Installation instructions
Safety Definitions
9 WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this
warning.
9 CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this
warning.
NOTICE: This indicates that damage to the appliance
or property may occur as a result of non-compliance
with this advisory.
Note: This alerts you to important information and/or
tips.
3
9 IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY
READ AND SAVE THESE INSTRUCTIONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH
THE APPLIANCE AFTER INSTALLATION IS
COMPLETE.
IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE
LOCAL ELECTRICAL INSPECTOR'S USE.
WARNING
If the information in this manual is not followed exactly,
fire or shock may result causing property damage or
personal injury.
WARNING
Do not repair, replace or remove any part of the
appliance unless specifically recommended in the
manuals. Improper installation, service or maintenance
can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done
by a qualified technician.
WARNING
WARNING – TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING
‒ Installation work and electrical wiring must be done
by qualified person(s) in accordance with all
applicable codes and standards, including fire-
rated construction.
‒ Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer’s
guideline and safety standards such as those
published by the National Fire Protection
Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
‒ When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
‒ Ducted fans must always be vented to the outdoors.
WARNING
The applicable regulations of the energy supply
companies and the regional construction regulations
must be observed when installing the hood.
WARNING
Risk of fire
Grease deposits in the grease filter can catch fire.
Never work with a naked flame near the appliance (e.g.
flambéing). Install the unit near a heat-producing
appliance for solid fuels (e.g. wood or coal) only if there
is a closed, non-detachable cover. There must be no
flying sparks.
WARNING
Risk of fire
Operating several gas burners at the same time gives
rise to a great deal of heat. The ventilation appliance
may become damaged or catch fire. The ventilation
appliance must only be combined with gas burners that
do not exceed the maximum total output of 61,000 Btu/
hr (18 kW). If 41,000 Btu/hr (12 kW) is exceeded, the
local regulations concerning room ventilation, room
size, and combination with ventilation devices in exhaust
and recirculating operation must be heeded.
WARNING
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces or
garages.
WARNING
To reduce the risk of fire, use only metal ductwork.
9 IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
WARNING
When the hood is operated in exhaust-air mode
simultaneously with a different burner which also makes
use of the same chimney (such as gas, oil or coal-fired
heaters, continuous-flow heaters, hot-water boilers) care
must be taken to ensure that there is an adequate
supply of fresh air which will be needed by the burner
for combustion.
Safe operation is possible provided that the under
pressure in the room where the burner is installed does
not exceed 4 Pa (0.04 mbar).
This can be achieved if combustion air can flow through
non-lockable openings, e.g. in doors, windows and via
the air-intake/exhaust-air wall box or by other technical
measures, such as reciprocal interlocking, etc.
WARNING
Avoid carbon monoxide poisoning – Provide adequate
air intake so combustion gases are not drawn back into
the room.
An air-intake/exhaust-air wall box by itself is no
guarantee that the limiting value will not be exceeded.
Note: When assessing the overall requirement, the
combined ventilation system for the entire household
must be taken into consideration. This rule does not
apply to the use of cooking appliances, such as
cooktops and ovens.
CAUTION
For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
Risk of damage from condensation back flow. Install
exhaust vent at a slight downward slope away from the
appliance (1° slope).
Appliance Handling Safety
Unit is heavy and requires at least two people or proper
equipment to move.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
WARNING
Risk of injury
The appliance may fall from the wall if it is not attached
properly. All fastening components must be fixed firmly
and securely in place.
Safety Codes and Standards
This appliance complies with the latest version of one or
more of the following standards:
▯ UL 507 - Electric Fans
▯ CAN/CSA C22.2 No. 113 - Fans and Ventilators
It is the responsibility of the installer to determine if
additional requirements and/or standards apply to
specific installations.
Electric Safety
WARNING
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the
electric current.
This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING
Improper grounding can result in a risk of electric
shock. Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord
is too short, have a qualified electrician install an outlet
near the appliance.
WARNING
Before you plug in an electrical cord or turn on power
supply, make sure all controls are in the OFF position.
5
9 IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
For appliances equipped with a cord and plug, do not
cut or remove the ground prong. It must be plugged into
a matching grounding type receptacle to avoid electrical
shock. If there is any doubt as to whether the wall
receptacle is properly grounded, the customer should
have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
WARNING
To reduce the risk of fire or electric shock, do not use
this fan with any solid-state speed control device.
Installer – show the owner the location of the circuit
breaker or fuse. Mark it for easy reference.
Before installing, turn power OFF at the service panel.
Lock service panel to prevent power from being turned
ON accidentally.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
‒ Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
‒ Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnecting
means to prevent power from being switched on
accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
Be sure your appliance is properly installed and
grounded by a qualified technician. Installation,
electrical connections and grounding must comply with
all applicable codes.
WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges. The
connection cable can be damaged. Do not bend or
pinch connection cables during installation.
Related Equipment Safety
Remove all tape and packaging before using the
appliance. Destroy the packaging after unpacking the
appliance. Never allow children to play with packaging
material.
The appliance is only guaranteed safe to use if installed
by a specialist in accordance with these installation
instructions. The installer is liable for any damage
resulting from incorrect installation.
Never modify or alter the construction of the appliance.
For example, do not remove leveling legs, panels, wire
covers or anti-tip brackets/screws.
State of California Proposition 65
Warnings
WARNING
This product contains chemicals known to the State of
California to cause cancer, birth defects or other
reproductive harm.
6
Installation preparation
9 CAUTION
Ensure that there are no electric wires, gas or
water pipes in the area where holes are to be
made.
Check wall
▯ The walls must be smooth, vertical, and sufficiently
load-bearing.
▯ The depth of the bore holes must be the same
length as the screws. The wall plugs must have a
secure grip.
▯ The enclosed screws and wall plugs are suitable for
solid brickwork. Suitable fasteners must be used
for other structures (e.g. plasterboard, porous
concrete, poroton bricks).
▯ The max. weight of the extractor hood is 132 lbs
(60 kg)
.
General notes
9 WARNING
Risk of death
Risk of poisoning from flue gases that are drawn
back in. The exhaust air must not be conveyed
into a functioning smoke or exhaust gas flue or
into a shaft that is used to ventilate installation
rooms that contain heating appliances. If the
exhaust air is to be conveyed into a non-
functioning smoke or exhaust gas flue, you must
obtain the consent of the heating engineer
responsible.
Exhaust air mode
Note: Ventilation may not exit through an already
operational smoke or exhaust chimney, nor a duct used
for ventilating furnace installation areas.
▯ If the ventilation is intended to pass through a
smoke or exhaust that is not in operation, the
responsible area heating inspector must give
approval.
▯ If the ventilation passes through an external wall,
use a telescope wall sleeve.
Ventilation line
Note: The appliance manufacturer does not assume any
warranty for complaints attributable to the pipe section.
▯ The appliance achieves its optimum performance
with a short, straight exhaust air pipe and as large a
pipe diameter as possible.
▯ As a result of long rough exhaust air pipes, many
pipe bends or pipe diameters that are smaller than
6" (150 mm), the optimum extraction performance is
not achieved and fan noise is increased.
▯ The pipes or hoses for laying the exhaust air line
must be made of non-combustible material.
▯ Use sealing strip for deviating pipe diameters.
▯ An inner diameter of 6" (150 mm), but at least 4¾"
(120 mm), is recommended.
NOTICE: Risk of damage from condensation back flow.
Install exhaust vent at a slight downward slope away
from the appliance (1° slope).
7
Electrical connection
9 WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
The required connection information is on the
appliance's identification plate.
This appliance meets EC radio interference
suppression requirements.
This appliance may only be connected to a correctly
installed grounded socket.
Attach the grounded socket inside the flue duct if
possible.
▯ The grounded socket should be connected via its
own circuit.
▯ If the grounded socket is no longer accessible after
installing the appliance, an all-pole isolating switch
(e.g. circuit breaker, fuses, and contactors) with at
least a 3 mm contact gap must be included in the
installation.
Before You Begin
Tools and Parts Needed
▯ Measuring tape
▯ Pencil
▯ Torx screwdriver TX20
▯ Drill with the following bits: 5/16" (8 mm)
▯ Spirit-level
▯ Aluminum tape (DO NOT use insulating tape)
▯ Exhaust channel (configuration depends on the
installation situation)
▯ Additional sheet metal screws (if necessary for
installation of the exhaust air duct)

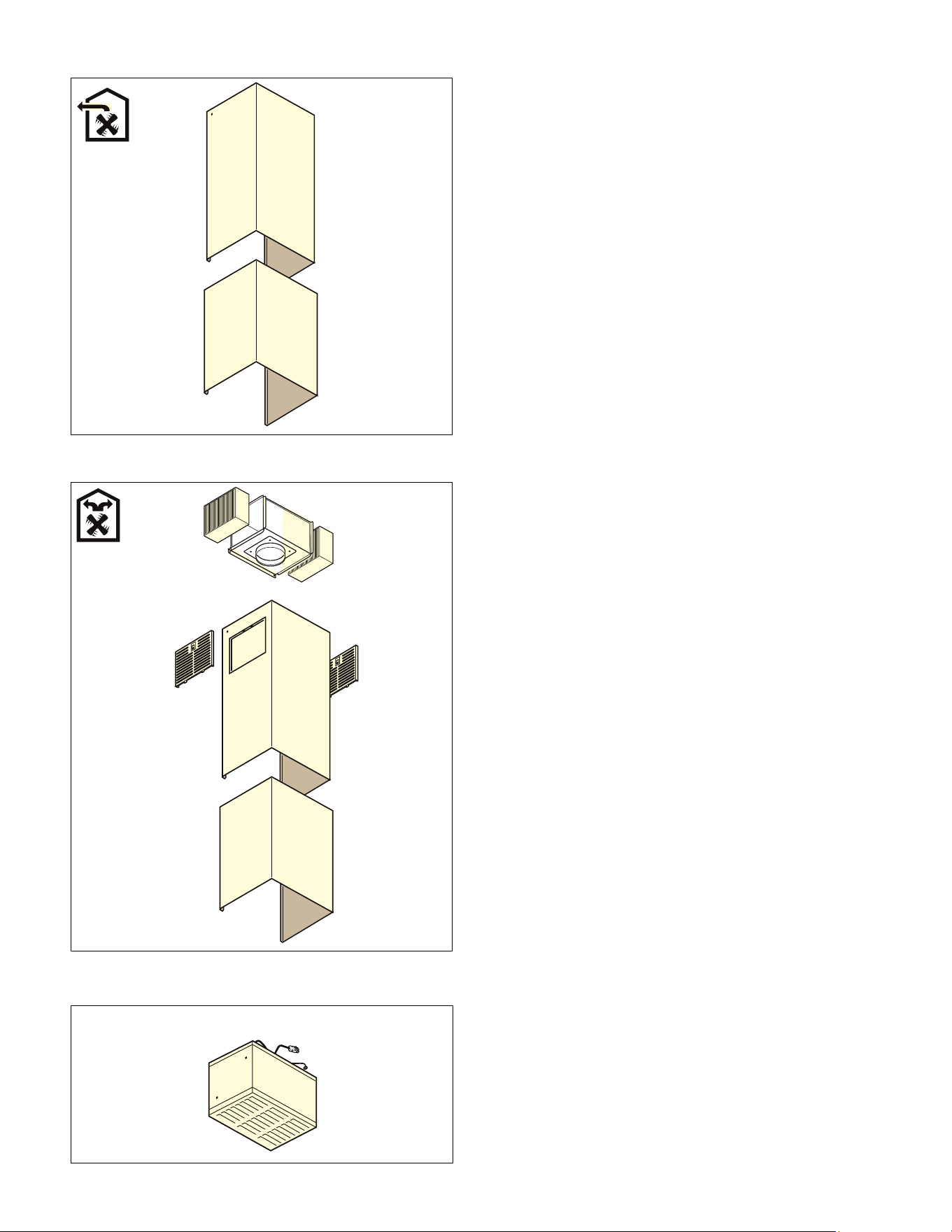

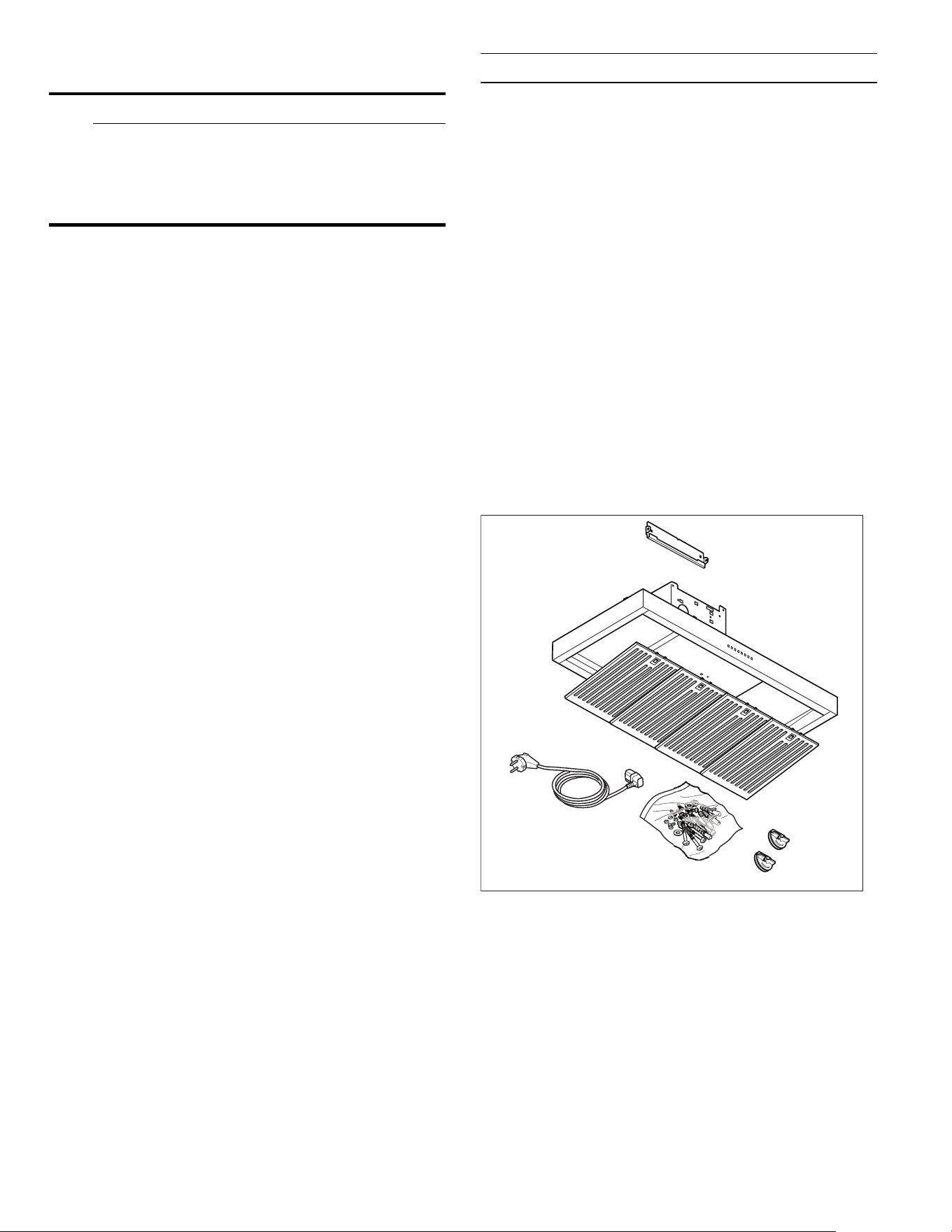

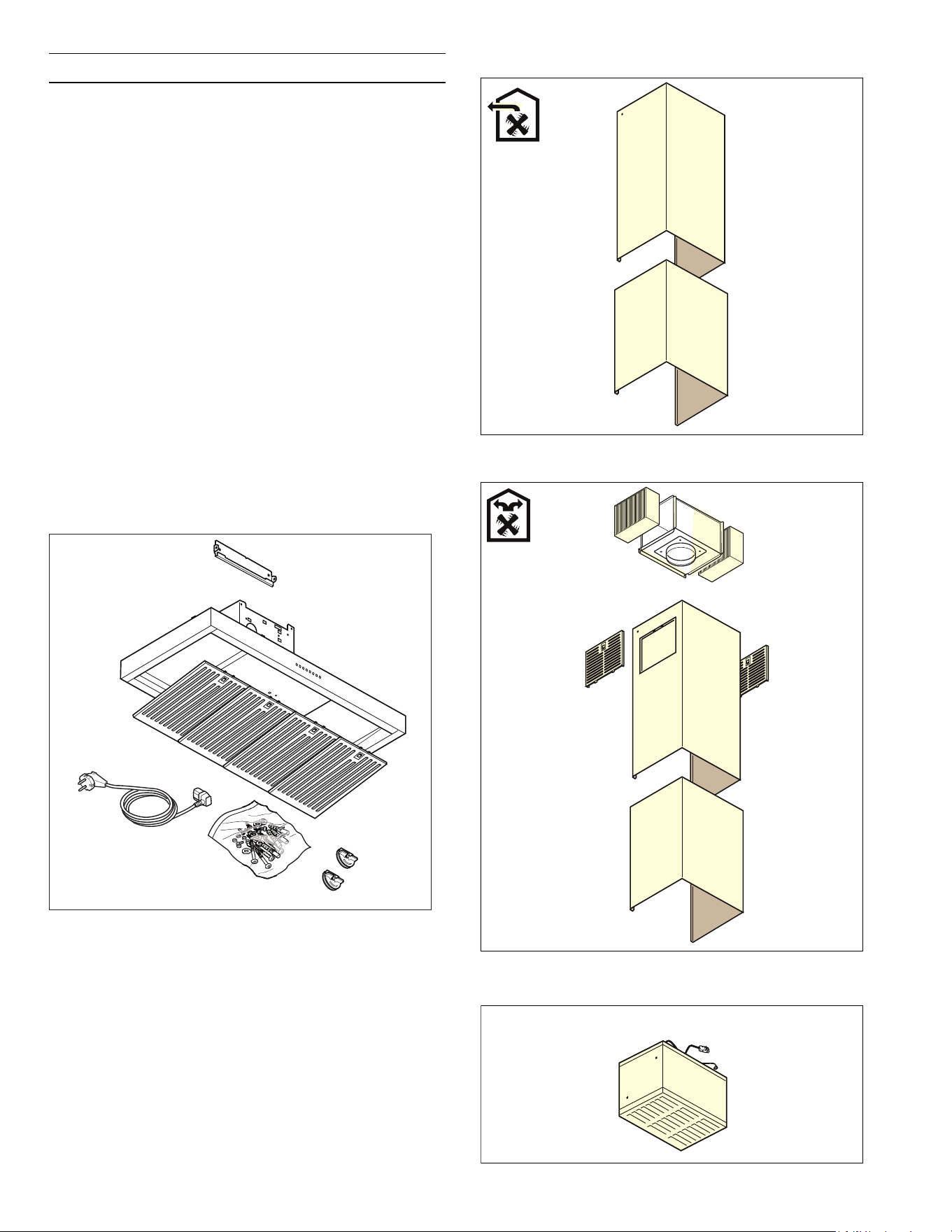

Parts Included
All models
8
Models with exhaust air
Models with circulated air
Accessory: Remote fan unit
$'
$$
$'
$5
9

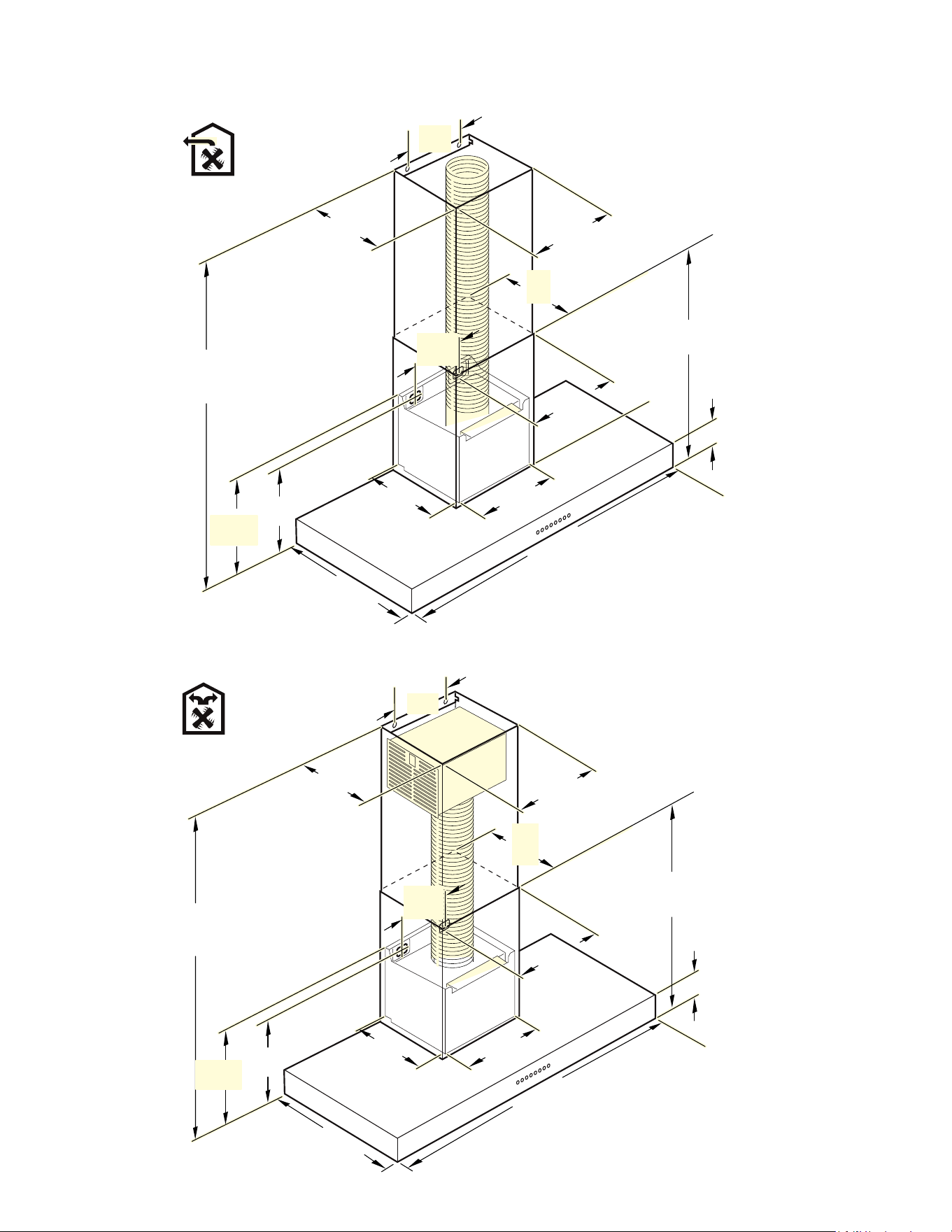

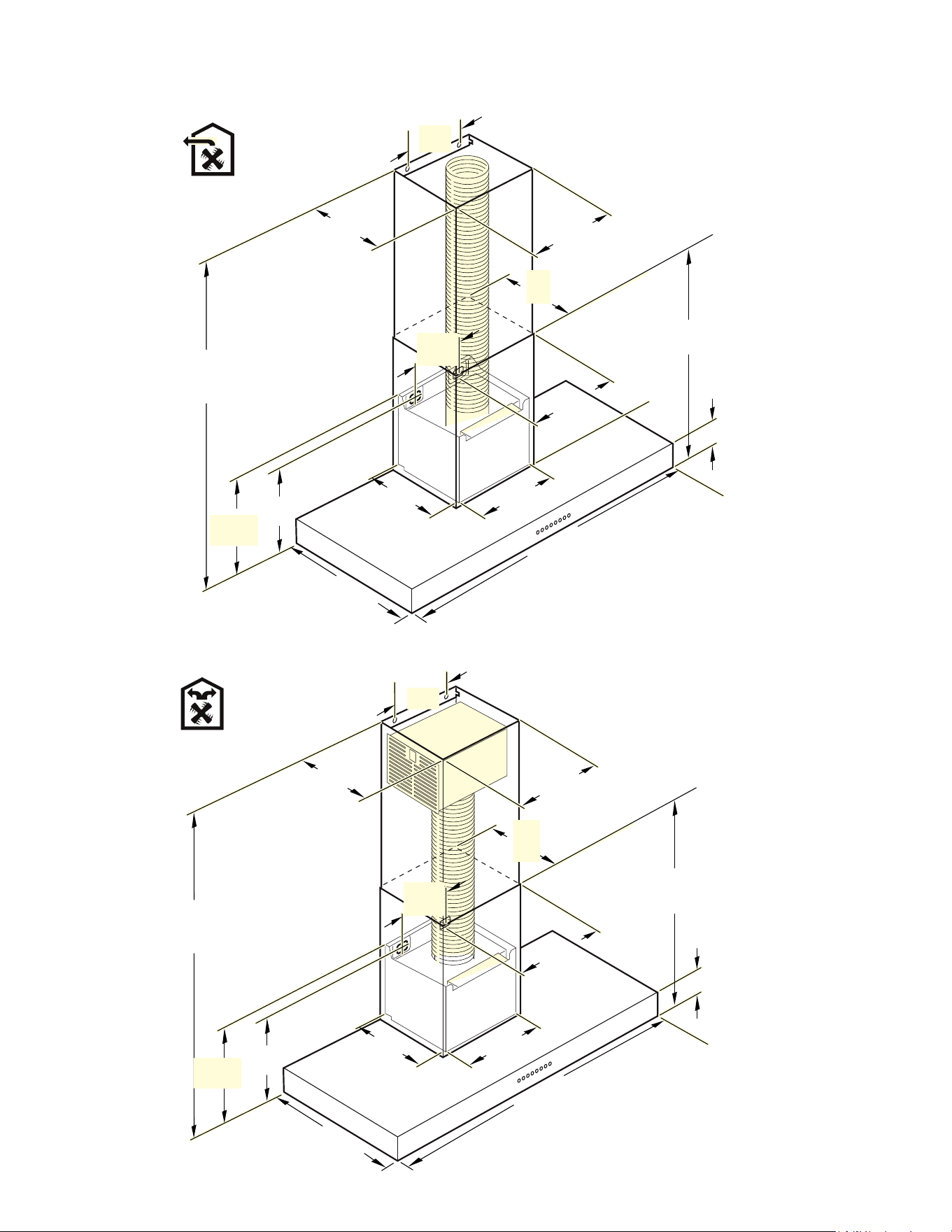

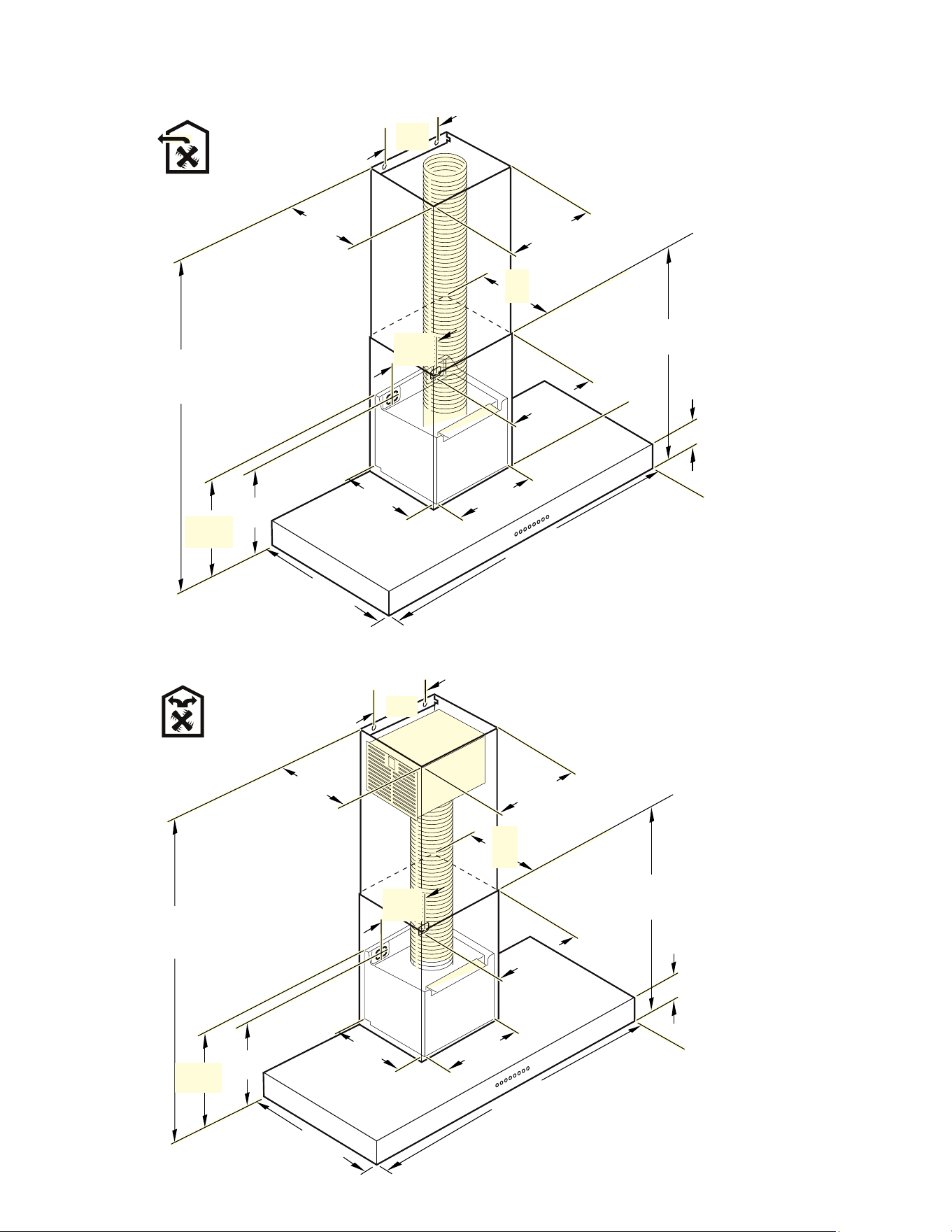

Appliance dimensions
Models with air extraction mode
Models with air recirculation mode
PP
é
ʌ¼ʚ
ç¼ʚ
ʎ¼ʓʘ
èʌ¼ʓʘë
èè¼ʓʘ
èè¼ʓʘ
ç¼ʚ
ë
ç¼ʓʘ
ʎ¼ʚ
èç¼ʓʘ
ç¼ʚ
ʐ¼ʓʘ
PP
ʎ¼ʓʘ
ç¼ʚ
èʌ¼ʓʘë
ʐ¼ʓʘ
ë
ç¼ʓʘ
èç¼ʓʘ
ç¼ʚ
ç¼ʚ
èè¼ʓʘ
ʌ¼ʚ
èè¼ʓʘ
é
ʎ¼ʚ
10

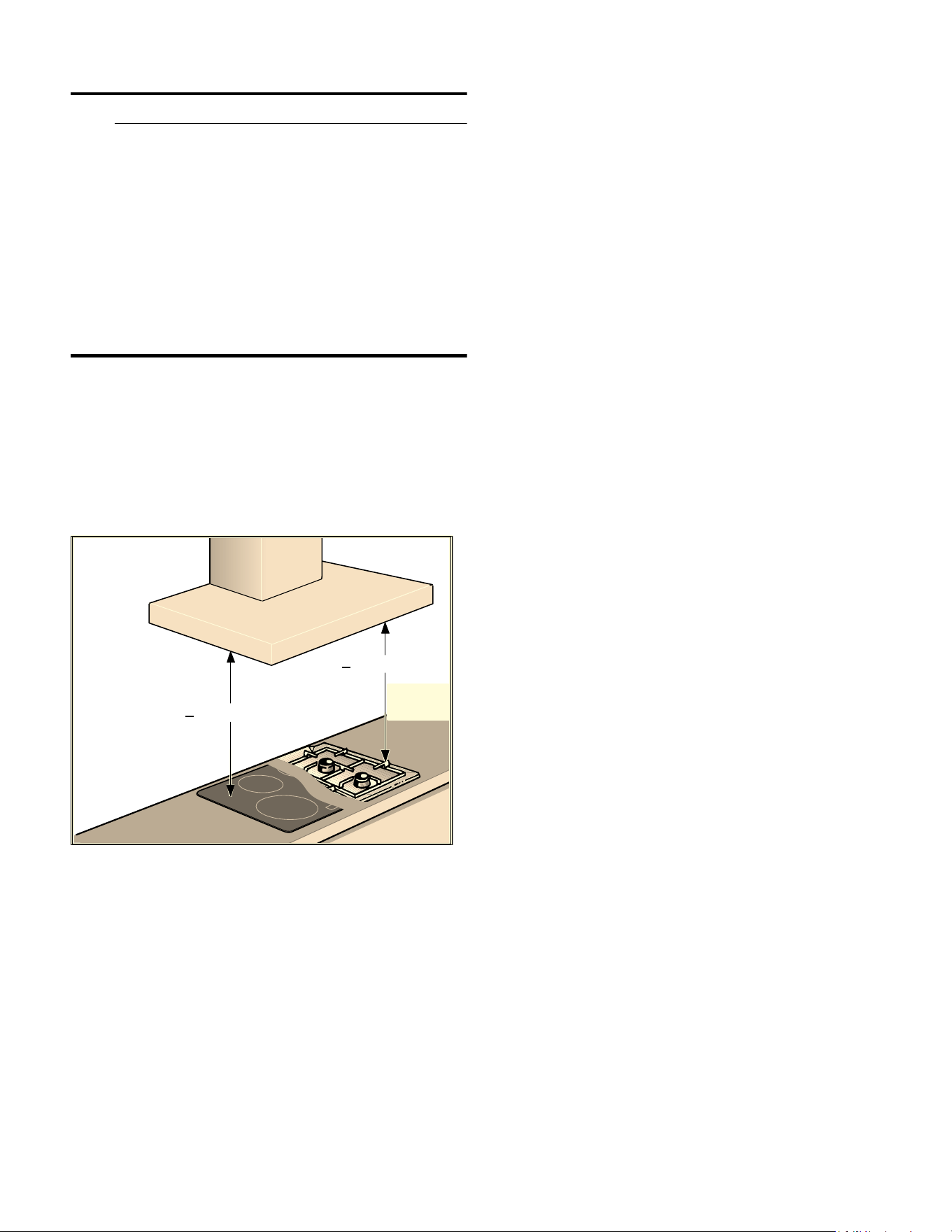

Safety clearances
9 WARNING
Risk of fire
Grease deposits in the grease filter may catch
fire. The specified safety distances must be
observed in order to prevent an accumulation of
heat. Observe the specifications for your cooking
appliance. If gas and electric cooktops are
operated together, the largest specified distance
applies.
Only one side of the appliance may be installed
directly next to a high-sided unit or a wall. The
distance between the appliance and wall or high-
sided unit must be at least 2" (50 mm).

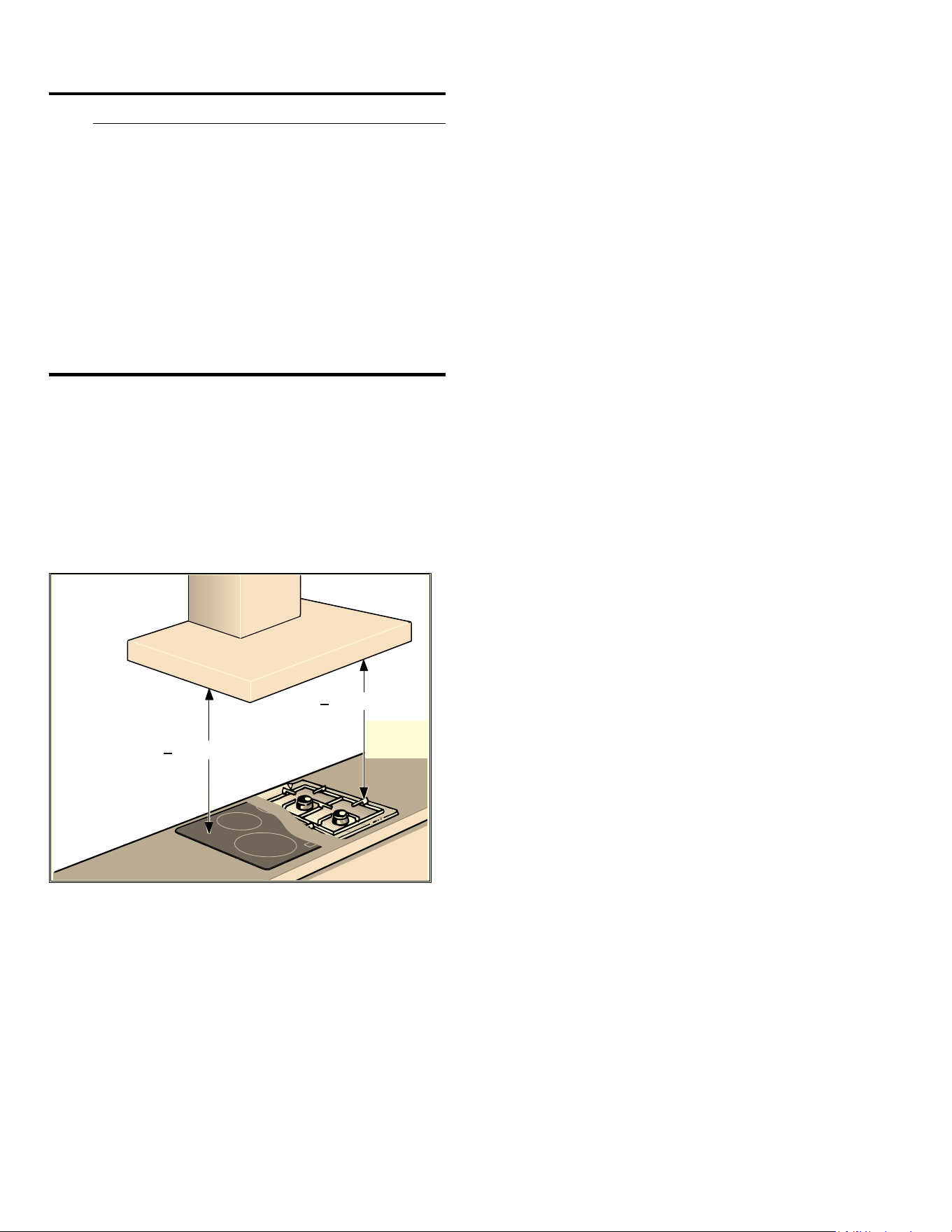

The minimum distance between the supporting surface
for the cooking equipment on the hob and the lowest
part of the range hood must be not less than 30 "
(760 mm) from electric cookers and 30 " (760 mm) from
gas or mixed cookers.
If the instructions for installation for the gas hob specify
a greater distance, this must be adhered to.
!
!
PP
DERYHHOHFWULF
VXUpOHFWULTXH
VREUHHOpFWULFR
DERYHJDV
VXUJD]
VREUHJDV
11
Installation
Appliance Handling Safety
Unit is heavy and requires at least two people or proper
equipment to move.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.

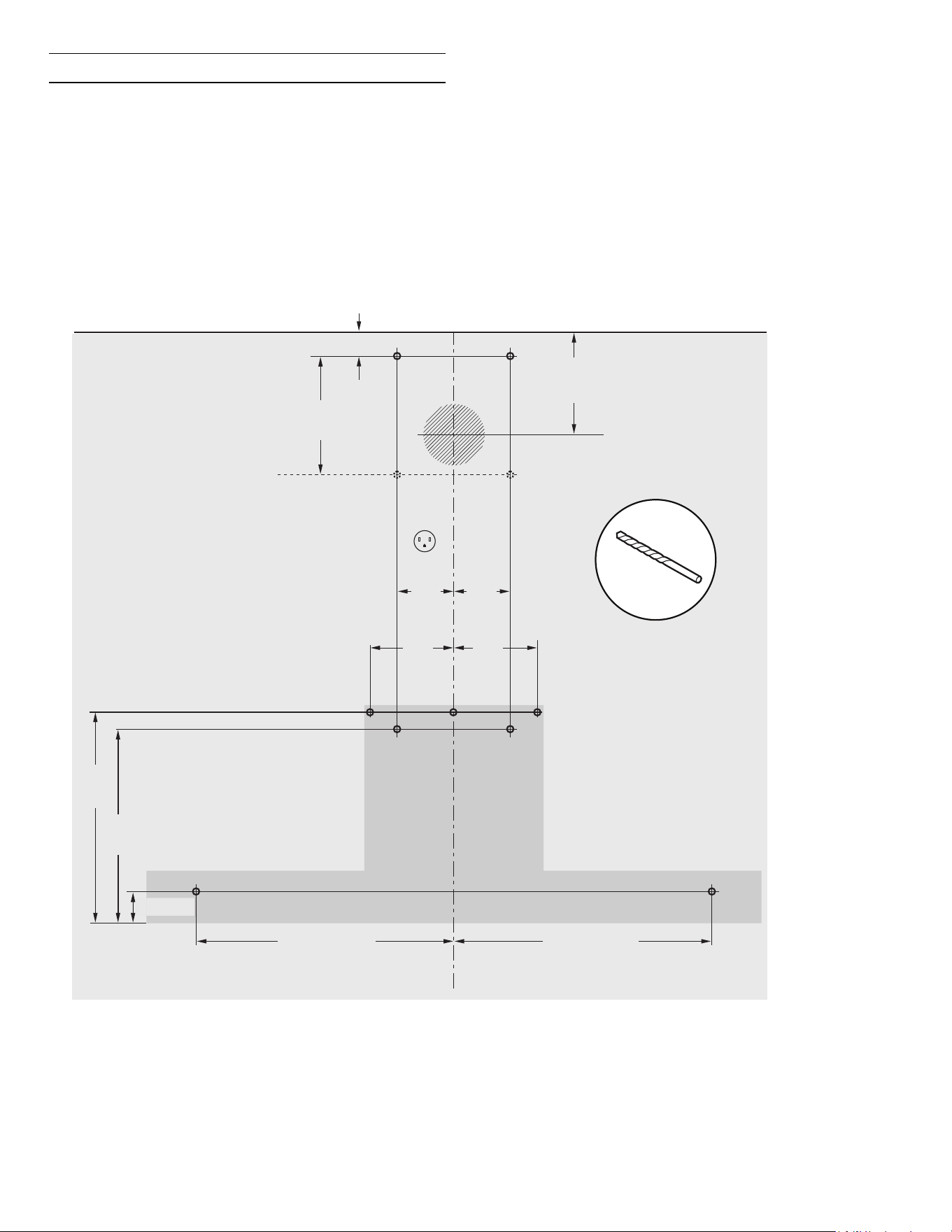

Installation preparation

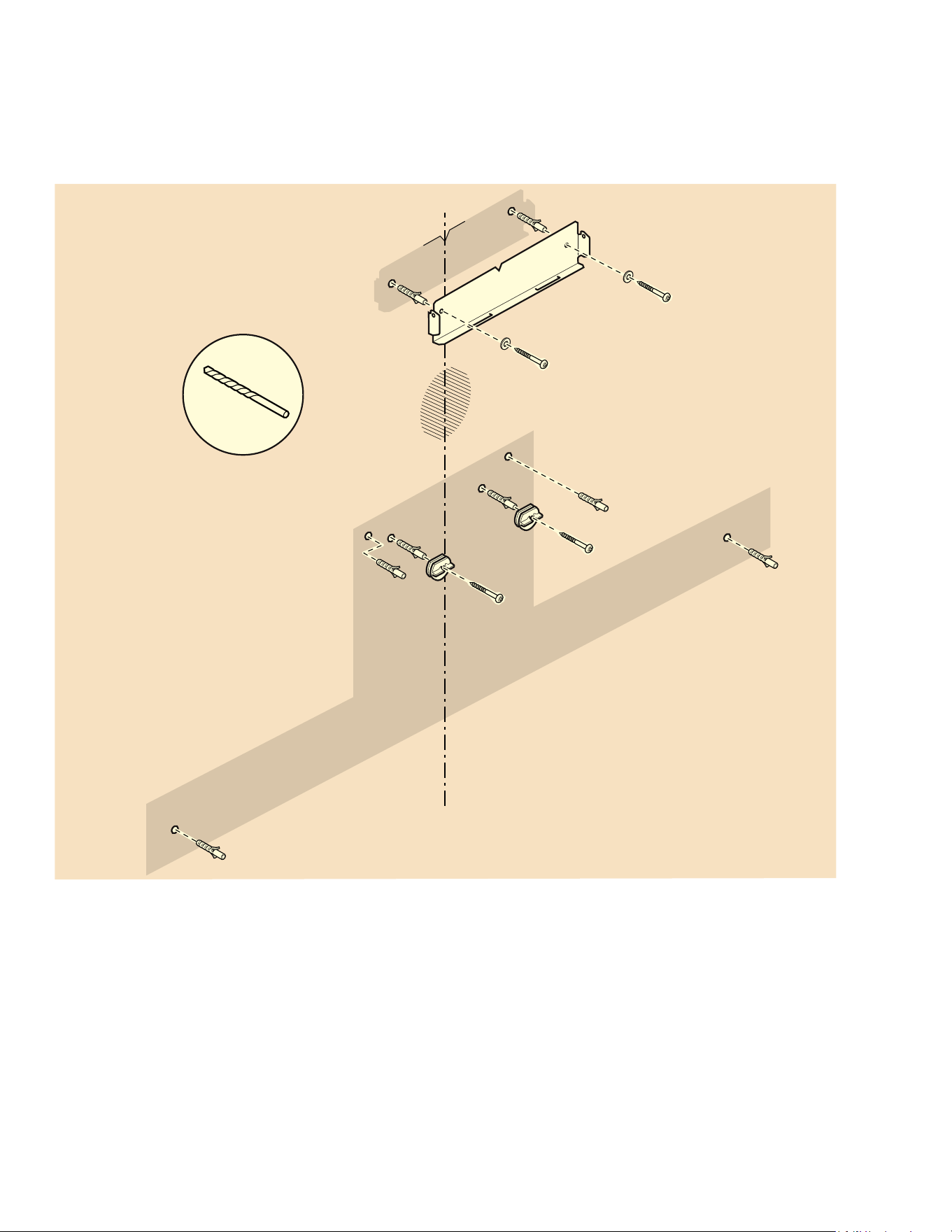

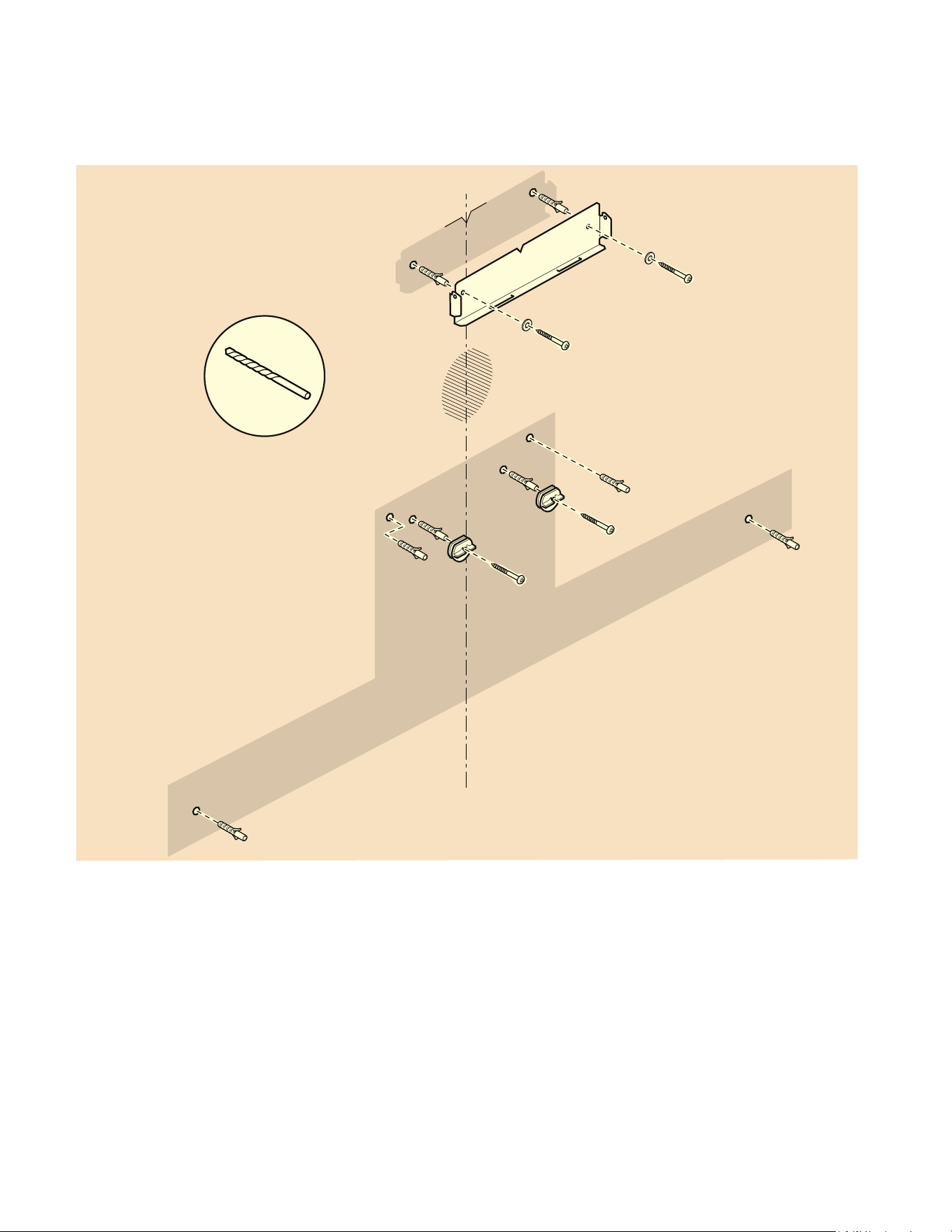

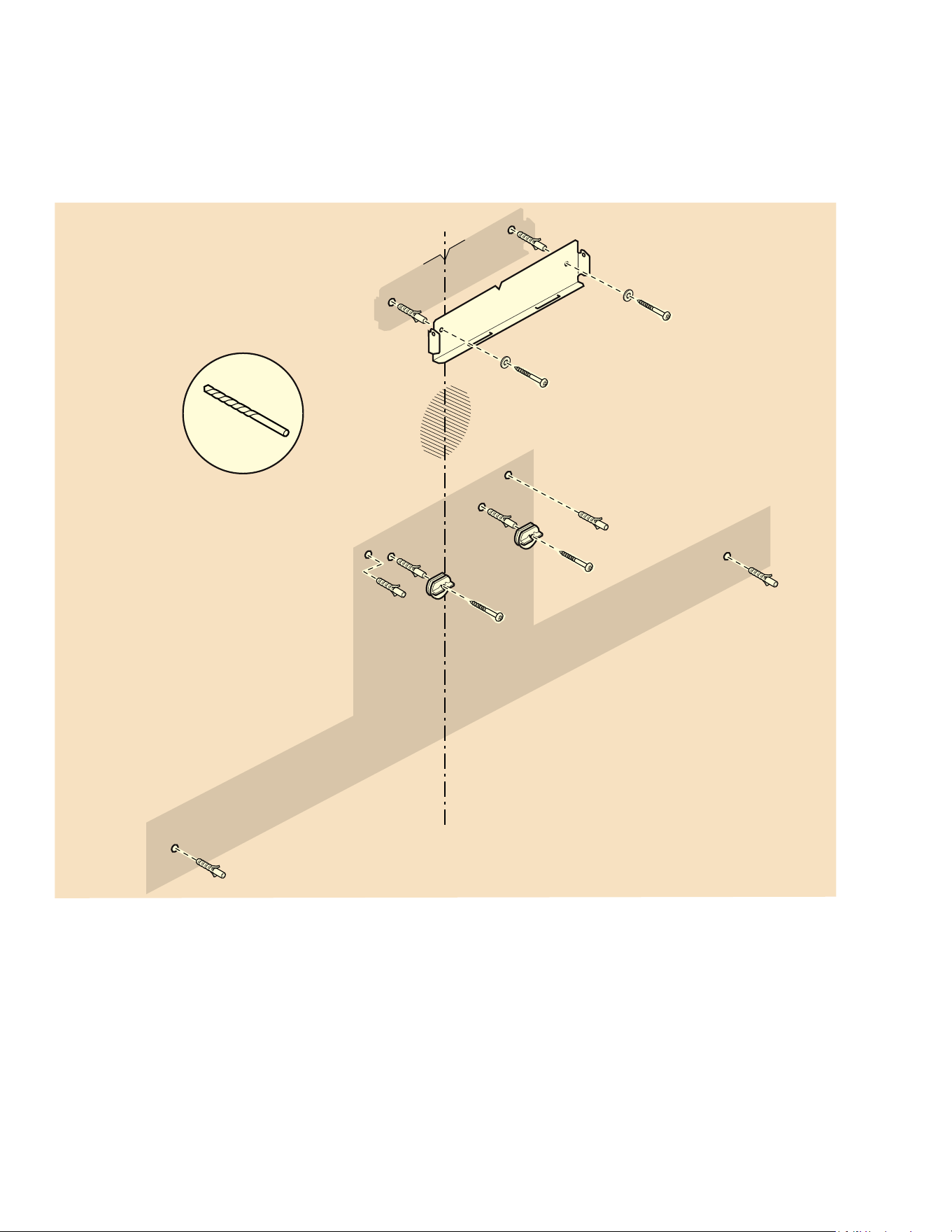

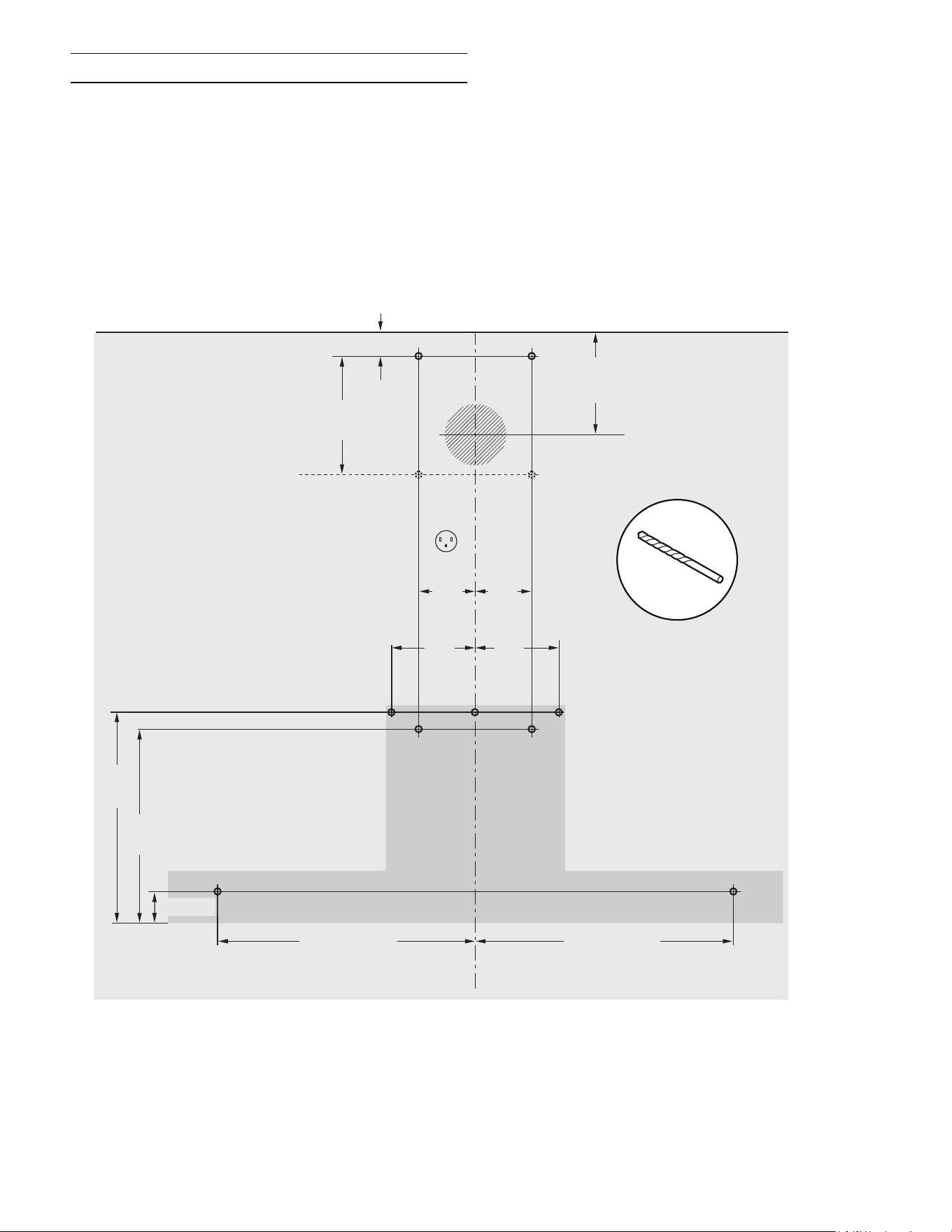

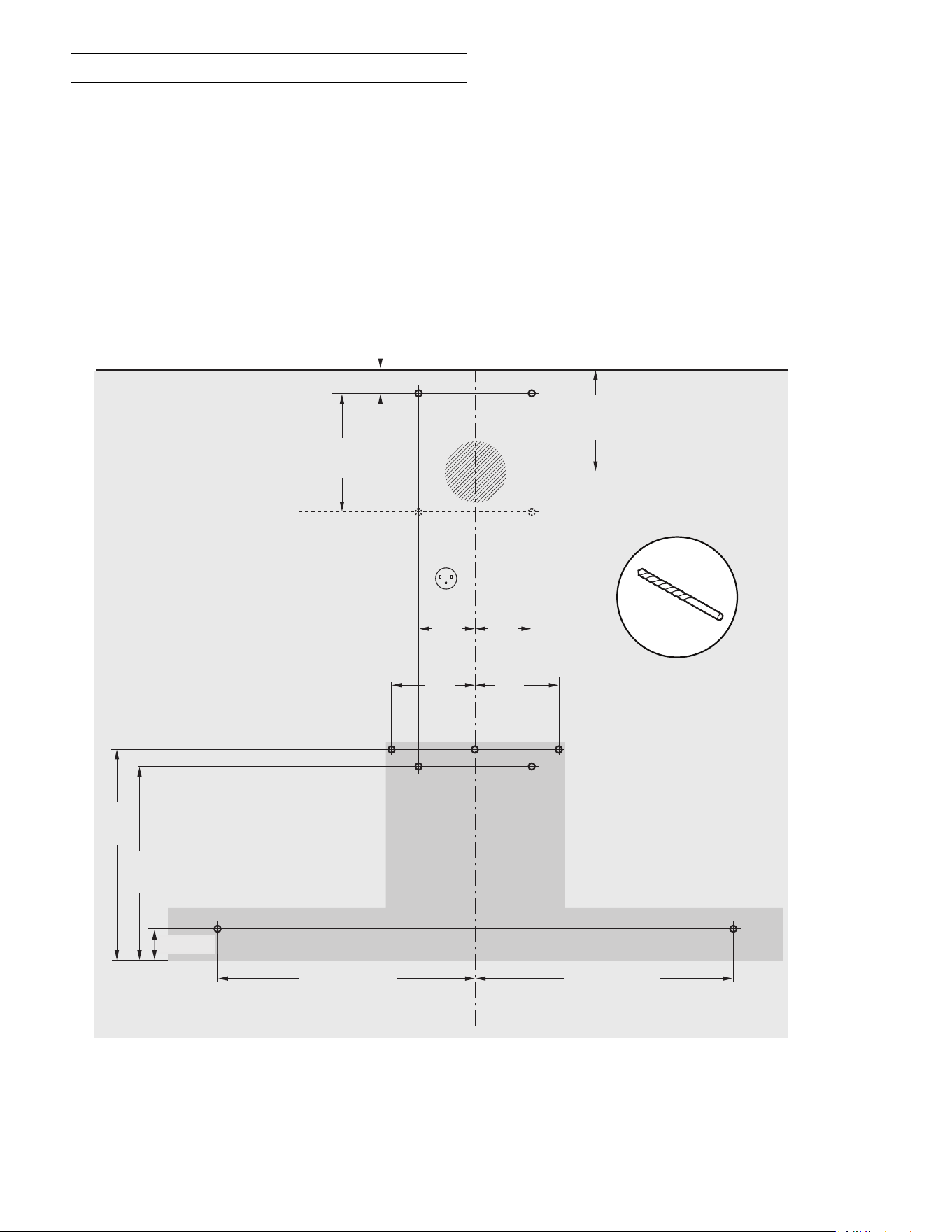

1 Mark a vertical center line on the wall from the
ceiling to the lower edge of the extractor hood.
2 Mark positions for the screws and the contour of
the attachment area.
3 Drill holes for the fixtures and press in the wall
plugs flush with the wall.
$$
ʌ¼ʓʘ
èè¼ʓʘ
èè¼ʓʘ
PP
ë
ʎ¼ʚ
PLQ
è¼ʓʘ
ʌ¼ʓʘʌ¼ʓʘ
ʎ¼ʓʘ ʎ¼ʓʘ
é
ʎ¼ʚ
ê
12
Fitting the wall retainer
1 Screw on the angle bracket for the flue duct.
2 Screw on both brackets for the extractor hood hand-
tight. Do not firmly tighten the screws.
ʌ¼ʓʘ
13

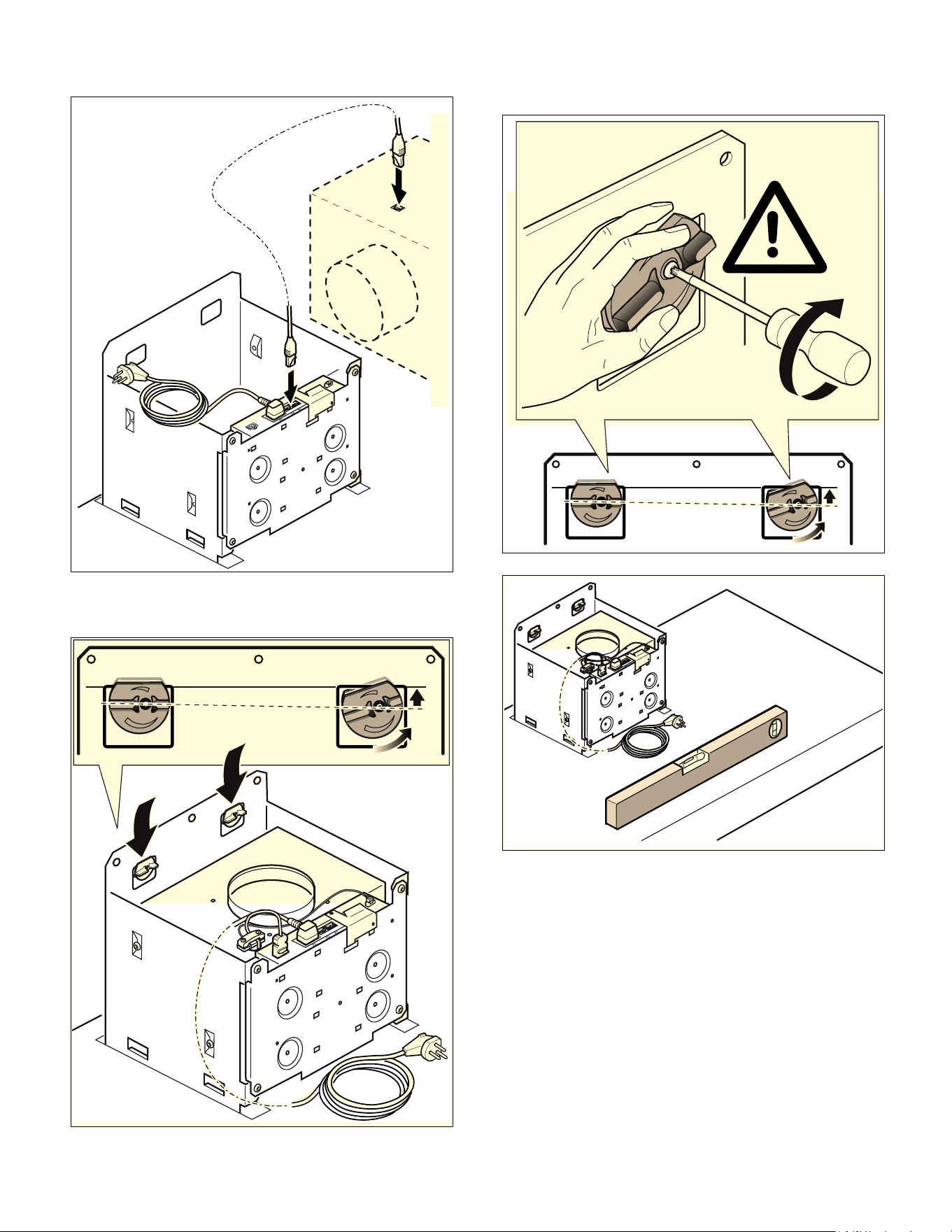

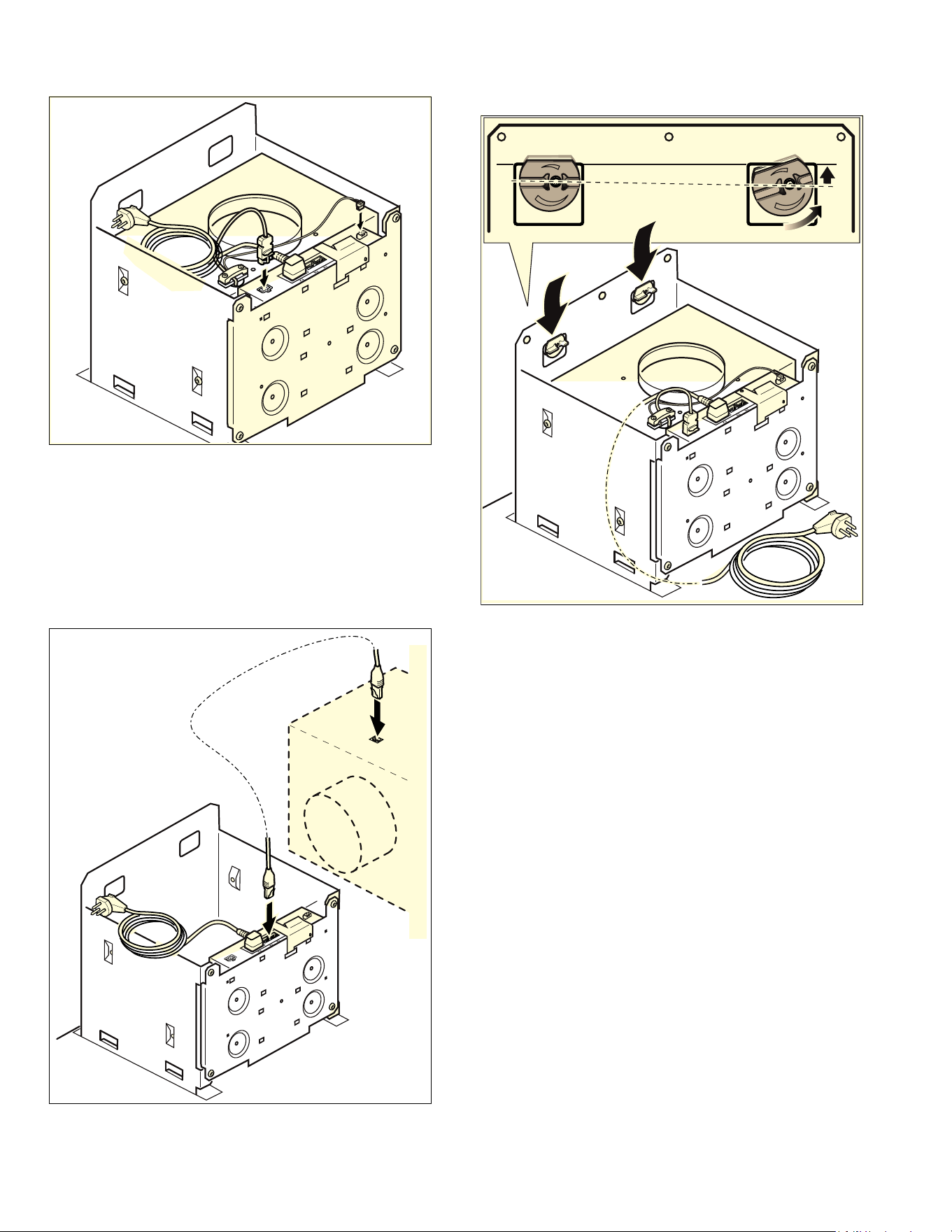

Installing the appliance

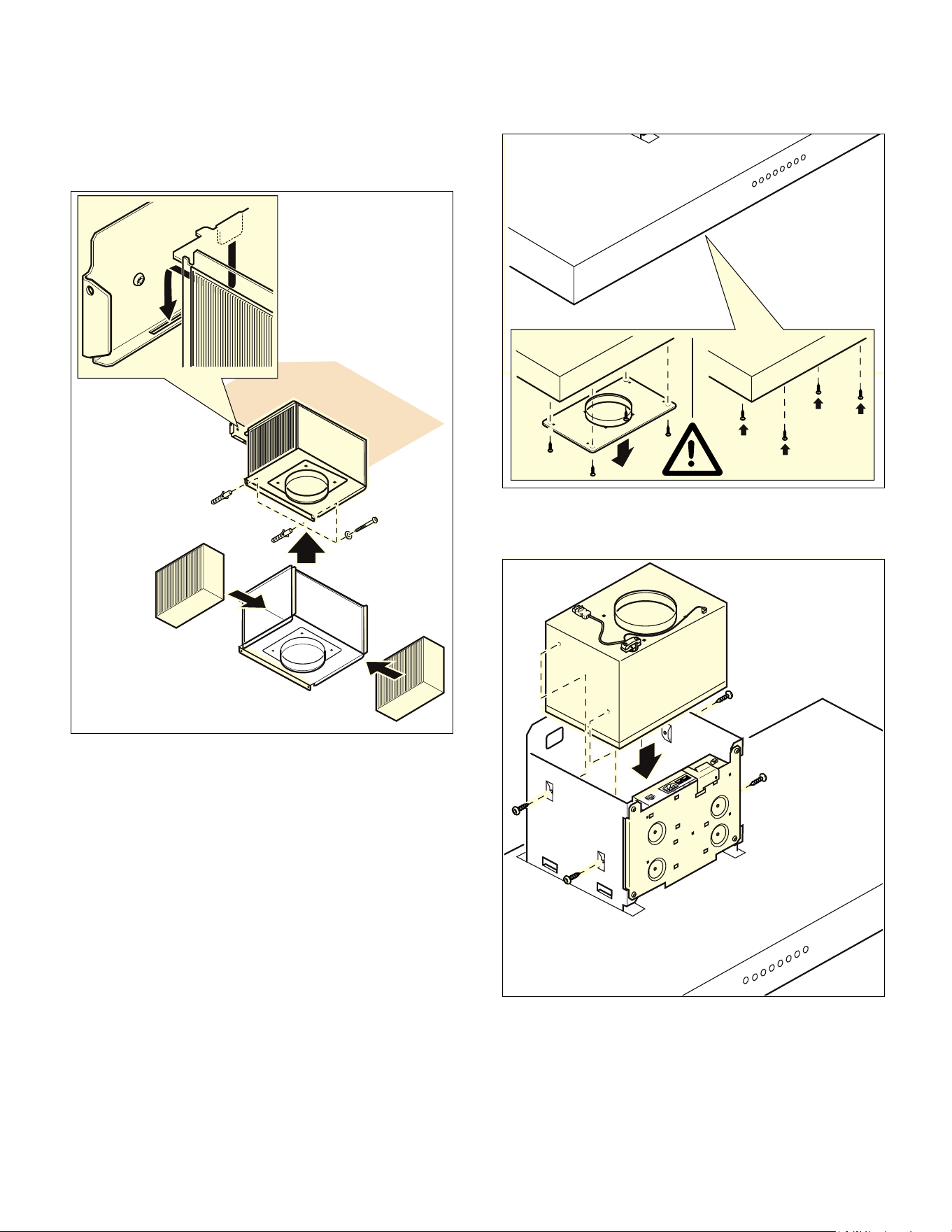

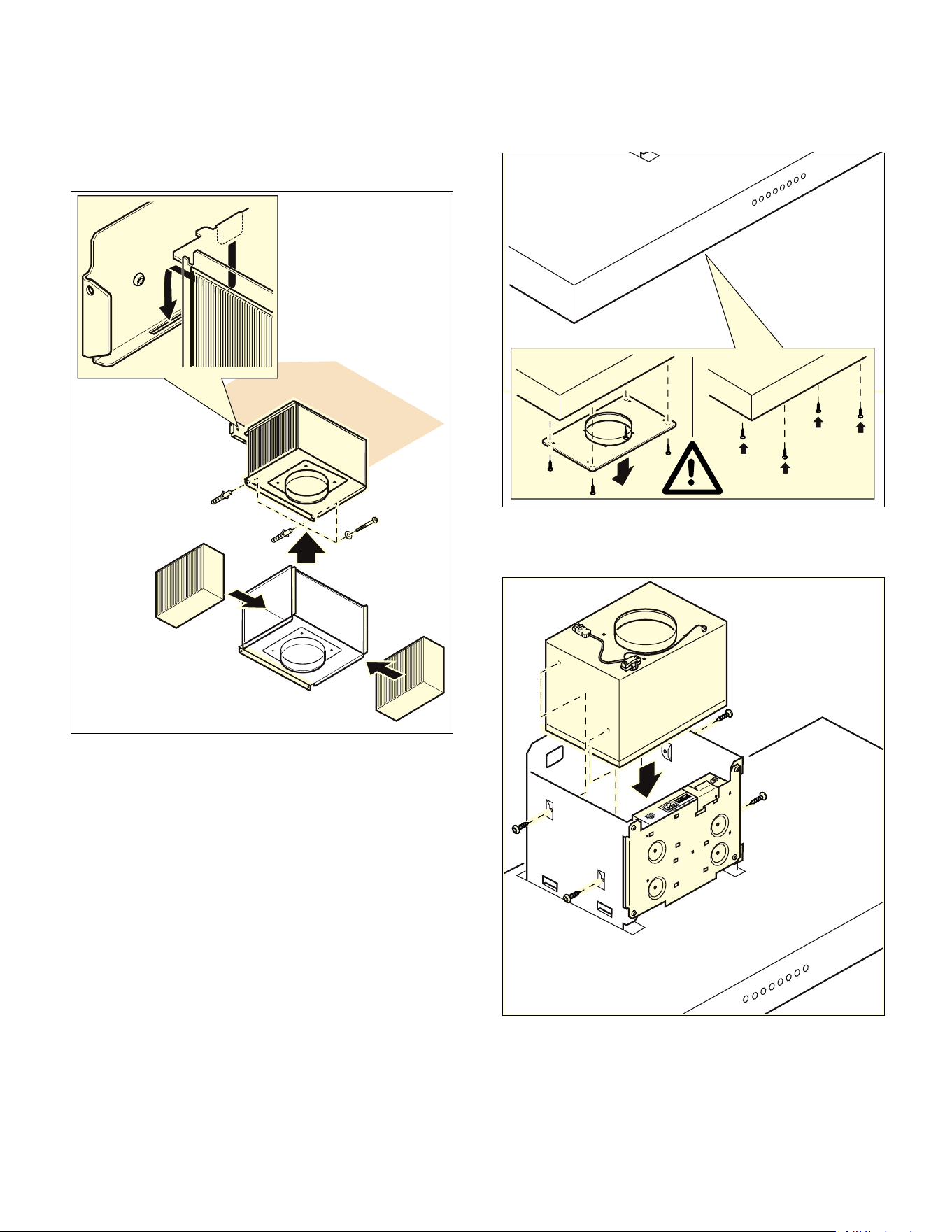

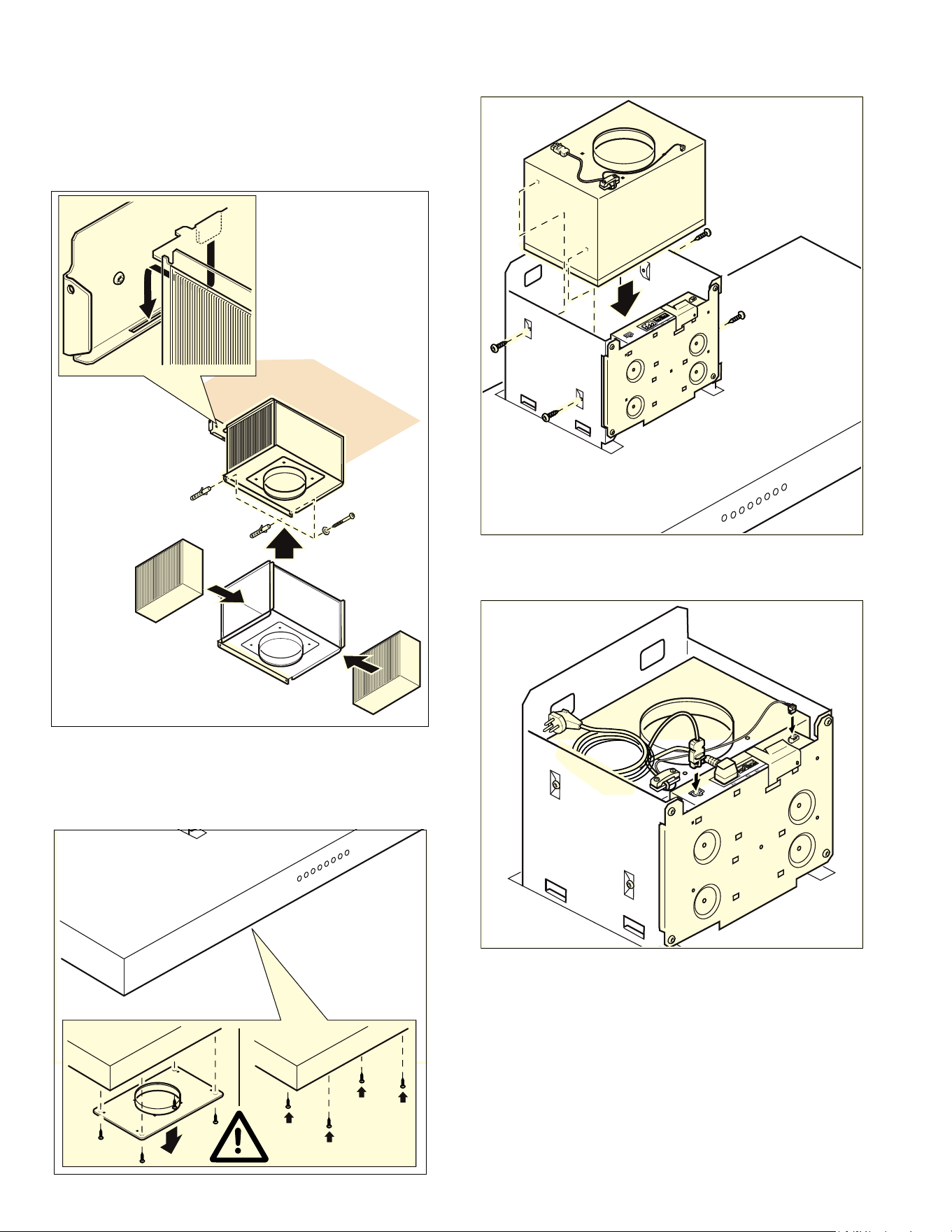

1 For the air recirculation version only: Fit filters to
both sides of the AA 442 810 air recirculation
module. Hook the air recirculation module into the
angle brackets. Secure it to the wall with two
screws.

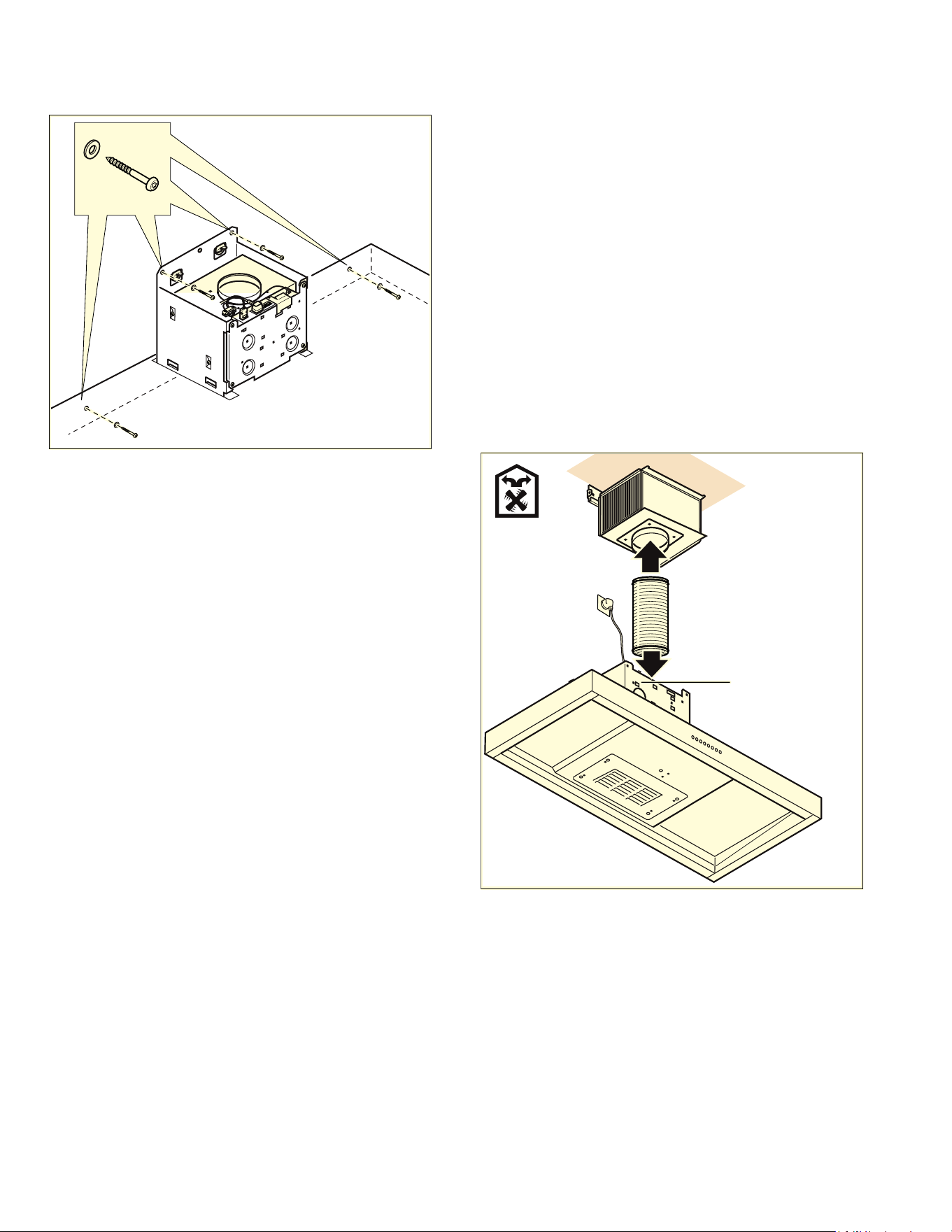

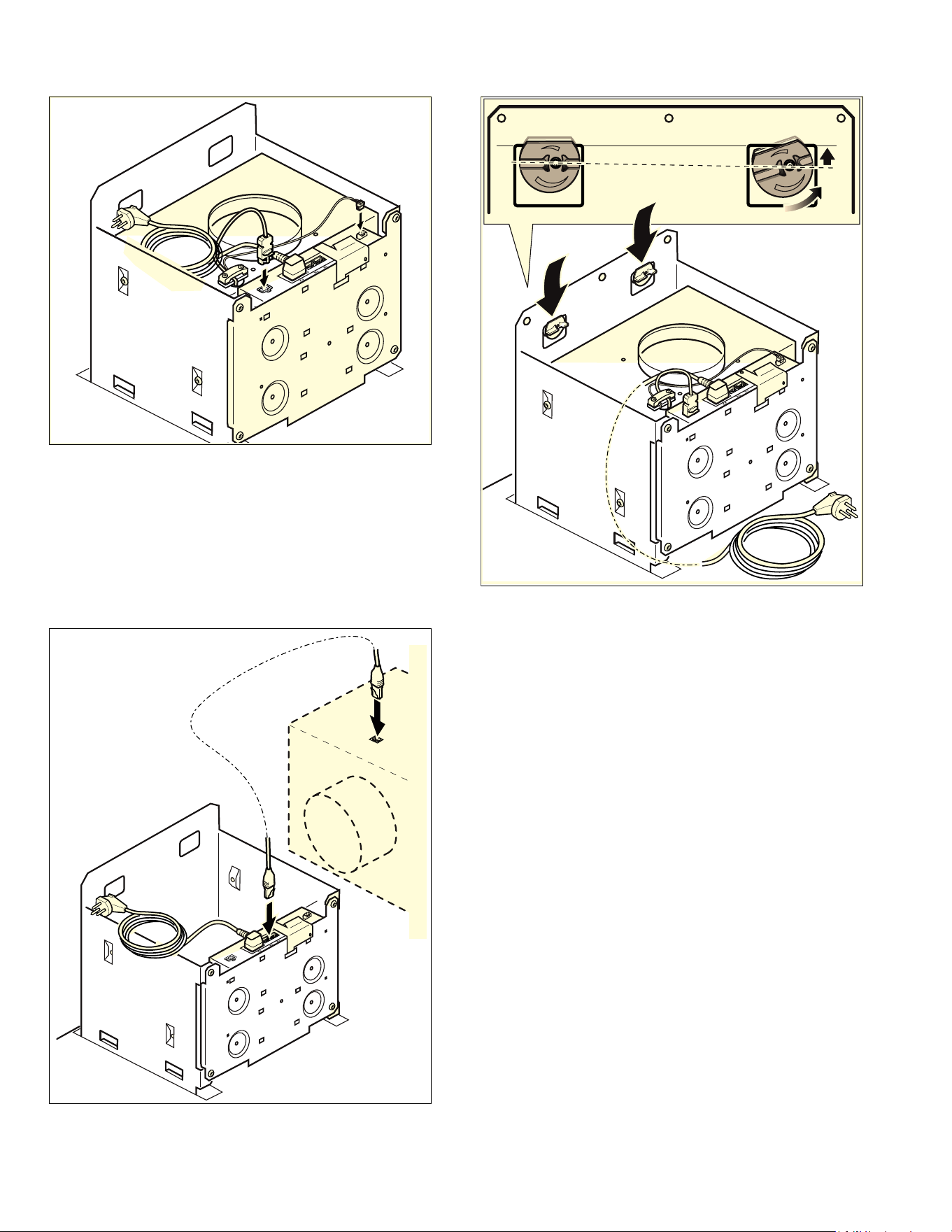

2 For combination with internal remote fan unit
AR 400 743 only:
Unscrew the cover plate from the
ventilation hood: Loosen the four screws, remove
the cover plate and screw the four screws in again.
Slide the remote fan unit into the ventilation hood
from above. Use four screws to secure it in place.
Connect the mains cable and control cable to the
control module.
3 For a combination with external remote fan unit
AR4.. only:
Use the network cable to connect the
external remote fan unit and the ventilation hood’s
control module. The plug must snap into place.
Connect the mains cable to the control module.
14
Note: The X1 and X2 connection sockets are
identical.

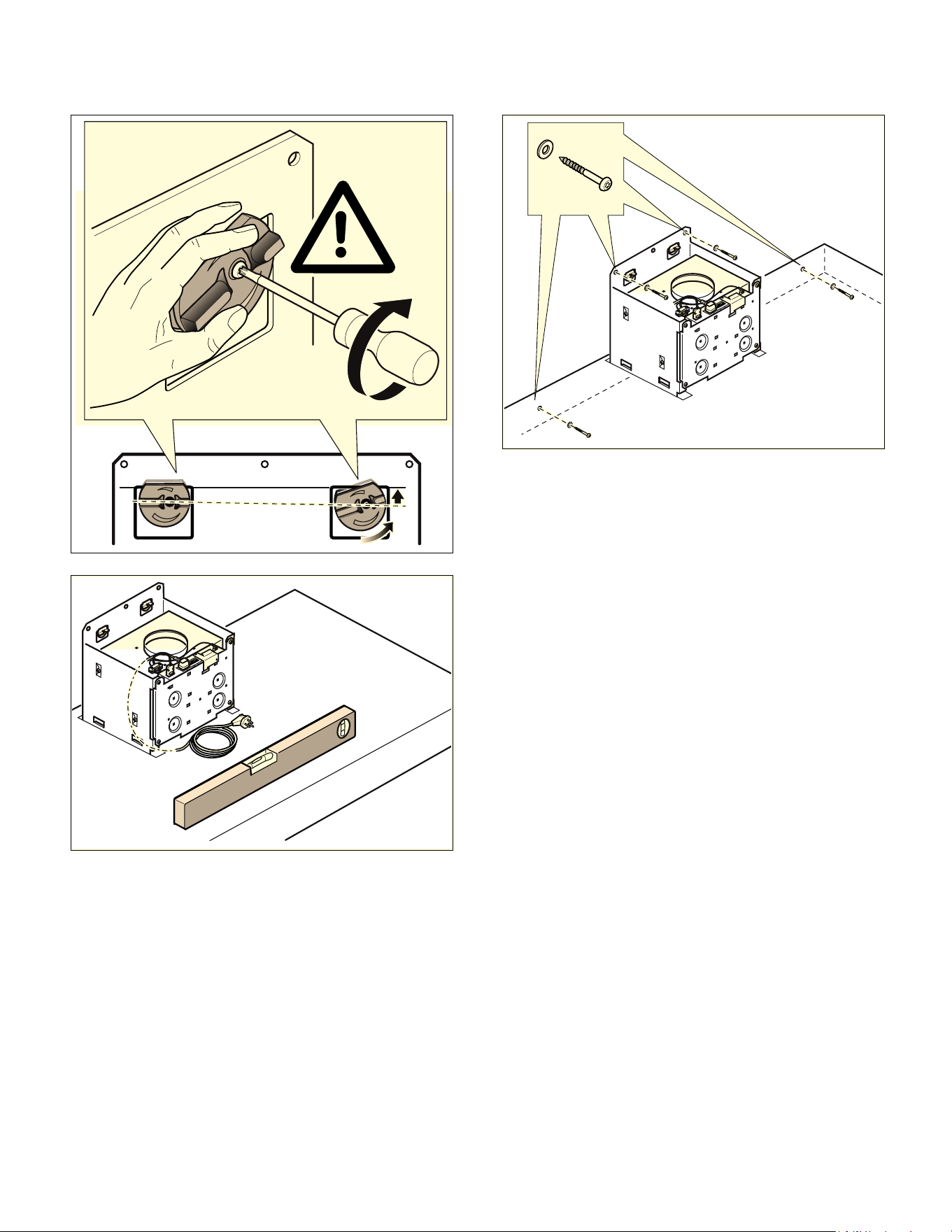

4 Hook the ventilation hood into both brackets in
such a way that it snaps firmly into place.

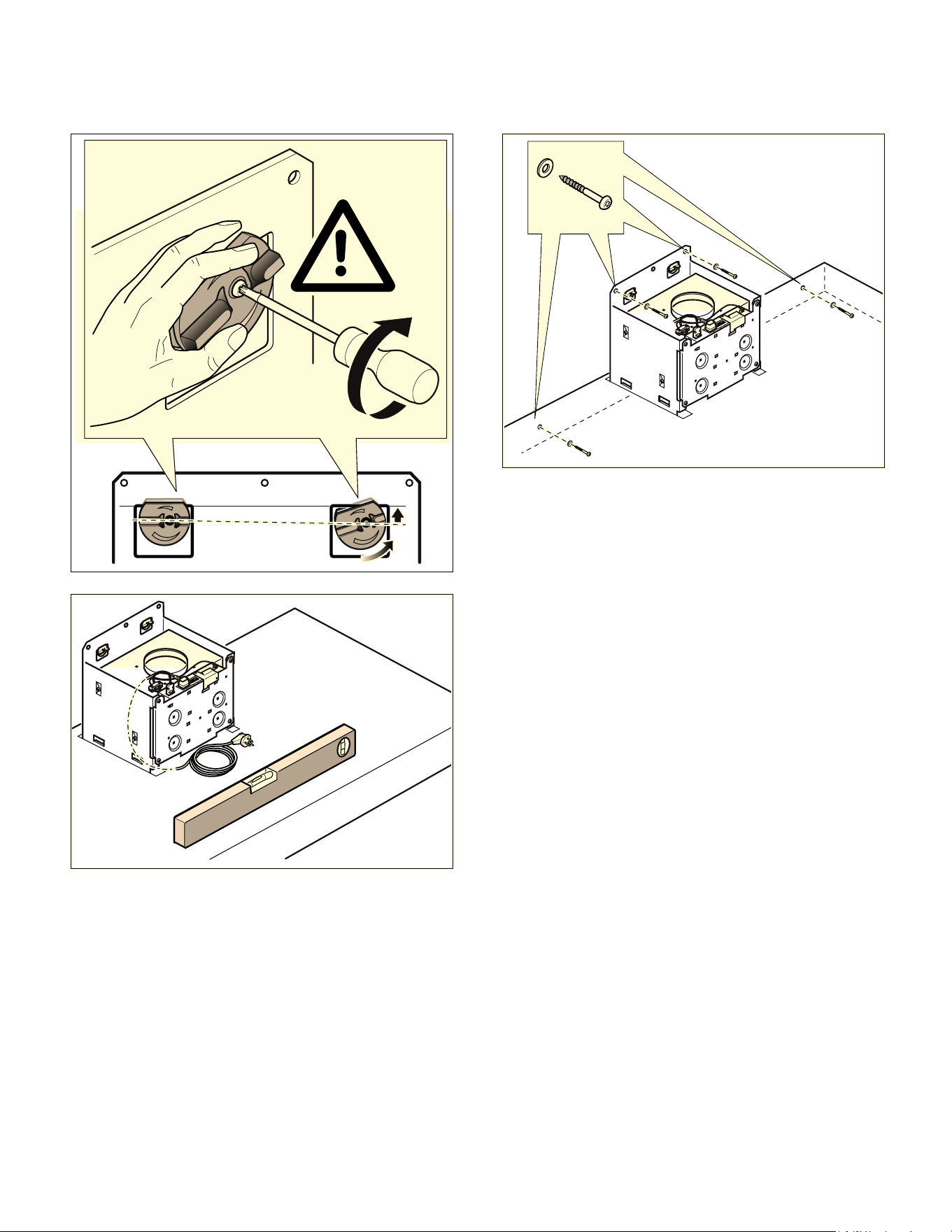

5 Turn the mounting brackets to align the ventilation
hood horizontally. If required, the appliance can be
moved to the right or to the left.
6 Tighten the screws on the mounting brackets. To do
this, hold the mounting brackets in place to prevent
them from twisting.
15
7 Use two screws above the mounting brackets and
an additional two screws in the lower section of the
ventilation hood to secure it to the wall.
Establishing the connection for the
exhaust air
Notes
‒ With operation in extraction air mode , a back-
pressure flap should be installed. If no back-
pressure flap is included with the appliance, it can
be ordered from a specialist retailer.
‒ If the exhaust air is conveyed through the outer wall,
a telescopic wall box should be used.
‒ If an aluminum pipe is used, smooth the connection
area beforehand.

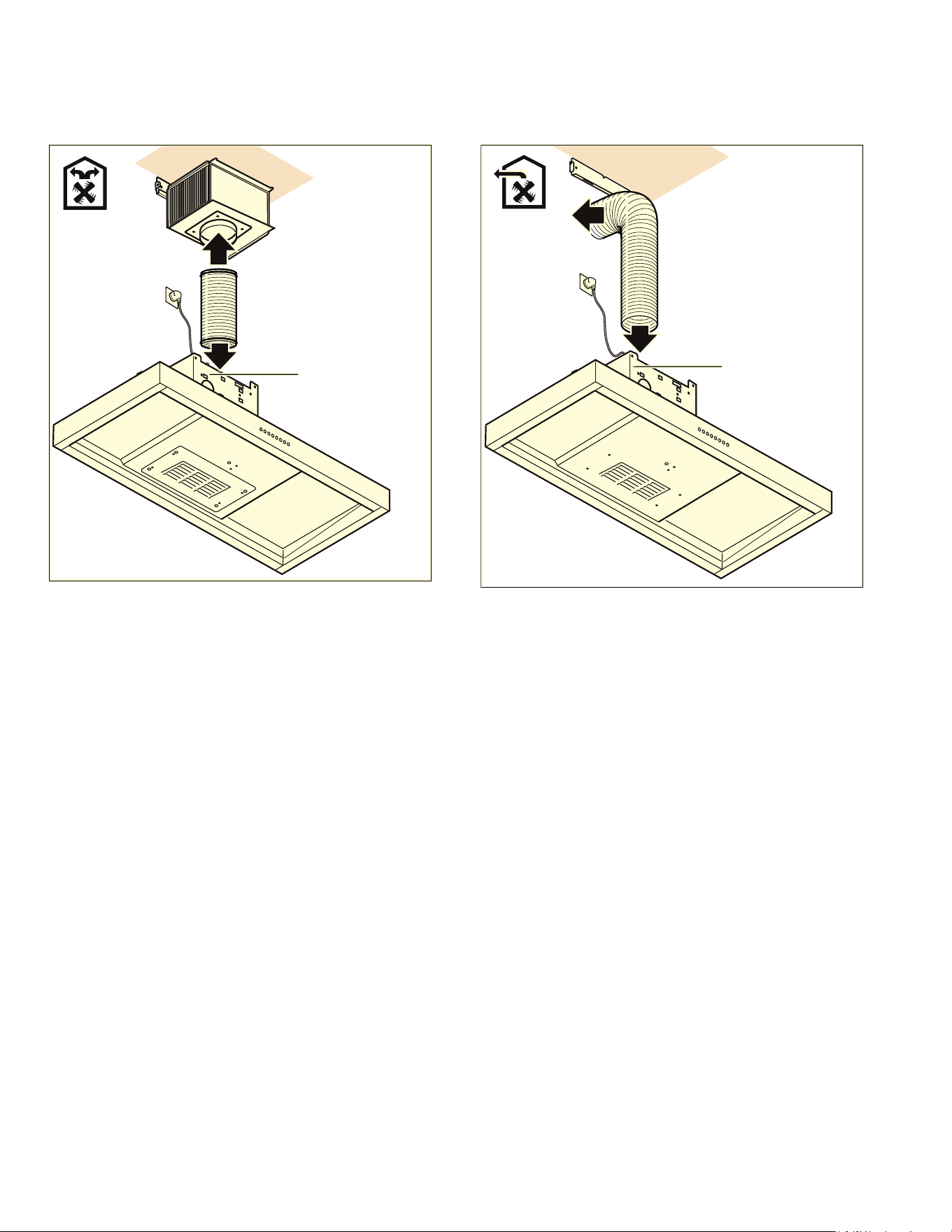

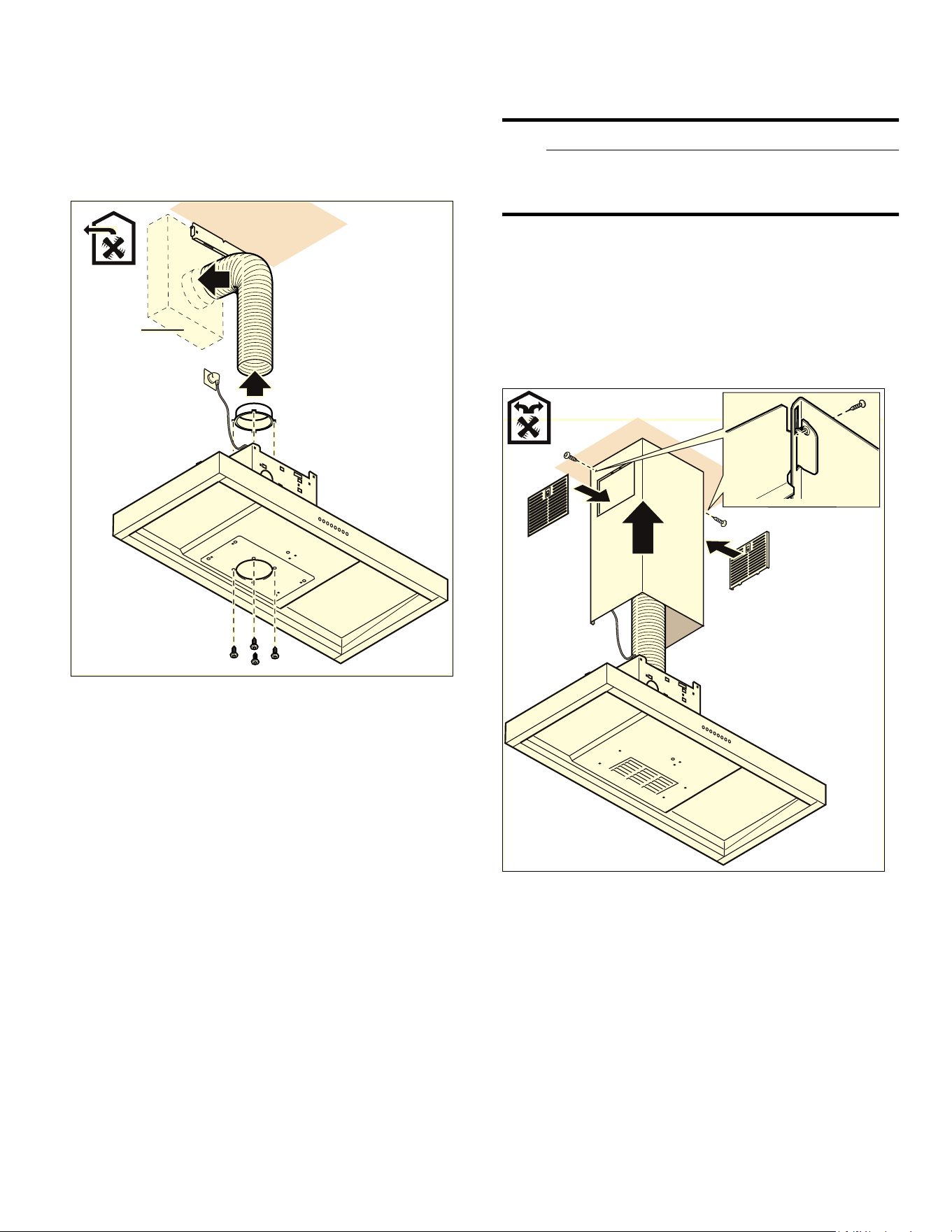

Exhaust air pipe dia. 6" (150 mm) (recommended size)
Recirculation mode units with internal remote fan unit
AR 400 743:
1 Attach the exhaust air pipe directly to theremote fan
unit's air pipe connector (A).
2 Connect it to the air extractor opening (B).
3 Seal the joints appropriately.
[
$5
$
%
16

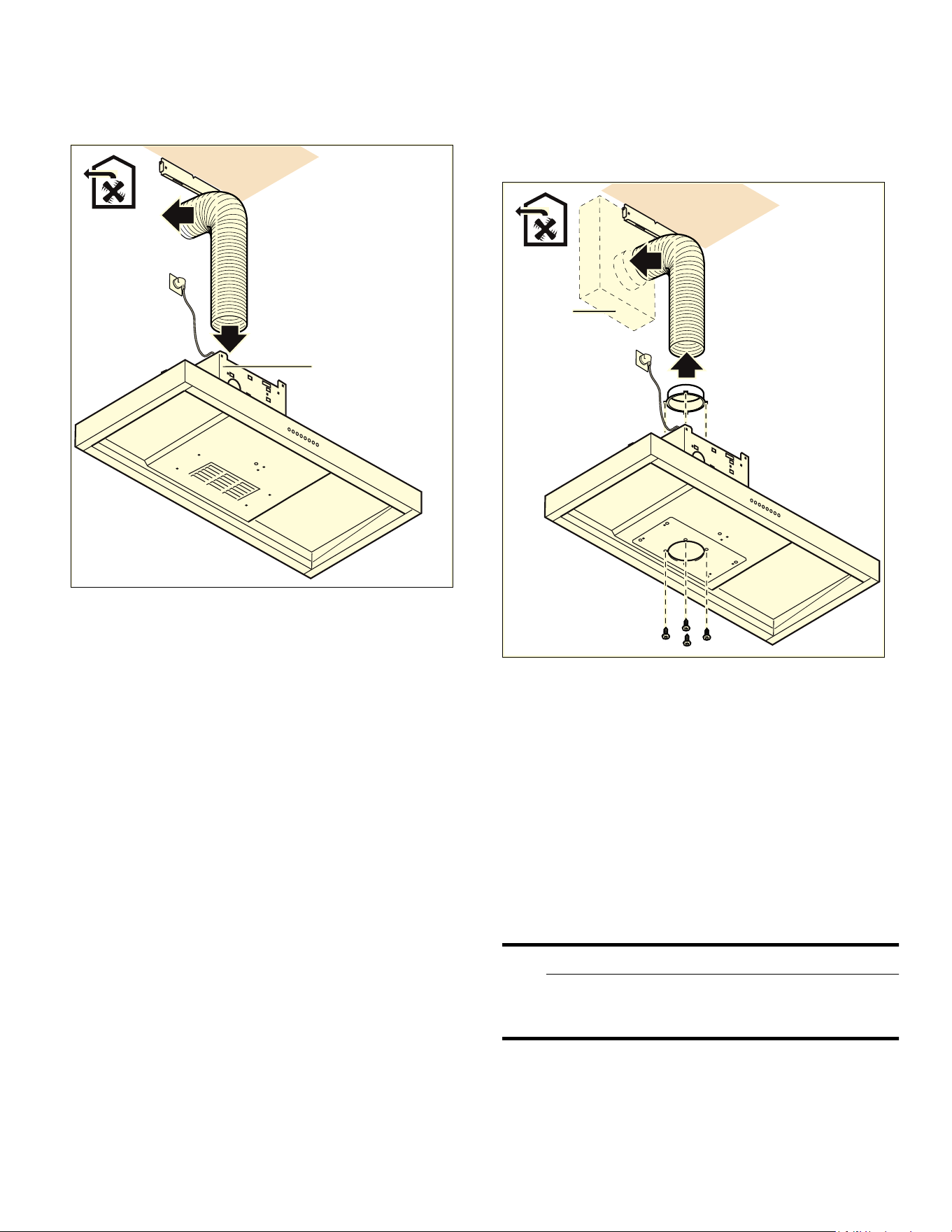

Extraction mode unit with internal remote fan unit
AR 400 743
1 Attach the exhaust air pipe directly to the remote
fan unit’s air pipe connector (A).
2 Connect it to the air extractor opening (B).
3 Seal the joints appropriately.
Extraction mode units without internal remote fan unit
AR 400 743
1 Unscrew the connecting pieces from the cover
plate in the ventilation hood. Secure the exhaust air
pipe to the connecting piece. Screw the connecting
piece to the cover plate in the ventilation hood.
2 Connect it to the air extractor opening.
3 Seal the joints appropriately.

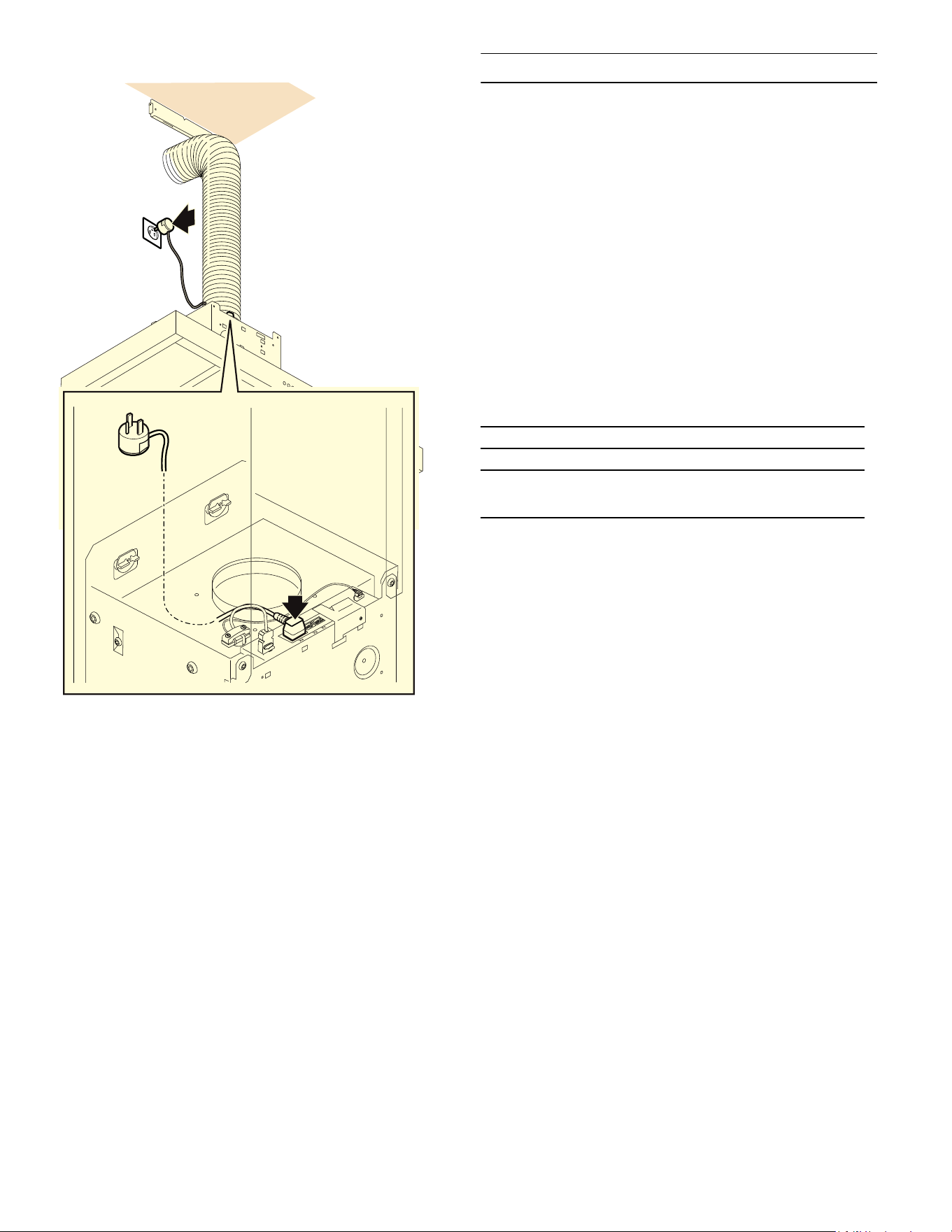

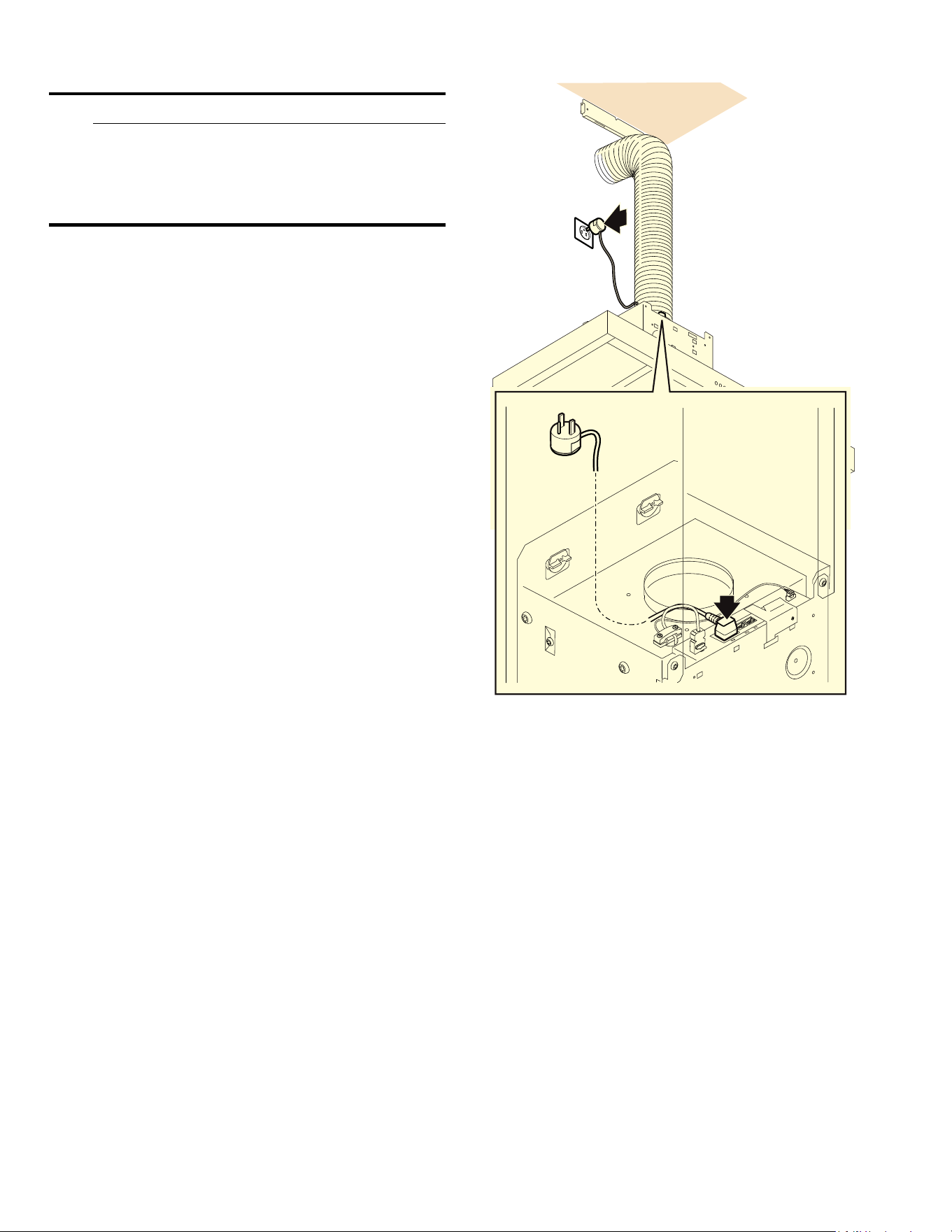

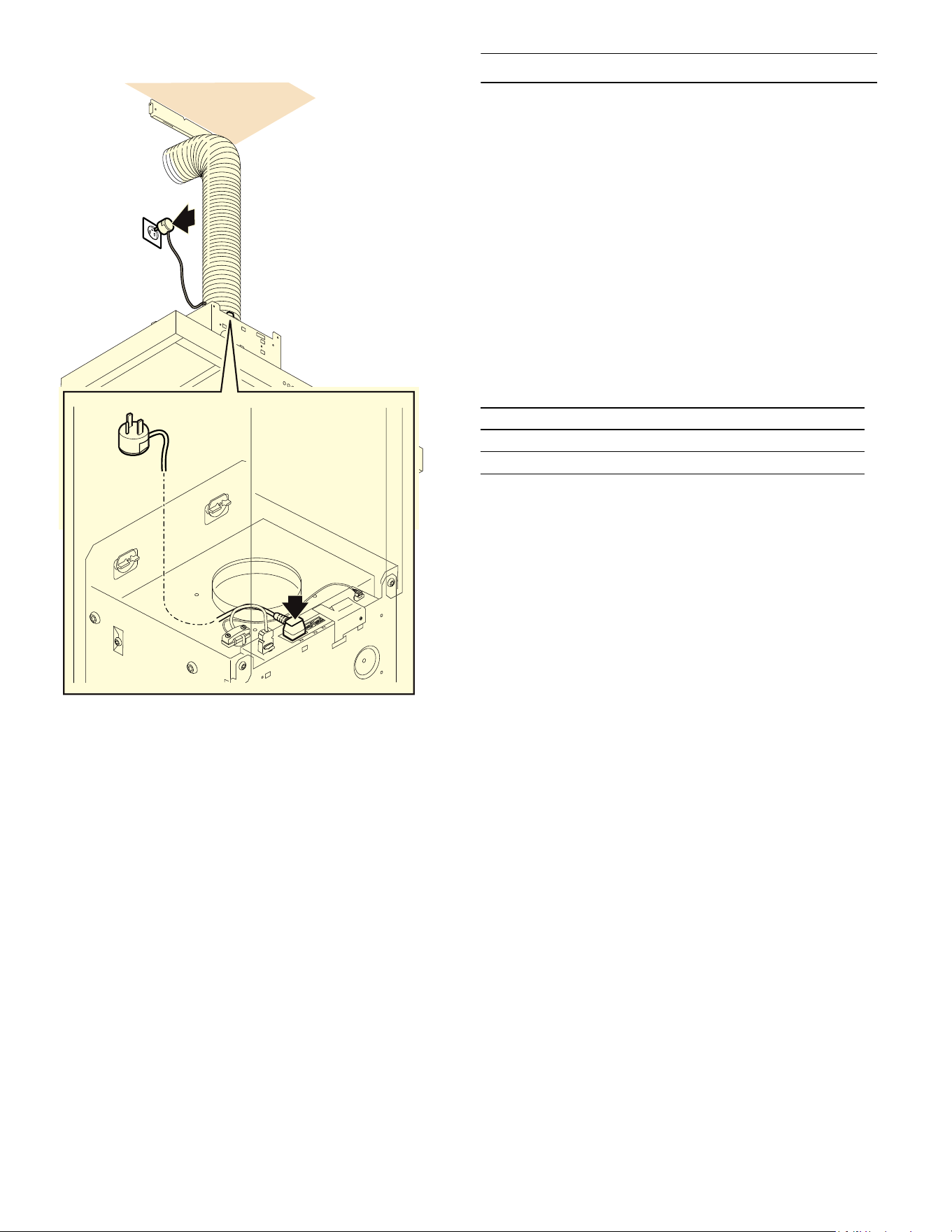

Connecting the power supply
1 Plug the mains plug into the grounded socket.
2 If a fixed connection is required, please follow the
instructions in the Electrical Connection section.
Attaching flue duct
9 WARNING
Risk of injury
Components inside the appliance may have sharp
edges. Wear protective gloves.

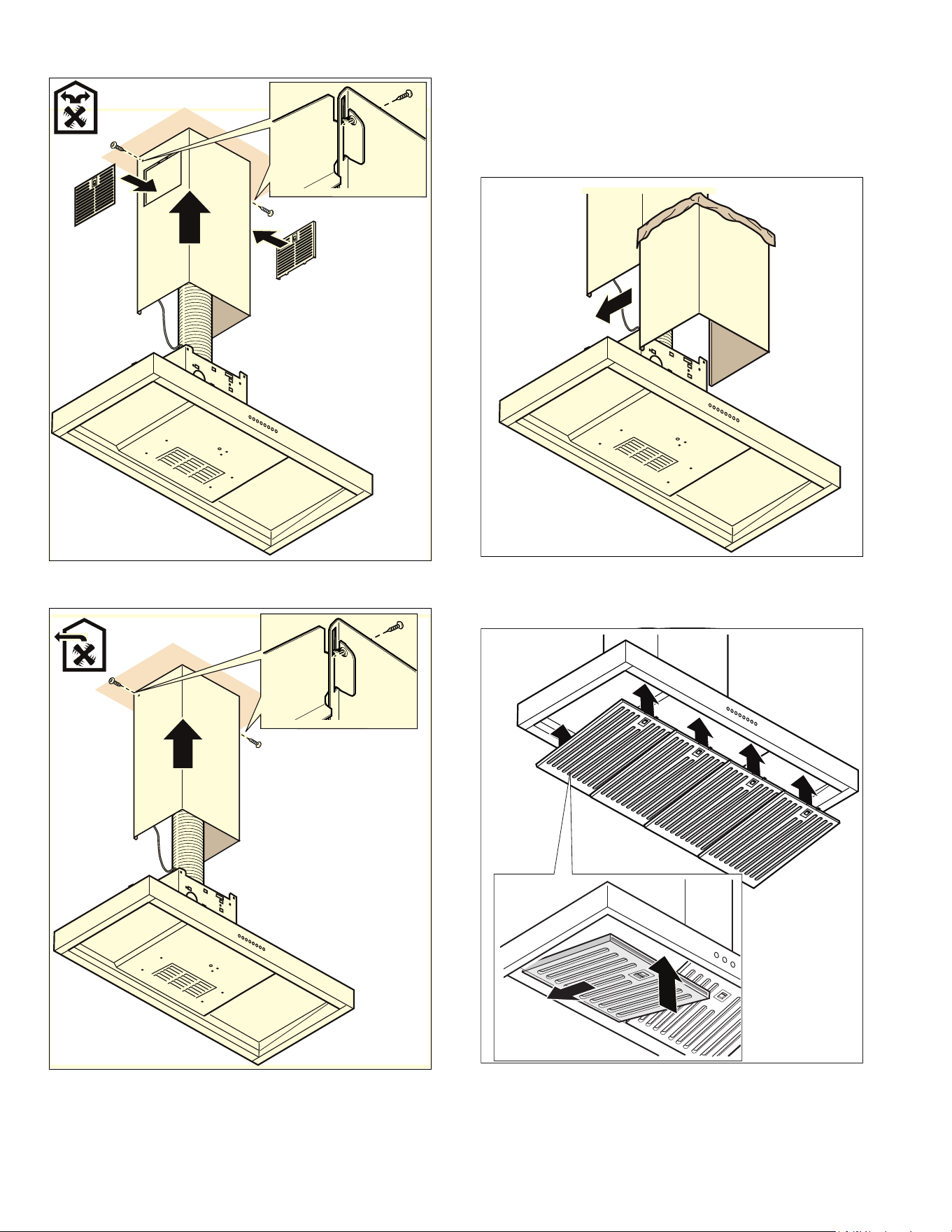

1 Remove the protective foil from both flue ducts.
2 Fit the upper flue duct.
Hook both side panels onto the angle brackets and
screw them in at both sides.
$5
$
%
$5
$
%
17
Models with recirculation mode:
Models with extraction mode:

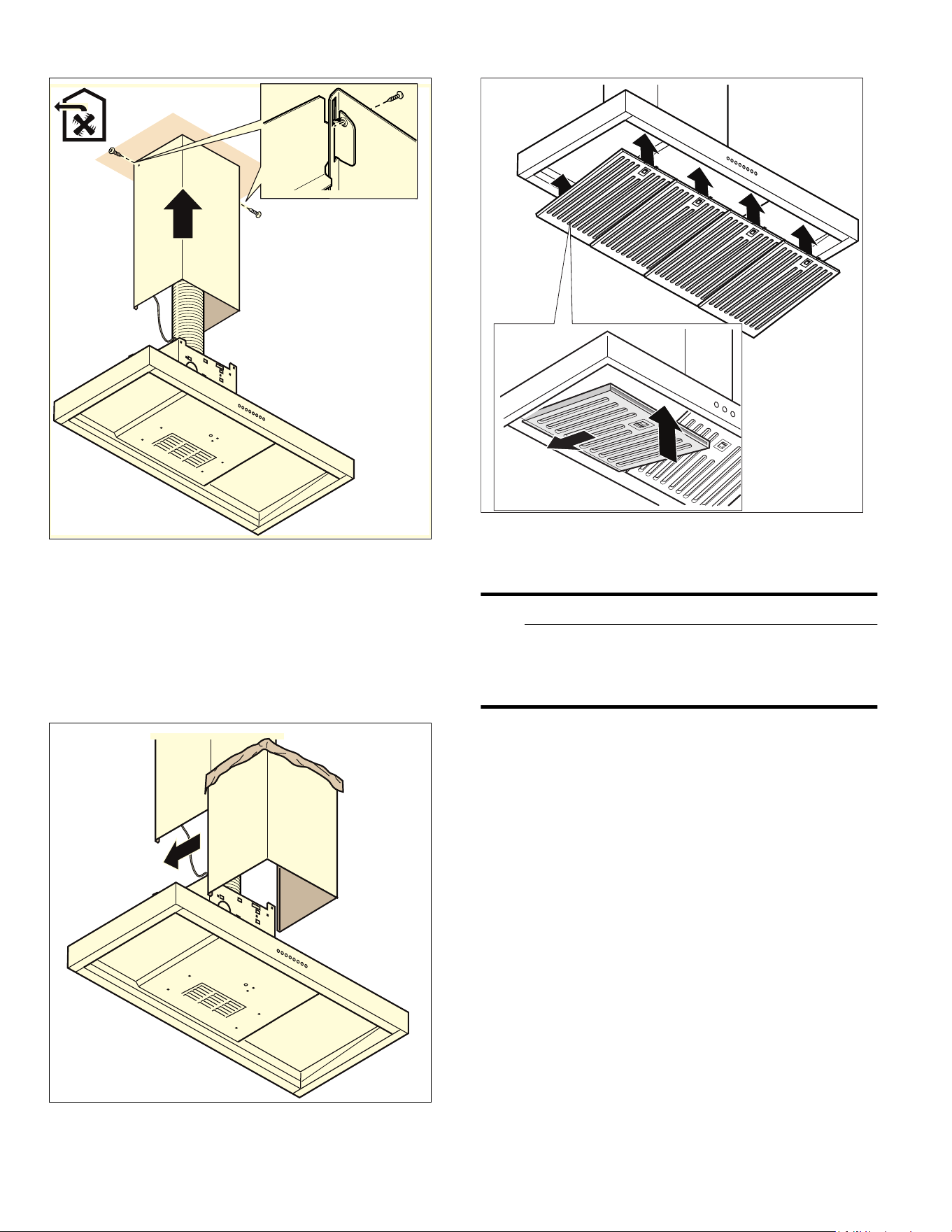

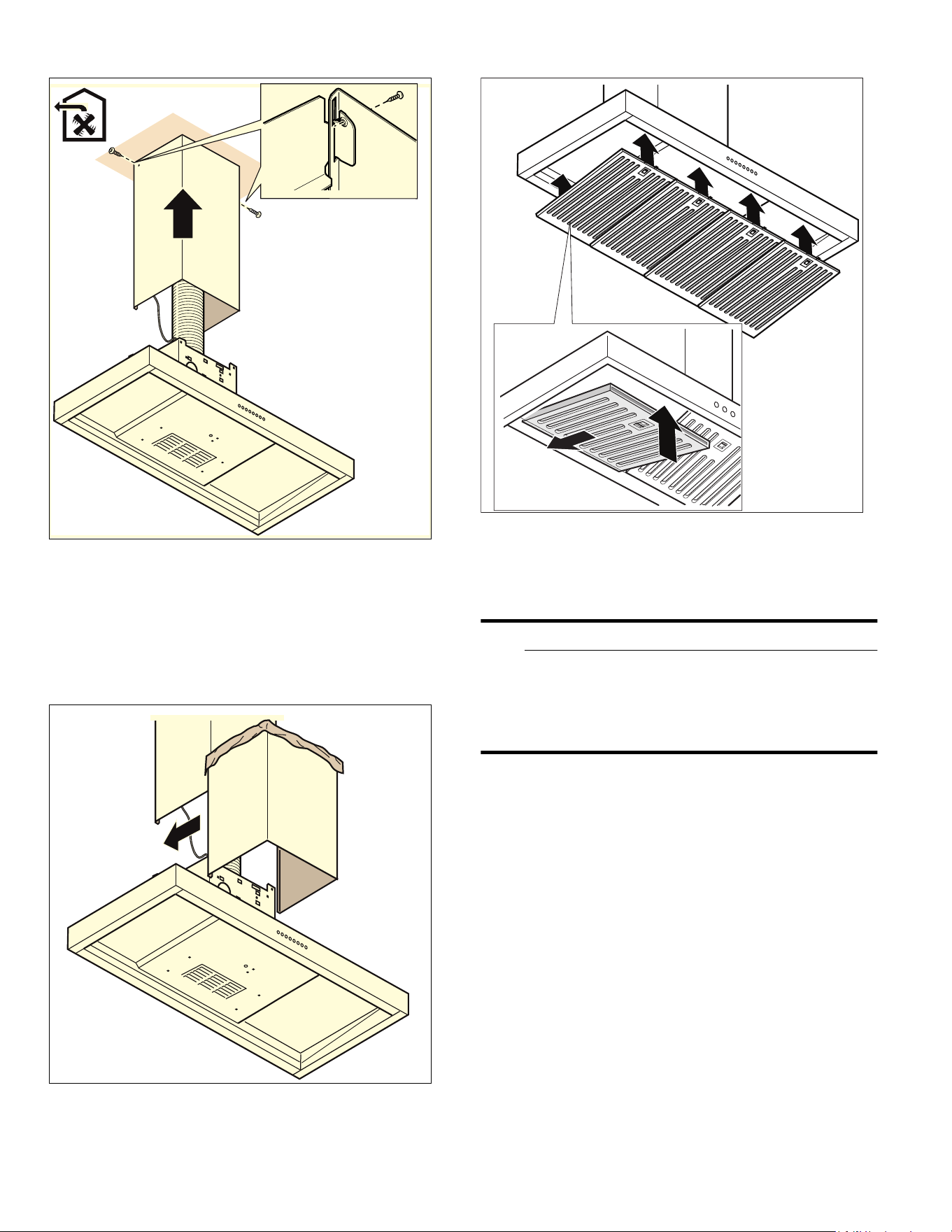

3 Fit the lower flue duct.
Gently bend the two side panels away from each
other, hook them in behind the upper flue duct, and
push them together as far as they will go.
Note: To prevent scratches, lay paper over the
edges of the lower flue duct to protect the surface.
4 Place the lower flue duct on the appliance.
5 Fit the grease filter.
18
Additional switching output
9 WARNING
Work must only be carried out on the additional
switching output by a qualified electrician in
accordance with the country-specific
requirements and standards.
The appliance has an additional switching output X16
(potential-free contact) that can be used to connect
other appliances, such as a ventilation system that is
available at the installation site. The contact is closed
when the fan is switched on, and is opened when the
fan is switched off.
The switching output is located under a cover. Maximum
switching power 30 V/1 A (AC/DC). The signal that is
connected to the contact must correspond to class of
protection 3.
Networked operation
Several appliances can be networked together. The
light and fan on each of the appliances are operated
synchronously.
Connect the appliances in series via the connector
sockets X1 and X2 (equal value). The sequence of the
networking does not have any effect. If the enclosed
network cables are too short, use a commercially
available network cable (min. Cat. 5, shielded).
Maximum number of networked appliances: 20. Total
length of all of the network cables: 40 m. During the
initial installation, a qualified electrician must check
that the system functions correctly.
If one of the networked appliances fails (power
interruption, network cable disconnected), this leads to
the fan function being blocked for the entire system. All
of the buttons on the appliance flash.
When changing the configuration, the system must be
re-initialized:

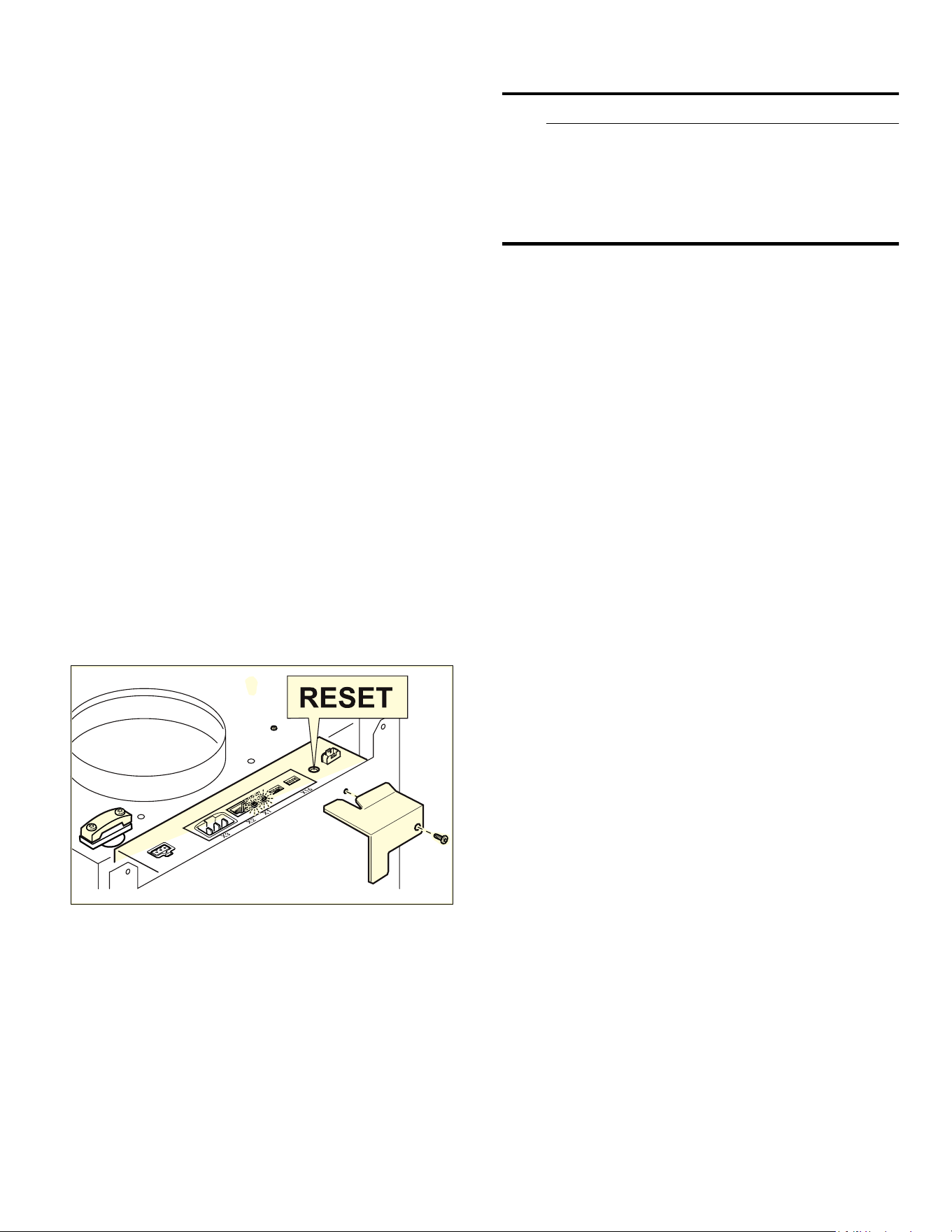

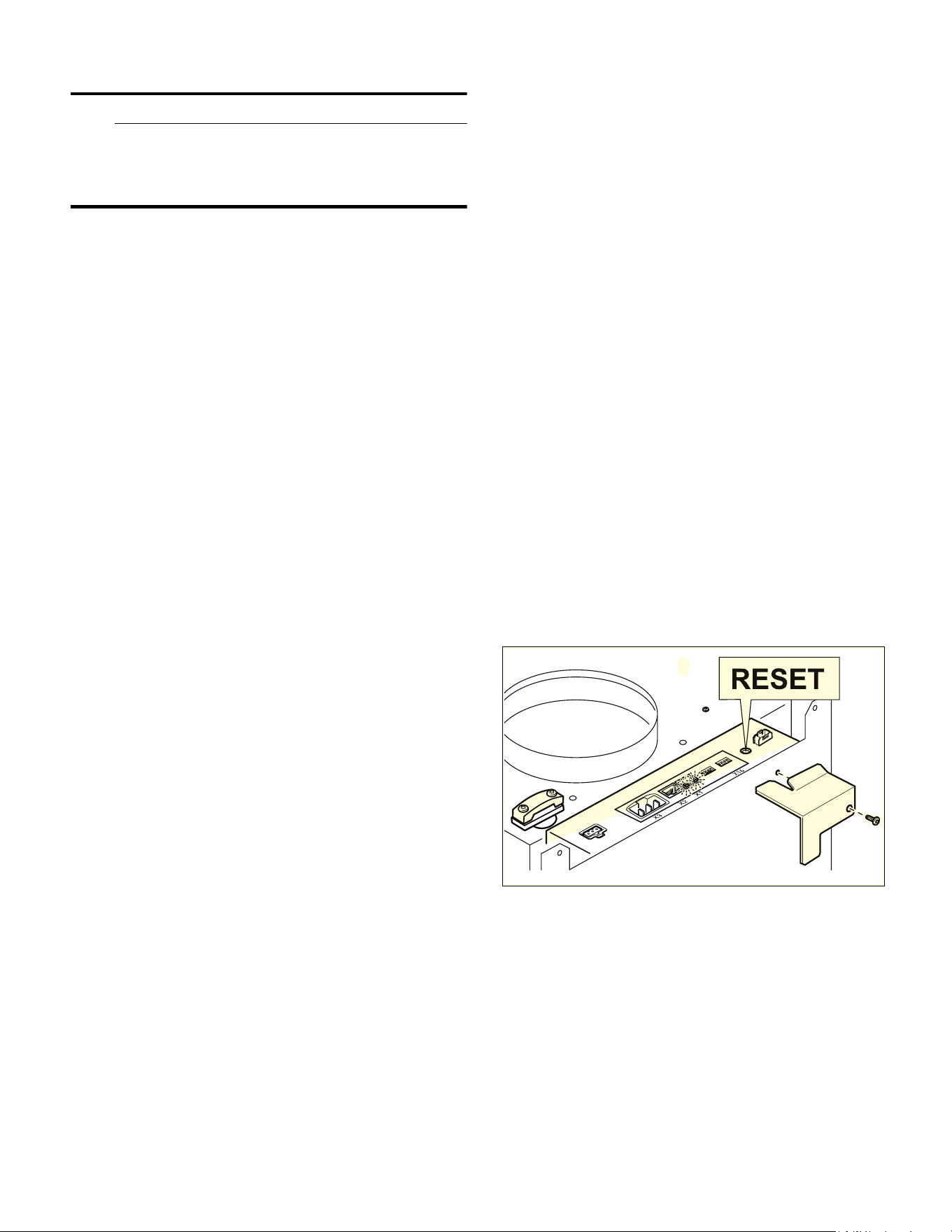

1 Unscrew the cover plate.
2 Press and hold the reset button until both LEDs
light up continuously (approx. 5 seconds). Then
release the button within 5 seconds.
3 Screw on the cover plate.
4 After initialization, have a qualified electrician
check that the system functions correctly.
19
Connect Electrical Supply
9 WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
Refer to data plate for more information. See "Service"
for data plate location.
The branch-circuit breakers ampacity, the wire sizes and
the connections must conform to the requirements of
the National Electrical Code or Canadian Electrical
Code and all local codes and ordinances.
This appliance is connection with a plug
▯ Plug has to be conform with NEMA
CONFIGURATIONS FOR PLUGS AND
RECEPTACLES.
▯ The appliance must be properly grounded.
▯ Plug must be rated not less than type 6-20 P
(2-pole 3-wire grounding).
▯ Only a qualified electrician should connect the
plug.
▯ Install a socket outlet earthed in accordance with
regulations approx. 27" (700 mm) above the floor
behind the appliance. The socket outlet must still
be accessible after installation.
Removing the appliance
1 Remove the grease filter.
2 Loosen the flue duct.
3 Disconnect the appliance from the power supply.
4 Loosen the exhaust air lines.
5 Undo the fastening screws.
6 Remove the appliance.
20
Customer service
If your appliance needs repairs, our customer service is
there for you. We work hard to help solve problems
quickly and without unnecessary service calls, getting
your appliance back up and running correctly in the
least amount of time possible.
When you call, please indicate the product number
(E-Nr.) and serial number (FD-Nr.) so that we can
support you in a qualified manner. The identification
plate listing the numbers can be found inside of the
appliance (remove metal grease filter to find it).
To avoid having to search for a long time when you need
it, you can enter your appliance data and the customer
support telephone number here.
Please read the use and care instructions provided with
your appliance. Failure to do so may result in an error in
using the appliance. This could result in a service call
that instead of fixing a mechanical issue is only needed
for customer education. Such calls are not covered by
the appliance warranty.
Please find the contact data of all countries in the
enclosed customer service list.
To book an engineer visit and product advice
You can rely on the manufacturer’s expertise. Rest
assured that the repair will be handled by trained
service technicians who have the original replacement
parts for your appliance.
Appliance Handling Safety
Unit is heavy and requires at least two people or proper
equipment to move.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
E-Nr. FD-Nr.
Customer Service
O
USA 877 442 4436
toll-free
CANADA 877 442 4436
toll-free
21
Table de Matières
Instructions d’installation
Définitions de Sécurité
9 AVERTISSEMENT
Le non-respect de cet avertissement peut
entraîner la mort ou des blessures graves.
9 ATTENTION
Le non-respect de cet avertissement peut
entraîner des blessures mineures ou modérées.
AVIS : Vous indique que des dommages à l'appareil ou
aux biens peuvent survenir si vous ne respectez pas cet
avertissement.
Remarque : Vous signale des informations importantes
ou des conseils.
9 CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
22
CONSIGNES DE SÉCURITÉ IMP
LIRE ET CONSERVER CES INSTRUCTIONS
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES INSTRUCTIONS
POUR L'USAGE DE L'INSPECTEUR ÉLECTRIQUE
LOCAL.
AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement,
il peut en résulter un incendie ou un choc électrique
causant des dommages à la propriété, des blessures ou
la mort.
AVERTISSEMENT
Ne pas réparer ni remplacer toute pièce de l’appareil à
moins que cela ne soit expressément recommandé dans
ce manuel. Ne jamais modifier ni altérer la configuration
de l’appareil. Toute installation, réparation ou
maintenance inadéquate peut entraîner des blessures
ou des dommages matériels. Se reporter à ce manuel
pour obtenir des conseils sur la façon de procéder.
Toute réparation doit être effectuée par un centre de
réparation autorisé par l’usine.
AVERTISSEMENT
ATTENTION – AFIN DE RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒ Les travaux d’installation et de raccordement
électrique doivent être effectués par une personne
qualifiée, conformément aux codes et standards de
construction, y compris ceux concernant le feu.
‒ Assurez-vous que l'aération est suffisante pour
permettre la combustion et l'évacuation des gaz par
le conduit de cheminée d'un appareil à combustible
afin de prévenir le refoulement d'air. Respectez les
instructions du fabricant de l'appareil de chauffage
et les normes de sécurité, comme celles publiées
par la National Fire Protection Association (NFPA)
et par la American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE), ainsi que par les autorités locales.
‒ Lorsque vous faites une ouverture dans un mur ou
un plafond, veillez à ne pas endommager les fils
électriques ou les conduites qui y sont dissimulés.
‒ Les soufflantes canalisées doivent donner sur
l'extérieur.
AVERTISSEMENT
Pour l'installation de la hotte, vous devez respecter tous
les règlements des entreprises de distribution
d'électricité et de construction régionaux applicables.
AVERTISSEMENT
Risque d'incendie
Les dépôts se trouvant dans le filtre à graisse peuvent
s'enflammer. Ne jamais cuisiner à proximité de l'appareil
avec une flamme ouverte (par exemple pour faire
flamber). Installer l'appareil près d'un foyer pour
combustibles solides (bois ou charbon par exemple)
seulement s'il y a un couvercle fermé et non amovible. Il
ne faut pas qu'il se produise de projection d'étincelles.
AVERTISSEMENT
Risque d’incendie
Le fonctionnement simultané de plusieurs feux gaz
engendre une forte production de chaleur. Le cas
échéant, l'appareil de ventilation peut être endommagé
ou s'enflammer. L'appareil de ventilation doit
uniquement être combiné avec des feux gaz dont la
puissance totale maximale ne dépasse pas 61,000 Btu/
hr (18 kW). Si la puissance maximale dépasse
41,000 Btu/hr (12 kW), les prescriptions locales en
matière de ventilation, de volume de la pièce et de
combinaison avec des appareils de ventilation en mode
aspiration ou ventilation doivent être observées.
AVERTISSEMENT
Pour réduire le risque de feu et pour évacuer
correctement l'air, évacuez l'air vers l'extérieur.
N'évacuez pas l'air dans les murs, les plafonds, les
greniers, les vides sanitaires ou les garages.
AVERTISSEMENT
Pour réduire les risques de feu, utiliser uniquement des
gaines en métal.
23
9 CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
AVERTISSEMENT
Lorsque la hotte aspirante est utilisée en mode
d'évacuation d'air simultanément avec un brûleur
différent utilisant également la même cheminée, (tels
des appareils de chauffage au gaz, à l'huile ou au
charbon, des chauffe-eau instantanés ou des
chaudières à eau chaude), veillez à ce que l'apport d'air
frais soit suffisant pour assurer la combustion adéquate
du brûleur.
Un fonctionnement sans risque est possible si la sous-
pression dans la pièce où le brûleur est installé ne
dépasse pas 4 Pa (0,04 mbar).
On peut y parvenir en acheminant l'air requis pour la
combustion à travers des ouvertures non verrouillables,
par exemple dans les portes et fenêtres, et en
association avec des boîtiers muraux d'admission/
d'évacuation d'air fixées au mur ou grâce à d'autres
mesures techniques telles qu'un verrouillage
réciproque, etc.
AVERTISSEMENT
Évitez l'intoxication au monoxyde de carbone. –
Prévoyez une admission d'air adéquate pour empêcher
l'aspiration des gaz de combustion dans la pièce.
Un boîtier mural air d'admission/air d'échappement ne
peut garantir que la valeur limite ne sera pas dépassée.
Remarque : Lorsque vous évaluez les exigences
globales, vous devez tenir compte du système combiné
d'aération de la maison au complet. Cette règle ne
s'applique pas aux appareils de cuisson, comme les
surfaces de cuisson et les fours.
ATTENTION
Appareil conçu exclusivement pour la ventilation
générale. Ne pas utiliser pour évacuer des matières et
vapeurs dangereuses ou explosives.
Risque d'endommagement par le reflux de condensat.
Installer le canal d'évacuation d'air légèrement incliné
vers le bas à partir de l'appareil (1° de pente).
Sécurité de manipulation de l'appareil
Cet appareil est lourd et il faut au moins deux
personnes ou l´équipement approprié pour le déplacer.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
AVERTISSEMENT
Risque de blessure
Si l'appareil n'est pas correctement fixé au mur, il risque
de tomber. Tous les éléments de fixation doivent être
montés solidement et de façon sûre.
Codes et normes de sécurité
Cet appareil est conforme à la version la plus récente
de l'une ou plusieurs des normes suivantes :
▯ UL 507 - Ventilateurs électrique (Electric Fans)
▯ CAN/CSA C22.2 No. 113 - Ventilateurs et
soufflantes (Fans and Ventilators)
Il incombe à l’installateur de déterminer si des
exigences et/ou normes additionnelles s´appliquent
pour des installations spécifiques.
Sécurité électrique
AVERTISSEMENT
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-
circuit électrique, la mise à la terre réduira le risque de
choc électrique en offrant au courant électrique un fil
d'évacuation.
Cet appareil est muni d'un cordon électrique
comportant un conducteur de terre et une prise de mise
à la terre. La fiche doit être branchée dans une prise
qui a été installée et mise à la terre de façon
appropriée.
AVERTISSEMENT
Une mise à la terre inadéquate peut entraîner un risque
de choc électrique. Consultez un électricien
qualifié si vous ne comprenez pas parfaitement les
instructions de mise à la terre ou si vous avez des
doutes quant à la qualité de la mise à la terre. N'utilisez
pas de rallonge. Si le cordon d'alimentation est trop
court, demandez à un électricien d'installer une prise à
proximité de l'appareil. .
9 CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
24
AVERTISSEMENT
Avant de brancher un cordon électrique ou de mettre
l'appareil sous tension, s'assurer que les commandes
sont en position d'ARRÊT.
Pour les appareils dotés d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise à la terre. Le
cordon doit être branché dans une prise de courant
adaptée de type mise à la terre pour éviter tout risque
d'électrocution. S'il y a un doute en ce qui concerne la
mise à la terre de la prise murale, le client devra
s'adresser à un électricien qualifié.
S'il y a lieu, conformément au Code national de
l'électricité (ou au Code canadien de l'électricité), cet
appareil doit être installé sur un circuit de dérivation
séparé.
AVERTISSEMENT
Pour réduire le risque de feu ou de choc électrique, ne
pas utiliser cet aérateur avec un variateur de vitesse à
semi-conducteur.
Installateur – Indiquer au propriétaire l’emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant l'installation, mettre l'appareil hors service au
panneau de service. Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne soit
accidentellement rétabli.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒ Utilisez cet appareil seulement de manière
conforme à l'usage prévu par le fabricant. Si vous
avez des questions, contactez le fabricant.
‒ Avant le nettoyage ou l'entretien de l'appareil,
mettez-le hors tension sur le tableau électrique et
verrouillez les dispositifs de sectionnement afin
d'empêcher toute remise sous tension accidentelle.
S'il est impossible de verrouiller les dispositifs de
sectionnement, fixez de manière sûre au tableau
électrique un dispositif d'alerte bien visible , par
exemple une étiquette.
S'assurer que l'appareil est installé et mis à la terre par
un technicien qualifié. L'installation, les connexions
électriques et la mise à la terre doivent être conformes à
tous les codes applicables.
AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de branchement
peut être endommagé. Ne pas couder ni coincer le
cordon de branchement pendant la pose.
Sécurité apparentée concernant
l'équipement
Enlever le ruban adhésif et l’emballage avant d’utiliser
l’appareil. Détruire l’emballage après avoir déballé
l’appareil. Ne jamais laisser les enfants jouer avec les
matériaux de conditionnement.
L’utilisation sécuritaire n’est garantie que si
l’installation de la table de cuisson se fait par un
spécialiste conformément à ces instructions.
L’installateur est responsable de tout dommage
résultant d’une installation incorrecte.
Ne jamais modifier ni altérer la configuration de
l'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de câblage ou
les fixations/vis antibasculement.
Avertissements de la Proposition 65
de l’État de la Californie
AVERTISSEMENT
Ce produit contient des produits chimiques connus de
l’État de la Californie pour causer le cancer, des
anomalies congénitales ou d’autres problèmes de
reproduction.
25
Préparatifs du montage
9 ATTENTION
Veillez à ce qu'il n'y ait pas de conduites
électriques, de tuyaux de gaz ou d'eau au niveau
des perçages.
Vérifier le mur
▯ Le mur doit être plat, vertical et offrir une portance
suffisante.
▯ La profondeur des trous percés doit être adaptée à
la longueur des vis. Les chevilles doivent offrir une
retenue sûre.
▯ Les vis et chevilles fournies conviennent pour la
maçonnerie massive. En présence d’autres
matériaux de construction (par ex. Rigips, béton
cellulaire, briques Poroton), il faut utiliser des
moyens de fixation correspondants.
▯ La hotte aspirante pèse 132 livre (60 kg) max.
Instructions générales
9 AVERTISSEMENT
Danger de mort
Il y a risque d'intoxication par réaspiration des gaz
de combustion. L’air sortant ne doit pénétrer ni
dans une cheminée en service destinée à évacuer
la fumée ou des gaz brûlés, ni dans une gaine
servant à aérer les locaux où sont installés des
foyers à combustion. Si l’air sortant circule par
une cheminée non en service destinée à évacuer
la fumée ou des gaz brûlés, il faudra consulter un
ramoneur compétent dans votre quartier.
Mode évacuation
Remarque : Il ne faut pas rejeter l'air usé dans une
cheminée d'évacuation en service, ni dans un conduit
servant à la ventilation de pièces où sont installés des
foyers.
▯ Pour rejeter l'air dans un conduit de fumées qui
n'est pas en service, il faut demander l'accord du
maître ramoneur compétent.
▯ Si l'air est évacué à travers le mur extérieur de
l'habitation, il faut utiliser un caisson mural
télescopique.
26
Conduit d'évacuation
Remarque : Le fabricant de l’appareil décline toute
garantie en cas de réclamation imputable à des
problèmes liés au parcours des conduits.
▯ L'appareil atteindra un rendement supérieur si le
conduit d'évacuation est court et droit et que son
diamètre est grand.
▯ Si les conduits d'évacuation sont longs, présentent
de nombreux coudes ou ont un diamètre inférieur à
6 po (150 mm), la puissance maximale d'aspiration
ne sera pas atteinte et le ventilateur fera plus de
bruit.
▯ Les tuyaux rigides ou souples constituant le conduit
d'évacuation doivent être fabriqués dans un
matériau ininflammable.
▯ Pour raccorder des tuyaux de diamètres différents,
utiliser du ruban d’étanchéité.
▯ Nous recommandons un diamètre intérieur de 6 po
(150 mm), avec un minimum de 4¾ po (120 mm).
AVIS : Risque d'endommagement par le reflux de
condensat. Installer le canal d'évacuation d'air
légèrement incliné vers le bas à partir de l'appareil (1°
de pente).
Branchement électrique
9 AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de
branchement peut être endommagé. Ne pas
couder ni coincer le cordon de branchement
pendant la pose.
Les données de raccordement nécessaires se trouvent
sur la plaque signalétique sur l'appareil.
Cet appareil est conforme aux dispositions CE
régissant l’antiparasitage.
Cet appareil ne doit être raccordé qu’à une prise de
courant avec mise à la terre installée de manière
réglementaire.
Installer la prise de courant avec mise à la terre de
préférence directement à l’intérieur du capot de
cheminée.
▯ La prise de courant avec mise à la terre doit être
raccordée à un circuit électrique dédié.
▯ Si la prise de courant avec mise à la terre n'est plus
accessible après l'installation de l'appareil, il faut
intercaler dans le câblage un sectionneur
omnipolaire (par ex. disjoncteur pour protéger la
ligne, les fusibles et les contacteurs) présentant
une ouverture d’au moins 3 mm entre les contacts.
27
Avant de commencer
Outils et pièces nécessaires
▯ Décamètre à ruban
▯ Crayon
▯ Tournevis Torx TX20
▯ Perceuse avec les forets suivants : 5/16" (8 mm)
▯ Niveau à bulle
▯ Ruban en aluminium (NE PAS utiliser un ruban
isolant)
▯ Canal d'évacuation d'air (la configuration dépend
de la situation de montage).
▯ Vis à tôle supplémentaires (si nécessaires pour
l'installation du conduit d'évacuation)
Pièces comprises
Tous les modèles
Modèles avec évacuation extérieure
Modèles avec recyclage de l'air
Accessoire : Moteur de ventilateur
$'
$$
$'
$5
28
Cotes de l'appareil
Modèles de mode évacuation
Modèles avec mode recyclage
PP
é
ʌ¼ʚ
ç¼ʚ
ʎ¼ʓʘ
èʌ¼ʓʘë
èè¼ʓʘ
èè¼ʓʘ
ç¼ʚ
ë
ç¼ʓʘ
ʎ¼ʚ
èç¼ʓʘ
ç¼ʚ
ʐ¼ʓʘ
PP
ʎ¼ʓʘ
ç¼ʚ
èʌ¼ʓʘë
ʐ¼ʓʘ
ë
ç¼ʓʘ
èç¼ʓʘ
ç¼ʚ
ç¼ʚ
èè¼ʓʘ
ʌ¼ʚ
èè¼ʓʘ
é
ʎ¼ʚ
29
Distances de sécurité
9 AVERTISSEMENT
Risque d’incendie
Les dépôts de graisse dans le filtre à graisse
peuvent s'enflammer. Les distances de sécurité
indiquées doivent être respectées, afin d'éviter
une accumulation de chaleur. Veuillez respecter
les indications relatives à votre appareil de
cuisson. Si votre table de cuisson combine des
foyers gaz et électrique, l’écart maximal
s’applique.
L'appareil ne peut jouxter que sur un côté un
meuble haut ou une paroi. La distance vers la
paroi ou le meuble haut doit être d'au moins 2"
(50 mm).
La distance entre la surface de rangement sur la table
de cuisson et le dessous de la hotte ne doit pas être
inférieure à 760 mm (30") pour les tables de cuisson
électriques et à 760 mm (30") pour les cuisinières à gaz
ou combinées.
Si les instructions d'installation de l'appareil de cuisson
au gaz spécifient une plus grande distance, celle-ci doit
être prise en compte.
!
!
PP
DERYHHOHFWULF
VXUpOHFWULTXH
VREUHHOpFWULFR
DERYHJDV
VXUJD]
VREUHJDV
30
Installation
Sécurité de manipulation de l'appareil
Cet appareil est lourd et il faut au moins deux
personnes ou l´équipement approprié pour le déplacer.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
Préparatifs du montage
1 Du plafond au bord inférieur de la hotte aspirante,
tracer une ligne médiane verticale sur le mur.
2 Marquer les emplacements des vis et le contour de
la zone d’accrochage.
3 Percer les trous pour les fixations et enfoncer les
chevilles jusqu'au ras du mur.
$$
ʌ¼ʓʘ
èè¼ʓʘ
èè¼ʓʘ
PP
ë
ʎ¼ʚ
PLQ
è¼ʓʘ
ʌ¼ʓʘʌ¼ʓʘ
ʎ¼ʓʘ ʎ¼ʓʘ
é
ʎ¼ʚ
ê
31
Montage de la fixation murale
1 Visser la cornière de retenue affectée au capot de
cheminée.
2 Visser les deux pièces d'accrochage de la hotte à la
main. Ne serrez pas les vis à fond !
ʌ¼ʓʘ
32
Montage de l'appareil
1 Uniquement pour la version à recyclage: Filter
beidseitig in das Umluftmodul AA 442 810
einsetzen. Accrochez le module de recyclage de
l’air dans les cornières. Fixez-le contre le mur avec
2 vis.
2
Uniquement pour la comvinaison avec moteur
séparé interne AR 400 743:
Dévissez la tôle de
recouvrement dans la hotte : desserrez 4 vis, retirez
la tôle de recouvrement, revissez 4 vis.
Introduisez le moteur séparé par en haut dans la
hotte. Fixez-le avec 4 vis.
33

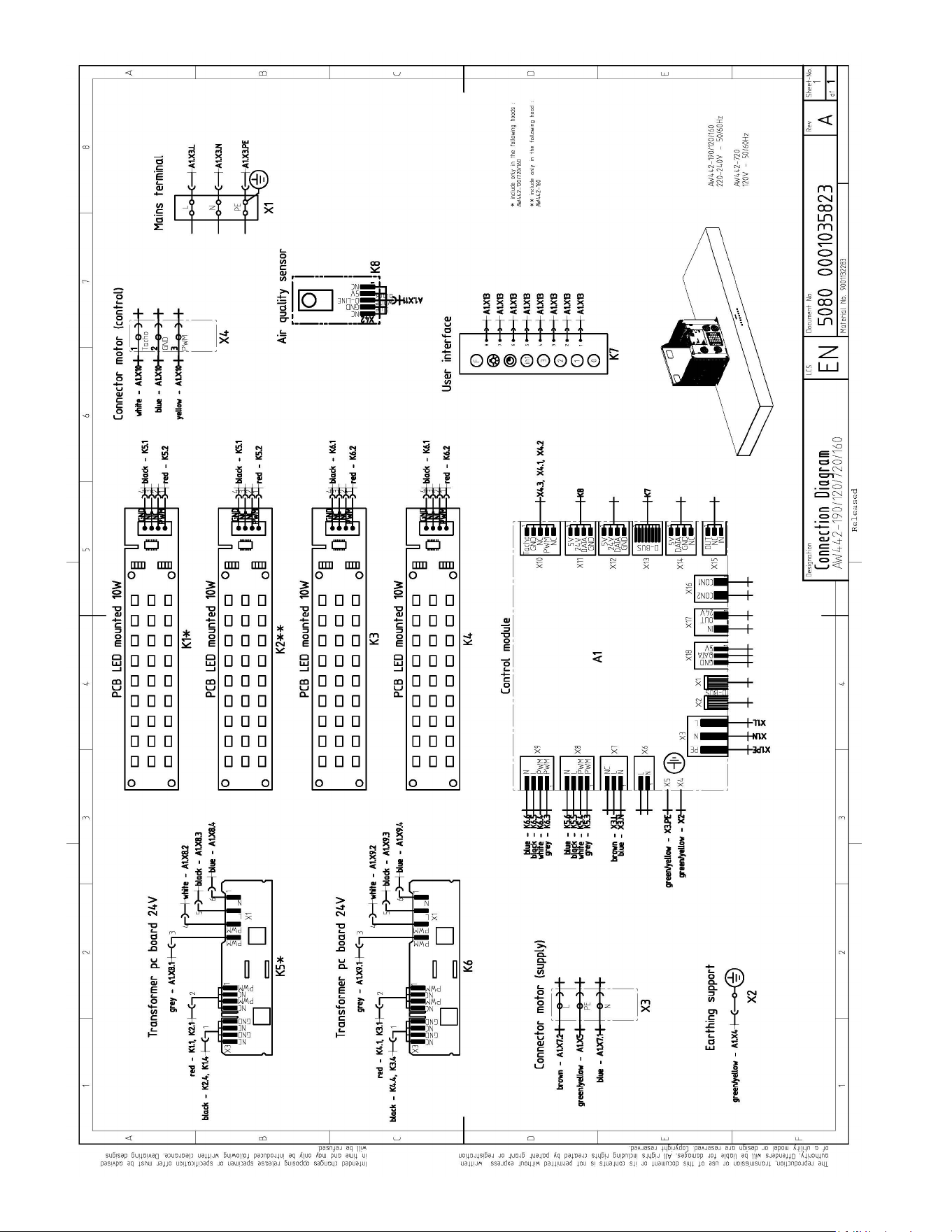

Raccordez le câble secteur et le câble de
commande au module de commande.
3 Uniquement pour la combinaison avec moteur
séparé externe AR 4.. :
Raccordez le moteur séparé
externe et le module de commande de la hotte avec
le câble secteur. Les fiches doivent s’enclencher.
Raccordez le câble secteur au module de
commande.
Remarque : Les prises de raccordement X1 et X2
sont identiques.
4 Accrochez la hotte dans les deux suspensions de
sorte qu’elle s’y engage fermement.
34
5 Alignez la hotte à l’horizontale en tournant les
suspensions. Au besoin, il est possible de décaler
l’appareil vers la droite ou vers la gauche.
6 Vissez fermement les vis des suspensions. Tout en
les maintenant pour éviter qu’elles ne pivotent.
7 Bloquez la hotte sur le mur avec deux vis via les
suspensions mais aussi avec deux vis dans la partie
inférieure de la hotte.
Effectuer le raccordement de
l'évacuation de l'air
Remarques
‒ En mode Évacuation de l'air, un volet anti-
refoulement doit être installé. Si un volet anti-
refoulement n'est pas fourni avec l'appareil, il peut
être acheté dans un commerce spécialisé.
‒ Si l’air sortant traverse la paroi extérieure, il
faudrait utiliser un caisson télescopique mural.
‒ En cas d'utilisation d'un tuyau en aluminium, lisser
au préalable la zone de raccordement.
Concuit d’évacuation Ø 6" (150 mm) (diamètre
recommandé)
[
35
Modèles à mode recyclage avec moteur séparé interne
AR 400 743
1 Fixer le conduit d'évacuation directement sur le
manchon d’évacuation du moteur de ventilateur (A).
2 Effectuer la jonction vers l'orifice d'évacuation d'air
(B).
3 Étancher les zones de jonction de façon
appropriée.
Modèles de mode évacuation avec monteur séparé
interne AR 400 743
1 Fixer le conduit d'évacuation directement sur le
manchon d’évacuation du moteur de ventilateur (A).
2 Effectuer la jonction vers l'orifice d'évacuation d'air
(B).
3 Étancher les zones de jonction de façon
appropriée.
$5
$
%
$5
$
%
36
Modèles de mode évacuation sans monteur séparé
interne AR 400 743
1 Dévissez la pièce de connexion de la tôle de
recouvrement dans la hotte. Fixez le conduit
d'évacuation sur la pièce de connexion. Vissez
fermement la pièce de connexion sur la tôle de
recouvrement dans la hotte.
2 Réalisez la jonction vers l'orifice d'évacuation d'air.
3 Étanchéifiez les zones de jonction de façon
appropriée.
Effectuer le raccordement électrique
1 Brancher la fiche secteur sur la prise avec mise à la
terre.
2 Si un raccordement fixe est nécessaire, respecter
les consignes dans le chapitre Raccordement
électrique
.
Montage du capot de cheminée
9 AVERTISSEMENT
Risque de blessure
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Porter des gants de
protection.
1 Retirer les pellicules protectrices recouvrant les
deux capots de cheminée.
2 Monter le capot de cheminée supérieur.
Accrochez les deux tôles latérales aux cornières et
vissez-les des deux côtés.
Modèles avec mode recyclage :
$5
$
%
37
Modèles avec mode évacuation extérieure :
3 Monter le capot de cheminée inférieur.
Écarter légèrement les deux tôles latérales, les
accrocher derrière le capot de cheminée supérieur
et les presser jusqu'en butée.
Remarque : Pour éviter des rayures, poser du
papier, à titre de protection, sur les bords du capot
inférieur.
4 Poser le capot de cheminée inférieur sur l'appareil.
5 Mettre en place le filtre à graisse.
Sortie de commutation
supplémentaire
9 AVERTISSEMENT
Les travaux sur la sortie de commutation
supplémentaire doivent uniquement être
effectués par un électricien qualifié, en
respectant les règlements et normes spécifiques
au pays.
L'appareil possède une sortie de commutation
supplémentaire X16 (contact sans potentiel) pour le
raccordement d'autres appareils, tels qu'une installation
de ventilation existante côté site. Le contact est fermé
lorsque le ventilateur est en marche et est ouvert
lorsque le ventilateur est éteint.
La sortie de commutation se situe sous un couvercle.
Puissance de commutation maximale 30 V/1 A (CA/
CC). Le signal qui est raccordé au contact doit
correspondre à la classe de protection 3.
38
Utilisation en réseau
Plusieurs appareils peuvent être interconnectés. La
lumière et la ventilation de tous les appareils
fonctionnent de manière synchrone.
Relier les appareils en série via les prises de
raccordement X1 et X2 (équivalentes). L'ordre de
l'interconnexion n'a pas d'influence. Si les câbles
réseau fournis sont trop courts, utiliser un câble réseau
usuel commercial (au moins Cat5, blindé).
Nombre max. de participants : 20 appareils. Longueur
totale de tous les câbles réseau : 40 m. La fonction de
l'installation doit être vérifiée par un technicien qualifié
lors de l'installation initiale.
La panne d'un participant (coupure de tension,
séparation du câble réseau) conduit au blocage de la
fonction de ventilation de l'ensemble du système.
Toutes les touches sur l'appareil clignotent.
En cas de modification de la configuration, l'installation
doit être réinitialisée :
1 Dévisser la tôle de protection.
2 Appuyer sur la touche Réinitialiser (Reset) jusqu'à
ce que les deux DEL soient allumées en continu
(env. 5 secondes). Relâcher ensuite la touche dans
les 5 secondes.
3 Visser la tôle de protection.
4 Faire vérifier le fonctionnement de l'installation par
un technicien qualifié après l'initialisation.
Brancher l'alimentation électrique
9 AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de
branchement peut être endommagé. Ne pas
couder ni coincer le cordon de branchement
pendant la pose.
Consulter la plaque signalétique pour en savoir plus.
Pour savoir où se trouve la plaque signalétique, se
reporter à la rubrique "Service après-vente".
Le courant admissible des disjoncteurs divisionnaires,
la taille des câbles et les connexions doivent être
conformes aux exigences du Code électrique national
ou du Code électrique canadien ainsi qu'à tous les
codes et règlements locaux.
Ce apparail est relié avec une fiche
▯ La fiche doit être conforme aux normes NEMA pour
fiches et prises de courant.
▯ L'appareil doit être correctement mis à la terre.
▯ La fiche d'alimentation doit être au minimum du
type 6-20 P (2 broches, 3 fils avec terre).
▯ Le branchement de la fiche doit être fait
exclusivement par un électricien qualifié.
▯ Poser une prise de courant avec terre
conformément à la réglementation, à environ 27"
(700 mm) au-dessus du sol derrière l'appareil. La
prise de courant doit rester accessible après la
pose de l'appareil.
39
Démontage de l'appareil
1 Retirer le filtre à graisse.
2 Détacher le capot de cheminée.
3 Mettre l'appareil hors tension.
4 Détacher les conduits d'évacuation.
5 Desserrer les vis de sécurité.
6 Enlever l'appareil.
Service après-vente
Si votre appareil doit être réparé, notre service après-
vente est à votre disposition. Nous trouvons toujours
une solution adaptée, y compris pour éviter les visites
inutiles de techniciens.
Lors de votre appel, indiquez le numéro du produit
(n° E) et le numéro de série (n° FD) afin que nous
puissions vous donner une réponse précise. Vous
trouverez la plaque signalétique à l'intérieur de
l'appareil (après avoir retiré le filtre à graisse en métal).
Pour ne pas avoir à chercher longtemps en cas de
besoin, vous pouvez inscrire ici les références de
l'appareil et le numéro de téléphone du service après-
vente.
N'oubliez pas qu'en cas de fausse manœuvre, la visite
d'un technicien d'après-vente n'est pas gratuite, même
pendant la garantie.
Vous trouverez les données de contact pour tous les
pays dans l'annuaire ci-joint du service après-vente.
Demande de réparation et conseils en cas de
dysfonctionnement
Faites confiance à la compétence du fabricant. Ainsi
vous êtes assurés que la réparation sera effectuée par
des techniciens formés qui possèdent les pièces de
rechange d’origine pour votre appareil.
Sécurité de manipulation de l'appareil
Cet appareil est lourd et il faut au moins deux
personnes ou l´équipement approprié pour le déplacer.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
N° E N° FD
Service après-vente
O
CA 877 442 4436
toll-free
40
Contenido
Instrucciones de instalación
Definiciones de Seguridad
9 ADVERTENCIA
Esto indica que se pueden producir lesiones
graves o la muerte si no se cumple con esta
advertencia.
9 ATENCION
Esto indica que pueden producirse lesiones leves
o moderadas si no se cumple con esta
advertencia.
AVISO: Esto indica que puede producirse un daño al
electrodoméstico o a la propiedad como resultado de la
falta de cumplimiento de este aviso.
Nota: Esto lo alerta sobre información y/o consejos
importantes.
41
9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
INSTRUCCIONES DE
LEA Y CONSERVE ESTAS INSTRUCCIONES
INSTALADOR: DEJE ESTAS INSTRUCCIONES CON
EL ELECTRODOMÉSTICO CUANDO HAYA
FINALIZADO LA INSTALACIÓN.
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES
PARA USO DEL INSPECTOR DE ELECTRICIDAD
LOCAL.
ADVERTENCIA
Si no sigue la información de este manual exactamente,
se puede ocasionar un incendio o una descarga
eléctrica que puede causar daños materiales o lesiones
personales.
ADVERTENCIA
No repare ni reemplace ninguna parte del
electrodoméstico, a menos que esté específicamente
recomendado en este manual. Nunca modifique ni
altere la construcción del electrodoméstico. La
instalación, servicio técnico o mantenimiento
incorrectos pueden causar lesiones o daños materiales.
Consulte este manual para su orientación. Remita todas
las reparaciones a un centro de servicio técnico
autorizado por la fábrica.
ADVERTENCIA
ADVERTENCIA – PARA REDUCIR EL RIESGO DE
INCENDIO, CHOQUE ELÉCTRICO O LESIONES A
LAS PERSONAS, OBSERVE LAS SIGUIENTES
RECOMENDACIONES
‒ El trabajo de instalación y el cableado eléctrico
deben realizarse por personal calificado conforme
a todos los códigos y estándares aplicables,
incluyendo construcción contra incendios.
‒ Se requiere suficiente aire para la combustión y
escape adecuado de gases por el conducto
(chimenea) del equipo que quema combustible para
evitar la contracorriente. Siga la directriz y las
normas de seguridad del fabricante de equipos de
calefacción, como las publicadas por La Asociación
Nacional para la Protección contra Incendios
(NFPA, por sus siglas en inglés) y la Sociedad
Americana de Ingenieros en Calefacción,
Refrigeración y Aire Acondicionado (ASHRAE, por
sus siglas en inglés) y las autoridades locales
correspondientes.
‒ Al cortar o perforar la pared o el techo, no dañe el
cableado eléctrico u otras instalaciones ocultas.
‒ Los ventiladores entubados siempre deben ser
ventilados hacia el exterior.
ADVERTENCIA
Al instalar la campana, deben cumplirse las
reglamentaciones aplicables de las compañías de
suministro de energía y las reglamentaciones regionales
de construcción.
ADVERTENCIA
Peligro de incendio
Los depósitos de grasa en el filtro de grasa se pueden
incendiar. Nunca trabaje con flama abierta cerca del
equipo (por ejemplo con platillos flameados).
Solamente instale el equipo cerca de un fogón para
sustancias sólidas (p. ej. madera o carbón) si está
disponible una cubierta cerrada que no se pueda quitar.
No deben volar las chispas.
9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
42
ADVERTENCIA
Riesgo de incendio
Cuando se usan simultáneamente varios quemadores
de gas se genera mucho calor. El aparato de ventilación
puede dañarse o incendiarse. El aparato de ventilación
solo puede combinarse con quemadores de gas que no
superen una potencia total máxima de 61,000 Btu/hr (18
kW). Al exceder la potencia total de 41,000 Btu/hr (12
kW) se deben observar los reglamentos locales
respecto a la ventilación del área, tamaño del área y
combinación con aparatos de ventilación en el modo de
aire de extracción o aire de circulación.
ADVERTENCIA
Para reducir el riesgo de incendio y para hacer que el
aire salga al exterior correctamente, asegúrese de que
haya un conducto que lo dirija hacia afuera. No dirija el
aire de salida hacia lugares cerrados, espacios dentro
de paredes, techos, áticos, huecos sanitarios o garajes.
ADVERTENCIA
A fin de reducir el riesgo de incendio, utilizar
únicamente conducciones de metal.
ADVERTENCIA
Cuando se utiliza la campana en modo de aire de
escape simultáneamente con un quemador diferente
que también usa la misma chimenea (como
calentadores a gas, aceite o carbón, calentadores de
flujo continuo, calentadores de agua) se debe asegurar
que haya un suministro de aire fresco suficiente para las
necesidades de combustión del quemador.
La operación segura es posible siempre que la
subpresión de la habitación donde está instalado el
quemador no supere los 4 Pa (0.04 mbar).
Esto es posible si el aire de combustión puede circular
a través de aberturas que no puedan trabarse, como ser
en puertas y ventanas, y a través de cajas de entrada/
salida de aire en la pared, o mediante otras medidas
técnicas, como enclavamiento recíproco, etc.
ADVERTENCIA
Evite la intoxicación por monóxido de carbono:
proporcione una entrada de aire suficiente para que los
gases de la combustión no vuelvan a ingresar en la
habitación.
Una caja de entrada/salida de aire en la pared por sí
sola no garantiza que no se superará el valor límite.
Nota: Al evaluar el requisito total, se debe tener en
cuenta el sistema de ventilación combinado para todo
el hogar. Esta norma no se aplica al uso de aparatos de
cocina, como parrillas y hornos.
ATENCION
Solo para la ventilación general. No utilizar para la
extracción de sustancias y vapores peligrosos o
explosivos.
Peligro de daños por recirculación del vapor
condensado. Instalar el canal de salida de aire del
aparato ligeramente inclinado hacia abajo (1° de
desnivel).
Seguridad con el manejo del
electrodoméstico
La unidad es pesada y se requieren al menos dos
personas o un equipo adecuado para trasladarla.
Las superficies ocultas pueden tener bordes filosos.
Proceda con cuidado al intentar tomar el
electrodoméstico por la parte trasera o desde abajo.
ADVERTENCIA
Riesgo de lesiones
Si el aparato no está fijado correctamente a la pared,
puede caerse. Todos los elementos de fijación deben
montarse debidamente.
43
9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
Códigos y normas de seguridad
Este electrodoméstico cumple con la última versión de
una o más de las siguientes normas:
▯ UL 507 - Ventiladores eléctricos (Electric Fans)
▯ CAN/CSA C22.2 No. 113 - Ventiladores (Fans and
Ventilators)
Es responsabilidad del instalador determinar si se
aplican otros requisitos y/o normas en instalaciones
específicas.
Seguridad con la electricidad
ADVERTENCIA
INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
Este aparato debe estar conectado a tierra. En caso de
un cortocircuito eléctrico, la conexión a tierra reduce el
riesgo de descarga eléctrica proporcionando un cable
de escape para la corriente eléctrica.
Este aparato viene equipado con un cable con un
enchufe de conexión a tierra. El enchufe debe
colocarse en una toma de corriente adecuada que esté
correctamente instalada y conectada a tierra.
ADVERTENCIA
La incorrecta conexión a tierra puede causar una
descarga eléctrica. Consulte a un electricista calificado
si no comprende la totalidad de las instrucciones de
conexión a tierra o si tiene alguna duda respecto de si
el aparato está correctamente conectado a tierra. No
use un cable de extensión. Si el cable de alimentación
eléctrica es demasiado corto, solicite a un electricista
calificado que instale una toma de corriente cerca del
aparato.
ADVERTENCIA
Antes de enchufar un cable eléctrico o apagar la fuente
de alimentación eléctrica, asegúrese de que todos los
controles se encuentren en la posición OFF (Apagado).
Para los electrodomésticos equipados con cable y
enchufe, no corte ni retire la espiga de conexión a
tierra. Debe enchufarse en un receptáculo de conexión
a tierra compatible para evitar descargas eléctricas. Si
tiene alguna duda respecto de si el receptáculo de
pared está correctamente conectado a tierra, el cliente
debe solicitar la verificación de un electricista
calificado.
Si el Código Nacional Eléctrico (o el Código Eléctrico
Canadiense) así lo requiere, este electrodoméstico
debe instalarse en un circuito derivado por separado.
ADVERTENCIA
Para reducir el riesgo de choque eléctrico, no use este
ventilador con ningún dispositivo de control de
velocidad de estado sólido.
El instalador debe mostrar al propietario la ubicación
del disyuntor o el fusible. Márquela para recordarla más
fácilmente.
Antes de realizar la instalación, apague la alimentación
eléctrica en el panel de servicio. Trabe el panel de
servicio para impedir que se encienda accidentalmente
la alimentación eléctrica.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE
ELÉCTRICO O LESIONES A LAS PERSONAS,
OBSERVE LAS SIGUIENTES RECOMENDACIONES:
‒ Utilice esta unidad sólo de la manera indicada por
el fabricante. Si tiene preguntas, póngase en
contacto con el fabricante.
‒ Antes de reparar o limpiar la unidad, desconecte el
suministro eléctrico en el panel de servicio y
bloquee el servicio desconectando las conexiones
para evitar que se encienda accidentalmente.
Cuando no pueda bloquearse la desconexión del
servicio, coloque un aviso prominente de
advertencia, como un letrero, en el panel de
servicio.
Asegúrese de que el electrodoméstico sea
correctamente instalado y conectado a tierra por un
técnico calificado. La instalación, las conexiones
eléctricas y la conexión a tierra deben cumplir con
todos los códigos correspondientes.
9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
44
ADVERTENCIA
Peligro de descarga eléctrica
Los componentes dentro del equipo pueden tener
bordes filosos. Puede dañarse el cable de conexión. No
retorcer ni constreñir el cable durante la instalación.
Seguridad relacionada con los
equipos
Retire toda la cinta y el embalaje antes de usar el
electrodoméstico. Destruya el embalaje después de
desembalar el electrodoméstico. Nunca deje que los
niños jueguen con el material de embalaje.
Se garantiza la seguridad de uso de la placa solamente
si es instalada por un especialista de acuerdo con estas
instrucciones de instalación. El instalador es
responsable de cualquier daño que se produzca debido
a la instalación incorrecta.
Nunca modifique ni altere la construcción del
electrodoméstico. Por ejemplo, no retire las patas
niveladoras, paneles, cubiertas para cables ni soportes/
tornillos antivuelco.
Advertencias en virtud de la
Proposición 65 del estado de
California
ADVERTENCIA
Este producto contiene una o más sustancias químicas
que el estado de California sabe que provocan cáncer,
defectos congénitos, u otro daño reproductivo.
45
Preparativos para el montaje
9 ATENCION
Asegurarse de que no haya cables eléctricos o
tuberías de gas o agua en el área donde se va a
taladrar.
Revisar la pared
▯ La pared debe ser plana, vertical y tener suficiente
capacidad de carga.
▯ La profundidad de los taladros debe ser
equivalente a la longitud de los tornillos. Los
taquetes deben quedar bien sujetos.
▯ Los tornillos y taqutes suministrados son
apropiados para mampostería sólida. Para otro tipo
de construcciones (p. ej., placas de yeso, concreto
celular, ladrillos Poroton) se deberán utilizar
medios de fijación apropiados.
▯ El peso máximo de la campana extractora es de
132 lib (60 kg).
Información general
9 ADVERTENCIA
¡Riesgo de muerte!
Los gases de combustión que se vuelven a
aspirar pueden ocasionar intoxicaciones. La
salida de aire no debe transmitirse ni a una
chimenea de humos o gases de escape en
servicio ni a un hueco que sirva como ventilación
de los recintos de instalación de equipos
calefactores. Si la salida de aire se va a evacuar
en una chimenea de humos o gases de escape
que no está en servicio, será necesario contar
previamente con la aprobación correspondiente
del técnico competente de la zona.
Funcionamiento con extracción de
aire
Nota: La emisión de los gases no se debe canalizar
hacia una chimenea de humo o de gases de escape que
esté en funcionamiento, ni hacia un tiro que sirva para
sacar el aire de las habitaciones donde haya equipos
con fuego.
▯ Si los gases de escape se van a canalizar hacia una
chimenea de humo o de gases de escape que no
esté en funcionamiento, se tiene que conseguir la
aprobación del especialista en chimeneas
correspondiente.
▯ Si las emisiones de gases se canalizan a través del
muro externo, se tiene que utilizar una caja
telescópica para muros.
46
Conducto de escape
Nota: La garantía del fabricante del aparato no cubre
las reclamaciones que se atribuyan al segmento de
conductos.
▯ El aparato alcanza su potencia óptima con un
conducto de salida de aire rectilíneo y corto, que
tenga un diámetro lo más grande posible.
▯ Mediante conductos de salida de aire largos y
rugosos, con muchos codos o con un diámetro
inferior a 6" (150 mm), no se consigue la capacidad
de aspiración óptima y los ruidos del ventilador
serán mayores.
▯ Los tubos o las mangueras para el tendido del
conducto de salida del aire deben estar fabricados
con material no inflamable.
▯ Si los diámetros del conducto difieren de lo
anteriormente mencionado, utilizar cintas sellantes.
▯ Se recomienda un diámetro interior de 6" (150 mm);
el diámetro mínimo es de 4¾" (120 mm) en todo
caso.
AVISO: Peligro de daños por recirculación del vapor
condensado. Instalar el canal de salida de aire del
aparato ligeramente inclinado hacia abajo (1° de
desnivel).
Conexión eléctrica
9 ADVERTENCIA
Peligro de descarga eléctrica
Los componentes dentro del equipo pueden tener
bordes filosos. Puede dañarse el cable de
conexión. No retorcer ni constreñir el cable
durante la instalación.
Los datos de conexión necesarios se encuentran en la
placa de especificaciones del aparato.
Este aparato cumple con las disposiciones en materia
de supresión de interferencias de la CE.
Este aparato solo podrá conectarse a una toma de
corriente con toma a tierra con instalación
reglamentaria.
En la medida de lo posible, colocar la toma de corriente
con toma a tierra dentro del revestimiento de la
chimenea.
▯ La toma de corriente con toma a tierra debe estar
conectada mediante un circuito propio.
▯ Si una vez instalado el aparato no se puede
acceder a la toma de corriente con toma a tierra, la
instalación debe contar con un seccionador
omnipolar (p. ej., interruptor automático, fusibles y
contactores) con una abertura de contacto mínima
de 3 mm.
47
Antes de empezar
Herramientas y piezas necesarias
▯ Cinta métrica
▯ Lápiz
▯ Desarmador Torx TX20
▯ Taladro con las siguientes brocas: 5/16" (8 mm)
▯ Nivel de burbuja
▯ Cinta de aluminio (NO usar cinta aislante)
▯ Conducto de salida de aire (la configuración
depende de la situación de montaje).
▯ Además, tornillos para chapa (en caso de que sea
necesario para la instalación del conducto de
salida del aire)
Piezas incluidas
Todos los modelos
Modelos con salida de aire
Modelos con recirculación de aire
Accesorios: Motor del ventilador
$'
$$
$'
$5
48
Dimensiones del equipo
Modelos de funcionamiento con extracción de aire
Modelos con funcionamiento con recirculación
PP
é
ʌ¼ʚ
ç¼ʚ
ʎ¼ʓʘ
èʌ¼ʓʘë
èè¼ʓʘ
èè¼ʓʘ
ç¼ʚ
ë
ç¼ʓʘ
ʎ¼ʚ
èç¼ʓʘ
ç¼ʚ
ʐ¼ʓʘ
PP
ʎ¼ʓʘ
ç¼ʚ
èʌ¼ʓʘë
ʐ¼ʓʘ
ë
ç¼ʓʘ
èç¼ʓʘ
ç¼ʚ
ç¼ʚ
èè¼ʓʘ
ʌ¼ʚ
èè¼ʓʘ
é
ʎ¼ʚ
49
Distancias de seguridad
9 ADVERTENCIA
Riesgo de incendio
Los depósitos de grasa del filtro antigrasa
pueden prenderse. Hay que respetar las
distancias de seguridad estipuladas para evitar
una condensación del calor. Se deben tener en
cuenta las indicaciones del recipiente de
cocción. Si se utilizan conjuntamente zonas de
cocción de gas y eléctricas, aplicará la distancia
indicada más grande.
Solo un lado del aparato debe instalarse
directamente junto al gabinete en alto o pared. La
distancia respecto a la pared o al gabinete en alto
debe ser por lo menos de 2" (50 mm).
La distancia entre las superficies de apoyo sobre la
placa de cocción y la parte inferior de la campana
extractora no debe ser menor que 30" (760 mm), en
caso de placas de cocción eléctricas, y 30" (760 mm),
en caso de estufas de gas o combinadas.
Cuando las instrucciones de instalación de la estufa de
gas establecen una distancia mayor, esta deberá
tenerse en cuenta.
!
!
PP
DERYHHOHFWULF
VXUpOHFWULTXH
VREUHHOpFWULFR
DERYHJDV
VXUJD]
VREUHJDV
50
Instalación
Seguridad con el manejo del
electrodoméstico
La unidad es pesada y se requieren al menos dos
personas o un equipo adecuado para trasladarla.
Las superficies ocultas pueden tener bordes filosos.
Proceda con cuidado al intentar tomar el
electrodoméstico por la parte trasera o desde abajo.
Preparativos para el montaje
1 Dibujar en la pared una línea central vertical desde
el techo hasta el borde inferior de la campana
extractora.
2 Dibujar las posiciones para los tornillos y el
contorno de la zona de enganche.
3 Taladrar los orificios para las fijaciones e introducir
los taquetes de tal manera que queden enrasados
con la pared.
$$
ʌ¼ʓʘ
èè¼ʓʘ
èè¼ʓʘ
PP
ë
ʎ¼ʚ
PLQ
è¼ʓʘ
ʌ¼ʓʘʌ¼ʓʘ
ʎ¼ʓʘ ʎ¼ʓʘ
é
ʎ¼ʚ
ê
51
Montaje del soporte de la pared
1 Atornillar la escuadra de sujeción para el
revestimiento de la chimenea.
2 Atornillar manualmente las dos suspensiones para
la campana extractora. No apretar los tomillos de
las suspensiones.
ʌ¼ʓʘ
52
Montaje del aparato
1 Solo para versión de recirculación de aire:
introducir el filtro en ambos lados del módulo de
recirulación de aire AA 442 810. Enganchar el
módulo de recirculación de aire a la escuadra de
sujeción. Sujetar a la pared con 2 tornillos.
2
Solo en combinación con el motor de ventilador
interno AR 400 743:
Desatornillar la chapa
protectora en la campana extractora: desatornillar
los 4 tornillos, retirar la chapa protectora, atornillar
de nuevo los 4 tornillos.
Introducir el motor del ventilador desde arriba en la
campana extractora. Fijar con 4 tornillos.
53
Conectar el cable de red y el cable de control al
módulo de control. .
3 Solo para comvinación con el módulo externo de
ventilador AR 4..:
conectar el módulo de ventilador
externo y el módulo de control de la campana
extractora con el cable de red. .Los enchufes tienen
que encajar. Conectar el cable de red al módulo de
control.
Nota: Los enchufes de conexión X1 y X2 son
idénticos
4 Enganchar la campana extractora a las dos
suspensiones de tal modo que quede encajada
firmemente.
54
5 Ajustar horizontalmente la campana extractora
girando las suspensiones. En caso necesario, el
aparato puede desplazarse hacia la derecha o
izquierda.
6 Apretar los tornillos de las suspensiones. Sujetar
las suspensiones para evitar que se giren
excesivamente.
7 Asegurar en la pared la campana extractora con dos
tornillos por encima de las suspensiones y
adicionalmente con dos tornillos en la parte inferior
de la campana extractora.
Conexión de la salida de aire
Notas
‒ En caso de evacuación exterior de aire, se debe
montar una trampa antirretorno. Si no se incluye
una trampa anti-retorno en el aparato, esta se
puede adquirir en un comercio especializado.
‒ Si la salida de aire se evacua a través la pared
exterior, se deberá utilizar un pasamuros
telescópico.
‒ Si se utiliza un tubo de aluminio, pulir previamente
la zona de conexión.
Conducto de salida de aire Ø 6" (150 mm) (tamaño
recomendado)
[
55
Modelos de funcionamiento circulación del aire con
módulo del ventilador interno AR 400 743
1 Fijar el tubo de salida de aire directamente al
empalme de aire del motor del ventilador (A).
2 Establecer la conexión con la abertura de salida de
aire (B).
3 Sellar convenientemente los puntos de unión.
Modelos de extracción de aire con módulo del
ventilador interno AR 400 743
1 Fijar el tubo de salida de aire directamente al
empalme de aire del motor del ventilador (A).
2 Establecer la conexión con la abertura de salida de
aire (B).
3 Sellar convenientemente los puntos de unión.
$5
$
%
$5
$
%
56
Modelos de extracción de aire sin módulo del ventilador
interno AR 400 743
1 Desatornillarelracordeempalmedelachapaprotectoraen
la campana extractora. Sujetar el tubo de salida de
aire en el racor de empalme. Atornillar el racor de
empalme de la chapa protectora en la campana
extractora.
2 Establecer la conexión con la abertura de salida de
aire.
3 Obturar convenientemente los puntos de unión.
Montaje de la toma de corriente
1 Insertar el enchufe en la toma de corriente con
toma a tierra.
2 En caso de requerirse una conexión fija, tener en
cuenta los consejos y advertencias del capítulo
Conexión eléctrica.
Montar los revestimientos de la
chimenea
9 ADVERTENCIA
Peligro de lesiones
Los componentes dentro del equipo pueden tener
bordes filosos. Utilice guantes protectores.
1 Retirar las láminas protectoras ubicadas en ambos
revestimientos de la chimenea.
2 Montar el revestimiento superior de la chimenea.
nganchar y atornillar las dos chapas laterales en la
dos escuadras de fijación.
Modelos con funcionamiento con recirculación
$5
$
%
57
Modelos con evacuación exterior de aire:
3 Montar el revestimiento inferior de la chimenea.
Doblar levemente hacia fuera las dos láminas
laterales, engancharlas detrás del revestimiento
superior de la chimenea y presionarlas hasta el
tope.
Nota: Para evitar raspones, colocar papel a modo
de protección sobre los bordes del revestimiento
inferior de la chimenea.
4 Colocar el revestimiento inferior de la chimenea
sobre el aparato.
5 Montar el filtro antigrasa.
Salida de conexión adicional
9 ADVERTENCIA
Los trabajos en la salida de conexión adicional
solo deben llevarlos a cabo electricistas
profesionales que conozcan las disposiciones y
normativas vigentes en el país correspondiente.
El aparato dispone de una salida de conexión adicional
X16 (contacto libre de potencial) para conectar otros
aparatos como, por ejemplo, un equipo de ventilación
existente. El contacto se cierra si el ventilador está
conectado y se abre si el ventilador está desconectado.
La salida de conexión se encuentra debajo de una
cubierta. Potencia de conexión máxima 30 V/1 A (CA/
CC). La señal que se conecta al contacto debe ser de la
clase de protección 3.
58
Funcionamiento conectado
Se pueden conectar varios aparatos. Las luces y los
ventiladores de todos los aparatos funcionan de forma
sincronizada.
Conectar los aparatos en serie mediante los bornes de
conexión X1 y X2 (equivalentes). El orden de la conexión
no influye. Si los cables de red suministrados son
demasiado cortos, utilizar un cable de red convencional
(mín. Cat5, blindado).
Número máximo de conexiones: 20 aparatos. Longitud
total de todos los cables de red: 40 m. Un profesional
calificado debe comprobar la funcionalidad de la
instalación en la primera instalación.
Si uno de los aparatos conectados falla (interrupción de
la tensión, separación del cable de red), se bloqueará el
funcionamiento del ventilador de todo el sistema. Todas
las teclas del aparato parpadean.
Si se modifica la configuración, se deberá reiniciar la
instalación:
1 Desatornillar la tapa protectora.
2 Pulsar la tecla Reset hasta que los dos LED se
iluminen de forma permanente (aprox. 5 segundos).
Después de 5 segundos, soltar la tecla.
3 Atornillar la tapa protectora.
4 Contactar con profesionales calificados para que
comprueben el funcionamiento de la instalación
tras el reinicio.
Conexión de la alimentación eléctrica
9 ADVERTENCIA
Peligro de descarga eléctrica
Los componentes dentro del equipo pueden tener
bordes filosos. Puede dañarse el cable de
conexión. No retorcer ni constreñir el cable
durante la instalación.
Para más información, véase la placa de características.
Véase la ubicación de la placa de características en
"Servicio".
El amperaje máximo de los disyuntores derivados, la
sección de los cables y las conexiones deben ser
conformes con los requisitos del Reglamento
electrotécnico nacional o el Reglamento eléctrico
canadiense, así como con todos los demás reglamentos
y disposiciones locales.
Este aparato tiene conexión con un enchufe
▯ El enchufe debe ser conforme con las
CONFIGURACIONES NEMA PARA ENCHUFES Y
CAJAS.
▯ El aparato debe estar debidamente conectado a
tierra.
▯ El enchufe debe ser, como mínimo, de tipo 6-20 P
(puesta a tierra de 2 polos y 3 conductores).
▯ La conexión del enchufe debe ser realizada
únicamente por un técnico electricista cualificado.
▯ Instalar una base de enchufe aprox. 27" (700 mm)
por encima del suelo y detrás del aparato de
acuerdo con la normativa. Debe garantizarse el
acceso a la base de enchufe después de su
instalación.
59
Desmontaje del aparato
1 Retirar el filtro antigrasa.
2 Aflojar el revestimiento de la chimenea.
3 Desconectar el aparato de la corriente.
4 Aflojar las líneas de aire de salida.
5 Aflojar los tornillos de seguridad.
6 Sacar el aparato.
Servicio de atención al cliente
Si su aparato necesita una reparación, nuestro servicio
de atención al cliente estará encantado de ayudarle.
Siempre encontramos la solución adecuada, incluso
para evitar visitas innecesarias de los técnicos.
Cuando llame por teléfono, indique la referencia del
producto (Nº E) y el número de fabricación (Nº FD) para
que podamos ofrecerle un servicio cualificado. La placa
de características con la numeración se encuentra en el
interior del aparato (desmontar el filtro de metal
antigrasa).
Para evitar tener que buscar los datos de su aparato
cuando los precise, es aconsejable anotarlos aquí
conjuntamente con el número de teléfono del Servicio
de atención al cliente.
Tenga en cuenta que la visita del técnico del servicio de
atención al cliente no es gratuito en caso de que el mal
funcionamiento sea debido a un manejo incorrecto del
aparato.
Las señas de las delegaciones internacionales figuran
en la lista adjunta de centros y delegaciones del
Servicio de Asistencia Técnica Oficial.
Solicitud de reparación y asesoramiento en caso de
averías
Confíe en la competencia del fabricante. De esa forma
se asegura de que la reparación se lleva a cabo por
personal técnico debidamente instruido, equipado con
las piezas originales y de repuesto necesarias para su
aparato.
Seguridad con el manejo del
electrodoméstico
La unidad es pesada y se requieren al menos dos
personas o un equipo adecuado para trasladarla.
Las superficies ocultas pueden tener bordes filosos.
Proceda con cuidado al intentar tomar el
electrodoméstico por la parte trasera o desde abajo.
Nº E. Nº FD.
Servicio de atención al cliente
O
US 877 442 4436
toll-free
60
61
62
63
Gaggenau
BSH Home Appliance Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
+1.877.442.4436
USA
www.gaggenau-usa.com
© 2015 BSH Home Appliances
Gaggenau Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
GERMANY
*9000974504*
9000974504 en-us, es-mx, fr-ca (951007)
