LG BG-123A Through-The-Wall Air Conditioning User Manual

Through-The-Wall

Air Conditioning

Important Information

• Please read carefully and thoroughly this manual before operating this unit.

• Contact a qualified sevice technician for installation, repair and maintenance of this unit.

• The appliance is not intended for use by young children or those who require supervision.

• Young children should be supervised to ensure that they do not play with the appliance.

HEAT CONTROLLER, INC.

Models: BG-81A

BG-101A

BG-123A

(BG-81A)

2 Room Air Conditioner

Window-Type Air Conditioner Owner’s Manual

TABLE OF CONTENTS

FOR YOUR RECORDS

Write the model and serial numbers here:

Model #

Serial #

You can find them on a label on the side of each unit.

Dealer's Name

Date Purchased

■ Staple your receipt to this page in the event you need it

to prove date of purchase or for warranty issues.

READ THIS MANUAL

Inside you will find many helpful hints on how to use and

maintain your air conditioner properly. Just a little preventive

care on your part can save you a great deal of time and

money over the life of your air conditioner.

You'll find many answers to common problems in the chart

of troubleshooting tips. If you review our chart of

Troubleshooting Tips first,youmaynotneedtocallfor

service at all.

PRECAUTION

• Contact the authorized service technician for repair

or maintenance of this unit.

• Contact the installer for installation of this unit.

• The air conditioner is not intended for use by young

children or invalids without supervision.

• Young children should be supervised to ensure that

they do not play with the air conditioner.

• When the power cord is to be replaced, replacement

work shall be performed by authorized personnel only

using only genuine replacement parts.

• Installation work must be performed in accordance

with the National Electric Code by qualified and

authorized personnel only.

Safety Precautions ..........................3

Before Operation .............................7

Introduction ....................................8

Electrical Safety ..............................9

Installation ....................................11

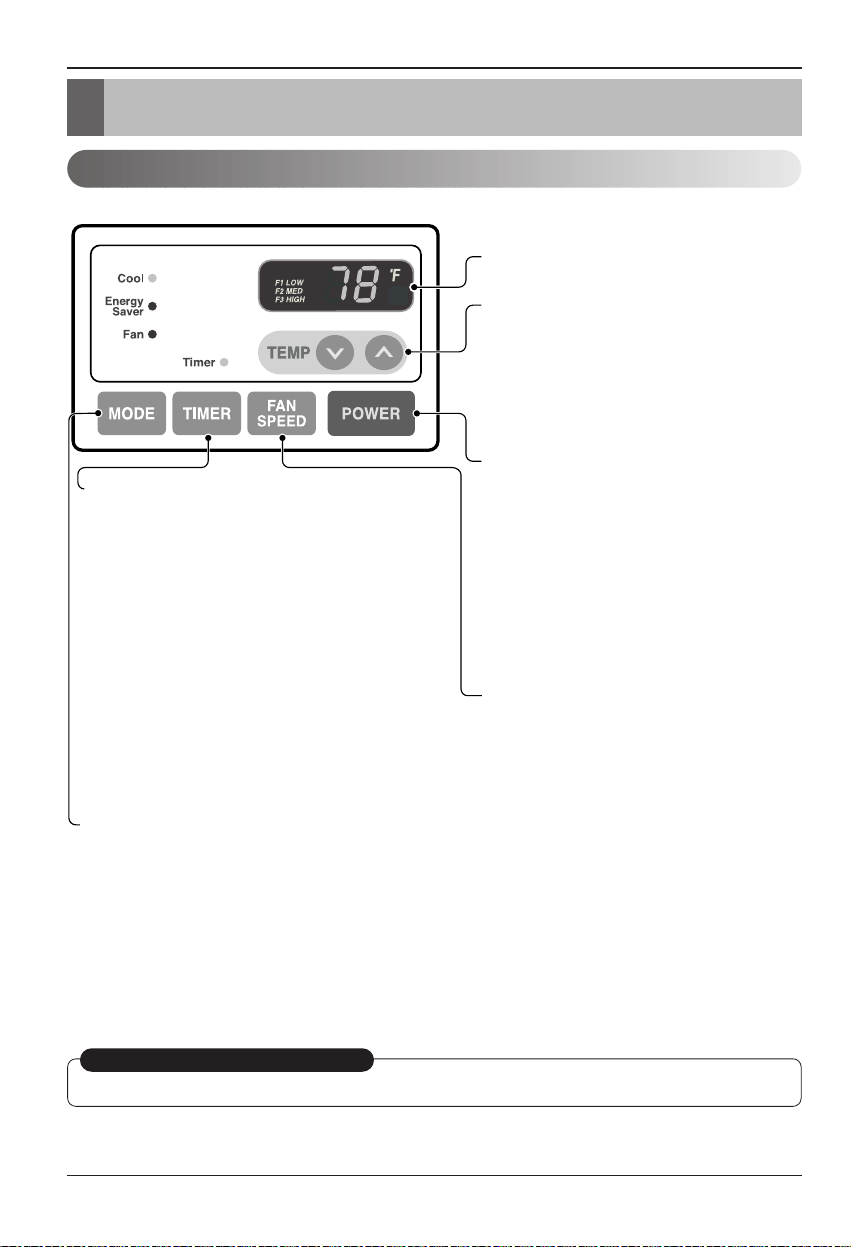

Operating Instructions .................18

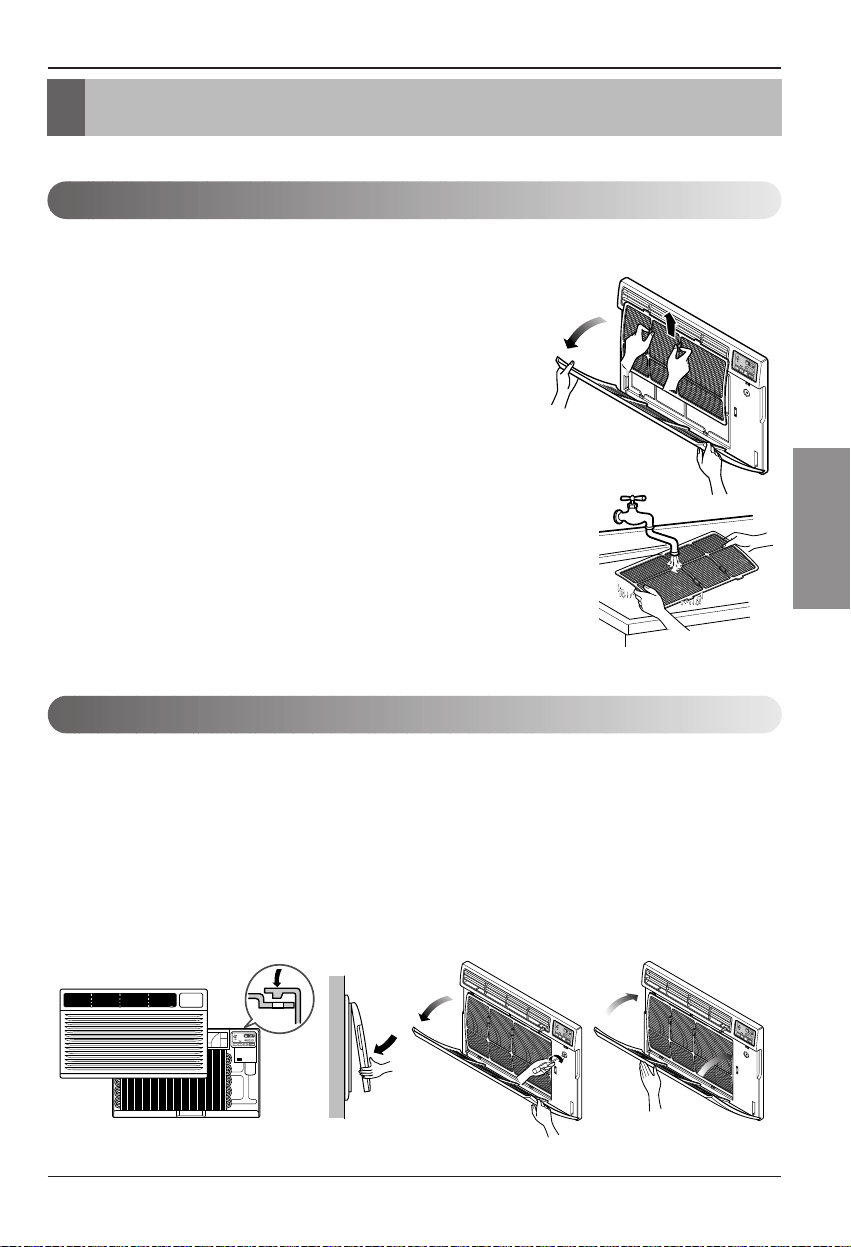

Maintenance and Service ............21

Owner’s Manual 3

ENGLISH

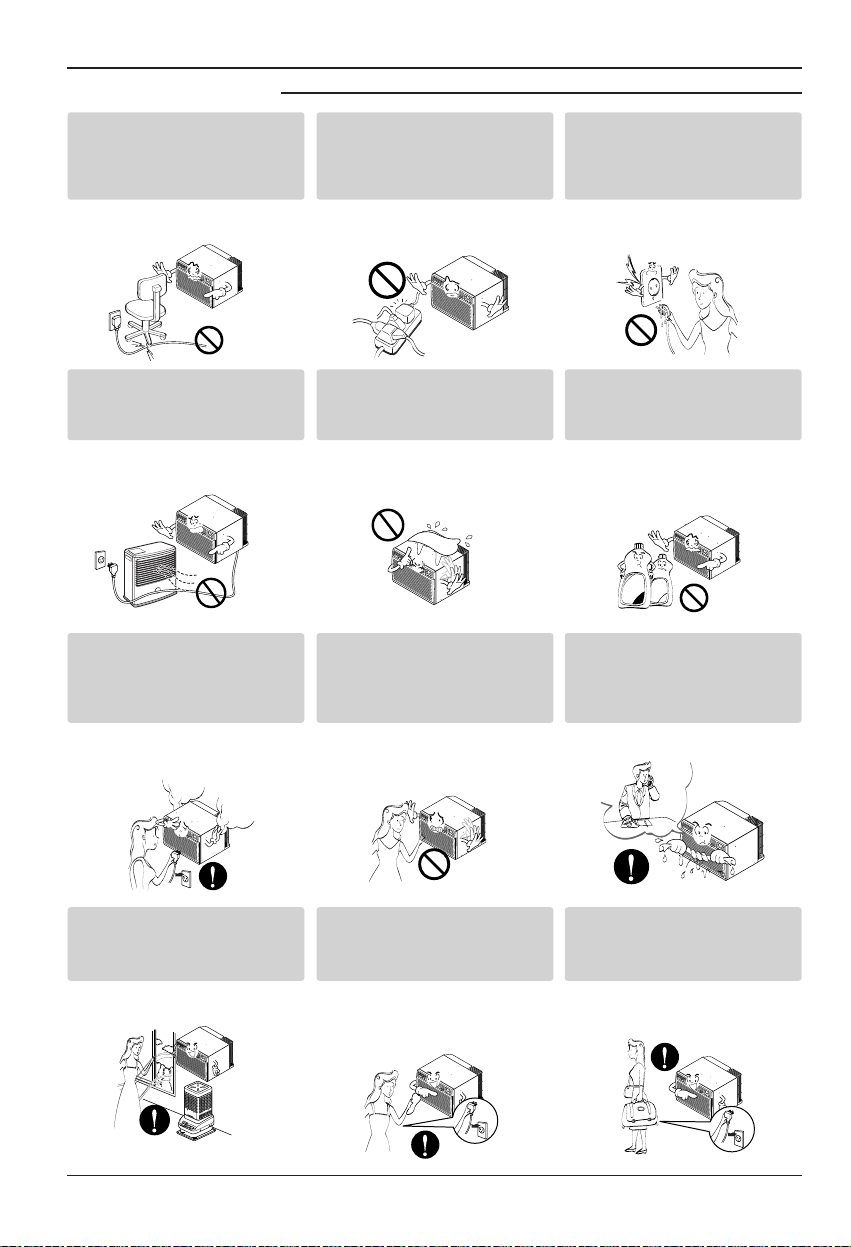

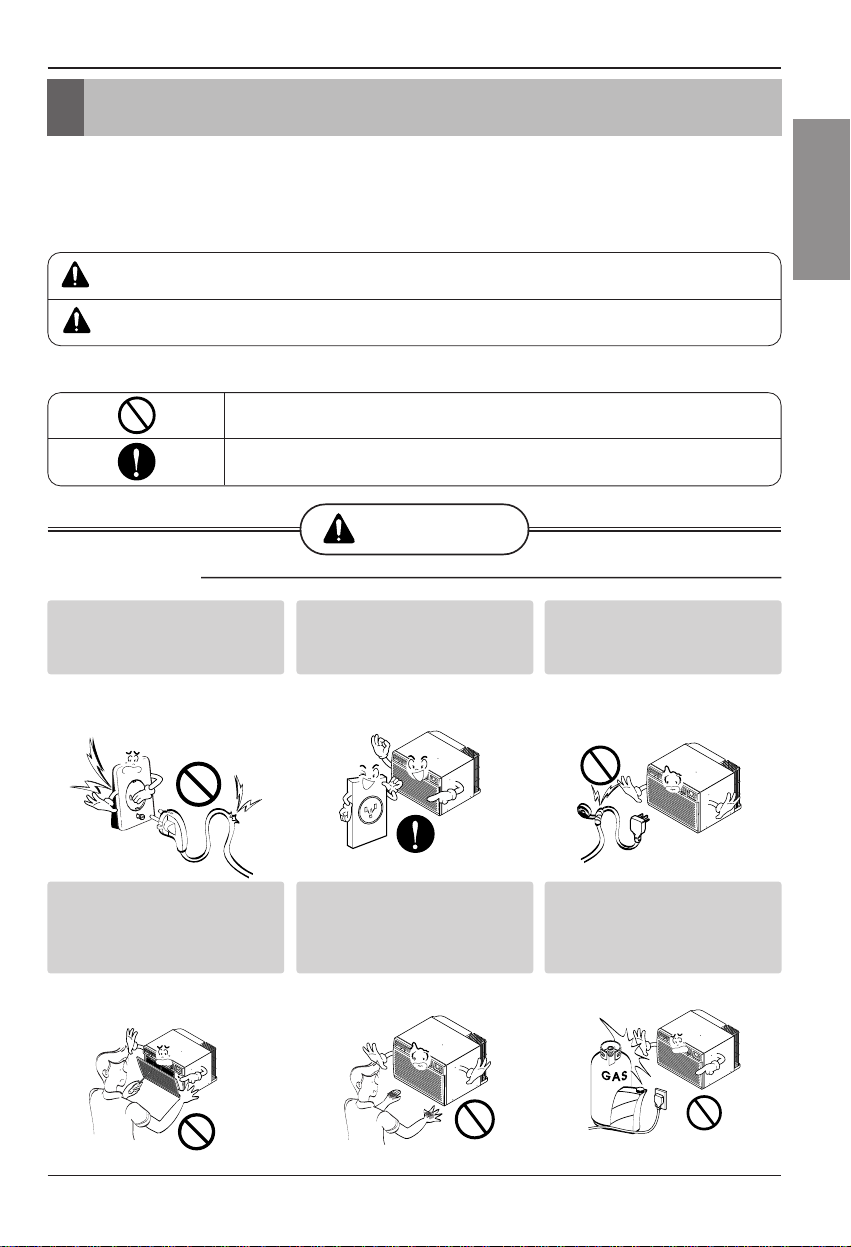

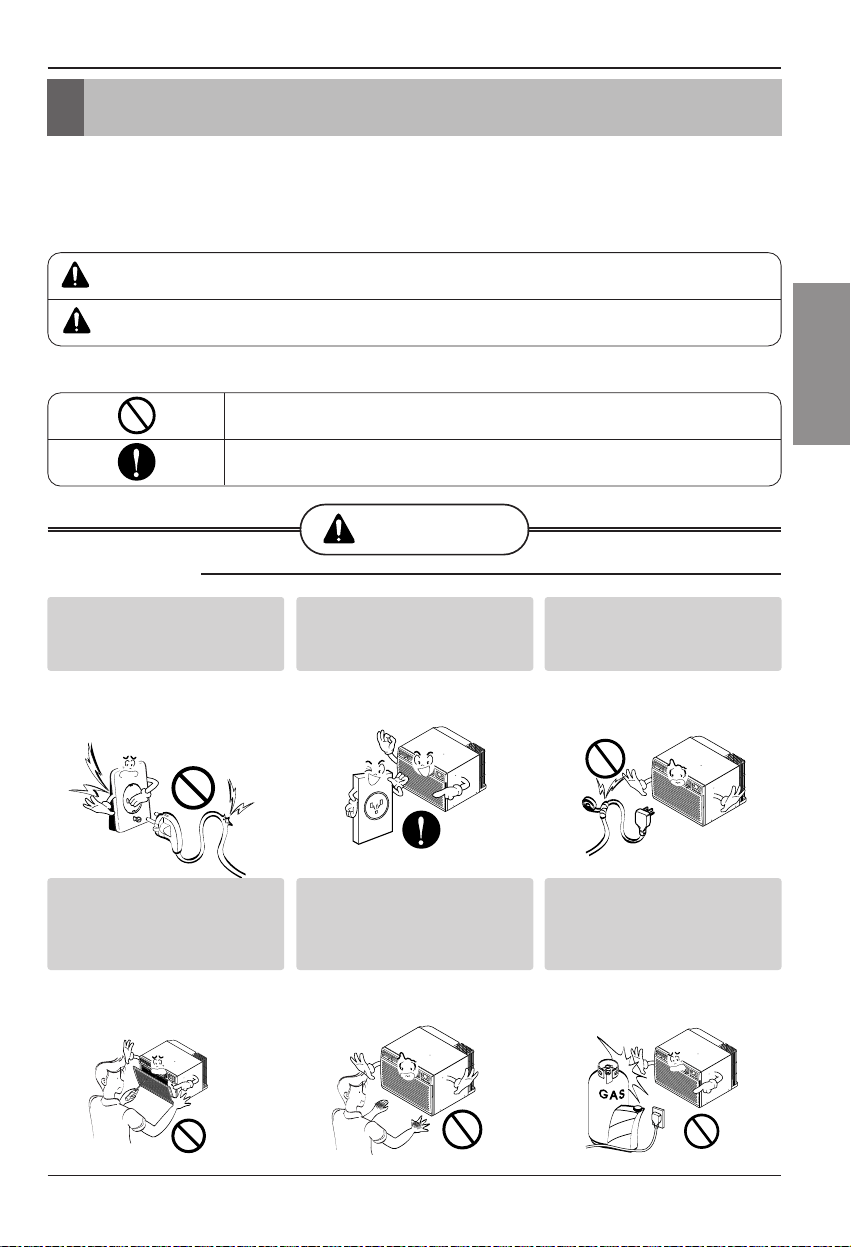

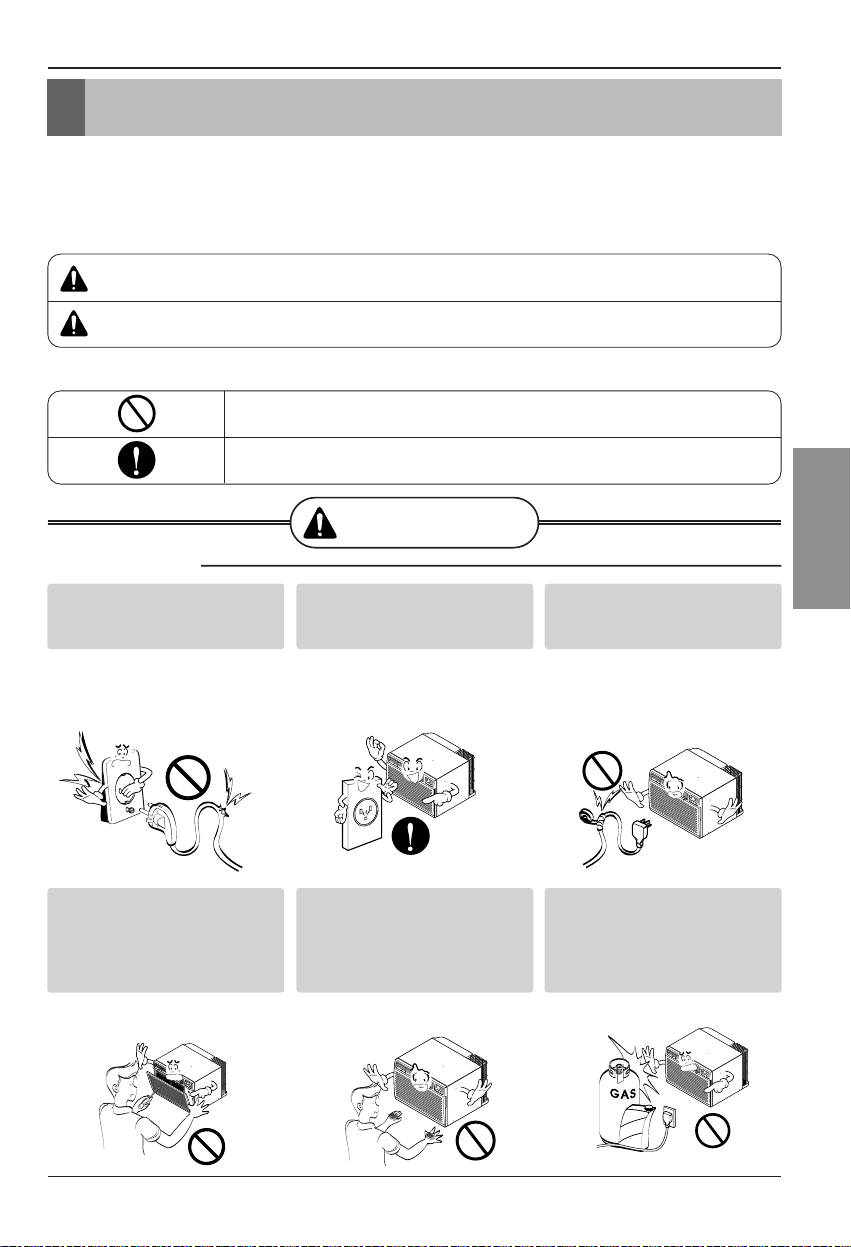

Safety Precautions

To prevent injury to the user or other people and property damage, the following instructions

must be followed.

■ Incorrect operation due to ignoring instruction will cause harm or damage. The seriousness

is classified by the following indications.

■ Meanings of symbols used in this manual are as shown below.

WARNING

CAUTION

This symbol indicates the possibility of death or serious injury.

This symbol indicates the possibility of injury or damage to properties only.

WARNING

■ Installation

Be sure not to do.

Be sure to follow the instruction.

Don’t use a power cord, a

plug or a loose socket which

is damaged.

• Otherwise, it may cause a fire

or electrical shock.

Always plug into a grounded

outlet.

• Otherwise, it may cause a fire

or electrical shock.

Do not modify or extend the

power cord length.

• It will cause electric shock or fire

due to heat generation.

Do not disassemble or

modify products.

• It may cause failure and

electric shock.

Be caution when unpacking

and installing.

• Sharp edges may cause

injury.

Do not use the power cord near

flammable gas or combustibles

such as gasoline, benzene,

thinner, etc.

• It may cause explosion or fire.

Gasolin

4 Room Air Conditioner

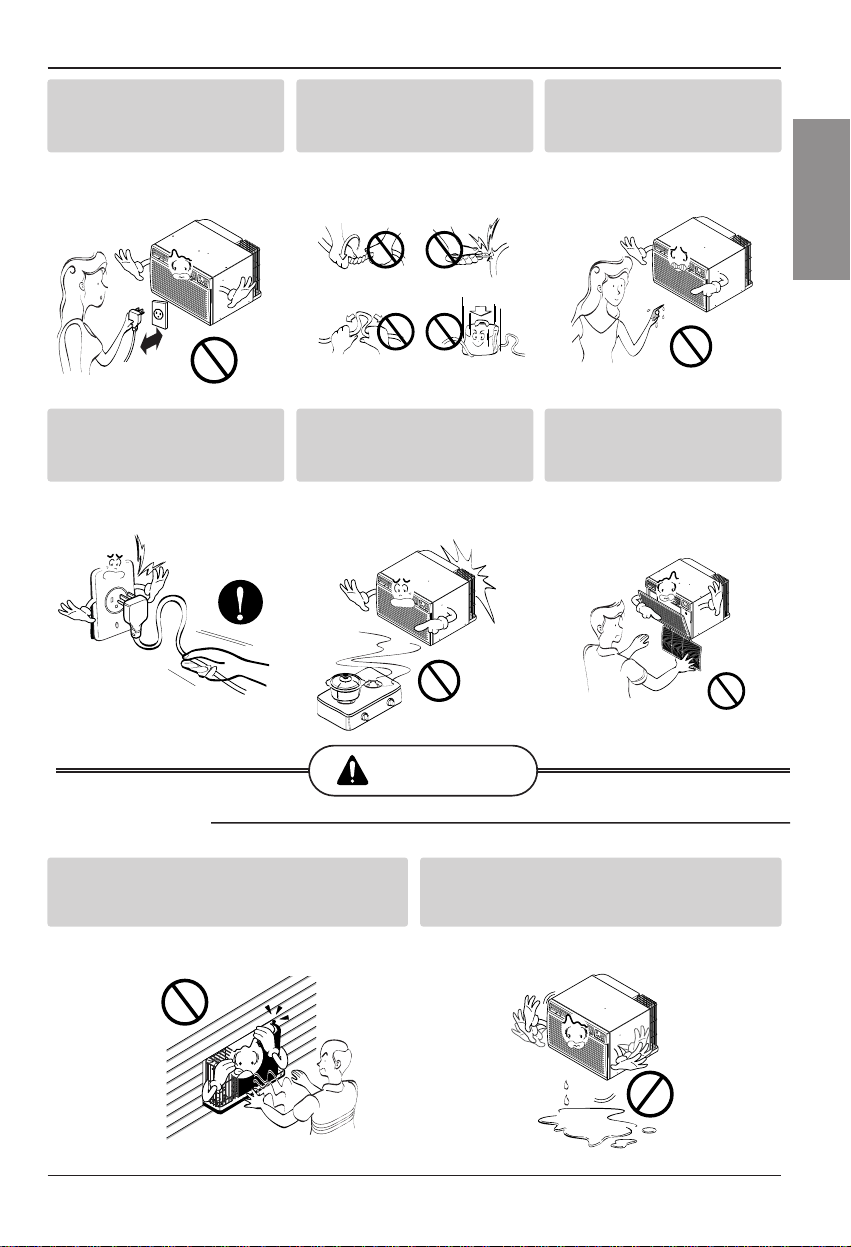

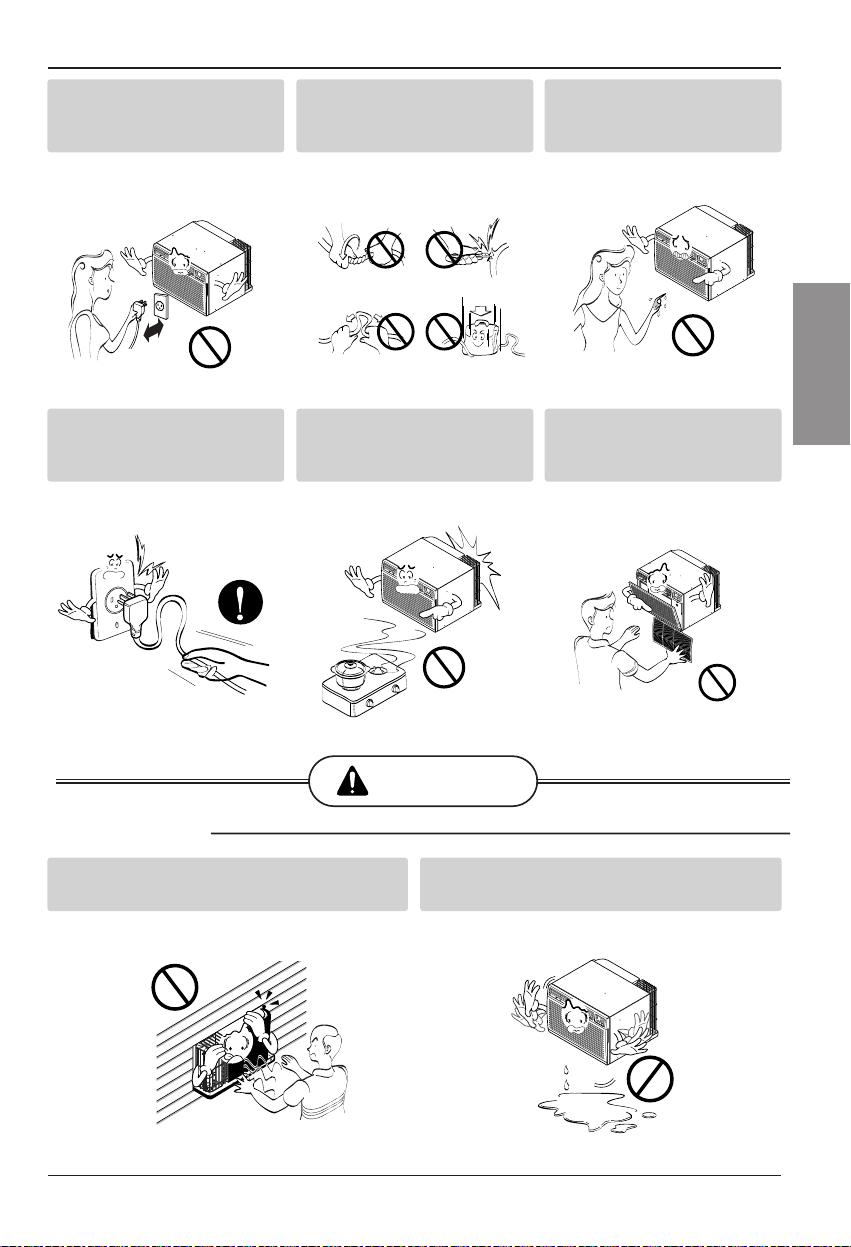

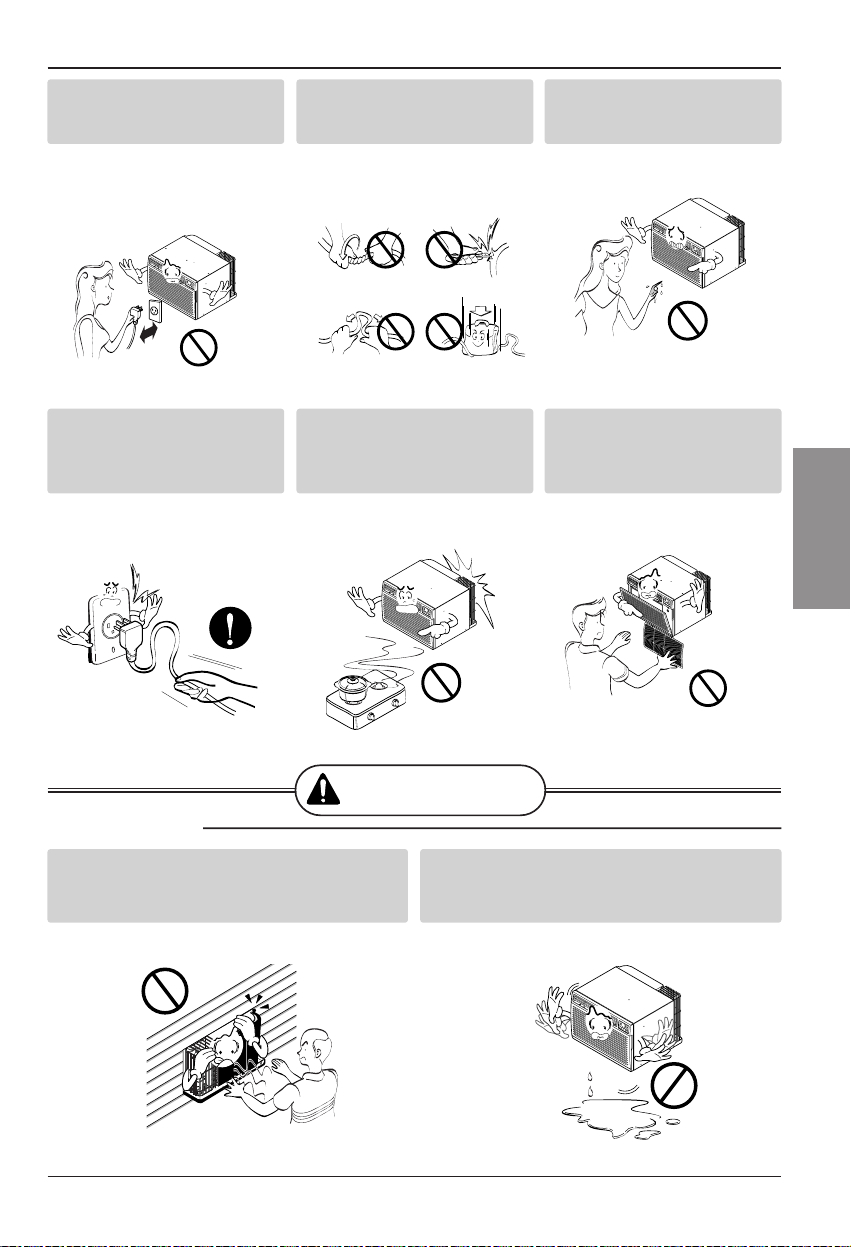

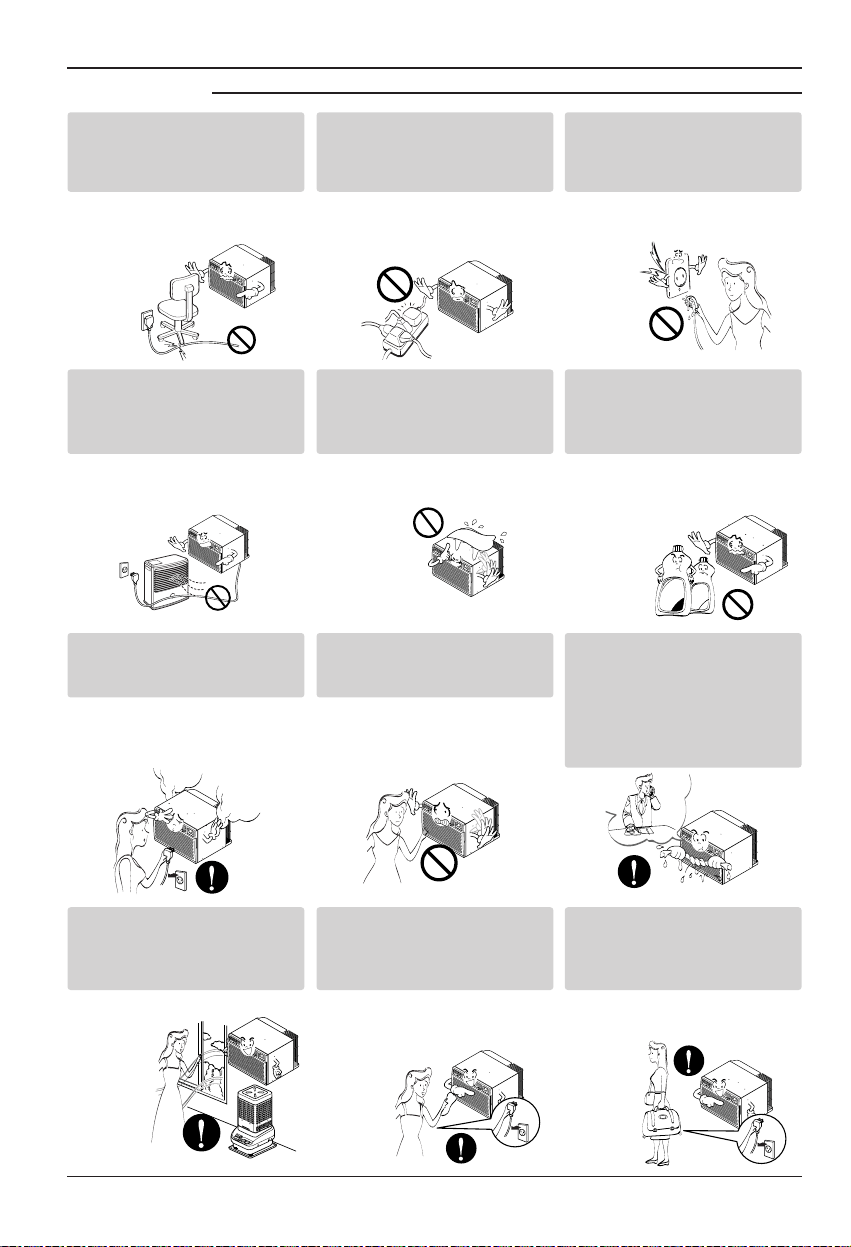

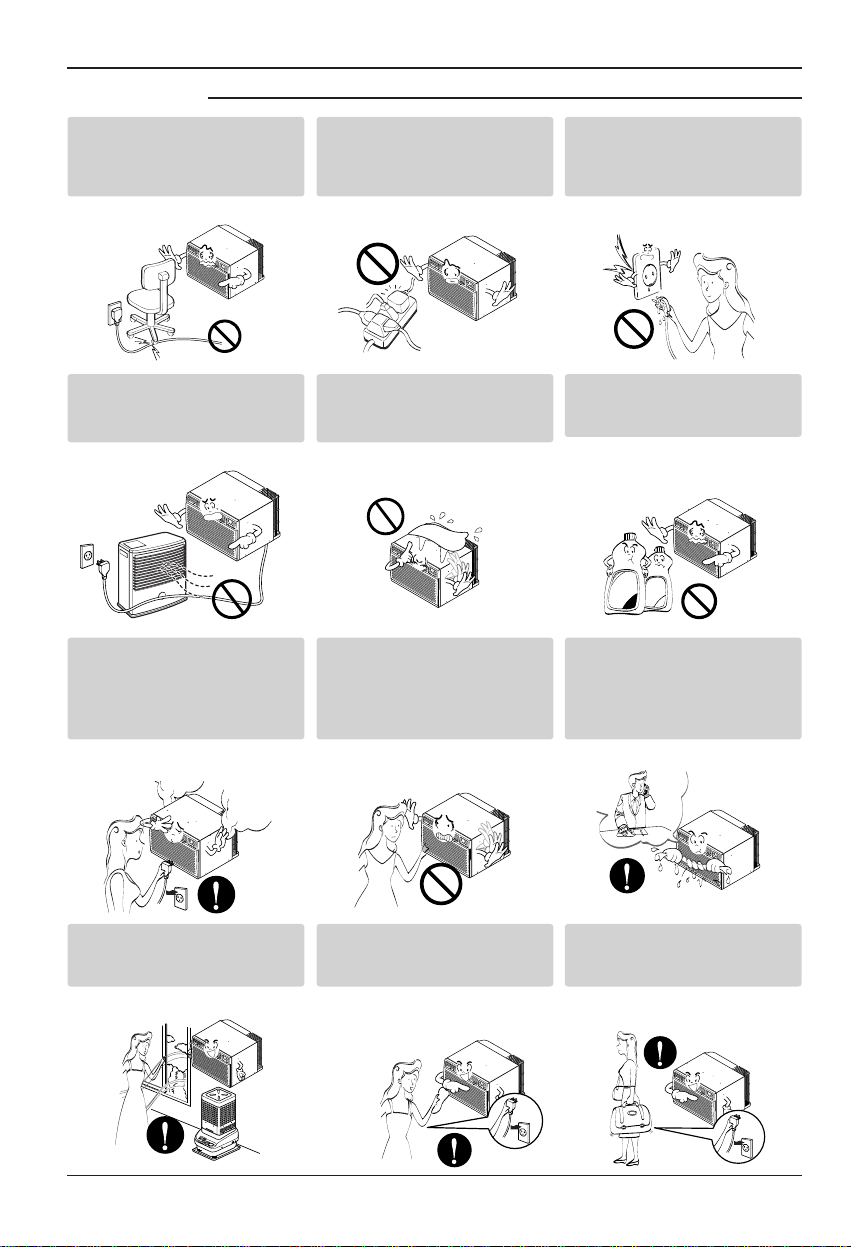

Safety Precautions

■ Operation

Do not place the power cord

near a heater.

• It may cause fire and electric

shock.

Do not allow water to run

into electric parts.

• It will cause failure of machine or

electric shock.

Use a soft cloth to clean. Do

not use wax, thinner, or a

strong detergent.

• The appearance of the air

conditioner may deteriorate,

change color, or develop surface

flaws.

Wax

Thinner

Ventilate the room well when

using this appliance

together with a stove, etc.

• An oxygen shortage may occur.

Turn off the power and

breaker firstly when

cleansing the unit.

• Since the fan rotates at high

speedduringoperation,itmay

cause injury.

Turn off the main power

switch when not using it for

alongtime.

• Prevent accidental startup and

the possibility of injury.

Unplug the unit if strange

sounds, odors, or smoke

come from it.

• Otherwise it may cause fire and

electric shock accident.

Do not open the suction

inlet grill of the product

during operation.

• Otherwise, it may electrical

shock and failure.

If water enters the product, turn

off the the power switch of the

main body of appliance. Contact

service center after taking the

power-plug out from the socket.

Do not place heavy object

on the power cord and take

care so that the cord should

not be pressed.

• Thereisdangeroffireorelectric

shock.

Do not share the outlet with

other appliances.

• It will cause electric shock or fire

due to heat generation.

Take the power plug out if

necessary, holding the head

of the plug and do not touch

it with wet hands.

• Otherwise, it may cause a fire

or electrical shock.

Owner’s Manual 5

ENGLISH

Safety Precautions

CAUTION

■ Installation

Do not operate or stop the

unit by inserting or pulling

out the power plug.

• It will cause electric shock or fire

due to heat generation.

Do not damage or use an

unspecified power cord.

• It will cause electric shock or fire.

Do not operate with wet

hands or in damp

environment.

• It will cause electric shock.

Hold the plug by the head

when taking it out.

• It may cause electric shock and

damage.

When gas leaks, open the

window for ventilation

before operating the unit.

• Otherwise, it may cause

explosion, and a fire.

Never touch the metal parts

of the unit when removing

the filter.

• They are sharp and may cause

injury.

Install the product so that the noise or hot

wind from the outdoor unit may not cause

any damage to the neighbors.

• Otherwise, it may cause dispute with the

neighbors.

Keep level parallel in installing the product.

• Otherwise, it may cause vibration or water

leakage.

6 Room Air Conditioner

Safety Precautions

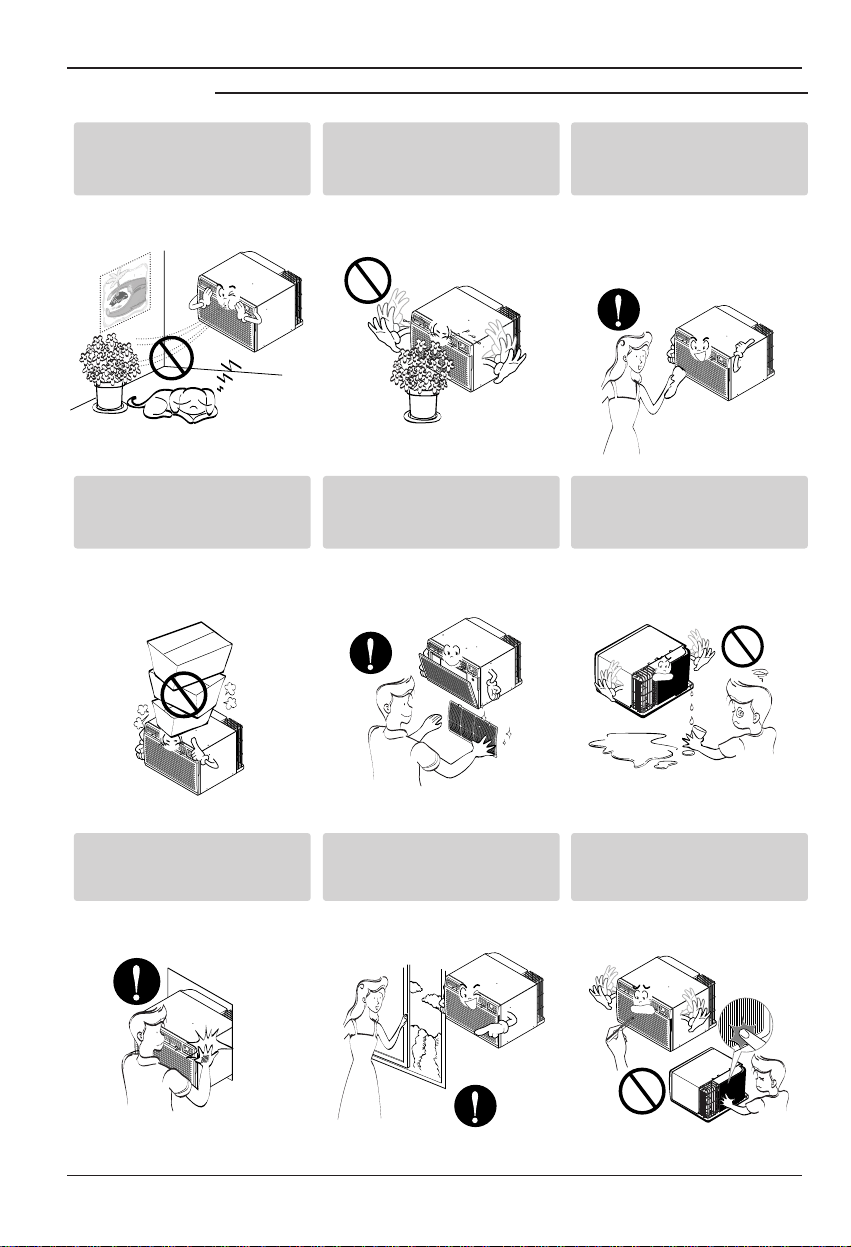

■ Operation

Be cautious not to touch the

sharp edges when

installing.

• It may cause injury.

Avoid excessive cooling and

perform ventilation

sometimes.

• Otherwise, it may do harm to

your health.

Do not insert the hands or

bars through the air inlet or

outlet during operation.

• Otherwise,itmaycause

personal injury.

Do not put a pet or house

plant where it will be

exposedtodirectairflow.

• It may cause injury.

Do not block the inlet or

outlet of air flow.

• It may cause product failure.

Useasoftclothtoclean.Do

not use wax, thinner, or a

strong detergent.

• Theappearanceoftheair

conditioner may deteriorate,

change color, or develop surface

flaws.

Do not step on the

indoor/outdoor unit and do

notputanythingonit.

• It may cause an injury through

dropping of the unit or falling

down.

Always insert the filter

securely.

Clean it every two weeks.

• Operation without filters will

cause failure.

Do not drink water drained

from air conditioner.

• It contains containments and will

make you sick.

Before Operation

Owner’s Manual 7

ENGLISH

Before Operation

1. Contact an installation specialist for installation.

2. Plug in the power plug properly.

3. Use a dedicated circuit.

4. Do not use an extension cord.

5. Do not start/stop operation by plugging/unplugging the power cord.

6. If the cord/plug is damaged, replace it with only an authorized replacement

part.

1. Being exposed to direct airflow for an extended period of time could be

hazardous to your health. Do not expose occupants, pets, or plants to direct

airflow for extended periods of time.

2. Due to the possibility of oxygen deficiency, ventilate the room when used

together with stoves or other heating devices.

3. Do not use this air conditioner for non-specified special purposes (e.g.

preserving precision devices, food, pets, plants, and art objects). Such usage

could damage the items.

1. Do not touch the metal parts of the unit when removing the filter. Injuries can

occur when handling sharp metal edges.

2. Do not use water to clean inside the air conditioner. Exposure to water can

destroy the insulation, leading to possible electric shock.

3. When cleaning the unit, first make sure that the power and breaker are turned

off. The fan rotates at a very high speed during operation. There is a

possibility of injury if the unit’s power is accidentally triggered on while

cleaning inner parts of the unit.

For repair and maintenance, contact your authorized service dealer.

Preparing for Operation

Usage

Cleaning and Maintenance

Service

8 Room Air Conditioner

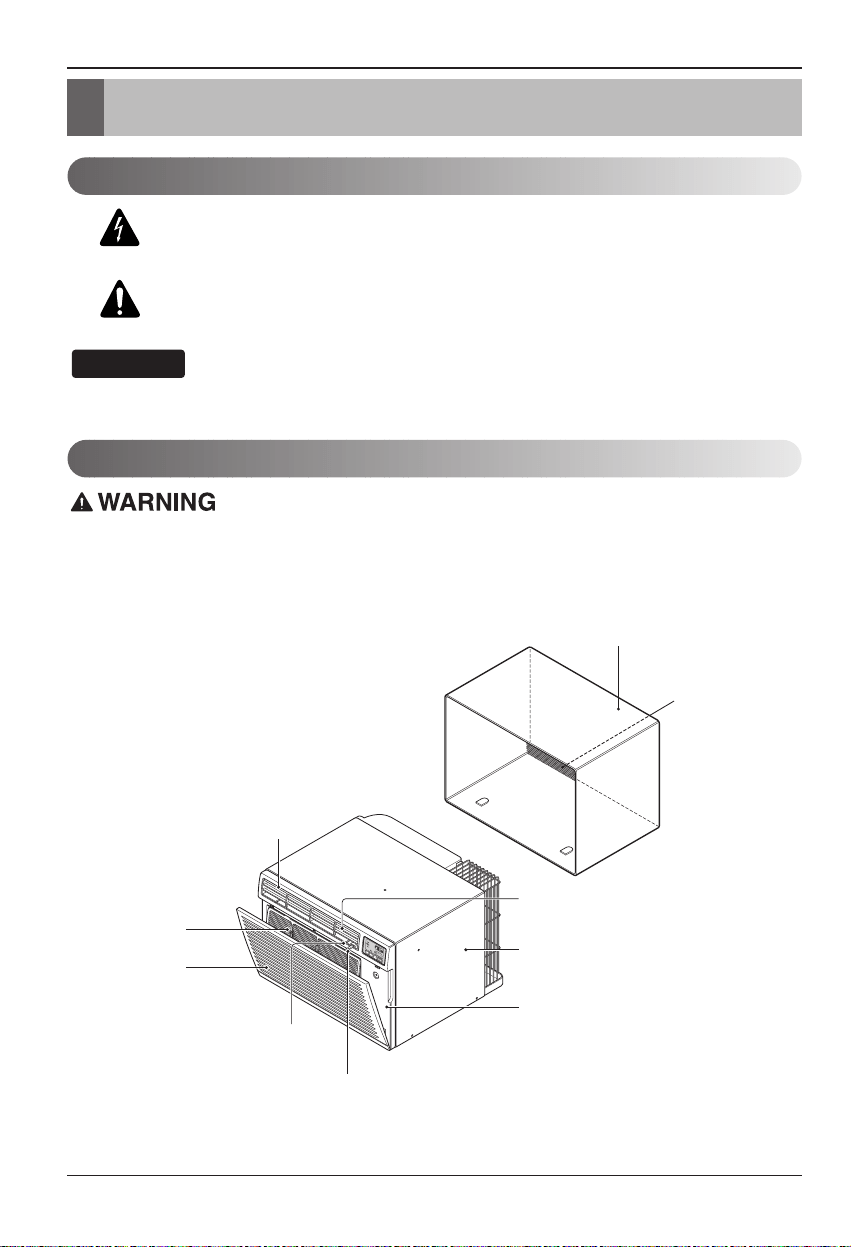

Introduction

This symbol alerts you to the risk of electric shock.

This symbol alerts you to hazards that could cause harm to

the air conditioner.

This symbol indicates special notes.

NOTICE

This appliance should be installed in accordance with the National Electric Code.

Introduction

Symbols Used in this Manual

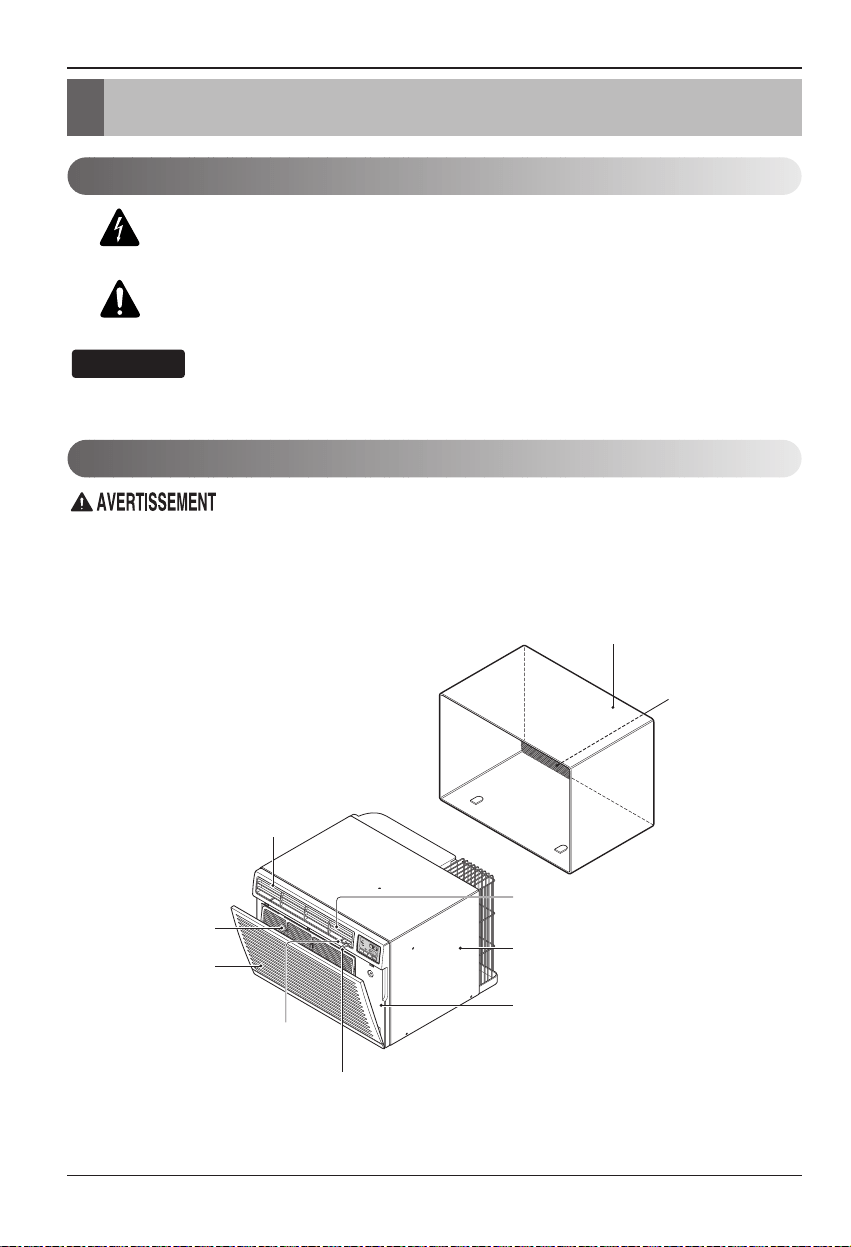

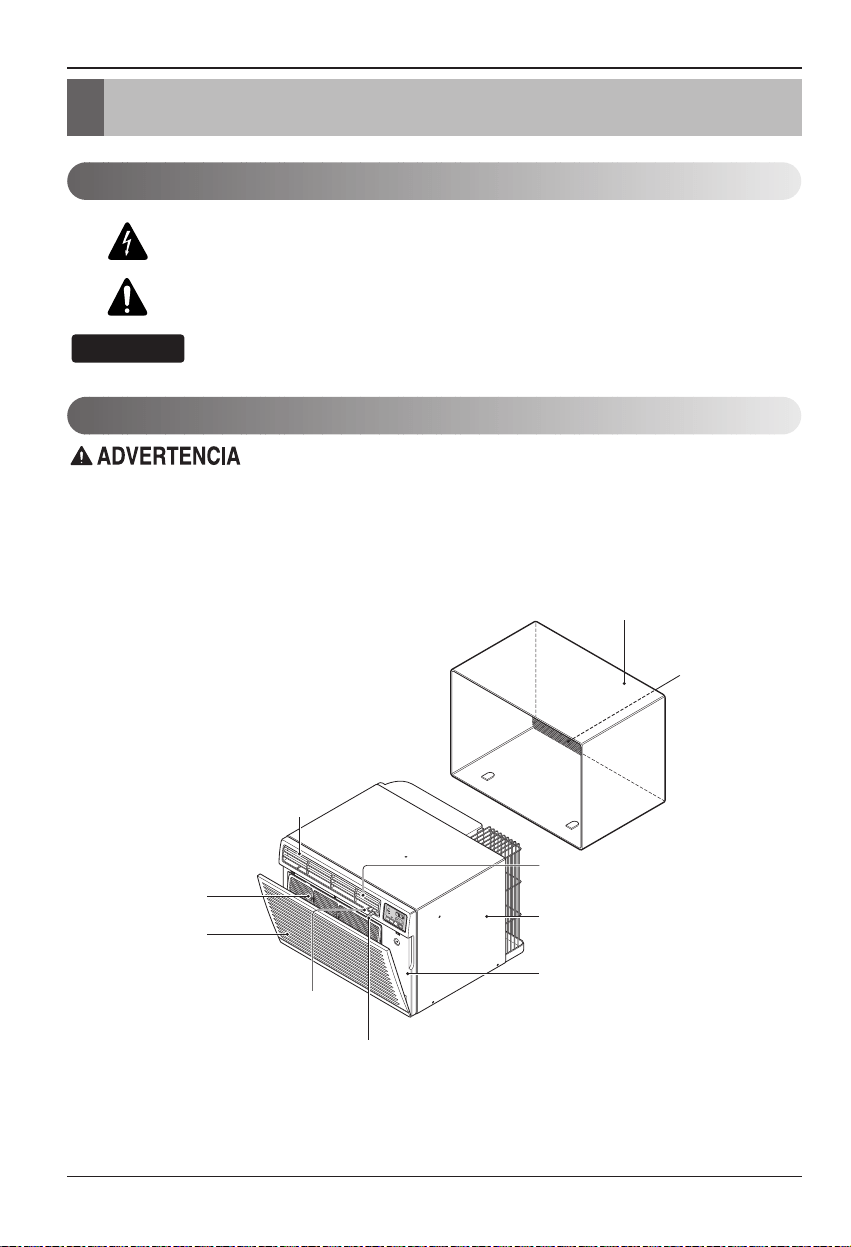

Features

CABINET

FRONT GRILLE

INLET GRILLE

(Air Intake)

AIR FILTER

HORIZONTAL AIR DEFLECTOR

(Vertical Louver)

VENT CONTROL

VERTICAL AIR DEFLECTOR

(Horizontal Louver)

AIR DISCHARGE

SLEEVE ASSEMBLY

(Including Aluminum Rear grille)

THE SLEEVE AND THE REAR GRILLE

(optionally supplied with your unit)

THE UNIT

REAR GRILLE

(Aluminum Rear grille)

Electrical Safety

Owner’s Manual 9

ENGLISH

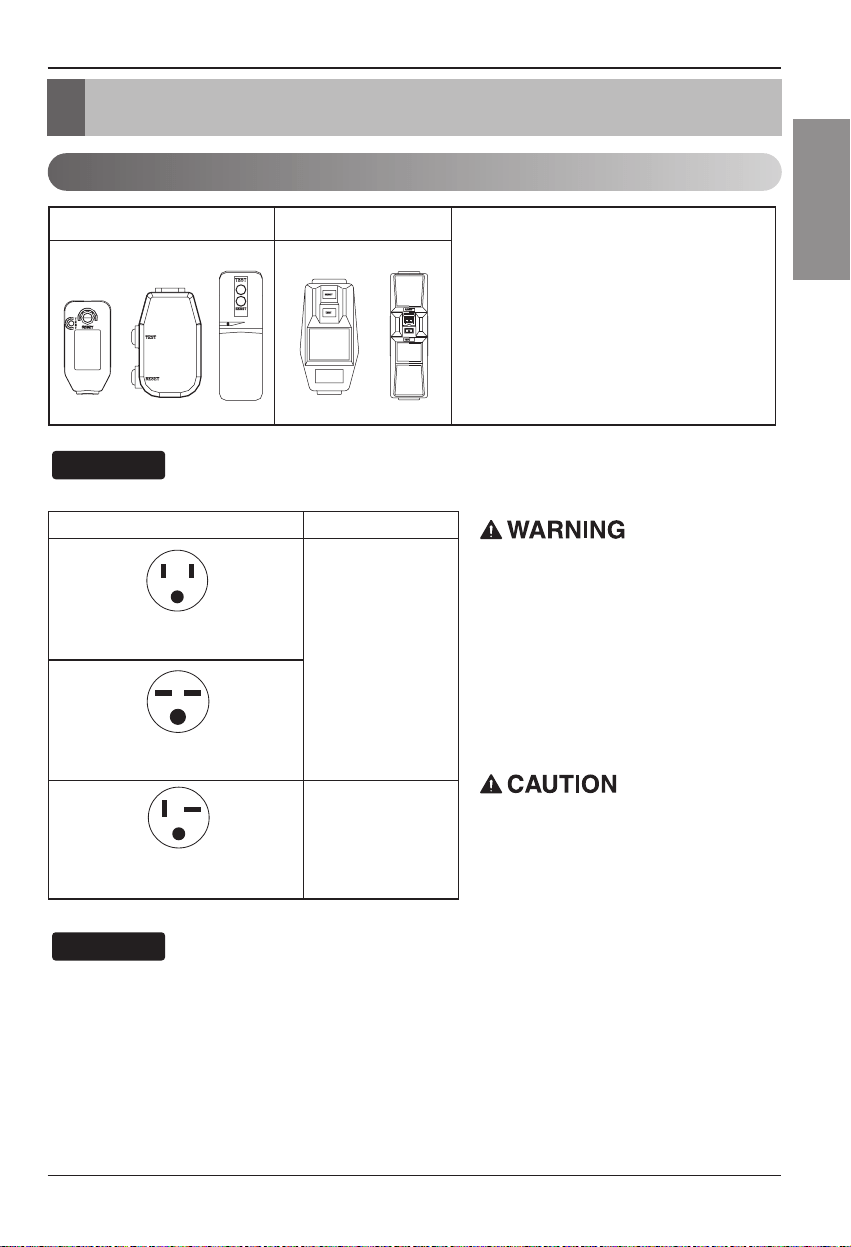

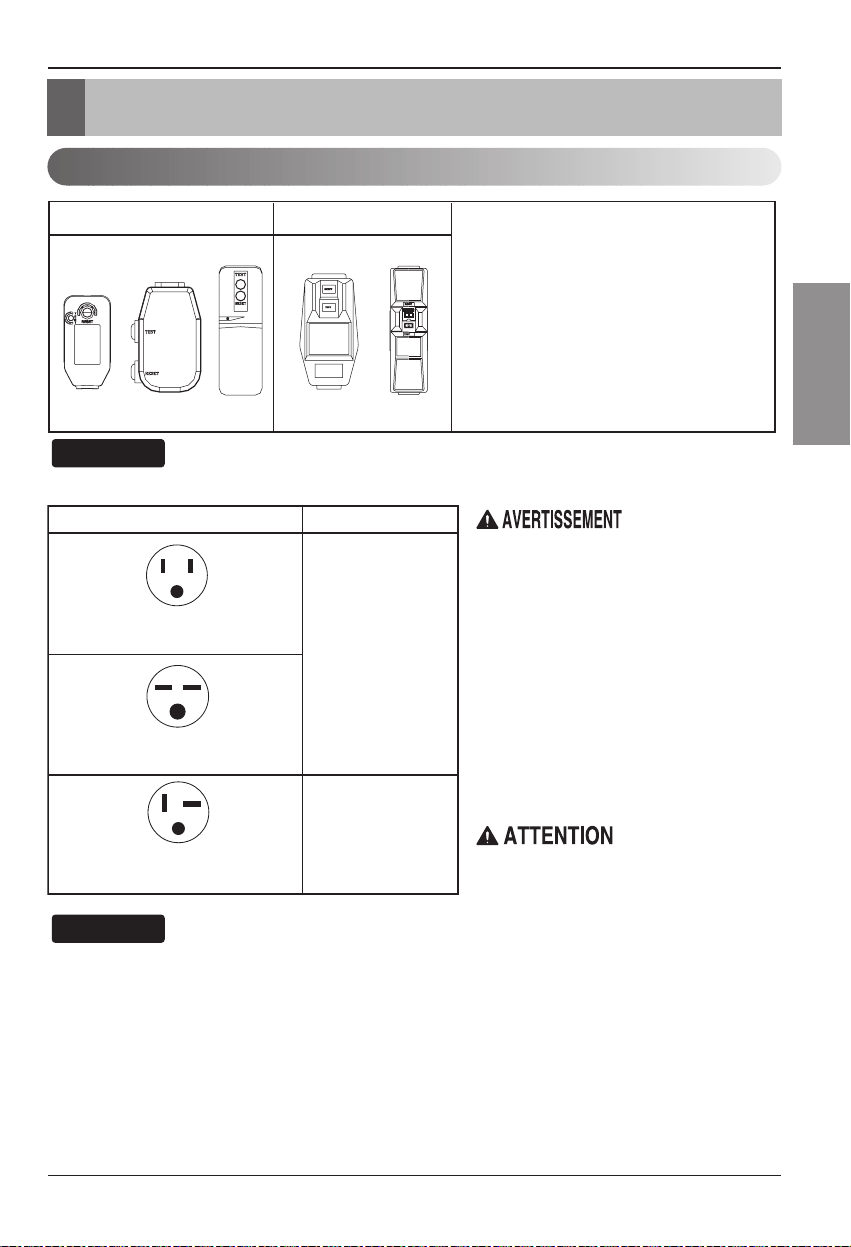

Electrical Safety

Electrical Data

115V~ 230V~

Power cord may include a current

interrupter device. A test and reset button is

provided on the plug case. The device

should be tested on a periodic basis by first

pressing the TEST button and then the

RESET button. If the TEST button does not

trip or if the RESET button will not stay

engaged, discontinue use of the air

conditioner and contact a qualified service

technician.

Use Wall Receptacle Power Supply

Standard 125V, 3-wire grounding

receptacle rated 15A, 125V AC

Standard 250V, 3-wire grounding

receptacle rated 15A, 250V AC

Use 15 AMP. time

delay fuse or 15 AMP.

circuit breaker.

Use 20 AMP. time

delay fuse or 20 AMP.

circuit breaker.

Standard 250V, 3-wire grounding

receptacle rated 20A, 250V AC

Never push the test button during

operation

Otherwise this plug can damaged.

This device contains chemical, including

lead, known to the State of California to

cause cancer, and birth defects or other

reproductive harm.

Wash hands after handling.

Do not remove, modify or immerse this plug.

If this device trips, the cause it to be

corrected before further use.

The conductors inside this cord are

surrounded by shields, which monitor

leakage current.

These shields are not grounded.

Periodically examine the cord for any

damage. Do not use this product in the

event the shields become exposed.

Avoid shock hazard, this unit can not

be user serviced opening the tamper

resistant. Sealed portion of the unit

voids all warranties and performance

claims. This unit not intended for use

as an on-off switch.

The shape may be different according to its model.

NOTICE

DO NOT USE AN EXTENSION CORD on 230,

208, and 230/208 Volt units.

All wiring should be made in accordance with local

electrical codes and regulations.

Aluminum house wiring may pose special

problems. Consult a qualified electrician.

NOTICE

10 Room Air Conditioner

Electrical Safety

IMPORTANT

(PLEASE READ CAREFULLY)

FOR THE USER'S PERSONAL SAFETY, THIS

APPLIANCE MUST BE PROPERLY GROUNDED

The power cord of this appliance is equipped with a

three-prong (grounding) plug. Use this with a standard

three-slot (grounding) wall power outlet to minimize the

hazard of electric shock. The customer should have the

wall receptacle and circuit checked by a qualified

electrician to make sure the receptacle is properly

grounded.

DO NOT CUT OR REMOVE THE THIRD (GROUND)

PRONG FROM THE POWER PLUG.

A. SITUATIONS WHEN THE APPLIANCE WILL BE

DISCONNECTED OCCASIONALLY:

Because of potential safety hazards, we strongly

discourage the use of an adapter plug. However, if you

wish to use an adapter, a TEMPORARY CONNECTION

may be made. Use UL-listed adapter, available from

most local hardware stores.

The large slot in the adapter must be aligned with the

large slot in the receptacle to assure a proper polarity

connection.

Attaching the adapter ground terminal to the wall

receptacle cover screw does not ground the appliance

unless the cover screw is metal, and not insulated, and

the wall receptacle is grounded through the house

wiring. The customer should have the circuit checked

by a qualified electrician to make sure the receptacle

is properly grounded.

Disconnect the power cord from the adapter, using one

hand on each. Otherwise, the adapter ground terminal

might break. DO NOT USE the appliance with a broken

adapter plug.

B. SITUATIONS WHEN THE APPLIANCE WILL BE

DISCONNECTED OFTEN.

Do not use an adapter plug in these situations.

Unplugging the power cord frequently can lead to an

eventual breakage of the ground terminal. The wall

power outlet should be replaced by a three-slot

(grounding) outlet instead.

USE OF EXTENSION CORDS

Because of potential safety hazards, we strongly

discourage the use of an extension cord. However, if

you wish to use an extension cord, use a CSA

certified/UL-listed 3-wire (grounding) extension cord,

rated at 15A, 125V.

Owner’s Manual 11

ENGLISH

Installation

Remove packing materials from the wall sleeve and tape

from the air conditioner.

INSTALLATION REQUIREMENTS

If you use an existing wall sleeve, you should

measure its dimensions.

Install the new air conditioner according to these

installation instructions to achieve the best

performance. All wall sleeves used to mount the new

air conditioner must be in good structural condition

and have a rear grille to securely attach the new air

conditioner. (FIG. 1)

With the HCI sleeve(optionally supplied with your

unit), you can maintain the best performance of the

new air conditioner. (FIG. 2)

ELECTRICAL SERVICE

Check your available electrical service. The power

supply available must be the same as that shown on

the unit nameplate (found on left side of cabinet).

All models are equipped with a 3-prong service plug

to provide proper service and safe positive

grounding. Do not change plug in any way. Do not

use an adapter plug. If your present wall outlet does

not match your plug, call a qualified electrician to

make the necessary corrections. SAVE CARTON for

storage and this OWNER'S MANUAL for future

reference. The carton is the best way to store unit

during winter or when not in use.

INSTALLATION HARDWARE

14-

(366 mm)

24"(610 mm)

18-

"(468 mm)

20-

(511 mm)

2 4

2 Size options

To avoid risk of personal injury, property

damage, or product damage due to the weight of

this device and sharp edges that may be

exposed:

• Air conditioners covered in this manual pose an

excessive weight hazard. Two or more people are

needed to move and install the unit.

To prevent injury or strain, use proper lifting and

carrying techniques when moving unit.

• Carefully inspect location where air conditioner will

be installed. Be sure it will support the weight of

theunitoveranextendedperiodoftime.

• Handle air conditioner with care. Wear protective

gloves whenever lifting or carrying the unit. AVOID

the sharp metal fins of front and rear coils.

• Make sure air conditioner does not fall during

installation.

REQUIRED TOOLS:

• Tight Fitting gloves

• Standard screwdriver

• Phillips screwdriver

• Pliers

• Sharp knife

• 3/8-inch open end

wrench or adjustable

wrench

• 1/4-inch hex socket

and ratchet

• Tape measure

• Electric drill

• 1/4-inch drill bit

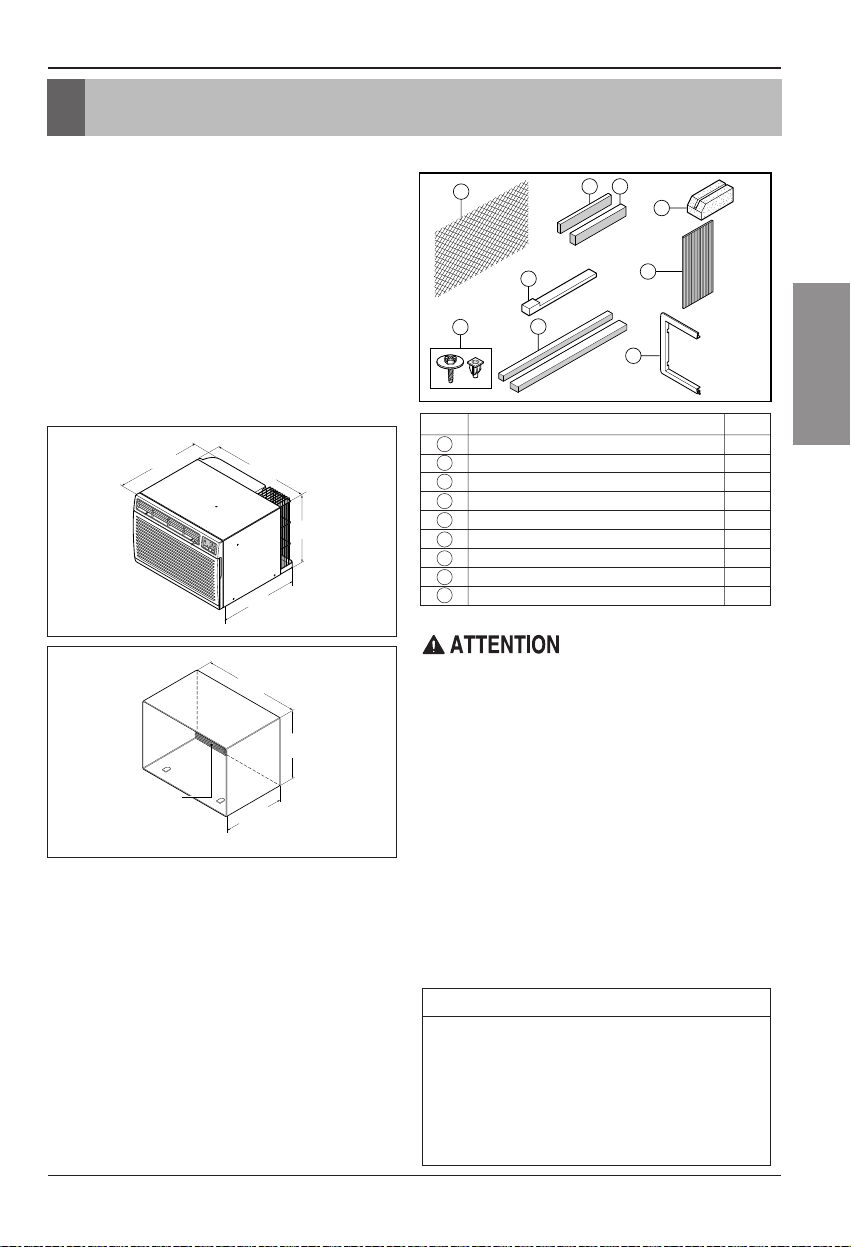

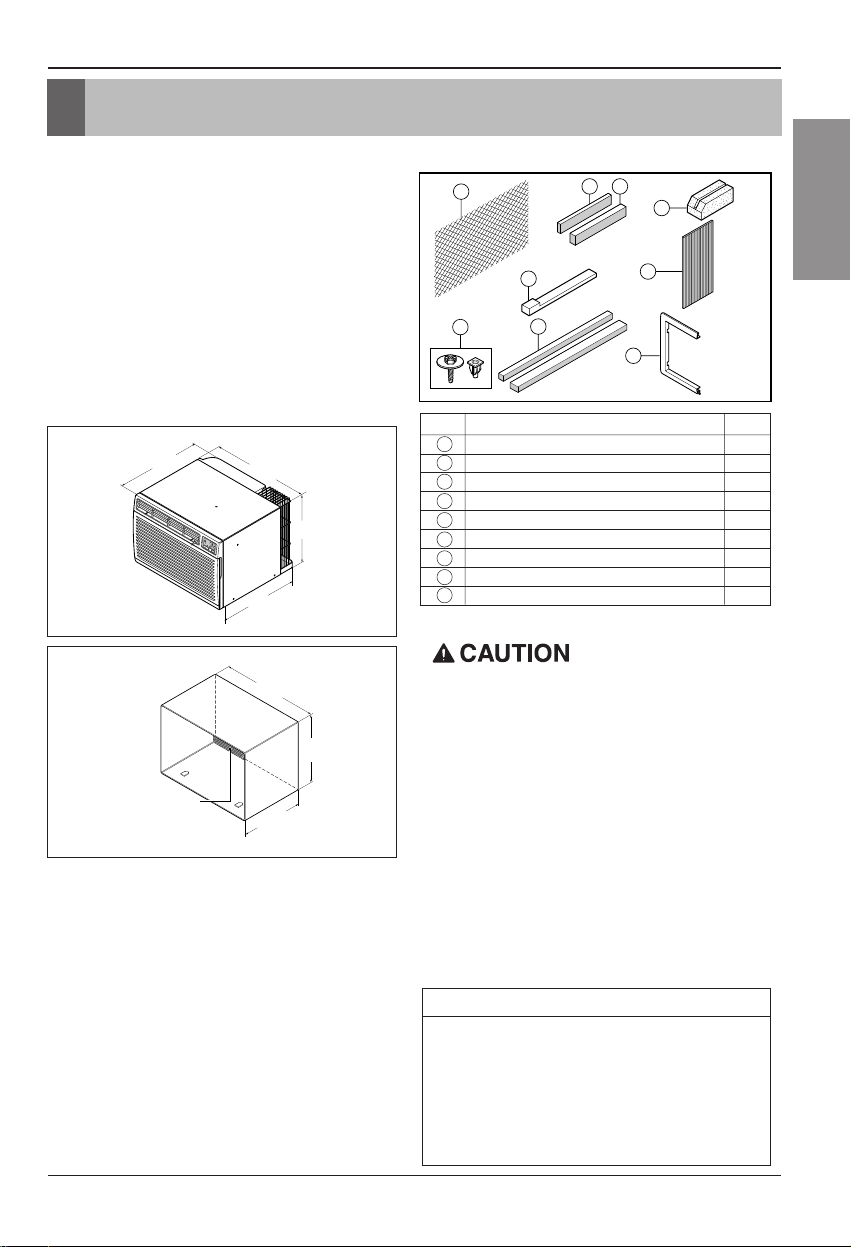

FIG. 1

Air Conditioner

ITEM NAME OF PARTS Q'TY

1 PLASTIC GRILLE 1

2 VERTICAL INSULATION STRIP 1

3 AROUND INSULATION STRIPS 2

4 HORIZONTAL INSULATION STRIP 1

5 SUPPORT BLOCK 2

6 BAFFLE 1

7TRIMFRAME 2

8SHIM 2

PLASTIC NUTS AND WASHER SCREWS

15-

(394 mm)

16-

(425 mm)

25-

(656 mm)

Aluminum metal grille

FIG. 2

HCI Wall Sleeve

12 Room Air Conditioner

Installation

INSTALLATION

• Pick a location which will allow the conditioned air

to blow into the area you want. Good installation

with special attention to the proper position of the

unit will lessen the chance that service will be

needed.

ITEMS IN INSTALLATION HARDWARE

You may not need all parts in the kit. Discard unused

parts

HOW TO INSTALL

Identify the existing wall sleeve before installing

the unit from the listed below.

All wall sleeves used to mount the new Air

Conditioner must be in sound structural condition

and have a rear grille that securely attaches to

sleeve, or rear flange that serves as a stop for the

Air Conditioner.

Remove old air conditioner from existing wall

sleeve.

Clean the interior of an existing sleeve.

(Do not disturb seals.)

Wall sleeve must be securely fastened in wall

before installing the air conditioner. Use the

nails or screws through sleeve into wall, if

needed. Repaint sleeve if needed.

Prepare the wall sleeve for installation of the

unit. If you plan to use your existing wall sleeve,

and it is not HCI, use procedure B or C below.

Install new unit into wall sleeve.

When installation is completed, replacement unit

MUST have a rearward slope as shown. To

achieve 1/4" slope, remove the backing from the

11-13/16" shim strips and attach them as shown

below in Fig. 3. Place the higher portion of shim to

the front of the rib on base of wall sleeve.

NOTICE

1/4"

Wall Sleeve

FRONT

UNIT

SHIM PLACEMENT UNIT INSTALLATION

1" high

" High

Shim

6" 6"

FIG. 3

We strongly recommend the removal of the

old wall sleeve and the installation of a new

HCI Wall Sleeve.

If you decide to keep the existing wall sleeve,

you have to redirect the louvers at the back of

the wall sleeve illustration. The use of pliers is

recommended. If you DO NOT redirect, you

run the risk of poor performance or product

failure. This is not covered under the terms of

the HCI warranty.

ITEM (inches) Qty.

Plastic grille 26

x16

Vertical insulation strip 15

Around Insulation Strips

Horizontal Insulation Strip 23

/32 x1

/16 1

Support Block 1

Baffle

14 x

Shim 11

x1x

Tr im Fra me 2

Washer Screw 4

Nuts(Plastic) 4

Grille Rear 1

Wall Sleeve Dimensions (inches)

Brand

Width Height Depth

White-Westinghouse

25-1/2 15-1/4

16, 17-1/2

Frigidaire

or 22

Carrier (52F series)

General Electric

26 15-5/8 16-7/8

/Hotpoint

Whirlpool 25-7/8 16-1/2

17-1/8

or 23

Fedders/Emerson 27 16-3/4

16-3/4

or 19-3/4

HCI 25-7/8 15-17/32 16-23/32

Emerson/Fedders 26-3/4 15-3/4 15

Carrier (51S Series) 25-3/4 16-7/8 18-5/8

Friedrich 27 16-3/4 16-3/4

Procedure Brand

Depth(inches)

A HCI 16-23/32

White-Westinghouse

Frigidaire Carrier

16, 17-1/2

(52F series)

or 22

General Electric

16-7/8

/Hotpoint

Whirlpool 17-1/8 or 23

Carrier (51S series)

18-5/8

Fedders/Emerson

16-3/4

or 19-3/4

Emerson/Fedders 15

Friedrich 16-3/4

Owner’s Manual 13

ENGLISH

Installation

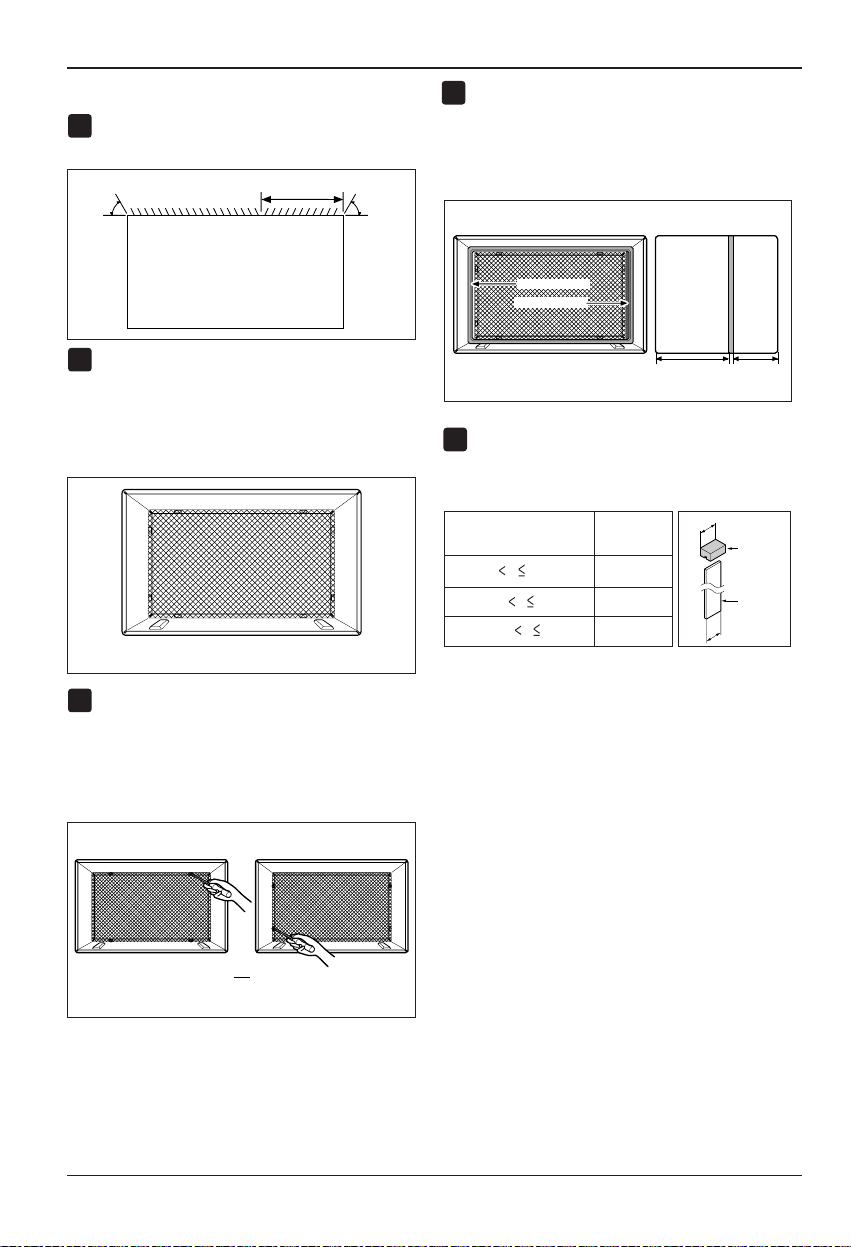

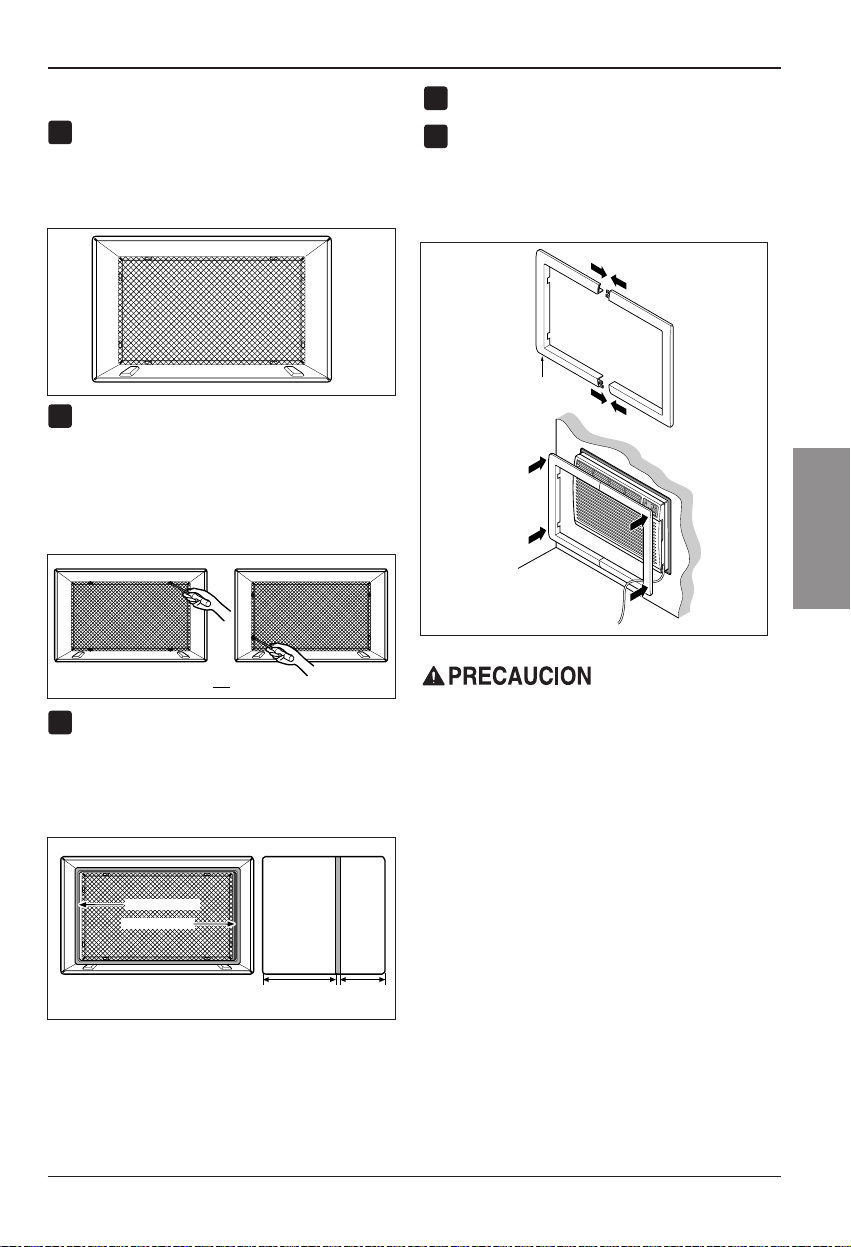

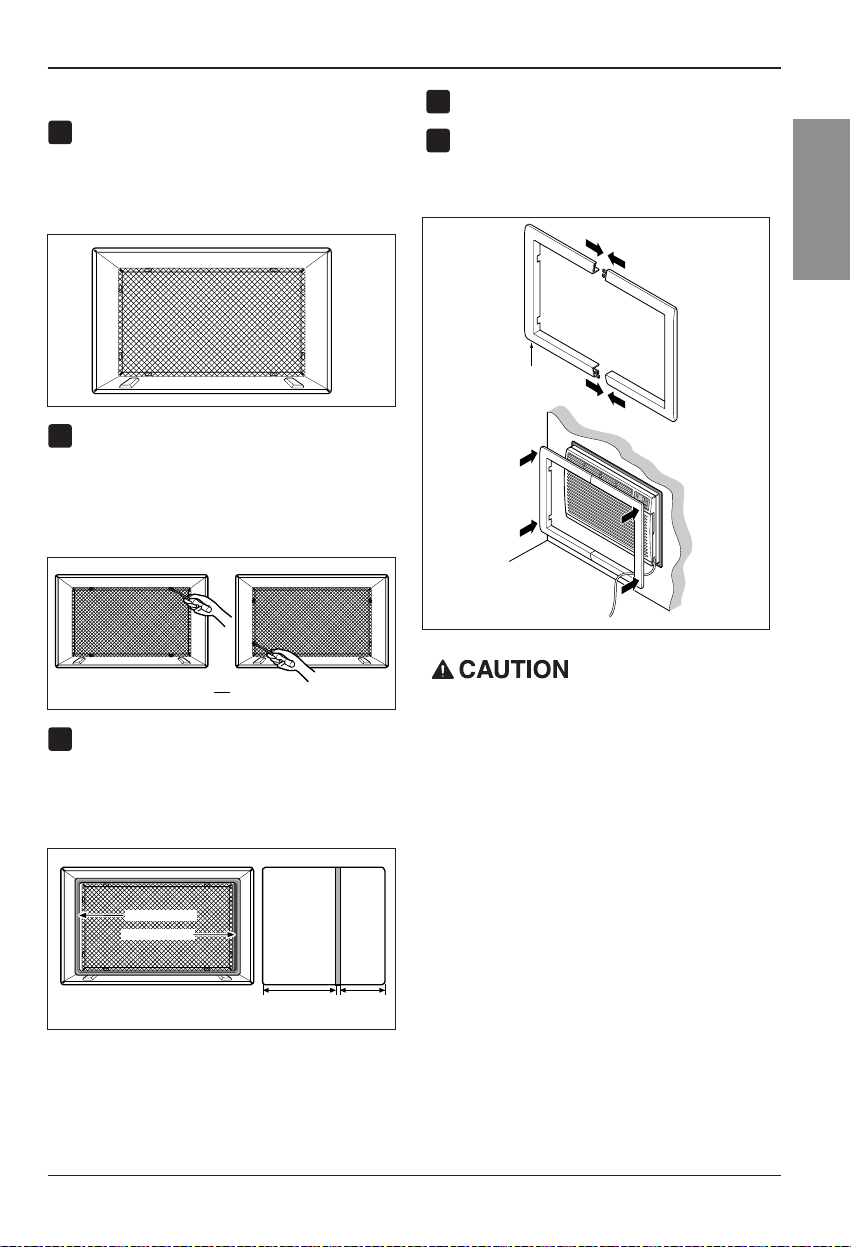

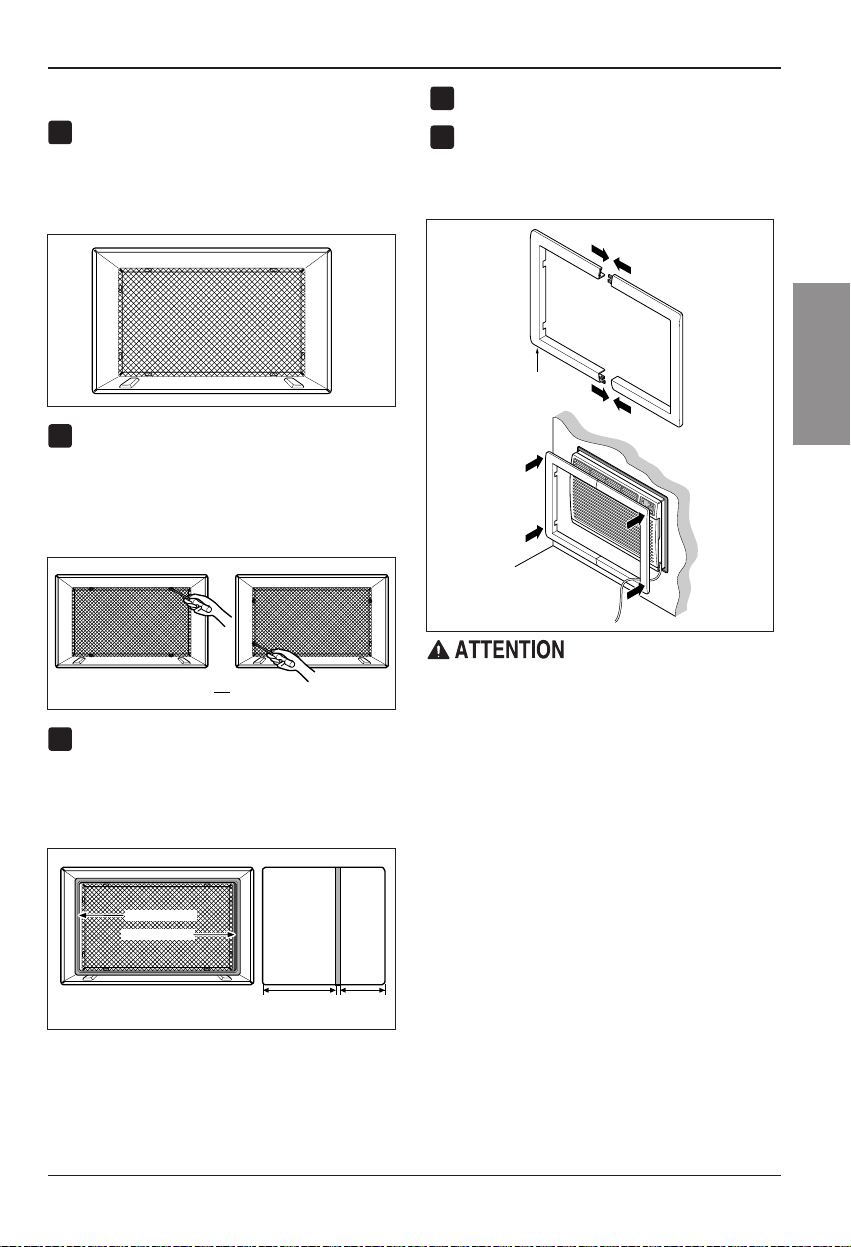

PROCEDURE A

Ifyouareusingthenewsleeve(optionally

supplied with your unit),skip to step 3.

Otherwise, install the plastic grille from the kit.

Cut the plastic grille to 25-1/2" wide and 15-

1/4" high. Place the plastic grille to the inside

of the wall sleeve at the rear flange.

Fasten the 4 washer screws to secure the grille

to the wall sleeve. If you need plastic nuts to

mount plastic grille to the inside of the wall

sleeve, there are plastic nuts in the installation

kit. The nuts are installed from the inside of the

sleeve and are pressing into the square holes

of the rear flanges.

Remove the backing from the Vertical Insulation

strip 15

and attach that to the

inside right of the sleeve as shown below.

Remove the backing from the Around Insulation

strip 67

and attach that to the

inside front of the sleeve as shown below.

Install the new unit into the wall sleeve.

To assemble trim, snap the tab of each piece

into the slot of the other piece as shown below.

Slide trim over the front of the air conditioner

until trim is flush with sleeve as shown below.

FIG. 4

Around Insulation

Vertical Insulation

"6"

Indoor Outdoor

FIG. 6

FIG. 5

Wall

Trim (2 ea)

FIG. 7

• Air conditioners covered in this manual pose an

excessive weight hazard. Two or more people are

needed to move and install the unit.

To prevent injury or strain, use proper lifting and

carrying techniques when moving unit.

• When handling the air conditioner, be careful to

avoid cuts from sharp metal fins on front and rear

coils.

• Make sure air conditioner does not fall during

removal.

• If unit does not operate after installation check, to

be sure the circuit interrupter has not been tripped.

Refer to the Troubleshooting guide for reset

procedure.

14 Room Air Conditioner

Installation

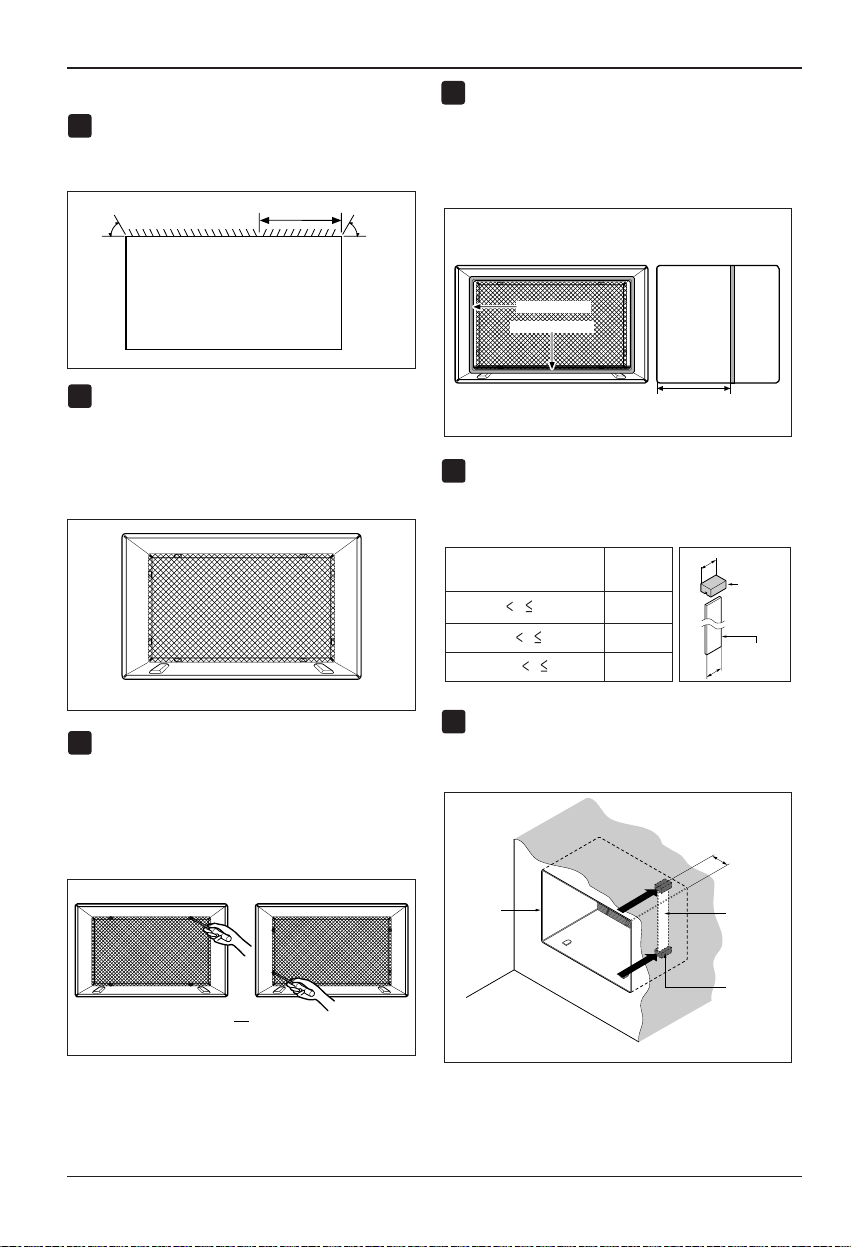

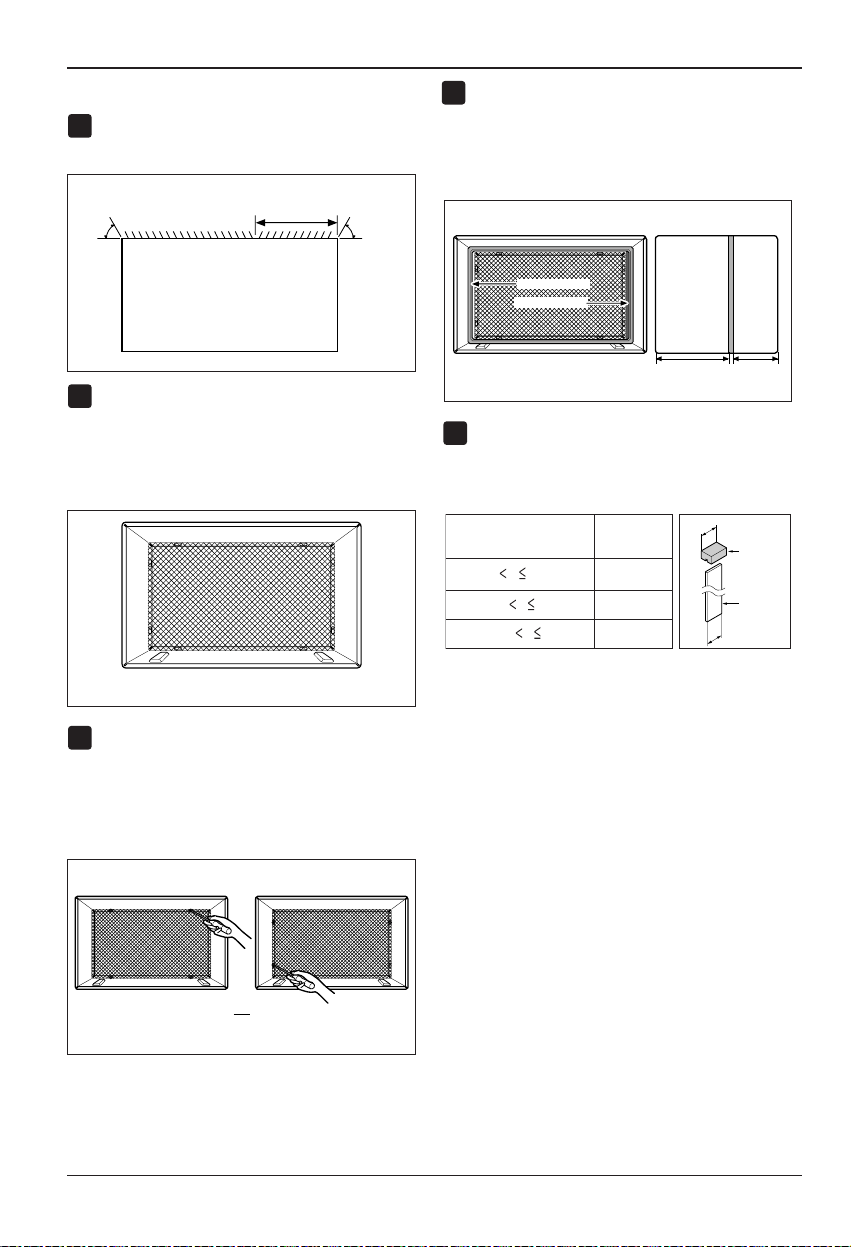

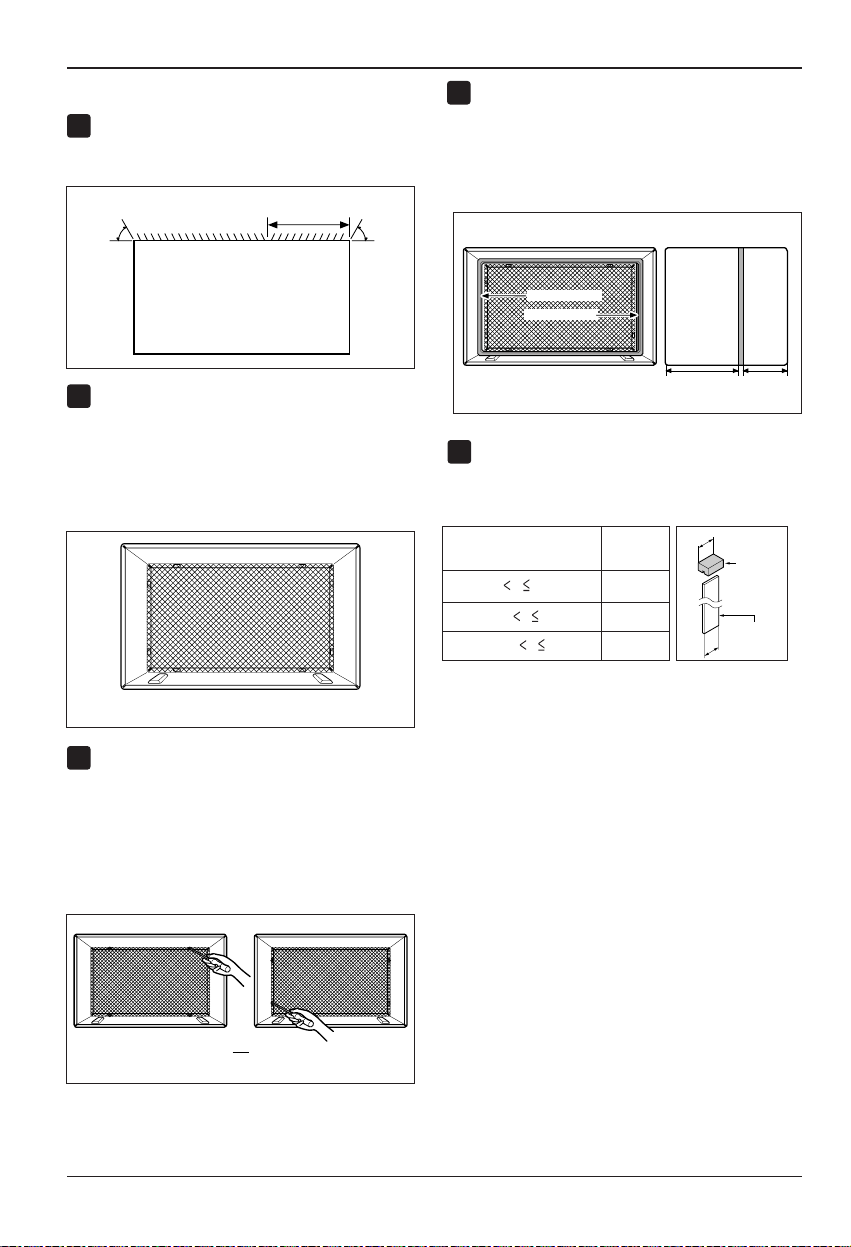

PROCEDURE B

Redirect the louvers at the back of the wall

sleeve to 60° angle as shown in the FIG 8. The

use of pliers is recommended.

If the wall sleeve already has a rear grille, skip

to step 4. If the wall sleeve does not have a rear

grille or louvered panel, install the plastic grille

from the kit. Cut the plastic grille to 25-1/2" wide

and 15-1/4" high. Place the plastic grille to the

inside of the wall sleeve at the rear flange.

Fasten the 4 washer screws to secure the grille

to the wall sleeve. If you need plastic nuts to

mount plastic grille to the inside of the wall

sleeve, there are plastic nuts in the installation

kit. The nuts are installed from the inside of the

sleeve and are pressed into the square holes of

the rear flanges.

Remove the backing from the Vertical Insulation

strip 15

and attach that to the

inside right of the sleeve as shown below.

Remove the backing from the Around Insulation

strip 67

and attach that to the

inside front of the sleeve as shown below.

If the depth of your existing wall sleeve is less

than or equal to 18", skip to step 7. Otherwise,

cut the baffles and the support blocks according

to length "A" in the table below.

FIG. 9

Around Insulation

Vertical Insulation

"6"

Indoor Outdoor

FIG. 11

FIG. 10

Rear Louvers

(Top View)

60°

FIG. 8

Depth"D" of the existing

wall sleeve (inches)

Length "A"

(inches)

Support

Block

Baffle

18 D 18-

18-

D 19-

19-

D 22

Place the plastic grille

Fasten the screws

FIG. 12

Owner’s Manual 15

ENGLISH

Installation

PROCEDURE B

Remove the backing from the support blocks

and attach them to the inside of the wall sleeve

as shown FIG 13. Slide the baffle into slots of

the support blocks.

Install the new unit into the wall sleeve.

Assemble trim as described in Step 5,

Procedure A.

Wall

Sleeve

Baffle

(

)

Front

Support

Block

FIG. 13

CAUTION

• Air conditioners covered in this manual pose an

excessive weight hazard. Two or more people are

needed to move and install the unit.

To prevent injury or strain, use proper lifting and

carrying techniques when moving unit.

• When handling the air conditioner, be careful to

avoid cuts from sharp metal fins on front and rear

coils.

• Make sure air conditioner does not fall during

removal.

• If unit does not operate after installation check, to be

sure the circuit interrupter has not been tripped.

Refer to the Troubleshooting guide for reset

procedure.

16 Room Air Conditioner

Installation

PROCEDURE C

Redirect the louvers at the back of the wall

sleeve to 60° angle as shown in the FIG 14.

The use of pliers is recommended.

If the wall sleeve already has a rear grille, skip

to step 4. If the wall sleeve does not have a rear

grille or louvered panel, install the plastic grille

from the kit. Cut the plastic grille to 26-1/2" wide

and 15-1/2" high. Place the plastic grille to the

inside of the wall sleeve at the rear flange.

Fasten the 4 washer screws to secure the grille

to the wall sleeve. If you need plastic nuts to

mount plastic grille to the inside of the wall

sleeve, there are plastic nuts in the installation

kit. The nuts are installed from the inside of the

sleeve and are pressed into the square holes of

the rear flanges.

Remove the backing from the Horizontal

Insulation strip 23

and attach

that to the inside right of the sleeve as shown

below. Remove the backing from the Around

Insulation strip 59

and attach

thattotheinsidefrontofthesleeveasshown

below.

If the depth of your existing sleeve is less than

or equal to 18”, skip to step 7. Otherwise, cut

the baffles and the support blocks according to

Length "A" in the table below.

Remove the backing from the support blocks

and attach them to the inside of the wall sleeve

as shown FIG 19. Slide the baffle into slots of

the support blocks

Depth"D" of the existing

wall sleeve (inches)

Length "A"

(inches)

Support

Block

Baffle

18 D 18-

18-

D 19-

19-

D 22

Wall

Sleeve

Baffle

Front

Support

Block

FIG. 19

FIG. 18

FIG. 15

Indoor Outdoor

Around Insulation

Horizontal Insulation

FIG. 17

FIG. 16

Rear Louvers

(Top View)

60°

FIG. 14

Place the plastic grille

Fasten the screws

Installation

Owner’s Manual 17

ENGLISH

PROCEDURE C

To achieve rearward slope for unit draining,

remove the backing from the 11

"shim

strips and attach them as shown below in Fig.

21. The higher portion of shim is to be placed

in front of the rib on the base of wall sleeve.

Install the new unit into the wall sleeve

Assemble trim as described in Step 6,

Procedure A.

FIG. 20

1" high

" High

Shim (2EA)

6" 6"

FIG. 21

• Air conditioners covered in this manual pose an

excessive weight hazard. Two or more people are

needed to move and install the unit.

To prevent injury or strain, use proper lifting and

carrying techniques when moving unit.

• When handling the air conditioner, be careful to avoid

cuts from sharp metal fins on front and rear coils.

• Make sure air conditioner does not fall during

removal.

• If unit does not operate after installation check, to be

sure the circuit interrupter has not been tripped.

Refer to the Troubleshooting guide for reset

procedure.

18 Room Air Conditioner

Operating Instructions

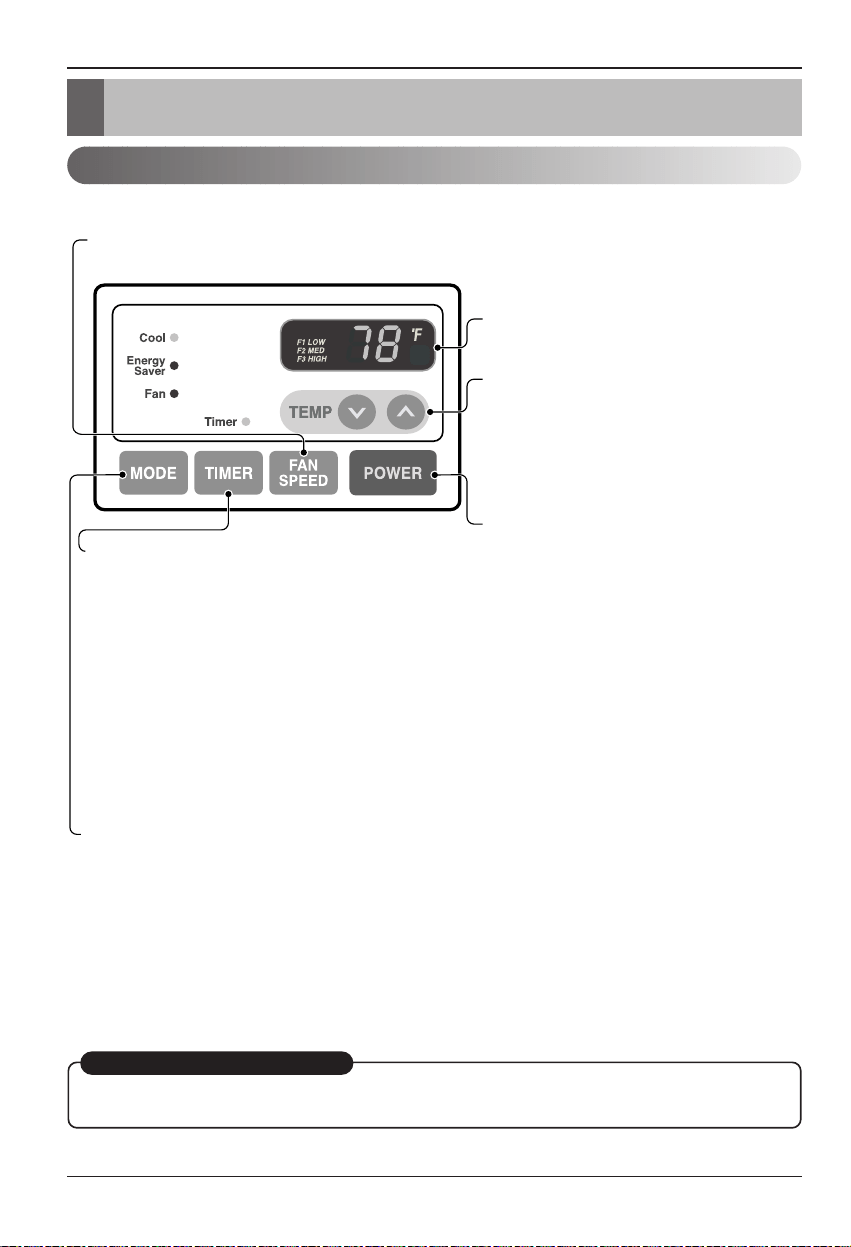

Controls

The controls will look like one of the following.

REMOTE CONTROL SIGNAL

RECEIVER

POWER

MODE

Push this button to shift mode of operation from COOL → ENERGY SAVER → FAN.

- COOL:

• Fan runs continually for normal cooling operation.

- ENERGY SAVER:

• The fan stops when the compressor stops cooling. Approximately every 3 minutes the fan will turn on and the unit will

check the room air temperature to determine if cooling is needed.

- FAN:

• Fan-only operation.

TIMER

- SHUT-OFF TIME

• You will usually use shut-off time while you sleep.

• If unit is running, use Timer to set number of hours until shut-off.

• For your sleeping comfort, once Time is set, the Temperature

setting will raise 2°F after 30 min., and once again after another

30 min.

• Push Timer button to advance setting from 1Hour → 2Hours → ...

→ 12Hours maximum.

- START TIME

• If unit is off, use Timer to set number of hours before unit starts.

• Push Timer button to advance setting from 1Hour → 2Hours → ...

→ 12Hours maximum.

TEMPERATURE SETTING

• Use this button to automatically control the

temperature of the room.

The temperature can be set within a range of

60°F to 86°F by increments of 1°F.

• The setting appears in the display.

• To turn the air conditioner ON, push this button.

To turn the air conditioner OFF, push the button

again.

• This button takes priority over any other button.

• When you first turn it on, the unit is in cool

mode, High fan speed, Temperature setting at

72°F.

FAN SPEED

• Every time you push this button, it advances the setting as follows:

{High → Low → Med → High}

AUTO RESTART

When power is restored after an electrical power failure, the unit will begin to run at its last setting.

Owner’s Manual 19

ENGLISH

Operating Instructions

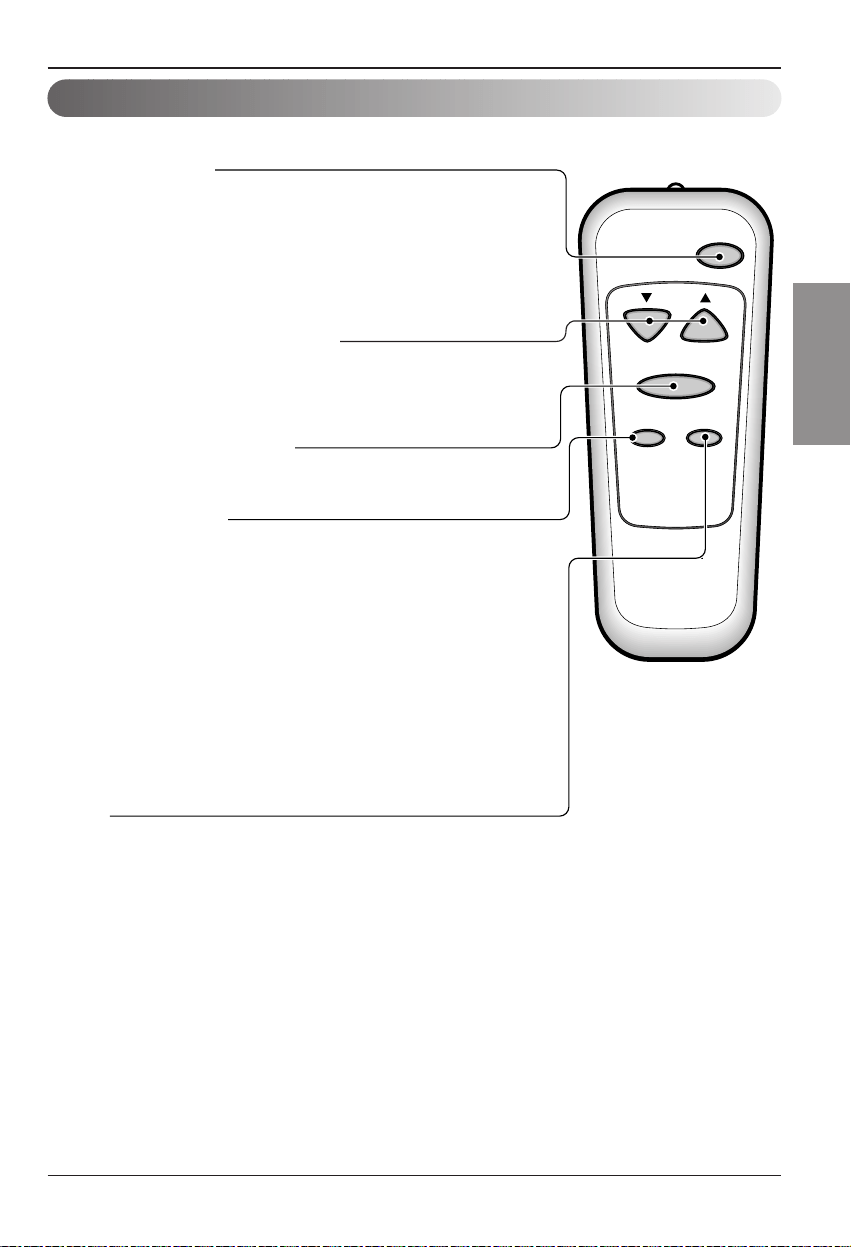

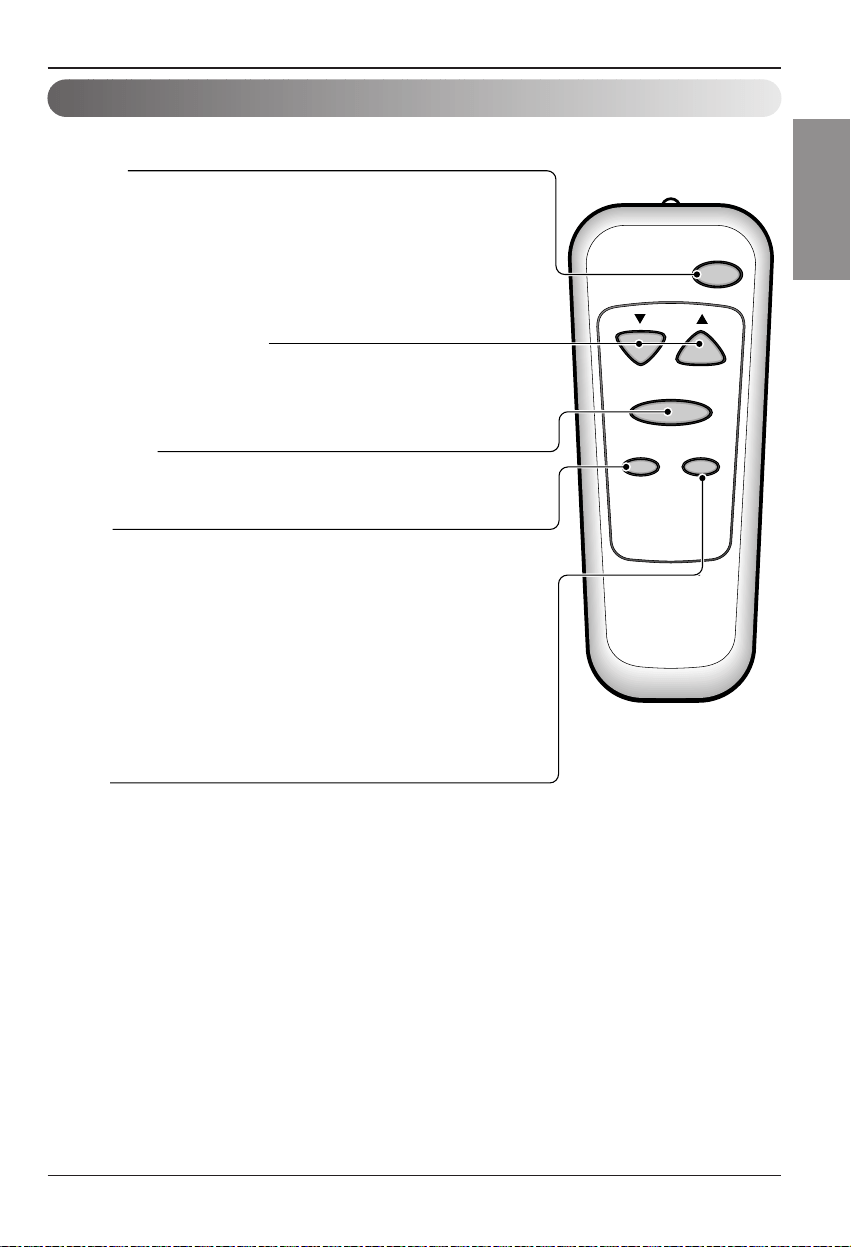

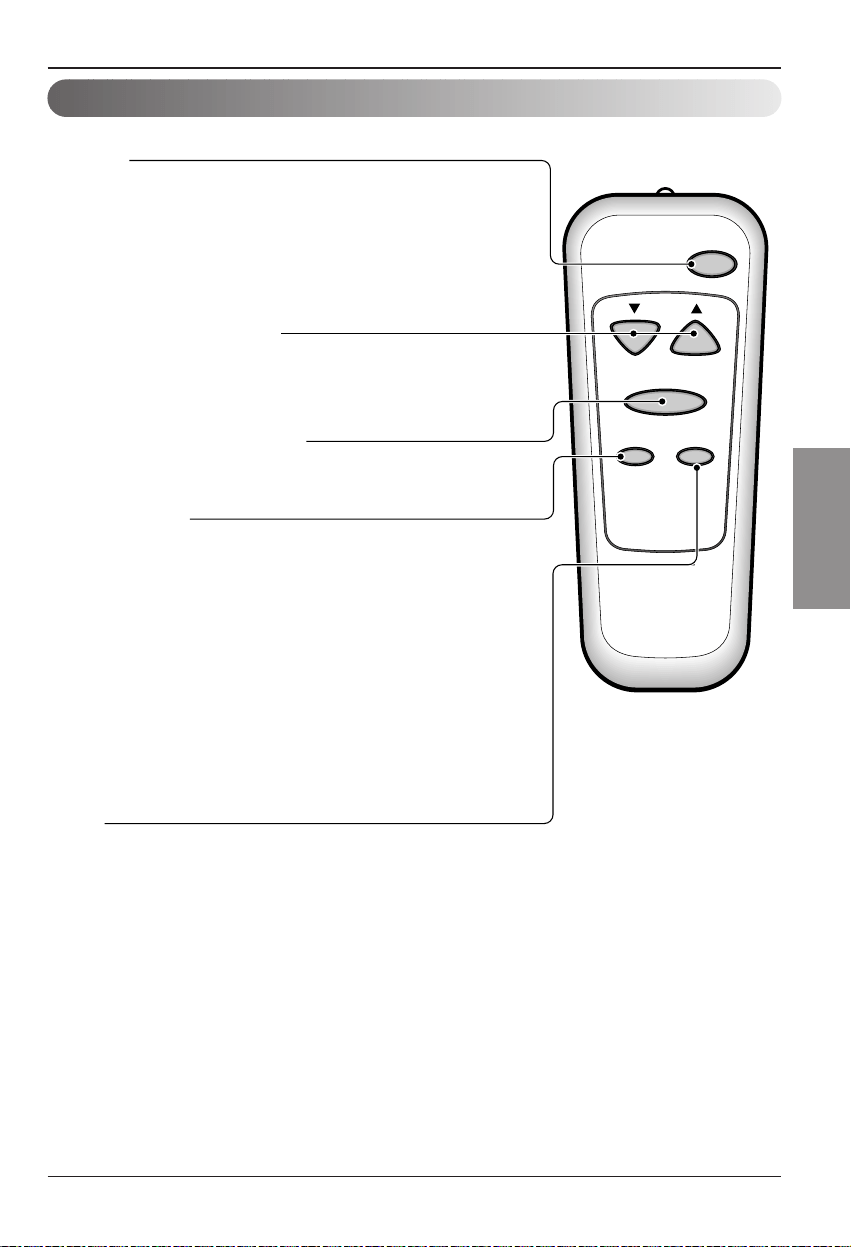

Remote control

The remote control and control panel will look like one of the following pictures.

Power

Temp

Fan Speed

Timer Mode

POWER

• To turn the air conditioner ON, push this button.

To turn the air conditioner OFF, push the button again.

• This button takes priority over any other button.

• When you first turn it on, the unit is in cool mode, High fan speed,

Temperature setting at 72°F.

• Auto Restart

In the event at a power failure, the unit will run at the previous setting once

power returns.

TEMPERATURE SETTING

• Use this button to automatically control the temperature of the room.

The temperature can be set within a range of 60°F to 86°F by

increments of 1°F.

• The setting appears in the display.

FAN SPEED

• Every time you push this button it advances the setting as follows:

(High → Low → Med → High)

TIMER

- SHUT-OFF TIME

• You will usually use shut-off time while you sleep.

• If unit is running, use Timer to set number of hours until shut-off.

• For your sleeping comfort, once Time is set, the Temperature setting will

raise 2°F after 30 min, and once again after another 30 min.

• Push Timer button to advance setting from 1Hour

→ 2Hours → ... →

12Hours maximum.

- START TIME

• If unit is off, use Timer to set of hours before unit starts.

• Push Timer button to advance setting from 1Hour

→ 2Hours → ... →

12Hours maximum.

MODE

- Push this button to shift mode of operation from COOL

→

ENERGY SAVER

→

FAN.

- COOL:

• Fan runs continually for normal cooling operation.

- ENERGY SAVER:

• The fan stops when the compressor stops cooling. Approximately every 3 minutes the fan will turn on

and the unit will check the room air temperature to determine if cooling is needed.

- FAN:

• Fan-only operation.

20 Room Air Conditioner

Operating Instructions

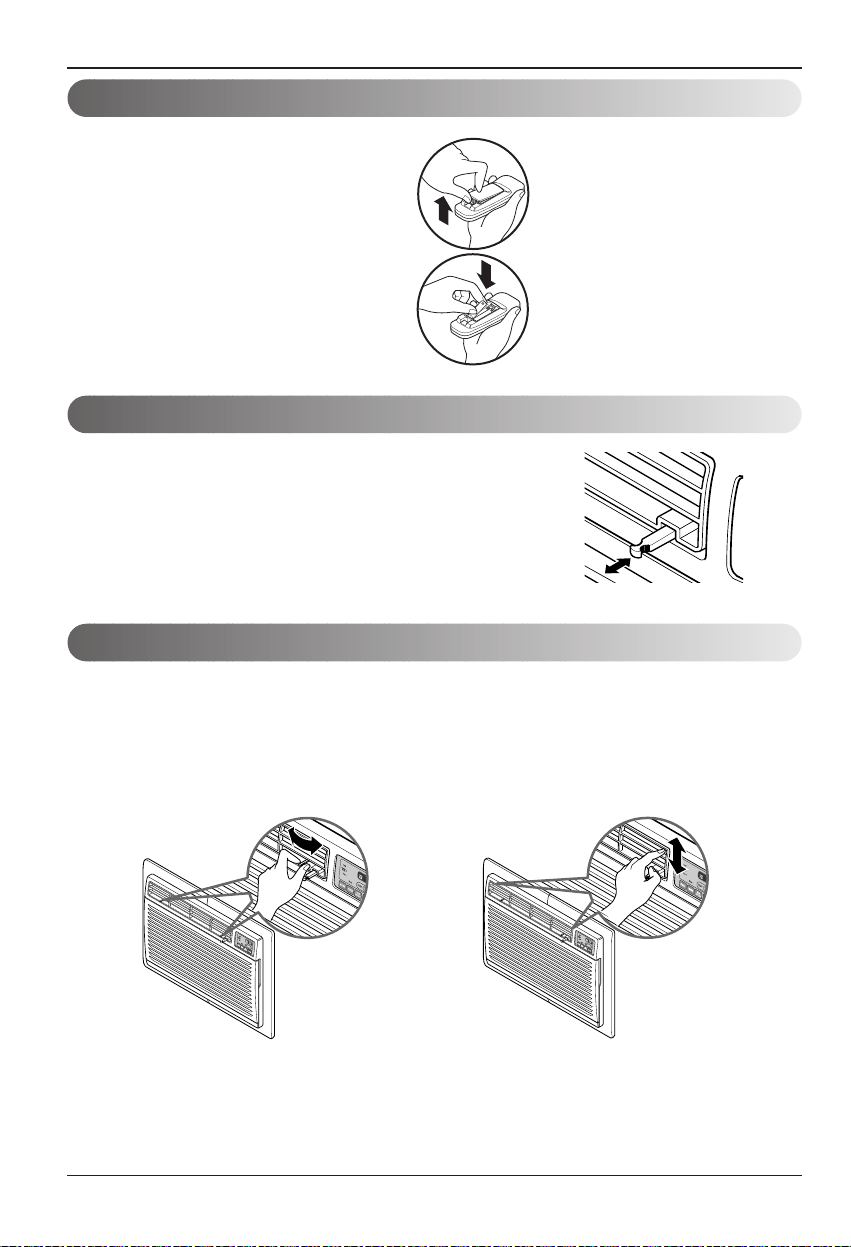

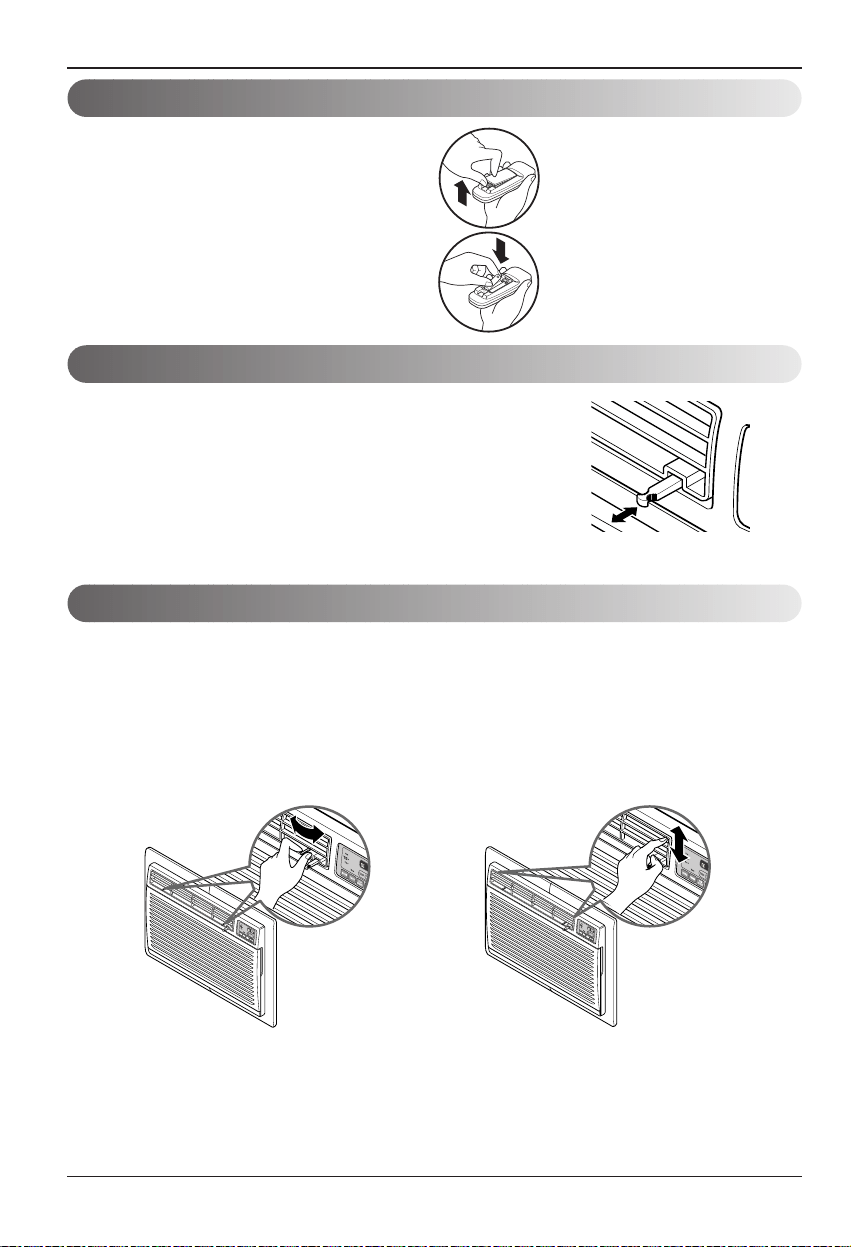

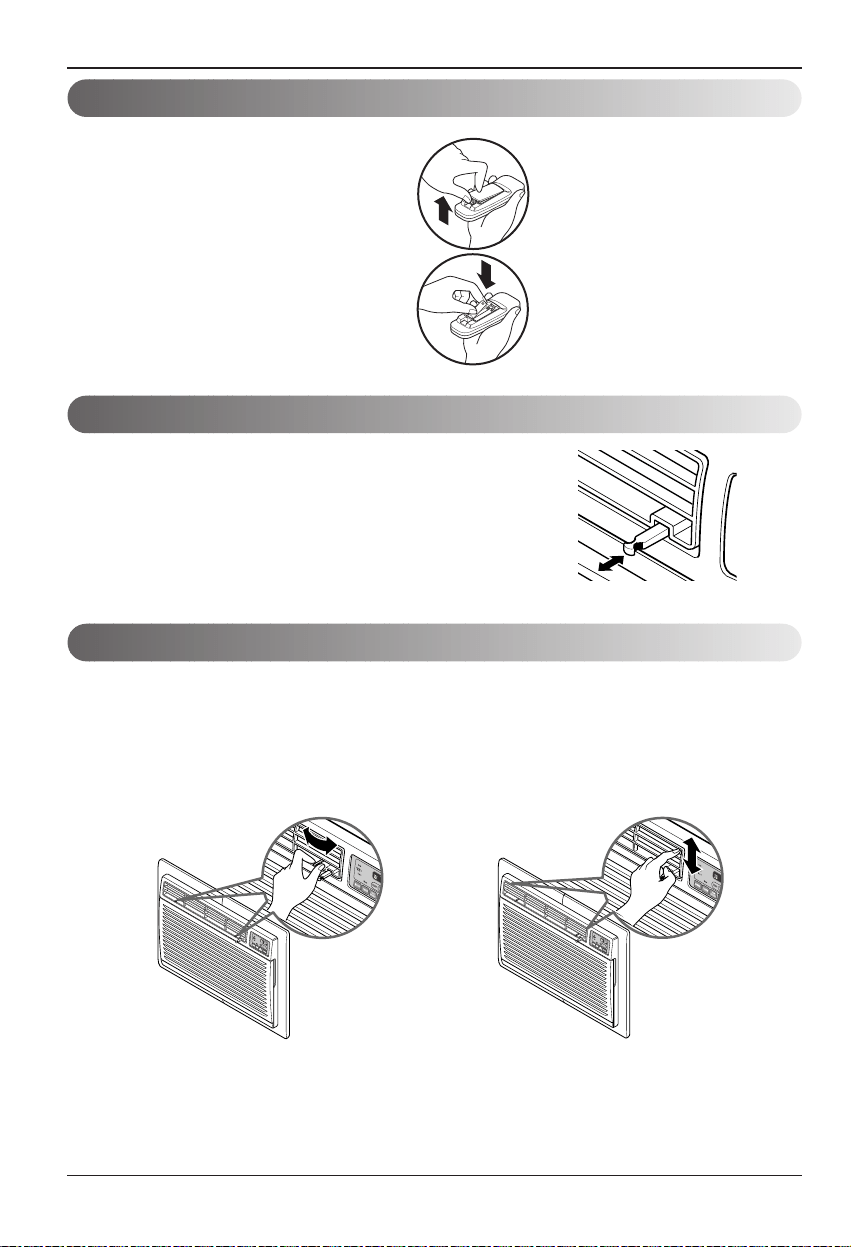

PULL OPEN / PUSH CLOSE

Ventilation

Air Direction

The ventilation lever is located in the right of the air discharge.

The ventilation lever must be in the CLOSE position in order to

maintain the best cooling conditions.

When fresh air is necessary in the room, set the ventilation lever to

the OPEN position.

The damper is opened and room air is exhausted outside.

The direction of air can be controlled wherever you want by adjusting the horizontal louver and the vertical louver.

• HORIZONTAL AIR-DIRECTION

CONTROL

The horizontal air direction is adjusted by moving

vertical louver.

The lever of vertical louver is located in the right and

left side of the air discharge.

• VERTICAL AIR-DIRECTION CONTROL

The vertical air direction is adjusted by moving the

horizontal louver.

How to insert Batteries

1. Remove the cover from the back of the remote

controller.

2. Insert two batteries.

• Be sure that the (+) and (-) directions are

correct.

• Be sure that both batteries are new.

3. Re-attach the cover.

• Do not use rechargeable batteries.

Such batteries differ from standard

dry cells in shape, dimensions, and

performance.

• Remove the batteries from the

remote controller if the air

conditioner is not going to be used

for an extended length of time.

Owner’s Manual 21

ENGLISH

Maintenance and Service

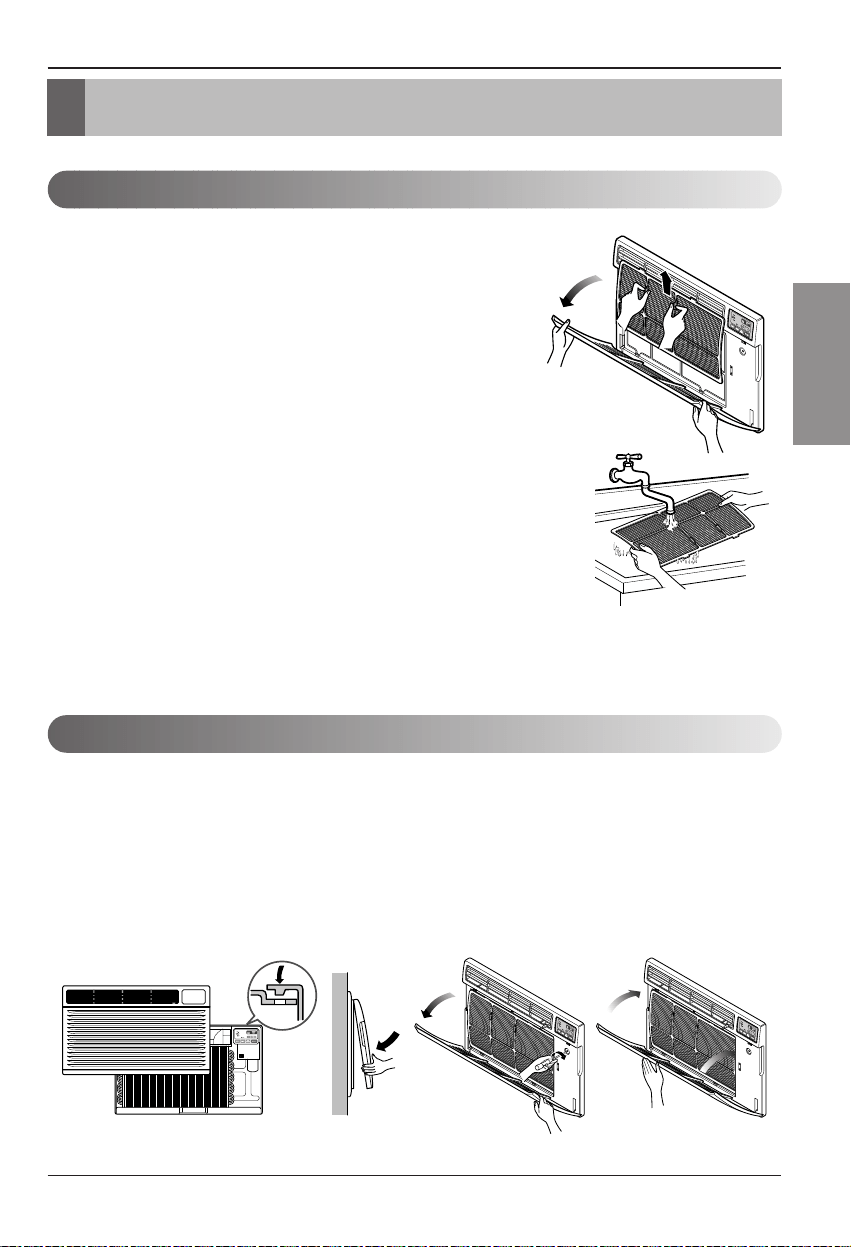

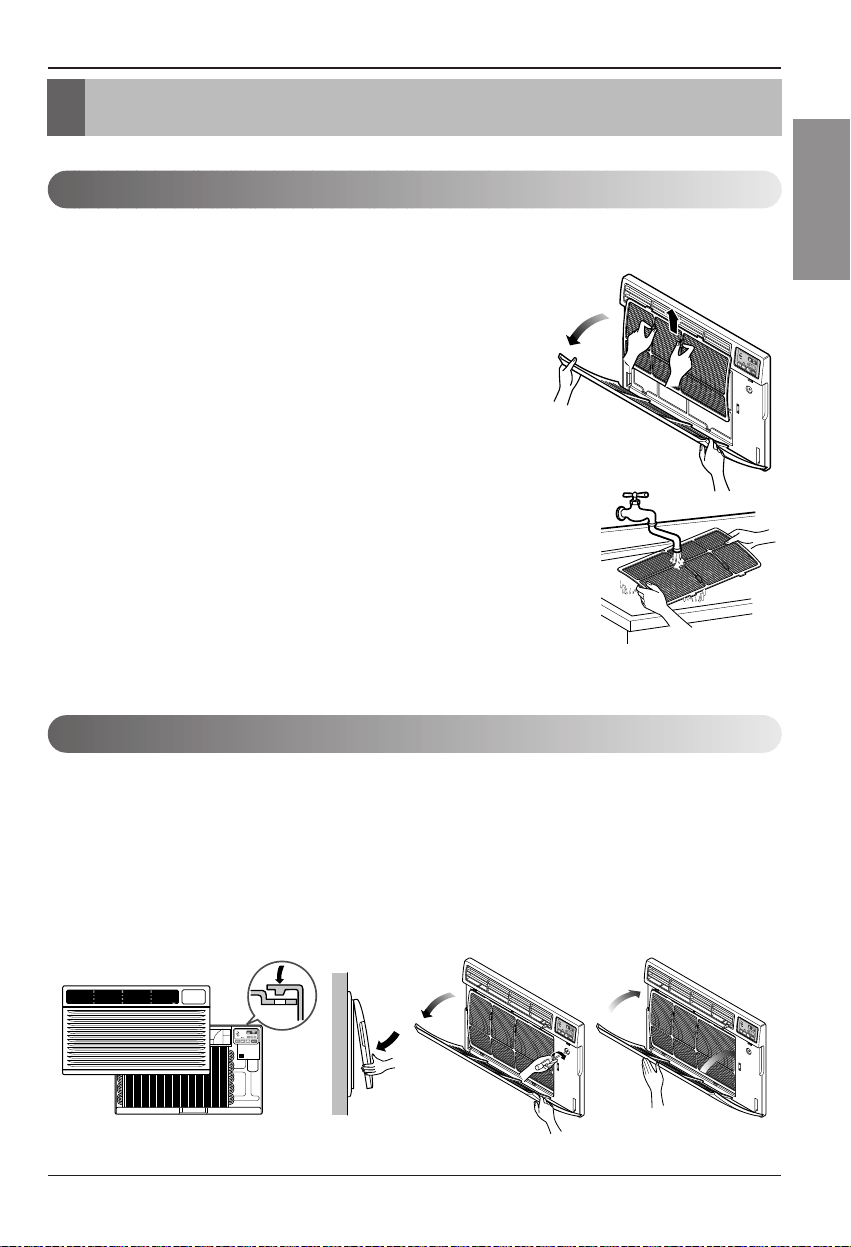

Air Filter Cleaning

How to Attach Front Grille to Cabinet

TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET.

The air filter should be checked at least twice a month to see if cleaning is necessary.

Trapped particles in the filter will build up and block the airflow. This reduces the cooling

capacity and also causes an accumulation of frost on the cooling coils.

If the filter becomes turn or damaged you should replace

immediately. Replacement filters are available from your

salesperson, dealer, and the authorized customer service

centers.

1. Open the inlet grille downward by pulling out the top of the

inlet grille.

2. Remove the air filter from the front grille assembly by

pulling the air filter up slightly.

3. Wash the filter using lukewarm water below 40°C (104°F).

4. Gently shake the excess water from the filter completely.

Replace the filter.

The front grille can be removed for cleaning or to check the model and serial numbers.

For your safety, you should attach the front grille as the following procedures.

1. Pull down front grille from the cabinet top.

2. Push front grille’s tips toward the cabinet in

order to insert front grille’s tabs into the

cabinet.

3. Open the inlet grille.

4. Tighten the screw through the front grille into

the plate of control box.

5. Close inlet grille.

22 Room Air Conditioner

Maintenance and Service

Common Problems and Solutions

Troubleshooting

Normal Operation

Troubleshooting Tips Save time and money!

Review the chart below first and you may not need to call for service.

• You may hear a pinging noise caused by water being picked up and thrown against the condenser on rainy

days or when the humidity is high. This design feature helps remove moisture and improve efficiency.

• You may hear the thermostat click when the compressor cycles on and off.

• Water will collect in the base pan during high humidity or on rainy days. The water may overflow and drip from

the outdoor side of the unit.

• The fan may run even when the compressor does not.

Problem Possible Causes What To Do

■ The air conditioner is

unplugged.

■ The fuse is blown/circuit

breaker is tripped.

■ Power failure.

■ The current interrupter

device is tripped.

■ Airflow is restricted.

■ TEMP Control set too

higher number.

■ The air filter is dirty.

■ The room may have been

hot.

■ Cold air is escaping.

■ Cooling coils have iced up.

■ Ice blocks the air flow and

stops the air conditioner

from cooling the room.

• Make sure the air conditioner plug is pushed

completely into the outlet.

• Check the house fuse/circuit breaker box and replace

the fuse or reset the breaker.

• If power failure occurs, turn the mode control to OFF.

When power is restored, wait 3 minutes to restart the

air conditioner to prevent tripping of the compressor

overload.

• Press the RESET button located on the power cord

plug. If the RESET button will not stay engaged,

discontinue use of the air conditioner and contact a

qualified service technician.

• Make sure there are no curtains, blinds, or furniture

blocking the front of the air conditioner.

• Set the TEMP control to a lower number.

• Clean the filter at least every 2 weeks.

See the operating instructions section.

• When the air conditioner is first turned on,

you need to allow time for the room to cool down.

• Check for open furnace floor registers

and cold air returns.

• Set the air conditioner's vent to the closed position.

• See Air Conditioner Freezing Up below.

• Set the mode control at High Fan or High Cool with

the high temperature.

Air conditioner

does not start

Air conditioner

does not cool as it

should

Air conditioner

freezing up

Owner’s Manual 23

ENGLISH

For Models Installed Outside North America- For room air conditioners purchased for use outside North

America the manufacturer does not extend any warranty implied or expressed. Consult your dealer for any

warranty terms extended by the importer in your country.

If you have read the Installation and Operating booklet completely and feel you need service call

1-877-755-7932

or you may write:

Heat Controller Inc.

1900 Wellworth Ave. Jackson, MI 49203

ProofofPurchaseDate

It is the responsibility of the consumer to establish the original purchase date for warranty purposes. We

recommend a bill of sale, cancelled check or some other appropriate payment record be kept for that purpose.

If you have additional questions you may call 1-517- 787-2100

Or E-Mail customerservice@heatcontroller.com or techservice@heatcontroller.com

Call (517) 787-2100 for obtaining service parts beyond your warranty period.

24 Room Air Conditioner

Memo

Séries

murales

• Veuillez lire ce manuel soigneusement et en entier avant la mise en service de l'appareil.

• Contactez le service technique autorisé pour l'installation, l'entretien ou pour une éventuelle

réparation de l'unité.

• L'appareil ne doit pas être actionné par des enfants ou par des personnes infirmes sans

surveillance.

• Veillez toujours à surveiller les enfants pour éviter qu'ils jouent avec l'appareil.

Modeles: BG-81A

BG-101A

BG-123A

(BG-81A)

Manuel de l’utilisateur

Information importante

HEAT CONTROLLER, INC.

2 Climatiseur de pièce

Manuel du propriétaire du climatiseur de pièce type fenêtre

TABLE DES MATIÈRES

Mesures de sécurité........................3

Avant l'utilisation.............................7

Introduction .....................................8

Sécurité électrique .........................9

Guide d'installation ......................11

Instructions d'utilisation ..............18

Entretien et réparations................21

POUR VOS ARCHIVES

Écrivez les numéros de modèle et de série ici :

Modèle #

Série #

Vous les trouverez sur la plaque signalétique située sur le

côté de chaque unité.

Nom du distributeur

Date d’achat

■ Agrafez votre reçu à cette page au cas où vous en

auriez besoin pour démontrer la date d'achat du produit

ou pour avoir droit à la garantie.

LISEZ CE MANUEL

Vous trouverez à l’intérieur de ce manuel beaucoup de

conseils utiles sur la façon d’utiliser et d’entretenir

correctement votre climatiseur. Quelques petites mesures

préventives vous permettront d’épargner beaucoup de

temps et d’argent pendant la durée de vie de votre

climatiseur.

Vous trouverez beaucoup de réponses aux problèmes les

plus fréquents dans le tableau du guide de dépannage. Si

vous passez en revue notre Guide de Dépannage d'abord,

il se peut que vous n’ayez pas du tout besoin d’appeler le

Service Après-Vente.

PRÉCAUTION

• Contactez le service technique agréé pour la réparation

ou l'entretien de cette unité.

• Contactez un technicien autorisé pour l'installation de

cette unité.

• Ce climatiseur ne doit pas être actionné par des petits

enfants ou par des personnes infirmes sans surveillance.

• Veillez toujours à surveiller les petits enfants pour éviter

qu’ils jouent avec l'appareil.

• Si le cordon d’alimentation doit être remplacé, ce travail

ne doit être accompli que par du personnel autorisé

utilisant uniquement des pièces de rechange authentiques.

• Conformément au Code électrique national, l’installation

ne doit être effectuée que par du personnel qualifié et

autorisé.

FRANÇAIS

Manuel de l'utilisateur 3

Mesures de sécurité

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de

dommages corporels ou matériels.

■ L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de

provoquer des dommages corporels ou matériels dont la gravité est signalée par les

indications suivantes.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

AVERTISSEMENT

ATTENTION

Ce symbole indique un risque de blessure grave, voire mortelle.

Ce symbole indique un risque de blessure ou des dommages

matériels seulement.

AVERTISSEMENT

Veillez à ne pas faire cela.

Veillez à suivre les instructions de ce manuel.

■ Installation

N'utilisez pas un cordon

d’alimentation, une fiche

d’alimentation ou une prise

de courant endommagés.

• N'utilisez pas un cordon

d’alimentation, une fiche

d’alimentation ou une prise de

courant endommagés.

Mettez toujours à terre le

produit.

• Ne pas le faire peut provoquer

un incendie ou un choc

électrique.

Ne modifiez ni ne rallongez

le cordon d’alimentation.

•Celaprovoqueraunchoc

électrique ou un incendie, dû

au dégagement de chaleur.

Ne démontez ni ne réparez

vous-même l’appareil.

• Cela peut provoquer un

mauvais fonctionnement ou

un choc électrique.

Soyez prudent pendant le

déballage et l’installation.

• Les bords aiguisés peuvent

provoquer des blessures.

N’utilisez pas de gaz

inflammable ni de

combustibles tels qu’essence,

benzène, diluant, etc. prèsdu

cordon d’alimentation.

• Cela peut provoquer une

explosion ou un incendie.

Gasolin

4 Climatiseur de pièce

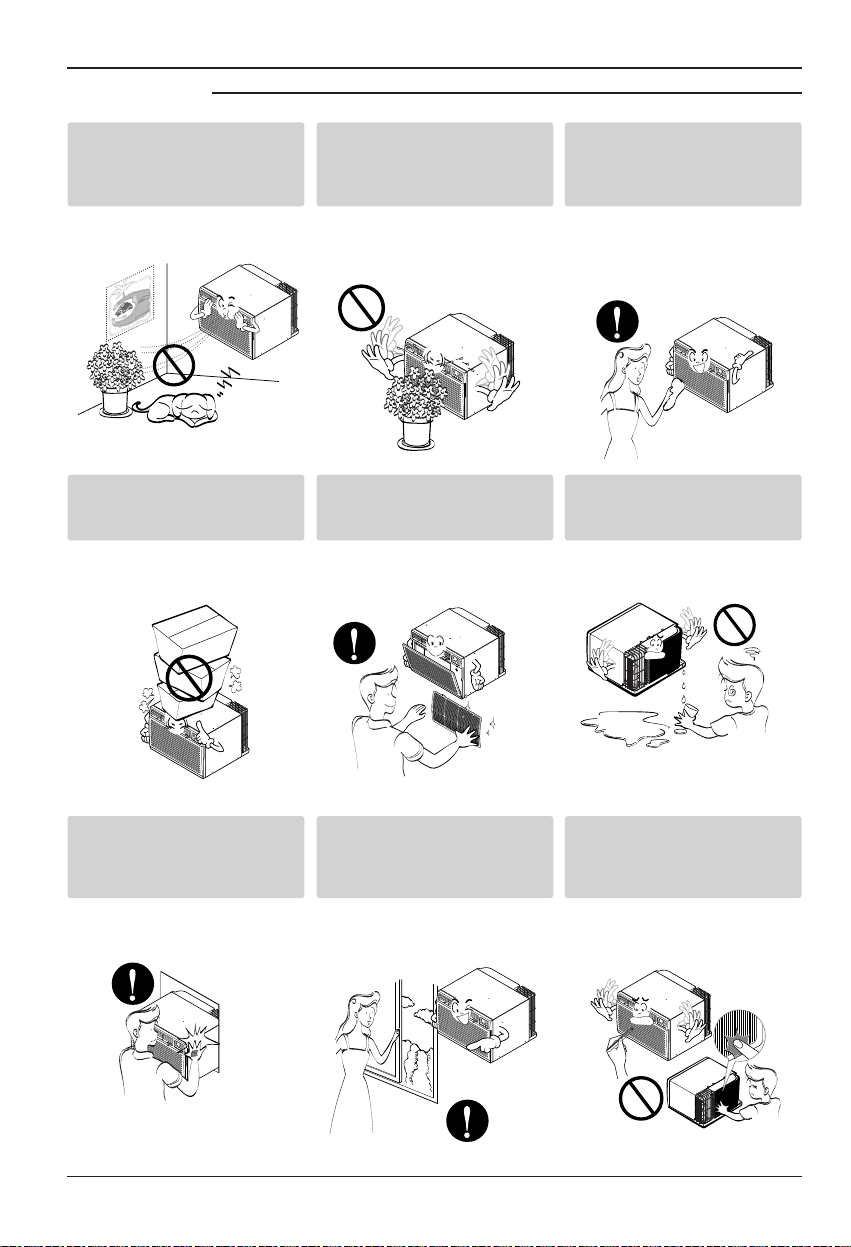

Mesures de sécurité

■ Fonctionnement

Ne placez pas le cordon

d’alimentation prèsd’un

dispositif de chauffage.

• Cela peut provoquer un

incendie ou un choc

électrique.

Ne permettez pas que de

l’eau entre en contact avec

les pièces électriques.

• Cela provoquera le mauvais

fonctionnement de l’appareil

ou un choc électrique.

Utilisez un tissu doux pour

nettoyer l’appareil. N'employez

ni de cire, ni de diluant ni de

détergent fort.

• Vous risquez de détériorer

l’aspect de l’appareil, changer

sa couleur ou provoquer des

défauts sur sa surface.

Wax

Thinner

Aérez bien lors de

l’utilisation de l’appareil

simultanément avec un

poêle, etc.

• Il peut y avoir un manque

d'oxygène.

Coupez l’alimentation et

fermez l’interrupteur avant

de nettoyer l’unité.

• Puisque le ventilateur tourne

à haute vitesse lors du

fonctionnement, cela peut

provoquer des

blessures.

Fermez l’interrupteur principal

lorsque le climatiseur ne sera

pas utilisé pendant une longue

période.

• Évitez un démarrage

accidentel et la possibilité de

blessures.

Débranchez l’unité si vous

constatez la présence de

bruits étranges, d’odeurs ou

de fumée provenant de

l’appareil.

• Autrement, vous risquez de

provoquer un incendie ou un

choc électrique.

N’ouvrez pas l’ouverture

d’aspiration du produit lors

du fonctionnement.

• Autrement, vous risquez de

provoquer un choc électrique

ou un mauvais

fonctionnement.

Si de l’eau entre en contact avec

le produit, fermez l’interrupteur

de l’unité principale du produit.

Débranchez l’appareil et

contactez le service après-vente.

Ne placez pas d’objets

lourds sur le cordon

d’alimentation et veillez à ce

que le cordon ne reste pas

pressé.

• Vous risquez de provoquer un

incendie ou un choc

électrique.

Ne partagez pas la prise

avec d’autres appareils.

• Cela peut provoquer un choc

électrique ou un incendie, dû

au dégagement de chaleur.

Le cas échéant, débranchez la

fiche d’alimentation, en la

prenant par la tête, et ne la

touchez pas avec les mains

mouillées.

• Autrement, vous risquez de

provoquer un incendie ou un

choc électrique.

FRANÇAIS

Manuel de l'utilisateur 5

Mesures de sécurité

ATTENTION

■ Installation

Ne démarrez ni n’arrêtez

l’unité en branchant ou

débranchant le cordon

d’alimentation.

• Cela provoquera un choc

électrique ou un incendie, dû

au dégagement de chaleur.

N’endommagez pas le

cordon d’alimentation et

n’utilisez pas un cordon

d’alimentation quelconque.

•Celaprovoqueraunchoc

électrique ou un incendie.

Ne faites pas fonctionner

l’appareil avec les mains

mouillées ou dans un

environnement humide.

•Celaprovoqueraunchoc

électrique.

Débranchez la fiche

d’alimentation, en la prenant

par la tête.

• Cela provoquera un choc

électrique et des dommages.

S’il y a une fuite de gaz, ouvrez

la fenêtre et aérez avant de

redémarrer l’unité.

• Autrement, vous risquez de

provoquer une explosion et un

incendie.

Ne touchez jamais les pièces

métalliquesdel’unité lorsque

vous retirez le filtre.

• Elles sont aiguisées et peuvent

provoquer des blessures.

Installez le produit de sorte que vos voisins

ne soient pas dérangés par le bruit ou par

le vent chaud venant de l'unité extérieure.

• Autrement, vous risquez de susciter des

querelles avec les voisins.

Maintenez le niveau lors de l’installation du

produit.

• Autrement, vous risquez de provoquer des

vibrations ou une fuite d'eau.

6 Climatiseur de pièce

Mesures de sécurité

■ Fonctionnement

Soyez prudent pendant

l’installation.

• Les bords aiguisés peuvent

provoquer des blessures.

Évitez le refroidissement

excessif et aérez parfois.

• Autrement, vous risquez de nuire

à votre santé.

N’introduisez pas les mains ou

desbarresdansl'entréeoula

sortie d’air lors du

fonctionnement.

• Autrement, vous risquez de vous

blesser.

N’exposez pas les animaux

domestiques ou les plantes

d’intérieur au flux d’air direct.

• Vous risquez de nuire à l’animal

ouàlaplante.

Ne bloquez pas l'entréeoula

sortie du flux d’air.

• Vous risquez de causer le

mauvais fonctionnement du

produit.

Utilisez un tissu doux pour

nettoyer l’appareil. N'employez

ni de cire, ni de diluant ni de

détergent fort.

• Vous risquez de détériorer

l’aspect de l’appareil, changer sa

couleur ou provoquer des défauts

sur sa surface.

Ne montez sur l’unité

intérieure/extérieure ni n’y

placez aucun objet.

• Autrement, vous risquez de

vous blesser en tombant de

l’appareil.

Installez toujours le filtre de

façon correcte. Nettoyez-le

toutes les deux semaines.

• Le fonctionnement sans filtres

provoquera des défauts dans

l’appareil.

Ne buvez pas l'eau

s'écoulant du climatiseur.

• Elle contient des polluants qui

nuiront à votre santé.

Avant l'utilisation

Manuel de l'utilisateur 7

FRANÇAIS

1. Contactez un spécialiste en installations pour l'installation.

2. Branchez correctement la prise d'alimentation.

3. Utilisez un circuit dédié.

4. N'utilisez pas de rallonges.

5. Ne mettez pas en marche ou éteignez cet appareil en branchant/débranchant le cordon

d'alimentation.

6. Si le cordon ou la fiche est endommagé, remplacez-le seulement par une pièce de rechange

autorisée.

1. S'exposer directement sous le flux d'air pour une longue période de temps pourrait entraîner des

risques pour la santé.

N'exposez pas directement les occupants, les animaux ou les plantes au flux d'air pour de

longues périodes de temps.

2. Afin d'éviter de possibles déficiences d'oxygène, aérez la pièce lorsque vous utilisez cette unité

simultanément avec des poêles ou d'autres dispositifs de chauffage.

3. N'utilisez pas ce climatiseur pour des objectifs spéciaux non spécifiés dans ce manuel (p.ex. pour

préserver des dispositifs de précision, des aliments, des animaux, des plantes ou des objets

d'art). Un tel usage pourrait endommager les composants de l'unité.

1. Ne touchez pas aux composants métalliques de l'unité lors de l'enlèvement du filtre. Vous

pourriez vous blesser en manipulant des bords métalliques affilés.

2. N'utilisez pas de l'eau pour nettoyer l'intérieur du climatiseur. Le contact avec de l'eau détruit

l'isolement, entraînant de possibles chocs électriques.

3. Lors du nettoyage de l'unité, assurez-vous d'abord que

l'interrupteur et le disjoncteur sont sur la position Arrêt (OFF). Le ventilateur tourne à une vitesse

très forte pendant que l'unité est en marche. Vous pourriez vous blesser si l'unité est

accidentellement mise en marche alors que vous nettoyez les parties intérieures de l'unité-

Pour réparation et maintenance, contactez le service technique agrée de votre revendeur.

Avant l'utilisation

Préparation pour la mise en service

Utilisation

Nettoyage et entretien

Service technique

8 Climatiseur de pièce

Introduction

Ce symbole indique un risque de choc électrique.

Ce symbole indique des risques qui pourraient endommager le

climatiseur.

Ce symbole indique des remarques particulières

REMARQUE

Cet appareil doit être installé conformément aux standards nationaux sur le câblage.

Introduction

Symboles Utilisés dans ce Manuel

Caractéristiques

BOÎTIER

GRILLE AVANT

GRILLE D’ENTRÉE D’AIR

(Entrée d’air)

FILTRE À AIR

DÉFLECTEUR D’AIR HORIZONTAL

(Volet vertical)

COMMANDE DE L’ORIFICE DE VENTILATION

DÉFLECTEUR D’AIR VERTICAL

(Volet horizontal)

SORTIE D’AIR

ENSEMBLE DU MANCHON

(Grille arrière en aluminium y comprise)

LE MANCHON ET LA GRILLE ARRIÈRE

(fournis en option avec l’unité)

L’UNITÉ

GRILLE ARRIÈRE

(Grille arrière en aluminium)

Sécurité électrique

Manuel de l'utilisateur 9

FRANÇAIS

Sécuritéélectrique

Données électriques

115V~ 230V~

Le cordon d'alimentation peut inclure un

dispositif de coupure. Un bouton Test et un

bouton Reset (rétablir) sont fournis dans le

boîtier de la fiche. Ce dispositif doit être

périodiquement testé en appuyant d'abord

sur le bouton TEST et ensuite sur le bouton

RESET. Si le bouton TEST ne déclenche

pas ou que le bouton RESET ne reste pas

activé, veuillez suspendre l'utilisation du

climatiseur et contacter un technicien

Utilisez une prise murale Alimentation

Prise trifilaire standard de 125 V,

avec mise à la terre, classée 15 A,

pour c.a. de 125 V.

Prise trifilaire standard de 250 V,

avec mise à la terre, classée 15 A,

pour c.a. de 250 V.

Utilisez un fusible à

action différée ou un

coupe-circuit de

15 ampères.

Utilisez un fusible à

action différée ou un

coupe-circuit de

20 ampères.

Prise trifilaire standard de 250 V,

avec mise à la terre, classée 20 A,

pour c.a. de 250 V.

Laformepeutvarierenfonctiondumodèle.

REMARQUE

N'UTILISEZ PAS DE RALLONGE pour des unités

à 230, 208 et 230/208 volts.

Tout le câblage doit être effectué conformément

aux réglementations et aux codes électriques

locaux.

Une installation électrique en aluminium peut poser

des problèmes particuliers. Consultez un

électricien qualifié.

REMARQUE

Ne jamais appuyer sur le bouton TEST lorsque

l’appareil est en fonctionnement. Autrement, la prise

de courant pourrait être endommagée.

L’appareil contient des substances chimiques, dont

du plomb, qui est reconnu par l’Etat de Californie

comme pouvant provoquer des cancers, des

anomalies congénitales ou des troubles de la

fertilité.

Lavez-vous les mains après utilisation.

Ne pas retirer, modifier ni immerger la prise de

courant.

Si l’appareil ne fonctionne pas normalement, le

problème doit être réparé avant toute nouvelle

utilisation.

Les conducteurs présents à l’intérieur du câble sont

entourésd’écrans de protection qui contrôlent les

fuites de courant.

Ces écrans de protection ne sont pas mis à la terre.

Vérifiez de temps en temps que le câble ne soit pas

endommagé. Ne pas utiliser l’appareil si les écrans

de protection sont visibles.

Evitez tout risque de décharge électrique. Cet

appareil n’a pas été conçu pour être révisé par

l’utilisateur car vous ne devez pas ouvrir le boîtier

inviolable. Si la partie étanche de l’appareil a été

forcée, la garantie est annuléeetladéclaration de

mauvais fonctionnement ne sera pas prise en

compte. L’appareil n’apasété conçupourêtre utilisé

comme un interrupteur électrique.

10 Climatiseur de pièce

Sécurité électrique

IMPORTANT

(VEUILLEZ LIRE ATTENTIVEMENT CETTE

SECTION.)

CET APPAREIL DOIT ÊTRE CORRECTEMENT

RELIÉ À LA TERRE, AFIN DE PRÉSERVER LA

SÉCURITÉ PERSONNELLE DE L'UTILISATEUR

Le cordon d'alimentation de cet appareil est muni

d'une fiche tripolaire pour mise à la terre. Pour réduire

au minimum le risque de choc électrique, utilisez cette

fiche sur une prise murale standard à trois encoches.

Le client doit demander à un électricien qualifié de

vérifier la prise murale ainsi que le circuit afin de

confirmer que la prise murale est correctement reliée

à la terre.

NE COUPEZ NI N'ENLEVEZ LA BROCHE DE MISE

A LA TERRE DE LA FICHE

A. SITUATIONS PRÉSENTÉES LORSQUE L'APPAREIL

EST DÉBRANCHÉ DE TEMPS EN TEMPS :

En raison des risques potentiels pour la sécurité,nous

décourageons vivement l'utilisation d'un adaptateur.

Cependant, si vous voulez utiliser un adaptateur, il est

possible d'effectuer une CONNEXION TEMPORAIRE.

Utilisez un adaptateur certifié UL, commercialisé dans

la plupart des magasins de matériel électrique.

La grande encoche de l'adaptateur doit être alignée

avec la grande encoche de la prise murale afin

d'assurer un branchement respectant la polarité.

Raccorder la borne de mise à laterredel'adaptateur

à lavisducouvercledelaprisemuralen'assurepas

la mise à la terre, à moinsquelavisducouverclesoit

métallique et non isolée et que la prise murale soit

mise à la terre par l'intermédiaire de l'installation

électrique. Le client doit demander à un électricien

qualifié de vérifier le circuit afin de confirmer que la

prise murale est correctement reliée à la terre.

Pour débrancher le cordon d'alimentation de

l'adaptateur, prenez chacun d'eux avec une main.

Autrement, la borne de terre de l'adaptateur pourrait

en résulter endommagée. N'UTILISEZ PAS cet

appareil avec un adaptateur cassé.

B. SITUATIONS PRÉSENTÉES LORSQUE

L'APPAREIL EST FRÉQUEMMENT DÉBRANCHÉ.

N'utilisez pas d'adaptateur dans ces situations.

Débrancher le cordon d'alimentation fréquemment

peut éventuellement endommager la borne de terre.

Dans ce cas, la prise murale doit être remplacéepar

une prise à trois encoches reliée à la terre.

UTILISATION DE RALLONGES

En raison des risques potentiels pour la sécurité,nous

décourageons vivement l'utilisation d'une rallonge.

Cependant, si vous voulez utiliser une rallonge, utilisez

une rallonge trifilaire (pour mise à la terre) certifiéeUL

et CSA, classée15A,pour125V.

Sécurité électrique

Manuel de l'utilisateur 11

FRANÇAIS

Installation

Enlevez les matériaux d’emballage du manchon mural et

la bande du climatiseur.

CONDITIONS D’INSTALLATION

Si vous utilisez un manchon mural déjà existant,

mesurez-en les dimensions.

Pour un meilleur rendement, installez ce climatiseur selon

les instructions d’installation du présent manuel. Le

manchon mural utilisé pour monter ce nouveau climatiseur

doit êtreenbonétat au niveau de sa structure et être

pourvu d’une grille arrière permettant d’attacher

solidement le nouvel appareil. (FIG. 1)

Le manchon de HCI (fourni en option avec l’unité),

vous assure une meilleure performance pour votre

climatiseur. (FIG. 2)

SERVICE ÉLECTRIQUE

Vérifiez votre service électrique disponible. L’alimentation

électrique doit être identique à celle qui est marquéesurla

plaque signalétique de l’unité (sur le côté gauche du

boîtier).

Tous les modèles sont équipésd’une fiche tripolaire

assurant un service approprié et une mise à la terre sûre.

Ne changez la prise de courant en aucun cas. N’utilisez pas

d'adaptateur. Si votre prise murale actuelle n’assortit pas la

fiche, contactez un électricien qualifié pour faire les

modifications nécessaires. CONSERVEZ LA BOÎTE EN

CARTON pour le stockage et le présent MANUEL DU

PROPRIÉTAIRE pour une référence ultérieure. La boîte en

carton est la meilleure manière de stocker l'appareil

pendant l’hiver ou lorsqu’il n’est pas utilisé.

INSTALLATION DU MATÉRIEL

14-

(366 mm)

24"(610 mm)

18-

"(468 mm)

20-

(511 mm)

2 4

2 options de taille

Évitez tout risque de blessures, dégâts matériels ou

dommages à l’unité dus au poids de l’appareil ainsi qu’aux

bords aiguisés pouvant être exposés.

• Les climatiseurs compris dans le présent manuel entraînent

un danger majeur en raison de leur poids. Deux personnes ou

plus sont nécessaires pour déplacer et installer cette unité.

Pour éviter des blessures ou des efforts inutiles lors du

déplacement de l’unité, appliquez des techniques de levage et

de déplacement appropriées.

• Examinez soigneusement l’emplacement où le climatiseur

sera installé. Assurez-vous qu’il supportera le poids de l’unité

pendant une longue période.

• Manipulez le climatiseur avec soin. Utilisez des gants de

protection lors du levage et du déplacement de l’unité.

ÉVITEZ les bords métalliques aiguisés des serpentines avant

et arrière.

• Faites très attention à ce que l’appareil ne tombe pas pendant

l’installation.

OUTILS NÉCESSAIRES :

• Gants de protection

serrés

• Tournevis standard

• Tournevis de type

Phillips

• Pinces

• Couteau tranchant

• Cléàfourchede3/8

pouces ou cléàmolette

• Cléàsix pans à rochet

avec douille de 1/4

pouces

• Centimètre

• Perceuse électrique

• Mèche de 1/4 pouces

FIG. 1

Climatiseur

ARTICLE

NOM DES PIÈCES Q’TÉ

1 GRILLE EN PLASTIQUE 1

2 JOINT D'ISOLATION VERTICAL 1

3 JOINTS D'ISOLATION CIRCULAIRES 2

4 JOINT D’ISOLATION HORIZONTAL 1

5 BLOCS DE SOUTIEN 2

6DÉFLECTEUR 1

7 CADRE DE FINITION 2

8CALE 2

ÉCROUS EN PLASTIQUE ET VIS À RONDELLE

15-

(394 mm)

16-

(425 mm)

25-

(656 mm)

Grille métallique

en aluminium

FIG. 2

HCI Wall Sleeve

12 Climatiseur de pièce

Installation

INSTALLATION

• Choisissez un emplacement qui permette le

climatiseur de souffler vers la direction souhaitée.

L’installation appropriée, en faisant particulièrement

attention à la correcte mise en place de l'unité,

diminuera les chances d'avoir à appeler le service

technique.

COMPOSITION DU MATÉRIEL D’INSTALLATION

Il se peut que vous n’ayez pas besoin de toutes les

pièces du kit. Écartez les pièces inutiles.

PROCÉDURE D’INSTALLATION

Identifiez le manchon mural déjà existant avant

d’installer les pièces de l’unité ci-dessus.

Le manchon mural utilisé pour monter ce nouveau

climatiseur doit êtreenbonétat au niveau de sa

structure et être pourvu d’une grille arrière s’attachant

solidement au manchon, ou bien d’une bride arrière

servant de taquet au climatiseur.

Enlevez le vieux climatiseur du manchon mural

existant.

Nettoyez l’intérieur du manchon existant. (Ne

dérangez pas les joints)

Le manchon mural doit être solidement attaché au

mur avant d’installer le climatiseur. Au besoin, fixez le

manchon au mur à l’aide de clous ou des vis.

Repeignez le manchon si nécessaire.

Préparez le manchon mural pour l’installation de

l’unité. Si vous envisagez d’utiliser un manchon déjà

existant, et que ce n’est pas un manchon HCI, suivez

la procédure B ou C ci-dessous.

Installez la nouvelle unité dans le manchon mural.

Une fois l’installation complétée, veillez à ce que la

nouvelle unité AIT une inclinaison en arrière, tel que

montré. Pour obtenir une inclinaison de 1/4”, ôtez le film

protecteur des joints des cales de 11-13/16" et fixez-les

tel que montré dans la figure 3. Placez la partie la plus

élevéedelacaleà l’avant de la nervure du manchon

mural.

REMARQUE

1/4"

Manchon Mural

PARTIE

AVANT

UNITÉ

PLACEMENT DE LA CALE INSTALLATION DE L’UNITÉ

1" de

hauteur

" de hauteur

Cale

6" 6"

FIG. 3

Il est fort recommandé de remplacer le vieux

manchon mural par un nouveau manchon

mural HCI.

Or, si vous décidez de conserver le manchon déjà

existant, vous devrez réorienter les volets sur la

partie postérieure du manchon mural. Il est

recommandé de le faire à l’aide de pinces. Si vous

NE les réorientez PAS, vous risquez de provoquer

un rendement défectueux, ou la chute de

l'appareil, ce que la garantie HCI ne couvre pas.

Procédure Marque

Profondeur (pouces)

A HCI 16-23/32

White-Westinghouse

Frigidaire Carrier

16, 17-1/2

(52F series)

ou 22

General Electric

16-7/8

/Hotpoint

Whirlpool 17-1/8 ou 23

Carrier (51S series)

18-5/8

Fedders/Emerson

16-3/4

ou 19-3/4

Emerson/Fedders 15

Friedrich 16-3/4

ARTICLE (pouces)

Quantité

Grilleenplastique 263/4 x161/2 1

Joint d’isolation vertical 159/16 x13/8 x13/8 1

Joint d’isolation circulaire 671/8 x13/8 x 25/32 1

5927/32 x13/8 x13/8 1

Joint d’isolation horizontal 23

/32 x13/8 x1

/16 1

Blocs de support 13/4 x13/8 x45/16 2

Déflecteur

14 x

41/2

1/8 1

Cale 1113/16 x1x3/4 2

Cadre de finition 2

Vis à rondelle 4

Écrous (en plastique) 4

Grille arrière 1

Dimensions du Manchon mural (pouces)

Marque

Largeur Hauteur Profondeur

White-Westinghouse

25-1/2 15-1/4

16, 17-1/2

Frigidaire

ou 22

Carrier (52F series)

General Electric

26 15-5/8 16-7/8

/Hotpoint

Whirlpool 25-7/8 16-1/2

17-1/8

ou 23

Fedders/Emerson 27 16-3/4

16-3/4

ou 19-3/4

HCI 25-7/8 15-17/32 16-23/32

Emerson/Fedders 26-3/4 15-3/4 15

Carrier (51S Series) 25-3/4 16-7/8 18-5/8

Friedrich 27 16-3/4 16-3/4

Manuel de l'utilisateur 13

FRANÇAIS

Installation

PROCÉDURE A

Si vous utilisez un manchon nouveau (fourni en

option avec votre climatiseur), allez directement à

l’étape 3. Autrement, installez la grille en plastique

du kit. Coupez la grille en plastique à 25-1/2" de

large et 15- 1/4" de haut. Placez la grille en plastique

à l’intérieur du manchon mural, sur la bride arrière.

Serrez les 4 vis à rondelle pour fixer la grille au

manchon mural. S’il vous faut des écrous en

plastique pour monter la grille en plastique à

l’intérieur du manchon mural, vous en trouverez dans

le kit d’installation. Installez les écrous à l’intérieur du

manchon et serrez-les dans les trous carrés des

brides arrière.

Ôtez le film protecteur du joint d’isolation vertical

/16 x1

/8 x1

/8 et attachez-le à la partie intérieure

droite du manchon, tel que montré ci-dessous. Ôtez

le film protecteur du joint d’isolation circulaire 67

/8 x

/8 x 25/32 et attachez-le à la partie intérieure

frontale du manchon, tel que montré ci-dessous.

Installez la nouvelle unité dans le manchon mural.

Pour l’assemblage du cadre, encastrez la languette de

chaque pièce dans la rainure de l’autre pièce, tel que montré

ci-dessous. Glissez le cadre au-dessus de la partie frontale

du climatiseur jusqu’à ce que celui-là s’encastre dans le

manchon, tel que montré ci-dessous.

FIG. 4

Joint d’isolation circulaire

Joint d’isolation vertical

"6"

Intérieur Extérieur

FIG. 6

FIG. 5

Mur

Cadre de

finition (2 ea)

FIG. 7

• Les climatiseurs compris dans le présent manuel entraînent

un danger majeur en raison de leur poids. Deux personnes ou

plus sont nécessaires pour déplacer et installer cette unité.

Pour éviter des blessures ou des efforts inutiles lors du

déplacement de l’unité, appliquez des techniques de levage et

de déplacement appropriées.

• Faites attention à ne pas vous blesser avec les bords

métalliques aiguisés des serpentins avant et arrière tout en

manipulant l’appareil.

• Faites très attention à ce que l’appareil ne tombe pas pendant

le déplacement.

• Si l’unité ne démarre pas aprèsavoirvérifié l’installation,

assurez-vous que le disjoncteur du circuit n’a pas été

déclenché.Référez-vous au Guide de dépannage pour le

remettre à sa position de fonctionnement.

14 Climatiseur de pièce

Installation

PROCÉDURE B

Réorientez les volets sur la partie postérieure du

manchon selon un angle de 60°, comme montré dans la

figure 8. ll est recommandé de le faire à l’aide de pinces.

Si le manchon mural a déjà une grille arrière, allez

directement à l’étape 4. Si, par contre, il n’a pas de

grille arrière ou de panneau à volets, installez la grille

en plastique du kit. Coupez la grille en plastique à 25-

1/2" de large et 15-1/4" de haut. Placez la grille en

plastique à l’intérieur du manchon mural, sur la bride

arrière.

Serrez les 4 vis à rondelle pour fixer la grille au

manchon mural. S’il vous faut des écrous en

plastique pour monter la grille en plastique à

l’intérieur du manchon mural, vous en trouverez dans

le kit d’installation. Installez les écrous à l’intérieur du

manchon et serrez-les dans les trous carrésdes

brides arrière.

Ôtez le film protecteur du joint d’isolation vertical

/16 x1

/8 x1

/8 et attachez-le à la partie intérieure

droite du manchon, tel que montré ci-dessous. Ôtez

le film protecteur du joint d’isolation circulaire 67

/8 x

/8 x 25/32 et attachez-le à la partie intérieure

frontale du manchon, tel que montré ci-dessous.

Si la profondeur du manchon mural existant est

inférieure ou égal à 18’’, allez directement à l’étape 7.

Autrement, coupez les déflecteurs et les blocs de

soutien selon la longueur A du tableau ci-dessous.

FIG. 9

Joint d’isolation circulaire

Joint d’isolation vertical

"6"

Intérieur Extérieur

FIG. 11

FIG. 10

Volets arrière

(Vue Supérieure)

60°

FIG. 8

Profondeur “D” du manchon

mural existant (pouces)

Profondeur

"A" (pouces)

Bloc

de soutien

Déflecteur

18 D 18-

18-

D 19-

19-

D 22

Placez la grille en plastique

Serrez les vis.

FIG. 12

FRANÇAIS

Manuel de l'utilisateur 15

Installation

PROCÉDURE B

Ôtez le film protecteur des blocs de soutien et

attachez-les à la partie intérieure du manchon mural,

comme montré dans la figure 13. Glissez le

déflecteur dans les rainures des blocs de soutien.

Installez la nouvelle unité dans le manchon mural.

Montez le cadre tel qu’il a été décrit dans l’étape5de

la Procédure A.

• Les climatiseurs compris dans le présent manuel

entraînent un danger majeur en raison de leur poids.

Deux personnes ou plus sont nécessaires pour

déplacer et installer cette unité. Pour éviter des

blessuresoudeseffortsinutileslorsdudéplacement

de l’unité, appliquez des techniques de levage et de

déplacement appropriées.

• Faites attention à ne pas vous blesser avec les bords

métalliques aiguisés des serpentins avant et arrière

tout en manipulant l’appareil.

• Faites très attention à ce que l’appareil ne tombe pas

pendant le déplacement.

• Si l’unité ne démarre pas aprèsavoirvérifié

l’installation, assurez-vous que le disjoncteur du circuit

n’apasété déclenché.Référez-vous au Guide de

dépannage pour le remettre à sa position de

fonctionnement.

Mur

Manchon

Mural

Déflecteur

(

)

Partie

avant

Bloc de

soutien

FIG. 13

16 Climatiseur de pièce

Installation

PROCÉDURE C

Réorientez les volets sur la partie postérieure du manchon

selon un angle de 60º,commemontré dans la figure 14. Il

est recommandé de le faire à l’aide de pinces.

Si le manchon mural a déjà une grille arrière, allez

directement à l’étape 4. Si, par contre, il n’a pas de grille

arrière ou de panneau à volets, installez la grille en

plastique du kit. Coupez la grille en plastique à 26-1/2" de

large et 15-1/2" de haut. Placez la grille en plastique à

l’intérieur du manchon mural, sur la bride arrière.

Serrez les 4 vis à rondelle pour fixer la grille au manchon

mural. S’il vous faut des écrous en plastique pour monter la

grille en plastique à l’intérieur du manchon mural, vous en

trouverez dans le kit d’installation. Installez les écrous à

l’intérieur du manchon et serrez-les dans les trous carrés

des brides arrière.

Ôtez le film protecteur du joint d’isolation horizontal

/32 x1

/8 x1

/16 et attachez-le à la partie intérieure

droite du manchon, tel que montré ci-dessous. Ôtez

le film protecteur du joint d’isolation circulaire 59

/32

/8 x1

/8 et attachez-le à la partie intérieure

frontale du manchon, tel que montré ci-dessous.

Si la profondeur du manchon mural existant est

inférieure ou égal à 18’’, allez directement à l’étape 7.

Autrement, coupez les déflecteurs et les blocs de

soutien selon la Longueur A du tableau ci-dessous.

Ôtez le film protecteur des blocs de soutien et

attachez-les à la partie intérieure du manchon mural,

comme montré dans la figure 19. Glissez le

déflecteur dans les rainures des blocs de soutien.

18 D 18-

18-

D 19-

19-

D 22

Profondeur “D” du manchon

mural existant (pouces)

Profondeur

"A" (pouces)

Bloc

de soutien

Déflecteur

Mur

Manchon

Mural

Déflecteur

Partie

avant

Bloc de

soutien

FIG.19

FIG. 18

FIG. 15

Joint d’isolation circulaire

Joint d’isolation vertical

Intérieur Extérieur

FIG. 17

FIG. 16

Volets arrière

(Vue Supérieure)

60°

FIG. 14

Placez la grille en plastique

Serrez les vis.

Installation

Manuel de l'utilisateur 17

FRANÇAIS

PROCÉDURE C

Pour obtenir une inclinaison en arrière pour le

drainage de l’unité, enlevez le film protecteur des

joints des cales de 11

/16" et fixez-les tel que

montré dans la figure 21. Placez la partie la plus

élevéedelacaleà l’avant de la nervure du

manchon mural.

Installez la nouvelle unité dans le manchon mural.

Montez le cadre tel qu’il a été décrit dans l’étape6de

la Procédure A.

• Lesclimatiseurscomprisdansleprésent manuel

entraînent un danger majeur en raison de leur

poids. Deux personnes ou plus sont nécessaires

pour déplacer et installer cette unité.Pouréviter

desblessuresoudeseffortsinutileslorsdu

déplacement de l’unité, appliquez des techniques

de levage et de déplacement appropriées.

• Faites attention à ne pas vous blesser avec les

bords métalliques aiguisés des serpentins avant

et arrière tout en manipulant l’appareil.

• Faites très attention à ce que l’appareil ne tombe

pas pendant le déplacement.

• Si l’unité ne démarre pas aprèsavoirvérifié

l’installation, assurez-vous que le disjoncteur du

circuit n’apasété déclenché.Référez-vous au

Guide de dépannage pour le remettre à sa

position de fonctionnement.

FIG. 20

1" de

hauteur

" de

hauteur

Cale (2EA)

6" 6"

FIG. 21

18 Climatiseur de pièce

Instructions d'utilisation

Commandes

Les commandes s'afficheront comme suit:

RÉCEPTION SIGNAL DE

LA COMMANDE À DISTANCE

MISE SOUS TENSION

MODE

Appuyez sur ce bouton pour changer le mode de fonctionnement. La position change dans l’ordre qui suit

COOL

→

ENERGY SAVER

→

FAN

- COOL :

• le ventilateur tourne en permanence pour assurer un refroidissement normal continu.

ENERGY SAVER

• Le ventilateur s’arrête quand le compresseur arrête de produire du froid. Environ toutes les 3 minutes, le

ventilateur va se rallumer et le climatiseur va vérifier la température de la pièce pour déterminer s’il doit, ou

non, se remettre en marche.

- FAN :

• Seul le ventilateur fonctionne.

MINUTERIE (TIMER)

- HEURE D'ARRET (SHUT-OFF TIME)

• Vous utiliserez d'habitude la fonction Heure

d'Arrêt(shut-off time) lorsque vous dormez.

• Si l’appareil se fonctionne, utilisez la Minuterie pour

régler le nombre des heures jusqu’il s’arrête.

• Pour votre confort de sommeil, une fois que l'heure

est réglée, la Température de réglage augmentera

2°F après 30 minutes, et de nouveau après encore

30 minutes.

• Appuyez sur le bouton Minuterie pour avancer le

réglage de : 1 Heure

→

2 Heures

→

....

→

12 Heures

au maximum.

- HEURE DE DEMARRAGE (START TIME)

• Si l’appareil est arrêté, utilisez la Minuterie pour

régler le nombre des heures avant qu’il démarre.

• Appuyez sur le bouton Minuterie pour avancer le

réglage de : 1 Heure

→

2 Heures

→

....

→

12 Heures

au maximum.

RÉGLAGE TEMPÉRATURE

• Pour allumer le climatiseur, appuyez sur ce

bouton.

• Pour éteindre le climatiseur, appuyez à

nouveau sur ce bouton.

• Ce bouton est prioritaire sur n’importe quel

autre bouton.

• Quand vous allumez le climatiseur pour la

première fois, l’appareil est en position

Froid, le ventilateur en vitesse rapide et la

température réglée à 72°F.

VITESSE DU VENTILATEUR

• Chaque fois que vous appuyez sur ce bouton,

la position change dans l’ordre qui suit

{Rapide → Lente → Moyenne → Rapide}

• Utilisez ce bouton pour contrôler

automatiquement la température de la

pièce. La température peut être réglée

entre 60°F et 86°F avec une précision au

degré près.

• La programmation apparaît sur l’écran.

REDEMARRAGE AUTOMATIQUE

Quand le courant revient après une coupure d’électricité, le climatiseur recommencera à fonctionner selon les derniers réglages.

Manuel de l'utilisateur 19

FRANÇAIS

Instructions d'utilisation

Télécommande

La télécommande et le tableau de commande auront l'apparence d'une des deux illustrations suivantes.

Power

Temp

Fan Speed

Timer Mode

MISE EN MARCHE

• Pour mettre en marche le climatiseur, appuyez sur ce bouton

• Pour éteindre le climatiseur, appuyez sur ce bouton à nouveau

• Ce bouton est prioritaire sur n’importe quel autre bouton

• Quand vous allumez le climatiseur pour la première fois, l’appareil est en

position Froid, le ventilateur en vitesse rapide et la température réglée à 72°F.

• Redémarrage automatique

Quand le courant revient après une coupure d’électricité, le climatiseur

recommencera à fonctionner selon les derniers réglages.

RÉGLAGE DE LA TEMPÉRATURE

• Utilisez ce bouton pour contrôler automatiquement la température de la pièce.

La température peut être réglée entre 60°F et 86°F avec une précision au

degré près.

• La programmation apparaît sur l’écran.

VITESSE DU VENTILATEUR

• Chaque fois que vous appuyez sur ce bouton, la position change dans

l’ordre qui suit (Rapide → Lente → Moyenne → Rapide)

PROGRAMMATEUR

- Arrêt programmé

• Vous utiliserez généralement cette fonction lorsque vous dormirez

• Si le climatiseur est en marche, utilisez le programmateur pour régler le nombre

d’heures avant l’arrêt de l’appareil.

• Pour votre confort, une fois que l’heure limite est passée, la température réglée

augmentera de 2°F au bout de 30 minutes et au bout d’une heure.

• Appuyez sur le bouton Programmateur pour avancer la sélection dans l’ordre qui

suit : 1 Heure

→

2 Heures

→

……

→

12 Heures maximum.

- Démarrage programmé

• Si le climatiseur est éteint, utilisez le programmateur pour régler le nombre

d’heures avant la mise en marche de l’appareil.

• Appuyez sur le bouton Programmateur pour avancer la sélection dans

l’ordre qui suit : 1 Heure

→ 2 Heures → …… → 12 Heures maximum.

MODE

- Appuyez sur ce bouton pour changer le mode de fonctionnement. La position change dans l’ordre qui suit

COOL

→ ENERGY SAVER → FAN

- COOL :

• le ventilateur tourne en permanence pour assurer un refroidissement normal continu.

- ENERGY SAVER

• Le ventilateur s’arrête quand le compresseur arrête de produire du froid. Environ toutes les 3 minutes, le

ventilateur va se rallumer et le climatiseur va vérifier la température de la pièce pour déterminer s’il doit, ou

non, se remettre en marche.

- FAN :

• Seul le ventilateur fonctionne

20 Climatiseur de pièce

Instructions d'utilisation

TIREZ POUR OUVRIR / POUSSEZ POUR FERMER

Ventilation

Directiondel’air

Le levier de ventilation se trouve à droite de la sortie d’air.

Le levier de ventilation doit être en position CLOSE (FERMÉ)afin

de conserver les meilleures conditions de refroidissement.

Réglez le levier de ventilation sur la position OPEN (OUVERT) s’il

faut de l’air frais dans la pièce.

Le registre s’ouvre et l’air est rejeté dehors.

La direction de l’air peut être réglée à votre guise en déplaçant les volets horizontal et vertical.

• COMMANDE DE LA DIRECTION DE

L’AIR HORIZONTALE

Pour régler la direction de l’air horizontale, déplacez

le volet vertical.

Le levier du volet vertical se trouve sur les côtés

droitetgauchedelasortied’air.

• COMMANDE DE LA DIRECTION DE

L’AIR VERTICALE

Pour régler la direction de l’air verticale, déplacez le

volet horizontal.

Comment insérer les piles

1. Enlevez le couvercle situé surlapartiearrière

de la télécommande.

2. Insérezdeuxpiles.

• Veillez à ce que les pôles (+) et (-) soient dans

la position correcte.

• Assurez-vous que les deux piles soient

neuves.

3. Replacez le couvercle.

• N’utilisez pas de piles

rechargeables. De telles piles

diffèrent des piles standard sèches

dans leur forme, dimensions et

performance.

• Enlevez les piles de la

télécommande si le climatiseur va

rester inutilisé pendant une longue

période.

Manuel de l'utilisateur 21

FRANÇAIS

Entretien et réparations

Nettoyage du filtre à air

Comment monter la grille avant sur le boîtier

ÉTEIGNEZ LE CLIMATISEUR ET RETIREZ LA FICHE DE LA PRISE DE COURANT.

Le filtre à air doit être contrôlé au moins deux fois par mois pour

vérifier si le nettoyage est nécessaire.

Des particules bloquées dans le filtre s’accumulent et peuvent

bloquer le flux de l’air. Cela réduit la capacité de refroidissement et

provoque aussi une accumulation de givre sur les bobines de

refroidissement.

Si le filtre est endommagé, vous devez le remplacez

immédiatement. Des filtres de remplacement sont disponibles

auprès de votre représentant, de votre revendeur et des centres

d’assistance autorisés.

1. Ouvrez la grille interne vers le bas en tirant sur le sommet de la

grille.

2. Enlevez le filtre à air du groupe grille avant en tirant délicatement

vers le haut le filtre.

3. Lavez le filtre en utilisant de l’eau tiède à moins de 40°C

(104°F).

4. Agitez délicatement le filtre pour éliminer complètement l’eau.

Remettez en place le filtre.

La grille avant peut être enlevée pour le nettoyage ou pour contrôler le modèle et le numéro de série.

Pour votre sécurité, montez la grille avant en suivant les procédures suivantes.

1. Baissez la grille avant à partir du sommet du boîtier.

2. Poussez les extrémitésdelagrilleavantversle

boîtier afin d’insérer les languettes de la grille dans

le boîtier.

3. Ouvrez la grille interne.

4. Serrez les vis à travers la grille avant dans le

plateaudelaboîte de contrôle.

5. Fermez la grille interne.

22 Climatiseur de pièce

Entretien et réparations

Problèmes fréquents et Solutions

Guide de dépannage

Fonctionnement normal

Les conseils de dépannage vous permettent d’épargner du temps et de l’argent !

Consultez le diagramme ci-dessous avant de contacter le servie après-vente.

• Il se peut que vous entendiez un cliquetis provoqué par l’accumulation d’eau dans le condenseur pendant des jours pluvieux

ou d’humiditéélevée. Cette fonction a été conçue pour enlever l’humidité et rendre l’appareil plus performant.

• Il se peut que vous entendiez un déclic du thermostat lorsque le cycle du compresseur démarre ou s’arrête.

• De l’eau s’accumule dans bac à condensats pendant les jours pluvieux ou d’humiditéélevée. L’eau peut déborder et

s’écouler par le côté extérieur de l’unité.

• Il se peut que le ventilateur fonctionne même si le compresseur est arrêté.

Problème Causes possibles Solution

■ Le climatiseur est

débranché.

■

Le fusible a sauté ou le

disjoncteur s’est déclenché.

■ Panne d’électricité

■ Le dispositif d’interruption

du courant est déclenché.

■ Le flux d’air est restreint.

■ La commande TEMP est

réglée sur un numéro trop

élevé.

■ Le filtre à air est sale.

■

Il est probable que la

température de la pièce ait été

très chaude avant la mise en

marche du climatiseur.

■ L’air froid s’échappe.

■

Les serpentins de

refroidissement se sont givrés.

■

Le givre bloque la circulation de

l’air et empêche le climatiseur

de refroidir la pièce.

• Assurez-vous que la fiche électrique du climatiseur est

convenablement insérée dans la prise murale.

• Vérifiez le coffret du disjoncteur/les fusibles de la maison et

remplacez au besoin les fusibles ou redémarrez le

disjoncteur.

• En cas de panne de courant, tournez la commande de

mode à OFF. Une fois le courant rétabli, attendez 3 minutes

avant de remettre le climatiseur en marche, pour éviter un

dysfonctionnement par surcharge du compresseur.

• Appuyez sur la touche RESET situéesurlaprise

d’alimentation. Si la touche RESET n’enclenche pas,

interrompez l’utilisation du climatiseur et contactez un

technicien qualifié.

• Veillez à ce qu’aucun rideau, store ni meuble ne bloque la

partie frontale de l’appareil.

• Réglez la commande TEMP sur un numéro inférieur.

• Nettoyez le filtre à air au moins tous les quinze jours.

Référez-vous à la section “Instructions d’utilisation”.

• Lorsque vous allumez le climatiseur, vous devez attendre

un moment jusqu’à ce que la température de la pièce

commence à refroidir.

• Vérifiez si les registres des bouches chauffage et les

retours d’air froid sont fermés.

• Réglez l’orifice de ventilation du climatiseur sur la position

“FERMÉ’’.

• Référez-vous à la section “Givrage du climatiseur‘’ ci-

dessous.

•

Réglez la commande de mode sur ‘High Fan’ ou ‘High Cool’

avec une température élevée.

Le climatiseur ne

démarre pas

Le climatiseur ne

refroidit pas

comme il devrait

Givrage du

climatiseur

FRANÇAIS

Manuel de l'utilisateur 23

Pour les modèles installéshorsl'Amérique du Nord. Pour les climatiseurs achetés pour usage hors

l'Amérique du Nord, le fabricant ne donne aucune garantie implicite ou explicite. Consultez votre revendeur

pour connaître les termes des garanties données par l’importateur dans votre pays.

Si vous avez déjà lu la brochure d'Installation et Fonctionnement en entier et qu'il vous semble qu'il faut faire

appel au service technique, téléphonez au

1-877-755-7932

ou bien écrivez à:

Heat Controller Inc.

1900 Wellworth Ave. Jackson, MI 49203

Preuve de la Date d'Achat

Il est la responsabilité du consommateur d'établir la date d'achat original pour se prévaloir de la garantie. A

cette fin, nous recommandons de conserver une facture de vente, un chèque payé ou d'autres justificatifs de

paiement appropriés.

Si vous avez des questions supplémentaires, vous pouvez téléphoner au 1-517-787-2100

ou adressez-vous par e-mail à customerservice@heatcontroller.com ou à techservice@heatcontroller.com

Téléphonez au (517) 787-2100 pour obtenir des pièces de rechange au-delà de la période de garantie.

24 Climatiseur de pièce

Note

Serie

"En pared"

Información importante

HEAT CONTROLLER, INC.

• Lea detenidamente y en su totalidad este manual antes de poner en funcionamiento la unidad.

• Póngase en contacto con un técnico de mantenimiento cualificado para que realice la instalación,

reparación y mantenimiento de esta unidad.

• Este aparato no está destinado para ser usado por niños pequeños o personas que requieran

supervisión.

• Deberá supervisarse a los niños pequeños para asegurarnos de que no juegan con el aparato.

Modelos: BG-81A

BG-101A

BG-123A

(BG-81A)

Manual del usuario

2 Aire Acondicionador

Manual del usuario del acondicionador de aire tipo Ventana

TABLA DE CONTENIDOS

PARA SUS ARCHIVOS

Escriba aquí el modelo y número de serie:

Modelo n°:

Serie n°:

Puede encontrar estos datos en la etiqueta situada en el

lateral de cada unidad.

Nombre del distribuidor:

Fecha de compra:

■ Adjunte su recibo a esta página con la grapadora para

el momento que lo necesite para probar la fecha de su

adquisición o para la validación de la garantía.

LEAESTEMANUAL

En su interior encontrará muchos consejos útiles sobre la

utilización y mantenimiento de su acondicionador de aire.

Unos pocos cuidados por su parte le pueden ahorrar

mucho tiempo y dinero durante la vida de su

acondicionador de aire.

Enlatabladeconsejosparalasoluciónrápidade

problemas encontrará muchas respuestas a los problemas

más habituales. Si revisa primero nuestra Tabla de

Consejos para la solución rápida de problemas, tal vez no

necesite llamar nunca al servicio técnico.

PRECAUCIÓN

• Póngase en contacto con un técnico del servicio

autorizado para realizar la reparación y

mantenimiento de esta unidad.

• Póngase en contacto con un instalador para realizar

lainstalacióndeestaunidad.

• Cuando se va a cambiar el cable eléctrico, el trabajo

de reemplazamiento debe ser realizado únicamente

por personal autorizado, utilizando las piezas de

cambio genuinas únicamente.

• El trabajo de reemplazamiento debe ser realizado de

acuerdo con el Código Eléctrico Nacional

únicamente por personal autorizado.

Precauciones de Seguridad...........3

Antesdeponerelequipoen

funcionamiento................................7

Introducción.....................................8

Seguraida Electrica.........................9

Instalacion......................................11

Instruccionnes de

Funcionamiento.............................18

Cuidado y Mantenimiento ............21

Manual del Propietario 3

ESPAÑOL

Precauciones de Seguridad

Paraevitarlesionesalusuariooaotraspersonasydañosalapropiedad,estasinstrucciones

estén seguirse.

■

Una operación incorrecta por ignorar las instrucciones provocará lesiones o daños. La seriedad se clasifica

por las siguientes indicaciones.

■ Significados de los símbolos utilizados en este manual.

ADVERTENCIA

PRECAUCION

Este símbolo indica la posibilidad de muerte o de seria lesión.

Este símbolo indica sólo la posibilidad de lesiones o daños a la propiedad

ADVERTENCIA

■ Instalación

No hacer.

Siga estas instrucciones.

No utilice un cable de

alimentación, enchufe o una

toma suelta que esté dañada.

• De lo contrario, podría provocar

un incendio o descarga

eléctrica.

Enchufesiempreaun

tomacorriente que tenga

toma a tierra.

• De lo contrario, podría provocar

un incendio o descarga

eléctrica.

No modifique ni alargue el

cable de alimentación.

• De lo contrario, puede provocar

una descarga eléctrica o

incendio debido a la

generación de calor.

No desmonte ni modifique

los productos.

• Puede ocasionar fallos y una

descarga eléctrica.

Tenga cuidado al

desembalar e instalar el

aparato.

• Los bordes afilados pueden

provocar lesiones.

No use el cable de alimentación

cerca gas inflamable o

materiales combustibles tales

como la gasolina, benceno,

disolvente, etc.

• Podría ocurrir una explosión o

incendio.

Gasolin

4 Aire Acondicionador

Precauciones de Seguridad

■ Operación

No ponga el cable de

alimentación cerca de un

calentador.

• Puede ocasionar un incendio y

una descarga eléctrica.

No permita que entre agua

en las piezas eléctricas.

• Puede provocar fallos en el

producto o descargas

eléctricas.

Utilice un paño suave para

limpiar. No utilice cera,

disolventes o detergentes

fuertes.

•

La apariencia del aparato de aire

acondicionado puede deteriorar,

cambiar el color o desarrollar flujos

en las

superficies.

Wax

Thinner

Ventile bien la sala al usar

este aparato con una estufa,

etc.

• Puede ocurrir un falta de

oxígeno.

Apague el aparato y el

interruptor diferencial

primero antes de limpiar la

unidad.

•

Debido a que el ventilador gira a

alta velocidad durante el

funcionamiento, podría ocasionar

lesiones.

Apague el interruptor de

alimentación principal cuando

no vaya a utilizar el aparato

durante mucho tiempo.

• Evitará el arranque accidental y

la posibilidad de lesiones.

Desenchufe la unidad si oye

un sonido extraño, olores, o

si observa salir humo.

• De lo contrario, puede ocurrir

un incendio y un accidente por

descarga eléctrica.

No abra la parrilla de

entrada al aparato mientras

está en funcionamiento.

• De lo contrario, pueden ocurrir

descargas eléctricas y fallos.

Sientraaguaenelproducto,

apague el interruptor de la

carcasa principal del aparato.

Póngase en contacto con el

centro de servicio despuésde

haber sacado el enchufe del

tomacorriente.

No use el cable de alimentación

cerca gas inflamable o materiales

combustibles tales como la

gasolina, benceno, disolvente, etc.

• Puede ocasionar una explosión

o descarga eléctrica.

No comparta el

tomacorriente con otros

electrodomésticos.

•

De lo contrario, puede provocar una

descarga eléctrica o incendio debido

a la generación de calor.

Saque el enchufe en caso de

necesidad, sosteniendo la

cabeza del enchufe y no lo

toque con las manos mojadas.

•

De lo contrario, podría provocar un

incendio o descarga eléctrica.

Manual del Propietario 5

ESPAÑOL

Precauciones de Seguridad

ADVERTENCIA

■ Instalación

No opere ni detenga la

unidad insertando o

estirando de enchufe.

• De lo contrario, puede provocar

una descarga eléctrica o

incendio debido a la

generación de calor.

No dañeniuseunenchufe

de alimentaciónno

especificado.

• Provocará descargas eléctricas

o incendios.

No toque el producto con

las manos mojadas o en un

ambiente húmedo.

• Provocará descargas

eléctricas.

Sostenga el enchufe por su

cabeza al sacarlo.

• Podría ocasionar una descarga

eléctrica y daños.

Cuando haya un escape de

gas, abra la ventana para

ventilar antes de poner en

marcha la unidad.

• De lo contrario, podría ocurrir

una explosión o incendio.

No toque las partes

metálicas del aparato al

sacar el filtro del aire.

• Son puntiagudas y pueden

provocar lesiones.

Instale el producto de modo que el ruido o

el aire caliente producido por la unidad

externa no moleste a los vecinos.

• De lo contrario puede dar lugar a disputas

vecinales.

Mantenga nivelado el producto al instalarlo.

• De lo contrario se podría causar vibraciones o

escapes de agua.

6 Aire Acondicionador

Precauciones de Seguridad

Nosesubaalaunidad

interior/exterior ni coloque

objetos sobre la misma.

• Puede lesionarse al caerse del

aparato o al caerse los objetos

que haya colocado.

Inserte siempre el filtro

correctamente.

Límpielo cada dos semanas.

• El funcionamiento sin filtros

puede provocar fallos.

No beba el agua que drena

el aparato de aire

acondicionado.

No ponga plantas ni

animales en la trayectoria

que recorrerá el aire

caliente.

• Podría ocasionar lesiones.

No bloquee la entrada ni la

salida del flujo de aire.

• Puede causar una avería en el

aparato.

Utilice un paño suave para

limpiar. No utilice cera,

disolventes o detergentes

fuertes.

•

La apariencia del aparato de aire

acondicionado puede deteriorar,

cambiar el color o desarrollar flujos

en las superficies.

Tenga cuidado para no

tocar los bordes

puntiagudos al instalar.

• Podría ocasionar lesiones.

Evite un enfriamiento

excesivo y ventile en

ocasiones.

• De lo contrario, podría dañar su

salud.

No introduzca la mano ni

barras en la entrada o salida

del aire durante el

funcionamiento del aparato.

• De lo contrario, podrían ocurrir

lesiones personales.

■ Operación

Antes de poner el equipo en funcionamiento

Manual del Propietario 7

ESPAÑOL

Antes de poner el equipo en funcionamiento

1. Póngase en contacto con un especialista para realizar la instalación.

2. Enchufe correctamente la toma de alimentación.

3. Utilice un circuito dedicado.

4. No utilice un cable alargador.

5. No inicie/cese el funcionamiento enchufando/desenchufando el cable

eléctrico.

6. Si el cable/enchufe está dañado, sustitúyalo solo por una pieza autorizada.

1. Estando expuesto a la circulación directa de aire durante un extenso período

de tiempo podría resultar peligroso para su salud. No exponga a las personas,

animales domésticos, o a las plantas a la circulación de aire durante largos

períodos de tiempo.

2. Debido a la probabilidad de falta de oxígeno, ventile el cuarto cuando esté

utilizado el aparato junto con estufas u otros aparatos de calefacción.

3. No utilice este aire acondicionado con propósitos especiales no especificados

(Ej.: conservación de dispositivos de precisión, comida, animales domésticos,

plantas y objetos de arte). Tal uso podría dañar los artículos.

1. No toque las piezas metálicas de la unidad al retirar el filtro. Manejar aristas

afiladas de metal puede causar lesiones.

2. No utilice el agua para limpiar el interior del aire acondicionado. La exposición

al agua puede destruir el aislamiento, conduciendo a posibles descargas

eléctricas.

3. Al limpiar la unidad, asegúrese antes de que la electricidad y el interruptor

están apagados. El ventilador rota a muy alta velocidad durante el

funcionamiento del equipo. Existe la posibilidad de lesiones si acciona

accidentalmente la electricidad de la unidad mientras limpia el interior de la

unidad.

Para cuestiones de reparación y mantenimiento, póngase en contacto con su

distribuidor de servicio autorizado.

Preparación para el funcionamiento

Uso

Limpieza y mantenimiento

Servicio

8 Aire Acondicionador

Introducción

Este símbolo lo advierte de un peligro de accidente por

corriente eléctrica.

Este símbolo lo adiverte de un peligro que pueda causar un

daño del ventliador.

Este símbolo significa condicciones especiales.

CONSEJO

Introducción

Símbolos Utilizados en Este Manual

Características

Este aparato debería instalarse de acuerdo con las normas del Código Eléctrico Nacional.

ARMARIO

REJILLA

FRONTAL

REJILLA DE ENTRADA

(Toma de aire)

FILTRO DE AIRE

DEFLECTOR HORIZONTAL DE AIRE

(Rejilla de ventilación vertical)

CONTROL DEL ORIFICIO DE VENTILACIÓN

DEFLECTOR VERTICAL DE AIRE

(Rejilla de ventilación horizontal)

DESCARGA

DE AIRE

MONTAJE DEL SOPORTE DE PARED

(Incluyendo rejilla posterior de aluminio)

EL SOPORTE DE PARED Y

LA REJILLA POSTERIOR

(incluido opcionalmente con su unidad)

EL UNIDAD

REJILLA POSTERIOR

(Rejilla posterior

de aluminio)

Seguraida Electrica

Manual del Propietario 9

ESPAÑOL

Seguraida Electrica

Datos Electricos

115V~ 230V~

El cable de alimentación puede incluir un

dispositivo interruptor de corriente. La carcasa

del enchufe cuenta con un botón de prueba y

otro de reinicio. El dispositivo debe comprobarse

periódicamente presionando primero el botón

TEST y después RESET.

Si el botón TEST no se desconecta o si el botón

RESET no permanece activo, suspenda el uso

del aire acondicionado y póngase en contacto

con un técnico de servicio cualificado.

Utilice el enchufe de la pared Consumo de Energía

Standard 125V, enchufe de 3

Líneas de 15A, 125V AC

Standard 250V, enchufe de 3

Líneas de 15A, 250V AC

Standard 250V, enchufe de 3

Líneas de 20A, 250V AC

Utilice un fusible de

15AMP. o un

Interruptor de 15AMP.

Utilice un fusible de

20AMP. o un

Interruptor de 20AMP.

No presione nunca el botón de prueba durante el

funcionamiento, de lo contrario el enchufe podría

resultar dañado.

Este dispositivo contiene productos químicos,

incluyendo plomo, conocido en el estado de

California como producto cancerígeno y causante de

defectos de nacimiento y otros daños al sistema

reproductor.

Lávese bien las manos tras manipular el dispositivo.

No desmonte, modifique ni sumerja en agua este

enchufe.

Si el dispositivo se activara, deberá corregir la causa

antes de volver a utilizarlo.

Los hilos conductores dentro del cable están rodeados

por blindajes, que supervisan la corriente de fuga.

Estos blindajes no están puestos a tierra.

Examine periódicamente el cable en busca de

cualquier daño. No utilice este producto si los blindajes

resultaran expuestos.

Eviteelriesgodedescargaseléctricas; esta unidad no

puede ser reparada por el usuario por ser resistente y

a prueba de alteraciones. Manipular la porción sellada

de la unidad anulará todas las garantías y quejas de

rendimiento. Esta unidad no está diseñada para su uso

como un interruptor de encendido-apagado.

La forma puede ser diferente según su modelo.

CONSEJO

NOUSECABLEDEEXTENSIÓNENUNIDADES

DE 208, 230, AND 208/230 VOLTIOS.

Todo el cableado deberá realizarse de acuerdo

con los códigos y reglamentos eléctricos

locales.

El cableado domésticodealuminiopodría

ocasionar problemas especiales. Consulte a un

electricista calificado.

CONSEJO

10 Aire Acondicionador

Seguraida Electrica

IMPORTANTE

(FAVORLEA CON ATENCIÓN)

POR LA SEGURIDAD PERSONAL DEL USUARIO, ESTE

APARATO DEBE SER DEBÍDAMENTE NEUTRALIZADO.

El cordón de energíadeéste aparato esta equipado

con tres patas(cable a tierra). Utilice éste con un

enchufe de pared de tres salidas(a tierra) para

minimizar el peligro de choque eléctrico. El cliente

debe revisar el receptor de pared y el circuito por un

electricista calificado para asegurarse que la

recepción esta debidamente neutralizada.

NO CORTE O REMUEVA LA TERCERA PATA(GROUND)

DEL ENCHUFE.

A. SITUACIONES EN LAS CUALES EL APARATO

ES DESCONECTADO OCASIONALMENTE:

Debido al peligro potencial, nosotros no

recomendamos el uso de adaptadores. Sin embargo,

si usted desea utilizar un adaptador, una CONEXIÓN

TEMPORAL, puede ser

efectuada. Utilice adaptadores UL, disponibles en la

mayoría de los estable cimientos de

herramientas. La pata mas grande del adaptador

debe ser alineada con la pata mas grande del

interruptor para asegurarse una polarización

adecuada.

Adaptar la terminal del ground del adaptador a

la cubierta de la pared con un

tornillo no neutraliza el aparato a menos que la

cubierta del tornillo sea de metal, u no sea

insolada, y el receptor de pared este

neutralizado a través del alambrado del la casa.

El cliente debe hacer verificar el circuito por un

electricista calificado para asegurarse que el

receptor esta debidamente neutralizado.

Desconecte el cordóndeenergía del adaptador,

utilizado una mano en cada uno. De lo contrario, la

terminal del adaptador puede romperse. NO UTILICE el

aparato con un enchufe roto.

B. SITUACIONES EN LAS CUALES EL APARATO

ES DESCONECTADO CON

FRECUENCIA.

No utilice un adaptador en estas circunstancias.

Desconectar el cordóndeenergía con frecuencia lo

llevará al eventual rompimiento de la terminal de

neutralización. La saluda de energíadelapared

debe ser reemplazada por una salida de tres

patas(neutralizada).

USO DE EXTENSIONES

Debido al peligro potencial, no recomendamos la

utilizacióndeextensiones.Sinembargo,siusted

desea utilizar una extensión, utilice una

certificada por CSA/UL de tres alambres,

catalogada 15A, 125V.

Seguraida Electrica

Manual del Propietario 11

ESPAÑOL

Instalacion

Retire los materiales de embalaje del soporte de pared de

pared y la cinta del aire acondicionado.

REQUISITOS DE INSTALACIÓN

Si utiliza un soporte de pared de pared ya existente,

deberá medir sus dimensiones. Instale el nuevo aire

acondicionado según estas instrucciones de instalación

para lograr el mejor funcionamiento. Todos los soporte de

pared de pared utilizados para montar el nuevo aire

acondicionado deben estar en buenas condiciones

estructurales y contar con una rejilla trasera para conectar

el nuevo aire acondicionado de forma segura. (FIG. 1)

Con el soporte de pared HCI (incluido opcionalmente

con su unidad), podrá mantener el mejor rendimiento del

nuevo aire acondicionado. (FIG. 2)

SERVICIO ELÉCTRICO

Compruebe su servicio eléctrico disponible. La fuente de

alimentación disponible debe ser igual que la que se

muestra en la placa de identificacióndelaunidad

(encontrada en el lado izquierdo de la carcasa).

Todos los modelos están equipados con un enchufe de

tres dientes para proporcionar el servicio apropiado y

poner a tierra el positivo de forma segura. No cambie el

enchufe de ninguna manera. No utilice un enchufe

adaptador. Si su enchufe de pared actual no admite su

enchufe,llameaunelectricistacualificadopararealizar

las correcciones necesarias. GUARDE LA CAJA DE

CARTÓN para el almacenamiento y este MANUAL DEL

PROPIETARIO para futuras referencias. El cartónesla

mejor manera de almacenar la unidad durante el invierno

o cuando no esté en uso.

HARDWARE DE INSTALACIÓN

14-

(366 mm)

24"(610 mm)

18-

"(468 mm)

20-

(511 mm)

2 4

2 opciones de tamaño

• Guantes ceñidos

adecuados

• Destornillador estándar

• Destornillador de estrella

• Alicates

• Cuchillo afilado

• Llave inglesa abierta o

ajustable de 3/8-pulgadas

• Enchufeycarretedetuerca

hexagonal de 1/4- pulgadas

• Cinta métrica

• Tal ad ro e léctrico

• Boca de taladro de 1/4-

pulgadas

FIG. 1

Aire acondicionado

ARTÍCULO

NOMBRE DE LAS PIEZAS Q'TY

REJILLA DE PLÁSTICO 1

TIRA VERTICAL DE AISLAMIENTO 1

TIRAS ENVOLVENTES DE AISLAMIENTO

TIRA HORIZONTAL DE AISLAMIENTO 1

BLOQUE DE APOYO 2

COMPUERTA 1

MARCO DE AJUSTE 2

CUÑA2

TUERCASDEPLÁSTICO Y TORNILLOS DE ARANDELA

15-

(394 mm)

16-

(425 mm)

25-

(656 mm)

Rejilla de aluminio

FIG. 2

Soporte de pared

HCI

Para evitar riesgos de daños corporales, materiales, o daños

al producto debidos al peso de este dispositivo y a los bordes

afilados que pueden estar expuestos:

• Los aires acondicionados tratados en este manual

representan un peligro por peso excesivo. Son necesarias

dos o más personas para desplazar e instalar la unidad.

Para evitar lesiones o grandes esfuerzos, utilice las técnicas

de elevación y desplazamiento para mover la unidad.

• Examinar cuidadosamente la ubicación donde el aire

acondicionado vaya a ser instalado. Asegúrese de que

aguantará el peso de la unidad a lo largo de un extenso

períododetiempo.

• Manipule con cuidado el aire acondicionado. Utilice los

guantes protectores siempre que levante o desplace la

unidad. EVITE las aristas afiladas de metal de las bobinas

frontal y posterior.

• Asegúrese de que el aire acondicionado no se caiga durante

la instalación.

HERRAMIENTAS NECESARIAS:

12 Aire Acondicionador

Instalacion

INSTALACIÓN

• Escoja una ubicaciónquepermitaalaireacondicionado

soplar hacia el área que desee. Una buena instalación,

prestando especial atenciónalaposicióncorrectadela

unidad reducirá la necesidad de reparaciones.

ARTÍCULOS EN EL HARDWARE DE

INSTALACIÓN

Usted puede no necesitar todas las piezas del conjunto.

Descarte las piezas que no utilice

CÓMO INSTALAR

Identifique el soporte de pared existente antes de

instalar la unidad según la lista.

Todos los soporte de pared utilizados para montar el

nuevo aire acondicionado deben estar en condiciones

estructurales sanas y tener una rejilla posterior que se

acople con seguridad al soporte de pared, o una pestaña

posterior que sirva como freno para el aire

acondicionado.

Desmonte el antiguo aire acondicionado del soporte

de pared existente.

Limpie el interior del soporte de pared existente. (No

toque el sellado.)

El soporte de pared se estar firmemente sujeto a la pared

antes de instalar el aire acondicionado. Utilice los clavos o

tornillos a través del soporte de pared, si fuera necesario.

Vuelva a pintar el soporte de pared si fuera necesario.

Prepare el soporte de pared para la instalacióndela

unidad. Si usted piensa utilizar el soporte de pared

existente, y no es HCI, utilice el procedimiento B ó C

a continuación.

Instale la nueva unidad en el soporte de pared.

Al finalizar la instalación, la unidad de sustitución DEBE

tener una pendiente hacia atrássegúnseilustra.Para

lograr una pendiente de 1/4", retire el envoltorio de las

cuñas de 11-13/16" y acóplelas segúnsemuestraa

continuación en la FIG. 3. Coloque el extremo másalto

de la cuña en la parte frontal de la base del soporte de

pared.

CONSEJO

1/4"

Soporte

de pared

FRENTAL

UNIDAD

COLOCACIÓN DE LA CUÑA INSTALACIÓN DE LA UNIDAD

1"de

alto

3/4"de alto

Cuña

6" 6"

FIG. 3

Recomendamos encarecidamente que desmonte el viejo

soporte de pared y la instalación de un nuevo soporte

de pared HCI.

Si decide mantener el soporte de pared existente, tendrá

que redireccionar las rejillas de ventilaciónenlaparte

posterior de la ilustración del soporte de pared.

Recomendamos el uso de alicates. Si NO las redirecciona,

correelriesgodeunrendimientopobreodeaverías en el

producto.

Estas no están cubiertas bajo los términos de garantíade

HCI.

ARTÍCULO (pulgadas) Cant.

Rejilla plástica 26

x16

Tira vertical de aislamiento 15

Tiras de aislamiento 67

envolventes 59

Tira horizontal de aislamiento

/32 x1

/16 1

Bloque de apoyo 1

Compuerta 14 x 4

Cuña11

x1x

Marcodeajuste 2

Tornillos de arandela 4

Tuer ca s (P lástico) 4

Rejilla posterior 1

Marca

Dimensiones del soporte de pared (pulgadas)

Ancho Altura

Profundidad

White-Westinghouse

25-1/2 15-1/4

16, 17-1/2

Frigidaire

ó 22

Carrier (Serie 52F)

General Electric

26 15-5/8 16-7/8

/Hotpoint

Whirlpool 25-7/8 16-1/2

17-1/8

ó 23

Fedders/Emerson 27 16-3/4

16-3/4

ó 19-3/4

HCI 25-7/8 15-17/32 16-23/32

Emerson/Fedders 26-3/4 15-3/4 15

Carrier (Serie 51S) 25-3/4 16-7/8 18-5/8

Friedrich 27 16-3/4 16-3/4

Procedimiento Marca

Profundidad (pulgadas)

A HCI 16-23/32

White-Westinghouse

Frigidaire Carrier

16, 17-1/2

Carrier (Serie 52F)

ó 22

General Electric

16-7/8

/Hotpoint

Whirlpool 17-1/8 ó 23

Carrier (Serie 51S)

18-5/8

Fedders/Emerson

16-3/4

ó 19-3/4

Emerson/Fedders 15

Friedrich 16-3/4

Manual del Propietario 13

ESPAÑOL

Instalacion

PROCEDIMIENTO A

Si está utilizando un nuevo soporte de pared

(incluido opcionalmente con su unidad), salte al

paso 3. Si no es así, instale la rejilla plástica. Corte

la rejilla plástica a 25-1/2" de ancho y 15-1/4” de

alto. Coloque la rejilla plástica en el interior del

soporte de pared en la pestaña posterior.

Apriete los 4 tornillos de la arandela para asegurar la

rejilla al soporte de pared. Si necesita tuercas

plásticas para montar la rejilla plástica en el interior

del soporte de pared, encontrará tuercas plásticas

en el equipo de instalación. Las tuercas están

instaladas en el interior del soporte de pared y están

presionando las perforaciones rectangulares de las

pestañas posteriores.

Retire el envoltorio de la tira vertical de aislamiento

15-9/16 x 1-3/8 x 1-3/8 y únala a la parte interior

derecha del soporte de pared según se muestra a

continuación. Retire el envoltorio de la tira de

aislamiento envolvente de 67-1/8 x 1-3/8 x 25/32 y

únala a la parte frontal interior del soporte de pared

según se muestra a continuación.

Instale la nueva unidad en el soporte de pared.

Para el montaje, encaje la lengüeta de cada pieza

en la ranura de la otra pieza según se muestra a

continuación. Deslice la pieza sobre la parte frontal

del aire acondicionado hasta que el ajuste sea

rasante con el soporte de pared según se muestra a

continuación.

FIG. 4

Aislamiento envolvente

Aislamiento vertical

"6"

Interior Exterior

FIG. 6

FIG. 5

Pared

Ajuste (2EA)

FIG. 7

• Los aires acondicionados tratados en este manual

representan un peligro por peso excesivo. Son

necesarias dos o más personas para desplazar e

instalar la unidad. Para evitar lesiones o esfuerzos

excesivos, utilice las técnicas de levantamiento y

desplazamiento apropiadas al mover la unidad.

• Manipule con cuidado el aire acondicionado, tenga

cuidado de evitar cortes de las aristas afiladas de

metal de las bobinas frontal y posterior.

• Asegúrese de que el aire acondicionado no se caiga al

desmontarlo.

• Si la unidad no funciona tras la revisióndeinstalación,

asegúrese que el interruptor del circuito no se ha

disparado. Consulte la guíadesolucióndeaverías

para conocer el procedimiento de reinicio.

14 Aire Acondicionador

Instalacion

PROCEDIMIENTO B

Redireccione las rejillas de ventilaciónenlaparte

posterior del soporte de pared a un ángulo de 60°

según muestra la FIG. 9. Recomendamos el uso de

alicates.

Si el soporte de pared ya cuenta con una rejilla

posterior, salte al paso 4. Si el soporte de pared no

tiene una rejilla posterior o un panel en rejilla, instale

la rejilla plástica del conjunto. Corte la rejilla plástica

a 25-1/2" de ancho y 15-1/4” de alto. Coloque la

rejilla plástica en la parte interior del soporte de

paredenlapestaña posterior.

Apriete los 4 tornillos de la arandela para asegurar la

rejilla al soporte de pared. Si necesita tuercas

plásticas para montar la rejilla plásticaenelinterior

del soporte de pared, encontrará tuercas plásticas

en el equipo de instalación. Las tuercas están

instaladas en el interior del soporte de pared y están

presionando las perforaciones cuadradas de las

pestañas posteriores.

Retire el envoltorio de la tira vertical de aislamiento

15-9/16 x 1-3/8 x 1-3/8 y únala a la parte interior

derecha del soporte de pared segúnsemuestraa

continuación. Retire el envoltorio de la tira de

aislamiento envolvente de 67-1/8 x 1-3/8 x 25/32 y

únala a la parte frontal interior del soporte de pared

segúnsemuestraacontinuación.

Si la profundidad de su soporte de pared es menor o

igual a 18", salte al paso 7. Si no, corte las

compuertas y los bloques de soporte segúnla

longitud"A"enlatablaacontinuación.

FIG. 9

Aislamiento envolvente

Aislamiento vertical

"6"

Interior Exterior

FIG. 11

FIG. 10

Rejillas de ventilación posteriores

(Perspectiva superior)

60°

FIG. 8

Profundidad "D" del soporte

de pared existente (pulgadas)

Longitud "A"

(pulgadas)

Bloque

de apoyo

Compuerta

18 D 18-

18-

D 19-

19-

D 22

Coloque la rejilla plástica

Apriete los tornillos

FIG. 12

Manual del Propietario 15

ESPAÑOL

Instalacion

PROCEDIMIENTO B

Retire el envoltorio de los bloques de apoyo y

acóplelos al interior del soporte de pared como

muestra la FIG. 13. Deslice la compuerta en las

ranuras de los bloques de apoyo.

Instale la nueva unidad en el soporte de pared.

Ajuste la posiciónsegúndescribeelpaso5,

procedimiento A.

Pared

Soporte

de pared

Compuerta

(

)

Frontal

Bloque

de apoyo

FIG. 13

• Los aires acondicionados tratados en este manual

representan un peligro por peso excesivo. Son

necesarias dos o más personas para desplazar e

instalar la unidad.

Para evitar lesiones o esfuerzos excesivos, utilice

las técnicas de levantamiento y desplazamiento

apropiadas al mover la unidad.

• Manipule con cuidado el aire acondicionado, tenga

cuidado de evitar cortes de las aristas afiladas de

metal de las bobinas frontal y posterior.

• Asegúrese de que el aire acondicionado no se

caiga al desmontarlo.

• Si la unidad no funciona tras la revisiónde

instalación, asegúrese que el interruptor del circuito

no se ha disparado. Consulte la guíadesoluciónde

averías para conocer el procedimiento de reinicio.

16 Aire Acondicionador

Instalacion

PROCEDIMIENTO C

Redireccione las rejillas de ventilaciónenlaparte

posterior del soporte de pared a un ángulo de 60°

según muestra la FIG. 14. Recomendamos el uso de

alicates.

Si el soporte de pared ya cuenta con una rejilla

posterior, salte al paso 4. Si el soporte de pared no

tiene una rejilla posterior o un panel en rejilla, instale

la rejilla plástica del conjunto. Corte la rejilla plástica

a 26-1/2" de ancho y 15-1/2” de alto. Coloque la

rejilla plástica en la parte interior del soporte de

paredenlapestaña posterior.

Apriete los 4 tornillos de la arandela para asegurar la

rejilla al soporte de pared. Si necesita tuercas

plásticas para montar la rejilla plásticaenelinterior

del soporte de pared, encontrará tuercas plásticas

en el equipo de instalación. Las tuercas están

instaladas en el interior del soporte de pared y están

presionando las perforaciones cuadradas de las

pestañas posteriores.

Retireelenvoltoriodelatirahorizontaldeaislamiento

de 23-7/32 x 1-3/8 x 1-3/16 y únala a la parte interior

derechadelsoportedeparedsegúnsemuestraa

continuación.Retireelenvoltoriodelatirade

aislamiento envolvente de 59-27/32 x 1-3/8 x 1-3/8 y

únala a la parte frontal interior del soporte de pared

segúnsemuestraacontinuación.

Si la profundidad de su soporte de pared es menor o

igual a 18", salte al paso 7. Si no, corte las

compuertas y los bloques de apoyo segúnlalongitud

"A" en la tabla a continuación.

Retire el envoltorio de los bloques de apoyo y únalos

al interior del soporte de pared como muestra la FIG.

19. Deslice la compuerta dentro de las ranuras en

los bloques de apoyo.

Profundidad "D" del soporte

de pared existente (pulgadas)

Longitud "A"

(pulgadas)

Bloque

de apoyo

Compuerta

18 D 18-

18-

D 19-

19-

D 22

Pared

Soporte

de pared

Compuerta

Frontal

Bloque

de poyo

FIG. 19

FIG. 18

FIG. 15

Interior Exterior

Aislamiento envolvente

Aislamiento horizontal

FIG. 17

FIG. 16

Rejillas de ventilación posteriores

(Perspectiva superior)

60°

FIG. 14

Coloque la rejilla plástica

Apriete los tornillos

Instalacion

Manual del Propietario 17

ESPAÑOL

PROCEDIMIENTO C

Para lograr una pendiente de posterior para el

drenaje de la unidad, retire el envoltorio de las

cuñas de 11-13/16" y acóplelas segúnsemuestra

a continuación en la FIG. 21. Coloque el extremo

másaltodelacuña en la parte frontal de la base

del soporte de pared.

Instale la nueva unidad en el soporte de pared.

Monte el ajuste segúnlodescritoenelpaso6,

procedimiento A.

FIG. 20

1" de

alto

3/4"

de alto

Cuña (2EA)

6" 6"

FIG. 21

• Los aires acondicionados tratados en este manual

representan un peligro por peso excesivo. Son

necesarias dos o más personas para desplazar e

instalar la unidad.

Para evitar lesiones o esfuerzos excesivos, utilice

las técnicas de levantamiento y desplazamiento

apropiadas al mover la unidad.

• Manipule con cuidado el aire acondicionado, tenga

cuidado de evitar cortes de las aristas afiladas de

metal de las bobinas frontal y posterior.

• Asegúrese de que el aire acondicionado no se

caiga al desmontarlo.

• Si la unidad no funciona tras la revisiónde

instalación, asegúrese que el interruptor del circuito

no se ha disparado. Consulte la guíadesolución

de averías para conocer el procedimiento de

reinicio.

18 Aire Acondicionador

Instruccionnes de Funcionamiento

Controles

La apariencia de los controles será como uno de los siguientes.

RECEPTOR DE SEÑAL DEL MANDO

A DISTANCIA

ENERGÍA

MODO

- Presione este botón para cambiar el modo de funcionamiento de COOL

→ ENERGY SAVER → FAN.

- COOL (fr

ío):

• El ventilador funciona continuamente en enfriamiento normal.

- ENERGY SABER (ahorro de energía):

• El ventilador para su funcionamiento cuando el compresor cesa de enfriar. El ventilador se encenderá y la unidad

comprobará la temperatura del aire de la habitación aproximadamente cada 3 minutos para determinar si es

necesario seguir enfriando.

- FAN (ventilador):

• Sólo está en funcionamiento el ventilador.

TEMPORIZADOR

- HORA DE APAGADO

• Normalmente utilizará el tiempo de apagado mientras usted

duerme.

• Si la unidad está funcionando, utilice el temporizador para

fijar el número de horas hasta que se apague.

• Para su tranquilidad al dormir, una vez que el temporizador

esté configurado, el control de temperatura se elevará hasta

los 2° F tras 30 minutos y de nuevo tras otros 30 minutos.

• Presione el botón del temporizador para avanzar el ajuste de

1 hora → 2 horas → … → 12 horas máximo.

- HORA DE INICIO

• Si la unidad está apagada, utilice el temporizador para establecer el número de horas antes de iniciar la unidad.

• Presione el botón del temporizador para adelantar el ajuste de 1 hora → 2 horas → … → 12 horas máximo.

AJUSTE DE TEMPERATURA

• Utilice este botón para controlar

automáticamente la temperatura del

cuarto. La temperatura puede establecerse

dentro de una gama de 60° F a 86° F

mediante incrementos de 1° F.

• El ajuste se muestra en pantalla.

• Para ENCENDER el aire acondicionado,

presione este botón. Para APAGAR el aire

acondicionado, presione de nuevo el

botón.

• Este botón tiene prioridad sobre cualquier

otro botón.

• Cuando la encienda por primera vez, la

unidad estará en modo frío, alta velocidad

del ventilador, control de temperatura en

72° F.

VELOCIDAD DEL VENTILADOR

• Cada vez que presione este botón, el ajuste cambiará como sigue a continuación: {Alto → Bajo → Medio → Alto}

REINICIO AUTOMÁTICO

Cuando se restablezca la alimentación después de un corte en el suministro, la unidad empezará a

funcionar con su último ajuste.

Manual del Propietario 19

ESPAÑOL

Instruccionnes de Funcionamiento

Control remoto

El mando a distancia y el panel de control se parecerán a los de las siguientes imágenes.

Power

Temp

Fan Speed

Timer Mode

ENERGÍA

• Presione este botón para ENCENDER el aire acondicionado.

Para APAGAR el aire acondicionado vuelva a presionar el botón.

• Este botón tiene prioridad sobre cualquier otro botón.

• Al encenderla por primera vez, la unidad se encuentra en modo frío, alta

velocidad del ventilador, ajuste de temperatura a 72° F.

• Reinicio automático

En el caso de una caída de tensión, la unidad funcionará bajo la configuración

anterior una vez que la tensión vuelva a ser la normal.

AJUSTE DE TEMPERATURA

• Utilice este botón para controlar automáticamente la temperatura del cuarto.

La temperatura puede establecerse dentro de una gama de 60° F a 86° F por

incrementos de 1° F.

• El ajuste aparece en pantalla.

VELOCIDAD DEL VENTILADOR

• Cada vez que presione este botón, el ajuste cambiará como sigue a

continuación: {Alto → Bajo → Medio → Alto}

MODO

- Presione este botón para cambiar el modo de funcionamiento de COOL

→

ENERGY SAVER

→

FAN.

- COOL (frío):

• El ventilador funciona continuamente en enfriamiento normal.

- ENERGY SABER (ahorro de energía):

• El ventilador para su funcionamiento cuando el compresor cesa de enfriar. El ventilador se encenderá y la

unidad comprobará la temperatura del aire de la habitación aproximadamente cada 3 minutos para determinar si

es necesario seguir enfriando.

- FAN (ventilador):

• Sólo está en funcionamiento el ventilador.

TEMPORIZADOR

- HORA DE APAGADO

• Normalmente utilizará el tiempo de apagado mientras usted duerme.

• Si la unidad está funcionando, utilice el temporizador para fijar el número de

horas hasta que se apague.

• Para su tranquilidad al dormir, una vez que el temporizador esté

configurado, el control de temperatura se elevará hasta los 2° F tras 30

minutos y de nuevo tras otros 30 minutos.

• Presione el botón del temporizador para avanzar el ajuste de 1 hora → 2

horas → … → 12 horas máximo.

- HORA DE INICIO

• Si la unidad está apagada, utilice el temporizador para establecer el número

de horas antes de iniciar la unidad.

• Presione el botón del temporizador para adelantar el ajuste de 1 hora → 2

horas → … → 12 horas máximo.

20 Aire Acondicionador

Instruccionnes de Funcionamiento

Cómo Poner Las Baterias

1. Quite la tapa de la parte posterior del

telemando. Para ello haga deslizar la tapa

según la dirección del la flecha.

2. Introduzca las dos baterías, asegurándose de

que las direcciones (+) y (-) estén colocadas

correctament. Use baterías nuevas.

3. Volver a cerrar, resbalando la tapa hasta la

posición inicial.

• No utilice baterís recargables,

éstas son diferentes de forma,

de dimensiónyusorespectoa

las baterías secas usuales.

• Seque las baterías del

telemando cuando el

acondicionador no vaya a ser

usado durante un largo

período.

PULL OPEN / PUSH CLOSE

Ventilación

Dirección del aire

La palanca de ventilaciónestá colocada en el extremo derecho de

la descarga de aire.

Esta palanca debe estar en la posición CLOSE (Cerrada) a fin de

mantener las mejores condiciones de enfriamiento.

Cuando se necesita aire fresco en la habitación, coloque la palanca

de ventilaciónenlaposición OPEN (abierta).

El regulador de tiro está abierto y el aire de la habitaciónes

expulsado hacia el exterior.

El aire puede dirigirse hacia donde usted desee ajustando las rejillas horizontales y verticales.

•

CONTROL HORIZONTAL DE LA

DIRECCIÓN DEL AIRE

La dirección horizontal del aire se ajusta moviendo la

rejilla vertical.

La palanca de la rejilla vertical está situada a los

costados derecho e izquierdo de la descarga de aire.

•

CONTROL VERTICAL DE LA DIRECCIÓN

DEL AIRE

La dirección vertical del aire se ajusta moviendo la

rejilla horizontal.

Manual del Propietario 21

ESPAÑOL

Cuidado y Mantenimiento

Limpieza del filtro de aire

Como agregar la rejilla frontal al gabinete

APAGUE EL ACONDICIONADOR DE AIRE Y DESENCHÚFELO DE LA FUENTE DE PODER.

El filtro de aire debe ser controlado al menos dos veces al mes para ver si es necesaria su

limpieza.

Las partículas atrapadas en el filtro pueden acumularse y

bloquear el flujo del aire. Esto reduce la capacidad de

refrigeraciónytambién causa una acumulacióndehielo

en los sepentines de enfriamiento.

Si el filtro se inutiliza o se daña, debe ser reemplazado

inmediatamente. Filtros de repuesto están disponibles en la

tienda donde lo compró, el representante y en los centros de

servicios autorizados.

1. Abra la rejilla de entrada hacia abajo tirando de la parte

superior de la rejilla de entrada.

2. Quite el filtro de aire de la rejilla frontal tirando ligeramente

del filtro de aire.

3. Lave el filtro usando agua tibia por debajo de 40°C

(104°F).

4. Sacuda suavemente el exceso de agua del filtro.

Reemplace el filtro.

La rejilla frontal puede quitarse para su limpieza o para comprobar el modelo y el número de

serie.

Para su seguridad, debe seguir el siguiente procedimiento para colocarla.

1. Quite la parte superior de la rejilla frontal de

la parte superior del gabinete.

2. Empuje los extremos frontales de la rejilla

hacia el gabinete a fin de insertar las

pestañas de la rejilla frontal en el gabinete.

3. Abra la rejilla de entrada.

4. Ajuste los tornillos a través de la rejilla frontal

en la placa de la caja de control.

5. Cierre la rejilla de entrada.

22 Aire Acondicionador

Cuidado y Mantenimiento

Problemas y soluciones habituales

Operación normal

Operación anormal

Las sugerencias para solucionar problemas ahorran tiempo y dinero !

Revise la cartilla de más abajo antes de llamar al service, tal vez no tenga que hacerlo.

• Se puede oír un ruido agudo causado por el agua cuando está siendo recogida y arrojada contra el

condensador en días lluviosos o cuando la humedad es alta. Esta característica de diseñoayudaaquitarla

humedad y mejorar la eficiencia.

• Se pueden oír clicks en el termostato cuando el compresor gira hacia dentro y hacia afuera.

• El agua se depositará en la bandeja de base durante los días lluviosos o de humedad alta.

El agua puede rebalsar y gotear desde el lado exterior de la unidad.

• El ventilador puede funcionar aún cuando el compresor no lo hace.

Probama Causas posibles Que hacer

■ El acondicionador de aire

está desenchufado.

■ El fusible está quemado/el

interruptor de circuito está

abierto.

■ Interrupción de la provisión

de energía eléctrica.

■ El dispositivo interruptor de

corriente está

desconectado.

■ Elflujodeaireestá

restringido

■ Coloque el control de

TEMPERATURA en un

número más alto.

■ El filtro de aire está sucio.

■ La habitación puede haber

estado caliente.

■ El aire frío se escapa.

■ Los serpentines de

enfriamiento se han

congelado.

■ El hielo bloquea el flujo de

aire y no permite que el

acondicionador de aire

enfríe la habitación.

• Asegúrese de que el enchufe del acondicionador de aire

sea totalmente ajustado dentro de la salida.

• Compruebe el fusible de la casa /la caja del interruptor

de circuito y reemplace el fusible o vuelva a colocar el

interruptor.

• Si se produce una interrupcióndelaprovisiónde

energíaeléctrica, gire el control a OFF (apagado).

Cuando la energía se restituye, espere 3 minutos para

reiniciar el acondicionador de aire para prevenir que el

compresor se dispare.

• Presione el botón RESET situado en el enchufe del

cable de alimentación. Si el botón RESET no

permanece activo, suspenda el uso del aire

acondicionado y póngase en contacto con un técnico de

servicio cualificado.

• Asegúresedequenohayacortinas,persianas,o

muebles que bloqueen la parte frontal del

acondicionador de aire.

• Gire el control de TEMPERATURA a un número más

bajo.

• Limpie el filtro por lo menos cada 2 semanas. Vea la

sección de instrucciones para el funcionamiento.

•

Cuando el acondicionador de aire se ha encendido por primera

vez, se necesita tiempo para que la habitaciónseenfríe.

• Compruebe si las rejillas del respiradero del piso están

abiertas y que el aire frío regrese.

• Coloque el respiradero del acondicionador de aire en

posicióncerrada.

• Vea más abajo "Congelamiento del acondicionador

de aire".

• Ajustar el control de mode en 'VentilaciónAlta'o

'ErfriamientoAlto'conlatemperaturaalta.

El acondicionador

de aire no arranca.

El acondicionador

de aire no enfría

como debería.

Congelamiento del

acondicionador de

aire

Manual del Propietario 23

ESPAÑOL

ParamodelosinstaladosfueradeAmérica del Norte: para aires acondicionados adquiridos para el uso

fuera de América del Norte, el fabricante no extiende ninguna garantíaimplícita o expresa. Consulte a su

distribuidor sobre las condiciones de garantía extendida por el importador en su país.

Si ha leído completamente el folleto de instrucciones e instalación y necesita asistencia técnica llame al

1-877-755-7932

o escriba a:

Heat Controller Inc.

1900 Wellworth Ave. Jackson, MI 49203

Prueba de fecha de compra

Es responsabilidad del usuario establecer la fecha de compra original a efectos de garantía. Recomendamos

que guarde una factura de venta, un cheque anulado o cualquier otro registro de pago apropiado para este

propósito.

Si tiene más dudas, llame al 1-517-787-2100

O escriba un mensaje de correo electrónico a techservice@heatcontroller.com

Llame al (517) 787-2100 para obtener piezas de recambio fuera de su periodo de garantía.

Specifications and performance data subject to change without notice.

HEAT CONTROLLER, INC.

1900 WELLWORTH AVENUE • JACKSON, MICHIGAN 49203

THE QUALITY LEADER IN CONDITIONING AIR

P/No.: 3828A21015R

LG BG-123A Through-The-Wall Air Conditioning

Product's Documents

User Manual

Specifications

LG Electronics BG-123A Questions and Answers

Related Products

LG Electronics LT1236HNR 12,000 BTU 230v Through-the-Wall Air Conditioner with Heat

LG Electronics LT1430CNR 14,000 Btu 230V Through-the-wall Air Conditioner

LG Electronics LT1036HNR 10,000 BTU 230v Through-the-Wall Air Conditioner with Heat

LG Electronics LT0816CER 8,000 BTU 115v Through-the-Wall Air Conditioner

Keystone KSTAT12-2D 12,000 BTU Through-the-Wall Air Conditioner with Follow Me Remote Control and Energy Efficiency

Keystone KSTAT12-1D 12,000 BTU Through-the-Wall Air Conditioner with Follow Me Remote Control Features and Convenience
