OPERATION AND INSTALLATION

UTILISATION ET INSTALLATION

OPERACIÓN E INSTALACIÓN

Fan heater | Calentador con ventilador | Convecteurs soufants

» CK 15 E

» CK 20 E

» CKT 15 E

» CKT 20 E

Conforms to ANSI/UL Std. 2021

Certiﬁed to CAN/CSA Std. 22.2 No. 46

Conforme a ANSI/UL Std. 2021

Certiﬁcación con CAN/CSA Std. 22.2 No. 46

Conforme à la norme ANSI/UL Std. 2021

Certiﬁé à la norme CAN/CSA Std. 22.2 No. 46

STIEBEL ELTRON, Inc.

17 West Street | West Hatﬁeld, MA 01088

Tel. 413-247-3380 | Fax 413-247-3369

Email info

@

stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

2 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

CONTENTS | OPERATION

IMPORTANT INSTRUCTIONS

OPERATION

1. Important Instructions ��2

1.1 Document information �� 2

1.2 Safety information �� 2

1.3 Other symbols in this document �� 3

2. Safety �� 3

2.1 Intended use �� 3

2.2 Safety information �� 3

2.3 Licences / certiﬁcates �� 4

2.4 Test symbols �� 4

3. Register your product ��4

4. Appliance description ��4

4.1 Control with external room temp. controller �� 4

5. Operation CK 15 E / CK 20 E ��4

5.1 Starting heating �� 4

5.2 Stopping heating / frost protection �� 4

6. Operation CKT 15 E / CKT 20 E ��4

6.1 Starting heating �� 5

6.2 Adjusting the time switch �� 5

6.3 Stopping heating / frost protection �� 5

7. Cleaning, care and maintenance ��5

8. Storage ��5

9. Troubleshooting ��5

INSTALLATION

10. Safety �� 5

10.1 General safety information �� 5

10.2 Instructions, standards and regulations �� 5

11. Appliance description ��5

11.1 Standard delivery �� 5

12. Installation ��5

13. Electrical connection ��6

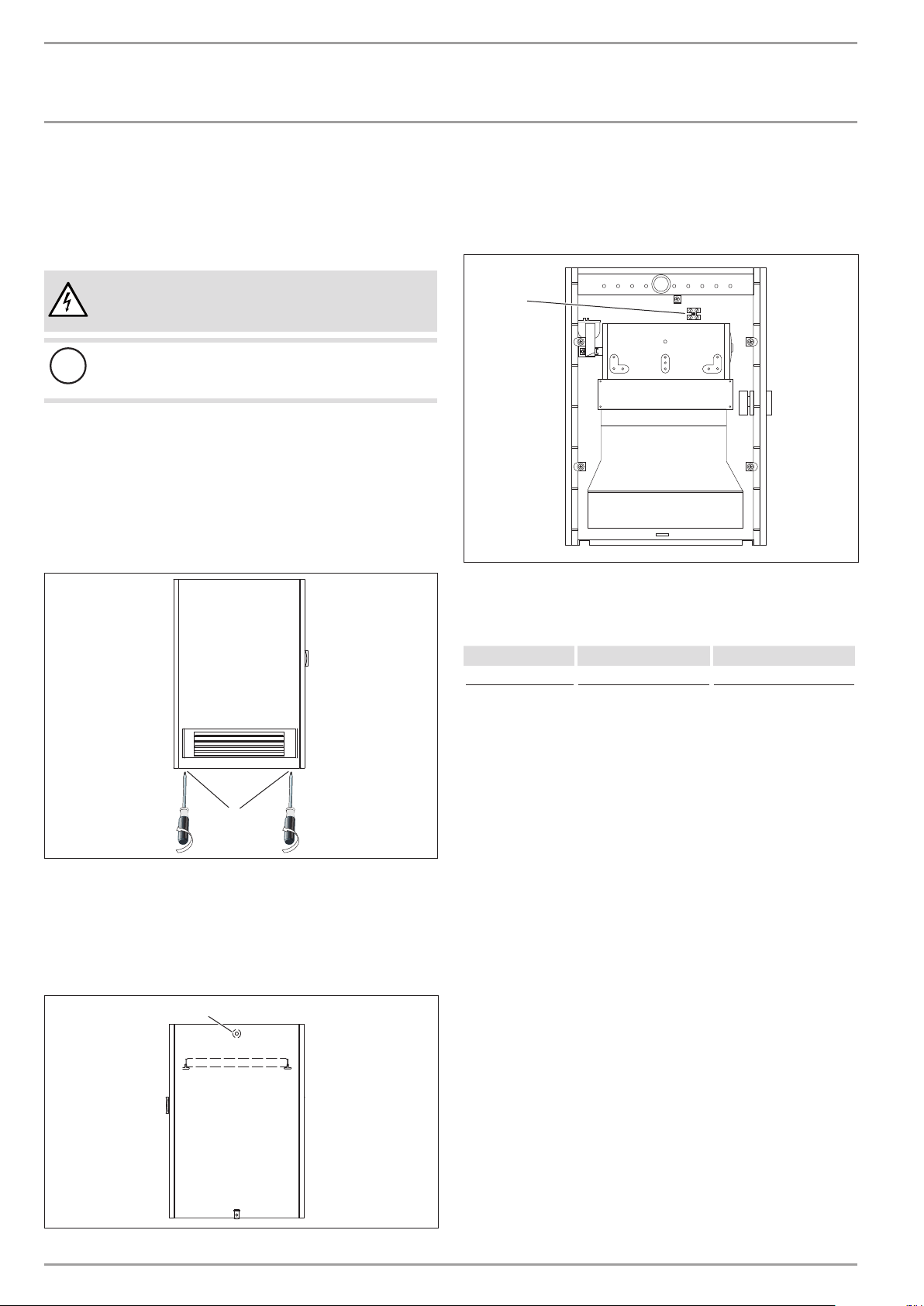

13.1 Removing the front cover �� 6

13.2 Routing wire to the terminal block �� 6

13.3 Terminal block �� 6

14. Appliance handover ��6

15. Speciﬁcation ��7

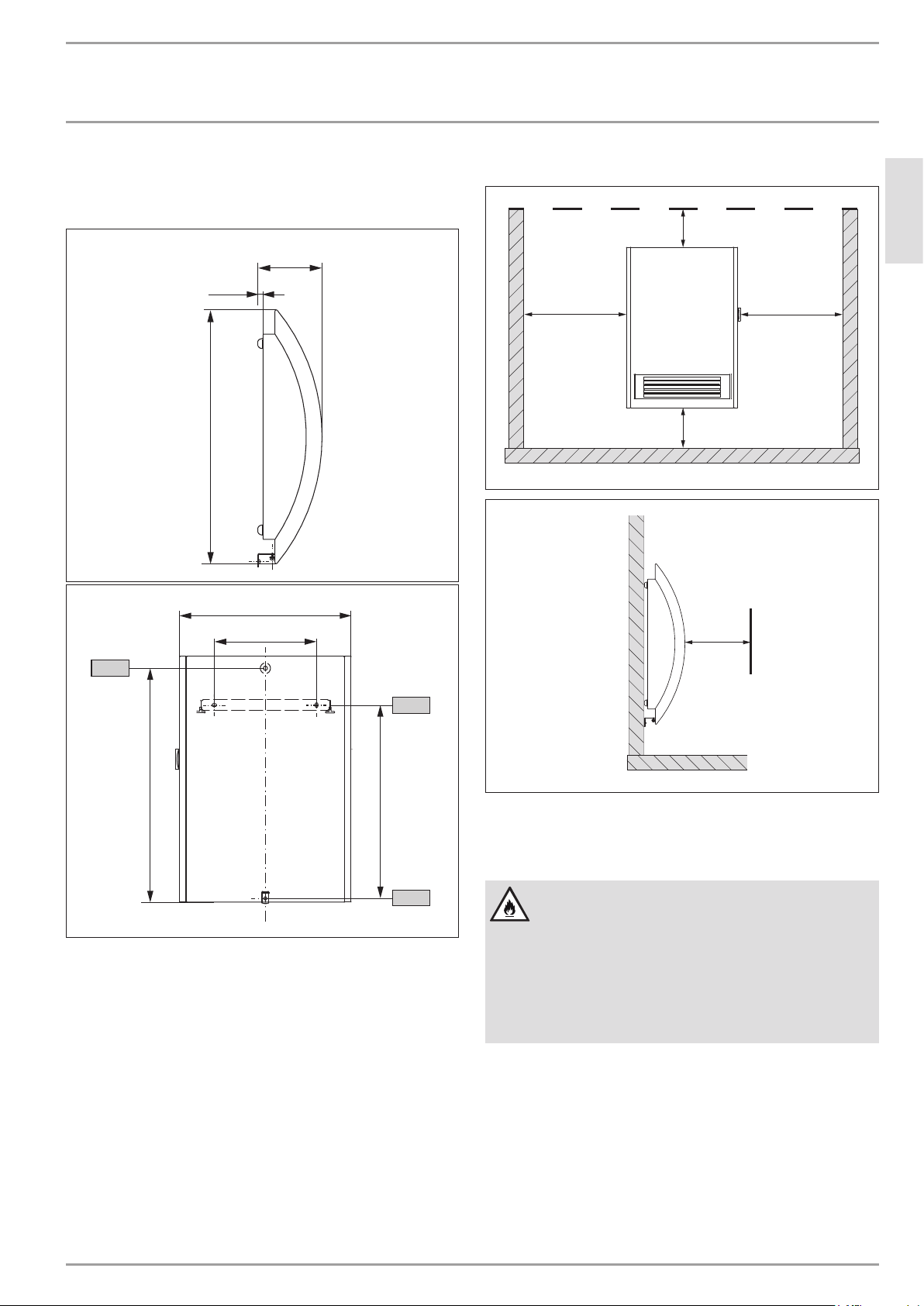

15.1 Dimensions �� 7

15.2 Minimum clearances to hard surfaces �� 7

15.3 Speciﬁcation table �� 8

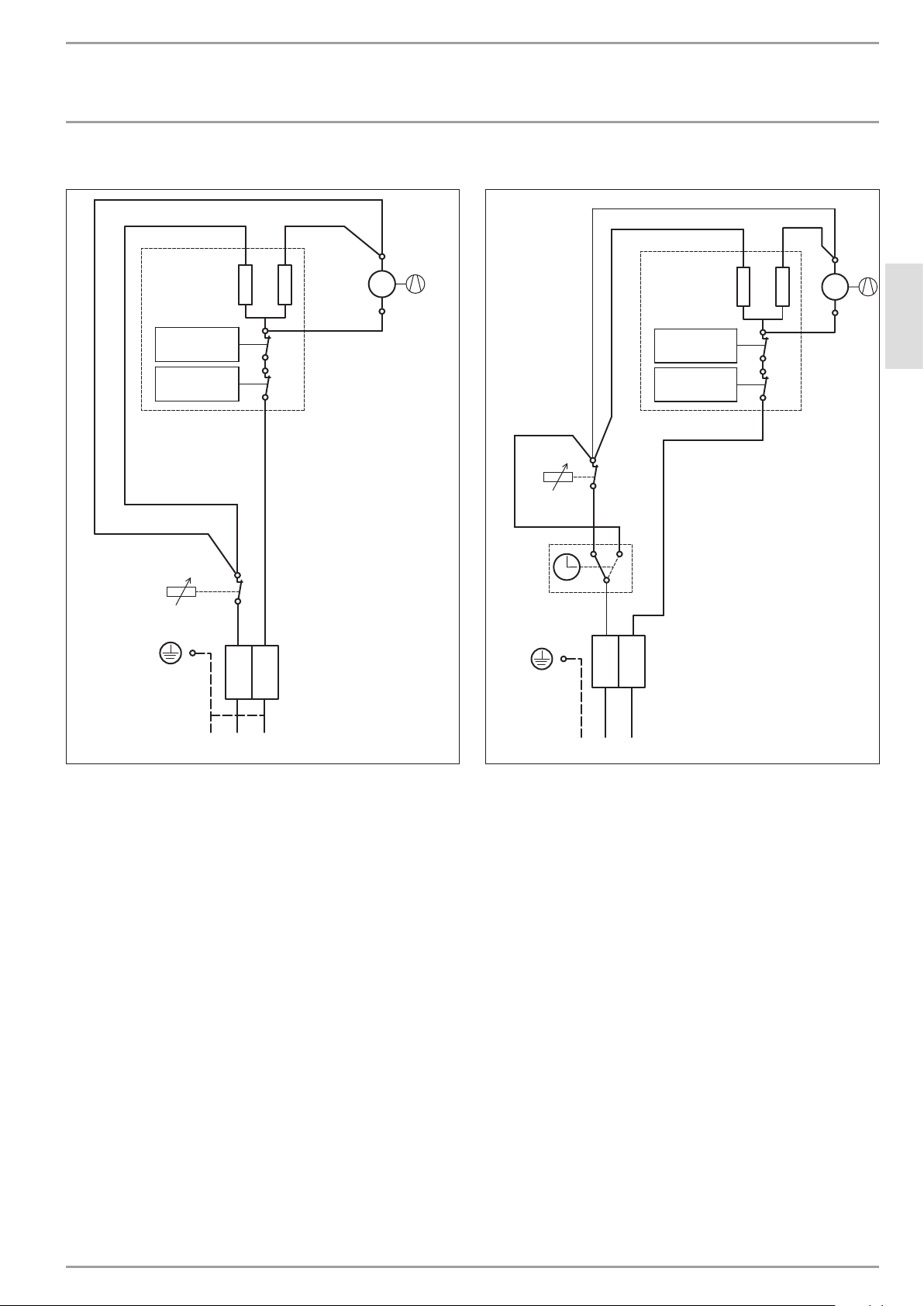

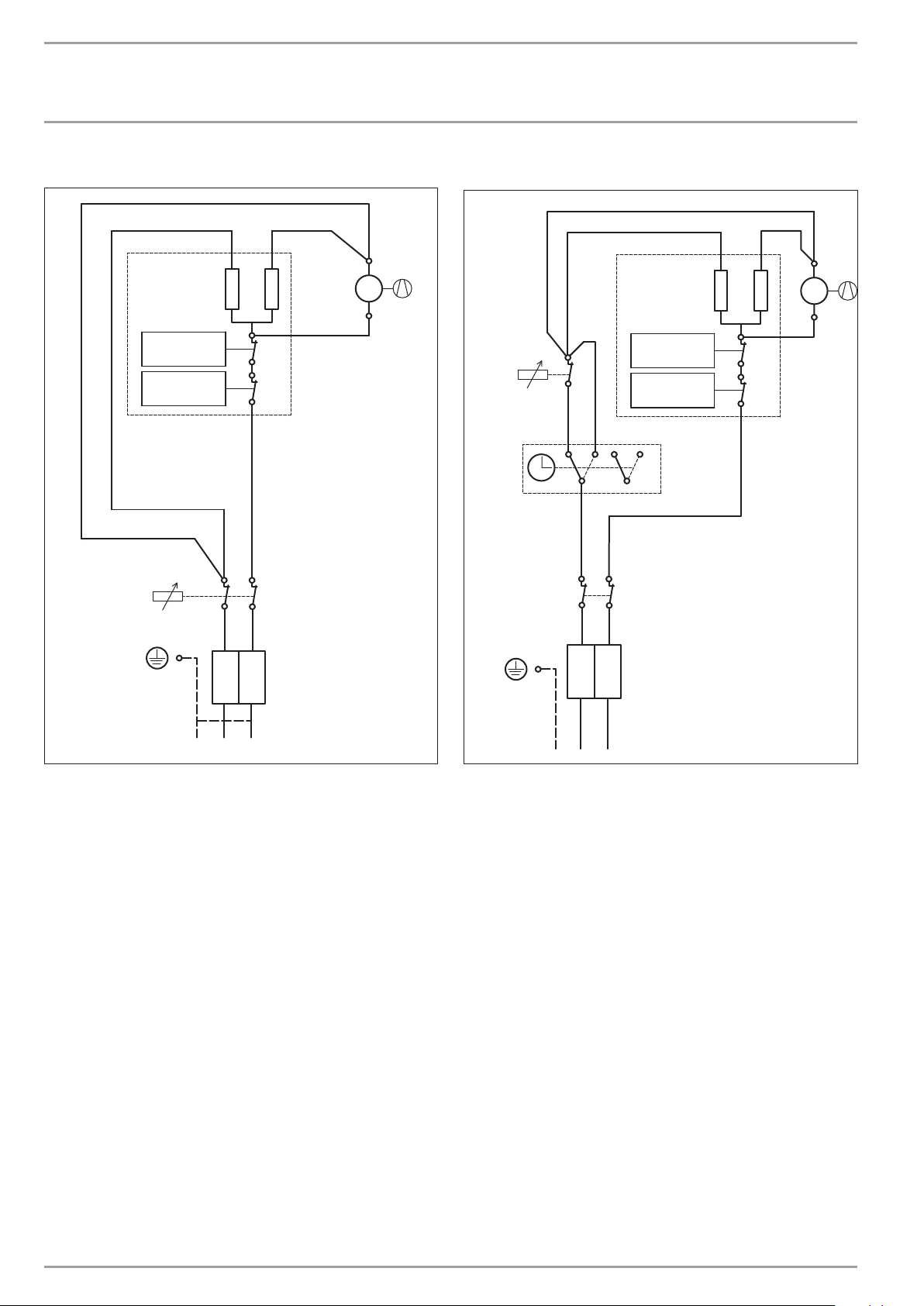

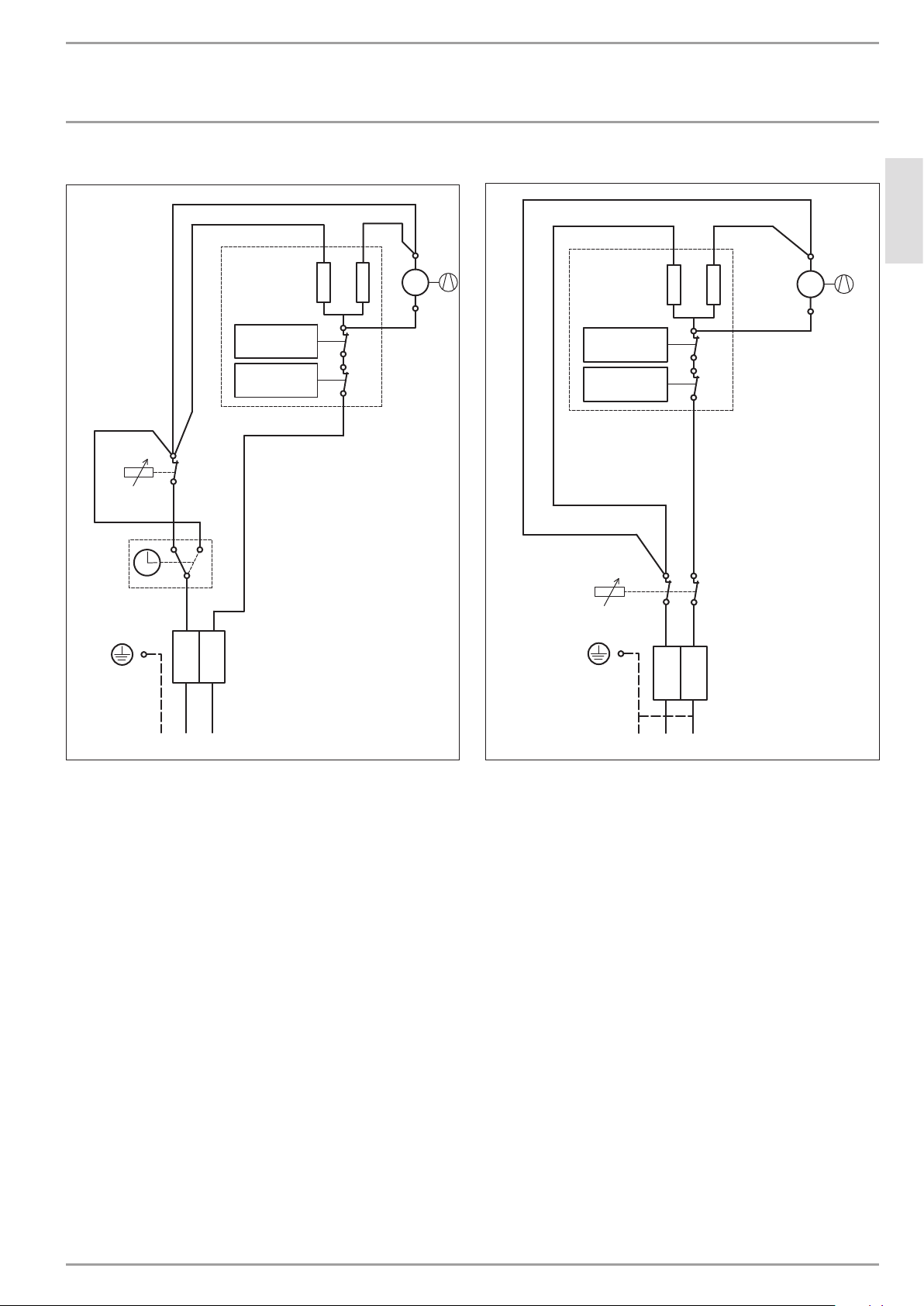

15.4 Wiring diagram CK 15 E �� 8

15.5 Wiring diagram CKT 15 E �� 9

15.6 Wiring diagram CK 20 E �� 9

15.7 Wiring diagram CKT 20 E �� 10

16. Warranty �� 11

OPERATION

1. Important Instructions

SAVE THESE INSTRUCTIONS

When using electrical appliances, basic precautions should always

be followed to reduce the risk of ﬁre, electric shock, and injury to

persons, including the following:

1. Read all instructions before installing or using this heater.

2. This heater is hot when in use. To avoid burns, do not let bare

skin touch hot surfaces. Keep combustible materials, such as fur-

niture, pillows, bedding, papers, clothes, etc. and curtains at least

3 feet (1 m) from the front of the heater and keep them at least 3

feet (1 m) away from the sides and rear.

3. Extreme caution is necessary when any heater is used by or

near children or invalids and whenever the heater is left operating

and unattended.

4. Do not operate any heater after it malfunctions. Disconnect

power at service panel and have heater inspected by a reputable

electrician before reusing.

1.1 Document information

The chapter Operation is intended for users and heating contrac-

tors.

The chapter Installation is intended for heating contractors.

Note

Read these instructions carefully before using the ap-

pliance and familiarize yourself with its functions. Keep

these instructions safe. Pass on the instructions to a new

user if required.

1.2 Safety information

1.2.1 Structure of safety information

KEYWORD Type of risk

Here, possible consequences are listed that may result

from not observing the safety information.

f Steps to prevent the risk are listed.

OPERATION

SAFETY

ENGLISH

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E| 3

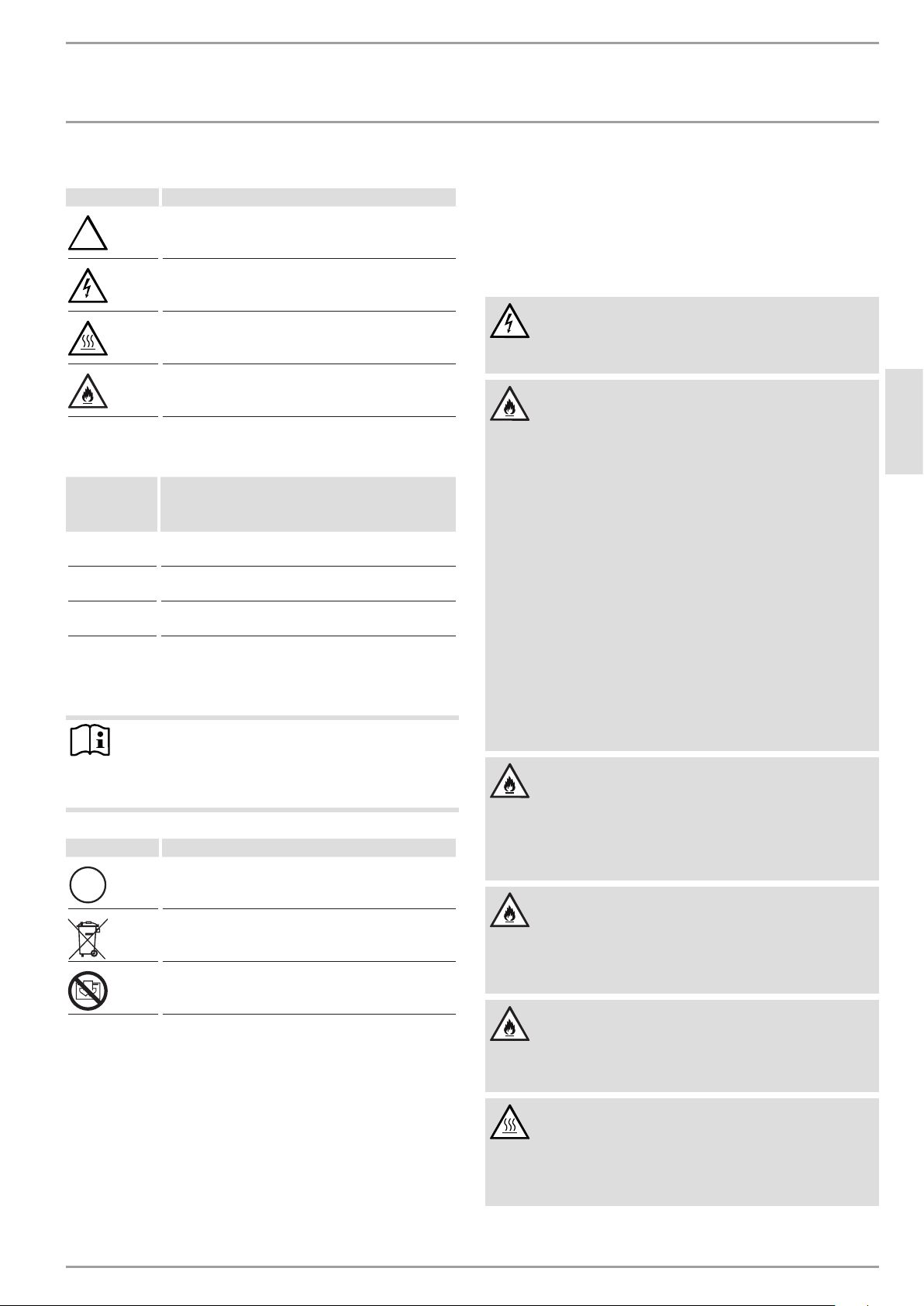

1.2.2 Symbols, type of risk

Symbol Type of risk

!

Injury

Electrocution

Burns or scalding

Fire

1.2.3 Keywords

KEYWORD Description

DANGER If this information is not observed, it will result in serious

injury or death.

WARNING If this information is not observed, it can result in serious

injury or death.

CAUTION If this information is not observed, it can lead to medium

or minor injury.

1.3 Other symbols in this document

Note

Notes are bordered by horizontal lines above and below

the text. General information is identiﬁed by the symbol

shown on the left.

f Read these notes carefully.

Symbol

!

Damage to the appliance and environment

Appliance disposal

Never cover the appliance

f This symbol indicates that you have to do something. The ac-

tion you need to take is described step by step.

2. Safety

Observe the following safety information and regulations.

Operate the appliance only when fully installed and with all safety

equipment ﬁtted.

2.1 Intended use

This appliance is designed to heat living areas.

Any other use beyond that described shall be deemed inappropri-

ate. Observation of these instructions is also part of the correct

use of this appliance. Any modiﬁcations or conversions to the

appliance void all warranty rights.

2.2 Safety information

Operate the appliance only when fully installed and with all safety

equipment ﬁtted.

The heater must be properly installed before it is used.

DANGER Electrocution

- Before cleaning, make sure the power has been

turned off at the circuit breaker panel and that the

heating element of the heater is cool.

DANGER Fire

Never operate this appliance ...

- if the minimum clearances to adjacent object sur-

faces are not maintained, for example to furniture,

net curtains, curtains, textiles or other ﬂammable

materials (for minimum clearances, see "speciﬁca-

tion/dimensions and minimum clearances").

- in rooms where the appliance is at risk from ﬁre or

explosion as a result of chemicals, dust, gases or

vapors.

- in the direct proximity of pipes or containers that

carry or contain ﬂammable or explosive materials.

- if work such as laying cables, grinding or sealing is

carried out in the installation room.

- if sprays, ﬂoor polish or similar products containing

gasoline are used. Vent the room sufﬁciently before

heating.

- if an appliance component is damaged, the appli-

ance has fallen over or already had a fault.

- outdoors.

DANGER Fire

Never place any ﬂammable, combustible or insulating

objects or materials, such as laundry, blankets, maga-

zines, containers with ﬂoor polish or gasoline, spray cans

or similar on the appliance or in direct proximity to it.

WARNING Fire

Ensure that no foreign bodies enter the ventilation air

and extract air apertures. This could result in electric

shock or ﬁre or in damage to the appliance.

WARNING Fire

To prevent ﬁres ensure that the air inlets and outlets are

never blocked. Never position the appliance on soft sur-

faces, such as a bed, as this could result in the apertures

becoming blocked.

DANGER Overheating

The appliance could continue to heat the room unchecked

if it is operated on a time switch. Ensure constant su-

pervision if the appliance is used in a small room and

the persons within that room cannot leave the room on

their own.

!

WARNING Injury

Where children or persons with limited physical, sensory

or mental capabilities are to be allowed to control this

appliance, ensure that this will only happen under su-

pervision or after appropriate instructions by a person

responsible for their safety.

Children should be supervised to ensure that they never

play with the appliance.

OPERATION

REGISTER YOUR PRODUCT

4 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

CAUTION Burns

The casing surfaces of the appliance and the expelled

air become hot during use (above 90 °C (194 °F)). To pre-

vent burns ensure that the hot surfaces never come into

contact with bare skin.

!

Damage to the appliance and the environment

- Never cover this appliance.

- Never step on the appliance.

2.3 Licences / certiﬁcates

- UL (U.S.A) Std. 2021

- CSA (Canada) Std. 22.2 No. 46

2.4 Test symbols

See type plate on the appliance.

3. Register your product

You must register this product within 90 days of

purchase on our web site in order to activate the

standard warranty or to be eligible for the extended

warranty. Go to our web site at

www.stiebel-eltron-usa.com and click on register

your product.

Before beginning the registration process, we suggest that

you gather the necessary information which will be as

follows:

Type, Example: CK 15 E (from the white label that is on the

right side of the unit)

Number listed after “Nr.”

Place of Purchase

Purchase Date

First & Last Name

Email address

Physical Address

Phone Number

IF YOU HAVE ANY QUESTIONS CONCERNING THE REGISTRA-

TION PROCESS OR WARRANTY OPTIONS, PLEASE CONTACT

STIEBEL ELTRON USA DIRECTLY AT (800)-582-8423.

4. Appliance description

This appliance is wall mounted and is particularly suitable for work

rooms, kitchens, bathrooms, wash rooms and similar.

The external casing of the appliance is made from stove enameled

sheet steel. The sides are made out of plastic. The controls are

located on the right side panel.

The quiet fan draws in the ambient air that is heated by a bare wire

heater element. The air then exits evenly through the hot air chan-

nel and the air outlet grille set into the bottom of the appliance.

The appliance heats up the ambient air inside the room and main-

tains it at the selected temperature.

4.1 Control with external room temp. controller

(Only applicable for: CK)

In rooms larger than 215 ft

2

(20 m

2

) you can operate the appliance

with a conventional wall mounted room thermostat.

f To do so, turn the temperature selector fully clockwise.

f Control the temperature by using the wall thermostat.

5. Operation CK 15 E / CK 20 E

1

26�07�31�0211

1 Temperature selector

5.1 Starting heating

The temperature is inﬁnitely adjustable. The appliance stops heat-

ing as soon as the selected room temperature has been reached.

f Turn the temperature selector clockwise to the required

setting.

5.2 Stopping heating / frost protection

!

To ensure frost protection, the power switch must be

in the on position.

f Turn the temperature selector fully counter clockwise.

This position ensures frost protection. The heater starts automati-

cally if the room temperature drops below the frost protection

temperature.

6. Operation CKT 15 E / CKT 20 E

1

2

26�07�31�0214

1 Temperature selector

2 Timer

OPERATION

CLEANING, CARE AND MAINTENANCE

ENGLISH

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E| 5

6.1 Starting heating

The temperature is inﬁnitely adjustable. The appliance stops heat-

ing as soon as the selected room temperature has been reached.

f Turn the temperature selector clockwise to the required

setting.

6.2 Adjusting the time switch

With the time switch, the appliance heats with full output and

without temperature control.

f Turn the Timer clockwise to set any number of minutes to

count down from 0-60minutes.

6.3 Stopping heating / frost protection

This position ensures frost protection. The heater starts automati-

cally if the room temperature drops below the frost protection

temperature.

f Turn the temperature selector fully counter clockwise and

ensure that the time switch is set to "0".

7. Cleaning, care and maintenance

The appliance contains no user serviceable parts.

Clean the appliance when cold with ordinary cleaning products.

Avoid abrasive or corrosive cleaning products.

If a pale brownish discoloration appears on the appliance casing,

wipe this off as soon as possible with a damp cloth.

!

Damage to the appliance and the environment

Never spray cleaning spray into the air slot.

8. Storage

f When not in use, keep the appliance in a dry place.

9. Troubleshooting

If the appliance does not heat, check the temperature set at the

appliance and the circuit breacker.

The appliance has a safety high limit that shuts the appliance down

if it overheats. After the cause has been removed (for example air

outlet or inlet apertures covered) and the appliance has cooled

down for a few minutes, operation starts again.

If you cannot remedy the fault, notify the contractor who installed

the appliance. To facilitate and speed up your enquiry, please pro-

vide the serial number from the type plate (000000-0000-000000).

INSTALLATION

10. Safety

Only licensed electricians should carry out the maintenance and

repair of this appliance.

10.1 General safety information

We guarantee trouble-free operation and operational reliability

only if the original accessories and spare parts intended for the

appliance are used.

10.2 Instructions, standards and regulations

Note

Observe all applicable national and local regulations and

instructions.

11. Appliance description

This appliance is a wall mounted electric heater. It is particularly

suitable for heating rooms, such as work rooms, kitchens, bath-

rooms, wash rooms etc.

11.1 Standard delivery

- Wall mount bracket

- Bottom bracket

12. Installation

DANGER Electrocution

- If installing the appliance in rooms with a bath and/

or shower, take the relevant safety zone into ac-

count in accordance with the information on the ap-

pliance type plate.

- Install the appliance in such a way that switching

and control equipment cannot be touched by a per-

son in the bath or shower.

DANGER Fire

- Only ﬁt the appliance to a vertical wall that is heat-

resistant to at least194°F(90 °C).

- Maintain minimum clearances to adjacent surfaces.

- Never install the appliance directly below a wall

socket.

f Check the hole distances for the wall mounting bracket in the

dimensioned drawing.

f Secure the wall mounting bracket with suitable fasteners.

The horizontal and vertical slots in the wall mounting bracket

enable alignment if drilled holes are not completely accurate.

f Hook in the appliance so that both top protrusions are in-

serted into the slots in the wall mounting bracket.

6 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

ELECTRICAL CONNECTION

f Secure the appliance with the bottom bracket and one screw

against unintentional unhooking. To do so, hook the bottom

bracket from the back into the rear panel.

13. Electrical connection

DANGER Electrocution

Carry out all electrical connection and installation work

in accordance with relevant regulations.

!

Damage to the appliance and the environment

- Observe the type plate. The speciﬁed voltage must

match the mains voltage.

Never install the appliance directly below an outlet.

In case of ROMEX wire, install ½" ROMEX connector in knockout.

In case of Greenﬁeld, please use ½" Greenﬁeld connector.

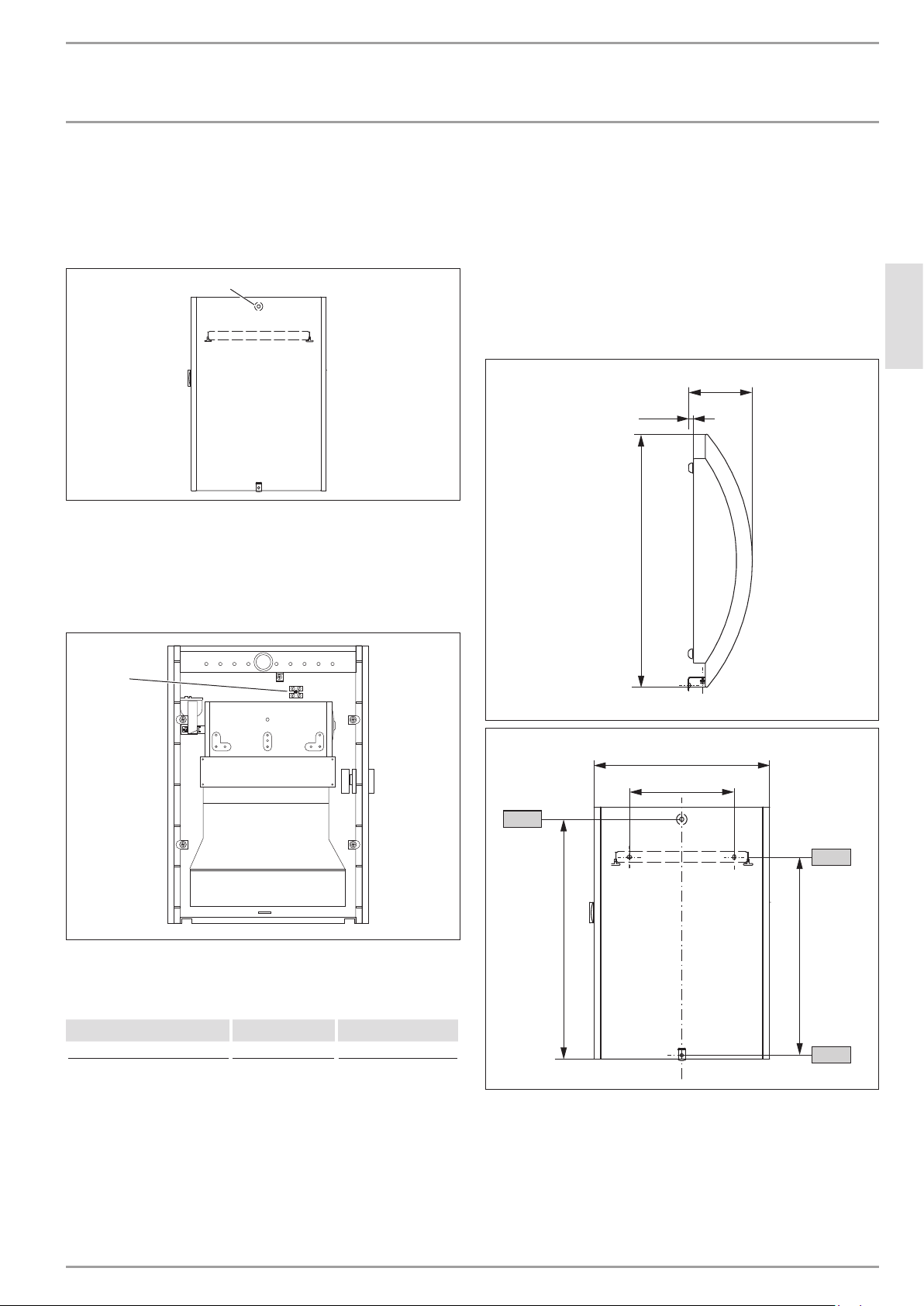

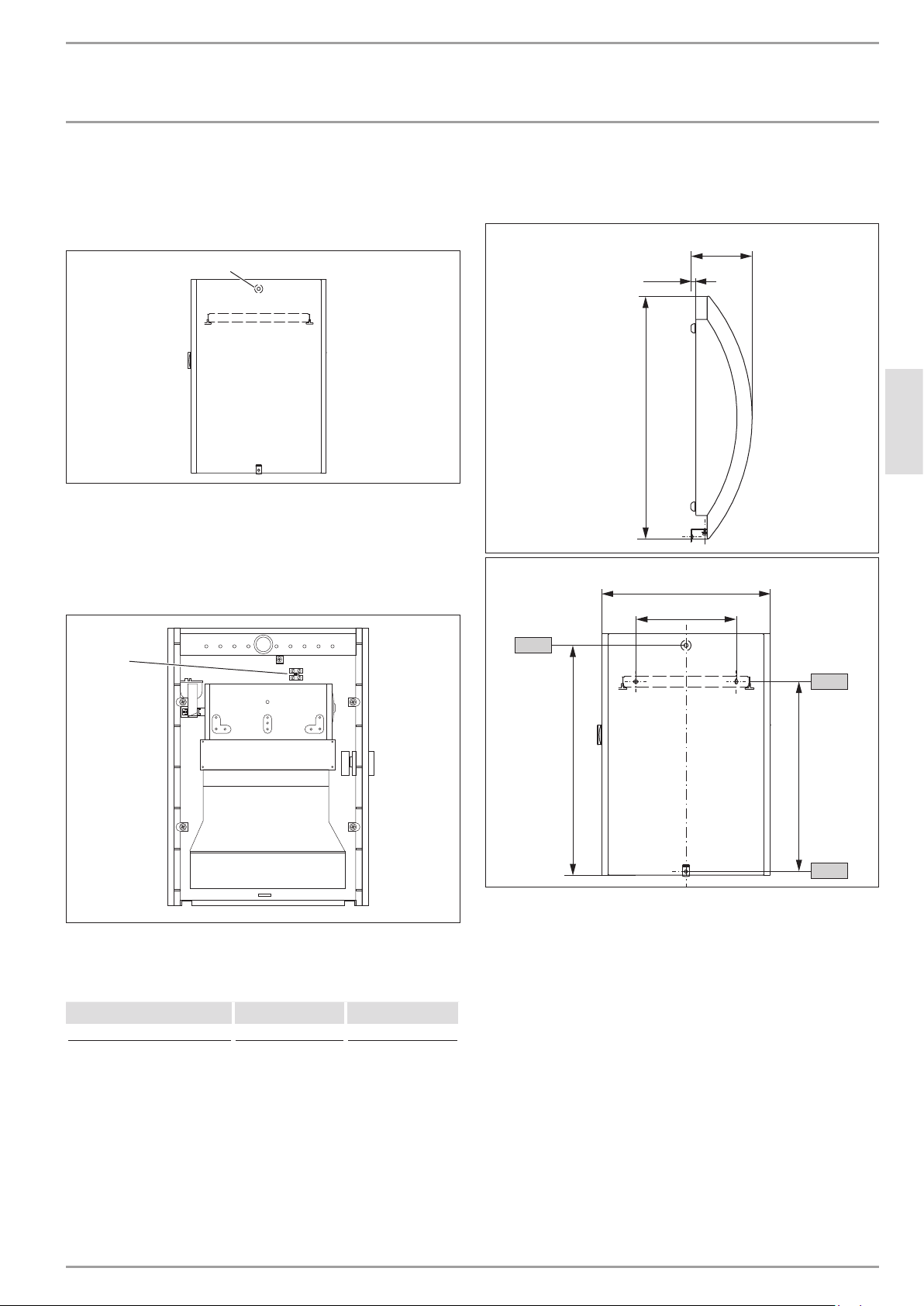

13.1 Removing the front cover

Remove the two screws at the bottom of the unit. Once removed,

the front face can be removed by pulling it towards you.

1

1 Screw locations for removing cover

13.2 Routing wire to the terminal block

There is a hole for cable entry in the back of the unit. Install a

cable clamp to prevent the power cable from being pulled out of

the terminal block during operation.

1

1 Cable entry

13.3 Terminal block

Route the power cable through the cable entry hole and into the

terminal block. The ground wire screw is located above the ter-

minal block.

1

1 Terminal block

Consult the chart below for the recommended torque amounts on

the terminal block screws.

Screw Size (mm) Min. Torque (N•cm) Min. Torque (lbf•in)

M3.5 60-80 5.31-7.08

Using the proper torque speciﬁcations to secure wire to the wiring

block helps to avoid personal loss or property damage.

14. Appliance handover

Explain the functions of the appliance to the user. Draw special

attention to the safety information. Hand the operating and instal-

lation instructions to the user.

ENGLISH

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E| 7

INSTALLATION

SPECIFICATION

15. Speciﬁcation

15.1 Dimensions

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1 Wall mounting bracket

2 Cable entry

3 Bottom bracket

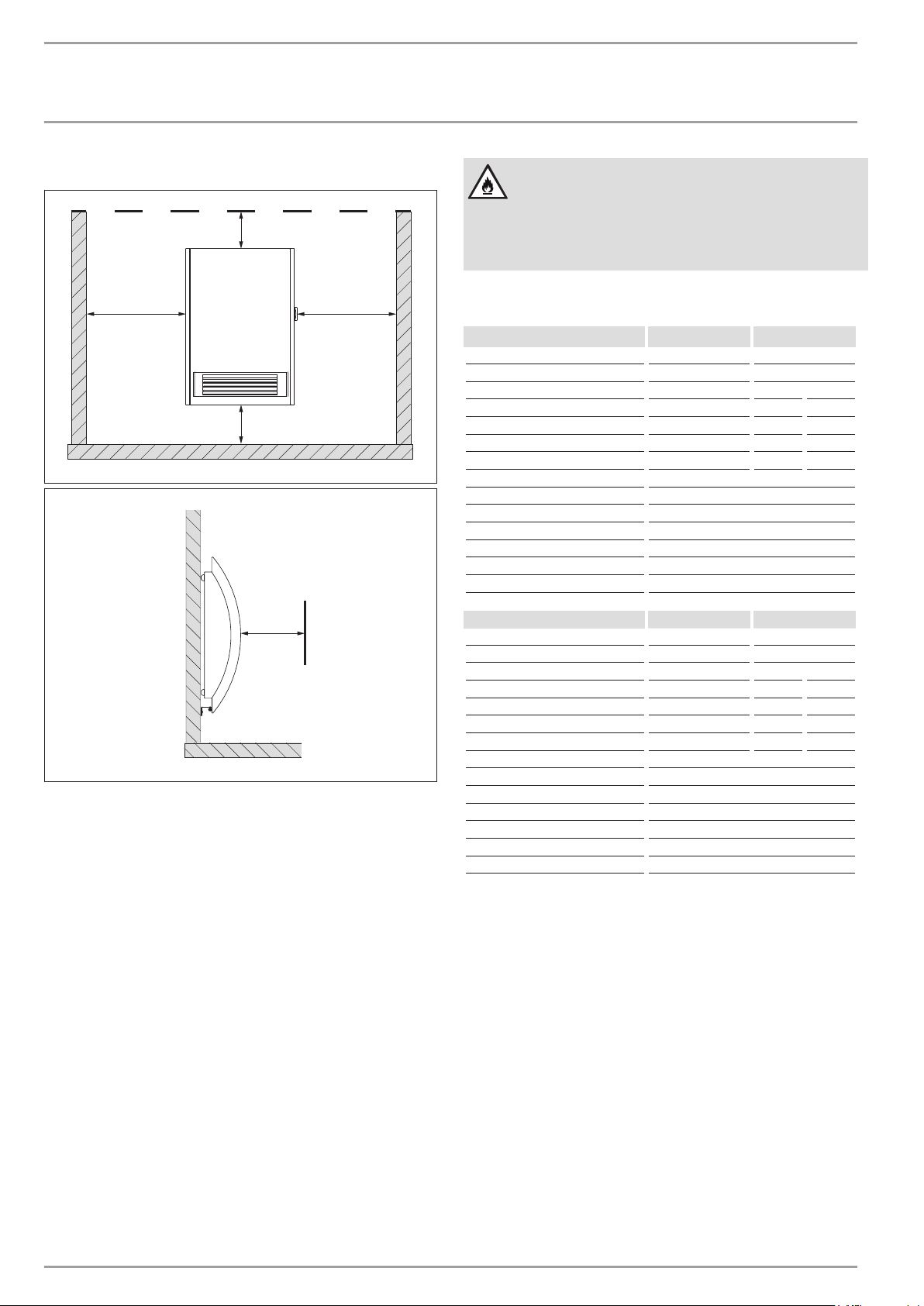

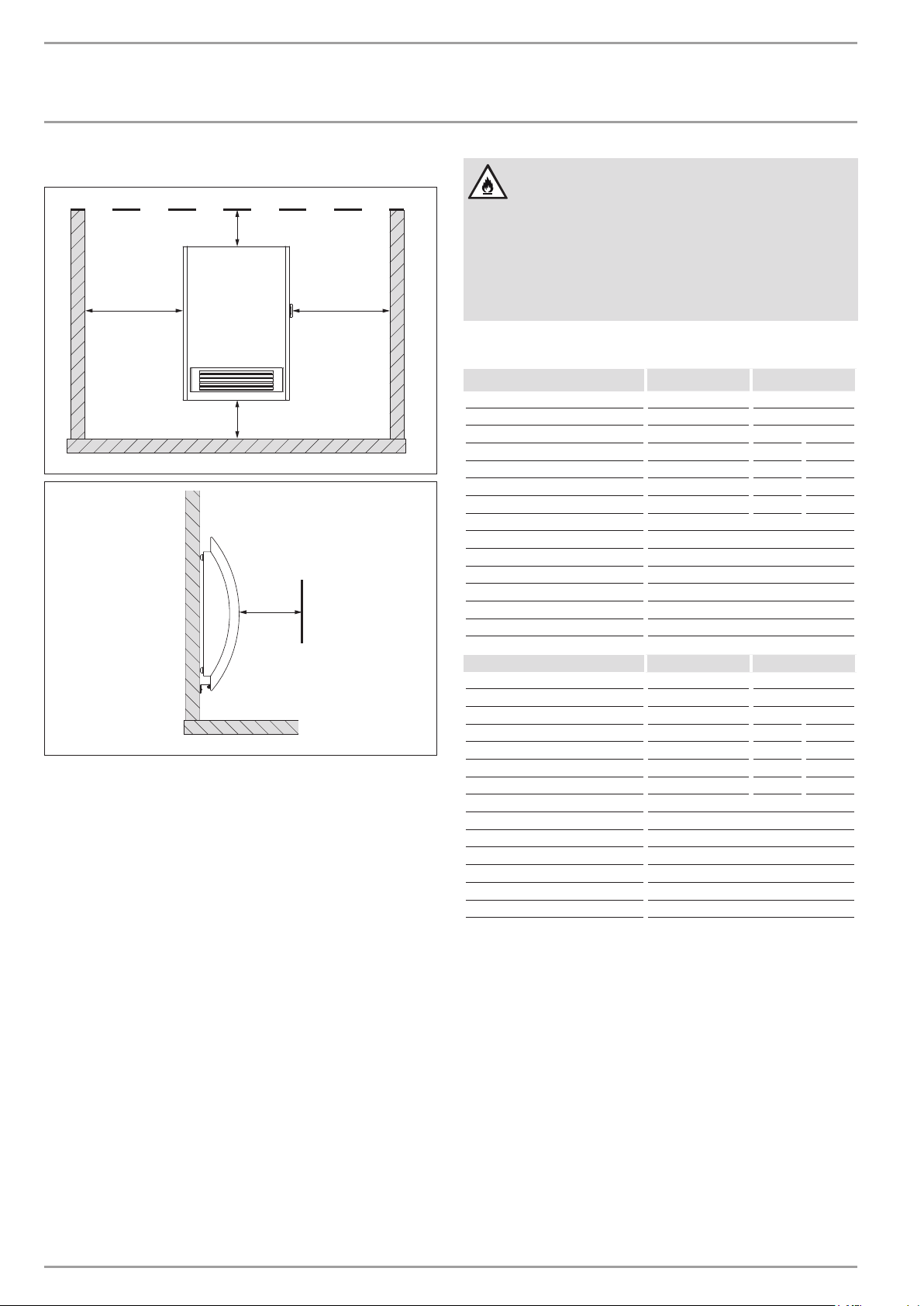

15.2 Minimum clearances to hard surfaces

minimum

4˝ (10 cm)

minimum

4˝ (10 cm)

minimum 4˝ (10 cm) recommended 6-8˝ (15-20 cm)

FLOOR

minimum 12˝ (30.5 cm)

minimum

20˝ (50 cm)

ANY HARD SURFACE

minimum

4˝ (10 cm)

minimum

4˝ (10 cm)

minimum 4˝ (10 cm) recommended 6-8˝ (15-20 cm)

FLOOR

minimum 12˝ (30.5 cm)

minimum

20˝ (50 cm)

ANY HARD SURFACE

f The images above show minimum allowed clearances be-

tween the installed appliance and any hard surfaces.

f We recommend installing the appliance 6-8˝ off the floor.

WARNING Fire

Combustible materials such as furniture, papers, clothes

and curtains must be kept at least 3 feet (0.9 m) from

the heater.

Never place any ﬂammable, combustible or insulating

objects or materials, such as laundry, blankets,

magazines, containers with ﬂoor polish or gasoline,

spray cans or similar on the appliance or in direct

proximity to it.

8 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

SPECIFICATION

15.3 Speciﬁcation table

CK 15 E CK 20 E

Part number 074058 074057

Power supply single phase single phase

Voltage 120 V 240 V 208 V

Wattage 1500 W 2000 W 1500 W

Amperage 12.5 A 8.3 A 7.5 A

Required circuit breaker size 15 A 15 A 15 A

Required wire size 14 AWG 14 AWG 14 AWG

Temperature range 41°F - 86°F / 5°C - 30°C

Frost protection setting 44.6°F / 7°C

Operating noise 49.7 dB(A)

Height 18.1˝ / 46 cm

Width 13.2˝ / 33.5 cm

Depth 4.8˝ / 12.3 cm

Weight 8.0 lb / 4.4 kg

CKT 15 E CKT 20 E

Part number 230345 230346

Power supply single phase single phase

Voltage 120 V 240 V 208 V

Wattage 1500 W 2000 W 1500 W

Amperage 12.5 A 8.3 A 7.5 A

Required circuit breaker size 15 A 15 A 15 A

Required wire size 14 AWG 14 AWG 14 AWG

Temperature range 41°F - 86°F / 5°C - 30°C

Frost protection setting 44.6°F / 7°C

Operating noise 49.7 dB(A)

Height 18.1˝ / 46 cm

Width 13.2˝ / 33.5 cm

Depth 4.8˝ / 12.3 cm

Weight 8.0 lb / 4.4 kg

15.4 Wiring diagram CK 15 E

GRD L1 N

CK 15 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK �15� SP�TS

A1 Electric heating element assembly

F1 Temperature high limit

M1 Fan

N1 Thermostat

R1 Heating resistor

R2 Heating resistor

X1 Wiring block

ENGLISH

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E| 9

INSTALLATION

SPECIFICATION

15.5 Wiring diagram CKT 15 E

1

2

1

3

2

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 N

CKT 15 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CKT�15�SP�TS

A1 Electric heating element assembly

F1 Temperature high limit

M1 Fan

N1 Thermostat

R1 Heating resistor

R2 Heating resistor

T1 60 minute timer

X1 Wiring block

15.6 Wiring diagram CK 20 E

GRD L1 L2

CK 20 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK�20�DP�TS

A1 Electric heating element assembly

F1 Temperature high Limit

M1 Fan

N1 Thermostat

R1 Heating resistor

R2 Heating resistor

X1 Wiring block

10 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

SPECIFICATION

15.7 Wiring diagram CKT 20 E

1

2

1

3

2

4

6

5

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 L2

CKT 20 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

S1

CKT�20�DP�TS

A1 Electric heating element assembly

F1 Temperature high Limit

M1 Fan

N1 Thermostat

R1 Heating resistor

R2 Heating resistor

S1 Dual-pole on/off switch

T1 60 minute timer

X1 Wiring block

ENGLISH

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E| 11

WARRANTY | ENVIRONMENT AND RECYCLING

Simply the Best

17 West Street

West Hatﬁ eld, MA 01088

TOLL FREE 800.582.8423

PHONE 413.247.3380

FAX 413.247.3369

info

@

stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

ELECTRIC SPACE HEATERS

All CK, CKT, CK Trend, CNS-E & CNS 24H models

LIMITED WARRANTY

Subject to the terms and conditions set forth in this limited

warranty, Stiebel Eltron, Inc. (the “Manufacturer”) hereby

warrants to the original purchaser (the “Owner”) that

each Electric Space Heater (the “Heater”) shall be free of

defects in the Manufacturer’s materials or workmanship

for a period of three (3) years from the date of purchase.

As Owner’s sole and exclusive remedy for breach of the

above warranty, Manufacturer shall, at the Manufacturer’s

discretion, send replacement parts for local repair; retrieve

the unit for factory repair, or replace the defective Heater

with a replacement unit with comparable operating

features. Manufacturer’s maximum liability under all

circumstances shall be limited to the Owner’s purchase

price for the Heater.

This limited warranty shall be the exclusive warranty

made by the Manufacturer and is made in lieu of all other

warranties, express or implied, whether written or oral,

including, but not limited to warranties of merchantability

and ﬁ tness for a particular purpose. Manufacturer shall

not be liable for incidental, consequential or contingent

damages or expenses arising directly or indirectly from any

defect in the Heater or the use of the Heater. Manufacturer

shall not be liable for any damage to property of Owner

arising, directly or indirectly, from any defect in the Heater

or the use of the Heater. Manufacturer alone is authorized

to make all warranties on Manufacturer’s behalf and no

statement, warranty or guarantee made by any other party

shall be binding on Manufacturer.

Manufacturer shall not be liable for any damage

whatsoever relating to or caused by:

1. any misuse or neglect of the Heater, any accident to

the Heater, any alteration of the Heater, or any other

unintended use;

2. acts of God and circumstances over

which Manufacturer has no control;

3. installation of the Heater other than as directed by

Manufacturer and other than in accordance with

applicable building codes;

4. failure to maintain the Heater or to operate the Heater

in accordance with the Manufacturer’s speciﬁ cations;

5. improper installation and/or improper materials used

by any installer and not relating to defects in parts or

workmanship of Manufacturer;

6.

moving the Heater from its original place of installation;

7. use on improper voltage or current;

8.

disassembly, repair, or alteration by anyone other than

the manufacturer.

Should owner wish to return the Heater to manufacturer

for repair or replacement under this warranty, Owner

must ﬁ rst secure written authorization from Manufacturer.

Owner shall demonstrate proof of purchase, including a

purchase date, and shall be responsible for all removal

and transportation costs. If Owner cannot demonstrate a

purchase date this warranty shall be limited to the period

beginning from the date of manufacture stamped on the

Heater. Manufacturer reserves the right to deny warranty

coverage upon Manufacturer’s examination of Heater.

This warranty is restricted to the Owner and cannot be

assigned.

Some States and Provinces do not allow the exclusion

or limitation of certain warranties. In such cases, the

limitations set forth herein may not apply to the Owner. In

such cases this warranty shall be limited to the shortest

period and lowest damage amounts allowed by law. This

warranty gives you speciﬁ c legal rights and you may also

have other rights which vary from State to State or Province

to Province.

Owner shall be responsible for all labor and other charges

incurred in the removal or repair of the Heater in the ﬁ eld.

This Warranty is valid for U.S.A. & Canada only. Warranties

may vary by country. Please consult your local Stiebel Eltron

Representative for the Warranty for your country.

This Warranty is valid for U.S.A. & Canada only. Warranties

may vary by country. Please consult your local Stiebel Eltron

Representative for the Warranty for your country.

!

The installation, electrical connection and ﬁrst operati-

on of this appliance should be carried out by a qualiﬁed

installer.

!

The company does not accept liability for failure of any

goods supplied which have not been installed and ope-

rated in accordance with the manufacturer‘s

instructions.

Environment and recycling

Please help us to protect the environment by disposing of the

packaging in accordance with the national regulations for waste

processing.

16. Warranty

12 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

ÍNDICE | OPERACIÓN

INSTRUCCIONES IMPORTANTES

OPERACIÓN

1. INSTRUCCIONES IMPORTANTES �� 12

1.1 Información del documento �� 12

1.2 Indicaciones de seguridad �� 12

1.3 Otras marcas presentes en esta documentación �� 13

2. Seguridad �� 13

2.1 Uso previsto �� 13

2.2 Información de seguridad �� 13

2.3 Autorizaciones �� 14

2.4 Sello de certiﬁcación �� 14

3. Registre su producto �� 14

4. Descripción del aparato �� 14

4.1 Operación con reguladores externos de temperatura �� 14

5. Operación CK 15 E / CK 20 E �� 15

5.1 Encender la calefacción �� 15

5.2 Desconectar la calefacción / protección antiescarcha �� 15

6. Operación CKT 15 E / CKT 20 E �� 15

6.1 Encender la calefacción ��15

6.2 Ajustar el temporizador �� 15

6.3 Desconectar la calefacción / protección antiescarcha �� 15

7. Limpieza, conservación y mantenimiento �� 15

8. Almacenaje �� 15

9. Solución de problemas �� 15

INSTALACIÓN

10. Seguridad �� 16

10.1 Indicaciones generales de seguridad ��16

10.2 Directivas, normas y disposiciones�� 16

11. Descripción del aparato �� 16

11.1 Ámbito de suministro �� 16

12. Montaje �� 16

13. Conexión eléctrica �� 16

13.1 Extracción de la cubierta frontal �� 16

13.2 Alambre de conexión al bloque de terminales �� 17

13.3 Bloque de terminales �� 17

14. Entrega del aparato a terceras personas �� 17

15. Especiﬁcaciones técnicas �� 17

15.1 Medidas �� 17

15.2 Distancias mínimas �� 18

15.3 Tabla de especiﬁcaciones �� 18

15.4 Plano eléctrico CK 15 E �� 19

15.5 Plano eléctrico CKT 15 E �� 19

15.6 Plano eléctrico CK 20 E �� 20

15.7 Plano eléctrico CKT 20 E �� 20

16. Garantía �� 21

OPERACIÓN

1. INSTRUCCIONES IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

Siempre que se utilizan artefactos eléctricos, se deben tomar

precauciones básicas para reducir los riesgos de incendio, shock

eléctrico y lesiones personales, incluyendo las siguientes:

1. Lea todas las instrucciones antes de instalar o utilizar el cale-

factor.

2. El calefactor se calienta cuando está funcionando. Para prevenir

quemaduras, evite que la piel desnuda entre en contacto con las

superﬁcies calientes. Mantenga materiales combustibles, tales

como muebles, almohadas, ropa de cama, papeles, ropa, etc.

y cortinas a una distancia de al menos 1 m (3 ft) del frente del

calefactor, y a una distancia de al menos 1 m (3 ft) de los laterales

y la parte posterior del artefacto.

3. Se deben tomar precauciones extremas cuando cualquier cale-

factor es utilizado por o cerca de niños o personas discapacitadas

y cuando el calefactor se deja funcionando y sin vigilancia.

4. No utilice ningún calefactor que haya tenido un funcionamiento

defectuoso. Desconecte la energía del panel de servicio y haga que

un electricista conﬁable lo revise antes de reutilizarlo.

1.1 Información del documento

El capítulo Operación está destinado a usuarios y técnicos en ca-

lefacción.

El capítulo Instalación está destinado a técnicos en calefacción.

Indicación

Lea las instrucciones cuidadosamente antes de utilizar

el artefacto y guárdelas para consultas futuras. Pásele

las instrucciones a cualquier nuevo usuario.

1.2 Indicaciones de seguridad

1.2.1 Estructura de las instrucciones de seguridad

ADVERTENCIA Tipo de peligro

A continuación se indican algunas de las posibles

consecuencias ante el desobedecimiento de las ins-

trucciones de seguridad.

f A continuación se proporcionan medidas para

evitar el peligro.

.

OPERACIÓN

SEGURIDAD

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 13

ESPAÑOL

1.2.2 Símbolos, tipo de peligro

Símbolo Tipo de peligro

!

Lesión

Electrocución

Quemadura o escaldamiento

Incendio

1.2.3 Palabras de advertencia

PALABRA DE

ADVERTENCIA

Significado

PELIGRO Indicaciones, que en caso de no considerarlas, tiene como

consecuencia lesiones graves o la muerte.

ADVERTENCIA Indicaciones, que en caso de no considerarlas, puede tener

como consecuencia lesiones graves o la muerte.

PRECAUCIÓN Indicaciones, que en caso de no considerarlas, puede tener

como consecuencia lesiones de gravedad media o baja.

1.3 Otras marcas presentes en esta documentación

Indicación

Las indicaciones están delimitadas por líneas horizonta-

les sobre y debajo del mensaje de texto. Las indicaciones

generales se señalizan mediante el símbolo adyacente.

f Lea atentamente las indicaciones.

Símbolo

!

Daños a aparatos y daños medioambientales

Eliminación del aparato

No tape el equipo

f Este símbolo indica que Usted tiene que realizar una acción.

Las acciones necesarias se describen paso a paso.

2. Seguridad

Observe las siguientes indicaciones de seguridad y prescripciones.

El equipo sólo debe utilizarse después de haber sido instalado

completamente y con todos los dispositivos de seguridad.

2.1 Uso previsto

Este artefacto está diseñado para calefaccionar espacios en vi-

viendas.

Cualquier otro uso diferente del descripto será considerado ina-

propiado. El cumplimiento de estas instrucciones es también parte

del uso correcto de este artefacto. Cualquier modiﬁcación o trans-

formación del artefacto invalida todos los derechos de garantía.

2.2 Información de seguridad

PELIGRO Electrocución

- Antes de la limpieza, asegúrese de que la corriente

esté desconectada en el panel del interruptor y de

que el elemento de calentamiento del calentador

esté frío.

PELIGRO Incendio

No ponga en funcionamiento el aparato ...

- si no se respetan las distancias mínimas con res-

pecto a otros objetos limítrofes como, por ejemplo,

muebles, cortinas y otros textiles o materiales inﬂa-

mables (las distancias mínimas ﬁguran en el capí-

tulo "Especiﬁcaciones técnicas/medidas y distancias

mínimas").

- si las habitaciones corren peligro de incendio o de

explosión debido a la presencia de sustancias quí-

micas, gases o vapores.

- si se encuentra colocado cerca de tuberías o depó-

sitos que contienen o conducen sustancias inﬂama-

bles o explosivas.

- si en la habitación de colocación se están realizando

trabajos de instalación, mecanizado o sellado.

- si se manipulan sprays de gasolina, encáusticos o

productos similares ventile suﬁcientemente la habi-

tación antes de calentar.

- si un componente del aparato presenta daños, si el

aparato ha caído o si existió anteriormente un mal

funcionamiento.

- al aire libre.

PELIGRO Incendio

Sobre el aparato o cerca de él no se pueden depositar

objetos combustibles, inﬂamables o aislantes térmicos,

tales como piezas de ropa, mantas, periódicos, depósitos

con encáusticos o gasolina, botes de spray o similares.

ADVERTENCIA Incendio

Asegúrese de que en las aberturas de entrada y salida

de aire no entren cuerpos extraños, ya que esto podría

causar una descarga eléctrica, un incendio o daños en

el aparato.

ADVERTENCIA Incendio

Para evitar incendios, asegúrese de no bloquear las

aberturas de entrada y salida de aire. No utilice el apa-

rato nunca sobre superﬁcies blandas, como por ejem-

plo sobre una cama, ya que esto podría bloquear las

aberturas.

OPERACIÓN

REGISTRE SU PRODUCTO

14 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

PELIGRO Sobrecalentamiento

Al utilizar un temporizador para el funcionamiento,

puede que el aparato siga calentando la habitación sin

regulación. Si la habitación es pequeña y las personas

que se encuentran en ella no pueden abandonarla de

forma independiente, garantice una vigilancia perma-

nente.

!

ADVERTENCIA Peligro de lesiones

Si niños o personas con discapacidad física, sensorial o

mental, manipulan el aparato, debe asegurarse de que

esto solamente se realice bajo vigilancia o después de

haber recibido la instrucción adecuada por una persona

que esté a cargo de su seguridad.

Los niños deben permanecer vigilados en todo momento

para asegurarse de que no juegan con el aparato.

CUIDADO Quemaduras

Las superﬁcies de la carcasa del equipo y el aire que sale

de éste se calientan mucho durante el funcionamiento

(más de 90 °C (194 °F)). Para evitar quemaduras, procu-

re que la piel no entre en contacto con las superﬁcies

calientes.

!

Daños a aparatos y daños medioambientales

- No cubra el aparato.

- No se suba al aparato.

2.3 Autorizaciones

- Conforme a ANSI/UL Std. 2021

- Certiﬁcación con CAN/CSA Std. 22.2 No. 46

2.4 Sello de certiﬁcación

Véase placa de especiﬁcaciones en el aparato.

3. Registre su producto

Debe registrar este producto en un plazo de 90 días

desde la compra a través de nuestra página web para

activar cualquier garantía estándar o para optar a la

ampliación de la garantía. Visite nuestra página web

www.stiebel-eltron-usa.com y haga clic en “Registre

su producto”.

Antes de comenzar el proceso de registro, le sugerimos que

recopile la siguiente información que necesitará:

Modelo; ejemplo: CK 15 E

Número que se indica después de “Nr.”

Lugar de compra

Fecha de compra

Nombre y apellido

Dirección de email

Dirección postal

Número de teléfono

Fecha de instalación

Si tiene alguna pregunta en relación con el proceso de re-

gistro o con las opciones de garantía, por favor, póngase en

contacto directamente con Stiebel Eltron USA en el número de

teléfono (800)-582-8423.

4. Descripción del aparato

El aparato va ﬁjado a la pared y sobre todo es adecuado para

cuartos de trabajo, cocinas, lavabos y habitaciones semejantes.

La carcasa del aparato es de acero esmaltado al horno. Ambos

lados están limitados por dos piezas laterales de plástico. En el

lateral derecho se encuentran los elementos de mando.

El ventilador silencioso aspira el aire de la habitación que, después

de ser calentado por el calefactor de resistencias, ﬂuye a través

del canal de aire caliente para ser expulsado de forma equilibrada

por la rejilla de salida de aire caliente.

El aparato calienta la temperatura ambiente y la mantiene cons-

tante a la temperatura ajustada.

4.1 Operación con reguladores externos de tempe-

ratura

(Solo válido para: CK)

En habitaciones superiores a 215 ft

2

(20 m

2

) se puede utilizar el

aparato con un regulador externo de temperatura corriente.

f Para ello gire el selector de temperatura del aparato hasta el

tope derecho.

OPERACIÓN

OPERACIÓN CK 15 E / CK 20 E

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 15

ESPAÑOL

5. Operación CK 15 E / CK 20 E

1

26�07�31�0211

1 Selector de temperatura

5.1 Encender la calefacción

La temperatura puede ser ajustada sin escalonamientos. El apa-

rato se desconecta en el momento de alcanzarse la temperatura

ajustada.

f Gire el selector de temperatura hacia la derecha hasta alcan-

zar la temperatura deseada.

5.2 Desconectar la calefacción / protección anties-

carcha

!

Para garantizar protección contra heladas, el botón de

encendido debe estar en la posición “ON

f Gire el selector de temperatura del aparato hasta el tope

izquierdo.

En esta posición está activada la protección antiescarcha. La cale-

facción se enciende automáticamente si la temperatura ambiente

desciende por debajo de la temperatura de protección anties-

carcha.

6. Operación CKT 15 E / CKT 20 E

1

2

26�07�31�0214

1 Selector de temperatura

2 Temporizador

6.1 Encender la calefacción

La temperatura puede ser ajustada sin escalonamientos. El apa-

rato se desconecta en el momento de alcanzarse la temperatura

ajustada.

f Gire el selector de temperatura hacia la derecha hasta alcan-

zar la temperatura deseada.

6.2 Ajustar el temporizador

Con temporizador, el aparato calienta a plena potencia sin regu-

lación de temperatura.

f Gire el selector del temporizador hacia la derecha para ajus-

tar el tiempo de funcionamiento deseado de 0 - 60 minutos.

6.3 Desconectar la calefacción / protección anties-

carcha

En esta posición está activada la protección antiescarcha. La cale-

facción se enciende automáticamente si la temperatura ambiente

baja por debajo de la temperatura de protección antiescarcha.

f Gire el selector de temperatura del aparato hasta el tope iz-

quierdo y cerciórese que el temporizador está ajustado a "0".

7. Limpieza, conservación y manteni-

miento

El aparato no contiene ningún componente que necesite un man-

tenimiento por parte del usuario.

Limpie el aparato en estado frío utilizando productos de limpieza

corrientes. Evite utilizar limpiadores agresivos o corrosivos.

Si se producen decoloraciones leves amarronadas en la carcasa

del equipo, límpielas de inmediato frotando con un trapo hume-

decido.

!

Daños a aparatos y daños medioambientales

No rocíe spray limpiador en las ranuras de ventilación

de aire.

8. Almacenaje

f Cuando el aparato esté fuera de uso, guárdelo en un lugar

seco.

9. Solución de problemas

Si el aparato no calienta, revise la temperatura ajustada en el

aparato y el fusible de la instalación doméstica.

El aparato dispone de un regulador de temperatura de seguridad

que se desconecta si el aparato se sobrecalienta. Tras reparar

la causa (p.ej. abertura de salida o de entrada de aire cubierta),

el aparato volverá a ponerse en marcha en unos pocos minutos

después de un intervalo de tiempo de enfriado.

Si no puede solucionar la causa, llame al instalador. Para poder

ayudarle mejor y con mayor agilidad, indique el número de la

placa de modelo (000000-0000-000000).

OPERACIÓN

SEGURIDAD

16 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALACIÓN

10. Seguridad

El mantenimiento y la reparación del aparato sólo puede ser rea-

lizado por un técnico del servicio postventa.

10.1 Indicaciones generales de seguridad

Sólo garantizamos una funcionalidad y seguridad de funciona-

miento perfectas si se utilizan accesorios y piezas de repuesto

originales previstos para el aparato.

10.2 Directivas, normas y disposiciones

Indicación

Tenga presentes todos los reglamentos y disposiciones

nacionales y regionales.

11. Descripción del aparato

El equipo es un aparato eléctrico de calefacción directa, que es

ﬁjado a la pared. El aparato es muy apto para calentar habitacio-

nes como p. ej. cuartos de trabajo, cocinas, baños, lavabos etc.

11.1 Ámbito de suministro

- Soporte de pared

- Ángulo de ﬁjación

12. Montaje

PELIGRO Electrocución

- En caso de instalar el aparato en habitaciones con

bañera y/o ducha, tenga en cuenta el área de pro-

tección en concordancia con las indicaciones en la

placa de especiﬁcaciones del aparato.

- Coloque el aparato de forma que los dispositivos de

conmutación y regulación no puedan entrar en con-

tacto con la persona que se encuentre en la bañera

o bajo la ducha.

PELIGRO Incendio

- El aparato solo puede ser colocado a una pared

vertical y resistente a temperaturas de 90 °C como

mínimo.

- Mantenga las distancias mínimas respecto a las su-

perﬁcies de los objetos colindantes.

- No puede colocar el aparato inmediatamente debajo

de una toma de corriente de pared.

f Observe en el plano dimensional la distancia entre los aguje-

ros para el monaje del soporte de pared.

f Fije el soporte de pared con material de ﬁjación adecuado.

Con los oblongos horizontales y verticales se posibilita un

mejor ajuste del soporte de pared respecto a los taladros.

f Cuelgue el aparato de manera que los dos anclajes situados

en la parte superior de la pared trasera entren en las ranu-

ras del soporte de pared.

f Coloque el ángulo de ﬁjación y el tornillo para asegurar

que el aparato no sea descolgado involuntariamente. Cuel-

gue para ello el ángulo de ﬁjación desde atrás en la pared

trasera.

13. Conexión eléctrica

PELIGRO Electrocución

Realice los trabajos de conexión e instalación eléctricos

conforme a la normativa vigente.

!

Daños a aparatos y daños medioambientales

Observe la placa de especiﬁcaciones. La tensión indicada

debe coincidir con la tensión eléctrica disponible.

No coloque el aparato inmediatamente debajo de una toma de

corriente de pared.

En caso de cable ROMEX , instale ½" ROMEX conector. En caso de

Greenﬁeld, utilice por favor ½" Greenﬁeld conector.

13.1 Extracción de la cubierta frontal

Retire los dos tornillos en la parte inferior de la unidad. Una vez

quitados, la cara frontal se puede quitar tirando de ella hacia

usted.

1

1 Ubicaciones de tornillos para quitar la cubierta

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 17

ESPAÑOL

INSTALACIÓN

ENTREGA DEL APARATO A TERCERAS PERSONAS

13.2 Alambre de conexión al bloque de terminales

Hay un oriﬁcio para la entrada de cables en la parte posterior de

la unidad. Instale una abrazadera de cable para evitar que el cable

de alimentación sea sacado del bloque de terminales durante su

funcionamiento.

1

1 Entrada de cable

13.3 Bloque de terminales

Pase el cable de alimentación a través del oriﬁcio de entrada del

cable y dentro del bloque de terminales. El tornillo de conexión a

tierra está ubicado encima del bloque de terminales.

1

1 Bloque de terminales

Consulte el siguiente diagrama para ver el nivel recomendado de

torsión en los tornillos del bloque de terminales.

Diámetro del cable (mm) Torsión (N•cm) Torsión (lbf•in)

M3.5 60-80 5.31-7.08

Usar las especiﬁcaciones de torsión adecuadas para ﬁjar el cable

al bloque de cableado ayuda a evitar pérdidas personales o daños

a la propiedad.

14. Entrega del aparato a terceras per-

sonas

Explique al usuario las funciones del equipo. Subraye la impor-

tancia de las instrucciones de seguridad indicándoselas. Entregue

al usuario el manual de operación e instalación.

15. Especiﬁcaciones técnicas

15.1 Medidas

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1 Soporte de pared

2 Paso de cables eléctricos

3 Ángulo de ﬁjación

18 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALACIÓN

ESPECIFICACIONES TÉCNICAS

15.2 Distancias mínimas

mínimo

4˝ (10 cm)

mínimo

4˝ (10 cm)

mínimo 4˝ (10 cm) recomendado 6-8˝ (15-20 cm)

SUELO

mínimo 12˝ (30.5 cm)

mínimo

20˝ (50 cm)

CUALQUIER SUPERFICIE DURA

mínimo

4˝ (10 cm)

mínimo

4˝ (10 cm)

mínimo 4˝ (10 cm) recomendado 6-8˝ (15-20 cm)

SUELO

mínimo 12˝ (30.5 cm)

mínimo

20˝ (50 cm)

CUALQUIER SUPERFICIE DURA

f La imagen de arriba muestra las distancias mínimas permiti-

das entre el aparato instalado y cualquier superﬁcies dura.

f Recomendamos que se instale el aparato a 6-8” del suelo.

PELIGRO Incendio

Los materiales combustibles como muebles, papeles,

ropa y cortinas deben mantenerse al menos a 3 pies

(0,9 m) del calentador.

Nunca coloque objetos o materiales inﬂamables,

combustibles o aislantes, como ropa lavada, sábanas,

revistas, recipientes con cera para pisos o gasolina,

aerosoles u objetos similares sobre el artefacto o en

cercanía directa a él.

15.3 Tabla de especiﬁcaciones

CK 15 E CK 20 E

Número de pedido 074058 074057

Conexión eléctrica monofásico monofásico

Voltaje 120 V 240 V 208 V

Vatios 1500 W 2000 W 1500 W

Amperaje 12.5 A 8.3 A 7.5 A

Interruptor auto. # requerido 15 A 15 A 15 A

Calibre de alambre 14 AWG 14 AWG 14 AWG

Rango de ajuste 41°F - 86°F / 5°C - 30°C

Posición de protección antiescarcha 44.6°F / 7°C

Ruido de funcionamiento 49.7 dB(A)

Altura 18.1˝ / 46 cm

Ancho 13.2˝ / 33.5 cm

Profundidad 4.8˝ / 12.3 cm

Peso 8.0 lb / 4.4 kg

CKT 15 E CKT 20 E

Número de pedido 230345 230346

Conexión eléctrica monofásico monofásico

Voltaje 120 V 240 V 208 V

Vatios 1500 W 2000 W 1500 W

Amperaje 12.5 A 8.3 A 7.5 A

Interruptor auto. # requerido 15 A 15 A 15 A

Calibre de alambre 14 AWG 14 AWG 14 AWG

Rango de ajuste 41°F - 86°F / 5°C - 30°C

Posición de protección antiescarcha 44.6°F / 7°C

Ruido de funcionamiento 49.7 dB(A)

Altura 18.1˝ / 46 cm

Ancho 13.2˝ / 33.5 cm

Profundidad 4.8˝ / 12.3 cm

Peso 8.0 lb / 4.4 kg

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 19

ESPAÑOL

INSTALACIÓN

ESPECIFICACIONES TÉCNICAS

15.4 Plano eléctrico CK 15 E

GRD L1 N

CK 15 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK �15� SP�TS

A1 Grupo constructivo cuerpo calefactor eléctrico

F1 Protección sobrecalentamiento

M1 Ventilador

N1 Regulador de temperatura

R1 Resistencia calefactora

R2 Resistencia calefactora

X1 Conexión bipolar

15.5 Plano eléctrico CKT 15 E

1

2

1

3

2

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 N

CKT 15 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CKT�15�SP�TS

A1 Grupo constructivo cuerpo calefactor eléctrico

F1 Protección sobrecalentamiento

M1 Ventilador

N1 Regulador de temperatura

R1 Resistencia calefactora

R2 Resistencia calefactora

T1 Temporizador corto 60 min

X1 Regleta de conexiones bipolar

20 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALACIÓN

ESPECIFICACIONES TÉCNICAS

15.6 Plano eléctrico CK 20 E

GRD L1 L2

CK 20 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK�20�DP�TS

A1 Grupo constructivo cuerpo calefactor eléctrico

F1 Protección sobrecalentamiento

M1 Ventilador

N1 Regulador de temperatura

R1 Resistencia calefactora

R2 Resistencia calefactora

X1 Conexión bipolar

15.7 Plano eléctrico CKT 20 E

1

2

1

3

2

4

6

5

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 L2

CKT 20 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

S1

CKT�20�DP�TS

A1 Grupo constructivo cuerpo calefactor eléctrico

F1 Protección sobrecalentamiento

M1 Ventilador

N1 Regulador de temperatura

R1 Resistencia calefactora

R2 Resistencia calefactora

S1 Interruptor de doble polo

T1 Temporizador corto 60 min

X1 Regleta de conexiones bipolar

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 21

ESPAÑOL

GARANTÍA | MEDIO AMBIENTE Y RECICLAJE

Simply the Best

17 West Street

West Hatﬁ eld, MA 01088

TOLL FREE 800.582.8423

PHONE 413.247.3380

FAX 413.247.3369

info

@

stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

CALENTADORES ELÉCTRICOS

Todos los modelos CK, CKT, CK Trend, CNS-E & CNS 24H

GARANTÍA LIMITADA

Sujeto a los términos y condiciones expresados en esta

garantía limitada, Stiebel Eltron, Inc. (el “Fabricante”)

por la presente asegura al comprador original (el

“Propietario”) que cada calentador eléctrico de ambiente

(el “Calentador”) estará libre de defectos en los materiales

del Fabricante o la mano de obra durante un período de

tres (3) años a partir de la fecha de compra. Como única y

exclusiva solución para el Propietario por incumplimiento

de la presente garantía, el Fabricante, a discreción del

Fabricante, enviará repuestos para reparación local,

recuperará la unidad para su reparación en fábrica o

reemplazará el Calentador defectuoso con una unidad de

reemplazo que tenga características de funcionamiento

comparables. La máxima responsabilidad del Fabricante en

cualquier circunstancia se limitará al precio de compra del

Calentador que pagó el Propietario.

Esta garantía limitada será la única garantía que ofrece

el Fabricante y reemplaza a todas las demás garantías,

expresas o implícitas, escritas u orales oral, incluidas pero

no limitadas las garantías de comerciabilidad y aptitud

para determinado ﬁ n. El Fabricante no será responsable

de daños incidentales, consecuentes o contingentes o

gastos que surjan directa o indirectamente de cualquier

defecto del Calentador o el uso de este. El Fabricante no

será responsable de cualquier daño a la propiedad del

Propietario que surja directa o indirectamente de cualquier

defecto del Calentador o el uso de este. Solo el Fabricante

está autorizado a ofrecer todas las garantías de parte

del Fabricante y ninguna aﬁ rmación, garantía o promesa

realizada por cualquier otra parte será vinculante para el

Fabricante.

El Fabricante no será responsable por daños de ningún

tipo relacionados u ocasionados por:

1. cualquier uso indebido o falta de cuidado del

Calentador, cualquier accidente que afecte al

Calentador, cualquier alteración del Calentador o

cualquier otro uso incorrecto;

2. casos fortuitos o circunstancias sobre las cuales el

Fabricante no tiene control;

3. instalación del del Calentador que se desvíe de las

directivas del Fabricante y no observe los códigos de

construcción pertinentes;

4. falta de mantenimiento del Calentador o

funcionamiento del Calentador que no sea conforme a

las especiﬁ caciones del Fabricante;

5. instalación defectuosa y/o uso de materiales

inapropiados por parte de cualquier instalador y que no

se relacionen con defectos en los repuestos o la mano

de obra del Fabricante;

6. cambio del Calentador de su lugar original de

instalación;

7. funcionamiento en un voltaje o corriente inapropiada;

8. desarmado, reparación o alteración por cualquier

persona que no sea el Fabricante.

Si el Propietario desea devolver el Calentador al Fabricante

para su reparación o reemplazo bajo los términos de

esta garantía, el Propietario debe obtener primero la

autorización por escrito del Fabricante. El Propietario

deberá presentar una prueba de compra que incluya la

fecha de compra, y será responsable de todos los costos

de desinstalación y transporte. Si el Propietario no puede

demostrar la fecha de compra, esta garantía se limitará

al período que corre a partir de la fecha de fabricación

impresa en el Calentador. El Fabricante se reserva el

derecho de negar la cobertura de esta garantía después

de examinar el Calentador. Esta garantía se limita al

Propietario y no puede transferirse.

Algunos estados y provincias no permiten la exclusión

o limitación de ciertas garantías. En tales casos, las

limitaciones aquí expresadas pueden no aplicarse al

Propietario. En tales casos, esta garantía se limitará al

período más corto y a los importes por daños más cortos

permitidos por ley. Esta garantía le otorga derechos legales

especíﬁ cos y puede que usted tenga otros derechos, que

varían de estado y de provincia a provincia.

El Propietario será responsable de todos los costos de

mano de obra y otros cargos incurridos al retirar o reparar

el Calentador en su domicilio.

Esta Garantía solo es válida en Estados Unidos y Canadá.

Las garantías pueden variar de un país a otro. Consulte a su

representante de Stiebel Eltron local para conocer la Garantía

correspondiente a su país.

!

La instalación, conexión eléctrica y primera

operación de este artefacto debe ser realizada

por un instalador caliﬁcado.

!

La compañía no acepta responsabilidad alguna por

la falla de cualquier artículo suministrado que no

haya sido instalado y operado de acuerdo con las

instrucciones del fabricante.

Medioambiente y reciclaje

Por favor ayúdenos a proteger el medioambiente eliminando el

embalaje en concordancia con la normativa nacional para el

tratamiento de residuos.

Esta Garantía solo es válida en Estados Unidos y Canadá.

Las garantías pueden variar de un país a otro. Consulte a su

representante de Stiebel Eltron local para conocer la Garantía

correspondiente a su país.

16. Garantía

22 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

TABLE DES MATIÈRES | UTILISATION

DIRECTIVES IMPORTANTES

UTILISATION

1. DIRECTIVES IMPORTANTES �� 22

1.1 Généralités à propos de ce document �� 22

1.2 Consignes de sécurité �� 22

1.3 Autres repérages utilisés dans cette documentation �� 23

2. Sécurité �� 23

2.1 Utilisation conforme �� 23

2.2 Consignes de sécurité générales �� 23

2.3 Homologation �� 24

2.4 Label de conformité �� 24

3. Inscrivez votre produit �� 24

4. Description de l'appareil �� 24

4.1 Utilisation avec un régulateur externe de température

ambiante �� 24

5. Utilisation CK 15 E / CK 20 E �� 24

5.1 Mise en marche du chauffage �� 24

5.2 Arrêt du chauffage/protection hors gel��24

6. Utilisation CKT 15 E / CKT 20 E �� 25

6.1 Mise en marche du chauffage �� 25

6.2 Réglage de l'horloge de temporisation �� 25

6.3 Arrêt du chauffage/protection hors gel�� 25

7. Nettoyage, entretien et maintenance �� 25

8. Stockage�� 25

9. Comment remédier à un problème �� 25

INSTALLATION

10. Sécurité �� 26

10.1 Consignes de sécurité générales �� 26

10.2 Prescriptions, normes et directives �� 26

11. Description de l'appareil �� 26

11.1 Livraison normale �� 26

12. Montage �� 26

13. Raccordement électrique �� 26

13.1 Retrait du capot avant �� 26

13.2 Branchement du ﬁl au bornier �� 27

13.3 Bloc de câblage ��27

14. Remise de l'appareil �� 27

15. Données techniques �� 27

15.1 Dimensions �� 27

15.2 Distances minimales �� 28

15.3 Tableau de données �� 28

15.4 Schéma de câblage CK 15 E ��29

15.5 Schéma de câblage CKT 15 E �� 29

15.6 Schéma de câblage CK 20 E ��30

15.7 Schéma de câblage CKT 20 E ��30

16. Garantie �� 31

UTILISATION

1. DIRECTIVES IMPORTANTES

GARDER CES DIRECTIVES POUR

RÉFÉRENCE ULTÉRIEURE.

Pour réduire le risque d’incendie, de choc électrique ou de bles-

sures, respectez les directives suivantes lorsque vous utilisez des

appareils électriques :

1. Lire toutes les instructions avant d’installer ou d’utiliser cet

appareil de chauffage.

2. Cet appareil est chaud lorsqu’il est en marche. Pour éviter de

vous brûler, ne touchez pas les surfaces chaudes avec la peau

nue. Gardez les matériaux combustibles, comme les meubles, les

coussins, la literie, le papier, les vêtements, etc. et les rideaux à au

moins 1 m (3 pi) de distance du devant de l’appareil de chauffage

et au moins à 1 m (3 pi) de distance latéralement et à l’arrière.

3. Prenez de grandes précaution lorsque tout appareil de chauf-

fage doit être utilisé en présence ou par des enfants ou des per-

sonnes invalides, ainsi que chaque fois qu’il est laissé en marche

sans surveillance.

4. Ne faites pas fonctionner tout appareil de chauffage qui aurait

mal fonctionné préalablement. Débranchez le cordon électrique à

la prise et faites examiner l’appareil par un électricien de bonne

réputation avant de le réutiliser.

1.1 Généralités à propos de ce document

Le chapitre Mode d’emploi est à l’attention des utilisateurs et des

entrepreneurs en systèmes de chauffage.

Le chapitre Installation est à l’attention des entrepreneurs en sys-

tèmes de chauffage.

Lisez attentivement ces directives avant d’utiliser

l’appareil puis mettez-les de côté pour référence ul-

térieure. Transférez ce document à toute personne qui utilisera

l’appareil.

1.2 Consignes de sécurité

1.2.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger

Sont indiqués ici les risques éventuellement encourus

en cas de non-respect de la consigne de sécurité.

f Sont indiqués ici les mesures permettant de pal-

lier au danger.

UTILISATION

SÉCURITÉ

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 23

FRANÇAIS

1.2.2 Symboles, nature du danger

Symbole Nature du danger

!

Blessure

Électrocution

Brûlure

Incendie

1.2.3 Mentions d'avertissement

MENTION

D'AVERTISSE-

MENT

Signification

DANGER Caractérise des remarques dont le non-respect entraîne de

graves lésions, voire la mort.

AVERTISSEMENT Caractérise des remarques dont le non-respect peut

entraîner de graves lésions, voire la mort.

ATTENTION Caractérise des remarques dont le non-respect peut en-

traîner des lésions légères ou moyennement graves.

1.3 Autres repérages utilisés dans cette documen-

tation

Remarque

Les remarques sont délimitées par des lignes horizontales

au-dessus et en dessous du texte. Le symbole ci-contre

caractérise des remarques générales.

f Lisez attentivement les textes de remarque.

Symbole

!

Endommagements de l'appareil et pollution de l'environ-

nement

Recyclage de l'appareil

Ne pas couvrir l'appareil

f Ce symbole vous indique que vous devez agir. Les actions né-

cessaires sont décrites étape par étape.

2. Sécurité

Respectez les consignes de sécurité et les prescriptions énoncées

par la suite.

N'utilisez cet appareil que s'il est complètement installé et doté

de tous les dispositifs de sécurité.

2.1 Utilisation conforme

Cet appareil est conçu pour le chauffage de locaux.

Tout emploi sortant de ce cadre est considéré comme non

conforme.

2.2 Consignes de sécurité générales

DANGER d’électrocution

- Coupez l’alimentation électrique de l’appareil au

disjoncteur avant de le nettoyer et attendez que

l’élément chauffant soit refroidi.

DANGER Incendie

N'utilisez pas l'appareil ...

- lorsque les distances minimales avec les surfaces

des objets voisins (mobilier, rideaux et voilages,

autres textiles ou tout autre matériau inﬂammable)

ne sont pas respectées (voir le chapitre Données

techniques / Cotes et distances minimales).

- dans les locaux où existe un risque d'incendie ou

d'explosion en raison de la présence de produits

chimiques, poussières, gaz ou vapeurs.

- à proximité immédiate de câbles ou récipients sus-

ceptibles de contenir ou de transporter des maté-

riaux inﬂammables ou explosibles.

- si des travaux de pose, de ponçage, de vitriﬁcation

sont exécutés dans le local où l'appareil est installé.

- là où sont manipulés de l'essence, des bombes

aérosols, de l'encaustique ou d'autres produits

identiques. Aérer sufﬁsamment le local avant de

chauffer.

- après une chute de l'appareil, après un fonctionne-

ment défaillant, si un composant de l'appareil est

endommagé.

- à l’extérieur.

DANGER Incendie

Ne posez pas sur l'appareil ou à proximité immédiate

de celui-ci des objets ou des matériaux combustibles,

inﬂammables ou isolants thermiques tels que linge, cou-

vertures, journaux, récipients contenant de l'encaustique

ou de l'essence, bombes aérosols et autres produits simi-

laires.

AVERTISSEMENT Incendie

Veillez à ce qu'aucun corps étranger ne pénètre dans les

ouvertures d'entrée ou de sortie d'air. Toute pénétration

d'un corps étranger dans ces ouvertures risque de provo-

quer une électrocution ou un incendie, ou d'endommager

l'appareil.

AVERTISSEMENT Incendie

Pour éviter tout incendie, veillez à ne jamais bloquer les

ouvertures d'entrée et de sortie d'air. N'utilisez jamais

l'appareil sur une surface de pose molle (lit par ex.) aﬁn

d’éviter d’obstruer les ouvertures.

DANGER Surchauffe

Si l'appareil est utilisé avec une horloge de temporisa-

tion, il peut, sans régulation, ne pas cesser de chauffer

le local. Si le local est petit et que les personnes qui

s'y trouvent ne peuvent pas le quitter d'elles-mêmes, il

convient d'assurer une surveillance permanente.

UTILISATION

INSCRIVEZ VOTRE PRODUIT

24 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

!

AVERTISSEMENT Blessure

À moins d'être supervisées ou d'avoir reçu les instruc-

tions d'usage de la personne responsable de leur sécu-

rité, les personnes (y compris les enfants) aux capacités

physiques, sensorielles ou mentales réduites ne doivent

pas utiliser cet appareil.

Surveillez les enfants pour vous assurer qu'ils ne jouent

pas avec l'appareil.

ATTENTION Brûlures

Les surfaces de l'appareil et l'air rejeté sont chauds

lorsque l'appareil est en service (plus de 90 °C (194 °F)).

Pour éviter des brûlures, évitez tout contact direct de la

peau nue avec les surfaces chaudes.

!

Endommagements de l'appareil et pollution de l'envi-

ronnement

- Ne pas couvrez pas l'appareil.

- Ne montez pas sur l'appareil.

2.3 Homologation

- Conforme à la norme ANSI/UL Std. 2021

- Certiﬁé à la norme CAN/CSA Std. 22.2 No. 46

2.4 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Inscrivez votre produit

Vous devez inscrire votre produit dans les 90 jours qui

suivent la date d’achat sur notre site internet pour ac-

tiver la garantie normale ou pour pouvoir réclamer la

garantie prolongée, Rendez-vous à notre site internet

à l’adresse suivante :

www.stiebel-eltron-usa.com et cliquez sur « Regis-

ter Your Product » (inscrivez votre produit).

Avant de lancer le processus d’inscription, nous vous conseillons

d’avoir à portée de main la documentation nécessaire, à savoir.

Modèle, Exemple : CK 15 E

Numéro apparaissant après « Nr, » (N°)

Lieu d’achat

Date d’achat

Prénom et nom de famille

Adresse courriel

Adresse postale

Numéro de téléphone

Date d’installation

En cas de questions à propos du processus d’inscription ou des

options pour la garantie, veuillez contacter Stiebel Eltron USA

directement en composant le (800) 582-8423.

4. Description de l'appareil

L'appareil se ﬁxe au mur et convient en particulier pour les bureaux

ou ateliers, cuisines, salles de bains, laveries et locaux similaires.

L'habillage externe de l'appareil est en tôle métallique thermola-

quée. Les deux parois latérales sont en matière synthétique et les

organes de commande sont placés sur le côté droit.

Le ventilateur silencieux capte l'air ambiant qui est ensuite chauf-

fé par le système de chauffe à ﬁl nu puis soufﬂé uniformément

par le conduit d’air chaud et la grille de sortie d’air chaud située

en-dessous.

L'appareil chauffe l'air ambiant à la température réglée et main-

tient cette température constante.

4.1 Utilisation avec un régulateur externe de tem-

pérature ambiante

(Ne s'applique qu'à CK)

Vous avez la possibilité d'utiliser cet appareil dans les locaux de

plus de 20 m

2

(215 ft

2

) avec un régulateur externe de température

ambiante acheté dans le commerce.

f Tournez le sélecteur de température de l'appareil vers la

droite jusqu'en butée.

5. Utilisation CK 15 E / CK 20 E

1

26�07�31�0211

1 Sélecteur de température

5.1 Mise en marche du chauffage

La température se règle en continu. L'appareil se coupe dès que

la température ambiante réglée est atteinte.

f Tournez le sélecteur de température de l'appareil vers la

droite jusqu'au niveau souhaité.

5.2 Arrêt du chauffage/protection hors gel

!

Pour assurer la protection contre le gel, assurez-vous

que l’interrupteur d’alimentation est bien sur la posi-

tion “On.

f Tournez le sélecteur de température de l'appareil vers la

gauche jusqu'en butée.

La protection hors gel est activée en cette position. Le chauffage

se met automatiquement en marche si la température ambiante

est inférieure à la température de protection hors gel.

UTILISATION

UTILISATION CKT 15 E / CKT 20 E

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 25

FRANÇAIS

6. Utilisation CKT 15 E / CKT 20 E

1

2

26�07�31�0214

1 Sélecteur de température

2 Horloge de temporisation

6.1 Mise en marche du chauffage

La température se règle en continu. L'appareil se coupe dès que

la température ambiante réglée est atteinte.

f Tournez le sélecteur de température de l'appareil vers la

droite jusqu'au niveau souhaité.

6.2 Réglage de l'horloge de temporisation

Sans régulation et avec l'horloge de temporisation, l’appareil

chauffe à pleine puissance.

f Tournez le bouton de l'horloge de temporisation vers la

droite pour régler une durée de fonctionnement comprise

entre 0 et 60 minutes.

6.3 Arrêt du chauffage/protection hors gel

La protection hors gel est activée en cette position. Le chauffage

se met automatiquement en marche si la température ambiante

est inférieure à la température de protection hors gel.

f Tournez le sélecteur de température de l'appareil vers la

gauche jusqu'en butée et vériﬁez que l'horloge de temporisa-

tion est sur 0.

7. Nettoyage, entretien et mainte-

nance

Cet appareil ne contient aucune pièce à entretenir par l'utilisateur.

Nettoyez l'appareil, lorsqu'il est froid, avec des produits d'entretien

usuels. Évitez les produits d'entretien abrasifs et corrosifs.

Si des taches de couleur brune apparaissent sur l'enveloppe de

l'appareil, nettoyez celles-ci avec un chiffon humide le plus tôt

possible.

!

Endommagements de l'appareil et pollution de l'envi-

ronnement

Ne vaporisez pas de nettoyant en spray dans la fente

d'aération.

8. Stockage

f Lorsque l'appareil n'est pas utilisé, rangez-le dans un endroit

sec.

9. Comment remédier à un problème

Si l'appareil ne chauffe pas, vériﬁez la température réglée sur

l'appareil et le fusible de l'installation domestique.

L'appareil est équipé d'un thermostat de sécurité qui le coupe en

cas de surchauffe. Une fois la cause éliminée (entrée ou sortie de

l'air recouverte par ex.), l'appareil se remettra en marche après

un temps de refroidissement de quelques minutes.

Appelez un installateur si vous ne réussissez pas à éliminer la

cause. Donnez-lui le numéro indiqué sur la plaque signalétique

pour qu'il puisse vous aider plus rapidement et plus efﬁcacement

(000000-0000-000000).

UTILISATION

SÉCURITÉ

26 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

10. Sécurité

La maintenance et les réparations de cet équipement ne doivent

être effectuées que par un technicien du service clientèle.

10.1 Consignes de sécurité générales

Nous ne garantissons un bon fonctionnement et en toute sécurité

de l'appareil que si les accessoires et pièces de rechange d'origine

sont employés.

10.2 Prescriptions, normes et directives

Remarque

Tenez compte de la législation et des prescriptions natio-

nales et locales.

11. Description de l'appareil

Cet appareil est un appareil de chauffage électrique direct à mon-

ter au mur. Cet appareil convient particulièrement au chauffage

des locaux tels que bureaux ou ateliers, cuisines, salles de bains,

laveries, etc.

11.1 Livraison normale

Les articles suivants sont livrés avec l’appareil:

- Applique murale équerre de ﬁxation

12. Montage

DANGER Électrocution

- Lors de l'installation de cet appareil dans des locaux

avec baignoire et/ou douche, tenez compte de la

zone de protection conformément aux indications

reportées sur la plaquette signalétique de l'appa-

reil.

- Placez l'appareil de sorte que les dispositifs de

commutation et de régulation ne puissent être

touchés par les personnes se trouvant dans la bai-

gnoire ou la douche.

DANGER Incendie

- L'appareil ne peut être ﬁxé que sur une paroi ver-

ticale capable de résister au moins à une tempéra-

ture de 90 °C.

- Respectez les distances minimales d'écartement

avec les surfaces des objets voisins.

- N’installez pas l'appareil directement sous une prise

électrique murale.

f Référez-vous au plan de cotes pour l'écartement des trous

pour l'applique murale.

f Fixez la ﬁxation murale à l'aide du matériel de ﬁxation adé-

quat. Il est possible de compenser un décalage du trou dans

le sens horizontal et vertical à l'aide du trou oblong de l'ap-

plique murale.

f Accrochez l'appareil de manière à ce que les deux ergots qui

ressortent en haut de la paroi arrière s'agrippent dans la

fente de l'applique murale.

f Fixez l'appareil avec l'équerre de ﬁxation et une vis aﬁn d'évi-

ter qu'il ne se décroche inopinément. Accrochez l'équerre de

ﬁxation derrière à la paroi arrière.

13. Raccordement électrique

DANGER Électrocution

Exécutez tous les travaux de raccordement et d'installa-

tion électriques suivant les prescriptions.

!

Endommagements de l'appareil et pollution de l'envi-

ronnement

Respectez les indications de la plaque signalétique. La

tension spéciﬁée doit correspondre à la tension du sec-

teur.

N'installez pas l'appareil directement sous une prise électrique

murale.

Si vous utilisez un câble de type ROMEX, installez un connecteur

ROMEX de ½" dans l'évidement. Si vous utilisez un câble de type

Greenﬁeld, utilisez un connecteur Greenﬁeld de ½".

13.1 Retrait du capot avant

Retirez les deux vis en bas de l’appareil. Une fois enlevé, le cou-

vercle peut être retiré en le tirant vers vous.

1

1 Visquer les emplacements pour enlever le couvercle

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 27

FRANÇAIS

INSTALLATION

REMISE DE L'APPAREIL

13.2 Branchement du ﬁl au bornier

Il y a un trou pour l’entrée du câble à l’arrière de l’unité. Installez

un serre-câble pour éviter que le câble d’alimentation ne sorte

du bornier pendant le fonctionnement.

1

1 Entrée de câble

13.3 Bloc de câblage

Faites passer le câble d’alimentation dans le trou d’entrée du

câble et dans le bornier. La vis du ﬁl de terre est située au-dessus

du bornier.

1

1 Bloc de câblage

Consultez le tableau ci-dessous pour connaître la pression de ser-

rage recommandée pour les vis de la plaque à bornes.

Diamètre de vis (mm) Torque (N•cm) Torque (lbf•in)

M3.5 60-80 5.31-7.08

Utiliser la pression de serrage appropriée pour ﬁxer les ﬁls au bloc

de câblage contribue à prévenir la perte de biens personnels et

les dommages à la propriété.

14. Remise de l'appareil

Expliquez les différentes fonctions de l'appareil à l'utilisateur.

Attirez particulièrement son attention sur les consignes de sé-

curité. Remettez les instructions d'utilisation et d'installation à

l'utilisateur.

15. Données techniques

15.1 Dimensions

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1

3

2

18˝

(46 cm)

⅜˝ (1 cm)

5˝ (12.3 cm)

13½˝ (33.5 cm)

8˝ (20 cm)

14¼˝

(36.5 cm)

17˝

(43.1 cm)

1 Fixation murale

2 Passage des câbles électriques

3 Équerre de ﬁxation

28 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

DONNÉES TECHNIQUES

15.2 Distances minimales

minimum

4˝ (10 cm)

minimum

4˝ (10 cm)

minimum 4˝ (10 cm) recommandé 6-8˝ (15-20 cm)

LE PLANCHER

minimum 12˝ (30.5 cm)

minimum

20˝ (50 cm)

TOUTE SURFACE DURE

minimum

4˝ (10 cm)

minimum

4˝ (10 cm)

minimum 4˝ (10 cm) recommandé 6-8˝ (15-20 cm)

LE PLANCHER

minimum 12˝ (30.5 cm)

minimum

20˝ (50 cm)

TOUTE SURFACE DURE

f L’image ci-dessus montre la distance minimale à respecter

entre le convecteur et toute surface dure.

f Les objets inﬂammables comme les meubles, le papier, les

vêtements et les rideaux doivent demeurer à plus de 90 cen-

timètres (3 pieds) du convecteur.

AVERTISSEMENT Incendie

Ne placez jamais d’objets ou de matériaux inﬂammables ou

isolants comme des draps, des serviettes, des couvertures,

des magazines, des contenants de cire à parquets ou

d’essence, des aérosols ou d’autres objets similaires sur

l’appareil ou à proximité immédiate de celui-ci.

15.3 Tableau de données

CK 15 E CK 20 E

Réf. commande 074058 074057

Phase monophasé monophasé

Tension 120 V 240 V 208 V

Puissance de raccordement 1500 W 2000 W 1500 W

Ampérage 12.5 A 8.3 A 7.5 A

Taille requise disjoncteur 15 A 15 A 15 A

Taille de câble requise, cuivre 14 AWG 14 AWG 14 AWG

Plage de réglage 41°F - 86°F / 5°C - 30°C

Protection hors gel 44.6°F / 7°C

Bruit en fonctionnement 49.7 dB(A)

Hauteur 18.1˝ / 46 cm

Largeur 13.2˝ / 33.5 cm

Profondeur 4.8˝ / 12.3 cm

Poids 8.0 lb / 4.4 kg

CKT 15 E CKT 20 E

Réf. commande 230345 230346

Phase monophasé monophasé

Tension 120 V 240 V 208 V

Puissance de raccordement 1500 W 2000 W 1500 W

Ampérage 12.5 A 8.3 A 7.5 A

Taille requise disjoncteur 15 A 15 A 15 A

Taille de câble requise, cuivre 14 AWG 14 AWG 14 AWG

Plage de réglage 41°F - 86°F / 5°C - 30°C

Protection hors gel 44.6°F / 7°C

Bruit en fonctionnement 49.7 dB(A)

Hauteur 18.1˝ / 46 cm

Largeur 13.2˝ / 33.5 cm

Profondeur 4.8˝ / 12.3 cm

Poids 8.0 lb / 4.4 kg

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 29

FRANÇAIS

INSTALLATION

DONNÉES TECHNIQUES

15.4 Schéma de câblage CK 15 E

GRD L1 N

CK 15 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK �15� SP�TS

A1 Module élément électrique chauffant

F1 Protection contre la surchauffe

M1 Ventilateur

N1 Thermostat

R1 Résistance électrique

R2 Résistance électrique

X1 Bloc de jonction

15.5 Schéma de câblage CKT 15 E

1

2

1

3

2

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 N

CKT 15 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CKT�15�SP�TS

A1 Module élément électrique chauffant

F1 Protection contre la surchauffe

M1 Ventilateur

N1 Thermostat

R1 Résistance électrique

R2 Résistance électrique

T1 Minuterie 60min

X1 Bloc de jonction

30 | CK 15-20 E / CKT 15-20 E WWW.STIEBEL-ELTRON-USA.COM

INSTALLATION

DONNÉES TECHNIQUES

15.6 Schéma de câblage CK 20 E

GRD L1 L2

CK 20 E:

M1

M

1

~

ϑ

>

N1

1

2

X1

R1 R2

A1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

CK�20�DP�TS

A1 Module élément électrique chauffant

F1 Protection contre la surchauffe

M1 Ventilateur

N1 Thermostat

R1 Résistance électrique

R2 Résistance électrique

X1 Bloc de jonction

15.7 Schéma de câblage CKT 20 E

1

2

1

3

2

4

6

5

ϑ

>

N1

R1 R2

M1

M

1

~

A1

T1

GRD L1 L2

CKT 20 E:

X1

>80°C ± 5K

>171°F ± 9°F

F1

F2

ϑ

S1

CKT�20�DP�TS

A1 Module élément électrique chauffant

F1 Protection contre la surchauffe

M1 Ventilateur

N1 Thermostat

R1 Résistance électrique

R2 Résistance électrique

S1 Interrupteur bipolaire

T1 Minuterie 60min

X1 Bloc de jonction

WWW.STIEBEL-ELTRON-USA.COM CK 15-20 E / CKT 15-20 E | 31

FRANÇAIS

GARANTIE | ENVIRONNEMENT ET RECYCLAGE

17 West Street

West Hatﬁ eld, MA 01088

TOLL FREE 800.582.8423

TÉL 413.247.3380

FAX 413.247.3369

info

@

stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

CHAUFFE-EAU ELECTRIQUE SANS RESERVOIR

Tous les modèles Mini

™

, DHC, DHC-E, Tempra®, & Tempra® Plus

GARANTIE LIMITÉE

Cette garantie n’est valide que pour le Canada et les États-

Unis. Les garanties varient en fonction du pays. Veuillez vous

adresser à votre représentant local Stiebel Eltron pour plus de

détails sur la garantie s’appliquant à votre pays.

Sous réserve du respect des termes et conditions déﬁ nis

dans la présente garantie à vie limitée, Stiebel Eltron, Inc.

(ci-après, le « Fabricant ») garantit à l’acheteur d’origine (ci-

après le « Propriétaire ») que tous les chauffe-eau electrique

sans resorvoir (ci-après, le « Chauffe-eau ») ne doit pas (i)

des fuites dues à des défauts de matériaux ou de fabricant de

fabrication pendant une période de sept (7) ans à compter de

la date d’achat ou (ii) l’échec en raison de défauts dans les

matériaux ou de fabrication du fabricant pour une période

de trois (3) ans à compter de la date d’achat. Le seul et

unique recours du propriétaire dans le cadre de la garantie

susmentionnée sera pour le Propriétaire de soit réparer

en usine, soit remplacer le Chauffe-eau défectueux (à la

discrétion du fabricant) avec soit un appareil de rechange,

soit une ou des pièces ayant les mêmes caractéristiques

d’exploitation. La responsabilité ﬁ nancière maximale du

Fabricant ne pourra en aucun cas aller au-delà du prix

d’achat du le Chauffe-eau.

Cette garantie limitée représente la seule garantie accordée

par le fabricant et annule toute les autres garanties,

orales ou écrites, expresses ou implicites, y compris, mais

sans y être limitées les garanties de qualité marchande

ou d’aptitude à un usage particulier. Le fabricant rejette

toute responsabilité pour les dommages ou frais indirects,

consécutifs ou autres résultant directement ou indirectement

de tout vice présent dans le chauffe-eau ou survenu lors

de l’usage du Chauffe-eau. Le fabricant rejette toute

responsabilité pour tout dégât des eaux ou tout autre dégât

matériel encouru par le propriétaire, résultant directement

ou indirectement de tout vice présent dans le Chauffe-eau

ou survenu lors de l’usage du Chauffe-eau. Seul le Fabricant

est autorisé à énoncer les garanties au nom du Fabricant

et aucune déclaration, garantie ou autre document énoncé

par une tierce partie ne saurait engager la responsabilité du

Fabricant.

Le Fabricant rejette toute responsabilité pour tout dommage

causé par ou en relation avec :

1. toute mauvaise utilisation ou négligence du chauffe-eau,

tout accident subi par le chauffe-eau, toute modiﬁ cation

du chauffe-eau ou tout autre usage non prévu,

2. les calamités naturelles ou toute autre circonstance sur

laquelle le fabricant n’a aucun contrôle,

3. l’installation du chauffe-eau autre que conformément

aux directives du fabricant et autre que conformément

aux codes de la construction en vigueur,

4. le non-respect des procédures d’entretien du chauffe-

eau ou l’utilisation du chauffe-eau non conformes aux

directives du fabricant,

5. l’utilisation du chauffe-eau avec une pression d’eau

irrégulière ou dans le cas où le chauffe-eau serait

alimenté en eau non potable pour toute durée que ce soit,

6. une installation incorrecte ou l’utilisation de matériaux

incorrects par un installateur et sans relation avec les

vices de fabrication ou de matériel du fabricant,

7. déplacer le Chauffe-eau de son lieu d’installation

d’origine;

8. l’exposition au gel,

9. problèmes de qualité de l’eau comme l’eau corrosive,

l’eau dure et de l’eau contaminée par des polluants ou

des additifs,

Si le Propriétaire désire renvoyer le Chauffe-eau au Fabricant

pour qu‘il soit réparé ou remplacé dans le cadre de cette

Garantie, le Propriétaire doit d‘abord obtenir l‘autorisation

écrite du Fabricant. Le Propriétaire doit apporter la preuve

d‘achat, y compris la date d‘achat, et sera responsable de

tous les frais de transport et de dépose. Si le Propriétaire ne

peut pas apporter la preuve de la date d‘achat, cette Garantie

sera limitée à la période commençant à la date de fabrication

estampée sur le Chauffe-eau. Le Fabricant se réserve le droit

de rejeter toute couverture de la Garantie à la suite d‘une

inspection du Chauffe-eau par le Fabricant. Cette Garantie ne

s‘applique qu‘au propriétaire et ne peut pas être transférée.

Certains États et Provinces n‘autorisent pas l‘exclusion ou

la limitation de certaines garanties. Dans ce cas, les limites

ci-mentionnées peuvent ne pas s‘appliquer au propriétaire.

Dans ce cas, la Garantie sera limitée à la période la plus

courte et aux dommages et intérêts les plus faibles autorisés

par la loi. Cette garantie vous octroie des droits légaux

spéciﬁ ques. Il est toutefois possible que vous ayez d‘autres

droits en fonction de votre juridiction.

Le Propriétaire sera responsable de tous les frais de main-

d‘œuvre et autres encourus lors de la dépose ou de la

réparation du Chauffe-eau sur le chantier. Veuillez également

noter que le Chauffe-eau doit être installé de sorte qu‘en

cas de fuite, l‘eau qui s‘écoule doit couler de façon à ne pas

endommager l‘endroit où il est installé.

!

L’installation, le branchement électrique et la

première mise en route de cet appareil doivent

être exécutés par un prestataire qualiﬁé.

!

La société rejette toute responsabilité pour toute

défaillance du produit livré qui n'aurait pas été

installé et mis en route conformément aux

directives du fabricant.

Environnement et recyclage

Veuillez nous aider à protéger l’environnement en mettant les

matériaux d'emballage au rebut conformément aux règlements

nationaux relatifs au traitement des déchets.

!

L’installation, le branchement électrique et la

première mise en route de cet appareil doivent

être exécutés par un prestataire qualiﬁé.

!

La société rejette toute responsabilité pour toute

défaillance du produit livré qui n'aurait pas été

installé et mis en route conformément aux

directives du fabricant.

Environnement et recyclage

Veuillez nous aider à protéger l’environnement en mettant les

matériaux d'emballage au rebut conformément aux règlements

nationaux relatifs au traitement des déchets.

Cette garantie n’est valide que pour le Canada et les États-

Unis. Les garanties varient en fonction du pays. Veuillez vous

adresser à votre représentant local Stiebel Eltron pour plus de

détails sur la garantie s’appliquant à votre pays.

16. Garantie

Subject to errors and technical changes!

STIEBEL ELTRON, Inc.

17 West Street | West Hatﬁeld MA 01088

Tel. 413-247-3380 | Fax 413-247-3369

[email protected]

www.stiebel-eltron-usa.com

4<AMHCMM=gehfdb>

North, Central and South America

United States of America

A 164753-40474-9330

Stiebel Eltron CK 15E 074058 120-Volt 1500-Watts Wall Mounted Electric Fan Heater

Product's Documents

OPERATION AND INSTALLATION

Specifications

Stiebel Eltron CK 15E Questions and Answers

Related Products

Stiebel Eltron CKT 15E 230345 Wall Mounted Electric Fan Heater

Stiebel Eltron 236304 CK Trend Wall-Mounted Electric Fan Heater, 1500W, 120V

Stiebel Eltron CK TREND 200-2 236305 Wall-Mounted Electric Fan Heater, 2000W, 240V

Stiebel Eltron CK TREND 150-1 236304 1500W Wall-Mounted Electric Fan Heater

Stiebel Eltron CKT 20E 240-Volt 2000-Watt Wall Mounted Electric Fan Heater
