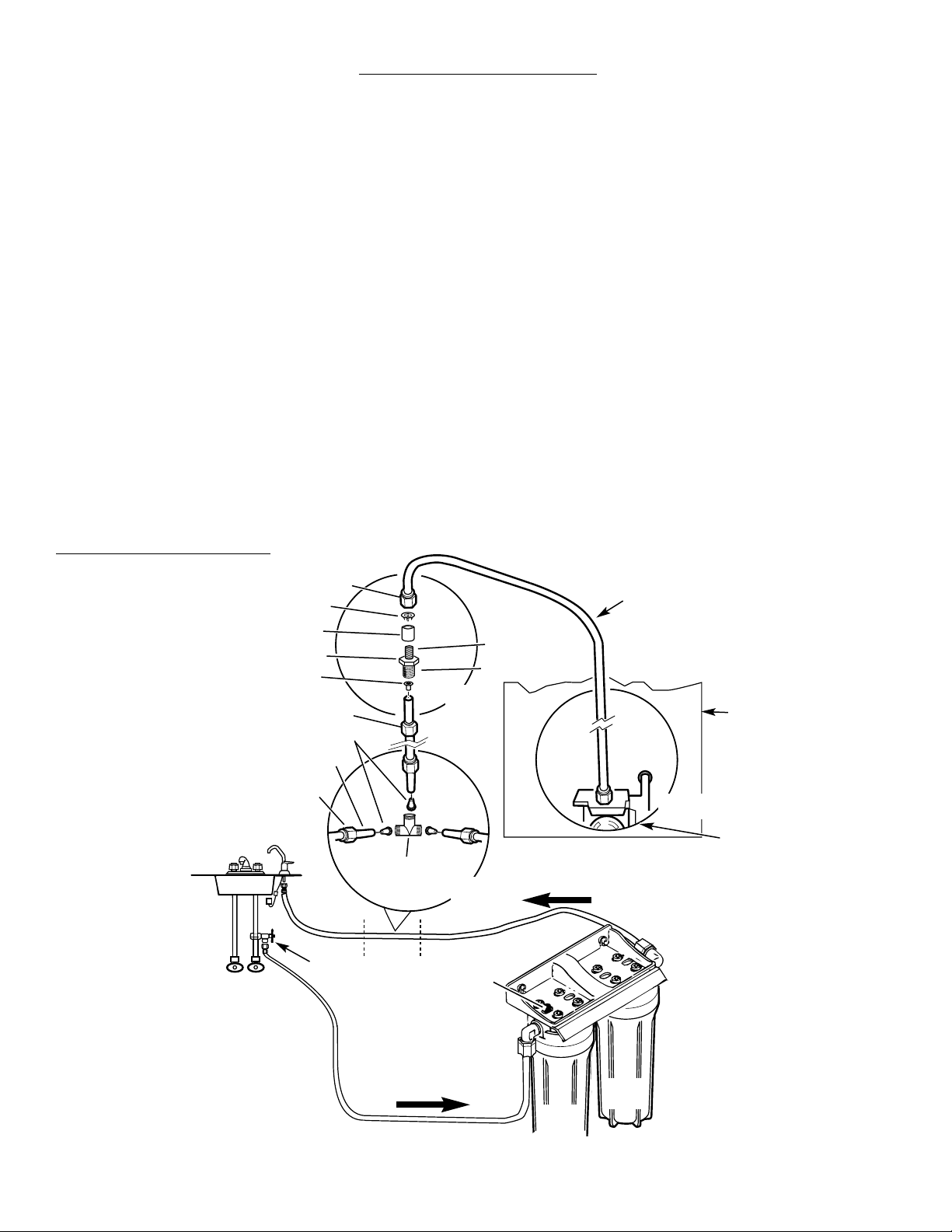

• Page 2 - English - : This kit is designed to be used with either a new water filtration installation requiring an icemaker connection or an existing filtration system to add an icemaker connection 1 Install the filtration system as detailed in the units installation instructions if it has not been done already 2 Turn off the water supplysaddle valve to the filter Relieve water pressure by pressing button on sump tank or opening the faucet 3 Locate the faucet supply tube connecting the filtration unit to the faucet Cut the tube at a convenient location 4 Connect the tee fitting to the two cut ends of the supply tubing see Fig 1 Position plastic tube inserts thread nuts onto fitting and hand tighten If necessary complete tightening with a wrench 5 Connect one end of the 20 of supplied 8 tube to the third end of the tee fitting Position plastic tube inserts thread nuts onto fitting and hand tighten If necessary complete tightening with a wrench 6 TURN OFF THE ICEMAKER TURN OFF ICEMAKER WATER SOURCE IF APPLICABLE Disconnect the current icemaker water source if applicable DO NOT disconnect the tubing from the valve attached to the back of the refrigerator see Fig 3 7 Cut plastic tubing to desired length Slide 8 compression nut over the plastic tubing free end fit insert into tubing and hand start nut to reducer fitting Tighten with a wrench the final 1 2 to 2 turns 8 Cut copper tubing connected to the icemaker valve to the desired length and remove any burrs Leave sufficient copper tubing to allow movement of the refrigerator for service 9 Slide 4 nut over copper tubing then steel gripper then plastic sleeve Slide components to reducer fitting Hand start nut to reducer fitting see Fig 2 Tighten with a wrench the final 1 2 to 2 turns 10 Turn on the water supply valve to the filter Check all fittings for leaks Turn on icemaker Make sure tubing is fully inserted and bottoms out For Use and Care questions call GE Answer Center 8006262000 GENERAL ELECTRIC COMPANY Appliance Park Louisville KY 40225 Fig 1 Fig 2 Sink Hot Cut Cold Water supply saddle valve Plastic Tee fitting Water inlet Water outlet 38plastic tubing Icemaker water valve Filter I Filter II INSTALLATION INSTRUCTIONS TYPICAL KIT INSTALLATION Fig 3 38plastic nut 38plastic insert 38plastic nut 14copper tubing 14nut 14steel gripper 14plastic sleeve 14coupling end 38coupling end 38plastic insert Back of refrigerator FLOW FLOW Reducer Pressure release button

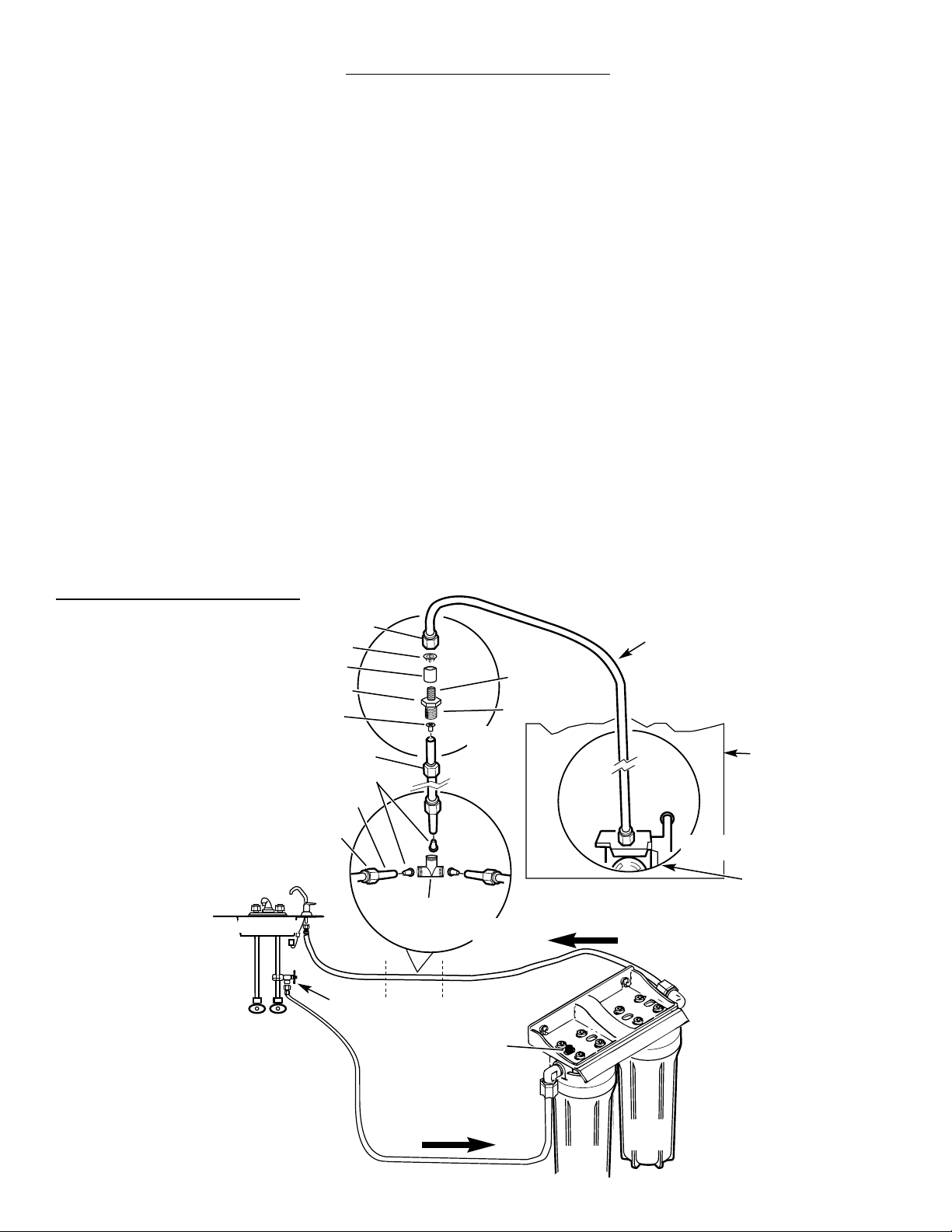

• Page 3 - French - : Cet ensemble est conçu pour être utilisé lors de linstallation dun nouveau système de filtration deau nécessitant la connexion à un générateur de glaçons ou pour le raccordement dun générateur de glaçons à un système de filtration existant 1 Installer le système de filtration selon les détails des instructions dinstallation de lappareil si cela na pas déjà été fait 2 Fermer le robinet de la canalisation deau qui alimente le filtre Ouvrir le robinet ou appuyer sur le bouton du corps du filtre pour éliminer la surpression 3 Identifier le tube de raccordement du robinet au système de filtration Couper le tube en un endroit pratique 4 Connecter sur le raccord les deux extrémités du tube dalimentation coupé voir figure 2 Placer les viroles de plastique à insérer visser les écrous sur le raccord et serrer à la main Si nécessaire terminer le serrage avec une clé 5 Connecter une extrémité du tube de po 20 pi fourni sur le troisième connecteur du raccord T Placer la virole de plastique à insérer visser lécrou sur le raccord et serrer à la main Si nécessaire terminer le serrage avec une clé 6 ARRÊTER LE GÉNÉRATEUR DE GLAÇONS FERMER LARRIVÉE DEAU AU GÉNÉRATEUR DE GLAÇONS LE CAS ÉCHÉANT DÉCONNECTER LE GÉNÉRATEUR DE GLAÇONS DE LA SOURCE DEAU NE PAS déconnecter le tube connecté au robinet à larrière du réfrigérateur voir figure 3 7 Couper le tube de plastique à la longueur désirée Enfiler lécrou de compression 8 pouce sur lextrémité libre du tube de plastique placer la virole à insérer dans le tube et visser manuellement lécrou sur le raccord de réduction Effectuer avec une clé le serrage final de 1 2 à 2 tours 8 Couper à la longueur désirée le tube de cuivre connecté à la vanne dalimentation du générateur de glaçons éliminer les bavures Laisser une longueur de tube de cuivre suffisante pour quil soit possible de déplacer le réfrigérateur pour lentretien 9 Enfiler lécrou de 4 pouce sur le tube de cuivre puis la rondelle agrippante dacier puis la virole de plastique Introduire les composants dans le raccord de réduction Visser manuellement lécrou sur le raccord de réduction voir figure 2 Effectuer avec une clé le serrage final de 1 2 à 2 tours 10 Ouvrir le robinet de la canalisation dalimentation du filtre Inspecter tous les raccords pour rechercher les fuites Mettre le générateur de glaçons en marche Veiller à ce que le tube soit complètement enfoncé dans le raccord jusquau point de butée Pour toute question concernant utilisation ou entretien contacter Centre de réponse GE 8006262000 GENERAL ELECTRIC COMPANY Appliance Park Louisville KY 40225 INSTRUCTIONS DINSTALLATION INSTALLATION TYPIQUE Fig 1 Fig 2 Évier Eau chaude Couper Eau froide Vanne dalimentation Raccord T de plastique Entrée de leau Sortie de leau Tube de plastique 38 po Robinet du générateur de glaçons Filtre I Filtre II Fig 3 Écrou de plastique 38 po Virole de plastique à insérer 38 po Écrou de plastique 38 po Tube de cuivre 14 po Écrou 14 po Rondelle dacier agrippante 14 po Virole de plastique 14 po Raccord de 14 po Raccord de 38 po Virole de plastique à insérer 38 po Arrière du réfrigérateur FLOT FLOT Bouton de libération de la pression Raccord de réduction
• Page 4 - Spanish - : Este juego se ha diseñado para usarse y sea durante la instalación de un sistema de filtración de agua nuevo que necesita una conexión a una máquina de hielo o para añadir una conexión de máquina de hielo a un sistema de filtración existente 1 Si aún no lo hecho instale el sistema de filtración según se indica en las instrucciones de instalación de la unidad 2 Cierre la válvula del suministroválvula de tipo saddle de agua al filtro Alivie la presión del agua presionando el botón en el sumidero tanque o abriendo el grifo 3 Localice la tubería del suministro del grifo que conecta el grifo a la unidad de filtración Corte la tubería en un sitio conveniente de la tubería 4 Conecte la conexión en T a los dos extremos cortados de la tubería de suministro ver la figura 2 Coloque los insertos de plástico enrosque las tuercas en los accesorios y apriételas a mano Si es necesario termine de apretar con una llave de tuercas 5 Conecte un extremo de los 20 pies 65 m de tubería de 8 incluida al tercer extremo de la conexión en T Coloque los insertos de plástico enrosque las tuercas en el accesorio y apriételas a mano Si es necesario termine de apretar con una llave de tuercas 6 APAGUE LA MÁQUINA DE HIELO CIERRE LA FUENTE DE ALIMENTACIÓN DE AGUA A LA MÁQUINA DE HIELO SI ES NECESARIO SI ES NECESARIO DESCONECTE LA FUENTE DE ALIMENTACIÓN DE AGUA ACTUAL A LA MÁQUINA DE HIELO NO desconecte la tubería de la válvula afianzada a la parte trasera del refrigerador vea la figura 3 7 Corte la tubería del plástico al largo deseado Por encima del extremo libre de la tubería de plástico deslice una tuerca de compresión de 8 ajuste el inserto dentro de la tubería y empiece a enroscar a mano la tuerca en el accesorio reductor Con una llave de tuercas apriete las últimas 1 2 o 2 vueltas 8 Corte la tubería de cobre conectada a la válvula de la máquina de hielo al largo deseado y quite las rebabas Deje suficiente tubería de cobre para permitir el movimiento del refrigerador cuando sea necesario darle servicio 9 Deslice la tuerca de 4 por encima el tubo de cobre luego el agarrador metálico y después el manguito de plástico Deslice los componentes hasta el accesorio reductor Empiece a enroscar a mano la tuerca en el accesorio reductor ver la figura 2 Con una llave de tuercas apriete las últimas 1 2 o 2 vueltas 10 Abra la llave de suministro de agua al filtro Compruebe todos los accesorios en busca de fugas Encienda la máquina de hielo Cerciórese de que la tubería se inserta hasta el fondo del asiento Para obtener servicio partes de repuesto o mantenimiento sírvase llamar al Centro de atención GE Answer Center tel 8006262000 GENERAL ELECTRIC COMPANY Appliance Park Louisville KY 40225 INSTRUCCIONES DE INSTALACION Fig 1 Fig 2 Fregadero Caliente Cortar Fría Válvula de suministro del agua Conexión en T Entrada de agua Salida de agua Tubería del polietileno 38 Válvula de agua de la máquina de hielo Filtro I Filtro II JUEGO TÍPICO DE INSTALACIÓN Fig 3 Tuerca de plástico de 38 Inserto de plástico de 38 Tuerca de plástico de 38 Tubería de 14de cobre Tuerca de 14 Agarrador metálico de 14 Manguito de 14 14accesorio reductor 38accesorio reductor Inserto de plástico de 38 Parte trasera del refrigerador FLUJO FLUJO Reductor Botón de liberación de presión
