Sony HMD-A400 19" Fd Trinitron Display User Manual

4-079-363-21 (1)

Trinitron Color

Computer Display

Operating Instructions

Mode d’emploi

Manual de instrucciones

HMD-A400

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Record these numbers in the spaces provided below. Refer to them

whenever you call upon your dealer regarding this product.

Model No.

Serial No.

To prevent fire or shock hazard, do not expose the

unit to rain or moisture.

Dangerously high voltages are present inside the

unit. Do not open the cabinet. Refer servicing to

qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for

help.

You are cautioned that any changes or modifications not expressly

approved in this manual could void your authority to operate this

equipment.

INFORMATION

This product complies with Swedish National Council for Metrology

(MPR) standards issued in December 1990 (MPR II) for very low

frequency (VLF) and extremely low frequency (ELF).

INFORMATION

Ce produit est conforme aux normes du Swedish National Council

for Metrology de décembre 1990 (MPR II) en ce qui concerne les

fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMACIÓN

Este producto cumple las normas del Consejo Nacional Sueco

para Metrología (MPR) emitidas en diciembre de 1990 (MPR II)

para frecuencias muy bajas (VLF) y frecuencias extremadamente

bajas (ELF).

WARNING

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following

specifications:

SPECIFICATIONS

Plug Type Nema-Plug 5-15p

Cord Type SVT or SJT, minimum 3

× 18 AWG

Length Maximum 15 feet

Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada

uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser

le cordon d’alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3

× 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

As an

ENERGY STAR Partner, Sony

Corporation has determined that this

product meets the

ENERGY STAR

guidelines for energy efficiency.

If you have any questions about this product, you may call:

Sony Customer Information Center

1-800-222-SONY (7669)

or write to:

Sony Customer Information Center

1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656

Declaration of Conformity

Trade Name: SONY

Model No.: HMD-A400

Responsible Party: Sony Electronics Inc.

Address: 1 Sony Drive, Park Ridge, NJ 07656 USA

Telephone No.: 201-930-6972

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired operation.

Table of Contents

•Trinitron

is a registered trademark of

Sony Corporation.

• Macintosh is a trademark licensed to

Apple Computer, Inc., registered in the

U.S.A. and other countries.

• Windows

and MS-DOS are registered

trademarks of Microsoft Corporation in

the United States and other countries.

• IBM PC/AT and VGA are registered

trademarks of IBM Corporation of the

U.S.A.

• VESA and DDC

are trademarks of the

Video Electronics Standard

Association.

•

ENERGY STAR is a U.S. registered

mark.

• All other product names mentioned

herein may be the trademarks or

registered trademarks of their respective

companies.

•Furthermore, “

ä” and “â” are not

mentioned in each case in this manual.

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Step 1: Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Step 2: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Step 3: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6

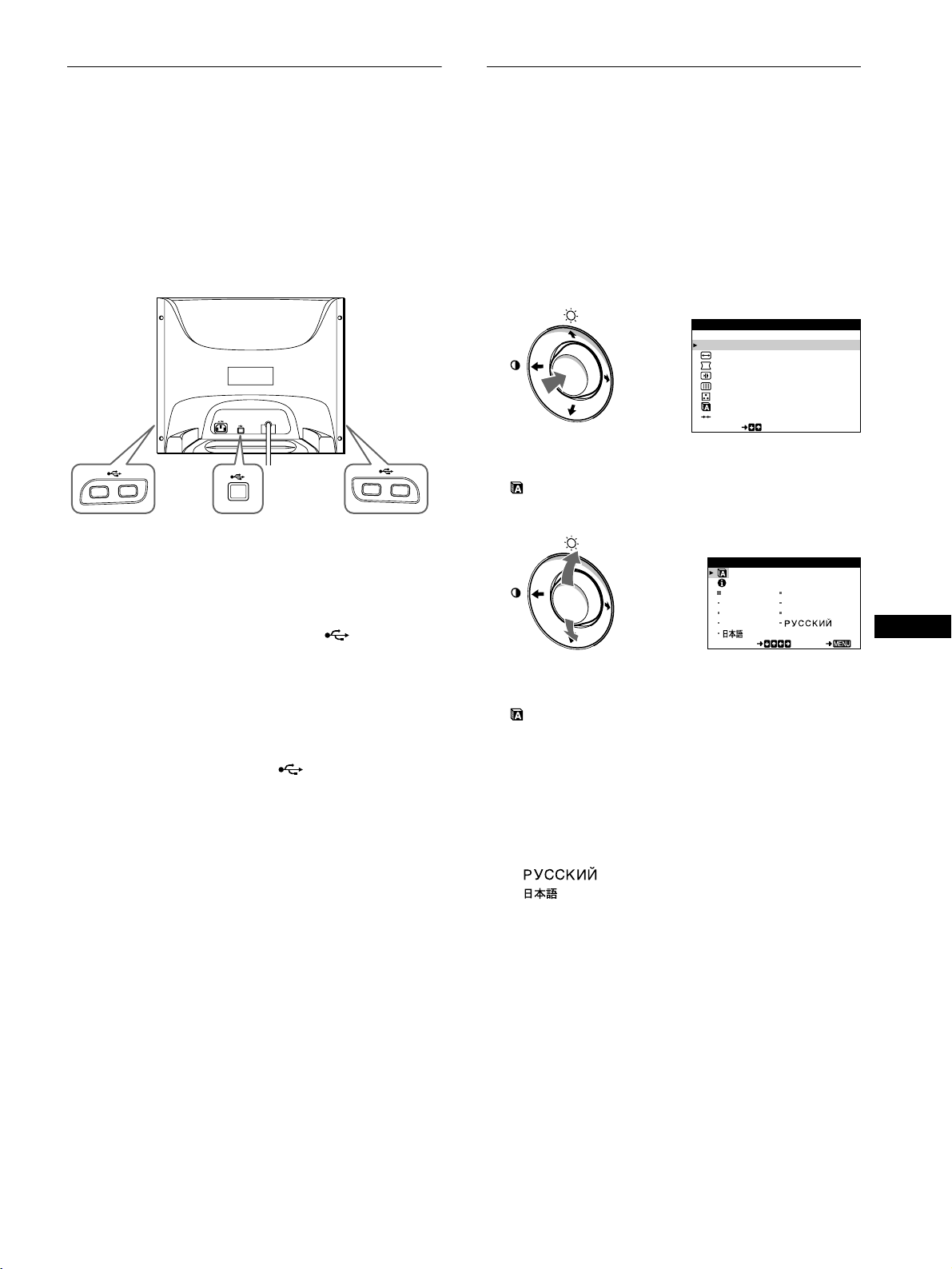

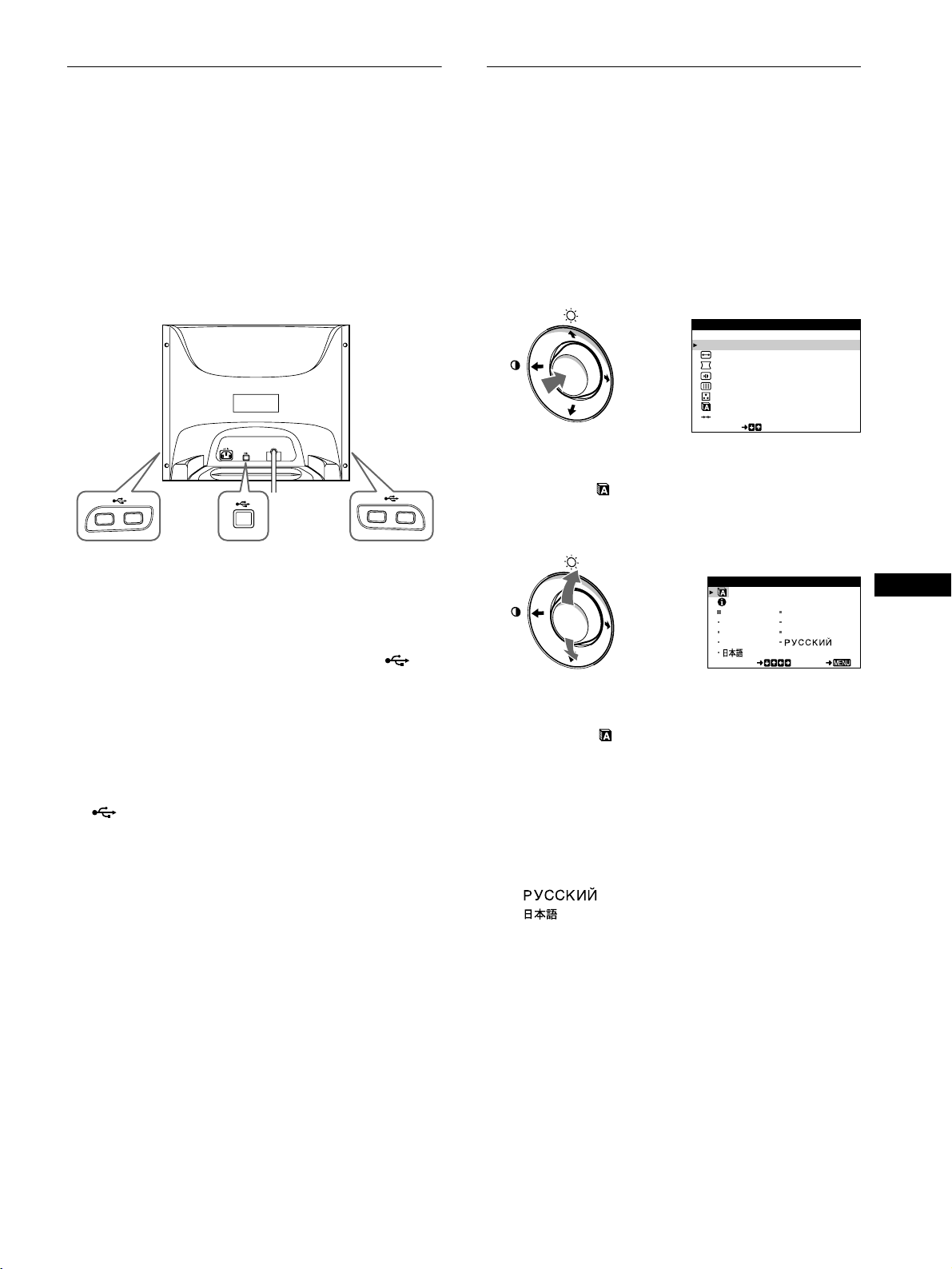

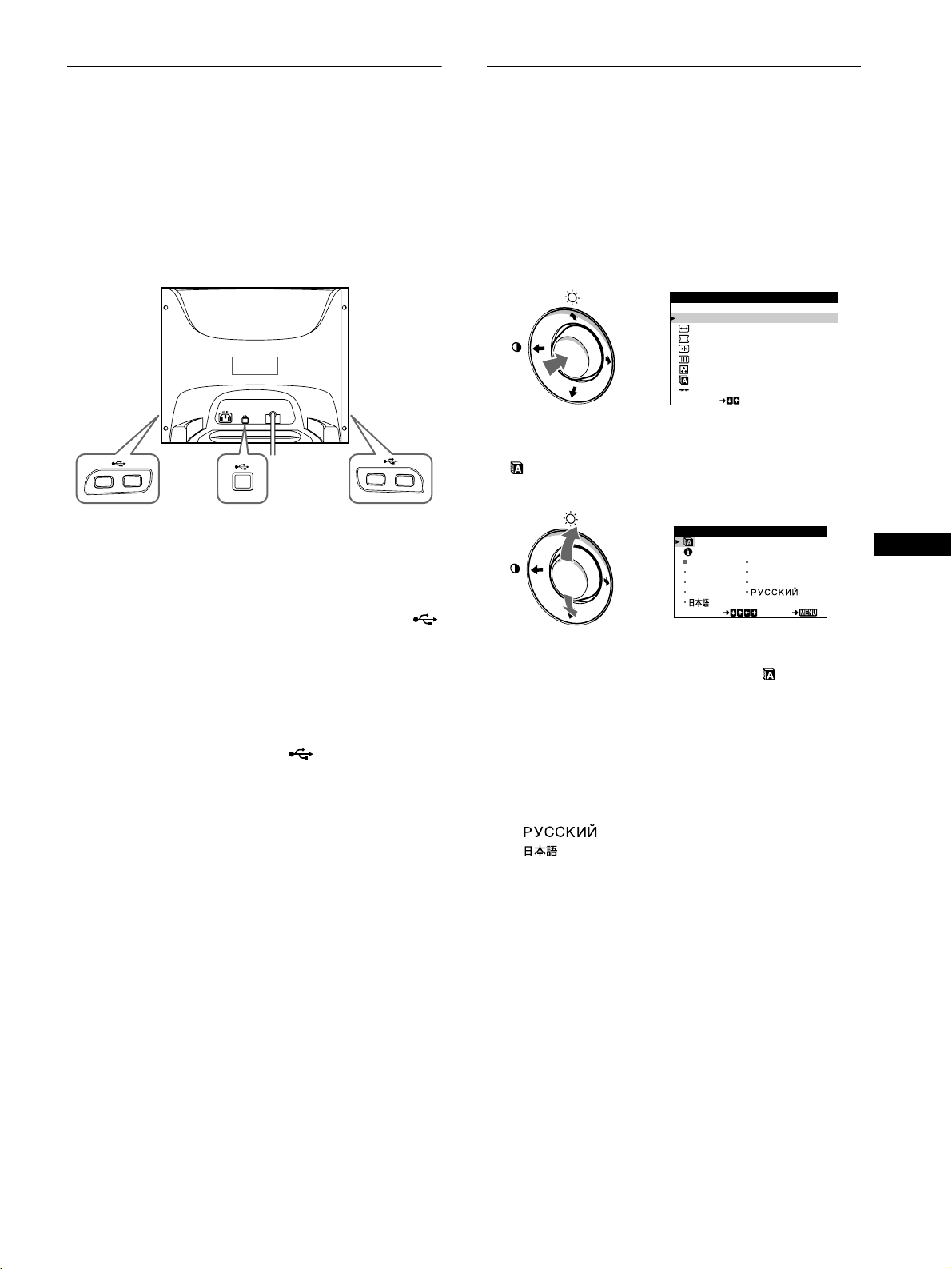

Connecting Universal Serial Bus (USB) compliant peripherals . . . . 7

Selecting the on-screen menu language (LANGUAGE/

INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

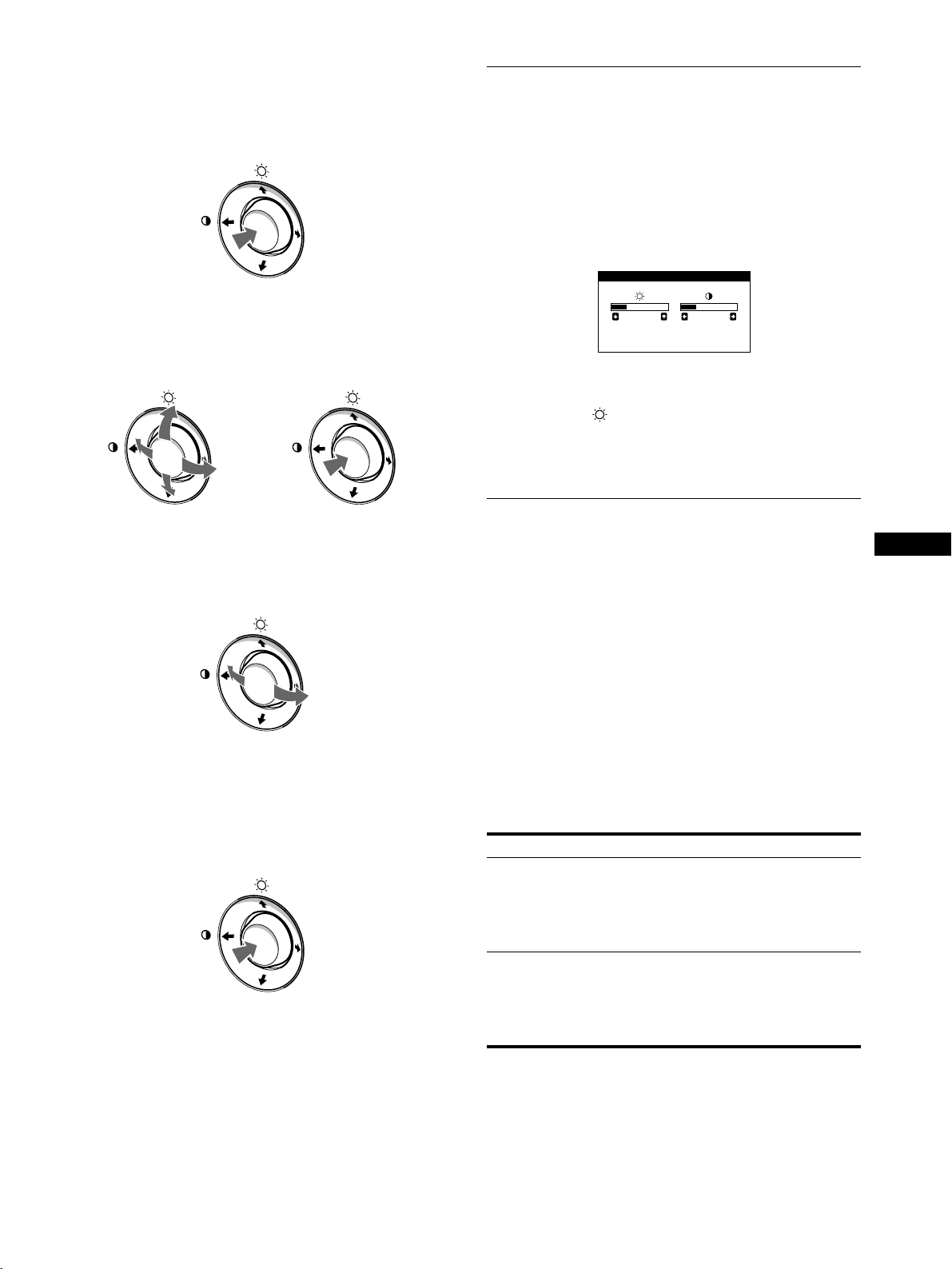

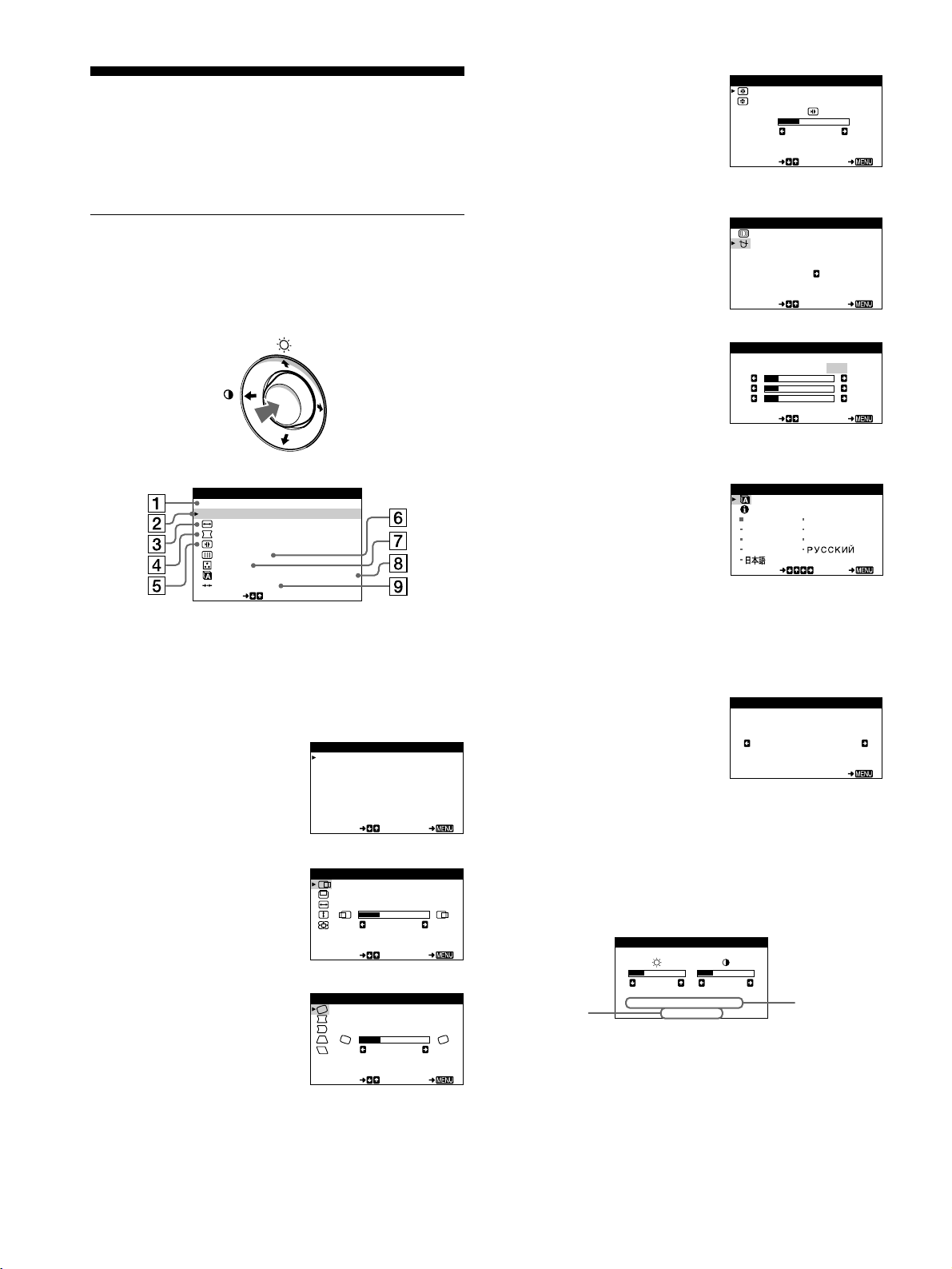

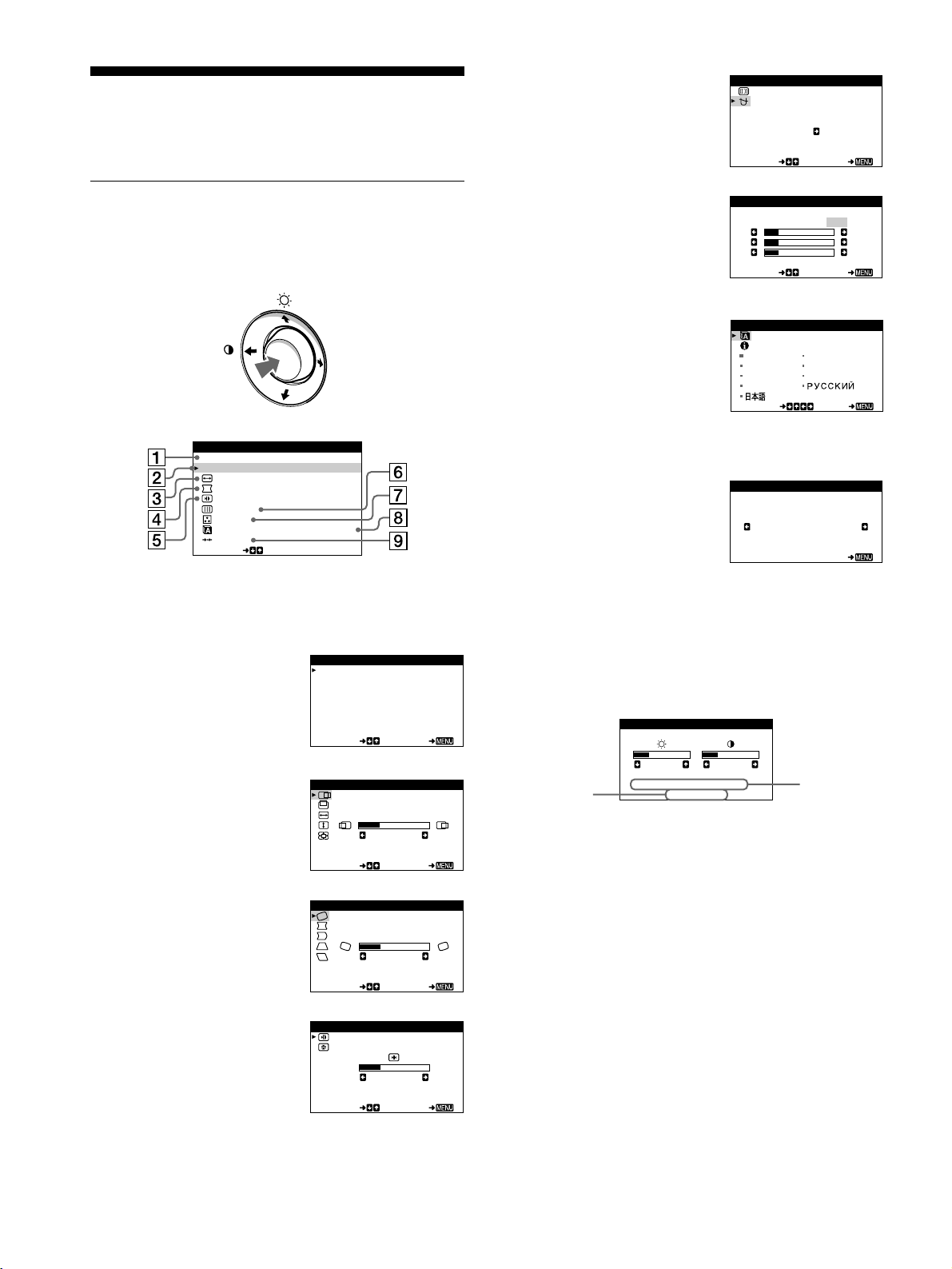

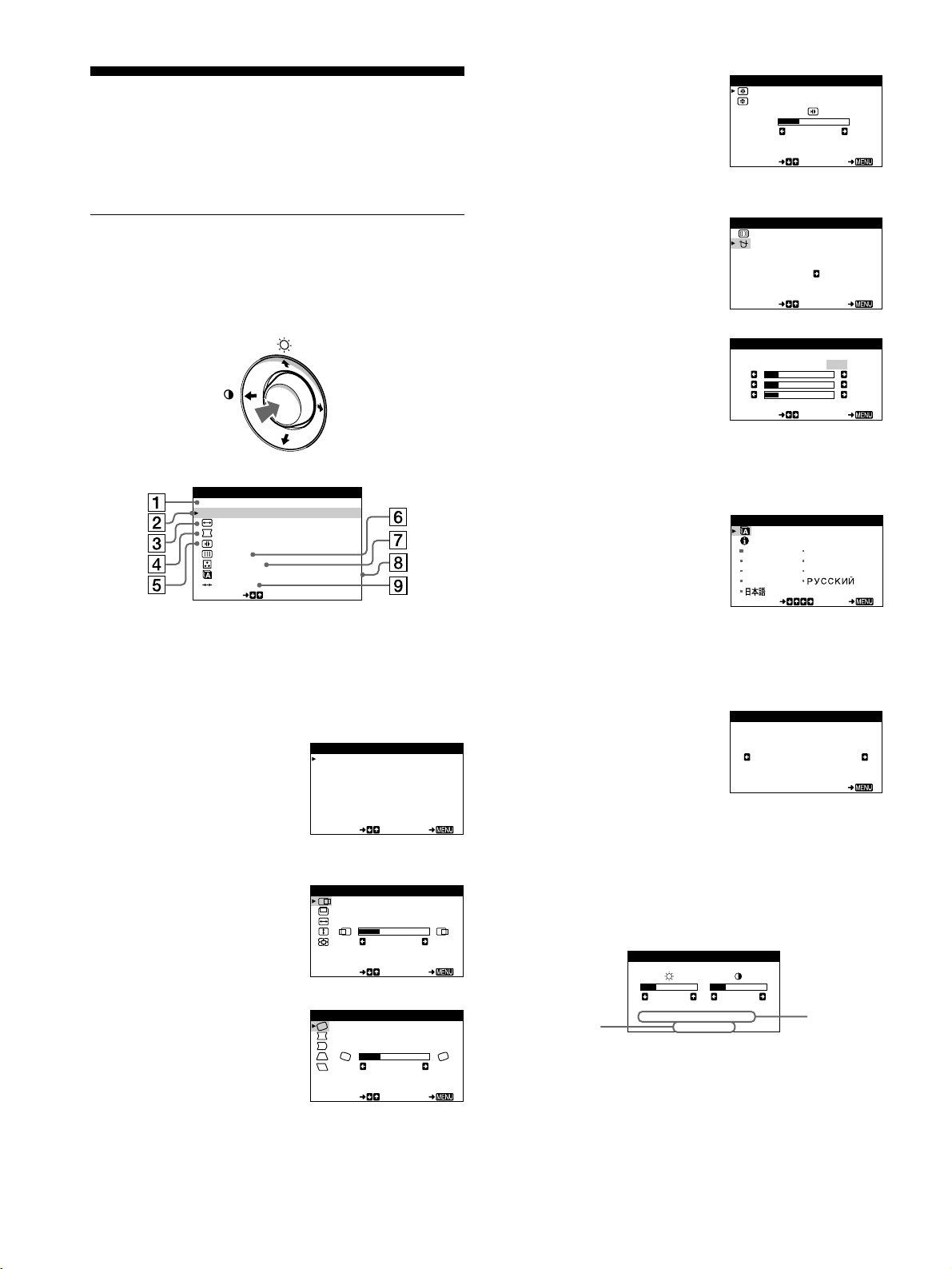

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the picture quality (PICTURE EFFECT) . . . . . . . . . . . . . . 9

Adjusting the centering of the picture (CENTER) . . . . . . . . . . . . . . 10

Adjusting the size of the picture (SIZE) . . . . . . . . . . . . . . . . . . . . . 10

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 10

Adjusting the shape of the picture (GEOMETRY) . . . . . . . . . . . . . 10

Adjusting the convergence (CONVERGENCE) . . . . . . . . . . . . . . . 10

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Additional settings (SCREEN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Resetting the adjustments (RESET). . . . . . . . . . . . . . . . . . . . . . . . 11

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 12

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this monitor will not

conform to mandatory FCC standards.

• Before disconnecting the power cord, wait at least 30 seconds

after turning off the power to allow the static electricity on the

screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized

(degaussed) for about 5 seconds. This generates a strong

magnetic field around the screen which may affect data stored

on magnetic tapes and disks placed near the monitor. Be sure to

keep magnetic recording equipment, tapes, and disks away

from the monitor.

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,

draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a place

subject to direct sunlight

• in a place subject to severe temperature changes

• in a place subject to mechanical vibration or shock

• on an unstable surface

• near equipment which generates magnetism, such as a

transformer or high voltage power lines

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning

liquid, do not use any type of cleaner containing an anti-static

solution or similar additive as this may scratch the screen’s

coating.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items such as a ballpoint pen or screwdriver. This type

of contact may result in a scratched picture tube.

• Clean the cabinet, panel and controls with a soft cloth lightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder or solvent, such as alcohol or

benzene.

Transportation

When you transport this monitor for repair or shipment, use the

original carton and packing materials.

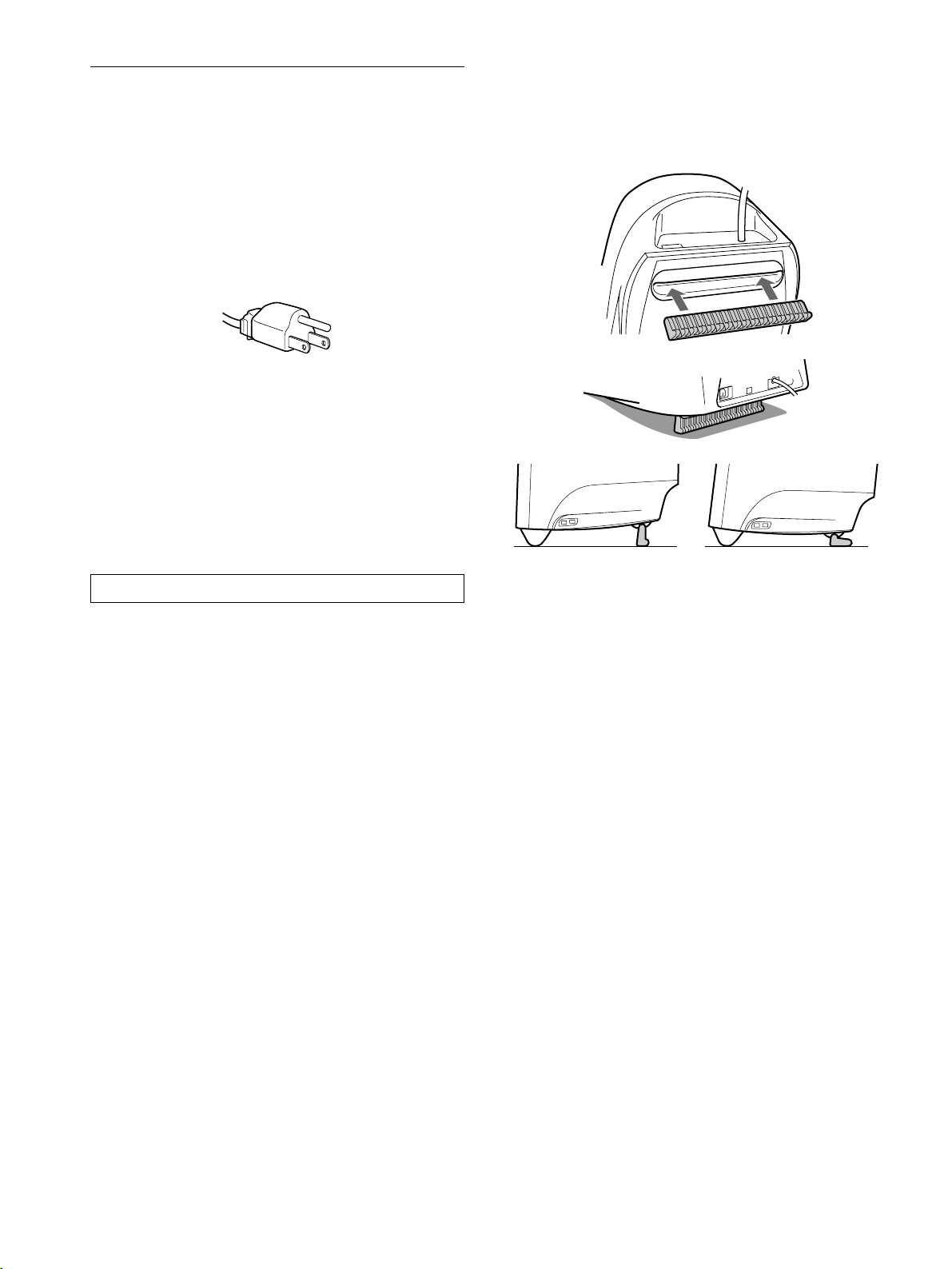

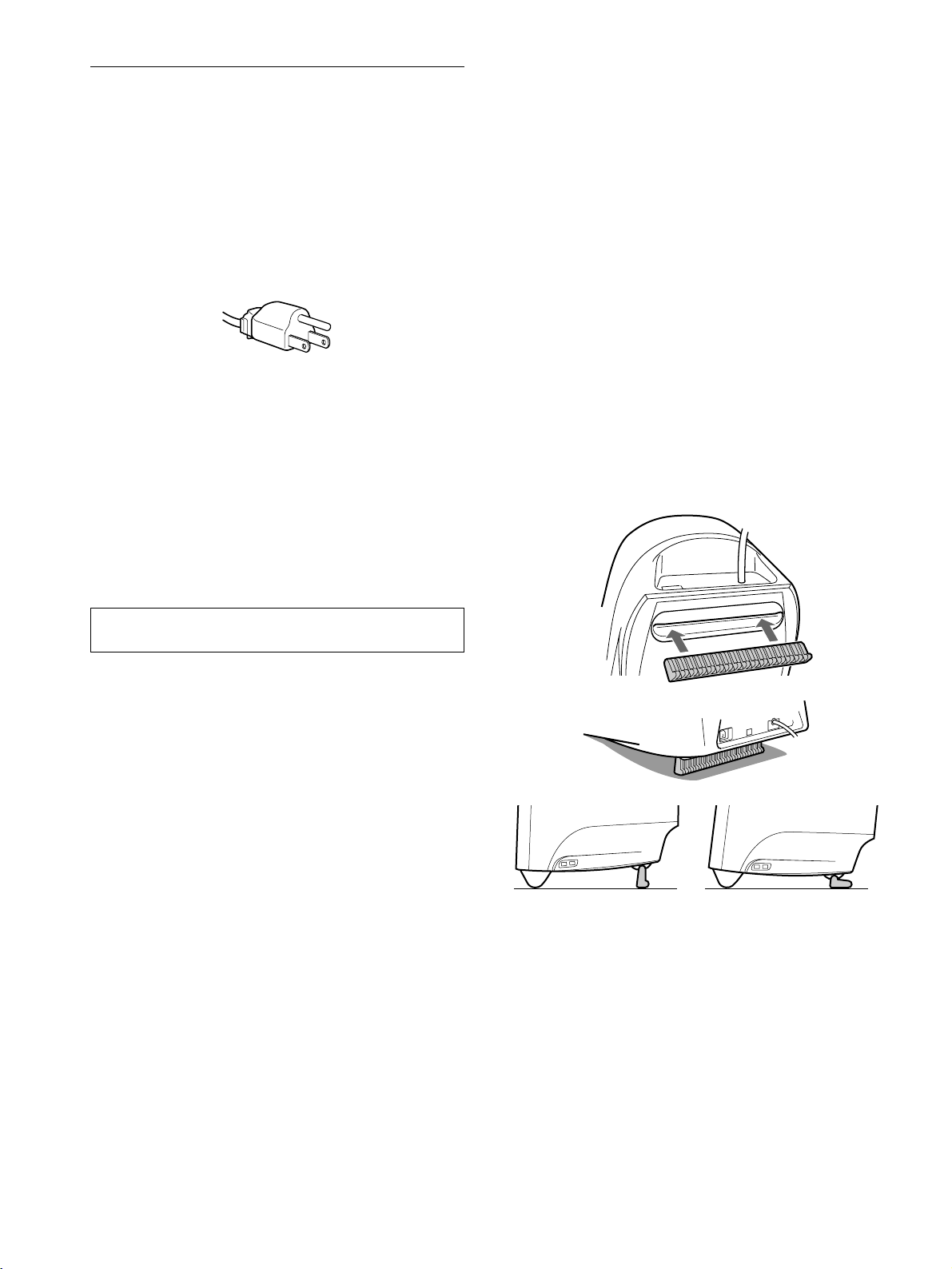

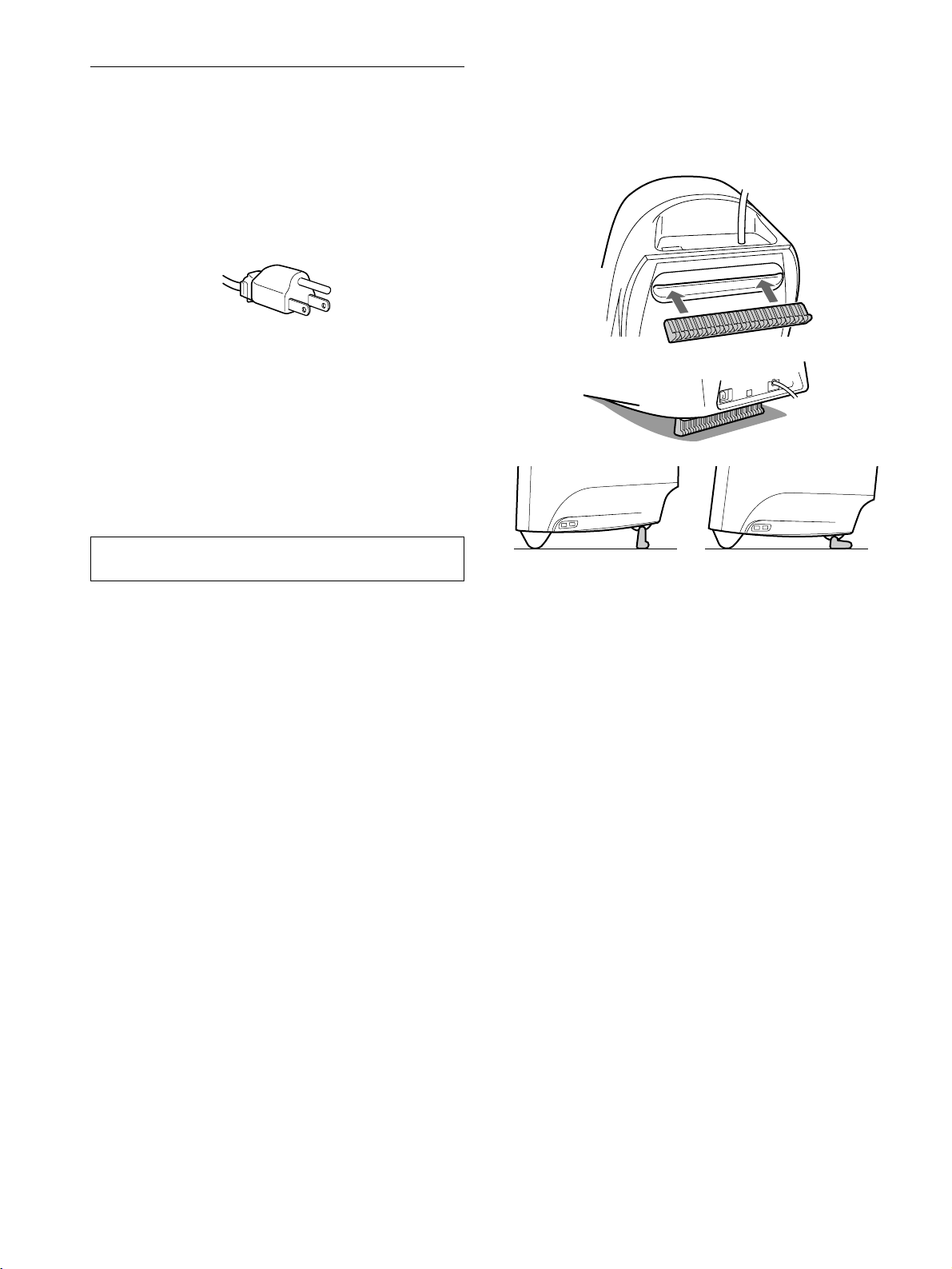

Use of the stand

Insert the supplied stand into the groove to adjust the angle of the

monitor. You can use the stand in either the vertical or horizontal

position. If you do not need the stand for this purpose, you can use

it as a convenient CD rack.

The equipment should be installed near an easily accessible

outlet.

Example of plug types

for 100 to 120 V AC

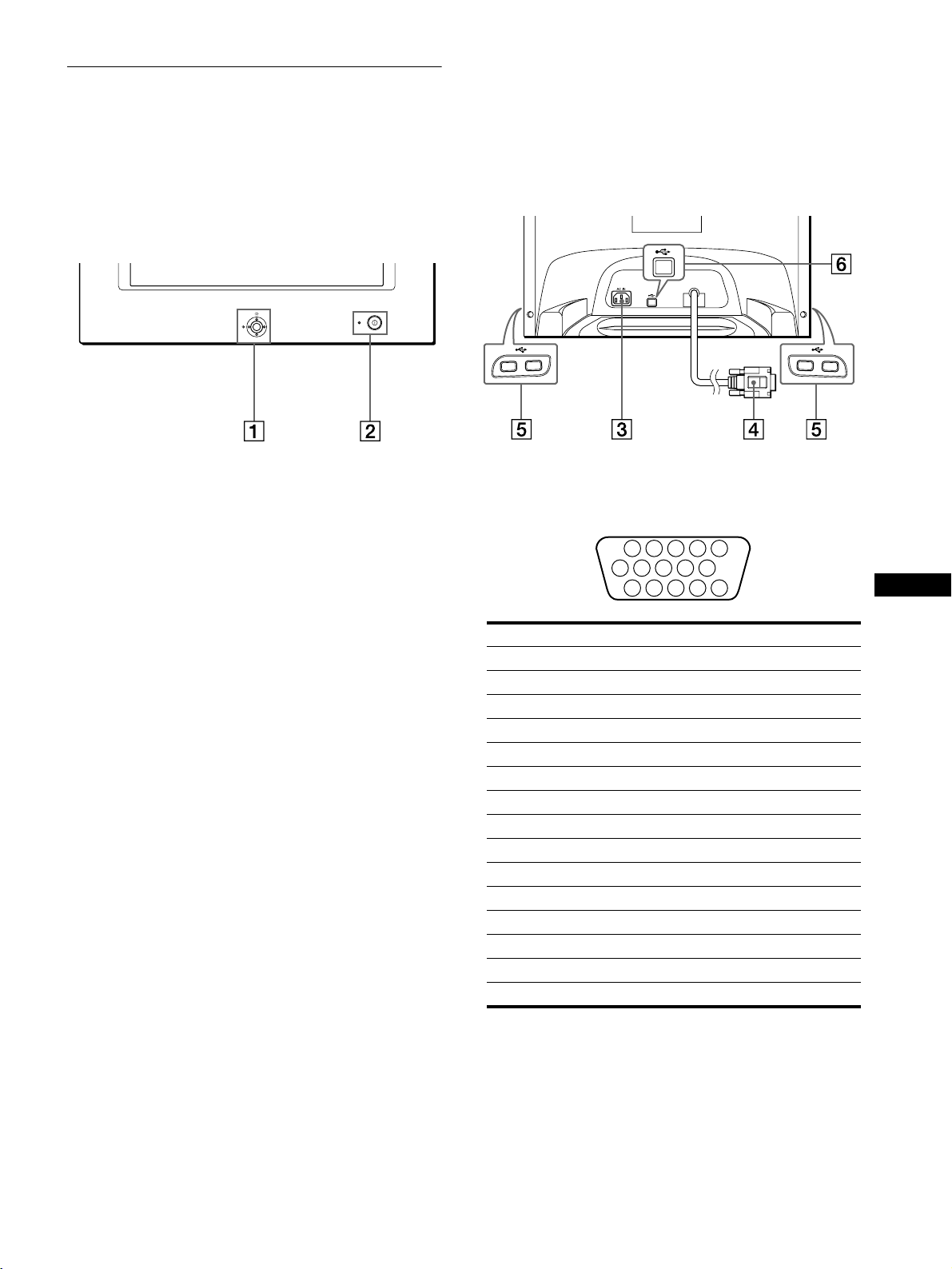

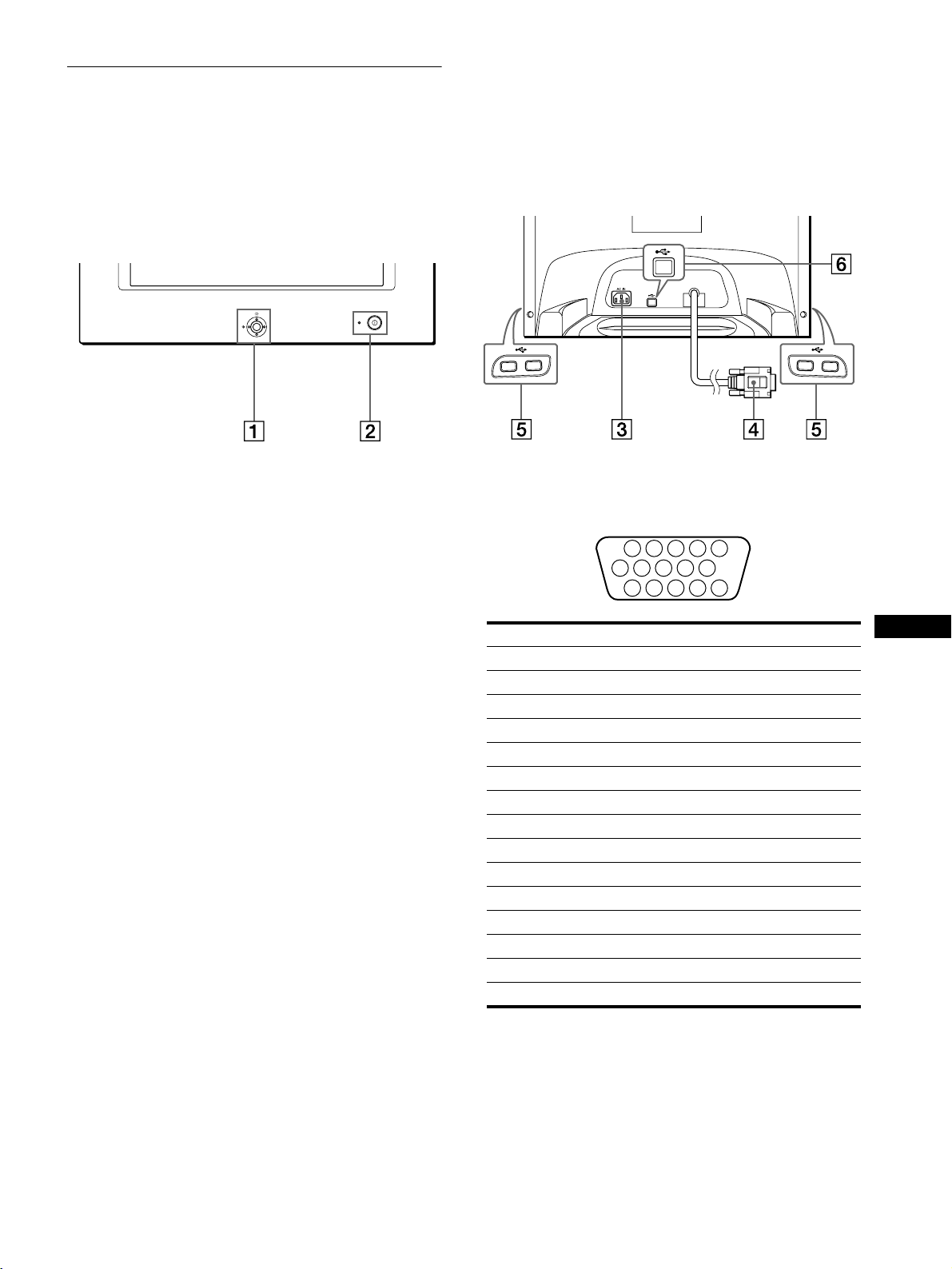

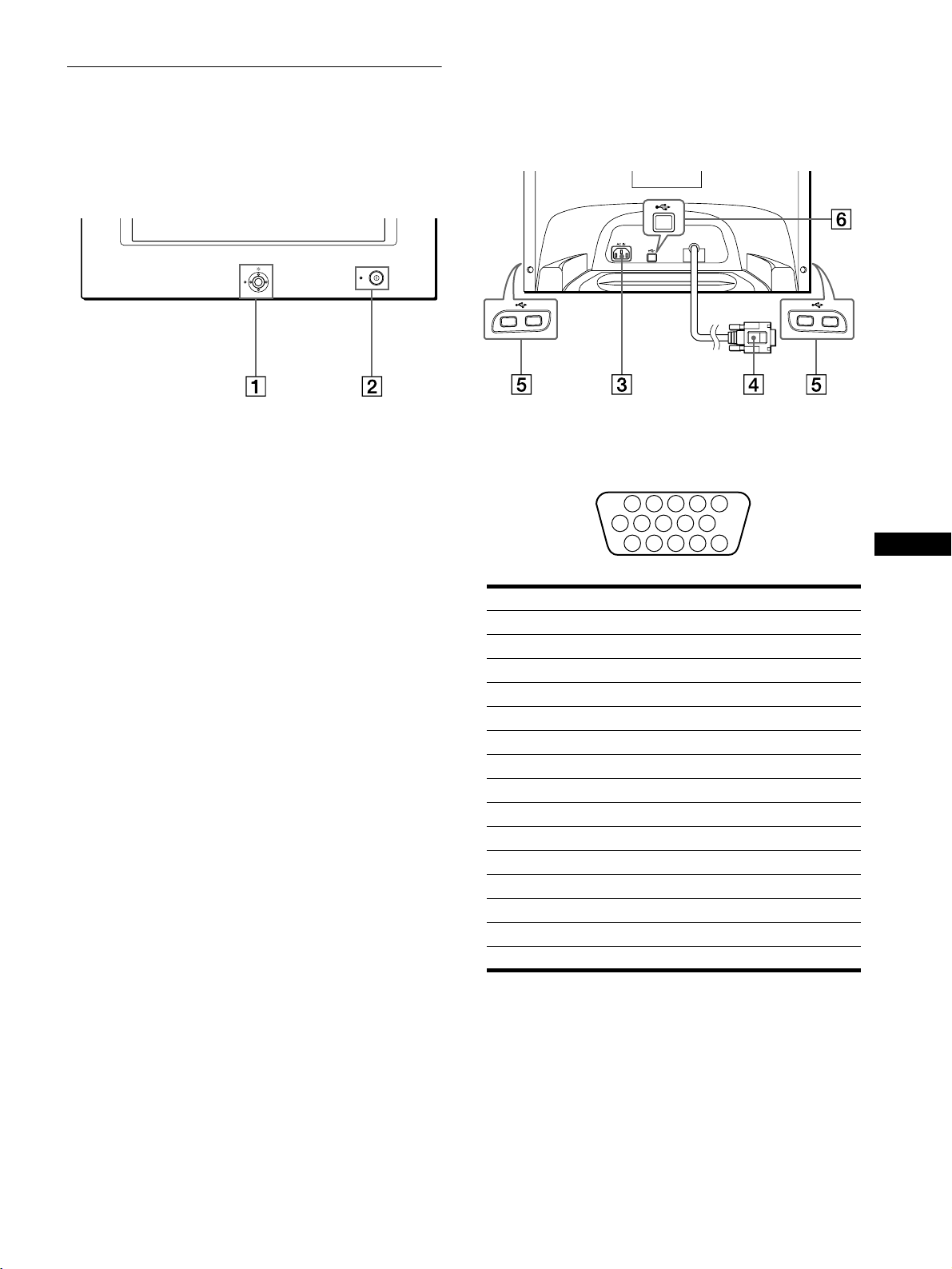

Identifying parts and controls

See the pages in parentheses for further details.

1 Control button (page 9)

The control button is used to display the menu and make

adjustments to the monitor, including brightness and contrast

adjustments.

2 ! (power) switch and indicator (pages 6, 12, 15)

This button turns the monitor on and off. The power indicator

lights up in green when the monitor is turned on, and either

flashes in green and orange, or lights up in orange when the

monitor is in power saving mode.

3 AC IN connector (page 6)

This connector provides AC power to the monitor.

4 Video input connector (HD15) (page 6)

This connector inputs RGB video signals (0.700 Vp-p,

positive) and sync signals.

* DDC (Display Data Channel) is a standard of VESA.

5 USB (universal serial bus) downstream connectors

(page 7)

Use these connectors to link USB peripheral devices to the

monitor.

6 USB (universal serial bus) upstream connector

(page 7)

Use this connector to link the monitor to a USB compliant

computer.

RearFront

Pin No. Signal

1Red

2 Green

3Blue

4 ID (Ground)

5 DDC Ground*

6 Red Ground

7 Green Ground

8 Blue Ground

9 DDC + 5V*

10 Ground

11 ID (Ground)

12 Bi-Directional Data (SDA)*

13 H. Sync

14 V. Sync

15 Data Clock (SCL)*

1 2 3 4

876

11 12 13 14 15

Setup

Before using your monitor, check that the following accessories

are included in your carton:

• Power cord (1)

• USB cable (1)

• Monitor stand (1)

• Warranty card (1)

• Notes on cleaning the screen’s surface (1)

• This instruction manual (1)

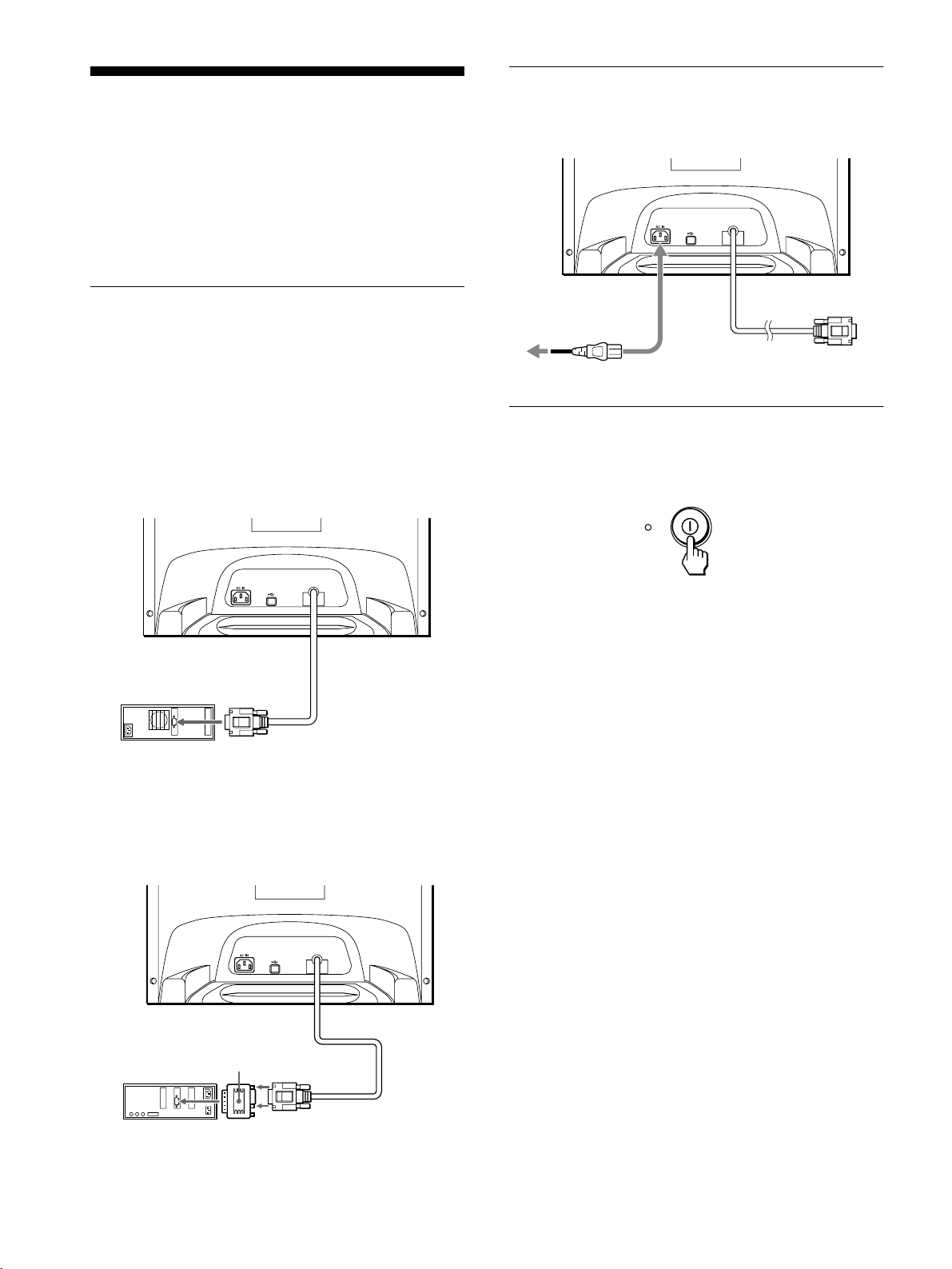

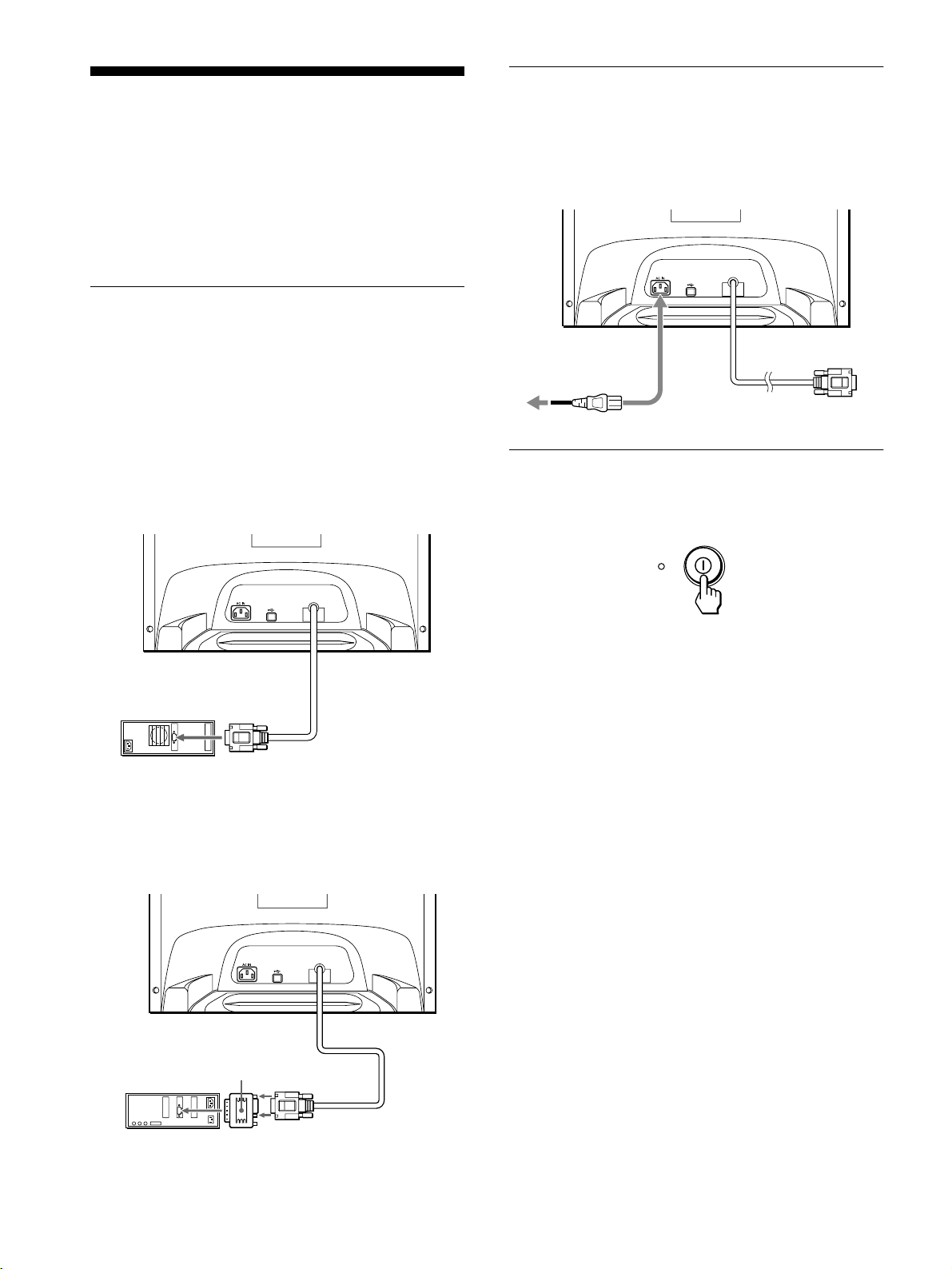

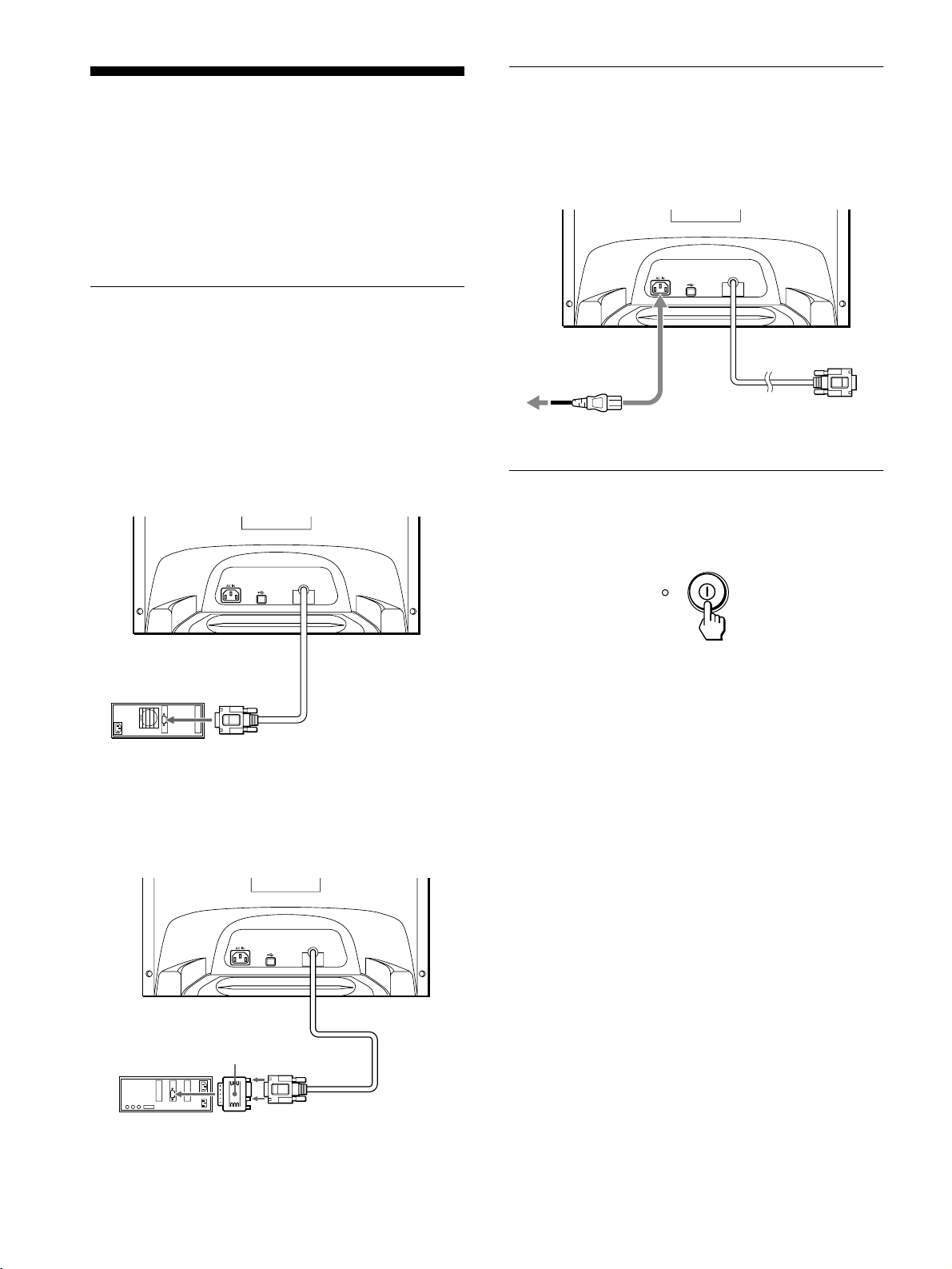

Step 1:Connect your monitor to

your computer

Turn off the monitor and computer before connecting.

Note

Do not touch the pins of the video cable connector as this might bend the

pins.

x Connecting to an IBM PC/AT or compatible

computer

x Connecting to a Macintosh or compatible

computer

Step 2:Connect the power cord

With the monitor and computer switched off, first connect the

power cord to the monitor, then connect it to a power outlet.

Step 3:Turn on the monitor and

computer

First turn on the monitor, then turn on the computer.

The installation of your monitor is complete.

If necessary, use the monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• If NO INPUT SIGNAL appears on the screen, confirm that

your computer’s graphic board is completely seated in the

correct bus slot.

• If you are replacing an old monitor with this model and OUT

OF SCAN RANGE appears on the screen, reconnect the old

monitor. Then adjust the computer’s graphic board so that the

horizontal frequency is between 30 – 86 kHz, and the vertical

frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble

symptoms and remedies” on page 13.

Setup on various OS (Operating System)

This monitor complies with the “DDC” Plug & Play standard and

automatically detects all the monitor’s information. No specific driver

needs to be installed to the computer.

If you connect the monitor to your PC, and then boot your PC for the first

time, the setup Wizard may be displayed on the screen. Click on “Next”

several times according to the instructions from the Wizard until the Plug

& Play Monitor is automatically selected so that you can use this monitor.

For customers using Windows NT4.0

Monitor setup in Windows NT4.0 does not use the display driver. Refer

to the Windows NT4.0 instruction manual for further details on adjusting

the resolution, refresh rate, and number of colors.

to video output

IBM PC/AT or

compatible computer

You will need a Macintosh adapter (not supplied).

Macintosh adapter (not supplied)

Macintosh or

compatible

computer

to video output

to AC IN

to a power outlet

power cord (supplied)

Connecting Universal Serial Bus

(USB) compliant peripherals

Your monitor has one upstream USB connector (on the rear

panel) and four downstream USB connectors (two on both the left

and right sides). They provide a fast and easy way to connect USB

compliant peripheral devices (such as keyboards, mice, printers

and scanners) to your computer using a standardized USB cable.

To use your monitor as a hub for your peripheral devices, connect

the USBs as illustrated below.

1 Turn on the monitor and computer.

2 Connect your computer to the square upstream

connector using the supplied USB cable.

For customers using Windows

If a message appears on your screen, follow the on-screen instructions

and select Generic USB Hub as the default setting.

3 Connect your USB compliant peripheral devices to

the rectangular downstream USB connectors.

Notes

• Not all computers and/or operating systems support USB

configurations. Check your computer’s instruction manual to see if you

can connect USB devices.

• In most cases, USB driver software needs to be installed on the host

computer. Refer to the peripheral device’s instruction manual for

further details.

• The monitor functions as a USB hub as long as the monitor is either

“on” or in power saving mode.

• If you connect a keyboard or mouse to the USB connectors and then

boot your computer for the first time, the peripheral devices may not

function. First connect the keyboard and mouse directly to the

computer and set up the USB compliant devices. Then connect them to

this monitor.

• Do not lean on the monitor when plugging in the USB cables. The

monitor may suddenly shift and cause injury.

Selecting the on-screen menu

language (LANGUAGE/

INFORMATION)

English, French, German, Italian, Spanish, Dutch, Swedish,

Russian and Japanese versions of the on-screen menus are

available. The default setting is English.

1 Press the center of the control button.

See page 9 for more information on using the control button.

2 Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the center

of the control button again.

3 Move the control button m/M to select . Then move

the control button </, to select a language.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ITALIANO: Italian

• ESPAÑOL: Spanish

• NEDERLANDS: Dutch

• SVENSKA: Swedish

• : Russian

• : Japanese

To close the menu

Press the center of the control button once to return to the main MENU,

and twice to return to normal viewing. If no buttons are pressed, the menu

closes automatically after about 30 seconds.

To reset to English

See “Resetting the adjustments (RESET)” on page 11.

to USB compliant

peripheral devices

to a USB compliant

computer

to USB compliant

peripheral devices

EXI T

PICTURE EFFECT

SIZE/CENTER

GEOMETRY

SCREEN

CONVERGENCE

COLOR

RESET

SELECT

LANGUAGE / I NFORMAT NOI

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LA ANG GEU/INFORMATION

Customizing Your Monitor

You can make numerous adjustments to your monitor using the

on-screen menu.

Navigating the menu

Press the center of the control button to display the main MENU

on your screen. See page 9 for more information on using the

control button.

Use the control button to select one of the following menus.

x Displaying the current input signal

The horizontal and vertical frequencies of the current input signal

are displayed under the BRIGHTNESS/CONTRAST menu. If the

signal matches one of this monitor’s factory preset modes, the

resolution is also displayed.

1 EXIT

Select EXIT to close the menu.

2 PICTURE EFFECT

(page 9)

Select the PICTURE

EFFECT menu to choose the

most appropriate preset

picture mode.

3 SIZE/CENTER (page 10)

Select the SIZE/CENTER

menu to adjust the picture’s

centering, size or zoom.

4 GEOMETRY (page 10)

Select the GEOMETRY

menu to adjust the picture’s

rotation and shape.

5 CONVERGENCE

(page 10)

Select the CONVERGENCE

menu to adjust the picture’s

horizontal and vertical

convergence.

EXI T

PICTURE EFFECT

SIZE/CENTER

GEOMETRY

SCREEN

CONVERGENCE

COLOR

RESET

SELECT

LANGUAGE / I NFORMAT NOI

SELECT EXI T

DYNAMI C

STANDARD

PICTURE EFFECT

H-CENTER

SELECT EXI T

SI ZE/CENTER

SELECT EXI T

ROTATION

SELECT EXI T

CONVERGENCE

6 SCREEN (page 11)

Select the SCREEN menu to

degauss the screen and adjust

the moire cancellation level.

7 COLOR (page 11)

Select the COLOR menu to

adjust the picture’s color

temperature. You can use this

to match the monitor’s colors

to a printed picture’s colors.

8 LANGUAGE/

INFORMATION

(page 7, 14)

Select the LANGUAGE/

INFORMATION menu to

choose the on-screen menu’s

language and display this

monitor’s information box.

9 RESET (page 11)

Select the RESET menu to

reset the adjustments.

DEGAUSS

SELECT EXI T

SCREEN

KKK

R50

G50

B50

SELECT EXI T

COLOR

5000 6500 9300

USER

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LA ANG GEU/INFORMATION

RESET

MODE AL L

EXI T

RESET

26 26

.7kHz V

85Hz

1024X768

BRIGHTNESS /CONTRAST

the horizontal

and vertical

frequencies o

the current

input signal

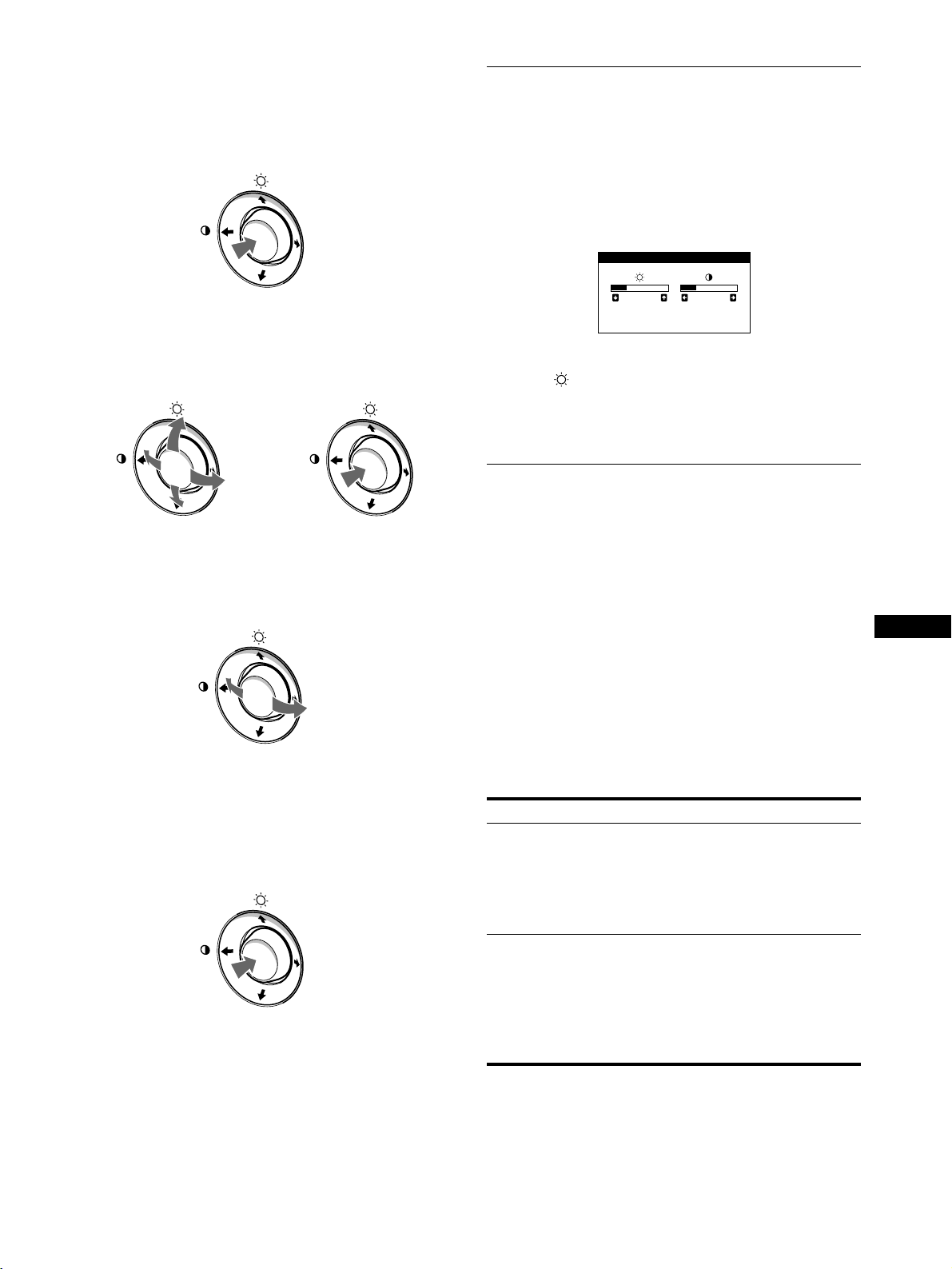

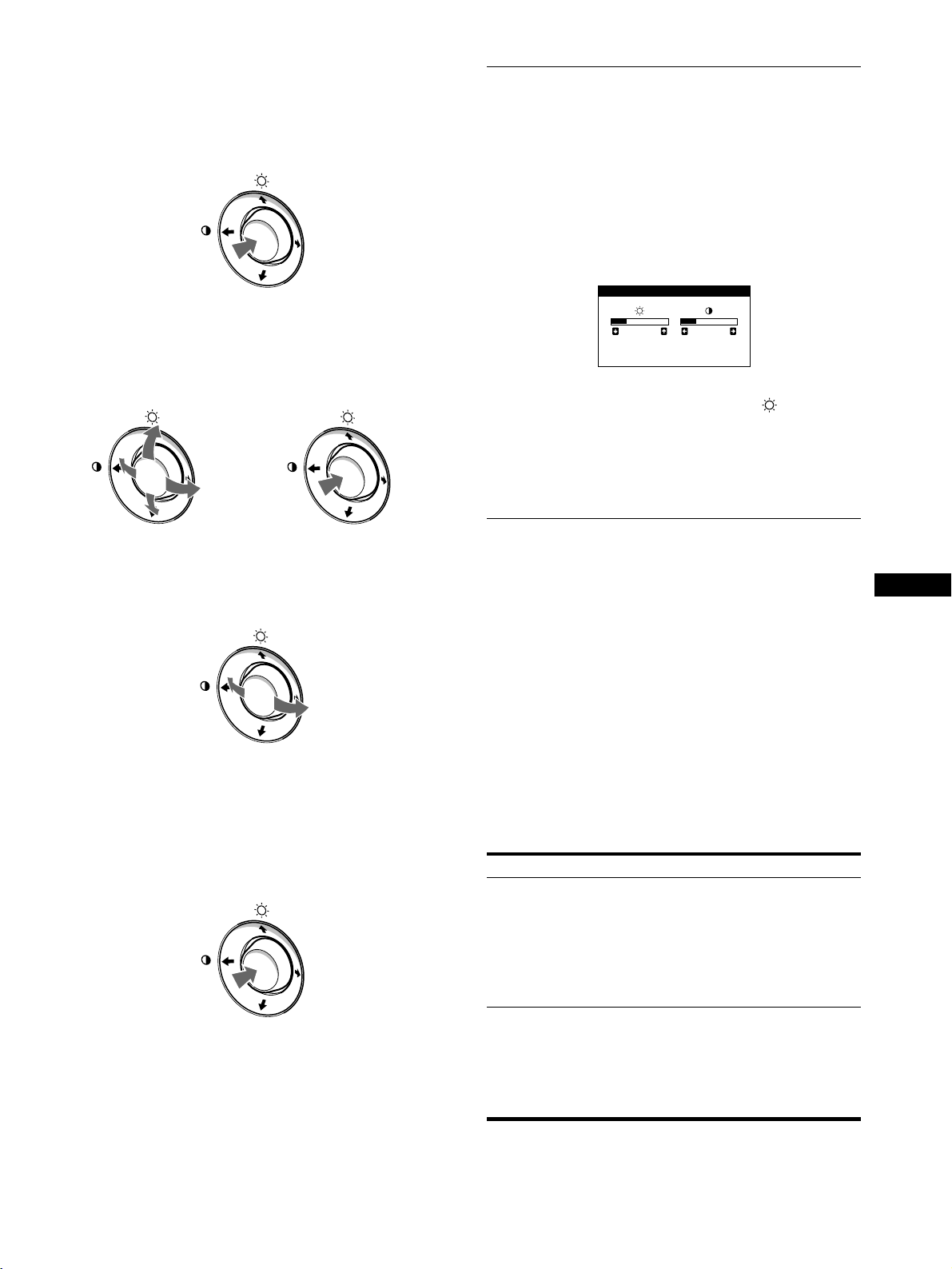

x Using the control button

1 Display the main MENU.

Press the center of the control button to display the main

MENU on your screen.

2 Select the menu you want to adjust.

Highlight the desired menu by moving the control button up

(M), down (m), and left (<) or right (,).

3 Adjust the menu.

Move the control button left (<) or right (,) to make the

adjustment.

4 Close the menu.

Press the center of the control button once to return to the

main MENU, and twice to return to normal viewing. If no

buttons are pressed, the menu closes automatically after about

30 seconds.

x Resetting the adjustments

You can reset the adjustments using the RESET menu. See

page 11 for more information on resetting the adjustments.

Adjusting the brightness and

contrast

Brightness and contrast adjustments are made using a separate

BRIGHTNESS/CONTRAST menu.

These settings are stored in memory for all input signals.

1 Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the

screen.

2 Move the control button m/M to adjust the

brightness ( ), and </, to adjust the contrast

(6).

The menu automatically disappears after about 3 seconds.

Adjusting the picture quality

(PICTURE EFFECT)

The PICTURE EFFECT feature allows you to select the most

appropriate picture mode from among two preset modes

maximum performance.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button to highlight PICTURE

EFFECT and press the center of the control button

again .

The PICTURE EFFECT menu appears on the screen.

3 Move the control button m/M to select the desired

picture mode.

Select For

STANDARD images with high contrast and

brightness. Choose this mode for

commonly used applications, such as

spreadsheets, word processing,

E-mail, or WEB surfing.

DYNAMIC extremely vivid and photo-realistic

images. Brighter than “STANDARD”

mode, choose this for intense graphic

applications such as games, DVD

playback, or entertainment software.

26 26

68.7kHz V

85Hz

1024X768

BRIGHTNESS /CONTRAST

Adjusting the centering of the

picture (CENTER)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button

again.

The SIZE/CENTER menu appears on the screen.

3 First move the control button m/M to select

(H-CENTER) for horizontal adjustment, or

(V-CENTER) for vertical adjustment. Then move

the control button </, to adjust the centering.

Adjusting the size of the picture

(SIZE)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button

again.

The SIZE/CENTER menu appears on the screen.

3 First move the control button m/M to select

(H-SIZE) for horizontal adjustment, or

(V-SIZE) for vertical adjustment. Then move the

control button </, to adjust the size.

Enlarging or reducing the picture

(ZOOM)

This setting is stored in memory for the current input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight SIZE/

CENTER and press the center of the control button

again.

The SIZE/CENTER menu appears on the screen.

3 Move the control button m/M to select (ZOOM),

and move </, to enlarge or reduce the picture.

Adjusting the shape of the picture

(GEOMETRY)

The GEOMETRY settings allow you to adjust the rotation and

shape of the picture.

The (ROTATION) setting is stored in memory for all input

signals. All other settings are stored in memory for the current

input signal.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

GEOMETRY and press the center of the control

button again.

The GEOMETRY menu appears on the screen.

3 First move the control button m/M to select the

desired adjustment item. Then move the control

button </, to make the adjustment.

Adjusting the convergence

(CONVERGENCE)

The CONVERGENCE settings allow you to adjust the quality of

the picture by controlling the convergence. The convergence

refers to the alignment of the red, green, and blue color signals.

If you see red or blue shadows around letters or lines, adjust the

convergence.

These settings are stored in memory for all input signals.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

CONVERGENCE and press the control button again.

The CONVERGENCE menu appears on the screen.

3 First move the control button m/M to select the

desired adjustment item. Then move the control

button </, to make the adjustment.

Select To

(ROTATION)

rotate the picture

(PIN)

expand or contract the picture sides

(PIN BALANCE)

shift the picture sides to the left or

right

(KEY)

adjust the picture width at the top of

the screen

(KEY BALANCE)

shift the picture to the left or right at

the top of the screen

Select To

horizontally shift red or blue shadows

vertically shift red or blue shadows

Adjusting the color of the picture

(COLOR)

The COLOR settings allow you to adjust the picture’s color

temperature by changing the color level of the white color field.

Colors appear reddish if the temperature is low, and bluish if the

temperature is high. This adjustment is useful for matching the

monitor’s colors to a printed picture’s colors.

This setting is stored in memory for all input signals.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight COLOR

and press the center of the control button again.

The COLOR menu appears on the screen.

3 Move the control button </, to select a color

temperature.

The preset color temperatures are 5000K, 6500K, and 9300K.

Since the default setting is 9300K, the whites will change

from a bluish hue to a reddish hue as the temperature is

lowered to 6500K and 5000K.

4 If necessary, fine tune the color temperature.

First move the control button </, to select USER. Then

move the control button m/M to select R (red), G (green), or

B (blue) and move the control button </, to make the

adjustment.

If you fine tune the color temperature, the new color settings

are stored in memory and recalled whenever you select

USER.

Additional settings (SCREEN)

You can manually degauss (demagnetize) the screen, and adjust

the moire cancellation level.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

SCREEN and press the center of the control button

again.

The SCREEN menu appears on the screen.

3 Move the control button m/M to select the desired

adjustment item.

Adjust the selected item according to the following

instructions.

x Degaussing the screen

The monitor is automatically demagnetized when the power is

turned on.

To manually degauss the monitor, first move the

control button m/M to select (DEGAUSS). Then move

the control button ,.

The screen is degaussed for about 5 seconds. If a second degauss

cycle is needed, allow a minimum interval of 20 minutes for the

best result.

x Adjusting the moire*

If elliptical or wavy patterns appear on the screen, adjust the

moire cancellation level.

To adjust the amount of moire cancellation, first move

the control button m/M to select (CANCEL MOIRE).

Then move the control button </, until the moire

effect is at a minimum.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may appear due to interference between the pattern

of the picture on the screen and the phosphor pitch pattern of the

monitor.

Resetting the adjustments (RESET)

This monitor has the following two reset methods. Use the

RESET menu to reset the adjustments.

1 Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight 0 RESET

and press the center fo the control button again.

The RESET menu appears on the screen.

Reset the settings according to the following instructions.

Resetting all of the adjustment data for the

current input signal (MODE)

Move the control button <.

The MODE item is selected. All of the adjustment data for the

current input signal is reset.

Note that the following items are not reset by this method.

• on-screen menu language (page 7)

• picture’s rotation (page 10)

Resetting all of the adjustment data to factory

preset levels (ALL)

Move the control button ,.

The ALL item is selected. All of the adjustment data for the

current input signal is reset. All of the adjustment data (except for

the USER settings in the COLOR menu) is reset to the factory

preset levels.

Note

The monitor

’s buttons will not operate for about 5 seconds when ALL is

selected.

KKK

R50

G50

B50

SELECT EXI T

COLOR

5000 6500 9300

USER

Example of moire

Technical Features

Preset and user modes

When the monitor receives an input signal, it automatically

matches the signal to one of the factory preset modes stored in the

monitor’s memory to provide a high quality picture at the center of

the screen. (See Appendix for a list of the factory preset modes.)

For input signals that do not match one of the factory preset modes,

the digital Multiscan technology of this monitor ensures that a

clear picture appears on the screen for any timing in the monitor’s

frequency range (horizontal: 30 – 86 kHz, vertical: 48 – 120 Hz).

If the picture is adjusted, the adjustment data is stored as a user

mode and automatically recalled whenever the same input signal

is received.

Note for Windows users

For Windows users, check your video board manual or the utility

program which comes with your graphic board and select the

highest available refresh rate to maximize monitor performance.

Power saving function

This monitor meets the power-saving guidelines set by VESA,

ENERGY STAR, and NUTEK. If no signal is received by the

monitor from the connected computer, the monitor will

automatically reduce power consumption as shown below.

* Figures reflect power consumption when no USB compatible

peripherals are connected to the monitor.

** When your computer enters the “active off” mode, the input signal is

cut and NO INPUT SIGNAL appears on the screen. After 20 seconds,

the monitor enters the power saving mode.

Troubleshooting

Before contacting technical support, refer to this section.

If thin lines appear on your screen

(damper wires)

The visible lines on your screen especially when the background

screen color is light (usually white), are normal for the Trinitron

monitor. This is not a malfunction. These are shadows from the

damper wires used to stabilize the aperture grille. The aperture

grille is the essential element that makes a Trinitron picture tube

unique by allowing more light to reach the screen, resulting in a

brighter, more detailed picture.

On-screen messages

If there is something wrong with the input signal, one of the

following messages appears on the screen. To solve the problem,

see “Trouble symptoms and remedies” on page 13.

The input signal condition

OUT OF SCAN RANGE

indicates that the input signal is not supported by the

monitor’s specifications.

NO INPUT SIGNAL

indicates that no signal is being input to the monitor.

Power mode Power

consumption*

! (power)

indicator

normal

operation

≤ 150 W green

active off** ≤ 3 W orange

power off 0 W off

Damper wires

INFORMATION

OUT OF SCAN RANGE

Input signal condition

Trouble symptoms and remedies

If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.

Use the self-diagnosis function (page 15) if the following recommendations do not resolve the problem.

Symptom Check these items

No picture

If the ! (power) indicator is not lit • Check that the power cord is properly connected.

• Check that the ! (power) switch is in the “on” position.

If the NO INPUT SIGNAL message

appears on the screen, or if the !

(power) indicator is orange

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 6).

• Check that the HD15 video input connector’s pins are not bent or pushed in.

xProblems caused by the connected computer or other equipment

• The computer is in power saving mode. Try pressing any key on the computer keyboard or

moving the mouse.

• Check that the computer’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

If the OUT OF SCAN RANGE

message appears on the screen

xProblems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you

replaced an old monitor with this monitor, reconnect the old monitor and adjust the

frequency range to the following.

Horizontal: 30 – 86 kHz

Vertical: 48 – 120 Hz

If no message is displayed and the !

(power) indicator is green or flashing

orange

• Use the Self-diagnosis function (page 15).

If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly

connected (page 6).

Picture flickers, bounces,

oscillates, or is scrambled

• Isolate and eliminate any potential sources of electric or magnetic fields such as other

monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monitor into a different AC outlet, preferably on a different circuit.

• Try turning the monitor 90° to the left or right.

xProblems caused by the connected computer or other equipment

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, etc.) and the frequency of the input signal are

supported by this monitor (Appendix). Even if the frequency is within the proper range,

some video boards may have a sync pulse that is too narrow for the monitor to sync

correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

Picture is fuzzy • Adjust the brightness and contrast (page 9).

• Degauss the monitor* (page 11).

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized

properly

• Adjust the size (page 10) or centering (page 10). Note that some video modes do not fill

the screen to the edges.

Edges of the image are curved • Adjust the geometry (page 10).

Wavy or elliptical pattern (moire)

is visible

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 11).

xProblems caused by the connected computer or other equipment

• Change your desktop pattern.

(continued)

* If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a

malfunction.

Displaying this monitor’s name, serial number,

and date of manufacture

Press the center of the control button.

The main MENU appears on the screen.

2 Move the control button m/M to highlight

LANGUAGE/INFORMATION and press the center

of the control button.

The LANGUAGE/INFORMATION menu appears on the

screen.

3 Move the control button m/M to select .

This monitor’s information menu appears on the screen.

If the problem persists, call your authorized Sony dealer and give

the following information.

• Model name: HMD-A400

• Serial number

• Name and specifications of your computer and graphics board.

Color is not uniform • Degauss the monitor* (page 11). If you place equipment that generates a magnetic field,

such as a speaker, near the monitor, or if you change the direction the monitor faces, color

may lose uniformity.

White does not look white • Adjust the color temperature (page 11).

Letters and lines show red or blue

shadows at the edges

• Adjust the convergence (page 10).

USB peripherals do not function • Check that the appropriate USB connectors are securely connected (page 7).

• Check that the ! (power) switch is in the “on” position.

xProblems caused by the connected computer or other equipment

• Check that the power of any self-powered USB compliant peripheral devices is “on.”

• Install the latest version of the device driver on your computer. Contact your device’s

manufacturer for information about the appropriate device driver.

• If your USB compliant keyboard or mouse does not function, connect them directly to

your computer, reboot your computer, and make any necessary adjustments to the USB

settings. Then reconnect the keyboard or mouse to the monitor. If you connect a keyboard

or mouse to the USB connectors and then boot your computer for the first time, the

peripheral devices may not function.

• For customers using Windows 95

1. Right-click on My Computer and select Properties.

2. Click on the Device Manager tab. Scroll down and select Universal Serial Bus

Controller.

If Universal Serial Bus Controller does not appear, you need to load a USB supplement

disk. Contact your computer’s manufacturer for more information about obtaining a

USB supplement disk.

3. Select Generic USB Device from the USB controller list and click on Properties.

4. If there is a check in the box next to “Disable in this hardware profile,” remove the

check.

5. Click on Refresh.

A hum is heard right after the

power is turned on

• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is

automatically degaussed for five seconds.

Symptom Check these items

MODEL : HMD - A4 00

SERIAL:12345678

MANUFACTURED:2000.52

SELECT EXIT

LANGUAGE/ INFOR

Example

Self-diagnosis function

This monitor is equipped with a self-diagnosis function. If there is

a problem with your monitor or computer, the screen will go

blank and the ! (power) indicator will either light up green or

flash orange. If the ! (power) indicator is lit in orange, the

computer is in power saving mode. Try pressing any key on the

keyboard.

If the ! (power) indicator is green

Disconnect the video input cable or turn off the

connected computer.

2 Press the ! (power) button twice to turn the monitor

off and then on.

3 Move the control button , for 2 seconds before the

monitor enters power saving mode.

If all four color bars appear (white, red, green, blue), the monitor

is working properly. Reconnect the video input cable and check

the condition of your computer.

If the color bars do not appear, there is a potential monitor failure.

Inform your authorized Sony dealer of the monitor’s condition.

If the ! (power) indicator is flashing orange

Press the ! (power) button twice to turn the monitor off

and then on.

If the ! (power) indicator lights up green, the monitor is working

properly.

If the ! (power) indicator is still flashing, there is a potential

monitor failure. Count the number of seconds between orange

flashes of the ! (power) indicator and inform your authorized

Sony dealer of the monitor’s condition. Be sure to note the model

name and serial number of your monitor. Also note the make and

model of your computer and video board.

Specifications

CRT 0.24 mm aperture grille pitch (center)

19 inches measured diagonally

90-degree deflection

FD Trinitron

Viewable image size Approx. 365 × 274 mm (w/h)

(14

/8 × 10

/8 inches)

18.0" viewing image

Resolution

Maximum Horizontal: 1600 dots

Vertical: 1200 lines

Recommended Horizontal: 1280 dots

Vertical: 1024 lines

Standard image area Approx. 352 × 264 mm (w/h)

(13

/8 × 10

/2 inches)

Deflection frequency* Horizontal: 30 to 86 kHz

Vertical: 48 to 120 Hz

AC input voltage/current 100 – 120 V, 50 – 60 Hz, 2.3 A

Power consumption Max. 150 W

Dimensions

Approx. 497

458

469 mm

(w/h/d)

(19

/8 × 18

/2 inches)

Mass Approx. 26 kg (57 lb 5 oz)

Plug and Play DDC2B/DDC2Bi

Supplied accessories See page 6

* Recommended horizontal and vertical timing condition

• Horizontal sync width should be more than 1.0 µsec.

• Horizontal blanking width should be more than 3.0 µsec.

• Vertical blanking width should be more than 500 µsec.

Design and specifications are subject to change without notice.

! (power) indicator

•Trinitron

est une marque commerciale

déposée de Sony Corporation.

• Macintosh est une marque commerciale

sous licence d’Apple Computer, Inc.,

déposée aux Etats-Unis et dans d’autres

pays.

• Windows

et MS-DOS sont des

marques déposées de Microsoft

Corporation aux Etats-Unis et dans

d’autres pays.

• IBM PC/AT et VGA sont des marques

commerciales déposées d’IBM

Corporation aux Etats-Unis.

• VESA et DDC

sont des marques

commerciales de Video Electronics

Standard Association.

•

ENERGY STAR est une marque

déposée aux Etats-Unis.

• Tous les autres noms de produits

mentionnés dans le présent mode

d’emploi peuvent être des marques

commerciales ou des marques

commerciales déposées de leurs

sociétés respectives.

• Les symboles “

ä” et “â” ne sont pas

mentionnés systématiquement dans le

présent mode d’emploi.

Table des Matières

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

1ére étape: Raccordez le moniteur à votre ordinateur. . . . . . . . . . . 6

2éme étape: Branchez le cordon d’alimentation . . . . . . . . . . . . . . . 6

3éme étape: Mettez le moniteur et l’ordinateur sous tension . . . . . 6

Raccordement de périphériques compatibles USB (Universal Serial

Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Sélection de la langue d’affichage des menus (LANGUAGE/

INFORMATIONS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la qualité de l’image (PICTURE EFFECT) . . . . . . . . . . 9

Réglage du centrage de l’image (CENTRAGE) . . . . . . . . . . . . . . . 10

Réglage de la taille de l’image (TAILLE) . . . . . . . . . . . . . . . . . . . . 10

Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la forme de l’image (GEOMETRIE). . . . . . . . . . . . . . . 10

Réglage de la convergence (CONVERGENCE) . . . . . . . . . . . . . . 10

Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11

Réglages supplémentaires (ECRAN). . . . . . . . . . . . . . . . . . . . . . . 11

Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 11

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .12

Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 12

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si de fines lignes apparaissent à l’écran (fils d’amortissement). . . 12

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Précautions

Avertissement sur le raccordement à la source

d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un

cordon d’alimentation différent, assurez-vous qu’il est

compatible avec votre tension d’alimentation secteur locale.

Pour les clients aux Etats-Unis

Si vous n’utilisez pas le cordon d’alimentation approprié, ce

moniteur ne sera pas conforme aux normes FCC en vigueur.

• Avant de débrancher le cordon d’alimentation, attendez au

moins 30 secondes après avoir actionné le commutateur

d’alimentation de manière à permettre la décharge de

l’électricité statique à la surface de l’écran.

• Après que le courant a été branché, l’écran est démagnétisé

pendant environ 5 secondes. Cela génère un puissant champ

magnétique autour de l’encadrement métallique qui peut

affecter les données mémorisées sur une bande magnétique ou

des disquettes situées à proximité. Placez ces systèmes

d’enregistrement magnétique, bandes et disquettes à l’écart du

moniteur.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité

de tissus (rideaux, tentures, etc.) qui risquent d’obstruer les

orifices de ventilation

• à proximité de sources de chaleur comme des radiateurs ou des

conduits d’air, ni dans un endroit directement exposé au

rayonnement solaire

• sujet à de fortes variations de température

• soumis à des vibrations ou à des chocs mécaniques

• sur une surface instable

• à proximité d’appareils générant un champ magnétique comme

un transformateur ou des lignes à haute tension

• à proximité de ou sur une surface métallique chargée

électriquement

Entretien

• Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un

produit nettoyant pour vitres, n’utilisez aucun type de produit

contenant une solution antistatique ou des additifs similaires

parce que vous risquez de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de

l’écran avec des objets abrasifs ou aux arêtes vives comme un

stylo à bille ou un tournevis. Ce type de contact risque en effet

de rayer le tube image.

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un

chiffon doux légèrement imprégné d’une solution détergente

neutre. N’utilisez jamais de tampons abrasifs, de poudre à

récurer ou de solvants tels que de l’alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son

expédition, utilisez le carton d’emballage et les matériaux de

conditionnement d’origine.

Utilisation du support

Insérez le support fourni dans la rainure pour ajuster l’angle du

moniteur. Vous pouvez utiliser le support en position verticale ou

horizontale. Si vous ne souhaitez pas utiliser le pied à cet effet,

vous pourrez l’utiliser comme range CD.

L’appareil doit être installé à proximité d’une prise murale

aisément accessible.

Exemple de types de fiches

pour 100 à 120 V CA

Identification des composants et

des commandes

Pour plus de détails, reportez-vous au pages indiquées entre

parenthèses.

1 Manette de commande (page 9)

La manette de commande sert à afficher le menu et à ajuster

les paramètres de réglage du moniteur, y compris la

luminosité et le contraste.

2 Commutateur et indicateur ! (alimentation)

(pages 6, 12, 15)

Cette touche met le moniteur sous et hors tension.

L’indicateur d’alimentation s’allume en vert lorsque le

moniteur est sous tension et clignote en vert et en orange ou

s’allume en orange lorsque le moniteur se trouve en mode

d’économie d’énergie.

3 Connecteur AC IN (page 6)

Ce connecteur assure l’alimentation du moniteur.

4 Connecteur d’entrée vidéo (HD15) (page 6)

Ce connecteur assure l’entrée des signaux vidéo RVB

(0,700 Vp-p, positifs) et des signaux de synchronisation.

* DDC (Display Data Channel) est une norme de VESA.

5 Connecteurs d’aval USB (bus sériel universel)

(page 7)

Utilisez ces connecteurs pour relier des appareils

périphériques USB au moniteur.

6 Connecteur d’amont USB (bus sériel universel)

(page 7)

Utilisez ce connecteur pour relier le moniteur à un ordinateur

compatible USB.

ArrièreAvant

Broche n° Signal

1 Rouge

2Vert

3Bleu

4 ID (masse)

5 Masse DDC*

6 Masse rouge

7 Masse vert

8 Masse bleu

9 DDC + 5V*

10 Masse

11 ID (masse)

12 Données bidirectionnelles (SDA)*

13 Synchro H

14 Synchro V

15 Données d’horloge (SCL)*

1 2 3 4

876

11 12 13 14 15

Installation

Avant de mettre ce moniteur en service, vérifiez si tous les

accessoires suivants se trouvent bien dans le carton:

• Cordon d’alimentation (1)

• Câble USB (1)

• Support du moniteur (1)

• Carte de garantie (1)

• Remarques sur l’entretien de la surface de l’écran (1)

• Ce mode d’emploi (1)

1ére étape:Raccordez le moniteur

à votre ordinateur

Mettez le moniteur et l’ordinateur hors tension avant de procéder

au raccordement.

Remarque

Ne touchez pas les broches du connecteur de câble vidéo, car vous

risqueriez de les plier.

x Raccordement à un PC/AT IBM ou à un

ordinateur compatible

x Raccordement à un ordinateur Macintosh

ou compatible

2éme étape:Branchez le cordon

d’alimentation

Le moniteur et l’ordinateur étant hors tension, branchez d’abord

le cordon d’alimentation sur le moniteur et ensuite sur une prise

murale.

3éme étape:

Mettez le moniteur et

l’ordinateur sous tension

Mettez d’abord le moniteur sous tension et puis l’ordinateur.

L’installation de votre moniteur est à présent terminée.

Si nécessaire, utilisez les commandes du moniteur pour régler

l’image.

Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez

si la carte graphique de votre ordinateur est complètement

introduite dans la fente de bus correcte.

• Si vous remplacez un ancien moniteur par ce modèle et si

l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran,

rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique

de l’ordinateur de façon à ce que la fréquence horizontale soit

comprise entre 30 et 86 kHz et la fréquence verticale entre 48 et

120 Hz.

Pour plus d’informations sur les messages affichés à l’écran,

reportez-vous à la section “Symptômes et remèdes” à la page 13.

Installation sous différents systèmes d’exploitation

Ce moniteur est conforme à la norme Plug & Play “DCC” permettant la

détection automatique de l’ensemble des informations relatives au moniteur.

Aucun pilote spécifique ne doit être installé sur l’ordinateur.

Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour

la première fois, il se peut que l’assistant d’installation s’affiche à l’écran.

Cliquez plusieurs fois de suite sur “Next” suivant les instructions de l’assistant

jusqu’à ce que le moniteur Plug & Play soit automatiquement sélectionné de

façon à ce que vous puissiez utiliser ce moniteur.

Pour les clients utilisant Windows NT4.0

L’installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote

d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0 pour des

informations plus détaillées sur la résolution, le taux de régénération et le

nombre de couleurs.

PC/AT IBM ou

ordinateur compatible

vers la

sortie vidéo

Vous avez besoin d’un adaptateur Macintosh (non fourni).

Adaptateur Macintosh (non fourni)

Macintosh ou

ordinateur compatible

vers la sortie vidéo

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

Raccordement de périphériques

compatibles USB (Universal Serial

Bus)

Votre moniteur est doté d’un connecteur USB d’amont (sur le

panneau arrière) et de quatre connecteurs USB d’aval (deux sur

les côtés gauche et droit). Ces connecteurs offrent un moyen

simple et rapide de raccorder des périphériques compatibles USB

(comme des claviers, une souris, des imprimantes et des scanners)

à votre ordinateur au moyen d’un câble USB standardisé.

Pour pouvoir utiliser votre moniteur comme une plate-forme pour

vos périphériques, raccordez les USB comme illustré ci-dessous.

1 Mettez le moniteur et l’ordinateur sous tension.

2 Raccordez votre ordinateur au connecteur

d’amont rectangulaire au moyen du câble USB

fourni.

Pour les clients utilisant Windows

Si un message apparaît à l’écran, suivez les instructions affichées et

sélectionnez Generic USB Hub comme réglage par défaut.

3 Raccordez vos périphériques aux connecteurs USB

d’aval rectangulaires.

Remarques

• Tous les ordinateurs et/ou systèmes d’exploitation support les

configurations USB. Vérifiez dans le mode d’emploi de votre

ordinateur si vous pouvez raccorder des systèmes USB.

• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur

l’ordinateur hôte. Pour plus de détails, reportez-vous au mode d’emploi

du périphérique.

• Le moniteur fonctionne comme une plate-forme USB tant que le

moniteur est sous tension (“on”) ou en mode d’économie d’énergie.

• Si vous raccordez un clavier ou une souris aux connecteurs USB et si

vous démarrez ensuite votre ordinateur pour la première fois, il se peut

que les périphériques ne fonctionnent pas. Raccordez d’abord le clavier

et la souris directement à l’ordinateur et installez les appareils

compatibles USB. Raccordez-les ensuite à ce moniteur.

• Ne vous appuyez pas sur le moniteur lorsque vous branchez les câbles

USB. Le moniteur risque de pivoter et de vous blesser.

Sélection de la langue d’affichage

des menus (LANGUAGE/

INFORMATIONS)

Les écrans de menu peuvent être affichés en français, anglais,

allemand, italien, espagnol, néerlandais, suédois, russe et

japonais. La sélection par défaut est l’anglais.

1 Appuyez au centre de la manette de commande.

Voir page 9 pour plus d’informations sur l’utilisation de la

manette de commande.

2 Déplacez la manette de commande m/M pour mettre

en évidence LANGUAGE/INFORMATIONS et

appuyez de nouveau sur le centre de la manette de

commande.

3 Déplacez la manette de commande m/M pour

sélectionner . Déplacez ensuite la manette de

commande </, pour sélectionner une langue.

• ENGLISH: Anglais

• FRANÇAIS

• DEUTSCH: Allemand

• ITALIANO: Italien

• ESPAÑOL: Espagnol

• NEDERLANDS: Néerlandais

• SVENSKA: Suédois

• : Russe

• : Japonais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au

MENU principal et deux fois pour revenir à la visualisation normale. Si

vous n’actionnez aucune touche, le menu se referme automatiquement au

bout de 30 secondes environ.

Pour restaurer l’anglais

Voir “Réinitialisation des réglages (RAPPEL)” à la page 11.

vers les

périphériques

compatibles USB

vers les

périphériques

compatibles USB

vers un ordinateur

compatible USB

CONVERGENCE

PICTURE EFFECT

QU I TTER

TA I LLE /CENTRAGE

GEOMETR I E

ECRAN

RAPPEL

COULEUR

SELECT

LANGUAGE / I NFORMAT SNOI

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LANGUAGE/ I NFOR

Personnalisation de votre

moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à

l’aide des écrans de menu.

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le

MENU principal à l’écran. Voir page 9 pour plus d’informations

sur l’utilisation de la manette de commande.

Utilisez la manette de commande pour sélectionner l’un des

menus suivants.

x Affichage du signal d’entrée en cours

Les fréquences horizontale et verticale du signal d’entrée actuel

sont affichées dans le menu LUMINOSITÉ/CONTRASTE. Si le

signal correspond à l’un des modes présélectionnés de ce

moniteur, la résolution est également affichée.

1 QUITTER

Sélectionne QUITTER pour quitter

le menu.

2 PICTURE EFFECT

(page 9)

Sélectionne le menu

PICTURE EFFECT pour

choisir le mode d’image

présélectionné le plus

approprié.

3 TAILLE/CENTRAGE

(page 10)

Sélectionne le menu

TAILLE/CENTRAGE pour

régler le centrage de l’image,

la taille ou le zoom.

4 GEOMETRIE (page 10)

Sélectionne le menu

GEOMETRIE pour régler la

rotation et la forme de

l’image.

CONVERGENCE

PICTURE EFFECT

QU I TTER

TA I LLE /CENTRAGE

GEOMETR I E

ECRAN

RAPPEL

COULEUR

SELECT

LANGUAGE / I NFORMAT SNOI

SELECT EXI T

DYNAMIQUE

STANDARD

PICTURE EFFECT

POS I T I ON

SELECT EXI T

TA I LLE / CENTRAGE

SELECT EXI T

ROTATION

5 CONVERGENCE

(page 10)

Sélectionnez le menu

CONVERGENCE pour

ajuster la convergence

horizontale ou verticale de

l’image.

6 ECRAN (page 11)

Sélectionnez le menu

ECRAN pour démagnétiser

l’écran et ajuster le niveau de

suppression du moiré.

7 COULEUR (page 11)

Sélectionne le menu

COULEUR pour régler la

température de couleur de

l’image. Vous pouvez utiliser

ce menu pour faire

correspondre les couleurs du

moniteur aux couleurs d’une

image imprimée.

8 LANGUAGE/

INFORMATIONS

(pages 7, 14)

Sélectionnez le menu

LANGUAGE/

INFORMATIONS pour

sélectionner la langue

d’affichage des menus et

afficher la fenêtre

d’information de ce moniteur.

9 RAPPEL (page 11)

Sélectionne le menu

RAPPEL pour réinitialiser les

réglages.

SELECT EXI T

CONVERGENCE

MAGN

DÉ SÉ

UOI

SELECT EXI T

ECRAN

COULEUR

KKK

R50

G50

B50

SELECT EXI T

5000 6500 9300

USER

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LANGUAGE/ I NFOR

RAPPEL

MODE TOTAL

EXI T

RAPPEL

26 26

.7kHz V

85Hz

1024X768

LUMINOSITÉ /CONTRASTE

les

fréquences

horizontale

et verticale

du signal

d’entrée en

cours

’

x Utilisation de la manette de commande

1 Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher

le MENU principal sur l’écran.

2 Sélectionnez le menu que vous voulez régler.

Mettez en évidence le menu souhaité en déplaçant la manette

de commande vers le haut (M), vers le bas (m) et vers la

gauche (<) ou vers la droite (,).

3 Réglez le menu.

Déplacez la manette de commande vers la gauche (<) ou la

droite (,) pour effectuer le réglage.

4 Quittez le menu.

Appuyez une fois au centre de la manette de commande pour

revenir au MENU principal et deux fois pour revenir à la

visualisation normale. Si vous n’actionnez aucune touche, le

menu se referme automatiquement au bout de 30 secondes

environ.

x Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l’aide du menu RAPPEL.

Voir page 11 pour plus d’informations sur la réinitialisation des

réglages.

Réglage de la luminosité et du

contraste

Les réglages de la luminosité et du contraste sont effectués au

moyen d’un menu LUMINOSITÉ/CONTRASTE séparé.

Ces réglages sont enregistrés dans la mémoire pour tous les

signaux entrants.

1 Déplacez la manette de commande dans n’importe

quel sens.

Le menu LUMINOSITÉ/CONTRASTE apparaît à l’écran.

2 Déplacez la manette de commande vers le haut ou

le bas m/M pour régler la luminosité ( ), et vers la

gauche ou la droite </, pour régler le contraste

(6).

Le menu disparaît automatiquement au bout d’environ

3 secondes.

Réglage de la qualité de l’image

(PICTURE EFFECT)

La fonction PICTURE EFFECT vous permet de sélectionner le

mode d’image le mieux approprié parmi les deux modes

présélectionnés.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande pour mettre en

évidence PICTURE EFFECT et appuyez de nouveau

sur le centre de la manette de commande.

Le menu PICTURE EFFECT apparaît à l’écran.

3 Déplacez la manette de commande m/M pour

sélectionner le mode d’image désiré.

Sélectionnez Pour obtenir

STANDARD des images avec un haut niveau de

contraste et de luminosité. Choisissez

ce mode pour la plupart des

applications courantes, comme les

traitements de texte, les tableurs,

les utilitaires de courrier électronique

ou de navigation sur Internet.

DYNAMIQUE des images éclatantes de réalisme.

Utilisez ce mode, offrant une

restitution plus éclatante que le mode

“STANDARD”, pour des utilisations

graphiques poussées telles que des

jeux ou une lecture de DVD.

LUMINOSITÉ /CONTRASTE

26 26

68.7kHz V

85Hz

1024X768

Réglage du centrage de l’image

(CENTRAGE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée

en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de

nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M afin de sélectionner

(POSITION H) pour le réglage horizontal ou

(POSITION V) pour le réglage vertical. Déplacez

ensuite la manette de commande vers la gauche ou

la droite </, pour régler le centrage.

Réglage de la taille de l’image

(TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée

en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de

nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M afin de sélectionner

(TAILLE H) pour le réglage horizontal ou

(TAILLE V) pour le réglage vertical. Déplacez

ensuite la manette de commande vers la gauche ou

la droite </, pour régler la taille.

Agrandir ou réduire l’image

(ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée

en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence TAILLE/CENTRAGE et appuyez de

nouveau sur le centre de la manette de commande.

Le menu TAILLE/CENTRAGE apparaît à l’écran.

3 Déplacez la manette de commande vers le haut ou

le bas m/M afin de sélectionner (ZOOM), et

déplacez-la vers la gauche ou la droite </, pour

agrandir ou réduire l’image.

Réglage de la forme de l’image

(GEOMETRIE)

Les réglages GEOMETRIE vous permettent de régler la rotation

et la forme de l’image.

Le paramètre (ROTATION) est conservé en mémoire pour

l’ensemble des signaux d’entrée. Tous les autres réglages sont

enregistrés dans la mémoire pour le signal d’entrée en cours.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence GEOMETRIE et appuyez de

nouveau sur le centre de la manette de commande.

Le menu GEOMETRIE apparaît à l’écran.

3 Déplacez d’abord la manette de commande vers le

haut ou le bas m/M pour sélectionner le paramètre

de réglage voulu. Déplacez ensuite la manette de

commande vers la gauche ou la droite </, pour

exécuter le réglage.

Réglage de la convergence

(CONVERGENCE)

Les réglages CONVERGENCE vous permettent de régler la

qualité de l’image en contrôlant la convergence. La convergence

est l’alignement des signaux de couleur rouge, vert et bleu.

Si vous voyez des ombres rouges ou bleues autour des lettres ou

des lignes, réglez la convergence.

Ces réglages sont enregistrés dans la mémoire pour tous les

signaux d’entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence CONVERGENCE et appuyez de

nouveau sur le centre de la manette de commande.

Le menu CONVERGENCE apparaît à l’écran.

3 Déplacez dans un premier temps la manette de

commande m/M pour sélectionner l’élément de

réglage désiré. Déplacez ensuite la manette de

commande </, pour apporter votre réglage.

Sélectionnez pour

(ROTATION)

faire pivoter l’image

(COUSSIN)

élargir ou rétrécir les côtés de l’image

(PIN BALANCE)

décaler les côtés de l’image vers la

gauche ou la droite

(TRAPÉZOÏD)

régler la largeur de l’image dans le

haut de l’écran

(PARALLÉL)

décaler l’image vers la gauche ou la

droite dans le haut de l’écran

Sélectionnez Pour

décaler horizontalement les ombres rouges ou

bleues

décaler verticalement les ombres rouges ou

bleues

Réglage des couleurs de l’image

(COULEUR)

Les réglages COULEUR vous permettent de régler la température

des couleurs de l’image en changeant le niveau de couleur du

champ de couleur blanche. Les couleurs semblent rougeâtres si la

température est basse ou bleuâtres si la température est élevée. Ce

réglage s’avère très pratique pour faire correspondre les couleurs

du moniteur aux couleurs d’une image imprimée.

Ce réglage est enregistré dans la mémoire pour tous les signaux

d’entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence COULEUR et appuyez de nouveau

sur le centre de la manette de commande.

Le menu COULEUR apparaît à l’écran.

3 Déplacez la manette de commande vers la gauche

ou la droite </, pour sélectionner une

température de couleur.

Les températures de couleur présélectionnées sont 5000K,

6500K et 9300K. Comme le réglage par défaut est 9300K, les

blancs passent d’une nuance bleuâtre à une nuance rougeâtre

lorsque la température est abaissée de 6500K à 5000K.

4 Si nécessaire, ajustez avec précision la température

des couleurs.

Déplacez d’abord sur la manette de commande vers la gauche

ou la droite </, pour sélectionner USER. Déplacez

ensuite sur la manette de commande vers le haut ou le bas

m/M pour sélectionner R (rouge), G (vert) ou B (bleu) et

déplacez ensuite sur la manette de commande vers la gauche

ou la droite </, pour exécuter le réglage.

Si vous procédez au réglage précis de la température des

couleurs, le nouveau réglage des couleurs est mémorisé et

rappelé chaque fois que vous sélectionnez USER.

Réglages supplémentaires

(ECRAN)

Vous pouvez dégausser (démagnétiser) l’écran manuellement et

supprimer le moiré.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande vers le haut ou

le bas m/M de façon à mettre en évidence

ECRAN et appuyez ensuite de nouveau sur le

centre de la manette de commande.

Le menu ECRAN apparaît à l’écran.

3 Déplacez la manette de commande vers le haut ou

le bas m/M pour sélectionner le paramètre de

réglage voulu.

Ajustez le paramètre sélectionné selon les instructions

suivantes.

x Démagnétisation de l’écran

Le moniteur est automatiquement démagnétisé lors de la mise

sous tension.

Pour démagnétiser manuellement l’écran, déplacez

d’abord la manette de commande vers le haut ou le bas

m/M afin de sélectionner (DÉMAGNÉTISÉ). Déplacez

ensuite la manette de commande vers la droite ,.

L’écran est démagnétisé pendant environ 5 secondes. Si un

second cycle de démagnétisation s’avère nécessaire, laissez

s’écouler un intervalle d’au moins 20 minutes de manière à

obtenir les meilleurs résultats.

x Suppression du moiré*

Si des motifs elliptiques ou ondulatoires apparaissent à l’écran,

ajustez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré,

déplacez d’abord la manette de commande vers le haut

ou le bas m/M afin de sélectionner (ADAPTE MOIRÉ).

Déplacez ensuite la manette de commande vers la

gauche ou la droite </, jusqu’à ce que l’effet de

moiré soit minimal.

*L’effet de moiré est un type d’interférence naturelle qui produit de

légères lignes ondulées sur l’écran. Il peut résulter d’une interférence

entre le motif de l’image à l’écran et la disposition des points du

moniteur.

Réinitialisation des réglages

(RAPPEL)

Ce moniteur est doté des deux modes de réinitialisation suivants.

Utilisez le menu RAPPEL pour réinitialiser les réglages.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande vers le haut ou

le bas m/M de façon à mettre en évidence

0 RAPPEL et appuyez ensuite de nouveau sur le

centre de la manette de commande.

Le menu RAPPEL apparaît à l’écran.

Réinitialisez les réglages selon les instructions suivantes.

Réinitialisation de toutes les données de réglage

pour le signal d’entrée en cours (MODE)

Déplacez la manette de commande vers la gauche <.

Le paramètre MODE est sélectionné. Toutes les données de

réglage pour le signal d’entrée en cours sont réinitialisées.

Attention que les paramètres suivants ne peuvent être réinitialisés

suivant cette méthode.

• langue d’affichage des menus (page 7)

• rotation de l’image (page 10)

Réinitialisation de toutes les données de réglage

aux valeurs par défaut (TOTAL)

Déplacez la manette de commande vers la droite ,.

Le paramètre TOTAL est sélectionné. Toutes les données de

réglage pour le signal d’entrée en cours sont réinitialisées. Toutes

les données de réglage (excepté pour les réglages USER dans le

menu COULEUR) sont réinitialisées aux valeurs par défaut.

Remarque

Les touches du moniteur sont inopérantes pendant environ 5 secondes

lorsque TOTAL est sélectionné.

KKK

R50

G50

B50

SELECT EXI T

COULEUR

5000 6500 9300

USER

Exemple de moiré

Caractéristiques

techniques

Modes présélectionné et utilisateur

Lorsque le moniteur reçoit un signal d’entrée, il fait

automatiquement correspondre le signal à l’un des modes

présélectionnés qui sont enregistrés dans la mémoire du moniteur

de manière à offrir une image de haute qualité au centre de

l’écran. (Voir Appendix pour une liste des modes

présélectionnés.) Pour les signaux d’entrée qui ne correspondent

pas à l’un des modes présélectionnés, la technologie Multiscan

numérique intégrée dans ce moniteur fait en sorte qu’une image

claire apparaisse à l’écran pour toutes les synchronisations dans la

plage de fréquences du moniteur (horizontale: 30 à 86 kHz ;

verticale: 48 à 120 Hz). Lorsque l’image est réglée, les données

de réglage sont mémorisées comme un mode utilisateur et sont

rappelées automatiquement chaque fois que le même signal

d’entrée est reçu.

Remarque à l’intention des utilisateurs de

Windows

Vérifiez le mode d’emploi de votre carte vidéo ou le programme

utilitaire fourni avec la carte graphique et sélectionnez le taux de

régénération le plus élevé de manière à maximiser les

performances du moniteur.

Fonction d’économie d’énergie

Ce moniteur est conforme aux spécifications VESA, ENERGY

STAR et NUTEK relatives aux économies d’énergie. Si aucun

signal n’est reçu par le moniteur en provenance de l’ordinateur

raccordé, le moniteur réduira automatiquement sa consommation

d’énergie comme illustré ci-dessous.

* Les chiffres indiquent la consommation d’énergie lorsqu’aucun

périphérique compatible USB n’est raccordé au moniteur.

** Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée

est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au

bout de 20 secondes, le moniteur passe en mode d’économie

d’énergie.

Dépannage

Consultez cette section avant de faire appel au service

d’assistance technique.

Si de fines lignes apparaissent à

l’écran (fils d’amortissement)

L’apparition de lignes fines sur l’écran de votre moniteur

Trinitron, tout spécialement lorsque la couleur de l’arrière-plan

est claire (en général blanc), est normale. Il ne s’agit pas d’un

mauvais fonctionnement. Ces lignes sont en fait les ombres de fils

d’amortissement utilisés pour stabiliser la grille d’ouverture. La

grille d’ouverture est l’élément essentiel qui rend les tubes image

Trinitron uniques en permettant le passage d’une plus grande

quantité de lumière vers l’écran, ce qui garantit une image plus

lumineuse et plus finement détaillée.

Messages affichés à l’écran

Si aucune image n’apparaît à l’écran, l’un des messages suivants

s’affiche. Pour remédier au problème, voir “Symptômes et

remèdes” à la page 13.

Condition du signal d’entrée

HORS PLAGE DE BALAYAGE

indique que le signal d’entrée n’est pas supporté par les

spécifications du moniteur.

PAS ENTREE VIDEO

indique qu’aucun signal n’est entré dans le moniteur.

Mode

d’alimentation

Consommation

d’énergie*

L’indicateur !

(alimentation)

fonctionnement

normal

≤ 150 W vert

inactif** ≤ 3 W orange

hors tension 0 W désactivé

Fils d’amortissement

INFORMATIONS

HORS PLAGE DE BALAYAGE

Condition du

signal d’entrée

Symptômes et remèdes

Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé.

Utilisez la fonction d’autodiagnostic (page 15) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez

Pas d’image

Si l’indicateur ! (alimentation) ne

s’allume pas

• Vérifiez si le cordon d’alimentation est correctement branché.

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

Si le message PAS ENTREE VIDEO

apparaît à l’écran, ou si l’indicateur

! (alimentation) est orange

• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont

fermement enfoncées dans leurs prises respectives (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou

enfoncées.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordinateur se trouve en mode d’économie d’énergie. Essayez d’appuyer sur une touche

ou de déplacer la souris.

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.

Si le message HORS PLAGE DE

BALAYAGE apparaît à l’écran

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous

remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la

plage de fréquence comme suit.

Horizontale: 30 à 86 kHz

Verticale: 48 à 120 Hz

Si aucun message ne s’affiche et si

l’indicateur ! (alimentation) est vert

ou clignote en orange

• Activez la fonction d’autodiagnostic (page 15).

Si vous utilisez un système

Macintosh

• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidéo sont

correctement raccordés (page 6).

L’image scintille, sautille, oscille

ou est brouillée

• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que

d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes

fluorescentes ou des téléviseurs.

•Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à

proximité du moniteur.

• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre

circuit.

• Faites pivoter le moniteur de 90° vers la gauche ou la droite.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte

graphique.

• Assurez-vous que le mode graphique (VESA, etc.) et la fréquence du signal d’entrée sont

supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage

adéquate, il arrive que certaines cartes vidéo présentent une impulsion de synchronisation

trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la

meilleure image possible.

L’image est floue • Ajustez la luminosité et le contraste (page 9).

• Démagnétisez le moniteur* (page 11).

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

Des images fantômes

apparaissent

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.

L’image n’est pas centrée ou de

taille incorrecte

• Ajustez la taille (page 10) ou le centrage (page 10) de l’image. Attention que certains

modes vidéo ne remplissent pas l’écran jusqu’aux bords.

Les bords de l’image sont

incurvés

• Ajustez la géométrie (page 10).

(suite page suivante)

* Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de

souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.

Affichage de la désignation, du numéro de série et

de la date de fabrication du moniteur

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

2 Déplacez la manette de commande m/M pour mettre

en évidence LANGUAGE/INFORMATIONS et

appuyez sur le centre de la manette de commande.

Le menu LANGUAGE/INFORMATIONS apparaît à l’écran.

3 Déplacez la manette de commande m/M pour

sélectionner .

Les informations sur le moniteur apparaissent à l’écran.

Si le problème persiste, appelez votre revendeur Sony agréé et

fournissez-lui les informations suivantes.

• Désignation du modèle: HMD-A400

• Numéro de série

• Marque et spécifications de votre ordinateur et de votre carte

graphique.

Un motif ondulatoire ou elliptique

(moiré) est visible

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 11).

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de votre bureau.

Les couleurs ne sont pas

uniformes

• Démagnétisez le moniteur* (page 11). Si vous placez à côté du moniteur un appareil qui

génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du

moniteur, il se peut que les couleurs perdent leur uniformité.

Le blanc n’est pas blanc • Ajustez la température de couleur (page 11).

Les lettres et les lignes sont

soulignées d’une ombre rouge ou

bleue

• Ajustez la convergence (page 10).

Les périphériques USB ne

fonctionnent pas

• Vérifiez si les connecteurs USB appropriés sont correctement raccordés (page 7).

• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si l’un des périphériques auto-alimentés compatibles USB est sous tension (“on”).

• Installez la dernière version du gestionnaire de périphérique sur votre ordinateur. Consultez

le fabricant de votre appareil pour déterminer le gestionnaire de périphérique approprié.

• Si votre clavier ou votre souris compatible USB ne fonctionne pas, raccordez-le

directement à votre ordinateur, redémarrez l’ordinateur et effectuez les ajustements

nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le moniteur.

Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez

ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne

fonctionnent pas.

• Pour les clients utilisant Windows 95

1. Cliquez à l’aide de la touche droite sur “Poste de travail” et sélectionnez “Propriétés”.

2. Cliquez sur l’onglet “Gestionnaire de périphériques”. Faites défiler vers le bas et

sélectionnez “Controleur de bus série universel”.

Si “Controleur de bus série universel” n’apparaît pas, vous devez charger une disquette

USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus

d’informations sur l’obtention d’une disquette USB supplémentaire.

3. Sélectionnez “Périphérique USB générique” dans la liste de systèmes de commande

USB et cliquez sur “Propriétés”.

4.Si la case en regard de “Désactiver dans ce profil matériel” est cochée, désactivez-la.

5. Cliquez sur “Rafrafchir”.

Un souffle est audible juste après

la mise sous tension

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur

est mis sous tension, il est automatiquement démagnétisé pendant cinq secondes.

Symptôme Vérifiez

Exemple

MODE L :

SERIAL:12345678

MANUFACTURED: 2000 . 52

SELECT EXIT

LANGUAGE/ I NFOR

HMD - A4 00

Fonction d’autodiagnostic

Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un

problème avec votre moniteur ou ordinateur, l’écran devient

blanc et l’indicateur ! (alimentation) s’allume en vert ou clignote

en orange. Si l’indicateur ! (alimentation) s’allume en orange,

c’est que l’ordinateur se trouve en mode d’économie d’énergie.

Appuyez sur une touche quelconque du clavier.

Si l’indicateur ! (alimentation) est allumé en vert

Débranchez le câble d’entrée vidéo ou mettez

l’ordinateur raccordé hors tension.

2 Appuyez deux fois sur la touche ! (alimentation)

pour mettre le moniteur hors et sous tension.

3 Déplacez la manette de commande vers la droite ,

pendant 2 secondes avant que le moniteur passe en

mode d’économie d’énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert,

bleu), c’est que le moniteur fonctionne correctement. Rebranchez

le câble d’entrée vidéo et vérifiez l’état de votre ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement

parce qu’une anomalie s’est produite au niveau du moniteur.

Informez votre revendeur Sony agréé de l’état du moniteur.

Si l’indicateur ! (alimentation) clignote en orange

Appuyez deux fois sur la touche ! (alimentation) pour

mettre le moniteur hors et puis sous tension.

Si l’indicateur ! (alimentation) s’allume en vert, c’est que le

moniteur fonctionne correctement.

Si l’indicateur ! (alimentation) clignote toujours, c’est

probablement parce qu’il y a une anomalie au niveau du moniteur.

Comptez le nombre de secondes entre les clignotements oranges

de l’indicateur ! (alimentation) et informez votre revendeur

Sony agréé de l’état du moniteur. Notez également la désignation

du modèle et le numéro de série de votre moniteur. Notez

également la marque et le modèle de votre ordinateur et de votre

carte vidéo.

Spécifications

Tube cathodique Pas d’ouverture de grille de 0,24 mm

(central)

19 pouces mesurés en diagonale

Déflexion de 90 degrés

Trinitron FD

Taille de l’image affichée Approx. 365 × 274 mm (l/h)

(14

/8 × 10

/8 inches)

Zone de visualisation de 18,0"

Résolution

Maximum Horizontale: 1600 points

Verticale: 1200 lignes

Recommandée Horizontale: 1280 points

Verticale: 1024 lignes

Zone d’image standard Approx. 352 × 264 mm (l/h)

(13

/8 × 10

/2 inches)

Fréquence de déflexion* Horizontale: 30 à 86 kHz

Verticale: 48 à 120 Hz

Tension/courant d’entrée CA

100 – 120 V, 50 – 60 Hz,

2,3 A

Consommation électrique Max. 150 W

Dimensions Approx

. 497

458

469 mm (

l/h/p

)

Mass Approx. 26 kg (57 lb 5 oz)

Plug & Play DDC2B/DDC2Bi

Accessoires fournis Voir page 6

* Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale doit être

supérieure à 1,0 µsec.

• La largeur de suppression horizontale doit être supérieure à

3,0 µsec.

• La largeur de suppression verticale doit être supérieure à

500 µsec.

La conception et les spécifications sont sujettes à modifications

sans préavis.

L’indicateur ! (alimentation)

•Trinitron

es una marca comercial

registrada de Sony Corporation.

• Macintosh es una marca comercial de

Apple Computer, Inc., registrada en

EE.UU. y otros países.

• Windows

y MS-DOS son marcas

comerciales registradas de Microsoft

Corporation en Estados Unidos y otros

países.

• IBM PC/AT y VGA son marcas

comerciales registradas de IBM

Corporation de EE.UU.

• VESA y DDC

son marcas comerciales

de Video Electronics Standard

Association.

•

ENERGY STAR es una marca

registrada de EE.UU.

• El resto de los nombres de productos

mencionados en este manual pueden ser

marcas comerciales o marcas

comerciales registradas de sus

respectivas compañías.

•Además, “

ä” y “â” no se mencionan en

cada caso en este manual.

Índice

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Paso 1: Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6

Paso 3: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6

Conexión de periféricos conformes con USB (Bus serie universal) . 7

Selección del idioma de los menús en pantalla (LANGUAGE/

INFORMACIÓN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del brillo y del contraste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajuste de la calidad de imagen (PICTURE EFFECT). . . . . . . . . . . . 9

Ajuste del centrado de la imagen (CENTRO). . . . . . . . . . . . . . . . . 10

Ajuste del tamaño de la imagen (TAMAÑO). . . . . . . . . . . . . . . . . . 10

Ampliación o reducción de la imagen (ZOOM). . . . . . . . . . . . . . . . 10

Ajuste de la forma de la imagen (GEOMETRIA) . . . . . . . . . . . . . . 10

Ajuste de la convergencia (CONVERGENCIA) . . . . . . . . . . . . . . . 10

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajustes adicionales (PANTALLA). . . . . . . . . . . . . . . . . . . . . . . . . . 11

Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 11

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .12

Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .12

Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . . 12

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Precauciones

Advertencia sobre las conexiones de

alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro

tipo de cable, asegúrese de que es compatible con el suministro

de alimentación local.

Para los usuarios en EE.UU.

Si no utiliza el cable apropiado, este monitor no cumplirá con

las normas obligatorias de la FCC.

• Antes de desconectar el cable de alimentación, espere al menos

30 segundos después de desactivar la alimentación para que se

descargue la electricidad estática de la superficie de la pantalla.

• Una vez activada la alimentación, la pantalla se desmagnetiza

durante unos 5 segundos. Esto genera un intenso campo

magnético alrededor de la pantalla que puede afectar a los datos

almacenados en discos y cintas magnéticas situados cerca del

monitor. Asegúrese de mantener discos, cintas y equipos de

grabación magnéticos alejados del monitor.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales

(cortinas, tapices, etc.) que puedan bloquear los orificios de

ventilación

• cerca de fuentes de calor, como radiadores o conductos de aire

caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánicas

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como

transformadores o líneas eléctricas de alta tensión

• cerca o sobre una superficie metálica con carga eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido

limpiador de cristales, no emplee ningún tipo de producto de

limpieza que contenga soluciones antiestáticas o aditivos

similares, ya que pueden rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con

objetos afilados o abrasivos, como un bolígrafo o un

destornillador. Este tipo de contacto puede rayar el tubo de

imagen.

• Limpie el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente poco

concentrada. No utilice estropajos abrasivos, detergente en

polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o traslado,

utilice la caja y materiales de embalaje originales.

Uso del soporte

Inserte el soporte suministrado en la ranura para ajustar el ángulo

del monitor. Es posible emplear el soporte en posición vertical u

horizontal. Si no necesita el soporte para este fin, puede utilizarlo

como un útil soporte para CD.

El equipo debe instalarse cerca de una toma de fácil acceso.

Ejemplo de tipos de enchufe

para 100 a 120 V CA

Identificación de los componentes

y los controles

Consulte las páginas indicadas entre paréntesis para obtener más

información.

1 Botón de control (página 9)

El botón de control se utiliza para mostrar el menú y realizar

ajustes del monitor, incluidos los de brillo y contraste.

2 Interruptor e indicador ! (alimentación)

(páginas 6, 12, 15)

Este botón enciende y apaga el monitor. El indicador de

alimentación se ilumina en verde cuando el monitor está

encendido, y parpadea en verde y en naranja, o se ilumina en

naranja cuando dicho monitor se encuentra en el modo de

ahorro de energía.

3 Conector AC IN (página 6)

Este conector proporciona alimentación de CA al monitor.

4 Conector de entrada de vídeo (HD15) (página 6)

Este conector introduce las señales de vídeo RGB

(0,700 Vp-p, positivas) y de sincronización.

* DDC (Display Data Channel) es un estándar de VESA.

5 Conectores de flujo de entrada USB (bus serie

universal) (página 7)

Utilice estos conectores para conectar los dispositivos

periféricos USB al monitor.

6 Conector de flujo de salida USB (bus serie

universal) (página 7)

Emplee este conector para conectar el monitor a un ordenador

conforme con USB.

Parte posteriorParte frontal

Terminal n° Señal

1Roja

2Verde

3Azul

4 Identificación (Masa)

5 Masa DDC*

6Masa roja

7Masa verde

8 Masa azul

9 DDC + 5V*

10 Masa

11 Identificación (Masa)

12 Datos bidireccionales (SDA)*

13 Sincronización H.

14 Sincronización V.

15 Reloj de datos (SCL)*

1 2 3 4

876

11 12 13 14 15

Instalación

Antes de utilizar el monitor, compruebe que los siguientes

accesorios se hayan incluido en la caja:

• Cable de alimentación (1)

• Cable USB (1)

• Soporte para monitor (1)

• Tarjeta de garantía (1)

• Notas sobre la limpieza de la superficie de la pantalla (1)

• Este manual de instrucciones (1)

Paso 1:Conexión del monitor al

ordenador

Apague el monitor y el ordenador antes de realizar la conexión.

Nota

No toque los terminales del conector de cable de vídeo, ya que podría

dañar dichos terminales.

x Conexión a un ordenador IBM PC/AT o

compatible

x Conexión a un ordenador Macintosh o

compatible

Paso 2:Conexión del cable de

alimentación

Con el monitor y el ordenador apagados, primero conecte el cable

de alimentación al monitor y, a continuación, a una toma de

corriente.

Paso 3:Encendido del monitor y

del ordenador

Primero encienda el monitor y, a continuación, el ordenador.

La instalación del monitor ha finalizado.

Si fuese necesario, utilice los controles del monitor para ajustar la

imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctamente conectado al

ordenador.

• Si NO SEÑAL aparece en pantalla, compruebe que la tarjeta

gráfica del ordenador esté completamente insertada en la ranura

de bus correcta.

• Si sustituye un monitor antiguo por este modelo y el mensaje

FUERA DE RANGO EXPLORACION aparece en pantalla,

vuelva a conectar el monitor antiguo. A continuación, ajuste la

tarjeta gráfica del ordenador de forma que la frecuencia

horizontal se encuentre entre 30 – 86 kHz, y la vertical entre

48 – 120 Hz.

Para obtener más información sobre los mensajes en pantalla,

consulte “Problemas y soluciones” en la página 13.

Instalación en distintos sistemas operativos (OS)

Este monitor cumple con el estándar Plug & Play “DDC” y detecta

automáticamente toda la información de dicho monitor. No es preciso

instalar ningún controlador específico en el ordenador.

Si conecta el monitor al PC y, a continuación, inicia éste por primera vez,

es posible que el asistente de instalación aparezca en pantalla. Haga clic

en “Next” varias veces, según las instrucciones del asistente, hasta que el

monitor Plug & Play se seleccione automáticamente para que pueda

utilizar este monitor.

Para los usuarios que utilicen Windows NT4.0

En la instalación del monitor en Windows NT4.0 no se utiliza el

controlador de pantalla. Consulte el manual de instrucciones de Windows

NT4.0 para obtener información detallada sobre el ajuste de la resolución,

frecuencia de barrido y número de colores.

Ordenador IBM PC/AT

o compatible

a salida de

vídeo

Es necesario un adaptador Macintosh (no suministrado).

Adaptador Macintosh

(no suministrado)

Ordenador Macintosh

o compatible

a salida de vídeo

a AC IN

a una toma de

corriente

Cable de alimentación

(suministrado)

Conexión de periféricos conformes

con USB (Bus serie universal)

El monitor dispone de un conector USB de flujo de salida (en el

panel posterior) y de cuatro conectores USB de flujo de entrada

(dos en el lado izquierdo y dos en el derecho). Éstos permiten

conectar rápida y fácilmente dispositivos periféricos conformes

con USB (como teclados, ratones, impresoras y escáneres) al

ordenador con un cable USB estandarizado.

Para emplear el monitor como hub para los dispositivos

periféricos, conecte los USB como se ilustra a continuación.

1 Encienda el monitor y el ordenador.

2 Conecte el ordenador al conector de flujo de

salida cuadrado con el cable USB suministrado.

Para los usuarios que utilicen Windows

Si aparece un mensaje, siga las instrucciones en pantalla y seleccione

Generic USB Hub como ajuste por

omisión.

3 Conecte los dispositivos periféricos conformes con

USB a los conectores USB de flujo de entrada

rectangulares.

Notas

• No todos los ordenadores y/o sistemas operativos admiten las

configuraciones USB. Consulte el manual de instrucciones del

ordenador para averiguar si puede conectar dispositivos USB.

• En la mayoría de los casos, es preciso instalar software de controlador

USB en el ordenador central. Consulte el manual de instrucciones del

dispositivo periférico para más información.

• El monitor funciona como un hub USB siempre que se encuentra

encendido o en modo de ahorro de energía.

• Si conecta un teclado o un ratón a los conectores USB y después

arranca el ordenador por primera vez, los dispositivos periféricos

pueden no funcionar. Primero conecte el teclado y el ratón directamente

al ordenador e instale los dispositivos conformes con USB. Después,

conéctelos a este monitor.

• No se apoye en el monitor cuando enchufe los cables USB, ya que

puede moverse repentinamente y causar daños.

Selección del idioma de los menús

en pantalla (LANGUAGE/

INFORMACIÓN)

Los idiomas disponibles para los menús en pantalla son inglés,

francés, alemán, italiano, español, holandés, sueco, ruso y

japonés. El ajuste por omisión es el idioma inglés.

1 Pulse el centro del botón de control.

Consulte la página 9 para obtener más información sobre el

uso del botón de control.

2 Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse de nuevo el

centro del botón de control.

3 Desplace el botón de control m/M para seleccionar

. A continuación, desplace el botón de control

</, para seleccionar un idioma.

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

• ITALIANO: Italiano

• ESPAÑOL

• NEDERLANDS: Holandés

• SVENSKA: Sueco

• : Ruso

• : Japonés

Para cerrar el menú

Pulse el centro del botón de control una vez para volver al MENÚ

principal, y dos veces para volver a la visualización normal. Si no pulsa

ningún botón, el menú se cerrará automáticamente transcurridos unos 30

segundos.

Para recuperar el idioma inglés

Consulte “Restauración de los ajustes (RECUPERAR)” en la página 11.

a dispositivos

periféricos

conformes con USB

a un ordenador

conforme con USB

a dispositivos

periféricos

conformes con

USB

CONVERGENC I A

TAMAÑO/CENTRO

PICTURE EFFECT

SAL IR

GEOMETR I A

PANTALLA

RECUPERAR

COLOR

SELECT

LANGUAGE / I NFORMAC NÓI

MENÚ

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LANGUAGE / I NFOR

Personalización del

monitor

Es posible realizar diversos ajustes del monitor mediante el menú

en pantalla.

Navegación por el menú

Pulse el centro del botón de control para que aparezca el MENÚ

principal en pantalla. Consulte la página 9 para obtener más

información sobre el empleo del botón de control.

Utilice el botón de control para seleccionar uno de los siguientes

menús.

x Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual

aparecen en el menú BRILLO/CONTRASTE. Si la señal se

corresponde con uno de los modos predefinidos en fábrica de este

monitor, también aparecerá la resolución.

1 SALIR

Seleccione SALIR para cerrar el

menú.

2 PICTURE EFFECT

(página 9)

Seleccione el menú

PICTURE EFFECT para

elegir el modo de imagen

predefinido más apropiado.

3 TAMAÑO/CENTRO

(página 10)

Seleccione el menú

TAMAÑO/CENTRO para

ajustar el centrado, tamaño o

zoom de la imagen.

4 GEOMETRIA (página 10)

Seleccione el menú

GEOMETRIA para ajustar la

rotación y forma de la

imagen.

CONVERGENC I A

TAMAÑO/CENTRO

PICTURE EFFECT

SAL IR

GEOMETR I A

PANTALLA

RECUPERAR

COLOR

SELECT

LANGUAGE / I NFORMAC NÓI

MENÚ

SELECT EXI T

DINÁMICO

ESTANDAR

PICTURE EFFECT

POS I C I ÓN

SELECT EXI T

TAMAÑO/ CENTRO

SELECT EXI T

ROTAC I ÓN

5 CONVERGENCIA

(página 10)

Seleccione el menú

CONVERGENCIA para

ajustar la convergencia

horizontal y vertical de la

imagen.

6 PANTALLA (página 11)

Seleccione el menú

PANTALLA para

desmagnetizar la pantalla y

ajustar el nivel de cancelación

de muaré.

7 COLOR (página 11)

Seleccione el menú COLOR

para ajustar la temperatura

del color de la imagen. Puede

utilizarlo para hacer coincidir

los colores del monitor con

los de una imagen impresa.

8 LANGUAGE/

INFORMACIÓN

(páginas 7, 14)

Seleccione el menú

LANGUAGE/

INFORMACIÓN para

seleccionar el idioma de los

menús en pantalla y

visualizar el cuadro de

información sobre este

monitor.

9 RECUPERAR (página 11)

Seleccione el menú

RECUPERAR para restaurar

los ajustes.

SELECT EXI T

CONVERGENC I A

DESMAGNET

S Í

SELECT EXI T

PANTAL

KKK

R50

G50

B50

SELECT EXI T

COLOR

5000 6500 9300

USER

SVENSKA

ESPAÑOL NEDERLAN SD

DEUTSCH I TAL I ANO

ENGL ISH FRANÇAIS

SELECT EXIT

LANGUAGE / I NFOR

RECUPERAR

MODO TODO

EXI T

RECUPERAR

frecuencias

horizontal y

vertical de la

señal de

entrada actual

26 26

.7kHz V

85Hz

1024X768

BRI LLO/CONTRASTE

x Uso del botón de control

1 Muestre el MENÚ principal.

Pulse el centro del botón de control para que aparezca en

pantalla el MENÚ principal.

2 Seleccione el menú que desee ajustar.

Resalte el menú deseado desplazando el botón de control

hacia arriba (M), abajo (m), izquierda (<) o derecha (,).

3 Ajuste el menú.

Desplace el botón de control hacia la izquierda (<) o la

derecha (,) para realizar el ajuste.

4 Cierre el menú.

Pulse el centro del botón de control una vez para volver al

MENÚ principal, y dos veces para volver a la visualización

normal. Si no pulsa ningún botón, el menú se cerrará

automáticamente transcurridos unos 30 segundos.

x Restauración de los ajustes

Puede restaurar los ajustes mediante el menú RECUPERAR.

Consulte la página 11 para obtener más información sobre la

restauración de los ajustes.

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de

BRILLO/CONTRASTE independiente.

Estos ajustes se almacenan en la memoria para todas las señales

de entrada.

1 Desplace el botón de control en cualquier dirección.

El menú de BRILLO/CONTRASTE aparece en pantalla.

2 Desplace el botón de control m/M para ajustar el

brillo ( ), y </, para ajustar el contraste (6).

El menú desaparece automáticamente transcurridos unos

3 segundos.

Ajuste de la calidad de imagen

(PICTURE EFFECT)

La función PICTURE EFFECT permite seleccionar el modo de

imagen más apropiado entre dos modos predefinidos de máximo

rendimiento.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control para resaltar PICTURE

EFFECT y pulse de nuevo el centro del botón de

control.

El menú PICTURE EFFECT aparece en pantalla.

3 Desplace el botón de control m/M para seleccionar

el modo de imagen deseado.

Seleccione Para

ESTANDAR imágenes con alto contraste y brillo.

Elija este modo para aplicaciones de

uso común, como hojas de cálculo,

procesador de texto, correo

electrónico o navegación por páginas

WEB.

DINÁMICO imágenes notablemente vívidas y con

realismo fotográfico. Brillo superior

al modo “ESTANDAR”, elija este

elemento para aplicaciones que

utilizan intensivamente los gráficos,

como juegos, reproducción DVD o

software de entretenimientos.

BRI LLO/CONTRASTE

26 26

68.7kHz V

85Hz

1024X768

Ajuste del centrado de la imagen

(CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada

actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Primero, desplace el botón de control m/M con el fin

de seleccionar (POSICIÓN H) para el ajuste

horizontal, o (POSICIÓN V) para el vertical. A

continuación, desplace el botón de control </,

para ajustar el centrado.

Ajuste del tamaño de la imagen

(TAMAÑO)

Este ajuste se almacena en la memoria para la señal de entrada

actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Primero, desplace el botón de control m/M con el fin

de seleccionar (TAMAÑO H) para el ajuste

horizontal, o (TAMAÑO V) para el vertical. A

continuación, desplace el botón de control </,

para ajustar el tamaño.

Ampliación o reducción de la

imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada

actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

TAMAÑO/CENTRO y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Desplace el botón de control m/M con el fin de

seleccionar (ZOOM), y desplace </, para

ampliar o reducir la imagen.

Ajuste de la forma de la imagen

(GEOMETRIA)

Los ajustes de GEOMETRIA permiten ajustar la rotación y la

forma de la imagen.

El ajuste (ROTACIÓN) se almacena en la memoria para todas

las señales de entrada. El resto de ajustes se almacenan en la

memoria para la señal de entrada actual.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

GEOMETRIA y pulse de nuevo el centro del

botón de control.

El menú GEOMETRIA aparece en pantalla.

3 Primero, desplace el botón de control m/M para

seleccionar la opción de ajuste que desee. A

continuación, desplace el botón </, para realizar

el ajuste.

Ajuste de la convergencia

(CONVERGENCIA)

Los ajustes de CONVERGENCIA permiten ajustar la calidad de

la imagen mediante el control de la convergencia. Ésta se refiere

al alineamiento de las señales de color rojo, verde y azul.

Si se aprecian sombras rojas o azules alrededor de las letras o de

las líneas, ajuste la convergencia.

Estos ajustes se almacenan en la memoria para todas las señales

de entrada.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

CONVERGENCIA y pulse de nuevo el centro del

botón de control.

El menú CONVERGENCIA aparece en pantalla.

3 Primero, desplace el botón de control m/M para

seleccionar la opción de ajuste que desee. A

continuación, desplace el botón </, para realizar

el ajuste.

Seleccione Para

(ROTACIÓN)

girar la imagen

(COJÍN)

expandir o contraer los lados de la imagen

(BAL COJÍN)

desplazar los lados de la imagen hacia la

izquierda o la derecha

(TRAPECIO)

ajustar la anchura de la imagen en la parte

superior de la pantalla

(PARALELO)

desplazar la imagen hacia la izquierda o la

derecha en la parte superior de la pantalla

Seleccione Para

que las sombras rojas o azules se

desplacen en sentido horizontal

que las sombras rojas o azules se

desplacen en sentido vertical

Ajuste del color de la imagen

(COLOR)

Los ajustes de COLOR permiten definir la temperatura del color

de la imagen mediante el cambio del nivel de color del campo

blanco. Los colores aparecen rojizos cuando la temperatura es

baja, y azulados cuando es alta. Este ajuste resulta útil para hacer

coincidir los colores del monitor con los de las imágenes

impresas.

Este ajuste se almacena en memoria para todas las señales de

entrada.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

COLOR y pulse de nuevo el centro del botón de

control.

El menú COLOR aparece en pantalla.

3 Desplace el botón de control </, para

seleccionar una temperatura del color.

Las temperaturas predefinidas son 5000K, 6500K y 9300K.

Puesto que el valor ajustado en fábrica es de 9300K, la

tonalidad del color blanco cambiará de azulada a rojiza al

disminuir la temperatura hasta 6500K y 5000K.

4 Si es necesario, sintonice la temperatura del color

con precisión.

Primero desplace el botón de control </, para seleccionar

USER. Después desplace el botón de control m/M para

seleccionar R (rojo), G (verde) o B (azul), y desplace el botón

de control </, para realizar el ajuste.

Si sintoniza la temperatura con precisión, los valores del color

nuevos se almacenan en memoria y se recuperan siempre que

seleccione USER.

Ajustes adicionales (PANTALLA)

Es posible desmagnetizar manualmente la pantalla y cancelar el

muaré.

1 Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

PANTALLA y pulse de nuevo el centro del botón

de control.

El menú PANTALLA aparece en pantalla.

3 Desplace el botón de control m/M para seleccionar

la opción de ajuste que desee.

Ajuste la opción seleccionado según las siguientes

instrucciones.

x Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la

alimentación.

Para desmagnetizarlo manualmente, primero desplace

el botón de control m/M para seleccionar

(DESMAGNET). A continuación, desplace el botón

La pantalla se desmagnetiza durante unos 5 segundos. Si es

necesario aplicar un segundo ciclo de desmagnetización, deje que

transcurra un intervalo mínimo de 20 minutos para obtener el

mejor resultado posible.

x Cancelación del muaré*

Si aparecen en pantalla patrones elípticos u ondulados, ajuste el

nivel de cancelación de muaré.

Para ajustar la cantidad de cancelación de muaré,

primero desplace el botón de control m/M para

seleccionar (CANCELAR MUARE). A continuación,

desplace el botón </, hasta que el efecto de muaré

sea mínimo.

*El muaré es un tipo de interferencia natural que produce líneas suaves

y onduladas en la pantalla. Puede aparecer debido a la interferencia

entre el patrón de la imagen en pantalla y el de paso de fósforo del

monitor.

Restauración de los ajustes

(RECUPERAR)

Este monitor dispone de los siguientes métodos de restauración.

Utilice el menú RECUPERAR para restaurar los ajustes.

1 Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

0 RECUPERAR y pulse de nuevo el centro del

botón de control.

El menú RECUPERAR aparece en pantalla.

Restaure los valores según las siguientes instrucciones.

Restauración de todos los datos de ajuste para la

señal de entrada actual (MODO)

Desplace el botón de control <.

MODO se selecciona y se restauran todos los datos de ajuste para

la señal de entrada actual.

Tenga en cuenta que los siguientes opciones no se restauran

mediante este método:

• idioma del menú en pantalla (página 7)

• rotación de la imagen (página 10)

Restauración de todos los datos de ajuste a los

niveles predefinidos de fábrica (TODO)

Desplace el botón de control ,.

Se selecciona la opción TODO y se restauran todos los datos de

ajuste para la señal de entrada actual. Todos los datos de ajuste

(excepto los ajustes de USER del menú COLOR) recuperan los

niveles predefinidos de fábrica.

Nota

Si TODO se encuentra seleccionado, los botones del monitor no

funcionarán durante unos 5 segundos.

KKK

R50

G50

B50

SELECT EXI T

COLOR

5000 6500 9300

USER

Ejemplo de muaré

Características técnicas

Modos predefinidos y de usuario

Cuando el monitor recibe una señal de entrada, hace coincidir

automáticamente dicha señal con uno de los modos predefinidos

en fábrica almacenados en la memoria para mostrar imágenes de

alta calidad en el centro de la pantalla. (Consulte Appendix para

comprobar la lista de los modos predefinidos en fábrica.) Con

respecto a las señales de entrada que no se correspondan con

ninguno de los modos predefinidos de fábrica, la tecnología

digital Multiscan de este monitor garantiza la presentación en

pantalla de imágenes nítidas para cualquier sincronización dentro

del margen de frecuencias del monitor (horizontal: 30 – 86 kHz,

vertical: 48 – 120 Hz). Si la imagen se ajusta, los datos de ajuste

se almacenan como modo de usuario y se recuperan

automáticamente al recibirse la misma señal de entrada

Nota para los usuarios de Windows

Consulte el manual de la tarjeta de vídeo o el programa de

utilidades suministrado con la tarjeta gráfica, y seleccione la

frecuencia de barrido más alta disponible para maximizar el

rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía

definidas por VESA,

ENERGY STAR y NUTEK. Si no se recibe

ninguna señal mediante el monitor desde el ordenador conectado,

dicho monitor reducirá automáticamente el consumo de energía

como se muestra a continuación.

* Las cifras reflejan el consumo de energía cuando no hay ningún

periférico compatible con USB conectado al monitor.

** Cuando el ordenador entra en el modo “activo inactivo”, la señal de

entrada se interrumpe y la pantalla muestra NO SEÑAL.

Transcurridos 20 segundos, el monitor entra en el modo de ahorro de

energía.

Solución de problemas

Antes de ponerse en contacto con personal de servicio técnico,

consulte esta sección.

Si aparecen líneas finas en pantalla

(hilos de amortiguación)

Las líneas que se aprecian en pantalla, especialmente cuando el

color de fondo es luminoso (normalmente blanco), son normales

en los monitores Trinitron. No se trata de un fallo de

funcionamiento. Son sombras de los hilos de amortiguación

utilizados para estabilizar la rejilla de apertura. La rejilla de

apertura es el elemento esencial por el que el tubo de imagen

Trinitron es único, permitiendo que la pantalla reciba más

iluminación, por lo que las imágenes aparecen con más brillo y

más detalle.

Mensajes en pantalla

Si no aparece ninguna imagen en la pantalla, ésta mostrará uno de

los siguientes mensajes. Para solucionar el problema, consulte

“Problemas y soluciones” en la página 13.

Condición de la señal de entrada

FUERA DE RANGO EXPLORACION

indica que las especificaciones del monitor no admiten la

señal de entrada.

NO SEÑAL

indica que no se introduce ninguna señal en el monitor.

Modo de

alimentación

Consumo de

energía*

Indicador !

(alimentación)

funcionamiento

normal

≤ 150 W verde

activo inactivo** ≤ 3 W naranja

alimentación

desactivada

0 W apagado

Hilos de

amortiguación

INFORMACIÓN

FUERA DE RACIONRANGO EX LPO

Condición de la señal

de entrada

Problemas y soluciones

Si el problema lo causa el ordenador conectado u otro equipo, consulte el manual de instrucciones del equipo conectado.

Utilice la función de autodiagnóstico (página 15) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe lo siguiente

Ausencia de imagen

Si el indicador ! (alimentación) no

está iluminado

• Compruebe que el cable de alimentación esté correctamente conectado.

• Compruebe que el interruptor ! (alimentación) esté en la posición de “activado”.

Si el mensaje NO SEÑAL aparece

en pantalla, o si el indicador

! (alimentación) se muestra en

naranja

• Asegúrese de que el cable de señal de vídeo esté correctamente conectado y de que todos

los enchufes estén firmemente insertados en sus tomas (página 6).

• Compruebe que los terminales del conector de entrada de vídeo HD15 no estén doblados

ni arrancados.

xProblemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del

teclado o mueva el ratón.

• Compruebe que la alimentación del ordenador esté activada.

• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.

Si el mensaje FUERA DE RANGO

EXPLORACION aparece en

pantalla

xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de frecuencia de vídeo se encuentre dentro del especificado

para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo

y ajuste el margen de frecuencia de acuerdo con lo siguiente.

Horizontal: 30 – 86 kHz

Vertical: 48 – 120 Hz

Si no aparece ningún mensaje y el

indicador ! (alimentación) se

ilumina en verde o parpadea en

naranja

• Utilice la función de autodiagnóstico (página 15).

Si utiliza un sistema Macintosh •

Compruebe que el adaptador Macintosh (no suministrado) y el cable de señale de vídeo estén

correctamente conectados

(página 6).

La imagen parpadea, se ondula,

oscila o aparece codificada

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros

monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.

• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.

• Gire el monitor 90° hacia la izquierda o la derecha.

xProblemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado

al monitor.

• Confirme que este monitor admite el modo gráfico (VESA, etc.) y la frecuencia de la

señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del margen

adecuado, ciertas tarjetas de vídeo pueden presentar un impulso de sincronización

demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen

presente la mejor calidad posible.

La imagen aparece borrosa • Ajuste el brillo y el contraste (página 9).

• Desmagnetice el monitor* (página 11).

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

Aparecen imágenes fantasma • No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemente insertado en sus tomas.

La imagen aparece descentrada o

con un tamaño incorrecto

• Ajuste el tamaño (página 10) o el centrado (página 10). Tenga en cuenta que ciertos

modos de vídeo no llenan la pantalla hasta los bordes.

Los bordes de la imagen aparecen

curvos

• Ajuste la geometría (página 10).

(continúa)

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.

Visualización del nombre, número de serie y fecha

de fabricación de este monitor

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

2 Desplace el botón de control m/M para resaltar

LANGUAGE/INFORMACIÓN y pulse el centro del

botón de control.

El menú LANGUAGE/INFORMACIÓN aparece en pantalla.

3 Desplace el botón de control m/M para seleccionar

El menú de información de este monitor aparece en pantalla.

Si el problema persiste, póngase en contacto con un proveedor

Sony autorizado y proporciónele la siguiente información.

• Nombre del modelo: HMD-A400

• Número de serie

• Nombre y especificaciones del ordenador y de la tarjeta gráfica.

Se aprecian patrones ondulados o

elípticos (muaré)

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 11).

xProblemas causados por el ordenador u otro equipo conectado

• Cambie el patrón de escritorio.

El color no es uniforme • Desmagnetice el monitor* (página 11). Si coloca equipos que generen campos

magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el

color puede perder uniformidad.

El blanco no parece blanco • Ajuste la temperatura del color (página 11).

Las letras y las líneas muestran

sombras rojas o azules en los

bordes

• Ajuste la convergencia (página 10).

Los periféricos USB no funcionan • Compruebe que los conectores USB apropiados estén firmemente conectados (page 7).

• Compruebe que el interruptor ! (alimentación) se encuentre en la posición de activación.

xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de

alimentación independientes.

• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en

contacto con el fabricante del dispositivo para obtener más información sobre el

controlador de dispositivo apropiado.

• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al

ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A

continuación vuelva a conectar el teclado o el ratón al monitor. Si conecta un teclado o un

ratón a los conectores USB y después arranca el ordenador por primera vez, los

dispositivos periféricos pueden no funcionar.

• Para los usuarios que utilicen Windows 95

1. Haga clic con el botón derecho en My Computer y seleccione Properties.

2. Haga clic en la ficha Device Manager. Desplácese hacia abajo y seleccione Universal

Serial Bus Controller.

Si no aparece Universal Serial Bus Controller, es necesario cargar un disco USB

complementario. Póngase en contacto con el fabricante del ordenador para obtener más

información sobre cómo obtener un disco USB complementario.

3. Seleccione Generic USB Device en la lista de controladores USB y haga clic en

Properties.

4. Si aparece una marca de verificación en la casilla junto a “Disable in this hardware

profile”, elimine dicha marca.

5. Haga clic en Refresh.

Se oye un zumbido

inmediatamente después de

activar la alimentación

• Se trata del sonido producido por el ciclo de desmagnetización automática. Al activar la

alimentación, el monitor se desmagnetiza automáticamente durante cinco segundos.

Problema Compruebe lo siguiente

MODE L :

SERIAL:12345678

MANUFACTURED:2000.52

SELECT EXIT

LANGUAGE / I NFOR

HMD - A4 00

Ejemplo

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe

algún problema con el monitor o con el ordenador, la pantalla se

mostrará en blanco y el indicador ! (alimentación) se iluminará

en verde o parpadeará en naranja. Si el indicador

! (alimentación) está iluminado en naranja, significa que el

ordenador se encuentra en el modo de ahorro de energía. Pulse

cualquier tecla del teclado.

Si el indicador ! (alimentación) está iluminado en

verde

Desconecte el cable de entrada de vídeo o apague

el ordenador conectado.

2 Pulse el botón ! (alimentación) dos veces para

apagar el monitor y, a continuación, enciéndalo.

3 Mantenga desplazado el botón de control ,

durante 2 segundos antes de que el monitor entre

en el modo de ahorro de energía.

Si aparecen las cuatro barras de color (blanco, rojo, verde, azul),

significa que el monitor funciona correctamente. Vuelva a

conectar el cable de entrada de vídeo y compruebe el estado del

ordenador.

Si las barras de color no aparecen, significa que hay un fallo

potencial del monitor. Informe al proveedor Sony autorizado del

estado del monitor.

Si el indicador ! (alimentación) parpadea en

naranja

Pulse el botón ! (alimentación) dos veces para apagar

el monitor y, a continuación, encenderlo.

Si el indicador ! (alimentación) se ilumina en verde, significa

que el monitor funciona correctamente.

Si el indicador ! (alimentación) sigue parpadeando, significa que

hay un fallo potencial del monitor. Cuente el número de segundos

entre los parpadeos en naranja del indicador ! (alimentación) e

informe al proveedor Sony autorizado sobre el estado del monitor.

Asegúrese de anotar el nombre del modelo y el número de serie

de dicho monitor. Tome nota también del fabricante y del modelo

del ordenador y de la tarjeta de vídeo.

Especificaciones

TRC paso de la rejilla de apertura de

0,24 mm (central)

19 pulgadas, medida diagonal

90 grados de deflexión

FD Trinitron

Tamaño de imagen visualizable

Aprox. 365 × 274 mm (an/al)

(14

/8 × 10

/8 inches)

Imagen de visualización de 18,0"

Resolución

Máxima Horizontal: 1600 puntos

Vertical: 1200 líneas

Recomendada Horizontal: 1280 puntos

Vertical: 1024 líneas

Área de imagen estándar Aprox. 352 × 264 mm (an/al)

(13

/8 × 10

/2 inches)

Frecuencia de deflexión* Horizontal: 30 a 86 kHz

Vertical: 48 a 120 Hz

Corriente/tensión de entrada de CA

100 – 120 V, 50 – 60 Hz, 2,3 A

Consumo de energíaMáx. 150 W

Dimensiones Aprox. 497 × 458 × 469 mm

(an/al/prf)

Peso Aprox. 26 kg (57 lb 5 oz)

Plug and Play DDC2B/DDC2Bi

Accesorios suministrados Consulte la página 6

* Condición de sincronización horizontal y vertical recomendada

• La anchura de sincronización horizontal debe ser superior a

1,0 µseg.

• La anchura de supresión horizontal debe ser superior a

3,0 µseg.

• La anchura de supresión vertical debe ser superior a

500 µseg.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Indicador ! (alimentación)

Appendix

Preset mode timing table

No. Resolution

(dots × lines)

Horizontal

Frequency

Vertical

Frequency

Graphics

Mode

1640 × 480 31.5 kHz 60 Hz VGA-G

2640 × 480 43.3 kHz 85 Hz VESA

3720 × 400 31.5 kHz 70 Hz VGA-Text

4800 × 600 53.7 kHz 85 Hz VESA

5832 × 624 49.7 kHz 75 Hz Macintosh16"

Color

6 1024 × 768 68.7 kHz 85 Hz VESA

7 1152 × 870 68.7 kHz 75 Hz Macintosh21"

Color

8 1280 × 1024 80.0 kHz 75 Hz VESA

9 1600 × 1200 75 kHz 60 Hz VESA

Sony Corporation Printed in Thailand

Sony HMD-A400 19" Fd Trinitron Display

Product's Documents

User Manual

Specifications

Sony HMD-A400 Questions and Answers

Related Products

Sony GDM-F400 19" FD Trinitron Display

Sony HMD-A440 FD Trinitron 19" CRT Monitor

Sony HMD-A240R 17" Fd Crt Vaio Monitor

Sony HMD-A240 17" Fd Crt Vaio Monitor

Sony GDM-FW900 Flat Widescreen 24" FD trinitron Crt Monitor
