Printed in Japan

LCD Monitor

Moniteur ACL

Televisor en color de pantalla de cristal líquido

4-123-656-12(1)

Operating Instructions

Mode d’emploi

Manual de instrucciones

Lea este manual antes de usar el producto

KLV-40ZX1M

Printed using VOC (Volatile Organic Compound)-free

vegetable oil based ink.

CAUTION

To prevent electric shock and blade exposure,

do not use this polarized AC plug with an

extension cord, receptacle or other outlet

unless the blades can be fully inserted.

s Operate the unit only on 120-240 V AC.

NOTIFICATION

This equipment has been tested and found to

comply with the limits for a Class B digital

equipment, pursuant to Part 15 of the FCC

Rules. These limits are designed to provide

reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses and can radiate

radio frequency energy and, if not installed and

used in accordance with the instructions, may

cause harmful interference to radio

communications.

However, there is no guarantee that

interference will not occur in a particular

installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is

encouraged to try to correct the interference by

one or more of the following measures:

s Reorient or relocate the receiving antenna.

s Increase the separation between the

equipment and receiver.

s Connect the equipment into an outlet on a

circuit different from that to which the

receiver is connected.

s Consult the dealer or an experienced radio/

TV technician for help.

For Customers in Canada

This Class B digital apparatus complies with

Canadian ICES-003.

CAUTION

Use the following Sony LCD Monitor only

with the following WALL-MOUNT

BRACKET or TV-stand.

Use with other WALL-MOUNT BRACKET

or TV-stand may cause instability and possibly

result in injury.

To Customers

Sufficient expertise is required for installing

the specified unit. Be sure to subcontract the

installation to a Sony dealer or licensed

contractor and pay adequate attention to safety

during the installation.

Licensing Information

Macintosh is a trademark of Apple Inc.,

registered in the U.S. and other countries.

HDMI, the HDMI logo and High-Definition

Multimedia Interface are trademarks or

registered trademarks of HDMI Licensing,

LLC.

Fergason Patent Properties, LLC:

U.S. Patent No. 5,717,422

U.S. Patent No. 6,816,141

Blu-ray Disc is a trademark.

“BRAVIA” and , S-Force,

BRAVIA Sync, , DMe

, MICRO VAULT,

and “x.v. Color” are trademarks or registered

marks of Sony Corporation.

“PLAYSTATION” is a registered trademark

and “PS3” is a trademark of Sony Computer

Entertainment Inc.

Adobe is a registered trademark or a trademark

of Adobe Systems Incorporated in United

States and/or other countries.

Owner’s Record

The model and serial numbers are located

at the inside of the terminal cover. Record

these numbers in the spaces provided

below. Refer to them whenever you call

upon your Sony dealer regarding this unit.

Model Name

Serial No.

Declaration of Conformity

Trade Name: SONY

Model: KLV-40ZX1M

Responsible Party: Sony Electronics Inc.

Address: 16530 Via Esprillo,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This equipment complies with part 15 of the

FCC rules. Operation is subject to the

following two conditions: (1) This

equipment may not cause harmful

interference, and (2) this equipment must

accept any interference received, including

interference that may cause undesired

operation.

Pursuant to FCC regulations, you are

cautioned that any changes or modifications

not expressly approved in this manual could

void your authority to operate this

equipment.

Sony LCD Monitor Model

No.

KLV-40ZX1M

Sony Wall- Mount

Bracket Model No.

SU-WL700

Sony TV-stand

Model No.

SU-FL71M

Customer Support

http://www.sony.com/tvsupport

On-line Registration

United States

http://productregistration.sony.com

Canada

http://www.sonystyle.ca/registration

Contents

Overview

Welcome to the World BRAVIA

LCD Monitor ..........................................................................................4

Checking the Accessories...........................................................................................................................4

Getting Started

1. Installing the Unit .....................................................................................................................................5

Carrying the Unit......................................................................................................................................5

Preparation for Table-Top Stand.............................................................................................................5

Removing the Table-Top Stand...............................................................................................................6

Preparation for Wall-Mount Bracket ........................................................................................................7

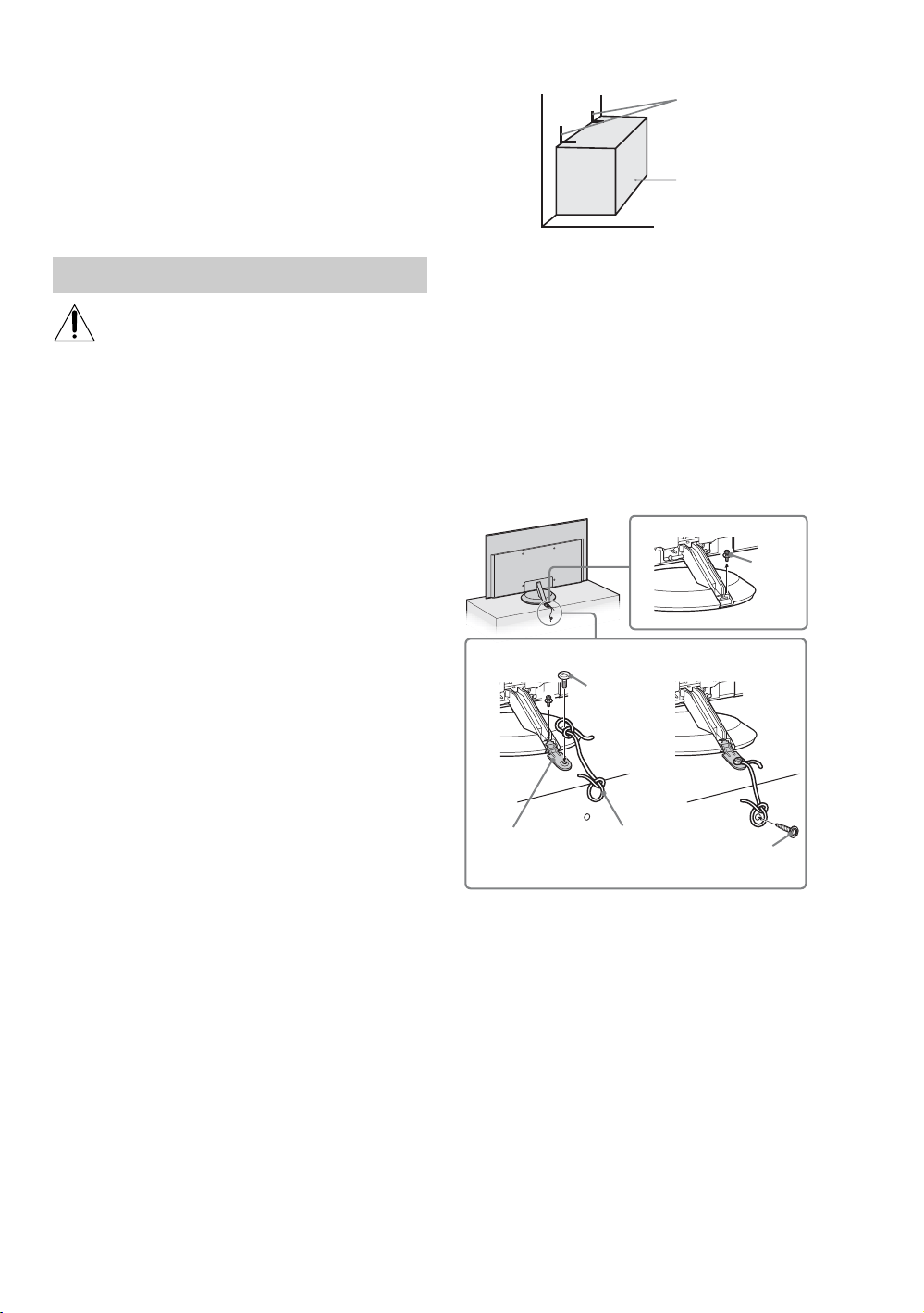

When Installing the Unit Against a Wall or Enclosed Area......................................................................7

Securing the Unit.....................................................................................................................................8

2. Locating Inputs.......................................................................................................................................10

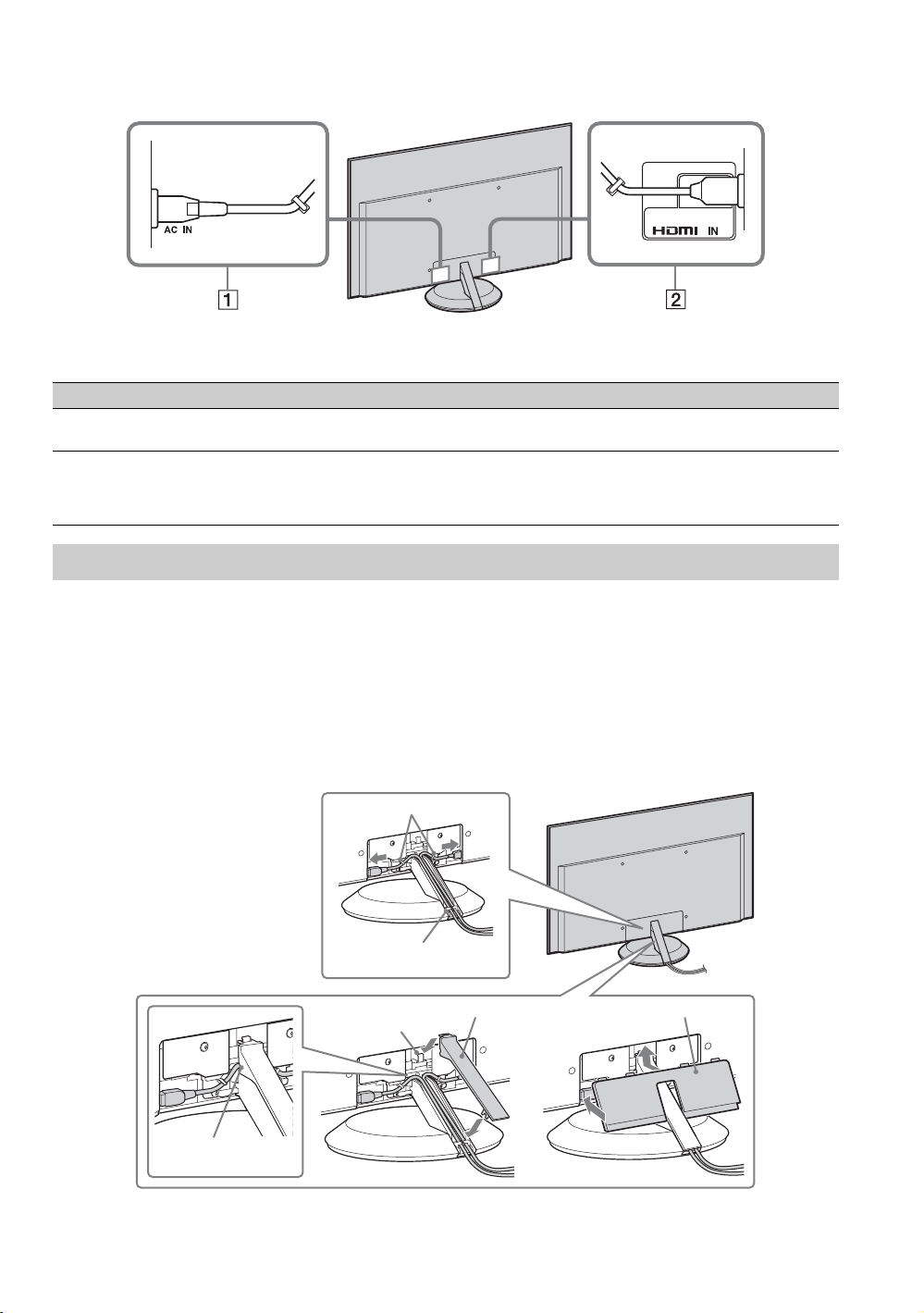

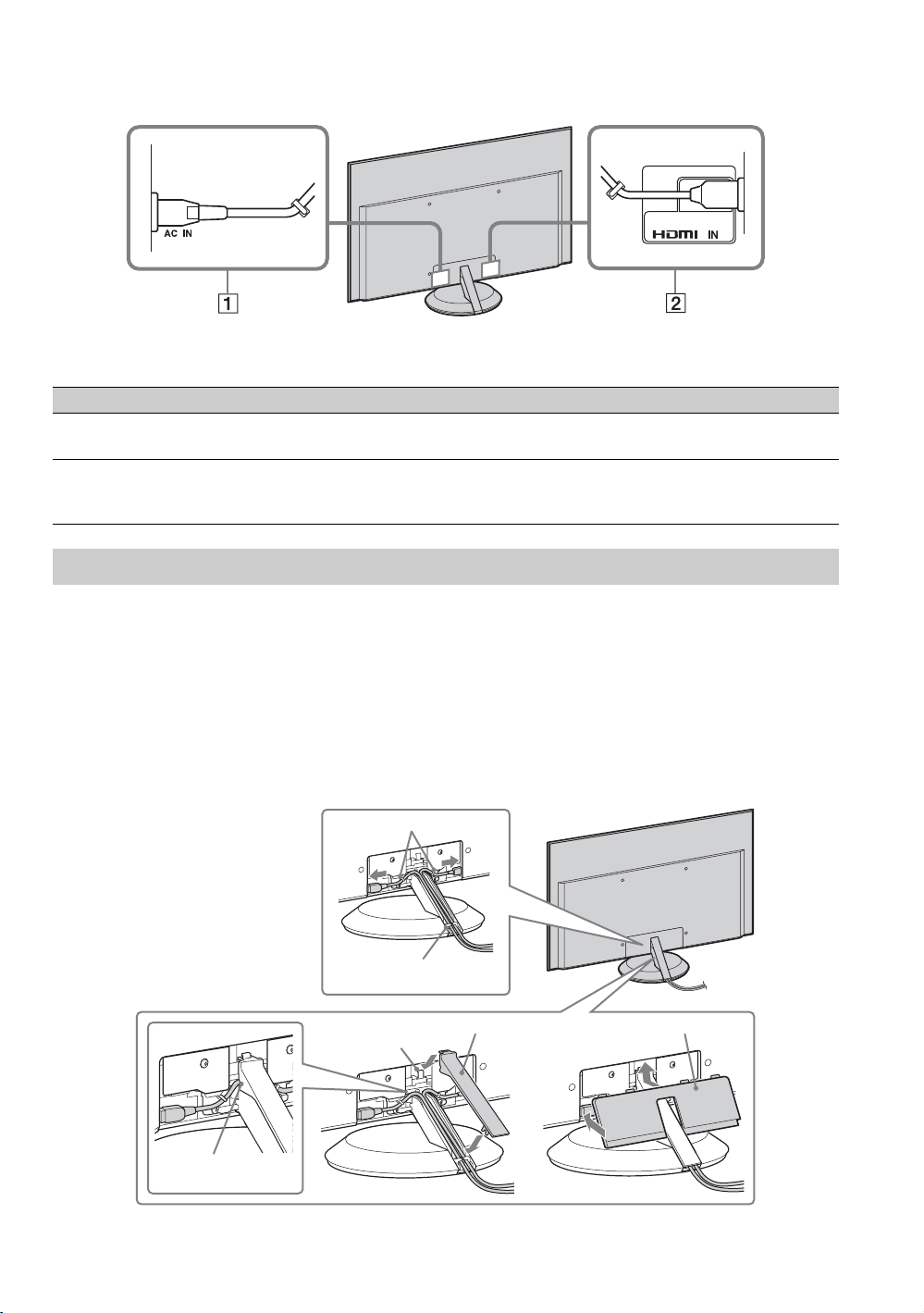

Connecting the AC Power Cord and HDMI Cable.................................................................................10

3. Connecting the Equipment....................................................................................................................11

4. Setting Up the Language.......................................................................................................................12

Using BRAVIA Sync with Control for HDMI.............................................................................................12

Operating the LCD Monitor

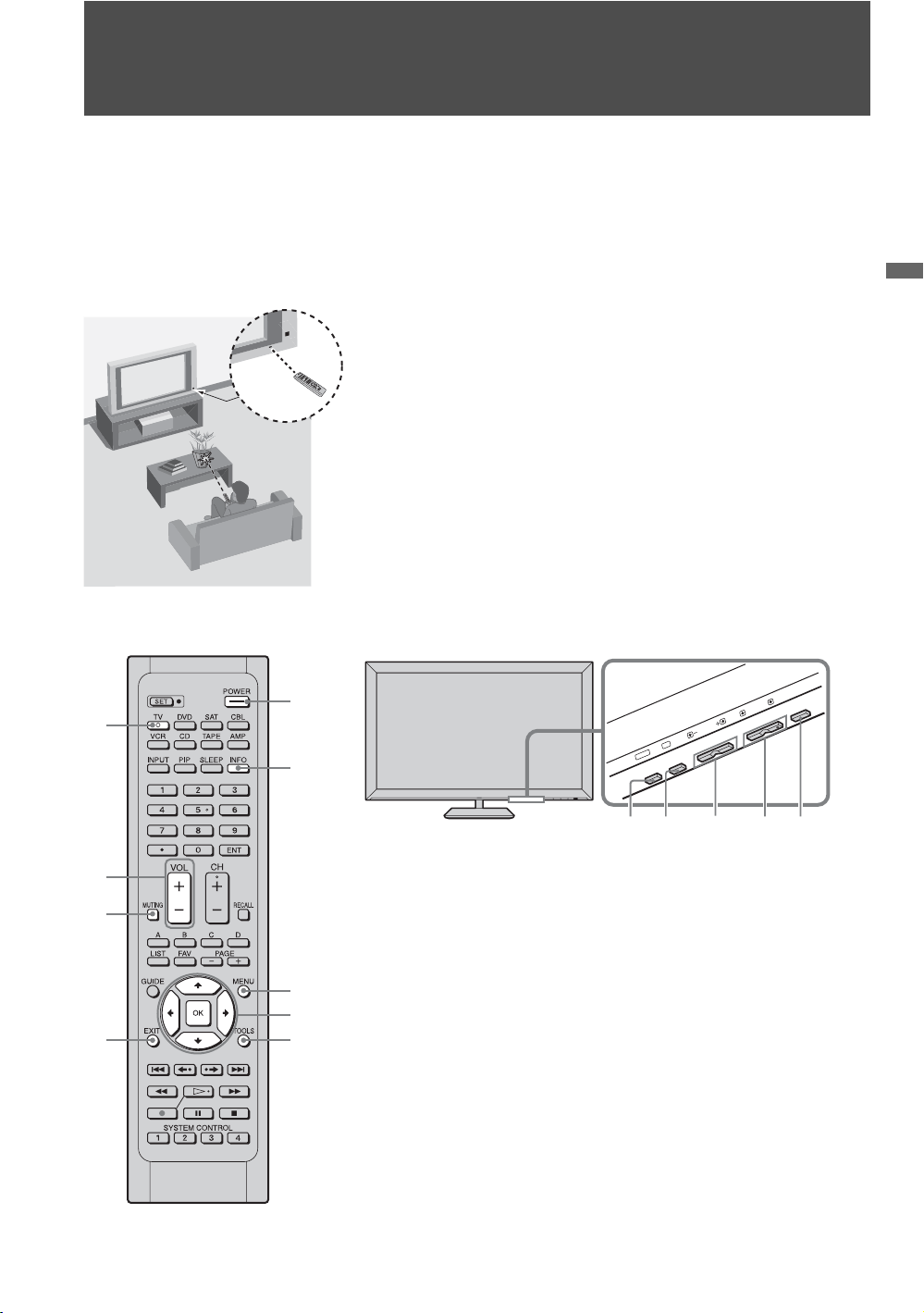

Inserting Batteries into the Remote Control............................................................................................13

When Using the Remote Control ..............................................................................................................13

LCD Monitor Control and Remote Control Button..................................................................................13

Indicators ....................................................................................................................................................15

Using LCD Monitor Settings

Picture Settings................................................................................................................................16

Sound Settings ................................................................................................................................18

Screen Settings ...............................................................................................................................19

HDMI Settings..................................................................................................................................20

Monitor Settings...............................................................................................................................20

PC Settings......................................................................................................................................21

Optional Accessories

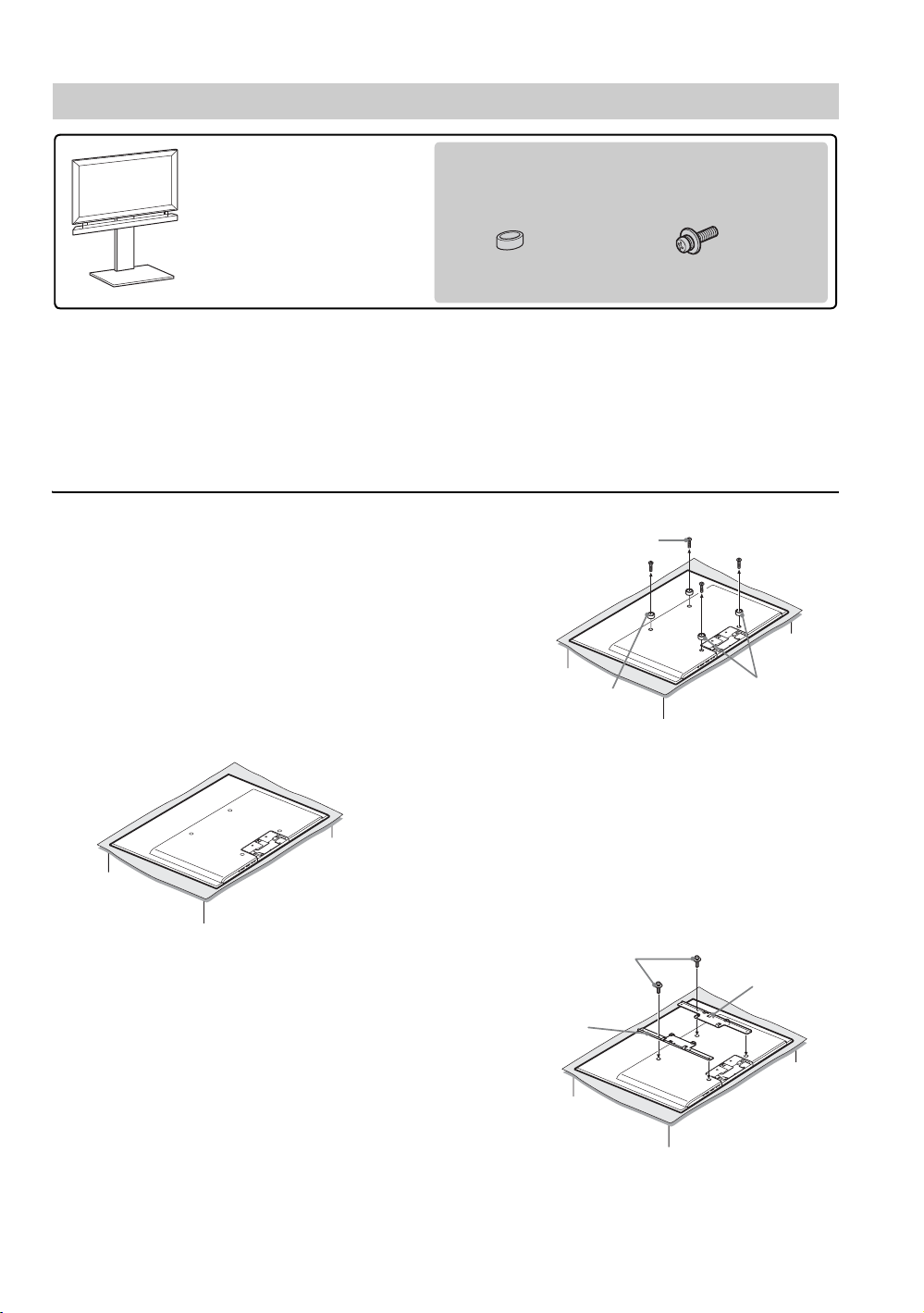

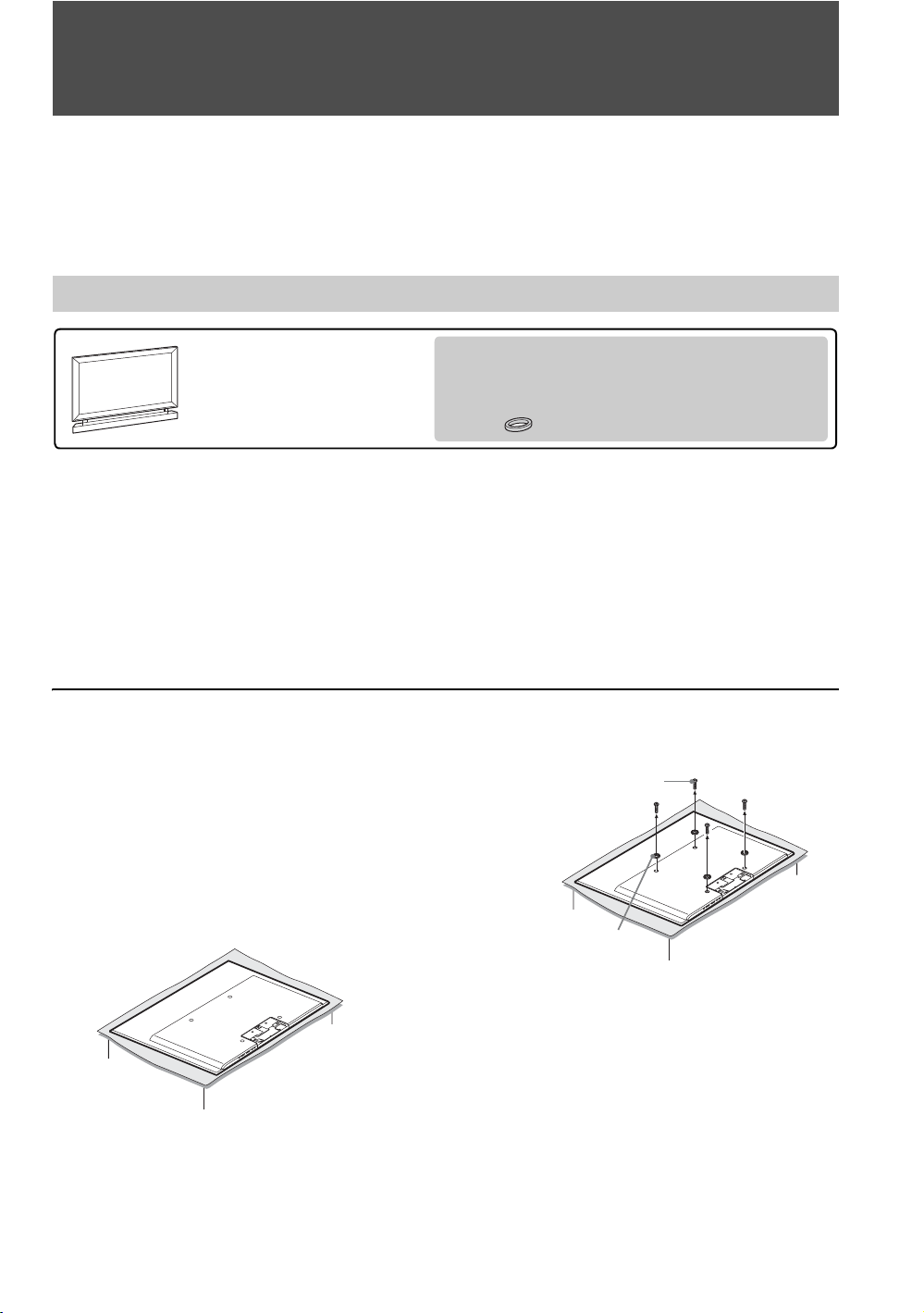

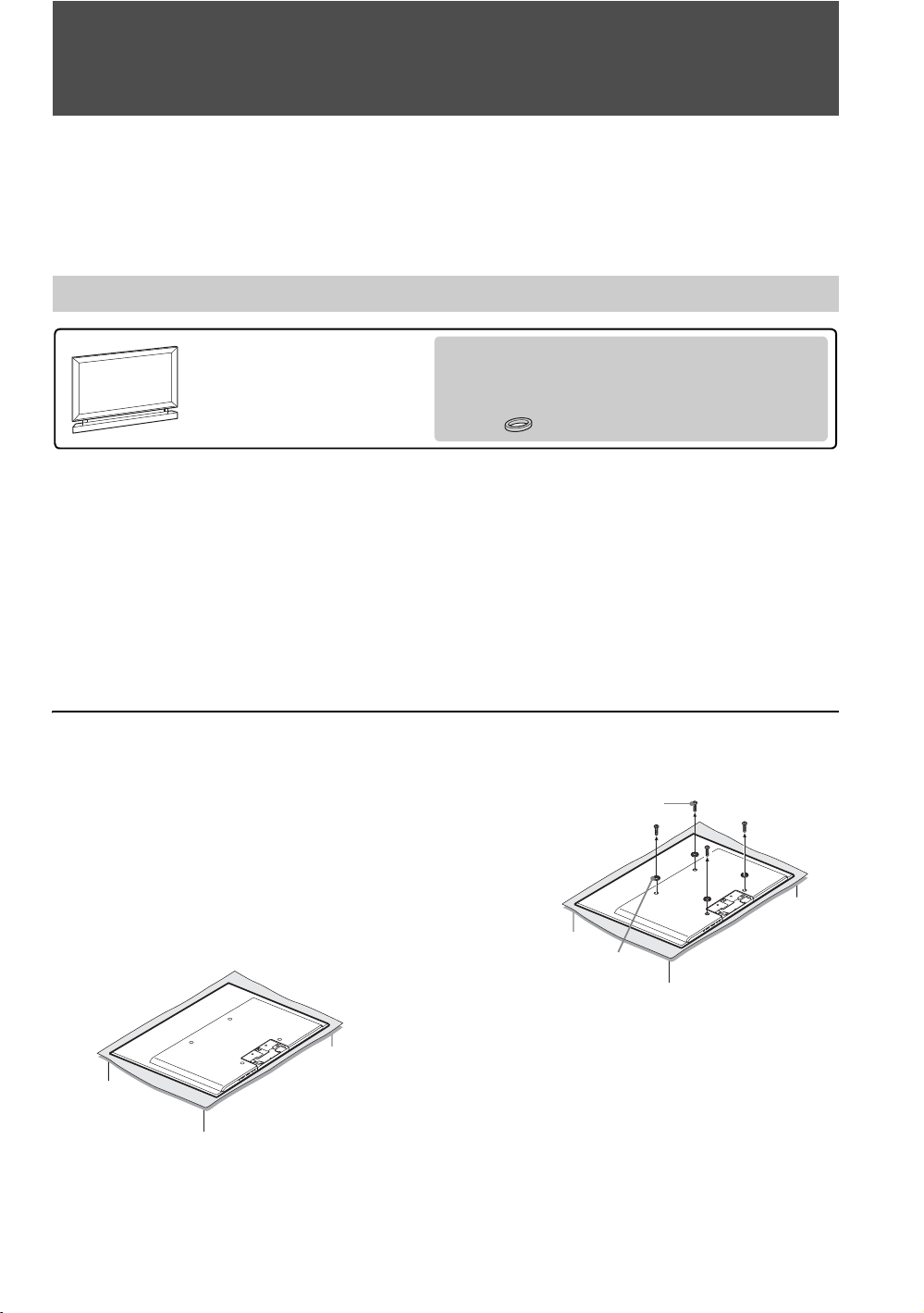

Using with the Wall-Mount Bracket/Speaker System ............................................................................22

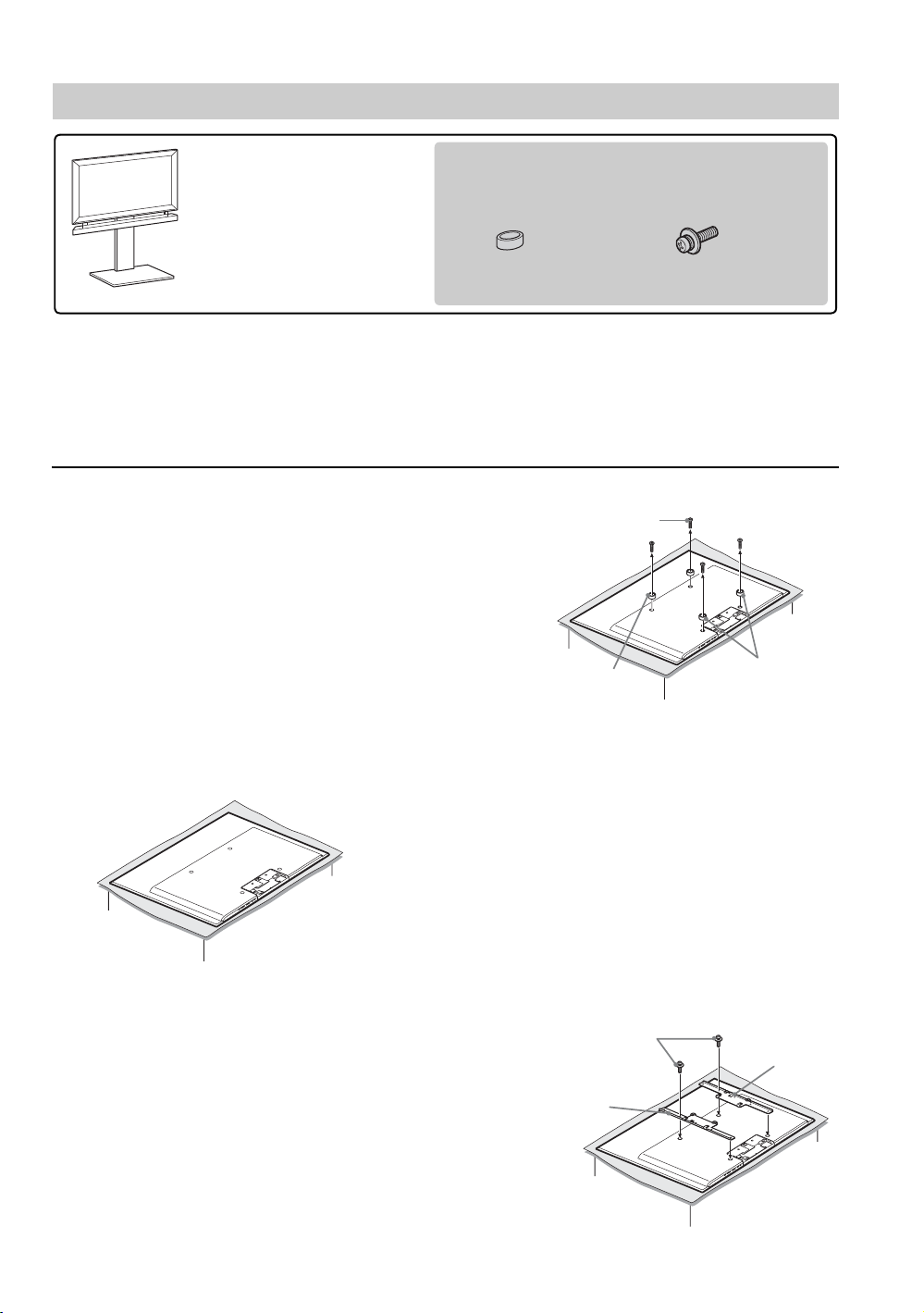

Using with the Floor Stand/Speaker System.........................................................................................24

Other Information

Troubleshooting.........................................................................................................................................26

Specifications.............................................................................................................................................28

Overview

Welcome to the World BRAVIA

LCD Monitor

Thank you for purchasing this Sony BRAVIA

LCD Monitor. The quality of the image you see on your

BRAVIA LCD Monitor is only as good as the quality of the signal from the connected equipment.

Your BRAVIA LCD Monitor is Energy Star Compliant. It meets strict energy efficiency

guidelines set by the EPA and US Department of Energy. ENERGY STAR is a joint program

of these government agencies, designed to promote energy efficient products and practices.

Checking the Accessories

Remote control RM-VL610A (1)

Size AA batteries (2)

AC power cord (1)

HDMI cable (1)

Table-Top Stand (1) and Screws M5 × 8 (4)

Terminal cover (1)

Spacers (black) (4)

Spacers (silver) (4) and Screws M6 × 20 (4)

Stand Support adapter (1)

Operating Instructions (this manual) (1)

Warranty Card (1)

Safety and Regulatory Booklet (1)

Operating Instructions for the remote control (1)

Code List (1)

CAUTION

When the LCD Monitor is used for an extended period, the front and rear panel surrounds became warm.

You may feel hot when touching there by the hand. For details, see the flyer supplied.

Getting Started

1. Installing the Unit

This Unit can be mounted on a wall using a Wall-

Mount Bracket or placed on a TV stand (each sold

separately). This section will explain:

• How to carry the Unit

• Preparation for a Table-Top stand

• Preparation for a Wall-Mount Bracket

• Installation against a wall or enclosed area

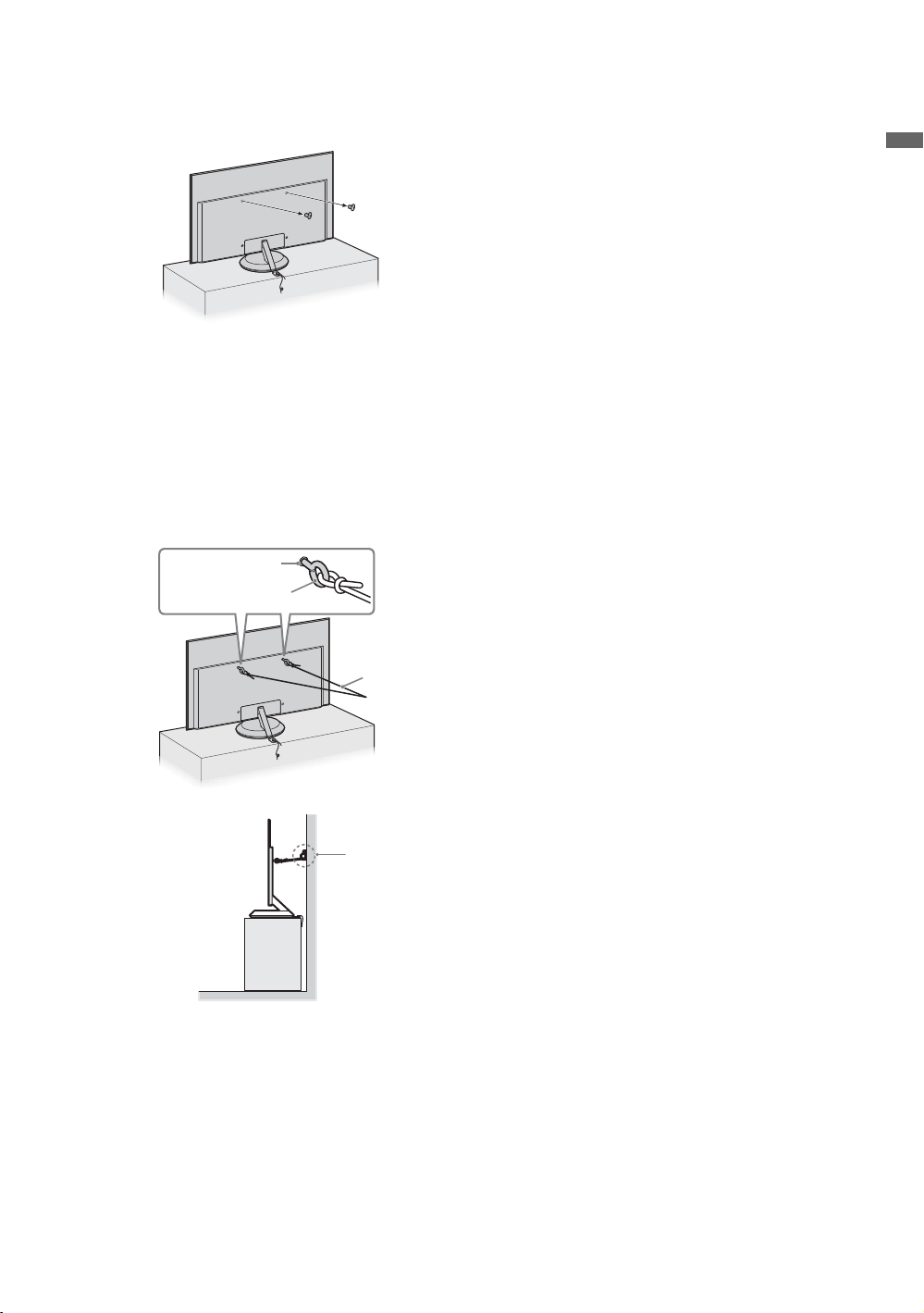

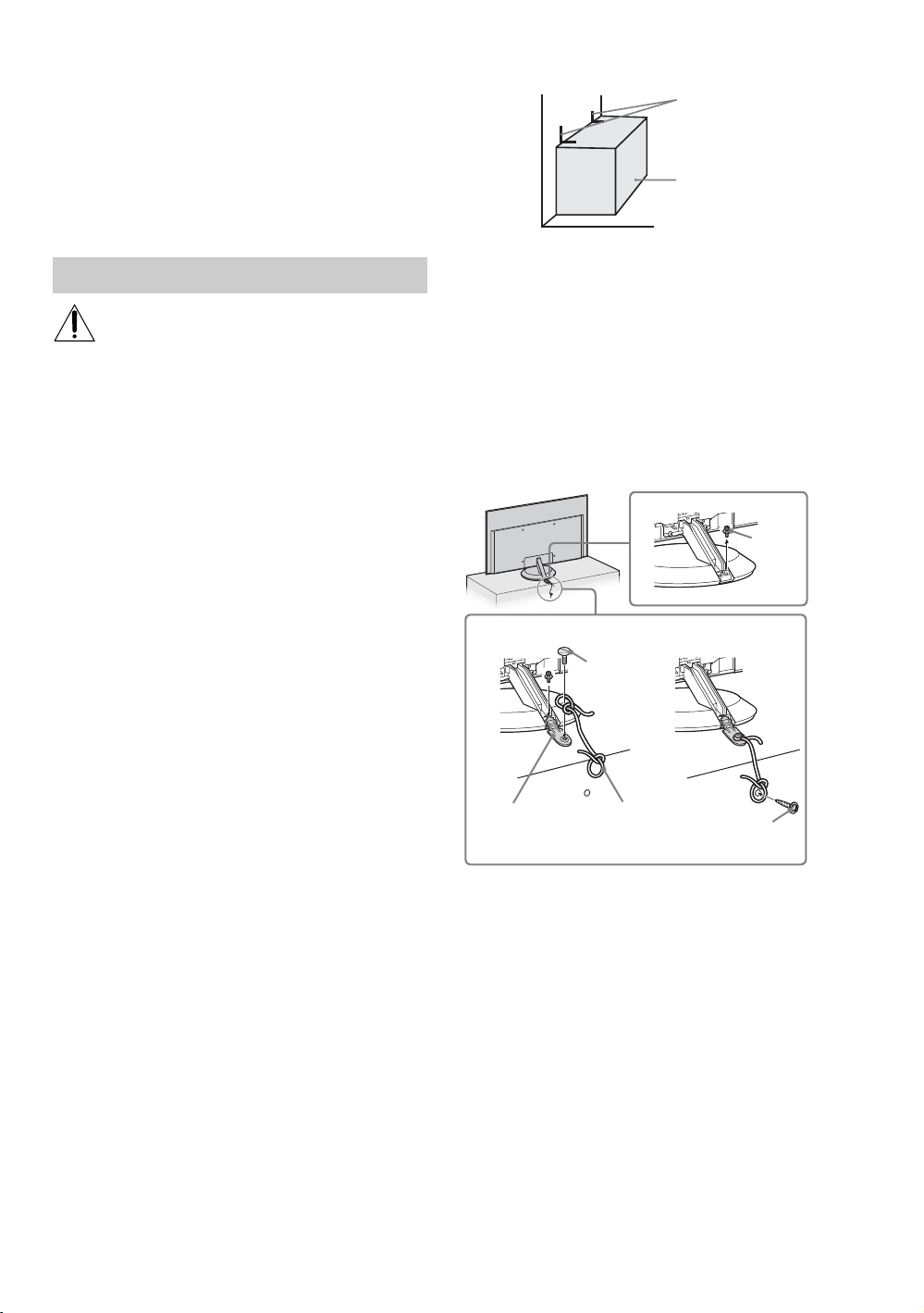

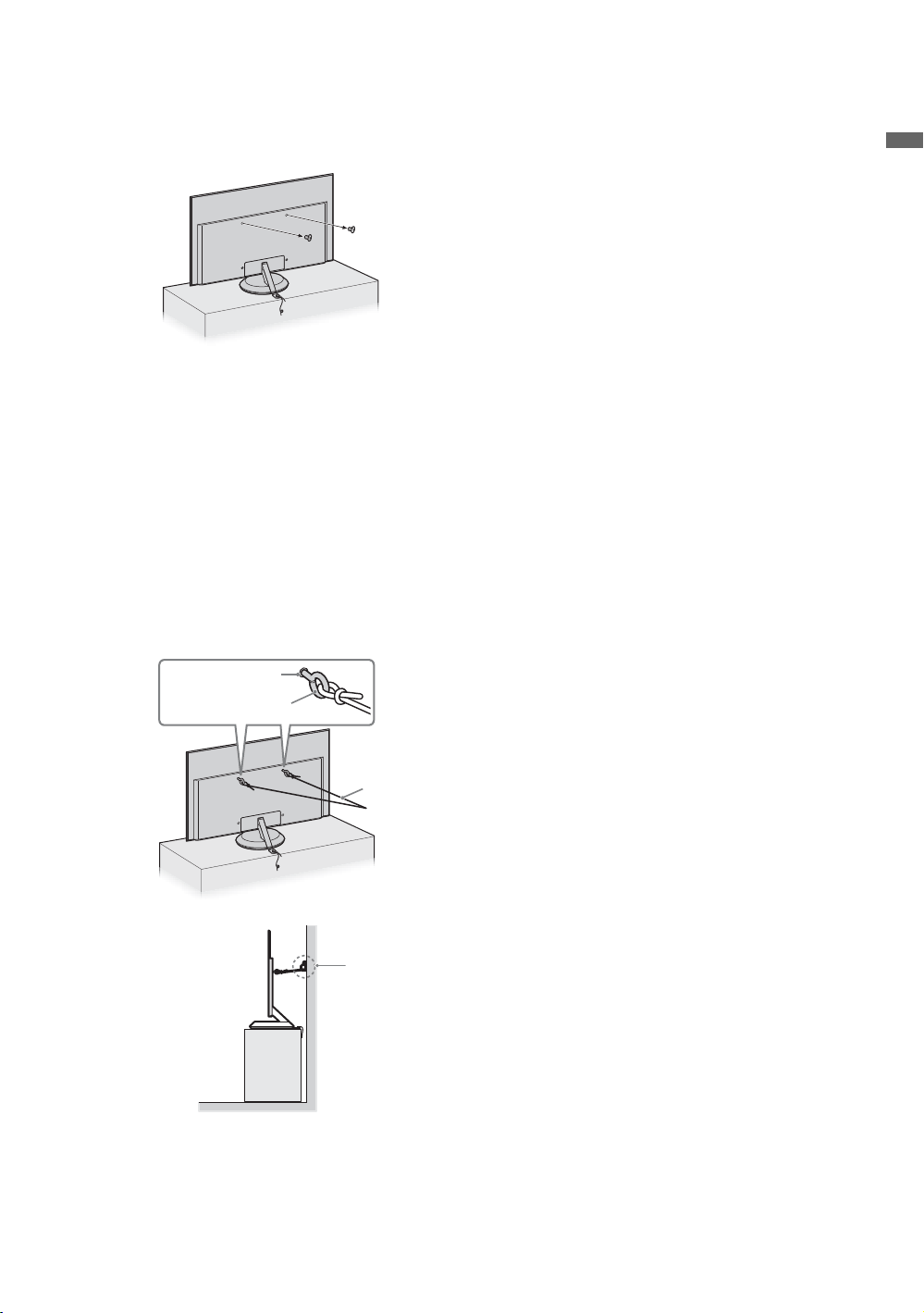

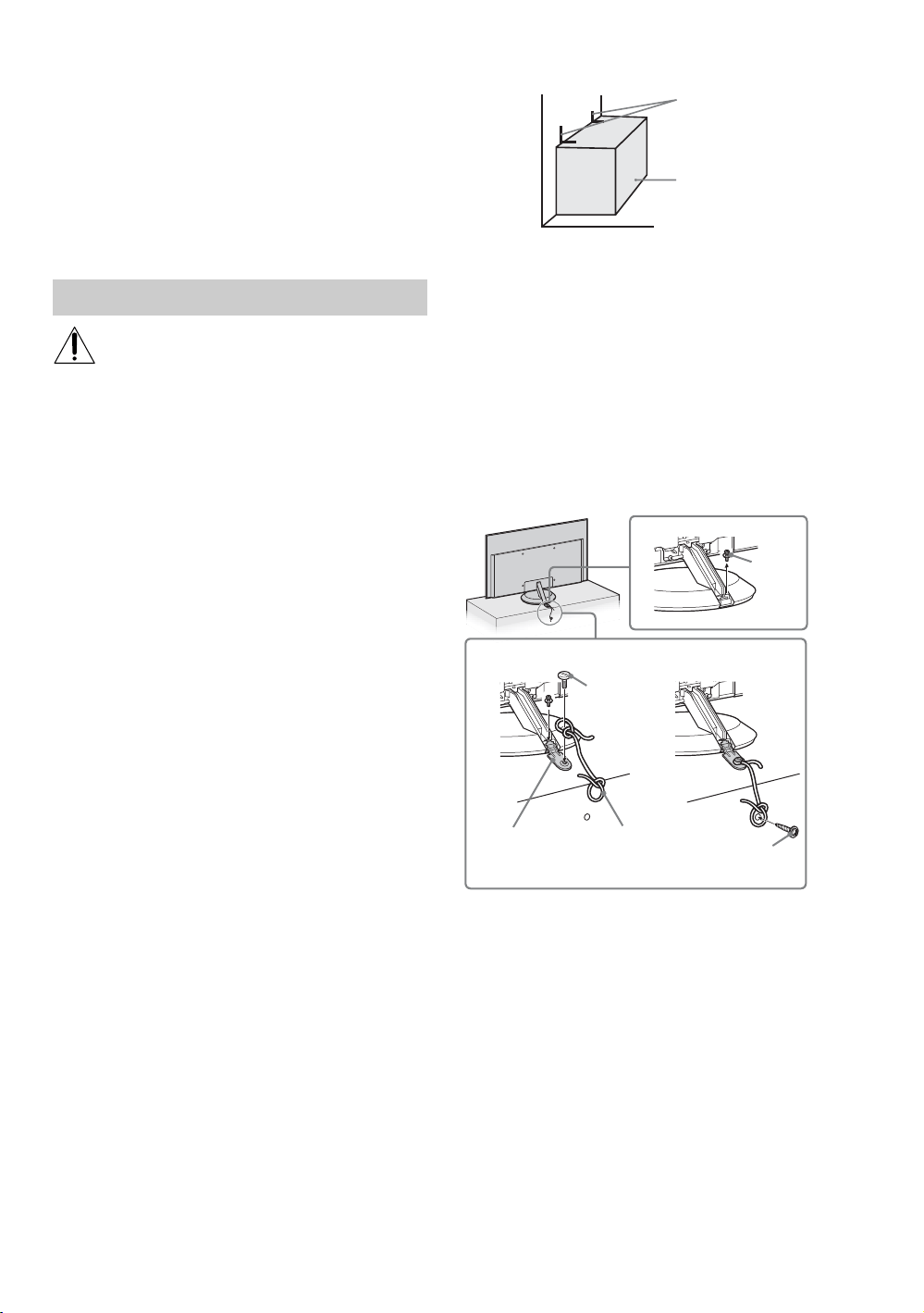

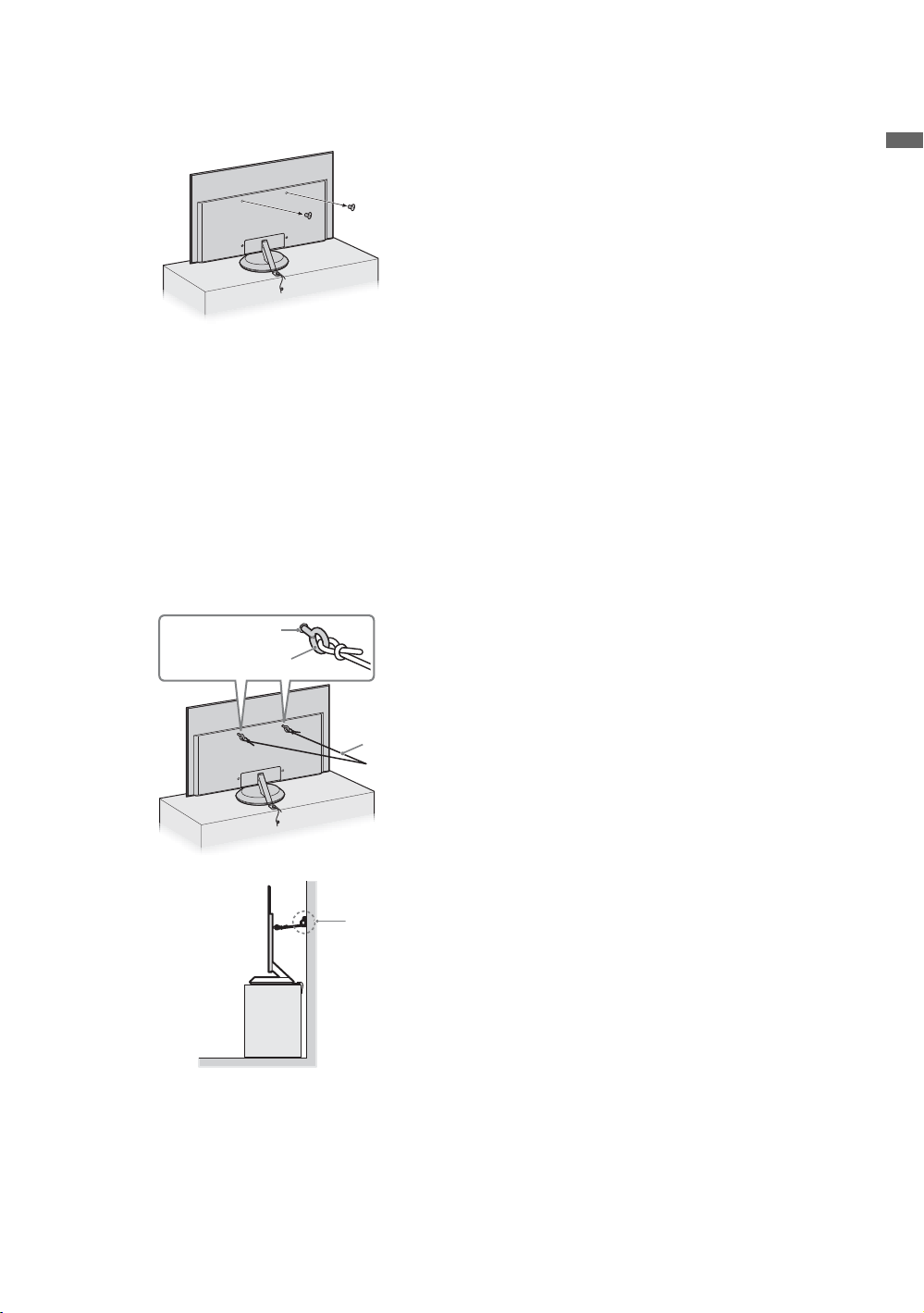

• Securing the Unit

Be sure to follow these guidelines to protect your

property and avoid causing serious injury.

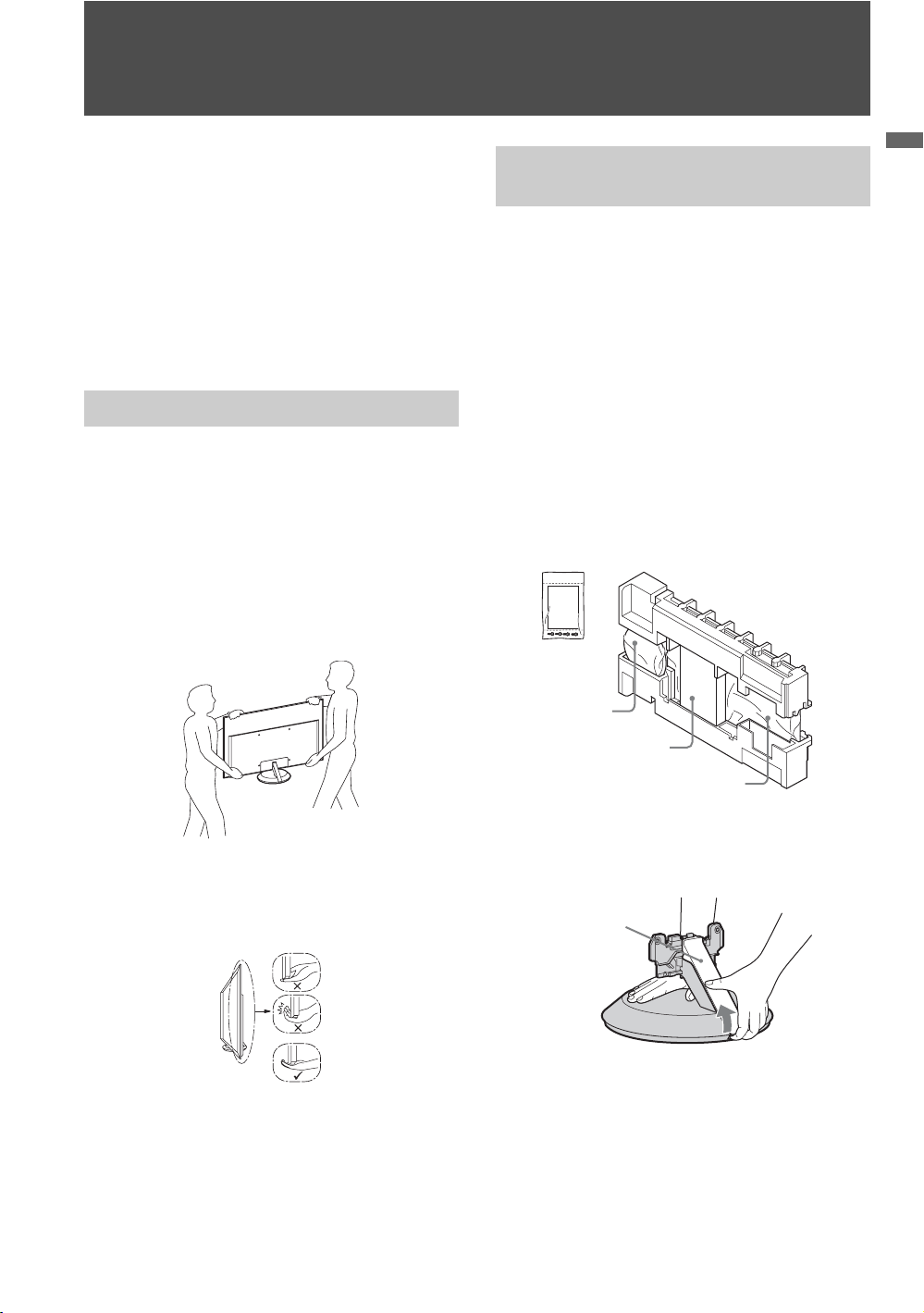

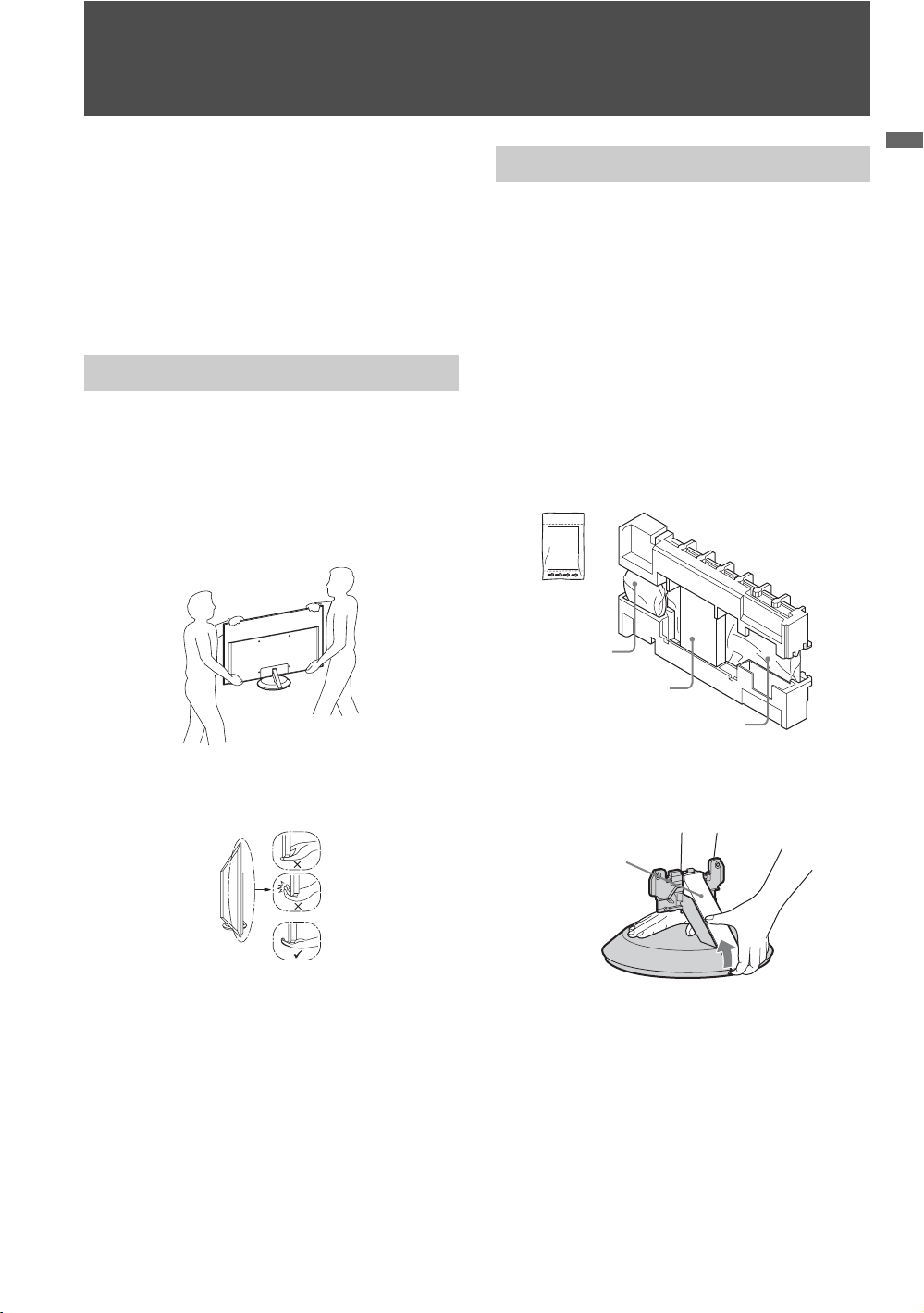

• Before carrying the Unit, disconnect all cables.

• Carrying this Unit requires two or more people.

• When carrying the Unit, place your hand as

illustrated and hold it securely. Do not subject the

Unit to shocks, vibration, or excessive force.

• Lift the Unit by placing your palm directly

underneath the panel but do not put stress on the

LCD panel.

Follow the assembling steps required to place on

the Table-Top Stand.

1 Remove the Table-Top Stand, accessory box

and accessory bag from the carton. The

screws and booklet can be found in the

accessory bag attached on the rear of the LCD

monitor.

For product protection and safety reasons,

Sony strongly recommends that you use the

screws provided with the display.

• Do not remove the blue tape that secures the plate on

the rear of the LCD monitor until you finish installing

the Table-Top Stand.

2 Place the Table-Top Stand on a level and

stable surface, then remove the stand cover

from the Table-Top Stand.

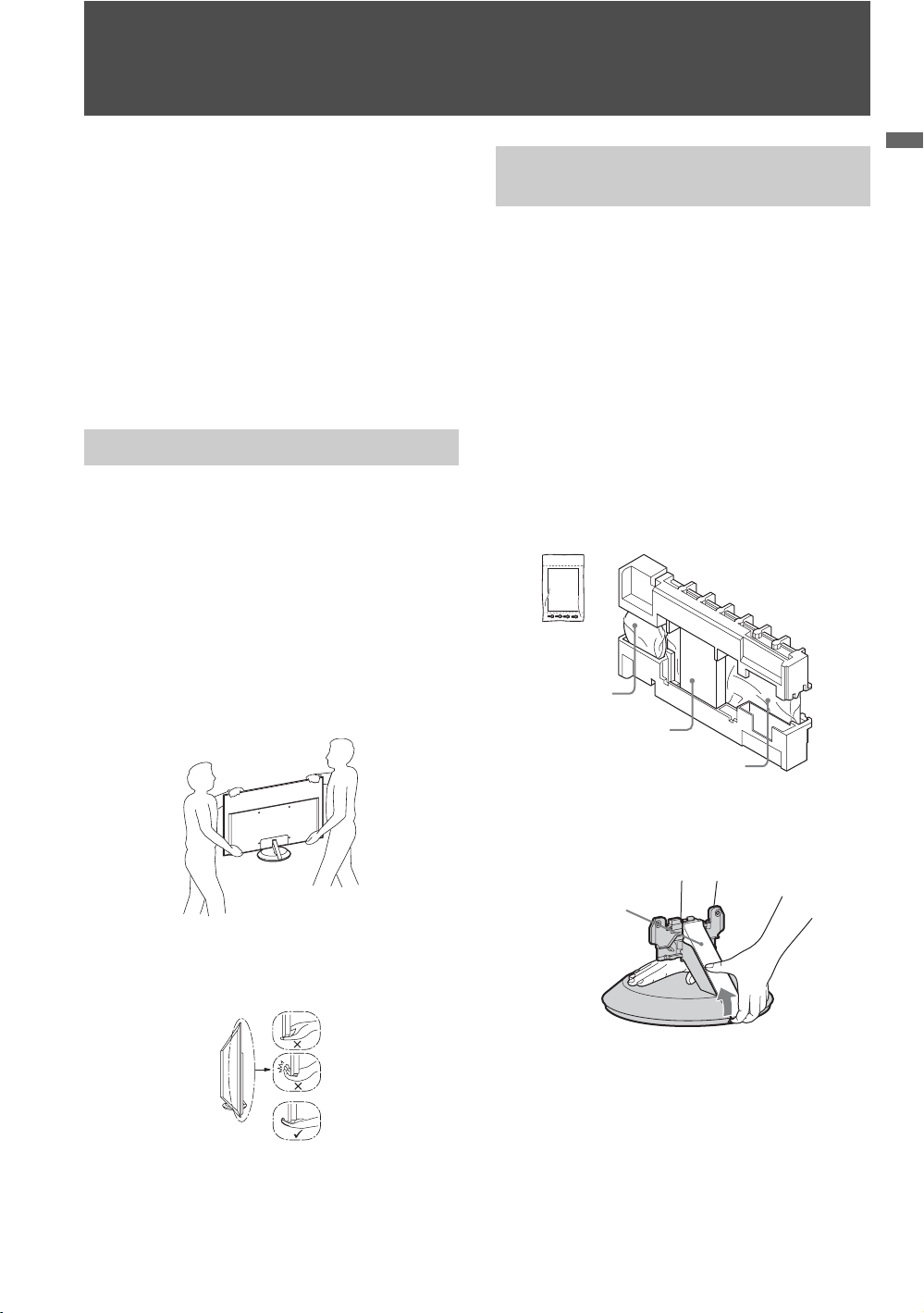

Carrying the Unit

Be sure to hold the bottom of the panel.

Preparation for Table-Top Stand

Table-Top Stand

Accessory box

LCD monitor

Accessory bag

Stand cover

(Continued)

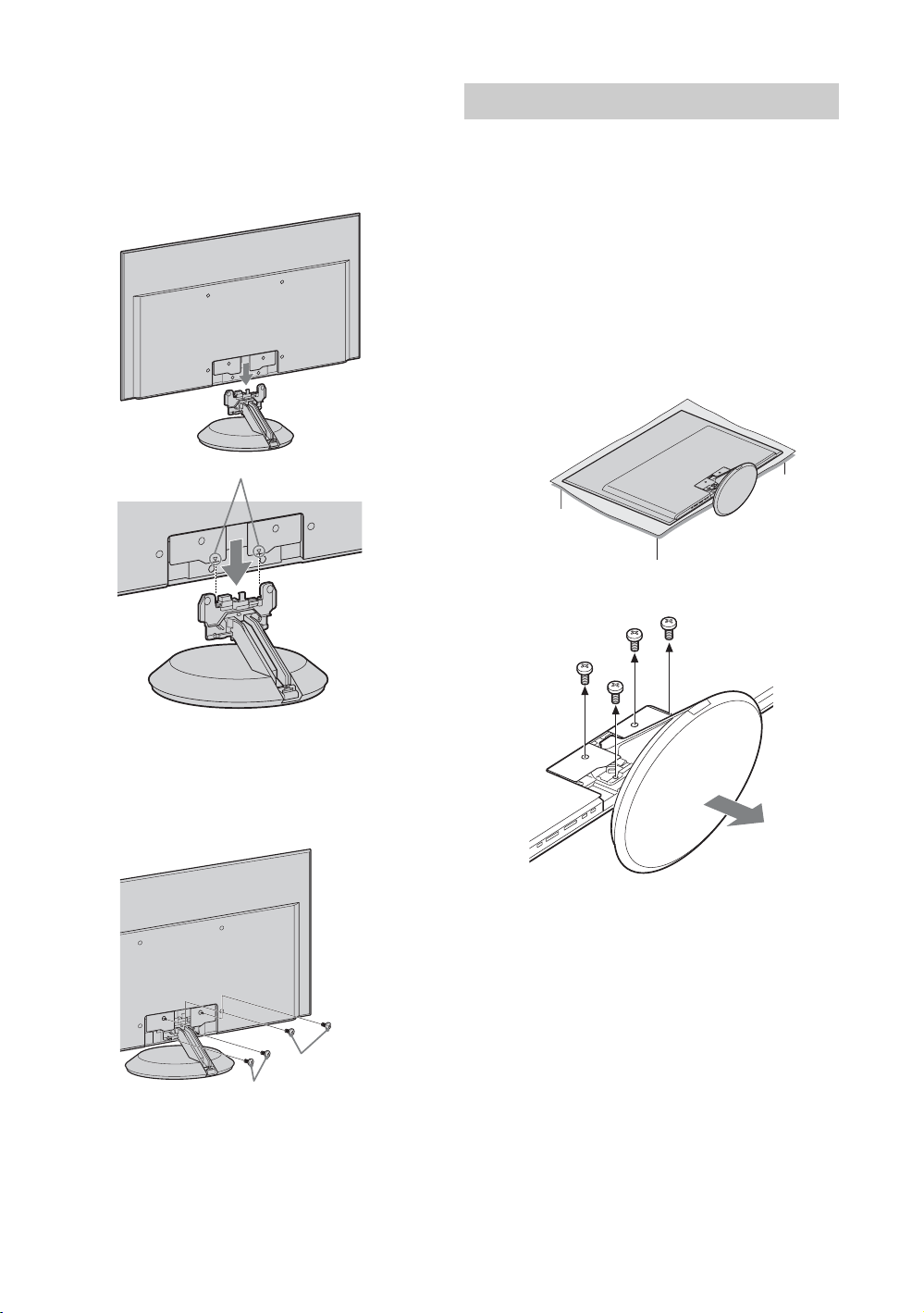

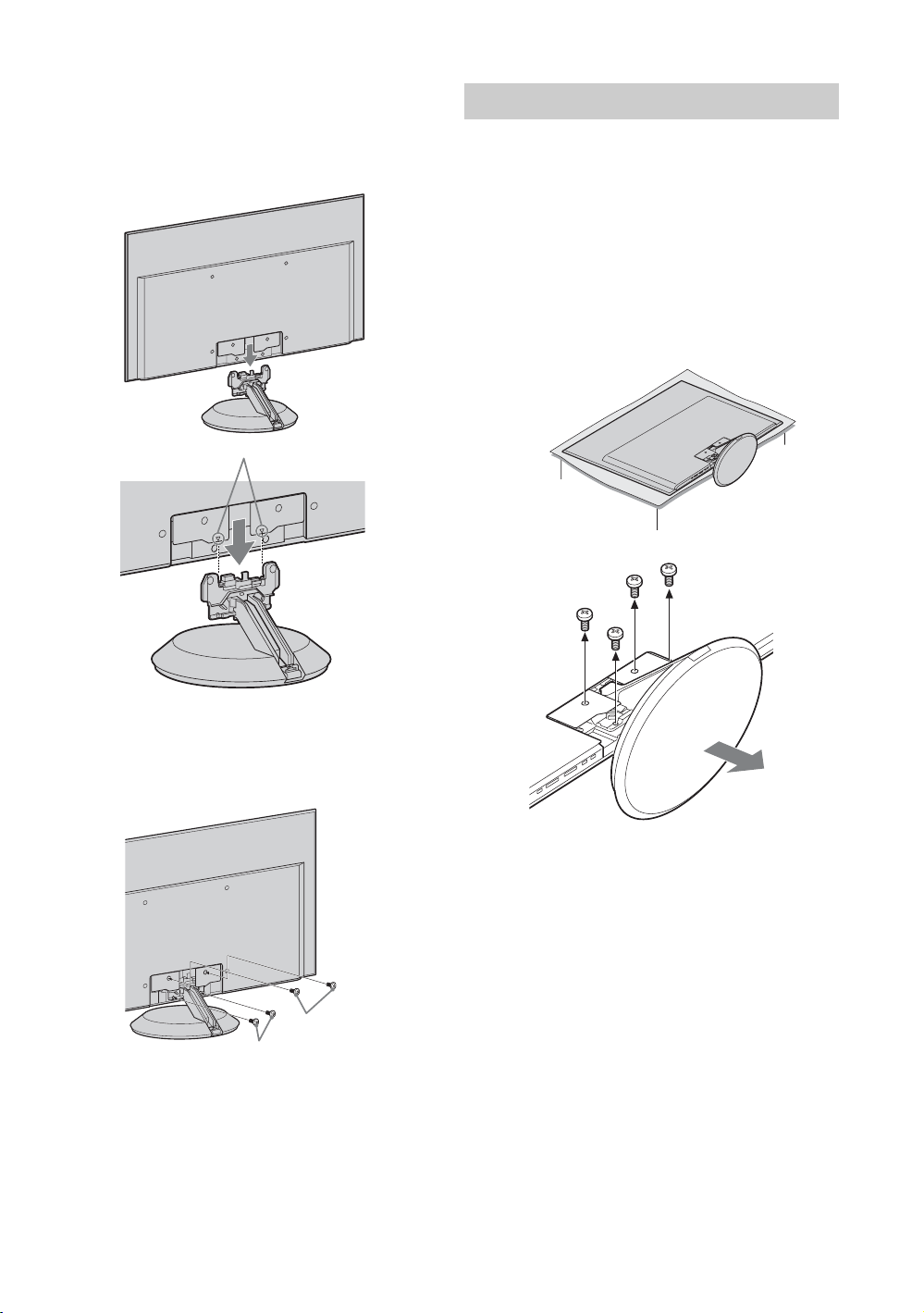

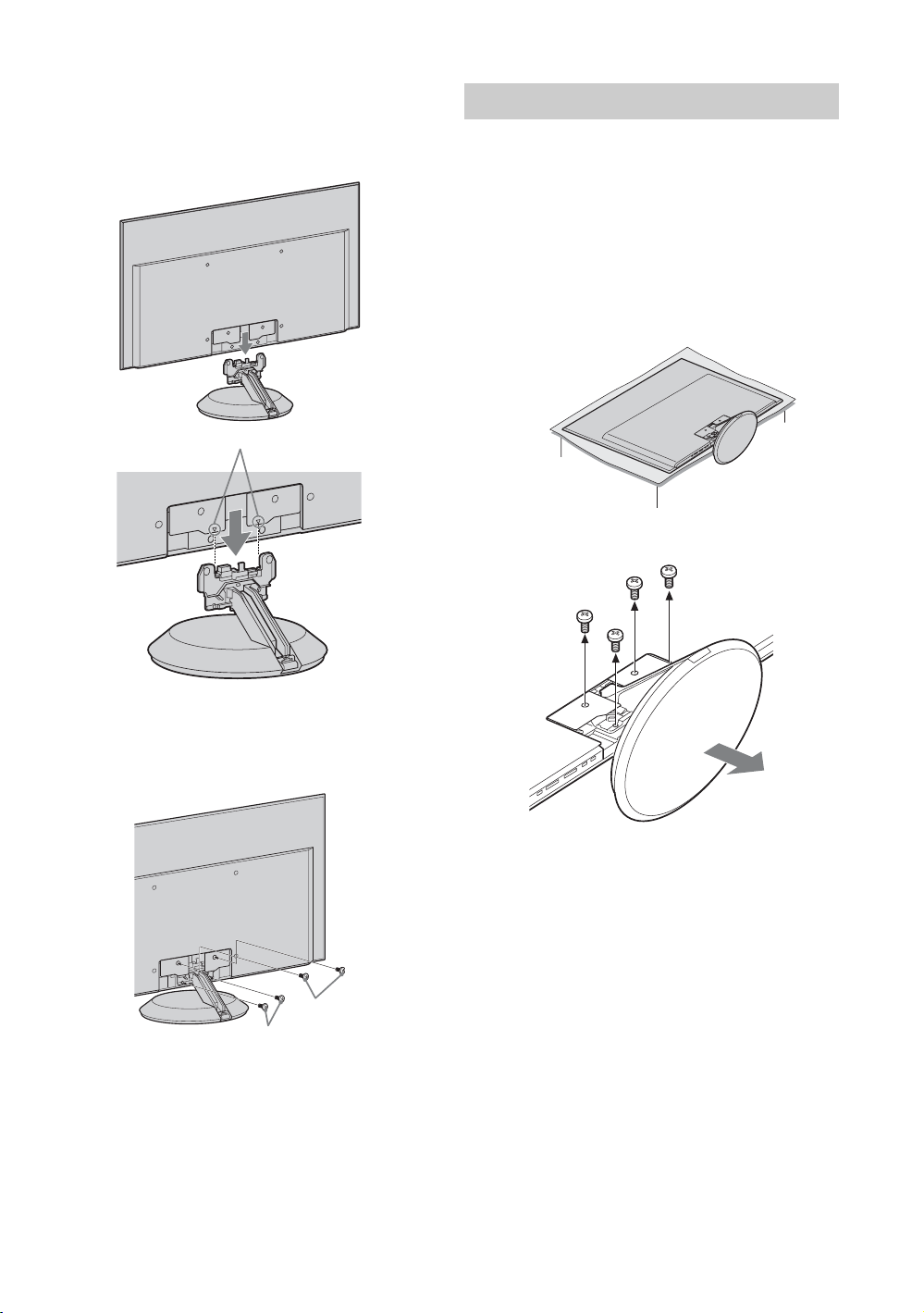

3 Align the F mark, then press the LCD

monitor against the neck of the Table-Top

Stand and gently slide the LCD monitor onto

the neck. Be sure to work with two or more

people.

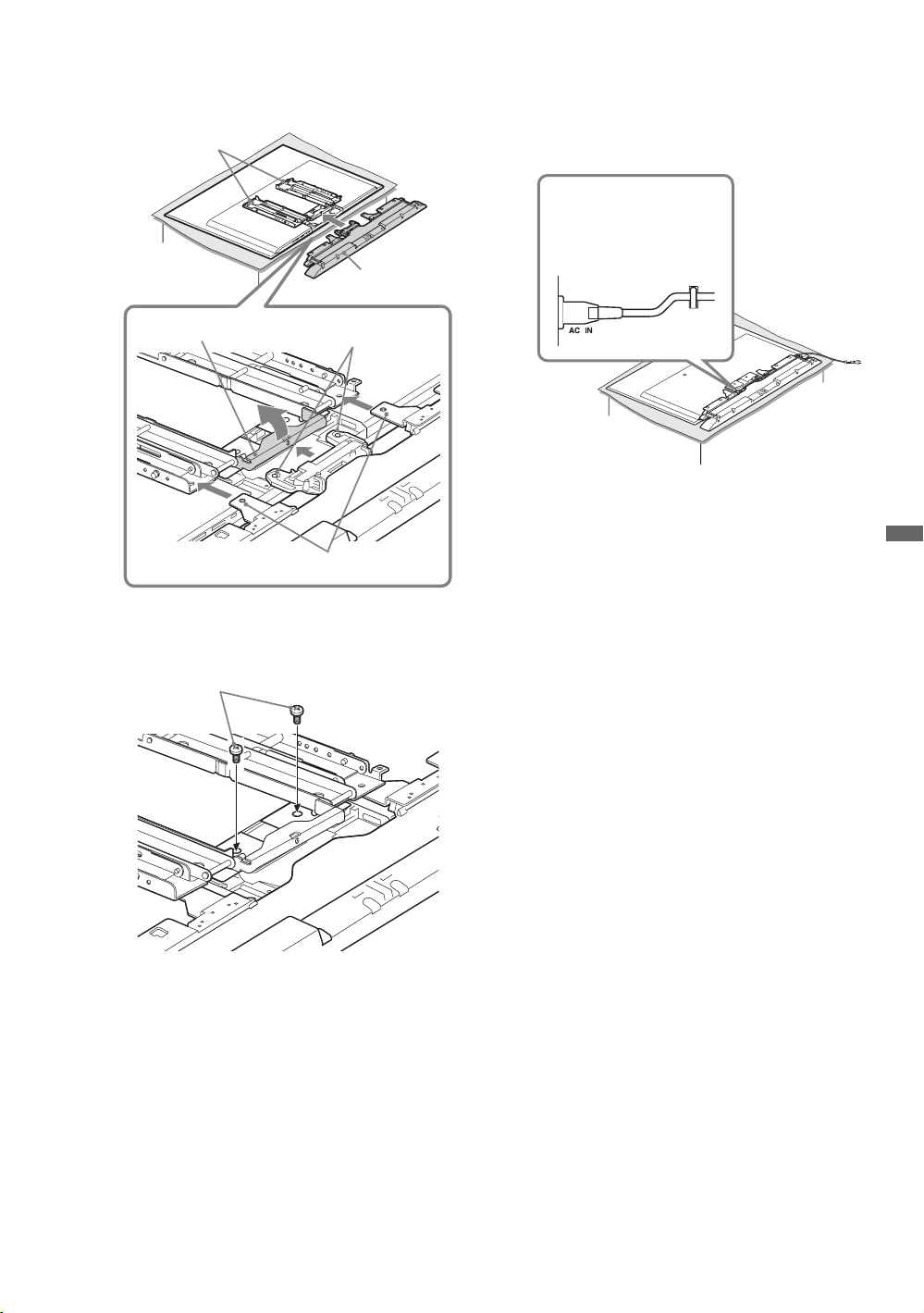

4 Attach the LCD monitor to the Table-Top

Stand using the supplied screws. Attach the

two bottom screws first, then the top two

screws.

• If an electric screwdriver is used, set the torque to

tighten at approximately 1.5 N·m {15 kgf·cm}.

• Do not put stress on the LCD panel or the frame

around the screen.

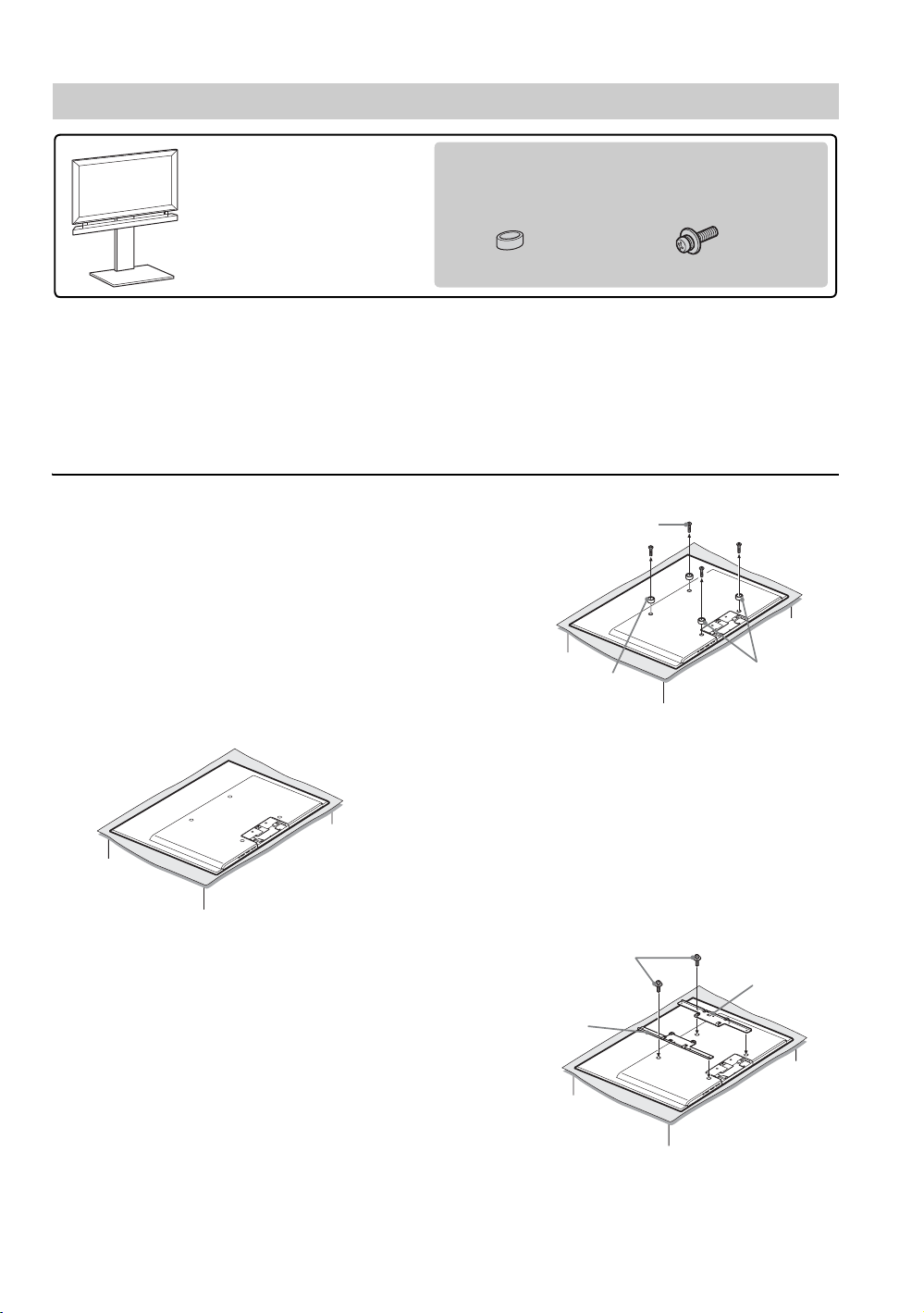

If the LCD monitor is to be wall-mounted of

installed on the Floor Stand (optional), remove the

Table-Top Stand.

1 Place the LCD monitor face down.

Lay a mat (packing sheet, etc.) on a table

wider than the LCD monitor, then place the

LCD monitor on the table with the stand

hanging over the edge of the table. Be sure to

work with two or more people.

2 Remove the four screws from the Table-Top

Stand.

• Do not use the screws removed from the Table-Top

Stand for the Wall-Mount Bracket or Floor Stand.

• When you carry the LCD monitor, move the monitor

with a mat laid below.

• Hold the Table-Top Stand firmly with both hands.

F mark

1 Bottom screws

2 Top screws

Removing the Table-Top Stand

Packing sheet, etc.

Getting Started

This model is ready to be mounted on a wall. For

details, see page 22.

• For product protection and safety reasons,

Sony strongly recommends that you use the

Wall-Mount Bracket model designed for your

LCD monitor and the wall-mounting of LCD

monitor should be performed by a Sony

dealer or licensed contractor.

• Sufficient expertise is required in installing this

LCD monitor, especially to determine the

strength of the wall for withstanding the LCD

monitor’s weight.

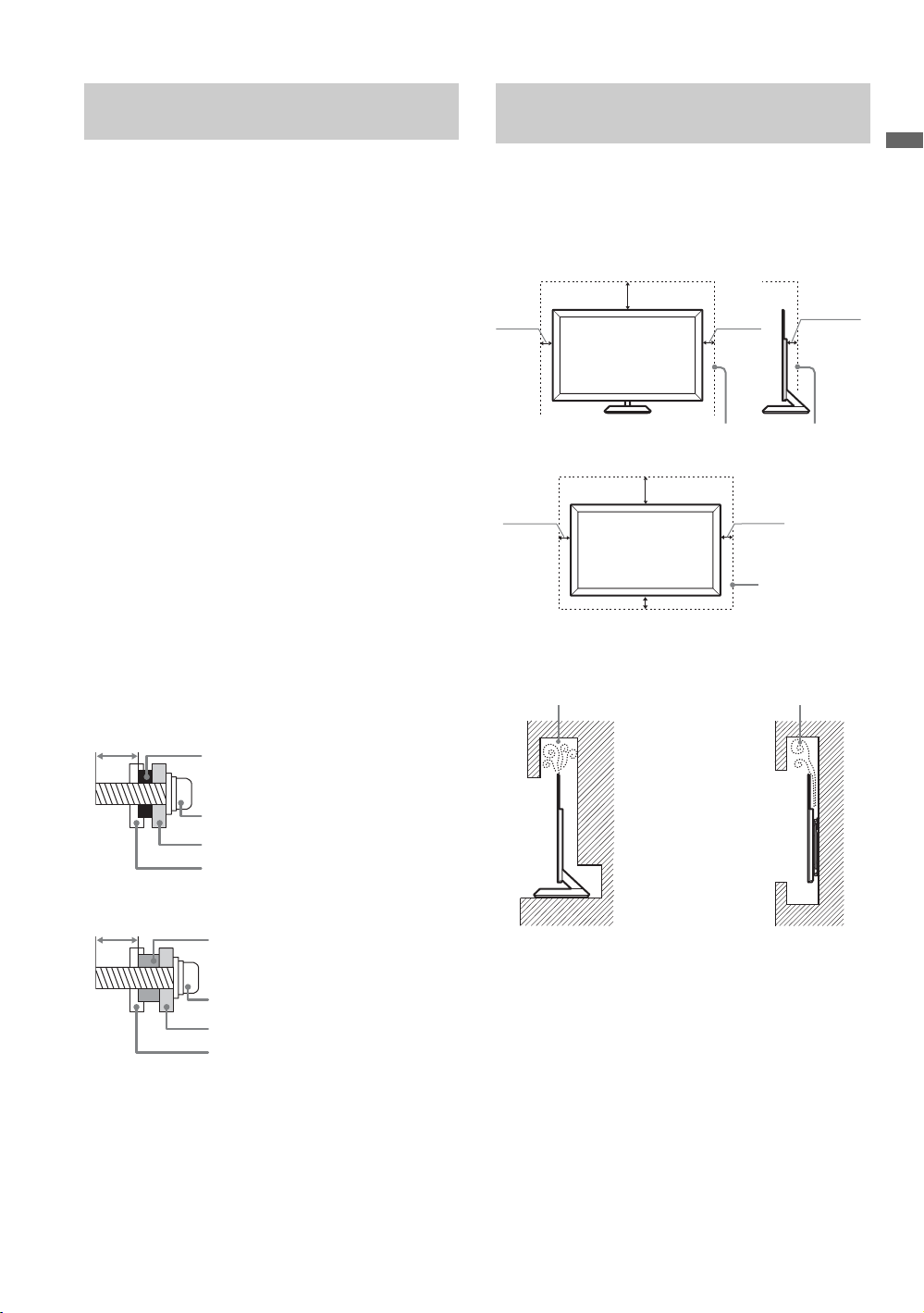

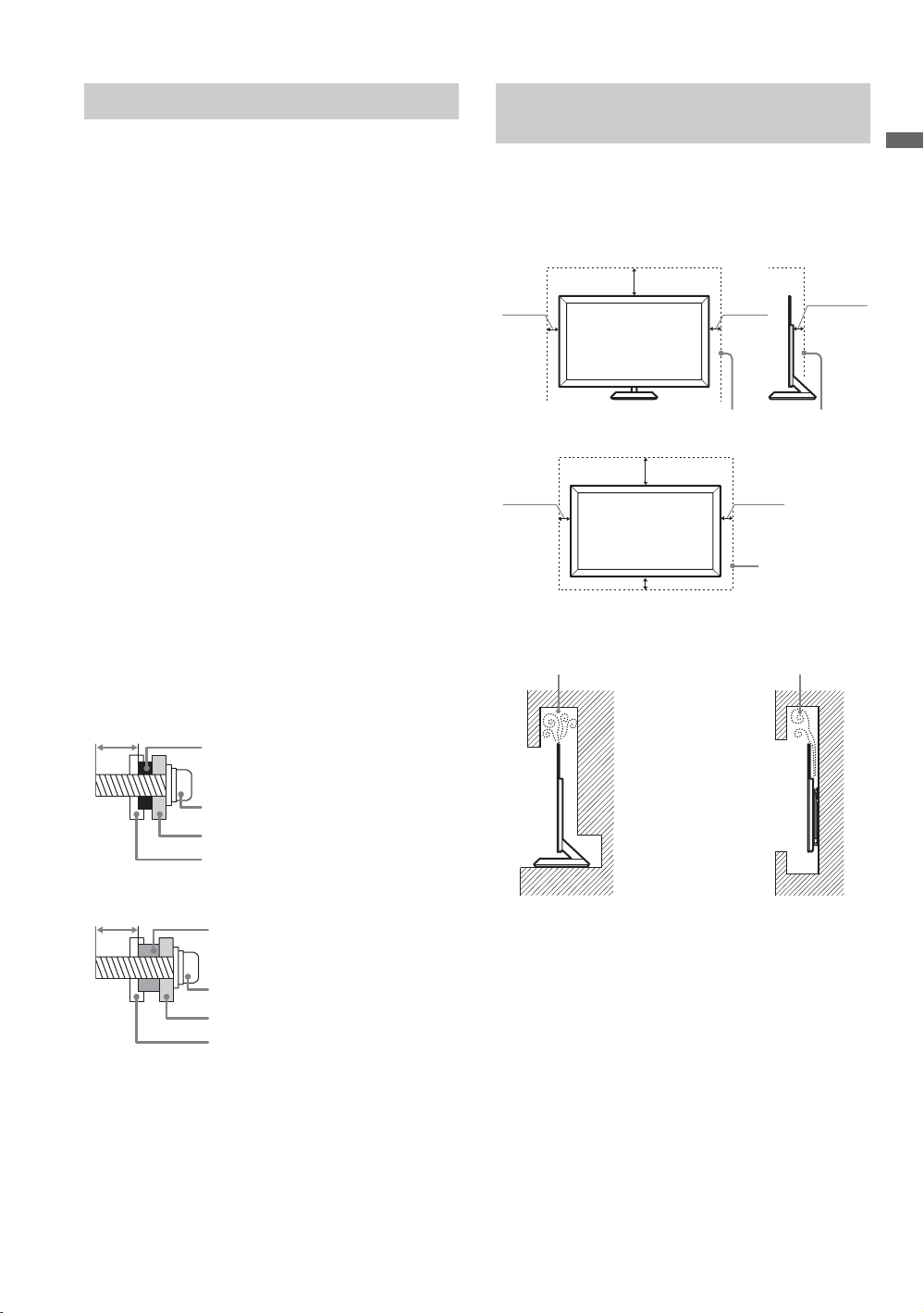

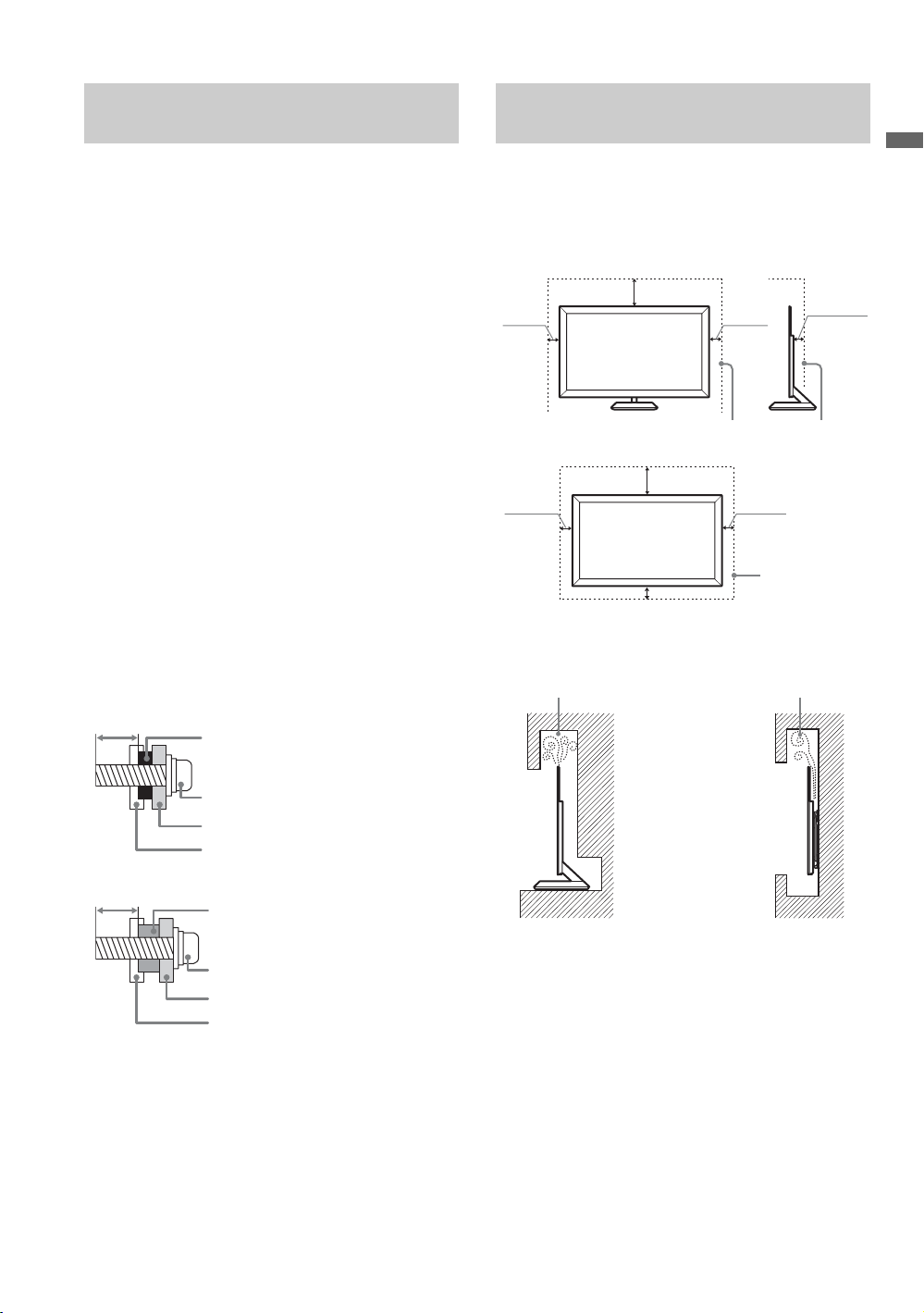

• Be sure to use the screws supplied with the Wall-

Mount Bracket when attaching the mounting

hooks to the LCD monitor.

The supplied screws are designed so that they are

8 mm to 12 mm in length when measured from

the attaching surface of the spacer.

The diameter and length of the screws differ

depending on the Wall-Mount Bracket model.

Use of screws other than those supplied may

result in internal damage to the LCD monitor set

or cause it to fall, etc.

• Be sure to store the unused screws and Table-Top

Stand in a safe place until you are ready to attach

the Table-Top Stand. Keep the screws away from

small children.

For details on how to use the Wall-Mount Bracket

compatible to your model, visit

www.sony.com/accessories

Or call 1-800-488-7669 (for United States)

1-877-899-7669 (for Canada)

Make sure that your LCD Monitor has adequate

air circulation. Allow enough space around the

unit as shown below. Avoid operating the unit at

temperatures below 41 °F (5 °C).

• Inadequate air circulation can lead to overheating of

the unit and may cause damage to your unit or cause a

fire.

Consider the following for best picture

quality

• Do not expose the screen to direct illumination

or sunlight.

• Use spot lighting directed down from the

ceiling or cover the windows that face the

screen with opaque drapery.

• Install the unit in a room where the floor and

walls are not of a reflective material.

Preparation for Wall-Mount Bracket

8-12 mm

Screw M6 × 16 (supplied with the

Wall-Mount Bracket)

Mounting Hook

Rear of the LCD monitor

Spacer (black)

When attaching to the Wall-Mount Bracket

8-12 mm

Screw M6 × 20 (supplied with the

LCD monitor)

Mounting Hook

Rear of the LCD monitor

Spacer (silver)

When attaching to the Floor Stand

When Installing the Unit Against a

Wall or Enclosed Area

(30 cm)

inches

4 inches

(10 cm)

4 inches

(10 cm)

(6 cm)

inches2

Leave at least this much space around the set.

Installed with stand

inches

4 inches

(10 cm)

4 inches

(10 cm)

4 inches (10 cm)

(30 cm)

Installed on the wall

Leave at least

this much space

around the set.

Never install the unit set as follows:

Air circulation is blocked.

Wall

(Continued)

• When moving the unit from a cold area to a

warm area, a sudden room temperature change

may cause the unit’s picture to blur or show

poor color due to moisture condensation.

Should this occur, please wait a few hours to

allow the moisture to evaporate before

powering on the unit.

Sony strongly recommends taking

measures to prevent the Unit from toppling

over. Unsecured Unit may topple and

result in property damage, serious bodily

injury or even death.

Prevent the Unit from Toppling Over

s Secure the Unit to a wall and/or stand.

s Do not allow children to play or climb on

furniture and Unit sets.

s Avoid placing or hanging items on the Unit.

s Never install the Unit on:

• slippery, unstable and/or uneven surfaces.

• furniture that can easily be used as steps,

such as a chest of drawers.

s Install the Unit where it cannot be pulled,

pushed, or knocked over.

s Route all AC power cords and connecting

cables so that they are not accessible to

curious children.

Use a Sony TV stand

Use a Sony specified TV stand (see page 2) and

follow the instruction manual provided with the

Sony TV stand.

If a Sony specified TV stand is not used, consider

the following recommended measures.

Recommended Measures to Secure the

Unit

Secure the Stand for the Unit

Make sure the TV stand can adequately support

the weight of the Unit. Use two angle braces (not

supplied) to secure the stand.

For each angle brace use the appropriate hardware

to:

• attach one side of the angle brace to the wall stud.

• attach the other side to the TV stand.

Secure the Unit to the Stand

Use the Stand Support adapter (supplied) and rope

or chain.

1 Remove the screw from the Table-Top Stand.

2 Secure the Stand Support adapter to the Table-

Top Stand, then attach the rope or chain to the

adapter.

3 Secure the rope or chain to the TV stand (not

supplied). Make sure that there is no excess

slack in the rope or chain.

Securing the Unit

Stand

Angle brace

Screw

Rope or chain

Stand Support

adapter

Getting Started

Anchor the Unit to the Wall

Remove the two screws from the top-most wall-

mount holes located on the rear of the Unit.

Use the hardware listed below (not supplied):

•Two M6 × 10-12 mm anchor bolts (screw into

the top-most wall-mount holes located on the

rear of the unit)

• Rope or chain (attach to one M6 anchor bolt)

• Wall-anchor (attach to the wall stud) strong

enough to support the weight of the unit (pass

the rope through the wall-anchor, then attach

to the other M6 anchor bolt)

• Securing the unit to the stand without securing it and

the stand to the wall provides minimum protection

against the unit toppling over. For further protection,

follow all three measures recommended above.

Rope or chain

Anchor bolts

Wall-mount holes

Wall-

anchor

2. Locating Inputs

• This unit displays all video input signals in a resolution of 1,920 dots × 1,080 lines.

1 Connect the AC power cord (supplied) to the AC IN jack and the HDMI cable (supplied) to the HDMI

IN jack on the rear of the unit, then use the hooks to store them in the back of the Table-Top Stand.

2 Hang the stand cover over the top of the Table-Top Stand’s center post, and then push down to close

until you hear a click.

• To avoid pinching the AC power cord and the HDMI cable, ensure that these cables run under the notches on

either side of the stand cover.

3 Attach the terminal cover (supplied) to the unit.

Item Description

1 AC IN Connects to your power source. Connect the supplied power cord to AC IN and the

nearest wall outlet.

2 HDMI IN HDMI (High-Definition Multimedia Interface) provides an uncompressed, all-digital

audio/video interface between this LCD Monitor and any HDMI-equipped A/V

equipment. HDMI supports enhanced, or high-definition video, plus digital audio.

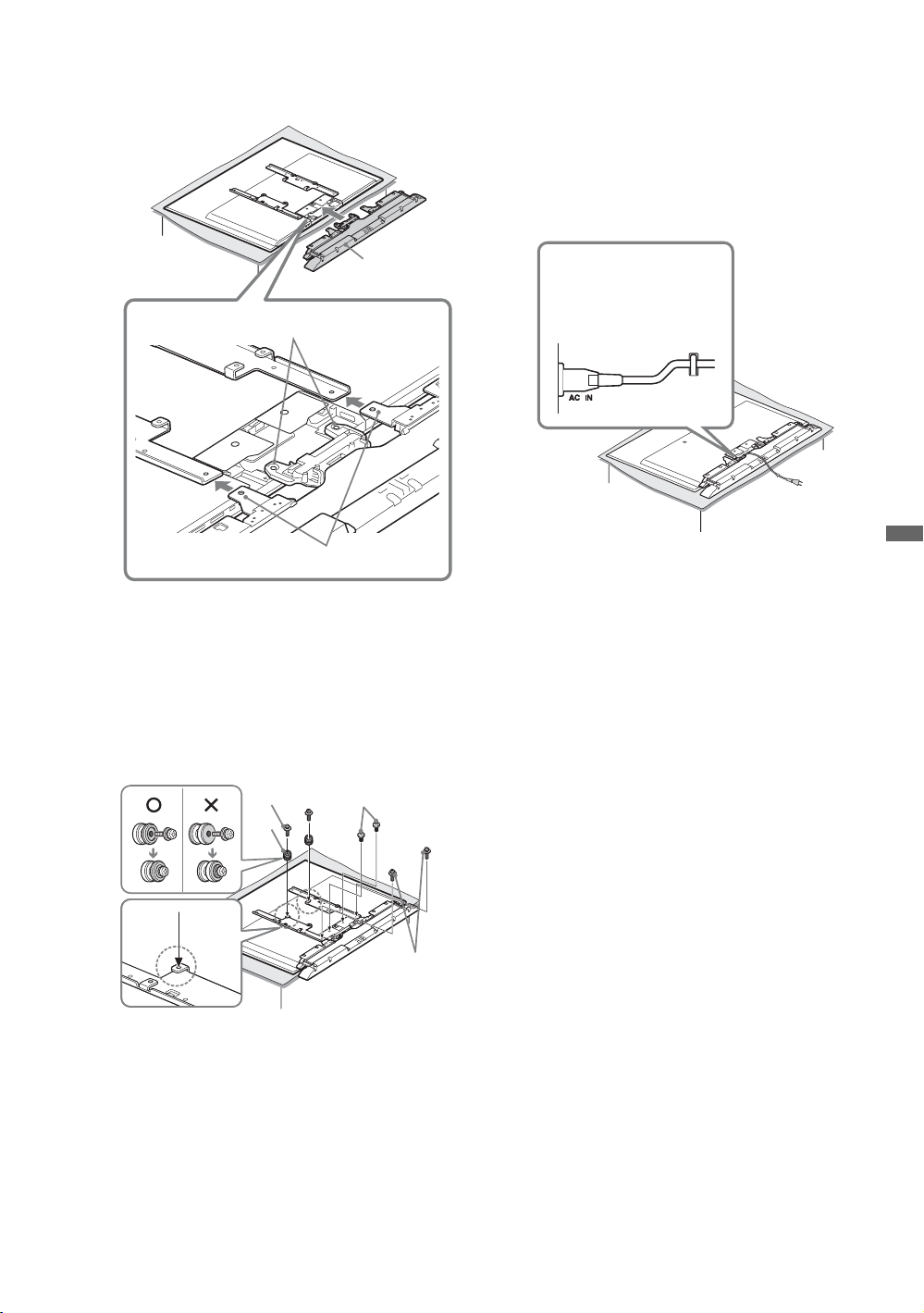

Connecting the AC Power Cord and HDMI Cable

Hooks

Stand cover

Terminal cover

Notch

Center post

Getting Started

3. Connecting the Equipment

• You can enjoy high-definition programming by subscribing to a high-definition cable service or a high-definition

satellite service.

PC Input Signal Reference Chart

After connecting the PC to the unit, set the output signal from the PC according to the supported

resolutions and timings indicated below.

• Your PC must support one of the PC input signals

above to display on the television.

*The 1080p timing when applied to the HDMI input will

be treated as a video timing and not PC timing. This

affects


settings and

Wide Mode

settings. To

view PC content set

Picture Mode

Custom

Wide

Mode

Full

, and

Display Area

Full Pixel

DVD player Personal computerDigital satellite receiver/

Digital cable box

Blu-ray Disc player/

“PS3”

BRAVIA Wireless Link

receiver unit

Supported resolutions

Horizontal

frequency (kHz)

Vertical

frequency (Hz)

Standard

Signal Horizontal

(Pixel)

× Vertical

(Line)

VGA 640

480 31.5 60 VGA

SVGA

800

600 37.9 60 VESA Guidelines

XGA

1,024

768 48.4 60 VESA Guidelines

WXGA

1,280

768 47.4 60 VESA

1,280

768 47.8 60 VESA

1,360

768 47.7 60 VESA

SXGA

1,280

1,024 64.0 60 VESA

HDTV

1,920

1,080 67.5 60 CEA-861*

4. Setting Up the Language

The language set-up screen appears when you turn

on the unit for the first time.

1 Complete your cable connections (refer to the

preceding pages before proceeding with the

language set-up).

2 Use the remote control to navigate through the

language set-up:

s To Reset the Language Settings

Select the Language from the Monitor

Settings (page 20).

• If you accidentally turn off the unit during the

language set-up process, the language set-up will

restart from the beginning when the unit is turned back

on.

Using BRAVIA Sync with

Control for HDMI

The BRAVIA Sync function on this unit

communicates with other Sony equipment

supporting the Control for HDMI function.

To connect Sony equipment with Control

for HDMI

Use an HDMI cable that bears the HDMI logo for

connection. See pages 10 to 11 or see the HDMI

connection.

Setting the Control for HDMI

The Control for HDMI function must be set up in

order for the unit to communicate with other

Control for HDMI enabled equipment. See

page 20 for information on how to set up this

unit’s Control for HDMI function. For other

equipment, refer to its operating instructions.

Available options using Control for HDMI

The following operations are available after you

connect the supported Sony equipment with

Control for HDMI function to your LCD

monitor:

• Automatically turn off the connected equipment

when you turn off the LCD monitor.

• The LCD monitor will automatically turn on and

select the respective HDMI input through the

connected equipment by One-Touch-Play.

• Equipment listed under the Device List in the

HDMI Settings will turn on automatically when

selected, see page 20.

V/v button:

Allows you to highlight options

where applicable.

OK button:

Allows you to select the

highlighted option and advance

to the next screen.

B button:

Allows you to move back to the

previous screen.

b button:

Allows you to move to the next

screen.

Language

English

Español

Français

Monitor Settings

Power Saving

Light Sensor

Product Information

Reset All

Language

Off

English

Operating the LCD Monitor

Inserting Batteries into the Remote Control

Insert two size AA batteries (supplied) by matching e and E on the batteries to the diagram inside the

battery compartment of the remote control.

For details, see Operating Instructions for the remote control RM-VL610A (supplied).

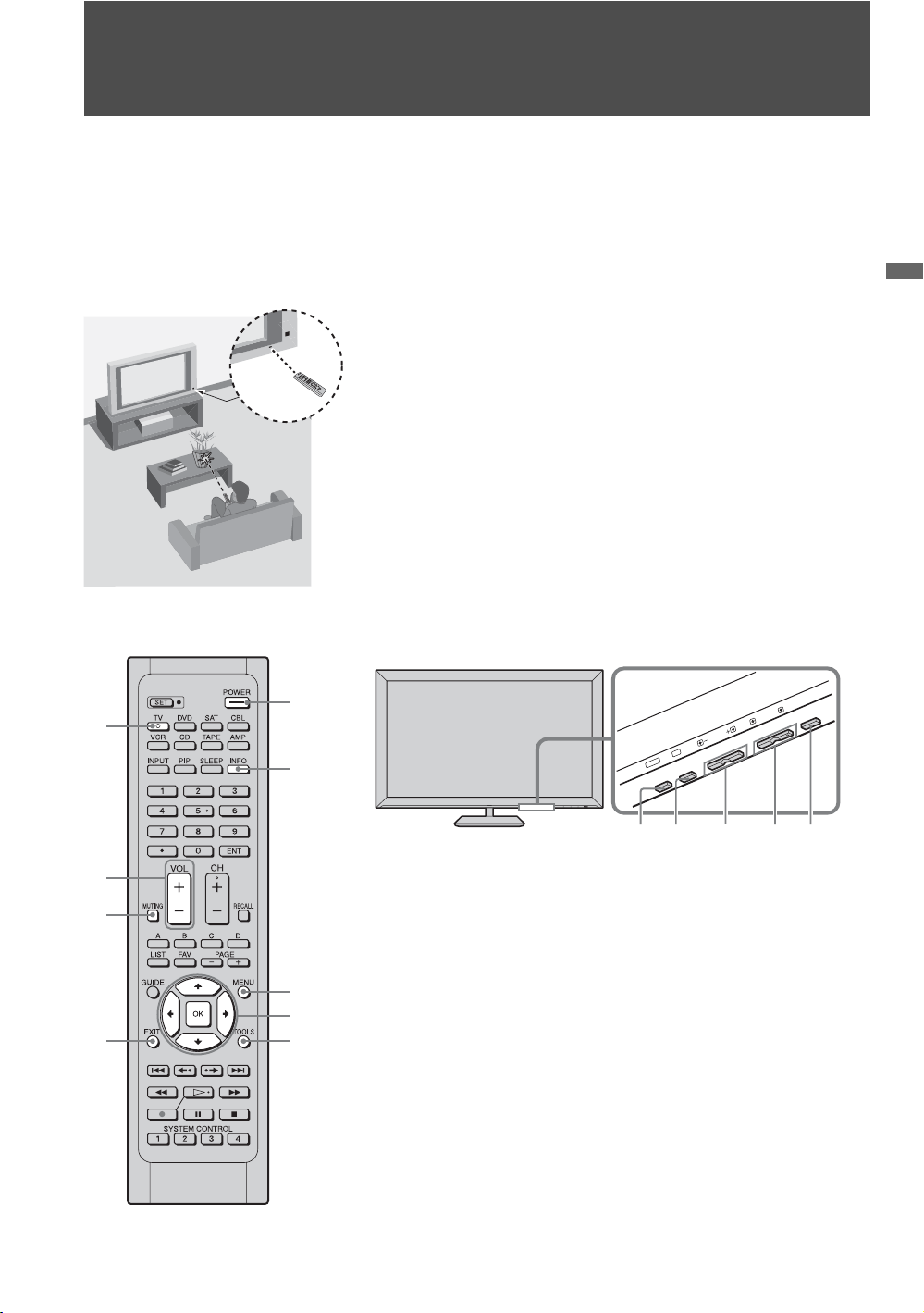

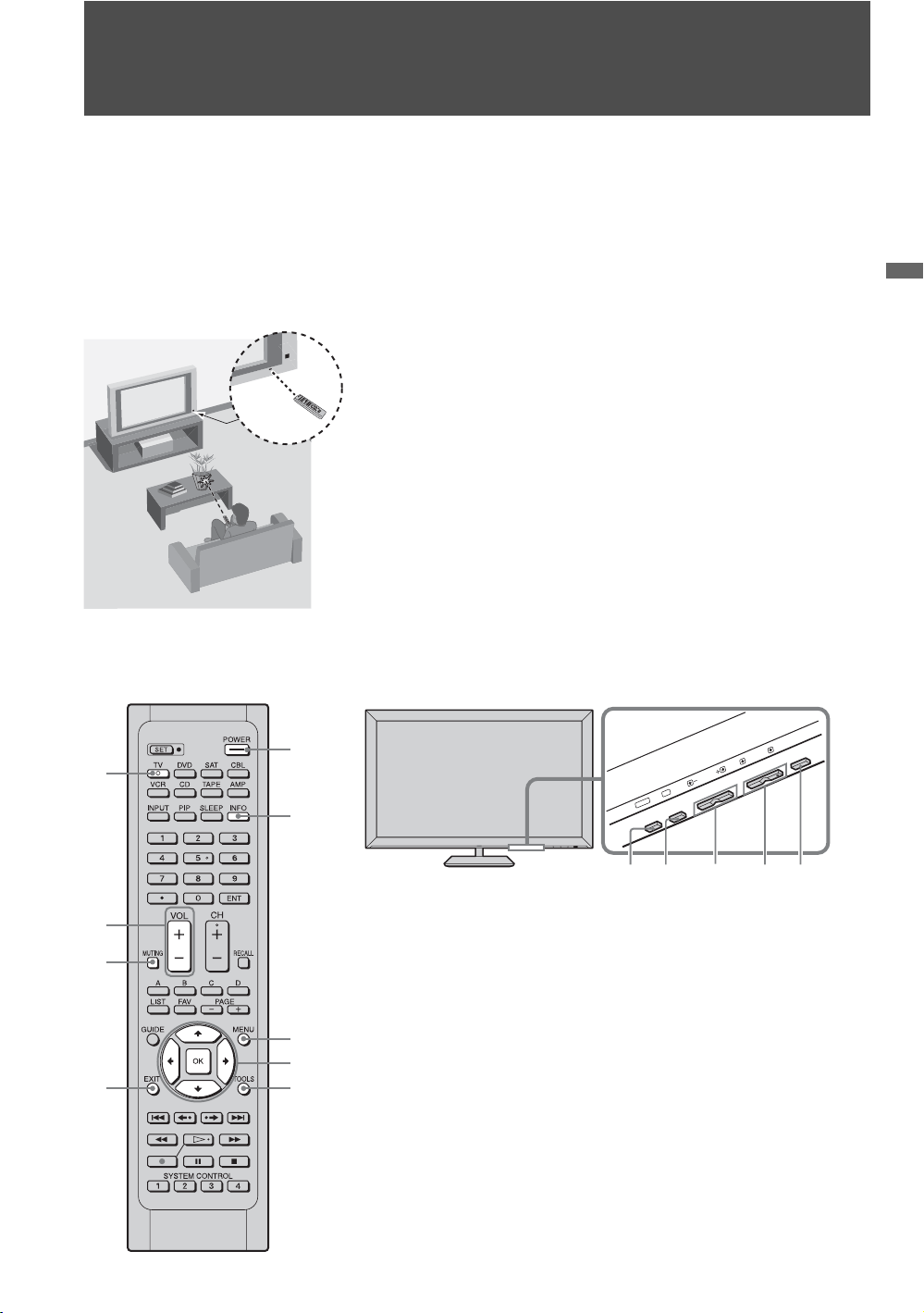

When Using the Remote Control

LCD Monitor Control and Remote Control Button

Follow the guidelines below

• Point your remote control directly at the IR sensor located on your

LCD monitor.

• Make sure that no objects are blocking the path between the

remote control and the IR sensor on your LCD monitor.

• Fluorescent lamps can interfere with your remote control; try

turning off the fluorescent lamps.

• If you are having problems with the remote control, reinsert or

replace your batteries and make sure that they are correctly

inserted.

VOL

POWER

34 44,71

Buttons on the LCD monitor operate the same as the corresponding

buttons on the remote control. Refer to the remote control operating

instructions (supplied).

•The V button has a tactile dot. Use it as a reference when operating the LCD

monitor.

• When operating the LCD monitor, press a button (except POWER button)

on the unit once to light up all the indicators and press again to operate the

function. All indicators will fade out after a period of time.

(Continued)

• The buttons on the remote other than those above cannot operate the unit.

Item Description

1 POWER Press to turn on and off the Monitor.

2 INFO Press to display the current input information of selected external equipment.

3 MENU Press to display the MENU to access the MENU items such as the

Picture, Sound,

Screen, HDMI Settings, Monitor Settings and PC Settings.

4 V/v/B/b/OK Press V/v/B/b to move focus/highlight. Press OK to select/confirm an item.

5 TOOLS Press to display a list of convenient functions and menu shortcuts. The TOOLS menu items

vary based on current input and content.

6 TV Lights up in red during the operations.

7 VOL +/– Press to adjust the volume.

8 MUTING Press to mute the sound. Press again or press VOL + to restore the sound.

9 EXIT Press to go back to the previous screen when displaying menu items and setting.

Except HDMI-PC

HDMI-PC

Menu Item Reference Page/Details

Picture Adjustments See page 16

Sound See page 18

Power Saving See page 20

Motion Enhancer See page 17

Device Control See page 20

Sync’d HDMI Devices Displays a list of equipment with Control for HDMI

function connected to the unit. Select the HDMI

equipment you want to input and then press OK.

Menu Item Reference Page/Details

Picture Adjustments See page 16

Sound See page 18

Power Saving See page 20

H Center See page 21

V Center See page 21

Device Control See page 20

Sync’d HDMI Devices Displays a list of equipment with Control for HDMI

function connected to the unit. Select the HDMI

equipment you want to input and then press OK.

Operating the LCD Monitor

Indicators

Item Description

1 PIC OFF Lights up in green when the Picture Off feature is activated. For details, see page 20 (Picture

Off).

2 POWER LED Lights up in green when the unit is turned on.

3 Light Sensor Senses room light level and adjusts the screen brightness accordingly (see page 20 for details).

Do not put anything near the sensor or the nearby general area (as shown above), as its function

may be affected.

4 (IR) Infrared

Receiver

Receives IR signals from the remote control. Do not put anything near the sensor, as its function

may be affected.

PIC OFF POWER

12 34

Using LCD Monitor Settings

Picture Settings

Picture Adjustments Picture Mode Vivid For enhanced picture contrast and sharpness.

Photo-Vivid* For enhancing contrast and sharpness.

Standard For standard picture settings. Recommended for

home entertainment.

Photo-Standard*

For standard viewing; select for home use.

Cinema For viewing film-based content. Most suitable for

viewing in a theater-like environment.

Photo-Original* Images resemble the printed pictures from your

photo album.

Custom Allows you to store your preferred settings.

Photo-Custom* Allows you to store your preferred settings.

* These options are not available when in PC timings.

• The options for Picture Mode may vary depending on the Video/Photo Optimizer

setting (see page 17).

Reset Resets the current settings to the default values.

Backlight Brightens or darkens the backlight.

Picture Increases or decreases picture contrast.

Brightness

Brightens or darkens the picture.

Color Increases or decreases color intensity.

Hue Increases or decreases the green tones.

Color

Temperature

White adjustment

Cool Gives the white colors a bluish tint.

Neutral Gives the white colors a neutral tint.

Warm 1, 2 Gives the white colors a reddish tint.

• The option Warm 1, 2 is not available for Vivid and Photo-Vivid.


Sound

Screen

HDMI Settings

Monitor Settings

PC Settings

1 Press MENU. The menu appears on the screen.

2 Press V/v to select the item, then press OK.

3 Follow the instructions on the screen.

4 Press MENU to exit.

Using LCD Monitor Settings

Sharpness Sharpens or softens the picture.

Noise Reduction

Reduces the picture noise level.

MPEG Noise

Reduction

Reduces the mosaic effect in MPEG-compressed video. Useful for

DVDs and Blu-ray.

Advanced

Settings

Available in the following Picture Modes: Standard, Cinema,

Custom, Photo-Standard, Photo-Original, and Photo-Custom.

Reset Resets all the advanced settings to the default values.

Black Corrector Enhances black areas of the picture for stronger contrast.

Advanced C.E.

(Advanced Contrast

Enhancer)

Automatically optimizes the backlight and contrast. This setting is

especially effective for dark picture scenes.

Gamma Adjusts the balance between light and dark areas of the picture.

Clear White Emphasizes white and light colors.

Color Space Selects the range of color reproduction from Wide or Standard.

Live Color Makes colors more vivid and reproduces clear skin tones.

White Balance Adjusts the color temperature in detail.

• Picture Adjustments settings can also be accessed by pressing TOOLS on the

remote control.

•Some Picture settings are not available with PC signal connected to HDMI input.

Motion Enhancer Activates Motion Enhancer to enhance the smoothness of picture movement and to reduce

blur.

High Provides smoother picture movement for film-based content.

Standard Provides smooth picture movement. Use this setting for standard use.

Off Use this setting when the High and Standard settings result in video

artifacts such as ghosting.

• Depending on the video, you may not see the effect visually, even if you have changed

the setting.

• Motion Enhancer is not available when Game Mode is set to On.

CineMotion Automatically detects film-based content and applies an inverse 3-2 pull-down process

and a motion estimation engine to improve film content and de-interlacing performance.

Auto 1 Applies an inverse 3-2 pull-down process along with motion

estimation to obtain the smoothest picture quality and reduces artifacts

of moving images. Select for standard use.

Auto 2 Applies only the inverse 3-2 pull-down process. Picture movement

will be similar to the original film.

Off Turns off CineMotion. Use this setting when the Auto 1 or Auto 2

setting results in video artifacts such as ghosting.

Game Mode Select On to optimize the enjoyment of fast paced video games where response time is

important. Select Off to disable this feature.

Video/Photo Optimizer Sets the picture settings to optimize the image quality of video (moving pictures) or photo

(still image) content. Feature is only available for 1080i/p (excluding 1080/24p) content

connected to the HDMI input.

Video-A The unit will automatically set the picture settings for video or still

image content when Sony optional equipment that supports Video-A

mode is connected to the HDMI input.

Video Select to set the picture settings for video.

Photo Select to set the picture settings for photos.

• Game Mode and Video/Photo Optimizer features are not available when Theater Mode is set to On.

Sound Settings

Sound Mode Dynamic Enhances treble and bass.

Standard Standard sound optimized for home use.

Clear Voice Suitable for spoken dialog.

Reset Resets the current settings to the default values.

Treble Increases or decreases higher-pitched sounds.

Bass Increases or decreases lower-pitched sounds.

Balance Emphasizes left or right speaker balance.

Surround S-FORCE

Front Surround

Provides a virtual surround sound experience made possible using just

two front speakers.

Off Select for normal stereo or mono reception.

Voice Zoom Adjusts the clarity of human voices. For example, if the voice of a news announcer is

indistinct, you can turn up this setting to make the voice clearer. Conversely, if you are

watching a sports program, you can turn down this setting to soften the voice of the

commentator.

Sound Booster The Sound Booster provides a fuller sound with a greater sense of depth and width, by

emphasizing the high and low frequency sounds. Select High, Low or Off for the amount

of boost you desire. Selecting Off will bypass the emphasis.

• Only available when Sound Mode is set to Standard.

Steady Sound Select On to stabilize the volume across all programs and commercials. Select Off to

disable this feature.

Volume Offset Adjusts the volume level of the current input relative to other inputs.

•

Sound

can also be accessed by pressing

TOOLS

on the remote control.

Using LCD Monitor Settings

Screen Settings

Wide Mode Wide Zoom Fills the screen with minimum distortion.

Normal Displays the 4:3 picture in its original aspect ratio when the original

source is 4:3.

Full Enlarges the picture horizontally to fill the screen when the original

source is 4:3. When the original source is 16:9 (High-definition

source), select this mode to display the 16:9 picture in its original size.

Zoom Select to enlarge the picture horizontally and vertically to fill the

screen while maintaining the aspect ratio.

Auto Wide On Automatically changes Wide Mode setting based upon content. If

frequent screen changes are disturbing to you, select Off.

Off Turns off the Auto Wide option. Choose a Wide Mode from the

Wide Mode option.

4:3 Default

Select the default screen

mode to use for 4:3

sources

Wide Zoom Enlarges the 4:3 picture to fill the 16:9 screen, displaying as much of

the original image as possible.

Normal Displays the 4:3 picture in its original aspect ratio.

Off Select to continue using the current Wide Mode setting when the

input is changed.

• 4:3 Default is not available if Auto Wide is set to Off.

• If 4:3 Default is set to anything but Off, the Wide Mode setting applies only to the

current input. When you change inputs, Wide Mode is automatically replaced with the

4:3 Default setting for 4:3 sources. To retain the current Wide Mode setting as inputs

are changed, set 4:3 Default to Off.

Display Area Full Pixel Displays the picture for 1080i, 1080p or 1080/24p sources in its

original size when Wide Mode is set to Full.

Normal Displays the picture in its original size.

-1/-2 Enlarges the picture to hide the edges of the picture.

Horizontal Center Allows you to move the position of the picture horizontally (left and right).

Vertical Center Allows you to move the position of the picture vertically (up and down).

Vertical Size Adjusts the vertical size of a standard-definition picture.

• Some options are not available with PC signal connected to HDMI input.

• Horizontal Center, Vertical Center and Vertical Size may not be available depending on the input signal.

HDMI inputs of this LCD monitor will recognize and communicate with other Sony equipment equipped

with Control for HDMI function. See page 12 for more information on Control for HDMI.

HDMI Settings

Control for HDMI On/Off feature allows your LCD monitor to communicate with other equipment that

supports Control for HDMI function.

Device Auto Power Off Select On to have your connected equipment with Control for HDMI function to power

off automatically when the LCD monitor is turned off. Select Off to disable this function.

This feature is available when Control for HDMI is On.

Monitor Auto Power

Select On to control your LCD monitor’s power on from your connected equipment with

Control for HDMI function. Select Off to disable this function. This feature is available

when Control for HDMI is On.

Device List Update Creates or updates the HDMI Device List. Be sure to update the HDMI Device List when

you change the Control for HDMI compatible equipment connections or settings.

Device List Displays a list of equipment with Control for HDMI function connected to the LCD

monitor.

• Press TOOLS while the equipment supporting Control for HDMI is connected to display the Device Control

options. The Device Control option provides access to the Menu, Options and Content List of your connected

equipment with your LCD monitor remote control.

• Some equipment with Control for HDMI does not support the Device Control feature.

Monitor Settings

Power Saving Reduces the power consumption by adjusting the backlight brightness. This also enhances

the black level. Select from Off, Low, High and Picture Off.

• While Picture Off is set, pressing VOL +/– or MUTING buttons will not disable this

function. Press other buttons to disable it.

Light Sensor Enables the automatic picture (screen) brightness control. The Light Sensor measures

the room brightness which allows the unit to automatically adjust the backlight brightness

based on the picture settings and the ambient room light conditions.

•

Be sure not to put anything around the sensor, as its function may be affected (see page 13).

• In low light the range of the backlight control is reduced when the Light Sensor is set

to On.

Product Information Displays your LCD monitor’s product information.

Reset All Restores all settings to factory defaults.

Language Select the language of your choice from English, Español and Français to be used for

displaying all the on-screen settings.

Using LCD Monitor Settings

PC Settings

Wide Mode Normal Select to display the picture in its original resolution and aspect ratio.

Full 1 Select to enlarge the picture to fill the screen, while maintaining its original

aspect ratio.

Full 2 Select to enlarge the picture to fill the screen.

Reset Resets the current settings to the default values.

H Center Allows you to move the position of the picture horizontally (left and right).

V Center Allows you to move the position of the picture vertically (up and down).

Optional Accessories

This unit is designed for use with the following optional accessories, such as the Wall-Mount Bracket (as

of October 2008).

Sufficient expertise is required for installing such optional accessories. Be sure to subcontract the

installation to licensed contractors. Read the instruction manual supplied with the accessories together

with this manual for secure installation.

Sound does not output from the LCD Monitor when the supplied Table-Top Stand is removed to use the LCD Monitor

with the Wall-Mount Bracket. In this case, use the LCD Monitor with the exclusive Speaker System (optional) to

output sound.

Installing With the Unit.

The following steps must be performed to correspond with the installation steps in the instruction manual

of the optional accessories. Follow the instructions in this manual referring to the instruction manual

supplied with the accessories. For explanations referred to in ( ) in the installation steps, see the same steps

in the instruction manual supplied with the accessories.

For Speaker System users, first see the instruction

manual of Wall-Mount Bracket.

1 Make sure that the Table-Top Stand is

removed (if necessary) (4-1).

• The stand is not attached to the LCD Monitor

when unpacking. Place the unit face down.

• If the Table-Top Stand has already been attached,

remove the stand (see page 6).

2 Place spacers (4-2).

3 Follow steps 4-3 to 4-4 referring to the

instruction manual supplied with the Wall-

Mount Bracket.

When using only the Wall-Mount Bracket

Go to step 6 in this manual.

When using the Speaker System

Go to step 4 in this manual.

Using with the Wall-Mount Bracket/Speaker System

Wall-Mount Bracket:

SU-WL700

Speaker System:

SS-WAL700

Use the accessories supplied with this unit when

installing.

Spacers (black) (4)

1 Remove four screws

from the rear of the

LCD Monitor.

2 Place spacers

(black - supplied with

your LCD Monitor).

Optional Accessories

4 Lift the Lock Bracket to insert the Speaker

System (4-5).

5 Fix the Speaker System with two screws

(supplied with your Speaker System).

6 See the instruction manual supplied with the

Wall-Mount Bracket, and follow steps 4-6 to

4-7.

7 Connect the AC power cord (supplied with

your LCD Monitor) and the HDMI cable

(supplied with your LCD Monitor) (5-1).

When installing the Speaker System

Fix the power cord with the two hooks, and

drop the cord down from the right edge of the

LCD Monitor.

Drop the HDMI cable from the left or right

edge of the LCD Monitor.

8 Follow the instruction manual supplied with

the Wall-Mount Bracket to continue installing

this unit on the wall.

• You cannot connect cables to the LCD Monitor after it

is wall-mounted or installed on the Floor Stand.

• When installing the LCD Monitor to a wall or the

Floor Stand, lift the unit together with the cloth under

the unit. Do not hold the speaker grill.

Mounting Bracket

This part will be above the Mounting Bracket.

Speaker System

Lock Bracket

Insert in the junction part for

the stand of the LCD Monitor.

Screws (supplied with your Speaker System)

1 Connect the power cord.

2 Fix to the hook.

Sound does not output from the LCD Monitor when the supplied Table-Top Stand is removed to use the LCD Monitor

with the Floor Stand. In this case, use the LCD Monitor with the exclusive Speaker System (optional) to output sound.

Installing With the Unit.

The following steps must be performed to correspond with the installation step in the instructions manual

of the optional accessories. Follow the instructions in this manual referring to the instruction manual

supplied with the accessories.

For Speaker System users, first see the instruction

manual of the Floor Stand.

Follow steps below instead of “2 Preparing for

the installation of the TV” (page 6) of the

instruction manual supplied with the Floor Stand.

1 Make sure that the Table-Top Stand is

removed (if necessary).

• The stand is not attached to the LCD Monitor

when unpacking. Place the unit face down.

• If the Table-Top Stand has already been attached,

remove the stand (see page 6).

2 Place spacers.

When the Speaker System is not installed, use

all four spacers (silver - supplied with your

LCD Monitor).

3 Install the Bracket I J on the LCD Monitor.

1 Place the Bracket I J aligning with the screw

holes that became available in step 2.

2 Temporarily fix two Screws M6 × 20 (supplied

with your LCD Monitor) in the upper holes of

the Bracket. When the Speaker System is not

installed, tighten all four screws.

Go to step 5 when using only the Floor Stand.

Using with the Floor Stand/Speaker System

Floor Stand:

SU-FL71M

Speaker System:

SS-WAL700

Use the accessories supplied with this unit when

installing.

Spacers (silver) (2)* Screws M6 × 20 (4)

* Use four spacers when the Speaker System is not installed.

1 Remove four screws

from the rear of the

LCD Monitor.

2 Place spacers

(silver - supplied with

your LCD Monitor).

When the Speaker

System is installed,

place two spacers

(yellow - supplied with

your Speaker System)

on the lower part.

Screws M6 × 20

(supplied with your

LCD Monitor)

Optional Accessories

4 Insert the Speaker System.

5 Fix the Speaker System with screws, then

attach the hook M to the Bracket I J.

Tighten the upper two screws (temporarily

fixed in step 3).

6 Connect the AC power cord (supplied with

your LCD Monitor) and the HDMI cable

(supplied with your LCD Monitor), then drop

them down from the center of the LCD

Monitor.

7 Follow the instruction manual supplied with

the Wall-Mount Bracket to continue the

installation.

• You cannot connect cables to the LCD Monitor after it

is wall-mounted or installed on the Floor Stand.

• When installing the LCD Monitor to a wall or the

Floor Stand, lift the unit together with the cloth under

the unit. Do not hold the speaker grill.

Insert this part under the Bracket I J.

Speaker System

Insert in the junction part for the

stand of the LCD Monitor.

Screws (supplied with

your Speaker System)

Screws M6 ×

20 (supplied

with your LCD

Monitor)

1 Connect the power cord.

2 Drop the cord down

from the center.

Other Information

Troubleshooting

If you have questions, service needs, or require

technical assistance related to the use of your

Sony LCD monitor, please visit our website or

call one of the following numbers:

http://www.sony.com/tvsupport

for US Support

http://www.sony.ca/support

for Canadian

Support

1-800-222-SONY(7669) for US Support

1-877-899-SONY(7669) for Canadian Support

Condition Explanation/Solution

No picture

No picture • Check the Power Saving settings (see page 20).

No picture from the video

source

• Check the connection between the optional video equipment and the LCD

monitor.

Poor picture

Picture quality not as good as

viewed at the store

• Picture quality depends on the signal content.

No color / Dark picture / Color

is not correct / The picture is

too bright

• Adjust the Picture Mode options in the Picture settings (see page 16).

• If you set the Power Saving mode to Low or High, it will enhance the black

level (see page 20).

Blurry picture / Poor color • Transporting the unit from a cold to a warm location or a sudden change in

room temperature may cause moisture condensation, resulting in a blurry

picture or poor color. Turn off the unit and wait a few hours before powering on

again.

No sound / Noisy sound

No sound / Good picture • Check the volume control.

• Press

MUTING

VOL +

so that “Muting” disappears from the screen (

see

page

14).

• When using the Wall-Mount Bracket or Floor Stand, the exclusive Speaker System is

necessary to output sound (see page 22).

BRAVIA Sync

Cannot find connected

BRAVIA Sync HDMI

equipment

• Make sure that the Control for HDMI is set up on both the LCD monitor and

the optional equipment compatible with BRAVIA Sync (see page 12).

Second A/V receiver is not

listed on the Device List

• Only one A/V receiver may be used with the BRAVIA Sync and Control for

HDMI functions at one time (see page 20).

PC Input

No picture / No signal • Confirm the PC is correctly connected to the unit with the HDMI IN.

• Ensure the output signal from the PC is one of the formats listed on page 11.

Poor Picture • Adjust the resolution (see page 11).

General

Wide Mode changes

automatically

• The current Wide Mode setting is automatically replaced with the 4:3

Default setting, if 4:3 Default in the Screen settings is set to other than Off.

If you want to lock in Wide Mode selected with WIDE on the remote control,

set 4:3 Default to Off in the Screen settings (see page 19).

• Check the Auto Wide option in the Screen settings (see page 19).

Black bands appear at the

edges of the screen

• Some wide screen programs are filmed in aspect ratios that are greater than 16:9

(this is especially common with theatrical releases). Your LCD monitor will

show these programs with black bands at the top and bottom of the screen. For

more details, check the documentation that came with your DVD (or contact

your program provider).

• Programs in 4:3 aspect ratio will have bands on left and right sides of the screen.

Other Information

Certain programs on DVD or

other digital sources display a

loss of detail, especially during

fast-motion or dark scenes

• This is due to the digital compression of the source content used by certain

DVDs which may cause your LCD monitor screen to display less detail than

usual, or cause artifacts (small blocks or dots, pixelations) to appear on your

screen. These signal compressions are more visible and are dependent on the

clarity and resolution of the unit.

Remote control does not

operate

• To determine if the problem is with the remote control or not, press a button on

the unit.

• Press VOL +/- to adjust the volume.

• Press TV on the remote control when the button is not light up.

• Check the polarity of the batteries or replace the batteries.

• Point the remote control at the remote control sensor located at the front of the

unit.

• Keep the remote control sensor area clear from obstacles.

• Fluorescent lamps can interfere with your remote control operation; try turning

off the fluorescent lamps.

• Check the button that can operate this unit (see page 13).

The terminal cover does not

remove

• Hold the terminal cover as illustrated. Pull down 1, then remove at an angle

Condition Explanation/Solution

Specifications

• Optional accessories availability depends on its stock.

• Design and specifications are subject to change without notice.

Model KLV-40ZX1M

System

Panel system

LCD (Liquid Crystal Display) Panel

Speaker output

5 W + 5 W, 10 W (Woofer)

Input/Output jacks

HDMI IN

HDMI: Video: 480i, 480p, 720p, 1080i, 1080p, 1080/24p / Audio: Two channel linear PCM 32, 44.1 and 48 kHz, 16, 20

and 24bits

Power and others

Power requirement

120-240 V AC, 50/60 Hz

Power consumption

in use

188 W

in standby

0.3 W (120 V)

0.4 W (240 V)

Screen size

(inches measured diagonally)

Display resolution

1,920 dots (horizontal) × 1,080 lines (vertical)

Speaker/Full range (4) (mm)

ø30

ø1

/16

(inches)

W o o f e r ( 1 ) ( m m )

(inches)

58 × 90

/4 × 3

/16

Dimensions

with stand (mm)

(inches)

986 × 682 × 307

/8 × 26

/8 × 12

without stand (mm)

(inches)

986 × 599 × 28

/8 × 23

/8 × 1

wall-mount hole pattern (mm)

300 × 300

wall-mount screw size (mm)

M6 (length: refer to diagram on page 7)

Mass

with stand (kg)

(

lb.)

15.0

33.1

without stand (kg)

(

lb.)

12.2

26.9

Supplied accessories

See “Checking the Accessories” on page 4.

Optional accessories

Wall-Mount Bracket / TV stand: see page 2

For Your Convenience

Please contact Sony Customer Support directly if you:

• Have questions on the use of your LCD Monitor after reading your Operatin Instruction manual

• Experience difficulty operating your LCD Monitor

For United States

http://www.sony.com/tvsupport

or to speak with a support representative: 1-800-222-SONY(7669)

For Canada

http://www.sony.ca/support

or to speak with a support representative: 1-877-899-SONY (7669)

Sony will work to resolve your questions more quickly than your retailer or place of purchase.

Please Do Not Return the Product to the Store

On-line Registration Available:

Be sure to register your LCD Monitor

United States Canada

http://productregistration.sony.com http://www.SonyStyle.ca/registration

Other Information

ATTENTION

Pour prévenir les chocs électriques et

l’exposition des broches, ne pas utiliser cette

fiche CA polarisée avec une rallonge, une prise

de courant ou une autre sortie de courant, sauf

si les broches peuvent être insérées jusqu’au

fond.

s Faites uniquement fonctionner l’appareil

sur un courant de 120 - 240 V CA.

AVIS

Cet appareil a été soumis à l’essai et s’est avéré

conforme aux limites pour un appareil

numérique de classe B, conformément à la

section 15 du règlement de la FCC. Ces normes

sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles

dans un environnement résidentiel. Cet

appareil génère, utilise et peut émettre de

l’énergie radioélectrique et, s’il n’est pas

installé ou utilisé selon les directives, peut

causer des interférences nuisibles aux

communications radio.

Cependant, il n’existe aucune garantie que des

interférences ne se produiront pas dans une

installation particulière. Si ce matériel est

source d’interférences nuisibles pour la

réception radio ou télévisée, ce qui peut être

déterminé en mettant l’appareil hors tension,

puis sous tension, il est recommandé de tenter

d’éliminer ces interférences en appliquant

l’une ou plusieurs des mesures suivantes :

s Réorienter ou déplacer l’antenne

réceptrice.

s Éloigner l’appareil du récepteur.

s Brancher l’appareil dans une prise d’un

circuit différent de celui qui alimente le

récepteur.

s Consulter le détaillant ou un technicien

radio ou télévision qualifié pour obtenir de

l’aide.

Pour les clients résidant au

Canada

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

ATTENTION

N’utilisez le moniteur ACL Sony suivant

qu’avec le support de fixation murale ou la

base de téléviseur ci-dessous.

L’utilisation avec toute autre support de

fixation murale ou la base de téléviseur peut

provoquer l’instabilité de l’appareil et causer

des blessures.

Note au consommateur

L’installation de cet appareil nécessite une

certaine compétence. Veillez à confier

l’installation à un détaillant Sony ou à un

entrepreneur autorisé et portez une attention

particulière à la sécurité pendant l’installation.

Information de licence

Macintosh est une marque de commerce

d’Apple Inc., déposée aux États-Unis et dans

d’autres pays ou régions.

HDMI, le logo HDMI et High-definition

Multimedia Interface sont des marques de

commerce ou des marques déposées de HDMI

Licensing, LLC.

Fergason Patent Properties, LLC:

U.S. Patent No. 5,717,422

U.S. Patent No. 6,816,141

Blu-ray Disc est une marque de commerce.

« BRAVIA » et , S-Force,

BRAVIA Sync, , DMe

, MICRO VAULT

et « x.v. Color » sont des marques de

commerce ou des marques déposées de Sony

Corporation.

« PLAYSTATION » est une marque déposée

et « PS3 » est une marque de commerce de

Sony Computer Entertainment Inc.

Adobe est une marque déposée ou une marque

de commerce d’Adobe Systems Incorporated

aux États-Unis et/ou dans d’autres pays/

régions.

Fiche d’identification

Les numéros de modèle et de série sont

indiqués dans la partie intérieure du

couvercle des terminaux. Inscrivez ces

numéros dans les espaces ci-dessous.

Faites-y référence chaque fois que vous

consultez votre détaillant Sony au sujet de

cet appareil.

N° de modèle

N° de série

Déclaration de conformité

Appellation commerciale : SONY

Modèle : KLV-40ZX1M

Partie responsable : Sony Electronics Inc.

Adresse : 16530 Via Esprillo,

San Diego, CA 92127 U.S.A.

Numéro de téléphone : 858-942-2230

Cet appareil est conforme à la section 15

des règlements de la FCC. Le

fonctionnement est soumis aux deux

conditions suivantes : (1) cet appareil ne

doit pas provoquer des interférences

gênantes; et (2) cet appareil doit pouvoir

accepter les interférences reçues, y compris

les interférences risquant de déclencher des

opérations non désirées.

Conformément aux règlements de la FCC,

vous êtes averti que tous les changements

ou modifications non expressément

approuvés dans ce manuel pourraient

annuler tous vos droits relatifs à l’utilisation

de ce produit.

Numéro de modèle de

moniteur ACL Sony

KLV-40ZX1M

Numéro de modèle

du support de fixation

murale Sony

SU-WL700

Numéro de modèle

de la base de

téléviseur Sony

SU-FL71M

Service à la clientèle

Canada http://fr.sony.ca/support

États-Unis http://www.sony.com/tvsupport

Enregistrement en ligne

Canada http://www.sonystyle.ca/fr/registration

Table des matières

Aperçu

Bienvenue dans le monde du moniteur ACL BRAVIA

............................................................................4

Vérification des accessoires.......................................................................................................................4

Avant de commencer

1. Installer l’appareil.....................................................................................................................................5

Transporter l’appareil...............................................................................................................................5

Préparer l’installation à l’aide d’un support de table................................................................................5

Retirer le support de table .......................................................................................................................6

Préparer l’installation à l’aide d’un support de fixation murale ................................................................7

Installation de l’appareil contre un mur ou dans un endroit fermé...........................................................7

Fixer l’appareil .........................................................................................................................................8

2. Localiser les connecteurs d’entrée ......................................................................................................10

Raccordement du cordon d’alimentation CA et du câble HDMI ............................................................10

3. Raccordement d’autres appareils.........................................................................................................11

4. Réglage de la langue..............................................................................................................................12

Utiliser BRAVIA Sync avec la fonction Commande pour HDMI.............................................................12

Faire fonctionner le moniteur ACL

Insérer les piles dans la télécommande...................................................................................................13

Utiliser la télécommande...........................................................................................................................13

Commandes du moniteur ACL et touches de la télécommande ...........................................................13

Indicateurs ..................................................................................................................................................15

Utiliser les réglages du moniteur ACL

Configuration Image ........................................................................................................................16

Configuration Son ............................................................................................................................18

Configuration Écran .........................................................................................................................19

Configurations HDMI .......................................................................................................................20

Réglages du moniteur......................................................................................................................20

Configuration PC .............................................................................................................................21

Accessoires en option

Utilisation avec un support de fixation murale et des enceintes............................................................22

Utilisation avec un meuble et des enceintes .........................................................................................24

Information complémentaire

Dépannage..................................................................................................................................................26

Caractéristiques techniques .....................................................................................................................28

Aperçu

Bienvenue dans le monde du moniteur ACL BRAVIA

Nous vous remercions d’avoir fait l’acquisition de ce moniteur ACL BRAVIA

de Sony. La qualité

d’image affichée par votre moniteur ACL BRAVIA sera aussi bonne que la qualité du signal provenant des

appareils raccordés.

Votre moniteur ACL BRAVIA est conforme à la norme Energy Star.

Vérification des accessoires

Télécommande RM-VL610A (1)

Piles AA (2)

Cordon d’alimentation CA (1)

Câble HDMI (1)

Support de table (1) et vis M5 × 8 (4)

Couvercle des terminaux (1)

Entretoises (noires) (4)

Entretoises (argent) (4) et vis M6 × 20 (4)

Adaptateur de soutien du support (1)

Mode d’emploi (le présent manuel) (1)

Carte de garantie (1)

Feuillet de consignes d’utilisation et de sécurité (1)

Mode d’emploi de la télécommande (1)

Liste de codes (1)

ATTENTION

Lorsque le moniteur ACL est utilisé pendant une longue période, les parties avant et arrière du panneau se

réchauffent. Elles peuvent être très chaudes au toucher. Pour plus de détails à ce sujet, consultez l’encart

fourni.

Avant de commencer

1. Installer l’appareil

Cet appareil peut être installé sur un mur à l’aide

d’un support de fixation murale ou placé sur une

base de téléviseur (tous deux vendus séparément).

La présente section porte sur les sujets suivants :

• Comment transporter l’appareil

• Préparer l’installation à l’aide d’un support de

table

• Préparer l’installation à l’aide d’un support de

fixation murale

• Installation contre un mur ou dans un endroit

fermé

• Fixer l’appareil

Assurez-vous de suivre les consignes suivantes

pour protéger votre bien et éviter les blessures

graves.

• Avant de transporter l’appareil, débranchez tous

les câbles.

• Le transport de cet appareil doit être effectué par

au moins deux personnes.

• Lorsque vous transportez l’appareil, placez vos

mains tel qu’illustré et tenez solidement

l’appareil. Ne soumettez pas l’appareil à des

chocs ou à des vibrations, ni à une force

excessive.

• Soulevez l’appareil en plaçant la paume de votre

main directement en dessous du panneau, mais

n’imposez pas de charge sur le panneau ACL.

Suivez les étapes d’assemblage pour installer

l’appareil sur le support de table.

1 Retirez le support de table, la boîte

d’accessoires et le sac d’accessoires de la

boîte. Les vis et le feuillet se trouvent dans le

sac d’accessoires fixé à l’arrière du moniteur

ACL.

Pour des raisons de sécurité et de protection

de l’appareil, Sony vous recommande

fortement d’utiliser les vis fournies avec

l’appareil.

• N’enlevez pas le ruban bleu retenant la plaque arrière

du moniteur ACL jusqu’à ce que l’installation du

support de table soit terminée.

2 Placez le support de table sur une surface

plane et solide, puis retirez le couvercle du

support du support de table.

Transporter l’appareil

Veillez à tenir le panneau par sa partie inférieure.

Préparer l’installation à l’aide d’un

support de table

Support de table

Boîte d’accessoires

Moniteur ACL

Sac d’accessoires

Couvercle du

support

(Suite)

3 Alignez la marque F, puis appuyez le

moniteur ACL contre le manche du support de

table et faites glisser délicatement le moniteur

ACL sur le manche. Assurez-vous de

travailler avec au moins une autre personne.

4 Fixez le moniteur ACL au support de table

avec les vis fournies. Fixez d’abord les deux

vis du bas, puis les deux vis du haut.

• Si vous utilisez un tournevis électrique, réglez le

couple de serrage à environ 1,5 N·m {15 kgf·cm}.

• N’appliquez pas de pression sur l’écran ACL ou sur le

cadre entourant l’écran.

Si vous comptez installer le moniteur ACL au mur

ou sur le meuble (en option), retirez le support de

table.

1 Placez le moniteur ACL face vers le bas.

Placez une surface matelassée (feuille

d’emballage ou autre) sur une table plus large

que le moniteur ACL, puis placez le moniteur

ACL sur la table en laissant dépasser le

support du bord de la table. Assurez-vous de

travailler avec au moins une autre personne.

2 Retirez les quatre vis du support de table.

• N’utilisez pas les vis que vous avez retirées du support

de table avec le support de fixation murale ou le

meuble.

• Lorsque vous transportez le moniteur ACL, déplacez-

le en plaçant une surface matelassée dessous.

• Tenez le support de table fermement avec les deux

mains.

Marque F

2 Vis du haut

1 Vis du bas

Retirer le support de table

Feuille d’emballage

ou autre

Avant de commencer

Ce modèle est prêt pour l’installation murale. Pour

plus de détails à ce sujet, consultez la page 22.

• Pour des raisons de sécurité et de protection de

l’appareil, Sony recommande fortement que

vous utilisiez le modèle de support de fixation

murale conçu pour votre moniteur ACL et que

l’installation murale soit effectuée par un

détaillant Sony ou un représentant agréé.

• Une certaine expertise est nécessaire pour

l’installation de ce moniteur ACL, en particulier

en ce qui concerne la solidité du mur en relation

avec le poids de l’appareil.

• Lorsque vous fixez les crochets de montage au

moniteur ACL, assurez-vous d’utiliser les vis

fournies avec le support de fixation murale.

Les vis fournies sont conçues de manière à

dépasser de 8 à 12 mm de la surface de fixation

de l’entretoise.

Le diamètre et la longueur des vis varient selon le

modèle de support de fixation murale.

L’utilisation d’autres vis que celles qui sont

fournies peut occasionner des dommages

internes au moniteur ACL ou provoquer sa chute

et d’autres dangers.

• Assurez-vous de ranger les vis non utilisées et le

support de table dans un endroit sûr jusqu’à ce que

vous soyez prêt à fixer le support de table. Gardez

les vis hors de la portée des jeunes enfants.

Pour plus de détails sur l’utilisation du support de

fixation murale compatible avec votre modèle,

visitez le site

www.sony.com/accessories

Ou encore, téléphonez au

1-800-488-7669 (aux États-Unis)

1-877-899-7669 (au Canada)

Assurez-vous que l’air circule adéquatement

autour du moniteur ACL. Tel qu’illustré ci-

dessous, laissez suffisamment d’espace autour de

l’appareil. Évitez d’utiliser l’appareil à des

températures inférieures à 5 °C (41 °F).

• Une circulation d’air inadéquate peut faire surchauffer

l’appareil et causer des dommages à l’appareil ou

déclencher un incendie.

Tenez compte de ce qui suit pour une

meilleure qualité d’image

• N’exposez pas l’écran à la lumière directe

d’une lampe ou du soleil.

• Utilisez un éclairage localisé provenant du

plafond ou placez un rideau opaque aux

fenêtres faisant face à l’écran.

• Installez l’appareil dans une pièce dont le sol

et les murs sont d’un matériau non

réfléchissant.

Préparer l’installation à l’aide d’un

support de fixation murale

8–12 mm

Vis M6 × 16 (fournies avec le support

de fixation murale)

Crochet de montage

Arrière du moniteur ACL

Entretoise (noire)

Lors de la fixation au support de fixation murale

8–12 mm

Vis M6 × 20 (fournies avec le

moniteur ACL)

Crochet de montage

Arrière du moniteur ACL

Entretoise (argent)

Lors de la fixation au meuble

Installation de l’appareil contre un

mur ou dans un endroit fermé

30 cm

(11

pouces)

(4 pouces)

10 cm

(4 pouces)

10 cm

6 cm

pouces)(2

Laissez au moins cet espace autour de l’appareil.

Installation sur support

pouces)

(11

(4 pouces)

10 cm

(4 pouces)

10 cm

10 cm (4 pouces)

30 cm

Installation au mur

Laissez au

moins cet

espace autour

de l’appareil.

N’installez jamais l’appareil de la manière suivante :

La circulation

d’air est bloquée.

La circulation

d’air est bloquée.

Mur

(Suite)

• Si l’appareil est déplacé d’un endroit froid à

un endroit chaud, dû au changement soudain

de température de la pièce, l’image peut

devenir floue ou les couleurs peuvent être de

mauvaise qualité à cause de la condensation

de l’humidité. Si cela se produit, laissez la

condensation s’évaporer pendant quelques

heures avant de mettre l’appareil sous tension.

Sony recommande fortement de prendre

les mesures nécessaires pour prévenir le

basculement de l’appareil. Un appareil qui

n’est pas fixé solidement peut basculer et

entraîner des dommages matériels, des

blessures corporelles graves ou même la mort.

Éviter le basculement de l’appareil

s Fixez l’appareil à un mur et/ou à un support.

s Ne laissez pas les enfants jouer ou monter sur

les meubles et les appareils.

s Évitez de placer ou d’accrocher des objets sur

l’appareil.

s N’installez jamais l’appareil sur :

• des surfaces glissantes, instables et/ou

inégales.

• un meuble qui peut facilement servir

d’escalier, comme une commode à tiroirs.

s Installez l’appareil à un endroit où il ne peut

pas être tiré, poussé ou renversé.

s Acheminez les cordons d’alimentation CA et

les cordons connecteurs afin qu’ils ne soient

pas accessibles aux enfants curieux.

Utilisez une base de téléviseur Sony

Utilisez une base de téléviseur indiquée par Sony

(consultez la page 2) et suivez le mode d’emploi

fourni avec la base de téléviseur Sony.

Si une base de téléviseur autre que celles indiquées

par Sony est utilisée, tenez compte des consignes

recommandées ci-dessous.

Consignes recommandées pour fixer

l’appareil

Fixer la base de l’appareil

Assurez-vous que la base peut supporter

adéquatement le poids de l’appareil. Utilisez deux

attaches angulaires (non fournies) pour fixer la base.

Pour chaque attache angulaire, utilisez la

quincaillerie appropriée pour :

• fixer un côté de l’attache angulaire au poteau mural.

• fixer l’autre côté à la base du téléviseur.

Fixer l’appareil à la base

Utilisez l’adaptateur de support (fourni), ainsi

qu’une corde ou une chaîne.

1 Retirez la vis du support de table.

2 Fixez l’adaptateur de support au support de

table, puis fixez la corde ou la chaîne à

l’adaptateur.

3 Fixez la corde ou la chaîne à la base (non

fournie). Assurez-vous qu’il n’y a pas de mou

excessif dans la corde ou la chaîne.

Fixer l’appareil

Base

Attache angulaire

Vis

Corde ou chaîne

Adaptateur de

support

Avant de commencer

Attacher l’appareil au mur

Retirer les deux vis des deux trous de montage

mural supérieurs situés à l’arrière de l’appareil.

Utilisez la quincaillerie énumérée ci-dessous

(non fournie) :

• Deux boulons d’ancrage M6 × 10-12 mm

(visser dans les trous de montage mural

supérieurs situés à l’arrière de l’appareil)

• Une corde ou une chaîne (fixer à l’un des

boulons d’ancrage M6)

• Dispositif d’ancrage au mur (fixer au poteau

mural) assez solide pour supporter le poids de

l’appareil (passer la corde à travers le

dispositif d’ancrage au mur, puis fixer à

l’autre boulon d’ancrage M6)

• La fixation de l’appareil à la base sans fixer l’appareil

et la base au mur offrira une protection minimale

contre le basculement de l’appareil. Pour une sécurité

accrue, suivez les trois mesures recommandées ci-

dessus.

Corde ou chaîne

Boulons d’ancrage

Trous de

montage mural

Dispositif

d’ancrage

au mur

2. Localiser les connecteurs d’entrée

• Cet appareil affiche tous les signaux vidéo en entrée en résolution de 1 920 points × 1 080 lignes.

1 Branchez le cordon d’alimentation CA (fourni) à la prise AC IN et un câble HDMI (fourni) à la prise

HDMI IN à l’arrière de l’appareil, puis utilisez les crochets pour ranger les câbles à l’arrière du

support de table.

2 Accrochez le couvercle du support sur le dessus du poteau central du support de table, puis appuyez

vers le bas jusqu’au déclic.

• Pour éviter de pincer le cordon d’alimentation CA et le câble HDMI, assurez-vous que ces câbles sont

acheminés sous les encoches de chaque côté du couvercle du support.

3 Fixez le couvercle des terminaux (fourni) à l’appareil.

Élément Description

1 AC IN Permet de brancher votre source d’alimentation. Raccordez le cordon d’alimentation

fourni à AC IN et à la prise de courant la plus proche.

2 HDMI IN HDMI (High-Definition Multimedia Interface) fournit une interface audio et vidéo

entièrement numérique non compressée entre ce moniteur ACL et tout composant audio

et vidéo compatible HDMI. La connexion HDMI prend en charge les formats vidéo

améliorés ou haute définition, en plus du son numérique.

Raccordement du cordon d’alimentation CA et du câble HDMI

Crochets

Couvercle du support Couvercle des terminaux

Encoche

Poteau central

Avant de commencer

3. Raccordement d’autres appareils

• Vous pouvez profiter de la programmation haute définition en vous abonnant aux services haute définition d’un

fournisseur de câblodistribution ou de diffusion par satellite.

Tableau de compatibilité du signal d’entrée d’ordinateur

Après avoir connecté un ordinateur à l’appareil, réglez le signal de sortie de l’ordinateur selon les

résolutions et les signaux pris en charge indiqués ci-dessous.

• Votre ordinateur doit prendre en charge l’un des

signaux d’entrée d’ordinateur ci-dessus pour que son

image s’affiche à l’écran de l’appareil.

*Le signal 1080p, lorsqu’il est appliqué à l’entrée HDMI,

sera traité comme un signal vidéo et non d’ordinateur.

Cela aura une incidence sur la configuration


les paramètres du

Mode cinéma

. Pour afficher le

contenu de l’ordinateur, réglez le

Mode image

Personnalisé

, le

Mode cinéma

Plein écran

et la

Zone d’affichage

Tous pixels

Lecteur

DVD

OrdinateurRécepteur satellite

numérique/Décodeur

de câblodistribution

numérique

Lecteur Blu-ray

Disc/«PS3»

Récepteur sans

fil BRAVIA

Résolutions prises en charge

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

Norme

Signaux Horizontal

(Pixel)

× Vertical

(Ligne)

VGA 640

480 31,5 60 VGA

SVGA

800

600 37,9 60 Critères VESA

XGA

1 024

768 48,4 60 Critères VESA

WXGA

1 280

768 47,4 60 VESA

1 280

768 47,8 60 VESA

1 360

768 47,7 60 VESA

SXGA

1 280

1 024 64,0 60 VESA

HDTV

1 920

1 080 67,5 60 CEA-861*

4. Réglage de la langue

L’écran de réglage de la langue s’affiche lorsque

vous allumez l’appareil pour la première fois.

1 Terminez vos branchements de câbles

(consultez les pages précédentes avant

d’effectuer le réglage de la langue).

2 Servez-vous de la télécommande pour

naviguer dans les étapes de réglage de la

langue :

s Réinitialisation du réglage de la langue

Sélectionnez l’option Langue dans les

Réglages du moniteur (page 20).

• Si vous éteignez accidentellement l’appareil pendant le

réglage de la langue, l’appareil relancera le réglage de

la langue du début lorsque vous le rallumerez.

Utiliser BRAVIA Sync avec la

fonction Commande pour

HDMI

La fonction BRAVIA Sync de cet appareil

communique avec d’autres appareils Sony prenant

en charge la fonction Commande pour HDMI.

Pour connecter des appareils Sony qui

prennent en charge la fonction Commande

pour HDMI

Reliez les appareils à l’aide d’un câble portant le

logo HDMI. Consultez les pages 10 à 11 ou

reportez-vous à la connexion HDMI.

Régler la fonction Commande pour HDMI

La fonction Commande pour HDMI doit être

configurée pour que cet appareil puisse

communiquer avec d’autres appareils prenant en

charge la Commande pour HDMI. Pour

configurer la fonction Commande pour HDMI

de cet appareil, consultez la page 20. Pour les

autres appareils, consultez leur documentation

respective.

Options disponibles lors de l’utilisation de

la Commande pour HDMI

Les commandes suivantes sont accessibles lorsque

vous raccordez un appareil Sony pris en charge

avec la fonction Commande pour HDMI à votre

moniteur ACL :

• Éteindre automatiquement un appareil raccordé

lorsque vous éteignez le moniteur ACL.

• Allumer automatiquement le moniteur ACL et

sélectionner automatiquement l’entrée HDMI

correspondante par l’appareil raccordé à l’aide de

la fonction One-Touch-Play.

• Allumer automatiquement les appareils

sélectionnés dans la Liste des périphériques

sous Configurations HDMI; consultez la

page 20.

Touche V/v :

Vous permet de mettre en

surbrillance les options des

menus.

Touche OK :

Vous permet de sélectionner

l’option en surbrillance et de

passer à l’étape suivante.

Touche B :

Vous permet de retourner à

l’étape précédente.

Touche b :

Vous permet de passer à l’étape

suivante.

Language

English

Español

Français

Réglages du moniteur

Écono. d'énergie

Capteur de lumière

Info de produit

Réinitialiser tout

Langue

Non

Français

Faire fonctionner le moniteur ACL

Insérer les piles dans la télécommande

Insérez deux piles AA (fournies) en prenant soin d’aligner les indicateurs e et E des piles avec ceux qui

apparaissent dans le logement des piles de la télécommande.

Pour plus de détails, consultez le mode d’emploi de la télécommande RM-VL610A (fourni).

Utiliser la télécommande

Commandes du moniteur ACL et touches de la télécommande

Suivez les consignes ci-dessous

• Pointez la télécommande en direction du capteur infrarouge du

moniteur ACL.

• Assurez-vous qu’aucun objet ne se trouve entre la télécommande

et le capteur infrarouge du moniteur ACL.

• Les lampes fluorescentes peuvent perturber le fonctionnement de

votre télécommande; le cas échéant, éteignez les lampes

fluorescentes dans la pièce.

• Si vous éprouvez des difficultés avec la télécommande, réinsérez

ou remplacez les piles et assurez-vous qu’elles sont correctement

placées dans le compartiment.

VOL

POWER

34 44,71

Les touches du moniteur ACL actionnent les mêmes fonctions que les

touches correspondantes de la télécommande. Reportez-vous au mode

d’emploi de la télécommande (fourni).

•La touche V comporte un point tactile. Elle peut vous servir de référence

lorsque vous faites fonctionner le moniteur ACL.

• Lorsque vous utilisez le moniteur ACL, appuyez une fois sur une touche de

l’appareil (sauf la touche POWER) pour afficher tous les indicateurs, puis

appuyez de nouveau pour activer la fonction. Les indicateurs s’éteignent

après un certain temps.

(Suite)

• Les touches de la télécommande autres que celles décrites ci-dessus ne permettent pas de commander l’appareil.

Élément Description

1 POWER Appuyez sur cette touche pour allumer et éteindre le moniteur.

2 INFO Appuyez sur cette touche pour afficher des renseignements sur le signal d’entrée actuel de

l’appareil externe sélectionné.

3 MENU Appuyez sur cette touche pour afficher le MENU et pour accéder aux divers éléments du

MENU, tels que

Image, Son, Écran, Configurations HDMI, Réglages du

moniteur et Configuration PC.

4 V/v/B/b/OK Appuyez sur V/v/B/b pour changer la cible de saisie ou déplacer la surbrillance. Appuyez sur

OK pour sélectionner un élément ou confirmer un choix.

5 TOOLS Appuyez sur cette touche pour afficher une liste de fonctions et de raccourcis. Les éléments de

menu qui s’affichent avec TOOLS varient en fonction du signal d’entrée et du contenu du

signal actuels.

6 TV S’allume en rouge pendant l’opération.

7 VOL +/– Appuyez sur ces touches pour régler le volume.

8 MUTING Appuyez sur cette touche pour couper le son. Appuyez dessus de nouveau, ou appuyez sur

VOL + pour rétablir le son.

9 EXIT Appuyez sur cette touche pour revenir à l’écran précédent lorsque des éléments de menu ou des

réglages sont affichés.

Sauf HDMI-PC

HDMI-PC

Élément de menu

Page de référence/détails

Réglages d’image Consultez la page 16

Son Consultez la page 18

Écono. d’énergie

Consultez la page 20

Optimiseur de mouvement Consultez la page 17

Contr. dispositif Consultez la page 20

Dispositifs HDMI synchronisés Affiche la liste des appareils dotés de la fonction

Commande pour HDMI connectés à l’appareil.

Sélectionnez l’appareil HDMI que vous souhaitez

utiliser en entrée, puis appuyez sur OK.

Élément de menu

Page de référence/détails

Réglages d’image Consultez la page 16

Son Consultez la page 18

Écono. d’énergie

Consultez la page 20

Centre H Consultez la page 21

Centre V Consultez la page 21

Contr. dispositif Consultez la page 20

Dispositifs HDMI synchronisés Affiche la liste des appareils dotés de la fonction

Commande pour HDMI connectés à l’appareil.

Sélectionnez l’appareil HDMI que vous souhaitez

utiliser en entrée, puis appuyez sur OK.

Faire fonctionner le moniteur ACL

Indicateurs

Élément Description

1 PIC OFF S’allume en vert lorsque la fonction Sans image est activée. Pour plus de détails à ce sujet,

consultez la page 20 (Sans image).

2 Voyant à DEL

POWER

Ce voyant s’allume en vert lorsque l’appareil est allumé.

3 Capteur de

lumière

Détecte le niveau de clarté de la pièce et règle la luminosité de l’écran en conséquence

(consultez la page 20 pour les détails). Ne placez aucun objet près du capteur ou dans la zone

qui l’entoure (tel qu’indiqué ci-dessus), car cela pourrait altérer son fonctionnement.

4 Port

infrarouge

(IR)

Reçoit les signaux infrarouges provenant de la télécommande. Ne placez aucun objet près du

capteur, cela pourrait altérer son fonctionnement.

PIC OFF POWER

12 34

Utiliser les réglages du moniteur ACL

Configuration Image

Réglages d’image Mode image Éclatant Pour une image au contraste et à la netteté

rehaussés.

Photo-Éclatant* Pour améliorer le contraste et la netteté.

Standard Pour utiliser les paramètres d’image standard.

Conseillé pour le divertissement à domicile.

Photo-Standard*

Affichage standard à sélectionner à la maison.

Cinéma Idéal pour le visionnement de contenu vidéo

comme les films. Convient à un environnement de

type cinéma-maison.

Photo-Original* Les images ressemblent aux photos imprimées

d’un album de photos.

Personnalisé Permet de mémoriser vos paramètres préférés.

Photo-

Personnalisé*

Permet de mémoriser vos paramètres préférés.

* Ces fonctions ne sont pas accessibles avec le signal d’un ordinateur.

• Les options du Mode image peuvent varier en fonction du paramètre Optimiseur de

vidéo/photo (consultez la page 18).

Réinitialiser Permet de réinitialiser les paramètres actuels à leurs valeurs par défaut.

Rétroéclairage Permet d’ajuster le rétroéclairage.

Image Permet d’ajuster le contraste de l’image.

Luminosité

Permet d’ajuster la luminosité de l’image.

Couleur Permet d’ajuster l’intensité des couleurs.

Nuance Permet d’ajuster l’intensité des verts dans l’image.

Temp. de la

couleur

Réglage des

blancs

Froide Permet de donner aux blancs une teinte bleue.

Neutre Permet de donner aux blancs une teinte neutre.

Chaude 1, 2 Permet de donner aux blancs une teinte rouge.

• L’option Chaude 1, 2 n’est pas disponible en mode Éclatant et

Photo-Éclatant.


Son

Écran

Configurations HDMI

Réglages du moniteur

Configuration PC

1 Appuyez sur MENU. Le menu s’affiche à l’écran.

2 Appuyez sur V/v pour sélectionner un élément, puis appuyez

sur OK.

3 Suivez les instructions qui s’affichent à l’écran.

4 Appuyez sur MENU pour quitter.

Utiliser les réglages du moniteur ACL

Netteté Permet d’ajuster la netteté de l’image.

Réduction du

bruit

Permet de réduire les parasites de l’image.

Réduction du

bruit MPEG

Cette option permet de réduire l’effet mosaïque des signaux vidéo

compressés en format MPEG. Elle est utile pour le visionnement des

DVD et des disques Blu-ray.

Réglages

avancés

Accessibles pour les Mode image suivants : Standard, Cinéma,

Personnalisé, Photo-Standard, Photo-Original et Photo-

Personnalisé.

Réinitialiser Permet de réinitialiser les réglages avancés à leurs valeurs par défaut.

Correcteur de

noir

Permet d’améliorer les zones noires de l’image et procure un plus

grand contraste.

A. C. évolué

(Amplificateur de

contraste évolué)

Permet d’optimiser le rétroéclairage et le contraste. Ce réglage est

particulièrement efficace pour améliorer l’image des scènes sombres.

Gamma

Permet de régler l’équilibre entre les zones claires et sombres de l’image.

Blanc clair Permet d’accentuer le blanc et les couleurs claires.

Espace de

couleur

Permet de sélectionner l’intervalle de reproduction des couleurs

Large ou Standard.

Couleur réelle Rend les couleurs plus éclatantes et les teints de peau plus naturels.

Équilibre des

blancs

Ajuste la température de la couleur en détail.

• Vous pouvez aussi accéder aux paramètres Réglages d’image en appuyant sur la

touche TOOLS de la télécommande.

• Certaines options de la configuration Image ne sont pas disponibles avec le signal d’un

ordinateur raccordé à l’entrée HDMI.

Optimiseur de

mouvement

Active Optimiseur de mouvement pour améliorer la netteté du mouvement de l’image et

pour réduire le flou.

Haut Reproduit un mouvement d’image plus fluide pour les films.

Standard Reproduit un mouvement d’image fluide. Utilisez cette option pour

une utilisation standard.

Non Utilisez ce réglage lorsque les réglages Haut et Standard génèrent

des artéfacts tels que des images fantômes.

• Selon le signal vidéo, il se peut que l’effet ne soit pas visible, même si vous avez changé

le réglage.

• Optimiseur de mouvement n’est pas disponible lorsque Mode jeu est réglé à Oui.

CineMotion Détecte automatiquement le contenu à base de film et applique un processus d’ajustement

d’image (fonction de télécinéma inversé 3-2) et un moteur d’estimation du mouvement

pour améliorer le contenu à base de film et le désentrelacement.

Autom. 1 Applique un processus d’ajustement d’image inversé 3-2 et un moteur

d’estimation du mouvement pour réduire les artéfacts dans les images

vidéo et produire la meilleure qualité d’image possible. Sélectionnez

pour une utilisation standard.

Autom. 2 Applique uniquement le processus d’ajustement d’image (fonction de

télécinéma inversé 3-2). Le mouvement de l’image sera similaire à

celui du film d’origine.

Non Désactive l’option CineMotion. Utilisez ce réglage lorsque les

réglages Autom. 1 et Autom. 2 génèrent des artéfacts tels que des

images fantômes.

Mode jeu Sélectionnez Oui pour optimiser le fonctionnement de l’appareil pour les jeux vidéo au

rythme rapide où le temps de réponse est crucial. Sélectionnez Non pour désactiver cette

fonction.

(Suite)

Optimiseur de vidéo/


Règle les paramètres d’image pour optimiser la qualité d’image de la vidéo (images en

mouvement) ou de la photo (image fixe). Cette fonction est seulement disponible pour le

contenu au format 1080i/p (excluant 1080/24p) branché à l’entrée HDMI.

Vidéo-A L’appareil règle automatiquement les paramètres d’image pour le

contenu vidéo ou les images fixes lorsqu’un appareil Sony en option

qui prend en charge le mode Vidéo-A est branché à l’entrée HDMI.

Vidéo Sélectionner pour régler les paramètres d’image pour la vidéo.

Photo Sélectionner pour régler les paramètres d’image pour les photos.

• Les fonctions Mode jeu et Optimiseur de vidéo/photo ne sont pas disponibles lorsque le Mode théâtre est

réglé à Oui.

Configuration Son

Mode son Dynamique Permet d’accentuer les sons aigus et graves.

Standard Son standard optimisé pour l’utilisation à domicile.

Phonie en clair Ce réglage est particulièrement approprié pour les dialogues parlés.

Réinitialiser Permet de réinitialiser les paramètres actuels à leurs valeurs par défaut.

Aigu Permet d’ajuster les sons aigus.

Grave Permet d’ajuster les sons graves.

Équilibre Permet d’ajuster l’équilibre du haut-parleur de droite ou de gauche.

Ambiophonie S-FORCE

Front Surround

Permet d’activer un mode ambiophonique virtuel avec deux haut-

parleurs frontaux.

Non Sélectionnez cette option pour utiliser une réception stéréo ou mono

normale.

Zoom vocal Permet d’ajuster la clarté de la voix humaine. Par exemple, si la voix d’un lecteur de

nouvelles est inaudible, vous pouvez augmenter ce paramètre pour rendre la voix plus

claire. Inversement, si vous regardez une émission sportive, vous pouvez réduire ce

paramètre pour adoucir la voix du commentateur.

Surampli Le Surampli fournit un son plein avec un plus grand sens de profondeur et de largeur en

accentuant les fréquences hautes et basses. Sélectionnez Haut, Bas ou Non pour choisir

le niveau d’accentuation voulu. Sélectionnez Non pour désactiver l’accentuation.

• Accessible uniquement lorsque l’option Mode son est réglée à Standard.

Steady Sound Sélectionnez Oui pour stabiliser le volume entre les programmes et les messages

publicitaires. Sélectionnez Non pour désactiver cette fonction.

Décalage du volume Permet d’ajuster le volume de l’entrée courante par rapport aux autres entrées.

•

Son

est aussi accessible par la touche

TOOLS

de la télécommande.

Utiliser les réglages du moniteur ACL

Configuration Écran

Mode cinéma Grand zoom Permet de remplir l’écran avec un minimum de distorsion.

Normal Permet d’afficher une image 4:3 dans son format d’écran original

lorsque la source originale est en 4:3.

Plein écran Permet d’agrandir l’image à l’horizontale jusqu’à ce que l’écran soit

rempli quand la source originale est en 4:3. Lorsque la source

originale est en 16:9 (source haute définition), sélectionnez ce mode

pour afficher une image 16:9 dans sa taille originale.

Zoom Permet d’agrandir l’image originale à l’horizontale et à la verticale sur

tout l’écran sans altérer le format d’écran.

Cinéma autom. Oui Lorsque cette option est active, l’appareil ajuste automatiquement le

Mode cinéma selon le contenu du signal. Si vous n’aimez pas les

fréquents changements de format d’image, sélectionnez Non.

Non Permet de désactiver l’option Cinéma autom. Vous pouvez

sélectionner le Mode cinéma de votre choix dans le menu Mode

cinéma.

4:3 par défaut

Permet de choisir le mode

d’écran par défaut pour

les sources 4:3

Grand zoom Permet d’agrandir l’image 4:3 de sorte qu’elle remplisse l’écran

16:9 tout en conservant au maximum l’image initiale.

Normal Sélectionnez cette option pour afficher l’image 4:3 dans son format

original.

Non Sélectionnez cette option pour continuer à utiliser les paramètres de

Mode cinéma actuels lorsqu’il y a un changement d’entrée.

• L’option 4:3 par défaut n’est pas accessible si l’option Cinéma autom. est réglée à

Non.

• Si l’option 4:3 par défaut est réglée à autre chose que Non, le Mode cinéma

s’applique uniquement à l’entrée en cours. Lorsque vous changez d’entrée, le Mode

cinéma est automatiquement remplacé par le réglage 4:3 par défaut pour les sources

4:3. Pour garder les paramètres de Mode cinéma en cours lorsque vous changez

d’entrée, réglez le paramètre 4:3 par défaut à Non.

Zone d’affichage Tous pixels Permet d’afficher l’image provenant de sources 1080i, 1080p ou 1080/

24p dans sa taille originale lorsque Mode cinéma est réglé à Plein

écran.

Normal Permet d’afficher l’image dans sa taille originale.

-1/-2 Permet d’agrandir l’image pour masquer ses bordures.

Centrage horizontal Permet de déplacer l’image horizontalement, soit vers la gauche et vers la droite.

Centrage vertical Permet de déplacer l’image verticalement, soit vers le haut ou le bas.

Taille verticale Permet de régler la taille verticale de l’image pour une image de définition standard.

• Certaines options ne sont pas disponibles avec le signal d’un ordinateur raccordé à l’entrée HDMI.

• Selon le signal en entrée, les options Centrage horizontal, Centrage vertical et Taille verticale peuvent ne

pas être accessibles.

Les entrées HDMI de ce moniteur ACL reconnaissent et prennent en charge les autres appareils Sony

comportant la fonction Commande pour HDMI. Consultez la page 12 pour plus de renseignements sur

la fonction Commande pour HDMI.

Configurations HDMI

Commande pour

HDMI

En sélectionnant Oui ou Non, vous déterminez si le moniteur ACL pourra communiquer

avec les autres appareils qui prennent en charge la fonction Commande pour HDMI.

Désact. autom. du

périphérique

Sélectionnez Oui pour que les appareils raccordés qui prennent en charge la fonction

Commande pour HDMI s’éteignent automatiquement lorsque vous éteignez le

moniteur ACL. Sélectionnez Non pour désactiver cette fonction. Cette fonction est

disponible lorsque la fonction Commande pour HDMI est réglée à Oui.

Mise sous tension

automatique du

moniteur

Sélectionnez Oui pour allumer et éteindre le moniteur ACL par l’entremise d’un appareil

raccordé prenant en charge la fonction Commande pour HDMI. Sélectionnez Non

pour désactiver cette fonction. Cette fonction est disponible lorsque la fonction

Commande pour HDMI est réglée à Oui.

Mise à jour liste

périphér.

Permet de créer ou de mettre à jour la liste des périphériques HDMI. Assurez-vous de

mettre à jour la liste des périphériques HDMI lorsque vous modifiez les connexions ou les

réglages d’appareils raccordés prenant en charge la fonction Commande pour HDMI.

Liste des

périphériques

Affiche la liste des appareils dotés de la fonction Commande pour HDMI raccordés au

moniteur ACL.

• Pour afficher les options de Contr. dispositif, appuyez sur TOOLS alors que l’appareil prenant en charge la

fonction Commande pour HDMI est raccordé. L’option Contr. dispositif donne accès aux fonctions Menu,

Options et Liste de contenus de l’appareil raccordé avec la télécommande de votre moniteur ACL.

• Certains appareils dotés de la fonction Commande pour HDMI ne prennent pas en charge la fonction Contr.

dispositif.

Réglages du moniteur

Écono. d’énergie Permet de limiter la consommation d’énergie en ajustant l’intensité du rétroéclairage de

l’écran. Cette fonction améliore également le niveau du noir. Choisissez entre Non, Bas,

Haut et Sans image.

• Lorsque la fonction Sans image est réglée, appuyer sur les touches VOL +/– ou

MUTING ne la désactivera pas. Pour la désactiver, appuyez sur d’autres touches.

Capteur de lumière Permet l’ajustement automatique de la luminosité de l’écran. Le Capteur de lumière

perçoit la luminosité ambiante de la pièce et permet à l’appareil d’ajuster la luminosité du

rétroéclairage selon les réglages de l’image et les conditions d’éclairage.

• Veillez à ne placer aucun objet près du capteur, car cela pourrait nuire à son fonctionnement

(consultez la page 13).

• Lorsque la luminosité est faible, l’étendue de la commande de rétroéclairage est réduite

si le paramètre Capteur de lumière est réglé à Oui.

Info de produit Affiche des renseignements sur votre moniteur ACL.

Réinitialiser tout Permet de réinitialiser tous les réglages aux valeurs par défaut.

Langue Sélectionnez la langue de votre choix pour l’interface de l’appareil : English, Español

ou Français.

Utiliser les réglages du moniteur ACL

Configuration PC

Mode cinéma Normal Sélectionnez cette option pour afficher l’image dans sa résolution et son

format d’écran originaux.

Plein écran

Permet d’agrandir l’image de façon à remplir l’écran tout en conservant les

proportions du format d’écran original.

Plein écran

Permet d’agrandir l’image afin qu’elle remplisse tout l’écran.

Réinitialiser Permet de réinitialiser les paramètres actuels à leurs valeurs par défaut.

Centre H Permet de déplacer l’image horizontalement, soit vers la gauche et vers la droite.

Centre V Permet de déplacer l’image verticalement, soit vers le haut ou le bas.

Accessoires en option

Cet appareil est conçu pour être utilisé avec les accessoires en option ci-dessous, par exemple le support de

fixation murale (en date d’octobre 2008).

L’installation de ces accessoires en option nécessite une certaine compétence. Veillez à confier

l’installation à un entrepreneur autorisé. Pour une installation en toute sécurité, lisez le mode d’emploi

fourni avec les accessoires et reportez-vous au présent mode d’emploi.

Le son n’est pas émis pas le moniteur ACL lorsque le support de table fourni est retiré en vue d’utiliser le moniteur

ACL avec un support de fixation murale. Dans ce cas, utilisez les enceintes exclusives (en option) pour la sortie sonore

avec le moniteur ACL.

Installation avec l’appareil.

Suivez les étapes ci-dessous pour faire correspondre l’installation avec les étapes d’installation des modes

d’emploi des accessoires en option. Suivez les directives du présent mode d’emploi en vous reportant aux

modes d’emploi des accessoires. Pour les directives entre parenthèses ( ) des étapes d’installation,

reportez-vous aux mêmes étapes dans les modes d’emploi des accessoires en option.

Pour les utilisateurs d’enceintes, reportez-vous

d’abord au mode d’emploi du support de fixation

murale.

1 Retirez le support de table (si nécessaire)

(4-1).

• Le support de table n’est pas fixé au moniteur

ACL lorsque le produit sort de la boîte. Placez

l’appareil face vers le bas.

• Si le support de table est installé, retirez-le

(consultez la page 6).

2 Placez les entretoises (4-2).

3 Suivez les étapes 4-3 à 4-4 en vous

reportant au mode d’emploi fourni avec le

support de fixation murale.

Lors de l’utilisation du support de fixation

murale seulement

Passez à l’étape 6 du présent mode d’emploi.

Lors de l’utilisation des enceintes

Passez à l’étape 4 du présent mode d’emploi.

Utilisation avec un support de fixation murale et des enceintes

Support de fixation murale :

SU-WL700

Enceintes :

SS-WAL700

Utilisez les accessoires fournis avec cet appareil

pour l’installation.

Entretoises (noires) (4)

1 Retirez les quatre vis

de l’arrière du

moniteur ACL.

2 Placez les

entretoises

(noires - fournies

avec le moniteur ACL).

Accessoires en option

4 Soulevez la patte de verrouillage pour insérer

les enceintes (4-5).

5 Fixez les enceintes avec deux vis (fournies

avec les enceintes).

6 En vous reportant au mode d’emploi fourni

avec le support de fixation murale, suivez les

étapes 4-6 à 4-7.

7 Branchez le cordon d’alimentation CA (fourni

avec le moniteur ACL) et le câble HDMI

(fourni avec le moniteur ACL) (5-1).

Lors de l’installation d’enceintes

Fixez le cordon d’alimentation avec les deux

crochets, puis faites descendre le cordon du

côté droit du moniteur ACL.

Faites descendre le câble HDMI du côté

gauche ou droit du moniteur ACL.

8 Consultez le mode d’emploi fourni avec le

support de fixation murale pour la suite de

l’installation de l’appareil au mur.

• Il est impossible de brancher des câbles au moniteur

ACL après son installation au mur ou sur un meuble.

• Lors de l’installation du moniteur ACL au mur ou sur

un meuble, soulevez l’appareil avec un tissu placé sous

l’appareil. Ne le tenez pas par la grille des haut-

parleurs.

Supports

de fixation

Cette partie se place au-dessus

des supports de fixation.

Enceintes

Patte de

verrouillage

Insérez dans le joint du

support du moniteur ACL.

Vis (fournies avec les enceintes)

1 Branchez le cordon

d’alimentation.

2 Fixez-le au crochet.

Le son n’est pas émis pas le moniteur ACL lorsque le support de table fourni est retiré en vue d’utiliser le moniteur

ACL avec un meuble. Dans ce cas, utilisez les enceintes exclusives (en option) pour la sortie sonore avec le moniteur

ACL.

Installation avec l’appareil.

Suivez les étapes ci-dessous pour faire correspondre l’installation avec l’étape d’installation des modes

d’emploi des accessoires en option. Suivez les directives du présent mode d’emploi en vous reportant aux

modes d’emploi des accessoires.

Pour les utilisateurs d’enceintes, reportez-vous

d’abord au mode d’emploi du meuble.

Suivez les étapes ci-dessous au lieu de l’étape

« 2 Préparation pour l’installation du téléviseur »

(page 6) du mode d’emploi fourni avec le meuble.

1 Retirez le support de table (si nécessaire).

• Le support de table n’est pas fixé au moniteur

ACL lorsque le produit sort de la boîte. Placez

l’appareil face vers le bas.

• Si le support de table est installé, retirez-le

(consultez la page 6).

2 Placez les entretoises.

Si vous n’installez pas les enceintes, utilisez

les quatre entretoises (argent, fournies avec le

moniteur ACL).

3 Installez le support I J sur le moniteur

ACL.

1 Placez le support I J en alignant les trous de

vis que vous avez libérés à l’étape 2.

2 Fixez temporairement deux vis M6 × 20

(fournies avec le moniteur ACL) dans les

orifices supérieurs du support. Si vous

n’installez pas les enceintes, fixez les quatre vis.

Si vous utilisez seulement le meuble, passez à

l’étape 5.

Utilisation avec un meuble et des enceintes

Meuble :

SU-FL71M

Enceintes :

SS-WAL700

Utilisez les accessoires fournis avec cet appareil

pour l’installation.

Entretoises (argent) (2)* Vis M6 × 20 (4)

* Utilisez quatre entretoises si vous n’installez pas les

enceintes.

1 Retirez les quatre vis

de l’arrière du

moniteur ACL.

2 Placez les

entretoises

(argent - fournies avec

le moniteur ACL).

Si vous installez les

enceintes, placez

deux entretoises

(jaunes, fournies avec

les enceintes) dans le

bas.

Vis M6 × 20

(fournies avec le

moniteur ACL)

Accessoires en option

4 Insérez les enceintes.

5 Fixez les enceintes avec les vis, puis fixez le

crochet M au support I J.

Serrez le deux vis du haut (fixées

temporairement à l’étape 3).

6 Branchez le cordon d’alimentation (fourni

avec le moniteur ACL) et le câble HDMI

(fourni avec le moniteur ACL), puis faites-les

descendre au centre du moniteur ACL.

7 Consultez le mode d’emploi fourni avec le

support de fixation murale pour la suite de

l’installation.

• Il est impossible de brancher des câbles au moniteur

ACL après son installation au mur ou sur un meuble.

• Lors de l’installation du moniteur ACL au mur ou sur

un meuble, soulevez l’appareil avec un tissu placé sous

l’appareil. Ne le tenez pas par la grille des haut-

parleurs.

Insérez cette partie sous le support I J.

Enceintes

Insérez dans le joint du

support du moniteur ACL.

Vis (fournies avec

les enceintes)

Vis M6 × 20

(fournies avec le

moniteur ACL)

1 Branchez le cordon

d’alimentation.

2 Faites descendre le

cordon au centre.

Information complémentaire

Dépannage

Si vous avez des questions supplémentaires

concernant l’utilisation de votre moniteur ACL

Sony, si vous devez l’envoyer en réparation ou si

vous avez besoin d’assistance technique, visitez

notre site Web ou appelez l’un des numéros

suivants :

http://fr.sony.ca/support

au Canada

http://www.sony.com/tvsupport

aux États-Unis

1-877-899-SONY (7669) au Canada

1-800-222-SONY (7669) aux États-Unis

Symptôme Explication/solution

L’appareil n’affiche aucune image

L’appareil n’affiche aucune


• Vérifiez les paramètres d’Écono. d’énergie (page 20).

Il n’y a aucune image en

provenance de la source vidéo

• Vérifiez la connexion entre l’appareil vidéo en option et le moniteur ACL.

L’image est de mauvaise qualité

La qualité d’image n’est pas

aussi bonne qu’au magasin

• La qualité de l’image dépend du signal.

L’écran n’affiche aucune

couleur, il affiche une image

sombre ou de mauvaises

couleurs ou encore l’image est

trop claire

• Réglez les options du Mode image dans la configuration Image (page 16).

• Si vous réglez le mode Écono. d’énergie à Bas ou à Haut, cela améliore le

niveau du noir (page 20).

Image floue/Couleurs de

mauvaise qualité

• Si l’appareil est transporté d’un endroit froid à un endroit chaud ou si la

température de la pièce change brutalement, l’image peut devenir floue ou les

couleurs être de mauvaise qualité à cause de la condensation. Éteignez

l’appareil et patientez quelques heures avant de le rallumer.

L’appareil n’émet aucun son ou un son parasité

L’image s’affiche

correctement, mais il n’y a

aucun son

• Vérifiez le volume.

• Appuyez sur la touche

MUTING

VOL +

de sorte que « Muting » disparaisse de

l’écran (page 14).

• Lorsque vous utilisez le support de fixation murale ou le meuble, les enceintes

exclusives sont nécessaires pour émettre le son (page 22).

BRAVIA Sync

Impossible de trouver

l’appareil BRAVIA Sync

HDMI raccordé

• Assurez-vous que la fonction Commande pour HDMI est configurée à la fois

sur le moniteur ACL et sur l’appareil externe compatible avec BRAVIA Sync

(page 12).

Un deuxième récepteur audio-

vidéo ne s’affiche pas dans la

liste des périphériques

• Les fonctions BRAVIA Sync et Commande pour HDMI ne permettent

d’utiliser qu’un seul récepteur AV à la fois (page 20).

Entrée d’ordinateur

L’appareil n’affiche aucune

image ou ne reçoit aucun

signal

• Assurez-vous que l’ordinateur est correctement branché à l’entrée HDMI IN de

l’appareil.

• Assurez-vous que le signal de sortie de l’ordinateur fait partie de ceux indiqués

à la page 11.

L’image est de mauvaise

qualité

• Ajustez la résolution (page 11).

Information complémentaire

Généraux

Le Mode cinéma change

automatiquement

• Le réglage Mode cinéma en cours est automatiquement remplacé par le

réglage 4:3 par défaut si l’option 4:3 par défaut dans la configuration

Écran est réglée à une autre option que Non. Si vous voulez verrouiller le

Mode cinéma sélectionné avec la touche WIDE de la télécommande, réglez

l’option 4:3 par défaut à Non dans la configuration Écran (page 19).

• Vérifiez l’option Cinéma autom. dans la configuration Écran (page 19).

L’écran affiche des barres

noires

• Certaines émissions en format grand écran sont filmées dans un format d’écran

supérieur à 16:9 (cela est particulièrement fréquent dans le cas de films lancés

en salle). Votre moniteur ACL affiche ces émissions avec des barres noires au

haut et au bas de l’écran. Pour plus de détails, vérifiez la documentation fournie

avec votre DVD (ou communiquez avec votre fournisseur de service).

• Les émissions diffusées en format 4:3 s’afficheront avec des barres noires sur les

côtés de l’écran.

Certains programmes sur DVD

ou autres sources numériques

affichent une perte de détails,

particulièrement au cours de

scènes rapides ou obscures

• Cela vient de la méthode de compression utilisée par certains DVD, et peut faire

en sorte que l’écran de votre moniteur ACL affiche moins de détails qu’à

l’ordinaire ou que des artéfacts (petits blocs ou points, pixellisation)

apparaissent sur votre écran. L’intensité de ce phénomène de compression peut

varier en fonction de la clarté et de la résolution de l’appareil.

La télécommande ne

fonctionne pas

• Pour déterminer si le problème concerne la télécommande ou non, appuyez sur

une touche de l’appareil.

• Appuyez sur VOL +/– pour régler le volume.

• Appuyez sur la touche TV de la télécommande lorsque la touche n’est pas

allumée.

• Vérifiez le sens d’insertion des piles ou remplacez les piles.

• Pointez la télécommande vers le capteur, situé au devant de l’appareil.

• Assurez-vous que la zone du capteur de télécommande est libre de tout

obstacle.

• Les lampes fluorescentes peuvent perturber le fonctionnement de votre

télécommande; le cas échéant, éteignez les lampes fluorescentes dans la pièce.

• Vérifiez la description des touches qui servent à commander cet appareil

(page 13).

Le couvercle des terminaux ne

s'enlève pas

• Tenez le couvercle des terminaux tel qu'illustré. Tirez-le vers le bas 1, puis

retirez-le en le faisant pivoter 2.

Symptôme Explication/solution

Caractéristiques techniques

• La disponibilité des accessoires en option dépend des stocks.

• La conception des produits et les caractéristiques techniques peuvent changer sans préavis.

Modèle KLV-40ZX1M

Système

Système de l’écran

Écran ACL (affichage à cristaux liquides)

Puissance des haut-parleurs

5 W + 5 W, 10 W (graves)

Connecteurs d’entrée et de sortie

HDMI IN

HDMI : Vidéo : 480i, 480p, 720p, 1080i, 1080p, 1080/24p / Audio : Deux canaux linéaires PCM 32, 44,1 et 48 kHz,

16, 20 et 24 bits

Alimentation, dimensions et accessoires

Alimentation

120-240 V CA, 50/60 Hz

Consommation d’énergie

en cours d’utilisation

188 W

en veille

0,3 W (120 V)

0,4 W (240 V)

Taille de l’écran

(mesurée en diagonale)

(pouces)

Résolution de l’écran

1 920 points (horizontal) × 1 080 lignes (vertical)

Haut-parleur/

Pleine gamme (4) (mm)

Ø30

Ø1

/16

(pouces)

Graves (1) (mm)

(pouces)

58 × 90

/4 × 3

/16

Dimensions

avec support (mm)

(pouces)

986 × 682 × 307

/8 × 26

/8 × 12

sans support (mm)

(pouces)

986 × 599 × 28

/8 × 23

/8 × 1

schéma des trous pour la

fixation murale (mm)

300 × 300

taille de la vis de fixation

murale (mm)

M6 (longueur : consultez le schéma de la page 7)

Poids

avec support (kg)

(

lb)

15,0

33,1

sans support (kg)

(

lb)

12,2

26,9

Accessoires compris

Consultez la section « Vérification des accessoires » à la page 4.

Accessoires en option

Support de fixation murale / Base de téléviseur : consultez la page 2

Pour votre commodité

Veuillez communiquer directement avec le soutien à la clientèle de Sony si vous :

• Avez des questions sur l’utilisation de votre moniteur ACL après avoir lu le mode d’emploi

• Éprouvez des difficultés avec le fonctionnement de votre moniteur ACL

Pour le Canada

http://fr.sony.ca/support

ou contactez un de nos représentants : 1-877-899-SONY (7669)

Pour les États-Unis

http://www.sony.com/tvsupport

ou contactez un de nos représentants : 1-800-222-SONY (7669)

Sony visera à résoudre vos questions plus rapidement que votre détaillant ou emplacement d’achat.

Ne retournez pas le produit au magasin

Inscription en-ligne disponible :

Faire en sorte de compléter l’enregistrement de votre moniteur ACL.

Canada États-Unis

http://www.SonyStyle.ca/fr/registration http://productregistration.sony.com

Information complémentaire

PRECAUCIÓN

Para evitar las descargas eléctricas y la

exposición de los contactos, no utilice este

enchufe polarizado de corriente alterna con un

cable de extensión, receptáculo u otro

tomacorriente a menos que los contactos

puedan ser introducidos completamente.

s Opere la unidad únicamente con ca de

120 V a 240 V

NOTIFICACIÓN

Este aparato fue debidamente probado,

demostrándose que cumple con los límites

establecidos para los dispositivos digitales

Clase B de acuerdo con la Sección 15 de las

normas de la FCC. Estos límites se

establecieron para ofrecer protección

razonable contra interferencias perjudiciales en

las instalaciones residenciales. Este aparato

genera, usa y puede emitir energía de

frecuencia radioeléctrica, y si no se instala y

utiliza de acuerdo con las instrucciones

correspondientes, podría producir

interferencias perjudiciales en las

radiocomunicaciones.

No obstante, no puede garantizarse que no se

produzcan estas interferencias en una

instalación determinada. Si este aparato llega a

interferir en la recepción de radio o televisión,

lo que podrá comprobarse encendiendo y

apagando el aparato, se recomienda al usuario

intentar corregir la interferencia mediante una

o más de las siguientes medidas:

s Cambiar la orientación o la ubicación de la

antena de recepción.

s Aumentar la distancia entre el equipo y el

receptor.

s Conectar el equipo a un tomacorriente de

un circuito distinto al que está enchufado el

receptor.

s Ponerse en contacto con el distribuidor o

solicitar los servicios de un técnico

capacitado en radio y televisión.

PRECAUCIÓN

El siguiente televisor en color de pantalla de

cristal líquido Sony sólo se debe utilizar con el

SOPORTE DE MONTAJE MURAL o el

SOPORTE DE TELEVISOR que se

especifican a continuación.

Si se utilizan con otros SOPORTES DE

MONTAJE MURAL o SOPORTES DE

TELEVISOR, podrían quedar inestables y

provocar daños personales.

Para los clientes

Para la instalación de la unidad especificada se

precisan conocimientos y experiencia

suficientes. Asegúrese de contratar la

instalación a un distribuidor o contratista

autorizado por Sony y de prestar especial

atención a la seguridad durante la instalación.

Información de licencias

Macintosh es una marca comercial de Apple

Inc., registrada en EE. UU. y otros países.

HDMI, el logotipo de HDMI y High-Definition

Multimedia Interface son marcas comerciales o

marcas comerciales registradas de HDMI

Licensing, LLC.

Fergason Patent Properties, LLC:

N° de patente de EE.UU. 5,717,422

N° de patente de EE.UU. 6.816.141

Blu-ray Disc es una marca comercial.

“BRAVIA” y , S-Force, BRAVIA

Sync, , DMe

, MICRO VAULT y “x.v.

Color” son marcas comerciales o marcas

registradas de Sony Corporation.

“PLAYSTATION” es una marca comercial

registrada y “PS3” es una marca comercial de

Sony Computer Entertainment Inc.

Adobe es una marca comercial registrada o una

marca comercial de Adobe Systems

Incorporated en los Estados Unidos y/o en

otros países.

Registro de propiedad

Los números de modelo y de serie están

ubicados en el interior de la cubierta del

terminal. Anote esos números en el

espacio que tiene a continuación.

Refiérase a ellos cuando contacte a su

distribuidor Sony acerca de esta unidad.

Nombre de modelo

N° de serie

Declaración de conformidad

Nombre de la marca: SONY

Modelo: KLV-40ZX1M

Parte responsable: Sony Electronics Inc.

Dirección: 16530 Via Esprillo,

San Diego, CA 92127 EE. UU.

Teléfono: 858-942-2230

Este dispositivo cumple con la Sección 15

del reglamento de la FCC. El

funcionamiento está sujeto a las dos

condiciones siguientes: (1) Este dispositivo

no debe provocar interferencias

perjudiciales y (2) este dispositivo debe

aceptar las interferencias recibidas,

incluidas las que puedan provocar un

funcionamiento no deseado.

De acuerdo con las regulaciones de la FCC,

se le advierte que cualquier cambio o

modificación que no se apruebe

expresamente en este manual podría anular

su autorización para operar este equipo.

Televisor en color de

pantalla de cristal líquido

Sony,

N°

de modelo

KLV-40ZX1M

N° de modelo del

Soporte de montaje

mural Sony

SU-WL700

N° de modelo del

Soporte de

televisor Sony

SU-FL71M

Referencia de funciones y traducciones

En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.

Nota: Informaciones y traducciones referentes al uso del control remoto, consulte las páginas 15–16.

Texto en el manual Español Explicación

AC IN Entrada de ca

A/V Audio/Video

BRAVIA Sync Marca comercial registrada

CineMotion Marca comercial registrada Esta opción permite que el televisor detecte en forma

automática el contenido de las películas y ofrezca una

imagen de máxima calidad.

DMe

Marca comercial registrada

DVD Disco digital de video

EXIT Salir

FCC Comisión Federal de Comunicaciones de Estados

Unidos de America

HDMI Interfaz multimedia de alta definición

HDTV Televisión de alta definición

INFO Información

IN, INPUT Entrada

IR - Infrared Receiver Receptor infrarrojo

LED Iluminador

LCD Pantalla de cristal líquido

MENU Menú

MPEG Grupo de expertos en imágenes en movimiento

MUTING Silenciador

PC Computadora personal

PCM Modulación del pulso-código

PIC OFF Apagar la imagen

PICTURE Imagen

POWER Alimentación

S-Force Front Surround Marca comercial registrada

SOUND Sonido

Steady Sound Auto volumen Modula los niveles de volumen para uniformar el sonido

de los programas y el de los comerciales.

Surround Sonido envolvente

SVGA Súper adaptador de gráficos de video

SXGA Súper matriz de gráficos extendida

TOOLS Herramientas

TV Televisor o televisión

VESA Asociación de Estándares de Electrónica y Video

VGA Matriz de gráficos de video

VOLUME +/–, VOL +/– , – VOL + Volumen +/–, – Volumen +

WXGA Matriz panorámica de gráficos extendida

XGA Matriz de gráficos extendida

Soporte al cliente

http://esupport.sony.com/ES/LA/

Registro en línea

http://esupport.sony.com/LA/perl/registration.pl

Contenido

Generalidades

Bienvenido al mundo del televisor en color de pantalla de cristal líquido BRAVIA

............................6

Verificación de los accesorios....................................................................................................................6

Procedimientos iniciales

1. Instalación de la unidad...........................................................................................................................7

Transporte de la unidad...........................................................................................................................7

Preparación para la colocación en el soporte de sobremesa..................................................................7

Remoción del soporte de sobremesa......................................................................................................8

Preparación para la colocación en el soporte de montaje mural.............................................................9

Instalación de la unidad en una pared o en un lugar cerrado .................................................................9

Fijación de la unidad..............................................................................................................................10

2. Ubicación de las entradas.....................................................................................................................12

Conexión del cable de alimentación de ca y el cable HDMI..................................................................12

3. Conexión de equipos.............................................................................................................................13

4. Ajuste del idioma....................................................................................................................................14

Cómo usar el Control para HDMI con BRAVIA Sync ..............................................................................14

Operación del televisor en color de pantalla de cristal líquido

Cómo introducir las pilas en el control remoto.......................................................................................15

Cuando utilice el control remoto ..............................................................................................................15

Botones del televisor en color de pantalla de cristal líquido y del control remoto.............................15

Indicadores .................................................................................................................................................17

Uso de los ajustes del televisor en color de pantalla de cristal líquido

Configuración de Imagen.................................................................................................................18

Configuración de Sonido .................................................................................................................20

Configuración de Pantalla................................................................................................................21

Configuración de Ajustes HDMI.......................................................................................................22

Ajustes del monitor ..........................................................................................................................22

Configuración de PC........................................................................................................................23

Accesorios opcionales

Uso del soporte de montaje mural/sistema de altavoces......................................................................24

Uso con el soporte de suelo/sistema de altavoces ...............................................................................26

Información adicional

Solución de problemas..............................................................................................................................28

Especificaciones ........................................................................................................................................30

Generalidades

Bienvenido al mundo del televisor en color de pantalla de cristal

líquido BRAVIA

Gracias por adquirir este televisor en color de pantalla de cristal líquido BRAVIA

de Sony. La calidad de

la imagen que verá en su televisor en color de pantalla de cristal líquido BRAVIA es equiparable a la

calidad de la señal que recibe del equipo conectado.

Su televisor en color de pantalla de cristal líquido BRAVIA adhiere al programa

Energy Star.

Verificación de los accesorios

Control remoto RM-VL610A (1)

Pilas tamaño AA (2)

Cable de alimentación de ca (1)

Cable HDMI (1)

Soporte de sobremesa (1) y tornillos M5 × 8 (4)

Cubierta del terminal (1)

Separadores (negros) (4)

Separadores (plateados) (4) y tornillos M6 × 20 (4)

Adaptador del Soporte (1)

Manual de instrucciones (este manual) (1)

Tarjeta de garantía (1)

Folleto de instrucciones de seguridad (1)

Manual de instrucciones de uso del control remoto (1)

Lista de códigos (1)

PRECAUCIÓN

Si el televisor en color de pantalla de cristal líquido se utiliza durante un período prolongado, se produce

un aumento en la temperatura de las áreas circundantes al panel frontal y al posterior. Si toca dichas áreas

es probable que note una temperatura elevada. Para obtener más información, consulte el encarte

suministrado.

Procedimientos iniciales

1. Instalación de la unidad

Esta unidad se puede instalar en la pared

utilizando un soporte de montaje mural o colocar

en una base de soporte para TV (ambos artículos

se venden por separado). Esta sección explica los

siguientes puntos:

• Cómo trasladar la unidad

• Preparación para el soporte de sobremesa del TV

• Preparación para el soporte de montaje mural

• Instalación en una pared o en un lugar cerrado

• Fijación de la unidad

Asegúrese de seguir estas instrucciones para

proteger su propiedad y evitar lesiones graves.

• Antes de transportar la unidad, desconecte todos

los cables.

• Para transportar esta unidad se necesitan dos o

más personas.

• Cuando traslade la unidad, coloque la mano

como muestra la ilustración y sujétela con

firmeza. No permita que la unidad se golpee o

quede expuesta a vibraciones excesivas.

• Levante la unidad colocando la palma de la mano

directamente debajo del panel, pero asegúrese de

no presionar sobre el panel de la pantalla de

cristal líquido (LCD).

Siga los pasos de montaje requeridos para la

colocación en el soporte de sobremesa.

1 Retire el soporte de sobremesa y la bolsa y la

caja de accesorios de la caja. Los tornillos y el

folleto se encuentran en la bolsa de accesorios

fijada a la parte posterior del televisor en color

de pantalla de cristal líquido.

Por motivos de protección y seguridad del

producto, Sony recomienda enfáticamente

utilizar los tornillos suministrados con la

pantalla.

• No retire la cinta azul que fija la placa a la parte

posterior del televisor en color de pantalla de cristal

líquido hasta tanto no haya terminado de instalar el

soporte de sobremesa.

2 Coloque el soporte de sobremesa sobre una

superficie estable y nivelada, luego retire la

cubierta del soporte de sobremesa.

Transporte de la unidad

Asegúrese de sujetar el

panel por la parte inferior.

Preparación para la colocación en el

soporte de sobremesa

Soporte de

sobremesa

Caja de

accesorios

Televisor en color de pantalla

de cristal líquido

Bolsa de

accesorios

Cubierta del

soporte

(continúa)

3 Alinee la marca F, luego ejerza presión sobre

televisor en color de pantalla de cristal líquido

hacia el cuello del soporte de sobremesa y

deslice suavemente el monitor hacia el cuello.

Asegúrese de contar con la ayuda de una o

más personas.

4 Fije el televisor en color de pantalla de cristal

líquido al soporte de sobremesa con los

tornillos suministrados. Fije primero los dos

tornillos inferiores, luego los dos superiores.

• Si se utiliza un destornillador eléctrico, ajuste el par de

fijación aproximadamente a 1,5 N·m {15 kgf·cm}

• No presione el panel de cristal líquido ni el marco que

rodea la pantalla.

En caso de que deba instalar el televisor en color

de pantalla de cristal líquido en la pared o sobre el

soporte de suelo (opcional), retire el soporte de

sobremesa.

1 Coloque el televisor en color de pantalla de

cristal líquido boca abajo.

Coloque un tapete (lámina de embalaje etc.)

sobre la mesa más amplia que el monitor.

Luego, coloque el monitor sobre la mesa de

modo que el soporte quede colgando del

borde de la mesa. Asegúrese de contar con la

ayuda de una o más personas.

2 Retire los cuatro tornillo del soporte de

sobremesa.

• No utilice los tornillos que retiró del soporte de

sobremesa en el soporte de montaje mural ni en el

soporte de suelo.

• Cuando transporte el televisor en color de pantalla de

cristal líquido, llévelo con un tapete extendido por

debajo.

• Tome el soporte de sobremesa firmemente con ambas

manos.

Marca F

2 Tornillos superiors

1 Tornillos inferiors

Remoción del soporte de sobremesa

Lámina de

embalaje etc.

Procedimientos iniciales

Este modelo está preparado para instalarse en la

pared. Para obtener más información, consulte

página 24.

• Para proteger el producto y por motivos de

seguridad, Sony le recomienda que utilice el

modelo de soporte de montaje mural diseñado

para el televisor en color de pantalla de cristal

líquido y que el montaje mural de éste sea

realizado por un distribuidor de Sony o por un

contratista con licencia.

• Se requiere bastante experiencia en la instalación

de este televisor en color de pantalla de cristal

líquido, especialmente para determinar la

fortaleza de la pared que soportará su peso.

• Asegúrese de utilizar los tornillos suministrados

con el soporte de montaje mural cuando fije los

ganchos de montaje al televisor en color de

pantalla de cristal líquido.

Los tornillos suministrados están diseñados para

que tengan entre 8 mm y 12 mm de longitud

cuando se miden desde la superficie del separador.

El diámetro y la longitud de los tornillos difieren

según el modelo de soporte de montaje mural. Si

se utilizan otros tornillos que no sean los

suministrados, es posible que el televisor en color

de pantalla de cristal líquido se dañe

internamente o no funcione correctamente, etc.

• Guarde los tornillos no utilizados y el soporte de

sobremesa en un lugar seguro hasta que esté listo

para fijarlo. Mantenga los tornillos fuera del

alcance de los niños pequeños.

Para obtener más información sobre soportes de

montaje mural aptos para su modelo, llame al

Centro de información al cliente al: 5002 9818 en

la ciudad de México o sin costo al: 01-800-759-

7669 (Estados Unidos)

Asegúrese de que el televisor en color de pantalla de

cristal líquido tenga la circulación de aire adecuada.

Deje suficiente espacio alrededor de la unidad,

como se muestra a continuación. Evite operar la

unidad con temperaturas inferiores a los 5 °C

• Una circulación de aire insuficiente puede provocar un

sobrecalentamiento de la unidad y dañarla o producir

un incendio.

Tenga en cuenta lo siguiente para obtener

la mejor calidad de imagen

• No exponga la pantalla a iluminación directa o

luz solar.

• Utilice focos de luz instalados en el techo o

cubra las ventanas situadas delante de la

pantalla con una tela oscura.

• Instale la unidad en una habitación donde el

piso y las paredes no sean de materiales

reflectantes.

Preparación para la colocación en el

soporte de montaje mural

8-12 mm

Tornillo M6 × 16 (suministrado con el

soporte de montaje mural)

Gancho de montaje

Parte posterior del televisor en

color de pantalla de cristal líquido

Separador (negro)

Fijación al soporte de montaje mural

8-12 mm

Tornillo M6 × 20 (suministrado

con el televisor en color de

pantalla de cristal líquido)

Gancho de montaje

Parte posterior del televisor en color

de pantalla de cristal líquido

Separador (plateado)

Fijación al soporte de suelo

Instalación de la unidad en una pared

o en un lugar cerrado

30 cm

10 cm

6 cm

Deje como mínimo este espacio alrededor del aparato.

Instalado con un soporte

10 cm10 cm

10 cm

30 cm

Instalado en la pared

Deje como

mínimo este

espacio

alrededor del

aparato.

No instale nunca la unidad de este modo:

Se impide la

circulación del aire.

Se impide la

circulación del aire.

Pared

(continúa)

• Cuando traslade la unidad de un área fría a una

cálida, el cambio de temperatura repentino en

la habitación podría causar que la imagen se

vea borrosa o que los colores no sean nítidos

debido a la condensación de la humedad. En

tal caso, espere unas horas antes de encender

la unidad para que la humedad se evapore.

Sony recomienda especialmente tomar

medidas para evitar que la unidad se caiga.

Las unidades que no están instaladas de

manera segura pueden caerse y provocar

daños a la propiedad, causar lesiones

corporales o incluso la muerte.

Medidas para evitar que se vuelque la

unidad

s Fíjela a la pared y/o a un soporte.

s No permita que los niños jueguen o se suban a

los muebles o a la unidad.

s Evite colocar o colgar elementos en la unidad.

s Nunca coloque la unidad en:

• Superficies resbaladizas, inestables o

irregulares.

• Muebles que pueden utilizarse fácilmente

como escalones. Por ejemplo, una cómoda.

s Instale la unidad donde no pueda ser

deslizada, empujada o tumbada.

s Coloque los cables de alimentación de ca y los

cables de conexión de manera tal que no se

encuentren al alcance de niños curiosos.

Use una base de soporte para TV Sony

Use el soporte para TV Sony que se indica (ver la

página 2) y siga el manual de instrucciones que se

proporciona con el soporte para TV Sony.

Si no va a utilizar un soporte para TV Sony, se

aconseja tener en cuenta las siguientes medidas.

Medidas recomendadas para fijar la

unidad de manera segura

Fije el soporte para la unidad

Asegúrese de que pueda sostener adecuadamente

el peso de la unidad. Utilice dos soportes en

ángulo (no se suministran) para fijar la base.

Para cada soporte en ángulo use las herramientas

adecuadas para:

• fijar un lado del soporte en ángulo al tirante de la

pared.

• fijar el otro lado al soporte del TV.

Fije la unidad a la base de soporte

Use el adaptador del soporte (suministrado) y una

cuerda o cadena.

1 Retire el tornillo del soporte de sobremesa.

2 Fije el adaptador al soporte de sobremesa y

luego, la cuerda o la cadena al adaptador.

3 Asegure la cuerda o la cadena al soporte del

TV (no suministrada). Asegúrese de que la

cuerda o cadena no sea demasiado larga.

Fijación de la unidad

Soporte

Soporte en ángulo

Tornillo

Cuerda o cadena

Adaptador del

soporte

Procedimientos iniciales

Fije la unidad a la pared

Retire los dos tornillos de los orificios de montaje

mural superiores que se encuentran en la parte

posterior de la unidad.

Use los artículos que se enumeran a continuación

(no se suministran):

• Dos tornillos de anclaje M6 × 10-12 mm

(atornille en los orificios de montaje mural

superiores que se encuentran en la parte

posterior de la unidad)

• Cuerda o cadena (fije a cada uno de los

tornillos de anclaje M6)

• Anclaje (fíjelo al tornillo de la pared) lo

suficientemente fuerte como para soportar el

peso de la unidad (pase la cuerda a través del

anclaje, luego fíjela al otro tornillo de anclaje

M6)

• Fijar la unidad al soporte sin sujetar correctamente la

unidad ni el soporte a la pared no es garantía suficiente

de que la unidad permanezca en su sitio. Para una

mayor protección, siga las tres medidas recomendadas

anteriormente.

Cuerda o

cadena

Tornillos de anclaje

Orificios de

montaje mural

Anclaje

2. Ubicación de las entradas

• Esta unidad muestra todas las señales de entrada de video en una resolución de 1 920 píxeles × 1 080 líneas.

Conecte el cable de alimentación de ca (suministrado) a la toma AC IN y el cable HDMI (suministrado)

a la toma HDMI IN que se encuentra en la parte posterior de la unidad; luego use los ganchos para

ocultarlos en la parte posterior del soporte de sobremesa.

2 Cuelgue la cubierta del soporte sobre el poste central del soporte de sobremesa; luego, empuje hacia

abajo para cerrar la unidad hasta que escuche un clic.

• Para evitar apretar el cable de alimentación de ca y el de HDMI, asegúrese de que estos cables estén colocados

en las muescas a ambos lados de la cubierta del soporte.

3 Coloque la cubierta del terminal (suministrada) a la unidad.

Elemento Descripción

1 AC IN

(Entrada de ca)

Se conecta a la fuente de alimentación. Conecte el cable de alimentación suministrado a

la toma AC IN y al tomacorriente más cercano.

2 HDMI IN

(Entrada de

HDMI)

La HDMI (Interfaz multimedia de alta definición) ofrece una interfaz de audio/video

totalmente digital sin compresión entre este televisor en color de pantalla de cristal

líquido y cualquier equipo de audio/video equipado con HDMI. La HDMI es compatible

con video mejorado o de alta definición y con audio digital.

Conexión del cable de alimentación de ca y el cable HDMI

Ganchos

Cubierta del soporte Cubierta del terminal

Muesca

Poste central

Procedimientos iniciales

3. Conexión de equipos

• Puede disfrutar con la programación de alta definición subscribiéndose a un servicio de cable o de satélite de alta

definición.

Tabla de referencia de la señal de entrada de la computadora

Después de conectar la PC a la unidad, ajuste la señal de salida de la PC en función de las resoluciones y

temporizaciones compatibles como se indica a continuación.

• Su PC debe ser compatible con una de las señales de

entrada de PC antes mencionadas para poder

visualizarse en el TV.

*La temporización para 1 080p aplicada a la entrada

HDMI será considerada como una temporización de

video, no como una temporización de PC. Esto afecta a

la configuración de

Imagen

y de

Modo ancho

. Para

visualizar el contenido de PC, ajuste el

Modo imagen

Personalizar

, el

Modo ancho

Completa

y el

Área de imagen

Satur. de píxeles

Reproductor de DVD ComputadoraReceptor de satélite

digital/decodificador digital

Reproductor de

Blu-ray Disc/“PS3”

Resoluciones compatibles

Frecuencia

horizontal (kHz)

Frecuencia

vertical (Hz)

Estándar

Señal Horizontal

(Píxeles)

× Vertical

(Líneas)

VGA 640

480 31,5 60 VGA

SVGA (Súper

adaptador de

gráficos de video)

800

600 37,9 60 Estándares VESA

XGA (Matriz de

gráficos extendida)

1 024

768 48,4 60 Estándares VESA

WXGA (Matriz

panorámica de

gráficos extendida)

1 280

768 47,4 60 VESA

1 280

768 47,8 60 VESA

1 360

768 47,7 60 VESA

SXGA (Súper

matriz de gráficos

extendida)

1 280

1 024 64,0 60 VESA

HDTV (Televisión

de alta definición)

1 920

1 080 67,5 60 CEA-861*

4. Ajuste del idioma

La pantalla de configuración de idioma aparece al

encender la unidad por primera vez.

1 Realice las conexiones de cables (consulte las

páginas precedentes antes de configurar el

idioma).

2 Utilice el control remoto para desplazarse por

la configuración de idioma:

s Para restablecer la configuración de

idioma

Seleccione el Idioma en Ajustes del monitor

(página 22).

• Si se apaga la unidad accidentalmente mientras se está

ejecutando el proceso de configuración de idioma, el

proceso se reiniciará desde el principio cuando se

vuelva a encender la unidad.

Cómo usar el Control para

HDMI con BRAVIA Sync

La función BRAVIA Sync en esta unidad

comunica a la unidad con ciertos equipos Sony

que admiten la función Control para HDMI.

Cómo conectar un equipo Sony con

Control para HDMI

Para la conexión, utilice un cable HDMI que tenga

el logotipo HDMI. Consulte las páginas 12 a 13 o

la sección de conexión HDMI.

Configuración de Control para HDMI

Se debe configurar la función de Control para

HDMI para que la unidad se pueda conectar con

otros equipos que cuenten con Control para

HDMI. Consulte la página 22 para obtener más

información acerca de cómo configurar la función

de Control para HDMI de esta unidad. Para otros

equipos, consulte los manuales de instrucciones

correspondientes.

Opciones disponibles al utilizar Control

para HDMI

Las siguientes funciones estarán disponibles una

vez que haya conectado el equipo compatible Sony

con Control para HDMI al televisor en color de

pantalla de cristal líquido:

• Apagado automático del equipo conectado

cuando se apaga el televisor en color de pantalla

de cristal líquido.

• El televisor en color de pantalla de cristal líquido

se encenderá automáticamente y seleccionará la

entrada de HDMI correspondiente mediante

One-Touch-Play (un simple toque de botón).

• Los equipos que se enumeran en la Lista de

dispositivos en la sección Ajustes HDMI se

encenderán automáticamente cuando sean

seleccionados, consulte la página 22.

Botón

V/v:

Le permite resaltar las opciones

donde corresponda.

Botón OK:

Le permite seleccionar la

opción resaltada y avanzar a la

siguiente pantalla.

Botón B:

Le permite retroceder a la

pantalla anterior.

Botón b:

Le permite pasar a la pantalla

siguiente.

Language

English

Español

Français

Ajustes del monitor

Ahorro energía

Detector de luz

Info. del producto

Restablecer todos

Idioma

Español

Operación del televisor en color de pantalla de cristal líquido

Cómo introducir las pilas en el control remoto

Inserte dos pilas tamaño AA (suministradas) haciendo coincidir las marcas e y E de las pilas con el

diagrama que se encuentra dentro del compartimiento para pilas del control remoto.

Para obtener más información, consulte el Manual de instrucciones del control remoto RM-VL610A

(suministrado).

Cuando utilice el control remoto

Botones del televisor en color de pantalla de cristal líquido y del

control remoto

Siga las siguientes instrucciones

• Apunte el control remoto directamente hacia el sensor infrarrojo

que tiene el televisor en color de pantalla de cristal líquido.

• Asegúrese de que ningún objeto obstruya la comunicación entre el

control remoto y el sensor infrarrojo del televisor en color de

pantalla de cristal líquido.

• Las lámparas fluorescentes pueden interferir con el

funcionamiento del control remoto; apáguelas y compruebe si hay

menos interferencia.

• Si tiene problemas con el control remoto, vuelva a colocar las pilas

o reemplácelas y asegúrese de hacerlo correctamente.

VOL

POWER

34 44,71

Los botones del televisor en color de pantalla de cristal líquido operan

de la misma manera que los botones respectivos del control remoto.

Consulte el manual de instrucciones del control remoto

(suministrado).

• El botón V tiene un punto táctil. Úselo como referencia cuando opere el

televisor en color de pantalla de cristal líquido.

• Cuando opere el televisor en color de pantalla de cristal líquido, presione un

botón (a excepción del botón POWER) en la unidad una vez que se hayan

encendido todos los indicadores y vuelva a presionarlo para ejecutar la

función. Todos los indicadores se irán apagando gradualmente.

(continúa)

• Los botones del control remoto que no figuran en la enumeración anterior no pueden operar la unidad.

Elemento Descripción

1 POWER

(Alimentación)

Presiónelo para encender y apagar el monitor.

2 INFO

(Información)

Presiónelo para visualizar la información de entrada actual del equipo externo seleccionado.

3 MENU

(Menú)

Presiónelo para visualizar el MENU a fin de tener acceso a los elementos de MENU,

Imagen,

Sonido, Pantalla, Ajustes HDMI, Ajustes del monitor y Configuración de

PC.

4 V/v/B/b/OK Presione V/v/B/b para desplazar la selección u opción resaltada. Presione OK para seleccionar

o confirmar un elemento.

5 TOOLS

(Herramientas)

Presiónelo para visualizar una lista de funciones convenientes y accesos directos a los menús.

Los elementos del menú TOOLS varían en función de la entrada y del contenido actuales.

6 TV

(Televisor o

televisión)

Se ilumina en rojo durante las operaciones.

7 VOL

+/–

(Volumen +/–)

Presiónelos para ajustar el volumen.

8 MUTING

(Silenciador)

Presiónelo para silenciar el sonido. Presiónelo de nuevo o presione VOL + para recuperar el

sonido.

9 EXIT

(Salir)

Presiónelo para volver a la pantalla anterior cuando visualiza elementos y ajustes de menú.

Excepto HDMI-PC

HDMI-PC

Elemento de menú Página de referencia/Detalles

Ajustes de imagen Consulte la página 18

Sonido Consulte la página 20

Ahorro energía Consulte la página 22

Mejorador de movimiento Consulte la página 19

Control disp. Consulte la página 22

Dispositivos HDMI sincronizados Muestra una lista de equipos compatibles con Control

para HDMI conectados a la unidad. Seleccione el

equipo HDMI que desea usar como entrada; luego,

presione OK.

Elemento de menú Página de referencia/Detalles

Ajustes de imagen Consulte la página 18

Sonido Consulte la página 20

Ahorro energía Consulte la página 22

Centrado H Consulte la página 23

Centrado V Consulte la página 23

Control disp. Consulte la página 22

Dispositivos HDMI sincronizados Muestra una lista de equipos compatibles con Control

para HDMI conectados a la unidad. Seleccione el

equipo HDMI que desea usar como entrada; luego,

presione OK.

Operación del televisor en color de pantalla de cristal líquido

Indicadores

Elemento Descripción

1 PIC OFF

(Apagar la

imagen)

Se ilumina en verde cuando la función Sin imagen está activada. Para obtener más

información, consulte la página 22 (Sin imagen).

2 Luz POWER Se ilumina en verde cuando la unidad está encendida.

3 Detector de

luz

Detecta el nivel de luz de la sala y ajusta el brillo de la pantalla en función de éste (consulte la

página 22 para obtener más información). No coloque ningún objeto cerca del detector ni en el

área circundante (como se muestra más arriba) ya que podría influir en su funcionamiento.

4 (IR) Receptor

de señal

infrarroja

Recibe las señales infrarrojas del control remoto. No coloque ningún objeto cerca del detector

ya que podría influir en su funcionamiento.

PIC OFF POWER

12 34

Uso de los ajustes del televisor en color de pantalla de cristal líquido

Configuración de Imagen

Ajustes de imagen Modo imagen Vívido Selecciónelo para mejorar el contraste y la nitidez

de la imagen.

Foto-Vívido* Para mejorar el contraste y la nitidez.

Estándar Selecciónelo para que la configuración de imagen

sea estándar. Se recomienda para los sistemas de

entretenimiento en el hogar.

Foto-Estándar*

Para visualización estándar; seleccione para uso

doméstico.

Cine Para ver contenido cinematográfico. Indicado para

ver en un entorno similar a una sala de cine.

Foto-Original* Las imágenes se asemejan a las copias de fotos

impresas de un álbum fotográfico.

Personalizar Le permite guardar la configuración preferida.

Foto-

Personalizar*

Le permite guardar la configuración preferida.

* Estas opciones no están disponibles en temporizaciones de PC.

• Las opciones de Modo imagen pueden diferir según la configuración del

Optimizador de video/foto (consulte la página 20).

Restablecer Restablece los ajustes actuales a los valores predeterminados.

Retroilumin Aclara u oscurece la iluminación de fondo.

Imagen Aumenta o disminuye el contraste de la imagen.

Brillo

Aclara u oscurece la imagen.

Color Aumenta o disminuye la intensidad del color.

Tinte Aumenta o disminuye los tonos verdes.

Temperatura de

color

Ajuste de los

blancos

Frío Da un tono azulado a los colores blancos.

Neutro Da un tono neutro a los colores blancos.

Cálido 1, 2 Da un tono rojizo a los colores blancos.

•

La opción

Cálido 1

no está disponible en

Vívido

Foto-Vívido

Imagen

Sonido

Pantalla

Ajustes HDMI

Ajustes del monitor

Configuración de PC

Presione MENU. El menú aparece en pantalla.

2 Presione V/v para seleccionar el elemento y, a continuación,

OK.

3 Siga las instrucciones en pantalla.

4 Presione MENU para salir.

Uso de los ajustes del televisor en color de pantalla de cristal líquido

Nitidez Aumenta la nitidez de la imagen o la suaviza.

Reducción de

ruido

Reduce el nivel de ruido de la imagen.

Reducción de

ruido MPEG

Reduce el efecto de mosaico en los videos de MPEG comprimidos.

Útil para discos DVD y Blu-ray.

Ajustes

avanzados

Disponible en los siguientes Modos de imagen: Estándar, Cine,

Personalizar, Foto-Estándar, Foto-Original y Foto-

Personalizar.

Restablecer Restablece todos los ajustes avanzados a los valores predeterminados.

Corrector negro Mejora las zonas de negro de la imagen para intensificar el contraste.

A.C. avanzada

(Amplificación de

contraste

avanzada)

Optimiza la retroiluminación y el contraste automáticamente. Esta

configuración es especialmente eficaz para las escenas con imágenes

oscuras.

Gamma Ajusta el balance entre las zonas claras y las zonas oscuras de la

imagen.

Blanco claro Destaca los colores blancos y claros.

Espacio de

color

Selecciona la gama de la reproducción de color desde Ancho o

Estándar.

Color vivo Hace que los colores luzcan más vívidos y reproduce los tonos de piel

claros.

Equilibrio de

blancos

Ajusta al detalle la temperatura de color.

• También se puede acceder a los Ajustes de imagen presionando el botón TOOLS en

el control remoto.

• Algunos ajustes de Imagen no están disponibles con la señal de PC conectada a la

entrada HDMI.

Mejorador de

movimiento

Permite activar Mejorador de movimiento para mejorar la nitidez de la imagen en

movimiento y reducir la borrosidad.

Alto Proporciona una imagen en movimiento más nítida para contenido

basado en cine.

Estándar Proporciona una imagen en movimiento nítida. Utilice este ajuste para

uso estándar.

No Utilice este ajuste cuando los ajustes Alto y Estándar muestren

artefactos de video, como por ejemplo, imágenes fantasma.

• Dependiendo del video, es posible que no perciba el efecto visualmente, aunque haya

cambiado el ajuste.

•El Mejorador de movimiento no se encuentra disponible si el Modo juego está

ajustado en Sí.

CineMotion Detecta automáticamente cuando el contenido es una película y aplica un proceso inverso

de exploración progresiva de señal (pulldown 3-2) y estimación de movimiento para

mejorar el rendimiento del contenido fílmico y del desentrelazado.

Auto 1 Aplica un proceso inverso de exploración progresiva de señal

(pulldown 3-2) junto con estimación de movimiento para lograr la más

refinada calidad de imagen y reduce artefactos en las imágenes en

movimiento. Seleccione esta opción para el uso estándar.

Auto 2 Aplica sólo el proceso inverso de exploración progresiva de señal

(pulldown 3-2). El movimiento de la imagen será similar al de la

película original.

No Apaga la función CineMotion. Utilice este ajuste cuando los ajustes

Auto 1 o Auto 2 muestren artefactos de video, como por ejemplo,

imágenes fantasma.

(continúa)

Modo juego Seleccione Sí para aumentar la diversión de los juegos de video rápidos, donde el tiempo

de respuesta es importante. Seleccione No para desactivar esta función.

Optimizador de video/

foto

Realiza los ajustes de imagen para optimizar la calidad de imagen del contenido en video

(imágenes en movimiento) o fotografía (imágenes fijas). La función solo está disponible

para el contenido 1 080i/p (excluyendo el 1 080/24p) conectado a la entrada HDMI.

Video-A La unidad establecerá de manera automática los ajustes de imagen del

contenido en video o imágenes fijas cuando el equipo opcional Sony

que admite el modo Video-A esté conectado a la entrada HDMI.

Video Seleccione para establecer los ajustes de imagen del contenido en

video.

Foto Seleccione para establecer los ajustes de imagen del contenido en

fotografías.

• Las funciones Modo juego y Optimizador de video/foto no están disponibles cuando el Modo sala de cine

está en Sí.

Configuración de Sonido

Modo sonido Dinámico Mejora los agudos y graves.

Estándar Sonido estándar optimizado para uso doméstico.

Voz clara Adecuado para diálogo hablado.

Restablecer Restablece los ajustes actuales a los valores predeterminados.

Agudos Aumenta o disminuye los tonos de alta frecuencia.

Graves Aumenta o disminuye los tonos de baja frecuencia.

Balance Enfatiza el sonido de la bocina izquierda o derecha.

Surround

(Sonido envolvente)

S-FORCE Front

Surround

Proporciona una experiencia de sonido envolvente virtual, posible

utilizando sólo dos bocinas frontales.

No Selecciónelo si desea una recepción normal estéreo o monoaural.

Acercar voz Ajusta la claridad de las voces humanas. Por ejemplo, si la voz de algún periodista de un

programa de noticias no es clara, puede activar esta configuración para obtener una voz

más clara. Por el contrario, si mira un programa deportivo, puede desactivar esta

configuración para suavizar la voz del comentarista.

Amplific. sonido Amplific. sonido provee un sonido más completo con un mayor sentido de profundidad

y anchura, acentuando los sonidos de la frecuencia alta y baja. Seleccione Alto, Bajo o

No para determinar el nivel deseado de énfasis. Seleccione No para desactivar el

amplificador de sonido.

• Sólo está disponible si el Modo sonido está definido en Estándar.

Steady Sound

(Auto volumen)

Seleccione Sí para estabilizar el volumen para todos los programas y comerciales.

Seleccione No para desactivar esta función.

Nivelac. de volumen Ajusta el nivel del volumen de la entrada actual en relación con otras entradas.

• También se puede acceder a los ajustes de

Sonido

presionando el botón

TOOLS

en el control remoto.

Uso de los ajustes del televisor en color de pantalla de cristal líquido

Configuración de Pantalla

Modo ancho Acerc.

panorám.

Llena la pantalla con una distorsión mínima.

Normal Muestra una imagen 4:3 en su relación de aspecto original cuando el

formato de la fuente original es 4:3.

Completa Amplía la imagen horizontalmente para llenar la pantalla cuando el

formato de la fuente original es 4:3. Cuando la fuente original es

16:9 (fuente de alta definición), seleccione este modo para visualizar

la imagen 16:9 en su tamaño original.

Acercamiento Selecciónelo para ampliar la imagen horizontal y verticalmente para

llenar la pantalla mientras conserva la relación de aspecto.

Ancho automático Sí Cambia automáticamente la configuración de Modo ancho en

función del contenido. Si los cambios frecuentes de pantalla le

molestan, seleccione No.

No Desactiva la opción Ancho automático. Seleccione un Modo

ancho en la opción Modo ancho.

4:3 Normal

Seleccione este modo de

pantalla como

predeterminado para

fuentes 4:3

Acerc.

panorám.

Amplía la imagen 4:3 y la ajusta a la pantalla de 16:9, visualizando

una porción de la imagen original tan grande como sea posible.

Normal Muestra la imagen 4:3 en su relación de aspecto original.

No Selecciónelo para seguir utilizando el ajuste del Modo ancho actual

cuando se cambia la entrada.

• 4:3 Normal no está disponible si Ancho automático se encuentra configurado en

No.

•Si 4:3 Normal no se establece en No, el ajuste de Modo ancho se aplica sólo a la

entrada actual. Cuando se cambian entradas, el Modo ancho es reemplazado

automáticamente por el valor 4:3 Normal para la fuentes con formato 4:3. Para

conservar el valor Modo ancho actual cuando se modifican las entradas, fije la opción

4:3 Normal en No.

Área de imagen

Satur. de

píxeles

Visualiza la imagen de fuentes de 1 080i, 1 080p o 1 080/24p en su

tamaño original cuando el modo Modo ancho está definido en

Completa.

Normal Visualiza la imagen en su tamaño original.

-1/-2 Amplía la imagen para ocultar sus bordes.

Centrado horizontal Permite mover la posición de la imagen horizontalmente (a la derecha y a la izquierda).

Centrado vertical Permite mover la posición de la imagen verticalmente (hacia arriba y hacia abajo en la

ventana).

Dimensión vertical Ajusta la dimensión vertical de la imagen de una imagen de definición estándar.

• Algunas opciones no están disponibles con la señal de PC conectada a la entrada HDMI.

• Es posible que las opciones Centrado horizontal, Centrado vertical y Dimensión vertical no estén

disponibles según la señal de entrada.

Las entradas de HDMI de este televisor en color de pantalla de cristal líquido reconocerán y se

comunicarán con otros aparatos de Sony que estén equipados con Control para HDMI. Consulte la

página 14 para obtener información sobre Control para HDMI.

Configuración de Ajustes HDMI

Control para HDMI La función Sí/No permite al televisor en color de pantalla de cristal líquido comunicarse

con otros equipos compatibles con el estándar Control para HDMI.

Desactivación auto.

del dispositivo

Seleccione Sí para hacer que el equipo compatible conectado con Control para HDMI

se apague de forma automática cuando se apaga el televisor en color de pantalla de cristal

líquido. Seleccione No para desactivar esta función. Esta función está disponible cuando

el Control para HDMI está en Sí.

Encendido automático

del monitor

Seleccione Sí para controlar el encendido del televisor en color de pantalla de cristal

líquido desde el equipo compatible conectado con Control para HDMI. Seleccione No

para desactivar esta función. Esta función está disponible cuando el Control para HDMI

está en Sí.

Actualizar lista

dispvos.

Crea o actualiza la lista de dispositivos HDMI. Asegúrese de actualizar la Lista de

dispositivos HDMI cuando cambia las conexiones o ajustes del equipo compatible con el

Control para HDMI.

Lista de dispositivos Muestra una lista de equipos compatibles con Control para HDMI conectados al

televisor en color de pantalla de cristal líquido.

•Presione TOOLS mientras el equipo compatible con Control para HDMI esté conectado para visualizar las

opciones de Control disp. La opción Control disp. permite acceder a Menú, Opciones y Lista de

contenido de su equipo conectado con el control remoto del televisor en color de pantalla de cristal líquido.

• Algunos equipos con Control para HDMI no son compatibles con la función de Control disp.

Ajustes del monitor

Ahorro energía Reduce el consumo de energía ajustando el brillo de retroiluminación. Esto también

mejora el nivel de negro. Elija entre No, Bajo, Alto y Sin imagen.

• Cuando esté programada la función Sin imagen, no podrá desactivarla al presionar los

botones VOL +/– o MUTING. Para desactivarla, presione cualquier otro botón.

Detector de luz Activa el control de brillo automático de la imagen (pantalla). El Detector de luz

calcula el brillo de la sala y permite que la unidad ajuste automáticamente el brillo de

retroiluminación en función de los ajustes de imagen y de las condiciones de iluminación

ambiental de la sala.

• Asegúrese de no colocar ningún objeto alrededor del detector, ya que podría influir en su

funcionamiento (consulte la página 15).

• En luz baja, la gama del control de luz de fondo se reduce cuando el Detector de luz se

ajusta en Sí.

Info. del producto Muestra la información de producto del televisor en color de pantalla de cristal líquido.

Restablecer todos Restaura todos los ajustes a los valores predeterminados de fábrica.

Idioma Seleccione el idioma que prefiera utilizar para mostrar todos los ajustes en pantalla:

English (Inglés), Español o Français (Francés).

Uso de los ajustes del televisor en color de pantalla de cristal líquido

Configuración de PC

Modo ancho Normal Selecciónelo para visualizar la imagen en su resolución y relación de

aspecto originales.

Completa 1 Selecciónelo para ampliar la imagen de modo que llene la pantalla,

conservando su relación de aspecto original.

Completa 2 Selecciónelo para ampliar la imagen de modo que llene la pantalla.

Restablecer Restablece los ajustes actuales a los valores predeterminados.

Centrado H Permite mover la posición de la imagen horizontalmente (a la derecha y a la izquierda).

Centrado V Permite mover la posición de la imagen verticalmente (hacia arriba y hacia abajo).

Accesorios opcionales

Esta unidad ha sido diseñada para ser usada con los siguientes accesorios opcionales, como el soporte de

montaje mural (a partir de octubre de 2008).

Para la instalación de los accesorios opcionales se precisan conocimientos y experiencia suficientes.

Asegúrese de contratar para la instalación a un contratista con licencia. Lea el manual de instrucciones que

se suministra con los accesorios junto con este manual para realizar una instalación segura.

El televisor en color de pantalla de cristal líquido no emite sonido cuando se retira el soporte de sobremesa para usar el

televisor en color de pantalla de cristal líquido con el soporte de montaje mural. En este caso, use el televisor en color

de pantalla de cristal líquido con el exclusivo sistema de altavoces (opcional) para que emita el sonido.

Instalación con la unidad.

Los siguientes pasos se deben realizar de modo que se correspondan con los pasos de instalación del

manual de instrucciones de los accesorios opcionales. Siga las instrucciones de este manual y consulte el

manual de instrucciones suministrado con los accesorios. Si desea leer explicaciones relativas a ( ) en los

pasos de instalación, consulte los mismos pasos en el manual de instrucciones suministrado con los

accesorios.

Los usuarios del sistema de altavoces deben

consultar primero el manual de instrucciones del

soporte de montaje mural.

1 Asegúrese de haber retirado el soporte de

sobremesa (si fuera necesario) (4-1).

• El soporte no viene fijado al televisor en color de

pantalla de cristal líquido al desembalar. Coloque

la unidad boca abajo.

• Si el soporte de sobremesa ya ha sido instalado,

retírelo (consulte la página 8).

2 Coloque los separadores (4-2).

3 Siga los pasos 4-3 a 4-4 del manual de

instrucciones suministrado con el soporte de

montaje manual.

Si sólo usa el soporte de montaje mural

Continúe con el paso 6 de este manual.

Si usa el sistema de altavoces

Continúe con el paso 4 de este manual.

Uso del soporte de montaje mural/sistema de altavoces

Soporte de montaje mural:

SU-WL700

Sistema de altavoces:

SS-WAL700

Use los accesorios suministrados con esta unidad

para realizar la instalación.

Separadores (negros) (4)

1 Retire los cuatro

tornillos de la parte

posterior del

televisor en color

de pantalla de

cristal

líquido.

2 Coloque los

separadores

(negros - suministrados

con el televisor en color de

pantalla de cristal líquido).

Accesorios opcionales

4 Levante el soporte de bloqueo para insertar el

sistema de altavoces (4-5).

5 Fije el sistema de altavoces con dos tornillos

(suministrados con el sistema de altavoces).

6 Consulte el manual de instrucciones

suministrado con el soporte de montaje

manual y siga los pasos 4-6 a 4-7.

7 Conecte el cable de alimentación de ca

(suministrado con el televisor en color de

pantalla de cristal líquido) y el cable HDMI

(suministrado con el televisor en color de

pantalla de cristal líquido) (5-1).

Si instala el sistema de altavoces

Fije el cable de alimentación a los ganchos y

deje que cuelgue del borde derecho del

televisor en color de pantalla de cristal

líquido.

Deje que el cable HDMI cuelgue del borde

izquierdo o derecho del televisor en color de

pantalla de cristal líquido.

8 Siga las instrucciones del manual

suministrado con el soporte de montaje mural

para continuar con la instalación de la unidad

en la pared.

• No se pueden conectar cables al televisor en color de

pantalla de cristal líquido una vez montado en la pared

o sobre el soporte de suelo.

• Si instala el televisor en color de pantalla de cristal

líquido en la pared o sobre el soporte de suelo, levante

la unidad junto con el paño que se encuentra debajo de

ella. No tome la unidad por la rejilla de la bocina.

Soporte de montaje

Esta pieza quedará sobre el soporte de montaje.

Sistema de

altavoces

Soporte de

bloqueo

Inserte en la pieza de unión del soporte del

televisor en color de pantalla de cristal líquido.

Tornillos (suministrados con el sistema de altavoces)

1 Conecte el cable de

alimentación.

2 Fíjelo al gancho.

El televisor en color de pantalla de cristal líquido no emite sonido cuando se retira el soporte de sobremesa para usar el

televisor en color de pantalla de cristal líquido con el soporte de suelo. En este caso, use el televisor en color de

pantalla de cristal líquido con el exclusivo sistema de altavoces (opcional) para que emita el sonido.

Instalación con la unidad

Los siguientes pasos se deben realizar de modo que se correspondan con el paso de instalación del manual

de instrucciones de los accesorios opcionales. Siga las instrucciones de este manual y consulte el manual

de instrucciones suministrado con los accesorios.

Los usuarios del sistema de altavoces, deben

consultar primero el manual de instrucciones del

soporte de suelo.

Siga los pasos siguientes en lugar de “2

Preparativos para la instalación del televisor”

(página 6) del manual de instrucciones

suministrado con el soporte de suelo.

1 Asegúrese de haber retirado el soporte de

sobremesa (si fuera necesario).

• El soporte no viene fijado al televisor en color de

pantalla de cristal líquido al desembalar. Coloque

la unidad boca abajo.

• Si el soporte de sobremesa ya ha sido instalado,

retírelo (consulte la página 8).

2 Coloque los separadores.

Si el sistema de altavoces no está instalado,

use los cuatro separadores (plateados,

suministrados con el televisor en color de

pantalla de cristal líquido).

3 Instale del montaje del soporte I J en el

televisor en color de pantalla de cristal

líquido.

1 Coloque el montaje del soporte I J

alineándolo con los orificios para los tornillos

que quedan disponibles en el paso 2.

2 Fije temporalmente dos tornillos M6 × 20

(suministrado con el televisor en color de

pantalla de cristal líquido) en los orificios

superiores del montaje del soporte. Si el sistema

de altavoces no está instalado, ajuste los cuatro

tornillos.

Continúe con el paso 5 si sólo usa el soporte

de suelo.

Uso con el soporte de suelo/sistema de altavoces

Soporte de suelo:

SU-FL71M

Sistema de altavoces:

SS-WAL700

Use los accesorios suministrados con esta unidad

para realizar la instalación.

Separadores (plateados) (2)* Tornillos M6 × 20 (4)

* Use cuatros separadores si el sistema de altavoces no

está instalado.

1 Retire los cuatro

tornillos de la parte

posterior del

televisor en color

de pantalla de

cristal

líquido.

2 Coloque los separa-

dores (plateados,

suministrados con el

televisor en color de

pantalla de cristal

líquido).

Si el sistema de

altavoces está

instalado, coloque dos

separadores (amarillos,

suministrados con el

sistema de altavoces)

en la parte inferior.

Tornillos M6 × 20

(suministrados con el

televisor en color de

pantalla de cristal

líquido)

Accesorios opcionales

4 Inserte el sistema de altavoces.

5 Fije el sistema de altavoces con los tornillos,

luego fije el gancho M al montaje del soporte

I J.

Ajuste los dos tornillos superiores (fijados

temporalmente en el paso 3).

6 Conecte el cable de alimentación de ca

(suministrado con el televisor en color de

pantalla de cristal líquido) y el cable HDMI,

luego déjelos que cuelguen desde el centro del

televisor en color de pantalla de cristal

líquido.

7 Siga las instrucciones del manual

suministrado con el soporte de montaje mural

para continuar con la instalación.

• No se pueden conectar cables al televisor en color de

pantalla de cristal líquido una vez montado en la pared

o sobre el soporte de suelo.

• Si instala el televisor en color de pantalla de cristal

líquido en la pared o sobre el soporte de suelo, levante

la unidad junto con el paño que se encuentra debajo de

ella. No tome la unidad por la rejilla de la bocina.

Inserte esta pieza debajo del

montaje del soporte I J.

Sistema de

altavoces

Inserte en la pieza de unión del soporte del

televisor en color de pantalla de cristal líquido.

Tornillos (suministrados

con el sistema de

altavoces)

Tornillos M6 × 20

(suministrados

con el televisor

en color de

pantalla de

cristal líquido)

1 Conecte el cable de

alimentación.

2 Déjelo que

cuelgue del centro.

Información adicional

Solución de problemas

Si tiene más preguntas, necesita servicio de

mantenimiento o requiere asistencia técnica en

relación con el uso del televisor en color de

pantalla de cristal líquido Sony, visite nuestra

página en Internet:

http://esupport.sony.com/ES/LA/

o llame al número de teléfono que aparece en su

póliza de garantía.

Síntoma Explicación/Solución

No hay imagen

No hay imagen • Compruebe la configuración de Ahorro energía (consulte la página 22).

No hay imagen de la fuente de

video

• Compruebe la conexión entre el equipo de video opcional y el televisor en color

de pantalla de cristal líquido.

Imagen de poca calidad

La calidad de las imágenes es

inferior a la calidad que tenían

en la tienda

• La calidad de la imagen depende del contenido de la señal.

Sin color, imagen oscura,

color incorrecto, imagen

demasiado brillante

• Ajuste las opciones de Modo imagen en la configuración de Imagen

(consulte la página 18).

• Si configura el modo Ahorro energía en Bajo o Alto, mejorará el nivel de

negro (consulte la página 22).

Imagen borrosa, color de poca

calidad

• Al trasladar la unidad de un lugar frío a uno caluroso o al producirse un cambio

de temperatura repentino en la habitación, es posible que la imagen se vea

borrosa o que sus colores no sean los adecuados debido a la condensación de

humedad. Apague la unidad y espere unas horas antes de volver a encenderla.

Sin sonido / ruido

Buena imagen / sin sonido • Compruebe el control de volumen.

•Presione

MUTING

VOL +

para que “Muting” desaparezca de la pantalla

(

consulte la

página 16).

• Cuando se utiliza el soporte de montaje mural o el soporte de suelo, se necesita

contar con el sistema de altavoces para generar el sonido (consulta la página 24).

BRAVIA Sync

No se detecta el dispositivo

HDMI BRAVIA Sync

• Asegúrese de que el Control para HDMI esté configurado tanto en el televisor

en color de pantalla de cristal líquido como en el dispositivo opcional

compatible con BRAVIA Sync (consulte la página 14).

El segundo receptor audio/

video no está en la Lista de

dispositivos

• Se puede utilizar un solo receptor audio/video por vez con las funciones

BRAVIA Sync y Control para HDMI (consulte la página 22).

Entrada de PC

No hay imagen / No hay señal • Confirme que la PC esté conectada correctamente a la unidad con la entrada

HDMI IN.

• Asegúrese de que la señal de salida desde la PC esté en uno de los formatos

enumerados en la página 13.

Imagen de poca calidad • Ajuste la resolución (consulte la página 13).

General

El Modo ancho cambia

automáticamente

• El ajuste de Modo ancho actual se sustituye automáticamente por el ajuste

4:3 Normal, si 4:3 Normal en la configuración de Pantalla está ajustado en

una opción distinta a No. Si desea bloquear el Modo ancho seleccionado con

el botón WIDE en el control remoto, ajuste 4:3 Normal en No en la

configuración de Pantalla (consulte la página 21).

• Compruebe la opción Ancho automático en la configuración de Pantalla

(consulte la página 21).

Información adicional

Aparecen bandas negras en los

bordes de la pantalla

• Algunos programas de pantalla ancha se filman en formatos superiores a

16:9 (esto es muy común en los lanzamientos cinematográficos). Su televisor en

color de pantalla de cristal líquido mostrará estos programas con bandas negras

en la parte superior y en la parte inferior de la pantalla. Para obtener

información más detallada, consulte la documentación que venía con el DVD (o

póngase en contacto con el proveedor de programas).

• Los programas en formato 4:3 tendrán bandas a la izquierda y a la derecha de la

pantalla.

Ciertos programas en DVD o

en otras fuentes digitales

muestran una pérdida de

detalle, especialmente durante

las escenas con mucha acción

u oscuras

• Esto se debe a que la compresión utilizada por algunas DVD puede hacer que la

pantalla del televisor en color de pantalla de cristal líquido muestre menos

detalles que lo habitual, o que aparezcan artefactos (pequeños bloques o puntos,

pixelizaciones) en la pantalla. Estas compresiones de señales son más visibles

en función de la claridad y la resolución de la unidad.

El control remoto no funciona • Para determinar si el problema es del control remoto o no, presione un botón de

la unidad.

•Presione VOL +/

–

para ajustar el volumen.

•Presione TV en el control remoto cuando el botón no esté iluminado.

• Compruebe la polaridad de las pilas o reemplácelas.

• Apunte el control remoto hacia el sensor del control remoto ubicado en la parte

frontal de la unidad.

• Mantenga la zona del detector del control remoto libre de obstáculos.

• Las lámparas fluorescentes pueden interferir con el funcionamiento del control

remoto; pruebe con apagarlas.

• Compruebe el botón que puede operar esta unidad (consulte la página 15).

La cubierta del terminal no se

puede retirar

• Tome la cubierta del terminal como se ilustra. Tire hacia abajo 1, luego

extraiga en ángulo 2.

Síntoma Explicación/Solución

Especificaciones

• La disponibilidad de los accesorios opcionales dependerá de las existencias.

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Modelo KLV-40ZX1M

Sistema

Sistema del panel

Panel LCD (pantalla de cristal líquido)

Salida de bocinas

5 W + 5 W, 10 W (Graves)

Tomas de entrada/salida

HDMI IN

HDMI: Video: 480i, 480p, 720p, 1 080i, 1 080p, 1 080/24p / Audio: PCM lineal de dos canales 32, 44,1 y 48 kHz; 16,

20 y 24 bits

Alimentación y otras especificaciones

Requisitos de alimentación

120 V a 240 V ca, 50/60 Hz

Consumo energético

en uso

188 W

en espera

0,3 W (120 V)

0,4 W (240 V)

Tamaño de pantalla

(medido diagonalmente en

pulgadas)

Resolución del monitor

1 920 puntos (horizontales) × 1 080 líneas (verticales)

Bocina/

Gama completa (4) (mm)

Ø30

Graves (1) (mm)

58 × 90

Dimensiones

con soporte (mm)

986 × 682 × 307

sin soporte (mm)

986 × 599 × 28

patrón de los orificios de

montaje mural (mm)

300 × 300

tamaño de tornillos de

montaje mural (mm)

M6 (longitud: consulte el diagrama en la página 9)

Peso

con soporte (kg)

15,0

sin soporte (kg)

12,2

Accesorios suministrados

Consulte la sección “Verificación de los accesorios” en la página 6.

Accesorios opcionales

Soporte de montaje mural/Soporte para TV: consulte la página 2

Para su conveniencia

Por favor contacte directamente a Sony, si:

• Después de leer el Manual de instrucciones, tiene preguntas acerca del funcionamiento de su televisor

en color de pantalla de cristal líquido

• Tiene dificultad al operar su televisor en color de pantalla de cristal líquido

Si requiere asistencia con el producto: Visite la página de Internet

http://esupport.sony.com/ES/LA/

o llame al número de teléfono que aparece en su póliza de garantía.

Sony trabajará para resolver sus dudas más rápidamente que el establecimiento donde adquirió el

producto.

POR FAVOR NO DEVUELVA EL PRODUCTO A LA TIENDA

Información adicional

Sony KLV-40ZX1M 40" Bravia Zx Series Lcd Monitor

Product's Documents

User Manual

Specifications

Sony KLV-40ZX1M Questions and Answers

Related Products

Sony XVM-5 Lcd Monitor

Sony MFM-HT95 19" LCD Monitor

Sony XVM-6000 6" Lcd Monitor

Sony XVM-61EX 6" Lcd Monitor

Sony XTL-W70 7" Lcd Monitor Rcvr.

Sony XTL-750W 7" Lcd Monitor Rcvr.
