Proscenic D550 & D500 Vacuum User Manual

User Manual

LDS D500/D550

Please keep this user manual in your sight,read it

throughly and carefully before using this product.

Taiwan Proscenic Polytron Technologies Inc

Service support

E-mail:[email protected]

www.

proscenic.com

English

Deutsch

Français

Italiano

Español

Pусский

WARNING: TO REDUCE THE RISK OF INJURY OR DAMAGE, READ THE

FOLLOWING SAFETY PRECAUTIONS WHEN SETTING UP. USING, AND MAIN-

TAINING YOUR ROBOT.

THIS APPLIANCE MAY ONLY BE USED BY CHILDREN AGED 8 YEARS AND

ABOVE AND PERSONS WITH REDUCED PHYSICAL, SENSORY, OR MENTAL

CAPABILITIES OR LACK OF EXPERIENCE AND KNOWLEDGE IF THEY HAVE

BEEN GIVEN SUPERVISION OR INSTRUCTION CONCERNING USE OF THE

APPLIANCE IN A SAFE WAY AND UNDERSTAND THE HAZARDS INVOLVED.

CHILDREN MUST NOT PLAY WITH THE APPLIANCE. CLEANING AND USER

MAINTENANCE MUST NOT BE CARRIED OUT BY CHILDREN WITHOUT

SUPERVISION.

WARNING: TO AVOID ELECTRIC SHOCK DO NOT EXPOSE THE ELECT-

RONICS OF YOUR ROBOT, OR THE INTEGRATED DOCK-CHARGER KNOWN

AS CHARGING BASE. THERE ARE NO USER SERVICEABLE PARTS INS IDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL DO NOT HANDLE

YOUR ROBOT AND CHARGING BASE WITH WET HANDS.

· Heed all warnings on your robot and its parts.

· WARNING: Risk of electric shock, use indoors in dry locations only.

· Your robot is not a toy. Do not sit or stand on this device. Small children

and pets should be supervised when your robot is operating.

· Store and operate your robot in room temperature environments only.

· Do not use this device to pick up sharp objects, glass, or anything that is

burning or smoking.

· Do not use this device to pick up spills of water, bleach, paint, other chemi-

cals,or anything wet.

· Do not spray or pour liquids on your robot.

· Before using this device, pick up objects like clothing, loose papers, pull

cords for blinds or curtains, power cords, and any fragile objects. If the

device passes over a power cord and drags it, there is a chance an object

could be pulled off a table or shelf.

Important Safety Instructions

Important Safety Instruction

· If the room to be cleaned has a balcony, a physical barrier should be

used to prevent access to the balcony and ensure safe operation.

· Do not place anything on top of your robot.

· Be aware that the robot moves on its own. Take care when walking in

the area that the robot is operating in to avoid stepping on it.

· Do not operate the robot in areas with exposed electrical sockets in the

floor.

· WARNING Shock Hazard: Your robot comes with a region appr-

oved power supply cord. Do not use any other power supply cord. For

replacement cords, please contact Customer Care to ensure the proper

selection of a country specific power supply cord.

· This robot is intended for dry floor use only.

· WARNING Shock and Fire Hazard: This product is designed to be

plugged into a standard electrical socket only. The product may not be

used with any type of power converter.

Use of power converters will immediately void the warranty.

· Do not use non-rechargeable batteries. Use only the rechargeable battery

supplied with the product. For replacement, purchase an identical Prosc-

enic battery or contact Proscenic Customer Care for alternative battery

options.

· ACAUTION :Use only rechargeable battery packs with the correct

specification approved by Proscenic.

· WARNING Shock Hazard: Do not use a charging base with a dam-

aged cord or plug. If the cord or plug is damaged, it must be replaced.

· Always charge and remove the battery from your robot and accessories

before long-term storage or transportation.

· If you live in an area prone to electrical storms, it is recommended that

you use additional surge protection. Your robot‘s charging base must be

protected with a surge protector in the event of severe electrical storms.

· WARNING Shock Hazard: Always disconnect your robot from the

charging base before cleaning or maintaining it.

· Before every use, check the battery pack for any signs of damage or leak-

age. Do not charge damaged or leaking battery packs.

· WARNING Chemical Exposure: If the battery pack is leaking, do not

allow the liquid to come in contact with skin or eyes.If contact has been

made, wash the affected area with copious amounts of water and seek

medical advice. Place the battery in a sealed plastic bag and dispose of

safely according to local environmental regulations.

· The battery pack must be removed from the robot beefore disposal.

· WARNING Fire or Explosion Hazard: Do not crush or dismantle

battery packs.Do not heat or place the battery pack near any heat source

or in direct sunlight. Do not incinerate or shortcircuit the battery pack. Do

not subject batteries to mechanical shock.

· Do not immerse the battery pack in any liquid.

· Contact your local waste management authority for more information on

battery recycling and disposal regulations in your area.

This symbol on the product or its packaging indicates:

Do not dispose of electrical appliances or batteries as unsorted

municipal waste, use separate collection facilities. Contact your

local authority for information regarding the collection systems

available. If electrical appliances are disposed of in landfills or

dumps, hazardous substances can leak into the groundwater and

get into the food chain damaging your health and well-being.

Please contact your local or regional authority for more information

on collection, reuse, and recycling programmes.

Robot cover

Network Configuration

Press and hold“ ”+“ ”for 3 seconds to start network

configuration.

Recharge Button

Clean Button

·Press it to start charging mode

·Press to start clean

Power Indicator

·Power >=20%: stable green light

·Power <20%: red light blinks

WIFI indicator

·flash fast/slowly: wifi connecting

·solid light: wifi connected

·No operation for 10 minutes / press and hold it for 3

seconds to enter sleep mode

·Press to stop cleaning

ON/OFF

Power Button

·Short press it to

power on/off the robot

Infrared Sensor

Collision Bumper

Side Brush

Fall-Arrest

Sensors

Universal

Wheel

Drive Wheels

Main Brush

Buckles of

Main Brush

Cover

Edge Sensor

LDS Laser

Distance Sensor

Fall-Arrest

Sensors

Key Buttons

Main Body

Product Introduction

Filter Element

Water Tank

Stickup Area

Duster Cloth

Water-Tank

Buckles

Water Filling

Nozzle

Charging Indicator

DC Plug

Infrared signal

emitting area

Charging Contact Points

1、Power Button

2、WiFi

3、Mute

4、Direction Button

5、Pause/Start

6、Suction Strength

7、Clean

8、Mopping

(Draught Fan does not work)

9、Recharge

Mopping Module

Charging Base

Product Introduction

Remote Control

1.Docking station placement

Place docking station against the wall and remove

obstacles from within 0.5 meter at two sides and

about 1.5 meters in front of the station, as shown

in the figure a.

If the robot has been shut down，power on the

robot by pressing the power switch under the

robot cover.

Press on robot or on remote control to

operate the robot to go back to the charging

station for recharging as shown in Figure.b.

Note: Power Indicator

Flash red : ＜20%

Flash green:in charging

Solid green light:fully charged

a.When the cleaning task is completed, the host will

automatically return to the charging stand.

b.If the battery runs low, the robot can not be turned

on.Please charge it.

c.The robot cannot be shut down while charging.

d.The charging base is foldable for easy carrying.

e.While charging, please remove the water tank.

f.Place the charging base out of direct sunlight .

meter

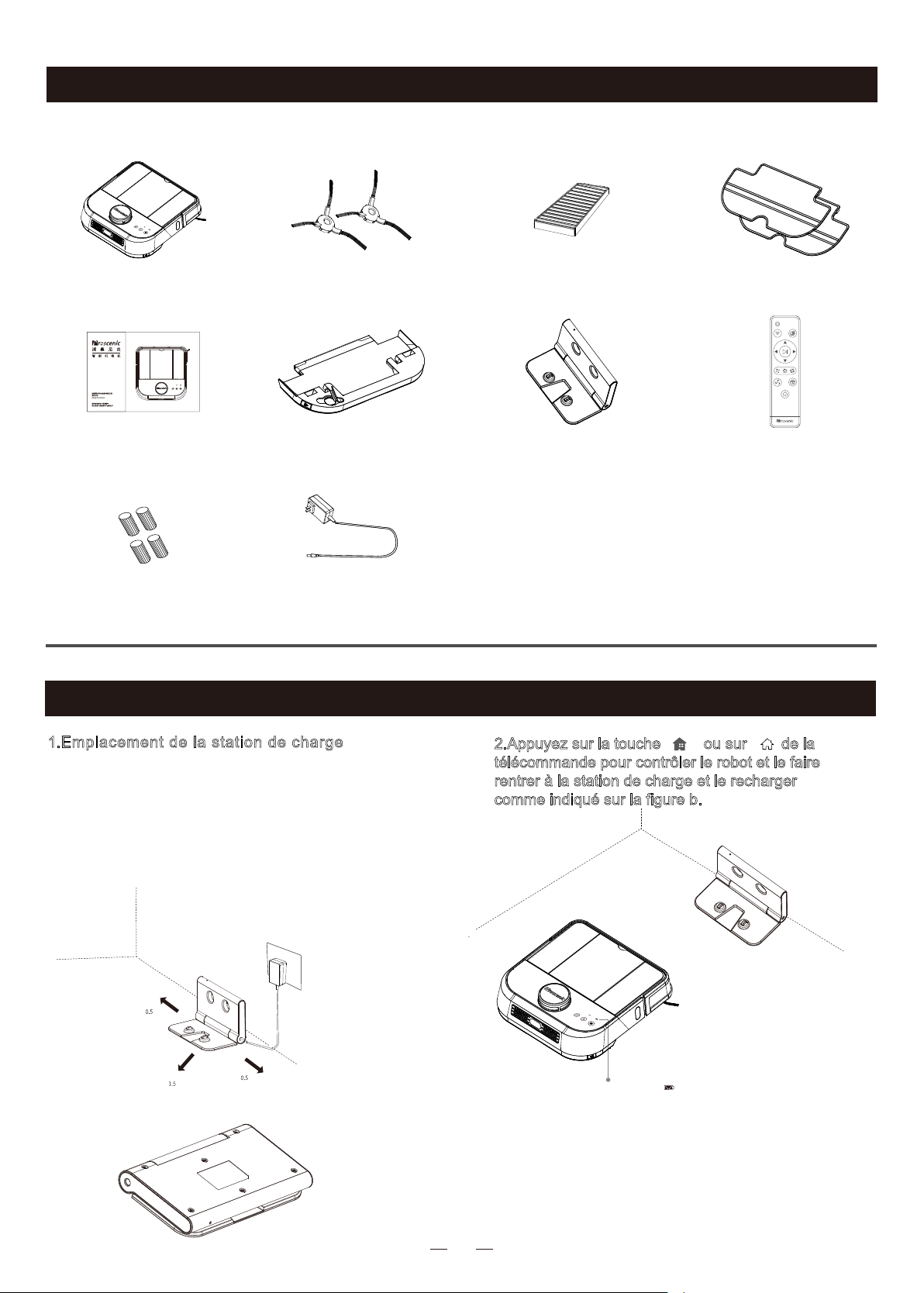

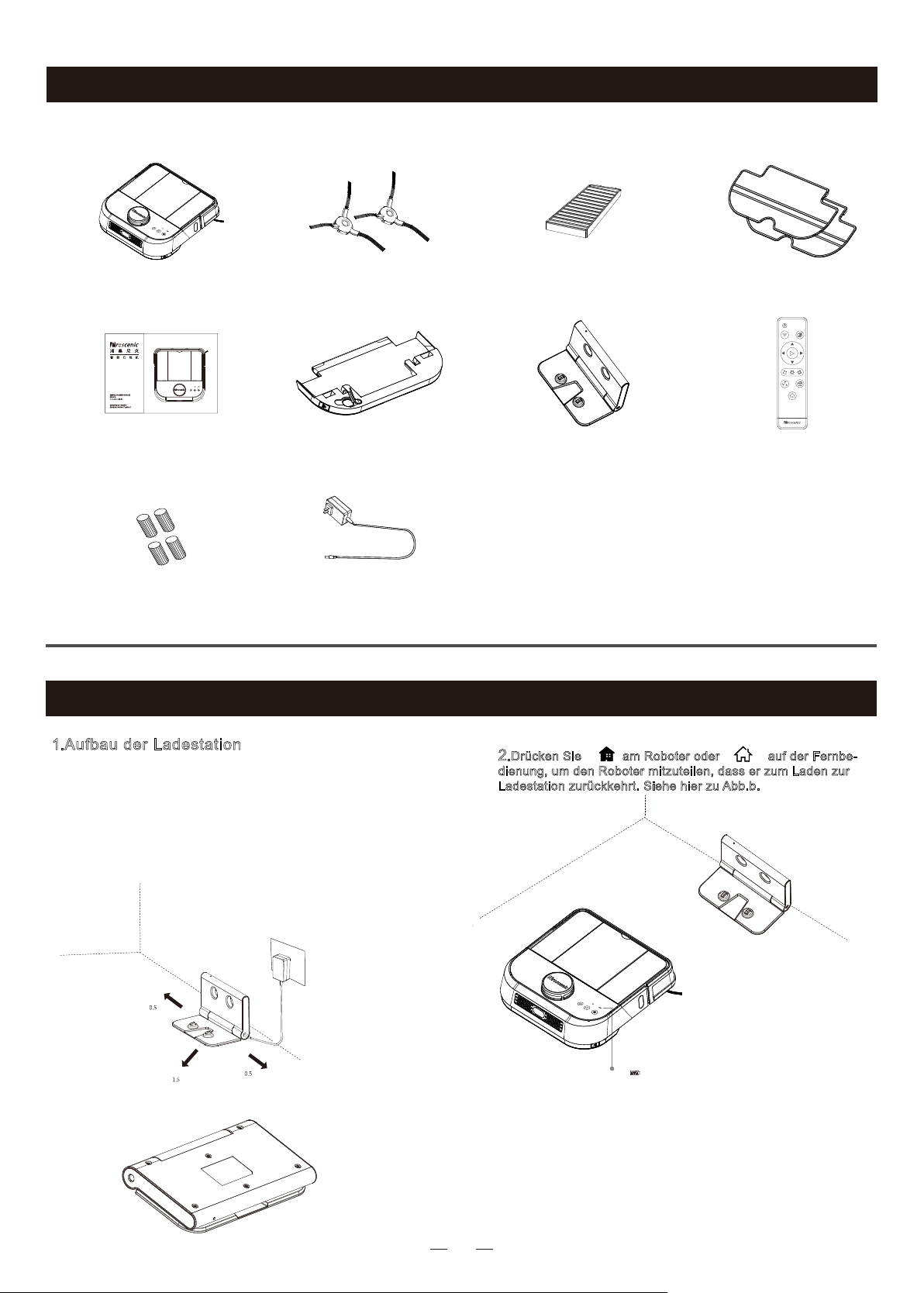

Main Body*1 Side Brush*2 HEPA Filter*1 Duster Cloth*2

Charging Base*1 Remote Control*1 Water Tank*1

(dust bin included)

Filter Elements*4

Manual*1

adapter*1

Main Body and Accessories

Product Operation

Please download APP“ProscenicHome” by sca-

ning the QR code or in Google Play or App Store.

·After the app installation, please follow the APP prompts to enter

network configuration. With APP, you can get more robot function

after connecting the robot wifi.

·The robot is not compatible with 5Ghz network.

press and hold “ ”+“ ”for 3 seconds to

start network configuration

Network Configuration

Enter wifi password

Add a Devide

Make sure WIFI indicator flashes

LDS D500/D550

LDS-xxxx

H500

H600

Please select the purchased device

Click or pull up to load more

Please select the purchased device

LDS D500/D550

......

Search Device Hotspots

WIFI indicator flashes

Hold Down “ ”+” ”for 3 seconds until

you hear "Network Configuration Begins”.

Network Configuration

Hold Down “ ”+” ”for 3 seconds until

you hear "Network Configuration Begins”.

WIFI Resetting

When the wifi connection between the mobile phone

and the robot fails, please reset the robot wifi by pre-

ssing and holding " " and " " for 3 seconds

until you hear a voice prompt "WI-FI has been reset,

meanwhile, the WIFI indicator blinks. The possible

causes of connection failure includes router configur-

ation change, wifi password change, and etc..

The wifi connection between APP and robot

begins.

Please wait until the connection completes.

Start network configuration

Connect to Robot WIFI

Enter the page of Setting > WIFI in your phone,

choose wifi “Proscenic-XXXX”.Reopen APP after

successfully connecting to wifi “Proscenic-XXXX”

Select and connect to the device network

according to the APP prompts

Proscenic-XXXX

Device Choice

Cancel Refresh

Proscenic-XXXX

Device Choice

Cancel Refresh

Setting

AVAILABLE NETWORKS......

WLAN

Proscenic-XXXX

XXXXXXXX

Setting

AVAILABLE NETWORKS

...

WLAN

Proscenic-XXXX

XXXXXXXX

Network Configuration

4. Install the mopping module

① Stick Mopping Cloth on the bottom of water

tank, and press to make it straight.

·Do not mop home when no one is at home

·Do not use the mopping module on carpets.

Not recommended for first cleaning

3.APP installation

Product Operation

② Uncap the water tank, fill it with water, and fasten the

rubber cover.

③ As shown in the figure, push the mopping module

horizontally into the bottom of the robot.Please make

sure the buckles on both sides are installed properly.

Press the buckles on both sides of the mop module

to remove the mopping modules.

·Some disinfectant or detergent may clog the tank filter

·Please remove the mopping module while charging or not in service

Pause / Resume Clean

1. As the figure a shows, in standby mode, press" "

on the robot to start clean (Press any button to pause

cleaning ).

2. As the figure b shows, click the clean button in APP to

start clean (Click the pause button to pause the current

task)

Note:

·The robot vacuum is not recommend for cleaning liquids.

·If the power is less than 20%, the cleaning task will not be performed.

Please charge before starting the cleaning.

·Robot automatically shuts down when the battery is below 5%.

·Please put aside wires on the floor before cleaning to avoid power failure

or damage to furniture.

a b

42㎡

Cleaning Area

57%

Battery Level

38min

Clean Time

Charging 清扫

Charging

Vacuum Robot

Silent Mode More

Cleaning Cycle

Edge cleaning

The robot cleans along the walls, and it returns

to its charging base after the current task is fi-

nished.

Robot stars by scaning the house, generating a map for

the area and intelligently dividing the house into different

sections. In each section, the robot firstly cleans along

the wall, and then cleans in a zigzag pattern.The robot

completes the cleaning of each section in an efficient

and orderly way. When finished, the robot returns to

its base to get charged.

Note: If you move robot mid-cycle it will clear its map and create a new

one when you restart it.It will also be unable to return to its base.

The robot cleans in a square area of 1.5X1.5m.The

robot enters spot clean mode via either of the

following methods:

a.When the user specifies a point on the map, the

robot will come near that point, and then centering

on that point, the robot starts cleaning.

b.Start spot clean mode by remote control.

Spot Cleaning

Please use the APP to schedule cleaning.The robot will

start cleaning as scheduled,and return to base after

finishing cleaning.

Schedule Cleaning

42㎡

Cleaning Area

57%

Battery Level

38min

Clean Time

Charging Clean

Charging

Vacuum Robot

Quite Mode More

Area Cleaning

Press and hold the recharge button on the robot for 3

seconds. Centering on the start point, the robot cleans

in a square area of 2m*2m.

Recharge

Automatic Mode: After cleaning, the robot will au-

tomatically return to the charging base.

Manual Mode: In the pause state, press the rechar-

ge Button on the robot or the APP.

Note:

·If the robot fails to return to its charging base when it completes its

cleaning, please pick it up and place it on its base.

·If mid-cleaning the battery power of your robot falls under 20% , it will

return to base to charge. As the battery level approaches 80%, it will auto-

matically return to finish cleaning where it left off.If mid-cleaning the bat-

tery power of your robot falls under 20% , it will return to base to charge.

As the battery level approaches 80%, it will automatically return to finish

cleaning where it left off.

Custome Zone

2)Zone Cleaning

Zone cleaning confines the robot to a specific area

on-demand. Customized options include: the pos-

ition, the size , and the quantity of spicific areas, and

number of clean times. The default number of clean

times is once or twice.

1) Off-Limits Areas

Set a specific area as an Off-Limits Area to keep the

robot out of the place you don't want to be cleaned .

You can draw permanent off-limits areas in the map.

Note:

·The robot may enter the off-limits area due to positioning errors,

sensor anomalies, etc.

·The setting of permanent off-limits area may be invalid due to great

changes of the location of charging base and furniture. Therefore,

please do not interfere or move your robot mid-cycle.

·Rebuilding the map will result in the loss of the setting of permanent

off-limits areas.

Robot Vacuum

Add a Off-Limits Area Save

Robot Vacuum

Add a Off-Limits Area Save

Vacuum Suction Strength

Choose quiet, standard, or strong mode by app or remote

control. The default is standard mode.

Sleep

In order to save power, you can turn the robot into sleep mode

from standby mode.

a.Press on the remote control to make robot enter or exit sleep mode.

b.You can also press and hold on the robot surface to make robot enter sleep

mode, and press on the robot surface to make robot exit sleep

mode.

c.Robot will automatically enter sleep mode if no command is received for

more than 5 minutes.

d.The robot will not automatically enter sleep mode while being charged by

charging base.

42㎡

Cleaning Area

57%

Battery Level

38min

Clean Time

Charging Clean

Charging

Vacuum Robot

Silent Mode More

Take out and disassemble the roller brush kit as

shown in figure below, and clean it with soft clea-

ning cloth or tool. (The roller brush axle is washa-

ble.）

Note:Recommended to change the main brush per 6-12 months to

ensure the cleaning effect.

1. Open the robot cover

and take out the dust bin.

Brush Cover

Main Brush

Buckles

2. Uncap the dust bin to dump trash

3. Clean the filter

4. Reassemble the dust bin

Clean the filter

The filter can not be washed with water. It is recommended

to replace the filter every 3 months.

To avoid clogging the filter, it is recommended to clean the

filter regularly with a cleaning brush;

Recommended to change the side brush every 3 months to ensure the

cleaning effect

Regularly clean the sensors with a soft rag.

Disassemble and clean the side brush regularly.

Fall-Arrest Sensors

Map Rebuilding

1.Robot builds a new map when it starts in a strange

area.

2.A great change of the indoor home environment will

cause the positioning fail, and hence the robot rebuilds

the navigation map.

Rebuilding the map will result in the loss of settings

made on the original map (including the Off-Limits

Area).

DND mode(Do-not-disturb mode)

During the DND period, the robot does not automa-

tically resume work and actively play the voice. DND

mode is enabled by default in the factory, and its op-

ening time is 22:00-07:00.Please disable DND mode

by app.

·See troubleshooting for solutions,in Page 11.

No operation after 5 minutes in failure state,the robot will automatically enter

sleep mode

Failure State

When the robot has an error, Clean Button or

Recharge Button blinks, and the voice prompts.

Disassemble the water tank in the middle

of cleaning.

If you want to add water in the middle of cleaning, please

stop the robot by pressing of the robot.After adding

water and reassemble the water tank,please press

to continue cleaning.

Main Brush

Clean Dust Bin and Filter

Product Maintenance

Fall-Arrest Sensors

Side Brush

Classification Parameter

Dimension 320mm*300mm*97mm

Weight 3.5kg

Power Rating

14.4V

Rated Power 46.08W

Working Current 3.2A

Dimension 152mm×100mm×47mm

Output Rating 14.4W

Rated Input 100-240V~

Rated Output 24 V—600mA

Input Frequency

50/60Hz

voice prompt Indicators Solution

1, Please put back the

dust box and filter

Please try to replace the filter and confirm

that the filter and dust box are in place. If

the problem remains, please try to replace

the filter again.

2, Please move the rob-

ot to the horizontal gro-

und to start

Clean button and Recharge button

blink:they will slowly blink once

then quickly blink once.

Clean button and Recharge button

blink: they will slowly blink twice

then quickly blink twice.

Clean button and Recharge button

blink:they will slowly blink three

times then quickly blink once.

The robot is tilted at startup, please put the

robot on the horizontal ground to restart;

3. Please check the fall-

arrest sensors and move

the robot to a new posi-

tion to start

The robot suspends. Please move it to anot-

her position and restart it ; Dirty fall-arrest

sensors may cause the fault, so please wipe

them with soft rag

Clean button blinks: it will slowly

blink once then quickly blink twice.

Clean button blinks: it will slowly

blink twice then quickly blink once.

4, Please clean the right

wheel

The right wheel is entangled with garbage.

Please remove garbage.

5, Please clean the left

wheel

The left wheel is entangled with garbage.

Please remove garbage.

When an abnormality occurs during the running of the robot, the Clean button or the Recharge button flashes,and voice

prompts. Please refer to the table below for troubleshooting.

HOST

Charging Base

Product Specifications

Trouble Shooting

6, Please clean the side

brush

The side brush is entangled with garbage.

Please disassemble the side brush and clean it;

7, Please clean the main

brush

Clean button blinks: it will slowly

blink once then quickly flash once

Clean button fblinks: it will slowly

blink three times then quickly flash

once

The main brush may be entangled with gargage.

Please remove it and its bearing to clean.

8, Please place the robot

on the ground to start

The wheels are suspended. Please place the robot

on the ground to start.

Note: Restart the robot can solve some abnormalities

9, Please clear the obst-

acle around the charging

base

Please clear the obstruction or other objects arou-

nd the charging stand; if these cannot be cleared,

please move the charging stand to a new position.

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

Please wipe the infrared sensor with a dry cloth,

and clear the obstruction or foreign objects around

the robot. If they cannot be cleared, please move

the robot to a new position to start.

11,Please check if the edge

sensor needs cleaning.

The edge sensor is covered by dust, please wipe

the sensor;

12, The collision bumper

is abnormal, please check

if you need to clean it.

The collision bumper is stuck. Please tap it for

several times to remove foreign objects.

If there is no foreign objects, please move the

robot to another position to start.

13, Please clear the obsta-

cles around the robot and

try again.

The robot may be stuck or trapped. Please clear

obstacles around it.

14.Please check if the lidar

cover get stuck

Please clear foreign objects around the lidar or

move the robot to a new position to restart

Questions Solution

Unable to start up

Unable to charge

The battery is low. Please charge it before use.

The ambient temperature is too low (below 0 °C) or too high (over 50 °C ).

The robot only operates from 0℃ to 40℃.

Unable to return to

charging base

The battery is low. Please charge it before use.

Abnormal behavior

There are too many obstacles around the charging stand. Please put the

charging stand in the open area.

The robot is too far away from the charging stand. Please place the robot

near the charging stand and try again;

There is abnormal noise

during cleaning

Reboot after shutdown

The main brush, side brush or drive wheel are possibly entangled with

garbage. Please turn off the robot and clean them;

Cleaning ability declining

or ash dropping

The dust box is full. Please clean it.

The HEPA filter is too dirty.Please clean it.

The main brush is entangled with garbage. Please clean it.

Unable to connect to

Wi-Fi

The Wi-Fi signal is not stable. Please make sure the robot is in a good Wi-Fi

signal coverage area.

The Wi-Fi connection is abnormal. Please reset Wi-Fi, or download

the latest version of appplication and try to connect again.

FAQ

The laser distance sensor of this product meets the standards for Class I Laser Products in IEC 60825 and will

not generate hazardous laser radiation.

Cannot return to the charging base

after partial cleaning or being moved

to another position

Please manually place the robot in the charging stand.

Questions Solution

If you can not connect robot to your phone, please refer to the following list for troubleshooting：

1.Please make sure that the WIFI password is entered correctly.

2.Please confirm whether the WIFI is 2.4G; If the home router is a dual-band router, please set the

SSID name of 2.4G and 5G separately.

3.Please close the 4G traffic when binding. And after binding successfully, open the 4G traffic again.

4.Please check if the router has MAC address filtering set, or if the number of assigned IP addresses is full.

5.Try to avoid network rush hours (18:00 to 23:00) for the first time binding.

6.Please contact customer service if it is still not bound successfully.

Laser Safety

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled

environment. This equipment should be installed and operated with minimum distance

20cm between the radiator & your body.

FCC Radiation Exposure Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference,

(2) this device must accept any interference received, including interference that may cause

undesired operation.

NOTE: Any changes or modifications to this unit not expressly approved by the party

responsible for compliance could void the user's authority to operate the equipment.

FCC Warning

Customer Service

Email:[email protected]

Customer service hotline:

5th floor,Jinshun Building, No 287 Ruy Road, Ailian Community,Longgang

District Shenzhen city,China

(DE)+49 202 75886417

(JP)+04 63-68-7447

English & German

月曜～金曜 9:00-17:00

Mon～Fri 13:00-16:00

周一～周五 9:00-17:00

Japanese

Chinese

(CN)+86 400-0097-087

Shenzhen Proscenic Technology Co.,Ltd

China : Shenzhen Pusensi Technology Co., Ltd

502,Block A,Jinshun Building,Ruyi Road,

longgang District,Shenzhen

www.proscenic.com

Taiwan : Taiwan Proscenic Technology Co., Ltd

yingyi street 121 lane 3rd lingya area,

gaoxiong,taiwan

www.proscenic.com

AVVISO: PER RIDURRE IL RISCHIO DI LESIONI O DANNI, LEGGERE LE

SEGUENTI PRECAUZIONI DURANTE LA CONFIGURAZIONE, L'UTILIZZO E

LA MANUTENZIONE DEL ROBOT.

QUESTO APPARECCHIO PUÒ ESSERE UTILIZZATO DAI BAMBINI E DA PE-

RSONE CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI O CON

MANCANZA DI ESPERIENZA E CONOSCENZA SOLO SE SOTTO SUPERVIS-

IONE O DIETRO ISTRUZIONI RELATIVE ALL'USO DELL'APPARECCHIO IN

MODO SICURO E DOPO AVERNE COMPRESO I POTENZIALI PERICOLI. NON

LASCIARE I BAMBINI GIOCARE CON L'APPARECCHIO. PULIZIA E MANUTE-

NZIONE DELL'UTENTE NON DEVONO ESSERE EFFETTUATE DA BAMBINI

SENZA SUPERVISIONE.

AVVISO: PER EVITARE SCARICHE ELETTRICHE NON ESPORRE I COM-

PONENTI ELETTRONICI DEL ROBOT O IL CARICABATTERIE/STAZIONE DI

DOCKING INTEGRATO NOTO COME HOME BASE. L'APPARECCHIO NON

CONTIENE PARTI RIPARABILI DALL'UTENTE. L'ASSISTENZA DEVE ESSERE

EFFETTUATA DA PERSONALE QUALIFICATO. NON TOCCARE IL ROBOT E

LA HOME BASE™ CON LE MANI BAGNATE

· Osservare tutte le avvertenze riportate sul robot e sulle sue parti.

· AVVISO Rischio di scariche elettriche: utilizzare esclusivamente in

ambienti interni e asciutti.

· Il robot non è un giocattolo. Non sedersi o salire in piedi sul dispositivo.

Sorvegliare i bambini piccoli e gli animali domestici quando il robot è in

funzione.

· Conservare e utilizzare il robot solamente in ambienti a temperatura

ambiente.

· Non utilizzare il dispositivo per raccogliere vetro, oggetti appuntiti,in fia-

mme o roventi.

· Non utilizzare il dispositivo per raccogliere residui di candeggina liquida,

vernice o altre sostanze chimiche né oggetti bagnati.

· Non versare o spruzzare sostanze liquide sul robot.

Importanti istruzioni di sicurezza

· Prima di utilizzare il dispositivo, raccogliere oggetti come vestiti, fogli di

carta, cordelle per tapparelle o tende, cavi di alimentazione e qualsiasi

oggetto fragile. Se il dispositivo passa su un cavo di alimentazione e lo

trascina, potrebbero cadere oggetti da un tavolo o uno scaffale.

· Se la stanza che si intende pulire comprende un balcone, utilizzare una

barriera fisica per impedire l'accesso al balcone e garantire la sicurezza.

· Non collocare oggetti sopra il robot.

· Ricordare che il robot si muove autonomamente. Prestare attenzione

quando si cammina nelle vicinanze del robot quando è in funzione, poiché

vi è il rischio di calpestarlo.

· Non utilizzare il robot in aree in cui vi sono prese elettriche esposte sul

pavimento.

· AVVISO Rischio di folgorazione: il robot è fornito in dotazione con un

cavo di alimentazione approvato secondo le normative locali.Non utilizzare

altri tipi di cavi di alimentazione. Qualora fosse necessario un cavo di rica-

mbio, contattare l'assistenza clienti per ottenere il cavo di alimentazione

specifico per il proprio paese.

· Il robot è destinato esclusivamente all'uso su pavimenti asciutti.

· AVVISO Pericolo di scosse elettriche e di incendio: questo prodotto è

progettato per essere collegato esclusivamente a una presa standard. Il prodotto

non può essere utilizzato con un convertitore di potenza. L'uso di convertitori di

potenza renderà immediatamente nulla la garanzia.

· Non utilizzare batterie non ricaricabili. Utilizzare esclusivamente

la batteria ricaricabile fornita con il prodotto. Per la batteria di ricambio, acquistare

una batteria identica oppure contattare l'assistenza clienti per soluzioni alternative.

· ATTENZIONE: caricare solo una delle seguenti batterie Proscenic:

Utilizzare solo batterie ricaricabili con le specifiche corrette approvate da

Proscenic

· AVVISO Rischio di folgorazione: non utilizzare una Base di ricarica il

cui cavo o spina siano danneggiati. Se il cavo o la spina sono danneggiati,

devono essere sostituiti.

· Ricaricare e rimuovere sempre la batteria dal robot e dagli accessori prima

di riporre l'apparecchio per lunghi periodi o durante il trasporto.

· Se si vive in un'area soggetta a temporali, si consiglia di utilizzare una pro-

tezione da sovracorrente aggiuntiva. La Base di ricarica del robot può essere

protetta con una protezione da sovracorrente in caso di temporali.

· AVVISO Rischio di folgorazione: scollegare sempre il robot dalla

Base di ricarica prima di effettuare pulizia o manutenzione.

· Prima di ogni utilizzo, verificare se la batteria presenta eventuali segni di

danno o di perdite. Non ricaricare batterie danneggiate o che mostrano

segni di perdite.

· AVVISO Esposizione a sostanze chimiche: se la batteria mostra

segni di perdite, evitare che il liquido venga a contatto con la pelle o gli

occhi. In caso di contatto, lavare l'area interessata con abbondante acqua

e consultare un medico. Collocare la batteria all'interno di un sacchetto

di plastica sigillato e smaltirla in modo sicuro secondo le normative ambi-

entali locali.

· La batteria deve essere rimossa dal robot prima dello smaltimento.

· AVVISO Pericolo di incendio o di esplosione: non distruggere o sm-

ontare la batteria. Non riscaldare o posizionare la batteria vicino a fonti di

calore. Non incenerire o mandare in cortocircuito la batteria.

Non sottoporre le batterie a urti meccanici.

· Non immergere la batteria in una sostanza liquida.

· Per le normative relative al riciclaggio e allo smaltimento della batteria,

contattare l'ente responsabile per lo smaltimento dei rifiuti nella propria

zona.

Questo simbolo sul prodotto o sulla confezione indica quanto segue:

Non smaltire apparecchi elettrici o batterie come rifiuti urbani indiffere-

nziati; rivolgersi a strutture per la raccolta differenziata. Per informazioni

sui sistemi di raccolta disponibili, contattare gli enti della propria zona.

Se gli apparecchi elettrici vengono smaltiti in discariche o centri di racc-

olta, le sostanze pericolose possono infiltrarsi nelle falde acquifere e pe-

netrare nella catena alimentare, con effetti dannosi sulla salute e il ben-

essere. Contattare le autorità di gestione dei rifiuti locali e regionali per

ottenere maggiori informazioni sui programmi di raccolta, riutilizzo e

riciclaggio.

Configurazione di Rete

Premi e tieni premuto “ + ” Per 3 secondi per avviare

la configurazione di rete

Pulsanti chiave

Corpo Principale

Corpo Principale e Accessori

Cover robot

Pulsante Ricarica

Pulsante Pulisci

·Premere per avviare la modalità ricarica

·Premi per iniziare la pulizia

Indicatore Potenza

·Potenza > =20%: luce fissa verde

·Potenza <20%: luce lampeggiante rossa

Indicatore Wi-Fi

·Lampeggio veloce/lento: connessione Wi-Fi

·Luminoso: Wi-Fi connesso

·Nessuna operazione per 10 minuti/premi e tieni premuto per

3 secondi per entrare in modalità sleep

·Premere per interrompere la pulizia

ON/OFF

Pulsante di accensione

·Premere per accendere

spegnere il robot

Sensore a Infrarosso

Collision Bumper

Spazzola

Laterale

Ruote di

Guida

Sensore Bordo

Sensore di

Distanza Laser LDS

Sensori

anticaduta

Ruota

Universale

Spazzola

Principale

Fibbie del

coperchio

della spazzola

principale

Sensori

anticaduta

1、Accensione

2、WiFi

3、Muto

4、Pulsante Direzione

5、Pausa/Avvio

6、Potenza Aspirazione

7、Pulisci

8、Mopping

(la ventola non funziona)

9、Ricarica

Telecomando

Elemento Filtro

Serbatoio Acqua

Area Stickup

Panno Polvere

Fibbie del

serbatoio dell'acqua

Ingresso

dell'acqua

Indicatore di Ricarica

Presa DC

Area di Emissione

Segnale Infrarosso

Contatto di ricarica

Modulo Mopping

Base di Ricarica

Corpo Principale e Accessori

Corpo Principale *1 Spazzola Laterale*2 Filtro HEPA*1 Panno da Spolvero*2

Base di Ricarica*1 Telecomando*1 Serbatoio Acqua

(due elementi filtro inclusi)

Elementi Filtro*4

Manuale*1

Adattatore*1

Corpo Principale e Accessori

1.Posizionamento dock

Posizionare la stazione dock contro il muro e rimuovere

gli ostacoli nel raggio di 0,5 m sui due lati e di circa 1,5

m davanti alla stazione, come mostrato in figura a.

Se il robot è stato spento, accendere il robot premendo

l’interruttore sotto la cover del robot.

2.Premere sul robot o sul telecomando per

operare il robot e far tornare alla stazione di ricarica

per la ricarica come mostrato in figura b.

Nota:Indicatore di potenza

Flash rosso: ＜20%

Flash verde: in ricarica

Luce verde fissa: completamente carico

a.Una volta terminato il compito di pulizia, il robot torna automaticamente

allo stand di ricarica.

b.Se la batteria scarica, il robot non può essere acceso. Si prega di

caricarlo.

c.Il robot non può essere spento durante la ricarica.

d.La base di ricarica è pieghevole per essere trasportata facilmente.

e.Durante la ricarica, rimuovere il serbatoio acqua.

f.Posizionare la base di ricarica lontano dalla luce solare diretta.

meter

Operazione Prodotto

Scaricare la APP "ProscenicHome" scannerizzando il

codice QR oppure su Google Play o App Store.

·Dopo aver installato la app, seguire le istruzioni APP per entrare nella

configurazione di rete. Con la APP, si possono avere più funzionalità del

robot dopo la connessione del robot al Wi-Fi.

·Il robot non è compatibile con le reti a 5 GHz.

Premi e tieni premuto “ + ” Per 3 secondi per avviare

la configurazione di rete

Configurazione di rete

Inserire password Wi-Fi

Aggiungere un dispositivo

Assicurati che l’indicatore Wi-Fi lampeggi

Cerca Hotspot Dispositivo

Indicatore Wi-Fi lampeggia

Premi e tieni premuto “ + ” Per 3

secondi per avviare la configurazione di rete

Configurazione di Rete

Premi e tieni premuto “ + ” Per 3

secondi per avviare la configurazione di

rete

Reset Wi-Fi

Quando la connessione Wi-Fi fra cellulare e robot fall-

isce, resettare il Wi-Fi robot premendo e tenendo pre-

muto “ “ e “ “ per 3 secondi fino a che non si

sente messaggio vocale comunicare “il Wi-Fi è stato

resettato”, nel frattempo, l’indicatore Wi-Fi lampeggia.

Le possibili cause di errore di connessione includono

cambiamento di configurazione del router, cambio di

password Wi-Fi eccetera.

Inizia la connessione Wi-Fi fra APP e robot.

Attendere fino al completamento della connessione Wi-Fi.

Avviare configurazione di rete

Connetti Hotspot Robot

Entrare nella pagina Impostazioni> Wi-Fi sul telefono,

scegliere il Wi-Fi “Proscenic-XXXX”. Riaprire la APP

dopo essersi connesso con successo al Wi-Fi

“Proscenic-XXXX”

Selezionare e connettere alla rete dispositivo secondo

le istruzioni APP

Proscenic-XXXX

Scelta Dispositivo

Annulla Aggiorna

Proscenic-XXXX

Scelta Dispositivo

Annulla Aggiorna

Impostazioni

Reti Disponibili......

WLAN

Proscenic-XXXX

XXXXXXXX

Impostazioni

Reti Disponibili......

WLAN

Proscenic-XXXX

XXXXXXXX

Configurazione di Rete

3.Installazione APP

Operazione Prodotto

LDS D500/D550

cocosamrt-xxxx

H500

H600

Selezionare il dispositivo acquistato

Fare clic o tirare in alto

per caricarne altri

Selezionare il dispositivo acquistato

LDS D500/D550

......

4. Installare il modulo Mopping

① Inserire il panno mocio sul fondo del serbatoio acqua,

e premere per aggiustare.

·Non passare lo straccio a casa quando nessuno è a casa.

·Non usare il modulo mocio sui tappeti.

Non raccomandato per la prima pulizia.

Pausa/Riprendi Pulizia

1. Come mostra la figura A, in modalità standby, prem-

ere “ “ sul robot per avviare la pulizia (premere

qualsiasi pulsante per mettere in pausa la pulizia).

2. Come mostra la figura B, fare clic sul pulsante pulisci

sulla APP per avviare la pulizia (fare clic sul pulsante

pausa per mettere in pausa il compito corrente).

Nota:

·Il robot aspirapolvere non è consigliato per la pulizia di liquidi.

·Se la carica è inferiore al 20%, l’incarico di pulizia non verrà eseguito.

Si prega di caricare prima di avviare la pulizia.

·Il robot si spegne automaticamente quando la batteria scende sotto il 5%.

·Si prega di mettere da una parte i cavi sul pavimento prima della pulizia per

evitare interruzioni di corrente o danni ai mobili.

a b

42㎡

Area di Pulizia

57%

Livello Batteria

38min

Tempo di Pulizia

Ricarica Pulisci

Caricamento

Robot Aspirapolvere

Modalità Silenziosa Altro

42㎡

Area di Pulizia

57%

Livello Batteria

38min

Tempo di Pulizia

Ricarica 清扫

Caricamento

Robot Aspirapolvere

Modalità Silenziosa Altro

Ciclo di Pulizia

Pulizia Bordi

Il robot pulisce lungo le pareti, e ritorna alla sua base

di ricarica una volta completato il compito corrente.

Il robot inizia analizzando la casa, generando una mappa

per l’area e divide intelligentemente la casa in sezioni di-

fferenti. Per ciascuna sezione, il robot pulisce prima lungo

la parete, e poi pulisce seguendo uno schema a zig-zag.

Il robot completa la pulizia di ciascuna sezione in modo

efficiente ed ordinato. Una volta terminato, il robot ritorna

alla sua base per ricaricarsi.

Nota: se si sposta il robot a metà del ciclo questo azzera la sua mappa e ne

crea una nuova quando si riavvia. Inoltre non potrà ritornare alla sua base.

Il robot pulisce in un’area di 1,5 × 1,5 m. Il robot entra

in modalità pulizia localizzata con uno dei seguenti

metodi:

a.Quando l’utente specifica un punto sulla mappa, il

robot si avvicina a quel punto, e poi centrandosi su

quel punto, inizia a pulire.

b.Avvio modalità pulizia localizzata tramite telecomando.

Pulizia designata

Si prega di usare la APP per programmare la pulizia. Il robot

inizierà a pulire secondo il programma, ritornerà alla base

dopo aver completato la pulizia.

Pulizia programmata

② Svitare il serbatoio acqua, riempire con acqua, e

stringe la cover in gomma.

③

Come mostrato in figura, premere orizzontalm-

ente il modulo mocio sul fondo del robot. Assi-

curarsi che i fermi su entrambi i lati vengono

installati adeguatamente. Premere i fermi su

entrambi i lati del modulo mocio, e poi estrarre

il modulo mocio.

·Alcuni disinfettanti o detergenti possono ostruire il filtro del serbatoio.

·Rimuovere il modulo mocio durante la ricarica o quando non si usa.

42㎡

Area di Pulizia

57%

Livello Batteria

38min

Tempo di Pulizia

Ricarica Pulisci

Caricamento

Robot Aspirapolvere

Modalità Silenziosa Altro

Pulizia area

Premere e tenere premuto il pulsante di ricarica sul robot

per 3 secondi. Incentrato sul punto di avvio, il robot pulisce

in un’area quadrata di 2 × 2 m.

Ricarica

Modalità Automatica: dopo la pulizia, il robot ritornerà

automaticamente alla base di ricarica.

Modalità Manuale: in pausa, premere il pulsante

ricarica sul robot o sulla APP.

Nota:

·Se il robot non riesce a tornare alla sua base di ricarica quando completa

la pulizia, si prega di sollevarlo e posizionarlo sulla sua base.

·Se durante la pulizia la carica della batteria del robot al di sotto del 20%,

questo ritornerà alla base per caricarsi. Quando il livello di carica della

batteria si avvicina all’80%, tornerà automaticamente a completare la pulizia

da dove aveva interrotto.

Zona Personalizzata

2)Pulizia a Zona

La pulizia a zona confina il robot in un’area specifica

su richiesta. Le opzioni personalizzate includono:

posizione, dimensione e quantità delle aree specifiche,

e il numero di pulizie. Il numero di default di pulizie è

una o due.

1) Aree Off Limits

Impostare un’area specifica come zona off limits per

mantenere il robot fuori dallo spazio che non si vuole

pulire. Si possono tracciare delle zone off limits per-

manenti nella mappa.

Nota:

·Il robot può entrare nella off limits a causa di errori di posizionamento,

anomalie del sensore eccetera.

·L’impostazione dell’area off limits permanente può essere non valida

a causa di grossi cambiamenti della posizione della base di ricarica e

del mobilio. Perciò, si prega di non interferire o spostare il robot a metà ciclo.

·Ricostruire la mappa della come risultato la perdita dell’impostazione

dell’area off limits permanente.

Aspirapolvere robot

Aggiungi una

zona off limits

Salva

Aspirapolvere robot

Aggiungi una

zona off limits

Salva

Potenza Aspirazione

Scegliere la modalità silenzioso, standard o forte tramite telecomando.

Quella di default da fabbrica è la modalità standard.

Sleep

Per risparmiare batteria, si può far passare il robot in

modalità sleep dalla modalità standby.

a.Premere sul telecomando per fare entrare o uscire il robot dalla modalità sleep.

b.Si può anche tenere premuto sul robot per fare entrare il robot in modalità sleep,

e premere brevemente per fare uscire il robot dalla modalità sleep.

c.Il robot entra automaticamente in modalità sleep se non viene ricevuto alcun

comando per oltre 5 minuti.

d.Il robot non entra automaticamente in modalità sleep una volta carico sulla base

di ricarica.

Ricostruzione mappa

1.Il robot costruisce una nuova mappa quando inizia

in una zona sconosciuta.

2.Un grosso cambiamento dell’ambiente interno della

casa causerà un errore di posizionamento, per cui il

robot andrà a ricostruire la mappa di navigazione.

Ricostruire la mappa darà come risultato la perdita

nelle impostazioni effettuate sulla mappa originale

(inclusa la zona off limits).

Modalità DND (non disturbare)

Durante il periodo DND, il robot o non riprende automa-

ticamente il lavoro ne riproduce messaggi vocali.La mo-

dalità DND è attivata di default di fabbrica, ed il suo ora-

rio operativo è 22:00-07:00.Si può disattivare la modalità

DND tramite app.

·Vedere la sezione risoluzione problemi per le soluzioni a pagina 11.

In caso di mancata operazione dopo 5 minuti in modalità malfunzionamento,

il robot entra in modalità sleep.

Malfunzionamento

Se si verifica un errore durante l’esecuzione del robot,

il pulsante Pulisci o il pulsante Ricarica sul loro

lampeggiano, e si sente un messaggio vocale.

Smontare serbatoio acqua durante la pulizia

Se è necessario aggiungere acqua durante la pulizia, in-

terrompere il robot premendo sul robot. Dopo aver

aggiunto acqua e rimontato il serbatoio acqua, premere

per continuare la pulizia.

Estrarre e smontare il Kit rullo spazzola come

mostrato in figura sotto, e pulire con un panno

morbido o uno strumento dedicato. (L’asse del

rullo spazzola si può lavare).

Nota: Si raccomanda di cambiare la spazzola principale ogni 6-12 mesi

per assicurare una pulizia efficace.

1. Aprire la cover del robot ed

estrarre il cestino polvere.

Copri Spazzola

Spazzola Principale

Fibbie

Spazzola Principale

Pulire cestino polvere e filtro

Manutenzione Prodotto

2. Svuotare il cestino polvere nella spazzatura

3. Pulire il filtro

4. Rimontare il cestino polvere

Il filtro non può essere lavato con acqua. Si raccomanda di

sostituire il filtro ogni 3 mesi.

Per evitare di ostruire il filtro, si raccomanda di pulire regol-

armente il filtro con uno spazzolino;

Si raccomanda di cambiare la spazzola laterale ogni 3 mesi per assicurare

una pulizia efficace.

Pulire il filtro

Pulire regolarmente i sensori con un panno morbido.

Smontare e pulire regolarmente la spazzola laterale.

Sensori anti-caduta

Sensori di anti-caduta

Spazzola laterale

1, Please put back the

dust box and filter

2, Please move the rob-

ot to the horizontal gro-

und to start

3. Please check the fall-

arrest sensors and move

the robot to a new posi-

tion to start

4, Please clean the right

wheel

5, Please clean the left

wheel

Classificazione Parametro

Dimensione 320mm*300mm*97mm

Peso Circa 3,5 kg

Potenza

14.4V

Valutazione Potenza 46.08W

Corrente Operativa 3.2A

Dimensione 152mm×100mm×47mm

Uscita 14.4W

Ingresso 100-240V~

Valutazione Uscita 24 V—600mA

Frequenza di Ingresso

50/60Hz

HOST

Base di Ricarica

Specifiche Prodotto

Quando si verifica un’anomalia durante l’operazione del robot, il pulsante Pulisci o il pulsante Ricarica lampeg-

giano, e si sente un messaggio vocale. Fare riferimento alla tabella sotto per la risoluzione problemi.

Risoluzione Problemi

Messaggio Vocale Indicatori Soluzione

Provare a sostituire il filtro di confermare che

filtro e cestino polvere siano al loro posto.

Se persiste, provare a sostituire nuovamente

il sito.

Pulsante Pulisci e pulsante Ricari-

ca lampeggiano: un flash lento e

un flash rapido.

Pulsante Pulisci e pulsante Ricarica

lampeggiano: due flash lenti e

due flash rapidi.

Pulsante Pulisci e pulsante Ricari-

ca lampeggiano: tre flash lenti e

un flash rapido.

Il robot inclinato all’inizio, si prega di posi-

zionare il robot su un terreno orizzontale per

riavviare;

Il robot è sospeso. Spostarlo in un’altra po-

sizione e riavviare; i sensori di anti-caduta

sporchi possono causare questo problema,

quindi pulirli con un panno morbido.

Pulsante Pulisci lampeggia: un flash

lento e due flash rapidi.

Pulsante Pulisci lampeggia: it due

flash lenti e un flash rapido

La ruota destra è ostruita dalla spazzatura.

Si prega di rimuovere la spazzatura.

La ruota sinistra è ostruita dalla spazzatura.

Si prega di rimuovere la spazzatura.

6, Please clean the side

brush

7, Please clean the main

brush

8, Please place the robot

on the ground to start

Note: Restart the robot can solve some abnormalities

9, Please clear the obst-

acle around the charging

base

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

11,Please check if the edge

sensor needs cleaning.

12, The collision bumper

is abnormal, please check

if you need to clean it.

13, Please clear the obsta-

cles around the robot and

try again.

14.Please check if the lidar

cover get stuck

Per favore rimuovere gli oggetti estranei dal coper-

chio o spostare il robot in un nuovo posizione per

riavviare.

Le ruote sono sospese. Si prega di posizion-

are il robot su un terreno orizzontale per ria-

vviare.

The spazzola laterale è ostruita dalla spazzat-

ura. Si prega di smontare la spazzola e pulirla;

Pulsante Pulisci lampeggia: un fla-

sh lento e un flash rapido

Pulsante Pulisci lampeggia: tre fla-

sh lenti e un flash rapido

The spazzola principale può essere ostruita

dalla spazzatura. Si prega di rimuovere la st-

essa e i cuscinetti e pulirli.

Rimuovere l’ostruzione o altri oggetti atto-

rno alla base di ricarica; se questi non posso-

no essere rimossi, spostare la base di ricarica

in un’altra posizione.

Pulire i sensori ad infrarosso con un panno

asciutto, e rimuovere le ostruzioni o gli ogg-

etti estranei attorno al robot. Se non posso-

no essere rimossi, spostare il robot in una

nuova posizione per iniziare.

Il sensore bordi è coperto dalla polvere, si

prega di pulire il sensore;

L’ammortizzatore è ostruito. Tamburellare

qualche volta per rimuovere gli oggetti estr-

anei. Se non ci sono oggetti estranei, spost-

are il robot in una nuova posizione per iniz-

iare.

Il robot può essere ostacolato o intrappolato.

Si prega di rimuovere gli ostacoli;

Domande Soluzione

Impossibile avviare

Impossibile caricare

La batteria è scarica. Si prega di caricare prima dell’uso. A temperatura am-

biente è troppo bassa (sotto gli 0 °C) o troppo alta (sopra i 50 °C). Il robot

può funzionare solo a 0 °C a 40 °C

Impossibile tornare alla

base di ricarica

La batteria è scarica. Si prega di caricare prima dell’uso.

Comportamento anormale

Ci sono troppi ostacoli attorno alla base di ricarica. Posizionare la base di ric-

arica in un’aria aperta. Il robot è troppo distante dalla base di ricarica. Posi-

zionare robot vicino alla base di ricarica e riprovare;

C’è un rumore anormale

durante la pulizia

Riavviare dopo lo spegnimento

La spazzola principale, la spazzola laterale o la ruota di guida sono forse ost-

ruite dalla spazzatura. Spegnere il robot è ed effettuare la pulizia;

La capacità di pulizia è di-

minuita o per decidere

Il cestino polvere è pieno. Si prega di pulirlo. Il filtro HEPA è troppo sporco.

Si prega di pulirlo. La spazzola principale è ostruita dalla spazzatura. Si prega

di pulirla.

Impossibile connettersi al

Wi-Fi

Il segnale Wi-Fi non è stabile. Assicurarsi che il robot sia in una buona zona

con copertura Wi-Fi. La connessione Wi-Fi è anormale. Resettare il Wi-Fi o

scaricare la versione più recente dell’applicazione e riprovare a connettersi.

FAQ

Il sensore di distanza laser di questo prodotto soddisfa gli standard per i prodotti laser classe I dello IEC 60825 e non

genera radiazioni laser pericolose.

Sicurezza laser

Impossibile ritornare alla

base di ricarica dopo la

pulizia parziale o dopo es-

sere stato spostato in

un’altra posizione.

Dopo la pulizia parziale o se il robot viene posizionato in un luogo

troppo distante dal suo punto di partenza, ad esempio, se la base di

ricarica è troppo distante, il robot potrebbe non essere in grado di

ricaricarsi automaticamente. Si prega di posizionare manualmente il

robot o sulla base di ricarica.

Domande Soluzione

Se non riesci a connettere all'app, controlla i seguenti probelmi:

1.Assicurati che la password WIFI sia stata inserita correttamente.

2.Si prega di confermare se il WIFI è 2.4G; Se il router di casa è un router dual-band,

per favore imposta separatamente il nome SSID di 2.4G e 5G.

3.Si prega di chiudere il traffico 4G di cellulare durante connesione. E dopo aver collegato

correttamente, apri nuovamente il traffico 4G.

4.Si prega di verificare se il router ha impostato il filtro degli indirizzi MAC o se il numero di

indirizzi IP assegnati è pieno.

5.Cerca di evitare le ore di punta della rete (dalle 18:00 alle 23:00) per la prima volta connesione.

6.Si prega di contattare il servizio clienti se non è ancora collegato correttamente.

Questo equipaggiamento è conforme ai limiti stabiliti dell'esposizione alle radiazioni della

fcc per un ambiente non controllato.

Questo equipaggiamento deve essere installato e gestito con una minima distanza di 20cm

tra il radiatore e il tuo corpo.

FCC esposizione alle radiazioni dichiarazione：

Questo dispositivo conforme la parte 15 delle regole della FCC. L'operazione è soggetta alle

seguenti due condizioni:

(1) questo dispositivo non possono causare interferenze dannose；

(2) questo dispositivo deve accettare qualsiasi interferenza ricevuto, anche le interferenze

che potrebbero causare inutili operazione.

NOTA: Qualsiasi modifica fatta a questa unità che non è espressamente approvato dalla parte

responsabile potrebbe causare valido dell'autorità delll'utente di utilizzare l'equipaggiamento.

FCC avvertimento

Assistenza clienti

Email:[email protected]

Hotline del servizio clienti:

5th floor,Jinshun Building, No 287 Ruy Road, Ailian Community,Longgang

District Shenzhen city,China

(DE)+49 202 75886417

(JP)+04 63-68-7447

Inglese & tedesco

月曜～金曜 9:00-17:00

Lun～Ven 13: 00-16: 00

周一～周五 9:00-17:00

Giapponese

Cinese

(CN)+86 400-0097-087

Shenzhen Proscenic Technology Co.,Ltd

Cina : Shenzhen Pusensi Technology Co., Ltd

502,Block A,Jinshun Building,Ruyi Road,

longgang District,Shenzhen

www.proscenic.com

Taiwan : Taiwan Proscenic Technology Co., Ltd

yingyi street 121 lane 3rd lingya area,

gaoxiong,taiwan

www.proscenic.com

WARNUNG: LESEN SIE DIE FOLGENDEN SICHERHEITSHINWEISE BEI

DER EINRICHTUNG,VERWENDUNG UND WARTUNG IHRES ROBOTERS,

UM DAS VERLETZUNGS- UND DE SCHADENSRISIKO ZU VERMINDERN.

DIESES HAUSHALTSGERÄT KANN VON KINDERN AB 8 JAHREN UND VON

PERSONEN MIT EINGESCHRÄNKTEN KÖRPERLICHEN, SENSORISCHEN ODER

MENTALEN FÄHIGKEITEN SOWIE VON PERSONEN OHNE ERFAHRUNGEN

UND KENNTNISSE UNTER AUFSICHT VERWENDET WERDEN, SOFERN SIE IM

VORFELD ANWEISUNGEN ZUR SICHEREN VERWENDUNG DES HAUSHALTS-

GERÄTS ERHALTEN HABEN UND DIE GEFAHREN VERSTANEN.KINDER DÜR-

FEN NICHT MIT DIESEM HAUSHALTSGERÄT SPIELEN.KINDER DÜRFEN DAS

HAUSHALTSGERÄT NICHT OHNE AUFSICHT ZUR REINIGUNG VERWENDEN

ODER WARTEN.

WARNUNG: LEGEN SIE DIE ELEKTRONIK IHRES ROBOTERS ODER DAS

INTEGRIERTE LADEGERÄT NAMENS HOME BASE NICHT FREI, UM EINEN

STROMSCHLAG ZU VERMEIDEN.ES GIBT KEINE TEILE IM INNEREN, DIE VOM

BENUTZER GEWARTET WERDEN MÜSSEN. LASSEN SIE DAS GERÄT VON QU-

ALIFIZIERTEM SERVICEPERSONAL WARTEN.VERWENDEN SIE IHREN ROBO-

TER UND DIE HOME BASE™ NIEMALS MIT NASSEN HÄNDEN.

· Beachten Sie alle Warnhinweise auf Ihrem Roboter und seinen Teilen.

· WARNUNG: Gefahr von Stromschlägen: Verwenden Sie das Gerät nur

in trockenen Innenräumen.

· Ihr Roboter ist kein Spielzeug. Setzen oder stellen Sie sich nicht auf dieses Ge-

rät.Kleine Kinder und Haustiere sollten beaufsichtigt werden, während Ihr Robo-

ter verwendet wird.

· Lagern und betreiben Sie Ihren Roboter nur bei Zimmertemperatur.

· Verwenden Sie dieses Gerät nicht, um scharfe Gegenstände, Glas oder etwas

Brennendes oder Rauchendes aufzusaugen.

· Verweden Sie dieses Gerät nicht,um ausgelaufene(s) Wasser,Bleiche,Farbe,

andere Chemikalien oder nasse Dinge aufzusaugen.

· Sprühen oder kippen Sie keine Flüssigkeiten auf Ihren Roboter.

Wichtige Sicherheitshinweise

· Heben Sie Gegenstände wie Kleidung, lose Zettel, Zugschnüre von Fensterlä-

den oder Vorhängen, Stromkabel und alle zerbrechlichen Gegenstände vor der

Verwendung des Geräts vom Boden auf. Falls das Gerät über ein Stromkabel

fährt und es mit sich zieht,könnte ein Gegenstand vom Tisch oder Regal gezo-

gen werden und hinunterfallen.

· Falls der zu reinigende Raum über einen Balkon verfügt, sollte eine physische

Barriere verwendet werden,um für einen sicheren Betrieb zu verhindern,dass

das Gerät auf den Balkon gelangt.

· Legen Sie nichts auf Ihrem Roboter ab.

· Beachten Sie, dass sich der Roboter von alleine bewegt. Seien Sie vorsichtig,

wenn Sie durch den Bereich laufen, der vom Roboter gereinigt wird, damit Sie

nicht auf ihn treten.

· Verwenden Sie den Roboter nicht in Bereichen,in denen offen liegende Steckd-

osen in den Boden eingelassen sind.

· WARNUNG Stromschlaggefahr：Ihr Roboter wird mit einem für Ihre Re-

gion zu gelassenen Netzkabel ausgeliefert.Verwenden Sie kein anderes Netzk-

abel.Für Ersatzkabel wenden Sie sich an den Kundendienst, damit Sie das rich-

tige Netzkabel für Ihr Land erhalten.

· Dieser Roboter ist ausschließlich für den Gebrauch auf trockenen Böden vorg-

esehen.

· WARNUNG Stromschlag- und Brandgefahr: Dieses Produkt darf nur

an eine Normsteckdose angeschlossen werden. Das Produkt darf nicht mit

Spannungswandlern verwendet werden.Bei Verwendung von Spannungswan-

dlern verfällt die Gerantie sofort

· Verwenden Sie keine nicht wiederaufladbaren Batterien. Verwenden Sie nur

den im Lieferumfang des Produktsenthaltenen wiederaufladbaren Akku.Kaufen

Sie als Ersatz einen identischen Akku von Proscenic oder erkundigen Sie sich

beim Proscenic Kundendienst nach in Frage kommenden alternativen Akkus.

· ACHTUNG : Verwenden Sie nur einen der folgenden Akkus von Pro-

scenic: max. Andere Arten von Akkus können explodieren und dadurch Verlet-

zungen verursachen. Erkundigen Sie sich immer beim Kundendienst nach

dem richtigen Ersatz für Ihren Akku.

· WARNUNG Stromschlaggefahr: Verwenden Sie keine Ladestation mit

beschädigtem Kabel oder Stecker.Falls das Kabel oder der Stecker beschädigt

ist, muss es/er ersetzt werden.

· Laden Sie den Akku immer auf und entfernen Sie ihn aus Ihrem Roboter und

aus dem Zubehör, bevor Sie das Gerät länger lagern oder transportieren.

· Wenn Sie in einem Gebiet leben, in dem es häufiger zu Gewittern kommt, em-

pfiehlt es sich,einen zusätzlichen Überspannungsschutz zu verwenden.

Die Ladestation Ihres Roboters kann im Fall von schweren Gewittern mit einem

Überspannungsableiter geschützt werden.

· WARNUNG Stromschlaggefahr: Entfernen Sie Ihren Roboter vor der Re-

inigung oder Wartung immer von der Ladestation.

· Untersuchen Sie den Akku vor jedem Gebrauch auf Schäden oder Flüssigkeit-

sverluste. Laden Sie beschädigte oder undichte Akkus niemals auf.

· WARNUNG Chemische Belastung: Die Flüssigkeit undichter Akkus darf

nicht in Kontakt mit Haut oder Augen kommen. Falls ein Kontakt erfolgt ist, was-

chen Sie den betroffenen Bereich mit reichlich Wasser und suchen Sie medizini-

sche Hilfe. Legen Sie den Akku in einen versiegelten Plastikbeutel und entsorgen

Sie ihn gemäß den lokalen Umweltschutzbestimmungen. Lassen Sie ihn von

Ihrem autorisierten Proscenic Service Center vor Ort entsorgen.

· Der Akku-Pack muss vor dem Entsorgen aus dem Roboter entfernt werden.

· WARNUNG Brand-oder Explosionsgefahr:Zerstören oder öffnen Sie Akkus

nicht.Heizen Sie den Akku-Pack nicht auf und halten Sie ihn von Wärmequellen

oder direkt er Sonneneinstrahlung fern.. Verbrennen Sie den Akku Pack nicht und

schließen Sie ihn nicht kurz. Setzen Sie Akkus keinen mechanischen Stößen aus.

· Tauchen Sie den Akku nicht in Flüssigkeit.

· Informationen zu den Recycling- und Entsorgungsbestimmungen in Ihrer Region

erhalten Sie von Ihrem Entsorger vor Ort.

Das Symbol auf dem Produkt bzw. der Verpackung bedeutet:

Entsorgen Sie keine elektronischen Geräte oder Akkus im unsortierten

Haushaltsabfall,sondern verwenden Sie getrennte Entsorgungseinrich-

tungen. Informationen über die vorhandenen Entsorgungseinrichtungen

erhalten Sie bei Ihrer örtlichen Behörde. Wenn elektronische Geräte in

der Natur oder auf Mülldeponien entsorgt werden, können gefährliche

Substanzen in das Grundwasser und somit in die Nahrungskette gela-

ngen und eine Gefahr für Ihre Gesundheit und Ihr Wohl befinden dars-

tellen.Bitte wenden Sie sich für weitere Informationen zu Sammel-, Wi-

ederverwendungs- und Recyclingprogrammen an Ihre örtliche oder re-

gionale Abfallentsorgungsbehörde.

Netzwerkkonfiguration

Halten Sie " + " 3 Sekunden lang gedrückt,

um die Netzwerkkonfiguration zu starten

LDS Laserab-

standsmesser

Aufladeknopf

Reinigungsknopf

·Kurz drücken, um den Lademodus zu starten

·Drücken, um mit der Reinigung zu beginnen

Betriebsanzeige

·Power > =20%: grünes Licht leuchtet dauerhaft

·Power <20%: rotes Licht blinkt

WLAN Anzeige

·Schnelles/langsames Blinken:

WLAN Verbindung wird hergestellt

·Lang und hell: WLAN Verbindung

wurde hergestellt

·Keine Aktivität seit 10 Miniten / 3 Sekunden lang

gedrückt halten, um in den Ruhemodus zu wechseln

·Kurz drücken, um die Reinigung zu beenden

AN/AUS

Netzschalter

·Kurz drücken, um den

Roboter an-/auszuschalten

Roboterabdeckung

Hauptknopf

Hauptbauteil und Zubehör

Ihr Roboter

Infrarotsensor

Kollisionsschutz

Seitenbürste

Hauptrad

Eckensensor

Umkippschutzs-

ensoren

Universalrad

Hauptbürste

Schnallen an der

Hauptbürstenabd-

eckung

Umkippschutzs-

ensoren

Fernbedienung

Filterelement

Wassertank

Vorstehende

Elemente

Wischtuch

Wassertank-

schnallen

Trichter für die

Befüllung mit Wasser

Ladeanzeige

DC Stecker

Bereich, in die der

Infrarotsensor ausstrahlt

Ladekontakt

Wischmodus

Ladestation

Hauptbauteil und Zubehör

1、Startknopf

2、WALN

3、Lautlos

4、Richtungstaste

5、Pause / Start

6、Saugstärke

7、Reinigung

8、Wischen

(Trockenventilator funktioniert nicht)

9、Laden

Host*1 Seitenbürste*2 HEPA Filter*1 Wischtuch*2

Ladestation*1 Fernbedinung*1 Wassertank

（mit 2 Filterpatronen）

Filterpatrone*4

Bedienungsanleitung*1

Adapter*1

Hauptteil und Zubehör

1.Aufbau der Ladestation

Legen Sie die Ladestation an die Wand und

entfernen Sie Hindernisse innerhalb von 0,5

Metern an zwei Seiten und etwa 1,5 Meter vor

der Station. Siehe hierzu Abb.a.

Wenn der Roboter heruntergefahren wurde,

schalten Sie ihn ein, indem Sie den Netzscha-

lter unter der Roboterabdeckung drücken.

Hinweis：Betriebsanzeige

Rotes Blinklicht: <20%

Grünes Blinklicht: wird geladen

Permant leuchtendes grünes Licht: voll geladen

a.Wenn die Reinigung abgeschlossen ist, kehrt das Gerät automatisch zur Ladestation

zurück.

b.Wenn der Akku fast leer ist, kann der Roboter nicht eingeschaltet werden. Bitte laden

Sie ihn auf.

c.Der Roboter kann während des Ladevorgangs nicht heruntergefahren werden

d.Die Ladestation ist zum einfachen Tragen faltbar.

e.Während des Ladevorgangs entfernen Sie bitte den Wassertank.

f.Setzen Sie die Ladestation nicht direkter Sonneneinstrahlung aus.

2.Drücken Sie am Roboter oder auf der Fernbe-

dienung, um den Roboter mitzuteilen, dass er zum Laden zur

Ladestation zurückkehrt. Siehe hier zu Abb.b.

meter

Produktbetrieb

Laden Sie die App "ProscenicHome" herunter, indem Sie

den QR-Code scannen oder über den Google Play oder

App Store.

·Folgen Sie nach der App-Installation den APP-Anweisungen, um die Netzwerk-

konfiguration einzugeben. Mit der APP können Sie weitere Roboterfunktionen

erhalten, nachdem Sie das WLAN des Roboters angeschlossen haben.

·Der Roboter ist nicht mit dem 5-GHz-Netzwerk kompatibel.

Halten Sie " + " 3 Sekunden lang gedrückt,

um die Netzwerkkonfiguration zu starten

Netzwerkkonfiguration

WLAN Passwort eingeben

Gerät hinzufügen

Achten Sie darauf, dass die

WLAN Anzeige blinkt

Nach Geräte-Hotspots suchen

WLAN Anzeige leuchtet auf

Halten Sie " + " 3 Sekunden lang gedrückt,

bis Sie die Ansage "Network configuration begins"

("Netzwerkkonfiguration startet") hören

Netzwerkkonfiguration

Halten Sie" + " 3 Sekunden lang gedrückt,

bis Sie die Ansage "Network configuration begins"

("Netzwerkkonfiguration startet") hören

WLAN zurücksetzen

Wenn die WLAN-Verbindung zwischen dem Handy und

dem Roboter fehlschlägt, setzen Sie bitte das Roboter-

WLAN zurück, indem Sie "" "" und "" "" 3

Sekunden lang gedrückt halten, bis Sie die Ansage

"WLAN has been reset" ("WLAN wurde zurückgesetzt")

hören. Währenddessen wird die WIFI Anzeige blinken.

Mögliche Ursachen für Verbindungsfehler sind die

Änderung der Router-Konfiguration, die Änderung des

WLAN-Passworts und so weiter.

Die WLAN-Verbindung zwischen APP und Roboter

beginnt.

Bitte warten Sie, bis die Verbindung hergestellt ist.

Starten Sie die Netzwerkkonfiguration

Mit einem Roboter-Hotspot verbinden

Wählen Sie das Gerätenetzwerk laut APP Anweisung

aus und stellen Sie eine Verbindung her

4. Installieren Sie das Wischmodul

① Legen Sie das Wischtuch auf die Unterseite

des Wassertanks und drücken Sie, um es gerade

auszurichten.

·Verwenden Sie das Wischmodul nicht, wenn sich niemand zu

Hause aufhält.

·Nutzen Sie die Wischfunktion nicht auf Teppichen

Nicht für die erste Reinigung empfohlen.

3.APP herunterladen

Produktbetrieb

LDS D500/D550

LDS-xxxx

H500

H600

Bitte wählen Sie Ihr Gerät aus

Klicken oder scrollen, um weitere

Geräte angezeigt zu bekommen

Bitte wählen Sie Ihr Gerät aus

LDS D500/D550

......

Rufen Sie in Ihrem Telefon die Seite Einstellungen

>WLAN auf, und wählen Sie WLAN "Proscenic-XXXX" .

Öffnen Sie die APP, nachdem Sie sich mit WLAN

"Proscenic-XXXX" verbunden haben.

Proscenic-XXXX

Wählen Sie das Gerät aus

abbrechen aktualisieren

Proscenic

-XXXX

Proscenic

-XXXX

Wählen Sie das Gerät aus

abbrechen aktualisieren

Einstellung

Wählen Sie WALN aus......

WLAN

Proscenic-XXXX

XXXXXXXX

Einstellung

Wählen Sie WALN aus

...

WLAN

Proscenic

-XXXX

XXXXXXXX

Netzwerkkonfiguration

Pause / mit dem Reinigen fortfahren

1. Pressen Sie im Standbymodus auf " ", wie in

der Abb gezeigt, um mit der Reinigung zu beginnen.

(Die Reinigung kann mit jedem Knopf unterbrochen

werden.)

2. Drücken Sie, wie in der APP gezeigt, in der APP auf

den Reinigungsknopf, um mit der Reinigung zu beginnen.

(Drücken Sie die Pausetaste, um die Reinigung zu

unterbrechen.)

Hinweis:

·Der Saugroboter ist nicht zur Reinigung von Flüssigkeiten gedacht.

·Wenn die Batterieleistung unter 20% sinkt, wird keine Reinigung mehr ausgeführt.

Bitte laden Sie das Gerät vor der Reinigung auf.

·Der Roboter schaltet sich automatisch ab, wenn der Ladestand unter 5% fällt.

·Bitte verstauen Sie auf dem Boden liegende Kabel, bevor Sie mit der Reinigung

beginnen, um mögliche Stromausfälle oder Schäden an Möbeln zu vermeiden.

a b

42㎡

Reinigungsbereich

57%

Ladestand

38min

Reinigungszeit

laden reinigen

laden

Staubsaugerroboter

Ruhemodus weiter

42㎡

Reinigungsbereich

57%

Ladestand

38min

Reinigungszeit

laden reinigen

laden

Staubsaugerroboter

Ruhemodus weiter

Reinigungsmodus

Eckreinigung

Der Roboter reinigt auch an den Wänden entlang und

fährt nach Abschluss der Reinigung zurück in die

Ladestation.

Der Roboter beginnt damit, eine Karte des zu reinigenden

Hauses zu erstellen und die Flächen dann in verschiedene

Abschnitte einzuteilen. In jedem Abschnitt reinigt der Ro-

boter zunächst die Wand entlang, und dann reinigt er in

einem Zickzackmuster. Der Roboter vervollständigt die

Reinigung jedes einzelnen Abschnitts effizient und geo-

rdnet. Nach der Fertigstellung kehrt der Roboter an

seine Basis zurück, um aufgeladen zu werden.

Hinweis: Wenn Sie den Roboter während der Reinigung verschieben, dann

fährt er seine Route ab und erstellt beim nächsten Start eine neue Karte.

Er kann dann nicht mehr an seine Ladestation zurückkehren.

Der Roboter reinigt eine Fläche von 1,5 x 1,5 m. Der

Roboter kann wie folgt in den Reinigungsmodus für

kleine Flächen versetzt werden:

a.Wenn der Benutzer eine bestimmte Stelle auf der

Karte auswählt, fährt der Roboter zur Mitte der Stelle

und beginnt dann mit der Reinigung.

b.Die kleine Flächenreinigung wird mittels Bedienung-

sanleitung gestartet.

Kleine Flächenreinigung

Bitte nutzen Sie die APP, um einen Reinigungszeitplan

zu erstellen. Der Roboter beginnt zur gewünschten Zeit.

Reinigungszeitplan

② Lösen Sie den Wassertank, füllen Sie ihn mit Wasser

und befestigen Sie die Gummiabdeckung

③ Drücken Sie das Wischmodul wie in der Abbildung

gezeigt horizontal in die Unterseite des Roboters.

Vergewissern Sie sich, dass die Schnallen an beiden

Seiten angebracht sind. Drücken Sie die Schnallen

an beiden Seiten des Wischmoduls und ziehen Sie

das Wischmodul heraus.

·Desinfektionsmittel oder Reinigungsmittel kann den Tankfilter verstopfen

·Bitte entfernen Sie das Wischmodul während des Ladevorgangs oder

während es nicht verwenden

42㎡

Reinigungsbereich

57%

Ladestand

38min

Reinigungszeit

laden reinigen

laden

Staubsaugerroboter

Ruhemodus weiter

Flächenreinigung

Halten Sie den Ladeknopf des Roboters für 3 Sekunden

gedrückt. Der Roboter fährt dann vom Startpunkt aus eine

Fläche von 2m x 2m ab.

Aufladen

Automatischer Modus: Nach der Reinigung fährt der

Roboter automatisch wieder zur Ladestation zurück.

Manueller Modus:Drücken Sie während der Pause

den Ladeknopf am Gerät oder in der APP.

Hinweis:

·Wenn der Roboter nach der Reinigung nicht alleine in die Ladestation

zurückkehrt, heben Sie ihn bitte auf und legen Sie ihn in die Ladestation.

·Wenn während der Reinigung die Batterieleistung unter 20% fällt, kehrt

der Roboter zum Aufladen an die Station zurück. Wenn die Batterieleis-

tung wieder 80% beträgt, setzt der Roboter seine Reinigung an der letz-

ten gereinigten Stelle zuürck.

Individuelle Zone

2)Zonenreinigung

Bei der Zonenreinigung beschränkt sich das Gerät auf

bestimmte, festgelegte Areale. Zu den individuellen Ei-

nstellungen gehören: Ort, Größe und die Art der festg-

elegten Reinigungsfläche, so wie die Anzahl der Reini-

gungen. Als Standard wird eine oder zwei Reinigungen

festgelegt.

1) Ausgesparte Areale

Legen Sie ausgesparte Areale fest, um Bereiche zu

bestimmen, in denen der Roboter nicht reinigen soll.

Sie können permanent auszusparende Bereiche auf

der Karte festlegen.

Hinweis:

·Der Roboter fährt aufgrund von Positionierungsfehlern, Sensorungenaui-

gkeiten etc. eventuell in die ausgesparten Bereiche.

·Die Einstellung für permanent ausgesparte Areale kann bei größeren

Umstellungen der Möbel und der Ladestation nicht mehr wirksam sein.

Daher vermeiden Sie dies bitte oder korrigieren Sie den Roboter wäh-

rend der Saugarbeit.

·Wenn eine neue Karte erstellt wird, gehen die Einstellungen der urspr-

ünglichen Karte verloren (inkl. der ausgesparten Areale)

Staubsaugerroboter

zu den ausgesparten

Arealen hinzufügen

speichern

Staubsaugerroboter

zu den ausgesparten

Arealen hinzufügen

speichern

Schlafmodus

Um Energie zu sparen, können Sie den Roboter

aus dem StandbyModus in den Ruhezustand

versetzen.

a.Drücken Sie auf der Fernbedienung, um den Roboter in den Ru-

hezustand zu versetzen

b.Sie können auch lange auf der Roboteroberfläche drücken, um den

Roboter in den Schlafmodus zu schalten, und kurz auf der Roboterober-

fläche drücken, um den Roboter aus dem Schlafmodus zu wecken.

c.Robot wechselt automatisch in den Ruhemodus, wenn länger als 5 Min-

uten kein Befehl empfangen wird

Reinigungsmodus

Wählen Sie den stillen, Standard- oder starken Modus

per App oder Fernbedienung. Der Standardmodus ist

voreingestellt.

Verlust von Gebietsinformationen

1.Der Roboter erstellt sich selbst einen Grundriss der

Umgebung, wenn er das erste Mal dort reinigt

2.Größere Veränderungen der Inneneinrichtung können

dazu führen, dass dieser Plan nicht mehr stimmt und

der Roboter eine neue Karte erstellen muss.

Wenn eine neue Karte erstellt wird, gehen die Einste-

llungen der ursprünglichen Karte verloren (inkl. der

ausgesparten Areale)

DND Modus (Bitte nicht stören Modus)

Während des DND - Zeitraums nimmt der Roboter die

Arbeit nicht automatisch wieder auf und spielt die Stim-

me nicht aktiv ab.Der DND-Modus ist werkseitig stand-

ardmäßig aktiviert und die Ruhezeit ist 22: 00-07: 00.

Bitte deaktivieren Sie den DND Modus per App.

Fehlermeldungen

·Siehe Fehlerbehebung auf Seite 11 für Lösungsvorschläge.

·Kein Betrieb nach 5 Minuten im Fehlerzustand, der Roboter wechselt automatisch

in den Schlafmodus

Wenn eine Fehler auftritt, während der Roboter läuft, blinken die Reini-

gungs Taste oder die Aufladen-Taste des Roboters, und die

Sprachanweisungen werden angezeigt.

Entnahme des Wassertanks während

des Reinigungsvorgangs

Wenn Sie während der Reinigung Wasser hinzufügen

möchten, halten Sie den Roboter an, indem Sie

am Roboter drücken. Nachdem Sie Wasser hinzugefügt

haben und den Wassertank wieder zusammenbauen,

drücken Sie um die Reinigung fortzusetzen

Nehmen Sie den Bürstensatz heraus und zerlegen Sie

ihn wie in der folgenden Abbildung gezeigt.Reinigen

Sie ihn mit einem weichen Reinigungstuch oder Werk-

zeug. (Die Walzenbürstenachse ist waschbar.)

Hinweis: Es wird empfohlen, die Hauptbürste alle 6-12 Monate zu wechseln,

um eine gleichmäßige Reinigung zu garantieren.

Bürstenabdeckung

Hauptbürste

Schnallen

Hauptbürste

Reinigung des Staub-

behälters und des Filters

Produktwartung

1. Öffnen Sie die Roboterabdeckung und entnehmen

Sie den Staubbehälter.

2. Öffnen Sie den Staubbehälter, um den Dreck

auszukippen.

3. Reinigen Sie den Filter

4. Bauen Sie den Staubbehälter wieder zusammen

Reinigen Sie den Filter

Der Filter kann nicht mit Wasser gereinigt werden. Es wird empfohlen, den Filter alle 3 Monate zu ersetzen.

Um ein Verstopfen des Filters zu verhindern, sollte der Filter regelmäßig mit einer Bürste gereinigt werden

Es wird empfohlen, die Seitenbürsten alle 3 Monate zu ersetzen,

um ein gleichmäßiges Reinigungsergebnis zu erzielen.

Reinigen Sie die Sensoren regelmäßig mit einem weichen

Tuch.

Zerlegen und Reinigen Sie die Seitenbürsten regelmäßig.

Bodenerkennungssensor

Seitenbürste

Bezeichnung Parameter

Größe 320mm*300mm*97mm

Gewicht circa 3,5 kg

Leistungseinteilung

14.4V

Angegebene Leistung 46.08W

Betriebsspannung 3.2A

Größe 152mm×100mm×47mm

Ausgabeleistuung 14.4W

Angegebene Ausgabe 100-240V~

Angegebene Zufuhr 24 V—600mA

Angegeben Zufuhrfrequenz

50/60Hz

HOST

Ladestation

Grundparameter

Sprachaufforderung Anzeichen Lösungsvorschläge

1, Please put back the

dust box and filter

Bitte versuchen Sie den Filter auszutauschen

und vergewissern Sie sich, dass der Filter und

der Staubbehälter eingesetzt sind. Wenn das

Problem weiterhin besteht, versuchen Sie

den Filter erneut zu ersetzen

2, Please move the rob-

ot to the horizontal gro-

und to start

Reinigungstaste und Aufladetaste

blinken: Sie blinken einmal langs-

am und dann einmal schnell

Reinigungstaste und Aufladetaste

blinken: Sie blinken zweimal lang-

sam und dann zweimal schnell

Reinigungstaste und Aufladetaste

blinken: Sie blinken langsam drei-

mal und dann einmal schnell

Der Boden, auf dem sich der Roboter befind-

et, ist nicht flach. Legen Sie ihn auf einen fla-

chen Boden und starten Sie ihn erneut.

3. Please check the falla-

rrest sensors and move

the robot to a new posi-

tion to start

Der Roboter bleibt stehen. Bitte verschieben

Sie ihn an eine andere Position und starten

Sie ihn erneut. Verschmutzte Sturzsicherun-

gssensoren können den Fehler verursachen.

Wischen Sie sie daher bitte mit einem weich-

en Tuch ab.

Die Reinigungstaste blinkt: Sie blinkt

einmal langsam und dann zweimal

schnell

Die Reinigungstaste blinkt: Sie bli-

nkt zweimal langsam und dann

einmal schnell

4, Please clean the right

wheel

Das rechte Rad ist mit Müll verwickelt. Bitte

entfernen Sie den Müll.

5, Please clean the left

wheel

Das linke Rad ist mit Müll verwickelt. Bitte

entfernen Sie den Müll.

Wenn während des Betriebs des Roboters ein Problem auftritt, blinkt die Reinigungstaste oder die Lad-

etaste und es werden Sprachansagen wiedergegeben. Informationen zur Fehlerbehebung finden Sie in

der folgenden Tabelle.

Fehlerbehebung

6, Please clean the side

brush

7, Please clean the main

brush

8, Please place the robot

on the ground to start

Hinweis: Manche Problem lassen sich durch Geräteneustart beheben

9, Please clear the obst-

acle around the charging

base

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

11,Please check if the edge

sensor needs cleaning.

12, The collision bumper

is abnormal, please check

if you need to clean it.

13, Please clear the obsta-

cles around the robot and

try again.

14.Please check if the lidar

cover get stuck

Bitte entfernen Sie Fremdkörper aus dem LIDAR

oder setzen Sie den Roboter für einen Neustart an

eine andere Stelle

Die Seitenbürste ist mit Müll verwickelt. Bitte

demontieren Sie die Seitenbürste und reinig-

en Sie sie.

Die Reinigungstaste blinkt: Sie bli-

nkt einmal langsam und dann ein-

mal schnell

Die Reinigungstaste blinkt: Sie bli-

nkt dreimal langsam und dann

einmal schnell

Die Hauptbürste ist mit Müll verwickelt. Bitte

entfernen Sie sie und das Lager, um es zu

reinigen.

Die Räder haben sich festgefahren. Stellen Sie

den Roboter auf den Boden, um zu starten.

Bitte entfernen Sie das Hindernis oder andere

Gegenstände um die Ladestation herum. We-

nn diese nicht entfernt werden können, bring-

en Sie den Ladestand in eine andere Stelle.

Bitte wischen Sie den Infrarotsensor mit ein-

em trockenen Tuch ab und entfernen Sie das

Hindernis oder Fremdkörper um den Roboter

herum. Wenn sie nicht entfernt werden kön-

nen, bewegen Sie den Roboter zum Starten

an eine andere Stelle

Der Kantensensor ist mit Staub bedeckt, bitte

wischen Sie den Sensor ab;

Der Stoßfänger sitzt fest. Tippen Sie mehrm-

als darauf, um Fremdkörper zu entfernen.

Wenn keine Fremdkörper vorhanden sind, be-

wegen Sie den Roboter zum Starten an eine

andere Stelle

Der Roboter steckt eventuell fest. Bitte entfe-

rnen Sie mögliche Hindernisse

Fragen Lösungsvorschläge

Lässt sich nicht starten

Lässt sich nicht laden

Der Batteriestand ist niedrig. Bitte vor der nächsten Benutzung aufladen.

Die Umgebungstemperatur ist zu niedrig (unter 0°C) oder zu heiß (über 50°C).

Der Roboter funktioniert nur bei Temperaturen zwischen 0 und 40°C.

Kehrt nicht zur Ladestation

zurück

Der Batteriestand ist niedrig. Bitte vor der nächsten Benutzung aufladen.

Abnormales Verhalten

Es gibt zu viele Hindernisse um die Ladestation herum.Bitte stellen Sie die

Ladestation in einen barrierefreien Bereich. Der Roboter hat sich zu weit von

der Ladestation entfernt. Bitte stellen Sie den Roboter näher an die Ladesta-

tion und versuchen Sie es erneut

Ungewöhnliche Geräusche

während des Ladevorgangs

Neustart nach dem Ausschalten

Hauptbürste, Seitenbürste oder Antriebsrad sind möglicherweise mit Müll

verwickelt. Bitte schalten Sie den Roboter aus und reinigen Sie ihn.

Reingungsleistung lässt nach

oder Dreck wird nicht aufge-

nommen

Der Staubbehälter ist voll. Bitte leeren Sie ihn.

Der HEPA Filter ist zu schmutzig. Bitte reinigen Sie ihn.

Die Hauptbürste ist mit Müll verwickelt. Bitte reinigen Sie sie.

Keine Verbindung zum WLAN

möglich

Das WLAN Signal ist nicht stabil. Stellen Sie sicher, dass sich der Roboter in

einem guten Bereich mit WALN Signalen befindet. Die WALN Verbindung

ist nicht normal. Setzen Sie das WLAN zurück oder laden Sie die neueste

Version der Anwendung herunter und versuchen Sie erneut, eine Verbindung

herzustellen.

Häufig gestellte Fragen

Der Laserabstandsmesser dieses Produkts erfüllt die Vorgaben für Klasse I Laserprodukte nach IEC 60825 und

erzeugt keine schädliche Laserstrahlung.

Lasersicherheit

Kann nach einer unvollständi-

gen Reinigung nicht wieder

zur Ladestation zurückkehren

oder an eine andere Position

verschoben werden

Nach einer Teilreinigung oder wenn der Roboter an einem Ort weit weg von

seinem Startpunkt aufgestellt wird, z. B. wenn der Ladestation weit entfernt ist,

kann der Roboter möglicherweise nicht automatisch aufgeladen werden. Bitte

legen Sie den Roboter manuell in die Ladestation.

Fragen Lösungsvorschläge

Sollte die Verbindung fehlgeschlagen ist, bitte überprüfen Folgendes:

1.Bitte bestätigen Sie, ob das eingegebene Passwort korrekt ist;

2.Bitte bestätigen Sie, ob Ihr WLAN Netzwerk 2.4G ist; Sollte Ihr WLAN Router Dualband ist, bitte richten

Sie die SSID-Namen von 2.4G und 5G separat ein;

3.Während der APP Verbindung bitte deaktivieren Sie den 4G Mobilfunk, nach der erfolgreichen Verbin-

dung können Sie den wieder aktivieren;

4.Bitte überprüfen Sie, ob Mac-Adressfilter eingestellt wurde oder ob die Anzahl der zugewiesenen IP-

Adressen voll ist;

5.Wenn Sie zum erstenmal verbinden, bitte vermeiden Sie die Spitzenzeit des Netzwerks (18:00 bis 23:00

Uhr);

6.Sollte die Verbindung noch fehlgeschlagen sein, bitte kontaktieren Sie mit dem Kundenservice

Dieses Gerät entspricht den FCC-Strahlengrenzwerten, die für eine unkontrollierte Umgebung fest-

gelegt wurden.

Diese Das Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Kühler und Ihrem Körper

installiert und betrieben werden.

FCC-Erklärung zur Strahlenbelastung:

Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden

zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen ；

(2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren können.einschließlich Störungen,

die einen unerwünschten Betrieb verursachen können.

HINWEIS: Jegliche Änderungen oder Modifikationen an diesem Gerät werden von der verantwort-

lichen Partei nicht ausdrücklich genehmigt Die Konformität könnte zum Erlöschen der Berechtigung

des Benutzers zum Betrieb des Geräts führen.

FCC-Warnung

Kundendienst

Email:[email protected]

Kundendienst-Hotline：

5th floor,Jinshun Building, No 287 Ruy Road, Ailian Community,Longgang

District Shenzhen city,China

(DE)+49 202 75886417

(JP)+04 63-68-7447

Englisch & Deutsch

月曜～金曜 9:00-17:00

Montag bis Freitag 13:00-16:00

周一～周五 9:00-17:00

Japanisch

Chinisch

(CN)+86 400-0097-087

Shenzhen Proscenic Technology Co.,Ltd

China : Shenzhen Pusensi Technology Co., Ltd

502,Block A,Jinshun Building,Ruyi Road,

longgang District,Shenzhen

www.proscenic.com

Taiwan : Taiwan Proscenic Technology Co., Ltd

yingyi street 121 lane 3rd lingya area,

gaoxiong,taiwan

www.proscenic.com

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES O DAÑOS,

LEA LAS SIGUIENTES PRECAUCIONES DE SEGURIDAD ANTES DE CON-

FIGURAR, UTILIZAR Y REALIZAR EL MANTENIMIENTO DE SU ROBOT.

ESTE DISPOSITIVO LO PUEDEN UTILIZAR NIÑOS MAYORES DE 8 AÑOS Y

PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES

REDUCIDAS, O CON FALTA DE EXPERIENCIA Y CONOCIMIENTO, SI HAN

RECIBIDO SUPERVISIÓN O INSTRUCCIONES ACERCA DEL USO DEL DIS-

POSITIVO DE MANERA SEGURA Y SI COMPRENDEN LOS PELIGROS QUE

IMPLICA. LOS NIÑOS NO DEBEN JUGAR CON ESTE DISPOSITIVO. LOS NI-

ÑOS NO DEBEN REALIZAR LA LIMPIEZA NI EL MANTENIMIENTO DEL ROB-

OT SIN SUPERVISIÓN.

ADVERTENCIA: PARA EVITAR UNA DESCARGA ELÉCTRICA, NO EXPO-

NGA LOS COMPONENTES ELECTRÓNICOS DE SU ROBOT NI DE SU BAS-

E/CARGADOR INTEGRADO LLAMADO HOME BASE. EL DISPOSITIVO NO

CONTIENE NINGUNA PIEZA QUE PUEDA REPARAR EL USUARIO. DERIVE

LAS REPARACIONES AL PERSONAL DE SERVICIO CUALIFICADO. NO MA-

NIPULE SU ROBOT NI LA HOME BASE™ CON LAS MANOS HÚMEDAS.

· Preste atención a todas las advertencias que aparezcan en su robot y en sus

piezas.

· ADVERTENCIA Peligro de descarga eléctrica: utilizar únicamente en int-

eriores y en lugares secos.

· Su robot no es un juguete. No se siente ni se ponga de pie sobre este disposit-

ivo.Supervise a los niños pequeños y las mascotas cuando su robot esté en

funcionamiento.

· Almacene y utilice el robot solo a temperatura ambiente.

· No utilice este dispositivo para recoger objetos afilados, cristal o cosas que se

estén quemando o que echen humo.

· No utilice este dispositivo para recoger derrames de lejía, pintura u otros prod-

uctos químicos, ni cualquier objeto mojado.

· No pulverice ni vierta ningún líquido sobre el robot.

Instrucciones importantes de seguridad

· Antes de utilizar este dispositivo, recoja objetos como ropa, papeles sueltos,

cordones de las persianas o cortinas, cables de alimentación y cualquier objeto

frágil. Si el dispositivo pasa sobre un cable de alimentación y lo arrastra, puede

caerse cualquier objeto que esté sobre una mesa o un estante.

· Si la habitación que va a limpiar contiene un balcón, se debe utilizar una barrera

física para evitar el acceso al balcón y garantizar un uso seguro.

· No coloque ningún objeto sobre el robot.

· Tenga en cuenta que el robot se mueve por sí solo. Tenga cuidado cuando ca-

mine por la zona donde esté funcionando el robot para evitar pisarlo.

· No utilice el robot en áreas con tomas eléctricas expuestas en el suelo.

· ADVERTENCIA Peligro de descarga: su robot incluye un cable de alime-

ntación aprobado para su región. No utilice ningún otro cable de alimentación.

Para pedir un cable de repuesto, póngase en contacto con el servicio de atenci-

ón al cliente para asegurarse de que elige el cable de alimentación específico de

su país.

· Este robot está destinado únicamente al uso en suelos secos.

· ADVERTENCIA Peligro de descarga e incendio: este producto está

diseñado para conectarse únicamente a una toma de corriente estándar. El pro-

ducto no se puede usar con ningún tipo de conversor de corriente. El uso de co-

nversores de corriente invalidará de inmediato la garantía.

· No utilice baterías no recargables. Utilice únicamente la batería recargable que

viene con el producto. En caso de necesitar una batería de repuesto, compre una

batería Proscenic idéntica o póngase en contacto con el servicio de atención al

cliente de Proscenic para consultar otras opciones de batería.

· PRECAUCIÓN Cargue únicamente una de las siguientes baterías de

Proscenic. Las baterías de otro tipo pueden explotar y causar lesiones. Póngase

en contacto siempre con el servicio de atención al cliente para saber cómo sust-

ituir correctamente la batería.

· ADVERTENCIA Peligro de descarga: no utilice una estación con un

cable dañado ni la conecte si el cable o el enchufe está dañado; debe reem-

plazarlo.

· Cargue siempre las baterías y retírelas de su robot junto con los accesorios

antes de transportarlo o almacenarlo durante un periodo de tiempo prolon-

gado.

· Si vive en una zona en la que suelen producirse tormentas eléctricas, se re-

comienda usar un sistema de protección contra sobretensión adicional. Es

posible que la estación de su robot esté protegida con un protector de sobr-

etensión por si se producen tormentas eléctricas graves.

· ADVERTENCIA Peligro de descarga: desconecte siempre su robot

de la estación antes de limpiarlo o de realizarle el mantenimiento.

· Antes de cada uso, verifique si las baterías tienen algún signo de daño o

pérdida. No cargue baterías dañadas o con fugas.

· ADVERTENCIA Exposición a sustancias químicas: en caso de

fugas en la batería, no permita que el líquido entre en contacto con la piel

o los ojos. Si entra en contacto, lave la zona afectada con abundante agua

y busque asistencia médica. Coloque la batería en una bolsa de plástico

sellada y elimínela de forma segura de acuerdo con la normativa medioa-

mbiental local.Devuélvala al lugar adecuado.

· Debe retirar las baterías del robot antes de su eliminación.

· ADVERTENCIA Peligro de incendio o explosión: no aplaste ni desmonte

las baterías.No caliente ni coloque la batería cerca de fuentes de calor o bajo la

luz solar directa.No incinere ni ocasione un cortocircuito en la batería. No someta

las baterías a golpes mecánicos.

· No sumerja las baterías en ningún líquido.

· Póngase en contacto con la autoridad local responsable de la eliminación de re-

siduos para obtener más información sobre el reglamento de reciclaje y elimina-

ción de baterías.

Este símbolo en el producto o en la caja indica lo siguiente:

No elimine los dispositivos eléctricos o las baterías como residuo municipal

no clasificado, utilice las instalaciones de recogida que existen a tal efecto.

Póngase en contacto con la autoridad local para obtener información sobre

los sistemas de recogida disponibles. Si los dispositivos eléctricos se tiran

a basureros o vertederos, pueden filtrarse sustancias peligrosas a las ag-

uas subterráneas e introducirse así en la cadena alimentaria, lo cual puede

dañar su salud y bienestar. Póngase en contacto con la autoridad local o

regional responsable de la eliminación de residuos para obtener más infor-

mación sobre los programas de recogida, reutilización y reciclaje.

Configuración de la red

Mantenga presionado “ ” + “ ” durante 3 segundos

para iniciar la configuración de red

Sensor de

distancia láser

LDS

Botón de recarga

Botón de limpieza

·Pulse brevemente para iniciar el modo de carga.

·Presione para comenzar a limpiar

Indicador de encendido

·Energía> = 20%: luz verde estable

·Energía <20%: la luz roja parpadea

Indicador de wifi

·flash rápido / lento: conexión wifi

·brillo se mantiene: wifi conectado

·Ninguna operación durante 10 minutos / mantenga presionado

durante 3 segundos para ingresar al modo de suspensión

·Pulsación corta para detener la limpieza.

ENCENDIDO/APAGADO

Botón de encendido

·Presione brevemente para

encender / apagar el robot.

Cubierta de robot

Botones claves

Cuerpo principal y accesorios

Main Body

Sensor infrarojo

Colisión de

parachoques

Cepillo

lateral

Ruedas

motrices

Sensor de borde

Sensores de

detención de

caídas

Rueda universal

Cepillo principal

Hebillas de la

tapa del cepillo

principal

Sensores de

detención de

caídas

Control remoto

Elemento de filtro

Depósito de agua

Área de

adhesión

Paño del

plumero

Hebillas de

tanque de agua

Boquilla de

llenado de agua

Indicador de carga

Enchufe DC

Zona emisora

de señal infrarroja

Contacto de carga

Módulos de limpieza

Paño del plumero

Cuerpo principal y accesorios

1、Botón de encendido

2、WiFi

3、Silenciar

4、Botón de direction

5、Pausa/Inicio

6、Fuerza de succión

7、Limpiar

8、Trapear

(Ventilador no funciona)

9、Recarga

Cuerpo principal*1 Cepillo lateral*2 HEPA Filtro*1 Trapeador*2

Paño del plumero*1 Control remoto*1 Tanque del agua*1

Elementos de filtro*4

Manual*1

Adaptador*1

Cuerpo principal y Accesorios

1.Colocación de la estación de acoplamiento

Coloque la estación de acoplamiento contra la

pared y retire obstáculos desde dentro de 0.5

metros en dos lados y unos 1.5 metros en fre-

nte de la estación, como se muestra en la fig-

ura a.

Si el robot se ha apagado, encienda el robot pr-

esionando el interruptor de encendido debajo

de la cubierta del robot "

Nota:Indicador de encendido

Destello rojo: ＜ 20%

Destello verde: en carga

Luz verde sólida: completamente cargado

a.Cuando se complete la tarea de limpieza, el anfitrión volverá

automáticamente al soporte de carga.

b.Si la batería se está agotando, el robot no se puede encender. Cárguelo.

c.El robot no puede apagarse durante la carga

d.La base de carga es plegable para facilitar su transporte.

e.Mientras se carga, retire el depósito de agua

f.Coloque la base de carga fuera de la luz solar directa

2.Presione en el robot o en el control

remoto para operar el robot y regresar a la esta-

ción de carga para recargar, como se muestra en

la figura.b.

meter

Operación del producto

Descargue la APLICACIÓN "ProscenicHome" escan-

eando el código QR o en Google Play o App Store.

·Después de la instalación de la aplicación, siga las indicaciones de la

APLICACIÓN para ingresar a la configuración de red. Con la aplicación,

puede obtener más funciones de robot después de conectar el robot wifi.

·El robot no es compatible con la red 5GHz.

Mantenga presionado “ ” + “ ” durante 3 segundos

para iniciar la configuración de red

Configuración de red

Introduzca la contraseña de wifi

Agregar un Dispositivo

Asegúrese de que el

indicador WIFI parpadee

LDS D500/D550

LDS-xxxx

H500

H600

Please select the purchased device

Click or pull up to load more

Please select the purchased device

LDS D500/D550

......

Buscar puntos de acceso de dispositivos

Parpadea el indicador de wifi

Mantenga presionada la tecla “ ” +“ ”

durante 3 segundos hasta que escuche

" Comienza la configuración de la red ".

Configuración de la red

Mantenga presionada la tecla “ ” +“ ”

durante 3 segundos hasta que escuche

" Comienza la configuración de la red ".

Restablecimiento de WIFI

Cuando falla la conexión wifi entre el teléfono móvil y

el robot, reinicie la conexión wifi del robot presionando

y manteniendo presionados " " y " " durante

3 segundos hasta que escuche un mensaje de voz

" WI-FI se ha restablecido " Mientras tanto, el indicador

WIFI parpadea. Las posibles causas del fallo de la

conexión incluyen el cambio de configuración del

enrutador, el cambio de contraseña de wifi, etc.

La conexión wifi entre la aplicación y el robot

comienza.

Espere hasta que secomplete la conexión.

Comience la configuración de red

Conectarse al punto de acceso de robot

Ingrese a la página de Configuración > WIFI en su

teléfono, elija wifi "Proscenic-XXXX". Vuelva a abrir

la aplicación luego de conectarse exitosamente a

wifi "Proscenic-XXXX"

Seleccione y conéctese a la red del dispositivo s egún

las indicaciones de la APLICACIÓN.

4. Instale el módulo de limpieza

① Pique el paño para trapear en la parte inferior

del tanque de agua y presione para que quede

recto.

·No trapee el hogar cuando no haya nadie en casa.

·No utilice el módulo de limpieza en las alfombras.

No recomendado para la primera limpieza.

3.Instalación de la App

Operación del producto

Ajuste

REDES DISPONIBLES......

WLAN

Proscenic-XXXX

XXXXXXXX

Ajuste

REDES DISPONIBLES

...

WLAN

Proscenic-XXXX

XXXXXXXX

configuración de la red

Proscenic

-XXXX

Proscenic

-XXXX

Elección del dispositivo

Cancelar Refrescar

Proscenic

-XXXX

Proscenic

-XXXX

Elección del dispositivo

Cancelar Refrescar

Pausa / Reanudar Limpieza

1. Como la figura a muestra, en el modo de espera,

presione" "en el robot para comenzar a limpiar

(presione cualquier botón para pausar la limpieza).

2. Como se muestra en la figura b, haga clic en el botón

de limpieza en la APLICACIÓN para comenzar a limpiar

(haga clic en el botón de pausa para pausar la tarea actual)

Nota:

·El robot aspirador no es recomendable para la limpieza de líquidos.

·Si la potencia es inferior al 20%, la tarea de limpieza no se realizará.

Por favor, cargue antes de iniciar la limpieza.

·El robot se apaga automáticamente cuando la batería está por debajo del 5%.

·Ponga a un lado los cables en el piso antes de limpiarlos para evitar cortes

de energía o daños a los muebles.

a b

42㎡

Área de limpieza

57%

Nivel de bateria

38min

Tiempo de limpieza

Cargando Limpiar

Cargando

Robot de aspirado

Modo silencioso Más

42㎡

Área de limpieza

57%

Nivel de bateria

38min

Tiempo de limpieza

Cargando Limpiar

Cargando

Robot de aspirado

Modo silencioso Más

Ciclo de limpieza

Limpieza de bordes

El robot limpia a lo largo de las paredes, y regresa

a su base de carga una vez finalizada la tarea actual.

El robot comienza por escanear la casa, generando un

mapa para el área y dividiendo inteligentemente la casa

en diferentes secciones. En cada sección, el robot prim-

ero limpia a lo largo de la pared, y luego limpia en un

patrón de zigzag. El robot completa la limpieza de cada

sección de una manera eficiente y ordenada. Cuando

termina, el robot vuelve a su base para cargarse.

Nota: Si mueve el robot a mitad del ciclo, borrará su mapa y creará uno nuevo

cuando lo reinicie. También no podrá volver a su base.

El robot limpia en un área cuadrada de 1.5X1.5m.

El robot ingresa al modo de limpieza de puntos a

través de cualquiera de los siguientes métodos:

a.Cuando el usuario especifica un punto en el mapa,

el robot se acercará a ese punto y luego se centrará

en ese punto, el robot comenzará a limpiar.

b.Inicie el modo de limpieza de manchas por

control remoto.

Limpieza de manchas

Utilice la APLICACIÓN para programar la limpieza. El robot

comenzará la limpieza según lo programado y regresará a

la base después de finalizar la limpieza.

Programar limpieza

② Destape el depósito de agua, llénelo con agua y

apriete la cubierta de goma.

③

Como se muestra en la figura, empuje el módulo

de limpieza horizontalmente en la parte inferior

del robot. Asegúrese de que las hebillas de am-

bos lados estén instaladas en su lugar. Presione

las hebillas a ambos lados del módulo de limpieza

y luego extraiga el módulo de limpieza.

·Algunos desinfectantes o detergentes pueden obstruir el filtro del tanque

·Retire el módulo de limpieza mientras se está cargando o no está en servicio

42㎡

Área de limpieza

57%

Nivel de bateria

38min

Tiempo de limpieza

Cargando Limpiar

Cargando

Robot de aspirado

Modo silencioso Más

Limpieza de área

Mantenga presionado el botón de recarga del robot dur-

ante 3 segundos. Centrado en el punto de inicio, el robot

limpia en un área cuadrada de 2m * 2m.

Recargar

Modo automático: después de la limpieza, el robot

volverá automáticamente a la base de carga.

Modo manual: en el estado de pausa, presione el

botón de recarga en el robot o la aplicación.

Nota:

·Si el robot no vuelve a su base de carga cuando finaliza su limpieza,

recójalo y colóquelo en su base.

·Si a la mitad de la limpieza la energía de la batería de su robot cae por

debajo del 20%, volverá a la base para cargarse. A medida que el nivel

de la batería se acerca al 80%, volverá automáticamente a terminar de

limpiar donde lo dejó.

Zona personalizada

2)Limpieza de zonas

La limpieza de zonas confina el robot a un área esp-

ecífica a pedido. Las opciones personalizadas inclu-

yen: la posición, el tamaño y la cantidad de áreas

específicas y el número de tiempos de limpieza. El

número predeterminado de tiempos de limpieza es

una o dos veces.

1) Áreas fuera de límites

Establezca un área específica como Área de límites

restringidos para mantener al robot fuera del lugar

que no desea que se limpie. Puede dibujar áreas de

límites permanentes en el mapa.

Nota:

·El robot puede entrar en el área de límites debido a errores de posicion-

amiento, anomalías del sensor, etc.

·La configuración del área de límites permanentes permanente puede

no ser válida debido a grandes cambios en la ubicación de la base de

carga y los muebles. Por lo tanto, no interfiera ni mueva su robot a mitad

del ciclo.

·La reconstrucción del mapa resultará en la pérdida de la configuración

de áreas permanentes fuera de los límites.

Robot aspirador

Agregar un área

fuera de límites

Guardar

Robot aspirador

Agregar un área

fuera de límites

Guardar

Dormir

Para ahorrar energía, puede convertir el robot en

modo de dormir desde el modo de espera.

a.Presione en el control remoto para hacer que el robot entre o

salga del modo de dormir

b.También puede presionar prolongadamente sobre la superficie

del robot para hacer que el robot entre en modo de dormir, y presionar

brevemente sobre la superficie del robot para hacer que el robot

salga del modo de dormir.

c.Robot entrará automáticamente en modo de dormir si no se recibe

un comando durante más de 5 minutos.

d.El robot no entrará automáticamente en el modo de dormir mientras

se carga con la base de carga.

Fuerza de succión al vacío

Elija el modo silencioso, estándar o fuerte por aplicación

o control remoto. El valor predeterminado es el modo

estándar.

Map Rebuilding

1.Robot builds a new map when it starts in a strange

area.

2.A great change of the indoor home environment will

cause the positioning fail, and hence the robot rebuilds

the navigation map.

Rebuilding the map will result in the loss of settings

made on the original map (including the Off-Limits

Area).

Modo DND (modo No molestar)

Durante el período de DND, el robot no reanuda auto-

máticamente el trabajo y reproduce la voz activamente.

El modo DND está habilitado de forma predeterminada

en la fábrica y su horario de operación es de 22:00 a

07:00. Por favor, deshabilite el modo DND por aplicación.

·Ver solución de problemas para soluciones, en la página 11.

No se realiza ninguna operación después de 5 minutos en estado de falla, el

robot ingresará

Estado de falla

Cuando ocurre una excepción mientras el robot se está

ejecutando, el botón Limpiar o el botón Recargar

en el robot parpadea, y la voz suena.

Desmontar el depósito de agua

en medio de la limpieza.

Si desea agregar agua en medio de la limpieza, detenga el

robot presionando del robot. Después de agregar agua

y volver a montar el tanque de agua, presione para

continuar con la limpieza

Saque y desarme el kit de cepillo de rodillo como se mu-

estra en la figura a continuación, y Límpielo con un paño

o herramienta de limpieza suave. (El eje del cepillo de

rodillo es lavable)

Nota: Se recomienda cambiar el cepillo principal cada 6-12 meses para garantizar el

efecto de limpieza.

1. Abra la cubierta del robot

y saque el contenedor de polvo.

Cubierta de cepillo

Cepillo principal

Hebillas

Cepillo principal

Mantenimiento del producto

Limpie el cubo de

basura y el filtro

2. Destape el cubo de basura para tirar la basura.

3. Limpie el filtro

4. Vuelva a montar el cubo de basura.

Limpie el filtro

El filtro no se puede lavar con agua. Se recomienda reemplazar el filtro

cada 3 meses.

Para evitar que se obstruya el filtro, se recomienda limpiarlo regularmente

con un cepillo de limpieza;

Recomendado cambiar el cepillo lateral cada 3 meses para garantizar el efecto de

limpieza

Limpie regularmente los sensores con un paño suave.

Desmonte y limpie el cepillo lateral regularmente.

Sensores de detención de caídas

Sensores de

detención de caídas

Cepillo lateral

Clasificación Parámetro

Dimensión 320mm*300mm*97mm

Peso Alrededor de 3.5kg

Voltaje nominal

14.4V

Potencia nominal 46.08W

Corriente de trabajo 3.2A

Dimensión 152mm×100mm×47mm

Clasificación de salida 14.4W

Entrada nominal 100-240V~

Salida nominal 24 V—600mA

Frecuencia de entrada nominal

50/60Hz

ANFITRIÓN

Base de carga

Especificaciones del producto

mensaje de voz Indicadores Solución

1, Please put back the

dust box and filter

Intente reemplazar el filtro y confirme que el filtro

y la caja de polvo estén en su lugar. Si el probl-

ema persiste, intente reemplazar el filtro nueva-

mente.

2, Please move the rob-

ot to the horizontal gro-

und to start

El botón de limpieza y el botón de re-

carga parpadean: parpadearán lenta-

mente una vez y luego parpadearán -

rápidamente una vez

El botón de limpieza y el botón de re-

carga parpadean: parpadearán lenta-

mente dos veces y luego parpadear-

án rápidamente dos veces

El botón de limpieza y el botón de

recarga parpadean: parpadearán

lentamente tres veces y luego parp-

adearán rápidamente una vez

El robot está inclinado al inicio, colóquelo en el

suelo horizontal para reiniciarlo;

3. Please check the falla-

rrest sensors and move

the robot to a new posi-

tion to start

El robot se duerme.Por favor, muévalo a otra

posición y reinícielo; Los sensores de detención

de caídas sucios pueden causar la falla, así que

límpielos con un paño suave

El botón de limpieza parpadea: parpad-

eará lentamente una vez y luego parpa-

deará rápidamente dos veces

El botón de limpieza parpadea: parp-

adeará lentamente dos veces y luego

parpadeará rápidamente una vez

4, Please clean the right

wheel

La rueda derecha está enredada con la basura.

Retire la basura

5, Please clean the left

wheel

La rueda izquierda está enredada con la basura.

Retire la basura.

Cuando se produce una anomalía durante la ejecución del robot, el botón Limpiar o el botón Recargar parpadean,

y aparecen indicaciones de voz. Consulte la tabla a continuación para resolver problemas.

Solución de problemas

Nota: Reiniciar el robot puede solucionar algunas anomalías.

14.Please check if the lidar

cover get stuck

Elimine los objetos extraños alrededor del lidar

o mueva el robot a una nueva posición para

reiniciar

6, Please clean the side

brush

El cepillo lateral está enredado con basura. Por

favor, desmonte el cepillo lateral y límpielo;

7, Please clean the main

brush

El botón de limpieza parpadea: parpad-

eará lentamente una vez y luego parpa-

deará rápidamente una vez

El botón de limpieza parpadea: parpad-

eará lentamente tres veces y luego par-

padeará rápidamente una vez

El cepillo principal puede enredarse con garga-

ge. Por favor, retire y su rodamiento para limpiar.

8, Please place the robot

on the ground to start

Las ruedas están suspendidas. Por favor, colo-

que el robot en el suelo para comenzar.

9, Please clear the obst-

acle around the charging

base

Retire la obstrucción u otros objetos alrededor

del soporte de carga; Si no se pueden eliminar,

mueva el soporte de carga a una nueva posición.

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

Limpie el sensor de infrarrojos con un paño seco

y elimine la obstrucción u objetos extraños alre-

dedor del robot. Si no se pueden borrar, mueva

el robot a una nueva posición para comenzar.

11，Please check if the ed-

ge sensor needs cleaning.

El sensor de borde está cubierto de polvo, limpie

el sensor;

12, The collision bumper

is abnormal, please check

if you need to clean it.

El parachoques de colisión está atascado. Toq-

ue varias veces para eliminar objetos extraños.

Si no hay objetos extraños, mueva el robot a ot-

ra posición para comenzar.

13, Please clear the obsta-

cles around the robot and

try again.

El robot puede estar atascado o atrapado. Por

favor, elimine los obstáculos a su alrededor;

Preguntas Solución

No se puede iniciar

No se puede cargar

La batería está baja. Por favor, cárguela antes de usarla.

La temperatura ambiente es demasiado baja (por debajo de 0 ° C) o demasiado

alta (por encima de 50 ° C). El robot solo opera de 0 ℃ a 40 ℃.

No se puede volver a la

base de carga

La batería está baja. Por favor, cárguela antes de usarla.

Comportamiento anormal

Hay demasiados obstáculos alrededor del soporte de carga. Por favor, coloque el

soporte de carga en el área abierta. El robot está demasiado lejos del soporte de

carga. Coloque el robot cerca del soporte de carga e intente nuevamente;

Hay ruido anormal durante

la limpieza

Reiniciar despues de apagar

El cepillo principal, el cepillo lateral o la rueda motriz posiblemente estén enreda-

dos con basura. Por favor apague el robot y límpielos

Capacidad de limpieza dis-

minuyendo o cayendo cen-

izas

La caja de polvo está llena. Por favor límpiela El filtro HEPA está demasiado sucio.

Límpielo. El cepillo principal está enredado con basura. Por favor límpielo

No se puede conectar a

Wi-Fi

La señal wifi no es estable. Asegúrese de que el robot se encuentre en una buena

área de cobertura de señal Wi-Fi. La conexión wifi es anormal. Reinicie Wi-Fi o

descargue la última versión de la aplicación e intente conectarse de nuevo.

Solución de Problemas

El sensor de distancia láser de este producto cumple con los estándares para productos láser de Clase I en IEC 60825

y no generará radiación láser peligrosa.

Seguridad del laser

No se puede volver a la base

de carga después de una li-

mpieza parcial o de ser trasl-

adado a otra posición

Después de una limpieza parcial o el robot se coloca en un lugar alejado de su

punto de inicio, por ejemplo, si el soporte de carga está muy lejos, es posible que

el robot no pueda recargarse automáticamente. Por favor, coloque manualmente

el robot en el soporte de carga.

Preguntas Solución

Si no puede conectar a la app, por favor revise los siguientes problemas：

1.Confirme si la contraseña de wifi se ha introducido corretamente.

2.Confirme si el estado de wifi es 2.4G, y si el enrutador doméstico es de banda dual, establezca el nombre

SSID de 2.4G y 5G por separado.

3.Por favor, cierre el tráfico 4G cuando se vincule. Y luego de que la operación haya tenido éxito, abra el tráfico

4G nuevamente.

4.Compruebe si el enrutador tiene configurado el filtrado de direcciones MAC o si el número de direcciones IP

asignadas está completo.

5.Intente evitar las horas pico de la red (de 18:00 a 23:00) por primera vez.

6.Por favor, póngase en contacto con el servicio al cliente si aún no está vinculado correctamente.

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para

un entorno no controlado.

Este equipo debe instalarse y operarse con una distancia mínima de 20 cm entre el radiador

y su cuerpo.

Declaración de exposición a la radiación de la FCC:

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las

siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencias perjudiciales;

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias

que pueden causar un funcionamiento no deseado.

NOTA: Cualquier cambio o modificación a esta unidad no aprobada expresamente por la parte

responsable de el cumplimiento podría anular la autoridad del usuario para operar el equipo.

Advertencia de la FCC

Servicio al cliente

Correo electrónico:[email protected]

Línea directa de atención al cliente:

5th floor,Jinshun Building, No 287 Ruy Road, Ailian Community,Longgang

District Shenzhen city,China

(DE)+49 202 75886417

(JP)+04 63-68-7447

Inglés&Alemán

月曜～金曜 9:00-17:00

Lunes-viernes 13:00-16:00

周一～周五 9:00-17:00

Japonés

Chino

(CN)+86 400-0097-087

Shenzhen Proscenic Technology Co.,Ltd

China : Shenzhen Pusensi Technology Co., Ltd

502,Block A,Jinshun Building,Ruyi Road,

longgang District,Shenzhen

www.proscenic.com

Taiwan : Taiwan Proscenic Technology Co., Ltd

yingyi street 121 lane 3rd lingya area,

gaoxiong,taiwan

www.proscenic.com

AVERTISSEMENT : POUR ÉVITER TOUT RISQUE DE BLESSURE OU DE

DOMMAGE, LISEZ LES CONSIGNES DE SÉCURITÉ SUIVANTES LORS DE LA

CONFIGURATION, DE L’UTILISATION ET DE L’ENTRETIEN DE VOTRE

ROBOT.

CET APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS DE 8 ANS ET

PLUS, ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENS-

ORIELLES OU MENTALES RÉDUITES,OU UN MANQUE D’EXPÉRIENCE ET

DE CONNAISSANCES, SI DES CONSEILS OU INSTRUCTIONS LEUR ONT ÉTÉ

DONNÉS CONCERNANT L’UTILISATION EN TOUTE SÉCURITÉ DE L’APP-

AREIL ET LES DANGERS IMPLIQUÉS. LES ENFANTS NE DOIVENT PAS JOUER

AVEC L’APPAREIL. LE NETTOYAGE ET L’ENTRETIEN PAR L’UTILISATEUR

NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE.

AVERTISSEMENT : POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N’EXPO-

SEZ PAS LES COMPOSANTS ÉLECTRONIQUES DE VOTRE ROBOT NI SON

CHARGEUR INTÉGRÉ, ÉGALEMENT APPELÉ HOME BASE. AUCUNE PIÈCE

INTERNE NE PEUT ÊTRE RÉPARÉE PAR L’UTILISATEUR.CONFIEZ L’ENT-

RETIEN À UN TECHNICIEN QUALIFIÉ. NE MANIPULEZ PAS VOTRE ROBOT

NI LA BASE DE CHARGEMENT HOME BASE™ SI VOUS AVEZ LES MAINS

HUMIDES.

· Tenez compte de tous les avertissements figurant sur le robot et sur ses

pièces.

· AVERTISSEMENT : Risque de choc électrique. Utilisez le

produit uniquement à l’intérieur et dans un environnement sec.

· Votre robot n’est pas un jouet. Ne vous asseyez pas et ne vous tenez pas

debout sur l’appareil. Il est nécessaire de surveiller les jeunes enfants et les

animaux lorsque votre robot est en marche.

· Rangez et utilisez votre robot à température ambiante uniquement.

· N’utilisez pas cet appareil pour ramasser des objets tranchants, du verre ou

toute matière en combustion ou qui dégage de la fumée.

· N’utilisez pas cet appareil pour nettoyer de l’eau de Javel, de la peinture ou

d’autres produits chimiques, ou quoi que ce soit d’humide.

· Ne versez pas et ne vaporisez pas de liquide sur votre robot.

Consignes de sécurité importantes

· Avant d’utiliser cet appareil, ramassez les objets tels que les vêtements, les

feuilles volantes,les cordons des stores ou des rideaux, les cordons d’alime-

ntation et tout objet fragile. Si l’appareil passe au-dessus d’un cordon d’alim-

entation et l’entraîne, il risque de faire tomber au passage des objets se trou-

vant sur une table ou une étagère à proximité.

· Si la pièce à nettoyer comprend un balcon, une barrière physique doit être uti-

lisée pour empêcher l’accès au balcon et garantir un fonctionnement sûr.

· Ne placez aucun objet sur votre robot.

· N’oubliez pas que le robot se déplace tout seul. Faites attention lorsque vous

marchez dans la zone dans laquelle le robot fonctionne afin de ne pas trébucher.

· Ne faites pas fonctionner le robot dans des zones comportant des prises élec-

triques ouvertes dans le sol.

· AVERTISSEMENT Risque de choc électrique : Votre robot est fou-

rni avec un câble d’alimentation adapté à votre secteur. N’utilisez pas d’autre câ-

ble d’alimentation. Si vous avez besoin de remplacer le câble, contactez le ser-

vice d’assistance à la clientèle afin de choisir un câble conforme aux normes d’a-

limentation électrique de votre pays.

· Ce robot est conçu pour une utilisation sur sol sec uniquement.

· AVERTISSEMENT Risque de choc électrique et d’incendie: Ce prod-

uit est conçu pour être branché sur une prise de courant standard. Le produit

ne peut pas être utilisé avec n’importe quel type de convertisseur de puissance.

L’utilisation de convertisseurs de puissance annule immédiatement la garantie.

· N’utilisez pas de batteries non rechargeables. Utilisez uniquement la batterie

rechargeable fournie avec le produit. Pour la remplacer, achetez une batterie

Proscenic identique ou contactez le service d’assistance à la clientèle d’Prosc-

enic pour obtenir d’autres solutions concernant la batterie.

· AVERTISSEMENT Utilisez uniquement des batteries rechargeables

conformes aux spécifications approuvées par Proscenic.Les autres types de

batteries peuvent exploser et provoquer des blessures. Contactez toujours le

service d’assistance à la clientèle pour savoir comment remplacer votre batterie

de façon adéquate.

· AVERTISSEMENT Risque de choc électrique : N’utilisez pas la base de

chargement Home Base avec une fiche ou un câble endommagé. S’ils sont en-

dommagés, le câble ou la fiche doivent être remplacés.

· Avant de ranger votre robot pour une longue durée ou de le transporter, veillez

toujours à charger et retirer sa batterie, et à retirer les accessoires.

· Si vous vivez dans une région sujette à de violents orages, nous vous recom-

mandons d’utiliser des systèmes spéciaux de protection contre les surtensions.

En cas d’orage électrique, vous pouvez protéger la station Home Base de votre

robot à l’aide d’un parasurtenseur.

Ce symbole qui figure sur le produit ou sur son emballage signifie :

Ne jetez aucun appareil électrique ni aucune batterie avec les déchets

ménagers non triés. Utilisez des installations de collecte spécifiques.

Contactez les autorités locales pour obtenir des informations concernant

les systèmes de collecte disponibles. Si des appareils électriques sont

jetés dans des sites d’enfouissement ou des décharges, des substances

dangereuses peuvent s’en échapper et polluer les nappes phréatiques,

puis pénétrer dans la chaîne alimentaire et nuire à votre santé et à votre

bien-être. Veuillez contacter votre autorité locale ou régionale de traitem-

ent des déchets pour plus d’informations sur les programmes de collecte,

de réutilisation et de recyclage.

· AVERTISSEMENT Risque de choc électrique : Débranchez toujours

votre robot de la base de chargement Home Base avant de le nettoyer ou

de l’entretenir.

· Avant chaque utilisation, vérifiez la batterie pour détecter tout signe de dom-

mage ou de fuite. Ne chargez pas une batterie endommagée ou présentant

une fuite.

· AVERTISSEMENT Exposition à des substances chimiques : En cas de

fuite de la batterie,évitez tout contact du liquide avec la peau ou les yeux. En

cas de contact avec le liquide,lavez abondamment à l’eau la zone touchée et

consultez un médecin. Placez la batterie dans un sac en plastique scellé et je-

tezla de façon sécurisée en respectant les réglementations environnementales

en vigueur dans votre pays. Rendezla à votre centre d’entretien local Proscenic

agréé pour qu’elle soit mise au rebut.

· La batterie doit être retirée du robot avant d’être jetée.

· AVERTISSEMENT Risque d’incendie ou d’explosion : N’écrasez pas et

ne démontez pas la batterie. Ne chauffez pas la batterie, ne la placez pas à

proximité d’une source de chaleur et ne l’exposez pas aux rayons du soleil.

N’incinérez pas et ne court-circuitez pas la batterie. Ne soumettez pas les batte-

ries à des chocs mécaniques.

· N’immergez pas la batterie dans un liquide.

· Veuillez contacter les autorités locales de traitement des déchets pour connaître

la réglementation en matière de recyclage et d’élimination des batteries dans

votre région.

Configuration du réseau

Maintenez la touche" "+ " enfoncée pendant

3 secondes pour démarrer la configuration du réseau

Capteur de

distance laser LDS

Boutons clés

Corps principal et accessoires

Couvercle du robot

Bouton de recharge

Bouton de nettoyage

·Appuyez brièvement sur cette touche pour démarrer le mode

de chargement

·Appuyez pour démarrer le nettoyage

Indicateur d'alimentation

·Batterie > =20% : le voyant vert est allumé

·Batterie <20% : le voyant rouge clignote

Indicateur WIFI

·flash rapide/lent : connexion wifi en cours

·reste allumé : connexion wifi

·Pas d'action pendant 10 minutes / Maintenez la touche enfoncée

pendant 3 secondes pour passer en mode veille.

·Appuyez sur la touche pour interrompre le nettoyage

ON/OFF

Bouton d'alimentation

·Appuyez sur cette touche

pour allumer/éteindre le robot.

Corps principal

Capteur infrarouge

Pare-chocs

de collision

Brosse latérale

Roues motrices

Capteur de bord

Capteurs d'arrêt

de chute

Roue universelle

Brosse principale

Boucles du

couverclede la

brosse principale

Capteurs d'arrêt

de chute

Télécommande

Elément filtrant

Réservoir d'eau

Zone de

braquage

Tissu

dépoussiéreur

Boucles de

réservoir d'eau

Buse de

remplissage d'eau

Indicateur de charge

Prise DC

Zone d'émission

de signal infrarouge

Contact de chargement

Modules de nettoyage

Socle de chargement

Corps principal et accessoires

1、Bouton d'alimentation

2、WiFi

3、Muet

4、Bouton directionnel

5、Pause / Démarrage

6、Force d'aspiration

7、Nettoyer

8、Laver

(le ventilateur de succion ne fonctionne pas)

9、Recharger

Corps Principal*1 Brosse Latéral*2 Filtre HEPA*1 Torchon *2

Socle de chargement*1 Télécommande*1 Réservoir d'eau*1

(deux éléments filtrants inclus)

Éléments Filtrants*4

Manuel*1

Adaptateur *1

Corps Principal et Accessoires

1.Emplacement de la station de charge

Placez la station de charge contre le mur et enlevez

les obstacles à 0,5 mètre des deux côtés et à environ

1,5 mètre devant la station, comme indiqué sur la

figure a.

Si le robot a été étéint, allumez-le en appuyant sur la

touche interrupteur d'alimentation sous le couvercle

du robot.

2.Appuyez sur la touche ou sur de la

télécommande pour contrôler le robot et le faire

rentrer à la station de charge et le recharger

comme indiqué sur la figure b.

Note: Indicateur d'alimentation

Clignottement rouge : ＜20%

Clignottement vert : en charge

Voyant vert allumé : complètement chargé

a.Lorsque le nettoyage est terminé, l'hôte retourne automatiquement

sur le socle de chargement.

b.Si la batterie est faible, le robot ne peut pas être allumé. Veuillez le charger.

c.Le robot ne peut pas être éteint pendant le chargement.

d.Le socle de chargement est pliable pour faciliter son transport.

e.Pendant le chargement, veuillez retirer le réservoir d'eau.

f.Placer le socle de chargement à l'abri de la lumière directe du soleil

meter

Utilisation du Produit

Veuillez télécharger l'Appli "ProscenicHome" en scannant

le code QR ou dans Google Play ou App Store.

·Après l'installation de l'application, veuillez suivre les indication de l'appli

configurer votre réseau. Avec l'Appli, vous pourrez découvrir de nouvelles

fonctions du robot après vous êtes connecté au wifi.

·Le robot n'est pas compatible avec le réseau 5Ghz.

Maintenez la touche" "+" " enfoncée pendant

3 secondes pour démarrer la configuration du réseau

Configuration du réseau

Entrez le mot de passe wifi

Ajouter un appareil

Assurez-vous que le voyant WIFI clignote.

Recherche des Points de

Connexion de l'Appareil

Le voyant WIFI clignote

Maintenez la touche " + " enfoncée

pendant 3 secondes jusqu'à ce que vous

entendiez "Network Configuration Begins".

Configuration du réseau

Maintenez la touche " + " enfoncée

pendant 3 secondes jusqu'à ce que vous

entendiez "Network Configuration Begins".

Réinitialisation WIFI

Lorsque la connexion wifi entre le téléphone mobile et

le robot échoue, réinitialisez la connexion wifi du robot

en appuyant sur les touches " " et " " pendant

3 secondes jusqu'à ce que vous entendiez l'invite vocale

" WI-FI has been reset ", pendant ce temps, le voyant

WIFI clignote. Les causes possibles d'un échec de con-

nexion peu^vent être le changement de boitier wifi , le

changement de mot de passe wifi, etc.

La connexion wifi entre l'Appli et le robot s'établit.

Veuillez attendre que la connexion soit terminée.

Démarrer la configuration du réseau

Se connecter au point d'accès du robot

La connexion wifi entre l'appli et le robot s'établit.

Veuillez patienter jusqu'à ce que la connexion

wifi soit terminée.

Sélectionner et se connecter au réseau d'appareils

suivant les indications de l'Appli

4. Installer le module de nettoyage

① Passez le chiffon de nettoyage sur le fond du

réservoir d'eau et poussez pour le rendre droit.

·Ne passez pas la serpillière à la maison quand il n'y a personne

à la maison

·N'utilisez pas le module serpillère sur les tapis.

Déconseillé pour le premier nettoyage.

3.Installation de l'Application

Utilisation du Produit

LDS D500/D550

LDS-xxxx

H500

H600

Veuillez sélectionner l'appareil acheté

Cliquez ou "swipez" vers le

haut pour en charger plus

Veuillez sélectionner l'appareil acheté

LDS D500/D550

......

Réglage

RÉSEAUX DISPONIBLES......

WLAN

Proscenic-XXXX

XXXXXXXX

Réglage

RÉSEAUX DISPONIBLES

...

WLAN

Proscenic-XXXX

XXXXXXXX

Configuration du réseau

Proscenic

-XXXX

Proscenic

-XXXX

Choix de l'appareil

Annuler Rafraîchir

Proscenic

-XXXX

Proscenic

-XXXX

Choix de l'appareil

Annuler Rafraîchir

Pause / Reprendre le nettoyage

1. Comme le montre la figure a, en mode veille, appuyez

sur la touche " " sur le robot pour démarrer le netto-

yage (Appuyez sur n'importe quel bouton pour mettre le

nettoyage en pause).

2. Comme le montre la figure b, cliquez sur le bouton de

nettoyage dans l'appli pour commencer à nettoyer (cliquez

sur le bouton pause pour mettre en pause la tâche en

cours).

Note:

·L'aspirateur du robot n'est pas recommandé pour nettoyer des liquides.

·Si la batterie est chargée à moins de 20%,le nettoyage ne sera pas effectué.

Veuillez recharger l'appareil avant de commencer le nettoyage.

·Le robot s'éteint automatiquement lorsque sa batterie est inférieure à 5%.

·N'oubliez pas de débarasser votre plancher des câbles électriques avant le

nettoyage afin d'éviter les pannes de courant ou d'endommager les meubles.

a b

42㎡

Zone de

nettoyage

57%

Niveau de

la batterie

38min

Temps

d'abstinence

Chargement Nettoyer

Chargement

Robot aspirateur

Mode Silencieux Plus

42㎡

Zone de

nettoyage

57%

Niveau de

la batterie

38min

Temps

d'abstinence

Chargement Nettoyer

Chargement

Robot aspirateur

Mode Silencieux Plus

Cycle de nettoyage

Nettoyage des bords

Le robot nettoie le long des murs et retourne à sa

station de chargement une fois la tâche en cours

terminée.

Le robot commence par scanner la maison, générer une

carte de la zone et la diviser intelligemment en différen-

tes sections. Dans chaque section, le robot nettoie d'ab-

ord le long du mur, puis en zigzag et termine le nettoya-

ge de chaque section d'une manière efficace et ordonn-

ée. Une fois terminé, le robot retourne à sa station pour

se recharger.

Note : Si vous déplacez le robot en milieu de cycle, il effacera sa carte et en

créera une nouvelle lorsque vous le redémarrerez, il ne pourra pas revenir

à sa station.

Le robot nettoie sur une surface carrée de 1,5 x 1,5 m.

Le robot entre en mode de nettoyage restreint selon

l'une des méthodes suivantes :

a.Lorsque l'utilisateur marque un point sur la carte, le

robot s'approche de ce point, puis se centre sur ce

point et commence à nettoyer.

b.Démarrez le mode de nettoyage des taches à l'aide

de la télécommande.

Nettoyage de cible

Le robot commencera le nettoyage comme prévu et retour-

nera à sa station après avoir terminé le nettoyage.

Nettoyage Planifié

② Dévissez le bouchon du réservoir d'eau, remplissez-le

d'eau et fixez le couvercle en caoutchouc

Comme indiqué sur la figure, enfoncez le module de

nettoyage horizontalement dans le fond du robot en

vous assurant que les boucles des deux côtés sont

bien en place. Appuyez sur les boucles des deux

côtés du module de nettoyage, puis retirez le module

de nettoyage.

·Certains désinfectants ou détergents peuvent obstruer le filtre du réservoir.

·Veuillez retirer le dispositif de nettoyage pendant le chargement ou

lorsque l'appareil est éteint.

③

42㎡

Zone de

nettoyage

57%

Niveau de

la batterie

38min

Temps

d'abstinence

Chargement Nettoyer

Chargement

Robot aspirateur

Mode Silencieux Plus

Nettoyage de la zone

Maintenez enfoncé le bouton de chargement du robot

pendant 3 secondes. Centré sur le point de départ, le

robot nettoie sur une surface carrée de 2m*2m.

Recharge

Mode automatique : Après le nettoyage, le robot ret-

ourne automatiquement à sa station chargement.

Mode manuel : Quand l'appareil est en pause, appu-

yez sur le bouton de recharge du robot ou de l'appli.

Note :

·Si le robot ne retourne pas à sa station de chargement lorsqu'il a terminé

son nettoyage, veuillez le ramasser et le placer dessus.

·Si, au milieu du nettoyage, la batterie de votre robot decend en dessous

de 20%, il retournera à la station d'accueil pour se recharger. Lorsque le

niveau de charge de la batterie approche les 80 %, il terminera automati-

quement à le nettoyage là où il s'était arrêté.

Zone personnalisée

2)Nettoyage des zones

Le nettoyage de zone limite le robot à une zone spé-

cifique prédéfinie. Les options personnalisées inclu-

ent : la position, la taille, la quantité de zones spécifi-

ques et le nombre de temps de nettoyage. Le nombre

par défaut de temps de nettoyage est d'un ou deux.

1) Zones interdites

Définissez une zone spécifique comme zone hors

limites pour empêcher le robot d'entrer dans l'en-

droit que ne voulez pas être nettoyer. Vous pouvez

dessiner des zones permanentes hors limites sur

la carte.

Note:

·Le robot peut entrer dans la zone hors limites en raison d'erreurs de

positionnement, d'anomalies de capteurs, etc.

·L'établissement d'une zone hors limites permanente peut perdre son

sens à cause de changements d'emplacement de la station de charg-

ement et du mobilier. Par conséquent, n'intervenez pas et ne déplacez

pas votre robot en milieu de cycle.

·Un nouveau calcul de la carte entraînera la perte des délimitations de

zones hors limites permanentes.

Robot Aspirateur

Ajouter une

zone hors limites

Sauvegarder

Robot Aspirateur

Ajouter une

zone hors limites

Sauvegarder

Puissance d'aspiration

Choisissez le mode silencieux, standard ou fort sur l'a-

pplication ou la télécommande. Le mode par défaut est

le mode standard.

Veille

Pour économiser de l'énergie, vous pouvez faire

passer le robot du mode attente au mode veille.

a.Appuyez sur sur la télécommande pour faire entrer ou sortir le robot

du mode veille.

b.Vous pouvez également resster enfoncé sur sur la surface du robot pour

faire passer le robot en mode veille, et appuyer sur sur le robot pour faire le

sortir du mode veille.

c.Le robot passe automatiquement en mode veille si aucune commande n'est

reçue pendant plus de 5 minutes.

d.Le robot n'entrera pas automatiquement en mode veille lorsqu'il est en cha-

grement sur son socle.

Reconstitution de la carte

1..Le robot calcule une nouvelle carte quand il entre

dans une zone qui lui est étrange.

2.Un changement de décor considérable dans votre

intérieur causera des erreurs de positionnement.

Ainsi, le robot devra redessiner la carte de navigation.

Le calcul de la carte entraînera la perte des réglages

effectués sur la carte précédente (y compris les zones

hors limites).

Mode NPD (Ne Pas Déranger)

En mode NPD, le robot ne reprend pas automatique-

ment le travail et+A155:A182 un message audio peut-

être entendu.Le mode NPD est activé par défaut en

usine et sa tranche horaire est règlée sur 22:00-07:00.

Vous pouvez désactiver le mode NPD sur l'appli.

·Pour résoudre ce problème, voir page 11.

Si le robot n'est pas pris en charge sous 5 minutes en état critique, le robot

passe automatiquement en mode veille.

État critique

Lorsqu'une exception se produit alors que le robot est

en cours d'exécution, le boutton nettoyer ou le

bouton recharger du robot clignote etun message

vocal est joué.

Démontez le réservoir d'eau au milieu

du nettoyage.

Si vous voulez ajouter de l'eau au milieu du nettoyage,

arrêtez le robot en appuyant sur sur le robot, après

avoir ajouté de l'eau et remonté le réservoir d'eau, appuy-

ez sur pour continuer le nettoyage.

Retirez et démontez le kit de brosses à rouleaux comme

indiqué sur la figure ci-dessous, et nettoyezle avec un

chiffon doux ou un outil de nettoyage. (L'axe des brosses

à rouleaux est lavable)

Note : Il est recommandé de changer la brosse principale tous les 6-12 mois pour

assurer l'effet nettoyant.

1.Ouvrez le couvercle du robot

et retirez le bac à poussière.

Couvercle du pinceau

Brosse principale

Boucles

Brosse principale

Nettoyer le bac

à poussière et le filtre

Maintenance du produit

2. Dévissez le bouchon de la poubelle pour vider les ordures.

3. Nettoyer le filtre.

4. Remonter le bac à poussière

Nettoyer le filtre

Le filtre ne peut pas être lavé à l'eau. Il est recommandé de remplacer

le filtre tous les 3 mois.

Pour éviter d'obstruer le filtre, il est recommandé de le nettoyer réguli-

èrement avec une brosse de nettoyage ;

Il est recommandé de changer la brosse latérale tous les 3 mois pour assurer

l'effet nettoyant.

Nettoyez régulièrement les capteurs avec un chiffon

doux.

Démontez et nettoyez régulièrement la brosse latérale.

Capteurs d'arrêt de chute

Brosse latérale

Classification Paramètre

Dimension 320mm*300mm*97mm

Poids Environ 3,5 kg

Courant de fonctionnement

14.4V

Puissance évaluée 46.08W

Courant de fonctionnement 3.2A

Dimension 152mm×100mm×47mm

Puissance de sortie 14.4W

Entrée nominale 100-240V~

Sortie nominale 24 V—600mA

Fréquence d'entrée nominale

50/60Hz

HÔTE

Socle de charge

Caractéristuques du produit

Invite Vocale Indicateurs Solution

1, Please put back the

dust box and filter

Essayez de remplacer le filtre et vérifiez que

le filtre et la boîte à poussière sont en place.

Si le problème persiste, essayez de remplacer

le filtre.

2, Please move the rob-

ot to the horizontal gro-

und to start

Le bouton nettoyer et le bouton

recharger clignotent : ils clignote-

nt lentement une fois, puis rapid-

ement une fois

Le bouton nettoyer et le bouton

recharger clignotent : ils clignote-

nt lentement deux fois, puis rapid-

ement deux fois.

Le bouton nettoyer et le bouton

recharger clignotent : ils clignote-

nt lentement trois fois, puis clign-

otent rapidement une fois.

Le robot est incliné au démarrage, veuillez

placer le robot sur le sol horizontal pour

redémarrer.

3. Please check the falla-

rrest sensors and move

the robot to a new posi-

tion to start

Le robot va tomber. Des capteurs antichute

sales peuvent provoquer l'anomalie, il faut

donc les essuyer avec un chiffon doux.

Le bouton nettoyer clignote : il clig-

note lentement une fois, puis clign-

ote rapidement deux fois.

Le bouton nettoyer clignote : il cl-

ignote lentement deux fois, puis

clignote rapidement une fois.

4, Please clean the right

wheel

La roue droite est encombrée par des débris,

veuillez les retirer.

5, Please clean the left

wheel

La roue gauche est encombrée par des déb-

ris, veuillez les retirer.

Lorsqu'une anomalie se produit pendant le fonctionnement du robot, le bouton nettoyer ou le bouton

recharger clignote et des messages vocaux sont joués. Veuillez consulter le tableau ci-dessous pour

résoudre des problèmes.

Résolution de problèmes

Note : Redémarrer le robot peut résoudre certaines anomalies.

14.Please check if the lidar

cover get stuck

Veuillez enlever les corps étrangers autour du

lidar ou placer le robot dans une nouvelle posi-

tion pour le redémarrer.

6, Please clean the side

brush

La brosse latérale est encombrée par des dé-

bris. Veuillez démonter la brosse latérale et la

nettoyer.

7, Please clean the main

brush

Le bouton nettoyer clignote : il clig-

note lentement une fois, puis rapi-

dement une fois

Le bouton nettoyer clignote : il clig-

note lentement trois fois, puis clign-

ote rapidement une fois.

La brosse principale peut être encombrée

par des débris. Veuillez les enlever, ainsi que

son roulement pour le nettoyer.

8, Please place the robot

on the ground to start

Les roues sont suspendues. Veuillez placer le

robot au sol pour démarrer.

9, Please clear the obst-

acle around the charging

base

Dégagez l'obstacle ou tout autre objet auto-

ur du socle de chargement ; s'il n'est pas po-

ssible de le dégager, mettez le socle de char-

gement dans une nouvelle position.

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

Essuyez le capteur infrarouge avec un chiffon

sec et dégagez l'environement du robot et

débarrassez-le de toutes impuretés. Si elles

ne peuvent pas être retirées, déplacez le rob-

ot dans une nouvelle position pour démarrer.

11，Please check if the

edge sensor needs cleaning.

Le capteur de bord est recouvert de poussiè-

re, veuillez l'essuyer ;

12, The collision bumper

is abnormal, please check

if you need to clean it.

Le pare-chocs de collision est coincé. Veuill-

ez le tapoter plusieurs fois pour enlever les

corps étrangers. S'il n'y a pas de corps étran-

gers, déplacez le robot dans une autre posit-

ion pour démarrer.

13, Please clear the obsta-

cles around the robot and

try again.

Le robot peut être coincé ou bloqué. Veuille-

z l'éloigner de tout obstacle ;

Questions Solutions

Impossible de démarrer

Incapable de charger

La batterie est faible. Veuillez la charger avant de l'utiliser.

La température ambiante est trop basse (inférieure à 0 °C) ou trop élevée

(supérieure à 50 °C). Le robot fonctionne uniquement de 0℃ à 40℃.

Impossible de retourner

au socle de chargement

La batterie est faible. Veuillez la charger avant de l'utiliser.

Comportement anormal

Il y a trop d'obstacles autour du socle de chargement. Veuillez placer le socle

dans une zone dégagée. Le robot est trop éloigné du socle de chargement.

Veuillez placer le robot près du socle de chargement et réessayer ;

Il y a un bruit anormal pe-

ndant le nettoyage

Redémarrer après l'avoir éteint.

La brosse principale, la brosse latérale ou la roue motrice sont peut être enc-

ombrées par des débris. Veuillez éteindre le robot et les nettoyer ;

Diminution de la capacité

de nettoyage ou chute des

cendres

La boîte à poussière est pleine. Veuillez la nettoyer.

Le filtre HEPA est trop sale. Nettoyez-le.

La brosse principale est encombrée par des débris. Veuillez la nettoyer.

Impossible de se connect-

er au Wi-Fi

Le signal Wi-Fi n'est pas stable. Veuillez vous assurer que le robot se trouve

dans une bonne zone de couverture de signal Wi-Fi. La connexion Wi-Fi est

anormale. Veuillez réinitialiser le Wi-Fi, ou télécharger la dernière version de

l'application et essayer de vous connecter à nouveau.

FAQ

Le capteur de distance laser de ce produit est conforme aux normes pour les produits laser de classe I de la norme

CEI 60825 et ne génère aucun rayonnement laser dangereux.

Sécurité laser

Impossible de retourner au

socle de chargement apr-

ès un nettoyage partiel ou

un déplacement vers une

autre position.

Après un nettoyage partiel ou si le robot est placé dans un endroit éloigné de

son point de départ, par exemple, si le socle de chargement est éloigné, le

robot risque de ne pas se recharger automatiquement. Veuillez placer manu-

ellement le robot sur le socle de chargement.

Questions Solutions

Si la connexion de l'application est échouée, veuillez vérifier les problèmes suivant:

1.Veuillez vérifier que si le mot de passé est correct.

2.Veuillez vérifier que vous êtes au réseau 2.4G WIFI. Si votre routeur est le routeur des deux fréquences,

veuillez créer le noms séparés pour 2.4G et 5G .

3.Dans le cours de liaison, veuillez fermer votre réseau de 4G, et démarrer 4G après le lié avec succès.

4.Veuillez vérifier que si le routeur a établi le filtre de MAC adresse, ou la quantité de ID adresse est arrivé

à le limite maximal.

5.Veuillez éviter de faire la liaison pendant le heure de pointe du réseau (18:00-23:00) quand vous allez le

connecter première fois.

6.Si vous n'avez pas le connecté avec succès, veuillez connecter avec l'équipe du service client et demander

l'aide.

Cet équipement est conforme aux limites d'exposition aux radiations de la FCC définies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de

20 cm entre le radiateur et votre corps.

Déclaration de la FCC sur l'exposition aux radiations:

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Le fonctionnement est

soumis aux deux conditions suivantes:

(1) Cet appareil ne doit pas causer d’interférences nuisibles;

(2) Cet appareil doit accepter toutes les interférences reçues.Y compris les interférences pouvant

provoquer un fonctionnement indésirable.

REMARQUE: Tout changement ou modification de cet appareil non expressément approuvé par

la partie responsable de conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement de la FCC：

Service Client

Email:[email protected]

Hotline du service client：

5th floor,Jinshun Building, No 287 Ruy Road, Ailian Community,Longgang

District Shenzhen city,China

(DE)+49 202 75886417

(JP)+04 63-68-7447

Anglais & Allemand

月曜～金曜 9:00-17:00

Lun.-Ven. 13:00-16:00

周一～周五 9:00-17:00

Japonais

Chinois

(CN)+86 400-0097-087

Shenzhen Proscenic Technology Co.,Ltd

Chine : Shenzhen Pusensi Technology Co., Ltd

502,Block A,Jinshun Building,Ruyi Road,

longgang District,Shenzhen

www.proscenic.com

Taiwan : Taiwan Proscenic Technology Co., Ltd

yingyi street 121 lane 3rd lingya area,

gaoxiong,taiwan

www.proscenic.com

ПРЕДУПРЕЖДЕНИЕ. В ЦЕЛЯХ СНИЖЕНИЯ РИСКА ПОЛУЧЕНИЯ

ТРАВМ ИЛИ ПОВРЕЖДЕНИЯ ИМУЩЕСТВА В ПРОЦЕССЕ ЭКСПЛУАТ-

АЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ РОБОТА СЛЕДУЕТ ОЗН-

АКОМИТЬСЯ С ПРИВЕДЕННЫМИ ДАЛЕЕ УКАЗАНИЯМИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ.

ЭТОТ ПРИБОР МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЕТЬМИ СТАРШЕ 8 ЛЕТ, А

ТАКЖЕ ЛИЦАМИ С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫ-

МИ ИЛИ ПСИХИЧЕСКИМИ СПОСОБНОСТЯМИ ИЛИ С НЕДОСТАТОЧ-

НЫМ ОПЫТОМ И ЗНАНИЯМИ ТОЛЬКО ПОД ПРИСМОТРОМ ИЛИ П-

ОСЛЕ ИНСТРУКТАЖА ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ПРИБ-

ОРА И ПРИ УСЛОВИИ, ЧТО ПОЛЬЗОВАТЕЛЬ ПОНИМАЕТ ВОЗМОЖН-

УЮ ОПАСНОСТЬ, СВЯЗАННУЮ С ЭКСПЛУАТАЦИЕЙ ПРИБОРА. НЕ ПО-

ЗВОЛЯЙТЕ ДЕТЯМ ИГРАТЬ С ПРИБОРОМ. ОЧИСТКА И УХОД НЕ ДОЛ-

ЖНЫ ОСУЩЕСТВЛЯТЬСЯ ДЕТЬМИ БЕЗ ПРИСМОТРА.

ПРЕДУПРЕЖДЕНИЕ. ЧТОБЫ ИЗБЕЖАТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕ-

СКИМ ТОКОМ,НЕ ВСКРЫВАЙТЕ САМОСТОЯТЕЛЬНО ЭЛЕКТРОННЫЕ

УЗЛЫ РОБОТА ИЛИ ЗАРЯДНУЮ БАЗУ, КОТОРАЯ НАЗЫВАЕТСЯ ДОКСТ-

АНЦИЕЙ HOME BASE. ВНУТРИ КОРПУСА НЕТ ОБСЛУЖИВАЕМЫХ ПО-

ЛЬЗОВАТЕЛЕМ ДЕТАЛЕЙ. ОБРАЩАЙТЕСЬ ЗА ОБСЛУЖИВАНИЕМ ТОЛ-

ЬКО К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ.СТАНЦИИ МОКРЫМИ

РУКАМИ.

· Обращайте внимание на все предупреждения, нанесенные на робота и

его части.

· ПРЕДУПРЕЖДЕНИЕ. Риск поражения электрическим током, испол-

ьзуйте только в сухих помещениях.

· Робот-пылесос – не игрушка. Не садитесь и не наступайте на него. Во вр-

емя эксплуатации робота маленькие дети и домашние животные должны

быть под присмотром.

· Хранение и эксплуатация робота допускаются только при комнатной тем-

пературе.

Важные указания по технике безопасности

· Запрещается использовать робота для уборки стекла, острых, горящих

или дымящихся предметов.

· Запрещается использовать это устройство для уборки пролитых отбели-

вателей, краски и других химикатов, а также жидкостей и влажных предм-

етов.

· Робот-пылесос необходимо оберегать от брызг и жидкостей.

· Перед применением этого устройства следует убрать одежду, листы бум-

аги, шнуры от занавесок и жалюзи, электрические провода и хрупкие пре-

дметы. Если при движении устройство зацепит электрический провод и

потянет его за собой, то может что-нибудь сбросить со стола или с полки.

· Если в помещении, в котором проводится уборка, есть балкон, необход-

имо установить препятствие, чтобы исключить проникновение робота на

балкон и обеспечить безопасность эксплуатации.

· Нельзя ставить что-либо на робота.

· Робот-пылесос движется самостоятельно. Будьте осторожны при ходьбе

в помещении, где работает робот, чтобы не наступить на него.

· Эксплуатация робота в помещениях с открытыми электрическими розе-

тками в полу не допускается.

· ПРЕДУПРЕЖДЕНИЕ. Опасность поражения током: Роботпы-

лесос продается с тем шнуром электропитания, который подходит для

розеток вашего региона. Не используйте другой шнур электропитания.

Если требуется заменить шнур электропитания, обратитесь в Службу ин-

формационно-технической поддержки, чтобы выбрать подходящий шнур

электропитания.

· Робот предназначен для уборки только сухих полов.

· ПРЕДУПРЕЖДЕНИЕ. Опасность поражения током и возгоран-

ия: Это устройство подключается только к стандартной электрической

розетке. Запрещается использовать преобразователи питания. Использо-

вание преобразователей питания приведет к немедленному аннулирова-

нию гарантии.

· Запрещается использовать неперезаряжаемые аккумуляторы. Использу-

йте только перезаряжаемые аккумуляторы, входящие в комплект пост-

авки. Для замены аккумулятора выбирайте тот же тип источника питания

Proscenic или обратитесь в Службу информационнотехнической подде-

ржки Proscenic, чтобы узнать об альтернативных аккумуляторах.

· ПРЕДУПРЕЖДЕНИЕ.Используйте только аккумуляторы с прави-

льной спецификацией, одобренной Proscenic.

· ПРЕДУПРЕЖДЕНИЕ. Опасность поражения током: Использование

док-станции с поврежденным шнуром или вилкой запрещено. Если шнур

или вилка повреждены, их необходимо заменить.

· Перед длительным хранением или транспортировкой робота и принад-

лежностей необходимо зарядить и извлечь аккумулятор.

· Если вы живете в районе частого возникновения электрических бурь, ре-

комендуется использовать дополнительную защиту от перенапряжения.

Док-станция робота может быть снабжена устройством защиты от скач-

ков напряжения на случай сильной грозы.

· ПРЕДУПРЕЖДЕНИЕ. Опасность поражения током: Перед чисткой

и техническим обслуживанием робота его необходимо отсоединить от

док-станции.

· Аккумулятор следует проверять на предмет повреждений или утечки эл-

ектролита перед каждым использованием пылесоса. Не заряжайте повр-

ежденные или протекающие аккумуляторы.

· ПРЕДУПРЕЖДЕНИЕ. Химическое воздействие: В случае утечки

электролита из аккумулятора избегайте его контакта с кожей или гла-

зами. В случае контакта промойте пораженный участок большим коли-

чеством воды и обратитесь за медицинской помощью. Аккумулятор

должен быть помещен в пластмассовый пакет, который нужно запеча-

тать, и утилизирован в соответствии с местными экологическими норм-

ативами.

· Перед утилизацией аккумулятор необходимо извлечь из роботапылесоса.

· ПРЕДУПРЕЖДЕНИЕ. Опасность возгорания или взрыва: Запре-

щается разбивать и разбирать аккумулятор. Не нагревайте аккумулятор

и не храните его вблизи источников тепла или в местах попадания пр-

ямого солнечного света. Не допускайте нагревания или короткого замы-

кания аккумулятора. Избегайте механических ударов

аккумулятора.

· Запрещается погружать аккумулятор в жидкости.

· Правила утилизации аккумуляторов можно узнать в местном органе, ве-

дающем утилизацией.

Символ на устройстве или упаковке означает:

Не утилизируйте электрические приборы или аккумуляторы вме-

сте с бытовыми отходами, используйте для этого специальные

пункты сбора. Обратитесь в местные органы власти,чтобы узнать

о доступных системах утилизации. Если электрические приборы

вывозятся на полигоны или свалки, опасные вещества могут про-

сочиться в грунтовые воды и попасть в пищевую цепь, нанося вр-

ед вашему здоровью и благополучию. Обратитесь к местным или

региональным властям, чтобы подробнее узнать о программах

сбора, многократного использования и утилизации.

Конфигурация сети

Нажмите + в течение 3 секунд,

чтобы начать настройку сети.

LDS лазерный

датчик рассто-

яния

Кнопки управления

Описание устройства и аксессуары

Крышка робота

Кнопка зарядки

Кнопка очистки

·Короткое нажатие для перехода в режим зарядки

·Нажмите, чтобы начать чистку

Индикатор питания

·Заряд > = 20%: зеленый свет блестет

·Заряд <20%: мигает красный свет

Индикатор Wi-Fi

·быстро/медленно мигает:

подключение Wi-Fi

·постоянно горит: Wi-Fi подключен

·Нет операции в течение 10 минут / нажмите в течение 3

секунд и воходит в спящий режим

·Короткое нажатие для прекращения уборки

Включение/Выключение

Кнопка питания

·Короткое нажатие для

включения/выключения

робота

Главное устройство

Инфракрасный сенсор

Ударный бампер

Боковая

щетка

Ведущие

колеса

Боковой сенсор

Сенсор перепада

высоты

Универсальное

колесо

Основная щетка

Защелки крышки

основной щетки

Сенсор перепада

высоты

Пульт управления

Фильтрующий блок

Резервуар для воды

Место

крепления

Тряпичная

ткань

Защелки

резервуара для воды

Горловина

для воды

Зарядный индикатор

Гнездо питания

Зона излучения

инфракрасного сигнала

Зарядные площадки

Моющая насадка

Зарядная станция

Описание устройства и аксессуары

1、Кнопка питания

2、Wi-Fi

3、Выключение звука

4、Кнопки направления

5、Старт/Пауза

6、Мощность всасывания

7、Уборка

8、Влажная уборка

(Всасывание отключено)

9、Зарядка

Главное устройство*1 Боковая щетка*2 HEPA фильтр*1 Тряпичная ткань*2

Зарядная станция*1 Дистанционное

управление*1

Водной танк (включает

два фильтрующих элемента)

Фильтрующие элементы*4

Руководство*1

Адаптер*1

Описание устройства и аксессуары

Расположите станцию у стены и уберите

любые препятствия на расстоянии 0.5м по

бокам от станции и 1.5м перед ней, как по-

казано на рисунке а.

Если робот выключен, включите его, нажав

на кнопку питания под крышкой робота.

Нажмите на роботе или на пульте

управления для того, чтобы направить робо-

та к зарядной станции для подзарядки, как

показано на рисунке b.

Примечание: Индикатор питания

Мигает красным: <20%

Мигает зеленым: идет зарядка

Постоянно горит зеленым: полностью заряжен

a.Когда уборка будет завершена, робот автоматически вернется

на зарядную станцию.

b. При низком заряде батареи робота невозможно включить.

Пожалуйста сначала зарядите его.

c.Робота нельзя выключить во время зарядки

d.Зарядная станция складывается, чтобы ее было удобно переносить.

e.Отсоединяйте контейнер для воды во время зарядки.

f.Не устанавливайте зарядную станцию в места, подверженные

воздействию прямого солнечного света.

meter

1.Расположение зарядной станции

Руководство по эксплуатации

Загрузите приложение "ProscenicHome" по QR-коду

или через Google Play / App Store.

·После завершения установки следуйте инструкциям в приложении для

того, чтобы настроить подключение к сети. С помощью приложения вы

можете получить доступ к дополнительным функциям после подключения

к Wi-Fi сети робота.

·Робот несовместим с сетями Wi-Fi 5GHz.

Нажмите + в течение 3 секунд,

чтобы начать конфигурацию сети

Настройка сети

Введите пароль Wi-Fi

Добавление устройства

Убедитесь индикатор WIFI мигает

Точки поиска устройства

Индикатор WIFI мигает

Нажмите + в течение 3 секунд,

пока не услышите «Network Configuration Begins».

Настройка сети

Нажмите + в течение 3 секунд,

пока не услышите «Network Configuration

Begins».

WIFI Сброс

Когда соединение Wi-Fi между телефоном и роб-

отом не работает, сбросьте настройки Wi-Fi робота,

нажав и удерживая кнопки и в течение

3 секунд, пока не услышите голосовое сообщение

« WI-FI has been reset» Между тем, индикатор WIFI

мигает. Возможные причины сбоя подключения

включают изменение конфигурации маршрутизатора,

изменение пароля Wi-Fi и т.д .

Начнется настройка подключения между прило-

жением и роботом.

Дождитесь ее завершения.

Начните настройку сети

Подключиться к точке доступа робота

Выберите нужную сеть и подключитесь к устрой-

ству следуя инструкциям в приложении.

Proscenic-XXXX

Выбор устройства

Отмена Обновить

Proscenic-XXXX

Выбор устройства

Отмена Обновить

Настройки

Доступные сети......

WLAN

Proscenic-XXXX

XXXXXXXX

Настройки

Доступные сети

...

WLAN

Proscenic-XXXX

XXXXXXXX

Настройка сети

4. Установка моющей насадки

① Прикрепите салфетку к нижней части резер-

вуара для воды и расправьте ее.

·Не используйте влажную уборку, когда дома никого нет

·Не используйте модуль для мытья полов на коврах.

Не рекомендуется для первой уборки

3.Установка приложения

Руководство по эксплуатации

LDS D500/D550

LDS-xxxx

H500

H600

Выберите свое устройство

Нажмите или потяните наверх,

чтобы загрузить больше

Выберите свое устройство

LDS D500/D550

......

Зайдите в меню Настройки > Wi-Fi на телефоне,

выберите Wi-Fi “Proscenic-XXXX”. Откройте при-

ложение после успешного подключения к Wi-Fi

“Proscenic-XXXX”

② Откройте резервуар для воды, заполните его водой

и защелкните резиновую крышку.

③ Вставьте моющую насадку горизонтально в нижнюю

часть робота, как показано на рисунке. Убедитесь,

что защелки на обеих сторонах насадки в правиль-

ном положении. Надавите на защелки с обеих стор-

он моющей насадки и вытащите насадку.

·Некоторые дезинфицирующие и моющие средства могут засорить

фильтр резервуара

·Снимайте моющую насадку, когда не используете ее, и во время зарядки

Пауза / Продолжать очистку

1. Как показано фото a, в режиме ожидания нажмите

на роботе, чтобы начать очистку (нажмите лю-

бую кнопку, чтобы приостановить очистку).

2. Как показано фото b, нажмите кнопку очистки в при-

ложении, чтобы начать очистку (нажмите кнопку паузы,

чтобы приостановить текущее задание)

Примечание:

·Робот не рекомендуется для очистки жидкостей.

·Если заряд составляет менее 20%, задача очистки не будет выполнена.

Зарядите перед началом очистки.

·Робот автоматически отключается, когда заряд батареи ниже 5%.

·Отложите провода на пол перед чисткой, чтобы избежать сбоя питания

или повреждения мебели.

a b

42㎡

Площадь уборки

57%

Заряда батареи

38min

Чистое время

Заражает Уборка

Заражает

Робот-пылесос

Тихий режим Более

42㎡

Площадь уборки

57%

Заряда батареи

38min

Чистое время

Заражает Уборка

Заражает

Робот-пылесос

Тихий режим Более

Цикл очистки

Крайная очтстка

Робот убирает вдоль стен и возвращается к зарядной

базе после завершения текущей задачи.

Робот начинает с сканирования дома, создания карты

местности и разумного разделения дома на разные

части. В каждой секции робот сначала убирает вдоль

стены, а затем очищает зигзагообразно. Робот выпол-

няет очистку каждой секции эффективным и упорядо-

ченным способом. Когда закончите, робот возвращае-

тся на свою базу, чтобы заряжаться.

Примечание: Если переместите робот в середине цикла, он очистит свою

карту и создаст новую при перезапуске. Он также не сможет вернуться на

свою базу.

Робот убирает на площади 1,5х1,5 м. Робот входит

в режим точечной очистки одним из следующих

способов:

a.Когда пользователь указывает точку на карте,

робот приближается к этой точке, а затем, цент-

рируясь на этой точке, робот начинает уборку.

b.Запустите режим очистки пятна с помощью пульта

дистанционного управления.

Точечная очистка

Используйте приложение, чтобы запланировать уборку.

Робот начнет уборку в соответствии с графиком и вернется

на базу после окончания уборки.

Расписание уборки

42㎡

Площадь уборки

57%

Заряда батареи

38min

Чистое время

Заражает Уборка

Заражает

Робот-пылесос

Тихий режим Более

Зонная очистка

Нажмите кнопку перезарядки на роботе в течение 3

секунд. Центрируясь на начальной точке, робот

убирает на площади 2м * 2м.

перезарядка

Автоматический режим: после очистки робот авто-

матически вернется на базу зарядки.

Ручной режим: в состоянии паузы нажмите кнопку

перезарядки на роботе или в приложении.

Замечания:

·Если робот не сможет вернуться на свою зарядную базу после завер-

шения очистки, пожалуйста, поднимите его и положите на основание.

·Если во время средней очистки аккумулятор робота посел ниже 20%,

он вернется на базу для зарядки. Когда аккумулятор приблизится к 80%,

он автоматически вернется к завершающей очистке, где он остановился.

Индивидуальная зона

2)Указанная очистка

Очистка зоны ограничивает робота в определенной

области по требованию. Настраиваемые параметры

включают в себя: положение, размер и количество

особых областей, а также количество чистых времен.

Количество чистых раз по умолчанию - один или два.

1) Запретные зоны

Установите определенную область как Запретную

область, чтобы робот не попадал в место, которое

вы не хотите очищать. Вы можете рисовать посто-

янные запретные области на карте.

Замечания:

·Робот может войти в запретную зону из-за ошибок позиционирования,

аномалий датчика и т. д.

·Настройка запретной зоны может быть недействительной из-за значи-

тельных изменений расположения зарядной базы и мебели. Поэтому,

не вмешивайтесь и не перемещайте своего робота в середине цикла.

·Восстановление карты приведет к потере настройки постоянных

запретных зон.

Робот Пылесос

Добавить

запретную зону

Сохранить

Робот Пылесос

Добавить

запретную зону

Сохранить

Режим сна

Для сохранения энергии вы можете перевести

робота из режима ожидания в режим сна.

a.Нажмите на пульте управления чтобы перевести робота в

режим сна или выйти из него

b.Вы также можете перевести робота в режим сна долгим нажатием

на кнопку на корпусе робота. Вывести его из режима сна можно

коротким нажатием на кнопку на роботе.

c.Робот автоматически перейдет в режим сна, если не будет получать

никаких команд больше 5 минут

d.Робот автоматически перейдет в режим сна во время зарядки на зарядной

станции

Мощность всасывания

Вы можете выбрать тихий, стандартный или усиленный

режим через приложение или с помощью пульта управ-

ления. По умолчанию выбран стандартный режим.

Восстановление карты

1.Робот строит новую карту, когда он начинается

в незнакомой местности.

2. Значительное изменение домашней обстановки

приведет к сбою позиционирования, и, следовате-

льно, робот перестроит навигационную карту.

Восстановление карты приведет к потере настроек,

сделанных на исходной карте (включая Запретную

Область).

Режим Не беспокоить

Во время действия режима Не беспокоить робот не бу-

дет автоматически продолжать уборку и воспроизводить

звуки. По умолчанию режим Не беспокоить включен и

активен в период с 22:00 до 7:00. Вы можете отключить

его в мобильном приложении.

·Смотрите раздел Поиск и устранение неисправностей на странице

После 5 минут бездействия в нештатной ситуации робот автоматически

перейдет в режим сна

Неисправные состояния

При возникновении нештатной ситуации в работе кн-

опка уборки и кнопка зарядки робота на-

чинают мигать и будет воспрои зводится звуковой

сигнал

Снятие резервуара для воды во время уборки

Если вам необходимо добавить воды в резервуар во

время уборки, остановите робота, нажав на кнопку

на нем. Добавив воду и вернув резервуар на место,

нажмите на кнопку чтобы продолжить уборку.

Отсоедините и разберите вращающуюся щетку,

как показано на рисунке ниже. Очистите ее с

помощью мягкой тряпки или инструмента. (Вал

вращающейся щетки можно мыть)

Примечание: Рекомендуется заменять основную щетку каждые 6-12

месяцев, чтобы обеспечить качественную уборку.

1. Откройте крышку робота и

достаньте пылесборник.

Крышка щетки

Основная щетка

Защелки

Основная щетка

Очистка пылесб-

орника и фильтра

Уход за устройством

2. Откройте крышку пылесборника, чтобы выбросить

мусор

3. Очистите фильтр

4. Соберите пылесборник

Очистите фильтр

Фильтр не предназначен для промывания водой. Рекомендуется

заменять фильтр каждые 3 месяца

Рекомендуется регулярно очищать фильтр щеткой, чтобы избежать

засорения

Рекомендуется заменять боковую щетку каждые 3 месяца,

чтобы обеспечить качественную уборку

Регулярно протирайте сенсоры мягкой тряпкой

Регулярно разбирайте и очищайте боковую щетку

Сенсоры перепада высоты

Боковая щетка

Характеристика Значение

Размеры 320mm*300mm*97mm

Вес Около 3.5кг

Рабочее напряжение

14.4V

Мощность 46.08W

Рабочий ток 3.2A

Размеры 152mm×100mm×47mm

Выходная мощность 14.4W

Входное напряжение 100-240V~

Выходное напряжение 24 V—600mA

Входная частота

50/60Hz

Устройство

Зарядная станция

Технические данные

Звуковой сигнал Состояние индикаторов Решение

1, Please put back the

dust box and filter

Попробуйте заменить фильтр и убедитесь,

что фильтр и пылесборник на месте. Если

проблема остается, попробуйте поменять

фильтр еще раз.

2, Please move the rob-

ot to the horizontal gro-

und to start

Кнопка уборки и кнопка зарядк-

и медленно мигают один раз, за-

тем быстро один раз

Кнопка уборки и кнопка зарядк-

и медленно мигают дважды, за-

тем быстро дважды

Кнопка уборки и кнопка зарядк-

и медленно мигают три раза, за-

тем быстро один раз

Робот был наклоненпри включении. Пол-

ожите робота на горизонтальную поверх-

ность и перезагрузите ег.

3. Please check the falla-

rrest sensors and move

the robot to a new posi-

tion to start

Робот в подвешенном состоянии. Перенеси-

те его в другое место и перезагрузите. Гряз-

ные сенсоры перепада высоты могут вызыв-

ать такое состояние. Протрите их мягкой

тряпкой

Кнопка уборки медленно мигает

один раз, затем быстро дважды

Кнопка уборки медленно мигает

дважды, затем быстро один раз

4, Please clean the right

wheel

Правое колесо запуталось в мусоре. Пож-

алуйста уберите мусор

5, Please clean the left

wheel

Левое колесо запуталось в мусоре. Пожа-

луйста уберите мусор

При возникновении нештатной ситуации во время работы робота кнопка уборки или кнопка заря-

дки начнут мигать, будет воспроизводиться звуковой сигнал. Используйте таблицу ниже для устра-

нения неисправности.

Поиск и устранение неисправностей

Примечание: Перезагрузка робота может решить некоторые проблемы

14.Please check if the lidar

cover get stuck

Please clear foreign objects around the lidar or

move the robot to a new position to restart

6, Please clean the side

brush

Боковая щетка запуталась в мусоре. Пожа-

луйста разберите щетку и почистите ее

7, Please clean the main

brush

Кнопка уборки медленно мигает

один раз, затем быстро один раз

Кнопка уборки медленно мигает

три раза, затем быстро один раз

Основная щетка возможно запуталась в

мусоре. Пожалуйста разберите щетку и

почистите ее

8, Please place the robot

on the ground to start

Колеса в подвешенном состоянии. Поме-

стите робота на поверхность

9, Please clear the obst-

acle around the charging

base

Уберите препятствия вокруг зарядной ста-

нции. Если препятствия невозможно убра-

ть, перенесите зарядную станцию в другое

место.

10, Please wipe the front

infrared sensor and move

the robot to a new posi-

tion

Протрите инфракрасный сенсор сухой тр-

япкой и уберите препятствия или инород-

ные предметы вокруг робота. Если убрать

препятствия невозможно, перенесите ро-

бота в другое место.

11，Please check if the

edge sensor needs cleaning.

Боковой сенсор покрылся пылью. Протри-

те сенсор.

12, The collision bumper

is abnormal, please check

if you need to clean it.

Ударный бампер заклинило. Нажмите на

него несколько раз, чтобы убрать иноро-

дные объекты. Если бампер чист, перене-

сите робота в другое место.

13, Please clear the obsta-

cles around the robot and

try again.

Робот возможно застрял или заблокирован.

Уберите препятствия вокруг него

Вопросы Решение

Устройство не включ-

ается

Не происходит зарядка

Низкий заряд батареи. Зарядите батарею перед использованием Темп-

ература воздуха слишком низкая (ниже 0 °C) или слишком высокая

(выше 50 °C). Робот может работать при температуре от 0 °C до 40 °C.

Робот не возвращается

на зарядную станцию

Низкий заряд батареи. Зарядите батарею перед использованием

Ненормальное поведениe

Слишком много препятствий перед зарядной станцией. Поместите заря-

дную станцию в открытое место. Робот слишком далеко от зарядной ста-

нции. Расположите робота около зарядной станции и попробуйте снова

Ненормальный шум во

время уборки

Перезагрузите робота

Основная щетка, боковая щека или ведущие колеса возможно запутали-

сь в мусоре. Выключите робота и очистите их

Качество уборки снизило-

сь или высыпается пыль

Пылесборник заполнен. Очистите его. HEPA фильтр слишком грязный.

Очистите его Основная щетка запуталась в мусоре. Очистите ее.

Невозможно подключит-

ься к Wi-Fi

Сигнал Wi-Fi нестабилен. Убедитесь, что робот в зоне с хорошим покры-

тием Wi-Fi сигнала Ошибка подключения Wi-Fi. Отключите Wi-Fi или заг-

рузите последнюю версию приложения и попробуйте подключиться

снова.

Часто задаваемые вопросы

Лазерный датчик расстояния этого продукта соответствует стандартам для лазерных продуктов класса I в МЭК

60825 и не генерирует опасного лазерного излучения.

Лазерная безопасность

Не удается вернуться на

базовую станцию после

частичной уборки или

перемещения в другое

место

После частичной уборки робот находится слишком далеко от то-

чки старта. Например, если зарядная станция слишком далеко,

робот не может автоматически начать зарядку. Пожалуйста пер-

енесите робота на зарядную станцию.

Вопросы Решение

Если не можете подключить к телефону, проверьте следующие вопросы:

1.Подтвердите, правильно ли введен пароль WIFI.

2.Подтвердите, сеть Интернета 2,4 ГБ или нет. Если домашний маршрутизатор является двухдиапа-

зонным, отдельно установите имена SSID 2,4 Г и 5 ГБ ;

3.В процессе подключения закройте интернет 4G. После успешного подключения снова откройте

интернет 4G.

4.Проверьте, не настроен ли на маршрутизаторе фильтрация MAC-адресов или не заполнено ли

количество назначенных IP-адресов;

5.При первом подключением старайтесь избегать часов пик сети (с 18:00 до 23:00);

6.Если подключение все еще не удалось, свяжитесь со службой поддержки.

Данное оборудование соответствует пределам радиационного воздействия FCC, установлен-

ным для неконтролируемой среды. Это оборудование должно устанавливаться и эксплуатиро-

ваться на расстоянии не менее 20 см между радиатором и Вашим телом.

Заявление о FCC радиационном облучении:

Это устройство соответствует части 15 правил FCC. Операция соответствует следующим

двум условиям:

(1) Это устройство не должно вызывать вредных помех;

(2) это устройство должно принимать любые получаемые помехи, включая помехи, которые

могут вызвать нежелательную работу.

Примечание： Любые изменения или модификации, не одобренные стороной, ответственной

за соответствие, могут лишить пользователя права на эксплуатацию оборудования.

Предупреждение FCC

Обслуживание клиентов

Почта:[email protected]

Горячая линия обслуживания клиентов:

Китай, г.Шэньчжэнь, р-н. Лунган, ул. Жуи № 287, корп.

Цзиньшунь5-й этаж

(DE)+49 202 75886417

(JP)+04 63-68-7447

Английский и немецкий

月曜～金曜 9:00-17:00

Пн.- Пт. 13: 00-16: 00

周一～周五 9:00-17:00

Японский

Китайский

(CN)+86 400-0097-087

Техническое ООО Шэньчжэнь Proscenic

Китай: Техническое ООО Шэньчжэнь Pusensi

Китай, г.Шэньчжэнь, р-н. Лунган, ул.

Жуи № 287, корп. Цзиньшунь502

www.proscenic.com

Тайвань: Техническое ООО Тайвань Proscenic

Тайвань, Гаосюн, р-н 3-я Линия, ул.

Иньи 121

Proscenic D550 & D500 Vacuum

Product's Documents

User Manual

Specifications

Proscenic D550 & D500 Questions and Answers

Related Products

Proscenic P20 Cordless Vacuum Cleaner Mop, 70Kpa/680W

Proscenic P16 Cordless Vacuum Cleaner 45Kpa Suction Power, 55-Minute Runtime, and 180° Bendable Wand

Proscenic P11 MOPPING Vacuum Cleaners, Wet Dry Cordless Vacuum and Mop Combo All in one

Proscenic D550 WLAN Vacuum Cleaner Robot Vacuum Cleaner

Proscenic D500 Robot Vacuum Strong Suction LDS Navigation Alexa App Control

Proscenic P13 Cordless Vacuum Cleaner Lightweight Powerful Home Stick
