Operating Instructions GB

Mode d’emploi

Multi Channel

AV Receiver

010COV.fm Page 1 Tuesday, July 8, 2008 3:43 PM

To reduce the risk of fire or electric

shock, do not expose this apparatus to

rain or moisture.

To reduce the risk of fire, do not cover the ventilation

opening of the apparatus with newspapers,

tablecloths, curtains, etc. Do not place the naked

flame sources such as lighted candles on the

apparatus.

Do not install the appliance in a confined space, such

as a bookcase or built-in cabinet.

To reduce the risk of fire or electric shock, do not

expose this apparatus to dripping or splashing, and

do not place objects filled with liquids, such as

vases, on the apparatus.

As the main plug is used to disconnect the unit from

the mains, connect the unit to an easily accessible

AC outlet. Should you notice an abnormality in the

unit, disconnect the main plug from the AC outlet

immediately.

Do not expose batteries or apparatus with battery-

installed to excessive heat such as sunshine, fire or

the like.

The unit is not disconnected from the mains as long

as it is connected to the AC outlet, even if the unit

itself has been turned off.

Excessive sound pressure from earphones and

headphones can cause hearing loss.

For customers in the United

States

This symbol is intended to alert the

user to the presence of uninsulated

“dangerous voltage” within the

product’s enclosure that may be of

sufficient magnitude to constitute a

risk of electric shock to persons.

This symbol is intended to alert the

user to the presence of important

operating and maintenance

(servicing) instructions in the

literature accompanying the

appliance.

For customers in the United

States and Canada

This symbol is intended to alert

the user to the presence of the

Hot Surface that may be hot if it

is touched during the normal

operation.

Owner’s Record

The model and serial numbers are located on the rear

of the unit. Record these numbers in the space

provided below. Refer to them whenever you call

upon your Sony dealer regarding this product.

Model No.

Serial No.

Important Safety Instructions

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8) Do not install near any heat sources such as

radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce

heat.

9) Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has

two blades with one wider than the other. A

grounding type plug has two blades and a third

grounding prong. The wide blade or the third

prong are provided for your safety. If the

provided plug does not fit into your outlet,

consult an electrician for replacement of the

obsolete outlet.

10)Protect the power cord from being walked on or

pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

11)Only use attachments/accessories specified by

the manufacturer.

12)Use only with the cart, stand, tripod, bracket, or

table specified by the manufacturer, or sold with

the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to

avoid injury from tip-over.

WARNING

13)Unplug this apparatus during lightning storms or

when unused for long periods of time.

14)Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

The following FCC statement

applies only to the version of

this model manufactured for

sale in the U.S.A. Other

versions may not comply with

FCC technical regulations.

NOTE:

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation.

This equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications. However,

there is no guarantee that interference will not occur

in a particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try

to correct the interference by one or more of the

following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment

and receiver.

– Connect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

– Consult the dealer or an experienced radio/TV

technician for help.

CAUTION

You are cautioned that any changes or modifications

not expressly approved in this manual could void

your authority to operate this equipment.

To reduce the risk of electric shock, the speaker cord

should be connected to the apparatus and the

speakers in accordance with the following

instructions.

1) Disconnect the AC power cord from the MAINS.

2) Strip 10 to 15 mm of the wire insulation of the

speaker cord.

3) Connect the speaker cord to the apparatus and

the speakers carefully so as not to touch the core

of speaker cord by hand. Also disconnect the AC

power cord from the MAINS before

disconnecting the speaker cord from the

apparatus and the speakers.

For customers in Europe

Disposal of Old

Electrical & Electronic

Equipment (Applicable

in the European Union

and other European

countries with separate

collection systems)

This symbol on the product or

on its packaging indicates that

this product shall not be treated as household waste.

Instead it shall be handed over to the applicable

collection point for the recycling of electrical and

electronic equipment. By ensuring this product is

disposed of correctly, you will help prevent potential

negative consequences for the environment and

human health, which could otherwise be caused by

inappropriate waste handling of this product. The

recycling of materials will help to conserve natural

resources. For more detailed information about

recycling of this product, please contact your local

Civic Office, your household waste disposal service

or the shop where you purchased the product.

continued

Disposal of waste

batteries (applicable in

the European Union and

other European

countries with separate

collection systems)

This symbol on the battery or on

the packaging indicates that the battery provided

with this product shall not be treated as household

waste. By ensuring these batteries are disposed of

correctly, you will help prevent potentially negative

consequences for the environment and human health

which could otherwise be caused by inappropriate

waste handling of the battery. The recycling of the

materials will help to conserve natural resources. In

case of products that for safety, performance or data

integrity reasons require a permanent connection

with an incorporated battery, this battery should be

replaced by qualified service staff only. To ensure

that the battery will be treated properly, hand over

the product at end-of-life to the applicable collection

point for the recycling of electrical and electronic

equipment. For all other batteries, please view the

section on how to remove the battery from the

product safely. Hand the battery over to the

applicable collection point for the recycling of waste

batteries. For more detailed information about

recycling of this product or battery, please contact

your local Civic Office, your household waste

disposal service or the shop where you purchased

the product.

Notice for the customers:

the following information is only

applicable to equipment sold in

countries applying EU directives

The manufacturer of this product is Sony

Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-

0075 Japan. The Authorized Representative for

EMC and product safety is Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,

Germany. For any service or guarantee matters,

please refer to the addresses given in separate

service or guarantee documents.

About This Manual

• The instructions in this manual are for model

STR-DA5400ES. Check your model number by

looking at the lower right corner of the front panel.

• In this manual, the U.S.A./Canadian model is used

for illustration purpose unless stated otherwise.

Any differences in operation are clearly indicated

in the text, for example, “European model only.”

• The instructions in this manual describe the

controls on the supplied remote. You can also use

the controls on the receiver if they have the same

or similar names as those on the remote.

On Copyrights

• “Neural-THX” and “neural THX” introduced in

the Operating Instructions and displayed in the

display window and on the GUI menu screen mean

Neural-THX Surround.

This receiver incorporates Dolby* Digital and Pro

Logic Surround and the DTS** Digital Surround

System.

* Manufactured under license from Dolby

Laboratories.

Dolby, Pro Logic, Surround EX, and the double-

D symbol are trademarks of Dolby Laboratories.

** Manufactured under license under U.S. Patent

#’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;

6,226,616; 6,487,535 & other U.S. and

worldwide patents issued & pending. DTS is a

registered trademark and the DTS logos,

Symbol, DTS-HD and DTS-HD Master Audio

This receiver incorporates High-Definition

Multimedia Interface (HDMI™) technology.

HDMI, the HDMI logo and High-Definition

Multimedia Interface are trademarks or registered

trademarks of HDMI Licensing LLC.

XM Ready

is a registered trademark of XM

the SIRIUS dog logo are registered trademarks of

SIRIUS Satellite Radio Inc.

This product using Neural-THX

Surround is

manufactured under license from Neural Audio

Corporation and THX Ltd. Sony Corporation hereby

grants the user a non-exclusive, non-transferable,

limited right of use to this product under USA and

foreign patent, patent pending and other technology

or trademarks owned by Neural Audio Corporation

and THX Ltd. “Neural Surround”, “Neural Audio”,

“Neural” and “NRL” are trademarks and logos

owned by Neural Audio Corporation, THX is a

trademark of THX Ltd., which may be registered in

The font type (Shin Go R) installed in this receiver

is provided by MORISAWA & COMPANY LTD.

These names are the trademarks of MORISAWA &

COMPANY LTD., and the copyright of the font also

belongs to MORISAWA & COMPANY LTD.

iPod is a trademark of Apple Inc., registered in the

U.S. and other countries.

All other trademarks and registered trademarks are

of their respective holders. In this manual, ™ and ®

marks are not specified.

The Bluetooth word mark and logos are owned by

the Bluetooth SIG, Inc. and any use of such marks

by Sony Corporation is under license.

Other trademarks and trade names are those of their

respective owners.

“M-crew Server” is a trademark of Sony

Corporation.

“BRAVIA” is a trademark of Sony Corporation.

Table of Contents

Getting Started

1: Installing speakers ..................................23

2: Connecting speakers ...............................25

3: Connecting the monitor ..........................27

4a: Connecting the audio components ........29

4b: Connecting the video components .......34

5: Connecting the antennas (aerials) ...........43

6: Preparing the receiver and the remote ....44

7: Displaying the GUI menu on the TV

screen .....................................................45

8: Setting the speakers ................................46

9: Calibrating the appropriate speaker settings

automatically (Auto Calibration) ...........48

Guide to on-screen display operation .........55

Playback

Enjoying sound/images from the component

connected to the receiver .......................58

Enjoying sound/images from the components

connected to the DIGITAL MEDIA

PORT .....................................................60

Operating the TDM-iP1/iP50/TDM-NC1

using the GUI menu of the receiver .......61

Tuning

Listening to FM/AM radio .........................65

Presetting FM/AM radio stations ...............68

Listening to satellite radio

(U.S.A./Canadian model only) ..............69

Connecting a satellite radio tuner ...............71

Preparing to listen to a satellite radio .........71

Selecting a channel of the satellite radio ....73

Presetting satellite radio channels ..............74

Restricting access to specific channels

(Parental Lock) (SIRIUS only) ..............75

Enjoying Surround Sound

Playing back with 2-channel sound ........... 79

Playing back with multi-channel

surround ................................................ 80

Enjoying a surround effect for music ......... 83

Enjoying a surround effect for movies ....... 85

Using Multi-zone Features

What you can do with the Multi-zone

function ................................................. 89

Making a multi-zone connection ............... 90

Setting the speakers in zone 2 .................... 94

Switching the zone setting of the remote ... 95

Operating the receiver from another zone

(ZONE 2/ZONE 3 operations) .............. 96

Using Other Features

Using “BRAVIA” Sync features ................ 98

Switching the monitors that output the HDMI

video signals ....................................... 101

Switching between digital and analog

audio .................................................... 102

Enjoying the sound/images from other inputs

(Input Assign) ..................................... 103

Using the sleep timer ............................... 105

Enjoying the surround effect at low volume

levels ................................................... 106

Recording using the receiver .................... 107

Switching the command mode of the receiver

and the remote ..................................... 108

Using a bi-amplifier connection ............... 110

Adjusting Settings

Using the setting menu .............................111

Auto Calibration ....................................... 112

Speaker settings ........................................114

Surround settings ...................................... 118

EQ settings ............................................... 119

Multi Zone settings .................................. 120

Audio settings .......................................... 121

Video settings ........................................... 122

HDMI settings .......................................... 125

System settings .........................................126

Operating without connecting to a TV ..... 127

Using the Remote

Operating each component using the

remote .................................................132

Programming the remote .......................... 135

Performing several commands in sequence

automatically (Macro Play) .................139

Setting remote commander codes that are not

stored in the remote .............................141

Clearing all the contents of the remote’s

memory ...............................................142

Additional Information

Glossary ...................................................143

Precautions ...............................................146

Troubleshooting .......................................147

Specifications ........................................... 153

Index ......................................................... 155

Description and location of parts

Front panel

To remove the cover

Press PUSH.

When you remove the cover, keep it out

of reach from children.

Status of the POWER button

Off

The receiver is turned off (initial

setting).

Press POWER to turn the receiver on.

You cannot turn the receiver on using

the remote.

On/Standby

Press

?/1 on the remote to turn the

receiver on or set it to the standby mode.

When you press POWER on the

receiver, the receiver will be turned off.

Name Function

A POWER Press to turn the

receiver on or off.

B AUTO CAL MIC

jack

Connects to the

supplied optimizer

microphone for the

Digital Cinema Auto

Calibration function

(page 49).

C TONE MODE Adjusts FRONT/

CENTER/

SURROUND/

SURROUND BACK

BASS and TREBLE.

Press TONE MODE

repeatedly to select

BASS or TREBLE,

then turn TONE to

adjust the level.

TONE

D MEMORY/

ENTER

Press to operate a tuner

(FM/AM) and satellite

radio (XM/SIRIUS)

(U.S.A./Canadian

model only).

TUNING MODE

TUNING

E Remote sensor Receives signals from

remote commander.

F DIMMER Press repeatedly to

adjust brightness of the

display.

G DISPLAY Press repeatedly to

select information

displayed on the

display.

H INPUT MODE Press to select the input

mode when the same

components are

connected to both

digital and analog jacks

(page 102).

I Display

window

The current status of

the selected component

or a list of selectable

items appears here

(page 11).

J 2CH/A.DIRECT Press to select sound

field (page 79, 80, 83,

85).

A.F.D.

MOVIE

MUSIC

K ZONE/

POWER,

SELECT

Press SELECT

repeatedly to select

zone 2, zone 3 or main

zone. Each time you

press POWER, the

output signals for the

selected zone will be

turned on or off

(page 89).

L HDMI IN Press to select the input

signal from the

component connected

to the HDMI IN jacks

(page 35).

M HDMI OUT Press to select output

signal to the component

connected to the HDMI

OUT jacks (page 35).

N PHONES jack Connects to

headphones.

O SPEAKERS

(OFF/A/B/A+B)

Switch to OFF, A, B,

A+B of the front

speakers (page 48).

P VIDEO 2 IN/

PORTABLE AV

IN jacks

Connect to a portable

audio/video component

such as a camcorder or

video game.

Q MULTI

CHANNEL

DECODING

lamp

Lights up when multi-

channel audio signals

are decoded.

Name Function

continued

R INPUT

SELECTOR

Turn to select the input

source to play back.

To select the input

source for zone 2 or

zone 3, press ZONE/

SELECT (

qa) to select

zone 2 or zone 3 first

(“ZONE 2 INPUT” or

“ZONE 3 INPUT”

appears on the display),

then turn INPUT

SELECTOR to select

the input source.

S MASTER

VOLUME

Turn to adjust the

volume level of all

speakers at the same

time.

Name Function

Indicators on the display

Name Function

A SW Lights up when subwoofer

is connected and the audio

signal is output from the

SUBWOOFER jack. While

this indicator lights up, the

receiver creates a

subwoofer signal based on

the L.F.E. signal in the disc

being played back or the

low frequency components

of the front channels.

continued

B Playback

channel

indicators

The letters (L, C, R, etc.)

indicate the channels being

played back. The boxes

around the letters vary to

show how the receiver

downmixes the source

sound (based on the speaker

settings).

L Front Left

RFront Right

C Center (monaural)

SL Surround Left

SR Surround Right

S Surround (monaural or the

surround components

obtained by Pro Logic

processing)

SBL Surround Back Left

SBR Surround Back Right

SB Surround Back (the

surround back components

obtained by 6.1 channel

decoding)

Example:

Recording format (Front/

Surround): 3/2.1

Output channel: Surround

speakers are set to “NO.”

Sound Field: A.F.D. AUTO

Name Function

LSW

C Input

indicators

Light up to indicate the

current input.

INPUT Lights up constantly with

either following the

corresponding indicators

that indicate the current

input status.

HDMI The receiver recognizes a

component connected via

an HDMI IN jacks.

DMPORT The DIGITAL MEDIA

PORT adapter is connected

and “DMPORT” is

selected.

MULTI IN The multi-channel input is

selected.

AUTO Lights up with the

corresponding indicators

that indicate the current

input when INPUT MODE

is set to “Auto.”

COAX Digital signal is input

through the COAXIAL

jack.

OPT Digital signal is input

through the OPTICAL jack.

ANALOG No digital signal is being

input. When INPUT

MODE is set to “Analog,”

or when the “2ch Analog

Direct” is being selected, it

also lights up.

D EQ Lights up when the

equalizer is activated.

E HDMI A B Lights up when the signals

are output from the HDMI

OUT A or B jack.

F D.C.A.C. Lights up when auto

calibration is activated.

G ZONE 2/

ZONE 3

Lights up while operation in

zone 2/zone 3 is being

enabled.

Name Function

H SLEEP Lights up when the sleep

timer is activated.

I L.F.E. Lights up when the disc

being played back contains

an L.F.E. (Low Frequency

Effects) channel and the

L.F.E. channel signal is

actually being reproduced,

the bars underneath the

letters light up to indicate

the level. Since the L.F.E.

signal is not recorded in all

parts of the input signal the

bar indication will fluctuate

(and may turn off) during

playback.

J DSD Lights up when the receiver

is receiving DSD (Direct

Stream Digital) signals

(page 35).

Name Function

K Tuning

indicators

Lights up when the receiver

tunes in radio stations, or

satellite radio stations.

STEREO Stereo broadcast

MONO Monaural broadcast

(U.S.A./

Canadian

model only)

The XM Mini Tuner and

Home Dock are connected

and “XM” is selected.

SIRIUS

(U.S.A./

Canadian

model only)

The SiriusConnect Home

tuner is connected and

“SIRIUS” is selected.

CAT

(U.S.A./

Canadian

model only)

The category mode is

selected during the satellite

radio operation.

RDS

(European

model only)

RDS information is

received.

PRESET The tuning mode is set to

the preset mode.

MEMORY A memory function, such as

Name Input, etc., is

activated.

L H.A.T.S.

(European

model only)

Lights up when the

H.A.T.S. (High quality

digital Audio Transmission

System) function is

activated.

M BI-AMP Lights up when surround

back speakers selection is

set to “BI-AMP.”

N D.RANGE Lights up when dynamic

range compression is

activated.

O VOLUME Displays the current

volume.

Name Function

continued

P Dolby

Digital

Surround

indicators

Lights up one of the

respective indicators when

the receiver is decoding the

corresponding Dolby

Digital format signals.

;D Dolby Digital

;D+ Dolby Digital Plus

;D EX Dolby Digital Surround EX

Note

When playing a Dolby Digital

format disc, be sure that you

have made digital connections

and that INPUT MODE is not

set to “Analog.”

Q DTS-HD

indicators

Light up when the receiver

is decoding DTS-HD.

DTS-HD Lights up constantly with

the one of the following

indicators.

MSTR DTS-HD Master Audio

LBR DTS-HD Low Bit Rate

Audio

HI RES DTS-HD High Resolution

Audio

R ;TrueHD Lights up when the receiver

is decoding Dolby TrueHD.

S L-PCM Lights up when Linear

PCM (Pulse Code

Modulation) signals are

input.

Name Function

T Dolby

Pro Logic

indicators

Lights up one of the

respective indictors when

the receiver applies Dolby

Pro Logic processing to 2

channel signals in order to

output the center and

surround channel signals.

;PL Dolby Pro Logic

;PLII Dolby Pro Logic II

;PLIIx Dolby Pro Logic IIx

Note

This indicator does not light

when either the center speaker

and surround speaker is not

connected.

U DTS(-ES)

indicators

Light up when DTS or

DTS-ES signals are input.

DTS Lights up when the receiver

is decoding DTS signals.

Either 96/24 or NEO:6 also

lights up depending on the

input signal format or

decoding format.

96/24 DTS 96/24 (96 kHz/24 bit)

decoding

NEO:6 DTS Neo:6 Cinema/Music

DTS-ES Lights up with the either

following indicator

depending on the input

signal decoding format.

DISCRETE DTS-ES Discrete 6.1

MATRIX DTS-ES Matrix 6.1

Note

When playing a DTS format

disc, be sure that you have

made digital connections and

that INPUT MODE is not set to

“Analog.”

V Neural-THX Lights up when the receiver

applies Neural-THX

processing to input signals.

Name Function

Rear panel

A DIGITAL INPUT/OUTPUT section

OPTICAL IN/

OUT jacks

Connect to a DVD

player, Super Audio

CD player, etc. The

COAXIAL jack

provides a better

quality sound (page

27, 30, 35, 38, 39).

COAXIAL IN

jacks

HDMI IN/

OUT* jacks

Connect to a DVD

player, Blu-ray Disc

Player, or a satellite

tuner. An image and

the sound are output

to TV or a projector

(page 27, 35).

B Control jacks for Sony equipment

and other external components

IR REMOTE

IN/OUT jacks

Connect an IR

repeater (page 89).

TRIGGER

OUT jacks

Connect to interlock

on/off of the power

supply of other 12V

TRIGGER

compliant

components, or the

amplifier/receiver of

zone 2 or zone 3

(page 120).

C DMPORT

Connect to a Sony

DIGITAL MEDIA

PORT adapter

(page 30).

D ANTENNA section

FM ANTENNA

jack

Connects to the FM

wire antenna (aerial)

supplied with this

receiver (page 43).

ANTENNA

jack

Connects to the AM

loop antenna (aerial)

supplied with this

receiver (page 43).

XM jack Connects to the XM

Mini Tuner and

Home Dock (not

supplied) (page 71).

(U.S.A./Canadian model

only)

SIRIUS jack Connects to a

SiriusConnect Home

tuner (not supplied)

(page 71).

(U.S.A./Canadian model

only)

continued

* You can watch the selected input image when you

connect the HDMI OUT or MONITOR OUT jacks

to a TV (page 27). You can operate this receiver

using a GUI (Graphical User Interface) (page 45).

E COMPONENT VIDEO INPUT/

OUTPUT section

Y, P

, P

IN/OUT*

jacks

Connect to a DVD

player, TV, or a

satellite tuner (page

27, 38, 39).

F RS-232C port

Used for

maintenance and

service.

G AUDIO INPUT/OUTPUT section

AUDIO IN/

OUT jacks

Connect to a tape

deck or MD deck, etc

(page 30, 33).

MULTI

CHANNEL

INPUT jacks

Connect to a Super

Audio CD player or

DVD player with an

analog audio jack for

7.1 channel or 5.1

channel sound

(page 32).

PRE OUT jacks Connect to an

external power

amplifier.

H VIDEO/AUDIO INPUT/OUTPUT

section

AUDIO IN/

OUT jacks

Connect to a VCR or

a DVD player etc.

(page 27, 38, 39, 40).

VIDEO IN/

OUT* jacks

AUDIO OUT

jacks

VIDEO OUT

jack

Connect to the

component in zone 2

or zone 3 (page 89).

ZONE 2

VIDEO OUT

jack

An RJ-45 jack used

to send a video signal

to the component in

zone 2. Use a CAT5

cable for the

connection. Used for

custom installation.

For information on

how to use this jack,

consult your dealer.

Attention

Do not use this jack

for an Ethernet LAN

connection. Doing so

may cause a

malfunction.

(U.S.A./Canadian model

only)

EXT VIDEO IN

jack

Connects to the

component when

you want to watch in

PIP (Picture in

Picture) window.

I SPEAKERS section

Connects to speakers

(page 25).

You can use the supplied remote to operate the

receiver and to control the Sony audio/video

components that the remote is assigned to

operate.

Main remote commander

(RM-AAL013/RM-AAL014)

The RM-AAL013 remote is supplied with the

U.S.A./Canadian model only and RM-

AAL014 is supplied with the European model

only. The RM-AAL013 remote is used for

illustration purpose. Any differences in

operation are clearly indicated in the text, for

example, “European model only.”

Remote commander

continued

Name Function

A AV ?/1 (on/

standby)

Press to turn on or off the audio/

video components that the

remote is assigned to operate

(page 135).

If you press ?/1 (2) button at

the same time, it will turn off

the receiver and other Sony

components (SYSTEM

STANDBY).

Note

The function of the AV ?/1

switch changes automatically

each time you press the input

button (5).

B ?/1 (on/

standby)

Press to turn the receiver on or

off.

If zone 2 or zone 3 is selected,

only the main receiver is turned

on or off with this button. To

turn off all components

including an amplifier in zone 2

or zone 3, press ?/1 and AV ?/

1 (1) at the same time

(SYSTEM STANDBY).

Saving the power in

standby mode.

When “Control for HDMI”

(page 125) and “RS-232C

Control” (page 126) are set to

“OFF.”

C ZONE Press to switch the zone 2 or

zone 3 operation (page 89).

D AMP Press to enable the receiver

operation (page 45).

E Input

buttons

Press one of the buttons to

select the component you want

to use. When you press any of

the input buttons, the receiver

turns on. The buttons are

factory assigned to control Sony

components (page 58). You can

program the remote to control

non-Sony components

following the steps in

“Programming the remote”

(page 135).

F TV INPUT Press TV (wf), then press TV

INPUT to select the input signal

of a TV.

G WIDE Press TV (wf), then press

WIDE repeatedly to select the

wide picture mode.

H D.TUNING Press SHIFT (wg), then press to

enter direct tuning mode

(page 66, 73).

I CLEAR Press SHIFT (wg), then press to

– clear a mistake when you

press the incorrect numeric

button.

– return to continuous

playback, etc. of the satellite

tuner or DVD player.

J ENT/MEM Press SHIFT (wg), then press

ENT/MEM to enter the value

after selecting a channel, disc,

or track using the numeric

buttons, or to store a station

during tuner operation.

K MOVIE Press to select sound field for

movies (page 85).

L MUSIC Press to select sound field for

music (page 83).

M NIGHT

MODE

Press AMP (4), then press

NIGHT MODE to activate the

NIGHT MODE function

(page 106).

N HDMI

OUTPUT

Press to select output signal to

the component connected to the

HDMI OUT jacks (page 35).

O GUI MODE Press to switch the display

mode of the menu between GUI

MODE (to display the menu on

the TV screen) and DISPLAY

MODE (to display the menu in

the display window).

V/v/B/b

Press V/v/B/b to select the

menu items. Then press to

enter the selection.

Q OPTIONS

TOOLS

Press to display and select items

from option menus for receiver,

DVD player, TV, or Blu-ray

Disc Player, etc.

R MENU

HOME

Press to display the menu used

to operate audio/video

components or a TV.

Name Function

S m/M

a) b)

./>

Press to operate the DVD

player, Blu-ray Disc Player, CD

player, MD deck, tape deck, or

component connected to the

DIGITAL MEDIA PORT

adapter etc.

CATEGORY

MODE

(U.S.A./

Canadian

model only)

Press to select the category

mode for satellite tuner.

TUNING +/– Press to select station.

T PRESET

/–

Press to register FM/AM/

satellite tuner stations or to

select preset stations.

TV CH +

/– Press TV (wf), then press TV

CH + /– to operate the TV,

satellite tuner, VCR, etc.

U F1/F2 Press BD or DVD (5), then

press F1 or F2 to select a

component to operate.

• HDD/DISC combo

F1: HDD

F2: DVD disc, Blu-ray Disc

• DVD/VHS combo

F1: DVD disc, Blu-ray Disc

F2: VHS

INPUT

MODE

Press AMP (4), then press

INPUT MODE to select the

input mode when the same

components are connected to

both digital and analog jacks

(page 102).

SLEEP Press AMP (4), then press

SLEEP to activate the sleep

timer function and the duration

which the receiver turns off

automatically (page 105).

V RM SET UP Press to set up the remote

(page 108).

W THEATER Press to turn the Theater mode

on and off when connecting the

receiver to products featuring

“BRAVIA” Sync.

X TV Press to enable the TV

operation.

Y SHIFT Press to light up the button. It

changes the remote button

function to activate the buttons

with pink printing.

Name Function

Z Numeric

buttons

Press SHIFT (wg), then press to

– preset/tune to preset stations.

– select track numbers of the

CD player, DVD player, Blu-

ray Disc Player or MD deck.

Press -/-- (wj) to select track

number 10.

– select channel numbers of

the VCR or satellite tuner.

– After pressing TV (wf),

press the numeric buttons to

select the TV channels.

wj -/-- Press to select

– track numbers over 10 of the

VCR, satellite tuner, CD

player or MD deck.

– channel numbers of the

Digital CATV terminal.

wk A.F.D. Press to select sound field

(page 80).

wl 2CH/

A.DIRECT

Press to select sound field or to

switch the audio of the selected

input to analog signal without

any adjustment (page 79).

RESOLUTION

Press RESOLUTION

repeatedly to change the

resolution of signals output

from the HDMI OUT or

COMPONENT VIDEO

MONITOR OUT jack.

ea PIP Press PIP to switch the image of

the PIP (Picture in Picture)

window. The image of the PIP

window is the one from the

EXT VIDEO IN jack. You can

swap the position of the main

screen and the PIP window by

pressing (qh).

Note

When the HDMI input is

selected on the main screen, you

cannot swap the position of the

main screen and the PIP window.

es DISPLAY Press to select information

displayed in the display

window, TV screen of the VCR,

satellite tuner, CD player, DVD

player, Blu-ray Disc Player, or

MD deck.

Note

In the GUI MODE, press the

button to display the menu on

the TV screen.

Name Function

continued

See the table on page 133 for information on the

buttons that you can use to control each

component.

The tactile dot is attached to these buttons (TV/5,

N, PRESET +/TV CH +). Use as a mark of

operation.

Notes

• Some functions explained in this section may not

work depending on the model.

• The above explanation is intended to serve as an

example only. Therefore, depending on the

component, the above operation may not be

possible or may operate differently than described.

Zone 2/Zone 3 remote

commander (RM-AAP027)

This remote is for zone 2/zone 3 operations

(page 89).

ed RETURN/

EXIT O

Press to return to the previous

menu or exit the menu while the

menu or on-screen guide of the

VCR, DVD player, or satellite

tuner is displayed on the TV

screen.

ef CATEGORY

+/–

(U.S.A./

Canadian

model only)

Press to select the category for

satellite tuner.

B·/·b Press to select an album.

eg DISC SKIP Press to skip a disc when using

a multi-disc changer.

eh MASTER

VOL +/–

Press to adjust the volume level

of all speakers at the same time.

TV VOL +/– Press TV (wf), then press TV

VOL +/– to adjust the volume

level of the TV.

ej MUTING Press to turn off the sound

temporarily. Press the button

again to restore the sound.

ek BD/DVD/

TOP MENU,

Press to display the menus of

the DVD player on the TV

screen. Then use V/v/B/b and

to perform a menu

operations.

MACRO1,

MACRO2

Press AMP (4), then press

MACRO 1 or MACRO 2 to set

up the macro function

(page 139).

Name Function

A AV ?/1 (on/

standby)

Press to turn on or off the audio/

video components that the

remote is assigned to operate

(page 135).

Press ?/1 (2) at the same time,

to turn off the receivers in the

main zone, zone 2 and zone 3,

and any other Sony components

(SYSTEM STANDBY).

Note

The function of the AV ?/1

switch changes automatically

each time you press the input

button (4).

B ?/1 (on/

standby)

Press to turn the receiver on or

off in zone 2 or zone 3.

Press AV ?/1 (1) at the same

time to turn off the receivers in

the main zone, zone 2 and

zone 3, and any other Sony

components (SYSTEM

STANDBY).

C ZONE Press to enable the zone 2 or

zone 3 operation (page 89).

D Input

buttons

Press one of the buttons to

select the component you want

to use. Press a pink-labeled

button after pressing SHIFT

(qk). When you press any of the

input buttons, the receiver turns

on. The buttons are factory

assigned to control Sony

components (page 96). You can

program the remote to control

non-Sony components

following the steps in

“Programming the remote”

(page 135).

E ENTER Press to enter the value after

selecting a channel, disc or

track using the numeric buttons.

F PICTURE Press repeatedly to cycle

through the available picture

modes of TV.

G FAVORITES Press once to display the stored

favorite channel list of TV.

H F1/F2 Press BD or DVD (4), then

press F1 or F2 to select a

component to operate.

• HDD/DISC combo

F1: HDD

F2: DVD disc, Blu-ray Disc

• DVD/VHS combo

F1: DVD disc, Blu-ray Disc

F2: VHS

Note

The F1/F2 function does not

work for video components that

have no recording function.

I GUIDE Press to display a guide list of

the DVD player or satellite

tuner on the TV screen.

V/v/B/b

Press V/v/B/b to select the

menu items for zone 2/zone 3.

Then press to enter the

selection.

K OPTIONS

TOOLS

Press to display and select items

from option menus for receiver,

DVD player, TV, or Blu-ray

Disc Player, etc.

L MENU

HOME

Press to display the menu used

to operate audio/video

components or a TV.

M m/M

a) b)

./>

Press to operate the DVD

player, Blu-ray Disc Player, CD

player, MD deck, tape deck, or

component connected to the

DIGITAL MEDIA PORT

adapter etc.

N PRESET

/–

Press to register FM/AM/

satellite tuner stations or to

select preset stations.

TV CH +

/– Press TV (qj), then press TV

CH + /– to operate the TV,

satellite tuner, VCR, etc.

O RM SET UP Press to set up the remote.

P TV ?/1 Press to turn the TV on or off.

Q TV Press to enable the TV

operation.

R SHIFT Press to light up the button. It

changes the remote button

function to activate the buttons

with pink printing.

S WIDE Press repeatedly to select the

wide picture mode.

Name Function

continued

See the table on page 134 for information on the

buttons that you can use to control each

component.

The tactile dot is attached to these buttons (SAT/5,

N, PRESET +/TV CH +). Use as a mark of

operation.

T TV INPUT Press TV (qj), then press TV

INPUT to select the input signal

of a TV.

U BD/DVD

TOP MENU,

Press to display the menus of

the DVD player on the TV

screen. Then use V/v/B/b and

to perform a menu

operations.

V DISPLAY Press to select information

displayed in the display

window, TV screen of the VCR,

satellite tuner, CD player, DVD

player, Blu-ray Disc Player, or

MD deck.

Note

In the GUI mode, press the

button to display the menu on

the TV screen.

W RETURN/

EXIT O

Press to return to the previous

menu or exit the menu while the

menu or on-screen guide of the

VCR, DVD player, or satellite

tuner is displayed on the TV

screen.

X B·/·b Press to select an album.

Y DISC SKIP Press to skip a disc when using

a multi-disc changer.

Z MASTER

VOL +/–

Press to adjust the volume level

of all speakers in zone 2/zone 3

at the same time.

TV VOL +/– Press TV (qj), then press TV

VOL +/– to adjust the volume

level of the TV in zone 2/

zone 3.

wj MUTING Press to turn off the sound

temporarily. Press the button

again to restore the sound.

Name Function

Getting Started

1: Installing speakers

This receiver allows you to use a 7.1 channel system (7 speakers and one subwoofer).

To fully enjoy theater-like multi-channel

surround sound requires five speakers (two

front speakers, a center speaker, and two

surround speakers) and a subwoofer (5.1

channel system).

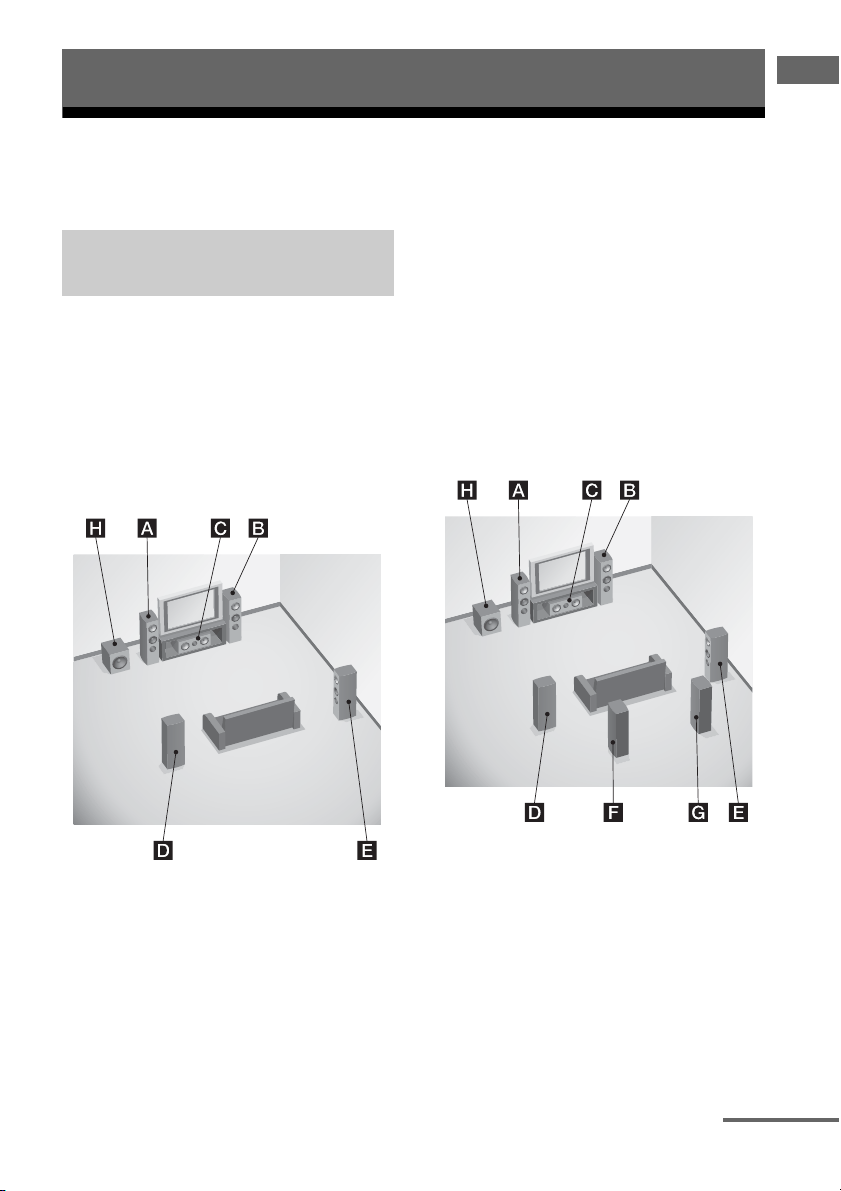

Example of a 5.1 channel

speaker system configuration

AFront left speaker

BFront right speaker

CCenter speaker

DSurround left speaker

ESurround right speaker

HSubwoofer

You can enjoy high fidelity reproduction of

DVD or Blu-ray Disc software recorded sound

in the Surround EX format if you connect one

additional surround back speaker (6.1 channel

system) or two surround back speakers (7.1

channel system.)

Example of a 7.1 channel

speaker system configuration

AFront left speaker

BFront right speaker

CCenter speaker

DSurround left speaker

ESurround right speaker

FSurround back left speaker

GSurround back right speaker

HSubwoofer

Getting Started

Enjoying a 5.1/7.1 channel

system

continued

Tips

•The angle A should be the same.

• When you connect a 6.1 channel speaker system,

place the surround back speaker behind the seating

position.

• Since the subwoofer does not emit highly

directional signals, you can place it wherever you

want.

Getting Started

2: Connecting speakers

Before connecting cords, make sure to disconnect the AC power cord (mains lead).

AFront speaker A (L)

BFront speaker A (R)

CCenter speaker

DSubwoofer

ESurround back speaker (L)

FSurround back speaker (R)

GSurround speaker (L)

HSurround speaker (R)

If you have an additional front speaker

system, connect them to the FRONT

SPEAKERS B terminals. You can select

the front speaker system you want to use

with the SPEAKERS switch (OFF/A/B/

A+B) on the front panel (page 48).

HG F

BAD

FRONT SPEAKERS

B terminals

A Monaural audio cord (not supplied)

B Speaker cords (not supplied)

continued

When you connect a subwoofer with an auto

standby function, turn off the function when

watching movies. If the auto standby

function is set to on, it turns to standby mode

automatically based on the level of the input

signal to a subwoofer, then sound may not be

output.

If you connect only one surround back

speaker, connect it to the SURROUND

BACK SPEAKERS L terminals.

Notes

• When you connect all the speakers with a nominal

impedance of 8 ohms or higher, set “Impedance” in

the Speaker settings menu to “8 Ω.” In other

connections, set it to “4 Ω.” For details, see “8:

Setting the speakers” (page 46).

• Before connecting the AC power cord (mains

lead), make sure that metallic wires of the speaker

cords are not touching each other between the

SPEAKERS terminals.

Tip

To connect certain speakers to another power

amplifier, use the PRE OUT jacks. The same signal

is output from both the SPEAKERS terminals and

the PRE OUT jacks. For example, if you want to

connect just the front speakers to another amplifier,

connect that amplifier to the PRE OUT FRONT L

and R jacks.

ZONE 2 connection

You can assign the SURROUND BACK

SPEAKERS terminals E and F to the

speakers of the zone 2. Set “Sur Back Assign”

to “ZONE2” in the Speaker settings menu.

See “Using Multi-zone Features” (page 89)

for details on connection and operation in zone

Getting Started

3: Connecting the monitor

You can watch the selected input image when you connect the HDMI OUT or MONITOR OUT

jacks to a TV. You can operate this receiver using a GUI (Graphical User Interface).

It is not necessary to connect all the cables. Connect audio and video cords according to the jacks

of your components.

TV monitor

A Optical digital cord (not supplied)

B Audio cord (not supplied)

C Video cord (not supplied)

D Component video cord (not supplied)

E HDMI cable (not supplied)

Audio signals

CD E

Video signals

continued

Notes

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• Connect image display components such as a TV

monitor or a projector to the MONITOR VIDEO

OUT jack on the receiver. You may not be able to

record, even if you connect recording components.

• Turn on the receiver when the video and audio of a

playback component are being output to a TV via

the receiver. If the power supply of the receiver is

not turned on, neither video nor audio is

transmitted.

• Depending on the status of the connection between

the TV and the antenna (aerial), the image on the

TV screen may be distorted. In this case, place the

antenna (aerial) farther away from the receiver.

Tips

• The receiver has a video conversion function. For

details, see “Notes on converting video signals”

(page 42).

• The sound of the TV is output from the speakers

connected to the receiver if you connect the audio

output jack of the TV and the TV IN jacks of the

receiver. In this configuration, set the sound output

jack of the TV to “Fixed” if it can be switched

between either “Fixed” or “Variable.”

• The screen saver is activated when the GUI menu

is displayed on the TV screen and there has been no

operation attempted for 15 minutes.

Getting Started

4a: Connecting the audio components

This section describes how to hook up your

components to this receiver. Before you begin,

refer to “Component to be connected” below

for the pages which describe how to connect

each component.

After hooking up all your components,

proceed to “5: Connecting the antennas

(aerials)” (page 43).

How to hook up your

components

Component to be connected Page

Super Audio CD

player/ CD player

With digital audio

output

With multi-channel

audio output

With analog audio

output only

MD player With digital audio

output

With analog audio

output only

Tape deck, Analog disc turntable 33

The following illustration shows how to connect a Super Audio CD player, CD player, an MD deck

and DIGITAL MEDIA PORT adapter.

Notes

• When connecting optical digital cords, insert the

plugs straight in until they click into place.

• Do not bend or tie optical digital cords.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• To disconnect the DIGITAL MEDIA PORT

adapter, observe the following precautions.

– Remove the DIGITAL MEDIA PORT adapter

after removing the cord when cords are

connected to the COMPONENT VIDEO jack.

– Remove the DIGITAL MEDIA PORT adapter

by squeezing the sides of the connector, since

the connector is locked in place.

Tip

All the digital audio jacks are compatible with

32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz and 96 kHz

sampling frequencies.

Connecting components with digital audio input/output jacks

Super Audio CD

player, CD player

MD deck

A Optical digital cord (not supplied)

B Audio cord (not supplied)

C Coaxial digital cord (not supplied)

DIGITAL MEDIA PORT

adapter

BBC

Getting Started

Notes on playing a Super Audio

CD on a Super Audio CD player

• No sound is output when playing a Super

Audio CD on a Super Audio CD player

connected to only the COAXIAL SA-CD/

CD IN jack on this receiver. When you play

a Super Audio CD, connect the player to the

MULTI CHANNEL INPUT or SA-CD/CD

IN jacks. Refer to the operating instructions

supplied with the Super Audio CD player.

• Connect a player which can output DSD

signals from the HDMI jack to the receiver

using an HDMI cable.

• You cannot make digital recordings of a

Super Audio CD.

• When connecting optical digital cords, insert

the plugs straight in until they click into

place.

• Do not bend or tie optical digital cords.

If you want to connect several

digital components, but cannot

find an unused input

See “Enjoying the sound/images from other

inputs (Input Assign)” (page 103).

If your DVD player, Blu-ray Disc Player or Super Audio CD player is equipped with multi-channel

output jacks, you can connect them to the MULTI CHANNEL INPUT jacks of this receiver to

enjoy multi-channel sound. Alternatively, the multi-channel input jacks can be used to connect an

external multi-channel decoder.

Notes

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• DVD player, Blu-ray Disc Player and Super Audio

CD players may not have the SURROUND BACK

jacks.

• When “Sur Back Assign” is set to “BI-AMP” or

“ZONE2” in the Speaker settings menu, the input

to the SUR BACK jacks is invalid.

• Audio input signals from MULTI CHANNEL

INPUT jacks are not output to any audio output

jacks. The signals cannot be recorded.

Connecting components with multi-channel output jacks

DVD player,

Blu-ray Disc Player,

Super Audio CD player,

etc.

A Audio cord (not supplied)

B Monaural audio cord (not supplied)

Getting Started

The following illustration shows how to connect a component with analog jacks, such as tape deck,

turntable, etc.

Notes

• If your turntable has a ground (earth) wire, connect

it to the (U) SIGNAL GND terminal.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Connecting components with analog audio jacks

Super

Audio CD

player, CD

player

Tur ntable

Tape deck

A Audio cord (not supplied)

MD deck

4b: Connecting the video components

This section describes how to hook up your

components to this receiver. Before you begin,

refer to “Component to be connected” below

for the pages which describe how to connect

each component.

After hooking up all your components,

proceed to “5: Connecting the antennas

(aerials)” (page 43).

The image quality depends on the connecting

jack. Refer to the illustration that follows.

Select the connection according to the jacks on

your components.

How to hook up your

components

Component to be connected Page

TV monitor 27

With HDMI jack 35

DVD player, Blu-ray Disc Player 38

Satellite tuner, Set-top box 39

DVD recorder, VCR 40

Camcorder, video game, etc. 40

Video input/output jacks to be

connected

High quality image

Digital Analog

Getting Started

HDMI is the abbreviated name for High-

Definition Multimedia Interface. It is an

interface which transmits video and audio

signals in digital format.

HDMI features

• A digital audio signals transmitted by HDMI

can be output from the speakers and the PRE

OUT jacks on this receiver. This signal

supports Dolby Digital, DTS, DSD, and

linear PCM.

• Linear PCM (sampling frequency less than

192 kHz) with digital audio signals of up to

8 channels can be received with this receiver

using the HDMI IN jack.

• Analog video signals input to the VIDEO

jack, or COMPONENT VIDEO jacks can be

output as HDMI signals. Audio signals are

not output from an HDMI OUT jack when

the image is converted.

• This receiver supports DSD transmission

(Super Audio CD), extended by HDMI

ver1.2.

• This receiver supports High Bitrate Audio

(DTS-HD Master Audio, Dolby TrueHD),

Deep Color and xvYCC transmission,

extended by HDMI ver1.3.

• The HDMI jacks of this receiver support the

Control for HDMI function. The HDMI

OUT B jack, however, does not support the

Control for HDMI function.

• HDMI IN 5 is input which is considered

sound quality. Input IN 5 when you need

higher quality sound. You can also use IN 5

jack in the same manner as the HDMI IN 1

to IN 4, and HDMI IN 6 jacks.

Connecting components with

HDMI jacks

continued

To enjoy TV multi channel

surround sound broadcasting

You can listen to TV multi channel surround

sound broadcasting from the speakers

connected to the receiver.

Connect the OPTICAL output jack of the TV

to the OPTICAL IN jack of the receiver.

Tip

Connect to at least one of the audio cords (B or C).

DVD player Satellite tuner/Set-top box Blu-ray Disc Player, PS3™,

hard disk recorder

A HDMI cable (not supplied)

We recommend that you use a Sony HDMI cable.

B Optical digital cord (not supplied)

C Audio cord (not supplied)

Audio/video

signals

Audio/video

signals

Audio/video

signals

TV monitor, projector, etc.

Audio

signals

Audio/

video

signals

To TV OPTICAL

IN jacks

Projector, etc.

Audio/

video

signals

Getting Started

Notes on connecting cables

• We recommend that you use an HDMI cable

with the HDMI logo (made by Sony) for the

HDMI jack corresponding to high speed (an

HDMI version1.3a, category 2 cable) when

you view images or listen to sound during a

Deep Color transmission or when you watch

a video image of 1080p or higher.

• We do not recommend using an HDMI-DVI

conversion cable. When you connect an

HDMI-DVI conversion cable to a DVI-D

component, the sound and/or the image may

not be output. Connect other audio cords or

digital connecting cords, then set “Input

Assign” in the Input Option menu when the

sound is not output correctly.

• Before connecting cables, make sure to

disconnect the AC power cord (mains lead).

Notes on HDMI connections

• Check the setup of the connected component

if an image is poor or the sound does not

come out of a component connected via the

HDMI cable.

• An audio signal input to the HDMI IN jack

is output from the speaker output jacks,

HDMI OUT jack and PRE OUT jacks. It is

not output from any other audio jacks.

• A video signal input to the HDMI IN jack

can only be output from the HDMI OUT

jack. The video input cannot be output from

the VIDEO OUT jacks or MONITOR

VIDEO OUT jacks.

• The audio and video signals of HDMI input

are not output from the HDMI OUT jack

while the receiver menu is displayed.

• When you want to listen to the sound from

the TV speaker, set “Audio Out” to

“TV+AMP” in the HDMI settings menu. If

set to “AMP,” the sound is not output from

the TV speaker.

• Be sure to turn on the receiver when video

and audio signals of a playback component

are being output to a TV through this

receiver. Unless the power is on, neither

video nor audio signals will be transmitted.

• Audio signals (sampling frequency, bit

length, etc.) transmitted from an HDMI jack

may be suppressed by the connected

component. Check the setup of the

connected component if an image is poor or

the sound does not come out of a component

connected via the HDMI cable.

• Sound may be interrupted when the

sampling frequency, the number of channels

or audio format of audio output signals from

the playback component is switched.

• When the connected component is not

compatible with copyright protection

technology (HDCP), the image and/or the

sound from the HDMI OUT jack may be

distorted or may not be output.

In this case, check the specification of the

connected component.

• Refer to the operating instructions of each

component connected for details.

• You can enjoy High Bitrate Audio (DTS-HD

Master Audio, Dolby TrueHD), DSD, multi-

channel Linear PCM only with an HDMI

connection.

• Set the image resolution of the player to

more than 720p/1080i to enjoy High Bitrate

Audio (DTS-HD Master Audio, Dolby

TrueHD).

• The image resolution of player may need

certain settings be made before you can

enjoy DSD and multi-channel Linear PCM.

Refer to the operating instructions of the

player.

• Not every HDMI component supports all

functions that are defined by the specified

HDMI version. For example, components

that support HDMI, ver. 1.3a, may not

support Deep Color.

The following illustration shows how to connect a DVD player, Blu-ray Disc Player.

It is not necessary to connect all the cables. Connect audio and video cords according to the jacks

of your components.

* When you connect a component equipped with an

OPTICAL jack, set “Input Assign” in the Input

menu.

Notes

• To output multi-channel digital audio, set the

digital audio output setting on the DVD player,

Blu-ray Disc Player. Refer to the operating

instructions supplied with the DVD player, Blu-ray

Disc Player.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Connecting a DVD player, Blu-ray Disc Player

DVD player, Blu-ray Disc Player

ABC

A Optical digital cord (not supplied)

B Coaxial digital cord (not supplied)

C Audio cord (not supplied)

D Video cord (not supplied)

E Component video cord (not supplied)

Audio signals Video signals

Getting Started

The following illustration shows how to connect a satellite tuner, Set-top box.

It is not necessary to connect all the cables. Connect audio and video cords according to the jacks

of your components.

Note

Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Connecting a satellite tuner, Set-top box

Satellite tuner, Set-top box

AB C D

A Optical digital cord (not supplied)

B Audio cord (not supplied)

C Video cord (not supplied)

D Component video cord (not supplied)

Audio signals Video signals

The following illustration shows how to connect a component which has analog jacks such as a

DVD recorder or VCR, etc.

It is not necessary to connect all the cables. Connect audio and video cords according to the jacks

of your components.

Connecting components with analog video and audio jack

DVD recorder, VCR

Audio signals Video signals

A Audio cord (not supplied)

B Video cord (not supplied)

Getting Started

Function for conversion of video signals

This receiver is equipped with a function for converting video signals.

• Composite video signals can be output as HDMI video and component video signals.

• Component video signals can be output as HDMI video and video signals.

As the initial setting, video signals input from the connected component are output to the HDMI

OUT or MONITOR OUT jacks as shown in the table below.

We recommend you set the video conversion function to match the resolution of the monitor you

are using.

For details on the video converting function, see “ Video settings” (page 122).

a : Video signals are output.

– : Video signals are not output.

To the VIDEO 2 IN/

PORTABLE AV IN jacks

C Audio/video cord (not supplied)

Camcorder,

video game

Note

Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Remove the cover.

HDMI OUT A B

COMPONENT VIDEO

MONITOR OUT

MONITOR VIDEO OUT

HDMI IN 1/2/3/4/5/6 a ––

VIDEO IN aa a

COMPONENT VIDEO IN aa a

INPUT jack

OUTPUT jack

continued

Notes on converting video

signals

• When video signals from a VCR, etc., are

converted on this receiver and then output to

your TV, depending on the status of the

video signal output, the image on the TV

screen may appear distorted horizontally or

no image may be output.

• HDMI video signals cannot be converted to

component video signals and video signals.

• The converted video signals are not output

from the VIDEO OUT 1 jack.

• When you play a VCR with an image

improvement circuit, such as TBC, the

images may be distorted or may not be

output. In this case, set the image

improvement circuit function to off.

• The resolution of the signals output to the

COMPONENT VIDEO MONITOR OUT

jacks is converted up to 1080i. The

resolution of the signals output to the HDMI

OUT jack is converted up to 1080p.

• COMPONENT VIDEO MONITOR OUT

jacks have restrictions on resolution when

the resolution of video signals protected by

Resolution of up to 480p can be output to the

COMPONENT VIDEO MONITOR OUT

jacks. The HDMI OUT jack has no

restriction on resolution.

• Video signals for which the resolution has

been converted cannot be output from either

the COMPONENT VIDEO MONITOR

OUT jacks or the HDMI OUT jack. The

video signals are output from the HDMI

OUT jack when both are connected.

• Set “Resolution” to “AUTO” or “480i/576i”

in the Video settings menu to output the

video signals from the MONITOR VIDEO

OUT, COMPONENT VIDEO MONITOR

OUT jacks when both are connected.

To display Closed Caption

(U.S.A./Canadian model only)

Set “Resolution” to “DIRECT” in the Video

settings menu when receiving a signal that

supports Closed Captions.

Use the same kind of cords for the input/output

signals.

Note

Closed Caption is not displayed in zone 2.

To connect a recording

component

When recording, connect the recording

component to the VIDEO OUT jacks of the

receiver. Connect cords for input and output

signals to the same type of jack, as VIDEO

OUT jacks do not have an up-conversion

function.

Note

Signals output from the HDMI OUT or MONITOR

OUT jacks may not be recorded properly.

Getting Started

5: Connecting the antennas (aerials)

Connect the supplied AM loop antenna (aerial) and FM wire antenna (aerial).

* The shape of the connector varies depending on

the area.

Notes

• To prevent noise pickup, keep the AM loop antenna

(aerial) away from the receiver and other

components.

• Be sure to fully extend the FM wire antenna

(aerial).

• After connecting the FM wire antenna (aerial),

keep it as horizontal as possible.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

FM wire antenna (aerial) (supplied)

AM loop antenna (aerial)

(supplied)

6: Preparing the receiver

and the remote

Connect the supplied AC power cord (mains

lead) to the AC IN terminal on the receiver,

then connect the AC power cord (mains lead)

to a wall outlet.

Notes

• Before connecting the AC power cord (mains

lead), make sure that metallic wires of the speaker

cords are not touching each other between the

SPEAKERS terminals.

• Connect the AC power cord (mains lead) firmly.

A several space is left between the plug and the

rear panel even when the power cord (mains

lead) is inserted firmly. The cord is supposed

be connected this way. This is not malfunction.

Notes (U.S.A./Canadian model only)

• The AC OUTLET(s) on the rear of the receiver is a

switched outlet, which supplies power to the

connected component only while the receiver is

turned on.

• Make sure that the total power consumption of the

component(s) connected to the receiver’s AC

OUTLET(s) does not exceed the wattage stated on

the rear panel. Do not connect high-wattage

electrical home appliances such as electric irons,

fans, or TVs to this outlet. This may cause a

malfunction.

Before using the receiver for the first time,

initialize the receiver by performing the

following procedure. This procedure can also

be used to return settings you have made to

their factory defaults.

1 Press POWER to turn off the

receiver.

2 Hold down POWER while

pressing TONE MODE and

HDMI IN to turn on the receiver.

3 Release the TONE MODE and

HDMI IN after a few seconds.

After “MEMORY CLEARING...”

appears on the display for a while,

“MEMORY CLEARED.” appears.

All the settings you have changed or

adjusted are reset to the initial settings.

Connecting the AC power cord

(mains lead)

AC IN terminal

To the wall outlet

AC OUTLET

(U.S.A./Canadian

model only)

AC power cord

(mains lead)

(supplied)

Performing initial setup

operations

POWER

TONE MODE HDMI IN

Getting Started

Insert two R6 (size-AA) batteries in the main

and the zone 2/zone 3 remote commanders.

Observe the correct polarity when installing

batteries.

Notes

• Do not leave the remote in an extremely hot or

humid place.

• Do not use a new battery with old ones.

• Do not mix manganese batteries and other kinds of

batteries.

• Do not expose the remote sensor to direct sunlight

or lighting apparatuses. Doing so may cause a

malfunction.

• If you do not intend to use the remote for an

extended period of time, remove the batteries to

avoid possible damage from battery leakage and

corrosion.

• When you replace the batteries, the programmed

remote codes may be cleared. If this happens,

program the remote codes again (page 135).

Tip

When the remote no longer operates the receiver,

replace all the batteries with new ones.

7: Displaying the GUI

menu on the TV screen

You can select the functions or change the

settings of the receiver by using the GUI menu

on the TV screen. Follow the procedure below

to make the settings so that the GUI menu

appears on the TV screen.

Tip

Refer to “Operating without connecting to a TV”

(page 127) if you want to operate the receiver

without connecting to a TV.

1 Connect a TV monitor to this

receiver.

Refer to “3: Connecting the monitor”

(page 27).

2 Turn on the receiver and the TV.

3 Press AMP.

The receiver can be operated using the

remote.

Inserting batteries into the

remote

?/1

AMP

GUI

MODE

continued

4 Press GUI MODE.

After “GUI MODE ON” has appeared in

the display window of the receiver, “GUI

MODE” appears.

The receiver menu is displayed on the TV

screen.

Tip

You can select the language to be used for messages

on the GUI menu on the TV screen from English,

Spanish, French and German. For details, see

“ System settings” (page 126).

To exit the menu

Press MENU.

8: Setting the speakers

Set the appropriate speaker impedance for the

speakers you are using.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

Setting the speaker impedances

AMP

V/v/b,

Getting Started

3 Press V/v repeatedly to select

“ Settings,” then press or

The Settings menu list appears on the TV

screen.

4 Press V/v repeatedly to select

“Speaker,” then press or b.

5 Press V/v repeatedly to select

“Impedance,” then press .

6 Press V/v repeatedly to select

“4 Ω” or “8 Ω” depending on

the speakers you are using,

then press .

The parameter you have selected is

entered.

To exit the menu

Press MENU.

Notes

• If you are not sure of the impedances of the

speakers, refer to the operating instructions

supplied with your speakers. (This information is

often on the back of the speaker.)

• When you connect all speakers with a normal

impedance of 8 ohms or higher, set “Impedance” to

“8 Ω.” When connecting other types of speakers,

set it to “4 Ω.”

• When you connect front speakers to both the

SPEAKERS A and B terminals, connect the

speakers with a normal impedance of 8 ohms or

higher.

– When you connect speakers with impedance of

16 ohms or higher in both “A” and “B”

configuration:

Set “Impedance” to “8 Ω” in the Speaker

settings menu.

– For other types of speakers in other

configurations:

Set “Impedance” to “4 Ω” in the Speaker

settings menu.

You can select the front speakers you want to

drive.

Set the SPEAKERS switch to select

the front speaker system you want

to drive.

Note

This setting is not available when headphones are

connected.

9: Calibrating the

appropriate speaker

settings automatically

(Auto Calibration)

The DCAC (Digital Cinema Auto Calibration)

function allows you to perform automatic

calibration, such as checking the connection

between each speaker and the receiver,

adjusting the speaker level, and measuring the

distance of each speaker from your seating

position automatically.

Before you perform the auto calibration, set up

and connect the speakers (page 23-26).

• The AUTO CAL MIC jack is used for the

supplied optimizer microphone only. Do not

connect other microphones. Doing so may

damage the receiver and the microphone.

• During the measurement, the sound that

comes out of the speakers is very loud. The

volume of the sound cannot be adjusted. Pay

attention to the presence of children or to the

effect on your neighborhood.

• Perform the measurement in a quiet

environment to avoid the effect of noise and

get a more accurate measurement.

• If there are any obstacles in the path between

the optimizer microphone and the speakers,

the calibration cannot be performed

correctly. Remove any obstacle from the

measurement area to avoid measurement

error.

• When you use a bi-amplifier connection, set

“Sur Back Assign” to “BI-AMP” in the

Speaker settings menu before you perform

auto calibration.

Notes

• The auto calibration function does not work if

headphones are connected.

• Cancel MUTING if it is set to on.

Selecting the front speakers

Set to To select

A The speakers connected to the

FRONT SPEAKERS A terminals.

B The speakers connected to the

FRONT SPEAKERS B terminals.

A+B The speakers connected to both the

FRONT SPEAKERS A and B

terminals (parallel connection).

OFF No audio signals are output from

any speaker terminals, or the PRE

OUT jacks.

SPEAKERS switch

Before you perform the auto

calibration

Getting Started

1 Connect the supplied optimizer

microphone to the AUTO CAL

MIC jack.

2 Set up the optimizer

microphone.

Place the optimizer microphone at your

seating position. Use a stool or tripod so

that the optimizer microphone remains at

the same height as your ears. Orient the L

end of the optimizer microphone toward

the front left speaker and the R end of the

optimizer microphone toward the front

right speaker.

Note

When you position the optimizer microphone

at the center of the two speakers, if the angle

between the two speakers is too narrow, the

optimizer microphone cannot measure the left

and right speakers properly.

On setting up the active

subwoofer

• When a subwoofer is connected, turn on the

subwoofer and turn up the volume

beforehand. Turn the MASTER VOLUME

knob to just before the mid-point.

• If you connect a subwoofer with the

crossover frequency function, set the value

to maximum.

• If you connect a subwoofer with an auto

standby function, set it to off (deactivated).

Note

Depending on the characteristics of the subwoofer

you are using, the setup distance value may be

further away from the actual position.

To use the receiver as a pre-

amplifier

You can use the auto calibration function when

you use the receiver as a pre-amplifier.

In this case, the distance value shown on the

display may differ from the actual distance

value. However, there will be no problems

even if you continue to use the receiver with

that value.

The auto calibration function allows you to

measure the following:

• Speaker connections

• Polarity of speakers

• Speaker distance

• Speaker angle

• Speaker size

• Speaker level

• Frequency characteristics

a) This receiver corrects signals by analog

downmix processing only for the center speaker

and subwoofer when the multi-channel input is

selected. The correction is invalid for other

speakers.

b) The measurement result is not utilized when the

multi-channel input is selected.

c) • Signals with a sampling frequency of higher

than 96 kHz are always played back at either

44.1 kHz or 48 kHz.

Optimizer microphone

Performing auto calibration

continued

• The measurement result is not utilized in the

following cases.

–The multi-channel input is selected.

–“2ch Analog Direct” is being used.

• The measurement result is not utilized when

Dolby TrueHD signals with a sampling

frequency of higher than 96 kHz are being

received.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Settings,” then press or

The Settings menu list appears on the TV

screen.

4 Press V/v repeatedly to select

“Auto Calibration,” then press

or b.

5 Press V/v repeatedly to select

“Quick Setup,” then press .

The screen on which you can select the

item to be measured appears.

AMP

V/v/B/b,

Getting Started

6 Press V/v repeatedly and to

un-check the items you do not

want to measure, then press b.

The confirmation screen, asking whether

you are ready to start measurement,

appears.

7 Press to select “Start.”

The measurement starts in five seconds.

When the measurement ends, a beep

sounds and the measurement result

appears on the TV screen.

8 Press to select “Next.”

“Save auto calibration (auto speaker

setup)?” appears. To save the

measurement results, follow the steps in

“Saving the measurement results”

(page 52).

If a warning message or error code

appears on the screen, see “Message list

after auto calibration measurement”

(page 53).

Note

When the speaker(s) is (are) out of the phase, “Out

Phase” is displayed on the TV screen. The “+” and

“–” terminals of the speaker may be connected the

other way around. However, depending on the

speakers, “Out Phase” appears on the TV screen

even though the speakers are connected properly.

This is because of the speakers’ specifications. In

this case, you can continue to use the receiver.

Tips

• Operations other than turning the receiver on or off

are deactivated during the measurement.

• In the following situations, the measurements have

not been performed correctly or auto calibration

cannot be performed.

– when connecting special speakers, such as

dipole speakers.

– when using the zone 2/zone 3 function in zone 2/

zone 3.

• The displayed unit of distance for models for

U.S.A. and Canada is feet. The unit of distance for

models for countries/areas other than U.S.A. and

Canada is meters. You can change the unit of

distance use in “Distance Unit” in the Speaker

settings menu.

To cancel the measurement

The measurement is cancelled when you

change the volume, switch functions, change

the setting of the SPEAKERS switch, or

connect headphones.

To save the measurement results obtained in

“Performing auto calibration” (page 49),

proceed with the following steps.

1 Press B/b to select “Yes” in

step 8 in “Performing auto

calibration,” then press .

The selecting screen of the calibration

type appears.

2 Press V/v repeatedly to select

the auto calibration type, then

press .

The measurement results are saved.

3 Press b.

The exit screen appears.

4 Press .

Notes

• After reflecting the results of a compensation for a

frequency characteristic, signals with a sampling

frequency of higher than 96 kHz are always played

back at either 44.1 kHz or 48 kHz.

• The frequency response measurement result is not

utilized in the following cases.

– The multi-channel input is selected.

– “2ch Analog Direct” is being used.

• The measurement result is not utilized when Dolby

TrueHD signals with a sampling frequency of

higher than 96 kHz are being received.

Tip

The size of a speaker (LARGE/SMALL) is

determined by the low characteristics. The

measurement results may vary, depending on the

position of the optimizer microphone and speakers,

and the shape of the room. It is recommended that

you follow the measurement results. However, you

can change those settings in the Speaker settings

menu. Save the measurement results first, then try to

change the settings if you want.

Saving the measurement results

Parameter Explanation

Full Flat Makes the measurement of

frequency from each

speaker flat.

Engineer Sets the frequency to one

that matches that of the

Sony listening room

standard.

Front Reference Adjusts the characteristics

of all the speakers to match

the characteristics of the

front speaker.

OFF Sets the auto calibration EQ

to off.

Getting Started

If a warning message or error code appears in

step 8 of “Performing auto calibration”

(page 49), check the problem of the error and

perform auto calibration again.

1 Press B/b to select “Yes,” then

press when “Error occurred

during calibration, press to

investigate.” appears on the

screen.

Confirm the details of the measurement

results, then proceed with the appropriate

remedy.

2 Press B/b to select “Retry,”

then press .

3 Repeat steps 6 to 8 in

“Performing auto calibration”

(page 49).

To save measurement results

that caused an error without

taking a remedy

Press B/b to select “No”, then press

when “Error occurred during

calibration, press to investigate.”

appears on the screen.

2 Follow the steps in “Saving the

measurement results” (page 52) to

save the measurement results.

Message list after auto calibration measurement

Checking the auto calibration

results

Display Explanation

Code 30 Headphones are connected. Remove the headphones and perform the auto calibration again.

Code 31 SPEAKERS (OFF/A/B/A+B) is set to OFF. Set it to others and re-perform the measurement.

Code 32 None of the speakers were detected. Make sure that the optimizer microphone is connected

properly and reperform the measurement.

If the optimizer microphone is connected properly but the error code appears, the optimizer

microphone cable may be damaged or improperly connected.

Code 33 • None of the front speakers are connected or only one front speaker is connected.

• The optimizer microphone is not connected.

• Either the left or right surround speakers is not connected.

• Surround back speakers are connected even though surround speakers are not connected.

Connect the surround speaker(s) to the SURROUND terminals.

• The surround back speaker is connected only to the SURROUND BACK SPEAKERS R

terminals. When you connect only one surround back speaker, connect it to the

SURROUND BACK SPEAKERS L terminals.

Code 34 Speakers are not placed in the proper position. Speakers or an optimizer microphone on the

right or left may be placed wrongly. See “1: Installing speakers” (page 23) and check the

speaker position.

Warning 40 The measurement has completed. However, the noise level is high. You may be able to

perform the measurement properly if you try it again, even though the measurement cannot

be performed in all environments. Try to perform the measurement in a quiet environment.

Warning 41

Warning 42

The input from the microphone is too big.

• It may be too close the distance between the speaker and the microphone.

Retry the measurement after setting apart from each other.

• It may be that the volume is too big when you use the receiver as a preamp.

Warning 43 The distance and position of a subwoofer cannot be detected. Or the angle of the speaker

position cannot be detected. This may be caused by noise. Try to perform the measurement

in a quiet environment.

continued

Tip

Depending on the position of the subwoofer, the

measurement results for polarity may vary.

However, there will be no problems even if you

continue to use the receiver with that value.

Warning 44 Measurement has been completed. However the speakers are not placed in the proper position

with respect to each other. See “1: Installing speakers” (page 23) and check the relative

positions of the speakers.

NO WARNING There is no warning information.

---------- No speakers are connected.

Display Explanation

Getting Started

Guide to on-screen

display operation

You can display the menu of the receiver on

the TV screen and select the function you want

to use on the TV screen by pressing V/v/B/b

and on the remote.

To display the menu of the receiver on the TV

screen, make sure that the receiver is in “GUI

MODE” following the steps in “7: Displaying

the GUI menu on the TV screen” (page 45).

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

the menu you want, then press

or b to enter the menu

mode.

The menu item list appears on the TV

screen.

Example: When you select “ Input”

4 Press V/v repeatedly to select

the menu item you want to

adjust, then press to enter

the menu item.

5 Repeat steps 3 and 4 to select

the parameter you want.

To return to the previous screen

Press RETURN/EXIT O.

To exit the menu

Press MENU.

Using the menu

AMP

V/v/b,

RETURN/

EXIT O

OPTIONS

GUI

MODE

continued

To exit “GUI MODE”

Press GUI MODE. “GUI MODE OFF”

appears and you can operate the receiver

using the menu in the display window of

the receiver.

Overview of the main menus

When you press OPTIONS, the option menus

for the selected main menu are displayed. You

can select a related function without

reselecting the menu.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select a

menu you want, then press

or b to enter the menu mode.

The menu item list appears on the TV

screen.

Example: When you select “ Input”

4 Press OPTIONS while the menu

item list is displayed.

The option menu appears.

5 Press V/v repeatedly to select

the option menu item you want,

then press .

6 Press V/v repeatedly to select

the parameter you want, then

press .

Menu icon Description

Input Selects the input source

component connected to the

receiver (page 58).

Music Selects the music from the

audio component connected

to the DIGITAL MEDIA

PORT adapter (page 60).

Video Select the images from the

video component connected

to the DIGITAL MEDIA

PORT adapter (page 60).

FM/AM/XM/

SIRIUS

Selects the built-in FM/AM

radio or satellite tuner

connected (page 65, 69).

Settings You can adjust the settings of

the speakers, the surround

effect, equalizer, audio,

video and other inputs

connected to the HDMI jacks

(page 111).

Using the option menus

Getting Started

To exit the menu

Press MENU.

Enjoying sound/images

from the component

connected to the receiver

Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Input,” then press or b.

The menu item list appears on the TV

screen.

4 Press V/v repeatedly to select

the component you want, then

press .

The menu screen disappears and the

playback screen of the external input

appears.

Playback

MASTER

VOL

MUTING

AMP

OPTIONS

V/v/B/b,

Selected input Components that

can be used

Video1,

Video2

VIDEO 1, 2 VCR, etc.,

connected to the

VIDEO 1 or VIDEO 2

jack.

BD Blu-ray Disc Player,

etc., connected to the

BD jack.

DVD DVD player, etc.,

connected to the DVD

jack.

SAT Satellite tuner, etc.,

connected to the SAT

jack.

TV TV connected to the TV

jack.

TAPE Tape deck, etc.,

connected to the TAPE

jack.

MD MD deck, etc.,

connected to the MD

jack.

SA-CD/CD Super Audio CD or CD

player, etc., connected

to the SA-CD/CD jack.

Phono Turntable, etc.,

connected to the

PHONO jack.

MULTI IN Component connected

to the MULTI

CHANNEL INPUT

jack.

HDMI1, 2, 3,

4, 5, 6

HDMI components

connected to the

HDMI1, HDMI2,

HDMI3, HDMI4,

HDMI5, or HDMI6 jack.

Playback

5 Turn on the component and

start playback.

6 Press MASTER VOL +/– to

adjust the volume.

Tips

• You can adjust the volume differently depending

on the speed with which you turn the MASTER

VOLUME knob.

To turn the volume up or down quickly: turn the

knob quickly.

To make fine adjustment: turn the knob slowly.

• You can adjust the volume differently depending

on the length of time you press and hold the

MASTER VOL +/– button on the remote.

To turn the volume up or down quickly: press and

hold the button.

To make a fine adjustment: press the button and

release it immediately.

To activate the muting function

Press MUTING on the remote. To cancel,

press MUTING on the remote again or press

MASTER VOL + to raise the volume.

To avoid damaging your

speakers

Before you turn off the receiver, be sure to turn

down the volume level.

You can enter a name of up to 8 characters for

inputs and display it.

This is convenient for labeling the jacks with

the names of the connected components.

1 Press V/v repeatedly on the

“ Input” screen to select the

input you want to name.

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select

“Name Input,” then press .

The soft keyboard appears on the screen.

4 Press V/v/B/b to select a

character one by one, then

press .

5 Press V/v/B/b to select

“Finish,” then press .

The name you entered is registered.

To cancel naming input

Press V/v/B/b to select “Cancel,” then

press .

When you select “ Input,” you can change

the items to be displayed.

1 Press V/v repeatedly on the

“ Input” screen to select the

input you want.

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select

“List Mode,” then press .

4 Press V/v repeatedly to select

the item you want to display,

then press .

• Input Assign

Input name and audio/video input jack

assigned to the input are displayed in a

list.

• Sound Field

Input name and the sound field selected

for the input are displayed in a list.

•A/V Sync

Input name and the delay set on the “A/

V Sync” menu for the input are

displayed in a list.

Naming the input (Name Input)

Changing the display items (List

Mode)

Enjoying sound/images

from the components

connected to the DIGITAL

MEDIA PORT

The DIGITAL MEDIA PORT is for enjoying

sound/images from a portable audio source or

computer by connecting a DIGITAL MEDIA

PORT adapter.

Available DIGITAL MEDIA PORT adapters

vary in each area.

For details on connecting the DIGITAL

MEDIA PORT adapter, see “Connecting

components with digital audio input/output

jacks” (page 30).

Sony offers the following DIGITAL MEDIA

PORT adapters:

• TDM-BT1 Bluetooth™ Wireless Audio

Adapter

• TDM-NW1/NW10 DIGITAL MEDIA

PORT Adapter

• TDM-NC1 Wireless Network Audio Client

• TDM-iP1/iP10/iP50 DIGITAL MEDIA

PORT Adapter

• TPM-MP10 DIGITAL MEDIA PORT

Adapter

The DIGITAL MEDIA PORT adapter is an

optional product.

Notes

• Do not connect an adapter other than the DIGITAL

MEDIA PORT adapter.

• Before disconnecting the DIGITAL MEDIA PORT

adapter, make sure to turn the receiver off using the

remote.

• Do not connect or disconnect the DIGITAL

MEDIA PORT adapter to/from the receiver while

the system is turned on.

• Depending on the type of DIGITAL MEDIA

PORT adapter, the images are also output.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Music” or “ Video,” then

press or b.

4 Press V/v repeatedly to select

“DMPORT1,” “DMPORT2,” or a

component connected to the

DIGITAL MEDIA PORT adapter,

then press .

MASTER

VOL

AMP

V/v/b,

Playback

The component connected to the

DIGITAL MEDIA PORT adapter is

recognized and “DMPORT1” and

“DMPORT2” on the screen will change

to the respective component’s name with

an icon. If the adapter connected cannot

be recognized, “DMPORT1” or

“DMPORT2” is displayed on the TV

screen.

5 Select a track you want to play

using the component

connected to the DIGITAL

MEDIA PORT adapter.

6 Press MASTER VOL +/– to

adjust the volume.

Operating the TDM-iP1/

iP50/TDM-NC1 using the

GUI menu of the receiver

Make sure that “System GUI” is selected in

step 4 in “Changing the operation screen using

the DIGITAL MEDIA PORT” (page 63).

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Music” or “ Video,” then

press or b.

Icon Component that is

connected

DMPORT

A component other than one

of the following is

connected.

iPod The iPod model recognized

is connected.

Walkman The Network Walkman

recognized is connected.

Network

Client

The Network Client

recognized is connected.

Bluetooth The Bluetooth drive

recognized is connected.

Mobile

Phone

The Mobile Phone

recognized is connected.

AMP

V/v/b,

OPTIONS

continued

4 Press V/v repeatedly to select

the component connected to

the DIGITAL MEDIA PORT

adapter you want to play, then

press .

The contents list appears.

5 Press V/v/B/b and to select

track or content from the

contents list.

The following content lists are just

examples. They may vary depending on

the components connected to the receiver.

In case of iPod

In case of Network Client

Displayed only when M-crew Server is

connected.

Displayed only when a DLNA server other

than M-crew Server is connected.

Displayed as “Genre,” “Artist” or “Album,”

depending on setting of “List Mode.”

6 Press MASTER VOL +/– to

adjust the volume.

1 Play back the track you want to

listen to following the steps

outlined in “Operating the TDM-

iP1/iP50/TDM-NC1 using the

GUI menu of the receiver”

(page 61).

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select

the playback mode you want

from the following.

x Shuffle (TDM-iP1/iP50 only)

Plays all the tracks in random order.

•Off

Deactivates the shuffle play mode.

•Albums

Plays all the tracks on an album in random

order.

• Songs

Plays all the tracks in “Songs” in random

order.

x Repeat (TDM-iP1/iP50 only)

Plays one or all the tracks repeatedly.

•Off

Deactivates the repeat play mode.

•One

Plays one track repeatedly.

•All

Plays all the tracks repeatedly.

x Audiobook Speed (TDM-iP50

only)

Selects the display speed of the Audiobook.

•Low

Slows the display speed.

•Normal

Sets the display speed to standard.

•High

Increases the display speed.

Music Playlists > Playlist > Track

Artists > Artist > Album > Track

Albums > Album > Track

Songs > Track

Genres > Genre > Artist > Album > Track

Composers > Composer > Album > Track

Audiobooks > Track

Video Movies > Content

TV Shows > Episode > Content

Music Videos > Artist > Content

Video Podcast > Episode > Content

Music Surfin’

> Album

> Track

Playlist

> Playlist > Track

Web Radio

> Station > Program

Music Library

> Album > Track

Selecting the playback mode

Playback

x List Mode (TDM-NC1 only)

Selects a range of tracks to be played back.

•Genre

Plays back tracks in the selected genre.

•Artist

Plays back tracks of the selected artist.

•Album

Plays back tracks in the selected album.

DIGITAL MEDIA PORT message

list

* TDM-NC1 only.

You can change the operation screen using the

GUI menu. The DMPORT Control mode is

supported by the DIGITAL MEDIA PORT

adapters like TDM-iP1/iP50, TDM-NC1. This

mode is not supported by other adapters.

1 Press V/v repeatedly on the

“ Music” or “ Video”

screen to select the DIGITAL

MEDIA PORT adapter you want,

then press or b.

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “DMPORT

Control,” then press .

If “DMPORT Control” is not displayed,

see the operating instructions supplied

with component for details on operating

that component.

4 Press V/v repeatedly to select

the mode you want, then press

You can select the following modes in this

menu;

• System GUI

This mode is for the TDM-iP1/iP50 and

TDM-NC1. The list of tracks will be

displayed on the GUI screen of the

receiver. You can select a track you want

and play back it on each GUI screen.

• Adapter GUI

This mode is for the TDM-iP1/iP50 and

TDM-NC1. The menu of the adapter

will be displayed on the TV screen.

•iPod

This mode can be selected only when

the TDM-iP1/iP50 is connected.

Message appears Explanation

No Adapter The adapter is not connected.

No Device There is no device connected

to the adapter.

No Audio No audio file was found.

Loading The data is being read.

No Server* There is no server connected.

No Track* No track was found.

No Item No item was found.

Connecting* Connecting to the server.

Configuring* The network is setting up.

Warning* Check the display of the

DIGITAL MEDIA PORT

adapter.

Party Mode* The unit is currently in party

mode “Guest.”

Searching* Searching the server.

Changing the operation screen

using the DIGITAL MEDIA PORT

continued

To operate the TDM-iP1/iP50 or

TDM-NC1 using the adapter

Make sure that “Adapter GUI” is selected in

step 4 in “Changing the operation screen using

the DIGITAL MEDIA PORT” (page 63).

For details on operating the adapter using the

adapter GUI menu, refer to the operating

instructions supplied with the adapter you are

using.

To operate the TDM-iP1/iP50

using the iPod menu

Make sure that “iPod” is selected in step 4 in

“Changing the operation screen using the

DIGITAL MEDIA PORT” (page 63).

For details on operating the iPod, refer to the

operating instruction supplied with the iPod.

Tuning

Listening to FM/AM radio

You can listen to FM and AM broadcasts

through the built-in tuner. Before operation,

make sure you have connected the FM and

AM antennas (aerials) to the receiver

(page 43).

Tip

The tuning scale for direct tuning is shown below.

• FM band 100 kHz (U.S.A./Canadian model)

50 kHz (European model)

• AM band 10 kHz* (U.S.A./Canadian model)

9 kHz (European model)

* The AM tuning scale can be changed (page 67).

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ FM” or “ AM,” then press

or b.

The FM or AM menu list appears on the

TV screen.

4 Press V/v to select “Auto

Tuning,” then press .

5 Press V/v.

Press V to scan from low to high, press v

to scan from high to low.

The receiver stops scanning whenever a

station is received.

In case of poor FM stereo

reception

Tune in the station you want to listen to

using Auto Tuning, Direct Tuning

(page 66), or select the preset station

you want (page 68).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “FM Mode,” then

press .

4 Press V/v to select “MONO,” then

press .

Tuning

AMP

V/v/B/b,

OPTIONS

Numeric

buttons

SHIFT

Tuning into a station

automatically (Auto Tuning)

Enter the frequency of a station directly by

using the numeric buttons.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ FM” or “ AM,” then press

or b.

4 Press V/v to select “Direct

Tuning,” then press .

5 Press SHIFT, then press the

numeric buttons to enter the

frequency, then press .

Example 1: FM 102.50 MHz

Select 1 b 0 b 2 b 5 (b 0*)

Example 2: AM 1,350 kHz

Select 1 b 3 b 5 b 0

*Press the numeric button 0 when you are

using the European model.

Tip

If you have tuned in an AM station, adjust the

direction of the AM loop antenna (aerial) for

optimum reception.

If you cannot tune in a station

“– – – .– – MHz” appears and then the display

returns to the current frequency.

Make sure you have entered the right

frequency. If not, repeat step 5. If you still

cannot tune in a station, the frequency is not

used in your area.

This receiver also allows you to use RDS

(Radio Data System), which enables radio

stations to send additional information along

with the regular program signal. You can

display RDS information.

Select a station on the FM band you

want to listen to using Auto Tuning

(page 65) or Direct Tuning.

When you tune in a station that provides RDS

services, the Program Service Name and

Program Type are displayed on the TV screen.

Tuning into a station directly

(Direct Tuning)

Receiving RDS broadcasts

(European model only)

Program type

indication

Description

News News programs

Current Affairs Topical programs that expand on

current news

Information Programs offering information on

a wide spectrum of subjects,

including consumer affairs and

medical advice

Sport Sports programs

Education Educational programs, such as

“how-to” and advice programs

Drama Radio plays and serials

Cultures Programs about national or

regional culture, such as language

and social concerns

Science Programs about the natural

sciences and technology

Varied Speech Other types of programs such as

celebrity interviews, panel

games, and comedy

Pop Music Popular music programs

Rock Music Rock music programs

Easy Listening Easy Listening

Light Classics M Instrumental, vocal, and choral

music

Serious Classics Performances of major

orchestras, chamber music,

opera, etc.

Tuning

Notes

• RDS is operable only for FM stations.

• Not all FM stations provide RDS service, nor do

they provide the same type of services. If you are

not familiar with the RDS services in your area,

check with your local radio stations for details.

• RDS may not work properly if the station you

tuned to is not transmitting the RDS signal

properly or if the signal strength is weak.

• If there is an emergency announcement by

government authorities, “Alarm-Alarm!” flashes in

the display.

• If a station does not provide a particular RDS

service, “No XX” (such as “No Clock Time”)

appears on the display.

• When a station broadcasts radio text data, it is

displayed at the same rate at which it is sent from

the station. Any change in this rate is reflected in

the display rate of the data.

• The RDS information is shown on the display of

this receiver.

You can change the AM tuning scale to either

9 kHz or 10 kHz on the receiver.

1 Press POWER to turn off the

receiver.

2 While holding down TUNING

MODE, press POWER on the

receiver.

3 Change the current AM tuning

scale to 9 kHz (or 10 kHz).

To reset the scale to 10 kHz (or 9 kHz),

repeat the procedure above.

Note

All preset stations will be erased when you change

the tuning scale.

Other Music Music that does not fit into any

categories above, such as Rhythm

& Blues and Reggae

Weather & Metr Weather information

Finance Stock market reports and trading,

etc.

Children’s Progs Programs for children

Social Affairs Programs about people and the

things that affect them

Religion Programs of religious content

Phone In Programs where members of the

public express their views by

phone or in a public forum

Travel & Touring Programs about travel. Not for

announcements that are located

by TP/TA.

Leisure &

Hobby

Programs on recreational

activities such as gardening,

fishing, cooking, etc.

Jazz Music Jazz programs

Country Music Country music programs

National Music Programs featuring the popular

music of the country or region

Oldies Music Programs featuring oldies music

Folk Music Folk music programs

Documentary Investigative features

None Any programs not defined above

Program type

indication

Description

Changing the AM tuning scale

(U.S.A./Canadian model only)

POWER

TUNING MODE

Presetting FM/AM radio

stations

You can preset up to 30 FM and 30 AM

stations. Then you can easily tune in the

stations you often listen to.

1 Tune in the station that you

want to preset using Auto

Tuning (page 65) or Direct

Tuning (page 66).

In case of poor FM stereo reception,

switch the FM reception mode (page 65).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “Memory,”

then press .

4 Press V/v to select a preset

number, then press .

The station is stored as the selected preset

number.

5 Repeat steps 1 to 4 to preset

another station.

You can store stations as follows:

• AM band: AM1 to AM30

• FM band: FM1 to FM30

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ FM” or “ AM,” then press

or b.

4 Press V/v to select the preset

number station you want.

Preset numbers from 1 to 30 are available.

1 On “ FM” or “ AM” screen,

press V/v to select the preset

number on which you have

stored the station and which

you want to name.

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select

“Name Input,” then press .

The soft keyboard appears on the screen.

AMP

V/v/B/b,

OPTIONS

Tuning to preset stations

Naming preset stations (Name

Input)

Tuning

4 Press V/v/B/b to select a

character one by one, then

press .

5 Press V/v/B/b to select

“Finish,” then press .

The name you entered is registered.

To cancel naming input

Press V/v/B/b to select “Cancel,” then

press .

Listening to satellite

radio

(U.S.A./Canadian model only)

You can listen to XM Radio and SIRIUS

Satellite Radio by connecting a satellite tuner,

not supplied, to the receiver.

About XM Radio

XM is North America’s number one satellite

radio company, offering an extraordinary

variety of commercial-free music, plus the

best in premier sports, news, talk radio,

comedy, children’s and entertainment

programming, broadcast in superior digital

audio quality coast to coast. For more

information, or to subscribe, U.S. customers

visit xmradio.com or call XM Listener Care at

1-800-XMRADIO (1-800-967-2346);

Canadian customers visit xmradio.ca or call

XM Listener Care at 1-877-GETXMSR (1-

877-438-9677).

XM Ready

Legal

XM monthly service subscription sold

separately. XM Mini-Tuner and Home Dock

required (each sold separately) to receive XM

service. It is prohibited to copy, decompile,

disassemble, reverse engineer, hack,

manipulate or otherwise make available any

technology or software incorporated in

receivers compatible with the XM satellite

Radio System. Installation costs and other fees

and taxes, including a one-time activation fee

may apply. All fees and programming subject

to change. Channels with frequent explicit

language are indicated with an XL. Channel

blocking is available for XM radio receivers by

calling 1-800-XMRADIO (U.S. residents) and

1-877-GETXMSR (Canadian residents). Only

available in the 48 contiguous United States

XM Radio service

continued

XM Ready

Subscription

Once you have installed the XM Mini-Tuner

Home Dock, inserted the XM Mini-Tuner,

connected the XM Mini-Tuner Home Dock to

your XM Ready

audio system, and installed

the antenna, you are ready to subscribe and

begin receiving XM programming. There are

three places to find your eight character XM

Radio ID: On the XM Mini-Tuner, on the XM

Mini-Tuner package, and on XM Channel 0.

Record the Radio ID below for reference.

ssssssss

Note

The XM Radio ID does not use the letters “I”, “O”,

“S” or “F”.

Activate your XM Satellite Radio service in

the U.S. online at http://activate.xmradio.com

or call 1-800-XMRADIO (1-800-967-2346).

Activate your XM Satellite Radio service in

Canada online at https://activate.xmradio.ca or

call 1-877-GETXMSR (1-877-438-9677).

You will need a major credit card. XM will

send a signal from the satellites to activate the

full channel lineup. Activation normally takes

10-15 minutes, but during peak busy periods

you may need to keep your XM Ready audio

system on for up to an hour. When you can

access the full lineup on your XM Ready audio

system you are done.

SIRIUS Satellite Radio: The Best

Radio On Radio

SIRIUS brings all your favorite entertainment

including 100% commercial-free music, plus

superior sports coverage, uncensored talk and

comedy, world-class entertainment, news,

weather and more for your car, home or office.

Sirius is available in the US for subscribers with

addresses in the continental US and is available

in Canada for subscribers with a Canadian

address. Required subscription plus compatible

SiriusConnect Home Tuner with antenna are

required and sold separately. SIRIUS

Programming is subject to change. Visit

sirius.com or siriuscanada.ca for the most

complete and up-to-date channel lineup and

product information. “ SIRIUS” and the

SIRIUS dog logo and related marks are

trademarks of SIRIUS Satellite Radio Inc. All

rights reserved.

To Subscribe to SIRIUS Satellite

Radio

Purchase and connect a SiriusConnect Home

Tuner to your Sirius Ready home audio

system.

You are then ready to activate and subscribe to

Sirius by either calling 1.888.539.SIRIUS

(7474) or log on to sirius.com (US),

siriuscanada.ca (Canada). It is that easy.

SIRIUS Satellite Radio service

Tuning

Connecting a satellite

radio tuner

To connect to the XM jack

Before operating the system, connect the XM

Mini-Tuner and Home Dock to the XM jack.

Note

To ensure optimal reception of XM’s satellite signal,

move your antenna to various window locations

around your home to see where the best reception

will be received. Most XM customers place the

antenna in a south-facing window with a clear view

to the sky.

To connect to the SIRIUS jack

Connect the SiriusConnect Home tuner. When

you use the SiriusConnect Home tuner with

this receiver, be sure to connect the AC power

adaptor supplied with the tuner to a wall outlet.

Keep the SiriusConnect Home tuner, antenna,

and AC power adaptor away from the speaker

cords and the power cord to avoid picking up

noise.

Preparing to listen to a

satellite radio

Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ XM” or “ SIRIUS,” then

press or b.

XM jackSIRIUS jack

Checking the ID number

AMP

V/v/b,

OPTIONS

continued

4 Press V/v to select “ALL,” then

press or b.

When the Preset Mode screen is

displayed, change the tuning mode to

“Category Mode,” then select “ALL.”

Press OPTIONS, then press V/v

repeatedly to select “Category Mode.”

5 Press V/v to select the channel

0, then press .

6 Check the XM Radio ID or Sirius

ID on the TV screen and write it

in the space provided here.

XM Radio ID:_____________________

Sirius ID:_________________________

You can also check the XM Radio ID and

Sirius ID using the display on the

receiver.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ XM” or “ SIRIUS,” then

press or b.

4 Press OPTIONS.

The option menu appears.

5 Press V/v repeatedly to select

“Antenna Aiming,” then press

The Antenna Aiming screen appears.

6 While checking the quality of

the reception, adjust the

direction of the antenna to

obtain the best reception.

To exit the menu

Press MENU.

Checking receiving conditions

(Antenna Aiming)

Tuning

Selecting a channel of the

satellite radio

You can select a channel from one category or

all the categories.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“XM” or “SIRIUS,” then

press or b.

4 Press OPTIONS.

The option menu appears.

5 Press V/v repeatedly to select

the category, then press .

• ALL: You can select a channel from all

the categories.

• (category name): You can select a

channel from one category.

When the “Preset Mode” screen is

displayed, press OPTIONS, then press V/

v repeatedly to select “Category Mode.”

6 Press V/v to select the channel,

then press .

The selected channel is being received.

The channel information is displayed on

the TV screen.

Note

When you select a channel in the “Category Mode,”

the channel you selected may not be the one in the

category you want. This is because one channel may

belong to more than one category.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ XM” or “ SIRIUS,” then

press or b.

4 Press OPTIONS.

The option menu appears.

5 Press V/v to select “Direct

Tuning,” then press .

6 Press the numeric buttons to

enter the channel number.

Selecting a channel by category

(Category Mode)

AMP

V/v/b,

OPTIONS

Selecting a channel by inputting

the channel number directly

(Direct Tuning)

continued

7 Press .

The selected channel is tune in.

Presetting satellite radio

channels

You can select the channels you want directly

by presetting them using the preset numbers.

You can preset up to 30 XM Radio channels

and 30 SIRIUS Satellite Radio channels.

1 Select a channel you want to

preset using Category Mode

(page 73) or Direct Tuning

(page 73).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “Memory,”

then press .

The preset number selection screen

appears.

AMP

V/v/b,

OPTIONS

Tuning

4 Press V/v repeatedly to select

the preset number you want to

use as the preset channel, then

press .

Preset channels from 1 to 30 are available,

and a default channel is preset for all the

preset channels when you purchase the

receiver.

The selected channel is registered as the

preset channel you selected in step 1.

5 Repeat steps 1 to 4 to preset

another channel.

You can store channels from 1 to 30.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“XM” or “SIRIUS,” then

press or b.

4 Press V/v to select the preset

number from the preset list,

then press .

You can select stored preset channels

from 1 to 30.

Notes

• The channel information you have preset may be

changed if XM Satellite Radio Inc. or SIRIUS

Satellite Radio Inc. change their channel

programming.

• When the “Category Mode” screen is displayed,

press OPTIONS, then press V/v to select “Preset

Mode.”

Restricting access to

specific channels

(Parental Lock) (SIRIUS only)

You can restrict access to certain channels

using your own lock code. The lock code is set

to “0000” as the default.

Change the lock code before you use this

function for the first time. See “To change the

lock code (Lock Code)” (page 76).

1 Select a channel you want to

lock using Category Mode

(page 73) or Direct Tuning

(page 73).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “Parental

Lock,” then press or b.

Selecting preset channels

V/v/b,

OPTIONS

Numeric

buttons

RETURN/

EXIT O

continued

4 Press V/v repeatedly to select

“ON,” then press .

“Enter your 4-digit lock code.” appears.

5 Enter your 4-digit lock code

using the numeric buttons.

“The channel has been locked.” appears

and the Parental Lock is set.

To delete the numbers you have entered,

go back to step 2 by pressing RETURN/

EXIT O, and then repeat the procedure

above from step 2.

To change the lock code (Lock

Code)

Select a channel you want to change

the lock code using Category Mode

(page 73) or Direct Tuning (page 73).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “Lock Code,” then

press .

“Enter your 4-digit lock code.” appears.

4 Enter your 4-digit lock code using the

numeric buttons.

“Enter a new lock code.” appears.

5 Enter a new 4-digit lock code using the

numeric buttons.

“To confirm, enter your new lock code

again.” appears.

6 Reenter the new lock code with the

numeric buttons.

“The lock code has been changed.”

appears.

To listen to the locked channels

Select a locked channel you want to

listen to using Category Mode

(page 73) or Direct Tuning (page 73).

“The channel is locked. Enter your 4-digit

lock code.” appears.

2 Enter your 4-digit lock code using the

numeric buttons.

The channel is tuned in.

To cancel the Parental Lock

Select a channel you want to unlock

using Category Mode (page 73) or

Direct Tuning (page 73).

2 Press OPTIONS.

The option menu appears.

3 Press V/v to select “Parental Lock,”

then press or b.

4 Press V/v repeatedly to select “OFF,”

then press .

“Enter your 4-digit lock code.” appears.

5 Enter your 4-digit lock code using the

numeric buttons.

“The channel has been unlocked.” appears

and the channel is unlocked.

Notes

• When you select a channel using Category Mode,

locked channels are skipped.

• When the receiver is reset to the factory settings,

the lock code returns to the default (0000), but the

Parental Lock settings are not removed.

• You cannot preset locked channels. If you set the

Parental Lock for a preset channel, the preset

information for that channel returns to the default.

• You cannot set the Parental Lock for channel 0 or

channel 184.

Tuning

SIRIUS Satellite Radio message list

XM Radio message list

Message list

Message

appears

Explanation Remedies

Antenna Error The antenna is not connected properly. Check the connection between the SiriusConnect

Home tuner and the antenna.

Acquiring Signal The receiving condition is not good. Try moving the antenna to another location. For

details about the antenna location, see the

instructions supplied with the SiriusConnect

Home tuner.

Call 888-539-

SIRI

You have not subscribed for the selected

channel.

—

Check Sirius

Tuner

The SiriusConnect Home tuner is not

connected properly.

Check all the connections, and then turn the

system on again. Also make sure if the AC adaptor

supplied with the SiriusConnect Home tuner is

connected to a wall socket.

Invalid Channel You have entered an invalid channel

number.

The channel to be tuned-in is void due to the

change by the broadcast service, or the receiving

condition is not good.

Locked

Channel

The selected channel is locked. —

Subscription

Updated

The subscription information has been

updated.

—

Updating

Channels

xx%

Completed

(xx are for

integers)

Channel information is being updated. —

Firmware

Updating

The SiriusConnect Home tuner

firmware is being updated.

—

––––– There is no text information in the

channel.

This is not an error. The text information may not

be displayed depending on the system condition,

for example, right after the system has received a

channel.

Message

appears

Explanation Remedies

Check Antenna The XM antenna is not connected to the

XM Mini-Tuner Dock or the XM

antenna cable is damaged.

Check that the XM antenna is securely connected

to the XM Mini-Tuner Dock and check the

antenna cable for damage.

Replace the XM antenna if the cable is damaged.

continued

CH Unauthorized You selected an XM channel that is

blocked or cannot be received with your

XM subscription package.

Consult the latest channel guide at

www.xmradio.com for the current list of channels.

For information on receiving this channel, visit

www.xmradio.com or contact XM Satellite Radio

at 1-800-967-2346.

No Signal The XM Mini-Tuner is not receiving the

XM satellite signal. Something may be

blocking the XM antenna’s view of the

satellites or the antenna is not properly

aimed.

Check for antenna obstructions and reposition the

XM antenna to get better signal reception. Use the

Antenna Aiming option to optimize the antenna

position (page 72).

See instructions supplied with the XM Mini-Tuner

and Home Dock for antenna installation

information.

Loading The XM Mini-Tuner is acquiring audio

or program information from the XM

satellite signal. This message can also

occur in weak XM signal conditions.

Note that the receiver may not respond

to some buttons while this message is

displayed.

This message should disappear in a few seconds in

good signal conditions.

If you see this message often, reposition the XM

antenna for better signal reception.

Use the Antenna Aiming option to optimize the

antenna position (page 72).

Off Air You selected an XM channel is not

currently broadcasting.

Check back later; in the mean time, select another

channel.

(space)–––– No artist name or song title is available

for this selection.

No action required.

CH Unavailable The selected channel is not available.

The channel may have been reassigned

to a different channel number.

This message may occur initially with a

new radio or a radio that has not received

XM’s signal for an extended period.

Consult the latest channel guide at

www.xmradio.com for the current list of channels.

For cases of a new radio or a radio that has not

received XM’s signal for an extended period,

allow the radio to receive the XM satellite signal

for at least 5 minutes and then try to select the

channel again.

Check XM Tuner The XM Mini-Tuner is not installed or

not fully seated in the XM Mini-Tuner

Dock or the XM Mini-Tuner dock is not

connected to the receiver.

Confirm the XM Mini-Tuner is fully seated in the

dock and check the XM Mini-Tuner dock cable is

connected to the receiver.

Message

appears

Explanation Remedies

Enjoying Surround Sound

Playing back with 2-channel sound

You can switch the output sound to 2-channel sound regardless of the recording formats of the

software you are using, the playback component connected, or the sound field settings of the

receiver.

Press 2CH/A.DIRECT repeatedly to select the 2-channel sound mode of the

sound output you want.

Note

No sound is output from the subwoofer in the 2ch

Stereo mode. To listen to 2 channel stereo sources

using the front left/right speakers and a subwoofer,

select “A.F.D. Auto.”

When you select “A.F.D. Auto,” the receiver will

generate a low frequency signal for output to the

subwoofer from a 2 channel signal, even if there is

no L.F.E. signal.

Enjoying Surround Sound

2CH mode Effect

2ch Stereo The receiver outputs the sound from the front left/right speakers only. There is

no sound from the subwoofer.

Standard 2 channel stereo sources completely bypass the sound field processing

and multi-channel surround formats are downmixed to 2 channel.

2ch Analog Direct You can switch the audio of the selected input to 2 channel analog input. This

function enables you to enjoy high quality analog sources.

When using this function, only the volume and front speaker balance can be

adjusted.

2CH/

A.DIRECT

Playing back with multi-channel surround

The Auto Format Direct (A.F.D.) mode allows you to listen to higher fidelity sound and select the

decoding mode for listening to a 2 channel stereo sound as multi-channel sound.

Press A.F.D. repeatedly to select the A.F.D. mode you want.

A.F.D. mode Multi-channel

audio after

decoding

Effect

A.F.D. Auto (Detecting

automatically)

Presets the sound as it was recorded/encoded without

adding any surround effects.

Multi Stereo (Multi Stereo) Outputs 2 channel left/right signals from all speakers.

Enhanced Surround – You can select the surround sound effect you want. For

details on available surround sound effects and how to

set one, see “Setting a multi-channel surround sound

effect” (page 81).

A.F.D.

AMP

V/v/b,

Enjoying Surround Sound

1 Start playing a sound source

you want to listen to (CD, DVD,

etc.).

2 Press AMP.

The receiver can be operated using the

remote.

3 Press MENU.

The menu is displayed on the TV screen.

4 Press V/v repeatedly to select

“ Settings,” then press or

The Settings menu list appears on the TV

screen.

5 Press V/v repeatedly to select

“Surround,” then press or b.

6 Press V/v repeatedly to select

“Enhanced Sur Mode,” then

press .

The menu for surround sound effect

appears.

7 Press V/v repeatedly to select

the A.F.D. mode you want, then

press or b.

* You can select “PLII” when there is no surround back speaker on the Speaker Pattern menu, or you can select

“PLIIx” when there is a surround back speaker. You cannot select both settings at the same time.

Setting a multi-channel

surround sound effect

A.F.D. mode Multi-channel

audio after

decoding

Effect

PLII* 5-channel signals Performs Dolby Pro Logic II mode decoding. A source

recorded in 2 channel format is decoded into 5.1

channels. This setting is ideal for movies encoded in

Dolby Surround. In addition, this mode can reproduce

sound in 5.1 channel system for watching videos of

overdubbed or old movies.

PLIIx* 7-channel signals Performs Dolby Pro Logic IIx mode decoding. A source

recorded in 2 channel or 5.1 channel format is decoded

into 7.1 channels. This setting is ideal for movies

encoded in Dolby Surround. In addition, this mode can

reproduce sound in 7.1 channel system for watching

videos of overdubbed or old movies.

Neo:6 Cinema 7-channel signals Performs DTS Neo:6 Cinema mode decoding. A source

recorded in 2 channel format is decoded into 7 channels.

Neo:6 Music 7-channel signals Performs DTS Neo:6 Music mode decoding. A source

recorded in 2 channel format is decoded into 7 channels.

This setting is ideal for normal stereo sources such as

CDs.

Neural-THX 7-channel signals Next generation of Neural-THX

Surround. In addition

to stereo enhancement processing and pure discrete 5.1

surround sound, now capable of full 360° 7.1 surround

sound playback from Neural-THX

Surround encoded

content.

continued

Notes

• This function does not work when the multi-

channel input is selected.

• This function dose not work when DTS-HD signals

with a sampling frequency of higher than 48 kHz

are being received.

• This function does not work when Dolby TrueHD

signals with a sampling frequency of higher than

96 kHz are being received.

• If you set up the sound field effect while the

receiver is receiving signals with a sampling

frequency of higher than 48 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

• If you set up the sound field during DTS 96/24

signal reception, the signal will be played back

only at 48 kHz.

• The beginning of the sound stream may be dropped

out when Neural-THX processing is turned on or

off.

Tips

• We usually recommend “A.F.D. Auto.”

• You can identify the encoding format of DVD

software, etc., by looking at the logo on the

package.

• Dolby Pro Logic IIx decoding is effective, when

2 channel or 5.1 channel signals are input.

• Neural-THX is effective when 2 channel or

5.1 channel signals are input.

Enjoying Surround Sound

Enjoying a surround effect for music

You can take advantage of surround sound simply by selecting one of the receiver’s pre-

programmed sound fields. They bring the exciting and powerful sound of concert halls into your

home.

Press MUSIC repeatedly to select the surround effect you want for music.

Sound field Effect

D.Concert Hall A Uses 3D sound imaging to reproduce the sound characteristics of a concert hall,

which simulates a large sound stage produced by reflectivity.

D.Concert Hall B Uses 3D sound imaging to reproduce the sound characteristics of a concert hall,

which simulates resonant and unique reverberative sound.

Jazz Club Reproduces the acoustics of a jazz club.

Live Concert Reproduces the acoustics of a 300-seat live house.

Stadium Reproduces the feeling of a large open-air stadium.

Sports Reproduces the feeling of sports broadcasting.

Portable Audio Reproduces a clear enhanced sound image from your portable audio device.

This mode is ideal for MP3 and other compressed music.

MUSIC

continued

To listen to music through headphones connected to the receiver

To turn off the surround effect for MUSIC

Press 2CH/A.DIRECT or A.F.D.

Notes

• The sound fields for music do not work when the

multi-channel input is selected.

• The sound fields for music do not work when DTS-

HD signals with a sampling frequency of higher

than 48 kHz are being received.

• The sound fields for music do not work when

Dolby TrueHD signals with a sampling frequency

of higher than 96 kHz are being received.

• If you set up the sound field during DTS 96/24

signal reception, the signal will be played back

only at 48 kHz.

• If you set up the sound field effect while the

receiver is receiving signals with a sampling

frequency of higher than 48 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

• When one of the sound fields for music is selected,

no sound is output from the subwoofer if all the

speakers are set to “LARGE” in the Speaker

settings menu. However, the sound will be output

from the subwoofer if the digital input signal

contains L.F.E. signals, or if the front or surround

speakers are set to “SMALL,” the sound field for

movie is selected, or “Portable Audio” is selected.

Sound field Effect

Headphone (2ch) This mode is selected automatically if you use headphones when “2ch Stereo”

mode or A.F.D. mode is selected. Standard 2 channel stereo sources completely

bypass the sound field processing and multi-channel surround formats are

downmixed to 2 channels.

Headphone Theater DCS This mode is selected automatically when you use headphones when sound

field is selected for movie/music. It allows you to experience a theater-like

environment while listening through a pair of headphones.

Headphone (Direct) Outputs the analog signals without processing by the tone, sound field, etc.

Headphone (Multi) This mode is selected automatically if you use headphones when the multi-

channel input is selected. Outputs the front analog signals from the MULTI

CHANNEL INPUT jacks.

Enjoying Surround Sound

Enjoying a surround effect for movies

You can take advantage of surround sound simply by selecting one of the receiver’s pre-

programmed sound fields. They bring the exciting and powerful sound of movie theaters into your

home.

Press MOVIE repeatedly to select the surround effect you want for movies.

To turn off the surround effect for MOVIE

Press 2CH/A.DIRECT or A.F.D.

Sound field Effect

Cinema Studio EX A

DCS

Reproduces the sound characteristics of the Sony Pictures Entertainment “Cary

Grant Theater” cinema production studio. This is a standard mode, great for

watching almost any type of movie.

Cinema Studio EX B

DCS

Reproduces the sound characteristics of the Sony Pictures Entertainment “Kim

Novak Theater” cinema production studio. This mode is ideal for watching

science-fiction or action movies with lots of sound effects.

Cinema Studio EX C

DCS

Reproduces the sound characteristics of the Sony Pictures Entertainment

scoring stage. This mode is ideal for watching musicals or films where

orchestra music is featured in the soundtrack.

V.Multi Dimension

DCS

Creates many virtual speakers from a single pair of actual surround speakers.

MOVIE

continued

Notes

• The sound fields for movies do not work when the

multi-channel input is selected.

• The sound fields for movies do not work when

DTS-HD signals with a sampling frequency of

higher than 48 kHz are being received.

• The sound fields for movies do not work when

Dolby TrueHD signals with a sampling frequency

of higher than 96 kHz are being received.

• If you set up the sound field during DTS 96/24

signal reception, the signal will be played back

only at 48 kHz.

• If you set up the sound field effect while the

receiver is receiving signals with a sampling

frequency of higher than 48 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

• The effects provided by the virtual speakers may

cause increased noise in the playback signal.

• When listening with sound fields that employ the

virtual speakers, you will not be able to hear any

sound coming directly from the surround speakers.

Tips

• Sound fields with DCS marks use DCS

technology. See “Glossary” (page 143).

• When the sound field’s DCS mark is selected,

the Digital Cinema Sound lamp lights up on the

display.

Enjoying Surround Sound

Digital audio formats that this receiver can decode depend on digital audio input jacks for the

components connected.

This receiver supports the following audio formats.

Digital audio formats supported by the receiver

Audio format

Maximum number

of channels

Connection of the playback component and

the receiver

COAXIAL/OPTICAL HDMI

Dolby Digital

5.1ch

Dolby Digital EX

6.1ch

Dolby Digital Plus

7.1ch

× a

Dolby TrueHD

7.1ch

× a

DTS

5.1ch

DTS-ES

6.1ch

DTS 96/24

5.1ch

DTS-HD

High Resolution Audio

7.1ch

× a

DTS-HD

Master Audio

a) b)

7.1ch

× a

continued

a)Audio signals are output in another format if the playback component does not correspond to the format. For

details, refer to the operating instructions of the playback component.

b)Signals with a sampling frequency of higher than 96 kHz are played back at 96 kHz or 88.2 kHz.

DSD

5.1ch

× a

Multi channel Linear PCM

7.1ch

× a

Audio format

Maximum number

of channels

Connection of the playback component and

the receiver

COAXIAL/OPTICAL HDMI

Using Multi-zone Features

What you can do with the

Multi-zone function

You can enjoy images and sounds from a

component connected to the receiver in a zone

(zone 2 or zone 3) other than the main zone.

For example, you can watch the DVD in the

main zone and listen to the CD in zone 2 or

zone 3.

When using an IR repeater (not supplied), you

can operate both a component in the main zone

and Sony receiver in zone 2 or zone 3 from

zone 2 or zone 3.

To operate the receiver from

zone 2 or zone 3

You can operate the receiver without pointing

the remote toward the IR repeater of the

receiver if you connect an IR repeater (not

supplied) to the IR REMOTE jack.

Use an IR repeater when you install the

receiver in a place where signals from the

remote cannot reach.

Using Multi-zone Features

Making a multi-zone connection

1 Outputs sound from speakers in zone 2 using the SURROUND

BACK SPEAKERS terminals of the receiver.

2 Outputs sound from speakers in zone 2 using the receiver and

another amplifier.

A IR repeater (not supplied)

B Speakers

C Sony Amplifier/Receiver

* You can also connect to the COMPONENT VIDEO ZONE 2 OUT jack.

1:Zone 2 connections

Main zone Zone 2

monitor

ZONE 2 VIDEO

OUT*

STR-DA5400ES

SURROUND BACK

SPEAKERS

RM-AAP027

IR REMOTE IN

Main zone Zone 2

monitor

ZONE 2 AUDIO OUT

STR-DA5400ES

RM-AAP027

IR REMOTE IN

ZONE 2 VIDEO OUT*

Using Multi-zone Features

2:Zone 3 connections

STR-DA5400ES

Main room Zone 3

A IR repeater (not supplied)

B Speakers

C Sony Amplifier/Receiver

RM-AAP027

IR REMOTE IN

ZONE 3 AUDIO OUT

ZONE 2 VIDEO OUT (RJ45 jack) is used only for custom installation by a qualified person.

ZONE 2 VIDEO OUT (RJ45 jack) is a jack that sends a source video signal to the component video

input for zone 2. For details, consult your dealer.

Note

This jack is not for an Ethernet LAN connection.

ZONE 2 VIDEO OUT (RJ45 jack) connection

The RJ45 pinouts use the T568B standard.

Refer to the illustration below.

Note

CAV-CVB1 (Component Video Balun) must be used. Other types will cause trouble and may void your

warranty.

RJ45 Video Pinout

The RJ45 pinouts use the T568B standard.

Refer to the illustration below.

Making a zone 2 configuration using ZONE 2 VIDEO OUT (RJ45 jack)

Component Video Balun

CAV-CVB1

ZONE 2 VIDEO OUT

(RJ45 jack)

CAT5 cable Component video

cable

monitor

one

Pinout Wire color

A Pin 1 BLUE/Pb (R) White/Orange

B Pin 2 BLUE/Pb (T) Orange

C Pin 3 GREEN/Y (R) White/Green

D Pin 4 GND Blue

E Pin 5 +11V White/Blue

F Pin 6 GREEN/Y (T) Green

G Pin 7 RED/Pr (R) White/Brown

H Pin 8 RED/Pr (T) Brown

Using Multi-zone Features

CAT5 cable

Be sure to verify the CAT5 wiring connection is correct.

Use Category 5e or Category 6 cable.

CAT5 cable

RJ45 connector

White/Orange

Wire color

Orange

White/Green

Blue

White/Blue

Green

White/Brown

Brown

Pin No.

White/Orange

Orange

White/Green

Blue

White/Blue

Green

White/Brown

Brown

Setting the speakers in

zone 2

When the speakers in zone 2 are connected to

the SURROUND BACK SPEAKERS

terminals of the receiver (page 90), make the

setting so that the sound selected in zone 2 is

output from the speakers connected to the

SURROUND BACK SPEAKERS terminals.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Settings,” then press or

4 Press V/v repeatedly to select

“Speaker,” then press or b.

5 Press V/v to select “Speaker

Pattern,” to select the pattern

that has no surround back

speakers.

6 Press RETURN/EXIT O.

7 Press V/v repeatedly to select

“Sur Back Assign,” then press

8 Press V/v to select “ZONE2,”

then press .

To exit the menu

Press MENU.

AMP

V/v/b,

RETURN/

EXIT O

Using Multi-zone Features

Switching the zone

setting of the remote

The remote commanders are initially set to be

used in zone 2. If you want to use them in zone

3, switch the zone setting of the remote.

Main remote

Zone 2/Zone 3 remote

On the main remote commander

Press ?/1 while pressing RM SET UP.

The AMP and ZONE buttons flash.

2 Press ZONE.

The AMP button goes off, the ZONE

button keeps flashing and the SHIFT button

lights up.

3 Press the numeric button 2 for the

zone 2, or 3 for the zone 3 while the

ZONE button is flashing.

The ZONE button lights up.

4 Press ENT/MEM.

The ZONE button flashes twice and the

remote switches to zone 2 or zone 3 mode.

On the zone 2/zone 3 remote

commander

Press ?/1 while pressing RM SET UP.

The RM SET UP button flashes and the

SHIFT button lights up.

2 Press the numeric button 2 for the zone

2, or 3 for the zone 3 while the RM SET

UP button is flashing.

The RM SET UP button lights up.

3 Press ENTER.

The RM SET UP button flashes twice and

the remote switches to zone 2 or zone 3

mode.

ZONE

AMP

2, 3

ENT/

MEM

SHIFT

RM SET

?/1

2, 3

?/1

ENTER

SHIFT

RM SET

Operating the receiver

from another zone

(ZONE 2/ZONE 3 operations)

The following operations are described for

connecting an IR repeater and operating the

receiver in zone 2 or zone 3. When an IR

repeater is not connected, use this receiver in

the main zone.

1 Turn on the main receiver (this

receiver).

2 In the case of illustration 1-2

(page 90), turn on the amplifier

in zone 2.

3 Press ZONE.

The remote switches to zone 2.

4 Press ?/1.

The zone function is activated.

5 Press MENU.

The menu is displayed on the TV screen.

6 Press V/v to select “ Input,”

then press or b.

7 Press V/v to select the input

source you want, then press

For zone 2, analog video and audio

signals are output. When you select

SOURCE, the signals of the current input

of the main zone are output to the ZONE

2 OUT jack.

8 Adjust to a suitable volume.

• In the case of illustration 1-1

(page 90), adjust the volume using

MASTER VOL +/– on the remote.

• In the case of illustration 1-2

(page 90), adjust the volume using the

receiver in zone 2.

To finish the zone 2 operation

Press ?/1 after pressing ZONE.

ZONE

V/v/b,

?/1

MASTER

VOL

Input

buttons

Operating the receiver from

zone 2

Using Multi-zone Features

1 Turn on the main receiver (this

receiver) and the amplifier in

zone 3.

2 Press ZONE.

The remote switches to zone 3. Change

the zone setting of the remote to zone 3 in

advance (page 95).

3 Press ?/1.

The zone function is activated.

4 Press one of the input buttons

on the remote to select the

source signals you want to

output.

For zone 3, only analog audio signals are

output. When you select SOURCE, the

signals of the current input are output.

5 Adjust to a suitable volume

using the receiver in zone 3.

To finish the zone 3 operation

Press ?/1 after pressing ZONE.

Tips

• Even when this receiver is standby mode (press

?/1 on the remote to turned off this receiver), the

receiver in zone 2 or zone 3 remains turned on. To

turn off all receivers, press ?/1 and AV ?/1 on the

main remote at the same time (SYSTEM

STANDBY).

• Only signals from components connected to the

analog input jacks are output through the ZONE 2

or ZONE 3 jacks. No signals are output from

components connected to only the digital input

jacks.

• When SOURCE is selected, the signals input to the

MULTI CHANNEL INPUT jacks are not output

from the ZONE 2 OUT or ZONE 3 OUT jacks

even when the multi-channel input is selected. The

analog audio signals of the current function are

output.

Operating the receiver from

zone 3

Using “BRAVIA” Sync

features

“BRAVIA” Sync is compatible with a Sony

TV, Blu-ray Disc/DVD player, AV amplifier,

etc., that is equipped with the Control for

HDMI function.

By connecting Sony components that are

compatible with the “BRAVIA” Sync with a

HDMI cable (not supplied), operation is

simplified as below:

• One-Touch Play: When you play back a

component such as a DVD/Blu-ray Disc

Player, the receiver and the TV are turned on

automatically and switch to the appropriate

HDMI input.

• System Audio Control: While watching TV,

you can select to output the sound from the

TV speaker or the speakers connected to the

receiver.

• System Power Off: When you turn off the

TV, the receiver and connected components

are also turned off simultaneously.

Control for HDMI is a mutual control function

standard used by HDMI CEC (Consumer

Electronics Control) for HDMI (High-

Definition Multimedia Interface).

The Control for HDMI function

does not work in the following

cases:

• When you connect the receiver to a

component which is not correspond with

Sony’s Control for HDMI function.

• When you connect the receiver and

components using other than HDMI

connection.

We recommend that you connect the receiver

to products featuring “BRAVIA” Sync.

Note

Depending on the connected component, the

Control for HDMI function may not work. See the

operating instructions of the component.

To use the “BRAVIA” Sync, turn the Control

for HDMI function on for both the receiver

and the connected component. The receiver is

compatible with the “Control for HDMI-Easy

Setting” function.

When your TV is compatible

with the “Control for HDMI-Easy

Setting” function

When you connect a Sony TV with the

“Control for HDMI-Easy Setting” function,

the Control for HDMI function of the receiver

can be turned on simultaneously by turning the

Control for HDMI function of the TV on.

1 Make sure that the receiver, TV, and

playback components are connected

using an HDMI cable (not supplied).

(The respective components must be

compatible with the Control for HDMI

function.)

2 Turn on the receiver, TV and playback

components.

3 Turn the Control for HDMI function of

the TV on.

The Control for HDMI function of the

receiver and all the connected components

are simultaneously turned on. During

setup, “SCANNING” appears in the

display window of the receiver, and once

setting is completed, “COMPLETE” will

appear. Wait until the setup is complete.

For details on setup of the TV, refer to the

operating instructions of your TV.

Using Other Features

What is “BRAVIA” Sync?

Preparing for the “BRAVIA”

Sync

Using Other Features

Notes

• When you pull out the HDMI cable or change the

connection, perform the steps given in “When your

TV is compatible with the “Control for HDMI-

Easy Setting” function” (page 98) or “When your

TV is not compatible with the “Control for HDMI-

Easy Setting” function.”

• When you assign the component video input to the

HDMI input using the Input Assign function, you

cannot set “Control for HDMI” to “ON.”

• While “Control for HDMI-Easy Setting” is being

set, you cannot use functions such as One-Touch

Play or System Audio Control.

• When you set up the receiver using the “Control for

HDMI-Easy Setting” from a TV, turn on the TV,

the receiver and the playback components

beforehand.

• When you set up the receiver using the “Control for

HDMI-Easy Setting” from a TV, before you make

the “Control for HDMI-Easy Setting” function

effective, make the Control for HDMI function of

the components that are not compatible with the

“Control for HDMI-Easy Setting” function

effective.

When your TV is not compatible

with the “Control for HDMI-Easy

Setting” function

Turn the Control for HDMI function of the

receiver and the connected component on

individually.

1 Perform the steps given in “When your

TV is compatible with the “Control for

HDMI-Easy Setting” function”

(page 98).

2 Press AMP.

The receiver can be operated using the

remote.

3 Press MENU.

The menu is displayed on the TV screen.

4 Press V/v repeatedly to select

“ Settings,” then press or b.

5 Press V/v repeatedly to select “HDMI,”

then press or b.

6 Press V/v repeatedly to select “Control

for HDMI,” then press or b.

AMP

V/v/b,

?/1

HDMI

input

buttons

GUI

MODE

continued

100

7 Press V/v repeatedly to select “ON,”

then press .

The Control for HDMI function of the

receiver is activated.

8 Press GUI MODE to exit the GUI menu.

If the GUI menu is displayed, the Control

for HDMI function of the playback

components will not work properly.

9 Press one of the HDMI input buttons to

display the image of the playback

components for which you want to set

the Control for HDMI function.

10Turn the Control for HDMI function of

the connected component on.

For details on setting the connected

component, refer to its operating

instructions.

11Repeat steps 9 and 10 to set the

Control for HDMI function and to

display the image of all the playback

components you want to use.

By a simple operation (one-touch),

components connected to the receiver with

HDMI connections start automatically.

You can enjoy the sound/image using

connected components.

Play back a connected component.

The receiver and TV are turned on

simultaneously, and sound and image are

output from the receiver and TV.

Note

Depending on the TV, the start of the content may

not be output.

You can enjoy the TV sound from the speakers

connected to the receiver by a simple

operation.

Depending on the TV settings, while you are

watching the TV, the receiver turns on and

switches to the “TV” function automatically.

TV sound is output from the speakers

connected to the receiver, and the volume of

the TV is minimized simultaneously.

You can use the System Audio Control

function as follows.

• The sound of the TV is output from the

speakers connected to the receiver when you

turn the receiver on while the sound is being

output from the TV speaker.

• You can adjust the receiver’s volume when

you adjust the TV volume.

You can also operate this function using the

TV menu. For details, see the operating

instructions of the TV.

Notes

• When “Control for HDMI” is set to “ON,” the

“Audio Out” settings in the HDMI settings menu

will set automatically depending on the System

Audio Control settings.

• When you connect a TV that does not have System

Audio Control function, the System Audio Control

function does not work.

• If the TV is turned on before turning on the

receiver, the TV sound will not be output for a

moment.

When you turn the TV off by using the power

button on the TV’s remote, the receiver and

the connected components turn off

automatically.

You can also use the receiver’s remote to turn

off the TV.

Playing back components with

one-touch operation (One-Touch

Play)

Enjoying the TV sound from the

speakers connected to the

receiver (System Audio Control)

Turning off the receiver with the

TV (System Power Off)

101

Using Other Features

Press TV, then press AV ?/1.

The TV, receiver and connected components

are turned off.

Notes

• Set the TV power supply interlock function to on

before using the System Power Off function. For

details, see the operating instructions of the TV.

• Depending on the status, the connected

components may not be turned off. For details, see

the operating instructions of the connected

components.

Switching the monitors

that output the HDMI

video signals

When you have two monitors connected to the

HDMI OUT A and HDMI OUT B jacks, you

can switch the output for these two monitors

using the HDMI OUTPUT button.

1 Turn on the receiver and the

two monitors.

2 Press HDMI OUTPUT.

Each time you press the button, the output

will be switched as follows:

HDMI A t HDMI B t HDMI A…

You can also use the HDMI OUT button

on the receiver.

AV ?/1

?/1

HDMI

OUTPUT

102

Switching between

digital and analog audio

When you connect components to both digital

and analog audio input jacks on the receiver,

you can fix the audio input mode to either of

them, or switch from one to the other,

depending on the type of material you intend

to watch.

1 Press the input button.

You can also use INPUT SELECTOR on

the receiver.

2 Press AMP.

3 Press INPUT MODE repeatedly

to select the audio input mode.

The selected audio input mode appears on

the TV screen.

•Auto

Gives priority to digital audio signals

when there are both digital and analog

connections.

If there are no digital audio signals,

analog audio signals are selected.

•Analog

Specifies the analog audio signals input

to the AUDIO IN (L/R) jacks.

Notes

• Some audio input modes may not be set up

depending on the input.

• When either HDMI input, satellite tuner or

DIGITAL MEDIA PORT adapter is selected,

“------” appears on the display, and you cannot

select other modes. Select an input mode other than

the HDMI input, satellite tuner and DIGITAL

MEDIA PORT adapter then set the audio input

mode.

• When “2ch Analog Direct” is being used, or the

multi-channel input is selected, audio input is set to

“Analog.” You cannot select other modes.

AMP

Input

buttons

INPUT

MODE

103

Using Other Features

Enjoying the sound/

images from other inputs

(Input Assign)

You can reassign video and/or audio signals to

another input.

Example) Connect the OPTICAL OUT jack of

the DVD player to the OPTICAL VIDEO 1 IN

jack of this receiver when you want to input

the only digital optical audio signals from the

DVD player.

Connect the component video jack of the DVD

player to the COMPONENT VIDEO IN 1/

COMPONENT VIDEO IN 2, or

COMPONENT VIDEO IN 3 jack of this

receiver when you want to input the video

signals from the DVD player. Assign video

and/or audio signals to the DVD input jack

using “Input Assign” in the Input menu.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Input,” then press or b.

4 Press V/v to select the input

name you want to assign.

5 Press OPTIONS.

The option menu appears.

6 Press V/v to select “Input

Assign,” then press .

7 Press V/v/B/b to select the

audio and/or video signals you

want to assign to the input

selected in step 4, then press

AMP

V/v/B/b,

OPTIONS

continued

104

Initial setting

When you assign a component video input to the HDMI input via the Input Assign menu, component video

signals are not converted to HDMI video signals and are not output from the HDMI OUT jack. Component

video signals are output from the COMPONENT VIDEO MONITOR OUT jack. In this case, the resolution

of the GUI output is set to “480p” for both component video input and HDMI video input.

Notes

• You cannot assign optical signals from an input

source to the optical input jacks on the receiver, and

you cannot assign coaxial signals from the input

source to the coaxial input jacks on the receiver.

• When you assign the digital audio input, the

INPUT MODE setting may change automatically.

• You cannot reassign more than one HDMI input to

the same input.

• You cannot reassign more than one digital audio

input to the same input.

• You cannot reassign more than one component

video input to the same input.

• When you assign a component video input to the

HDMI input, set “Control for HDMI” to “OFF.”

Input name

VIDEO1 VIDEO2 BD DVD SAT TAPE MD SA-CD/

MULTI

HDMI1 HDMI2 HDMI3 HDMI4 HDMI5 HDMI6

Assignable

video input

jacks

Video1

Composite

––––––––––––––

Video2

Composite

– a

–––––––––––––

Composite

––a ––––––––––––

DVD

Composite

–––a –––––––––––

SAT

Composite

––––a ––––––––––

Component1

aaa

aaaa a a a

Component2

aaaa

aaa a a a

Component3

aaaaa

aa a a a

HDMI1 aaaaaaaaaa

–––––

HDMI2 aaaaaaaaa– a

––––

HDMI3 aaaaaaaaa––a

–––

HDMI4 aaaaaaaaa–––a

––

HDMI5 aaaaaaaaa––––a

–

HDMI6 aaaaaaaaa–––––a

Assignable

audio input

jacks

Video1

OPT

– aa –––a –––––––

Video2

OPT

– a

aa –––a –––––––

SAT OPT – – aaa

––a –––––––

Tape OPT – – aa – a

– a –––––––

MD OPT – – aa ––a

a –––––––

BD COAX aaa

– aaa – –––––––

DVD

COAX

aa– a

aaa ––––––––

SA-CD/CD

COAX

aa––a aaa

–––––––

105

Using Other Features

Using the sleep timer

You can set the receiver to turn off

automatically at a specified time.

1 Press AMP.

2 Press SLEEP repeatedly.

Each time you press SLEEP, the display

changes cyclically as follows:

When sleep timer is being used, “SLEEP”

lights up in the display window of the

receiver.

Tip

To check the remaining time before the receiver

turns off, press SLEEP. The remaining time appears

on the display. If you press SLEEP again, the sleep

timer will be changed.

SLEEP

AMP

106

Enjoying the surround

effect at low volume

levels

This function allows you to retain a theater like

environment at low volume levels. This

function can be used with other sound fields.

When watching a movie late at night, you will

be able to hear the dialog clearly even at a low

volume level.

1 Press AMP.

The receiver can be operated using the

remote.

2 Press NIGHT MODE.

The NIGHT MODE function is activated.

The NIGHT MODE is set to on and off as

you press NIGHT MODE.

Notes

• This function does not work when the multi-

channel input is selected.

• This function does not work when Dolby TrueHD

signals with a sampling frequency of higher than

96 kHz are being received.

• If the NIGHT MODE function is turned on while

the receiver is receiving signals with a sampling

frequency of higher than 96 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

Tip

While this function is on, the Bass, Treble, and

Effect Levels increase, and “D. Range Comp” is

automatically set to “MAX.”

AMP

NIGHT

MODE

107

Using Other Features

Recording using the

receiver

You can record from a video/audio component

using the receiver. Refer to the operating

instructions supplied with your recording

component.

You can record onto a MiniDisc or audio tape

using the receiver. See the operating

instructions supplied with your MD deck or

tape deck.

1 Press the input button of the

playback component.

2 Prepare the playback

component for playing.

For example, insert a CD into the CD

player.

3 Prepare the recording

component.

Insert a blank MD or tape into the

recording deck and adjust the recording

level.

4 Start recording on the

recording deck, then start

playback on the playback

component.

Notes

• Sound adjustments do not affect the signal output

from the MD OUT jacks.

• The audio input signals from the MULTI

CHANNEL INPUT jacks are not output.

To record digital sound

Connect a component for playback to the

digital audio input (OPTICAL IN) jack, and

connect the recording component to the

OPTICAL MD OUT jack.

1 Press the input button of the

playback component.

2 Prepare the component for

playing.

For example, insert the video tape you

want to copy into the VCR.

3 Prepare the recording

component.

Insert a blank video tape, etc., into the

recording component (VIDEO 1) for

recording.

4 Start recording on the

recording component, then

start playback on the playback

component.

Notes

• Some sources contain copy guards to prevent

recording. In this case, you may not be able to

record from the sources.

• The audio input signals from the MULTI

CHANNEL INPUT jacks are not output.

• Only analog input signals are output from the

analog output jack (for recording).

Recording onto a MiniDisc or

audio tape

Input

buttons

Recording onto recording media

continued

108

• Only digital input signals are output from the

digital output jack (for recording).

• HDMI sound cannot be recorded.

Switching the command

mode of the receiver and

the remote

You can switch the command mode

(COMMAND MODE AV 1 or COMMAND

MODE AV 2) of the receiver and the remote.

Switch the command mode from the initial

setting to the appropriate setting, if other Sony

component is operated accidentally by the

same remote, when you are operating the

receiver using the remote supplied with the

receiver.

The command modes of both the receiver and

the remote are those of the initial setting

(COMMAND MODE AV 2).

The receiver and the remote, on the contrary,

should use the same command mode. If the

command modes of the receiver and the

remote are different, you cannot use the

remote to operate the receiver.

109

Using Other Features

Turn on the receiver while pressing

2CH/A.DIRECT.

When the command mode is set to “AV2,”

“COMMAND MODE [AV2]” appears on the

display.

When the command mode is set to “AV1,”

“COMMAND MODE [AV1]” appears on the

display.

1 Press ?/1 while pressing RM

SET UP.

The AMP and ZONE buttons flash.

2 Press AMP.

The ZONE button goes off, the AMP

button keeps flashing and the SHIFT

button lights up.

3 Press the numeric button 1 or 2

while the AMP button is

flashing.

When you press 1, the command mode is

set to AV SYSTEM 1. When you press 2,

the command mode is set to AV SYSTEM

The AMP button lights up.

4 Press ENT/MEM.

The AMP button flashes twice, then the

command mode setting process is

completed.

Switching the command mode of

the receiver

2CH/A.DIRECT

Switching the command mode of

the main remote commander

ZONE

?/1

AMP

ENT/

MEM

1, 2

RM SET

SHIFT

110

Using a bi-amplifier

connection

If you are not using surround back speakers,

you can use the SURROUND BACK

SPEAKERS terminals for the front speakers

for use with a bi-amplifier connection.

To connect speakers

Connect the jacks on the Lo (or Hi) side of the

front speakers to the FRONT SPEAKERS A

terminals, and connect the jacks on the Hi (or

Lo) side of the front speakers to the

SURROUND BACK SPEAKERS terminals.

Make sure that metal fittings of Hi/Lo attached

to the speakers have been removed from the

speakers. Not doing so may cause a

malfunction of the receiver.

To set up speakers

Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v to select “ Settings,” then

press or b.

4 Press V/v to select “Speaker,” then

press or b.

5 Press V/v to select “Speaker Pattern,”

then press .

6 Press V/v to select the appropriate

speaker pattern so that there are no

surround back speakers.

7 Press RETURN/EXIT O.

8 Press V/v to select “Sur Back Assign,”

then press .

9 Press V/v to select “BI-AMP,” then

press .

The same signals output from the FRONT

SPEAKERS A terminals can be output

from the SURROUND BACK SPEAKERS

terminals.

Notes

• You cannot use the FRONT SPEAKERS B

terminals for a bi-amplifier connection.

• When you use the auto calibration function, make

the bi-amplifier settings before you perform auto

calibration.

• If you make the bi-amplifier settings, the speaker

level, balance, and equalizer settings of the

surround back speakers become invalid, and those

of the front speakers are used.

• Signals output from the PRE OUT jacks are used

with the same settings as those of the SPEAKERS

terminals.

• If the Speaker Pattern is set to the setting that there

are surround back speakers, you cannot make the

bi-amplifier settings.

Front speaker

(R)

Front speaker

(L)

111

Adjusting Settings

Using the setting menu

You can adjust the various settings for

speakers, surround effects, multi zone, etc.

using the setting menu.

To display the menu of the receiver on the TV

screen, make sure that the receiver is in “GUI

MODE” by following the steps in “7:

Displaying the GUI menu on the TV screen”

(page 45).

1 Press AMP.

The receiver can be operated using the

remote.

2 Press MENU.

The menu is displayed on the TV screen.

3 Press V/v repeatedly to select

“ Settings,” then press or

b to enter the menu mode.

The setting menu list appears on the TV

screen.

4 Press V/v repeatedly to select

the menu item you want, then

press to enter.

Example: When you select “Auto Calibration”

5 Press V/v repeatedly to select

the parameter you want, then

press to enter.

Adjusting Settings

RETURN/

EXIT O

AMP

V/v/B/b,

OPTIONS

continued

112

To return to the previous screen

Press RETURN/EXIT O.

To exit the menu

Press MENU.

Setting menu list

Auto Calibration

Performs Auto Calibration. For details, see “9:

Calibrating the appropriate speaker settings

automatically (Auto Calibration)” (page 48).

Note

The measurement results will be overwritten and

saved on Position 1 in the Enhanced Setup menu.

You can register three patterns for “Seating

Position” depending on the seating positions,

listening environment, and measurement

conditions.

You can also select a calibration type to

compensate the each speaker.

To register more than one set of

settings for the listening

environment

You can select the seating position you want

and register the measurement results of the

auto calibration for that seating position.

1 Press V/v repeatedly on the Enhanced

Setup screen to select the “Seating

Position” for which you want to register

the measurement results.

• Pos. (Position) 1

• Pos. (Position) 2

• Pos. (Position) 3

2 Press b to perform auto calibration.

To set a compensation type for

the speakers

You can select the compensation type to be

used for the speakers for each Seating

Position.

Menu icon Description

Auto

Calibration

Sets the speaker level or

distance and makes the

measurement automatically.

Speaker Sets the speaker position and

impedance manually

(page 114).

Surround Adjusts the sound field

(surround effect) you choose

(page 118).

EQ Adjusts the equalizer (bass/

treble sound) (page 119).

Multi Zone Makes the settings for Multi

Zone (page 120).

Audio Sets various sound items

(page 121).

Video Adjusts the resolution of

analog video signals

(page 122).

HDMI Makes settings for sound/

images from components

connected to the HDMI jacks

(page 125).

System Sets the screen saver or

language of the menu guide

display (page 126).

Quick Setup

Enhanced Setup

113

Adjusting Settings

1 Press V/v repeatedly to select the

“Seating Position” for which you want to

set the speaker compensation type,

then press .

2 Press V/v repeatedly to select

“Calibration Type” you want, then press

• Full Flat

Makes the measurement of frequency

from each speaker flat.

•Engineer

Sets the frequency to match that of the

Sony listening room standard.

• Front Reference

Adjusts the characteristics of all the

speakers to match the characteristics of

the front speakers.

•OFF

Sets the auto calibration EQ to off.

Note

You cannot set “Calibration Type” for “Seating

Position” for which the measurement results have

not been registered.

To confirm the equalizer setting

for the Seating Position

Press V/v repeatedly to select the

“Seating Position” for which you want to

confirm the equalizer setting.

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select “EQ

Curve,” then press .

4 Press B/b repeatedly to select the

speaker on the screen for which you

want to confirm the equalizer setting.

• FRONT

• CENTER

• SURROUND

• SURROUND BACK

To name the Seating Position

Press V/v repeatedly to select the

“Seating Position” for which you want to

name.

2 Press OPTIONS.

The option menu appears.

3 Press V/v repeatedly to select “Name

Input,” then press .

The soft keyboard appears on the screen.

4 Press V/v/B/b/ to select a character

one by one, then press .

114

Speaker settings

You can adjust each speaker manually. You

can also adjust the speaker levels after the auto

calibration is completed.

Note

The Speaker settings are only for the current

“Seating Position.”

You can set the speaker impedance. For

details, see “8: Setting the speakers”

(page 46).

x 4 Ω

x 8 Ω

Select “Speaker Pattern” according to the

speaker system which you are using. You do

not need to select the speaker pattern after auto

calibration.

To select the speaker pattern

Press V/v repeatedly to select

“Speaker Pattern,” then press .

The Speaker Pattern screen appears.

2 Press V/v to select the speaker pattern

you want, then press .

3 Press RETURN/EXIT O.

You can set the analog downmix settings on or

off.

x OFF

If there is a center speaker connected, this

setting is set to “OFF” automatically.

x ON

We recommend you set “Center Mix” to “ON”

to enjoy digital audio with high quality sound

when you do not have a center speaker

connected. Analog downmix works when you

set “Center Mix” to “ON.” This setting is also

effective to input signals from the MULTI

CHANNEL INPUT jacks.

You can make settings for the surround back

speaker(s).

x OFF

If you have not connected surround back

speakers, select “OFF.”

x BI-AMP

If you connect front speakers in a bi-amplifier

configuration, select “BI-AMP” (page 110).

x ZONE2

If you are using the surround back speakers in

zone 2, select “ZONE2.” When you select

“ZONE2,” the input to the SUR BACK jacks

of the MULTI CHANNEL INPUT is invalid

(page 94).

Note

Set “Sur Back Assign” to “OFF,” then connect the

surround back speakers to this receiver when you

want to change the connection from a bi-amplifier

connection or a zone 2 connection to a surround

back speakers connection. Re-set up the speakers

after you connect the surround back speakers. Refer

to “Auto Calibration” (page 48) or “Manual Setup”

(page 115).

Impedance

Speaker Pattern

Center Mix

Sur Back Assign

115

Adjusting Settings

You can adjust each speaker manually on the

Manual Setup screen. You can also adjust the

speaker levels after the auto calibration is

completed.

To adjust the speaker level

You can adjust each speaker’s level (center,

surround left/right, surround back left/right,

subwoofer).

1 Press V/v/B/b repeatedly to select the

speaker on the screen for which you

want to adjust the level, then press .

2 Press B/b repeatedly to select “Level:,”

then press .

3 Press V/v to set the level of the

selected speaker, then press .

You can adjust the level from –20 dB to

+10dB in 0.5dB steps.

For the front left/right speakers, you can

adjust the balance on either side. You can

adjust the front left level from FL–10.0 dB

to FL+10.0 dB in 0.5 dB steps. You can

also adjust the front right level from

FR–10.0 dB to FR+10.0 dB in 0.5 dB

steps.

Note

When one of the sound fields for music is selected,

no sound is output from the subwoofer if all the

speakers are set to “LARGE.” However, the sound

will be output from the subwoofer if the digital input

signal contains L.F.E. signals, or if the front or

surround speakers are set to “SMALL,” the sound

field for movie is selected, or “Portable Audio” is

selected.

To adjust the distance from the

seating position to each

speaker

You can adjust the distance from the seating

position to each speaker (front left/right,

center, surround left/right, surround back left/

right, subwoofer.)

1 Press V/v/B/b repeatedly to select the

speaker on the screen for which you

want to adjust the distance from the

seating position, then press .

2 Press B/b repeatedly to select a

“Distance:,” then press .

3 Press V/v to set the distance of the

selected speaker, then press .

You can adjust the distance from 3 feet 3

inches to 32 feet 9 inches (1.0 meter to 10.0

meters) in 1 inch (1 cm) steps.

To adjust the size of each

speaker

You can adjust each speaker’s (front left/right,

center, surround left/right, surround back left/

right) size.

1 Press V/v/B/b repeatedly to select the

speaker on the screen for which you

want to adjust the size, then press .

2 Press B/b repeatedly to select a “Size:,”

then press .

3 Press V/v to set the size of the selected

speaker, then press .

•LARGE

If you connect large speakers that will

effectively reproduce bass frequencies,

select “LARGE.” Normally, select

“LARGE.”

•SMALL

If the sound is distorted, or you feel a lack

of surround effects when using multi-

channel surround sound, select

“SMALL” to activate the bass redirection

circuitry and output the bass frequencies

of each channel from the subwoofer or

other “LARGE” speakers.

Manual Setup

continued

116

Tips

• The “LARGE” and “SMALL” settings for each

speaker determine whether the internal sound

processor will cut the bass signal from that

channel.

When the bass is cut from a channel, the bass

redirection circuitry sends the corresponding bass

frequencies to the subwoofer or other “LARGE”

speakers.

However, since bass sound has a certain amount of

directionality, it is best not to cut it, if possible.

Therefore, even when using small speakers, you

can set them to “LARGE” if you want to output the

bass frequencies from that speaker. On the other

hand, if you are using a large speaker, but prefer not

to have bass frequencies output from that speaker,

set it to “SMALL.”

If the overall sound level is lower than you prefer,

set all speakers to “LARGE.” If there is not enough

bass, you can use the equalizer to boost the bass

levels.

• The surround back speakers will be set to the same

setting as that of the surround speakers.

• When the front speakers are set to “SMALL,” the

center, surround, and surround back speakers are

also automatically set to “SMALL.”

• If you do not use the subwoofer, the front speakers

are automatically set to “LARGE.”

Lets you set the bass crossover frequency of

speakers that has been set to “SMALL” in the

Speaker menu. Measured speaker crossover

frequency is set for each speaker after the auto

calibration.

1 Press B/b to select the speaker

on the screen you want to

adjust.

2 Press V/v to adjust the value,

then press b.

You can select the test tone type on the Test

Tone screen.

Tips

• To adjust the level of all speakers at the same time,

press MASTER VOL +/–.

• The adjusted value is shown on the display during

adjustment.

To output a test tone from each

speaker

You can output a test tone from the speakers in

sequence.

1 Press B/b to select “Test Tone,” then

press .

The Test Tone screen appears.

2 Press V/v to adjust the parameter, then

press .

•OFF

•AUTO

The test tone is output from each speaker

in sequence.

• L, C, R, SR, SBR, SBL, SL, SW

You can select which speakers will output

the test tone.

3 Press V/v to adjust “Level:,” then press

To output a test tone from

adjacent speakers

You can output a test tone from adjacent

speakers so that you can adjust the balance

between the speakers.

1 Press B/b to select “Phase Noise,” then

press .

The Phase Noise screen appears.

2 Press V/v to adjust the parameter, then

press .

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/

SL, SL/L, L/SR

Lets you output the test tone sequentially

Crossover Freq (Speaker

crossover frequency)

Test Tone

117

Adjusting Settings

from adjacent speakers.

Some items may not be displayed,

depending on the setting of the speaker

pattern.

3 Press V/v to adjust “Level:,” then press

To output the source sound

from adjacent speakers

You can output the source sound from adjacent

speakers so that you can adjust the balance

between the speakers.

1 Press B/b to select “Phase Audio,” then

press .

The Phase Audio screen appears.

2 Press V/v to adjust the parameter, then

press .

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/

SL, SL/L, L/SR

Lets you output front 2 channel source

sound (instead of the test tone)

sequentially from adjacent speakers.

Some items may not be displayed,

depending on the setting of the speaker

pattern.

3 Press V/v to adjust “Level:,” then press

When a test tone is not output

from the speakers

• The speaker cords may not be connected

securely. Check to see if they are connected

securely and cannot be disconnected by

pulling on them slightly.

• The speaker cords may have the short-circuit

problem.

When a test tone is output from

a different speaker than the

speaker displayed on the

screen

The speaker pattern to the connected speaker

is not set up correctly. Make sure the speaker

connection and the speaker pattern match.

Lets you compress the dynamic range of the

soundtrack. This may be useful when you want

to watch movies at low volumes late at night.

Dynamic range compression is possible with

Dolby Digital sources only.

x OFF

The dynamic range is not compressed.

x AUTO

The dynamic range is compressed

automatically.

x STD

The dynamic range is compressed as intended

by the recording engineer.

x MAX

The dynamic range is compressed

dramatically.

Tips

• Dynamic range compressor lets you compress the

dynamic range of the soundtrack based on the

dynamic range information included in the Dolby

Digital signal.

• “STD” is the standard setting, but it only enacts

light compression. Therefore, we recommend

using the “MAX” setting. This greatly compresses

the dynamic range and lets you view movies late at

night at low volumes. Unlike analog limiters, the

levels are predetermined and provide a very natural

compression.

D. Range Comp (Dynamic range

compressor)

118

Lets you select the unit of measure for setting

distances.

x meter

The distance is displayed in meters.

x feet

The distance is displayed in feet.

Surround settings

You can adjust the sound effect on the Sound

Field Setup screen.

Note

The setup items you can adjust on each menu vary

depending on the sound field.

You can select the surround sound field and

adjust the effect level on the Sound Field Setup

screen.

For details on the sound field, see “Enjoying

Surround Sound” (page 79).

To select the surround sound

field

Press V/v repeatedly to select “Sound

Field Select,” then press .

2 Press V/v repeatedly to select the

surround sound you want, then press

To adjust the effect level

Press V/v repeatedly to select “Sound

Field Select,” then press .

2 Press V/v repeatedly to select the

surround sound you want, then press

3 Press V/v to select “Effect Level.”

•50%

•80%

•100%

•150%

Note

Effect Level adjustment is valid only when “Cinema

Studio EX DCS ” is selected.

Distance Unit (Distance unit)

Sound Field Setup

119

Adjusting Settings

You can select the decoding mode for the

sound field.

For details on the decoding modes available,

see “Setting a multi-channel surround sound

effect” (page 81).

x PLII

Performs Dolby Pro Logic II decoding. A

source recorded in 2 channel format is

decoded into 5.1 channels.

x PLIIx

Performs Dolby Pro Logic IIx decoding. A

source recorded in 2 channel or 5.1 channel

format is decoded into 7.1 channels.

x Neo:6 Cinema

Performs DTS Neo:6 Cinema mode decoding.

A source recorded in 2 channel format is

decoded into 7 channels.

x Neo:6 Music

Performs DTS Neo:6 Music mode decoding.

A source recorded in 2 channel format is

decoded into 7 channels. This setting is ideal

for normal stereo sources such as CDs.

x NEURAL-THX

Next generation of Neural-THX

Surround. In

addition to stereo enhancement processing and

pure discrete 5.1 surround sound, now capable

of full 360° 7.1 surround sound playback from

Neural-THX

surround encoded content.

Note

You can select “PLII” when there is no surround

back speaker on the Speaker Pattern menu, or you

can select “PLIIx” when there is a surround back

speaker. You cannot select both settings at the same

time.

EQ settings

You can use following parameters to adjust the

tonal quality (bass/treble level) of front, center

and surround back speakers.

Notes

• This function does not work in the following cases.

– The multi-channel input is selected.

– Sound Field is set to “2ch Analog Direct.”

• This function does not work when Dolby TrueHD

signals with a sampling frequency of higher than

96 kHz are being received.

• If the equalizer is adjusted while the receiver is

receiving signals with a sampling frequency of

higher than 96 kHz, the signals will always be

played back at either 44.1 kHz or 48 kHz.

To adjust the equalizer on the

EQ screen

Press B/b to select the speaker on the

screen you want to adjust, then press

2 Press B/b to select “Bass” or “Treble.”

3 Press V/v to adjust the gain, then press

Enhanced Sur Mode

Level

(dB)

Bass Treble

Frequency

(Hz)

120

Multi Zone settings

You can make settings for the main zone, zone

2 or zone 3.

You can turn zone 2 or zone 3 operation on or

off. “Main” (this receiver) is always selected.

You cannot turn it off.

1 Press V/v to select the zone

you want to turn on or off, then

press .

2 Press V/v to select “ON” or

“OFF,” then press .

x ON

x OFF

You can select the source that is output to the

zone. Audio and video signals are output to

zone 2, while only audio signals are output to

zone 3.

1 Press V/v to select the zone to

which you want to output

audio/video signals, then press

2 Press B/b to select “Input,” then

press .

3 Press V/v to select the input,

then press .

You can adjust the volume in the main zone.

If “Sur Back Assign” is set to “ZONE2” in the

Speaker settings menu, you can also adjust the

volume of zone 2.

1 Press V/v to select the zone for

which you want to adjust the

volume, then press .

2 Press B/b to select “Volume,”

then press .

3 Press V/v to adjust the volume,

then press .

You can turn the receiver on or off in another

zone, or select various options for use of the

12V Trigger function.

1 Press V/v to select the zone

you want, then press .

2 Press B/b to select “12V

Trigger,” then press .

3 Press V/v to select the

parameter, then press .

x OFF

Lets you turn off output of 12V triggers even

when the main receiver is turned on.

x CTRL

Lets you turn the output of 12V triggers on or

off manually using the CIS command of the IR

remote.

x ZONE

Lets you turn the output of 12V triggers on or

off based on whether the selected zone is

turned on or off.

Turning the power on or off for

zone 2/zone 3

Selecting the output source for

each zone

Adjusting the volume for zone 2/

zone 3

Selecting the criteria for output

of signals to control each zone

121

Adjusting Settings

x INPUT (for “Main” only)

Lets you turn on the output of 12V triggers

when the preset input is selected.

When you select “Input,” the setting display

which sets each input trigger to on/off appears.

Press V/v to select the input, then press to

check the box.

x MAIN (for “Zone2” and “Zone3”

only)

Lets you link operation of trigger in zone 2 or

zone 3 to the main receiver.

Tips

• Even when this receiver is standby mode (press

?/1 on the remote to turned off this receiver), the

receiver in zone 2 or zone 3 remains turned on. To

turn off all receivers, press ?/1 and AV ?/1 on the

RM-AAL014 remote at the same time (SYSTEM

STANDBY).

• Only signals from components connected to the

analog input jacks are output through the ZONE 2

OUT/ZONE 3 OUT jacks. No signals are output

from components connected to only the digital

input jacks.

• When SOURCE is selected, the signals input to the

MULTI CHANNEL INPUT jacks are not output

from the ZONE 2 OUT or ZONE 3 OUT jacks

even when the multi-channel input is selected. The

analog audio signals of the current function are

output.

• When “Tuner” is selected; the same type of radio

station (FM/AM) selected in the main zone is set in

zone 2 and zone 3. However, you can select the

input other than “Tuner” in zone 2 and zone 3.

• When the receiver in the main zone is turned off, or

an input source other than “Tuner” is selected, you

can select a radio station from AM or FM in zone

2. When the receiver in the main zone and zone 2

are turned off, you can select a radio station from

AM or FM in zone 3.

When two of the receivers in the main zone, zone 2

or zone 3 are turned off, you can select a broadcast

from FM/AM/XM/SIRIUS in one zone in which

the receiver is turned on.

Audio settings

You can make settings for the audio to suit

your preference.

When you set this setting to “AUTO,” the

receiver plays back the sound recorded using

lossy compression with high quality sound.

Even the CD sound will be linearized so that

the CD sound quality level will be increased.

x OFF

x AUTO

Lets you delay the output of audio to minimize

the time gap between audio output and visual

display.

x HDMI AUTO

The time gap between audio output and visual

display for the monitor connected via an

HDMI connection will be adjusted

automatically based on the information for the

TV. This feature is available only when the

monitor supports the A/V Sync function.

x 0 ms – 300 ms

You can adjust the delay from 0 ms to 300 ms

in 10 ms steps.

Notes

• This function is useful when you use a large LCD

or plasma monitor or a projector.

• This function does not work in the following cases.

– The multi-channel input is selected.

– “2ch Analog Direct” is being used.

Digital Legato Linear (D.L.L.)

A/V Sync (Synchronizes audio

and video output)

122

Lets you select the language you want to listen

to during a digital broadcast. This feature only

functions for Dolby Digital sources.

x MAIN/SUB

Sound of the main language will be output

through the front left speaker, and sound of the

sub language will be output through the front

right speaker simultaneously.

x MAIN

Sound of the main language will be output.

x SUB

Sound of the sub language will be output.

Lets you specify the input mode for the digital

signal input to the DIGITAL IN jacks or

HDMI IN jacks.

x PCM

When signals from the DIGITAL IN jack are

selected, PCM signals are given priority (to

prevent interruption when playback starts).

However, when other signals are input, there

may be no sound, depending on the format.

In this case, set this item to “AUTO.”

When signals from the HDMI IN jack are

selected, only PCM signals are output from the

connected player. When signals in any other

format are received, set this item to “AUTO.”

x AUTO

Automatically switches the input mode

between Dolby Digital, DTS, DSD or PCM.

Note

Even when “Decode Priority” is set to “PCM,” the

sound may be interrupted at the very beginning of

the first track due to signals on the CD being played

back.

Video settings

Makes settings for video.

Lets you convert the resolution of analog video

input signals.

For details on video input/output conversion

classified according to the Resolution menu

settings, see Figure 1 on page 123.

x AUTO

x DIRECT

Lets you output analog video input signals

without conversion.

x 480i/576i

x 480p/576p

x 720p

x 1080i

x 1080p

Lets you convert the resolution of analog video

input signal in zone 2.

For details on video input/output conversion

classified according to the Zone Resolution

menu settings, see Figure 2 on page 124.

x 480i/576i

x 480p/576p

x 720p

x 1080i

Dual Mono (Digital broadcast

language selection)

Decode Priority (Digital audio

input decoding priority)

Resolution (Converting video

signals)

Zone Resolution

123

Adjusting Settings

Figure 1

z : Video signals are converted and output through the video converter.

a : The same type of signal as that of the input signal is output. Video signals are not converted.

– : Video signals are not output.

a)The resolution is set automatically, depending on the connected monitor.

b)When the TV is connected to jacks other than the HDMI jacks, 480i/576i signals are output when

“Resolution” is set to “AUTO.”

c)480p/576p signals are output even if 480i/576i is set.

d)Video signals without copyright protection are output based on the settings menu. Video signals with

Notes

• Video signals are not output from the COMPONENT VIDEO MONITOR OUT or MONITOR VIDEO OUT

jacks when the monitor, etc., is connected to the HDMI OUT jack.

• If you select a resolution that the connected TV does not support in the “Resolution” menu, the images from

the TV cannot be output correctly.

• Converted HDMI image output signals do not support “x.v.Color (x.v.Colour).”

• Converted HDMI image output signals do not support Deep Color.

“Resolution”

menu setting

HDMI OUT jack MONITOR

COMPONENT

VIDEO OUT jacks

MONITOR VIDEO

OUT jack

DIRECT Component video – a –

Composite video – – a

AUTO

(initial setting)

Component video

Composite video z

480i/576i Component video z

Composite video z

480p/576p Component video zz –

Composite video zza

720p, 1080i Component video zz

–

Composite video zz

1080p Component video za –

Composite video z – a

Input signals

Output from

continued

124

Figure 2

z : Video signals are converted and output through the video converter.

– : Video signals are not output.

“Zone

Resolution”

menu setting

ZONE 2

COMPONENT

VIDEO OUT jack

ZONE 2 VIDEO

OUT jacks

ZONE 2

COMPONENT

VIDEO OUT

(CAT5 RJ45) jack

480i/576i

(initial setting)

Component video zzz

Composite video zzz

480p/576p Component video z – z

Composite video z – z

720p, 1080i Component video z – z

Composite video z – z

Input signals

Output from

125

Adjusting Settings

HDMI settings

Makes the required settings for components

connected to the HDMI jacks.

Lets you turn the function which controls

components connected to the HDMI jack

using an HDMI cable on or off.

x OFF

x ON

Note

When you set “Control for HDMI” to “ON,” “Audio

Out” may be changed automatically.

Lets you set the HDMI audio signals output

from the playback component connected to the

receiver via an HDMI connection.

x TV+AMP

The sound is output from TV’s speaker and the

speakers connected to the receiver.

Notes

• The sound quality of the playback component

depends on the TV’s sound quality, such as the

number of channels, and the sampling frequency,

etc. When the TV has stereo speakers, the sound

output from the receiver is also stereo as that of the

TV, even if you play multi-channel source.

• When you connect the receiver to a video

component (projector, etc.), sound may not be

output from the receiver. In this case, select

“AMP.”

• When you select the input that you have assigned

the HDMI input, sound does not output from the

TV.

x AMP

The HDMI audio signals from the playback

component is only output to speakers

connected to the receiver. The multi-channel

sound can be played back as it is.

Note

Audio signals are not output from the TV’s speakers

when “Audio Out” is set to “AMP.”

Lets you set the level of the subwoofer to 0 dB

or +10 dB when PCM signals are input via an

HDMI connection. You can set the level for

each HDMI input independently.

x 0 dB

x AUTO

Automatically sets the level to 0 dB or +10 dB

depending on the frequency.

x +10 dB

Lets you turn the H.A.T.S. (High quality

digital Audio Transmission System) function

on or off. When the H.A.T.S. function is turned

on, the sound quality is enhanced because

there is no jitter (timing gaps when reading

signals) when transmitting digital audio

signals.

To activate the H.A.T.S. function, select “ON”

for “CTRL FOR HDMI.”

x OFF

x ON

Control for HDMI

Audio Out (Setting HDMI audio

input)

Subwoofer Level

H.A.T.S.

continued

126

Notes

• It takes some time to output the sound after a

playback operation is performed on the connected

component (e.g., pressing the PLAY button,

pressing the STOP button, pressing the PAUSE

button) due to limitations of the H.A.T.S. system.

The time lag depends on the sound source. This

feature may be ineffective depending on the

component and the sound source, even if you set it

to ON.

• The components connected to the HDMI jack must

support the H.A.T.S. feature.

• When “Audio Out” is set to “TV+AMP,” the

H.A.T.S. function may not work, depending on the

component connected or the condition of that

component. In this case, select “AMP” for “Audio

Out.”

• The H.A.T.S. function of this receiver works when

a Sony SCD-XA5400ES is connected to the

receiver.

Stream information about the

H.A.T.S. function available

Lets you output the video input signals from

the HDMI IN jack directly to the HDMI OUT

jack.

x OFF

The input signals from the HDMI IN jack are

output through a video processor.

x ON

The input signals from the HDMI IN jack are

output directly.

System settings

Customizes the settings of the receiver.

Lets you activate the screen saver function for

the GUI menu on the TV connected to the

receiver.

x OFF

The screen saver function is disabled.

x ON

When there has been no operation attempted

for 15 minutes, the screen saver function is

activated automatically.

Lets you use this menu for the zone 2/zone 3

operation.

x OFF

x ON

Selects the language for the messages on the

screen.

x English

x Español

x Français

x Deutsch

Audio signal input Sampling frequency

Linear PCM 2ch 44.1 kHz, 48 kHz,

88.2 kHz, 96 kHz,

176.4kHz, 192kHz

Linear PCM Multi 44.1 kHz, 48 kHz,

88.2 kHz, 96 kHz,

176.4kHz, 192kHz

DSD 2.8224 MHz

Video Direct

Screen Saver

RS-232C Control

Language

127

Adjusting Settings

Operating without

connecting to a TV

You can operate the receiver using the display

window of the receiver even if the TV is not

connected to the receiver.

If “GUI MODE” is displayed in the display

window of the receiver, press GUI MODE to

switch the display mode of the menu to

“DISPLAY MODE.”

1 Turn on the receiver.

2 Press AMP.

The receiver can be operated using the

remote.

3 Press MENU.

The menu is displayed in the display

window of the receiver.

Example: When you select “Level Settings”

4 Press V/v repeatedly to select

the menu, then press or b.

5 Press V/v repeatedly to select

the menu item, then press .

The parameter appears in brackets.

6 Press V/v repeatedly to select

the parameter you want, then

press .

The parameter is entered and the brackets

disappear from the display.

Tip

To return to the previous step, press RETURN/EXIT

Using the menu in the display

window

AMP

V/v/b,

RETURN/

EXIT O

128

The following options are available in each menu.

“xx…” in the table signifies the parameter for each item.

Menu list (in the display window)

Menu Item Parameter Initial

setting

Auto Calibration AUTO CAL START?

5 4 3 2 1

MEASURING: TONE

MEASURING: T.S.P.

MEASURING: WOOFER

COMPLETE

[xxxxxxxxxx]

RETRY, SAVE EXIT, WRN CHECK,

PHASE INFO, DIST. INFO,

LEVEL INFO, EXIT

SAVE

EXIT

WARNING CODE [xxx:4x] FL, FR, C, SLA, SRA, SLB, SRB, SBL,

SBR : 0, 1, 2, 3, 4

NO WARNING

ERROR CODE [xxx:3x] F, SR, SB : 0, 1, 2, 3, 4

RETRY? [xxxx] YES, EXIT YES

CANCEL

CAL TYPE [xxxxxxxxx] ENGINEER, FULL FLAT,

FRONT REF, OFF

FULL

FLAT

POSITION [xxxxxxxx] POS.1, POS.2, POS.3 POS.

NAME IN ? [xxxxxxxx]

Level Settings TEST TONE [xxxxxxxx] OFF, L to SW (AUTO), L to SW (FIX) OFF

PHASE NOISE [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

PHASE AUDIO [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

FRONT L [xxx.xdB] –10.0dB to +10.0dB (0.5dB step) 0dB

FRONT R [xxx.xdB] –10.0dB to +10.0dB (0.5dB step) 0dB

CENTER [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SURROUND L [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SURROUND R [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK L [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK R [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUB WOOFER [xxx.xdB] –20.0dB to +10.0dB (0.5dB step) 0dB

D. RANGE COMP. [xxx] OFF, AUTO, STD, MAX AUTO

129

Adjusting Settings

Speaker Settings SP PATTERN [xxxxx] 2/0 to 3/4.1 (16 patterns) 3/4.1

FRONT SP [xxxxx] SMALL, LARGE LARGE

CENTER SP [xxxxx] SMALL, LARGE LARGE

SURROUND SP [xxxxx] SMALL, LARGE LARGE

BI-AMP [xxx] OFF, ON OFF

ZONE2 SP [xxx] OFF, ON OFF

FRONT L [xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step)

1.0 to 10.0 (m) (0.1 m step)

9’ 10”

FRONT R [xxxxxxxxx]

CENTER [xxxxxxxxx]

SURROUND L

[xxxxxxxxx]

SURROUND R

[xxxxxxxxx]

SUR BACK [xxxxxxxxx]

SUR BACK L

[xxxxxxxxx]

SUR BACK R

[xxxxxxxxx]

SUB WOOFER

[xxxxxxxxx]

DISTANCE UNIT [xxxxx] meter, feet feet*

FR CROSSOVER** [xxxxx] 40 to 200 (10 Hz step) 120

CNT CROSSOVER**

[xxxxx]

40 to 200 (10 Hz step) 120

SUR CROSSOVER**

[xxxxx]

40 to 200 (10 Hz step) 120

CNT A.DOWN MIX [xxx] OFF, ON OFF

SP IMPEDANCE [xohm] 4ohm, 8ohm 8ohm

Menu Item Parameter Initial

setting

meter

or European mo

**You cannot choose this setting when the speaker is set to “LARGE.”

continued

130

Sur Settings SOUND FIELD SELECT ?

[xxxxxxxxxxxxxxx

xxx]

Sound Filed AFD

AUTO

ENHANCED SUR SELECT?

[xxxxxxxxxxxxxxx

xxx]

PLII, PLIIx, Neo:6 Cinema, Neo:6

Music, NEURAL-THX PLIIx

EFFECT LEVEL [xxx%] 50, 80, 100, 150% 100%

EQ Settings FRONT BASS [xxxdB] –10dB to +10dB (1 dB step) 0dB

FRONT TREBLE [xxxdB] –10dB to +10dB (1 dB step) 0dB

CENTER BASS [xxxdB] –10dB to +10dB (1 dB step) 0dB

CENTER TREBLE [xxxdB] –10dB to +10dB (1 dB step) 0dB

SUR/SB BASS [xxxdB] –10dB to +10dB (1 dB step) 0dB

SUR/SB TREBLE [xxxdB] –10dB to +10dB (1 dB step) 0dB

Tuner Settings FM MODE [xxxxxx] MONO, STEREO STEREO

NAME IN ? [xxxxxxxx]

FMxx [xxxxxxxx]

NAME IN ? [xxxxxxxx]

AMxx [xxxxxxxx]

XM ANTENNA AIMING*

XM RADIO ID DISPLAY*

PARENTAL LOCK* [xxx]YES, NO NO

LOCK CODE EDIT ?* 0000

SR ANTENNA AIMING*

SIRIUS ID DISPLAY*

Audio Settings D.L.L. [xxxx] OFF, AUTO AUTO

A/V SYNC [xxxxxxxxx] HDMI AUTO,

0ms to 300ms (10 ms step)

0ms

DUAL MONO [xxxxxxxx] MAIN/SUB, MAIN, SUB MAIN

DEC. PRIORITY [xxxx] PCM, AUTO AUTO

AUDIO ASSIGN ?

Video Settings RESOLUTION

[xxxxxxxx]

DIRECT, AUTO, 480/576i, 480/576p,

720p, 1080i, 1080p

AUTO

ZONE RESO. [xxxxxxxx] 480/576i, 480/576p, 720p, 1080i 480/576i

VIDEO ASSIGN ?

Menu Item Parameter Initial

setting

* U.S.A./Cana

an mo

131

Adjusting Settings

* European model only

To activate the H.A.T.S. function, select “ON” for “CTRL FOR HDMI.”

To change the display

You can check the sound field, etc., by

changing the information on the display.

1 Press AMP.

The receiver can be operated using the

remote.

2 Select the input for which you want to

check the information.

3 Press DISPLAY repeatedly.

Each time you press DISPLAY, the display

will change as follows.

Input you selected t Sound field type t

Stream Information t Input name ...

When listening to FM and AM radio

Station name t Frequency t Sound field

type t Volum e ...

Index name appears only when you have

assigned one to the input or preset station.

Index name does not appear when only

blank spaces have been entered.

When tuning in a channel from a satellite

tuner (U.S.A./Canadian model only)

Channel name t Channel number t

Category t Artist name t Song title t

Composer name (SIRIUS only) t Signal

strength t Sound field type

When receiving RDS broadcasts (European

model only)

PS (Program Service name)

, Preset name,

Band, or Preset number t Frequency,

band and preset number t PTY (Program

Type) indication

t RT (Radio Text)

indication

t Sound field type

a)This information also appears for non-RDS

FM stations.

b)Type of program being broadcast

c)Text messages sent by the RDS station.

HDMI Settings CTRL FOR HDMI [xxx] OFF, ON OFF

AUDIO OUT [xxxxxx] TV+AMP, AMP AMP

SW LEVEL [xxxdB] AUTO, +10dB, 0dB AUTO

H.A.T.S. [xxx]* OFF, ON ON

VIDEO DIRECT [xxx] OFF, ON OFF

System Settings NAME IN ? [xxxxxxxx]

12V TRIG. MAIN [xxxxx] OFF, CTRL, ZONE, INPUT OFF

12V TRIG. ZONE2 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

12V TRIG. ZONE3 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

RS-232C CONTROL [xxx] OFF, ON ON

Menu Item Parameter Initial

setting

132

Operating each

component using the

remote

You can control Sony or non-Sony

components you are using with the remote

supplied with the receiver.

The remote is initially set to control Sony

components.

When you change the settings of the remote

according to the components you are using,

you can control non-Sony and other Sony

components that the remote is initially unable

control (page 135).

1 Press the input button that

matches the connected

component that you want to

operate.

2 Press the appropriated buttons

to use the function listed in the

table below.

Note

You may not be able to operate some functions for

the components you are using.

Using the Remote

Operating the components

connected to the receiver

133

Using the Remote

Table of buttons used to control each component (Main remote

commander)

*1 LD player only.

*2 Deck B only.

*3 DVD only.

*4 Video CD only.

Component

Button

TV VCR DVD

player,

DVD/

VHS

combo

Blu-ray

Disc

Player

HDD

Recorder

PSX Video

player,

player

Digital

CATV

terminal

(UC)

DSS

(UC)

Digital

satellite/

terrestrial

receiver

(EURO)

Tape deck

A/B

DAT

deck

player,

deck

DIGITAL

MEDIA

PORT

device

zzzzzzzzzz zz

Numeric buttons

zzzzzzzzzz z zzz

TV INPUT, WIDE

-/--

zz z z z z z z z z z

ENT/MEM

zz z z z zz

zz z zz

CLEAR

zzzz z z

OPTIONS/TOOLS

zzzzz zz

DISPLAY

zz z z z z z z z z

RETURN/EXIT

zzzzzzzzz z

, ,

MENU, HOME

zz z z z z z z z z

zz z z z z z z z

zz z

·/·

zzzzz z z

/TUNING –,

/TUNING +

zz z z z z z z z z z z

DISC SKIP

zz z z z z z z z z z z

MUTING,

MASTER VOL +/–,

TV VOL +/–

PRESET +/–,

TV CH +/–

zz z z z z

zz z

BD/DVD TOP MENU,

BD/DVD MENU

zz z

F1, F2

continued

134

Table of buttons used to control each component (Zone 2/Zone 3

remote commander)

*1 LD player only.

*2 Deck B only.

*3 DVD only.

*4 Video CD only.

Component

Button

TV VCR DVD

player,

DVD/

VHS

combo

Blu-ray

Disc

Player

HDD

Recorder

PSX Video

player,

player

Digital

CATV

terminal

(UC)

DSS

(UC)

Digital

satellite/

terrestrial

receiver

(EURO)

Tape deck

A/B

DAT

deck

player,

deck

DIGITAL

MEDIA

PORT

device

zzzzzzzzzz zz

Numeric buttons

zzzzzzzzzz z zzz

TV INPUT, WIDE,

PICTURE,

FAVORIT ES

-/--

zz z z z z z z z z z

ENTER

zz z z z zz

zz z zz

OPTIONS/TOOLS

zzzzz zz

DISPLAY

zz z z z z z z z z

RETURN/EXIT

zzzzzzzzz z

, ,

MENU, HOME

zz z z z z z z z z

GUIDE

zzz zzz

zz z z z z z z z

zz z

·/·

zzzzz z z

/TUNING –,

/TUNING +

zz z z z z z z z z z z

DISC SKIP

zz z z z z z z z z z z

MUTING,

MASTER VOL +/–,

TV VOL +/–

PRESET +/–,

TV CH +/–

zz z z z z

zz z

BD/DVD TOP MENU,

BD/DVD MENU

zz z

135

Using the Remote

Programming the remote

You can customize the remote to match the

components connected to your receiver. You

can even program the remote to control non-

Sony components and also Sony components

that the remote is normally unable to control.

The procedure below uses as an example a

case in which a VCR made by a company other

than Sony is connected to the VIDEO 2 IN

jacks on the receiver.

Main remote

Zone 2/Zone 3 remote

1 Press AV ?/1 while pressing RM

SET UP.

The RM SET UP button flashes.

2 While the RM SET UP button is

flashing, press the input button

(including TV) for the

component you want to control.

For example, if you are going to control a

VCR connected to VIDEO 2 IN jack,

press VIDEO 2.

RM SET UP and the input button light up.

If you press the button for a component of

which you cannot program the remote,

such as TUNER, PHONO, DMPORT or

SOURCE, etc., the RM SET UP button

keeps flashing.

3 Press the numeric buttons to

enter the numeric code (or one

of the codes if more than one

code exists) corresponding to

the component and the maker

of the component you want to

control.

The input button lights up.

Note

For a TV remote code value, only numbers in

the 500’s are valid.

4 Press ENT/MEM or ENTER.

Once the numeric code has been verified,

the RM SET UP button flashes twice and

the remote automatically exits the

programming mode. The input button

also turns off.

To cancel programming

Press RM SET UP during any step.

Numeric

buttons

AV ?/1RM SET

ENT/

MEM

SHIFT

Input

buttons

Numeric

buttons

AV ?/1RM SET

ENTER

SHIFT

136

Use the numeric codes in the tables below to

control non-Sony components and also Sony

components that the remote is normally unable

to control. Since the remote signal that a

component accepts differs depending on the

model and year of the component, more than

one numeric code may be assigned to a

component. If you fail to program your remote

using one of the codes, try using other codes.

Notes

• The numeric codes are based on the latest

information available for each brand. There is a

chance, however, that your component will not

respond to some or all of the codes.

• All of the input buttons on this remote may not be

available when used with your particular

component.

To control a CD player

To control a DAT deck

To control a tape deck

To control an MD deck

To control an HDD recorder

To control a Blu-ray Disc Player

To control a PSX

To control a DVD player

The numeric codes

corresponding to the component

and the maker of the component

Maker Code(s)

SONY 101, 102, 103

DENON 104, 123

JVC 105, 106, 107

KENWOOD 108, 109, 110

MAGNAVOX 111, 116

MARANTZ 116

ONKYO 112, 113, 114

PANASONIC 115

PHILIPS 116

PIONEER 117

TECHNICS 115, 118, 119

YAMAHA 120, 121, 122

Maker Code(s)

SONY 203

PIONEER 219

Maker Code(s)

SONY 201, 202

DENON 204, 205

KENWOOD 206, 207, 208, 209

NAKAMICHI 210

PANASONIC 216

PHILIPS 211, 212

PIONEER 213, 214

TECHNICS 215, 216

YAMAHA 217, 218

Maker Code(s)

SONY 301

DENON 302

JVC 303

KENWOOD 304

Maker Code(s)

SONY 307, 308, 309

Maker Code(s)

SONY 310, 311, 312

Maker Code(s)

SONY 313, 314, 315

Maker Code(s)

SONY 401, 402, 403

BROKSONIC 424

DENON 405

HITACHI 416

JVC 415, 423

MITSUBISHI 419

ORITRON 417

PANASONIC 406, 408, 425

PHILIPS 407

PIONEER 409, 410

RCA 414

SAMSUNG 416, 422

TOSHIBA 404, 421

ZENITH 418, 420

Maker Code(s)

137

Using the Remote

To control a DVD/VIDEO

COMBO (recorder)

To control a HDD/DVD COMBO

(recorder)

To control a TV

To control an LD player

To control a video CD player

To control a VCR

Maker Code(s)

SONY 411

Maker Code(s)

SONY 401, 402, 403

Maker Code(s)

SONY 501

AIWA 501, 536, 539

AKAI 503

AOC 503

CENTURION 566

CORONADO 517

CURTIS-MATHES 503, 551, 566, 567

DAYTRON 517, 566

DAEWOO 504, 505, 506, 507, 515,

544

FISHER 508, 545

FUNAI 548

FUJITSU 528

GOLDSTAR/LG 503, 512, 515, 517, 534,

544, 556, 568, 576

GRUNDIG 511, 533, 534

HITACHI 503, 513, 514, 515, 517,

519, 544, 557, 571

ITT/NOKIA 521, 522

J.C.PENNY 503, 510, 566

JVC 516, 552

KMC 517

MAGNVOX 503, 515, 517, 518, 544,

566

MARANTZ 527

MITSUBISHI/MGA 503, 519, 527, 544, 566,

568

NEC 503, 517, 520, 540, 544,

554, 566

NORDMENDE 530, 558

NOKIA 521, 522, 573, 575

PANASONIC 509, 524, 553, 559, 572

PHILIPS 515, 518, 557, 570, 571

PHILCO 503, 504, 514, 517, 518

PIONEER 509, 525, 526, 540, 551,

555

PORTLAND 503

QUASAR 509, 535

RADIO SHACK 503, 510, 527, 565, 567

RCA/PROSCAN 503, 510, 523, 529, 544

SAMSUNG 503, 515, 517, 531, 532,

534, 544, 556, 557, 562,

563, 566, 569

SAMPO 566

SABA 530, 537, 547, 549, 558

SANYO 508, 545, 546, 560, 567

SCOTT 503, 566

SEARS 503, 508, 510, 517, 518,

551

SHARP 517, 535, 550, 561, 565

SYLVANIA 503, 518, 566

THOMSON 530, 537, 547, 549

TOSHIBA 535, 539, 540, 541, 551

TELEFUNKEN 530, 537, 538, 547, 549,

558

TEKNIKA 517, 518, 567

WARDS 503, 517, 566

YORK 566

ZENITH 542, 543, 567

GE 503, 509, 510, 544

LOEWE 515, 534, 556

Maker Code(s)

SONY 601, 602, 603

PIONEER 606

Maker Code(s)

SONY 605

Maker Code(s)

SONY 701, 702, 703, 704, 705,

706

AIWA* 710, 750, 757, 758

AKAI 707, 708, 709, 759

BLAUPUNKT 740

EMERSON 711, 712, 713, 714, 715,

716, 750

FISHER 717, 718, 719, 720

GENERAL ELECTRIC

(GE)

721, 722, 730

GOLDSTAR/LG 723, 753

GRUNDIG 724

HITACHI 722, 725, 729, 741

ITT/NOKIA 717

Maker Code(s)

continued

138

* If an AIWA VCR does not work even though you

enter the code for AIWA, enter the code for Sony

instead.

To control a satellite tuner (box)

To control a cable box

JVC 726, 727, 728, 736

MAGNAVOX 730, 731, 738

MITSUBISHI/MGA 732, 733, 734, 735

NEC 736

PANASONIC 729, 730, 737, 738, 739,

740

PHILIPS 729, 730, 731

PIONEER 729

RCA/PROSCAN 722, 729, 730, 731, 741,

747

SAMSUNG 742, 743, 744, 745

SANYO 717, 720, 746

SHARP 748, 749

TELEFUNKEN 751, 752

TOSHIBA 747, 756

ZENITH 754

Maker Code(s)

SONY 801, 802, 803, 804, 824,

825, 865

AMSTRAD 845, 846

BskyB 862

GENERAL

ELECTRIC(GE)

866

GRUNDING 859, 860

HUMAX 846, 847

THOMSON 857, 861, 864, 876

PACE 848, 849, 850, 852, 862,

863, 864

PANASONIC 818, 855

PHILIPS 856, 857, 858, 859, 860,

864, 874

NOKIA 851, 853, 854, 864

RCA/PROSCAN 866, 871

HITACHI/BITA 868

HUGHES 867

JVC/Echostar/Dish

Network

873

MITSUBISHI 872

SAMSUNG 875

TOSHIBA 869, 870

Maker Code(s)

SONY 821, 822, 823

Maker Code(s)

HAMLIN/REGAL 836, 837, 838, 839, 840

JERROLD/G.I./

MOTOROLA

806, 807, 808, 809, 810,

811, 812, 813, 814, 819

JERROLD 830, 831

OAK 841, 842, 843

PANASONIC 816, 826, 832, 833, 834,

835

PHILIPS 830, 831

PIONEER 828, 829

RCA 805

SCIENTIFIC ATLANTA 815, 816, 817

TOCOM/PHILIPS 830, 831

ZENITH 826, 827

Maker Code(s)

139

Using the Remote

Performing several

commands in sequence

automatically

(Macro Play)

The Macro Play function lets you link several

commands in a sequential order as a single

command.

The remote provides 2 macro lists (MACRO 1

and MACRO 2). You can specify up to 20

commands for each macro list.

Note

When setting up Macro Play, replace the batteries

with new ones.

1 Press MACRO 1 or MACRO 2 for

more than 1 second while

pressing RM SET UP.

The RM SET UP button flashes and one

of the input buttons lights up (as the initial

setting, the VIDEO1 button lights).

2 Press the input button for the

component for which you want

to program the sequence of

operation(s).

Program the sequence of the

operation

RM SET

N, x, X,

M, m,

., >

Input

buttons

MACRO 1

MACRO 2

continued

140

3 Press the buttons you want to

program in the same sequence

as you want the operation(s) to

be performed.

The input button selected in step 2 flashes

twice, then lights up again.

4 Repeat steps 2 and 3 when you

want to program operations for

other components.

5 Press RM SET UP to finish the

programming process.

Tip

If the RM SET UP button flashes five times in

step 1, and the macro programming process

does not start, replace the batteries with new

ones.

To cancel programming

Press RM SET UP. Also, not pressing any

button for 60 seconds cancels the settings.

The previous command remains valid.

1 Press AMP.

The AMP button lights up, and then turns

off.

2 Press MACRO 1 or MACRO 2 to

start the macro.

The macro starts and execute the

commands in the order you assigned

them. While the commands are being

sent, the AMP button flashes and the RM

SET UP button lights up. When the

commands have been sent, the RM SET

UP and AMP buttons turn off.

To erase a programmed macro

Press MACRO 1 or MACRO 2 for more

than 1 second while pressing RM SET

UP to clear the stored macro.

The RM SET UP button flashes.

2 Press RM SET UP.

Settings stored as macro are cleared.

Press Operations to be

programmed

N, x, X,

M, m,

., >

Performs the operation

of the button.

The input

button for more

than 1 second

Switches inputs.

MACRO 1 or

MACRO 2

Make a one second

interval. When you want

to make a longer

interval, press MACRO

1 or MACRO 2

repeatedly.

Starting macro play

141

Using the Remote

Setting remote

commander codes that

are not stored in the

remote

Even if a remote commander code is not one of

the presets stored in the remote, it is possible

for the remote to learn the code using the

learning function.

Note

When setting up the receiver to learn the remote

command modes, replace the batteries with new

ones.

Example for storing a new commander code

for the numeric button 1 when the VIDEO2

input is selected.

1 Press THEATER while pressing

RM SET UP.

The RM SET UP button lights up.

2 Press the input button (VIDEO2

in the example) for the

component you want to operate

with the new command.

The input button flashes. (The RM SET

UP button remains lit.)

3 Press SHIFT, then press the

numeric buttons (button 1 in

the example) you want to store

the new command.

The input button you selected in step 2

lights up. (The RM SET UP button

remains lit.)

4 Point the remote code receiver

section of the remote toward

the receiver/transmitter on the

remote commander to be

learned from.

While the second remote is receiving the

signal, the input button selected in step 2

turns off.

The RM SET UP button flashes twice,

then the learning process is completed.

When the learning process fails, the RM

SET UP button flashes five times. Try to

perform process again from step 2.

5 Press RM SET UP to finish the

Learning function process.

Tips

• When the memory capacity for storing remote

commander codes reaches a certain limit, the RM

SET UP button flashes 10 times, and then the

learning process ends.

• If the RM SET UP button flashes five times in step

1, and the learning process does not start, replace

the batteries with new ones.

To cancel learning

Press RM SET UP. Also, not pressing any

button for 60 seconds cancels the settings.

THEATER

Numeric

buttons

SHIFT

RM SET

Input

buttons

About 5 cm - 10 cm (2" - 4")

142

When selecting a learned input,

press the button used to learn that

function.

To erase the learned code

Press THEATER while pressing RM

SET UP.

2 Press the input button (VIDEO2 in the

example) for which you want to clear

the setting.

The input button flashes. (The RM SET UP

button remains lit.)

3 Press ?/1 for more than 1 second.

The input button flashes twice, repeatedly.

4 Press SHIFT, then press numeric

buttons (button 1 in the example) to

clear the stored setting.

The RM SET UP button flashes twice, then

the clearing process is completed.

When the clearing process fails, the RM

SET UP button flashes five times. Try to

perform process again from step 2.

Clearing all the contents

of the remote’s memory

Press and hold MASTER VOL –

first, then press ?/1, then press

AV ?/1.

The RM SET UP button flashes three

times.

2 Release all buttons.

All the contents of the remote’s memory

(e.g., all the programmed data) are

cleared.

Using a command that has been

learned

MASTER

VOL

?/1

AV ?/1

143

Additional Information

Glossary

x Cinema Studio EX

A surround sound mode that can be regarded

as the compilation of Digital Cinema Sound

technology, delivers the sound of a dubbing

theater using three technologies: “Virtual

Multi Dimensions,” “Screen Depth Matching,”

and “Cinema Studio Reverberation.”

“Virtual Multi Dimensions,” the virtual

speaker technology, creates a virtual multi-

surround environment with actual speakers up

to 7.1 channels, and brings the surround sound

experience of a theater with the latest facilities

into your home.

“Screen Depth Matching” reproduces treble

attenuation, fullness, and depth of sound

usually created in a theater using sound

emission from behind the screen. This is then

added to the front and center channels.

“Cinema Studio Reverberation” reproduces

the sound characteristics of state-of-the-art

dubbing theaters and recording studios,

including Sony Pictures Entertainment’s

dubbing studios. There are three modes, A/B/

C, available according to the studio type.

x Component video

A format for transmitting video signal

information consisting of three separate

signals: luminance Y, chrominance Pb, and

chrominance Pr. High quality pictures, such as

DVD video or HDTV pictures, are transmitted

more faithfully. The three jacks are color-

coded green, blue, and red.

x Composite video

A standard format for transmitting video

signal information. The luminance signal Y

and chrominance signal C are combined and

transmitted together.

x Crossover frequency

The frequency at which two speaker’s

frequencies intersect.

x Deep Color

Video signals for which the color depth of

signals passing through an HDMI jack have

been raised.

The number of colors that could be expressed

by 1 pixel was 24 bits (16,777,216 colors) with

the current HDMI jack. However, the number

of colors which can be expressed by 1 pixel

will be 36, etc., bits when the receiver

corresponds to Deep Color.

Since the gradation of the depth of a color can

be expressed more finely with more bits,

continuous color changes can be more

smoothly expressed.

x Digital Cinema Sound (DCS)

Unique sound reproduction technology for

home theater developed by Sony, in

cooperation with Sony Pictures Entertainment,

for enjoying the exciting and powerful sound

of movie theaters at home. With this “Digital

Cinema Sound” developed by integrating a

DSP (Digital Signal Processor) and measured

data, the ideal sound field intended by

filmmakers can be experienced at home.

x Digital Concert Hall

“Digital Concert Hall” delivers richer sound

for 2ch stereo sources such as CDs, etc. With

the use of 5.1ch or 7.1ch speakers and virtual

speaker technology, stereoscopic

reverberation and reflected sound are

reproduced, and music software can be

enjoyed with richer sound and presence. The

sound field in a concert hall is recreated by a

geometrical analysis of the concert hall and

precise modeling of reflected and reverberant

sounds based on actual measured data. Tonal

qualities such as sound strength and frequency

response are taken into account and calculated

on the DSP (Digital Signal Processor) to bring

reverberation in. Sound is enjoyed with natural

and comfortable resonance, as if listening to

music in a concert hall.

Additional Information

continued

144

x Digital Legato Linear (D.L.L.)

This is Sony proprietary technology that

allows low quality digital audio signals to be

played back with high quality sound. Old

recording or compressed audio often have

noise on the waveform and out-of-frequency

distortion, as well as harmonic distortion, in

the audio frequency is generated. Therefore

beat interference and ringing occur, and such

phenomena degrade the sound quality. The

D.L.L. feature eliminates these problems, and

gives you rich sound for music and movies.

x Dolby Digital

Digital audio encoding/decoding technology

developed by Dolby Laboratories, Inc. It

consists of front (left/right), center, surround

(left/right) and subwoofer channels. It is a

designated audio standard for DVD-video and

also known as 5.1 channels surround.

x Dolby Digital Plus

Dolby Digital Plus provides the flexibility and

efficiency to deliver more channels of

compelling surround sound for high-definition

video media. Its superior coding efficiencies

enable up to 7.1ch of high-quality

multichannel audio without negatively

impacting bit budgets allocated for video

performance or additional feature sets.

x Dolby Digital Surround EX

Acoustic technology developed by Dolby

Laboratories, Inc. Surround back information

is matrixed into regular left and right surround

channels so that the sound can be reproduced

in 6.1 channels. Active scenes, especially, are

recreated with a more dynamic and realistic

sound field.

x Dolby Pro Logic II

This technology converts 2 channels stereo

recorded audio into 5.1 channels for playback.

Old movies encoded in the traditional stereo

format can be enhanced with 5.1 channels

surround sound.

x Dolby Pro Logic IIx

Technology for 7.1 channels (or 6.1 channels)

playback. Along with audio encoded in Dolby

Digital Surround EX, 5.1 channels Dolby

Digital encoded audio can be reproduced in

7.1 channels (or 6.1 channels). Furthermore,

existing stereo recorded content can also be

reproduced in 7.1 channels (or 6.1 channels).

x Dolby Surround (Dolby Pro

Logic)

Audio processing technology developed by

Dolby Laboratories, Inc. Center and mono

surround information is matrixed into two

stereo channels. When reproduced, audio is

decoded and output in 4 channels surround

sound. This is the most common audio

processing method for DVD-video.

x Dolby TrueHD

Dolby TrueHD is Dolby’s lossless audio

technology developed for high-definition

optical discs. Dolby TrueHD audio is bit-for-

bit identical to the original studio masters and

provides supreme-quality audio up to 8ch at

96 kHz/24 bit and up to 6ch at 192 kHz/24 bit.

Together with high-definition video, it offers

an unprecedented home theater experience.

x DSD

Audio format used for a Super Audio CD.

DSD converts analog signals to digital and

records them directly, without adding any

processing, so that no information is omitted.

Recording and playback of high fidelity,

quality sound is achieved.

x DTS 96/24

A high sound quality digital signal format. It

records audio at a sampling frequency and bit

rate of 96 kHz/24 bit which is the highest

possible for DVD-video. The number of

playback channels varies depending on the

software.

145

Additional Information

x DTS Digital Surround

Digital audio encoding/decoding technology

for theaters developed by DTS, Inc. It

compresses audio less than Dolby Digital,

delivering a higher quality sound

reproduction.

x DTS-ES

Format for 6.1 channels playback with

surround back information. There are two

modes, “Discrete 6.1” which records all

channels independently, and “Matrix 6.1”

which matrixes surround back channel into

surround left and surround right channels. It is

ideal for playback of motion picture

soundtracks.

x DTS-HD

Audio format which extends the conventional

DTS Digital Surround format.

This format consists of a core and an

extension, and the core part has DTS Digital

Surround compatibility. There are two kinds of

DTS-HD, DTS-HD High Resolution Audio

and DTS-HD Master Audio. DTS-HD High

Resolution Audio has a maximum

transmission rate of 6 Mbps, with lossy

compression (Lossy), and DTS-HD High

Resolution Audio corresponds to a maximum

sampling frequency of 96 kHz, and a

maximum of 7.1 ch. DTS-HD Master Audio

has a the maximum transmission rate of

24.5 Mbps, and uses lossless compression

(Lossless), and DTS-HD Master Audio

corresponds to a maximum sampling

frequency of 192 kHz, and a maximum of 7.1

ch.

x DTS Neo:6

This technology converts 2 channels stereo

recorded audio for 7 channels playback. There

are two modes to select according to the

playback source or your preference, CINEMA

for movies, and MUSIC for stereo sources

such as music.

x High quality digital Audio

Transmission System (H.A.T.S.)

for HDMI

H.A.T.S. for HDMI is a flow control playback

system for HDMI transmission.

A master clock, important for audio quality, is

provided by a crystal transmitter beside the

DA converter of the receiver, and this master

clock controls the playback speed of the

components connected to the receiver using

the HDMI CEC (Consumer Electronics

Control) for HDMI (High-Definition

Multimedia Interface) to match the playback

rate. It gives you high quality sound with

exceptional clarity, because, there is nearly no

transmission jitter when transmitting the

clock.

x HDMI (High-Definition

Multimedia Interface)

HDMI (High-Definition Multimedia

Interface) is an interface that supports both

video and audio on a single digital connection,

allowing you to enjoy high quality digital

picture and sound. The HDMI specification

supports HDCP (High-bandwidth Digital

Contents Protection), a copy protection

technology that incorporates coding

technology for digital video signals.

x High Bitrate Audio

It refers to the audio formats of the

compression method (DTS-HD Master Audio,

Dolby TrueHD, etc.) which is a high bitrate

format recorded mainly on Blu-ray Disc etc.

x Interlace

A scanning method which completes a picture

by displaying half of the lines on a tube surface

of a TV or monitor each 1/60 second. First, all

the odd-numbered lines are drawn, leaving

spaces between each line, then all the even-

numbered lines are drawn to fill the spaces.

“i” of “480i” stands for “Interlace.”

continued

146

x L.F.E. (Low Frequency Effects)

Sound effects of low frequencies which are

output from a subwoofer in Dolby Digital or

DTS, etc. By adding a deep bass with a

frequency between 20 to 120 Hz, audio

becomes more powerful.

x Neural THX

Neural Surround™, THX

Technologies has

been chosen as the official surround sound

broadcast format for XM Satellite Radio’s

“XM HD Surround” and other leading FM/HD

radio stations in the USA and worldwide.

Neural Surround, THX Technologies delivers

the rich envelopment and discrete image detail

of surround sound in a format 100%

compatible with stereo.

x PCM (Pulse Code Modulation)

A method of converting analog audio to digital

audio for easy enjoyment of digital sound.

x Progressive

A scanning method that draws all scanning

lines sequentially, as opposed to interlaced

scanning where all the odd and then all the

even lines are drawn.

“p” of “480p” stands for “Progressive.”

x x.v.Color (x.v.Colour)

“x.v.Color (x.v.Colour)” enables the more

faithful reproduction of various colors such as

the brilliant colors of flowers and the turquoise

blue of the southern ocean.

Precautions

On safety

Should any solid object or liquid fall into the

cabinet, unplug the receiver and have it

checked by qualified personnel before

operating it any further.

On power sources

• Before operating the receiver, check that the

operating voltage is identical with your local

power supply.

The operating voltage is indicated on the

nameplate on the back of the receiver.

• The unit is not disconnected from the AC

power source (mains) as long as it is

connected to the wall outlet, even if the unit

itself has been turned off.

• If you are not going to use the receiver for a

long time, be sure to disconnect the receiver

from the wall outlet. To disconnect the AC

power cord (mains lead), grasp the plug

itself; never pull the cord.

• One blade of the plug is wider than the other

for the purpose of safety and will fit into the

wall outlet only one way. If you are unable to

insert the plug fully into the outlet, contact

your dealer.

• AC power cord (mains lead) must be

changed only at a qualified service shop.

On heat buildup

Although the receiver heats up during

operation, this is not a malfunction. If you

continuously use this receiver at a large

volume, the cabinet temperature of the top,

side and bottom rises considerably. To avoid

burning yourself, do not touch the cabinet.

On placement

• Place the receiver in a location with adequate

ventilation to prevent heat buildup and

prolong the life of the receiver.

147

Additional Information

• Do not place the receiver near heat sources,

or in a place subject to direct sunlight,

excessive dust, or mechanical shock.

• Do not place anything on top of the cabinet

that might block the ventilation holes and

cause malfunctions.

• Do not place the receiver near equipment

such as a television, VCR, or tape deck. (If

the receiver is being used in combination

with a television, VCR, or tape deck, and is

placed too close to that equipment, noise

may result, and picture quality may suffer.

This is especially likely when using an

indoor antenna (aerial). Therefore, we

recommend using an outdoor antenna

(aerial).)

On operation

Before connecting other components, be sure

to turn off and unplug the receiver.

On cleaning

Clean the cabinet, panel, and controls with a

soft cloth slightly moistened with a mild

detergent solution. Do not use any type of

abrasive pad, scouring powder, or solvent,

such as alcohol or benzine.

If you have any questions or problems

concerning your receiver, please consult your

nearest Sony dealer.

Troubleshooting

If you experience any of the following

difficulties while using the receiver, use this

troubleshooting guide to help you remedy the

problem. Should any problem persist, consult

your nearest Sony dealer.

There is no sound, no matter which

component is selected, or only a very

low-level sound is heard.

• Check that the speakers and components

are connected securely.

• Check that all speaker cords are connected

correctly.

• Check that both the receiver and all

components are turned on.

• Check that MASTER VOLUME control is

not set at –∞ dB. Try to set it at about –40

dB.

• Check that SPEAKERS (OFF/A/B/A+B)

is not set to OFF (page 48).

• Press MUTING on the remote to cancel

the muting function.

• Check that you have selected the correct

component with INPUT SELECTOR.

• Check that headphones are not connected.

• When only a very low-level sound is

heard, check to see if NIGHT MODE is

activated (page 106).

• The protective device on the receiver has

been activated. Turn off the receiver,

eliminate the short-circuit problem, and

turn on the power again.

There is no sound from a specific

component.

• Check that the component is connected

correctly to the audio input jacks for that

component.

• Check that the cord(s) used for the

connection is (are) fully inserted into the

jacks on both the receiver and the

component.

Audio

continued

148

There is no sound from one of the front

speakers.

• Connect a pair of headphones to the

PHONES jack to verify that sound is

output from the headphones. If only one

channel is output from the headphones, the

component may not be connected to the

receiver correctly. Check that all the cords

are fully inserted into the jacks on both the

receiver and the component. If both

channels are output from the headphones,

the front speaker may not be connected to

the receiver correctly. Check the

connection of the front speaker which is

not outputting any sound.

• Make sure you have connected both the L

or R jack to an analog component and not

just to either the L or R jack. Use a

monaural-stereo cable (not supplied).

However, there will be no sound from the

center speaker when a sound field (Pro

Logic, etc.) is selected. When the center

speaker is not connected, sound is output

only from the front left/right speakers.

There is no sound from analog 2

channel sources.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 103).

There is no sound from digital sources

(from COAXIAL or OPTICAL input jack).

• Check that the INPUT MODE is not set to

“Analog.”

• Check that the “2ch Analog Direct” is not

being used.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 103).

The source sound input from the HDMI

IN jack is not output from an amplifier

or the TV speaker connected to the

receiver.

• Check that the component is connected

correctly to the HDMI IN jack for that

component.

• The sound is not output when you display

the receiver’s menu on the TV monitor.

Press MENU to turn off the display.

• Depending on the playback component,

component may need to be set up. Refer to

the operating instructions supplied with

the each component.

• Be sure to use a connecting cable for the

HDMI jack corresponding to high speed

(an HDMI version1.3a, category 2 cable)

when you view images or listen to sound

during a Deep Color transmission.

The left and right sounds are

unbalanced or reversed.

• Check that the speakers and components

are connected correctly and securely.

• Adjust the balance parameters using the

Auto Calibration settings menu.

There is severe hum or noise.

• Check that the speakers and components

are connected securely.

• Check that the connecting cords are away

from a transformer or motor, and at least

10 feet (3 meters) away from a TV set or

fluorescent light.

• Move your TV away from the audio

components.

• Make sure you have grounded the U

SIGNAL GND terminal (only when a

turntable is connected).

• The plugs and jacks are dirty. Wipe them

with a cloth slightly moistened with

alcohol.

There is no sound, or only a very low-

level sound is heard from the center/

surround/surround back speakers.

• Select a “Cinema Studio EX” mode

(page 85).

149

Additional Information

• Adjust the speaker level (page 115).

• Make sure the center/surround speaker (s)

is (are) set to either “SMALL” or

“LARGE.”

There is no sound from the surround

back speakers.

• Some discs have no Dolby Digital

Surround EX flag even though the

packages have Dolby Digital Surround EX

logos.

There is no sound from the subwoofer.

• Check that the subwoofer is connected

correctly and securely.

• Make sure you have turned on your

speaker.

• When all speakers are set to “LARGE”

and “Neo:6 Cinema,” or “Neo:6 Music” is

selected, there is no sound from the

subwoofer.

The surround effect cannot be

obtained.

• Make sure the sound field function is on

(press MOVIE or MUSIC).

• Sound fields do not function only for

signals with a sampling frequency of

higher than 48 kHz.

Dolby Digital or DTS multi-channel

sound is not reproduced.

• Check that the DVD, etc. you are playing

is recorded in Dolby Digital or DTS

format.

• When connecting the DVD player, etc., to

the digital input jacks of this receiver,

make sure the setting for the digital audio

output of the connected component is

available.

Recording cannot be carried out.

• Check that the components are connected

correctly (page 29).

• Select the source component (page 58).

The MULTI CHANNEL DECODING lamp

does not light up in blue.

• Check that the playback component is

connected on a digital jack and the input is

selected properly on this receiver.

• Check whether the input source of the

software being played back corresponds to

the multi-channel format.

• Check whether the setup on the playback

component is set to multi-channel sound.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 103).

There is no sound from the component

connected to the DIGITAL MEDIA PORT

adapter.

• Adjust the volume of this receiver.

• The DIGITAL MEDIA PORT adapter

and/or component is not connected

correctly. Turn off the receiver, then

reconnect the DIGITAL MEDIA PORT

adapter and/or component.

• Check the DIGITAL MEDIA PORT

adapter and/or component device to make

sure it supports this receiver.

There is no picture or an unclear

picture appears on the TV screen or

monitor.

• Select the appropriate input on the receiver

(page 58).

• Set your TV to the appropriate input mode.

• Move your TV away from the audio

components.

• Assign the component video input

correctly.

• The input signal should be same as input

when you are up-converting an input

signal with this receiver (page 41).

Video

continued

150

The image of the COMPONENT VIDEO

OUT is corrupted.

• Video input signals other than 480p

component are not received when signals

are output from the VIDEO jack. Input

480i component video signals.

• When component input signals other than

480p are output, use the COMPONENT

VIDEO OUT jack and set “Resolution” to

“DIRECT.”

Images from the component connected

to the HDMI jack are not output to the

TV, are distorted, or are interrupted.

• Make sure that cables are correctly and

securely connected to components.

• Depending on the playback component,

component may need to be set up. Refer to

the operating instructions supplied with

the each component.

• Be sure to use a connecting cable for the

HDMI jack corresponding to high speed

(an HDMI version1.3a, category 2 cable)

when you view images or listen to sound

during a Deep Color transmission.

• Images from the component connected to

the HDMI jack may be distorted. In this

case, set “Video Direct” to “ON” in the

HDMI settings menu.

• Images or sound from the component

connected to the HDMI jack may be

interrupted when video signals are

switched. In this case, set “Video Direct”

to “ON” in the HDMI settings menu.

Recording cannot be carried out.

• Check that the components are connected

correctly (page 34).

• Select the source component (page 58).

The GUI does not appear on the TV

screen.

• Press GUI MODE to display “GUI

MODE” on the display.

• Check the TV is connected correctly.

Images appear later than the

associated sound is played when the

HDMI input is selected.

• Depending on the component connected to

the HDMI jack, or the source played back,

images may appear later than the

associated sound. In this case, set “Video

Direct” to “ON” in the HDMI settings

menu.

The FM reception is poor.

• Use a 75-ohm coaxial cable (not supplied)

to connect the receiver to an outdoor FM

antenna (aerial) as shown. If you connect

the receiver to an outdoor antenna (aerial),

ground it against lightning. To prevent a

gas explosion, do not connect the ground

(earth) wire to a gas pipe.

Radio stations cannot be tuned in.

• Check that the antennas (aerials) are

connected securely. Adjust the antennas

(aerials) and connect an external antenna

(aerial), if necessary.

• Keep the satellite radio antenna, away

from the speaker cords and the power cord

to avoid picking up noise.

• The signal strength of the stations is too

weak (when tuning in with automatic

tuning). Use direct tuning.

Tuner

Receiver

To ground

Ground (earth)

wire (not supplied)

Outdoor FM antenna (aerial)

151

Additional Information

• Make sure you set the tuning interval

correctly (when tuning in AM stations

with direct tuning).

• No stations have been preset or the preset

stations have been cleared (when tuning by

scanning preset stations). Preset the

stations (page 68).

• Press DISPLAY so that the frequency

appears on the display.

The system cannot receive satellite

channels at all. (U.S.A./Canadian model

only)

• The receiving condition is not good. Move

the antenna to the place where the

condition is good.

• Check that you subscribed to the desired

satellite radio service (see page 69).

RDS does not work. (European model

only)

• Make sure that you are tuned to an FM

RDS station.

• Select a stronger FM station.

The RDS information that you want

does not appear. (European model

only)

• Contact the radio station and find out

whether or not they actually provide the

service in question. If so, the service may

be temporarily out of order.

The Control for HDMI function does not

work.

• Check the HDMI connection (page 35).

• Make sure “Control for HDMI” is set to

“ON” in HDMI settings menu.

• Make sure the connected component is

compatible with the Control for HDMI

function.

• Check the Control for HDMI settings on

the connected component. See the

operating instructions of the connected

component.

• If you change the HDMI connection,

connect/disconnect the AC power cord, or

there is a power failure, repeat the

procedures of “Preparing for the

“BRAVIA” Sync” (page 98).

• If you select HDMI B using the HDMI

OUTPUT button, after you have selected

HDMI A, the Control for HDMI function

may not work properly for a while. This is

because the component connected to the

HDMI A jack must re-recognize the

receiver that is equipped with the Control

for HDMI function. If the Control for

HDMI function does not work properly for

a long time, perform the steps given in

“Preparing for the “BRAVIA” Sync”

(page 98).

• When HDMI B is selected, the Control for

HDMI function does not work.

No sound is output from the receiver

and TV speaker while using the System

Audio Control function.

• Make sure the TV is compatible with the

System Audio Control function.

• If the TV does not have System Audio

Control function, set the “Audio Out”

settings in HDMI settings menu to

– “TV+AMP” if you want to listen to the

sound from the TV speaker and

receiver.

– “AMP” if you want to listen to the

sound from the receiver.

• You cannot listen to the sound of a

component connected to the receiver while

a TV is selected as the input on the

receiver.

– Change the input of the receiver to

HDMI when you want to watch a

program on a component connected to

the receiver.

– Change the TV channel when you want

to watch a TV broadcast.

– Select the component or input you want

to watch when you watch a program on

the component connected to the TV.

Refer to the operating instructions of the

TV on this operation.

Control for HDMI

continued

152

• When using the Control for HDMI

function, you cannot control the connected

component using TV’s remote.

– Depending on the connected component

and TV, you may need to set up the

component and TV. Refer to the

operation instructions supplied with

each component and TV.

– Change the input of the receiver to the

HDMI input connected to the

component.

The remote does not function.

• Point the remote at the remote sensor on

the receiver.

• Remove any obstacles in the path between

the remote and the receiver.

• Replace all the batteries in the remote with

new ones, if they are weak.

• Make sure that the command modes of the

receiver and the remote are the same. If the

command mode of the receiver and the

remote are different, you cannot operate

the receiver with the remote (page 108).

• Make sure you select the correct input on

the remote.

• When you operate a programmed non-

Sony component, the remote may not

function properly depending on the model

and the maker of the component.

If there is a malfunction, the display shows a

code of two numbers and a message. You can

check the condition of the system by the

message. Refer to the following table to solve

the problem. If any problem persists, consult

your nearest Sony dealer.

PROTECTOR

Irregular current is output to the speakers, or

the upper panel of the receiver is covered

with something. The receiver will

automatically turn off after a few seconds.

Check the connection of speakers and turn

on the power again.

For other messages, refer to “Message list after

auto calibration measurement” (page 53),

“XM Radio message list” (page 77), “SIRIUS

Satellite Radio message list” (page 77) and

“DIGITAL MEDIA PORT message list”

(page 63).

Remote commander

Error messages

Reference sections for clearing

the memory

To clear See

All memorized settings page 44

153

Additional Information

Specifications

AUDIO POWER

SPECIFICATIONS

POWER OUTPUT AND TOTAL

HARMONIC DISTORTION:

With 8 ohm loads, both channels driven, from

20 – 20,000 Hz; rated 120 watts per channel

minimum RMS power, with no more than

0.09% total harmonic distortion from 250

milliwatts to rated output.

Amplifier section

POWER OUTPUT

Rated Power Output at Stereo Mode

1) 2)

(8 ohms 20 Hz – 20 kHz,

THD 0.09%):

120 W + 120 W

Reference Power Output at Stereo Mode

(4 ohms 20 Hz – 20 kHz,

THD 0.15%):

120 W + 120 W

Reference Power Output

(8 ohms 1 kHz, THD 0.7%)

FRONT

130 W + 130 W

CENTER

: 130 W

SURROUND

130 W + 130 W

SURROUND BACK

130 W + 130 W

Reference Power Output

(4 ohms 1 kHz, THD 0.7%)

FRONT

120 W + 120 W

CENTER

: 120 W

SURROUND

120 W + 120 W

SURROUND BACK

120 W + 120 W

Depending on the sound field settings and the

source, there may be no sound output.

Measured under the following conditions:

Power requirements: 120 V AC, 60 Hz (in U.S.A.

and Canada), 230 V AC, 50/60 Hz (in Europe and

general area)

Frequency response

Inputs (Analog)

Inputs (Digital)

Outputs

FM tuner section

Tuning range 87.5 – 108.0 MHz

Antenna (aerial) FM wire antenna (aerial)

Antenna (aerial) terminals

75 ohms, unbalanced

PHONO RIAA equalization

curve ± 0.5 dB

MULTI CHANNEL

INPUT, SA-CD/CD,

TAPE, MD, TV,

VIDEO 1/2, BD, DVD,

SAT

10 Hz – 100 kHz

± 3 dB

PHONO Sensitivity: 2.5 mV

Impedance: 50 kohms

S/N: 90 dB (A, 20 kHz

LPF)

MULTI CHANNEL

INPUT, SA-CD/CD,

TAPE, MD, TV,

VIDEO 1/2, BD, DVD,

SAT

Sensitivity: 150 mV

Impedance: 50 kohms

S/N: 100 dB (A,

20 kHz LPF)

BD, DVD,

SA-CD/CD (Coaxial)

Impedance: 75 ohms

S/N: 96 dB (A, 20 kHz

LPF)

VIDEO 1, TV, SAT,

TAPE, MD (Optical)

S/N: 96 dB

(A, 20 kHz LPF)

TAPE (REC OUT),

MD (REC OUT),

VIDEO 1, ZONE 2,

ZONE 3 (AUDIO OUT)

Voltage:150 mV

Impedance: 1 kohm

FRONT L/R, CENTER,

SURROUND L/R,

SURROUND BACK L/R

SUBWOOFER

Voltage: 2 V

Impedance: 1 kohm

continued

154

AM tuner section

Tuning range

Intermediate frequency

450 kHz

Antenna (aerial) Loop antenna (aerial)

Video section

Inputs/Outputs

Video: 1 Vp-p, 75 ohms

COMPONENT VIDEO:

Y: 1 Vp-p, 75 ohms

: 0.7 Vp-p, 75 ohms

80 MHz HD Pass Through

HDMI Video

Input/Output (HDMI Repeater block)

640 × 480p@60 Hz

720 × 480p@59.94/60 Hz

1280 × 720p@59.94/60 Hz

1920 × 1080i@59.94/60 Hz

1920 × 1080p@59.94/60 Hz

720 × 576p@50 Hz

1280 × 720p@50 Hz

1920 × 1080i@50 Hz

1920 × 1080p@50 Hz

1920 × 1080p@24 Hz

General

Power requirements 120 V AC, 60 Hz

(in U.S.A. and Canada)

230 V AC, 50/60 Hz

(in Europe and general

area)

Power output (DIGITAL MEDIA PORT)

DC OUT:5 V, 700 mA

Power output (ZONE 2 VIDEO OUT)

DC OUT:11 V, 30 mA

Power consumption

Power consumption (during standby mode)

0.9 W (when “Control for

HDMI” and “RS-232C

Control” are set to “OFF”)

Dimensions 430 × 175 × 430 mm

(17 × 6

× 17 inches)

(width/height/depth)

including projecting parts

and controls

Mass (Approx.) 16.5 kg (36 lb 7 oz)

Supplied accessories

Operating Instructions (this manual)

Quick Setup Guide (1)

GUI Menu List (1)

Optimizer microphone ECM-AC1 (1)

FM wire antenna (aerial) (1)

AM loop antenna (aerial) (1)

AC power cord (mains lead) (1)

Main remote commander (1)

Zone 2/ Zone 3 remote commander (1)

R6 (size-AA) batteries (4)

Design and specifications are subject to

change without notice.

Area Tuning scale

10 kHz step 9 kHz step

U.S.A. , Canada 530 –

1,710 kHz

531 –

1,710 kHz

Europe – 531 –

1,602 kHz

Area

U.S.A. 480 W

Canada 580 VA

Europe 480 W

• Standby power consumption

0.9 W.

• Halogenated flame retardants

are not used in the printed

wiring boards.

155

Additional Information

Index

Symbols

U SIGNAL GND terminal 33

Numerics

2 channel 79

2ch Analog Direct

2ch Stereo Mode

4 Ω

5.1 channel

7.1 channel

8 Ω

A.F.D. (mode) 80

A/V Sync

59, 121, 130

AC power cord

Antenna Aiming

Audio

121

AUDIO OUT

131

Audio Out

125

Auto Calibration

48, 112, 128

Auto Tuning

Bass 9, 119, 130

BI-AMP

114, 129

Bi-amplifier connection

110

Blu-ray Disc Player

36, 38, 58

Calibration Type Select 52, 128

Category Mode

CD player

30, 33

Center Mix

114, 129

Changing the display

131

Cinema Studio EX (mode)

Clear

memory 44

remote

142

Connections

antennas 43

audio components

monitor 27

speakers

video components

Control for HDMI

125

Crossover Freq

116, 129

D. Range Comp (Dynamic range compressor)

117, 128

DCAC (Digital Cinema Auto Calibration)

DCS

Decode Priority

122, 130

DIGITAL MEDIA PORT

15, 30, 60

Direct Tuning

66, 73

Display

Distance Unit

118, 129

DMPORT Control

Dolby Digital EX

DTS Neo:6 (Cinema, Music)

Dual Mono

122, 130

DVD player

36, 38

DVD recorder

Effect Level 118, 130

119

FM 65

FM Mode

65, 130

GUI (Graphical User Interface) 27, 45

HDMI 125

HDMI IN button

9, 44

HDMI jacks

15, 35

HDMI OUT button

9, 101

Input 58

continued

156

Input Assign 59, 103

INPUT MODE

102

iPod

62, 63

L.F.E. (Low Frequency Effect) 13

LARGE

115

Level

119

List Mode

Lock Code

76, 130

MASTER VOLUME 10

45, 55, 111

Messages

Auto Calibration

DIGITAL MEDIA PORT

Error

152

SIRIUS

Movie

Multi Zone

89, 120

Music

60, 83

Muting

Name Input 59, 68, 113

Network Client

Neural-THX

NIGHT MODE

106

Option menu 56

Parental Lock 75, 130

Phase Audio

117, 128

Phase Noise

116, 128

PHONES

PIP (Picture in Picture)

PLII

PLIIx

Position (Auto Calibration)

112, 128

Preset channels

Preset Mode

Preset stations

PROTECTOR

152

Quick Setup 50

Radio ID 72

Recording

107

Remote

17–22, 45, 132–142

Repeat

Resetting

Resolution

122, 130

RS-232C Control

126, 131

Satellite radio 69

Screen Saver

126

Setting menu

111

Settings

111

Shuffle

SIRIUS

SIRIUS Satellite Radio

Sleep timer

105

SMALL

115

Sound Field

Speaker

114

Speaker Impedance

46, 129

Speaker Pattern

114, 129

SPEAKERS (OFF/A/B/A+B)

9, 48

Subwoofer Level

125, 131

Super Audio CD player

30, 32, 33

Sur Settings

130

Surround

81, 118

System

126

Test Tone 116, 128

TONE

TONE MODE

9, 44

Treble

9, 119, 130

Tuner

Tuning

65, 66, 68

Up converting 41

157

Additional Information

VCR 40

Video

60, 122

VIDEO 2 IN/PORTABLE AV IN jacks

XM 69

XM Radio

Zone 12V Trigger 120, 131

ZONE 2

114

Afin de réduire les risques d’incendie

ou d’choc électrique, n’exposez pas

cet appareil à la pluie ni à l’humidité.

Pour réduire les risques d’incendie, ne couvrez pas

l’orifice d’aération de l’appareil avec des journaux,

nappes, rideaux, etc. Ne placez pas de sources de

flamme nue, comme des bougies allumées, sur

l’appareil.

N’installez pas l’appareil dans un endroit exigu tel

qu’une bibliothèque ou un meuble encastré.

Pour réduire les risques d’incendie ou de décharge

électrique, n’exposez pas cet appareil à des gouttes

ou éclaboussures, et ne placez pas d’objets remplis

de liquide, comme des vases, sur l’appareil.

La fiche principale étant utilisée pour déconnecter

l’appareil du secteur, branchez l’appareil sur une

prise secteur facilement accessible. Si vous

constatez une anomalie de l’appareil, débranchez

immédiatement la fiche principale de la prise

secteur.

N’exposez pas des piles ou un appareil où des piles

sont installées à une chaleur excessive, comme aux

rayons du soleil, un feu, etc.

L’appareil n’est pas déconnecté du secteur tant qu’il

est branché à la prise secteur, même si l’appareil lui-

même a été éteint.

Une pression acoustique excessive des écouteurs et

du casque peut provoquer la surdité.

Pour les clients des États-Unis

et du Canada

Ce symbole est destiné à

prévenir l’utilisateur que la

surface peut être chaude en

fonctionnement normal.

Pour limiter le risque de choc électrique, le cordon

d’enceinte doit être raccordé à l’équipement et aux

enceintes conformément aux instructions suivantes.

1) Déconnectez le cordon d’alimentation secteur.

2) Dénudez le cordon d’enceinte sur 10 à 15 mm.

3) Raccordez correctement le cordon d’enceinte à

l’équipement et aux enceintes en veillant à ne pas

toucher l’âme du cordon d’enceinte avec votre

main. Déconnectez également le cordon

d’alimentation secteur avant de déconnecter le

cordon d’enceinte de l’équipement et des

enceintes.

Pour la Clientele en Europe

Traitement des

appareils électriques et

électroniques en fin de

vie (Applicable dans les

pays de l’Union

Européenne et aux

autres pays européens

disposant de systèmes

de collecte sélective)

Ce symbole, apposé sur le produit ou sur son

emballage, indique que ce produit ne doit pas être

traité avec les déchets ménagers. Il doit être remis à

un point de collecte approprié pour le recyclage des

équipements électriques et électroniques. En

s’assurant que ce produit est bien mis au rebut de

manière appropriée, vous aiderez à prévenir les

conséquences négatives potentielles pour

l’environnement et la santé humaine. Le recyclage

des matériaux aidera à préserver les ressources

naturelles. Pour toute information supplémentaire

au sujet du recyclage de ce produit, vous pouvez

contacter votre municipalité, votre déchetterie ou le

magasin où vous avez acheté le produit.

AVERTISSEMENT

Elimination des piles et

accumulateurs usagés

(Applicable dans les

pays de l’Union

Européenne et aux

autres pays européens

disposant de systèmes

de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs

ou sur les emballages, indique que les piles et

accumulateurs fournis avec ce produit ne doivent pas

être traités comme de simples déchets ménagers. En

vous assurant que ces piles et accumulateurs sont

mis au rebut de façon appropriée, vous participez

activement à la prévention des conséquences

négatives que leur mauvais traitement pourrait

provoquer sur l’environnement et sur la santé

humaine. Le recyclage des matériaux contribue par

ailleurs à la préservation des ressources naturelles.

Pour les produits qui pour des raisons de sécurité, de

performance ou d’intégrité de données nécessitent

une connexion permanente à une pile ou à un

accumulateur, il conviendra de vous rapprocher d’un

service technique qualifié pour effectuer son

remplacement. En rapportant votre appareil

électrique en fin de vie à un point de collecte

approprié vous vous assurez que la pile ou

l’accumulateur incorporé sera traitée correctement.

Pour tous les autres cas de figure et afin d’enlever les

piles ou accumulateurs en toute sécurité de votre

appareil, reportez-vous au manuel d’utilisation.

Rapporter les piles ou accumulateurs usagés au

point de collecte approprié pour le recyclage. Pour

toute information complémentaire au sujet du

recyclage de ce produit ou des piles et

accumulateurs, vous pouvez contacter votre

municipalité, votre déchetterie locale ou le point de

vente où vous avez acheté ce produit.

Remarque à l’intention des clients :

les informations suivantes ne

concernent que l’équipement vendu

dans les pays appliquant les directives

européennes

Le fabricant de ce produit est Sony Corporation, 1-

7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le

représentant autorisé pour la compatibilité

électromagnétique (CEM) et la sécurité du produit

est Sony Deutschland GmbH, Hedelfinger Strasse

61, 70327 Stuttgart, Allemagne. Pour tous les points

concernant l’entretien ou la garantie, voir les

adresses dans les documents d’entretien ou de

garantie séparés.

Notes sur le mode d’emploi

• Les instructions de ce manuel concernent le

modèle STR-DA5400ES. Vérifiez le numéro de

modèle figurant dans l’angle inférieur droit du

panneau avant.

• Dans ce manuel, le modèle américain/canadien est

illustré ici sauf mention contraire. Toutes les

différences de fonctionnement sont clairement

indiquées dans le texte, notamment par « Modèle

européen uniquement ».

• Les instructions de ce manuel décrivent les

commandes de la télécommande fournie. Vous

pouvez également utiliser les commandes de

l’ampli-tuner si elles ont des noms identiques ou

presque à ceux de la télécommande.

À propos du copyright

• « Neural-THX » et « neural THX » présentés dans

le mode d’emploi et affichés sur l’afficheur et dans

l’écran du menu GUI signifient Neural-THX

Surround.

Cet ampli-tuner comprend le Dolby* Digital, le Pro

Logic Surround et le DTS** Digital Surround

System.

* Fabriqué sous licence de Dolby Laboratories.

Les termes Dolby, Pro Logic et Surround EX,

ainsi que le sigle double D sont des marques

commerciales de Dolby Laboratories.

** Fabrication brevetée aux États-Unis sous le

numéro : 5,451,942; 5,956,674; 5,974,380;

5,978,762; 6,226,616; 6,487,535 et autres

brevets américains et internationaux déposés et

en attente de dépôt. DTS est une marque

déposée, les logos et le symbole DTS, ainsi que

DTS-HD et DTS-HD Master Audio sont des

Cet ampli-tuner intègre la technologie High-

Definition Multimedia Interface (HDMI™).

HDMI, le logo HDMI et High-Definition

Multimedia Interface sont des marques

commerciales ou déposées de HDMI Licensing

LLC.

XM Ready

est une marque déposée de XM

Satellite Radio Inc.

suite

logo du chien SIRIUS sont des marques déposées de

SIRIUS Satellite Radio Inc.

Ce produit, utilisant Neural-THX

Surround, est

breveté par Neural Audio Corporation et THX Ltd..

Sony Corporation octroie ainsi à l’utilisateur un

droit d’utilisation de ce produit non exclusif, non

transférable et limité conformément au brevet

américain et étranger, au brevet en attente de dépôt

et aux autres technologies ou marques commerciale

qui sont les propriétés de Neural Audio Corporation

et THX Ltd. Les marques commerciale et logos

« Neural Surround », « Neural Audio », « Neural »

et « NRL » sont les propriétés de Neural Audio

Corporation, THX est une marque commerciale de

THX Ltd., pouvant être déposée dans certaines

Le type de police de caractères (Shin Go R) installé

sur cet ampli-tuner est fourni par MORISAWA &

COMPANY LTD.

Ces noms sont des marques commerciales de

MORISAWA & COMPANY LTD. et les droits

d’auteur de la police appartiennent aussi à

MORISAWA & COMPANY LTD.

iPod est une marque de Apple Inc., déposée aux

Etats-Unis et dans d’autres pays.

Toutes les autres marques et marques déposées

appartiennent à leurs détenteurs respectifs. Dans ce

manuel, les sigles ™ et ® ne sont pas spécifiés.

La marque Bluetooth et les logos appartiennent à

Bluetooth SIG, Inc. et sont utilisés sous licence

uniquement par Sony Corporation.

Les autres marques commerciales et noms

commerciaux appartiennent à leurs propriétaires

respectifs.

« M-crew Server » est une marque commerciale de

Sony Corporation.

« BRAVIA » est une marque commerciale de Sony

Corporation.

Table des matières

Mise en service

1: Installation des enceintes ....................... 25

2: Raccordement des enceintes .................. 27

3: Raccordement de l’écran ........................ 29

4a: Raccordement des appareils audio ....... 31

4b: Raccordement des appareils vidéo ....... 36

5: Raccordement des antennes ................... 45

6: Préparation de l’ampli-tuner et de la

télécommande ....................................... 46

7: Affichage du menu GUI sur l’écran du

téléviseur ............................................... 48

8: Réglage des enceintes ............................ 49

9: Calibrage automatique aux réglages

appropriés (Auto Calibration) ............... 51

Guide pour les opérations à l’écran ............ 58

Lecture

Écoute du son/visionnage d’images à partir de

l’appareil raccordé à l’ampli-tuner ........ 61

Écoute du son/visionnage d’images à partir

des appareils raccordés au DIGITAL

MEDIA PORT ...................................... 63

Commande du TDM-iP1/iP50/TDM-NC1 à

l’aide du menu GUI de l’ampli-tuner .... 65

Sélection des stations

Écoute de stations de radio FM/AM .......... 68

Préréglage des stations de radio FM/AM ... 71

Écoute de la radio satellite

(Modèle américain/canadien

uniquement) ..........................................73

Raccorder un tuner radio satellite .............. 74

Préparer la réception de la radio satellite ... 75

Sélectionner un canal de la radio

satellite .................................................. 76

Prérégler les canaux de la radio satellite .... 78

Restreindre l’accès à des canaux

spécifiques (Parental Lock) (SIRIUS

uniquement) ..........................................79

Écoute du son surround

Lecture avec un son 2 canaux .....................84

Lecture avec son surround multicanal ........85

Écoute d’un effet surround pour de la

musique .................................................88

Écoute d’un effet surround pour des

films .......................................................90

Utilisation des

fonctionnalités multizone

Ce que vous pouvez faire avec la fonction

multizone ...............................................94

Effectuer un raccordement multizone ........95

Réglage des enceintes dans la zone 2 .........99

Changer le réglage de la zone de la

télécommande ......................................100

Commande de l’ampli-tuner depuis une autre

zone (Commandes ZONE 2/

ZONE 3) ..............................................101

Utilisation des autres

fonctionnalités

Utilisation des fonctionnalités « BRAVIA »

Sync .....................................................103

Changement des écrans qui émettent les

signaux vidéo HDMI ...........................106

Passage entre son numérique et

analogique ...........................................107

Écoute du son/visionnage d’images d’autres

entrées (Input Assign) .........................108

Utilisation de la minuterie d’arrêt ............110

Écoute du son surround à faible

volume .................................................111

Enregistrement à l’aide de

l’ampli-tuner ........................................112

Changement du mode de commande de

l’ampli-tuner et de la télécommande ...113

Utilisation d’un raccordement

bi-amplificateur ...................................115

suite

Réglage des paramètres

Utilisation du menu de paramétrage ........116

Auto Calibration .......................................117

Paramètres Speaker ...................................119

Paramètres Surround ................................123

Paramètres EQ ..........................................124

Paramètres Multi Zone .............................125

Paramètres Audio .....................................127

Paramètres Video ......................................128

Paramètres HDMI .....................................131

Paramètres System ....................................132

Utilisation sans raccordement à un

téléviseur ..............................................133

Utilisation de la

télécommande

Commande de chaque appareil à l’aide de la

télécommande ......................................138

Programmation de la télécommande ........141

Exécution automatique d’une séquence de

plusieurs commandes

(Exécution de macro-commandes) ......145

Mémorisation de codes de télécommande

n’ayant pas été préprogrammés dans la

télécommande ......................................147

Effacement de tout le contenu de la mémoire

de la télécommande .............................148

Informations

complémentaires

Glossaire ...................................................149

Précautions ...............................................153

Guide de dépannage .................................154

Spécifications ............................................159

Index .........................................................162

Description et emplacement des pièces

Panneau avant

Pour retirer le cache

Appuyez sur PUSH.

Après avoir retiré le cache, gardez-le

hors de portée des enfants.

État de la touche POWER

Arrêt

L’ampli-tuner est éteint (réglage par

défaut).

Appuyez sur POWER pour allumer

l’ampli-tuner. Vous ne pouvez pas allumer

l’ampli-tuner avec la télécommande.

Marche/Veille

Appuyez sur

?/1 de la télécommande pour

allumer l’ampli-tuner ou pour sélectionner

le mode de veille.

Lorsque vous appuyez sur POWER sur

l’ampli-tuner, il s’éteint.

suite

Désignation Fonction

A POWER Appuyez sur cette

touche pour allumer ou

éteindre l’ampli-tuner.

B Prise AUTO

CAL MIC

Permet de brancher le

microphone

d’optimisation pour la

fonction Digital

Cinema Auto

Calibration (page 51).

C TONE MODE Permet de régler

FRONT/CENTER/

SURROUND/

SURROUND BACK

BASS et TREBLE.

Appuyez plusieurs fois

sur TONE MODE pour

sélectionner BASS ou

TREBLE, puis tournez

TONE pour régler le

niveau.

TONE

D MEMORY/

ENTER

Appuyez sur cette

touche pour

commander un tuner

(FM/AM) et une radio

satellite (XM/SIRIUS)

(modèle américain/

canadien uniquement).

TUNING MODE

TUNING

E Capteur de

télécommande

Capte les signaux de la

télécommande.

F DIMMER Appuyez plusieurs fois

pour régler la

luminosité de

l’affichage.

G DISPLAY Appuyez plusieurs fois

pour sélectionner les

informations

apparaissant sur

l’affichage.

H INPUT MODE Appuyez sur cette

touche pour

sélectionner le mode

d’entrée lorsqu’un

appareil est raccordé à

la fois à une prise

numérique et à une

prise analogique

(page 107).

I Afficheur Affiche l’état actuel de

l’appareil sélectionné

ou la liste des

paramètres du menu

pouvant être

sélectionnés (page 10).

J 2CH/A.DIRECT Appuyez sur cette

touche pour

sélectionner le champ

sonore (page 84, 85,

88, 90).

A.F.D.

MOVIE

MUSIC

K ZONE/

POWER,

SELECT

Appuyez plusieurs fois

sur SELECT pour

sélectionner la zone 2,

la zone 3 ou la zone

principale. À chaque

pression sur POWER,

les signaux de sortie

pour la zone

sélectionnée sont

activés ou désactivés

(page 94).

L HDMI IN Appuyez sur cette

touche pour

sélectionner le signal

d’entrée de l’appareil

raccordé aux prises

HDMI IN (page 37).

M HDMI OUT Appuyez sur cette

touche pour

sélectionner le signal

émis vers le composant

raccordé aux prises

HDMI OUT (page 37).

Désignation Fonction

N Prise PHONES Permet de raccorder un

casque.

O SPEAKERS

(OFF/A/B/A+B)

Permet de commuter

les enceintes avant

(page 50) sur OFF, A,

B, A+B.

P Prises VIDEO 2

IN/PORTABLE

AV IN

Permet de raccorder un

appareil audio/vidéo

portable tel qu’un

caméscope ou une

console de jeux vidéo.

Q Témoin MULTI

CHANNEL

DECODING

S’allume lors du

décodage de signaux

audio multicanal.

R INPUT

SELECTOR

Tournez ce bouton pour

sélectionner la source

d’entrée que vous

désirez écouter.

Pour sélectionner la

source d’entrée pour la

zone 2 ou la zone 3,

appuyez sur ZONE/

SELECT (

qa) pour

sélectionner d’abord la

zone 2 ou la zone 3

(« ZONE 2 INPUT »

ou « ZONE 3 INPUT »

s’affiche), puis tournez

INPUT SELECTOR

pour sélectionner la

source d’entrée.

S MASTER

VOLUME

Tournez ce bouton pour

régler le volume du son

de toutes les enceintes

en même temps.

Désignation Fonction

Indicateurs sur l’affichage

Désignation Fonction

A SW S’allume quand le

subwoofer est raccordé et

que le signal audio est émis

par la prise SUBWOOFER.

Lorsque cet indicateur est

allumé, l’ampli-tuner crée

un signal de subwoofer

d’après le signal L.F.E.

qu’il reçoit du disque en

cours de lecture ou des

composantes basse

fréquence des canaux avant.

B Indicateurs

de canal de

lecture

Les lettres (L, C, R, etc.)

indiquent les canaux en

cours de lecture. Les cases

des lettres changent pour

indiquer comment l’ampli-

tuner convertit le son

multicanal de la source sur

deux canaux (downmix) (en

fonction du paramétrage

des enceintes).

L Avant gauche

R Avant droite

C Centrale (mono)

SL Surround gauche

SR Surround droite

S Surround (signal mono ou

composantes surround

obtenu par le traitement Pro

Logic)

SBL Surround arrière gauche

SBR Surround arrière droite

SB Surround arrière (signal

composantes surround

arrière obtenu par le

décodage 6.1 canaux)

Exemple :

Format d’enregistrement

(Avant/Surround) : 3/2.1

Canal de sortie : Enceintes

surround réglées sur

«NO».

Champ sonore : A.F.D.

AUTO

Désignation Fonction

LSW

C Indicateurs

d’entrée

S’allument pour indiquer

l’entrée actuelle.

INPUT Reste toujours allumé avec

l’un des indicateurs

correspondants qui

indiquent l’état de l’entrée

actuelle.

HDMI L’ampli-tuner reconnaît un

appareil connecté via des

prises HDMI IN.

DMPORT L’adaptateur DIGITAL

MEDIA PORT est raccordé

et « DMPORT » est

sélectionné.

MULTI IN L’entrée multicanal est

sélectionnée.

AUTO S’allume avec les

indicateurs correspondants

qui indiquent l’entrée

actuelle lorsque INPUT

MODE est réglé sur

«Auto».

COAX Le signal numérique est

reçu via la prise COAXIAL.

OPT Le signal numérique est

reçu via la prise OPTICAL.

ANALOG Aucun signal numérique

n’est reçu. Lorsque INPUT

MODE est réglé sur

« Analog », ou lorsque

« 2ch Analog Direct » est

sélectionné, il s’allume

également.

D EQ S’allume lorsque l’égaliseur

est activé.

E HDMI A B S’allume lorsque les

signaux sont émis de la

prise HDMI OUT A ou B.

F D.C.A.C. S’allume lorsque le

calibrage automatique est

activé.

Désignation Fonction

suite

G ZONE 2/

ZONE 3

S’allume lorsque la

commande de la zone 2/

zone 3 est activée.

H SLEEP S’allume lorsque la

minuterie d’arrêt est

activée.

I L.F.E. S’allume lorsque le disque

en cours de lecture contient

un canal L.F.E. (Low

Frequency Effects) et que le

signal du canal L.F.E. est en

cours de restitution. Les

barres sous les lettres

s’allument pour indiquer le

niveau. Comme le signal

L.F.E. n’est pas enregistré

sur la totalité du signal

d’entrée, l’indication des

barres fluctue (et peut

s’éteindre) pendant la

lecture.

J DSD S’allume lorsque l’ampli-

tuner reçoit des signaux

DSD (Direct Stream

Digital) (page 37).

Désignation Fonction

K Indicateurs

de sélection

des stations

S’allument lorsque le

récepteur sélectionne des

stations de radio ou des

stations de radio satellite.

STEREO Émission en stéréo

MONO Émission en mono

(Modèle

américain/

canadien

uniquement)

Le minisyntoniseur XM et

la station d’accueil pour la

maison sont raccordés et

« XM » est sélectionné.

SIRIUS

(Modèle

américain/

canadien

uniquement)

Le tuner SiriusConnect est

raccordé et « SIRIUS » est

sélectionné.

CAT

(Modèle

américain/

canadien

uniquement)

Le mode de catégorie est

sélectionné pendant

l’utilisation de la radio

satellite.

RDS (modèle

européen

uniquement)

Les informations RDS sont

reçues.

PRESET Le mode de sélection est sur

le mode préréglé.

MEMORY Une fonction de mémoire,

telle que Name Input, etc.,

est activée.

L H.A.T.S.

(modèle

européen

uniquement)

S’allume lorsque la

fonction H.A.T.S. (High

quality digital Audio

Transmission System) est

activée.

M BI-AMP S’allume lorsque la

sélection des enceintes

surround arrière est réglée

sur « BI-AMP ».

N D.RANGE S’allume lorsque la

compression de plage

dynamique est activée.

Désignation Fonction

O VOLUME Affiche le volume actuel du

son.

P Indicateurs

Dolby

Digital

Surround

L’un des indicateurs

s’allume lorsque l’ampli-

tuner décode les signaux au

format Dolby Digital

correspondant.

;D Dolby Digital

;D+ Dolby Digital Plus

;D EX Dolby Digital Surround EX

Remarque

Avant la lecture d’un disque au

format Dolby Digital, assurez-

vous que des raccordements

numériques ont été effectués et

que INPUT MODE ne se

trouve pas sur « Analog ».

Q Indicateurs

DTS-HD

S’allument lorsque l’ampli-

tuner décode du DTS-HD.

DTS-HD Reste toujours allumé avec

l’un des indicateurs

suivants.

MSTR DTS-HD Master Audio

LBR DTS-HD Low Bit Rate

Audio

HI RES DTS-HD High Resolution

Audio

R ;TrueHD S’allume lorsque l’ampli-

tuner décode du Dolby

TrueHD.

S L-PCM S’allume lors de la

réception de signaux PCM

(Pulse Code Modulation)

linéaires.

Désignation Fonction

T Indicateurs

Dolby

Pro Logic

Allume l’un des indicateurs

correspondants lorsque

l’ampli-tuner applique un

traitement Dolby Pro Logic

aux signaux des 2 canaux

pour la sortie des signaux

du canal central et des

canaux surround.

;PL Dolby Pro Logic

;PLII Dolby Pro Logic II

;PLIIx Dolby Pro Logic IIx

Remarque

Cet indicateur ne s’allume pas

lorsque l’enceinte centrale ou

l’enceinte surround n’est pas

raccordée.

U Indicateurs

DTS(-ES)

S’allume lors de la

réception de signaux DTS

ou DTS-ES.

DTS S’allume lorsque l’ampli-

tuner décode des signaux

DTS. 96/24 ou NEO:6

s’allume également en

fonction du format de signal

d’entrée ou du format de

décodage.

96/24 Décodage DTS 96/24

(96 kHz/24 bits)

NEO:6 DTS Neo:6 Cinema/Music

DTS-ES S’allume avec l’un des

indicateurs suivants en

fonction du format de

décodage du signal

d’entrée.

DISCRETE DTS-ES Discrete 6.1

MATRIX DTS-ES Matrix 6.1

Remarque

Avant la lecture d’un disque au

format DTS, assurez-vous que

des raccordements numériques

ont été effectués et que INPUT

MODE ne se trouve pas sur

«Analog».

Désignation Fonction

suite

V Neural-THX S’allume lorsque l’ampli-

tuner applique le traitement

Neural-THX aux signaux

d’entrée.

Désignation Fonction

Panneau arrière

A Section DIGITAL INPUT/OUTPUT

Prises

OPTICAL IN/

OUT

Permet de raccorder

un lecteur DVD, un

lecteur Super Audio

CD, etc. La prise

COAXIAL offre une

meilleure qualité

sonore (pages 29, 32,

37, 40, 41).

Prises

COAXIAL IN

Prises HDMI

IN/OUT*

Permettent de

raccorder un lecteur

DVD, un lecteur

Blu-ray Disc, un

tuner satellite.

L’image et le son

sont envoyés vers un

téléviseur ou un

projecteur (pages 29,

37).

B Prises de commande pour

appareils Sony et autres appareils

externes

Prises IR

REMOTE IN/

OUT

Permet de raccorder

un répéteur

infrarouge (page 94).

Prises

TRIGGER

OUT

Permet d’asservir la

mise sous/hors

tension d’autres

appareils

compatibles 12V

TRIGGER ou de

l’amplificateur/

ampli-tuner de la

zone 2 ou de la zone

3 (page 125).

C DMPORT

Permet de raccorder

un adaptateur Sony

DIGITAL MEDIA

PORT (page 32).

suite

D Section ANTENNA

Prise FM

ANTENNA

Permet de raccorder

l’antenne fil FM

fournie avec l’ampli-

tuner (page 45).

Prise AM

ANTENNA

Permet de raccorder

l’antenne cadre AM

fournie avec l’ampli-

tuner (page 45).

Prise XM Permet de raccorder

le minisyntoniseur

XM et la station

d’accueil pour la

maison (non fournis)

(page 74).

(Modèle américain/canadien

uniquement)

Prise SIRIUS Permet de raccorder

un tuner

SiriusConnect (non

fourni) (page 74).

(Modèle américain/canadien

uniquement)

E Section COMPONENT VIDEO

INPUT/OUTPUT

Prises Y, P

, P

IN/

OUT*

Permettent de

raccorder un lecteur

DVD, un téléviseur,

un tuner satellite

(pages 29, 40, 41).

F Port RS-232C

Utilisée pour la

maintenance et le

dépannage.

G Section AUDIO INPUT/OUTPUT

Prises AUDIO

IN/OUT

Permet de raccorder

une platine-cassette,

une platine MD, etc.

(pages 32, 35).

Prises MULTI

CHANNEL

INPUT

Permettent de

raccorder un lecteur

Super Audio CD ou

un lecteur DVD doté

d’une prise audio

analogique pour son

7.1 canaux ou 5.1

canaux (page 34).

Prises PRE

OUT

Permettent de

raccorder un

amplificateur de

puissance externe.

* Vous pouvez visionner l’image de l’entrée

sélectionnée lorsque vous raccordez les prises

HDMI OUT ou MONITOR OUT à un téléviseur

(page 29). Vous pouvez commander cet ampli-

tuner à l’aide d’une interface utilisateur graphique

GUI (Graphical User Interface) (page 48).

H Section VIDEO/AUDIO INPUT/

OUTPUT

Prises AUDIO

IN/OUT

Permet de raccorder

un magnétoscope, un

lecteur DVD, etc.

(pages 29, 40, 41,

42).

Prises VIDEO

IN/OUT*

Prises AUDIO

OUT

Prise VIDEO

OUT

Permet de raccorder

l’appareil dans la

zone 2 ou zone 3

(page 94).

Prise ZONE 2

VIDEO OUT

Prise RJ-45 utilisée

pour envoyer un

signal vidéo à

l’appareil de la zone

2. Utilisez un câble

CAT5 pour le

raccordement.

Utilisée pour

l’installation

personnalisée. Pour

obtenir des

informations sur la

manière d’utiliser

cette prise, adressez-

vous à votre

revendeur.

Attention

N’utilisez pas cette

prise pour une

connexion Ethernet

LAN. Cela pourrait

provoquer un

dysfonctionnement.

(Modèle américain/canadien

uniquement)

Prise EXT

VIDEO IN

Permet de raccorder

l’appareil pour

visionner dans la

fenêtre PIP (Picture

in Picture).

I Section SPEAKERS

Permet de raccorder

des enceintes

(page 27).

Vous pouvez utiliser la télécommande fournie

pour commander l’ampli-tuner et des appareils

audio/vidéo Sony pour lesquels la

télécommande a été programmée.

Télécommande principale

(RM-AAL013/RM-AAL014)

La télécommande RM-AAL013 est fournie

avec le modèle américain/canadien

uniquement et la télécommande RM-AAL014

est fournie avec le modèle européen

uniquement. La télécommande RM-AAL013

est illustrée ici. Toutes les différences de

fonctionnement sont clairement indiquées

dans le texte, notamment par « Modèle

européen uniquement ».

Télécommande

Désignation Fonction

A AV ?/1

(marche/

veille)

Appuyez sur cette touche pour

allumer ou éteindre les

appareils audio/vidéo pour

lesquels la télécommande a été

programmée (page 141).

Si vous appuyez en même

temps sur le bouton ?/1 (2),

l’ampli-tuner et les autres

appareils Sony s’éteignent

(SYSTEM STANDBY).

Remarque

La fonction de la touche AV ?/

1 change automatiquement à

chaque fois que vous appuyez

sur une des touches de source

d’entrée (5).

B ?/1 (marche/

veille)

Appuyez sur cette touche pour

allumer ou éteindre l’ampli-

tuner.

Si zone 2 ou zone 3 est

sélectionnée, cette touche

n’allume ou n’éteint que

l’ampli-tuner principal. Pour

éteindre tous les appareils, y

compris un amplificateur de la

zone 2 ou de la zone 3, appuyez

en même temps sur ?/1 et AV ?/

1 (1) (SYSTEM

STANDBY).

Économiser de

l’énergie en mode

veille.

Lorsque « Control for HDMI »

(page 131) et « RS-232C

Control » (page 132) sont

réglés sur « OFF ».

C ZONE Appuyez sur cette touche pour

activer la commande de la zone

2 ou de la zone 3 (page 94).

D AMP Appuyez sur cette touche pour

activer la commande de

l’ampli-tuner (page 48).

E Touches de

source

d’entrée

Appuyez sur l’une de ces

touches pour sélectionner

l’appareil que vous désirez

commander. Lorsque vous

appuyez sur une touche de

source d’entrée, l’ampli-tuner

s’allume. Les touches ont été

programmées en usine pour

commander des appareils Sony

(page 61). Vous pouvez

reprogrammer la télécommande

pour qu’elle commande des

appareils non-Sony en

procédant comme il est indiqué

sous « Programmation de la

télécommande » (page 141).

F TV INPUT Appuyez sur TV (wf), puis sur

TV INPUT pour sélectionner le

signal d’entrée d’un téléviseur.

G WIDE Appuyez sur TV (wf), puis

plusieurs fois sur WIDE pour

sélectionner le mode d’image

format large.

H D.TUNING Appuyez sur SHIFT (wg), puis

sur cette touche pour passer en

mode de sélection directe des

stations (page 69, 77).

I CLEAR Appuyez sur SHIFT (wg), puis

appuyez sur cette touche pour

– annuler une erreur lorsque

vous avez appuyé sur une

touche numérique incorrecte.

– revenir à la lecture continue,

etc. du tuner satellite ou

lecteur DVD.

J ENT/MEM Appuyez sur SHIFT (wg), puis

sur ENT/MEM pour valider la

saisie après avoir sélectionné

une chaîne, un disque ou une

plage à l’aide des touches

numériques, ou pour mémoriser

une station lorsque vous utilisez

un tuner.

K MOVIE Appuyez sur cette touche pour

sélectionner le champ sonore

pour des films (page 90).

L MUSIC Appuyez sur cette touche pour

sélectionner le champ sonore

pour la musique (page 88).

Désignation Fonction

suite

M NIGHT

MODE

Appuyez sur AMP (4), puis

sur NIGHT MODE pour activer

la fonction NIGHT MODE

(page 111).

N HDMI

OUTPUT

Appuyez sur cette touche pour

sélectionner le signal émis vers

le composant raccordé aux

prises HDMI OUT (page 37).

O GUI MODE Appuyez sur cette touche pour

commuter le mode d’affichage

du menu entre GUI MODE

(pour afficher le menu sur

l’écran du téléviseur) et

DISPLAY MODE (pour

afficher le menu sur

l’afficheur).

V/v/B/b

Appuyez sur V/v/B/b pour

sélectionner l’option du menu.

Appuyez ensuite sur pour

valider la sélection.

Q OPTIONS

TOOLS

Appuyez sur cette touche pour

afficher et sélectionner des

éléments sur les menus

d’options pour un ampli-tuner,

un lecteur DVD, un téléviseur

ou un lecteur Blu-ray Disc, etc.

R MENU

HOME

Appuyez sur cette touche pour

afficher le menu utilisé pour

commander les appareils audio/

vidéo ou un téléviseur.

S m/M

a) b)

./>

Appuyez sur cette touche pour

commander un lecteur DVD, un

lecteur Blu-ray Disc, un lecteur

CD, une platine MD, une

platine cassette ou un appareil

raccordé à l’adaptateur

DIGITAL MEDIA PORT, etc.

CATEGORY

MODE

(Modèle

américain/

canadien

uniquement)

Appuyez sur cette touche pour

sélectionner le mode de

catégorie pour le tuner satellite.

TUNING +/– Appuyez sur cette touche pour

sélectionner une station.

Désignation Fonction

T PRESET

/–

Appuyez sur cette touche pour

mémoriser des stations de radio

FM/AM/tuner satellite ou pour

les rappeler.

TV CH +

/– Appuyez sur TV (wf), puis sur

TV CH +/– pour commander un

téléviseur, un tuner satellite, un

magnétoscope, etc.

U F1/F2 Appuyez sur BD ou DVD (5),

puis sur F1 ou F2 pour

sélectionner un appareil à

commander.

• Combo HDD/DISC

F1 : HDD

F2 : disque DVD, Blu-ray

Disc

• Combo DVD/VHS

F1 : disque DVD, Blu-ray

Disc

F2 : VHS

INPUT

MODE

Appuyez sur AMP (4), puis

sur INPUT MODE pour

sélectionner le mode d’entrée

lorsqu’un appareil est raccordé

à la fois à une prise numérique

et à une prise analogique

(page 107).

SLEEP Appuyez sur AMP (4), puis

sur SLEEP pour activer la

fonction de minuterie d’arrêt

qui éteint automatiquement

l’ampli-tuner après une durée

donnée (page 110).

V RM SET UP Appuyez sur cette touche pour

configurer la télécommande

(page 113).

W THEATER Appuyez sur cette touche pour

activer et désactiver le mode

Théâtre lorsque vous connectez

l’ampli-tuner à des produits

avec « BRAVIA » Sync.

X TV Appuyez sur cette touche pour

activer la commande du

téléviseur.

Y SHIFT Appuyez sur cette touche de

façon qu’elle s’allume. Cette

touche permet de changer la

fonction des touches de la

télécommande en leur donnant

la fonction en caractères roses.

Désignation Fonction

Z Touches

numériques

Appuyez sur SHIFT (wg), puis

appuyez sur cette touche pour

– mémoriser/rappeler des

stations préréglées.

– sélectionner les numéros de

plage d’un lecteur CD, d’un

lecteur DVD, d’un lecteur

Blu-ray Disc ou d’une

platine MD. Appuyez sur -/--

(wj) pour sélectionner le

numéro de plage 10.

– sélectionner les numéros de

chaîne d’un magnétoscope

ou d’un tuner satellite.

– Après avoir appuyé sur TV

(wf), appuyez sur les touches

numériques pour

sélectionner les chaînes du

téléviseur.

wj -/-- Appuyez sur cette touche pour

sélectionner

– des numéros de plage

supérieurs à 10 d’un

magnétoscope, d’un tuner

satellite, d’un lecteur CD ou

d’une platine MD.

– des numéros de chaîne d’un

décodeur câble numérique.

wk A.F.D. Appuyez sur cette touche pour

sélectionner le champ sonore

(page 85).

wl 2CH/

A.DIRECT

Appuyez sur cette touche pour

sélectionner le champ sonore ou

pour commuter l’entrée

sélectionnée en mode

analogique sans aucun réglage

(page 84).

RESOLUTION

Appuyez plusieurs fois sur

RESOLUTION pour changer la

résolution des signaux émis de

la prise HDMI OUT ou

COMPONENT VIDEO

MONITOR OUT.

Désignation Fonction

ea PIP Appuyez sur PIP pour

commuter l’image de la fenêtre

PIP (Picture in Picture).

L’image de la fenêtre PIP

provient de la prise EXT

VIDEO IN. Vous pouvez

échanger la position de l’écran

principal et de la fenêtre PIP en

appuyant sur (qh).

Remarque

Lorsque l’entrée HDMI est

sélectionnée sur l’écran

principal, vous ne pouvez pas

échanger la position de l’écran

principal et de la fenêtre PIP.

es DISPLAY Appuyez sur cette touche pour

sélectionner les informations

apparaissant sur l’afficheur ou

sur l’écran du téléviseur pour un

magnétoscope, un tuner

satellite, un lecteur CD, un

lecteur DVD, un lecteur Blu-ray

Disc ou une platine MD.

Remarque

Dans le GUI MODE, appuyez

sur la touche pour afficher le

menu sur l’écran du téléviseur.

ed RETURN/

EXIT O

Appuyez sur cette touche pour

revenir au menu précédent ou

pour quitter le menu lorsque le

menu ou le guide à l’écran du

magnétoscope, lecteur DVD ou

tuner satellite est affiché sur

l’écran du téléviseur.

ef CATEGORY

+/–

(Modèle

américain/

canadien

uniquement)

Appuyez sur cette touche pour

sélectionner la catégorie pour le

tuner satellite.

B·/·b Appuyez sur cette touche pour

sélectionner un album.

eg DISC SKIP Appuyez sur cette touche pour

sauter un disque lorsque vous

utilisez un changeur

multidisque.

eh MASTER

VOL +/–

Appuyez sur cette touche pour

régler le volume du son de toutes

les enceintes en même temps.

TV VOL +/– Appuyez sur TV (wf), puis sur

TV VOL +/– pour régler le

niveau du son du téléviseur.

Désignation Fonction

suite

Pour plus d’informations sur les touches que vous

pouvez utiliser pour commander chaque appareil,

consultez le tableau de la page 139.

Ces touches (TV/5, N, PRESET +/TV CH +)

comportent un point tactile. Utilisez ce point

tactile comme repère.

Remarques

• Certaines fonctions expliquées dans cette section

peuvent être inopérantes sur certains modèles.

• L’explication ci-dessus n’est donnée qu’à titre

d’exemple. Pour certains appareils, l’opération ci-

dessus n’est donc pas possible ou s’effectue

différemment.

Télécommande de la zone 2/

zone 3 (RM-AAP027)

Cette télécommande est pour les opérations de

la zone 2/zone 3 (page 94).

ej MUTING Appuyez sur cette touche pour

couper temporairement le son.

Appuyez de nouveau sur cette

touche pour rétablir le son.

ek BD/DVD/

TOP MENU,

Appuyez sur cette touche pour

afficher les menus d’un lecteur

DVD sur l’écran du téléviseur.

Puis utilisez V/v/B/b et

pour effectuer une opération de

menu.

MACRO1,

MACRO2

Appuyez sur AMP (4), puis

sur MACRO 1 ou MACRO 2

pour programmer la fonction

macro (page 145).

Désignation Fonction

A AV ?/1

(marche/

veille)

Appuyez sur cette touche pour

allumer ou éteindre les

appareils audio/vidéo pour

lesquels la télécommande a été

programmée (page 141).

Appuyez sur ?/1 (2) en même

temps pour éteindre les ampli-

tuner de la zone principale, de la

zone 2 et 3, ainsi que tout autre

appareil Sony (SYSTEM

STANDBY).

Remarque

La fonction de la touche AV ?/

1 change automatiquement à

chaque fois que vous appuyez

sur une des touches de source

d’entrée (4).

B ?/1 (marche/

veille)

Appuyez sur cette touche pour

allumer ou éteindre l’ampli-

tuner dans la zone 2 ou la

zone 3.

Appuyez sur AV ?/1 (1) en

même temps pour éteindre les

ampli-tuner dans la zone

principale, la zone 2 et la

zone 3, ainsi que tout autre

appareil Sony (SYSTEM

STANDBY).

C ZONE Appuyez sur cette touche pour

activer la commande de la zone

2 ou de la zone 3 (page 94).

D Touches de

source

d’entrée

Appuyez sur l’une de ces

touches pour sélectionner

l’appareil que vous désirez

commander. Appuyez sur une

touche marquée en rose après

avoir appuyé sur SHIFT (qk).

Lorsque vous appuyez sur une

touche de source d’entrée,

l’ampli-tuner s’allume. Les

touches ont été programmées en

usine pour commander des

appareils Sony (page 101).

Vous pouvez reprogrammer la

télécommande pour qu’elle

commande des appareils non-

Sony en procédant comme il est

indiqué sous « Programmation

de la télécommande »

(page 141).

E ENTER Appuyez sur cette touche pour

saisir la valeur après avoir

sélectionné une chaîne, un

disque ou une piste à l’aide des

touches numériques.

F PICTURE Appuyez plusieurs fois sur cette

touche pour naviguer dans les

modes d’image disponibles du

téléviseur.

G FAVORITES Appuyez une fois sur cette

touche pour afficher la liste des

chaînes préférées enregistrées

sur le téléviseur.

H F1/F2 Appuyez sur BD ou DVD (4),

puis sur F1 ou F2 pour

sélectionner un appareil à

commander.

• Combo HDD/DISC

F1 : HDD

F2 : disque DVD, Blu-ray

Disc

• Combo DVD/VHS

F1 : disque DVD, Blu-ray

Disc

F2 : VHS

Remarque

La fonction F1/F2 ne

fonctionne pas avec les

appareils vidéo qui ne disposent

pas de la fonction

d’enregistrement.

I GUIDE Appuyez sur cette touche pour

afficher une liste du lecteur

DVD ou du tuner satellite sur

l’écran du téléviseur.

V/v/B/b

Appuyez sur V/v/B/b pour

sélectionner les éléments de

menu de la zone 2/zone 3. Puis

appuyez sur pour valider la

sélection.

K OPTIONS

TOOLS

Appuyez sur cette touche pour

afficher et sélectionner des

éléments sur les menus

d’options pour un ampli-tuner,

un lecteur DVD, un téléviseur

ou un lecteur Blu-ray Disc, etc.

L MENU

HOME

Appuyez sur cette touche pour

afficher le menu utilisé pour

commander les appareils audio/

vidéo ou un téléviseur.

Désignation Fonction

suite

Pour plus d’informations sur les touches que vous

pouvez utiliser pour commander chaque appareil,

consultez le tableau de la page 140.

Ces touches (SAT/5, N, PRESET +/TV CH +)

comportent un point tactile. Utilisez ce point

tactile comme repère.

M m/M

a) b)

./>

Appuyez sur cette touche pour

commander un lecteur DVD, un

lecteur Blu-ray Disc, un lecteur

CD, une platine MD, une

platine cassette ou un appareil

raccordé à l’adaptateur

DIGITAL MEDIA PORT, etc.

N PRESET

/–

Appuyez sur cette touche pour

mémoriser des stations de radio

FM/AM/tuner satellite ou pour

les rappeler.

TV CH +

/– Appuyez sur TV (qj), puis

appuyez sur TV CH +/– pour

commander le téléviseur, le

tuner satellite, le magnétoscope,

etc.

O RM SET UP Appuyez sur cette touche pour

configurer la télécommande.

P TV ?/1 Appuyez sur cette touche pour

allumer ou éteindre le

téléviseur.

Q TV Appuyez sur cette touche pour

activer la commande du

téléviseur.

R SHIFT Appuyez sur cette touche de

façon qu’elle s’allume. Cette

touche permet de changer la

fonction des touches de la

télécommande en leur donnant

la fonction en caractères roses.

S WIDE Appuyez plusieurs fois sur cette

touche pour sélectionner le

mode d’image format large.

T TV INPUT Appuyez sur TV (qj), puis

appuyez sur TV INPUT pour

sélectionner le signal d’entrée

d’un téléviseur.

U BD/DVD

TOP MENU,

Appuyez sur cette touche pour

afficher les menus d’un lecteur

DVD sur l’écran du téléviseur.

Puis utilisez V/v/B/b et

pour effectuer une opération de

menu.

Désignation Fonction

V DISPLAY Appuyez sur cette touche pour

sélectionner les informations

apparaissant sur l’afficheur ou

sur l’écran du téléviseur pour un

magnétoscope, un tuner

satellite, un lecteur CD, un

lecteur DVD, un lecteur Blu-ray

Disc ou une platine MD.

Remarque

Dans le mode GUI, appuyez sur

la touche pour afficher le menu

sur l’écran du téléviseur.

W RETURN/

EXIT O

Appuyez sur cette touche pour

revenir au menu précédent ou

pour quitter le menu lorsque le

menu ou le guide à l’écran du

magnétoscope, lecteur DVD ou

tuner satellite est affiché sur

l’écran du téléviseur.

X B·/·b Appuyez sur cette touche pour

sélectionner un album.

Y DISC SKIP Appuyez sur cette touche pour

sauter un disque lorsque vous

utilisez un changeur

multidisque.

Z MASTER

VOL +/–

Appuyez sur cette touche pour

régler le niveau sonore de tous

les haut-parleurs de la zone 2/

zone 3 en même temps.

TV VOL +/– Appuyez sur TV (qj), puis

appuyez sur TV VOL +/– pour

régler le niveau sonore du

téléviseur dans la zone 2/

zone 3.

wj MUTING Appuyez sur cette touche pour

couper temporairement le son.

Appuyez de nouveau sur cette

touche pour rétablir le son.

Désignation Fonction

Mise en service

1: Installation des enceintes

Cet ampli-tuner vous permet d’utiliser un système 7.1 canaux (7 enceintes et un subwoofer).

Pour tirer pleinement parti du son surround

cinéma multicanal, vous devez utiliser cinq

enceintes (deux enceintes avant, une enceinte

centrale et deux enceintes surround) et un

subwoofer (système 5.1 canaux).

Exemple d’une configuration

d’enceintes 5.1 canaux

AEnceinte avant gauche

BEnceinte avant droite

CEnceinte centrale

DEnceinte surround gauche

EEnceinte surround droite

HSubwoofer

Vous pourrez bénéficier de la haute fidélité de

restitution du son d’un contenu DVD ou Blu-

ray Disc enregistré en format Surround EX si

vous raccordez une enceinte surround arrière

supplémentaire (système 6.1 canaux) ou deux

enceintes surround arrière supplémentaires

(système 7.1 canaux).

Exemple d’une configuration

d’enceintes 7.1 canaux

AEnceinte avant gauche

BEnceinte avant droite

CEnceinte centrale

DEnceinte surround gauche

EEnceinte surround droite

FEnceinte surround arrière gauche

GEnceinte surround arrière droite

HSubwoofer

Mise en service

Utilisation d’un système 5.1/7.1

canaux

suite

Conseils

• Les angles A doivent être identiques.

• Dans le cas d’un système 6.1 canaux, placez

l’enceinte surround arrière derrière la position du

siège.

• Vous pouvez placer le subwoofer où vous le désirez

car il n’émet pas de signaux très directionnels.

Mise en service

2: Raccordement des enceintes

Avant de raccorder les cordons, débranchez le cordon d’alimentation secteur.

AEnceinte avant A (G)

BEnceinte avant A (D)

CEnceinte centrale

DSubwoofer

EEnceinte surround arrière (G)

FEnceinte surround arrière (D)

GEnceinte surround (G)

HEnceinte surround (D)

Si vous disposez d’une paire d’enceintes

supplémentaires, raccordez-les aux bornes

FRONT SPEAKERS B. Vous pouvez

sélectionner les enceintes avant que vous

désirez utiliser à l’aide du commutateur

SPEAKERS (OFF/A/B/A+B) du panneau

avant (page 50).

HG F

BAD

FRONT SPEAKERS

Bornes B

A Cordon audio mono (non fourni)

B Cordons d’enceintes (non fournis)

suite

Si le subwoofer raccordé comporte une

fonction de mise en veille automatique,

désactivez cette fonction pour regarder des

films. Si la fonction de mise en veille

automatique est activée, l’ampli-tuner se met

automatiquement en veille lorsque le signal

d’entrée du subwoofer descend au-dessous

d’un certain seuil et il n’y a alors plus de son.

Si vous ne raccordez qu’une enceinte

surround arrière, raccordez-la aux bornes

SURROUND BACK SPEAKERS L.

Remarques

• Lorsque toutes les enceintes raccordées ont une

impédance nominale égale ou supérieure à 8 ohms,

placez « Impedance » dans le menu de

paramétrage Speaker sur « 8 Ω ». Dans les autres

cas, sélectionnez « 4 Ω ». Pour plus

d’informations, voir « 8: Réglage des enceintes »

(page 49).

• Avant de brancher le cordon d’alimentation

secteur, assurez-vous que les câbles métalliques

des cordons d’enceintes ne sont pas en contact

entre les bornes SPEAKERS.

Conseil

Pour ne raccorder que certaines de vos enceintes à

un autre amplificateur de puissance, utilisez les

prises PRE OUT. Le même signal est émis par les

bornes SPEAKERS et les prises PRE OUT. Si, par

exemple, vous ne désirez raccorder que les enceintes

avant à un autre amplificateur, raccordez cet

amplificateur aux prises PRE OUT FRONT L et R.

Raccordement pour la ZONE 2

Vous pouvez affecter les bornes SURROUND

BACK SPEAKERS E et F aux enceintes de

la zone 2. Placez « Sur Back Assign » sur

« ZONE2 » dans le menu de paramétrage

Speaker.

Pour plus d’informations sur les

raccordements et les commandes pour la zone

2, voir « Utilisation des fonctionnalités

multizone» (page94).

Mise en service

3: Raccordement de l’écran

Vous pouvez visionner l’image de l’entrée sélectionnée lorsque vous raccordez les prises HDMI

OUT ou MONITOR OUT à un téléviseur. Vous pouvez commander cet ampli-tuner à l’aide d’une

interface utilisateur graphique GUI (Graphical User Interface).

Il n’est pas nécessaire de raccorder tous les câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Écran de téléviseur

A Cordon optique numérique (non fourni)

B Cordon audio (non fourni)

C Cordon vidéo (non fourni)

D Cordon vidéo composantes (non fourni)

E HDMI câble (non fourni)

Signaux audio

CD E

Signaux vidéo

suite

Remarques

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Raccordez un écran tel qu’un écran de téléviseur ou

un projecteur à la prise MONITOR VIDEO OUT

de l’ampli-tuner. Il se peut que vous ne puissiez pas

enregistrer, même si vous raccordez un appareil

enregistreur.

• Allumez l’ampli-tuner si les signaux vidéo et audio

de l’appareil lecteur sont transmis au téléviseur via

l’ampli-tuner. Si l’ampli-tuner n’est pas allumé, les

signaux vidéo et audio ne seront pas transmis.

• Si l’état de la liaison entre le téléviseur et l’antenne

est mauvais, il se peut que l’image sur l’écran du

téléviseur présente des distorsions. Éloignez alors

l’antenne de l’ampli-tuner.

Conseils

• L’ampli-tuner possède une fonction de conversion

vidéo. Pour plus d’informations, voir « Remarques

sur la conversion des signaux vidéo » (page 44).

• Si vous raccordez la prise de sortie audio du

téléviseur aux prises TV IN de l’ampli-tuner, vous

entendez le son du téléviseur par les enceintes

connectées à l’ampli-tuner. Dans cette

configuration, si la prise de sortie audio du

téléviseur peut être commutée entre « Fixe » et

« Variable », placez-la sur « Fixe ».

• L’économiseur d’écran est activé lorsque le menu

GUI s’affiche sur l’écran du téléviseur et

qu’aucune commande n’a été effectuée pendant 15

minutes.

Mise en service

4a: Raccordement des appareils audio

Cette section décrit comment raccorder vos

appareils à cet ampli-tuner. Avant de

commencer, consultez le tableau « Appareil à

raccorder » pour connaître les pages à

consulter pour le raccordement de chaque

appareil.

Après avoir raccordé tous vos appareils,

passez à « 5: Raccordement des antennes »

(page 45).

Comment raccorder vos

appareils

Appareil à raccorder Page

Lecteur Super Audio

CD/lecteur CD

Avec sortie audio

numérique

Avec sortie audio

multicanal

Avec sortie audio

analogique seulement

Platine MD Avec sortie audio

numérique

Avec sortie audio

analogique seulement

Platine-cassette, platine tourne-disque

analogique

L’illustration suivante indique comment raccorder un lecteur Super Audio CD, un lecteur CD, une

platine MD et un adaptateur DIGITAL MEDIA PORT.

Remarques

• Lors du raccordement de cordons optiques

numériques, insérez les fiches en les tenant bien

droites jusqu’au déclic.

• Ne pliez pas et n’attachez pas des cordons optiques

numériques.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Pour débrancher l’adaptateur DIGITAL MEDIA

PORT, observez les précautions suivantes.

– Retirez l’adaptateur DIGITAL MEDIA PORT

après avoir retiré le cordon si des cordons sont

branchés sur la prise COMPONENT VIDEO.

– Retirez l’adaptateur DIGITAL MEDIA PORT

en appuyant sur les côtés du connecteur car

celui-ci est verrouillé en position.

Conseil

Toutes les prises audio numériques sont compatibles

avec des fréquences d’échantillonnage de 32 kHz,

44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz.

Raccordement d’appareils dotés de prises d’entrée/sortie audio

numériques

Lecteur Super

Audio CD, lecteur

Platine MD

A Cordon optique numérique (non fourni)

B Cordon audio (non fourni)

C Cordon coaxial numérique (non fourni)

Adaptateur DIGITAL

MEDIA PORT

BBC

Mise en service

Remarques sur la lecture d’un

Super Audio CD sur un lecteur

Super Audio CD

• Vous n’entendrez pas le son d’un Super

Audio CD si le lecteur Super Audio CD

utilisé pour le lire n’est raccordé qu’à la prise

COAXIAL SA-CD/CD IN de cet ampli-

tuner. Pour la lecture d’un Super Audio CD,

raccordez le lecteur aux prises MULTI

CHANNEL INPUT ou SA-CD/CD IN.

Consultez le mode d’emploi du lecteur

Super Audio CD.

• Raccordez un lecteur qui peut émettre des

signaux DSD depuis la prise HDMI vers

l’ampli-tuner à l’aide d’un câble HDMI.

• Vous ne pouvez pas effectuer un

enregistrement numérique d’un Super Audio

CD.

• Lors du raccordement de cordons optiques

numériques, insérez les fiches en les tenant

bien droites jusqu’au déclic.

• Ne pliez pas et n’attachez pas des cordons

optiques numériques.

Si vous désirez raccorder

plusieurs appareils numériques

alors que toutes les prises sont

occupées

Voir « Écoute du son/visionnage d’images

d’autres entrées (Input Assign) » (page 108).

Si votre lecteur DVD, lecteur Blu-ray Disc ou lecteur Super Audio CD comporte des prises de

sortie multicanal, vous pouvez les raccorder aux prises MULTI CHANNEL INPUT de cet ampli-

tuner pour bénéficier du son multicanal. Vous pouvez également utiliser les prises d’entrée

multicanal pour raccorder un décodeur multicanal externe.

Remarques

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Le lecteur DVD, le lecteur Blu-ray Disc et le

lecteur Super Audio CD ne comportent peut-être

pas de prise SURROUND BACK.

• Lorsque « Sur Back Assign » est placé sur « BI-

AMP » ou « ZONE2 » dans le menu de

paramétrage Speaker, l’entrée aux prises SUR

BACK n’est pas valide.

• Les signaux d’entrée audio des prises MULTI

CHANNEL INPUT ne sont émis sur aucune prise

de sortie audio. Les signaux ne peuvent pas être

enregistrés.

Raccordement d’appareils dotés de prises de sortie multicanal

Lecteur DVD, Lecteur

Blu-ray Disc,

Lecteur Super Audio CD,

etc.

A Cordon audio (non fourni)

B Cordon audio mono (non fourni)

Mise en service

L’illustration suivante indique comment raccorder un appareil doté de prises analogiques tel qu’une

platine-cassette, une platine tourne-disque, etc.

Remarques

• Si votre platine tourne-disque comporte un fil de

terre, raccordez-le à la borne (U) SIGNAL GND.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Raccordement d’appareils dotés de prises audio analogiques

Lecteur

Super

Audio CD,

lecteur CD

Platine tourne-disque

Platine-cassette

A Cordon audio (non fourni)

Platine MD

4b: Raccordement des appareils vidéo

Cette section décrit comment raccorder vos

appareils à cet ampli-tuner. Avant de

commencer, consultez le tableau « Appareil à

raccorder » pour connaître les pages à

consulter pour le raccordement de chaque

appareil.

Après avoir raccordé tous vos appareils,

passez à « 5: Raccordement des antennes »

(page 45).

La qualité d’image dépend de la prise utilisée

pour le raccordement. Voir l’illustration ci-

dessous. Sélectionnez la méthode de

raccordement correspondant aux prises de vos

appareils.

Comment raccorder vos

appareils

Appareil à raccorder Page

Écran de téléviseur 29

Avec prise HDMI 37

Lecteur DVD, lecteur Blu-ray Disc 40

Tuner satellite, boîtier décodeur 41

Enregistreur DVD, magnétoscope 42

Caméscope, console de jeux vidéo, etc. 42

Prises d’entrée/sortie vidéo à

raccorder

Image de haute qualité

Numérique Analogique

Mise en service

HDMI est le sigle de High-Definition

Multimedia Interface. Cette interface transmet

les signaux vidéo et audio en format

numérique.

Fonctionnalités HDMI

• Un signal audio numérique d’une liaison

HDMI peut être émis par les enceintes et les

prises PRE OUT de cet ampli-tuner. Ce

signal prend en charge le Dolby Digital, le

DTS, le DSD et le PCM linéaire.

• Ce récepteur peut recevoir le PCM linéaire

(fréquence d’échantillonnage inférieure à

192 kHz) avec des signaux audio

numériques comportant jusqu’à 8 canaux

grâce à la prise HDMI IN.

• Des signaux vidéo analogiques reçus à la

prise VIDEO ou aux prises COMPONENT

VIDEO peuvent être émis comme des

signaux HDMI. Les signaux audio ne sont

pas émis par une prise HDMI OUT lorsque

l’image est convertie.

• Cet ampli-tuner prend en charge la

transmission DSD (Super Audio CD),

étendue en HDMI ver1.2.

• Cet ampli-tuner prend en charge les

transmissions High Bitrate Audio (DTS-HD

Master Audio, Dolby TrueHD), Deep Color

et xvYCC, étendues en HDMI ver1.3.

• Les prises HDMI de cet ampli-tuner

prennent en charge la fonction Commande

pour HDMI. Cependant, la prise HDMI

OUT B ne prend pas en charge la fonction

Commande pour HDMI.

• HDMI IN 5 est une entrée de grande qualité

sonore. Entrez IN 5 lorsque vous avez

besoin d’une qualité sonore supérieure. Vous

pouvez aussi utiliser la prise IN 5 de la

même façon que les prises HDMI IN 1 à

IN 4, et HDMI IN 6.

Raccordement d’appareils dotés

de prises HDMI

suite

Pour profiter d’un son surround

multicanal sur le téléviseur

Vous pouvez écouter un son surround

multicanal sur votre téléviseur à partir des

enceintes raccordées à l’ampli-tuner.

Raccordez la prise de sortie OPTICAL du

téléviseur à la prise OPTICAL IN de l’ampli-

tuner.

Conseil

Raccordez au moins l’un des cordons audio (B ou

C).

Lecteur DVD Tuner satellite/Boîtier décodeur Lecteur Blu-ray Disc, PS3™,

enregistreur à disque dur

A Câble HDMI (non fourni)

Nous vous recommandons d’utiliser un câble Sony HDMI.

B Cordon optique numérique (non fourni)

C Cordon audio (non fourni)

Signaux audio/

vidéo

Signaux audio/

vidéo

Signaux audio/

vidéo

Écran de téléviseur, projecteur, etc.

Signaux

audio

Signaux

audio/

vidéo

Vers les prises

TV OPTICAL IN

Projecteur, etc.

Signaux

audio/

vidéo

Mise en service

Remarques sur les

raccordements des câbles

• Nous vous recommandons d’utiliser un

câble HDMI portant le logo HDMI (fabriqué

par Sony) pour la prise HDMI correspondant

à la haute vitesse (un câble HDMI version

1.3a, catégorie 2) lorsque vous regardez des

images ou écoutez du son pendant une

transmission Deep Color ou lorsque vous

regardez une image en 1080p ou plus.

• Nous déconseillons d’utiliser un câble de

conversion HDMI-DVI. Si l’on raccorde un

câble de conversion HDMI-DVI à un

appareil DVI-D, il se peut que le son et/ou

l’image ne soient pas émis. Raccordez

d’autres cordons audio ou cordons de liaison

numérique, puis réglez « Input Assign »

dans le menu d’options Input lorsque le son

n’est pas émis correctement.

• Avant de raccorder les câbles, débranchez le

cordon d’alimentation secteur.

Remarques sur les

raccordements HDMI

• Si l’image laisse à désirer ou si le son n’est

pas émis par un appareil raccordé par le

câble HDMI, vérifiez le paramétrage de

l’appareil raccordé.

• Un signal audio reçu à la prise HDMI IN est

émis par les prises de sortie d’enceintes, la

prise HDMI OUT et les prises PRE OUT. Il

n’est pas émis par les autres prises audio.

• Un signal vidéo reçu à la prise HDMI IN ne

peut être émis que par la prise HDMI OUT.

Le signal vidéo reçu ne peut pas être émis

par les prises VIDEO OUT ou MONITOR

VIDEO OUT.

• Les signaux audio et vidéo de l’entrée

HDMI ne sont pas émis de la prise HDMI

OUT lorsque le menu de l’ampli-tuner est

affiché.

• Pour entendre le son par les haut-parleurs du

téléviseur, placez « Audio Out » sur

« TV+AMP » dans le menu de paramétrage

HDMI. S’il est réglé sur « AMP », le son ne

peut pas être émis par le haut-parleur du

téléviseur.

• Allumez l’ampli-tuner si les signaux vidéo

et audio d’un appareil lecteur sont transmis à

un téléviseur via l’ampli-tuner. Si l’ampli-

tuner n’est pas allumé, les signaux vidéo et

audio ne seront pas transmis.

• Il se peut que les signaux audio (fréquence

d’échantillonnage, nombre de bits, etc.)

transmis par une prise HDMI soient

supprimés par l’appareil raccordé. Si

l’image laisse à désirer ou si le son n’est pas

émis par un appareil raccordé par le câble

HDMI, vérifiez le paramétrage de l’appareil

raccordé.

• Le son peut être interrompu lors d’une

commutation de la fréquence

d’échantillonnage, du nombre de canaux ou

du format audio des signaux de sortie de

l’appareil lecteur.

• Si l’appareil raccordé n’est pas compatible

avec la technologie de protection des droits

d’auteur (HDCP), il se peut qu’il y ait une

distorsion ou une absence de sortie d’image

et/ou de son à la prise HDMI OUT.

Vérifiez alors les spécifications de l’appareil

raccordé.

• Pour plus d’informations, consultez le mode

d’emploi de chaque appareil raccordé.

• Vous pouvez profiter du High Bitrate Audio

(DTS-HD Master Audio, Dolby TrueHD),

DSD, PCM linéaire multicanal uniquement

avec une connexion HDMI.

• Réglez la résolution de l’image du lecteur

supérieure à 720p/1080i pour profiter du

High Bitrate Audio (DTS-HD Master

Audio, Dolby TrueHD).

• La résolution d’image du lecteur peut

nécessiter des réglages avant que vous ne

puissiez profiter du DSD et du PCM linéaire

multicanal. Reportez-vous au mode

d’emploi du lecteur.

• Tous les appareils HDMI ne prennent pas en

charge toutes les fonctions définies par la

version HDMI spécifiée. Par exemple, les

appareils qui prennent en charge HDMI, ver.

1.3a, peuvent ne pas prendre en charge Deep

Color.

L’illustration suivante indique comment raccorder un lecteur DVD ou un lecteur Blu-ray Disc.

Il n’est pas nécessaire de raccorder tous les câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

* Lorsque vous raccordez un appareil comportant

une prise OPTICAL, placez « Input Assign » dans

le menu Input.

Remarques

• Pour l’émission du son numérique multicanal,

activez la sortie audio numérique sur le lecteur

DVD ou le lecteur Blu-ray Disc. Consultez le mode

d’emploi du lecteur DVD ou du lecteur Blu-ray

Disc.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Raccordement d’un lecteur DVD ou d’un lecteur Blu-ray Disc

Lecteur DVD, lecteur Blu-ray Disc

ABC

A Cordon optique numérique (non

fourni)

B Cordon coaxial numérique (non

fourni)

C Cordon audio (non fourni)

D Cordon vidéo (non fourni)

E Cordon vidéo composantes (non

fourni)

Signaux audio Signaux vidéo

Mise en service

L’illustration suivante indique comment raccorder un tuner satellite ou un boîtier décodeur.

Il n’est pas nécessaire de raccorder tous les câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Remarque

Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Raccorder un tuner satellite, boîtier décodeur

Tuner satellite, boîtier décodeur

AB C D

A Cordon optique numérique (non fourni)

B Cordon audio (non fourni)

C Cordon vidéo (non fourni)

D Cordon vidéo composantes (non fourni)

Signaux audio Signaux vidéo

L’illustration suivante indique comment raccorder un appareil doté de prises analogiques tel qu’un

enregistreur DVD ou un magnétoscope, etc.

Il n’est pas nécessaire de raccorder tous les câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Raccordement d’appareils dotés de prises vidéo et audio analogiques

Enregistreur DVD, magnétoscope

Signaux audio Signaux vidéo

A Cordon audio (non fourni)

B Cordon vidéo (non fourni)

Mise en service

Fonction de conversion des signaux vidéo

Cet ampli-tuner est doté d’une fonction de conversion des signaux vidéo.

• Les signaux vidéo composite peuvent être émis après avoir été convertis en signaux vidéo HDMI

ou signaux vidéo composantes.

• Les signaux vidéo composantes peuvent être émis après avoir été convertis en signaux vidéo

HDMI et signaux vidéo.

En tant que réglage par défaut, les signaux vidéo reçus de l’appareil raccordé sont émis vers les

prises HDMI OUT ou MONITOR OUT comme l’indique le tableau ci-dessous.

Nous vous recommandons de régler la fonction de conversion vidéo pour qu’elle corresponde à la

résolution d’écran que vous utilisez.

Pour plus d’informations sur la fonction de conversion des signaux vidéo, voir « Paramètres

Video » (page 128).

a : Les signaux vidéo sont émis.

– : Les signaux vidéo ne sont pas émis.

Vers les prises VIDEO 2 IN/

PORTABLE AV IN

C Cordon audio/vidéo (non fourni)

Caméscope,

console de jeux vidéo

Remarque

Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Retirez le cache.

HDMI OUT A B

COMPONENT VIDEO

MONITOR OUT

MONITOR VIDEO OUT

HDMI IN 1/2/3/4/5/6 a ––

VIDEO IN aa a

COMPONENT VIDEO IN aa a

Prise INPUT

Prise

OUTPUT

suite

Remarques sur la conversion

des signaux vidéo

• Lorsque des signaux vidéo d’un

magnétoscope, etc., sont convertis sur cet

ampli-tuner avant d’être fournis à votre

téléviseur, il se peut que l’image à l’écran

présente une distorsion horizontale ou ne

s’affiche pas selon l’état de sortie du signal

vidéo.

• Les signaux vidéo HDMI ne peuvent pas

être convertis en signaux vidéo composantes

et signaux vidéo.

• Les signaux vidéo convertis ne sont pas émis

par la prise VIDEO OUT 1.

• Lorsque vous visionnez une cassette sur un

magnétoscope doté d’un circuit

d’amélioration d’image tel que TBC, il se

peut que les images présentent une

distorsion ou qu’il n’y ait pas d’image.

Désactivez alors la fonction de circuit

d’amélioration d’image.

• La résolution des signaux émis vers les

prises COMPONENT VIDEO MONITOR

OUT est convertie jusqu’à 1080i. La

résolution des signaux émis vers la prise

HDMI OUT est convertie jusqu’à 1080p.

• Les prises COMPONENT VIDEO

MONITOR OUT comportent des

restrictions de résolution lors de la

conversion de la résolution de signaux vidéo

codés par des technologies de protection des

droits d’auteur. Les prises COMPONENT

VIDEO MONITOR OUT émettent jusqu’à

une résolution de 480p. La prise HDMI

OUT ne comporte pas de restriction de

résolution.

• Des signaux vidéo dont la résolution a été

convertie ne peuvent pas être émis des prises

COMPONENT VIDEO MONITOR OUT ni

de la prise HDMI OUT. Les signaux vidéo

sont émis de la prise HDMI OUT lorsque les

deux sont connectés.

• Placez « Resolution » sur « AUTO » ou

« 480i/576i » dans le menu de paramétrage

Video pour émettre les signaux vidéo depuis

les prises MONITOR VIDEO OUT,

COMPONENT VIDEO MONITOR OUT,

lorsque les deux sont raccordées.

Pour afficher les sous-titres

codés (modèle américain/

canadien uniquement)

Placez « Resolution » sur « DIRECT » dans le

menu de paramétrage Video lors de la

réception d’un signal qui accepte les sous-

titres codés.

Utilisez le même type de cordon pour les

signaux d’entrée/sortie.

Remarque

Les sous-titres codés n’apparaissent pas dans

la zone 2.

Pour raccorder un appareil

enregistreur

Pour enregistrer, raccordez l’appareil

enregistreur aux prises VIDEO OUT de

l’ampli-tuner. Raccordez les cordons pour les

signaux d’entrée et de sortie au même type de

prise, car les prises VIDEO OUT ne sont pas

dotées d’une fonction de transcodage.

Remarque

Il se peut que les signaux émis par les prises HDMI

OUT ou MONITOR OUT ne soient pas

correctement enregistrés.

Mise en service

5: Raccordement des antennes

Raccordez l’antenne cadre AM et l’antenne fil FM fournies.

* La forme du connecteur peut différer selon les

zones.

Remarques

• Pour empêcher les parasites, placez l’antenne cadre

AM à l’écart de l’ampli-tuner et des autres

appareils.

• Déployez complètement l’antenne fil FM.

• Après avoir raccordé l’antenne fil FM, maintenez-

la aussi horizontale que possible.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Antenne fil FM (fournie)

Antenne cadre AM

(fournie)

6: Préparation de l’ampli-

tuner et de la

télécommande

Branchez une extrémité du cordon

d’alimentation secteur fourni à la borne AC IN

de l’ampli-tuner et l’autre extrémité à une

prise murale.

Remarques

• Avant de brancher le cordon d’alimentation

secteur, assurez-vous que les câbles métalliques

des cordons d’enceintes ne sont pas en contact

entre les bornes SPEAKERS.

• Branchez fermement le cordon d’alimentation

secteur.

Il reste un espace entre la fiche du cordon

d’alimentation secteur et le panneau arrière,

même lorsque le cordon d’alimentation est

enfoncé à fond. C’est ainsi que le cordon doit

être branché. Ceci n’est pas une anomalie.

Remarques (modèle américain/

canadien uniquement)

• La AC OUTLET située à l’arrière de l’appareil est

une prise commutée qui active l’appareil raccordé

uniquement lorsque l’ampli-tuner est allumé.

• Assurez-vous que la consommation électrique

totale du/des appareil(s) connecté(s) à la AC

OUTLET de l’ampli-tuner ne dépasse pas la

puissance en watts indiquée sur le panneau arrière.

Ne raccordez pas d’appareils électriques dont la

puissance en watts est élevée tels que les fers à

repasser, les ventilateurs ou les téléviseurs à cette

prise. Cela pourrait provoquer un

dysfonctionnement.

Avant d’utiliser l’ampli-tuner pour la première

fois, exécutez la procédure de configuration

initiale ci-dessous. Vous pouvez également

utiliser cette procédure pour réinitialiser les

paramètres aux réglages d’usine.

1 Appuyez sur POWER pour

éteindre l’ampli-tuner.

2 Maintenez POWER enfoncé tout

en appuyant sur TONE MODE et

HDMI IN pour allumer l’ampli-

tuner.

Branchement du cordon

d’alimentation secteur

Borne AC IN

Vers la prise murale

AC OUTLET

(Modèle américain/

canadien

uniquement)

Cordon

d’alimentation

secteur (fourni)

Exécution de la procédure de

configuration initiale

POWER

TONE MODE HDMI IN

Mise en service

3 Relâchez TONE MODE et HDMI

IN après quelques secondes.

Après que « MEMORY CLEARING... »

est apparu pendant quelques instants sur

l’affichage, « MEMORY CLEARED. »

s’affiche.

Tous les paramètres que vous avez

modifiés ou réglés sont réinitialisés aux

réglages d’usine.

Insérez deux piles R6 (format-AA) dans les

télécommandes de la zone principale et de la

zone 2/zone 3.

Respectez les polarités correctes lors de la

mise en place des piles.

Remarques

• Ne laissez pas la télécommande dans un endroit

très chaud ou très humide.

• N’utilisez pas une pile neuve avec des piles

usagées.

• N’utilisez pas des piles au manganèse avec des

piles d’un autre type.

• N’exposez pas le capteur de télécommande (sur

l’appareil) aux rayons directs du soleil ou à des

appareils d’éclairage. Ceci pourrait provoquer un

dysfonctionnement.

• Si vous prévoyez que la télécommande restera

longtemps inutilisée, retirez-en les piles pour éviter

qu’elles ne coulent et provoquent des dommages

ou une corrosion.

• Lorsque vous remplacez les piles, les codes de

télécommande programmés peuvent être effacés.

Dans ce cas, reprogrammez les codes de

télécommande (page 141).

Conseil

Lorsque l’ampli-tuner ne répond plus à la

télécommande, remplacez toutes les piles par des

neuves.

Mise en place des piles dans la

télécommande

7: Affichage du menu GUI

sur l’écran du téléviseur

Vous pouvez sélectionner les fonctions ou

changer les réglages de l’ampli-tuner en

utilisant le menu GUI sur l’écran du téléviseur.

Suivez la procédure ci-dessous pour effectuer

les réglages pour que le menu GUI apparaisse

sur l’écran du téléviseur.

Conseil

Consultez « Utilisation sans raccordement à un

téléviseur » (page 133) si vous voulez commander

l’ampli-tuner sans le raccorder à un téléviseur.

1 Raccordez un écran de

téléviseur à cet ampli-tuner.

Consultez « 3: Raccordement de l’écran »

(page 29).

2 Allumez l’ampli-tuner et le

téléviseur.

3 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

4 Appuyez sur GUI MODE.

Lorsque « GUI MODE ON » apparaît sur

l’afficheur de l’ampli-tuner, « GUI

MODE » apparaît.

Le menu de l’ampli-tuner s’affiche sur

l’écran du téléviseur.

Conseil

Vous pouvez sélectionner la langue à utiliser pour

les messages dans le menu GUI sur l’écran du

téléviseur. Les langues au choix sont anglais,

espagnol, français et allemand. Pour plus

d’informations, voir « Paramètres System »

(page 132).

Pour quitter le menu

Appuyez sur MENU.

?/1

AMP

GUI

MODE

Mise en service

8: Réglage des enceintes

Sélectionnez l’impédance correspondant à

celle des enceintes utilisées.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner

« Settings », puis appuyez

sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

4 Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur ou b.

5 Appuyez plusieurs fois sur V/v

pour sélectionner

« Impedance », puis appuyez

sur .

Sélection de l’impédance des

enceintes

AMP

V/v/b,

suite

6 Appuyez plusieurs fois sur V/v

pour sélectionner « 4 Ω » ou

«8Ω » selon les enceintes que

vous utilisez, puis appuyez sur

Le paramètre que vous avez sélectionné

est entré.

Pour quitter le menu

Appuyez sur MENU.

Remarques

• Si vous ne connaissez pas l’impédance des

enceintes, consultez le mode d’emploi des

enceintes. (Cette information se trouve souvent au

dos des enceintes.)

• Lorsque toutes les enceintes raccordées ont une

impédance nominale d’au moins 8 ohms, placez

« Impedance » sur « 8 Ω ». Lorsque des enceintes

d’autres types sont raccordées, sélectionnez

«4Ω ».

• Lorsque vous raccordez deux paires d’enceintes

avant aux bornes SPEAKERS A et B, raccordez les

enceintes ayant une impédance nominale de 8

ohms ou plus.

– Lorsque les enceintes raccordées dans une

configuration « A » et « B » ont une impédance

de 16 ohms ou plus :

Placez « Impedance » sur « 8 Ω » dans le menu

de paramétrage Speaker.

– Pour les autres types d’enceinte dans d’autres

configurations :

Placez « Impedance » sur « 4 Ω » dans le menu

de paramétrage Speaker.

Vous pouvez sélectionner les enceintes avant

que vous désirez utiliser.

Réglez le commutateur SPEAKERS

pour sélectionner les enceintes

avant que vous désirez utiliser.

Remarque

Ce paramètre n’est pas disponible lorsqu’un casque

est raccordé.

Sélection des enceintes avant

Placez le

sur

Pour sélectionner

A Les enceintes raccordées aux

bornes FRONT SPEAKERS A.

B Les enceintes raccordées aux

bornes FRONT SPEAKERS B.

A+B Les deux paires d’enceintes

raccordées aux bornes FRONT

SPEAKERS A et B (en parallèle).

OFF Aucun signal audio n’est émis

depuis les bornes d’enceinte ou les

prises PRE OUT.

Commutateur SPEAKERS

Mise en service

9: Calibrage automatique

aux réglages appropriés

(Auto Calibration)

La fonction DCAC (Digital Cinema Auto

Calibration) vous permet de réaliser un

calibrage automatique tel que vérification de la

connexion entre l’ampli-tuner et chaque

enceinte, réglage du niveau des enceintes et

mesure de la distance entre votre position

d’écoute et chaque enceinte.

Avant de commencer le calibrage

automatique, installez et raccordez les

enceintes (pages 25-28).

• La prise AUTO CAL MIC ne doit être

utilisée que pour le microphone

d’optimisation fourni. Ne raccordez pas un

autre microphone. Ceci pourrait

endommager l’ampli-tuner et le

microphone.

• Pendant la mesure, le son émis par les

enceintes est très fort. Le volume du son ne

peut pas être ajusté. Veillez à ce qu’il n’y ait

pas d’enfants à proximité et à ne pas

perturber le voisinage.

• Effectuez la mesure dans un environnement

silencieux pour éviter l’effet de bruit et

obtenir une mesure plus précise.

• S’il y a des obstacles dans la trajectoire entre

le microphone d’optimisation et les

enceintes, le calibrage ne s’effectuera pas

correctement. Pour éviter des erreurs de

mesure, enlevez tout obstacle de la zone de

mesure.

• Si vous utilisez un raccordement bi-

amplificateur, placez « Sur Back Assign »

sur « BI-AMP » dans le menu de

paramétrage Speaker avant d’effectuer le

calibrage automatique.

Remarques

• La fonction de calibrage automatique est

inopérante lorsqu’un casque est raccordé.

• Désactivez MUTING s’il est en marche.

1 Raccordez le microphone

d’optimisation fourni à la prise

AUTO CAL MIC.

2 Installez le microphone

d’optimisation.

Placez le microphone d’optimisation sur

votre position d’écoute. Utilisez un

tabouret ou un trépied pour que le

microphone d’optimisation soit à la

même hauteur que vos oreilles. Orientez

l’extrémité L du microphone

d’optimisation vers l’enceinte avant

gauche et l’extrémité R vers l’enceinte

avant droite.

Remarque

Lorsque vous positionnez le microphone

d’optimisation au centre des deux enceintes, si

l’angle qu’elles forment est trop petit, le

microphone d’optimisation ne peut pas les

mesurer correctement.

Avant de commencer le

calibrage automatique

Microphone

d’optimisation

suite

Réglage du subwoofer amplifié

• Si un subwoofer est raccordé, allumez-le et

augmentez le volume au préalable. Tournez

le bouton du MASTER VOLUME jusque un

peu avant le point central.

• Si le subwoofer est doté d’une fonction de

sélection de la fréquence de recouvrement,

choisissez la valeur maximale.

• Si le subwoofer est doté d’une fonction de

mise en veille automatique, désactivez cette

fonction.

Remarque

Selon les caractéristiques du subwoofer utilisé, il se

peut que la valeur de réglage de la distance soit

supérieure à la distance réelle.

Pour utiliser l’ampli-tuner

comme un préampli

Vous pouvez utiliser la fonction de calibrage

automatique lorsque vous vous servez de

l’ampli-tuner comme un préampli.

Dans ce cas, la valeur de distance apparaissant

sur l’affichage peut différer de la valeur de

distance réelle. Vous pouvez, toutefois,

continuer à utiliser l’ampli-tuner sans

problème avec cette valeur.

La fonction de calibrage automatique vous

permet de déterminer ce qui suit :

• la connexion des enceintes

• la polarité des enceintes

• la distance des enceintes

• angle des enceintes

• la taille des enceintes

• le niveau des enceintes

• les caractéristiques de fréquence

a) Lorsque l’entrée multicanal est sélectionnée, cet

ampli-tuner ne remixe le son multicanal en son

stéréo (downmix analogique) que pour les

canaux de l’enceinte centrale et du subwoofer.

Le remixage est inopérant pour les autres

enceintes.

b) Le résultat de la mesure n’est pas utilisé lorsque

l’entrée multicanal est sélectionnée.

c) • Les signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

toujours lus à 44,1 kHz ou 48 kHz.

• Le résultat de la mesure n’est pas utilisé dans

les cas suivants.

–L’entrée multicanal est sélectionnée.

–« 2ch Analog Direct » est utilisé.

• Le résultat de la mesure n’est pas utilisé lorsque

des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

Exécution du calibrage

automatique

AMP

V/v/B/b,

Mise en service

3 Appuyez plusieurs fois sur V/v

pour sélectionner

« Settings », puis appuyez

sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

4 Appuyez plusieurs fois sur V/v

pour sélectionner « Auto

Calibration », puis appuyez sur

ou b.

5 Appuyez plusieurs fois sur V/v

pour sélectionner « Quick

Setup », puis appuyez sur .

L’écran sur lequel vous pouvez

sélectionner l’option à mesurer apparaît.

6 Appuyez plusieurs fois sur V/v

et sur pour décocher les

options que vous ne voulez pas

mesurer, puis appuyez sur b.

L’écran de confirmation, vous demandant

si vous êtes prêt à commencer la mesure,

apparaît.

7 Appuyez sur pour

sélectionner « Start ».

La mesure commence dans les cinq

secondes.

Lorsque la mesure se termine, un bip

retentit et le résultat de mesure s’affiche

sur l’écran du téléviseur.

suite

8 Appuyez sur pour

sélectionner « Next ».

« Save auto calibration (auto speaker

setup)? » s’affiche. Pour sauvegarder les

résultats de mesure, suivez les étapes

indiquées dans « Sauvegarde des résultats

de mesure ».

Si un message d’avertissement ou un code

d’erreur apparaît sur l’écran, voir « Liste

des messages après une mesure de

calibrage automatique » (page 56).

Remarque

Lorsque l’enceinte (les enceintes) est (sont)

déphasée(s), « Out Phase » s’affiche sur l’écran du

téléviseur. Il est possible que les connexions des

bornes « + » et « – » de l’enceinte soient inversées.

Pour certaines enceintes, toutefois, « Out Phase »

apparaît sur l’écran du téléviseur même si les

enceintes sont correctement connectées. Ceci est dû

aux spécifications des enceintes. Dans un tel cas,

vous pouvez continuer à utiliser l’ampli-tuner.

Conseils

• Les opérations autres que la mise sous ou hors

tension de l’ampli-tuner sont désactivées pendant

la mesure.

• Il se peut que les mesures ne s’effectuent pas

correctement ou que le calibrage automatique ne

soit pas possible dans les cas suivants :

– lors du raccordement d’enceintes spéciales,

telles que des enceintes bipôles.

– lors de l’utilisation de la fonction zone 2/zone 3

dans la zone 2/zone 3.

• L’unité de distance affichée pour les modèles

américain et canadien est le pied. L’unité de

distance pour les modèles des pays/zones autres

que les États-Unis et le Canada est le mètre. Vous

pouvez changer l’unité de distance utilisée dans

« Distance Unit » du menu de paramétrage

Speaker.

Pour annuler la mesure

La mesure est annulée si vous réglez le

volume, changez de fonction, changez les

paramètres de configuration des SPEAKERS

ou raccordez un casque.

Pour sauvegarder les résultats de mesure

obtenus dans « Exécution du calibrage

automatique » (page 52), effectuez les étapes

suivantes.

1 Appuyez sur B/b pour

sélectionner « Yes » à l’étape 8

de « Exécution du calibrage

automatique », puis appuyez

sur .

L’écran de sélection du type de calibrage

s’affiche.

2 Appuyez plusieurs fois sur V/v

pour sélectionner le type de

calibrage automatique, puis

appuyez sur .

Sauvegarde des résultats de

mesure

Mise en service

Les résultats de mesure sont sauvegardés.

3 Appuyez sur b.

L’écran de fin s’affiche.

4 Appuyez sur .

Remarques

• Après la réflexion des résultats d’une correction

pour une caractéristique de fréquence, les signaux

dont la fréquence d’échantillonnage est supérieure

à 96 kHz sont toujours lus à 44,1 kHz ou à 48 kHz.

• Le résultat de la mesure de la réponse en fréquence

n’est pas utilisé dans les cas suivants :

– L’entrée multicanal est sélectionnée.

– « 2ch Analog Direct » est utilisé.

• Le résultat de la mesure n’est pas utilisé lorsque

des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

Conseil

La taille d’une enceinte (LARGE/SMALL) est

déterminée par les caractéristiques basses. Les

résultats de mesure peuvent différer selon la position

du microphone d’optimisation et des enceintes et en

fonction de la forme de la pièce. Il est recommandé

de suivre les résultats de mesure. Vous pouvez

toutefois changer ces paramètres dans le menu de

paramétrage Speaker. Sauvegardez les résultats de

mesure avant de changer éventuellement les

réglages.

Si un message d’avertissement ou un code

d’erreur apparaît à l’étape 8 de « Exécution du

calibrage automatique » (page 52), vérifiez le

problème de l’erreur et effectuez un calibrage

automatique une nouvelle fois.

1 Appuyez sur B/b pour

sélectionner « Yes », puis

appuyez sur lorsque « Error

occurred during calibration,

press to investigate. » apparaît

à l’écran.

Confirmez les détails des résultats de

mesure, puis procédez au remède

approprié.

2 Appuyez sur B/b pour

sélectionner « Retry », puis

appuyez sur .

3 Répétez les étapes 6 à 8 de

« Exécution du calibrage

automatique » (page 52).

Paramètre Explication

Full Flat Rend la mesure de

fréquence de chaque

enceinte plane.

Engineer Sélectionne des

caractéristiques de

fréquence correspondant

aux normes d’un auditorium

Sony.

Front Reference Règle les caractéristiques de

toutes les enceintes sur

celles des enceintes avant.

OFF Désactive l’EQ de calibrage

automatique.

Vérifier les résultats du

calibrage automatique

suite

Pour sauvegarder des résultats

de mesure qui ont provoqué une

erreur sans utiliser de remède

Appuyez sur B/b pour sélectionner

« No », puis appuyez sur lorsque

« Error occurred during calibration,

press to investigate. » apparaît à

l’écran.

2 Suivez les étapes de « Sauvegarde

des résultats de mesure » (page 54)

pour sauvegarder les résultats de

mesure.

Liste des messages après une mesure de calibrage automatique

Affichage Explication

Code 30 Un casque est branché. Débranchez le casque et effectuez de nouveau le calibrage

automatique.

Code 31 SPEAKERS (OFF/A/B/A+B) se trouve sur OFF. Sélectionnez une autre option pour ce

paramètre, puis recommencez la mesure.

Code 32 Aucune enceinte n’a été détectée. Assurez-vous que le microphone d’optimisation est

correctement branché, puis recommencez la mesure.

Si le microphone d’optimisation est correctement branché, mais que le code d’erreur

apparaît, il se peut que le câble du microphone d’optimisation soit endommagé ou

incorrectement branché.

Code 33 • Aucune des enceintes avant n’est raccordée ou seulement une enceinte avant est raccordée.

• Le microphone d’optimisation n’est pas branché.

• L’enceinte surround gauche ou droite n’est pas raccordée.

• Des enceintes surround arrière sont raccordées alors que des enceintes surround ne le sont

pas. Raccordez la (les) enceinte(s) surround aux bornes SURROUND.

• L’enceinte surround arrière n’est raccordée qu’aux bornes SURROUND BACK

SPEAKERS R. Lorsque vous ne raccordez qu’une enceinte surround arrière, raccordez-la

aux bornes SURROUND BACK SPEAKERS L.

Code 34 Les enceintes ne sont pas placées dans la bonne position. Les enceintes ou un microphone

d’optimisation à droite ou à gauche sont peut être mal placés. Reportez-vous à « 1:

Installation des enceintes » (page 25) et vérifiez la position des enceintes.

Warning 40 La mesure est terminée. Toutefois, le niveau de bruit est élevé. Vous pourrez peut-être

effectuer la mesure correctement en la recommençant, même si elle ne peut pas être effectuée

dans tous les environnements. Essayez d’effectuer la mesure dans un environnement

silencieux.

Warning 41

Warning 42

L’entrée du microphone est trop grande.

• La distance entre l’enceinte et le microphone est trop courte.

Effectuez une nouvelle mesure après avoir espacé les deux appareils.

• Le volume peut être trop élevé lorsque vous utilisez l’ampli-tuner comme un préampli.

Warning 43 La distance et la position d’un subwoofer ne peuvent pas être détectées. Ou l’angle de la

position d’une enceinte ne peut pas être détecté. Ceci peut être dû au bruit. Essayez

d’effectuer la mesure dans un environnement silencieux.

Warning 44 La mesure est terminée. Cependant, les enceintes ne sont pas placées dans la bonne position

les unes par rapport aux autres. Reportez-vous à « 1: Installation des enceintes » (page 25) et

vérifiez les positions relatives des enceintes.

Mise en service

Conseil

Les résultats de mesure pour la polarité peuvent

différer selon la position du subwoofer. Vous

pouvez, toutefois, continuer à utiliser l’ampli-tuner

sans problème avec cette valeur.

NO WARNING Il n’y a pas d’informations d’avertissement.

---------- Aucune enceinte n’est raccordée.

Affichage Explication

Guide pour les opérations

à l’écran

Vous pouvez afficher le menu de l’ampli-tuner

sur l’écran du téléviseur et sélectionner la

fonction que vous voulez utiliser sur l’écran du

téléviseur en appuyant sur les touches V/v/B/

b et de la télécommande.

Pour afficher le menu de l’ampli-tuner sur

l’écran du téléviseur, assurez-vous que

l’ampli-tuner est en « GUI MODE » en

suivant les étapes de « 7: Affichage du menu

GUI sur l’écran du téléviseur » (page 48).

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner le menu que

vous voulez, puis appuyez sur

ou b pour entrer le mode de

menu.

La liste d’options du menu s’affiche sur

l’écran du téléviseur.

Exemple : si vous sélectionnez « Input »

4 Appuyez plusieurs fois sur V/v

pour sélectionner l’option de

menu que vous voulez régler,

puis appuyez sur pour

entrer l’option de menu.

5 Répétez les étapes 3 et 4 pour

sélectionner le paramètre

désiré.

Pour revenir à l’écran précédent

Appuyez sur RETURN/EXIT O.

Pour quitter le menu

Appuyez sur MENU.

Utiliser le menu

AMP

V/v/b,

RETURN/

EXIT O

OPTIONS

GUI

MODE

Mise en service

Pour quitter le « GUI MODE »

Appuyez sur GUI MODE. « GUI MODE

OFF » apparaît et vous pouvez

commander l’ampli-tuner à l’aide du menu

de l’afficheur de l’ampli-tuner.

Aperçu des menus principaux

Lorsque vous appuyez sur OPTIONS, les

menus d’options pour le menu principal

sélectionné s’affichent. Vous pouvez

sélectionner une fonction s’y rapportant sans

sélectionner de nouveau le menu.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner le menu que

vous voulez, puis appuyez sur

ou b pour entrer le mode de

menu.

La liste d’options du menu s’affiche sur

l’écran du téléviseur.

Exemple : si vous sélectionnez « Input »

4 Appuyez sur OPTIONS lorsque

la liste d’options du menu

s’affiche.

Le menu d’options s’affiche.

5 Appuyez plusieurs fois sur V/v

pour sélectionner l’élément de

menu d’options que désirez,

puis appuyez sur .

Icône de menu Description

Input Permet de sélectionner

l’appareil source d’entrée

raccordé à l’ampli-tuner

(page 61).

Music Permet de sélectionner la

musique à partir de l’appareil

audio raccordé à l’adaptateur

DIGITAL MEDIA PORT

(page 63).

Video Sélectionnez les images à

partir de l’appareil vidéo

raccordé à l’adaptateur

DIGITAL MEDIA

PORT(page 63).

FM/AM/XM/

SIRIUS

Permet de sélectionner la

radio FM/AM ou le tuner

satellite intégré raccordé

(page 68, 73).

Settings Vous pouvez régler les

enceintes, l’effet surround,

l’égaliseur, l’audio, la vidéo

et d’autres entrées raccordées

aux prises HDMI (page 116).

Utiliser le menu d’options

suite

6 Appuyez plusieurs fois sur V/v

pour sélectionner le paramètre

voulu, puis appuyez sur .

Pour quitter le menu

Appuyez sur MENU.

Lecture

Écoute du son/visionnage

d’images à partir de

l’appareil raccordé à

l’ampli-tuner

Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Input »,

puis appuyez sur ou b.

La liste d’options du menu s’affiche sur

l’écran du téléviseur.

4 Appuyez plusieurs fois sur V/v

pour sélectionner l’appareil

voulu, puis appuyez sur .

L’écran de menu disparaît et l’écran de

lecture de l’entrée externe apparaît.

Lecture

MASTER

VOL

MUTING

AMP

OPTIONS

V/v/B/b,

Entrée

sélectionnée

Appareils qui

peuvent être

utilisés

Video1,

Video2

Magnétoscope VIDEO

1, 2, etc., raccordé à la

prise VIDEO 1 ou

VIDEO 2.

BD Lecteur Blu-ray Disc,

etc., raccordé à la prise

BD.

DVD Lecteur DVD, etc.,

raccordé à la prise

DVD.

SAT Tuner satellite, etc.,

raccordé à la prise SAT.

TV Téléviseur raccordé à la

prise TV.

TAPE Platine-cassette, etc.,

raccordée à la prise

TAPE.

MD Platine MD, etc.,

raccordée à la prise

MD.

SA-CD/CD Lecteur Super Audio

CD, lecteur CD, etc.,

raccordé à la prise SA-

CD/CD.

Phono Platine tourne-disque,

etc., raccordée à la prise

PHONO.

MULTI IN Appareil raccordé à la

prise MULTI

CHANNEL INPUT.

HDMI1, 2, 3,

4, 5, 6

Appareils HDMI

raccordés à la prise

HDMI1, HDMI2,

HDMI3, HDMI4,

HDMI5 ou HDMI6.

suite

5 Allumez l’appareil et

commencez la lecture.

6 Appuyez sur MASTER VOL +/–

pour régler le volume du son.

Conseils

• Vous pouvez ajuster le son de manière différente en

fonction de la vitesse à laquelle vous tournez le

bouton MASTER VOLUME.

Pour monter ou baisser rapidement le son : tournez

le bouton rapidement.

Pour effectuer un ajustement précis : tournez le

bouton lentement.

• Vous pouvez ajuster le volume de manière

différente en fonction de la durée pendant laquelle

vous appuyez et maintenez enfoncée la touche

MASTER VOL +/– de la télécommande.

Pour monter ou baisser rapidement le son :

appuyez sur la touche et maintenez-la enfoncée.

Pour effectuer un ajustement précis : appuyez sur la

touche et relâchez-la immédiatement.

Pour activer la fonction de

coupure du son

Appuyez sur MUTING sur la télécommande.

Pour rétablir le son, appuyez à nouveau sur

MUTING sur la télécommande ou appuyez

sur MASTER VOL + pour augmenter le

volume.

Pour ne pas risquer

d’endommager les enceintes

Baissez le niveau du son avant d’éteindre

l’ampli-tuner.

Vous pouvez saisir un nom de jusqu’à 8

caractères pour les entrées et l’afficher.

Cette fonction est pratique pour attribuer aux

prises le nom des appareils raccordés.

1 Appuyez plusieurs fois sur V/v

sur l’écran « Input » pour

sélectionner l’entrée à laquelle

vous voulez attribuer un nom.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Name

Input », puis appuyez sur .

Le clavier logiciel s’affiche sur l’écran.

4 Appuyez sur V/v/B/b pour

sélectionner les caractères un

par un, puis sur .

5 Appuyez sur V/v/B/b pour

sélectionner « Finish », puis

appuyez sur .

Le nom que vous avez saisi est enregistré.

Pour annuler l’attribution de

nom

Appuyez sur V/v/B/b pour sélectionner

« Cancel », puis appuyez sur .

Attribution d’un nom à l’entrée

(Name Input)

Lecture

Si vous sélectionnez « Input », vous

pouvez changer les options à afficher.

1 Appuyez plusieurs fois sur V/v

sur l’écran « Input » pour

sélectionner l’entrée voulue.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « List

Mode », puis appuyez sur .

4 Appuyez plusieurs fois sur V/v

pour sélectionner l’option

voulue, puis appuyez sur .

• Input Assign

Le nom de l’entrée et la prise d’entrée

audio/vidéo affectés à l’entrée sont

affichés dans une liste.

• Sound Field

Le nom de l’entrée et le champ sonore

sélectionné pour l’entrée sont affichés

dans une liste.

•A/V Sync

Le nom de l’entrée et le retard défini

dans le menu « A/V Sync » pour

l’entrée sont affichés dans une liste.

Écoute du son/visionnage

d’images à partir des

appareils raccordés au

DIGITAL MEDIA PORT

Le DIGITAL MEDIA PORT est conçu pour

écouter du son/visionner des images à partir

d’une source audio ou d’un ordinateur

portables en raccordant un adaptateur

DIGITAL MEDIA PORT.

Les adaptateurs DIGITAL MEDIA PORT

disponibles varient en fonction de la zone

géographique.

Pour plus de détails concernant le

raccordement d’un adaptateur DIGITAL

MEDIA PORT, voir « Raccordement

d’appareils dotés de prises d’entrée/sortie

audio numériques » (page 32).

Sony propose les adaptateurs DIGITAL

MEDIA PORT suivants :

• TDM-BT1 Bluetooth™ Wireless Audio

Adapter

• TDM-NW1/NW10 DIGITAL MEDIA

PORT Adapter

• TDM-NC1 Wireless Network Audio Client

• TDM-iP1/iP10/iP50 DIGITAL MEDIA

PORT Adapter

• TPM-MP10 DIGITAL MEDIA PORT

Adapter

L’adaptateur DIGITAL MEDIA PORT est un

appareil en option.

Remarques

• Ne raccordez pas un autre adaptateur que le

DIGITAL MEDIA PORT.

• Avant de débrancher l’adaptateur DIGITAL

MEDIA PORT, assurez-vous d’avoir éteint

l’ampli-tuner à l’aide de la télécommande.

• Ne raccordez/débranchez pas l’adaptateur

DIGITAL MEDIA PORT à/de l’ampli-tuner

lorsque le système est en marche.

• En fonction du type d’adaptateur DIGITAL

MEDIA PORT, les images peuvent aussi être

émises.

Changement des options sur

l’afficheur (List Mode)

suite

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Music »

ou « Video » puis appuyez

sur ou b.

4 Appuyez plusieurs fois sur V/v

pour sélectionner

«DMPORT1», «DMPORT2»

ou un appareil connecté à

l’adaptateur DIGITAL MEDIA

PORT puis appuyez sur .

L’appareil raccordé à l’adaptateur

DIGITAL MEDIA PORT est reconnu et

«DMPORT1» et «DMPORT2» à

l’écran sont changés en chacun des noms

d’appareils avec une icône. Si

l’adaptateur raccordé n’est pas reconnu,

« DMPORT1 » ou « DMPORT2 »

s’affiche sur l’écran du téléviseur.

5 Sélectionnez une plage que

vous voulez lire à l’aide de

l’appareil raccordé à

l’adaptateur DIGITAL MEDIA

PORT.

6 Appuyez sur MASTER VOL +/–

pour régler le volume du son.

MASTER

VOL

AMP

V/v/b,

Icône Appareil raccordé

DMPORT

Un appareil autre que les

suivants est raccordé.

iPod Le modèle iPod reconnu est

raccordé.

Walkman Le modèle Network

Walkman reconnu est

raccordé.

Network

Client

Le Client réseau reconnu est

raccordé.

Bluetooth Le lecteur Bluetooth reconnu

est raccordé.

Mobile

Phone

Le téléphone portable

reconnu est raccordé.

Lecture

Commande du TDM-iP1/

iP50/TDM-NC1 à l’aide

du menu GUI de l’ampli-

tuner

Assurez-vous que « System GUI » est

sélectionné à l’étape 4 de « Changement de

l’écran d’utilisation à l’aide du DIGITAL

MEDIA PORT » (page 67).

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Music »

ou « Video » puis appuyez

sur ou b.

4 Appuyez plusieurs fois sur V/v

pour sélectionner l’appareil

raccordé à l’adaptateur

DIGITAL MEDIA PORT que vous

voulez lire, puis appuyez sur

La liste des contenus apparaît.

5 Appuyez sur V/v/B/b et pour

sélectionner une piste ou un

contenu à partir de la liste des

contenus.

Les listes de contenus suivantes sont juste

des exemples. Elles peuvent varier selon

les appareils raccordés à l’ampli-tuner.

Si vous utilisez un iPod

Si vous utilisez un Client

réseau

Affiché uniquement si M-crew Server est

connecté.

AMP

V/v/b,

OPTIONS

Music Playlists > Playlist > Track

Artists > Artist > Album > Track

Albums > Album > Track

Songs > Track

Genres > Genre > Artist > Album > Track

Composers > Composer > Album > Track

Audiobooks > Track

Video Movies > Content

TV Shows > Episode > Content

Music Videos > Artist > Content

Video Podcast > Episode > Content

Music Surfin’

> Album

> Track

Playlist

> Playlist > Track

Web Radio

> Station > Program

Music Library

> Album > Track

suite

Affiché uniquement si un serveur DLNA

autre que M-crew Server est connecté.

Affiché en tant que « Genre », « Artist » ou

« Album », en fonction du réglage de « List

Mode ».

6 Appuyez sur MASTER VOL +/–

pour régler le volume du son.

1 Lisez la plage que vous voulez

écouter en suivant les étapes

expliquées dans « Commande

du TDM-iP1/iP50/TDM-NC1 à

l’aide du menu GUI de l’ampli-

tuner » (page 65).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v

pour sélectionner le mode de

lecture voulu parmi les

suivants.

x Shuffle (TDM-iP1/iP50

uniquement)

Lit toutes les plages de façon aléatoire.

•Off

Désactive le mode de lecture Shuffle.

•Albums

Lit toutes les plages d’un album de façon

aléatoire.

• Songs

Lit toutes les plages contenues dans

« Songs » de façon aléatoire.

x Repeat (TDM-iP1/iP50

uniquement)

Lit plusieurs fois une plage ou toutes les

plages.

•Off

Désactive le mode de lecture Repeat.

•One

Lit plusieurs fois une seule plage.

•All

Lit plusieurs fois toutes les plages.

x Audiobook Speed (TDM-iP50

uniquement)

Permet de sélectionner la vitesse d’affichage

de Audiobook.

•Low

Diminue la vitesse d’affichage.

•Normal

Règle la vitesse d’affichage sur normal.

•High

Augmente la vitesse d’affichage.

x List Mode (TDM-NC1

uniquement)

Permet de sélectionner une gamme de plages à

lire.

•Genre

Lit des plages d’un genre sélectionné.

• Artist

Lit des plages d’un artiste sélectionné.

•Album

Lit des plages d’un album sélectionné.

Liste des messages DIGITAL

MEDIA PORT

Sélection du mode de lecture

Message qui

s’affiche

Explication

No Adapter L’adaptateur n’est pas

connecté.

No Device Il n’y a aucun appareil

connecté à l’adaptateur.

No Audio Aucun fichier audio trouvé.

Loading Les données sont en cours de

lecture.

No Server* Il n’y a pas de serveur

connecté.

No Track* Aucune plage trouvée.

No Item Aucune option trouvée.

Connecting* Connexion au serveur.

Configuring* Le réseau est en cours de

configuration.

Warning* Vérifiez l’affichage de

l’adaptateur DIGITAL

MEDIA PORT.

Lecture

* TDM-NC1 uniquement.

Vous pouvez modifier l’écran d’utilisation à

l’aide du menu GUI. Le mode DMPORT

Control est pris en charge par les adaptateurs

DIGITAL MEDIA PORT comme TDM-iP1/

iP50, TDM-NC1. Ce mode n’est pas pris en

charge par d’autres adaptateurs.

1 Appuyez plusieurs fois sur V/v

sur l’écran « Music » ou

« Video » pour sélectionner

l’adaptateur DIGITAL MEDIA

PORT voulu puis appuyez sur

ou b.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour

sélectionner « DMPORT

Control », puis appuyez sur .

Si « DMPORT Control » n’est pas

affiché, consultez le mode d’emploi

fourni avec l’appareil pour plus

d’informations sur son fonctionnement.

4 Appuyez plusieurs fois sur V/v

pour sélectionner le mode

voulu, puis appuyez sur .

Vous pouvez sélectionner les modes

suivants dans ce menu :

• System GUI

Ce mode est pour TDM-iP1/iP50 et

TDM-NC1. La liste des plages s’affiche

sur l’écran GUI de l’ampli-tuner. Vous

pouvez sélectionner une plage que vous

désirez et la lire sur chaque écran GUI.

• Adapter GUI

Ce mode est pour TDM-iP1/iP50 et

TDM-NC1. Le menu de l’adaptateur

s’affiche sur l’écran du téléviseur.

•iPod

Ce mode ne peut être sélectionné que

lorsque le TDM-iP1/iP50 est raccordé.

Pour utiliser le TDM-iP1/iP50 ou

le TDM-NC1 à l’aide du menu de

l’adaptateur

Assurez-vous que « Adapter GUI » est

sélectionné à l’étape 4 de « Changement de

l’écran d’utilisation à l’aide du DIGITAL

MEDIA PORT ».

Pour plus de détails sur l’utilisation de

l’adaptateur à l’aide du menu GUI de

l’adaptateur, consultez le mode d’emploi

fourni avec l’adaptateur que vous utilisez.

Pour utiliser le TDM-iP1/iP50 à

l’aide du menu iPod

Assurez-vous que « iPod » est sélectionné à

l’étape 4 de « Changement de l’écran

d’utilisation à l’aide du DIGITAL MEDIA

PORT ».

Pour plus de détails sur l’utilisation du iPod,

consultez le mode d’emploi fourni avec le

iPod.

Party Mode* L’appareil est actuellement

en mode « Guest ».

Searching* Recherche du serveur en

cours.

Changement de l’écran

d’utilisation à l’aide du DIGITAL

MEDIA PORT

Message qui

s’affiche

Explication

Écoute de stations de

radio FM/AM

Vous pouvez écouter des émissions FM et AM

avec le tuner interne. Avant l’utilisation,

assurez-vous que les antennes FM et AM ont

été raccordées à l’ampli-tuner (page 45).

Conseil

L’intervalle d’accord pour l’accord direct est indiqué

ci-dessous.

• Bande FM 100 kHz (modèle américain/canadien)

50 kHz (modèle européen)

• Bande AM 10 kHz* (modèle américain/canadien)

9 kHz (modèle européen)

* L’intervalle d’accord pour la gamme AM peut être

modifié (page 71).

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur

ou b.

La liste du menu FM ou AM s’affiche sur

l’écran du téléviseur.

4 Appuyez sur V/v pour

sélectionner « Auto Tuning »,

puis appuyez sur .

5 Appuyez sur V/v.

Appuyez sur V pour commencer le

balayage des stations vers les fréquences

supérieures ; appuyez sur v pour le

commencer vers les fréquences

inférieures.

Le balayage s’arrête lorsqu’une station

est captée.

Si la réception FM stéréo est

mauvaise

Sélectionnez la station que vous voulez

écouter à l’aide de Auto Tuning, Direct

Tuning (page 69), ou sélectionnez la

station préréglée que vous voulez

(page 72).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour sélectionner

« FM Mode », puis appuyez sur .

4 Appuyez sur V/v pour sélectionner

« MONO », puis appuyez sur .

Sélection des stations

AMP

V/v/B/b,

OPTIONS

Touches

numériques

SHIFT

Sélection automatique d’une

station (Auto Tuning)

Sélection des stations

Vous pouvez saisir directement la fréquence de

la station à l’aide des touches numériques.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur

ou b.

4 Appuyez sur V/v pour

sélectionner « Direct Tuning »,

puis appuyez sur .

5 Appuyez sur SHIFT, puis sur

les touches numériques pour

entrer la fréquence, puis

appuyez sur .

Exemple 1 : FM 102,50 MHz

Sélectionnez 1 b 0 b 2 b 5 (b 0*)

Exemple 2 : AM 1 350 kHz

Sélectionnez 1 b 3 b 5 b 0

*Appuyez sur la touche numérique 0 lorsque

vous utilisez le modèle européen.

Conseil

Si vous avez sélectionné une station AM,

orientez l’antenne cadre AM de façon à obtenir

la meilleure réception.

Si vous ne parvenez pas à

sélectionner une station

« – – – .– – MHz » s’affiche puis l’affichage

revient à la fréquence actuelle.

Vérifiez si vous avez bien saisi la fréquence

correcte. Si ce n’est pas le cas, répétez

l’opération 5. Si vous ne parvenez toujours pas

à sélectionner la station, la fréquence n’est pas

utilisée dans votre région.

Cet ampli-tuner vous permet également

d’utiliser RDS (Radio Data System), qui

permet à des stations de radio d’envoyer des

informations supplémentaires avec le signal

du programme ordinaire. Vous pouvez afficher

les informations RDS.

Sélectionnez une station que vous

voulez écouter sur la bande FM à

l’aide de Auto Tuning (page 68) ou

Direct Tuning.

Lorsque vous sélectionnez une station qui

fournit des services RDS, Program Service

Name et Program Type s’affichent sur l’écran

du téléviseur.

Sélection directe d’une station

(Direct Tuning)

Réception d’émissions RDS

(modèle européen uniquement)

Indication du

type de

programme

Description

News Programmes d’actualités

Current Affairs Programmes par rubrique qui

développent les informations

actuelles

Information Programmes offrant des

informations sur un large éventail

de sujets y compris les questions

de consommation et de santé

Sport Programmes sportifs

Education Programmes éducatifs tels que

« how-to » et conseils

Drama Pièces et séries radio

Cultures Programmes relatifs à la culture

nationale ou régionale comme la

langue et les sujets de société

suite

Remarques

• RDS ne fonctionne que pour les stations FM.

• Toutes les stations FM ne fournissent pas de

service RDS ni le même type de services. Si vous

ne connaissez pas les services RDS de votre zone,

consultez les stations de radio locales pour obtenir

des détails.

• RDS peut ne pas fonctionner correctement si la

station que vous avez sélectionnée ne transmet pas

correctement le signal RDS ou si la force du signal

est faible.

• Si une annonce urgente est émise par les autorités

gouvernementales, « Alarm-Alarm! » clignote à

l’écran.

• Si une station ne fournit pas de service RDS

particulier, « No XX » (« No Clock Time » par

exemple) s’affiche à l’écran.

• Lorsqu’une station diffuse des données de texte

radio, il s’affiche au même débit que celui auquel il

est envoyé depuis la radio. Toute modification de

ce débit est reflétée dans le taux d’affichage des

données.

• Les informations RDS s’affichent sur l’écran de cet

ampli-tuner.

Science Programmes relatifs aux sciences

naturelles et à la technologie

Varied Speech Autres types de programmes tels

que les interviews des célébrités,

les jeux et les comédies

Pop Music Programmes musicaux ordinaires

Rock Music Programmes de musique rock

Easy Listening Musique de détente

Light Classics M Musique instrumentale, vocale et

chorale

Serious Classics Spectacles d’orchestres

renommés, de musique de

chambre, d’opéra, etc.

Other Music Musique qui ne peut être classée

dans aucune des catégories ci-

dessus telle que le Rhythm &

Blues et le Reggae

Weather & Metr Météo

Finance Bourse et commerce, etc.

Children’s Progs Programmes pour enfants

Social Affairs Programmes de société

Religion Programmes religieux

Phone In Programmes dans lesquels les

membres du public expriment

leur opinion par téléphone ou

dans un forum public

Travel & Touring Programmes sur les voyages. Ne

convient pas pour les annonces

déjà situées dans TP/TA.

Leisure &

Hobby

Programmes sur les loisirs tels

que le jardinage, la pêche, la

cuisine, etc.

Jazz Music Programmes de jazz

Country Music Programmes de musique country

National Music Programmes de musique

populaire ou régionale

Oldies Music Programmes de musique

ancienne

Folk Music Programmes de musique

folklorique

Documentary Enquêtes

Indication du

type de

programme

Description

None Tout programme qui n’est pas

défini ci-dessus

Indication du

type de

programme

Description

Sélection des stations

Vous pouvez changer l’intervalle d’accord AM

sur 9 kHz ou 10 kHz sur l’ampli-tuner.

1 Appuyez sur POWER pour

éteindre l’ampli-tuner.

2 Tout en maintenant enfoncée

TUNING MODE, appuyez sur

POWER de l’ampli-tuner.

3 Changez l’intervalle d’accord

AM actuel sur 9 kHz (ou

10 kHz).

Pour rétablir l’intervalle d’accord sur

10 kHz (ou 9 kHz), répétez la procédure

ci-dessus.

Remarque

Lorsque vous changez l’intervalle d’accord, ceci

efface toutes les stations préréglées.

Préréglage des stations

de radio FM/AM

Vous pouvez prérégler jusqu’à 30 stations FM

et 30 stations AM. Vous pouvez alors

facilement sélectionner les stations que vous

écoutez souvent.

1 Sélectionnez la station que

vous désirez prérégler à l’aide

de Auto Tuning (page 68) ou

Direct Tuning (page 69).

Dans le cas d’une mauvaise réception FM

stéréo, changez le mode de réception FM

(page 68).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour

sélectionner « Memory », puis

appuyez sur .

Changement de l’intervalle

d’accord AM

(modèle américain/canadien

uniquement)

POWER

TUNING MODE

AMP

V/v/B/b,

OPTIONS

suite

4 Appuyez sur V/v pour

sélectionner un numéro

préréglé, puis sur .

La station est mémorisée sur le numéro de

station préréglée sélectionné.

5 Répétez les opérations des

étapes 1 à 4 pour prérégler une

autre station.

Vous pouvez mémoriser des stations

comme suit :

• Bande AM : de AM1 à AM30

• Bande FM : de FM1 à FM30

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur

ou b.

4 Appuyez sur V/v pour

sélectionner le numéro de

station préréglée désiré.

Les numéros de préréglage sont compris

entre 1 et 30.

1 Sur l’écran « FM » ou

« AM », appuyez sur V/v

pour sélectionner le numéro

préréglé sous lequel vous avez

mémorisé la station et auquel

vous voulez attribuer un nom.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Name

Input », puis appuyez sur .

Le clavier logiciel s’affiche sur l’écran.

4 Appuyez sur V/v/B/b pour

sélectionner les caractères un

par un, puis sur .

5 Appuyez sur V/v/B/b pour

sélectionner « Finish », puis

appuyez sur .

Le nom que vous avez saisi est enregistré.

Pour annuler l’attribution de

nom

Appuyez sur V/v/B/b pour sélectionner

« Cancel », puis appuyez sur .

Sélection de stations préréglées

Attribution d’un nom aux

stations préréglées (Name

Input)

Sélection des stations

Écoute de la radio

satellite

(Modèle américain/canadien

uniquement)

Vous pouvez écouter la radio XM et la radio

satellite SIRIUS en connectant un tuner

satellite, non fourni, à l’ampli-tuner.

À propos de XM Radio

XM est la société de radio par satellite numéro

1 en Amérique du Nord. Elle propose un

éventail extraordinaire de chaînes de musique

sans pauses publicitaires, ainsi que les

meilleures émissions de sports, de nouvelles,

de radio parlée, d’humour, de divertissement et

d’émissions pour enfants d’une qualité

numérique supérieure diffusées d’un océan à

l’autre. Pour obtenir de plus amples

renseignements ou pour vous abonner, si vous

êtes un client américain, consultez le site

www.xmradio.com ou communiquez avec le

service à l’auditoire au 1 800 967-2346; si

vous êtes un client canadien, consultez le site

www.xmradio.ca ou communiquez avec le

service à l’auditoire au 1 877 438-9677.

Avis juridiques au sujet des

systèmes XM Ready

L’abonnement mensuel au service XM est

vendu séparément. Pour recevoir le service

XM, il faut être muni d’un minisyntoniseur

universel et d’une station d’accueil pour la

maison XM (les deux sont vendus

séparément). Il est interdit de copier,

décompiler, désassembler, pirater ou

manipuler la technologie des récepteurs

compatibles avec le système de XM Radio

Satellite, ou encore, de pratiquer l’ingénierie

inverse, d’accéder à cette technologie ou de la

rendre publique. Des frais d’installation, ainsi

que divers autres frais et taxes, y compris des

frais d’activation uniques, peuvent

s’appliquer. Les tarifs et la programmation

peuvent être modifiés. Les chaînes qui

diffusent souvent des propos susceptibles

d’être considérés comme offensants sont

identifiées par les lettres XL. Composez le 1

800 967-2346 (aux États-Unis) ou le 1 877

438-9677 (au Canada) pour bloquer des

chaînes sur votre récepteur radio XM. Le

service XM est offert seulement au Canada et

dans les 48 États contigus des États-Unis.

réservés.

Abonnement au service XM

avec un système XM Ready

Une fois que vous avez installé la station

d’accueil XM, inséré le minisyntoniseur,

branché la station d’accueil pour la maison à

votre système audio XM Ready

et mis

l’antenne en place, vous voilà fin prêt à vous

abonner au service XM et à profiter de sa

programmation. Il existe trois façons d’obtenir

votre code d’identification de radio XM à huit

caractères : en vérifiant sur le minisyntoniseur

XM, en regardant sur son emballage ou en

syntonisant la chaîne 0. Entrez le code ici pour

consultation ultérieure.

ssssssss

Veuillez noter que les codes d’identification ne

contiennent jamais les lettres « I », « O », « S » et

«F».

Aux États-Unis, activez votre service de radio

par satellite XM en ligne à l’adresse http://

activatexmradio.com ou par téléphone au 1

800 967-2346. Au Canada, activez votre

service de radio par satellite XM en ligne à

l’adresse https://activate.xmradio.ca ou par

téléphone en composant le 1 877 438-9677.

Ayez en main une carte de crédit d’une des

principales sociétés émettrices. XM enverra un

signal satellite pour mettre en service toutes

les chaînes. La mise en service prend

habituellement de 10 à 15 minutes, jusqu’à une

Service de radio XM

suite

heure lors des périodes d’achalandage élevé.

Lorsque vous avez accès à toutes les chaînes

avec votre système audio XM Ready

, la

mise en service est terminée.

PERSONNE-RESSOURCE CHEZ XM :

Angie Bly, angelique.bly@xmradio.com

RÉVISÉ 12-07

Radio satellite SIRIUS : La

meilleure radio sur la radio

SIRIUS vous offre tous vos divertissements

favoris comprenant de la musique sans

publicité, une couverture des sports supérieure,

des discussions libres et des comédies, des

divertissements de classe mondiale, des

informations, la météo et plus encore pour votre

voiture, votre maison ou votre bureau. Sirius est

disponible aux États-Unis pour les abonnés

ayant une adresse sur le continent aux États-

Unis ainsi qu’au Canada pour les abonnés ayant

une adresse au Canada. Un abonnement

indispensable et un tuner compatible

SiriusConnect avec une antenne sont

nécessaires et vendus séparément. La

programmation de SIRIUS est susceptible de

changer. Accédez à sirius.com ou

siriuscanada.ca pour la gamme de canaux la

plus complète et mise à jour ainsi que pour les

informations produit. « SIRIUS » et le logo

du chien SIRIUS et les symboles s’y rapportant

sont des marques de SIRIUS Satellite Radio

Pour vous abonner à la Radio

Satellite SIRIUS

Achetez et raccordez un tuner SiriusConnect à

votre système audio Sirius Ready.

Vous êtes prêt à activer et à vous abonner à

Sirius en appelant le 1.888.539.SIRIUS (7474)

ou en vous connectant sur sirius.com (États-

Unis) ou siriuscanada.ca (Canada). C’est aussi

simple que ça.

Raccorder un tuner radio

satellite

Pour raccorder la prise XM

Avant d’utiliser le système, raccordez le

minisyntoniseur XM et et la station d’accueil

pour la maison à la prise XM.

Remarque

Pour que la réception des signaux du satellite XM

soit optimale, déplacez votre antenne vers différents

endroits de votre maison situés à proximité d’une

fenêtre pour trouver la meilleure réception. La

plupart des abonnés XM placent l’antenne au niveau

d’une fenêtre orientée au sud, avec une vue dégagée

sur le ciel.

Pour raccorder la prise SIRIUS

Raccordez le tuner SiriusConnect. Lorsque

vous utilisez le tuner SiriusConnect avec cet

ampli-tuner, assurez-vous de brancher

l’adaptateur secteur fourni avec le tuner sur

une prise secteur.

Tenez le tuner SiriusConnect, l’antenne et

l’adaptateur secteur à distance des cordons

d’enceintes et du cordon d’alimentation pour

éviter toute interférence.

Service de radio satellite SIRIUS

Prise XMPrise SIRIUS

Sélection des stations

Préparer la réception de

la radio satellite

Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez

sur ou b.

4 Appuyez sur V/v pour

sélectionner « ALL », puis

appuyez sur ou b.

Lorsque l’écran Preset Mode s’affiche,

modifiez le mode de réglage sur

« Category Mode » puis sélectionnez

« ALL ». Appuyez plusieurs fois sur

OPTIONS, puis sur V/v pour

sélectionner « Category Mode ».

5 Appuyez sur V/v pour

sélectionner le canal 0, puis sur

6 Vérifiez XM Radio ID ou Sirius

ID sur l’écran du téléviseur et

inscrivez-le dans l’espace

prévu à cet effet ci-dessous.

XM Radio ID:_____________________

Sirius ID:_________________________

Vous pouvez aussi vérifier XM Radio ID

et Sirius ID à l’aide de l’afficheur de

l’ampli-tuner.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez

sur ou b.

4 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

Vérifier le numéro d’ID

AMP

V/v/b,

OPTIONS

Vérifier les conditions de

réception (Antenna Aiming)

suite

5 Appuyez plusieurs fois sur V/v

pour sélectionner « Antenna

Aiming », puis appuyez sur .

L’écran Antenna Aiming s’affiche.

6 Lorsque vous vérifiez la qualité

de la réception, réglez

l’orientation de l’antenne afin

d’obtenir la meilleure

réception.

Pour quitter le menu

Appuyez sur MENU.

Sélectionner un canal de

la radio satellite

Vous pouvez sélectionner un canal à partir

d’une catégorie ou de toutes les catégories.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez

sur ou b.

Sélectionner un canal par

catégorie (Category Mode)

AMP

V/v/b,

OPTIONS

Sélection des stations

4 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

5 Appuyez plusieurs fois sur V/v

pour sélectionner la catégorie,

puis appuyez sur .

• ALL : vous pouvez sélectionner une

chaîne à partir de toutes les catégories.

• (nom de catégorie) : vous pouvez

sélectionner un canal à partir d’une

catégorie.

Lorsque l’écran « Preset Mode »

s’affiche, appuyez sur OPTIONS, puis

plusieurs fois sur V/v pour sélectionner

« Category Mode ».

6 Appuyez sur V/v pour

sélectionner le canal, puis sur

Le canal sélectionné est en cours de

réception. Les informations du canal

s’affichent sur l’écran du téléviseur.

Remarque

Si vous sélectionnez un canal dans « Category

Mode », le canal sélectionné risque de ne pas être

celui de la catégorie souhaitée. En effet, un canal

peut appartenir à plusieurs catégories.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez

sur ou b.

4 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

5 Appuyez sur V/v pour

sélectionner « Direct Tuning »,

puis appuyez sur .

6 Appuyez sur les touches

numériques pour saisir le

numéro de canal.

7 Appuyez sur .

Le canal sélectionné est réglé.

Sélectionner un canal en

saisissant directement le

numéro de canal (Direct Tuning)

Prérégler les canaux de

la radio satellite

Vous pouvez sélectionner directement les

canaux souhaités en les préréglant à l’aide des

numéros de préréglage.

Vous pouvez prérégler jusqu’à 30 canaux de

radio XM et 30 canaux de radio satellite

SIRIUS.

1 Sélectionnez un canal que vous

souhaitez prérégler à l’aide de

Category Mode (page 76) ou

Direct Tuning (page 77).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour

sélectionner « Memory », puis

appuyez sur .

L’écran de sélection de numéro préréglé

s’affiche.

4 Appuyez plusieurs fois sur V/v

pour sélectionner le numéro de

préréglage que vous souhaitez

utiliser comme canal préréglé,

puis appuyez sur .

Les canaux préréglés sont compris entre 1

et 30 et un canal par défaut est préréglé

pour tous les canaux préréglés lorsque

vous achetez l’ampli-tuner.

Le canal sélectionné est enregistré sur le

canal préréglé sélectionné à l’étape 1.

5 Répétez les étapes 1 à 4 pour

prérégler un autre canal.

Vous pouvez mémoriser entre 1 et 30

canaux.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez

sur ou b.

4 Appuyez sur V/v pour

sélectionner le numéro de

préréglage dans la liste de

numéros, puis appuyez sur .

Vous pouvez sélectionner des canaux

préréglés entre 1 et 30.

AMP

V/v/b,

OPTIONS

Sélection des chaînes

préréglées

Sélection des stations

Remarques

• Les informations du canal que vous avez préréglé

peuvent changer si XM Satellite Radio Inc. ou

SIRIUS Satellite Radio Inc. changent leur

programmation de canaux.

• Lorsque l’écran « Category Mode » s’affiche,

appuyez sur OPTIONS, puis sur V/v pour

sélectionner « Preset Mode ».

Restreindre l’accès à des

canaux spécifiques

(Parental Lock) (SIRIUS

uniquement)

Vous pouvez restreindre l’accès à certains

canaux à l’aide de votre code de verrouillage.

Le code de verrouillage est « 0000 » par

défaut.

Changez le code de verrouillage avant

d’utiliser cette fonction pour la première fois.

Voir « Pour changer le code de verrouillage

(Lock Code) » (page 80).

1 Sélectionnez un canal que vous

souhaitez verrouiller à l’aide de

Category Mode (page 76) ou

Direct Tuning (page 77).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

V/v/b,

OPTIONS

Touches

numériques

RETURN/

EXIT O

suite

3 Appuyez sur V/v pour

sélectionner « Parental Lock »,

puis appuyez sur ou b.

4 Appuyez plusieurs fois sur V/v

pour sélectionner « ON », puis

appuyez sur .

« Enter your 4-digit lock code. »

s’affiche.

5 Saisissez votre code de

verrouillage à 4 chiffres à l’aide

des touches numériques.

« The channel has been locked. »

s’affiche et le code Parental Lock est

réglé.

Pour effacer les numéros que vous avez

saisis, revenez à l’étape 2 en appuyant sur

RETURN/EXIT O, puis répétez la

procédure ci-dessus depuis l’étape 2.

Pour changer le code de

verrouillage (Lock Code)

Sélectionnez un canal dont vous

souhaitez changer le code de

verrouillage à l’aide de Category Mode

(page 76) ou Direct Tuning (page 77).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour sélectionner

« Lock Code », puis appuyez sur .

« Enter your 4-digit lock code. » s’affiche.

4 Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numériques.

« Enter a new lock code. » s’affiche.

5 Saisissez un nouveau code de

verrouillage à 4 chiffres à l’aide des

touches numériques.

« To confirm, enter your new lock code

again. » s’affiche.

6 Ressaisissez le nouveau code de

verrouillage à l’aide des touches

numériques.

« The lock code has been changed. »

s’affiche.

Pour écouter les canaux

verrouillés

Sélectionnez un canal verrouillé que

vous souhaitez écouter à l’aide de

Category Mode (page 76) ou Direct

Tuning (page 77).

« The channel is locked. Enter your 4-digit

lock code. » s’affiche.

2 Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numériques.

Le canal sélectionné est réglé.

Pour annuler la mesure Parental

Lock

Sélectionnez un canal que vous

souhaitez déverrouiller à l’aide de

Category Mode (page 76) ou Direct

Tuning (page 77).

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez sur V/v pour sélectionner

« Parental Lock », puis appuyez sur

ou b.

4 Appuyez plusieurs fois sur V/v pour

sélectionner « OFF », puis appuyez sur

« Enter your 4-digit lock code. » s’affiche.

5 Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numériques.

« The channel has been unlocked. »

s’affiche et le canal est déverrouillé.

Remarques

• Quand vous sélectionnez un canal à l’aide de

Category Mode, les canaux verrouillés sont

ignorés.

• Lorsque l’ampli-tuner est réinitialisé aux valeurs

d’usine, le code de verrouillage reprend sa valeur

par défaut (0000), mais les réglages de Parental

Lock ne sont pas effacés.

Sélection des stations

• Vous ne pouvez pas prérégler des canaux

verrouillés. Si vous réglez un canal préréglé sur le

Parental Lock, les informations préréglées pour ce

canal reprennent leur valeur par défaut.

• Vous ne pouvez pas régler le Parental Lock pour les

canaux 0 et 184.

Liste des messages de radio satellite SIRIUS

Liste des messages de radio XM

Liste des messages

Message qui

s’affiche

Explication Remèdes

Antenna Error L’antenne n’est pas raccordée

correctement.

Vérifiez le raccordement entre le tuner

SiriusConnect et l’antenne.

Acquiring Signal Les conditions de réception ne sont pas

bonnes.

Essayez de déplacer l’antenne en un autre endroit.

Pour plus de détails sur la situation de l’antenne,

voir les instructions fournies avec le tuner

SiriusConnect.

Call 888-539-

SIRI

Vous n’est pas abonné au canal

sélectionné.

—

Check Sirius

Tuner

Le tuner SiriusConnect n’est pas

raccordé correctement.

Vérifiez tous les raccordements puis rallumez le

système. Vérifiez aussi que l’adaptateur secteur

fourni avec le tuner SiriusConnect est bien

branché sur le secteur.

Invalid Channel Vous avez saisi un numéro de canal

invalide.

La canal sélectionné est vide suite à un

changement effectué par le service de diffusion, ou

les conditions ne réception ne sont pas bonnes.

Locked

Channel

Le canal sélectionné est verrouillé. —

Subscription

Updated

Les informations d’abonnement ont été

mises à jour.

—

Updating

Channels

xx%

Completed

(xx

représentent

des entiers)

Les informations des canaux sont en

cours de mises à jour.

—

Firmware

Updating

Le programme interne du tuner

SiriusConnect est mis à jour.

—

––––– Il n’y a pas d’informations de texte sur

ce canal.

Il ne s’agit pas d’une erreur. Les informations de

texte peuvent ne pas s’afficher en fonction de l’état

du système, par exemple, juste après que le

système a reçu un canal.

Message qui

s’affiche

Explication Remèdes

Check Antenna L’antenne XM n’est pas raccordée au

dock de minisyntoniseur XM ou le câble

de l’antenne XM est endommagé.

Vérifiez que l’antenne XM est bien raccordée au

dock de minisyntoniseur XM, puis vérifiez l’état

du câble de l’antenne.

Remplacez l’antenne XM si le câble est

endommagé.

Sélection des stations

CH Unauthorized Vous avez sélectionné un canal XM qui

est bloqué ou que vous ne pouvez pas

recevoir avec votre type d’abonnement

XM.

Consultez le dernier guide des canaux sur

www.xmradio.com pour la liste actuelle des

canaux.

Pour plus d’informations concernant la réception

de ce canal, accédez à www.xmradio.com ou

contactez la radio satellite XM au 1-800-967-

2346.

No Signal Le minisyntoniseur XM ne reçoit pas le

signal du satellite XM. Quelque chose

doit bloquer la vue de l’antenne XM des

satellites ou l’antenne n’est pas

correctement orientée.

Vérifiez si quelques chose gêne et repositionnez

l’antenne XM pour obtenir une meilleure

réception de signal. Utilisez l’option Antenna

Aiming pour améliorer la position de l’antenne

(page 75).

Voir les instructions fournies avec le

minisyntoniseur XM et la station d’accueil pour la

maison pour des informations concernant

l’installation de l’antenne.

Loading Le minisyntoniseur XM obtient les

informations audio ou de

programmation du signal du satellite

XM. Ce message peut également arriver

avec de mauvaises conditions du signal

XM.

Notez que l’ampli-tuner peut ne pas

répondre à certaines touches pendant

l’affichage du message.

Ce message doit disparaître en quelques secondes

dans de bonnes conditions de signal.

Si vous voyez souvent ce message, repositionnez

l’antenne XM pour une meilleure réception du

signal.

Utilisez l’option Antenna Aiming pour améliorer

la position de l’antenne (page 75).

Off Air Vous avez sélectionné un canal XM qui

n’est pas diffusé actuellement.

Vérifiez à nouveau plus tard, sélectionnez un autre

canal en attendant.

(espace)–––– Aucun nom d’artiste ou titre de chanson

n’est disponible pour cette sélection.

Aucune action n’est requise.

CH Unavailable Le canal sélectionné n’est pas

disponible. Le canal a peut-être été

réaffecté à un autre numéro de canal.

Ce message peut apparaître initialement

avec une nouvelle radio ou une radio qui

n’a pas reçu le signal XM pendant

longtemps.

Consultez le dernier guide des canaux sur

www.xmradio.com pour la liste actuelle des

canaux. Dans le cas d’une nouvelle radio ou d’une

radio n’ayant pas reçu le signal XM pendant

longtemps, autorisez la radio à recevoir le signal

du satellite XM pendant au moins 5 minutes puis

essayez à nouveau de sélectionner le canal.

Check XM Tuner Le minisyntoniseur XM n’est pas

installé ou mal placé dans le dock de

minisyntoniseur XM, ou le dock de

minisyntoniseur XM n’est pas raccordé

à l’ampli-tuner.

Confirmez que le minisyntoniseur XM est bien

placé dans le dock et vérifiez que le câble du dock

de minisyntoniseur XM est raccordé à l’ampli-

tuner.

Message qui

s’affiche

Explication Remèdes

Lecture avec un son 2 canaux

Vous pouvez passer le son émis en son 2 canaux sans vous soucier des formats d’enregistrement du

logiciel que vous utilisez, de l’appareil lecteur raccordé ou des réglages du champ sonore de

l’ampli-tuner.

Appuyez plusieurs fois sur 2CH/A.DIRECT pour sélectionner le mode de

son 2 canaux de la sortie audio que vous voulez.

Remarque

En mode 2ch stereo, aucun son n’est émis par le

subwoofer. Pour écouter des sources stéréo 2 canaux

par les enceintes avant gauche/droite et un

subwoofer, sélectionnez « A.F.D. Auto ».

Lorsque vous sélectionnez « A.F.D. Auto », l’ampli-

tuner génère un signal de fréquences graves destiné

au subwoofer à partir d’un signal 2 canaux, même

s’il n’y a aucun signal L.F.E..

Écoute du son surround

Mode 2CH Effet

2ch Stereo L’ampli-tuner émet le son seulement des enceintes avant gauche/droite. Il n’y a

pas de son au subwoofer.

Le son stéréo 2 canaux ordinaire n’est soumis à aucun traitement du champ

sonore et le son surround multicanal est remixé en format stéréo 2 canaux

(downmix).

2ch Analog Direct Vous pouvez commuter le son de l’entrée sélectionnée en mode analogique 2

canaux. Cette fonction vous permet de bénéficier de sources analogiques de

haute qualité.

Lorsque vous utilisez cette fonction, seuls le volume et la balance des enceintes

avant peuvent être réglés.

2CH/

A.DIRECT

Écoute du son surround

Lecture avec son surround multicanal

Le mode Auto Format Direct (A.F.D.) vous permet d’obtenir une restitution plus fidèle du son et

de sélectionner le mode de décodage pour l’écoute d’un son stéréo 2 canaux comme un son

multicanal.

Appuyez plusieurs fois sur A.F.D. pour sélectionner le mode A.F.D. désiré.

Mode A.F.D. Son multicanal

après décodage

Effet

A.F.D. Auto (Détection

automatique)

Prérègle le son tel qu’il a été enregistré/encodé sans lui

ajouter d’effet surround.

Multi Stereo (Multi-stéréo) Des signaux gauche/droite 2 canaux sont émis par toutes

les enceintes.

Enhanced Surround – Vous pouvez sélectionner l’effet sonore surround voulu.

Pour plus d’informations sur les effets sonores surround

disponibles et comment en régler un, voir « Réglage

d’un effet sonore surround multicanal » (page 86).

A.F.D.

AMP

V/v/b,

1 Commencez la lecture d’une

source audio que vous

souhaitez écouter (CD, DVD,

etc.).

2 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

3 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

4 Appuyez plusieurs fois sur V/v

pour sélectionner

« Settings », puis appuyez

sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

5 Appuyez plusieurs fois sur V/v

pour sélectionner

« Surround », puis appuyez sur

ou b.

6 Appuyez plusieurs fois sur V/v

pour sélectionner « Enhanced

Sur Mode », puis appuyez sur

Le menu des effets sonores surround

apparaît.

7 Appuyez plusieurs fois sur V/v

pour sélectionner le mode

A.F.D. voulu, puis appuyez sur

ou b.

* Vous pouvez sélectionner « PLII » lorsqu’il n’y a pas d’enceinte surround arrière dans le menu Speaker

Pattern, ou vous pouvez sélectionner « PLIIx » lorsque qu’il y a une enceinte surround arrière. Vous ne pouvez

pas sélectionner les deux réglages en même temps.

Réglage d’un effet sonore

surround multicanal

Mode A.F.D. Son multicanal

après décodage

Effet

PLII* Signaux 5 canaux Effectue le décodage du mode Dolby Pro Logic II. Une source

enregistrée en format 2 canaux est décodée sur 5.1 canaux. Cette

option est idéale pour les films encodés en Dolby Surround. Ce mode

permet également de restituer le son sur un système 5.1 canaux pour

visionner des films vidéo doublés ou des films anciens.

PLIIx* Signaux 7 canaux Effectue le décodage du mode Dolby Pro Logic IIx. Une source

enregistrée en format 2 canaux ou 5.1 canaux est décodée sur 7.1

canaux. Cette option est idéale pour les films encodés en Dolby

Surround. Ce mode permet également de restituer le son sur un

système 7.1 canaux pour visionner des films vidéo doublés ou des

films anciens.

Neo:6 Cinema Signaux 7 canaux Effectue le décodage du mode DTS Neo:6 Cinema. Une source

enregistrée en format 2 canaux est décodée sur 7 canaux.

Neo:6 Music Signaux 7 canaux Effectue le décodage du mode DTS Neo:6 Music. Une source

enregistrée en format 2 canaux est décodée sur 7 canaux. Cette option

est idéale pour les sources stéréo normales telles que CD.

Neural-THX Signaux 7 canaux Nouvelle génération de Neural-THX

Surround. En plus de

l’amélioration du traitement stéréo et du pur son surround 5.1 discret,

il est désormais capable de délivrer une lecture de son surround 7.1

de 360 ° à partir d’un contenu encodé en Neural-THX

Surround.

Écoute du son surround

Remarques

• Cette fonction est inopérante lorsque l’entrée

multicanal est sélectionnée.

• Cette fonction est inopérante lorsque des signaux

DTS-HD dont la fréquence d’échantillonnage est

supérieure à 48 kHz sont reçus.

• Cette fonction est inopérante lorsque des signaux

Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si vous réglez un effet de champ sonore alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 48 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

• Si vous configurez le champ sonore pendant la

réception d’un signal DTS 96/24, le signal sera

reproduit seulement à 48 kHz.

• Le début du son peut être coupé lorsque le

traitement Neural-THX est activé ou désactivé.

Conseils

• Nous recommandons habituellement « A.F.D.

Auto ».

• Vous pouvez identifier le format d’encodage d’un

contenu DVD, etc., d’après le logo sur l’emballage.

• Le décodage Dolby Pro Logic IIx est efficace

lorsque des signaux 2 canaux ou 5.1 canaux sont

reçus.

• Neural-THX est efficace lorsque des signaux

2 canaux ou 5.1 canaux sont reçus.

Écoute d’un effet surround pour de la musique

Vous pouvez bénéficier du son surround en sélectionnant simplement l’un des champs sonores

préprogrammés de l’ampli-tuner. Ces champs sonores vous permettent de recréer le son saisissant

et puissant d’une salle de concert dans votre salon.

Appuyez plusieurs fois sur MUSIC pour sélectionner l’effet surround désiré

pour la musique.

Champ sonore Effet

D.Concert Hall A Utilise la reproduction sonore 3D pour reproduire les caractéristiques sonores

d’une salle de concert, ce qui simule une scène sonore de grande taille produite

par réverbération.

D.Concert Hall B Utilise la reproduction sonore 3D pour reproduire les caractéristiques sonores

d’une salle de concert, ce qui simule une scène sonore de grande taille produite

par réverbération.

Jazz Club Restitue l’acoustique d’un club de jazz.

Live Concert Restitue l’acoustique d’une live house de 300 places.

Stadium Restitue l’ambiance d’un grand stade en plein air.

Sports Restitue l’ambiance d’une émission sportive.

Portable Audio Restitue une image sonore enrichie très claire depuis votre appareil audio

portable. Ce mode est idéal pour la musique MP3 ou d’autres musiques

compressées.

MUSIC

Écoute du son surround

Pour écouter de la musique via un casque raccordé à l’ampli-tuner

Pour désactiver l’effet surround pour MUSIC

Appuyez sur 2CH/A.DIRECT ou A.F.D.

Remarques

• Les champs sonores pour la musique sont

inopérants lorsque l’entrée multicanal est

sélectionnée.

• Les champs sonores pour la musique sont

inopérants lorsque des signaux DTS-HD dont la

fréquence d’échantillonnage est supérieure à

48 kHz sont reçus.

• Les champs sonores pour la musique sont

inopérants lorsque des signaux Dolby TrueHD

dont la fréquence d’échantillonnage est supérieure

à 96 kHz sont reçus.

• Si vous configurez le champ sonore pendant la

réception d’un signal DTS 96/24, le signal sera

reproduit seulement à 48 kHz.

• Si vous réglez un effet de champ sonore alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 48 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

• Lorsque l’un des champs sonores pour la musique

est sélectionné, aucun son n’est émis du subwoofer

si toutes les enceintes sont réglées sur « LARGE »

dans le menu de paramétrage Speaker. Le son sera

toutefois émis du subwoofer si le signal d’entrée

numérique contient des signaux L.F.E., ou si les

enceintes avant ou surround sont réglées sur

« SMALL », le champ sonore pour films est

sélectionné ou si « Portable Audio » est

sélectionné.

Champ sonore Effet

Headphone (2ch) Ce mode est automatiquement sélectionné si vous utilisez un casque lorsque le

mode « 2ch Stereo » ou le mode A.F.D. est sélectionné. Le son stéréo 2 canaux

ordinaire n’est soumis à aucun traitement du champ sonore et le son surround

multicanal est remixé en format stéréo 2 canaux (downmix).

Headphone Theater DCS Ce mode est automatiquement sélectionné si vous utilisez un casque lorsqu’un

champ sonore est sélectionné pour le film/la musique. Il vous donne

l’impression de vous trouver dans une salle de cinéma lors d’une écoute avec

un casque.

Headphone (Direct) Des signaux analogiques sont émis sans traitement de tonalité, champ sonore,

etc.

Headphone (Multi) Ce mode est automatiquement activé si vous utilisez un casque avec l’entrée

multicanal sélectionnée. Les signaux analogiques avant sont émis par les prises

MULTI CHANNEL INPUT.

Écoute d’un effet surround pour des films

Vous pouvez bénéficier du son surround en sélectionnant simplement l’un des champs sonores

préprogrammés de l’ampli-tuner. Ces champs sonores vous permettent de recréer le son saisissant

et puissant d’une salle de cinéma dans votre salon.

Appuyez plusieurs fois sur MOVIE pour sélectionner l’effet surround désiré

pour les films.

Pour désactiver l’effet surround pour MOVIE

Appuyez sur 2CH/A.DIRECT ou A.F.D.

Champ sonore Effet

Cinema Studio EX A

DCS

Restitue les caractéristiques sonores du studio de production

cinématographique « Cary Grant Theater » de Sony Pictures Entertainment. Il

s’agit d’un mode standard parfaitement adapté à presque tous les types de films.

Cinema Studio EX B

DCS

Restitue les caractéristiques sonores du studio de production

cinématographique « Kim Novak Theater » de Sony Pictures Entertainment.

Ce mode est idéal pour les films de science-fiction ou d’action comportant de

nombreux effets sonores.

Cinema Studio EX C

DCS

Restitue les caractéristiques sonores du plateau de sonorisation de Sony

Pictures Entertainment. Ce mode convient idéalement aux comédies musicales

ou films avec de la musique orchestrale sur la bande son.

V.Multi Dimension

DCS

Crée plusieurs enceintes virtuelles à partir d’une seule paire d’enceintes

surround réelles.

MOVIE

Écoute du son surround

Remarques

• Les champs sonores pour les films sont inopérants

lorsque l’entrée multicanal est sélectionnée.

• Les champs sonores pour les films sont inopérants

lorsque des signaux DTS-HD dont la fréquence

d’échantillonnage est supérieure à 48 kHz sont

reçus.

• Les champs sonores pour les films sont inopérants

lorsque des signaux Dolby TrueHD dont la

fréquence d’échantillonnage est supérieure à

96 kHz sont reçus.

• Si vous configurez le champ sonore pendant la

réception d’un signal DTS 96/24, le signal sera

reproduit seulement à 48 kHz.

• Si vous réglez un effet de champ sonore alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 48 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

• Les effets produits par les enceintes virtuelles

peuvent entraîner une augmentation du bruit du

signal de lecture.

• Lors de l’écoute d’un champ sonore utilisant des

enceintes virtuelles, vous n’entendez aucun son

provenant directement des enceintes surround.

Conseils

• Les champs sonores portant la marque DCS

utilisent la technologie DCS. Voir « Glossaire »

(page 149).

• Lorsque la marque DCS du champ sonore est

sélectionnée, le témoin Digital Cinema Sound

s’allume sur l’affichage.

Les formats audio numériques que cet ampli-tuner peut décoder dépendent des prises d’entrée

audio numériques des appareils raccordés.

Cet ampli-tuner prend en charge les formats audio suivants.

Formats audio numériques pris en charge par l’ampli-tuner

Format audio

Nombre maximal

de canaux

Raccordement de l’appareil lecteur à

l’ampli-tuner

COAXIAL/OPTICAL HDMI

Dolby Digital

5.1ch

Dolby Digital EX

6.1ch

Dolby Digital Plus

7.1ch

× a

Dolby TrueHD

7.1ch

× a

DTS

5.1ch

DTS-ES

6.1ch

DTS 96/24

5.1ch

DTS-HD

High Resolution Audio

7.1ch

× a

DTS-HD

Master Audio

a) b)

7.1ch

× a

Écoute du son surround

a)Les signaux audio sont émis dans un autre format si l’appareil lecteur ne correspond pas au format. Pour plus

de détails, consultez le mode d’emploi de l’appareil lecteur.

b)Les signaux dont la fréquence d’échantillonnage est supérieure à 96 kHz sont lus à 96 kHz ou à 88,2 kHz.

DSD

5.1ch

× a

PCM linéaire multicanal

7.1ch

× a

Format audio

Nombre maximal

de canaux

Raccordement de l’appareil lecteur à

l’ampli-tuner

COAXIAL/OPTICAL HDMI

Ce que vous pouvez faire

avec la fonction

multizone

Vous pouvez visionner des images et écouter le

son d’un appareil raccordé à l’ampli-tuner

dans une autre zone (zone 2 ou zone 3) que la

zone principale. Par exemple, vous pouvez

regarder un DVD dans la zone principale et

écouter un CD dans la zone 2 ou la zone 3.

Si vous utilisez un répéteur infrarouge (non

fourni), vous pouvez commander un appareil

de la zone principale et un ampli-tuner Sony de

la zone 2 ou zone 3 depuis la zone 2 ou la zone

Pour commander l’ampli-tuner

depuis la zone 2 ou la zone 3

Vous pouvez commander l’ampli-tuner sans

pointer la télécommande vers le répéteur

infrarouge de l’ampli-tuner si vous raccordez

un répéteur infrarouge (non fourni) à la prise

IR REMOTE.

Utilisez un répéteur infrarouge lorsque

l’ampli-tuner est installé dans un endroit hors

de portée des signaux de la télécommande.

Utilisation des fonctionnalités

multizone

Utilisation des fonctionnalités multizone

Effectuer un raccordement multizone

1 Son émis par les enceintes de la zone 2 via les

bornesSURROUND BACK SPEAKERS de l’ampli-tuner.

2 Son émis par les enceintes de la zone 2 via l’ampli-tuner et un

autre amplificateur.

A Répéteur infrarouge (non fourni)

B Enceintes

C Amplificateur/ampli-tuner Sony

* Vous pouvez également le raccorder à la prise COMPONENT VIDEO ZONE 2 OUT.

1 : Raccordements pour la zone 2

Zone principale Zone 2

Téléviseur

écran

ZONE 2 VIDEO

OUT*

STR-DA5400ES

SURROUND BACK

SPEAKERS

RM-AAP027

IR REMOTE IN

Zone principale Zone 2

Téléviseur

écran

ZONE 2 AUDIO OUT

STR-DA5400ES

RM-AAP027

IR REMOTE IN

ZONE 2 VIDEO OUT*

2 : Raccordements pour la zone 3

STR-DA5400ES

Pièce principale Zone 3

A Répéteur infrarouge (non fourni)

B Enceintes

C Amplificateur/ampli-tuner Sony

RM-AAP027

IR REMOTE IN

ZONE 3 AUDIO OUT

Utilisation des fonctionnalités multizone

ZONE 2 VIDEO OUT (prise RJ45) n’est utilisée que pour une installation personnalisée par une

personne qualifiée.

ZONE 2 VIDEO OUT (prise RJ45) est une prise qui envoie un signal vidéo source à l’entrée vidéo

composantes pour la zone 2. Pour plus de détails, contactez votre revendeur.

Remarque

Cette prise ne convient pas pour une connexion Ethernet LAN.

Connexion ZONE 2 VIDEO OUT (prise RJ45)

Les brochages RJ45 utilisent la norme T568B.

Reportez-vous à l’illustration ci-dessous.

Remarque

CAV-CVB1 (Component Video Balun) doit être utilisé. D’autres types pourraient provoquer un

dysfonctionnement et annuler votre garantie.

Brochage vidéo RJ45

Les brochages RJ45 utilisent la norme T568B.

Reportez-vous à l’illustration ci-dessous.

Réaliser une configuration zone 2 à l’aide de ZONE 2 VIDEO OUT (prise

RJ45)

Component Video Balun

CAV-CVB1

ZONE 2 VIDEO OUT

(prise RJ45)

Câble CAT5 Câble vidéo

composantes

Téléviseur

écran

one

Brochage Couleur du fil

A Broche 1 BLUE/Pb (R) Blanc/Orange

B Broche 2 BLUE/Pb (T) Orange

C Broche 3 GREEN/Y (R) Blanc/Vert

D Broche 4 GND Bleu

E Broche 5 +11V Blanc/Bleu

F Broche 6 GREEN/Y (T) Vert

G Broche 7 RED/Pr (R) Blanc/Marron

H Broche 8 RED/Pr (T) Marron

suite

Câble CAT5

Assurez-vous que le raccordement du câblage CAT5 est correct.

Utilisez un câble Category 5e ou Category 6.

Câble CAT5

Connecteur RJ45

Blanc/Orange

Couleur du fil

Orange

Blanc/Vert

Bleu

Blanc/Bleu

Vert

Blanc/Marron

Marron

N° de la broche

Blanc/Orange

Orange

Blanc/Vert

Bleu

Blanc/Bleu

Vert

Blanc/Marron

Marron

Utilisation des fonctionnalités multizone

Réglage des enceintes

dans la zone 2

Lorsque les enceintes dans la zone 2 sont

raccordées aux bornes SURROUND BACK

SPEAKERS de l’ampli-tuner (page 95),

effectuez le réglage pour que le son

sélectionné dans la zone 2 soit émis par les

enceintes raccordées aux bornes SURROUND

BACK SPEAKERS.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner

« Settings », puis appuyez

sur ou b.

4 Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur ou b.

5 Appuyez sur V/v pour

sélectionner « Speaker

Pattern », pour sélectionner la

configuration qui n’a pas

d’enceintes surround arrière.

6 Appuyez sur RETURN/EXIT O.

7 Appuyez plusieurs fois sur V/v

pour sélectionner « Sur Back

Assign », puis appuyez sur .

8 Appuyez sur V/v pour

sélectionner « ZONE2 », puis

appuyez sur .

Pour quitter le menu

Appuyez sur MENU.

AMP

V/v/b,

RETURN/

EXIT O

100

Changer le réglage de la

zone de la télécommande

Les télécommandes sont réglées initialement

pour être utilisées dans la zone 2. Si vous

voulez les utiliser dans la zone 3, changez le

réglage de la zone de la télécommande.

Télécommande principale

Télécommande de la zone 2/zone 3

Sur la télécommande principale

Appuyez sur ?/1 tout en appuyant sur

RM SET UP.

Les touches AMP et ZONE clignotent.

2 Appuyez sur ZONE.

La touche AMP s’éteint, la touche ZONE

continue de clignoter et la touche SHIFT

s’allume.

3 Appuyez sur la touche numérique 2

pour la zone 2, ou 3 pour la zone 3

lorsque la touche ZONE clignote.

La touche ZONE s’allume.

4 Appuyez sur ENT/MEM.

La touche ZONE clignote deux fois et la

télécommande passe en mode zone 2 ou

zone 3.

Sur la télécommande de la zone

2/zone 3

Appuyez sur ?/1 tout en appuyant sur

RM SET UP.

La touche RM SET UP clignote et la touche

SHIFT s’allume.

2 Appuyez sur la touche numérique 2

pour la zone 2, ou 3 pour la zone 3

pendant que la touche RM SET UP

clignote.

La touche RM SET UP s’allume.

3 Appuyez sur ENTER.

La touche RM SET UP clignote deux fois

et la télécommande passe en mode zone 2

ou zone 3.

ZONE

AMP

2, 3

ENT/

MEM

SHIFT

RM SET

?/1

2, 3

?/1

ENTER

SHIFT

RM SET

101

Utilisation des fonctionnalités multizone

Commande de l’ampli-

tuner depuis une autre

zone

(Commandes ZONE 2/ZONE 3)

Les commandes suivantes sont décrites pour

raccorder un répéteur infrarouge et

commander l’ampli-tuner dans la zone 2 ou la

zone 3. Si un répéteur infrarouge n’est pas

raccordé, utilisez cet ampli-tuner dans la zone

principale.

1 Allumez l’ampli-tuner principal

(cet ampli-tuner).

2 Dans le cas de l’illustration 1-2

(page 95), allumez

l’amplificateur dans la zone 2.

3 Appuyez sur ZONE.

La télécommande passe à la zone 2.

4 Appuyez sur ?/1.

La fonction de zone est activée.

5 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

6 Appuyez sur V/v pour

sélectionner « Input », puis

appuyez sur ou b.

7 Appuyez sur V/v pour

sélectionner la source d’entrée

puis appuyez sur .

Pour la zone 2, des signaux vidéo et audio

analogiques sont émis. Lorsque vous

sélectionnez SOURCE, les signaux de

l’entrée actuelle de la zone principale sont

émis vers la prise ZONE 2 OUT.

8 Réglez le volume du son.

• Dans le cas de l’illustration 1-1

(page 95), réglez le volume en utilisant

MASTER VOL +/– sur la

télécommande.

• Dans le cas de l’illustration 1-2

(page 95), réglez le volume en utilisant

l’ampli-tuner de la zone 2.

ZONE

V/v/b,

?/1

MASTER

VOL

To u ch e s

de source

d’entrée

Commande de l’ampli-tuner

depuis la zone 2

suite

102

Pour terminer la commande de

la zone 2

Appuyez sur ?/1 après avoir appuyé sur

ZONE.

1 Allumez l’ampli-tuner principal

(cet ampli-tuner) et

l’amplificateur de la zone 3.

2 Appuyez sur ZONE.

La télécommande passe à la zone 3.

Changez le réglage de la zone de la

télécommande sur la zone 3 à l’avance

(page 100).

3 Appuyez sur ?/1.

La fonction de zone est activée.

4 Appuyez sur l’une des touches

de source d’entrée de la

télécommande pour

sélectionner les signaux

source que vous souhaitez

émettre.

Pour la zone 3, seuls les signaux audio

analogiques sont émis. Lorsque vous

sélectionnez SOURCE, les signaux de

l’entrée actuelle sont émis.

5 Réglez le volume du son à

l’aide de l’ampli-tuner de la

zone 3.

Pour terminer la commande de

la zone 3

Appuyez sur ?/1 après avoir appuyé sur

ZONE.

Conseils

• Même lorsque cet ampli-tuner est en mode veille

(appuyez sur ?/1 sur la télécommande pour

éteindre cet ampli-tuner), l’ampli-tuner en zone 2

ou zone 3 reste allumé. Pour éteindre tous les

ampli-tuner, appuyez en même temps sur ?/1 et

AV ?/1 sur la télécommande principale (SYSTEM

STANDBY).

• Seuls les signaux d’appareils raccordés aux prises

d’entrée analogique sont émis via les prises ZONE

2 ou ZONE 3. Aucun signal n’est émis par des

appareils qui ne sont raccordés qu’aux prises

d’entrée numériques.

• Lorsque SOURCE est sélectionné, les signaux

entrés sur les prises MULTI CHANNEL INPUT ne

sont pas émis sur les prises ZONE 2 OUT ou

ZONE 3 OUT, même lorsque l’entrée multicanal

est sélectionnée. Les signaux audio analogiques de

la fonction actuelle sont émis.

Commande de l’ampli-tuner

depuis la zone 3

103

Utilisation des autres fonctionnalités

Utilisation des

fonctionnalités

« BRAVIA » Sync

« BRAVIA » Sync est compatible avec un

téléviseur Sony, un lecteur Blu-ray Disc/DVD,

un amplificateur AV, etc., qui est équipé de la

fonction Commande pour HDMI.

En raccordant des appareils Sony compatibles

avec le « BRAVIA » Sync avec un câble

HDMI (non fourni), la commande est

simplifiée comme ci-dessous :

• Lecture par simple pression sur une touche :

lorsque vous effectuez une lecture sur un

appareil comme un lecteur DVD/Blu-ray

Disc, l’ampli-tuner et le téléviseur sont

allumés automatiquement et commutent sur

l’entrée HDMI appropriée.

• Contrôle audio du système : pendant que

vous regardez la télévision, vous pouvez

choisir d’émettre le son depuis le haut-

parleur du téléviseur ou par les enceintes

raccordées à l’ampli-tuner.

• Mise hors tension du système : lorsque vous

mettez le téléviseur hors tension, l’ampli-

tuner et les appareils raccordés sont

également mis hors tension simultanément.

Commande pour HDMI est une norme de

fonction de commande mutuelle utilisée par

HDMI CEC (Consumer Electronics Control)

pour HDMI (High-Definition Multimedia

Interface).

La fonction Commande pour

HDMI est inopérante dans les

cas suivants :

• Lorsque vous raccordez l’ampli-tuner sur un

appareil qui n’est pas compatible avec la

fonction Commande pour HDMI de Sony.

• Lorsque vous raccordez l’ampli-tuner et les

appareils avec un raccordement autre qu’un

raccordement HDMI.

Il est recommandé de raccorder l’ampli-tuner

à des produits compatibles « BRAVIA » Sync.

Remarque

Selon l’appareil raccordé, la fonction Commande

pour HDMI risque de ne pas fonctionner. Consultez

le mode d’emploi de l’appareil.

Pour utiliser le « BRAVIA » Sync, activez la

fonction Commande pour HDMI pour l’ampli-

tuner et l’appareil raccordé. L’ampli-tuner est

compatible avec la fonction « Commande

pour HDMI - Réglage aisé ».

Lorsque votre téléviseur est

compatible avec la fonction

« Commande pour HDMI -

Réglage aisé »

Lorsque vous raccordez un téléviseur Sony

avec la fonction « Commande pour HDMI -

Réglage aisé », la fonction Commande pour

HDMI de l’ampli-tuner peut être activée

simultanément en activant la fonction

Commande pour HDMI sur le téléviseur.

1 Assurez-vous que l’ampli-tuner, le

téléviseur et les appareils lecteurs sont

raccordés à l’aide d’un câble HDMI

(non fourni). (Les appareils respectifs

doivent être compatibles avec la

fonction Commande pour HDMI.)

2 Allumez l’ampli-tuner, le téléviseur et

les appareils lecteurs.

Utilisation des autres

fonctionnalités

Qu’est-ce que « BRAVIA » Sync ?

Préparatifs pour le « BRAVIA »

Sync

suite

104

3 Activez la fonction Commande pour

HDMI du téléviseur.

La fonction Commande pour HDMI de

l’ampli-tuner et celle de tous les appareils

raccordés sont activées simultanément. Au

cours de la configuration, « SCANNING »

apparaît dans l’afficheur de l’ampli-tuner,

et à la fin de la configuration,

« COMPLETE » apparaît. Attendez que la

configuration soit terminée.

Pour plus d’informations sur la

configuration du téléviseur, consultez le

mode d’emploi de votre téléviseur.

Remarques

• Lorsque vous retirez le câble HDMI ou modifiez le

raccordement, effectuez les étapes données dans

« Lorsque votre téléviseur est compatible avec la

fonction « Commande pour HDMI - Réglage

aisé » » (page 103) ou « Lorsque votre téléviseur

n’est pas compatible avec la fonction « Commande

pour HDMI - Réglage aisé » ».

• Lorsque vous affectez l’entrée vidéo composantes

à l’entrée HDMI à l’aide de la fonction Input

Assign, vous ne pouvez pas régler « Control for

HDMI » sur « ON ».

• Lorsque la « Commande pour HDMI - Réglage

aisé » est en cours de réglage, vous ne pouvez pas

utiliser des fonctions comme One-Touch Play ou

System Audio Control.

• Lorsque vous configurez l’ampli-tuner avec la

fonction « Commande pour HDMI - Réglage

aisé » à partir d’un téléviseur, mettez le téléviseur,

l’ampli-tuner et les appareils lecteurs sous tension

au préalable.

• Lorsque vous configurez l’ampli-tuner avec la

fonction « Commande pour HDMI - Réglage

aidé » à partir d’un téléviseur, avant d’activer la

fonction « Commande pour HDMI - Réglage

aisé », activez la fonction Commande pour HDMI

des appareils qui ne sont pas compatibles avec la

fonction « Commande pour HDMI - Réglage

aisé ».

Lorsque votre téléviseur n’est

pas compatible avec la fonction

« Commande pour HDMI -

Réglage aisé »

Activez la fonction Commande pour HDMI de

l’ampli-tuner et de l’appareil raccordé

individuellement.

1 Effectuez les étapes données dans

« Lorsque votre téléviseur est

compatible avec la fonction

« Commande pour HDMI - Réglage

aisé » » (page 103).

2 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

3 Appuyez sur MENU.

Le menu s’affiche sur l’écran du téléviseur.

4 Appuyez plusieurs fois sur V/v pour

sélectionner « Settings », puis

appuyez sur ou b.

5 Appuyez plusieurs fois sur V/v pour

sélectionner « HDMI », puis appuyez

sur ou b.

AMP

V/v/b,

?/1

To u ch e s

de source

d’entrée

HDMI

GUI

MODE

105

Utilisation des autres fonctionnalités

6 Appuyez plusieurs fois sur V/v pour

sélectionner « Control for HDMI », puis

appuyez sur ou b.

7 Appuyez plusieurs fois sur V/v pour

sélectionner « ON », puis appuyez sur

La fonction Commande pour HDMI de

l’ampli-tuner est activée.

8 Appuyez sur GUI MODE pour quitter le

menu GUI.

Si le menu GUI s’affiche, la fonction

Commande pour HDMI des appareils

lecteurs sera inopérante.

9 Appuyez sur l’une des touches d’entrée

HDMI pour afficher l’image des

appareils lecteurs pour lesquels vous

voulez activer la fonction Commande

pour HDMI.

10Activez la fonction Commande pour

HDMI de l’appareil raccordé.

Pour plus d’informations sur le réglage de

l’appareil raccordé, consultez le mode

d’emploi de l’appareil.

11Répétez les étapes 9 et 10 pour régler

la fonction Commande pour HDMI et

afficher l’image de tous les appareils

lecteurs que vous voulez utiliser.

Par une simple commande (une pression), des

appareils raccordés à l’ampli-tuner avec des

raccordements HDMI démarrent

automatiquement.

Vous pouvez écouter du son/visionner des

images en utilisant des appareils raccordés.

Lecture d’un appareil raccordé.

L’ampli-tuner et le téléviseur sont mis sous

tension simultanément, et le son et les images

sont émis par l’ampli-tuner et le téléviseur.

Remarque

Selon le téléviseur, le début du contenu risque de ne

pas être émis.

Vous pouvez écouter le son du téléviseur

depuis les enceintes raccordées à l’ampli-tuner

par une simple commande.

Selon les réglages du téléviseur, pendant que

vous regardez la télévision, l’ampli-tuner est

mis sous tension et commute sur la fonction

« TV » automatiquement.

Le son du téléviseur est émis depuis les

enceintes raccordées à l’ampli-tuner, et le

volume du son du téléviseur est réduit

simultanément.

Vous pouvez utiliser la fonction System Audio

Control comme suit.

• Le son du téléviseur est émis depuis les

enceintes raccordées à l’ampli-tuner lorsque

vous mettez l’ampli-tuner sous tension et

que le son est émis depuis le haut-parleur du

téléviseur.

• Vous pouvez régler le volume du son de

l’ampli-tuner lorsque vous réglez le volume

du son du téléviseur.

Vous pouvez également activer cette fonction

avec le menu du téléviseur. Pour plus

d’informations, consultez le mode d’emploi

du téléviseur.

Remarques

• Lorsque « Control for HDMI » est réglé sur

« ON », les paramètres « Audio Out » dans le

menu de paramétrage HDMI sont réglés

automatiquement en fonction des paramètres

System Audio Control.

• Lorsque vous raccordez un téléviseur qui ne

comporte pas la fonction System Audio Control, la

fonction System Audio Control est inopérante.

• Si le téléviseur est mis sous tension avant l’ampli-

tuner, le son du téléviseur n’est pas émis pendant

un moment.

Lecture des appareils par

simple pression d’une touche

(One-Touch Play)

Écoute du son du téléviseur

depuis les enceintes raccordées

à l’ampli-tuner (System Audio

Control)

106

Lorsque vous mettez le téléviseur hors tension

avec la touche d’alimentation de la

télécommande du téléviseur, l’ampli-tuner et

les appareils raccordés sont mis hors tension

automatiquement.

Vous pouvez également utiliser la

télécommande de l’ampli-tuner pour mettre le

téléviseur hors tension.

Appuyez sur TV, puis sur AV ?/1.

Le téléviseur, l’ampli-tuner et les appareils

raccordés sont mis hors tension.

Remarques

• Activez la fonction de verrouillage de

l’alimentation du téléviseur avant d’utiliser la

fonction System Power Off. Pour plus

d’informations, consultez le mode d’emploi du

téléviseur.

• En fonction de l’état, les appareils raccordés

peuvent ne pas être mis hors tension. Pour plus

d’informations, consultez le mode d’emploi des

appareils raccordés.

Changement des écrans

qui émettent les signaux

vidéo HDMI

Lorsque deux écrans sont raccordés aux prises

HDMI OUT A et HDMI OUT B, vous pouvez

changer la sortie pour ces deux écrans à l’aide

de la touche HDMI OUTPUT.

1 Allumez l’ampli-tuner et les

deux écrans.

2 Appuyez sur HDMI OUTPUT.

Chaque fois que vous appuyez sur cette

touche, la sortie sera modifiée comme

suit :

HDMI A t HDMI B t HDMI A…

Vous pouvez également utiliser la touche

HDMI OUT de l’ampli-tuner.

Mise hors tension de l’ampli-

tuner avec le téléviseur (System

Power Off)

AV ?/1

?/1

HDMI

OUTPUT

107

Utilisation des autres fonctionnalités

Passage entre son

numérique et analogique

Lorsqu’un appareil est raccordé à la fois à une

prise d’entrée audio numérique et à une prise

d’entrée audio analogique de l’ampli-tuner,

vous pouvez figer son mode d’entrée audio à

l’une des prises ou passer d’une prise à l’autre

selon le contenu à visionner.

1 Appuyez sur une touche de

source d’entrée.

Vous pouvez également utiliser INPUT

SELECTOR sur l’ampli-tuner.

2 Appuyez sur AMP.

3 Appuyez plusieurs fois sur

INPUT MODE pour sélectionner

le mode d’entrée audio.

Le mode d’entrée audio sélectionné

apparaît sur l’écran du téléviseur.

•Auto

Donne priorité aux signaux audio

numériques lorsqu’il y a à la fois une

connexion numérique et une connexion

analogique.

S’il n’y a pas de signaux audio

numériques, les signaux audio

analogiques sont sélectionnés.

•Analog

Spécifie les signaux audio analogiques

reçus aux prises AUDIO IN (L/R).

Remarques

• Certains modes d’entrée audio ne peuvent pas être

spécifiés pour certaines entrées.

• Lorsque l’entrée HDMI, tuner satellite ou

adaptateur DIGITAL MEDIA PORT est

sélectionnée, « ------ » apparaît sur l’affichage et

vous ne pouvez pas sélectionner un autre mode.

Sélectionnez un mode d’entrée autre que HDMI,

tuner satellite et adaptateur DIGITAL MEDIA

PORT puis spécifiez le mode d’entrée audio.

• Lorsque « 2ch Analog Direct » est utilisé ou que

l’entrée multicanal est sélectionnée, l’entrée audio

est placée sur « Analog ». Vous ne pouvez pas

sélectionner d’autres modes.

AMP

To u ch e s

de source

d’entrée

INPUT

MODE

108

Écoute du son/visionnage

d’images d’autres

entrées

(Input Assign)

Vous pouvez réaffecter des signaux vidéo et/

ou audio à une autre entrée.

Exemple) Raccordez la prise OPTICAL OUT

du lecteur DVD à la prise OPTICAL VIDEO 1

IN de cet ampli-tuner lorsque vous voulez

entrer seulement les signaux audio optique

numérique du lecteur DVD.

Raccordez la prise vidéo composante du

lecteur DVD à la prise COMPONENT VIDEO

IN 1/COMPONENT VIDEO IN 2 ou

COMPONENT VIDEO IN 3 de cet ampli-

tuner lorsque vous voulez entrer les signaux

vidéo du lecteur DVD. Affectez les signaux

vidéo et/ou audio à la prise d’entrée DVD à

l’aide de « Input Assign » dans le menu Input.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner « Input »,

puis appuyez sur ou b.

4 Appuyez sur V/v pour

sélectionner le nom d’entrée

que vous voulez affecter.

5 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

6 Appuyez sur V/v pour

sélectionner « Input Assign »,

puis appuyez sur .

7 Appuyez sur V/v/B/b pour

sélectionner les signaux audio

et/ou vidéo que vous voulez

affecter à l’entrée que vous

avez sélectionnée à l’étape 4,

puis appuyez sur .

AMP

V/v/B/b,

OPTIONS

109

Utilisation des autres fonctionnalités

Réglage initial

Lorsque vous affectez une entrée vidéo composantes à l’entrée HDMI via le menu Input Assign, les signaux vidéo

composantes ne sont pas convertis en signaux vidéo HDMI et ne sont pas émis par la prise HDMI OUT. Les

signaux vidéo composantes ne sont émis que par la prise COMPONENT VIDEO MONITOR OUT. Dans ce cas,

la résolution de la sortie GUI est définie sur « 480p » pour l’entrée vidéo composantes et l’entrée vidéo HDMI.

Remarques

• Vous ne pouvez pas affecter des signaux optiques

d’une source d’entrée aux prises d’entrée optiques

de l’ampli-tuner et vous ne pouvez pas affecter des

signaux coaxiaux d’une source d’entrée aux prises

d’entrée coaxiales de l’ampli-tuner.

• Lorsque vous affectez l’entrée audio numérique, il

se peut que l’option INPUT MODE sélectionnée

change automatiquement.

• Vous ne pouvez pas réaffecter plusieurs entrées

HDMI à une même entrée.

• Vous ne pouvez pas réaffecter plusieurs entrées

audio numériques à une même entrée.

• Vous ne pouvez pas réaffecter plusieurs entrées

vidéo composantes à une même entrée.

• Lorsque vous affectez une entrée vidéo

composantes à l’entrée HDMI, réglez « Control for

HDMI » sur « OFF ».

Nom de l’entrée

VIDEO1 VIDEO2 BD DVD SAT TAPE MD SA-CD/

MULTI

HDMI1 HDMI2 HDMI3 HDMI4 HDMI5 HDMI6

Prises

d’entrée

vidéo

affectables

Video1

Composite

––––––––––––––

Video2

Composite

– a

–––––––––––––

Composite

––a ––––––––––––

DVD

Composite

–––a –––––––––––

SAT

Composite

––––a ––––––––––

Component1

aaa

aaaa a a a

Component2

aaaa

aaa a a a

Component3

aaaaa

aa a a a

HDMI1 aaaaaaaaaa

–––––

HDMI2 aaaaaaaaa– a

––––

HDMI3 aaaaaaaaa––a

–––

HDMI4 aaaaaaaaa–––a

––

HDMI5 aaaaaaaaa––––a

–

HDMI6 aaaaaaaaa–––––a

Prises

d’entrée

audio

affectables

Video1

OPT

– aa –––a –––––––

Video2

OPT

– a

aa –––a –––––––

SAT OPT – – aaa

––a –––––––

Tape OPT – – aa – a

– a –––––––

MD OPT – – aa ––a

a –––––––

BD COAX aaa

– aaa ––––––––

DVD

COAX

aa– a

aaa ––––––––

SA-CD/CD

COAX

aa––a aaa

–––––––

110

Utilisation de la

minuterie d’arrêt

Vous pouvez programmer l’ampli-tuner pour

qu’il s’éteigne automatiquement après la durée

sélectionnée.

1 Appuyez sur AMP.

2 Appuyez sur SLEEP plusieurs

fois.

À chaque pression sur SLEEP, l’affichage

change comme suit :

Lorsque la minuterie d’arrêt est utilisée,

« SLEEP » s’allume dans l’afficheur de

l’ampli-tuner.

Conseil

Pour vérifier le temps restant avant que l’ampli-tuner

ne s’éteigne, appuyez sur SLEEP. Le temps restant

apparaît également sur l’affichage. Si vous appuyez

à nouveau sur SLEEP, la minuterie d’arrêt change.

SLEEP

AMP

111

Utilisation des autres fonctionnalités

Écoute du son surround à

faible volume

Cette fonction vous permet de recréer

l’ambiance d’une salle de cinéma à faible

volume. Elle peut être utilisée avec d’autres

champs sonores.

Lorsque vous regardez un film tard dans la

nuit, elle vous permet d’entendre

distinctement les dialogues même à faible

volume du son.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur NIGHT MODE.

La fonction NIGHT MODE est activée.

Le NIGHT MODE bascule entre marche

et arrêt en appuyant sur NIGHT MODE.

Remarques

• Cette fonction est inopérante lorsque l’entrée

multicanal est sélectionnée.

• Cette fonction est inopérante lorsque des signaux

Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si la fonction NIGHT MODE est activée alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

Conseil

Lorsque cette fonction est activée, les Bass, Treble et

Effect Levels augmentent et « D. Range Comp » est

automatiquement placé sur « MAX ».

AMP

NIGHT

MODE

112

Enregistrement à l’aide

de l’ampli-tuner

Vous pouvez enregistrer le son d’un appareil

vidéo/audio à l’aide de l’ampli-tuner.

Consultez le mode d’emploi de l’appareil

enregistreur.

Vous pouvez enregistrer sur un MiniDisc ou

une cassette audio à l’aide de l’ampli-tuner.

Consultez le mode d’emploi de la platine MD

ou de la platine-cassette.

1 Appuyez sur la touche de

source d’entrée de l’appareil

lecteur.

2 Préparez l’appareil lecteur pour

la lecture.

Insérez, par exemple, un CD dans le

lecteur CD.

3 Préparez l’appareil

enregistreur.

Insérez un MD ou une cassette vierge

dans la platine d’enregistrement et réglez

le niveau d’enregistrement.

4 Commencez l’enregistrement

sur la platine d’enregistrement,

puis la lecture sur l’appareil

lecteur.

Remarques

• Les réglages du son sont sans effet sur le signal

émis par les prises MD OUT.

• Les signaux audio reçus aux prises MULTI

CHANNEL INPUT ne sont pas émis.

Pour enregistrer un son

numérique

Raccordez l’appareil lecteur à la prise d’entrée

audio numérique (OPTICAL IN) et l’appareil

enregistreur à la prise OPTICAL MD OUT.

1 Appuyez sur la touche de

source d’entrée de l’appareil

lecteur.

2 Préparez l’appareil pour la

lecture.

Insérez, par exemple la cassette vidéo à

copier dans le magnétoscope.

3 Préparez l’appareil

enregistreur.

Insérez une cassette vidéo vierge, etc.,

dans l’appareil enregistreur (VIDEO 1)

pour l’enregistrement.

4 Commencez l’enregistrement

sur l’appareil enregistreur, puis

la lecture sur l’appareil lecteur.

Remarques

• Certains contenus comportent des signaux de

protection contre la copie qui empêchent

l’enregistrement. Il se peut que vous ne puissiez

alors pas enregistrer depuis ces sources.

• Les signaux audio reçus aux prises MULTI

CHANNEL INPUT ne sont pas émis.

Enregistrement sur un MiniDisc

ou une cassette audio

To u ch e s

de source

d’entrée

Enregistrement sur un support

d’enregistrement

113

Utilisation des autres fonctionnalités

• Seuls des signaux d’entrée analogiques sont émis

par les prises de sortie analogiques (pour

l’enregistrement).

• Seuls des signaux d’entrée numériques sont émis

par les prises de sortie numériques (pour

l’enregistrement).

• Il n’est pas possible d’enregistrer du son HDMI.

Changement du mode de

commande de l’ampli-

tuner et de la

télécommande

Vous pouvez changer le mode de commande

(COMMAND MODE AV 1 ou COMMAND

MODE AV 2) de l’ampli-tuner et de la

télécommande.

Changez le mode de commande du réglage

initial au réglage approprié, si un autre

appareil Sony est commandé accidentellement

par la même télécommande, lorsque vous

commandez l’ampli-tuner avec la

télécommande fournie avec l’ampli-tuner.

Les modes de commande de l’ampli-tuner et

de la télécommande sont ceux du réglage

initial (COMMAND MODE AV 2).

L’ampli-tuner et la télécommande, au

contraire, doivent utiliser le même mode de

commande. Si le mode de commande de la

télécommande n’est pas le même que celui de

l’ampli-tuner, vous ne pouvez pas commander

l’ampli-tuner avec la télécommande.

114

Allumez l’ampli-tuner tout en

appuyant sur 2CH/A.DIRECT.

Lorsque le mode de commande sélectionné est

« AV2 », « COMMAND MODE [AV2] »

apparaît sur l’affichage.

Lorsque le mode de commande sélectionné est

« AV1 », « COMMAND MODE [AV1] »

apparaît sur l’affichage.

1 Appuyez sur ?/1 tout en

appuyant sur RM SET UP.

Les touches AMP et ZONE clignotent.

2 Appuyez sur AMP.

La touche ZONE s’éteint, la touche AMP

continue de clignoter et la touche SHIFT

s’allume.

3 Appuyez sur la touche

numérique 1 ou 2 pendant que

la touche AMP clignote.

Lorsque vous appuyez sur 1, le mode de

commande AV SYSTEM 1 est

sélectionné. Lorsque vous appuyez sur 2,

le mode de commande AV SYSTEM 2 est

sélectionné.

La touche AMP s’allume.

4 Appuyez sur ENT/MEM.

La touche AMP clignote deux fois et

l’opération de sélection du mode de

commande est terminée.

Changement du mode de

commande de l’ampli-tuner

2CH/A.DIRECT

Changement du mode de

commande de la télécommande

principale

ZONE

?/1

AMP

ENT/

MEM

1, 2

RM SET

SHIFT

115

Utilisation des autres fonctionnalités

Utilisation d’un

raccordement bi-

amplificateur

Si vous n’utilisez pas d’enceintes surround

arrière, vous pouvez utiliser les bornes

SURROUND BACK SPEAKERS pour les

enceintes avant dans une configuration bi-

amplificateur.

Pour raccorder les enceintes

Raccordez les prises du côté Lo (ou Hi) des

enceintes avant aux bornes FRONT

SPEAKERS A et raccordez les prises du côté

Hi (ou Lo) des enceintes avant aux bornes

SURROUND BACK SPEAKERS. Assurez-

vous que les ferrures métalliques de Hi/Lo

fixées aux enceintes ont été retirées des

enceintes. Il pourrait autrement en résulter un

dysfonctionnement de l’ampli-tuner.

Pour paramétrer les enceintes

Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du téléviseur.

3 Appuyez sur V/v pour sélectionner

« Settings », puis appuyez sur

ou b.

4 Appuyez sur V/v pour sélectionner

« Speaker », puis appuyez sur ou

5 Appuyez sur V/v pour sélectionner

« Speaker Pattern », puis appuyez sur

6 Appuyez sur V/v pour sélectionner la

configuration des enceintes appropriée

pour qu’il n’y ait pas d’enceinte

surround arrière.

7 Appuyez sur RETURN/EXIT O.

8 Appuyez sur V/v pour sélectionner

« Sur Back Assign », puis appuyez sur

9 Appuyez sur V/v pour sélectionner

« BI-AMP », puis appuyez sur .

Les mêmes signaux émis depuis les bornes

FRONT SPEAKERS A peuvent être émis

depuis les bornes SURROUND BACK

SPEAKERS.

Remarques

• Vous ne pouvez pas utiliser les bornes FRONT

SPEAKERS B pour un raccordement bi-

amplificateur.

• Lorsque vous utilisez la fonction de calibrage

automatique, effectuez le paramétrage bi-

amplificateur avant d’exécuter le calibrage

automatique.

• Si vous effectuez le paramétrage bi-amplificateur,

le niveau des enceintes, l’équilibrage des canaux et

les réglages d’égalisation des enceintes surround

arrière deviennent invalides et ceux des enceintes

avant sont utilisés.

• Les signaux émis des prises PRE OUT sont utilisés

avec les mêmes paramètres que ceux des bornes

SPEAKERS.

• Si la Speaker Pattern est réglée pour qu’il y ait des

enceintes surround arrière, vous ne pouvez pas

effectuer de paramétrage bi-amplificateur.

Enceinte

avant (D)

Enceinte

avant (G)

116

Utilisation du menu de

paramétrage

Vous pouvez régler les différents paramètres

pour les enceintes, les effets surround, la

multizone, etc. à l’aide du menu de

paramétrage.

Pour afficher le menu de l’ampli-tuner sur

l’écran du téléviseur, assurez-vous que

l’ampli-tuner est en « GUI MODE » en

suivant les étapes de « 7: Affichage du menu

GUI sur l’écran du téléviseur » (page 48).

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Appuyez sur MENU.

Le menu s’affiche sur l’écran du

téléviseur.

3 Appuyez plusieurs fois sur V/v

pour sélectionner

« Settings », puis appuyez

sur pour entrer le mode de

menu.

La liste du menu de paramétrage s’affiche

sur l’écran du téléviseur.

4 Appuyez plusieurs fois sur V/v

pour sélectionner l’option de

menu que vous désirez, puis

appuyez sur pour entrer.

Exemple : si vous sélectionnez « Auto

Calibration »

5 Appuyez plusieurs fois sur V/v

pour sélectionner le paramètre

voulu, puis appuyez sur

pour entrer.

Réglage des paramètres

RETURN/

EXIT O

AMP

V/v/B/b,

OPTIONS

117

Réglage des paramètres

Pour revenir à l’écran précédent

Appuyez sur RETURN/EXIT O.

Pour quitter le menu

Appuyez sur MENU.

Liste du menu de paramétrage

Auto Calibration

Effectue Auto Calibration. Pour plus

d’informations, voir « 9: Calibrage

automatique aux réglages appropriés (Auto

Calibration) » (page 51).

Remarque

Les résultats de mesure seront écrasés et

sauvegardés sur Position 1 dans le menu Enhanced

Setup.

Vous pouvez enregistrer trois configurations

pour « Seating Position » en fonction de la

position d’écoute, de l’environnement

d’écoute et des conditions de mesure.

Vous pouvez également sélectionner un type

de calibrage pour corriger chaque enceinte.

Pour enregistrer plusieurs

ensembles de paramètres pour

l’environnement d’écoute

Vous pouvez sélectionner la position d’écoute

que vous voulez et enregistrer les résultats de

mesure du calibrage automatique pour cette

position d’écoute.

1 Appuyez plusieurs fois sur V/v sur

l’écran Enhanced Setup pour

sélectionner la « Seating Position »

pour laquelle vous voulez enregistrer

les résultats de mesure.

• Pos. (Position) 1

• Pos. (Position) 2

• Pos. (Position) 3

2 Appuyez sur b pour effectuer le

calibrage automatique.

Icône de menu Description

Auto

Calibration

Permet de régler le niveau ou

la distance des enceintes et

d’effectuer la mesure

automatiquement.

Speaker Permet de régler la position

et l’impédance de l’enceinte

manuellement (page 119).

Surround Permet de régler le champ

sonore (effet surround)

choisi (page 123).

EQ Permet de régler l’égaliseur

(sons graves/aigus)

(page 124).

Multi Zone Permet d’effectuer des

réglages pour la multizone

(page 125).

Audio Permet de régler différentes

options sonores (page 127).

Video Permet de régler la résolution

des signaux vidéo

analogiques (page 128).

HDMI Permet de régler du son/des

images à partir des appareils

raccordés aux prises HDMI

(page 131).

System Permet de régler

l’économiseur d’écran ou la

langue de l’affichage du

guide du menu (page 132).

Quick Setup

Enhanced Setup

suite

118

Pour régler un type de

correction pour les enceintes

Vous pouvez sélectionner le type de correction

à utiliser pour les enceintes pour chaque

Seating Position.

1 Appuyez plusieurs fois sur V/v pour

sélectionner la « Seating Position »

pour laquelle vous voulez régler le type

de correction de l’enceinte, puis

appuyez sur .

2 Appuyez plusieurs fois sur V/v pour

sélectionner le « Calibration Type »

voulu, puis appuyez sur .

•Full Flat

Rend la mesure de fréquence de chaque

enceinte plane.

• Engineer

Sélectionne les caractéristiques de

fréquence correspondant aux normes

d’un auditorium Sony.

• Front Reference

Règle les caractéristiques de toutes les

enceintes sur celles des enceintes avant.

•OFF

Désactive l’EQ de calibrage automatique.

Remarque

Vous ne pouvez pas régler le « Calibration Type »

pour la « Seating Position » pour laquelle les

résultats de mesure n’ont pas été enregistrés.

Pour confirmer le paramètre de

l’égaliseur pour la Seating

Position

Appuyez plusieurs fois sur V/v pour

sélectionner la « Seating Position »

pour laquelle vous voulez confirmer le

paramètre de l’égaliseur.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v pour

sélectionner « EQ Curve », puis

appuyez sur .

4 Appuyez plusieurs fois sur B/b pour

sélectionner l’enceinte sur l’écran pour

laquelle vous voulez confirmer le

paramètre de l’égaliseur.

•FRONT

•CENTER

• SURROUND

• SURROUND BACK

Pour attribuer un nom à la

Seating Position

Appuyez plusieurs fois sur V/v pour

sélectionner la « Seating Position » à

laquelle vous voulez attribuer un nom.

2 Appuyez sur OPTIONS.

Le menu d’options s’affiche.

3 Appuyez plusieurs fois sur V/v pour

sélectionner « Name Input », puis

appuyez sur .

Le clavier logiciel s’affiche sur l’écran.

4 Appuyez sur V/v/B/b/ pour

sélectionner les caractères un par un,

puis sur .

119

Réglage des paramètres

Paramètres Speaker

Vous pouvez régler manuellement chaque

enceinte. Vous pouvez aussi régler le volume

des enceintes après que le calibrage

automatique est terminé.

Remarque

Les paramètres Speaker ne concernent que la

« Seating Position » actuelle.

Vous pouvez régler l’impédance des enceintes.

Pour plus d’informations, voir « 8: Réglage

des enceintes » (page 49).

x 4 Ω

x 8 Ω

Sélectionnez « Speaker Pattern » en fonction

des enceintes que vous utilisez. Vous n’avez

pas besoin de sélectionner la configuration des

enceintes après le calibrage automatique.

Pour sélectionner la

configuration des enceintes

Appuyez plusieurs fois sur V/v pour

sélectionner « Speaker Pattern », puis

appuyez sur .

L’écran Speaker Pattern s’affiche.

2 Appuyez sur V/v pour sélectionner la

configuration des enceintes voulue,

puis appuyez sur .

3 Appuyez sur RETURN/EXIT O.

Vous pouvez activer ou désactiver les

paramètres downmix analogiques.

x OFF

Si une enceinte centrale est raccordée, ce

paramètre est réglé automatiquement sur

«OFF».

x ON

Nous vous recommandons de régler « Center

Mix » sur « ON » pour profiter de l’audio

numérique avec un son de grande qualité

lorsque vous n’avez pas raccordé d’enceinte

centrale. Le downmix analogique fonctionne

lorsque vous réglez « Center Mix » sur

« ON ». Ce réglage est aussi efficace pour

entrer des signaux via les prises MULTI

CHANNEL INPUT.

Vous pouvez effectuer des réglages pour la ou

les enceintes surround arrière.

x OFF

Sélectionnez « OFF » si vous n’avez pas

raccordé d’enceintes surround arrière.

x BI-AMP

Sélectionnez « BI-AMP » (page 115) si vous

raccordez des enceintes avant dans une

configuration à bi-amplificateur.

x ZONE2

Sélectionnez « ZONE2 » si vous utilisez

l’enceinte surround arrière dans la zone 2. Si

vous sélectionnez « ZONE2 », l’entrée sur les

prises SUR BACK de MULTI CHANNEL

INPUT est invalide (page 99).

Impedance

Speaker Pattern

Center Mix

Sur Back Assign

suite

120

Remarque

Placez « Sur Back Assign » sur « OFF », puis

raccordez les enceintes surround arrière à cet ampli-

tuner lorsque vous souhaitez modifier le

raccordement d’une configuration à bi-amplificateur

ou dans la zone 2 à une configuration de

raccordement aux enceintes surround arrière.

Reconfigurez les enceintes après avoir raccordé les

enceintes surround arrière. Consultez « Auto

Calibration » (page 51) ou « Manual Setup »

(page 120).

Vous pouvez régler chaque enceinte

manuellement sur l’écran Manual Setup. Vous

pouvez aussi régler le volume des enceintes

après que le calibrage automatique est terminé.

Pour régler le niveau des

enceintes

Vous pouvez régler le volume de chaque

enceinte (centrale, surround gauche/droite,

surround arrière gauche/droite, subwoofer).

1 Appuyez plusieurs fois sur V/v/B/b

pour sélectionner l’enceinte sur l’écran

dont vous voulez régler le niveau, puis

appuyez sur .

2 Appuyez plusieurs fois sur B/b pour

sélectionner « Level: », puis appuyez

sur .

3 Appuyez sur V/v pour régler le niveau

de l’enceinte sélectionnée, puis

appuyez sur .

Vous pouvez régler le niveau entre –20 et

+10 dB par pas de 0,5 dB.

Pour les enceintes avant gauche/droite,

vous pouvez régler la balance sur les deux

côtés. Vous pouvez régler le volume avant

gauche de FL–10,0 dB à FL+10,0 dB par

pas de 0,5 dB. Vous pouvez également

régler le volume avant droit de FR–10,0 dB

à FR+10,0 dB par pas de 0,5 dB.

Remarque

Lorsque l’un des champs sonores pour la musique

est sélectionné, aucun son n’est émis du subwoofer

si toutes les enceintes se trouvent sur « LARGE ».

Le son sera toutefois émis du subwoofer si le signal

d’entrée numérique contient des signaux L.F.E., ou

si les enceintes avant ou surround sont réglées sur

« SMALL », le champ sonore pour films est

sélectionné ou si « Portable Audio » est sélectionné.

Pour ajuster la distance de la

position d’écoute à chaque

enceinte

Vous pouvez régler la distance de la position

d’écoute à chaque enceinte (avant gauche/

droite, centrale, surround gauche/droite,

surround arrière gauche/droite, subwoofer).

1 Appuyez plusieurs fois sur V/v/B/b

pour sélectionner l’enceinte sur l’écran

dont vous voulez régler la distance de

la position d’écoute, puis appuyez sur

2 Appuyez plusieurs fois sur B/b pour

sélectionner une « Distance: », puis

appuyez sur .

3 Appuyez sur V/v pour régler la distance

de l’enceinte sélectionnée, puis

appuyez sur .

Vous pouvez ajuster la distance de 1,0

mètre à 10,0 mètres (3 pieds 3 pouces à 32

pieds 9 pouces) par pas de 1 cm (1 pouce).

Pour régler la taille de chaque

enceinte

Vous pouvez régler la taille de chaque enceinte

(avant gauche/droite, centrale, surround

gauche/droite, surround arrière gauche/droite).

1 Appuyez plusieurs fois sur V/v/B/b

pour sélectionner l’enceinte sur l’écran

dont vous voulez régler la taille, puis

appuyez sur .

2 Appuyez plusieurs fois sur B/b pour

sélectionner une « Size: », puis

appuyez sur .

Manual Setup

121

Réglage des paramètres

3 Appuyez sur V/v pour régler la taille de

l’enceinte sélectionnée, puis appuyez

sur .

• LARGE

Sélectionnez « LARGE » si vous

raccordez de grandes enceintes qui

restitueront efficacement les fréquences

graves. Normalement, sélectionnez

« LARGE ».

•SMALL

Si le son est déformé ou que vous sentez

un manque d’effets surround lors de

l’utilisation d’un son surround

multicanal, sélectionnez « SMALL »

pour activer le circuit de réacheminement

des graves et émettre les fréquences

graves de chaque canal du subwoofer ou

d’autres enceintes « LARGE ».

Conseils

• Les options « LARGE » et «SMALL » pour

chaque enceinte déterminent si le processeur de

son interne coupera ou non les signaux de graves

sur ce canal.

Lorsque les graves sont coupées sur un canal, le

circuit de réacheminement des graves dirige les

fréquences graves correspondantes vers le

subwoofer ou les autres enceintes « LARGE ».

Il est toutefois préférable de ne pas les couper si on

peut l’éviter car les sons graves ont une certaine

directivité. Lorsque vous utilisez de petites

enceintes et désirez qu’elles émettent les

fréquences graves, vous pouvez donc les régler sur

« LARGE ». À l’inverse, si vous utilisez de

grandes enceintes, mais préférez qu’elles

n’émettent pas des fréquences graves, vous pouvez

les régler sur « SMALL ».

Si le volume sonore global est inférieur à ce que

vous préférez, réglez toutes les enceintes sur

« LARGE ». Si le son manque de graves, vous

pouvez utiliser l’égaliseur pour accentuer le niveau

des graves.

• Les enceintes surround arrière seront réglées sur la

même option que les enceintes surround.

• Lorsque les enceintes avant sont réglées sur

« SMALL », les enceintes centrale, surround et

surround arrière sont aussi automatiquement

réglées sur « SMALL ».

• Si vous n’utilisez pas le subwoofer, les enceintes

avant sont automatiquement réglées sur

« LARGE ».

Permet de régler la fréquence de recouvrement

des graves des enceintes qui ont été placées sur

« SMALL » dans le menu de paramétrage

Speaker. La fréquence de recouvrement des

enceintes mesurée est réglée pour chaque

enceinte après le calibrage automatique.

1 Appuyez sur B/b pour

sélectionner l’enceinte sur

l’écran que vous voulez régler.

2 Appuyez sur V/v pour ajuster la

valeur, puis appuyez sur b.

Vous pouvez sélectionner le type de signal de

test sur l’écran Test Tone.

Conseils

• Pour régler le niveau de toutes les enceintes en

même temps, appuyez sur MASTER VOL +/–.

• La valeur réglée apparaît sur l’affichage pendant le

réglage.

Pour émettre un signal de test

par chaque enceinte

Vous pouvez émettre un signal de test par des

enceintes en séquence.

1 Appuyez sur B/b pour sélectionner

« Test Tone », puis appuyez sur .

L’écran Test Tone s’affiche.

2 Appuyez sur V/v pour ajuster le

paramètre, puis appuyez sur .

•OFF

•AUTO

Le signal de test est émis par chaque

enceinte.

• L, C, R, SR, SBR, SBL, SL, SW

Vous pouvez sélectionner par quelles

enceintes le signal de test sera émis.

Crossover Freq (Speaker

crossover frequency)

Test Tone

suite

122

3 Appuyez sur V/v pour ajuster le

« Level: », puis appuyez sur .

Pour émettre un signal de test

par des enceintes adjacentes

Vous pouvez émettre un signal de test par des

enceintes adjacentes pour ajuster la balance

entre les enceintes.

1 Appuyez sur B/b pour sélectionner

« Phase Noise », puis appuyez sur

L’écran Phase Noise s’affiche.

2 Appuyez sur V/v pour ajuster le

paramètre, puis appuyez sur .

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/

SL, SL/L, L/SR

Permet d’émettre le signal de test par des

enceintes adjacentes dans l’ordre.

Certaines options peuvent ne pas

s’afficher selon le réglage de la

configuration des enceintes.

3 Appuyez sur V/v pour ajuster le

« Level: », puis appuyez sur .

Pour émettre le son d’une

source par des enceintes

adjacentes

Vous pouvez émettre le son d’une source par

des enceintes adjacentes pour que vous

puissiez ajuster la balance entre les enceintes.

1 Appuyez sur B/b pour sélectionner

« Phase Audio », puis appuyez sur .

L’écran Phase Audio s’affiche.

2 Appuyez sur V/v pour ajuster le

paramètre, puis appuyez sur .

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/

SL, SL/L, L/SR

Permet d’émettre le son d’une source 2

canaux avant (au lieu du signal de test)

par des enceintes adjacentes dans l’ordre.

Certaines options peuvent ne pas

s’afficher selon le réglage de la

configuration des enceintes.

3 Appuyez sur V/v pour ajuster le

« Level: », puis appuyez sur .

Lorsqu’un signal de test n’est

pas émis par les enceintes

• Les cordons d’enceinte ne sont peut-être pas

solidement connectés. Vérifiez s’ils sont

solidement connectés et si vous ne pouvez

pas les déconnecter en tirant dessus

légèrement.

• Les cordons d’enceinte présentent peut-être

un court-circuit.

Lorsqu’un signal de test est

émis par une enceinte différente

de celle affichée à l’écran

Le modèle de configuration des enceintes pour

l’enceinte raccordée n’est pas correctement

sélectionné. Assurez-vous que le

raccordement des enceintes correspond au

modèle de configuration des enceintes.

Permet de compresser la plage dynamique de

la piste son. Cette fonction est utile pour

visionner un film à faible volume du son tard

dans la nuit. La compression de plage

dynamique n’est possible qu’avec des sources

Dolby Digital.

x OFF

La plage dynamique n’est pas compressée.

x AUTO

La plage dynamique est automatiquement

compressée.

x STD

La plage dynamique est compressée de la

manière voulue par l’ingénieur du son.

D. Range Comp (Dynamic range

compressor)

123

Réglage des paramètres

x MAX

La plage dynamique est considérablement

compressée.

Conseils

• La fonction de compression de plage dynamique

vous permet de compresser la plage dynamique de

la piste son en fonction des informations de plage

dynamique contenues dans le signal Dolby Digital.

• Le réglage standard « STD » n’offre qu’une légère

compression. Nous recommandons donc d’utiliser

le réglage « MAX ». La plage dynamique sera

alors considérablement compressée, ce qui vous

permettra de regarder des films à faible volume tard

dans la nuit. À la différence des limiteurs

analogiques, les niveaux sont prédéterminés et

procurent une compression très naturelle.

Permet de sélectionner l’unité de mesure pour

le réglage des distances.

x meter

La distance est affichée en mètres.

x feet

La distance est affichée en pieds.

Paramètres Surround

Vous pouvez régler l’effet sonore sur l’écran

Sound Field Setup.

Remarque

Les paramètres pouvant être réglés sur chaque menu

dépendent du champ sonore.

Vous pouvez sélectionner le champ sonore

surround et ajuster le niveau d’effet sur l’écran

Sound Field Setup.

Pour plus d’informations sur le champ sonore,

voir « Écoute du son surround » (page 84).

Pour sélectionner le champ

sonore surround

Appuyez plusieurs fois sur V/v pour

sélectionner « Sound Field Select »,

puis appuyez sur .

2 Appuyez plusieurs fois sur V/v pour

sélectionner le son surround désiré,

puis appuyez sur .

Pour régler le niveau d’effet

Appuyez plusieurs fois sur V/v pour

sélectionner « Sound Field Select »,

puis appuyez sur .

2 Appuyez plusieurs fois sur V/v pour

sélectionner le son surround désiré,

puis appuyez sur .

3 Appuyez sur V/v pour sélectionner

« Effect Level ».

•50%

•80%

•100%

•150%

Remarque

L’ajustement Effect Level n’est valide que lorsque

« Cinema Studio EX DCS » est sélectionné.

Distance Unit (Unité de

distance)

Sound Field Setup

124

Vous pouvez sélectionner le mode de

décodage pour le champ sonore.

Pour plus d’informations sur les modes de

décodage disponibles, voir « Réglage d’un

effet sonore surround multicanal » (page 86).

x PLII

Effectue le décodage Dolby Pro Logic II. Une

source enregistrée en format 2 canaux est

décodée sur 5.1 canaux.

x PLIIx

Effectue le décodage Dolby Pro Logic IIx.

Une source enregistrée en format 2 canaux ou

5.1 canaux est décodée sur 7.1 canaux.

x Neo:6 Cinema

Effectue le décodage du mode DTS Neo:6

Cinema. Une source enregistrée en format 2

canaux est décodée sur 7 canaux.

x Neo:6 Music

Effectue le décodage du mode DTS Neo:6

Music. Une source enregistrée en format 2

canaux est décodée sur 7 canaux. Cette option

est idéale pour les sources stéréo normales

telles que des CD.

x NEURAL-THX

Nouvelle génération de Neural-THX

Surround. En plus de l’amélioration du

traitement stéréo et du pur son surround 5.1

discret, il est désormais capable de délivrer

une lecture de son surround 7.1 de 360 ° à

partir d’un contenu encodé surround en

Neural-THX

Remarque

Vous pouvez sélectionner « PLII » lorsqu’il n’y a

pas d’enceinte surround arrière dans le menu

Speaker Pattern, ou vous pouvez sélectionner

« PLIIx » lorsqu’il y a une enceinte surround arrière.

Vous ne pouvez pas sélectionner les deux réglages

en même temps.

Paramètres EQ

Vous pouvez utiliser les paramètres suivants

pour régler la qualité tonale (niveau des

graves/aigus) des enceintes avant, centrale et

surround arrière.

Remarques

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– Sound Field se trouve sur « 2ch Analog

Direct ».

• Cette fonction est inopérante lorsque des signaux

Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si l’égaliseur est ajusté alors que l’ampli-tuner

reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

Pour ajuster l’égaliseur sur

l’écran EQ

Appuyez sur B/b pour sélectionner

l’enceinte sur l’écran que vous voulez

régler, puis appuyez sur .

2 Appuyez sur B/b pour sélectionner

«Bass» ou «Treble».

3 Appuyez sur V/v pour ajuster le gain,

puis appuyez sur .

Enhanced Sur Mode

Niveau

(dB)

Graves Aigus

Fréquence

(Hz)

125

Réglage des paramètres

Paramètres Multi

Zone

Vous pouvez effectuer des réglages pour la

zone principale, la zone 2 ou la zone 3.

Vous pouvez activer ou désactiver la

commande de zone 2 ou zone 3. « Main » (cet

ampli-tuner) est toujours sélectionné. Vous ne

pouvez pas le désactiver.

1 Appuyez sur V/v pour

sélectionner la zone que vous

voulez activer ou désactiver,

puis appuyez sur .

2 Appuyez sur V/v pour

sélectionner « ON » ou « OFF »,

puis appuyez sur .

x ON

x OFF

Vous pouvez sélectionner la source qui est

émise vers la zone. Les signaux audio et vidéo

sont émis vers la zone 2, alors que seuls les

signaux audio sont émis vers la zone 3.

1 Appuyez sur V/v pour

sélectionner la zone vers

laquelle vous désirez émettre

les signaux audio/vidéo, puis

appuyez sur .

2 Appuyez sur B/b pour

sélectionner « Input », puis

appuyez sur .

3 Appuyez sur V/v pour

sélectionner l’entrée, puis

appuyez sur .

Vous pouvez régler le volume dans la zone

principale.

Si « Sur Back Assign » est réglé sur

« ZONE2 » dans le menu de paramétrage

Speaker, vous pouvez également ajuster le

volume de la zone 2.

1 Appuyez sur V/v pour

sélectionner la zone dont vous

voulez régler le volume, puis

appuyez sur .

2 Appuyez sur B/b pour

sélectionner « Volume », puis

appuyez sur .

3 Appuyez sur V/v pour ajuster le

volume, puis appuyez sur .

Vous pouvez mettre l’ampli-tuner sous/hors

tension dans une autre zone ou sélectionner

diverses options pour l’utilisation de la

fonction 12V Trigger.

1 Appuyez sur V/v pour

sélectionner la zone voulue,

puis appuyez sur .

2 Appuyez sur B/b pour

sélectionner « 12V Trigger »,

puis appuyez sur .

3 Appuyez sur V/v pour

sélectionner le paramètre, puis

appuyez sur .

Activation/Désactivation pour la

zone 2/zone 3

Sélection de la source de sortie

pour chaque zone

Réglage du volume pour la

zone 2/zone 3

Sélection du critère pour

l’émission des signaux pour

contrôler chaque zone

suite

126

x OFF

Permet de désactiver la sortie de signaux de

déclenchement de 12V même lorsque l’ampli-

tuner principal est allumé.

x CTRL

Permet d’activer ou désactiver manuellement

la sortie de signaux de déclenchement de 12V

à l’aide de la commande CIS de la

télécommande IR.

x ZONE

Permet d’activer ou désactiver la sortie de

signaux de déclenchement de 12V en liaison

avec l’activation ou désactivation de la zone

sélectionnée.

x INPUT (pour « Main »

uniquement)

Permet d’activer la sortie de signaux de

déclenchement de 12V lorsque l’entrée

préréglée est sélectionnée.

Lorsque vous sélectionnez « Input »,

l’affichage de paramétrage qui règle chaque

signal de déclenchement d’entrée sur activé/

désactivé apparaît. Appuyez sur V/v pour

sélectionner l’entrée, puis appuyez sur

pour cocher la case.

x MAIN (pour « Zone2 » et

« Zone3 » uniquement)

Permet de lier l’opération de déclenchement

dans la zone 2 ou zone 3 à l’ampli-tuner

principal.

Conseils

• Même lorsque cet ampli-tuner est en mode veille

(appuyez sur ?/1 sur la télécommande pour

éteindre cet ampli-tuner), l’ampli-tuner en zone 2

ou zone 3 reste allumé. Pour éteindre tous les

ampli-tuner, appuyez en même temps sur ?/1 et

AV ?/1 sur la télécommande RM-AAL014

(SYSTEM STANDBY).

• Seuls les signaux d’appareils raccordés aux prises

d’entrée analogique sont émis via les prises ZONE

2 OUT/ZONE 3 OUT. Aucun signal n’est émis par

des appareils qui ne sont raccordés qu’aux prises

d’entrée numériques.

• Lorsque SOURCE est sélectionné, les signaux

entrés sur les prises MULTI CHANNEL INPUT ne

sont pas émis sur les prises ZONE 2 OUT ou

ZONE 3 OUT, même lorsque l’entrée multicanal

est sélectionnée. Les signaux audio analogiques de

la fonction actuelle sont émis.

• Lorsque « Tuner » est sélectionné, le type de

station de radio (FM/AM) sélectionné dans la zone

principale est également sélectionné dans la zone 2

et zone 3. Vous pouvez cependant sélectionner une

entrée différente de « Tuner » dans les zone 2 et

zone 3.

• Lorsque l’ampli-tuner de la zone principale est

éteint ou quand une source d’entrée différente de

« Tuner » est sélectionnée, vous pouvez

sélectionner une station de radio en AM ou FM de

la zone 2. Lorsque l’ampli-tuner de la zone

principale et de la zone 2 sont éteints, vous pouvez

sélectionner une station de radio en AM ou FM

dans la zone 3.

Lorsque deux des amplis-tuners dans la zone

principale, la zone 2 ou zone 3 sont éteints, vous

pouvez sélectionner une émission de FM/AM/XM/

SIRIUS dans la zone où l’ampli-tuner est allumé.

127

Réglage des paramètres

Paramètres Audio

Vous pouvez effectuer des réglages du son en

fonction de vos préférences.

Lorsque vous réglez ce paramètre sur

« AUTO », l’ampli-tuner lit le son enregistré

avec une compression à perte et un son de

grande qualité. Même le son du CD sera

linéarisé afin que le niveau de qualité sonore

du CD soit augmenté.

x OFF

x AUTO

Permet de retarder la sortie audio pour

minimiser l’écart entre la sortie audio et

l’affichage visuel.

x HDMI AUTO

L’écart entre la sortie audio et l’affichage

visuel de l’écran raccordé via un raccordement

HDMI sera automatiquement réglé selon les

informations du téléviseur. Cette

fonctionnalité ne fonctionne que lorsque

l’écran prend en charge la fonction A/V Sync.

x 0 ms – 300 ms

Vous pouvez régler le retard de 0 ms à 300 ms

par pas de 10 ms.

Remarques

• Cette fonction est utile lorsque vous utilisez un

écran LCD ou plasma de grande taille ou un

projecteur.

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– « 2ch Analog Direct » est utilisé.

Permet de sélectionner la langue que l’on

désire écouter lors d’une émission numérique.

Cette fonctionnalité ne fonctionne qu’avec des

sources Dolby Digital.

x MAIN/SUB

Le son de la langue principale est émis par

l’enceinte avant gauche tandis que le son de la

langue auxiliaire est émis par l’enceinte avant

droite.

x MAIN

Le son de la langue principale est émis.

x SUB

Le son de la langue auxiliaire est émis.

Permet de spécifier le mode d’entrée du signal

numérique reçu aux prises DIGITAL IN ou

HDMI IN.

x PCM

Lorsque des signaux de la prise DIGITAL IN

sont sélectionnés, les signaux PCM sont

prioritaires (afin d’éviter une interruption

lorsque la lecture commence).

Pour d’autres formats de signaux reçus, il se

peut, toutefois, qu’il n’y ait pas de son.

Dans ce cas, réglez cette option sur « AUTO ».

Lorsque des signaux de la prise HDMI IN sont

sélectionnés, seuls les signaux PCM sont émis

du lecteur raccordé. Lorsque des signaux d’un

autre format sont reçus, réglez cette option sur

«AUTO».

x AUTO

Le mode d’entrée est automatiquement

commuté entre Dolby Digital, DTS, DSD ou

PCM.

Digital Legato Linear (D.L.L.)

A/V Sync (Synchronise la sortie

audio et la sortie vidéo)

Dual Mono (Sélection de la

langue d’une émission

numérique)

Decode Priority (Priorité au

décodage d’une entrée audio

numérique)

suite

128

Remarque

Même si « Decode Priority » est réglé sur « PCM »,

il est possible que le son s’interrompe au tout début

de la première piste en raison des signaux

enregistrés sur le CD lu.

Paramètres Video

Permet de régler la vidéo.

Permet de convertir la résolution de signaux

d’entrée vidéo analogiques.

Pour plus d’informations sur la conversion des

entrées/sorties vidéo classées selon le

paramétrage du menu Resolution, voir la

figure 1 page 129.

x AUTO

x DIRECT

Vous permet d’émettre des signaux d’entrée

vidéo analogiques sans conversion.

x 480i/576i

x 480p/576p

x 720p

x 1080i

x 1080p

Permet de convertir la résolution du signal

d’entrée vidéo analogique dans la zone 2.

Pour plus d’informations sur la conversion des

entrées/sorties vidéo classées selon le

paramétrage du menu Zone Resolution, voir la

figure 2 page 130.

x 480i/576i

x 480p/576p

x 720p

x 1080i

Resolution (Conversion de

signaux vidéo)

Zone Resolution

129

Réglage des paramètres

Figure 1

z : les signaux vidéo sont convertis avant d’être émis via le convertisseur vidéo.

a : un signal de même type que le signal d’entrée est émis. Les signaux vidéo ne sont pas convertis.

– : les signaux vidéo ne sont pas émis.

a)La résolution est réglée automatiquement selon l’écran raccordé.

b)Lorsque le téléviseur est raccordé à d’autres prises que les prises HDMI, les signaux 480i/576i sont émis

lorsque « Resolution » est réglé sur « AUTO ».

c)Les signaux 480p/576p sont émis même si 480i/576i est réglé.

d)Des signaux vidéo sans protection des droits d’auteur sont émis d’après le menu de paramétrage. Les signaux

vidéo avec une protection des droits d’auteur sont émis en 480p.

Remarques

• Les signaux vidéo ne sont pas émis des prises COMPONENT VIDEO MONITOR OUT ou MONITOR

VIDEO OUT lorsque l’écran, etc., est connecté à la prise HDMI OUT.

• Si vous sélectionnez une résolution que le téléviseur connecté ne prend pas en charge dans le menu

« Resolution », les images du téléviseur ne peuvent pas être émises correctement.

• Les signaux émis d’une image HDMI convertie ne prennent pas en charge « x.v.Color (x.v.Colour) ».

• Les signaux émis d’une image HDMI convertie ne prennent pas en charge Deep Color.

Paramètres du

« Resolution »

Prise HDMI OUT Prises MONITOR

COMPONENT

VIDEO OUT

Prise MONITOR

VIDEO OUT

DIRECT Vidéo composantes – a –

Vidéo composite – – a

AUTO

(Réglage initial)

Vidéo composantes

Vidéo composite z

480i/576i Vidéo composantes z

Vidéo composite z

480p/576p Vidéo composantes zz –

Vidéo composite zza

720p, 1080i Vidéo composantes zz

–

Vidéo composite zz

1080p Vidéo composantes za –

Vidéo composite z – a

Signaux d’entrée

Emis de

suite

130

Figure 2

z : les signaux vidéo sont convertis avant d’être émis via le convertisseur vidéo.

– : les signaux vidéo ne sont pas émis.

Paramètre du

« Resolution de

la zone »

Prise ZONE 2

COMPONENT

VIDEO OUT

Prises ZONE 2

VIDEO OUT

Prise ZONE 2

COMPONENT

VIDEO OUT

(CAT5 RJ45)

480i/576i

(Réglage initial)

Vidéo composantes zzz

Vidéo composite zzz

480p/576p Vidéo composantes z – z

Vidéo composite z – z

720p, 1080i Vidéo composantes z – z

Vidéo composite z – z

Signaux d’entrée

Emis de

131

Réglage des paramètres

Paramètres HDMI

Permet d’effectuer les réglages requis pour les

appareils raccordés aux prises HDMI.

Vous permet d’activer ou de désactiver la

fonction qui commande des appareils

raccordés à la prise HDMI grâce à un câble

HDMI.

x OFF

x ON

Remarque

Quand vous réglez « Control for HDMI » sur

« ON », « Audio Out » peut changer

automatiquement.

Permet de spécifier les signaux audio HDMI

émis de l’appareil lecteur raccordé à l’ampli-

tuner via une connexion HDMI.

x TV+AMP

Le son est émis par les haut-parleurs du

téléviseur et les enceintes raccordées à

l’ampli-tuner.

Remarques

• La qualité du son de l’appareil lecteur dépend de la

qualité du son du téléviseur comme le nombre de

canaux, la fréquence d’échantillonnage, etc.

Lorsque le téléviseur dispose d’enceintes stéréo, le

son émis par l’ampli-tuner est aussi en stéréo

comme celui du téléviseur, même si vous lisez des

sources multicanal.

• Lorsque vous raccordez l’ampli-tuner à un appareil

vidéo (projecteur, etc.), il se peut que le son ne soit

pas émis par l’ampli-tuner. Dans un tel cas,

sélectionnez « AMP ».

• Lorsque vous sélectionnez l’entrée à laquelle vous

avez affecté l’entrée HDMI, le son n’est plus émis

par le téléviseur.

x AMP

Les signaux audio HDMI de l’appareil lecteur

ne sont émis que par les haut-parleurs

raccordés à l’ampli-tuner. Le son multicanal

peut être lu tel quel.

Remarque

Les signaux audio ne sont pas émis des haut-parleurs

du téléviseur lorsque « Audio Out » se trouve sur

«AMP».

Vous permet de régler le niveau du subwoofer

sur 0 dB ou +10 dB lorsque des signaux PCM

sont entrés via une connexion HDMI. Vous

pouvez régler le niveau pour chaque entrée

HDMI séparément.

x 0 dB

x AUTO

Règle automatiquement le niveau sur 0 dB ou

+10 dB en fonction de la fréquence.

x +10 dB

Vous permet d’activer ou de désactiver la

fonction H.A.T.S. (High quality digital Audio

Transmission System). Lorsque la fonction

H.A.T.S. est activée, la qualité sonore est

enrichie car il n’y a pas d’instabilité (écart

entre les signaux de lecture) lors de la

transmission de signaux audio numériques.

Pour activer la fonction H.A.T.S., sélectionnez

«ON» pour «CTRL FOR HDMI».

x OFF

x ON

Control for HDMI

Audio Out (Paramétrage de

l’entrée audio HDMI)

Niveau du subwoofer

H.A.T.S.

suite

132

Remarques

• L’émission de son prend un certain temps après une

lecture effectuée sur l’appareil raccordé (par

exemple, appuyer sur la touche PLAY, appuyer sur

la touche STOP, appuyer sur la touche PAUSE) en

raison des limites du système H.A.T.S.. L’écart

dépend de la source sonore. Cette fonctionnalité

peut être inefficace selon l’appareil et la source

sonore, même si vous l’avez réglée sur ON.

• Les appareils raccordés à la prise HDMI doivent

prendre en charge la fonctionnalité H.A.T.S..

• Lorsque « Audio Out » est réglé sur « TV+AMP »,

la fonction H.A.T.S. peut ne pas fonctionner selon

l’appareil connecté ou la condition de cet appareil.

Dans ce cas, sélectionnez « AMP » pour « Audio

Out ».

• La fonction H.A.T.S. de cet ampli-tuner fonctionne

lorsqu’un Sony SCD-XA5400ES est raccordé à

l’ampli-tuner.

Informations sur le flux de la

fonction H.A.T.S. disponible

Vous permet d’émettre des signaux d’entrée

vidéo de la prise HDMI IN directement vers la

prise HDMI OUT.

x OFF

Les signaux d’entrée de la prise HDMI IN sont

émis par un processeur vidéo.

x ON

Les signaux d’entrée de la prise HDMI IN sont

émis directement.

Paramètres System

Permet de personnaliser les paramètres de

l’ampli-tuner.

Permet d’activer la fonction économiseur

d’écran pour le menu GUI du téléviseur

raccordé à l’ampli-tuner.

x OFF

La fonction économiseur d’écran est

désactivée.

x ON

Si aucune opération n’est effectuée pendant 15

minutes, la fonction économiseur d’écran est

automatiquement activée.

Permet d’utiliser ce menu pour des opérations

zone 2/zone3.

x OFF

x ON

Permet de sélectionner la langue pour les

messages sur l’écran.

x English

x Español

x Français

x Deutsch

Signal audio reçu Fréquence

d’échantillonnage

PCM linéaire 2 canaux 44.1 kHz, 48 kHz,

88,2 kHz, 96 kHz,

176,4kHz, 192kHz

Multi PCM linéaire 44.1 kHz, 48 kHz,

88,2 kHz, 96 kHz,

176,4kHz, 192kHz

DSD 2.8224 MHz

Video Direct

Screen Saver

RS-232C Control

Language

133

Réglage des paramètres

Utilisation sans

raccordement à un

téléviseur

Vous pouvez commander l’ampli-tuner à

l’aide de l’afficheur de l’ampli-tuner même si

le téléviseur n’est pas raccordé à l’ampli-tuner.

Si « GUI MODE » apparaît dans l’afficheur de

l’ampli-tuner, appuyez sur GUI MODE pour

passer le mode d’affichage du menu sur

«DISPLAY MODE».

1 Allumez l’ampli-tuner.

2 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

3 Appuyez sur MENU.

Le menu apparaît dans l’afficheur de

l’ampli-tuner.

Exemple : si vous sélectionnez « Level

Settings »

4 Appuyez plusieurs fois sur V/v

pour sélectionner le menu, puis

appuyez sur ou b.

5 Appuyez plusieurs fois sur V/v

pour sélectionner l’option de

menu, puis appuyez sur .

Le paramètre apparaît entre parenthèses.

6 Appuyez plusieurs fois sur V/v

pour sélectionner le paramètre

voulu, puis appuyez sur .

Le paramètre est entré et les parenthèses

disparaissent de l’affichage.

Conseil

Pour revenir à l’étape précédente, appuyez sur

RETURN/EXIT O.

Utilisation du menu dans

l’afficheur

AMP

V/v/b,

RETURN/

EXIT O

134

Les options suivantes sont disponibles dans chaque menu.

« xx… » dans le tableau correspond au paramètre de chaque option.

Liste des menus (dans l’afficheur)

Menu Option Paramètre Réglage

initial

Auto Calibration AUTO CAL START?

5 4 3 2 1

MEASURING: TONE

MEASURING: T.S.P.

MEASURING: WOOFER

COMPLETE

[xxxxxxxxxx]

RETRY, SAVE EXIT, WRN CHECK,

PHASE INFO, DIST. INFO,

LEVEL INFO, EXIT

SAVE

EXIT

WARNING CODE [xxx:4x] FL, FR, C, SLA, SRA, SLB, SRB, SBL,

SBR : 0, 1, 2, 3, 4

NO WARNING

ERROR CODE [xxx:3x] F, SR, SB : 0, 1, 2, 3, 4

RETRY? [xxxx] YES, EXIT YES

CANCEL

CAL TYPE [xxxxxxxxx] ENGINEER, FULL FLAT,

FRONT REF, OFF

FULL

FLAT

POSITION [xxxxxxxx] POS.1, POS.2, POS.3 POS.

NAME IN ? [xxxxxxxx]

Level Settings TEST TONE [xxxxxxxx] OFF, L à SW (AUTO), L à SW (FIX) OFF

PHASE NOISE [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

PHASE AUDIO [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

FRONT L [xxx.xdB] -10 dB à +10 dB (pas de 0,5 dB) 0dB

FRONT R [xxx.xdB] -10 dB à +10 dB (pas de 0,5 dB) 0dB

CENTER [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SURROUND L [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SURROUND R [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SUR BACK [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SUR BACK L [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SUR BACK R [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

SUB WOOFER [xxx.xdB] -20 dB à +10 dB (pas de 0,5 dB) 0dB

D. RANGE COMP. [xxx] OFF, AUTO, STD, MAX AUTO

135

Réglage des paramètres

Speaker Settings SP PATTERN [xxxxx] 2/0 à 3/4,1 (16 configurations) 3/4.1

FRONT SP [xxxxx] SMALL, LARGE LARGE

CENTER SP [xxxxx] SMALL, LARGE LARGE

SURROUND SP [xxxxx] SMALL, LARGE LARGE

BI-AMP [xxx] OFF, ON OFF

ZONE2 SP [xxx] OFF, ON OFF

FRONT L [xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce)

1,0 à 10,0 (m) (pas de 0,1 m)

9’ 10”

FRONT R [xxxxxxxxx]

CENTER [xxxxxxxxx]

SURROUND L

[xxxxxxxxx]

SURROUND R

[xxxxxxxxx]

SUR BACK [xxxxxxxxx]

SUR BACK L

[xxxxxxxxx]

SUR BACK R

[xxxxxxxxx]

SUB WOOFER

[xxxxxxxxx]

DISTANCE UNIT [xxxxx] meter, feet feet*

FR CROSSOVER** [xxxxx] 40 à 200 (pas de 10 Hz) 120

CNT CROSSOVER**

[xxxxx]

40 à 200 (pas de 10 Hz) 120

SUR CROSSOVER**

[xxxxx]

40 à 200 (pas de 10 Hz) 120

CNT A.DOWN MIX [xxx] OFF, ON OFF

SP IMPEDANCE [x ohm] 4ohm, 8ohm 8ohm

Menu Option Paramètre Réglage

initial

tre pour

e mo

dèl

e europ

**Vous ne pouvez pas choisir ce réglage quand l’enceinte est définie sur « LARGE ».

suite

136

Sur Settings SOUND FIELD SELECT ?

[xxxxxxxxxxxxxxx

xxx]

Sound Filed AFD

AUTO

ENHANCED SUR SELECT?

[xxxxxxxxxxxxxxx

xxx]

PLII, PLIIx, Neo:6 Cinema, Neo:6

Music, NEURAL-THX PLIIx

EFFECT LEVEL [xxx%] 50, 80, 100, 150% 100%

EQ Settings FRONT BASS [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

FRONT TREBLE [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

CENTER BASS [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

CENTER TREBLE [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

SUR/SB BASS [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

SUR/SB TREBLE [xxx dB] –10 dB à +10 dB (pas de 1 dB) 0dB

Tuner Settings FM MODE [xxxxxx] MONO, STEREO STEREO

NAME IN ? [xxxxxxxx]

FMxx [xxxxxxxx]

NAME IN ? [xxxxxxxx]

AMxx [xxxxxxxx]

XM ANTENNA AIMING*

XM RADIO ID DISPLAY*

PARENTAL LOCK* [xxx]YES, NO NO

LOCK CODE EDIT ?* 0000

SR ANTENNA AIMING*

SIRIUS ID DISPLAY*

Audio Settings D.L.L. [xxxx] OFF, AUTO AUTO

A/V SYNC [xxxxxxxxx] HDMI AUTO,

0 ms à 300 ms (pas de 10 ms)

0ms

DUAL MONO [xxxxxxxx] MAIN/SUB, MAIN, SUB MAIN

DEC. PRIORITY [xxxx] PCM, AUTO AUTO

AUDIO ASSIGN ?

Video Settings RESOLUTION

[xxxxxxxx]

DIRECT, AUTO, 480/576i, 480/576p,

720p, 1080i, 1080p

AUTO

ZONE RESO. [xxxxxxxx] 480/576i, 480/576p, 720p, 1080i 480/576i

VIDEO ASSIGN ?

Menu Option Paramètre Réglage

initial

*Mo

e amér

n/cana

en un

quement

137

Réglage des paramètres

* Modèle européen uniquement

Pour activer la fonction H.A.T.S., sélectionnez « ON » pour « CTRL FOR HDMI ».

Pour changer l’affichage

Vous pouvez vérifier le champ sonore, etc., en

changeant les informations sur l’affichage.

1 Appuyez sur AMP.

Vous pouvez commander l’ampli-tuner à

l’aide de la télécommande.

2 Sélectionnez l’entrée dont vous voulez

vérifier les informations.

3 Appuyez sur DISPLAY plusieurs fois.

À chaque pression sur DISPLAY,

l’affichage change comme suit :

Entrée que vous avez sélectionnée t Type

de champ sonore t Informations sur le

fluxt Nom de l’entrée ...

Lors de l’écoute de la radio FM et AM

Nom de station t Fréquence t Type de

champ sonore t Vo lume…

Le nom d’index ne s’affiche que lorsque

vous avez attribué un nom à la source

d’entrée ou à la station préréglée. Le nom

d’index ne s’affiche pas lorsque seuls des

caractères « espace » ont été saisis.

Lors de la sélection d’une chaîne sur un

tuner satellite (Modèle américain/canadien

uniquement)

Nom de canal t Numéro de canal t

Catégorie t Nom d’artiste t Titre de la

chanson t Nom du compositeur (SIRIUS

uniquement) t Signal t Type de champ

sonore

Lors de la réception d’émissions RDS

(modèle européen uniquement)

PS (nom du Program Service)

, Nom

préréglé, bande, ou numéro préréglé t

Fréquence, bande et numéro préréglé t

Indication PTY (Program Type)

Indication RT (Radio Text)

t Type de

champ sonore

a)Ces informations s’affichent également pour

les stations RDS autres que FM.

b)Type de programme diffusé

c)Messages texte envoyés par la station RDS.

HDMI Settings CTRL FOR HDMI [xxx] OFF, ON OFF

AUDIO OUT [xxxxxx] TV+AMP, AMP AMP

SW LEVEL [xxxdB] AUTO, +10dB, 0dB AUTO

H.A.T.S. [xxx]* OFF, ON ON

VIDEO DIRECT [xxx] OFF, ON OFF

System Settings NAME IN ? [xxxxxxxx]

12V TRIG. MAIN [xxxxx] OFF, CTRL, ZONE, INPUT OFF

12V TRIG. ZONE2 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

12V TRIG. ZONE3 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

RS-232C CONTROL [xxx] OFF, ON ON

Menu Option Paramètre Réglage

initial

138

Commande de chaque

appareil à l’aide de la

télécommande

Vous pouvez commander des appareils Sony

ou non-Sony que vous utilisez avec la

télécommande de l’ampli-tuner.

La télécommande est réglée initialement pour

commander des appareils Sony.

Lorsque vous modifiez les réglages de la

télécommande en fonction des appareils que

vous utilisez, vous pouvez commander des

appareils non-Sony et autres appareils Sony

que la télécommande est initialement

incapable de commander (page 141).

1 Appuyez sur la touche de

source d’entrée qui correspond

à l’appareil raccordé que vous

voulez commander.

2 Appuyez sur les touches

appropriées pour utiliser la

fonction listée dans le tableau

ci-dessous.

Remarque

Il se peut que vous ne puissiez pas commander

certaines fonctions pour les appareils que vous

utilisez.

Utilisation de la télécommande

Commande des appareils

raccordés à l’ampli-tuner

139

Utilisation de la télécommande

Tableau des touches utilisées pour commander chaque appareil

(télécommande principale)

*1 Lecteur LD seulement.

*2 Platine B seulement.

*3 DVD uniquement.

*4 CD vidéo uniquement.

Appareil

Touche

Télévi-

seur

Magnéto-

scope

Lecteur

DVD,

combo

DVD/

VHS

Lecteur

Blu-ray

Disc

Enregistreur à

disque dur

PSX Lecteur

vidéo,

lecteur

Terminal

câble

numérique

(UC)

DSS

(UC)

Récepteur

satellite/

terrestre

numérique

(EURO)

Platine-

cassette

A/B

Platine

DAT

Lecteur

CD,

platine

Appareil

DIGITAL

MEDIA

PORT

zzzz zzzzzz zz

Touches numériques

zzzz zzzzzz zzzz

TV INPUT, WIDE

-/--

zzzz zzzzz z z

ENT/MEM

zzzz zzz

zz z zz

CLEAR

zz z z z z

OPTIONS/TOOLS

zzzzzzz

DISPLAY

zzzz zzzzz z

RETURN/EXIT

zzzzzzzzz z

, ,

MENU, HOME

zzzz zz zz z z

zzzz zzzz z

zz z

·/·

zzzzzz z

/TUNING –,

/TUNING +

zzzz zzzz zzzz

DISC SKIP

zzzz zzzz zzzz

MUTING,

MASTER VOL +/–,

TV VOL +/–

PRESET +/–,

TV CH +/–

zzzz z z

zz z

BD/DVD TOP MENU,

BD/DVD MENU

zz z

F1, F2

suite

140

Tableau des touches utilisées pour commander chaque appareil

(télécommande de la zone 2/zone 3)

*1 Lecteur LD seulement.

*2 Platine B seulement.

*3 DVD uniquement.

*4 CD vidéo uniquement.

Appareil

Touche

Télévi-

seur

Magnéto-

scope

Lecteur

DVD,

combo

DVD/

VHS

Lecteur

Blu-ray

Disc

Enregistreur à

disque dur

PSX Lecteur

vidéo,

lecteur

Terminal

câble

numérique

(UC)

DSS

(UC)

Récepteur

satellite/

terrestre

numérique

(EURO)

Platine-

cassette

A/B

Platine

DAT

Lecteur

CD,

platine

Appareil

DIGITAL

MEDIA

PORT

zzzz zzzzzz zz

Touches numériques

zzzz zzzzzz zzzz

TV INPUT, WIDE,

PICTURE,

FAVORIT ES

-/--

zzzz zzzzz z z

ENTER

zzzz zzz

zz z zz

OPTIONS/TOOLS

zzzzzzz

DISPLAY

zzzz zzzzz z

RETURN/EXIT

zzzzzzzzz z

, ,

MENU, HOME

zzzz zz zz z z

GUIDE

zzz zzz

zzzz zzzz z

zz z

·/·

zzzzzz z

/TUNING –,

/TUNING +

zzzz zzzz zzzz

DISC SKIP

zzzz zzzz zzzz

MUTING,

MASTER VOL +/–,

TV VOL +/–

PRESET +/–,

TV CH +/–

zzzz z z

zz z

BD/DVD TOP MENU,

BD/DVD MENU

zz z

141

Utilisation de la télécommande

Programmation de la

télécommande

Vous pouvez personnaliser la télécommande

pour qu’elle commande les appareils

raccordés à l’ampli-tuner. Vous pouvez même

programmer la télécommande pour qu’elle

commande des appareils autres que Sony ou

des appareils Sony qu’elle ne devrait

normalement pas pouvoir commander.

La procédure ci-dessous prend pour exemple

un magnétoscope d’un fabricant autre que

Sony qui est raccordé aux prises VIDEO 2 IN

de l’ampli-tuner.

Télécommande principale

Télécommande de la zone 2/zone 3

1 Appuyez sur AV ?/1 tout en

appuyant sur RM SET UP.

La touche RM SET UP clignote.

2 Alors que la touche RM SET UP

clignote, appuyez sur la touche

de source d’entrée (y compris

TV) correspondant à l’appareil

que vous désirez commander.

Par exemple, si vous désirez commander

un magnétoscope raccordé à la prise

VIDEO 2 IN, appuyez sur VIDEO 2.

RM SET UP et la touche de source

d’entrée s’allument.

Si vous appuyez sur la touche d’un

appareil dont vous ne pouvez pas

programmer la télécommande, comme

TUNER, PHONO, DMPORT ou

SOURCE, etc., la touche RM SET UP

continue à clignoter.

3 Appuyez sur les touches

numériques pour saisir le code

numérique (ou l’un des codes

numériques s’il en existe

plusieurs) correspondant à

l’appareil et au fabricant de

l’appareil que vous désirez

commander.

La touche de source d’entrée s’allume.

Remarque

Comme code de télécommande d’un

téléviseur, seuls des nombres dans les 500 sont

valides.

4 Appuyez sur ENT/MEM ou

ENTER.

Une fois le code numérique vérifié, la

touche RM SET UP clignote deux fois et

la télécommande quitte automatiquement

le mode de programmation. La touche de

source d’entrée s’éteint également.

Pour annuler la programmation

Appuyez sur RM SET UP à tout moment.

Touches

numériques

AV ?/1RM SET

ENT/

MEM

SHIFT

To u ch e s

de source

d’entrée

Touches

numériques

AV ?/1RM SET

ENTER

SHIFT

142

Utilisez les codes numériques des tableaux ci-

dessous pour commander des appareils non-

Sony ou des appareils Sony que la

télécommande ne peut pas normalement

commander. Plusieurs codes numériques

peuvent être affectés à un appareil car le signal

de télécommande accepté par un appareil

diffère selon son modèle et son année de

fabrication. Si un code n’est pas accepté par la

télécommande, utilisez d’autres codes.

Remarques

• Les codes numériques sont basés sur les dernières

informations disponibles pour chaque marque. Il se

peut que votre appareil ne réponde pas à certains ou

à tous les codes.

• Toutes les touches de source d’entrée de cette

télécommande ne sont pas disponibles lorsqu’elles

sont utilisées avec certains appareils.

Pour commander un lecteur CD

Pour commander une platine

DAT

Pour commander une platine-

cassette

Pour commander une platine

Pour commander un

enregistreur à disque dur

Pour commander un lecteur

Blu-ray Disc

Pour commander un PSX

Pour commander un lecteur

DVD

Codes numériques

correspondant à l’appareil et au

fabricant de l’appareil

Fabricant Code(s)

SONY 101, 102, 103

DENON 104, 123

JVC 105, 106, 107

KENWOOD 108, 109, 110

MAGNAVOX 111, 116

MARANTZ 116

ONKYO 112, 113, 114

PANASONIC 115

PHILIPS 116

PIONEER 117

TECHNICS 115, 118, 119

YAMAHA 120, 121, 122

Fabricant Code(s)

SONY 203

PIONEER 219

Fabricant Code(s)

SONY 201, 202

DENON 204, 205

KENWOOD 206, 207, 208, 209

NAKAMICHI 210

PANASONIC 216

PHILIPS 211, 212

PIONEER 213, 214

TECHNICS 215, 216

YAMAHA 217, 218

Fabricant Code(s)

SONY 301

DENON 302

JVC 303

KENWOOD 304

Fabricant Code(s)

SONY 307, 308, 309

Fabricant Code(s)

SONY 310, 311, 312

Fabricant Code(s)

SONY 313, 314, 315

Fabricant Code(s)

SONY 401, 402, 403

BROKSONIC 424

DENON 405

HITACHI 416

JVC 415, 423

MITSUBISHI 419

ORITRON 417

PANASONIC 406, 408, 425

143

Utilisation de la télécommande

Pour commander un combo

DVD/VIDEO (enregistreur)

Pour commander un combo

HDD/DVD (enregistreur)

Pour commander un téléviseur

Pour commander un lecteur LD

Pour commander un lecteur CD

vidéo

Pour commander un

magnétoscope

PHILIPS 407

PIONEER 409, 410

RCA 414

SAMSUNG 416, 422

TOSHIBA 404, 421

ZENITH 418, 420

Fabricant Code(s)

SONY 411

Fabricant Code(s)

SONY 401, 402, 403

Fabricant Code(s)

SONY 501

AIWA 501, 536, 539

AKAI 503

AOC 503

CENTURION 566

CORONADO 517

CURTIS-MATHES 503, 551, 566, 567

DAYTRON 517, 566

DAEWOO 504, 505, 506, 507, 515,

544

FISHER 508, 545

FUNAI 548

FUJITSU 528

GOLDSTAR/LG 503, 512, 515, 517, 534,

544, 556, 568, 576

GRUNDIG 511, 533, 534

HITACHI 503, 513, 514, 515, 517,

519, 544, 557, 571

ITT/NOKIA 521, 522

J.C.PENNY 503, 510, 566

JVC 516, 552

KMC 517

MAGNVOX 503, 515, 517, 518, 544,

566

MARANTZ 527

MITSUBISHI/MGA 503, 519, 527, 544, 566,

568

NEC 503, 517, 520, 540, 544,

554, 566

NORDMENDE 530, 558

Fabricant Code(s)

NOKIA 521, 522, 573, 575

PANASONIC 509, 524, 553, 559, 572

PHILIPS 515, 518, 557, 570, 571

PHILCO 503, 504, 514, 517, 518

PIONEER 509, 525, 526, 540, 551,

555

PORTLAND 503

QUASAR 509, 535

RADIO SHACK 503, 510, 527, 565, 567

RCA/PROSCAN 503, 510, 523, 529, 544

SAMSUNG 503, 515, 517, 531, 532,

534, 544, 556, 557, 562,

563, 566, 569

SAMPO 566

SABA 530, 537, 547, 549, 558

SANYO 508, 545, 546, 560, 567

SCOTT 503, 566

SEARS 503, 508, 510, 517, 518,

551

SHARP 517, 535, 550, 561, 565

SYLVANIA 503, 518, 566

THOMSON 530, 537, 547, 549

TOSHIBA 535, 539, 540, 541, 551

TELEFUNKEN 530, 537, 538, 547, 549,

558

TEKNIKA 517, 518, 567

WARDS 503, 517, 566

YORK 566

ZENITH 542, 543, 567

GE 503, 509, 510, 544

LOEWE 515, 534, 556

Fabricant Code(s)

SONY 601, 602, 603

PIONEER 606

Fabricant Code(s)

SONY 605

Fabricant Code(s)

SONY 701, 702, 703, 704, 705,

706

AIWA* 710, 750, 757, 758

AKAI 707, 708, 709, 759

Fabricant Code(s)

suite

144

* Si un magnétoscope AIWA ne fonctionne pas avec un

code AIWA, saisissez un code Sony.

Pour commander un tuner

satellite (boîtier)

Pour commander un décodeur

câble

BLAUPUNKT 740

EMERSON 711, 712, 713, 714, 715,

716, 750

FISHER 717, 718, 719, 720

GENERAL

ELECTRIC(GE)

721, 722, 730

GOLDSTAR/LG 723, 753

GRUNDIG 724

HITACHI 722, 725, 729, 741

ITT/NOKIA 717

JVC 726, 727, 728, 736

MAGNAVOX 730, 731, 738

MITSUBISHI/MGA 732, 733, 734, 735

NEC 736

PANASONIC 729, 730, 737, 738, 739,

740

PHILIPS 729, 730, 731

PIONEER 729

RCA/PROSCAN 722, 729, 730, 731, 741,

747

SAMSUNG 742, 743, 744, 745

SANYO 717, 720, 746

SHARP 748, 749

TELEFUNKEN 751, 752

TOSHIBA 747, 756

ZENITH 754

Fabricant Code(s)

SONY 801, 802, 803, 804, 824,

825, 865

AMSTRAD 845, 846

BskyB 862

GENERAL

ELECTRIC(GE)

866

GRUNDING 859, 860

HUMAX 846, 847

THOMSON 857, 861, 864, 876

PACE 848, 849, 850, 852, 862,

863, 864

PANASONIC 818, 855

PHILIPS 856, 857, 858, 859, 860,

864, 874

NOKIA 851, 853, 854, 864

RCA/PROSCAN 866, 871

HITACHI/BITA 868

HUGHES 867

Fabricant Code(s)

JVC/Echostar/Dish

Network

873

MITSUBISHI 872

SAMSUNG 875

TOSHIBA 869, 870

Fabricant Code(s)

SONY 821, 822, 823

HAMLIN/REGAL 836, 837, 838, 839, 840

JERROLD/G.I./

MOTOROLA

806, 807, 808, 809, 810,

811, 812, 813, 814, 819

JERROLD 830, 831

OAK 841, 842, 843

PANASONIC 816, 826, 832, 833, 834,

835

PHILIPS 830, 831

PIONEER 828, 829

RCA 805

SCIENTIFIC ATLANTA 815, 816, 817

TOCOM/PHILIPS 830, 831

ZENITH 826, 827

Fabricant Code(s)

145

Utilisation de la télécommande

Exécution automatique

d’une séquence de

plusieurs commandes

(Exécution de macro-commandes)

La fonction d’exécution de macro-commandes

vous permet de programmer et exécuter une

séquence de commandes comme une seule

commande.

La télécommande offre 2 listes de macro-

commandes (MACRO 1 et MACRO 2). Vous

pouvez spécifier jusqu’à 20 commandes pour

chaque liste de macro-commandes.

Remarque

Lors de la configuration de macro-commandes,

remplacez les piles par des neuves.

1 Appuyez sur MACRO 1 ou

MACRO 2 pendant plus de 1

seconde tout en appuyant sur

RM SET UP.

La touche RM SET UP clignote et l’une

des touches de source d’entrée s’allume

(en tant que réglage initial, la touche

VIDEO1 s’allume).

2 Appuyez sur la touche de

source d’entrée de l’appareil

pour lequel vous voulez

programmer la séquence

d’opération(s).

Programmation de la séquence

d’opérations

RM SET

N, x, X,

M, m,

., >

Touches

de source

d’entrée

MACRO 1

MACRO 2

suite

146

3 Appuyez sur les touches que

vous voulez programmer dans

la même séquence

d’opération(s) à effectuer.

La touche de source d’entrée sélectionnée

à l’étape 2 clignote deux fois, puis se

rallume.

4 Répétez les étapes 2 et 3

lorsque vous voulez

programmer des opérations

pour d’autres appareils.

5 Appuyez sur RM SET UP pour

terminer la procédure de

programmation.

Conseil

Si la touche RM SET UP clignote cinq fois à

l’étape 1 et que la programmation de macro-

commandes ne commence pas, remplacez les

piles par des neuves.

Pour annuler la programmation

Appuyez sur RM SET UP. Si vous n’appuyez

sur aucune touche pendant 60 secondes, la

programmation est abandonnée.

La commande précédente reste valide.

1 Appuyez sur AMP.

La touche AMP s’allume, puis s’éteint.

2 Appuyez sur MACRO 1 ou

MACRO 2 pour démarrer la

macro.

La macro démarre et exécute les

commandes dans l’ordre où vous les avez

programmées. Pendant l’envoi des

commandes, la touche AMP clignote et la

touche RM SET UP s’allume. Lorsque les

commandes ont été envoyées, les touches

RM SET UP et AMP s’éteignent.

Pour effacer une macro

programmée

Appuyez sur MACRO 1 ou MACRO 2

pendant plus de 1 seconde tout en

appuyant sur RM SET UP pour effacer

la macro-commande mémorisée.

La touche RM SET UP clignote.

2 Appuyez sur RM SET UP.

Les commandes mémorisées dans la macro

sont effacées.

Appuyez sur Opérations à

programmer

N, x, X,

M, m,

., >

Exécute l’opération de

la touche.

La touche de

source d’entrée

pendant plus de

1 seconde

Les entrées sont

commutées.

MACRO 1 ou

MACRO 2

Un intervalle d’une

seconde est créé. Pour

créer un intervalle plus

long, appuyez plusieurs

fois sur MACRO 1 ou

MACRO 2.

Pour exécuter une macro-

commande

147

Utilisation de la télécommande

Mémorisation de codes

de télécommande

n’ayant pas été

préprogrammés dans la

télécommande

Lorsqu’un code de télécommande ne figure

pas parmi ceux préprogrammés en usine dans

la télécommande, vous pouvez le programmer

par apprentissage dans la télécommande avec

la fonction d’apprentissage.

Remarque

Lors de la configuration de l’ampli-tuner pour

l’apprentissage des modes de télécommande,

remplacez les piles par des neuves.

Exemple de mémorisation d’un nouveau code

de télécommande pour la touche numérique 1

lorsque l’entrée VIDEO2 est sélectionnée.

1 Appuyez sur THEATER tout en

appuyant sur RM SET UP.

La touche RM SET UP s’allume.

2 Appuyez sur la touche de

source d’entrée (VIDEO2 dans

l’exemple) pour l’appareil que

vous voulez commander avec

la nouvelle commande.

La touche de source d’entrée clignote. (La

touche RM SET UP reste allumée.)

3 Appuyez sur SHIFT, puis sur

les touches numériques

(touche 1 dans l’exemple) pour

lesquelles vous voulez

mémoriser la nouvelle

commande.

La touche de source d’entrée sélectionnée

à l’étape 2 s’allume. (La touche RM SET

UP reste allumée.)

4 Pointez le récepteur de code de

la télécommande vers

l’émetteur/récepteur de l’autre

télécommande dont vous

désirez copier le code par

apprentissage.

Lorsque la seconde télécommande reçoit

le signal, la touche de source d’entrée

sélectionnée à l’étape 2 s’éteint.

La touche RM SET UP clignote deux fois

et l’opération d’apprentissage est

terminée.

Si l’opération d’apprentissage échoue, la

touche RM SET UP clignote cinq fois.

Recommencez alors l’opération depuis

l’étape 2.

5 Appuyez sur RM SET UP pour

terminer la procédure de

fonction d’apprentissage.

Conseils

• Lorsque la capacité mémoire nécessaire pour

enregistrer les codes de télécommande atteint une

certaine limite, la touche RM SET UP clignote 10

fois, puis l’opération d’apprentissage se termine.

• Si la touche RM SET UP clignote cinq fois à

l’étape 1 et que la procédure d’apprentissage ne

commence pas, remplacez les piles par des neuves.

THEATER

Touches

numériques

SHIFT

RM SET

Touches

de source

d’entrée

5 cm - 10 cm (2 po. - 4 po.) environ

suite

148

Pour annuler l’apprentissage

Appuyez sur RM SET UP. Si vous n’appuyez

sur aucune touche pendant 60 secondes, la

programmation est abandonnée.

Pour sélectionner une entrée

apprise, appuyez sur la touche

programmée par apprentissage.

Pour effacer le code appris

Appuyez sur THEATER tout en

appuyant sur RM SET UP.

2 Appuyez sur la touche de source

d’entrée (VIDEO2 dans l’exemple) dont

vous désirez effacer la programmation.

La touche de source d’entrée clignote. (La

touche RM SET UP reste allumée.)

3 Appuyez sur ?/1 pendant plus de 1

seconde.

La touche de source d’entrée clignote deux

fois à plusieurs reprises.

4 Appuyez sur SHIFT, puis sur les

touches numériques (touche 1 par

exemple) pour effacer la

programmation mémorisée.

La touche RM SET UP clignote deux fois

et l’opération d’effacement est terminée.

Si l’opération d’effacement échoue, la

touche RM SET UP clignote cinq fois.

Recommencez alors l’opération depuis

l’étape 2.

Effacement de tout le

contenu de la mémoire

de la télécommande

D’abord, maintenez enfoncé

MASTER VOL –, puis appuyez

sur ?/1, puis sur AV ?/1.

La touche RM SET UP clignote trois fois.

2 Relâchez toutes les touches.

Tout le contenu de la mémoire de la

télécommande (par exemple toutes les

données programmées) est effacé.

Utilisation d’une commande

ayant été apprise

MASTER

VOL

?/1

AV ?/1

149

Informations complémentaires

Glossaire

x Cinema Studio EX

Véritable compilation de la technologie Digital

Cinema Sound, ce mode de son surround offre

le son d’un studio de doublage grâce à trois

technologies : « Virtual Multi Dimensions »,

« Screen Depth Matching » et « Cinema

Studio Reverberation ».

La fonction « Virtual Multi Dimensions », qui

utilise la technologie d’enceintes virtuelles,

crée un environnement virtuel multisurround

de jusqu’à 7.1 canaux avec des enceintes

réelles et fait entrer le son surround des salles

de cinéma les mieux équipées dans votre

salon.

La fonction « Screen Depth Matching »

restitue l’atténuation des aigus, la plénitude et

la profondeur du son d’une salle de cinéma

dans laquelle le son provient de derrière

l’écran. Cet effet est ensuite ajouté aux canaux

avant et central.

La fonction « Cinema Studio Reverberation »

reproduit les caractéristiques sonores des

studios de doublage et studios

d’enregistrement à la pointe de la technologie

et notamment celles des studios de doublage

Sony Pictures Entertainment. Trois modes, A/

B/C, sont disponibles selon le type de studio.

x Deep Color

Les signaux vidéo pour lesquels la profondeur

de couleur des signaux passant par une prise

HDMI a été intensifiée.

Le nombre de couleurs exprimables sur 1 pixel

était de 24 bits (16 777 216 couleurs) sur la

prise HDMI actuelle. Cependant, le nombre de

couleurs exprimables sur 1 pixel est de 36, etc.,

bits lorsque l’ampli-tuner correspond à Deep

Color.

Comme le degré de profondeur d’une couleur

peut s’exprimer plus finement quand le

nombre de bits augmente, des changements

progressifs de couleur peuvent être exprimés

plus finement.

x Digital Cinema Sound (DCS)

Cette technologie originale de restitution du

son Home Cinema a été mise au point par Sony

en association avec Sony Pictures

Entertainment pour faire entrer le réalisme et

la puissance du son d’une salle de cinéma dans

votre salon. Intégrant un DSP (Digital Signal

Processor) (processeur de signal numérique)

avec des données mesurées sur le vif, le

« Digital Cinema Sound » recrée dans votre

salon le champ sonore idéal voulu par les

réalisateurs de cinéma.

x Digital Concert Hall

« Digital Concert Hall » délivre un son plus

riche pour les sources stéréo 2ch comme les

CD, etc. Avec des enceintes 5.1ch ou 7.1ch et

la technologie d’enceintes virtuelles, la

réverbération stéréoscopique et le son réfléchi

sont reproduits et vous pouvez profiter de

logiciels de musique avec un son et une

présence plus riches. Le champ sonore d’une

salle de concert est recréé par une analyse

géométrique de la salle et un modelage précis

des sons réfléchis et subissant un écho en

fonction des données actuelles mesurées. Les

qualités tonales comme l’intensité du son et la

réponse en fréquence sont prises en compte et

calculées sur le DSP (Digital Signal

Processor) pour donner de la réverbération au

son dont vous pouvez profiter avec une

résonance naturelle et confortable, comme si

vous vous trouviez dans une salle de concert.

x Digital Legato Linear (D.L.L.)

Il s’agit d’une technologie détenue par Sony

qui permet de lire des signaux audio

numériques de faible qualité avec un son de

qualité supérieure. Les enregistrements

anciens ou les sons compressés présentent

souvent du bruit sur la forme d’onde, et une

distorsion hors bande ainsi qu’une distorsion

harmonique sont générées dans la fréquence

audio. Des interférences et des échos

surviennent, et ces phénomènes détériorent la

Informations complémentaires

suite

150

qualité du son. La fonctionnalité D.L.L.

élimine ces problèmes, et vous offre un son

puissant pour la musique comme pour les

films.

x Dolby Digital

Technologie d’encodage/décodage audio

numérique mise au point par Dolby

Laboratories, Inc. Cette technologie utilise des

canaux avant (gauche/droit), central, surround

(gauche/droit) et de subwoofer. Norme audio

pour les DVD VIDEO, elle est également

connue sous le nom de « surround 5.1

canaux ».

x Dolby Digital Plus

Dolby Digital Plus offre la flexibilité et

l’efficacité pour délivrer davantage de canaux

de son surround captivant pour des supports

vidéo à haute définition. Son efficacité

supérieure de codage permet d’obtenir un son

atteignant 7.1ch en haute qualité multicanal

sans impact négatif sur la quantité de bits

allouée à la vidéo ou aux autres fonctions.

x Dolby Digital Surround EX

Technologie acoustique mise au point par

Dolby Laboratories, Inc. Les informations

surround arrière sont matricées dans les

canaux surround gauche et droit ordinaires

pour permettre une restitution du son sur 6.1

canaux. Ceci permet en particulier de recréer

les scènes d’action avec un champ sonore plus

dynamique et plus réaliste.

x Dolby Pro Logic II

Cette technologie convertit un son stéréo

enregistré sur 2 canaux pour une lecture sur

5.1 canaux. Les films anciens encodés en

format stéréo classique peuvent être enrichis

d’un son surround 5.1 canaux.

x Dolby Pro Logic IIx

Technologie pour une lecture 7.1 canaux (ou

6.1 canaux). De même que le son encodé en

Dolby Digital Surround EX, le son encodé en

Dolby Digital 5.1 canaux peut être restitué sur

7.1 canaux (ou 6.1 canaux). Le contenu

existant enregistré en stéréo peut également

être restitué sur 7.1 canaux (ou 6.1 canaux).

x Dolby Surround (Dolby Pro

Logic)

Technologie de traitement du son mise au

point par Dolby Laboratories, Inc. Les

informations surround centrale et mono sont

matricées dans deux canaux stéréo. À la

lecture, le son est décodé et émis comme un

son surround 4 canaux. Il s’agit de la méthode

de traitement du son la plus répandue pour les

DVD VIDEO.

x Dolby TrueHD

Dolby TrueHD est une technologie audio

Dolby sans perte développée pour les disques

optiques à haute définition. Le son Dolby

TrueHD est identique bit par bit aux matrices

de studio d’origine et offre un son de qualité

extrême atteignant 8ch à 96 kHz/24 bits et 6ch

à 192 kHz/24 bits. Associé à la vidéo haute

définition, il offre une expérience de Home

Cinema inégalée.

x DSD

Format audio utilisé par les Super Audio CD.

DSD convertit les signaux analogiques en

numérique et les enregistre directement, sans

aucun traitement supplémentaire, de sorte

qu’aucune information n’est perdue. Effectue

un enregistrement et une lecture du son en

qualité haute fidélité.

x DTS 96/24

Un format de signal numérique assurant un

son de haute qualité. Ce format permet

d’enregistrer le son avec une fréquence

d’échantillonnage et un débit binaire de 96

kHz/24 bits, soit avec les valeurs les plus

élevées possibles pour les DVD VIDEO. Le

nombre de canaux de lecture dépend du

contenu.

151

Informations complémentaires

x DTS Digital Surround

Technologie d’encodage/décodage audio

numérique pour salles de cinéma mise au point

par DTS, Inc. Compressant moins le son que le

Dolby Digital, cette technologie offre une

restitution du son de meilleure qualité.

x DTS-ES

Format pour une lecture 6.1 canaux avec des

informations surround arrière. Deux modes

sont disponibles : le mode « Discrete 6.1 »

dans lequel tous les canaux sont enregistrés

séparément et le mode « Matrix 6.1 » dans

lequel le canal surround arrière est matricé

dans les canaux surround gauche et surround

droit. Ce format convient idéalement à la

lecture des pistes son des films.

x DTS-HD

Format audio qui étend le format DTS Digital

Surround conventionnel.

Ce format consiste en un noyau et une

extension, le noyau étant compatible DTS

Digital Surround. Il existe deux sortes de DTS-

HD, DTS-HD High Resolution Audio et DTS-

HD Master Audio. DTS-HD High Resolution

Audio possède un taux de transmission

maximal de 6 Mbps avec une compression à

perte (Lossy), et DTS-HD High Resolution

Audio correspond à une fréquence

d’échantillonnage maximale de 96 kHz, et à

un maximum de 7.1 ch. DTS-HD Master

Audio possède un taux de transmission

maximal de 24,5 Mbps, et utilise une

compression sans perte (Lossless), et DTS-HD

Master Audio correspond à une fréquence

d’échantillonnage maximale de 192 kHz, et à

un maximum de 7.1 ch.

x DTS Neo:6

Cette technologie convertit un son stéréo

enregistré sur 2 canaux pour une lecture sur 7

canaux. Deux modes sont disponibles selon la

source de lecture ou vos préférences :

CINEMA pour les films et MUSIC pour les

sources stéréo telles que la musique.

x Entrelacé

Une méthode de balayage qui forme l’image

en affichant la moitié des lignes sur le tube

d’un téléviseur ou d’un moniteur toutes les 1/

60 de seconde. Toutes les lignes impaires sont

d’abord tracées avec un espace entre les lignes.

Les lignes paires sont ensuite tracées en

remplissant les espaces.

Le « i » de « 480i » représente « Interlace ».

x Fréquence de recouvrement

La fréquence à laquelle les fréquences des

deux enceintes se recoupent.

x HDMI (High-Definition

Multimedia Interface)

HDMI (High-Definition Multimedia

Interface) est une interface qui prend en charge

à la fois les signaux vidéo et les signaux audio

sur une même liaison numérique, vous

permettant de profiter d’une image et d’un son

numériques de haute qualité. La spécification

HDMI prend en charge le HDCP (High-

bandwidth Digital Contents Protection), une

technologie de protection contre la copie

incorporant une technologie de codage des

signaux vidéo numériques.

x High Bitrate Audio

Cela se rapporte aux formats audio de la

méthode de compression (DTS-HD Master

Audio, Dolby TrueHD, etc.) qui se fait en

format à haut débit enregistré principalement

sur les Blu-ray Disc etc.

x High quality digital Audio

Transmission System (H.A.T.S.)

pour HDMI

H.A.T.S. pour HDMI est un système de lecture

avec contrôle de flux pour la transmission

HDMI.

Une horloge mère à quartz, importante pour la

qualité audio, est installée près du

convertisseur DA de l’ampli-tuner, et cette

horloge mère contrôle la vitesse de lecture des

appareils raccordés à l’ampli-tuner en utilisant

les signaux HDMI CEC (Consumer

Electronics Control) pour HDMI (High-

Definition Multimedia Interface) afin de

suite

152

suivre le rythme de lecture. Elle vous offre une

qualité sonore d’une netteté incomparable car

il n’y a presque pas d’instabilité lors de la

transmission de l’horloge.

x L.F.E. (Low Frequency Effects)

Effets sonores de fréquences graves émis par

un subwoofer en Dolby Digital, DTS, etc.

L’ajout de graves profondes dans des

fréquences de 20 à 120 Hz permet d’obtenir un

son plus puissant.

x Neural THX

Les technologies Neural Surround™, THX

ont été choisies comme format officiel de

diffusion du son surround pour le « XM HD

Surround » de la radio satellite XM et d’autres

stations de radio FM/HD importantes aux

États-Unis et dans le monde. Neural Surround,

THX Technologies offre une enveloppe riche

ainsi que le détail discret du son surround dans

un format 100% compatible avec le son stéréo.

x PCM (Pulse Code Modulation)

Une méthode de conversion du son analogique

en son numérique pour vous permettre de

bénéficier facilement du son numérique.

x Progressif

Une méthode de balayage qui trace toutes les

lignes du balayage de manière séquentielle,

par opposition au balayage entrelacé où toutes

les lignes impaires puis toutes les lignes paires

sont tracées.

Le «p» de «480p» représente

« Progressive ».

x Vidéo composantes

Un format permettant de transmettre les

informations du signal vidéo en trois signaux

séparés : luminance Y, chrominance Pb et

chrominance Pr. Ce format assure une

transmission plus fidèle d’images de haute

qualité telles que les images DVD VIDEO ou

HDTV. Les trois prises sont identifiées par un

codage couleur vert, bleu et rouge.

x Vidéo composite

Un format standard pour la transmission des

informations du signal vidéo. Le signal de

luminance Y et le signal de chrominance C

sont combinés et transmis ensemble.

x x.v.Color (x.v.Colour)

« x.v.Color (x.v.Colour) » permet une

reproduction plus fidèle de diverses couleurs,

comme les couleurs brillantes des fleurs et le

bleu turquoise de l’océan Austral.

153

Informations complémentaires

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier

de l’ampli-tuner, débranchez l’ampli-tuner et

faites-le vérifier par un technicien qualifié

avant de le remettre sous tension.

Sources d’alimentation

• Avant d’utiliser l’ampli-tuner, assurez-vous

que sa tension de fonctionnement

correspond à celle du secteur.

La tension de fonctionnement est indiquée

sur la plaque signalétique au dos de l’ampli-

tuner.

• La chaîne n’est pas isolée du secteur tant

qu’elle reste branchée à la prise murale,

même lorsqu’elle est éteinte.

• Débranchez l’ampli-tuner de la prise murale

si vous ne comptez pas l’utiliser pendant

longtemps. Pour débrancher le cordon

d’alimentation secteur, tenez-le par la fiche ;

ne tirez jamais directement sur le cordon lui-

même.

• Une lame de la fiche est plus large que

l’autre. Ceci est une mesure de sécurité

empêchant que la fiche puisse être branchée

à l’envers. Si vous ne parvenez pas à insérer

la fiche à fond dans la prise, adressez-vous à

votre revendeur.

• Le cordon d’alimentation secteur ne doit être

remplacé que dans un centre de service

après-vente qualifié.

Accumulation de chaleur

Cet ampli-tuner chauffe pendant le

fonctionnement, mais ceci n’est pas une

anomalie. Si vous utilisez constamment

l’ampli-tuner avec un niveau du son élevé, la

température du dessus, des côtés et du dessous

du boîtier augmente considérablement. Pour

ne pas risquer de vous brûler, ne touchez pas le

coffret.

Lieu d’installation

• Placez l’ampli-tuner dans un endroit bien

aéré pour éviter toute accumulation de

chaleur et prolonger ainsi la durée de

service.

• Ne placez pas l’ampli-tuner près d’une

source de chaleur ou dans un endroit exposé

aux rayons directs du soleil, à une poussière

excessive ou à des chocs mécaniques.

• Ne placez rien au-dessus du boîtier qui

puisse obstruer les orifices d’aération et

provoquer des dysfonctionnements.

• Ne placez pas l’ampli-tuner près d’appareils

comme un téléviseur, un magnétoscope ou

une platine-cassette. (Lorsque vous utilisez

l’ampli-tuner avec un téléviseur, un

magnétoscope ou une platine-cassette et

qu’il est placé trop près de ces appareils, il

pourrait en résulter des bruits parasites et la

qualité de l’image pourrait en souffrir. Cela

est particulièrement vrai si vous utilisez une

antenne intérieure. Nous vous

recommandons donc d’utiliser une antenne

extérieure.)

Utilisation

Avant de raccorder d’autres appareils, éteignez

et débranchez toujours l’ampli-tuner.

Nettoyage

Nettoyez le boîtier, le panneau et les

commandes avec un chiffon doux légèrement

humecté d’une solution détergente douce.

N’utilisez pas de tampons abrasifs, de poudres

à récurer ou de solvants tels qu’alcool ou

benzine.

Pour toute question au sujet de l’ampli-tuner

ou tout problème, adressez-vous au revendeur

Sony le plus proche.

154

Guide de dépannage

Si vous rencontrez l’un des problèmes suivants

lors de l’utilisation de l’ampli-tuner, utilisez ce

guide pour le résoudre. Si le problème persiste,

adressez-vous au revendeur Sony le plus

proche.

Il n’y a pas de son quel que soit

l’appareil sélectionné ou le son produit

est très faible.

• Assurez-vous que les enceintes et les

appareils sont solidement connectés.

• Assurez-vous que tous les cordons

d’enceinte sont correctement branchés.

• Assurez-vous que l’ampli-tuner et tous les

appareils sont allumés.

• Assurez-vous que MASTER VOLUME

n’est pas sur –∞ dB. Essayez de le régler à

–40 dB environ.

• Vérifiez que SPEAKERS (OFF/A/B/A+B)

n’est pas sur OFF (page 50).

• Appuyez sur MUTING sur la

télécommande pour désactiver la fonction

de coupure du son.

• Assurez-vous que vous avez sélectionné

l’appareil correct avec INPUT

SELECTOR.

• Assurez-vous qu’un casque n’est pas

branché.

• Si le son est très faible, vérifiez si la

fonction NIGHT MODE n’est pas activée

(page 111).

• Le dispositif de protection de l’ampli-

tuner a été activé. Éteignez l’ampli-tuner,

corrigez le problème à l’origine du court-

circuit, puis rallumez l’ampli-tuner.

Il n’y a pas de son à un appareil

particulier.

• Assurez-vous que l’appareil est

correctement raccordé aux prises d’entrée

audio pour cet appareil.

• Assurez-vous que le ou les cordons utilisés

pour le raccordement sont solidement

branchés dans les prises de l’ampli-tuner

et de l’appareil.

Il n’y a pas de son à l’une des enceintes

avant.

• Raccordez un casque d’écoute à la prise

PHONES pour vérifier le son. Si vous

n’entendez que le son d’un seul canal par

le casque, il se peut que l’appareil ne soit

pas correctement raccordé à l’ampli-tuner.

Assurez-vous que tous les cordons sont

solidement branchés dans les prises de

l’ampli-tuner et de l’appareil. Si vous

entendez le son des deux canaux par le

casque, il se peut que l’une des enceintes

avant ne soit pas correctement raccordée à

l’ampli-tuner. Vérifiez le raccordement de

l’enceinte avant qui n’émet pas de son.

• Assurez-vous que vous avez raccordé la

prise L et la prise R à un appareil

analogique et pas seulement à la prise L ou

la prise R. Utilisez un câble mono-stéréo

(non fourni). Cependant, il n’y aura pas de

son sur l’enceinte centrale lorsqu’un

champ sonore (Pro Logic, etc.) est

sélectionné. Lorsque l’enceinte centrale

n’est pas raccordée, le son n’est émis que

par les enceintes avant gauche/droite.

Il n’y a pas de son pour les sources

analogiques 2 canaux.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 108).

Il n’y a pas de son des sources

numériques (depuis la prise d’entrée

COAXIAL ou OPTICAL).

• Vérifiez que INPUT MODE n’est pas sur

«Analog».

• Vérifiez que « 2ch Analog Direct » n’est

pas utilisé.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 108).

Audio

155

Informations complémentaires

Le son de la source raccordée à la prise

HDMI IN n’est pas émis par un

amplificateur ou le haut-parleur du

téléviseur raccordé à l’ampli-tuner.

• Assurez-vous que l’appareil est

correctement raccordé à la prise HDMI IN

pour cet appareil.

• Le son n’est pas émis lorsque vous

affichez le menu de l’ampli-tuner sur

l’écran du téléviseur. Appuyez sur MENU

pour éteindre l’affichage.

• Un paramétrage de l’appareil lecteur peut

être nécessaire pour certains appareils.

Consultez le mode d’emploi de chaque

appareil.

• Assurez-vous d’utiliser un câble de

raccordement pour la prise HDMI qui

correspond à une haute vitesse (un câble

HDMI version1.3a, catégorie 2) lorsque

vous regardez des images ou écoutez du

son pendant une transmission Deep Color.

Le son gauche et le son droit sont

déséquilibrés ou inversés.

• Assurez-vous que les enceintes et les

appareils sont correctement et solidement

connectés.

• Réglez les paramètres de balance à l’aide

du menu de paramétrage Auto Calibration.

Ronflement ou parasites importants.

• Assurez-vous que les enceintes et les

appareils sont solidement connectés.

• Assurez-vous que les cordons de

raccordement ne se trouvent pas près d’un

transformateur ou d’un moteur électrique

et qu’ils sont à au moins 3 mètres (10

pieds) d’un téléviseur ou d’une lampe

fluorescente.

• Éloignez le téléviseur des appareils audio.

• Assurez-vous que vous avez relié la borne

U SIGNAL GND à la terre (uniquement si

une platine tourne-disque est raccordée).

• Les fiches et prises sont sales. Essuyez-les

avec un chiffon légèrement humecté

d’alcool.

Il n’y a pas de son ou le son est très

faible à l’enceinte centrale/enceintes

surround/enceintes surround arrière.

• Sélectionnez un mode « Cinema Studio

EX » (page 90).

• Réglez le niveau des enceintes (page 120).

• Assurez-vous que l’enceinte centrale/

enceinte(s) surround sont réglées sur

« SMALL » ou « LARGE ».

Il n’y a pas de son aux enceintes

surround arrière.

• Certains disques n’ont pas de drapeau

Dolby Digital Surround EX même s’ils

portent le logo Dolby Digital Surround EX

sur l’emballage.

Il n’y a pas de son au subwoofer.

• Assurez-vous que le subwoofer est

correctement et solidement connecté.

• Assurez-vous que l’enceinte est allumée.

• Lorsque toutes les enceintes sont réglées

sur « LARGE » et que l’option « Neo:6

Cinema » ou « Neo:6 Music » est

sélectionnée, il n’y a pas de son au

subwoofer.

L’effet surround ne peut pas être

obtenu.

• Assurez-vous que la fonction de champ

sonore est activée (appuyez sur MOVIE ou

MUSIC).

• Les champs sonores ne fonctionnent pas

uniquement pour les signaux avec une

fréquence d’échantillonnage supérieure à

48 kHz.

Le son multicanal Dolby Digital ou DTS

n’est pas restitué.

• Assurez-vous que le DVD, etc., en cours

de lecture est enregistré en format Dolby

Digital ou DTS.

• Lorsque vous raccordez un lecteur DVD,

etc. aux prises d’entrée numériques de

l’ampli-tuner, assurez-vous que le

paramètre pour la sortie audio numérique

de l’appareil raccordé est disponible.

suite

156

L’enregistrement ne s’effectue pas.

• Assurez-vous que les appareils sont

correctement raccordés (page 31).

• Sélectionnez l’appareil source (page 61).

Le témoin MULTI CHANNEL

DECODING ne s’allume pas en bleu.

• Assurez-vous que l’appareil lecteur est

raccordé à une prise numérique et que

l’entrée est correctement sélectionnée sur

l’ampli-tuner.

• Vérifiez si la source d’entrée du contenu en

cours de lecture est au format multicanal.

• Vérifiez si l’appareil lecteur est paramétré

sur le son multicanal.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 108).

Il n’y a pas de son de l’appareil

raccordé à l’adaptateur DIGITAL MEDIA

PORT.

• Réglez le volume de cet ampli-tuner.

• L’adaptateur DIGITAL MEDIA PORT et/

ou l’appareil n’est pas raccordé

correctement. Éteignez l’ampli-tuner, puis

raccordez de nouveau l’adaptateur

DIGITAL MEDIA PORT et/ou l’appareil.

• Vérifiez l’adaptateur DIGITAL MEDIA

PORT et/ou l’appareil pour vous assurer

qu’il prend en charge cet ampli-tuner.

Il n’y a pas d’image ou l’image n’est

pas nette sur l’écran du téléviseur ou

du moniteur.

• Sélectionnez l’entrée appropriée sur

l’ampli-tuner (page 61).

• Réglez votre téléviseur sur le mode

d’entrée approprié.

• Éloignez le téléviseur des appareils audio.

• Affectez correctement l’entrée vidéo

composantes.

• Le signal d’entrée doit être le même que

celui reçu lorsque vous convertissez un

signal d’entrée avec l’ampli-tuner

(page 43).

L’image émise par la prise du

COMPONENT VIDEO OUT est

corrompue.

• Des signaux d’entrée vidéo autres que les

signaux composantes 480p ne sont pas

reçus lorsque des signaux sont émis par la

prise VIDEO. Veillez à ce que les signaux

d’entrée soient des signaux vidéo

composantes 480i.

• Lorsque des signaux d’entrée

composantes autres que 480p sont émis,

utilisez la prise COMPONENT VIDEO

OUT et placez « Resolution » sur

«DIRECT».

Des images provenant de l’appareil

raccordé à la prise HDMI ne sont pas

émises sur le téléviseur, présentent

une distorsion ou sont interrompues.

• Assurez-vous que les câbles sont

correctement et solidement raccordés aux

appareils.

• Un paramétrage de l’appareil lecteur peut

être nécessaire pour certains appareils.

Consultez le mode d’emploi de chaque

appareil.

• Assurez-vous d’utiliser un câble de

raccordement pour la prise HDMI qui

correspond à une haute vitesse (un câble

HDMI version1.3a, catégorie 2) lorsque

vous regardez des images ou écoutez du

son pendant une transmission Deep Color.

• Les images provenant de l’appareil

raccordé à la prise HDMI peuvent

présenter une distorsion. Dans ce cas,

réglez « Video Direct » sur « ON » dans le

menu de paramétrage HDMI.

• Les images ou le son provenant de

l’appareil raccordé à la prise HDMI

peuvent être interrompus lorsque des

signaux vidéo sont commutés. Dans ce

cas, réglez « Video Direct » sur « ON »

dans le menu de paramétrage HDMI.

Vidéo

157

Informations complémentaires

L’enregistrement ne s’effectue pas.

• Assurez-vous que les appareils sont

correctement raccordés (page 36).

• Sélectionnez l’appareil source (page 61).

L’affichage GUI n’apparaît pas sur

l’écran du téléviseur.

• Appuyez sur GUI MODE pour afficher

« GUI MODE » sur l’affichage.

• Vérifiez que le téléviseur est correctement

raccordé.

Des images apparaissent plus tard que

le son associé lorsque l’entrée HDMI

est sélectionnée.

• En fonction de l’appareil raccordé à la

prise HDMI, ou de la source lue, les

images peuvent apparaître plus tard que le

son associé. Dans ce cas, réglez « Video

Direct » sur « ON » dans le menu de

paramétrage HDMI.

La réception FM est mauvaise.

• Utilisez un câble coaxial de 75 ohms (non

fourni) pour raccorder l’ampli-tuner à une

antenne FM extérieure comme indiqué. Si

vous raccordez l’ampli-tuner à une

antenne extérieure, reliez-le à la terre pour

le protéger contre la foudre. Pour ne pas

risquer une explosion, ne raccordez pas le

fil de terre à un tuyau de gaz.

Vous ne parvenez pas à sélectionner

les stations de radio.

• Assurez-vous que les antennes sont

correctement raccordées. Réglez les

antennes et utilisez une antenne extérieure

si nécessaire.

• Tenez l’antenne radio satellite à distance

des cordons d’enceintes et du cordon

d’alimentation pour éviter toute

interférence.

• Le signal des stations est trop faible

(lorsqu’elles sont sélectionnées avec la

fonction de sélection automatique).

Utilisez la sélection directe des stations.

• Réglez correctement l’intervalle d’accord

(lors d’une sélection des stations AM avec

la fonction de sélection directe).

• Aucune station n’a été préréglée ou les

stations préréglées ont été effacées de la

mémoire (lors d’une sélection des stations

avec la fonction de rappel d’une station

préréglée). Préréglez les stations (page 71).

• Appuyez sur DISPLAY de façon que la

fréquence s’affiche.

Le système ne reçoit pas du tout les

canaux satellite. (Modèle américain/

canadien uniquement)

• Les conditions de réception ne sont pas

bonnes. Déplacez l’antenne dans un

endroit où les conditions sont meilleures.

• Vérifiez que vous êtes bien abonné au

service de radio satellite souhaité (voir

page 73).

RDS ne fonctionne pas. (modèle

européen uniquement)

• Assurez-vous que vous êtes réglé sur une

station RDS FM.

• Sélectionnez une station FM plus forte.

Les informations RDS que vous voulez

ne s’affichent pas. (modèle européen

uniquement)

• Contactez la station de radio et demandez-

leur s’ils fournissent le service en question

ou pas. Le cas échéant, le service est peut

être temporairement en panne.

Tuner

Ampli-tuner

Vers terre

Fil de terre (non

fourni)

Antenne FM extérieure

suite

158

La fonction Commande pour HDMI est

inopérante.

• Vérifiez la connexion HDMI (page 37).

• Assurez-vous que « Control for HDMI »

est réglé sur « ON » dans le menu de

paramétrage HDMI.

• Assurez-vous que l’appareil raccordé est

compatible avec la fonction Commande

pour HDMI.

• Vérifiez les paramètres Commande pour

HDMI sur l’appareil raccordé. Consultez

le mode d’emploi de l’appareil raccordé.

• Si vous modifiez la connexion HDMI,

branchez/débranchez le cordon

d’alimentation secteur, ou il y a une panne

de courant, répétez les procédures de

« Préparatifs pour le « BRAVIA » Sync »

(page 103).

• Si vous sélectionnez HDMI B à l’aide de la

touche HDMI OUTPUT, après avoir

sélectionné HDMI A, la fonction

Commande pour HDMI peut ne pas

fonctionner correctement pendant un

moment. Cela est dû au fait que l’appareil

raccordé à la prise HDMI A doit

reconnaître à nouveau l’ampli-tuner

équipé de la fonction Commande pour

HDMI. Si la fonction Commande pour

HDMI ne fonctionne pas correctement

pendant un long moment, exécutez les

étapes contenues dans « Préparatifs pour

le « BRAVIA » Sync » (page 103).

• Lorsque HDMI B est sélectionné, la

fonction Commande pour HDMI ne

fonctionne pas.

Aucun son n’est émis par l’ampli-tuner

ou par le haut-parleur du téléviseur lors

de l’utilisation de la fonction System

Audio Control.

• Assurez-vous que le téléviseur est

compatible avec la fonction System Audio

Control.

• Si le téléviseur n’a pas la fonction System

Audio Control, réglez le paramètre

« Audio Out » dans le menu de

paramétrage HDMI sur :

– « TV+AMP » si vous écoutez le son par

le haut-parleur du téléviseur ou l’ampli-

tuner.

– « AMP » si vous écoutez le son par

l’ampli-tuner.

• Vous ne pouvez pas écouter le son d’un

appareil raccordé à l’ampli-tuner

lorsqu’un téléviseur est sélectionné en tant

qu’entrée de l’ampli-tuner.

– Changez l’entrée de l’ampli-tuner sur

HDMI lorsque vous voulez regarder un

programme sur un appareil raccordé à

l’ampli-tuner.

– Changez la chaîne du téléviseur lorsque

vous regardez une émission télévisée.

– Sélectionnez l’appareil ou l’entrée que

vous voulez regarder lorsque vous

regardez un programme sur l’appareil

raccordé au téléviseur.

Consultez le mode d’emploi du

téléviseur sur les opérations.

• Lorsque vous utilisez la fonction

Commande pour HDMI, vous ne pouvez

pas commander l’appareil raccordé à

l’aide de la télécommande du téléviseur.

– Selon l’appareil raccordé et le

téléviseur, il se peut que vous deviez

configurer l’appareil et le téléviseur.

Consultez le mode d’emploi fourni avec

chaque appareil et le téléviseur.

– Changez l’entrée de l’ampli-tuner sur

l’entrée HDMI raccordée à l’appareil.

La télécommande ne fonctionne pas.

• Dirigez la télécommande vers le capteur

de l’ampli-tuner.

• Retirez tout obstacle entre la

télécommande et l’ampli-tuner.

• Remplacez toutes les piles de la

télécommande par des neuves si elles sont

faibles.

Commande pour HDMI

Télécommande

159

Informations complémentaires

• Assurez-vous que le mode de commande

de l’ampli-tuner est le même que celui de

la télécommande. Si le mode de

commande de l’ampli-tuner n’est pas le

même que celui de la télécommande, vous

ne pouvez pas commander l’ampli-tuner

avec la télécommande (page 113).

• Sélectionnez l’entrée correcte sur la

télécommande.

• Si vous avez programmé un appareil non

Sony, il se peut que la télécommande ne

fonctionne pas correctement pour certains

modèles et fabricants.

En cas d’anomalie, un code de deux chiffres et

un message s’affichent. Les indications du

message vous permettent de vérifier l’état du

système. Pour la résolution du problème,

consultez le tableau ci-dessous. Si le problème

persiste, adressez-vous au revendeur Sony le

plus proche.

PROTECTOR

Un courant irrégulier est émis vers les

enceintes ou quelque chose recouvre le

panneau supérieur de l’ampli-tuner.

L’ampli-tuner se met automatiquement hors

tension après quelques secondes. Vérifiez le

raccordement des enceintes et remettez sous

tension.

Pour les autres messages, consultez « Liste des

messages après une mesure de calibrage

automatique » (page 56), « Liste des messages

de radio XM » (page 82), « Liste des messages

de radio satellite SIRIUS » (page 82) et « Liste

des messages DIGITAL MEDIA PORT »

(page 66).

Spécifications

Section amplificateur

PUISSANCE DE SORTIE

Puissance de sortie nominale en mode stéréo

1) 2)

(8 ohms 20 Hz – 20 kHz,

THD 0,09 %) :

120 W + 120 W

Puissance de sortie de référence en mode stéréo

(4 ohms 20 Hz – 20 kHz,

THD 0,15 %) :

120 W + 120 W

Puissance de sortie de référence

(8 ohms 1 kHz,

THD 0,7 %)

FRONT

130 W + 130 W

CENTER

: 130 W

SURROUND

130 W + 130 W

SURROUND BACK

130 W + 130 W

Puissance de sortie de référence

(4 ohms 1 kHz,

THD 0,7 %)

FRONT

120 W + 120 W

CENTER

: 120 W

SURROUND

120 W + 120 W

SURROUND BACK

120 W + 120 W

Il se peut qu’il n’y ait pas de sortie de son pour

certains réglages du champ sonore et certaines

sources.

Mesurée dans les conditions suivantes :

Alimentation électrique : 120 V CA, 60 Hz (aux

États-Unis et au Canada), 230 V CA, 50/60 Hz (en

Europe et dans une zone générale)

Réponse en fréquence

Messages d’erreur

Référence pour l’effacement de

la mémoire

Pour effacer Voir

Tous les réglages mémorisés page 46

PHONO Courbe d’égalisation

RIAA ±0,5 dB

MULTI CHANNEL

INPUT, SA-CD/CD,

TAPE, MD, TV,

VIDEO 1/2, BD, DVD,

SAT

10 Hz – 100 kHz

± 3 dB

suite

160

Entrées (Analogiques)

Entrées (Numériques)

Sorties

Section tuner FM

Plage d’accord 87,5 – 108 MHz

Antenne Antenne fil FM

Bornes d’antenne

75 ohms, asymétrique

Section tuner AM

Plage d’accord

Fréquence intermédiaire

450 kHz

Antenne Antenne cadre

Section vidéo

Entrées/sorties

Vidéo : 1 Vc-c, 75 ohms

COMPONENT VIDEO :

Y : 1 Vc-c, 75 ohms

: 0,7 Vc-c, 75 ohms

Conversion directe du

signal HD 80 MHz

HDMI Video

Entrée/Sortie (bloc répéteur HDMI)

640 × 480p@60 Hz

720 × 480p@59,94/60 Hz

1280 × 720p@59,94/60 Hz

1920 × 1080i@59,94/60 Hz

1920 × 1080p@59,94/60 Hz

720 × 576p@50 Hz

1280 × 720p@50 Hz

1920 × 1080i@50 Hz

1920 × 1080p@50 Hz

1920 × 1080p@24 Hz

Généralités

Alimentation électrique

120 V CA, 60 Hz

(aux États-Unis et au

Canada)

230V CA, 50/60Hz

(en Europe et dans une

zone générale)

Puissance de sortie (DIGITAL MEDIA PORT)

DC OUT : 5 V, 700 mA

PHONO Sensibilité : 2.5 mV

Impédance : 50 kohms

S/B : 90 dB (A, filtre

passe-bas 20 kHz)

MULTI CHANNEL

INPUT, SA-CD/CD,

TAPE, MD, TV,

VIDEO 1/2, BD, DVD,

SAT

Sensibilité : 150 mV

Impédance : 50 kohms

S/B : 100 dB (A, filtre

passe-bas 20 kHz)

BD, DVD,

SA-CD/CD (Coaxial)

Impédance : 75 ohms

S/B : 96 dB (A, filtre

passe-bas 20 kHz)

VIDEO 1, TV, SAT,

TAPE, MD (Optique)

S/B : 96 dB

(A, filtre passe-bas

20 kHz)

TAPE (REC OUT),

MD (REC OUT),

VIDEO 1, ZONE 2,

ZONE 3 (AUDIO OUT)

Tension : 150 mV

Impédance : 1 kohm

FRONT L/R, CENTER,

SURROUND L/R,

SURROUND BACK L/R

SUBWOOFER

Tension : 2 V

Impédance : 1 kohm

Zone Intervalle d’accord

Pas de

10 kHz

Pas de 9 kHz

États-Unis, Canada 530 –

1,710 kHz

531 –

1,710 kHz

Europe – 531 –

1,602 kHz

161

Informations complémentaires

Puissance de sortie (ZONE 2 VIDEO OUT)

DC OUT : 11 V, 30 mA

Consommation électrique

Consommation électrique (en mode de veille)

0,9 W (lorsque « Control

for HDMI » et « RS-232C

Control » sont réglés sur

«OFF»)

Dimensions 430 × 175 × 430 mm

(17 × 6

× 17 pouces)

(largeur/hauteur/

profondeur)

parties saillantes et

commandes comprises

Poids (environ) 16,5 kg (36 livres 7 onces)

Accessoires fournis

Mode d’emploi (ce manuel)

Guide d’installation rapide (1)

Liste des menus de la GUI (1)

Microphone d’optimisation ECM-AC1 (1)

Antenne fil FM (1)

Antenne cadre AM (1)

Cordon d’alimentation secteur (1)

Télécommande principale (1)

Télécommande de la zone 2/zone 3 (1)

Piles R6 (format-AA) (4)

La conception et les spécifications peuvent

être modifiées sans préavis.

Zone

États-Unis 480 W

Canada 580 VA

Europe 480 W

162

Index

Valeurs numériques

2 canaux 84

2ch Analog Direct

2ch Stereo Mode

4 Ω

5.1 canaux

7.1 canaux

8 Ω

A.F.D. (mode) 85

A/V Sync

63, 127, 136

Affichage

Antenna Aiming

Audio

127

AUDIO OUT

137

Audio Out

131

Auto Calibration

51, 117, 134

Auto Tuning

Bass 8, 124, 136

BI-AMP

119, 135

Borne U SIGNAL GND

Canaux préréglés 78

Category Mode

Center Mix

119, 135

Changement de l’affichage

137

Cinema Studio EX (mode)

Commande pour HDMI

131

Cordon d’alimentation secteur

Coupure du son

Crossover Freq

121, 135

D. Range Comp (Dynamic range compressor)

122, 134

DCAC (Digital Cinema Auto Calibration)

DCS

Decode Priority

127, 136

DIGITAL MEDIA PORT 15, 32, 63

Direct Tuning

69, 77

Distance Unit

123, 135

DMPORT Control

Dolby Digital EX

DTS Neo:6 (Cinema, Music)

Dual Mono

127, 136

Effacer

mémoire

télécommande

148

Effect Level

123, 136

Enregistrement

112

Enregistreur DVD

124

FM 68

FM Mode

68, 136

GUI (Graphical User Interface) 29, 48

HDMI 131

ID radio 75

Input

Input Assign

63, 108

INPUT MODE

107

iPod

65, 67

L.F.E. (Low Frequency Effect) 12

LARGE

121

Lecteur Blu-ray Disc

38, 40, 61

Lecteur CD

32, 35

Lecteur DVD

38, 40

Lecteur Super Audio CD

32, 34, 35

List Mode

163

Informations complémentaires

Lock Code 80, 136

Magnétoscope 42

MASTER VOLUME

48, 58, 116

Menu d’options

Menu de paramétrage

116

Messages

Auto Calibration 56

DIGITAL MEDIA PORT

erreur

159

SIRIUS

Minuterie d’arrêt

110

Movie

Multi Zone

94, 125

Music

64, 88

Name Input 62, 72, 118

Network Client

Neural-THX

NIGHT MODE

111

Niveau

124

Niveau du subwoofer

131, 137

Paramètres 116

Parental Lock

79, 136

Phase Audio

122, 134

Phase Noise

122, 134

PHONES

PIP (Picture in Picture)

PLII

PLIIx

Position (Auto Calibration)

117, 134

Preset Mode

Prises HDMI

15, 37

Prises VIDEO 2 IN/PORTABLE AV IN

PROTECTOR

159

Quick Setup 53

Raccordement bi-amplificateur 115

Raccordements

antennes

appareils audio

appareils vidéo

écran

enceintes

Radio satellite

Radio satellite SIRIUS

Radio XM

Réinitialisation

Repeat

Resolution

128, 136

RS-232C Control

132, 137

Screen Saver 132

Sélection de Calibration Type

54, 134

Sélection des stations

68, 69, 71

Shuffle

SIRIUS

SMALL

121

Sound Field

Speaker

119

Speaker Impedance

49, 135

Speaker Pattern

119, 135

SPEAKERS (OFF/A/B/A+B)

9, 50

Stations préréglées

Sur Settings

136

Surround

86, 123

System

132

Télécommande 18–24, 47, 138–148

Test Tone

121, 134

TONE

TONE MODE

8, 46

Touche HDMI IN

8, 47

Touche HDMI OUT

8, 106

Transcodage

Treble

8, 124, 136

Tuner

Vidéo 64, 128

suite

164

XM 73

Zone 12V Trigger 125, 137

ZONE 2

119

165

Informations complémentaires

166
