Sony SCD-777ES Es Super Audio Cd Player User Manual

3-868-032-12(1)

Super Audio CD

Player

 1999 by Sony Corporation

SCD-777ES

Operating Instructions

Mode d’emploi

WARNING

To prevent fire or shock

hazard, do not expose the

unit to rain or moisture.

To avoid electrical shock,

do not open the cabinet.

Refer servicing to qualified

personnel only.

– Reorient or relocate the receiving

antenna.

– Increase the separation between the

equipment and receiver.

– Connect the equipment into an outlet on

a circuit different from that to which the

receiver is connected.

– Consult the dealer or an experienced

radio/TV technician for help.

CAUTION

You are cautioned that any changes or

modification not expressly approved in this

manual could void your authority to

operate this equipment.

Owner’s Record

The model and serial numbers are located

at the rear of the unit.

Record the serial number in the space

provided below. Refer to them whenever

you call upon your Sony dealer regarding

this product.

Model No. SCD-777ES

Serial No. _________________________

The following caution label is located on

the rear enclosure.

This symbol is intended to alert

the user to the presence of

uninsulated “dangerous voltage”

within the product’s enclosure

that may be of sufficient

magnitude to constitute a risk of

electric shock to persons.

This symbol is intended to alert

the user to the presence of

important operating and

maintenance (servicing)

instructions in the literature

accompanying the appliance.

INFORMATION

This equipment has been tested and found

to comply with the limits for a Class B

digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to

provide reasonable protection against

harmful interference in a residential

installation. This equipment generates,

uses, and can radiate radio frequency

energy and, if not installed and used in

accordance with the instructions, may

cause harmful interference to radio

communications. However, there is no

guarantee that interference will not occur

in a particular installation. If this

equipment does cause harmful interference

to radio or television reception, which can

be determined by turning the equipment

off and on, the user is encouraged to try to

correct the interference by one or more of

the following measures:

Welcome!

Thank you for purchasing the Sony Super

Audio CD Player. Before operating the

unit, please read this manual thoroughly

and retain it for future reference.

About This Manual

The instructions in this manual are for

model SCD-777ES.

Conventions

• Instructions in this manual describe the

controls on the player.

You can also use the controls on the

remote if they have the same or similar

names as those on the player.

• The following icons are used in this

manual:

Indicates that you can do the

task using the remote.

Indicates hints and tips for

making the task easier.

For the customers in the United States

For the customers in Canada

CAUTION

TO PREVENT ELECTRIC SHOCK, DO

NOT USE THIS POLARIZED AC PLUG

WITH AN EXTENSION CORD,

RECEPTACLE OR OTHER OUTLET

UNLESS THE BLADES CAN BE FULLY

INSERTED TO PREVENT BLADE

EXPOSURE.

For the customers in Europe

This appliance is classified as a CLASS 1

LASER product.

The CLASS 1 LASER PRODUCT

MARKING is located on the rear exterior.

Features

Playback of the Super Audio CD recorded

in the DSD format

The DSD (Direct Stream Digital) format is the core

technology of a Super Audio CD, allowing music

reproduction that is extremely faithful to the original

sound.

The DSD format, using a 2.8224 MHz sampling frequency

64 times higher than that of a conventional CD, and the 1-

bit quantization, makes possible recording of more than

four times the data information of the PCM format which

is used for a conventional CD.

Different from the PCM format which performs data

decimation and interpolation via digital filters, the DSD

format adopts the simple playback process. In other

words, the A/D converted 1-bit digital signal only passes

through an analog low-pass filter before playback.

As a whole, the DSD format achieves both a wide

frequency range of theoretically over 100 kHz, and a wide

dynamic range across the audible frequency range at the

same time, and results in high-quality music reproduction

faithful to the original sound.

To play back a Super Audio CD recorded in the DSD

format with exceptional quality, the SCD-777ES employs a

newly developed DSD decoder and D/A converter

system, as well as a chassis and loading mechanism

especially designed for this unit.

Playback of a conventional CD with

higher quality

The SCD-777ES can also play back a conventional CD

with higher quality than a conventional CD player. To

provide enhanced quality, the SCD-777ES employs

various advanced technologies. For example, two

independent optical pickups are incorporated; one is for

Super Audio CDs, and the other for conventional CDs. In

addition, a 24-bit precision variable coefficient (V.C.)

digital filter is provided for CD playback (see page 19).

By selecting one of five filters which have different cutoff

characteristics, you can adjust the tone quality in

accordance with the music source or your audio system.

Others

• A Super Audio CD can mark up to 255 track/index

numbers. Corresponding to that format, the SCD-777ES

incorporates a large 3-digit display.

• The supplied remote is capable of controlling either the

SCD-777ES and a conventional Sony CD player. (See B

COMMAND MODE selector on page 10 and A CD1/

CD2 selector on page 11.)

TABLE OF CONTENTS

Getting Started 4

Before You Start the Hookup 4

Hooking Up the Audio Components 5

About the Switch Marked “STANDARD” on the

rear panel of the player 6

Hooking Up the Power 6

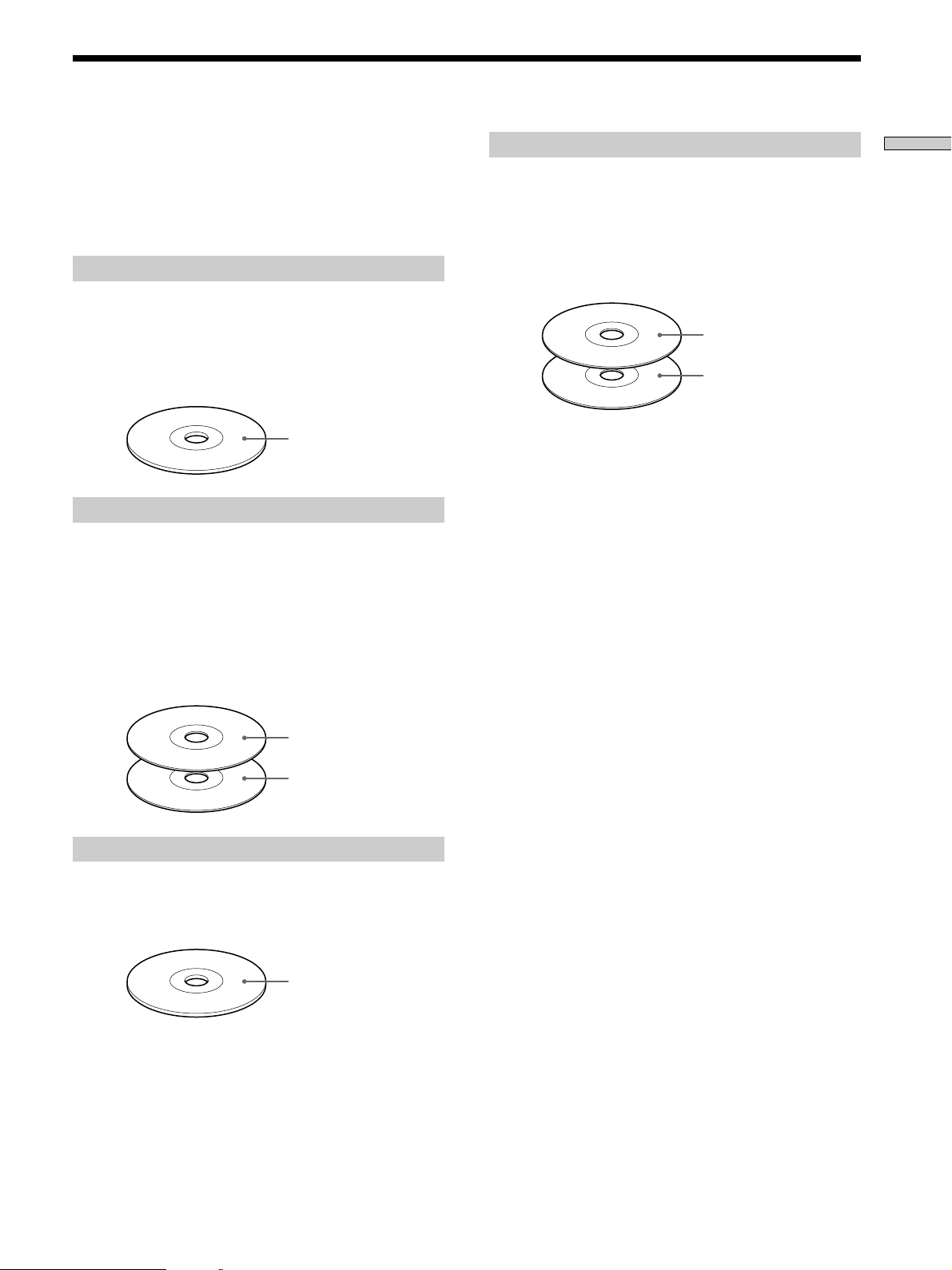

Compatible Disc Types 7

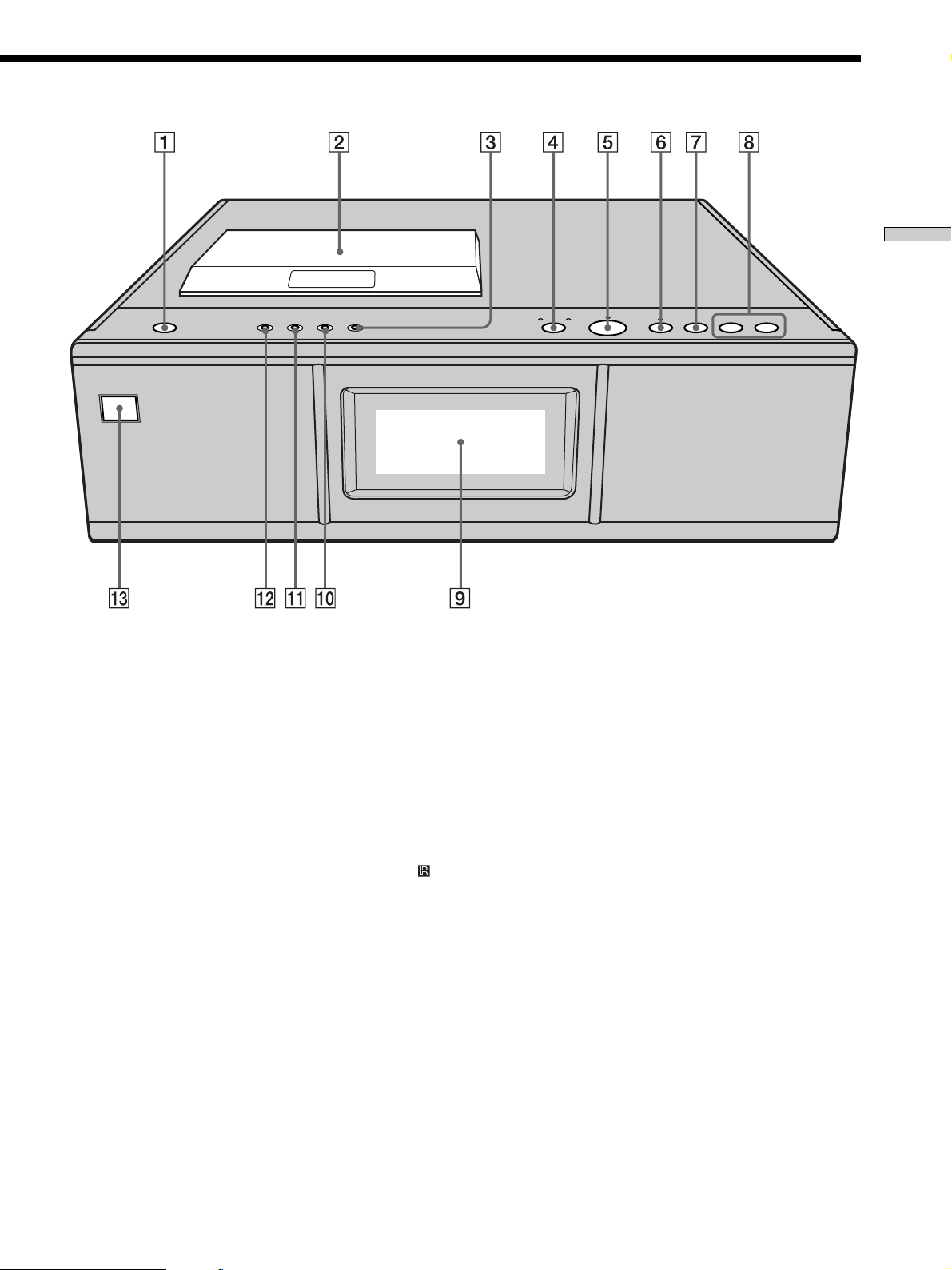

Location and Functions of Parts 8

Front Panel Parts Descriptions 8

Rear Panel Parts Descriptions 10

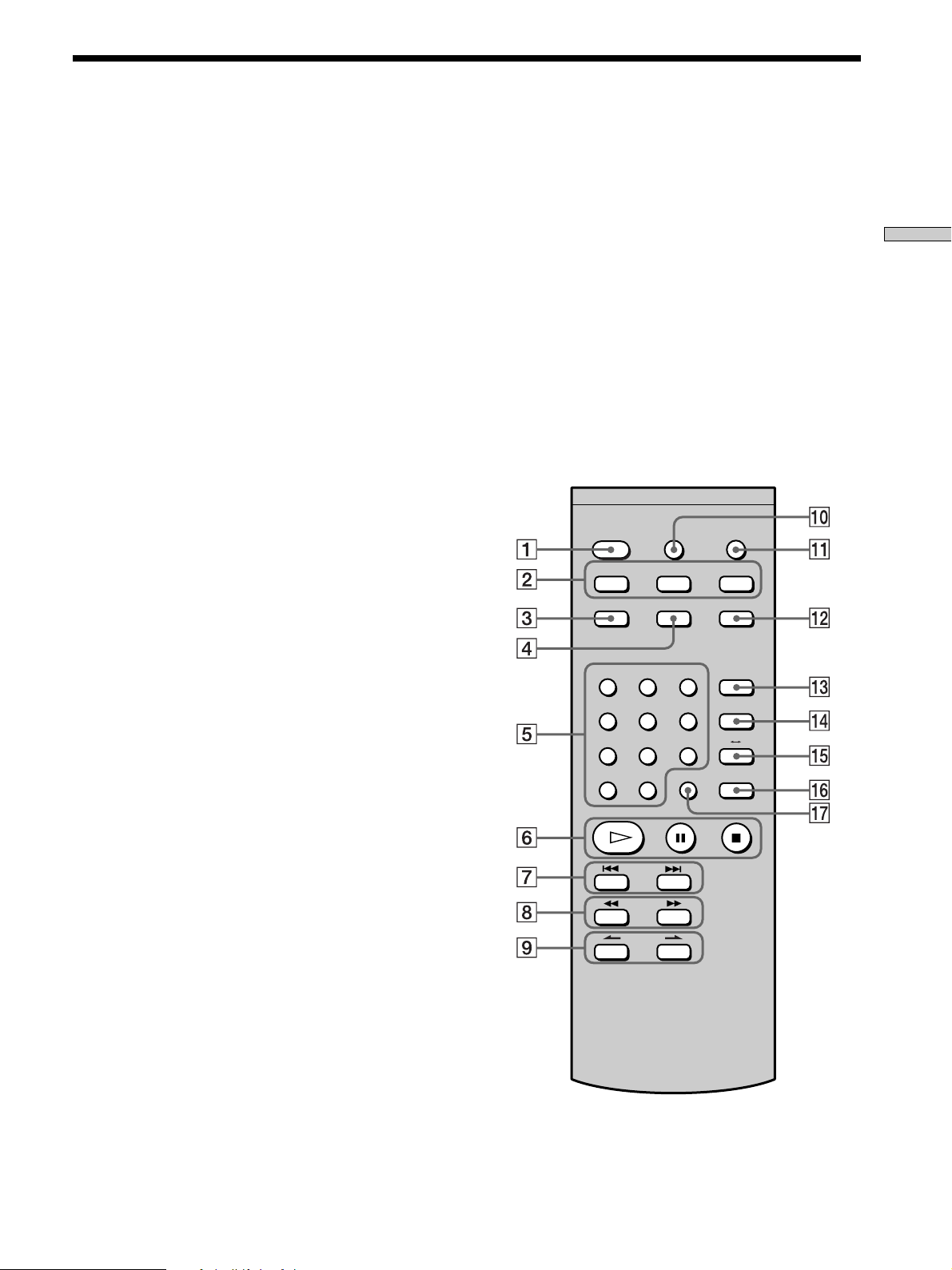

Remote Parts Descriptions 11

Playing Discs 12

Playing a Disc 12

Using the Display 13

Locating a Specific Track 15

Locating a Particular Point in a Track 16

Playing Tracks Repeatedly 16

Playing Tracks in Random Order (Shuffle Play) 17

Creating Your Own Programme (Programme

Play) 18

Listening to a CD Using a Filter (Digital Filter

Function) 19

Additional Information 20

Precautions 20

Notes on Discs 21

Cleaning the Turntable 21

Troubleshooting 22

Specifications 22

Index 23

Getting

Started

This chapter provides information on

the supplied accessories and how to

connect various audio components to

the Super Audio CD player. Be sure

to read this chapter thoroughly before

you actually connect anything to the

player.

Before You Start the

Hookup

Checking the supplied accessories

This player comes with the following items:

• Audio connecting cord

(phono jack × 2 y phono jack × 2) (1)

• Mains lead (1)

• Plug adapter (U.S.A. and Canadian models only) (1)

• Stabilizer (1)

• Remote commander (remote) RM-DS1 (1)

• R03 (size-AAA) batteries (2)

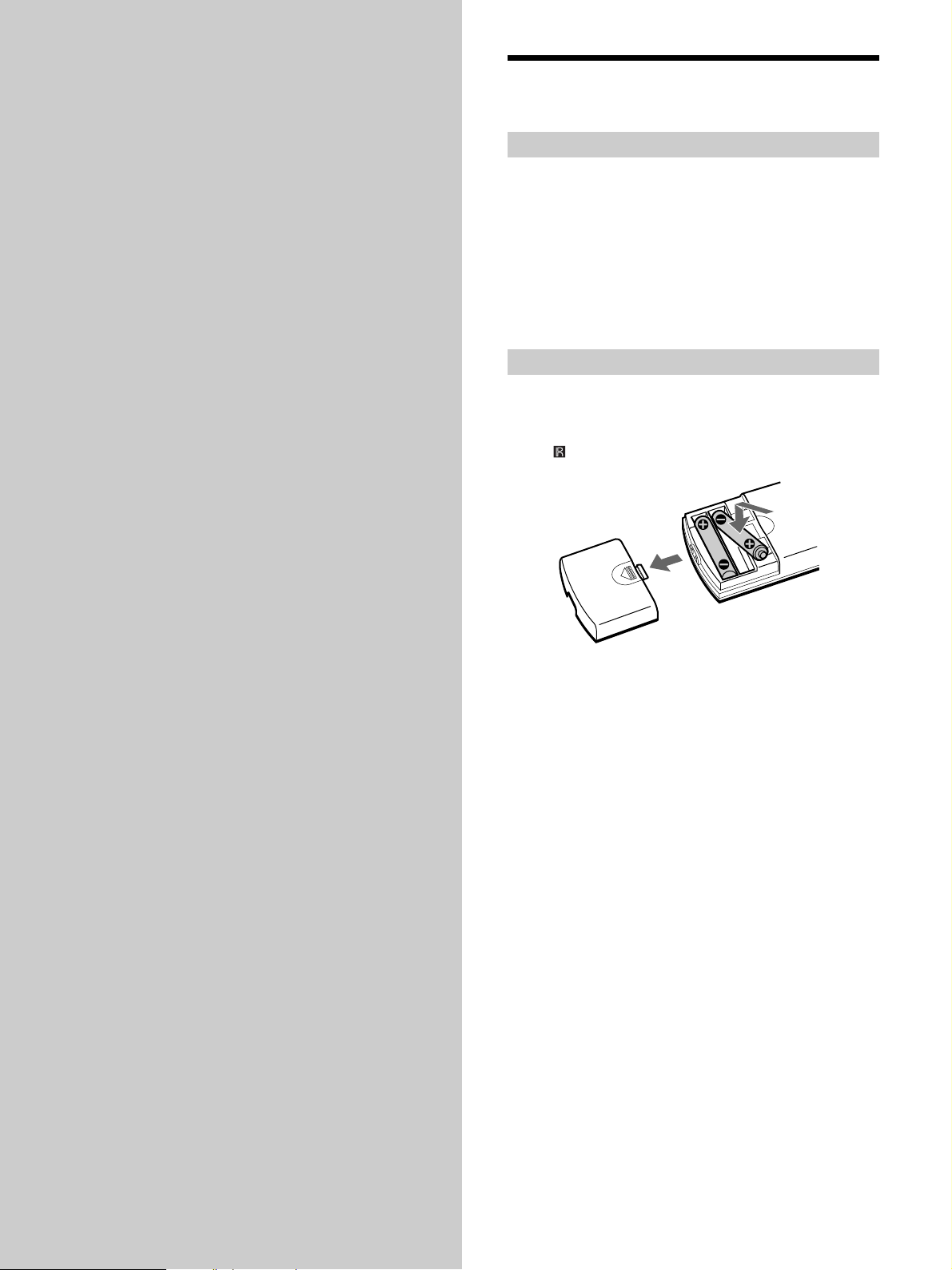

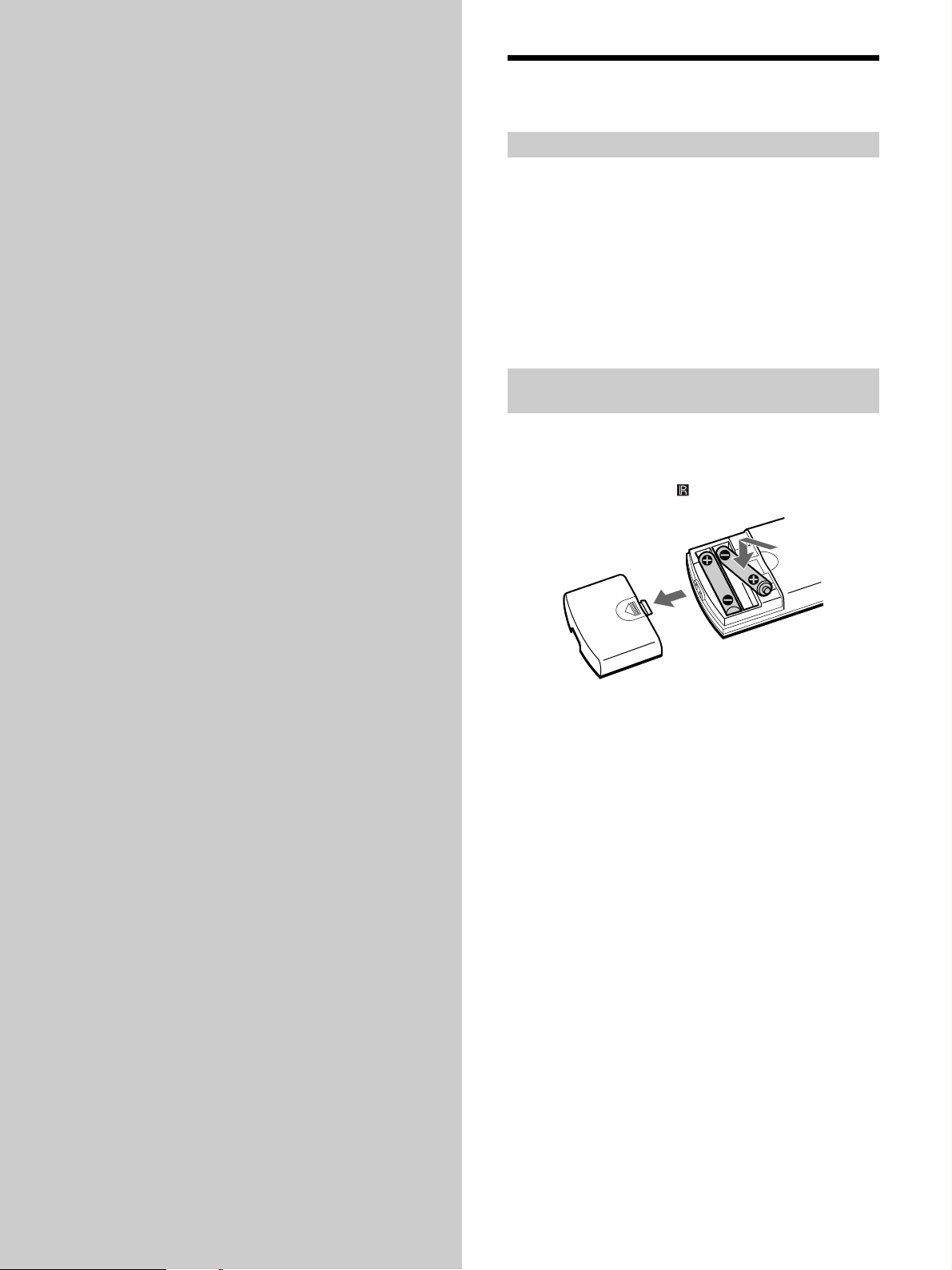

Inserting batteries into the remote

Insert two R03 (size-AAA) batteries into the battery

compartment with the + and – correctly oriented to the

markings. When using the remote, point it at the remote

sensor

on the player.

When to replace the batteries

Under normal conditions, the batteries should last for about six

months. When the remote no longer operates the player, replace

both batteries with new ones.

Notes

• Do not leave the remote in an extremely hot or humid place.

• Do not drop any foreign object into the remote casing,

particularly when replacing the batteries.

• Do not use a new battery with an old one.

• Do not expose the remote sensor to direct sunlight or lighting

apparatus. Doing so may cause a malfunction.

• If you do not intend use the remote for an extended period of

time, remove the batteries to avoid possible damage from

battery leakage and corrosion.

Getting Started

Connecting via DIGITAL OUT CD COAXIAL

connector

Use a coaxial digital cable to connect the audio components

equipped with coaxial digital input connectors. When connecting

the coaxial digital cable, be sure to show “16 bit” in the display

by pressing DIGITAL OUT on the upper side of the player.

Coaxial digital cable (not supplied)

Note

Only the audio signals of the CD can be output from the

DIGITAL OUT CD connectors. Those of the Super Audio CD

cannot be output through DIGITAL OUT CD.

White (L)

Red (R)

INPUT

COAXIAL

OPTICAL

DIGITAL OUT

~AC IN

ANALOG OUT

CD1

CD2

STANDARD

CUSTOM

TA - E1 / N1

COMMAND

MODE

Stereo amplifier, etc.

White (L)

Red (R)

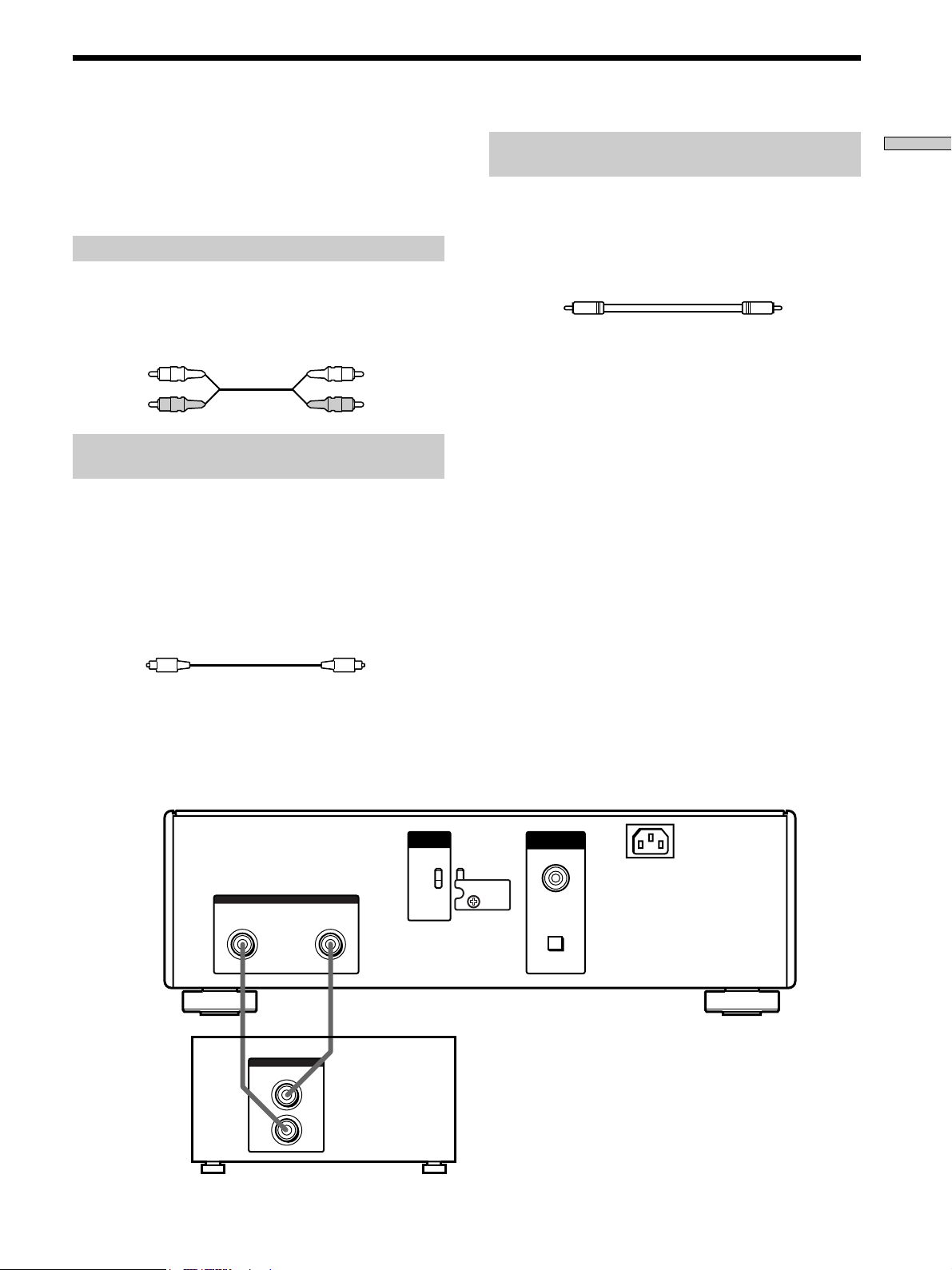

Hooking Up the Audio Components

Connect the Super Audio CD player to an audio

component. Be sure to turn off the power of all

components before making connections and connect

securely to prevent noise.

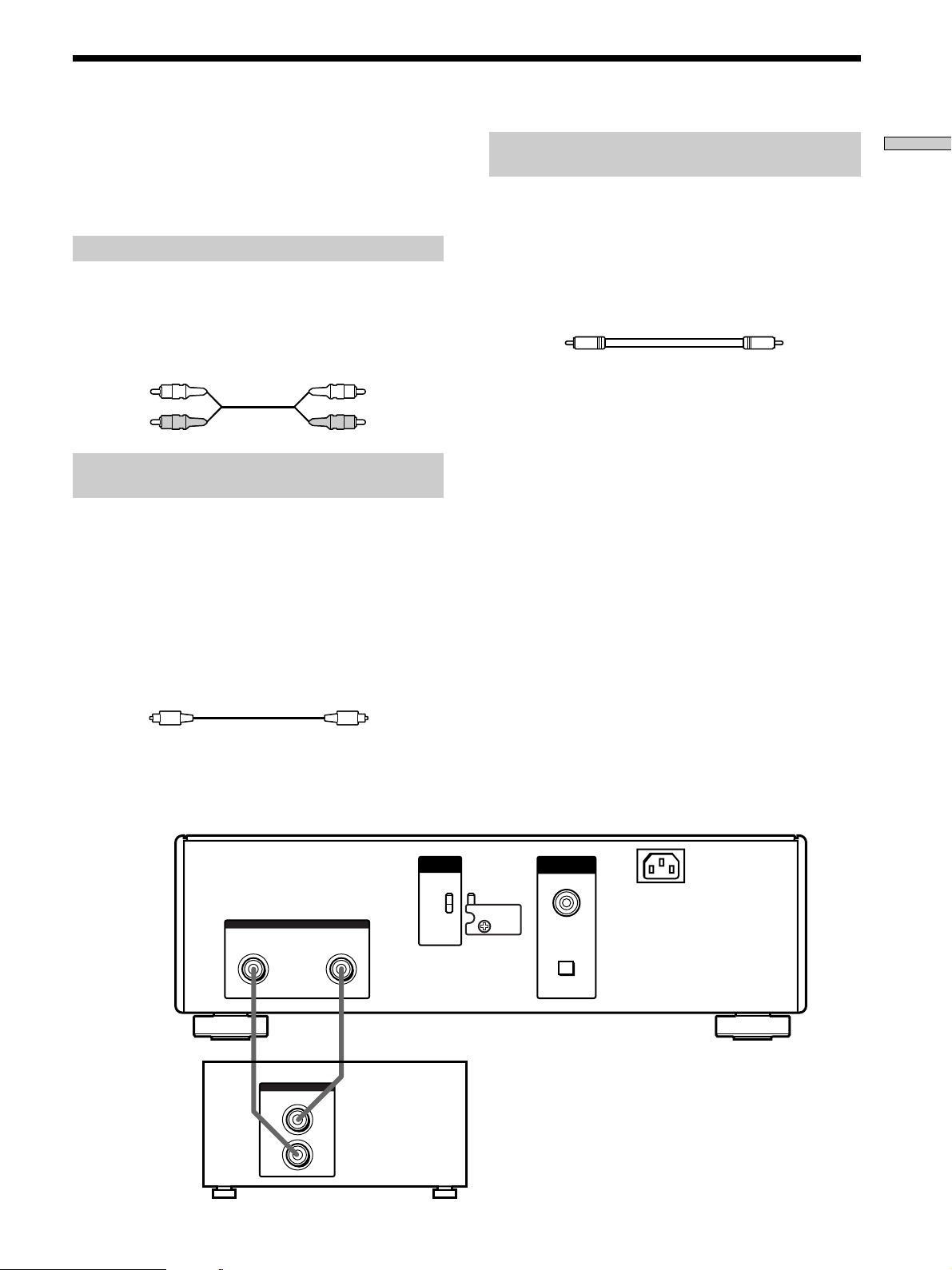

Connecting via ANALOG OUT jacks

Use an audio connecting cord for this connection. Be sure to

match the colour-coded pin to the appropriate jacks: white (left)

to white and red (right) to red.

Audio connecting cord (supplied)

Connecting via DIGITAL OUT CD OPTICAL

connector

Use an optical digital cable for this connection. When connecting

the optical digital cable to the DIGITAL OUT CD OPTICAL

connector, take the cap off the connectors and push the cable

plugs in until they click into place.

Be sure to show “16 bit” in the display by pressing DIGITAL OUT

on the upper side of the player. Be careful not to bend or twist the

optical cable.

Optical digital cable (not supplied)

Note

Only the audio signals of the CD can be output from the

DIGITAL OUT CD connectors. Those of the Super Audio CD

cannot be output through DIGITAL OUT CD.

Getting Started

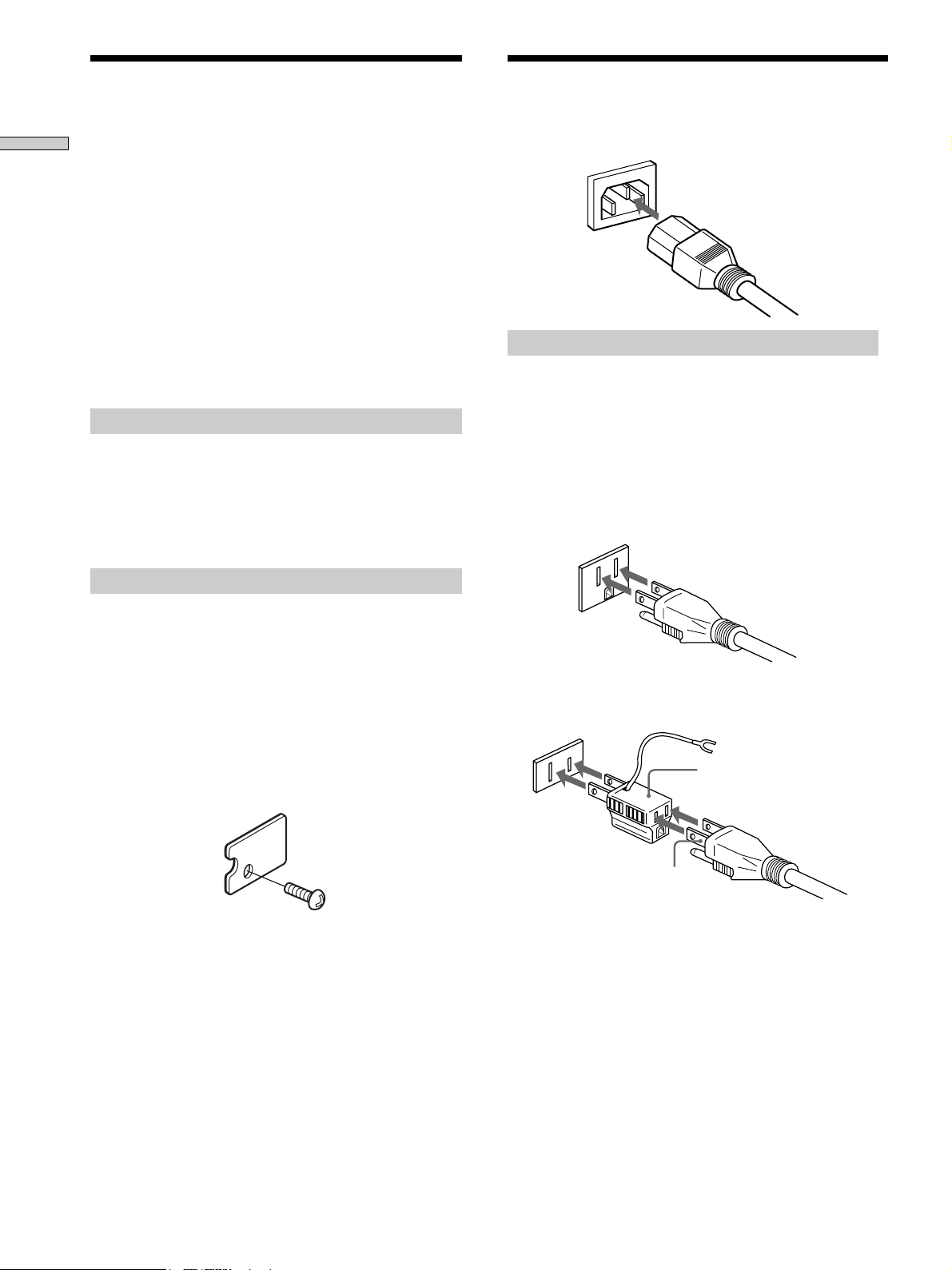

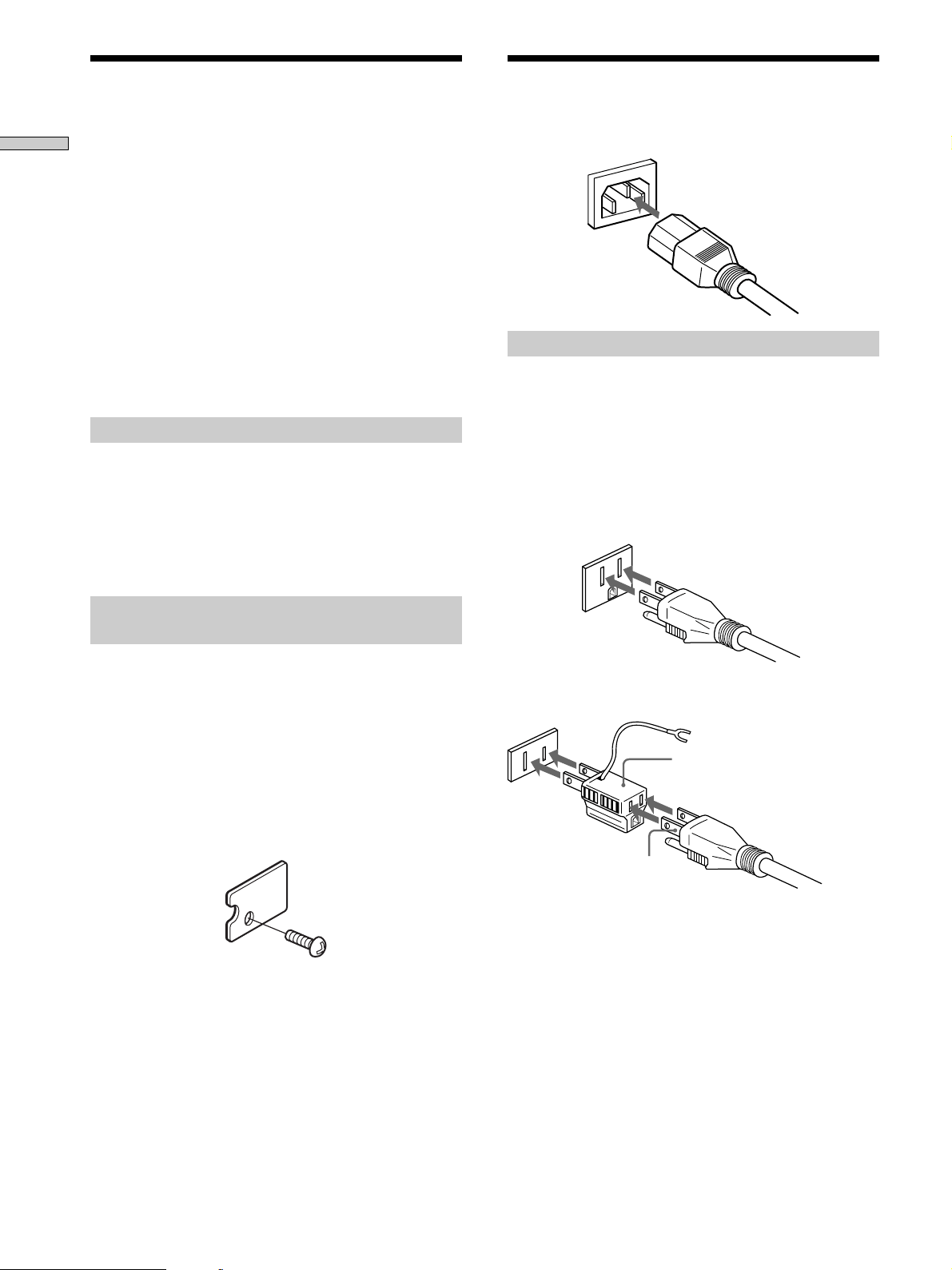

About the Switch Marked

“STANDARD” on the rear

panel of the player

The Super Audio CD includes high frequencies beyond

the audible range, although the design of normal

amplifiers and speakers is based on characteristics

corresponding to the audible range.

Therefore, if you increase the volume or treble excessively

during Super Audio CD playback, noise may occur or the

amplifier’s protect circuit may be activated. To prevent

these problems, set the switch at the rear of this player in

accordance with the connected amplifier. This enables

you to match the output signal to the amplifier

characteristics.

Connecting to a normal amplifier

This switch is set to “STANDARD” at the factory. When

you connect this player to a normal amplifier, leave the

switch as it is. Never set it to “CUSTOM,” otherwise noise

may be produced or the speakers and the amplifier may

be damaged.

Connecting to the units described below

When you connect this player to the following units,

remove the cover as illustrated below, then set the switch

to “CUSTOM.”

• TA-E1 (stereo preamplifier) and TA-N1 (stereo power

amplifier)

— European models only

• TA-FA777ES (integrated stereo amplifier)

The “CUSTOM” mode enables you to enjoy a wider range

of frequencies.

Note

When you record the audio signals of a Super Audio CD to a tape

deck (Cassette deck etc.), set the switch to “STANDARD” even if

the player is connected to the one of the units described above.

Hooking Up the Power

Connect the supplied mains lead to the AC IN terminal on

the player.

About the mains lead

European models only

Connect the supplied mains lead to the mains.

U.S.A. and Canadian models only

The supplied mains lead has a 3-pronged grounded plug.

If you are using 3-pronged grounded mains, the plug can

be inserted directly into the mains. However, if the socket

is a 2-pronged grounded mains, use the supplied plug

adapter or a commercially available plug adapter.

3-pronged grounded mains

2-pronged polarized mains

• When the width of the mains are a different size

Use the supplied plug adapter.

• When the width of the mains are the same size

Use a commercially available plug adapter. In this case,

you can check the polarity of the mains with a

commercially available spark-testing screwdriver. It is

the pronged ground that does not light the neon grow

lamp even if you insert the spark-testing screwdriver

into the mains. Insert the blades so that the “N pole”

can be inserted to the ground on the plug.

If noise (hum) is produced

Noise may be caused by an electric potential difference on

the ground circuit.* In this case, use the supplied plug

adapter and be careful not to connect the ground lead to

anything.

* Although the ground of the domestic mains is normally a

safety ground, a few electrical potential differences may be

produced, depending on the mains. Therefore, use of the

supplied 3-pronged mains lead may lessen the quality of the

audio signal or may produce humming noise.

3 to 2-prong polarized

plug adapter

N pole

Getting Started

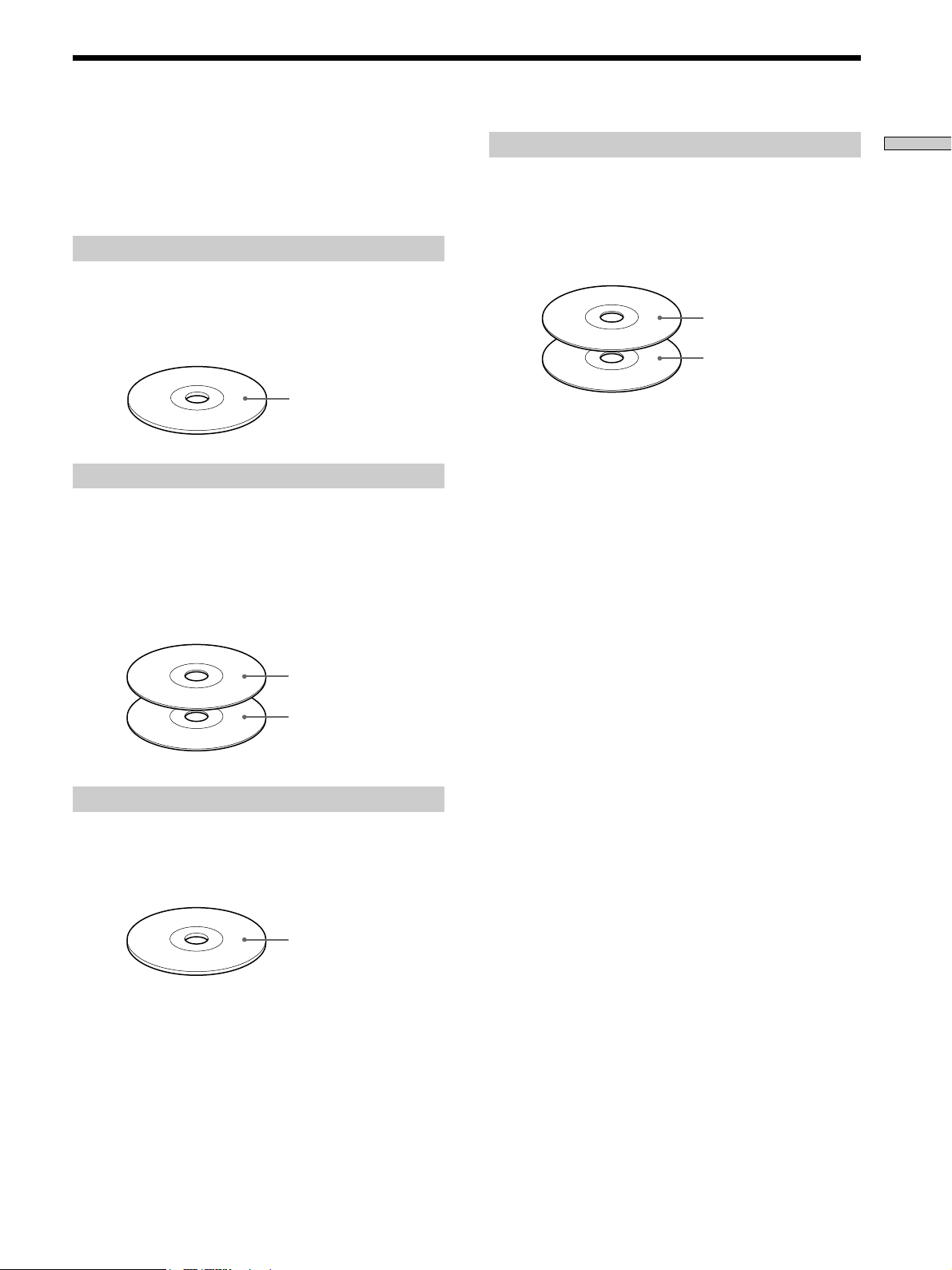

Compatible Disc Types

You can play the following discs with this player.

Depending on the type of disc to be played, select the

appropriate indicator by pressing SACD/CD (pages 8,

12).

Super Audio CD (single layer disc)

This disc consists of a single HD layer*.

Press SACD/CD repeatedly so that the SACD indicator

on the upper side of the player lights.

*High density signal layer for the Super Audio CD

Super Audio CD (dual layer disc)

This disc consists of dual HD layers and is capable of

extended play over long periods.

Press SACD/CD repeatedly so that the SACD indicator

on the upper side of the player lights.

Also, as the dual layer disc consists of dual HD layers on

one side only, it is not necessary to turn the disc over.

Conventional CD

This disc is the current format.

Press SACD/CD repeatedly so that the CD indicator on

the upper side of the player lights.

HD (high density) layer

HD layer

CD layer

Super Audio CD + CD (Hybrid disc)

This disc consists of an HD layer and a CD layer. Press

SACD/CD to select the layer you want to listen to. Also,

as the dual layers are on one side, it is not necessary to

turn the disc over. You can play the CD layer using a

conventional CD player.

Incompatible Discs

This player cannot play the following discs. If you try to

play them, the error message “TOC Error” will appear or

there will be no sound.

• CD-ROM

• DVD etc.

CD layer

HD layer

Location and

Functions of

Parts

This chapter tells you about the

location and functions of the various

buttons and controls on the front and

rear panels and the supplied remote.

Further details are provided on the

pages indicated in parentheses.

It also tells you about the information

that appears in the display window.

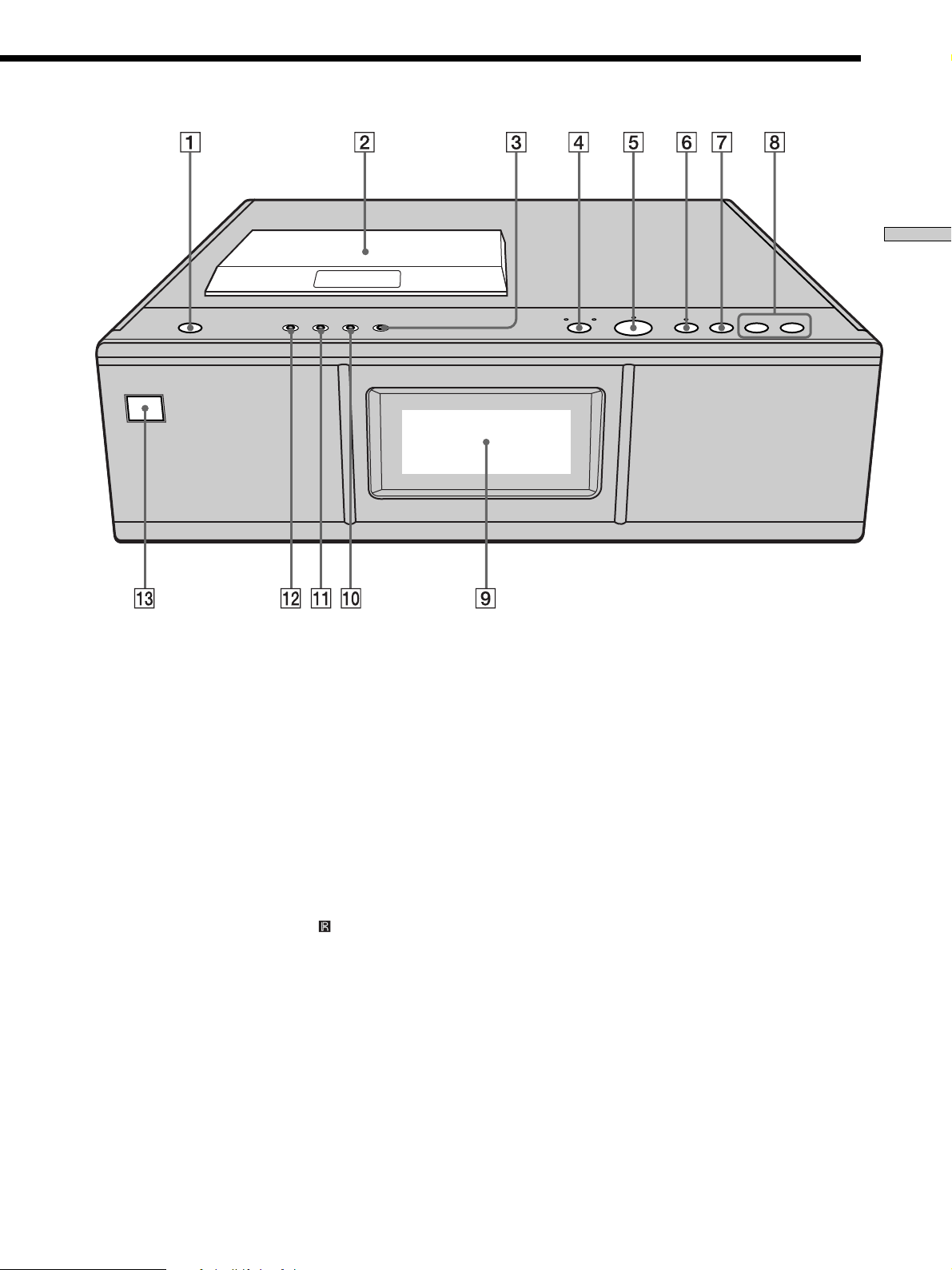

Front Panel Parts

Descriptions

1 A button (12)

Press to open the disc lid.

2 Disc lid (12)

Press A to open/close the disc lid.

3 FILTER button (19)

Press to select the digital filter type when playing a

CD.

4 SACD/CD button (12)

Each time you press the button while the player is

stopped, the SACD or CD indicator on the upper side

of the player lights. Select the indicator that matches

the type of CD you want to play. For details on the

type of discs you can play, see “Compatible Disc

Types” on page 7.

5 H button (12)

Press to start play.

6 X button (13)

Press to pause play.

Location and Functions of Parts

7 x button (13)

Press to stop play.

8 l/L button (13)

Each time you press l, you go back to the

preceding track; each time you press L, you go to

the succeeding track.

9 Display window (Remote sensor

) (13)

Shows various information.

0 DIGITAL OUT button (5)

Press when a component is connected to the DIGITAL

OUT CD connectors. Each time you press the button,

the display switches between “16 bit” (the audio

signals of a CD can be output) and “OFF” (the audio

signals of a CD cannot be output).

qa TEXT button (14)

Shows TEXT information when the player detects a

TEXT disc.

qs TIME button (13)

Each time you press the button, the playing time of the

track and the total remaining time on the disc appear

in the display.

qd ! (power) switch (12)

Press to turn on the player.

Location and Functions of Parts

4 DIGITAL OUT CD OPTICAL connector (5)

Connect to an audio component using an optical

digital cable.

5 DIGITAL OUT CD COAXIAL connector (5)

Connect to an audio component using the coaxial

digital cable.

Note

Only the audio signals of the CD can be output from the

DIGITAL OUT CD connectors shown in 4 and 5. Those of the

Super Audio CD cannot be output through DIGITAL OUT CD.

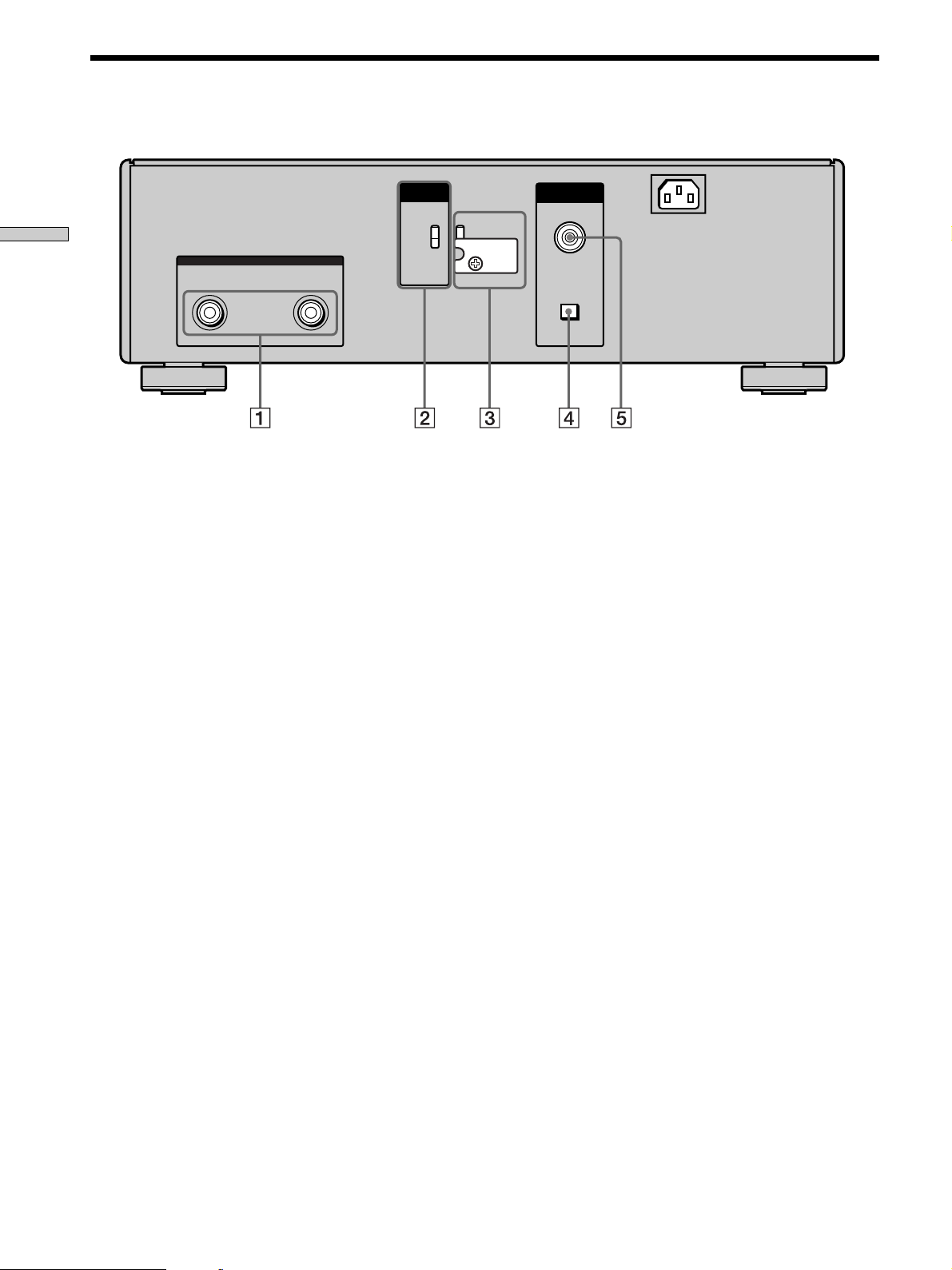

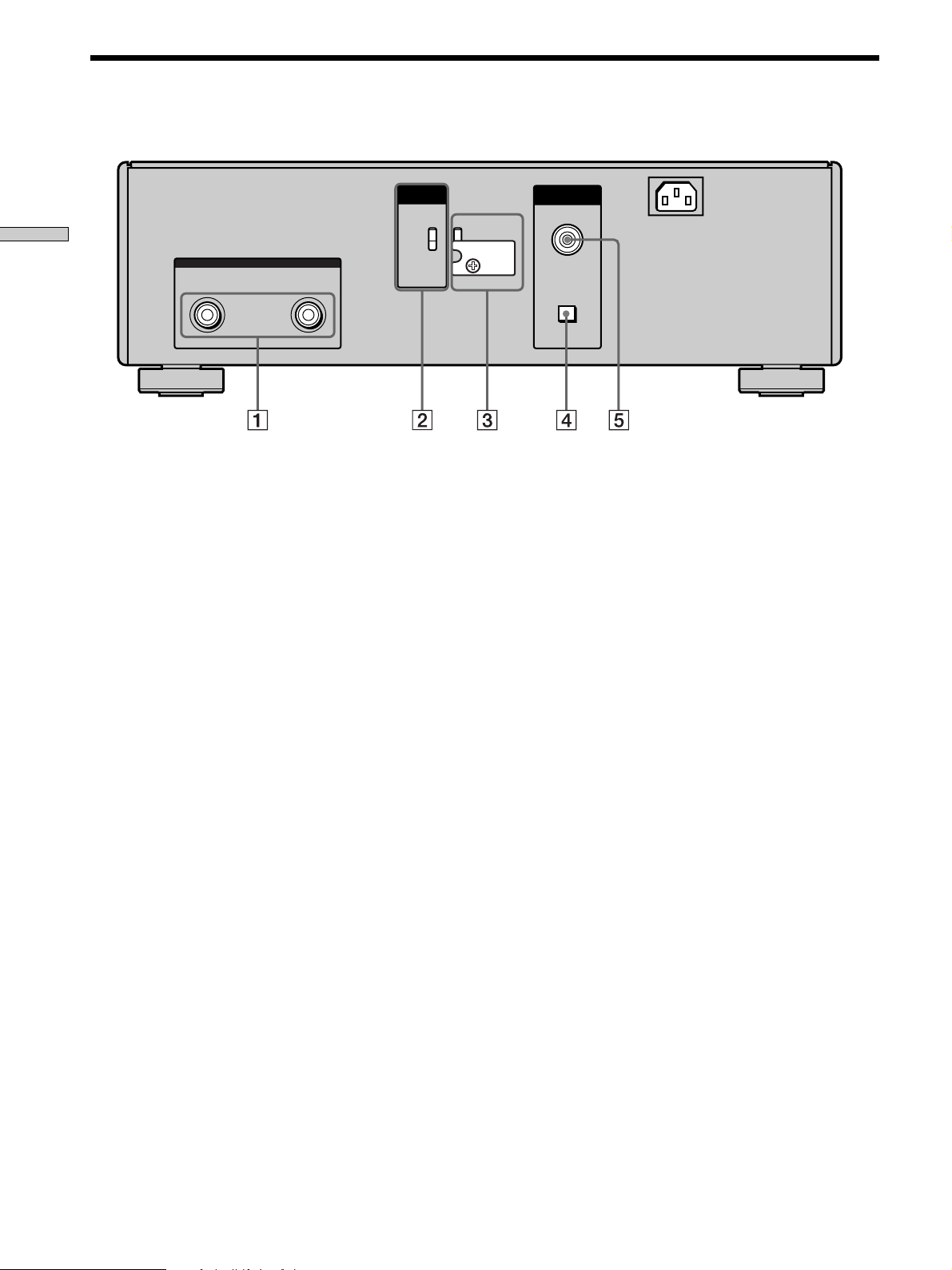

Rear Panel Parts Descriptions

COMMAND

MODE

COAXIAL

OPTICAL

DIGITAL OUT

~AC IN

ANALOG OUT

CD1

CD2

STANDARD

CUSTOM

TA - E1 / N1

1 ANALOG OUT jacks (5)

Connect to an audio component using the audio

connecting cord.

2 COMMAND MODE selector

Normally set to CD1. When you connect a Sony CD

player other than this player, set to CD2. In this case,

you can control both the other Sony CD player and

this player with CD1/CD2 on the remote. Set to CD1

to control the other Sony CD player, or CD2 to control

this player.

3 Switches depending on amplifier to be connected. For

details, see “About the Switch Marked “STANDARD”

on the rear panel of the player” on page 6.

Location and Functions of Parts

1 CD1/CD2 selector

Select when you connect a Sony CD player other than

this player. Set to CD1 to control the other Sony CD

player, or CD2 to control this player. In this case, you

have to set the COMMAND MODE selector on the

rear panel to CD2.

2 CONTINUE button (17, 18)

Press to resume normal play from Shuffle Play or

Programme Play.

SHUFFLE button (17)

Press to select Shuffle Play.

PROGRAM button (18)

Press to select Programme Play.

3 TEXT/ENTER button (14, 15)

Shows the TEXT information when the player detects

a TEXT disc.

4 LANGUAGE button (15)

Press to change the displayed language if the TEXT

disc has several languages.

5 Number buttons (15)

Press to enter the track numbers.

6 H button (12)

Press to start play.

X button (13)

Press to pause play.

x button (13)

Press to stop play.

7 AMS ./> (AMS: Automatic Music Sensor)

buttons (13, 15)

Press to locate a specific track.

8 m/M buttons (16)

Press to locate a portion you want to play within a

track.

9 INDEX >/. buttons (16)

Press to locate a specific point marked with an index

signal when you play a disc that has index signals.

0 FILTER button (19)

Press to select the digital filter type when a CD is

played.

qa SACD/CD button (12)

Each time you press the button, the SACD or CD

indicator on the front of the player lights. Select the

indicator that matches the type of CD you want to

play.

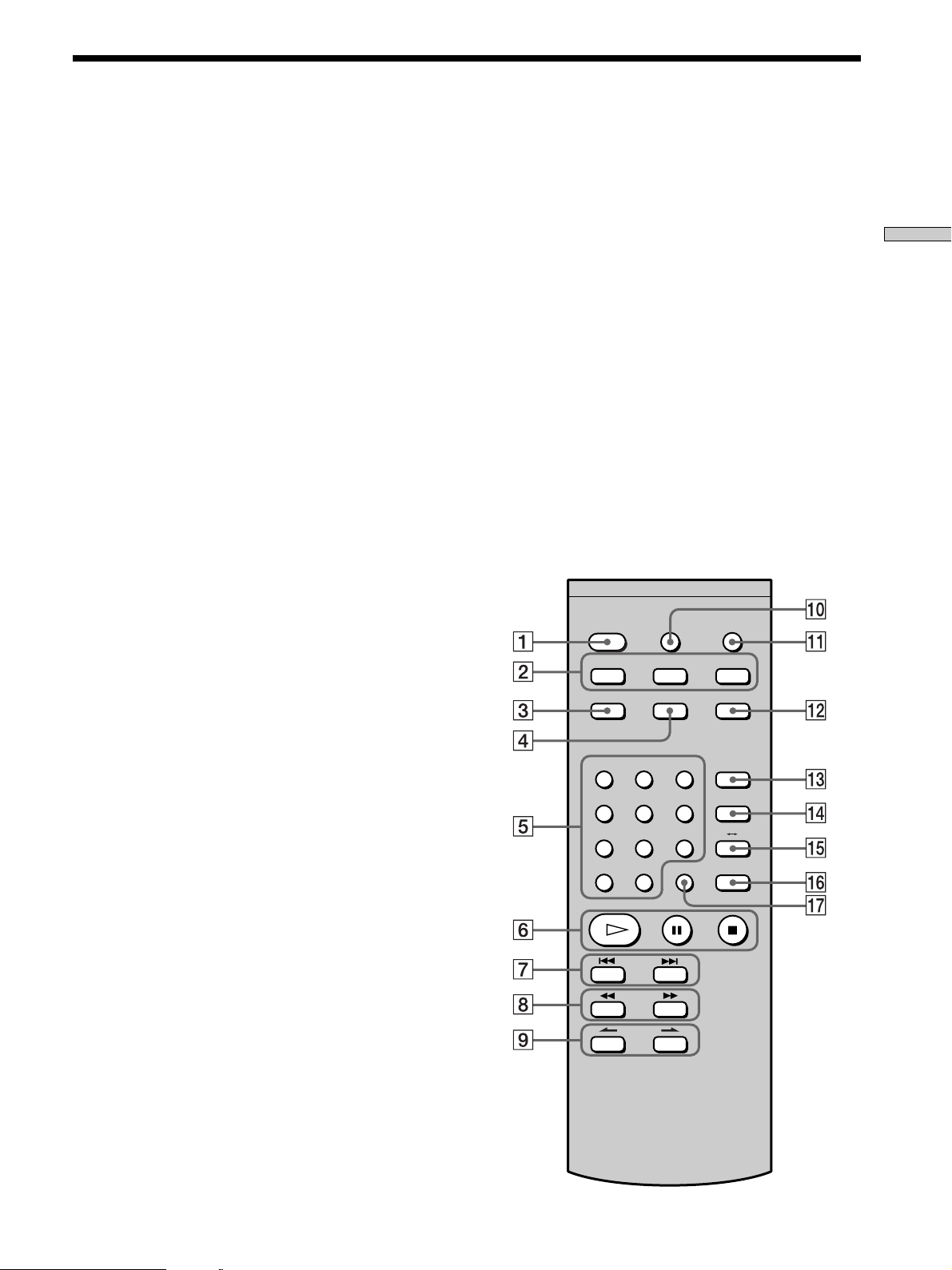

Remote Parts Descriptions

qs TIME button (13)

Each time you press the button, the playing time of the

track and the remaining time on the disc appear in the

display.

qd DISPLAY MODE button (14)

Press to turn off the information.

qf REPEAT button (16)

Press repeatedly to play all tracks or only one track on

the disc.

qg AyB button (17)

Press to select Repeat A-B Play.

qh CHECK button (18)

Press to check the programmed order.

qj CLEAR button (18)

Press to delete a programmed track number.

CD1• •CD2 FILTER SACD/CD

CONTINUE

PLAY MODE

PROGRAM

SHUFFLE

TEXT

LANGUAGE TIME

ENTER

DISPLAY

MODE

REPEAT

CHECK

A B

123

456

10 10/0

CLEAR

AMS

INDEX

Playing Discs

This chapter explains the various

ways to play discs.

With felt side

facing down

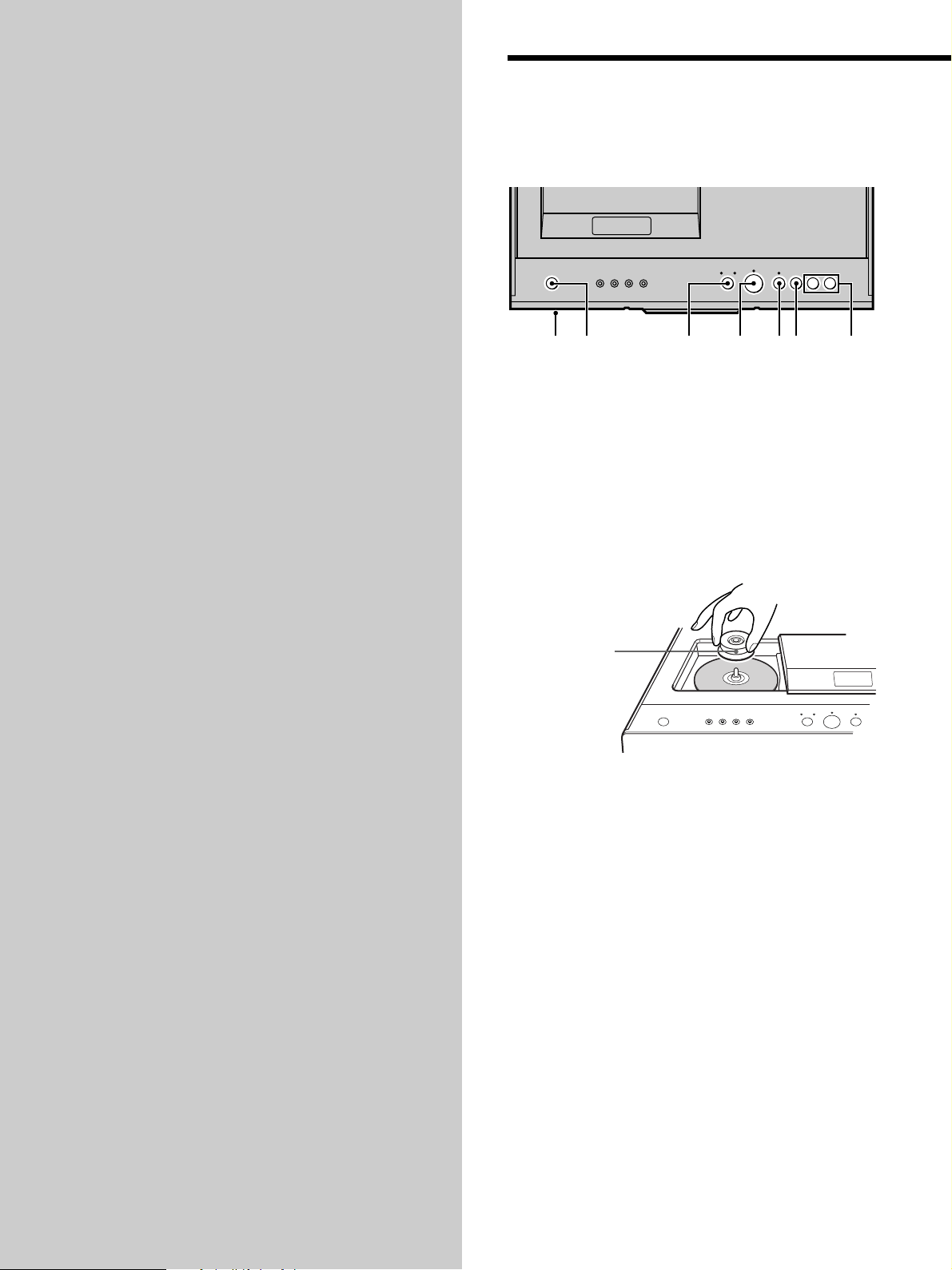

Playing a Disc

The operations for normal play and the basic operations

during play ar e explained below .

! A SACD/CD H X x l/L

(power)

1 Turn on the amplifier.

2 Select the player position using the input selector

on the amplifier.

3 Press ! (power) to turn on the player.

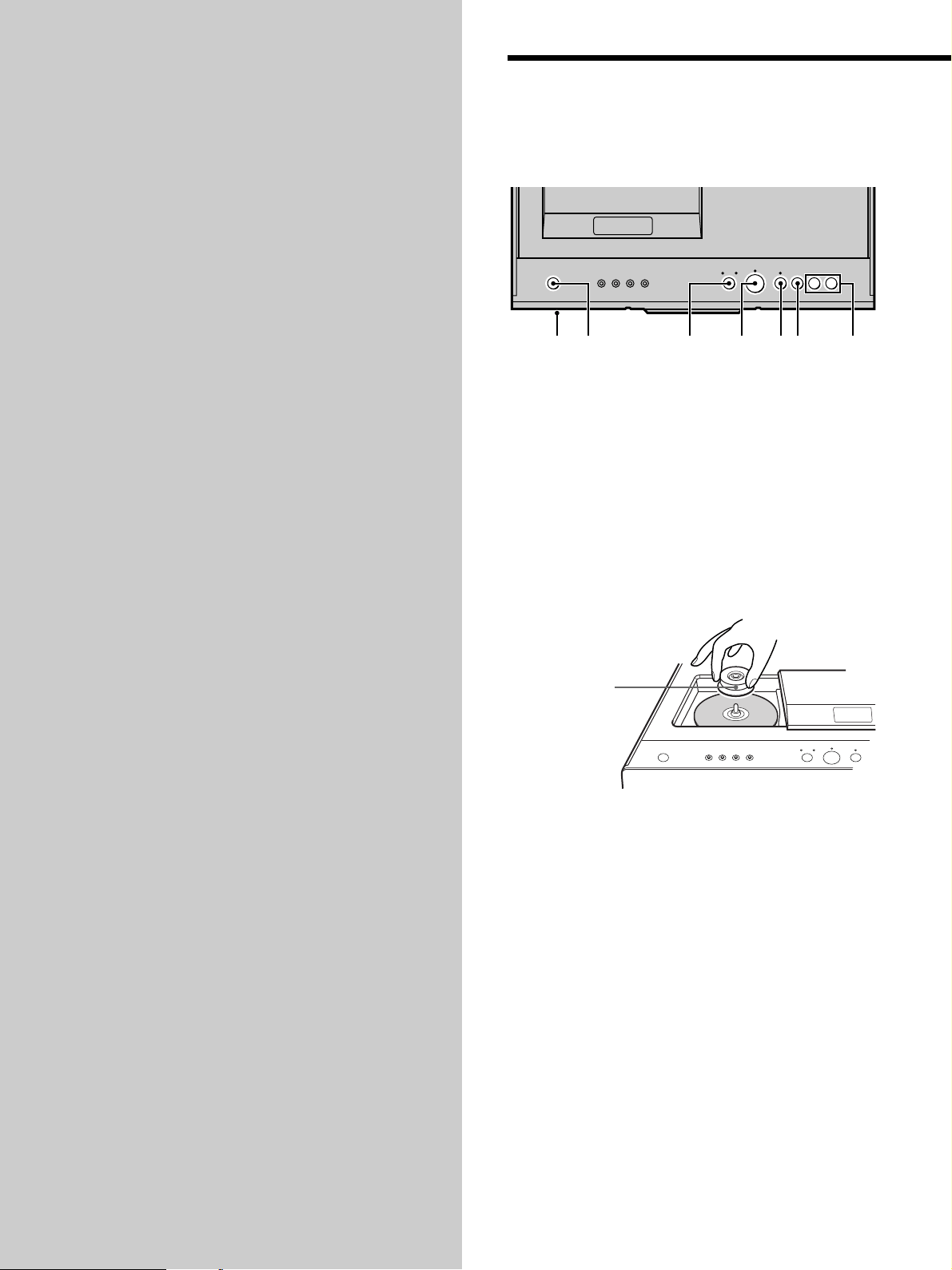

4 Press A to open the disc lid, and place a disc on the

tray.

Place the supplied stabilizer on the disc. If you do not,

“No Stabilizer” appears in the display .

5 Press SACD/CD to select the SACD or CD indicator.

Each time you pr ess the button, the SACD or CD

indicator lights. Select the indicator that cor responds

to the type of disc on the tray . For details, see page 7.

6 Press H.

When the disc lid is closed, “CLOSE,” “Loading,” and

“TOC Reading” appear in sequence in the display .

Then, playback star ts fr om the first track. If you want

to star t playing fr om a specific track, pr ess l/L

repeatedly to select the track number befor e pr essing

7 Adjust the volume on the amplifier.

Playing Discs

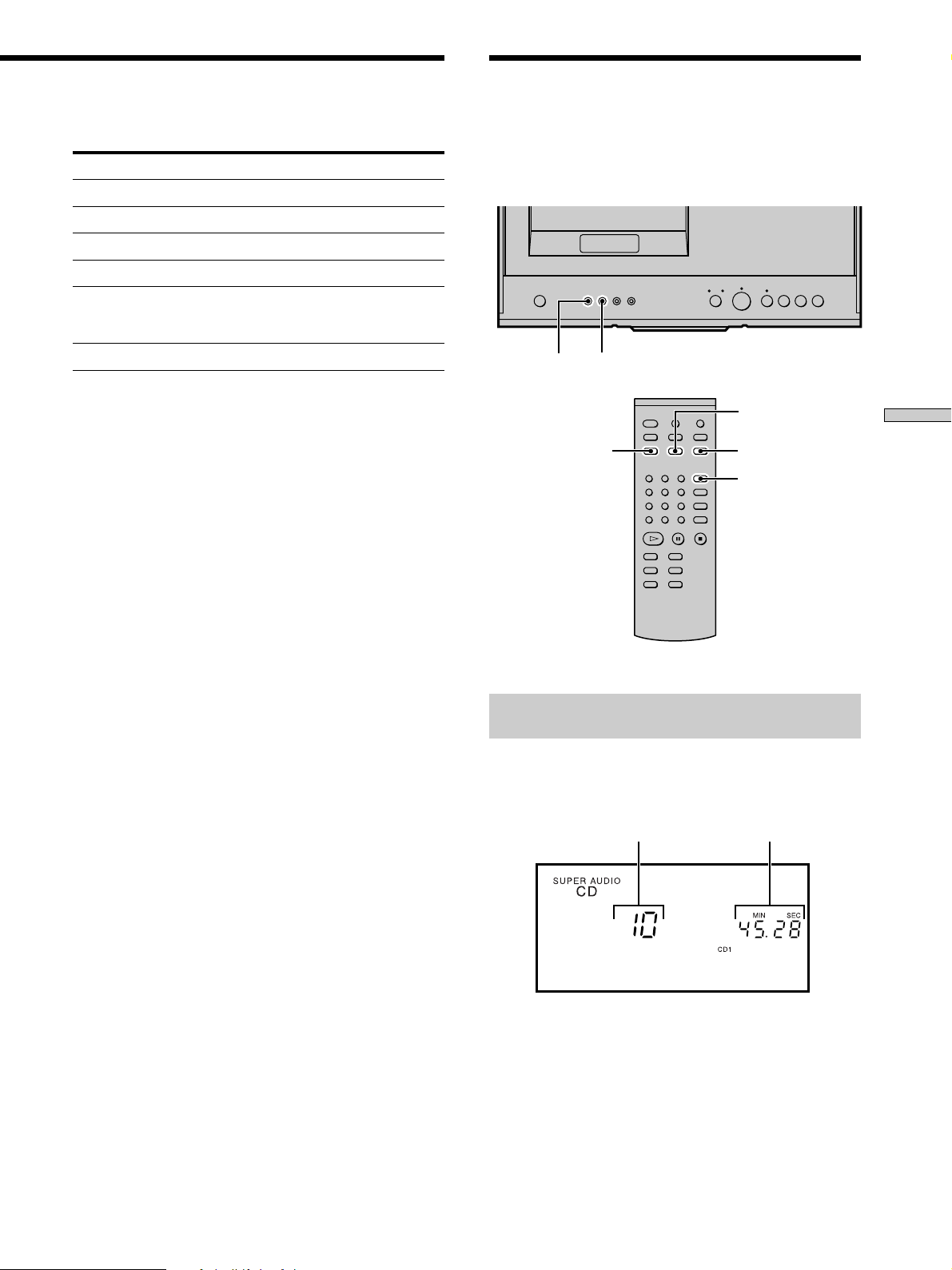

Using the Display

The display window shows various information about the

disc or track being played. This section describes the

information that appears for each play status.

Displaying information while the player is

stopped

Press TIME.

The display shows the total number of tracks and total

playing time on the disc.

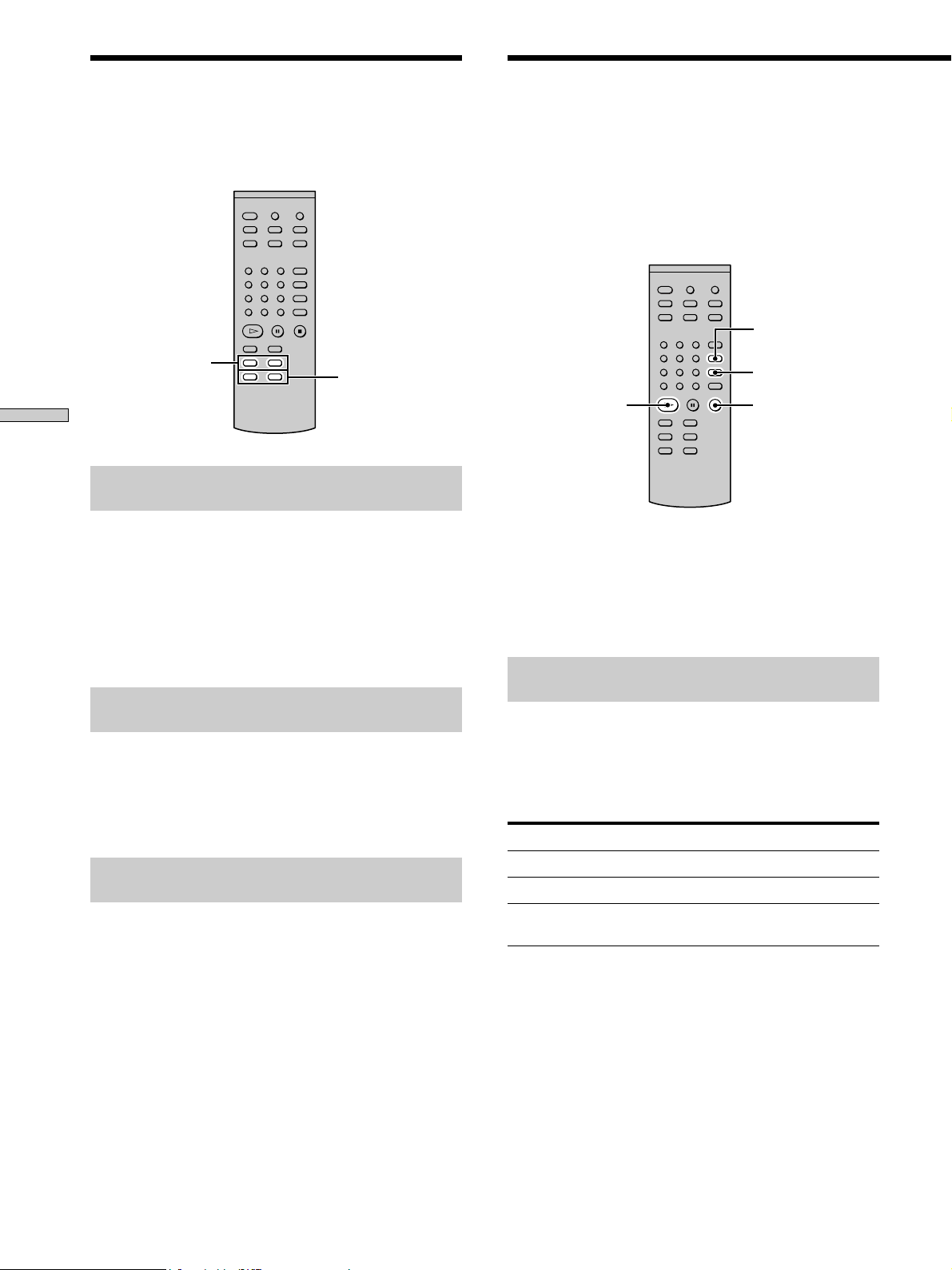

Basic operations during play

Stop play

Pause play

Resume play after pausing

Locate a succeeding track

Locate the beginning of the

current track or a preceding

track

Eject the disc

If you turn on the player when a disc is already loaded

Playback starts automatically. If you connect a commercially

available timer, you can set it to start playing the disc at any time

you want.

To select a layer you want to listen to when playing a hybrid

disc (page 7)

After you stop play using x, press SACD/CD repeatedly to light

either the SACD or CD indicator.

Notes

• Remove the stabilizer when there is no disc in the player.

• The Super Audio CD player takes longer than a conventional

CD player to start playing after the disc is loaded. This is not a

malfunction. The player is automatically identifying the type of

disc, adjusting the servomechanism or verifying the copyright

protection in internal mechanisms of the inserted disc.

TIME TEXT

TEXT/ENTER

LANGUAGE

Total playing timeTotal number of tracks

DISPLAY MODE

TIME

Press

X or H

Playing Discs

Displaying information while the player is

playing

Press TIME.

Each time you pr ess the button, the cur rent track number

and its elapsed time or r emaining time appears, or the

total r emaining time for the disc appears in the display .

Turning off the information in the display Z

Press DISPLAY MODE while the player is stopped or

while playing a disc.

• For a disc which does not have TEXT

When you pr ess DISPLA Y MODE once, “Display Of f”

appears in the display . When you pr ess it while playing

a disc, the whole display disappears after one second.

To r etur n to the nor mal display , pr ess it again.

• For a disc which has TEXT

When you pr ess DISPLA Y MODE once, the infor mation

of the TEXT disc disappears. When you pr ess it again,

“Display Of f” appears. When you pr ess it while playing

a disc, the whole display disappears after one second.

To r etur n to the nor mal display , pr ess it again.

Playing track number and elapsed playing time

of the current track (default display)

Displaying the information of a TEXT disc

TEXT discs contain information, such as the disc name or

artist name, as well as the audio signals. This player can

display the disc name, ar tist name, and cur rent track

name as TEXT information.

When the player detects a TEXT disc, “TEXT” appears in

the display . If your TEXT disc has several languages,

“TEXT” and “MUL TI” appear in the display . When you

want to check the information in another language, see

“Displaying the information of a TEXT disc in other

languages” on page 15.

Displaying the information of a TEXT disc

in stop mode

Press TEXT.

Each time you pr ess the button, the disc name or ar tist

name appears in the display . When you select the ar tist

name, “AR TIST” appears in the display .

Display information of a TEXT disc while

playing a disc

The cur rent track name appears. If the disc name has

mor e than 16 characters, the first 15 characters will r emain

after the name scr olls by in the display .

Notes

• The display may not show all the characters, depending on the

disc.

• This player can display only the disc name, artist name and

track names from TEXT discs. Other information cannot be

displayed.

Using the Display

Press TIME

Playing track number and remaining time

of the current track

Total remaining time on the disc

Press TIME

Playing Discs

Locating a Specific Track

During stop or play mode, you can locate any track to be

played.

To go to Do the following:

Displaying the information of a TEXT disc

in other languages Z

You can change the displayed language if the TEXT disc

has multi language capacity . When the player detects such

a TEXT disc, “TEXT” and “MUL TI” appear in the display .

Change the language accor ding to the pr ocedur es below .

1 Press LANGUAGE in stop mode.

The cur rent selected language (English, Fr ench,

German, etc.) flashes.

If the player cannot display the language memorized

in a TEXT disc, “Other Lang” appears in the display .

2 Press LANGUAGE repeatedly until the desired

language appears in the display.

3 Press TEXT/ENTER.

The information appears in the selected language.

Notes

• If your TEXT disc memorized in one language, the name of that

language appears for a few seconds in the display when you

press LANGUAGE.

• When you press LANGUAGE while playing a TEXT disc, the

name of the current selected language appears for a few

seconds in the display.

The next track (AMS*)

The beginning of the current

track (AMS*)

Number

buttons

>10

./>

l/L

A preceding track (AMS*)

Press L

Press l repeatedly

Press l during play

Locating a track directly by entering the

track number Z

Press the number button(s) to enter the track number.

To enter a track number over 11 Z

1 Press >10.

2 Enter the corresponding digits.

To enter 0, pr ess 10/0 instead.

Examples:

• To play track number 30, press >10, then 3 and 10/0.

• To play track number 100, press >10 twice, then 1, and 10/0

twice.

If you enter a track number while the player is paused

You cannot locate a track in pause mode. The player will still

remain paused.

Automatic Music Sensor

Playing Discs

Locating a Particular Point

in a Track Z

You can locate a par ticular point in a track during play or

play pause.

Locating a point while monitoring the

sound (Search)

Press and hold m/M during play.

You will hear inter mittent playback as the disc goes

for war d or r everses.

When you r each the desir ed point, r elease the button.

Note

Tracks that are only a few seconds long may be too short for

monitoring. In this case, the player may not search correctly.

Locating a point by observing the time

indication (High-Speed Search)

Press down m/M during play pause.

You will not hear the playback sound.

When “Over!!” appears in the display

The disc has reached its end. Press . or m to go back.

Locating a point using the index function

(Index Search)

Press INDEX. or INDEX> repeatedly in play or

pause mode.

What‘s an INDEX?

Some CDs are provided with an index marking system which

divides tracks or discs into smaller segments. This is especially

useful when you want to locate a certain point within a long

track (in classical music for example). The index search function

works only when you use a commercially available indexed discs

(usually indicated on the label).

Playing Tracks Repeatedly

You can play an entir e disc or por tions ther eof r epeatedly .

This function can be used with Shuf fle Play to r epeat all

the tracks in random or der (page 17), or with Pr ogramme

Play to r epeat all the tracks in a pr ogramme (page 18).

You can also r epeat a specific track or por tion within a

track.

Note

If you turn off the player or disconnect the mains lead, the player

will store the last setting of repeat play (“Repeat All” or “Repeat

1”) and recall it the next time you turn on the player. However,

the setting of the Repeat A-B Play will be cancelled if you turn off

the player or disconnect the mains lead.

Repeating all the tracks on the disc

(Repeat All Play)

Press REPEAT once, then press H.

“REPEAT” appears in the display and Repeat All Play

starts.

The r epeat play changes depending on the play mode you

select.

When the play mode is The player repeats

Normal play (page 12) All the tracks in sequence

Shuffle Play (page 17) All the tracks in random order

Programme Play (page 18) All the tracks in the programme in

sequence

To stop Repeat All Play

Press x.

To resume normal play

Press REPEA T repeatedly until “REPEA T” goes of f.

INDEX >/.

m/M

REPEAT

AyB

Playing Discs

Repeating the current track

(Repeat 1 Play)

While the track you want to repeat is being played,

press REPEAT repeatedly until “REPEAT 1” appears in

the display.

Repeat 1 Play starts.

To stop Repeat 1 Play

Press x.

To resume normal play

Press REPEA T repeatedly until “REPEA T” goes of f.

Repeating a specific portion within a

track (Repeat A-B Play)

You can specify one por tion within a track to be played

repeatedly . Note that the por tion that you specify must be

within the boundaries of a single track.

1 While the player is playing, press AyB at the

starting point (point A) of the portion to be played

repeatedly.

“REPEAT” appears and “ A-” flashes in the display .

2 Continue playing the track (or press M) to locate

the ending point (point B), then press AyB.

“REPEAT A-B” appears and Repeat A-B Play starts.

To stop Repeat A-B Play and resume normal play

Press REPEA T or x.

You can set a new starting point and ending point during

Repeat A-B Play

You can change the current ending point to a new starting point,

then specify a new ending point to repeat another portion right

after the current portion.

1 During Repeat A-B Play, press AyB.

The current ending point changes to the new starting point

(point A).

“REPEAT” lights up and “A-” flashes in the display.

2 Locate the new ending point (point B) and press AyB.

“REPEAT A-B” lights up and the player starts to repeat the

newly specified portion.

Playing Tracks in Random

Order (Shuffle Play) Z

When you select Shuf fle Play , the player plays all the

tracks on the disc in random or der.

1 Press SHUFFLE in stop mode.

2 Press H.

Shuf fle Play star ts.

“;” appears while the player is “shuf fling” the tracks.

The player will stop after playing all the tracks once.

To resume normal play

Press CONTINUE.

You can locate tracks during Shuffle Play

Press ./>.

Press > to locate the next track or press . to locate the

beginning of the current track. The player does not go back to

tracks which have already been played.

CONTINUE SHUFFLE

Playing Discs

Creating Your Own

Programme (Programme Play) Z

You can pick out the tracks that you like and specify the

playback or der in a pr ogramme containing up to 99 tracks

(or 999 min. 59 sec. in total pr ogramme time)

1 Press PROGRAM in stop mode.

“PROGRAM” appears in the display .

2 Press the number buttons to enter the track

number.

If you entered the wrong track number

Press CLEAR to erase the track number and r eenter the

cor rect track number using the number buttons.

To select a track number over 11

Press >10 (page 15).

3 Repeat step 2 to enter other tracks.

Each time you enter a track number , the total

pr ogramme time appears in the display .

4 Press H.

Programme Play star ts.

To resume normal play

Press CONTINUE.

The programme remains even after Programme Play ends

Press H to play from the beginning of the programme again. The

programme remains even if you stop play.

Notes

• When tracks which are not numerically consecutive on the disc

are programmed consecutively (i.e. 1, 3, 5, etc.), the actual

playing time may become longer than the total playing time

appeared in the display.

• If you turn off the player, disconnect the mains lead, or press A,

the programme will be erased.

Checking the contents of the programme

Before you start playing or while the player is playing,

press CHECK.

Each time you pr ess the button, in pr ogrammed or der, the

track number and the total pr ogramme time appear in the

display . When you pr ess CHECK while the player is

playing, the track number appears fr om the next track

numbers of the cur rent playing track number .

Changing the contents of the programme

You can change the contents of the pr ogramme in stop

mode.

Erase a track

Erase from the last

track in the

programme

Add a track to the

end in the

programme

Erase all tracks

CONTINUE

Number

buttons

>10

PROGRAM

CHECK

CLEAR

Do the following:

1 Press CHECK repeatedly until the track

number you want to erase appears.

2 Press CLEAR.

Press CLEAR.

Each time you press the button, the last

track of the programme is erased.

Press l/L to select the track you want

to add, then press PROGRAM. When using

the remote, press the number button of the

track to be added.

Press CLEAR repeatedly until “All Clear”

appears.

Playing Discs

Listening to a CD Using a

Filter (Digital Filter Function)

This player is equipped with a variable coef ficient (V .C.*)

digital filter . By selecting one of five types of filters

(“STD,” “1,” “2,” “3,” and “4”), you can adjust the sound

to match your listening envir onment and the music

sour ce.

*V .C. is a trademark of V ariable Coef ficient. For details,

see “What is a variable coef ficient (V .C.) digital filter?”

Note

Digital filters are effective only when you play a conventional

CD. You cannot select the digital filter when you play a Super

Audio CD.

Press FILTER repeatedly until you locate the filter

you want.

If you pr ess FILTER to change the type of filters during

play , “D-Fil Setting” appears in the display and the sound

will be inter r upted momentarily .

Characteristics of each digital filter

The contents and characteristics of the five digital filters

are as follows:

STD: Standard (sharp roll-off)

Provides a wide fr equency range and spatial feeling, as it

holds the most information among the five filters.

Suitable for playback of classical music.

1 : Clear (slow roll-off)

Provides smooth and power ful sound with clear image

position.

Suitable for playback of jazz band performances and jazz

vocals.

2: Plain (slow roll-off)

Provides fr esh and ener getic sound with rich vocal

expr ession.

Suitable for playback of vocal performances.

3: Fine (slow roll-off)

Provides well-balanced natural sound, with a lar ge scale

feel and rich r everberation.

Suitable for listening to any kind of music when you ar e

relaxed.

4: Silky (slow roll-off)

Provides a wide scale feel with associated subtleties.

Suitable for light classical music, especially strings.

What is a variable coefficient (V.C.) digital

filter?

CD players use digital filters to eliminate the noise

generated during sampling. Y ou can change the tone of

your music by changing the cutof f characteristics of the

digital filter .

Sharp roll-off and slow roll-off

Digital filters can be r oughly classified into sharp r oll-of f

types and slow r oll-of f types, accor ding to their cutof f

characteristics.

Sharp r oll-of f filters quickly cut of f noise over 22.05 kHz

generated during sampling. This is a superior way of

completely r epr oducing signals below 20 kHz and is the

basic principle behind digital audio.

On the other hand, slow r oll-of f filters cut of f noise

generated during sampling, and ar e able to hold pr e-

ringing and post-ringing (a kind of sound smearing) in

the impulse r esponse signal to a minimum.

Note

The Digital Filter function primarily changes characteristics

outside the audible frequency. They cannot affect changes within

the audible frequency such as those provided by the tone controls

of the amplifier. Therefore, with certain combinations of

hardware and software, there may be no noticeable effect after

switching the filter.

22.05k0

-120

(Slow roll-off filter)

(Sharp

roll-off filter)

Comparison of impulse response for sharp

roll-off filter and slow roll-off filter

Sharp roll-off filter

Post-

ringing

Pre-

ringing

Slow roll-off filter

Pre-

ringing

Post-

ringing

Frequency (Hz)

Comparison of cutoff characteristics for

sharp roll-off filter and slow roll-off filter

Response (dB)

! FILTER

(power)

Additional

Information

This chapter provides additional

information that will help you

understand and maintain your Super

Audio CD player.

Precautions

On safety

• Caution — The use of optical instruments with this product

will increase eye hazard.

• Should any solid object or liquid fall into the cabinet, unplug

the player and have it checked by qualified personnel before

operating it any further.

On power sources

• Before operating the player, check that the operating voltage of

the player is identical with your local power supply. The

operating voltage is indicated on the nameplate at the rear of

the player.

• The player is not disconnected from the mains as long as it is

attached to the mains, even if the player itself has been turned

off.

• If you are not going to use the player for a long time, be sure to

disconnect the player from the mains. To disconnect the mains

lead, grasp the plug itself; never pull the cord.

On placement

• Place the player in a location with adequate ventilation to

prevent heat build-up in the player.

• Do not place the player on a soft surface such as a rug that

might block the ventilation holes on the bottom.

• Do not place the player in a location near heat sources, or in a

place subject to direct sunlight, excessive dust or mechanical

shock.

On avoiding deterioration of sound quality

• Do not touch the lens inside.

On operation

• If the player is brought directly from a cold to a warm location,

or is placed in a very damp room, moisture may condense on

the lenses inside the player. Should this occur, the player may

not operate properly. In this case, remove the disc and leave

the player turned on for about an hour until the moisture

evaporates.

On adjusting the volume

• Do not turn up the volume too much while listening to a

portion with very low level inputs or no audio signals. If you

do, the speakers may be damaged when a peak level portion is

played.

On inserting a disc

• You may hear a transmission or a mechanical sound from the

player. This indicates that the player is automatically adjusting

its internal mechanisms according to the inserted disc.

You may also hear the mechanical sound from the player when

you insert a warped disc.

On using the stabilizer

• Be sure to use the supplied stabilizer. The use of any other

stabilizer may damage the player.

Additional Information

Notes on Discs

On handling discs

• To keep the disc clean, handle the disc by its edge. Do not

touch the surface.

• Do not stick paper or tape on the disc.

• Use only round-shaped discs. If you use a special shaped disc

(e.g., star-shaped or heart-shaped etc.), the player may be

damaged.

• Do not use a disc with a seal attached on such as on a used disc

or rental disc.

On keeping discs

• Do not expose the disc to direct sunlight or heat sources such

as hot air ducts.

• After playing, store the disc in its case. If you put it on top of

another disc without the case , the disc may be damaged.

On placing discs on the disc tray

• Make sure the disc is positioned securely on the tray’s spindle.

If not, the player or the disc may be damaged.

On cleaning

• If the disc is dirty with fingerprints or dust, it may lessen the

quality of the audio out.

• Before playing, clean the disc with a cleaning cloth. Wipe the

disc from the centre out.

• Clean the disc with a soft cloth slightly moistened with water,

and remove moisture with a dry cloth.

• Do not use solvents such as benzine, thinner, record cleaners,

or anti-static spray.

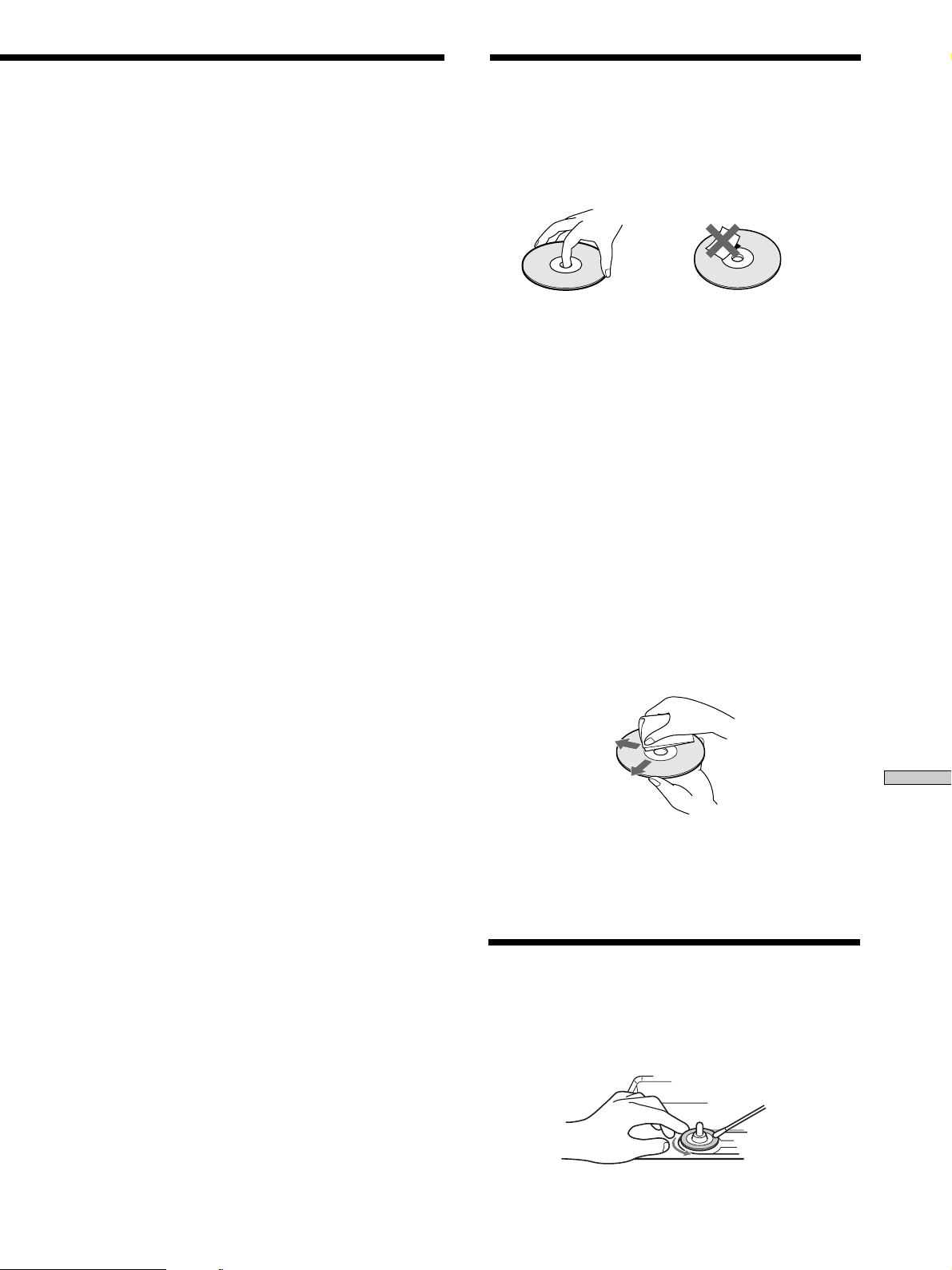

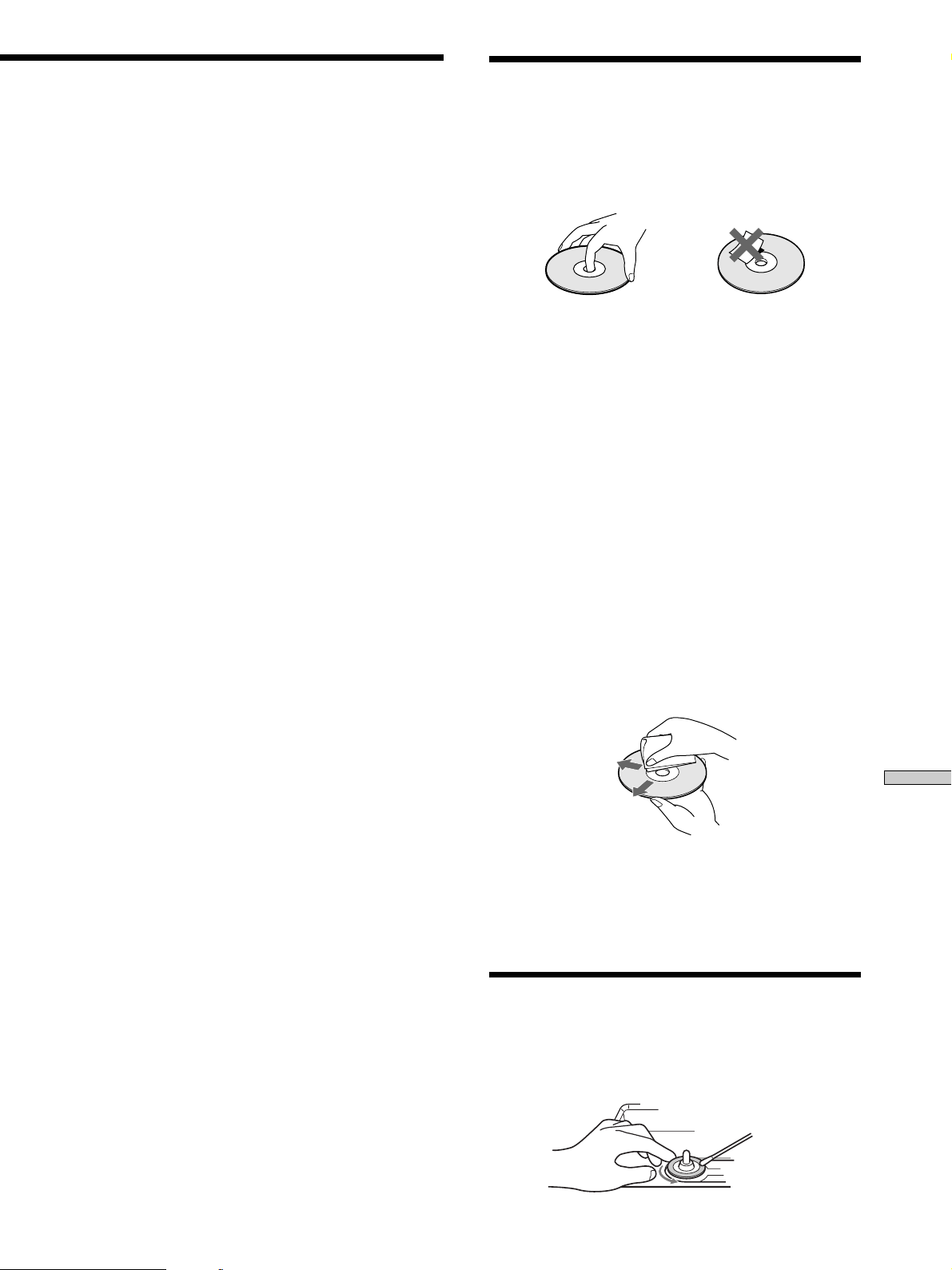

Cleaning the Turntable

If the tur ntable becomes dir ty , it may lessen the quality of

the audio signal. Gently hold a dry swab to the turntable,

and turn the side of turntable with the fingers as

illustrated below .

On cleaning

• Clean the cabinet, panel, and controls with a soft cloth slightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder, or solvent such as alcohol or

benzine.

On transportation

• Be sure to remove the disc and the stabilizer on the tray.

• Be sure to close the disc lid.

Note

The Super Audio CD player takes longer than a conventional CD

player to start playing after the disc is loaded. This is not a

malfunction. The player is automatically identifying the type of

disc, adjusting the servomechanism or verifying the copyright

protection in internal mechanisms of the inserted disc.

If you have any questions or pr oblems concer ning your

player , please consult your near est Sony dealer .

Additional Information

Troubleshooting

If you experience any of the following dif ficulties while

using the player , use this tr oubleshooting guide to help

you r emedy the pr oblem. Should any pr oblem persist,

consult your near est Sony dealer .

There is no sound.

, Check that the player is connected secur ely.

, Make sur e you operate the amplifier cor rectly .

There is no sound from the DIGITAL OUT CD

connectors.

, The audio signals of the super audio CD cannot be

output fr om the DIGIT AL OUT CD connectors.

, Press DIGIT AL OUT to display “16 bit” in the

display when the player is playing the CD.

The disc does not play.

, There is no disc inside the player .

, There is no stabilizer on the disc.

, The disc is placed upside down on the tray .

, Place the disc on the disc tray with the label side

up.

, The disc is placed at an angle. Reload the disc and

the stabilizer .

, Clean the disc (see page 21).

, Moistur e has condensed inside the player . Remove

the disc and leave the player turned on for about

an hour (see page 20).

, There is an incompatible disc on the tray (see page

7).

, Clean the turntable (see page 21).

The remote does not function.

, Remove any obstacles in the path of the r emote

and the player .

, Point the r emote at the r emote sensor on the

player .

, If the batteries in the r emote ar e weak, r eplace

with new ones.

Specifications

When a super audio CD is played

Playing frequency range 2 Hz to 100 kHz

Frequency response 2 Hz to 50 kHz (–3 dB)

Dynamic range 105 dB or more

Total harmonic distortion rate

0.0012 % or less

Wow and flutter Value of measurable limit (±0.001 %

W. PEAK) or less

When a CD is played

Frequency response 2 Hz to 20 kHz

Dynamic range 100 dB or more

Total harmonic distortion rate

0.0017 % or less

Wow and flutter Value of measurable limit (±0.001 %

W. PEAK) or less

Output connector

*Output only the audio signals of the CD

General

Laser radiant power: 1.52uW at 780nm (for CD)

5.47uW at 650nm (for SACD)

*These output is the value measured at a distance of about

200mm from the objective lens surface on the optical pick-up.

Power requirements

European models: 230 V AC, 50/60 Hz

USA and Canadian models:

120 V AC, 60 Hz

Power consumption 36 W

Dimensions (w/h/d) 430 × 149 × 436 mm

(17 × 5

/8 × 17

/4 in.) incl. projecting

parts

Mass (approx.) 25 kg (55 lbs 2 oz.)

Supplied accessories

See page 4.

Design and specifications are subject to change without notice.

Load impedance

ANALOG OUT

DIGITAL OUT

CD OPTICAL*

DIGITAL OUT

CD COAXIAL*

Phono

jacks

Jack type

2 Vrms

(at 50 kilohms)

Square

optical

output

connector

–18 dBm

0.5 Vp-p

Over 10 kilohms

Light emitting

wave length:

660 nm

Output level

75 ohms

Coaxial

output

connector

( )

Additional Information

Index

Accessories 4

Amplifier (not supplied) 6

AMS (Automatic Music Sensor) 15

ANALOG OUT 5

Batteries 4

Cable

Coaxial digital 5

Optical digital 5

Cord

Audio connecting 5

D, E

Digital filter 19

DIGITAL OUT CD 5

Displaying information 13

F, G

Filter 19

H, I, J, K

Hooking Up

Audio Components 5

Power 6

L, M, N, O

Locating

a specific track 15

a particular point 16

by entering the track number 15

by observing the time indication (High-speed Search)

using the index function (Index Search) 16

while monitoring the sound (Search) 16

P, Q

Pause play 13

Place a disc 12

Playing

a disc 12

by entering the track number 15

track in random order 17

Programme Play

Checking the contents of the programme 18

Changing the contents of the programme 18

how to create your own programme 18

Remote commander (remote) 11

Repeat

A-B Play 17

All Play 16

1 Play 17

High-speed search 16

Index search 16

Shuffle Play 17

STANDARD 6

Super Audio CD 3, 7

T, U, V, W, X, Y, Z

TEXT 14

TOC 12

Turntable 21

AVERTISSEMENT

Pour éviter tout risque

d’incendie ou de décharge

électrique, ne pas exposer

cet appareil à la pluie ou à

l’humidité.

Pour éviter les décharges

électriques, ne pas ouvrir

le châssis. Confier

l’entretien exclusivement

au personnel qualifié.

Notice pour les clients au Canada

ATTENTION:

POUR PREVENIR LES CHOCS

ELECTRIQUES, NE PAS UTILISER CETTE

FICHE POLARISEE AVEC UN

PROLONGATEUR, UNE PRISE DE

COURANT OU UNE AUTRE SORTIE DE

COURANT, SAUF SI LES LAMES

PEUVENT ETRE INSEREES A FOND

SANS EN LAISSER AUCUNE PARTIE A

DECOUVERT.

Pour les clients en Europe

Cet appareil entre dans la catégorie des

produits LASER DE CLASSE 1.

L’ETIQUETTE INDIQUANT

L’APPARTENANCE DE CE LECTEUR A

LA CLASSE 1 est apposée à l’arrière du

boîtier.

Bienvenue!

Nous vous remercions d’avoir fait

l’acquisition d’un lecteur Super Audio CD

Sony. Avant de faire fonctionner cet

appareil, lisez attentivement le présent

mode d’emploi et conservez-le pour toute

référence ultérieure.

A propos de ce mode

d’emploi

Les instructions contenues dans le présent

mode d’emploi concernent le modèle

SCD-777ES.

Conventions

• Les instructions présentées dans ce

mode d’emploi se réfèrent aux

commandes situées sur le lecteur.

Vous pouvez également utiliser les

commandes de la télécommande si elles

portent le même nom que celles du

lecteur.

• Les icônes suivantes sont utilisées dans

ce mode d’emploi:

Indique que vous pouvez

effectuer cette opération avec la

télécommande.

Indique une astuce ou un

conseil qui simplifie l’opération.

Caractéristiques

Lecture d’un Super Audio CD enregistré

en format DSD

Le format DSD (Direct Stream Digital) constitue la

technologie clé du Super Audio CD et permet une

reproduction musicale d’une extrême fidélité par rapport

au son original.

Le format DSD utilise une fréquence d’échantillonnage de

2,8224 MHz qui est 64 fois supérieure à celle d’un CD

classique tandis que la quantification 1 bit permet

d’enregistrer quatre fois plus de données que le format

PCM utilisé pour les CD classiques.

A la différence du format PCM qui exécute la décimation

de données et d’interpolation au moyen de filtres

numériques, le format DSD adopte le simple processus de

lecture. Autrement dit, un signal numérique de 1 bit

converti A/N passe uniquement par un filtre passe-bas

analogique avant la lecture.

Globalement, le format DSD offre simultanément une

large plage de fréquence théoriquement supérieure à

100 kHz et une large plage dynamique sur toute la plage

de fréquence audible, ce qui résulte en une reproduction

musicale de haute qualité fidèle au son original.

Pour reproduire un Super Audio CD enregistré en format

DSD avec une qualité exceptionnelle, le SCD-777ES

emploie un décodeur DSD et un convertisseur N/A de

conception nouvelle ainsi qu’un châssis et un mécanisme

de chargement spécifiquement étudiés pour cet appareil.

Lecture de CD classiques avec une qualité

supérieure

Le SCD-777ES peut également reproduire des CD

classiques avec une qualité supérieure à celle que peut

offrir un lecteur CD classique. Pour assurer une haute

qualité sonore, le SCD-777ES utilise différentes

technologies de pointe. Par exemple, le SCD-777ES

intègre deux têtes de lecture optique indépendantes, l’une

pour les Super Audio CD et l’autre pour les CD

classiques. Il comporte également un filtre numérique à

coefficient variable d’une précision de l’ordre de 24 bit

pour la lecture de CD (voir page 19). En sélectionnant

l’un des cinq filtres offrant chacun des caractéristiques de

coupure différentes, vous pouvez ajuster la qualité tonale

en fonction de la source musicale ou de votre système

audio.

Divers

• Un Super Audio CD peut comporter jusqu’à 255

numéros de plages/index. Correspondant à ce format,

le SCD-777ES comporte une fenêtre largement

dimensionnée à 3 chiffres.

• La télécommande fournie est capable de commander le

SCD-777ES et un lecteur classique Sony. (Voir B

Sélecteur COMMAND MODE à la page 10 et A

Sélecteur CD1/CD2 à la page 11.)

TABLE DES MATIÈRES

Préparation 4

Avant d’entamer les raccordements 4

Raccordement de composants audio 5

A propos du commutateur “STANDARD” du

panneau arrière du lecteur 6

Raccordement à la source d’alimentation 6

Types de disques compatibles 7

Emplacement et fonction des

composants 8

Descriptions des composants du panneau frontal 8

Description des composants du panneau arrière 10

Description des composants de la

télécommande 11

Lecture de disques 12

Lecture d’un disque 12

Utilisation de la fenêtre d’affichage 13

Localisation d’une plage spécifique 15

Localisation d’un passage déterminé sur une

plage 16

Lecture de plages répétée 16

Lecture de plages dans un ordre quelconque

(lecture aléatoire) 17

Création de votre propre

programme musical

(lecture programmée) 18

Ecoute d’un CD avec un filtre (fonction de filtre

numérique) 19

Informations complémentaires 20

Précautions 20

Remarques sur les disques 21

Nettoyage de la platine 21

Dépannage 22

Spécifications 22

Index 23

Préparation

Ce chapitre présente des informations

sur les accessoires fournis ainsi que

sur le raccordement de différents

composants audio au lecteur Super

Audio CD. Lisez attentivement ce

chapitre avant de raccorder quoi que

ce soit au lecteur.

Avant d’entamer les

raccordements

Vérification des accessoires fournis

Ce lecteur est fourni avec les éléments suivants :

• Câble de connexion audio

(prise phono × 2 y prise phono × 2) (1)

• Câble d’alimentation (1)

• Adaptateur secteur (modèles américains et canadiens

uniquement) (1)

• Stabilisateur (1)

• Télécommande RM-DS1 (1)

• Piles R03 (AAA) (2)

Installation des piles dans la

télécommande

Introduisez deux piles R03 (AAA) dans le compartiment à

piles en faisant correspondre les pôles + et – au schéma.

Lorsque vous utilisez la télécommande, dirigez-la vers le

capteur de télécommande

du lecteur.

Quand faut-il remplacer les piles ?

Dans des conditions d’utilisation normales, les piles offrent une

autonomie de fonctionnement d’environ six mois. Lorsque la

télécommande n’agit plus sur le lecteur, remplacez les piles.

Remarques

• N’abandonnez pas la télécommande à un endroit extrêmement

chaud ou humide.

• Veillez à ce qu’aucun corps étranger ne pénètre à l’intérieur du

boîtier de la télécommande, en particulier lorsque vous

remplacez les piles.

• N’utilisez pas une pile usagée et une pile neuve en même

temps.

• N’exposez pas le capteur de télécommande au rayonnement

direct du soleil ou à des luminaires. Vous risquez sinon de

provoquer un dysfonctionnement.

• Si vous prévoyez de ne pas utiliser la télécommande pendant

une période prolongée, retirez-en les piles afin d’éviter tout

dommage causé par une fuite des piles et la corrosion

subséquente.

Préparation

INPUT

COAXIAL

OPTICAL

DIGITAL OUT

~AC IN

ANALOG OUT

CD1

CD2

STANDARD

CUSTOM

TA - E1 / N1

COMMAND

MODE

Amplificateur stéréo, etc.

Raccordement de composants audio

Raccordez le lecteur Super Audio CD à un composant

audio. Veillez à mettre tous les composants hors tension

avant de procéder aux connexions et raccordez-les

fermement de manière à éviter les bruits de souffle.

Raccordement via les prises ANALOG OUT

Utilisez un câble de connexion audio pour effectuer ce

raccordement. Branchez les broches sur les prises identifiées par

le même code de couleur : le blanc (gauche) sur le blanc et le

rouge (droite) sur le rouge.

Câble de connexion audio (fourni)

Raccordement via le connecteur DIGITAL

OUT CD OPTICAL

Utilisez un câble numérique optique pour ce raccordement.

Lorsque vous branchez le câble numérique optique au

connecteur DIGITAL OUT CD OPTICAL, retirez le capuchon des

connecteurs et enfoncez les fiches du câble jusqu’à ce qu’elles

s’encliquettent en position.

Veillez à ce que l’indication “16 bit” apparaisse dans la fenêtre

d’affichage en appuyant sur la touche DIGITAL OUT sur le

dessus du lecteur. Prenez garde de ne pas plier ni torsader le

câble optique.

Câble numérique optique (non fourni)

Remarque

Seuls les signaux audio des CD peuvent être sortis via les

connecteurs DIGITAL OUT CD. Les signaux d’un Super Audio

CD ne peuvent être sortis via DIGITAL OUT CD.

Blanc (L)

Rouge (R)

Blanc (L)

Rouge (R)

Raccordement via le connecteur DIGITAL

OUT CD COAXIAL

Utilisez un câble numérique coaxial pour raccorder des

composants audio via les connecteurs d’entrée numérique

coaxials. Lorsque vous raccordez le câble numérique coaxial,

veillez à ce que l’indication “16 bit” apparaisse dans la fenêtre

d’affichage en appuyant sur la touche DIGITAL OUT sur le

dessus du lecteur.

Câble numérique coaxial (non fourni)

Remarque

Seuls les signaux audio des CD peuvent être sortis via les

connecteurs DIGITAL OUT CD. Les signaux d’un Super Audio

CD ne peuvent être sortis via DIGITAL OUT CD.

Préparation

A propos du commutateur

“STANDARD” du panneau

arrière du lecteur

Raccordement à la source

d’alimentation

Raccordez le câble d’alimentation fourni à la borne AC IN

du lecteur.

A propos du câble d’alimentation

Modèles européens uniquement

Raccordez le câble d’alimentation fourni à une prise

secteur.

Modèles américains et canadiens uniquement

Le câble d’alimentation fourni est terminé par une fiche

mâle à trois broches. Si la prise secteur est prévue pour

trois broches, la fiche peut être raccordée directement au

secteur. Si, en revanche, la prise secteur est prévue pour

deux broches, utilisez l’adaptateur de fiche fourni ou un

adaptateur de fiche vendu dans le commerce.

Prise secteur mise à la terre pour 3 broches

Prise secteur polarisée pour 2 broches

• Si la largeur de la prise secteur est différente

Utilisez l’adaptateur de fiche fourni.

• Si la largeur de la prise secteur est identique

Utilisez un adaptateur de fiche vendu dans le

commerce. Vous pouvez vérifier la polarité de la prise

secteur à l’aide d’un tournevis testeur d’étincelles

vendu dans le commerce. La terre ne doit pas allumer la

lampe, même si vous introduisez le tournevis dans la

prise secteur. Introduisez les lames de telle manière que

le “neutre” puisse être introduit dans le réceptacle de

terre de la fiche.

Si le branchement produit du bruit (ronflement)

Une différence de potentiel électrique au niveau du circuit

de terre peut produire un ronflement. * Si tel est le cas,

utilisez l’adaptateur de fiche fourni et ne raccordez

surtout pas le câble de terre.

* Bien que la terre du circuit électrique de votre maison soit

normalement de bonne qualité, quelques différences de

potentiel électrique peuvent néanmoins se produire, en

fonction du secteur. L’utilisation du câble d’alimentation à trois

broches peut dès lors réduire la qualité du signal audio ou

produire un ronflement.

Le Super Audio CD comporte des hautes fréquences au-

delà de la plage audible, bien que la conception des

amplificateurs et des haut-parleurs normaux repose sur

des caractéristiques correspondant à la plage audible.

Par conséquent, si vous augmentez le volume ou les

aiguës de manière excessive pendant la lecture d’un Super

Audio CD, des parasites peuvent se produire ou le circuit

de protection de l’amplificateur risque d’être activé. Pour

prévenir de tels problèmes, réglez le commutateur situé à

l’arrière de ce lecteur sur la position correspondant à

l’amplificateur raccordé. Cela vous permet d’adapter le

signal de sortie aux caractéristiques de l’amplificateur.

Raccordement d’un amplificateur normal

Ce commutateur est réglé par défaut sur la position

“STANDARD”. Si vous raccordez ce lecteur à un

amplificateur normal, laissez le commutateur réglé sur

cette position. Ne le réglez pas sur “CUSTOM”, faute de

quoi des parasites seront audibles ou les haut-parleurs et

l’amplificateur risqueraient de subir des dommages.

Raccordement aux appareils décrits ci-

dessous

Lorsque vous raccordez ce lecteur aux appareils suivants,

déposez le couvercle comme illustré ci-dessous, puis

réglez le commutateur sur “CUSTOM”.

• TA-E1 (préamplificateur stéréo) et TA-N1 (amplificateur

de puissance stéréo)

— Modèles européens uniquement

• TA-FA777ES (amplificateur stéréo intégré)

Le mode “CUSTOM” vous permet d’exploiter une plus

grande plage de fréquences.

Remarque

Pour enregistrer les signaux audio d’un Super Audio CD sur une

cassette (platine à cassettes, etc.), réglez le commutateur sur

“STANDARD” même si le lecteur est raccordé à un appareil

décrit ci-dessus.

Adaptateur de fiche polarisée 3

broches - 2 broches

Neutre

Préparation

Types de disques compatibles

Couche HD

(haute densité)

Couche HD

Couche CD

Super Audio CD + CD (hybride)

Ce disque est constitué d’une couche HD et d’une couche

CD. Appuyez sur SACD/CD pour sélectionner la couche

que vous voulez reproduire. De même, comme les deux

couches se trouvent sur une seule face, il n’est pas

nécessaire de retourner le disque. Vous pouvez reproduire

la couche CD sur un lecteur CD classique.

Disques incompatibles

Ce lecteur ne peut reproduire les disques suivants. Si vous

tentez de reproduire l’un de ces disques, le message

d’erreur “TOC Error” s’affiche ou aucun son n’est diffusé.

• CD-ROM

• DVD, etc.

Couche CD

Couche HD

Vous pouvez reproduire les types de disques suivants sur

ce lecteur.

Suivant le type de disque à reproduire, sélectionnez

l’indicateur approprié en appuyant sur SACD/CD (pages

8, 12).

Super Audio CD (disque à simple couche)

Ce disque est constitué d’une simple couche HD*.

Appuyez plusieurs fois de suite sur SACD/CD de façon à

ce que l’indicateur SACD sur le dessus du lecteur

s’allume.

*Couche signal haute densité pour le Super Audio CD

Super Audio CD (disque à double couche)

Ce disque est constitué d’une double couche HD et offre

une lecture de longue durée.

Appuyez plusieurs fois de suite sur SACD/CD de façon à

ce que l’indicateur SACD sur le dessus du lecteur

s’allume.

De même, comme un disque à double couche est constitué

de deux couches HD sur une seule face, il n’est pas

nécessaire de retourner le disque.

CD classique

C’est le format de disque courant.

Appuyez plusieurs fois de suite sur SACD/CD de façon à

ce que l’indicateur CD sur le dessus du lecteur s’allume.

Emplacement

et fonction des

composants

Ce chapitre présente une description

de l’emplacement et des fonctions des

différentes touches et commandes des

panneaux avant et arrière ainsi que de

la télécommande fournie. Pour plus

de détails, reportez-vous aux pages

indiquées entre parenthèses.

Il explique également les informations

apparaissant dans la fenêtre

d’affichage.

Descriptions des

composants du panneau

frontal

1 Touche A (12)

Appuyez sur cette touche pour ouvrir le couvercle du

disque.

2 Couvercle du disque (12)

Appuyez sur A pour ouvrir/fermer le couvercle du

disque.

3 Touche FILTER (19)

Appuyez sur cette touche pour sélectionner le type de

filtre numérique pendant la lecture d’un CD.

4 Touche SACD/CD (12)

Chaque fois que vous appuyez sur cette touche alors

que le lecteur est à l’arrêt, l’indicateur SACD ou CD

sur le dessus du lecteur s’allume. Sélectionnez

l’indicateur correspondant au type de CD que vous

voulez reproduire. Pour plus de détails sur le type de

disques que vous pouvez reproduire, voir “Types de

disques compatibles” à la page 7.

5 Touche H (12)

Appuyez sur cette touche pour démarrer la lecture.

6 Touche X (13)

Appuyez sur cette touche pour activer une pause de

lecture.

Emplacement et fonction des composants

7 Touche x (13)

Appuyez sur cette touche pour arrêter la lecture.

8 Touche l/L (13)

Chaque fois que vous appuyez sur la touche l,

vous revenez à la plage précédente; chaque fois que

vous appuyez sur la touche L, vous passez à la

plage suivante.

9 Fenêtre d’affichage (Capteur de télécommande

)

(13)

Affiche différentes informations.

0 Touche DIGITAL OUT (5)

Appuyez sur cette touche si un composant est

raccordé aux connecteurs DIGITAL OUT CD. Chaque

fois que vous appuyez sur cette touche, la fenêtre

d’affichage commute les indications “16 bit” (les

signaux audio d’un CD peuvent être sortis) et “OFF”

(les signaux audio d’un CD ne peuvent pas être sortis).

qa Touche TEXT (14)

Affiche les informations TEXT lorsque le lecteur

détecte la présence d’un disque TEXT.

qs Touche TIME (13)

Chaque fois que vous appuyez sur cette touche, la

durée de lecture de la plage et la durée restante totale

du disque apparaissent dans la fenêtre d’affichage.

qd Commutateur ! (alimentation) (12)

Appuyez sur ce commutateur pour mettre le lecteur

sous tension.

Emplacement et fonction des composants

Description des composants du panneau arrière

1 Prises ANALOG OUT (5)

Raccordez-les à un composant audio à l’aide du câble

de connexion audio.

2 Sélecteur COMMAND MODE

En principe, réglez-le sur CD1. Si vous raccordez un

lecteur CD Sony autre que ce lecteur, réglez-le sur

CD2. Dans ce cas, vous pouvez commander l’autre

lecteur CD Sony et ce lecteur à l’aide des touches

CD1/CD2 de la télécommande. Réglez-le sur CD1

pour commander l’autre lecteur CD Sony ou sur CD2

pour commander ce lecteur.

3 Commutateurs dépendant de l’amplificateur raccordé.

Pour plus de détails, voir “A propos du commutateur

“STANDARD” du panneau arrière du lecteur” à la

page 6.

4 Connecteur DIGITAL OUT CD OPTICAL (5)

Raccordez-les à un composant audio à l’aide d’un

câble numérique optique.

5 Connecteur DIGITAL OUT CD COAXIAL (5)

Raccordez-les à un composant audio à l’aide d’un

câble numérique coaxial.

Remarque

Seuls les signaux audio du CD peuvent être sortis via les

connecteurs DIGITAL OUT CD indiqués sous les points 4 et 5.

Les signaux du Super Audio CD ne peuvent être sortis via

DIGITAL OUT CD.

COMMAND

MODE

COAXIAL

OPTICAL

DIGITAL OUT

~AC IN

ANALOG OUT

CD1

CD2

STANDARD

CUSTOM

TA - E1 / N1

Emplacement et fonction des composants

Description des composants de la télécommande

qs Touche TIME (13)

Chaque fois que vous appuyez sur cette touche, la

durée de lecture de la plage et la durée restante du

disque apparaissent dans la fenêtre d’affichage.

qd Touche DISPLAY MODE (14)

Appuyez sur cette touche pour désactiver l’affichage

des informations.

qf Touche REPEAT (16)

Appuyez plusieurs fois de suite sur cette touche pour

reproduire toutes les plages ou une seule plage du

disque.

qg Touche AyB (17)

Appuyez sur cette touche pour sélectionner la lecture

répétée A-B.

qh Touche CHECK (18)

Appuyez sur cette touche pour vérifier l’ordre de

programmation.

qjTouche CLEAR (18)

Appuyez sur cette touche pour effacer un numéro de

plage programmé.

1 Sélecteur CD1/CD2

Sélection d’un lecteur CD Sony autre que ce lecteur.

Réglez-le sur CD1 pour commander l’autre lecteur CD

Sony ou sur CD2 pour commander ce lecteur. Dans ce

cas, vous devez régler le sélecteur COMMAND

MODE du panneau arrière sur CD2.

2 Touche CONTINUE (17, 18)

Appuyez sur cette touche pour reprendre la lecture

normale depuis le mode de lecture aléatoire ou

programmée.

Touche SHUFFLE (17)

Appuyez sur cette touche pour sélectionner la lecture

aléatoire.

Touche PROGRAM (18)

Appuyez sur cette touche pour sélectionner la lecture

programmée.

3 Touche TEXT/ENTER (14, 15)

Affiche les informations TEXT lorsque le lecteur

détecte la présence d’un disque TEXT.

4 Touche LANGUAGE (15)

Appuyez sur cette touche pour changer la langue

d’affichage si le disque TEXT comporte plusieurs langues.

5 Touches numériques (15)

Appuyez sur ces touches pour introduire les numéros

de plages.

6 Touche H (12)

Appuyez sur cette touche pour démarrer la lecture.

Touche X (13)

Appuyez sur cette touche pour activer une pause de

lecture.

Touche x (13)

Appuyez sur cette touche pour arrêter la lecture.

7 Touches AMS ./> (AMS: détecteur

automatique de musique) (13, 15)

Appuyez sur cette touche pour localiser une plage

spécifique.

8 Touches m/M (16)

Appuyez sur cette touche pour localiser un passage

que vous voulez reproduire dans une plage.

9 Touches INDEX >/. (16)

Appuyez sur cette touche pour localiser un passage

spécifique identifié à l’aide d’un signal d’index

lorsque vous reproduisez un disque comportant des

signaux d’index.

0 Touche FILTER (19)

Appuyez sur cette touche pour sélectionner le type de

filtre numérique pendant la lecture d’un CD.

qa Touche SACD/CD (12)

Chaque fois que vous appuyez sur ces touches,

l’indicateur SACD ou CD à l’avant du lecteur

s’allume. Sélectionnez l’indicateur correspondant au

type de CD que vous voulez reproduire.

CD1• •CD2 FILTER SACD/CD

CONTINUE

PLAY MODE

PROGRAM

SHUFFLE

TEXT

LANGUAGE TIME

ENTER

DISPLAY

MODE

REPEAT

CHECK

A B

123

456

10 10/0

CLEAR

AMS

INDEX

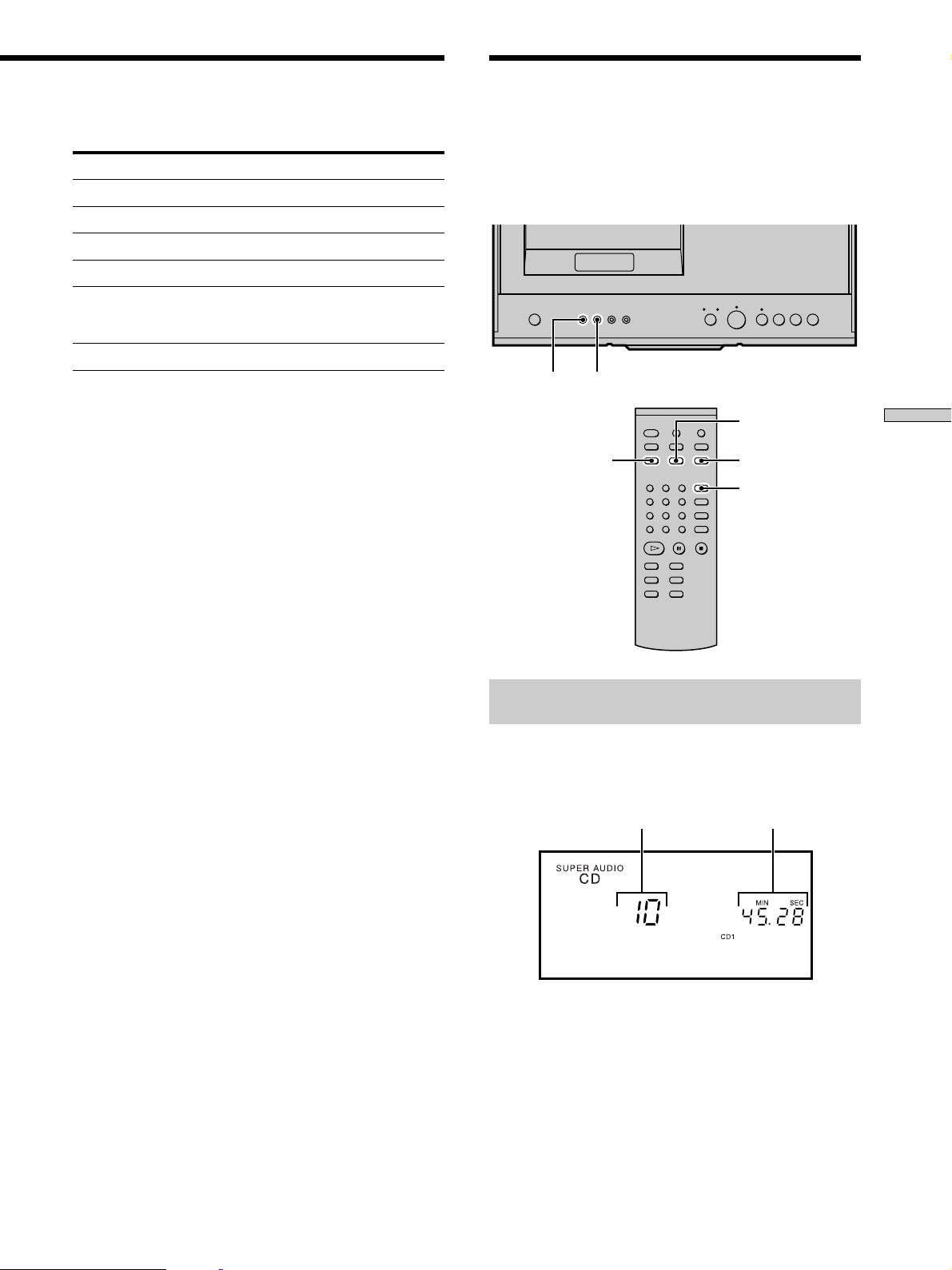

Lecture d’un disque

Les opérations de lecture normale et les opérations de

base en cours de lecture sont expliquées ci-après.

1 Mettez l’amplificateur sous tension.

2 Sélectionnez la sour ce à l’aide du sélecteur de

sour ce sur l’amplificateur .

3 Appuyez sur ! (alimentation) pour mettr e le

lecteur sous tension.

4 Appuyez sur A pour ouvrir le couver cle du disque

et placez un disque sur le plateau de lectur e.

Placez le stabilisateur fourni sur le disque. Sinon,

l’indication “No Stabilizer” apparaît dans la fenêtre

d’affichage.

5 Appuyez sur SACD/CD pour sélectionner

l’indicateur SACD ou CD.

Chaque fois que vous appuyez sur cette touche,

l’indicateur SACD ou CD s’allume. Sélectionnez

l’indicateur correspondant au type de disque sur le

plateau de lecture. Pour plus de détails, voir page 7.

6 Appuyez sur H.

Lorsque le couvercle du disque se referme, les

indications “CLOSE”, “Loading” et “TOC Reading”

apparaissent successivement dans la fenêtre

d’affichage. La lecture démarre ensuite à partir de la

première plage. Si vous voulez démarrer la lecture à

partir d’une plage spécifique, appuyez plusieurs fois

de suite sur l/L pour sélectionner le numéro de

la plage voulue avant d’appuyer sur H.

7 Réglez le volume sur l’amplificateur .

Avec la face

feutrée en

dessous

! A SACD/CD H X

x l/L

(alimentation)

Lecture de

disques

Ce chapitre présente les différents

modes de lecture des disques.

Lecture de disques

Utilisation de la fenêtre

d’affichage

La fenêtre d’affichage affiche différentes informations

relatives au disque ou à la plage en cours de lecture. Cette

section décrit les informations qui apparaissent pour

chaque statut de lecture.

Affichage des informations lorsque le

lecteur est à l’arrêt

Appuyez sur TIME.

La fenêtre d’affichage indique le nombre total de plages et

la durée totale de lecture du disque.

TIME TEXT

TEXT/ENTER

LANGUAGE

Durée totale de lecture

Nombre total de plages

DISPLAY MODE

TIME

Opérations de base en cours de lecture

Pour

Arrêter la lecture

Activer une pause de lecture

Reprendre la lecture après une pause

Localiser l’une des plages

Localiser le début de la plage en

cours ou de l’une des plages

précédentes

Ejecter le disque

Appuyez sur

X ou H

Si vous mettez le lecteur sous tension alors qu’un disque se

trouve déjà à l’intérieur

La lecture démarre automatiquement. Si vous raccordez un

programmateur disponible dans le commerce, vous pouvez le

régler pour démarrer la lecture du disque à l’heure de votre

choix.

Pour sélectionner une couche que vous voulez écouter

pendant la lecture d’un disque hybride (page 7)

Après avoir arrêté la lecture avec la touche x, appuyez plusieurs

fois de suite sur SACD/CD pour activer l’indicateur SACD ou

CD.

Remarques

• Retirez le stabilisateur lorsqu’il n’y a pas de disque dans le

lecteur.

• Le lecteur Super Audio CD a besoin de plus de temps qu’un

lecteur de CD ordinaire pour entamer la lecture après la mise

en place du disque. Ce n’est pas un dysfonctionnement. Le

lecteur identifie automatiquement le type de disque, règle le

servo ou vérifie la protection des droits d’auteur dans des

mécanismes internes du disque mis en place.

Lecture de disques

Numéro de la plage en cours de lecture et durée de lecture

écoulée de la plage en cours (affichage par défaut)

Utilisation de la fenêtre d’affichage

Appuyez sur TIME

Numéro de la plage en cours de lecture et

durée restante de la plage en cours

Appuyez sur TIME

Durée restante totale du disque

Affichage d’informations en cours de

lecture

Appuyez sur TIME.

Chaque fois que vous appuyez sur cette touche, le

numéro de la plage en cours et sa durée écoulée ou encore

la durée restante totale du disque apparaît dans la fenêtre

d’affichage.

Désactivation des informations de la

fenêtre d’affichage Z

Appuyez sur DISPLA Y MODE lorsque le lecteur est à

l’ar rêt ou en cours de lectur e d’un disque.

• Avec un disque sans informations TEXT

Si vous appuyez une fois sur DISPLAY MODE,

l’indication “Display Off” apparaît dans la fenêtre

d’affichage. Si vous appuyez sur cette touche pendant la

lecture d’un disque, l’affichage complet disparaît au

bout d’une seconde. Pour revenir à l’affichage normal,

appuyez de nouveau sur cette touche.

• Avec un disque avec informations TEXT

Si vous appuyez une fois sur DISPLAY MODE, les

informations du disque TEXT disparaissent. Si vous

appuyez de nouveau sur cette touche, l’indication

“Display Off” apparaît. Si vous appuyez sur cette

touche pendant la lecture d’un disque, l’affichage

complet disparaît au bout d’une seconde. Pour revenir à

l’affichage normal, appuyez de nouveau sur cette

touche.

Affichage des informations d’un disque

TEXT

Les disques TEXT contiennent des informations telles que

le titre du disque ou le nom de l’artiste en plus des

signaux audio. Les informations TEXT affichées par ce

lecteur sont le titre du disque, le nom de l’artiste et le titre

de la plage en cours.

Lorsque le lecteur détecte la présence d’un disque TEXT,

l’indication “TEXT” apparaît dans la fenêtre d’affichage.

Si votre disque TEXT comporte plusieurs langues, les

indications “TEXT” et “MULTI” apparaissent dans la

fenêtre d’affichage. Pour visualiser les informations dans

une autre langue, voir “Affichage des informations d’un

disque TEXT dans une autre langue” à la page 15.

Affichage des informations d’un disque

TEXT en mode d’arrêt

Appuyez sur TEXT .

Chaque fois que vous appuyez sur cette touche, le titre du

disque ou le nom de l’artiste apparaît dans la fenêtre

d’affichage. Si vous sélectionnez le nom de l’artiste,

l’indication “ARTIST” apparaît dans la fenêtre

d’affichage.

Lecture de disques

Affichage des informations d’un disque

TEXT pendant la lecture d’un disque Z

Le numéro de la plage en cours apparaît. Si le titre du

disque comporte plus de 16 caractères, les 15 premiers

caractères restent après que le titre a défilé dans la fenêtre

d’affichage.

Remarques

• Suivant les disques, il se peut que la fenêtre d’affichage

n’indique pas tous les caractères.

• Ce lecteur ne peut afficher que le titre du disque, le nom de

l’artiste et les titres des plages des disques TEXT. Il ne peut

afficher d’autres informations.

Affichage des informations d’un disque

TEXT dans une autre langue

Vous pouvez changer la langue d’affichage si le disque

TEXT offre une capacité multilingue. Lorsque le lecteur

détecte la présence d’un tel disque TEXT, les indications

“TEXT” et “MULTI” apparaissent dans la fenêtre

d’affichage. Changez la langue d’affichage en appliquant

la procédure ci-dessous.

1 Appuyez sur LANGUAGE en mode d’arrêt.

La langue actuellement sélectionnée (English, French,

German, etc.) se met à clignoter.

Si le lecteur ne peut afficher une langue mémorisée sur

un disque TEXT, l’indication “Other Lang” apparaît

dans la fenêtre d’affichage.

2 Pressez autant de fois que nécessair e la touche

LANGUAGE pour fair e apparaîtr e la langue désirée

à l’af fichage.

3 Appuyez sur TEXT/ENTER.

Les informations s’affichent dans la langue

sélectionnée.

Remarques

• Si votre disque TEXT est enregistré dans une seule langue, le

nom de cette langue apparaît pendant quelques secondes dans

la fenêtre d’affichage lorsque vous appuyez sur LANGUAGE.

• Si vous appuyez sur LANGUAGE pendant la lecture d’un

disque TEXT, le nom de la langue actuellement sélectionnée

apparaît pendant quelques secondes dans la fenêtre

d’affichage.

l/L

Localisation d’une plage

spécifique

En mode d’arrêt ou de lecture, vous pouvez localiser une

plage à reproduire.

Pour aller à

La plage suivante (AMS*)

Une plage précédente

(AMS*)

Début de la plage en cours

(AMS*)

Automatic Music Sensor (détecteur automatique de musique)

Touches

numériques

>10

./>

Procédez comme suit:

Appuyez sur L

Appuyez plusieurs fois de suite

sur l

Appuyez sur l en cours de

lecture

Localisation d’une plage en introduisant

directement le numéro de la plage Z

Introduisez le numér o de la plage à l’aide des touches

numériques.

Pour introduire un numéro supérieur à 11 Z

1 Appuyez sur >10.

2 Intr oduisez les chif fres cor respondants.

Pour introduire 0, appuyez sur 10/0.

Exemples:

• Pour reproduire la plage numéro 30, appuyez sur >10, puis

sur 3 et sur 10/0.

• Pour reproduire la plage numéro 100, appuyez deux fois

sur >10, puis sur 1, et deux fois sur 10/0.

Si vous introduisez un numéro de plage quand le lecteur se

trouve en mode de pause

Vous ne pouvez pas localiser de plage en mode de pause. Le

lecteur reste en mode de pause.

Lecture de disques

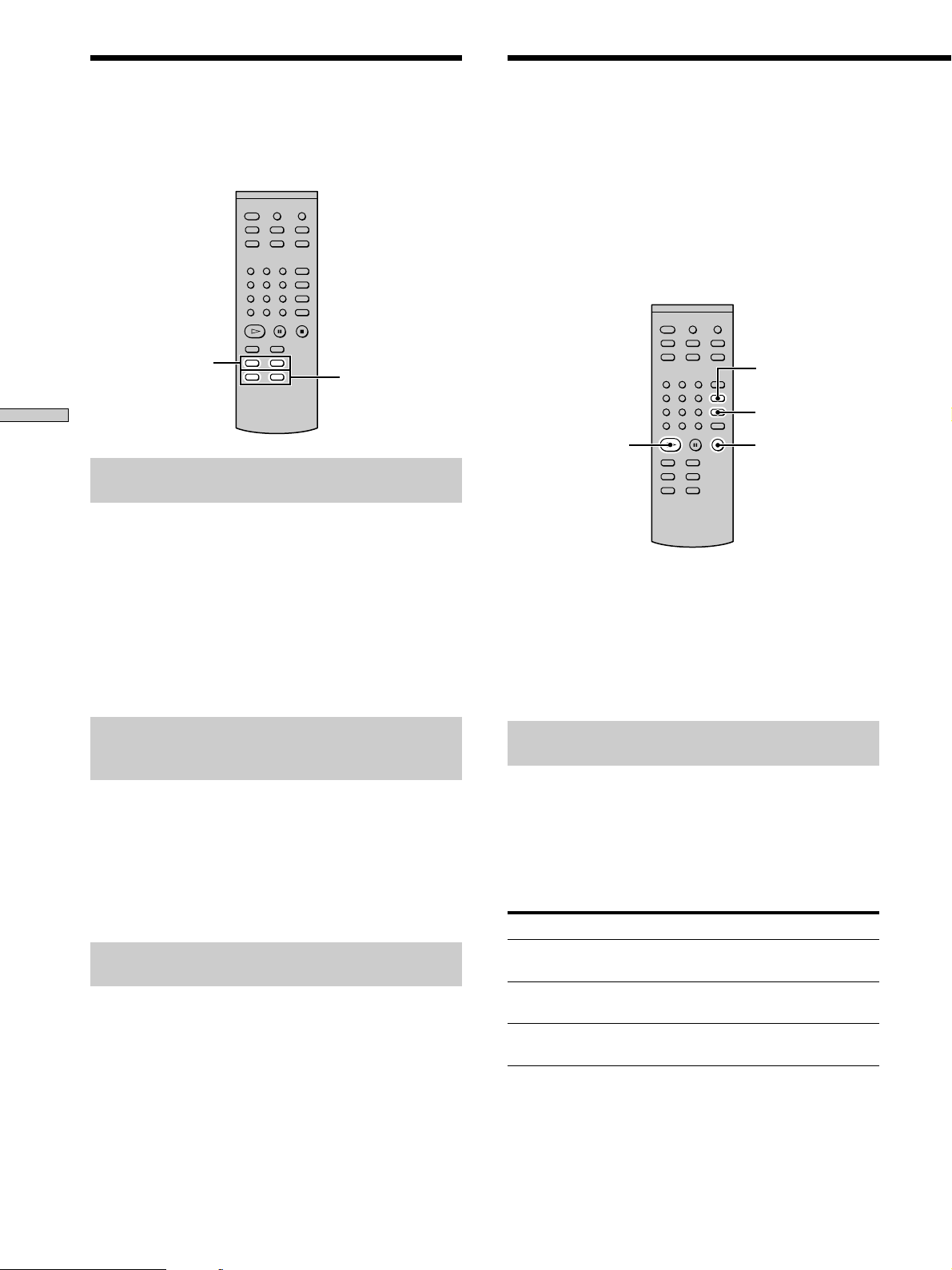

INDEX >/.

m/M

REPEAT

AyB

Localisation d’un passage

déterminé sur une plage Z

Vous pouvez localiser un passage déterminé sur une

plage en cours de lecture ou de pause de lecture.

Localisation d’un passage tout en

contrôlant le son (recherche)

Maintenez les touches m/M enfoncées en cours de

lectur e.

Vous entendez le son de lecture par intermittences au fur

et à mesure que le disque avance ou recule. Relâchez la

touche dès que vous êtes arrivé au passage voulu.

Remarque

Les plages dont la durée n’excède pas quelques secondes peuvent

être trop courtes pour être contrôlées. Dans ce cas, le lecteur

risque de ne pas effectuer correctement la recherche.

Localisation d’un passage tout en

observant l’indication de la durée

(recherche à grande vitesse)

Maintenez la touche m/M enfoncée en cours de

pause de lectur e.

Vous n’entendez pas le son de lecture.

Si l’indication “Over!!” apparaît dans la fenêtre d’affichage

Cela signifie que le disque est arrivé à la fin. Appuyez sur .

ou m pour revenir en arrière.

Localisation d’un passage à l’aide de la

fonction d’index (recherche d’index)

Appuyez plusieurs fois de suite sur INDEX . ou

INDEX > en mode de lectur e ou de pause.

Qu’est-ce qu’un INDEX?

Certains CD comportent un système d’insertion d’index qui

subdivise les plages ou les disques en plus petits segments. Cette

fonction s’avère très pratique lorsque vous voulez localiser un

passage déterminé sur une longue plage (de musique classique,

par exemple). La fonction de recherche d’index est uniquement

opérante lorsque vous employez des disques indexés disponibles

dans le commerce (ce qui est généralement précisé sur l’étiquette).

Lecture de plages répétée

Vous pouvez reproduire de manière répétée un disque

entier ou des passages d’un disque. Cette fonction peut être

utilisée avec la fonction de lecture aléatoire pour répéter

toutes les plages d’un disque dans un ordre quelconque

(page 17) ou de lecture programmée pour reproduire toutes

les plages d’un programme musical (page 18). Vous pouvez

également répéter la lecture d’une plage spécifique ou d’un

passage déterminé d’une plage.

Remarque

Lorsque vous mettez le lecteur hors tension ou que vous

déconnectez le câble d’alimentation, le lecteur mémorise le

dernier réglage de lecture répétée (“Repeat All” ou “Repeat 1”) et

rappelle ce réglage la prochaine fois que vous mettez le lecteur

sous tension. Le réglage de lecture répétée A-B est cependant

annulé si vous mettez le lecteur hors tension ou si vous

débranchez le câble d’alimentation.

Répétition de toutes les plages du disque

(lecture répétée complète)

Appuyez une fois sur REPEAT et appuyez ensuite sur H.

L’indication “REPEAT” apparaît dans la fenêtre

d’affichage et la lecture répétée du disque complet

démarre.

La lecture répétée change suivant le mode de lecture que

vous avez sélectionné.

Mode de lecture sélectionné Le lecteur répète

Lecture normale (page 12) Toutes les plages

successivement

Lecture aléatoire (page 17) Toutes les plages dans un ordre

quelconque

Lecture programmée (page 18) Toutes les plages du

programme successivement

Pour arrêter la lecture répétée complète

Appuyez sur x.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu’à ce

que l’indication “REPEAT” soit désactivée.

Lecture de disques

CONTINUE SHUFFLE

Lecture de plages dans un

ordre quelconque

(lecture aléatoire) Z

Lorsque vous sélectionnez la lecture aléatoire, le lecteur

reproduit toutes les plages du disque dans un ordre

aléatoire.

1 Appuyez sur SHUFFLE en mode d’arrêt.

2 Appuyez sur H.

La lecture aléatoire démarre.

L’indication “;” apparaît pendant que le lecteur

“mélange” les plages. Le lecteur s’arrête après avoir

reproduit une fois toutes les plages.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Vous pouvez localiser des plages en cours de lecture

aléatoire

Appuyez sur ./>.

Appuyez sur > pour localiser la plage suivante ou sur .

pour localiser le début de la plage en cours. Le lecteur ne

retourne pas à des titres qui ont déjà été joués.

Répétition de la plage en cours (lecture

répétée d’une plage unique)

Pendant la lectur e de la plage que vous voulez répéter ,

appuyez plusieurs fois de suite sur REPEA T jusqu’à ce

que l’indication “REPEA T 1” apparaisse dans la fenêtr e

d’affichage.

La lecture répétée de cette plage démarre.

Pour arrêter la lecture répétée d’une plage

unique

Appuyez sur x.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu’à ce

que l’indication “REPEAT” soit désactivée.

Répétition d’un passage déterminé d’une

plage (lecture répétée A-B)

Vous pouvez spécifier un passage sur une plage dont

vous voulez activer la lecture répétée. Attention que le

passage que vous spécifiez doit être comprise entre le

début et la fin d’une seule et même plage.

1 Pendant que le lecteur r epr oduit la plage en

question, appuyez sur la touche A yB au point de

début (point A) du passage à r epr oduir e de

manièr e répétée.

L’indication “REPEAT” apparaît et “A-” se met à

clignoter dans la fenêtre d’affichage.

2 Poursuivez la lectur e de la plage (ou appuyez sur

M) pour localiser le point de fin (point B) et

appuyez ensuite sur A yB.

L’indication “REPEAT A-B” apparaît et la lecture

répétée A-B démarre.

Pour arrêter la lecture répétée A-B et reprendre

la lecture normale

Appuyez sur REPEAT ou x.

Vous pouvez définir un nouveau point de début et un

nouveau point de fin en cours de lecture répétée A-B

Vous pouvez transformer le point de fin en cours par un nouveau

point de début et spécifier ensuite un nouveau point de fin de

manière à répéter un autre passage juste après le passage en

cours.

1 En cours de lecture répétée A-B, appuyez sur AyB.

Le point de fin en cours devient le nouveau point de début

(point A).

L’indication “REPEAT” s’allume et “A-” se met à clignoter dans

la fenêtre d’affichage.

2 Localisez le nouveau point de fin (point B) et appuyez sur

AyB.

L’indication “REPEAT A-B” s’allume et le lecteur démarre la

lecture répétée du nouveau passage spécifié.

Lecture de disques

Vous pouvez sélectionner les plages que vous préférez et

spécifier leur ordre de lecture dans un programme

musical pouvant contenir jusqu’à 99 plages (ou 999 min.

59 sec. de durée totale pour le programme)

1 Appuyez sur PROGRAM en mode d’arrêt.

L’indication “PROGRAM” apparaît dans la fenêtre

d’affichage.

2 Appuyez sur les touches numériques pour

intr oduir e le numér o d’une plage.

Si vous intr oduisez un mauvais numér o de plage

Appuyez sur CLEAR pour effacer ce numéro de plage

et réintroduisez le bon numéro de plage à l’aide des

touches numériques.

Pour sélectionner une plage por tant un numér o

supérieur à 11

Appuyez sur >10 (page 15).

3 Répétez l’étape 2 pour intr oduir e d’autr es plages.

Chaque fois que vous introduisez un numéro de plage,

la durée totale du programme apparaît dans la fenêtre

d’affichage.

4 Appuyez sur H.

La lecture programmée démarre.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Le programme reste en mémoire après la fin de la lecture

programmée

Appuyez sur H pour recommencer la lecture programmée à

partir du début. Le programme reste en mémoire si vous arrêtez

la lecture.

CONTINUE

Touches

numériques

>10

PROGRAM

CHECK

CLEAR

Création de votre propre

programme musical

(lecture programmée) Z

Remarques

• Si vous programmez des plages qui ne se suivent pas sur le

disque (par ex., 1, 3, 5, etc.), la durée de lecture réelle peut être

un peu plus longue que la durée totale de lecture indiquée dans

la fenêtre d’affichage.

• Si vous mettez le lecteur hors tension, si vous débranchez le

câble d’alimentation ou si vous appuyez sur A, le programme

musical est effacé.

Vérification du contenu du programme

musical

Avant de démar rer la lectur e ou pendant le lectur e,

appuyez sur CHECK.

Chaque fois que vous appuyez sur cette touche, l’ordre de

programmation, le numéro de la plage et la durée totale

du programme apparaissent dans la fenêtre d’affichage. Si

vous appuyez sur CHECK pendant que le lecteur est en

cours de lecture, ce sont les numéros des plages suivant le

numéro de plage affiché qui apparaissent.

Modification du contenu d’un programme

musical

Vous pouvez changer le contenu d’un programme musical

en mode d’arrêt.

Pour

Effacer une plage

Effacer à partir de

la dernière plage

du programme

Ajouter une plage à

la fin du

programme

Effacer toutes les

plages

Procédez comme suit:

1 Appuyez plusieurs fois de suite sur

CHECK jusqu’à ce que le numéro de la

plage que vous voulez effacer apparaisse.

2 Appuyez sur CLEAR.

Appuyez sur CLEAR.

Chaque fois que vous appuyez sur cette

touche, la dernière plage du programme est

effacée.

Appuyez sur l/L pour sélectionner

la plage que vous voulez ajouter et

appuyez ensuite sur PROGRAM. Si vous

utilisez la télécommande, appuyez sur la

touche numérique correspondant à la plage

à ajouter.

Appuyez plusieurs fois de suite sur CLEAR

jusqu’à ce que l’indication “All Clear”

apparaisse.

Lecture de disques

Comparaison de la réponse d’impulsion entre un filtre

à décrochage rapide et un filtre à décrochage lent

Post-

oscillations

Pré-

oscillations

Pré-

oscillations

Post-

oscillations

22.05k0

-120

4 : Onctueux (décr ochage lent)

Offre une grande amplitude sonore et reproduit la

moindre subtilité musicale.

Convient à la musique de chambre, en particulier aux

instruments à corde.

Qu’est-ce qu’un filtre numérique à

coefficient variable (V.C.) ?

Les lecteurs CD utilisent des filtres numériques pour

éliminer les parasites générés durant l’échantillonnage.

Vous pouvez changer la tonalité de la musique en

changeant les caractéristiques de coupure du filtre

numérique.

Décr ochage rapide et décr ochage lent

Les filtres numériques peuvent globalement être classés

en deux types : à décrochage rapide et à décrochage lent,

en fonction de leurs caractéristiques de coupure.

Les filtres à décrochage rapide coupent rapidement les

parasites au-delà de 22,05 kHz générés durant

l’échantillonnage. C’est un moyen ultraperformant de

reproduire complètement les signaux inférieurs à 20 kHz

et c’est le principe de base de l’audio numérique.

Les filtres à décrochage lent coupent quant à eux les

parasites générés durant l’échantillonnage et permettent

de maintenir à un minimum les pré-oscillations et les

post-oscillations (un genre de maculage sonore) dans le

signal de réponse d’impulsion.

Remarque

La fonction des filtres numériques est avant tout de modifier les

caractéristiques en dehors de la plage de fréquences audibles. Ils

ne peuvent opérer de changements dans la plage de fréquences

audibles comme les commandes de réglage de la tonalité de

l’amplificateur. Par conséquent, certaines combinaisons

d’éléments matériels et logiciels peuvent avoir pour résultat que

l’activation des filtres ne produit aucun effet perceptible.

Fréquence (Hz)

Réponse (dB)

(Filtre à décrochage lent)

(Filtre à

décrochage rapide)

Ecoute d’un CD avec un

filtre (fonction de filtre numérique)

Ce lecteur est équipé d’un filtre numérique coefficient

variable (V.C.*). En sélectionnant l’un des cinq types de

filtres (“STD”, “1”, “2”, “3” ou “4”), vous pouvez ajuster

le son en fonction de votre environnement d’écoute et de

la source musicale.

*V.C. est une marque commerciale de Variable Coefficient.

Pour plus de détails, voir “Qu’est-ce qu’un filtre

numérique à coefficient variable (V.C.) ?”

Remarque

Les filtres numériques sont uniquement opérants lorsque vous

reproduisez un CD classique. Vous ne pouvez pas sélectionner de

filtre numérique lorsque vous reproduisez un Super Audio CD.

Appuyez plusieurs fois de suite sur FILTER jusqu’à

ce que vous ayez localisé le filtre voulu.

Si vous appuyez sur FILTER pour changer de type de

filtre en cours de lecture, l’indication “D-Fil Setting”

apparaît dans la fenêtre d’affichage et le son est

momentanément interrompu.

Caractéristiques de chaque filtre

numérique

Le contenu et les caractéristiques des cinq filtres

numériques sont les suivants:

STD: Standar d (décr ochage rapide)

Fournit une large plage de fréquences et une sensation

spatiale en maintenant la plupart des informations parmi

les cinq filtres.

Convient à la lecture de musique classique.

1 : Clair (décr ochage lent)

Produit un son fluide et puissant avec un positionnement

précis de l’image sonore.

Convient à la lecture de musique de jazz orchestrale et vocale.

2 : Unifor me (décr ochage lent)

Produit un son vif et énergique avec une forte expression

vocale.

Convient au playback et au chant.

3 : Fin (décr ochage lent)

Produit un son naturel bien équilibré, avec une grande

amplitude sonore et une importante réverbération.

Convient à la lecture de tous les genres musicaux dans un

esprit de décontraction.

Comparaison des caractéristiques de coupure des

filtres à décrochage rapide et à décrochage lent

Filtre à décrochage rapide

Filtre à décrochage lent

! FILTER

(alimentation)

Informations

complémentaires

Ce chapitre fournit des informations

complémentaires sur le

fonctionnement et l’entretien de votre

lecteur Super Audio CD.

Précautions

Sécurité

• Attention — Les instruments optiques qui équipent cet

appareil sont dangereux pour les yeux.

• Si un objet ou un liquide quelconque pénètre à l’intérieur du

boîtier, débranchez le lecteur et ne l’utilisez plus avant de

l’avoir fait contrôler par un personnel qualifié.

Alimentation

• Avant d’utiliser le lecteur, assurez-vous que la tension

d’utilisation de l’appareil est identique à celle de l’alimentation

secteur locale. La tension d’utilisation est indiquée sur la

plaque signalétique fixée au dos du lecteur.

• Le lecteur reste branché sur l’alimentation secteur tant qu’il est

raccordé à la prise murale, même si l’appareil a préalablement

été mis hors tension.

• Si vous prévoyez de ne pas utiliser le lecteur pendant une

période prolongée, débranchez-le de la prise murale. Pour

déconnecter le cordon d’alimentation, tirez sur la fiche; ne tirez

jamais sur le cordon proprement dit.

Installation

• Installez le lecteur dans un lieu suffisamment ventilé afin de

prévenir tout risque de surchauffe à l’intérieur du boîtier.

• Ne pas installer le lecteur sur une surface souple comme un

tapis qui risquerait d’obstruer les ouïes de ventilation situées

sur la base de l’appareil.

• Ne pas installer le lecteur à proximité de sources de chaleur ou

dans un endroit excessivement poussiéreux, soumis à la

lumière directe du soleil ou à des vibrations ou des chocs

mécaniques importants.

Pour éviter l’altération de la qualité sonore

• Ne touchez pas l’objectif.

Utilisation

• Si vous transportez soudainement le lecteur d’une pièce froide

dans une pièce chaude ou si vous l’installez dans une pièce

particulièrement humide, de la condensation peut se former

sur les lentilles montées à l’intérieur du lecteur. Le

fonctionnement du lecteur risque d’en être affecté. En pareil

cas, retirez le disque du plateau de lecture et laissez le lecteur

sous tension pendant environ une heure pour permettre à

l’humidité de s’évaporer.

Réglage du volume

• N’augmentez pas trop le volume pendant l’écoute d’un

passage de très faible niveau d’entrée ou ne comportant aucun

signal audio. Vous risquez en effet d’endommager les haut-

parleurs lors de la lecture d’un passage présentant un niveau

d’entrée très élevé.

Informations complémentaires

Remarques sur les disques

Manipulation des disques

• Pour que les disques restent propres, saisissez-les par le bord.

N’en touchez pas la surface.

• Ne collez pas de papier ni de bande adhésive sur les disques.

• Utilisez uniquement des disques de forme ronde. L’utilisation

de disque de formes spéciales (par ex., d’étoile ou de coeur)

risque d’endommager le lecteur.

• N’utilisez pas de disque pourvus d’une étiquette comme sur

les disques de location.

Rangement des disques

• N’exposez pas les disques au rayonnement direct du soleil ou

à des sources de chaleur comme des conduits d’air chaud.

• Après lecture, rangez les disques dans leur boîtier. Si vous empilez

les disques sans leurs boîtiers, vous risquez de les endommager.

Installation d’un disque sur le plateau de lecture

• Assurez-vous que le disque est correctement positionné sur l’axe

du plateau. Sinon, le lecteur ou le disque risque d’être endommagé.

Entretien

• Si les disques portent des traces de doigts ou de la poussière, la

qualité audio risque d’en être altérée.

• Avant la lecture, nettoyez les disques avec un chiffon de

nettoyage. Essuyez les disques en allant du centre vers

l’extérieur.

• Nettoyez les disques avec un chiffon doux légèrement

imprégné d’eau et essuyez-les ensuite avec un chiffon sec.

• N’utilisez pas de solvants comme de la benzine, du diluant,

des nettoyants pour disques en vinyle ni de sprays

antistatiques.

Nettoyage de la platine

Si la platine est souillée, la qualité du signal audio risque

de s’en tr ouver altérée. Maintenez délicatement un coton-

tige contr e la platine et faites-la tour ner avec les doigts

comme illustré ci-dessous.

Introduction d’un disque

• Il est possible que vous entendiez un bruit de transmission ou

mécanique émis par le lecteur. Ce sifflement signifie que le

lecteur est en train de régler automatiquement ses mécanismes

intérieurs en fonction du disque introduit.

Il est également possible que vous entendiez un bruit

mécanique lorsque vous introduisez un disque déformé dans

le lecteur.

Utilisation du stabilisateur

• Utilisez le stabilisateur fourni. L’utilisation d’un autre

stabilisateur risque d’endommager le lecteur.

Entretien

• Nettoyez le boîtier, la console et les commandes à l’aide d’un

chiffon doux imprégné d’une solution détergente neutre.

N’utilisez pas de tampon abrasif, de poudre à récurer ou de

solvant tel que l’alcool ou le benzine.

A propos du transport

• Retirez le disque et le stabilisateur.

• N’oubliez pas de refermer le couvercle du disque.

Remarque

Le lecteur Super Audio CD a besoin de plus de temps qu’un

lecteur de CD ordinaire pour entamer la lecture après la mise en

place du disque. Ce n’est pas un dysfonctionnement. Le lecteur

identifie automatiquement le type de disque, règle le servo ou

vérifie la protection des droits d’auteur dans des mécanismes

internes du disque mis en place.

Si vous éprouvez la moindre difficulté concernant votre

lecteur, n’hésitez pas à consulter votre revendeur Sony.

Informations complémentaires

Spécifications

Pendant la lecture d’un Super Audio CD

Plage de fréquence de lecture

2 Hz à 100 kHz

Réponse en fréquence 2 Hz à 50 kHz (–3 dB)

Plage dynamique 105 dB ou plus

Distorsion harmonique totale

0,0012 % ou mois

Pleurage et scintillement Valeur dans la limite mesurable

(±0,001 % W. PEAK) ou moins

Pendant la lecture d’un CD

Réponse en fréquence 2 Hz à 20 kHz

Plage dynamique 100 dB ou plus

Distorsion harmonique totale

0,0017 % ou moins

Pleurage et scintillement Valeur dans la limite mesurable

(±0,001 % W. PEAK) ou moins

Connecteurs de sortie

ANALOG

OUT

DIGITAL OUT

CD OPTICAL*

DIGITAL OUT

CD COAXIAL*

* Sort uniquement les signaux audio de CD

Caractéristiques générales

Laser Laser à semi-conducteur

(λ = 780/650 nm)

Durée d’émission: permanente

Puissance de raccordement

Modèles pour l’Europe:

230 V CA, 50/60 Hz

Modèles pour les USA et le Canada:

120 V CA, 60 Hz

Consommation électrique 36 W

Dimensions (l/h/p) 430 × 149 × 436 mm

(17 × 5

/8 × 17

/4 po.), parties

saillantes comprises

Masse (approx.) 25 kg (55 lbs 2 oz.)

Accessoires fournis

Voir page 4.

La conception et les spécifications sont sujettes à modifications

sans préavis.

( )

Dépannage

Si vous r encontr ez l’une des dif ficultés suivantes à

l’occasion de l’utilisation de ce lecteur , consultez le

présent guide de dépannage pour tenter de r emédier au

pr oblème sur venu. Si le pr oblème persiste, consultez votr e

revendeur Sony .

Pas de son.

, Vérifiez si le lecteur est cor rectement raccor dé.

, Assur ez-vous que vous exploitez cor rectement

l’amplificateur .

Pas de son via les connecteurs DIGITAL OUT CD.

, Les signaux audio du Super Audio CD ne peuvent

êtr e sor tis via les connecteurs DIGIT AL OUT CD.

, Appuyez sur DIGIT AL OUT pour af ficher

l’indication “16 bit” dans la fenêtr e d’af fichage

pendant que le lecteur r epr oduit le CD.

La lecture du disque ne démarre pas.

, Il n’y a pas de disque à l’intérieur du lecteur .

, Il n’y a pas de stabilisateur sur le disque.

, Le disque est placé à l’envers sur le plateau de

lectur e.

, Placez le disque sur le plateau de lectur e avec la

face imprimée vers le haut.

, Le CD est incliné. Réinstallez le disque et le

stabilisateur .

, Nettoyez le disque (voir page 21).

, De l’humidité s’est condensée à l’intérieur du

lecteur . Retir ez le disque et laissez le lecteur sous

tension pendant envir on une heur e (voir page 20).

, Le disque posé sur le plateau est d’un type

incompatible (voir page 7).

, Nettoyez la platine (voir page 21).

La télécommande ne fonctionne pas.

, Dégagez les obstacles entr e la télécommande et le

lecteur .

, Dirigez la télécommande vers le capteur de

télécommande du lecteur .

, Si les piles de la télécommande sont épuisées,

remplacez-les.

Type de

prise

Prises phono

Connecteur

de sortie

optique

carré

Connecteur

de sortie

coaxial

Niveau de

sortie

2 Vrms

(à 50 kilohms)

–18 dBm

0,5 Vp-p

Impédance de

charge

Plus de

10 kilohms

Longueur d’onde

de l’émission

lumineuse:

660 nm

75 ohms

Informations complémentaires

Index

A, B

Accessoires 4

Affichage d’informations 13

Amplificateur (non fourni) 6

AMS (détecteur automatique de musique) 15

ANALOG OUT 5

Câble

connexion audio 5

numérique coaxial 5

numérique optique 5

D, E

DIGITAL OUT CD 5

F, G

Filtre 19

Filtre numérique 19

H, I, J, K

Introduction d’un disque 12

L, M, N, O

Lecture

aléatoire 17

d’un disque 12

en introduisant le numéro de plage 15

plages dans un ordre aléatoire 17

Lecture programmée

comment créer votre programme musical 18

modification du contenu du programme 18

Vérification du contenu du programme 18

Localisation

avec la fonction d’index (recherche d’index) 16

en contrôlant le son (recherche) 16

en introduisant le numéro de plage 15

en observant l’indication de la durée (rechercher à

grande vitesse) 16

passage déterminé 16

plage spécifique 15

P, Q

Pause de lecture 13

Piles 4

Platine 21

Raccordement

composant audio 5

source d’alimentation 6

Recherche

recherche à grande vitesse 16

recherche d’index 16

Répétition

lecture A-B 17

lecture complète 16

lecture d’une seule plage 17

STANDARD 6

Super Audio CD 3, 7

T, U, V, W, X, Y, Z

Télécommande 11

TEXT 14

TOC 12

Informations complémentaires

Sony Corporation

Printed in Japan

Sony SCD-777ES Es Super Audio Cd Player

Product's Documents

User Manual

Specifications

Sony SCD-777ES Questions and Answers

Related Products

Sony SCD-XA9000ES Es Super Audio Cd Player

Sony SCD-XA5400ES Es Super Audio Cd Player

Sony SCD-XA777ES Super Audio Cd Player

Sony SCD-1 Super Audio Cd Player

Sony SCD-XA9000ES Es Super Audio Cd Player

Sony SCD-XA5400ES Es Super Audio Cd Player
