Sony SCD-XA777ES Super Audio Cd Player User Manual

4-235-066-11(1)

Super Audio CD

Player

 2001 Sony Corporation

SCD-XA777ES

Operating Instructions

Mode d’emploi

Welcome!

Thank you for purchasing the Sony Super

Audio CD Player. Before operating the

unit, please read this manual thoroughly

and retain it for future reference.

About This Manual

The instructions in this manual is for SCD-

XA777ES.

Conventions

• Instructions in this manual describe the

controls on the player.

You can also use the controls on the

remote if they have the same or similar

names as those on the player.

• The following icons are used in this

manual:

Indicates that you can do the

task using the remote.

Indicates hints and tips for

making the task easier.

WARNING

To prevent fire or shock

hazard, do not expose the

unit to rain or moisture.

This symbol is intended to alert the

user to the presence of uninsulated

“dangerous voltage” within the

product’s enclosure that may be of

sufficient magnitude to constitute a

risk of electric shock to persons.

This symbol is intended to alert the

user to the presence of important

operating and maintenance

(servicing) instructions in the

literature accompanying the

appliance.

For the customers in the United States

The shielded interface cable recommended

in this manual must be used with this

equipment in order to comply with limits

for a digital device pursuant to Subpart B

of Part 15 FCC Rules.

This label is located on the left exterior.

Owner’s Record

The model and serial numbers are located

at the rear of the unit.

Record the serial number in the space

provided below. Refer to them whenever

you call upon your Sony dealer regarding

this product.

Model No. SCD-XA777ES

Serial No. _________________________

CAUTION

The use of optical instruments with this

product will increase eye hazard.

As the laser beam used in this CD player is

harmful to eyes, do not attempt to

disassemble the cabinet. Refer servicing to

qualified personnel only.

For the customers in Canada

This Class B digital apparatus complies

with Canadian ICES-003.

CAUTION

TO PREVENT ELECTRIC SHOCK, DO

NOT USE THIS POLARIZED AC PLUG

WITH AN EXTENSION CORD,

RECEPTACLE OR OTHER OUTLET

UNLESS THE BLADES CAN BE FULLY

INSERTED TO PREVENT BLADE

EXPOSURE.

WARNING

This equipment has been tested and found

to comply with the limits for a Class B

digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to

provide reasonable protection against

harmful interference in a residential

installation. This equipment generates,

uses, and can radiate radio frequency

energy and, if not installed and used in

accordance with the instructions, may

cause harmful interference to radio

communications. However, there is no

guarantee that interference will not occur in

a particular installation. If this equipment

does cause harmful interference to radio or

television reception, which can be

determined by turning the equipment off

and on, the user is encouraged to try to

correct the interference by one or more of

the following measures:

– Reorient or relocate the receiving

antenna.

– Increase the separation between the

equipment and receiver.

– Connect the equipment into an outlet on

a circuit different from that to which the

receiver is connected.

– Consult the dealer or an experienced

radio/TV technician for help.

CAUTION

You are cautioned that any changes or

modification not expressly approved in this

manual could void your authority to

operate this equipment.

Features

About the Super Audio CD

• Super Audio CD is a new high-quality audio disc

standard where music is recorded in the DSD (Direct

Stream Digital) format (conventional CDs are recorded

in the PCM format). The DSD format, using a sampling

frequency 64 times higher than that of a conventional

CD, and with 1-bit quantization, achieves both a wide

frequency range and a wide dynamic range across the

audible frequency range, and so provides music

reproduction extremely faithful to the original sound.

• The Super Audio CD has two types; a 2 channel stereo

disc and a Multi-channel disc which holds up to 6

independent channels. The multi-channel characteristic

of the Super Audio CD features a speaker allocation

system basically similar to the 5.1 channel output of

current AV systems.

Features of the player

This player is designed to play back 2-channel and multi-

channel Super Audio CDs, and conventional CDs, and

provides the following features:

• Mounted with a Discrete Dual Laser Optical Pickup,

capable of reading a Super Audio CD or conventional

CD depending on the exclusive wavelength.

• Quicker track access performance enabled by an

advanced servo mechanism.

• A Multi-Channel Management function that allows you

to adjust the multi-channel playback environment

according to the allocation and size of your speakers.

• A Super Audio D/A Converter and Direct Digital Sync

System, which allows higher-quality sound

reproduction.

Others

• A Super Audio CD can mark up to 255 track/index

numbers. This feature applies to SCD-XA777ES.

• The supplied remote is capable of controlling both the

SCD-XA777ES and a conventional Sony CD player.

TABLE OF CONTENTS

Getting Started 4

Before You Start the Hookup 4

Hooking Up the Audio Components 5

Location and Functions of Parts 8

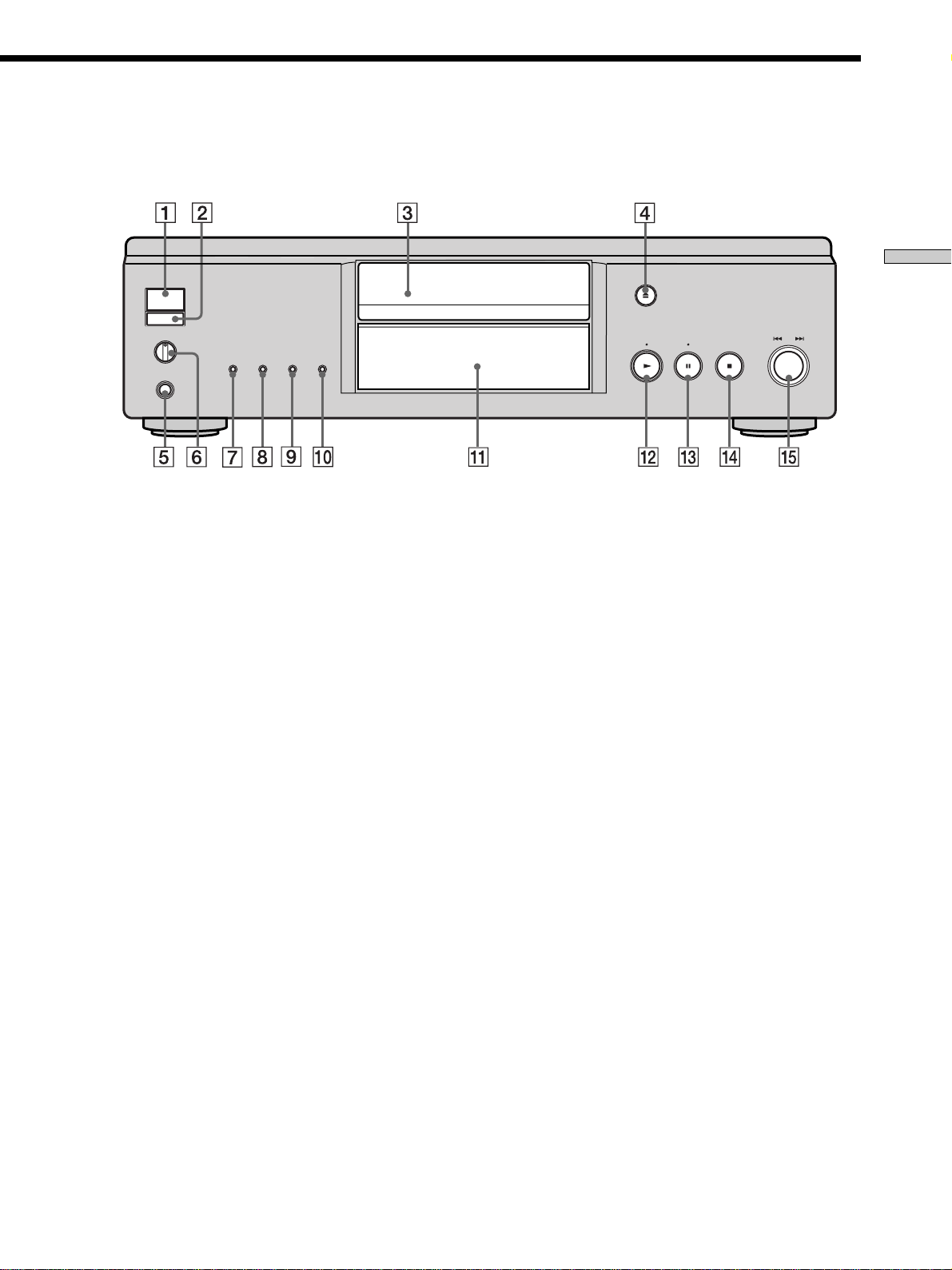

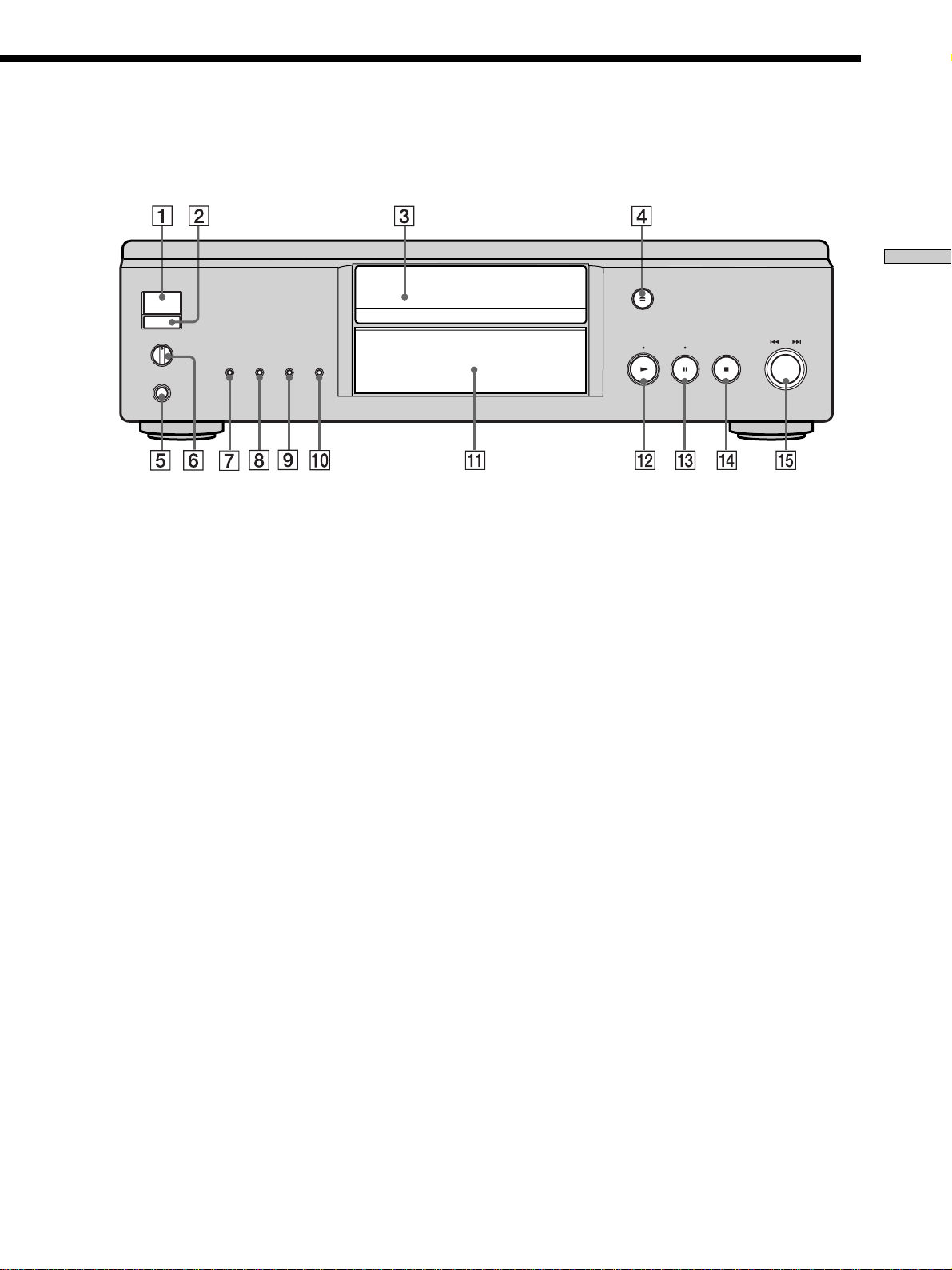

Front Panel Parts Descriptions 8

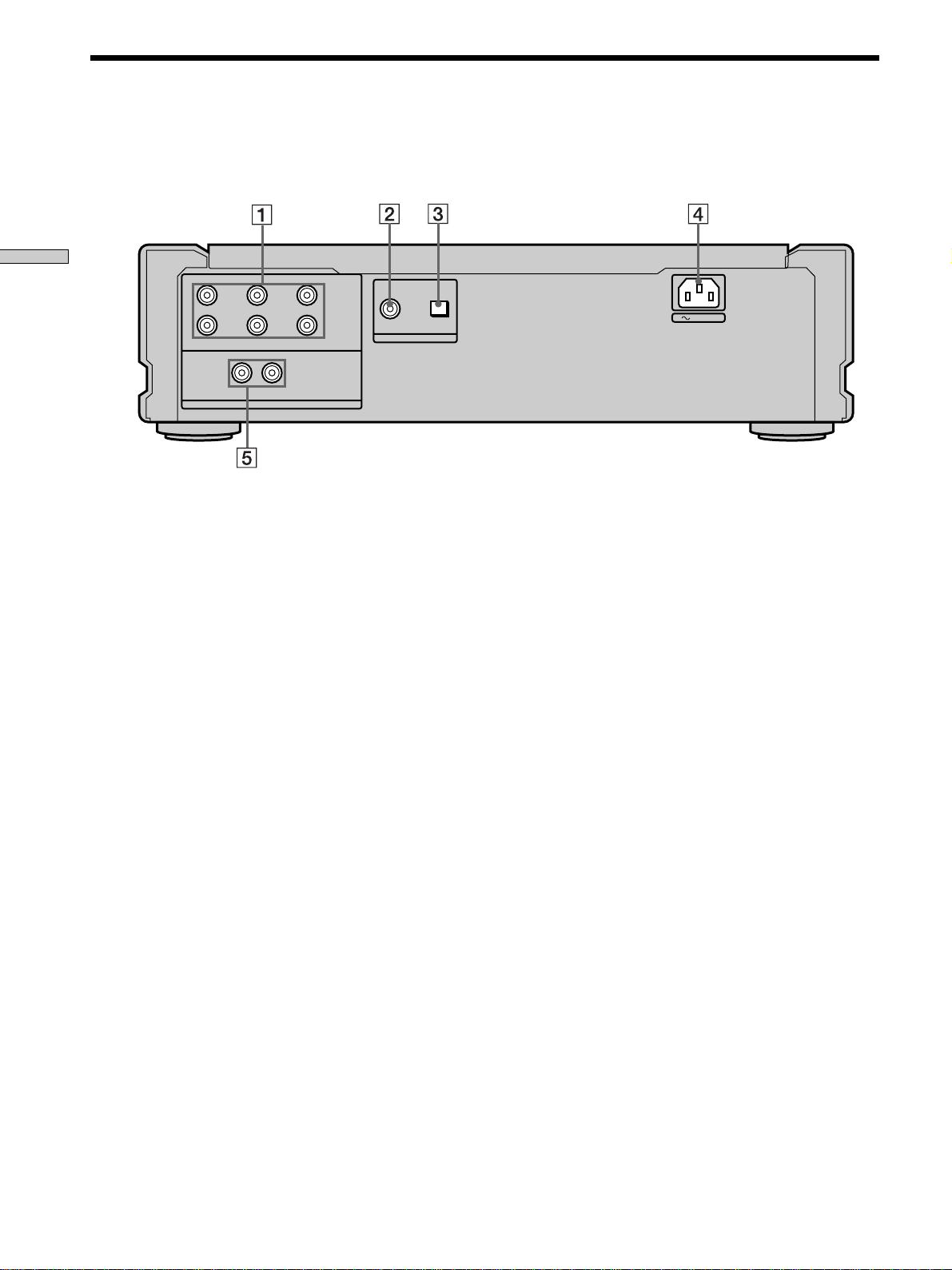

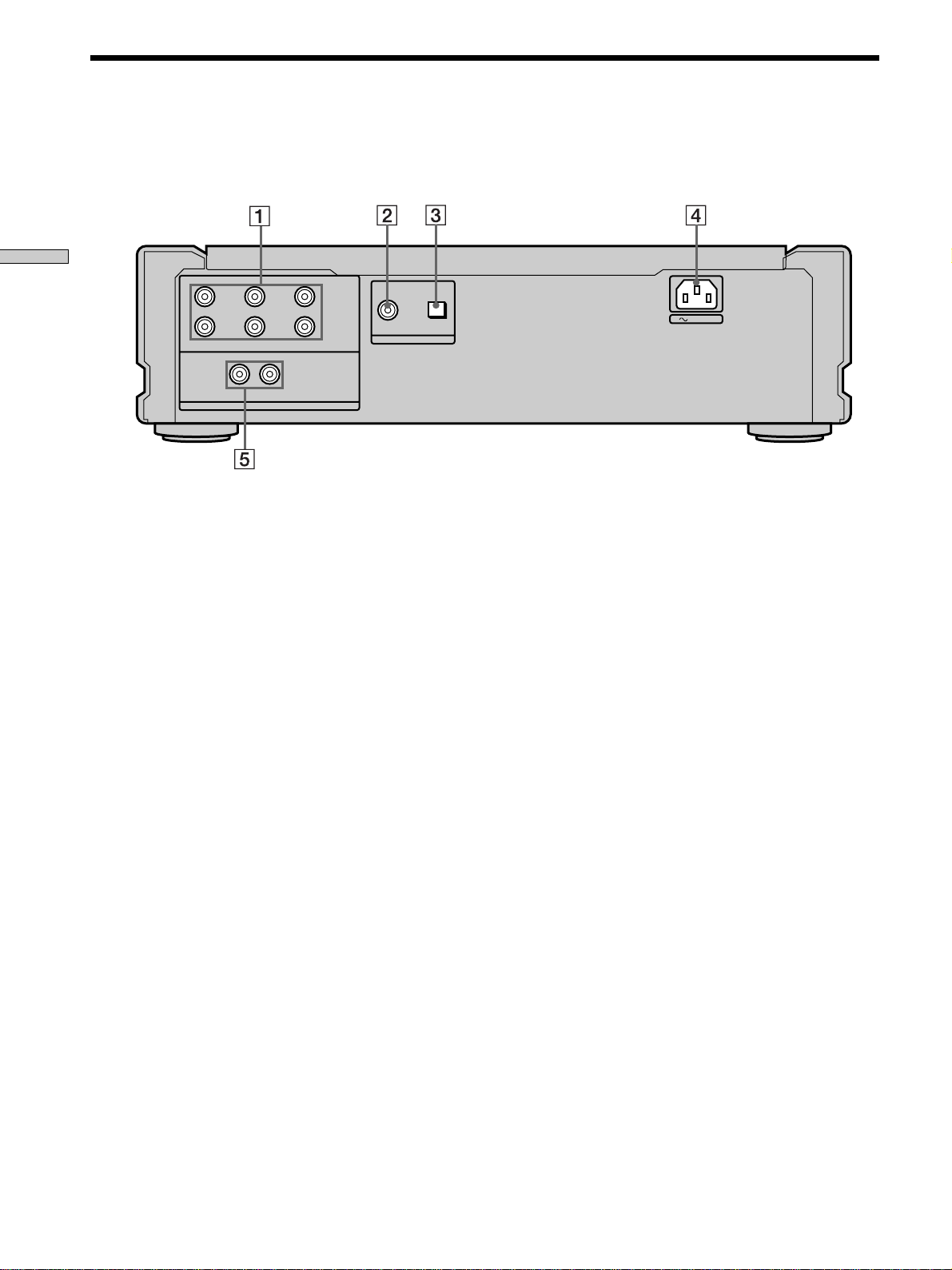

Rear Panel Parts Descriptions 10

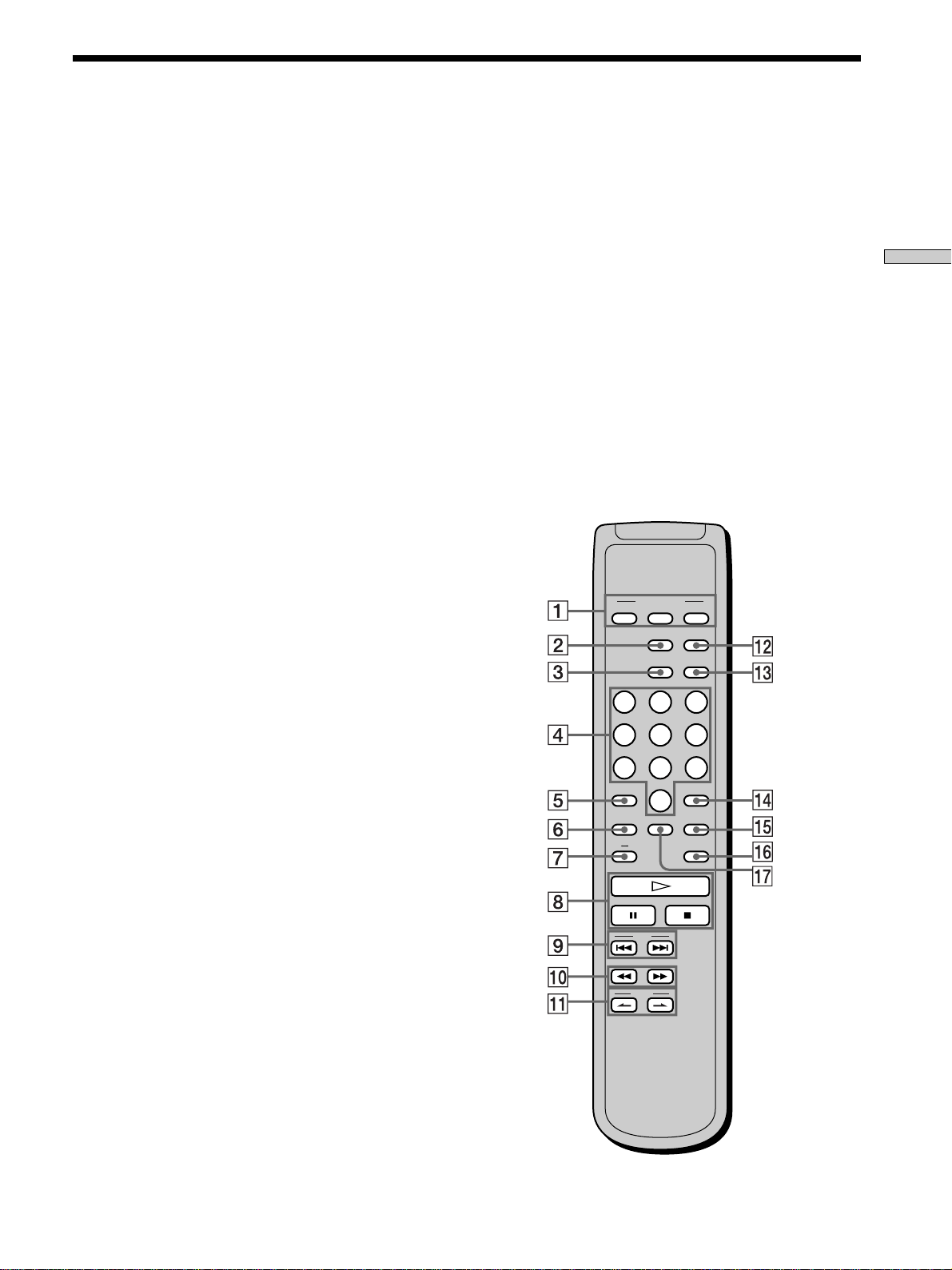

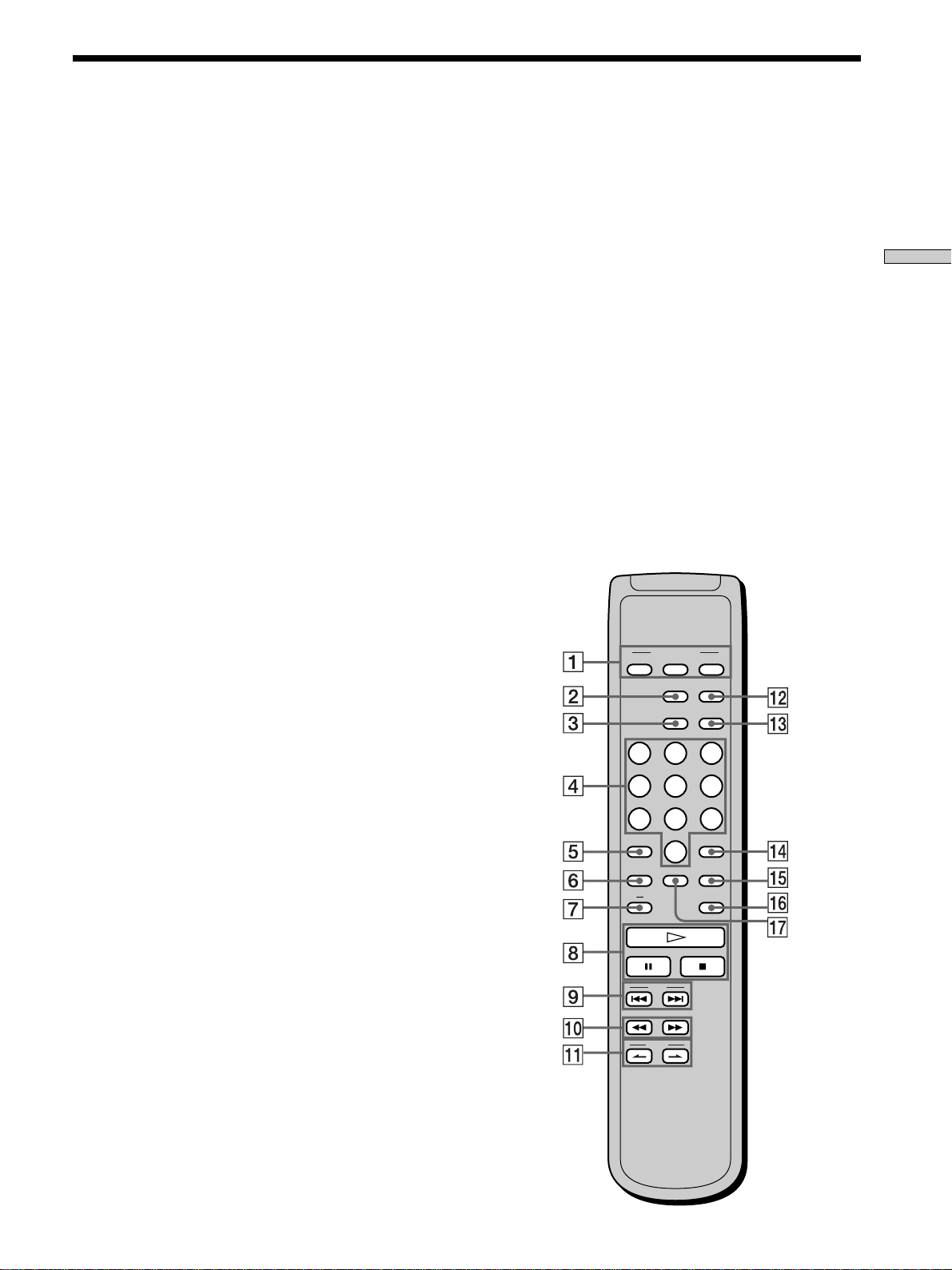

Remote Parts Descriptions 11

Playing Discs 12

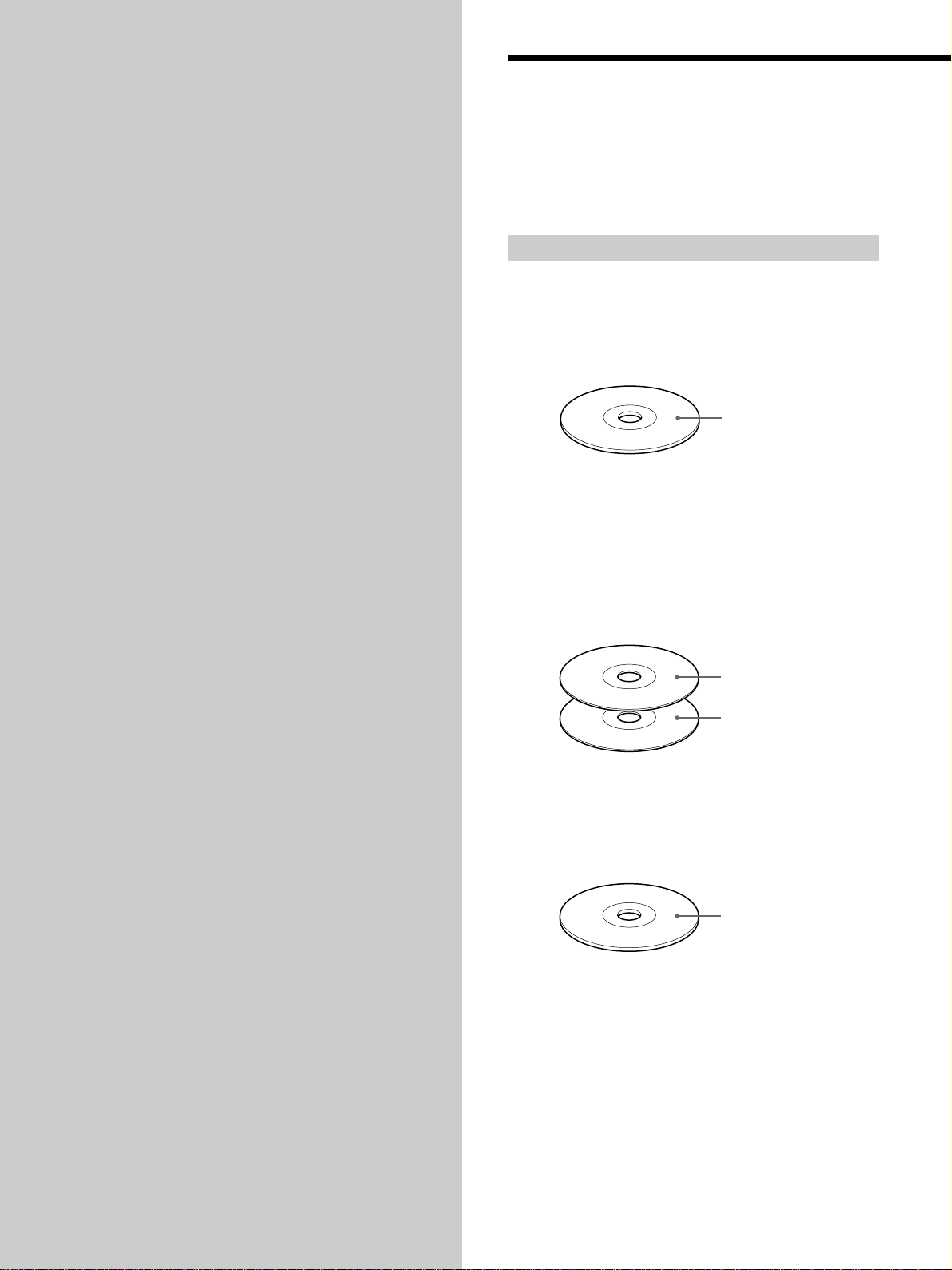

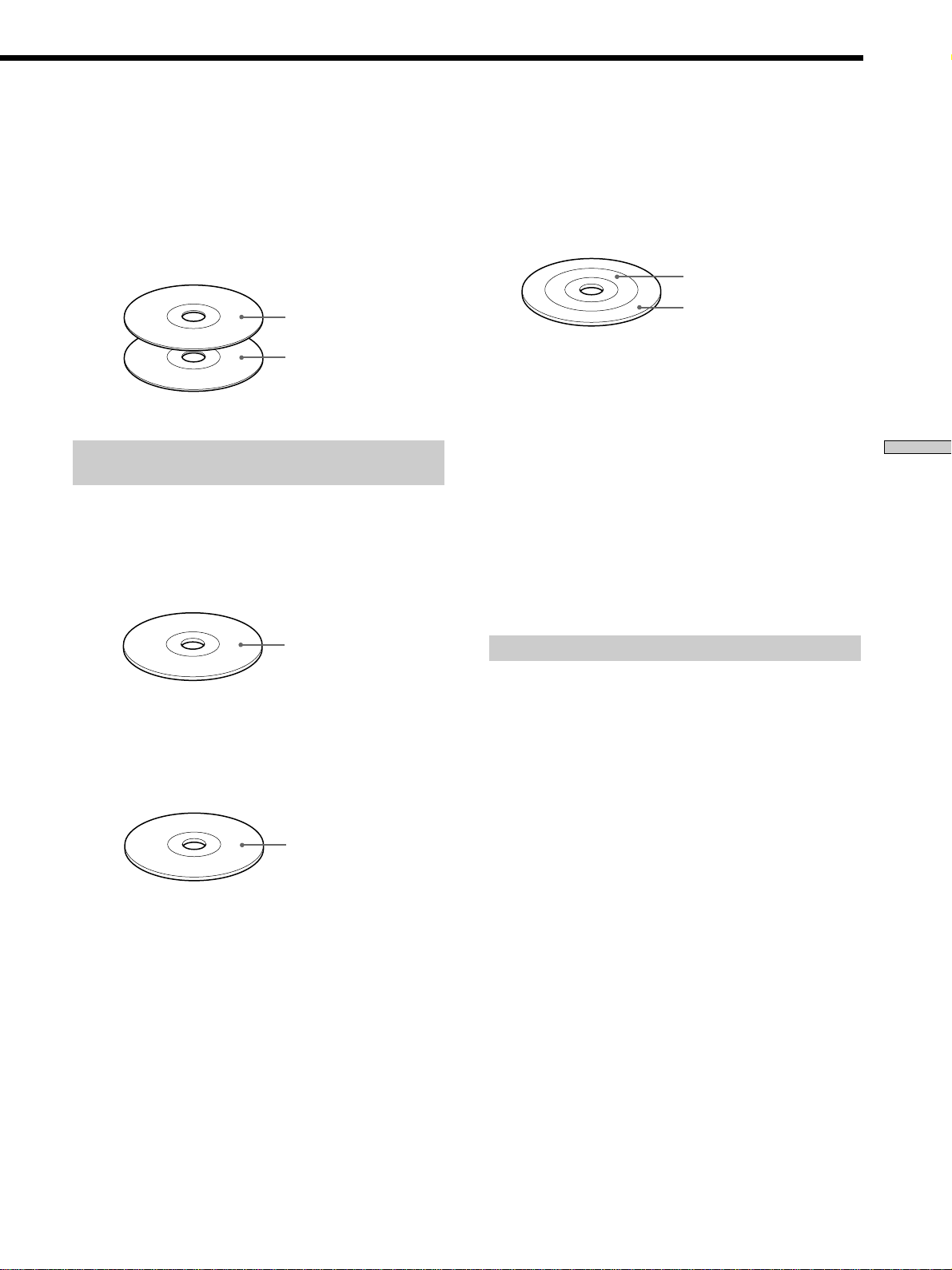

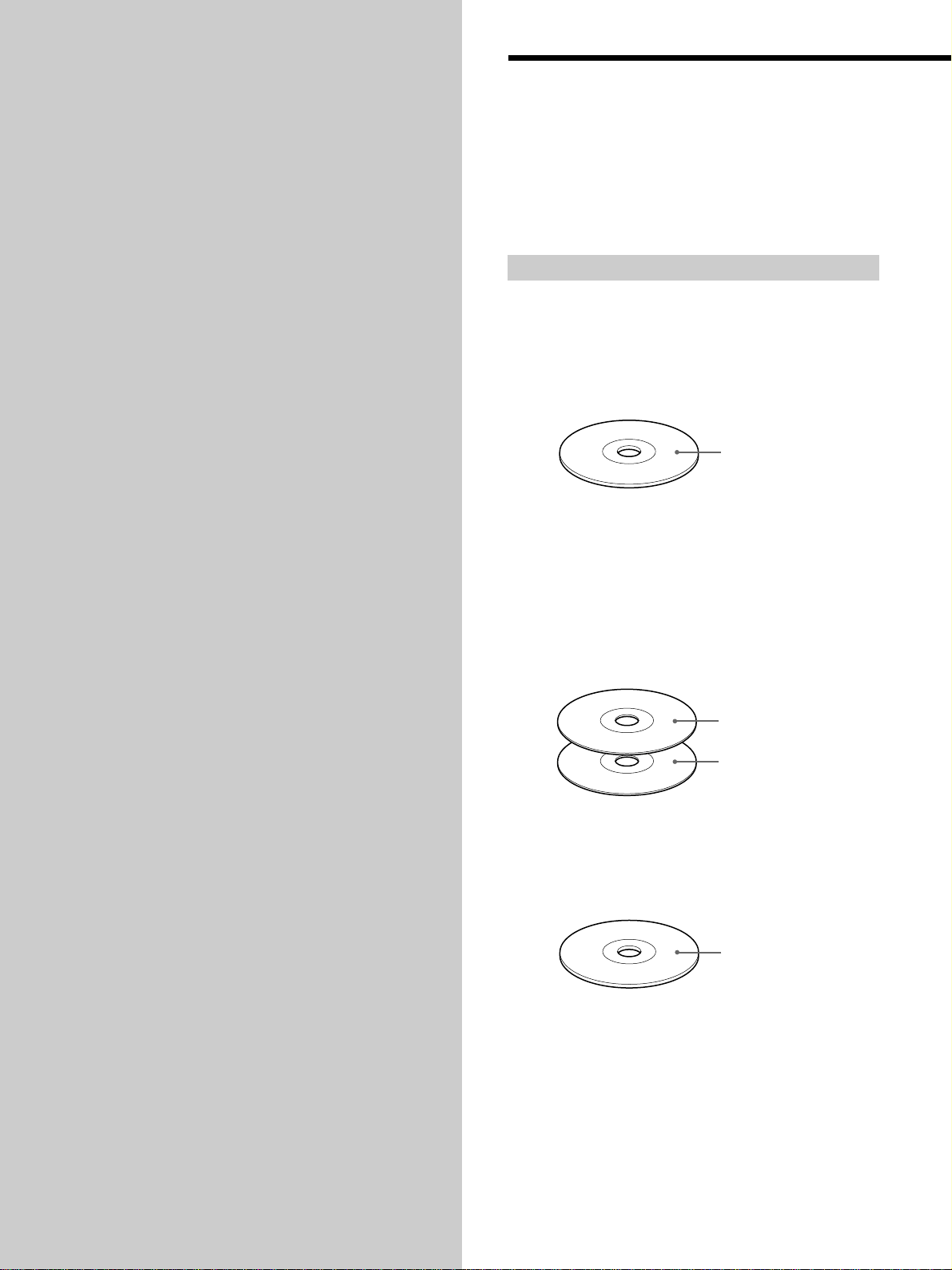

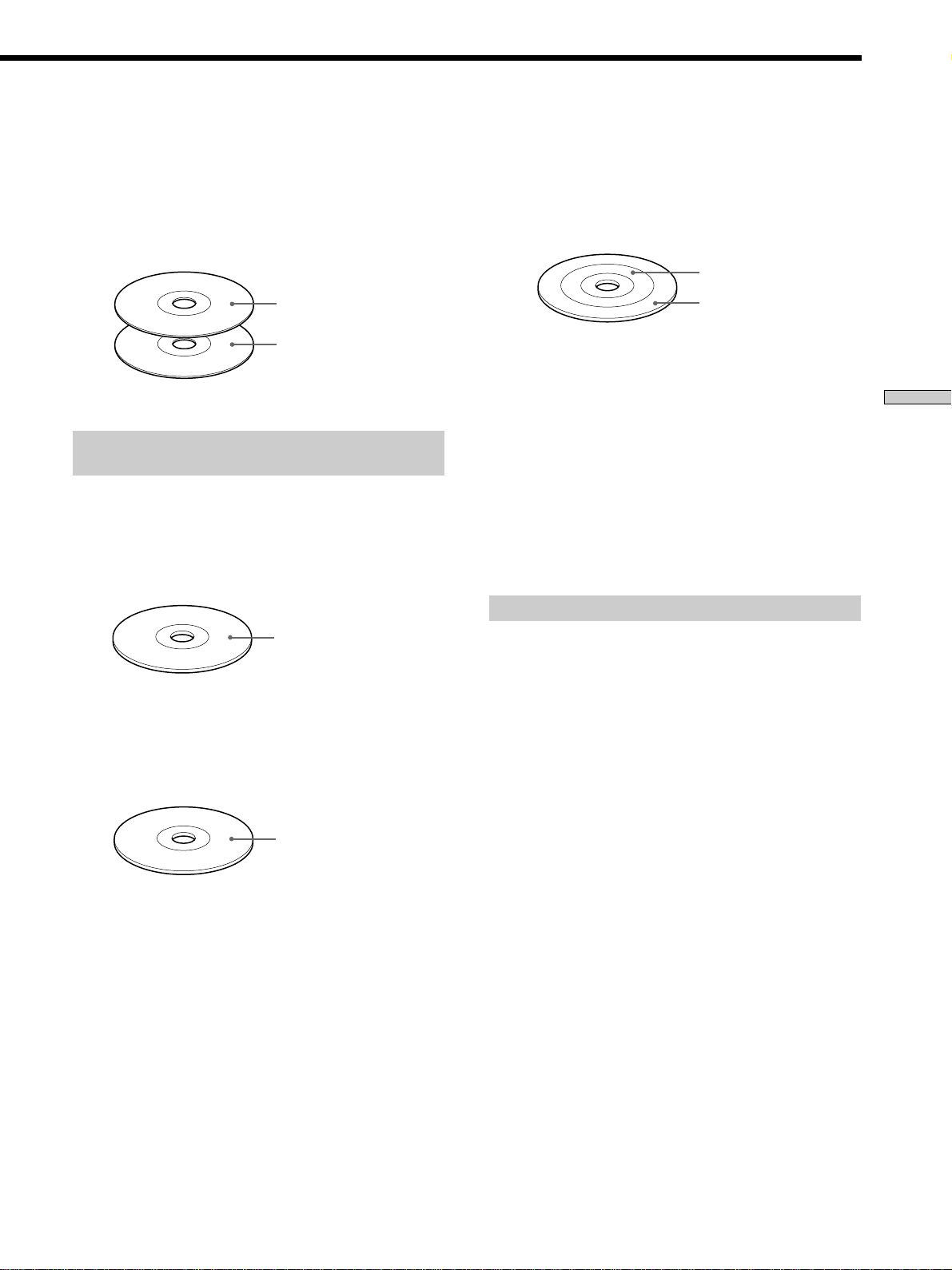

Compatible Disc Types 12

Playing a Disc 14

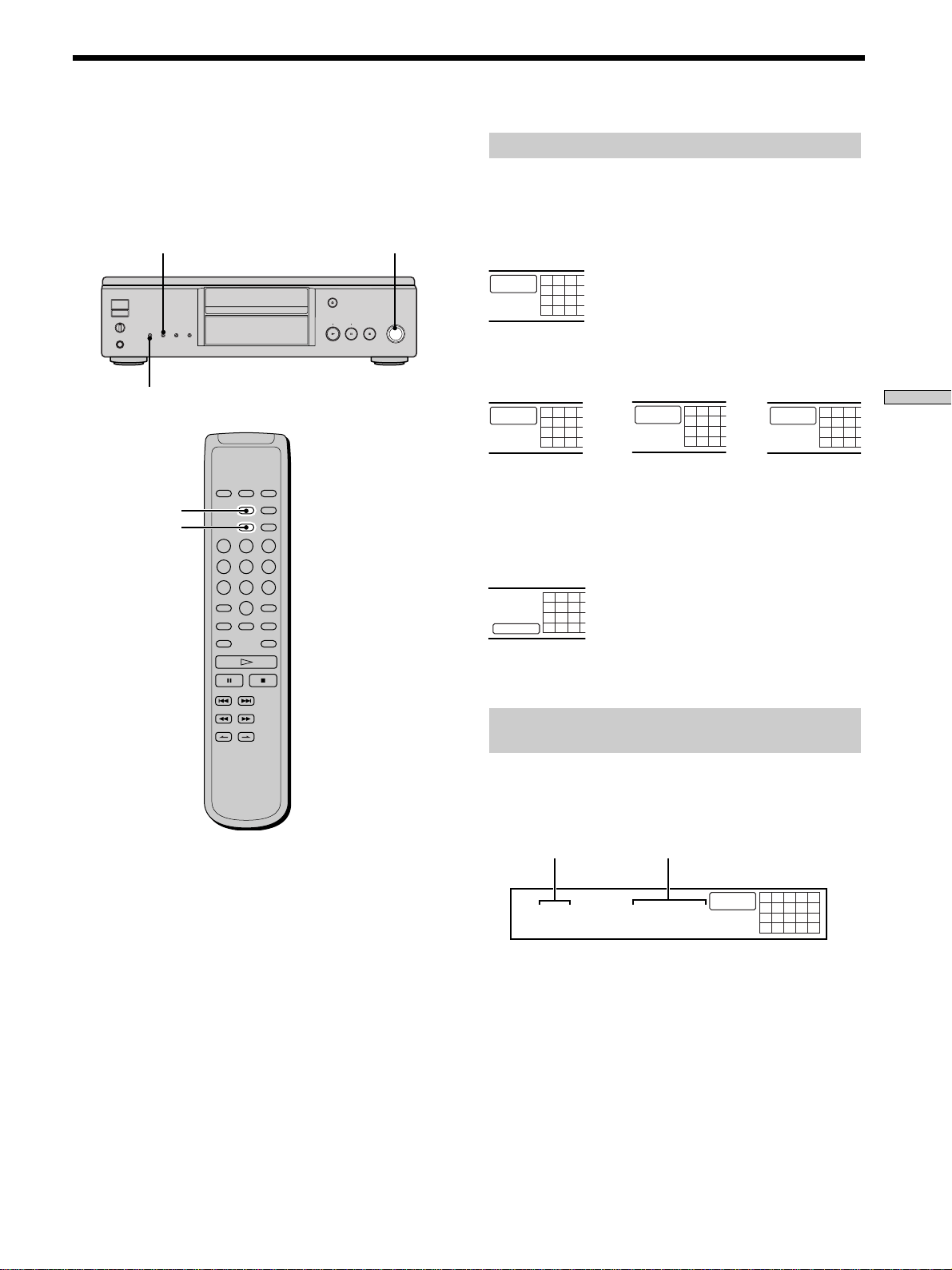

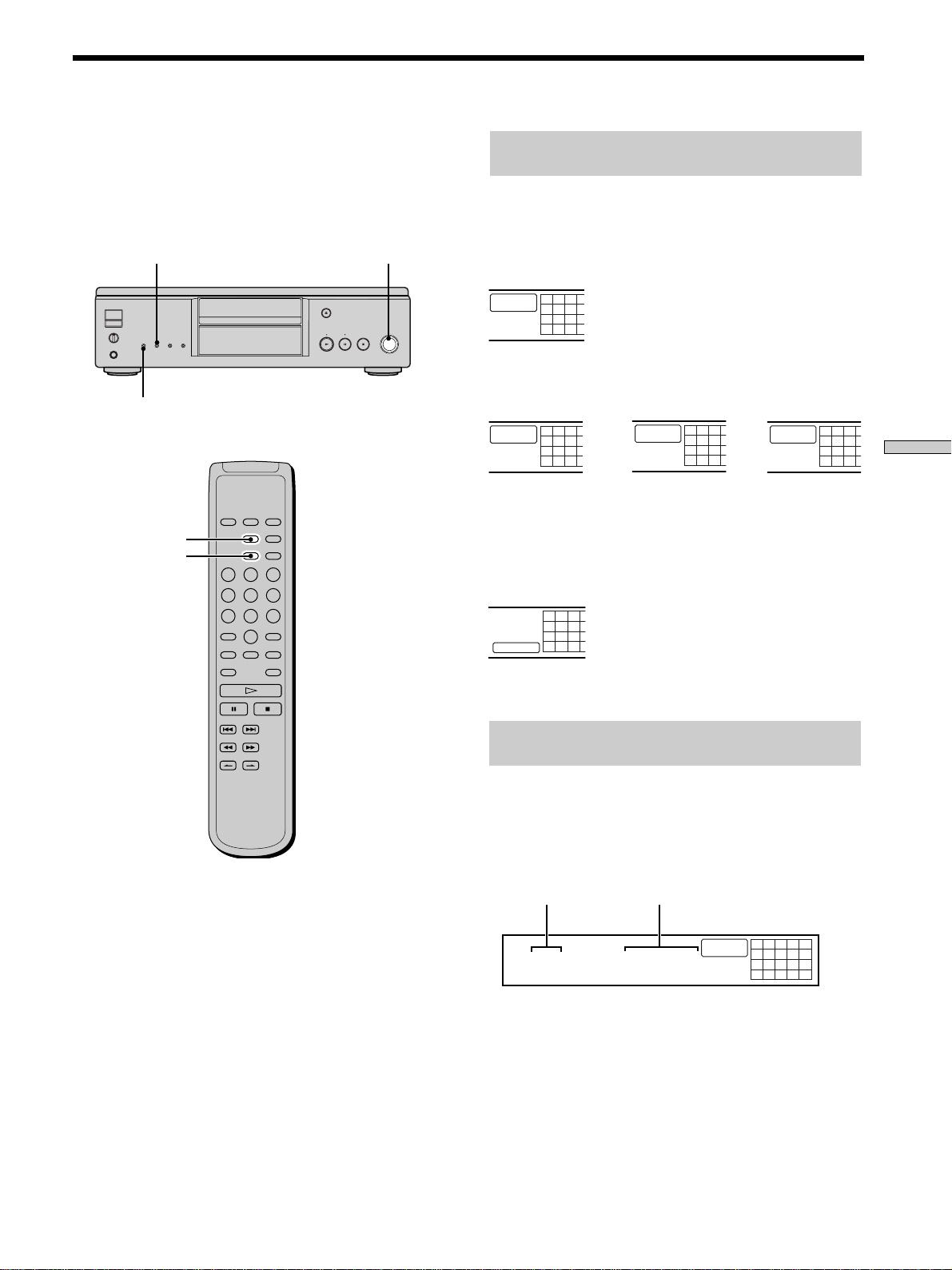

Using the Display 15

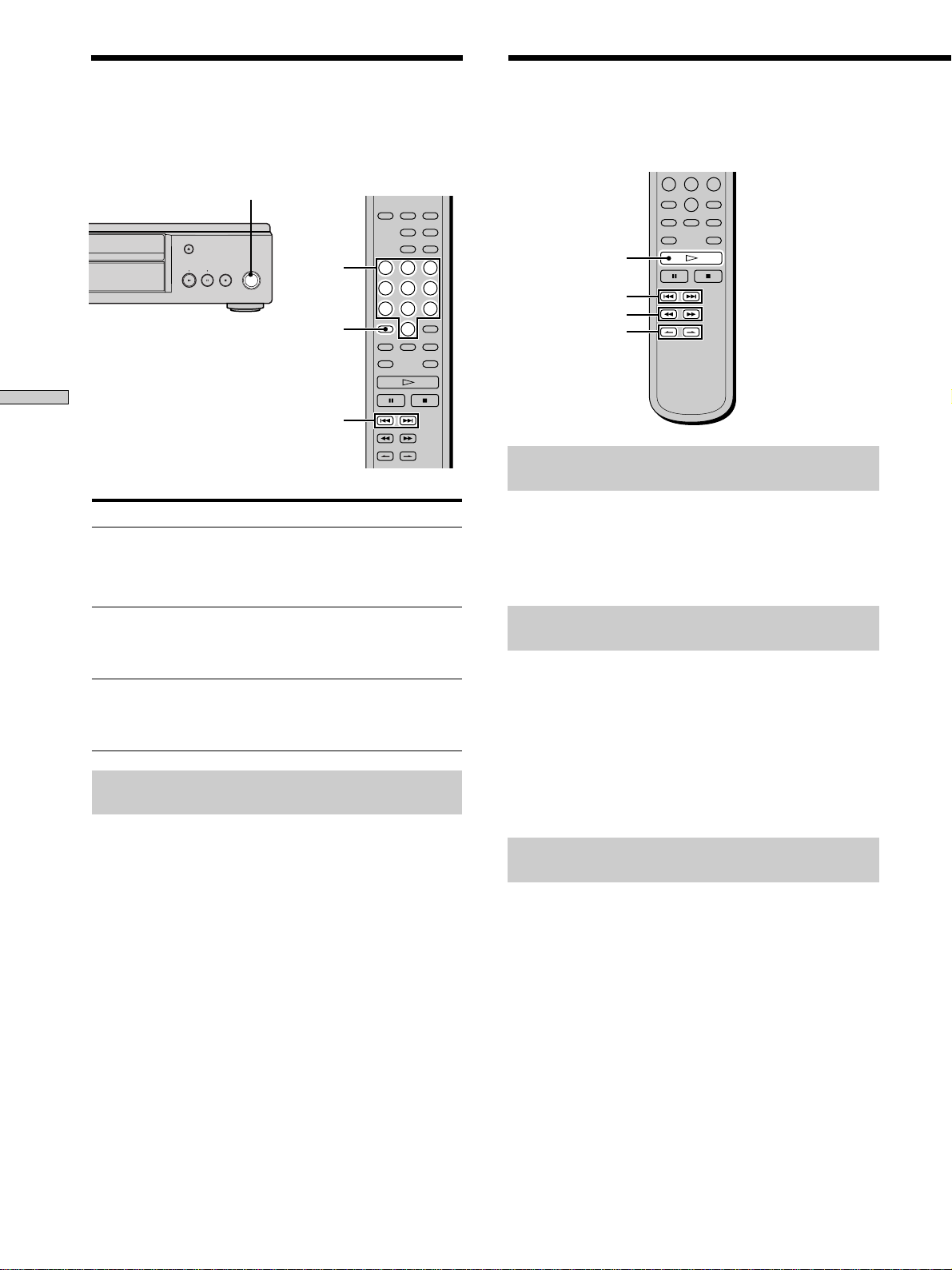

Locating a Specific Track 18

Locating a Particular Point in a Track 18

Playing Tracks Repeatedly 19

Playing Tracks in Random Order (Shuffle Play) 20

Creating Your Own Program (Program Play) 21

Listening to a CD Using a Filter (Digital Filter

Function) 22

Setting the DIGITAL OUT on/off 22

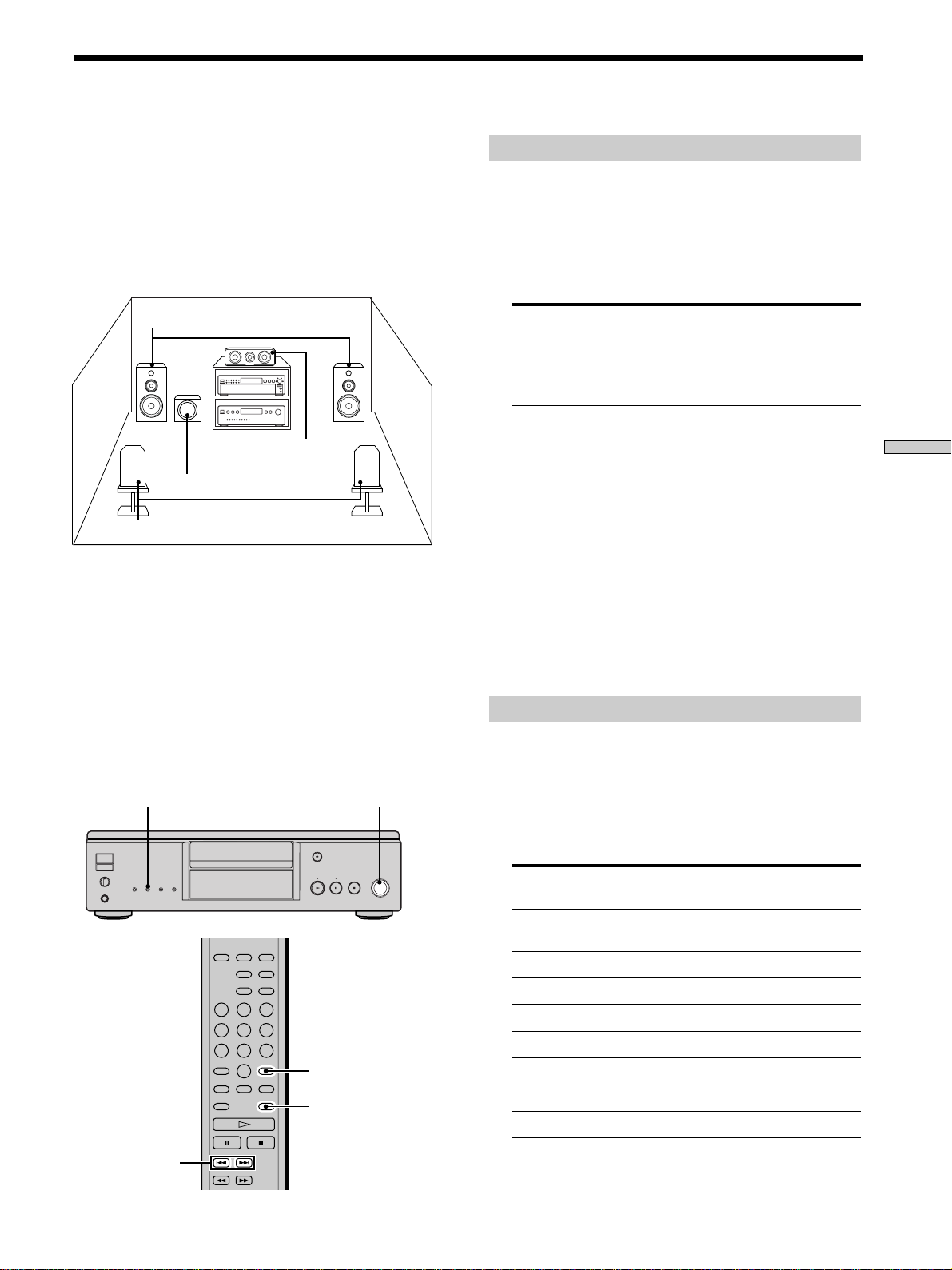

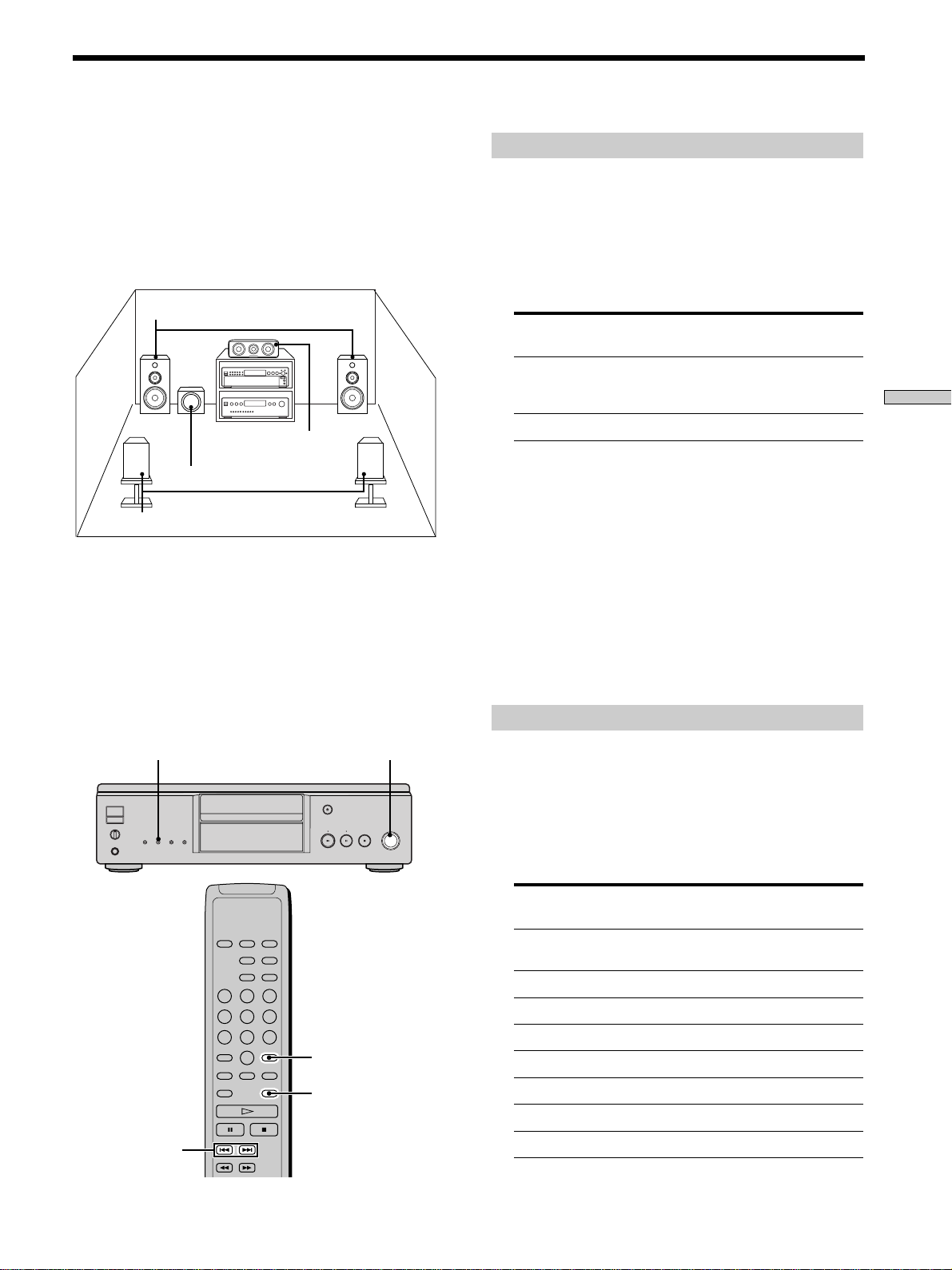

Listening to a Multi-channel Super Audio CD

(Multi-channel management function) 23

Additional Information 26

Precautions 26

Notes on Discs 27

Troubleshooting 28

Specifications 28

Index 29

Getting

Started

This chapter provides information on

the supplied accessories and how to

connect various audio components to

the Super Audio CD player. Be sure

to read this chapter thoroughly before

you actually connect anything to the

player.

Before You Start the

Hookup

Checking the supplied accessories

This player comes with the following items:

• Audio connecting cord

phono jack × 2 (Red and White) y phono jack × 2 (Red

and White) (3)

phono jack × 1 (Black) y phono jack × 1 (Black) (2)

• Remote commander RM-SX700 (1)

• R06 (size-AA) batteries (2)

• AC power cord (1)

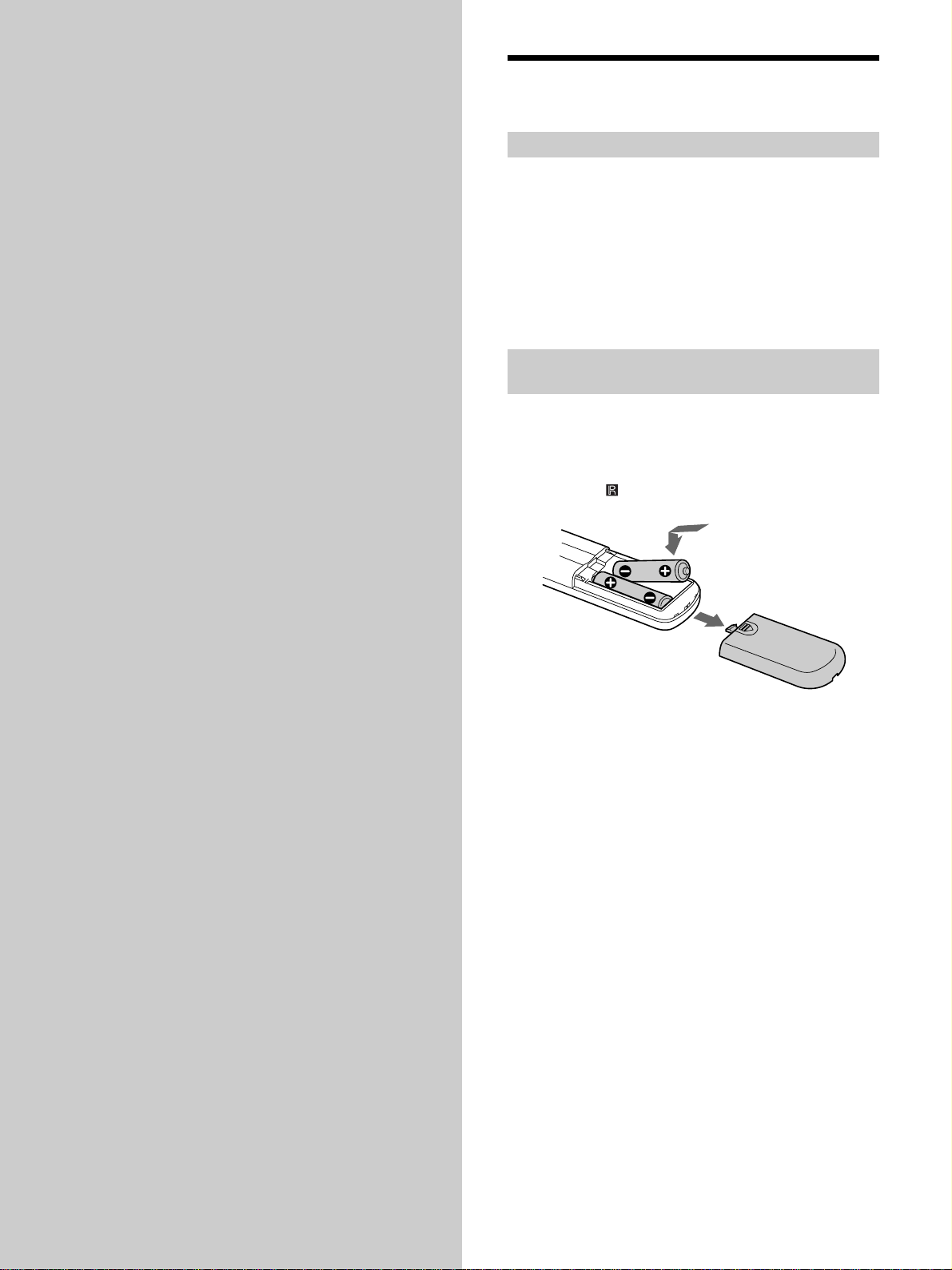

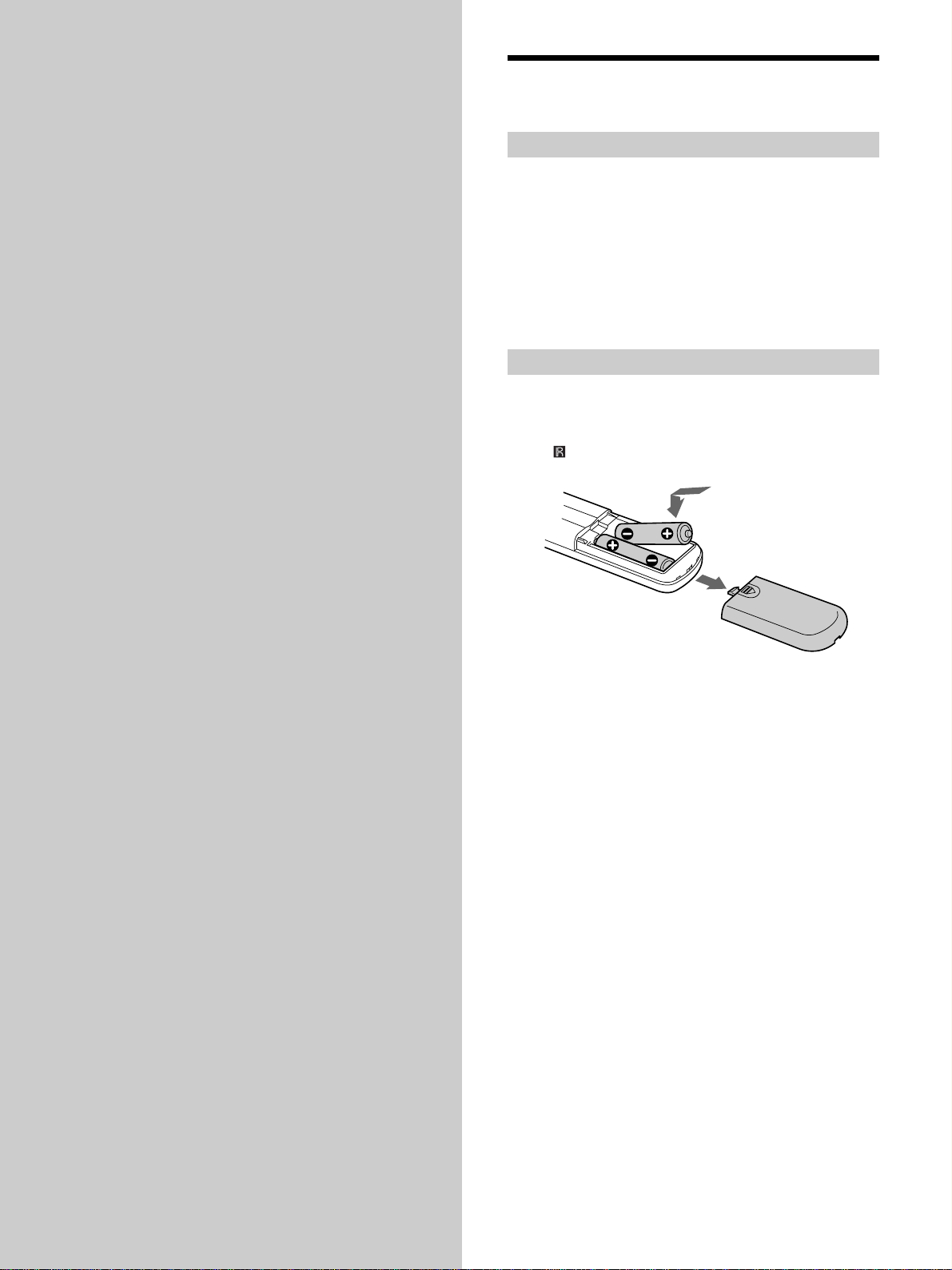

Inserting batteries into the remote

Insert two R06 (size-AA) batteries into the battery

compartment with the + and – correctly oriented to the

markings. When using the remote, point it at the remote

sensor

on the player.

When to replace the batteries

Under normal conditions, the batteries should last for about six

months. When the remote no longer operates the player, replace

both batteries with new ones.

Notes

• Do not leave the remote in an extremely hot or a humid place.

• Do not drop any foreign object into the remote casing,

particularly when replacing the batteries.

• Do not use a new battery with an old one.

• Do not expose the remote sensor to direct sunlight or lighting

apparatus. Doing so may cause a malfunction.

• If you do not intend to use the remote for an extended period

of time, remove the batteries to avoid possible damage from

battery leakage and corrosion.

Getting Started

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

Hooking Up the Audio Components

White (L)

Red (R)

White (L)

Red (R)

Connect the Super Audio CD player to an audio

component. Be sure to turn off the power of all

components before making connections and connect

securely to prevent noise.

When you have an amplifier equipped with the 5.1CH

input jacks (multi-channel amplifier, AV amplifier, etc.)

and connect the player and the amplifier via ANALOG

5.1CH OUT jacks, you can play a multi-channel Super

Audio CD and enjoy the multi-channel playback.

For normal playback, connect the player and an amplifier

via ANALOG 2CH OUT jacks.

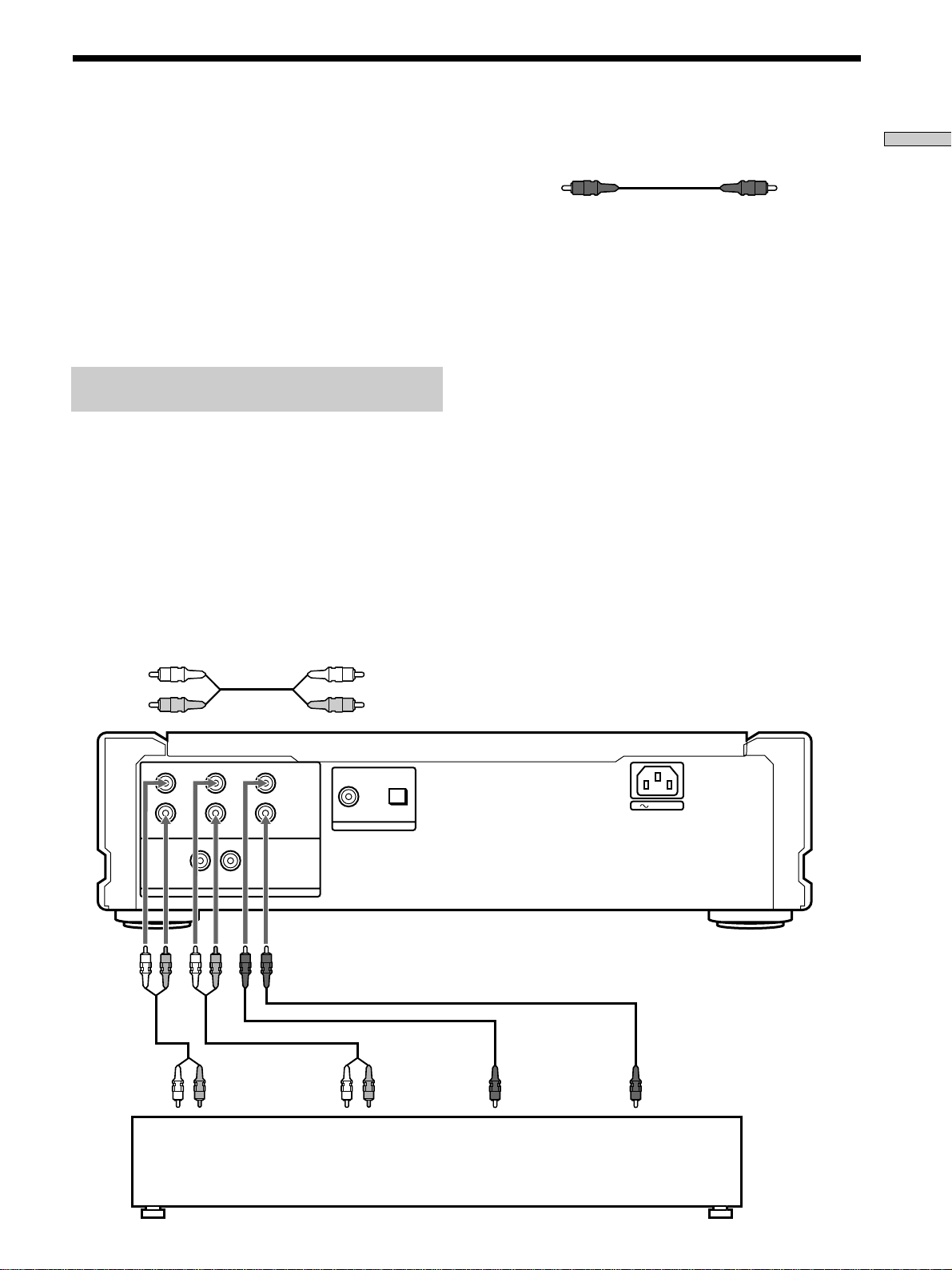

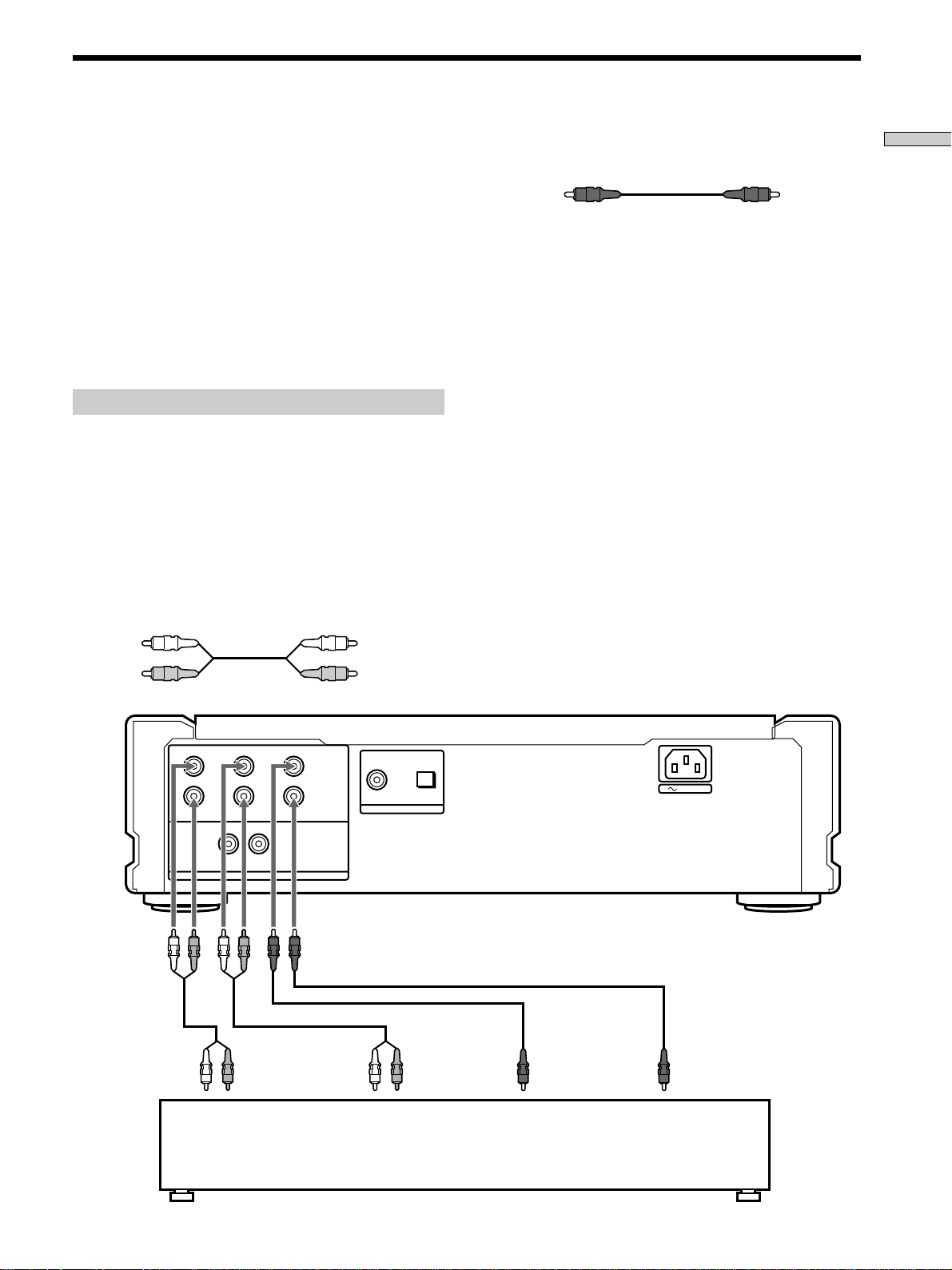

Connecting via ANALOG 5.1CH OUT jacks

Use audio connecting cords for this connection. Connect the

ANALOG 5.1CH OUT jacks (FRONT L/R, SURR L/R, CENTER,

SUBWOOFER) to the corresponding jacks of your amplifier. For

FRONT or SURR connection, use the connecting cords (Red and

White jacks) and be sure to match the color-coded pin to the

appropriate jacks: white (left) to white and red (right) to red. For

CENTER and SUB WOOFER connection, use the connecting

cords (Black).

FRONT or SURR connection

Audio connecting cords (Red and White) (supplied)

Black

CENTER or SUB WOOFER connection

Audio connecting cords (Black) (supplied)

Notes

• When you make the Multi-channel connection, connect the

ANALOG 2CH OUT jacks also using another audio connecting

cord so that you can play a CD (or SACD) when you set the

input selector of your amplifier to CD (or SACD) input .

• During playback of a conventional CD or a 2CH Super Audio

CD, no signal is output from the ANALOG 5.1CH FRONT L/R

jacks. Instead, the signal is output in high quality from the

ANALOG 2CH OUT jacks (see page 7).

• During playback of a Multi-channel Super Audio CD, no signal

is output from the ANALOG 2CH OUT jacks.

• There are 5CH, 4CH, and 3CH Super Audio CD. When you

play these disc, the signal does not output from all the jacks of

the ANALOG 5.1CH OUT. For details of the playback, see the

cover or instructions of the Super Audio CD.

To FRONT IN

jacks (L/R)

To SURROUND or

REAR IN jacks

(L/R)

To CENTER IN

jack

To SUB WOOFER

IN jack

Multi-channel amplifier,

AV amplifier, etc.

Getting Started

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

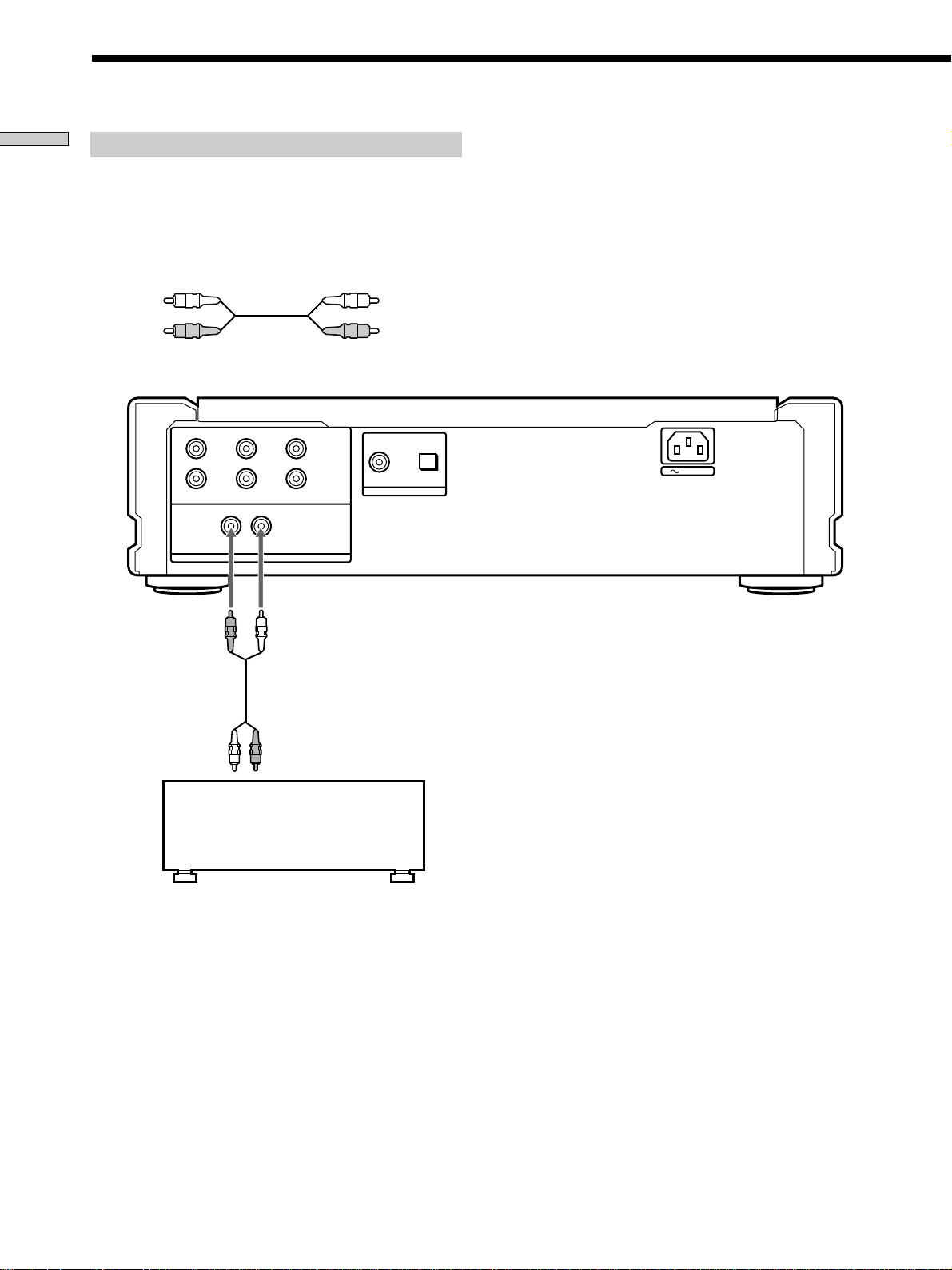

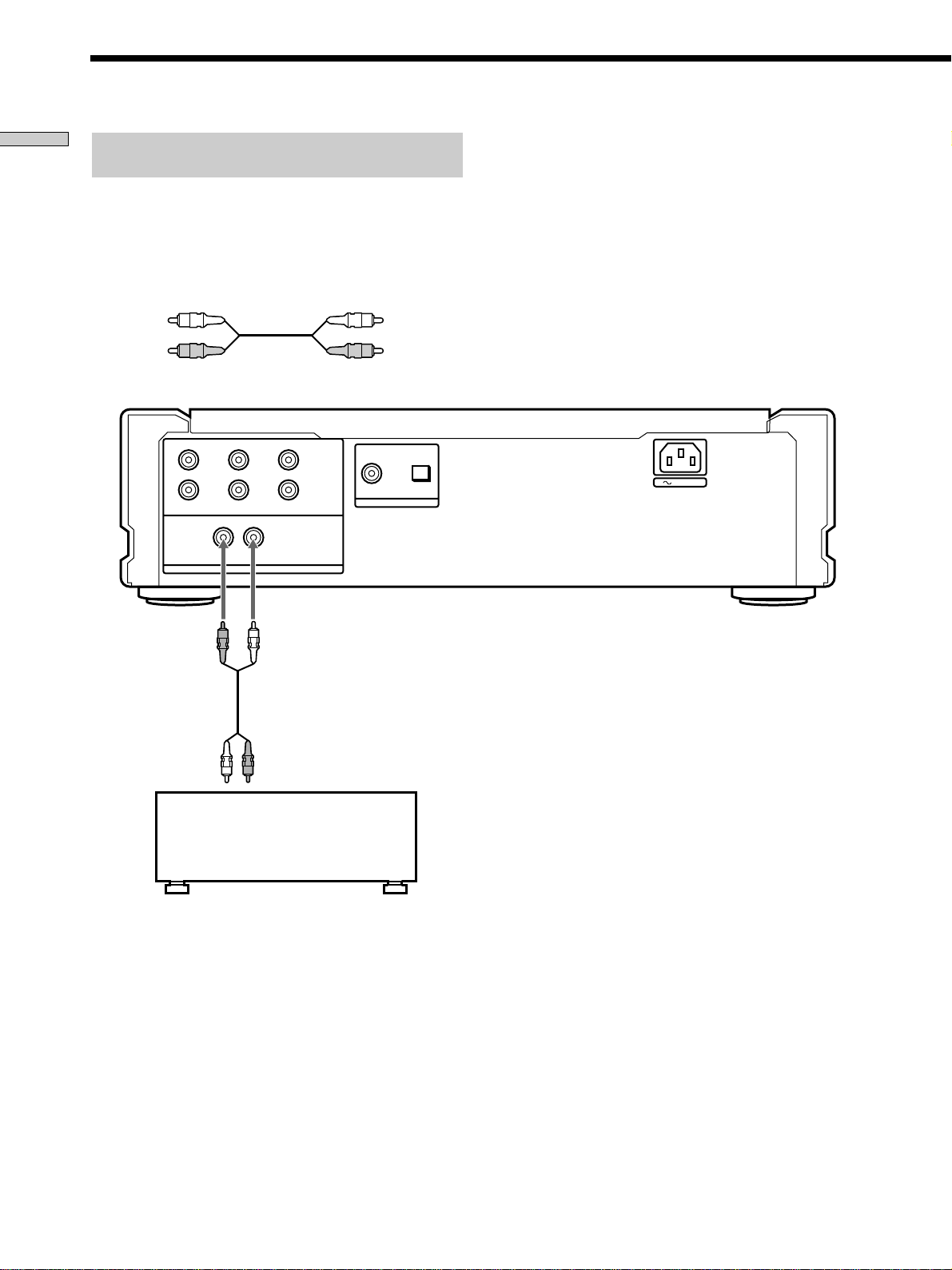

Connecting via ANALOG 2CH OUT jacks

Use an audio connecting cords for this connection. Connect the

ANALOG 2CH OUT L/R jacks to the CD (SACD) input jacks of

your amplifier. Be sure to match the color-coded pin to the

appropriate jacks: white (left) to white and red (right) to red.

Audio connecting cords (Red and White) (supplied)

White (L)

Red (R)

White (L)

Red (R)

To CD (SACD) IN

jacks (L/R)

Stereo amplifier, etc.

Hooking Up the Audio Components

Note

During playback of a Multi-channel Super Audio CD, no signal is

output from the ANALOG 2CH OUT jacks.

Getting Started

Connecting via DIGITAL (CD) OUT OPTICAL

connector

Use an optical digital cable for this connection. When connecting

the optical digital cable to the DIGITAL (CD) OUT OPTICAL

connector, take the cap off the connectors and push the cable

plugs in until they click into place.

Be careful not to bend or twist the optical cable.

Optical digital cable (not supplied)

Note

Only the audio signals of conventional CDs can be output from

the DIGITAL (CD) OUT connectors. Those of the Super Audio

CD cannot be output through DIGITAL (CD) OUT.

Connecting via DIGITAL (CD) OUT COAXIAL

connector

Use a coaxial digital cable to connect the audio components

equipped with coaxial digital input connectors.

Coaxial digital cable (not supplied)

Note

Only the audio signals of conventional CDs can be output from

the DIGITAL (CD) OUT connectors. Those of the Super Audio

CD cannot be output through DIGITAL (CD) OUT.

Connecting the AC power cord

Connect the supplied AC power cord to the AC IN

terminal on the player and to the mains.

About the ANALOG 2CH OUT

When you play a conventional CD or a 2CH Super Audio CD, the

stereo signal of the DSD format is sent to the FRONT,

SURROUND, and CENTER/SUB WOOFER D/A Converters,

and each signal is combined after D/A conversion, then

combined signal is output from the 2CH OUT jacks.

Since each digital signal is converted to analog signal by three

converters, this system offers a three-fold improvement in a

signal quality and a root three-fold in noise ratio, and results in

improvement in a signal to noise ratio. Therefore, the high

quality signal is output from the ANALOG 2CH OUT jacks.

However, because of the system, no signal is output from the

ANALOG 2CH OUT jacks during playback of a Multi-channel

Super Audio CD. Similarly, no signal is output from the PHONES

jack during playback of a Multi-channel Super Audio CD.

Location and

Functions of

Parts

This chapter tells you about the

location and functions of the various

buttons and controls on the front and

rear panels and the supplied remote.

Further details are provided on the

pages indicated in parentheses.

It also tells you about the information

that appears in the display window.

Front Panel Parts

Descriptions

1 POWER switch (14)

Press to turn on the player.

2 Remote sensor

(4)

3 Disc tray (14)

Press A OPEN/CLOSE to open/close the disc tray.

4 A OPEN/CLOSE button (14)

Press to open the disc tray.

5 PHONES

Connect the headphones.

During playback of a Multi-channel Super Audio CD,

no signal of the Multi-channel signal is output from

the PHONES jack (see page 7).

6 PHONE LEVEL

Adjust the headphones volume.

Location and Functions of Parts

7 TIME/TEXT button (15)

Each time you press the button, the playing time of the

track, the total remaining time on the disc, or TEXT

information appears in the display.

8 MENU (13)

Press to enter the menu.

9 MULTI/2CH button (with an LED) (14)

Each time you press the button while the 2 channel +

Multi-channel Super Audio CD (page 13) is loaded,

the playback area changes between the multi-channel

playback area (the LED turns on) and 2 channel

playback area (the LED turns off).

0 SACD/CD button (with an LED) (14)

Each time you press the button while the Hybrid disc

(page 13) is loaded, the layer changes between the HD

layer (the LED turns on) and CD layer (the LED turns

off).

qa Display window (15)

Shows various information.

qs N button (14)

Press to start play.

N indicator

Lights up during playback.

qd X button (14)

Press to pause play.

X indicator

Lights up during pause.

qf x button (14)

Press to stop play.

qg l AMS L dial (AMS: Automatic Music Sensor)

(13)

When you turn the l AMS L dial

counterclockwise by one click, you go back to the

preceding track; when you turn the l AMS L

dial clockwise by one click, you go to the succeeding

track.

POWER

PHONES

PHONE LEVEL

MIN MAX

TIME/TEXT SACD/CD

OPEN/CLOSE

AMS

PUSH ENTER

MULTI/2CHMENU

Location and Functions of Parts

Rear Panel Parts Descriptions

1 ANALOG 5.1CH OUT jacks (5)

Connect to an amplifier equipped with the 5.1CH

input jacks (Multi-channel amplifier, AV amplifier,

etc.) using the audio connecting cords.

2 DIGITAL (CD) OUT COAXIAL connector (7)

Connect to an audio component using the coaxial

digital cable.

3 DIGITAL (CD) OUT OPTICAL connector (7)

Connect to an audio component using an optical

digital cable.

4 AC IN terminal (7)

Connect the AC power cord.

5 ANALOG 2CH OUT L/R jacks (6)

Connect to an audio component (stereo/2 channel)

using the audio connecting cord.

Note

Only the audio signals of the CD can be output from the

DIGITAL (CD) OUT connectors shown in 2 and 3. Those of the

Super Audio CD cannot be output through DIGITAL (CD) OUT.

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

Location and Functions of Parts

Remote Parts Descriptions

CONTINUE SHUFFLE

PLAY MODE

PROGRAM

SACD/CD

123

456

10/0

TIME/TEXT

REPEAT

AMS

CLEAR

>10 ENTER

MODE

DISPLAY/

MULTI/2CH

INDEX

LEVEL

ADJ

CHECK

1 CONTINUE button (20)

Press to resume normal play from Shuffle Play or

Programme Play.

SHUFFLE button (20)

Press to select Shuffle Play.

PROGRAM button (21)

Press to select Programme Play.

2 DISPLAY MODE button (16)

Press to turn off the information.

3 TIME/TEXT button (15)

Each time you press the button, the playing time of the

track, the total remaining time on the disc, or TEXT

information appears in the display.

4 Number buttons (18)

Press to enter the track numbers.

10 button (18)

Press to locate a track numbered over 10.

6 REPEAT button (19)

Press repeatedly to play all tracks or only one track on

the disc.

7 AyB button (20)

Press to select Repeat A-B Play.

8 H button (14)

Press to start play.

X button (14)

Press to pause play.

x button (14)

Press to stop play.

9 AMS ./> (AMS: Automatic Music Sensor)

buttons (18)

Press to locate a specific track.

0 m/M buttons (18)

Press to locate a portion you want to play within a

track.

qa INDEX >/. buttons (18)

Press to locate a specific point marked with an index

signal when you play a disc that has index signals.

qs SACD/CD button (14)

Each time you press the button, ”SACD“ or ”CD“

appears in the display. Select the type of CD you want

to play.

qd MULTI/2CH button (14)

Press to select the playback area when the 2 channel +

Multi-channel Super Audio CD (page 13) is loaded.

qf ENTER button (25)

Press to decide the selection.

qg CLEAR button (21)

Press to delete a programmed track number.

qh LEVEL ADJ button (25)

Press to adjust the output level balance for the Multi-

channel management function (page 23).

qj CHECK button (21)

Press to check the programmed order.

Compatible Disc Types

You can play the following discs with this player.

Depending on the type of disc to be played, select the

appropriate indicator by pressing SACD/CD or MULTI/

2CH (pages 14).

Classification by the layer configuration

Super Audio CD (single layer disc)

This disc consists of a single HD (high density) layer.

When you play this disc, the player is set to the Super

Audio CD playback mode automatically.

Super Audio CD (dual layer disc)

This disc consists of dual HD layers and is capable of

extended play over long periods.

When you play this disc, the player is set to the Super

Audio CD playback mode automatically.

Also, as the dual layer disc consists of dual HD layers on

one side only, it is not necessary to turn the disc over.

Conventional CD

This disc is the standard format.

When you play this disc, the player is set to the

Conventional CD playback mode automatically.

HD (Super Audio CD)

layer

HD (Super Audio CD)

layer

HD (Super Audio CD)

layer

CD layer

Playing Discs

This chapter explains the various

ways to play discs.

Playing Discs

Super Audio CD + CD (Hybrid disc)

This disc consists of an HD layer and a CD layer. Press

SACD/CD to select the layer you want to listen to. Also,

as the dual layers are on one side, it is not necessary to

turn the disc over. You can play the CD layer using a

conventional CD player.

Classification by the channel

configuration of the Super Audio CD

2 channel Super Audio CD

This disc consists of the 2 channel playback area.

When you play this disc, the player is set to the 2 channel

playback mode automatically.

Multi-channel Super Audio CD

This disc consists of the multi-channel playback area.

When you play this disc, the player is set to the multi-

channel playback mode automatically.

2 channel playback area

Multi-channel playback

area

2 channel + Multi-channel Super Audio CD

This disc consists of the 2 channel playback area and the

multi-channel playback area.

Press MULTI/2CH to select the playback area you want to

listen to.

You can select the default playback area (2 channel

playback or multi-channel playback area).

1 During stop mode, press MENU.

2 Tur n l AMS L until “M/2CH SELECT” appears

in the display.

3 Press l AMS L.

The current playback area appears.

4 Tur n l AMS L to select desired playback area,

then press l AMS L.

Incompatible Discs

This player cannot play the following discs. If you try to

play them, the error message “TOC Error” or “No Disc”

will appear or there will be no sound.

• CD-ROM

• DVD, etc.

2 channel playback area

Multi-channel playback

area

CD layer

HD (Super Audio CD)

layer

Playing Discs

Playing a Disc

The operations for normal play and the basic operations

during play are explained below.

1 Turn on the amplifier. Turn down the volume level

to the lowest.

2 Select the player position using the input selector

on the amplifier.

3 Press POWER to turn on the player.

4 Press A OPEN/CLOSE to open the disc tray, and

place a disc on the tray.

5 Press SACD/CD to select the SACD or CD.

Each time you press the button, the SACD or CD

appears alternately in the display. Select the type of

disc on the tray. For details, see page 12.

6 Press N.

Playback starts from the first track. If you want to start

playing from a specific track, turn lAMSL to

select the track number before pressing N.

7 Adjust the volume on the amplifier.

SACD/CD

lAMSL

POWER

A OPEN/CLOSEN

With the label side up

Basic operations during play

To Press

Stop play x

Pause play X

Resume play after pausing X or N

Locate a succeeding track Turn lAMSL clockwise

Locate the beginning of the Turn lAMSL

current track or a preceding counterclockwise

track

Eject the disc A OPEN/CLOSE

If you turn on the player when a disc is already loaded

Playback starts automatically. If you connect a commercially

available timer, you can set it to start playing the disc at any time

you want.

To select a layer you want to listen to when playing a hybrid

disc (page 13)

After you stop play using x, press SACD/CD repeatedly to light

either the “SACD” or “CD.”

To select a playback area you want to listen to when playing

a 2 channel + Multi-channel Super Audio CD (page 13)

After you stop play using x, press MULTI/2CH repeatedly to

light either the “MULTI CH” or “2 CH.”

Note

During playback, increase the volume level gradually starting

from the lowest level. The output from this unit may contain

band width that are out of the normal listening range. This may

cause damage to the speakers or ears.

Playing Discs

Using the Display

The display window shows various information about the

disc or track being played. This section describes the

current disc information and information that appears for

each play status.

TIME/TEXT

DISPLAY MODE

lAMSL

Disc information when a disc is loaded

Depending on the disc that is currently loaded, the

display shows as follows:

2 channel Super Audio CD

Multi-channel Super Audio CD

Conventional CD

During playback

a 5.1 channel

Super Audio CD

During playback

a 5 channel

Super Audio CD

During

playback

other Super

Audio CDs or

during stop

mode

Displaying information while the player is

stopped

Press TIME/TEXT.

The display shows the total number of tracks and total

playing time,.

Total playing time

Total number of tracks

SUPER AUDIO

2CH

123

678

16 17 18 1

SUPER AUDIO

MULTI 5.1 CH

1234

6789

16 17 18 1

SUPER AUDIO

MULTI 5 CH

123

678

16 17 18 1

SUPER AUDIO

MULTI CH

123

678

16 17 18 1

1234

6789

16 17 18 1

10 45.28

TRACK DISC MIN SEC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

TIME/TEXT

Playing Discs

111.57

TRACK MIN SEC

SUPER AUDIO

INDEX

MULTI 5.1 CH

12345

678910

16 17 18 19 20

-43.32

MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

[MULTI] 5.1 CH

TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

1-1.56

TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

SONY BAND 

TEXT ARTIST

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

10 45.28

TEXT TRACK MIN SEC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

SONYHITS 

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

Displaying information while the player is

playing

Press TIME/TEXT.

Each time you press the button, the current track number

and its elapsed time or remaining time appears, or the

total remaining time for the disc appears in the display.

When the player detects a Multi-channel Super Audio

CD, the channel information appears before the default

display appears.

Turning off the information in the display

Each time you press DISPLAY MODE on the remote while

playing a disc, the display turns off and on alternately.

Even when the display is turned off, the display turns on

if you pause or stop play. When you resume play, the

display turns off again.

Before you start playing, when you press DISPLAY

MODE to turn off the display, “Display Off” appears, and

when you press the button to turn on the display,

“Display On” appears.

Playing track number and elapsed playing time of

the current track (default display)

Press TIME/TEXT

Playing track number and remaining time of

the current track

Total remaining time on the disc

Press TIME/TEXT

Channel information (appears only when the player

detects a Multi-channel Super Audio CD)

Using the Display

Displaying the information of a TEXT disc

TEXT discs contain information, such as the disc name or

artist name, as well as the audio signals. This player can

display the disc name, artist name, and current track

name as TEXT information.

When the player detects a TEXT disc, “TEXT” appears in

the display. If your TEXT disc has several languages,

“TEXT” and “MULTI” appear in the display. When you

want to check the information in another language, see

“Displaying the information of a TEXT disc in other

languages” on page 17.

Displaying the information of a TEXT disc

in stop mode

Press TIME/TEXT.

Each time you press the button, the disc name or artist

name appears in the display. When you select the artist

name, “ARTIST” appears in the display.

• Before you start playing

Disc title

Artist name

Total number of tracks and total playing time

Press TIME/TEXT

Press

TIME/

TEXT

Playing Discs

HITECHBLUES 

TEXT TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

111.56

TEXT TRACK MIN SEC

SUPER AUDIO

INDEX

MULTI 5.1 CH

12345

678910

16 17 18 19 20

 -43.32

TEXT MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

1-1.57

TEXT TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

[MULTI] 5.1 CH

TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

Display information of a TEXT disc while

playing a disc

The current track name appears. If the disc name has

more than 15 characters, the first 14 characters will remain

after the name scrolls by in the display.

When the player detects a Multi-channel Super Audio

CD, the channel information appears before the playing

time of the current track appears.

• While playing a disc

Notes

• The display may not show all the characters, depending on the

disc.

• This player can display only the disc name, artist name, and

track names from TEXT discs. Other information cannot be

displayed.

Remaining time on the current track

Remaining time on the disc

Playing time of the current track

Track title

Press TIME/TEXT

Press

TIME/

TEXT

Press TIME/TEXT

Channel information (appears only when the player

detects a Multi-channel Super Audio CD)

Displaying the information of a TEXT disc

in other languages

You can change the displayed language if the TEXT disc

has multi language capacity. When the player detects such

a TEXT disc, “TEXT” and “MULTI” appear in the display.

Change the language according to the procedures below.

1 Press MENU in stop mode.

2 Tur n l AMS L until “LANGUAGE” appears in

the display.

3 Press l AMS L.

The current selected language (English, French,

German, etc.) flashes.

If the player cannot display the language used in a

TEXT disc, “Other Lang” appears in the display.

4 Tur n l AMS L until the desired language

appears in the display.

5 Press l AMS L.

After a few seconds, the information appears in the

selected language.

Playing Discs

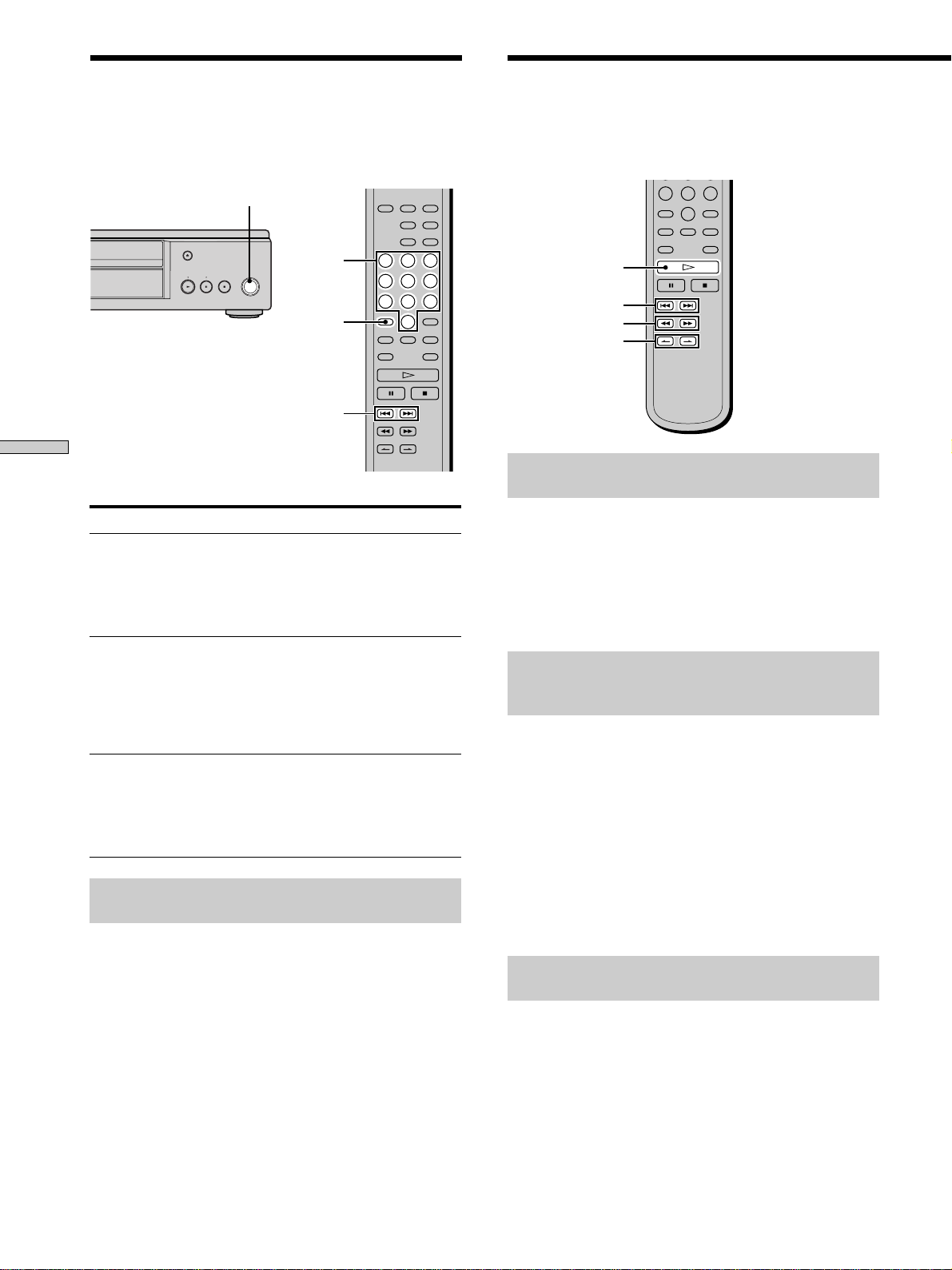

Locating a Specific Track

During stop or play mode, you can locate any track to be

played.

lAMSL

Number

buttons

./>

>10

To locate

The next or

succeeding tracks

The current or

preceding tracks

A specific track directly

You need to

Turn l AMS L clockwise until

you find the track. When using the

remote, press > repeatedly until you

find the track.

Turn l AMS L counterclockwise

until you find the track. When using the

remote, press . repeatedly until you

find the track.

Turn l AMS L until you find the

track number you want. When using

the remote, press . or >

repeatedly until you find the track.

Locating a track directly by entering the

track number Z

Press the number button(s) to enter the track number.

To enter a track number over 11

1 Press >10.

2 Enter the corresponding digits.

To enter 0, press 10/0 instead.

Examples:

• To play track number 30, press >10, then 3 and 10/0.

• To play track number 100, press >10 twice, then 1, and 10/0

twice.

Locating a Particular Point

in a Track Z

You can locate a particular point in a track during play or

play pause.

Locating a point while monitoring the

sound (Search)

Press and hold m/M during play.

You will hear intermittent playback as the disc goes

forward or reverses.

When you reach the desired point, release the button.

Locating a point by observing the time

indication (High-Speed Search)

Press and hold m/M during play pause.

You will not hear the playback sound.

When “Over!!” appears in the display

The disc has reached its end. Press . or m to go back.

Note

Tracks that are only a few seconds long may be too short for

monitoring. In this case, the player may not search correctly.

Locating a point using the index function

(Index Search)

Press INDEX. or INDEX> repeatedly in play or

pause mode.

What is an INDEX?

Some SACD or CD are provided with an index marking system

which divides tracks or discs into smaller segments. This is

especially useful when you want to locate a certain point within a

long track (in classical music for example). The index search

function works only when you use a commercially available

indexed discs (usually indicated on the label).

./>

m/M

INDEX

>/.

Playing Discs

Locating a point by setting the start time

(Time Search)

1 Press ./> to select the desired track in stop

mode.

2 Press and hold m/M to set the time to start play

while looking at the display.

You can set the time from the beginning of the desired

track when you press M at first, and set the time

from the end of the desired track backward’s when

you press m at first.

3 Press H.

Play will start at the time search.

The player repeats

All the tracks in sequence

All the tracks in random order

All the tracks in the program in

sequence

Playing Tracks Repeatedly

You can play an entire disc or portions thereof repeatedly.

This function can be used with Shuffle Play to repeat all

the tracks in random order (page 20), or with Program

Play to repeat all the tracks in a program (page 21). You

can also repeat a specific track or portion within a track.

Note

If you turn off the player or disconnect the mains lead, the player

will store the last setting of repeat play (“Repeat All” or “Repeat

1”) and recall it the next time you turn on the player. However,

the setting of the Repeat A-B Play will be cancelled if you turn off

the player or disconnect the mains lead.

Repeating all the tracks on the disc

(Repeat All Play)

Press REPEAT once, then press H.

“REPEAT” appears in the display and Repeat All Play

starts.

The repeat play changes depending on the play mode you

select.

When the play mode is

Normal play (page 14)

Shuffle Play (page 20)

Program Play (page 21)

To stop Repeat All Play

Press x.

To resume normal play

Press REPEAT repeatedly until “REPEAT” goes off.

AyB

REPEAT

52.57

TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

Playing Discs

Repeating the current track

(Repeat 1 Play)

While the track you want to repeat is being played,

press REPEAT repeatedly until “REPEAT 1” appears in

the display.

Repeat 1 Play starts.

To stop Repeat 1 Play

Press x.

To resume normal play

Press REPEAT repeatedly until “REPEAT 1” goes off.

Repeating a specific portion within a

track (Repeat A-B Play)

You can specify one portion within a track to be played

repeatedly. Note that the portion that you specify must be

within the boundaries of a single track.

1 While the player is playing, press AyB at the

starting point (point A) of the portion to be played

repeatedly.

“REPEAT” appears and “A” flashes in the display.

2 Continue playing the track (or press M) to locate

the ending point (point B), then press AyB.

“REPEAT A-B” appears and Repeat A-B Play starts.

To stop Repeat A-B Play and resume normal play

Press REPEAT or x.

You can set a new starting point and ending point during

Repeat A-B Play

You can change the current ending point to a new starting point,

then specify a new ending point to repeat another portion right

after the current portion.

1 During Repeat A-B Play, press AyB.

The current ending point changes to the new starting point

(point A).

“REPEAT” lights up and “A” flashes in the display.

2 Locate the new ending point (point B) and press AyB.

“REPEAT A-B” lights up and the player starts to repeat the

newly specified portion.

When you want to restart from the starting point A, press H

during AyB repeat.

Playing Tracks Repeatedly Z

Playing Tracks in Random

Order (Shuffle Play) Z

When you select Shuffle Play, the player plays all the

tracks on the disc in random order.

1 Press SHUFFLE in stop mode.

2 Press H.

Shuffle Play starts.

“;” appears while the player is “shuffling” the tracks.

The player will stop after playing all the tracks once.

To resume normal play

Press CONTINUE.

You can locate tracks during Shuffle Play

Press ./>.

Press > to locate the next track or press . to locate the

beginning of the current track. The player does not go back to

tracks which have already been played.

CONTINUE

SHUFFLE

./>

Playing Discs

Creating Your Own

Program (Program Play) Z

You can pick out the tracks that you like and specify the

playback order in a program containing up to 32 tracks

(or 999 min. 59 sec. in total program time)

1 Press PROGRAM in stop mode.

“PROGRAM” appears in the display.

2 Press the number buttons to enter the track

number.

If you entered the wrong track number

Press CLEAR to erase the track number and reenter

the correct track number using the number buttons.

To select a track number over 11

Press >10 (page 18).

3 Repeat step 2 to enter other tracks.

Each time you enter a track number, the total

program time appears in the display.

4 Press H.

Program Play starts.

To resume normal play

Press CONTINUE.

The program remains even after Program Play ends

Press H to play from the beginning of the program again.

The program remains even if you stop play.

Note

If you turn off the player, disconnect the mains lead, or press

A OPEN/CLOSE, the program will be erased.

CLEAR

CONTINUE

Number

buttons

>10

PROGRAM

CHECK

./>

Checking the contents of the program

Before you start playing or while the player is playing,

press CHECK.

Each time you press the button, the track numbers will

appear in the display in the programmed order.

When you press CHECK while the player is playing, the

track number appears from the current track number.

Changing the contents of the program

You can change the contents of the program in stop mode.

Erase a track

Erase from the last

track in the program

Add a track to the

end of the program

Erase all tracks

Do the following:

1 Press CHECK repeatedly until the track

number you want to erase appears.

2 Press CLEAR.

Press CLEAR.

Each time you press the button, the last

track of the program is erased.

Press ./> to select the track you want

to add, then press PROGRAM. When using

the remote, press the number button of the

track to be added.

Hold down CLEAR (for about 2 seconds)

until ”Prog CLEAR“ appears in the display.

Playing Discs

Listening to a CD Using a

Filter (Digital Filter Function)

This player is equipped with a digital filter that eliminates

noise generated during sampling. By selecting type of

filters, you can adjust the sound quality.

You can select “STANDARD” or “OPTION.” (The default

setting is “STANDARD.”)

1 Press MENU.

2 Tur n l AMS L until “D. FILTER” appears in the

display.

3 Press l AMS L.

4 Tur n l AMS L until desired filter name

(“STANDARD” or “OPTION”) appears in the display.

5 Press l AMS L.

When you select “OPTION,” “FILTER” flashes in the

display.

Characteristics of each digital filter

STANDARD

Provides a wide frequency range and spatial feeling.

OPTION

Provides smooth and powerful sound with clear image

position.

Notes

• Digital filters are effective only when you play a conventional

CD. You cannot select the digital filter when you play a Super

Audio CD.

• According to the disc or connected equipment, there may be no

noticeable effect after switching the filter.

lAMSL

Setting the DIGITAL OUT on/

off

You can set the digital out mode to on (the digital signals

can be output) or off (the digital signals cannot be output).

When you use the DIGITAL (CD) OUT COAXIAL or

DIGITAL (CD) OUT OPTICAL connecter, set the digital

mode to on (“D.OUT ON”). (The default setting is

”D.OUT ON.”)

1 Press MENU.

2 Tur n l AMS L until “D. OUTPUT” appears in

the display.

3 Press l AMS L.

4 Tur n l AMS L until desired digital mode

(“D.OUT ON” or “D.OUT OFF”) appears in the

display.

5 Press l AMS L.

Note

When you play a Super Audio CD, this function does not work

and no signal is output from the DIGITAL (CD) OUT connectors.

lAMSL

Playing Discs

lAMSL

ENTER

LEVEL ADJ

./>

Listening to a Multi-

channel Super Audio CD

(Multi-channel management function)

This player is equipped with a Multi-channel

management function that sets the playback mode of the

Super Audio CD by the DSD-DSP (built into the player)

according to the layout or size of your speaker.

Example of the speaker layout

To set the Multi-channel management:

1 Select the appropriate preset playback mode (2 channel

playback or Multi-channel playback).

2 Adjust the output level balance of each speaker (only

when you select the Multi-channel playback mode).

Notes

• This features only work when you play the Super Audio CD.

• You may not be able to adjust the output level balance

depending on the speaker layout mode that you selected.

Surround speakers

Center speaker

Sub woofer

Front speakers

Selecting 2 channel playback mode

1 Press MENU.

2 Tur n l AMS L until “2CH SPK MODE” appears

in the display.

3 Press l AMS L.

The playback mode appears in the display.

Playback

mode

2CH Direct

2CH + SW

* The audio signal is output from the ANALOG 5.1CH

FRONT L/R jacks and no signal is output from the

ANALOG 2CH OUT jacks.

4 Tur n l AMS L until desired mode appears in

the display.

5 Press l AMS L.

Note

You cannot operate this function when the player is in the CD or

Multi-channel playback mode. Operate this function when the

player is in the 2 channel Super Audio CD playback mode, the

disc tray is opened, or no discs are in the player.

Selecting Multi-channel playback mode

1 Press MENU.

2 Tur n l AMS L until “MCH SPK MODE”

appears in the display.

3 Press l AMS L.

The playback mode appears in the display.

Playback

mode

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Front speakers

Sub woofer

Front

speakers

Large

Small

Large

Center

speaker

Large

Small

––

Surround

speakers

Large

Small

Large

Sub

woofer

––

Each signal outputs directly from each

speaker.

Each signal outputs directly from front

speakers. No signal outputs from the Sub

woofer.

Playing Discs

About “Large” or “Small” speaker

A “Large” speaker is a speaker that can reproduce bass

frequencies plentifully. If you select “Small” for the

surround speakers, the bass frequencies will come

from the front speakers and/or sub woofer.

For normal use, select “MCH Direct” or set all the

speakers to “Large” (ex. “5 – Large + SW,” “5 – Large,”

etc.). If the sound is noisy or the Multi-channel

playback is not effective while playing a Multi-channel

Super Audio CD, change the settings of the speakers

concerned to “Small.”

4 Tur n l AMS L until desired mode appears in

the display.

5 Press l AMS L.

The output level balance setting display appears.

To set the output level balance, go to Step 4 in

“Adjusting the output level balance on the front panel

of the player” on page 24 or Step 2 in “Adjusting the

output level from the remote” on page 25.

To return to the normal display, press MENU.

Notes

• The Multi-channel management function does not work when

you select “MCH Direct” (you cannot set the output level

balance of each speaker).

• The front speaker setting is set to “Large” automatically when

you set the Sub woofer to “––.”

• When you play a track that does not contain the LFE* signal,

the signal for the Sub woofer does not output. Therefore, when

you select “MCH Direct,” “5 – Large + SW,” or “No – CNTR +

SW,” no signal outputs from the Sub woofer. However, when

you select “5 – Small + SW” or “FRT – Large +SW” (when you

set the speaker setting to “Small”), the bass frequencies will

come from the sub woofer.

* Low Frequency Enhancement (described as “.1 CH”)

Adjusting the output level balance of

each speaker

You can adjust following items with the Multi-channel

management function:

CNTR BALANCE

The relative output level balance between the front

speakers (FRONT L/R) and the center speaker (CENTER)

SURR BALANCE

The relative output level balance between the front

speakers (FRONT L/R) and the surround speakers (SURR

L/R)

SW BALANCE

The relative output level balance between the front

speakers (FRONT L/R) and the sub woofer (SUB

WOOFER)

Note

Some adjustment may not work depending on the Multi-channel

playback mode that you selected.

Adjusting the output level balance on the front

panel of the player

You can adjust the output level balance of each speaker

while listening during playback. You can also adjust while

listening to the test tone during stop mode.

1 Press MENU.

2 Tur n l AMS L until “LEVEL ADJUST” appears

in the display.

3 Press l AMS L.

During playback, go to Step 6.

4 Tur n l AMS L until “TONE ON” appears in the

display.

5 Press l AMS L.

The test tone issues from the speakers in sequence

with the speaker type appearing in the display.

6 Tur n l AMS L until the desired item appears

in the display.

Select the item from “CNTR BALANCE,” “SURR

BALANCE,” or “SW BALANCE.”

Note

When you set the Sub woofer to “––” in the Multi-channel

playback mode (page 23), “SW BALANCE” does not appear.

Similarly, “CNTR BALANCE” or “SURR BALANCE” does

not appear when you set the corresponding speaker to “––.”

Listening to the Multi-channel Super Audio CD

Playing Discs

7 Press l AMS L.

The balance adjustment display appears.

In stop mode, the test tone is output from the selected

speaker.

Example: When you select “SURR BALANCE”

during stop mode, the test tone is output

from the front speakers and surround

speakers.

8 Tur n l AMS L to adjust the output level.

9 Press l AMS L.

The player status returns to Step 6.

Repeat Step 6 through 9 for more adjustments.

Press MENU after you finish adjusting.

The display returns to the normal display.

Adjusting the output level from the remote Z

You can adjust the output level of each speaker from the

listening position by using the supplied remote.

1 Press LEVEL ADJ during playback or stop mode.

During playback, go to Step 4.

2 Press ./> repeatedly until “TONE ON”

appears in the display.

3 Press ENTER.

The test tone issues from the speakers in sequence

with the speaker type appearing in the display.

4 Press ./> repeatedly until the desired item

appears in the display.

Select the item from “CNTR BALANCE,” “SURR

BALANCE,” or “SW BALANCE.”

Note

When you set the Sub woofer to “––” in the Multi-channel

playback mode (page 23), “SW BALANCE” does not appear.

Similarly, “CNTR BALANCE” or “SURR BALANCE” does

not appear when you set the corresponding speaker to “––.”

5 Press ENTER.

The balance adjustment display appears.

In stop mode, the test tone is output from the selected

speaker.

Example: When you select “SURR BALANCE”

during stop mode, the test tone is output

from the front speakers and surround

speakers.

6 Press ./> repeatedly to adjust the output

level.

7 Press ENTER.

The player status returns to Step 4.

Repeat Step 4 through 7 for more adjustments.

8 Press LEVEL ADJ after you finish adjusting.

The display returns to the normal display.

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

Additional

Information

This chapter provides additional

information that will help you

understand and maintain your Super

Audio CD player.

Precautions

On safety

• Caution — The use of optical instruments with this product

will increase eye hazard.

• Should any solid object or liquid fall into the cabinet, unplug

the player and have it checked by qualified personnel before

operating it any further.

• AC power cord must be changed only at the qualified service

shop.

• The unit is not disconnected from the AC power source

(mains) as long as it is connected to the wall outlet, even if the

unit itself has been turned off.

On power sources

• Before operating the player, check that the operating voltage of

the player is identical with your local power supply. The

operating voltage is indicated on the nameplate at the rear of

the player.

• The player is not disconnected from the mains as long as it is

attached to the mains, even if the player itself has been turned

off.

• If you are not going to use the player for a long time, be sure to

disconnect the player from the mains. To disconnect the mains

lead, grasp the plug itself; never pull the cord.

On placement

• Place the player in a location with adequate ventilation to

prevent heat build-up in the player.

• Do not place the player on a soft surface such as a rug that

might block the ventilation holes on the bottom.

• Do not place the player in a location near heat sources, or in a

place subject to direct sunlight, excessive dust or mechanical

shock.

On operation

• If the player is brought directly from a cold to a warm location,

or is placed in a very damp room, moisture may condense on

the lenses inside the player. Should this occur, the player may

not operate properly. In this case, remove the disc and leave

the player turned on for about an hour until the moisture

evaporates.

• During power on, some noise may be heard while the disc is

being loaded into the Super Audio CD player. This is not a

malfunction.

On adjusting the volume

• Do not turn up the volume too much while listening to a

portion with very low level inputs or no audio signals. If you

do, the speakers may be damaged when a peak level portion is

played.

Additional Information

Notes on Discs

On handling discs

• To keep the disc clean, handle the disc by its edge. Do not

touch the surface.

• Do not stick paper or tape on the disc.

• Use only round-shaped discs. If you use a special shaped disc

(e.g., star-shaped, heart-shaped, or square-shaped, etc.), the

player may be damaged.

• Do not use a disc with a seal attached on such as on a used disc

or rental disc.

On keeping discs

• Do not expose the disc to direct sunlight or heat sources such

as hot air ducts.

• After playing, store the disc in its case. If you put it on top of

another disc without the case , the disc may be damaged.

On placing discs on the disc tray

• Make sure the disc is positioned securely on the tray.

If not, the player or the disc may be damaged.

On cleaning

• If the disc is dirty with fingerprints or dust, it may lessen the

quality of the audio out.

• Before playing, clean the disc with a cleaning cloth. Wipe the

disc from the centre out.

• Clean the disc with a soft cloth slightly moistened with water,

and remove moisture with a dry cloth.

• Do not use solvents such as benzine, thinner, record cleaners,

or anti-static spray.

Notes on CD-R/CD-RW playback

• Discs recorded on CD-R/CD-RW drives may not be played

back because of scratches, dirt, recording condition, or the

drive’s characteristics. Besides, the discs, which are not yet

finalized at the end of recording, cannot be played back.

On inserting a disc

• You may hear a transmission or a mechanical sound from the

player. This indicates that the player is automatically adjusting

its internal mechanisms according to the inserted disc.

You may also hear the mechanical sound from the player when

you insert a warped disc.

On cleaning

• Clean the cabinet, panel, and controls with a soft cloth slightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder, or solvent such as alcohol or

benzine.

On transportation

• Be sure to remove the disc on the tray.

• Be sure to close the disc tray.

If you have any questions or problems concerning your

player, please consult your nearest Sony dealer.

Additional Information

Troubleshooting Specifications

When a super audio CD is played

Playing frequency range 2 Hz to 100 kHz

Frequency response 2 Hz to 50 kHz (–3 dB)

Dynamic range 108 dB or more

Total harmonic distortion rate

0.0012 % or less

Wow and flutter Value of measurable limit (±0.001 %

W. PEAK) or less

When a CD is played

Frequency response 2 Hz to 20 kHz

Dynamic range 100 dB or more

Total harmonic distortion rate

0.0018 % or less

Wow and flutter Value of measurable limit (±0.001 %

W. PEAK) or less

Output connector

*Output only the audio signals of the CD

General

Laser Semiconductor laser

(SACD: λ = 650 nm)

(CD: λ = 780 nm)

Emission duration: continuous

Laser radiant power: 5.47 uW at 650 nm

*These output is the value measured at a distance of about

200mm from the objective lens surface on the optical pick-up.

Power requirements 120 V AC, 60 Hz

Power consumption 32 W

Dimensions (w/h/d) 430 × 130 × 380 mm

(17 × 5 1/8 × 15 in.)

incl. projecting parts

Mass (approx.) 16 kg (35 lbs 5 oz.)

Supplied accessories

See page 4.

Design and specifications are subject to change without notice.

If you experience any of the following difficulties while

using the player, use this troubleshooting guide to help

you remedy the problem. Should any problem persist,

consult your nearest Sony dealer.

There is no sound.

, Check that the player is connected securely.

, Make sure you operate the amplifier correctly.

, When you use the headphones, adjust the volume

with PHONE LEVEL.

There is no sound from the DIGITAL (CD) OUT

connectors.

, The audio signals of the super audio CD cannot be

output from the DIGITAL (CD) OUT connectors.

, The digital out mode is set to off. Set the digital

mode to on (see page 22).

The disc does not play.

, There is no disc inside the player.

, The disc is placed upside down on the tray.

, Place the disc on the disc tray with the label side

up.

, The disc is placed at an angle. Reload the disc.

, Clean the disc (see page 27).

, Moisture has condensed inside the player. Remove

the disc and leave the player turned on for about

an hour.

, There is an incompatible disc on the tray (see page

13).

The remote does not function.

, Remove any obstacles in the path of the remote

and the player.

, Point the remote at the remote sensor on the

player.

, If the batteries in the remote are weak, replace

with new ones.

There is no sound from the SUB WOOFER jack.

, Select the playback mode so that the Sub woofer is

set to “a” (page 23).

, When you play a track that does not contain the

LFE signal, the signal outputs from the SUB

WOOFER jack only when you select “5 – Small +

SW” or “FRT – Large + SW” for the Multi-channel

playback mode (page 24).

ANALOG OUT

DIGITAL (CD)

OUT

OPTICAL*

DIGITAL (CD)

OUT

COAXIAL*

PHONES

Jack type

Phono

jacks

Square

optical

output

connector

Coaxial

output

connector

Stereo

phone jack

Output level

2 Vrms

(at 50 kilohms)

–18 dBm

0.5 Vp-p

10 mW

Load impedance

Over 10 kilohms

Light emitting

wave length:

660 nm

75 ohms

32 ohms

( )

Additional Information

Index

Accessories 4

Amplifier (not supplied) 5

AMS (Automatic Music Sensor) 14

ANALOG OUT

2CH 6

5.1CH 5

Batteries 4

Cable

Coaxial digital 7

Optical digital 7

Cord

Audio connecting 5

D, E, F, G

DIGITAL (CD) OUT 7

Digital filter 22

Displaying information 15

H, I, J, K

Hooking Up

Audio Components 5

Power 7

Locating

a specific track 18

a particular point 18

by entering the track number 18

by observing the time indication (High-speed Search)

using the index function (Index Search) 18

while monitoring the sound (Search) 18

M, N

Multi-channel management function 23

Multi-channel Super Audio CD 13

Output level balance 24

P, Q

Pause play 14

Place a disc 14

Playback mode

2 channel 23

Multi-channel 23

Playing

a disc 14

by entering the track number 18

Multi-channel Super Audio CD 23

repeatedly 19

track in random order 20

Program Play

Checking the contents of the program 21

Changing the contents of the program 21

how to create your own program 21

Remote commander (remote) 11

Repeat

A-B Play 20

All Play 19

1 Play 20

High-speed search 18

Index search 18

Time Search 19

Shuffle Play 20

Super Audio CD 12

T, U, V, W, X, Y, Z

TEXT 16

TOC 13

Bienvenue!

Nous vous remercions d’avoir fait

l’acquisition d’un lecteur Super Audio CD

Sony. Avant de faire fonctionner cet

appareil, lisez attentivement le présent

mode d’emploi et conservez-le pour toute

référence ultérieure.

A propos de ce mode

d’emploi

Les instructions contenues dans le présent

mode d’emploi concernent le modèle

SCD-XA777ES.

Conventions

• Les instructions présentées dans ce

mode d’emploi se réfèrent aux

commandes situées sur le lecteur.

Vous pouvez également utiliser les

commandes de la télécommande si elles

portent le même nom que celles du

lecteur.

• Les icônes suivantes sont utilisées dans

ce mode d’emploi:

Indique que vous pouvez

effectuer cette opération avec la

télécommande.

Indique une astuce ou un

conseil qui simplifie l’opération.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

ATTENTION

POUR PREVENIR LES CHOCS

ELECTRIQUES, NE PAS UTILISER CETTE

FICHE POLARISEE AVEC UN

PROLONGATEUR, UNE PRISE DE

COURANT OU UNE AUTRE SORTIE DE

COURANT, SAUF SI LES LAMES

PEUVENT ETRE INSEREES A FOND

SANS EN LAISSER AUCUNE PARTIE A

DECOUVERT.

Caractéristiques

LÀ propos du Super Audio CD

• Le Super Audio CD représente la nouvelle génération

de disques audio de qualité supérieure, dont le format

d’enregistrement est le DSD (Direct Stream Digital) (les

CD classiques utilisent le format PCM). Le format DSD,

qui utilise une fréquence d’échantillonnage 64 fois

supérieure à celle d’un CD classique et la quantification

1 bit, bénéficie d’une bande de fréquences et d’une

plage dynamique sur la fréquence audible plus larges,

ce qui lui permet de reproduire la musique avec une

extrême fidélité par rapport au son original.

• Le Super Audio CD se présente soit sous la forme d’un

disque stéréo bi-canal, soit sous la forme d’un disque

multicanal pouvant contenir jusqu’à 6 canaux

indépendants. Le Super Audio CD propose, grâce à sa

caractéristique multicanal, un système de répartition

des enceintes globalement similaire au canal 5.1 du

système AV actuel.

Caractéristiques du lecteur

Ce lecteur est conçu pour lire les Super Audio CD bi-canal

et multicanal ainsi que les CD classiques et offre les

caractéristiques suivantes :

• mécanique à double optique capable de lire un Super

Audio CD ou un CD classique, sur chaque longueur

d’onde exclusive ;

• capacité d’accès plus rapide aux pistes grâce à un

servomécanisme de pointe ;

• fonction de gestion multicanal permettant de régler

l’environnement de lecture des différents canaux, en

fonction de la répartition et de la taille de vos enceintes ;

• convertisseur N/A Super Audio et système sync

numérique direct, qui offre une reproduction du son de

meilleure qualité ;

Divers

• Un Super Audio CD peut comporter jusqu’à 255

numéros de plages/index. Cette fonctionnalité

s’applique au modèle SCD-XA777ES.

• La télécommande fournie est capable de commander le

SCD-XA777ES et un lecteur classique Sony.

TABLE DES MATIÈRES

Préparation 4

Avant d’entamer les raccordements 4

Raccordement de composants audio 5

Emplacement et fonction des

composants 8

Descriptions des composants du panneau frontal 8

Description des composants du panneau arrière 10

Description des composants de la

télécommande 11

Lecture de disques 12

Types de disques compatibles 12

Lecture d’un disque 14

Utilisation de la fenêtre d’affichage 15

Localisation d’une plage spécifique 18

Localisation d’un passage déterminé sur une

plage 18

Lecture de plages répétée 19

Lecture de plages dans un ordre quelconque (lecture

aléatoire) 20

Création de votre propre programme musical

(lecture programmée) 21

Ecoute d’un CD à l’aide d’un filtre (fonction de filtre

numérique) 22

Activation/désactivation de DIGITAL OUT 22

Lecture d’un Super Audio CD multicanal (fonction

de gestion multicanal) 23

Informations complémentaires 26

Précautions 26

Remarques sur les disques 27

Dépannage 28

Spécifications 28

Index 29

Préparation

Ce chapitre présente des informations

sur les accessoires fournis ainsi que

sur le raccordement de différents

composants audio au lecteur Super

Audio CD. Lisez attentivement ce

chapitre avant de raccorder quoi que

ce soit au lecteur.

Avant d’entamer les

raccordements

Vérification des accessoires fournis

Ce lecteur est fourni avec les éléments suivants :

• Câble de connexion audio

prise phono × 2 (rouge et blanc) y prise phono × 2

(rouge et blanc) (3)

prise phono × 1 (noir) y prise phono × 1 (noir) (2)

• Télécommande RM-SX700 (1)

• Piles R06 (AA) (2)

• Câble secteur (1)

Installation des piles dans la

télécommande

Introduisez deux piles R06 (AA) dans le compartiment à

piles en faisant correspondre les pôles + et – comme

illustré dans le schéma suivant. Lorsque vous utilisez la

télécommande, dirigez-la vers le capteur de

télécommande

du lecteur.

Quand faut-il remplacer les piles ?

Dans des conditions d’utilisation normales, les piles offrent une

autonomie de fonctionnement d’environ six mois. Lorsque la

télécommande n’agit plus sur le lecteur, remplacez les piles.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement

chaud ou humide.

• Veillez à ce qu’aucun corps étranger ne pénètre à l’intérieur du

boîtier de la télécommande, en particulier lorsque vous

remplacez les piles.

• N’utilisez pas une pile usagée et une pile neuve en même

temps.

• N’exposez pas le capteur de télécommande au rayonnement

direct du soleil ou à des luminaires. Vous risquez sinon de

provoquer un dysfonctionnement.

• Si vous prévoyez de ne pas utiliser la télécommande pendant

une période prolongée, retirez-en les piles afin d’éviter tout

dommage causé par une fuite des piles et la corrosion

subséquente.

Préparation

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

Raccordement de composants audio

Raccordez le lecteur Super Audio CD à un composant

audio. Veillez à mettre tous les composants hors tension

avant de procéder aux connexions et raccordez-les

fermement de manière à éviter les bruits de souffle.

Si vous disposez d’un amplificateur équipé de prises

d’entrée 5.1CH (amplificateur multicanal, amplificateur

AV...), raccordez le lecteur à l’amplificateur via les prises

ANALOG 5.1CH OUT pour pouvoir écouter votre Super

Audio CD multicanal et apprécier la lecture sur plusieurs

canaux.

Pour une lecture simple, raccordez le lecteur à

l’amplificateur via les prises ANALOG 2CH OUT.

Raccordement via les prises ANALOG

5.1CH OUT

Utilisez les câbles de connexion audio. Raccordez les

prises ANALOG 5.1CH OUT (FRONT L/R, SURR L/R,

CENTER, SUBWOOFER) aux prises correspondantes de

votre amplificateur. Pour le raccordement sur FRONT ou

SURR, utilisez les câbles de connexion (prise rouge et

prise blanche) en vérifiant la concordance de couleur entre

la broche et la prise : le blanc (gauche) sur le blanc et le

rouge (droite) sur le rouge. Pour le raccordement sur

CENTER et SUB WOOFER, utilisez les câbles de

connexion (noir).

Raccordement sur FRONT ou SURR

Câbles de connexion audio (rouge et blanc) (fournis)

Blanc (L)

Rouge (R)

Blanc (L)

Rouge (R)

noir

Vers les prises

FRONT IN (L/R)

Vers les prises

SURROUND ou

REAR IN (L/R)

Vers la prise

CENTER IN

Vers la prise SUB

WOOFER IN

Amplificateur multicanal,

amplificateur AV, etc.

Raccordement sur CENTER ou SUB WOOFER

Câbles de connexion audio (noir) (fournis)

Remarques

• Pour la connexion multicanal, raccordez les prises ANALOG

2CH OUT en utilisant également le câble audio de façon à

pouvoir lire un CD (ou un SACD), après avoir réglé le sélecteur

de sources de votre amplificateur sur entrée CD (ou SACD).

• Lors de la lecture d'un CD traditionnel ou d’un Super Audio

CD bi-canal, aucun signal ne sort des prises ANALOG 5.1CH

FRONT L/R. Cependant, le signal du CD traditionnel ou d’un

Super Audio CD bi-canal sort par les prises ANALOG 2CH

OUT avec un son de haute qualité (voir page 7).

• En cours de lecture d'un Super Audio CD multicanal, aucun

signal ne sort des prises ANALOG 2CH OUT.

• Il existe des Super Audio CD à 5, 4 ou 3 canaux. Lors de la

lecture de l’un de ces disques, le signal n’est pas émis par la

totalité des prises ANALOG 5.1CH OUT. Pour plus de détails,

reportez-vous à la couverture ou aux instructions du Super

Audio CD.

Préparation

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

Vers les prises CD

(SACD) IN (L/R)

Raccordement via les prises ANALOG 2CH

OUT

Utilisez un câble de connexion audio pour effectuer ce

raccordement. Raccordez les prises ANALOG 2CH OUT L/R aux

prises d’entrée CD (SACD) de votre amplificateur. Branchez les

broches sur les prises identifiées par le même code de couleur: le

blanc (gauche) sur le blanc et le rouge (droite) sur le rouge.

Câble de connexion audio (rouge et blanc) (fournis)

Blanc (L)

Rouge (R)

Blanc (L)

Rouge (R)

Amplificateur stéréo, etc.

Raccordement de composants audio

Remarque

En cours de lecture d’un Super Audio CD multicanal, aucun

signal ne sort des prises ANALOG 2CH OUT.

Préparation

Raccordement via le connecteur DIGITAL

(CD) OUT OPTICAL

Utilisez un câble numérique optique pour ce raccordement.

Lorsque vous branchez le câble numérique optique au

connecteur DIGITAL (CD) OUT OPTICAL, retirez le capuchon

des connecteurs et enfoncez les fiches du câble jusqu’à ce qu’elles

s’encliquettent en position.

Prenez garde de ne pas plier ni torsader le câble optique.

Câble numérique optique (non fourni)

Remarque

Seuls les signaux audio de CD conventionnels peuvent être sortis

via les connecteurs DIGITAL (CD) OUT. Les signaux de Super

Audio CD ne peuvent pas être sortis via ces connecteurs.

Raccordement via le connecteur DIGITAL

(CD) OUT COAXIAL

Utilisez un câble numérique coaxial pour raccorder des

composants audio via les connecteurs d’entrée numérique

coaxiaux.

Câble numérique coaxial (non fourni)

Remarque

Seuls les signaux audio de CD conventionnels peuvent être sortis

via les connecteurs DIGITAL (CD) OUT. Les signaux de Super

Audio CD ne peuvent pas être sortis via ces connecteurs.

Branchement du cordon d’alimentation

Raccordez le cordon d'alimentation secteur fourni à la borne AC

IN du lecteur et à l'alimentation secteur.

A propos de ANALOG 2CH OUT

Lorsque vous écoutez un CD traditionnel ou un Super Audio CD

bi-canal, le signal stéréo du format DSD est envoyé aux

adaptateurs FRONT, SURROUND et CENTER/SUB WOOFER

D/A et chaque signal est combiné après conversion numérique/

analogique, puis le signal combiné est émis par les prises 2CH

OUT.

Etant donné que chaque signal numérique est converti en un

signal analogique par trois adaptateurs, ce système offre une

amélioration en trois étapes dans un rapport de signal et une

amélioration en trois étapes à la base dans un rapport de bruit, ce

qui améliore notablement le rapport signal/bruit. Par

conséquent, le signal de haute qualité est émis par les prises

ANALOG 2CH OUT.

Cependant, en raison du système, aucun signal n’est émis par les

prises ANALOG 2CH OUT en cours de lecture d’un Super Audio

CD multicanal. De la même façon, aucun signal n’est émis par la

prise PHONES en cours de lecture d’un Super Audio CD

multicanal.

Emplacement

et fonction des

composants

Ce chapitre présente une description

de l’emplacement et des fonctions des

différentes touches et commandes des

panneaux avant et arrière ainsi que de

la télécommande fournie. Pour plus

de détails, reportez-vous aux pages

indiquées entre parenthèses.

Il explique également les informations

apparaissant dans la fenêtre

d’affichage.

Descriptions des

composants du panneau

frontal

1 Commutateur POWER (14)

Appuyez sur ce commutateur pour mettre le lecteur

sous tension.

2 Capteur de la télécommande

(4)

3 Plateau du disque (14)

Appuyez sur A OPEN/CLOSE pour ouvrir/fermer le

plateau de lecture.

4 Touche A OPEN/CLOSE (14)

Appuyez pour ouvrir le plateau de lecture.

5 PHONES

Branchez le casque.

En cours de lecture d’un Super Audio CD multicanal,

aucun signal multicanal n'est émis par la prise

PHONES (voir page 7).

6 PHONE LEVEL

Ajustez le volume du casque.

Emplacement et fonction des composants

7 Touche TIME/TEXT (15)

A chaque fois que vous appuyez sur cette touche, la

durée de lecture de la piste, la durée restante sur le

disque ou les informations TEXT s’affichent.

8 Touche MENU (13)

Appuyez sur cette touche pour entrer dans le menu.

9 Touche MULTI/2CH (avec voyant) (14)

A chaque pression sur cette touche en cours de

chargement d’un Super Audio CD bi-canal +

multicanal (page 13), la zone de lecture bascule entre

la zone de lecture multicanal (le voyant s’allume) et la

zone de lecture bi-canal (le voyant s'éteint).

0 Touche SACD/CD (avec voyant) (14)

A chaque fois que vous appuyez sur la touche en

cours de chargement d’un CD hybride (page 13), la

couche passe de la couche HD (le voyant s’allume) à la

couche CD (le voyant s’éteint).

qa Fenêtre d’affichage (15)

Affiche différentes informations.

qs Touche N (14)

Appuyez sur cette touche pour démarrer la lecture.

Témoin N

S’allume en cours de lecture.

qd Touche X (14)

Appuyez sur cette touche pour activer une pause de

lecture.

Témoin X

S'allume en cours de pause.

qf Touche x (14)

Appuyez sur cette touche pour arrêter la lecture.

qg Molette l AMS L (AMS: Automatic Music

Senser) (13)

Lorsque vous tournez la molette l AMS L dans

le sens antihoraire d’un clic, vous revenez à la piste

précédente ; lorsque vous tournez la molette

l AMS L dans le sens horaire d’un clic, vous

passez à la piste suivante.

POWER

PHONES

PHONE LEVEL

MIN MAX

TIME/TEXT SACD/CD

OPEN/CLOSE

AMS

PUSH ENTER

MULTI/2CHMENU

Emplacement et fonction des composants

Description des composants du panneau arrière

1 Prises ANALOG 5.1CH OUT (5)

Raccordez à un amplificateur équipé de prises 5.1CH

INPUT (amplificateur multicanal, amplificateur AV,

etc.) à l’aide des câbles de connexion audio.

2 Connecteur DIGITAL (CD) OUT COAXIAL (7)

Raccordez ce connecteur à un composant audio à

l’aide d’un câble numérique coaxial.

3 Connecteur DIGITAL (CD) OUT OPTICAL (7)

Raccordez ce connecteur à un composant audio à

l’aide d’un câble numérique optique.

4 Borne AC IN (7)

Raccorde le câble secteur.

5 Prises ANALOG 2CH OUT L/R (6)

Raccordez ces prises à un composant audio (stéréo/bi-

canal) à l’aide du câble de connexion audio.

Remarque

Seuls les signaux audio du CD peuvent être sortis via les

connecteurs DIGITAL (CD) OUT indiqués sous les points 2 et

3. Les signaux du Super Audio CD ne peuvent être sortis via

DIGITAL (CD) OUT.

ANALOG

5.1CH OUT

2CH OUT

OUT

OPTICALCOAXIAL

CENTER

FRONT SURROUND SUB WOOFER

DIGITAL(CD)

AC IN

Emplacement et fonction des composants

Description des composants de la télécommande

1 Touche CONTINUE (20)

Appuyez sur cette touche pour reprendre la lecture

normale depuis le mode de lecture aléatoire ou

programmée.

Touche SHUFFLE (20)

Appuyez sur cette touche pour sélectionner la lecture

aléatoire.

Touche PROGRAM (21)

Appuyez sur cette touche pour sélectionner la lecture

programmée.

2 Touche DISPLAY MODE (16)

Appuyez sur cette touche pour désactiver l’affichage

des informations.

3 Touche TIME/TEXT (15)

A chaque fois que vous appuyez sur cette touche, la

durée de lecture de la piste, la durée restante sur le

disque ou les informations TEXT s’affichent.

4 Touches numériques (18)

Appuyez sur ces touches pour introduire les numéros

de plages.

5 Touche

10 (18)

Appuyez sur cette touche pour rechercher une plage

dont le numéro est supérieur à 10.

6 Touche REPEAT (19)

Appuyez plusieurs fois de suite sur cette touche pour

reproduire toutes les plages ou une seule plage du

disque.

7 Touche AyB (20)

Appuyez sur cette touche pour sélectionner la lecture

répétée A-B.

8 Touche H (14)

Appuyez sur cette touche pour démarrer la lecture.

Touche X (14)

Appuyez sur cette touche pour activer une pause de

lecture.

Touche x (14)

Appuyez sur cette touche pour arrêter la lecture.

9 Touches AMS ./> (AMS: détecteur

automatique de musique) (18)

Appuyez sur cette touche pour localiser une plage

spécifique.

0 Touches m/M (18)

Appuyez sur cette touche pour localiser un passage

dans une plage.

qa Touches INDEX >/. (18)

Appuyez sur cette touche pour localiser un passage

spécifique identifié à l’aide d’un signal d’index

lorsque vous reproduisez un disque comportant des

signaux d’index.

CONTINUE SHUFFLE

PLAY MODE

PROGRAM

SACD/CD

123

456

10/0

TIME/TEXT

REPEAT

AMS

CLEAR

>10 ENTER

MODE

DISPLAY/

MULTI/2CH

INDEX

LEVEL

ADJ

CHECK

qs Touche SACD/CD (14)

Chaque fois que vous appuyez sur cette touche,

“SACD” ou “CD” s’affiche. Sélectionnez le type de CD

que vous souhaitez lire.

qd Touche MULTI/2CH (14)

Appuyez sur cette touche pour sélectionner la zone de

lecture lorsqu’un Super Audio CD bi-canal +

multicanal (page 13) est chargé.

qf Touche ENTER (25)

Appuyez sur cette touche pour confirmer la sélection.

qg Touche CLEAR (21)

Appuyez sur cette touche pour effacer un numéro de

plage programmé.

qh Touche LEVEL ADJ (25)

Appuyez sur cette touche pour régler la balance du

niveau de sortie utile à la fonction de gestion

multicanal (page 23).

qj Touche CHECK (21)

Appuyez sur cette touche pour vérifier l’ordre de

programmation.

Lecture de

disques

Ce chapitre présente les différents

modes de lecture des disques.

Types de disques

compatibles

Vous pouvez reproduire les types de disques suivants sur

ce lecteur.

En fonction du disque à lire, sélectionnez l’indicateur

correspondant en appuyant sur SACD/CD ou MULTI/

2CH (page 14).

Classification par couche

Super Audio CD (disque à simple couche)

Ce disque est constitué d’une simple couche HD (haute

densité).

Lorsque vous écoutez ce type de disque, le lecteur passe

automatiquement en mode lecture Super Audio CD.

Super Audio CD (disque à double couche)

Ce disque est constitué d’une double couche HD et offre

une lecture de longue durée.

Lorsque vous écoutez ce type de disque, le lecteur passe

automatiquement en mode lecture Super Audio CD.

De même, comme un disque à double couche est constitué

de deux couches HD sur une seule face, il n’est pas

nécessaire de retourner le disque.

CD classique

Ce disque est au format standard.

Lorsque vous écoutez ce type de disque, le lecteur passe

automatiquement en mode lecture CD classique.

Couche HD

(Super Audio CD)

Couche CD

Couche HD

(Super Audio CD)

Couche HD

(Super Audio CD)

Lecture de disques

Super Audio CD + CD (hybride)

Ce disque est constitué d’une couche HD et d’une couche

CD. Appuyez sur SACD/CD pour sélectionner la couche

que vous voulez reproduire. De même, comme les deux

couches se trouvent sur une seule face, il n’est pas

nécessaire de retourner le disque. Vous pouvez reproduire

la couche CD sur un lecteur CD classique.

Classification par canal du Super Audio

Super Audio CD bi-canal

Ce disque possède une zone de lecture bi-canal.

Lorsque vous écoutez ce type de disque, le lecteur passe

automatiquement en mode lecture bi-canal.

Super Audio CD multicanal

Ce disque possède une zone de lecture multicanal.

Lorsque vous écoutez ce type de disque, le lecteur passe

automatiquement en mode lecture multicanal.

Couche CD

Zone de lecture

multicanal

Zone de lecture bi-canal

Super Audio CD bi-canal + multicanal

Ce disque possède une zone de lecture bi-canal ainsi

qu’une zone de lecture multicanal.

Appuyez sur MULTI/2CH pour sélectionner la zone de

lecture que vous souhaitez écouter.

Vous pouvez sélectionner la zone de lecture par défaut

(zone de lecture bi-canal ou multicanal).

1 Appuyez sur MENU lorsque votre lecteur est en

mode arrêt.

2 Tournez la commande l AMS L jusqu’à ce

que “M/2CH SELECT” s’affiche.

3 Appuyez sur la commande l AMS L.

La zone de lecture actuellement programmée s’affiche.

4 Tournez la commande l AMS L pour

sélectionner la zone de lecture souhaitée, puis

appuyez de nouveau sur l AMS L.

Disques incompatibles

Ce lecteur ne peut pas lire les disques suivants. Si vous

essayez de les lire, le message “TOC Error” ou

“No Disc” s’affichera ou aucun son ne sera reproduit.

• CD-ROM

• DVD, etc.

Zone de lecture

multicanal

Zone de lecture bi-canal

Couche HD

(Super Audio CD)

Lecture de disques

Lecture d’un disque

Les opérations de lecture normale et les opérations de

base en cours de lecture sont expliquées ci-après.

1 Mettez l'amplificateur sous tension. Baissez le

volume au maximum.

2 Sélectionnez la source à l’aide du sélecteur de

source sur l’amplificateur.

3 Appuyez sur POWER pour mettre le lecteur sous

tension.

4 Appuyez sur A OPEN/CLOSE pour ouvrir le plateau

de lecture et placez un disque.

5 Appuyez sur SACD/CD pour sélectionner SACD ou

CD.

Chaque fois que vous appuyez sur cette touche, SACD

ou CD s’affiche tour à tour. Sélectionnez le type de

disque que vous avez placé sur le plateau. Pour plus

de détails, voir page 12.

6 Appuyez sur N.

La lecture commence par la première plage. Si vous

souhaitez commencer la lecture par une plage

spécifique, tournez lAMSL pour sélectionner le

numéro de la plage choisie puis appuyez sur N.

7 Réglez le volume sur l’amplificateur.

Etiquette vers le haut

Opérations de base en cours de lecture

Pour

Arrêter la lecture

Activer une pause de lecture

Reprendre la lecture après une pause

Localiser l’une des plages

Localiser le début de la plage en

cours ou de l’une des plages

précédentes

Ejecter le disque

Appuyez sur

X ou N

Tournez lAMSL

dans le sens des

aiguilles d’une montre

Tournez lAMSL

dans le sens inverse des

aiguilles d’une montre

A OPEN/CLOSE

Si vous mettez le lecteur sous tension alors qu’un disque se

trouve déjà à l’intérieur

La lecture démarre automatiquement. Si vous raccordez un

programmateur disponible dans le commerce, vous pouvez le

régler pour démarrer la lecture du disque à l’heure de votre

choix.

Pour sélectionner une couche que vous voulez écouter

pendant la lecture d’un disque hybride (page 13)

Après avoir arrêté la lecture avec la touche x, appuyez plusieurs

fois de suite sur SACD/CD pour activer l’indicateur “SACD” ou

“CD”.

Pour sélectionner une zone de lecture pendant la lecture

d’un Super Audio CD bi-canal + multicanal (page 13)

Après avoir arrêté la lecture à l’aide de la touche x, appuyez

plusieurs fois de suite sur MULTI/2CH pour activer l’indicateur

“MULTI CH” ou “2 CH”.

Remarque

En cours de lecture, augmentez progressivement le volume en

partant du niveau le plus bas. La bande passante en sortie de cet

appareil est supérieure à la plage d'écoute normale. Ceci peut

provoquer un endommagement de vos haut-parleurs ou des

blessures aux oreilles.

POWER

SACD/CD lAMSL

A OPEN/CLOSEN

Lecture de disques

Utilisation de la fenêtre

d’affichage

La fenêtre d’affichage affiche différentes informations

relatives au disque ou à la plage en cours de lecture. Cette

section décrit les informations relatives au disque et les

informations qui apparaissent pour chaque statut de

lecture.

Durée totale

de lecture

Nombre total

de plages

TIME/TEXT

DISPLAY MODE

Affichage des informations relatives au

disque chargé

En fonction du disque chargé dans le lecteur, les

informations suivantes s’affichent :

Super Audio CD bi-canal

Super Audio CD multicanal

CD classique

Pendant la

lecture d’un

Super Audio CD

5.1 canaux

Pendant la

lecture d’un

Super Audio

CD 5 canaux

Pendant la

lecture d’autres

Super Audio CD

ou en mode

d'arrêt

Affichage des informations lorsque le

lecteur est à l’arrêt

Appuyez sur TIME/TEXT.

La fenêtre d’affichage indique le nombre total de plages,

la durée totale de lecture.

lAMSL

TIME/TEXT

SUPER AUDIO

2CH

123

678

16 17 18 1

SUPER AUDIO

MULTI 5.1 CH

1234

6789

16 17 18 1

SUPER AUDIO

MULTI 5 CH

123

678

16 17 18 1

SUPER AUDIO

MULTI CH

123

678

16 17 18 1

1234

6789

16 17 18 1

10 45.28

TRACK DISC MIN SEC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

Lecture de disques

SONY BAND 

TEXT ARTIST

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

10 45.28

TEXT TRACK MIN SEC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

SONYHITS 

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

111.57

TRACK MIN SEC

SUPER AUDIO

INDEX

MULTI 5.1 CH

12345

678910

16 17 18 19 20

-43.32

MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

[MULTI] 5.1 CH

TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

1-1.56

TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

Affichage d’informations en cours de

lecture

Appuyez sur TIME/TEXT.

Chaque fois que vous appuyez sur cette touche, le numéro de

la plage en cours et sa durée écoulée ou encore la durée

restante totale du disque apparaît dans la fenêtre d’affichage.

Lorsque le lecteur détecte un Super Audio CD multicanal, les

informations relatives aux canaux s'affichent juste avant

l'affichage par défaut.

Appuyez sur TIME/TEXT

Numéro de la plage en cours de lecture et durée restante

de la plage en cours

Numéro de la plage en cours de lecture et durée de lecture

écoulée de la plage en cours (affichage par défaut)

Appuyez sur TIME/TEXT

Durée restante totale du disque

Désactivation des informations de la

fenêtre d’affichage Z

Chaque fois que vous appuyez sur DISPLAY MODE sur la

télécommande lors de la lecture d’un disque, l’affichage est

tour à tour activé et désactivé.

Même lorsque l’affichage est désactivé, il est temporairement

rétabli lors d’une pause ou d’un arrêt de la lecture. Lorsque

vous reprenez la lecture, l’affichage est de nouveau désactivé.

Avant de commencer la lecture, lorsque vous appuyez sur

DISPLAY MODE pour désactiver l’affichage, “Display Off”

s’affiche. Lorsque vous appuyez sur le bouton pour activer

l’affichage, “Display On” s’affiche.

Affichage des informations d’un disque

TEXT

Les disques TEXT contiennent des informations telles que le

titre du disque ou le nom de l’artiste en plus des signaux

audio. Les informations TEXT affichées par ce lecteur sont le

titre du disque, le nom de l’artiste et le titre de la plage en

cours.

Lorsque le lecteur détecte la présence d’un disque TEXT,

l’indication “TEXT” apparaît dans la fenêtre d’affichage. Si

votre disque TEXT comporte plusieurs langues, les

indications “TEXT” et “MULTI” apparaissent dans la fenêtre

d’affichage. Pour visualiser les informations dans une autre

langue, voir “

Affichage des informations d’un disque

TEXT dans d’autres langues

” à la page 17.

Affichage des informations d’un disque

TEXT en mode d’arrêt

Appuyez sur TIME/TEXT.

Chaque fois que vous appuyez sur cette touche, le titre du

disque ou le nom de l’artiste apparaît dans la fenêtre

d’affichage. Si vous sélectionnez le nom de l’artiste,

l’indication “ARTIST” apparaît dans la fenêtre d’affichage.

• Avant de commencer la lecture

Appuyez sur TIME/TEXT

Informations relatives aux canaux (Super Audio CD

multicanal uniquement)

Titre du disque

Nom de l’artiste

Nombre total de plages et durée totale

Appuyez sur TIME/TEXT

Appuyez

sur TIME/

TEXT

Utilisation de la fenêtre d’affichage

Lecture de disques

HITECHBLUES 

TEXT TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

111.56

TEXT TRACK MIN SEC

SUPER AUDIO

INDEX

MULTI 5.1 CH

12345

678910

16 17 18 19 20

 -43.32

TEXT MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

1-1.57

TEXT TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

[MULTI] 5.1 CH

TRACK

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

Affichage des informations d’un disque

TEXT pendant la lecture d’un disque

Le numéro de la plage en cours apparaît. Si le titre du

disque comporte plus de 15 caractères, les 14 premiers

caractères restent après que le titre a défilé dans la fenêtre

d’affichage.

Lorsque le lecteur détecte un Super Audio CD multicanal,

les informations relatives aux canaux s’affichent juste

avant la durée de lecture de la piste en cours.

• Lors de la lecture d’un disque

Titre de la plage

Appuyez sur TIME/TEXT

Appuyez

sur TIME/

TEXT

Appuyez sur TIME/TEXT

En cours de lecture de la plage actuelle

Durée restante de la plage actuelle

Durée restante du disque

Informations relatives aux canaux (Super Audio CD

multicanal uniquement)

Remarques

• Suivant les disques, il se peut que la fenêtre d’affichage

n’indique pas tous les caractères.

• Ce lecteur ne peut afficher que le titre du disque, le nom de

l’artiste et les titres des plages des disques TEXT. Il ne peut

afficher d’autres informations.

Affichage des informations d’un disque

TEXT dans d’autres langues

Vous pouvez modifier la langue affichée, à condition que

le disque TEXT dispose d’informations en plusieurs

langues. Lorsque le lecteur détecte ce type de disque,

“TEXT” et “MULTI” s’affichent. Changez la langue

comme suit :

1 Appuyez sur MENU lorsque votre lecteur est en

mode arrêt.

2 Tournez la commande lAMSL jusqu’à ce que

“LANGUAGE” s’affiche.

3 Appuyez sur la commande lAMSL.

La langue actuellement sélectionnée (anglais, français,

allemand, etc.) clignote.

Si votre lecteur ne peut pas afficher une des langues

du disque TEXT, “Other Lang” s’affiche.

4 Tournez la commande lAMSL jusqu’à ce que

la langue souhaitée s’affiche.

5 Appuyez sur la commande lAMSL.

Après quelques secondes, les informations s’affichent

dans la langue sélectionnée.

Lecture de disques

Localisation d’une plage

spécifique

En mode d’arrêt ou de lecture, vous pouvez localiser une

plage à reproduire.

Pour passer

Aux plages suivantes

ou précédentes

À la plage actuelle ou

aux plages précédentes

Directement à une

plage spécifique

Vous devez

Tourner lAMSL dans le sens des

aiguilles d’une montre jusqu’à ce que

vous ayez trouvé la plage désirée. Si

vous utilisez la télécommande, appuyez

plusieurs fois sur > jusqu’à ce que

vous ayez trouvé la plage désirée.

Tourner lAMSL dans le sens

inverse des aiguilles d’une montre

jusqu’à ce que vous ayez trouvé la plage

désirée. Si vous utilisez la

télécommande, appuyez plusieurs fois

sur . jusqu’à ce que vous ayez

trouvé la plage désirée.

Tourner lAMSL jusqu’à ce que

vous ayez trouvé le numéro de la plage

désirée. Si vous utilisez la

télécommande, appuyez plusieurs fois

sur . ou > jusqu’à ce que vous

ayez trouvé la plage désirée.

Localisation d’une plage en introduisant

directement son numéro Z

Introduisez le numéro de la plage à l’aide des touches

numériques.

Pour introduire un numéro supérieur à 11

1 Appuyez sur >10.

2 Introduisez les chiffres correspondants.

Pour introduire 0, appuyez sur 10/0.

Exemples:

• Pour reproduire la plage numéro 30, appuyez sur >10, puis

sur 3 et sur 10/0.

• Pour reproduire la plage numéro 100, appuyez deux fois

sur >10, puis sur 1, et deux fois sur 10/0.

Touches

numériques

Localisation d’un passage

déterminé sur une plage Z

Vous pouvez localiser un passage déterminé sur une

plage en cours de lecture ou de pause de lecture.

Localisation d’un passage tout en

écoutant le son (recherche)

Maintenez les touches m/M enfoncées en cours de

lecture.

Vous entendez le son de lecture par intermittences au fur

et à mesure que le disque avance ou recule.

Relâchez la touche dès que vous êtes arrivé au passage

voulu.

Localisation d’un passage tout en

observant l’indication de la durée

(recherche à grande vitesse)

Maintenez les touches m/M enfoncées pendant la

pause.

Vous n’entendez pas le son de lecture.

Si l’indication “Over!!” apparaît dans la fenêtre d’affichage

Cela signifie que vous êtes arrivé à la fin du disque. Appuyez sur

. ou m pour revenir en arrière.

Remarque

Les plages dont la durée n’excède pas quelques secondes peuvent

être trop courtes pour être contrôlées. Dans ce cas, le lecteur

risque de ne pas effectuer correctement la recherche.

Localisation d’un passage à l’aide de la

fonction d’index (recherche d’index) Z

Appuyez plusieurs fois de suite sur INDEX. ou

INDEX> en mode de lecture ou de pause.

Qu’est-ce qu’un INDEX?

Certains SACD ou CD sont livrés avec un système de marquage

d’index qui divisent les plages ou les disques en sections plus

petites. Cette fonctionnalité s’avère particulièrement utile lors

que vous souhaitez localiser un point spécifique dans une plage

longue (de musique classique par exemple). La fonction de

recherche d’index ne fonctionne qu’avec les disques indexés

disponibles dans le commerce (et portant généralement une

mention vous l’indiquant).

./>

>10

lAMSL

./>

m/M

INDEX

>/.

Lecture de disques

Comment localiser un point en définissant

une heure de départ (recherche

temporelle)

1 En mode d’arrêt, appuyez sur ./> pour

sélectionner la plage désirée.

2 Maintenez les touches m/M enfoncées pour

régler l'heure à laquelle doit débuter la lecture tout

en regardant l'affichage.

Vous pouvez régler l’heure de lecture depuis le début

du morceau désiré en appuyant sur M ou depuis la

fin du morceau désiré vers l’arrière en appuyant sur

3 Appuyez sur H.

La lecture commencera à la recherche temporelle.

Lecture de plages répétée

Vous pouvez reproduire de manière répétée un disque

entier ou des passages d’un disque. Cette fonction peut être

utilisée avec la fonction de lecture aléatoire pour répéter

toutes les plages d’un disque dans un ordre quelconque

(page 20) ou de lecture programmée pour reproduire toutes

les plages d’un programme musical (page 21). Vous pouvez

également répéter la lecture d’une plage spécifique ou d’un

passage déterminé d’une plage.

Remarque

Lorsque vous mettez le lecteur hors tension ou que vous

déconnectez le câble d’alimentation, le lecteur mémorise le

dernier réglage de lecture répétée (“Repeat All” ou “Repeat 1”) et

rappelle ce réglage la prochaine fois que vous mettez le lecteur

sous tension. Le réglage de lecture répétée A-B est cependant

annulé si vous mettez le lecteur hors tension ou si vous

débranchez le câble d’alimentation.

Répétition de toutes les plages du disque

(lecture répétée complète)

Appuyez une fois sur REPEAT et appuyez ensuite sur H.

L’indication “REPEAT” apparaît dans la fenêtre

d’affichage et la lecture répétée du disque complet

démarre.

La lecture répétée change suivant le mode de lecture que

vous avez sélectionné.

Mode de lecture sélectionné Le lecteur répète

Lecture normale (page 14) Toutes les plages

successivement

Lecture aléatoire (page 20) Toutes les plages dans un ordre

quelconque

Lecture programmée (page 21) Toutes les plages du

programme successivement

Pour arrêter la lecture répétée complète

Appuyez sur x.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu’à ce

que l’indication “REPEAT” disparaisse.

AyB

REPEAT

52.57

TRACK MIN SEC

SUPER AUDIO

MULTI 5.1 CH

12345

678910

16 17 18 19 20

Lecture de disques

Répétition de la plage en cours (lecture

répétée d’une plage unique)

Pendant la lecture de la plage que vous voulez répéter,

appuyez plusieurs fois de suite sur REPEAT jusqu’à ce

que l’indication “REPEAT 1” apparaisse dans la fenêtre

d’affichage.

La lecture répétée de cette plage démarre.

Pour arrêter la lecture répétée d’une plage

unique

Appuyez sur x.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu’à ce

que l’indication “REPEAT 1” disparaisse.

Répétition d’un passage déterminé d’une

plage (lecture répétée A-B)

Vous pouvez spécifier un passage sur une plage dont

vous voulez activer la lecture répétée. Le passage que

vous spécifiez doit être compris entre le début et la fin

d’une seule et même plage.

1 Pendant que le lecteur reproduit la plage en

question, appuyez sur la touche AyB au point de

début (point A) du passage à reproduire de

manière répétée.

L’indication “REPEAT” apparaît et “A” se met à

clignoter dans la fenêtre d’affichage.

2 Poursuivez la lecture de la plage (ou appuyez sur

M) pour localiser le point de fin (point B) et

appuyez ensuite sur AyB.

L’indication “REPEAT A-B” apparaît et la lecture

répétée A-B démarre.

Pour arrêter la lecture répétée A-B et reprendre

la lecture normale

Appuyez sur REPEAT ou x.

Vous pouvez définir un nouveau point de début et un

nouveau point de fin en cours de lecture répétée A-B

Vous pouvez transformer le point de fin en cours par un nouveau

point de début et spécifier ensuite un nouveau point de fin de

manière à répéter un autre passage juste après le passage en

cours.

1 En cours de lecture répétée A-B, appuyez sur AyB.

Le point de fin en cours devient le nouveau point de début

(point A).

L’indication “REPEAT” s’allume et “A” se met à clignoter dans

la fenêtre d’affichage.

2 Localisez le nouveau point de fin (point B) et appuyez sur

AyB.

L’indication “REPEAT A-B” s’allume et le lecteur démarre la

lecture répétée du nouveau passage spécifié.

Lorsque vous souhaitez reprendre depuis le point de départ A,

appuyez sur H au cours d’une répétition AyB.

Lecture de plages répétée Z

Lecture de plages dans un

ordre quelconque

(lecture aléatoire) Z

CONTINUE

SHUFFLE

./>

1 Appuyez sur SHUFFLE en mode d’arrêt.

2 Appuyez sur H.

La lecture aléatoire démarre.

L’indication “;” apparaît pendant que le lecteur

“mélange” les plages. Le lecteur s’arrête après avoir

reproduit une fois toutes les plages.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Vous pouvez localiser des plages en cours de lecture

aléatoire

Appuyez sur ./>.

Appuyez sur > pour localiser la plage suivante ou sur .

pour localiser le début de la plage en cours. Le lecteur ne

retourne pas à des titres qui ont déjà été joués.

Lorsque vous sélectionnez la lecture aléatoire, le lecteur

reproduit toutes les plages du disque dans un ordre

aléatoire.

Lecture de disques

Création de votre propre

programme musical

(lecture programmée) Z

CLEAR

CONTINUE

Touches

numériques

>10

PROGRAM

CHECK

./>

1 Appuyez sur PROGRAM en mode d’arrêt.

L’indication “PROGRAM” apparaît dans la fenêtre

d’affichage.

2 Appuyez sur les touches numériques pour

introduire le numéro d’une plage.

Si vous introduisez un mauvais numéro de plage

Appuyez sur CLEAR pour effacer ce numéro de plage

et réintroduisez le bon numéro de plage à l’aide des

touches numériques.

Pour sélectionner une plage portant un numéro

supérieur à 11

Appuyez sur >10 (page 18).

3 Répétez l’étape 2 pour introduire d’autres plages.

Chaque fois que vous introduisez un numéro de plage,

la durée totale du programme apparaît dans la fenêtre

d’affichage.

4 Appuyez sur H.

La lecture programmée démarre.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Le programme reste en mémoire après la fin de la lecture

programmée

Appuyez sur H pour recommencer la lecture programmée à

partir du début. Le programme reste en mémoire si vous arrêtez

la lecture.

Vous pouvez sélectionner les plages que vous préférez et

spécifier leur ordre de lecture dans un programme

musical pouvant contenir jusqu’à 32 plages (ou 999 min.

59 sec. de durée totale pour le programme)

Remarque

Si vous mettez le lecteur hors tension, si vous débranchez le câble

d’alimentation ou si vous appuyez sur A OPEN/CLOSE le

programme musical est effacé.

Vérification du contenu du programme

musical

Avant de démarrer la lecture ou pendant le lecture,

appuyez sur CHECK.

Chaque fois que vous appuyez sur la touche, les numéros

des plages s’afficheront selon leur ordre de

programmation.

Si vous appuyez sur CHECK en cours de lecture, le

numéro de plage apparaît suivant le numéro de plage en

cours.

Modification du contenu d’un programme

musical

Vous pouvez changer le contenu d’un programme musical

en mode d’arrêt.

Pour

Effacer une plage

Effacer à partir de

la dernière plage

du programme

Ajouter une plage à

la fin du

programme

Effacer toutes les

plages

Procédez comme suit:

1 Appuyez plusieurs fois de suite sur

CHECK jusqu’à ce que le numéro de la

plage que vous voulez effacer apparaisse.

2 Appuyez sur CLEAR.

Appuyez sur CLEAR.

Chaque fois que vous appuyez sur cette

touche, la dernière plage du programme est

effacée.

Appuyez sur ./> pour sélectionner

la plage que vous voulez ajouter et

appuyez ensuite sur PROGRAM. Si vous

utilisez la télécommande, appuyez sur la

touche numérique correspondant à la plage

à ajouter.

Appuyez sur CLEAR (pendant 2 secondes

environ) jusqu’à ce que “Prog CLEAR”

s’affiche.

Lecture de disques

Ecoute d’un CD à l’aide

d’un filtre (fonction de filtre

numérique)

Le lecteur est équipé d'un filtre numérique qui élimine les

interférences générées au cours de l'échantillonnage. En

sélectionnant le type des filtres, vous pouvez régler la

qualité sonore.

Vous pouvez sélectionner “STANDARD” ou “OPTION”.

(Le réglage par défaut est “STANDARD”.)

1 Appuyez sur MENU.

2 Tournez l AMS L jusqu’à ce que “D. FILTER”

apparaisse dans la fenêtre d’affichage.

3 Appuyez sur l AMS L.

4 Tournez l AMS L jusqu’à ce que le nom du

filtre souhaité (“STANDARD” ou “OPTION”)

apparaisse dans la fenêtre d’affichage.

5 Appuyez sur l AMS L.

Lorsque vous sélectionnez “OPTION”, l’indication

“FILTER” clignote dans la fenêtre d'affichage.

Caractéristiques de chaque filtre numérique

STANDARD

Offre une gamme de fréquence étendue et une impression

d’espace.

OPTION

Offre un son lisse et puissant avec une position d’image

nette.

Remarques

• Les filtres numériques sont efficaces uniquement lorsque vous

lisez un CD traditionnel. Vous ne pouvez pas sélectionner le

filtre numérique lorsque vous lisez un Super Audio CD.

• Selon le disque ou l’équipement raccordé, il se peut qu’il n’y ait

aucun changement notable après commutation du filtre.

lAMSL

Activation/désactivation de

DIGITAL OUT

Vous pouvez régler le mode digital out sur on (les signaux

numériques peuvent être émis) ou sur off (les signaux

numériques ne peuvent pas être émis). Lorsque vous

utilisez le connecteur DIGITAL (CD) OUT COAXIAL ou

DIGITAL (CD) OUT OPTICAL, réglez le mode numérique

sur on (“D.OUT ON”). (Le réglage par défaut est “D.OUT

ON”.)

1 PAppuyez sur MENU.

2 Tournez l AMS L jusqu’à ce que l’indication

“D. OUTPUT” apparaisse dans la fenêtre

d'affichage.

3 Appuyez sur l AMS L.

4 Tournez l AMS L jusqu’à ce que le mode

numérique souhaité (“D.OUT ON” ou “D.OUT OFF”)

apparaisse dans la fenêtre d’affichage.

5 Appuyez sur l AMS L.

Remarque

Lors de la lecture d'un Super Audio CD, cette fonction est

inopérante et aucun signal n'est émis par les connecteurs

DIGITAL (CD) OUT.

lAMSL

Lecture de disques

Lecture d’un Super Audio

CD multicanal (fonction de

gestion multicanal)

le lecteur dispose d’une fonction de gestion multicanal

permettant de régler le mode lecture du Super Audio CD

utilisant la technologie DSD-DSP (intégrée au lecteur), en

fonction de la configuration ou de la taille de vos

enceintes.

Exemple de configuration d’enceintes

Pour régler la gestion multicanal :

1 Sélectionnez le mode lecture à partir du mode de

préréglage (lecture bi-canal ou multicanal).

2 Réglez la balance du niveau de sortie de chaque

enceinte (uniquement lorsque le mode de lecture

multicanal est sélectionné).

Remarques

• Cette fonction est disponible uniquement avec le Super Audio

CD.

• En fonction du mode de configuration sélectionné, vous ne

pouvez pas régler la balance du niveau de sortie de vos

enceintes.

Enceintes surround

Enceinte centrale

Caisson de basses

Enceintes avant

Sélection du mode lecture bi-canal

1 Appuyez sur MENU.

2 Tournez la commande l AMS L jusqu’à ce

que “2CH SPK MODE” s’affiche.

3 Appuyez sur la commande l AMS L.

Le mode lecture s’affiche.

Mode de

configuration

2CH Direct

2CH + SW

* Le signal audio sort des prises ANALOG 5.1CH FRONT

L/R et aucun signal n'est émis par les prises ANALOG

2CH OUT.

4 Tournez la commande l AMS L jusqu’à ce

que le mode souhaité s’affiche.

5 Appuyez sur la commande l AMS L.

Remarque

Cette fonction n’est pas disponible lorsque le lecteur est en mode

CD ou multicanal. Pour pouvoir l’activer, réglez le lecteur en

mode Super Audio CD bi-canal, ouvrez le plateau de lecture ou

retirez le disque du lecteur.

Sélection du mode lecture multicanal

1 Appuyez sur MENU.

2 Tournez la commande l AMS L jusqu’à ce

que “MCH SPK MODE” s’affiche.

3 Appuyez sur la commande l AMS L.

Le mode lecture s’affiche.

Mode de

configuration

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Enceintes avant

Caisson de

basses

Chaque signal est diffusé directement

par les enceintes avant. Aucun signal

n’est émis par le caisson de basses.

ENTER

LEVEL ADJ

./>

lAMSL

Chaque signal est diffusé directement

par chaque enceinte.

Enceintes

avant

Large

Small

Large

Enceinte

centrale

Large

Small

––

Enceintes

surround

Large

Small

Large

Caisson de

basses

––

Lecture de disques

A propos des “Large (grandes)” et des “Small

(petites)” enceintes

On entend par “Large” les enceintes capables de

reproduire parfaitement les basses fréquences. Si vous

sélectionnez “Small” pour les enceintes surround, les

basses fréquences de ces enceintes sont reproduites

par les enceintes avant et/ou le caisson de basses.

Pour une utilisation standard, sélectionnez “MCH

Direct” ou réglez toutes les enceintes sur “Large”

(exemple : “5 – Large + SW”, “5 – Large”, etc.). Si le

son obtenu ou la lecture multicanal ne vous satisfont

pas lors de l’écoute d’un Super Audio CD multicanal,

réglez les enceintes concernées sur “Small”.

4 Tournez la commande l AMS L jusqu’à ce

que le mode souhaité s’affiche.

5 Appuyez sur la commande l AMS L.

La balance du niveau de sortie par défaut s’affiche.

Pour régler la balance du niveau de sortie, passez

directement à l’étape 4 de la section “Réglage de la

balance du niveau de sortie sur le panneau avant du

lecteur” de la page 24 ou à l’étape 2 de la section

“Réglage du niveau de sortie à partir de la

télécommande” de la page 25.

Pour revenir à l’affichage normal, appuyez sur MENU.

Remarques

• La fonction de gestion multicanal n’est pas disponible lorsque

vous sélectionnez “MCH Direct” (vous ne pouvez pas régler la

balance du niveau de sortie de chaque enceinte).

• L’enceinte avant est automatiquement réglée sur “Large”

lorsque le caisson de basses est sur “––”.

• Lorsque vous écoutez une piste ne contenant pas le signal

LFE*, le signal du caisson de basses n’est pas émis. Ainsi,

lorsque vous sélectionnez “MCH Direct”, “5 – Large + SW” ou

“No – CNTR + SW” aucun signal n’est émis par le caisson de

basses. Toutefois, lorsque vous sélectionnez “5 – Small + SW”

ou “FRT – Large +SW” (quand vous réglez l’enceinte sur

“Small”), les basses fréquences proviennent du caisson de

basses.

* LFE : Low Frequency Enhancement (amélioration des basses

fréquences) (décrit comme “.1 CH”)

Réglage de la balance du niveau de sortie

de chaque enceinte

La fonction de gestion multicanal vous permet de régler

les éléments suivants :

CNTR BALANCE

Balance relative du niveau de sortie entre les enceintes

avant (FRONT L/R) et l’enceinte centrale (CENTER)

SURR BALANCE

Balance relative du niveau de sortie entre les enceintes

avant (FRONT L/R) et les enceintes surround (SURR L/

SW BALANCE

Balance relative du niveau de sortie entre les enceintes

avant (FRONT L/R) et le caisson de basses (SUB

WOOFER)

Remarque

Certains réglages ne sont pas disponibles, en fonction du mode

lecture multicanal sélectionné.

Réglage de la balance du niveau de sortie sur le

panneau avant du lecteur

Vous pouvez régler la balance de chacune de vos

enceintes en mode lecture, à partir du son émis. Vous

pouvez également la régler en mode arrêt, à partir du

signal d’essai.

1 Appuyez sur MENU.

2 Tournez la commande l AMS L jusqu’à ce

que “LEVEL ADJUST” s’affiche.

3 Appuyez sur la commande l AMS L.

Si vous effectuez le réglage en mode lecture, passez

directement à l’étape 6.

4 Tournez la commande l AMS L jusqu’à ce

que “TONE ON” s’affiche.

5 Appuyez sur la commande l AMS L.

Le signal d’essai est émis par chacune des enceintes,

l’une après l’autre, et l’écran indique quelle enceinte

émet actuellement le signal.

6 Tournez la commande l AMS L jusqu’à ce

que l’élément souhaité s’affiche.

Sélectionnez l’élément “CNTR BALANCE”, “SURR

BALANCE” ou “SW BALANCE”.

Remarque

Lorsque vous réglez le caisson de basses sur “––” en mode de

configuration (page 23), “SW BALANCE” ne s’affiche pas.

De même, lorsque vous réglez les enceintes centrale et

surround sur “––”, “CNTR BALANCE” et “SURR

BALANCE” ne s’affichent pas.

Lecture d’un Super Audio CD multicanal

Lecture de disques

7 Appuyez sur la commande l AMS L.

Le réglage de la balance apparaît.

En mode d’arrêt, l’enceinte sélectionnée émet le signal

d’essai.

Exemple : Si vous sélectionnez “SURR BALANCE”, le

signal d’essai est audible sur les enceintes

avant et les enceintes surround.

8 Tournez la commande l AMS L pour régler le

niveau de sortie.

9 Appuyez sur la commande l AMS L.

Le lecteur revient au statut décrit à l’étape 6.

Répétez les étapes 6 à 9 pour d’autres réglages.

Appuyez sur MENU après avoir effectué tous vos

réglages.

L’affichage redevient normal.

Réglage du niveau de sortie à partir de la

télécommande

Vous pouvez régler le niveau de sortie de chaque enceinte

avec la télécommande fournie, en mode lecture.

1 Appuyez sur LEVEL ADJ, que vous soyez en mode

lecture ou en mode arrêt.

Si vous effectuez le réglage en mode lecture, passez

directement à l’étape 4.

2 Appuyez plusieurs fois de suite sur ./>

jusqu’à ce que “TONE ON” s’affiche.

3 Appuyez sur ENTER.

Le signal d’essai est émis par chacune des enceintes,

l’une après l’autre, et l’écran indique quelle enceinte

émet actuellement le signal.

4 Appuyez plusieurs fois de suite sur ./>

jusqu’à ce que l’élément souhaité s’affiche.

Sélectionnez l’élément “CNTR BALANCE”, “SURR

BALANCE” ou “SW BALANCE”.

Remarque

Lorsque vous réglez le caisson de basses sur “––” en mode de

configuration (page 23), “SW BALANCE” ne s’affiche pas.

De même, lorsque vous réglez les enceintes centrale et

surround sur “––”, “CNTR BALANCE” et “SURR

BALANCE” ne s’affichent pas.

5 Appuyez sur ENTER.

Le réglage de la balance apparaît.

En mode d’arrêt, l’enceinte sélectionnée émet le signal

d’essai.

Exemple : Si vous sélectionnez “SURR BALANCE”, le

signal d’essai est audible sur les enceintes

avant et les enceintes surround.

6 Appuyez plusieurs fois de suite sur ./> pour

régler le niveau de sortie.

7 Appuyez sur ENTER.

Le lecteur revient au statut décrit à l’étape 4.

Répétez les étapes 4 à 7 pour d’autres réglages.

8 Appuyez sur LEVEL ADJ après avoir effectué tous

vos réglages.

L’affichage redevient normal.

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

FRT:_____:SURR

TEXT DISC

SUPER AUDIO

MULTI CH

12345

678910

16 17 18 19 20

Informations

complémentaires

Ce chapitre fournit des informations

complémentaires sur le

fonctionnement et l’entretien de votre

lecteur Super Audio CD.

Précautions

Sécurité

• Attention — Les instruments optiques qui équipent cet

appareil sont dangereux pour les yeux.

• Si un objet ou un liquide quelconque pénètre à l’intérieur du

boîtier, débranchez le lecteur et ne l’utilisez plus avant de

l’avoir fait contrôler par un personnel qualifié.

• Le cordon d’alimentation doit être remplacé dans un centre de

service après-vente qualifié exclusivement.

• L’appareil n’est pas débranché de l’alimentation secteur tant

qu’il est raccordé à la prise murale, même si l’appareil lui-

même a été mis hors tension.

Alimentation

• Avant d’utiliser le lecteur, assurez-vous que la tension

d’utilisation de l’appareil est identique à celle de l’alimentation

secteur locale. La tension d’utilisation est indiquée sur la

plaque signalétique fixée au dos du lecteur.

• Le lecteur reste branché sur l’alimentation secteur tant qu’il est

raccordé à la prise murale, même si l’appareil a préalablement

été mis hors tension.

• Si vous prévoyez de ne pas utiliser le lecteur pendant une

période prolongée, débranchez-le de la prise murale. Pour

déconnecter le cordon d’alimentation, tirez sur la fiche; ne tirez

jamais sur le cordon proprement dit.

Installation

• Installez le lecteur dans un lieu suffisamment ventilé afin de

prévenir tout risque de surchauffe à l’intérieur du boîtier.

• N'installez pas le lecteur sur une surface souple comme un

tapis qui risquerait d’obstruer les ouïes de ventilation situées

sur la base de l’appareil.

• N'installez pas le lecteur à proximité de sources de chaleur ou

dans un endroit excessivement poussiéreux, soumis à la

lumière directe du soleil ou à des vibrations ou des chocs

mécaniques importants.

Utilisation

• Si vous transportez soudainement le lecteur d’une pièce froide

dans une pièce chaude ou si vous l’installez dans une pièce

particulièrement humide, de la condensation peut se former

sur les lentilles montées à l’intérieur du lecteur. Le

fonctionnement du lecteur risque d’en être affecté. En pareil

cas, retirez le disque du plateau de lecture et laissez le lecteur

sous tension pendant environ une heure pour permettre à

l’humidité de s’évaporer.

• A l'allumage, il est possible que du bruit se fasse entendre lors

du chargement du disque dans le lecteur Super Audio CD. Ce

bruit est normal.

Réglage du volume

• N’augmentez pas trop le volume pendant l’écoute d’un

passage de très faible niveau d’entrée ou ne comportant aucun

signal audio. Vous risquez en effet d’endommager les haut-

parleurs lors de la lecture d’un passage présentant un niveau

d’entrée très élevé.

Informations complémentaires

Remarques sur les disques

Manipulation des disques

• Pour que les disques restent propres, saisissez-les par le bord.

N’en touchez pas la surface.

• Ne collez pas de papier ni de bande adhésive sur les disques.

• Utilisez uniquement des disques de forme ronde. L’utilisation

d'un disque de forme spéciale (par exemple : disque carré, en

forme d’étoile, de cœur...) risque d'endommager votre lecteur.

• N’utilisez pas de disque pourvus d’une étiquette comme sur

les disques de location.

Rangement des disques

• N’exposez pas les disques au rayonnement direct du soleil ou

à des sources de chaleur comme des conduits d’air chaud.

• Après lecture, rangez les disques dans leur boîtier. Si vous empilez

les disques sans leurs boîtiers, vous risquez de les endommager.

Installation d’un disque sur le plateau de lecture

• Assurez-vous que le disque est correctement positionné sur du

plateau.

Sinon, le lecteur ou le disque risque d’être endommagé.

Entretien

• Si les disques portent des traces de doigts ou de la poussière, la

qualité audio risque d’en être altérée.

• Avant la lecture, nettoyez les disques avec un chiffon de

nettoyage. Essuyez les disques en allant du centre vers

l’extérieur.

• Nettoyez les disques avec un chiffon doux légèrement

imprégné d’eau et essuyez-les ensuite avec un chiffon sec.

• N’utilisez pas de solvants comme de la benzine, du diluant,

des nettoyants pour disques en vinyle ni de sprays

antistatiques.

Remarques concernant la lecture d’un CD-R/CD-RW

• Il est possible que certains disques enregistrés avec un graveur

CD-R/CD-RW ne puissent pas être reproduits en raison de

rayures, de souillures, de leurs conditions d’enregistrement ou

des caractéristiques techniques du graveur. En outre, les

disques qui ne sont pas finalisés à la fin de l’enregistrement ne

peuvent pas être reproduits.

Introduction d’un disque

• Il est possible que vous entendiez un bruit de transmission ou

mécanique émis par le lecteur. Ce sifflement signifie que le

lecteur est en train de régler automatiquement ses mécanismes

intérieurs en fonction du disque introduit.

Il est également possible que vous entendiez un bruit

mécanique lorsque vous introduisez un disque déformé dans

le lecteur.

Entretien

• Nettoyez le boîtier, la console et les commandes à l’aide d’un

chiffon doux imprégné d’une solution détergente neutre.

N’utilisez pas de tampon abrasif, de poudre à récurer ou de

solvant tel que l’alcool ou le benzine.

A propos du transport

• Assurez-vous de retirer le disque placé sur le plateau.

• Assurez-vous de refermer le plateau de lecture.

Si vous éprouvez la moindre difficulté concernant votre

lecteur, n’hésitez pas à consulter votre revendeur Sony.

Informations complémentaires

Pendant la lecture d’un Super Audio CD

Plage de fréquence de lecture

2 Hz à 100 kHz

Réponse en fréquence 2 Hz à 50 kHz (–3 dB)

Plage dynamique 108 dB ou plus

Distorsion harmonique totale

0,0012 % ou mois

Pleurage et scintillement Valeur dans la limite mesurable

(±0,001 % W. PEAK) ou moins

Pendant la lecture d’un CD

Réponse en fréquence 2 Hz à 20 kHz

Plage dynamique 100 dB ou plus

Distorsion harmonique totale

0,0017 % ou moins

Pleurage et scintillement Valeur dans la limite mesurable

(±0,001 % W. PEAK) ou moins

Connecteurs de sortie

ANALOG

OUT

DIGITAL (CD)

OUT OPTICAL*

DIGITAL (CD)

OUT COAXIAL*

PHONES

* Sort uniquement les signaux audio de CD

Caractéristiques générales

Laser Laser à semi-conducteur

(SACD: λ = 650 nm)

(CD: λ = 780 nm)

Durée d’émission : continue

Puissance rayonnante du laser :

5.47 uW à 650 nm

*Ces sorties correspondent à la valeur mesurée à une distance

d'environ 200 mm de la surface de la lentille de l'objectif sur le

point de lecture optique.

Puissance de raccordement

120 V CA, 60 Hz

Consommation électrique 32 W

Dimensions (l/h/p) 430 × 130 × 380 mm,

(17 × 5 1/8 × 15 pouces)

parties saillantes comprises

Masse (approx.) 16 kg (35 livres 5 onces.)

Accessoires fournis

Voir page 4.

La conception et les spécifications sont sujettes à modifications

sans préavis.

Dépannage

Si vous rencontrez l’une des difficultés suivantes à

l’occasion de l’utilisation de ce lecteur, consultez le

présent guide de dépannage pour tenter de remédier au

problème survenu. Si le problème persiste, consultez votre

revendeur Sony.

Pas de son.

, Vérifiez si le lecteur est correctement raccordé.

, Assurez-vous que vous exploitez correctement

l’amplificateur.

, Lorsque vous utilisez un casque, réglez le volume

à l’aide du bouton PHONE LEVEL.

Pas de son via les connecteurs DIGITAL (CD) OUT.

, Les signaux audio du Super Audio CD ne peuvent

être sortis via les connecteurs DIGITAL (CD) OUT.

, Le mode digital out est désactivé. Activez-le (voir

page 22).

La lecture du disque ne démarre pas.

, Il n’y a pas de disque à l’intérieur du lecteur.

, Le disque est placé à l’envers sur le plateau de

lecture.

, Placez le disque sur le plateau de lecture avec la

face imprimée vers le haut.

, Le disque n’est pas inséré correctement. Rechargez

le disque.

, Nettoyez le disque (voir page 27).

, De l’humidité s’est condensée à l’intérieur du

lecteur. Retirez le disque et laissez le lecteur sous

tension pendant environ une heure.

, Le disque posé sur le plateau est incompatible

(voir page 13).

La télécommande ne fonctionne pas.

, Dégagez les obstacles entre la télécommande et le

lecteur.

, Dirigez la télécommande vers le capteur de

télécommande du lecteur.

, Si les piles de la télécommande sont déchargées,

remplacez-les.

Aucun son n’est émis par la prise SUB WOOFER.

, Sélectionnez le mode de lecture de sorte que le

caisson de basses soit réglé sur “a” (page 23).

, Lorsque vous écoutez une piste ne contenant pas le

signal LFE, le signal n’est émis par le caisson de

basses que lorsque vous sélectionnez “5 – Small +

SW” ou “FRT – Large + SW” pour le mode de

lecture multicanal (page 24).

( )

Type de

prise

Prises phono

Connecteur

de sortie

optique

carré

Connecteur

de sortie

coaxial

Niveau de

sortie

2 Vrms

(à 50 kilohms)

–18 dBm

0,5 Vp-p

Impédance de

charge

Plus de

10 kilohms

Longueur d’onde

de l’émission

lumineuse:

660 nm

75 ohms

Prise phono

stéréo

10 mW

32 ohms

Spécifications

Informations complémentaires

Index

Accessoires 4

Affichage d’informations 15

Amplificateur (non fourni) 5

AMS (détecteur automatique de musique) 14

ANALOG OUT

2 CH 6

5.1 CH 5

Balance du niveau de sortie 24

Câble

connexion audio 5

numérique coaxial 7

numérique optique 7

D, E

DIGITAL (CD) OUT 7

F, G, H

Filtre numérique 22

Fonction de gestion multicanal 23

I, J, K

Introduction d’un disque 14

Lecture

d’un disque 14

en introduisant le numéro de plage 18

plages dans un ordre aléatoire 20

plusieurs fois 19

Lecture aléatoire 20

Lecture programmée

comment créer votre programme musical 21

modification du contenu du programme 21

Vérification du contenu du programme 21

Localisation

avec la fonction d’index (recherche d’index) 18

en contrôlant le son (recherche) 18

en introduisant le numéro de plage 18

en observant l’indication de la durée (rechercher à

grande vitesse) 18

passage déterminé 18

plage spécifique 18

M, N, O

Mode lecture

bi-canal 23

multicanal 23

P, Q

Pause de lecture 14

Piles 4

Raccordement

composant audio 5

source d’alimentation 7

Recherche

recherche à grande vitesse 18

recherche d’index 18

recherche temporelle 19

Répétition

lecture A-B 20

lecture complète 19

lecture d’une seule plage 20

Super Audio CD 12

Super Audio CD bi-canal 13

T, U, V, W, X, Y, Z

Télécommande 11

TEXT 16

TOC 13

Informations complémentaires

Sony Corporation

Printed in Japan

Sony SCD-XA777ES Super Audio Cd Player

Product's Documents

User Manual

Specifications

Sony SCD-XA777ES Questions and Answers

Related Products

Sony SCD-1 Super Audio Cd Player

Sony SCD-777ES Es Super Audio Cd Player

Sony SCD-XA9000ES Es Super Audio Cd Player

Sony SCD-XA5400ES Es Super Audio Cd Player

Sony SCD-1 Super Audio Cd Player

Sony SCD-777ES Es Super Audio Cd Player
