Philips SHD8900/00 Digital Wireless Headphones User Manual

1.3 General information

• To prevent ﬁre or shock hazard: always keep

this product dry and do not expose it to

excessive heat by heating equipment or

direct sunlight.

• Do not allow your headset to be submerged

in water.

• To clean the product use a slightly dampened

chamois cloth. Do not use cleansing agents

containing alcohol, spirits, ammonia or

abrasives as they may harm the product.

• Do not disassemble the product.

• Transmission range : 30 meters, depending on

ambient conditions.

• Do not operate or store in a place where

temperature is below 0˚C (32˚F) or above

40˚C (104˚F) as this may shorten your

battery life.

• Only use Philips’ rechargeable shortened

sleeve NiMH batteries with your headphones.

• Apparatus shall not be exposed to dripping or

splashing.

• The main plug of AC/DC adapter is used as the

disconnect device, the disconnect device shall

be readily operable.

• Batteries (battery pack or batteries installed)

shall not be exposed to excessive heat such as

sunshine, ﬁre or the like.

1.4 Disposal of your old product

Your product is designed and

manufactured with high quality materials

and components, which can be recycled

and reused.

When this crossed-out wheeled bin symbol is

attached to a product, it means the product is

covered by the European Directive 2002/96/EC.

Please be informed about the local separate

collection system for electrical and electronic

products.

Please act according to your local rules and do

not dispose of your old product with your normal

household waste. The correct disposal of your

old product will help prevent potential negative

consequences to the environment and human

health.

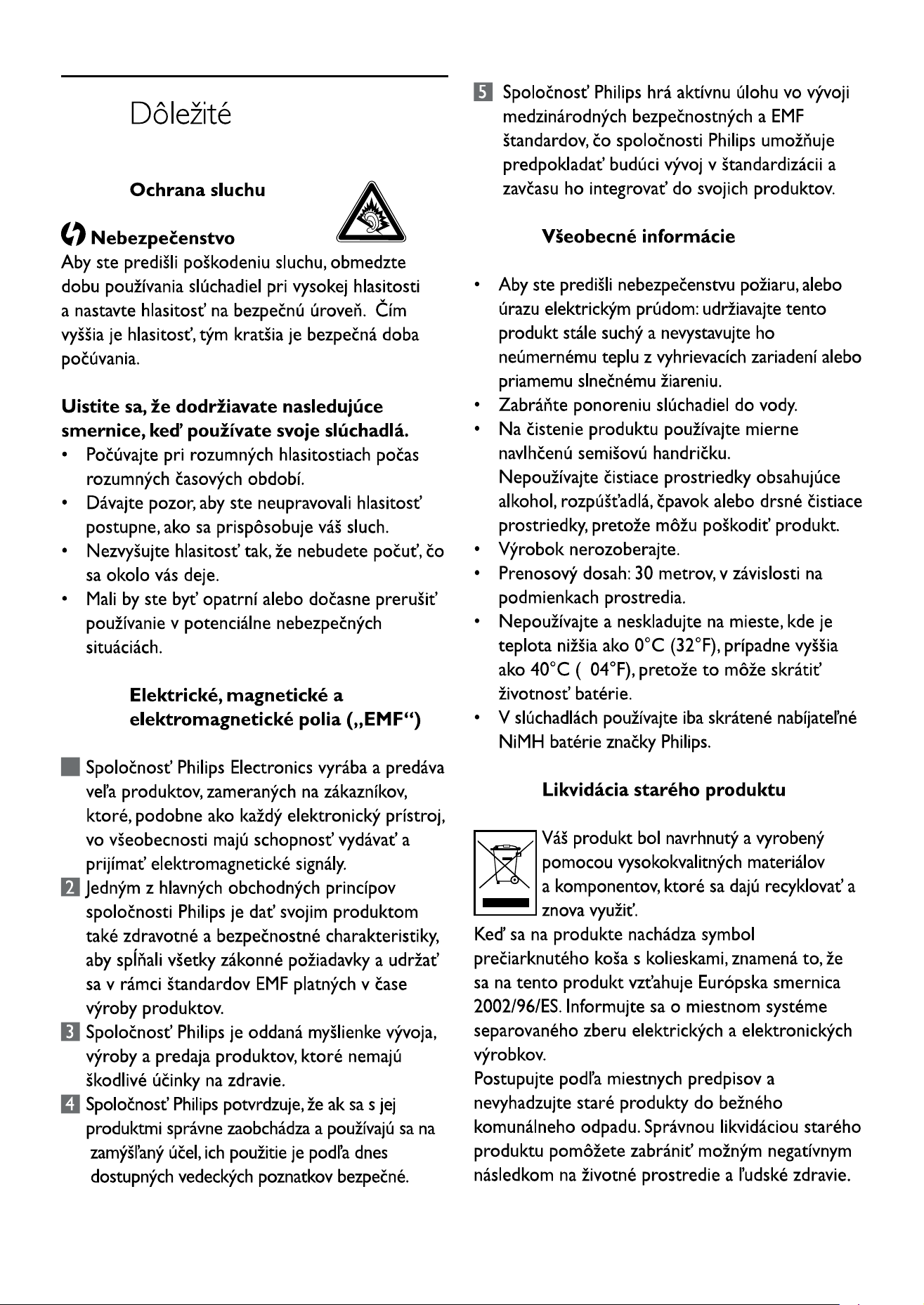

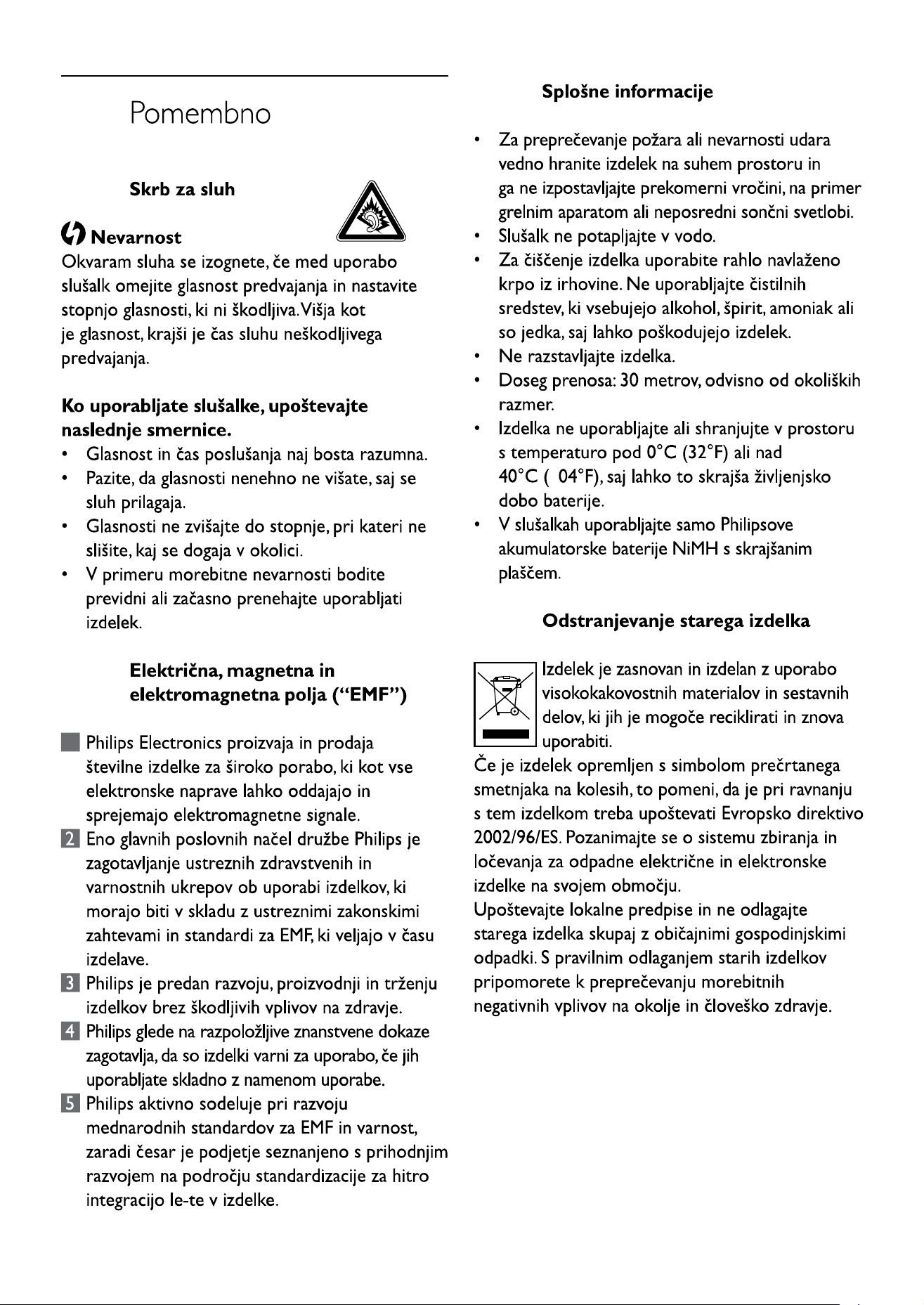

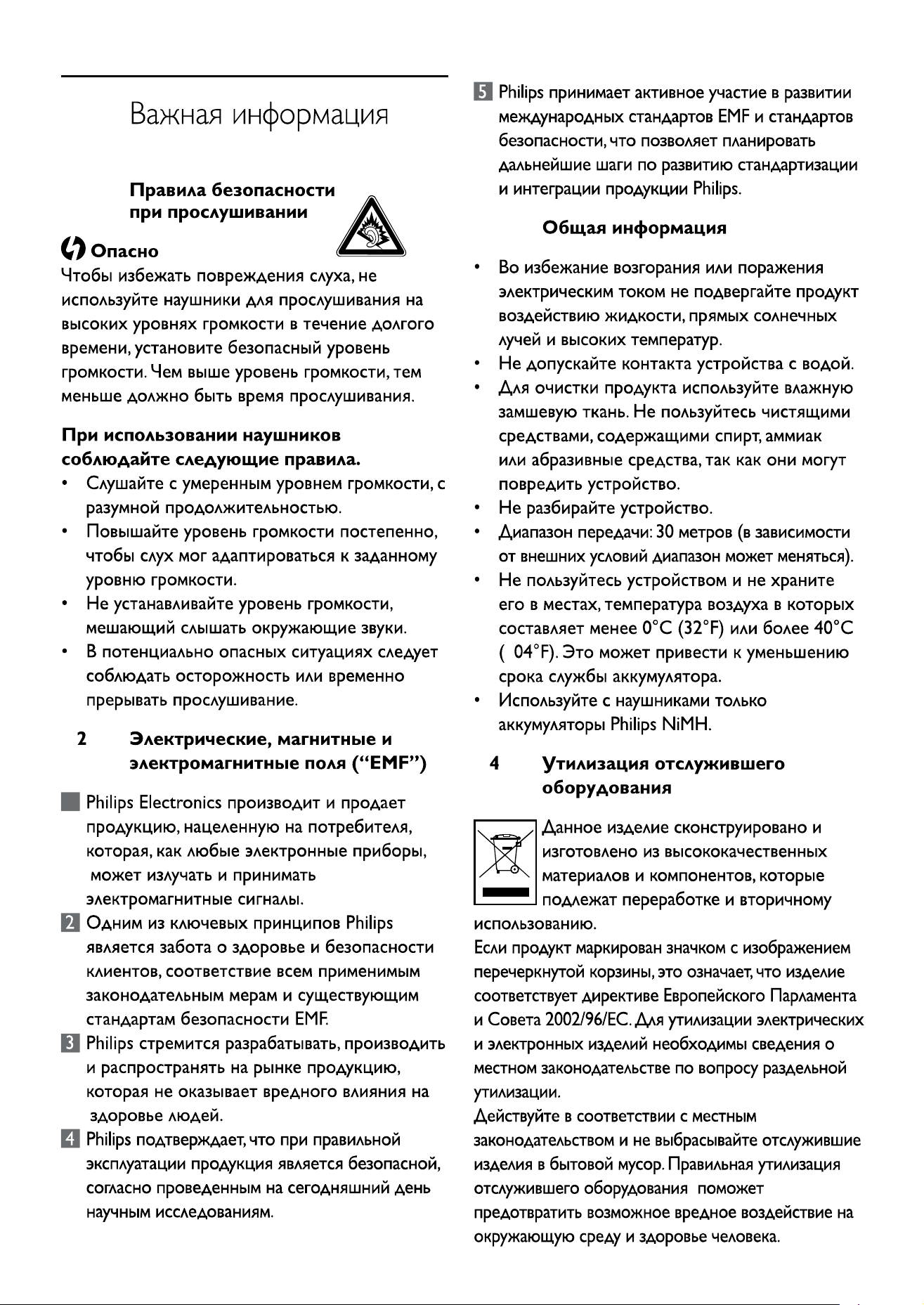

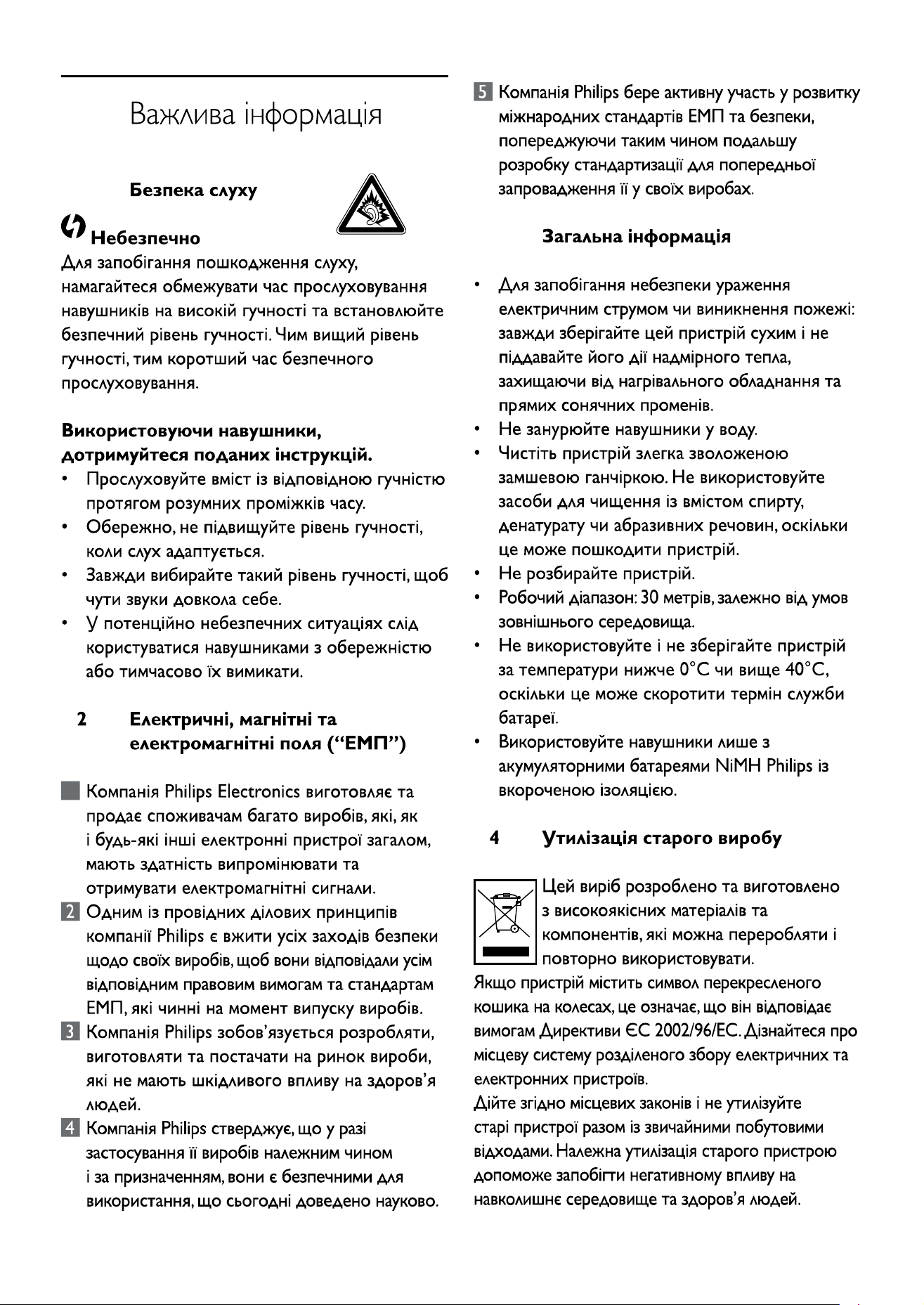

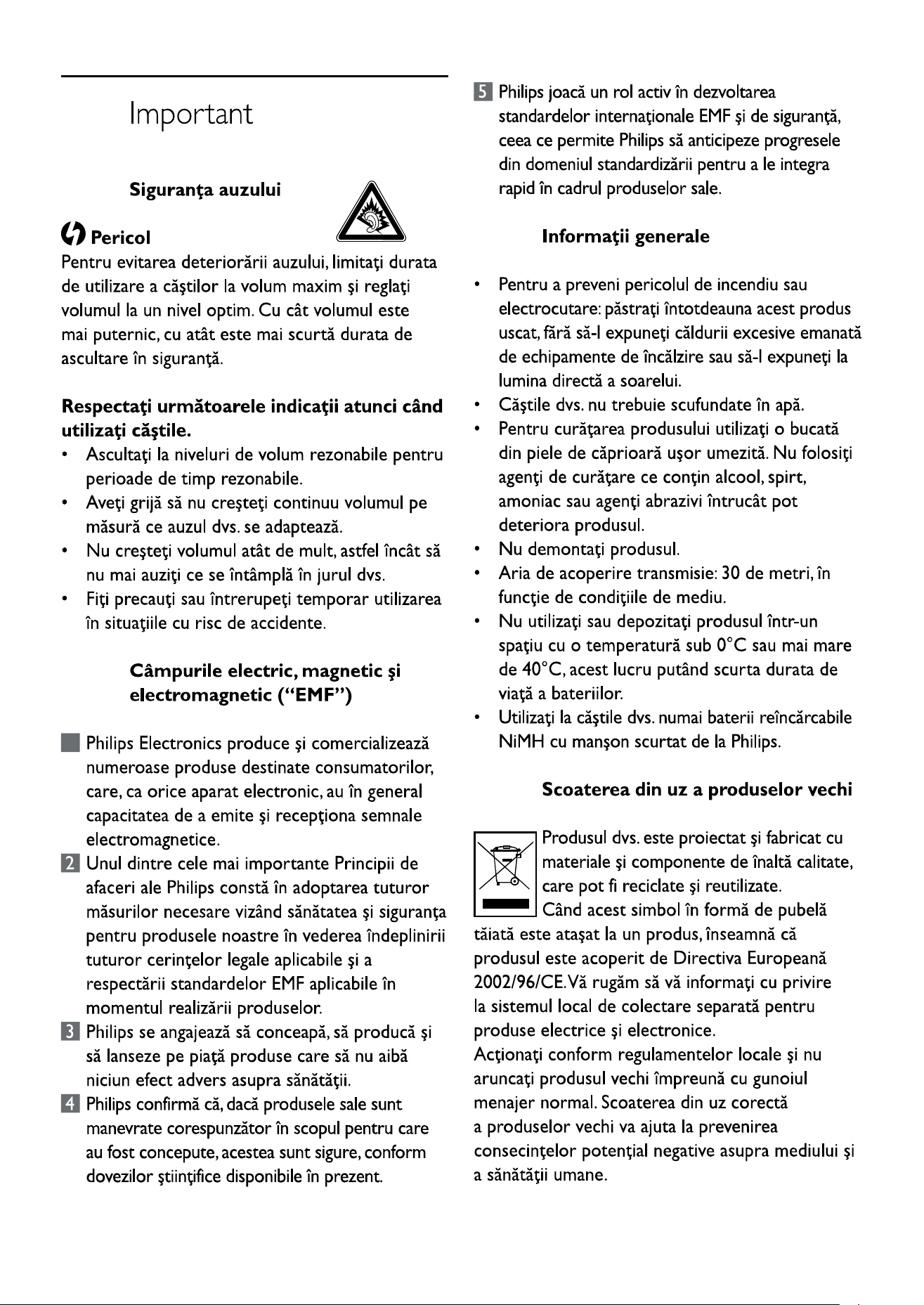

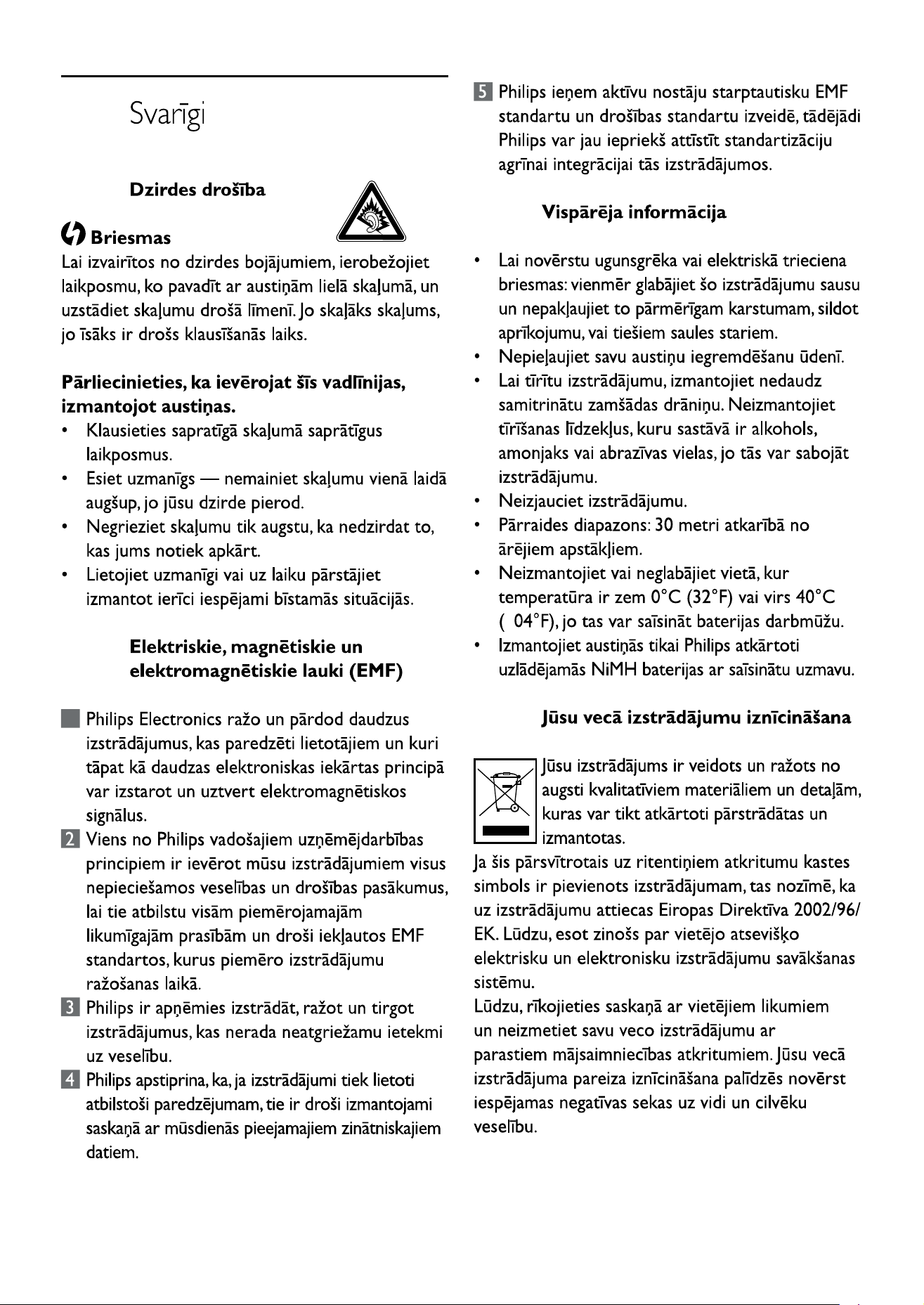

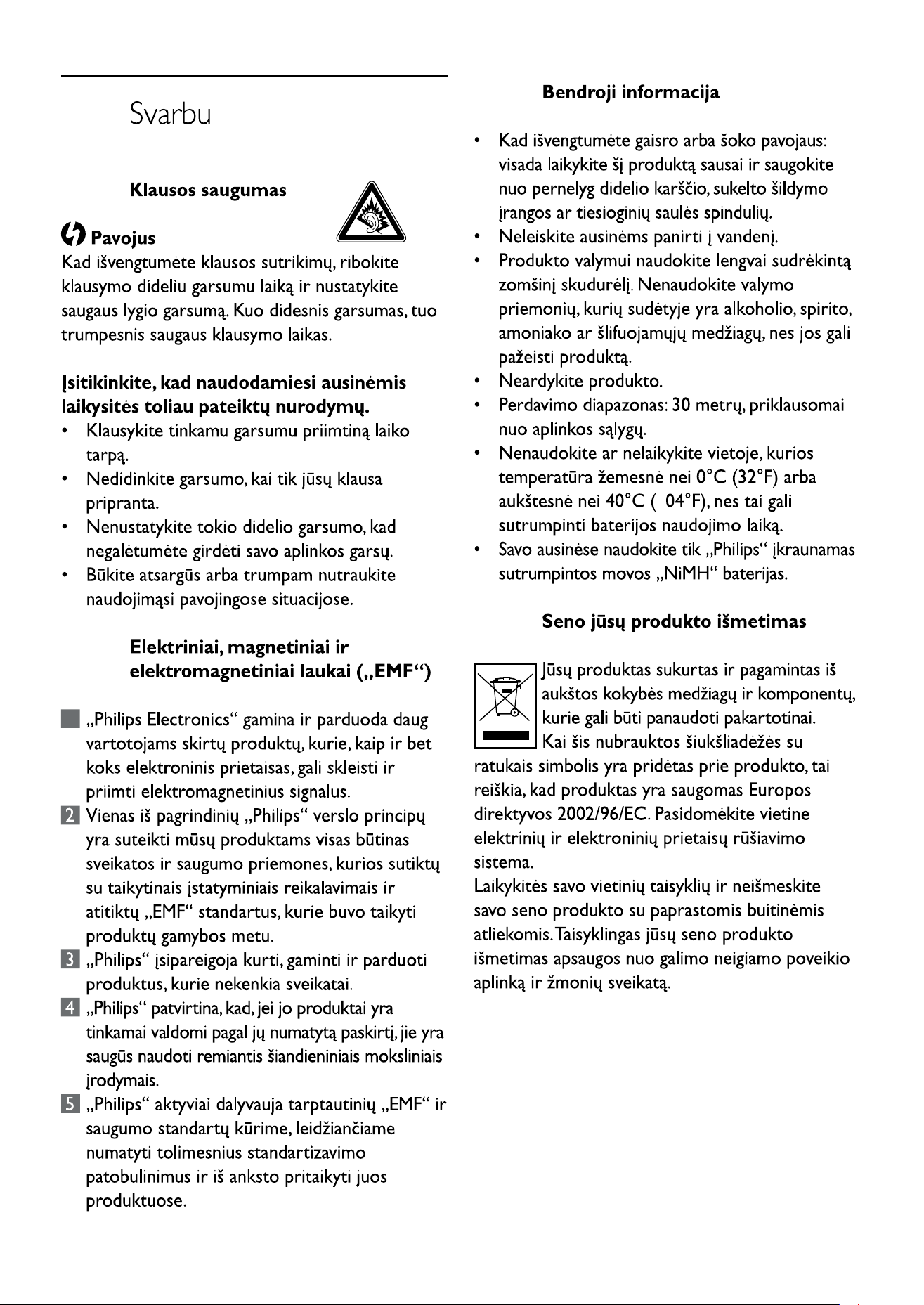

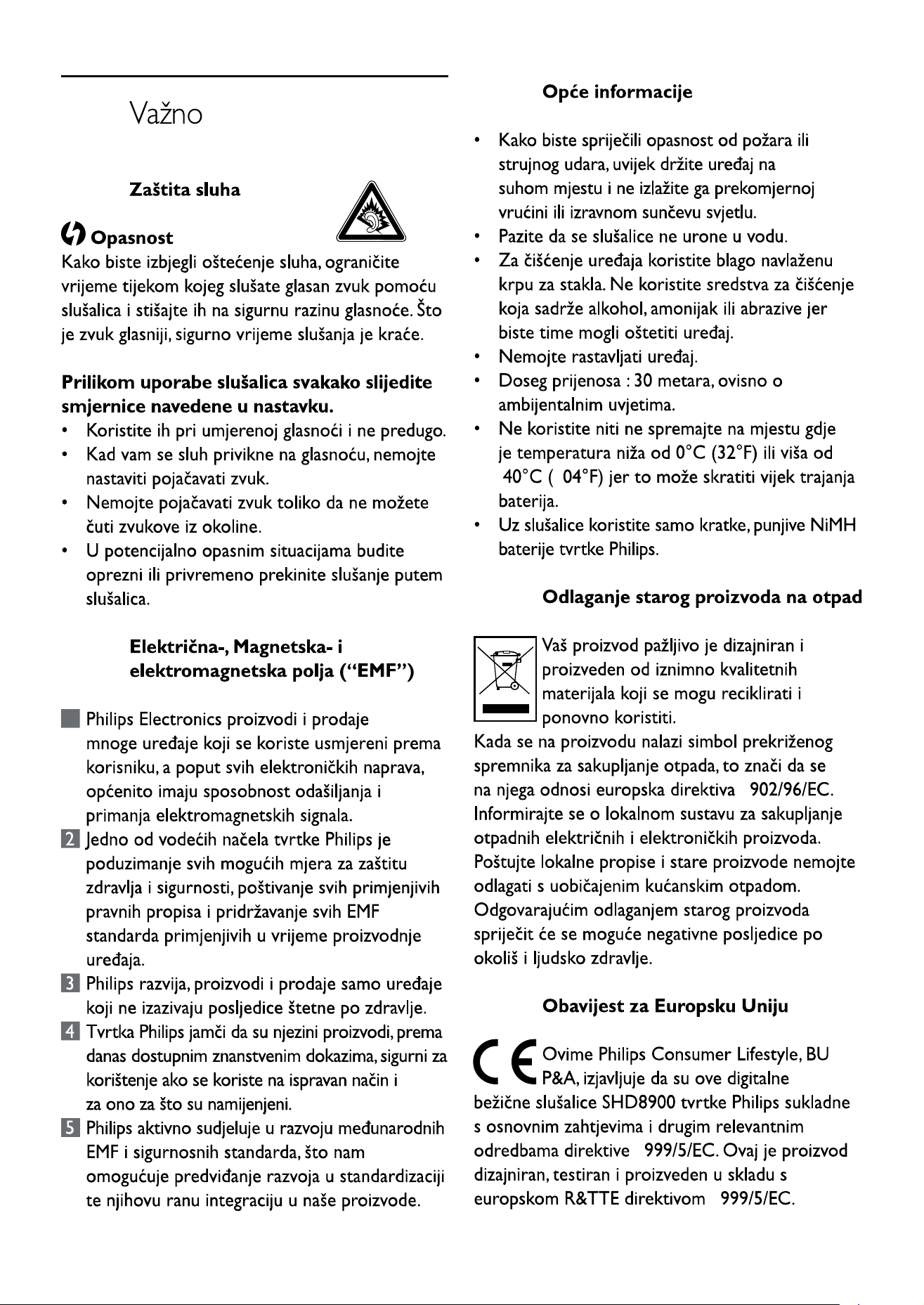

1 Important

1.1 Hearing safety

Danger

To avoid hearing damage limit the time you use the

headphones at high volume and set the volume to

a safe level. The louder the volume the shorter is

the safe listening time.

Be sure to observe the following guidelines

when using your headphones.

• Listen at reasonable volumes for reasonable

periods of time.

• Be careful not to adjust the volume

continuously upwards as your hearing adapts.

• Do not turn up the volume so high that you

can’t hear what’s around you.

• You should use caution or temporarily

discontinue use in potentially hazardous situations.

• Excessive sound pressure from earphones and

headphones can cause hearing loss.

1.2 Electric-, Magnetic- and

Electromagnetic Fields (“EMF”)

1 Philips Electronics manufactures and sells

many products targeted at consumers,

which, like any electronic apparatus, in

general have the ability to emit and receive

electromagnetic signals.

2 One of Philips leading Business Principles is

to take all necessary health and safety

measures for our products, to comply with

all applicable legal requirements and to stay

well within the EMF standards applicable at

the time of producing the products.

3

Philips is committed to develop, produce and market

products that cause no adverse health effects.

4 Philips conﬁrms that if its products are

handled properly for their intended use, they

are safe to use according to scientiﬁc evidence

available today.

5 Philips plays an active role in the development

of international EMF and safety standards,

enabling Philips to anticipate further

developments in standardization for early

integration in its products.

2

ENG LI S H

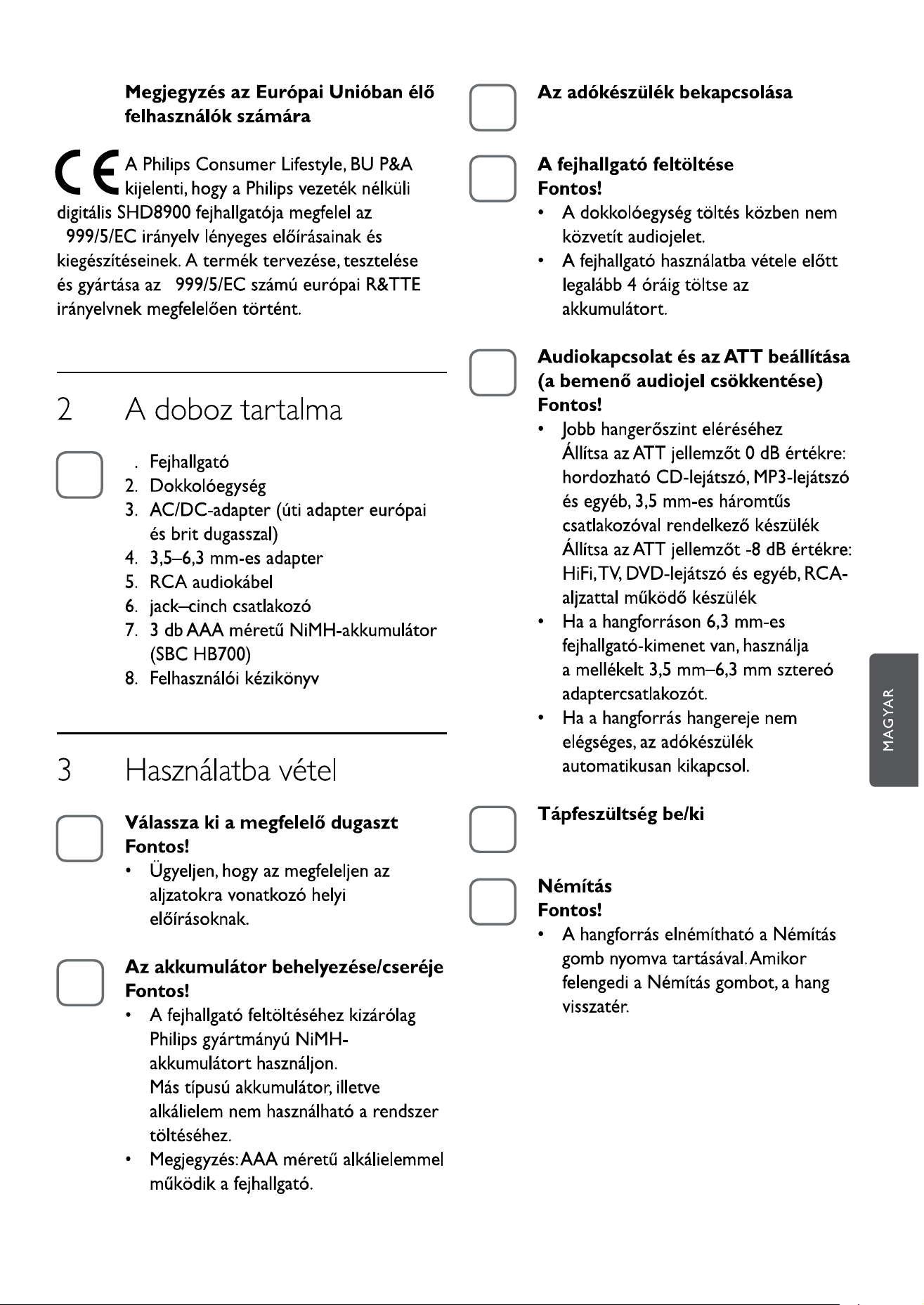

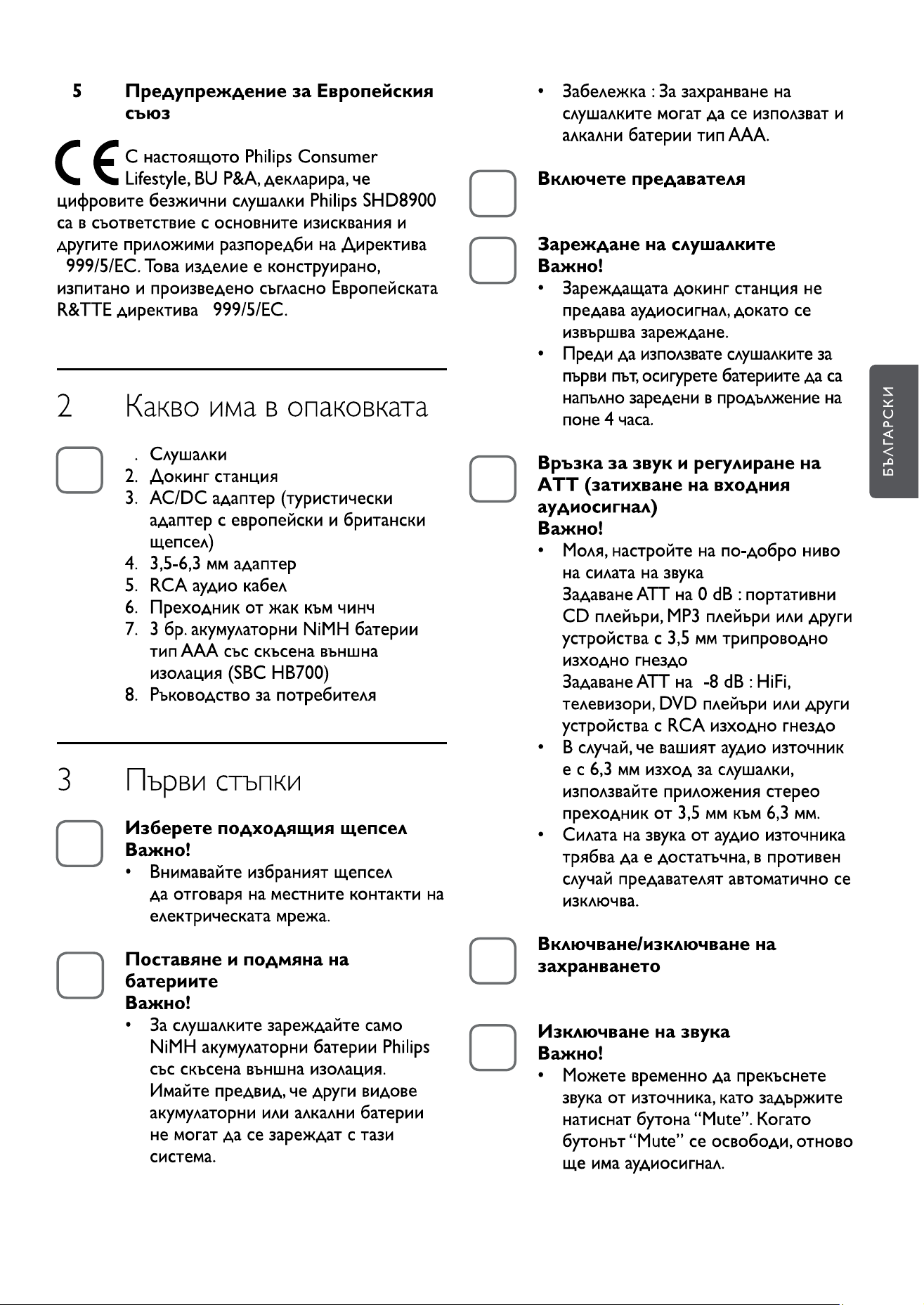

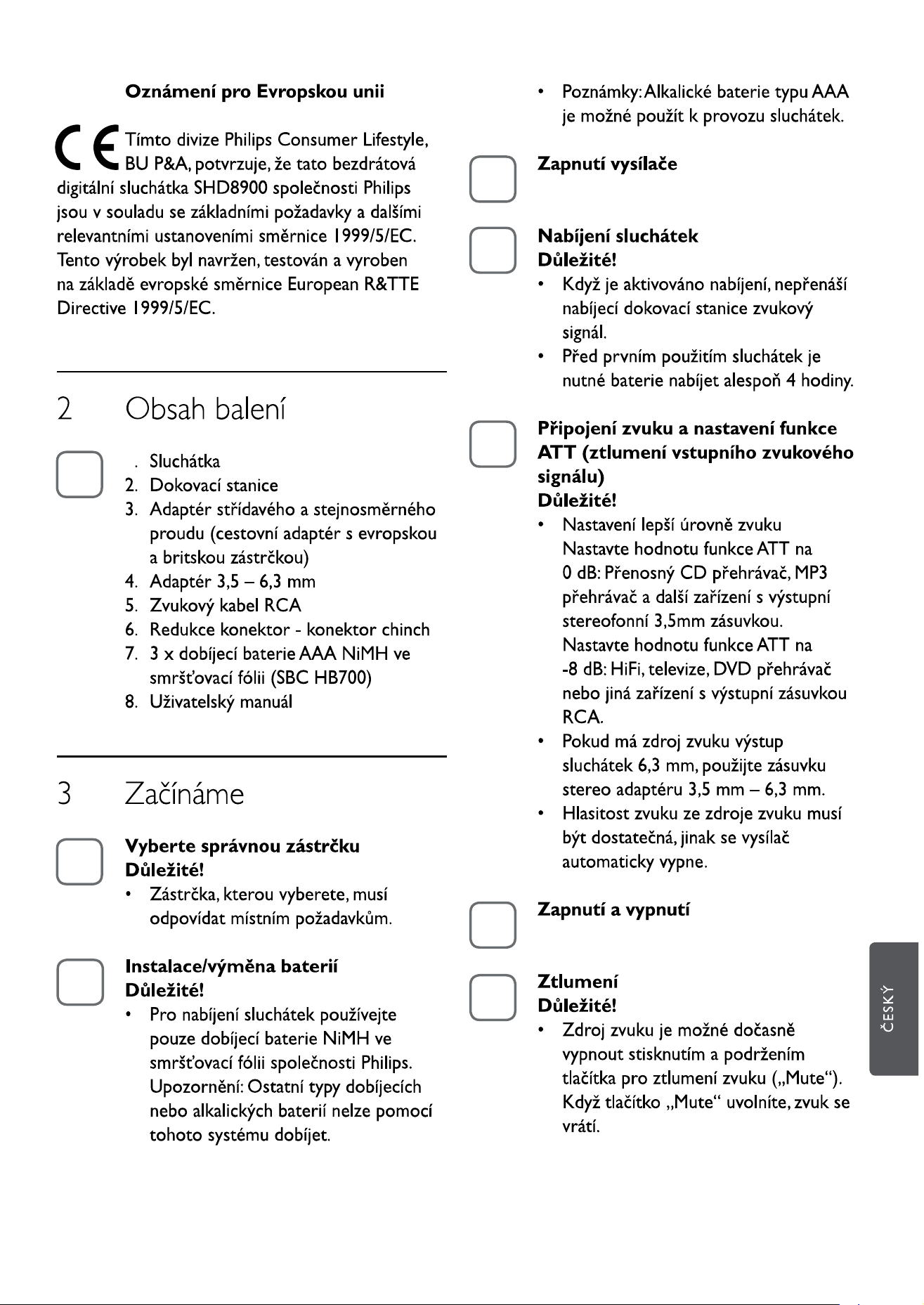

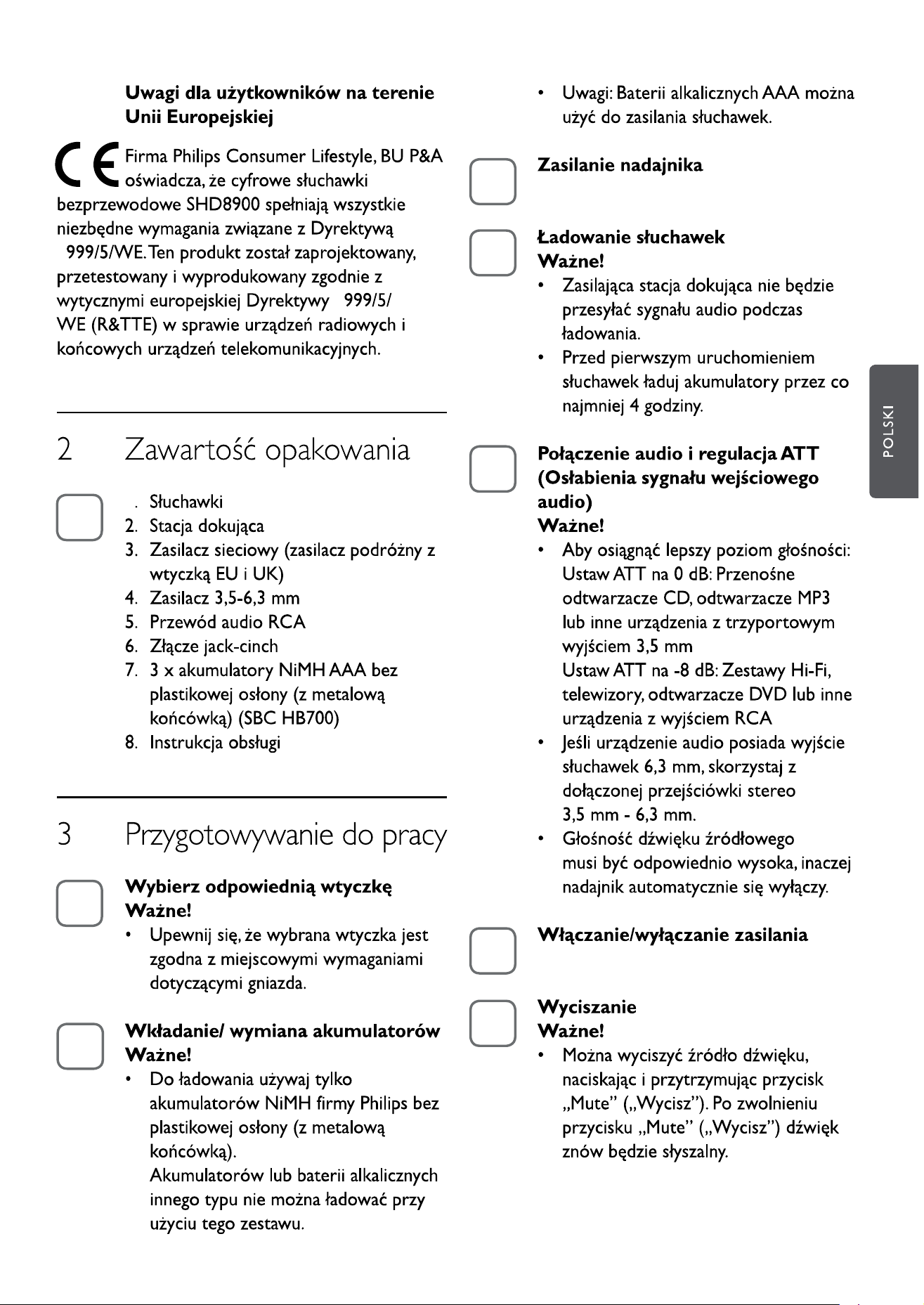

1.5 Notice for the European Union

Hereby, Philips Consumer Lifestyle,

BU P&A, declares that this Philips

digital wireless headset SHD8900 is in compliance

with the essential requirements and other relevant

provisions of Directive 1999/5/EC. This product has

been designed, tested and manufactured according

to the European R&TTE Directive 1999/5/EC.

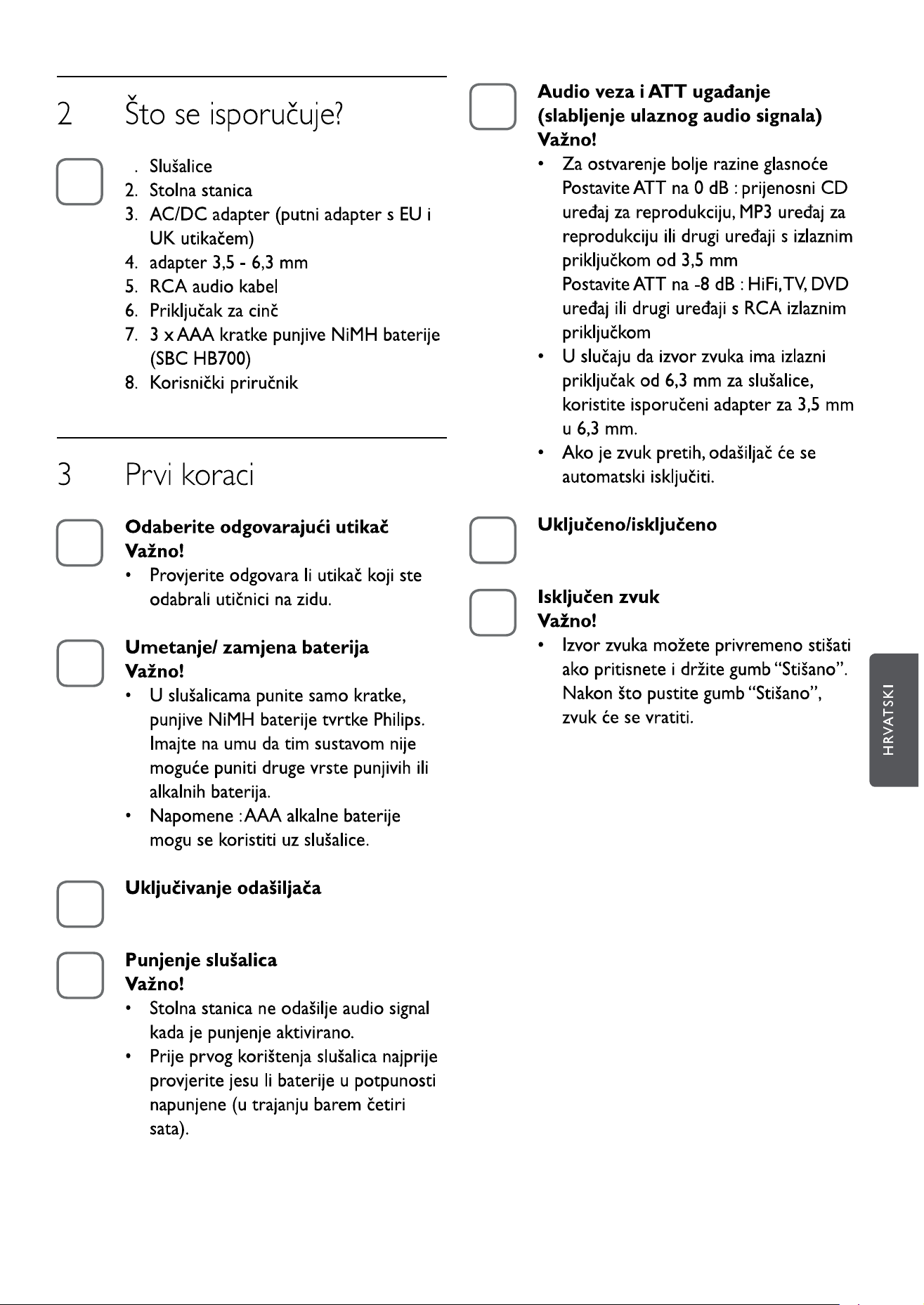

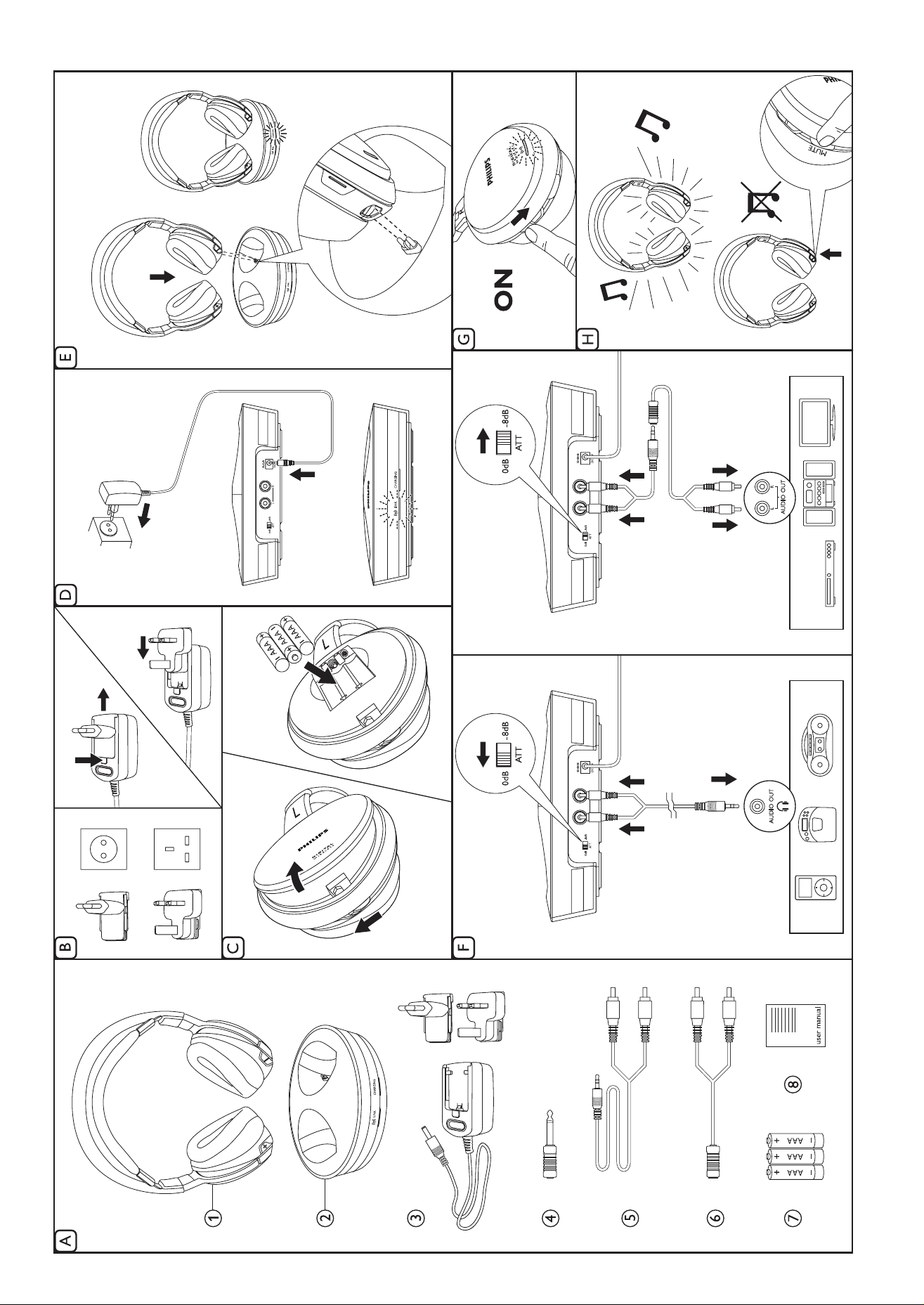

2 What’s inside the box

1. Headphones

2. Docking station

3. AC/DC adapter (Traveling adapter

with EU and UK plug)

4. 3.5-6.3mm adapter

5. RCA audio cable

6. Jack to cinch connector

7. 3 x AAA rechargeable shortened

sleeve NiMH batteries (SBC HB700)

8. User manual

3 Get started

Select the appropriate plug

Important!

• Make sure the plug you selected

corresponds to the local socket

requirement.

Installing/ replacing batteries

Important!

• Only use Philips rechargeable

shortened sleeve NiMH batteries

with your headphones for charging.

Note that other types of

rechargeable or alkaline

batteries cannot be charged with

this system.

A

B

C

• Remarks : AAA alkaline batteries can

be used to operate the headphones.

Power on the transmitter

Charging the headphones

Important!

• The energizing docking station does

not transmit audio signal when

charging is activated.

• Before using the headphones for the

ﬁrst time, please ensure the

batteries are fully charged for at

least 4 hours.

Audio Connection and

adjusting ATT (Attenuation of

audio input signal)

Important!

• Achieve a better volume level, please

Set ATT to 0dB : Portable CD player,

MP3 player or other devices with

3.5mm triport socket output

Set ATT to -8dB : HiFi, TV, DVD

player or other devices with RCA

socket output

• In case your audio source has a

6.3mm headphone output, use the

supplied 3.5mm to 6.3mm stereo

adapter plug.

• The volume of the sound source

must be sufﬁcient, otherwise the

transmitter automatically turns off.

Power on/off

Mute

Important!

• You can temporarily mute the

audio source by keep pressing and

holding the “Mute” button. Once the

“Mute” button is released, audio will

be back.

D

E

F

G

H

3

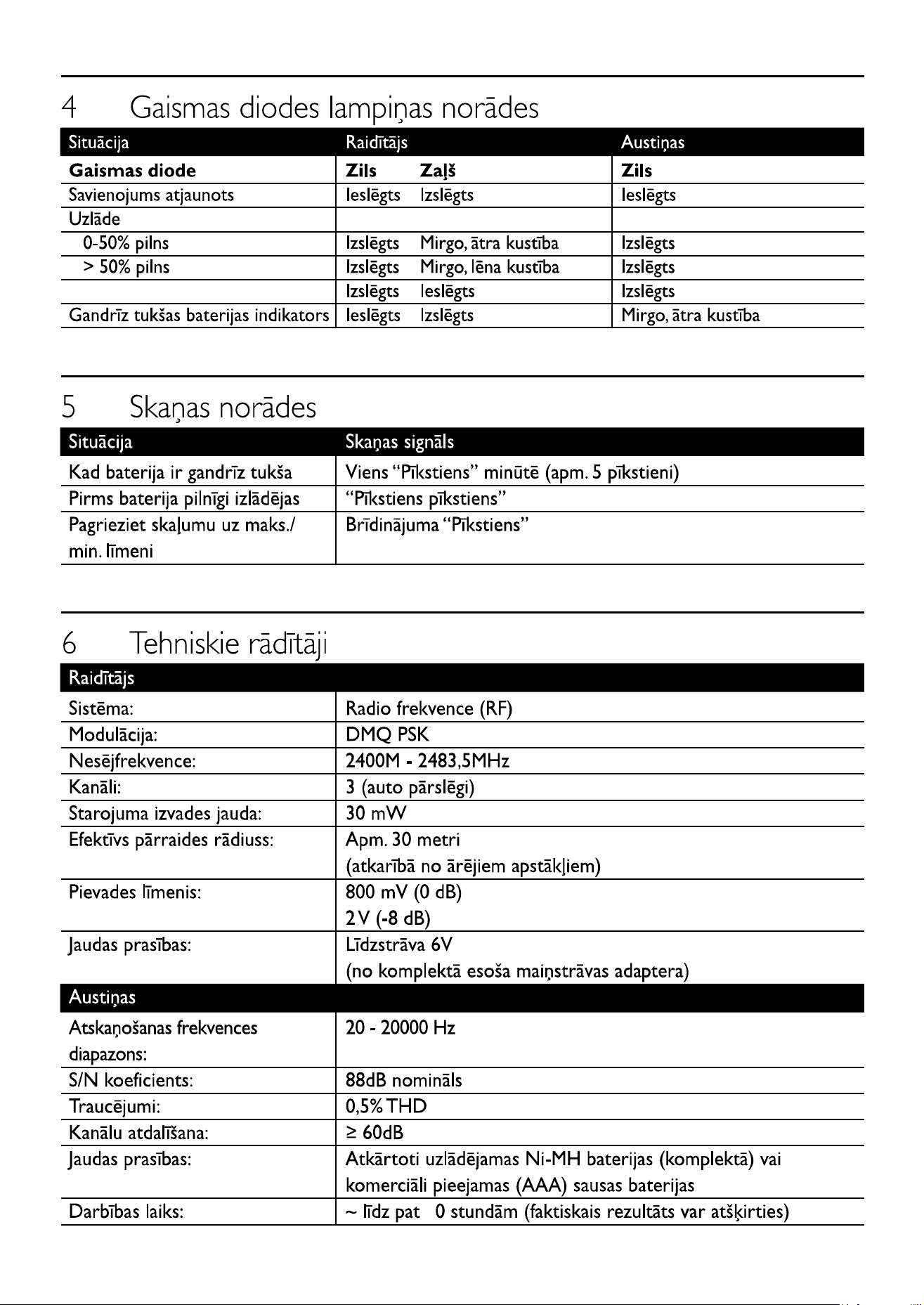

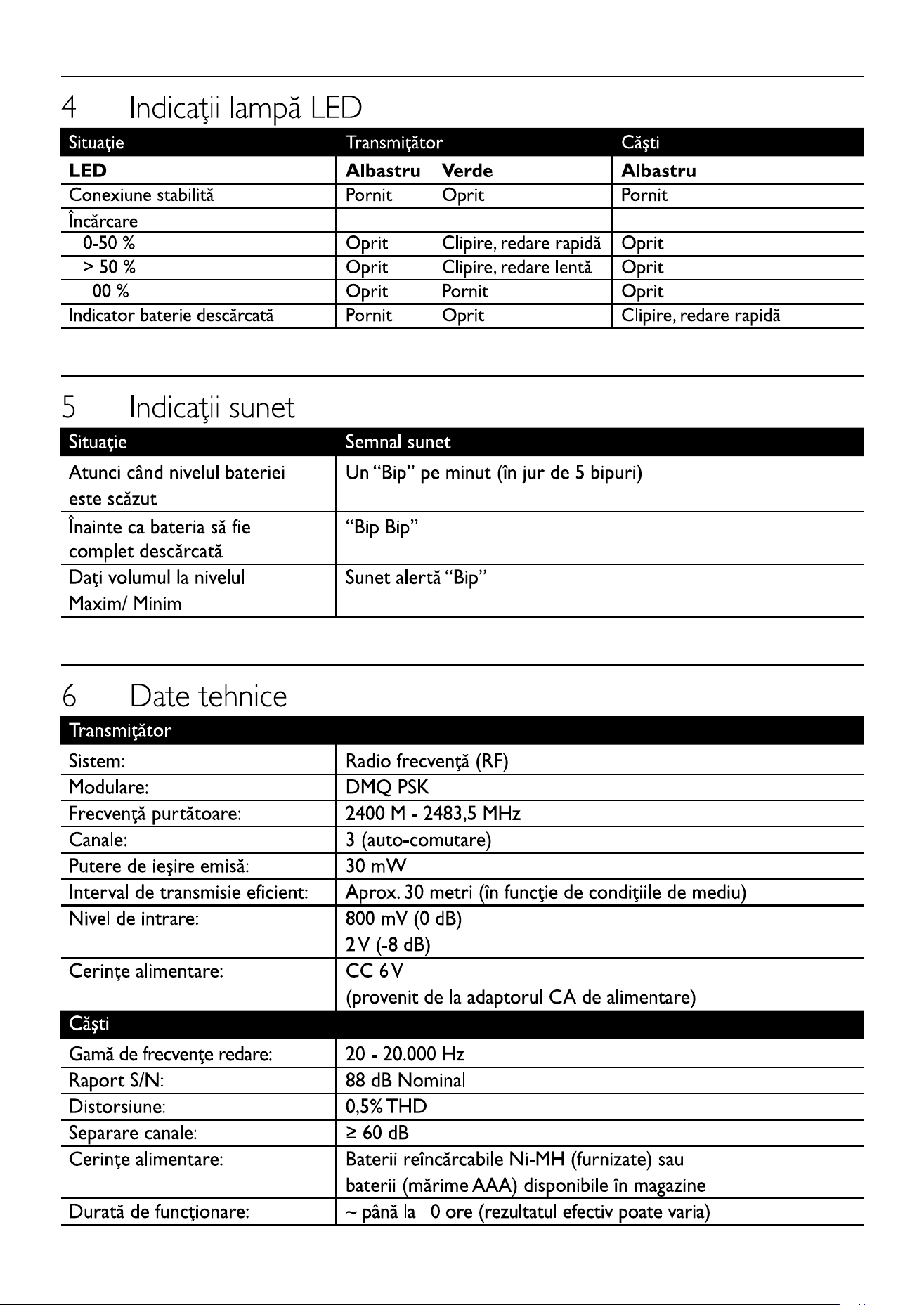

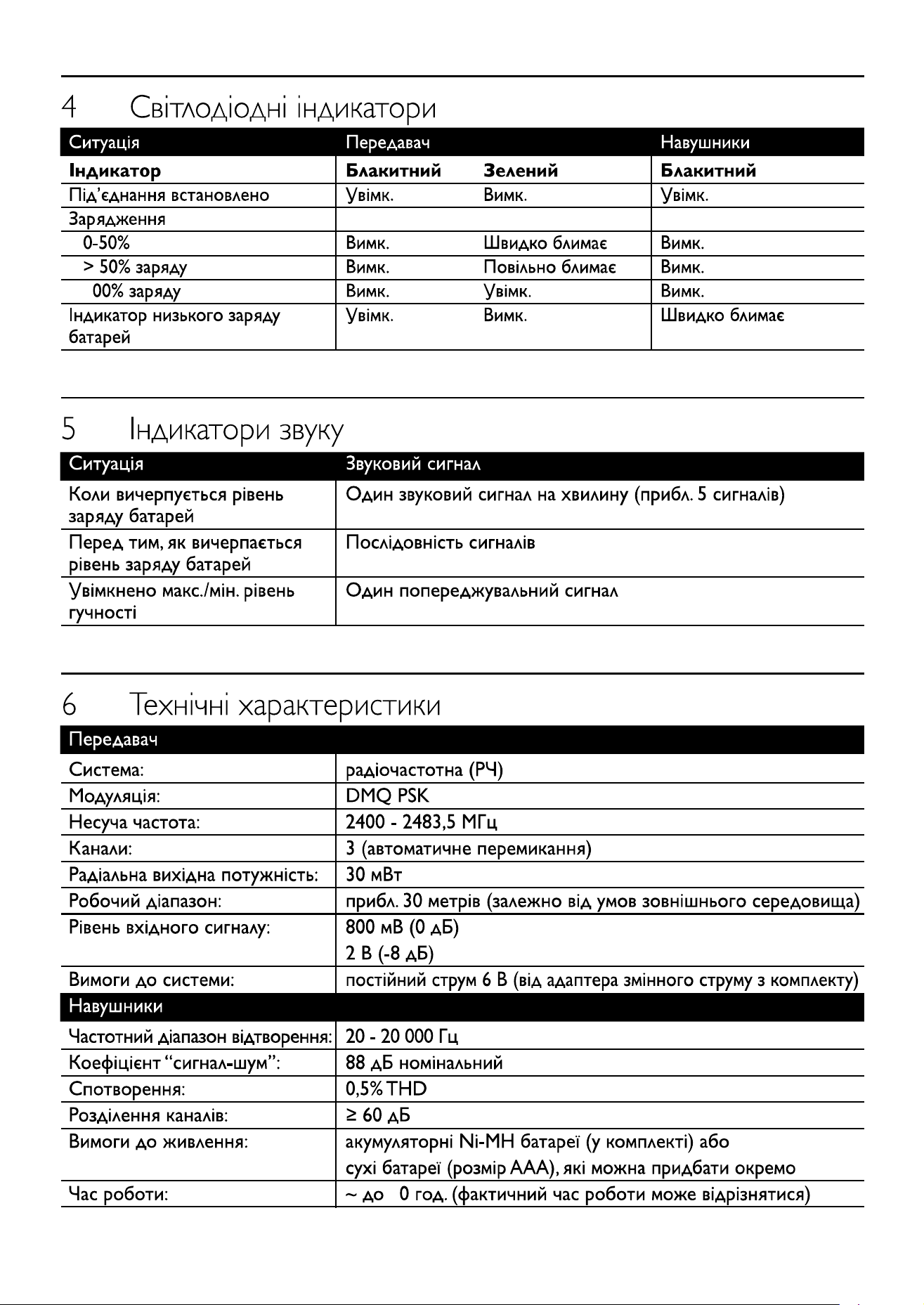

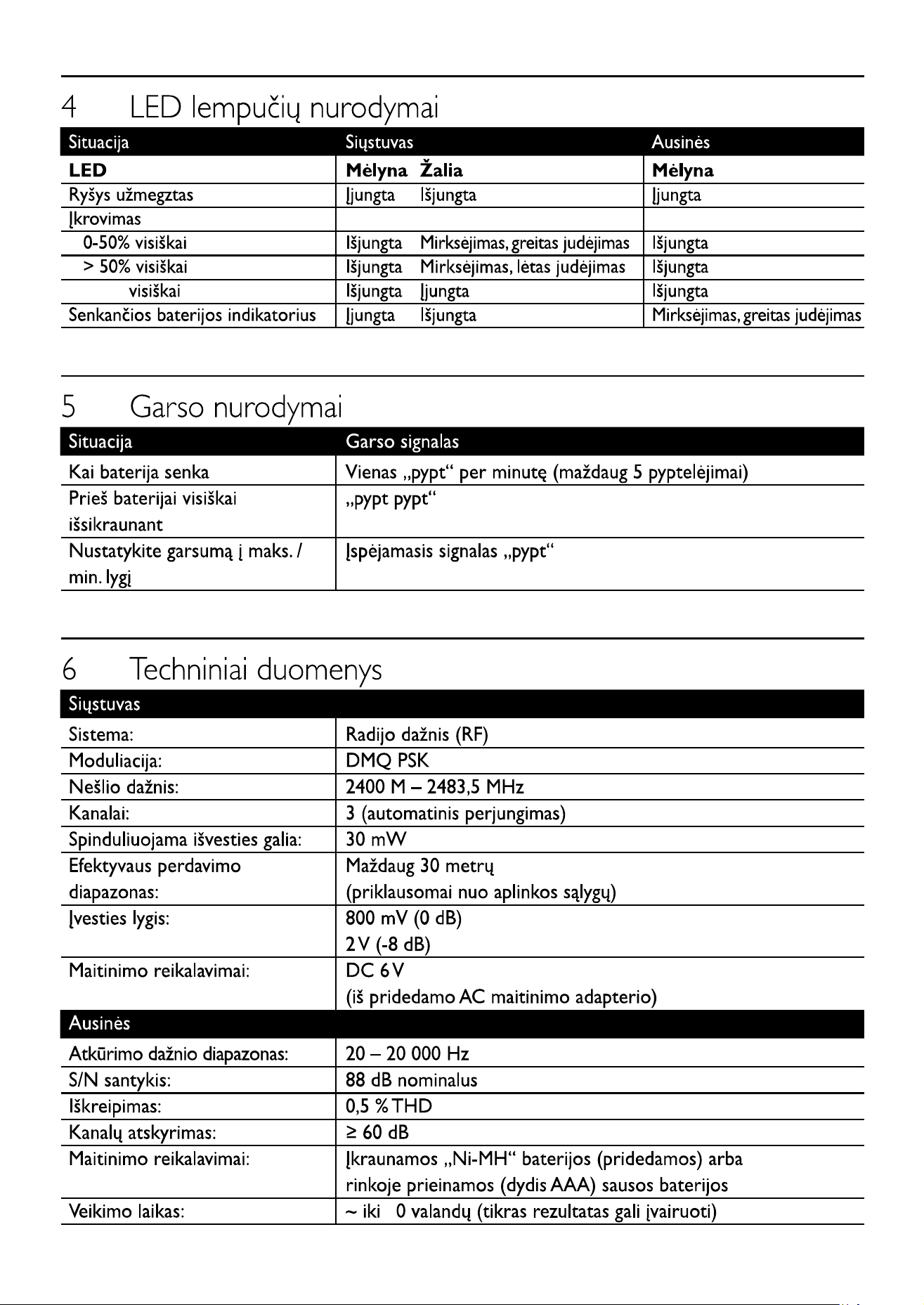

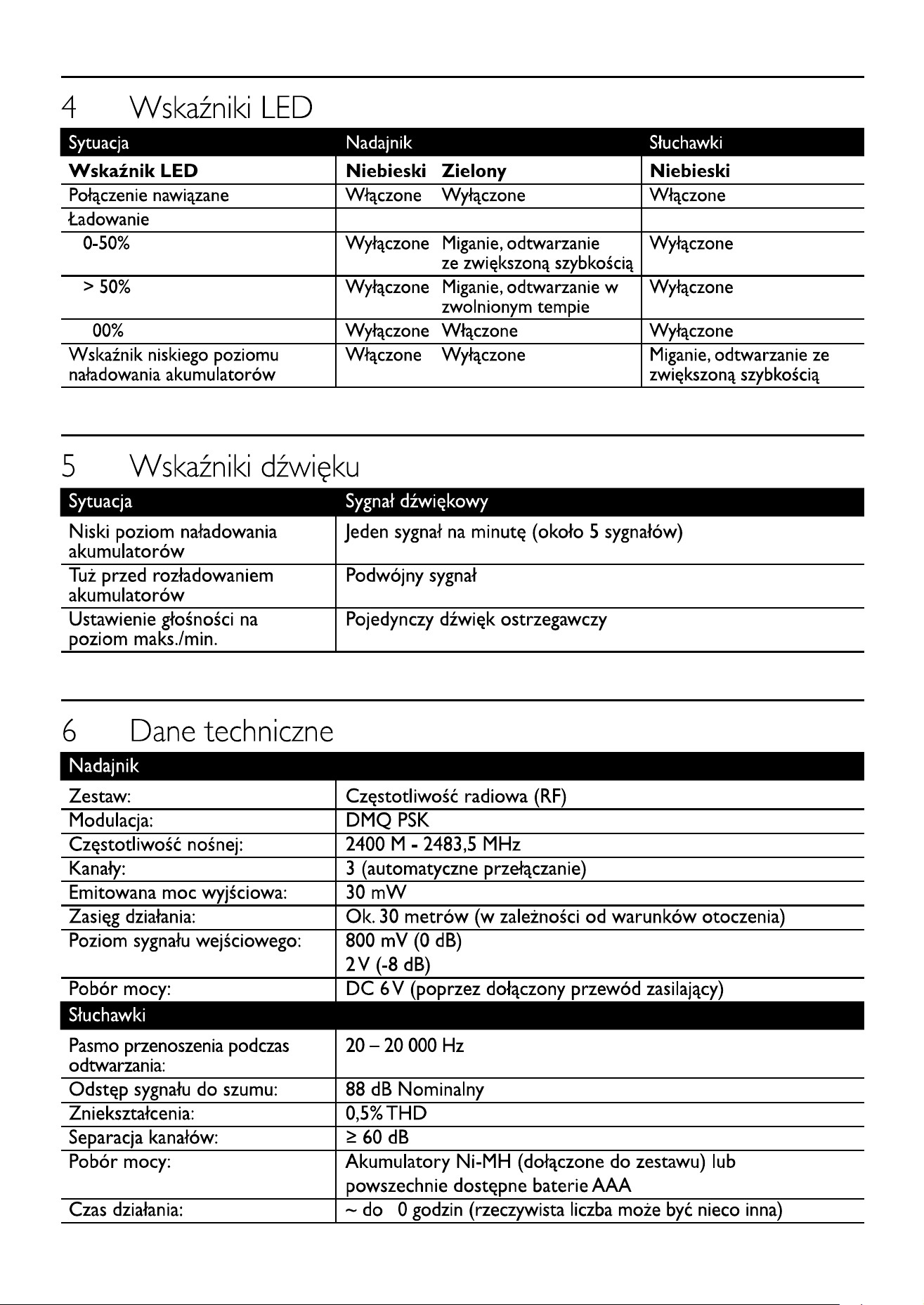

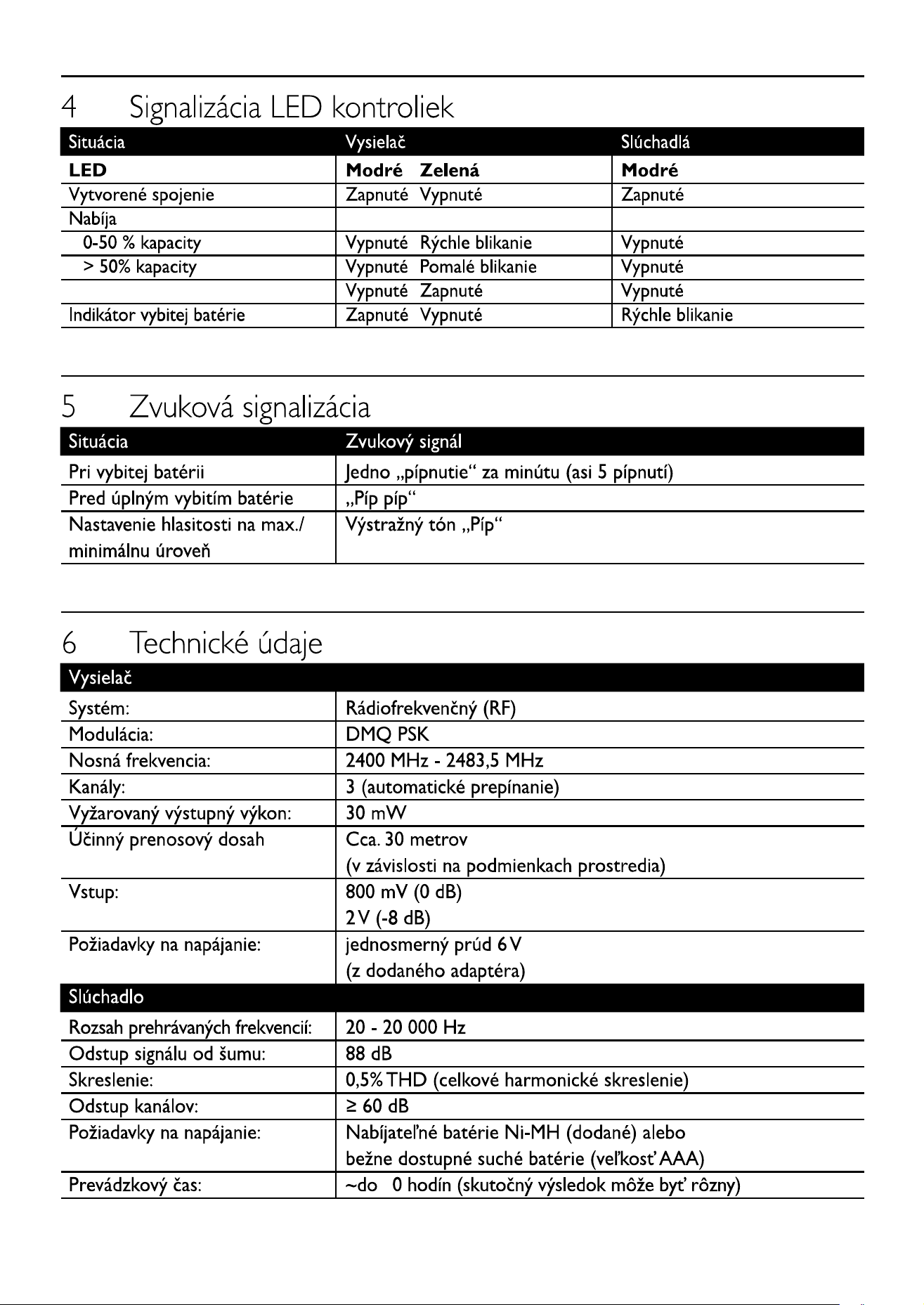

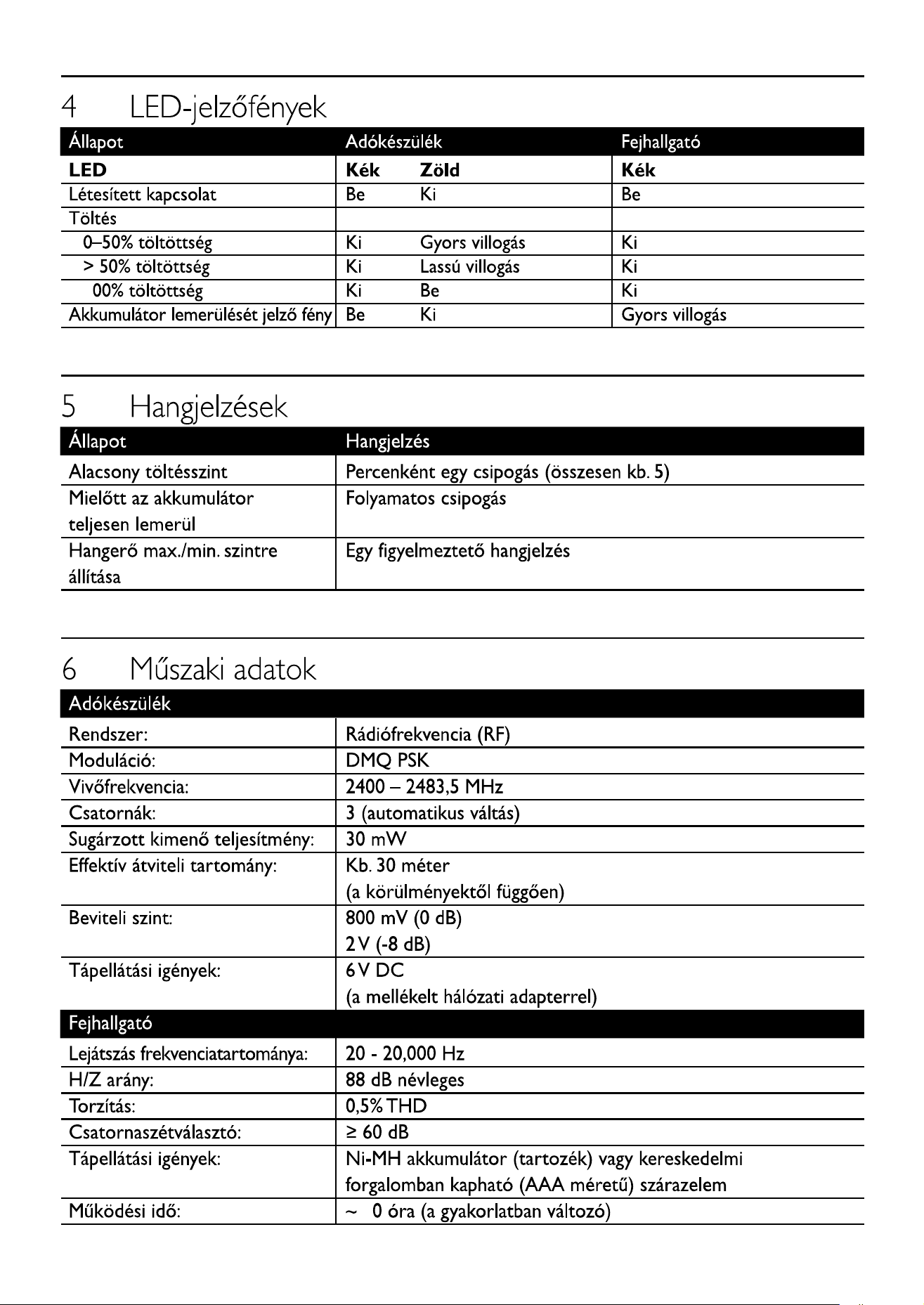

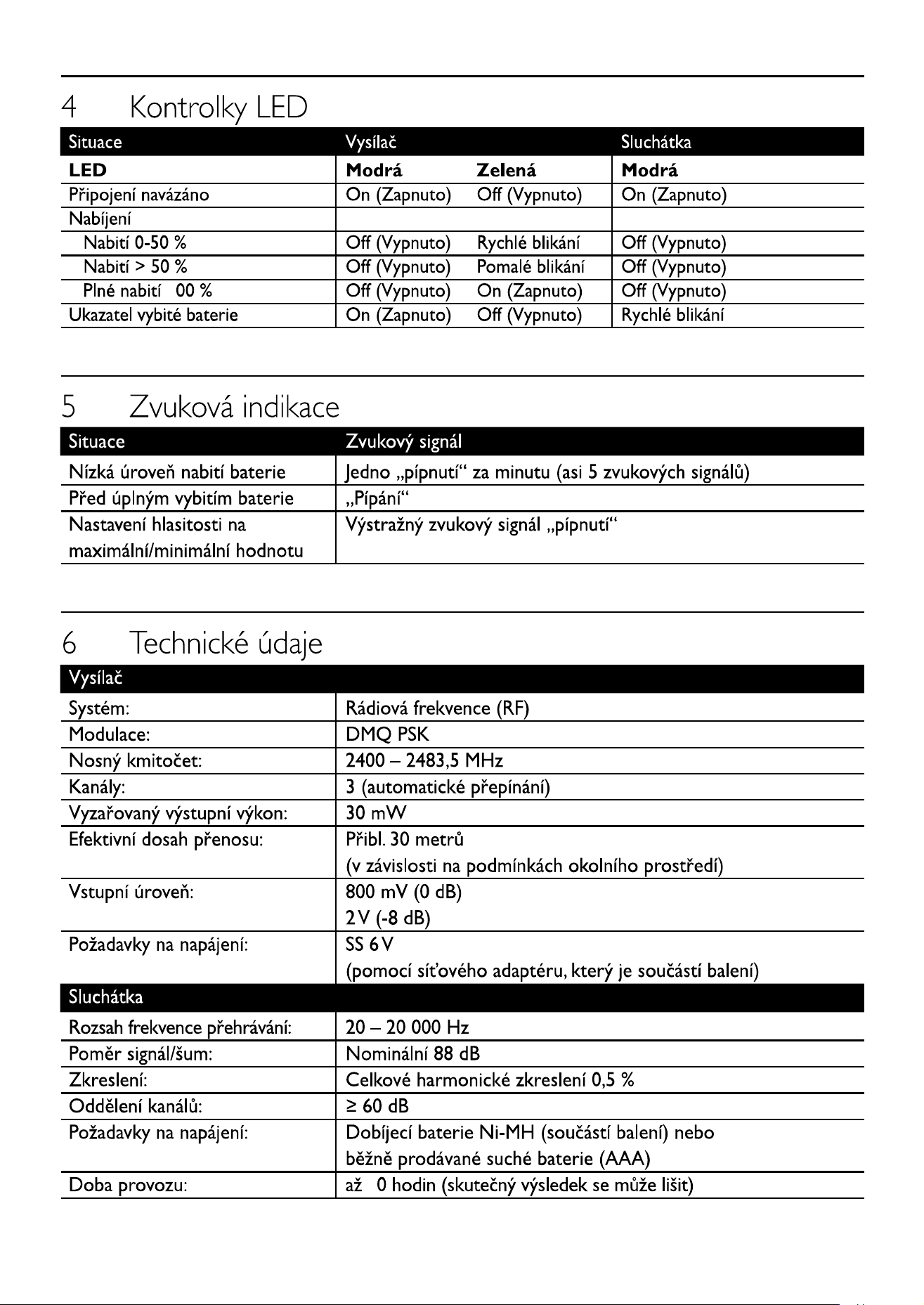

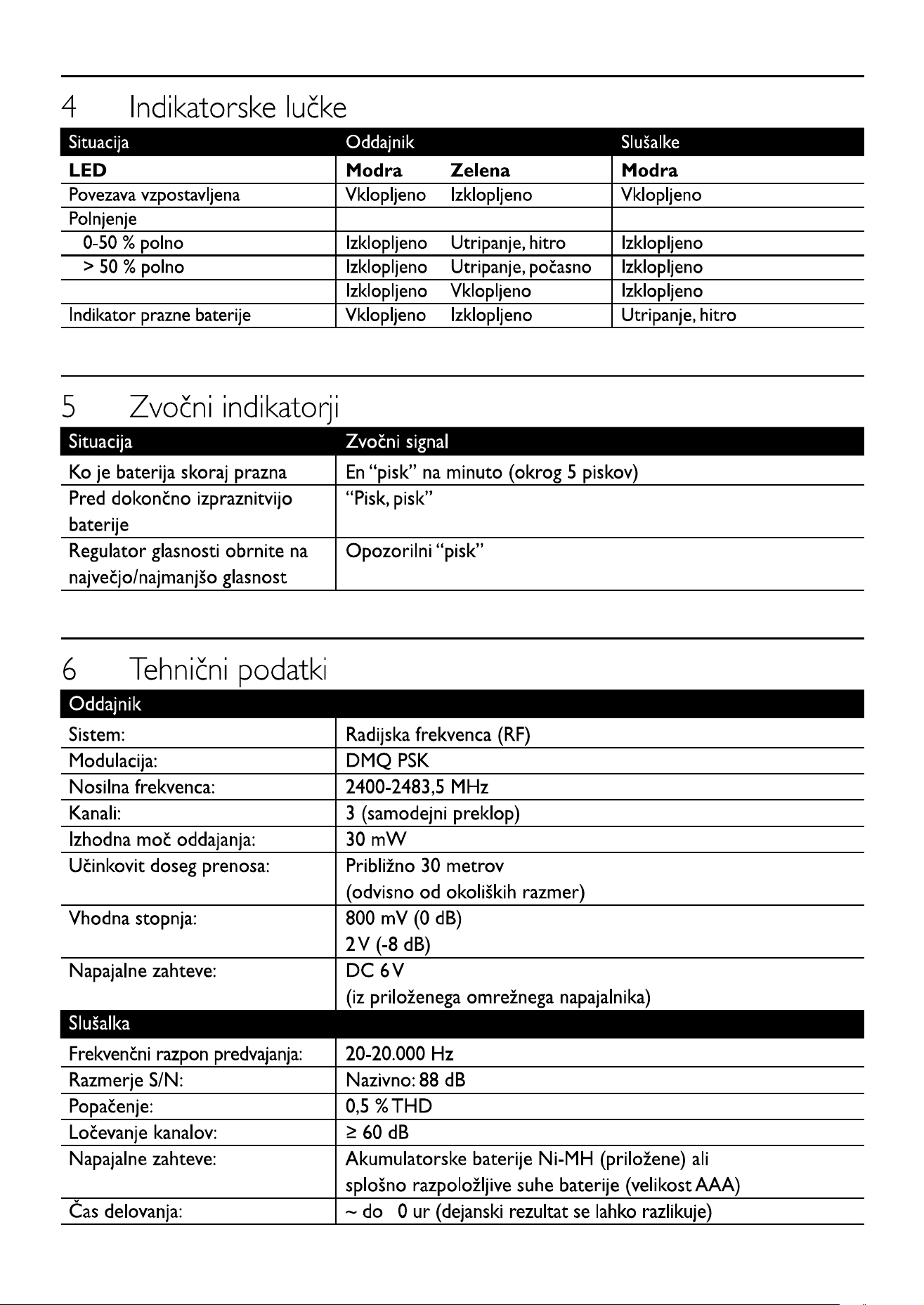

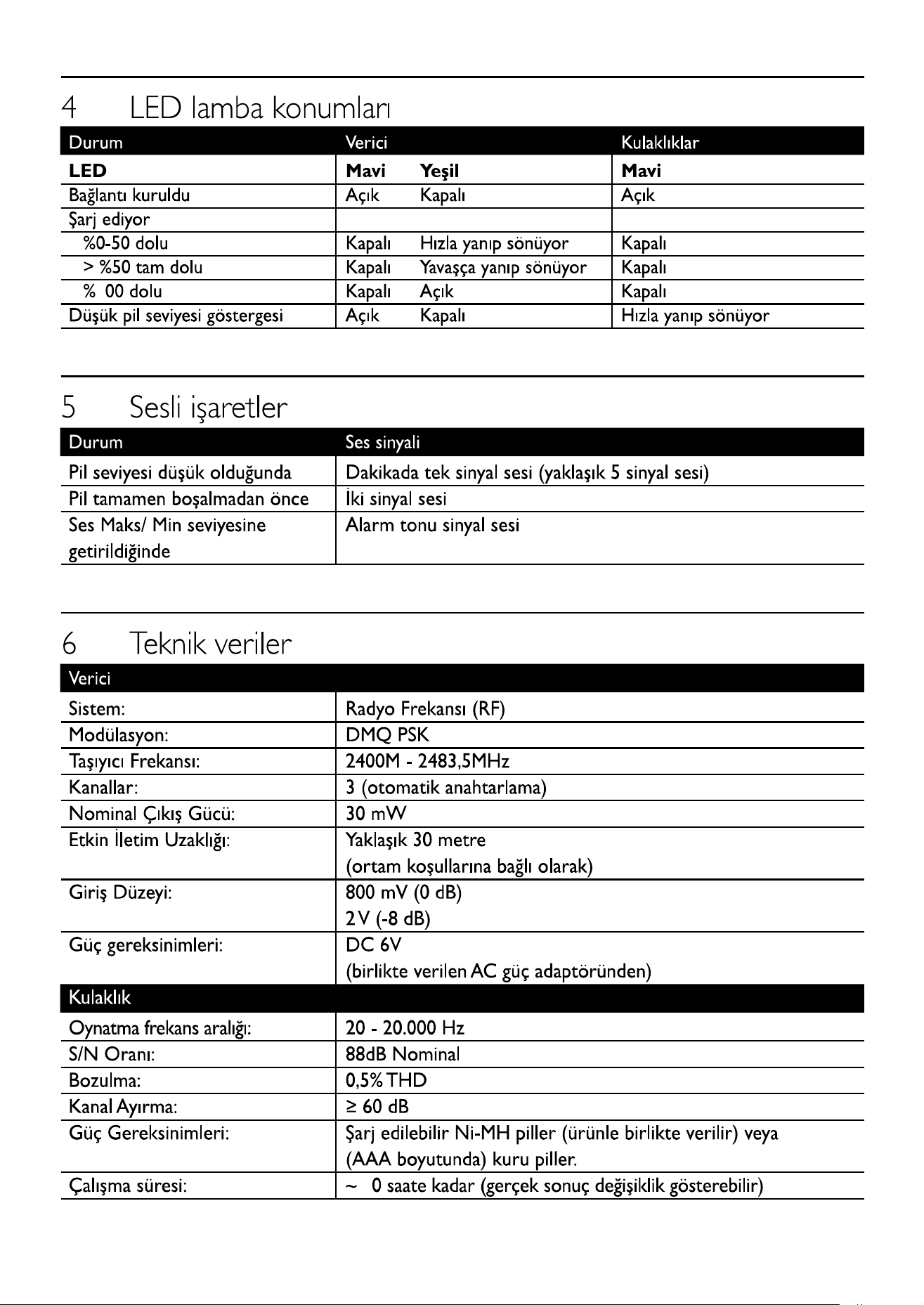

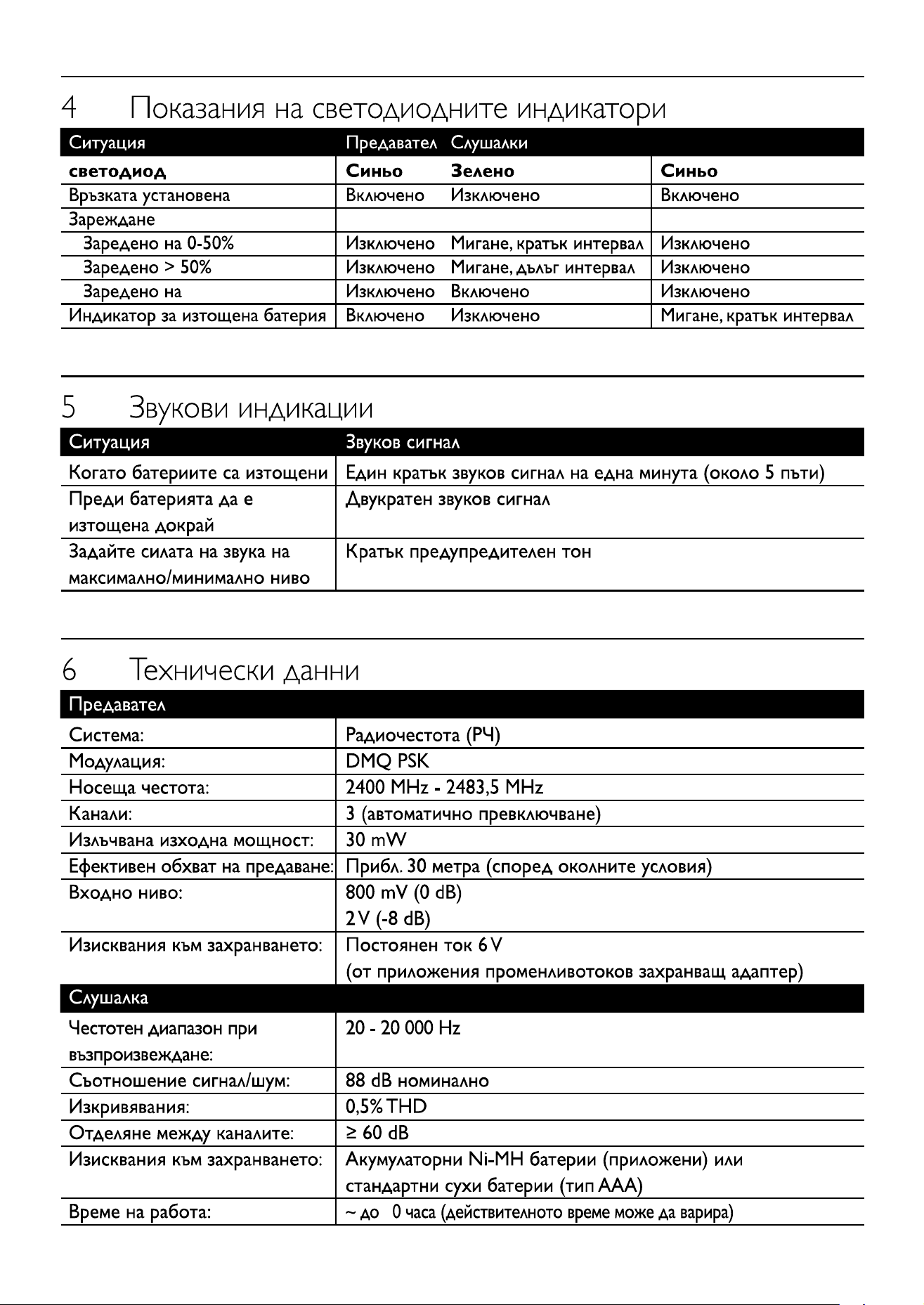

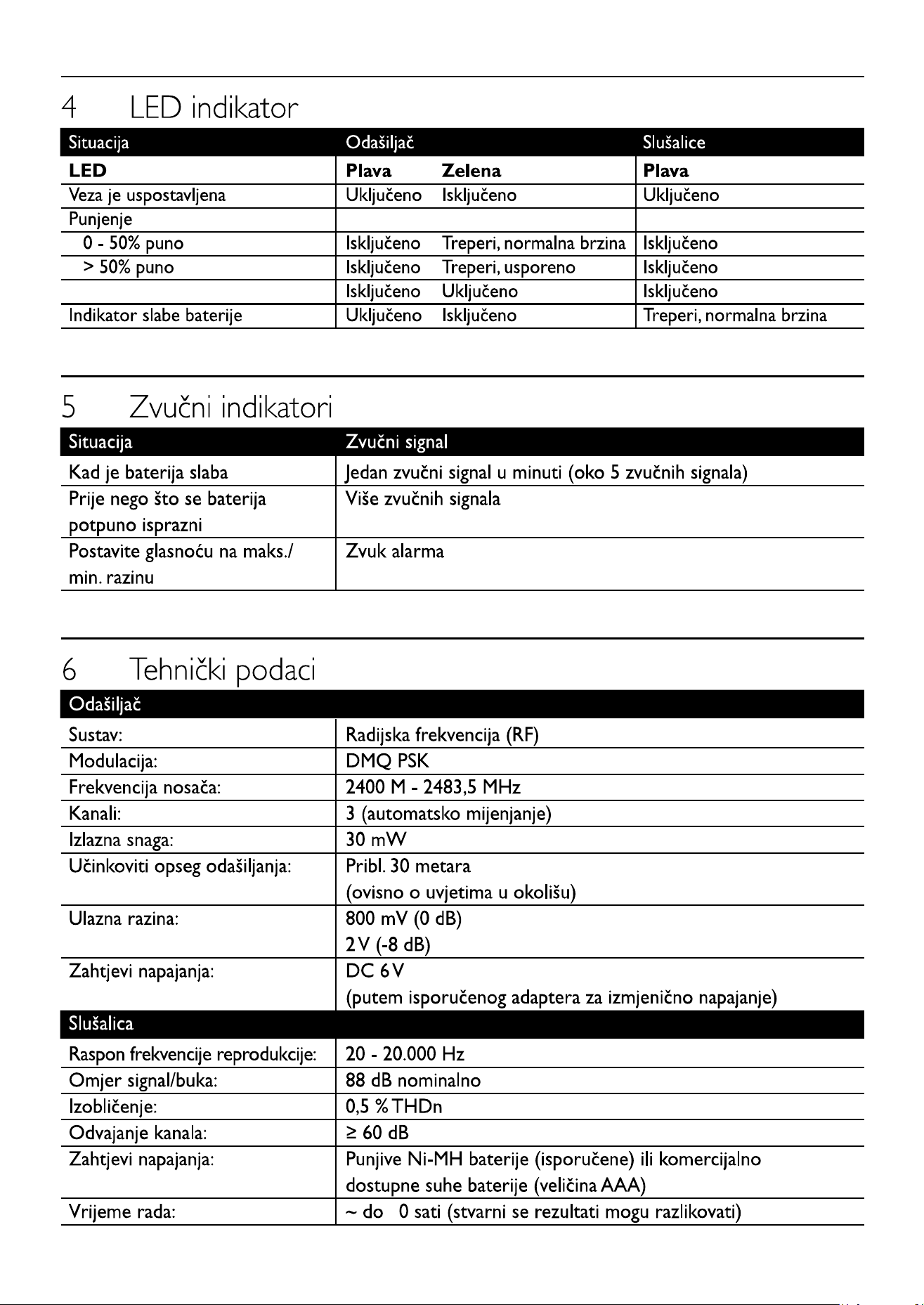

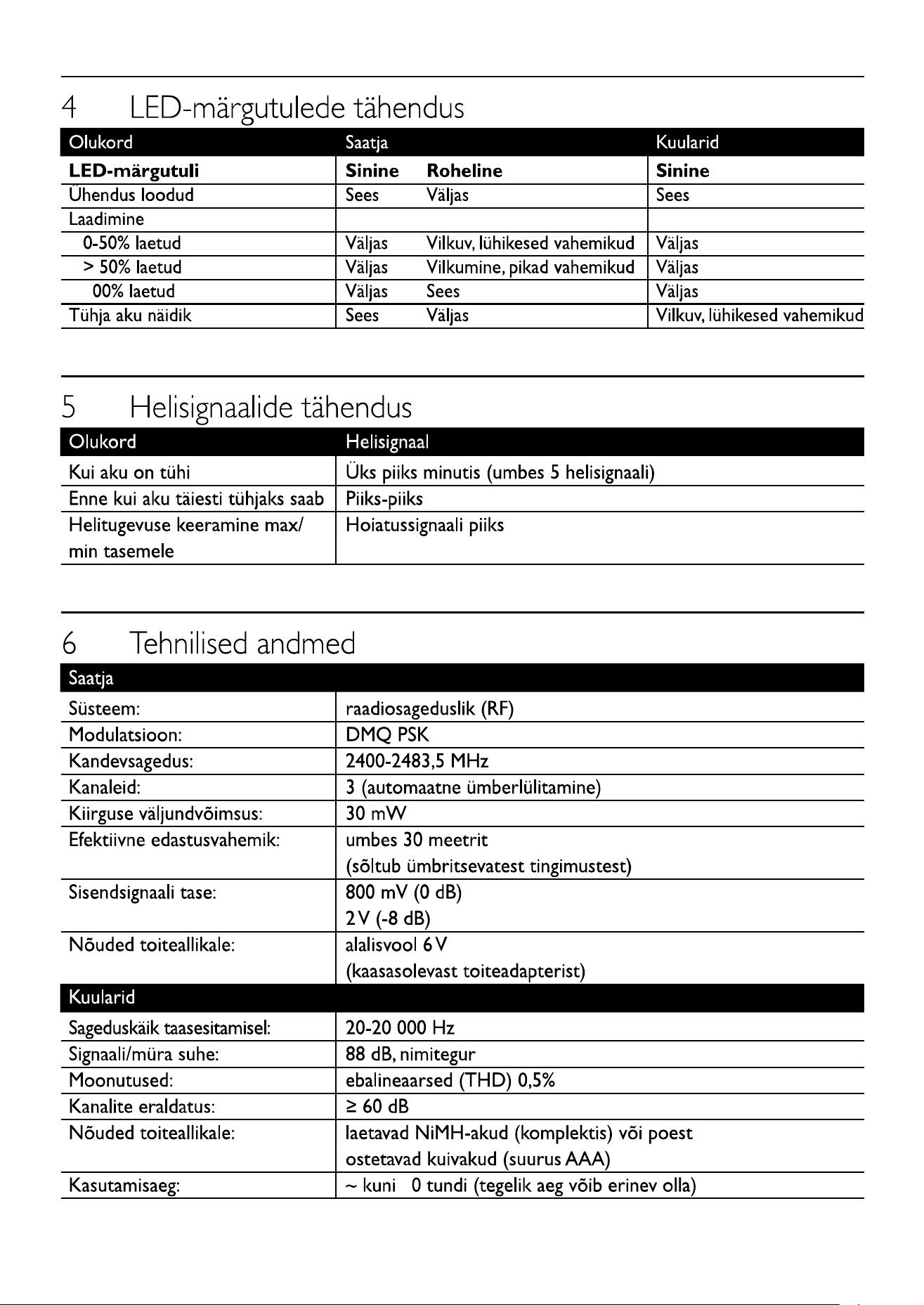

4 LED lamp indications

Situation Transmitter Headphones

LED Blue Green Blue

Connection established On Off On

Charging

0-50% full Off Blinking, fast motion Off

> 50% full Off Blinking, slow motion Off

100% full Off On Off

Low battery indicator On Off Blinking, fast motion

Searching Blinking, slow motion Off Blinking, slow motion

5 Sound indications

Situation Sound signal

When battery level is low One “Beep” per minute (around 5 beeps)

Before battery totally goes out “Beep Beep”

Turn the volume to Max/ Alert tone “Beep”

Min level

6 Technical data

Transmitter

System: Radio Frequency (RF)

Modulation: DMQ PSK

Carrier Frequency: 2400M - 2483.5MHz

Channels: 3 (auto-switching)

Radiated Output Power: 30mW

Effective Transmission Range: Approx. 30 meters

(depending on ambient conditions)

Input Level: 800mV (0 dB)

2V (-8 dB)

Power requirements: DC 6V

(from the supplied AC power adaptor)

Headphone

Playback frequency range: 20 - 20,000 Hz

S/N Ratio: 88dB Nominal

Distortion: 0.5% THD

Channel Separation: ≥60dB

Power Requirements: Rechargeable Ni-MH batteries (supplied)

or commercially available (size AAA) dry batteries

Operating time: ~ up to 10 hours (actual result may vary)

4

5

ENGLI SH

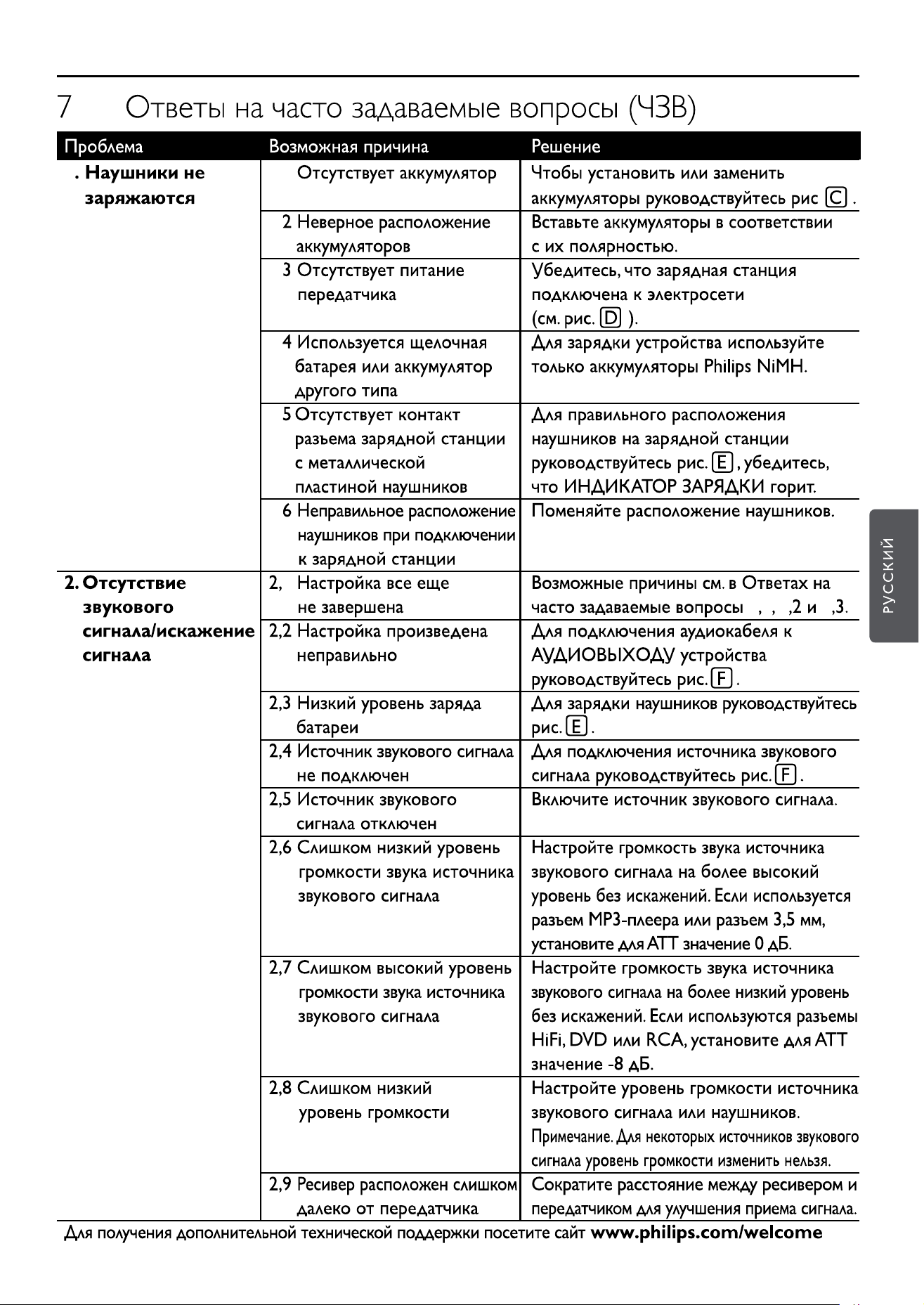

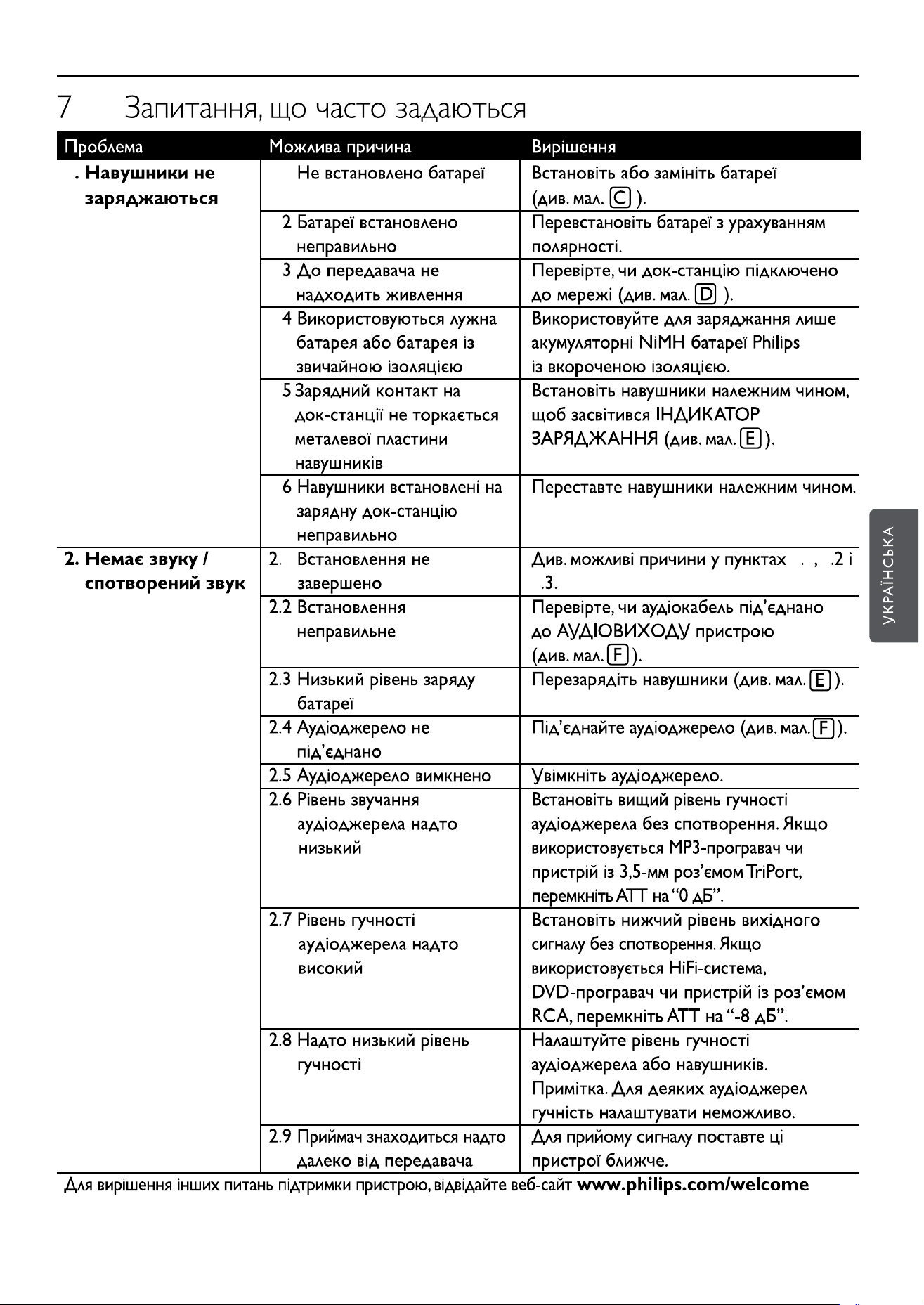

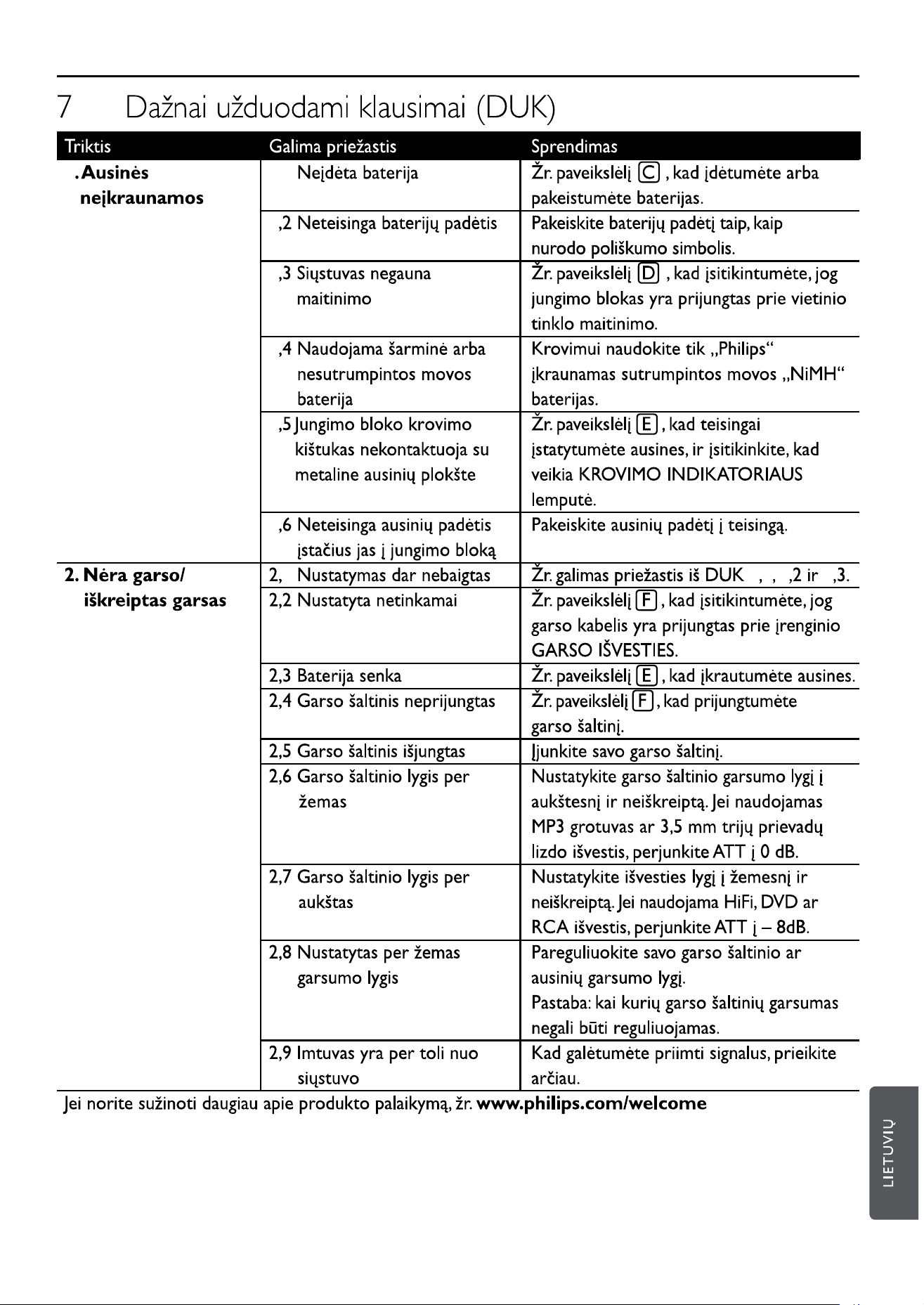

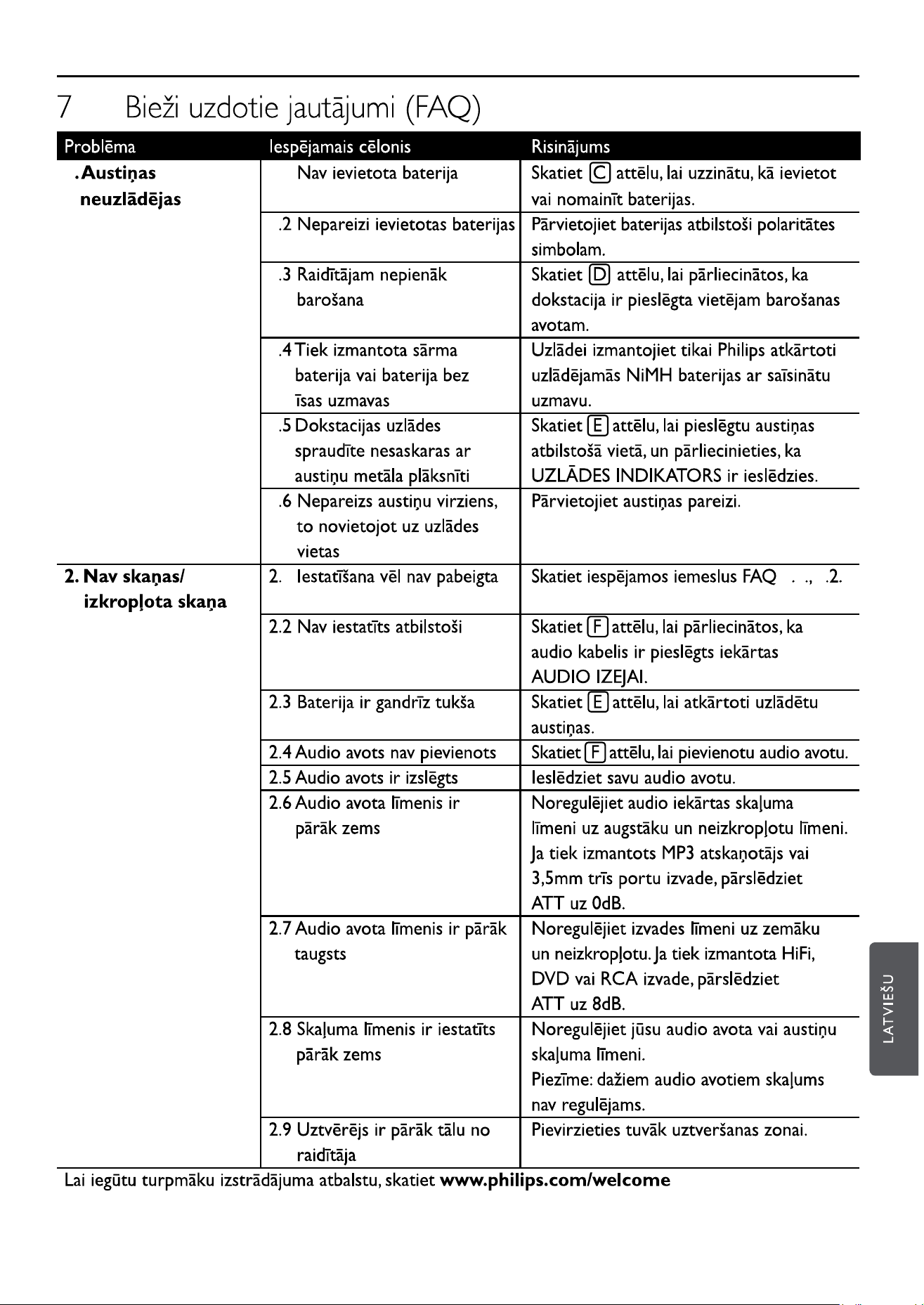

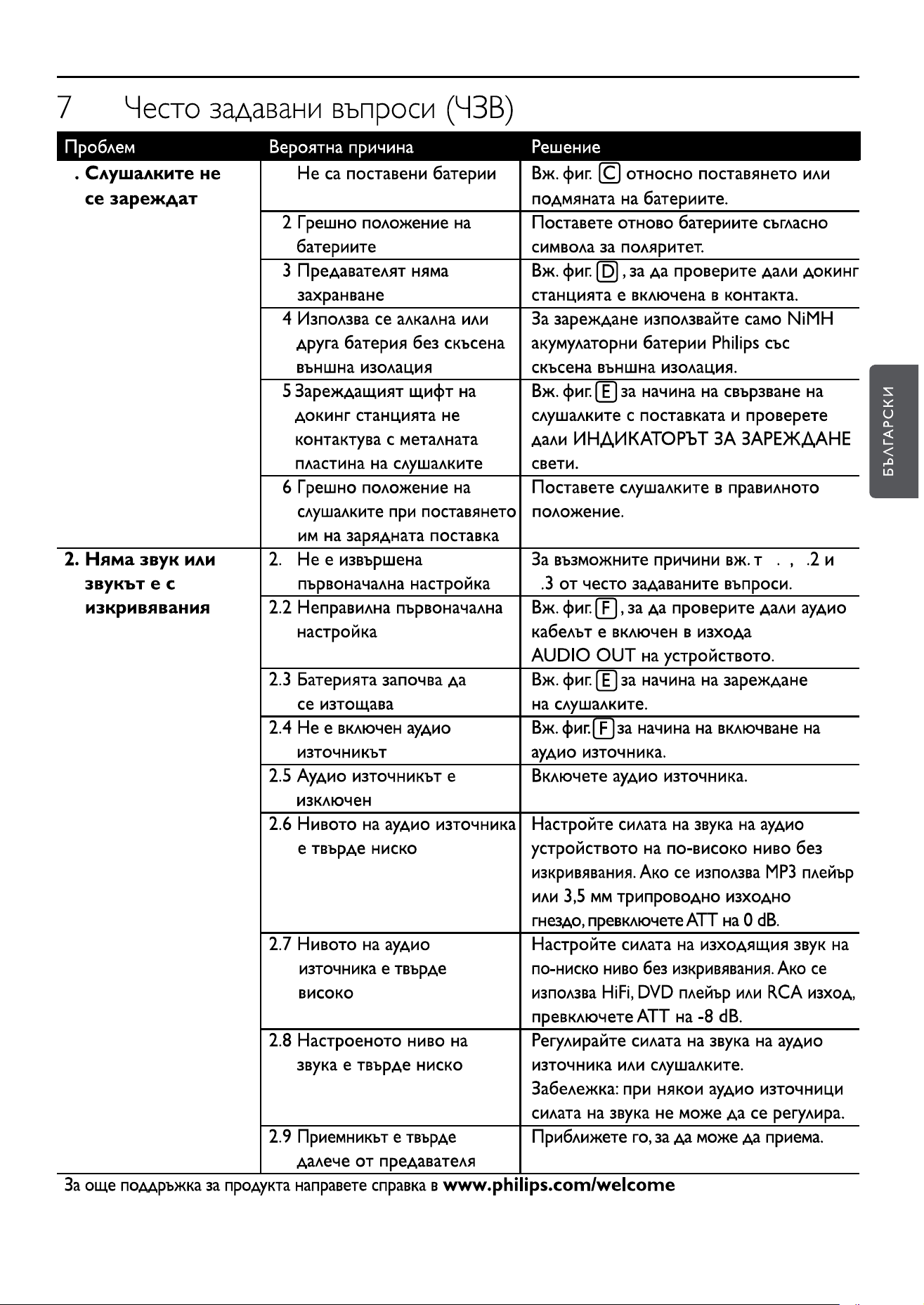

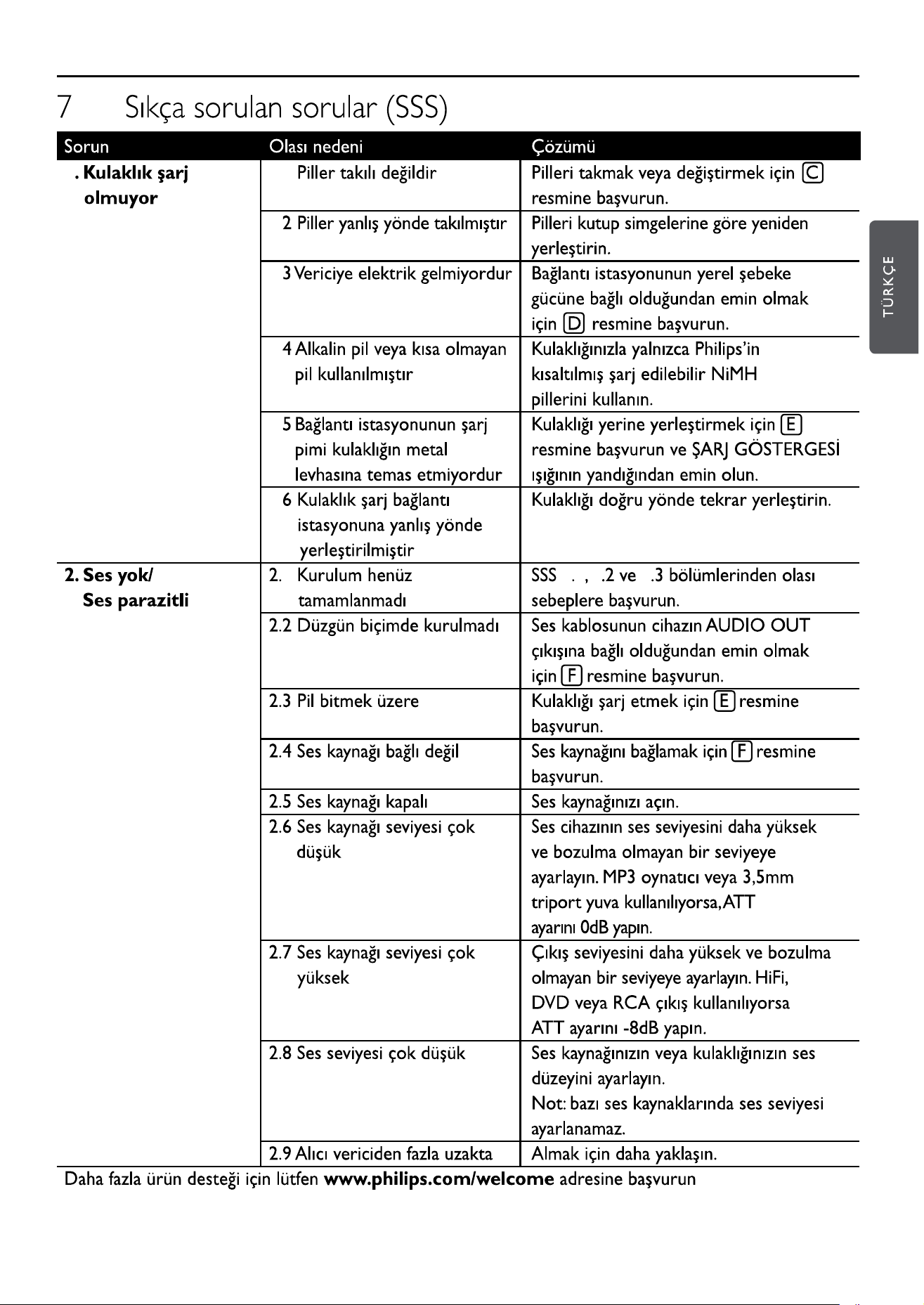

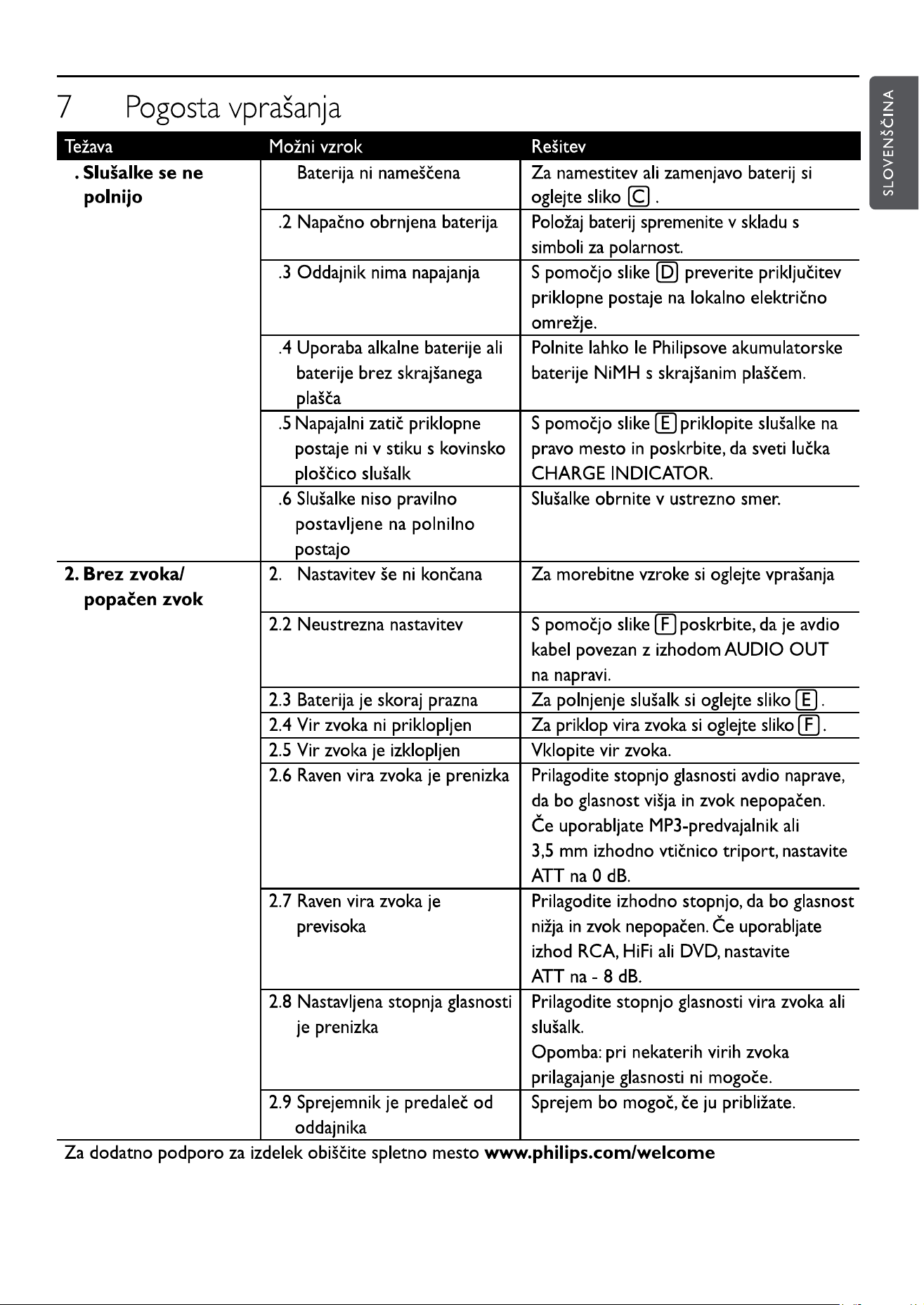

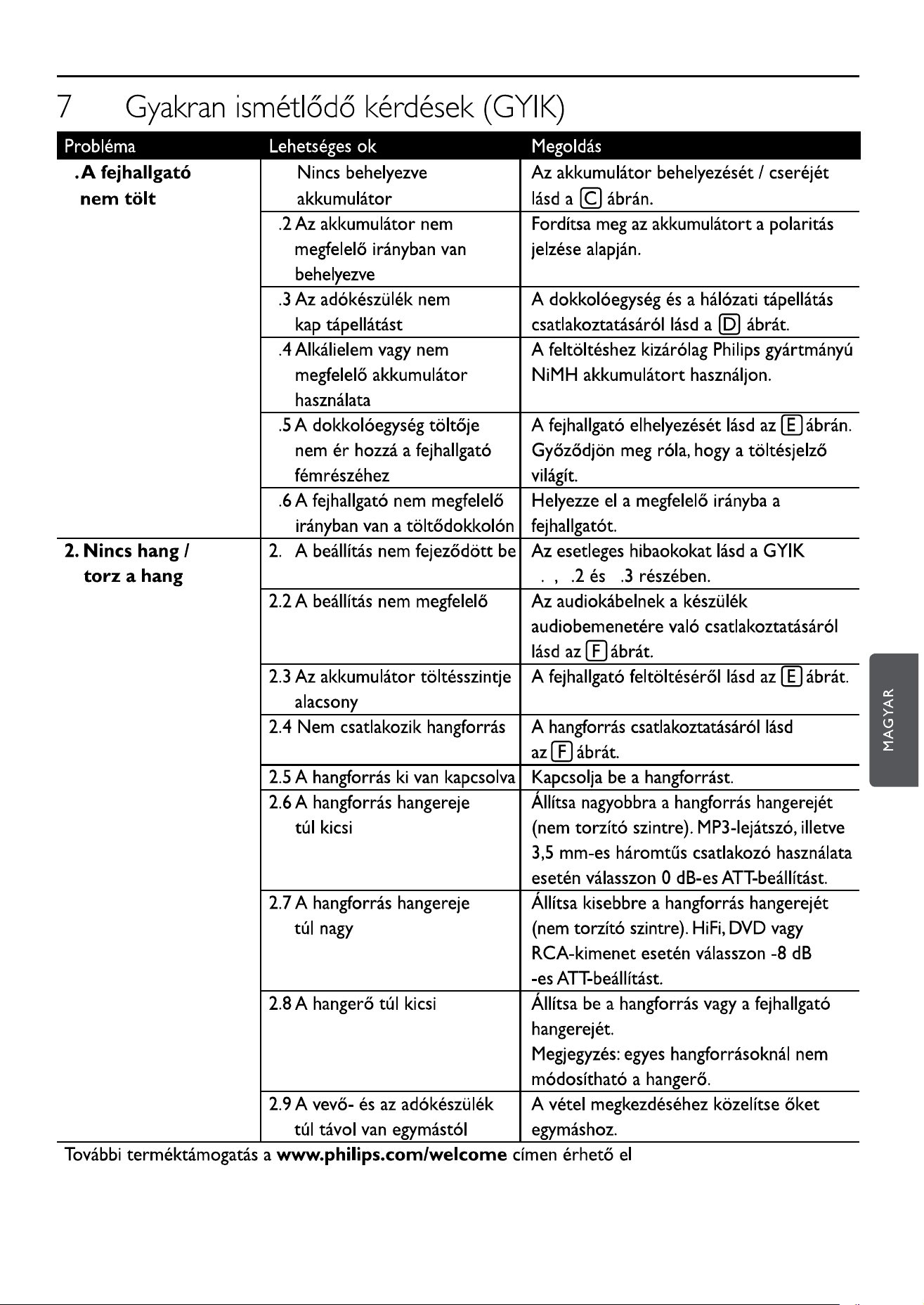

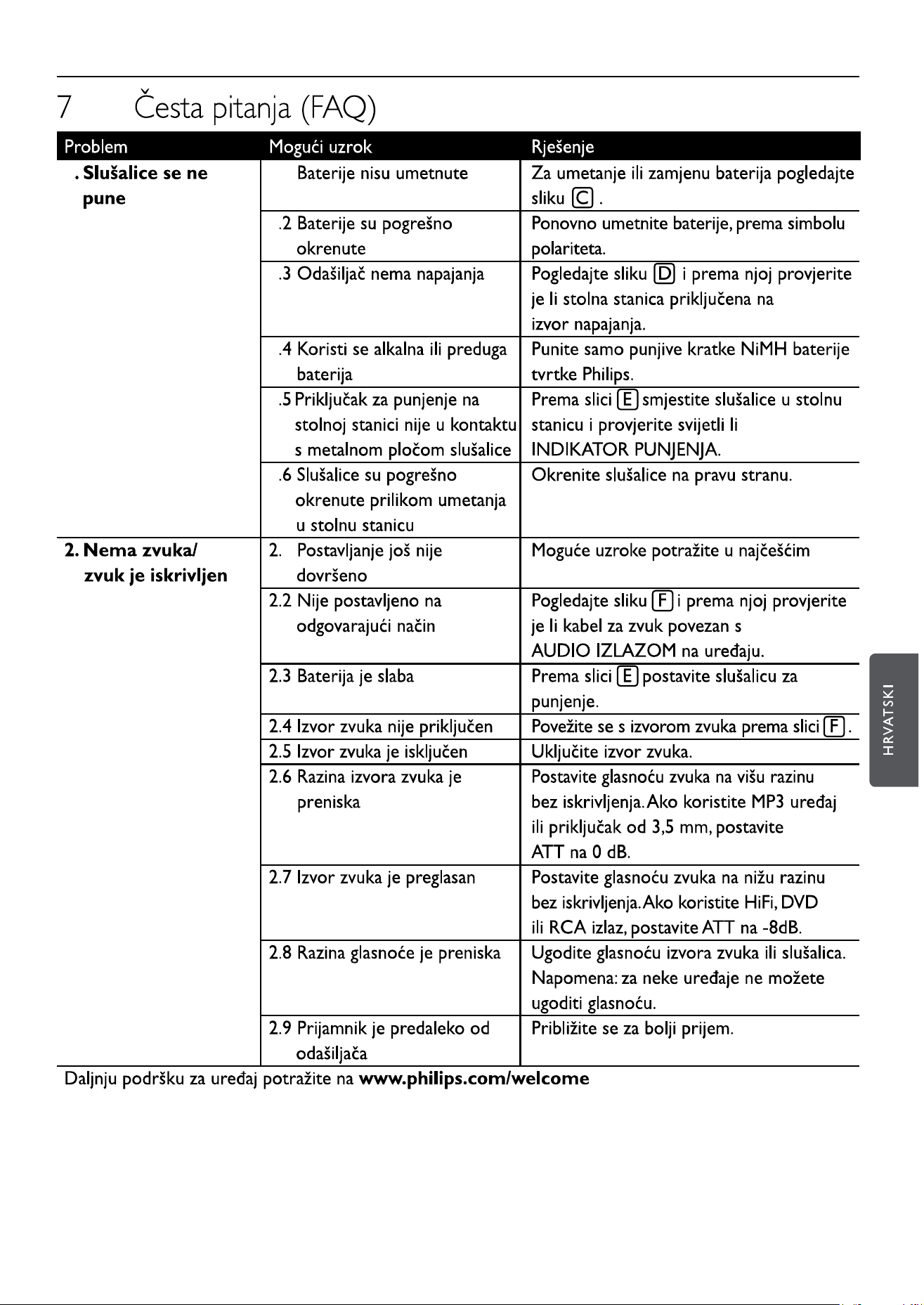

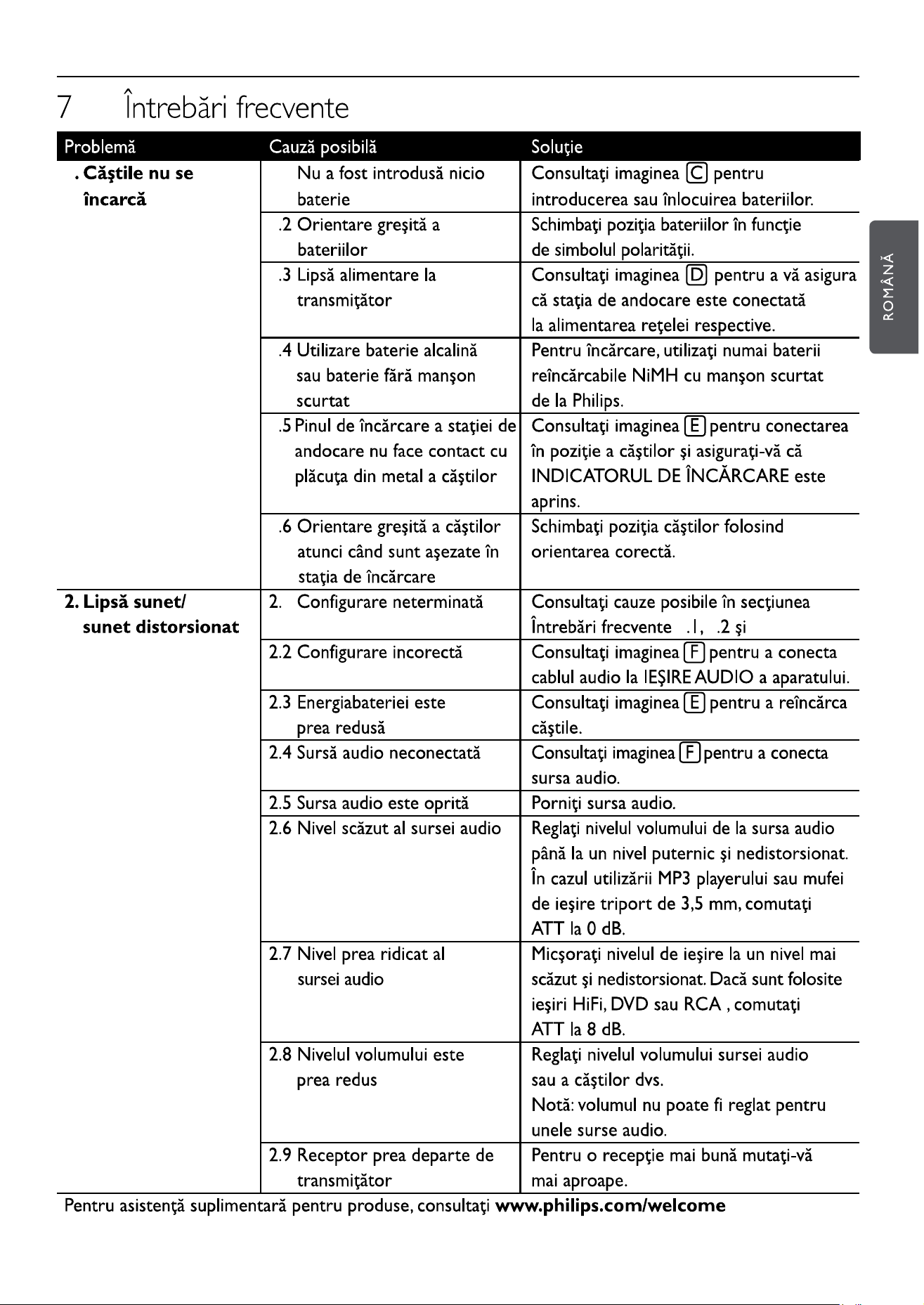

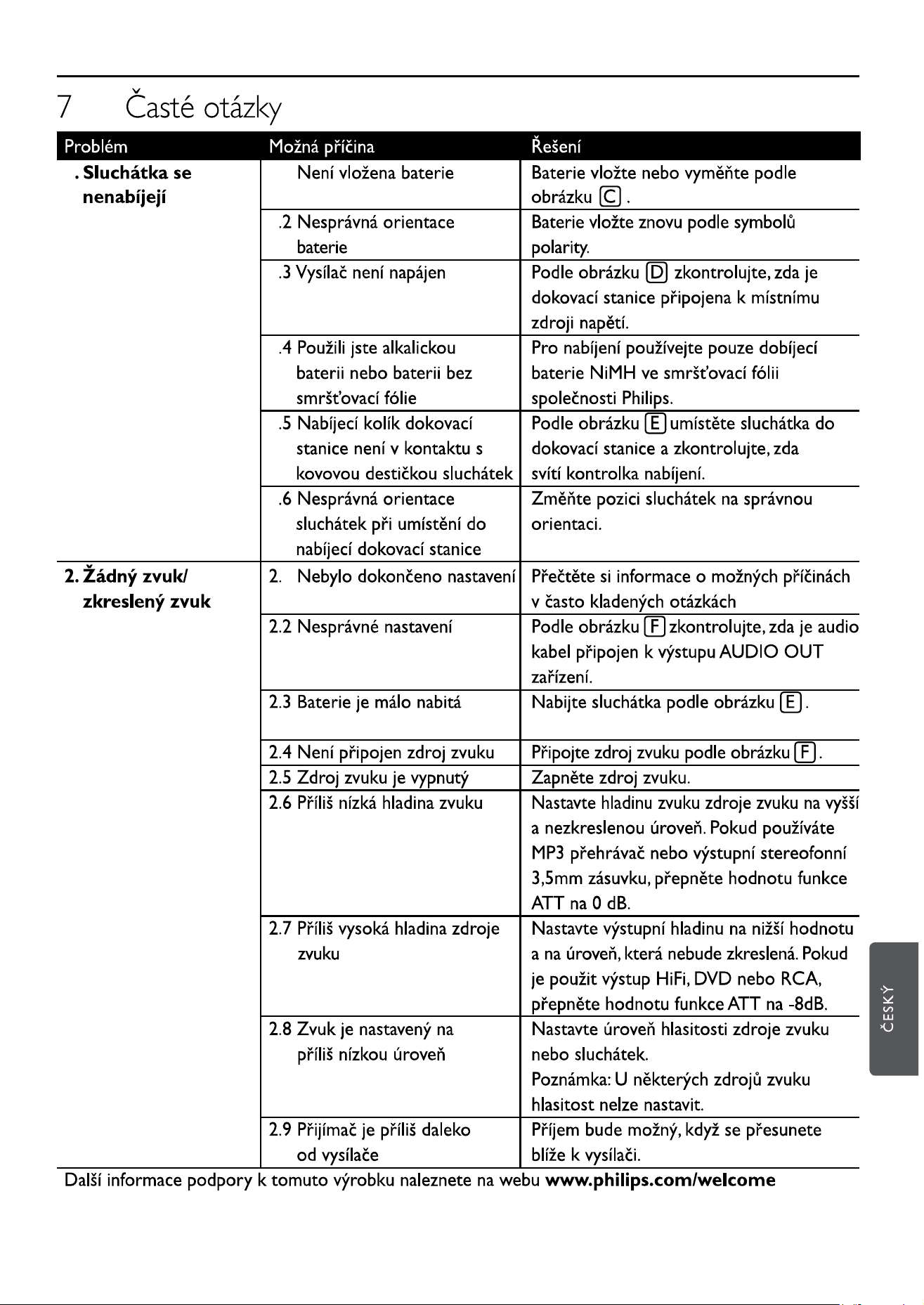

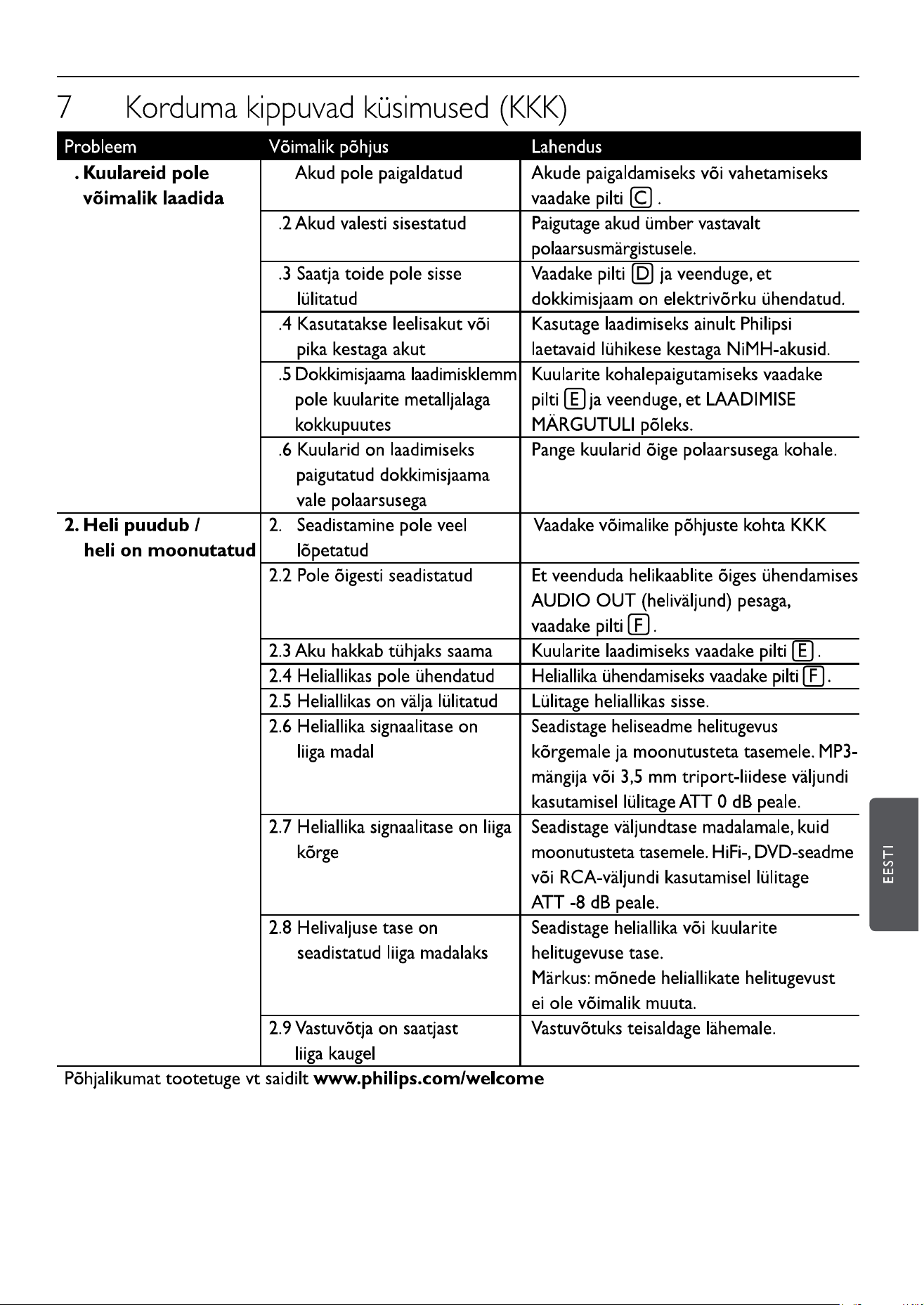

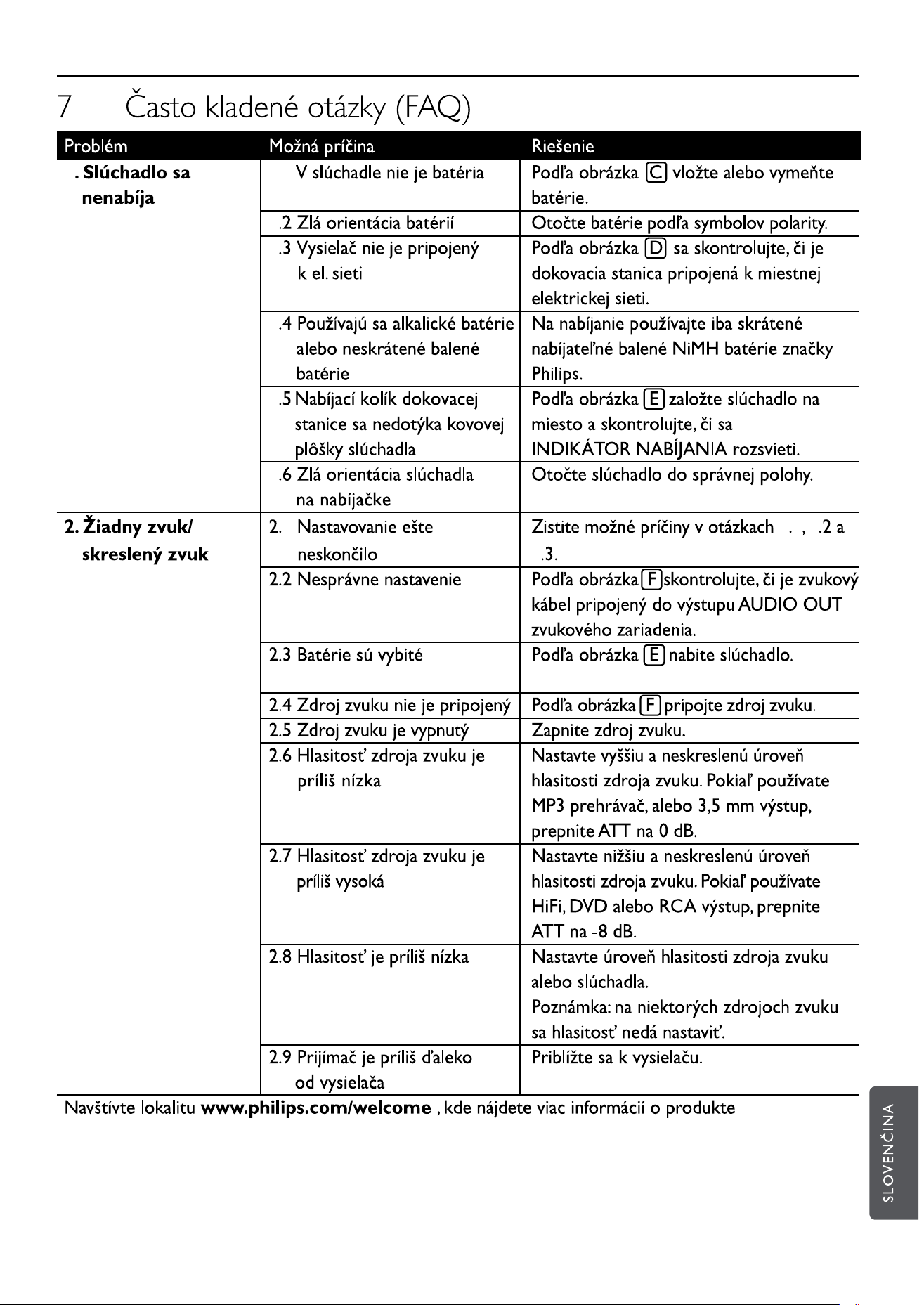

7 Frequently asked questions (FAQ)

Problem Possible cause Solution

1. Headphone fails 1.1 No battery installed Refer to picture C to install or

to charge replace batteries.

1.2 Wrong battery orientation Reposition the batteries according to

the polarity symbol.

1.3 No power supply Refer to picture D to make sure the

to transmitter docking station is connected to the local

mains power.

1.4 Alkaline battery or Only use Philips’ rechargeable shortened

non-short sleeve sleeve NiMH batteries for charging.

battery is used

1.5 Charging pin of the docking Refer to picture E to dock the

station not in contact headphone in place, and make

with the metal plate of sure the CHARGE INDICATOR light

the headphone on.

1.6 Wrong headphone Reposition the headphone with correct

orientation when placed orientation.

onto the charging dock

2. No sound/ 2.1 Set up not yet completed Refer to possible causes from FAQ

distorted sound 1.1, 1.2 & 1.3.

2.2 Not set up properly Refer to picture F to ensure audio

cable is connected to the AUDIO OUT

of the device.

2.3 Battery power running low Refer to picture E to recharge the

headphone.

2.4 Audio source not Refer to picture F to connect the audio

connected source.

2.5 Audio source is off Turn on your audio source.

2.6 Audio source level too low Adjust the volume level of audio device

to higher and non-distorted level. If MP3

player or 3.5mm triport socket output is

used, switch ATT to 0dB.

2.7 Audio source level too high Adjust the output level to lower and

non-distorted level. If HiFi, DVD or RCA

output is used, switch ATT to -8dB.

2.8 Volume level set too low Adjust the volume level of your audio

source or headphone.

Note: the volume is not adjustable for

some of the audio source.

2.9 Receiver too far away Move closer for reception.

from transmitter

For further product support, please refer to

www.philips.com/welcome

sind, wenn die Produkte für ihren

bestimmungsgemäßen Zweck verwendet werden.

5 Philips spielt eine aktive Rolle in der

Entwicklung der internationalen EMF- und

Sicherheitsstandards, sodass Philips

auch weiterhin die neuesten Entwicklungen

der Standardisierung so früh wie möglich

in seine Produkten integrieren kann.

1.3 Allgemeine Informationen

• Vermeidung von Feuer und elektrischen

Schlägen: Halten Sie das Produkt immer von

Flüssigkeiten und Feuchtigkeit fern. Setzen Sie es

nie hohen Temperaturen wie Wärmequellen

oder direkter Sonneneinstrahlung aus.

• Tauchen Sie das Headset nicht in Flüssigkeiten.

• Verwenden Sie zum Reinigen des Produkts

ein feuchtes Polierleder. Verwenden Sie keine

Reinigungsmittel mit Alkohol, Spiritus, Ammoniak

oder Scheuermittel, da dadurch das Produkt

beschädigt werden kann.

• Demontieren Sie das Produkt nicht.

• Übertragungsreichweite: 30 m, je nach

Umgebungsbedingungen.

• Das Gerät soll nicht in Umgebungen unter 0˚C

oder über 40˚C betrieben oder gelagert

werden, da dadurch die Batterielebensdauer

verkürzt werden kann.

• Verwenden Sie für Ihren Kopfhörer ausschließlich

kurze NiMH-Akkus mit metallischem Ende.

1.4 Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung

hochwertiger Materialien und Komponenten

entwickelt und hergestellt, die recycelt und

wiederverwendet werden können.

Beﬁndet sich dieses Symbol (durchgestrichene

Abfalltonne auf Rädern) auf dem Gerät, bedeutet

dies, dass für dieses Gerät die Europäischen

Richtlinie 2002/96/EG gilt. Informieren Sie sich

über die geltenden Bestimmungen zur getrennten

Sammlung von Elektro- und Elektronik-Altgeräten

in Ihrem Land.

Richten Sie sich bitte nach den geltenden

Bestimmungen in Ihrem Land, und entsorgen Sie

1 Wichtig

1.1 Gehörschutz

Achtung

Um Hörschäden zu vermeiden, verwenden Sie

den Kopfhörer bei hoher Lautstärke nur für kurze

Zeit. Stellen Sie eine angemessene Lautstärke ein.

Je höher die Lautstärke, desto kürzer sollte die

Hörzeit sein.

Beachten Sie unbedingt die nachfolgenden

Hinweise zur Verwendung des Kopfhörers.

• Hören Sie bei angemessenem Lautstärkepegel

über einen angemessenen Zeitraum.

• Achten Sie darauf, dass Sie die Lautstärke

nicht regelmäßig höher einstellen, da sich Ihr

Hörempﬁnden entsprechend anpasst.

• Vermeiden Sie es, die Lautstärke so einzustellen,

dass Sie Ihre Umwelt nicht hören können.

• In möglichen Gefahrensituationen ist Vorsicht

geboten. Am besten unterbrechen Sie zeitweilig

die Benutzung des Geräts.

1.2 Elektrische, magnetische und

elektromagnetische Felder (EMF)

1 Philips Electronics stellt Produkte her und

verkauft viele dieser Produkte an

Konsumenten, die wie viele andere

elektronische Geräte elektromagnetische

Signale aussenden und empfangen.

2 Einer der wichtigsten Geschäftsprinzipien

von Philips ist es, alle erforderlichen

Maßnahmen für das Produkt zum Schutz

der Gesundheit und Sicherheit zu ergreifen,

alle entsprechenden gesetzlichen Richtlinien

einzuhalten sowie die EMF-Standardgrenzwerte

nicht zu überschreiten, die zum Zeitpunkt der

Herstellung des Produkts festgelegt wurden.

3 Philips hat sich dazu verpﬂichtet, Produkte zu

entwickeln, herzustellen und zu verkaufen, die

sich nicht nachteilig auf die Gesundheit auswirken.

4 Philips bestätigt, dass seine Produkte gemäß

aktuellen wissenschaftlichen Erkenntnissen sicher

6

7

DEU TSC H

Altgeräte nicht über Ihren Haushaltsabfall. Durch

die korrekte Entsorgung Ihrer Altgeräte werden

Umwelt und Menschen vor möglichen negativen

Folgen geschützt.

1.5 Hinweis für die Europäische Union

Hiermit erklärt Philips Consumer

Lifestyle, BU P&A, dass dieses kabellose

Digital-Headset SHD8900 von Philips alle

Anforderungen und sonstige Vorschriften der

Richtlinie 1999/5/EG erfüllt. Dieses Produkt wurde

gemäß der europäischen R&TTE-Richtlinie 1999/5/

EG entwickelt, getestet und hergestellt.

2 Lieferumfang

1. Kopfhörer

2. Ladestation

3. AC/DC-Adapter (Reiseadapter mit

Netzstecker für die EU und für

Großbritannien)

4. 3,5 - 6,3 mm Adapter

5. RCA-Audiokabel

6. Buchsen-Cinchanschluss

7. 3x AAA NiMH-Akkus mit metallischem

Ende (SBC HB700)

8. Bedienungsanleitung

3 Erste Schritte

Wählen Sie den entsprechenden

Netzstecker für Ihr Land.

Wichtig!

• Überprüfen Sie, ob der Netzstecker für

die örtliche Netzspannung geeignet ist.

Einlegen und Ersetzen der Batterien

Wichtig!

• Verwenden Sie für Ihren Kopfhörer

ausschließlich NiMH-Akkus mit

metallischem Ende von Philips.

Beachten Sie, dass andere Akkus oder

Alkalibatterien nicht mit diesem

System aufgeladen werden können.

A

B

C

• Hinweise: AAA-Alkalibatterien können

für den Betrieb des Headsetzs

verwendet werden.

Stromversorgung des Senders

Auﬂaden des Kopfhörers

Wichtig!

• Die Basisstation mit Ladefunktion

überträgt während des Ladevorgangs

keine Audiosignale.

• Wenn Sie den Kopfhörer zum ersten

Mal verwenden, stellen Sie sicher, dass

die Akkus zuvor mindestens 4 Stunden

aufgeladen wurden.

Audio-Anschluss und ATT-

Anpassung (Dämpfung des Audio-

Eingangssignals)

Wichtig!

• So stellen Sie einen besseren

Lautstärkepegel ein:

ATT auf 0 dB setzen: tragbarer CD-

Player, MP3-Player oder sonstige

Geräte mit einer 3,5 mm

Ausgangsbuchse mit 3 Ports

ATT auf -8 dB setzen: Hi-Fi,

Fernsehgerät, DVD-Player oder

sonstige Geräte mit einer RCA-

Ausgangsbuchse

• Falls Ihre Audioquelle über einen

6,3 mm Kopfhörerausgang verfügt,

verwenden Sie den mitgelieferten

3,5 mm bis 6,3 mm Stereo-Adapter-

Stecker.

• Die Lautstärke der Soundquelle muss

ausreichend sein, anderenfalls wird der

Sender automatisch ausgeschaltet.

Ein-/Ausschalten des Geräts

Stummschaltung

Wichtig!

•

Sie können die Audioquelle vorübergehend

stummschalten, indem Sie die

Stummschaltungstaste gedrückt halten.

Sobald Sie die Stummschaltungstaste

loslassen, wird der Ton wieder

ausgegeben.

D

E

F

G

H

4 Symbole der LED-Anzeige

Zustand Sender Kopfhörer

LED Blau Grün Blau

Hergestellte Verbindung Ein Aus Ein

Ladevorgang

0 bis 50 % aufgeladen Aus Schnelles Blinken Aus

> 50 % aufgeladen Aus Langsames Blinken Aus

100 % aufgeladen Aus Ein Aus

Ladestandsanzeige Ein Aus Schnelles Blinken

Suchen Langsames Blinken Aus Langsames Blinken

5 Tonsignale

Zustand Tonsignal

Geringer Batteriestand Ein “Piepton” pro Minute (ca. 5 Pieptöne)

Vor kompletter Entladung 2 schnelle Pieptöne

der Batterie

Lautstärke auf den maximalen/ Alarm-Piepton

minimalen Pegel stellen

6 Technische Daten

Sender

System: Radiofrequenz (RF)

Modulation: DMQ und PSK

Trägerfrequenz: 2400 MHz bis 2483,5 MHz

Kanäle: 3 (automatische Umschaltung)

Abgestrahlte Ausgangsleistung: 30 mW

Effektive Übertragungsrate: ca. 30 m (je nach Umgebungsbedingungen)

Eingangspegel: 800 mV (0 dB)

2 V (-8 dB)

Stromversorgung: 6 V Gleichspannung

(über mitgelieferten AC/DC-Netzadapter)

Kopfhörer

Frequenzbereich der Wiedergabe: 20 bis 20.000 Hz

Signal-Rausch-Verhältnis: 88 dB nominal

Verzerrung: 0,5 % THD

Kanaltrennung: ≥ 60 dB

Stromversorgung: NiMH-Akkus (im Lieferumfang enthalten) oder

im Handel erhältliche Trockenbatterien (in AAA-Größe)

Betriebszeit: Ca. bis zu 10 Stunden (kann variieren)

8

9

DEU TSC H

7 Häufig gestellte Fragen (FAQ)

Problem Mögliche Ursache Lösung

1. Der Kopfhörer wird 1.1 Es sind keine Batterien Weitere Informationen zum Einlegen oder

nicht aufgeladen. eingelegt. Ersetzen von Batterien ﬁnden Sie unter

Abbildung C .

1.2 Die Batterien wurden nicht Legen Sie die Batterien unter Beachtung

der Polarität entsprechend der Symbole zur Polarität erneut ein.

eingelegt.

1.3 Der Sender wird nicht mit Weitere Informationen ﬁnden Sie unter

Strom versorgt. Abbildung D , wie die Ladestation an die

Stromversorgung angeschlossen wird.

1.4 Es wird eine Alkalibatterie Verwenden Sie für den Ladevorgang

oder eine Batterie ohne ausschließlich NiMH-Akkus mit

metallisches Ende verwendet. metallischem Ende von Philips.

1.5 Der Ladestecker der Weitere Informationen zum Einsetzen

Ladestation hat keinen des Kopfhörers in die Ladestation ﬁnden

Kontakt mit der Metallplatte Sie unter Abbildung E . Stellen Sie sicher,

des Kopfhörers. dass die LADEANZEIGE auﬂeuchtet.

1.6 Der Kopfhörer wurde falsch Setzen Sie den Kopfhörer richtig

in die Ladestation eingesetzt. in die Ladestation ein.

2. Es erklingt kein Ton 2.1 Die Einrichtung ist noch Weitere Informationen zu möglichen

oder der Ton ist nicht abgeschlossen. Ursachen ﬁnden Sie in den Abschnitten

verzerrt. 1.1, 1.2 und 1.3 der häuﬁg gestellten Fragen.

2.2 Die Einrichtung ist nicht Weitere Informationen ﬁnden Sie unter

ordnungsgemäß erfolgt. Abbildung F , wie das Audiokabel mit der

AUDIO OUT-Buchse des Geräts

verbunden wird.

2.3 Der Batterieladestand Weitere Informationen zum Auﬂaden des

ist gering. Kopfhörers ﬁnden Sie unter Abbildung E .

2.4 Die Audioquelle ist Weitere Informationen zum Anschließen der

nicht angeschlossen. Audioquelle ﬁnden Sie unter Abbildung F .

2.5 Die Audioquelle Schalten Sie Ihre Audioquelle ein.

ist ausgeschaltet.

2.6 Der Lautstärkepegel der

Stellen Sie einen höheren und verzerrungsfreien

Audioquelle ist zu leise. Lautstärkepegel für die Audioquelle ein.

Wenn ein MP3-Player- oder eine 3,5 mm

Ausgangsbuchse mit 3 Ports verwendet wird,

stellen Sie den ATT- Wert auf 0 dB ein.

2.7 Der Lautstärkepegel der Stellen Sie einen niedrigeren und

Audioquelle ist zu laut. verzerrungsfreien Lautstärkepegel ein. Wenn

Hi-Fi, DVD oder Cinch verwendet werden,

stellen Sie den ATT-Wert auf -8 dB ein.

2.8 Der Lautstärkepegel ist Stellen Sie den Lautstärkepegel Ihrer

zu leise. Audioquelle oder des Kopfhörers ein.

Hinweis: Die Lautstärke kann für einige

Audioquellen nicht angepasst werden.

2.9 Der Empfänger ist zu weit Bewegen Sie sich näher an den Empfänger.

vom Sender entfernt.

Weiteren Produktsupport erhalten Sie unter www.philips.com/welcome

5 Philips joue un rôle essentiel dans le

développement des normes internationales en

matière de sécurité et d’EMF, ce qui lui permet

d’anticiper les développements à venir dans la

normalisation d’intégration de ses produits.

1.3 Informations générales

• Évitez tout risque d’incendie ou d’électrocution :

conservez toujours le produit dans un endroit

sec et ne le laissez pas à proximité d’une source

de chaleur excessive comme un chauffage ou

sous le soleil direct.

• Ne plongez pas le casque dans l’eau.

• Nettoyez le produit à l’aide d’une peau de

chamois légèrement humide. N’utilisez pas

de produits à base d’alcool, d’ammoniaque ou

d’abrasif pour nettoyer le produit, au risque de

l’endommager.

• Ne démontez pas le produit.

• Plage de transmission : 30 mètres, en fonction

des conditions ambiantes.

• N’utilisez ou ne rangez pas le produit dans un

endroit où la température est inférieure à 0˚C

ou supérieure à 40˚C. Cela pourrait raccourcir

la durée de vie des piles.

• Utilisez uniquement des piles rechargeables

NiMH Philips avec votre casque.

1.4 Mise au rebut des produits en ﬁn

de vie

Votre produit a été conçu et fabriqué à

l’aide de matériaux et composants de

haute qualité, recyclables et réutilisables.

Le symbole de poubelle barrée sur un

produit indique que ce dernier est conforme à la

directive européenne 2002/96/EC. Veuillez vous

renseigner sur les circuits de collecte des produits

électriques ou électroniques en place dans votre

région.

Veillez à respecter les réglementations locales ;

ne mettez pas votre ancien produit au rebut avec

vos déchets ménagers. La mise au rebut citoyenne

de votre ancien produit permet de protéger

l’environnement et la santé.

1 Important

1.1 Sécurité d’écoute

Danger

Pour éviter des pertes d’audition, n’utilisez pas le

casque à un volume élevé trop longtemps et réglez

le volume à un niveau non nuisible. Plus le volume

est élevé, plus la durée d’écoute non nuisible est

courte.

Veillez à respecter les recommandations

suivantes lors de l’utilisation de votre casque.

• Écoutez votre musique à des volumes

raisonnables et avec modération.

• Veillez à ne pas augmenter le volume

en continu lorsque votre ouïe est en phase

d’adaptation.

• Ne réglez pas le volume à un niveau tel qu’il

masque complètement les sons environnants.

• Faites preuve de prudence lors de l’utilisation

du casque ou arrêtez l’utilisation dans des

situations potentiellement dangereuses.

1.2 Champs électriques, magnétiques et

électromagnétiques (« EMF »)

1 Philips Electronics fabrique et commercialise un

grand nombre de produits pour le

consommateur qui, comme tout appareil

électrique, peuvent généralement émettre

et recevoir des signaux électromagnétiques.

2 L’un des principes clé de Philips est de prendre

toutes les mesures de santé et de sécurité

nécessaires pour l’ensemble de ses produits,

d’être conforme aux réglementations en

vigueur et de respecter les normes relatives

aux EMF applicables au moment de la

production de ses produits.

3 Philips s’engage à développer, produire et

commercialiser des produits qui ne sont en

aucun cas dangereux pour la santé.

4 Philips conﬁrme que ses produits sont

scientiﬁquement prouvés inoffensifs tant qu’ils

sont utilisés dans le cadre qui leur est destiné.

10

11

FRANÇ AI S

1.5 Avertissement spéciﬁque à l’Union

européenne

Par la présente, Philips Consumer

Lifestyle, BU P&A, déclare que ce casque

numérique sans ﬁl SHD8900 Philips est conforme

aux exigences principales et aux autres dispositions

pertinentes de la Directive 1999/5/EC. Ce produit

a été conçu, testé et fabriqué conformément à la

Directive européenne R&TTE 1999/5/EC.

2 Contenu de l’emballage

1. Casque audio

2. Base de recharge

3. Adaptateur CA/CC (Adaptateur de

voyage avec prises UE et RU)

4. Adaptateur 3,5 - 6,3 mm

5. Câble audio RCA

6. Connecteur jack - cinch

7. 3 piles AAA rechargeables NiMH

(SBC HB700)

8. Manuel d’utilisation

3 Démarrage

Sélectionnez la ﬁche appropriée

Important !

• Assurez-vous que la ﬁche que vous

sélectionnez correspond aux normes

locales.

Installation/Remplacement des piles

Important !

• Utilisez uniquement des piles

rechargeables NiMH Philips pour

recharger votre casque.

Notez que le système ne prend pas

en charge d’autres types de piles

rechargeables ou alcalines.

• Remarques : vous pouvez utiliser des

piles alcalines AAA avec votre casque.

A

B

C

Mise sous tension du transmetteur

Charge du casque

Important !

• La base de recharge ne transmet pas

de signaux audio lorsque la charge est

en cours.

• Avant d’utiliser le casque pour la

première fois, assurez-vous que les

piles sont chargées (une charge

complète prend au moins 4 heures).

Connexion audio et réglage de

l’ATT (atténuation du signal

d’entrée audio)

Important !

• Veuillez choisir un volume mieux

adapté.

Réglez l’ATT sur 0 dB : baladeur CD,

lecteur MP3 ou autres appareils avec

sortie triport 3,5 mm.

Réglez l’ATT sur -8 dB : hi-ﬁ, TV,

lecteur DVD ou autres appareils avec

sortie RCA.

• Si votre source audio est dotée d’une

sortie casque de 6,3 mm, utilisez

l’adaptateur stéréo 3,5 mm à 6,3 mm

fourni.

• Le volume de la source audio doit

être d’un niveau sufﬁsant,

ou le transmetteur s’éteindra

automatiquement.

Mise sous/hors tension

Désactivation du son

Important !

• Vous pouvez désactiver le son de la

source audio momentanément en

maintenant le bouton « Mute »

enfoncé. Lorsque vous relâchez le

bouton « Mute », le son est réactivé.

D

E

F

G

H

4 Indications par voyant

Situation Transmetteur Casque audio

Voyant Bleu Vert Bleu

Connexion établie Marche Arrêt Marche

Charge

État de charge : 0-50 % Arrêt Clignotant rapide Arrêt

État de charge : > 50 % Arrêt Clignotant lent Arrêt

État de charge : 100% Arrêt Marche Arrêt

Indicateur de piles faibles Marche Arrêt Clignotant rapide

Recherche Clignotant lent Arrêt Clignotant lent

5 Indications audio

Situation Signal audio

Lorsque le niveau de charge Un signal audio par minute (environ 5 signaux)

des piles est faible

Avant que les piles ne soient Deux signaux

totalement déchargées

Réglez le volume au maximum/ Signal d’avertissement (un signal)

minimum

6 Caractéristiques techniques

Transmetteur

Système : Fréquence radio (RF)

Modulation : DMQ PSK

Fréquence porteuse : 2 400 M - 2 483,5 MHz

Canaux : 3 (commutation automatique)

Puissance de sortie en rayonnement :

30 mW

Plage de transmission effective : Approx. 30 mètres (en fonction des conditions ambiantes)

Niveau d’entrée : 800 mV (0 dB)

2 V (-8 dB)

Alimentation requise : 6 V CC (à partir de l’adaptateur secteur fourni)

Casque

Plage de fréquences de lecture : 20 - 20 000 Hz

Rapport signal/bruit : 88 dB nominal

Distorsion : 0,5% THD

Séparation des canaux : ≥ 60 dB

Alimentation requise : Piles rechargeables NiMH (fournies) ou

piles sèches disponibles dans le commerce (AAA)

Durée de fonctionnement : ~ jusqu’à 10 heures (les résultats réels peuvent légèrement varier)

12

13

FRANÇ AI S

7 Foire aux questions (FAQ)

Problème Cause possible Solution

1. Impossible de 1.1 Pas de piles insérées Reportez-vous au schéma C pour

charger le casque insérer ou remplacer les piles.

1.2 Position des piles incorrecte Placez les piles conformément aux

symboles de polarité.

1.3 Pas d’alimentation fournie Reportez-vous au schéma D pour vous

au transmetteur assurer que la base de recharge est

connectée à la prise secteur locale.

1.4 Utilisation de piles alcalines Ne rechargez que des piles rechargeables

ou non rechargeables NiMH Philips.

1.5 Pas de contact entre la tige Reportez-vous au schéma E pour

de charge de la base de positionner correctement le casque

recharge et la plaque et assurez-vous que le voyant

métallique du casque de charge est allumé.

1.6 Mauvais positionnement Repositionnez correctement le casque.

du casque sur la base

de recharge

2. Pas de son/ 2.1 Installation pas encore Reportez-vous aux FAQ 1.1, 1.2 et

son déformé terminée 1.3 pour déceler des causes éventuelles.

2.2 Installation mal effectuée Reportez-vous au schéma F pour vous

assurer que le câble est connecté

à la sortie AUDIO OUT de l’appareil.

2.3 Niveau de charge des Reportez-vous au schéma E pour

piles faible recharger le casque.

2.4 Source audio non connectée Reportez-vous au schéma F pour

connecter la source audio.

2.5 Source audio hors tension Mettez la source audio sous tension.

2.6 Volume de la source audio

Réglez le volume de l’appareil audio à un niveau

trop faible plus élevé sans que le son soit déformé.

Si vous utilisez un lecteur MP3 ou une

sortie triport 3,5 mm, réglez l’ATT sur 0 dB.

2.7 Volume de la source Réglez le volume de sortie à un niveau

audio trop élevé moins élevé sans que le son soit déformé.

Si vous utilisez une sortie HiFi, DVD ou

RCA, réglez l’ATT sur -8 dB.

2.8 Volume trop faible Réglez le volume de la source audio ou du

casque.

Remarque : il se peut que le réglage du

volume ne soit pas possible sur certaines

sources audio.

2.9 Récepteur trop éloigné Rapprochez le récepteur.

du transmetteur

Pour de plus amples informations, veuillez vous rendre sur le site www.philips.com/welcome

wetenschappelijke onderzoeken veilig zijn om te

gebruiken.

5 Philips speelt een actieve rol in de ontwikkeling

van internationale EMF- en veiligheidsnormen,

wat Philips in staat stelt in te spelen op

toekomstige normen en deze tijdig te

integreren in zijn producten.

1.3 Algemene informatie

• Voorkom vuur en elektrische schokken: zorg dat

dit product te allen tijde droog blijft en stel het

niet bloot aan hoge temperaturen of direct

zonlicht.

• Zorg dat uw headset niet in water wordt

ondergedompeld.

• Gebruik een licht vochtige zeem voor het

reinigen van het product. Gebruik geen

reinigingsproducten die alcohol, spiritus,

ammoniak of schuurmiddelen bevatten,

want deze kunnen het product beschadigen.

• Demonteer het product niet.

• Zendbereik: 30 meter, afhankelijk van

omgevingsfactoren.

• Gebruik of bewaar het product niet bij een

temperatuur lager dan 0˚C of hoger dan 40˚C.

Dit kan de levensduur van de batterij verkorten.

• Gebruik alleen oplaadbare NiMH-batterijen

van Philips met een metalen uiteinde in uw

hoofdtelefoon.

1.4 Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief

hoogwaardige materialen en onderdelen,

welke gerecycled en opnieuw gebruikt

kunnen worden.

Als u op uw product een doorgekruiste

afvalcontainer op wieltjes ziet, betekent dit dat het

product valt onder de EU-richtlijn 2002/96/EG. Win

inlichtingen in over de manier waarop elektrische

en elektronische producten in uw regio gescheiden

worden ingezameld.

Neem bij de verwijdering van oude producten

de lokale wetgeving in acht en plaats uw product

niet bij het gewone huishoudelijke afval. Als u

oude producten correct verwijdert, voorkomt

1 Belangrijk

1.1 Gehoorbescherming

Gevaar

Om gehoorbeschadiging te voorkomen, kunt u uw

hoofdtelefoon beter niet langdurig op een hoog

geluidsniveau gebruiken, maar het volume instellen

op een veilig geluidsniveau. Hoe hoger het volume,

hoe korter de veilige luistertijd is.

Volg de volgende richtlijnen bij het gebruik

van uw hoofdtelefoon.

• Luister op redelijke volumes gedurende

redelijke perioden.

• Let erop dat u het volume niet steeds hoger

zet wanneer uw oren aan het geluid gewend

raken.

• Zet het volume niet zo hoog dat u uw

omgeving niet meer hoort.

• Wees voorzichtig en gebruik de hoofdtelefoon

niet in mogelijk gevaarlijke situaties.

1.2 Elektrische, magnetische en

elektromagnetische velden (“EMF”)

1 Philips Electronics maakt en verkoopt vele

consumentenproducten die net als andere

elektronische apparaten elektromagnetische

signalen kunnen uitstralen en ontvangen.

2 Een van de belangrijkste zakelijke principes van

Philips is ervoor te zorgen dat al onze

producten voldoen aan alle geldende vereisten

inzake gezondheid en veiligheid en ervoor te

zorgen dat onze producten ruimschoots

voldoen aan de EMF-normen die gelden op het

ogenblik dat onze producten worden

vervaardigd.

3 Philips streeft ernaar geen producten te

ontwikkelen, te maken en op de markt te

brengen die schadelijk kunnen zijn voor de

gezondheid.

4 Philips bevestigt dat als zijn producten

correct voor het daartoe bestemde gebruik

worden aangewend, deze volgens de nieuwste

14

15

NEDERL ANDS

u negatieve gevolgen voor het milieu en de

volksgezondheid.

1.5 Mededeling voor de Europese Unie

Philips Consumer Lifestyle, BU P&A,

verklaart hierbij dat deze digitale

draadloze headset van Philips (SHD8900) voldoet

aan de essentiële vereisten en andere relevante

bepalingen van richtlijn 1999/5/EC. Dit product

is ontworpen, getest en vervaardigd volgens de

Europese R&TTE-richtlijn 1999/5/EC.

2 Wat zit er in de doos?

1. Hoofdtelefoon

2. Basisstation

3. AC/DC-adapter (reisadapter met

stekker voor de EU en het Verenigd

Koninkrijk)

4. Adapter van 3,5-6,3 mm

5. RCA-audiokabel

6. Aansluiting naar cinch-aansluiting

7. 3 oplaadbare NiMH-batterijen,

type AAA (SBC HB700) met een

metalen uiteinde

8. Gebruiksaanwijzing

3 Aan de slag

De juiste stekker kiezen

IBelangrijk!

• Zorg ervoor dat de stekker die u kiest,

overeenkomt met de vereisten van de

lokale stopcontacten.

Plaatsen/vervangen van batterijen

Belangrijk!

• Gebruik voor het opladen alleen

oplaadbare NiMH-batterijen van Philips

met een metalen uiteinde.

Andere typen oplaadbare of

alkalinebatterijen kunnen niet met dit

systeem worden opgeladen.

A

B

C

• Opmerkingen: AAA-alkalinebatterijen

kunnen in de hoofdtelefoon worden

gebruikt.

De zender inschakelen

De hoofdtelefoon opladen

Belangrijk!

• Het basisstation met oplader

geeft geen audiosignaal af wanneer

opladen is ingeschakeld.

• Zorg dat de batterijen volledig zijn

opgeladen (minstens 4 uur) voordat u

de hoofdtelefoon voor de eerste keer

gebruikt.

Audio-aansluiting en het aanpassen

van ATT (demping van het audio-

inputsignaal)

Belangrijk!

• Voor een beter volumeniveau

stelt u ATT in op 0 dB: draagbare CD-

speler, MP3-speler of ander apparaten

met een triport-uitgang van 3,5 mm;

stelt u ATT in op -8 dB: HiFi, TV, DVD-

speler of andere apparaten met een

RCA-uitgang.

• Wanneer uw audiobron een

hoofdtelefoonaansluiting van 6,3 mm

heeft, dient u de meegeleverde stekker

van de stereoadapter van 3,5 tot

6,3 mm te gebruiken.

• Het volume van de geluidsbron

dient voldoende te zijn, anders wordt

de zender automatisch uitgeschakeld.

Aan-uitknop

Mute

Belangrijk!

• U kunt de audiobron tijdelijk dempen

door de knop Mute ingedrukt te

houden. Wanneer u de knop Mute

loslaat, wordt het geluid weer

ingeschakeld.

D

E

F

G

H

4 Indicaties van LED-lamp

Situatie Zender Hoofdtelefoon

LED Blauw Groen Blauw

Verbinding tot stand gekomen Aan Uit Aan

Bezig met opladen

0-50% opgeladen Uit Snel knipperend Uit

> 50% opgeladen Uit Langzaam knipperend Uit

100% opgeladen Uit Aan Uit

Indicatie ‘batterij bijna leeg’ Aan Uit Snel knipperend

Het zoeken Langzaam knipperend Uit Langzaam knipperend

5 Indicaties van geluid

Situatie Geluidssignaal

Als het batterijniveau laag is Eén pieptoon per minuut (ongeveer 5 pieptonen)

Voordat de batterij helemaal Dubbele pieptoon

leeg is

Zet het volume op de maximale/ Waarschuwingstoon, één pieptoon

minimale stand

6 Technische gegevens

Zender

Systeem: Radiofrequentie (RF)

Modulatie: DMQ PSK

Frequentiebereik: 2400 M - 2483,5 MHz

Kanalen: 3 (automatisch schakelen)

Uitgestraald vermogen: 30 mW

Effectief zendbereik: ongeveer 30 meter (afhankelijk van omgevingsfactoren)

Ingangsniveau: 800 mV (0 dB)

2 V (-8 dB)

Stroomvereisten: DC 6 V

(van de meegeleverde netspanningsadapter)

Hoofdtelefoon

Frequentiebereik voor afspelen: 20-20.000 Hz

Signaal-ruisverhouding: 88 dB, nominaal

Vervorming: 0,5% THD

Kanaalscheiding: ≥ 60 dB

Stroomvereisten: Oplaadbare Ni-MH-batterijen (meegeleverd) of

reguliere AAA-batterijen

Gebruiksduur: ~ maximaal 10 uur (daadwerkelijke resultaat kan variëren)

16

17

NEDERL ANDS

7 Veelgestelde vragen (FAQ)

Probleem Mogelijke oorzaak Oplossing

1. Hoofdtelefoon laadt 1.1 Geen batterij geplaatst Raadpleeg afbeelding C voor het plaatsen

cniet op of vervangen van batterijen.

1.2 Batterij verkeerd geplaatst Verplaats de batterijen volgens de

polariteit.

1.3 Geen stroomtoevoer Raadpleeg afbeelding D voor het

naar zender aansluiten van het basisstation

op het stroomnet.

1.4 Alkalinebatterij of Gebruik voor het opladen alleen

batterij zonder metalen oplaadbare NIMH-batterijen van

uiteinde gebruikt Philips met een metalen uiteinde.

1.5 Pin voor opladen van het Raadpleeg afbeelding E voor het aansluiten

basisstation maakt geen van de hoofdtelefoon zodat het lampje

contact met het metalen van de oplaadindicator wordt

plaatje van de hoofdtelefoon ingeschakeld.

1.6 Hoofdtelefoon is verkeerd Plaats de hoofdtelefoon op de

geplaatst toen deze op het juiste manier.

oplaadstation werd geplaatst

2. Geen geluid/ 2.1 Installatie nog niet Raadpleeg de mogelijke oorzaken van

vervormd geluid voltooid de veelgestelde vragen 1.1, 1.2 en 1.3.

2.2 Onjuiste installatie Raadpleeg afbeelding F voor de aansluiting

van de audiokabel op de AUDIO OUT-

aansluiting van het apparaat.

2.3 Batterij is bijna leeg Raadpleeg afbeelding E voor het opladen

van de hoofdtelefoon.

2.4 Audiobron is niet Raadpleeg afbeelding F voor het

aangesloten aansluiten van de audiobron.

2.5 Audiobron is uitgeschakeld Schakel de audiobron in.

2.6 Niveau van de audiobron

Stel het volumeniveau van het audioapparaat

te laag in op een hoger en niet-vervormd niveau.

Stel ATT in op 0 dB als u gebruikmaakt van

een MP3-speler of triport-uitgang van 3,5 mm.

2.7 Niveau van de audiobron Stel het uitgangsniveau in op een lager en

te hoog niet-vervormd niveau. Stel ATT in op -8 dB

als u gebruikmaakt van een HiFi-,

DVD- of RCA-uitgang.

2.8 Volumeniveau te laag Wijzig het volumeniveau van de

ingesteld audiobron of hoofdtelefoon.

Opmerking: bij sommige audiobronnen

kan het volume niet worden aangepast.

2.9 Ontvanger is te ver Plaats ze dichter bij elkaar voor ontvangst.

verwijderd van de zender

Ga voor meer productondersteuning naar www.philips.com/welcome

5 Philips si impegna attivamente nello sviluppo

di standard EMF e di sicurezza internazionali. In

questo modo, è in grado di integrare i risultati

della standardizzazione nei propri prodotti, in

modo da garantirne la conformità anticipata.

1.3 Informazioni generali

• Per ridurre il rischio di incendi o di shock

elettrici, conservare il prodotto in un luogo

asciutto ed evitare di esporlo a calore eccessivo

causato da dispositivi di riscaldamento o dalla

luce diretta del sole.

• Evitare di immergere la cufﬁa in acqua.

• Per pulire il prodotto, utilizzare un panno in

camoscio leggermente umido. Non utilizzare

agenti detergenti che contengano alcol, derivati

dell’alcol, ammoniaca o sostanze abrasive,

poiché possono danneggiare il prodotto.

• Non smontare il prodotto.

• Portata di trasmissione: 30 metri (a seconda

delle condizioni ambientali).

• Non utilizzare o riporre in luoghi con

temperatura inferiore a 0˚C (32˚F) o superiore

ai 40˚C (104˚F), poiché ciò potrebbe causare la

riduzione della durata della batteria.

• Utilizzare solo batterie ricaricabili Philips NiMH

con base in metallo.

1.4 Smaltimento dei prodotti

Il prodotto è stato progettato e assemblato

con materiali e componenti di alta qualità

che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di

un bidone con ruote, ricoperto da una X, vuol dire

che il prodotto soddisfa i requisiti della Direttiva

comunitaria 2002/96/CE. Informarsi sulle modalità

di raccolta dei prodotti elettrici ed elettronici

in vigore nella zona in cui si desidera smaltire il

prodotto.

Attenersi alle normative locali per lo smaltimento

dei riﬁuti e non gettare i vecchi prodotti nei

normali riﬁuti domestici. Uno smaltimento

adeguato dei prodotti aiuta a prevenire

l’inquinamento ambientale e possibili danni alla

salute.

1 Importante

1.1 Sicurezza per l’udito

Pericolo

Per evitare danni all’udito, limitare il periodo di

ascolto ad alto volume e impostare un livello

sicuro per il volume. Più alto è il volume, minore

è il tempo di ascolto che rientra nei parametri di

sicurezza.

Quando si utilizzano le cufﬁe, attenersi alle

indicazioni seguenti.

• La riproduzione deve avvenire a un volume

ragionevole e per periodi di tempo non

eccessivamente lunghi.

• Non alzare il volume dopo che l’orecchio si è

adattato.

• Non alzare il volume a un livello tale da non

sentire i suoni circostanti.

• Nelle situazioni pericolose è necessario

prestare attenzione o interrompere

temporaneamente l’ascolto.

1.2 Campi elettrici, magnetici ed

elettromagnetici (“EMF”)

1 Philips Electronics produce e distribuisce al

dettaglio diversi prodotti e apparecchi

elettronici che emettono e ricevono segnali

elettromagnetici.

2 Le politiche aziendali di Philips prevedono

l’adozione di tutte le necessarie misure di

sicurezza e di protezione, il rispetto delle

normative applicabili e la conformità agli

standard EMF in vigore al momento della

produzione del dispositivo.

3 Philips si impegna a sviluppare, produrre e

distribuire prodotti che non causano effetti

nocivi per la salute.

4 Sulla base delle ricerche attualmente disponibili,

Philips garantisce la sicurezza dei propri prodotti,

purché siano utilizzati in modo conforme allo

scopo.

18

19

I TA LIA N O

1.5 Nota per l’Unione Europea

Philips Consumer Lifestyle, BU P&A,

certiﬁca con la presente che questa

cufﬁa wireless digitale Philips SHD8900 rispetta le

normative essenziali e altri provvedimenti connessi

della Direttiva 1999/5/CE. Questo dispositivo è

stato ideato, testato e prodotto nel rispetto della

Direttiva Europea R&TTE 1999/5/CE.

2 Contenuto della

confezione

1. Cufﬁe

2. Stazione docking

3. Adattatore CA/CC (adattatore da

viaggio con spina per la UE e il Regno

Unito)

4. Adattatore 3,5-6,3 mm

5. Cavo audio RCA

6. Connettore jack-cinch

7. 3 batterie AAA ricaricabili NiMH con

base in metallo (SBC HB700)

8. Manuale dell’utente

3 Installazione iniziale

Selezionare la spina corretta

Importante

• Veriﬁcare che la spina selezionata

corrisponda alle prese in uso nel

proprio paese.

Installazione/sostituzione delle

batterie

Importante

• Utilizzare solo batterie ricaricabili

Philips NiMH con base in metallo per

caricare le cufﬁe.

Altri tipi di batterie ricaricabili o

alcaline non possono essere ricaricate

con questo sistema.

A

B

C

• Nota: le cufﬁe possono essere

utilizzate anche con batterie alcaline

AAA.

Accensione del trasmettitore

Carica delle cufﬁe

Importante

• La stazione docking di carica non

trasmette segnali audio quando è in

fase di ricarica.

• Prima di utilizzare le cufﬁe per la

prima volta, assicurarsi che le batterie

siano completamente cariche (ricarica

minima: 4 ore).

Collegamento audio e regolazione

del sistema ATT (attenuazione del

segnale audio in ingresso)

Importante

• Ottimizzare il livello del volume

Impostare ATT su 0 dB: uscita lettore

CD, MP3 o di altri dispositivi a tre

porte da 3,5 mm

Impostare ATT su -8 dB: uscita HiFi,

televisore, lettore DVD o di altri

dispositivi con presa RCA

• Nel caso in cui la sorgente audio

disponga di un’uscita da 6,3 mm,

utilizzare la presa adattatore stereo da

3,5 mm a 6,3 mm in dotazione.

• Il volume della sorgente audio deve

essere sufﬁciente o il trasmettitore si

spegnerà automaticamente.

Accensione/spegnimento

Silenziamento

Importante

• È possibile disattivare temporaneamente

la sorgente audio tenendo premuto il

pulsante “Mute”. Una volta che il

pulsante “Mute” viene rilasciato,

l’audio viene ripristinato.

D

E

F

G

H

4 Indicazioni della spia LED

Situazione Trasmettitore Cufﬁe

LED Blu Ver de Blu

Collegamento stabilito Acceso Spento Acceso

In carica

Carica 0-50% Spento

Lampeggiamento rapido

Spento

Carica > 50% Spento

Lampeggiamento lento

Spento

Carica al 100% Spento Acceso Spento

Spia di batteria scarica Acceso Spento

Lampeggiamento rapido

Ricerca

Lampeggiamento lento

Spento

Lampeggiamento lento

5 Indicazioni audio

Situazione Segnale audio

Quando il livello della batteria Un “bip” al minuto (circa 5 bip)

è basso

Prima che la batteria si “Bip bip”

esaurisca completamente

Impostare il volume sul livello Tono di avviso “bip”

max/min

6 Dati tecnici

Trasmettitore

Sistema: Radiofrequenza (RF)

Modulazione: DMQ PSK

Frequenza portante: 2400 M-2483,5 MHz

Canali: 3 (auto-commutazione)

Potenza in uscita emessa: 30 mW

Portata effettiva di trasmissione: 30 metri circa (a seconda delle condizioni ambientali)

Livello in entrata: 800 mV (0 dB)

2 V (-8 dB)

Requisiti di alimentazione: 6 V CC (tramite l’adattatore CA di alimentazione)

Cufﬁa

Gamma frequenza di riproduzione: 20-20.000 Hz

Rapporto segnale/rumore: 88 dB nominali

Distorsione: 0,5% THD

Separazione dei canali: ≥ 60 dB

Requisiti di alimentazione: Batterie ricaricabili Ni-MH (fornite) o

batterie a secco in commercio (tipo AAA)

Tempo di funzionamento: ~ massimo 10 ore (i risultati reali possono variare)

20

21

ITALIANO

7 Domande frequenti

Problema Causa possibile Soluzione

1. Le cufﬁe non 1.1 Batterie non installate Fare riferimento alla ﬁgura C per installare

si ricaricano o sostituire le batterie.

1.2 Orientamento errato Riposizionare le batterie rispettando

delle batterie i simboli della polarità.

1.3 Trasmettitore non Fare riferimento alla ﬁgura D per

alimentato veriﬁcare che la stazione docking sia

collegata all’alimentazione principale.

1.4 Uso di batterie alcaline Per caricare le cufﬁe utilizzare solo

o prive di base in metallo batterie ricaricabili Philips NiMH

Pcon base in metallo.

1.5 Pin di ricarica della Fare riferimento alla ﬁgura E per

stazione docking non a posizionare le cufﬁe sulla stazione docking,

contatto con la piastra veriﬁcare che la spia di RICARICA

in metallo delle cufﬁe sia accesa.

1.6 Orientamento errato Riposizionare le cufﬁe rispettando il

delle cufﬁe sulla base corretto orientamento.

docking di ricarica

2. Assenza di audio 2.1 Installazione non Fare riferimento alle possibili cause presenti

o audio distorto completata nelle domande frequenti 1.1, 1.2 e 1.3.

2.2 Installazione errata Fare riferimento alla ﬁgura F per veriﬁcare

che il cavo audio sia collegato alla

presa AUDIO OUT del dispositivo.

2.3 Carica bassa della batteria Fare riferimento alla ﬁgura E per

ricaricare le cufﬁe.

2.4 Sorgente audio non collegata Fare riferimento alla ﬁgura F per

il collegamento della sorgente audio.

2.5 Sorgente audio spenta Accendere la sorgente audio.

2.6 Livello troppo basso della

Regolare il volume del dispositivo audio

sorgente audio su un livello superiore e privo di

distorsioni. Se viene utilizzata l’uscita

MP3 o quella a tre porte da 3,5 mm,

impostare l’opzione ATT su 0 dB.

2.7 Livello troppo alto della Regolare il volume del dispositivo su un

sorgente audio livello inferiore e privo di distorsioni. Se

viene utilizzata l’uscita HiFi, DVD o RCA,

impostare l’opzione ATT su -8 dB.

2.8 Livello del volume Regolare il volume della sorgente

troppo basso audio o delle cufﬁe.

Nota: per alcune sorgenti audio,

il volume non è regolabile.

2.9 Ricevitore troppo lontano Avvicinarlo per migliorare la ricezione.

dal trasmettitore

Per ulteriore assistenza, fare riferimento al sito Web www.philips.com/welcome

5 Philips participa activamente en el desarrollo de

estándares de EMF y seguridad internacionales,

por lo que se puede anticipar a futuros

desarrollos de estándares para integrarlos en

una etapa temprana en sus productos.

1.3 Información general

• Para evitar el riesgo de incendios o descargas

eléctricas: mantenga el equipo seco y no

lo exponga a calor excesivo procedente de la

calefacción ni a la luz solar directa.

• No sumerja los auriculares en agua.

• Utilice una gamuza ligeramente humedecida

para limpiarlo. No utilice agentes limpiadores

que contengan alcohol, licores, amoniaco o

productos abrasivos que puedan dañar el

equipo.

• No desmonte el producto.

• Alcance de transmisión: hasta 30 metros,

dependiendo de las condiciones ambientales.

• No utilice ni guarde el equipo en lugares con

temperaturas bajo cero o superiores a 40°C, ya

que puede reducir la duración de las pilas.

• Utilice únicamente pilas NiMH con funda

recargables de Philips para los auriculares.

1.4 Desecho del producto antiguo

El producto se ha diseñado y fabricado con

materiales y componentes de alta calidad,

que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de

ruedas tachado se muestra en un producto indica

que éste cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida selectiva

local de productos eléctricos y electrónicos.

Cumpla la normativa local y no deseche los

productos antiguos con la basura normal del hogar.

El desecho correcto del producto antiguo ayudará

a evitar posibles consecuencias negativas para el

medioambiente y la salud humana.

1 Importante

1.1 Uso seguro del equipo

PELIGRO

Para evitar dañar la capacidad auditiva procure

limitar el uso de los auriculares con volumen alto y

ajuste el volumen a un nivel seguro. A medida que

se aumenta el volumen, se reduce la seguridad del

tiempo de escucha.

Asegúrese de respetar las siguientes pautas

cuando use los auriculares.

• Escuche a niveles de sonido razonables durante

períodos de tiempo razonables.

• Tenga cuidado de no aumentar el nivel de

sonido continuamente a medida que su oído se

adapta.

• No suba el nivel de sonido hasta tal punto que

no pueda escuchar lo que le rodea.

• En situaciones posiblemente peligrosas, debe

tener precaución o interrumpir temporalmente

el uso.

1.2 Campos eléctricos, magnéticos y

electromagnéticos (“EMF”)

1 Philips Electronics fabrica y vende muchos

productos dirigidos a consumidores que, al

igual que los dispositivos electrónicos,

en general, pueden emitir y recibir señales

electromagnéticas.

2 Uno de los principios empresariales clave

de Philips es tomar todas las medidas de salud

y seguridad necesarias para nuestros productos

y cumplir así todos los requisitos legales y los

estándares EMF aplicables a la hora de fabricar

los productos.

3 Philips está comprometido a desarrollar,

fabricar y vender productos que no provoquen

efectos negativos para la salud.

4 Philips conﬁrma que el uso de adecuado de

los productos para la ﬁnalidad para la que fueron

diseñados es seguro según las evidencias

cientíﬁcas disponibles actualmente.

22

23

ESPAÑOL

1.5 Aviso para la Unión Europea

Por la presente, Philips Consumer

Lifestyle, BU P&A, declara que los

auriculares digitales inalámbricos SHD8900

de Philips cumplen los requisitos esenciales

y cualesquiera otras disposiciones aplicables

de la Directiva 1999/5/CE. Este producto ha

sido diseñado, probado y fabricado según la

directiva europea sobre equipos de radio y

telecomunicaciones (R&TTE) 1999/5/EC.

2 Contenido de la caja

1. Auriculares

2. Estación base

3. Adaptador de CA/CC (Adaptador de

viaje con conector para la Unión

Europea y Reino Unido)

4. Adaptador de 3,5 - 6,3 mm

5. Cable de audio RCA

6. Clavija para conector Cinch

7. 3 pilas NiMH AAA con funda

recargables (SBC HB700)

8. Manual de usuario

3 Introducción

Seleccione el enchufe adecuado

Importante

• Asegúrese de que el enchufe

seleccionado se corresponde con el

tipo de conexión de la zona.

Instalación/sustitución de las pilas

Importante

• Utilice únicamente pilas NiMH con

funda recargables de Philips para

cargar los auriculares.

Tenga en cuenta que no se pueden

cargar otros tipos de pilas recargables

o pilas alcalinas con este sistema.

• Observaciones: Se pueden utilizar pilas

alcalinas AAA con los auriculares.

A

B

C

Encendido del transmisor

Carga de los auriculares

Importante

• La estación base con alimentación no

transmite señales de audio cuando

está en carga.

• Antes de utilizar los auriculares por

primera vez, asegúrese de que las pilas

se han estado cargando durante 4

horas como mínimo.

Conexión de audio y ajuste de ATT

(atenuación de señal de entrada, del

inglés “Attenuation of audio input

signal”)

Importante

• Para conseguir un mejor nivel de

volumen:

Ajuste la ATT a 0 dB cuando conecte

un reproductor de CD portátil, un

reproductor MP3 o cualquier otro

dispositivo a través de la toma de

salida de tres puertos de 3,5 mm.

Ajuste la ATT a -8 dB cuando conecte

un dispositivo HiFi, un televisor, un

reproductor de DVD u otro dispositivo

mediante la toma de salida RCA.

• En el caso de que la fuente de audio

tenga una salida de auriculares de

6,3 mm, utilice el enchufe adaptador

estéreo de 3,5 mm a 6,3 mm que se

suministra.

• El volumen de la fuente de sonido

debe ser suﬁciente o de lo contrario

el transmisor se apagará

automáticamente.

Conexión / desconexión

Silenciamiento

Importante

• Puede silenciar temporalmente la

fuente de sonido manteniendo pulsado

el botón “Mute”. Al soltar el botón

“Mute”, el sonido continúa.

D

E

F

G

H

4 Indicador LED

Situación Transmisor Auriculares

LED Azul Verde Azul

Conexión establecida Sí No Sí

Cargando

0 - 50% de carga No

Parpadeante, movimiento rápido

No

Más del 50% de carga No

Parpadeante, movimiento lento

No

Carga completa No Sí No

Indicador de nivel de pila bajo Sí No Parpadeante,

movimiento rápido

Búsqueda Parpadeante, No Parpadeante,

movimiento lento

5 Indicaciones sonoras

Situación Señal sonora

Cuando el nivel de carga es bajo Un “Beep” por minuto (alrededor de 5 beeps)

Antes de la descarga total de “Beep Beep”

la batería

Al ajustar el volumen al nivel Tono de alerta “Beep”

máximo o mínimo

6 Datos técnicos

Transmisor

Sistema: Radiofrecuencia (RF)

Modulación: DMQ PSK

Frecuencia de la portadora: 2.400 M - 2.483,5 MHz

Canales: 3 (encendido y apagado automático)

Potencia de salida radiada: 30 mW

Alcance de transmisión efectivo:

alrededor de 30 metros (depende de las condiciones ambientales)

Nivel de entrada: 800 mV (0 dB)

2 V (-8 dB)

Requisitos de energía: 6 V de CC (del adaptador de CA suministrado)

Auriculares

Rango de frecuencia en reproducción:

20 - 20.000 Hz

Relación S/N: Nominal de 88 dB

Distorsión: 0,5% de THD (Distorsión armónica total)

Separación de canales: ≥ 60 dB

Requisitos de energía: Pilas Ni-MH recargables (incluidas) o pilas corrientes (tamaño AAA)

Tiempo de funcionamiento: ~ hasta 10 horas (el resultado real puede ser distinto)

24

25

ESPAÑOL

7 Preguntas más frecuentes (P+F)

Problema Causa posible Solución

1. El auricular no 1.1 No tiene pilas Consulte la imagen C para instalar

se carga o cambiar las pilas.

1.2 Las pilas no se han colocado Vuelva a colocar las pilas de acuerdo

correctamente con el símbolo de polaridad.

1.3 El transmisor no recibe Consulte la imagen D y asegúrese de

alimentación que la estación base está conectada a

la corriente.

1.4 Uso de pilas alcalinas u otras Para la carga, utilice únicamente pilas

distintas a las pilas con NiMH con funda recargables de Philips.

funda recargable

1.5 La patilla de carga de la Consulte la imagen E para colocar el

estación base no hace auricular, y asegúrese de que el

contacto con la chapa indicador de carga se enciende.

metálica del auricular.

1.6 Orientación incorrecta del Vuelva a colocar el auricular con la

auricular al situarlo en orientación adecuada.

la base de carga

2. No se oye ningún 2.1 Conﬁguración incompleta Consulte posibles causas en “Preguntas más

sonido o el sonido frecuentes (P+F)”, secciones 1.1, 1.2 y 1.3.

está distorsionado 2.2 Conﬁguración incorrecta Consulte la imagen F para asegurarse de

que el cable de audio está conectado a

la salida de audio del dispositivo.

2.3 Las pilas están casi agotadas Consulte la imagen E para recargar el

auricular.

2.4 La fuente de sonido no Consulte la imagen F para conectar

está conectada la fuente de sonido.

2.5 La fuente de sonido está Encienda la fuente de sonido.

apagada

2.6 El volumen de la fuente de

Ajuste el volumen del dispositivo de audio al

sonido es demasiado bajo máximo posible sin que se distorsione el

sonido. Si el dispositivo MP3 o la toma de

salida de tres puertos de 3,5 mm está en

uso, ajuste ATT a 0 dB.

2.7 El volumen de la fuente de Ajuste el volumen al mínimo sin que se

sonido es demasiado alto distorsione el sonido. Si la toma de HiFi,

DVD o RCA está en uso, ajuste ATT a -8 dB.

2.8 El volumen está Ajuste el volumen de la fuente de

demasiado bajo sonido o del auricular.

Aviso: El volumen no se puede ajustar

en algunas de las fuentes de audio.

2.9 El receptor está demasiado Acérquelo para mejorar la recepción.

lejos del transmisor

Para más información del producto, contacte con www.philips.com/welcome

5 A Philips desempenha um papel activo no

desenvolvimento das normas de EMF e de

segurança internacionais, permitindo que

a Philips antecipe outros desenvolvimentos na

normalização, visando a integração atempada

dos seus produtos.

1.3 Informações gerais

• Para evitar o risco de incêndio ou choque:

mantenha o produto seco e não o exponha a

calor excessivo, colocando-o junto a aparelhos

de aquecimento ou expondo-o à luz solar

directa.

• Não permita que os auscultadores sejam

submersos em água.

• Para limpar o produto, utilize um pano de

camurça ligeiramente humedecido. Não utilize

agentes de limpeza com álcool, amoníaco ou

abrasivos porque podem daniﬁcar o produto.

• Não desmonte o produto.

• Alcance de transmissão: 30 metros, dependendo

das condições locais.

• Não utilize nem guarde num local com

temperatura inferior a 0˚C ou superior a 40˚C,

pois tal poderá diminuir a vida das pilhas.

• Utilize apenas pilhas NiMH recortadas

recarregáveis da Philips com os auscultadores.

1.4 Eliminação do seu antigo produto

O produto foi concebido e fabricado com

materiais e componentes de alta qualidade,

que podem ser reciclados e reutilizados.

Quando este símbolo de um caixote

de lixo com um traço por cima constar de um

produto, signiﬁca que esse produto está abrangido

pela Directiva Europeia 2002/96/CE. Informe-se

quanto ao sistema local de recolha diferenciada

para produtos eléctricos e electrónicos.

Proceda de acordo com as regulamentações locais

e não elimine os produtos obsoletos com o lixo

doméstico. A eliminação correcta de produtos

obsoletos evita potenciais consequências nocivas

para o ambiente e para a saúde pública.

1 Importante

1.1 Segurança auditiva

Perigo

Para evitar danos à audição, limite o tempo de

utilização dos auscultadores a volumes elevados

e regule o volume para um nível seguro. Quando

mais elevado o volume, tanto mais curto é o

período de audição em segurança.

Certiﬁque-se de que respeita as seguintes

directrizes ao utilizar os auscultadores:

• Ouça a volumes razoáveis durante períodos de

tempo razoáveis.

• Tenha cuidado para não ajustar o volume à

medida que o seu ouvido se adapta.

• Não aumente o volume de forma a que não

consiga ouvir o que se passa à sua volta.

• Deve ter cuidado ou parar temporariamente

a utilização em situações potencialmente

perigosas.

1.2 Campos Eléctricos, Magnéticos e

Electromagnéticos (“EMF”)

1 A Philips Electronics fabrica e comercializa

muitos produtos de consumo que, tal

como qualquer aparelho electrónico em

geral, têm a capacidade de emitir e receber

sinais electromagnéticos.

2 Um dos Princípios Empresariais condutores

da Philips consiste em tomar todas as medidas

de saúde e segurança necessárias para os

nossos produtos, de modo a cumprir todos os

requisitos legais aplicáveis e satisfazer

as normas de EMF aplicáveis no momento de

produção dos produtos.

3 A Philips está empenhada em desenvolver,

produzir e comercializar produtos que não

provoquem efeitos adversos para a saúde.

4 A Philips conﬁrma que os seus produtos são

manuseados correctamente para a sua utilização

prevista e são seguros de acordo com provas

cientíﬁcas disponíveis até à data.

26

27

PORTUGUÊS

1.5 Aviso para a União Europeia

Pela presente, a Philips Consumer

Lifestyle, BU P&A, declara que estes

auscultadores digitais sem ﬁos SHD8900 estão

em conformidade com os requisitos essenciais e

restantes provisões aplicáveis contidas na directiva

1999/5/CE. Este produto foi concebido, testado

e fabricado de acordo com a directiva europeia

R&TTE 1999/5/CE.

2 Conteúdo da embalagem

1. Auscultadores

2. Estação de base

3. Transformador CA/CC (Adaptador

com ﬁcha de tipo europeu e britânico)

4. Adaptador de 3,5-6,3 mm

5. Cabo áudio RCA

6. Conector cinch

7. 3 x pilhas AAA NiMH recortadas

recarregáveis (SBC HB700)

8. Manual do utilizador

3 Como começar

Seleccionar a ﬁcha adequada

Importante!

• Certiﬁque-se de que a ﬁcha seleccionada

corresponde ao tipo de tomada utilizado.

Colocar / substituir as pilhas

Importante!

• Utilize apenas pilhas NiMH recortadas

recarregáveis da Philips com os

auscultadores.

Note que não é possível carregar

outros tipos de pilhas recarregáveis ou

alcalinas com o sistema.

• Notas: Poderá utilizar pilhas alcalinas

AAA para utilizar os auscultadores.

A

B

C

Energia em movimento

Carregar os auscultadores

Importante!

• A estação de base não transmite sinais

de áudio durante o carregamento.

• Antes de utilizar os auscultadores pela

primeira vez, certiﬁque-se de que as

pilhas são carregadas pelo menos

durante 4 horas.

Ligação áudio e ajuste da ATT

(atenuação do sinal de entrada

áudio)

Importante!

• Obtenha um melhor nível de volume

ATT deﬁnida para 0 dB: leitor de CD

portátil, leitor de MP3 ou outros

dispositivos com saída de 3,5 mm

ATT deﬁnida para -8 dB: HiFi, TV, leitor

de DVD ou outros dispositivos com

saída RCA

• Caso a sua fonte de áudio disponha de

uma saída para auscultadores de

6,3 mm, utilize o adaptador de

3,5 para 6,3 mm fornecido.

• O volume da fonte de som deverá ser

suﬁciente; caso contrário, o

transmissor desliga-se

automaticamente.

Ligar/desligar

Sem som

Importante!

• É possível cortar temporariamente

o som da fonte de som, premindo sem

soltar o botão “Mute”. Quando

libertar o botão “Mute”, o som é

reactivado.

D

E

F

G

H

4 Indicadores LED

Situação Transmissor Auscultadores

LED Azul Verde Azul

Ligação estabelecida Ligado Desligado Ligado

Em carregamento

0-50% da carga Desligado Intermitente, rápido Desligado

> 50% da carga Desligado Intermitente, lento Desligado

100% da carga Desligado Ligado Desligado

Indicador de pilhas fracas Ligado Desligado Intermitente, rápido

Pesquisa Intermitente, lento Desligado Intermitente, lento

5 Indicações sonoras

Situação Sinal sonoro

Pilhas com pouca carga Um bipe por minuto (cerca de 5 bipes)

Antes da perda total da carga “Bipe bipe”

Ajuste o volume para o nível Tom de alerta

máx./mín.

6 Dados técnicos

Transmissor

Sistema: Frequência de rádio (RF)

Modulação: DMQ PSK

Frequência portadora: 2400M - 2483,5 MHz

Canais: 3 (alternância automática)

Potência de saída emitida: 30 mW

Alcance efectivo da transmissão: aprox. 30 metros (dependendo das condições no local)

Nível de entrada: 800 mV (0 dB)

2 V (-8 dB)

Requisitos de energia: CC 6 V

(através do transformador fornecido)

Auscultadores

Limites de frequência de 20-20.000 Hz

reprodução:

Relação S/R: 88 dB Nominal

Distorção: THD 0,5 %

Separação de canais: ≥ 60 dB

Requisitos de energia: Pilhas NiMH recarregáveis (fornecidas) ou

pilhas secas (AAA) à venda nas lojas

Tempo de funcionamento: ~ até 10 horas (os valores reais poderão variar)

28

29

PORTUGUÊS

7 Perguntas frequentes

Problema Causa possível Solução

1. Os auscultadores 1.1 Pilhas não instaladas Consulte a ﬁgura C relativamente à

não carregam colocação e substituição das pilhas.

1.2 Orientação incorrecta Volte a colocar as pilhas de acordo com

das pilhas o símbolo de polaridade.

1.3 Transmissor sem corrente Consulte a ﬁgura D para veriﬁcar a ligação

da estação de base ao sistema de

corrente eléctrica local.

1.4 Utilização de pilhas alcalinas Utilize apenas pilhas NiMH recortadas

ou de pilhas não recortadas recarregáveis da Philips para carregamento.

1.5 O pino de carregamento da Consulte a ﬁgura E para colocar os

estação de base não se auscultadores em posição; certiﬁque-se de

encontra em contacto com que a luz de indicação de carga se

a placa metálica dos encontra ligada.

auscultadores

1.6 Auscultadores voltados na Volte a colocar os auscultadores na

direcção errada quando na posição correcta.

estação de base

2. Sem som/ 2.1 Instalação por concluir Consulte causas possíveis nas perguntas

Som distorcido 1.1, 1.2 e 1.3.

2.2 Instalação incorrecta Consulte a ﬁgura F para veriﬁcar se o

cabo áudio se encontra ligado à saída

AUDIO OUT do dispositivo.

2.3 Pouca carga Consulte a ﬁgura E para recarregar

os auscultadores.

2.4 Fonte de som sem ligar Consulte a ﬁgura F para ligar a fonte

de som.

2.5 Fonte de som desligada Ligue a fonte de som.

2.6 Volume da fonte de som

Ajuste o volume do dispositivo de áudio

demasiado baixo para um nível mais elevado e sem

distorções. Em caso de utilização de um

leitor de MP3 ou de uma saída de

3,5 mm, ajuste a ATT para 0 dB.

2.7 Volume da fonte de som Ajuste o volume para um nível inferior

demasiado alto e sem distorções. No caso de utilização

de uma saída HiFi, DVD ou RCA,

ajuste a ATT para -8 dB.

2.8 Volume demasiado baixo Ajuste o nível do volume da fonte de

áudio ou dos auscultadores.

Nota: não é possível ajustar o volume

de algumas fontes de som.

2.9 Receptor muito afastado Aproxime-os.

do transmissor

Para obter assistência ao produto adicional, consulte www.philips.com/welcome

5 Philips spelar en aktiv roll i utvecklingen av

internationella EMF- och säkerhetsstandarder,

vilket gör det möjligt för Philips att förutse

vidare utveckling inom standardisering och tidig

integrering i våra produkter.

1.3 Allmän information

• Undvik brand eller elektriska stötar genom att

alltid hålla produkten torr och inte utsätta den

för stark hetta genom uppvärmning eller direkt

solljus.

• Doppa inte headsetet i vatten.

• Rengör produkten med en lätt fuktad mjuk

trasa. Använd inte rengöringsmedel som

innehåller alkohol, sprit, ammoniak eller

slipmedel eftersom det kan skada produkten.

• Ta inte isär produkten.

• Sändningsräckvidd: 30 meter, beroende på

omgivningsförhållandena.

• Använd eller förvara inte produkten vid

temperaturer under 0˚C eller över 40˚C

eftersom det kan förkorta batteriernas livslängd.

• Använd endast Philips laddningsbara NiMH-

batterier med kortade höljen tillsammans med

hörlurarna.

1.4 Kassering av din gamla produkt

Produkten är utvecklad och tillverkad av

högkvalitativa material och komponenter

som kan både återvinnas och återanvändas.

När den här symbolen med en

överkryssad papperskorg visas på produkten

innebär det att produkten omfattas av det

europeiska direktivet 2002/96/EG. Ta reda på var

du kan hitta närmaste återvinningsstation för

elektriska och elektroniska produkter.

Följ lokala lagar och släng inte din gamla produkt

med det vanliga hushållsavfallet. Genom att kassera

dina gamla produkter på rätt sätt kan du bidra till

att minska eventuella negativa effekter på miljö och

hälsa.

1 Viktigt

1.1 Skydda hörseln

Fara

För att undvika hörselskador bör du begränsa

den tid du använder hörlurarna med hög

volym och ställa in volymen på en säker nivå. Ju

högre volymen är desto kortare är den säkra

lyssningstiden.

Observera följande riktlinjer när du

använder hörlurarna.

• Lyssna på rimliga ljudnivåer under rimlig tid.

• Justera inte volymen uppåt allteftersom din

hörsel anpassar sig.

• Höj inte volymen så mycket att du inte kan

höra din omgivning.

• Du bör vara försiktig eller tillfälligt sluta

använda hörlurarna i potentiellt farliga

situationer.

1.2 Elektriska, magnetiska och

elektromagnetiska fält (EMF)

1 Philips Electronics tillverkar och säljer många

konsumentprodukter. Dessa produkter har, som

alla elektroniska apparater, vanligen kapacitet

att avge och motta elektromagnetiska signaler.

2 En av Philips ledande affärsprinciper är att vidta

alla nödvändiga hälso- och säkerhetsåtgärder

för våra produkter, att uppfylla alla tillämpliga

rättsliga krav och att hålla oss inom de EMF-

standarder som är tillämpliga när produkten

tillverkas.

3 Philips arbetar för att utveckla, tillverka

och marknadsföra produkter som inte orsakar

hälsorisker.

4 Vi på Philips bekräftar att om våra produkter

hanteras korrekt och i avsett syfte, är de säkra att

använda enligt aktuella vetenskapliga belägg.

30

31

SVE NS KA

1.5 Information för EU-länder

Philips Consumer Lifestyle, BU P&A,

deklarerar härmed att det digitala trådlösa

SHD8900-headsetet från Philips uppfyller alla

viktiga krav och andra relevanta villkor i direktivet

1999/5/EG. Produkten har utvecklats, testats och

tillverkats i enlighet med det europeiska R&TTE-

direktivet 1999/5/EG.

2 Förpackningens innehåll

1. Hörlurar

2. Dockningsstation

3. AC/DC-adapter (reseadapter med

kontakt för EU och Storbritannien)

4. 3,5–6,3 mm adapter

5. RCA-ljudkabel

6. Uttag för cinch-kontakt

7. 3 laddningsbara AAA NiMH-batterier

med kortade höljen (SBC HB700)

8. Användarhandbok

3 Komma igång

Välj rätt kontakt

Viktigt!

• Se till att den kontakt du valt

överensstämmer med nätuttaget.

Installera/byta ut batterier

Viktigt!

• Använd endast Philips laddningsbara

NiMH-batterier med kortade höljen

tillsammans med hörlurarna vid

laddning.

Observera att andra typer av

laddningsbara eller alkaliska batterier

inte kan laddas med enheten.

• Anmärkning: Alkaliska AAA-batterier

kan användas med hörlurarna.

A

B

C

Slå på sändaren

Ladda hörlurarna

Viktigt!

• Dockningsstationen sänder inte

ljudsignaler när laddning pågår.

• Innan du använder hörlurarna första

gången ser du till att batterierna

laddas fullständigt i minst 4 timmar.

Ljudanslutning och justera ATT

(dämpning av ljudingångssignal)

Viktigt!

• Du kan få en bättre volymnivå genom

att göra följande:

Ställ in ATT på 0 dB: Bärbar CD-

spelare, MP3-spelare eller andra

enheter med 3,5 mm triport-uttag

Ställ in ATT på -8 dB: HiFi, TV, DVD-

spelare eller andra enheter med

RCA-utgång

• Om ljudkällan har ett 6,3 mm

hörlursuttag använder du

den medföljande 3,5 mm till 6,3 mm

stereoadapterkontakten.

• Ljudkällans volym måste vara tillräcklig,

annars stängs sändaren av automatiskt.

Ström på/av

Ljudavstängning

Viktigt!

• Du kan stänga av ljudkällan tillfälligt

genom att hålla knappen Mute

nedtryckt. När du släpper knappen

Mute hörs ljudet igen.

D

E

F

G

H

4 Lysdiodsindikationer

Situation Sändare Hörlurar

LED Blå Grön Blå

Anslutning upprättad På Av På

Ladda

0–50 % full Av Blinkar snabbt Av

> 50 % full Av Blinkar långsamt Av

100 % full Av På Av

Indikator för låg batterinivå På Av Blinkar snabbt

5 Ljudindikationer

Situation Ljudsignal

När batterinivån är låg Ett pipljud per minut (ca 5 pipljud)

Innan batteriet tar slut helt ”Pip pip”

Vrid volymen till högsta/ Varningssignal ”pip”

lägsta nivån

6 Tekniska data

Sändare

System: Radiofrekvens (RF)

Modulering: DMQ PSK

Bärvågsfrekvens: 2 400 M - 2 483,5 MHz

Kanaler: 3 (automatisk växling)

Utstrålad uteffekt: 30 mW

Effektivt sändningsområde: ca 30 meter

(beroende på omgivningsförhållandena)

Ingångsnivå: 800 mV (0 dB)

2 V (-8 dB)

Strömkrav: DC 6 V

(från den medföljande nätadaptern)

Hörlurar

Frekvensområde för uppspelning: 20 - 20 000 Hz

S/N-förhållande: 88 dB nominellt

Distorsion: 0,5 % THD

Kanalseparering: ≥ 60 dB

Strömkrav: Laddningsbara Ni-MH-batterier (medföljer) eller

torrbatterier (storlek AAA) som kan köpas i handeln

Drifttid: ~ upp till 10 timmar (faktiskt resultat kan variera)

32

33

SVEN SKA

7 Vanliga frågor

Problem Möjlig orsak Lösning

1. Hörlurarna laddas 1.1 Inget batteri är installerat Information om att installera eller byta

inte ut batterier ﬁnns i bild C .

1.2 Felaktig batteririktning Placera om batterierna enligt

polaritetssymbolen.

1.3 Ingen strömtillförsel till Titta på bild D och se till att

sändare dockningsstationen är ansluten

till nätuttaget.

1.4 Alkaliska batterier eller Använd endast Philips laddningsbara

batterier utan kortade NiMH-batterier med kortade

ändar används höljen vid laddning.

1.5 Dockningsstationens Titta på bild E för information om hur

laddningsstift är inte i du dockar hörlurarna på plats, och se

kontakt med hörlurarnas till att laddningsindikatorn är tänd.

metallplatta

1.6 Hörlurarna är placerade åt Placera hörlurarna åt rätt håll.

fel håll i laddningsenheten

2. Inget ljud eller 2.1 Inställningen är inte slutförd Läs om möjliga orsaker i vanliga frågor

förvrängt ljud 1.1, 1.2 och 1.3.

2.2 Felaktigt inställt Titta på bild F och se till att ljudkabeln

är ansluten till AUDIO OUT

på enheten.

2.3 Batterierna håller på Information om hur du laddar hörlurarna

att ta slut ﬁnns i bild E .

2.4 Ljudkällan är inte ansluten Information om hur du ansluter ljudkällan

ﬁnns i bild F .

2.5 Ljudkällan är avstängd Slå på ljudkällan.

2.6 Ljudkällans volym är för låg

Justera volymnivån på ljudenheten till en

högre, distorsionsfri nivå. Om en MP3-

spelare eller ett 3,5 mm triport-uttag

används ställer du in ATT på 0 dB.

2.7 Ljudkällans volym är för hög Justera volymen till en lägre, distorsionsfri

nivå. Om HiFi-, DVD- eller RCA-utgång

används ställer du in ATT på -8 dB.

2.8 Volymnivån är för låg Justera volymnivån för ljudkällan eller

hörlurarna.

Obs! Volymen kan inte justeras för

vissa ljudkällor.

2.9 Mottagaren är för långt bort Flytta den närmare för mottagning.

från sändaren

Ytterligare produktsupport ﬁnns på

www.philips.com/welcome

5 Philipsillä on aktiivinen rooli kansainvälisten

EMF- ja turvallisuusstandardien kehittämisessä,

joten se pystyy ennakoimaan standardien

kehitystä ja soveltamaan näitä tietoja

tuotteisiinsa jo aikaisessa vaiheessa.

1.3 Yleistä

• Voit ehkäistä tulipaloja ja sähköiskuja pitämällä

tämän tuotteen aina kuivana altistamatta sitä

korkeille lämpötiloille tai suoralle auringonvalolle.

• Älä upota kuulokkeita veteen.

• Puhdista tuote hieman kostutetulla säämiskällä.

Älä käytä puhdistusaineita, jotka sisältävät

alkoholia, spriitä, ammoniakkia tai hankaavia

aineita, sillä ne voivat vahingoittaa tuotetta.

• Tuotetta ei saa purkaa itse.

• Lähetysalue: 30 metriä ympäristöolosuhteden

mukaan.

• Älä käytä tai säilytä laitetta paikassa, jonka

lämpötila on alle 0˚C tai yli 40˚C , sillä se saattaa

lyhentää akun käyttöikää.

• Käytä kuulokkeissa vain Philipsin ladattavia

NiMH-akkuja, joissa on pidennetty kosketuspinta.

1.4 Vanhan tuotteet hävittäminen

Tuotteesi on suunniteltu ja valmistettu

laadukkaista materiaaleista ja

komponenteista, jotka voidaan kierrättää ja

käyttää uudelleen.

Tuotteeseen kiinnitetty yliviivatun roskakorin kuva

tarkoittaa, että tuote kuuluu Euroopan parlamentin

ja neuvoston direktiivin 2002/96/EY soveltamisalaan.

Ota selvää sähkölaitteille ja elektronisille laitteille

tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja

tuotteita tavallisen talousjätteen mukana. Vanhojen

tuotteiden hävittäminen oikealla tavalla auttaa

vähentämään ympäristölle ja ihmisille mahdollisesti

koituvia haittavaikutuksia.

1 Tärkeää

1.1 Kuunteluturvallisuus

Vaara

Suojaa kuulosi käyttämällä kuulokkeita vain

rajoitetun ajan korkealla äänenvoimakkuudella ja

säätämällä sitten äänenvoimakkuus turvalliselle

tasolle. Mitä korkeampi äänenvoimakkuus on, sitä

lyhyempi on turvallinen kuunteluaika.

Noudata kuulokkeiden käytössä seuraavia

ohjeita.

• Kuuntele kohtuullisella äänenvoimakkuudella

kohtuullisia aikoja.

• Älä lisää äänenvoimakkuutta kuulosi totuttua

nykyiseen ääneen.

• Älä lisää äänenvoimakkuutta niin korkeaksi,

ettet kuule, mitä ympärilläsi tapahtuu.

• Lopeta tai keskeytä kuunteleminen vaarallisissa

tilanteissa.

1.2 Sähkö-, magneetti- ja

sähkömagneettikentät (EMF)

1 Philips Electronics valmistaa ja myy kuluttajille

monia tuotteita, jotka lähettävät ja

vastaanottavat sähkömagneettisia signaaleja,

kuten mitkä tahansa muutkin elektroniset

laitteet.

2 Yhtenä Philipsin pääperiaatteena on varmistaa

tuotteiden turvallisuus kaikin tavoin sekä

noudattaa kaikkia lakisääteisiä vaatimuksia ja

tuotteen valmistusajankohtana voimassa olevia

EMF-standardeja.

3 Philips on sitoutunut kehittämään, tuottamaan

ja markkinoimaan tuotteita, joista ei ole haittaa

terveydelle.

4 Philips vakuuttaa, että jos sen tuotteita käsitellään

oikein asianmukaisessa käytössä, niiden käyttö on

nykyisten tutkimustulosten perusteella turvallista.

34

35

S U OMI

1.5 Ilmoitus Euroopan unionille

Philips Consumer Lifestyle, BU Home

Control vakuuttaa, että SHD8900 on

direktiivin 1999/5/EC vaatimusten ja säännösten

mukainen niiltä osin, kuin se tätä tuotetta koskee.

Tämä tuote on suunniteltu, testattu ja valmistettu

Euroopan R&TTE-direktiiviä 1999/5/EY noudattaen.

2 Pakkauksen sisältö

1. Kuulokkeet

2. Telakointiasema

3. Verkkolaite (matkasovitin, jossa EU- ja

UK-pistoke)

4. 3,5–6,3 mm sovitin

5. RCA-äänikaapeli

6. Liitin/RCA-liitin

7. 3 x AAA NiMH -akku, ladattava,

pidennetty kosketuspinta (SBC HB700)

8. Käyttöopas

3 Alkuvalmistelut

Valitse oikeanlainen pistoke

Tärkeää!

• Tarkista, että valitsemasi pistoke vastaa

paikallista verkkoliitäntää.

Akkujen asentaminen ja

vaihtaminen

Tärkeää!

• Käytä kuulokkeiden lataamiseen vain

Philipsin ladattavia NiMH-akkuja, joissa

on pidennetty kosketuspinta.

Huomaa, että laitteella ei voi ladata

muuntyyppisiä ladattavia akkuja tai

alkaliakkuja.

• Huomautukset: kuulokkeissa voi

käyttää AAA-alkaliakkuja.

A

B

C

Lähettimen virran kytkeminen

Kuulokkeiden lataaminen

Tärkeää!

• Lataava telakointiasema ei lähetä

äänisignaalia, kun lataus on käynnissä.

• Lataa akkuja vähintään 4 tuntia ennen

kuulokkeiden ensimmäistä

käyttökertaa.

Ääniliitännät ja ATT

(Äänitulosignaalin vaimennus)

Tärkeää!

• Etsi parempi äänenvoimakkuuden taso

Määritä ATT-tasoksi 0 dB: kannettavat

CD-soitin, MP3-soitin tai muut laitteet,

joissa on 3,5 mm:n Triport-liitäntä

Määritä ATT-tasoksi -8 dB: HiFi, TV,

DVD-soitin tai muut laitteet, joissa on

RCA-lähtö

• Jos äänilähteessä on 6,3 mm:n

kuulokelähtö, käytä mukana

toimitettua 3,5–6,3 mm:n

stereosovitinta.

• Äänilähteen äänenvoimakkuuden on

oltava riittävä, muuten lähettimen virta

katkeaa automaattisesti.

Virran kytkeminen ja katkaiseminen

Mykistys

Tärkeää!

• Voit mykistää äänilähteen hetkeksi

pitämällä mykistyspainiketta

painettuna. Ääni palautuu, kun

mykistyspainike vapautetaan.

D

E

F

G

H

4 LED-merkkivalot

Tilanne Lähetin Kuulokkeet

LED Sininen Vihreä Sininen

Yhteys muodostettu Käytössä Ei käytössä Käytössä

Latautuu

0–50 % täynnä Ei käytössä Vilkkuu nopeasti Ei käytössä

> 50 % täynnä Ei käytössä Vilkkuu hitaasti Ei käytössä

100 % täynnä Ei käytössä Käytössä Ei käytössä

Latauksen ilmaisin Käytössä Ei käytössä Vilkkuu nopeasti

5 Äänimerkit

Tilanne Äänisignaali

Kun akun varaustason on Yksi äänimerkki minuutissa (noin 5 äänimerkkiä)

alhainen

Ennen kuin akku tyhjenee Piip piip

kokonaan

Säädä äänenvoimakkuus Hälytysääni Piip

maksimi- tai minimitasolle

6 Tekniset tiedot

Lähetin

Järjestelmä: Radiotaajuus (RF)

Modulaatio: DMQ PSK

Kantoaaltotaajuus: 2400 M– 2483,5 MHz

Kanavat: 3 (automaattisesti vaihtuva)

Säteilyteho: 30 mW

Lähetysalue: Noin 30 metriä (ympäristöolosuhteden mukaan)

Tulotaso: 800 mV (0 dB)

2 V (-8 dB)

Tehovaatimukset: DC 6 V

(mukana toimitetun verkkolaitteen kautta)

Kuulokkeet

Toistotaajuus: 20–20 000 Hz

Signaali-kohinasuhde: 88 dB nominaalinen

Särö: 0,5 % THD

Kanavaerotus: ≥ 60 dB

Tehovaatimukset: Ladattavat Ni-MH-akut (sisältyvät toimitukseen) tai

kaupoissa myytävät (AAA) kuiva-akut

Käyttöaika: ~ jopa 10 tuntia (saattaa vaihdella)

36

37

SUOMI

7 Usein kysyttyjä kysymyksiä (UKK)

Ongelma Mahdollinen syy Ratkaisu

1. Kuulokkeiden 1.1 Laitteessa ei ole akkuja Asenna tai vaihda akut kuvan C

lataaminen ei osoittamalla tavalla.

onnistu 1.2 Akut on asennettu väärin Asenna akut uudelleen

napaisuusmerkintöjen mukaan.

1.3 Lähetin ei saa virtaa Tarkista kuvan D osoittamalla tavalla,

että telakointiasema on liitetty

paikalliseen verkkovirtaan.

1.4 Käytössä on alkaliakku tai Käytä lataamiseen vain Philipsin ladattavia

akku, jossa ei ole pidennettyjä NiMH-akkuja, joissa on pidennetyt

kosketuspintoja kosketuspinnat.

1.5 Telakointiaseman latausnasta Telakoi kuulokkeet paikalleen kuvan E

ei kosketa kuulokkeiden osoittamalla tavalla ja tarkista,

metallilevyä että LATAUSVALO palaa.

1.6 Kuulokkeet on asetettu Aseta kuulokkeet uudelleen oikein päin.

väärin telakointiasemaan

2. Ei ääntä / 2.1 Asennus ei ole vielä valmis Etsi mahdollinen syy usein kysyttyjen

äänessä säröä kysymysten kohdista 1.1, 1.2 ja 1.3.

2.2 Asennus ei ole onnistunut Tarkista kuvan F osoittamalla tavalla,

että äänikaapeli on liitetty laitteen

AUDIO OUT -liitäntään.

2.3 Akkujen virta on vähissä Lataa kuulokkeet uudelleen kuvan E

osoittamalla tavalla.

2.4 Äänilähdettä ei ole liitetty Liitä äänilähde kuvan

F

osoittamalla tavalla.

2.5 Äänilähteen virta on Kytke virta äänilähteeseen.

katkaistu

2.6 Äänilähteen taso liian

Säädä äänilähteen äänenvoimakkuus

alhainen korkeammaksi niin, että äänessä ei ole

säröä. Jos käytössä on MP3-soittimen

liitäntä tai 3,5 mm:n Triport-liitäntä,

muuta ATT-asetukseksi 0 dB.

2.7 Äänilähteen taso on Säädä äänilähteen äänenvoimakkuus

liian korkea alhaisemmaksi niin, että äänessä ei ole

säröä. Jos käytössä on HiFi-, DVD- tai

RCA-lähtö, muuta ATT-asetukseksi -8 dB.

2.8 Äänenvoimakkuus on Säädä äänilähteen tai kuulokkeiden

säädetty liian alhaiseksi äänenvoimakkuutta.

Huomautus: kaikkien äänilähteiden

äänenvoimakkuutta ei voi säätää.

2.9 Vastaanotin on liian Siirrä vastaanotin lähemmäs lähetintä.

kaukana lähettimestä

Lisätietoja tuotetuesta on osoitteessa www.philips.com/welcome

1.3

1

1.4

1

1.1

1.2

1

38

39

1.5

1

A

B

C

D

E

F

G

H

1

40

41

1 1.1

1.

1 1 1 1 1

1.3

1

1.4

1

1.1

1.2

1

42

43

1.5

1

A

B

C

D

E

F

G

H

1

44

45

1 1.1

1

1.1 1 1

1,3

1

1,

1

1,1

1,

1

46

47

1,

1

A

B

C

D

E

F

G

H

1

48

49

1 1,1

1,

1

1 1 1 1

1.3

1

1.4

1

1.1

1.2

1

50

51

1.5

1

A

B

C

D

E

F

G

H

1

52

53

1 1.1

1

1 1 1 1

5

Η

Philips

διαδραματίζει ενεργό ρόλο

στην καθιέρωση διεθνών ορίων έκθεσης σε

ηλεκτρομαγνητικά πεδία και προτύπων

ασφαλείας, και ως εκ τούτου, αναμένει περαιτέρω

εξελίξεις όσον αφορά την τυποποίηση

προκειμένου να τις ενσωματώσει εγκαίρως στα

προϊόντα της.

1.3

Γενικές πληροφορίες

•

Προς αποφυγή πυρκαγιάς ή ηλεκτροπληξίας:

διατηρείτε το προϊόν πάντα στεγνό και

μην το εκθέτετε σε υπερβολική θερμότητα, η οποία

προέρχεται από εξοπλισμό θέρμανσης ή από την

άμεση ηλιακή ακτινοβολία.

•

Μην βυθίζετε τα ακουστικά σε νερό.

•

Για να καθαρίσετε το προϊόν χρησιμοποιήστε ένα

ελαφρώς νωπό πανί σαμουά. Μην

χρησιμοποιείτε καθαριστικά μέσα που περιέχουν

οινόπνευμα, αλκοόλη, αμμωνία ή λειαντικά

μέσα, καθώς ενδέχεται να προκαλέσουν φθορά

στο προϊόν.

•

Μην αποσυναρμολογείτε το προϊόν.

•

Εύρος μετάδοσης: 30 μέτρα, ανάλογα με τις

συνθήκες περιβάλλοντος.

•

Μην χρησιμοποιείτε ή αποθηκεύετε το προϊόν σε

μέρος όπου η θερμοκρασία πέφτει κάτω από

τους 0˚C (32˚F) ή υπερβαίνει τους 40˚C (104˚F)

καθώς αυτό ενδέχεται να μειώσει τη διάρκεια

ζωής της μπαταρίας.

•

Χρησιμοποιείτε μόνο επαναφορτιζόμενες

μπαταρίες NiMH της Philips χωρίς πλαστικό

περίβλημα με τα ακουστικά σας.

1.4

Απόρριψη του παλιού προϊόντος σας

Το προϊόν σας έχει σχεδιαστεί και

κατασκευαστεί με υλικά και εξαρτήματα

υψηλής ποιότητας, τα οποία μπορούν να

ανακυκλωθούν και να ξαναχρησιμοποιηθούν.

Όταν ένα προϊόν διαθέτει το σύμβολο ενός

διαγραμμένου κάδου απορριμμάτων με ρόδες, το

προϊόν αυτό καλύπτεται από την Ευρωπαϊκή Οδηγία

2002/96/EK. Ενημερωθείτε σχετικά με το τοπικό

σύστημα ξεχωριστής συλλογής ηλεκτρικών και

ηλεκτρονικών προϊόντων.

Συμμορφωθείτε με την ισχύουσα τοπική νομοθεσία

και μην απορρίπτετε το παλιό σας προϊόν μαζί με

τα οικιακά απορρίμματα. Η σωστή απόρριψη των

παλιών σας προϊόντων θα βοηθήσει στη μείωση των

πιθανών αρνητικών επιπτώσεων για το περιβάλλον

και την ανθρώπινη υγεία.

1 Σημαντικό

1.1

Ασφάλεια ακοής

Κίνδυνος

Προς αποφυγή πρόκλησης προβλημάτων ακοής

περιορίστε το χρόνο που χρησιμοποιείτε τα

ακουστικά σε υψηλή ένταση και ρυθμίστε την ένταση

σε ασφαλές επίπεδο. Όσο αυξάνεται η ένταση του

ήχου, τόσο μειώνεται ο χρόνος ασφαλούς ακρόασης.

Βεβαιωθείτε ότι τηρείτε τις παρακάτω οδηγίες

όταν χρησιμοποιείτε τα ακουστικά.

•

Ακούτε με λογική ένταση και για εύλογα χρονικά

διαστήματα.

•

Προσέχετε να μην προσαρμόζετε την ένταση

συνεχώς προς τα πάνω όσο προσαρμόζεται η

ακοή σας.

•

Μην αυξάνετε την ένταση τόσο που να μην

μπορείτε να ακούτε τι γίνεται γύρω σας.

•

Πρέπει να προφυλάσσεστε ή να διακόπτετε

προσωρινά τη χρήση σε δυνητικά επικίνδυνες

καταστάσεις.

1.2

Ηλεκτρικά, μαγνητικά και

ηλεκτρομαγνητικά πεδία (“

EMF

”)

1

Η

Philips Electronics

κατασκευάζει κα

πουλάει πολλά προϊόντα που απευθύνονται

στους καταναλωτές, τα οποία, όπως κάθε

ηλεκτρονική συσκευή, εκπέμπουν και λαμβάνουν

ηλεκτρομαγνητικά κύματα.

2

Μία από τις κορυφαίες επαγγελματικές αρχές της

Philips

είναι η λήψη κάθε μέτρου αναγκαίου για

την υγεία και την ασφάλεια των προϊόντων

της, με στόχο τη συμμόρφωση προς όλες τις

υπάρχουσες νομικές απαιτήσεις και τα όρια

έκθεσης σε ηλεκτρομαγνητικά πεδία που ισχύουν

κατά τη στιγμή της παραγωγής των προϊόντων.

3

Βασικό μέλημα της

Philips

αποτελεί η ανάπτυξη,

η παραγωγή και η εμπορία προϊόντων που

δεν έχουν δυσμενείς επιπτώσεις στην υγεία των

καταναλωτών.

4

Η

Philips

παρέχει τη διαβεβαίωση ότι εάν τα

προϊόντα της λάβουν τη σωστή μεταχείριση για το

σκοπό για τον οποίο κατασκευάστηκαν, είναι

ασφαλή στη χρήση τους, πάντα με βάση τωρινά

επιστημονικά δεδομένα.

54

55

1.5

Σημείωση για την Ευρωπαϊκή Ένωση

Με το παρόν, η Philips Consumer Lifestyle,

BU P&A, δηλώνει ότι τα ψηφιακά ασύρματα

ακουστικά Philips SHD8900 πληρούν τις βασικές

προϋποθέσεις και άλλους σχετικούς όρους της

Οδηγίας 1999/5/EC. Το παρόν προϊόν έχει σχεδιαστεί,

ελεγχθεί και κατασκευαστεί σύμφωνα με την

Ευρωπαϊκή Οδηγία R&TTE (Τηλεπικοινωνιακού

Τερματικού Εξοπλισμού) 1999/5/EK.

2 Περιεχόμενα

συσκευασίας

1.

Ακουστικά

2.

Βάση σύνδεσης

3.

Προσαρμογέας AC/DC (προσαρμογέας

ταξιδιού με βύσμα για E.E. και H.B.)

4.

Προσαρμογέας 3,5-6,3 χιλ.

5.

Καλώδιο ήχου RCA

6.

Υποδοχή σε υποδοχή σύνδεσης cinch

7.

Επαναφορτιζόμενες μπαταρίες

NiMH 3 x AAA χωρίς πλαστικό

περίβλημα (SBC HB700)

8.

Εγχειρίδιο χρήσης

3 Ξεκινώντας

Επιλέξτε το κατάλληλο βύσμα

Σημαντικό!

•

Βεβαιωθείτε ότι το βύσμα που έχετε

επιλέξει αντιστοιχεί στις απαιτήσεις

πρίζας στην περιοχή που βρίσκεστε.

Τοποθέτηση/αντικατάσταση

μπαταριών

Σημαντικό!

•

Χρησιμοποιείτε μόνο επαναφορτιζόμενες

μπαταρίες NiMH της Philips χωρίς

πλαστικό περίβλημα για φόρτιση με τα

ακουστικά σας.

Προσοχή! Δεν είναι δυνατή η φόρτιση

άλλων τύπων επαναφορτιζόμενων ή

αλκαλικών μπαταριών με το σύστημα.

•

Επισημάνσεις: Είναι δυνατή η χρήση

αλκαλικών μπαταριών AAA για

λειτουργία των ακουστικών.

A

B

C

Ενεργοποίηση του πομπού

Φόρτιση των ακουστικών

Σημαντικό!

•

Η βάση σύνδεσης και φόρτισης δεν

πραγματοποιεί εκπομπή ηχητικού

σήματος όταν έχει ενεργοποιηθεί η

λειτουργία φόρτισης.

•

Πριν χρησιμοποιήσετε τα ακουστικά για

πρώτη φορά, βεβαιωθείτε ότι οι

μπαταρίες έχουν φορτιστεί πλήρως για

τουλάχιστον 4 ώρες.

Σύνδεση ήχου και προσαρμογή ATT

(Εξασθένηση σήματος εισόδου ήχου)

Σημαντικό!

•

Για καλύτερο επίπεδο έντασης:

Ρυθμίστε την τιμή ATT σε 0dB : Φορητό

CD player, MP3 player ή άλλες

συσκευές με υποδοχή εξόδου TriPort

3,5 χιλ.

Ρυθμίστε την τιμή ATT σε -8dB : HiFi,

TV, DVD player ή άλλες συσκευές με

υποδοχή εξόδου RCA

•

Σε περίπτωση που η πηγή ήχου έχει

έξοδο ακουστικών 6,3 χιλ.,

χρησιμοποιήστε το παρεχόμενο βύσμα

στερεοφωνικού προσαρμογέα 3,5 σε

6,3 χιλ.

•

Η ένταση της πηγής ήχου πρέπει

να είναι επαρκής διαφορετικά ο πομπός

θα απενεργοποιηθεί αυτόματα.

Ενεργοποίηση/Απενεργοποίηση

Σίγαση

Σημαντικό!

•

Μπορείτε να πραγματοποιήσετε

προσωρινή σίγαση της πηγής ήχου

πατώντας και κρατώντας πατημένο του

κουμπί “Mute”. Μόλις αφήσετε το

κουμπί “Mute”, ο ήχος θα επανέλθει.

D

E

F

G

H

4 Ενδείξεις λυχνίας LED

Περίπτωση Πομπός Ακουστικά

Ενδεικτική λυχνία LED Μπλε Πράσινο Μπλε

Επίτευξη σύνδεσης Ενεργοποίηση Απενεργοποίηση Ενεργοποίηση

Φόρτιση

0-50% πληρότητα Απενεργοποίηση Αναβοσβήσιμο, Απενεργοποίηση

γρήγορη κίνηση

> 50% πληρότητα Απενεργοποίηση Αναβοσβήσιμο, Απενεργοποίηση

αργή κίνηση

100% πληρότητα Απενεργοποίηση Ενεργοποίηση Απενεργοποίηση

Ένδειξη χαμηλής μπαταρίας Ενεργοποίηση Απενεργοποίηση Αναβοσβήσιμο, γρήγορη κίνηση

5 Ηχητικές ενδείξεις

Περίπτωση Ηχητικό σήμα

Όταν το επίπεδο ισχύος της Ένα “μπιπ” ανά λεπτό (περίπου 5 “μπιπ”)

μπαταρίας είναι χαμηλό

Πριν εξαντληθεί πλήρως η “Μπιπ, μπιπ”

ισχύς της μπαταρίας

Γυρίστε την ένταση στο Ηχητική ειδοποίηση συναγερμού

μέγιστο/ελάχιστο επίπεδο

6 Τεχνικά στοιχεία

Πομπός

Σύστημα: Ραδιοφωνική συχνότητα (RF)

Διαμόρφωση: DMQ PSK

Φέρουσα συχνότητα: 2400M - 2483,5MHz

Κανάλια: 3 (αυτόματη εναλλαγή)

Ακτινοβολούμενη ισχύς εξόδου: 30 mW

Ενεργό εύρος μετάδοσης: Περίπου 30 μέτρα (ανάλογα με τις συνθήκες περιβάλλοντος)

Επίπεδο εισόδου: 800 mV (0 dB)

2 V (-8 dB)

Απαιτήσεις ισχύος: DC 6V (από το παρεχόμενο τροφοδοτικό AC)

Ακουστικά

Εύρος συχνοτήτων αναπαραγωγής: 20 - 20.000 Hz

Λόγος Σ/Θ: 88dB ονομαστική τιμή

Παραμόρφωση: 0,5% THD

Διαχωρισμός καναλιών: ≥ 60 dB

Απαιτήσεις ισχύος: Επαναφορτιζόμενες μπαταρίες Ni-MH (παρέχονται) ή

ξηρές μπαταρίες (μεγέθους AAA) του εμπορίου

Χρόνος λειτουργίας: ~ έως 10 ώρες (η πραγματική απόδοση ενδέχεται να διαφέρει)

56

57

7 Συχνές ερωτήσεις

Πρόβλημα Πιθανή αιτία Λύση

1.

Τα ακουστικά δεν

1.1

Δεν έχει τοποθετηθεί Συμβουλευθείτε την εικόνα C για οδηγίες

φορτίζουν μπαταρία

τοποθέτησης ή αντικατάστασης των μπαταριών.

1.2

Λάθος προσανατολισμός Αλλάξτε τον προσανατολισμό των μπαταριών

μπαταριών σύμφωνα με το σύμβολο πολικότητας.

1.3

Δεν παρέχεται τροφοδοσία Συμβουλευθείτε την εικόνα D για να

στον πομπό βεβαιωθείτε ότι η βάση σύνδεσης έχει

συνδεθεί στην πρίζα.

1.4

Χρησιμοποιείται αλκαλική Χρησιμοποιείτε μόνο επαναφορτιζόμενες

μπαταρία ή μπαταρία με μπαταρίες NiMH της Philips για φόρτιση.

πλαστικό περίβλημα

1.5

Ο ακροδέκτης φόρτισης της Συμβουλευθείτε την εικόνα E για σύνδεση

βάσης σύνδεσης δεν των ακουστικών και βεβαιωθείτε ότι

εφάπτεται με τη μεταλλική η λυχνία ΕΝΔΕΙΞΗΣ ΦΟΡΤΙΣΗΣ

πλάκα του ακουστικού είναι αναμμένη.

1.6

Λάθος προσανατολισμός των Τοποθετήστε τα ακουστικά με το σωστό

ακουστικών κατά την τοποθέτησή

προσανατολισμό.

τους στη βάση σύνδεσης

2.

Δεν παράγεται ήχος /

2.1

Η ρύθμιση δεν έχει Ανατρέξτε στις πιθανές αιτίες από τις

παράγεται ολοκληρωθεί ερωτήσεις 1.1, 1.2 & 1.3.

παραμορφωμένος

2.2

Η ρύθμιση δεν έχει Συμβουλευθείτε την εικόνα F για να

ήχος πραγματοποιηθεί σωστά

βεβαιωθείτε ότι το καλώδιο ήχου έχει συνδεθεί

στην υποδοχή AUDIO OUT της συσκευής.

2.3

Η ισχύς της μπαταρίας Συμβουλευθείτε την εικόνα E για

εξαντλείται οδηγίες φόρτισης των ακουστικών.

2.4

Δεν έχει συνδεθεί πηγή Συμβουλευθείτε την εικόνα F για

ήχου οδηγίες σύνδεσης της πηγής ήχου.

2.5

Η πηγή ήχου είναι Ενεργοποιήστε την πηγή ήχου.

απενεργοποιημένη

2.6

Η ένταση στην πηγή ήχου

Προσαρμόστε την ένταση στη συσκευή ήχου σε

είναι πολύ χαμηλή υψηλότερο επίπεδο χωρίς παραμόρφωση.

Εάν χρησιμοποιείται MP3 player ή υποδοχή εξόδου

TriPort 3,5 χιλ., αλλάξτε την τιμή ATT σε 0dB.

2.7

Η ένταση στην πηγή ήχου Προσαρμόστε την ένταση σε χαμηλότερο

είναι πολύ υψηλή επίπεδο χωρίς παραμόρφωση. Εάν

χρησιμοποιείται HiFi, DVD ή έξοδος RCA,

αλλάξτε την τιμή ATT σε -8dB.

2.8

Το επίπεδο έντασης Προσαρμόστε το επίπεδο έντασης στην

είναι πολύ χαμηλό πηγή ήχου ή τα ακουστικά.

Σημείωση: σε ορισμένες πηγές ήχου δεν

είναι δυνατή η προσαρμογή της έντασης.

2.9

Ο δέκτης απέχει πολύ Μειώστε την απόσταση για λήψη.

από τον πομπό

Για περαιτέρω υποστήριξη προϊόντος, επισκεφθείτε τη διεύθυνση www.philips.com/welcome

1.3

1

1.4

1

1.1

1.2

1

58

59

1.5

1

A

B

C

D

E

F

G

H

1

60

61

1 1.1

1

1.1, 1.2 a 1.3.

1.3

1

1.4

1

1.1

1.2

1

62 63

1.5

1

A

B

C

D

E

F

G

H

62 63

100% kapacity

1

64

65

1 1.1

1

1 1 1 1

1

1.3

1

1.4

1

1.1

1.2

1

66

67

1.5

1

A

B

C

D

E

F

G

H

100 % polno

1

68

69

1 1.1

1

1.1, 1.2 in 1.3.

1.3

1.4

1

1.1

1.2

1

70

71

1.5

1

A

B

C

D

E

F

G

H

1

72

73

1 1.1

1

1 1 1.3.

1.3

1

1.

1

1.1

1.

1

74

75

1.

1

A

B

C

D

E

F

G

H

100%

1

76

77

1 1.1

1.

1 1 1 1

1

78

1.3

1.

1

1.1

1.

1

79

1.

1

A

B

C

D

E

F

G

H

80

1

81

1 1.1

1.

1 1 1 1

1

82

1.3

1

1.4

1

1.5

1

1.1

1.2

1

83

1

A

B

C

D

E

F

G

H

84

100% puno

1

85

1 1.1

1

pitanjima 1.1, 1.2 i 1.3.

86

1.3

1.4

1

1.1

1.2

1

87

1.5

1

A

B

C

D

E

F

G

H

88

1

89

1 1.1

1

punkte 1.1, 1.2 ja 1.3.

90

1.3

1

1.4

1

1.1

1.2

1

91

1.5

1

A

B

C

D

E

F

G

H

92

100% pilns

1

93

1 1.1

1

1 1 1 1

un 1.3.

94

1,3

1

1,4

1

1,1

1,2

1

95

1,5

1

A

B

C

D

E

F

G

H

96

100%

1

97

1 1,1

1

1 1 1 1 1

Philips SHD8900/00 Digital Wireless Headphones

Product's Documents

User Manual

Specifications

Philips SHD8900/00 Questions and Answers

Related Products

Philips SHD8600 Digital Wireless Headphones

Philips SHD8600/10 Digital wireless headphones

Philips SHD8850/12 Digital Wireless Over-Ear Headphones

Philips TAH1108BK/00 Wireless headphones

Philips SHD8600 Digital Wireless Headphones

Philips SHC8535 Wireless Hifi Headphones
