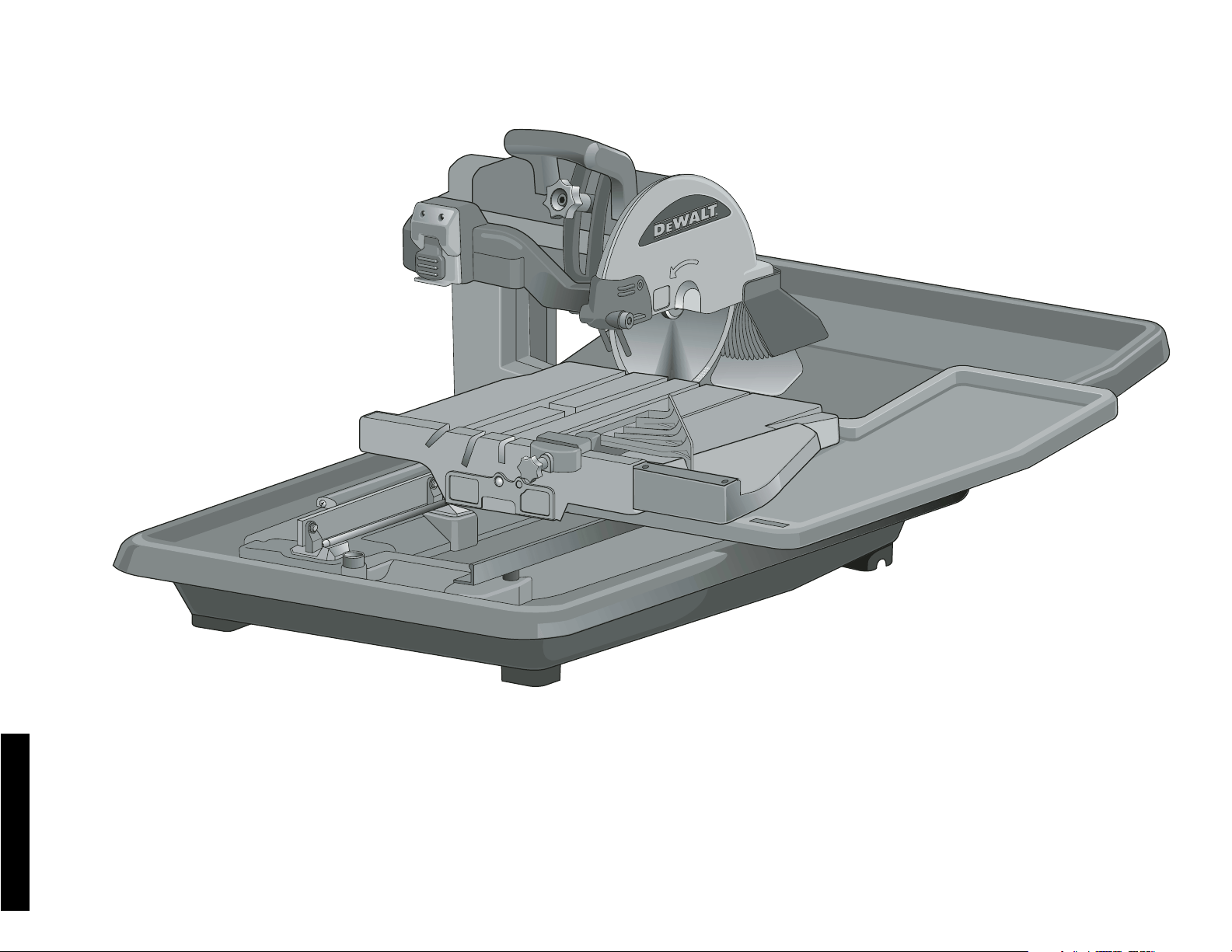

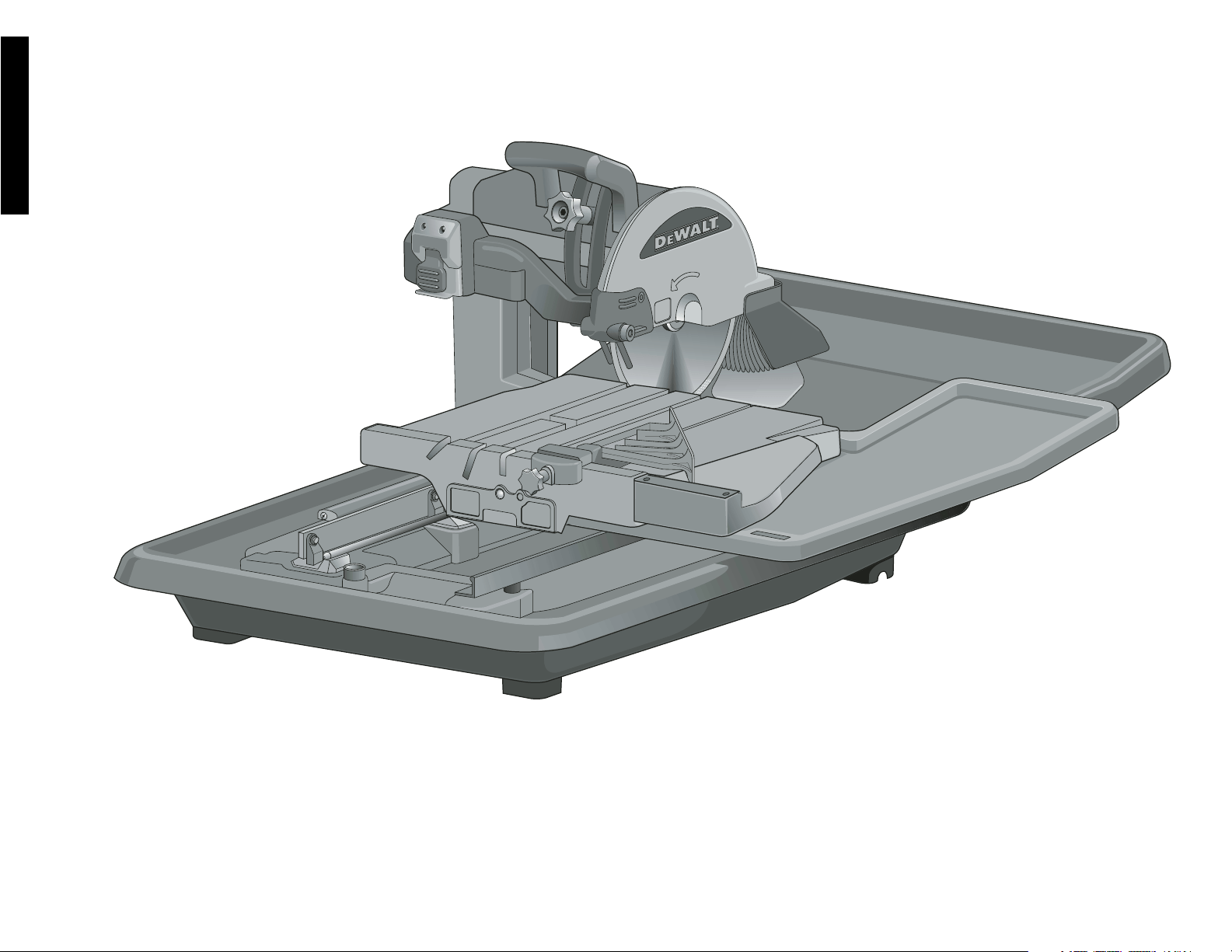

D24000 Wet Tile Saw
Coupe-tuile à l’eau D24000
Sierra de corte húmedo D24000
INSTRUCTION MANUAL
GUIDE D’UTILISATION
MANUAL DE INSTRUCCIONES
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO
Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE
INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
Questions? See us on the World Wide Web at www.dewalt.com
Before returning this product call
1-800-4-DEWALT
IF YOU SHOULD EXPERIENCE A PROBLEM WITH YOUR DEWALT PURCHASE,
CALL 1-800-4 DEWALT
IN MOST CASES, A DEWALT REPRESENTATIVE CAN RESOLVE YOUR
PROBLEM OVER THE PHONE.
IF YOU HAVE A SUGGESTION OR COMMENT, GIVE US A CALL.
YOUR FEEDBACK IS VITAL TO THE SUCCESS OF D
EWALT’S QUALITY
IMPROVEMENT PROGRAM.

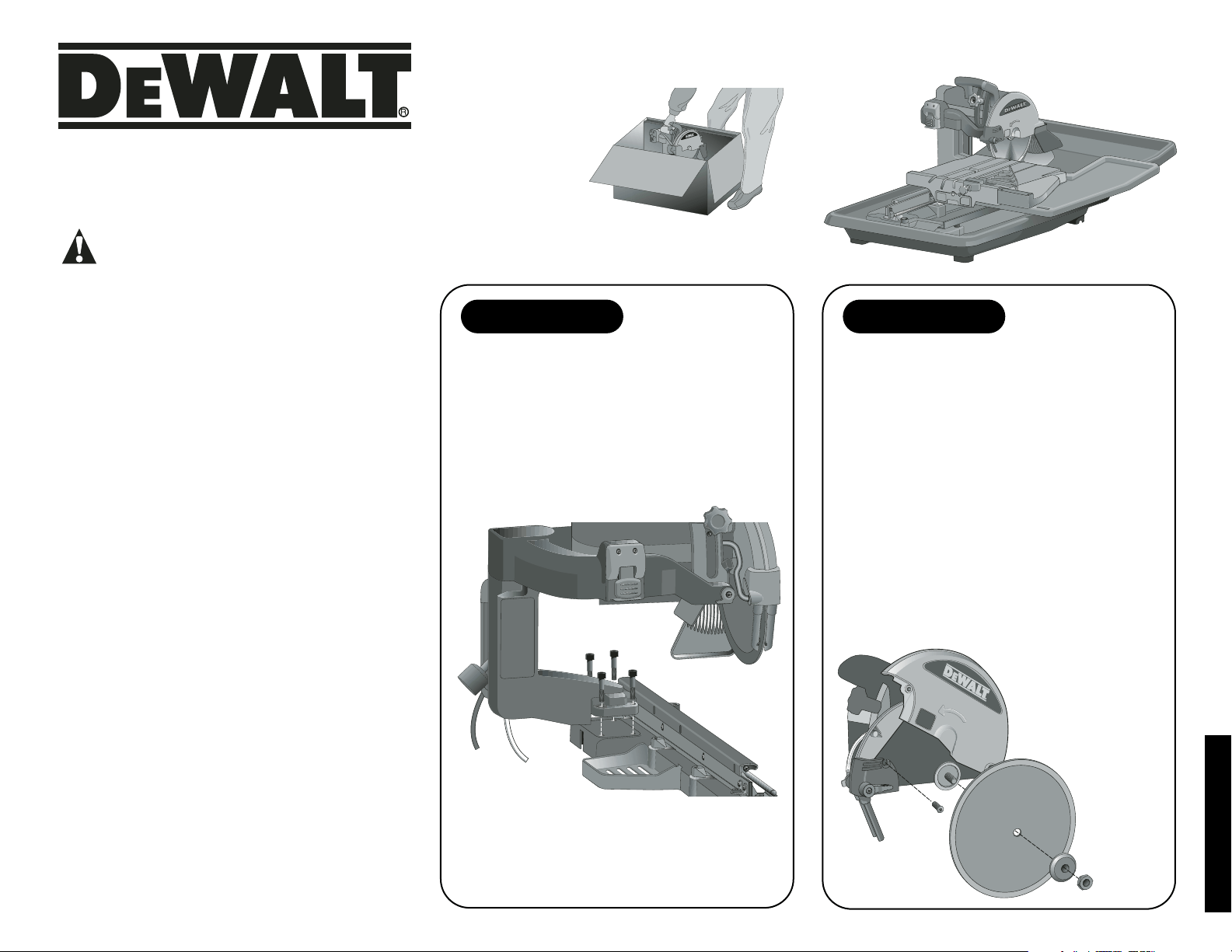

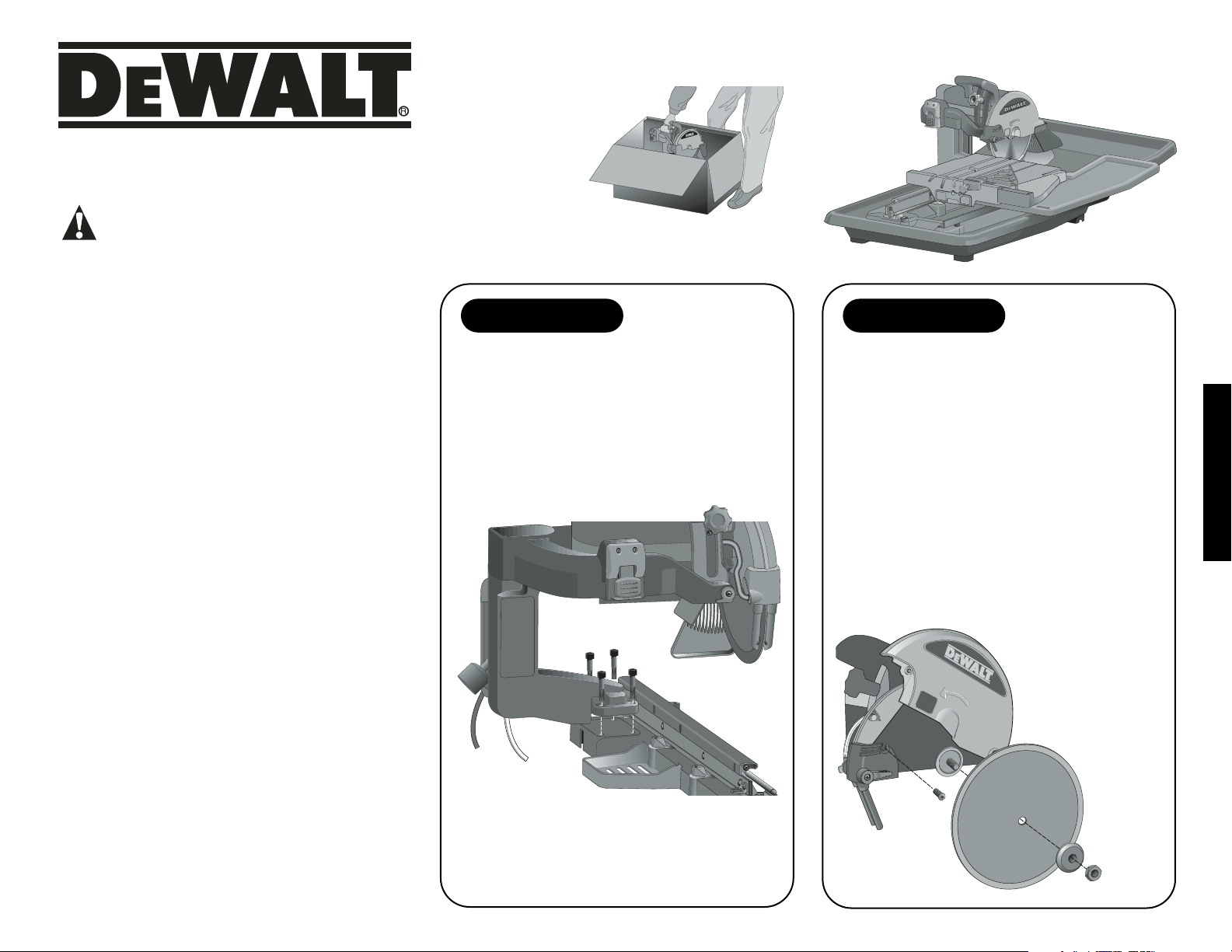

See the Quick Start Guide
on page 4!
Se reporter en page 17
du Guide de démarrage !
¡Vea la Guía de referencia rápida
en la página 31!
English
DEWALT… BUILT JOBSITE TOUGH
DEWALT high performance industrial tools are made for America’s toughest industrial
and construction applications. The design of every tool in the line – from drills to
sanders to grinders – is the result of rigorous use on jobsites and throughout the
industry. Each tool is produced with painstaking precision using advanced manufac-
turing systems and intense quality control. Every tool is checked before it leaves the
factory to make sure that it meets your standards for durability, reliability and power.
D
EWALT Built Jobsite Tough ............................................
WE GUARANTEE IT.
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT
THIS OR ANY D
EWALT TOOL, CALL US TOLL FREE AT:
1-800-4-DEWALT (1-800-433-9258)
This product is covered under U.S. Patent
No. D486,165 and other patents pending.
English
1
TABLE OF CONTENTS
IMPORTANT SAFETY INSTRUCTIONS FOR ALL TOOLS ..................................2
GROUNDING INSTRUCTIONS ..............................................................................2
ADDITIONAL SAFETY RULES FOR WET TILE SAWS ........................................3

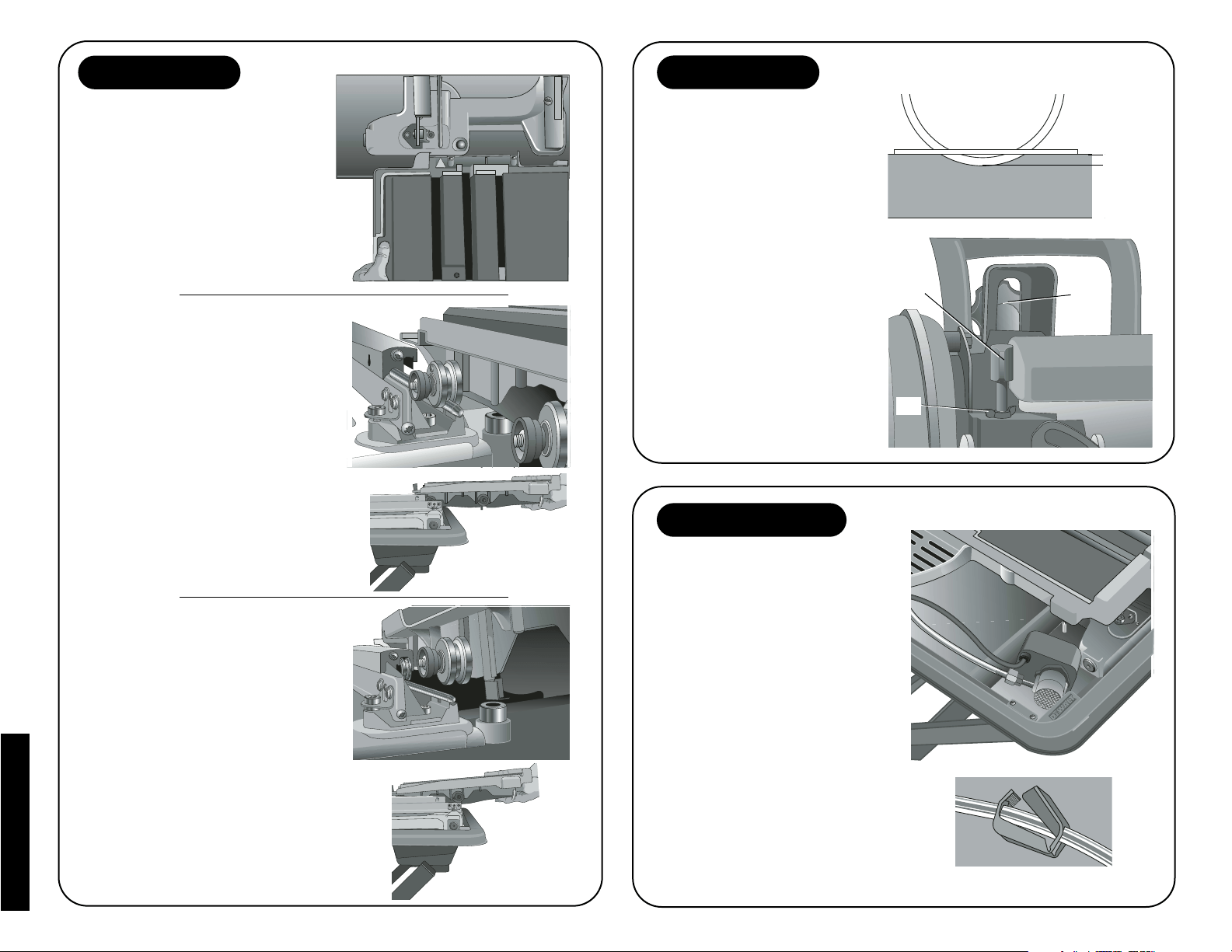

QUICK START GUIDE ............................................................................................4

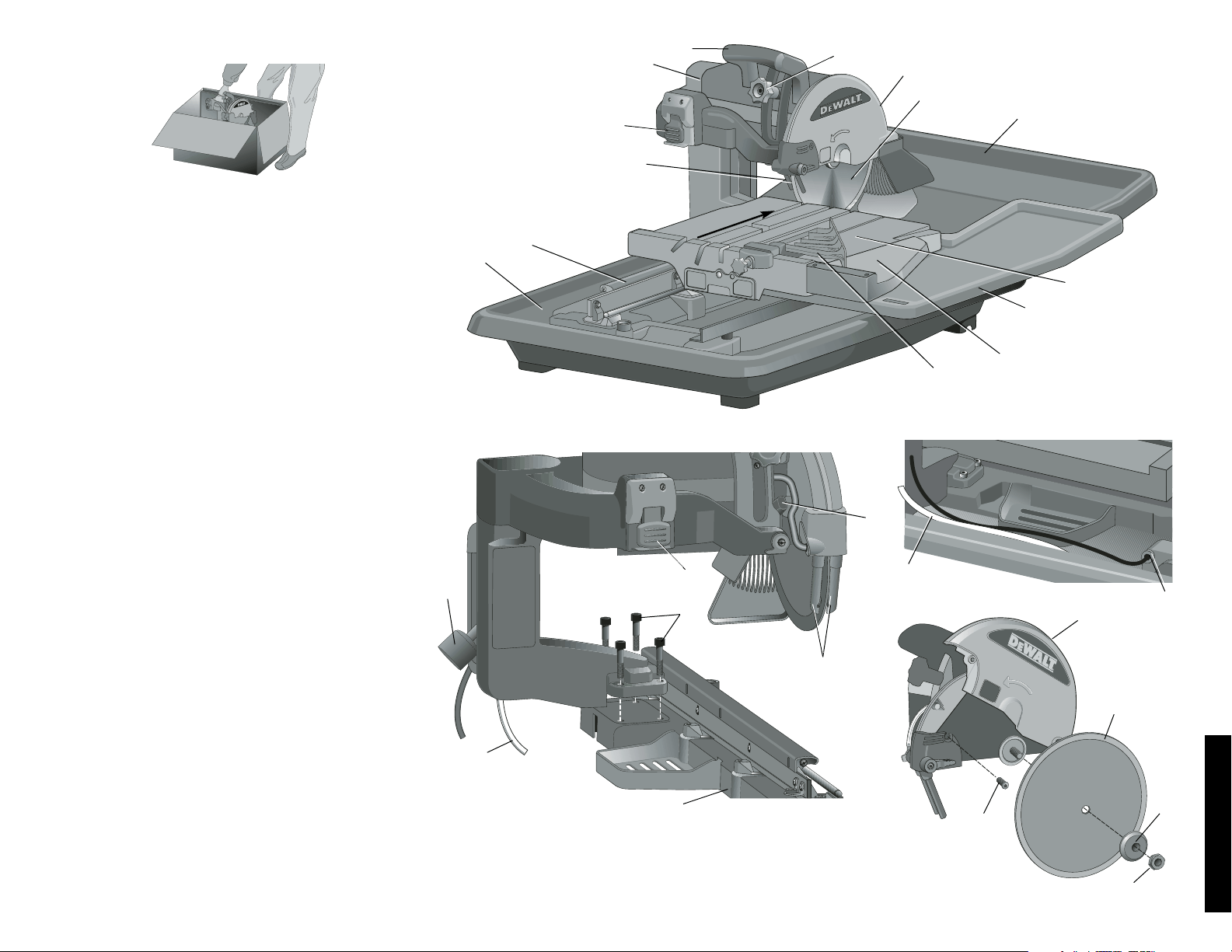

FEATURES ..............................................................................................................6

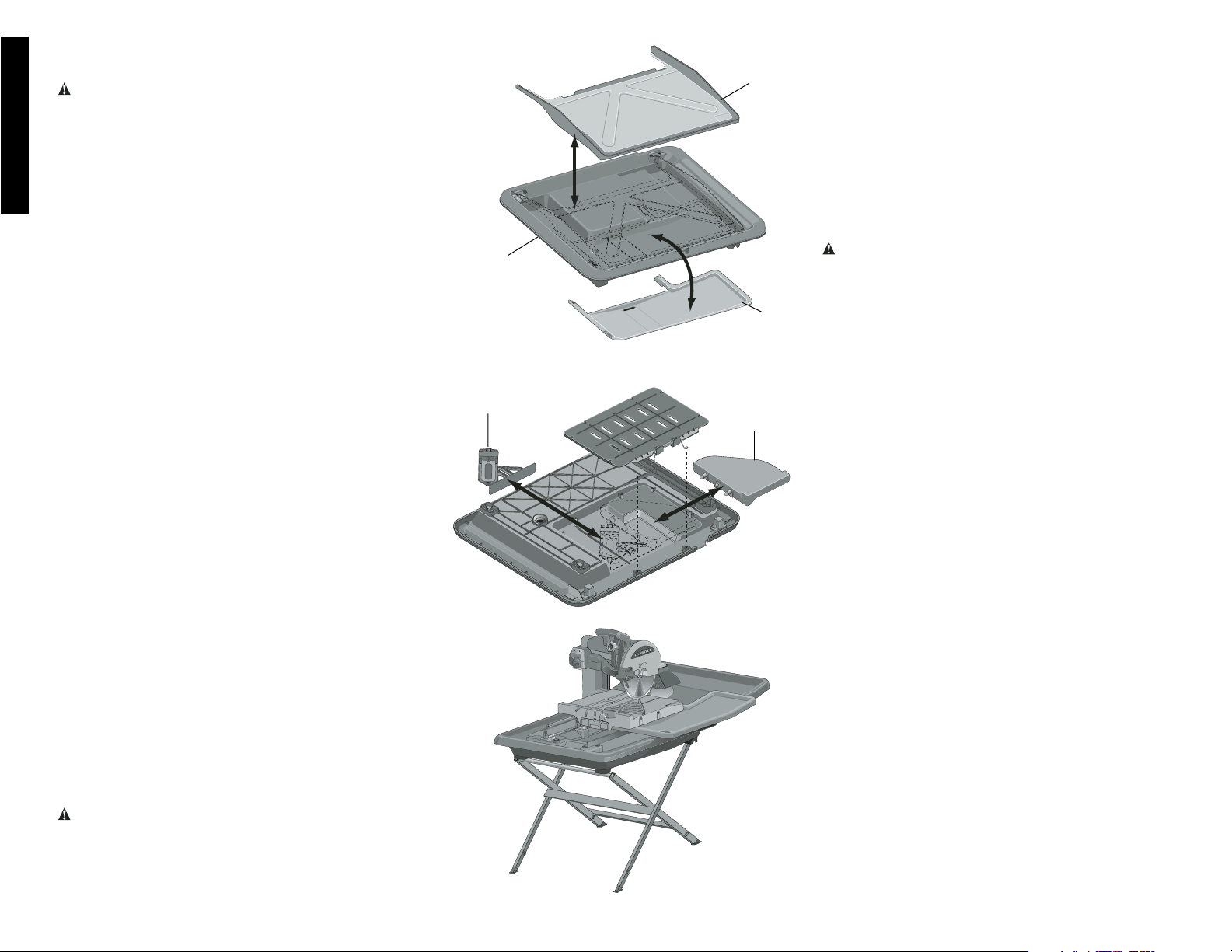

ASSEMBLY ..............................................................................................................6
SPECIFICATIONS ....................................................................................................7
OPERATION ............................................................................................................7
TOOL PLACEMENT ....................................................................................7
MOTOR ........................................................................................................7
ON/OFF SWITCH ........................................................................................7
WATER NOZZLES........................................................................................7

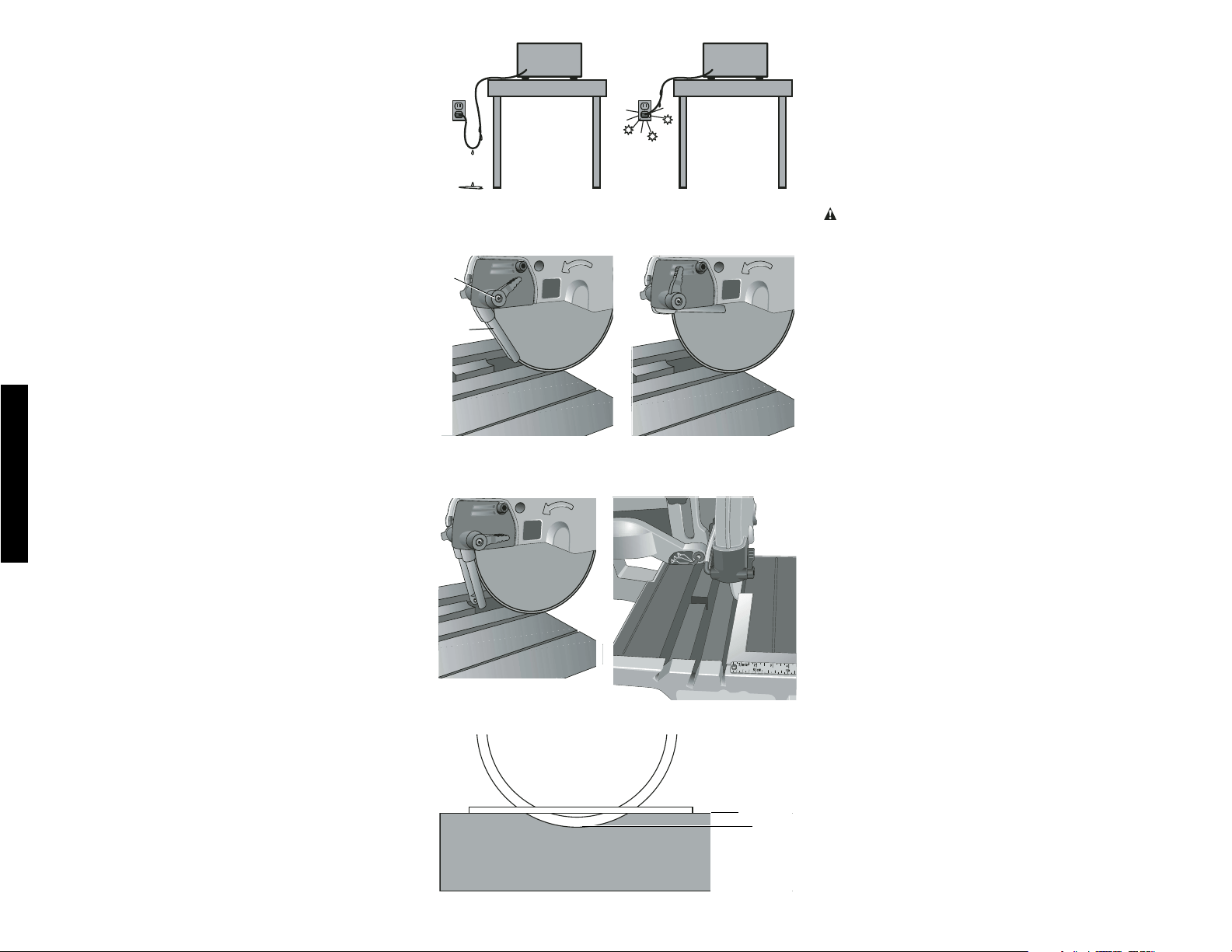

CUTTING WHEEL ALIGNMENT..................................................................7
CUTTING WHEEL DEPTH ..........................................................................7
MAKING A CUT ............................................................................................7
LOCKING THE CUTTING CART ................................................................8
TYPES OF CUT............................................................................................8
ADJUSTMENTS............................................................................................9
MAINTENANCE......................................................................................................10
BRUSHES ..................................................................................................10
TRANSPORTATION AND STORAGE........................................................10
CLEANING..................................................................................................10
LUBRICATION ............................................................................................10
REPAIRS ....................................................................................................10
ACCESSORIES......................................................................................................10
WARRANTY ..........................................................................................................10
TROUBLESHOOTING GUIDE ..............................................................................11
English
2
Important Safety Instructions for All Tools
WARNING: For your own safety, read the instruction manual before
operating the wet tile saw. Failure to heed these warnings may result in
personal injury and serious damage to the saw. When servicing this tool, use only
identical replacement parts. Have damaged cords replaced by an authorized
service center.
GROUNDING INSTRUCTIONS
• In the event of a malfunction or breakdown, grounding provides a path of least resist-
ance for electric current to reduce the risk of electric shock. This tool is equipped with
an electric cord having an equipment-grounding conductor and a grounding plug. The
plug must be plugged into a matching outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
• Do not modify the plug provided – if it will not fit the outlet, have the proper outlet
installed by a qualified electrician.
• Improper connection of the equipment-grounding conductor can result in a risk of elec-
tric shock. The conductor with insulation having an outer surface that is green with or
without yellow stripes is the equipment-grounding conductor. If repair or replacement of
the electric cord or plug is necessary, do not connect the equipment-grounding con-
ductor to a live terminal.
• Check with a qualified electrician or service personnel if the grounding instructions are
not completely understood, or if in doubt as to whether the tool is properly grounded.
• Use only 3-wire extension cords that have 3-prong grounding plugs and 3-pole
receptacles that accept the tool’s plug.
• Repair or replace damaged or worn cord immediately.
This tool should be grounded while in use to protect the operator from electric shock. The
tool is equipped with a 3-conductor cord and 3-prong grounding type plug to fit the proper
grounding type receptacle. The green (or green and yellow) conductor in the cord is the
grounding wire. Never connect the green (or green and yellow) wire to a live terminal. If your

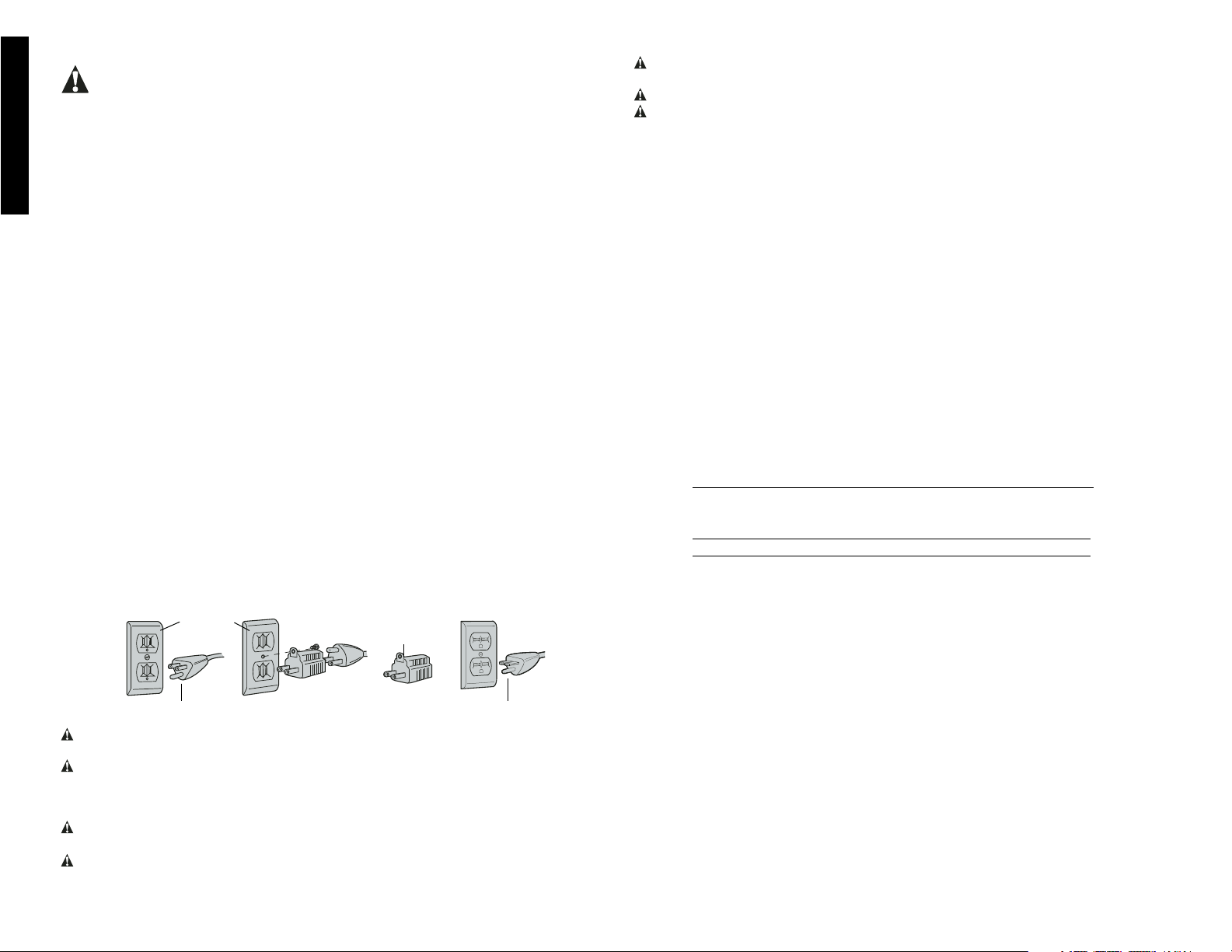

unit is intended for use on less than 150 V, it has a plug that looks like that shown in sketch
a. If it is for use on 150 to 250 V, it has a plug that looks like that shown in sketch d. An
adapter, sketches b and c, is available for connecting sketch A type plugs to 2-prong recep-
tacles. The green-colored rigid ear, lug, or the like, extending from the adapter must be con-
nected to a permanent ground, such as a properly grounded outlet box. No adapter is avail-
able for a plug as shown in sketch d. ADAPTER SHOWN IN SKETCHES B and C IS NOT
FOR USE IN CANADA.
WARNING: To reduce the risk of electrocution, keep all connections dry and off the
ground.
WARNING: A Ground Fault Circuit Interrupter (GFCI) is provided for use with the saw.
Receptacles are available having built in GFCI protection and may be used for an added
measure of safety. When using an extension cord, the GFCI should be installed to the
power supply before the extension cord.
WARNING: The water pump must be plugged into a GFCI protected receptacle.
NOTE: Do not run the pump dry.
WARNING: Test GFCI before each use:
1. Plug GFCI into power outlet. Indicator should turn red.
2. Press test button. Red indicator should disappear.
ab cd
grounding pin
grounded
outlet
box
grounding
means
grounding pin
adapter
3. Press reset button for use. Do not use if above test fails.
CAUTION: WHEN SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS.
Repair or replace damaged cords. Always replace cord with a GFCI cord.
WARNING: Never use saw with salt water or a conductive fluid.
WARNING: When using electric tools, basic safety precautions should always be fol-
lowed to reduce risk of fire, electric shock, and personal injury, including the following:
• KEEP GUARDS IN PLACE and in working order.
• REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that
keys and adjusting wrenches are removed from tool before turning it on.
• KEEP WORK AREA CLEAN. Cluttered areas and benches invite injuries.
• DON’T USE IN DANGEROUS ENVIRONMENT. Don’t use power tools in damp or wet
locations, or expose them to rain or snow. Keep work area well lighted.
• KEEP CHILDREN AWAY. All visitors should be kept safe distance from work area.
• MAKE WORKSHOP KID PROOF with padlocks, master switches, or by removing starter
keys.
• DON’T FORCE TOOL. It will do the job better and safer at the rate for which it was
designed.
• USE RIGHT TOOL. Don’t force tool or attachment to do a job for which it was not
designed.
• USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition.
When using an extension cord, be sure to use one heavy enough to carry the current your
product will draw. An undersized cord will cause a drop in line voltage resulting in loss of
power and overheating. The following table shows the correct size to use depending on
cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Minimum Gage for Cord Sets
Volts Total Length of Cord in Feet
120V 0-25 26-50 51-100 101-150
Ampere Rating
More Not more AWG
Than Than
12 - 16 14 12 Not Recommended
• WEAR PROPER APPAREL. Do not wear loose clothing, gloves, neckties, rings,
bracelets, or other jewelry which may get caught in moving parts. Nonslip footwear is
recommended. Wear protective hair covering to contain long hair. Air vents often cover
moving parts and should also be avoided.
• ALWAYS USE SAFETY GLASSES. Also use face or dust mask if cutting operation is
dusty. Everyday eyeglasses only have impact resistant lenses, they are NOT safety
glasses.
• SECURE WORK. Always place tile flat on cart and securely against fence.
• NEVER USE A PAN HEATER OR OTHER HEAT SOURCE FOR HEATING WATER.
Damage to the tool, fire or personal injury could result.
• DON’T OVERREACH. Keep proper footing and balance at all times.
• MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for best and safest per-
formance. Follow instructions for lubricating and changing accessories.
• DISCONNECT TOOLS before servicing; when changing accessories, such as cutting
wheels, clamps, extensions, and the like.
• REDUCE THE RISK OF UNINTENTIONAL STARTING. Make sure switch is in off posi-
tion before plugging in.
• USE RECOMMENDED ACCESSORIES. Consult the instruction manual for recom-
mended accessories. The use of improper accessories may cause risk of injury to
persons.
• NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the cut-
ting tool is unintentionally contacted.
English
3
• CHECK DAMAGED PARTS. Before further use of the tool, a guard or other part that
is damaged should be carefully checked to determine that it will operate properly and
perform its intended function–check for alignment of moving parts, binding of moving
parts, breakage of parts, mounting, and any other conditions that may affect its opera-
tion. A guard or other part that is damaged should be properly repaired or replaced.
• DIRECTION OF FEED. Feed work into a cutting wheel with the direction of rotation only.
• NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF. Don’t leave
tool until it comes to a complete stop.
• REPLACEMENT PARTS. When servicing, use only identical replacement parts.
Additional Safety Rules for Wet Tile Saw
WARNING: To reduce the risk of electrocution, keep all connections dry and off the
ground. Do not touch plug with wet hands.
CAUTION: Wear appropriate hearing protection during use. Under some conditions
and duration of use, noise from this product may contribute to hearing loss.
CAUTION: Do not connect unit to electrical power source until complete instructions are
read and understood.
• Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for appropriate conditions.
• Keep hands out of path of saw cutting wheel. NEVER CUT A PIECE WHERE HAND
WOULD BE 3" (76mm) OR LESS FROM CUTTING WHEEL.
• Do not operate saw without cover in place.
• Do not perform any operation freehand, that is without holding the workpiece firmly
against the fence and guide.
• Never reach in back of the cutting wheel.
• DO - Use cutting cart extension to support large tile.
• DON’T - Cut dry. If cutting wheel is not cooled with water, serious damage will occur. Dry
cutting will increase exposure to harmful airborne dust.
• Turn off the tool and wait for cutting wheel to stop before moving the workpiece or
changing settings.
• To reduce risk of injury, return the carriage to the full rear position after each cut.
• DO - Protect electric supply line with at least a 15 ampere time-delay fuse or a circuit
breaker.
• DO - Make certain the cutting wheel rotates in the correct direction as indicated by the
arrow on the cutting wheel.
• DO - Be sure all clamp handles and knobs are tight before starting any operation.
• DO - Be sure all cutting wheel and clamp washers are clean and recessed sides of collars
are against cutting wheel. Tighten arbor screw securely.
• DO - Keep the cutting wheel properly aligned.
• DO - Keep the motor air slots free of chips and dirt.
• DO - Keep hands out of the path of the saw cutting wheel.
• DO - Shut off power, disconnect cord from power source and wait for the saw cutting
wheel to stop before servicing, adjusting tool or changing cutting wheel.
• DON’T - Attempt to operate on anything but designated voltage. Incorrect voltage may
result in shock, fire, or unpredictable operation.
• DON’T - Operate unless all knobs and clamp handles are tight.
• DON’T - Use cutting wheels larger or smaller than those which are recommended.
• DON’T - Force cutting action. Allow motor to reach full speed before cutting.
Stalling or partial stalling of motor can cause major damage.
• DON’T - Use metal cutting abrasive wheels. The excessive heat and abrasive particles
generated by them will damage the saw.
• DO - Use continuous rim wheels only, no serrated edges.
• DON’T - Allow anyone to stand behind saw.
• DON’T - Place either hand in the cutting wheel area when the saw is connected to the
power source.
• DON’T - Use cutting wheels rated less than 5000 R.P.M.
• DON’T - Place hands closer than 3" (76 mm) from the saw cutting wheel.
• DON’T - Reach behind or underneath the saw unless it is turned off and unplugged.
• DON’T - Move either hand from saw or workpiece until the cutting wheel has stopped.
• If the plug or receptacle does get wet. DON’T unplug the cord. Disconnect the fuse or
circuit breaker that supplies power to the tool. Then unplug and examine for presence
of water in the receptacle.
WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks, cement, tile, natural stone and other masonry products,
• arsenic and chromium from chemically-treated lumber (CCA).
Your risk from these exposures varies, depending on how often you do this type of work. To
reduce your exposure to these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are specially designed to filter
out microscopic particles.
• Avoid prolonged contact with dust from power sanding, sawing, grinding,
drilling, and other construction activities. Wear protective clothing and wash
exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or
lay on the skin may promote absorption of harmful chemicals.
WARNING: Use of this tool can generate and/or disburse dust, which may cause seri-
ous and permanent respiratory or other injury. Always use NIOSH/OSHA approved respi-
ratory protection appropriate for the dust exposure. Direct particles away from face and
body.
For your convenience and safety, the following warning labels are on your Wet Tile Cutter.
ON COLUMN
WARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL BEFORE
OPERATING TILE SAW.
ALWAYS USE EYE PROTECTION.
ALWAYS USE PROPER RESPIRATORY PROTECTION.
KEEP HANDS OUT OF PATH OF CUTTING WHEEL.
USE TOOL ONLY WITH SMOOTH EDGE CUTTING WHEELS FREE OF
OPENINGS AND GROOVES.
DO NOT OPERATE SAW WITHOUT COVERS IN PLACE.
ALWAYS TIGHTEN ADJUSTMENT KNOBS BEFORE USE.
DO NOT PERFORM ANY OPERATION FREEHAND.
NEVER REACH IN BACK OF CUTTING WHEEL.
NEVER CROSS ARMS IN FRONT OF CUTTING WHEEL.
TURN OFF TOOL AND WAIT FOR CUTTING WHEEL TO STOP BEFORE
MOVING WORK PIECE OR CHANGING SETTINGS.
DISCONNECT POWER BEFORE CHANGING CUTTING WHEELS, SERVICING
OR CLEANING.
TO REDUCE RISK OF INJURY ALWAYS PLUG TOOL INTO A GFCI RECEP-
TACLE AND TEST GFCI BEFORE USE.
ALWAYS RETURN CUTTING WHEEL TO PROPER POSITION BEFORE
TURNING ON SAW.
English
4
USE SPLASH GUARD FOR EVERY OPERATION FOR WHICH IT CAN BE USED.
REPLACE DAMAGED CUTTING WHEEL BEFORE OPERATING.
DO NOT EXPOSE TO RAIN OR USE IN DAMP LOCATIONS.
NEVER USE PAN HEATER OR OTHER HEATER SOURCE FOR HEATING WATER. DAMAGE TO THE TOOL,
FIRE OR PERSONAL INJURY COULD RESULT.
THINK! YOU CAN PREVENT ACCIDENTS.
ON CUTTING WHEEL
COVER
CAUTION: PROPERLY SECURE COVER WITH BOTH SCREWS BEFORE USE.
ON CAR
T
WARNING: TO REDUCE THE RISK OF INJURY, ALWAYS VERIFY THE CUTTING WHEEL IS ADJUSTED TO
THE CORRECT HEIGHT AND LOCATION IN THE CENTER OF THE CART GROOVE BEFORE OPERATING SAW.
WARNING: For your own safety, read the
instruction manual before operating the wet tile
saw.
Failure to heed these warnings may result in
personal injury and serious damage to the saw.
When servicing this tool, use only identical replace-
ment parts. Have damaged cords replaced by an
authorized service center.
1. Install the motor arm onto frame assembly.
Using the wrench supplied, install and
tighten the two screws closest to the rail
first. Install and tighten the other two
screws.
Step 1
2. Attach the cutting wheel.
a. Using the smaller Allen wrench supplied,
loosen (do not remove) the screw on the
side of the cutting wheel cover. Pull the rub-
ber side flap back and lift the cover toward
the rear of the saw.
b. Press spindle lock button. Remove the cut-
ting wheel nut with hex wrench provided.
Remove outer flange.
c. Install the cutting wheel with the rotational
arrow facing the same way as on the rota-
tional arrow on the cutting wheel cover.
Press the spindle lock button while tighten-
ing the cutting wheel nut.
d. Replace cover and tighten screw.
Step 2
For further details, refer to
To Attach Cutting Wheel
in the
Instruction Manual.
Quick Start Guide
D24000 Wet Tile Saw
FIG. 1
The motor arm
assembly comes
assembled. Open
the box and lift the
assembly out, as
shown in Figure 1.
English
5
3. Attach the cutting cart to the rails.
For further details, refer to
Assembly in the
Instruction Manual.
NOTE: Make sure the cart lock is
in full open position.
a. Align the arrow on the rear of
the cutting cart with the round
rail on the frame of the saw.
b. Place the rear roller assembly
onto the round rail.
c. Slide the cutting cart assembly
onto the rail system. Tilt the
front of the cart upward slightly
to clear the cart stop.
Step 3
5. Place the saw in the water pan.
The water pan drain hole should
be in the front position.
6. Attach the water pump to the
water line and insert pump power
cord into the socket. Position
pump properly in pan, as shown.
7. Fill the pan with 5 gallons of
water. The pump should be sub-
merged.
NOTE: For longer pump life,
always place the pump in a clean
water source.
8. Turn saw on. If lower water flow is
desired, use the flow restrictor on
the water line.
Step 4
Steps 5, 6, 7, 8

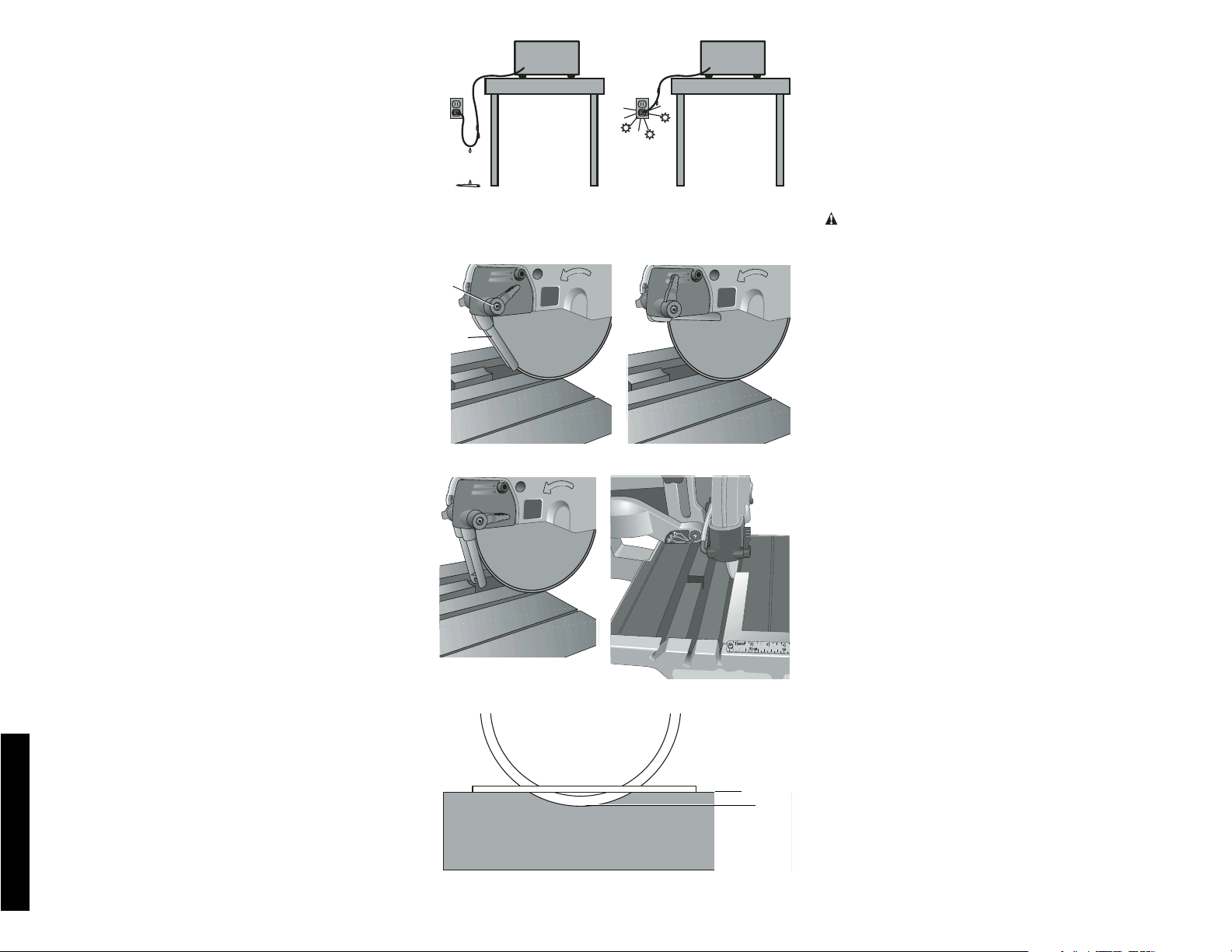

4. The outer rim of the cutting
wheel should always be at
least 3/16" (5mm) below the
cart surface. Push cart entirely
through the cutting wheel
before cutting to be sure that
the cutting wheel depth is
properly adjusted to avoid
cutting the cart. Adjust the
depth of cut knob (BB) and
tighten the locking wing nut
(MM), then the head lock knob
(D).
For further details, refer
to Adjustments in
the Instruction Manual.
3/16" (5MM)
BB
MM
D
English
6

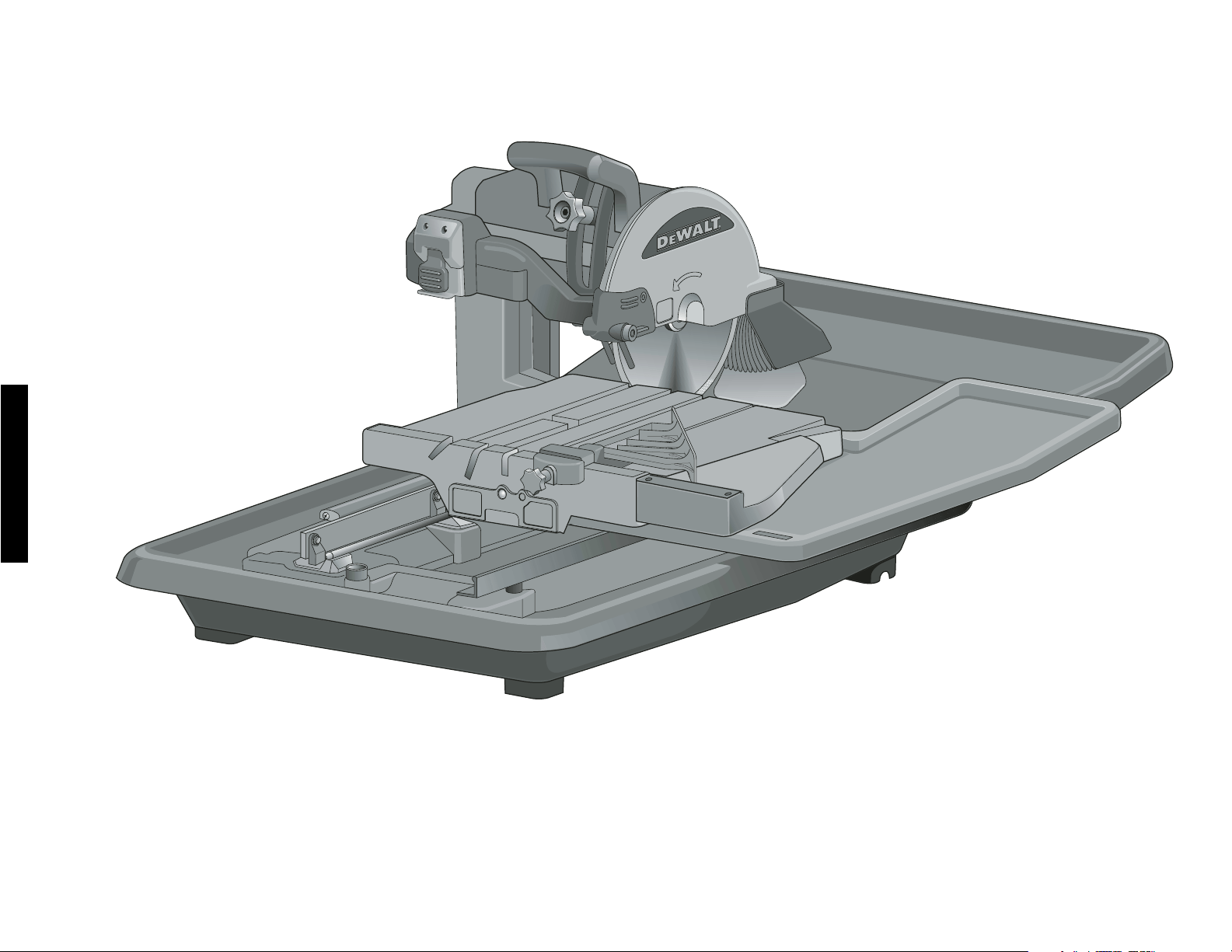

FEATURES (Fig. 2–4)
The motor arm assembly comes assembled. Open the
box and lift the assembly out, as shown in Figure 1.
A On/Off switch I. Cutting cart water
B. Motor arm assembly attachment
C. Plunge handle J. Edge guide
D. Head lock knob K. Water pan
E. Cutting wheel cover L. Saw frame assembly
F. Cutting wheel M. Water nozzles
G. Rear water attachment N. Water pump
H. Cutting cart assembly PP. Cutting Cart Extension
ASSEMBLY (Fig. 2–4)
1. Place saw frame assembly (L) on a stable surface.
2. Using the supplied wrench remove the screws (O)
from the saw frame assembly.
3. Place motor arm (B) on frame assembly.
4. Secure the saw head by installing two of the screws
(O) into the holes closest to the rail. Tighten the screws
with the wrench provided. Install the other two screws
in the other two holes and tighten.
5. Place the saw assembly into the water pan (K) as
shown in Figure 2.
6. Tilt the front of the cutting cart assembly (H) down on
a slight angle. Align the arrow on the rear of the cutting
cart with the round rail on the frame of the saw. Slide
the cutting cart assembly onto the rail system clearing
the cart stop with both pairs of rollers.
7. Place the threaded fitting onto the water pump (N).
Attach the clear water tube (P) to the threaded fitting
(Fig. 4). Place the water pump in the deep corner of
the water pan, near the drain plug. Insert the pump
power cord into the socket (Q).
8. Install rear water attachment (G).
9. Install cutting cart water attachment (I).
TO ATTACH CUTTING WHEEL (FIG. 5)
1. Using the smaller Allen wrench supplied, loosen (do
not remove) the screw (R) on the side of the cutting
wheel cover (E). Pull the rubber side flap back and lift
the cover toward the rear of the saw.
2. Press spindle lock button. Remove the cutting wheel
nut (S) with hex wrench provided. Remove outer
flange (T).
3. Install the cutting wheel (F) with the rotational arrow
facing the same way as on the rotational arrow on the
FIG. 1
A
K
H
G
F
FIG. 2
B
FIG. 3
O
L
P
FIG. 5
S
E
R
F
N
L
P
Q
O
A
E
U
FIG. 4
J
M
M
C
D
I
T
CUTTING DIRECTION
PP
English
7
cutting wheel cover. Press the spindle lock button (U)
while tightening the cutting wheel nut.
4. Replace cover and tighten screw (R).
5. Adjust cutting wheel depth (see Cutting Depth
Adjustment).
TO ATTACH THE EDGE GUIDE (FIG. 12)
1. Place edge guide (J) on the cutting cart assembly (H).
2. Turn the edge guide lock (W) clockwise to tighten.
Specifications
Voltage............................120 V
Amps ..............................15A
RPM................................4200
Depth of Cut ..................3-3/4"
Miter Angels....................22.5˚ and 45˚
Cutting Wheel sizes........7", 8", 9" and 10" Continuous
Rim Cutting wheels and 6"
Profile Wheel
OPERATION
Tool Placement
Place stand (D24001, see Accessories) on a level sur-
face. Place the saw into the stand as shown in Figure 21.
If not using a stand, place saw on a level surface.
Motor
Be sure your power supply agrees with the nameplate
marking. Voltage decrease of more than 10% will cause
loss of power and overheating. All D
EWALT tools are fac-
tory tested; if this tool does not operate, check the power
supply.
• Always plug saw into a GFCI receptacle.
• Always plug extension cord into a GFCI receptacle.
• Use only extension cords that are intended for outdoor
use. These extension cords are identified by a mark-
ing “Acceptable for use with outdoor appliance; store
indoors while not in use.”
• Use only extension cords having an electrical rating
not less than the rating of the product.
• Do not use damaged extension cords. Examine exten-
sion cord before using and replace if damaged.
• Do not abuse extension cords and do not yank on any
cord to disconnect.
• Keep cord away from heat and sharp edges.
• Always disconnect the extension cord from the
receptacle before disconnecting the product from the
extension cord.
On/Off Switch
WARNING: To avoid the possibility of the appliance
plug or receptacle getting wet, position the wet tile saw to
one side of a wall mounted receptacle to prevent water
from dipping onto the receptacle or plug. The user should
arrange a “drip loop” in the cord connecting the saw to a
receptacle (Fig. 6). The “drip loop” is that part of the cord
below the level of the receptacle, or the connector if an
extension cord is used, to prevent water traveling along
the cord and coming in contact with the receptacle.
To turn the wet tile cutter on, lift up the on/off switch (A).
The wet tile saw locks on automatically. To turn the tool off,
push the on/off switch down. A hole is provided under the
switch for insertion of a padlock to deter unauthorized use.
Water Nozzles
Water nozzles (M) are adjustable to provide maximum
water for cutting and maximum capacity with the minimum
amount of overspray and mist. The adjusting lever (V)
allows easy adjustment of nozzles to desired position.
1. Optimum position for minimum overspray (Fig. 7).
2. Water nozzles (M) can be fully retracted to allow for
maximum capacity (Fig. 8).
3. “Off Cutting Wheel” position to eliminate water over-
spray between cuts and for blade change (Fig. 9).
Cutting Wheel Alignment
TO CHECK ALIGNMENT (FIG. 10)
1. Place a 90˚ framing square on the cutting cart fence
(X).
2. Push the cutting cart along the cutting wheel to deter-
mine if the gap along the framing square is consistent
along the length of the stroke.
3. If the gap is not consistent, see the Adjustments sec-
tion of this manual.
Cutting Wheel Depth (Fig. 11)
The outer rim of the cutting wheel should always be at
least 3/16" (5mm) below the cart surface. Push cart entire-
ly through the cutting wheel before cutting to be sure that
the cutting wheel depth is properly adjusted to avoid cut-
ting the cart.
If the cutting wheel height is not set, see the Adjustments
section of this manual. Failure to adjust properly could
cause damage or injury.
Making a Cut (Fig. 12)
CAUTION: Turn off and unplug the tool before mak-
ing any adjustments or removing or installing attach-
ments or accessories. Be sure the switch is in the OFF
position.
Before turning the saw on, verify the proper alignment of
the cutting cart and cutting wheel. Always center the cutting
wheel in one of the cutting cart grooves (Y) before cutting
(0˚, 22.5˚ or 45˚). If the cutting wheel is not centered in the
cart groove, please see the Adjustments section of this
manual.
1. Fill a 5 gallon bucket with water. Submerge the water
pump into the bucket.
2. Place the tile to be cut onto the cutting cart and secure
the edge guide (J) with the edge guide lock (W).
Always keep hands away from the cutting wheel.
FIG. 6
FIG. 8
FIG. 7
FIG. 9
V
M
FIG. 11
3/16" (5 MM)
FIG. 10
English
8
3. Pull up the on/off switch (A) to turn the saw on. Wait
until the stream of water from the water pump com-
pletely covers the cutting wheel.
NOTE: Cutting tile without water will damage the cut-
ting wheel.
4. Ease the cutting cart toward the cutting wheel then
slowly feed the tile into the cutting wheel. Continue
pushing until the cutting wheel cuts completely through
the tile.
4. Turn the saw off by pushing the on/off switch (A) down.
5. After the cutting wheel stops, remove the tile from the
cutting cart.

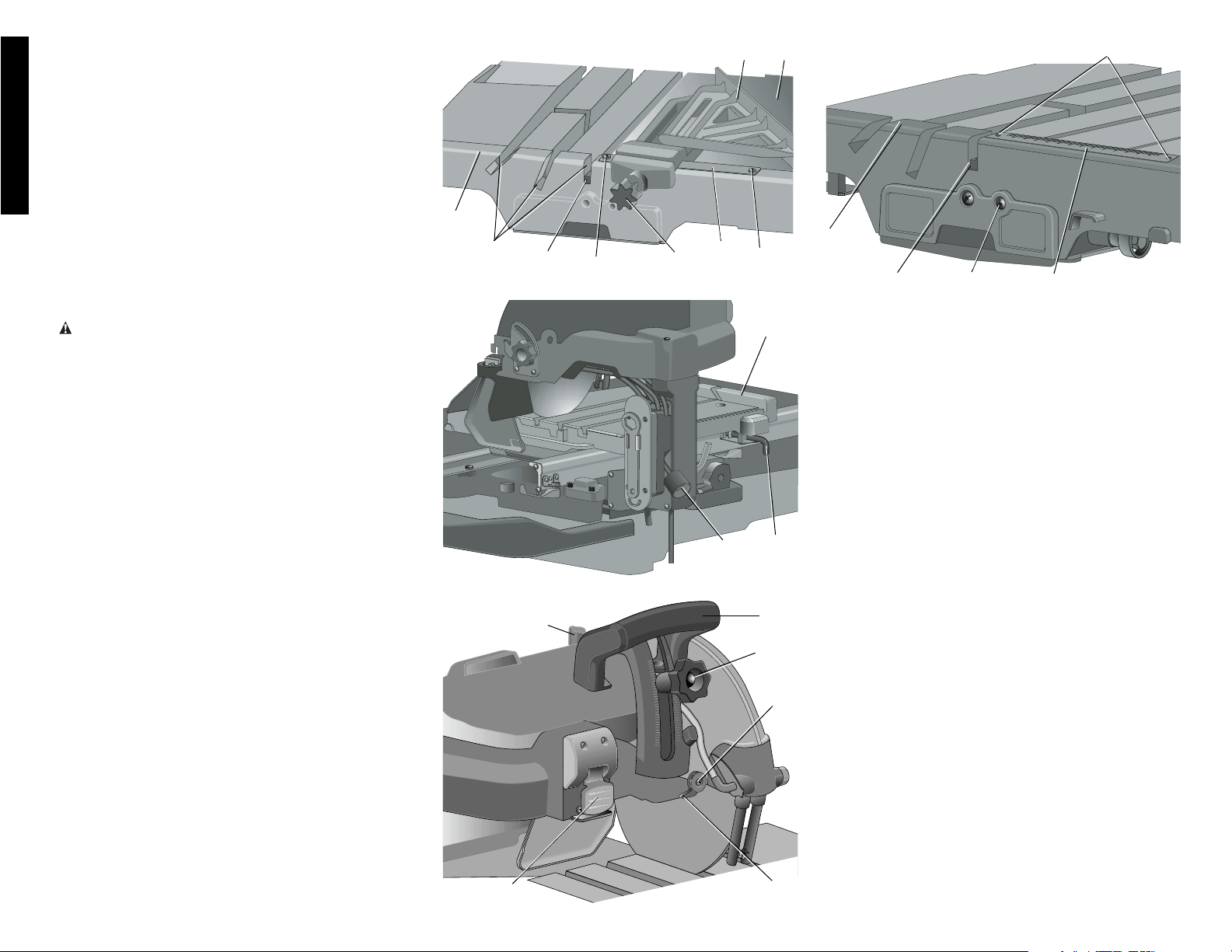

Locking the Cutting Cart (Fig. 13)
There are three locking positions for the cart.
Move the cart to the desired position and lock the cart by
rotating the pin (Z) and pushing it into a hole in the rail.
Types of Cuts (Figs. 12–15)
CAUTION: Turn off and unplug the tool before
making any adjustments or removing or installing
attachments or accessories. Be sure the trigger
switch is in the OFF position.
Always do a dry or practice run to acquaint yourself with
the path of the cutting wheel. Practice on a scrap tile to
ensure that you are comfortable with the feel of the cutting
operation. Push the cart past the cutting wheel before turn-
ing the saw on. Make sure the cutting wheel is adjusted to
the center of the groove and to the proper height.
CUT INDICATOR
After setting the cutting wheel depth and doing a practice
run, turn the saw on to cut a groove in the cut indicator
(AA). See Adjustments for further information.
STRAIGHT CUTS
1. Using a marker or grease pencil, mark the area to be
cut on tile.
2. Place the tile on the cutting cart against the cutting cart
fence (X) and align your mark with the cutting wheel.
3. Pull the on/off switch up to turn the saw on and wait for
the cutting wheel to be completely covered with water.
4. Ease the cutting cart toward the cutting wheel then
slowly feed the tile into the cutting wheel. Continue
pushing until the cutting wheel cuts completely through
the tile.
5. Turn off the saw.
DIAGONAL CUTS
Diagonal cuts are also referred to as “long point to long
point cuts.”
1. Align the point of the tile closest to the cutting cart
fence (X) with the cut indicator (AA). The cut indicator
signifies the exact location where the cutting wheel will
exit the cutting cart in the fence. Note that the cut indi-
cator will need to be cut when first using the saw (see
Adjustments).
2. Align the front of the tile to the cutting wheel and hold
against the edge guide.
AA
FIG. 15
NN
FF
EE
X
D
BB
A
C
LL
FIG. 14
X
Q

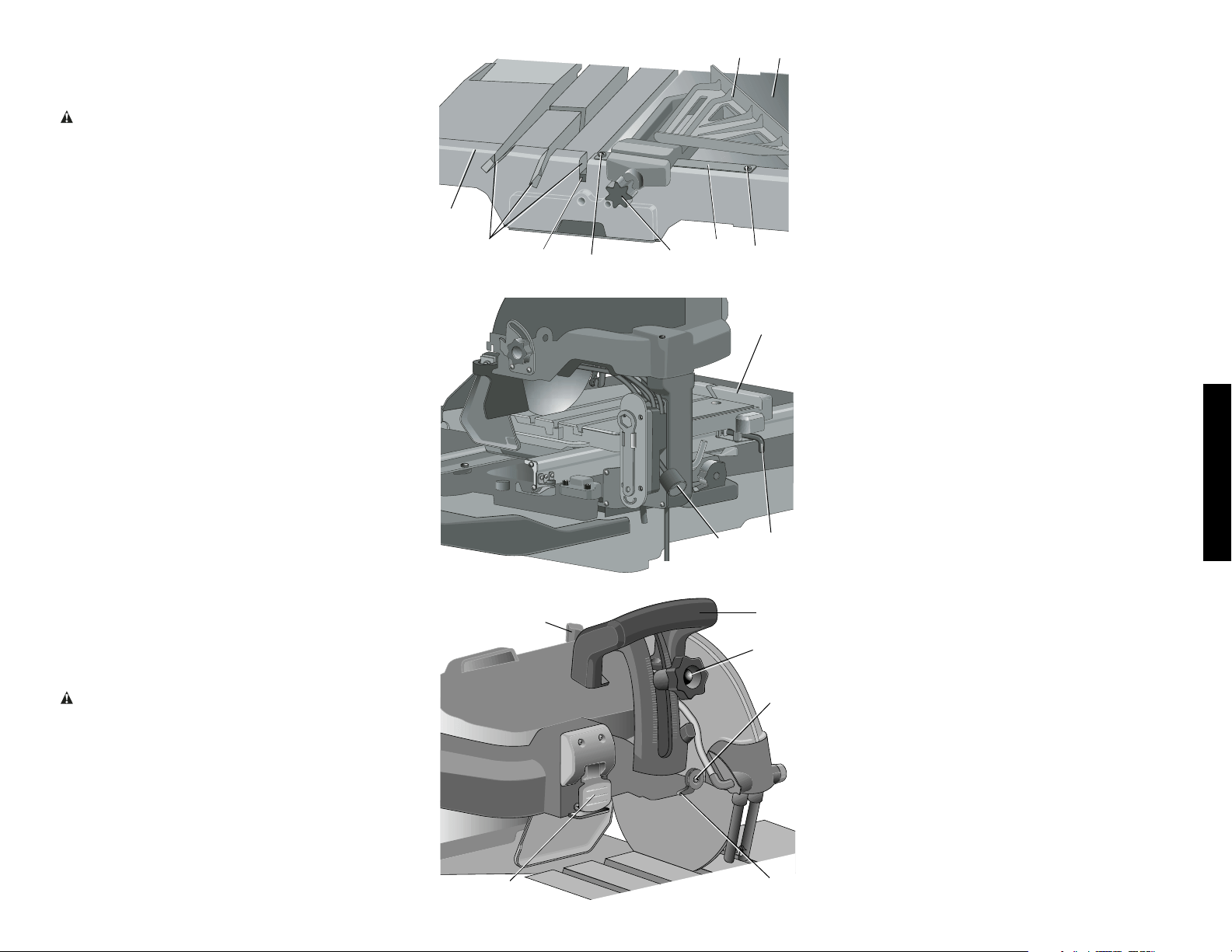

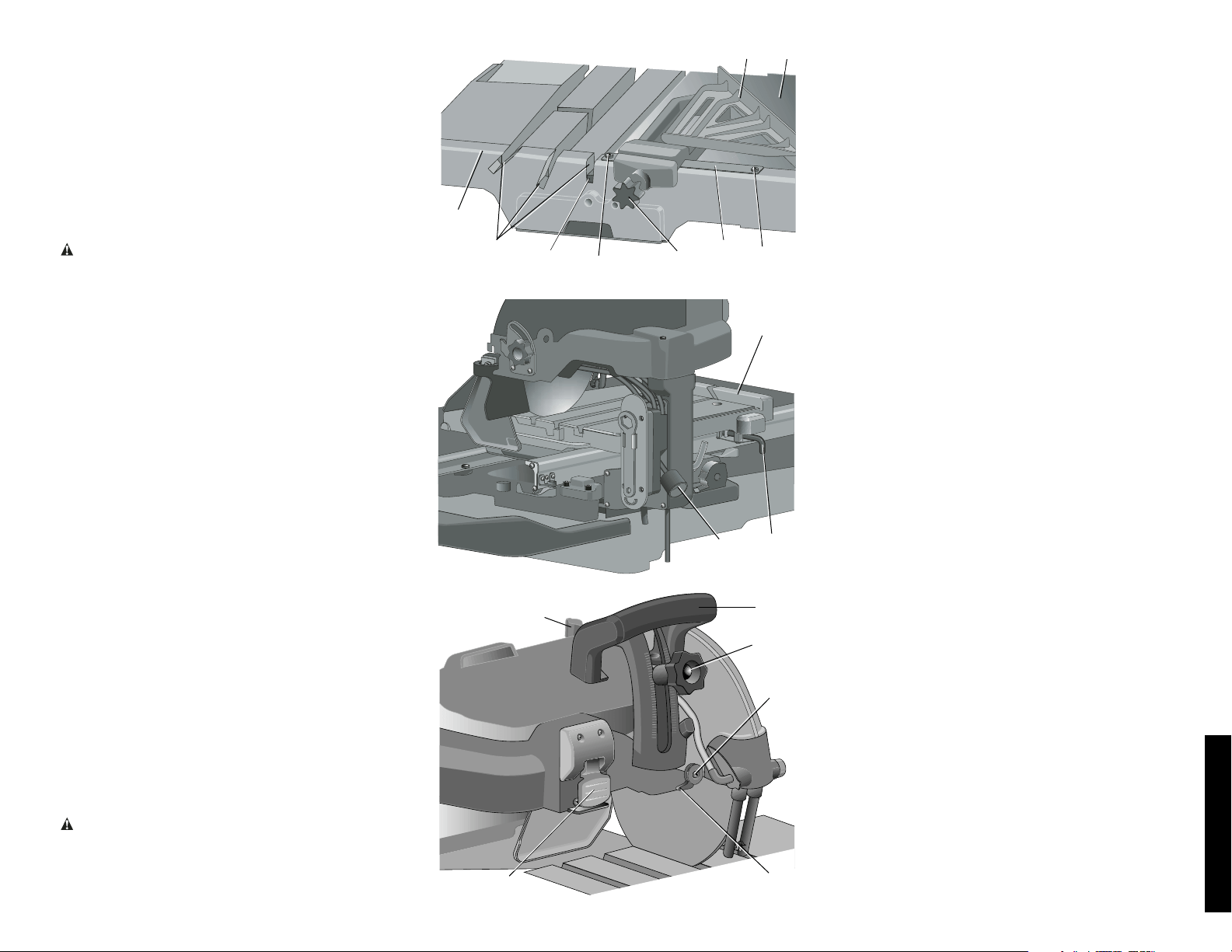

FIG. 13
FIG. 12
Y
AA
W
J
X
EE
FF
EE
Z
DD
H
3. Turn the saw on and make the cut.
4. Turn off the saw.
L-CUTS
An L-cut is a section that is removed from of a piece of tile
and is used when cutting a piece of tile to fit in a corner of
a cabinet or piece of trim molding.
1. Outline the area to be cut on both sides of the tile.
2. Align the tile to the cutting cart fence and make the cut
far enough into the tile without overcutting.
3. Make a cut on the other mark on the tile without over-
cutting.
4. Turn the tile over and make the cut along one of the
outlines, but this time an overcut can occur without
damaging the exposed surface of the tile due to the
radius of the cutting wheel. Overcut the other line and
the cut piece should be separate from the rest of the
tile.
5. Turn off the saw.
PLUNGE CUTS
Plunge cuts are utilized when removing the center of a
piece of tile for electrical outlets and for making cuts for air
conditioner registers.
1. Outline the area to be cut on both sides of the tile.
2. Release the cutting head by loosening the head lock
knob (D).
3. Adjust the depth of cut knob (BB) in the rear of the
cutting wheel guard to prevent the cutting wheel from
traveling too deep and cutting into the cutting cart.
Always do a dry or practice run to acquaint yourself
with the path of the cutting wheel. Practice on a
scrap tile to ensure that you are comfortable with the
feel of the cutting operation.
4. Place the tile on the cutting cart with the finished side
facing up.
5. Align the mark with the cutting wheel.
6. Turn the saw on. With one hand on the plunge handle
(C) and one hand on the tile, keeping both hands at a
English
9
safe distance from the cutting wheel, lower the head of
the saw slowly into the tile. Cut into the tile up to the
edge of the mark without overcutting.
7. Repeat the process on each outline without overcut-
ting.
8. Turn the tile over. Repeat steps 2 and 3, overcutting
along the lines which will allow the piece to fall out.
NOTE: The corners may need to be trimmed with tile
nippers (not included with the saw).
9. Turn off the saw.
MITER CUTS: 22.5˚ AND 45˚
Miter cuts are used for cutting outside and inside corners
on tile, decorative chair rail and base molding.
The cutting head of the saw is adjustable to three posi-
tions: 0˚, 22.5˚ or 45˚. The three grooves (Y) in the cutting
cart allow for the cutting head to be set at the three settings
without cutting into the cutting cart assembly (H).
1. Loosen the bevel lock knob (CC) in the rear of the saw
and adjust the head of the saw to the correct miter
degree. The bevel pointer (DD) on the front of the saw
will show the angle of adjustment.
2. Always do a dry run and push the cart past the cutting
wheel before turning on the saw. Ensure the cutting
wheel is adjusted to the center of the groove.
3. Mark the tile and line the tile against the fence of the
cutting cart and the edge guide. Proceed to make the
cut.
4. Turn off the saw.
MOVING THE SAW
CAUTION: Do not attempt to move the saw while filled
with water or personal injury may result.
Before moving the saw, be sure the to drain the water pan
by placing a 5 gallon bucket under the drain plug of the
saw. Remove the drain plug and allow the water to empty
into the bucket.

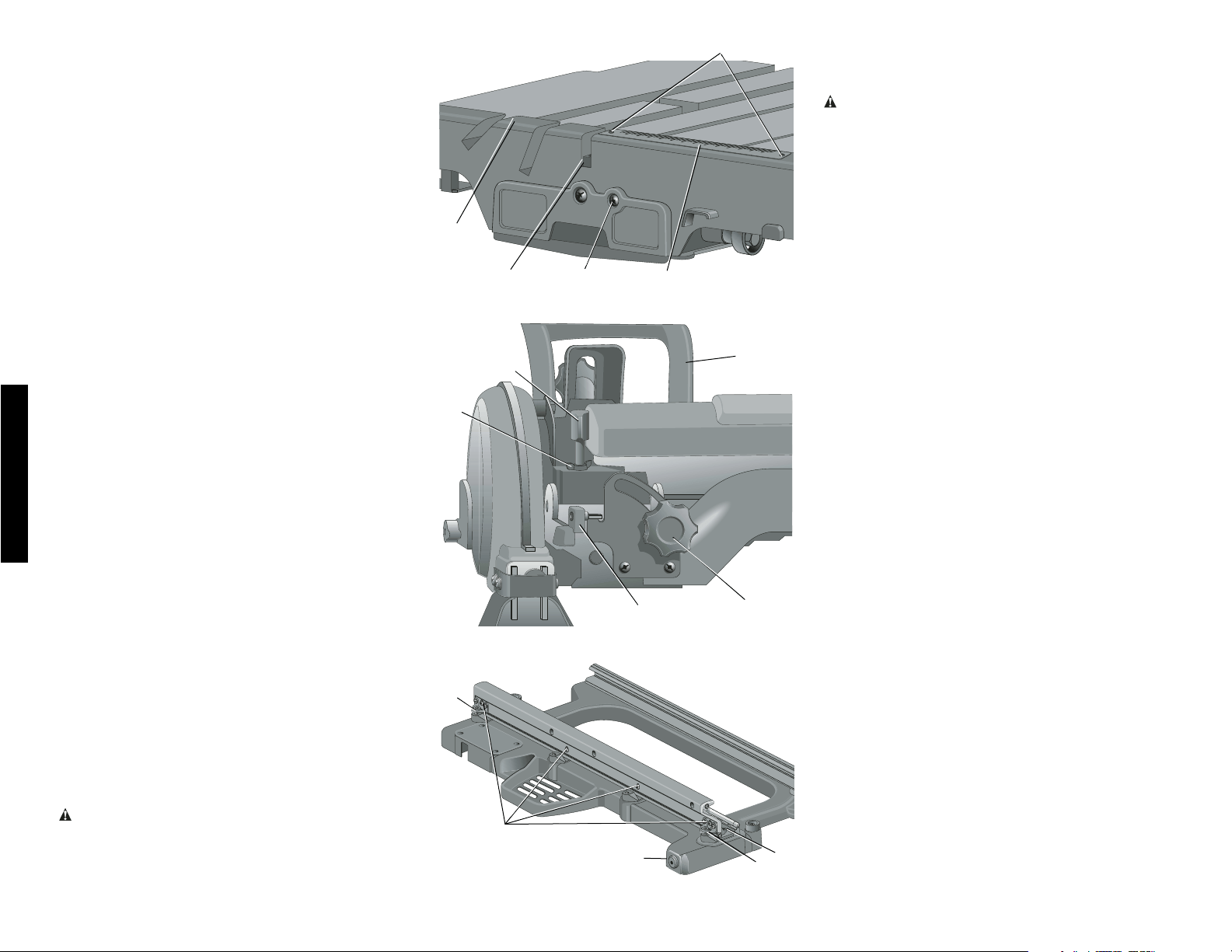

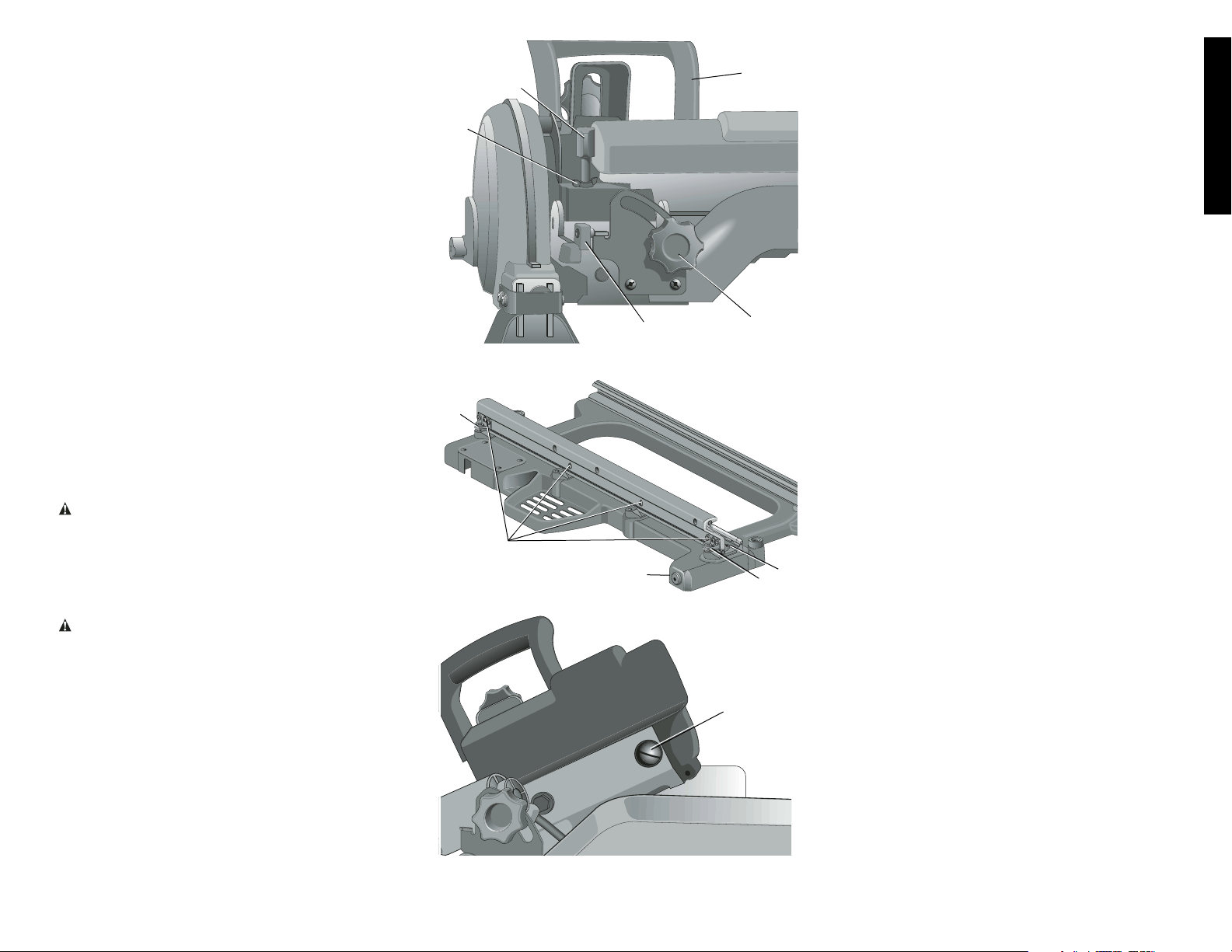

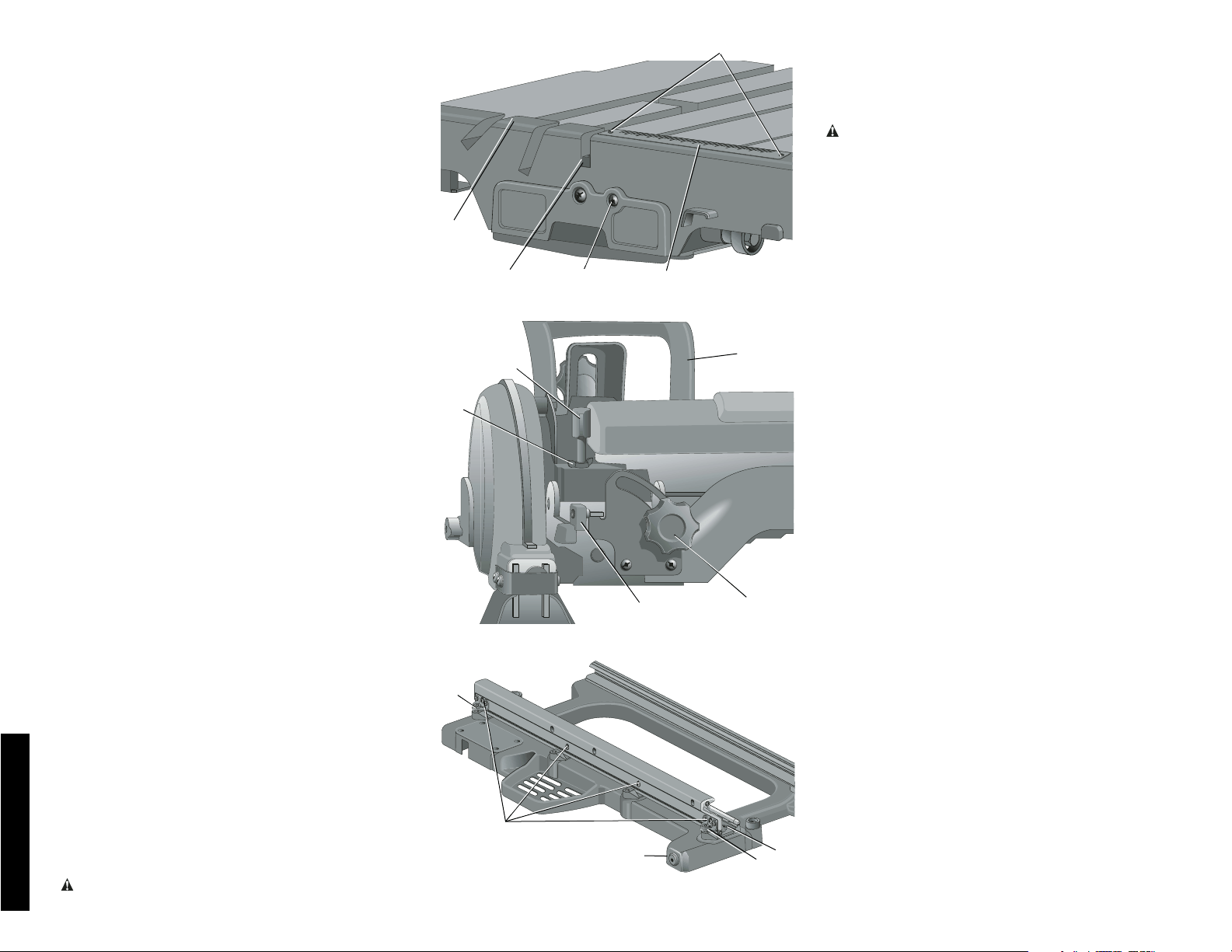

Adjustments (Fig. 15–17)
CAUTION: Turn off and unplug the tool before mak-
ing any adjustments or removing or installing attach-
ments or accessories. Be sure the switch is in the OFF
position.
CUTTING CART SCALE
1. Unplug the saw.
2. Move the cart so the cutting wheel is near the cart
fence. (X).
3. Using a tape measure or scale, check the scale on the
cart.
4. If the scale is in error, loosen the two screws (EE) that
hold the scale (FF) in place, adjust to the correct
dimension and tighten the screws.
CUTTING WHEEL SQUARE TO CART
1. Place a 90˚ square on the cutting cart.
2. If the gap is not consistent, loosen the bevel lock knob
(CC) and adjust the 0˚ bevel adjustment screw (GG)
with supplied wrench until the cutting wheel is 90˚ to
the cart surface.
3. Ensure that the cutting wheel does not touch either
side of the groove in the cutting cart by pushing the
cart past the cutting wheel with saw turned off.
CUTTING WHEEL 45˚ TO THE CART
1. Loosen bevel locking knob and rotate the cutting head
to 45˚.
2. Put a 45˚ guide on the cutting cart surface next to the
cutting wheel. If it is not at 45˚, adjust the 45˚ bevel
adjustment screw (GG) with the supplied wrench until
the cutting wheel is 45˚ to the cart surface.
3. With saw turned off, ensure that the cutting wheel
does not touch either side of the groove in the cutting
cart by pushing the cart past the cutting wheel.
CUTTING PARALLEL TO CUTTING CART
1. Lay a 90˚ square flat on the cutting cart surface with
one end against the cart fence (X).
2. If the cutting wheel is not 90˚ to the cart fence, the rail
will need adjustment.
3. Loosen the four rail assembly mounting screws (HH).
4. Position the rail adjuster (II) until the cutting wheel is
square to the cart fence.
5. Tighten the four rail screws.
CART ROLLING RESISTANCE (RAIL ADJUSTMENT)
1. Loosen the four rail height screws (KK).
2. Adjust the two rail height adjusters (JJ) until cart
moves smoothly.
3. Tighten the four screws.
BEVEL POINTER (FIG. 14)
Loosen the 0˚ bevel pointer screw (LL) and rotate the
bevel pointer (DD) to the correct location.
DEPTH OF CUT
1. Loosen head lock knob (D).
2. Adjust depth of cut knob (BB) until the cutting wheel is
at least 3/16" (5mm) below the cart surface.
3. With the unit turned off, push the cart past the cutting
wheel and ensure that the cutting wheel does not
touch the cart.
4. Adjust the depth of cut knob and tighten the locking
wing nut (MM), then the head lock knob (D).
CUT INDICATOR
The cut indicator (AA) assists in aligning long and diago-
nal cuts by showing where the blade will exit the cut. The
cut indicator can be used multiple times before adjust-
ment is necessary.
1. Loosen locking screw (NN).
2. Rotate cut indicator to expose uncut surface.
3. Tighten locking screw.
CC
BB
C
GG
FIG.16
FIG. 18
OO
MM
II
HH
KK
FIG. 17
JJ
JJ
English
10
MAINTENANCE

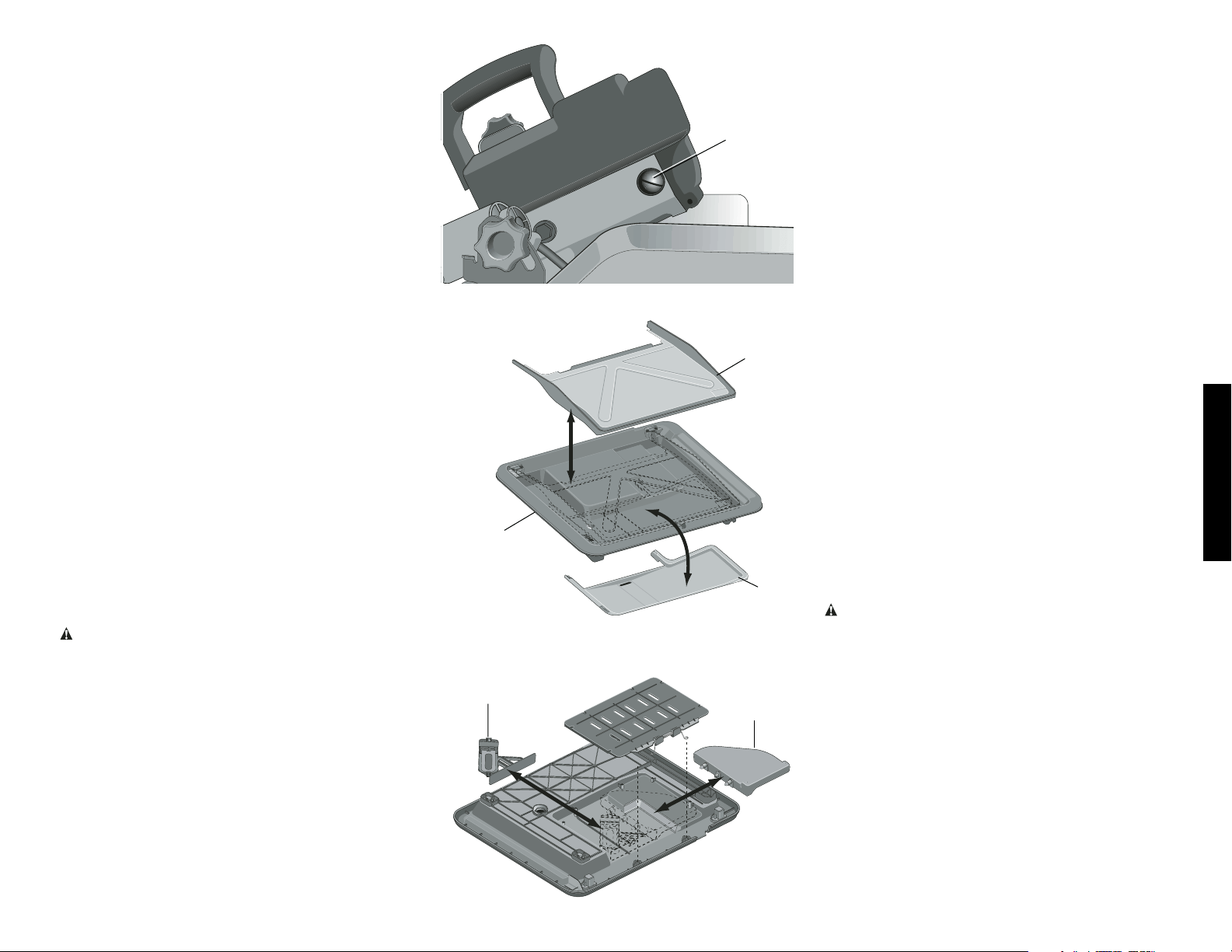

Brushes (Fig. 18)
CAUTION: Turn off and unplug the tool before mak-
ing any adjustments or removing or installing attach-
ments or accessories. Be sure the switch is in the OFF
position.
Inspect carbon brushes regularly by unplugging tool,
removing the brush cap (OO) and withdrawing the brush
assembly. Keep brushes clean and sliding freely in their
guides. Always insert a replacement brush in the same ori-
entation in the holder as the used brush was prior to its
removal. Carbon brushes have varying symbols stamped
into their sides, and if the brush is worn down to the line
closest to the spring, brushes must be replaced. Use only
identical D
EWALT brushes. Use of the correct grade of
brush is essential for proper operation. New brush assem-
blies are available at D
EWALT service centers. The tool
should be allowed to “run in” (run at no load) for 10 minutes
before use to seat new brushes.
Transportation and Storage
The rear water attachment (G), cutting cart water attach-
ment (I) and water pan (K) may be nested together to
make carrying easier (Fig. 19).
The edge guide (J) and the cutting cart extension (PP) may
also be stored in the underside of the water pan (Fig. 20).
Cleaning
1. Insert the water pump into a bucket of clean water and
pump the water through the hose system.
2. Turn off and unplug the saw from the power supply.
3. Place a 5 gallon bucket under the drain plug. Remove
the drain plug and allow the water to empty into the
bucket.
4. Slide the cutting cart off the rail system. Spray the cut-
ting cart with a hose or wipe with a grout sponge or rag.
5. Wipe the rails, motor housing, and support arm with a
grout sponge or a rag. Spray lubricants are not required
on the guide rail or wheels.
6. Clean the water pan by spraying with a hose or wiping
with a grout sponge.
Use only mild soap and a damp cloth to clean the tool.
Many household cleaners contain chemicals which could
seriously damage plastic. Also, do not use gasoline, tur-
pentine, lacquer or paint thinner, dry cleaning fluids or sim-
ilar products. Try not to let any liquid get inside the tool;
never immerse any part of the tool into a liquid.
Lubrication
WARNING: NEVER spray or in any other way apply
lubricants or cleaning solvents inside the tool. This can
seriously affect the life and performance of the tool and
may result in personal injury.
DEWALT tools are properly lubricated at the factory and
are ready for use. However, it is recommended that, once
D24001
FIG. 21
J
PP
FIG. 20
BOTTOM
K
G
I
FIG. 19
TOP
a year, you take or send the tool to a certified service cen-
ter for a thorough cleaning and inspection.
Repairs
To assure product SAFETY and RELIABILITY, repairs,
maintenance and adjustment (including brush inspection
and replacement) should be performed by authorized serv-
ice centers or other qualified service organizations, always
using identical replacement parts.
ACCESSORIES
Recommended accessories for use with your tool are avail-
able at extra cost from your local dealer or authorized serv-
ice center.
CAUTION: The use of any other accessory not recom-
mended for use with this tool could be hazardous.
STAND D24001 (FIG. 21)
CUTTING WHEELS: 7" Ceramic DW4760
10" Ceramic DW4761
10" Porcelain DW4762
If you need assistance in locating any accessory for your
tool, contact: D
EWALT Industrial Tool Co., 701 East Joppa
Road, Baltimore, MD 21286 (1-800-4-D
EWALT).
Three Year Limited Warranty
DEWALT will repair, without charge, any defects due to
faulty materials or workmanship for three years from the
date of purchase. This warranty does not cover part failure
due to normal wear or tool abuse. For further detail of war-
ranty coverage and warranty repair information, visit
www.dewalt.com or call 1-800-4-D
EWALT (1-800-433-
9258). This warranty does not apply to accessories or
damage caused where repairs have been made or
attempted by others. This warranty gives you specific legal
rights and you may have other rights which vary in certain
states or provinces.
In addition to the warranty, D
EWALT tools are covered by
our:
1 YEAR FREE SERVICE
D
EWALT will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first
year after purchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of
your D
EWALT Power Tool, Laser, or Nailer for any reason,
you can return it within 90 days from the date of purchase
with a receipt for a full refund – no questions asked.
FREE WARNING LABEL REPLACEMENT: If your warn-
ing labels (also refer to pages 3, 4) become illegible or are
missing, call 1-800-4-D
EWALT for a free replacement.
English
11
Troubleshooting Guide
BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS
MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW. FOR MORE SERIOUS OR
PERSISTENT PROBLEMS, CONTACT A DEWALT SERVICE CENTER OR CALL 1-(800)-4-DEWALT.
TROUBLE! SAW WILL NOT START
WHAT’S WRONG? WHAT TO DO…
1. Saw not plugged in 1. Plug in saw.
2. GFCI tripped 2. Push switch to off and push reset button on GFCI.
3. Saw will not run (plugged in; switch on) 3. Push switch to off and push the reset button on the GFCI.
4. Fuse blown or circuit breaker tripped 4. Push switch to off and replace fuse or reset circuit breaker.
5. Cord damaged 5. Have cord replaced by authorized service center.
6. Brushes worn out 6. Have brushes replaced by authorized service center.
TROUBLE! SAW MAKES UNSATISFACTORY CUTS
WHAT’S WRONG? WHAT TO DO…
1. Dull cutting wheel 1. Replace cutting wheel. See page 6.
2. Water pump will not pump water 2. Remove water pump and spray with clean
water to dislodge the impeller
3. Cutting wheel mounted backwards 3. Turn cutting wheel around. See page 6.
4. Build up on cutting wheel 4. Use dressing stone to remove build up.
5. Incorrect cutting wheel for work being done 5. Change the cutting wheel. See page 6.
TROUBLE! CUTTING WHEEL DOES NOT COME UP TO SPEED
WHAT’S WRONG? WHAT TO DO…
1. Extension cord too small of a wire gauge or too long 1. Replace with adequate size cord. See page 2.
2. Arbor loose 2. Tighten arbor
3. Low house voltage 3. Contact your electric company.
TROUBLE! MACHINE VIBRATES EXCESSIVELY
WHAT’S WRONG? WHAT TO DO…
1. Saw not mounted securely to stand 1. Reposition water pan on stand.
2. Stand or bench on uneven floor 2. Reposition on flat level surface.
3. Damaged saw cutting wheel 3. Replace cutting wheel. See page 6.
TROUBLE! DOES NOT MAKE ACCURATE CUTS
WHAT’S WRONG? WHAT TO DO…
1. Edge guide not secure to fence 1. Check and adjust. See page 7.
2. Cutting wheel is not square to fence 2. Check and adjust. See page 9.
3. Cutting wheel is not perpendicular to cart surface 3. Check and adjust fence. See page 9.
4. Workpiece moving 4. Use edge guide.
12
Français
DEWALT… DE CONCEPTION ROBUSTE POUR LE CHANTIER
Les outils industriels à haut rendement DEWALT sont conçus pour les applications industrielles et de
construction les plus exigeantes en Amérique du Nord. La conception de chaque outil de cette gamme
— depuis les perceuses jusqu’aux ponceuses et aux meules — est le fruit d’essais rigoureux, non
seulement en chantier mais aussi dans tous les secteurs industriels. Chaque outil est fabriqué avec
soin et précision par des systèmes de fabrication avancés et subit un strict contrôle de la qualité.
Chacun d’eux est examiné attentivement avant de quitter l’usine afin d’en assurer la conformité aux
exigences de durabilité, de fiabilité et d’efficacité requises par le client.
D
EWALT De conception robuste pour le chantier......................
GARANTIE.
SI VOUS AVEZ DES QUESTIONS OU VOUS VOULEZ NOUS FAIRE PART DE VOS
COMMENTAIRES CONCERNANT CET OUTIL OU TOUT AUTRE OUTIL DEWALT,
COMPOSEZ SANS FRAIS LE : 1 800 433-9258 (1-800-4-DEWALT)
Ce produit est couvert sous le brevet
américain no D486,165 et autres brevets
en instance.
13
Français
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES CONCERNANT
TOUS LES OUTILS................................................................................................14
DIRECTIVES CONCERNANT LA MISE À LA TERRE .........................................14
CONSIGNES DE SÉCURITÉ ADDITIONNELLES CONCERNANT LE
COUPE-TUILE À L’EAU ........................................................................................15
GUIDE DE DÉMARRAGE......................................................................................17
COMPOSANTS ......................................................................................................19
ASSEMBLAGE .......................................................................................................19
CARACTÉRISTIQUES TECHNIQUES..................................................................20
FONCTIONNEMENT..............................................................................................20
MISE EN PLACE DE L’OUTIL....................................................................20
MOTEUR.....................................................................................................20
INTERRUPTEUR MARCHE-ARRÊT .........................................................20
BUSES D’EAU ............................................................................................20
ALIGNEMENT DE LA LAME ......................................................................20
PROFONDEUR DE LA LAME....................................................................20
RÉALISATION D’UNE COUPE ..................................................................21
VERROUILLAGE DE L’ÉTABLI DE COUPE .............................................21
TYPES DE COUPES..................................................................................21
RÉGLAGES ................................................................................................22
ENTRETIEN............................................................................................................23
BALAIS........................................................................................................23
TRANSPORT ET RANGEMENT................................................................23
NETTOYAGE ..............................................................................................23
LUBRIFICATION.........................................................................................23
RÉPARATIONS...........................................................................................23
ACCESSOIRES......................................................................................................24
GARANTIE..............................................................................................................24
GUIDE DE DÉPANNAGE.......................................................................................25
14
Français
Consignes de sécurité importantes concernant tous
les outils
AVERTISSEMENT : Afin de travailler en toute sécurité et d’éviter les
risques de blessure ou d’endommager sérieusement la scie, lire attentive-
ment le manuel d’utilisation avant d’utiliser l’outil. Lors de l’entretien de l’outil,
n’utiliser que des pièces de rechange identiques. Faire remplacer les cordons
endommagés par un centre de service autorisé.
DIRECTIVES CONCERNANT LA MISE À LA TERRE
• En cas de défaillance technique ou de panne, la mise à la terre offre un chemin de
moindre résistance au courant électrique pour réduire tout risque de choc électrique.
Cet outil est pourvu d’un cordon électrique muni d’un conducteur de protection et d’une
fiche de mise à la terre. Cette fiche doit être branchée dans prise adéquate installée
correctement et mise à la terre conformément aux codes et régulations locales.
• Ne pas modifier la fiche fournie avec l'appareil. Si elle ne rentre pas dans la prise, faire
installer une prise adéquate par un électricien qualifié.
• Tout branchement non conforme du conducteur de protection augmente les risques de
choc électrique. Le conducteur dont la surface externe d’isolation est verte avec ou
sans rayures jaunes est le conducteur de protection. En cas de réparation ou de rem-
placement du cordon électrique ou de la fiche, Ne jamais connecter le conducteur de
protection à une borne sous tension.
• Si les Directives de mise à la terre ne sont pas complètement comprises ou si on n’est
pas sûr que l’appareil est correctement mis à la terre, faire appel à un électricien qual-
ifié ou à du personnel d'entretien.
• N’utiliser que des rallonges trifilaires munies de fiches tripolaires et des prises tripo-
laires acceptant la fiche de l’outil.
• Réparer ou remplacer immédiatement tout cordon endommagé ou usé.
Cet outil doit être mis à la terre afin de protéger l’utilisateur contre les risques de choc élec-
trique. Cet outil est doté d’un cordon trifilaire et d’une fiche de terre à trois broches; on doit
en raccorder la fiche dans une prise murale appropriée. Le conducteur vert (ou vert et
jaune) du cordon est le fil de mise à la terre. Ne jamais raccorder le fil vert (ou vert et jaune)
à une borne sous tension. Les outils destinés à être raccordés à un circuit d’alimentation
électrique ayant une tension nominale de moins de 150 volts sont en effet munis d’une
fiche qui est semblable à celle illustrée à la figure A, alors que ceux destinés à être rac-
cordés à un circuit dont la tension nominale varie entre 150 et 250 volts sont munis d’une
fiche qui ressemble à celle illustrée à la figure D. On peut utiliser un adaptateur, comme
celui illustré aux figures B et C, pour brancher la fiche de l’outil (figure A) à une prise à deux
broches. On doit mettre cet adaptateur à la terre en en reliant l’oeillet, la cosse ou tout
autre dispositif de couleur verte à un élément mis à la terre de manière permanente,
comme une boîte à prises bien mise à la terre. Aucun adaptateur n’est disponible pour une
fiche semblable à celle illustrée à la figure D. IL EST CEPENDANT INTERDIT DE SE
SERVIR D’UN TEL ADAPTATEUR (FIGURES B ET C) AU CANADA.
AVERTISSEMENT : Afin de réduire les risques d’électrocution, s’assurer que tous les
raccords sont secs et dégagés du sol.
AVERTISSEMENT : Le cordon d’alimentation de la scie est muni d’un disjoncteur de
fuite de terre (GFCI) afin d’offrir une protection additionnelle. Lorsqu’on utilise une rallonge,
on doit enficher le disjoncteur dans la source d’alimentation électrique avant de la rallonge.
ab cd
BROCHE DE MISE À LA TERRE
BOÎTE À
PRISES
MURALES
MISE À LA
TERRE
DISPOSITIF DE
MISE À LA TERRE
BROCHE DE MISE À LA TERRE
ADAPTATEUR
AVERTISSEMENT : La pompe à eau doit être enfichée dans une prise protégée par un
disjoncteur de fuite de terre.
REMARQUE : Ne pas faire fonctionner la pompe à sec.
AVERTISSEMENT : Effectuer un essai du disjoncteur de fuite de terre avant chaque
utilisation en :
1. enfichant le disjoncteur dans la prise de courant pour allumer le voyant rouge;
2. enfonçant le poussoir d’essai pour éteindre le voyant rouge;
3. enfonçant le bouton de réenclenchement avant d’utiliser l’outil; ne pas l’utiliser si
l’essai a échoué.
MISE EN GARDE : LORS DE L’ENTRETIEN, N’UTILISER QUE DES PIÈCES DE
RECHANGE IDENTIQUES. Faire réparer ou remplacer les cordons endommagés.
Toujours remplacer le cordon par un cordon muni d’un disjoncteur de fuite de terre.
AVERTISSEMENT : Ne jamais utiliser la scie avec de l’eau salée ou un fluide con-
ducteur.
AVERTISSEMENT : Lorsqu’on utilise un outil électrique, on doit suivre les consignes
de sécurité élémentaires, y compris les directives indiquées aux présentes, afin d’éviter
les risques d’incendie, de choc électrique et de blessure.
• GARDER LES DISPOSITIFS DE PROTECTION EN PLACE et en bon état de fonc-
tionnement.
• RETIRER LES CLÉS DE RÉGLAGE ; prendre l’habitude de s’assurer que les clés de
réglage sont retirées de l’outil avant de le démarrer.
• GARDER L’AIRE DE TRAVAIL PROPRE ; les espaces de travail et les établis encom-
brés sont propices aux blessures.
• UTILISER L’OUTIL DANS DES ENDROITS APPROPRIÉS ; ne pas exposer l’outil à
la pluie ou à la neige, ni l’utiliser dans des endroits humides ou mouillés. Garder l’aire
de travail bien éclairée.
• TENIR LES ENFANTS À L’ÉCART ; s’assurer que personne ne s’approche de l’aire
de travail.
• S’ASSURER QUE L’ATELIER EST SÛR POUR LES ENFANTS; utiliser des cadenas,
des interrupteurs centraux ou enlever les commandes de démarrage.
• NE PAS FORCER L’OUTIL ; pour obtenir de meilleurs résultats et prévenir les risques
de blessure, laisser l’outil couper à la vitesse pour laquelle il a été conçu.
• UTILISER L’OUTIL APPROPRIÉ ; ne pas forcer l’outil ou l’accessoire, ni l’utiliser pour
des travaux autres que ceux pour lesquels il a été conçu.
• UTILISER LES RALLONGES APPROPRIÉES ; s’assurer que la rallonge électrique
est en bon état et qu’elle est en mesure de porter le courant nécessaire à l’outil. Une
rallonge de calibre inférieur entraînera une chute de tension se traduisant par une perte
de puissance et une surchauffe. Le tableau ci-dessous illustre les calibres que l’on doit
utiliser selon la longueur de la rallonge et l’intensité nominale indiquée sur la plaque
signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la
rallonge peut porter de courant.
Calibre minimal des rallonges
Tension Longueur totale de la rallonge en mètres
120 V de 0 à 7,6 de 7,6 à 15,2 de 15,2 à 30,4 de 30,4 à 45,7
Intensité nominale (en amperes)
Plus Pas
de plus de Calibre AWG
12 - 16 14 12 Non recommandé
• PORTER DES VÊTEMENTS APPROPRIÉS ; ne pas porter de vêtements amples ni
de gants, de cravate, de bague, de bracelet ou d’autres bijoux, car ceux-ci peuvent
rester coincés dans les pièces mobiles. On recommande le port de chaussures anti-
dérapantes. Couvrir ou attacher les cheveux longs. Se tenir éloigné des évents puisque
ces derniers pourraient camoufler des pièces mobiles.
• TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ ; porter aussi un masque
facial ou un masque anti-poussières lorsqu’on soulève de la poussière. Les lunettes
15
Français
ordinaires protègent uniquement les yeux contre les chocs et ne sont PAS des lunettes
de protection.
• IMMOBILISER LA PIÈCE ; toujours placer la tuile à plat sur l’établi et la fixer solide-
ment contre le guide.
• NE JAMAIS UTILISER UN CHAUFFE-CUVETTE OU TOUT AUTRE DISPOSITIF DE
CHAUFFAGE pour chauffer l’eau afin d’éviter d’endommager l’outil ou d’entraîner des
risques d’incendie ou de blessure.
• NE PAS TROP ÉTENDRE LES BRAS ; les pieds doivent rester ancrés fermement au
sol afin de maintenir son équilibre en tout temps.
• BIEN ENTRETENIR L’OUTIL ; afin d’obtenir de meilleurs résultats et faire preuve de
prudence, garder l’outil propre et bien aiguisé. Suivre les consignes lorsqu’on lubrifie ou
qu’on remplace les accessoires.
• DÉBRANCHER L’OUTIL avant de procéder à l’entretien ou de remplacer des acces-
soires comme les lames, les brides de serrage, les rallonges, etc.
• RÉDUIRE LES RISQUES DE DÉMARRAGE ACCIDENTEL ; s’assurer que l’interrup-
teur est en position d’arrêt avant de brancher l’outil.
• UTILISER LES ACCESSOIRES RECOMMANDÉS ; consulter le manuel d’utilisation
pour savoir quels accessoires sont appropriés. L’utilisation d’accessoires autres que
ceux recommandés pourrait entraîner des blessures.
• NE JAMAIS SE METTRE DEBOUT SUR L’OUTIL ; si l’outil se renverse ou si l’organe
de coupe est touché accidentellement, cela pourrait entraîner des blessures graves.
• VÉRIFIER LES PIÈCES ENDOMMAGÉES ; avant de poursuivre les travaux, on doit
examiner attentivement les dispositifs de protection, ou toute autre pièce endommagée,
afin de s’assurer qu’il fonctionne toujours adéquatement et qu’il est en mesure d’ef-
fectuer les travaux pour lesquels il a été conçu. Vérifier les pièces mobiles afin de s’as-
surer qu’elles sont bien alignées et qu’elles ne restent pas coincées; vérifier également
les pièces et les assemblages afin de s’assurer qu’il n’y a aucun bris ni aucune autre
condition susceptible de nuire au bon fonctionnement de l’outil. On doit faire réparer ou
remplacer toute pièce endommagée, y compris les dispositifs de protection.
• TOUJOURS RESPECTER LE SENS D’AVANCE en faisant avancer la pièce dans la
lame dans le sens de rotation seulement.
• NE JAMAIS LAISSER L’OUTIL FONCTIONNER SANS SURVEILLANCE; COUPER
L’ALIMENTATION et attendre que l’outil s’arrête complètement avant de quitter les lieux.
• PIÈCES DE RECHANGE : Lors de l’entretien, n’utiliser que des pièces de rechange
identiques.
Consignes de sécurité additionneiles concernant le
coupe-tuile à l’eau
AVERTISSEMENT : Afin de réduire les risques d’électrocution, s’assurer que tous les
raccords sont secs et dégagés du sol. Ne pas toucher à la fiche avec les mains mouillées.
MISE EN GARDE : Porter un dispositif de protection personnel anti-bruit appro-
prié durant l’utilisation. Sous certaines conditions et pendant toute la durée de l’utilisa-
tion, le bruit émanant de ce produit pourrait contribuer à la perte d’audition
.
MISE EN GARDE : Lire et comprendre toutes les directives du présent manuel avant de
raccorder l’outil à une source d’alimentation électrique.
• Utiliser le matériel de sécurité approprié; toujours porter des lunettes de protection.
Porter un masque anti-poussières, des chaussures antidérapantes, un casque de
sécurité ou des protecteurs auditifs lorsque la situation le requiert.
• Toujours garder les mains éloignées du trajet de la lame. NE JAMAIS COUPER UNE
PIÈCE LORSQU’ON DOIT METTRE LES MAINS À MOINS DE 76 mm (3 po) DE LA
LAME.
• On ne doit pas faire fonctionner la scie sans avoir d’abord installé le protège-lame.
• On ne doit pas effectuer des travaux à main levée, c’est-à-dire, sans tenir fermement
la pièce contre le guide.
• On ne doit pas mettre les mains derrière la lame.
• ON DOIT utiliser la rallonge de l’établi de coupe pour soutenir les grandes tuiles.
• ON NE DOIT PAS couper à sec. Si la lame n’est pas refroidie à l’eau, on risque de
causer des dommages sérieux puisque la coupe à sec augmente l’exposition aux par-
ticules de poussière aéroportées nocives.
• On doit arrêter l’outil et attendre que la lame s’immobilise complètement avant de
déplacer la pièce ou de modifier le réglage de l’outil.
• Afin de réduire les risques de blessure, on doit repousser l’établi complètement vers
l’arrière après chaque coupe.
• ON DOIT protéger les fils d’alimentation électrique au moyen d’un disjoncteur ou d’un
fusible temporisé de 15 ampères ou plus.
• ON DOIT s’assurer que la lame tourne dans le bon sens, tel qu’il est indiqué par la
flèche illustrée sur la lame.
• ON DOIT s’assurer que les poignées et boutons de serrage sont bien serrés avant de
procéder aux travaux.
• ON DOIT s’assurer que les rondelles de la lame et des brides de serrage sont propres
et que les parties en retrait des colliers sont bien appuyées contre la lame. Bien serrer
la vis de l’arbre.
• ON DOIT maintenir la lame bien alignée.
• ON DOIT s’assurer que les entrées d’air du moteur sont exemptes de copeaux et de
poussière.
• ON DOIT garder les mains éloignées du trajet de la lame.
• ON DOIT couper le courant, débrancher le cordon de la source d’alimentation élec-
trique et attendre que la lame s’immobilise complètement avant d’effectuer l’entretien
ou le réglage de l’outil ou de remplacer la lame.
ON NE DOIT PAS faire fonctionner l’outil sous une tension autre que celle indiquée afin
d’éviter les risques de choc électrique ou d’incendie ou d’éviter le fonctionnement
imprévisible de l’outil.
• ON NE DOIT PAS faire fonctionner l’outil si les poignées et les boutons de serrage ne
sont pas bien serrés.
• ON NE DOIT PAS utiliser des lames dont les dimensions diffèrent de celles recom-
mandées.
•
ON NE DOIT PAS forcer l’outil lors de la coupe. (Afin d’éviter de caler le moteur,
même partiellement, et de causer ainsi des dommages importants, on doit laisser ce
dernier atteindre sa vitesse maximale avant de procéder à la coupe.)
• ON NE DOIT PAS utiliser de meule, car la chaleur excessive et les particules abrasives
générées par celleci peuvent endommager la scie.
• ON DOIT utiliser des lames à bords continus seulement et éviter d’utiliser des lames à
bords dentés.
• ON NE DOIT PAS permettre à qui que ce soit de se tenir debout derrière la scie.
• ON NE DOIT PAS mettre les mains près de la lame lorsque la scie est branchée à la
source d’alimentation électrique.
• ON NE DOIT PAS utiliser des lames qui effectuent des coupes à moins de 5 000 tr/min.
• ON NE DOIT PAS mettre les mains à moins de 76 mm (3 po) de la lame.
• ON NE DOIT PAS mettre les mains autour ou derrière la scie avant d’avoir d’abord
coupé le courant et débranché la scie.
• ON NE DOIT PAS retirer les mains de la scie ou de la pièce ni lever les bras avant que
la lame ne se soit complètement immobilisée.
• Si la fiche ou la prise est exposée à l’eau, ON NE DOIT PAS débrancher le cordon. On
doit plutôt couper le courant du fusible ou du disjoncteur qui alimente l’outil, puis
débrancher et examiner la prise ou la fiche afin de s’assurer qu’il n’y a aucune trace
d’eau.
AVERTISSEMENT : Certains outils électriques, tels que les sableuses, les scies, les
meules, les perceuses ou certains autres outils de construction, peuvent produire de la
poussière contenant des produits chimiques susceptibles d’entraîner le cancer, des mal-
formations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces pro-
duits chimiques, on retrouve :
16
Français
• le plomb dans les peintures à base de plomb,
• la silice cristalline dans les briques, le ciment, les
tuiles, les pierres naturelles et autres produits de
maçonnerie,
• l’arsenic et le chrome dans le bois de sciage ayant
subi un traitement chimique (comme l’arséniate de
cuivre et de chrome).
Le risque associé à de telles expositions varie selon la
fréquence avec laquelle on effectue ces travaux. Pour
réduire l’exposition à de tels produits, il faut travailler dans
un endroit bien aéré et utiliser le matériel de sécurité
approprié, tel un masque anti-poussières spécialement
conçu pour filtrer les particules microscopiques.
• Éviter tout contact prolongé avec la poussière
soulevée par cet outil ou autres outils électriques.
Porter des vêtements de protection et nettoyer les
parties exposées du corps à l’eau savonneuse.
S’assurer de bien se protéger afin d’éviter d’absorber
par la bouche, les yeux ou la peau des produits chim-
iques nocifs.
AVERTISSEMENT : Cet outil peut produire et répandre
de la poussière susceptible de causer des dommages
sérieux et permanents au système respiratoire. Toujours
utiliser un appareil respiratoire anti-poussières approprié
approuvé par le NIOSH ou l’OSHA. Diriger les particules
dans le sens opposé du visage et du corps.
Pour des fins pratiques et de sécurité, le coupe-tuile à
l’eau comprend les étiquettes d’avertissement suivantes :
SUR LA COLONNE
AVERTISSEMENT : AFIN DE TRAVAILLER EN
TOUTE SÉCURITÉ, LIRE ATTENTIVEMENT LE
MANUEL D’UTILISATION AVANT D’UTILISER
L’OUTIL.
TOUJOURS PORTER DES LUNETTES DE
PROTECTION.
TOUJOURS UTILISER UN APPAREIL DE
PROTECTION RESPIRATOIRE APPROPRIÉ.
GARDER LES MAINS ÉLOIGNÉES DU TRAJET
DE LA LAME.
N’UTILISER QUE DES LAMES À BORDS CONTI-
NUS EXEMPTES D’OUVERTURES ET DE RAIN-
URES.
NE PAS FAIRE FONCTIONNER L’OUTIL SANS
AVOIR D’ABORD INSTALLÉ LE PROTÈGE-
LAME.
TOUJOURS SERRER SOLIDEMENT LES
BOUTONS DE SERRAGE AVANT D’UTILISER
L’OUTIL.
NE JAMAIS EFFECTUER DE TRAVAUX À MAIN
LEVÉE.
NE PAS METTRE LES MAINS DERRIÈRE LA
LAME.
NE JAMAIS CROISER LES BRAS DEVANT LA
LAME.
ARRÊTER L’OUTIL ET ATTENDRE QUE LA
LAME S’IMMOBILISE COMPLÈTEMENT AVANT
DE DÉPLACER LA PIÈCE OU DE MODIFIER LE
RÉGLAGE DE L’OUTIL.
DÉBRANCHER L’OUTIL AVANT DE REMPLAC-
ER UNE LAME OU D’EFFECTUER LES OPÉRA-
TIONS D’ENTRETIEN OU DE NETTOYAGE.
AFIN DE RÉDUIRE LES RISQUES DE
BLESSURE, TOUJOURS BRANCHER L’OUTIL
DANS UNE PRISE PROTÉGÉE PAR UN DIS-
JONCTEUR DE FUITE DE TERRE. TOUJOURS
EFFECTUER L’ESSAI DU DISJONCTEUR
AVANT D’UTILISER L’OUTIL.
TOUJOURS REMETTRE LA LAME DANS LA
POSITION APPROPRIÉE AVANT DE METTRE
L’OUTIL EN MARCHE.
UTILISER LE PARE-ÉCLABOUSSURES
CHAQUE FOIS QU’ON EFFECTUE UNE OPÉRA-
TION POUR LAQUELLE IL PEUT ÊTRE UTILISÉ.
REMPLACER LES LAMES ENDOMMAGÉES
AVANT D’UTILISER L’OUTIL.
NE PAS EXPOSER L’OUTIL À LA PLUIE NI L’U-
TILISER DANS DES ENDROITS HUMIDES.
NE JAMAIS UTILISER UN CHAUFFE-CUVETTE
OU TOUT AUTRE DISPOSITIF DE CHAUFFAGE
POUR CHAUFFER L’EAU AFIN D’ÉVITER D’EN-
DOMMAGER L’OUTIL OU D’ENTRAÎNER DES
RISQUES D’INCENDIE OU DE BLESSURE.
RÉFLÉCHIR AFIN DE PRÉVENIR LES ACCI-
DENTS.
SUR LE PROTÈGE-LAME
MISE EN GARDE : TOUJOURS FIXER FERME-
MENT LE PROTÈGE-LAME AU MOYEN DES DEUX
VIS AVANT D’UTILISER L’OUTIL.
SUR L
’ÉTABLI DE COUPE
AVERTISSEMENT : AFIN DE RÉDUIRE LES
RISQUES DE BLESSURE, TOUJOURS VÉRIFIER
LA LAME AFIN DE S’ASSURER QU’ELLE EST
RÉGLÉE À LA BONNE HAUTEUR ET QU’ELLE EST
BIEN CENTRÉE DANS LA RAINURE DE L’ÉTABLI
AVANT D’UTILISER L’OUTIL.
17
Français
AVERTISSEMENT : Pour votre sécurité, avant
toute utilisation du coupe-tuile à l'eau, lire son
manuel d'instruction. Tout manquement à ces
avertissements augmente les risques de blessure
et d'endommager sérieusement la scie. Lors de
l’entretien de cet outil, n’utiliser que des pièces de
rechange identiques. Faire réparer tout cordon
endommagé par un centre de service autorisé.
1. Installer le bras moteur sur le bâti. À l’aide de
la clé fournie à cet effet, installer et serrer
tout d’abord les deux vis les plus près du
montant. Puis installer et serrer les deux
autres vis.
Étape 1
2. Fixer de la lame.
a. Au moyen de la plus petite clé Allen fournie,
desserrer (sans la retirer) la vis située sur le
côté du protège-lame, puis replier la bande
en caoutchouc située sur le côté et soulever
le protège-lame vers l’arrière de la scie.
b. Enfoncer le bouton de verrouillage de la
broche et retirer l’écrou de la lame au
moyen de la clé à six pans fournie. Enlever
la bride externe.
c. Installer la lame en orientant la flèche rota-
tive dans le même sens que celle du pro-
tège-lame. Enfoncer le bouton de verrouil-
lage de la broche et serrer l’écrou de la
lame.
d. Replacer le protège-lame et serrer la vis.
Étape 2
Pour plus de détails, se
référer à la section
Fixation de la lame
dans le manuel d’instruction.
Guide de démarrage
Coupe-tuile à l’eau D24000
FIG. 1
L’ensemble du
bras moteur est
déjà assemblé au
moment de la
livraison. Ouvrir
la boîte, puis
soulever et retirer
l’ensemble, tel
qu’illustré à
la figure 1.
18
Français
3. Fixer l’établi de coupe aux mon-
tants.
Pour plus de détails, se référer
à la section Assemblage dans
le manuel d’instruction.
REMARQUE : S’assurer que le
verrouillage de l’établi est ouvert
à fond.
a. Aligner la flèche sur l’arrière de
l’établi de coupe avec l’arrondi
du montant du bâti de la scie.
b. Installer l’ensemble galet
arrière sur l’arrondi du montant.
c. Faire glisser l’ensemble établi
de coupe sur le système de
montants. Soulever légèrement
l’avant de l’établi de coupe pour
le faire passer par dessus sa
butée.
Étape 3
5. Installer la scie sur la cuvette
d’eau. L’orifice de drainage de la
cuvette doit être à l’avant.
6. Rattacher la pompe à eau à l’ali-
mentation d’eau puis brancher le
cordon électrique de la pompe
dans une prise. Disposer la
pompe correctement dans la
cuvette, comme illustré.
7. Remplir la cuvette de 19 litres
(5 gallons) d’eau. La pompe
devrait être submergée.
REMARQUE : Pour augmenter la
durée de vie de la pompe toujours
utiliser de l’eau propre.
8. Mettre la scie en marche. Pour
réduire l’arrivée d’eau, utiliser le
réducteur de débit sur l’alimen-
tation d’eau.
Étape 4
Étapes 5, 6, 7, 8
4. Le bord externe de la lame doit
toujours se trouver à au moins
5 mm (3/16") au-dessous de la
surface de l’établi de coupe.
Faire passer complètement
l’établi de coupe de l’autre côté
de la lame pour s’assurer que
la profondeur de coupe de
cette dernière est correcte-
ment réglée pour éviter de
découper l’établi. Régler
le bouton de réglage de la
profondeur de coupe (BB) puis
visser l’écrou à oreille (MM) et
le bouton de verrouillage de
l’organe de coupe (D).
Pour plus de détails, se référer
à la section Réglage dans
le manuel d’instruction.
3/16" (5 MM)
BB
MM
D
19
Français
COMPOSANTS (fig. 2 à 4)
L’ensemble du bras moteur est déjà assemblé au moment
de la livraison. Ouvrir la boîte, puis soulever et retirer
l’ensemble, tel qu’illustré à la figure 1.
A Interrupteur marche-arrêt I. Plateau d’eau de
B. Ensemble du bras moteur l’établi de coupe
C. Poignée de plongée J. Guide-bord
K. Cuvette d’eau L. Bâti de la scie de
D. Bouton de verrouillage l’organe de coupe
E. Protège-lame M. Buses d’eau
F. Lame N. Pompe à eau
G. Plateau d’eau arrière PP. Rallonge de
H. Établi de coupe l’établi de coupe
ASSEMBLAGE (fig. 2 à 4)
1. Placer le bâti de la scie (L) sur une surface stable.
2. Retirer les vis (O) du bâti au moyen de la clé fournie.
3. Mettre le bras du moteur (B) sur le bâti.
4. Fixer solidement l’organe de coupe de la scie en met-
tant deux des vis (O) dans les trous qui se trouvent le
plus près du montant, puis serrer les vis au moyen de
la clé fournie. Installer ensuite les deux autres vis dans
les deux autres trous et les serrer.
5. Placer l’ensemble de la scie dans la cuvette d’eau (K)
tel qu’illustré à la figure 2.
6. Incliner légèrement le devant de l’établi de coupe (H)
vers le bas. Aligner la flèche illustrée à l’arrière de
l’établi avec le montant rond du bâti de la scie, puis
glisser l’établi sur le système de montant, en s’assur-
ant de dégager la butée de l’établi avec les deux
paires de galets.
7. Placer le raccord fileté dans la pompe à eau (N), puis
fixer le tube d’eau claire (P) au raccord fileté (fig. 4).
Mettre la pompe à eau dans le coin le plus profond de
la cuvette d’eau, près du bouchon de vidange.
Enficher le cordon d’alimentation de la pompe dans la
prise (Q).
8. Installer le plateau d’eau arrière (G).
9. Installer le plateau d’eau de l’établi de coupe (I).
FIXATION DE LA LAME (FIG. 5)
1. Au moyen de la plus petite clé Allen fournie, desserrer
(sans la retirer) la vis (R) située sur le côté du protège-
lame (E), puis replier la bande en caoutchouc située
sur le côté et soulever le protège-lame vers l’arrière de
la scie.
FIG. 1
FIG. 3
O
L
P
FIG. 5
S
E
R
F
Q
A
U
M
T
N
P
FIG. 4
A
K
H
G
F
FIG. 2
B
L
O
E
J
M
C
D
I
CUTTING DIRECTION
PP
20
Français
FIG. 8
FIG. 7
FIG. 9
V
M
FIG. 11
3/16" (5 MM)
FIG. 10
2. Enfoncer le bouton de verrouillage de la broche et
retirer l’écrou de la lame (S) au moyen de la clé à six
pans fournie. Enlever la bride externe (T).
3. Installer la lame (F) en orientant la flèche rotative dans
le même sens que celle du protège-lame. Enfoncer le
bouton de verrouillage de la broche (U) et serrer
l’écrou de la lame.
4. Replacer le protège-lame et serrer la vis (R).
5. Régler la profondeur de la lame (voir la section
«
Réglage de la profondeur de coupe »).
FIXATION DU GUIDE-BORD (FIG. 12)
1. Placer le guide-bord (J) sur l’établi de coupe (H).
2. Tourner le bouton de verrouillage du guide-bord (W)
vers la droite pour le serrer.
Caractéristiques techniques
Tension................................120 V
Intensité ..............................15A
tr/min ...................................4 200
Profondeur de coupe..........95 mm (3-3/4 po)
Angles d’onglet ...................22,5 ° et 45 °
Dimension des lames.........Lames à bords continus de
178 mm (7 po), 203 mm
(8 po), 229 mm (9 po) et
254 mm (10 po) et lame à
profiler de 152 mm (6 po)
FONCTIONNEMENT
Mise en place de l’outil
Placer le support (D24001, voir la section « Accessoires »)
sur une surface de niveau, puis mettre la scie sur le sup-
port, tel qu’illustré à la figure 21.
Si on n’utilise pas le support, placer la scie sur une surface
de niveau.
Moteur
S’assurer que l’intensité nominale du cordon d’alimenta-
tion correspond à celle indiquée sur la plaque signalé-
tique. Une chute de tension de plus de 10 % entraînera
une perte de puissance et une surchauffe. Tous les outils
D
EWALT sont soumis à un essai en usine; si cet outil ne
fonctionne pas, on doit d’abord vérifier l’intensité nominale
du cordon d’alimentation.
• Toujours enficher la scie dans une prise munie d’un
disjoncteur de fuite de terre.
• Toujours enficher la rallonge dans une prise protégée
par un disjoncteur de fuite de terre.
• N’utiliser que des rallonges conçues pour un usage à
l’extérieur, et marquées à cet effet, comme celles por-
tant l’indication suivante : « Cette rallonge peut être
utilisée avec des appareils d’extérieur; la ranger à l’in-
térieur après chaque utilisation ».
• N’utiliser que des rallonges ayant une intensité nomi-
nale égale ou supérieure à celle du produit.
• Ne pas utiliser une rallonge endommagée; l’examiner
avant de l’utiliser et la remplacer, au besoin.
• Ne pas utiliser la rallonge de manière abusive, ni la
débrancher en tirant sur celle-ci.
• Tenir les cordons, y compris les rallonges, à l’écart des
sources de chaleur et des bords tranchants.
• Toujours débrancher la rallonge de la prise de courant
avant de débrancher le produit de la rallonge.
Interrupteur de marche-arrêt
AVERTISSEMENT : Afin d’éviter de mouiller la fiche ou
la prise de l’appareil, positionner le coupe-tuile à l’eau à
côté d’une prise murale afin d’empêcher l’eau de s’égout-
ter sur la prise ou la fiche. L’utilisateur doit installer une «
boucle d’égouttement » sur le cordon de la scie raccordé
à la prise (fig. 6). La boucle est la partie du cordon située
sous le niveau de la prise ou le connecteur lorsqu’une ral-
longe est utilisée afin d’empêcher l’eau de s’écouler le
long du cordon et d’entrer en contact avec la prise.
Pour mettre le coupe-tuile en marche, soulever l’interrup-
teur marche-arrêt (A); l’outil se verrouille automatique-
ment. Pour arrêter l’outil, pousser l’interrupteur marche-
arrêt vers le bas. Un trou est fourni sous l’interrupteur en
vue d’y insérer un cadenas dans le but de prévenir une
utilisation non autorisée.
Buses d’eau
Les buses d’eau (M) sont réglables afin de fournir une
quantité maximale d’eau pour la coupe et d’optimiser la
capacité en minimisant la pulvérisation excessive et les la
formation de gouttelettes. Le levier de réglage (V) permet
de régler facilement les buses à la position voulue.
1. Position optimale qui réduit au minimum la pulvérisa-
tion excessive (fig. 7).
2. Les buses d’eau (M) peuvent être complètement
escamotées afin d’optimiser la capacité (fig. 8).
3. La position d’arrêt de la lame permet d’éliminer la
pulvérisation excessive de l’eau entre les coupes et
de remplacer les lames (fig. 9).
Alignement de la lame
VÉRIFICATION DE L’ALIGNEMENT (FIG. 10)
1. Placer une équerre de charpentier de 90 ° sur le guide
de l’établi de coupe (X).
2. Pousser l’établi le long de la lame afin de déterminer
si le jeu le long de l’équerre est consistant durant toute
la course.
3. Si le jeu n’est pas consistant, voir la section
« Réglages » du présent manuel.
Profondeur de la Lame (fig. 11)
Le bord extérieur de la lame doit toujours être situé au
moins 5 mm (3/16 po) sous la surface de l’établi. Pousser
ce dernier complètement à travers la lame avant de réalis-
er une coupe afin de s’assurer que la profondeur de la
lame est réglée correctement et de prévenir la coupe de
l’établi.
FIG. 6
21
Français
Si la hauteur de la lame n’est pas réglée, voir la section
« Réglages » du présent manuel. Sinon, on risque de
causer des dommages ou des blessures.
Réalisation d’une coupe (fig. 12)
MISE EN GARDE : Arrêter et débrancher l’outil avant
d’effectuer un réglage ou de retirer ou d’installer une
pièce ou un accessoire. S’assurer que l’interrupteur
est en position d’arrêt.
Avant de mettre la scie en marche, vérifier l’établi de
coupe et la lame afin de s’assurer qu’ils sont bien alignés.
Toujours centrer la lame dans une des rainures de l’établi
(Y) avant d’effectuer une coupe (0 °, 22,5 ° ou 45 °). Si la
lame n’est pas centrée dans la rainure de l’établi, voir la
section « Réglages » du présent manuel.
1. Remplir un seau de 18,9 litres (5 gallons) avec de
l’eau, puis submerger la pompe à eau dans le seau.
2: Placer la tuile à couper sur l’établi et fixer solidement
le guide-bord (J) au moyen de son bouton de verrouil-
lage (W). Toujours garder les mains éloignées de la
lame.
3. Tirer l’interrupteur marche-arrêt (A) vers le haut pour
mettre la scie en marche. Attendre que le jet d’eau
provenant de la pompe couvre complètement la lame.
REMARQUE : La réalisation d’une coupe sans eau
endommagera la lame.
4. Diriger doucement l’établi vers la lame, puis alimenter
lentement la tuile dans celle-ci. Continuer à pousser
jusqu’à ce que la lame coupe complètement à travers
la tuile.
5. Arrêter la scie en poussant l’interrupteur marche-arrêt
(A) vers le bas.
6. Une fois que la lame se soit complètement immobil-
isée, retirer la tuile de l’établi.
Verrouillage de l’établi de coupe
(fig. 13)
L’établi comprend trois positions de verrouillage.
Déplacer l’établi jusqu’à la position voulue et le verrouiller
en place en tournant la goupille (Z) et en la poussant dans
le trou du montant.
Types de Coupes (fig. 12 à 15)
MISE EN GARDE : Arrêter et débrancher l’outil avant
d’effectuer un réglage ou de retirer ou d’installer une
pièce ou un accessoire. S’assurer que l’interrupteur
est en position d’arrêt.
Toujours effectuer un essai à blanc afin de se familiariser
avec le trajet de la lame. S’exercer sur une tuile de retaille
afin de s’assurer de se sentir bien à l’aise avec l’opération
de coupe. Pousser l’établi au-delà de la lame avant de
mettre la scie en marche; s’assurer que la lame est réglée
à la bonne hauteur, au centre de la rainure.
INDICATEUR DE COUPE
Une fois la profondeur de la lame réglée et l’essai à blanc
terminé, mettre la scie en marche afin de couper une rain-
ure dans l’indicateur de coupe (AA). Voir la section
«
Réglages » afin d’obtenir plus d’information.
COUPES DROITES
1. Au moyen d’un marqueur ou d’un crayon gras, tracer
une marque sur la section à couper de la tuile.
2. Placer la tuile sur l’établi de coupe, contre son guide
(X), et aligner la marque avec la lame.
3. Tirer l’interrupteur marche-arrêt vers le haut afin de
mettre la scie en marche et attendre que la lame soit
complètement immergée dans l’eau.
4. Diriger doucement l’établi vers la lame, puis alimenter
lentement la tuile dans la lame. Continuer à pousser
jusqu’à ce que la lame coupe complètement à travers
la tuile.
5. Arrêter la scie.
COUPES DIAGONALES
Les coupes diagonales sont aussi connues sous le nom
de « coupes de long point à long point ».
1. Aligner le point de la tuile qui se trouve le plus près du
guide de l’établi de coupe (X) avec l’indicateur de
coupe (AA). Ce dernier indique l’endroit exact où lame
sortira de l’établi de coupe, dans le guide. Il est à noter
qu’il faut couper l’indicateur de coupe avant d’utiliser
la scie pour la première fois (voir la section
« Réglages » du présent manuel).
2. Aligner le devant de la tuile avec la lame et la retenir
contre le guide-bord.
3. Mettre la scie en marche et effectuer la coupe.
4. Arrêter la scie.
COUPES EN L
Une coupe en L est une section de la tuile q’on retire et
qu’on utilise lorsqu’on coupe un morceau de tuile afin de
l’ajuster dans le coin d’une armoire ou une boiserie.
1. Tracer une marque sur la section à couper, des deux
côtés de la tuile.
2. Aligner la tuile avec le guide de l’établi et réaliser la
coupe assez profondément dans la tuile en évitant de
trop couper.
3. Effectuer une coupe sur l’autre marque indiquée sur la
tuile, en évitant de trop couper.
4. Tourner la tuile à l’envers et réaliser une coupe le long
de l’une des marques (à cette étape-ci, on peut sur-
couper sans endommager la surface exposée de la
tuile en raison du rayon de la lame). Surcouper l’autre
marque; la pièce coupée devrait se détacher de la
tuile.
5. Arrêter la scie.
COUPES EN PLONGÉE
Les coupes en plongée sont utilisées lorsqu’on retire le
centre de la tuile pour y passer les prises électriques ou
pour accommoder le registre d’air d’un climatiseur.
1. Tracer une marque la section à couper sur les deux
côtés de la tuile.
X
Q
FIG. 13
FIG. 12
Y
AA
W
J
X
EE
FF
EE
Z
H
D
BB
A
C
LL
FIG. 14
DD
22
Français
AA
FIG. 15
NN
FF
EE
X
2. Relâcher l’organe de coupe en desserrant son bouton
de verrouillage (D).
3. Régler le bouton de réglage de la profondeur de coupe
(BB) situé à l’arrière du protège-lame afin d’empêcher
la lame de pénétrer trop profondément dans la tuile et
de couper à travers l’établi. Toujours effectuer un essai
à blanc afin de se familiariser avec le trajet de la lame.
S’exercer sur une tuile de retaille afin de s’assurer de
se sentir bien à l’aise avec l’opération de coupe.
4. Placer la tuile sur l’établi en orientant le côté fini vers
le haut.
5. Aligner la marque avec la lame.
6. Mettre la scie en marche. Tenir la poignée de plongée
(C) d’une main et la tuile de l’autre, en s’assurant de
bien éloigner les mains de la lame. Abaisser lentement
l’organe de coupe dans la tuile, puis la couper jusqu’au
bord de la marque, en évitant de trop couper.
7. Reprendre les étapes pour chaque marque, en évitant
encore une fois de trop couper.
8. Tourner la tuile à l’envers et reprendre les étapes 2 et
3, en surcoupant le long des lignes afin que la pièce
puisse se détacher.
REMARQUE : Il peut être nécessaire d’ébarber les
coins au moyen de pinces à tuiles (non fournies avec
la scie).
9. Arrêter la scie.
COUPES EN ONGLET DE 22,5 ° ET DE 45 °
On utilise une coupe en onglet pour couper les coins
intérieurs et extérieurs de tuiles, de moulures murales
décoratives et de plinthes.
On peut régler l’organe de coupe à trois positions : 0 °,
22,5 ° ou 45 °. Les trois rainures (Y) de l’établi permet-
tent de régler l’organe de coupe à l’une de ces trois posi-
tions sans couper à travers l’établi (H).
1. Desserrer le bouton de verrouillage d’angle de biseau
(CC) situé à l’arrière de la scie, et régler l’organe de
coupe à l’angle d’onglet approprié. L’indicateur du
biseau (DD) qui se trouve à l’avant de la scie indique
l’angle de réglage.
2. Toujours effectuer un essai à blanc et pousser l’établi
au-delà de la lame avant de mettre la scie en marche.
S’assurer que la lame est bien réglée au centre de la
rainure.
3. Tracer une marque sur la tuile et aligner celle-ci contre
le guide de l’établi et le guide-bord, puis exécuter la
coupe.
4. Arrêter la scie.
DÉPLACEMENT DE LA SCIE
MISE EN GARDE : Ne pas tenter de déplacer la scie
lorsque les plateaux sont remplis d’eau afin d’éviter de se
blesser.
Avant de déplacer la scie, s’assurer de vider la cuvette
d’eau en plaçant un seau de 18,9 litres (5 gallons) sous le
bouchon de vidange. Retirer le bouchon et laisser l’eau
s’écouler dans le seau.
Réglages (fig. 15 à 17)
MISE EN GARDE : Arrêter et débrancher l’outil avant
d’effectuer un réglage ou de retirer ou d’installer une
pièce ou un accessoire. S’assurer que l’interrupteur
est en position d’arrêt.
ÉCHELLE DE L’ÉTABLI DE COUPE
1. Débrancher la scie.
2. Déplacer l’établi de manière à placer la lame près du
guide de l’établi (X).
3. Au moyen d’un ruban à mesurer ou d’une règle, vérifi-
er l’échelle sur l’établi.
4. Si l’échelle est inexacte, desserrer les deux vis (EE)
qui la retiennent (FF), la régler afin qu’elle indique la
bonne dimension, puis serrer les vis.
RÉGLAGE DE LA LAME À 90 ° DE L’ÉTABLI
1. Placer une équerre de 90 ° sur l’établi de coupe.
2. Si le jeu n’est pas consistant, desserrer le bouton de
verrouillage d’angle de biseau (CC) et régler la vis de
réglage de biseau de 0 ° (GG) au moyen de la clé
fournie, jusqu’à ce que la lame soit à 90 ° de la surface
de l’établi.
3. S’assurer que la lame ne touche pas à l’un ou à l’autre
des deux côtés de la rainure de l’établi en poussant
celui-ci au-delà de la lame (s’assurer que la scie est en
position d’arrêt).
RÉGLAGE DE LA LAME À 45 ° DE L’ÉTABLI
1. Desserrer le bouton de verrouillage d’angle de biseau
et tourner l’organe de coupe jusqu’à un angle de 45 °.
2. Mettre un guide de 45 ° sur la surface de l’établi de
coupe, près de la lame. S’il n’est pas placé à 45 °,
régler la vis de réglage d’angle de biseau de 45 ° (GG)
au moyen de la clé fournie jusqu’à ce que la lame
atteigne cet angle par rapport à la surface de l’établi.
3. Mettre la scie en position d’arrêt. S’assurer que la
lame ne touche pas à l’un ou à l’autre des deux côtés
de la rainure de l’établi en poussant ce dernier au-delà
de la lame.
COUPE PARALLÈLE À L’ÉTABLI DE COUPE
1. Déposer un équerre de 90 ° à plat sur la surface de
l’établi, en appuyant un côté contre le guide de l’établi
(X).
2. Si la lame n’est pas à 90 ° du guide, on doit ajuster le
montant.
3. Desserrer les quatre vis de montage de l’ensemble du
montant (HH).
4. Positionner le bouton de réglage du montant (II) de
manière à ce que la lame soit perpendiculaire au guide
de l’établi.
5. Serrer les quatre vis du montant.
II
HH
KK
FIG. 17
JJ
JJ
CC
BB
C
GG
FIG.16
MM
23
Français
J
PP
FIG. 20
DESSOUS
K
G
I
FIG. 19
DESSUS
RÉSISTANCE AU ROULEMENT DE L’ÉTABLI
(RÉGLAGE DU MONTANT)
1. Desserrer les quatre vis de réglage de hauteur du
montant (KK).
2. Régler les deux boutons de réglage de hauteur
du montant (JJ) jusqu’à ce que l’établi se déplace
librement.
3. Serrer les quatre vis.
INDICATEUR DU BISEAU (FIG. 14)
Desserrer la vis de l’indicateur du biseau de 0 ° (LL) et
tourner l’indicateur (DD) jusqu’à l’endroit voulu.
PROFONDEUR DE COUPE
1. Desserrer le bouton de verrouillage de l’organe de
coupe (D).
2. Régler le bouton de réglage de la profondeur de
coupe (BB) jusqu’à ce que la lame soit placée à au
moins 5 mm (3/16 po) sous la surface de l’établi.
3. Arrêter la scie et pousser l’établi au-delà de la lame,
en s’assurant que celle-ci ne touche pas à l’établi.
4. Régler le bouton de réglage de la profondeur de coupe
puis visser l’écrou à oreille (MM) et le bouton de ver-
rouillage de l’organe de coupe (D).
INDICATEUR DE COUPE
L’indicateur de coupe (AA) aide à aligner la lame pour les
coupes longues et diagonales en indiquant l’endroit où la
lame doit sortir de la ligne de coupe. On peut utiliser ce
dispositif plusieurs fois avant qu’il ne soit nécessaire d’ef-
fectuer un réglage.
1. Desserrer la vis de blocage (NN).
2. Tourner l’indicateur de coupe afin d’exposer la surface
non coupée.
3. Serrer la vis de blocage.
ENTRETIEN
Balais (fig. 18)
MISE EN GARDE : Arrêter et débrancher l’outil avant
d’effectuer un réglage ou de retirer ou d’installer une
pièce ou un accessoire. S’assurer que l’interrupteur
est en position d’arrêt.
On doit inspecter régulièrement les balais de charbon.
Pour ce faire, débrancher l’outil, retirer le capuchon d’in-
spection des balais (OO), puis les balais eux-mêmes.
Maintenir ces derniers propres afin qu’ils puissent glisser
librement dans leurs guides. Lorsqu’on place un balai, on
doit prendre soin de le mettre dans le même sens qu’a-
vant. Divers symboles apparaissent sur les côtés de
chaque balai; on doit remplacer ces derniers lorsque
l’usure a atteint la ligne la plus près du ressort. Afin d’as-
surer le bon fonctionnement de l’outil, n’utiliser que les bal-
ais D
EWALT identiques et de même qualité offerts aux
centres de service de la compagnie. Laisser l’outil
marcher à vide pendant 10 minutes avant de l’utiliser afin
de s’assurer que les nouveaux balais sont bien en place.
Transport et rangement
Le plateau d’eau arrière (G), le plateau d’eau de l’établi de
coupe (I) et la cuvette d’eau (K) peuvent s’emboîter l’un
dans l’autre afin d’en faciliter le transport (fig. 19).
Le guide-bord (J) et la rallonge de l’établi de coupe (PP)
peuvent aussi être rangés sous la cuvette d’eau (fig. 20).
Nettoyage
1. Immerger la pompe à eau dans un seau rempli d’eau
propre et pomper l’eau dans le système de tuyaux sou-
ples.
2. Arrêter et débrancher l’outil de la source d’alimentation
électrique.
3. Placer un seau de 18,9 litres (5 gallons) sous le bou-
chon de vidange. Retirer le bouchon et laisser l’eau
s’écouler dans le seau.
4. Glisser l’établi de coupe hors du système de montants.
Pulvériser l’établi au moyen du tuyau souple ou l’es-
suyer à l’aide d’une éponge à coulis ou d’un chiffon.
5. Essuyer les montants, le carter du moteur et le bras de
support au moyen d’une éponge à coulis ou d’un chif-
fon. Il n’est pas nécessaire de pulvériser des lubrifiants
sur le montant du guide ni sur les roues.
6. Nettoyer la cuvette d’eau en la pulvérisant au moyen
du tuyau souple ou en l’essuyant à l’aide d’une
éponge à coulis.
Nettoyer l’outil au moyen d’un savon doux et d’un linge
humide seulement. Plusieurs nettoyants domestiques
contiennent des produits chimiques qui peuvent grave-
ment endommager le plastique; ne pas utiliser d’essence,
de térébenthine, de décapant, de diluant pour peintures,
de produits de nettoyage à sec ou d’autres produits de
même nature. Ne jamais laisser de liquide s’infiltrer à l’in-
térieur de l’outil; ne jamais immerger ce dernier dans
quelque liquide que ce soit.
Lubrification
AVERTISSEMENT : NE JAMAIS pulvériser, ni appliquer
de quelque manière que ce soit, un lubrifiant ou un solvant
de nettoyage à l’intérieur de l’outil, car cela pourrait nuire
sérieusement à la vie et au rendement de l’outil et entraîn-
er des risques de blessure.
Les outils DEWALT sont lubrifiés en usine et sont donc
prêts à utiliser. Cependant, on recommande d”apporter ou
d’envoyer l’outil une fois par année dans un centre de
service qualifié afin qu’il puisse être complètement nettoyé
et inspecté.
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ de ce produit,
toutes les opérations de réparation, d’entretien et de
réglage doivent être effectuées dans un centre de service
autorisé ou par du personnel qualifié (cela comprend l’in-
spection et le remplacement du balai); on ne doit utiliser
que des pièces de rechange identiques.
FIG. 18
OO
24
Français
ACCESSOIRES
Les accessoires recommandés pour cet outil sont vendus
séparément chez tous les distributeurs ou dans tous les
centres de service autorisés.
MISE EN GARDE : L’usage de tout autre accessoire
non recommandé avec cet outil peut présenter un danger.
SUPPORT D24001 (FIG. 21)
LAMES : 178 mm (7 po) Céramique DW4760
254 mm (10 po) Céramique DW4761
254 mm (10 po) Porcelaine DW4762
Pour obtenir plus d’information sur les accessoires, com-
muniquer avec D
EWALT Industrial Tool Co., 701 East
Joppa Road, Baltimore, MD 21286, aux États-Unis ou
composer le 1 800 433-9258 (1-800-4-D
EWALT).
Garantie limitée de trois ans
DEWALT réparera, sans frais, tout produit défectueux
causé par un défaut de matériel ou de fabrication pour une
période de trois ans à compter de la date d’achat. La
présente garantie ne couvre pas les pièces dont la défec-
tuosité a été causée par une usure normale ou l’usage
abusif de l’outil. Pour obtenir de plus amples renseigne-
ments sur les pièces ou les réparations couvertes par la
présente garantie, visiter le site www.dewalt.com ou com-
poser le 1 800 433-9258 (1 800 4-D
EWALT). Cette
garantie ne s’applique pas aux accessoires et ne vise pas
les dommages causés par des réparations effectuées par
un tiers. Cette garantie confère des droits légaux partic-
uliers à l’acheteur, mais celui-ci pourrait aussi bénéficier
d’autres droits variant d’un état ou d’une province à l’autre.
En plus de la présente garantie, les outils D
EWALT sont
couverts par notre :
CONTRAT D’ENTRETIEN GRATUIT D’UN AN
D
EWALT entretiendra l’outil et remplacera les pièces
usées au cours d’une utilisation normale et ce, gratuite-
ment, pendant une période d’un an à compter de la date
d’achat.
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique, du
laser ou de la cloueuse D
EWALT, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucun problème.
REMPLACEMENT GRATUIT DE L’ÉTIQUETTE D’AVER-
TISSEMENT : En cas de perte ou d’endommagement des
étiquettes d’avertissement (voir aussi la page 14), com-
poser le 1 800 433-9258 (1 800 4-D
EWALT) afin d’en
obtenir de nouvelles sans frais.
D24001
FIG. 21
25
Français
Guide de dépannage
S’ASSURER DE SUIVRE TOUTES LES DIRECTIVES, Y COMPRIS LES CONSIGNES DE SÉCURITÉ
PLUSIEURS PROBLÈMES COURANTS PEUVENT TRE FACILEMENT RÉGLÉS EN CONSULTANT LE TABLEAU CI-DESSOUS.
PAR CONTRE, EN PRÉSENCE D’UN PROBLÈME PLUS GRAVE OU PERSISTANT, ON DOIT COMMUNIQUER AVEC UN
CENTRE DE SERVICE DEWALT OU COMPOSER LE 1 800 433-9258 (1 800 4-DEWALT).
PROBLÈME! LA SCIE NE DÉMARRE PAS
QUE SE PASSE-T-IL? QUOI FAIRE…
1. La scie n’est pas branchée. 1. Brancher la scie.
2. Le disjoncteur de fuite de terre s’est déclenché. 2. Mettre l’interrupteur à la position d’arrêt et réenclencher le disjoncteur.
3. La scie ne fonctionne pas (lorsqu’elle est branchée 3. Mettre l’interrupteur à la position d’arrêt et réenclencher le disjoncteur.
et que l’interrupteur est en position de marche).
4. Le fusible a sauté ou le disjoncteur s’est déclenché. 4. Mettre l’interrupteur à la position d’arrêt et remplacer le fusible ou
réenclencher le disjoncteur.
5. Le cordon est endommagé. 5. Faire remplacer le cordon par un centre de service autorisé.
6. Les balais sont usés. 6. Faire remplacer les balais par un centre de service autorisé.
PROBLÈME! LA SCIE NE COUPE PAS DE MANIÈRE SATISFAISANTE
QUE SE PASSE-T-IL? QUOI FAIRE…
1. La lame est usée. 1. Remplacer la lame. Voir la page 19.
2. La pompe è eau ne pompe pas l’eau. 2. Retirer la pompe à eau et la pulvériser avec de l’eau propre pour
détacher le rotor.
3. La lame est installée à l’envers. 3. Tourner la lame à l’envers. Voir la page 19.
4. Des particules se sont accumulées sur la lame. 4. Enlever les particules au moyen d’une pierre de parement.
5. La lame ne convient pas aux travaux. 5. Changer la lame. Voir la page 19.
PROBLÈME! LA LAME N’ATTEINT PAS SA VITESSE MAXIMALE
QUE SE PASSE-T-IL? QUOI FAIRE…
1. La rallonge est trop longue ou de calibre insuffisant. 1. La remplacer par une rallonge appropriée. Voir la page 14.
2. L’arbre s’est desserré. 2. Serrer l’arbre.
3. L’alimentation électrique est insuffisante. 3. Appeler la compagnie d’électricité.
PROBLÈME! LA SCIE VIBRE EXCESSIVEMENT
QUE SE PASSE-T-IL? QUOI FAIRE…
1. La scie n’est pas fixée solidement sur le support. 1. Repositionner la cuvette d’eau sur le support.
2. Le support ou l’établi est sur une surface inégale. 2. Le placer sur une surface plane.
3. La lame est endommagée. 3. Remplacer la lame. Voir la page 19.
PROBLÈME! LA LAME N’EFFECTUE PAS LES COUPES AVEC PRÉCISION
QUE SE PASSE-T-IL? QUOI FAIRE…
1. Le guide-bord n’est pas fixé solidement au guide. 1. Vérifier et régler le guide-bord. Voir la page 20.
2. La lame n’est pas perpendiculaire au guide. 2. Vérifier et régler la lame. Voir la page 22.
3. La lame n’est pas perpendiculaire à la surface de l’établi. 3. Vérifier et régler le guide. Voir la page 22.
4. La pièce bouge. 4. Utiliser le guide-bord.
26
Español
DEWALT…PARA TRABAJOS PESADOS
Las herramientas industriales DEWALT de alto rendimiento están fabricadas para
las aplicaciones industriales y de construcción más duras. El diseño de cada
herramienta de esta línea, de taladros a lijadoras y esmeriladoras, es el resultado de
un nivel de uso riguroso en obras de toda la industria. Cada herramienta es pro-
ducida con gran esfuerzo de precisión, utilizando sistemas avanzados de fabricación
y un control meticuloso de calidad. Cada herramienta se revisa antes de dejar la
fábrica para asegurarse que satisfaga los estándares de durabilidad, fiabilidad y
potencia de nuestros clientes.
D
EWALT para trabajos pesados...............................
GARANTIZADO.
Este producto está cubierto por la patente
No. D486,165 en los EE.UU. y otras
patentes pendientes.
27
Español
ÍNDICE
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA
TODA HERRAMIENTA ..............................................................................................28
INSTRUCCIONES DE CONEXIÓN A TIERRA ........................................................28
REGLAS DE SEGURIDAD ADICIONALES PARA SIERRAS
DE CORTE HÚMEDO ..............................................................................................29
GUÍA DE REFERENCIA RÁPIDA ............................................................................31
CARACTERÍSTICAS ................................................................................................33
ENSAMBLAJE ..........................................................................................................33
ESPECIFICACIONES................................................................................................33
OPERACIÓN ............................................................................................................34
UBICACIÓN DE LA HERRAMIENTA ................................................................34
MOTOR ..............................................................................................................34
CONMUTADOR DE ENCENDIDO/APAGADO ................................................34
BOCAS DE AGUA..............................................................................................34
ALINEACIÓN DEL DISCO DE CORTE ............................................................34
PROFUNDIDAD DEL DISCO DE CORTE ......................................................35
REALIZACIÓN DEL CORTE ............................................................................35
BLOQUEO DEL CARRO DE CORTE ..............................................................35
TIPOS DE CORTE ............................................................................................35
AJUSTES............................................................................................................36
MANTENIMIENTO.....................................................................................................37
ESCOBILLAS ....................................................................................................37
TRANSPORTE Y ALMACENAMIENTO ............................................................37
LIMPIEZA ...........................................................................................................37
LUBRICACIÓN ..................................................................................................37
REPARACIONES .............................................................................................38
ACCESORIOS ...........................................................................................................38
GARANTÍA.................................................................................................................38
GUÍA DE RESOLUCIÓN DE PROBLEMAS ............................................................39
28
Español
ADVERTENCIA: La bomba de agua debe ser enchufada a una toma de corriente pro-
tegida por un GFCI.
NOTA: No haga funcionar la bomba en seco.
ADVERTENCIA: Pruebe el GFCI antes de cada uso:
1. Enchufe el GFCI a la toma de corriente. El indicador debería ponerse rojo.
2. Presione el botón de prueba. El indicador rojo debería apagarse.
3. Presione el botón de reposición para utilizar el GFCI. Si la prueba anterior falla, no
lo use.
PRECAUCIÓN: CUANDO REALICE MANTENIMIENTO, USE SÓLO REPUESTOS
ORIGINALES. Repare o cambie aquellos alargadores que estén dañados. Siempre cam-
bie el cable por uno que tenga protección GFCI.
ADVERTENCIA: Nunca use la sierra con agua salada o un líquido conductor.
ADVERTENCIA: Al usar las herramientas eléctricas, se deben tomar siempre en cuen-
ta las medidas de seguridad básicas para reducir el riesgo de incendio, choque eléctrico
y lesiones corporales, incluyendo las siguientes medidas:
• MANTENGA LOS PROTECTORES EN SU SITIO y en buenas condiciones de fun-
cionamiento.
• QUITE LAS LLAVES DE AJUSTE. Hágase el hábito de comprobar que la herramienta
no tenga ninguna llave de ajuste puesta antes de encenderla.
• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y mesas de trabajo desor-
denadas aumentan el riesgo de lesiones.
• NO UTILICE LA HERRAMIENTA EN AMBIENTES PELIGROSOS. No utilice
máquinas herramienta en lugares húmedos o mojados ni las exponga a lluvia o nieve.
Mantenga el área de trabajo bien iluminada.
• MANTENGA ALEJADOS A NIÑOS. Toda visita debería mantenerse a una distancia
segura del área de trabajo.
• QUE SU TALLER SEA A PRUEBA DE NIÑOS. Para ello utilice candados o interrup-
tores maestros o quite las llaves de arranque.
• NO FUERCE LA HERRAMIENTA. La herramienta hace el trabajo mejor y más seguro
a la velocidad para la cual fue diseñada.
• UTILICE LA HERRAMIENTA CORRECTA. No fuerce la herramienta o el accesorio a
que realice una tarea para la cual no fue diseñada.
• USE EL ALARGADOR INDICADO. Cerciórese de que su alargador esté en buenas
condiciones. Al usar un alargador, asegúrese de que tenga el calibre necesario para
llevar la corriente que su producto requerirá. Un cable de un calibre insuficiente
causará una caída en la tensión de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. La tabla siguiente muestra el tamaño correcto para utilizar,
dependiendo de la longitud del cable y del amperaje nominal de la placa de identifi-
cación. En caso de duda, utilice el de mayor calibre. Cuanto más pequeño es el
número del calibre, más resistente es el cable.
Calibre mínimo para juegos de cables
Voltios Largo total del cable en metros
120V 0-7,6 7,6-15,2 15,2-30,4 30,4-45,7
Amperaje Nominal
Más No más AWG
de de
12 - 16 14 12 No recomendado
• USE ROPA ADECUADA. No lleve ropa suelta, guantes, corbatas, anillos, pulseras u
otras joyas que podrían engancharse en las piezas móviles. Se recomienda el uso de
calzado antideslizante. Cúbrase y recójase el pelo si lo tiene largo. Los orificios de ven-
tilación suelen cubrir piezas en movimiento, por lo que también se deben evitar.
• USE SIEMPRE LENTES DE SEGURIDAD. Utilice además una máscara para la cara
o guardapolvo si la operación de corte genera demasiado polvo. Los anteojos de uso
diario sólo tienen lentes resistentes a golpes, NO son anteojos de seguridad.
• AFIRME BIEN SU TRABAJO. Coloque siempre la pieza de cerámica horizontalmente
sobre el carro y firmemente contra el guía.
Instrucciones de seguridad importantes para toda
herramienta
ADVERTENCIA: Para su propia seguridad, lea el manual de instruc-
ciones antes de operar la sierra de corte húmedo. El no respetar estas
advertencias puede resultar en lesiones corporales y daños serios a la sierra.
Cuando realice el mantenimiento de esta herramienta, utilice únicamente
repuestos originales. Haga cambiar cables eléctricos dañados en un centro de
servicio autorizado.
INSTRUCCIONES DE CONEXIÓN A TIERRA
• En el caso de una falla o avería, la conexión a tierra proporciona una vía de menor
resistencia para la corriente eléctrica, reduciendo el riesgo de choque eléctrico. Esta
herramienta viene con un cable equipado con un conductor a tierra para el equipo y un
enchufe con conexión a tierra. El enchufe deberá conectarse a una toma que haga
juego y que esté instalada apropiadamente y conectada a tierra en conformidad con
todos los códigos y regulaciones locales.
• No modifique el enchufe que viene con el equipo – si no entra en la toma de corriente,
haga instalar una toma apropiada por un electricista calificado.
• La conexión indebida del conductor a tierra del equipo puede ocasionar un choque
eléctrico. El conductor cuyo aislamiento sea verde, con o sin franjas amarillas, es el
conductor a tierra del equipo. Si se requiere reparar o reemplazar el cable o enchufe,
no conecte el conductor a tierra del equipo a un terminal con carga.
• Consulte con un electricista o personal de servicio calificado si no comprende bien las
instrucciones de conexión a tierra, o si tiene alguna duda sobre la conexión a tierra
correcta del equipo.
• Utilice sólo alargadores de 3 hilos, con enchufes con conexión a tierra de 3 patas y
tomas de corriente de 3 polos que acepten el enchufe de la herramienta.
• Repare o cambie cables dañados o desgastados inmediatamente.
Esta herramienta debería estar conectada a tierra durante su uso para proteger al oper-
ador de descargas eléctricas. Esta herramienta viene con un cable de 3 hilos y un enchufe
con conexión a tierra de 3 patas para enchufar sólo en tomas de corriente apropiadas con
conexión a tierra. El hilo verde (o verde y amarillo) en el cable es el hilo de conexión a tier-
ra. Nunca conecte el hilo verde (o verde y amarillo) a un terminal con carga. Si su unidad
fue diseñada para una corriente menor a 150 V, su enchufe será como el que aparece en
el bosquejo ‘a’. Si fue diseñada para una corriente de entre 150 y 250 V, su enchufe será
como el que aparece en el bosquejo ‘d’. También se encuentra disponible un adaptador,
ilustrado en los bosquejos ‘b’ y ‘c’, para conectar enchufes del tipo que aparece en el
bosquejo ‘a’ a tomas de corriente para enchufes de 2 patas. La oreja verde rígida que
sobresale del adaptador debe conectarse a una conexión permanente a tierra, tal como
una caja de distribución debidamente conectada a tierra. No existen adaptadores
disponibles para enchufes del tipo que aparece en el bosquejo ‘d’. EL ADAPTADOR QUE
APARECE EN LOS BOSQUEJOS B y C NO PUEDE SER UTILIZADO EN CANADÁ.
ADVERTENCIA: Para reducir el riesgo de electrocución, mantenga todas las conex-
iones secas y no las deje en el suelo.
ADVERTENCIA: La sierra viene con un interruptor accionado por corriente de pérdida
a tierra (GFCI). Algunas tomas de corriente vienen con protección GFCI incorporada y
pueden ser utilizadas como medida adicional de seguridad. Si utiliza un alargador, el GFCI
debería ser conectado a la fuente de corriente antes del alargador.
ab cd
clavija de conexión a tierra
caja de
distribución
con conexión
a tierra
medio de
conexión a tierra
clavija de conexión a tierra
adaptador
29
Español
• NUNCA USE UN CALENTADOR O NINGÚN TIPO DE FUENTE DE CALOR PARA
CALENTAR EL AGUA. Podría resultar en daños a la herramienta, incendios o lesiones
corporales.
• NO SE SOBREEXTIENDA. Manténgase siempre bien apoyado y equilibrado.
• CUIDE LAS HERRAMIENTAS. Mantenga las herramientas afiladas y limpias para un
funcionamiento mejor y más seguro. Siga las instrucciones para lubricar y cambiar
accesorios.
• DESCONECTE LAS HERRAMIENTAS antes de realizar mantenimiento o repara-
ciones cuando cambie accesorios tales como discos de corte, tuercas de fijación,
alargadores, etc.
• REDUZCA EL RIESGO DE PUESTAS EN MARCHA ACCIDENTALES. Asegúrese de
que el conmutador esté apagado antes de enchufarla.
• UTILICE LOS ACCESORIOS RECOMENDADOS. Consulte el manual de instruc-
ciones para conocer los accesorios recomendados. El uso de accesorios no debidos
puede producir un riesgo de lesiones corporales.
• NUNCA SE PARE SOBRE LA HERRAMIENTA. Podría sufrir graves lesiones si la
herramienta se cae a un lado o si se entra en contacto no intencionado con la
herramienta de corte.
• REVISE LAS PIEZAS DAÑADAS. Antes de utilizar esta herramienta, revise cuida-
dosamente los protectores o piezas dañadas para determinar si la herramienta podrá
funcionar debidamente y realizar la función para la cual fue diseñada – revise las
piezas móviles para confirmar su alineación y capacidad de movimiento; confirme que
todas las piezas estén enteras y debidamente ensambladas y que no exista ninguna
condición que pudiera afectar su operación. Cualquier protector o pieza dañada debe
repararse debidamente o cambiarse.
• DIRECCIÓN DE LA ALIMENTACIÓN. Alimente la pieza de trabajo al disco de corte
sólo en la dirección de rotación.
• JAMÁS DEJE SIN SUPERVISIÓN UNA HERRAMIENTA EN FUNCIONAMIENTO.
APAGUE LA HERRAMIENTA. No deje la herramienta hasta que no se haya detenido
completamente.
• REPUESTOS. Cuando realice mantenimiento o reparaciones, use sólo repuestos
originales.
Reglas de seguridad adicionales para sierras de
corte húmedo
ADVERTENCIA: Para reducir el riesgo de electrocución, mantenga todas las conex-
iones secas y no las deje en el suelo. No toque el enchufe si tiene las manos mojadas.
PRECAUCIÓN: Use protección auditiva apropiada durante el uso de esta her-
ramienta. El ruido generado por este producto puede contribuir a la pérdida auditiva bajo
algunas condiciones y duraciones de uso.
PRECAUCIÓN: No enchufe la herramienta hasta leer y comprender todas las instruc-
ciones.
• Utilice equipo de seguridad. Lleve siempre lentes protectores. Cuando sea adecuado,
también se debe usar mascarilla antipolvo, zapatos de suela antideslizante, casco o
protectores auditivos.
• Mantenga sus manos alejadas de la trayectoria del disco de corte. NUNCA CORTE
UNA PIEZA SI SU MANO ESTARÁ A 76 MM (3 PULG.) O MENOS DEL DISCO DE
CORTE.
• No opere la sierra si no tiene el protector puesto.
• No realice ninguna operación a mano alzada, es decir, sin sostener la pieza de traba-
jo firmemente contra el guía.
• Nunca ponga las manos detrás del disco de corte.
• SÍ - Use la extensión del carro de corte para dar el respaldo debido a piezas grandes.
• NO - Corte en seco. Si el disco de corte no se enfría con agua, podría causar daños
serios. El corte en seco aumenta la exposición a polvos dañinos en el aire.
• Apague la herramienta y espere a que el disco de corte se detenga por completo antes
de mover la pieza de trabajo o de cambiar las configuraciones.
• Para reducir el riesgo de lesiones, regrese el carro a su posición posterior total luego
de cada corte.
• SÍ - Proteja la línea de abastecimiento eléctrico con un fusible de acción retardada de
15 amperios o un interruptor de circuito, como mínimo.
• SÍ - Asegúrese que el disco de corte gire en la dirección correcta, como lo indica la
flecha en el disco de corte.
• SÍ - Asegúrese que todos los mangos y perillas de las abrazaderas estén ajustadas
antes de iniciar cualquier operación.
• SÍ - Asegúrese que todos los discos de corte y las arandelas de sujeción estén limpias
y que los bordes hundidos de los collares estén contra el disco de corte. Ajuste bien el
tornillo del mandril.
• SÍ - Mantenga el disco de corte debidamente alineado.
• SÍ - Mantenga las ranuras de ventilación del motor libres de astillas y tierra.
• SÍ - Mantenga las manos fuera de la trayectoria del disco de corte de la sierra.
• SÍ - Apague y desenchufe la herramienta y espere hasta que el disco de corte de la
sierra se detenga por completo antes de realizar algún mantenimiento o reparación,
ajustar la herramienta o cambiar el disco de corte.
• NO - Intente operar la herramienta con un voltaje diferente a aquel para la cual fue dis-
eñada. El uso del voltaje incorrecto podría resultar en descargas, incendios o en un
funcionamiento no predecible.
• NO - Opere a no ser que todas las perillas y mangos de abrazaderas estén ajustados.
• NO - Utilice discos de corte de mayor o menor tamaño que el recomendado.
• NO - Fuerce la acción de corte. Permita que el motor alcance su velocidad plena
antes de cortar. El parar el motor completa o parcialmente puede causar daños serios.
• NO - Use discos de corte abrasivos para metal. El calor excesivo y las partículas abra-
sivas generados por estos discos dañarán la sierra.
• SÍ - Use sólo discos de bordes continuos, no dentados.
• NO - Permita que nadie se pare detrás de la sierra.
• NO - Coloque ninguna de sus manos en el área del disco de corte cuando la sierra esté
enchufada.
• NO - Use discos de corte clasificados para menos que 5000 R.P.M.
• NO - Coloque las manos a una distancia menor a 76 mm (3 pulg.) del disco de corte
de la sierra.
• NO - Ponga las manos detrás o debajo de la sierra a no ser que esté apagada y des-
enchufada.
• NO - Mueva ninguna de las manos de la sierra o pieza de trabajo hasta que el disco
de corte se haya detenido.
• Si el enchufe o la toma de corriente se moja, NO desenchufe la herramienta.
Desconecte el fusible o interruptor de circuito que abastece electricidad a la her-
ramienta. Luego desenchúfela y examine la toma para verificar que no contenga agua.
ADVERTENCIA: Parte del polvo generado al lijar, serrar, esmerilar y taladrar con
máquinas herramienta, así como al realizar otras actividades del sector de la construcción,
contiene químicos que pueden producir cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicos son:
• plomo procedente de pinturas a base de plomo,
• polvo de sílice proveniente de ladrillos, cemento, cerámica, piedra natural y otros
productos de albañilería, y
• arsénico y cromo procedentes de madera tratada químicamente (CCA).
El peligro derivado de estas exposiciones varía en función de la frecuencia con que se real-
ice este tipo de trabajo. Para reducir la exposición a estos químicos: trabaje en una zona
bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo
especialmente diseñadas para filtrar partículas microscópicas.
30
Español
• Evite el contacto prolongado con polvo procedente
del lijado, serrado, esmerilado y taladrado eléctri-
cos, así como de otras actividades del sector de la
construcción. Lleve ropa protectora y lave con
agua y jabón las zonas expuestas. Si permite que el
polvo se le introduzca en la boca o los ojos o quede
sobre su piel, puede favorecer la absorción de quími-
cos peligrosos.
ADVERTENCIA: El uso de esta herramienta puede
generar o dispersar polvo lo cual puede causar lesiones
respiratorias serias y permanentes y otros tipos de lesión.
Siempre use protección respiratoria aprobada por
NIOSH/OSHA para la exposición al polvo. Dirija las
partículas en dirección opuesta a su cara y cuerpo.
Para su conveniencia y seguridad, las siguientes etiquetas
de advertencia se encuentran en su sierra de corte húme-
do:
EN LA COLUMNA
ADVERTENCIA: POR SU PROPIA SEGURIDAD,
LEA EL MANUAL DE INSTRUCCIONES ANTES DE
OPERAR LA SIERRA PARA CORTAR CERÁMICA.
SIEMPRE USE PROTECCIÓN OCULAR.
SIEMPRE USE PROTECCIÓN RESPIRATORIA
APROPIADA.
MANTENGA LAS MANOS ALEJADAS DE LA
TRAYECTORIA DEL DISCO DE CORTE.
USE LA HERRAMIENTA SÓLO CON DISCOS DE
CORTE CON BORDES LISOS, LIBRES DE APER-
TURAS Y HENDIDURAS.
NO OPERE LA SIERRA SI NO TIENE SUS CUBIER-
TAS PUESTAS.
SIEMPRE AJUSTE LAS PERILLAS DE AJUSTE
ANTES DE USARLA.
NO REALICE NINGUNA OPERACIÓN A MANO
ALZADA.
NUNCA PONGA LAS MANOS DETRÁS DEL DISCO
DE CORTE.
NUNCA CRUCE LOS BRAZOS EN FRENTE DEL
DISCO DE CORTE.
APAGUE LA HERRAMIENTA Y ESPERE A QUE EL
DISCO DE CORTE SE DETENGA POR COMPLETO
ANTES DE MOVER LA PIEZA DE TRABAJO O DE
CAMBIAR LAS CONFIGURACIONES.
DESENCHUFE LA HERRAMIENTA ANTES DE
CAMBIAR DISCOS DE CORTE, REPARAR O
LIMPIAR LA HERRAMIENTA.
PARA REDUCIR EL RIESGO DE LESIONES, SIEM-
PRE ENCHUFE LA HERRAMIENTA A UNA TOMA
DE CORRIENTE PROTEGIDA POR UN GFCI Y
PRUEBE EL GFCI ANTES DE USARLA.
SIEMPRE REGRESE EL DISCO DE CORTE A LA
POSICIÓN DEBIDA ANTES DE ENCENDER LA
SIERRA.
USE LA SALPICADERA PARA TODAS LAS
OPERACIONES QUE PUEDA.
CAMBIE DISCOS DE CORTE DAÑADOS ANTES
DE OPERAR.
NO EXPONGA A LLUVIA NI USE EN LUGARES
HÚMEDOS.
NUNCA USE UN CALENTADOR O NINGÚN TIPO
DE FUENTE DE CALOR PARA CALENTAR EL
AGUA.
PODRÍA RESULTAR EN DAÑOS A LA HER-
RAMIENTA, INCENDIOS O LESIONES CORPO-
RALES.
¡PIENSE! USTED PUEDE EVITAR QUE OCURRAN
ACCIDENTES.
EN LA
CUBIERTA DEL DISCO DE CORTE
PRECAUCIÓN: FIJE DEBIDAMENTE LA
CUBIERTA CON AMBOS TORNILLOS ANTES DE
USAR.
EN EL
CARRO
ADVERTENCIA: PARA REDUCIR EL RIESGO
DE LESIONES, SIEMPRE VERIFIQUE QUE EL
DISCO DE CORTE ESTÉ AJUSTADO A LA
ALTURA Y UBICACIÓN CORRECTAS, EN EL CEN-
TRO DE LA HENDIDURA DEL CARRO ANTES DE
OPERAR LA SIERRA.
31
Español
ADVERTENCIA: Para su propia seguridad, lea
el manual de instrucciones antes de operar la
sierra de corte húmedo. El no respetar estas
advertencias puede resultar en lesiones corporales
y daños serios a la sierra. Cuando realice el man-
tenimiento de esta herramienta, utilice únicamente
repuestos originales. Haga cambiar cables eléctri-
cos dañados en un centro de servicio autorizado.
1. Instale el brazo del motor en la unidad del
marco. Con la llave incluida, instale y ajuste
primero los dos tornillos que se encuentran
más cercanos al riel. Instale y ajuste los
otros dos tornillos.
Paso 1
2. Conecte el disco de corte.
a. Con la llave Allen más pequeña incluida,
afloje (sin retirar) el tornillo que está en el
lado de la cubierta del disco de corte. Tire
hacia atrás la tapa lateral de goma y levante
la cubierta hacia la parte posterior de la
sierra.
b. Presione el botón de bloqueo del eje.
Retire la tuerca del disco de corte con la
llave hexagonal incluida. Retire la pestaña
exterior.
c. Instale el disco de corte con la flecha girato-
ria apuntando en la misma dirección que la
flecha giratoria de la cubierta del disco de
corte. Presione el botón de bloqueo del eje
al tiempo que ajusta la tuerca del disco de
corte.
d. Reponga la cubierta y ajuste el tornillo.
Paso 2
Para mayores detalles,
refiérase a Para conectar
el disco de corte,
en el manual de
instrucciones.
Guía de referencia rápida
Sierra de corte húmedo D24000
FIG. 1
La unidad del
brazo motriz viene
ensamblada. Abra
la caja y retire de
ella la unidad,
como lo muestra
la Figura 1.
32
Español
3. Conecte el carro de corte a los
rieles.
Para mayores detalles, refiérase
a Ensamblaje en el
manual de instrucciones.
NOTA: Verifique que el seguro
del carro esté abierto completa-
mente.
a. Alinee la flecha en la parte
posterior del carro de corte
con el riel redondo del marco
de la sierra.
b. Coloque la unidad del rodillo
sobre el riel redondo.
c. Deslice la unidad del carro de
corte sobre el sistema de
rieles. Incline ligeramente la
parte delantera del carro hacia
arriba para que pueda pasar el
tope del carro.
Paso 3
5. Coloque la sierra dentro del
depósito de agua. El orificio de
drenaje del depósito de agua
debería quedar en la posición
delantera.
6. Conecte la bomba de agua a la
línea de agua y enchufe el cable
de alimentación eléctrica de la
bomba en el enchufe hembra.
Coloque la bomba debidamente
en el recipiente de agua, como
aparece ilustrado.
7. Llene el depósito con 19 litros
(5 galones) de agua. La bomba
debería quedar sumergida.
NOTA: Para que su bomba dure
más, siempre póngala en una
fuente de agua limpia.
8. Encienda su sierra. Si se desea
un flujo de agua menor, use el
limitador de flujo en la línea del
agua.
Paso 4
Pasos 5, 6, 7, 8
4. El borde exterior del disco de
corte debería estar siempre a
al menos 5 mm (3/16 pulg.)
debajo de la superficie del
carro. Empuje el carro comple-
tamente por el disco de corte
antes de cortar para asegu-
rarse que la profundidad del
disco de corte esté debida-
mente ajustada para evitar
cortar el carro. Ajuste la perilla
de profundidad de corte (BB) y
ajuste la tuerca mariposa de
fijación (MM), y luego la perilla
de fijación del cabezal (D).
Para mayores detalles, refiérase
a Ajustes en el manual de
instrucciones.
3/16" (5 MM)
BB
MM
D
33
Español
CARACTERÍSTICAS (Fig. 2–4)
La unidad del brazo motriz viene ensamblada. Abra la caja
y retire de ella la unidad, como lo muestra la Figura 1.
A. Conmutador de encendido I. Accesorio de
y apagado agua para el
B. Unidad de brazo motriz carro de corte
C. Mango de descenso J. Guía de borde
D. Perilla de fijación del cabezal K. Depósito de agua
E. Tapa del disco de corte L. Unidad del marco
F. Disco de corte de la sierra
G. Accesorio posterior M. Bocas de agua
de agua N. Bomba de agua
H. Unidad del carro de corte PP. Extensión del
carro de corte
ENSAMBLAJE (Fig. 2–4)
1. Coloque la unidad del marco de la sierra (L) sobre una
superficie estable.
2. Con la llave incluida, retire los tornillos (O) de la unidad
del marco de la sierra.
3. Coloque el brazo motriz (B) en la unidad del marco.
4. Fije el cabezal de la sierra con dos de los tornillos (O)
en los orificios más cercanos al riel. Ajuste los tornillos
con la llave incluida. Instale los otros dos tornillos en
los otros dos orificios y ajústelos.
5. Coloque la unidad de la sierra en el depósito de agua
(K), como lo muestra la Figura 2.
6. Incline la parte delantera de la unidad del carro de
corte (H) hacia abajo con un ligero ángulo. Alinee la
flecha en la parte posterior del carro de corte con el riel
redondo del marco de la sierra. Deslice la unidad del
carro de corte sobre el sistema del riel, colocando los
rodillos en el riel pasando el tope del carro.
7. Coloque la junta con hilo en la bomba de agua (N).
Conecte el tubo de agua limpia (P) en la junta con hilo
(Fig. 4). Coloque la bomba de agua en la esquina más
profunda del depósito de agua, cerca del tapón.
Inserte el cable de alimentación de la bomba en la
toma (Q).
8. Instale el accesorio posterior de agua (G).
9. Instale el accesorio de agua del carro de corte (I).
PARA CONECTAR EL DISCO DE CORTE (FIG. 5)
1. Con la llave Allen más pequeña incluida, afloje (sin
retirar) el tornillo (R) que está en el lado de la cubierta
del disco de corte (E). Tire hacia atrás la tapa lateral
de goma y levante la cubierta hacia la parte posterior
de la sierra.
FIG. 1
FIG. 3
O
L
P
FIG. 5
S
E
R
F
Q
A
U
M
T
N
P
FIG. 4
A
K
H
G
F
FIG. 2
B
L
O
E
J
M
C
D
I
CUTTING DIRECTION
PP
34
Español
2. Presione el botón de bloqueo del eje. Retire la tuerca
del disco de corte (S) con la llave hexagonal incluida.
Retire la pestaña exterior (T).
3. Instale el disco de corte (F) con la flecha giratoria
apuntando en la misma dirección que la flecha girato-
ria de la cubierta del disco de corte. Presione el botón
de bloqueo del eje (U) al tiempo que ajusta la tuerca
del disco de corte.
4. Reponga la cubierta y ajuste el tornillo (R).
5. Ajuste la profundidad del disco de corte (ver
Profundidad del disco de corte).
PARA CONECTAR EL GUÍA DE BORDES (FIG. 12)
1. Coloque el guía de bordes (J) en la unidad del carro
de corte (H).
2. Gire el seguro del guía de bordes (W) en la dirección
de las manillas del reloj para ajustarlo.
Especificaciones
Voltaje ..............................120 V
Amperios ..........................15A
RPM ..................................4200
Profundidad de corte ........95 mm (3-3/4 pulg.)
Ángulos de inglete............22,5° y 45°
Tamaños de
discos de corte ................178 mm (7 pulg.), 203
mcm (8 pulg.), 229 mm
(9 pulg.) y 254 mm
(10 pulg.) en discos de
corte con bordes continuos
y discos desbastadores de
152 mm (6 pulg.)
OPERACIÓN
Ubicación de la herramienta
Coloque el pie (D24001, ver Accesorios) sobre una
superficie pareja. Coloque la sierra sobre el pie, como lo
muestra la Figura 21. Si no usa un pie, coloque la sierra
sobre una superficie pareja.
Motor
Asegúrese que el suministro eléctrico concuerde con el
indicado en la placa nominal. Una reducción de voltaje
superior a 10% provocará pérdida de potencia y sobreca-
lentamiento. Todas las herramientas D
EWALT vienen
probadas de fábrica; si esta herramienta no funciona,
revise el abastecimiento eléctrico.
• Siempre enchufe la sierra en una toma GFCI.
• Siempre enchufe alargadores a tomas GFCI.
• Use sólo alargadores diseñados para uso a la intem-
perie. Estos alargadores son identificados como
“aceptables para uso con un aparato de exterior;
guarde bajo techo cuando no esté en uso.”
• Use sólo alargadores con una clasificación eléctrica
menor a la clasificación del producto.
• No utilice alargadores dañados. Revise los
alargadores antes de utilizarlos y cámbielos si están
dañados.
• No abuse el alargador y no tire de ningún cable para
desenchufarlo.
• Mantenga el cable alejado de calor y bordes afilados.
• Siempre desenchufe el cable de la toma de corriente
antes de desconectar el producto del alargador.
Conmutador de encendido y
apagado
ADVERTENCIA: Para evitar la posibilidad que se moje
el enchufe del aparato o la toma de corriente, coloque la
sierra de corte húmedo al costado de una toma de corri-
ente montada en la pared para evitar que caiga agua al
enchufe o la toma de corriente. El usuario debería crear
un “lazo de goteo” en el cable que conecta la sierra a la
toma de corriente (Fig. 6). El “lazo de goteo” es aquella
parte del cable que se encuentra a una altura menor que
la de la toma de corriente o del conector, si se utiliza un
alargador, utilizado para evitar que el agua viaje por el
cable y entre en contacto con la toma de corriente.
Para encender la sierra de corte húmedo, levante el con-
mutador de encendido y apagado (A). La sierra de corte
húmedo automáticamente se bloquea en posición encen-
dida. Para apagar la herramienta, empuje el conmutador
hacia abajo. Debajo del conmutador encontrará un orificio
para insertar un candado para evitar que la sierra sea uti-
lizada sin su autorización.
Bocas de agua
Las bocas de agua (M) se pueden ajustar para propor-
cionar el máximo de agua para cortar y la máxima capaci-
dad con la menor cantidad de exceso de rocío. La palan-
ca de ajuste (V) permite el ajuste sencillo de las bocas a
la posición deseada.
1. La posición óptima para la menor cantidad de rocío
(Fig. 7).
2. Las bocas de agua (M) se pueden replegar completa-
mente para el máximo de capacidad (Fig. 8).
3. Posición fuera de la rueda de corte para eliminar el
exceso de rocío entre cortes y para cambiar la hoja
(Fig. 9).
Alineación del disco de corte
PARA REVISAR LA ALINEACIÓN (FIG. 10)
1. Coloque una escuadra perpendicular al guía del carro
de corte (X).
2. Empuje el carro de corte a lo largo del disco de corte
para determinar si el espacio a lo largo de la escuadra
es consistente en toda la tirada.
3. Si el espacio no es consistente, vea la sección de
Ajustes de este manual.
FIG. 6
FIG. 8
FIG. 7
FIG. 9
V
M
FIG. 11
3/16" (5 MM)
FIG. 10
35
Español
Profundidad del disco de corte
(Fig. 11)
El borde exterior del disco de corte debería estar siempre
a al menos 5 mm (3/16 pulg.) debajo de la superficie del
carro. Empuje el carro completamente por el disco de
corte antes de cortar para asegurarse que la profundidad
del disco de corte esté debidamente ajustada para evitar
cortar el carro.
Si la altura del disco de corte no se ha fijado, vea la sec-
ción de Ajustes de este manual. El no ajustarlo debida-
mente podría causar daños o lesiones.
Realización del corte (Fig. 12)
PRECAUCIÓN: Apague y desenchufe la herramienta
antes de hacer cualquier ajuste o de quitar o instalar
accesorios. Asegúrese que el conmutador esté en
posición OFF (apagada).
Antes de encender la sierra, verifique la alineación del
carro y disco de corte. Siempre centre el disco de corte en
una de las hendiduras del carro de corte (Y) antes de cor-
tar (0º, 22,5º ó 45°). Si el disco de corte no está centrado
en la hendidura del carro, vea la sección de Ajustes de
este manual.
1. Llene un balde de aprox. 18,9 litros (5 galones) con
agua. Sumerja la bomba de agua en el balde.
2. Ponga la pieza de cerámica que desea cortar sobre el
carro de corte y fije el guía del borde (J) con el seguro
del guía del borde (W). Mantenga siempre las manos
alejadas del disco de corte.
3. Tire del conmutador de encendido y apagado (A) para
encender la sierra. Espere hasta que el chorro de
agua de la bomba de agua cubra completamente el
disco de corte.
NOTA: Si corta la cerámica en seco, dañará el disco
de corte.
4. Mueva el carro de corte hacia el disco de corte y
luego, lentamente, alimente la cerámica hacia el disco
de corte. Siga empujándolo hasta que el disco de
corte atraviese la pieza de cerámica completa.
5. Empuje el conmutador de encendido y apagado (A)
hacia abajo para apagar la sierra.
6. Luego de que el disco de corte se detenga, retire la
pieza de cerámica del carro de corte.
Bloqueo del carro de corte
(Fig. 13)
Existen tres posiciones de bloqueo para el carro. Ponga el
carro en la posición deseada y bloquéelo girando la clavi-
ja (Z) y empujándola en un orificio en el riel.
Tipos de corte (Fig. 12–15)
PRECAUCIÓN: Apague y desenchufe la herramien-
ta antes de hacer cualquier ajuste o de quitar o insta-
lar accesorios. Asegúrese que el conmutador esté en
posición OFF (apagada).
Siempre haga un corte de práctica para acostumbrarse a
la trayectoria del disco de corte. Practique con un pedazo
de desecho de cerámica para asegurarse de sentirse
cómodo cortando. Empuje el carro más allá del disco de
corte antes de encender la sierra. Asegúrese que el disco
de corte esté ajustado al centro de la hendidura y a la
altura debida.
INDICADOR DE CORTE
Luego de fijar el disco de corte y de hacer un corte de
práctica, encienda la sierra para cortar una hendidura en
el indicador de corte (AA). Vea Ajustes para mayor infor-
mación.
CORTES RECTOS
1. Con un marcador o lápiz de grasa, marque el área a
cortar en la cerámica.
2. Ponga la cerámica en el carro de corte contra el guía
del carro de corte (X) y alinee su marca con la del
disco de corte.
3. Tire del conmutador hacia arriba para encender la
sierra y espere que el disco de corte esté completa-
mente cubierto de agua.
4. Mueva el carro de corte hacia el disco de corte y
luego, lentamente, alimente la cerámica hacia el disco
de corte. Siga empujándolo hasta que el disco de
corte atraviese la pieza de cerámica completa.
5. Apague la sierra.
CORTES DIAGONALES
Los cortes diagonales también son llamados “cortes de
punta a punta”.
1. Alinee la punta de la pieza que esté más cerca del
guía del carro de corte (X) con el indicador de corte
(AA). El indicador de corte indica el lugar exacto por
donde el disco de corte saldrá del carro de corte en el
guía. Observe que el indicador de corte deberá ser
cortado la primera vez que use la sierra (ver Ajustes).
2. Alinee la parte delantera de la pieza con el disco de
corte y sosténgala contra el guía del borde.
3. Encienda la sierra y haga el corte.
4. Apague la sierra.
CORTES EN L
Un corte en L es una sección que se saca de una pieza de
cerámica y se usa al cortar una pieza de cerámica que
entrará en un rincón de un mueble o pieza de moldura de
adorno.
1. Delinee el área a cortar a ambos lados de la pieza.
2. Alinee la cerámica contra el guía del carro de corte y
haga el corte evitando cortar demasiado.
3. Haga un corte en la otra marca de la pieza, sin cortar
demasiado.
4. Dé vuelta la pieza y haga el corte a lo largo de una de
las líneas pero esta vez puede cortar más allá sin
dañar la superficie expuesta de la pieza debido al
radio del disco de corte. Haga lo mismo con la otra
línea y la pieza cortada debería separarse del resto de
la pieza.
5. Apague la sierra.
X
Q
FIG. 13
FIG. 12
Y
AA
W
J
X
EE
FF
EE
Z
H
D
BB
A
C
LL
FIG. 14
DD
36
Español
CORTES DE ORIFICIO
Los cortes de orificio se utilizan cuando se desea quitar
una pieza en el medio de la pieza de cerámica para poner
tomas de corriente o salidas de aire para ductos de venti-
lación.
1. Delinee el área a cortar a ambos lados de la pieza.
2. Afloje la perilla del seguro del cabezal (D) para
soltarlo.
3. Ajuste la perilla de profundidad de corte (BB) en la
parte posterior del protector del disco de corte para evi-
tar que el disco de corte entre demasiado profundo y
corte el carro de corte. Siempre haga un corte de prác-
tica para acostumbrarse a la trayectoria del disco de
corte. Practique con un pedazo de desecho de cerámi-
ca para asegurarse de sentirse cómodo cortando.
4. Coloque la pieza en el carro de corte con el lado
acabado hacia arriba.
5. Alinee la marca con el disco de corte.
6. Encienda la sierra. Con una mano en el mango de
descenso (C) y la otra en la pieza, poniendo ambas
manos a una distancia segura del disco de corte, baje
el cabezal de la sierra lentamente sobre la pieza.
Corte la pieza hasta el borde de la marca, sin cortar
demasiado.
7. Repita el proceso en cada línea marcada, sin cortar
demasiado.
8. Voltee la pieza. Repita los pasos 2 y 3, cortando más
allá de las líneas permitiendo que la pieza cortada se
caiga.
NOTA: Las esquinas deberán ser recortadas con
tenazas para cerámica (no vienen incluidas con la
sierra).
9. Apague la sierra.
CORTES DE INGLETE: 22,5° Y 45°
Los cortes de inglete se usan para cortar esquinas inter-
nas y externas de cerámica, molduras decorativas de riel
y de base. El cabezal de corte de la sierra puede ajustarse
en tres posiciones: 0°, 22,5° ó 45°. Las tres hendiduras (Y)
en el carro de corte permiten que el cabezal de corte se
fije en tres posiciones sin cortar la unidad del carro de
corte (H).
1. Afloje la perilla de bloqueo del bisel (CC) en la parte
posterior de la sierra y ajuste el cabezal de la sierra al
grado de inglete correcto. El indicador de bisel (DD) de
la parte delantera de la sierra indicará el ángulo del
ajuste.
2. Siempre haga un corte de práctica y empuje el carro
de corte más allá del disco de corte antes de encen-
der la sierra. Asegúrese que el disco de corte esté
ajustado al centro de la hendidura.
3. Marque la pieza y colóquela contra el guía del carro de
corte y el guía de bordes. Realice el corte.
4. Apague la sierra.
TRASLADO DE LA SIERRA
PRECAUCIÓN: No intente trasladar la sierra si está
llena de agua. Esto podría resultar en lesiones corporales.
Antes de mover la sierra, asegúrese de drenar el depósi-
to de agua poniendo un balde de aproximadamente 18,9
litros (5 galones) debajo del tapón de la sierra. Retire el
tapón y deje que el agua se vacíe en el balde.
Ajustes (Fig. 15–17)
PRECAUCIÓN: Apague y desenchufe la herramien-
ta antes de hacer cualquier ajuste o de quitar o insta-
lar accesorios. Asegúrese que el conmutador esté en
posición OFF (apagada).
REGLA DEL CARRO DE CORTE
1. Desenchufe la sierra.
2. Mueva el carro de modo que el disco de corte quede
cerca al guía del carro (X).
3. Con una cinta métrica o regla, revise la regla del carro.
4. Si la regla está errada, afloje los dos tornillos (EE) que
sostienen la regla (FF) en su lugar, ajústelos a la
dimensión correcta y ajuste los tornillos.
DISCO DE CORTE PERPENDICULAR AL CARRO
1. Coloque una escuadra perpendicular al carro de corte.
2. Si el espacio no es consistente, afloje la perilla de blo-
queo de bisel (CC) y ajuste el tornillo de ajuste de bisel
de 0˚ (GG) con la llave incluida hasta que el disco de
corte esté a 90˚ de la superficie del carro.
3. Empuje el carro más allá del disco de corte con la
sierra apagada para asegurarse que el disco de corte
no toque ninguno de los dos lados de la hendidura en
el carro de corte.
DISCO DE CORTE A 45° DEL CARRO
1. Afloje la perilla de bloqueo del bisel y gire el cabezal
de corte a 45°.
2. Coloque un guía de 45˚ en la superficie del carro de
corte a un lado del disco de corte. Si no está a 45˚,
ajuste el tornillo de ajuste del bisel de 45˚ (GG) con la
llave incluida hasta que el disco de corte esté a 45˚ de
la superficie del carro.
3. Empuje el carro más allá del disco de corte con la sier-
ra apagada para asegurarse que el disco de corte no
toque ninguno de los dos lados de la hendidura en el
carro de corte.
CORTE PARALELO AL CARRO DE CORTE
1. Ponga una escuadra sobre la superficie del carro de
corte con un extremo contra el guía del carro (X).
2. Si el disco de corte no está a 90˚ del guía del carro, el
riel deberá ser ajustado.
3. Afloje los cuatro tornillos de montaje de la unidad del
riel (HH).
4. Ponga el dispositivo de ajuste del riel (II) hasta que el
disco de corte esté perpendicular al guía de carro.
5. Ajuste los cuatro tornillos del riel.
AA
FIG. 15
NN
FF
EE
X
II
HH
KK
FIG. 17
JJ
JJ
CC
BB
C
GG
FIG.16
MM
37
Español
RESISTENCIA DE RODAJE DEL CARRO
(AJUSTE DEL RIEL)
1. Afloje los cuatro tornillos de ajuste de la altura del riel
(KK).
2. Ajuste los dos dispositivos de ajuste de altura del riel
(JJ) hasta que el carro se desplace sin problemas.
3. Ajuste los cuatro tornillos.
INDICADOR DE BISEL (FIG. 14)
Afloje el tornillo del indicador de bisel de 0˚ (LL) y gire el
indicador de bisel (DD) a la ubicación correcta.
PROFUNDIDAD DE CORTE
1. Afloje la perilla de fijación del cabezal (D).
2. Ajuste la perilla de profundidad de corte (BB) hasta
que el disco de corte esté a un mínimo de 5 mm
(3/16 pulg.) debajo de la superficie del carro.
3. Empuje el carro más allá del disco de corte con la sier-
ra apagada y asegúrese que el disco de corte no
toque el carro.
4. Ajuste la perilla de profundidad de corte y ajuste la
tuerca mariposa de fijación (MM), y luego la perilla de
fijación del cabezal (D).
INDICADOR DE CORTE
El indicador de corte (AA) ayuda a alinear los cortes lar-
gos y diagonales al mostrar el punto de salida de la hoja
en el corte. El indicador de corte puede ser utilizado varias
veces antes de necesitar ajustes.
1. Afloje el tornillo de fijación (NN).
2. Gire el indicador de corte para exponer la superficie
no cortada.
3. Ajuste el tornillo de fijación.
MANTENIMIENTO
Escobillas (Fig. 18)
PRECAUCIÓN: Apague y desenchufe la herramienta
antes de hacer cualquier ajuste o de quitar o instalar
accesorios. Asegúrese que el conmutador esté en
posición OFF (apagada).
Desenchufe la herramienta, retire la tapa de las escobillas
(OO) y extraiga la unidad de escobillas para revisar las
escobillas de carbón en forma regular. Mantenga las esco-
billas limpias y pudiendo desplazarse libremente en sus
guías. Siempre inserte una escobilla de repuesto en la
misma dirección dentro del sujetador como la escobilla
anterior. Las escobillas de carbón tienen diversos símbo-
los estampados en sus lados, y si la escobilla ha sido gas-
tada hasta la línea más cercana al resorte, las escobillas
deben ser cambiadas. Use sólo escobillas D
EWALT origi-
nales. Es esencial utilizar el calibre correcto de escobilla
para que la unidad funcione debidamente. Las unidades
de escobillas nuevas se encuentran disponibles en los
centros de servicio D
EWALT. La herramienta debe ser
operada sin carga por 10 minutos antes de usarse para
que las escobillas nuevas se asienten bien.
Transporte y almacenamiento
El accesorio posterior para el agua (G), el accesorio para
el agua del carro de corte (I) y el depósito de agua (K)
pueden juntarse para facilitar su transporte (Fig. 19). El
guía del borde (J) y la extensión del carro de corte (PP)
también pueden almacenarse en la parte inferior del
depósito de agua (Fig. 20).
Limpieza
1. Inserte la bomba de agua en un balde de agua limpia
y bombee el agua por el sistema de manguera.
2. Apague y desenchufe la sierra.
3. Coloque un balde de aproximadamente 18,9 litros
(5 galones) debajo del tapón. Retire el tapón y deje
que el agua se vacíe en el balde.
4. Deslice el carro de corte y retírelo del sistema de
rieles. Rocíe el carro de corte con una manguera o
límpielo con una esponja o trapo.
5. Limpie los rieles, la caja protectora del motor y el
brazo de soporte con una esponja o trapo. No se
necesita usar lubricantes en espray en el riel de guía
o los discos.
6. Limpie el depósito de agua con una manguera o
esponja. Use sólo un jabón suave y paño húmedo
para limpiar la herramienta. Muchos limpiadores
domésticos contienen químicos que podrían dañar
seriamente el plástico. Tampoco utilice gasolina,
trementina, laca o diluyente de pintura, líquidos para
lavado en seco o productos similares. Trate de no
dejar que le entre agua a la herramienta; nunca
sumerja ninguna parte de la herramienta.
Lubricación
ADVERTENCIA: NUNCA rocíe o aplique en ninguna
otra forma lubricantes o solventes de limpieza dentro
de la herramienta. Esto puede afectar seriamente la
duración y el desempeño de la herramienta y resultar
en lesiones corporales.
Las herramientas DEWALT vienen debidamente lubri-
cadas de la fábrica y están listas para usarse. Sin embar-
D24001
FIG. 21
J
PP
FIG. 20
VISTA INFERIOR
K
G
I
FIG. 19
VISTA
SUPERIOR
FIG. 18
OO
38
Español
go, se recomienda que una vez al año un lleve o envíe la
herramienta a un centro de servicio certificado para una
inspección y limpieza a fondo.
Reparaciones
Para garantizar la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, el mantenimiento y los ajustes
(incluyendo la inspección y el cambio de escobillas) deben
ser realizados por centros de servicio autorizados u otras
organizaciones calificadas de servicio utilizando siempre
repuestos originales.
ACCESORIOS
Los accesorios recomendados para su herramienta están
disponibles por un cargo adicional en su distribuidor local
o en el centro de servicio autorizado.
PRECAUCIÓN: La utilización de cualquier accesorio no
recomendado para esta herramienta puede ser peligrosa.
PIE D24001 (FIG. 21)
DISCOS DE CORTE: 178 mm (7 pulg.)
Cerámica DW4760
254 mm (10 pulg.)
Cerámica DW4761
254 mm (10 pulg.)
Porcelana DW4762
Si necesita ayuda para encontrar un accesorio para su
herramienta, contacte a: DeWALT Industrial Tool Co., 701
East Joppa Road, Baltimore, MD 21286 (1-800-4-
D
EWALT).
Póliza de Garantía
IDENTIFICACIÓN DEL PRODUCTO:
Sello o firma del Distribuidor.
Nombre del producto: ________ Mod./Cat.: ___________
Marca: _________________ Núm. de serie:__________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega del producto:
_____________________________________________
Nombre y domicilio del distribuidor donde se adquirió el
producto:
______________________________________________
Este producto está garantizado por un año a partir de la
fecha de entrega, contra cualquier defecto en su fun-
cionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de este certificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura de compra.
IMPORTADOR: DEWALT S.A. DE C.V.
BOSQUES DE CIDROS ACCESO RADIATAS NO. 42
COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120
DELEGACIÓN CUAJIMALPA, MÉXICO, D.F
TEL. 5 326 7100
R.F.C.: BDE810626-1W7
Para servicio y ventas consulte
“HERRAMIENTAS ELECTRICAS”
en la sección amarilla.
Información Técnica
D24000
Tensión de alimentación: 120 V AC
Consumo de corriente: 15 A
Frecuencia de alimentación: 60 Hz
Rotación sin carga: 4 200/min
EXCEPCIONES.
Esta garantía no será válida en los siguientes casos:
• Cuando el producto se hubiese utilizado en condi-
ciones distintas a las normales;
• Cuando el producto no hubiese sido operado de
acuerdo con el instructivo de uso que se acom-
paña;
• Cuando el producto hubiese sido alterado o repara-
do por personas distintas a las enlistadas al final de
este certificado.
Anexo encontrará una relación de sucursales de servicio
de fábrica, centros de servicio autorizados y franquiciados
en la República Mexicana, donde podrá hacer efectiva su
garantía y adquirir partes, refacciones y accesorios origi-
nales.
Garantía limitada por tres años
DEWALT reparará, sin cargo, cualquier falla que surja de
defectos en el material o la fabricación del producto, por
hasta tres años a contar de la fecha de compra. Esta
garantía no cubre fallas de las piezas causadas por su
desgaste normal o abuso a la herramienta. Para mayores
detalles sobre la cobertura de la garantía e información
acerca de reparaciones realizadas bajo garantía,
visítenos en www.dewalt.com o llámenos al 1 800 433-
9258 (1-800-4-D
EWALT). Esta garantía no aplica a acce-
sorios o a daños causados por reparaciones realizadas o
intentadas por terceros. Esta garantía le otorga derechos
legales específicos, además de los cuales puede tener
otros dependiendo del estado o la provincia en que se
encuentre.
Además de la garantía, las herramientas D
EWALT están
cubiertas por:
1 AÑO DE SERVICIO GRATUITO
DEWalt mantendrá la herramienta y reemplazará las
piezas gastadas por su uso normal, sin cobro, en
cualquier momento durante un año a contar de la fecha
de compra.
GARANTÍA DE REEMBOLSO DE SU DINERO
POR 90 DÍAS
Si no está completamente satisfecho con el desempeño
de su máquina herramienta, láser o clavadora D
EWALT,
cualquiera sea el motivo, podrá devolverlo hasta 90 días
de la fecha de compra con su recibo y obtener el reem-
bolso completo de su dinero – sin necesidad de respon-
der a ninguna pregunta.
SUSTITUCIÓN GRATUITA DE LAS ETIQUETAS DE
ADVERTENCIA: Si sus etiquetas de advertencia
(refiérase también a la página 25) se hacen ilegibles o se
pierden, llame al 1-800-433-9258 (1-800-4-D
EWALT) para
sustituirlas gratuitamente.
PARA REPARACIÓN Y SERVICIO DE SUS
HERRAMIENTAS ELÉCTRICAS, FAVOR DE
DIRIGIRSE AL CENTRO DE SERVICIO
MÁS CERCANO
CULIACAN, SIN
Av. Nicolás Bravo #1063 Sur
Col. Industrial Bravo (667) 7 12 42 11
GUADALAJARA, JAL
Av. La Paz #1779
Col. Americana Sector Juárez (33) 3825 6978
MEXICO, D.F.
Eje Central Lázaro Cárdenas No. 18
Local D, Col. Obrera (55) 5588 9377
MERIDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MONTERREY, N.L.
Av. Francisco I. Madero No.831
Col. Centro (81) 8375 2313
PUEBLA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. Madero 139 Pte. - Col. Centro (442) 214 1660
SAN LUIS POTOSI, SLP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREON, COAH
Blvd. Independencia, 96 Pte.
Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280
Col. Remes (229) 921 7016
VILLAHERMOSA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRAS LOCALIDADES
LLAME AL: (55) 5326 7100
39
Español
Guía de resolución de problemas
ASEGÚRESE DE SEGUIR LAS REGLAS E INSTRUCCIONES DE SEGURIDAD
MUCHOS PROBLEMAS HABITUALES SE PUEDEN SOLUCIONAR FÁCILMENTE MEDIANTE EL CUADRO SIGUIENTE.
PARA PROBLEMAS MÁS SERIOS O PERSISTENTES, CONTACTE AL CENTRO DE SERVICIO D
EWALT
O LLAME AL 1-800-433-9258 (1-800-4-DEWALT).
¡PROBLEMA! LA SIERRA NO ARRANCA
¿QUÉ SUCEDE? ¿QUÉ HACER…?
1. La sierra no está enchufada 1. Enchufe la sierra.
2. El GFCI se accionó 2. Apague el conmutador y presione el botón
de reposicionamiento del GFCI.
3. La sierra no funciona (enchufada y encendida) 3. Apague el conmutador y presione el botón
de reposicionamiento del GFCI.
4. Se saltó el fusible o se accionó el interruptor de circuito 4. Apague el conmutador y cambie el fusible o
reposicione el interruptor de circuito.
5. El cable está dañado 5. Mande a cambiar el cable a un centro de
servicio autorizado.
6. Las escobillas están gastadas 6. Mande a cambiar las escobillas a un centro
de servicio autorizado.
¡PROBLEMA! LA SIERRA NO CORTA EN FORMA SATISFACTORIA
¿QUÉ SUCEDE? ¿QUÉ HACER…?
1. Disco de corte romo 1. Cambie el disco de corte. Ver página 33.
2. La bomba de agua no bombea agua 2. Retire la bomba de agua y rocíela con agua
limpia para desalojar el impulsor.
3. El disco de corte fue montado al revés 3. Voltee el disco de corte. Ver página 33.
4. El disco de corte tiene acumulación de material 4. Use una piedra de amolar para limpiar
cualquier acumulación.
5. El disco de corte no es el correcto para el trabajo realizado 5. Cambie el disco de corte. Ver página 33.
¡PROBLEMA! EL DISCO DE CORTE NO AGARRA VELOCIDAD
¿QUÉ SUCEDE? ¿QUÉ HACER…?
1. El alargador es de un calibre menor o demasiado largo 1. Cámbielo por un cable de un tamaño
adecuado. Ver página 28.
2. El mandril está suelto 2. Ajuste el mandril
3. El voltaje de la casa es demasiado bajo 3. Contacte a su empresa hidroeléctrica.
¡PROBLEMA! LA MÁQUINA VIBRA DEMASIADO
¿QUÉ SUCEDE? ¿QUÉ HACER…?
1. La sierra no fue debidamente montada en el pie 1. Cambie la posición del depósito de agua
sobre el pie.
2. El pie o la mesa de trabajo está puesto sobre un suelo disparejo 2. Póngalo sobre una superficie pareja.
3. El disco de corte está dañado 3. Cambie el disco de corte. Ver página 33.
¡PROBLEMA! NO REALIZA CORTES PRECISOS
¿QUÉ SUCEDE? ¿QUÉ HACER…?
1. El guía de borde no está fijado debidamente al guía 1. Revise y ajústelo. Ver página 34.
2. El disco de corte no está perpendicular al guía 2. Revise y ajústelo. Ver página 36.
3. El disco de corte no está perpendicular a la superficie del carro 3. Revise y ajuste el guía. Ver página 36.
4. La pieza de trabajo se mueve 4. Use el guía de borde.
DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (SEP04) Form No. 627715-00 D24000
Copyright © 2004 D
EWALT
The following are trademarks for one or more D
EWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of pyramids on the handgrip; the
kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
