Dewalt DCS577X1 Tools - Home Improvement User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCS577

60V Max* Heavy-Duty 7-1/4" (184 mm) Worm Drive Style Saw

Scie de style à entraînement par vis sans fin 184mm (7-1/4po)

robuste 60 V máx*

Sierra Estilo Tornillo Sinfín de 184 mm (7-1/4") de Servicio

Pesado 60V Max*

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 37

ENGLISH

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

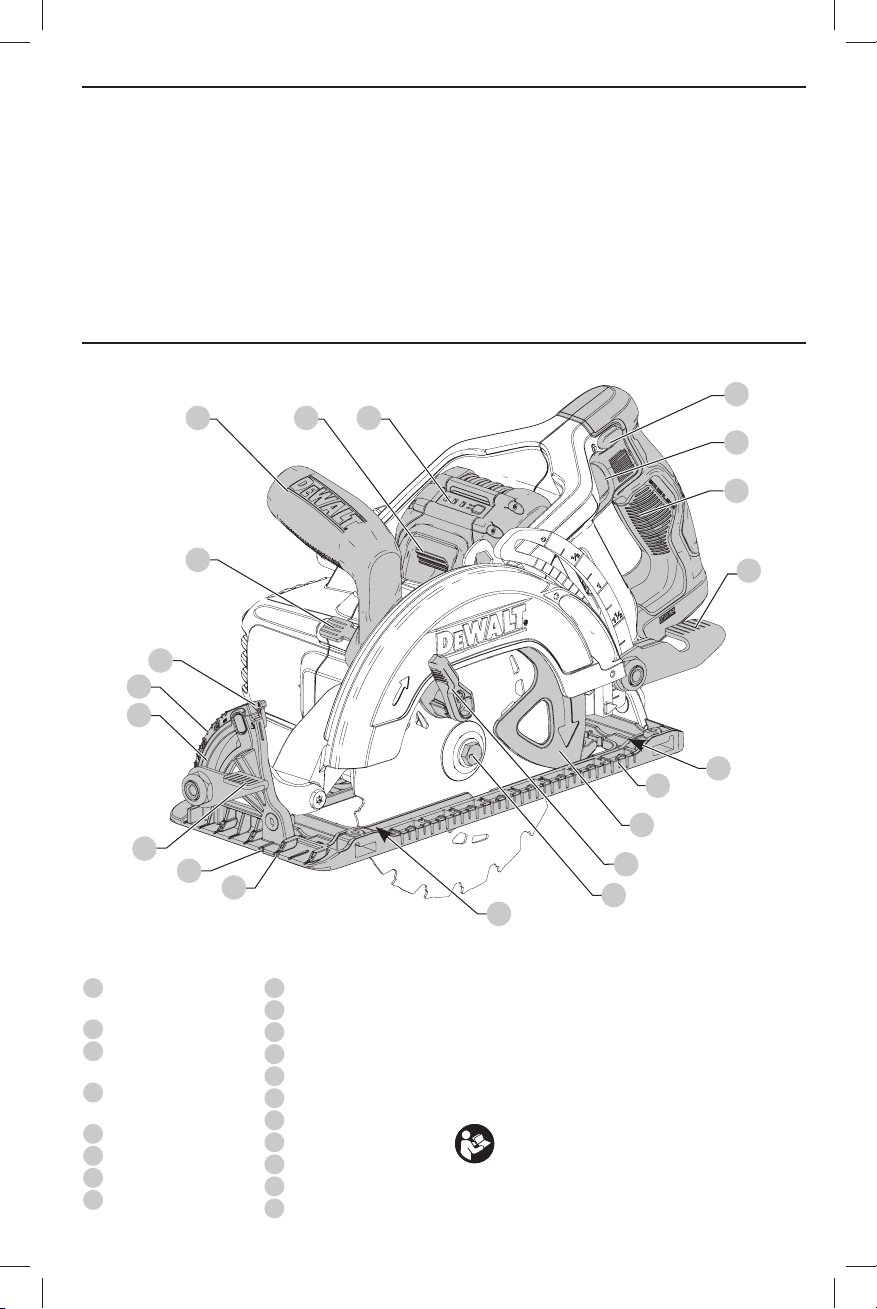

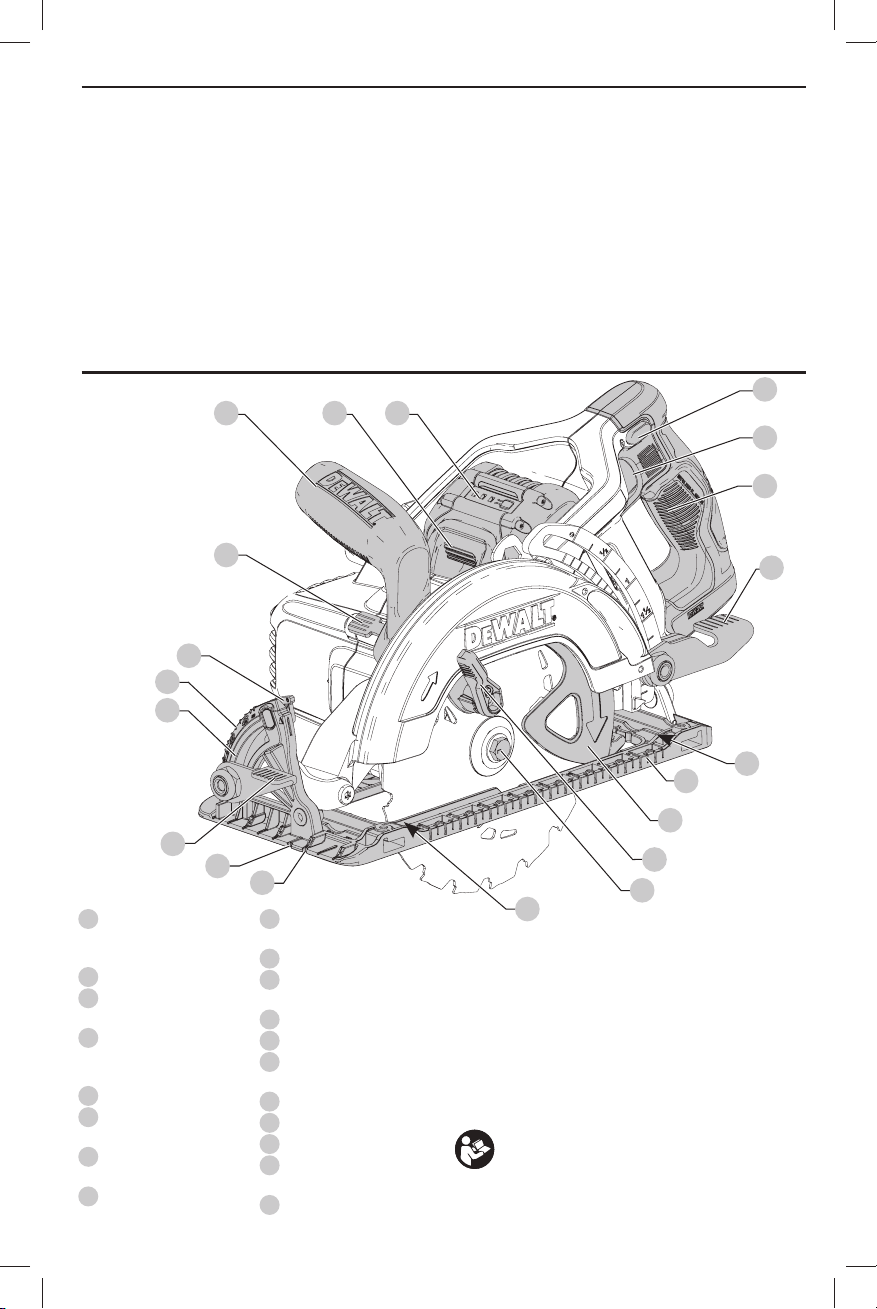

Trigger switch lock off

button

Trigger switch

Depth adjustment

locking lever

Lower blade guard

retracting lever

Foot plate

Lower blade guard

0˚ Kerf indicator

45˚ Kerf indicator

Bevel adjustment lever

Angle quadrant

Spindle lock button

Main handle

Auxiliary handle

Battery release button

Battery

Coarse adjustment

Fine adjustment

Kerf indicators

Blade clamping screw

Fig. A

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before

making any adjustments, changing accessories,

or storing power tools. Such preventive safety

measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

ENGLISH

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

Safety Instructions for All Saws

Cutting Procedures



DANGER:

a ) Keep hands away from cutting area and the

blade. Keep your second hand on auxiliary

handle or motor housing. If both hands are holding

the saw, they cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below theworkpiece.

d ) Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a stable

platform. It is important to support the work properly

to minimize body exposure, blade binding, or loss

ofcontrol.

e ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Contact with a "live" wire will

also make exposed metal parts of the power tool "live"

and could give the operator an electricshock.

f ) When ripping always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades

that do not match the mounting hardware of the saw

will run eccentrically, causing loss ofcontrol.

h ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety ofoperation.

Further Safety Instructions for All Saws

Kickback Causes and Related Warnings

• Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward theoperator.

ʵ When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward theoperator.

ʵ If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

aretaken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take corrective

actions to eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf and check that saw

teeth are not engaged into the material. If saw

blade is binding, it may walk up or kickback from the

workpiece as the saw isrestarted.

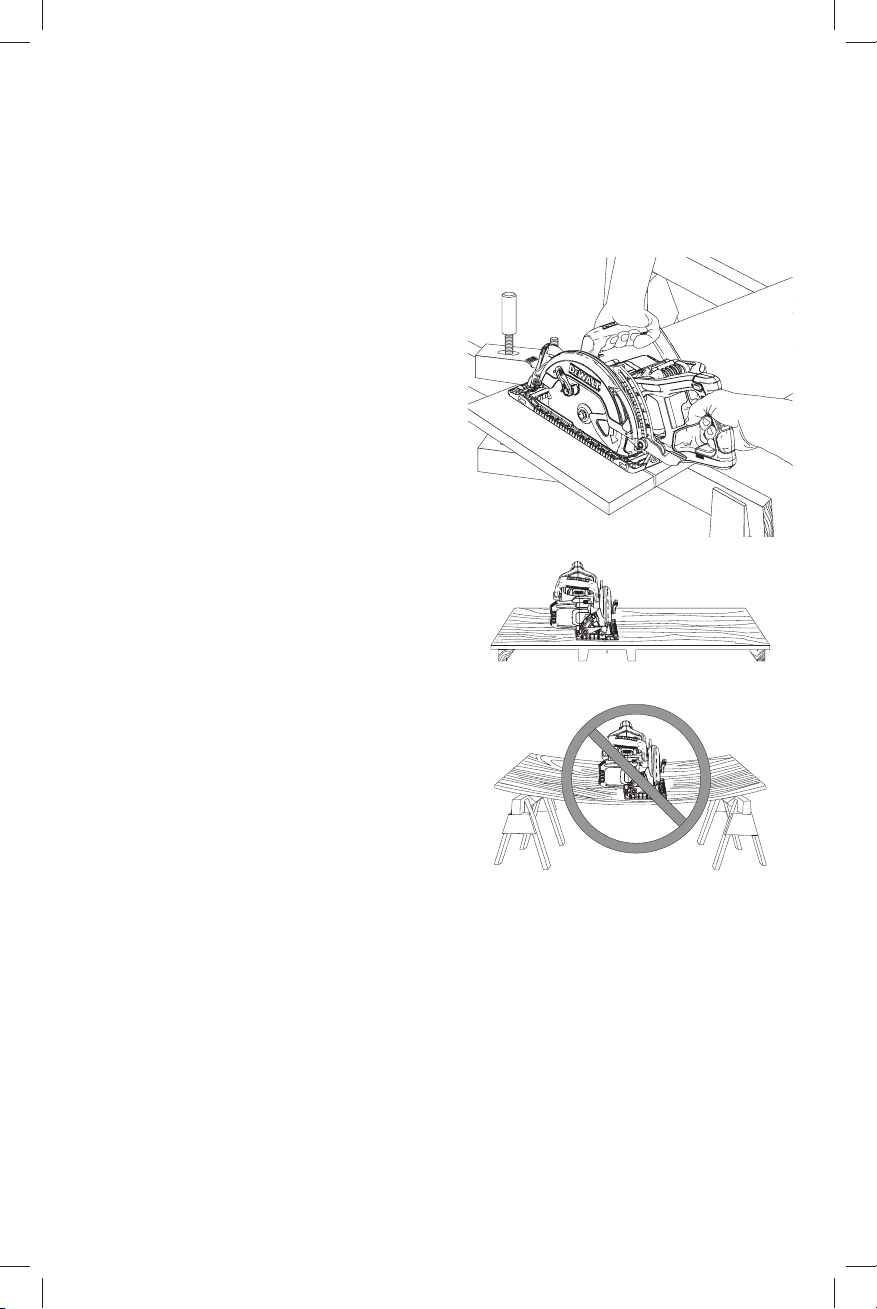

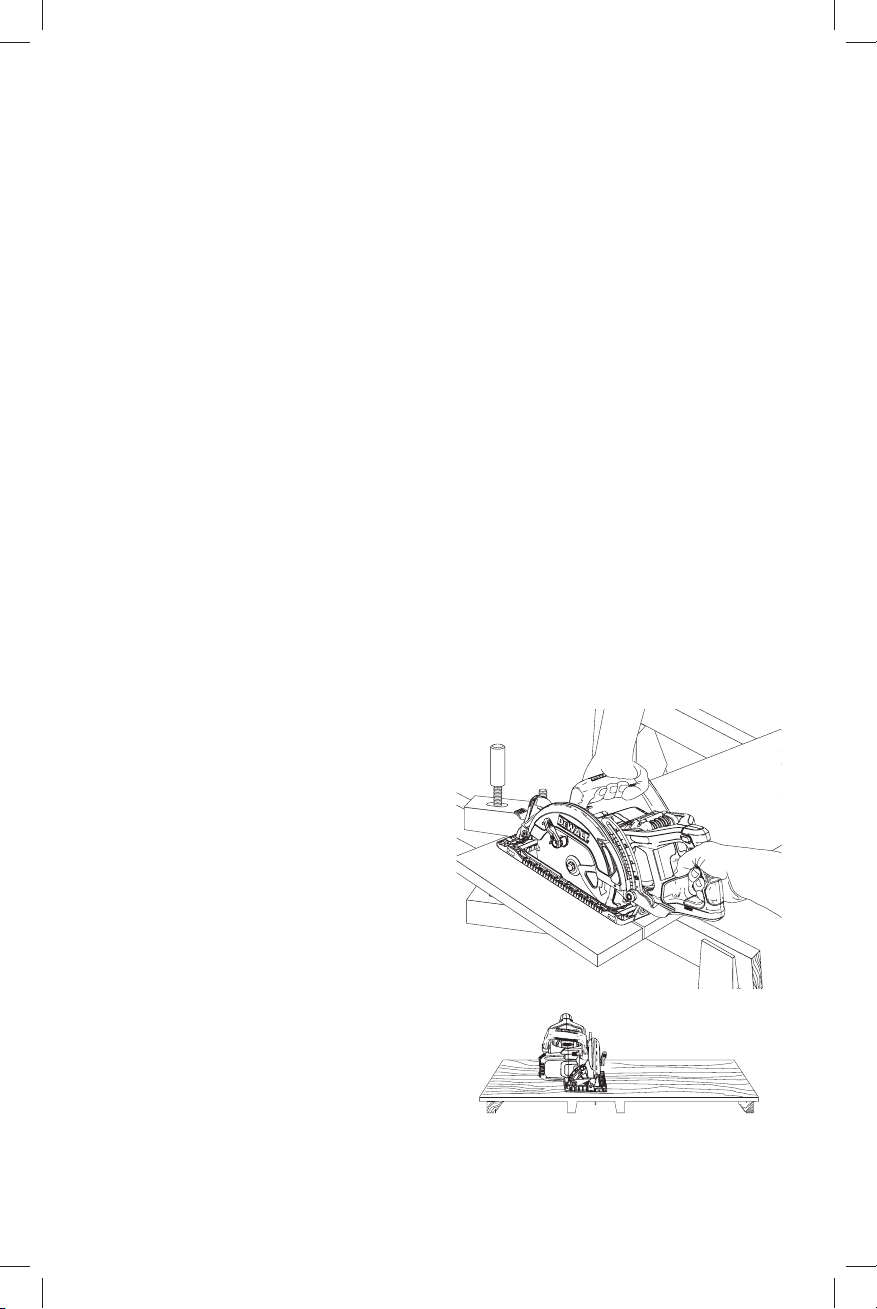

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the line of

cut and near the edge of thepanel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

ENGLISH

blade adjustment shifts while cutting, it may cause

binding andkickback.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can causekickback.

Lower Guard Function

a ) Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does

not move freely and close instantly. Never clamp

or tie the lower guard into the open position. If

saw is accidentally dropped, lower guard may

be bent. Raise the lower guard with the retracting

handle and make sure it moves freely and does not

touch the blade or any other part, in all angles and

depths ofcut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up ofdebris.

c ) Lower guard should be retracted manually

only for special cuts such as “plunge cuts”

and “compound cuts.” Raise lower guard by

retracting handle and as soon as blade enters

the material, the lower guard must be released.

For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is

in its path. Be aware of the time it takes for the blade

to stop after switch isreleased.

Additional Specific Safety Instructions for

Circular Saws



WARNING: Do not allow familiarity (gained from

frequent use of your saw) to replace safety rules.

Always remember that a careless fraction of a second

is sufficient to inflict severe injury.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss ofcontrol.

• Keep your body positioned to either side of the

blade, but not in line with the saw blade. KICKBACK

could cause the saw to jump backwards (see Kickback

Causes and Related Warnings andKickback).

• Avoid cutting nails. Inspect for and remove all nails

from lumber beforecutting.

• Always make sure nothing interferes with the

movement of the lower bladeguard.

• Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and

other accessories running over rated speed can fly apart

and cause injury. Accessory ratings must always be above

tool speed as shown on toolnameplate.

• Always make sure the saw is clean beforeusing.

• Stop using this saw and have it properly serviced if any

unusual noise or abnormal operationocccurs.

• Always be sure all components are mounted properly and

securely before usingtool.

• Always handle the saw blade with care when mounting or

removing it or when removing the diamondknockout.

• Always wait until the motor has reached full speed before

starting acut.

• Always keep handles dry, clean and free of oil and grease.

Hold the tool firmly with both hands when inuse.

• Always be alert at all times, especially during repetitive,

monotonous operations. Always be sure of position of

your hands relative to theblade.

• Stay clear of end pieces that may fall after cutting off. They

may be hot, sharp and/or heavy. Serious personal injury

mayresult.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

ENGLISH

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a

DeWALT

charger. Be sure to read all safety

instructions before using your charger. Consult the chart

at the end of this manual for compatibility of chargers and

batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DeWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

ENGLISH

are protected and well insulated from materials that

could contact them and cause a short circuit.

Shipping the

DeWALT

FLEXVOLT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use and

Shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max* product, it will operate as a 20V Max*

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

Shipping Mode: When

the cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are electrically

disconnected within the pack resulting in three batteries

with a lower Watt hour (Wh) rating as compared to one

battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hour batteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

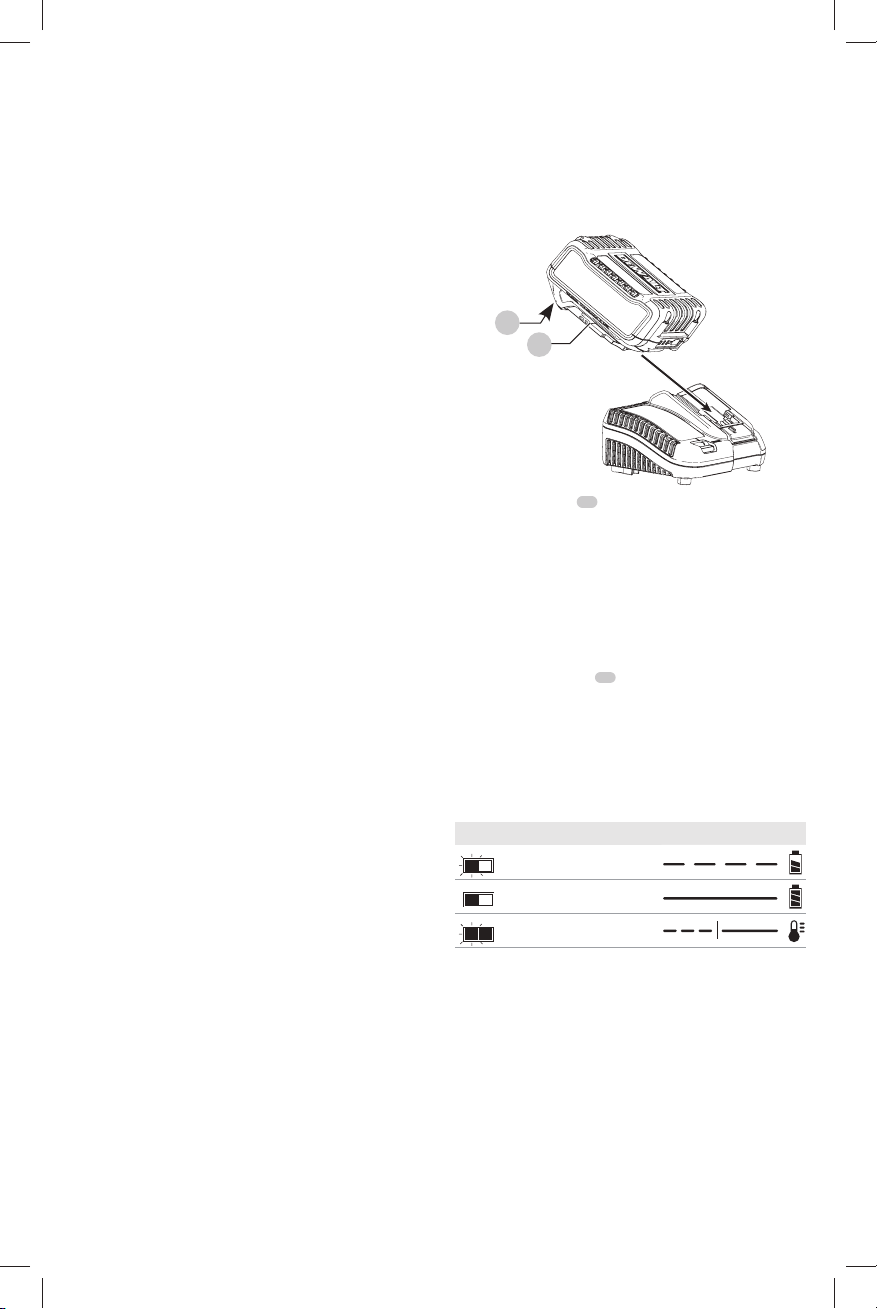

Fuel Gauge Battery Packs (Fig. B)

Some

DeWALT

battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

Fig. B

NOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact call 1-800-4-

DeWALT

(1-800-433-9258) or

visit our website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by

DeWALT

. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DeWALT

and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized

DeWALT

service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or serious injury.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DeWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

ENGLISH

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only

DeWALT

rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

Wireless Certifications and Safety

Information

• This device is CAN ICES-3(B)/NMB-3(B)compliant.

• This device complies with Part 15 of the FCC rules and

Industry Canada License-exempt RSS standard(s).

Operation is subject to the following two conditions:

ʵ This device may not cause harmful interference, and

ʵ This device must accept any interference

received, including interference that may cause

undesiredoperation.

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged

to try to correct the interference by one or more of the

followingmeasures:

ʵ Reorient or relocate the receivingantenna.

ʵ Increase the separation between the equipment

andadaptor.

ʵ Connect the equipment into an outlet on a circuit

different from that to which the adaptor isconnected.

ʵ Consult the dealer or an experienced radio/TV

technician forhelp.

• Changes or modifications to this equipment not expressly

approved by the manufacturer could void the user’s

authority to operate the device. This Class B digital

apparatus complies with Canadian ICES-003.

• Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of a type and

ENGLISH

maximum (or lesser) gain approved for the transmitter by

Industry Canada. To reduce potential radio interference

to other users, the antenna type and its gain should

be so chosen that the equivalent isotropically radiated

power (e.i.r.p.) is not more than that necessary for

successfulcommunication.

• To comply with FCC and Industry Canada RF radiation

exposure limits for general population, the antenna used

for this device must not be co-located or operating in

conjunction with any other antenna ortransmitter.

For Bluetooth® Products

• When traveling on airlines, be sure to comply with the

airline restrictions on usage of personal electronic devices

and Bluetooth®.

• The out of range alert feature has been designed to act

as an aid to warn against products getting misplaced or

stolen. It is not a securitysystem.

• The connectivity range is up to 100 feet (30.5 meters)

depending on environment andlocation.

• The shortwave radio frequency signals of a Bluetooth®

device may impair the operation of other electronic and

medical devices (such as pacemakers or hearing aids).

NOTE: The Bluetooth® word mark and logos are registered

trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

DeWALT

is under license. Other trademarks and

trade names are those of their respectiveowners.

This product complies with these standards when operated

with a 6 foot (1.8 meters) or shorter extensioncord.

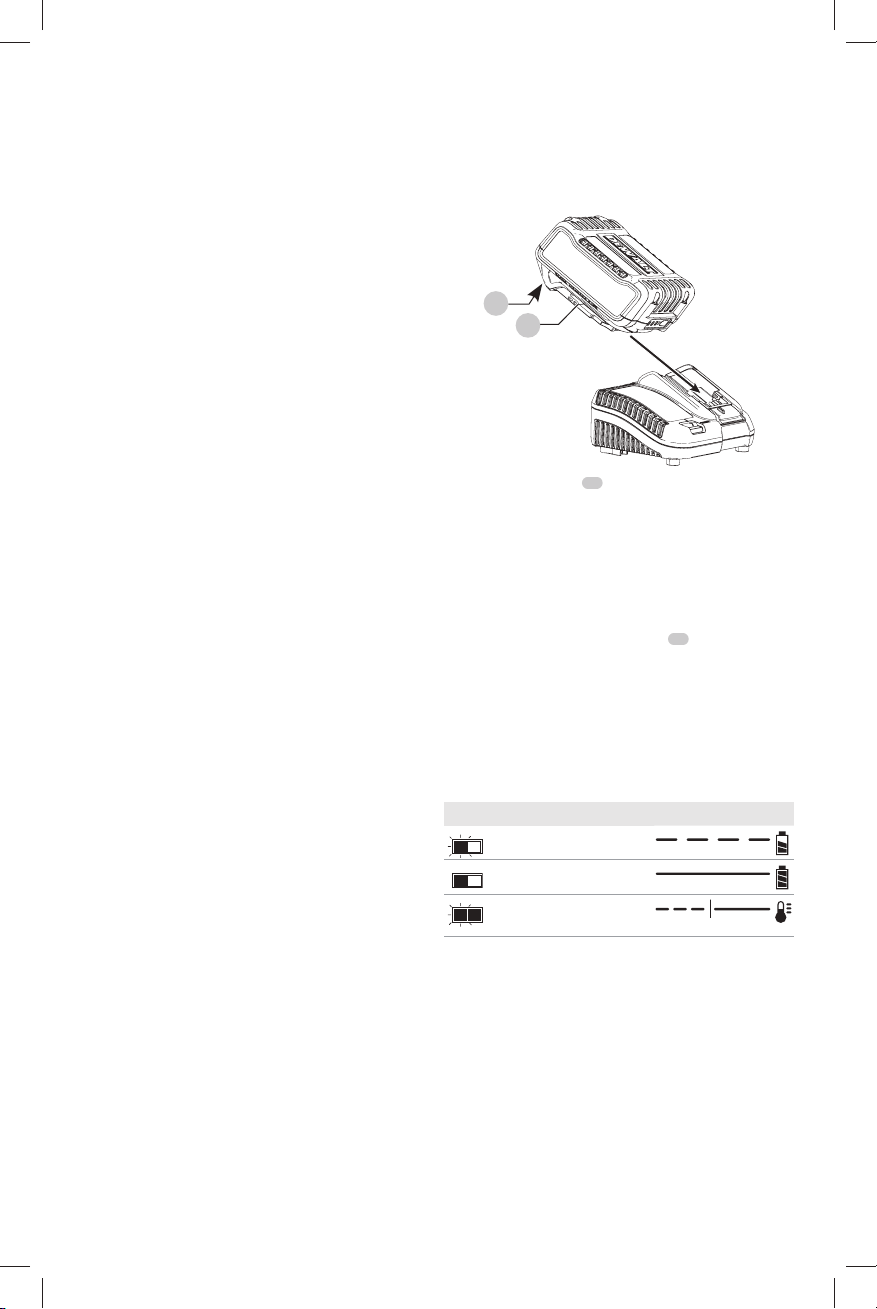

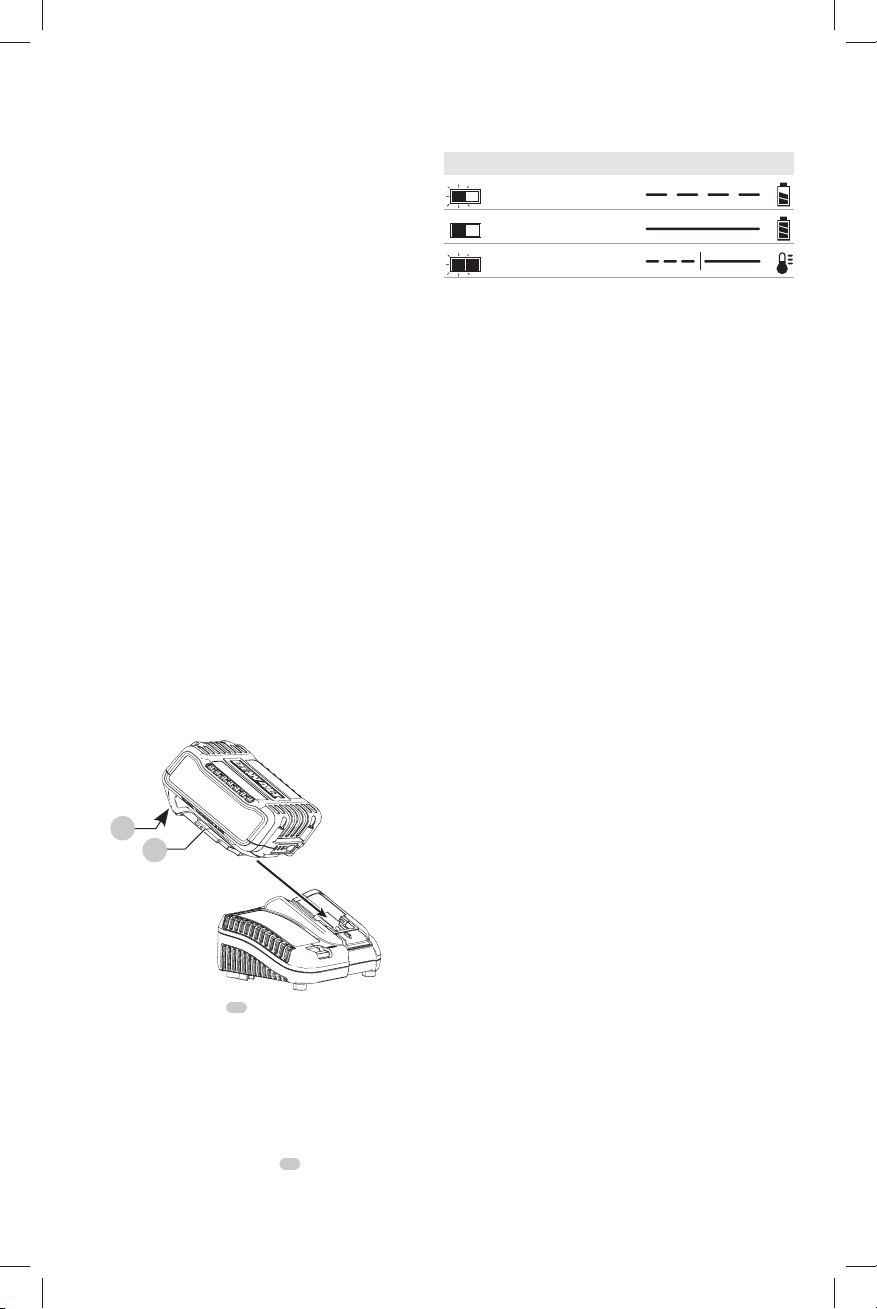

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting battery pack.

Fig. C

2. Insert the battery pack

15

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process has started.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

14

on the battery pack.

NOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

Charger Operation

Refer to the indicators below for the charge status of the

battery pack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

charging procedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing to light or by displaying a problem pack or charger

blink pattern.

NOTE: This could also mean a problem with a charger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized service center.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery pack life.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery pack warms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to be cooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of the charger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fully charged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

ENGLISH

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in the slots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaning solutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack in an air temperature below +40°F

(+4.5°C), or above +104°F (+40°C). This is important

and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulated trailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local service center.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the battery pack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting to clean.

6. Do not freeze or immerse the charger in water or any

other liquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

NOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

These heavy-duty circular saws are designed for professional

wood cutting applications. DO NOT use water feed

attachments with this saw. DO NOT use abrasive wheels or

blades. DO NOT use under wet conditions or in presence of

flammable liquids orgases.

These heavy-duty saws are professional power tools.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Saw Hook (Fig. D)



WARNING: To reduce the risk of serious personal

injury, Do not use the saw with the saw hook rotated

below the footplate.



WARNING: To reduce the risk of injury from the saw

falling on operators or bystanders, make sure the saw

is supported securely when using the hook to hang the

saw from a rafter, joist or other elevatedsupport.

Your saw has a convenient saw hook

20

that allows the

saw to hang from a joist, rafter, or other suitable, stable

structure. The saw hook folds flat against the tool body

when not inuse.

To use the saw hook, push down on the hook to rotate it

away from the handle until it latches intoposition.

To return the saw hook to its stored position, pull the hook

up until it latches against the toolbody.

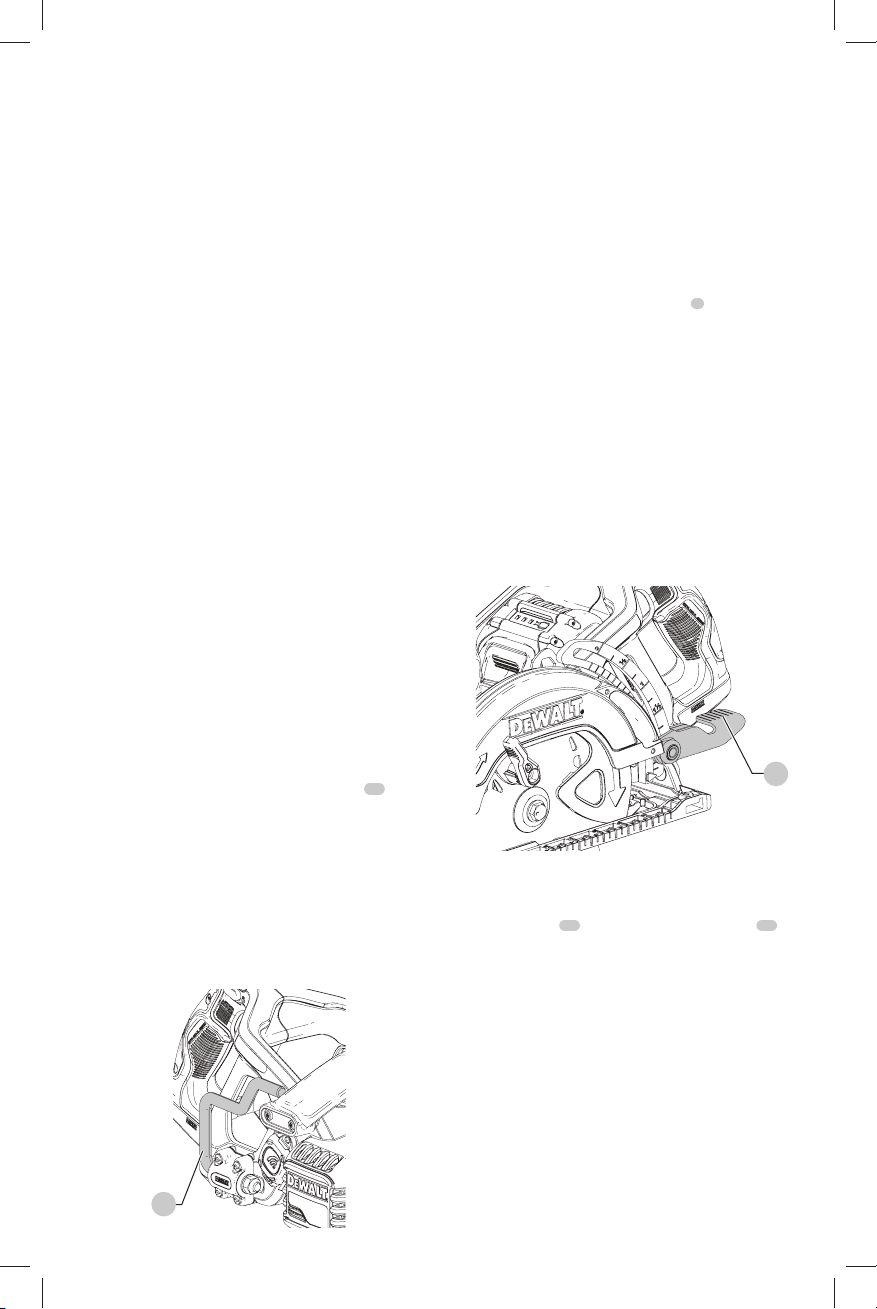

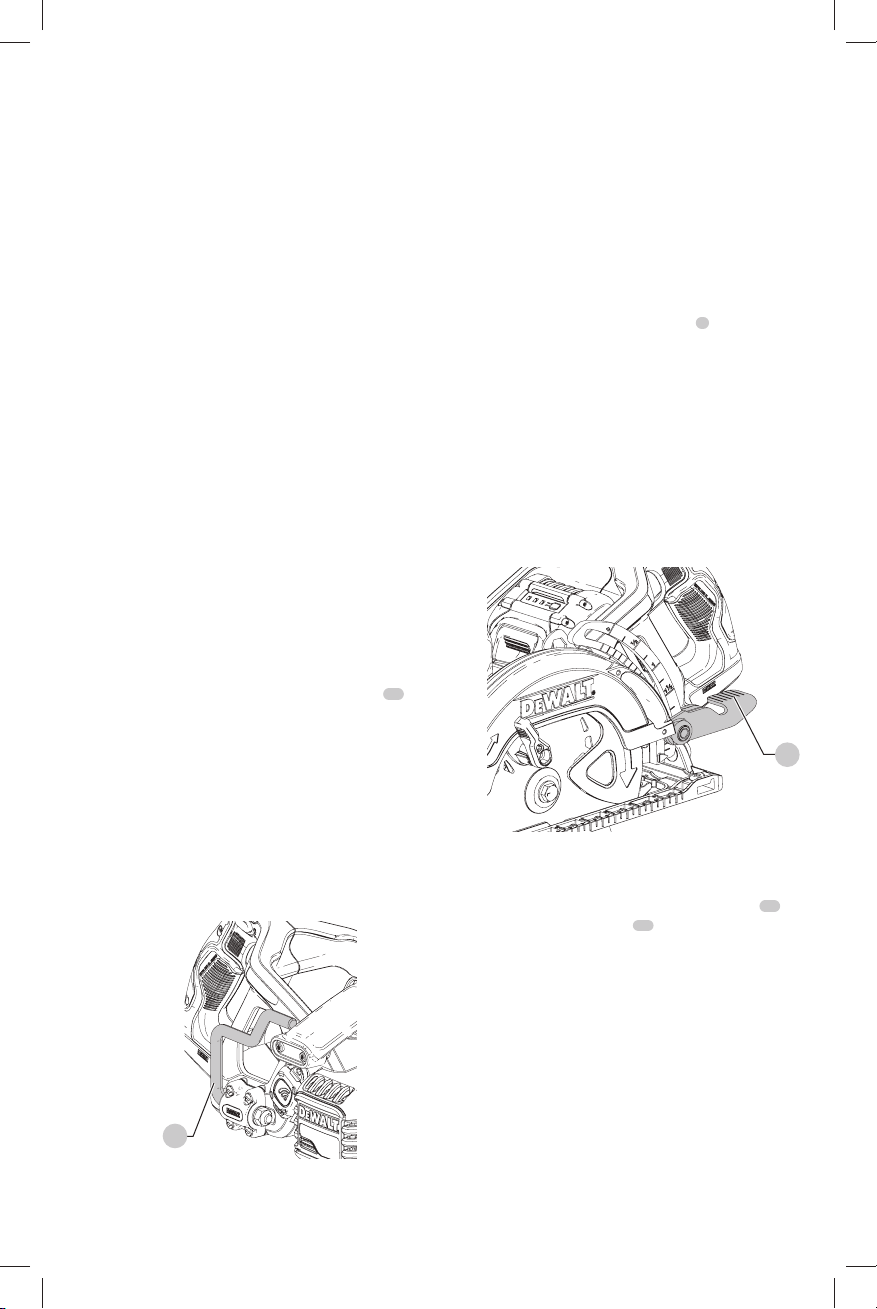

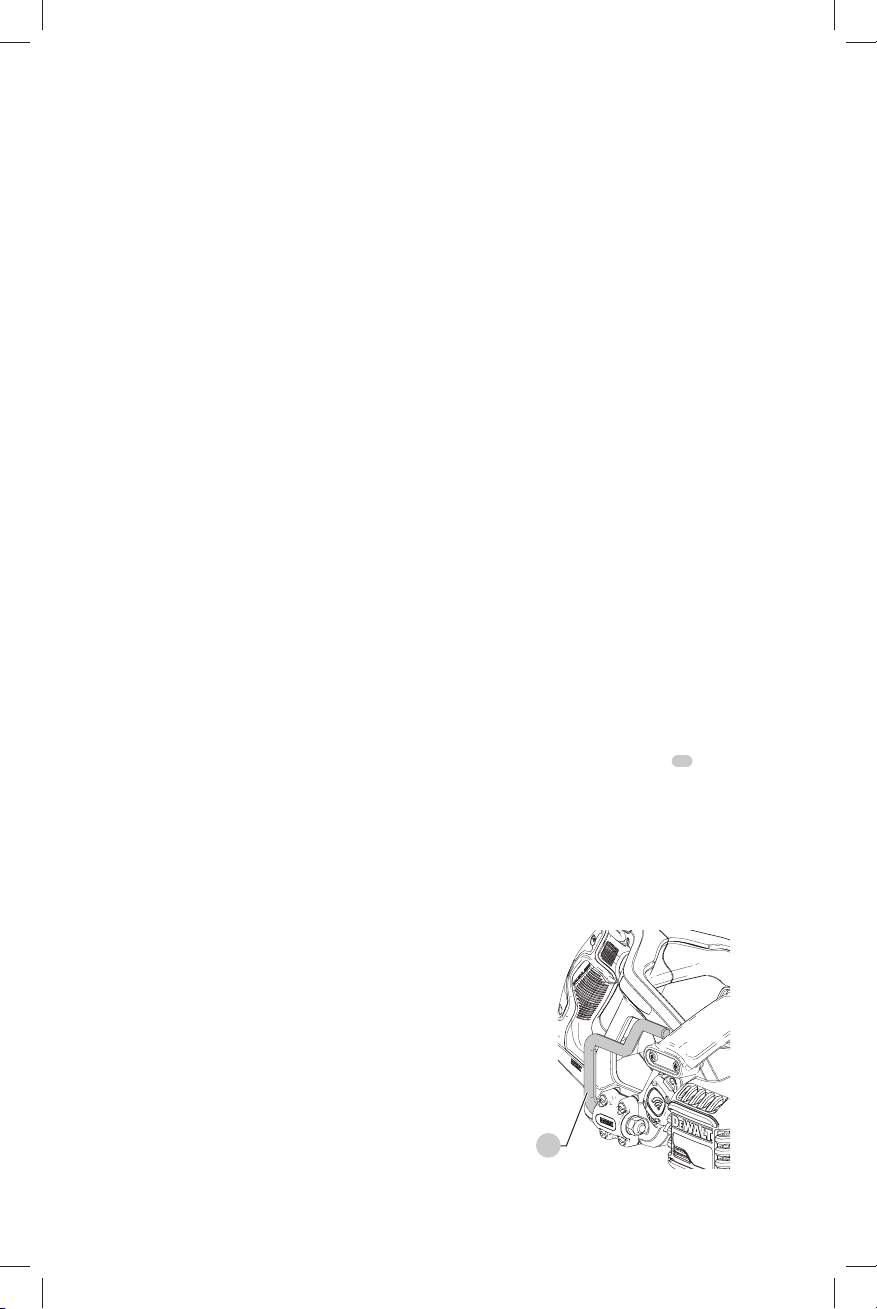

Fig. D

ENGLISH

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cutting Depth Adjustment (Fig. A, E, F)

1. Hold the saw firmly. Lift the depth adjustment locking

lever

3

to move foot plate to obtain the desired depth

ofcut.

2. Lower the depth adjustment locking lever and tighten

securely to lock the depth of cut before operatingsaw.

The length of cut markings on the side of the foot plate are

accurate at full depth of cut only. Setting the saw at the

proper cutting depth keeps blade friction to a minimum,

removes sawdust from between the blade teeth, results in

cooler, faster sawing and reduces the chance ofkickback.

Fig. E

For the most efficient cutting action, set the depth

adjustment so that half of a blade tooth will project below

the material to be cut (refer to Figure F). This distance is

from the tip of the tooth

27

to the bottom of the gullet

28

(refer to inset of FigureF). This keeps blade friction at a

minimum, removes sawdust from the cut, results in cooler,

faster sawing and reduces the chance of kickback. A method

for checking for correct cutting depth is shown in FigureF.

Lay a piece of the material you plan to cut along the side of

the blade, as shown, and observe how much tooth projects

beyond thematerial.

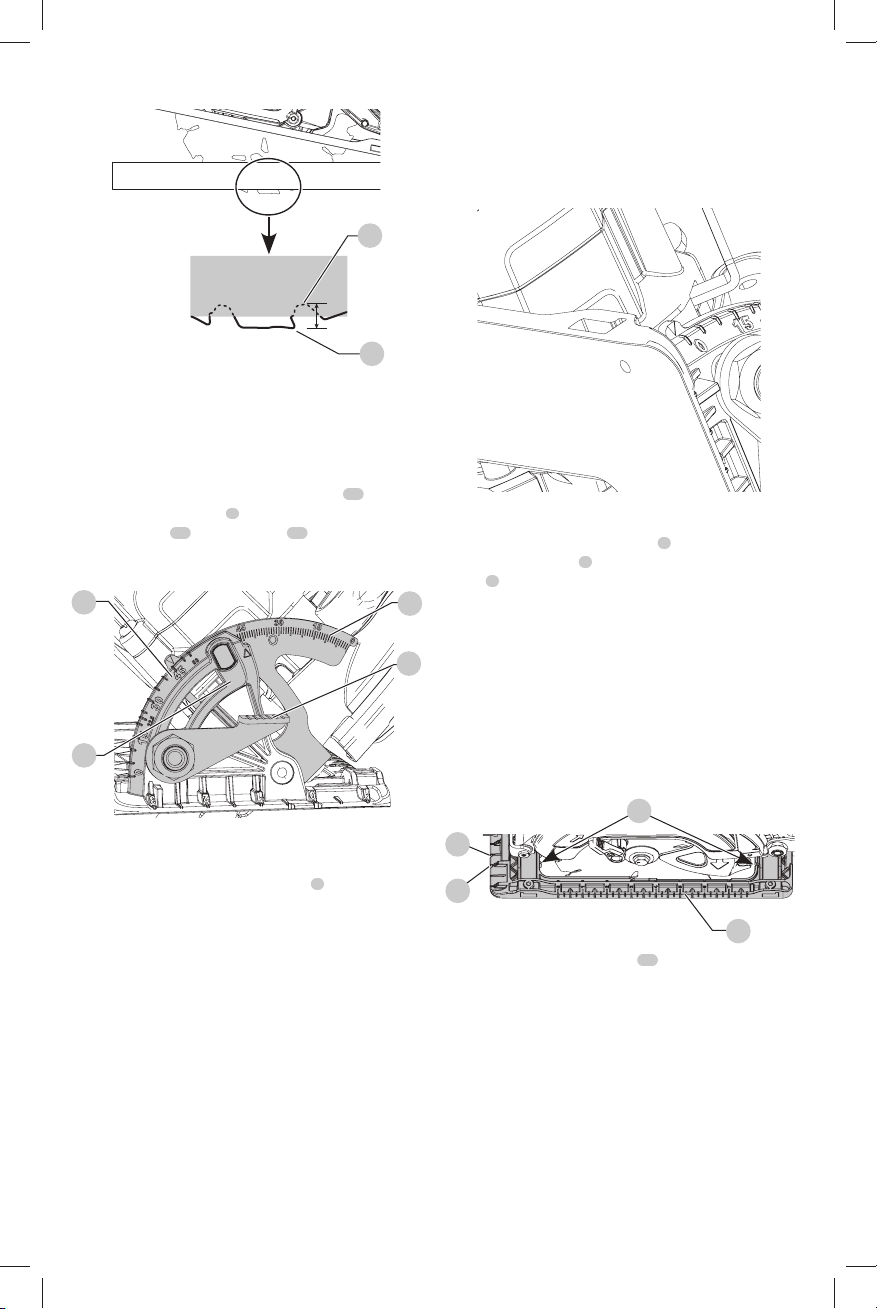

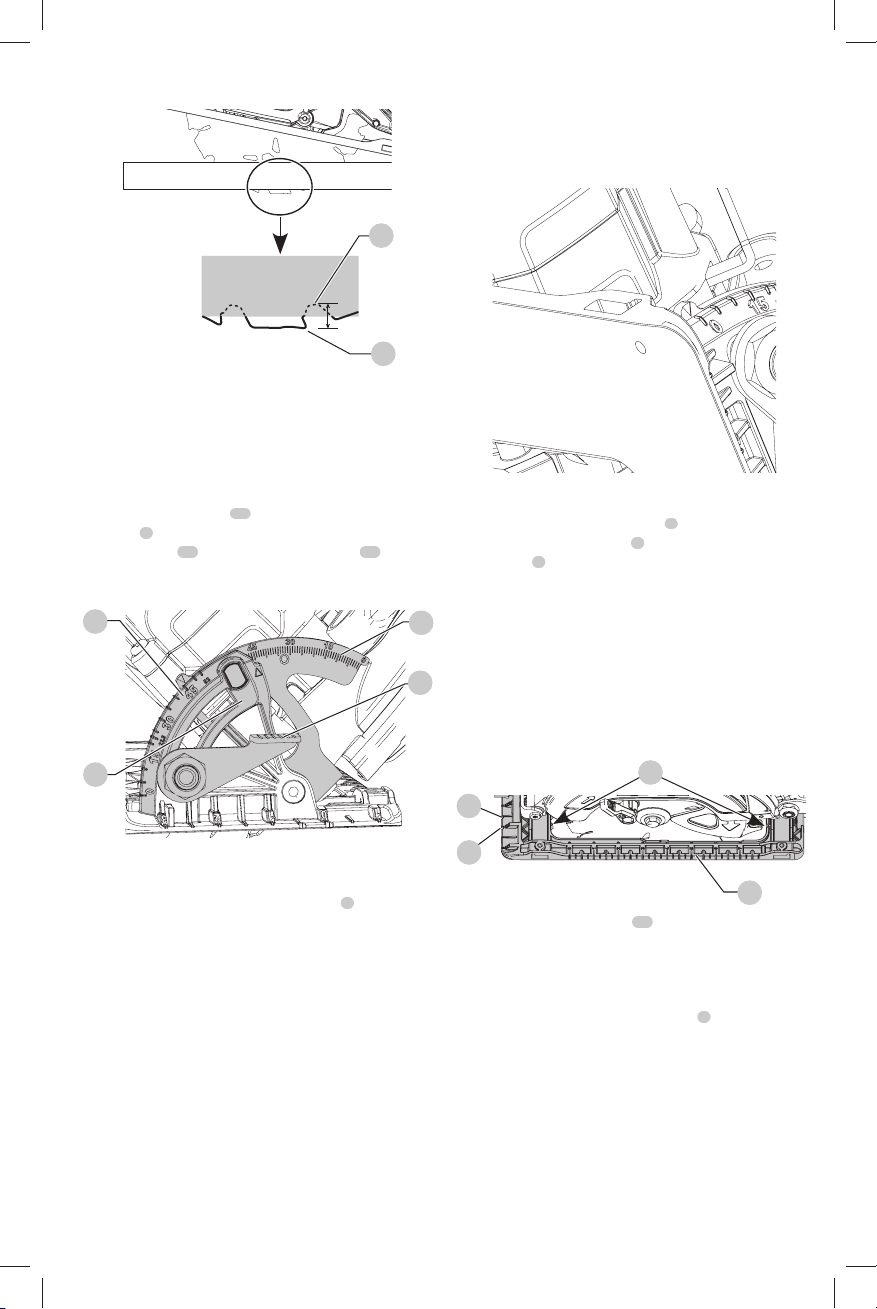

Fig. F

Bevel Angle Adjustment (Fig. A, G)

The full range of the bevel adjustment is from 0˚ to

53˚. Detents are located at 22.5˚ and 45˚. The angle

quadrant is graduated in increments of 1˚. On the front

of the saw is a bevel angle adjustment mechanism which

consists of a calibrated angle quadrant

10

and a bevel

adjustment lever

9

. The angle quadrant allows for coarse

adjustment

16

or fine adjustment

17

to achieve better

accuracy incutting.

Fig. G

To set the saw for a bevel cut

1. Lift the bevel adjustment lever

9

and tilt foot plate

to the desired angle by aligning the pointer with the

desired anglemark.

2. Push the bevel adjustment lever down and tighten

securely to lock theangle.

Foot Plate Adjustment for 90˚ Cuts

(Fig. H)

If additional adjustment is needed

1. Adjust the saw to 0˚bevel.

2. Retract blade guard. Place the saw on bladeside.

3. Lift bevel adjustment lever. Place a square

against the blade and foot plate to adjust the

90˚setting.

4. Move the adjustment screw, located on the bottom of

the foot plate (Fig.H), so that the foot plate will stop at

the properangle.

5. Confirm the accuracy of the setting by checking the

squareness of an actual cut on a scrap piece ofmaterial.

ENGLISH

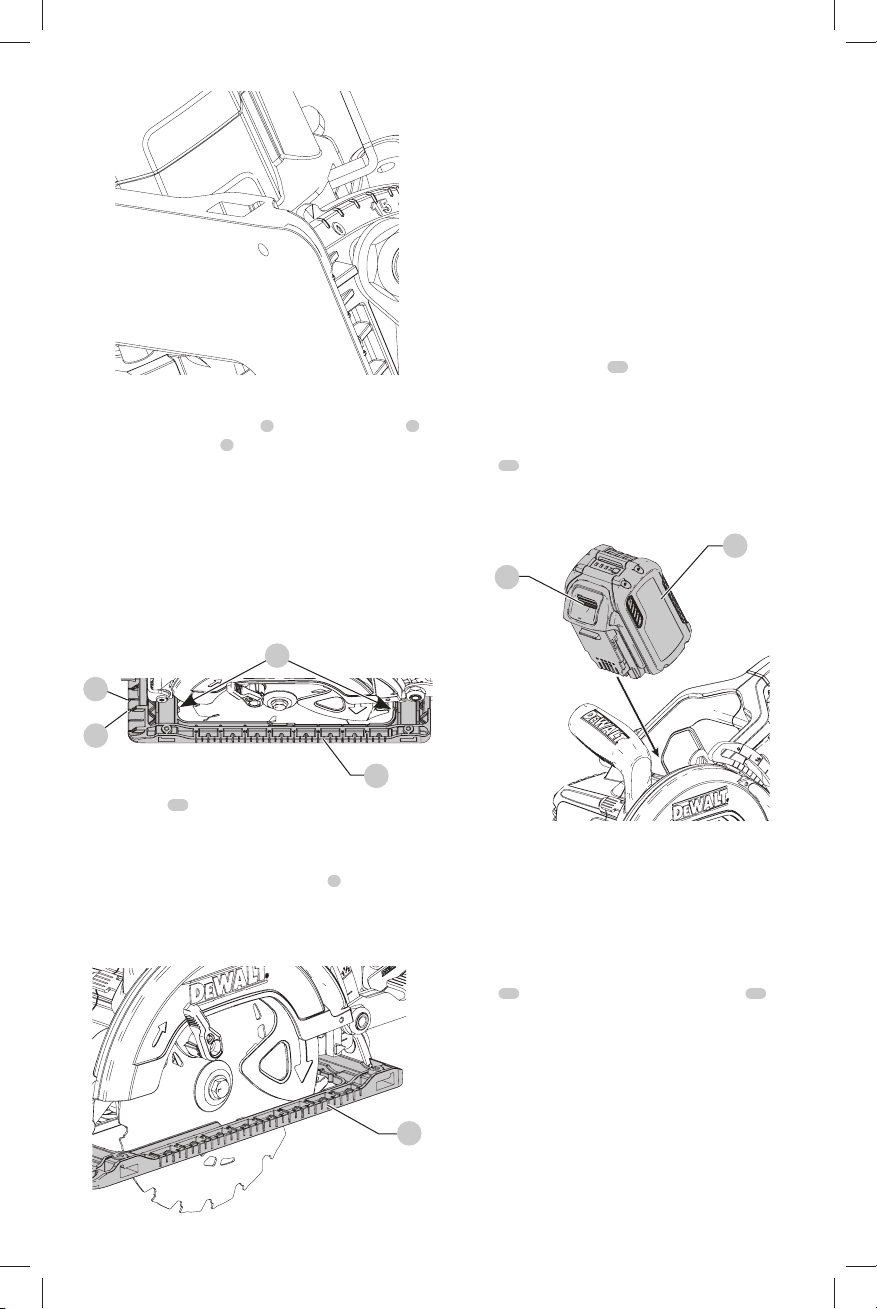

Fig. H

Kerf Indicator (Fig. I)

The front of the saw foot plate

5

has a 0˚ kerf indicator

7

and a 45˚ kerf indicator

8

for vertical and bevel cutting.

The kerf indicators enable you to guide the saw along the

cutting lines penciled on theworkpiece.

The indicator aligns with the left (outer) side of the saw

blade. The moving blade making the slot or “kerf” cut falls

to the right of the indicator. Position the saw along the

penciled cutting line so that the kerf falls into the waste

or surplus material. Marking indicators on the front of

the foot plate are at 1/2" (13 mm) intervals for additional

cuttingguides.

Fig. I

Kerf indicators

18

are also located on the inside of the foot

plate to keep the saw square whencutting.

Cut Length Indicator (Fig. J)

The markings on the side of the foot plate

5

show the

length of the slot being cut into the material at the full

depth of the cut. The markings are in increments of 1/8"

(3.2mm).

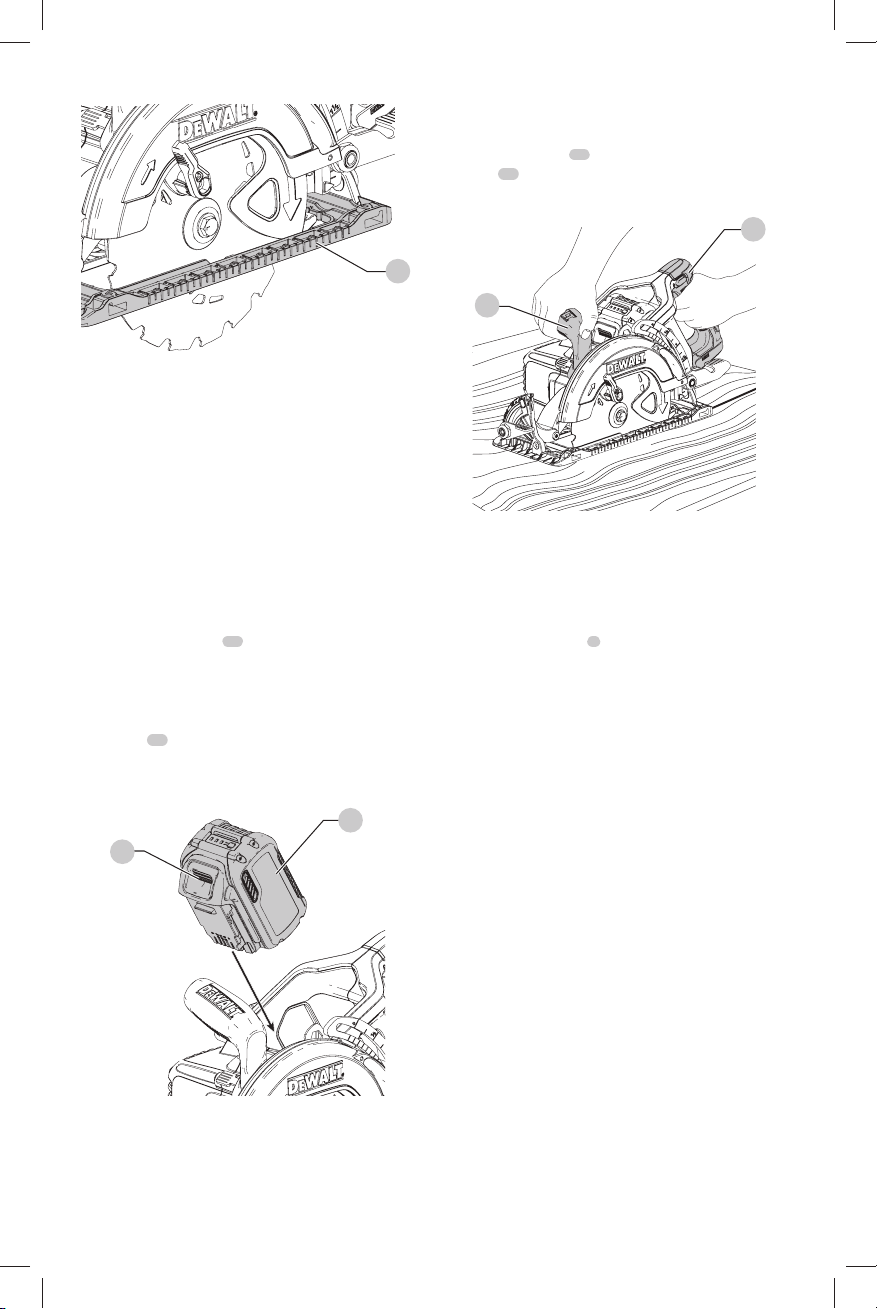

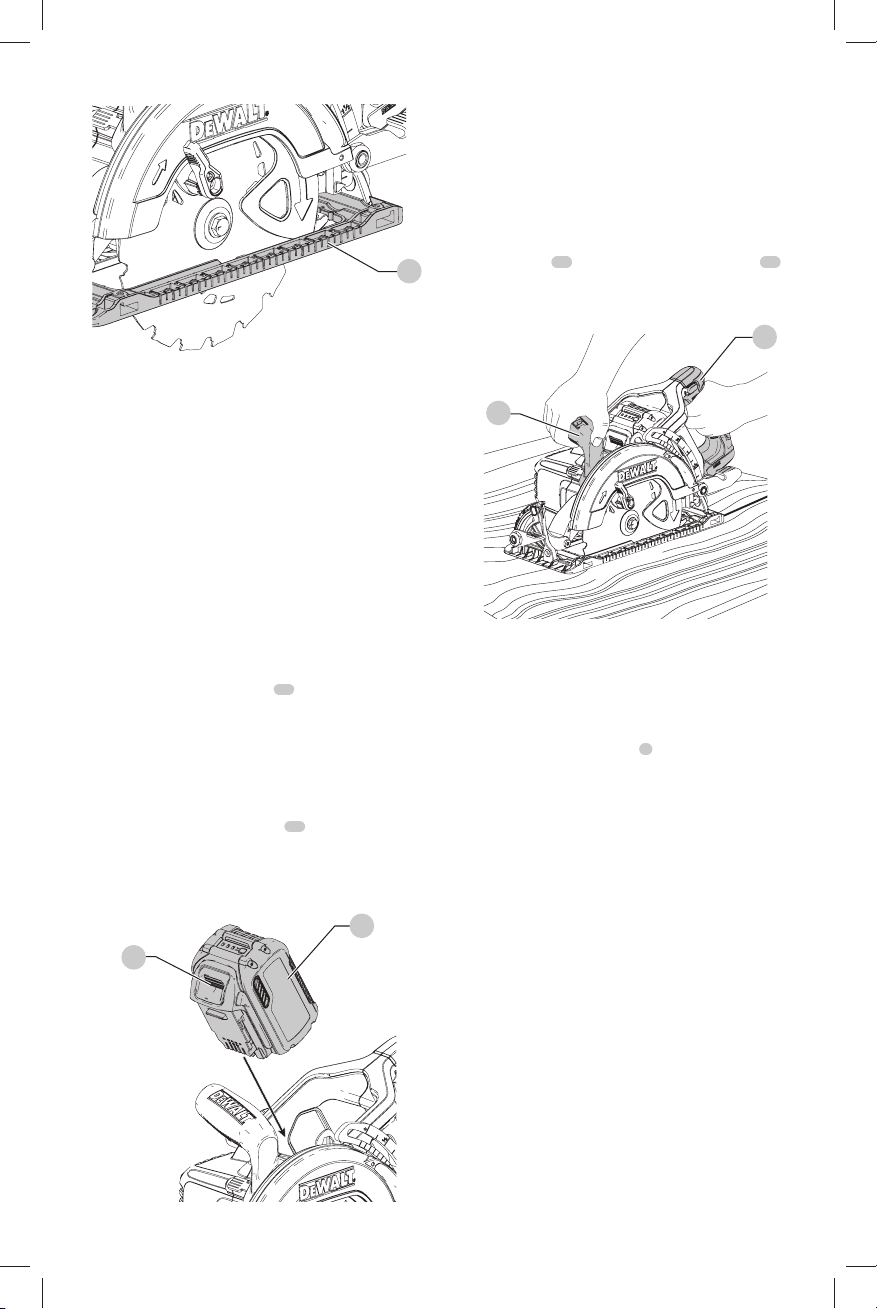

Fig. J

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

IMPORTANT: Always make sure the depth adjustment

locking lever is in the down position before operatingsaw.

Installing and Removing the Battery Pack

(Fig. K)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

15

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

14

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Fig. K

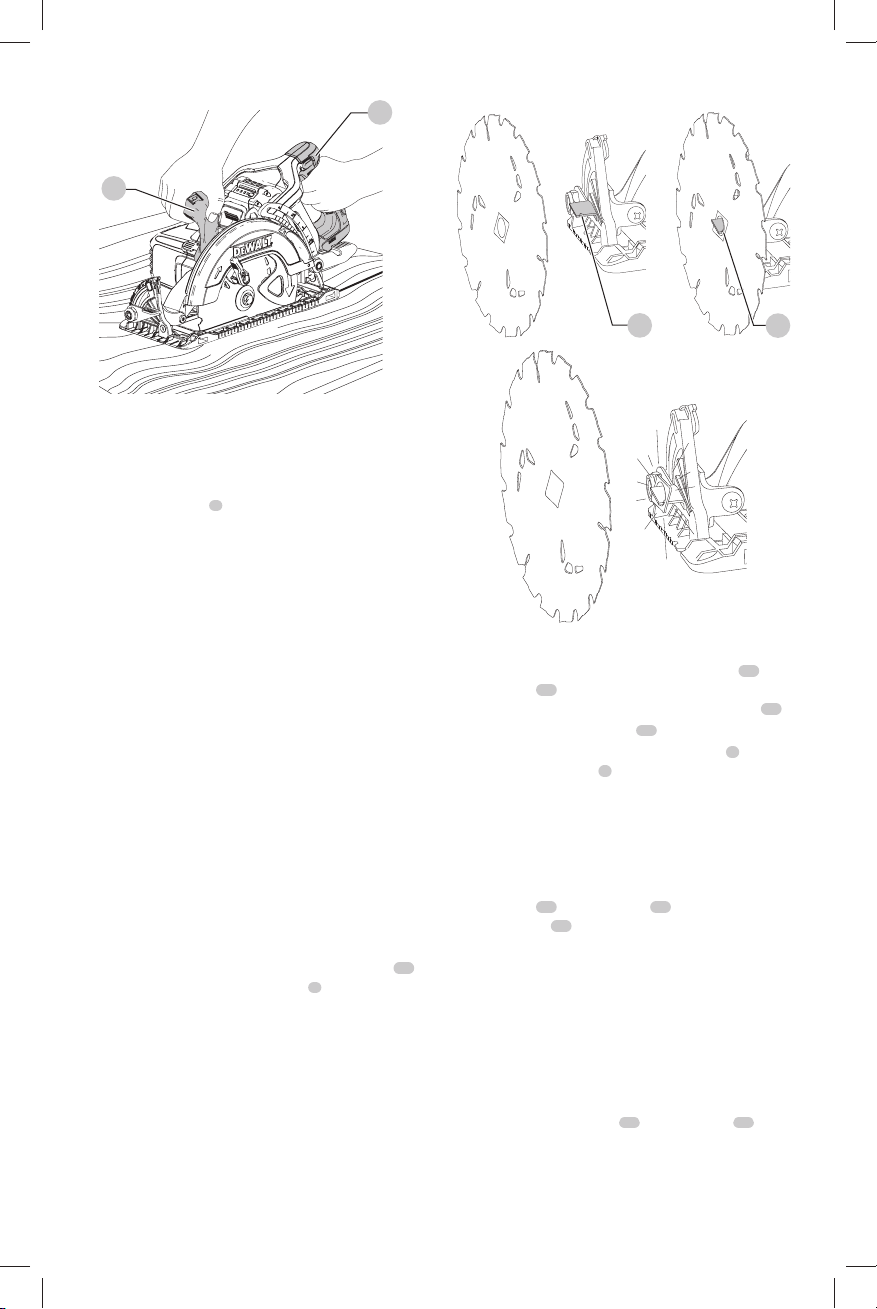

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the main

handle

12

and one hand on the auxilliary handle

13

. Note

that hands are kept away from cutting area.

ENGLISH

Fig. L

Trigger Switch (Fig. A)



WARNING: To reduce the risk of serious personal

injury, hold saw with both hands when starting

the saw to avoidkickback.

Press the trigger switch

2

to turn the tool on. Release the

trigger switch to turn the tooloff.

NOTE: This tool has no provision to lock the trigger in

the on position and should never be locked on by any

othermeans.

Changing Blades (Fig. A, M)

IMPORTANT: Most replacement blades come with a round

arbor center opening which must be knocked out so a

diamond-shaped arbor center is exposed. Only blades with

a diamond-shaped arbor center can be used on thissaw.

NOTICE: Never install a blade without removing the

knockout. Lack of blade engagement will cause the

blade to come into contact with other parts of the saw

causing tooldamage.

To Remove Knockout



WARNING: ALWAYS use eye protection. All

users and bystanders must wear eye protection that

conforms to ANSI Z87.1.



WARNING: Make sure that bevel adjusting locking

lever is tight and secure after using it to remove

knockout. If blade adjustment shifts while cutting it

may cause binding andkickback.

Place the round center hole of the blade into the notch

21

on the top of the bevel adjustment lever

9

. Grasping the

saw and blade firmly, pull until the knockout pops out. The

diamond-shaped arbor center is nowexposed.

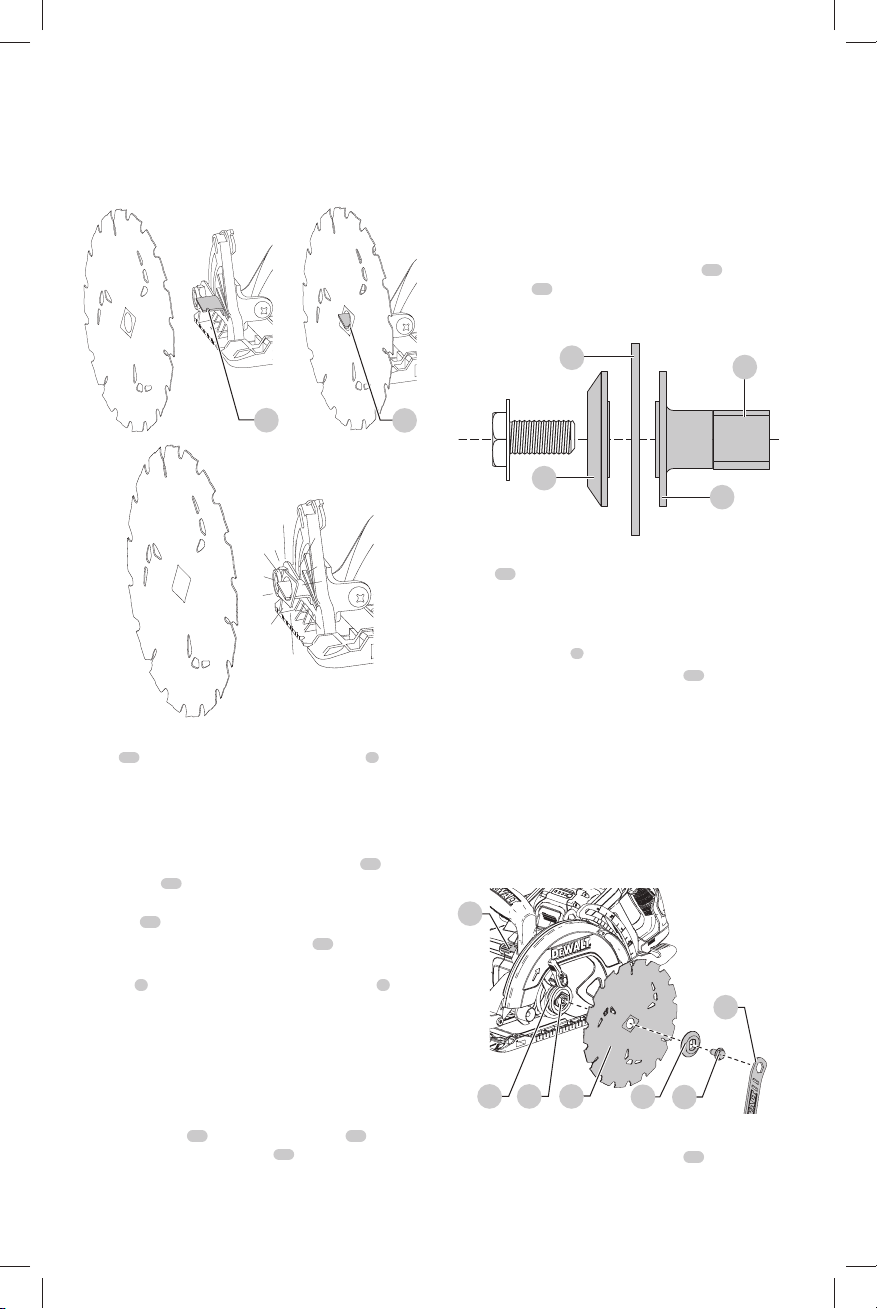

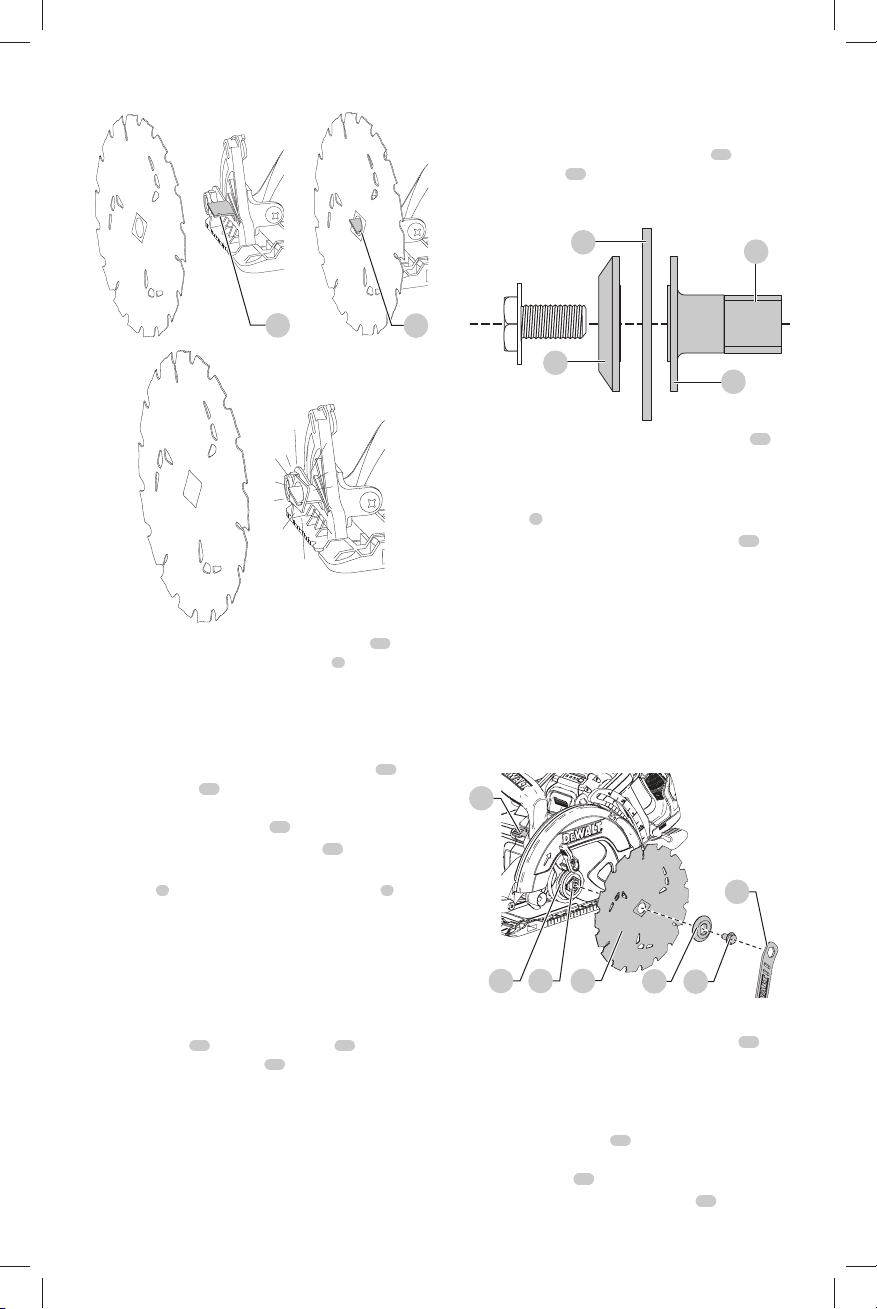

Fig. M

To Install the Blade (Fig. A, N, O)

1. Loosen and remove the blade clamping screw

19

with

the wrench

22

provided, by turning it clockwise as

indicated by the arrow on the outer clamp washer

23

2. Remove outer clamp washer

23

3. Using the lower blade guard retracting lever

4

, retract

the lower blade guard

6

IMPORTANT: When retracting the lower blade guard

to install the blade, check the condition and operation

of the lower blade guard to assure that it is working

properly. Make sure it moves freely and does not touch

the blade, foot plate or any other part, in all angles and

depths ofcut.

4. Place blade

24

on saw spindle

25

against the inner

clamp washer

26

, making sure that the blade will

rotate in the proper direction (the direction of the

rotation arrow on the saw blade and the teeth must

point in the same direction as the direction of rotation

arrow on the lower bladeguard).

IMPORTANT: Always ensure the diamond-shaped arbor

center of the blade aligns with the raised diamond-

shaped arbor center on the outer clampwasher.

NOTE: Do not assume that the printing on the saw blade

will always be facing you when properlyinstalled.

5. Place outer clamp washer

23

on saw spindle

25

with

the large flat surface against the blade and the wording

on the outer clamp washer facing you as shown in

FigureN.

ENGLISH

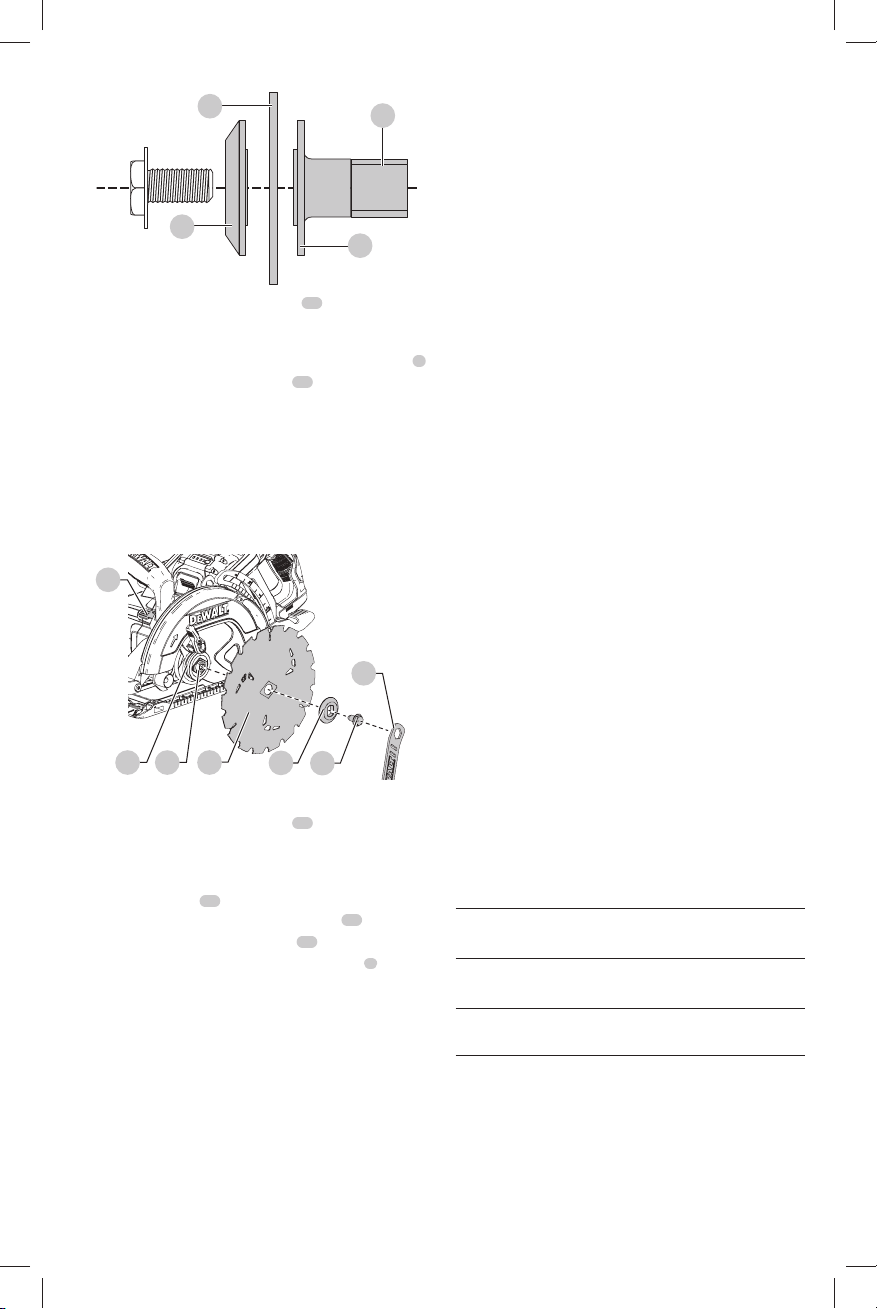

Fig. N

6. Thread the blade clamping screw

19

into saw spindle

by hand (screw has left-hand threads and must be

turned counterclockwise totighten).

7. Slowly release the lower blade guard retracting lever

4

8. Depress the spindle lock button

11

while turning the

saw spindle with the blade wrench provided until the

blade lock engages and the blade stops rotating. Using

the blade wrench, firmly tighten blade clampingscrew.

NOTICE: Never engage the blade lock while saw is

running, or engage in an effort to stop the tool. Never

turn the saw on while the blade lock is engaged.

Serious damage to your saw willresult.

Fig. O

26 25

To Replace the Blade (Fig. O)

1. Depress the spindle lock button

11

while turning the

saw spindle with the blade wrench provided until the

blade lock engages and the blade stopsrotating.

2. With the blade wrench provided, loosen the blade

clamping screw

19

by turning it clockwise as indicated

by the arrow on the outer clamp washer

23

3. Remove the outer clamp washer

23

4. Using the lower blade guard retracting lever

4

retract the lower blade guard. Remove used blade and

properlydiscard.

5. Install new blade as previouslydescribed.

6. Clean any sawdust that may have accumulated in

the guard or clamp washer area. Check the condition

and operation of the lower blade guard as previously

outlined. Do not lubricate thisarea.

7. Select the proper blade for the application (refer to

Blades). Always use blades that are the correct size

[7–1/4" (184mm) diameter] with the proper size and

shape center hole for mounting on the saw spindle.

Always assure that the maximum recommended speed

(rpm) on the saw blade meets or exceeds the speed

(rpm) of thesaw.

Lower Blade Guard



WARNING: The lower blade guard is a safety

feature which reduces the risk of serious

personal injury. Never use the saw if the lower

guard is missing, damaged, misassembled or not

working properly. Do not rely on the lower blade

guard to protect you under all circumstances.

Your safety depends on following all warnings

and precautions as well as proper operation of

the saw. Check lower guard for proper closing

before each use as outlined in Safety Instructions

for All Saws. If the lower blade guard is missing

or not working properly, have the saw serviced

before using. To assure product safety and

reliability, repair, maintenance and adjustment

should be performed by an authorized service

center or other qualified service organization,

always using identical replacementparts.

Blades



WARNING: To minimize the risk of eye injury, always

use eye protection. Carbide is a hard but brittle

material. Foreign objects in the work piece such as

wire or nails can cause tips to crack or break. Only

operate saw when proper saw blade guard is in place.

Mount blade securely in proper rotation before using,

and always use a clean, sharpblade.



WARNING: Do not cut metal, masonry, glass,

masonry-type planking, cement board, tile or plastic

with thissaw.

Do not use abrasive wheels or blades. A dull blade will

cause slow, inefficient cutting resulting in overload to the

saw motor, excessive splintering and could increase the

possibility of kickback. Please refer to the following table

to determine the correct size replacement blade for your

modelsaw.

DCS577

Blade Diameter Teeth Application

DW3592B10

DW3578B10

7–1/4"

(184 mm)

General Purpose

Wood cutting

DW3576B10

DW3526

7–1/4"

(184 mm)

140

Plywood Cutting

DW3578B10 7–1/4"

(184 mm)

24 Laminated or engineered

lumber

If you need assistance regarding blades, please call

1–800–4-

DeWALT

(1–800–433–9258).

Kickback

Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator. When

the blade is pinched or bound tightly by the kerf closing

down, the blade stalls and the motor reaction drives the

ENGLISH

unit rapidly back toward the operator. If the blade becomes

twisted or misaligned in the cut, the teeth at the back

edge of the blade can dig into the top surface of the wood

causing the blade to climb out of the kerf and jump back

toward theoperator.

Kickback is more likely to occur when any of the following

conditionsexist.

1. IMPROPER WORKPIECE SUPPORT

a. Sagging or improper lifting of the cut off piece can

cause pinching of the blade and lead to kickback

(Fig.R).

b. Cutting through material supported at the outer ends

only can cause kickback. As the material weakens it

sags, closing down the kerf and pinching theblade.

c. Cutting off a cantilevered or overhanging piece of

material from the bottom up in a vertical direction

can cause kickback. The falling cut off piece can

pinch theblade.

d. Cutting off long narrow strips (as in ripping) can

cause kickback. The cut off strip can sag or twist

closing the kerf and pinching theblade.

e. Snagging the lower guard on a surface below the

material being cut momentarily reduces operator

control. The saw can lift partially out of the cut

increasing the chance of bladetwist.

2. IMPROPER DEPTH OF CUT SETTING ON SAW

a. To make the most efficient cut, the blade should

protrude only far enough to expose half of a tooth

as shown in FigureF. This allows the foot plate

to support the blade and minimizes twisting and

pinching in the material. See the section titled

Cutting DepthAdjustment.

3. BLADE TWISTING (MISALIGNMENT IN CUT)

a. Pushing harder to cut through a knot, a nail, or a hard

grain area can cause the blade totwist.

b. Trying to turn the saw in the cut (trying to get back

on the marked line) can cause bladetwist.

c. Over-reaching or operating the saw with poor

body control (out of balance), can result in twisting

theblade.

d. Changing hand grip or body position while cutting

can result in bladetwist.

e. Backing up the saw to clear blade can lead totwist.

4. MATERIALS THAT REQUIRE EXTRA ATTENTION

a. Wet lumber

b. Green lumber (material freshly cut or not kiln dried)

c. Pressure treated lumber (material treated with

preservatives or anti-rot chemicals)

5. USE OF DULL OR DIRTY BLADES

a. Dull blades cause increased loading of the saw. To

compensate, an operator will usually push harder

which further loads the unit and promotes twisting

of the blade in the kerf. Worn blades may also have

insufficient body clearance which increases the

chance of binding and increasedloading.

6. LIFTING THE SAW WHEN MAKING BEVEL CUT

a. Bevel cuts require special operator attention to

proper cutting techniques - especially guidance

of the saw. Both blade angle to the foot plate

and greater blade surface in the material increase

the chance for binding and misalignment (twist)

tooccur.

7. RESTARTING A CUT WITH THE BLADE TEETH JAMMED

AGAINST THE MATERIAL

a. The saw should be brought up to full operating

speed before starting a cut or restarting a cut after

the unit has been stopped with the blade in the kerf.

Failure to do so can cause stalling andkickback.

Any other conditions which could result in pinching,

binding, twisting, or misalignment of the blade could

cause kickback. Refer to the sections on adjustments and

operation for procedures and techniques that will minimize

the occurrence ofkickback.

Workpiece Support (Fig. P–R)



WARNING: It is important to support the work

properly and to hold the saw firmly to prevent loss of

control which could cause personal injury. FigureP

illustrates proper hand support of the saw. Maintain

a firm grip with both hands on the saw and position

your body and arm to allow you to resist kickback if

itoccurs.

Figure P shows proper sawing position. Note that hands are

kept away from cutting area. To avoid kickback, DO support

board or panel NEAR the cut (Fig.Q). DON’T support board

or panel away from the cut (Fig.R).

Fig. P

Fig. Q

ENGLISH

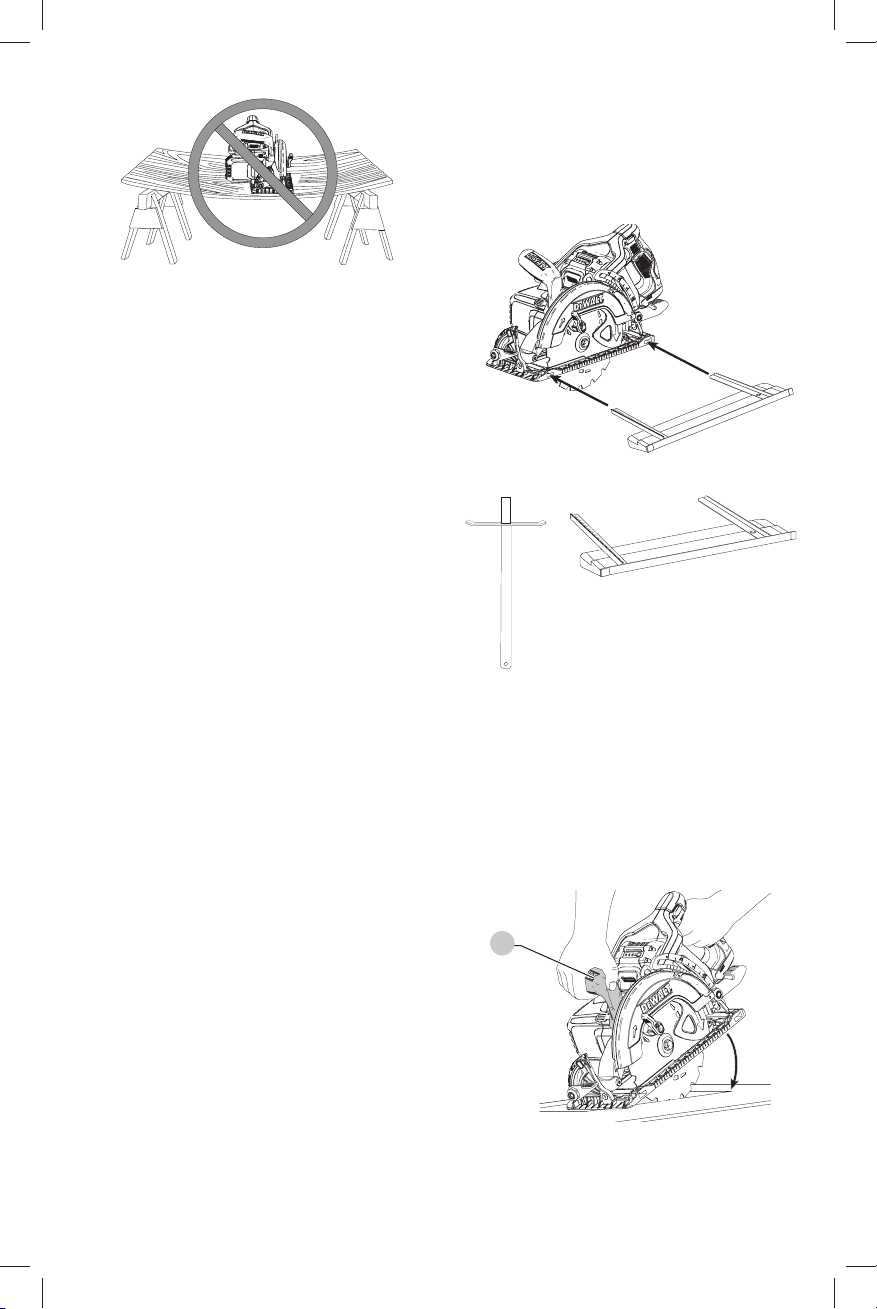

Fig. R

Place the work with its “good” side – the one on which

appearance is most important – down. The saw cuts

upward, so any splintering will be on the work face that is

up when you cutit.

Cutting (Fig. P)



WARNING: Never attempt to use this tool by resting

it upside down on a work surface and bringing

the material to the tool. Always securely clamp

the workpiece and bring the tool to the workpiece,

securely holding the tool with two hands as shown

in FigureP.

Place the wider portion of the saw foot plate on that part

of the work piece which is solidly supported, not on the

section that will fall off when the cut is made. As examples,

FigureP illustrates the RIGHT way to cut off the end of a

board. Always clamp work. Don’t try to hold short pieces by

hand! Remember to support cantilevered and overhanging

material. Use caution when sawing material frombelow.

Be sure saw is up to full speed before blade contacts

material to be cut. Starting saw with blade against material

to be cut or pushed forward into kerf can result in kickback.

Push the saw forward at a speed which allows the blade

to cut without laboring. Hardness and toughness can vary

even in the same piece of material, and knotty or damp

sections can put a heavy load on the saw. When this

happens, push the saw more slowly, but hard enough to

keep working without much decrease in speed. Forcing

the saw can cause rough cuts, inaccuracy, kickback, and

over-heating of the motor. Should your cut begin to go

off the line, don’t try to force it back on. Release the switch

and allow blade to come to a complete stop. Then you can

withdraw the saw, sight anew, and start a new cut slightly

inside the wrong one. In any event, withdraw the saw if you

must shift the cut. Forcing a correction inside the cut can

stall the saw and lead tokickback.

IF SAW STALLS, RELEASE THE TRIGGER AND BACK THE SAW

UNTIL IT IS LOOSE. BE SURE BLADE IS STRAIGHT IN THE CUT

AND CLEAR OF THE CUTTING EDGE BEFORERESTARTING.

As you finish a cut, release the trigger and allow the blade

to stop before lifting the saw from the work. As you lift

the saw, the spring-tensioned telescoping guard will

automatically close under the blade. Remember the blade

is exposed until this occurs. Never reach under the work for

any reason. When you have to retract the telescoping guard

manually (as is necessary for starting pocket cuts) always

use the retractinglever.

NOTE: When cutting thin strips, be careful to ensure that

small cutoff pieces don’t hang up on inside of lowerguard.

Ripping (Fig. S, T1, T2)

Ripping is the process of cutting wider boards into narrower

strips – cutting grain lengthwise. Hand guiding is more

difficult for this type of sawing and the use of either

DeWALT

DW3278 rip guide (Fig. T1) or DWS5100 dual port rip guide

is recommended (Fig.T2).

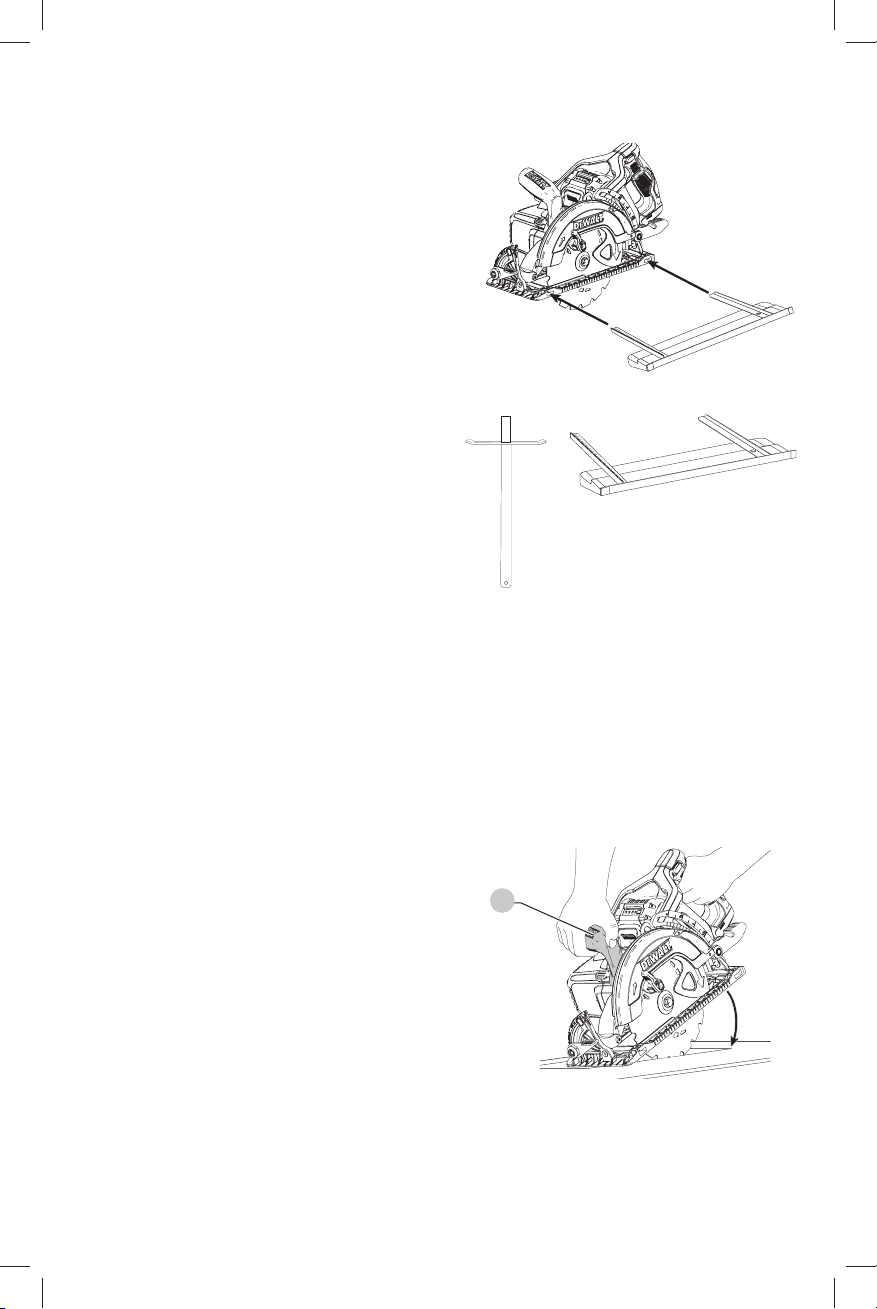

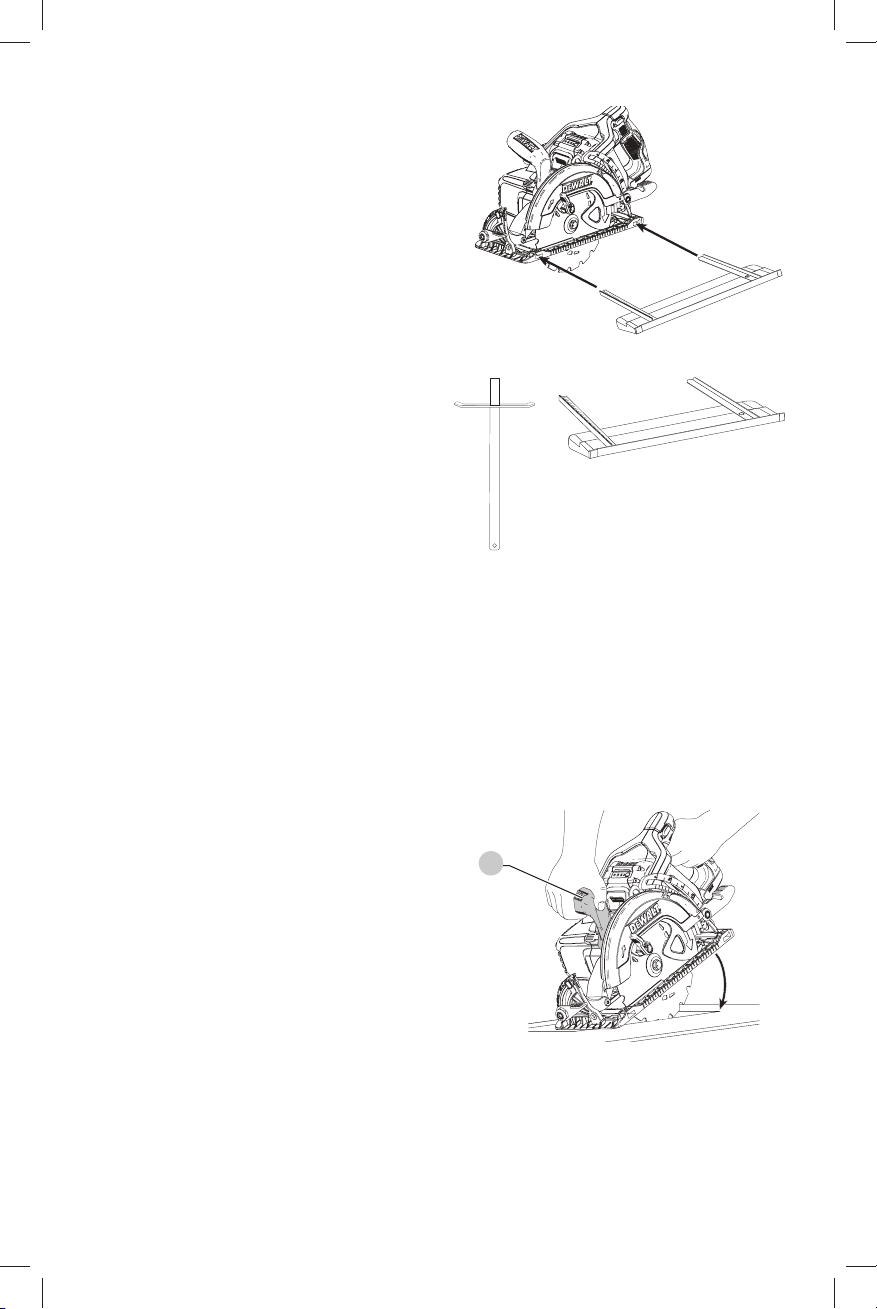

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Pocket Cutting (Fig. U)



WARNING: Never tie the blade guard in a raised

position. Never move the saw backwards when

pocket cutting. This may cause the unit to raise

up off the work surface which could causeinjury.

A pocket cut is one that is made in a floor, wall, or other

flatsurface.

Fig. U

1. Adjust the saw foot plate so the blade cuts at

desireddepth.

2. Tilt the saw forward and rest front of the foot plate on

material to becut.

ENGLISH

3. Using the retracting lever, retract lower blade guard to

an upward position. Lower rear of foot plate until blade

teeth almost touch cuttingline.

4. Release the blade guard (its contact with the work will

keep it in position to open freely as you start the cut).

Remove hand from guard lever and firmly grip auxiliary

handle

13

, as shown in Figure U. Position your body

and arm to allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor and gradually lower the saw until its

foot plate rests flat on the material to be cut. Advance

saw along the cutting line until cut iscompleted.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by

DeWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DeWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DeWALT

factory

service center or a

DeWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DeWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTE: Battery warranty voided if the battery pack is

tampered with in any way.

DeWALT

is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

ENGLISH

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your

DeWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Bouton de verrouillage

de la gâchette

Gâchette

Levier de verrouillage

pour l’ajustement de la

profondeur

Levier de rétraction du

protège-lame inférieur

Plaque d’accise

Protège-lame inférieur

Indicateur de trait de

scie 0˚

Indicateur de trait de

scie 45˚

Levier de réglage du

biseau

Quadrant à angles

Bouton de verrouillage

de la tige

Poignée principale

Poignée auxiliaire

Bouton de libération du

bloc-piles

Bloc-piles

Réglage grossier

Réglage fin

Indicateurs de trait

descie

Vis de serrage de la lame

Français (traduction de la notice d’instructions originale)

Fig. A

1413

FRANÇAIS

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRANÇAIS

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de

faire tout réglage ou changement d’accessoire

ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Consignes de sécurité propres à toutes

les scies

Procédures de coupe



DANGER:

a ) Gardez les mains à distance de la zone de coupe

et de la lame. Gardez une de vos mains sur la

poignée auxiliaire ou sur le carter du moteur. Si

vous tenez la scie de vos deux mains, elles ne peuvent

pas être coupées par lalame.

b ) N'essayez pas de tenir le dessous de l'ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en

dessous de l'ouvrage.

c ) Ajustez la profondeur de coupe à l'épaisseur de

l'ouvrage. Moins d'une dent entière de lame devrait

être visible en dessous de l'ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l'ouvrage afin

de minimiser l'exposition du corps à la lame, le risque

de coincement de la lame ou la perte de contrôle

del'outil.

e ) Tenez l’outil électrique uniquement par les

parties isolées prévues à cet effet pendant toute

utilisation où l’organe de coupe pourrait entrer

en contact avec des fils électriques ou son propre

cordon d’alimentation. Tout contact avec un fil

«sous tension» risque de mettre «sous tension» les

pièces métalliques exposées de l’outil et de causer une

décharge électrique à l’opérateur.

f ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l'exactitude de la coupe et diminue

la possibilité de coincement de lalame.

g ) Utilisez toujours des lames dont l'alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de

montage de la cie tourneront de façon excentrique, ce

qui causera une perte de contrôle de l'outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

FRANÇAIS

Consignes additionnelles de sécurité

propres à toutes les scies

CAUSES DE REBONDS ET AVERTISSEMENTS

AFFÉRENTS:

• Le rebond est une réaction subite (causée par une lame

de scie pincée, coincée ou mal alignée) qui peut entraîner

le soulèvement d’une scie non contrôlée, sa sortie de

l’ouvrage et sa projection en direction de l’utilisateur.

ʵ Si la lame est pincée ou coincée fortement pendant

l'abaissement de la scie, la lame se cale et le moteur

réagit en entraînant rapidement l'outil vers l'arrière

dans la direction de l'opérateur.

ʵ Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la

lame peuvent entamer la surface supérieure du bois,

forçant ainsi la lame à sortir du trait de scie et à «

sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d'une mauvaise utilisation de

la scie et/ou de procédures ou de conditions incorrectes, et

il peut être évité en prenant les précautions qui sont décrites

ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l'utilisateur quand les précautions

appropriées sontprises.

b ) En cas de coincement de la lame ou

d'interruption d'une coupe pour une raison

quelconque, relâchez la gâchette et tenez la

scie immobile dans l'ouvrage jusqu'à ce que

la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l'ouvrage ou

de la tirer vers l'arrière pendant que la lame est

en mouvement, car un rebond risquerait de se

produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du

coincement de lalame.

c ) Lorsque vous remettez une scie en marche quand

l'ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l'ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l'ouvrage ou rebondir sur celui-ci

quand la scie est remise enmarche.

d ) Soutenez les panneaux de grande taille de

façon à minimiser le risque de pincement et de

rebond de la lame. Les panneaux de grande taille

ont tendance à s'affaisser sous leur propre poids.

Des supports doivent être placés des deux côtés sous

le panneau, à proximité de la ligne de coupe et à

proximité du rebord dupanneau.

e ) N'utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal

installées produisent un trait de scie étroit qui cause

une friction excessive, le coincement de la lame et un

effet derebond.

f ) Les leviers de réglage de la profondeur et de

l'angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d'entraîner un coincement et un

rebondissement de lalame.

g ) On doit faire particulièrement attention

lorsqu’on effectue une coupe «interne» dans un

mur ou un endroit difficile à voir, car la lame peut

couper des objets cachés qui risquent d’occasionner

unREBOND.

Fonction du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu'il se

ferme correctement. Ne faites pas fonctionner la

scie si le protège-lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément.

Ne forcez jamais le protège-lame inférieur

dans la position ouverte à l'aide d'un collier de

serrage ou d'une attache. Il est possible que le

protège-lame inférieur se torde en cas de chute

accidentelle de la scie. Soulevez le protège-lame

inférieur à l'aide de la poignée rétractable et assurez-

vous qu'il se déplace sans problème et qu'il ne touche

pas la lame ou une autre pièce, quel que soit l'angle

ou la profondeur de lacoupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et

le ressort ne fonctionnent pas correctement, ils

doivent être réparés avant l'emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause

de pièces endommagées, d'accumulation de résine

ou dedébris.

c ) Le protège-lame inférieur doit être rétracté

à la main uniquement à l'occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège-

lame inférieur à l'aide la poignée rétractable

et relâchez-le dès que la lame pénètre dans

le matériau de l'ouvrage. Pour toute autre

opération de sciage, le protège-lame inférieur doit

fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de

la scie en marche arrière, ce qui provoquera la

coupe de tout se qui se trouve sur sa trajectoire.

Soyez conscient du temps nécessaire à la lame pour

s'arrêter une fois que la gâchette estrelâchée.

Consignes spécifiques additionnelles de

sécurité propres aux scies circulaires



AVERTISSEMENT: ne pas laisser une bonne

connaissance de l’outil (acquise par l’utilisation

fréquente de la scie) prendre préséance sur les règles

de sécurité. Toujours se souvenir qu’une fraction de

FRANÇAIS

seconde d’imprudence est suffisante pour infliger de

graves blessures.

• Utiliser des serre-joints, ou tout autre moyen, pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Positionner le corps sur l’un des côtés de la lame,

mais jamais dans son alignement. Un REBOND

pourrait faire sauter la scie en arrière (se reporter aux

sections Causes de rebonds et avertissements

afférents et Rebonds).

• Éviter de couper des clous. Inspecter le bois et retirer

les clous présents avant toutecoupe.

• S’assurer que rien ne viendra interférer avec le

mouvement du carter de lameinférieur.

• La vitesse nominale des accessoires doit être

équivalente ou supérieure à celle recommandée sur

l’étiquette d’avertissement de l’outil. Une meule ou

tout autre accessoire tournant à une vitesse supérieure

à sa vitesse nominale peut se désintégrer et poser des

risques de dommages corporels. L’intensité nominale

des accessoires utilisés doit être supérieure à la vitesse

minimum des outils, indiquée sur la plaquesignalétique.

• Avant toute utilisation, s’assurer systématiquement que la

scie estpropre.

• En cas de bruit inhabituel ou de fonctionnement anormal,

arrêter l’utilisation de la scie et la fairevérifier.

• S’assurer systématiquement que tous les composants

sont installés correctement et solidement avant toute

utilisation de l’outil.

• Prendre systématiquement des précautions lors de

l’installation et du retrait de la lame de la scie ou de

l’alésage amovible enlosange.

• Attendre systématiquement que le moteur tourne à plein

régime avant d’entamer unecoupe.

• Maintenir les poignées propres et sèches, exemptes d’huile

ou de graisse. Pendant l’utilisation, maintenir fermement

l’outil à deuxmains.

• Rester constamment vigilant, particulièrement

lors d’opérations répétitives et monotones. Rester

systématiquement conscient de la position des mains par

rapport à lalame.

• Se protéger de la chute de tout rebut pendant la coupe. Ils

pourraient être brûlants, coupants et/ou lourds et poser

des risques de dommages corporelssérieux.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

FRANÇAIS

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

Cet outil fonctionne avec un chargeur

DeWALT

. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs

et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : Lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DeWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

FRANÇAIS

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

Expédition du bloc-piles

DeWALT

FLEXVOLT

Le bloc-piles D

WALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit D

WALT 20v max*, il

fonctionnera comme un bloc-piles de 20v max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60v max* ou

120v max* (deux blocs-piles de 60v max*), il fonctionnera

comme un bloc-piles de 60v max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheure supérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig. B)

Certains blocs-piles

DeWALT

possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-

DeWALT

(1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

sur une pile au nickel-cadmium, à hydrure

métallique de nickel ou au lithium-ion

(ou un bloc-piles) indique que les coûts

de recyclage de ces derniers en fin d’utilisation ont déjà été

réglés par

DeWALT

. Dans certaines régions, la mise au rebut

ou aux ordures municipales des piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion, est illégale;

le programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DeWALT

et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé

DeWALT

ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : Lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

FRANÇAIS

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DeWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient en résulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables

DeWALT

. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur

est connecté au bloc d’alimentation, des matériaux

étrangers pourraient court-circuiter le chargeur. Les

corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine

d’acier, feuilles d’aluminium, ou toute accumulation

de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher

systématiquement le chargeur lorsque le bloc-piles

n’y est pas inséré. Débrancher systématiquement le

chargeur avant toutentretien.

Homologation du matériel sans fil et

informations sécurité

• Cet appareil est conforme à la norme CAN ICES-3(B)/

NMB-3(B).

• Cet appareil est conforme au paragraphe 15 du règlement

du FCC et à la (aux) norme(s) RSS exempté(s) de licence

d’Industrie Canada. Son utilisation est sujette aux deux

conditions suivantes:

ʵ Ce dispositif ne doit pas causer d’interférences

nuisibles; et

ʵ Ce dispositif doit accepter toute interférence reçue,

y compris toute interférence pouvant causer un

fonctionnementindésirable.

Cet équipement a été testé et jugé conforme aux limites

propres aux appareils numériques de Classe B, conformément

au Paragraphe 15 du règlement du FCC. Ces limites sont

FRANÇAIS

destinées à offrir une protection raisonnable contre les

interférences nuisibles d’une installation résidentielle.

Cet équipement produit, utilise et peut émaner des

ondes radiofréquences qui, s’il n’est pas installé et utilisé

conformément aux directives, pourront causer des

interférences nuisibles aux communications radio. Cependant,

en fonction des installations réalisées, l’absence d’interférences

n’est pas garantie. Si cet équipement cause des interférences

nuisibles à la réception radio ou télévision (ce qui peut être

déterminé par la mise sous/hors tension de cet équipement)

l’utilisateur est encouragé à tenter de corriger ces interférences

en prenant l’une ou plusieurs des mesures suivantes:

ʵ Réorienter l’antenne de réception ou en changer

l’emplacement.

ʵ Augmenter la distance entre l’équipement et le

récepteur.

ʵ Brancher l’équipement à une prise située sur un circuit

différent de celui sur lequel le récepteur est connecté.

ʵ Contacter un revendeur ou consulter un technicien

radio/téléqualifié.

• Tout changement ou toute modification à l’appareil qui

ne serait pas expressément approuvé par le fabricant

pourra annuler les droits de l’utilisateur à employer cet

équipement. Cet appareil numérique de Classe B est

conforme aux normes canadiennes ICES-003.

• Conformément aux réglementions d’Industrie Canada, cet

émetteur radio ne peut fonctionner qu’avec une antenne

dont le type et le gain maximal (ou d’une valeur moindre)

sont homologués par Industrie Canada pour cet émetteur.

Pour réduire toute interférence radio potentielle pouvant

affecter les autres utilisateurs, le type d’antenne et ses

gains devraient être choisis de façon à ce que la puissance

isotrope rayonnée équivalente ne soit pas supérieure aux

limites permettant lacommunication.

• Pour être conforme aux limites d’irradiations RF pour

la population en général du FCC et d’Industrie Canada,

l'antenne utilisée avec cet appareil ne doit pas être placée

ou utilisée conjointement avec tout autre émetteur ou

toute autre antenne.

Pour les produits Bluetooth

• Avant de voyager en avion, s’assurer de suivre les

restrictions des compagnies aériennes quant à l’utilisation

d’appareils électroniques et Bluetooth

personnels.

• La fonctionnalité d’alarme hors plage a été conçue pour

servir à aider à alerter en cas de perte ou vol de produits.

Ce n’est pas un système de sécurité.

• La plage de connectivité peut aller jusqu’à 30.5 meters

(100 pieds) en fonction de l’environnement et des lieux.

• Les signaux de radiofréquences ondes courtes d’un

appareil Bluetooth

pourront affecter les opérations

d’autres appareils électroniques ou médicaux (comme les

stimulateurs cardiaques ou les appareils acoustiques).

REMARQUE: le terme et les logos Bluetooth

sont des

marques déposées appartenant à Bluetooth

, SIG, Inc. et

toute utilisation de ces marques par

DeWALT

est autorisée

par licence. Toute autre marque de commerce et appellation

commerciale reste la propriété de leurs propriétairesrespectifs.

Ce produit est conforme à ces standards lorsqu’il est utilisé

avec un cordon de 1m 80 (6pi) oumoins.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

15

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement a commencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération du bloc-piles

14

sur le bloc-piles.

REMARQUE: pour assurer des performances optimales et

une durée de vie maximale des blocs-piles au lithium-ion,

recharger pleinement le bloc-piles avant toute utilisation

initiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure de charge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer ou en affichant bloc-

piles ou chargeur défectueux.

REMARQUE: cela pourra aussi indiquer un problème avec

le chargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparation agréé.

FRANÇAIS

Fonction de suspension de charge contre le chaud/

froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris une

température appropriée. Le chargeur ensuite se remettra

automatiquement en mode de chargement. Cette

caractéristique assure aux blocs-piles une durée de vie

maximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à se réchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de se refroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objet étranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuite importante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètement rechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans les orifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyant liquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F). NE

PAS recharger le bloc-piles à une température inférieure

à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en

y branchant une lampe ou tout autre appareil

électrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint les

lumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri

de toute lumière solaire directe et de toute température

excessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans un

lieu frais et sec, hors du chargeur pour optimiser les

résultats.

FRANÇAIS

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avant réutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Ces scies circulaires industrielles ont été conçues pour

la découpe professionnelle du bois. NE PAS utiliser

d’accessoires d’alimentation en eau avec cette scie. NE PAS

utiliser de meules ou de lames abrasives. NE PAS utiliser

l’outil en milieu ambiant humide ou en présence de liquides

ou de gaz inflammables.

Ces scies industrielles sont des outils deprofessionnels.

NE PAS les laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

Crochet de suspension (Fig. D)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, ne pas utiliser la scie

avec son crochet de suspension repoussé sous la

plaque d’assise.



AVERTISSEMENT: pour réduire tout risque de

dommages corporels sur l’utilisateur ou toute

autre personne à proximité en cas de chute de

la scie, s’assurer que celle-ci est soigneusement

soutenue lorsqu’elle est suspendue par son crochet

à un chevron, une poutrelle ou tout autre support

enhauteur.

Votre scie est équipée d’un crochet de suspension

20

pratique qui permet d’accrocher la scie à une poutrelle,

un chevron ou toute autre structure stable et adéquate. Le

crochet de suspension se replie à plat contre le corps de

l’outil aprèsutilisation.

Pour utiliser le crochet de suspension, repoussez le crochet à

l’écart de la poignée jusqu’à ce qu’il s’enclenche enposition.

Pour ramener le crochet de suspension sur sa position de

rangement, tirez sur le crochet jusqu’à ce qu’il se verrouille

contre le corps de l’outil.

Fig. D

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Réglage de profondeur de coupe

(Fig. A, E, F)

1. Maintenez fermement la scie. Soulevez le levier de

verrouillage de réglage de profondeur

3

pour déplacer

la plaque d’assise afin d’obtenir la profondeur de

coupedésirée.

2. Rabaissez le levier de verrouillage de réglage de

profondeur puis resserrez soigneusement le verrouillage

de profondeur avant toute utilisation de lascie.

La précision des repères de longueur de coupe sur le

côté de la plaque d’assise n’est correcte que lorsque la

profondeur de coupe est maximale. Réglez la scie sur la

profondeur de coupe correcte permet de minimiser la

friction de lame, d’éliminer la sciure entre les dents de

lames, de maintenir la température de sciage basse et

une vitesse de sciage rapide tout en réduisant les risques

derebonds.

Fig. E

Pour une coupe optimale, réglez la profondeur de façon

à ce qu’une moitié de dent de scie dépasse du matériau à

couper (consultez la Figure F). La distance est celle entre

la pointe de la dent

27

et le fond du creux de la dent

28

(consultez l’encart de la FigureF). Cela permet de minimiser

la friction de lame, d’éliminer la sciure de la coupe, de

maintenir la température de sciage basse et une vitesse de

sciage rapide tout en réduisant les risques de rebonds. Une

méthode de vérification de la profondeur de coupe correcte

est illustrée en FigureF. Posez un morceau du matériau à

découper sur le côté de la lame, comme illustré, et vérifiez la

longueur de dent dépassant dumatériau.

FRANÇAIS

Fig. F

Réglage de l’angle de chanfrein (Fig. A, G)

La gamme complète de réglages de chanfrein se situe entre

0˚ et 53˚. Les crans sont situés à 22,5˚ et 45˚. Le cadran de

réglage d’angle est gradué par segments de 1˚. À l’avant

de la scie se trouve le mécanisme de réglage d’angle de

chanfrein qui se présente sous la forme d’un cadran de

réglage d’angle étalonné

10

et d’un levier de réglage de

chanfrein

9

. Le cadran de réglage d’angle comporte un

réglage grossier

16

ou un réglage de précision

17

pour

effectuer des coupesadaptées.

Fig. G

Réglage de la scie pour effectuer une

coupe en biseau

1. Relevez le levier de réglage de chanfrein

9

et inclinez la

plaque d’assise sur l’angle désiré en alignant l’index sur

le repère d’anglevoulu.

2. Rabattez le levier de réglage de chanfrein puis resserrez-

le soigneusement pour verrouiller l’angle.

Réglage de la plaque d’assise pour des

coupes à 90˚ (Fig. H)

Si un réglage additionnel s’avère

nécessaire

1. Ajustez la scie sur un chanfrein de 0˚.

2. Rétractez le carter de lame. Placez la scie du côtélame.

3. Relevez le levier de réglage de chanfrein. Placez une

équerre contre la lame et la plaque d’assise pour un

réglage à 90˚.

4. Réglez la vis de réglage située sur le fond de la plaque

d’assise (Fig.H), de façon à ce que celle-ci s’arrête sur

l’anglevoulu.

5. Contrôlez la précision du réglage en vérifiant la coupe à

angle droit d’unrebut.

Fig. H

Indicateur de trait de scie (Fig. I)

L’avant de la plaque d’assise de scie

5

comprend un

indicateur de trait de scie à 0˚

7

et un indicateur de trait

de scie à 45˚

8

pour des coupes verticales et en biseau. Les

indicateurs de trait de scie vous permettent de guider la scie

le long des lignes de coupe tracées sur la pièce àtravailler.

L’indicateur s’aligne sur le côté gauche (externe) de la lame

de scie. La lame effectuant la rainure ou «trait de scie»,

se trouve à la droite de l’indicateur. Positionnez la scie le

long du tracé de coupe de façon à ce que l’indicateur se

trouve du côté du surplus de matériau. Les indicateurs de

tracé à l’avant de la plaque d’assise sont à 13mm (1/2 po)

d’intervalle pour servir de guides additionnels decoupe.

Fig. I

Les indicateurs de trait de scie

18

se trouvent aussi sur

l’intérieur de la plaque d’assise pour maintenir la scie

perpendiculaire pendant lacoupe.

Indicateur de longueur de coupe (Fig. J)

Les repères latéraux sur la plaque d’assise

5

montrent

la longueur de l’entaille effectuée dans le matériau à sa

profondeur de coupe maximale. Les repères sont gradués

par incréments de 3,2mm (1/8po).

FRANÇAIS

Fig. J

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

IMPORTANT: s’assurer systématiquement que le levier

de verrouillage de réglage de profondeur est rabattu avant

toute utilisation de lascie.

Installation et retrait du bloc-piles (Fig. K)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

15

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

14

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig. K

Position correcte des mains (Fig. L)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur

la poignée principale

, et l’autre sur la poignée

auxiliaire

13

. Remarquez que les mains sont tenues à l’écart

de la zone de coupe.

Fig. L

Gâchette (Fig. A)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir la

scie à deux mains au démarrage pour éviter

toutrebond.

Appuyez sur la gâchette

2

pour mettre l’outil en marche.

Pour arrêter l’outil, relâchez lagâchette.

REMARQUE: l’outil ne possède aucun verrouillage de

gâchette en position de marche et ne devrait en aucune

manière être verrouilléainsi.

Changement de lame (Fig. A, M)

IMPORTANT: la plupart des lames de rechange sont

équipées d’un alésage central rond qui peut être repoussé

de façon à dévoiler un alésage central en losange. Seules

des lames avec un alésage central en losange peuvent être

utilisées avec cettescie.

AVIS: ne jamais installer une lame sans avoir tout

d’abord retiré l’alésage amovible. Si la lame n’est

pas enclenchée correctement, elle pourra entrer en

contact avec d’autres parties de la scie et causer des

dommagesmatériels.

Retrait de l’alésage amovible



AVERTISSEMENT: porter SYSTÉMATIQUEMENT

une protection oculaire. Tout utilisateur ou

individu présent doit porter une protection oculaire

homologuée ANSI Z87.1.



AVERTISSEMENT: après avoir utilisé le levier de

verrouillage de réglage de chanfrein pour retirer

l’alésage amovible, s’assurer qu’il est soigneusement

et fermement resserré. Si le réglage de lame venait à

changer en cours de coupe, cela poserait des risques

de grippage et derebonds.

FRANÇAIS

Fig. M

Placez le trou central rond de la meule sur le cran

21

sur

le dessus du levier de réglage de chanfrein

9

. Tout en

maintenant fermement la scie et la lame, tirez pour faire

sortir l’alésage amovible. L’alésage central en losange est

maintenantvisible.

Installation de la Lame (Fig. A, N, O)

1. Desserrez puis retirez la vis de serrage de lame

19

à l’aide de la clé

22

fournie à cet effet, en la faisant

tourner vers la droite comme indiqué par la flèche sur la

rondelle de retenue externe

23

2. Retirez la rondelle de serrage externe

23

3. À l’aide du levier rétractant du carter de lame

inférieur

4

, rétractez le carter de lame inférieur

6

IMPORTANT: avant de rétracter le carter de lame

inférieur pour installer la lame, vérifier l’état et le

fonctionnement du carter de lame inférieur pour

s’assurer qu’il est parfaitement opérationnel. Vérifier

bien que le carter bouge librement et ne touche pas la

lame, la plaque d’assise ou toute autre partie de la scie, à

tout angle et toute profondeur decoupe.

4. Placez la lame

24

sur la broche de scie

25

contre la

rondelle de serrage interne

26

, en vous assurant que

la lame tournera dans le bon sens (le sens de la flèche

de rotation sur la lame et les dents doit pointer dans la

même direction que celle de la flèche de rotation sur le

carter de lameinférieur).

IMPORTANT: s’assurer systématiquement que l’alésage

central en forme de losange de la lame est aligné avec

la butée centrale en forme de losange sur la rondelle de

retenueexterne.

REMARQUE: ne pas assumer que l’impression sur la

lame vous fera automatiquement face, une fois celle-ci

installéecorrectement.

5. Disposez la rondelle de retenue externe

23

sur la

broche de scie

25

, le côté large et plat contre la lame,

et l’impression sur la rondelle de retenue externe vous

faisant face, comme illustré en FigureN.

Fig. N

6. Vissez manuellement la vis de serrage de lame

19

sur la

broche de scie (la vis possède un filetage vers la gauche

et doit être tournée vers la gauche pour êtreresserrée).

7. Libérez lentement le levier rétractant du carter de lame

inférieur

4

8. Appuyez sur le bouton de blocage de l’arbre

11

tout en

tournant la broche de la scie avec la clé de lame fournie,

jusqu’à ce que le verrouillage de lame s’enclenche et

que la lame cesse de tourner. Resserrez la vis de serrage

de lame fermement à l’aide de la clé delame.

AVIS: ne jamais activer le verrouillage de lame alors

que la scie est en marche pour essayer d’arrêter l’outil,

ou de le forcer de toute autre manière à s’arrêter.

Ne jamais mettre la scie en marche alors que le

verrouillage de lame est activé. De sérieux dommages

matériels pourraient enrésulter.

Fig. O

26 25

Pour changer la lame (Fig. O)

1. Appuyez sur le bouton de blocage de l’arbre

11

tout en

tournant la broche de la scie avec la clé de lame fournie

jusqu’à ce que le verrouillage de lame s’enclenche et

que la lame cesse detourner.

2. À l’aide de la clé à lame fournie à cet effet, desserrez la

vis de serrage de lame

19

en la faisant tourner vers la

droite comme indiqué par la flèche sur la rondelle de

retenue externe

23

3. Retirez la rondelle de serrage externe

23

FRANÇAIS

4. À l’aide du levier rétractant du carter de lame

inférieur

4

, rétractez le carter de lame inférieur. Retirez

la lame usagée et jetez-lasoigneusement.

5. Installez une lame neuve comme décritprécédemment.

6. Nettoyez la sciure qui aurait pu s’accumuler sur le

carter ou la rondelle de fixation. Vérifiez l’état et le

fonctionnement du carter de lame inférieur pour

s’assurer qu’il est parfaitement opérationnel. Ne lubrifiez

pas cettezone.

7. Sélectionnez la lame adaptée à l’application désirée (se

reporter à la section Lames). Utilisez systématiquement

des lames de la bonne taille (184 mm diamètre) avec

un alésage central de taille et de forme adaptées à la

broche de la scie. Assurez-vous systématiquement que

la vitesse maximum recommandée (r/min) pour la lame

de scie correspond ou excède celle (r/min) de lascie.

Carter de lame inférieur



AVERTISSEMENT: le carter de lame inférieur

est un dispositif de sécurité destiné à réduire

les risques de dommages corporels graves. Ne

jamais utiliser la scie sans son carter inférieur,

ou s’il est endommagé, mal assemblé ou ne

fonctionne pas correctement. Ne pas compter sur

le carter de lame inférieur pour vous protéger en

toute circonstance. Votre sécurité dépend autant

du respect des avertissements et des précautions

prises que de l’utilisation correcte de la scie.

Vérifier que le carter inférieur est correctement

fermé avant chaque utilisation comme décrit

dans la section Consignes de sécurité propres à

toutes les scies. Si le carter de lame inférieur

manque ou ne fonctionne pas correctement,

faire vérifier la scie avant toute utilisation. Pour

assurer votre sécurité et la fiabilité du produit,

toutes les opérations de réparation, d’entretien

et de réglage doivent être effectuées dans un

centre de service autorisé ou par du personnel

qualifié en utilisant systématiquement des

pièces de rechangeidentiques.

Lames



AVERTISSEMENT: pour réduire tout risque de lésions

oculaires, porter systématiquement une protection

oculaire. Le carbure est un matériau dur mais cassant.

Tout objet étranger dans la pièce à usiner, comme des

fils ou des clous, pourrait faire craquer ou casser les

dents de scie. Utiliser la scie seulement avec son carter

de lame installé de façon adéquate. Installer la lame

soigneusement, vérifier sa rotation, sa propreté et son

affutage avant touteutilisation.



AVERTISSEMENT: ne pas couper les métaux, la

maçonnerie, le verre, les plaques de maçonnerie ou de

ciment, les carreaux ou le plastique avec cettescie.

Ne pas utiliser de meules ou de lames abrasives. Une

lame émoussée ralentira la coupe et la rendra inefficace,

surchargera le moteur, provoquera des éclats de matériau et

augmentera les risques de rebonds. Veuillez vous reporter

au tableau suivant pour déterminer la taille correcte de la

lame à remplacer pour votre modèle descie.

DCS577

Lame Diamètre Dents Utilisation

DW3592B10

DW3578B10

184 mm

(7–1/4 po)

Usage général

Coupe du bois

DW3576B10

DW3526

184 mm

(7–1/4 po)

140

Coupe du contreplaqué

DW3578B10 184 mm

(7–1/4 po)

24 Bois laminés ou lumber

bois d’ingénierie

Pour obtenir plus d’informations sur les lames, veuillez

appeler le 1–800–4-

DeWALT

(1–800–433–9258).

Rebonds

Les rebonds sont la conséquence soudaine d’un grippage

ou d’une lame mal alignée qui font que la scie rebondit

brutalement hors de la pièce à usiner vers l’utilisateur.

Lorsque la lame reste pincée ou bloquée dans le trait

de scie, elle cale et le moteur en réaction provoque un

rebond arrière de l’appareil vers l’utilisateur. S’il y a torsion

de la lame ou si elle sort de la ligne de coupe, les dents à

l’arrière de la lame pourront se planter à la surface du bois

et faire que la lame sorte du trait de scie et rebondisse vers

l’utilisateur.

La plupart du temps, les rebonds se produisent dans les

conditions suivantes:

1. SUPPORT DE PIÈCE INADÉQUAT

a. L’affaissement d’une pièce, ou son support

inadéquat, provoque le grippage de la lame et, par

conséquent, des rebonds (Fig.R).

b. Le fait de découper un matériau qui n’est soutenu

qu’en bordure peut aussi causer des rebonds. Alors

que le matériau cède, il s’affaisse, refermant ainsi le

trait de scie et pinçant lalame.

c. Couper une pièce, en porte-à-faux ou débordant,

du bas vers le haut, à la verticale, peut causer des

rebonds. La partie coupée d’une pièce peut pincer

lalame.

d. Couper des bandes longues et étroites (coupes

longitudinales) peut causer des rebonds. La partie

découpée peut alors s’affaisser ou se gondoler et

refermer le trait de scie et pincer lalame.

e. Si le carter inférieur s’accroche à la surface sous le

matériau à découper, cela réduira momentanément

le contrôle de l’utilisateur. La scie se soulèvera

partiellement de la coupe et augmentera alors les

risques de torsion de lalame.

2. CONFIGURATION DE PROFONDEUR DE COUPE

INCORRECTE

a. Pour effectuer une coupe optimale, la lame ne

devrait pas dépasser de plus d’une demie dent,

comme illustré en FigureF. Cela permet à la plaque

d’assise de soutenir la lame et de minimiser tout

grippage ou pinçage du matériau. Se reporter

à la section intitulée Réglage de la profondeur

decoupe.

FRANÇAIS

3. TORSION DE LA LAME (MÉSALIGNEMENT DE COUPE)

a. Le fait de pousser avec force au travers d’un nœud,

un clou ou une zone plus dure, pourra provoquer la

torsion de lalame.

b. Essayer de réorienter la scie dans la coupe (pour la

réaligner avec le tracé de coupe) pourra causer la

torsion de lalame.

c. Travailler hors de portée, ou utiliser la scie alors que la

position du corps est incorrecte (déséquilibre), pourra

causer la torsion de lalame.

d. Changer la prise de main ou la position du corps en

cours de coupe pourra causer la torsion de lalame.

e. Faire reculer la scie pour dégager la lame pourra aussi

causer la torsion de lalame.

4. MATÉRIAUX NÉCESSITANT UNE ATTENTION SPÉCIALE

a. Bois humides

b. Bois verts (fraîchement coupés ou pas suffisamment

secs)

c. Bois traités sous pression (matériaux traités avec

des produits chimiques de conservation ou

antiseptiques)

5. UTILISATION DE LAMES ÉMOUSSÉES OU ENCRASSÉES

a. Les lames émoussées augmentent les risques de

surcharge de la scie. Pour compenser, l’utilisateur

pousse en général plus fort, ce qui augmente la

surcharge et les risques de torsion de la lame dans

le trait de scie. Les lames usagées manquent aussi

parfois de corps, ce qui augmente les risques de

grippage et desurcharge.

6. SOULEVER LA SCIE PENDANT UNE COUPE EN BISEAU

a. Les coupes en biseau requièrent une attention

spéciale de l’utilisateur au niveau des techniques

de coupe, et particulièrement en ce qui concerne

le guidage de la scie. L’angle de lame par rapport

à la plaque d’assise, et une surface plus grande de

lame dans le matériau, augmentent les risques de

grippage et de mésalignement (torsion).

7. RECOMMENCER À COUPER ALORS QUE LES DENTS DE

SCIES SONT COINCÉES DANS LE MATÉRIAU

a. La scie doit fonctionner à plein régime avant de

commencer toute coupe ou recommencer une

coupe après que l’appareil ait été arrêté alors

que la lame est restée dans le trait de scie. Tout

manquement à cette directive comporte des risques

de grippages etrebonds.

Toute autre condition pouvant avoir comme résultat le

pincement, le grippage, la torsion ou le mésalignement de

la lame pourra causer des rebonds. Se reporter aux sections

propres aux réglages et à l’utilisation pour les procédures et

techniques de minimisation des risques derebonds.

Support de pièce (Fig. P–R)



AVERTISSEMENT: il est important de soutenir la

pièce à usiner correctement et de maintenir la scie

fermement pour prévenir toute perte de contrôle et

minimiser tout risque de dommages corporels. La

FigureP illustre comment tenir la scie correctement.

Maintenir fermement la scie à deux mains et

positionner les bras et le corps de façon à pouvoir

résister aux rebondspossibles.

La FigureP illustre la position correcte de sciage. Veuillez

remarquer que les mains restent à l’écart de la zone de

coupe. Pour éviter tout rebond, SUPPORTEZ le panneau

de bois PRÈS de la coupe (Fig.Q). NE SUPPORTEZ PAS le

panneau au-delà de la zone de coupe (Fig.R).

Fig. P

Fig. Q

Fig. R

Disposez la pièce à usiner avec le «bon côté» (celui dont

on préfère l’apparence) vers le bas. La scie coupe vers

le haut, aussi, si le bois éclate, ce sera au niveau de la

surfacesupérieure.

Coupe



AVERTISSEMENT: ne jamais utiliser l’outil posé à

l’envers sur une surface de travail en alimentant le

matériau vers l’outil. Arrimer systématiquement la

pièce et au contraire amener l’outil à la pièce, en

maintenant solidement l’outil à deux mains, comme

illustré en FigureP.

Disposez la partie la plus large de la plaque d’assise de la

scie sur la partie du matériau qui est solidement soutenue,

et non pas sur la section qui tombera lors de la coupe. La

FigureP illustre la façon CORRECTE de couper. Arrimez

systématiquement la pièce à usiner. Ne maintenez jamais

les petites pièces à la main! Rappelez-vous de soutenir

FRANÇAIS

tout matériau qui déborde, ou en porte-à-faux. Prenez

des précautions supplémentaires pour découper par

endessous.

Assurez-vous que la scie tourne à plein régime avant de

mettre la lame en contact avec le matériau à découper. Le

fait de démarrer la scie, alors que la lame est en contact

avec la pièce à usiner ou dans le trait de scie, comporte des

risques de rebonds. Poussez la scie à un rythme régulier

pour permettre à la lame de couper sans forcer. La dureté

et la résistance peuvent varier au sein d’une même pièce,

et des sections humides ou noueuses pourront surcharger

la scie. Si c’est le cas, poussez la scie plus lentement, mais

assez fort pour continuer à travailler sans pour autant

réduire la vitesse. Le fait de forcer la scie causera des

coupes grossières et imprécises, ainsi que des rebonds et la

surchauffe du moteur. Si la coupe sort de son alignement,

n’essayez pas de forcer l’outil pour le réaligner. Relâchez

la gâchette et attendez l’arrêt complet de la lame, puis

soulevez la scie, réalignez-la et recommencez à couper

partiellement dans la mauvaise coupe. Dans tous les cas,

retirez la scie pour changer la direction de coupe. Le fait de

vouloir corriger la direction de coupe dans le trait de scie lui-

même pourra faire caler la scie et entraîner desrebonds.

SI LA SCIE VENAIT À CALER, RELÂCHEZ LA GÂCHETTE PUIS

FAITES RECULER LA SCIE POUR LA DÉGAGER. ASSUREZ-

VOUS QUE LA LAME EST ALIGNÉE SUR LA COUPE ET

AU-DELÀ DU BORD DE COUPE AVANT DE REMETTRE LA SCIE

ENMARCHE.

En fin de coupe, relâchez la gâchette et laissez la lame

s’arrêter complètement avant de soulever la scie du

travail. Lorsque vous soulèverez la scie, le carter rétractable

(à ressort) se refermera automatiquement sur la lame.

Rappelez-vous que tant que ceci n’est pas fait, la lame est

à nu, aussi ne passez jamais les doigts sous le matériau

pour quelque raison que ce soit. Si vous devez rétracter

manuellement le carter (comme pour commencer des

coupes internes par exemple), utilisez systématiquement le

levierrétractant.

REMARQUE: pour découper des bandes, s’assurer que

des petits rebuts ne dépassent pas vers l’intérieur du

carterinférieur.

Coupe longitudinale (Fig. S, T1, T2)

Une coupe longitudinale consiste à couper de larges

panneaux en bandes plus étroites (couper dans le sens du

grain). Il est plus difficile de guider manuellement ce genre

de coupe, et l’utilisation d’un guide de coupe

DeWALT

DW3278 (Fig. T1), ou d’un dispositif de guidage à double

accès, DWS5100, est recommandée (Fig.T2).

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Coupe interne (Fig. U)



AVERTISSEMENT: ne jamais bloquer le carter

de lame en position haute. Ne jamais déplacer

la scie vers l’arrière pendant une coupe

interne. Cela pourrait faire sortir la scie de

la surface de travail et poser des risques de

dommagescorporels.

Une coupe interne peut être effectuée sur un sol, un mur ou

toute autre surfaceplane.

Fig. U

1. Réglez la plaque d’assise de la scie de façon à ce que la

lame coupe à la profondeurdésirée.

2. Inclinez la scie vers l’avant puis posez l’avant de la

plaque d’assise sur le matériau àcouper.

3. À l’aide du levier rétractant, rétractez le carter de lame

inférieur vers le haut. Abaissez l’arrière de la plaque

d’assise jusqu’à ce que les dents de scie touchent

légèrement la ligne decoupe.

FRANÇAIS

4. Relâchez le carter de lame (son contact avec la pièce

le maintiendra en position pour commencer librement

à faire la coupe). Retirez la main du levier de carter et

agrippez fermement la poignée auxiliaire

13

, comme

illustré en FigureU. Positionnez corps et bras de façon à

pouvoir résister à tout rebondpossible.

5. Avant de démarrer la scie, assurez-vous que la lame

n’est pas en contact avec la surface àcouper.

6. Démarrez le moteur et abaissez graduellement la

scie jusqu’à ce que la plaque d’assise soit à plat sur le

matériau à couper. Poussez la scie le long de la ligne de

coupe jusqu’à ce que la coupe soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter

complètement avant de retirer la scie dumatériau.

8. Pour commencer toute nouvelle coupe, répétez la

procédure ci-dessus.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DeWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DeWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DeWALT

) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils

DeWALT

sont

couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DeWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES

DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

FRANÇAIS

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES

DeWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit.

DeWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

ESPAÑOL

Español (traducido de las instrucciones originales)



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Botón de apagado de

bloqueo de interruptor

de gatillo

Interruptor de gatillo

Palanca de bloqueo de

ajuste de profundidad

Palanca retráctil de

protección de cuchilla

inferior

Placa de pie

Protección de cuchilla

inferior

Indicador de corte de

sierra de 0˚

Indicador de corte de

sierra de 45˚

Palanca de ajuste

debisel

Cuadrante de ángulo

Botón de bloqueo

dehusillo

Manija principal

Manija auxiliar

Botón de liberación

debatería

Batería

Ajuste grueso

Ajuste fino

Indicadores de corte

desierra

Tornillo de sujeción

decuchilla

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

ESPAÑOL

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Instrucciones de seguridad para todas

las sierras

Procedimientos de Corte



PELIGRO:

a ) Mantenga las manos alejadas del área de corte

y de la hoja. Mantenga la segunda mano en el

mango auxiliar o en la carcasa del motor. Si las

dos manos están sujetando la sierra, no pueden ser

cortadas por lahoja.

b ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza detrabajo.

c ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la

pieza detrabajo.

d ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida decontrol.

e ) Sostenga la herramienta eléctrica solo por

las superficies de agarre aisladas al realizar

una operación en que la herramienta de corte

pueda entrar en contacto con cables ocultos

o con su propio cable. El contacto con un cable

vivo puede cargar las partes metálicas expuestas

de la herramienta eléctrica y producir una descarga

eléctrica al operador.

f ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja seatasque.

g ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

ESPAÑOL

Instrucciones de seguridad adicionales

para todas las sierras

CAUSAS DEL REBOTE Y ADVERTENCIAS

RELACIONADAS

• El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una

sierra descontrolada se levante y se salga de la pieza de

trabajo, hacia eloperador.

ʵ Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la

reacción del motor impulsa la unidad rápidamente

hacia atrás, hacia eloperador.

ʵ Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden

penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de

corte y salte hacia atrás, hacia eloperador.

El retroceso es el resultado de un uso inapropiado de la sierra

y/o de procedimientos o situaciones de utilización incorrectos

y se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el

operador, si se toman las precaucionesadecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de lahoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque lasierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde delpanel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja yretroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Preste mucha atención cuando realice cortes

“internos” en paredes existentes o en otras áreas

difíciles de ver. La hoja puede cortar objetos que

pueden ocasionar unrebote.

Función de la protección inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada

uso. No utilice la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior

en la posición abierta. Si la sierra se cae

accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango

retráctil y asegúrese de que se mueve libremente y

no toca la hoja ni ninguna otra pieza, en todos los

ángulos y profundidades decorte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación deresiduos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes

especiales, tales como “cortes por penetración”

y “cortes compuestos”. Suba el protector inferior

por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que

se esté moviendo por inercia hasta detenerse y

no esté protegida hará que la sierra se desplace

hacia atrás, cortando todo aquello que esté

en su camino. Tenga en cuenta el tiempo que se

requiere para que la hoja se detenga después de soltar

elinterruptor.

Instrucciones de seguridad adicionales

específicas para sierras circulares



ADVERTENCIA: No ignore las reglas de seguridad

por estar familiarizado con la herramienta (debido

al uso frecuente de su sierra). Recuerde siempre que

un descuido de una fracción de segundo es suficiente

para causar lesiones graves.

• Use abrazaderas u otra manera práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

El sujetar la pieza con la mano o contra su cuerpo la

vuelve inestable y puede dar como resultado el que pierda

elcontrol.

• Mantenga su cuerpo colocado a cualquier lado de

la hoja, pero no en línea con la hoja de la sierra.

ESPAÑOL

El REBOTE podría causar que la sierra saltara hacia

atrás (véase Causas del rebote y advertencias

relacionadas e Retroceso).

• Evite cortar clavos. Busque y retire todos los clavos

de la madera antes decortar.

• Siempre cerciórese de que nada interfiera con el

movimiento del protector inferior de lahoja.

• Los accesorios deben ser especificados como mínimo

para la velocidad recomendada en la etiqueta

de advertencia de la herramienta. Si funcionan

a velocidades superiores a la prevista, los discos y

otros accesorios pueden saltar y provocar lesiones. La

clasificación de los accesorios debe estar siempre por

encima de la velocidad de la herramienta, como se

muestra en la placa de características deésta.

• Asegúrese siempre de que la sierra esté limpia antes

deutilizarla.

• Si se presenta cualquier ruido desacostumbrado o

funcionamiento anormal, deje de utilizar esta sierra y

hágala reparar en formaapropiada.

• Asegúrese siempre que todas las piezas estén debida y

firmemente montadas antes de utilizar laherramienta.

• Siempre maneje con cuidado la hoja de la sierra al

montarla o retirarla, o al remover el orificio pre-horadado

con forma dediamante.

• Espere siempre a que el motor haya alcanzado su

velocidad completa antes de iniciar uncorte.

• Mantenga las agarraderas siempre secas, limpias y libres

de aceite y grasa. Sostenga la herramienta firmemente

con ambos manos cuando la estéutilizando.

• Esté alerta en todo momento, especialmente durante

operaciones repetitivas y monótonas. Esté siempre seguro

de la posición de sus manos en relación a lahoja.

• Manténgase alejado de los extremos que pudieran

caerse una vez que sean cortados. Pueden estar calientes

o ser afilados y/o pesados. Puede resultar en lesiones

corporalesserias.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

ESPAÑOL

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DeWALT

. Lea todas

las instrucciones de seguridad antes de usar el cargador.

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores y baterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesiones graves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DeWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar un

cortocircuito.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DeWALT

La batería FLEXVOLT™ de

DeWALT

tiene dos modalidades:

Uso y transporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DeWALT

de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o

ESPAÑOL

120VMáx* (dos baterías de 60 V Máx*), funcionará como

una batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres

baterías con una capacidad nominal de vatios hora (Wh)

inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de

Carga (Fig. B)

Algunas unidades de batería

DeWALT

incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

Fig. B

NOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio Web:

www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por

DeWALT

. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DeWALT

y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por

DeWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesiones graves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DeWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

ESPAÑOL

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de No

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca

DeWALT

. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador

está enchufado a una toma de corriente, el cargador

puede hacer cortocircuito si entra en contacto con

algún material ajeno. Los materiales ajenos de

naturaleza conductora, como el polvo de esmerilado,

las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de

partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Certificaciones inalámbricas e

información de seguridad

• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).

• Este dispositivo cumple con la Sección 15 de las normas

de la Comisión Federal de Comunicaciones (FCC) y las

normas RSS de exención de licencia del Ministerio de

Industria de Canadá. Su funcionamiento está sujeto a las

dos siguientes condiciones:

ʵ Este dispositivo no puede causar interferencia dañina,

ʵ Este dispositivo debe aceptar cualquier interferencia

que reciba, incluyendo aquella interferencia que

podría producir un funcionamiento no deseado.

Este equipo ha sido probado y se ha demostrado que cumple

con los límites establecidos para dispositivos digitales de

Clase B, de conformidad con la Sección 15 de las Normas de

la FCC. Estos límites están diseñados para ofrecer un nivel

razonable de protección contra la interferencia dañina en

instalaciones residenciales. Este equipo genera, utiliza y

ESPAÑOL

puede emitir energía de radiofrecuencia y, si no se instala

y utiliza de acuerdo con las instrucciones proporcionadas,

puede producir una interferencia dañina a la comunicación

radial. Sin embargo, no existen garantías de que no ocurra

interferencia alguna en una instalación en particular. Si

este equipo produce interferencia dañina a la recepción

radial o de televisión, lo que puede determinarse al apagar

y volver a encender el equipo, se pide al usuario que

corrija la interferencia implementando una o más de las

siguientesmedidas:

ʵ Cambie la orientación o el lugar donde esté ubicada

la antena receptora.

ʵ Aumente el espacio que separa al equipo del receptor.

ʵ Conecte el equipo a una toma de corriente que esté en

un circuito diferente al circuito al que esté conectado

el receptor.

ʵ Consulte con el distribuidor o con un técnico de radio

y televisión con experiencia que pueda ayudarle.

• Los cambios o modificaciones que no estén aprobados

expresamente por el fabricante podrían anular la

autorización del usuario para utilizar el dispositivo.

Este aparato digital de la Clase B cumple con la norma

canadiense ICES-003.

• Según el reglamento del Ministerio de Industria de

Canadá, este transmisor de radio puede funcionar

solamente con una antena del tipo y de la máxima (o

menor) ganancia aprobados para el transmisor por

el Ministerio de Industria de Canadá. Para reducir la

posible interferencia radioeléctrica a otros usuarios,

el tipo de antena y su ganancia deberían elegirse de

manera que la potencia isotrópica radiada equivalente

(p.i.r.e.) no sea mayor que la necesaria para una

comunicaciónsatisfactoria.

• Para cumplir con los límites de exposición a radiación de

radiofrecuencia establecidos por la FCC y el Ministerio de

Industria de Canadá para la población general, la antena

utilizada para este dispositivo no debe ser coubicada ni

funcionar junto con cualquier otra antena o transmisor.

Para productos con Bluetooth®

• Al viajar en avión, asegúrese de cumplir con las

restricciones de las líneas aéreas acerca del uso de

dispositivos electrónicos personales y Bluetooth®.

• La función de alerta de fuera de alcance ha sido diseñada

para servir de ayuda para evitar la pérdida o robo de

productos. No es un sistema de seguridad.

• El rango de conectividad es de hasta 30.5 m (100 pies)

dependiendo del entorno y la ubicación.

• Las señales de radiofrecuencia de onda corta de un

dispositivo Bluetooth® pueden afectar el funcionamiento

de otros dispositivos médicos y electrónicos (como

marcapasos o audífonos).

NOTA: La marca denominativa y los logotipos de Bluetooth®

son marcas registradas propiedad de Bluetooth®, SIG, Inc.

y todo uso de dichas marcas por

DeWALT

se hace bajo

licencia. Otras marca y nombres comerciales son de sus

respectivospropietarios.

Este producto cumple con estas normas cuando se pone

en funcionamiento con un alargador de 1.82 m (6 pies) o

máscorto.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir la batería.

Fig. C

2. Inserte la batería

15

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso de carga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador. Para sacar la batería del cargador, presione el

botón de liberación

14

de la batería.

NOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primera vez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de la batería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

La luz roja continuará parpadeando, pero una luz

indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento de carga.

El cargador no cargarán una batería defectuosa. El cargador

indicará que la unidad de batería es defectuosa al no

iluminarse o al indicar que existe un problema con la unidad

o el cargador.

NOTA: Esto también puede significar que hay un problema

con el cargador.

ESPAÑOL

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos a pruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería se calienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga que

enfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

del cargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descarga completa.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmente cargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y grasa

del exterior del cargador puede usarse un paño o

cepillo suave no metálico. No use agua ni soluciones

limpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F).

NO cargue la unidad de batería a una temperatura

ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C

(+104 °F). Esto es importante y evitará causar daños

graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

o frío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera del cargador.

NOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de ser usada.

ESPAÑOL

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Estas sierras circulares para trabajo pesado están diseñadas

para aplicaciones profesionales de corte de madera. NO

utilice aditamentos con alimentación de agua con esta

sierra. NO utilice discos u hojas abrasivos. NO utilice la

herramienta en condiciones de humedad o en presencia de

líquidos o gasesinflamables.

Estas sierras para trabajo pesado son herramientas

eléctricas profesionales. NO permita que los niños toquen la

herramienta. Si el operador no tiene experiencia operando

esta herramienta, su uso deberá sersupervisado.

Gancho de la sierra (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no utilice la sierra con el gancho de

la sierra girado debajo de laplataforma.



ADVERTENCIA: Para reducir el riesgo de lesión

debida a caída de la sierra sobre los operadores o

transeúntes, cerciórese de que la sierra esté apoyada

con seguridad al utilizar el gancho para colgar la

sierra de una viga, vigueta u otro soporteelevado.

Su sierra dispone de un práctico gancho de la sierra

20

que

permite que la sierra sea colgada de una vigueta, viga o de

otra estructura adecuada. Este gancho de la sierra se pliega

en forma plana contra la carcasa de la herramienta cuando

no está enuso.

Para utilizar el gancho de la sierra, empuje sobre el

gancho para girarlo lejos del mango hasta que enganche

enposición.

Para devolver el gancho de la sierra a su posición de

almacenamiento, hale el gancho hasta que enganche

contra la carcasa de laherramienta.

Fig. D

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Ajuste de la profundidad del corte

(Fig. A, E, F)

1. Sostenga la sierra firmemente. Levante la palanca de

bloqueo del ajuste de la profundidad

3

a fin de mover

la plataforma para obtener la profundidaddeseada.

2. Haga descender la palanca de bloqueo del ajuste de

la profundidad y apriete firmemente para bloquear la

profundidad de corte antes de operar lasierra.

La longitud de las marcas de corte sobre el lado de la

plataforma son precisas solamente a la profundidad

completa de corte. El ajustar la sierra a la profundidad de

corte adecuada mantiene la fricción de la hoja a un mínimo,

quita el aserrín de entre los dientes de la hoja, dando como

resultado una aserradura más fría y más rápida, y reduce la

posibilidad derebote.

Fig. E

Para lograr la acción de corte más eficiente, fije el ajuste de

la profundidad de tal modo que la mitad de un diente de

la hoja se proyecte debajo del material a cortar (consulte la

Figura F). Esta distancia es desde la punta del diente

27

la parte inferior de la garganta

28

(consulte el inserto de la

FiguraF). Esto mantiene la fricción de la hoja a un mínimo,

quita el aserrín de entre los dientes de la hoja, dando como

resultado una aserradura más fría y más rápida, y reduce la

posibilidad de rebote. Un método para verificar la correcta

profundidad de corte se muestra en la FiguraF. Coloque

una pieza del material que planea cortar a lo largo del lado

de la hoja, como se muestra, y observe cuánto del diente se

proyecta más allá delmaterial.

ESPAÑOL

Fig. F

Ajuste del ángulo del bisel (Fig. A, G)

El rango completo delajuste del bisel va desde 0˚ a 53˚. Los

topes están ubicados a 22.5˚ y 45˚. El cartabón angular está

graduado en incrementos de 1˚. Sobre el frente de la sierra

se encuentra un mecanismo de ajuste del ángulo del bisel

que consiste de un cartabón angular calibrado

10

y una

palanca de ajuste del bisel

9

. El cartabón angular permite

un ajuste grueso

16

o un ajuste fino

17

para lograr mayor

precisión alcortar.

Fig. G

Para ajustar la sierra para un corte

biselado

1. Levante la palanca de ajuste del bisel

9

e incline la

plataforma al ángulo deseado alineando el puntero con

la marca angulardeseada.

2. Empuje la palanca de ajuste del bisel hacia abajo y

apriete firmemente para bloquear elángulo.

Ajuste de la plataforma para cortes a 90˚

(Fig. H)

Si se necesita ajuste adicional

1. Ajuste la sierra a un biselado de 0˚.

2. Retraiga el protector de la hoja. Coloque la sierra sobre

el lado de lahoja.

3. Levante la palanca de ajuste del bisel. Coloque una

escuadra contra la hoja y la plataforma para efectuar el

ajuste de 90˚.

4. Mueva el tornillo de ajuste, ubicado en la parte inferior

de la plataforma (Fig.H), de tal modo que la plataforma

se detendrá en el ánguloapropiado.

5. Confirme la precisión del ajuste comprobando la

cuadratura de un corte real sobre un pedazo de material

dedesecho.

Fig. H

Indicador de línea de corte (Fig. I)

El frente de la plataforma de la sierra

5

tiene un indicador

de línea de corte de 0˚

7

y un indicador de línea de corte

de 45˚

8

para corte vertical y biselado. Los indicadores de

la línea de corte le permiten guiar la sierra a lo largo de las

líneas de corte marcadas con lápiz sobre la pieza detrabajo.

El indicador está alineado con el lado izquierdo (exterior)

de la hoja de la sierra. La hoja en movimiento que realiza

la ranura o corte de “entalladura” cae a la derecha del

indicador. Coloque la sierra a lo largo de la línea de corte

trazada a lápiz, de tal modo que la línea de corte caiga sobre

el material de desperdicio o sobrante. Los indicadores de

marcación en el frente de la plataforma están a intervalos de

13 mm (1/2") para entregar guías adicionales decorte.

Fig. I

Los indicadores de línea de corte

18

también están

ubicados en el interior de la plataforma para mantener la

sierra a escuadra alcortar.

Indicador de longitud de corte (Fig. J)

Las marcas que se encuentran al costado de la base

muestran la longitud de la ranura de corte en el material,

con la profundidad total de corte. Las marcas están

graduadas en intervalos de 3,2mm (1/8”).

ESPAÑOL

Fig. J

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

IMPORTANTE : Siempre cerciórese de que la palanca de

bloqueo del ajuste de la profundidad esté en la posición

inferior antes de hacer funcionar lasierra.

Cómo instalar y retirar la unidad de

batería (Fig. K)

NOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

15

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de alimentación de la herramienta,

presione los botones de liberación

14

y tire firmemente

de la unidad de batería para sacarla del mango de la

herramienta. Insértela en el cargador tal como se describe

en la sección del cargador de estemanual.

Fig. K

Posición adecuada de las manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de manos adecuada requiere una mano en la

manija principal

12

y la otra sobre la manija auxiliar

13

Observe que las manos se mantengan alejadas del área de

corte.

Fig. L

Interruptor de gatillo (Fig. A)



ADVERTENCIA : Para reducir el riesgo de graves

lesiones personales, al arrancar la sierra

sosténgala con ambas manos para evitar

elretroceso.

Oprima el interruptor de gatillo

2

para encender la

herramienta. Suelte el interruptor de gatillo para apagar

laherramienta.

NOTA: Esta herramienta no se ha diseñado para permitir

el bloqueo del disparo en la posición de encendido y

nunca debe intentar bloquearse en dicha posición por

ningúnmedio.

Para cambiar las hojas (Fig. A, M)

IMPORTANTE: La mayoría de las hojas de repuesto vienen

con una abertura redonda del centro de mandril que debe

ser expulsada de tal modo que aparezca un centro de

mandril con forma de diamante. En esta sierra únicamente

se pueden utilizar hojas con un centro de mandril en forma

dediamante.

AVISO: Nunca instale una hoja sin remover el

orificio pre-horadado. La falta de enganche de la

hoja causará que la hoja se ponga en contacto

con otras partes de la sierra provocando daños a

laherramienta.

Para abrir el orificio pre-horadado



ADVERTENCIA: SIEMPRE utilice protección

ocular. Todos los usuarios y las personas

circunstantes deben llevar protección ocular en

conformidad con ANSI Z87.1.

ESPAÑOL



ADVERTENCIA: Cerciórese de que la palanca de

bloqueo de bisel esté apretada y asegurada después

de utilizarla para abrir el orificio pre-horadado. Si el

ajuste de la hoja se desliza al cortar puede causar

atascamiento yrebote.

Fig. M

Coloque el hueco central redondo de la hoja en la

muesca

21

arriba de la palanca de ajuste del bisel

9

Agarrando la sierra y la hoja firmemente, hale hasta que

se abra el orificio pre-horadado. Ahora queda expuesto el

centro de mandril con forma dediamante.

Para Instalar La Hoja (Fig. A, N, O)

1. Afloje y retire el tornillo de sujeción de la hoja

19

con la llave

22

provista, girándolo en sentido horario

como lo indica la flecha sobre la arandela de sujeción

externa

23

2. Retire la arandela de sujeción externa

23

3. Utilizando la palanca retractora del protector inferior de

la hoja

4

, retraiga el protector inferior de la hoja

6

IMPORTANTE: Al retraer el protector inferior de la hoja

para instalar la hoja, verifique la condición y la operación

del protector inferior de la hoja que garantizar que

esté funcionando en forma apropiada. Cerciórese de

que se mueve sin obstáculos y que no toca la hoja, la

plataforma o cualquier otra parte, para todos los ángulos

y profundidades decorte.

4. Coloque la hoja

24

sobre el eje de la sierra

25

contra

la arandela de sujeción interna

26

, asegurándose de

que la hoja girará en la dirección apropiada (la dirección

de la flecha de rotación sobre la hoja de la sierra y los

dientes debe apuntar en la misma dirección que la

dirección de la flecha de rotación sobre el protector

inferior de lahoja).

IMPORTANTE: Cerciórese siempre de que el centro de

mandril con forma de diamante de la hoja esté alineado

con el centro de mandril con forma de diamante

levantado sobre la arandela de sujeción externa.

NOTA: No asuma que la impresión sobre la hoja de la sierra

siempre quedará de frente a usted cuando esté instalada en

formaapropiada.

5. Coloque la arandela de sujeción externa

23

sobre el eje

de la sierra

25

con la superficie plana grande contra la

hoja y las palabras sobre la arandela de sujeción externa

de frente a usted, como lo muestra la FiguraN.

Fig. N

6. Enrosque a mano el tornillo de sujeción de la

hoja

19

en el eje de la sierra (el tornillo es de rosca

izquierda y para apretarlo se debe hacer girar en

sentidoantihorario).

7. Libere lentamente la palanca retractora del protector

inferior de la hoja

4

8. Presione el botón de bloqueo del eje

11

mientras que

da vuelta al eje de la sierra con la llave provista para la

hoja hasta que engrane el seguro de la hoja y la hoja

deje de rotar. Utilizando la llave para la hoja, apriete

firmemente el tornillo de sujeción de lahoja.

AVISO: Nunca engrane el seguro de la hoja mientras

la sierra esté operando, o en un esfuerzo para detener

la herramienta. Nunca encienda la sierra mientras que

esté engranado el seguro de la hoja. Como resultado

se presentarán graves daños para susierra.

Fig. O

26 25

Para Cambiar La Hoja (Fig. O)

1. Presione el botón de bloqueo del eje

11

mientras que

da vuelta al eje de la sierra con la llave provista para la

hoja hasta que engrane el seguro de la hoja y la hoja

deje derotar.

ESPAÑOL

2. Con la llave provista para la hoja, afloje el tornillo de

sujeción de la hoja

19

dándole vuelta en sentido

horario como lo indica la flecha sobre la arandela de

sujeción externa

23

3. Retire la arandela de sujeción externa

23

4. Utilizando la palanca retractora del protector inferior de

la hoja, retraiga el protector inferior de la hoja. Retire la

hoja utilizada y descártela en formaapropiada.

5. Instale la nueva hoja como se ha descritopreviamente.

6. Limpie cualquier aserrín que se hay podido acumular

en el protector o el área de la arandela de sujeción.

Verifique la condición y la operación del protector

inferior de la hoja como se describe previamente. No

lubrique estaárea.

7. Seleccione la hoja adecuada para la aplicación (refiérase

a Hojas). Siempre utilice hojas del tamaño correcto

(184mm diámetro) con el hueco central de tamaño y

forma adecuados para ser montadas sobre el eje de la

sierra. Asegúrese siempre de que la velocidad máxima

(rpm) recomendada para la hoja de la sierra cumple o

excede la velocidad (rpm) de lasierra.

Protector inferior de la hoja



ADVERTENCIA: El protector inferior de la hoja

es una característica de seguridad que reduce

el riesgo de lesiones personales graves. Nunca

utilice la sierra si el protector inferior falta, está

dañado, está mal armado o no está funcionando

en forma apropiada. No se confié en que el

protector inferior de la hoja lo protegerá

en cualquier circunstancia. Su seguridad

depende de obedecer todas las advertencias

y precauciones, así como de la adecuada

operación de la sierra. Verifique que el protector

inferior se cierra adecuadamente antes de

cada uso, tal como se describe en Instrucciones

de seguridad para todas las sierras. Si el protector

inferior de la hoja falta o no está funcionando

en forma apropiada, haga que reparen la sierra

antes de utilizarla. Para garantizar la seguridad

y confiabilidad del producto, las reparaciones,

el mantenimiento y el ajuste deben realizarlos

los centros de servicio autorizados u otras

organizaciones de servicio calificadas, usando

siempre repuestosidénticos.

Hojas



ADVERTENCIA: Para reducir el peligro de lesiones

en los ojos, use siempre lentes protectores. El carburo

es un material duro pero quebradizo. Los objetos

extraños en la pieza de trabajo, tales como alambres o

clavos, pueden causar que las puntas se agrieten o se

rompan. Únicamente haga funcionar la sierra cuando

el protector adecuado para la hoja de la sierra esté en

su lugar. Antes de utilizarla monte la hoja en forma

segura con la rotación apropiada, y siempre utilice

una hoja limpia yafilada.



ADVERTENCIA: No cortar metal, mampostería,

vidrio, tablazón tipo mampostería, tableros de

cemento, azulejos, baldosas o plástico con estasierra.

No utilice discos u hojas abrasivos. Una hoja roma dará

origen a cortes lentos e ineficientes teniendo como

resultado sobrecarga del motor de la sierra, astillado

excesivo, pudiendo aumentar la posibilidad de rebote. Por

favor refiérase a la siguiente tabla para determinar la hoja de

reemplazo de tamaño correcto para su modelo desierra.

DCS577

Hoja Diámetro Dientes Aplicación

DW3592B10

DW3578B10

184 mm

(7–1/4")

Propósito general

Corte de madera

DW3576B10

DW3526

184 mm

(7–1/4")

140

Corte de contrachapado

DW3578B10 184 mm

(7–1/4")

24 Madera laminada o

derivados de madera

Si necesita asistencia con relación a las hojas, por favor llame

al 1–800–4-

DeWALT

(1–800–433–9258).

Retroceso

El rebote es una reacción súbita ante una hoja de la sierra

pinchada, atascada o desalineada que causa que una sierra

fuera de control mueva hacia arriba y lejos de la pieza de

trabajo, hacia el operador. Cuando la hoja se pincha o

atasca demasiado debido al cierre de la línea de corte, la

hoja se atasca y la reacción del motor lleva a la unidad a

saltar rápidamente hacia atrás, en dirección al operador. Si

la hoja queda torcida o desalineada en el corte , los dientes

en el borde posterior de la hoja se pueden enterrar en la

superficie de arriba de la madera, causando que la hoja se

salga por encima de la línea de corte y salte hacia atrás,

hacia eloperador.

Hay una mayor posibilidad de que ocurra el rebote cuando

exista cualquiera de las siguientescondiciones.

1. ISOPORTE INADECUADO DE LA PIEZA DE TRABAJO

a. El corrimiento o la elevación inadecuada de la pieza a

cortar pueden causar que la hoja quede pellizcada y

causar el rebote (Fig.R).

b. El corte a través de material apoyado solamente

en los extremos exteriores puede causar el rebote.

El material se desplaza a medida que se debilita,

cerrando la línea de corte y pellizcando lahoja.

c. El corte de un pedazo de material en voladizo o en

saliente desde abajo hacia arriba en dirección vertical

puede causar el rebote. La pieza cortada que cae

puede pellizcar lahoja.

d. El cortar largas tiras delgadas (como al cortar a

lo largo de la veta de la madera) puede originar

el rebote. La tira cortada se puede correr o torcer

cerrando la línea de corte y pellizcando la hoja.

e. El enganchar el protector inferior sobre una

superficie debajo del material siendo cortado

reduce momentáneamente el control por parte del

operador. La sierra se puede elevar parcialmente por

ESPAÑOL

fuera del corte incrementando la posibilidad de que

la hoja setuerza.

2. AJUSTE INADECUADO DE LA PROFUNDIDAD DE CORTE

EN LA SIERRA

a. Para lograr el corte más eficiente, la hoja debería

sobresalir solamente lo suficiente para exponer la

mitad de un diente como lo muestra la FiguraF.

Esto permite que la plataforma preste soporte a la

hoja y minimiza la torsión y el pellizco en el material.

Véase la sección titulada Ajuste de la profundidad

decorte.

3. TORSIÓN DE LA HOJA (DESALINEACIÓN EN EL CORTE)

a. El empujar con mayor fuerza a través de un nudo,

un clavo o un área de veta dura puede causar que la

hoja setuerza.

b. El intentar girar la sierra en el corte (tratando de

regresar a la línea marcada) puede causar que la hoja

se tuerza

c. El sobrepasar u operar la sierra con un control

corporal inadecuado (sin equilibrio), puede dar como

resultado que la hoja setuerza.

d. El cambiar el agarre manual o la posición corporal

mientras que se corta puede dar como resultado la

torsión de lahoja.

e. El retroceder la sierra para liberar la hoja puede

causartorsión.

4. MATERIALES QUE REQUIEREN DE ATENCIÓN

EXTRAORDINARIA

a. Madera húmeda

b. Madera verde (material recién cortado o que no ha

sido secado en horno)

c. Madera tratada a presión (material tratado

con preservativos o sustancias químicas

antipodredumbre)

5. UTILIZACIÓN DE HOJAS ROMAS O SUCIAS

a. Las hojas romas pueden aumentar la carga

sobre la sierra. Para compensar esto, el operador

usualmente empujará más fuerte, con lo que carga

aún más la unidad y estimula la torsión de la hoja

en la línea de corte. Las hojas desgastadas también

pueden presentar insuficiente holgura con relación

a la carcasa, lo cual aumenta la posibilidad de

atascamiento y un aumento en lacarga.

6. PARA LEVANTAR LA SIERRA AL CORTAR CON BISEL

a. Los cortes biselados necesitan atención especial

por parte del operador con relación a técnicas de

corte apropiadas - especialmente cómo guiar la

sierra. Tanto el ángulo de la hoja con relación a la

plataforma como una mayor superficie de la hoja

en el material, aumentan la posibilidad de que se

presenten atascamiento y desalineación (torsión).

7. PARA VOLVER A INICIAR UN CORTE CON LOS DIENTES

DE LA HOJA CONTRA EL MATERIAL

a. La sierra debería llevarse hasta la velocidad completa

de funcionamiento antes de iniciar un corte, o de

volver a iniciar un corte después de que la unidad se

haya detenido con la hoja en la línea de corte. El no

hacerlo puede causar atascamiento yrebote.

Cualesquier otras condiciones que podrían dar como

resultado aprisionamiento, atascamiento, torsión o

desalineación de la hoja podrían causar rebote. Refiérase

a las secciones sobre ajustes y operación para obtener los

procedimientos y técnicas que minimizarán la ocurrencia

delrebote.

Apoyo de la pieza de trabajo (Fig. P–R)



ADVERTENCIA: Es importante el apoyar el trabajo en

forma apropiada y sostener la sierra firmemente para

evitar la pérdida de control que podría causar una

lesión personal. La FiguraP ilustra el soporte manual

apropiado para la sierra. Mantenga un agarre firme

con ambas manos sobre la sierra y posicione su

cuerpo y brazo para permitirle resistir el rebote si

seproduce.

La FiguraP muestra la posición adecuada para aserrar.

Dese cuenta que ambas manos se mantienen lejos del área

de corte. Para evitar el rebote, SI apoye la tabla o el panel

CERCA del corte (Fig.Q). NO apoye la tabla o el panel LEJOS

del corte (Fig.R).

Fig. P

Fig. Q

Fig. R

Coloque el trabajo con su lado “bueno” – para el que

la apariencia es más importante - hacia abajo. La sierra

corta hacia arriba, de tal modo que cualquier astillado se

producirá en el cara del trabajo que queda hacia arriba

cuando locorta.

ESPAÑOL

Corte (Fig. P)



ADVERTENCIA : Nunca intente utilizar esta

herramienta apoyándola cabeza abajo sobre una

superficie de trabajo y llevando el material hacia la

herramienta. Sujete siempre la pieza de trabajo en

forma segura y lleve la herramienta hacia la pieza

de trabajo, sosteniendo la herramienta con las dos

manos como lo muestra la FiguraP.

Coloque la porción más ancha de la plataforma de la sierra

sobre la parte de la pieza de trabajo que esté apoyada

sólidamente, no sobre la sección que caerá al hacer el corte.

Como un ejemplo, la FiguraP ilustra el modo CORRECTO

de cortar el extremo de una tabla. Siempre sujete el trabajo.

¡No trate de sostener piezas cortas con las manos! Recuerde

suministrar apoyo al material en voladizo y en saliente. Sea

precavido al aserrar material desdeabajo.

Cerciórese de que la sierra corra a velocidad completa

antes de que la hoja entre en contacto con el material a

cortar. El arrancar la sierra con la hoja contra el material a

cortar o empujada en la línea de corte puede dar origen

al rebote. Empuje la sierra hacia adelante a una velocidad

que permita que la hoja corte sin dificultad. La dureza y

la resistencia pueden variar aun dentro de la misma pieza

de material, y las secciones nudosas y húmedas pueden

imponer una pesada carga sobre la sierra. Cuando esto

suceda, empuje la sierra más lentamente, pero con la

suficiente fuerza para mantenerla trabajando sin demasiada

reducción de velocidad. El forzar la sierra puede causar

cortes ásperos, imprecisión, rebote, y recalentamiento del

motor. Si su corte se empieza a salir de la línea, no lo fuerce

a regresar. Suelte el interruptor y permita que la hoja se

detenga completamente. A continuación usted puede

retirar la sierra, mirar de nuevo, y arrancar un nuevo corte

ligeramente dentro del incorrecto. En cualquier caso, retire

la sierra si debe desplazar el corte. El forzar una corrección

dentro del corte puede atascar la sierra y causar elrebote.

SI LA SIERRA SE ATASCA, SUELTE EL GATILLO Y RETROCEDA

LA SIERRA HASTA QUE AFLOJE. CERCIÓRESE DE QUE LA

HOJA QUEDE RECTA EN EL CORTE Y LIBERE EL BORDE

CORTANTE ANTES DE VOLVER AARRANCAR.

A medida que termine un corte, suelte el gatillo y permita

que la hoja se detenga antes de levantar la sierra del

trabajo. Cuando levante la sierra, el protector telescópico

cargado a resorte se cerrará automáticamente debajo de

la hoja. Recuerde que la hoja queda expuesta hasta que

esto ocurra. Nunca ponga su mano debajo del trabajo, por

ningún motivo. Cuando tenga que retraer manualmente

el protector telescópico (como es necesario para iniciar el

corte de orificios) siempre utilice la palancaretractora.

NOTA: Al cortar tiras delgadas, tenga cuidado en cerciorarse

de que pequeñas pieza cortadas no queden dentro del

protectorinferior.

Cortar a lo largo de la veta (Fig. S, T1, T2)

El cortar a lo largo de la veta es el proceso de cortar tablas

más anchas en tiras más estrechas – cortando la veta

longitudinalmente. La guía manual es más difícil para este

tipo de aserradura y se recomienda el uso de la guía para

corte a lo largo de la veta DW3278 (Fig. T1) o de la guía

para corte a lo largo de la veta de doble puerto DWS5100

(Fig.T2) de

DeWALT

Fig. S

Fig. T1

Fig. T2

DW3278

DWS5100

Cortes de Orificios (Fig. U)



ADVERTENCIA: Nunca amarre el protector de la

hoja en una posición levantada. Nunca mueva la

sierra hacia atrás cuando esté cortando orificios.

Esto puede causar que la unidad se levante de

la superficie de trabajo, lo que podría ocasionar

unalesión.

Un corte de orificios es el que se hace en un piso, pared u

otra superficieplana.

Fig. U

1. Ajuste la plataforma de la sierra de tal modo que la hoja

corte a la profundidaddeseada.

2. Incline la sierra hacia adelante y descanse el frente de la

plataforma sobre el material acortar.

3. Utilizando la palanca retractora, retraiga el protector

inferior de la hoja a una posición hacia arriba. Haga

ESPAÑOL

descender la parte posterior de la plataforma hasta que

los dientes de la hoja casi toquen la línea decorte.

4. Libere el protector de la hoja (su contacto con el trabajo

lo mantendrá en posición de abrirse libremente a

medida que usted inicia el corte). Retire la manos de la

palanca del protector y agarre firmemente el mango

auxiliar

13

, como lo muestra la FiguraU. Posicione

su cuerpo y brazo para permitirle resistir el rebote si

seproduce.

5. Cerciórese de que la hoja no esté en contacto con la

superficie de corte antes de arrancar lasierra.

6. Arranque el motor y gradualmente haga descender la

sierra hasta que su plataforma descanse a ras sobre el

material a cortar. Haga avanzar la sierra a lo largo de la

línea de corte hasta completar elcorte.

7. Suelte el gatillo y permita que la hoja se detenga

completamente antes de retirar la hoja delmaterial.

8. Al empezar cada nuevo corte, repita de acuerdo a

loanterior.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DeWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DeWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ________________________________

ESPAÑOL

Marca: ________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DeWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha de compra.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,

DCB606, DCB609

NOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera.

DeWALT

es responsable de ninguna lesión causada por alteraciones

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DeWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-

DeWALT

)

para que se le reemplacengratuitamente.

ESPAÑOL

ESPECIFICACIONES

DCS577 20 V / 60 V Max* 5800 rpm

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of the tool.

WALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

Amp

Hour

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB609 20/60 3.0/9.0 X X X X 135 135 432 270 230 X 135 X 75 270 X X X

DCB606 20/60 2.0/6.0 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB404 40 4.0 X X X X X X X X X 90 X 30 X X X X 130

DCB406 40 6.0 X X X X X X X X X 130 X 45 X X X X 190

DCB407 40 7.5 X X X X X X X X X 170 X 60 X X X X 235

DC9360 36 2.0 45 X X X X X X X X X X X X X X X X

DCB361 36 2.0 45 X X X X X X X X X X X X X X X X

DC9280 28 2.4 60 X X X X X X X X X X X X X X X X

DW0242 24 2.4 X X X X X X X X X X X X X X X 60 X

DCB200 20 3.0 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X

DCB201 20 1.5 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X

DCB203 20 2.0 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 2.0 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X

DCB204 20 4.0 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X

DCB204BT* 20 4.0 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X

DCB205 20 5.0 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X

DCB206 20 6.0 X X X X 100 100 272 170 140 X 90 X 60 90 X X X

DCB207 20 1.3 X X X X 30 30 60 40 30 X 22 X 22 22 X X X

DC9182 18 2.0 X 40 40 X X 40 X X X X X X X X X 40 X

DCB120 12 1.5 X X X X 30 30 60 45 35 X 20 X X X 45 X X

DCB127 12 2.0 X X X X 35 35 90 60 50 X 30 X X X 60 X X

DCB080 8 1.0 X X X 60 X X X X X X X X X X X X X

*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG,

Inc. and any use of such marks by

DeWALT

is under license. Other trademarks and trade names are those of their respective

owners.

**Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual

charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de

charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es

aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60V Max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DeWALT

de 60 V Máx* combinadas).

Dewalt DCS577X1 Tools - Home Improvement

Product's Documents

User Manual

Specifications

Dewalt DCS577X1 Questions and Answers

Related Products

DWFP12569 Dewalt Tools - Home Improvement

Dewalt D24000S Tools - Home Improvement

Dewalt DCS367B Tools - Home Improvement

Dewalt DW364 Circular Saw Electric Brake and Rear Pivot Depth Adjustment for Precision and Safety

Dewalt DCS393 TYPE 1 circular saw

Dewalt DCS372KA 18V Metal Cutting Circular Saw Kit
