Assembly Instructions
Step 1: Turn the star base upside down, then press the casters into the holes at the end of each
base leg.
Step 2: Turn the star base upright and insert the lift with cover into the center hole of the star
base. The lift cover should be placed over the lift.
5
Step 3: Attach the arms to the seat cushion using four (D) bolts, two (C) bolts, and six (F) small
washers using the wrench (G).
C
C
G
D
D
F
F
F
F
Note: Arm rests are labeled with an L or an R
to indicate which side of the seat it is to be
placed on.
6
Step 4: Align the seat plate over the pre-drilled holes underneath the seat cushion. Make sure
that the front of the seat plate is facing the front of the seat cushion.
Attach the seat plate to the seat cushion using four (A) bolts and four (E) large washers. Tighten
all the bolts with the wrench (G), being careful not to miss-thread the bolts or damage the seat.
FRONT
A
G
E
7
Step 5: Attach the back cushion to the pre-drilled holes using four (B) bolts, The metal back bar
G
B
Diagram
frame will overlap on the seat plate.See detailed diagram below. Tighten all bolts fully with the
wrench (G).
Back bar will overlap seat plate metal when aligning to holes.
8

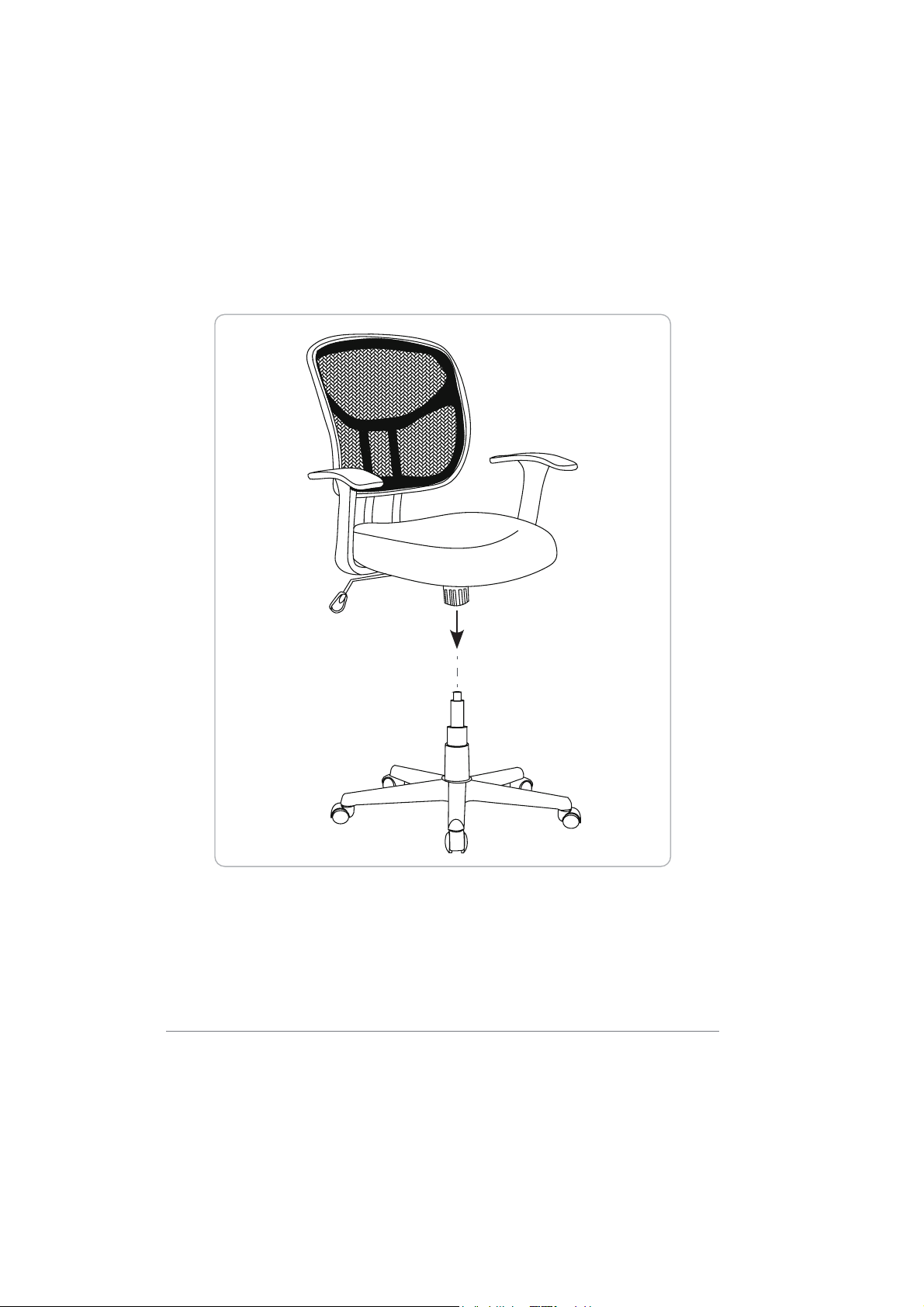

Step 6: Turn the seat cushion upright and align the center hole of the seat plate over the lift,
then push the seat cushion down onto the lift firmly until the connection is secure.
Caution:
For your safety, before using your chair, make sure that all of the bolts are fully tightened.
Keep the enclosed wrench and check the bolts periodically to make sure they remain securely
tightened.
9
Adjustments
Adjusting the seat height
To raise your seat, lean forward to lift your body weight from the seat, then pull up the control
handle.
To lower the seat, pull up the control handle while you're seated.
Control
handle
10
Adjusting the tilt tension
Turn the tilt knob clockwise to make it easier to rock your chair backwards.
Turn the tilt knob counter-clockwise to make it harder to rock your chair backwards.
Note: If your chair won't tilt back, pull out the control handle.
Tilt knob
11
To operate the tilt lockout
To let your chair tilt back, pull the control handle out.
To stop your chair from tilting, sit forward, then push the control handle in.
Safety and Compliance
• Use care when handling.
• Please read the instructions completely before assembly.
• Remove all parts from the carton and ensure all parts are included prior to assembly.
• Assemble the chair on the carton or carpet to prevent scratching the chair.
• Be careful not to cross-thread screws.
• Do not use
power tools.
Specifications
Dimensions (H x W x D) 35.6 - 40.3 x 24 x 25.2 inches
(90.4 - 102.4 x 60.9 x 64 cm)
Maximum load weight 225 lbs. (102.1 kg)
Control
handle
ATTENTION: ALL REPAIR WORK OR EXCHANGE FOR THE HEIGHT ADJUSTABLE GAS LIFT
MUST BE DONE BY SPECIALISTS.
