TAW05CR19
TAW05CRB19
TAW06CR19
Models
INTRODUCTION
IMPORTANT SAFETY INSTRUCTION ............................................................................
ELECTRICAL REQUIREMENTS ....................................................................................
PACKING LIST .............................................................................................................
INSTALLATION & ASSEMBLY INSTRUCTIONS ...............................................................
USING YOUR AIR CONDITIONER ..................................................................................
CARE AND CLEANING ................................................................................................ .
TROUBLESHOOTING ...................................................................................................
1
2
3
4
7
10
11
1
below:
2
7
8
3
Battery
4
23" to 36"
584 mm to 914 mm
14 1/2" min
(368mm)
OFFSET
STOOL
SILL
INTERIOR
WALL
EXTERIOR
WALL
FIG. 1
6 84
Head
5
(It is suggested to keep a downward
angle to let accumulated rain water drain out from
the back side of the unit bottom.
(
8
5
76
6
Head
unplug
FIG. 9
9
10
FIG. 10
FIG. 11 FIG. 12
FIG. 13
FIG. 14
4
7
and Button:
3.
Use these buttons on the
control panel and remote to increase or decrease
the Set Temperature or Timer.
Temperature range: 61 ~88 or 16 ~31 .
Press the mode button to cycle
through the various modes: Cool, Dry, Fan and
Auto.
Cool Mode:
The cooling function allows the air
conditioner to cool the room and at the same time
reduces humidity. Press the MODE button to
activate the cooling function. To optimize this
function adjust the temperature by pressing the up
and down arrows and the speed by pressing the
Fan Speed button.
Dry Mode:
This function reduces the humidity of
the air to make the room more comfortable. Press
the MODE button to set the DRY mode. An
automatic function of alternating cooling cycles
and air fan is activated.
Fan Mode:
Auto Mode:
In AUTO mode the unit automatically
chooses the mode of operation (COOL, DRY, or
FAN). In this mode the temperature is set
automatically according to the room temperature
(Room temperature is determined by the
conditioner is vented. Press the MODE button to
set the FAN mode. With pressing the FAN SPEED
button, the speed changes in the following
sequence: Hi, Med and Lo in FAN mode.
temperature sensor located in the indoor unit).
7
This function only works when the air
Press the SLEEP button, all of the
display lights will turn off after a while, but the
Sleep light is always on. In SLEEP mode, the air
conditioner will automatically adjust the
temperature and fan speed to make the room
more comfortable during the night. The set
temperature will automatically raise every 30-60
minutes, and at most change six times until the
set temperature is 81 or 82 .
1. When the timer is not in use,
the operation mode and the set temperature will
be displayed. Time will be displayed under the
timer setting.
Digital Display:
2.
Mode Button:
4. Sleep Button:
3
6
1
2
4
5
9
8
8
6. Turn the air conditioner on and
off.
Power Button:
Press the FAN SPEED button
to select the fan speed. In COOL MODE you can
choose the following settings: HI, MED, LO, or
AUTO. In FAN MODE you can choose from HI,
MED, and LO.
9. Fan Speed Button:
When the unit is in ECO mode, the
light will turn on. In ECO mode, the unit will
turn off once the room is cooled to the user-set
temperature.
The unit will turn back on when the room
temperature rises above the user-set temperature.
Before the compressor starts, the fan motor will
run for a while, then it will stop for a while, and will
repeat to provide a much more comfortable feeling
and save energy.
5. Eco Button:
10.

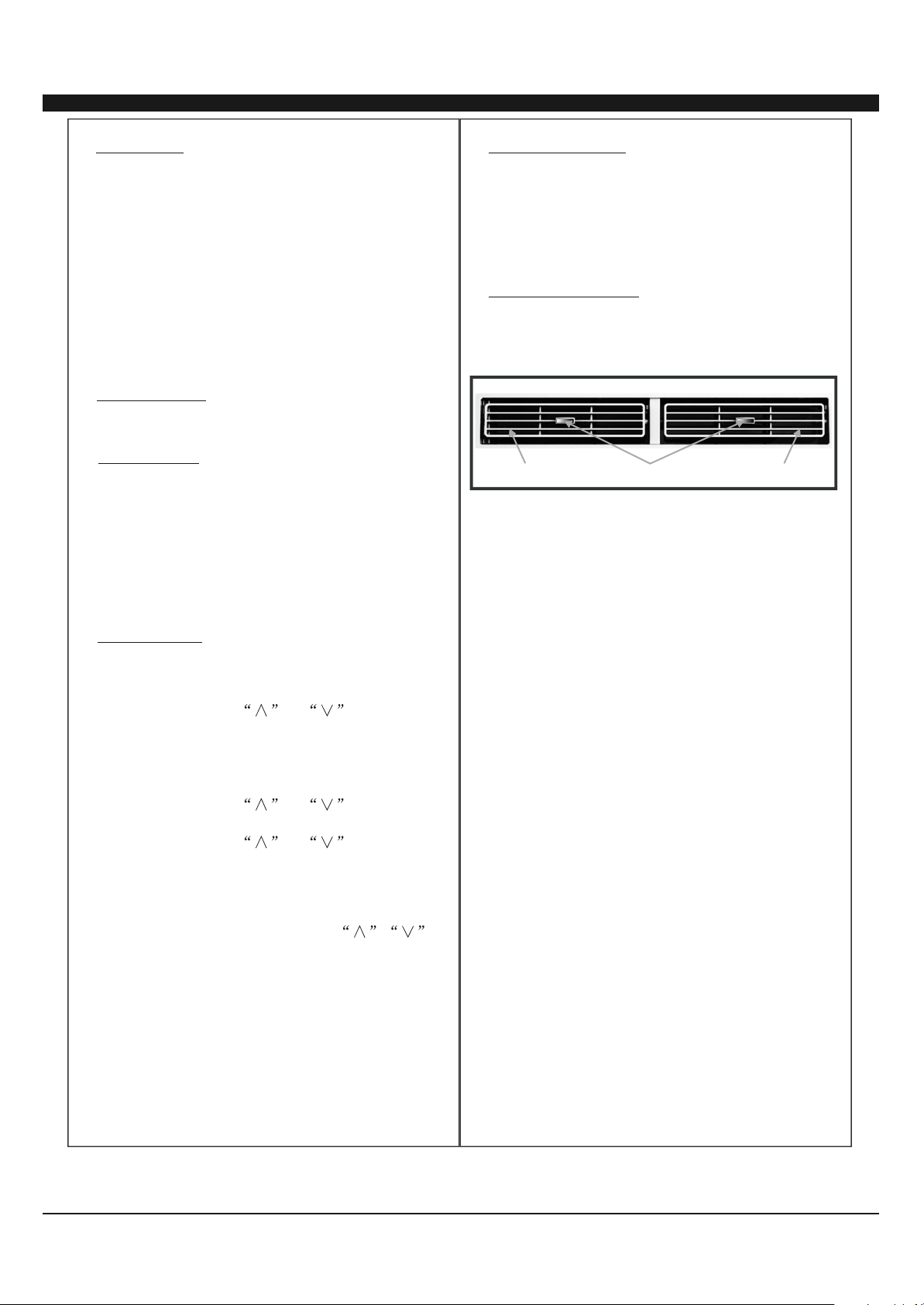

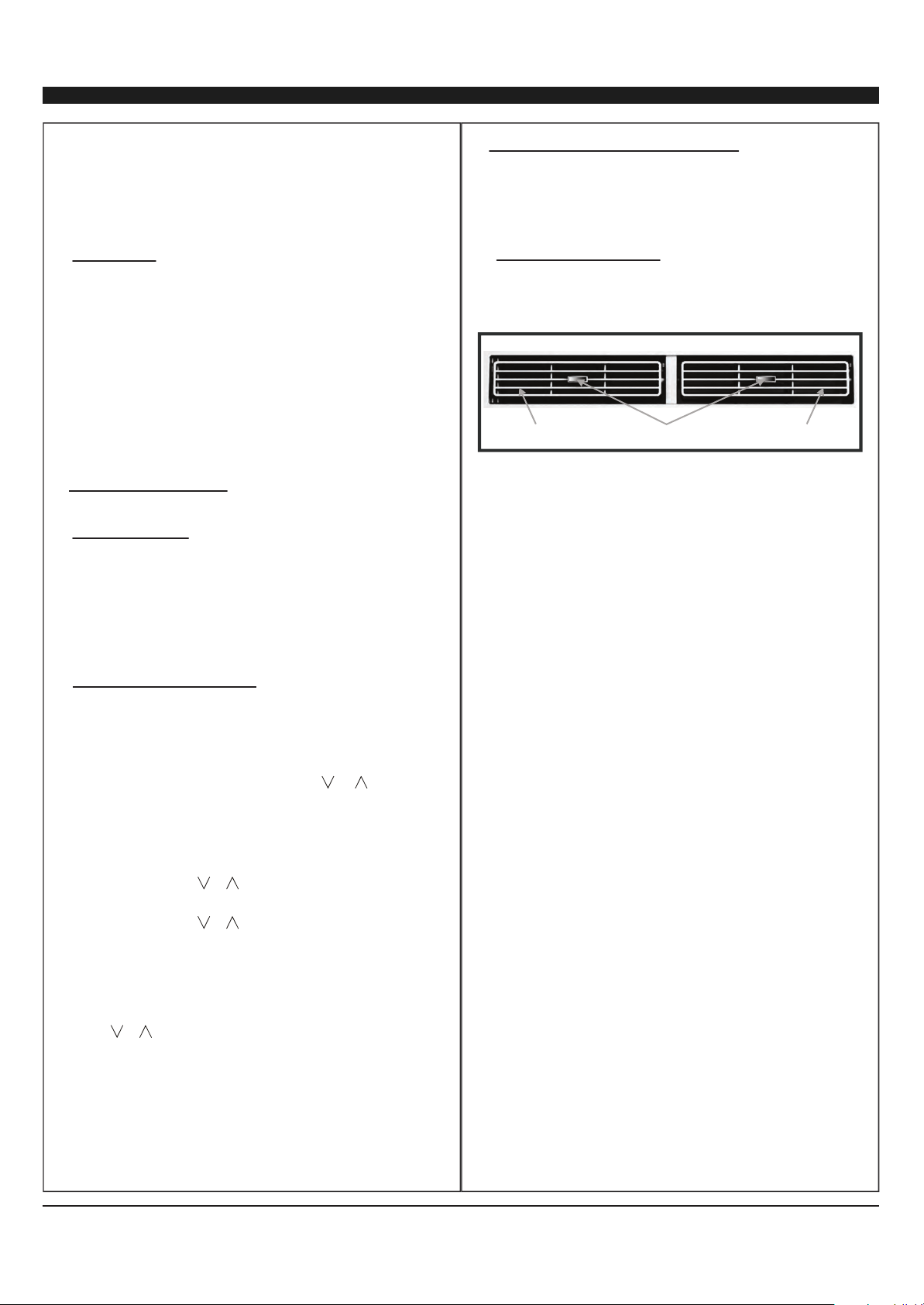

Use the horizontal wheels
to control horizontal airflow and the air deflectors
to control vertical airflow.
Directional Louvers:
horizontal wheelair deflector air deflector
When the Filter Check light is off,
it is not necessary to press the Filter Check button.
When the Filter Check light is on, you can turn off
the light by pressing the Filter Check button. After
the fan motor works for 500 total hours, the Filter
Check light will turn on to remind the user to clean
the filter.
Filter Button:
7.
Use these buttons on the control
panel and remote to set the Timer.
Timer Off: The timed stop is programmed by
pressing TIMER button. Set the rest time by
pressing the button or until the rest
time displayed is to your demand then press
TIMER button again.
Timer On: When the unit is off, press TIMER
button at the first time, set the temperature with
pressing the button or . Press TIMER
button at the second time, set the rest time with
pressing the button or . Press TIMER
button at the third time, confirm the setting,
Note: It can be set to automatically turn off or on
in 0.5-24 hours. Each press of the
buttons will increase or decrease the timer. The
Timer can be set in 0.5 hours increment below 10
hours and 1 hour increment for 10 hours or above.
The SET light will turn on while setting.
To cancel the set function, press the TIMER
button again.
then it
will show on the display.
8.
Timer Button:
9
Fan Only:
Press the FAN SPEED button to
choose the fan speed options. You can choose
Hi, Med, Lo or auto speed in COOL mode and
choose Hi, Med, Lo in FAN mode.
7. Fan Speed:
To press the DISPLAY button, it can
switch off/on all lights or LED display.
8. Display:
Use these buttons on the control panel
and remote to set the Timer.
Timer Off: The timed stop is programmed by
pressing TIMER button. Set the rest time by
pressing the button or until the rest
time displayed is to your demand then press
TIMER button again.
Timer On: When the unit is off, press TIMER
button at the first time, set the temperature with
pressing the button or . Press TIMER
button at the second time, set the rest time with
pressing the button or . Press TIMER
button at the third time, confirm the setting, then
the rest time to next automatical switching-on
could be read on the display of the machine.
Note:
It can be set to automatically turn off or on
in 0.5-24 hours. Each press of the
buttons will increase or decrease the timer. The
Timer can be set in 0.5 hours increment below
10 hours and 1 hour increment for 10 hours or
above. The SET light will turn on while setting.
To cancel the set function, press the TIMER
button again.
5. Timer:
In AUTO mode the unit automatically
chooses the mode of operation(COOL,DRY or
FAN). In this mode the temperature will be set
automatically according to the room temperature
(tested by the temperature sensor which is
incorporated in the indoor unit.).
6. Auto Mode:
1.
Turn the air conditioner on and off.
Power:
2.
Press the COOL button to COOL mode.
Cool:
and :3.
Use these buttons on the control
panel and remote to increase or decrease the
Set Temperature or Timer. Temperature range:
61 ~88 or 16 ~31 .
1
4
5
6
3
3
7
8
10
9
2
When the unit is in ECO mode, the light
will turn on. In ECO mode, the unit will turn off
once the room is cooled to the user set temperature.
The unit will turn back on when the room
temperature rises above the user set temperature.
Before the compressor starts, the fan motor will
run for a while, then it will stop for a while, and will
repeat to provide a much more comfortable feeling
and save energy.
Press the Fan Only button to FAN
ONLY mode.
9.
10.
Eco:
Press the SLEEP button, all of the
display lights will turn off after a while, but the
Sleep light is always on. In SLEEP mode, the air-
conditioner will automatically adjust the tempera-
ture and fan speed to make the room more comfor-
table during the night. The set temperature will
automatically raise every 30-60 minutes
and at most change six times until the set
temperature is 81 or 82 .
4. Sleep:
10
15
FIG. 15
11
12
You can also view this manual online from our website:
https://www.tclusa.com.
Modelos
TAW05CR19
TAW05CRB19
TAW06CR19
Acondicionador de aire de ventana electrónica
Instrucciones de funcionamiento
INTRODUCCIÓN
INSTRUCCIONES DE SEGURIDAD IMPORTANTES........................................................
REQUISITOS ELÉCTRICOS...........................................................................................
LISTA DE EMPAQUE.....................................................................................................
INSTRUCCIONES DE ENSAMBLAJE E INSTALACIÓN....................................................
1
2
3
4
USO DEL EQUIPO DE AIRE ACONDICIONADO....................................................................
7
CÓMO UTILIZAR EL EQUIPO DE AIRE ACONDICIONADO..............................................
CUIDADO Y LIMPIEZA...................................................................................................
SOLUCIÓN DE PROBLEMAS ........................................................................................
9
10
11
1
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Antes de instalar el equipo de aire acondicionado, por favor lea el manual detenidamente. Guárdelo en un lugar seguro para
cualquier referencia en el futuro. Su seguridad y la seguridad de otros son muy importantes para nosotros. Preste atención a todos
los avisos de seguridad en este manual.
ADVERTENCIA: Con el fin de evitar lesiones al usuario u otras personas y daños a la propiedad, debe seguirse las siguientes
precauciones básicas:
Enchufe a un tomacorriente de tres extremidades con salida a
tierra.
No retire la extremidad de conexión a tierra.
No utilice un adaptador.
Este es un símbolo de alerta de seguridad.
Este símbolo de alerta de peligros potenciales que pueden dañarlo a usted y a otros cuarta
causar la muerte.
Todos los mensajes de seguridad Irán precedidos de este símbolo de alerta o de las palabras
PELIGRO o ADVERTENCIA.
Todos los mensajes de seguridad y alertar ante posibles peligros, como reducir las posibili-
dades de lesiones y lo que podría ocurrir si no se sigue las instrucciones correctamente.
Si no se sigue estas instrucciones, se
podría causar lesiones graves o hasta la
muerte.
No utilice un cable de extensión.
Desenchufe el equipo de aire acondicionado antes de efectuar
cualquier mantenimiento.
Utilice dos o más personas para trasladar e instalar el equipo
de aire acondicionado.
PELIGRO
ADVERTENCIA
2

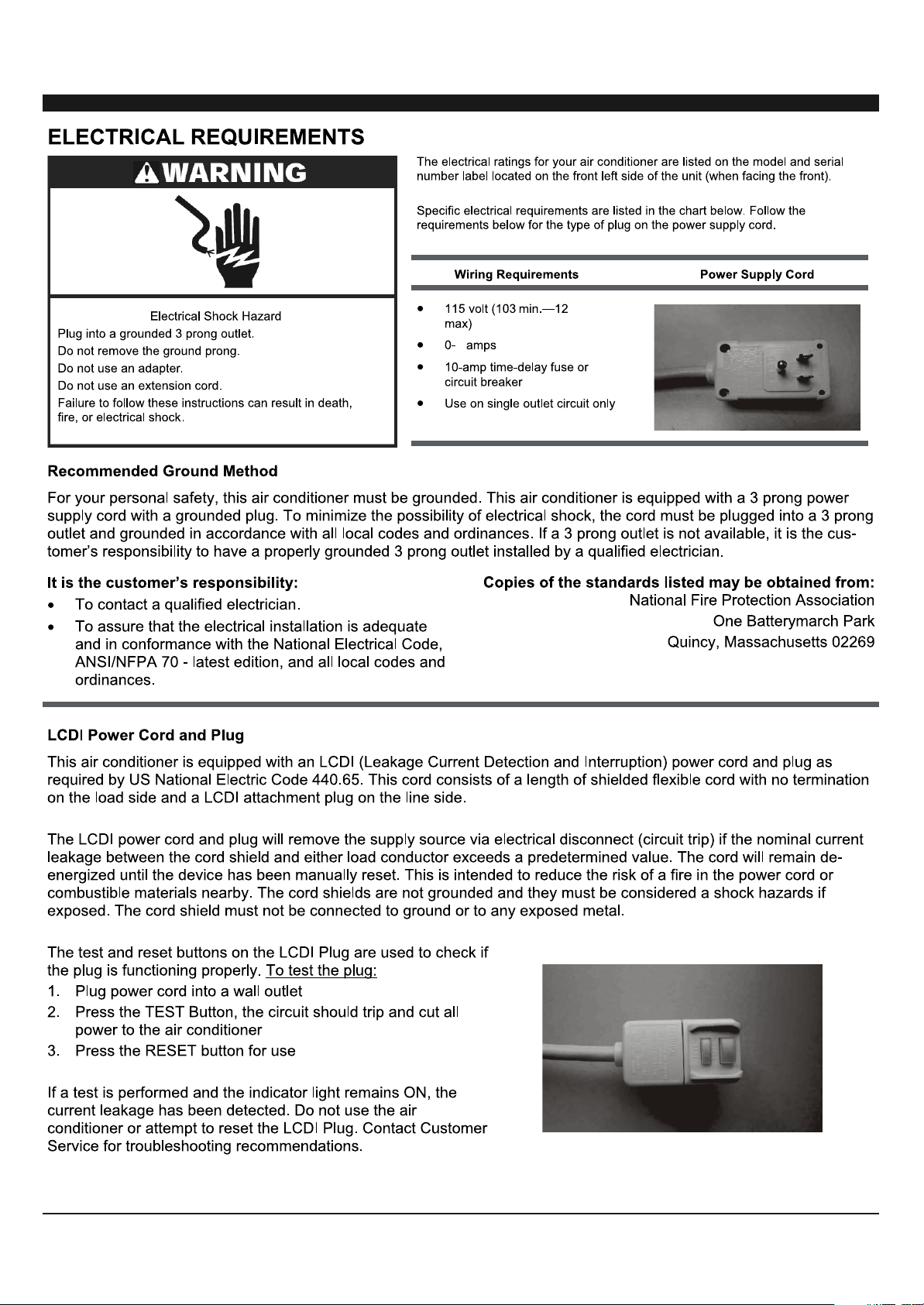

REQUISITOS ELÉCTRICOS
Requisitos del cableado Cordón de alimentación
La resistencia eléctrica del equipo de airea condicionado se encuentra indicada en
la etiqueta de modelo y número de serie ubicada en la parte delantera izquierda del
equipo (mirándolo desde el frente).
En el cuadro de más abajo se indica los requisitos eléctricos específicos. Siga estos
requisitos para el tipo de enchufe ni el cordón de alimentación.
Método recomendado de conexión a tierra
Para su seguridad personal, este equipo de aire acondicionado debe conectarse a tierra. Este equipo de aire acondicionado cuenta con un cordón
de tres alambres y un enchufe de trece extremidades. Con el fin de reducir la posibilidad de una descarga eléctrica, este tipo de enchufe debe
conectarse a un toma corriente de tres ranuras y con conexión a tierra conforme a los códigos y ordenanzas de su localidad. Si no se cuenta con un
tomacorriente de tres ranuras, es responsabilidad del cliente instalado contar con este tipo de toma corriente por parte de un electricista calificado.
Cordón de alimentación y enchufe LCDI
Este equipo de aire acondicionado viene equipado con un cordón LCDI (detección de interrupción de fuga de corriente) requerido por parte de UL.
Este cordón contiene componentes electrónicos de última generación que pueden detectar una fuga de corriente. Si el cordón se dañara y ocurriera
una fuga, se desconectará la electricidad del equipo.
Los botones de prueba y de reinicio del enchufe LCDI se puede utilizar para verificar si el enchufe se encuentra funcionando adecuadamente. Para
llevar a cabo una prueba del enchufe:
1. Proceda a conectar a un tomacorriente de tres ranuras.
2. Presione el botón RESET (reiniciar). En algunos equipos se iluminará la luz verde.
3. Presione el botón TEST (prueba). El circuito deberá saltar y desconectar toda la energía del equipo de aire acondicionado (en algunos equipos la
luz verde se apagará).
4. Presione el botón RESET para utilizar. Se escuchará un sonido de
enganche y el equipo de aire acondicionado quedará listo para su uso.
NOTAS:
• El botón RESET deberá engancharse correctamente para un uso
adecuado.
• Se deberá reemplazar el cordón de alimentación si no saltará al momento
de presionar el botón TEST y si el equipo no se reinicia.
• No utilice el cordón de alimentación como un dispositivo de encendido. El
cordón de alimentación se encuentra diseñado como un dispositivo de
protección.
• Deberá reemplazarse el cordón de alimentación dañado.
• El cordón de alimentación no contiene ninguna pieza utilizable a nivel
usuario. Si se abre o se manipula la cubierta, se anulará la garantía.
NOTA: El cordón de alimentación y el enchufe de su equipo podría diferir de
la ilustración mostrada.
Es de responsabilidad del cliente:
• Ponerse en contacto con un electricista calificado
• Asegurarse de que toda la instalación eléctrica sea
adecuada y de conformidad con las Normas Eléctricas
Nacionales ANSI/NFPA 70, en su versión más reciente así
como con cualquier otra norma y ordenanza local.
Se puede conseguir copias de los estándares o normas de:
Asociación de Protección Nacional Contra los Incendios
One Batterymarch Park
Quincy, Massachusetts 02269
• 115 Voltios (103 min. – 127 max.)
• 0-8 amperios
• Fusible o circuito interruptor de demora
de tiempo de 10 amperios
• Utilice sólo con un circuito de toma corriente
único.
ADVERTENCIA
Peligro descarga eléctrica
Enchufe a un tomacorriente de tres extremidades con
salida a tierra.
No retire la extremidad de conexión a tierra.
No utilice un adaptador.
No utilice un cable de extensión.
Si no se sigue estas instrucciones, se podría causar
lesiones graves o hasta la muerte.
LISTA DE EMPAQUE
Equipo de aire acondicionado
para ventana
IMAGEN PIEZA CANTIDAD
Control remoto
Bateria
Riel superior de montaje
(con esponja)
Asegurador de alféizar
(dos agujeros)
Sello de alféizar de ventana
(esponja)
Tornillos de 3/8”
Tornillos de 1/2”
Tornillos de ¾”
Empaquetadura de espuma superior
para ventana (esponja delgada para uso
de cubierta posterior)
Paneles de relleno
(con marcas” izquierda” y
“derecha” en la parte delantera)
Esquinero de sujeción
3
1. Este equipo de aire acondicionado ha sido diseñado para instalarse
en una ventana de doble hoja y con una ventana de un ancho de entre
23” a 36” (584 mm - 914 mm).
2. Este equipo de aire acondicionado puede instalarse sin los paneles
de acordeón para poderlo encajar dentro de una abertura de ventana
más angosta. Véase las dimensiones de la ventana.
3. El alféizar inferior (la parte inferior de la ventana que se mueve hacia
arriba y hacia abajo) debe permitir un área libre vertical de 14.5” al
momento de abrir se. (Véase la Fig.1).
4. Toda las piezas de sujeción deben asegurarse a madera firme,
albañilería o mental.
5. El tomacorriente debe quedar accesible para poder conectar el
cordón de alimentación.
Ensamblaje del riel superior
El riel superior debe ensamblar se previamente a la instalación del equipo de aire acondicio-
nado en la ventana.
Herramientas necesarias: Destornillador Phillips
Cómo acoplar el riel superior al equipo de aire acondicionado
1. Retire el equipo de aire acondicionado de sus empaques y colóquelo sobre
una superficie plana.
2. Retire el riel superior de la parte inferior de los materiales de empaque
como se muestra en la Figura A.
3. Alinee el agujero en el riel superior con el que se encuentra la parte superior
del equipo como se muestra la Figura B.
4. Asegure el riel superior al equipo utilizando los tornillos de 3/8” como se
muestra en la Figura. C.
NOTA: conserve los empaques del producto o y las instruc-
ciones de instalación para cualquier consulta en el futuro.
Guarde el equipo de aire acondicionado en su caja original sino
se lo va a utilizar durante un periodo prolongado.
4
23" to 36"
584 mm to 914 mm
14 1/2" min
(368mm)
ESPACIO
SOPORTE
O APOYO
PARED
INTERIOR
PARED
EXTERIOR
FIG. 1
INSTRUCCIONES DE INSTALACIÓN Y DE ENSAMBLAJE
HERRAMIENTAS DEL RIEL SUPERIOR CANTIDAD
TORNILLO
RIEL SUPERIOR
CAJA
RIEL
SUPERIOR
Se requerirá llevar a cabo algún tipo de ensamblaje de su equipo de aire acondicionado. Verifique las siguientes instrucciones con cuidado:
PRECAUCIÓN
Al momento de manipular el equipo, tenga cuidado
para evitar cortes debido a los bordes de metal
afilados y a las aletas de aluminio en las bobinas
delantera sea posteriores.
NOTA: Por motivos de seguridad, los
cuatro tornillos deben utilizarse para
acoplar el riel superior.
El riel superior y los paneles deslizantes en cada lado cuentan con un
espacio para proporcionar la inclinación apropiada hacia atrás de 5/6”.
Esto es necesario para permitir la adecuada condensación del agua y su
drenaje. Si no se va a utilizar los paneles laterales por cualquier motivo,
deberá mantenerse de todas maneras de inclinación hacia atrás.
1. Coloque el equipo sobre el piso, sobre un banco una mesa. Existe un
panel de relleno para ventana e izquierdo y derecho. Asegúrese de
utilizar el panel correctamente para cada costado. Al momento de
instalar la bisagra para asegurar el panel en su lugar en la ventana, ésta
deberá quedar de cara hacia la habitación.
2. Ubique los paneles de acordeón en la caja.
3. Con cuidado tire del extremo libre del panel de acordeón (Véase la
Fig. 2). Haga esto con ambos paneles
Requisitos para una ventana contra tormentas
El marco de una ventana contra tormentas no permitirá que el equipo de
aire acondicionado se incline correctamente lo que evitará que haya un
drenaje adecuado. Para regular esto, acople un tablero un trozo de
madera al marco. El tablero trozo de madera deben tener una profundi-
dad de por lo menos 1 ½”. Asegúrese de que el tablero o trozo de
madera sea ½” más alto que el marco de la ventana contra tormentas.
Esto permitirá que el equipo de aire acondicionado se incline lo suficiente
para un drenaje adecuado (Véase la Fig. 5).
Cómo colocar el equipo de aire acondicionado en la ventana
1. Coloque el equipo de aire acondicionado sobre la abertura de la
ventana de manera que el riel inferior del equipo repose sobre su borde
posterior. Se entere el equipo de aire acondicionado y proceda a cerrar
la ventana por detrás del riel de ensamblaje. El equipo de aire acondicio-
nado debe quedar ligeramente inclinado hacia afuera. Utilice un nivel:
aproximadamente 1/3 de burbuja de nivel será la inclinación correcta
hacia afuera. (Véase las Fig. 6 y 7). (Se sugiere mantener un ángulo
descendente para el agua de lluvia acumulada puede drenar hacia fuera
de la parte trasera de la unidad.)
2. Una vez colocado el equipo de aire acondicionado, extienda los
paneles laterales hacia afuera contra del marco de la ventana.
4. Deslice el extremo libre del panel de acordeón dentro del panel lateral
del equipo de aire acondicionado (Véase la Figura 3). Haga esto con
cada costado.
5. Una vez que los paneles de acordeón queden desliza dos en su lugar,
regule los rieles inferior y superior de los paneles de acordeón dentro de
los rieles inferior y superior del equipo de aire acondicionado. (Véase la
Fig. 4).
5
8
INSTRUCCIONES DE INSTALACIÓN Y DE ENSAMBLAJE
HOJA
MARCO DE LA
VENTANA
CONTRA
TORMENTAS
El tablero o
trozo de
madera debe
ser aproxima-
damente ½” más
alto que el marco
de la ventana
contra ormentas
para permitir un
drenaje adecuado
MARCO DE
LA VENTANA
AFUERA
RIEL INFERIOR
Herramientas necesarias:
• Destornillador Phillips
• Taladro (si fuera necesario agujeros piloto)
1. Coloque el esquinero de sujeción entre los paneles de
acordeón extendidos y el marco de la ventana como se
muestra en la Fig.9. Coloque un tornillo de ¾” (19mm) a
través del esquinero de sujeción y dentro del marco de la
ventana (Véase la Fig. 10).
2. Coloque los tornillos de ½” en la parte superior del panel de
acordeón y el riel superior para asegurar firmemente el equipo
de aire condicionado a la hoja inferior. (Véase las Figuras 11
y12).
3. Para asegurar la hoja inferior en su lugar, utilice el seguro de
hoja y los tornillos de ¾ como se muestra más abajo (Véase la
figura 13).
4. Para un mayor aislamiento, corte la espuma de aislamiento o
incluida según el ancho de la ventana. Inserte la espuma entre
las hojas de la ventana para evitar que el aire y otros objetos
ingresen al ambiente. (Véase la Fig.14).
Cómo retirar el equipo de aire acondicionado de la ventana
1. Apague el equipo de aire acondicionado ni desenchufe.
2. Retire el sello de las hojas de entre las ventanas.
3. Retire los tornillos instalados en el armazón y en el esquinero
de sujeción.
4. Cierre (deslice) los paneles laterales.
5. Sujete el equipo de aire acondicionado firmemente, levante la
hoja de la ventana y con cuidado incline el equipo de aire
acondicionado hacia atrás para drenar cualquier cantidad de
agua condensada en la base del equipo. Tenga cuidado de no
derramar cualquier agua restante al momento de levantar el
equipo.
6. Proceda a guardar las piezas junto con el equipo de aire
acondicionado.
6
FIG. 9
FIG. 10
FIG. 11 FIG. 12
FIG. 13
FIG. 14
INSTRUCCIONES DE INSTALACIÓN Y DE ENSAMBLAJE
La cerradura del marco, la cerradura del
marco y la instalación del sello de espuma
Herramientas para el ensamblaje
Tornillos ¾”
Tornillos ½”
Esquinero de
sujeción
Seguro de
alféizar
Seguro de hoja
7
3
6
1
2
4
5
9
8
7
USO DEL EQUIPO DE AIRE
ACONDICIONADO
Panel de control electrónico y
control remoto
Sonidos normales de funcionamiento
• Se podría oír un sonido de picoteo causado por el agua que
golpean el condensador en días lluviosos, o cuando la hume-
dad sea alta. Esta característica ayuda a retirar la humedad y a
mejorar la eficiencia.
• Se podría oír sonidos del termostato cuando la compresora
se encienda y se apague.
• El agua se acumulará en la bandeja de la base durante días
de lluvia o de gran humedad. El agua podría rebalsarse pide
darse de la parte posterior.
• El ventilador podría funcionar aun cuando la compresora no
se encuentre activada.
3.
Botones y : Utilice estos botones en el panel
de control y en el control remoto para aumentar o disminuir la
temperatura programada o el temporizador.
Rango de temperatura: 61° F- 88° F o 16 °C - 31 °C.
1.
Pantalla digital: Sin que se haya programado el tempori-
zador, las opciones de funcionamiento son de enfriamiento,
secado, ventilador y automático y se mostrará la temperatura
programada.
El tiempo se mostrará según el temporizador programado.
2.
Botón de opciones: Presione este botón para pasar a
través de las diferentes opciones: enfriamiento, secado,
ventilador y automático.
Función de enfriamiento: La función de enfriamiento permite
al equipo enfriar el ambiente y alavés reducir la humedad en el
aire. Presione el botón de opciones MODE para activar la
función de enfriamiento. Para optimizar esta función del equipo
de aire acondicionado, regule la temperatura y la velocidad
presionando los botones indicados.
Función de secado: Esta función reduce la humedad del aire
haciendo que el ambiente sea más cómodo. Presione el botón
de opciones MODE para seleccionar la opción de secado DRY.
Se active la una función automática que alternará entre ciclos
de enfriamiento y de aire de ventilador.
Función de ventilador: el equipo de aire acondicionado
funcionará sólo con ventilación. Presione el botón de opciones
MODE para seleccionar la opción de ventilador FAN. Se puede
presionar el botón de velocidades de ventilador para cambiar
las velocidades en la siguiente secuencia: alta, media y baja.
Función automática: Bajo la función AUTO, el equipo
automáticamente seleccionará la opción de funcionamiento
(enfriamiento, secado ventilador). En esta opción, la de
temperatura quedarán automáticamente programadas según
la temperatura de ambiente (percibidas por el sensor de
temperatura que viene incorporado el equipo interno).
4.
Botón de apagado programado SLEEP: Presione el
botón SLEEP, todas las luces de la pantalla se apagarán
después de un rato, pero la luz Sleep está siempre encendida.
Bajo la función SLEEP, el equipo de aire acondicionado
regularán automáticamente la temperatura y la velocidad del
ventilador para mantener el ambiente cómodo durante la
noche. La temperatura programada aumentar automáticamente
en cada 30 a 60 minutos y como máximo cambiará seis veces
hasta que la temperatura programada se ha de 81 o 82
°F
Los tiempos dependerán de las temperaturas programadas.
USO DEL EQUIPO DE AIRE
ACONDICIONADO
Panel de control electrónico y
control remoto
perilla horizontaldeflector de aire deflector de aire
8
5. Botón Eco: Cuando el equipo se encuentre bajo la función
ECO, se iluminará la luz indicadora. Bajo la función ECO, el
equipo se apagará una vez que el ambiente se haya enfriado
según la temperatura programada por parte del usuario.
El equipo se encenderá de nuevo cuando la temperatura de
ambiente se eleve por encima de la temperatura programada
por parte del usuario. Antes de que la compresora se active
de nuevo, el motor del ventilador funcionará durante un
tiempo, luego se detendrá por un tiempo y lo repito para
proporcionar una sensación mucho más confortable y ahorrar
energía.
6.
Botón de encendido: Para encender y apagar el equipo
de aire acondicionado.
7.
Botón del filtro: Cuando la luz indicadora de verificación
de filtro se apague, no será necesario presionar el botón de
verificación de filtro. Cuando la luz indicadora de verificación de
filtro se active, se podrá apagar la luz apretando este botón.
Después de que el motor del ventilador funcione después de un
total de 500 horas, la luz indicadora de verificación de filtro se
encenderá para recordar al usuario sobre la limpieza del filtro.
8.
Botón del temporizador: Utilice estos botones en el
panel de control y en el control remoto para programar el
temporizador.
Temporizador apagado: El tiempo de apagado será ha
programado al presionar el botón del temporizador. Programe
el tiempo restante presionado los botones o hasta que el
tiempo restante se muestre en pantalla según lo deseado y
luego presione de nuevo el botón del temporizador
Temporizador encendido: Con el equipo apagado, presione el
botón del temporizador una vez. Programe la temperatura
utilizando los botones o . Presione el botón del temporiza-
dor por segunda vez y proceda a programar el tiempo restante
utilizando los botones o . Presione el temporizador por
tercera vez para confirmar lo programado. Luego el tiempo
restante se mostrará la pantalla del equipo.
Nota: Se podrá programar el apagado o encendido del equipo
en un rango de 0.5 a 24 horas. Con cada pulsación de los
botones o se aumentará o disminuirá el temporizador. El
temporizador puede programarse en incrementos de 0.5 horas
por debajo de 10 horas y en incrementos de 1 hora por encima
de 10 horas.
La luz indicadora de programación SET se iluminará.
Para cancelar la función programada, presione el botón del
temporizador TIMER de nuevo.
9.
Botón de velocidad de ventilador: Presione el botón
de velocidad de ventilador FAN SPEED para seleccionar las
opciones de velocidad. Se puede seleccionar entre alta, media
y baja o velocidad automática bajo la opción de enfriamiento y
velocidad alta, media y baja bajo la opción de ventilador.
10.
Rejillas direccionales: Para orientar el flujo del aire,
mueva la perilla horizontal para controlar la orientación horizon-
tal y el deflector de aire para controlar la dirección vertical.
9
CÓMO UTILIZAR EL EQUIPO DE AIRE ACONDICIONADO
CONTROL REMOTO
Tamaño de baterías: AAA - NOTA: No mezcle baterías nuevas con usadas ni diferentes tipos de baterías AAA.
1. Encendido: Para encender o apagar el equipo de aire
acondicionado.
2.
COOL: Presione el botón COOL para ingresar a la función
de enfriamiento.
3.
Botones o : Utilice estos botones en el panel de
control o en el control remoto para aumentar o disminuir la
temperatura programada o el temporizador. Rango de tempera-
tura: 61° F- 88° F o 16 °C - 31 °C.
4.
SLEEP: Presione el botón SLEEP, todas las luces de la
pantalla se apagarán después de un rato, pero la luz Sleep
está siempre encendida. Bajo la función SLEEP, el equipo
de aire acondicionado regularán automáticamente la tempera-
tura y la velocidad del ventilador para mantener el ambiente
cómodo durante la noche. La temperatura programada aumen-
tar automáticamente cada 30 a 60 minutos y como máximo
cambiará seis veces hasta que la temperatura programada se
ha de
81 o 82°F. Los tiempos dependerán de las
temperaturas programadas.
5.
TIMER: Utilice estos botones en el panel de control y en el
control remoto para programar el temporizador.
Temporizador apagado: El tiempo de apagado será ha
programado al presionar el botón del temporizador. Programe
el tiempo restante presionado los botones o hasta que el
tiempo restante se muestre en pantalla según lo deseado y
luego presione de nuevo el botón del temporizador
Temporizador encendido: Con el equipo apagado, presione el
botón del temporizador una vez. Programe la temperatura
utilizando los botones o . Presione el botón del temporiza-
dor por segunda vez y proceda a programar el tiempo restante
utilizando los botones o . Presione el temporizador por
tercera vez para confirmar lo programado. Luego el tiempo
restante se mostrará la pantalla del equipo.
Nota: Se podrá programar el apagado o encendido del equipo
en un rango de 0.5 a 24 horas. Con cada pulsación de los
botones o se aumentará o disminuirá el temporizador. El
temporizador puede programarse en incrementos de 0.5 horas
por debajo de 10 horas y en incrementos de 1 hora por encima
de 10 horas.
La luz indicadora de programación SET se iluminará.
Para cancelar la función programada, presione el botón del
temporizador TIMER de nuevo.
6.
AUTO: Bajo la función AUTO, el equipo automáticamente
seleccionará la opción de funcionamiento (enfriamiento, secado
ventilador). En esta opción, a de temperatura quedarán
lautomáticamente programadas según la temperatura de
ambiente (percibidas por el sensor de temperatura que viene
incorporado el equipo interno).
7.
FAN SPEED: Presione el botón de velocidad de ventilador
luces o la pantalla.
9.
ECO: Cuando el equipo se encuentre bajo la función ECO,
se iluminará la luz indicadora. Bajo la función ECO, el equipo
se apagará una vez que el ambiente se haya enfriado según la
temperatura programada por parte del usuario.
El equipo se encenderá de nuevo cuando la temperatura de
ambiente se eleve por encima de la temperatura programada
por parte del usuario. Antes de que la compresora se active
de nuevo, el motor del ventilador funcionará durante un tiempo,
luego se detendrá por un tiempo y lo repito para proporcionar
una sensación mucho más confortable y ahorrar energía.
10.
FAN ONLY: Presione el botón de sólo ventilador para
FAN SPEED para seleccionar las opciones de velocidad. Se
puede seleccionar entre alta, media y baja o velocidad
automática bajo la opción de enfriamiento y velocidad alta,
media y baja bajo la opción de ventilador.
8.
DISPLAY: Presione este botón para activar o desactivar las
ingresar al opción de funcionamiento de solamente ventilador.
1
4
5
6
3
3
7
8
10
9
2
10
FIG. 15
CUIDADO Y LIMPIEZA
Limpieza de la cabina
Para limpiar la cabina del equipo de aire acondicionado:
• Es enchufe el equipo de aire acondicionado para evitar una
descarga eléctrica o el peligro de que se produzca un incendio.
La cabina y el panel delantero del equipo de aire acondicionado
pueden limpiarse del polvo utilizando un paño suave o un paño
ligeramente humedecido con una solución de agua tibia y jabón
líquido. Enjuague completamente y seque.
• Nunca utilice en interiores abrasivos, cera o pulidores para
limpiar la cabina.
• Asegúrese de exprimir cualquier exceso de agua del paño
antes de aplicarlo sobre los controles. El exceso de agua en los
controles podrían causar daños al equipo de aire acondicionado.
Almacenamiento durante el invierno
Para guardar el equipo de aire acondicionado sino se lo va a
utilizar durante un periodo prolongado, proceda a retirarlo con
cuidado de la ventana conforme a las instrucciones de
instalación y cúbralo con plástico o colóquelo en su empaque
original.
Lleve a cabo la limpieza del equipo de aire acondicionado con el
fin de mantenerlo nuevo y minimizar la acumulación de polvo.
Limpieza del filtro de aire
Deberá verificarse el filtro de aire por lo menos una vez al mes
para cerciorarse de que no necesite limpieza. Las partículas
atrapadas y el polvo pueden acumularse en el filtro y podrían
disminuir el flujo de aire y así como causar que las bobinas
acumulen escarcha de hielo. Para limpiar el filtro de aire:
1. Retire el filtro deslizando lo hacia afuera de la parte delantera
derecha del equipo de aire acondicionado. (Véase la Fig. 15).
2. Lave el filtro utilizando líquido lavavajillas y un poco de agua
tibia. Enjuague el filtro completamente. Sacuda el filtro para
retirar cualquier exceso de agua.
3. Deje que el filtro se seque completamente antes de colocarlo
en el equipo.
4. Si no se desea lavar el filtro, se puede utilizar una aspiradora
para retirar polvo y otras partículas.
11
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLES CAUSAS SOLUCIONES
El equipo de aire acondicionado
no funciona
El equipo de aire acondicionado
no enfría como debe
El equipo de aire acondicionado
se congela
No funcione el control remoto
El equipo de aire acondicionado no se
encuentra enchufado
Asegúrese de que el enchufe del equipo
de aire acondicionado se encuentre
completamente insertado dentro del
tomacorriente
El flujo de aire se encuentra restringi-
do
Asegúrese de que no haya cortinas,
persianas o muebles que estén obstruy-
endo la parte delantera del equipo de aire
acondicionado
El filtro de aire se encuentra sucio
Proceda a limpiar el filtro. Véase la
sección de limpieza y cuidado en este
manual
El ambiente podría estar muy
caliente
Permita que el ambiente se enfríe antes
de encender el equipo de aire acondicio-
nado
Las bobinas de enfriamiento se
encuentran congeladas
Véase la sección sobre el congelado del
equipo de aire acondicionado más abajo
El hielo obstruye el flujo de aire y
evitar que el equipo de aire acondicio-
nado enfría el ambiente
Coloque el botón MODE en las opciones de
ventilador a velocidad a falta HIGH FAN o
enfriamiento alto HIGH COOL y coloque la
temperatura a un nivel más alto
Las baterías se han insertado incorrecta-
mente
Las baterías se encuentran agotadas
Verifique la posición de las baterías
Reemplace las baterías
Se está escapando el aire frío
Verifique que no haya estufas ni fugas de
aire frío
Puede no haberse programado el control
de temperatura correctamente
Disminuya la temperatura programada
con el termostato
El fusible se encuentra quemado o el
interruptor de circuito ha saltado
Verifique el fusible y la caja de circuitos y
proceda a remplazar el fusible o a reiniciar
el interruptor
El interruptor de corriente ha saltado
Presione el botón RESET ubicado en el
enchufar el cordón de alimentación
Si el botón RESET no queda enganchado
en su lugar, deje de utilizar el equipo de
aire acondicionado y póngase en contacto
con un electricista calificado
Falta de energía
El equipo se reiniciará automáticamente
una vez que se recupere la energía
Existe un tiempo de demora de protección
(aproximadamente tres minutos) para
evitar la sobrecarga de la compresora. Por
este motivo, el equipo podría no comenzar
a funcionar normalmente durante tres
minutos después de encenderlo
12
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLES CAUSAS SOLUCIONES
Chorrea agua en la parte externa
Clima caliente y húmedo
Esto es normal
Chorrea agua en la parte interna
de la habitación
El equipo de aire acondicionado no
cuenta con la inclinación hacia fuera
correcta
Para permitir un drenaje del agua apropia-
do, asegúrese de que el equipo de aire
acondicionado se encuentra ligeramente
inclinado hacia afuera de la parte delan-
tera hacia la parte posterior
El agua se acumula en la bande-
ja de la base
La humedad que se retira del aire se
drena en la bandeja de la base
Esto es normal durante un periodo corto
en zonas con baja humedad y normal
durante un periodo más largo en zonas
con humedad más alta
Tambi n puedes ver este manual online desde nuestro sitio web:
https://www.tclusa.com.
