Models/
Modèles/
Modelos:
HDZBS301
INSTALLATION MANUAL
For Dual Fuel SIR Low Backguard
MANUEL D’INSTALLATION
Pour Dossert Bas de Cuisinière Encastrée
Bi-Combustible
MANUAL DE INSTALACIÓN
Placa antisalpicaduras inferior de la estufa
deslizante de dos combustibles
For Ranges/
Pour Cuisinières/
Estufas/
HDI8054UC
HDIP054UC
Table of Contents
Questions?
1-800-944-2904
www.bosch-home.com/us
We look forward to hearing from you!
This Bosch Appliance is made by
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
Safety Definitions . . . . . . . . . . . . . . . 1
Appliance Handling Safety . . . . . . . . . . . . . . 2
Low Backguard Installation
(HDZBS301) . . . . . . . . . . . . . . . . . . . . 3
Procedure for a Dual Fuel Slide-In-Range
with louver cover . . . . . . . . . . . . . . . . . . . . . 3
Tools Needed . . . . . . . . . . . . . . . . . . . . . . . . 3
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Procedure. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Procedure for a Dual Fuel Slide-In-Range
without louver cover . . . . . . . . . . . . . . . . . . 5
Tools Needed . . . . . . . . . . . . . . . . . . . . . . . . 5
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9 IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
9001062516 Rev A English 1
Safety Definitions
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with this
advisory.
Note: This alerts you to important information and/or tips.
9
WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this warning.
9
CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this warning.
9 WARNING:
If the information in this manual is not followed exactly, a
fire or explosion may result causing property damage,
personal injury or death.
-- Do not store or use combustible materials,
gasoline or other flammable vapors and liquids
in the vicinity of this or any other appliance.
-- WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Immediately call your gas supplier from a
neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call
the fire department.
-- Installation and service must be performed by a
qualified installer, authorized service agency or
the gas supplier.
9 IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
.English 2 9001062516 Rev A
Appliance Handling Safety
Do not move the range by the oven door handle. You may
wish to remove the oven door for easier handling. See the
Installation Manual for your range for more information.
Turn power OFF at the service panel. Lock service panel to
prevent power from being turned ON accidentally.
Refer to range data plate for more information. See the
Installation Manual for your range for the data plate
location.
9 WARNING
If the information in this manual is not followed
exactly, property damage or personal injury may
result.
Read the instructions completely before attempting
one of these procedures.
Installation of a Low Backguard requires access to
the mounting screws on the back and sides of the
range. If electrical or gas connections prevent access
to the screws, contact a qualified technician before
proceeding.
9 CAUTION
• The range is heavy and requires at least two
persons or proper equipment to move.
• Hidden surfaces may have sharp edges. Use
gloves and caution when reaching behind or
under appliance.
9 WARNING
TIP OVER HAZARD!
A child or adult can tip the
range over and be killed.
Verify that the anti-tip
bracket is securely installed.
Ensure the anti-tip bracket
is engaged whenever the
range is moved to a new
location.
Do not operate the range without the anti-tip bracket
in place. Failure to follow the instructions in this
manual can result in death or serious burns to
children and adults.
Check for proper installation and use of the anti-tip
bracket. Carefully tip the range forward pulling from
the back to ensure that the anti-tip bracket engages
the range leg and prevents tip-over. Range should
not move more than 1” (25 mm).
NOTICE

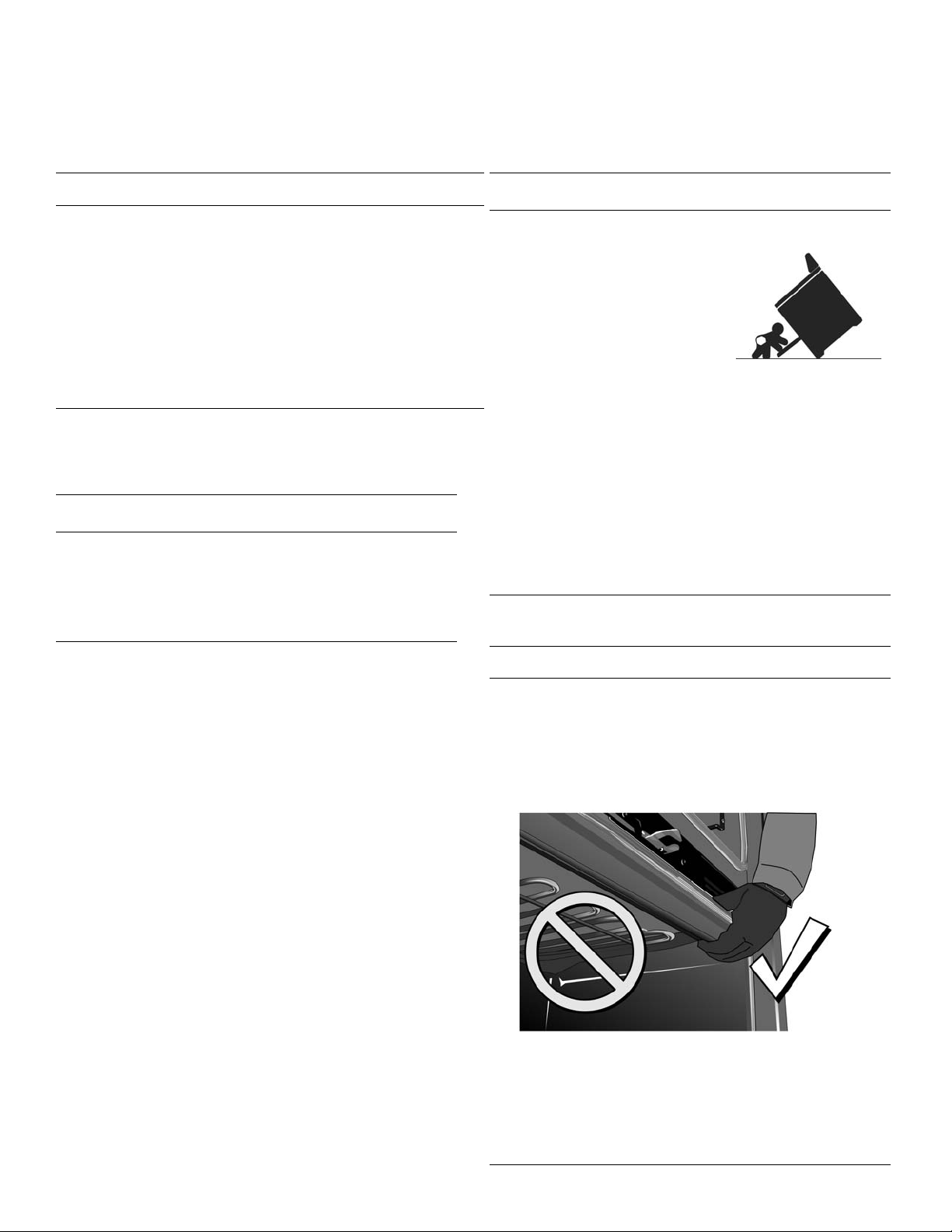

Proper Handling Technique
To avoid risk of damage to the range oven door, do
not lift, push, or pull the range by holding the door
handle. Take care not to touch the oven heating
element also located at the top of the oven cavity,
just behind the ridged area.
Note: It is recommended to wear gloves and long
sleeves to protect hands and forearms from
abrasion and potential scratches during the sliding
process. It is also recommended to take off watches
and jewelry and to wear work shoes during
installation for foot protection.
9001062516 Rev A English 3
Low Backguard Installation (HDZBS301)
Notice:
There are two types of Dual Fuel Slide-In-Ranges; one with
a louver cover at the back of the range and one without the
louver cover. See the following procedures to determine
which model of range that you have and which procedure
to follow.
Procedure for a Dual Fuel
Slide-In-Range with louver
cover (see Figure 1)
Tools Needed
• Torx T20 screwdriver
•gloves
Preparation
9 IMPORTANT!
Can you slide the range out enough to have access to the
rear and side screws of the rear louver cover and trim?
• If you can slide the range out, continue with the
procedure.
• If you cannot slide the range out, contact a qualified
service technician to disconnect the gas or electrical
connections that prevent the range from being pulled
out before proceeding.
• Read the Tip Over Warning in the Safety section of this
manual. Be aware of this hazard when the range has
been pulled out of the anti-tip bracket for this
installation.
Procedure
1. Confirm that the range is cool enough to be handled on
all surfaces.
2. Slide the range out enough to access the rear louver
cover mounting screws. See Figure 1: Rear louver
cover screw locations.
3. If your range does not have a louver cover (see
Figure 1), go to the procedure starting on page 5.
4. Remove the four screws holding the rear louver cover
(see Figure 1). Save these screws to reattach the
louver cover.

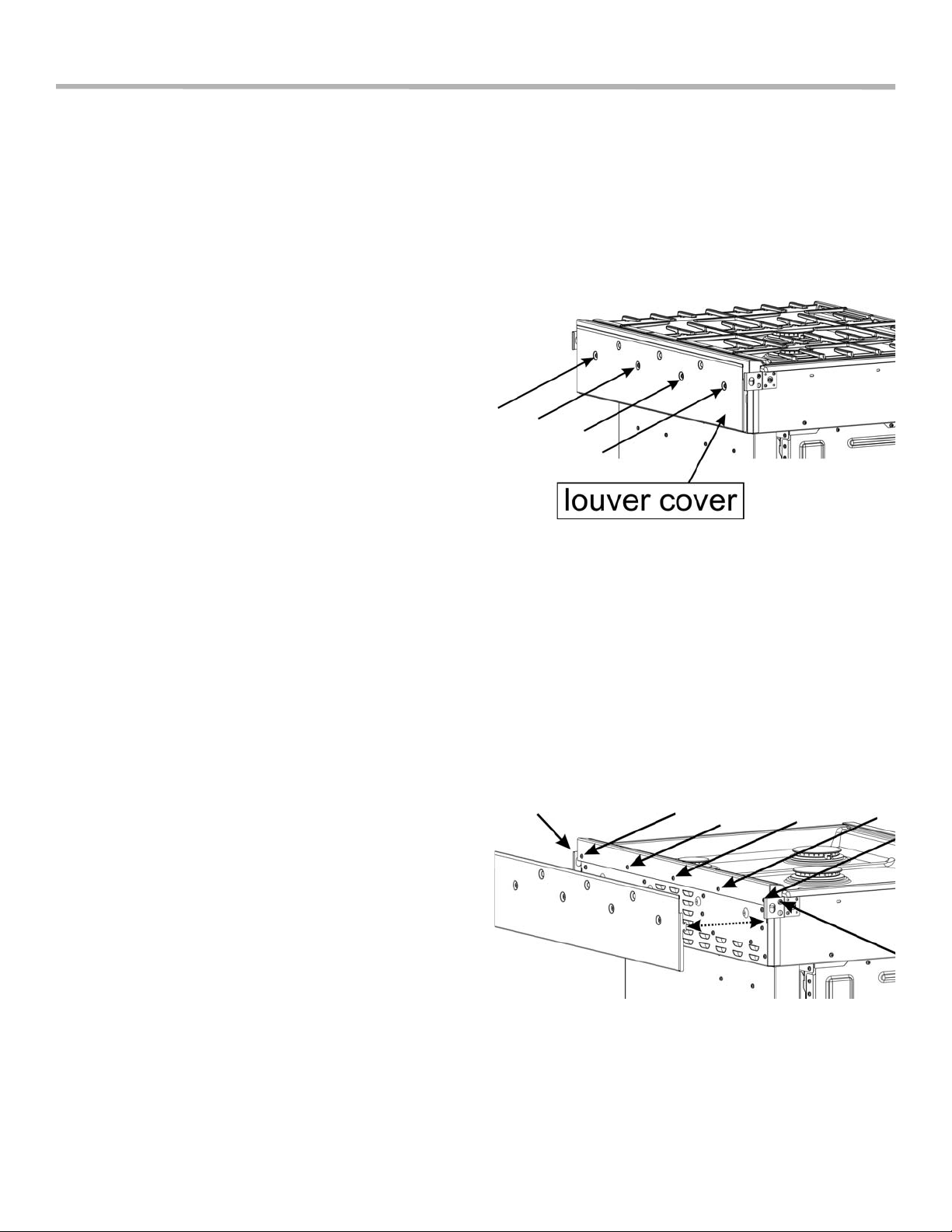

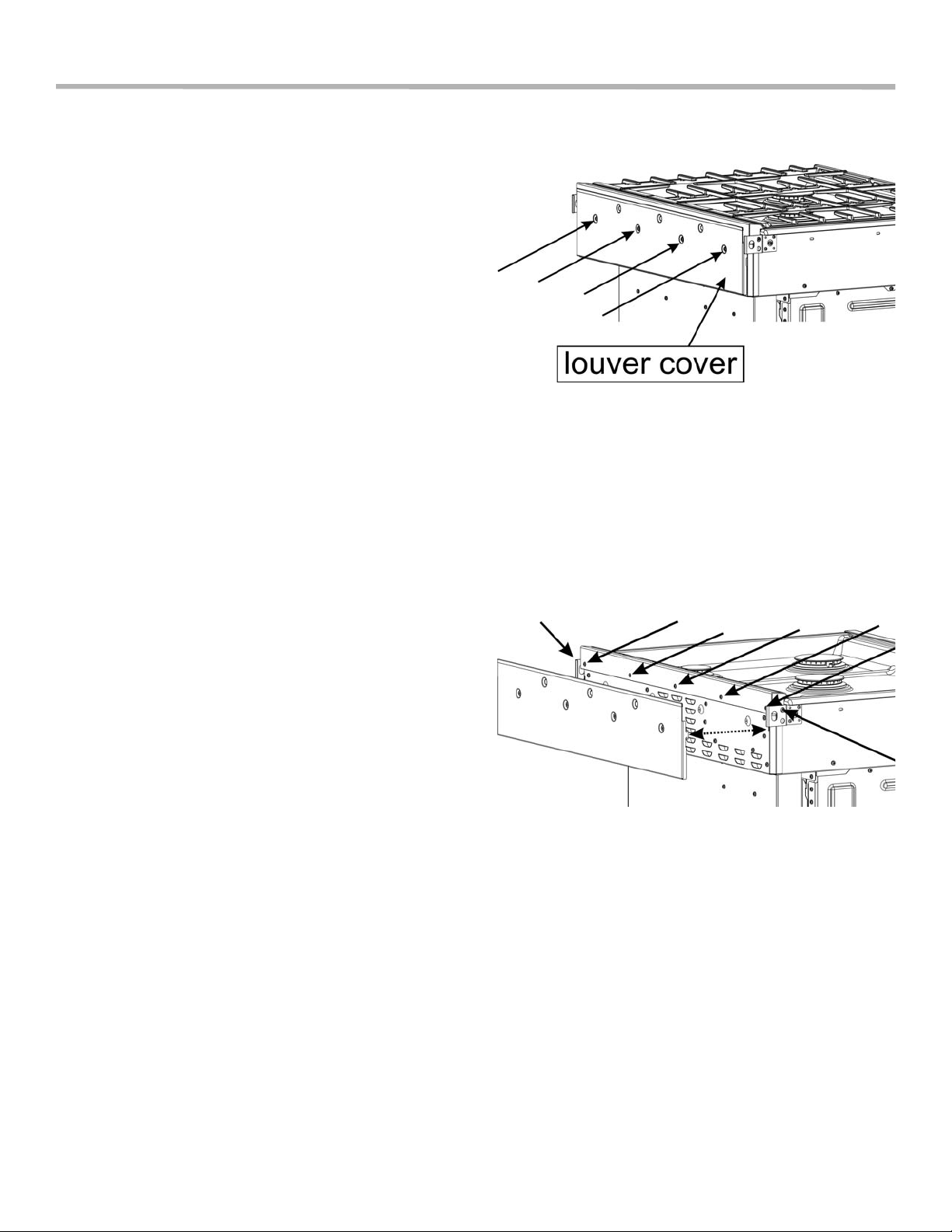

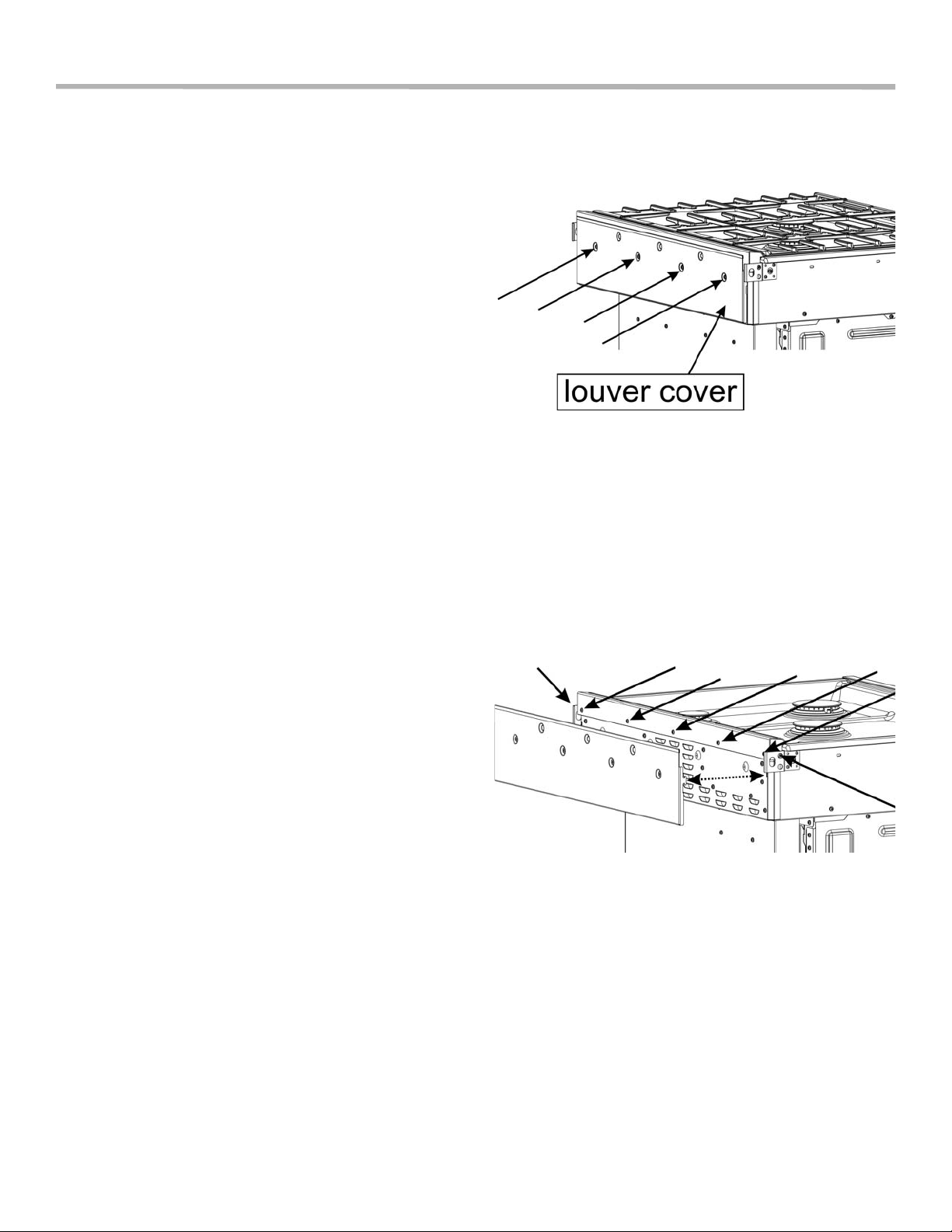

Figure 1: Rear louver cover screw locations
5. Lift the louver cover out of the slots holding it in place
(see Figure 2). Note the slot locations for later.
6. Remove the cooktop grates.
7. Remove the screws holding the trim (five screws on the
back and one screw on each end)(see Figured 2).
Save these screws for installation of the Low
Backguard.
Figure 2: Trim screw locations (louver cover removed)
8. Rotate the trim forward, slide slightly to the front, and
lift it off.
English 4 9001062516 Rev A

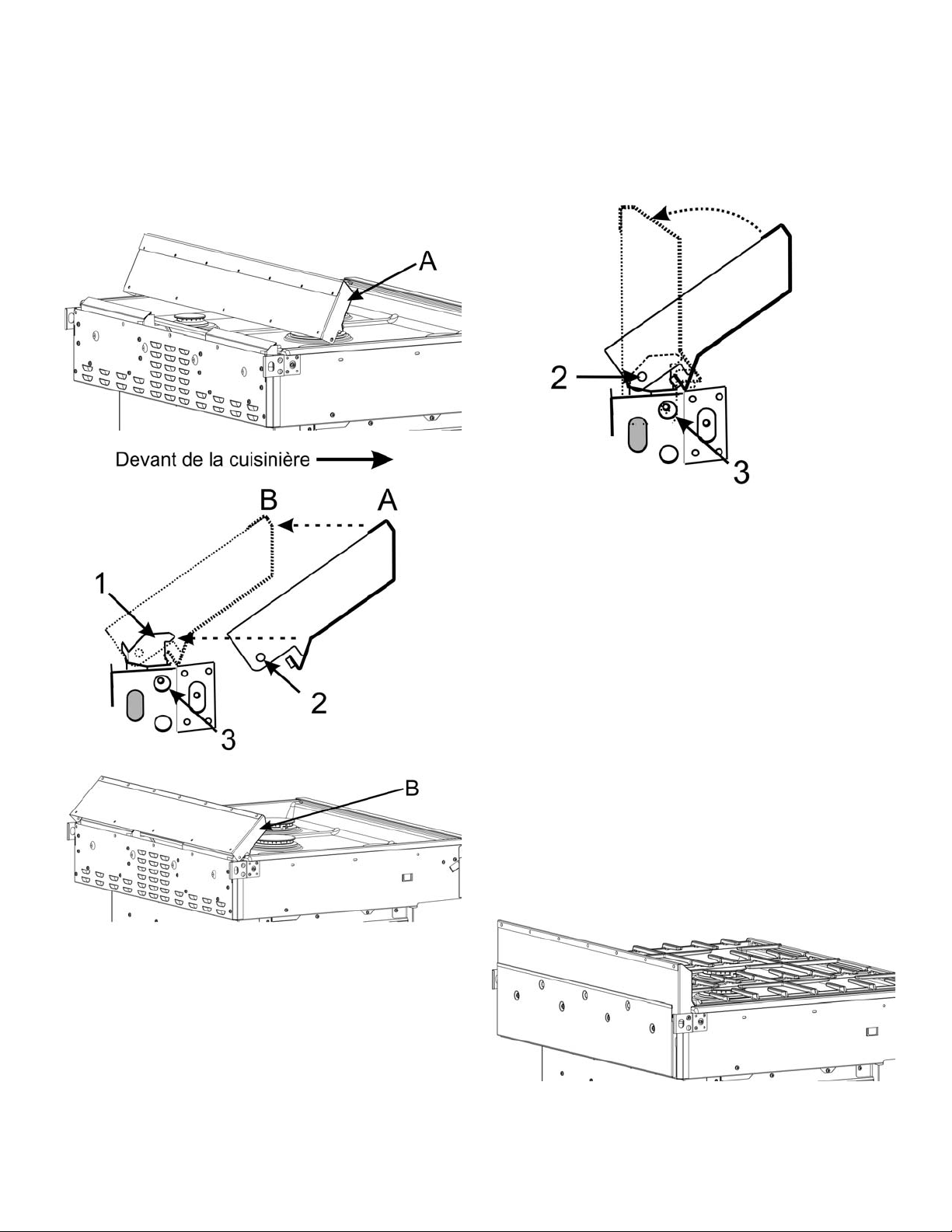

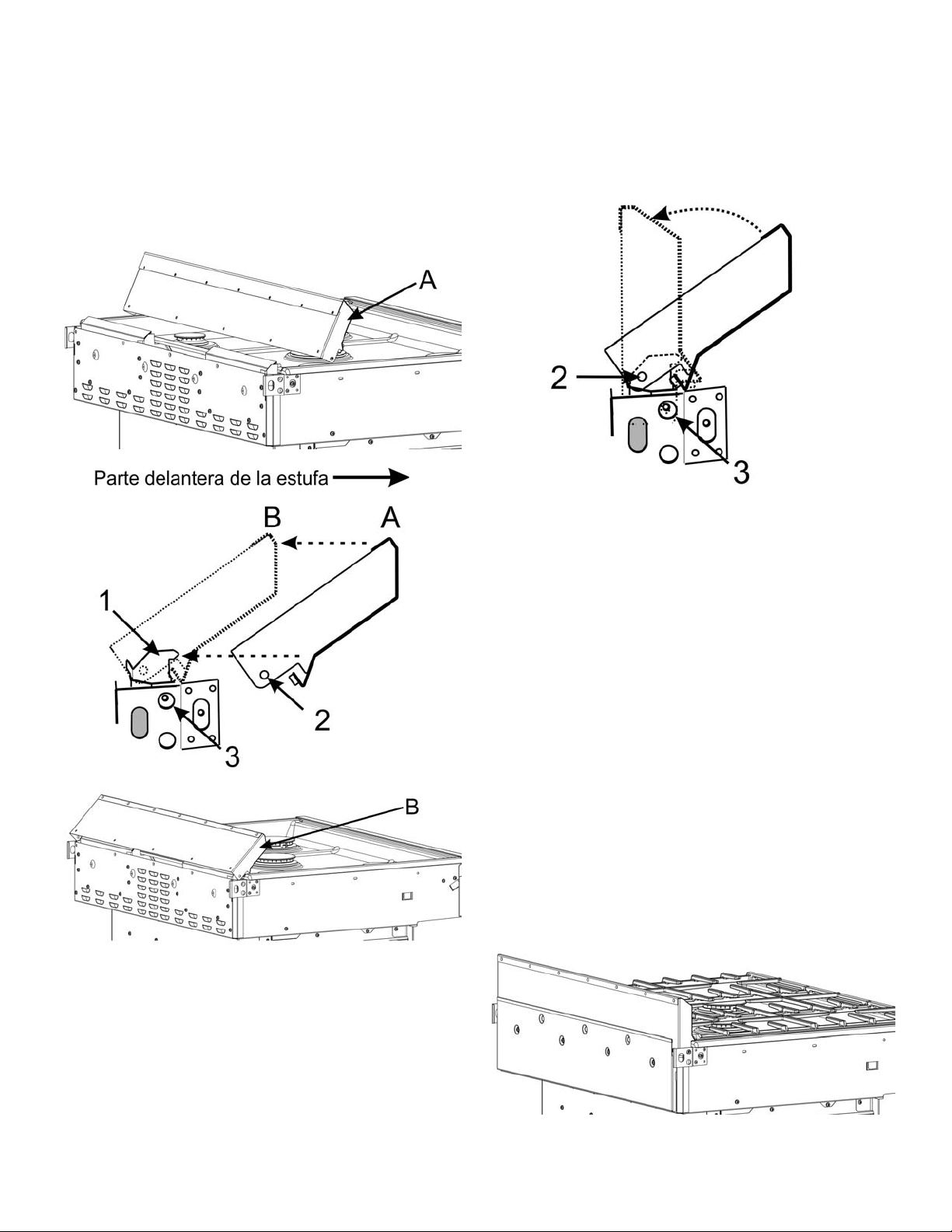

9. Place the Low Backguard in position A (See Figure 3)
and then move it to position B (engaging the alignment
device 1 inside the Low Backguard) (the appearance of
the devices may not be exactly as shown).
Figure 3: Low Backguard placement 1
10. Rotate the Low Backguard to a vertical position,
aligning hole 2 in the Low Backguard with hole 3 on
both sides of the range (see Figure 4).
Figure 4: Low Backguard placement 2
11. Secure the Low Backguard with one screw at each end
(through holes 2 and 3) (lightly tighten).
12. Hold the Low Backguard in a vertical position while
installing and tightening the five screws in the back
(see Figure 2).
13. Finish tightening the screws at each end.
14. Place the rear louver cover into its slots and secure
with four screws (see Figures 1 and 2).
15. If necessary, have a qualified service technician
reattach the electrical or gas connections, while
performing the next step in the procedure.
16. Slide the range back into position, being sure to
engage the anti-tip bracket. See the Tip Over Hazard
Warning earlier in this instruction and also in the Slide-
In Range Installation Manual.
17. Replace the cooktop grates.
Figure 5: Low Backguard in position
9001062516 Rev A English 5
Procedure for a Dual Fuel
Slide-In-Range without louver
cover
Tools Needed
• Torx T20 screwdriver
•gloves
Preparation
9 IMPORTANT!
Can you slide the range out enough to have access to the
rear and side rear trim screws? See Figure 6.
• If you can slide the range out, continue with the
procedure,
• If you cannot slide the range out, contact a qualified
service technician to disconnect the gas or electrical
connections that prevent the range from being pulled
out before continuing with the procedure.
• Read the Tip Over Warning in the Safety Section of this
manual. Be aware of this when the range has been
pulled out of the anti-tip bracket for this installation.
Procedure
1. Confirm that the range is cool enough to be handled on
all surfaces.
2. Slide the range out enough to access the trim mounting
screws.
3. Remove the cooktop grates.
4. If the rear of the range does not look like the range in
Figure 6, go to the procedure on page 3.
5. Remove the screws holding the trim (five screws on the
back and one screw on each end)(see Figure 6). Save
these screws for installing the Low Backguard.

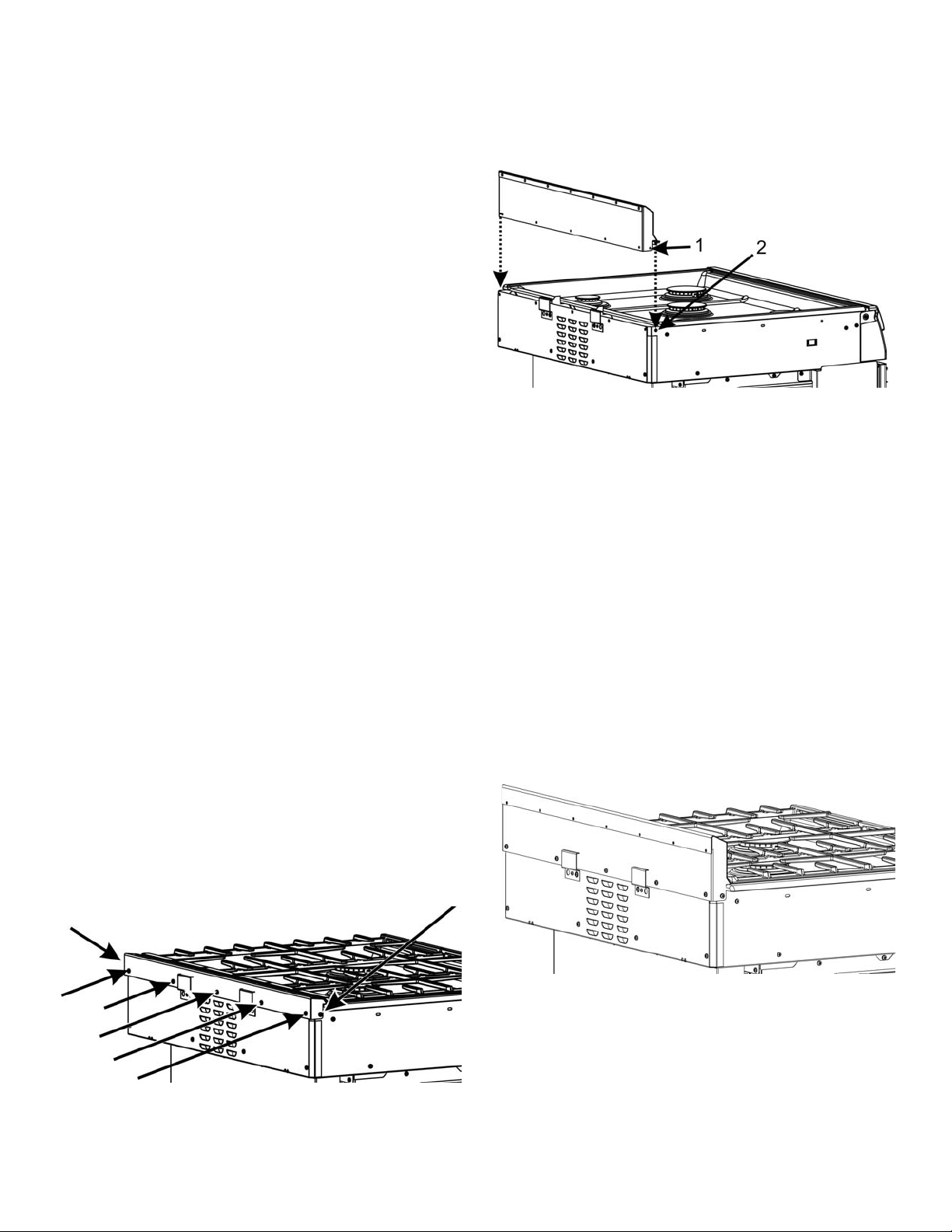

Figure 6: Trim screw locations
6. Lift the trim off.
7. Lower the Low Backguard into place, aligning the holes
at 1 with the holes at 2 on both sides of the range. See
Figure 7.
Figure 7: Low Backguard placement
8. Secure the Low Backguard with one screw at each end
and then hold the Low Backguard in a vertical position
while securing the 5 screws in the back (see Figure 6).
9. If necessary, have a qualified service technician
reattach the electrical or gas connections, while
performing the next step in the procedure.
10. Slide the range back into position, being sure to
engage the anti-tip bracket. See the Tip Over Hazard
Warning earlier in this instruction and also in the Slide-
In Range Installation Manual
11. Replace the cooktop grates.
Figure 8: Low Backguard in position
Table des matières
Questions?
1-800-944-2904
www.bosch-home.com/us
Il nous fait toujours plaisir de recevoir vos commentaires!
Cet appareil électroménager Bosch est fabriqué par
BSH Home Appliances, Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
Définitions concernant la sécurité . . 1
Sécurité de manutention de l'appareil . . . . . . 2
Installation du dosseret bas
(HDZBS301) . . . . . . . . . . . . . . . . . . . 3
Procédure pour une cuisinière intégrée bi-
combustible avec grille d'aération . . . . . . . 3
Outils nécessaires . . . . . . . . . . . . . . . . . . . . . 3
Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Marche à suivre . . . . . . . . . . . . . . . . . . . . . . . 3
Procédure pour une cuisinière intégrée
bi-combustible sans grille d'aération . . . . 5
Outils nécessaires . . . . . . . . . . . . . . . . . . . . . 5
Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Marche à suivre . . . . . . . . . . . . . . . . . . . . . . . 5
9001062516 Rev. A Français 1
Définitions concernant la sécurité
AVIS : Ceci indique que la non-conformité à cet avis de
sécurité peut entraîner des dégâts à l'appareil ou matériels.
Remarque : Ceci vous avertit que d'importantes
informations et/ou conseils sont fournis.
9
AVERTISSEMENT
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures graves,
voire la mort.
9
ATTENTION
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures légères
ou modérées.
9 *AVERTISSEMENT :
Si les informations de ce manuel ne sont pas suivies à
la lettre, un incendie ou une explosion peuvent se
produire entraînant des dommages matériels, des
lésions corporelles ou la mort.
-- Ne pas ranger ou utiliser de matériaux
combustibles, essence ou autres liquides et
vapeurs inflammables à proximité de cet
appareil ou d'aucun autre appareil.
-- QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE
GAZ
• Ne tentez pas d'allumer un appareil, quel
qu'il soit.
• Ne touchez à aucun interrupteur électrique.
• N'utilisez pas les téléphones de votre
immeuble.
• Téléphonez immédiatement à votre
fournisseur de gaz de chez un voisin. Suivez
les instructions du fournisseur de gaz.
• Si vous ne parvenez pas à joindre votre
fournisseur de gaz, appelez le service
d'incendie.
-- L'installation et les réparations doivent être
effectuées par un installateur qualifié, un
organisme de service autorisé ou le fournisseur
de gaz.
9 IMPORTANTES CONSIGNES DE SÉCURITÉ
LIRE ET CONSERVER CES CONSIGNES
Français 2 9001062516 Rév. A
Sécurité de manutention de l'appareil
Ne pas déplacer la cuisinière en la tenant avec la poignée de la
porte du four. Vous souhaiterez peut-être démonter la porte du
four de la cuisinière pour faciliter le maniement de celle-ci. Pour
de plus amples renseignements, consultez le Manuel d'installation
de votre cuisinière.
Coupez le courant au panneau d'entrée d'électricité. Verrouillez le
panneau d'entrée d'électricité pour éviter que le courant ne soit
rétabli accidentellement.
Pour de plus amples renseignements, consultez la plaque
signalétique de la cuisinière. Pour connaître l'emplacement de la
plaque signalétique, consultez le Manuel d'installation de votre
cuisinière.
9 AVERTISSEMENT
Si les informations figurant dans ce manuel ne sont pas
suivies à la lettre, des dommages matériels ou des lésions
corporelles peuvent s'ensuivre.
Lire intégralement les instructions avant de tenter
d'effectuer l'une de ces procédures.
L'installation d'un dosseret bas nécessite l'accès aux vis de
montage à l'arrière et sur les côtés de la cuisinière. Si les
raccordements électriques ou de gaz empêchent l'accès
aux vis, contactez un technicien qualifié avant de procéder
à l'installation.
9 ATTENTION
• La cuisinière est lourde et il faut au moins deux
personnes ou l'équipement approprié pour la
déplacer.
• Les surfaces cachées peuvent comporter des arêtes
vives. Utilisez des gants et faites attention en tendant
le bras derrière l'appareil ou en dessous.
9 AVERTISSEMENT
DANGER DE BASCULEMENT!
Il est possible pour un enfant ou
un adulte de faire basculer la
cuisinière et d'être tué. Vérifier
que le support antibasculement a
été bien installé. S'assurer que le
support antibasculement est
réengagé lorsque la cuisinière
est déplacée à un autre endroit.
Ne pas faire fonctionner la cuisinière si le support
antibasculement n'est pas en place. Le non-respect des
instructions de ce manuel peut entraîner la mort ou des
brûlures graves chez les enfants ou les adultes.
Vérifier que le support antibasculement est installé et utilisé
correctement. Saisir l'extrémité arrière de la cuisinière et tirer
pour essayer de l'incliner doucement vers l'avant pour vérifier
si les dispositifs antibasculement sont engagés au niveau
des pieds de la cuisinière et empêchent celle-ci de basculer.
La cuisinière ne doit pas se déplacer de plus de 1 po
(25 mm).
AVIS

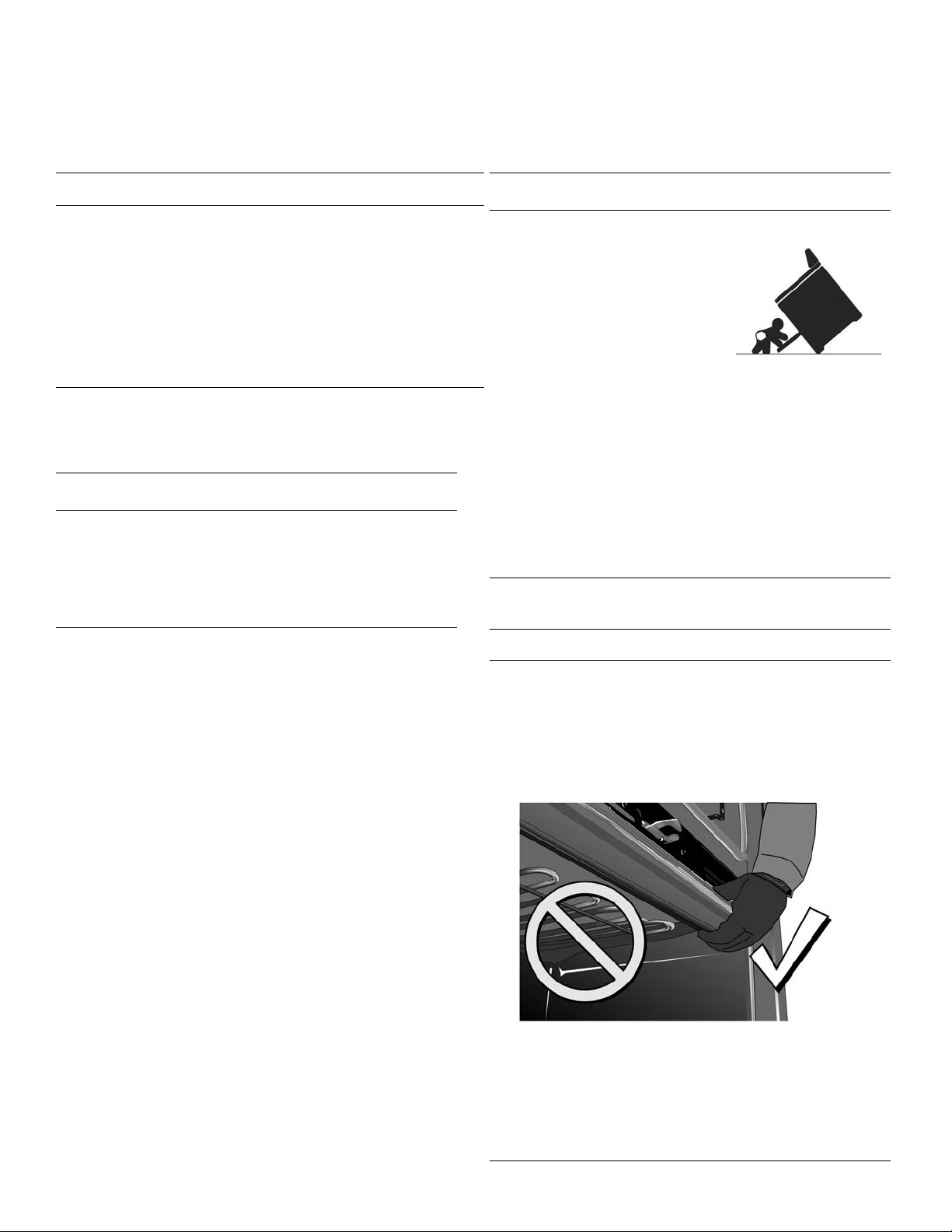

Bonne technique de manutention
Pour éviter tout risque d'endommagement de la porte du
four de la cuisinière, ne pas soulever, pousser, ni tirer la
cuisinière en la tenant par la poignée de la porte. Faire
attention à ne pas toucher l'élément chauffant du four
également situé sur la partie supérieure de la cavité du
four, juste derrière la zone striée.
Remarque : Il est recommandé de porter des gants et
des manches longues afin de se protéger les mains et les
avant-bras contre les frottements et les égratignures
éventuelles pendant le processus de glissement. Il est
également recommandé d'enlever montres et bijoux et de
porter des chaussures de travail pendant l'installation
pour assurer la protection des pieds.
9001062516 Rev. A Français 3
Installation du dosseret bas (HDZBS301)
Avis :
Il existe deux types de cuisinières intégrées bi-
combustibles; l'une dispose d'une grille d'aération située à
l'arrière de la cuisinière et l'autre pas. Voir les procédures
suivantes afin de déterminer quel modèle de cuisinière
vous possédez et quelle est la procédure à suivre.
Procédure pour une cuisinière
intégrée bi-combustible avec
grille d'aération (voir Figure 1)
Outils nécessaires
• Tournevis Torx T20
•Gants
Préparation
9 IMPORTANT!
Peut-on faire glisser la cuisinière vers l'avant suffisamment
pour pouvoir accéder aux vis arrière et latéraux de la grille
d'aération et de la garniture arrière (voir Figure 1)?
• Si vous parvenez à faire glisser la cuisinière vers
l'avant, continuez la procédure.
• Si vous ne parvenez pas à faire glisser la cuisinière
vers l'avant, contactez un technicien de maintenance
qualifié pour débrancher les raccordements de gaz ou
électriques qui vous empêchent de tirer la cuisinière
avant de poursuivre.
• Lisez l'avertissement relatif au basculement dans la
section sur la sécurité du présent manuel. Soyez
conscient de ce danger après avoir tiré la cuisinière
hors du support antibasculement pour les besoins de
cette installation.
Marche à suivre
1. Confirmez que la cuisinière est suffisamment froide
pour permettre la manipulation de toutes les surfaces.
2. Faites glisser la cuisinière suffisamment vers l'avant
pour pouvoir accéder aux vis de montage de la grille
d'aération arrière. Voir Figure 1 : Emplacements des
vis de la grille d'aération arrière.
3. Si votre cuisinière ne dispose pas d'une grille
d'aération (voir Figure 1), allez à la procédure qui
débute page 5.
4. Enlevez les quatre vis qui maintiennent la grille
d'aération arrière en place (voir Figure 1). Conservez
ces vis pour remettre la grille d'aération en place.
Figure 1 : Emplacements des vis de la grille d'aération
arrière
5. Soulevez la grille d'aération hors des fentes qui la
maintiennent en place (voir Figure 2). Repérez les
emplacement des fentes pour plus tard.
6. Retirez les grilles de la table de cuisson.
7. Retirez les vis qui maintiennent la garniture (cinq vis à
l'arrière et une vis à chaque extrémité) (voir Figure 2).
Conservez ces vis pour l'installation du dosseret bas.
Figure 2 : Emplacements des vis de la garniture (grille
d'aération retirée)
8. Faites pivoter la garniture vers l'avant, puis faites-la
légèrement glisser vers l'avant et soulevez-la pour la
sortir.
Français 4 9001062516 Rev. A
9. Amenez le dosseret bas dans la position A (voir Figure
3), puis déplacez-le vers la position B (en engageant le
dispositif d'alignement 1 à l'intérieur du dosseret bas)
(ces dispositifs peuvent ne pas correspondre
exactement à l'illustration).
Figure 3 : Mise en place du dosseret bas 1
10. Faites pivoter le dosseret bas pour le mettre en position
verticale tout en alignant le trou 2 dans le dosseret bas
avec le trou 3 des deux côtés de la cuisinière
(voir Figure 4).
Figure 4 : Mise en place du dosseret bas 2
11. Fixez le dosseret bas à l'aide d'une vis à chaque extrémité
(à travers les trous 2 et 3) (serrez légèrement).
12. Maintenez le dosseret bas en position verticale tout en
installant et en serrant les cinq vis à l'arrière
(voir Figure 2).
13. Finissez de serrer les vis à chaque extrémité.
14. Placez la grille d'aération arrière dans les fentes
correspondantes et fixez-la à l'aide de quatre vis (voir
Figures 1 et 2).
15. Si nécessaire, faites appel à un technicien de
maintenance qualifié pour rebrancher les raccordements
électriques ou de gaz.
16. Faites coulisser la cuisinière pour la remettre dans sa
position initiale en veillant à engager le support
antibasculement. Voir l'avertissement relatif au danger de
basculement au début de ces instructions ainsi que le
Manuel d'installation de la cuisinière encastrée.
17. Remettre les grilles de la table de cuisson en place.
Figure 5 : Dosseret bas en position
9001062516 Rev. A Français 5
Procédure pour une cuisinière
intégrée bi-combustible sans
grille d'aération
Outils nécessaires
• Tournevis Torx T20
•Gants
Préparation
9 IMPORTANT!
Peut-on faire glisser la cuisinière vers l'avant suffisamment pour
pouvoir accéder aux vis arrière et latéraux de la garniture arrière?
• Si vous parvenez à faire glisser la cuisinière vers l'avant,
continuez la procédure.
• Si vous ne parvenez pas à faire glisser la cuisinière vers
l'avant, contactez un technicien de maintenance qualifié pour
débrancher les raccordements de gaz ou électriques qui
vous empêchent de tirer la cuisinière avant de poursuivre la
procédure.
• Lisez l'avertissement relatif au basculement dans la section
sur la sécurité du présent manuel. Soyez conscient de cela
après avoir tiré la cuisinière hors du support antibasculement
pour les besoins de cette installation.
Marche à suivre
1. Confirmez que la cuisinière est suffisamment froide pour
permettre la manipulation de toutes les surfaces.
2. Faites glisser la cuisinière suffisamment vers l'avant pour
pouvoir accéder aux vis de montage de la garniture.
3. Retirez les grilles de la table de cuisson.
4. Si l'arrière de la cuisinière ne ressemble pas à l'illustration de
la cuisinière de la Figure 6, allez à la procédure page 3.
5. Retirez les vis qui maintiennent la garniture (cinq vis à
l'arrière et une vis à chaque extrémité) (voir Figure 6).
Conservez ces vis pour installer le dosseret bas.
Figure 6 : Emplacements des vis de la garniture
6. Soulevez la garniture pour la sortir.
7. Abaissez le dosseret bas en position tout en alignant
les trous de l'emplacement 1 avec les trous de
l'emplacement 2 des deux côtés de la cuisinière.
Figure 7 : Positionnement du dosseret bas
8. Fixez le dosseret bas à l'aide d'une vis à chaque extrémité,
puis maintenez le dosseret bas en position verticale tout en
fixant les 5 vis à l'arrière (voir Figure 6).
9. Si nécessaire, faites appel à un technicien de maintenance
qualifié pour rebrancher les raccordements électriques.
10. Faites coulisser la cuisinière pour la remettre dans sa
position initiale en veillant à engager le support
antibasculement. Voir l'avertissement relatif au danger de
basculement au début de ces instructions ainsi que le
Manuel d'installation de la cuisinière encastrée.
11. Remettre les grilles de la table de cuisson en place.
Figure 8 : Dosseret bas en position
Índice
¿Tiene preguntas?
1-800-944-2904
www.bosch-home.com/us
¡Esperamos recibir sus comentarios!
Este electrodoméstico de Bosch es fabricado por
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
Definiciones de seguridad . . . . . . . . 1
Seguridad en el manejo del electrodoméstico 2
Instalación de la placa antisalpicaduras
inferior (HDZBS301) . . . . . . . . . . . . . 3
Procedimiento para una estufa deslizante de
dos combustibles que incluye la cubierta de la
rejilla de ventilación . . . . . . . . . . . . . . . . . . 3
Herramientas necesarias . . . . . . . . . . . . . . . . 3
Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Procedimiento . . . . . . . . . . . . . . . . . . . . . . . . 3
Procedimiento para una estufa deslizante de
dos combustibles que no incluye la cubierta
de la rejilla de ventilación . . . . . . . . . . . . . . 5
Herramientas necesarias . . . . . . . . . . . . . . . . 5
Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Procedimiento . . . . . . . . . . . . . . . . . . . . . . . . 5
9001062516 Rev. A Español 1
Definiciones de seguridad
AVISO: Esto indica que pueden producirse daños al
electrodoméstico o daños materiales como resultado de la
falta de cumplimiento de esta recomendación.
Nota: Esto le avisa sobre información y/o consejos
importantes.
9
ADVERTENCIA
Esto indica que pueden producirse la muerte o
lesiones graves como resultado de la falta de
cumplimiento de esta advertencia.
9
PRECAUCIÓN
Esto indica que pueden producirse lesiones
menores o moderadas como resultado de la falta de
cumplimiento de esta advertencia.
9 ADVERTENCIA:
Si no sigue la información de este manual exactamente,
pueden producirse un incendio o una explosión que
pueden causar daños materiales, lesiones personales o
la muerte.
-- No almacene ni utilice materiales combustibles,
gasolina ni otros vapores ni líquidos
inflamables cerca de este electrodoméstico ni
de ningún otro.
-- QUÉ DEBE HACER SI SIENTE OLOR A GAS
• No intente encender ningún
electrodoméstico.
• No toque ningún interruptor eléctrico.
• No use ningún teléfono en su edificio.
• Llame inmediatamente a su proveedor de
gas desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.
• Si no puede comunicarse con su proveedor
de gas, llame al departamento de bomberos.
-- La instalación y el servicio técnico deben ser
realizados por un instalador calificado, una
agencia de servicio técnico autorizada o el
proveedor de gas.
9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
Español 2 9001062516 Rev. A
Seguridad en el manejo del
electrodoméstico
No mueva la estufa desde el mango de la puerta del horno.
Es posible que quiera retirar la puerta del horno para que
sea más fácil el manejo. Consulte el Manual de instalación
de su estufa para obtener más información.
APAGUE la alimentación en el panel de servicio. Trabe el
panel de servicio para impedir que se ENCIENDA
accidentalmente la alimentación eléctrica.
Consulte la placa de datos de la estufa para obtener más
información. Consulte el Manual de instalación de su
estufa para conocer la ubicación de la placa de datos.
9 ADVERTENCIA
Si no sigue la información de este manual
exactamente, pueden producirse daños materiales o
lesiones personales.
Lea las instrucciones por completo antes de intentar
realizar uno de estos procedimientos.
La instalación de una placa antisalpicaduras inferior
requiere tener acceso a los tornillos de montaje que
se encuentran en la parte trasera y en los lados de la
estufa. Si las conexiones eléctricas o de gas impiden
tener acceso a los tornillos, comuníquese con un
técnico calificado antes de proceder.
9 PRECAUCIÓN
• La estufa es pesada, y se requieren, al menos,
dos personas o un equipo adecuado para
trasladarla.
• Las superficies ocultas pueden tener bordes
filosos. Use guantes y proceda con cuidado al
intentar tomar el electrodoméstico por la parte
trasera o desde abajo.
9 ADVERTENCIA
¡PELIGRO DE CAÍDA!
Un niño o un adulto pueden
hacer caer la estufa y morir.
Verifique que el soporte
anticaídas esté instalado
firmemente. Asegúrese de que
el soporte anticaídas esté
enganchado al mover la estufa
a una nueva ubicación.
No utilice la estufa si el soporte anticaídas no está en su
lugar. Si no se siguen las instrucciones incluidas en este
manual, podrían producirse quemaduras graves o la
muerte en niños y adultos.
Verifique la instalación y el uso adecuados del soporte
anticaídas. Con cuidado, incline la estufa hacia adelante
tirando desde la parte trasera, a fin de asegurarse de que
el soporte anticaídas esté enganchado en la pata de la
estufa y evite las caídas. La estufa no debe moverse más
de 1 pulg. (25 mm).
AVISO
Técnica para el manejo adecuado
Para evitar el riesgo de daños a la puerta del horno de la
estufa, no levante, empuje ni jale la estufa usando el
mango de la puerta. Tenga cuidado de no tocar el
elemento de calentamiento del horno, que también se
encuentra en la parte superior de la cavidad del horno,
justo detrás del área con surcos.
Nota: Se recomienda usar guantes y mangas largas para
proteger las manos y los antebrazos de la abrasión y de
posibles raspaduras durante el proceso de deslizamiento.
También se recomienda quitarse los relojes de mano y las
alhajas, y usar calzado de trabajo durante la instalación
para proteger los pies.
9001062516 Rev. A Español 3
Instalación de la placa antisalpicaduras inferior (HDZBS301)
Aviso:
Existen dos tipos de estufas deslizantes de dos
combustibles: una que incluye la cubierta de la rejilla de
ventilación en la parte trasera de la estufa y otra que no la
incluye. Consulte los siguientes procedimientos para
determinar qué modelo de estufa tiene y qué
procedimiento seguir.
Procedimiento para una estufa
deslizante de dos combustibles
que incluye la cubierta de la rejilla
de ventilación (consulte la
Figura 1)
Herramientas necesarias
• Destornillador Torx T20
• Guantes
Preparación
9 ¡IMPORTANTE!
¿Puede deslizar la estufa hacia afuera lo suficiente como
para tener acceso a los tornillos de la parte trasera y
laterales de la cubierta de la rejilla de ventilación trasera y
la moldura?
• Si puede deslizar la estufa hacia afuera, continúe con
el procedimiento.
• Si no puede deslizar la estufa hacia afuera,
comuníquese con un operario de servicio técnico
calificado para que desconecte las conexiones de gas
o eléctricas que impiden sacar la estufa antes de
proceder.
• Lea la Advertencia de caída en la sección Seguridad
de este manual. Tenga en cuenta este peligro cuando
la estufa se haya sacado del soporte anticaídas para
esta instalación.
Procedimiento
1. Confirme que la estufa esté lo suficientemente fría
como para manipularla desde todas las superficies.
2. Deslice la estufa hacia afuera lo suficiente como para
tener acceso a los tornillos de montaje de la cubierta
de la rejilla de ventilación trasera. Consulte la Figura 1:
Ubicaciones de los tornillos de la cubierta de la rejilla
de ventilación trasera.
3. Si su estufa no incluye la cubierta de la rejilla de
ventilación (consulte la Figura 1), diríjase al
procedimiento que comienza en la página 5.
4. Retire los cuatro tornillos que sujetan la cubierta de la
rejilla de ventilación trasera (consulte la Figura 1).
Guarde estos tornillos para volver a colocar la cubierta
de la rejilla de ventilación.
Figura 1: Ubicaciones de los tornillos de la cubierta de la
rejilla de ventilación trasera
5. Levante la cubierta de la rejilla de ventilación para
quitarla de las ranuras que la sujetan en su lugar
(consulte la Figura 2). Tome nota de las ubicaciones de
las ranuras para más adelante.
6. Retire las rejillas de la placa.
7. Retire los tornillos que sujetan la moldura (cinco
tornillos en la parte trasera y un tornillo en cada
extremo) (consulte la Figura 2). Guarde estos tornillos
para la instalación de la placa antisalpicaduras inferior.
Figura 2: Ubicaciones de los tornillos de la moldura (una vez
retirada la cubierta de la rejilla de ventilación)
8. Gire la moldura hacia adelante, deslícela levemente
hacia el frente y levántela.
Español 4 9001062516 Rev. A
9. Coloque la placa antisalpicaduras inferior en la
posición A (consulte la Figura 3) y, luego, muévala a la
posición B (enganchando el dispositivo de alineación 1
dentro de la placa antisalpicaduras inferior) (el aspecto
de los dispositivos puede no ser exactamente igual al
que se muestra).
Figura 3: Colocación de la placa antisalpicaduras inferior 1
10. Gire la placa antisalpicaduras inferior hasta colocarla en
una posición vertical, alineando el orificio 2 de la placa
antisalpicaduras inferior con el orificio 3 en ambos lados
de la estufa (consulte la Figura 4).
Figure 4: Colocación de la placa antisalpicaduras inferior 2
11. Asegure la placa antisalpicaduras inferior con un
tornillo en cada extremo (a través de los orificios 2 y 3)
(ajústelos ligeramente).
12. Sujete la placa antisalpicaduras inferior en una
posición vertical mientras instala y ajusta los cinco
tornillos de la parte trasera (consulte la Figura 2).
13. Termine de ajustar los tornillos en cada extremo.
14. Coloque la cubierta de la rejilla de ventilación trasera
en sus ranuras y asegúrela con cuatro tornillos
(consulte las Figuras 1 y 2).
15. De ser necesario, solicite a un operario de servicio
técnico calificado que vuelva a colocar las conexiones
eléctricas o de gas.
16. Deslice la estufa nuevamente a su posición,
asegurándose de enganchar el soporte anticaídas.
Consulte la Advertencia de peligro de caída mencionada
anteriormente en estas instrucciones y también en el
Manual de instalación de la estufa deslizante.
17. Vuelva a colocar las rejillas de la placa.
Figura 5: Placa antisalpicaduras inferior en su posición
9001062516 Rev. A Español 5
Procedimiento para una estufa
deslizante de dos combustibles
que no incluye la cubierta de la
rejilla de ventilación
Herramientas necesarias
• Destornillador Torx T20
• Guantes
Preparación
9 ¡IMPORTANTE!
¿Puede deslizar la estufa hacia afuera lo suficiente como para
tener acceso a los tornillos de la moldura de la parte trasera y de
la parte trasera lateral?
• Si puede deslizar la estufa hacia afuera, continúe con el
procedimiento.
• Si no puede deslizar la estufa hacia afuera, comuníquese
con un operario de servicio técnico calificado para que
desconecte las conexiones de gas o eléctricas que impiden
sacar la estufa antes de continuar con el procedimiento.
• Lea la Advertencia de caída en la sección Seguridad de este
manual. Tenga esto en cuenta cuando la estufa se haya
sacado del soporte anticaídas para esta instalación.
Procedimiento
1. Confirme que la estufa esté lo suficientemente fría
como para manipularla desde todas las superficies.
2. Deslice la estufa hacia afuera lo suficiente como para
tener acceso a los tornillos de montaje de la moldura.
3. Retire las rejillas de la placa.
4. Si la parte trasera de la estufa no se parece a la estufa
de la Figura 6, diríjase al procedimiento en la página 3.
5. Retire los tornillos que sujetan la moldura (cinco
tornillos en la parte trasera y un tornillo en cada
extremo) (consulte la Figura 6). Guarde estos tornillos
para instalar la placa antisalpicaduras inferior.
Figura 6: Ubicaciones de los tornillos de la moldura
6. Levante y retire la moldura.
7. Baje la placa antisalpicaduras inferior y colóquela en
su lugar, alineando los orificios del número 1 con los
orificios del número 2 en ambos lados de la estufa.
Figura 7: Colocación de la placa antisalpicaduras inferior
8. Asegure la placa antisalpicaduras inferior con un
tornillo en cada extremo y, luego, sujete la placa
antisalpicaduras inferior en una posición vertical
mientras asegura los 5 tornillos de la parte trasera
(consulte la Figura 6).
9. De ser necesario, solicite a un operario de servicio
técnico calificado que vuelva a colocar las conexiones
eléctricas.
10. Deslice la estufa nuevamente a su posición,
asegurándose de enganchar el soporte anticaídas.
Consulte la Advertencia de peligro de caída
mencionada anteriormente en estas instrucciones y
también en el Manual de instalación de la estufa
deslizante.
11. Vuelva a colocar las rejillas de la placa.
Figura 8: Placa antisalpicaduras inferior en su posición
1901 Main Street, Suite 600 • Irvine, CA 92614 • 800-944-2904 • www.boschappliances.com
9001062516• Rev. A • 5V0VMB • 12/14 © BSH Home Appliances Corporation, 2014 • All rights reserved
