Sony ICF-SW07 Receiver Radio User Manual

3-865-472-21 (1)

FM Stereo/SW/MW/LW

PLL Synthesized Receiver

Operating Instructions

Mode d’emploi

Manual de instrucciones

Betjeningsvejledning

Käyttöohjeet

1998 by Sony Corporation

ICF-SW07

Introduction2

Owner’s record

The model and serial numbers are

located at the bottom of the unit.

Record the serial number in the space

provided below. Refer to them

whenever you call your Sony dealer

regarding this product.

Model No. ICF-SW07

Serial No. _________________________

Warning

To prevent fire or shock hazard,

do not expose the unit to rain or

moisture.

To avoid electrical shock, do not

open the cabinet.

Refer servicing to qualified

personnel only.

For the customers in the U.S.A.

You are cautioned that any changes

or modifications not expressly

approved in this manual could void

your authority to operate this

equipment.

INFORMATION

This equipment has been tested and

found to comply with the limits for a

Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are

designed to provide reasonable

protection against harmful interference

in a residential installation. This

equipment generates, uses, and can

radiate radio frequency energy and, if

not installed and used in accordance

with the instructions, may cause

harmful interference to radio

communications. However, there is no

guarantee that interference will not

occur in a particular installation. If this

equipment does cause harmful

interference to radio or television

reception, which can be determined by

turning the equipment off and on, the

user is encouraged to try to correct the

interference by one or more of the

following measures:

— Reorient or relocate the receiving

antenna.

— Increase the separation between the

equipment and receiver.

— Connect the equipment into an

outlet on a circuit different from

that to which the receiver is

connected.

— Consult the dealer or an

experienced radio/TV technician

for help.

Features

• World clock feature

Find out the time for any place in

the world by selecting a city name.

• Worldwide coverage with FM

stereo/SW/MW/LW reception

Simple and precise tuning with

the quartz controlled PLL (Phase

Locked Loop) synthesizer system.

FM: 76–108 MHz

SW: 1621–29999 kHz

MW: 530–1620 kHz

LW: 150–529 kHz

Refer to the supplied “Wave

Handbook” for more information.

• SW STATION CALL tuning

Tune in to major short wave

stations just by pressing the

station buttons. The radio

automatically chooses the

frequencies used in your time

zone from the ROM data and

scans for them.

• MY-Memory tuning

Memorizes and scans up to 100

frequencies of your choice.

• Four other tuning methods to

suit your needs

– Direct tuning: tune in by

inputting the frequency digits

directly.

– Manual tuning: tune in by

manually changing the

frequency step by step.

– Scan tuning: scans

automatically through the band

and stops at reception.

– Preset tuning: tune in by

recalling a preset broadcast

station with the single press of a

button.

• Label editing

Label preset frequencies, time

zones, etc., with a station name,

city name, etc., or any

combination of up to 6

alphanumeric letters.

• Built-in timer operation

Turns on the radio automatically at

any preset time to a station of your

choice. Preset two individual

standby-times and frequencies

under STANDBY MEMORY a and b.

• Sleep timer

Set the sleep timer and fall asleep

to the radio. The timer turns off

the radio automatically after

approximately 60 minutes.

• Stereo FM reception

Use the supplied stereo

headphones to enjoy stereo FM.

Table of Contents

Table of contents

Preparation

Location of parts and controls ...........................4

Power sources ......................................................9

Operating on batteries ...................................9

Operating on house current........................11

Operating on car battery .............................11

Setting the clock.................................................12

Setting the Local Time .................................12

Finding out the time in other areas of the

world ..............................................................14

Listening to the radio

Various ways of reception ...............................16

Direct tuning .................................................16

Manual tuning ..............................................18

Scan tuning....................................................20

Preset tuning .................................................22

SW STATION CALL tuning .......................24

MY-Memory tuning .....................................27

Receiving SSB and CW Transmissions...........30

Adjusting for optimum AM reception

—Synchronous detection .................................31

Other operations

Using the supplied external antenna..............32

Recording broadcasts........................................35

Editing labels......................................................36

Using the timer .................................................. 38

Waking up to the radio or buzzer

— Standby function ....................................38

Falling asleep listening to the radio

— Sleep timer................................................41

Using the hold function....................................42

Turning off the beep .........................................43

Additional information

Precautions and maintenance..........................44

Troubleshooting ................................................47

Specifications .....................................................49

Tips on radio waves .......................................... 50

Preparation4

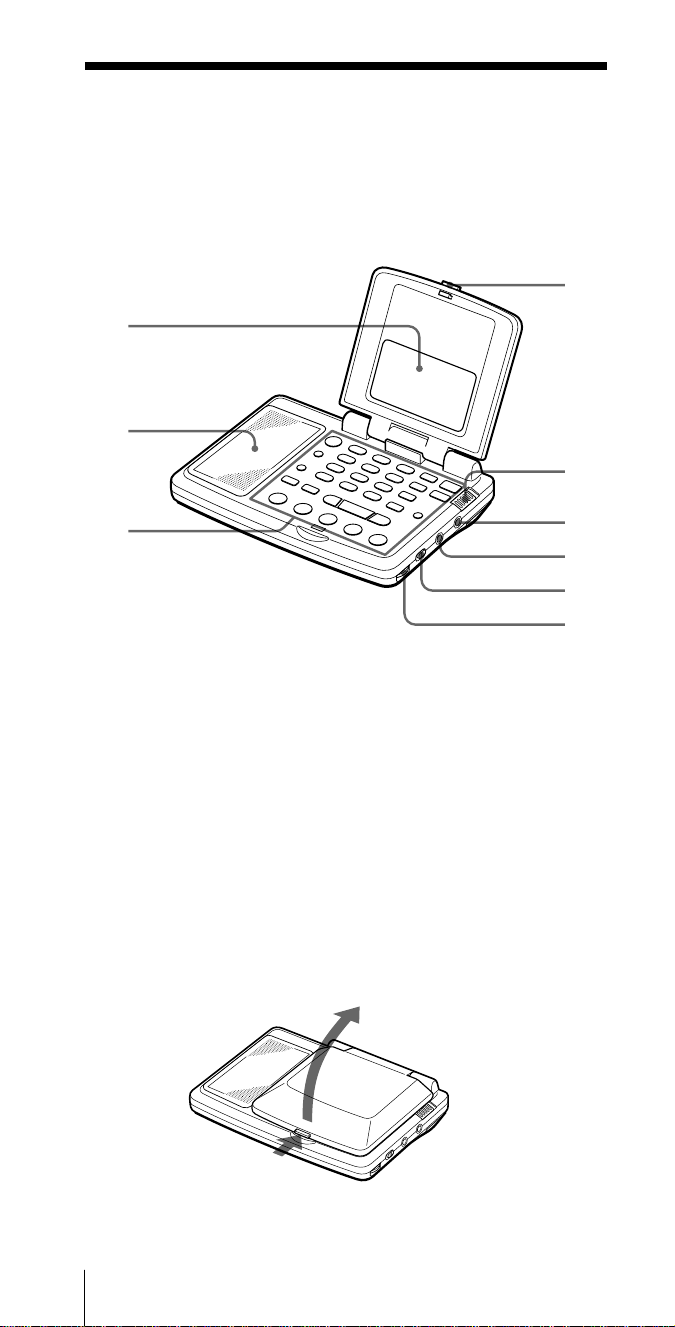

1 Display (7)

2 Speaker

3 Controls (6)

4 OPEN button (4)

5 HOLD switch (42)

6 2 (headphones) jack

7 LINE OUT (recording

output) jack (35)

8 TONE/ST•MONO

(stereo•monaural)

selector (17)

9 VOL (volume) control

(17)

Preparation

Location of parts and controls

Refer to the pages in the parentheses for details.

Front

Opening the cover

Push the OPEN button to open the cover. Adjust the angle to

your choice.

Preparation

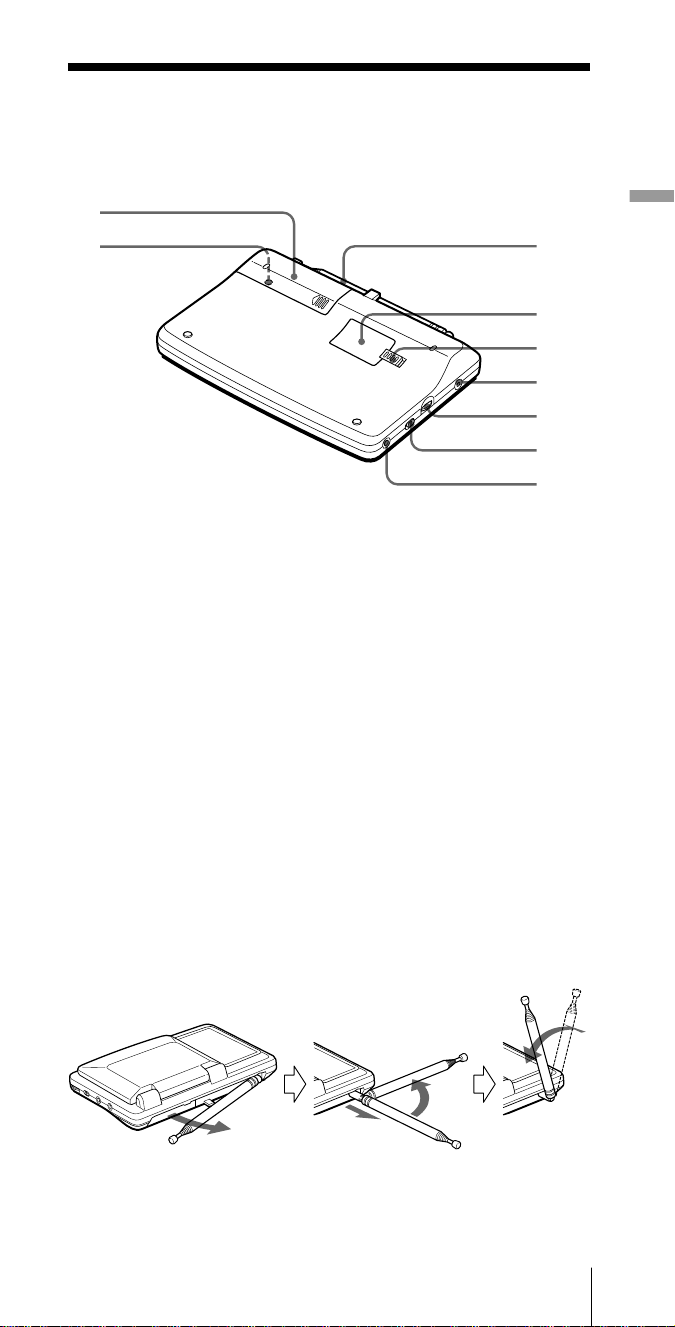

Rear

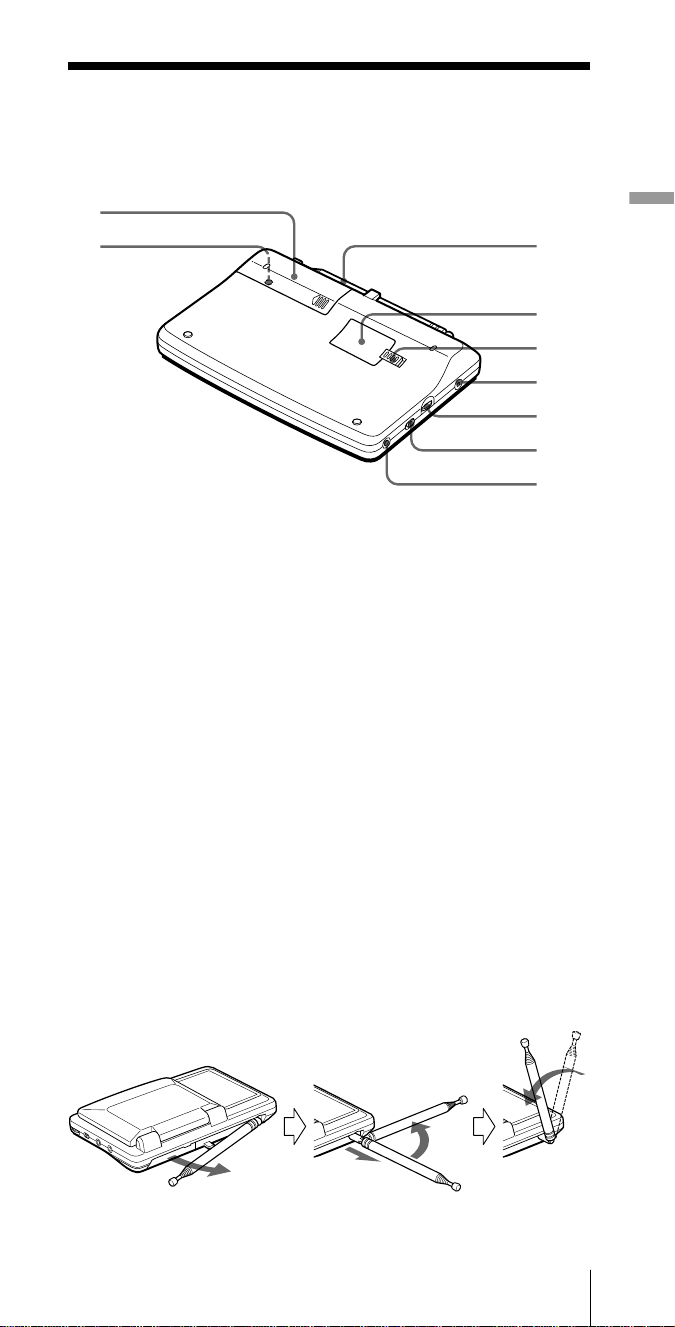

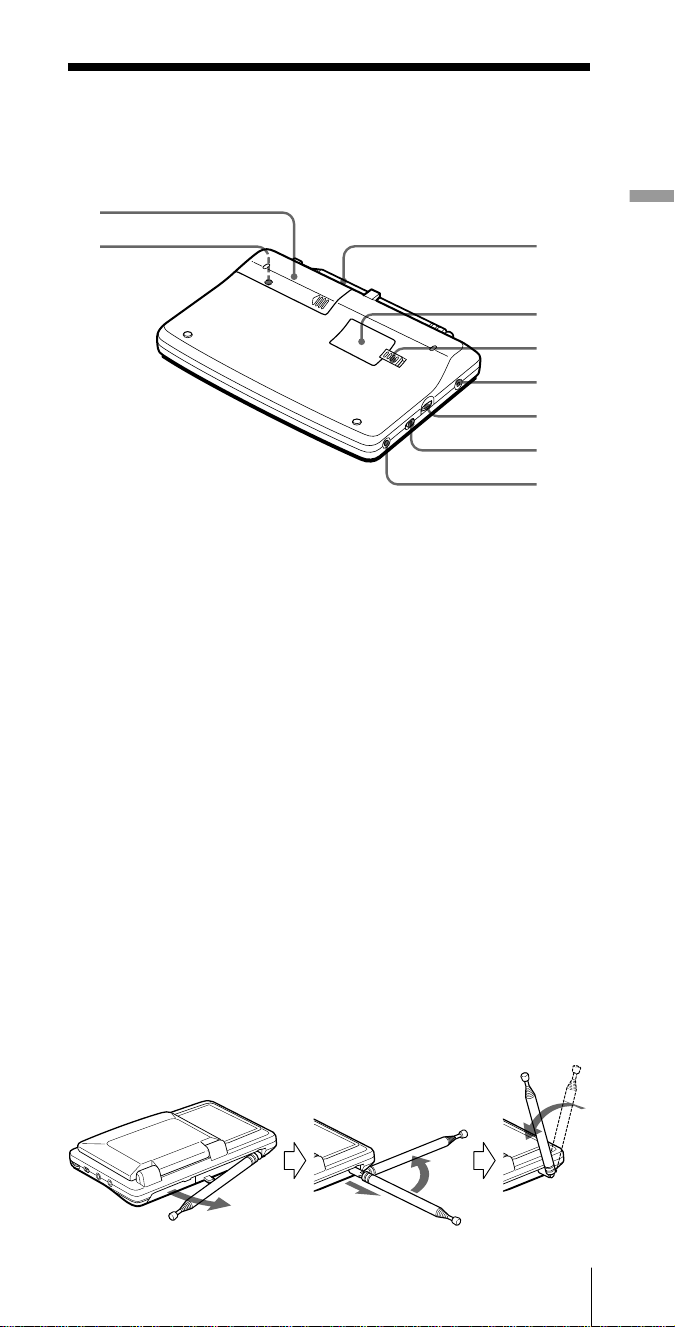

1 Battery compartment (9)

2 RESET button

Press this button in the

battery compartment

with a pointed object

when the radio fails to

function properly. The

clock settings, etc., will

revert to the factory

preset. The frequencies

you have preset in the

memory are retained.

3 Telescopic antenna (17)

4 ROM compartment lid

(46)

5 RELEASE (ROM

compartment lid slide

open) switch (46)

6 DC IN 3V ¥ (external

power input) jack (11)

7 ATT (attenuator) control

(21)

8 ATT ON•OFF

(attenuator on•off)

selector (21)

9 AM EXT ANT (external

antenna) jack (33)

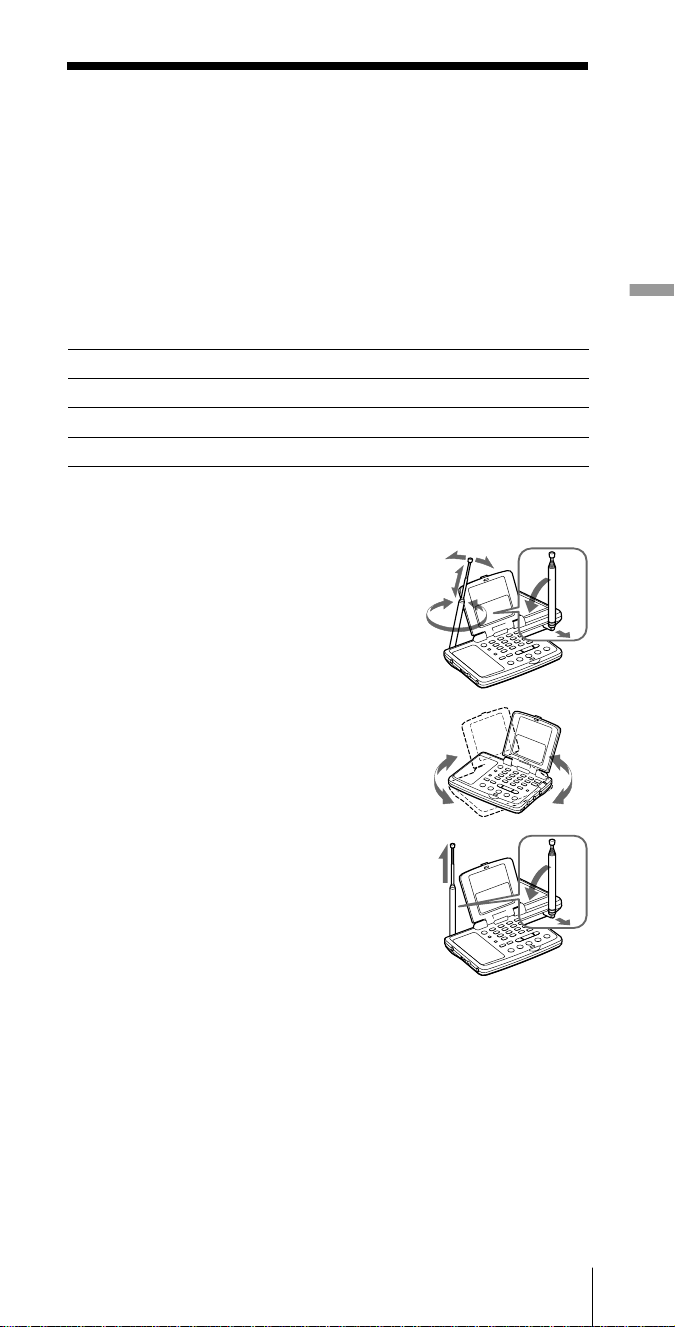

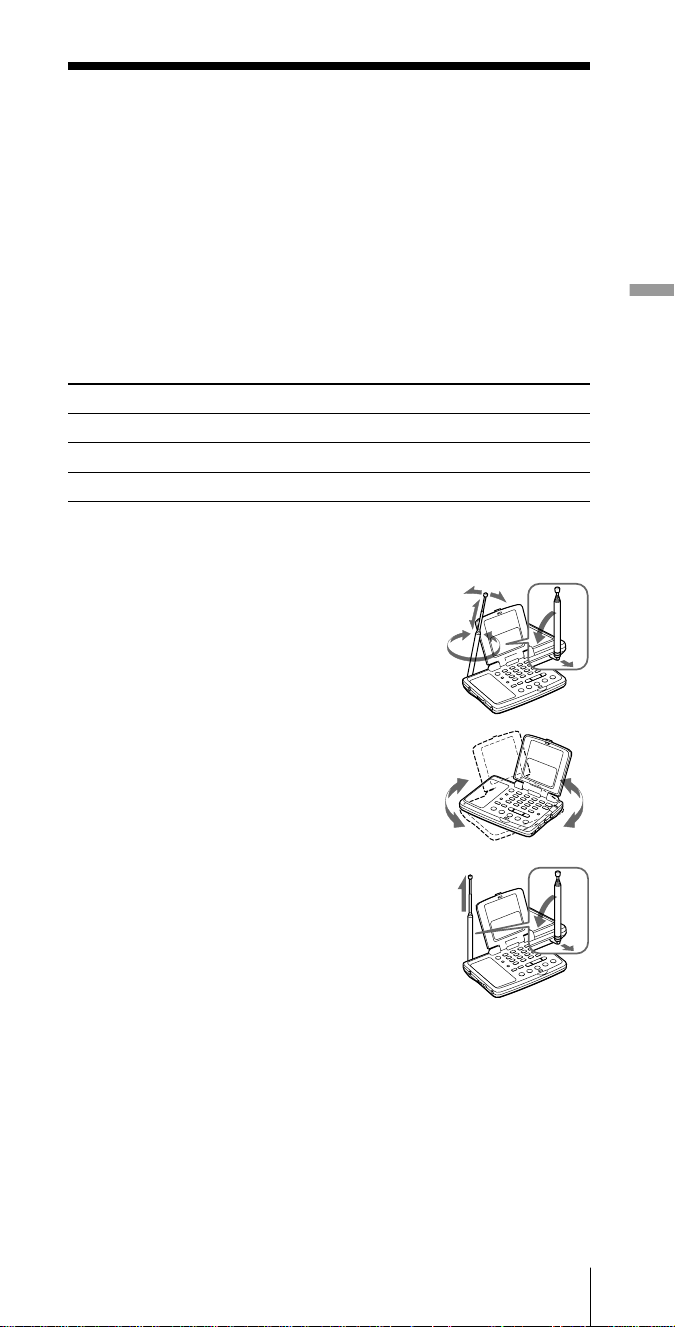

Extending the antenna

Gently pull out the base of the antenna before rotating it, as shown

below.

1Pull out

2Turn horizontally

to a right angle

Preparation6

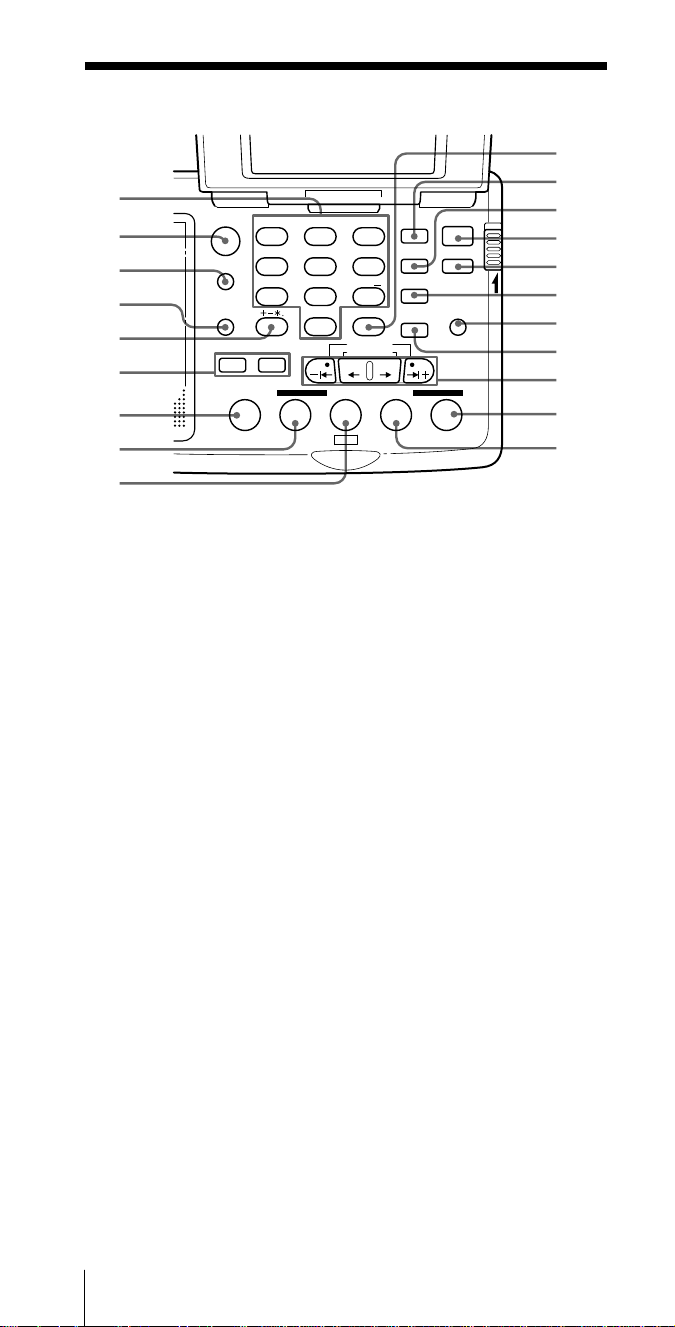

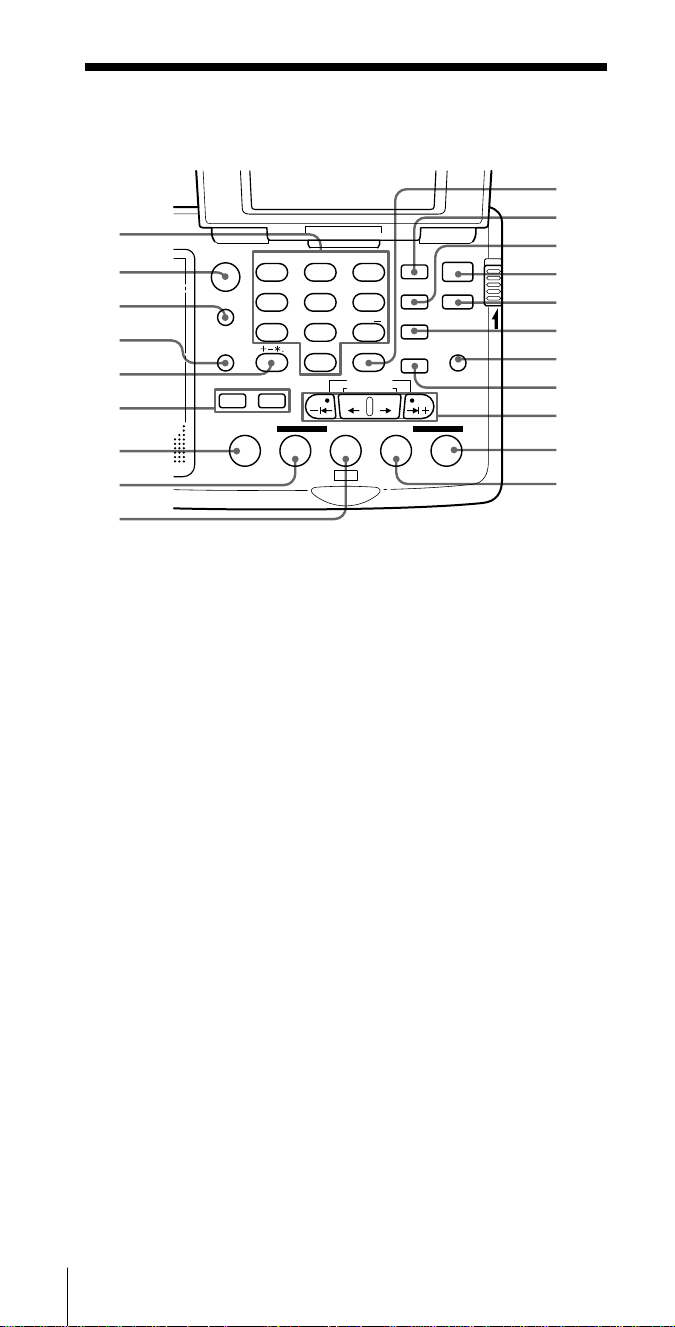

Controls

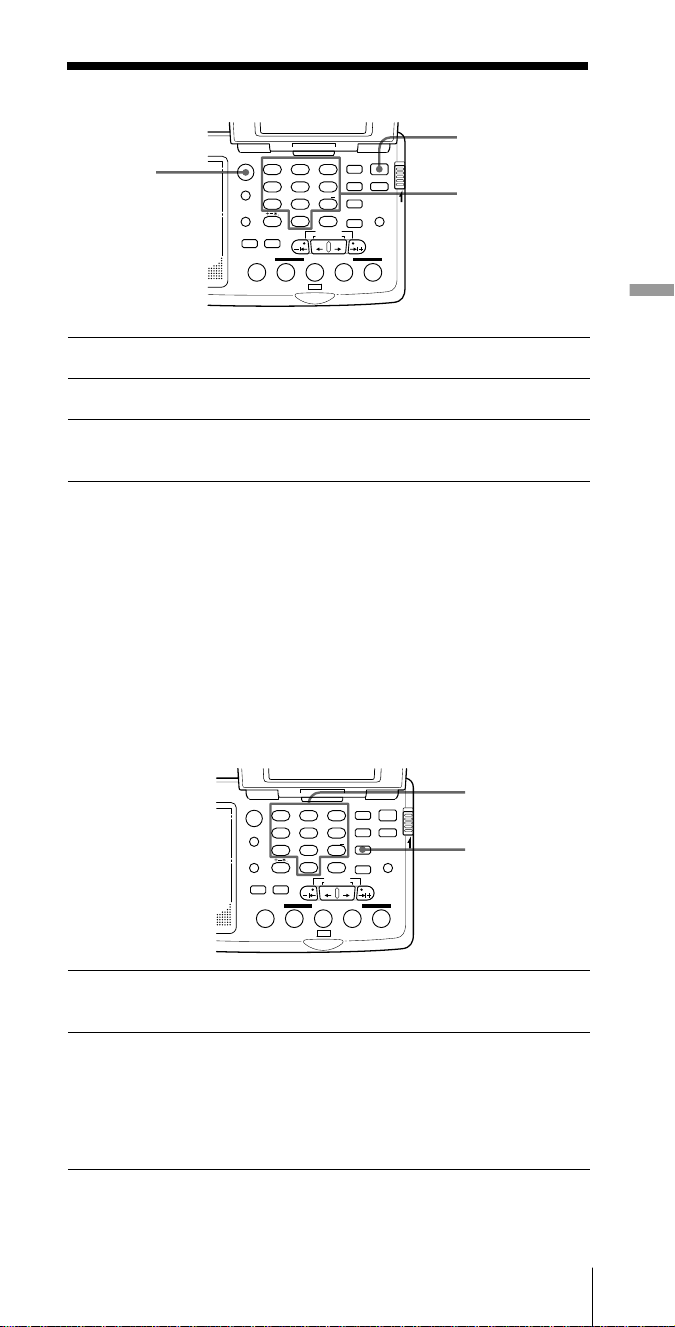

1 Number buttons (16, 22,

36)

2 FM/AM button (16, 43)

3 AM BAND•LOCAL/

WORLD (local time/

world time) button (14,

18)

4 LABEL EDIT button (36)

5 DIRECT button (16)

6 STANDBY

MEMORY•TIMER

STANDBY/STANDBY

TIMESET button (38)

7 MY button (27)

8 DW button (24)

9 VOA button (24)

!º EXE•DISPLAY button

(13, 16, 36)

Press to switch to clock

display while operating

the radio. Press again to

return to the previous

display. If you do not

press the button, the

display will return to the

previous condition in

about 10 seconds.

!¡ SYNC (Synchronous

detection) button (31)

!™ SSB (Single Side Band)

button (30)

!£ POWER ON/OFF button

(16)

!¢ SLEEP button (41)

!∞ ERASE•DST (Daylight

Saving Time) button (12,

23, 29 40)

!§ LIGHT button

Press this button to

illuminate the display for

approximately 30

seconds.

!¶ ENTER•TIME SET button

(12, 22, 27, 38)

!• JOG/TUNE/

SCAN•TIME DIFF/TIME

SET buttons (12, 18, 20)

!ª OTH (others) button (25)

@º BBC button (24)

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

!º

!¡

!™

!£

!¢

!∞

!§

!¶

!•

!ª

@º

Preparation

Display

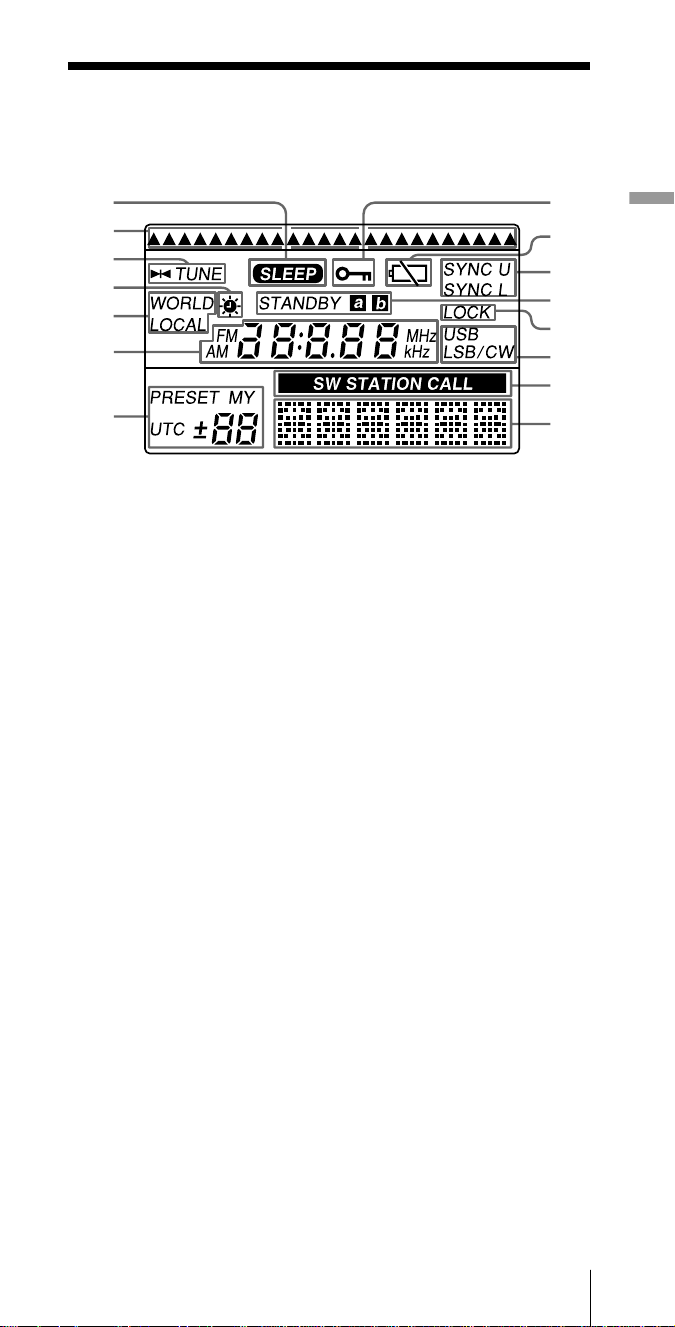

1 SLEEP indicator (41)

Appears when the sleep

timer is in effect.

2 Time zone indicator (12,

14)

Points at the time zone

on the map

corresponding to your

time difference setting.

3 TUNE indicator (16)

Appears when a station

is tuned in.

4 s (Daylight Saving

Time) indicator (12, 14)

Appears when the time

display is adjusted to the

Daylight Saving Time.

5 WORLD•LOCAL

indicator (12, 14)

6 Time/frequency display

(12, 16)

7 Memory number/time

difference display (12, 22,

27)

8 HOLD indicator (42)

Appears when HOLD is

in effect. All buttons will

be inoperative.

9 Battery indicator (10)

!º SYNC U•SYNC L

(synchronous detection)

indicators (31)

!¡ STANDBY a•b

indicators (38)

Appear when standing

by for timer activated

reception.

!™ LOCK (synchronous

detection lock) indicator

(31)

Appears when

synchronous detection is

in effect.

!£ USB•LSB/CW (single

side band/continuous

wave) indicators (30)

!¢ SW STATION CALL

indicator (24)

!∞ Label display (12, 16)

Names of the preset

stations, cities, bands or

meter bands are

displayed.

!º

!¡

!™

!£

!¢

!∞

Preparation8

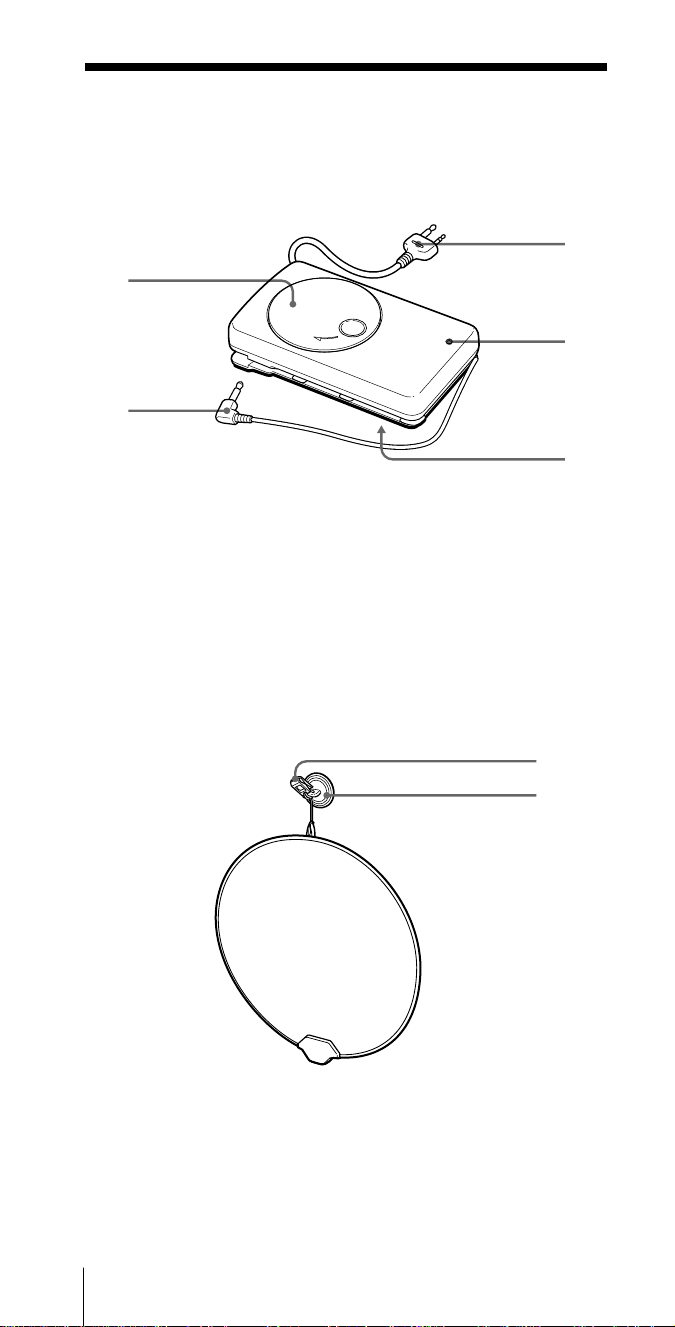

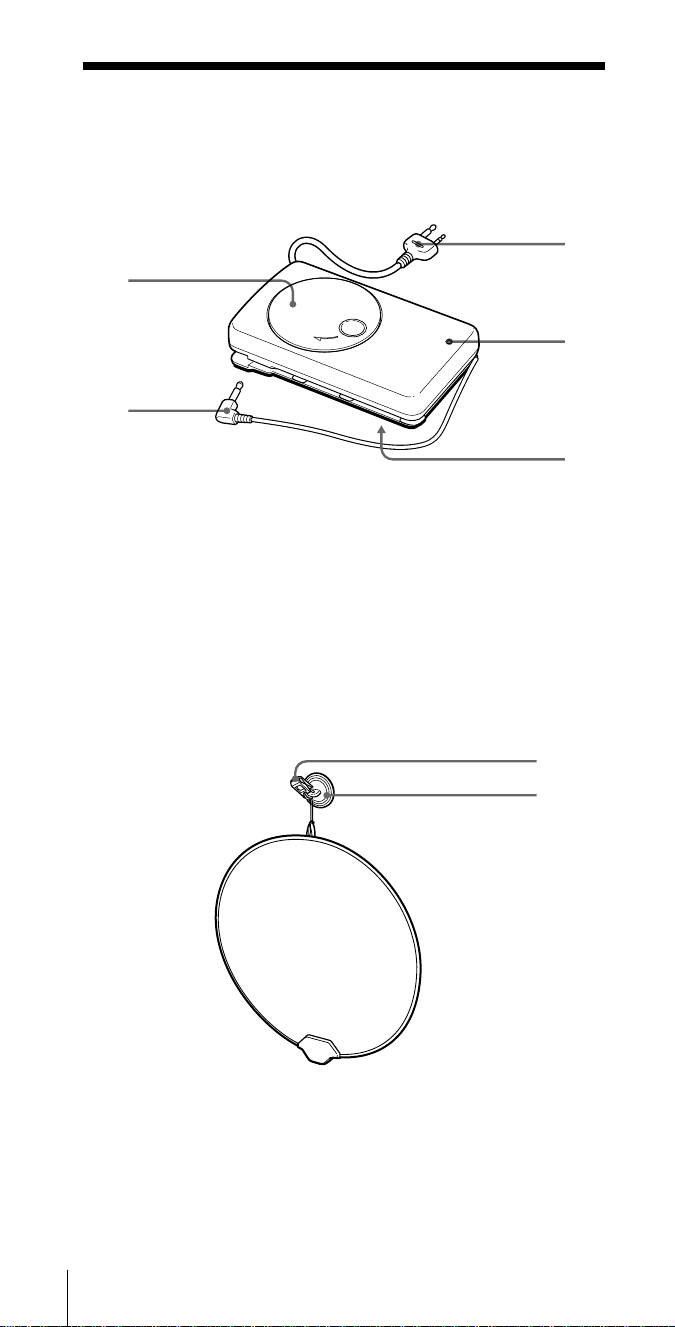

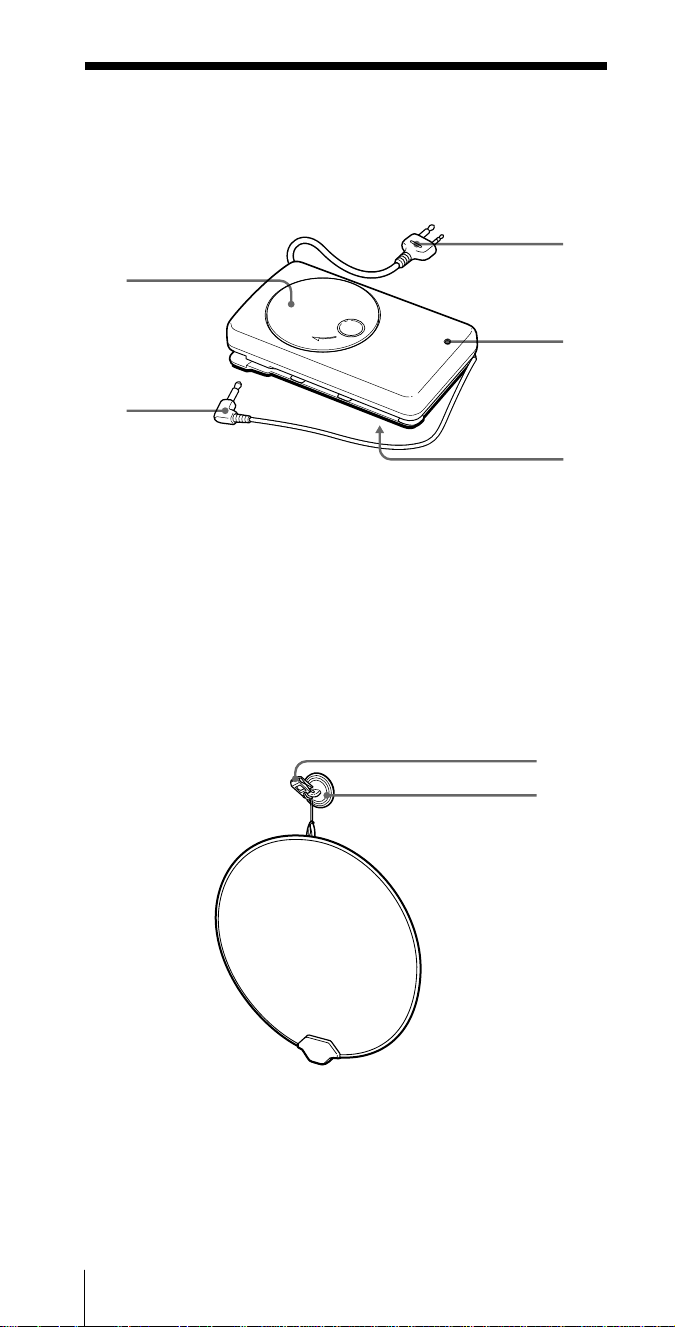

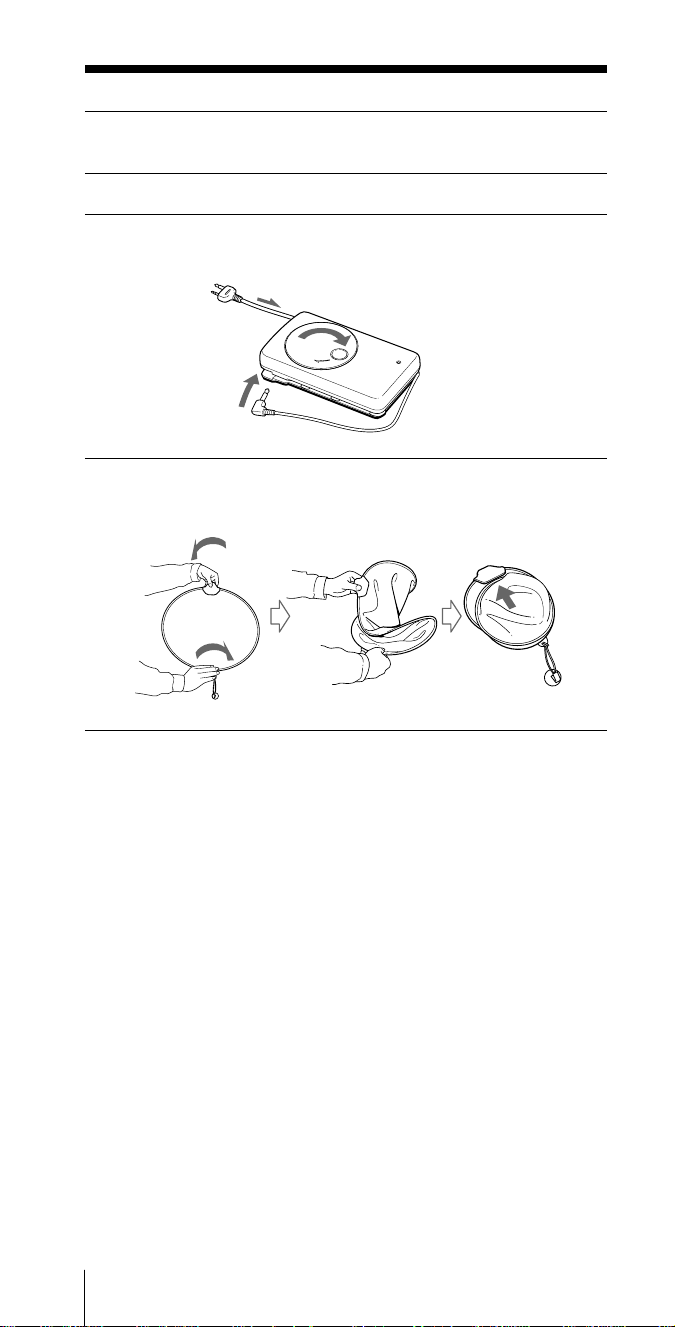

Short wave active antenna AN-LP2

Refer to page 32 on how to use the active antenna.

Antenna controller

Antenna module

1 Cord winder

2 Short cord

3 Long cord

4 Power lamp

5 Battery compartment

1 Clip

2 Suction cup

Preparation

Power sources

Operating on batteries

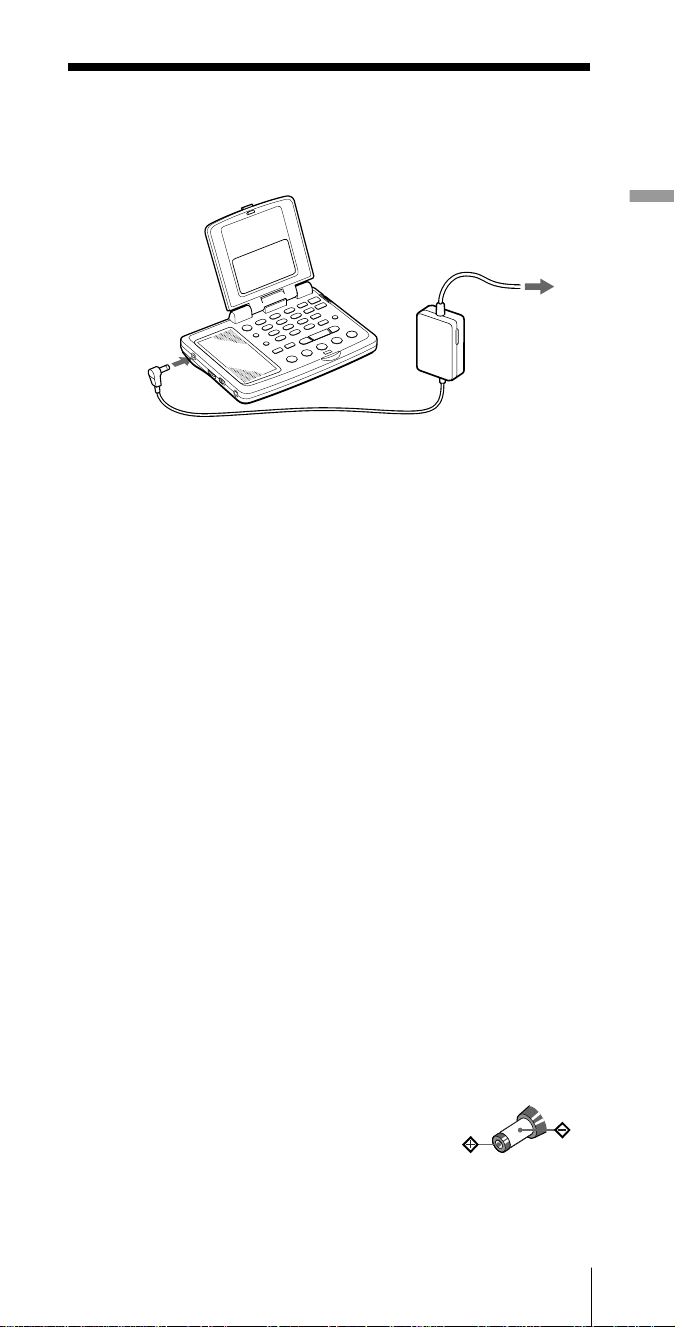

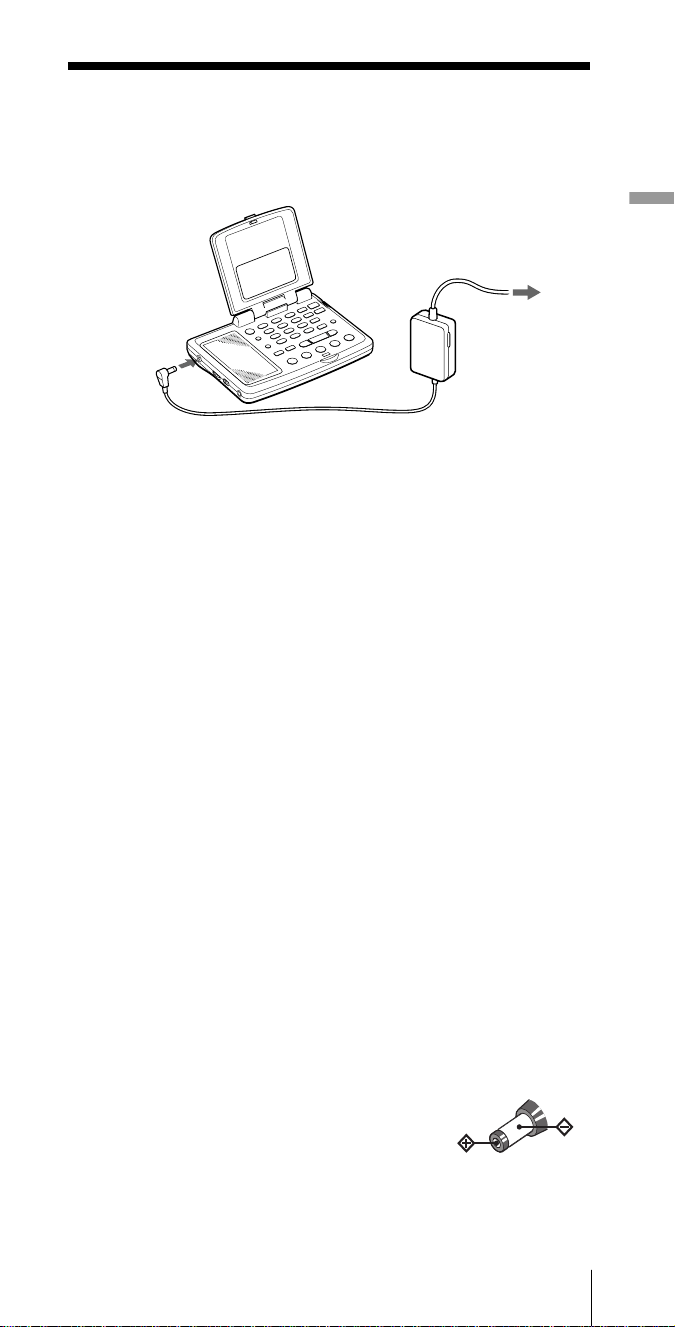

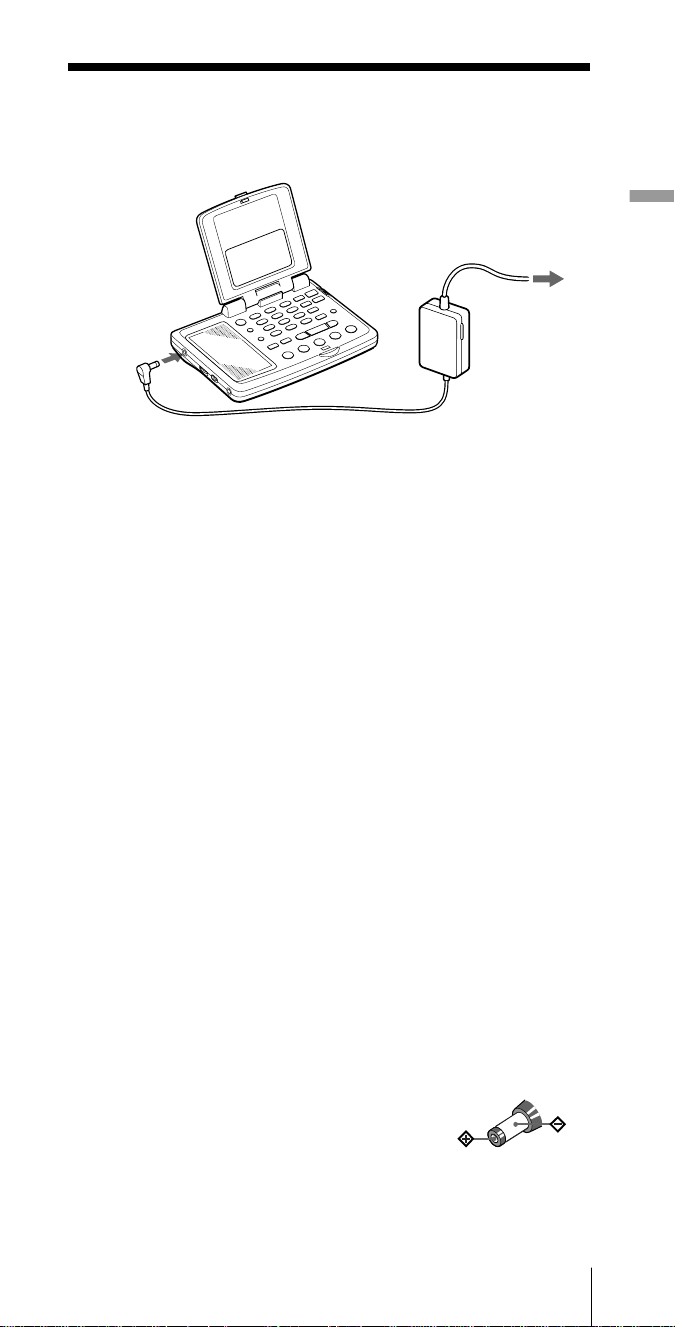

To operate the unit on house current, see “Operating on house current”,

page 11.

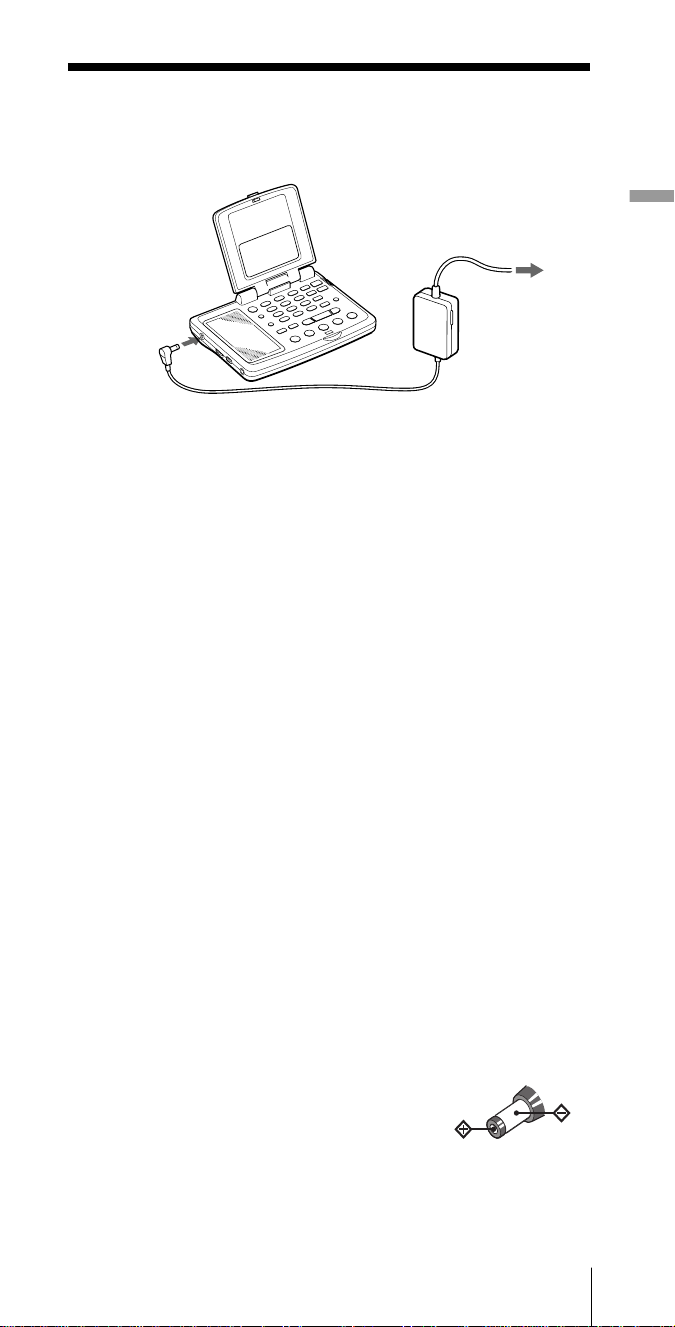

To operate the unit on a car battery, see “Operating on car battery”, page

11.

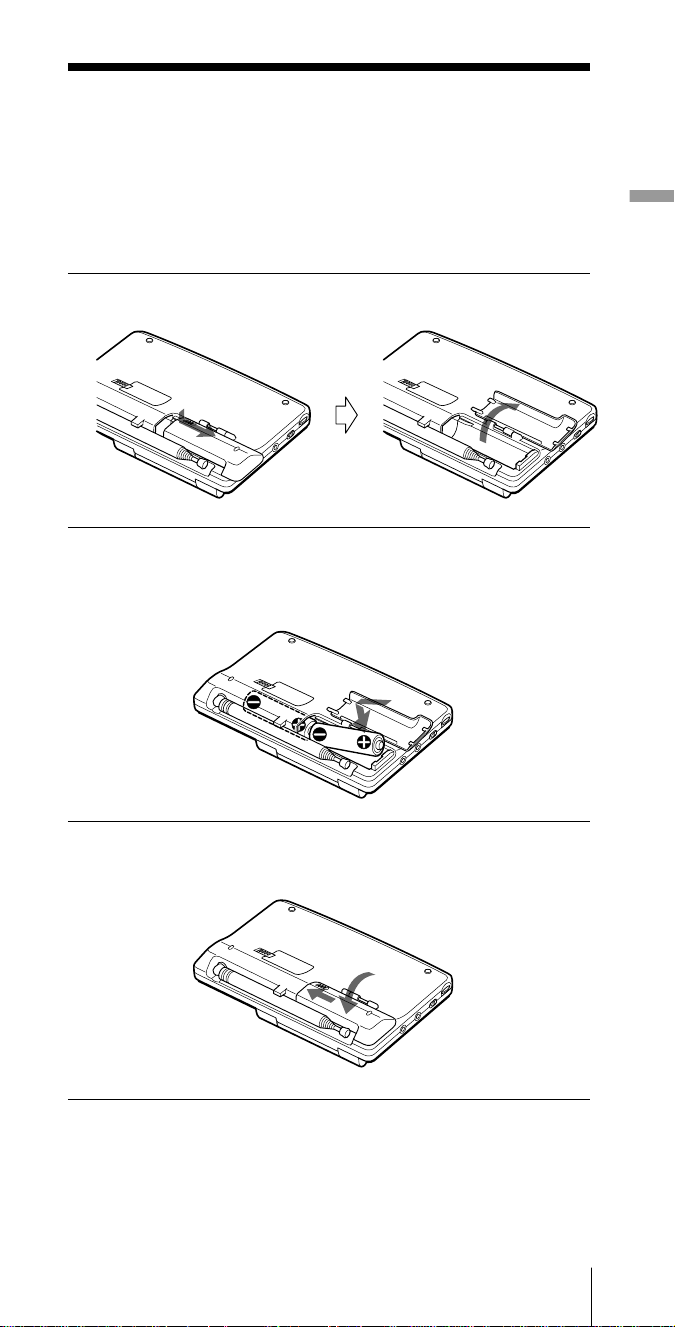

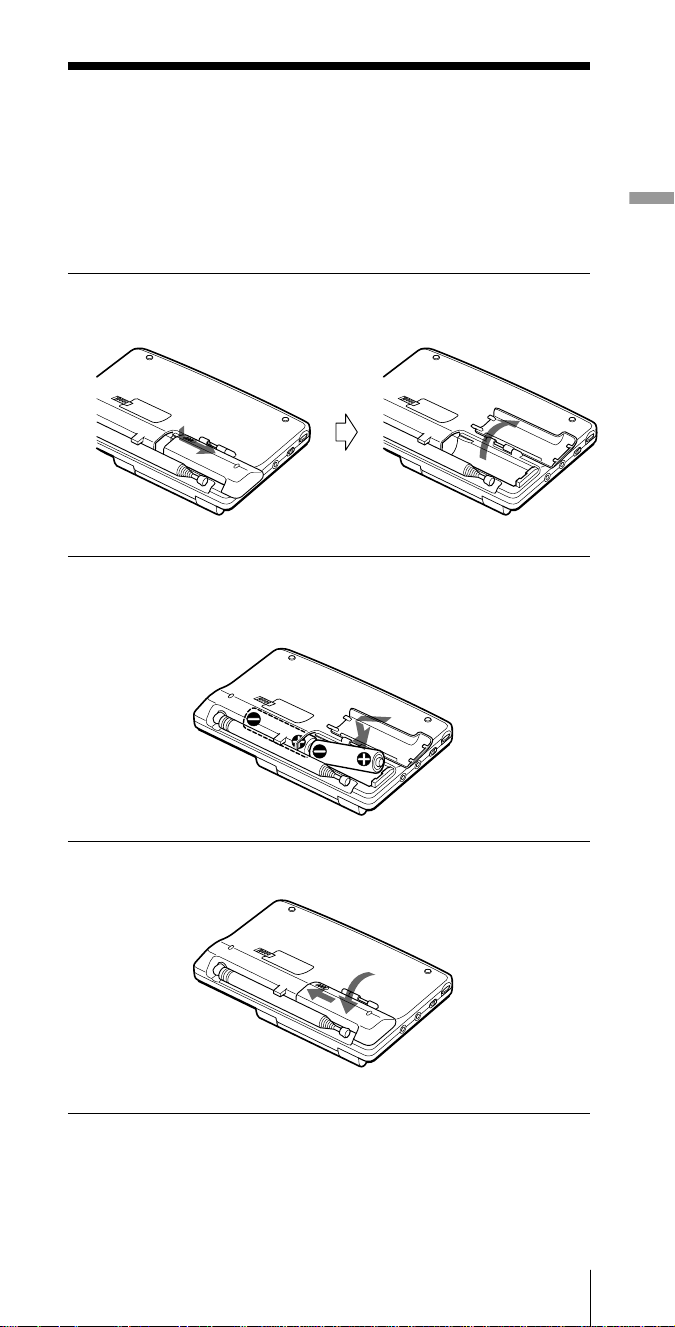

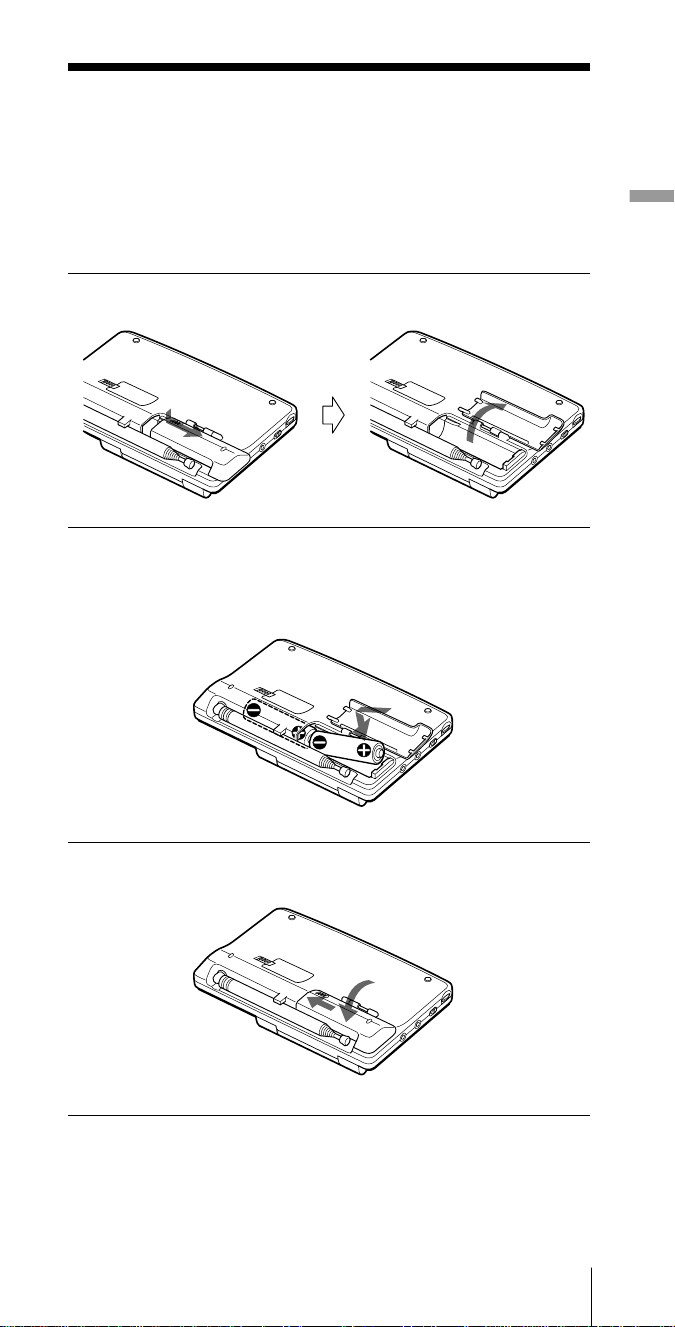

1 Slide and open the battery compartment lid.

2 Insert two R6 (size AA) batteries in the battery

compartment.

Insert with correct polarity as shown.

3 Close the battery compartment lid.

Preparation10

Replacing the batteries

The sound will be distorted and “i” will flash in the display

when the batteries become weak. Replace both batteries with

new ones.

Battery Life

Sony LR6 alkaline (size AA) Sony R6 (size AA)

FM approx. 32 hours approx. 10 hours

AM approx. 23 hours approx. 8 hours

Tips

• Replace the batteries within 3 minutes. Otherwise, the clock setting

will be erased. Frequencies preset in the memory are not erased.

• When the batteries are completely exhausted, the power turns off, and

“i” stops flashing and lights up in the display. All buttons except the

LIGHT button will become inoperable.

The buttons will not become operable again until you replace the

batteries and press POWER ON/OFF to turn on the power and clear

the “i” indication.

Notes on dry batteries

• Insert the batteries with the correct polarity.

• Do not mix new and used batteries. Do not mix different types of

batteries.

• Do not try to charge dry batteries, as they cannot be charged.

• Remove the batteries when the unit is not to be used for a long time.

• Should any battery leakage occur, wipe the battery compartment

thoroughly before installing new batteries.

Preparation

Operating on house current

To operate the unit on house current, connect the supplied AC power

adaptor to the DC IN 3V jack of the unit.

to the DC IN 3V jack

to a wall outlet

Notes on the AC power adaptor

• Do not bend or twist the power cord forcibly. Do not place heavy

objects on the power cord.

• When disconnecting the AC power adaptor from the wall outlet, pull

out by the plug. Do not pull the cord itself.

• Disconnect the AC power adaptor from the wall outlet and the radio

when the unit is not to be used for a long period of time.

• Do not use the supplied AC power adaptor outside the AC 120V

region (USA model only).

Tip

When the AC power adaptor or the car battery cord is plugged into the

DC IN 3V jack, the batteries are disconnected, and the unit automatically

switches to external power source.

Operating on car battery

To operate the unit on car batteries, connect a recommended Sony car

battery cord to the DC IN 3V jack of the unit. Refer to its Operating

Instructions for details.

Notes on external power sources

• Keep the batteries installed even when operating on external power, as

they supply power for the unit’s memory backup. Replace the batteries

once a year.

• Turn off the unit when connecting or disconnecting external power

sources. Otherwise, the power may go off and “i” may appear. In

this case, turn on the power again to clear the “i” indication.

• When operating the unit on batteries, first disconnect the AC power

adaptor or the car battery cord from the wall outlet or car battery, then

disconnect the AC power adaptor or the car battery cord from the DC

IN 3V jack of the unit. The unit will not run on batteries as long as the

DC IN 3V jack is plugged in.

• Use only the recommended AC power adaptor or

car battery cord manufactured by Sony. Using AC

power adaptors or car battery cords with different

specifications (polarity of the plug, etc.) will result

in malfunction and damage to the unit.

• Use the supplied AC plug adaptor* if the AC power adaptor plug does

not match your wall outlet.

* Not supplied for models for certain countries. See “Specifications”.

Polarity of the plug

Preparation12

Setting the clock

Setting the Local Time

Set the clock if “0:00” flashes in the display (i.e., when you installed the

batteries for the first time or after you reset the clock). Set the clock with

the radio turned off.

LOCAL time signifies the time for your time zone, while WORLD time is

the time for any other time zone in the world.

Clock adjustment is done in LOCAL time. Before setting the clock, refer

to the table on page 15 and check the time difference between your area

and the UTC (Coordinated Universal Time). Names of major cities and

their time differences from the UTC are preset in the unit’s memory.

1 If the radio is turned on, press POWER ON/OFF to

turn it off.

2 Hold down TIME SET and press ¿ or ÷ to choose a

city or the time difference between your local time and

the UTC.

When TIME SET is pressed, the clock display will automatically

switch to LOCAL time if WORLD time had been displayed.

The LOCAL indication flashes. Each

time you press ¿ or ÷, the time

zone indicator will move to the right

or left.

When you release TIME SET, LOCAL

indication will stop flashing and light

up. Your local time zone has been selected.

3 Press DST if your area is now under daylight saving

time.

s appears in the display.

If daylight saving time is not used in your area, or if s is already

displayed, skip this step.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

TIME SET

¿/÷

–

|¿/÷|

Preparation

4 Hold down TIME SET and press

–

1¿ or ÷1

to set

the local time.

Each time you press

–

1¿ or ÷1

, the current time will decrease or

increase by a minute.

To change the digits rapidly, hold down

–

1¿ or ÷1

5 Release TIME SET.

“ : ” starts flashing and the clock

starts running.

To switch to clock display while the radio is turned on

Press EXE. The current time appears for about 10 seconds and

then returns to the previous display. Press EXE again to return to

the previous display manually.

The display will not switch to the clock while the radio is

running scan.

For areas adopting daylight saving time (summer time)

Press DST to light up the s indication if you are now in the

summer time period (step 3 in the previous page). If you are now

in the standard time period, press DST at the beginning of the

daylight saving time period. Press again at the end of the

daylight saving time period to clear the indication. The time

display will be adjusted accordingly.

Note

You cannot set the clock while listening to the radio.

If the radio is on, press POWER ON/OFF first to turn off the radio.

Tips

• The clock is displayed in the 24 hour system.

• Press TIME SET to stop the flashing of “0:00”.

• To adjust the time to the second, release TIME SET at the time of the

tone.

Preparation14

Setting the clock (continued)

Finding out the time in other areas of the

world

Besides your local time, you can display the time for any other area in the

world (WORLD time). Turn off the radio to display the WORLD time.

1 If the radio is turned on, press POWER ON/OFF to

turn it off.

2 If the LOCAL indication is displayed, press LOCAL/

WORLD to switch the indication to WORLD.

3 Press ¿ or ÷ to choose a city or the time difference

with the UTC.

4 Press DST to light up the s indication if the specified

area is now under daylight saving time.

If daylight saving time is not used in

the desired area, or if s is already

displayed, skip this step.

The current time for the area you have

specified will appear in the display.

To switch back to the LOCAL time display

Press LOCAL/WORLD again.

If the desired city name or area name is not preset

Select the area by selecting the time difference with the UTC.

To edit the label (i.e., name of the city) for the time zone, see

“Editing labels”, page 36.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

LOCAL/

WORLD

¿/÷

Preparation

Time difference between local time and UTC

The table shows the time difference of each time zone with the

UTC, which could be formulated as follows:

Time difference = Local time* – UTC

The number of hours marked with a plus sign (+) indicate the

hours ahead of the UTC, while those marked with a minus sign

(–) indicate the hours behind the UTC.

* Local time prior to DST (daylight saving time) adjustment. The DST

setting does not affect the time difference indication.

** Default labels. To change the labels, see “Editing labels”, page 36.

Automatic adjustment of the MW channel step

A channel step is the basic interval unit in a frequency allocation

system. The MW channel step differs from country to country (10

kHz for North and South American countries, and 9 kHz for

Japan, Europe and other countries). Normally, the scanning or

tuning steps needs to be adjusted to match the system for the

area to scan or manually tune MW frequencies. This unit,

however, determines your local area from your time zone setting

(the time difference from the UTC) and automatically chooses the

appropriate channel step.

Time

difference

± 0 LONDON London

+ 1 C.EURO Central Europe Amsterdam, Berlin, Brussels,

Lisbon, Madrid, Paris, Rome,

Stockholm, Vienna, Zurich

+ 2 CAIRO Cairo Athens, Istanbul

+ 3 JEDDAH Jeddah Nairobi, Riyadh, Moscow

+ 4 DUBAI Dubai

+ 5 KARACH Karachi

+ 6 DHAKA Dhaka(Dacca)

+ 7 BNGKOK Bangkok Jakarta

+ 8 S.PORE Singapore Beijing, Hongkong

+ 9 TOKYO Tokyo Seoul

+ 10 SYDNEY Sydney Guam

+ 11 SOLMON Solomon Noumea

+ 12 AUKLND Auckland Fiji

– 11 SAMOA Samoa

– 10 HAWAII Hawaii Honolulu, Tahiti

– 9 ANCHRG Anchorage

– 8 L.A. Los Angeles San Francisco, Vancouver

– 7 DENVER Denver Calgary

– 6 CHICAG Chicago Dallas, Mexico City

– 5 N.Y. New York Lima, Panama, Toronto

– 4 CARACS Caracas Santiago

– 3 RIO Rio de Janeiro Buenos Aires, San Paulo

– 2 FN.ISL Fernando island

– 1 AZORES Azores Island

City or area Other cities in the area

9 kHz

Scan step

Label **

10 kHz

Listening to the radio16

Listening to the radio

Various ways of reception

Direct tuning

If you know the frequency of the station you want to listen to, enter the

frequency digits with the number buttons directly.

1 Press POWER ON/OFF to turn on the radio.

2 Press FM/AM to select either band.

To listen to SW (short wave), MW (medium wave) or LW (long

wave) broadcasts, select AM.

3 Press DIRECT.

The frequency disappears and

“DIRECT“ appears in the

display.

4 Press the number buttons and input the frequency of

the desired station.

FM band: You can ignore the decimal point.

To enter 84.7 MHz, for example, press 8, 4 and 7.

AM band: You can ignore the last 3 digits if they are all zero.

To enter 10,000 kHz, for example, press 1 and 0.

Complete each button operation within 10 seconds.

The minimum frequency step for direct input is 0.05 MHz (50 kHz)

for FM, and 1 kHz for AM.

5 Press EXE to enter.

“

TUNE

“ appears in the display

when the station is tuned in.

To correct input

Press DIRECT and repeat from step 3.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

EXEDIRECT

Number

buttons

Listening to the radio

If “TRY” “AGAIN” appears in the display

When you enter an invalid frequency (i.e., a figure that is not within the

frequency range of the band you chose), you will hear a beep and “TRY”

“AGAIN” appears in the display.

Check the frequency and repeat from step 3.

Notes

• Complete each operation from step 3 to 5 within 10 seconds. If the

display returns to the previously tuned frequency, repeat from step 3.

• The unit will not beep if the beep is set to BEEP OFF (see “Turning off

the beep”, page 43).

Other operations

To Press or adjust

Fine tune the reception

–

1¿, ¿, ÷, ÷1

Adjust the volume VOL

Turn off the radio* POWER ON/OFF

*The radio tunes to the previously tuned frequency when you turn on the

radio.

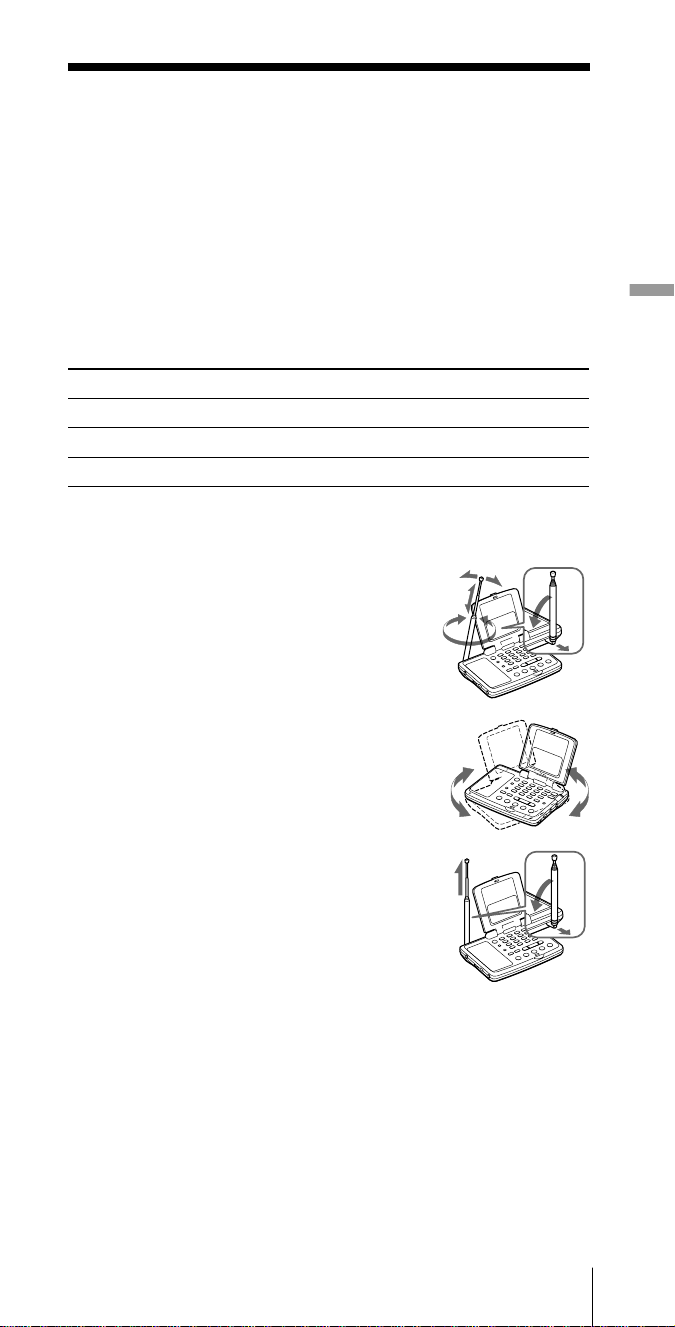

To improve reception

FM reception

Gently pull out the telescopic antenna

and adjust the length, angle and

direction (see “Extending the antenna”,

page 5).

MW/LW reception

Retract the telescopic antenna and rotate

the unit to reorient the built-in ferrite

bar antenna.

SW reception

Gently pull out the telescopic antenna

vertically to its full length.

For SW reception, you can enjoy even

better reception by using the supplied

external antenna (see “Using the

supplied external antenna”, page 32).

Tips

• Plug in the supplied stereo headphones to enjoy FM stereo reception.

Set ST • MONO to ST or MONO to select stereo or monaural

reception. Select MONO when reception is noisy or unclear.

• When listening to news programs, etc., set TONE to NEWS. Speaking

voices will be heard clearer. When listening to music programs, set

TONE to MUSIC.

• Reception of frequencies around 3.0MHz and 3.64 MHz may be

difficult due to internal spurious signals generated by the built-in

oscillators.

Listening to the radio18

Various ways of reception (continued)

Manual tuning

Use

–

1¿ ,÷1

or ¿ ,÷ to change the frequency manually step by step.

The outer buttons (

–

1¿ and ÷1

) change the frequency in large

frequency steps, and the inner buttons (¿ and ÷) in small frequency

steps.

1 Press POWER ON/OFF to turn on the radio.

2 Press FM/AM to select either band.

To listen to SW, MW or LW broadcasts, select AM.

3 For the AM bands, hold down AM BAND and press

–

1¿ or ÷1

to select MW (medium wave), LW (long

wave) or a meter band (short

wave).

The name of the band or the meter

band and its lowest frequency appears

in the display.

For FM, skip this step.

4 Press

–

1¿, ÷1

or ¿, ÷ repeatedly to tune in to the

desired broadcast station.

With each press, the frequency changes in the channel steps shown

below. (The figures in the parentheses indicate the steps in the SSB

mode).

Band

–

1¿ or ÷1

¿ or ÷

FM 0.05 MHz 0.05 MHz

SW 5 kHz (1 kHz) 1 kHz (0.1 kHz**)

MW 9 or 10 kHz* (1 kHz) 1 kHz (0.1 kHz**)

LW 9 kHz (1 kHz) 1 kHz (0.1 kHz**)

* The frequency step is adjusted automatically to your time zone

according to your local time zone setting (see “Automatic

adjustment of the MW channel step”, page 15).

** Units of 0.1 kHz are not indicated in the display.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

AM BAND

¿/÷

–

|¿/÷|

Listening to the radio

Tips

• The unit starts scan tuning when

–

1¿ or ÷1

is held down (see “Scan

tuning”, page 20).

• The frequency changes rapidly when ¿ or ÷ is held down, and stops

when released. In the AM bands (MW, SW, and LW), the unit scans

continuously in the range of 150 to 29,999 kHz.

Frequency range of the bands/meter bands

The short wave range is divided into 14 bands that are generally

referred to as “meter bands”.

(kHz for AM / MHz for FM)

Band

Frequency Range Scan Frequency Range

Meter band

LW 150–529 153–522 —

MW 530–1620

530–1620 *

—

531–1620 *

2250–2550 120 meter band

3150–3450 90 meter band

3850–4050 75 meter band

4700–5100 60 meter band

5900–6250 49 meter band

7100–7400 41 meter band

SW 1621–29999

9400–10000 31 meter band

11500–12150 25 meter band

13500–13900 22 meter band

15000–15700 19 meter band

17450–18000 16 meter band

18850–19100 15 meter band

21450–21950 13 meter band

25600–26100 11 meter band

FM 76.00–108.00 76.00–108.00 —

*1 10 kHz channel step (see page 15).

*2 9 kHz channel step (see page 15).

Note

The actual frequency range of short wave broadcasts and the range of the

meter bands for this unit may differ. Refer to the supplied “Wave

Handbook” for more information.

Listening to the radio20

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

–

|¿/÷|

FM/AM

AM BAND

1 Press POWER ON/OFF to turn on the radio.

2 Press FM/AM to select either band.

To listen to SW, MW or LW broadcasts, select AM.

3 For AM bands, hold down AM BAND and press

–

1¿

or ÷1

to select MW (medium wave), LW (long wave)

or a meter band (short wave).

The name of the band or the meter band and its lowest frequency

appear in the display.

For FM, skip this step.

4 Hold down

–

1¿ or ÷1

. Release when the unit starts

scanning.

“SCAN” is displayed. The unit stops at each reception and

resumes scanning after about 3 seconds.

The unit scans within the frequency

range of the chosen band or meter

band (see “Frequency range of the

bands/meter bands”, page 19). In the

SSB reception mode, the unit scans the

whole 150 to 29999 kHz frequency range.

5 Press

–

1¿ or ÷1

to stop scanning and listen to the

desired broadcast.

“SCAN” disappears and the name of the band appears in the

display.

Various ways of reception (continued)

Scan tuning

Listening to the radio

Tips

• The unit scans the frequencies in descending order when holding

down

–

1¿, and in ascending order when holding down ÷1

• To change the scanning direction, hold down either

–

1¿ or ÷1

opposite to the current direction. This is convenient when, for example,

you want to return to the previous reception after the unit has resumed

scanning.

• When scanning for MW broadcasts at night when reception is intense,

or when scanning under prevalent interference, the unit may stop

scanning to null broadcasts frequently. Switch ATT to ON and adjust

sensitivity with the ATT Control (see “Controlling scan stops”, below).

Under normal conditions, set ATT to OFF.

Controlling scan stops — using the ATT switch and the ATT

Control

Use the ATT (attenuator) switch and the ATT Control to control

reception sensitivity when the unit stops scanning to null

broadcasts frequently or when scanning under prevalent

interference. Under normal conditions, use the radio with ATT

set to OFF (i.e., with maximum sensitivity).

ATT Control

ATT

The ATT Control is activated when ATT is switched ON. Turn

the ATT Control toward MAX to reduce sensitivity. The radio

will skip weaker signals and stop at only stronger ones.

Note

If the ATT Control is turned too much toward MAX, the radio will not

stop on any weaker signals at all. Switch ATT to OFF if you do not need

to use the attenuator.

Listening to the radio22

Various ways of reception (continued)

Preset tuning

You can preset a total of 20 stations of your choice to the number buttons

(10 for FM and 10 for AM).

Presetting stations

Number

buttons

1 Press POWER ON/OFF to turn on the radio.

2 Tune in to the station you want to preset.

3 Hold down ENTER and press a number button (0–9) of

your choice.

When ENTER is held down, “PRESET MY” will flash in the

display.

A beep sounds when a number button

is pressed. The station is stored to the

selected button. The preset number

and the preset label are displayed.

Note

If a station is already stored to the button you chose, it will be

overwritten by the new preset. If the preset label had been edited, it will

return to the default setting.

Default preset labels

Each time a station is preset, the

preset key is assigned the default

preset label as shown.

To change labels, see

“Editing labels”, page 36.

Button AM FM

1 AM-1 FM-1

2 AM-2 FM-2

3 AM-3 FM-3

4 AM-4 FM-4

5 AM-5 FM-5

6 AM-6 FM-6

7 AM-7 FM-7

8 AM-8 FM-8

9 AM-9 FM-9

0 AM-0 FM-0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ENTER

Listening to the radio

Tuning in to a preset station

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

1 Press POWER ON/OFF to turn on the radio.

2 Press FM/AM to select either band.

3 Press a number button (0–9) of your choice.

The radio receives the station assigned to the button.

If no station is preset

A beep sounds and “MEMORY” “EMPTY” appears in the

display. Then the display will return to the previous condition.

Notes

• The radio may have frequencies stored in the preset memory at factory

shipment.

• The unit will not beep if the beep is set to BEEP OFF (see “Turning off

the beep”, page 43).

Erasing a preset station

1 Press a number button (0–9) for the preset station you

want to erase.

2 Hold down ERASE.

The preset number flashes in the display while ERASE is held

down.

A beep sounds after 3 seconds and the station assigned to the

button you chose is erased. The preset number and the preset label

disappear.

Note

When a preset station is erased, any changes to its default label is erased

as well.

Number

buttons

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Number

buttons

Listening to the radio24

Various ways of reception (continued)

SW STATION CALL tuning

Tune in to major short wave stations by just pressing the station buttons:

DW, VOA, BBC and OTH (others). The radio automatically chooses the

frequencies used in your time zone from the SW STATION CALL ROM*

encased at the bottom of the unit, scans for them, and stops scan at

reception.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Station

name

buttons

*ROM = Read Only Memory

1 Set the time zone to your area.

For LOCAL time, see “Setting the Local Time”, page 12.

For WORLD time, see “Finding out the time in other areas of the

world”, page 14.

SW STATION CALL automatically selects only the frequencies

that are receivable in the area corresponding to your time

zone setting, regardless of LOCAL or WORLD time. Thus, it is

crucial that you set the time zone properly to match your current

location before using SW STATION CALL.

2 Press POWER ON/OFF to turn on the radio.

3 Press the station button of your choice.

“SW STATION CALL”, the station

name and a frequency is displayed.

The time difference from the UTC

and the time zone indicator flash for

about 3 seconds, and then light up.

Confirm your time zone setting.

The frequency actually displayed

may be different from the illustration.

4 Press the same station button again.

The radio scans the frequencies for your area in ascending order,

and stops at reception.

Press the button again to resume scanning.

To stop scanning

Press the same station button during scan.

Listening to the radio

To manually recall the selected frequencies one by one

Hold down the station button and press ¿ , ÷ or

–

1¿ , ÷1

The frequency changes quickly when

–

1¿ or ÷1

is held down,

and stops when released.

Tip

When scanning at night when reception is intense, or when scanning

under prevalent interference, the unit may stop scanning to null

broadcasts frequently. Switch ATT to ON and adjust sensitivity with the

ATT Control (see “Controlling scan stops”, page 21). Under normal

conditions, set ATT to OFF.

Stations recalled by the SW STATION CALL station buttons

Button Station and program

DW English and German programs of Deutsche Welle

VOA English programs of Voice of America

BBC English programs of British Broadcasting Corporation

OTH Choose one of the following*;

R.NED – English and Dutch programs of Radio Nederland

RFI –

English and French programs of Radio France International

R.JPN – English and Japanese programs of Radio Japan

REE –

English and Spanish programs of Radio Exterior de España

CRI –

English and Chinese programs of China Radio International

*Selecting the station for the OTH button

Turn off the radio if it is turned on.

Hold down OTH and press ¿ or ÷. Release OTH when the

station of your choice appears in the display.

Steps for reception is the same as the other SW STATION CALL

buttons.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

OTH

¿/÷

Listening to the radio26

When there is no reception

If the radio was not able to receive any of the frequencies for the

time zone stored in the ROM, scanning stops with a beep when

the radio returns to the frequency where it started scanning.

Short wave reception may be difficult at times due to various

factors, such as sunspot activity and atmospheric conditions.

Furthermore, the major broadcast stations whose data are stored

in the ROM may change the broadcast time and/or frequencies

at the change of season, etc. In such cases, the radio may not be

able to receive the frequencies stored in the SW STATION CALL

ROM.

Updating the SW STATION CALL ROM

To conform with possible changes in frequencies, the SW

STATION CALL ROM is designed to be replaceable by the user

to an updated version of the ROM. The newest SW STATION

CALL ROM is sold by F Corporation. The ROM is to be updated

in around October every year. We recommend the ROM to be

replaced at least once in 2 to 3 years.

To purchase the newest ROM, refer to “Purchasing the latest SW

STATION CALL ROM” and contact F Corporation.

To exchange the ROM, see “Exchanging the SW STATION CALL

ROM”, page 46.

Notes

• Many of the worldwide broadcast programs of the major broadcast

stations stored in the ROM are broadcast only at certain times of the

day. If the station is not broadcasting on the scanned frequency at the

time, the radio will not receive any broadcast or receive broadcast by

some other station, such as a local station, broadcasting on the same

frequency.

• If the frequency is changed by manual tuning, etc., when “SW

STATION CALL” indication is lit in the display, the radio will exit SW

STATION CALL and the indication will disappear.

• If there is no frequency for the station corresponding to the time zone

stored in the ROM, a beep sounds, “MEMORY” “EMPTY” appears in

the display, and the radio returns to the previous condition.

• If you press a station button without the ROM in the ROM

compartment of the radio, a beep sounds, “NO” “ROM” appears in the

display, and the radio returns to the previous condition. If the ROM is

displaced when “SW STATION CALL” indication is lit in the display,

a beep sounds, “NO” “ROM” appears in the display, and the radio

changes to manual tuning.

• If “NO” “ROM” is displayed with the SW STATION CALL ROM

inserted in the ROM compartment, the contact surface of the ROM

may be dirty. See “Cleaning the SW STATION CALL ROM contact

surface”, page 46, and clean the contact surface with a cotton swab.

Do not clean the contact springs of the main unit, as they may deform

and cause a malfunction.

Lowest

frequency

Scan start

frequency

Highest

frequency

Listening to the radio

Various ways of reception (continued)

MY-Memory tuning

Preset up to 100 frequencies of any band (FM, SW, MW or LW) to the MY

button. You can scan these stations or tune in one by one.

Presetting stations to MY-Memory

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

FM/AM

1 Press POWER ON/OFF to turn on the radio.

2 Tune in to the station you want to preset.

3 Hold down ENTER and press MY.

When ENTER is held down, “PRESET MY” will flash in the

display.

A beep sounds when MY is pressed.

The station is stored to the lowest

available MY-Memory number (00 to

99). The MY-Memory number and the

MY-Memory label are displayed.

Default MY-Memory labels

Each time a station is stored to MY-Memory, it is assigned the

default MY-Memory label “MY-xx” (with the memory number in

place of “xx”).

To change labels, see “Editing labels”, page 36.

Note

The radio may have frequencies stored in MY-Memory at factory

shipment. In this case, erase them before presetting stations to MY-

Memory (see “Erasing a MY-Memory preset”, page 29).

Tips

• If you press MY with all the MY-Memory numbers (00 to 99) assigned

a station, a beep sounds, “MEMORY” “FULL” appears in the display,

and the radio returns to the previous condition.

• MY-Memory tuning is not affected by the time zone setting.

Listening to the radio28

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Tuning in to a MY-Memory station

1 Press POWER ON/OFF to turn on the radio.

2 Press MY.

The radio enters the MY-Memory tuning mode.

3 Press MY again.

The radio scans the frequencies stored in MY-Memory and stops at

reception.

Press the button again to resume scanning.

To stop scanning

Press MY during scan.

To manually recall the MY-Memory frequencies one by one

Hold down MY and press ¿ , ÷ or

–

1¿ , ÷1

The frequency changes quickly when

–

1¿ or ÷1

is held down

and stops when released.

Tips

• MY-Memory scans only the stored memory numbers and skips the

empty ones.

• MY-Memory scans fastest if the frequencies are stored in ascending or

descending order.

• If MY is pressed with no frequency stored in MY-Memory, a beep

sounds and “MEMORY” “EMPTY” appears in the display. Then the

display returns to the previous condition.

• When scanning at night when reception is intense, or when scanning

under prevalent interference, the unit may stop scanning to null

broadcasts frequently. Switch ATT to ON and adjust sensitivity with

the ATT Control (see “Controlling scan stops”, page 21). Under normal

conditions, set ATT to OFF.

When there is no reception

If any of the frequencies stored in MY-Memory was not received,

scanning stops with a beep when the radio returns to the

frequency where it started scanning.

Lowest stored

MY-Memory number

Scan start

MY-Memory number

Highest stored

MY-Memory number

Listening to the radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Erasing a MY-Memory preset

1 Recall the MY-Memory number you want to erase.

2 Hold down ERASE.

The MY-Memory number flashes in the display while ERASE is

held down.

A beep sounds after 3 seconds and the station assigned to the MY-

Memory number is erased. The MY-Memory number and the MY-

Memory label disappear.

Note

When a MY-Memory station is erased, any changes to its default label is

erased as well.

To change the station stored in MY-Memory

You cannot overwrite a frequency stored in MY-Memory with a

new one. Erase the particular MY-Memory number first, then

store a new frequency.

Note

MY-Memory stores stations to the lowest available MY-Memory number.

Note, thus, that if a MY-Memory number lower than the one you erased

is available, the new frequency will be stored to that number.

Listening to the radio30

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SSB

FM/AM

1 Press POWER ON/OFF to turn on the radio.

2 Press FM/AM and select AM.

3 Press SSB to select USB or LSB/CW.

Each time SSB is pressed, the display

changes as follows:

4 Tune in to the desired station.

For tuning methods, see “Various ways of reception”, pages 16 to

29.

Tip

For more on SSB and CW, refer to “Tips on radio waves”, page 50.

Notes

• The USB or the LSB/CW mode cannot be preset to memory. You can

tune in to stations in 0.1 kHz steps in the USB or the LSB/CW mode,

but the frequency digit below the decimal point is ignored when

memorized.

• If a preset AM frequency is recalled during the USB or the LSB/CW

mode, the mode setting remains active and the frequency is received in

the respective mode.

Receiving SSB and CW

Transmissions

You can receive SSB (Single Side Band) and CW (Continuous Wave)

transmissions with the built-in BFO circuit.

(Normal mode) USB LSB/CW

Listening to the radio

Adjusting for optimum AM

reception —Synchronous detection

Adjust AM reception (especially SW reception) to optimum condition

with synchronous detection.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SYNC

1 Press POWER ON/OFF to turn on the radio.

2 Tune in to the desired station.

For tuning methods, see “Various ways of reception”, pages 16 to

29.

3 Press SYNC repeatedly to select the synchronous

detection mode with better reception (SYNC U or

SYNC L).

Each time SYNC is pressed, the display

changes as follows:

“LOCK” appears in the display when

synchronous detection is in effect.

Tip

For more on synchronous detection, see “Tips on radio waves”, page 50.

Notes

• Synchronous detection may be cancelled when the batteries become

weak.

• Even when you have chosen either of the synchronous detection

modes and SYNC U or SYNC L is lit in the display, synchronous

detection may not take effect if reception is weak. In this case, “LOCK”

will not light up.

• Synchronous detection setting cannot be preset to memory.

• If a preset AM frequency is recalled when either synchronous detection

mode is in effect, the mode setting remains active and the frequency is

received in the respective mode.

(Normal mode) SYNC LSYNC U

Other operations32

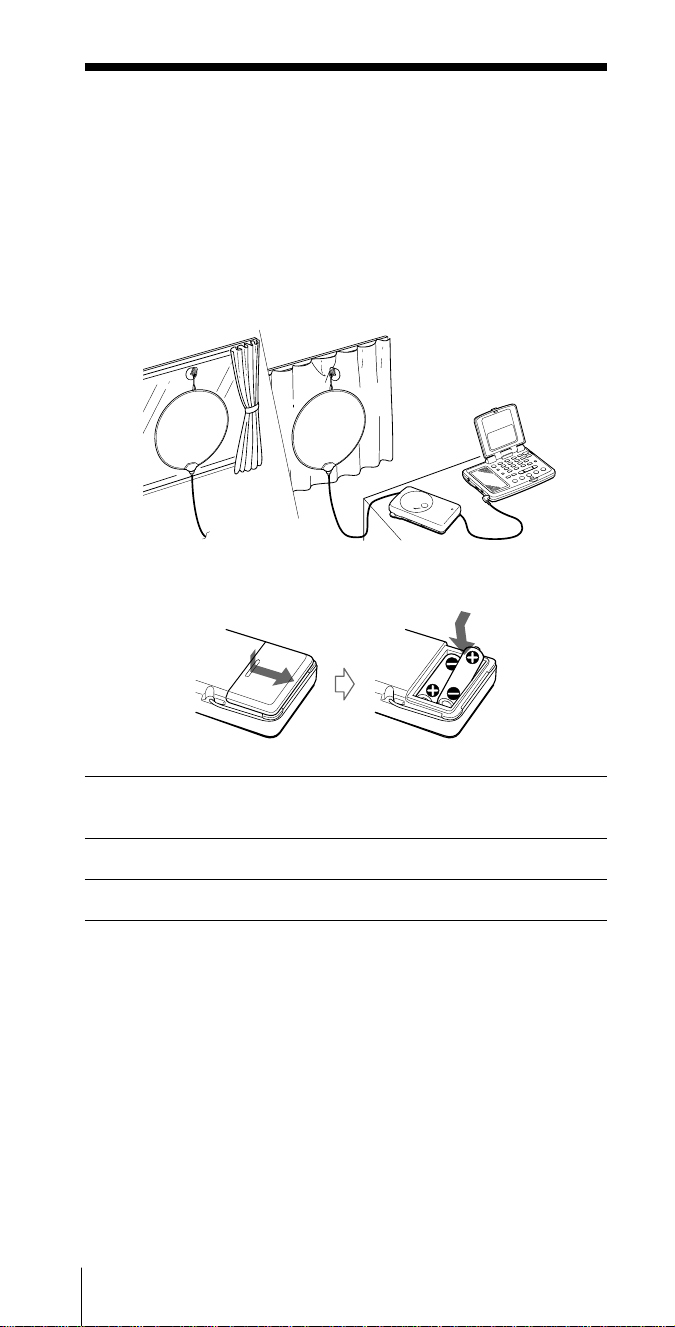

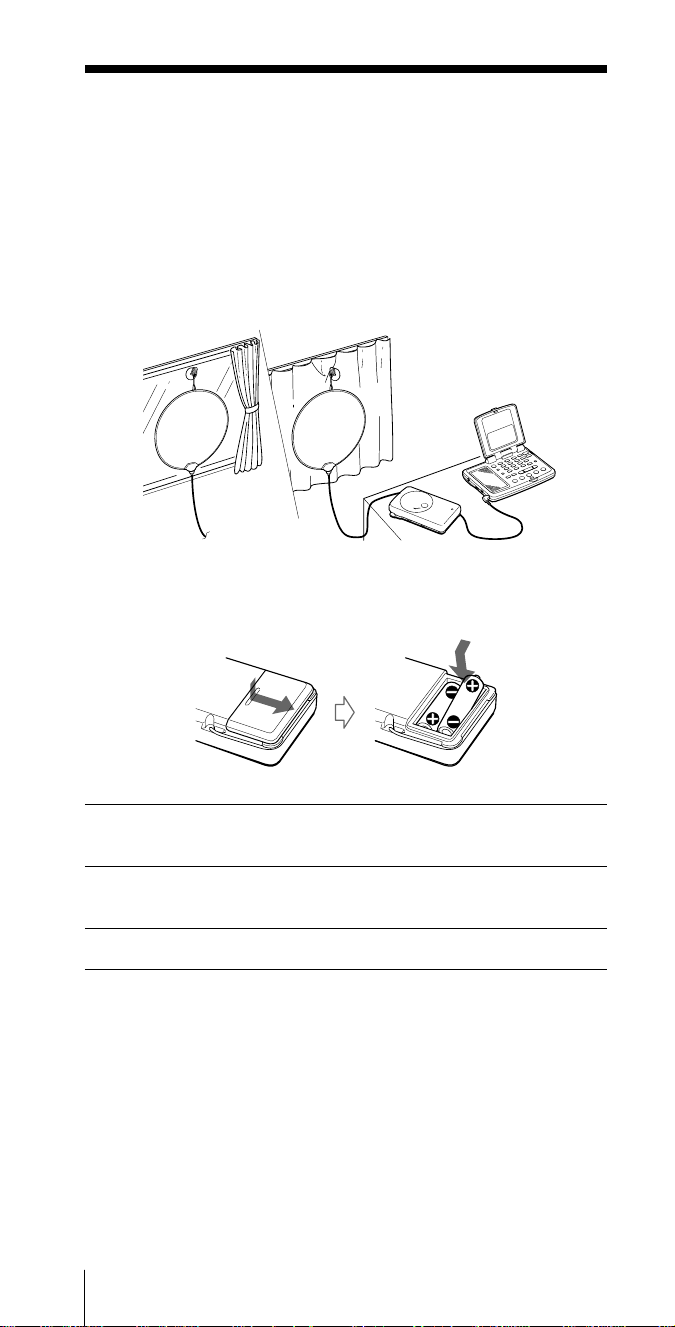

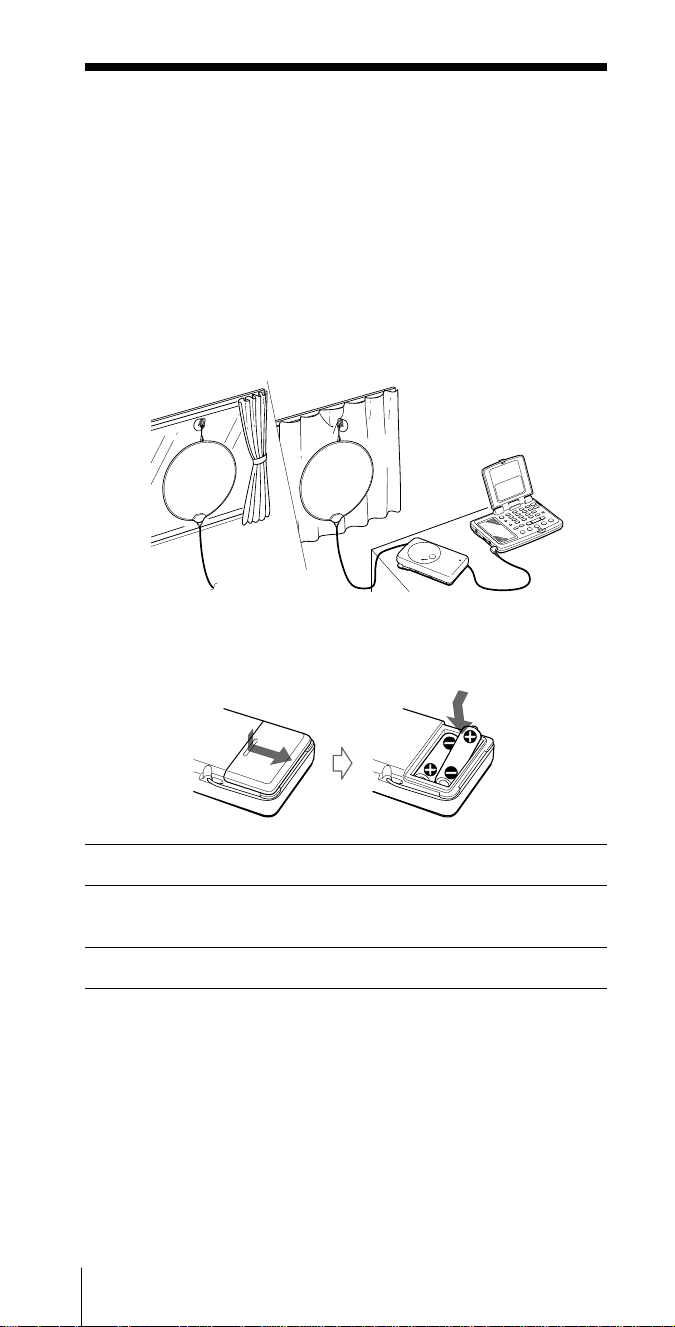

Using the supplied external

antenna

Use the supplied Short Wave Active Antenna AN-LP2 for better short

wave reception. The antenna gives you stable indoor reception with the

built-in amplifier.

This antenna can be used only to receive the short wave meter bands

from the 120 meter band to the 11 meter band as seen in “Frequency

range of the bands/meter bands”, page 19. Be sure to disconnect it for

FM, MW or LW reception.

Other operations

Inserting the Batteries

1 Open the battery compartment lid of the antenna

controller.

2 Insert two R6 (size AA) batteries with correct polarity.

3 Close the lid.

Battery life of the active antenna

Using Sony R6 (size AA) dry batteries: approx. 40 hours

When to replace the batteries

When the batteries become weak, the POWER lamp of the

antenna controller dims. Replace both batteries with new ones.

Other operations

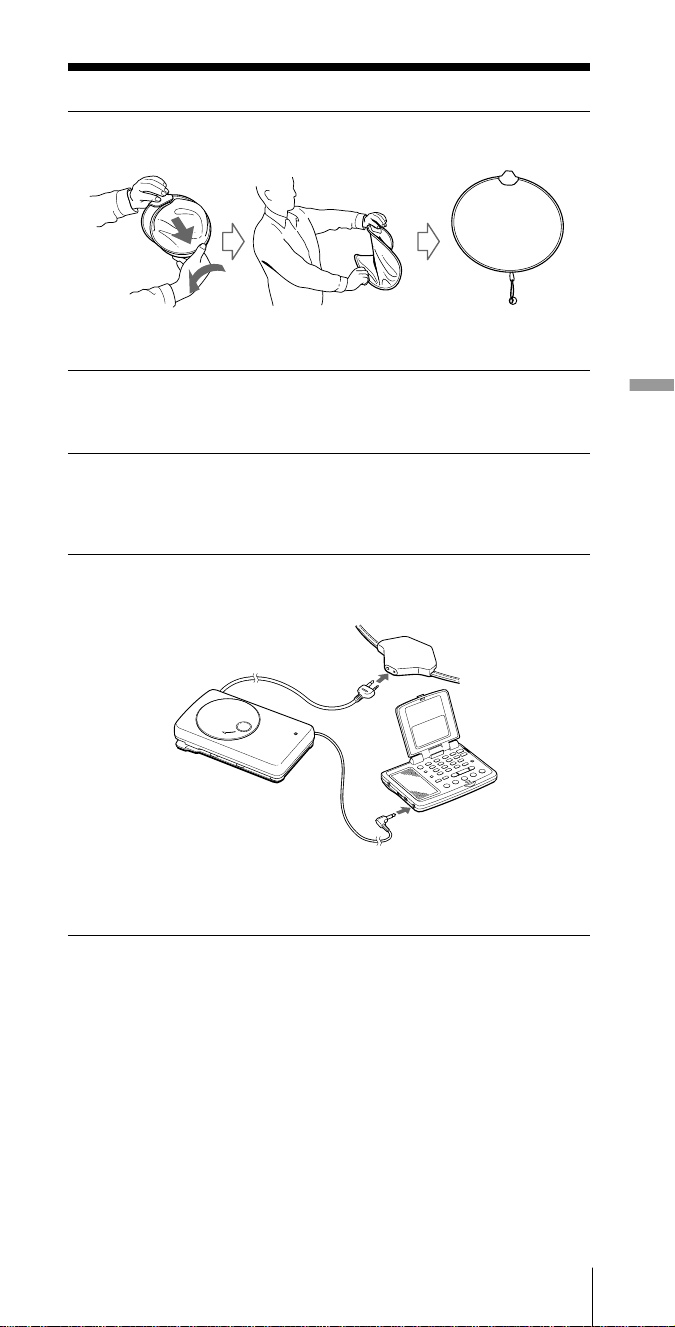

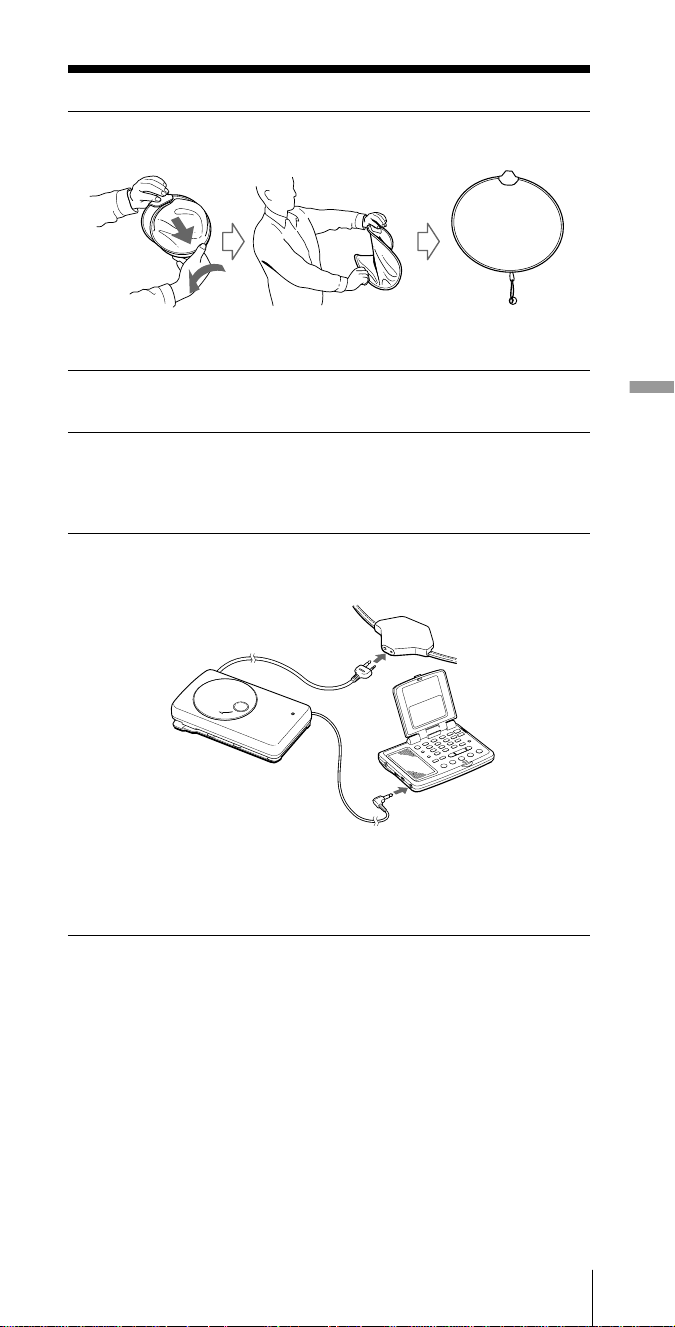

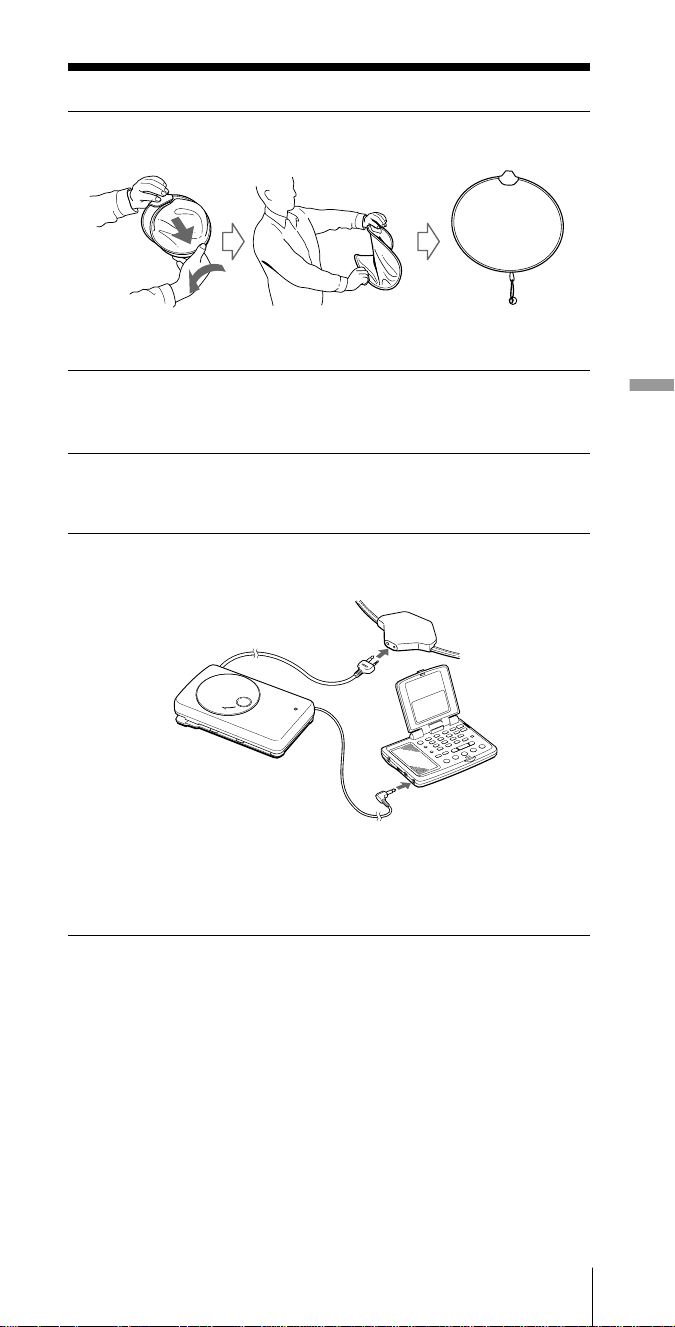

Setting Up

1 Unfold the antenna module slowly.

To AM EXT ANT

Be careful not to hit anyone or anything when unfolding the

antenna module.

2 Pull out the long cord with the double pin plug from

the antenna controller until it stops, and connect it to

the antenna module.

3 Attach the antenna module to the window glass or the

curtain.

Fix the antenna with the supplied clip or the suction cup, as seen in

the illustration on the previous page.

4 Connect the short cord with a single pin plug to the

AM EXT ANT (AM external antenna) jack of the radio.

The power supply of the antenna controller is linked to the power

supply of the radio. The POWER lamp lights up on the controller.

Switch ATT to OFF on the radio.

On setup

• Place the antenna module where reception is well, such as by the

window.

• Reception may become poorer if the long cord of the antenna

controller is kept near the radio. Keep it as far away from the radio as

possible.

• Keep the radio and the antenna away from fluorescent lamps,

television sets, telephones, personal computers, etc., as they may

generate noise interference.

• Set up the antenna as far away from the street as possible.

• Do not use the antenna outdoors.

• When using the external antenna, be sure to retract the telescopic

antenna on the main unit.

Other operations34

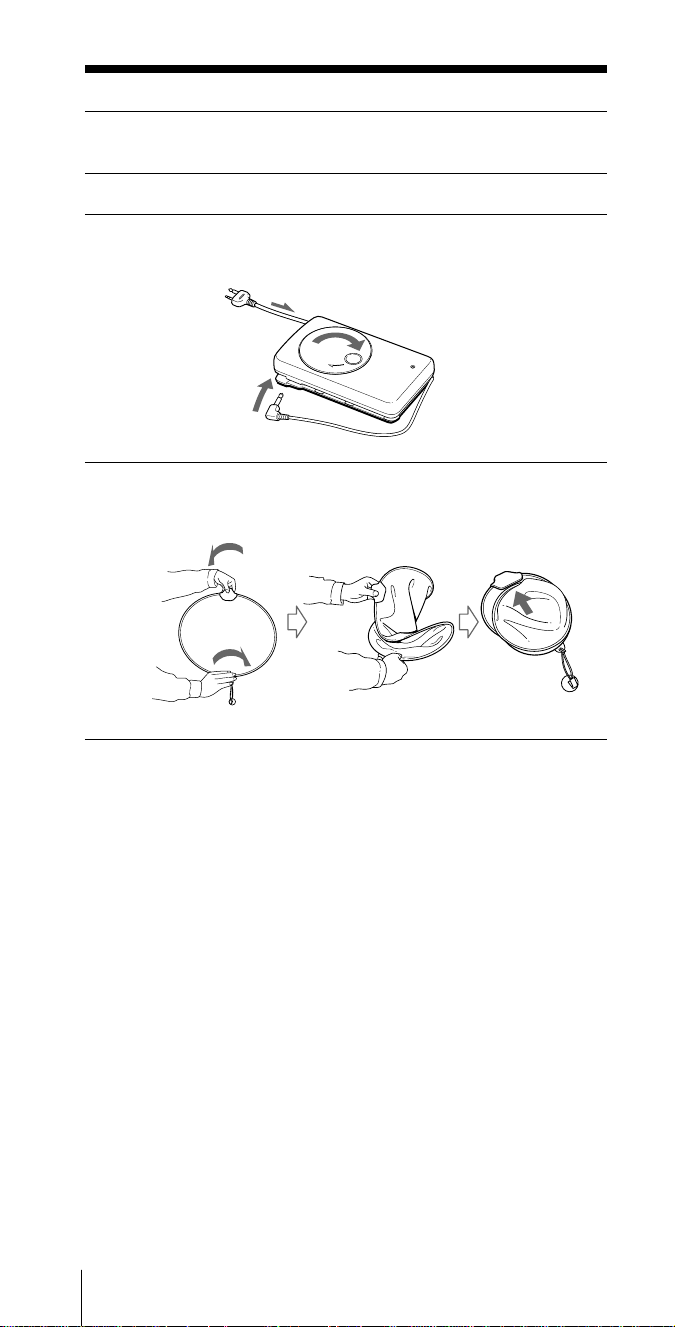

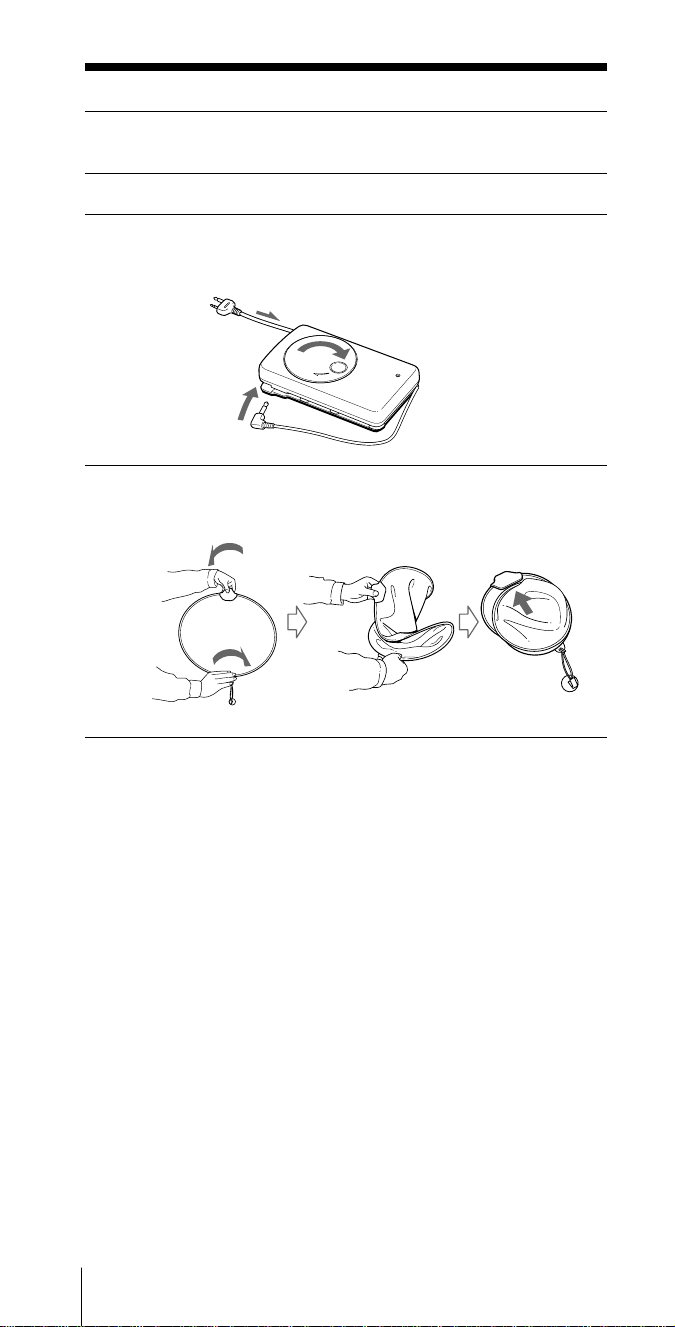

After use

1 Disconnect the antenna module, antenna controller

and radio.

2 Reel up the long cord.

3 Wrap the short cord to the antenna controller and set it

in place.

4 Twist and fold the antenna module, set it in place, and

put it in the carrying case.

Note

• When receiving FM, MW or LW broadcasts, be sure to disconnect the

active antenna. The radio cannot receive these bands with the external

antenna plugged in, as the telescopic antenna and the built-in ferrite

bar antenna will be disconnected.

• The supplied external antenna is to be used only with this unit. It

cannot be used on other radios.

• Do not connect any other antennas other than the recommended active

antennas to the AM EXT ANT jack of the unit, as the jack supplies DC

voltage to power the recommended active antennas.

Other operations

Recording broadcasts

Connect the radio to a cassette recorder with connecting cables to record

radio broadcasts.

to MIC IN or

LINE IN

to LINE OUT

Cassette

recorder

1 Connect the radio to a cassette recorder with

connecting cords (not supplied).

Use the appropriate cord for the type of cassette corder.

2 Tune in to the station you want to record.

3 Record on the cassette recorder.

If you record with a stereo recorder

FM stereo programs are recorded in stereo. AM programs are recorded

monaurally to both channels.

Tip

Adjusting VOL on the radio has no effect on the recording.

Monaural MIC IN (minijack) RK-G135

MIC IN (minijack) RK-G134

LINE IN (minijack) RK-G136

LINE IN (pinjack) RK-G129

Stereo

Connecting cord

Type Jack

Cassette recorder

Other operations36

Editing labels

You can change the default label for a station preset, time zone, etc., to

any combination of up to 6 alphanumeric letters.

1 Display the label you want to edit by preset tuning

(page 22), MY-Memory tuning (page 27), WORLD time

display (page 14) or the Standby function (page 38).

2 Press LABEL EDIT.

The first letter of the label flashes.

3 Press ¿ or ÷ to move the cursor to the letter you

want to change.

4 Press one of the number buttons (0 to 9) or DIRECT to

enter the letter of your choice.

The first letter written above the number button is entered when

the button is pressed. Every press of the button changes the letter

as follows.

Ex. Pressing number button (1):

(1) (2) (3)

A B C 1 D E F 2 G H I 3

(4) (5) (6)

J K L 4 M N O 5 P Q R 6

(7) (8) (9)

S T U 7 V W X 8 Y Z

†

(DIRECT) (0)

—

+ – ∗ . < > / 0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

¿/÷

LABEL EDIT

DIRECT

Number

buttons

A BC1

†

indicates a

blank space.

Other operations

5 Repeat steps 3 and 4 to change other letters.

Complete each button operation within 20 seconds.

6 Press EXE.

A beep sounds and the displayed letters are stored as the label.

If the flashing of the character stops

You took more than 20 seconds to complete a button operation.

If the display returns to the original label, press LABEL EDIT

again and start over.

To cancel editing

Press LABEL EDIT before pressing EXE.

Notes

• The SW STATION CALL labels cannot be edited.

• The unit does not beep if the beep is set to BEEP OFF (see “Turning off

the beep”, page 43).

• An edited preset label returns to the default setting if a station is

overwritten to the preset button (see “Default preset labels”, page 22).

Other operations38

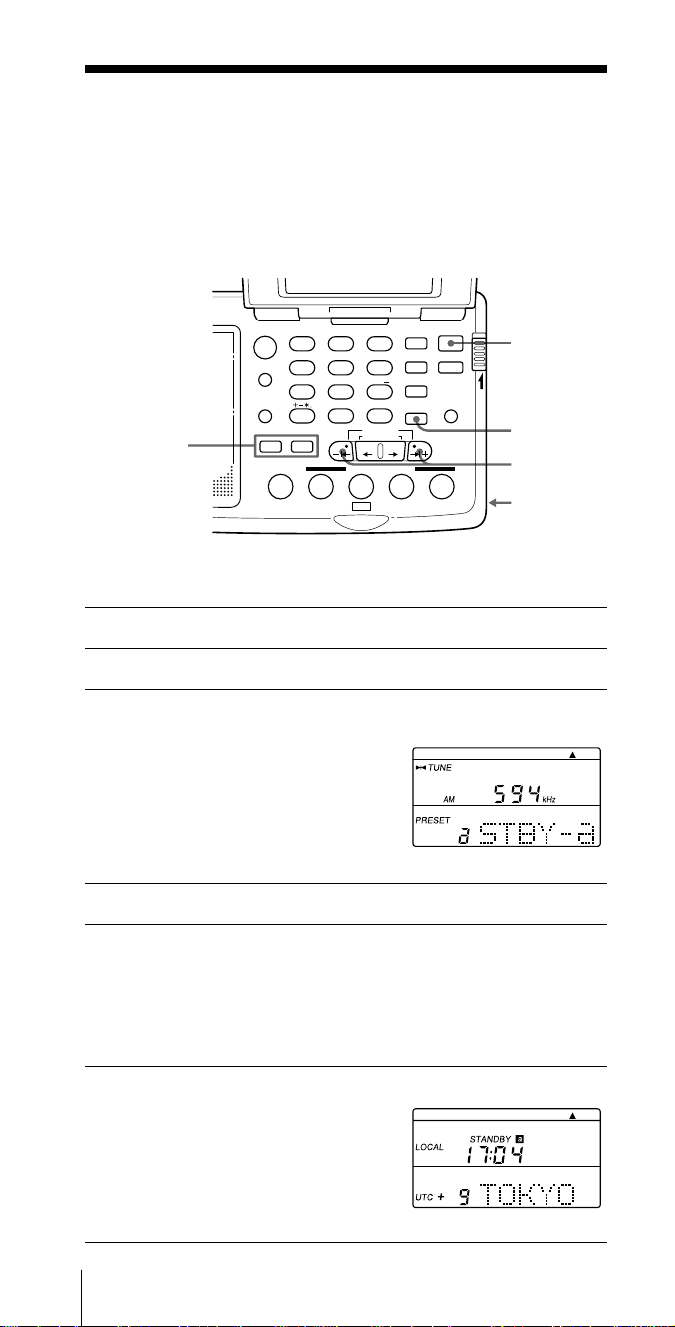

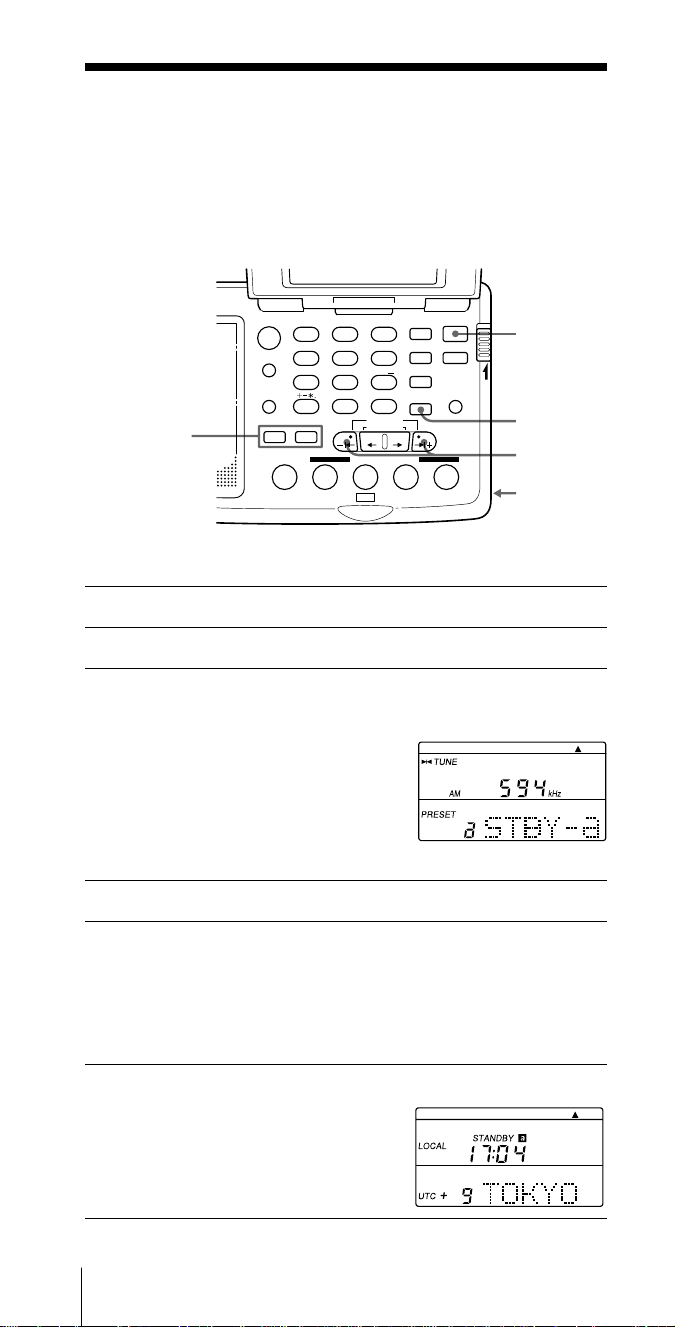

Using the timer

Waking up to the radio or buzzer

— Standby function

You can wake up to your favorite radio program using the Standby

function. You can preset different frequencies and standby times to

STANDBY MEMORY a and b.

To wake up to the buzzer, see “To wake up to the buzzer”, page 40.

Make sure the clock is set correctly before using the Standby function

(page 12).

1 Tune in to the station you want to preset.

2 Adjust VOL to your choice.

Hold down ENTER and press STANDBY MEMORY a

or b.

When ENTER is held down, “PRESET

MY” will flash in the display.

A beep sounds when STANDBY

MEMORY a or b is pressed. The station

is stored to the selected button. The

STANDBY MEMORY number (a or b)

and the STANDBY MEMORY label are

displayed.

4 Press POWER ON/OFF to turn off the radio.

5 Hold down the STANDBY MEMORY button you

pressed in step 3 and press

–

1¿ or ÷1

repeatedly to

set the standby time (i.e., the time the radio is to turn

on).

“STANDBY” and “a” or “b” flash while the STANDBY

MEMORY button is held down.

6 Release the STANDBY MEMORY button.

“STANDBY” and “a” or “b” light

up and the standby setting is complete.

The clock indication returns to the

current time.

The radio turns on at the standby time

to receive the preset broadcast station.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

VOL

STANDBY

MEMORY

a/b

–|¿/÷|+

Other operations

To check the standby time

Hold down STANDBY MEMORY a or b with the radio turned

off. The preset standby time is displayed while the button is

pressed.

To change the standby time

Repeat steps 4 to 6 and preset a new standby time.

To cancel the standby function

Press STANDBY MEMORY a or b with the radio turned off so

that “STANDBY” “a” or “b” is cleared from the display.

Make sure to release the button within a second. If the button is

pressed for longer than a second, the radio goes to step 5.

At the standby time

The radio turns on, “SLEEP” lights up, and the preset broadcast

station is tuned in. The radio turns off after about 60 minutes.

Notes

• The Standby function is activated when the currently displayed time,

whether in LOCAL or WORLD display mode, reaches the standby

time. Make sure, therefore, that the time display is in the mode of your

choice.

• If a station was already stored to the STANDBY MEMORY button, the

previous preset station is overwritten by the new preset. If the preset

label had been edited, it will return to the following default;

a = “STBY-a”

b = “STBY-b”

To change labels, see “Editing labels”, page 36.

• Make sure that the radio is turned off before setting the standby time.

You cannot set the standby time with the radio turned on.

Tips

• To temporarily cancel the Standby function, turn off the radio and

slide HOLD in the direction of the arrow so that “H” is displayed.

The standby timer goes back to effect when HOLD is turned off (“H”

is cleared from the display). See “Using the hold function”, page 42.

• Once the standby presets are set, the radio turns on at the preset time

everyday unless the standby status is canceled (see “To cancel the

standby function”, above). Canceling the standby status does not erase

the standby setting itself. The setting can be put back to the standby

status by pressing STANDBY MEMORY a or b with the radio turned

off so that “STANDBY” “a” or “b” is lit in the display.

• If the standby memory is in standby status, it takes effect even when

you are listening to the radio. The radio switches to the preset standby

frequency at the standby time.

• You can set both STANDBY memories to the standby status at the

same time (i.e., both the a and b indicators are lit in the display).

The radio turns on at the first standby time to receive the first standby

frequency, then switches to the second standby frequency at the

second standby time.

• If both STANDBY memories are set to the same standby time,

STANDBY a takes precedence.

Other operations40

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ERASE

STANDBY

MEMORY

a/b

To wake up to the buzzer

If a STANDBY MEMORY without a frequency preset is activated, the

buzzer sounds at the standby time. Erase if a frequency is preset.

1 Press POWER ON/OFF to turn on the radio.

2 Press STANDBY MEMORY a or b.

The preset frequency is recalled.

If no frequency is stored, a beep sounds and “MEMORY”

“EMPTY” appears in the display. Go to step 4.

3 Hold down ERASE.

The Standby Memory number flashes in the display while ERASE

is held down.

A beep sounds after 3 seconds and the station assigned to the

STANDBY MEMORY button is erased. The Standby Memory

number and the Standby Memory label disappear.

4 Follow steps 4 to 6 of “Waking up to the radio or

buzzer”, page 38 to set the standby time (i.e., the time

the buzzer is to sound).

The buzzer sounds at the standby time.

To stop the buzzer

Press any button except LIGHT.

The buzzer stops after about 60 minutes if it is left on.

Notes

• The buzzer volume cannot be adjusted with VOL.

• The Standby Memory buzzer sounds regardless of the BEEP OFF

setting.

• When a Standby Memory preset is erased, any changes to its default

label is erased as well.

Other operations

Falling asleep listening to the radio —

Sleep timer

You can turn off the radio automatically after about 60 minutes using the

sleep timer.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

SLEEP

1 Press SLEEP.

If the radio was off, the radio turns on.

“SLEEP” lights up.

2 Tune in to the station of your choice.

The radio turns off automatically after about 60 minutes.

To turn off the radio before the 60 minute duration

Press POWER ON/OFF.

Tips

• If SLEEP is pressed with the radio turned on, “SLEEP” lights up and

the radio turns off after about 60 minutes.

• If you press SLEEP to turn on the radio, the radio tunes to the

previously tuned frequency.

• If SLEEP is pressed when “SLEEP” is already lit, the sleep countdown

is reset and the radio turns off after about 60 minutes from this point.

Other operations42

Using the hold function

When the hold function is activated, all buttons become inoperative,

preventing accidental operation when the radio is being carried or used.

The hold function can also be used to temporarily cancel the standby

timer function.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

HOLD

1 Slide HOLD in the direction of the arrow.

“H” lights up and all buttons become

inoperative.

To cancel the hold function

Slide HOLD in the direction opposite to the arrow so that “H”

disappears in the display.

To temporarily cancel the Standby timer

When the hold function is activated, the Standby timer function

is temporarily canceled (see “Waking up to the radio or buzzer

— Standby function”, page 38).

Temporary cancellation of the Standby timer by the hold

function is effective only when the power is turned off.

Other operations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

Turning off the beep

The confirmation beep can be turned off. Do so with the power turned

off.

1 If the radio is turned on, press POWER ON/OFF to

turn it off.

2 Hold down FM/AM for longer than 2 seconds.

A beep sounds and “BEEP” “OFF” appears in the display. The

beep has been turned off.

To turn the beep back on, hold down FM/AM for longer than 2

seconds again. “BEEP” “ON” appears in the display and the beep

turns on.

Tip

The beep setting does not affect the buzzer sound for the Standby timer

function (see “To wake up to the buzzer”, page 40).

Additional information44

Precautions and maintenance

On placement

• Do not leave the unit near heat sources, such as radiators or air

ducts, or in a place subject to direct sunlight, excessive dust,

humidity, rain, mechanical vibration or shock.

• Use the unit within a temperature range of 0°C to 40°C (32°F to

104°F). If it is used in temperatures outside this range, an

irregular display (i.e., 88.88) may appear. If it is used in

temperatures below this range, the display may change very

slowly. The unit will return to its normal condition when the

unit is used in its recommended temperature range once again.

• Reception may be difficult or noisy in vehicles or buildings.

Try listening near a window.

On safety

• Operate the unit only on 3 V DC with two R6 (size AA)

batteries.

For AC operation, use the supplied AC power adaptor. Do not

use any other type of AC power adaptor.

For car battery operation, use the car battery cord

recommended for this unit. Do not use any other type of car

battery cord.

• The unit is not disconnected from the AC power source

(mains) as long as it is connected to the wall outlet, even if the

unit itself has been turned off.

• Disconnect the AC power adaptor from the wall outlet when

the unit is not to be used for a long period of time.

• The name plate indicating operating voltage, etc., is located at

the bottom of the unit.

• Should any solid object or liquid fall into the unit, unplug the

unit, and have it checked by qualified personnel before

operating it any further. Make sure that no liquid or foreign

material enters the DC IN 3V jack of the unit. This may lead to

malfunction of the unit.

• When the casing becomes soiled, clean it with a soft dry cloth

dampened with mild detergent solution. Never use abrasive

cleansers or chemical solvents, as they may mar the casing.

• Since a strong magnet is used for the speaker, keep personal

credit cards using magnetic coding or spring-wound watches

away from the unit to prevent them from possible damage

caused by the magnet.

• If there is lightning and when using the external antenna,

disconnect the AC power adaptor immediately from the wall

outlet, if connected. Never touch the antenna wire when there

is a lightning storm.

• Never connect a ground wire to a gas pipe.

Additional information

On the active antenna AN-LP2

• Do not wash the antenna module.

• Be careful not to break the antenna module when folding it.

• Keep the antenna in its case when it is not to be used for a

period of time.

Service and repair

When taking your unit for service or repair, take note of

important preset settings. They may be deleted depending on the

type of necessary repair.

If you have any questions or problems concerning your unit,

please consult your nearest Sony dealer.

Additional information46

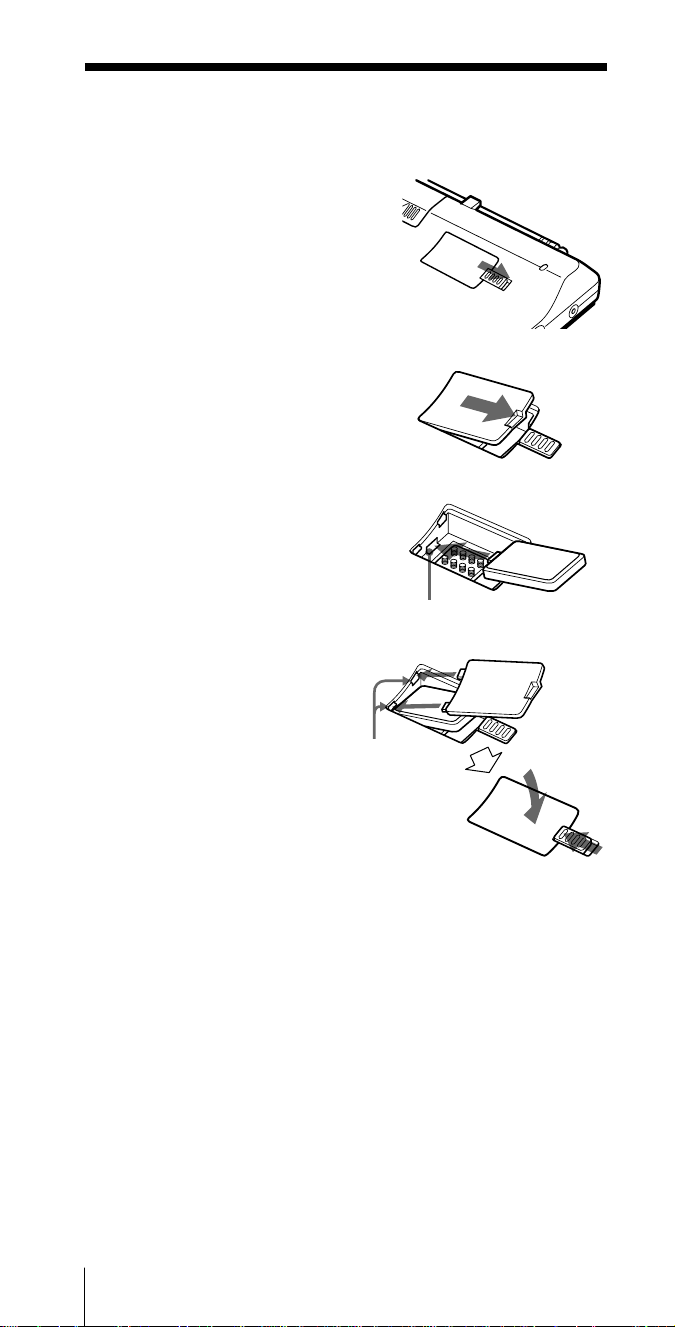

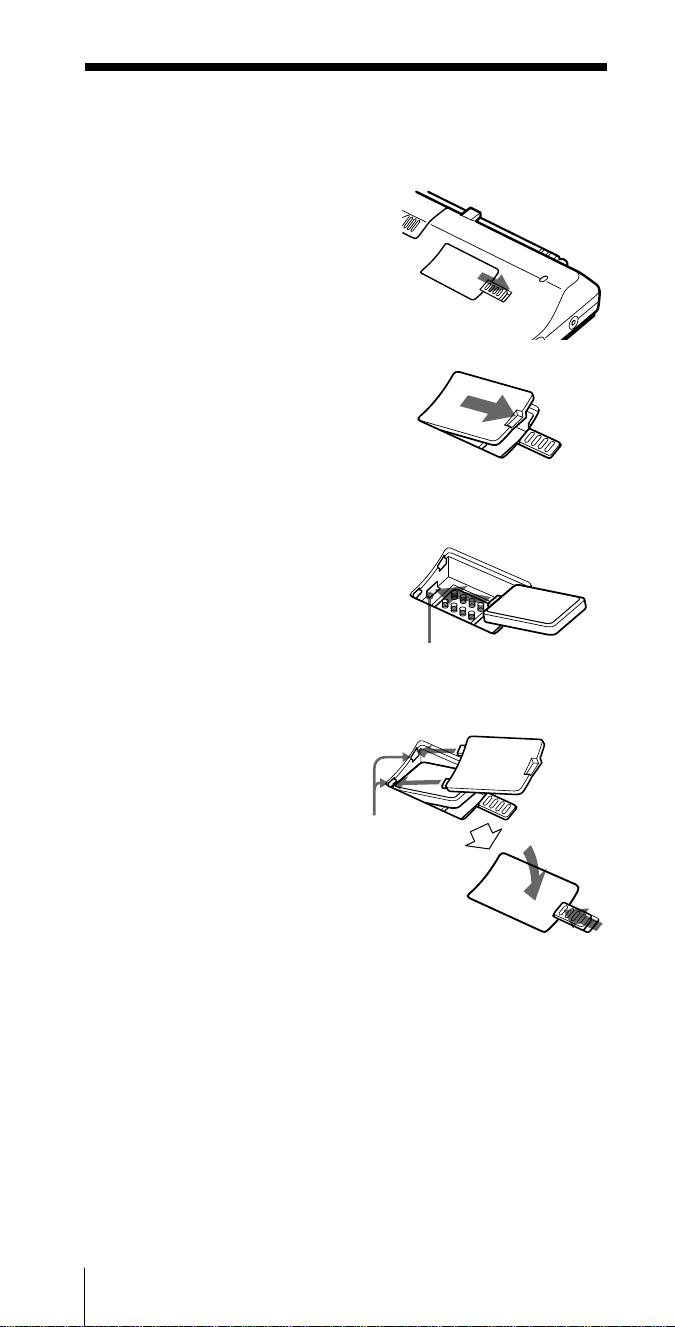

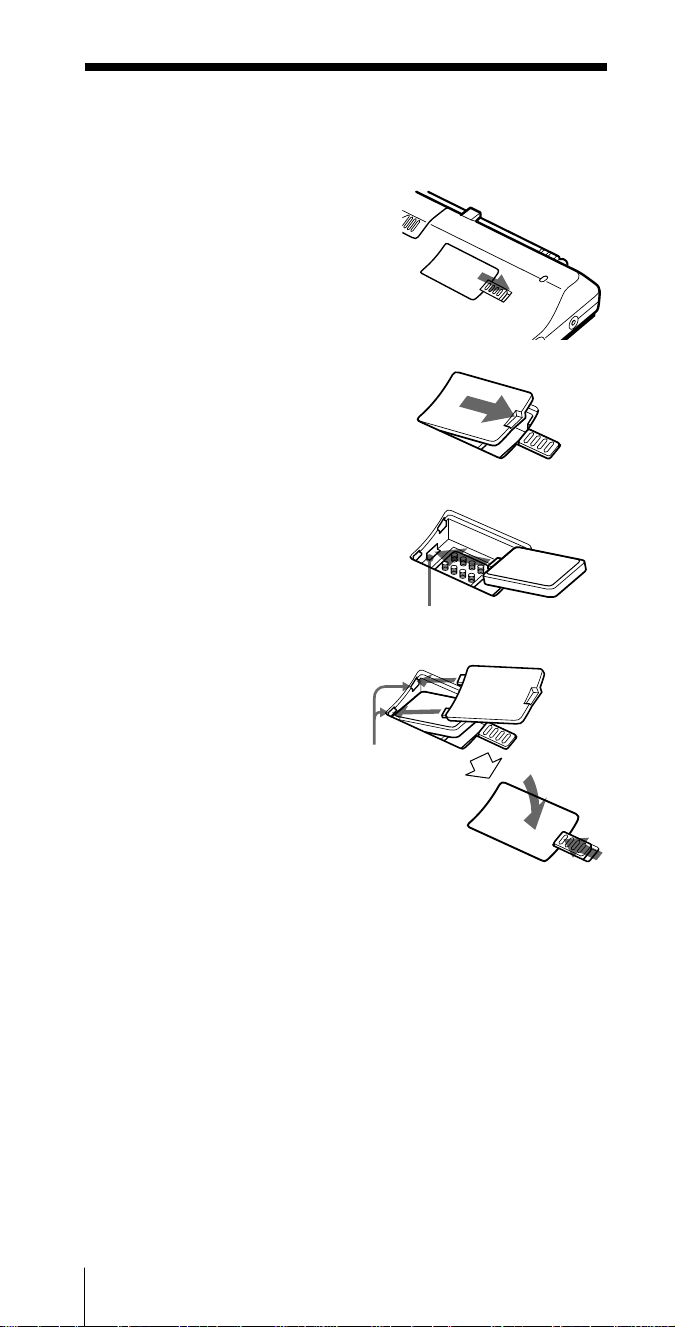

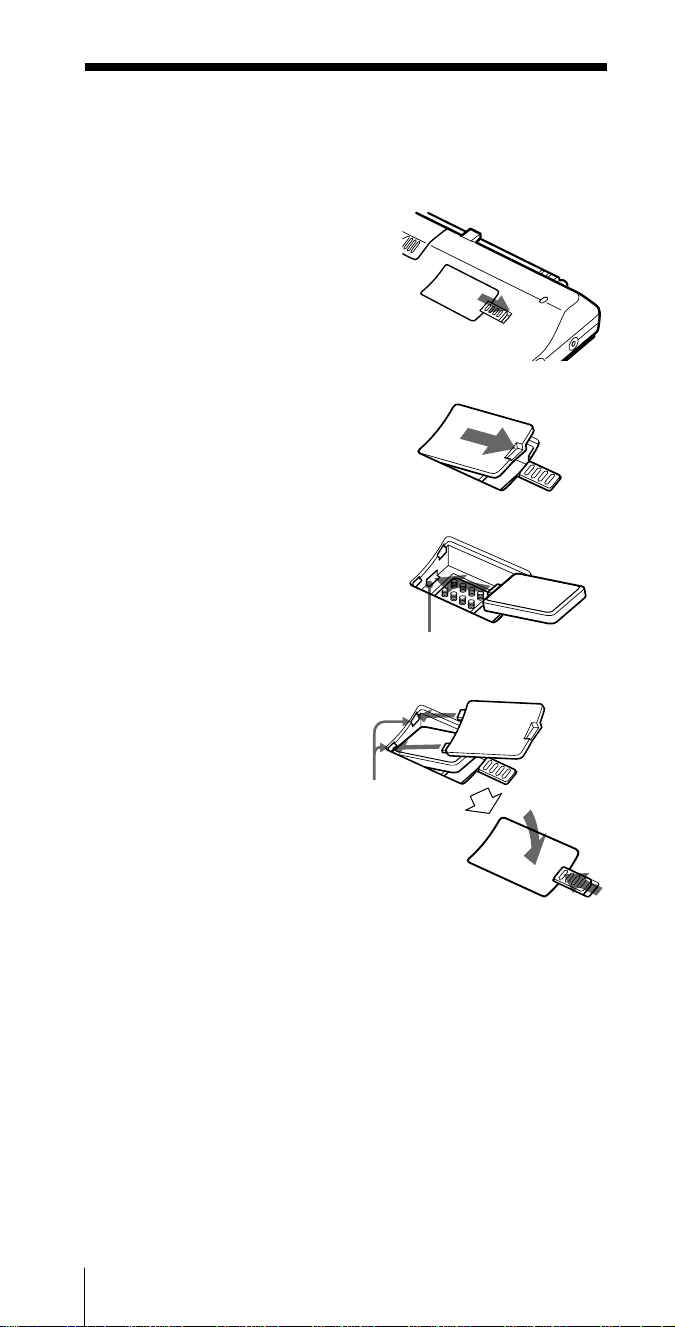

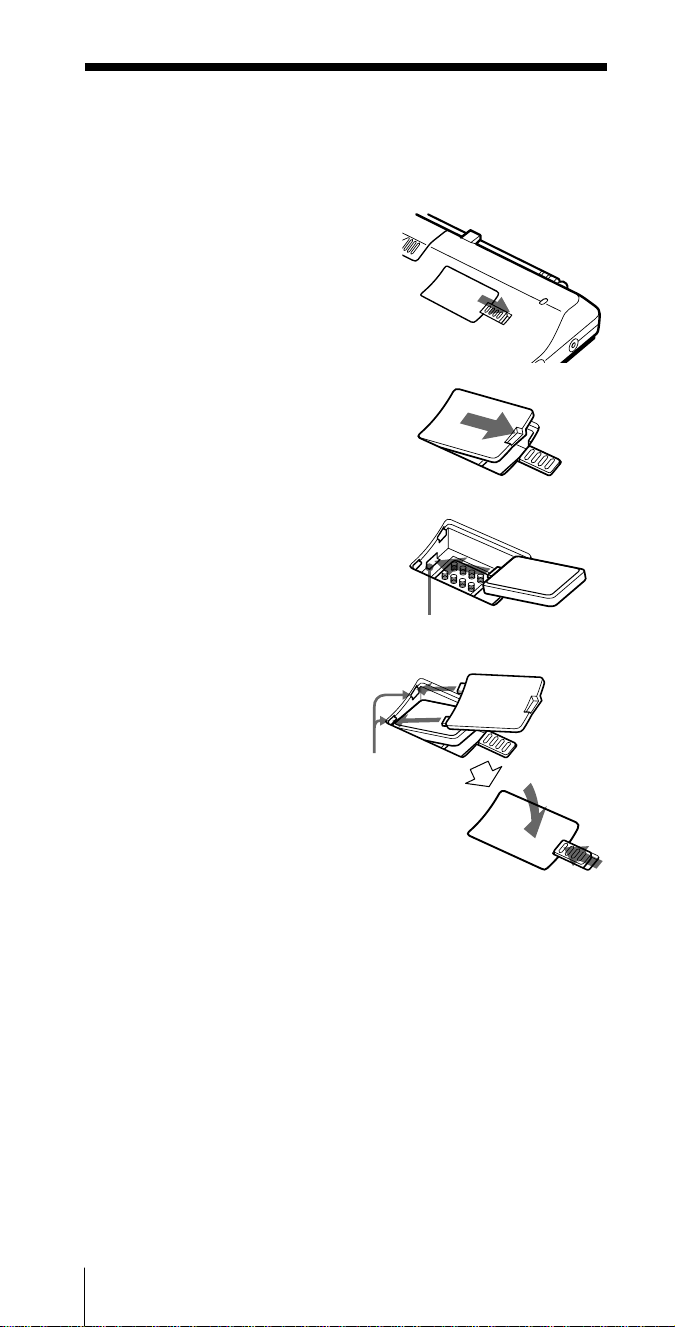

Exchanging the SW STATION CALL ROM

To purchase the newest ROM, refer to “Purchasing the latest SW

STATION CALL ROM” and contact F Corporation.

2 Remove the ROM compartment

lid and the ROM in the

compartment. Be careful not to

touch the contact surfaces

(metallic parts).

3 Insert the projection of the ROM

in the compartment cavity and

place the replacement ROM in

the ROM compartment with the

contact surface facing down.

Be careful not to touch the

contact surfaces.

4 Insert the projections of the

ROM compartment lid in the

compartment cavities and lock

the cover by sliding RELEASE

opposite the direction of the

arrow while holding down the

lid.

1 Hold down the ROM

compartment lid at the bottom of

the unit and slide RELEASE in

the direction of the arrow. Then,

release your finger slowly from

the lid.

Note

Do not touch the contact surfaces on the ROM or the radio, as this may

cause a malfunction.

Cleaning the SW STATION CALL ROM contact surface

If “NO” “ROM” is displayed with the SW STATION CALL ROM

inserted in the ROM compartment, the contact surface of the ROM may

be dirty.

Remove the ROM following the steps above and clean the contact surface

with a cotton swab.

Note

Do not clean the contact springs of the main unit, as they may deform

and cause a malfunction.

Cavity

Cavities

Additional information

Troubleshooting

If you have any trouble with the unit, check the following before

consulting your nearest Sony dealer.

Symptom

The radio does

not accept button

input.

The power does

not turn on when

POWER ON/OFF

is pressed.

The display is not

operating.

The display is

dim.

The display is

slow.

There is no sound

output.

Poor reception.

Cannot complete

direct tuning.

Remedy

•Slide HOLD in the

opposite direction of

the arrow so that “H”

disappears in the

display (page 42).

•Insert the batteries with

correct polarity.

•Replace with new

batteries.

•Check and make sure

that the AC power

adaptor or car battery

cord is connected

properly.

•Insert the batteries with

correct polarity.

•Replace with new

batteries.

•Avoid subjecting the

unit to extremely low

temperatures or

extreme humidity.

•Avoid subjecting the

unit to extremely low

temperatures.

•Adjust VOL to the

desired setting.

•Unplug the stereo

headphones for speaker

output.

•Insert the batteries with

correct polarity.

•Replace with new

batteries.

•Adjust tuning and

antenna properly.

•Listen to the radio near

a window when in a

vehicle or building.

•Set ATT to OFF (page

21).

•Complete each button

operation within 10

seconds.

Cause

•The HOLD function is

activated.

•Improper installation of

batteries.

•Weak batteries (“i”

flashes in the display).

•The AC power adaptor

or car battery cord is

disconnected.

•Improper installation of

batteries.

•Weak batteries (“i”

flashes in the display).

•The unit is being used

in extremely low

temperatures or in

extreme humidity.

•The unit is being used

in extremely low

temperatures.

•VOL is turned down

completely.

•The stereo headphones

are plugged in.

•Improper installation of

batteries.

•Weak batteries (“i”

flashes in the display).

•Improper tuning or

antenna adjustment.

•Weak radio signal.

•ATT is set to ON.

•You took more than 10

seconds for a button

operation.

Additional information48

Symptom

Cannot preset a

station.

Cannot recall a

preset station.

The radio does

not turn on at the

standby time.

SW STATION

CALL does not

operate.

Cannot preset a

station in MY-

Memory.

Troubleshooting (continued)

Cause

•Incorrect procedure.

•You pressed an

incorrect number

button for the desired

station.

•The preset setting was

accidentally erased.

•You forgot to press

STANDBY a or b.

•The HOLD function is

activated.

•The standby time

setting was erased

because you took more

than 3 minutes to

replace the batteries.

•VOL is turned down

completely.

•No frequencies are

stored in the STANDBY

MEMORY (the buzzer

sounds at the preset

time).

•The ROM compartment

is empty.

•Bad connection of the

ROM.

•MY-Memory is full (00

to 99).

Remedy

•Hold down ENTER and

press a number button

(0-9) (page 22).

•Press the correct

number button for the

desired preset.

•Preset the station again

(page 22).

•Press STANDBY a or b

(page 38).

•Slide HOLD in the

direction opposite to

the arrow so that “H”

disappears in the

display (page 42).

•Preset the standby time

again.

•Adjust VOL.

•Store a frequency in the

STANDBY MEMORY

(page 38).

•Insert the ROM (page

46).

•Clean the ROM contact

surface (page 46).

•Erase a memory preset

and preset the station

(page 29).

Additional information

Specifications

ICF-SW07

Circuit system

FM: Super heterodyne

AM: Dual conversion super heterodyne

Frequency range

FM: 76–108 MHz

SW: 1,621–29,999 kHz

MW: 530–1,620 kHz

LW: 150–529 kHz

Intermediate frequency

FM: 10.7 MHz

SW/MW/LW: 55.845 MHz (1st), 455 kHz (2nd)

Output

LINE OUT jack (stereo minijack) approx. 245 mV, less than 10 kilohms

2 (headphones) jack (stereo minijack) 16 ohms

Speaker

Approx. 40 mm (1

inches) diameter, 8 ohms

Maximum output

200 mW (at 10 % harmonic distortion)

Power requirements

DC 3 V, two R6 (size AA) batteries

External power source

DC IN 3V jack accepts: supplied AC power adaptor

Dimensions

Approx. 135 x 32.5 x 91 mm (w/h/d)(5

x 1

x 3

inches) not incl.

projecting parts

Mass

Approx. 220 g (7.8 oz)

Approx. 257 g (9.1 oz) incl. batteries

AN-LP2

Power requirements

DC 3 V, two R6 (size AA) batteries

Dimensions (w/h/d)

Antenna Module

In use: Approx. 490 x 480 x 17.8 mm (19

x 19 x

in.)

Folded: Approx. 205 x 180 x 17.8 mm (8

x 7

in.)

Antenna Controller

Approx. 120 x 29.5 x 72 mm (4

x 1

x 2

in.)

Mass

Antenna Module: approx. 92 g (3.3 oz.)

Antenna Controller: approx. 144 g (5.1 oz.) incl. batteries

Supplied accessories

Stereo headphones (1)

Ear pads (2)

AC power adaptor (1)

AC plug adaptor (1) (Not supplied with the USA model)

Active antenna AN-LP2 (1)

Carrying case for ICF-SW07 (1)

Carrying case for AN-LP2 (1)

Wave Handbook (1)

Optional accessories

LW/MW/SW wide range antenna AN-1, AN-102

Connecting cord

RK-G135 (stereo miniplug ˜ miniplug)

RK-G134 (stereo miniplug ˜ stereo miniplug)

RK-G136 (stereo miniplug ˜ stereo miniplug)

RK-G129 (stereo miniplug ˜ two pinplugs)

Your dealer may not handle some of the above listed optional accessories.

Please ask your dealer for detailed information on the optional accessories

available in your country.

Design and specifications are subject to change without notice.

Additional information50

Tips on radio waves

What is SSB (Single Side Band)?

SSB is very popular among ham and business radio transmissions,

and is commonly used in many amateur bands because of its

superiority in signal intelligibility. Its impressive signal intelligibility

is achieved with minimum interferences when compared to DSB

(Double Side Band) owing to its half bandwidth structure.

In general, SSB transmissions employ the USB (Upper Side Band)

modulation, while amateur band transmissions below 10 MHz

employ the LSB (Lower Side Band) modulation.

Conventional radios without a BFO

(Beat Frequency Oscillator) circuit

cannot receive SSB transmissions

successfully. This unit can receive

SSB transmissions successfully with

the built-in BFO (Beat Frequency

Oscillator) circuit.

What is CW (Continuous Wave)?

CW is also popular among ham and business radio transmissions.

Unlike other signals, the amplitude of a carrier is not modulated for

CW transmissions. CW transmissions convey information by

interrupting the carrier and use Morse code as a means of

communication.

This unit can receive CW transmissions successfully with the built-in

BFO (Beat Frequency Oscillator) circuit as beat sound only. To fully

comprehend the information transmitted by CW transmissions, an

understanding of the Morse code is prerequisite.

What is synchronous detection?

There are two underlying obstacles in optimum AM reception:

distortions due to fading and interferences from adjacent broadcast

stations.

Synchronous detection is effective in solving these obstacles.

Distortions due to fading are generally caused by over-modulation

which occurs when a carrier component of the received signal is

attenuated along the way. The synchronous detection circuit of this

unit generates a pure carrier frequency with no level variation which

is ideally synchronized with the original carrier to compensate for

the attenuated carrier component, thus dramatically reducing

distortion.

Likewise, AM (LW, MW, and SW) broadcast generally employs DSB

(Double Side Band) signals for transmissions in which the modulated

signals are transmitted using both the upper and lower side bands

(USB and LSB). In most cases, one of the side bands is affected by

interferences from adjacent broadcast stations (i.e., beats). The

synchronous detection circuit of this unit extracts one of the two

sides (USB or LSB) of the DSB

(Double Side Band) signal which is

free from interferences. This allows

clear reception without the

interferences from adjacent broadcast

stations.

Only this side is received.

USBLSB

Carrier

Interference

LSB

USB

Carrier

Amplitude

Frequency

Introduction2

Avertissement

Pour prévenir tout risque

d’incendie ou d’électrocution,

garder cet appareil à l’abri de

la pluie et de l’humidité.

Pour prévenir tout risque

d’électrocution, ne pas ouvrir

le boîtier.

Confier l’entretien de cet

appareil exclusivement au

personnel qualifié.

Caractéristiques

• Fonction d’horloge mondiale

Pour savoir l’heure à n’importe

quel endroit du monde en

sélectionnant simplement le nom

d’une ville.

• Couverture mondiale avec

réception FM stéréo/SW/MW/

Syntonisation simple et précise

grâce au synthétiseur PLL (boucle

à verrouillage de phase) verrouillé

par quartz

FM: 76-108 MHz

SW: 1621-29999 kHz

MW: 530-1620 kHz

LW: 150-529 kHz

Pour plus de détails, reportez-

vous au “Guide des ondes” fourni.

• Syntonisation SW STATION CALL

Syntonisez les principales stations

en ondes courtes en appuyant

simplement sur les touches de

station. La radio sélectionne

automatiquement les fréquences

utilisées dans votre fuseau horaire

parmi les données ROM et les

explore.

• Mémoire de syntonisation - MY

Mémorise et explore jusqu’à 100

fréquences de votre choix.

• Quatre autres méthodes de

syntonisation pour répondre à

vos besoins

– Syntonisation directe:

syntonisez une station en

introduisant directement sa

fréquence.

– Syntonisation manuelle:

syntonisez une station en

changeant manuellement la

fréquence, intervalle par

intervalle.

– Syntonisation par exploration:

le système explore

automatiquement la bande de

fréquence et s’arrête dès qu’il

capte une station.

– Syntonisation des stations

présélectionnées: syntonisez

une station présélectionnée en

appuyant simplement sur une

touche.

• Identification personnalisée

Identifiez les fréquences

présélectionnées, les fuseaux

horaires, etc., par un nom de

station, un nom de ville, etc., ou

toute autre combinaison de

caractères alphanumériques (6

max.).

• Programmateur intégré

Mise sous tension de la radio et

syntonisation automatiques de la

station de votre choix à l’heure

souhaitée. Présélection de deux

heures d’activation et de deux

fréquences différentes dans les

mémoires de veille (STANDBY

MEMORY) a et b.

• Programmateur d’extinction

Réglez le programmateur

d’extinction et endormez-vous au

son de la radio. Le

programmateur met

automatiquement la radio hors

tension au bout d’environ 60

minutes.

• Réception FM stéréo

Utilisez le casque d’écoute stéréo

fourni pour écouter des stations

FM stéréo.

Table des matières

Préparation

Emplacement et fonction des composants et

des commandes ...................................................4

Sources d’alimentation .......................................9

Fonctionnement sur piles ..............................9

Fonctionnement sur secteur........................11

Fonctionnement sur une batterie de

voiture ............................................................11

Réglage de l’horloge .........................................12

Réglage de l’heure locale.............................12

Affichage de l’heure d’autres zones

géographiques dans le monde ...................14

Ecouter la radio

Différents modes de réception ........................16

Syntonisation directe ...................................16

Syntonisation manuelle ...............................18

Syntonisation par exploration ....................20

Syntonisation des stations

présélectionnées............................................22

Syntonisation SW STATION CALL...........24

Mémoire de syntonisation - MY.................27

Réception SSB et transmissions CW ...............30

Accord pour une réception AM optimale

– Détection synchrone ......................................31

Autres opérations

Utilisation de l’antenne extérieure fournie....32

Enregistrement d’émissions de radio............. 35

Personnalisation d’identifications ..................36

Utilisation du programmateur ........................38

S’éveiller avec la radio ou le vibreur

— Fonction de veille ....................................38

S’endormir en écoutant la radio -

Programmateur d’extinction ......................41

Utilisation de la fonction de verrouillage ......42

Désactivation du bip sonore ............................43

Informations complémentaires

Précautions et entretien ....................................44

Dépannage..........................................................47

Spécifications .....................................................49

A propos des ondes radio ................................50

Préparation

Emplacement et fonction des

composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre

parenthèses.

Avant

Ouverture du couvercle

Appuyez sur le bouton OPEN pour ouvrir le couvercle. Ajustez-

le suivant l’angle de votre choix.

1 Fenêtre d’affichage (7)

2 Haut-parleur

3 Commandes (6)

4 Touche OPEN (4)

5 Commutateur HOLD (42)

6 Prise 2 (casque d’écoute)

7 Prise LINE OUT (sortie

d’enregistrement) (35)

8 Sélecteur TONE/

ST•MONO (stéréo•

monaural) (17)

9 Commande VOL

(volume) (17)

Préparation

Arrière

1 Compartiment à piles (9)

2 Touche RESET

Appuyez sur cette touche

dans le compartiment à

piles à l’aide d’un objet

pointu lorsque la radio

ne fonctionne pas

correctement. Les

réglages de l’horloge,

etc., sont ramenés aux

valeurs par défaut. Les

fréquences que vous

avez présélectionnées

dans la mémoire sont

cependant conservées.

3 Antenne télescopique

(17)

4 Couvercle du

compartiment ROM (46)

5 Commutateur RELEASE

(coulisser pour ouvrir le

couvercle du

compartiment ROM) (46)

6 Prise DC IN 3V ¥

(entrée d’alimentation

externe) (11)

7 Commande ATT

(atténuateur) (21)

8 Sélecteur ATT ON•OFF

(activation/désactivation

de l’atténuateur) (21)

9 Prise AM EXT ANT

(antenne extérieure) (33)

Déploiement de l’antenne

Dégagez délicatement la base de l’antenne avant de la faire pivoter

comme illustré ci-dessous.

1Tirez.

2Tournez

horizontalement à

angle droit.

Préparation

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

!º

!¡

!™

!£

!¢

!∞

!§

!¶

!•

!ª

@º

Commandes

1 Touches numériques (16,

22, 36)

2 Touche FM/AM (16, 43)

3 Touche AM

BAND•LOCAL/WORLD

(heure locale/heure

mondiale) (14, 18)

4 Touche LABEL EDIT (36)

5 Touche DIRECT (16)

6 Touche STANDBY

MEMORY•TIMER

STANDBY/STANDBY

TIMESET (38)

7 Touche MY (27)

8 Touche DW (24)

9 Touche VOA (24)

!º Touche EXE•DISPLAY

(13, 16, 36)

Appuyez pour commuter

l’affichage de l’horloge

pendant que vous écoutez

la radio. Appuyez à

nouveau pour revenir à

l’affichage précédent. Si

vous n’appuyez sur la

touche, l’affichage revient

à la condition précédente

au bout d’environ 10

secondes.

!¡ Touche SYNC (détection

synchrone) (31)

!™ Touche SSB (bande

latérale unique) (30)

!£ Touche POWER ON/OFF

(16)

!¢ Touche SLEEP (41)

!∞ Touche ERASE•DST

(heure d’été) (12, 23, 29,

40)

!§ Touche LIGHT

Appuyez sur cette touche

pour illuminer l’affichage

pendant environ 30

secondes.

!¶ Touche ENTER•TIME

SET (12, 22, 27, 38)

!• Touches JOG/TUNE/

SCAN•TIME DIFF/TIME

SET (12, 18, 20)

!ª Touche OTH (autres) (25)

@º Touche BBC (24)

Préparation

!º

!¡

!™

!£

!¢

!∞

Fenêtre d’affichage

1 Indicateur SLEEP (41)

Apparaît lorsque le

programmateur

d’extinction est activé.

2 Indicateur de fuseau

horaire (12, 14)

Pointe le fuseau horaire

sur la carte en fonction

du décalage horaire que

vous avez réglé.

3 Indicateur TUNE (16)

Apparaît lorsqu’une

station est syntonisée.

4 Indicateur s (heure

d’été) (12, 14)

Apparaît lorsque

l’horloge est réglée sur

l’heure d’été.

5 Indicateur

WORLD•LOCAL (12,

14)

6 Affichage de l’heure/

fréquence (12, 16)

7 Affichage du numéro de

mémoire/décalage

horaire (12, 22, 27)

8 Indicateur HOLD (42)

Apparaît lorsque la

fonction HOLD est

activée. Toutes les

touches sont alors

inopérantes.

9 Indicateur de charge des

piles (10)

!º Indicateurs SYNC U

•SYNC L (détection

synchrone) (31)

!¡ Indicateurs STANDBY

a•b (38)

Apparaissent en mode de

veille de réception

activée par le

programmateur.

!™ Indicateur LOCK

(verrouillage de

détection synchrone) (31)

Apparaît lorsque la

fonction de détection

synchrone est activée.

!£ Indicateurs USB•LSB/

CW (Single Side Band/

Continuous Wave) (30)

!¢ Indicateur SW STATION

CALL (24)

!∞ Affichage d’identification

(12, 16)

Affichage des noms des

stations présélectionnées,

des villes et des bandes

métriques.

Préparation

Antenne active à ondes courtes AN-LP2

Pour l’utilisation de l’antenne active, reportez-vous à la page 32.

Commande d’antenne

1 Enrouleur du cordon

2 Cordon court

3 Cordon long

4 Témoin d’alimentation

5 Compartiment à piles

1 Agrafe

2 Ventouse

Module d’antenne

Préparation

Sources d’alimentation

Fonctionnement sur piles

Pour faire fonctionner l’appareil sur le courant secteur, voir

“Fonctionnement sur secteur” à la page 11.

Pour faire fonctionner l’appareil sur une batterie de voiture, voir

“Fonctionnement sur une batterie de voiture” à la page 11.

1 Faites glisser et ouvrez le couvercle du compartiment à

piles.

2 Introduisez deux piles R6 (AA) dans le compartiment à

piles.

Respectez la polarité des piles comme illustré ci-dessous.

3 Refermez le couvercle du compartiment à piles.

Préparation

Remplacement de piles

Lorsque les piles faiblissent, le son devient distordu et

l’indication “i” clignote dans la fenêtre d’affichage. Il est alors

temps de remplacer les piles.

Autonomie des piles

Piles alcalines Sony LR6 (AA) Piles Sony R6 (AA)

FM approx. 32 heures approx. 10 heures

AM approx. 23 heures approx. 8 heures

Conseils

• Remplacez les piles dans un délai de trois minutes. Sinon, le réglage de

l’horloge est effacé. Les fréquences présélectionnées dans la mémoire

ne sont cependant pas effacées.

• Lorsque les piles sont complètement à plat, la radio se met hors tension

et l’indication “i” cesse de clignoter pour rester allumée dans la

fenêtre d’affichage. Toutes les touches à l’exception de la touche

LIGHT deviennent inopérantes.

Les touches seront à nouveau opérationnelles dès que vous aurez

remplacé les piles et appuyé sur POWER ON/OFF pour remettre la

radio sous tension et désactiver l’indication “i”.

Remarques sur les piles sèches

• Introduisez les piles en en respectant la polarité.

• Ne mélangez pas des piles neuves et des piles usagées. Ne mélangez

pas des piles de différents types.

• Ne tentez pas de charger des piles sèches, parce qu’elles ne sont pas

rechargeables.

• Retirez les piles de l’appareil lorsque vous prévoyez de ne pas l’utiliser

pendant une période prolongée.

• En cas de fuite des piles, essuyez soigneusement le compartiment à

piles avant d’installer de nouvelles piles.

Préparation

Fonctionnement sur secteur

Pour faire fonctionner l’appareil sur le secteur, branchez l’adaptateur

secteur fourni sur la prise DC IN 3V de l’appareil.

vers la prise

DC IN 3V

vers une prise

murale

Remarques sur l’adaptateur secteur

• Ne pliez pas et ne torsadez pas le cordon d’alimentation en forçant. De

même, ne posez pas d’objets lourds dessus.

• Pour débrancher l’adaptateur secteur de la prise murale, saisissez-le

par la fiche. Ne tirez jamais sur le cordon.

• Déconnectez l’adaptateur secteur de la prise murale et de la radio

lorsque vous prévoyez de ne pas l’utiliser pendant une période

prolongée.

• N’utilisez pas l’adaptateur secteur fourni en-dehors des zones 120 V

CA (modèle pour les USA uniquement).

Conseil

Lorsque l’adaptateur secteur ou le cordon pour batterie de voiture est

branché sur la prise DC IN 3V, les piles sont déconnectées et l’appareil

commute automatiquement la source d’alimentation externe.

Fonctionnement sur une batterie de voiture

Pour faire fonctionner l’appareil sur la batterie d’une voiture, branchez le

cordon pour batterie de voiture Sony recommandé sur la prise DC IN 3V

de l’appareil. Pour plus de détails, reportez-vous au mode d’emploi qui

l’accompagne.

Remarques sur les sources d’alimentation externes

• Laissez les piles en place même lorsque vous faites fonctionner

l’appareil sur une source d’alimentation externe parce qu’elles

alimentent la mémoire de sauvegarde de l’appareil. Remplacez les

piles une fois par an.

•

Mettez l’appareil hors tension lorsque vous connectez et que vous

déconnectez des sources d’alimentation externes. Sinon, l’alimentation

risque d’être coupée et l’indication “i” d’apparaître. Si cela se produit,

remettez l’appareil sous tension de façon à désactiver l’indication “i”.

• Lorsque vous faites fonctionner l’appareil sur les piles, débranchez

d’abord l’adaptateur secteur ou le cordon pour batterie de voiture de la

prise murale ou de la batterie de la voiture, et débranchez ensuite

seulement l’adaptateur secteur ou le cordon pour batterie de voiture de

la prise DC IN 3V de l’appareil. L’appareil ne fonctionnera pas sur les

piles tant que la prise DC IN 3V reste connectée.

• Utilisez uniquement l’adaptateur secteur préconisé ou

le cordon pour batterie de voiture fabriqué par Sony.

L’utilisation d’un adaptateur secteur ou d’un cordon

pour batterie de voitures de spécifications différentes

(polarité de la fiche, etc.) entraînera un

dysfonctionnement et des dommages à l’appareil.

• Utilisez l’adaptateur de fiche secteur fourni* si la fiche de l’adaptateur

secteur ne correspond pas au modèle de votre prise murale.

* Non fourni avec les modèles pour certains pays. Voir "Spécifications".

Polarité de

la fiche

Préparation

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

TIME SET

¿/÷

–|¿/÷|+

Réglage de l’horloge

Réglage de l’heure locale

Réglez l’horloge si l’indication “0:00” clignote dans la fenêtre d’affichage

(par ex., après avoir installé les piles pour la première fois ou après avoir

réglé l’horloge). Réglez l’horloge lorsque la radio se trouve hors tension.

L’heure locale (LOCAL) désigne l’heure dans votre propre fuseau

horaire, alors que l’heure mondiale (WORLD) indique l’heure d’un autre

fuseau horaire dans le monde.

Le réglage de l’horloge doit être effectué suivant l’heure locale (LOCAL).

Avant de régler l’horloge, consultez le tableau de la page 15 et vérifiez le

décalage horaire entre votre zone géographique et l’UTC (temps

universel coordonné). Le nom des grandes métropoles et leur décalage

horaire par rapport à l’UTC sont présélectionnés dans la mémoire de

l’appareil.

1 Si la radio est sous tension, appuyez sur POWER ON/

OFF pour la mettre hors tension.

2 Maintenez la touche TIME SET enfoncée et appuyez

ensuite sur ¿ ou ÷ pour choisir une ville ou le

décalage horaire entre votre heure locale et l’UTC.

Lorsque vous appuyez sur TIME SET, l’affichage de l’horloge

commute automatiquement l’heure locale (LOCAL) si l’heure

mondiale (WORLD) était affichée.

L’indication LOCAL clignote. Chaque

fois que vous appuyez sur ¿ ou ÷,

l’indicateur de fuseau horaire se

déplace vers la gauche ou vers la

droite.

Dès que vous relâchez TIME SET,

l’indication LOCAL cesse de clignoter

pour rester allumée. Votre fuseau horaire a été sélectionné.

3 Appuyez sur DST si votre zone géographique applique

en ce moment l’heure d’été.

L’indication s apparaît dans la fenêtre d’affichage.

Si l’heure d’été n’est pas appliquée dans votre zone géographique

ou si l’indication s est déjà affichée, sautez cette étape.

Préparation

4 Maintenez la touche TIME SET enfoncée et appuyez

sur

–

1¿ ou ÷1

pour régler l’heure locale.

Chaque fois que vous appuyez sur

–

1¿ ou ÷1

, l’heure diminue

ou augmente d’une minute.

Pour changer les chiffres plus rapidement, maintenez la touche

–

1¿ ou ÷1

enfoncée.

5 Relâchez TIME SET.

L’indication “ : “ se met à clignoter et

l’horloge démarre.

Pour commuter l’affichage de l’horloge lorsque la radio est

sous tension

Appuyez sur EXE. L’horloge s’affiche pendant environ 10

secondes, après quoi l’affichage précédent est à nouveau activé.

Appuyez à nouveau sur EXE pour revenir manuellement à

l’affichage précédent.

L’affichage de l’horloge n’est pas commuté lorsque la radio

exécute une procédure d’exploration.

Pour les zones géographiques appliquant l’heure d’été

Appuyez sur DST de manière à activer l’indication s si vous

vous trouvez en ce moment durant la période de l’heure d’été

(étape 3 de la page précédente). Si vous êtes en ce moment dans

la période de l’heure standard, appuyez sur DST au début de la

période d’application de l’heure d’été. Appuyez à nouveau sur

cette touche à la fin de la période de l’heure d’été pour désactiver

l’indication. L’affichage de l’heure se règle automatiquement.

Remarque

Vous ne pouvez pas régler l’horloge pendant que vous écoutez la radio.

Si la radio fonctionne, appuyez d’abord sur POWER ON/OFF pour

couper la radio.

Conseils

• L’heure est affichée suivant le cycle de 24 heures.

• Appuyez sur TIME SET pour désactiver le clignotement de l’indication

“0:00”.

• Pour régler l’heure à la seconde près, relâchez la touche TIME SET au

top horaire.

Préparation

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

LOCAL/

WORLD

¿/÷

Réglage de l’horloge (suite)

Affichage de l’heure d’autres zones

géographiques dans le monde

Outre l’heure locale, cet appareil vous permet d’afficher l’heure de

n’importe quelle autre zone géographique dans le monde (heure

WORLD). Coupez la radio pour afficher l’heure mondiale (WORLD).

1 Si la radio fonctionne, appuyez sur POWER ON/OFF

pour la couper.

2 Si l’indication LOCAL est affichée, appuyez sur

LOCAL/WORLD pour commuter l’indication

WORLD.

3 Appuyez sur ¿ ou ÷ pour choisir une ville ou un

décalage horaire par rapport à l’UTC.

4 Appuyez sur DST pour activer l’indication s si la

zone géographique spécifiée applique actuellement

l’heure d’été.

Si l’heure d’été n’est pas appliquée

dans la zone géographique voulue ou

si l’indication s est déjà affichée,

sautez cette étape.

L’heure dans la zone géographique

que vous avez spécifiée apparaît dans

la fenêtre d’affichage.

Pour revenir à l’affichage de l’heure locale (LOCAL)

Appuyez à nouveau sur LOCAL/WORLD.

Si le nom de la ville ou de la zone géographique n’est pas

présélectionné

Sélectionnez la zone géographique en spécifiant le décalage

horaire par rapport à l’UTC.

Pour personnaliser l’identification (par ex., nom de ville) d’un

fuseau horaire, voir “Personnalisation des identifications” à la

page 36.

Préparation

Décalage entre l’heure locale et l’heure UTC

Le tableau ci-dessous indique le décalage entre chaque fuseau

horaire et l’UTC, que l’on peut déterminer au moyen de la

formule suivante:

Décalage horaire = heure locale* – UTC

Les décalages horaires précédés du signe plus (+) indiquent le

nombre d’heures en avance par rapport à l’UTC et les décalages

horaires précédés du signe moins (–) le nombre d’heures en

retard par rapport à l’UTC.

* Heure locale avant le réglage de l’heure d’été (DST). Le réglage DST

n’affecte pas l’indication du décalage horaire.

** Identifications par défaut; pour changer les identifications, voir

“Personnalisation des identifications” à la page 36.

Réglage automatique de l’intervalle de syntonisation PO

L’intervalle de syntonisation désigne l’unité d’incrément de base

d’un système d’attribution de fréquences. L’intervalle de

syntonisation PO diffère d’un pays à un autre (10 kHz dans les

pays d’Amérique du Nord et du Sud, et 9 kHz au Japon, en

Europe ainsi que dans d’autres pays). En principe, les intervalles

de balayage ou de syntonisation doivent être ajustés en fonction

du système appliqué dans la zone géographique afférente pour

pouvoir explorer ou syntoniser manuellement les fréquences PO.

Cet appareil détermine votre zone géographique locale sur la

base de votre sélection de fuseau horaire (le décalage horaire par

rapport à l’UTC) et choisit automatiquement l’intervalle de

syntonisation approprié.

Décalage

horaire

± 0 LONDON Londres

+ 1 C.EURO Europe centrale Amsterdam, Berlin, Bruxelles,

Lisbonne, Madrid, Paris,

Rome, Stockholm, Vienne,

Zurich

+ 2 CAIRO Le Caire Athènes, Istanbul

+ 3 JEDDAH Djedda Nairobi, Riyadh, Moscou

+ 4 DUBAI Dubai

+ 5 KARACH Karachi

+ 6 DHAKA Dhaka(Dacca)

+ 7 BNGKOK Bangkok Djakarta

+ 8 S.PORE Singapour Pékin, Hongkong

+ 9 TOKYO Tokyo Séoul

+ 10 SYDNEY Sydney Guam

+ 11 SOLMON Salomon Nouméa

+ 12 AUKLND Auckland Fiji

– 11 SAMOA Samoa

– 10 HAWAII Hawaii Honolulu, Tahiti

– 9 ANCHRG Anchorage

– 8 L.A. Los Angeles San Francisco, Vancouver

– 7 DENVER Denver Calgary

– 6 CHICAG Chicago Dallas, Mexico City

– 5 N.Y. New York Lima, Panama, Toronto

– 4 CARACS Caracas Santiago

– 3 RIO Rio de Janeiro Buenos Aires, San Paulo

– 2 FN.ISL Ile Fernando

– 1 AZORES Açores

Ville ou zone

géographique

Autres villes dans la zone

géographique

9 kHz

Intervalle de

balayage

Identification**

10 kHz

Ecouter la radio16

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

EXEDIRECT

Ecouter la radio

Différents modes de réception

Syntonisation directe

Si vous connaissez la fréquence de la station que vous voulez écouter,

introduisez directement la fréquence à l’aide des touches numériques.

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur FM/AM pour sélectionner une bande de

fréquence.

Pour écouter des émissions OC (ondes courtes), PO (petites ondes)

ou en GO (grandes ondes), sélectionnez AM.

3 Appuyez sur DIRECT.

La fréquence disparaît et l’indication

“DIRECT” apparaît dans la fenêtre

d’affichage.

4 Appuyez sur les touches numériques et introduisez la

fréquence de la station voulue.

Bande FM: Vous pouvez ignorer la virgule décimale.

Pour introduire 84,7 MHz, par exemple, appuyez sur 8, 4 et 7.

Bande AM: Vous pouvez ignorer les trois derniers chiffres si ce

sont des zéros.

Pour introduire 10.000 kHz, par exemple, appuyez sur 1 et 0.

Actionnez successivement les différentes touches de la séquence

dans un délai de 10 secondes.

L’intervalle de fréquence minimum pour l’introduction directe de

la fréquence est de 0,05 MHz (50 kHz) en FM et de 1 kHz en AM.

5 Appuyez sur EXE pour

confirmer votre saisie.

L’indication “

TUNE

” apparaît

dans la fenêtre d’affichage lorsque la

station est syntonisée.

Pour corriger une saisie

Appuyez sur DIRECT et répétez la procédure à partir de l’étape 3

Touches

numériques

Ecouter la radio

Si l’indication “TRY” “AGAIN” apparaît dans la fenêtre d’affichage

Si vous introduisez une fréquence incorrecte (par ex., un chiffre qui n’est

pas compris dans la plage de fréquence de la bande sélectionnée), vous

entendez un bip sonore et l’indication “TRY” “AGAIN” apparaît dans la

fenêtre d’affichage. Vérifiez la fréquence et répétez la procédure à partir

de l’étape 3.

Remarques

• Exécutez chaque opération des étapes 3 à 5 dans un délai de 10

secondes. Si l’affichage revient à la fréquence précédemment

sélectionnée, répétez la procédure à partir de l’étape 3.

• L’appareil n’émet pas de bip si la fonction de bip sonore est réglée sur

BEEP OFF (voir “Désactivation du bip sonore” à la page 43).

Autres opérations

Pour Appuyez ou réglez

Accorder finement la réception

–

1¿, ¿, ÷, ÷1

Régler le volume VOL

Mettre la radio hors tension* POWER ON/OFF

*La radio s’accorde sur la fréquence précédemment syntonisée lorsque

vous la mettez sous tension.

Pour améliorer la qualité de réception

Réception FM

Extrayez délicatement l’antenne

télescopique et ajustez-en la longueur,

l’angle et l’orientation (voir

“Déploiement de l’antenne” à la page 5).

Réception PO/GO

Rétractez l’antenne télescopique et faites

pivoter l’appareil pour réorienter

l’antenne tige en ferrite intégrée.

Réception OC

Déployez délicatement l’antenne

télescopique

à la verticale sur toute sa longueur.

En réception OC, vous pouvez obtenir

une meilleure qualité de réception au

moyen de l’antenne extérieure fournie

(voir “Utilisation de l’antenne extérieure

fournie” à la page 32).

Conseils

• Branchez le casque d’écoute stéréo fourni pour écouter des émissions

FM.

Réglez ST • MONO sur ST ou MONO pour sélectionner la réception

stéréo ou monaurale. Sélectionnez MONO lorsque la réception est

parasitée ou difficilement audible.

• Lorsque vous écoutez des émissions d’information, etc., réglez TONE

sur NEWS. La voix des présentateurs sera plus clairement audible.

Pour écouter des émissions musicales, réglez TONE sur MUSIC.

• La réception de fréquences aux alentours de 3,0 MHz et 3,64 MHz peut

être difficile en raison de signaux parasites internes générés par les

oscillateurs intégrés.

Ecouter la radio18

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

AM BAND

¿/÷

–

|¿/÷|

Différents modes de réception (suite)

Syntonisation manuelle

Utilisez les touches

–

1¿ , ÷1

ou ¿ ,÷ pour changer la fréquence

manuellement, par intervalle de syntonisation. Les touches extérieures

(

–

1¿ et ÷1

) changent la fréquence suivant de grands intervalles de

syntonisation et les touches intérieures (¿ et ÷) suivant de petits

intervalles de syntonisation.

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur FM/AM pour sélectionner une bande de

fréquence.

Pour écouter des émissions OC, PO ou GO, sélectionnez AM.

3 Pour les bandes AM, maintenez la touche AM BAND

enfoncée et appuyez sur

–

1¿ ou ÷1

pour

sélectionner PO (petites ondes), GO (grandes ondes)

ou une bande métrique (ondes courtes).

Le nom de la bande de fréquence ou

de la bande métrique et sa fréquence la

plus basse apparaissent dans la fenêtre

d’affichage.

Pour la FM, sautez cette étape.

4 Appuyez plusieurs fois de suite sur

–

1¿, ÷1

¿, ÷ pour syntoniser la station de radio voulue.

Chaque fois que vous appuyez sur cette touche, la fréquence change

suivant les intervalles de syntonisation précisés ci-dessous. (Les

chiffres entre parenthèses indiquent les intervalles en mode SSB.)

Bande

–

1¿ ou ÷1

¿ ou ÷

FM 0,05 MHz 0,05 MHz

OC 5 kHz (1 kHz) 1 kHz (0,1 kHz**)

PO 9 ou 10 kHz* (1 kHz) 1 kHz (0,1 kHz**)

GO 9 kHz (1 kHz) 1 kHz (0,1 kHz**)

L’intervalle de syntonisation se règle automatiquement sur votre

fuseau horaire suivant le réglage de votre fuseau horaire local (voir

“Réglage automatique de l’intervalle de syntonisation PO ” à la

page 15).

**Les unités de 0,1 kHz ne sont pas indiquées dans la fenêtre

d’affichage.

Ecouter la radio

Conseils

• L’appareil démarre la syntonisation par exploration lorsque vous

maintenez la touche

–

1¿ ou ÷1

enfoncée (voir “Syntonisation par

exploration” à la page 20).

• La fréquence change rapidement lorsque vous maintenez la touche ¿

ou ÷ enfoncée et s’arrête dès que vous la relâchez. Dans les bandes

AM (PO, OC et GO), l’appareil explore en continu la plage de

fréquence comprise entre 150 et 29.999 kHz.

Plage des bandes de fréquence/bandes métriques

La plage d’ondes courtes est divisée en 14 bandes généralement

appelées “bandes métriques”.

(kHz en AM / MHz en FM)

Bande

Plage de fréquence

Plage de fréquence d’exploration

Bande métrique

GO 150–529 153–522 —

PO 530–1620

530–1620 *

—

531–1620 *

2250–2550 Bande de 120 mètres

3150–3450 Bande de 90 mètres

3850–4050 Bande de 75 mètres

4700–5100 Bande de 60 mètres

5900–6250 Bande de 49 mètres

7100–7400 Bande de 41 mètres

OC 1621–29999

9400–10000 Bande de 31 mètres

11500–12150 Bande de 25 mètres

13500–13900 Bande de 22 mètres

15000–15700 Bande de 19 mètres

17450–18000 Bande de 16 mètres

18850–19100 Bande de 15 mètres

21450–21950 Bande de 13 mètres

25600–26100 Bande de 11 mètres

FM 76,00–108,00 76,00–108,00 —

*1 Intervalle de syntonisation de 10 kHz (voir page 15).

*2 Intervalle de syntonisation de 9 kHz (voir page 15).

Remarque

La plage de fréquence effective des émissions en ondes courtes et la plage

des bandes métriques pour cet appareil peuvent différer. Pour plus de

détails, reportez-vous au “Guide des ondes” fourni.

Ecouter la radio20

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

–

|¿/÷|

FM/AM

AM BAND

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur FM/AM pour sélectionner une bande.

Pour écouter des émissions OC, PO ou GO, sélectionnez AM.

3 Pour les bandes AM, maintenez la touche AM BAND

enfoncée et appuyez sur

–

1¿ ou ÷1

pour

sélectionner PO (petites ondes), GO (grandes ondes)

ou une bande métrique (ondes courtes).

Le nom de la bande de fréquence ou de la bande métrique et sa

fréquence la plus basse apparaissent dans la fenêtre d’affichage.

Pour les FM, sautez cette étape.

4 Maintenez la touche

–

1¿ ou ÷1

enfoncée. Relâchez-

la lorsque l’appareil entame l’exploration.

L’indication “SCAN” s’affiche. L’appareil s’arrête dès qu’il capte

une station et reprend ensuite l’exploration après environ 3

secondes.

L’appareil explore la plage de fréquence de la bande ou de la

bande métrique choisie (voir “Plage des bandes de fréquences/

bandes métriques” à la page 19). En

mode de réception SSB, l’appareil

explore toute la plage de fréquence de

150 à 29999 kHz.

5 Appuyez sur

–

1¿ ou ÷1

pour arrêter l’exploration

et écouter l’émission de votre choix.

L’indication “SCAN” disparaît et le nom la bande de fréquence

apparaît dans la fenêtre d’affichage.

Différents modes de réception (suite)

Syntonisation par exploration

Ecouter la radio

Conseils

• L’appareil explore les fréquences par ordre décroissant lorsque vous

maintenez la touche

–

1¿ enfoncée et par ordre croissant lorsque vous

maintenez la touche ÷1

enfoncée.

• Pour changer de sens de balayage, maintenez enfoncée la touche

–

1¿

ou ÷1

opposée au sens de balayage actuel. Cette fonction s’avère

bien pratique lorsque vous voulez revenir à la station précédente après

que l’appareil a repris l’exploration.

• Lors de l’exploration des stations PO la nuit lorsque la réception est

intense ou si l’exploration se fait en présence de puissantes

interférences, il se peut que l’appareil arrête fréquemment l’exploration

alors qu’il ne capte pas de station. Commutez ATT sur ON et réglez la

sensibilité à l’aide de la commande ATT (voir “Contrôle des arrêts

d’exploration” ci-dessous). Dans des conditions normales, réglez ATT

sur OFF.

Contrôle des arrêts d’exploration — avec le commutateur

ATT et la commande ATT

Utilisez le commutateur ATT (atténuateur) et la commande ATT

pour contrôler la sensibilité de réception lorsque l’appareil

interrompt fréquemment l’exploration alors qu’il ne capte pas de

station ou lorsque l’exploration se fait en présence de puissantes

interférences. Dans des conditions normales, utilisez la radio

avec le commutateur ATT réglé sur OFF (par ex., avec une

sensibilité maximum).

La commande ATT est activée lorsque ATT est réglé sur ON.

Tournez la commande ATT vers MAX pour réduire la sensibilité.

La radio saute les signaux trop faibles et ne s’arrête qu’aux

signaux plus puissants.

Remarque

Si la commande ATT est réglée trop loin vers la position MAX, la radio

ne s’arrêtera sur aucun des signaux plus faibles. Réglez ATT sur OFF si

vous ne devez pas utiliser l’atténuateur.

Commande

ATT

Ecouter la radio22

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ENTER

Différents modes de réception (suite)

Syntonisation des stations présélectionnées

Vous pouvez présélectionner 20 stations de radio au choix à l’aide des

touches numériques (10 en FM et 10 en AM).

Présélection de stations de radio

Touches

numériques

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Syntonisez une station que vous voulez

présélectionner.

3 Maintenez la touche ENTER enfoncée et appuyez sur

la touche numérique (0-9) de votre choix.

Lorsque vous maintenez la touche ENTER enfoncée, l’indication

“PRESET MY” clignote dans la fenêtre d’affichage.

Un bip sonore retentit lorsqu’une

touche numérique est enfoncée. La

station est mémorisée sous la touche

sélectionnée. Le numéro de

présélection et l’identification de

présélection s’affichent.

Remarque

Si une station était déjà mémorisée sous la touche numérique que vous

avez choisie, la précédente station présélectionnée est remplacée par la

nouvelle présélection. Si l’identification de présélection avait été

personnalisée, elle revient à la sélection par défaut.

Identification par défaut des

présélections

Chaque fois qu’une station est

présélectionnée, la touche de

présélection se voit assigner une

identification de présélection par

défaut comme indiqué ci-dessous.

Pour changer une identification,

voir “Personnalisation

d’identifications” à la page 36.

Touche AM FM

1 AM-1 FM-1

2 AM-2 FM-2

3 AM-3 FM-3

4 AM-4 FM-4

5 AM-5 FM-5

6 AM-6 FM-6

7 AM-7 FM-7

8 AM-8 FM-8

9 AM-9 FM-9

0 AM-0 FM-0

Ecouter la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Syntonisation d’une station présélectionnée

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur FM/AM pour sélectionner une bande.

3 Appuyez sur la touche numérique (0-9) de votre choix.

La radio diffuse la station présélectionnée assignée à cette touche.

Si aucune station n’est présélectionnée

Un bip sonore retentit et l’indication “MEMORY” “EMPTY” apparaît

dans la fenêtre d’affichage. L’affichage revient ensuite à la condition

précédente.

Remarques

• La radio peut comporter des fréquences enregistrées par défaut dans la

mémoire de présélections.

• L’appareil n’émet pas de bip sonore si la fonction de bip BEEP OFF

(voir “Désactivation du bip sonore” à la page 43).

Suppression d’une station présélectionnée

1 Appuyez sur une touche numérique (0-9)

correspondant à la station présélectionnée que vous

voulez supprimer.

2 Maintenez la touche ERASE enfoncée.

Le numéro de présélection clignote dans la fenêtre d’affichage

pendant que vous maintenez la touche ERASE enfoncée.

Un bip retentit après 3 secondes et la station assignée à la touche

que vous avez choisie est supprimée. Le numéro de présélection et

l’identification de présélection disparaissent.

Remarque

Lorsqu’une station présélectionnée est supprimée, toutes les

modifications opérées à son identification par défaut sont également

effacées.

Touches

numériques

Touches

numériques

Ecouter la radio24

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Différents modes de réception (suite)

Syntonisation SW STATION CALL

Syntonisez les principales stations émettant en ondes courtes en

appuyant simplement sur l’une des touches de station: DW, VOA, BBC et

OTH (autres). La radio sélectionne automatiquement les fréquences

utilisées dans votre fuseau horaire dans la mémoire ROM* SW STATION

CALL logée dans le dessous de l’appareil, explore les stations et arrête

l’exploration dès qu’elle capte une station.

Touches

des

stations

*ROM = Read Only Memory (mémoire morte)

1 Sélectionnez le fuseau horaire correspondant à votre

zone géographique.

Pour l’heure LOCAL, voir “Réglage de l’heure locale” à la page 12.

Pour l’heure WORLD, voir “Pour savoir l’heure dans une autre

zone géographiques du monde” à la page 14.

La fonction SW STATION CALL ne sélectionne

automatiquement que les fréquences captables dans la zone

géographique correspondant à votre fuseau horaire, quelle

que soit l’heure LOCAL ou WORLD. Il est donc déterminant

que vous sélectionniez correctement votre fuseau horaire avant

d’activer la fonction SW STATION CALL.

2 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

3 Appuyez sur la touche de station de votre choix.

L’indication “SW STATION CALL”, le nom de la station et une

fréquence s’affichent. Le décalage

horaire par rapport à l’UTC et

l’indicateur de fuseau horaire

clignotent pendant environ 3

secondes et puis s’allument.

Confirmez le réglage de votre fuseau

horaire.

La fréquence affichée peut être différente de celle de l’illustration.

4 Appuyez à nouveau sur la même touche de station.

La radio explore les fréquences pour votre zone géographique par

ordre croissant et s’arrête dès qu’elle capte une station.

Appuyez à nouveau sur la touche pour reprendre l’exploration.

Pour arrêter l’exploration

Appuyez sur la même touche de station en cours d’exploration.

Ecouter la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

OTH

¿/÷

Pour rappeler manuellement une par une les fréquences

sélectionnées

Maintenez la touche de station enfoncée et appuyez sur ¿ ,

÷ ou

–

1¿ , ÷1

La fréquence change rapidement lorsque vous maintenez la

touche

–

1¿ ou ÷1

enfoncée et s’arrête dès que vous la

relâchez.

Conseil

Lors de l’exploration la nuit lorsque la réception est intense ou si

l’exploration se fait en présence de puissantes interférences, il se peut que

l’appareil arrête fréquemment l’exploration alors qu’il ne capte pas de

station. Commutez ATT sur ON et réglez la sensibilité à l’aide de la

commande ATT (voir “Contrôle des arrêts d’exploration” à la page 21).

Dans des conditions normales, réglez ATT sur OFF.

Stations rappelées par les touches de station SW STATION

CALL

Touche Station et émission

DW Emissions anglaises et allemandes de Deutsche Welle

VOA Emissions anglaises de Voice of America

BBC Emissions anglaises de la British Broadcasting Corporation

OTH Au choix*;

R.NED — Emissions anglaises et néerlandaises de Radio

Nederland

RFI — Emissions anglaises et françaises de Radio France

International

R.JPN — Emissions anglaises et japonaises de Radio Japan

REE — Emissions anglaises et espagnoles de Radio

Exterior de España

CRI — Emissions anglaises et chinoises de China Radio

International

*Sélection de la station pour la touche OTH

Mettez la radio hors tension si elle fonctionne.

Maintenez la touche OTH enfoncée et appuyez sur ¿ ou ÷.

Relâchez OTH lorsque la station de votre choix apparaît dans la

fenêtre d’affichage.

La procédure de réception est la même que pour les autres

touches SW STATION CALL.

Ecouter la radio26

En cas d’absence de réception

Si la radio n’est pas en mesure de capter l’une des fréquences pour le

fuseau horaire enregistrées dans la mémoire ROM, l’exploration

s’arrête avec un bip sonore lorsque la radio revient à la fréquence où

l’exploration a démarré.

La réception en ondes courtes peut s’avérer difficile en raison de

différents facteurs comme l’activité solaire et les conditions

atmosphériques. De plus, les grandes stations de radio dont les

données sont enregistrées dans la mémoire ROM peuvent modifier

leurs horaires de diffusion et/ou leurs fréquences aux changements

de saison, etc. Si c’est le cas, il se peut que la radio ne puisse capter

les fréquences enregistrées dans la mémoire ROM SW STATION

CALL.

Mise à jour de la mémoire ROM SW STATION CALL

Pour s’adapter aux éventuels changements de fréquences, la

mémoire ROM SW STATION CALL est conçue pour être remplacée

par une version mise à jour par l’utilisateur. Les mises à jour de la

mémoire ROM SW STATION CALL sont commercialisées par F

Corporation. La mémoire ROM doit être mise à jour vers le mois

d’octobre de chaque année. Nous conseillons de remplacer la

mémoire ROM au moins une fois tous les deux à trois ans.

Pour vous procurer la dernière mise à jour de la mémoire ROM, voir

“Purchasing the latest SW STATION CALL ROM” (uniquement en

anglais et en japonais) et consultez F Corporation.

Pour le remplacement de la mémoire ROM, voir “Remplacement de

la mémoire ROM SW STATION CALL” à la page 46.

Remarques

• Nombre des émissions de radiodiffusion mondiale des grandes stations

de radio enregistrées dans la mémoire ROM ne sont émises qu’à

certaines heures de la journée. Si une station ne diffuse pas d’émissions

sur la fréquence sélectionnée à une heure donnée, la radio ne capte

aucune émission ou capte les émissions d’une autre station comme une

station locale.

• Si, lorsque la fréquence est changée par syntonisation manuelle, etc.,

l’indication “SW STATION CALL” est allumée dans la fenêtre

d’affichage, la radio quitte SW STATION CALL et l’indication disparaît.

• S’il n’y a pas de fréquence pour la station correspondant au fuseau

horaire enregistré dans la mémoire ROM, un bip sonore retentit,

l’indication “MEMORY” “EMPTY” apparaît dans la fenêtre d’affichage

et la radio revient à la condition précédente.

• Si vous appuyez sur une touche de station alors qu’il n’y a pas de

mémoire ROM dans le logement de la mémoire ROM de la radio, un bip

sonore retentit, l’indication “NO” “ROM” apparaît dans la fenêtre

d’affichage et la radio revient à la condition précédente. Si la mémoire

ROM est retirée lorsque l’indication “SW STATION CALL” est allumée

dans la fenêtre d’affichage, un bip sonore retentit, “NO” “ROM”

apparaît dans la fenêtre d’affichage et la radio passe en mode de

syntonisation manuelle.

• Si l’indication “NO” “ROM” est affichée alors qu’une mémoire ROM SW

STATION CALL se trouve effectivement dans le logement ROM de la

radio, c’est que la surface de contact de la mémoire ROM est peut-être

souillée. Voir “Nettoyage de la surface de contact de la mémoire ROM

SW STATION CALL” à la page 46 et nettoyez la surface de contact avec

un coton-tige.

Ne nettoyez pas les ressorts de contact de l’appareil principal parce que

vous risquez sinon de les déformer et de provoquer un

dysfonctionnement.

Fréquence la

plus basse

Fréquence de début

d’exploration

Fréquence la

plus élevée

Ecouter la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

FM/AM

Différents modes de réception (suite)

Mémoire de syntonisation - MY

Vous pouvez présélectionner 100 fréquences de n’importe quelle bande

(FM, OC, PO ou GO) sous la touche MY. Vous pouvez explorer ces

stations ou les syntoniser une à une.

Présélection de stations dans la mémoire MY

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

Syntonisez une station que vous voulez présélectionner.

3 Maintenez la touche ENTER enfoncée et appuyez sur

MY.

Lorsque vous maintenez la touche ENTER enfoncée, l’indication

“PRESET MY” clignote dans la fenêtre d’affichage.

Un bip sonore retentit lorsque la

touche MY est enfoncée. La station est

mémorisée sous le plus petit numéro

de mémoire disponible (00 à 99). Le

numéro de mémoire MY et

l’identification de mémoire MY

s’affichent.

Identifications par défaut de la mémoire MY

Chaque fois qu’une station est enregistrée dans la mémoire MY,

elle se voit assigner l’identification MY par défaut “MY-xx” (avec

le numéro de mémoire à la place de “xx”).

Pour changer une identification, voir “Personnalisation

d’identifications” à la page 36.

Remarque

Il se peut que la mémoire MY de la radio comporte des fréquences

enregistrées par défaut. Dans ce cas, effacez-les avant de présélectionner

des stations dans la mémoire MY (voir “Suppression d’une présélection

de la mémoire MY” à la page 29).

Conseils

• Si vous appuyez sur MY alors qu’une station est assignée à tous les

numéros de mémoire MY (00 à 99), un bip sonore retentit, l’indication

“MEMORY” “FULL” apparaît dans la fenêtre d’affichage et la radio

revient à la condition précédente.

• La mémoire de syntonisation MY n’est pas affectée par le réglage du

fuseau horaire.

Ecouter la radio28

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Syntonisation d’une station présélectionnée dans la

mémoire MY

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur MY.

La radio passe en mode de syntonisation de mémoire MY.

3 Appuyez à nouveau sur MY.

La radio explore les fréquences enregistrées dans la mémoire MY

et s’arrête dès qu’elle capte une station.

Appuyez à nouveau sur cette touche pour reprendre l’exploration.

Pour arrêter l’exploration

Appuyez sur MY en cours d’exploration.

Pour rappeler manuellement une par une les fréquences de la

mémoire MY

Maintenez la touche MY enfoncée et appuyez sur ¿ , ÷ ou

–

1¿ , ÷1

La fréquence change rapidement lorsque vous maintenez la touche

–

1¿ ou ÷1

enfoncée et s’arrête dès que vous la relâchez.

Conseils

• La mémoire MY ne balaie que les numéros de mémoire enregistrés et

saute ceux qui ne le sont pas.

• L’exploration de la mémoire MY est plus rapide si les fréquences sont

enregistrées par ordre croissant ou décroissant.

• Si vous appuyez sur MY alors qu’il n’y a aucune fréquence enregistrée

dans la mémoire MY, un bip sonore retentit et l’indication “MEMORY”

“EMPTY” apparaît dans la fenêtre d’affichage. L’affichage revient

ensuite à la condition précédente.

• Lors de l’exploration la nuit lorsque la réception est intense ou si

l’exploration se fait en présence de puissantes interférences, il se peut

que l’appareil arrête fréquemment l’exploration alors qu’il ne capte pas

de station. Commutez ATT sur ON et réglez la sensibilité à l’aide de la

commande ATT (voir “Contrôle des arrêts d’exploration” à la page 21).

Dans des conditions normales, réglez ATT sur OFF.

En cas d’absence de réception

Si aucune des fréquences enregistrées dans la mémoire MY n’est

captée, l’exploration s’arrête avec un bip sonore lorsque la radio

revient à la fréquence où l’exploration a démarré.

Numéro de mémoire MY

enregistrée le plus bas

Numéro de mémoire MY

de début d’exploration

Numéro de mémoire MY

enregistrée le plus élevé

Ecouter la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Suppression d’une présélection de mémoire MY

1 Rappelez le numéro de mémoire MY que vous voulez

supprimer

2 Maintenez la touche ERASE enfoncée.

Le numéro de mémoire MY clignote dans la fenêtre d’affichage

pendant que vous maintenez la touche ERASE enfoncée.

Un bip sonore retentit après 3 secondes et la station assignée à ce

numéro de mémoire MY est supprimée. Le numéro et

l’identification de mémoire MY disparaissent.

Remarque

Lorsqu’une station est supprimée de la mémoire MY, les éventuelles

modifications apportées à son identification par défaut sont également

effacées.

Pour changer une station enregistrée dans la mémoire MY

Vous ne pouvez pas remplacer une fréquence enregistrée dans la

mémoire MY par une autre. Supprimez d’abord la fréquence du

numéro de mémoire MY voulu et enregistrez ensuite une

nouvelle fréquence.

Remarque

La mémoire MY enregistre une nouvelle station sous le plus petit numéro

de mémoire disponible. N’oubliez donc pas que si un numéro de

mémoire MY inférieur à celui que vous venez d’effacer est disponible, la

nouvelle fréquence sera enregistrée sous ce numéro.

Ecouter la radio30

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SSB

FM/AM

Réception SSB et

transmissions CW

Vous pouvez recevoir des transmissions SSB (bande latérale unique) et

CW (télégraphie) grâce au circuit BFO intégré.

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur FM/AM et sélectionnez AM.

3 Appuyez sur SSB pour sélectionner USB ou LSB/CW.

Chaque fois que vous appuyez sur

SSB, l’affichage change selon la

séquence suivante:

4 Syntoniser la station de votre choix.

Pour les modes de syntonisation, voir “Différents modes de

syntonisation” aux pages 16 à 29.

Conseil

Pour plus d’informations sur SSB et CW, reportez-vous a la section “A

propos des ondes radio” à la page 50.

Remarques

• Le mode USB ou LSB/CW ne peut être présélectionné dans la

mémoire. Vous pouvez syntoniser des stations à des intervalles de 0,1

kHz dans le mode USB ou LSB/CW, mais le chiffre décimal de la

fréquence est ignoré lors de la mémorisation.

• Si une fréquence AM présélectionnée est rappelée en mode USB ou

LSB/CW, le réglage de mode reste actif et la fréquence est reçue dans

le mode respectif.

(Mode normal) USB LSB/CW

Ecouter la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SYNC

Accord pour une réception

AM optimale - Détection

synchrone

Le mode de détection synchrone permet d’accorder la réception AM (et

plus particulièrement la réception en OC) dans des conditions optimales.

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Syntonisez la station de votre choix.

Pour les modes de syntonisation, voir “Différents modes de

syntonisation” aux pages 16 à 29.

3 Appuyez plusieurs fois de suite sur SYNC pour

sélectionner le mode de détection synchrone offrant

une meilleure qualité de réception (SYNC U ou SYNC

L).

Chaque fois que vous appuyez sur

SYNC, l’affichage change selon la

séquence suivante:

L’indication “LOCK” apparaît dans la fenêtre d’affichage lorsque

la détection synchrone est activée.

Conseil

Pour plus de détails sur la détection synchrone, voir “A propos des ondes

radio” à la page 50.

Remarques

• Le mode de détection synchrone peut être désactivé lorsque les piles

faiblissent.

• Même si vous avez choisi l’un des modes de détection synchrone et si

l’indication SYNC U ou SYNC L est allumée dans la fenêtre

d’affichage, la détection synchrone peut rester sans effet si la réception

est faible. Dans ce cas, l’indication “LOCK” ne s’allume pas.

• Le réglage de détection synchrone ne peut être présélectionné dans la

mémoire.

• Si une fréquence AM présélectionnée est rappelée lorsque l’un des

modes de détection synchrone est activé, le réglage de mode reste

effectif et la fréquence est captée dans le mode respectif.

(Mode normal) SYNC LSYNC U

Autres opérations

Utilisation de l’antenne

extérieure fournie

Utilisez l’antenne active à ondes courtes fournie AN-LP2 pour améliorer

la qualité de réception des ondes courtes. L’antenne vous assure une

réception en intérieur stable grâce à l’amplificateur intégré.

Cette antenne peut uniquement être employée pour capter les bandes de

120 à 11 mètres en ondes courtes comme décrit dans la section “Plage des

bandes de fréquence/bandes métriques” à la page 19. N’oubliez pas de la

déconnecter pour la réception FM, PO ou GO.

Autres opérations

Introduction des piles

1 Ouvrez le couvercle du compartiment à piles de la

commande d’antenne.

2 Introduisez deux piles R6 (AA) en en respectant la

polarité.

3 Refermez le couvercle.

Autonomie des piles de l’antenne active

Avec des piles sèches Sony R6 (AA): approx. 40 heures

Quand faut-il remplacer les piles ?

Lorsque les piles faiblissent, le témoin POWER de la commande

d’antenne s’atténue. Remplacez alors les deux piles.

Autres opérations

Installation

1 Déployez délicatement le module d’antenne.

Vers AM

EXT ANT

Veillez à ne rien heurter ni personne lorsque vous déployez le

module d’antenne.

2 Extrayez le long cordon terminé par une fiche à deux

broches de la commande d’antenne jusqu’à ce qu’il

s’arrête et raccordez-le au module d’antenne.

3 Fixez le module d’antenne sur une vitre ou accrochez-

le au rideau.

Fixez l’antenne à l’aide de l’agrafe ou de la ventouse fournie

comme illustré à la page précédente.

4 Branchez le cordon court terminé par une fiche à une

broche sur la prise AM EXT ANT (Antenne AM

extérieure) de la radio.

L’alimentation de la commande d’antenne est reliée à

l’alimentation de la radio. Le témoin POWER s’allume sur la

commande. Réglez ATT sur OFF sur la radio.

A propos de l’installation

• Placez le module d’antenne là où la réception est la meilleure, comme

près d’une fenêtre.

• La réception peut se détériorer si le long cordon de la commande

d’antenne est maintenu à proximité de la radio. Eloignez-le le plus loin

possible de la radio.

• Gardez la radio et l’antenne à l’écart des lampes fluorescentes, des

téléviseurs, des téléphones, des ordinateurs personnels, etc., car ils sont

susceptibles de générer des interférences.

• Installez l’antenne le plus loin possible de la rue.

• N’utilisez pas l’antenne à l’extérieur.

• Lorsque vous employez l’antenne extérieure, n’oubliez pas de rétracter

l’antenne télescopique de la radio.

Autres opérations

Après utilisation

1 Déconnectez le module d’antenne, la commande

d’antenne et la radio.

2 Bobinez le long cordon.

3 Enroulez le cordon court autour de la commande

d’antenne et maintenez-le en place.

4 Torsadez et repliez le module d’antenne, et glissez-le

ensuite correctement dans son étui de transport.

Remarque

• Lors de la réception d’émissions FM, PO ou GO, n’oubliez pas de

déconnecter l’antenne active. La radio ne peut recevoir ces bandes de

fréquences tant que l’antenne extérieure est branchée, parce que

l’antenne télescopique et l’antenne tige en ferrite intégrée seront

déconnectées.

• L’antenne extérieure fournie doit uniquement être employée avec cet

appareil. Elle ne peut être utilisée avec d’autres radios.

• Ne raccordez à la prise AM EXT ANT aucune autre antenne que les

antennes actives préconisées parce que cette prise transmet une tension

continue servant à alimenter les antennes actives préconisées.

Autres opérations

Enregistrement d’émissions

de radio

Raccordez la radio à un magnétophone à cassettes à l’aide de câbles de

connexion pour pouvoir enregistrer des émissions de radio.

vers MIC IN

ou LINE IN

vers LINE OUT

Magnétophone

à cassettes

1 Raccordez la radio à un magnétophone à cassettes à

l’aide de câbles de connexion (non fournis).

Utilisez les cordons appropriés en fonction du magnétophone à

cassettes.

2 Syntonisez la station que vous voulez enregistrer.

3 Démarrez l’enregistrement sur le magnétophone à

cassettes.

Si vous enregistrez sur un magnétophone stéréo

Les émissions FM stéréo sont enregistrées en stéréo. Les émissions AM

sont enregistrées en monaural sur les deux canaux.

Conseil

Le réglage VOL sur la radio est sans effet sur l’enregistrement.

Monaural MIC IN (miniprise) RK-G135

MIC IN (miniprise) RK-G134

LINE IN (miniprise) RK-G136

LINE IN (prise à broche) RK-G129

Stéréo

Câble de connexion

Type Prise

Magnétophone à cassettes

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

¿/÷

LABEL EDIT

DIRECT

A BC1

Personnalisation

d’identifications

Vous pouvez changer l’identification par défaut d’une station

présélectionnée, d’un fuseau horaire, etc., par une combinaison au choix

de 6 caractères alphanumériques.

1 Affichez l’identification que vous voulez changer pour

la syntonisation de présélection (page 22), la mémoire

de syntonisation MY (page 27), l’affichage de l’heure

WORLD (page 14) ou la fonction de veille (page 38).

2 Appuyez sur LABEL EDIT.

La première lettre de l’identification

se met à clignoter.

3 Appuyez sur ¿ ou ÷ pour déplacer le curseur sur la

lettre que vous voulez changer.

4 Appuyez sur l’une des touches numériques (0 à 9) ou

DIRECT pour introduire la lettre de votre choix.

La première lettre indiquée au-dessus de la touche numérique est

introduite lorsque vous appuyez sur la touche. Chaque fois que

vous appuyez sur la touche, la lettre change selon la séquence

Ex. Appuyez sur la touche numérique (1):

(1) (2) (3)

A B C 1 D E F 2 G H I 3

(4) (5) (6)

J K L 4 M N O 5 P Q R 6

(7) (8) (9)

S T U 7 V W X 8 Y Z

†

(DIRECT) (0)

—

+ – ∗ . < > / 0

†

indique un

espace blanc.

Touches

numériques

Autres opérations

5 Répétez les étapes 3 et 4 pour changer d’autres lettres.

Actionnez successivement les différentes touches de la séquence

dans un délai de 20 secondes.

6 Appuyez sur EXE.

Un bip sonore retentit et les lettre affichées sont enregistrées

comme la nouvelle identification.

Si le caractère cesse de clignoter

Cela signifie que vous avez attendu plus de 20 secondes après

avoir actionné la dernière touche.

Si l’affichage revient à l’identification originale, appuyez à

nouveau sur LABEL EDIT et recommencez.

Pour annuler la procédure de personnalisation

Appuyez sur LABEL EDIT avant d’appuyer sur EXE.

Remarques

• Les identifications SW STATION CALL ne peuvent être

personnalisées.

• L’appareil n’émet aucun bip sonore si la fonction de bip est réglée sur

BEEP OFF (voir “Désactivation du bip sonore” à la page 43).

• Une identification de présélection personnalisée revient à la sélection

par défaut lorsqu’une station présélectionnée est remplacée (voir

“Identification par défaut des présélections” à la page 22).

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

VOL

STANDBY

MEMORY

a/b

–

|¿/÷|

Utilisation du programmateur

S’éveiller avec la radio ou le vibreur

— Fonction de veille

Vous pouvez vous éveiller avec votre émission de radio favorite en activant la

fonction de veille. Vous pouvez programmer différentes fréquences et heures

d’activation dans les mémoires de veille (STANDBY MEMORY) a et b.

Pour vous éveiller avec le vibreur, voir “Pour s’éveiller avec le vibreur” à la

page 40.

Assurez-vous que l’horloge est correctement réglée avant d’activer la

fonction de veille (page 12).

1 Syntonisez la station que vous voulez programmer.

2 Réglez le VOL suivant vos préférences.

3 Maintenez la touche ENTER enfoncée et appuyez sur

STANDBY MEMORY a ou b.

Lorsque vous maintenez la touche

ENTER enfoncée, l’indication “PRESET

MY” clignote dans la fenêtre d’affichage.

Un bip sonore retentit lorsque vous

appuyez sur STANDBY MEMORY a ou

b. La station mémorisée sous la touche

sélectionnée. Le numéro STANDBY

MEMORY (a ou b) et l’identification STANDBY MEMORY s’affichent.

4 Appuyez sur POWER ON/OFF pour mettre la radio

hors tension.

5 Maintenez enfoncée la touche STANDBY MEMORY

sur laquelle vous avez appuyé à l’étape 3, puis

appuyez plusieurs fois de suite sur

–

1¿ ou ÷1

pour

régler l’heure d’activation (par ex., l’heure à laquelle la

radio doit se mettre sous tension).

Les indications “STANDBY” et “a” ou “b” clignotent pendant

que vous maintenez la touche STANDBY MEMORY enfoncée.

6 Relâchez la touche STANDBY MEMORY.

Les indications “STANDBY” et “a” ou

“b” s’allument et la programmation de

veille est terminée.

L’indication de l’horloge affiche à

nouveau l’heure.

La radio se met sous tension à l’heure

programmée et syntonise la station présélectionnée.

Autres opérations

Pour vérifier l’heure d’activation

Maintenez la touche STANDBY MEMORY a ou b enfoncée alors que

la radio est hors tension. L’heure d’activation programmée s’affiche

pendant que vous appuyez sur la touche.

Pour modifier l’heure d’activation

Répétez les étapes 4 à 6 et programmez une nouvelle heure

d’activation.

Pour désactiver la fonction de veille

Appuyez sur STANDBY MEMORY a ou b alors que la radio est hors

tension de façon à ce que l’indication “STANDBY” a ou b

disparaisse de la fenêtre d’affichage.

Relâchez la touche dans un délai d’une seconde. Si vous maintenez la

touche enfoncé pendant plus d’une seconde, la radio passe à l’étape 5

de la procédure.

A l’heure d’activation programmée

La radio se met sous tension, l’indication “SLEEP” s’allume et la

station présélectionnée est syntonisée. La radio se remet ensuite hors

tension au bout d’environ 60 minutes.

Remarques

• La fonction de veille est activée lorsque l’heure affichée, que ce soit en mode

LOCAL ou WORLD, atteint l’heure d’activation programmée. Assurez-

vous par conséquent que l’heure est affichée dans le mode de votre choix.

• Si une station était déjà mémorisée sous la touche STANDBY MEMORY, la

précédente station présélectionnée est remplacée par la nouvelle. Si

l’identification de présélection avait été personnalisée, elle revient à

l’identification par défaut suivante:

a = “STBY-a”

b = “STBY-b”

Pour changer une identification, voir “Personnalisation d’identifications” à

la page 36.

• Assurez-vous que la radio est hors tension avant de programmer l’heure

d’activation. Vous ne pouvez pas programmer l’heure d’activation alors

que la radio fonctionne.

Conseils

•

Pour désactiver temporairement la fonction de veille, mettez la radio hors

tension et faites glisser HOLD dans le sens de la flèche de façon à afficher

l’indication “H”. Le programmateur de veille est de nouveau activé lorsque

HOLD est désactivé (“H” disparaît de la fenêtre d’affichage). Voir

“Utilisation de la fonction de verrouillage” à la page 42.

• Lorsque les réglages du programmateur de veille sont terminés, la radio se

met tous les jours sous tension à l’heure programmée sauf lorsque la

fonction de veille est désactivée (voir “Pour désactiver la fonction de veille”

ci-dessus). La désactivation de la fonction de veille n’efface pas les réglages

du programmateur de veille proprement dits. La fonction de veille peut à

nouveau être activée en appuyant sur la touche STANDBY MEMORY a ou

b alors que la radio est hors tension de façon à ce que l’indication

“STANDBY” a ou b soit allumée dans la fenêtre d’affichage.

• Lorsque la mémoire de veille se trouve en mode de veille, elle est activée

quand vous écoutez la radio. La radio commute la fréquence de veille

présélectionnée à l’heure d’activation programmée.

• Vous pouvez régler les deux mémoires STANDBY en mode de veille à la

même heure (par ex., les indicateurs a et bsont allumés dans la fenêtre

d’affichage). La radio se met sous tension à la première heure d’activation

pour recevoir la première fréquence de veille programmée, et passe ensuite

à la seconde fréquence de veille à la seconde heure d’activation

programmée.

• Si les deux mémoires STANDBY sont programmées sur la même heure

d’activation, STANDBY a a la priorité.

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ERASE

STANDBY

MEMORY

a/b

Pour s’éveiller avec le vibreur

Lorsqu’une mémoire STANDBY MEMORY sans fréquence

présélectionnée est activée, le vibreur retentit à l’heure d’activation

programmée. Si une fréquence est présélectionnée, supprimez-la.

1 Appuyez sur POWER ON/OFF pour mettre la radio

sous tension.

2 Appuyez sur STANDBY MEMORY a ou b.

La fréquence présélectionnée est rappelée.

Si aucune fréquence n’est présélectionnée, un bip sonore retentit et

l’indication “MEMORY” “EMPTY” apparaît dans la fenêtre

d’affichage. Passez à l’étape 4.

3 Maintenez la touche ERASE enfoncée.

Le numéro de mémoire de veille clignote dans la fenêtre

d’affichage pendant que vous maintenez la touche ERASE

enfoncée.

Un bip sonore retentit après 3 secondes et la station assignée à la

touche STANDBY MEMORY est supprimée. Le numéro et

l’identification de mémoire de veille disparaissent.

4 Exécutez les étapes 4 à 6 de la procédure “S’éveiller

avec la radio ou le vibreur” à la page 38 pour

programmer l’heure d’activation (c.-à-d. l’heure à

laquelle le vibreur doit être activé).

Le vibreur retentit à l’heure d’activation programmée.

Pour arrêter le vibreur

Appuyez sur n’importe quelle touche à l’exception de LIGHT.

Le vibreur s’arrête après environ 60 minutes si vous ne l’arrêtez

pas.

Remarques

• Le volume du vibreur ne peut être réglé avec la commande VOL.

• Le vibreur de la mémoire de veille est activé quel que soit le réglage de

BEEP OFF.

• Lorsqu’un réglage de mémoire de veille est supprimé, les éventuelles

modifications apportées à son identification par défaut sont également

effacées.

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

SLEEP

S’endormir en écoutant la radio -

Programmateur d’extinction

Vous pouvez mettre la radio automatiquement hors tension au bout

d’environ 60 minutes à l’aide du programmateur d’extinction.

1 Appuyez sur SLEEP.

Si la radio était coupée, elle se met

sous tension. L’indication “SLEEP”

s’allume.

2 Syntonisez la station de votre choix.

La radio se met automatiquement hors tension au bout d’environ

60 minutes.

Pour mettre la radio hors tension avant la fin des 60

minutes

Appuyez sur POWER ON/OFF.

Conseils

• Si vous appuyez sur la touche SLEEP alors que la radio fonctionne,

l’indication “SLEEP” s’allume et la radio se met hors tension au bout

d’environ 60 minutes.

• Si vous appuyez sur SLEEP pour mettre la radio sous tension, la radio

syntonise la fréquence précédemment syntonisée.

• Si vous appuyez sur la touche SLEEP alors que l’indication “SLEEP”

est déjà allumée, le décompte d’extinction est réinitialisé et la radio se

mettra hors tension après environ 60 minutes à partir de ce point.

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

HOLD

Utilisation de la fonction de

verrouillage

Lorsque la fonction de verrouillage est activée, toutes les touches

deviennent inopérantes ce qui empêche tout opération accidentelle

pendant que vous transportez ou que vous employez la radio.

La fonction de verrouillage peut également être utilisée pour désactiver

temporairement le programmateur de veille.

1 Faites glisser HOLD dans le sens de la flèche.

L’indication “H” s’allume et toutes

les touches deviennent inopérantes.

Pour désactiver la fonction de verrouillage

Faites glisser HOLD dans le sens opposé à la flèche de façon à ce

que l’indication “H” disparaisse de la fenêtre d’affichage.

Pour désactiver temporairement le programmateur de

veille

Lorsque la fonction de verrouillage est activée, le programmateur

de veille est temporairement désactivé (voir “S’éveiller avec la

radio ou le vibreur— Fonction de veille” à la page 38).

La désactivation temporaire du programmateur de veille par la

fonction de verrouillage n’est effective que lorsque la radio est

hors tension.

Autres opérations

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

Désactivation du bip sonore

Le bip de confirmation peut être désactivé. Pour cette procédure, la radio

doit être hors tension.

1 Si la radio fonctionne, appuyez sur POWER ON/OFF

pour la couper.

2 Maintenez la touche FM/AM enfoncée pendant au

moins 2 secondes.

Un bip sonore retentit et “BEEP” “OFF” apparaît dans la fenêtre

d’affichage. La fonction de bip sonore est désactivée.

Pour activer de nouveau le bip sonore, maintenez à nouveau la

touche FM/AM enfoncée pendant au moins 2 secondes.

L’indication “BEEP” “ON” apparaît dans la fenêtre d’affichage et

le bip sonore est activé.

Conseil

Le réglage du bip sonore n’affecte pas le vibreur pour la fonction de

programmateur de veille (voir “Pour s’éveiller avec le vibreur” à la page

40).

Informations complémentaires44

Précautions et entretien

Installation

• Ne laissez pas l’appareil à proximité de sources de chaleur

comme des radiateurs ou des conduits d’air chaud, ni dans un

endroit exposé au rayonnement direct du soleil, à un excès de

poussière, d’humidité, à la pluie, aux vibrations et aux chocs

mécaniques.

• Utilisez l’appareil dans une plage de températures comprises

entre 0 et 40 °C (32 et 104 °F). S’il est utilisé au-dessus de cette

plage de températures, l’affichage peut présenter des anomalies

(par ex., 88.88). S’il est utilisé en-dessous de cette plage de

températures, l’affichage peut ne changer que très lentement.

L’appareil revient à des conditions normales de

fonctionnement dès qu’il est ramené dans sa plage de

températures spécifiée.

• La réception peut s’avérer difficile ou comporter des parasites

dans les voitures et les buildings. Placez à côté d’une fenêtre.

Sécurité

• Faites uniquement fonctionner l’appareil sur une tension de 3 V

CC avec deux piles R6 (AA).

Pour le fonctionnement sur secteur, utilisez l’adaptateur

secteur fourni. N’utilisez aucun autre type d’adaptateur

secteur.

Pour l’utilisation en voiture, utilisez le cordon pour batterie de

voiture préconisé pour cet appareil. N’utilisez aucun autre type

de cordon pour batterie de voiture.

• L’appareil n’est pas déconnecté de la source d’alimentation

(secteur) aussi longtemps qu’il reste raccordé à une prise

murale, même si l’appareil proprement dit a été mis hors

tension.

• Débranchez l’adaptateur secteur de la prise murale si vous

prévoyez de ne pas utiliser l’appareil pendant une période

prolongée.

• La plaquette signalétique indiquant la tension de service, etc.,

est située sur la base de l’appareil.

• Si des liquides ou des objets venaient à pénétrer à l’intérieur de

l’appareil, débranchez-le et faites-le vérifier par le personnel

qualifié avant de le remettre en service. Assurez-vous qu’aucun

liquide ou corps étranger ne pénètre dans la prise DC IN 3V de

l’appareil, car cela pourrait provoquer un dysfonctionnement.

• Si le boîtier est souillé, nettoyez-le avec un chiffon doux et sec

légèrement imprégné d’une solution détergente neutre.

N’utilisez jamais de nettoyants abrasifs ni de solvants

chimiques qui risqueraient de ternir le fini de l’appareil.

• Etant donné que le haut-parleur intègre un puissant aimant,

gardez les cartes de crédit à code magnétique et les montres à

remontoir mécanique à l’écart de l’appareil afin d’éviter tout

dommage éventuel causé par l’aimant.

Informations complémentaires

•S’il y a de la foudre pendant que vous employez l’antenne

extérieure, débranchez immédiatement l’adaptateur secteur de

la prise murale, s’il y est raccordé. Ne touchez jamais le fil

d’antenne pendant un orage accompagné d’éclairs.

•Ne reliez jamais un fil de masse à une conduite de gaz.

A propos de l’antenne active AN-LP2

•Ne lavez pas le module d’antenne.

•Veillez à ne pas briser le module d’antenne lorsque vous le

repliez.

•Gardez l’antenne dans son étui si vous prévoyez de ne pas

l’utiliser pendant une période prolongée.

Service et réparations

Lorsque vous présentez votre appareil en vue d’un entretien ou

d’une réparation, veillez à prendre note des réglages de

présélection importants. Suivant le type de réparation requis, il

est possible qu’ils soient effacés.

Si vous avez des questions ou des problèmes concernant votre

appareil, consultez votre revendeur Sony.

Informations complémentaires46

Remplacement de la mémoire ROM SW STATION CALL

Pour vous procurer la dernière mise à jour de la mémoire ROM,

reportez-vous à la section “Purchasing the latest SW STATION

CALL ROM” (uniquement en anglais et en japonais) et consultez

F Corporation.

1 Abaissez le couvercle du

logement de la mémoire ROM

sur le dessous de l’appareil et

faites glisser RELEASE dans le

sens de la flèche. Relâchez

ensuite doucement le couvercle.

2 Retirez le couvercle du

logement de la mémoire ROM et

enlevez la mémoire ROM de son

logement. Veillez à ne pas

toucher les surfaces de contact

(éléments métalliques).

3 Insérez la saillie de la mémoire

ROM dans la cavité du

logement et placez la nouvelle

mémoire ROM dans le logement

avec la surface de contact vers le

bas.Veillez à ne pas toucher les

surfaces de contact.

4 Glissez les saillies du couvercle

du logement de la mémoire

ROM dans les cavités du

logement et verrouillez le

couvercle en faisant glisser

RELEASE dans le sens opposé à

la flèche tout en appuyant sur le

couvercle.

Cavité

Cavités

Remarque

Ne touchez pas les surfaces de contact de la mémoire ROM ou de la

radio, parce que vous risquez sinon de provoquer un dysfonctionnement.

Nettoyage de la surface de contact de la mémoire ROM SW

STATION CALL

Si l’indication “NO” “ROM” est affichée alors que la mémoire ROM SW

STATION CALL est installée dans son logement, c’est probablement

parce que la surface de contact de la mémoire ROM est souillée.

Retirez la mémoire ROM en appliquant la procédure ci-dessus et

nettoyez la surface de contact à l’aide d’un coton-tige.

Remarque

Ne nettoyez pas les ressorts de contact de l’appareil principal parce que

vous risquez sinon de les déformer et de provoquer un

dysfonctionnement.

Informations complémentaires

Dépannage

Si vous rencontrez des problèmes avec cet appareil, vérifiez d’abord les

éléments suivants avant de consulter votre revendeur Sony.

Symptômes

La radio refuse

les instructions

saisies à l’aide

des touches.

La radio ne se

met pas sous

tension même

lorsque vous

appuyez sur

POWER ON/

OFF.

L’affichage ne

fonctionne pas.

La luminosité

de la fenêtre

d’affichage

s’atténue.

L’affichage est

lent/

Aucun son

n’est diffusé.

Qualité de

réception

médiocre.

Remèdes

•Faites glisser HOLD dans

le sens opposé à la flèche

de façon à ce que “H”

disparaisse de la fenêtre

d’affichage (page 42).

•Installez les piles en en

respectant la polarité.

•Remplacez les piles.

•Assurez-vous que

l’adaptateur secteur ou le

cordon pour batterie de

voiture est correctement

raccordé.

•Installez les piles en en

respectant la polarité.

•Remplacez les piles.

•N’exposez pas l’appareil à

des températures

extrêmement basses ni à

une forte humidité.

•N’exposez pas l’appareil à

des températures

extrêmement basses.

•Réglez la commande VOL

sur la position voulue.

•Débranchez le casque

d’écoute stéréo pour

permettre la diffusion du

son via le haut-parleur.

•Installez les piles en en

respectant la polarité.

•Remplacez les piles.

•Ajustez correctement la

syntonisation et

l’orientation de l’antenne.

•Ecoutez la radio à côté

d’une fenêtre lorsque vous

vous trouvez dans une

voiture ou à l’intérieur

d’un building.

•Réglez ATT sur OFF (page

21).

Cause

•Le verrouillage est

activé.

•Installation incorrecte

des piles.

•Les piles sont faibles

(“i” clignote dans la

fenêtre d’affichage).

•L’adaptateur secteur ou

le cordon pour batterie

de voiture est

déconnecté.

•Installation incorrecte

des piles.

•Les piles sont faibles

(“i” clignote dans la

fenêtre d’affichage).

•L’appareil est employé

sous une température

extrêmement faible ou

sous une forte humidité.

•L’appareil est employé

sous une température

extrêmement faible .

•La commande VOL est

réglée sur la position

minimum.

•Le casque d’écoute

stéréo est branché.

•Installation incorrecte

des piles.

•Les piles sont faibles

(“i” clignote dans la

fenêtre d’affichage).

•Syntonisation ou

ajustement de l’antenne

incorrect.

•Faible signal radio.

•ATT est réglé sur ON.

Informations complémentaires48

Symptômes

Impossible de

syntoniser

directement une

station.

Impossible de

présélectionner

une station.

Impossible de

rappeler une

station

présélectionnée.

La radio ne se met

pas sous tension à

l’heure

d’activation

programmée.

La fonction SW

STATION CALL

est inopérante.

Impossible de

présélectionner

une station dans

la mémoire MY.

Dépannage (suite)

Cause

•Vous avez attendu plus

de 10 secondes avant

d’actionner une touche.

•Procédure incorrecte

•Vous n’avez pas

appuyé sur la bonne

touche numérique pour

cette station.

•Le réglage de

présélection a été

effacé accidentellement.

•Vous avez omis

d’appuyer sur

STANDBY a ou b.

•La fonction de

verrouillage est activée.

•Le réglage de l’heure

d’activation a été effacé

parce qu’il vous a fallu

plus de 3 minutes pour

remplacer les piles.

•La commande VOL est

réglée sur la position

minimum.

•Aucune fréquence n’est

enregistrée dans la

mémoire STANDBY

MEMORY (le vibreur

retentit à l’heure

programmée).

•Le logement de la

mémoire ROM est vide.

•Mauvaise connexion de

la mémoire ROM.

•La mémoire MY est

saturée (00 à 99).

Remèdes

•Actionnez

successivement les

différentes touches

dans un délai de 10

secondes.

•Maintenez la touche

ENTER enfoncée et

appuyez sur une

touche numérique (0-9)

(page 22).

•Appuyez sur la touche

numérique

correspondant à la

station présélectionnée

voulue.

•Présélectionnez à

nouveau la station

(page 22).

•Appuyez sur

STANDBY a ou b (page

38).

•Faites glisser HOLD

dans le sens opposé à la

flèche de façon à ce que

“H” disparaisse de la

fenêtre d’affichage

(page 42).

•Programmez à nouveau

l’heure d’activation.

•Réglez la commande

VOL.

•Enregistrez une

fréquence dans la

mémoire STANDBY

MEMORY (page 38).

•Introduisez la mémoire

ROM (page 46).

•Nettoyez la surface de

contact de la mémoire

ROM (page 46).

•Supprimez une

présélection de la

mémoire et

présélectionnez la

station (page 29).

Informations complémentaires

Spécifications

ICF-SW07

Système de circuit

FM: Superhétérodyne

AM: Superhétérodyne à double conversion

Plage de fréquence

FM: 76-108 MHz

OC: 1.621-29.999 kHz

PO: 530-1.620 kHz

GO: 150-529 kHz

Fréquence intermédiaire

FM: 10,7 MHz

OC/PO/GO: 55,845 MHz (1re), 455 kHz (2e)

Sortie

Prise LINE OUT (miniprise stéréo) approx. 245 mV, moins de 10 kilohms

Prise 2 (casque d’écoute) (miniprise stéréo) 16 ohms

Haut-parleur

Approx. 40 mm (1

pouces) diam., 8 ohms

Puissance de sortie maximum

200 mW (à 10 % de distorsion harmonique)

Puissance de raccordement

3 V CC, deux piles R6 (AA)

Source d’alimentation externe

La prise DC IN 3V accepte: adaptateur secteur fourni

Dimensions

Approx. 135 x 32,5 x 91 mm (l/h/p)(5

x 1

x 3

pouces) parties

saillantes non comprises

Masse

Approx. 220 g (7,8 oz)

Approx. 257 g (9,1 oz), piles comprises

AN-LP2

Puissance de raccordement

3 V CC, deux piles R6 (AA)

Dimensions (l/h/p)

Module d’antenne

Déployé: Approx. 490 x 480 x 17,8 mm (19

x 19 x

po)

Replié: Approx. 205 x 180 x 17,8 mm (8

x 7

po)

Commande d’antenne

Approx. 120 x 29,5 x 72 mm (4

x 1

x 2

po)

Masse

Module d’antenne: approx. 92 g (3,3 oz.)

Commande d’antenne: approx. 144 g (5,1 oz.), piles comprises

Accessoires fournis

Casque d’écoute stéréo (1)

Oreillettes (2)

Adaptateur secteur (1)

Adaptateur de fiche secteur (1) (sauf avec le modèle pour les Etats-Unis)

Antenne active AN-LP2 (1)

Etui de transport pour ICF-SW07 (1)

Etui de transport pour AN-LP2 (1)

Guide des ondes (1)

Accessoires en option

Antenne GO/PO/OC à large plage AN-1, AN-102

Câble de connexion

RK-G135 (minifiche stéréo ˜ minifiche)

RK-G134 (minifiche stéréo ˜ minifiche stéréo)

RK-G136 (minifiche stéréo ˜ minifiche stéréo)

RK-G129 (minifiche stéréo ˜ fiche à deux broches)

Il se peut que votre revendeur ne dispose pas de certains des accessoires en

option mentionnés ci-dessus. Consultez votre revendeur pour des informations

détaillées sur les Accessoires en option disponibles dans votre pays.

La conception et les spécifications sont sujettes à modifications sans préavis.

Informations complémentaires50

A propos des ondes radio

Qu’est-ce que la SSB (Single Side Band / Bande latérale

unique) ?

La SSB, en français BLU, est très populaire parmi les radioamateurs

et les radios commerciales et c’est une des bandes radioamateurs les

plus utilisées car elle offre un signal d’une excellente qualité.

L’exceptionnelle netteté du signal provient d’une absence presque

totale d’interférences par rapport à la DSB (Double Side Band), car

elle utilise un spectre de fréquences plus étroit de moitié.

En général, les transmissions SSB emploient la modulation de la

bande latérale supérieure (USB) tandis que les transmissions

radioamateurs inférieures à 10 MHz emploient la modulation de la

bande latérale inférieure (LSB).

Les radios classiques sans oscillateur de fréquence de battement

(BFO) ne peuvent pas recevoir les

transmissions SSB correctement.

Mais cet appareil peut les recevoir

car il intègre un oscillateur de

fréquence de battement.

Qu’est-ce que la CW (télégraphie)?

La CW est également très populaire parmi les radioamateurs et les

radios commerciales. A la différence d’autres signaux, l’amplitude de

la porteuse n’est pas modulée pour les transmissions CW. Les

transmissions CW véhiculent l’information en interrompant la

porteuse et elles utilisent le morse comme moyen de communication.

Cet appareil peut recevoir les CW grâce à l’oscillateur de fréquence

de battement (BFO) intégré, mais sous forme de battement

uniquement. Pour comprendre entièrement l’information véhiculée

par les transmissions CW, il est nécessaire de connaître le morse.

Qu’est-ce que la détection synchrone?

Deux phénomènes font généralement obstacle à une bonne réception

de la bande AM: les distorsions dues au fading, une décroissance

graduelle de l’amplitude du signal, et les interférences dues aux

stations adjacentes.

La détection synchrone permet de résoudre de manière efficace ces

problèmes.

Les distorsions dues au fading proviennent généralement d’une

surmodulation survenant quand un élément de la porteuse du signal

reçu est atténué durant son parcours. Le circuit de détection

synchrone de cet appareil génère une fréquence de porteuse pure,

sans changement de niveau, synchronisée de manière idéale sur la

porteuse originale pour compenser l’atténuation, ce qui réduit

considérablement la distorsion.

Ainsi, les émetteurs AM (GO, PO et OC) emploient généralement les

signaux de la DSB (Double Side Band) pour transmettre des signaux

modulés sur les bandes latérales supérieures et inférieures (USB et

LSB). Dans la plupart des cas, une des bandes latérales est affectée

par les interférences provenant de stations adjacentes (par ex., des

battements). Le circuit de détection synchrone de cet appareil extrait

le signal de ces deux bandes (USB ou

LSB) de la DSB (Double Side Band) qui

ne présente pas d’interférences.

De cette façon, la réception est nette et

les stations adjacentes n’interfèrent pas.

Réception sur ce côté

uniquement

USBLSB

Porteuse

Interférences

LSB USB

Porteuse

Amplitude

Fréquence

Introducción2

Advertencia

Para evitar descargas

eléctricas o incendios, no

exponga esta unidad a la

lluvia ni a la humedad.

Para evitar descargas

eléctricas, no abra la unidad.

En caso de avería, solicite los

servicios de personal

cualificado solamente.

Características

• Función de reloj mundial

Busque la hora de cualquier lugar

del mundo seleccionando el

nombre de la ciudad en cuestión.

• Recepción con cobertura

mundial de FM estéreo/SW/

MW/LW

Sintonía sencilla y precisa con

sistema sintetizador de bucle de

enganche de fase (PLL) controlado

por cuarzo.

FM: 76–108 MHz

SW: 1621–29999 kHz

MW: 530–1620 kHz

LW: 150–529 kHz

Para más información, consulte el

“Manual de ondas radioeléctricas”

suministrado.

• Sintonía con invocación de

emisoras de SW (SW STATION

CALL)

Sintonice las principales emisoras

de onda corta presionando

simplemente las teclas de

emisoras. La radio elegirá

automáticamente las frecuencias

utilizadas en su huso horario de

los datos de la ROM y las

explorará.

• Sintonía memorizada (MY)

Memorizará y explorará hasta 100

frecuencias de su elección.

• Otros cuatro métodos de

sintonía para satisfacer sus

necesidades

– Sintonía directa: sintonice

introduciendo directamente los

dígitos de la frecuencia.

– Sintonía manual: sintonice

manualmente cambiando la

frecuencia paso por paso.

– Sintonía con exploración:

explorará automáticamente la

banda y se parará al recibir una

emisora.

– Sintonía memorizada:

sintonice invocando una

emisora memorizada

presionando simplemente una

tecla de memorización.

• Edición de etiquetas

Frecuencias memorizadas en

etiquetas, husos horarios, etc., con

un nombre de emisora, nombre de

ciudad, etc., o cualquier

combinación de hasta 6 caracteres

alfanuméricos.

• Operación con temporizador

incorporado

Conectará automáticamente la

alimentación de la radio a la hora

programada y sintonizará la

emisora deseada. Usted podrá

programar dos horas de espera y

frecuencias individuales en

STANDBY MEMORY a y b.

• Temporizador

cronodesconectador

Programe el tempoprizador

cronodesconectador y duérmase

escuchando la radio. El

temporizador desconectará

automáticamente la alimentación

de la radio después de

aproximadamente 60 minutos.

• Recepción de FM en estéreo

Para disfrutar de FM en estéreo,

utilice los auriculares estéreo

suministrados.

Índice

Preparativos

Ubicación de partes y controles ........................4

Fuentes de alimentación.....................................9

Alimentación con pilas ..................................9

Alimentación con la corriente de la red ....11

Alimentación con la batería de un

automóvil.......................................................11

Ajuste del reloj ...................................................12

Ajuste de la hora local .................................12

Búsqueda de la hora en otras zonas del

mundo ............................................................14

Escucha de la radio

Diversas formas de recepción..........................16

Sintonía directa .............................................16

Sintonía manual............................................18

Sintonía con exploración .............................20

Sintonía memorizada ...................................22

Sintonía con invocación de emisoras de SW

(SW STATION CALL) .................................24

Sintonía memorizada MY ...........................27

Recepción de transmisiones de banda lateral

única (SSB) y onda continua (CW)..................30

Ajuste para la recepción óptima de AM

— Detección sincrónica ....................................31

Otras operaciones

Utilización de la antena exterior suministrada

..............................................................................32

Grabación de emisiones de radiodifusión .....35

Edición de etiquetas .......................................... 36

Utilización del temporizador...........................38

Para despertarse con la radio o el

zumbador — Función de espera ................38

Para dormirse escuchando la radio

— Temporizador cronodesconectador......41

Utilización de la función de bloqueo..............42

Desactivación de los pitidos ............................43

Información adicional

Precauciones y mantenimiento ....................... 44

Solución de problemas .....................................47

Especificaciones .................................................49

Sugerencias sobre las ondas radioeléctricas ..50

Preparativos4

1 Visualizador (7)

2 Altavoz

3 Controles (6)

4 Tecla de apertura (OPEN)

(4)

5 Mando de bloqueo

(HOLD) (42)

6 Toma para auriculares 2

7 Toma de salida de línea

(LINE OUT) (35)

8 Selector de tono/

estéreo•monoaural

(TONE/ST•MONO) (17)

9 Control de volumen

(VOL) (17)

Preparativos

Ubicación de partes y

controles

Con respecto a los detalles, consulte las páginas entre paréntesis.

Panel frontal

Apertura de la cubierta

Para abrir la cubierta, presione la tecla OPEN. Ajuste el ángulo a

su gusto.

Preparativos

Panel posterior

1 Compartimiento de las

pilas (9)

2 Tecla de reposición

(RESET)

Cuando la radio no

funcione

adecuadamente, presione

esta tecla del

compartimiento de las

pilas con un objeto

puntiagudo. Los ajustes

del reloj, etc., volverán a

los de fábrica. Las

frecuencias que haya

almacenado en la

memoria se conservarán.

3 Antena telescópica (17)

4 Tapa del compartimiento

de la memoria de lectura

solamente (ROM) (46)

5 Mando deslizable de la

tapa del compartimiento

de la memoria de lectura

solamente (ROM)

(RELEASE) (46)

6 Toma de entrada de

alimentación externa (DC

IN 3V¥ ) (11)

7 Control de atenuación

(ATT) (21)

8 Interuptor de activación/

desactivación de

atenuación (ATT

ON•OFF) (21)

9 Toma para antena

exterior de AM (AM EXT

ANT) (33)

Extensión de la antena

Tire suavemente de la base de la antena antes de girarla, como se muestra

a continuación.

1Tire hacia afuera.

2Gírela

horizontalmente

en ángulo recto.

Preparativos6

Controles

1 Teclas numéricas (16, 22, 36)

2 Tecla selectora de FM/AM

(16, 43)

3 Tecla selectora de banda de

AM•hora local/mundial

(AM BAND•LOCAL/

WORLD) (14, 18)

4 Tecla de edición de etiquetas

(LABEL EDIT) (36)

5 Tecla de selección directa

(DIRECT) (16)

6 Tecla de memoria en

espera•espera del

temporizador/ajuste de hora

en espera (STANDBY

MEMORY•TIMER

STANDBY/STANDBY

TIMESET) (38)

7 Tecla de memoria (MY) (27)

8 Tecla de Deutsche Welle

(DW) (24)

9 Tecla de La Voz de América

(VOA) (24)

!º Tecla de

ejecución•visualización

(EXE•DISPLAY) (13, 16, 36)

Presiónela para cambiar a la

visualización del reloj

cuando esté utilizando la

radio. Vuelva a presionarla

para regresar a la

visualización anterior. Si no

presiona la tecla, la

visualización volverá a la

condición anterior en unos

10 segundos.

!¡ Tecla de detección

sincronizada (SYNC) (31)

!™ Tecla de banda lateral única

(SSB) (30)

!£ Tecla de conexión/

desconexión de la

alimentación (POWER ON/

OFF) (16)

!¢ Tecla del temporizador

cronodesconectador (SLEEP)

(41)

!∞ Tecla de borrado•hora de

ahorro de luz diurna

(ERASE•DST) (12, 23, 29, 40)

!§ Tecla de iluminación

(LIGHT)

Presione esta tecla para

hacer que el visualizador se

ilumine durante

aproximadamente 30

segundos.

!¶ Tecla de introducción•ajuste

de hora (ENTER•TIME SET)

(12, 22, 27, 38)

!• Teclas de lanzadera/

sintonía/

exploración•diferencia de

hora/ajuste de hora (JOG/

TUNE/SCAN•TIME DIFF/

TIME SET) (12, 18, 20)

!ª Tecla para otras emisoras

(OTH) (25)

@º Tecla de la BBC (24)

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

!º

!¡

!™

!£

!¢

!∞

!§

!¶

!•

!ª

@º

Preparativos

Visualizador

1 Indicador del temporizador

cronodesconectador

(SLEEP) (41)

Aparecerá cuando active el

temporizador

cronodesconectador.

2 Indicador de huso horario

(12, 14)

Señalará el uso horario en el

mapa correspondiente a su

ajuste de diferencia de hora.

3 Indicador de sintonía

(TUNE) (16)

Aparecerá cuando sintonice

una emisora.

4 Indicador de hora de ahorro

de luz diurna

(12, 14)

Aparecerá cuando la

visualización de la hora esté

ajustada a la hora de ahorro

de luz diurna.

5 Indicador de hora

mundial•local

(WORLD•LOCAL) (12, 14)

6 Visualizador de hora/

frecuencia (12, 16)

7 Visualizador de número de

memoria/diferencia de hora

(12, 22, 27)

8 Indicador de bloqueo

(HOLD) (42)

Aparecerá cuando active la

función de HOLD. No

funcionará ninguna tecla.

9 Indicador de las pilas (10)

!º Indicadores de detección

sincrónica (SYNC U•SYNC

L) (31)

!¡ Indicadores de espera

(STANDBY

•

)

(38)

Aparecerán cuando la

unidad se encuentre a la

espera de la recepción

activada por el

temporizador.

!™ Indicador de bloqueo de

detección sincronizada

(LOCK) (31)

Aparecerá cuando active la

detección sincronizada.

!£ Indicadores de banda lateral

única•banda lateral

inferior/onda continua

(USB•LSB/CW) (30)

!¢ Indicador de invocación de

emisoras de onda corta (SW

STATION CALL) (24)

!∞ Visualizador de etiquetas

(12, 16)

Visualizará nombres de

emisoras, ciudades, bandas,

y bandas métricas

memorizadas.

!º

!¡

!™

!£

!¢

!∞

Preparativos8

Antena activa de onda corta AN-LP2

Con respecto a cómo utilizar la antena activa, consulte la página

32.

Controlador de antena

Módulo de antena

1 Bobinador de cable

2 Cable corto

3 Cable largo

4 Lámpara indicadora de alimentación

5 Compartimiento de las pilas

1 Presilla

2 Ventosa

Preparativos

Fuentes de alimentación

Alimentación con pilas

Para alimentar la unidad con la corriente de la red, consulte

“Alimentación con la corriente de la red”, página 11.

Para alimentar la unidad con la batería de un automóvil, consulte

“Alimentación con la batería de un automóvil”, página 11.

1 Deslice y abra la tapa del compartimiento de las pilas.

2 Inserte dos pilas R6 (tamaño AA) en el compartimiento

para las mismas.

Insértelas con la polaridad correcta, como se muestra en la

ilustración.

3 Cierre la tapa del compartimiento de las pilas.

Preparativos10

Reemplazo de las pilas

Cuando las pilas se debiliten, el sonido se distorsionará y en el

visualizador parpadeará “i”. Reemplace ambas pilas por otras

nuevas.

Duración de las pilas

Alcalinas LR6 (tamaño AA) Sony R6 (tamaño AA) Sony

FM aprox. 32 horas aprox. 10 horas

AM aprox. 23 horas aprox. 8 horas

Sugerencias

• Reemplace las pilas antes de 3 minutos. De o contrario, el ajuste del

reloj se borraría. Las frecuencias almacenadas en la memoria no se

borrarán.

• Cuando las pilas se agoten, la alimentación se desconectará, y en el

visualizador dejará de parpadear “i” y permanecerá encendido. No

funcionará ninguna tecla, excepto LIGHT.

Las teclas no volverán a funcionar mientras no reemplace las pilas y

presione POWER ON/OFF para conectar la alimentación y borrar la

indicación “i”.

Notas sobre las pilas

• Inserte las pilas con la polaridad correcta.

• No mezcle pilas nuevas con viejas. No mezcle pilas de tipos diferentes.

• No trate de cargar pilas.

• Cuando no vaya a utilizar la unidad durante mucho tiempo, extráigale

las pilas.

• Si el electrólito de las pilas se fuga, limpie bien el compartimiento de

las mismas antes de instalar otras nuevas.

Preparativos

Alimentación con la corriente de la red

Para alimentar la unidad con la corriente de la red, conecte el adaptador

de alimentación de CA suministrado a la toma DC IN 3V de la unidad.

a un tomacorriente

de la red

Notas sobre el adaptador de alimentación de CA

• No doble ni retuerza el cable de alimentación a la fuerza. No coloque

objetos pesados sobre el cable de alimentación.

• Para desconectar el adaptador de alimentación del tomacorriente de la

red, tire del enchufe. No tire del propio cable.

• Cuando no vaya a utilizar la unidad durante mucho tiempo,

desconecte el adaptador de alimentación de CA del tomacorriente y de

dicha unidad.

• No utilice el adaptador de alimentación de CA suministrado fuera de

una región de 120 V CA (Modelo para EE.UU. solamente)

Sugerencia

Cuando enchufe el adaptador de alimentación de CA o el cable de batería

de automóvil enn la toma DC IN 3V de la unidad, las pilas se

desconectarán, y la unidad cambiará automáticamente a la fuente de

alimentación externa.

Alimentación con la batería de un automóvil

Para alimentar la unidad con la batería de un automóvil, conecte el cable

para batería de automóvil recomendado por Sony a la toma DC IN 3V de

la unidad. Con respecto a los detalles, consulte su manual de

instrucciones.

Notas sobre las fuentes de alimentación externas

• Mantenga las pilas instaladas incluso aunque utilice una fuente de

alimentación externa, ya que sirven de alimentación de protección de

la memoria. Reemplace las pilas una vez al año.

• Antes de conectar o desconectar fuentes de alimentación externas,

desconecte la alimentación de las unidad. De lo contrario, la

alimentación podría desconectarse y podría aparecer “i”. En este

caso, vuelva a conectar la alimentación para borrar la indicación “i”.

• Para alimentar la unidad con pilas, desconecte en primer lugar el

adaptador de alimentación de CA o el cable para batería de automóvil

del tomacorriente o de la toma para encendedor de cigarrillos y

después de la toma DC IN 3V de la unidad. La unidad no funcionará

con pilas mientras esté enchufada una clavija en la toma DC IN 3V.

• Utilice solamente un adaptador de alimentación

de CA o un cable para batería de automóvil

fabricado por Sony. La utilización de adaptadores

de CA o cables para batería de automóvil con

especificaciones diferentes (polaridad de la

clavija, etc.) podría resultar en mal

funcionamiento y daños de la unidad.

• Si el enchufe del adaptador de alimentación de CA no entra en el

tomacorriente de la red, utilice el adaptador de enchufe suministrado*.

* No suministrado para ciertos países. Consulte “Especificaciones”.

Polaridad de la clavija

a la toma

DC IN 3V

Preparativos12

Ajuste del reloj

Ajuste de la hora local

Ajuste el reloj si en el visualizador parpadea “0:00” (es decir, cuando

instale por primera vez las pilas o cuando desee reajustar el reloj). Ajuste

el reloj con la alimentación de la radio desconectada.

Hora local (LOCAL) significa la hora de su huso horario, y hora mundial

(WORLD) es la hora para cualquier otro huso horario del mundo.

El ajuste del reloj se realiza con la hora LOCAL. Antes de ajustar el reloj,

consulte la tabla de la página 15 y compruebe la diferencia de hora entre

la de su huso horario y la hora universal coordinada (UTC). Los nombres

de las principales ciudades y sus diferencias de hora con UTC están

almacenados en la memoria de la unidad.

1 Si la alimentación de la radio está conectada, presione

POWER ON/OFF para desconectarla.

2 Mantenga pulsada TIME SET y presione ¿ o ÷ para

elegir una ciudad o diferencia de hora entre su hora

local y la UTC.

Cuando presione TIME SET, la visualización del reloj cambiará

automáticamente a la hora LOCAL, si estaba visualizándose la

hora WORLD.

Parpadeará la indicación LOCAL.

Cada vez que presione¿ o ÷

indicador del huso horario se moverá

hacia la derecha o la izquierda.

Cuando suelte TIME SET, la

indicación LOCAL dejará de

parpadear y permanecerá visualizada.

De esta forma habrá seleccionado su huso horario local.

3 Si su huso horario se encuentra actualmente en la hora

de ahorro de luz diurna, presione DST.

s aparecerá en el visualizador.

Si en su huso horario no se utiliza la hora de ahorro de luz diurna,

o si ya está visualizándose s, salte este paso.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

TIME SET

¿/÷

–

|¿/÷|

Preparativos

4 Mantenga pulsada TIME SET y presione

–

1¿ o ÷1

para ajustar la hora local.

Cada vez que presione

–

1¿ o ÷1

, la hora actual se reducirá o

aumentará un minuto.

Para cambiar rápidamente los dígitos, mantenga presionada

–

1¿ o

÷1

5 Suelte TIME SET.

“ : ” comenzará a parpadear, y el reloj

se pondrá en funcionamiento.

Para cambiar a la visualización del reloj mientras la

alimentación de la radio esté conectada

Presione EXE. La hora actual aparecerá durante unos 10

segundos, y después reaparecerá la visualización anterior. Para

volver manualmente a la visualización anterior, presione de

nuevo EXE.

La visualización no cambiará a la del reloj mientras la radio esté

ejecutando la exploración.

Para las zonas que adopten la hora de ahorro de luz diurna

(hora de verano)

Presione DST para hacer que se visualice la indicacións si se

encuentra actualmente en el período de verano (paso 3 de la

página anterior). Si se encuentra actualmente en el período de

hora estándar, presione DST al comienzo del período de la hora

de ahorro de luz diurna. Vuelva a presionarla al finalizar el

período de la hora de ahorro de luz diurna para borrar la

indicación. La visualización de la hora se ajustará en

consecuencia.

Nota

Usted no podrá ajustar el reloj mientras escuche la radio.

Si la alimentación de la radio está conectada, presione en primer lugar

POWER ON/OFF para desconectarla.

Sugerencias

• El reloj se visualizará según el sistema de 24 horas.

• Para parar el parpadeo de “0:00”, presione TIME SET.

• Para ajustar la hora al segundo, suelte TIME SET al oír una señal

horaria.

Preparativos14

Ajuste del reloj (continuación)

Búsqueda de la hora en otras zonas del

mundo

Además de su hora local, usted podrá hacer que se visualice cualquier

otro huso horario del mundo (hora WORLD). Para hacer que se visualice

la hora WORLD, desconecte la alimentación de la radio.

1 Si la alimentación de la radio está conectada, presione

POWER ON/OFF para conectarla.

2 Si está visualizándose la indicación LOCAL, presione

LOCAL/WORLD para cambiar a la indicación

WORLD.

3 Para elegir una ciudad o la diferencia de hora con

UTC, presione ¿ o ÷ .

4 Si el área especificada se encuentra actualmente en la

hora de ahorro de luz diurna, presione DST para hacer

que se visualice la indicación s.

Si la hora de ahorro de luz diurna no

se utiliza en el área deseada, o si ya

está visualizándose s, salte este paso.

La hora actual para el área que haya

especificado aparecerá en el

visualizador.

Para volver a la visualización de la hora LOCAL

Presione de nuevo LOCAL/WORLD.

Si el nombre de la ciudad o el del área deseado no está

memorizado

Seleccione el área eligiendo la diferencia de hora con respecto a

UTC.

Para editar la etiqueta (es decir, el nombre de la ciudad) para el

huso horario, consulte “Edición de etiquetas”, página 36.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

LOCAL/

WORLD

¿/÷

Preparativos

Diferencia de hora entre la local y UTC

La tabla siguiente muestra la diferencia de hora de cada huso

horario con respecto a UTC, que puede formularse de la forma

Diferencia de hora = Hora local* – UTC

El número de horas marcado con un signo positivo (+) indica las

horas posteriores a UTC, mientras que los marcados con un signo

negativo (–) indican las horas anteriores a UTC.

* Hora local antes del ajuste de la hora de ahorro de luz diurna (DST). El

ajuste de DST no afectará la indicación de la diferencia de hora.

** Etiquetas predeterminadas. Para cambiar las etiquetas, consulte

“Edición de etiquetas”, página 36.

Ajuste automático del intervalo entre canales de MW

El intervalo entre canales es la unidad básica de separación en el

sistema de asignación de frecuencias. El intervalo entre canales

de MW difiere de país a país (10 kHz para Norte y Sudamérica, y

9 kHz para Japón, Europa, y otros países). Normalmente, el

intervalo de exploración o de sintonía tendrá que ajustarse de

acuerdo con el sistema del área de exploración, o habrá que

sintonizar manualmente las frecuencias. Sin embargo, esta

unidad juzgará su área local a partir del ajuste del huso horario

(la diferencia de hora con relación a UTC) y elegirá

automáticamente el intervalo entre canales apropiado.

± 0 LONDON Londres

+ 1 C.EURO Europa central Amsterdam, Berlín, Bruselas,

Lisboa, Madrid, París, Roma,

Estocolmo, Viena, Zurich

+ 2 CAIRO Cairo Atenas, Estambul

+ 3 JEDDAH Jeddah Nairobi, Riyadh, Moscú

+ 4 DUBAI Dubai

+ 5 KARACH Karachi

+ 6 DHAKA Dhaka(Dacca)

+ 7 BNGKOK Bangkok Jakarta

+ 8 S.PORE Singapur Pekín, Hongkong

+ 9 TOKYO Tokio Seúl

+ 10 SYDNEY Sydney Guam

+ 11 SOLMON Salomón Noumea

+ 12 AUKLND Auckland Fiji

– 11 SAMOA Samoa

– 10 HAWAII Hawaii Honolulu, Tahiti

– 9 ANCHRG Anchorage

– 8 L.A. Los Angeles San Francisco, Vancouver

– 7 DENVER Denver Calgary

– 6 CHICAG Chicago Dallas, Ciudad de Méjico

– 5 N.Y. New York Lima, Panamá, Toronto

– 4 CARACS Caracas Santiago

– 3 RIO Río de Janeiro Buenos Aires, San Paulo

– 2 FN.ISL Isla Fernando

– 1 AZORES Islas Azores

Ciudad o área Otras ciudades del área

9 kHz

Etiqueta**

10 kHz

Diferencia

de hora

Intervalo de

exploración

Escucha de la radio16

Escucha de la radio

Diversas formas de recepción

Sintonía directa

Si conoce la frecuencia de la emisora que desee escuchar, introduzca

directamente los dígitos de la misma con las teclas numéricas.

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione FM/AM para seleccionar la banda deseada.

Para escuchar emisoras de SW (onda corta), MW (onda media) o

LW (onda larga), seleccione AM.

3 Presione DIRECT.

La frecuencia desaparecerá del

visualizador, y aparecerá ”DIRECT”.

4 Para introducir la frecuencia de la emisora deseada,

presione las teclas numéricas.

Banda de FM: Usted podrá ignorar el punto decimal.

Para introducir 84,7 MHz, por ejemplo, presione 8, 4 y 7.

Banda de AM: Usted podrá ignorar los 3 últimos dígitos si todos

son ceros.

Para introducir 10.000 kHz, por ejemplo, presione 1 y 0.

Complete cada operación de tecla antes de 10 segundos.

El intervalo mínimo entre frecuencias para la introducción directa

es de 0,05 MHz (50 kHz) para FM, y de 1 kHz para AM.

5 Para ejecutar la introducción, presione EXE.

Cuando se sintonice la emisora,

aparecerá “

TUNE

”.

Para corregir una introducción

Presione DIRECT y repita la operación desde el paso 3.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

EXEDIRECT

Teclas

numéricas

Escucha de la radio

Si en el visualizador aparece “TRY” ”AGAIN”

Si introduce una frecuencia inválida (es decir, una cifra que no esté

dentro de la gama de frecuencias de la banda elegida), oirá un pitido y en

el visualizador aparecerá ”TRY” ”AGAIN”.

Compruebe la frecuencia y repita la operación desde el paso 3.

Notas

• Complete cada operación de los pasos 3 a 5 antes de 10 segundos. Si la

visualización vuelve a la frecuencia previamente sintonizada, repita la

operación desde el paso 3.

• La unidad no emitirá pitidos si está ajustada a BEEP OFF (consulte

”Desactivación de los pitidos”, página 43).

Otras operaciones

Para Presione o ajuste

Sintonizar con precisión

–

1¿, ¿, ÷, ÷1

Ajustar el volumen VOL

Desconectar la alimentación de la radio* POWER ON/OFF

*Cuando conecte la alimentación de laa radio, ésta sintonizará la emisora

previamente recibida.

Para mejorar la recepción

Recepción de FM

Tire suavemente de la antena telescópica y

ajuste su longitud, ángulo, y orientación

(consulte “Extensión de la antena”, página 5).

Recepción de MW/LW

Repliegue la antena telescópica y gire la

unidad a fin de orientar la antena de barra de

ferrita incorporada.

Recepción de SW

Tire suavemente de la antena telescópica para

extenderla verticalmente en toda su longitud.

Para SW, usted podrá disfrutar de mejor

recepción utilizando la antena exterior

suministrada (consulte “Utilización de la

antena exterior suministrada”, página 32).

Sugerencias

• Para disfrutar de recepción de FM estéreo, enchufe los auriculares

estéreo suministrados.

Para seleccionar estéreo o monoaural, ponga ST • MONO en ST o

MONO. Seleccione MONO cuando la recepción sea ruidosa o poco

clara.

• Para escuchar programas de noticias, etc., ajuste TONE a NEWS. Las

voces se oirán con mayor claridad. Para escuchar programas de

música, ajuste TONE a MUSIC.

• La recepción de frecuencias alrededor de 3,0MHz y 3,64 MHz puede

resultar difícil debido a las señales parásitas internas generadas por los

osciladores incorporados.

Escucha de la radio18

Diversas formas de recepción (continuación)

Sintonía manual

Utilice

–

1¿, ÷1

o ¿, ÷ para cambiar manualmente paso a paso la

frecuencia. Las teclas exteriores

–

1¿ y ÷1

cambiarán la frecuencia en

pasos mayores, y las interiores (¿ y ÷ ) en pasos menores.

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione FM/AM para seleccionar la banda deseada.

Para escuchar emisoras de SW, MW, o LW, seleccione AM.

3 Para las bandas de AM, mantenga pulsada AM BAND

y presione

–

1¿ o ÷1

a fin de seleccionar MW (onda

media), LW (onda larga) o una banda métrica (onda

corta).

En el visualizador aparecerán el

nombre de la banda o de la banda

métrica y su frecuencia inferior.

Para FM, salte este paso.

4 Presione repetidamente

–

1¿, ÷1

o ¿, ÷ hasta

seleccionar la emisora deseada.

Con cada presión, la frecuencia cambiará con los intervalos

mostrados a continuación. (Las cifras entre paréntesis indican los

intervalos en el modo SSB.)

Banda

–

1¿ o ÷1

¿ o ÷

FM 0,05 MHz 0,05 MHz

SW 5 kHz (1 kHz) 1 kHz (0,1 kHz**)

MW 9 o 10 kHz* (1 kHz) 1 kHz (0,1 kHz**)

LW 9 kHz (1 kHz) 1 kHz (0,1 kHz**)

* El intervalo entre frecuencias se ajustará automáticamente de

acuerdo con el ajuste de su huso horario local (consulte “Ajuste

automático del intervalo entre canales de MW”, página 15).

** Las unidades de 0,1 kHz no se indicarán en el visualizador.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

AM BAND

¿/÷

–

|¿/÷|

Escucha de la radio

Sugerencias

• La unidad comenzará la sintonía con exploración cuando mantenga

presionada

–

1¿ o ÷1

(consulte ”Sintonía con exploración”, página

20).

• La frecuencia cambiará rápidamente cuando mantenga presionada ¿

o ÷ , y se parará cuando la suelte. En las bandas de AM (MW, SW, y

LW), la unidad explorará automáticamente en la gama de 150 a 29.999

kHz.

Gama de frecuencias de las bandas/bandas métricas

La gama de ondas cortas se divide en 14 bandas, que

normalmente se denominan “bandas métricas”.

(kHz para AM / MHz para FM)

Banda

Gama de frecuencias

Gama de frecuencias de exploración

Banda métrica

LW 150–529 153–522 —

MW 530–1620

530–1620 *

—

531–1620 *

2250–2550 Banda de 120 metros

3150–3450 Banda de 90 metros

3850–4050 Banda de 75 metros

4700–5100 Banda de 60 metros

5900–6250 Banda de 49 metros

7100–7400 Banda de 41 metros

SW 1621–29999

9400–10000 Banda de 31 metros

11500–12150 Banda de 25 metros

13500–13900 Banda de 22 metros

15000–15700 Banda de 19 metros

17450–18000 Banda de 16 metros

18850–19100 Banda de 15 metros

21450–21950 Banda de 13 metros

25600–26100 Banda de 11 metros

FM 76,00–108,00 76,00–108,00 —

Intervalo entre canales de 10 kHz (consulte la página 15).

*2 Intervalo entre canales de 9 kHz (consulte la página 15).

Nota

La gama de frecuencias real de las emisoras de onda corta y la de las

bandas métricas para esta unidad puede diferir. Para más información,

consulte el “Manual de ondas radioeléctricas” suministrado.

Escucha de la radio20

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

–

|¿/÷|

FM/AM

AM BAND

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione FM/AM para seleccionar la banda deseada.

Para escuchar emisoras de SW. MW, o LW, seleccione AM.

3 Para bandas de AM , mantenga pulsada AM BAND y

presione

–

1¿ o ÷1

para seleccionar MW (onda

media), LW (onda larga), o una banda métrica (onda

corta).

En el visualizador aparecerán el nombre de la banda o de la banda

métrica y su frecuencia inferior.

Para FM, salte este paso.

4 Mantenga pulsada

–

1¿ o ÷1

. Suéltela cuando la

unidad comience a explorar.

Se visualizará ”SCAN”. La unidad se parará en cada emisora, y

reanudará la exploración después de unos 3 segundos.

La unidad explorará dentro de la

gama de frecuencias de la banda o de

la banda métrica elegida (consulte

“Gama de frecuencias de las bandas/

bandas métricas”, página 19). En el modo de recepción de SSB, la

unidad explorará toda la gama de frecuencias de 150 a 29999 kHz.

5 Para parar la exploración y escuchar la emisora

deseada, presione

–

1¿ o ÷1

”SCAN” desaparecerá del visualizador y aparecerán el nombre y

la banda.

Diversas formas de recepción (continuación)

Sintonía con exploración

Escucha de la radio

Sugerencias

• La unidad explorará las frecuencias en orden descendente cuando

mantenga presionad

–

1¿ y en orden ascendente cuando mantenga

presionada÷1

• Para cambiar el sentido de exploración al anterior, mantenga

presionada

–

1¿ o ÷1

. Esto será muy útil, por ejemplo, cuando desee

volver a la emisora anterior después de que la unidad haya reanudado

la exploración.

• Cuando explore emisoras de MW por la noche cuando la recepción sea

intensa, o cuando explore cuando haya muchas interferencias, la

unidad puede parar la exploración con frecuencia. Ponga ATT en ON

y ajuste la sensibilidad con el control ATT (consulte “Control de las

paradas de exploración”, más abajo). En condiciones normales, deje

ATT en OFF.

Control de las paradas de exploración – utilizando el

interruptor ATT y el control ATT

Utilice el interruptor ATT (atenuador) y el control ATT para

controlar la sensibilidad de parada frecuente de la recepción de

la unidad o cuando haya muchas interferencias. En condiciones

normales, utilice la radio con el interruptor ATT ajustado a OFF

(es decir, con la máxima sensibilidad).

Control ATT

ATT

El control ATT se activará cuando ponga el interruptor ATT en

ON. Gire el control ATT hacia MAX para reducir la sensibilidad,

La radio saltará señales débiles y se parará solamente en las más

fuertes.

Nota

Si el control está demasiado girado hacia MAX, la radio no se parará en

señales débiles. Si no necesita utilizar el atenuador, ponga el interruptor

ATT en OFF.

Escucha de la radio22

Diversas formas de recepción (continuación)

Sintonía memorizada

Usted podrá memorizar hasta un total de 20 emisoras en las teclas de

memorización (10 de FM y otras 10 de AM).

Memorización de emisoras

Teclas

numéricas

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Sintonice la emisora que desee memorizar.

3 Mantenga pulsada ENTER y presione la tecla numérica

(0–9) correspondiente.

Cuando mantenga presionada

ENTER, en el visualizador

parpadeará “PRESET MY”.

Cuando presione una tecla numérica

sonará un pitido. La emisora se

almacenará en tal tecla. Se

visualizarán el número y la etiqueta de memorización.

Nota

Si ya hay una emisora almacenada en la tecla elegida, la previamente

almacenada será reemplazada por la nueva. Si la etiqueta ya había sido

editada, volverá al ajuste predeterminado.

Etiquetas predeterminadas

Cada vez que presione una

tecla, a ésta se le asignará la

etiqueta predeterminada

siguiente como se muestra.

Para cambiar las etiquetas,

consulte “Edición de etiquetas”,

página 36.

Tecla AM FM

1 AM-1 FM-1

2 AM-2 FM-2

3 AM-3 FM-3

4 AM-4 FM-4

5 AM-5 FM-5

6 AM-6 FM-6

7 AM-7 FM-7

8 AM-8 FM-8

9 AM-9 FM-9

0 AM-0 FM-0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ENTER

Escucha de la radio

Sintonía de una emisora memorizada

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione FM/AM para seleccionar la banda deseada.

3 Presione la tecla numérica (0–9) correspondiente.

La radio recibirá la emisora asignada a tal tecla.

Si no hay emisoras almacenadas

Sonará un pitido y en el visualizador aparecerá ”MEMORY”

”EMPTY”. Después la visualización volverá a la condición

anterior.

Notas

• La radio puede tener frecuencias almacenadas en la memoria al salir de

la fábrica.

• La unidad no emitirá pitidos si está ajustada a BEEP OFF (consulte

“Desactivación de los pitidos”, página 43).

Borrado de una emisora memorizada

1 Presione la tecla numérica (0–9) correspondiente a la

emisora memorizada que desee borrar.

2 Mantenga presionada ERASE.

El número de memorización parpadeará en el visualizador

mientras mantenga presionada ERASE.

3 segundos después sonará un pitido y la emisora asignada a la

tecla presionada se borrará. El número de memorización y la

etiqueta preajustada desaparecerán.

Nota

Cuando borre una emisora memorizada, se borrarán también todos los

cambios realizados en su etiqueta predeterminada.

Teclas

numéricas

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Teclas

numéricas

Escucha de la radio24

Diversas formas de recepción(continuación)

Sintonía con invocación de emisoras de

SW (SW STATION CALL)

Sintonice las principales emisoras de onda corta presionando

simplemente las teclas correspondientes a las mismas: DW, VOA, BBC, y

OTH (otras). La radio elegirá automáticamente las frecuencias utilizadas

en su huso horario en la ROM* SW STATION CALL instalada en la base

de la unidad, las explorará y, cuando reciba una emisora, parará la

exploración.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Teclas de

nombres de

emisoras

*ROM = Memoria de lectura solamente

1 Ajuste el huso horario de su área.

Con respecto a la hora LOCAL, consulte ”Ajuste de la hora local”,

página 12.

Con respecto a la hora WORLD, consulte “Búsqueda de la hora en

otras áreas del mundo”, página 14.

SW STATION CALL seleccionará de forma automática solamente

las frecuencias recibibles en el área correspondiente al huso

horario que haya ajustado, independientemente de la hora

LOCAL o WORLD. Por lo tanto, es crucial que usted ajuste

adecuadamente el huso horario de la zona en la que se encuentre

antes de utilizar SW STATION CALL.

2 Presione POWER ON/OFF para conectar la

alimentación de la radio.

3 Presione la tecla correspondiente a la emisora deseada.

Se visualizarán ”SW STATION

CALL”, el nombre y la frecuencia de

la emisora. La diferencia de hora con

respecto a UTC y el indicador de uso

horario parpadearán durante unos 3

segundos, y después permanecerán

visualizados.

Confirme el ajuste de su huso horario.

La frecuencia actualmente visualizada puede ser diferente a la de

la ilustración.

4 Vuelva a presionar la misma tecla de emisora.

La radio explorará las frecuencias para su área en orden

ascendente y después se parará en una emisora.

Para reanudar la exploración, presione de nuevo la tecla.

Escucha de la radio

Para parar la exploración

Presione de nuevo la misma tecla durante la exploración.

Para invocar las frecuencias seleccionadas una tras otra

Mantenga pulsada la tecla de emisoras y presione ¿, ÷ o

–

1¿,

÷1

La frecuencia cambiará rápidamente cuando mantenga

presionada

–

1¿ o ÷1

, y se parará cuando la suelte.

Sugerencia

Cuando explore emisoras por la noche cuando la recepción sea intensa, o

cuando explore cuando haya muchas interferencias, la unidad puede

parar la exploración con frecuencia. Ponga ATT en ON y ajuste la

sensibilidad con el control ATT (consulte “Control de las paradas de

exploración”, página 21). En condiciones normales, deje ATT en OFF.

Emisoras invocadas con las teclas de emisoras SW STATION

CALL

Tecla Emisora y programa

DW Programas en inglés y alemán de Deutsche Welle

VOA Programas en inglés de Voice of America

BBC Programas en inglés de British Broadcasting Corporation

OTH

Elija lo siguiente*;

R.NED – Programas en inglés y holandés de Radio Nederland

RFI – Programas en inglés y francés de Radio France International

R.JPN – Programas en inglés y japonés de Radio Japan

REE – Programas en inglés y español de Radio Exterior de España

CRI – Programas en inglés y chino de China Radio International

*Selección de emisoras para la tecla OTH

Desconecte la alimentación de la radio si está conectada.

Mantenga pulsada OTH y presione ¿ o ÷. Cuando en el

visualizador aparezca la emisora deseada, suelte OTH,

Los pasos para la recepción son iguales que con las otras teclas

SW STATION CALL.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

OTH

¿/÷

Escucha de la radio26

Cuando no haya recepción

Si la radio no puede recibir ninguna de las frecuencias para el

huso horario almacenadas en la ROM, la exploración se parará

con un pitido cuando la radio vuelva a la frecuencia en la que se

haya iniciado la exploración.

La recepción en onda corta puede resultar a veces difícil debido a

varios factores, tales como la actividad solar y las condiciones

atmosféricas. Además, las principales emisoras cuyos datos están

almacenados en la ROM pueden cambiar la hora de emisión y/o

la frecuencia con el cambio de la estación, etc. En tales casos, es

posible que la radio no reciba las frecuencias almacenadas en la

ROM SW STATION CALL.

Actualización de la ROM SW STATION CALL

Para ponerse de acuerdo con los posibles cambios de frecuencias,

la ROM SW STATION CALL ha sido diseñada para que el

usuario la reemplace por versiones actualizadas. La ROM más

reciente de SW STATION CALL la vende F Corporation. La

ROM se actualiza anualmente alrededor de octubre. Le

recomendamos que reemplace la ROM cada 2 o 3 años.

Para adquirir la ROM más reciente, consulte “Purchasing the

latest SW STATION CALL ROM” (en inglés y japonés

solamente) y póngase en contacto con F Corporation.

Para cambiar la ROM, consulte “Cambio de la ROM SW

STATIONN CALL”, página 46.

Notas

• Muchas de las emisoras mundiales almacenadas en la ROM emiten

solamente a ciertas horas del día. Si una emisora no está emitiendo en

la frecuencia explorada en cierto momento, la radio no recibirá la

emisión de ninguna otra emisora, inxcluso aunque sea local.

• Si cambia la frecuencia con la sintonía manual, etc., cuando en el

visualizador esté indicándose “SW STATION CALL”, la radio saldrá

de la función de SW STATION CALL, y la indicación desaparecerá.

• Si no hay frecuencia para la emisora correspondiente al huso horario

almacenado en la ROM, sonará un pitido, en el visualizador apareecerá

”MEMORY” ”EMPTY”, y la radio volverá a la condición anterior.

• Si presiona una tecla de emisoras sin ROM en el compartimiento para

la ROM de la radio, sonará un pitido, en el visualizador aparecerá

”NO” ”ROM”, y la radio volverá a la condición anterior. Si extrae la

ROM cuando en el visualizador esté indicándose “SW STATION

CALL”, sonará un pitido, en el visualizador aparecerá, ”NO” ”ROM”,

y la radio cambiará a la sintonía manual.

• Si se visualiza ”NO” ”ROM” con la ROM SW STATION CALL

insertada en el compartimiento para la misma, es posible que la

superficie de contacto de dicha ROM esté sucia. Consulte “Limpieza

de la superficie de contacto de la ROM SW STATION CALL, página

46, y limpie tal superficie con un palillo de cabeza de algodón. No

limpie los resortes de contacto de la unidad principal, ya que podrían

deformarse y causar un mal funcionamiento.

Frecuencia

más baja

Frecuencia de comienzo

de la exploración

Frecuencia

más alta

Escucha de la radio

Diversas formas de recepción (continuación)

Sintonía memorizada MY

Usted podrá almacenar hasta 100 emisoras de cualquier banda (FM, SW,

MW, o LW) en la tecla MY. Estas emisoras podrá explorarlas una tras

otra.

Almacenamiento de emisoras en la memoria MY

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

FM/AM

1 Presione POWER ON/OFF para conectar

laalimentación de la radio.

2 Sintonice la emisora que desee almacenar.

3 Mantenga pulsada ENTER y presione MY.

Mientras mantenga pulsada ENTER, en el visualizador parpadeará

“PRESET MY”.

Cuando presione MY sonará un pitido.

La emisora se almacenará en el

número de la memoria MY más bajo

disponible (00 a 99). Se visualizarán el

número y la etiqueta de la memoria.

Etiquetas predeterminadas de la memoria MY

Cada vez que almacene una emisora en la memoria MY, se le

asignará la etiqueta predeterminada “MY-xx” (con un número de

memoria en vez de “xx”).

Para cambiar las etiquetas, consulte “Edición de etiquetas”,

página 36.

Nota

Las radio puede tener frecuencias almacenadas en la memoria MY en

fábrica. En este caso, bórrelas antes de almacenar emisoras en la

memoria MY, (consulte “Borrado de emisoras almacenadas en la

memoria MY”, página 29).

Sugerencias

• Si presiona MY con todos los números de memoria MY (00 a 99)

asignados a emisoras, sonará un pitido, en el visualiasador aparecerá

”MEMORY” ”FULL”, y la radio volverá a la condición anterior.

• La sintonía con la memoria MY no se verá afectada por el ajuste del

huso horario.

Escucha de la radio28

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Sintonía de una emisora de la memoria MY

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione MY.

La radio entrará en el modo de sintonía de la memoria MY.

3 Vuelva a presionar MY.

La radio explorará las frecuencias almacenadas en la memoria MY

y se parará al recibir una.

Para reanudar la exploración, vuelva a presionar la tecla.

Para parar la exploración

Presione MY durante la exploración.

Para invocar manualmente frecuencias de la memoria MY

una tras otra

Mantenga pulsada MY y presione ¿, ÷ o

–

1¿, ÷1

La frecuencia cambiará rápidamente cuando mantenga

presionada

–

1¿ o ÷1

, y se parará cuando la suelte.

Sugerencias

• La memoria MY solamente explorará los número almacenados en la

memoria y saltará los vacíos.

• La memoria MY explorará con mayor rapidez si las frecuencias están

almacenadas en orden ascendente o descendente.

• Si presiona MY sin frecuencias almacenadas en la memoria MY, sonará

un pitido, y en el visualizador aparecerá “MEMORY” “EMPTY”.

Después la visualización volverá a la condición anterior.

• Si explora por la noche, cuando la recepción es intensa, o cuando

explore cuando haya muchas interferencias, la unidad puede parar

frecuentemente la exploración. Cambie ATT a ON y ajuste la

sensibilidad con el control ATT (consulte “Control de las paradas de la

exploración”, página 21). En condiciones normales, deje ATT en OFF.

Cuando no haya recepción

Si Si no se recibe cualquiera de las frecuencias almacenadas en la

memoria MY, la exploración se parará con un pitido cuando la

radio vuelva a la frecuencia en la que haya iniciado la

exploración.

Número más bajo almacenado

en la memoria MY

Número de la memoria MY de

comienzo de la exploración

Número más alto almacenado

en la memoria MY

Escucha de la radio

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Borrado de emisoras almacenadas en la memoria MY

1 Invoque el número de la memoria MY que desee

borrar.

2 Mantenga presionada ERASE.

Mientras mantenga presionada ERASE, el número de la memoria

MY parpadeará en el visualizador.

Después de 3 segundos sonará un pitido, y la emisora asignada al

número de la memoria MY se borrará. El número y la etiqueta de

la memoria MY desaparecerán.

Nota

Cuando borre una emisora de la memoria MY, se borrarán también los

cambios que haya realizado en su etiqueta predeterminada.

Para cambiar una emisora almacenada en la memoria MY

Usted no podrá reescribir una frecuencia almacenada en la

memoria por otra nueva. Borre en primer lugar tal número

particular de la memoria MY, y después almacene la nueva

frecuencia.

Nota

La memoria MY almacena las emisoras en el número más bajo disponible

en la misma. Por lo tanto, tenga en cuenta que si existe un número

inferior al borrado, la nueva frecuencia se almacenará en tal número.

Escucha de la radio30

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SSB

FM/AM

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione FM/AM para seleccionar AM.

3 Presione SSB para seleccionar USB o LSB/CW.

Cada vez que presione SSB, la banda

cambiará de la forma siguiente:

4 Sintonice la emisora deseada.

Con respecto a los métodos de sintonía, consulte “Diversas formas

de recepción”, páginas 16 a 29.

Sugerencia

Para más información sobre SSB y CW, consulte “Sugerencias sobre las

ondas radioeléctricas”, página 50.

Notas

• El modo USB o LSB/CW no podrá almacenarse en la memoria. Usted

podrá sintonizar emisoras en pasos de 0,1 kHz en el modo USB o LSB/

CW, pero el dígito de la frecuencia después del punto decimal se

ignorará cuando se memorice.

• Si invoca una frecuencia de AM en el modo USB o LSB/CW, el ajuste

de modo permanecerá activo, y la frecuencia se recibirá en el modo

respectivo.

Recepción de transmisiones de banda

lateral única (SSB) y onda continua (CW)

Usted podrá recibir transmisiones de banda lateral única (SSB) y de onda

continua (CW) con el circuito del oscilador de tonalidad telegráfica (BFO)

incorporado.

(Modo normal) USB LSB/CW

Escucha de la radio

Ajuste para la recepción

óptima de AM — Detección sincrónica

Ajuste la recepción de AM (especialmente recepción de SW) a la

condición óptima con la detección sincrónica.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SYNC

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Sintonice la emisora deseada.

Con respecto a los métodos de sintonía, consulte “Diversos modos

de recepción” páginas 16 a 29.

3 Presione repetidamente SYNC para seleccionar el

modo de detección sincrónica con la mejor recepción

(SYNC U o SYNC L).

Cada vez que presione SYNC, la

visualización cambiará de la forma

Cuando active el modo de detección sincrónica, en el visualizador

aparecerá “LOCK”.

Sugerencia

Para más información sobre la detección sincrónica, consulte

“Sugerencias sobre las ondas radioeléctricas”, página 50.

Notas

• La detección sincrónica puede cancelarse cuando se debiliten las pilas.

• Aunque haya elegido cualquiera de los modos de detección sincrónica

y en el visualizador haya aparecido SYNC U o SYNC L, es posible que

la recepción sincrónica no se active si la recepción es débil. En este

caso, no aparecerá “LOCK”.

• El ajuste de detección sincrónica no podrá almacenarse en la memoria.

• Si invoca una frecuencia de AM después de haber activado cualquiera

de los modos de detección sincrónica, el ajuste del modo permanecerá

activo y la frecuencia se recibirá en el modo respectivo.

(Modo normal) SYNC LSYNC U

Otras operaciones32

Utilización de la antena

exterior suministrada

Para mejorar la recepción en onda corta, utilice la antena activa para onda

corta AN-LP2 suministrada. La antena le ofrecerá una recepción estable

en interiores con el amplificador incorporado.

Esta antena solamente podrá utilizarse para recibir en las bandas

métricas de onda corta de 120 a 11 metros, como se indica en “Gama de

frecuencias de las bandas/bandas métricas”, página 19. Cerciórese de

desconectarla para la recepción de FM, MW, o LW.

Otras operaciones

Inserción de las pilas

1 Abra la tapa del compartimiento de las pilas del

controlador de antena.

2 Inserte dos pilas R6 (tamaño AA) con la polaridad

correcta.

3 Cierre la tapa.

Duración de las pilas de la antena activa

Utilizando pilas R6 (tamaño AA) Sony: aprox. 40 horas

Cuándo reemplazar las pilas

Cuando las pilas se debiliten, la lámpara POWER del controlador

de la antena se iluminará débilmente. Reemplace ambas pilas por

otras nuevas.

Otras operaciones

Instalación

1 Despliegue lentamente el módulo de antena.

A AM EXT ANT

Tenga cuidado de no golpear a nadie ni nada cuando despliegue el

módulo de antena.

2 Extraiga el cable largo con clavija doble del controlador

de antena hasta que se, y conéctelo al módulo de

antena.

3 Fije el módulo de antena al cristal o a la cortina de una

antena.

Fije la antena con la presilla o la ventosa suministrada, como se

muestra en la ilustración de la página anterior.

4 Conecte el cable corto con una sola clavija a la toma

AM EXT ANT (antena exterior de AM) de la radio.

La fuente de alimentación del controlador de antena está enlazada

con la de la radio. La lámpara POWER del controldor se

encenderá. Cambie ATT de la radio a OFF.

Acerca de la instalación

• Coloque el módulo de antena donde la recepción sea buena, como en

una ventana.

• La recepción puede empeorar si el cable largo del controlador de

antena se mantiene cerca de la radio. Manténgalo lo más alejado

posible de la radio.

• Mantenga la radio y la antena alejados de lámparas fluorescentes,

televisores, teléfonos, PC, etc., ya que estos aparatos pueden generar

interferencias de ruido.

• Coloque la antena lo más alejada posible de calles.

• No utilice la antena en exteriores.

• Antes de utilizar la antena exterior, cerciórese de replegar la antena

telescópica de la antena principal.

Otras operaciones34

Después de la utilización

1 Desconecte el módulo de antena, el controlador de

antena, y la alimentación de la radio.

2 Bobine el cable largo.

3 Enrolle el cable corto en el controlador de antena y

colóquelo en su lugar.

4 Retuerza y pliegue el módulo de antena, colóquelo en

su lugar, y métalo en la funda de transporte.

Nota

• Para recibir emisoras de FM, MW o LW, cerciórese de desconectar la

antena activa. La radio no podrá recibir estas bandas con la antena

exterior conectada, ya que la antena telescópica y la antena de barra de

ferrita estarán desconectadas.

• La antena exterior suministrada es para utilizarse solamente con esta

unidad. No podrá usarse con otras radios.

• No conecte ninguna antena que no sean las activas recomendadas a la

toma AM EXT ANT de la unidad, ya que tal toma suministra tensión

de CC para alimentar dichas antenas activas recomendadas.

Otras operaciones

Grabación de emisiones de

radiodifusión

Para grabar programas de radiodifusión, conecte la radio a una

grabadora de casetes utilizando cables conectores.

a MIC IN o

LINE IN

a LINE OUT

Grabadora

de casetes

1 Conecte la radio a una videograbadora utilizando

cables conectores (no suministrados).

Utilice el cable apropiado para el tipo de grabadora de casetes.

2 Sintonice la emisora cuyos programas desee grabar.

3 Grabe en la grabadora de casetes.

Si graba con una grabadora de casetes estéreo

Los programas de FM estéreo se grabarán en estéreo. Los programas de

AM se grabarán en forma monoaural en ambos canales.

Sugerencia

El ajuste de VOL de la radio no tendrá efecto sobre la grabación.

Monoaural MIC IN (minitoma) RK-G135

MIC IN (minitoma) RK-G134

LINE IN (minitoma) RK-G136

LINE IN (toma monopolar)

RK-G129

Estéreo

Cable conector

Tipo Toma

Grabadora de casetes

Otras operaciones36

Edición de etiquetas

Usted podrá cambiar la etiqueta predeterminada para una emisora

almacenada, el huso horario, etc., por cualquier combinación de hasta 6

caracteres alfanuméricos.

1 Haga que se visualice la etiqueta que desee editar

mediante la sintonía memorizada (página 22), la

sintonía de la memoria MY (página 27), la

visualización de la hora WORLD (página 14), o la

función de espera (página 38).

2 Presione LABEL EDIT.

Parpadeará el primer carácter de la

etiqueta.

3 Presione ¿ o ÷ para mover el cursor hasta el crácter

que desee cambiar.

4 Presione una de las teclas numéricas (0 a 9) o DIRECT

para introducir el carácter deseado.

Cuando presione una tecla numérica, se introducirá el primer

carácter escrito sobre la misma de la forma siguiente.

Ej. Presión de la tecla numérica (1):

(1) (2) (3)

A B C 1 D E F 2 G H I 3

(4) (5) (6)

J K L 4 M N O 5 P Q R 6

(7) (8) (9)

S T U 7 V W X 8 Y Z

†

(DIRECT) (0)

—

+ – ∗ . < > / 0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

¿/÷

LABEL EDIT

DIRECT

A BC1

†

indica un

espacio en blanco.

Teclas

numéricas

Otras operaciones

5 Repita los pasos 3 y 4 para cambiar otros caracteres.

Complete cada operación de tecla antes de 20 segundos.

6 Presione EXE.

Sonará un pitido, y los caracteres visualizados se almacenarán

como la etiqueta.

Si el parpadeo de los caracteres se para

Usted tardó más de 20 segundos en completar una operación de

teclas.

Si la visualización vuelve a la etiqueta original, presione de

nuevo LABEL EDIT y comience otra vez.

Para cancelar la edición

Presione LABEL EDIT antes de presionar EXE.

Notas

• Las etiquetas de SW STATION CALL no podrán editarse.

• La unidad no emitirá pitidos si la ha ajustado a BEEF OFF (consulte

”Desactivación de los pitidos”, página 43).

• Una etiqueta almacenada volverá a su ajuste predeterminado si

reescribe una emisora en una tecla de memorización (consulte

“Etiquetas almacenadas predeterminadas”, página 22).

Otras operaciones38

Utilización del temporizador

Para despertarse con la radio o el

zumbador — Función de espera

Usted podrá despertarse con su programa radiofónico favorito utilizando

la función de espera. En STANDBY MEMORY a y b podrá almacenar

frecuencia y horas de espera diferentes.

Para despertarse con el zumbador, consulte “Para despertarse con el

zumbador”, página 40.

Antes de utilizar la función de espera (página 12), cerciórese de que el

reloj esté correctamente ajustado.

1 Sintonice la emisora que desee memorizar.

2 Ajuste VOL a su gusto.

3 Mantenga pulsada ENTER y presione STANDBY

MEMORY a o b.

Cuando mantenga presionada ENTER,

en el visualizador parpadeará “PRESET

MY”.

Cuando presione STANDBY MEMORY a

o b, sonará un pitido. La emisora se

almacenará en la tecla seleccionada. Se

visualizarán el número de STANDBY MEMORY (a o b) y la etiqueta de

STANDBY MEMORY.

4 Presione POWER ON/OFF para desconectar la

alimentación de la radio.

5 Mantenga pulsada la tecla STANDBY MEMORY que

presionó en el paso 3 y presione repetidamente

–

1¿ o

÷1

para ajustar la hora de espera (es decir, la hora de

conexión de la alimentación de la radio).

Mientras mantenga presionada la tecla STANDBY MEMORY,

parpadearán ”STANDBY” y ”a” o ”b”.

6 Suelte la tecla STANDBY MEMORY.

”STANDBY” y ”a” o ”b”

permanecerán visualizados y el ajuste

de espera habrá finalizado.

La indicación del reloj volverá a la de la

hora actual.

La alimentación de la radio se conectará

a la hora de espera para recibir la emisora memorizada.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

VOL

STANDBY

MEMORY

a/b

–

|¿/÷|

Otras operaciones

Para comprobar la hora de espera

Mantenga pulsada STANDBY MEMORY a o b con la alimentación de

la radio desconectada. Mientras mantenga presionada la tecla, se

visualizará la hora de espera programada.

Para cambiar la hora de espera

Repita los pasos 4 a 6 y programe una nueva hora de espera.

Para cancelar la función de espera

Presione STANDBY MEMORY a o b con la alimentación de la radio

desconectada de forma que “STANDBY” ”a” o ”b” se borre del

visualizador.

Cerciórese de soltar la tecla antes de un segundo. Si mantiene

presionada la tecla durante más de un segundo, la radio volverá al

paso 5.

A la hora de espera

La alimentación de la radio se conectará, aparecerá ”SLEEP”, y se

sintonizará la emisora almacenada. La alimentación de la radio se

desconectará después de unos 60 minutos.

Notas

• La función de espera se activará cuando la hora actualmente

visualizada, en el modo de visualización LOCAL o WORLD, alcance la

hora de espera. Por lo tanto, cerciórese de que la visualización de la

hora esté en el modo deseado.

• Si ya hay una emisora almacenada en la tecla STANDBY MEMORY, la

nueva se reescribirá sobre la anterior. Si edita la etiqueta memorizada,

ésta volverá al ajuste predeterminado siguiente.

a = ”STBY-a”

b = ”STBY-b”

Para cambiar las etiquetas, consulte “Edición de etiquetas”, página 36.

• Antes de ajustar la hora de espera, cerciórese de desconectar la

alimentación de la radio. Usted no podrá ajustar la hora de espera con

la alimentación de la radio conectada.

Sugerencias

• Para cancelar temporalmente la función de espera, desconecte la

alimentación de la radio y deslice HOLD en el sentido de la flecha de

forma que se visualice “H”. El temporizador de espera volverá a

activarse cuando desactive la función de HOLD (“H” desaparecerá

del visualizador). Consulte “Utilización de la función de bloqueo”,

página 42.

• Después de haber programado la función de espera, la alimentación de

la radio se conectará diariamente a la hora programada a menos que

cancele el estado de espera (consulte “Para cancelar la función de

espera”, de arriba). La cancelación del estado de espera no borrará el

propio ajuste. El ajuste podrá devolverse al estado de espera

presionando STANDBY MEMORY a o b con la alimentación de la

radio desconectada de forma que en el visualizador aparezca

STANDBY” ”a” o ”b”.

• Si la memoria de espera está en el estado de espera, funcionará incluso

aunque esté escuchando la radio. La radio cambiará a la frecuencia de

espera memorizada a la hora de espera.

• Usted podrá programar ambas memorias STANDBY al estado de

espera al mismo tiempo (es decir, ambos indicadores,a y b,

indicados en el visualizador). La alimentación de la radio se conectará

a la primera hora de espera para recibir la primera frecuencia de

espera, y después cambiará a la segunda a la segunda hora de espera.

• Si ambas memorias STANDBY MEMORY están programadas a la

misma hora de espera, tendrá prioridad STANDBY a.

Otras operaciones40

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ERASE

STANDBY

MEMORY

a/b

Para despertarse con el zumbador

Si una memoria STANDBY MEMORY sin frecuencia memorizada está

activada, a la hora de espera sonará el zumbador. Borre si hay una

frecuencia memorizada.

1 Presione POWER ON/OFF para conectar la

alimentación de la radio.

2 Presione STANDBY MEMORY a o b.

La frecuencia memorizada se invocará.

Si no hay frecuencia memorizada, sonará un pitido y en el

visualizador aparecerá ”MEMORY” ”EMPTY”. Vaya al paso 4.

3 Mantenga presionada ERASE.

Mientras mantenga presionada ERASE, en el visualizador

parpadeará el número de memoria de espera.

Después de 3 segundos sonará un pitido y la emisora asignada a la

tecla STANDBY MEMORY se borrará. Desaparecerán el número y

la etiqueta de la memoria de espera.

4 Realice los pasos 4 a 6 de ”Para despertarse con la

radio o el zumbador”, página 38 para programar la

hora de espera (es decir, la hora a la que sonará el

zumbador).

El zumbador sonará a la hora de espera

Para silenciar el zumbador

Presione cualquier tecla excepto LIGHT.

Si deja sonar el zumbador, se silenciará después de

aproximadamente 60 minutos.

Notas

• El volumen del zumbador no podrá ajustarse con VOL.

• El zumbador de la memoria de espera sonará independientemente del

ajuste de BEEP OFF.

• Cuando borre una memoria de espera, se borrarán también todos los

cambios de su etiqueta predeterminada.

Otras operaciones

Para dormirse escuchando la radio

— Temporizador cronodesconectador

Usted podrá hacer que la alimentación de la radio se desconecte

automáticamente después de unos 60 minutos utilizando el temporizador

cronodesconectador.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

SLEEP

1 Presione SLEEP.

Si la alimentación de la radio estaba

desconectada, se conectará.

Aparecerá “SLEEP”.

2 Sintonice la emisora deseada.

La alimentación de la radio se desconectará automáticamente

después de unos 60 minutos.

Para desconectar la alimentación de la radio antes de la

duración de 60 minutos

Presione POWER ON/OFF.

Sugerencias

• Si presiona SLEEP con la alimentación de la radio conectada, aparecerá

“SLEEP” y la alimentación se desconectará después de unos 60

segundos.

• Si presiona SLEEP para conectar la alimentación de la radio, ésta

sintonizará la emisora previamente recibida.

• Si presiona SLEEP cuando esté indicándose “SLEEP”, la cuenta atrás

del temporizador cronodesconectador se repondrá a cero y la

alimentación de la radio se desconectará después de unos 60 minutos a

partir de este punto.

Otras operaciones42

Utilización de la función de

bloqueo

Cuando active la función de bloqueo, no funcionará ninguna tecla a fin

de evitar la operación accidental cuando transporte o utilice la radio.

La función de bloqueo también podrá utilizarse para cancelar

temporalmente la función del temporizador de espera.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

HOLD

1 Deslice HOLD en el sentido de la flecha.

Aparecerá “H” y no funcionará

ninguna tecla.

Para cancelar la función de bloqueo

Deslice HOLD en sentido opuesto al de la flecha de forma que

“H” desaparezca del visualizador.

Para cancelar temporalmente el temporizador de espera

Cuando active la función de bloqueo, la función del

temporizador de espera se cancelará temporalmente (consulte

“Para despertarse con la radio o el zumbador — Función de

espera”, página 38).

La cancelación temporal del temporizador de espera mediante la

función de bloqueo solamente será efectiva cuando la

alimentación esté desconectada.

Otras operaciones

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

Desactivación de los pitidos

Los pitidos de confirmación podrán desactivarse. Realice esto con la

alimentación desconectada.

1 Si la alimentación de la radio está conectada, presione

POWER ON/OFF para desconectarla.

2 Mantenga presionada FM/AM durante más de 2

segundos.

Sonará un pitido, y en el visualizador aparecerá “BEEP” “OFF”.

Los pitidos se habrán desactivado.

Para volver a activar los pitidos, mantenga de nuevo presionada

FM/AM durante más de 2 segundos. En el visualizador aparecerá

“BEEP” “ON” y los pitidos habrán quedado activados.

Sugerencia

El ajuste de los pitidos no afectará el sonido del zumbador para la

función del temporizador de espera (consulte “Para despertarse con el

zumbador”, página 40).

Información adicional44

Precauciones y

mantenimiento

Ubicación

• No deje la unidad cerca de fuentes térmicas, tales como

radiadores ni conductos de ventilación, ni en un lugar

sometido a la luz solar directa, polvo excesivo, humedad,

lluvia, vibraciones mecánicas, ni choques.

• Utilice la unidad dentro de una gama de temperaturas de 0°C a

40°C. Si la usase en temperaturas fuera de esta gama, podría

aparecer una visualización irregular (es decir, 88.88). Si la

utilizase en temperaturas inferiores a esta gama, la

visualización podría de forma muy lenta. La unidad volverá a

su condición normal cuando la utilice de nuevo dentro de la

gama de temperaturas recomendada.

• La recepción puede ser difícil o ruidosa en vehículos o

edificios. Pruebe a escuchar cerca de una ventana.

Seguridad

• Alimente la unidad solamente con 3 V CC con dos pilas R6

(taño AA).

Para alimentarla con CA, utilice el adaptador de alimentación

de CA suministrado. No use ningún otro tipo de alimentador

de CA.

Para alimentarla con la batería de un automóvil, utilice el cable

para batería de automóvil recomendado para esta unidad. No

use ningún otro tipo de cable de batería para automóvil.

• La unidad no se desconectará de la fuente de alimentación de

CA (red) mientras esté enchufada en un tomacorriente, incluso

aunque desconecte la alimentación de la propia unidad.

• Cuando no vaya a utilizar la unidad durante mucho tiempo,

desconecte el adaptador de alimentación de CA del

tomacorriente de la red.

• La placa de características en la que se indica la tensión de

alimentación, etc., se encuentra en la base de la unidad.

• Si dentro de la unidad cae algún objeto sólido o líquido,

desenchúfelo y haga que sea comprobada por personal

cualificado antes de utilizarla de nuevo. Cerciórese de que en

la toma DC IN 3V no entre ningún líquido ni ningún objeto

extraño. Esto podría causar el mal funcionamiento de la

unidad.

• Cuando se ensucie la caja, límpiela con un paño suave y seco o

ligeramente humedecido en una solución poco concentrada de

detergente. No utilice nunca limpiadores abrasivos ni

disolventes químicos, ya que podría dañar la caja.

• Como el altavoz utiliza un imán intenso, mantenga las tarjetas

de crédito, que utilizan codificación magnética, y los relojes de

cuerda alejados de la unidad para evitar el posible daño que

podrías causar tal imán.

Información adicional

• En caso de tormentas eléctricas y cuando utilice la antena

exterior, desconecte inmediatamente el adaptador de

alimentación de CA del tomacorriente de la red, si está

conectado. No toque nunca la antena durante una tormenta

eléctrica.

• No conecte nunca un conductor de puesta a tierra a un tubo de

gas.

Antena activa AN-LP2

• No lave el módulo de antena.

• Tenga cuidado de no romper el módulo de antena cuando lo

pliegue.

• Cuando no vaya a utilizar la antena durante mucho tiempo,

guárdela en su caja.

Servicio y reparación

Antes de llevar la unidad para su servicio o reparación, anote los

ajustes almacenados importantes. Estos ajustes podrían borrarse

dependiendo del tipo de reparación necesaria

Si tiene cualquier pregunta o problema en relación con su

unidad, consulte a su proveedor Sony.

Información adicional46

Cambio de la ROM SW STATION CALL

Para adquirir la ROM más reciente, consulte “Purchasing the

latest SW STATION CALL ROM” (en inglés y japonés

solamente) y póngase en contacto con F Corporation.

1 Mantenga presionada la tapa

del compartimiento de la ROM

de la base de la unidad y

deslice RELEASE en el sentido

de la flecha. Después suelte

lentamente su dedo de la tapa.

2 Extraiga la tapa del

compartimiento de la ROM del

compartimiento. Tenga

cuidado de no tocar las

superficies de contacto (partes

metálicas).

3 Inserte la parte saliente de la

ROM en la cavidad del

compartimiento y coloque la

nueva ROM en el

compartimiento para la misma

con la superficie de contacto

encarada hacia abajo.

Tenga cuidado de no tocar las

superficies de contacto.

4 Inserte las partes salientes de

la tapa del compartimiento de

la ROM en las cavidades de

dicho compartimiento y

bloquee la tapa deslizando

RELEASE en sentido opuesto

al de la flecha manteniendo

presionada la tapa.

Nota

No toque las superficies de contacto de la ROM ni de la radio, ya que

podría causar un mal funcionamiento.

Limpieza de la superficie de contacto de la ROM SW STATION

CALL

Si se visualiza ”NO” ”ROM” cuando haya insertado la ROM SW

STATION CALL en su compartimiento, es posible que la superficie de

contacto de dicha ROM esté sucia.

Extraiga la ROM siguiendo los pasos anteriores y limpie la superficie de

contacto con un palillo de cabeza de algodón.

Nota

No limpie los resortes de contacto de la unidad principal, ya que podría

deformarlos y causar un mal funcionamiento.

Cavidad

Cavidades

Información adicional

Solución de problemas

Si tiene cualquier problema con la unidad, compruebe lo siguiente antes

de consultar a su proveedor Sony.

Síntoma

La radio no acepta

la introducción de

teclas.

La alimentación no

se conecta al

presionar POWER

ON/OFF.

El visualizador no

funciona.

La visualización es

débil.

La visualización es

lenta.

No hay salida de

sonido.

Solución

•Deslice HOLD en sentido

opuesto al de la flecha de

forma que “H”

desaparezca del

visualizador (página 42).

•Inserte las pilas con la

polaridad correcta.

•Reemplace las pilas por

otras nuevas.

•Compruebe si el

adaptador de

alimentación de CA o el

cable para batería de

automóvil esté

correctamente conectado.

•Inserte las pilas con la

polaridad correcta.

•Reemplace las pilas por

otras nuevas.

•Evite someter la unidad a

temperaturas y humedad

extremadas.

•Evite someter la unidad a

temperaturas

extremadamente bajas.

•Ajuste VOL al nivel

deseado.

•Para que haya salida a

través del altavoz,

desenchufe los auriculares

estéreo.

•Inserte las pilas con la

polaridad correcta.

Causa

•La función de bloqueo

(HOLD) está activada.

•Las pilas están

inadecuadamente

instaladas.

•Pilas débiles (“i”

parpadea en el

visualizador).

•El adaptador de

alimentación de CA o el

cable para batería de

automóvil está

desconectado.

•Las pilas están

inadecuadamente

instaladas.

•Pilas débiles (“i”

parpadea en el

visualizador).

•Las pilas están

inadecuadamente

instaladas.

•La unidad se está

utilizando con

tempeaturas

extremadamente bajas.

•VOL está ajustado al nivel

mínimo.

•Los auriculares estéreo

están enchufados.

•Las pilas están

inadecuadamente

instaladas.

Información adicional48

Síntoma

La recepción es

deficiente.

No res posible

completar la

sintonía directa.

No es posible

memorizar una

emisora.

No es posible

invocar una emisora

memorizada.

La alimentación de

la radio no se

conecta a la hora de

espera.

SW STATION

CALL no funciona.

No es posible

memorizar una

emisora en la

memoria MY.

Solución de problemas (continuación)

Causa

•Pilas débiles (“i”

parpadea en el

visualizador).

•Ajuste de sintonía o de la

antena inadecuado.

•Señal de radio débil

•ATT está ajustado a ON.

•Usted ha tardado más de

10 segundos en una

operación de teclas.

•Procedimiento incorrecto.

•Ha presionado una tecla

incorrecta para la emisora

deseada.

•El ajuste memorizado se

borró accidentalmente.

•

Usted se olvidó de

presionar STANDBY a o b.

•La función de bloqueo

(HOLD) está activada.

•El ajuste de la hora de

espera se borró porque

usted tardó más de 3

minutos en reemplazar las

pilas.

•VOL está ajustado al nivel

mínimo.

•No hay frecuencias

almacenadas en

STANDBY MEMORY (el

zumbador sonará a la

hora programada).

•El compartimiento de la

ROM está vacío.

•La ROM está mal

conectada.

•La memoria MY está llena

(00 a 99).

Solución

•Reemplace las pilas por

otras nuevas.

•Ajuste adecuadamente la

sintonía y la antena.

•Escuche la radio cerca de

una ventana cuando se

encuentre en un vehículo

o en un edificio.

•Ponga ATT en OFF

(página 21).

•Complete cada operación

de teclas antes de 10

segundos.

•Mantenga pulsada

ENTER y presione una

tecla numérica (0-9)

(página 22).

•Presione la tecla numérica

correcta para la emisora

deseada.

•Vuelva a memorizar la

emisora (página 22).

•Presione STANDBY a o b

(consulte la página 38).

•Deslice HOLD en sentido

opuesto al de la flecha de

forma que “H”

desaparezca del

visualizador (página 42).

•Vuelva a programar la

hora de espera.

•Ajuste VOL.

•Almacene una frecuencia

en la memoria STANDBY

MEMORY (página 38).

•Inserte la ROM (página

46).

•Limpie la superficie de

contacto de la ROM

(página 46).

•Borre una memoria y

almacene una emisora

(página 29).

Información adicional

Especificaciones

ICF-SW07

Sistema de circuito

FM: Superheterodino

AM: Superheterodino de conversión doble

Gama de frecuencias

FM: 76–108 MHz

SW: 1.621–29.999 kHz

MW: 530–1.620 kHz

LW: 150–529 kHz

Frecuencia intermedia

FM: 10,7 MHz

SW/MW/LW: 55,845 MHz (primera), 455 kHz (segunda)

Salida

Toma LINE OUT (minitoma estéreo) aprox. 245 mV, menos de 10

kiloohmios

Toma 2 (auriculares) (minitoma estéreo) 16 ohmios

Altavoz

Aprox. 40 mm de diámetro, 8 ohmios

Salida máxima

200 mW (al 10 % de distorsión armónica)

Alimentación

DC 3 V, dos pilas R6 (tamaño AA)

Fuente de alimentación externa

La toma DC IN 3V acepta: Adaptador de alimentación de CA

suministrado

Dimensiones

Aprox. 135 x 32,5 x 91 mm (an/al/prf), excluyendo partes salientes

Masa

Aprox. 220 g

Aprox. 257 g incluyendo las pilas

AN-LP2

Alimentación

DC 3 V, dos pilas R6 (tamaño AA)

Dimensiones (an/al/prf)

Módulo de antena

En utilización: Aprox. 490 x 480 x 17,8 mm

Plegada: Aprox. 205 x 180 x 17,8 mm

Controlador de antena

Aprox. 120 x 29,5 x 72 mm

Masa

Módulo de antena: aprox. 92 g

Controlador de antena: aprox. 144 g, incluyendo las pilas

Accesorios suministrados

Auriculares estéreo (1)

Almohadillas auriculares (2)

Adaptador de alimentación de CA (1)

Adaptador de CA (1) (no suministrado con el modelo para EE.UU.)

Antena activa AN-LP2 (1)

Funda de transporte para el ICF-SW07 (1)

Funda de transporte para la AN-LP2 (1)

Manual de ondas radioeléctricas (1)

Accesorios opcionales

Antena de gama amplia para LW/MW/SW AN-1, AN-102

Cables conectores

RK-G135 (miniclavija estéreo ˜ miniclavija)

RK-G134 (miniclavija estéreo ˜ miniclavija estéreo)

RK-G136 (miniclavija estéreo ˜miniclavija estéreo)

RK-G129 (miniclavija estéreo ˜ dos clavijas monopolar)

Es posible que su proveedor no disponga de algunos de los accesorios

opcionales indicados arriba. Solicite información detallada a su proveedor

sobre los accesorios opcionales disponibles en su país.

El diseño y las especificaciones están sujetos a cambio sin previo aviso.

Información adicional50

Sugerencias sobre las ondas radioeléctricas

¿Qué es SSB (Banda lateral única)?

SSB es muy popular para las transmisiones de radioaficionados y

comerciales, y se utiliza comúnmente en muchas bandas de

radioaficionados por su superioridad en cuanto a intelegibilidad de

las señales. Su impresionante inteligibilidad de señales se consigue

con interferencias mínimas en comparación con DSB (Banda lateral

doble) debido a su estructura de mitad de anchura de banda.

En general, las transmisiones en SSB emplean la modulación de USB

(Banda lateral superior), mientras que las transmisiones en la banda

de radioaficionados inferiores a 10 MHz emplean la modulación de

LSB (Banda lateral inferior).

Los aparatos de radio convencionales sin circuito BFO (Oscilador de

tonalidad telegráfica) no pueden

recibir satisfactoriamente

transmisiones de SSB. Esta unidad

puede recibir satisfactoriamente

transmisiones de SSB con el circuito

BFO incorporado.

¿Qué es CW (Onda continua)?

CW es también muy popular para las transmisiones de

radioaficionados y comerciales. A diferencia de otras señales, la

amplitud de la portadora de las transmisiones de CW no se modula.

Las transmisiones de CW envían información interrumpiendo la

portadora y utilizan el código Morse como medio de comunicación.

Esta unidad puede recibir satisfactoriamente transmisiones de CW

con el circuito BFO (Oscilador de tonalidad telegráfica) incorporado

como sonido de batido solamente. Para comprender completamente

la información transmitida con las transmisiones de CW, es

imprescindible conocer el código Morse.

¿Qué es detección sincrónica?

En la recepción óptima de AM existen dos obstáculos: distorsiones

debidas al desvanecimiento y a las interferencias de emisoras

adyacentes.

La detección sincrónica es muy efectiva para resolver estos

obstáculos.

Las distorsiones debidas al desvanecimiento se deben generalmente

a la sobremodulación producida cuando un componente de la

portadora de la señal recibida se atenúa en la vía de transmisión. El

circuito de detección sincrónica de esta unidad genera una frecuencia

portadora pura sin variación de nivel, que está idealmente

sincronizado con la portadora original para compensar el

componente atenuado de la portadora y reducir drásticamente la

distorsión.

De forma similar, en AM (LW, MW, y SW) se emplean señales de

DSB (Banda lateral doble), para las transmisiones en las que se

envían señales moduladas utilizando las bandas laterales superior e

inferior (USB y LSB). En la mayoría de los casos, una de las bandas

laterales se ve afectada por interferencias de emisoras adyacentes (es

decir, batidos). La El circuito de

detección sincrónica de esta unidad

extraerá la banda (USB o LSB) de la

señal de DSB (Banda lateral doble)

que esté libre de interferencias. Esto le

permitirá conseguir una recepción sin

interferencias de emisoras adyacentes.

Solamente se recibe esta

banda.

USBLSB

Portadora

Interferencia

LSB USB

Portadora

Amplitud

Frecuencia

Indledning2

Advarsel

Undlad at udsætte apparatet

for regn eller fugt for at undgå

risiko for brand eller stød.

Undlad at åbne kabinettet for

at undgå elektrisk stød.

Overlad alt reparationsarbejde

til kvalificeret

servicepersonale.

Funktioner

• Verdensur

Se, hvad klokken er overalt i

verden, ved at vælge et bynavn.

• Global dækning med FM-stereo-

og SW/MW/LW-modtagelse

Enkel og præcis indstilling med

det kvartskontrollerede PLL-

synthesizersystem (Phase Locked

Loop)

FM: 76–108 MHz

SW: 1621–29999 kHz

MW: 530–1620 kHz

LW: 150–529 kHz

Yderligere oplysninger finder du i

den medfølgende håndbog “Wave

Handbook”.

• Indstilling af SW STATION CALL

Stil ind på større

kortbølgestationer blot ved at

trykke på stationsknapperne.

Radioen vælger automatisk de

frekvenser, der bruges i din

tidszone, fra ROM-dataene, og

scanner efter dem.

• Indstilling af MY-Memory

Gemmer og scanner op til 100

valgte frekvenser.

• Mulighed for yderligere fire

indstillingsmetoder

– Direkte indstilling: Stil ind ved

at indtaste frekvenscifrene

direkte.

– Manuel indstilling: Stil ind ved

manuelt at ændre frekvensen

trin for trin.

– Scan-indstilling: Scanner

automatisk gennem

frekvensområdet og stopper,

når en frekvens modtages.

– Forudindstilling: Stil ind på en

forudindstillet station med et

enkelt tryk på knappen.

• Tekstredigering

Forudindstillede navngivne

frekvenser, tidszoner osv. med et

stationsnavn, bynavn osv. eller en

hvilken som helst kombination af

op til seks alfanumeriske tegn.

• Indbygget timer

Tænder automatisk for radioen på

et forudindstillet klokkeslæt og på

en station, du har angivet.

Forudindstil to individuelle

standby-klokkeslæt og -frekvenser

under STANDBY MEMORY a og

• Sleep-timer

Indstil sleep-timeren, og fald i

søvn til radioen. Timeren slukker

automatisk radioen efter ca. 60

minutter.

• Stereo-FM-modtagelse

Brug de medfølgende

stereohovedtelefoner, når du lytter

til stereo-FM.

Indholdsfortegneise

Klargøring

Gennemgang af apparatets dele........................ 4

Strømkilder...........................................................9

Drift med batterier .........................................9

Anvendelse af enheden med strøm fra

lysnettet..........................................................11

Anvendelse med et bilbatteri......................11

Indstilling af uret ...............................................12

Indstilling af lokaltiden ...............................12

Sådan ser du, hvad klokken er i andre

dele af verden................................................14

Brug af radioen

Forskellige former for modtagelse.................. 16

Direkte indstilling ........................................16

Manuel indstilling ........................................18

Scanindstilling ..............................................20

Forudindstillede stationer...........................22

Indstilling af SW STATION CALL ............24

Indstilling af MY-Memory ..........................27

Modtagelse af SSB- og CW-transmissioner ...30

Optimal AM-modtagelse

— Synkrondetektorfunktionen .......................31

Andre handlinger

Brug af den eksterne medfølgende antenne..32

Optagelse af udsendelser .................................35

Tekstredigering..................................................36

Brug af timeren ..................................................38

Vækning med radio eller buzzer

— Standby-funktion ....................................38

Fald i søvn, mens du lytter til radioen

— Sleep-timer ...............................................41

Brug af hold-funktionen...................................42

Deaktivering af bippet ......................................43

Yderligere oplysninger

Forholdsregler og vedligeholdelse .................44

Fejlfinding........................................................... 47

Specifikationer ...................................................49

Tip om radiobølger ...........................................50

Klargøring4

1 Display (7)

2 Højttaler

3 Knapper og stik (6)

4 OPEN-knap (4)

5 HOLD-skydeknap (42)

6 2 jackstik (hovedtelefoner)

Klargøring

Gennemgang af apparatets

dele

Yderligere oplysninger finder du ved hjælp af sidetallene i

parenteserne.

Forside

Åbning af dækslet

Tryk på OPEN-knappen for at åbne dækslet. Juster vinklen efter

behov.

7 LINE OUT-jackstik

(optagelsesudgang) (35)

8 TONE/ST•MONO-

vælger (stereo/mono)

(17)

9 VOL-knap (lydstyrke)

(17)

Klargøring

Bagside

1 Batterirum (9)

2 RESET-knap

Tryk på denne knap i

batterirummet med en

spids genstand, hvis

radioen ikke fungerer

korrekt. Uret osv. vender

tilbage til

fabriksindstillingerne. De

frekvenser, du har

forudindstillet i

hukommelsen, bevares.

3 Teleskopantenne (17)

4 Dæksel til ROM-rum (46)

5 RELEASE-skydeknap (til

åbning af ROM-rum) (46)

6 DC IN 3V ¥-jackstik

(ekstern strømforsyning)

(11)

7 ATT-kontrol (dæmper)

(21)

8 ATT ON•OFF-vælger

(dæmper til•fra) (21)

9 AM EXT ANT-jackstik

(ekstern antenne) (33)

Forlængelse af antennen

Træk forsigtigt det nederste af antennen ud, før du drejer den, som vist

nedenfor.

1Træk antennen ud

2Drej den nedad i en

lige vinkel

Klargøring6

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

!º

!¡

!™

!£

!¢

!∞

!§

!¶

!•

!ª

@º

Knapper og stik

1 Nummerknapper (16, 22,

36)

2 FM/AM-knap (16, 43)

3 AM BAND•LOCAL/

WORLD-knap (lokal tid/

global tid) (14, 18)

4 LABEL EDIT-knap (36)

5 DIRECT-knap (16)

6 STANDBY

MEMORY•TIMER

STANDBY/STANDBY

TIMESET-knap (38)

7 MY-knap (27)

8 DW-knap (24)

9 VOA-knap (24)

!º EXE•DISPLAY-knap (13,

16, 36)

Tryk her for at få vist

uret, mens du anvender

radioen. Tryk igen for at

vende tilbage til den

forrige visning. Hvis du

ikke trykker på knappen,

returneres displayet til

den forrige tilstand om ca.

10 sekunder.

!¡ SYNC-knap

(synkrondetektor) (31)

!™ SSB-knap (Single Side

Band - enkelsidet bånd)

(30)

!£ POWER ON/OFF-knap

(16)

!¢ SLEEP-knap (41)

!∞ ERASE•DST-knap

(sletning af sommertid

(Daylight Saving Time))

(12, 23, 29, 40)

!§ LIGHT-knap

Tryk på denne knap, for

at oplyse displayet i ca. 30

sekunder.

!¶ ENTER•TIME SET-knap

(12, 22, 27, 38)

!• JOG/TUNE/

SCAN•TIME DIFF/TIME

SET-knapper (12, 18, 20)

!ª OTH-knap (andre) (25)

@º BBC-knap (24)

Klargøring

!º

!¡

!™

!£

!¢

!∞

Display

1 SLEEP-indikator (41)

Vises, når sleep-timeren

er slået til.

2 Tidszoneindikator (12,

14)

Peger på den tidszone på

kortet, der svarer til din

indstilling af

tidsforskellen.

3 TUNE-indikator (16)

Vises, når der stilles ind

på en station.

4 s-indikator

(sommertid) (12, 14)

Vises, når tidsdisplayet

tilpasses sommertid.

5 WORLD•LOCAL-

indikator (12, 14)

6 Klokkeslæt-/

frekvensdisplay (12, 16)

7 Hukommelsesnummer-/

tidsforskelsdisplay (12,

22, 27)

8 HOLD-indikator (42)

Vises, når HOLD er slået

til. Ingen knapper kan

betjenes.

9 Batteriindikator (10)

!º SYNC U•SYNC L-

indikatorer

(synkrondetektor) (31)

!¡ STANDBY a•b-

indikatorer (38)

Vises, når radioen står

standby for

timeraktiveret

modtagelse.

!™ LOCK-indikator

(synkrondetektorlås) (31)

Vises, når

sykrondetektoren er slået

til.

!£ USB•LSB/CW-

indikatorer (single sided

band/continuous wave)

(30)

!¢ SW STATION CALL-

indikator (24)

!∞ Visning af tekst (12, 16)

Navnene på de

forudindstillede

stationer, byer,

frekvensområder eller

meterfrekvensområder

vises.

Klargøring8

Kortbølge-el-antenne AN-LP2

Oplysninger om, hvordan du bruger el-antennen, finder du på

side 32.

Antennekontrol

Antennemodul

1 Ledningsopruller

2 Kort ledning

3 Lang ledning

4 Strømindikator

5 Batterirum

1 Klemme

2 Sugekop

Klargøring

Strømkilder

Drift med batterier

Hvis du vil anvende enheden med strøm fra nettet, skal du se

“Anvendelse med strøm fra lysnettet” side 11.

Hvis du vil anvende enheden med et bilbatteri, skal du se “Anvendelse

med et bilbatteri” side 11.

1 Skyd dækslet tilside, så batterirummet åbnes.

2 Indsæt to R6-batterier (størrelse AA) i batterirummet.

Vær opmærksom på, at polerne vender i den rigtige retning.

3 Sæt dækslet til batterirummet på plads igen.

Klargøring10

Udskiftning af batterierne

Lyden forvrænges og “i” blinker på displayet, når batterierne

er ved at løbe tør for strøm. Udskift begge batterierne.

Batteriernes levetid

Sony LR6-alkaline (størrelse AA) Sony R6 (størrelse AA)

FM Ca. 32 timer Ca. 10 timer

AM Ca. 23 timer Ca. 8 timer

Tip!

• Udskift batterierne inden for tre minutter. Hvis batterierne ikke

udskiftes, slettes urets indstilling. Frekvenser, der er forudindstillede i

hukommelsen, slettes ikke.

• Når der ikke er mere strøm på batterierne, slukker apparatet, og “i”

holder op med at blinke og lyse på displayet. Ingen knapper, bortset

fra LIGHT-knappen, kan betjenes.

Knapperne kan ikke betjenes igen, før du udskifter batterierne og

trykker på POWER ON/OFF, så der tændes for strømmen, og “i”-

indikatoren slettes.

Om tørbatterier

• Indsæt batterierne, så polerne vender i den rigtige retning.

• Bland ikke nye og gamle batterier. Bland ikke forskellige typer

batterier.

• Forsøg ikke at oplade tørbatterier. De kan ikke oplades.

• Tag batterierne ud, når enheden ikke bruges i længere tid.

• I tilfælde af batterilækage skal batterirummet rengøres grundigt, før

der installeres nye batterier.

Klargøring

Anvendelse af enheden med strøm fra

lysnettet

Hvis du vil anvende enheden med strøm fra lysnettet, skal du den

medfølgende vekselstrømsadapter til enhedens DC IN 3V-jackstik.

til DC IN 3V-

jackstikket

til en stikkontakt

Om vekselstrømsadapteren

• Undgå at bøje eller sno ledningen. Placer ikke tunge genstande på

ledningen.

• Når vekselstrømsadapterens stik tages ud af stikkontakten, skal du

holde i stikket. Træk aldrig i selve ledningen.

• Tag vekselstrømsadapteren ud af stikket i væggen og stikket i radioen,

når enheden ikke skal bruges i længere tid.

• Brug ikke den medfølgende vekselstrømsadapter udenfor AC 120V-

områder (kun USA-modellen).

Tip!

Når vekselstrømsadapteren eller bilbatteriet tilsluttes DC IN 3V-

jackstikket, skifter enheden automatisk fra batterier til den eksterne

strømkilde.

Anvendelse med et bilbatteri

Når enheden skal anvendes med bilbatterier, skal du tilslutte en

anbefalet Sony-bilbatteriledning til enhedens DC IN 3V-jackstik.

Yderligere oplysninger finder du i den tilhørende

betjeningsvejledning.

Om eksterne strømkilder

• Lad batterierne sidde i, selvom du anvender ekstern strømforsyning,

da de forsyner enhedens hukommelsesbackup med strøm. Udskift

batterierne en gang om året.

• Sluk for enheden, når du tilslutter eller afbryder eksterne strømkilder. I

modsat fald kan strømmen blive afbrudt ,og “i” vises måske på

displayet. Hvis det sker, skal du tænde for strømmen igen for at slette

“i”-indikatoren.

• Når du anvender enheden med batterier, skal du først tage ledningen

til vekselstrømsadapteren eller bilbatteriet ud af stikkontakten eller

bilbatteriet og derefter tage ledningen til vekselstrømsadapteren eller

bilbatteriet ud af enhedens DC IN 3V-jackstik. Enheden kører ikke på

batterier, så længe DC IN 3V-jackstikket sidder i.

• Brug kun den anbefalede vekselstrømsadapter-

eller bilbatteriledning fra Sony. Brug af andre typer

vekselstrømsadapter- eller bilbatteriledninger

(hvor stikket f.eks. har en anden polaritet)

medfører fejlfunktion og beskadigelse af enheden.

• Brug den medfølgende vekselstrømsstikadapter*, hvis

vekselstrømsadapterens stik ikke passer til stikkontakten i væggen.

* Medfølger ikke til modeller til visse lande. Se “Specifikationer”.

Stikkets polaritet

Klargøring12

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

TIME SET

¿/÷

–

|¿/÷|

Indstilling af uret

Indstilling af lokaltiden

Stil uret, hvis “0:00” blinker på displayet (dvs., da du første gang

installerede batterierne, eller når du har nulstillet uret). Radioen skal

være slukket, når uret stilles.

LOCAL-tid angiver klokkeslættet for din tidszone, mens WORLD-tid

viser klokkeslættet for enhver anden tidszone i verden.

Justeringer af uret sker i LOCAL-tid. Før du indstiller uret, skal du se

tidsforskellen mellem dit område og UTC-tiden (Coordinated Universal

Time) i tabellen på side 15. Navne på større byer og deres tidsforskel i

forhold til UTC-tiden er forudindstillet i enhedens hukommelse.

1 Hvis radioen er tændt, skal du trykke på POWER ON/

OFF for at slukke den.

2 Hold TIME SET nede, og tryk på ¿ eller ÷ for at

vælge en by eller tidsforskellen mellem din lokaltid og

UTC.

Når der trykkes på TIME SET, skifter uret automatisk til LOCAL-

tid, hvis WORLD-tiden blev vist.

LOCAL-indikatoren blinker. Hver

gang du trykker på ¿ eller ÷,

flyttes tidszoneindikatoren til højre

eller venstre.

Når du slipper TIME SET, holder

LOCAL-indikatoren op med at blinke

og lyser i stedet. Din lokaltid er valgt.

3 Tryk på DST, hvis dit område nu er på sommertid.

s vises på displayet.

Spring dette trin over, hvis der ikke bruges sommertid i dit

område, eller hvis s vises.

Klargøring

4 Hold TIME SET nede, og tryk på

–

1¿ eller ÷1

for at

indstille lokaltiden.

Hver gang du trykker på

–

1¿ eller ÷1

, flytter den aktuelle tid et

minut frem eller tilbage.

Hold

–

1¿ eller ÷1

nede for at ændre cifrene hurtigt.

5 Slip TIME SET.

“ : “ begynder at blinke, og uret

begynder at gå.

Sådan får du vist uret, mens radioen er tændt

Tryk på EXE. Det aktuelle klokkeslæt vises i ca. 10 sekunder, og

derefter ses den foregående visning. Tryk på EXE igen for at

vende tilbage til den foregående visning manuelt.

Displayet skifter ikke til uret, mens radioen kører scanning.

For områder, hvor der anvendes sommertid

Tryk på DST, så s-indikatoren lyser, hvis det aktuelt er

sommertid (trin 3 på den foregående side). Hvis det ikke er

sommertid, skal du trykke på DST, når sommertiden begynder.

Tryk på DST igen, når sommertiden slutter for at slette

indikatoren. Tidsdisplayet justeres tilsvarende.

Bemærk!

Du kan ikke stille uret, mens du hører radio.

Hvis radioen er tændt, skal du trykke på POWER ON/OFF først for at

slukke den.

Tip!

• Uret vises i 24-timers systemet.

• Tryk på TIME SET, så “0:00” ikke blinker.

• Slip TIME SET ved lydsignalet for at stille sekunderne.

Klargøring14

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

LOCAL/

WORLD

¿/÷

Indstilling af uret (fortsat)

Sådan ser du, hvad klokken er i andre

dele af verden

Udover at få vist din lokale tid kan du også få vist, hvad klokken er i

andre dele af verden (WORLD-tid). Sluk for radioen for at få vist

WORLD-tiden.

1 Hvis radioen er tændt, skal du trykke på POWER ON/

OFF for at slukke den.

2 Hvis LOCAL-indikatoren vises, skal du trykke på

LOCAL/WORLD for at ændre indikatoren til

WORLD.

3 Tryk på ¿ eller ÷ for at vælge en by eller

tidsforskellen i forhold til UTC.

4 Tryk på DST, så indikatoren s lyser, hvis det angivne

område aktuelt har sommertid.

Spring dette trin over, hvis der ikke

bruges sommertid i det pågældende

område, eller hvis s allerede vises.

Det aktuelle klokkeslæt for det

område, du har angivet, vises på

displayet.

Sådan vises LOCAL-tid igen

Tryk på LOCAL/WORLD igen.

Hvis det ønskede by- eller områdenavn ikke er forudindstillet

Vælg området ved at vælge tidsforskellen i forhold til UTC.

Oplysninger om redigering af teksten (dvs. navnet på byen) til

tidszonen finder du under “Tekstredigering” på side 36.

Klargøring

Tidsforskellen mellem lokaltid og UTC

Tabellen viser tidsforskellen for hver tidszone i forhold til UTC,

hvilket kan formuleres på følgende måde:

Tidsforskel = Lokaltid* – UTC

De timer, der er markeret med et plus (+), angiver, hvor mange

timer lokaltiden er forud for UTC, mens de timer, der er

markeret med et minus (–), angiver, hvor mange timer lokaltiden

er bagud i forhold til UTC.

* Justering af lokaltid, der er forud for sommertid (DST). DST-

indstillingen påvirker ikke indikatoren for tidsforskellen.

** Standardtekst. Oplysninger om ændring af tekst finder du under

“Tekstredigering” på side 36.

Automatisk justering af MW-kanaltrinnet

Et kanaltrin er den grundlæggende intervalenhed i et

frekvensfordelingssystem. MW-kanaltrinnet er forskelligt fra

land til land (10 kHz for Nord- og -Sydamerika og 9 kHz for

Japan, Europa og andre lande). Normalt skal scannings- eller

indstillingstrinnene justeres, så de passer til systemet i det

område, hvor der skal scannes eller indstilles MW-frekvenser

manuelt. Denne enhed registrer imidlertid dit lokalområde på

basis af din tidszoneindstilling (tidsforskellen i forhold til UTC)

og vælger automatisk det passende kanaltrin.

± 0 LONDON London

+ 1 C.EURO Centraleuropa Amsterdam, Berlin, Bruxelles,

Lissabon, Madrid, Paris, Rom,

Stockholm, Wien, Zürich

+ 2 CAIRO Cairo Athen, Istanbul

+ 3 JEDDAH Jeddah Nairobi, Riyadh, Moscow

+ 4 DUBAI Dubai

+ 5 KARACH Karachi

+ 6 DHAKA Dhaka

+ 7 BNGKOK Bangkok Djakarta

+ 8 S.PORE Singapore Beijing, Hongkong

+ 9 TOKYO Tokyo Seoul

+ 10 SYDNEY Sydney Guam

+ 11 SOLMON Salomonøerne Noumea

+ 12 AUKLND Auckland Fiji

– 11 SAMOA Samos

– 10 HAWAII Hawaii Honolulu, Tahiti

– 9 ANCHRG Anchorage

– 8 L.A. Los Angeles San Francisco, Vancouver

– 7 DENVER Denver Calgary

– 6 CHICAG Chicago Dallas, Mexico City

– 5 N.Y. New York Lima, Panama, Toronto

– 4 CARACS Caracas Santiago

– 3 RIO Rio de Janeiro Buenos Aires, San Paulo

– 2 FN.ISL Fernando Island

– 1 AZORES Azorerne

By eller område Andre byer i området

9 kHz

Scantrin

Tekst **

10 kHz

Tidsforskel

Brug af radioen16

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

EXEDIRECT

Brug af radioen

Forskellige former for

modtagelse

Direkte indstilling

Hvis du kender frekvensen for den station, du vil lytte til, skal du

indtaste frekvenscifrene direkte med nummerknapperne.

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på FM/AM for at vælge frekvensområdet.

Hvis du vil lytte til SW- (kortbølge), MW- (mellembølge) eller LW-

(langbølge) udsendelser, skal du vælge AM.

3 Tryk på DIRECT.

Frekvensen forsvinder, og “DIRECT”

vises i displayet.

4 Tryk på nummerknapperne, og angiv frekvensen for

den ønskede station.

FM-bånd: Du kan undlade kommaet.

Hvis du f.eks. skal skrive 84,7, skal du trykke på 8, 4 og 7.

AM-bånd: Du kan undlade de tre sidste cifre, hvis de kun består af

nuller.

Hvis du f.eks. skal skrive 10.000 kHz, skal du trykke på 1 og 0.

Afslut hver knaphandling inden for 10 sekunder.

Det mindste frekvenstrin for direkte input er 0,05 MHz (50 kHz)

for FM og 1 kHz for AM.

5 Tryk på EXE for at bekræfte.

“

TUNE

” vises på displayet, når

stationen er indstillet.

Sådan korrigeres input

Tryk på DIRECT, og gentag fra trin 3.

Nummer-

knapper

Brug af radioen

Hvis “TRY” “AGAIN” vises på displayet

Når du indtaster en ugyldig frekvens (dvs. en frekvens, der ikke findes

inden for det valgte frekvensområde), hører du et bip, og “TRY”

“AGAIN” vises på displayet.

Kontroller frekvensen, og gentag fra trin 3.

Bemærk!

• Afslut hver handling fra trin 3 til trin 5 inden for 10 sekunder. Gentag

fra trin 3, hvis displayet vender tilbage til den foregående indstilling.

• Enheden bipper ikke, hvis bip er indstillet til BEEP OFF (se

“Deaktivering af bip” på side 43).

Andre handlinger

Hvis du vil Skal du trykke på eller justere

Finindstille modtagelsen

–

1¿, ¿, ÷, ÷1

Justere lydstyrken VOL

Slukke for radioen* POWER ON/OFF

*Radioen er indstillet på den sidst indstillede frekvens, når du tænder for

den.

Sådan forbedres modtagelsen

FM-modtagelse

Træk forsigtigt teleskopantennen

ud, og juster længde, vinkel og retning (se

“Forlængelse af antennen” på side 5).

MW/LW-modtagelse

Skub teleskopantennen ind, og

drej enheden for at genindstille

den indbyggede ferritantenne.

SW-modtagelse

Træk forsigtigt teleskopantennen

lodret op i den fulde længde.

Du kan få en bedre SW-modtagelse

ved at bruge den medfølgende

eksterne antenne (se “Brug af den

medfølgende ekstra antenne” på side 32).

Tip!

• Brug de medfølgende stereohovedtelefoner, når du lytter til FM-

stereomodtagelse.

Angiv ST • MONO til ST eller MONO for at vælge stereo- eller

monomodtagelse. Vægl MONO, når modtagelsen dårlig.

• Indstil TONE til NEWS, når du lytter til nyhedsprogrammer og

lignende. Stemmerne høres tydligere. Indstil TONE til MUSIC, når du

lytter til nyhedsprogrammer og lignende.

• Det kan være svært at modtage frekvenser omkring 3,0 MHz og 3,64

MHz på grund af interne, uægte signaler, der produceres af de

indbyggede oscillatorer.

Brug af radioen18

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

AM BAND

¿/÷

–

|¿/÷|

Forskellige former for modtagelse (fortsat)

Manuel indstilling

Brug

–

1¿, ÷1

eller ¿, ÷ for at ændre frekvensen manuelt trin for

trin. De yderste knapper (

–

1¿ og ÷1

) ændrer frekvensen i store

frekvenstrin og de inderste knapper (¿ og ÷) i små frekvenstrin.

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på FM/AM for at vælge bånd.

Vælg AM for at lytte til SW-, MW- eller LW-udsendelser.

3 Når du har valgt AM-bånd, skal du holde AM BAND

nede og trykke på

–

1¿ eller ÷1

for at vælge MW

(mellembølge), LW (langbølge) eller et meterbånd

(kortbølge).

Navnet på båndet eller meterbåndet

og båndets laveste frekvens vises på

displayet.

Spring dette trin over ved FM.

4 Tryk på

–

1¿, ÷1

eller ¿, ÷ flere gange for at stille

ind på den ønskede station.

Ved hvert tryk ændres frekvensen i de kanaltrin, der er vist

nedenfor. (Tallene i parentes angiver trinnene i SSB-tilstand).

Bånd

–

1¿ eller ÷1

¿ eller ÷

FM 0,05 MHz 0,05 MHz

SW 5 kHz (1 kHz) 1 kHz (0,1 kHz**)

MW 9 eller 10 kHz* (1 kHz) 1 kHz (0,1 kHz**)

LW 9 kHz (1 kHz) 1 kHz (0,1 kHz**)

* Frekvenstrinnet justeres automatisk til din tidszone ifølge

indstillingen for din lokale tidszone (se “Automatisk justering

af MW-kanaltrinnet” på side 15).

** Enheder på 0,1 kHz vises ikke på displayet.

Brug af radioen

Tip!

• Enheden påbegynder scanindstilling, når –1¿ eller ÷1

holdes nede

(se “Scanindstilling” på side 20).

• Frekvensen ændres hurtigt, når ¿ eller ÷ holdes nede, og stopper,

når du slipper. Enheden scanner uafbrudt i området 150 til 29.999 kHz

på AM-bånd (MW, SW og LW).

Frekvensområde for bånd/meterbånd

Området for kortbølger er opdelt i 14 bånd, der normalt kaldes

“meterbånd”.

(kHz for AM / MHz for FM)

Bånd

Frekvensområde

Scanfrekvensområde

Meterbånd

LW 150–529 153–522 —

MW 530–1620

530–1620 *

—

531–1620 *

2250–2550 120-meterbånd

3150–3450 90-meterbånd

3850–4050 75-meterbånd

4700–5100 60-meterbånd

5900–6250 49-meterbånd

7100–7400 41-meterbånd

SW 1621–29999

9400–10000 31-meterbånd

11500–12150 25-meterbånd

13500–13900 22-meterbånd

15000–15700 19-meterbånd

17450–18000 16-meterbånd

18850–19100 15-meterbånd

21450–21950 13-meterbånd

25600–26100 11-meterbånd

FM 76,00–108,00 76,00–108,00 —

1 10 kHz kanaltrin (se side 15).

*2 9 kHz kanaltrin (se side 15).

Bemærk!

Det faktiske frekvensområde for kortbølgeudsendelser kan være

forskelligt fra området for meterbåndene for denne enhed. Yderligere

oplysninger finder du i den medfølgende håndbog “Wave Handbook”.

Brug af radioen20

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

–

|¿/÷|

FM/AM

AM BAND

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på FM/AM for at vælge bånd.

Vælg AM for at lytte til SW-, MW- eller LW-udsendelser.

3 Når du har valgt AM-bånd, skal du holde AM BAND

nede og trykke på

–

1¿ eller ÷1

for at vælge MW

(mellembølge), LW (langbølge) eller et meterbånd

(kortbølge).

Navnet på båndet eller meterbåndet og båndets laveste frekvens

vises på displayet.

Spring dette trin over ved FM.

4 Hold

–

1¿ eller ÷1

nede. Slip, når enheden

påbegynder scanningen.

“SCAN” vises. Enheden stopper ved hver modtagelse og

genoptager scanningen efter ca. 3

sekunder.

Enheden scanner inden for det valgte

bånds eller meterbånds

frekvensområde (se “Frekvensområdet for bånd/meterbånd” på

side 19). I SSB-modtagelsestilstand scanner enheden hele

frekvensområdet fra 150 til 29999 kHz.

5 Tryk på

–

1¿ eller ÷1

for at standse scanningen og

lytte til den ønskede udsendelse.

“SCAN” forsvinder, og båndets navn vises på displayet.

Forskellige former for modtagelse (fortsat)

Scanindstilling

Brug af radioen

Tip!!

• Enheden scanner frekvenserne i faldende rækkefølge, når

–

1¿ holdes

nede og i stigende rækkefølge, når ÷1

holdes nede.

• Hvis du vil ændre rækkefølgen for scanningen, skal du holde enten

–

1¿ eller ÷1

nede, afhængigt af den aktuelle retning. Det kan være

praktisk i de tilfælde, hvor du f.eks. vil vende tilbage til den

foregående modtagelse, når enheden har genoptaget scanningen.

• Når der scannes for MW-udsendelser om natten, når modtagelsen er

intens, eller når der scannes under megen interferens, standser

enheden måske ofte scanningen ved stationer med dårlig modtagelse.

Indstil ATT på ON, og juster følsomheden med ATT-kontrollen (se

“Styring af scanstop” nedenfor). Under normale forhold skal du sætte

ATT på OFF.

Styring af scanstop — brug af ATT-skydeknappen og ATT-

kontrollen

Brug ATT-skydeknappen (dæmper) og ATT-kontrolknappen til

at styre modtagefølsomheden, når enheden ofte stopper

scanningen ved stationer med dårlig modtagelse, eller når der

scannes under megen interferens. Under normale forhold skal

ATT stå på OFF (dvs. med maksimal følsomhed).

ATT-kontrol

ATT

ATT-kontrollen aktiveres, når ATT sættes på ON. Drej ATT-

kontrollen mod MAX for at mindske følsomheden. Radioen

springer over de svageste signaler og standser kun ved stærke

signaler.

Bemærk!

Hvis ATT-kontrollen er drejet for meget mod MAX, standser radioen

overhovedet ikke ved svage signaler. Indstil ATT på OFF, hvis du ikke

skal bruge dæmperen.

Brug af radioen22

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ENTER

Forskellige former for modtagelse (fortsat)

Forudindstillede stationer

Du kan forudindstille op til 20 stationer efter eget valg med

nummerknapperne (10 for FM og 10 for AM).

Forudindstilling af stationer

Nummer-

knapper

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Stil ind på den station, der skal forudindstilles.

3 Hold ENTER nede, og tryk på en nummerknap

mellem 0 og 9.

Når ENTER holdes nede, blinker “PRESET MY” på displayet.

Der lyder et bip, når der trykkes på en

nummerknap. Stationen lagres under

den valgte knap. Det forudindstillede

nummer med tilhørende tekst vises.

Bemærk!

Hvis der allerede er indstillet en station for den knap, du har valgt,

overskrives den station, der oprindelig var indstillet, af den nye station.

Hvis indstillingens tekst er blevet redigeret, vender den tilbage til

standardindstillingen.

Knap AM FM

1 AM-1 FM-1

2 AM-2 FM-2

3 AM-3 FM-3

4 AM-4 FM-4

5 AM-5 FM-5

6 AM-6 FM-6

7 AM-7 FM-7

8 AM-8 FM-8

9 AM-9 FM-9

0 AM-0 FM-0

Standardtekst for

forudindstillede stationer

Hver gang en station

forudindstilles, tildeles knappen

med den forudindstillede

station en standardtekst som

vist.

Hvis du vil ændre teksten, skal

du se under “Tekstredigering”

på side 36.

Brug af radioen

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Indstilling på en forudindstillet station

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på FM/AM for at vælge bånd.

3 Tryk på en nummerknap mellem 0 og 9.

Radioen modtager den station, der er tildelt til knappen.

Hvis der ikke er forudindstillet en station

Der lyder et bip, og “MEMORY” “EMPTY” vises på displayet.

Derefter ser displayet ud som før.

Bemærk!

• Radioen kan have frekvenser lagret i den forudindstillede hukommelse

fra fabrikken.

• Enheden bipper ikke, hvis bip indstilles til BEEP OFF (se

“Deaktivering af bip” på side 43).

Sletning af en forudindstillet station

1 Tryk på nummerknappen (0-9) for den

forudindstillede station, der skal slettes.

2 Hold ERASE nede.

Det forudindstillede nummer blinker på displayet, mens ERASE

holdes nede.

Der lyder et bip efter tre sekunder, og den station, der var tildelt til

den valgte knap, slettes. Det forudindstillede nummer med

tilhørende tekst forsvinder.

Bemærk!

Når en forudindstillet station slettes, slettes ændringer i standardteksten

også.

Nummer-

knapper

Nummer-

knapper

Brug af radioen24

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Forskellige former for modtagelse (fortsat)

Indstilling af SW STATION CALL

Stil ind på større kortbølgestationer blot ved at trykke på

stationsknapperne DW, VOA, BBC og OTH (andre). Radioen vælger

automatisk de frekvenser, der bruges i din tidszone, fra den SW

STATION CALL ROM*, der findes i bunden af enheden, scanner efter

dem og standser scanningen, når en frekvens modtages.

*ROM = Read Only Memory

1 Indstil tidszonen til dit område.

Oplysninger om LOCAL-tid finder du under “Indstilling af

lokaltiden” på side 12.

Oplysninger om WORLD-tid finder du under “Sådan ser du, hvad

klokken er, i andre dele af verden” på side 14.

SW STATION CALL vælger automatisk kun de frekvenser, der

kan modtages i det område, der svarer til din

tidszoneindstilling, uanset LOCAL- eller WORLD-tid. Derfor er

det vigtigt, at du indstiller tidszonen korrekt, så den passer til dit

aktuelle opholdssted, før du bruger SW STATION CALL.

2 Tryk på POWER ON/OFF for at tænde for radioen.

3 Tryk på en stationsknap.

“SW STATION CALL”,

stationsnavnet og en frekvens vises.

Tidsforskellen i forhold til UTC og

tidszoneindikatoren blinker i ca. tre

sekunder og lyser derefter.

Bekræft tidszoneindstillingen.

Den frekvens, der vises i

virkeligheden, er måske forskellig fra illustrationen.

4 Tryk på den samme stationsknap igen.

Radioen scanner frekvenserne for dit område i stigende rækkefølge

og standser, når en frekvens modtages.

Tryk på knappen igen for at genoptage scanningen.

Sådan stoppes scanningen

Tryk på den samme stationsknap under scanning.

Knapper til

stationsnavne

Brug af radioen

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

OTH

¿/÷

Sådan findes de valgte frekvenser manuelt én efter én

Hold stationsknappen nede, og tryk på ¿ , ÷ eller

–

1¿ , ÷1

Frekvensen ændres hurtigt, når

–

1¿ eller ÷1

holdes nede, og

stopper, når du slipper.

Tip!

Når der scannes om natten, når modtagelsen er intens, eller når der

scannes under megen interferens, standser enheden måske ofte

scanningen ved stationer med dårlig modtagelse. Indstil ATT på ON, og

juster følsomheden med ATT-kontrollen (se “Styring af scanstop” på side

21). Under normale forhold skal du sætte ATT på OFF.

Stationer, der findes ved hjælp af SW STATION CALL-

stationsknapperne

Knap Station og program

DW Engelske og tyske programmer fra Deutsche Welle

VOA Engelske programmer fra Voice of America

BBC Engelske programmer fra British Broadcasting Corporation

OTH Vælg en af følgende*:

R.NED — Engelske og tyske programmer fra Radio

Nederland

RFI — Engelske og franske programmer fra Radio France

International

R.JPN — Engelske og japanske programmer fra Radio

Japan

REE — Engelske og spanske programmer fra Radio Exterior

de España

CRI — Engelske og kinesiske programmer fra China Radio

International

*Valg af station for OTH-knappen

Sluk for radioen, hvis den er tændt.

Hold OTH nede, og tryk på ¿ eller ÷. Slip OTH, når den

ønskede station vises på displayet.

Trinnene for modtagelse er de samme som for de andre SW

STATION CALL-knapper.

Brug af radioen26

Når der ikke er nogen modtagelse

Hvis radioen ikke kunne modtage nogle af frekvenserne for den

tidszone, der er lagret i ROM’en, standser scanningen med et bip,

når radioen vender tilbage til den frekvens, hvor den startede

scanningen.

Modtagelse af kortbølger kan til tider give problemer på grund af

forskellige faktorer, f.eks. solpletaktivitet og atmosfæriske

forhold. Desuden kan de større stationer, hvis data er lagret i

ROM’en, sommetider ændre udsendelsestidspunkt og/eller

frekvenser. I disse tilfælde, kan måske ikke modtage de

frekvenser, der er lagret i SW STATION CALL ROM’en.

Opdatering af SW STATION CALL ROM’en

SW STATION CALL ROM’en er udformet, så den kan udskiftes

af brugeren med en opdateret version og dermed tilpasses

eventuelle frekvensændringer. Den nyeste SW STATION CALL

ROM kan købes hos F Corporation. ROM’en skal opdateres

omkring oktober hvert år. Det anbefales at udskifte ROM’en

mindst én gang hvert 2.-3. år.

Hvis du skal købe den nyeste ROM, finder du oplysninger om

dette i afsnittet “Purchasing the latest SW STATION CALL

ROM” (kun på engelsk og japansk). Kontakt desuden F

Corporation.

Hvis du vil ombytte ROM’en, finder du oplysninger om dette i

afsnittet”Ombytning af SW STATION CALL ROM’en” på side

46.

Bemærk!

• En stor del af de radioprogrammer, der sendes over hele verden fra de

større stationer, som er lagret i ROM’en sendes kun på bestemte

tidspunkter på dagen. Hvis stationen ikke har sendt på den scannede

frekvens på det pågældende tidspunkt, modtager radioen ingen

udsendelse, eller den modtager en udsendelse fra en anden station,

f.eks. en lokalstation.

• Hvis frekvensen f.eks. er ændret ved manuel indstilling, når “SW

STATION CALL”-indikatoren er tændt på displayet, afslutter radioen

SW STATION CALL, og indikatoren forsvinder.

• Hvis der ikke findes nogen frekvens for stationen, der svarer til den

tidszone, som er lagret i ROM’en, høres et bip. “MEMORY” “EMPTY”

vises på displayet, og radioen vender tilbage til den foregående

indstilling.

• Hvis du trykker på en stationsknap, mens ROM’en ikke sidder i

radioens ROM-rum, høres et bip. “NO” “ROM” vises på displayet, og

radioen vender tilbage til den foregående indstilling. Hvis ROM’en

fjernes, mens “SW STATION CALL”-indikatoren er tændt på

displayet, lyder et bip. “NO” “ROM” vises på displayet, og

indstillingen af radioen ændres til manuel.

• Hvis “NO” “ROM” vises, mens SW STATION CALL ROM’en sidder i

ROM-rummet, kan det være fordi, ROM’ens kontaktflade er snavset.

Se “Rensning af SW STATION CALL ROM’ens kontaktflade” på side

46, og rens kontaktfladen med en fugtet vatpind.

Forsøg ikke at rense kontaktpunkterne inde i enheden, da de kan

beskadiges og medføre fejlfunktion.

Laveste

frekvens

Scanstart-

frekvens

Højeste

frekvens

Brug af radioen

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

FM/AM

Forskellige former for modtagelse (fortsat)

Indstilling af MY-Memory

Forudindstil op til 100 frekvenser på et hvilket som helst bånd (FM, SW,

MW eller LW) under MY-knappen. Du kan scanne disse stationer eller

stille ind på dem én efter én.

Forudindstilling af stationer i MY-Memory

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Stil ind på den station, der skal forudindstilles.

3 Hold ENTER nede, og tryk på MY.

Når ENTER holdes nede, blinker “PRESET MY” på displayet.

Der lyder et bip, når der trykkes på

MY. Stationen lagres under det lavest

mulige MY-Memory-nummer (00 til

99). MY-Memory-nummeret og -

teksten vises.

Standardtekst i MY-Memory

Hver gang en station lagres i MY-Memory, tildeles den MY-

Memory-standardteksten “MY-xx” (hukommelsesnummeret

angives i stedet for “xx”) .

Oplysninger om ændring af tekst finder du under

“Tekstredigering” på side 36.

Bemærk!

Radioen kan have frekvenser lagret i MY-Memory fra fabrikken. Hvis det

er tilfældet, skal du slette dem, før du forudindstiller stationer i MY-

Memory (se “Sletning af forudindstillede stationer i MY-Memory” på

side 29).

Tip!

• Hvis du trykker på MY-Memory, mens alle MY-Memory-numrene (00

til 99) har en station tildelt, høres et bip. “MEMORY” “FULL” vises på

displayet, og radioen vender tilbage til den foregående indstilling.

• MY-Memory-indstilling påvirkes ikke af tidszoneindstillingen.

Brug af radioen28

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Indstilling på en MY-Memory-station

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på MY.

Radioen går i MY-Memory-indstillingstilstand.

3 Tryk på MY igen.

Radioen scanner de frekvenser, der er lagret i MY-Memory, og

standser, når en frekvens modtages.

Tryk på knappen igen for at genoptage scanningen.

Sådan stoppes scanningen

Tryk på MY under scanning.

Sådan findes MY-Memory-frekvenserne manuelt én efter én

Hold MY nede, og tryk på ¿ , ÷ eller

–

1¿ , ÷1

Frekvensen ændres hurtigt, når

–

1¿ eller ÷1

holdes nede, og

stopper, når du slipper.

Tip!

• MY-Memory scanner kun de lagrede hukommelsesnumre og springer

over de tomme.

• MY-Memory scanner hurtigst, hvis frekvenserne lagres i stigende eller

faldende rækkefølge.

• Hvis der trykkes på MY, mens der ikke er lagret nogen frekvens i MY-

Memory, høres et bip, og “MEMORY” “EMPTY” vises på displayet.

Derefter ser displayet ud som før.

• Når der scannes om natten, når modtagelsen er intens, eller når der

scannes under megen interferens, standser enheden måske ofte

scanningen ved stationer med dårlig modtagelse. Indstil ATT på ON,

og juster følsomheden med ATT-kontrollen (se “Styring af scanstop”

på side 21). Under normale forhold skal du sætte ATT på OFF.

Når der ikke er nogen modtagelse

Hvis radioen ikke kunne modtage nogle af de frekvenser, der er

lagret i MY-Memory, standser scanningen med et bip, når

radioen vender tilbage til den frekvens, hvor den startede

scanningen.

Laveste lagrede MY-

Memory-nummer

MY-Memory-nummer

ved scanstart

Højeste lagrede MY-

Memory-nummer

Brug af radioen

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Sletning af en forudindstillet station i MY-Memory

1 Find det MY-Memory-nummer, du vil slette.

2 Hold ERASE nede.

MY-Memory-nummeret blinker på displayet, mens ERASE holdes

nede.

Der lyder et bip efter tre sekunder, og den station, der var tildelt til

MY-Memory-nummeret, er blevet slettet. MY-Memory-nummeret

og -teksten vises.

Bemærk!

Når en MY-Memory-station slettes, slettes ændringer i standardteksten

også.

Sådan ændres en station, der er lagret i MY-Memory

Du kan ikke overskrive en frekvens, der er lagret i MY-Memory,

med en ny. Slet det pågældende MY-Memory-nummer først, og

gem derefter en ny frekvens.

Bemærk!

Stationerne lagres i MY-Memory med det lavest mulige MY-Memory-

nummer. Bemærk således, at hvis der findes et tilgængeligt MY-Memory-

nummer, der er lavere end det, du slettede, lagres den nye frekvens

under det pågældende nummer.

Brug af radioen30

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SSB

FM/AM

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på FM/AM, og vælg AM.

3 Tryk på SSB for at vælge USB eller LSB/CW.

Hver gang der trykkes på SSB, ændres

displayet på følgende måde:

4 Stil ind på den ønskede station.

Oplysninger om indstillingsmetoder finder du i afsnittet

“Forskellige former for modtagelse” på side 16 til 29.

Tip!

Yderligere oplysninger om SSB og CW finder du i afsnittet “Tip om

radiobølger” på side 50.

Bemærk!

• USB- eller LSB/CW-tilstand kan ikke forudindstilles i hukommelsen.

Du kan stille ind på stationerne med 0,1 kHz-trin i USB- eller LSB/CW-

tilstand, men frekvenscifret efter kommaet ignoreres ved lagringen.

• Hvis der findes en forudindstillet AM-frekvens under USB- eller LSB/

CW-tilstand, forbliver tilstanden aktiv, og frekvensen modtages i den

pågældende tilstand.

Modtagelse af SSB- og CW-

transmissioner

Du kan modtage SSB- (Single Side Band) og CW- (Continuous Wave)

transmissioner med det indbyggede BFO-kredsløb.

(Normaltilstand) USB LSB/CW

Brug af radioen

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SYNC

Optimal AM-modtagelse —

Synkrondetektorfunktionen

Optimer AM-modtagelsen (især SW-modtagelse) med

synkrondetektorfunktionen.

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Stil ind på den ønskede station.

Oplysninger om indstillingsmetoder finder du i afsnittet

“Forskellige former for modtagelse” på side 16 til 29.

3 Tryk på SYNC flere gange for at vælge

synkrondetektortilstand med bedre modtagelse (SYNC

U eller SYNC L).

Hver gang der trykkes på SYNC,

ændres displayet på følgende måde:

“LOCK” vises på displayet, når synkrondetektorfunktionen er

aktiveret.

Tip!

Yderligere oplysninger om synkrondektorfunktionen finder du i afsnittet

“Tip om radiobølger” på side 50.

Bemærk!

• Synkrondetektorfunktionen kan deaktiveres, når batterierne er ved at

løbe tør for strøm.

• Selv når du har valgt en synkrondetektortilstand, og SYNC U eller

SYNC L er tændt på displayet, er det ikke sikkert, at

synkrondetektorfunktionen er aktiveret, hvis modtagelsen er svag.

Hvis det er tilfældet, lyser “LOCK” ikke.

• Indstillingen af synkrondetektorfunktionen kan ikke lagres i

hukommelsen.

• Hvis der findes en forudindstillet AM-frekvens, når en

synkrondetektortilstand er aktiveret, forbliver tilstanden aktiv, og

frekvensen modtages i den pågældende tilstand.

(Normaltilstand) SYNC LSYNC U

Andre handlinger

Brug af den eksterne

medfølgende antenne

Brug den medfølgende kortbølge-el-antenne AN-LP2 for at opnå en

bedre kortbølgemodtagelse. Antennen giver dig en stabil indendørs

modtagelse med den indbyggede forstærker.

Denne antenne kan kun bruges til at modtage kortbølgemeterbånd fra

120-meterbåndet til 11-meterbåndet, som det ses i “Frekvensområde for

bånd/meterbånd” på side 19. Antennen skal afbrydes ved FM-, MW-

eller LW-modtagelse.

Andre handlinger

Indsættelse af batterier

1 Åbn antennekontrollens batterirum.

2 Indsæt to R6-batterier (størrelse AA), så polerne

vender i den rigtige retning.

3 Sæt dækslet på plads.

Batteriernes levetid ved brug af el-antennen

Sony R6-tørbatterier (størrelse AA): Ca. 40 timer

Udskiftning af batterierne

Når batterierne bliver svage, lyser POWER-indikatoren på

antennekontrollen svagere. Udskift begge batterierne.

Andre handlinger

Installation

1 Fold antennemodulet langsomt ud.

Til AM EXT ANT

Pas på ikke at ramme personer eller andet med antennen, når du

folder den ud.

2 Træk den lange ledning med det tobenede stik ud af

antennekontrollen, og tilslut den til antennemodulet.

3 Fastgør antennemodulet på vinduesruden eller

gardinet.

Sæt antennen fast med den medfølgende klemme eller

sugekoppen, som det er vist på illustrationen på foregående side.

4 Tilslut den korte ledning med det etbenede stik i AM

EXT ANT-jackstikket (ekstern AM-antenne) på

radioen.

Strømforsyningen til antennekontrollen er forbundet til radioens

strømforsyning. POWER-indikatoren på kontrollen lyser. Sæt ATT

på OFF på radioen.

Om antennens placering

• Placer antennemodulet et sted, hvor modtagelsen er god, f.eks. ved

vinduet.

• Modtagelsen kan blive dårligere, hvis antennekontrollens lange

ledning placeres i nærheden af radioen. Placer den så langt væk fra

radioen som muligt.

• Placer ikke radioen og antennen i nærheden af fluorescerende lamper,

TV-apparater, telefoner, pc’er osv., da disse kan producere

støjinterferens.

• Placer antennen så langt væk fra gaden som muligt.

• Brug ikke antennen udenfor.

• Ved brug af den eksterne antenne skal du skubbe teleskopantennen på

hovedenheden ind.

Andre handlinger

Efter brug

1 Afbryd antennemodulet, antennekontrollen og

radioen.

2 Rul den lang ledning op.

3 Fold den korte ledning til antennekontrollen sammen,

og sæt den på plads.

4 Sno og fold antennemodulet, og anbring det i

opbevaringshylstret.

Bemærk!

• Sørg for at afbryde el-antennen ved modtagelse af FM-, MW- eller LW-

udsendelser. Radioen kan ikke modtage disse bånd, hvis den eksterne

antenne er tilsluttet, da den teleskopiske antenne og den indbyggede

ferritantenne afbrydes.

• Den medfølgende eksterne antenne må kun bruges sammen med

denne enhed. Den kan ikke bruges til andre radioer.

• Tilslut ikke andre antenner end de anbefalede el-antenner til enhedens

AM EXT ANT jackstik, da jackstikket sender jævnstrøm til de

anbefalede el-antenner.

Andre handlinger

Optagelse af udsendelser

Tilslut radioen til en kassettebåndoptager med tilslutningskabler, hvis du

vil optage radioudsendelser.

til MIC IN

eller LINE IN

til LINE OUT

Kassettebåndoptager

1 Tilslut radioen til en kassettebåndoptager med

tilslutningskabler (medfølger ikke).

Brug den type ledning, der passer til båndoptageren.

2 Stil ind på den station, du vil optage fra.

3 Sæt båndoptageren til at optage.

Hvis du optager med en stereokassettebåndoptager

FM-stereoprogrammer optages i stereo. AM-programmer optages i mono

på begge kanaler.

Tip!

Justering af VOL på radioen påvirker ikke optagelsen.

Mono MIC IN (minijackstik) RK-G135

MIC IN (minijackstik) RK-G134

LINE IN (minijackstik) RK-G136

LINE IN (jackstik med ben) RK-G129

Stereo

Tilslutningsledning

Type Jackstik

Kassettebåndoptager

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

¿/÷

LABEL EDIT

DIRECT

A BC1

Tekstredigering

Du kan ændre standardteksten for en forudindstillet station, en tidszone

osv. til en hvilken som helst kombination af op til seks alfanumeriske

tegn.

1 Få vist den tekst, du vil redigere, med forudindstilling

(side 22), MY-Memory-indstilling (side 27), WORLD-

tid (side 14) eller standby-funktionen (side 38).

2 Tryk på LABEL EDIT.

Det første bogstav i teksten blinker.

3 Tryk på ¿ eller ÷ for at flytte markøren hen til det

bogstav, der skal ændres.

4 Tryk på en af nummerknapperne (0 til 9) eller DIRECT

for at indtaste det ønskede bogstav.

Det første bogstav over nummerknappen indtastes, når der trykkes

på knappen. Hvert tryk på knappen ændrer bogstavet på følgende

måde.

Ex. Tryk på nummerknap (1):

(1) (2) (3)

A B C 1 D E F 2 G H I 3

(4) (5) (6)

J K L 4 M N O 5 P Q R 6

(7) (8) (9)

S T U 7 V W X 8 Y Z

†

(DIRECT) (0)

—

+ – ∗ . < > / 0

Nummer-

knapper

†

angiver en tom

plads.

Andre handlinger

5 Gentag trin 3 og 4, hvis du skal ændre flere tegn.

Afslut hver knaphandling inden for 20 sekunder.

6 Tryk på EXE.

Der høres et bip, og de viste bogstaver lagres som teksten.

Hvis tegnet holder op med at blinke

Du var mere end 20 sekunder om af afslutte en knaphandling.

Hvis den oprindelige tekst vises på displayet, skal du trykke på

LABEL EDIT igen og begynde forfra.

Sådan annulleres redigeringen

Tryk på LABEL EDIT, før du trykker på EXE.

Bemærk!

• SW STATION CALL-tekster kan ikke redigeres.

• Enheden bipper ikke, hvis bip er indstillet til BEEP OFF (se

“Deaktivering af bip” på side 43).

• En redigeret tekst for en forudindstillet station vender tilbage til

standardindstillingen, hvis en forudindstillet station under en knap

overskrives (se “Standardtekst for forudindstillede stationer” på side

22).

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

VOL

STANDBY

MEMORY

a/b

–

|¿/÷|

Brug af timeren

Vækning med radio eller buzzer

— Standby-funktion

Du kan blive vækket af dit yndlingsradioprogram ved at anvende

standby-funktionen. Du kan forudindstille forskellige frekvenser og

standby-klokkeslæt og -frekvenser under STANDBY MEMORY a og b.

Se afsnittet “Vækning med buzzeren” på side 40, hvis du vil vækkes af

buzzeren.

Sørg for, at uret er stillet korrekt, før du anvender standby-funktionen

(side 12).

1 Stil ind på den station, der skal forudindstilles.

2 Juster VOL efter behov.

3 Hold ENTER nede, og tryk på STANDBY MEMORY a

eller b

Når ENTER holdes nede, blinker

“PRESET MY” på displayet.

Det høres et bip, når der trykkes på

STANDBY MEMORY a eller b.

Stationen lagres under den valgte

knap. STANDBY MEMORY-

nummeret (a eller b) og STANDBY MEMORY-teksten vises.

4 Tryk på POWER ON/OFF for at slukke for radioen.

5 Hold STANDBY MEMORY-knappen nede, som du

trykkede på i trin 3, og tryk på

–

1¿ eller ÷1

flere

gange for at indstille standby-klokkeslættet (dvs. det

tidspunkt, hvor radioen skal tændes).

“STANDBY” og “a” eller “b” blinker, mens STANDBY

MEMORY-knappen holdes nede.

6 Slip STANDBY MEMORY-knappen.

“STANDBY” og “a” eller “b” lyser,

og standby-indstillingen er afsluttet.

Urindikatoren vender tilbage til det

aktuelle klokkeslæt.

Radioen tændes på standby-

klokkeslættet på den forudindstillede

station.

Andre handlinger

Sådan kontrolleres standby-klokkeslættet

Hold STANDBY MEMORY a eller b nede, mens radioen er

slukket. Det forudindstillede standby-klokkeslæt vises, mens

knappen trykkes ned.

Sådan ændres standby-klokkeslættet

Gentag trin 4 til 6, og forudindstil et nyt standby-klokkeslæt.

Sådan annulleres standby-funktionen

Tryk på STANDBY MEMORY a eller b, mens radioen er slukket,

så “STANDBY” “a” eller “b” slettes fra displayet.

Sørg for at slippe knappen inden for et sekund. Hvis knappen

trykkes ned i længere tid, går radioen til trin 5.

Standby-klokkeslættet

Radioen tændes på den forudindstillede station, og “SLEEP”

lyser. Radioen slukkes efter ca. 60 minutter.

Bemærk!

• Standby-funktionen aktiveres, når det aktuelt viste klokkeslæt når

standby-klokkeslættet, uanset om radioen er i LOCAL- eller WORLD-

displaytilstand. Sørg derfor for, at tidsdisplayet er i den ønskede

tilstand.

• Hvis der allerede er lagret en station under STANDBY MEMORY-

knappen, overskrives den foregående forudindstillede station af den

nye station. Hvis indstillingens tekst er blevet redigeret, vender den

tilbage til følgende standard:

a = “STBY-a”

b = “STBY-b”

Oplysninger om ændring af tekst finder du under “Tekstredigering”

på side 36.

• Sørg for, at radioen er slukket, før du indstiller standby-klokkeslættet.

Du kan ikke se standby-klokkeslættet, når radioen er tændt.

Tip!

• Hvis du midlertidigt vil annullere standby-funktionen, skal du slukke

for radioen og skubbe HOLD hen mod pilen, så “H” vises. Standby-

timeren aktiveres igen, når HOLD slukkes (“H” slettes fra displayet).

Se “Brug af holdfunktionen” på side 42.

• Når der er angivet standby-indstillinger, tændes radioen på det

forudindstillede klokkeslæt, medmindre standby-status annulleres (se

“Sådan annulleres standby-funktionen” ovenfor). Annullering af

standby-status sletter ikke selve standby-indstillingen. Indstillingen

kan vende tilbage til standby-status, hvis du trykker på STANDBY

MEMORY a eller b, mens radioen er slukket, så “STANDBY” “a”

eller “b” tændes på displayet.

• Hvis standby-hukommelsen er i standby-status, aktiveres den, selv når

du lytter til radioen. Radioen skifter til den forudindstillede standby-

frekvens på standby-klokkeslættet.

• Du kan indstille begge STANDBY-hukommelser til standby-status på

samme tidspunkt (dvs. at både a- og b-indikatoren er tændt på

displayet). Radioen tændes på det første standby-klokkeslæt og

modtager den første standby-frekvens og skifter derefter til den anden

standby-frekvens på det næste standby-klokkeslæt.

• Hvis begge STANDBY-hukommelser er indstillet på det samme

standby-klokkeslæt, har STANDBY a forrang.

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ERASE

STANDBY

MEMORY

a/b

Vækning med buzzeren

Hvis der aktiveres en STANDBY MEMORY uden en forudindstillet

frekvens, høres buzzeren i stedet på standby-klokkeslættet. En

forudindstillet frekvens kan slettes.

1 Tryk på POWER ON/OFF for at tænde for radioen.

2 Tryk på STANDBY MEMORY a eller b.

Den forudindstillede frekvens findes.

Hvis der ikke er lagret en frekvens, høres et bip, og “MEMORY”

“EMPTY” vises på displayet. Gå til trin 4.

3 Hold ERASE nede.

Standby Memory-nummeret blinker på displayet, mens ERASE

holdes nede.

Der lyder et bip efter tre sekunder, og den station, der var tildelt til

STANDBY MEMORY-knappen, er blevet slettet. Standby Memory-

nummeret og -teksten forsvinder.

4 Følg trin 4 til 6 under “Vækning med radio eller

buzzer” på side 38 for at indstille standby-

klokkeslættet (dvs. det klokkeslæt, hvor buzzeren skal

starte).

Buzzeren høres på standby-klokkeslættet.

Sådan standses buzzeren

Tryk på en hvilken som helst knap undtagen LIGHT.

Buzzeren stopper af sig selv efter ca. 60 minutter, hvis den ikke

deaktiveres forinden.

Bemærk!

• Buzzerens lydstyrke kan ikke justeres med VOL.

• Standby Memory-buzzeren høres, uanset hvordan BEEP OFF er

indstillet.

• Når en forudindstillet Standby Memory-station slettes, slettes

ændringer i standardteksten også.

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

SLEEP

Fald i søvn, mens du lytter til radioen

— Sleep-timer

Du kan slukke for radioen automatisk efter ca. 60 minutter ved hjælp af

sleep-timer-funktionen.

1 Tryk på SLEEP.

Hvis radioen var slukket, tændes

den. “SLEEP” lyser.

2 Stil ind på den ønskede station.

Radioen slukkes automatisk efter ca. 60 minutter.

Sådan slukkes radioen, før de 60 minutter er gået

Tryk på POWER ON/OFF.

Tip!

• Hvis du trykker på SLEEP, mens radioen er tændt, lyser “SLEEP”, og

radioen slukkes efter ca. 60 minutter.

• Hvis du trykker på SLEEP for at tænde radioen, stiller radioen ind på

den sidst indstillede frekvens.

• Hvis du trykker på SLEEP, når “SLEEP” allerede er tændt, nulstilles

sleep-tælleren, og radioen slukkes efter ca. 60 minutter fra dette punkt.

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

HOLD

Brug af hold-funktionen

Når holdfunktionen er aktiveret, kan ingen af knapperne anvendes. Man

undgår derved, at knapper aktiveres utilsigtet, når radioen bæres eller

bruges.

Hold-funktionen kan også bruges til midlertidigt at annullere standby-

timer-funktionen.

1 Skub HOLD hen mod pilen.

“H” lyser, og ingen af knapperne kan

anvendes.

Sådan annulleres hold-funktionen

Skub HOLD i den modsatte retning af pilen, så “H” forsvinder

fra displayet.

Sådan annulleres Standby-timeren midlertidigt

Når holdfunktionen aktiveres, er Standby-timer-funktionen

midlertidigt annulleret (se “Vækning med radio eller buzzer

— Standby-funktion” på side 38).

Midlertidig annullering af standby-timeren med hold-

funktionen, virker kun, når der er tændt for strømmen.

Andre handlinger

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

Deaktivering af bippet

Bekræftelsesbippet kan deaktiveres. Dette skal gøres, mens radioen er

slukket.

1 Hvis radioen er tændt, skal du trykke på POWER ON/

OFF for at slukke den.

2 Hold FM/AM nede i længere end 2 sekunder.

Der lyder et bip, og “BEEP” “OFF” vises på displayet. Bippet er

deaktiveret.

Hvis bippet igen skal aktivers, skal FM/AM holdes nede længere

end 2 sekunder igen. “BEEP” “ON” vises på displayet, og bippet

aktiveres.

Tip!

Bipindstillingen påvirker ikke buzzerlyden for standby-timer-funktionen

(se “Vækning med buzzeren” på side 40).

Yderligere oplysninger44

Forholdsregler og

vedligeholdelse

Om placeringen

• Anbring ikke enheden tæt på varmekilder, såsom radiatorer

eller ventilationskanaler, eller på steder med direkte sollys,

meget støv, fugt, regn, mekaniske vibrationer eller rystelser.

• Anvend enheden i temperaturer fra 0°C til 40°C. Hvis den

anvendes ved temperaturer uden for dette område, kan

displayet påvirkes (dvs. 88.88 vises). Hvis den anvendes ved

temperaturer under dette område, kan displayet fungere meget

langsomt. Enheden fungerer normalt igen, når den påny

anvendes inden for det anbefalede temperaturområde.

• Der kan være problemer med modtagelsen i transportmidler

eller bygninger. Modtagelsen kan blive bedre i nærheden af et

vindue.

Om sikkerhed

• Enheden må kun køre på 3 V-jævnstrøm med to R6 batterier

(størrelse AA).

Når enheden skal køre på vekselstrøm, skal stikket

medfølgende vekselstrømsadapter anvendes. Brug ikke andre

typer vekselstrømsadaptere.

Når der anvendes et bilbatteri til enheden, skal det være af den

anbefalede type. Brug ikke andre typer ledninger til

bilbatteriet.

• Strømmen til enheden er ikke afbrudt, så længe den sidder i

stikkontakten, selvom selve enheden er blevet slukket.

• Tag vekselstrømsadapteren ud af stikket i væggen, når

enheden ikke skal bruges i længere tid.

• Mærket med angivelse af driftsspænding osv. findes på

undersiden af enheden.

• Hvis der tabes eller spildes noget i enheden, skal strømmen

afbrydes, og enheden skal kontrolleres af en faguddannet

operatør, før den tages i brug igen. Sørg for, at der ikke

kommer væske eller fremmedlegemer ind i enhedens DC IN

3V-jackstik. Dette kan medføre fejlfunktion af enheden.

• Når kabinettet bliver snavset, kan det rengøres med en blød og

tør klud, der er fugtet med et mildt rengøringsmiddel. Brug

aldrig skrappe rengøringsmidler eller kemiske

opløsningsmidler, da de kan beskadige kabinettet.

• Da der findes en stærk magnet i højttaleren, må kreditkort med

magnetkode eller fjederoptrukne ure ikke placeres i nærheden

af enheden, da de kan beskadiges af magneten.

• I tilfælde af lyn og ved brug af en ekstern antenne skal

vekselstrømsadapteren straks tages ud af stikkontakten. Rør

aldrig ved antennekablet under tordenvejr.

• Forbind aldrig jordledningen til et gasrør.

Yderligere oplysninger

Om el-antennen AN-LP2

• Vask ikke antennemodulet.

• Pas på ikke at brække antennemodulet, når du folder det

sammen.

• Opbevar antennen i hylsteret, når den ikke bruges i længere

tid.

Service og reparation

Når enheden skal til service eller reparation, kan du evt. notere

de vigtigste indstillinger ned. De bliver måske slettet, afhængigt

af, hvilken reparation det drejer sig om.

Kontakt den nærmeste Sony-forhandler, hvis du har spørgsmål

eller problemer i forbindelse med enheden.

Yderligere oplysninger46

Ombytning af af SW STATION CALL ROM’en

Hvis du skal købe den nyeste ROM finder du oplysninger herom

i afsnittet “Purchasing the latest SW STATION CALL ROM”

(kun på engelsk og japansk). Kontakt desuden F Corporation.

2 Fjern dækslet fra ROM-rummets

dæksel og den ROM, der sidder i

rummet. Undgå at berøre

kontaktfladerne (metaldelene).

3 Indsæt ROM’ens fremspring i

hullet i rummet, og anbring den

nye ROM i ROM-rummet, så

kontaktfladen vender nedad.

Undgå at berøre kontaktfladerne.

4 Indsæt fremspringene på ROM-

rummets dæksel i hullerne, og

lås dækslet ved at skubbe

RELEASE i den modsatte

retning af pilen, mens du

holder dækslet nede.

Bemærk!

Rør ikke ved kontaktfladerne på

ROM’en eller radioen, da dette kan

medføre fejlfunktion.

1 Hold dækslet til ROM-rummet i

bunden af enheden nede, og

skub RELEASE hen mod pilen.

Flyt derefter fingeren langsomt

fra dækslet.

Rensning af kontaktfladen på SW STATION CALL ROM

Hvis “NO” “ROM” vises, mens SW STATION CALL ROM’en sidder i

ROM-rummet, kan det skyldes, at ROM’ens kontaktflade er snavset.

Fjern ROM’en ved at følge ovenstående trin, og rens kontaktfladen med

en fugtet vatpind.

Bemærk!

Forsøg ikke at rense kontaktpunkterne inde i enheden, da de kan

beskadiges og medføre fejlfunktion.

Hul

Huller

Yderligere oplysninger

Fejlfinding

Hvis du har problemer med enheden, skal du kontrollere følgende, før

du kontakter den nærmeste Sony-forhandler.

Symptom

Radioen reagerer

ikke, når der

trykkes på

knapperne.

Stømmen tændes

ikke, når der

trykkes på

POWER ON/

OFF.

Displayet

fungerer ikke.

Displayet er

nedtonet.

Displayet er

langsomt.

Der er ingen lyd.

Modtagelsen er

dårlig.

Afhjælpning

•

Skub HOLD i den modsatte

retning af pilen, så “H”

forsvinder fra displayet

(side 42).

•Indsæt batterierne, så

polerne vender i den

rigtige retning.

•Udskift batterierne.

•Kontroller

vekselstrømsadapteren

eller bilbatteriet, og sørg

for, at de er korrekt

tilsluttet.

•Indsæt batterierne, så

polerne vender i den

rigtige retning.

•Udskift batterierne.

•Undgå at udsætte

enheden for meget lave

temperaturer eller megen

fugtighed.

•Undgå at udsætte

enheden for meget lave

temperaturer.

•Juster VOL efter behov.

•Tag stereohoved-

telefonerne ud, så lyden

kommer ud af højttaleren.

•Indsæt batterierne, så

polerne vender i den

rigtige retning.

•Udskift batterierne.

•Juster indstillingen og

antennen.

•Anvend radioen i

nærheden af et vindue,

når du befinder dig i et

transportmiddel eller en

bygning.

•

Indstil ATT på OFF (side 21).

Årsag

•HOLD-funktionen er

aktiveret.

•Batterierne er ikke

installeret korrekt.

•Batterierne er ved at

løbe tør for strøm (“i”

blinker på displayet).

•Vekselstrømsadapteren

eller ledningen til

bilbatteriet er ikke

tilsluttet.

•Batterierne er ikke

installeret korrekt.

•Batterierne er ved at

løbe tør for strøm (“i”

blinker på displayet).

•Enheden anvendes ved

meget lave

temperaturer eller

under meget fugtige

forhold.

•Enheden anvendes ved

meget lave

temperaturer.

•VOL er skruet helt ned.

•Stereohovedtelefonerne

er tilsluttet.

•Batterierne er ikke

installeret korrekt.

•Batterierne er ved at

løbe tør for strøm (“i”

blinker på displayet).

•Indstillingen er ikke

korrekt, eller antennen

skal justeres.

•Radiosignalet er svagt.

•ATT indstillet på ON.

Yderligere oplysninger48

Symptom

Der kan ikke

udføres direkte

indstilling.

Der kan ikke

forudindstilles en

station.

En forudindstillet

station kan ikke

findes.

Radioen tændes

ikke på standby-

klokkeslættet.

SW STATION

CALL fungerer

ikke.

Der kan ikke

forudindstilles en

station i MY-

Memory.

Fejlfinding (fortsat)

Årsag

•Du var mere end 10

sekunder om en

knaphandling.

•Forkert

fremgangsmåde.

•Du har trykket på et

forkert nummer for den

ønskede station.

•Den forudindstillede

station er blevet slettet

ved et uheld.

•Du har glemt at trykke

på STANDBY a eller b.

•HOLD-funktionen er

aktiveret.

•Indstillingen af

standby-klokkeslættet

er blevet slettet, fordi

du var mere end tre

minutter om at udskifte

batterierne.

•VOL er skruet helt ned.

•Der er ikke lagret

nogen frekvenser i

STANDBY MEMORY

(buzzeren høres på det

forudindstillede

klokkeslæt).

•ROM-rummet er tomt.

•Der er en dårlig

forbindelse til ROM’en.

•MY-Memory er fuld (00

til 99).

Afhjælpning

•Afslut hver

knaphandling inden for

10 sekunder.

•Hold ENTER nede, og

tryk på en

nummerknap mellem 0

og 9 (side 22).

•Tryk på det rigtige

nummer for den

ønskede station.

•Forudindstil stationen

igen (side 22).

•Tryk på STANDBY a

eller b (side 38).

•Skub HOLD i den

modsatte retning af

pilen, så “H”

forsvinder fra displayet

(side 42).

•Forudindstil standby-

klokkeslættet igen.

•Juster VOL.

•Gem en frekvens i

STANDBY MEMORY

(side 38).

•Indsæt ROM’en (side

46).

•Rens kontaktfladen på

ROM’en (side 46).

•Slet en forudindstilling

i hukommelsen, og

forudindstil stationen

(side 29).

Yderligere oplysninger

Specifikationer

ICF-SW07

Kredsløbssystem

FM: Super heterodyne

AM: Super heterodyne med dobbelt konvertering

Frekvensområde

FM: 76 - 108 MHz

SW: 1.621 - 29.999 kHz

MW: 530 - 1.620 kHz

LW: 150 - 529 kHz

Mellemfrekvens

FM: 10,7 MHz

SW/MW/LW: 55,845 MHz (første), 455 kHz (anden)

Udgang

LINE OUT-jackstik (stereominijackstik) ca. 245 mV, mindre end 10 kilohm

2 (hovedtelefoner) jackstik (stereominijackstik) 16 ohm

Højttaler

Ca. 40 mm i diameter, 8 ohm

Maksimal udgang

200 mW (ved 10 % harmonisk forvrængning)

Strømkrav

DC 3 V, to R6-batterier (størrelse AA)

Ekstern strømkilde

DC IN 3V-jackstik accepterer: medfølgende vekselstrømsadaptor

Mål

Ca. 135 x 32,5 x 91 mm (b/h/d) ekskl. fremspringende dele

Vægt

Ca. 220 g

Ca. 257 g inkl. batterier

AN-LP2

Strømkrav

DC 3 V, to R6-batterier (størrelse AA)

Mål (b/h/d)

Antennemodul

Ved brug: Ca. 490 x 480 x 17,8 mm

Sammenfoldet: Ca. 205 x 180 x 17,8 mm

Antennekontrol: Ca. 120 x 29,5 x 72 mm

Vægt

Antennemodul: ca. 92 g

Antennekontrol: ca. 144 g inkl. batterier

Medfølgende tilbehør

Stereohovedtelefoner (1)

Ørepads (2)

Vekselstrømsadapter (1)

Vekselstrømsstikadapter (1) (leveres ikke med USA-modellen)

El-antenne AN-LP2 (1)

Opbevaringshylster til ICF-SW07 (1)

Opbevaringshylster til AN-LP2 (1)

Wave Handbook (1)

Ekstratilbehør

LW/MW/SW langtrækkende antenne AN-1, AN-102

Tilslutningsledning

RK-G135 (stereoministik ˜ ministik)

RK-G134 (stereoministik ˜ stereoministik)

RK-G136 (stereoministik ˜ stereoministik)

RK-G129 (stereoministik ˜ tobenede stik)

Der er muligvis noget af det ovennævnte ekstratilbehør, som din forhandler

ikke har. Få oplyst af forhandleren, hvilket ekstraudstyr, der fås, hvor du bor.

Ret til ændring i design og specifikationer forbeholdes.

Yderligere oplysninger50

Tip om radiobølger

Hvad er SSB (Single Side Band)?

SSB er meget anvendt af radioamatører og ved erhvervsmæssige

radiotransmissioner og anvendes ofte på amatørbånd pga. den

uovertrufne signaltydelighed. Den imponerende signaltydelighed

har minimal interferens sammenlignet med DSB (Double Side Band)

pga. halvbåndsstrukturen.

Generelt anvendes USB-modulation (Upper Side Band) til SSB-

transmissioner, mens der anvendes LSB-modulation (Lower Side

Band) til transmissioner på amatørbånd under 10 MHz.

Konventionelle radioer uden et BFO-kredsløb (Beat Frequency

Oscillator) kan ikke modtage SSB-

transmissioner på en tilfredsstillende

måde. Denne enhed kan modtage

SSB-transmissioner med et

tilfredsstillende resultat med det

indbyggede BFO-kredsløb (Beat

Frequency Oscillator).

Hvad er CW (Continuous Wave)?

CW er ligeledes meget anvendt af radioamatører og ved

erhvervsmæssige transmissioner. I modsætning til andre signaler

bliver amplituden på en bærebølge ikke moduleret ved CW-

transmissioner. CW-transmissioner transporterer informationer ved

at afbryde bærebølgen og bruge morsekode som

kommunikationsmiddel.

Denne enhed kan modtage CW-transmissioner på en tilfredsstillende

måde med det indbyggede BFO-kredsløb (Beat Frequency

Oscillator), men kun som stødlyde. For at kunne forstå de

informationer, der transmitteres ved CW-transmissioner, er det en

forudsætning, at man forstår morsekoden.

Hvad er synkrondetektorfunktionen?

Der er to underliggende forhindringer for optimal AM-modtagelse:

Forvrængning, derer forårsaget af fading, og interferens fra

tætliggende sendestationer.

Synkrondetektoren løser effektivt problemet med disse gener.

Forvrængning pga. fading forårsages generelt af overmodulation,

som forekommer, når en komponent i bærebølgen i det modtagne

signal dæmpes på vejen. Synkrondetektorkredsløbet i denne enhed

skaber en ren bærebølgefrekvens uden niveauvariationer, som er

ideelt synkroniseret med den originale bærebølgekomponent.

Derved reduceres forvrængning i forbløffende omfang.

På samme måde anvender AM-udsendelser (LW, MW og SW)

generelt DSB-signaler (Double Side Band) til transmissioner, hvor de

modulerede signaler transmitteres ved hjælp af både de øvre og de

nedre sidebånd (USB og LSB). I de fleste tilfælde påvirkes et af

sidebåndene af interferens fra tætliggende senderstationer (dvs.

stød). Synkrondetektorkredsløbet i denne enhed finder den af de to

sider i DSB-signalet (USB eller LSB), der er fri for interferens. Dette

muliggør tydelig modtagelse uden

interferens fra tætliggende

senderstationer.

Kun denne side modtages.

USBLSB

Bærebølge

Interferens

LSB USB

Bærebølge

Amplitude

Frekvens

Johdanto2

Varoitus

Suojaa laite sateelta ja

kosteudelta tulipalo- ja

sähköiskuvaaran vuoksi.

Älä avaa laitteen koteloa

sähköiskuvaaran vuoksi.

Ota tarvittaessa yhteys

huoltoliikkeeseen.

Ominaisuudet

• Maailmankellotoiminto

Saat selville kellonajan missä

tahansa maailmassa valitsemalla

kaupungin nimen.

• Maailmanlaajuinen ULA-stereo-/

LA-/KA-/PA-vastaanotto

Helppo ja tarkka viritys

kideohjatun PLL-

synteesiviritysjärjestelmän (Phase

Locked Loop) ansiosta

ULA: 76–108 MHz

LA: 1621–29999 kHz

KA: 530–1620 kHz

PA: 150–529 kHz

Katso lisätietoja laitteen mukana

tulleesta “Wave Handbook”-

kirjasesta.

• SW STATION CALL -

lyhytaaltoviritys

Voit virittää tärkeimmät

lyhytaaltoasemat helposti

painamalla asemapainikkeita.

Radio valitsee automaattisesti

ROM-muistista

aikavyöhykkeelläsi käytettävät

taajuudet ja hakee ne.

• MY-muistiviritys

Tallentaa ja hakee jopa 100

valitsemaasi taajuutta.

• Neljä muuta viritystapaa muita

käyttötarpeita varten

– Suora viritys: voit virittää

aseman syöttämällä suoraan sen

taajuuden.

– Käsinviritys: voit virittää

aseman muuttamalla taajuutta

askeleittain.

– Selausviritys: selaa

automaattisesti koko

taajuusalueen ja pysähtyy

aseman kohdalle.

– Esiviritys: voit virittää

esiviritetyn aseman painamalla

yhtä painiketta.

• Nimen muokkaus

Voit antaa esiviritetyille

taajuuksille, aikavyöhykkeille jne.

aseman nimen, kaupungin nimen

jne. tai minkä tahansa yhdistelmän

käyttäen enintään kuutta

aakkosnumeerista merkkiä.

• Sisäänrakennettu

ajastintoiminto

Kytkee radion automaattisesti

toimintaan esiasetettuna

ajankohtana ja valitsee haluamasi

aseman. Voit asettaa kaksi eri

herätysaikaa ja taajuutta

STANDBY MEMORY -

herätysajastimiin a ja b.

• Uniajastin

Aseta uniajastin ja voit nukahda

radion soittoon. Ajastin

sammuttaa radion automaattisesti

noin 60 minuutin kuluttua.

• ULA-stereovastaanotto

Kuuntele ULA-stereolähetyksiä

vakiovarusteisiin sisältyvillä

stereokuulokkeilla.

Sisällysluettelo

Valmistelevat toimet

Osien ja painikkeiden sijainti.............................4

Virtalähteet ...........................................................9

Käyttö paristoilla ............................................9

Käyttö verkkovirralla...................................11

Käyttö auton akulla......................................11

Kellonajan asettaminen .................................... 12

Paikallisajan asettaminen ............................12

Maailman muiden alueiden kellonajan

selvittäminen.................................................14

Radion kuuntelu

Eri viritystavat ...................................................16

Suora viritys ..................................................16

Käsinviritys ...................................................18

Selausviritys ..................................................20

Pikavalinta.....................................................22

SW STATION CALL -viritys ......................24

MY-muistiviritys ..........................................27

SSB- ja CW-lähetysten vastaanotto .................30

AM-lähetysten paras mahdollinen

vastaanotto — Synkronoitu tunnistus............ 31

Muut toiminnot

Vakiovarusteisiin sisältyvän ulkoisen antennin

käyttäminen .......................................................32

Radio-ohjelmien äänittäminen ........................35

Nimien muokkaaminen ...................................36

Ajastimen käyttäminen ....................................38

Herätys radio-ohjelman tai summerin

ääneen — Valmiustilatoiminto...................38

Nukahtaminen radioasemaa

kuunnellen — Uniajastin ............................41

Lukitustoiminnon käyttäminen ......................42

Äänimerkin poistaminen käytöstä .................43

Lisätietoja

Varotoimet ja kunnossapito............................. 44

Vianmääritys ......................................................47

Tekniset tiedot ...................................................49

Vihjeitä radioaalloista .......................................50

Valmistelevat toimet4

1 Näyttö (7)

2 Kaiutin

3 Säätimet (6)

4 OPEN-painike (avaus) (4)

5 HOLD-kytkin (lukitus)

(42)

6 2-liitäntä (kuulokkeet)

7 LINE OUT -liitäntä

(äänityslähtö) (35)

8 TONE/ST•MONO-

valitsin (stereo•mono)

(17)

9 VOL-säädin

(äänenvoimakkuus) (17)

Valmistelevat toimet

Osien ja painikkeiden sijainti

Katso suluissa ( ) ilmoitetuilta sivuilta lisätietoja.

Etuosa

Kannen avaaminen

Avaa kansi painamalla OPEN-painiketta. Säädä kulma

haluamaksesi.

Valmistelevat toimet

Takaosa

1 Paristolokero (9)

2 RESET-painike

(tehdasasetusten

palautus)

Paina tätä

paristolokerossa olevaa

painiketta ohutkärkisellä

esineellä, jos radio ei

toimi asianmukaisesti.

Kellonajan asetus yms.

palautuvat

tehdasasetusten

mukaisiksi. Muistiin

esivirittämäsi taajuudet

säilyvät.

3 Teleskooppiantenni (17)

4 ROM-muistilokeron

kansi (46)

5 RELEASE-kytkin (ROM-

muistilokeron kannen

avaus) (46)

6 DC IN 3V ¥ -liitäntä

(ulkoisen virtalähteen

tulo) (11)

7 ATT-säädin (herkkyys)

(21)

8 ATT ON•OFF -valitsin

(herkkyyssäätimen

valitsin) (21)

9 AM EXT ANT -liitäntä

(ulkoinen antenni) (33)

Antennin levittäminen

Vedä antennin tyviosa varovasti ulos ennen antennin kääntämistä, kuten

alla olevassa kuvassa on esitetty.

1Vedä ulos

2Käännä

vaakasuunnassa

oikeaan kulmaan

Valmistelevat toimet6

Painikkeet

1 Numeropainikkeet (16,

22, 36)

2 FM/AM-painike (ULA/

AM) (16, 43)

3 AM BAND•LOCAL/

WORLD -painike

(paikallisaika/

maailmanaika) (14, 18)

4 LABEL EDIT -painike

(nimen muokkaus) (36)

5 DIRECT-painike (16)

6 STANDBY

MEMORY•TIMER

STANDBY/STANDBY

TIMESET -painike (38)

7 MY-painike (27)

8 DW-painike (24)

9 VOA-painike (24)

!º EXE•DISPLAY-painike

(13, 16, 36)

Paina, jos haluat nähdä

kellonajan radion käytön

aikana. Palaa edelliseen

näyttöön painamalla

painiketta uudelleen. Jos

et paina painiketta, näyttö

palautuu edelliseen

tilaansa noin 10

sekunnissa.

!¡ SYNC-painike

(synkronoitu tunnistus)

(31)

!™ SSB-painike (Single Side

Band) (30)

!£ POWER ON/OFF-

painike (virta) (16)

!¢ SLEEP-painike

(uniajastin) (41)

!∞ ERASE•DST-painike

(Daylight Saving Time)

(12, 23, 29, 40)

!§ LIGHT-painike

Painamalla tätä painiketta

voit sytyttää näyttöön

valon noin 30 sekunniksi.

!¶ ENTER•TIME SET-

painike (12, 22, 27, 38)

!• JOG/TUNE/

SCAN•TIME DIFF/TIME

SET-painikkeet (12, 18,

20)

!ª OTH-painike (25)

@º BBC-painike (24)

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

!º

!¡

!™

!£

!¢

!∞

!§

!¶

!•

!ª

@º

Valmistelevat toimet

Näyttö

1 SLEEP-ilmaisin

(uniajastin) (41)

Näkyy, kun uniajastin on

käytössä.

2 Aikavyöhykkeen

ilmaisin (12, 14)

Osoittaa

aikaeroasetuksen

mukaista aikavyöhykettä

kartalla.

3 TUNE -ilmaisin (viritys)

(16)

Näkyy, kun asema on

viritetty.

4 s-ilmaisin (kesäaika)

(12, 14)

Näkyy, kun aikanäyttö

on säädetty kesäajan

mukaiseksi.

5 WORLD•LOCAL-

ilmaisin (12, 14)

6 Aika-/taajuusnäyttö (12,

16)

7 Muistipaikan numero-/

aikaeronäyttö (12, 22, 27)

8 HOLD-ilmaisin (lukitus)

(42)

Näkyy, kun

lukitustoiminto on

käytössä. Mitkään

painikkeet eivät toimi.

9 Paristoilmaisin (10)

!º SYNC U•SYNC L -

ilmaisimet (synkronoitu

tunnistus) (31)

!¡ STANDBY a•b -

ilmaisimet (38)

Näkyvät ajastimen

ollessa käytössä.

!™ LOCK-painike

(synkronoidun

tunnistuksen lukitus)

(31)

Näkyy, kun synkronoitu

tunnistus on käytössä.

!£ USB•LSB/CW-

ilmaisimet

(yksisivukaista/

vaimenematon aalto) (30)

!¢ SW STATION CALL -

ilmaisin (24)

!∞ Niminäyttö (12, 16)

Esiviritettyjen asemien,

kaupunkien,

aaltoalueiden tai

metriaaltokaistojen

nimien näyttö.

!º

!¡

!™

!£

!¢

!∞

Valmistelevat toimet8

Aktiivinen lyhytaaltoantenni AN-LP2

Sivulla 32 on tietoja aktiivisten antennin käytöstä.

Antennin ohjain

Antennimoduuli

1 Johtokela

2 Lyhyt johto

3 Pitkä johto

4 Virran merkkivalo

5 Paristolokero

1 Pidike

2 Imukuppi

Valmistelevat toimet

Virtalähteet

Käyttö paristoilla

Jos haluat käyttää laitetta verkkovirralla, katso kohtaa “Käyttö

verkkovirralla” sivulla 11.

Jos haluat käyttää laitetta auton akulla, katso kohtaa “Käyttö auton

akulla” sivulla 11.

1 Työnnä paristolokeron kansi auki.

2 Asenna paristolokeroon kaksi R6-paristoa (koko AA).

Aseta paristot kuvan mukaan niin, että niiden napaisuudet tulevat

oikein.

3 Sulje paristolokeron kansi.

Valmistelevat toimet10

Paristojen vaihtaminen

Kun paristojännite on heikentynyt, ääni säröytyy ja “i” vilkkuu

näytössä. Vaihda molemmat paristot uusiin.

Paristojen käyttöikä

Sonyn LR6-alkaliparistot (koko AA) Sony R6 (koko AA)

ULA noin 32 tuntia noin 10 tuntia

AM noin 23 tuntia noin 8 tuntia

Vihjeitä

• Vaihda paristot 3 minuutin kuluessa. Muutoin kellonajan asetus

katoaa muistista. Muistiin esiviritetyt taajuudet säilyvät.

• Kun paristojännite on täysin purkautunut, virta katkeaa sekä “i”

lakkaa vilkkumasta ja jää palamaan näyttöön. LIGHT-painiketta

lukuun ottamatta mitkään painikkeet eivät toimi. Painikkeita voi

käyttää vasta, kun olet vaihtanut paristot ja kytkenyt virran painamalla

POWER ON/OFF -painiketta. Tällöin myös “i”-ilmaisin katoaa

näytöstä.

Huomautuksia kuivaparistoista

• Aseta paristot niin, että niiden napaisuudet tulevat oikein.

• Älä käytä uusia ja käytettyjä paristoja sekaisin. Älä käytä erityyppisiä

paristoja sekaisin.

• Älä yritä ladata kuivaparistoja, sillä niitä ei voi ladata.

• Poista paristot, jos laitetta ei käytetä pitkään aikaan.

• Jos paristot pääsevät vuotamaan, pyyhi paristolokero puhtaaksi ennen

kuin asennat uudet paristot.

Valmistelevat toimet

Käyttö verkkovirralla

Jos haluat käyttää laitetta verkkovirralla, liitä vakiovarusteisiin sisältyvä

verkkolaite laitteen DC IN 3V -liitäntään.

Seinäpistorasiaan

Huomautuksia verkkolaitteesta

• Älä taivuta tai kierrä virtajohtoa voimakkaasti. Älä sijoita raskaita

esineitä virtajohdon päälle.

• Kun irrotat verkkolaitteen pistorasiasta, irrota se verkkopistokkeesta

vetämällä. Älä vedä johdosta.

• Irrota verkkolaite pistorasiasta ja laitteesta, jos laitetta ei käytetä

pitkään aikaan.

• Älä käytä vakiovarusteisiin sisältyvää verkkolaitetta muulla kuin 120

voltin verkkojännitteellä (vain USA:ssa myytävä malli).

Vihje

Kun verkkolaite tai auton akun sovitinkaapeli on liitettynä DC IN 3V -

liitäntään, paristot kytkeytyvät irti virtapiiristä, ja laite saa virtaa vain

ulkoisesta virtalähteestä.

Käyttö auton akulla

Jos haluat käyttää laitetta auton akulla, liitä Sonyn suosittelema auton

akun sovitinkaapeli laitteen DC IN 3V -liitäntään. Katso lisätietoja sen

käyttöohjeesta.

Huomautuksia ulkoisista virtalähteistä

• Älä poista paristoja käyttäessäsi laitetta ulkopuolisella virtalähteellä,

sillä ne toimivat laitteen muistinvarmistuksen virtalähteenä. Vaihda

paristot kerran vuodessa.

• Katkaise laitteesta virta ennen kuin liität tai irrotat ulkoisen

virtalähteen. Muutoin virta voi katketa ja “i” tulla näyttöön. Jos näin

käy, kytke laitteeseen virta uudelleen. “i” katoaa näytöstä.

• Jos haluat käyttää laitetta paristoilla, irrota ensin verkkolaite

pistorasiasta tai auton akun sovitinkaapeli auton akusta. Irrota sitten

verkkolaite tai auton akun sovitinkaapeli laitteen DC IN 3V -

liitännästä. Laite ei saa virtaa paristoista, jos DC IN 3V -liitäntään on

johto liitettynä.

• Käytä vain Sonyn valmistamaa suositeltua verkkolaitetta tai auton

akun sovitinkaapelia. Ominaisuuksiltaan

erilaisen verkkolaitteen tai auton akun

sovitinkaapelin (esimerkiksi liittimen napaisuus

jne.) käyttäminen saattaa johtaa laitteen

virheelliseen toimintaan tai vioittumiseen.

• Käytä vakiovarusteisiin sisältyvää verkkopistokesovitinta*, jos

verkkolaitteen pistoke ei sovi suoraan pistorasiaan.

* Ei sisälly tietyissä maissa myytävien mallien vakiovarusteisiin. Katso

“Tekniset tiedot”.

Liittimen napaisuus

DC IN 3V

liittimeen

Valmistelevat toimet12

Kellonajan asettaminen

Paikallisajan asettaminen

Aseta kellonaika, jos “0:00” vilkkuu näytössä (esimerkiksi kun olet

asentanut paristot ensimmäisen kerran tai nollannut kellon). Aseta

kellonaika, kun radiosta on virta katkaistuna.

Paikallisaika (LOCAL) tarkoittaa omaa aikavyöhykettäsi, kun taas

maailmanaika (WORLD) tarkoittaa maailman minkä tahansa muun

aikavyöhykkeen kellonaikaa.

Kellonajan asetus tehdään LOCAL-tilassa. Ennen kuin asetat kellonajan,

katso sivulla 15 olevaa taulukkoa ja tarkista oman alueesi ajan ja UTC-

ajan (Coordinated Universal Time) välinen aikaero. Suurimpien

kaupunkien nimet ja aikaerot UTC-aikaan nähden on esiasetettu laitteen

muistiin.

1 Jos radioon on virta kytkettynä, katkaise se painamalla

POWER ON/OFF -painiketta.

2 Pidä TIME SET -painiketta alas painettuna ja valitse

kaupunki tai oman paikallisaikasi sekä UTC-ajan

välinen ero painamalla ¿ tai ÷painiketta.

Kun painat TIME SET -painiketta,

kellonäyttö vaihtuu automaattisesti

LOCAL-aikanäyttöön, jos WORLD-

aikanäyttö oli alun perin näkyvissä.

LOCAL-ilmaisin alkaa vilkkua. Joka

kerta kun painat ¿ tai ÷painiketta,

aikavyöhykkeen ilmaisin siirtyy

oikealle tai vasemmalle.

Kun vapautat TIME SET -painikkeen, LOCAL-ilmaisin lakkaa

vilkkumasta ja alkaa palaa tasaisesti. Paikallisaikasi on nyt valittu.

3 Paina DST-painiketta, jos kesäaika on nyt käytössä

alueellasi.

s tulee näyttöön.

Jos kesäaika ei ole käytössä alueellasi tai se on jo näkyvissä, ohita

tämä vaihe.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

TIME SET

¿/÷

–

|¿/÷|

Valmistelevat toimet

4 Pidä TIME SET -painiketta alas painettuna ja aseta

paikallisaika painamalla

–

1¿ tai ÷1

-painiketta.

Joka kerta kun painat

–

1¿ tai ÷1

-painiketta, nykyinen aika

pienenee tai suurenee minuutilla.

Jos haluat muuttaa lukemaa nopeasti, pidä

–

1¿ tai ÷1

painiketta alas painettuna.

5 Vapauta TIME SET -painike.

“ : ” alkaa vilkkua näytössä, ja kello

alkaa käydä.

Vaihtaminen kellonäyttöön radion käytön aikana

Paina EXE-painiketta. Kuluva aika tulee näyttöön noin 10

sekunniksi, minkä jälkeen edellinen näyttö palautuu. Voit palata

edelliseen näyttöön käsin painamalla EXE-painiketta uudelleen.

Kellonäyttö ei tule näkyviin selausvirityksen aikana.

Alueet, joilla käytetään kesäaikaa

Jos kesäaika on nyt käytössä, paina DST-painiketta, niin että s-

ilmaisin syttyy näyttöön (vaihe 3 edellisellä sivulla). Jos

normaaliaika on käytössä, paina DST-painiketta kesäajan alussa.

Paina painiketta uudelleen kesäajan lopussa, niin että ilmaisin

katoaa näytöstä. Kellonaika säätyy vastaavasti.

Huomautus

Et voi asettaa kellonaikaa kuunnellessasi radiota.

Jos radioon on virta kytkettynä, katkaise se ensin painamalla POWER

ON/OFF -painiketta.

Vihjeitä

• Kellon aikanäyttö on 24-tuntinen.

• Voit lopettaa “0:00”:n vilkkumisen painamalla TIME SET -painiketta.

• Jos haluat asettaa ajan sekunnilleen, vapauta TIME SET -painike radion

aikamerkin mukaisesti.

Valmistelevat toimet14

Kellonajan asettaminen (jatkuu)

Maailman muiden alueiden kellonajan

selvittäminen

Paikallisajan lisäksi saat näkyviin maailman minkä tahansa alueen

kellonajan (WORLD-ajan). Katkaise radiosta virta, jotta näet WORLD-

aikanäytön.

1 Jos radioon on virta kytkettynä, katkaise se painamalla

POWER ON/OFF -painiketta.

2 Jos LOCAL-ilmaisin on näkyvissä, vaihda sen tilalle

WORLD-ilmaisin painamalla LOCAL/WORLD-

painiketta.

3 Valitse kaupunki tai aikaero UTC-aikaan painamalla

¿ tai ÷painiketta.

4 Jos kesäaika on nyt käytössä määrittämälläsi alueella,

paina DST-painiketta, niin että s-ilmaisin syttyy

näyttöön.

Jos kesäaika ei ole käytössä

haluamallasi alueella tai s on jo

näkyvissä, ohita tämä vaihe.

Määrittämäsi alueen kuluva aika tulee

näyttöön.

Vaihtaminen takaisin LOCAL-aikanäyttöön

Paina LOCAL/WORLD-painiketta uudelleen.

Jos haluamasi kaupungin tai alueen nimeä ei ole esiasetettu

Valitse alue valitsemalla sen aikaero UTC-aikaan.

Jos haluat muokata aikavyöhykkeen (esimerkiksi kaupungin)

nimeä, katso kohtaa “Nimien muokkaaminen” sivulla 36.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

DST

LOCAL/

WORLD

¿/÷

Valmistelevat toimet

Paikallisajan ja UTC-ajan välinen aikaero

Taulukossa näkyy kunkin aikavyöhykkeen ja UTC-ajan välinen

ero, jonka voi määrittää seuraavasti:

Aikaero = paikallisaika* – UTC-aika

UTC-aikaa edellä olevat ajat on merkitty plusmerkillä (+) ja UTC-

aikaa jäljessä olevat ajat miinusmerkillä (–).

* Paikallisaika ennen kesäajan (DST) säätämistä. DST-asetus ei vaikuta

aikaeron näyttöön.

** Nimien tehdasasetukset. Jos haluat muuttaa nimiä, katso kohtaa

“Nimien muokkaaminen” sivulla 36.

KA-kanavavälin automaattinen säätö

Kanavavälillä tarkoitetaan taajuusjakojärjestelmän taajuuksien

etäisyyttä toisistaan. KA-kanavaväli riippuu alueesta (10 kHz

Pohjois- ja Etelä-Amerikan maissa ja 9 kHz Japanissa,

Euroopassa ja muissa maissa). Tavallisesti selaus- tai viritysväliä

on muutettava maantieteellisen alueen mukaan, jotta KA-

taajuuksien selaus tai käsinviritys on mahdollista. Tämä laite

kuitenkin päättelee alueen asettamasi aikavyöhykkeen

perusteella (aikaero UTC-aikaan verrattuna) ja valitsee vastaavan

kanavavälin automaattisesti.

± 0 LONDON Lontoo

+ 1 C.EURO

Keski-Eurooppa

Amsterdam, Berliini, Bryssel,

Lissabon, Madrid, Pariisi,

Rooma, Tukholma, Wien,

Zürich

+ 2 CAIRO Kairo Ateena, Istanbul

+ 3 JEDDAH Jedda Nairobi, Riad, Moskova

+ 4 DUBAI Dubai

+ 5 KARACH Karachi

+ 6 DHAKA Dacca

+ 7 BNGKOK Bangkok Jakarta

+ 8 S.PORE Singapore Peking, Hongkong

+ 9 TOKYO Tokio Söul

+ 10 SYDNEY Sydney Guam

+ 11 SOLMON Salomosaaret Noumea

+ 12 AUKLND Auckland Fidji

– 11 SAMOA Samoa

– 10 HAWAII Havaiji Honolulu, Tahiti

– 9 ANCHRG Anchorage

– 8 L.A. Los Angeles San Francisco, Vancouver

– 7 DENVER Denver Calgary

– 6 CHICAG Chicago Dallas, México

– 5 N.Y. New York Lima, Panama, Toronto

– 4 CARACS Caracas Santiago

– 3 RIO Rio de Janeiro Buenos Aires, San Paulo

– 2 FN.ISL Fernandosaari

– 1 AZORES Azorit

Kaupunki tai

alue

Alueen muita kaupunkeja

9 kHz

Selausväli

Nimi **

10 kHz

Aikaero

Radion kuuntelu16

Radion kuuntelu

Eri viritystavat

Suora viritys

Jos tiedät haluamasi aseman taajuuden, voit syöttää sen suoraan

numeropainikkeilla.

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Valitse ULA- tai AM-alue painamalla FM/AM-

painiketta.

Valitse AM-alue, jos haluat kuunnella LA- (lyhytaallot, SW), KA-

(keskipitkät aallot, MW) tai PA-lähetyksiä (pitkät aallot, LW).

3 Paina DIRECT-painiketta.

Taajuus katoaa näytöstä ja “DIRECT”

tulee näyttöön.

4 Syötä haluamasi radioaseman taajuus laitteeseen

numeropainikkeilla.

ULA-alue: Desimaalipilkkua ei tarvitse syöttää.

Esimerkiksi 84,7 MHz:n taajuus syötetään painamalla

numeropainikkeita 8, 4 ja 7.

AM-alue: Viimeiset 3 nollaa voi jättää syöttämättä.

Esimerkiksi 10 000 kHz:n taajuus syötetään painamalla

numeropainikkeita 1 ja 0.

Suorita painikkeiden painallukset 10 sekunnin kuluessa.

Pienin mahdollinen syöttöarvo ULA-alueella on 0,05 MHz (50

kHz) ja AM-alueella 1 kHz.

5 Vahvista taajuus painamalla EXE-painiketta.

“

TUNE

” tulee näyttöön, kun

asema on viritetty.

Syötetyn taajuuden korjaaminen

Paina DIRECT-painiketta ja jatka uudelleen vaiheesta 3.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

EXEDIRECT

Numeropainiketta

Radion kuuntelu

Jos “TRY” “AGAIN” tulee näyttöön

Jos syötät väärän taajuuden (eli taajuuden. joka ei kuulu valitsemaasi

taajuusalueeseen), laite antaa äänimerkin, ja “TRY” “AGAIN” tulee

näyttöön. Tarkista taajuus ja jatka uudelleen vaiheesta 3.

Huomautuksia

• Suorita kukin toimenpide 10 sekunnin kuluessa kohdissa 3-5. Jos

edellinen taajuus palaa näyttöön, jatka uudelleen vaiheesta 3.

• Laite ei anna äänimerkkiä, jos olet määrittänyt äänimerkin asetukseksi

BEEP OFF (katso kohtaa “Äänimerkin poistaminen käytöstä” sivulla

43).

Muut toiminnot

Kun haluat Paina tai säädä

Hienosäätää vastaanottoa

–

1¿,¿ , ÷, ÷1

Säätää äänenvoimakkuutta VOL

Katkaista radiosta virran* POWER ON/OFF

*Radio valitsee aiemmin viritetyn aseman, kun kytket siihen virran.

Vastaanoton laadun parantaminen

ULA-stereovastaanotto

Vedä teleskooppiantenni varovasti ulos

ja säädä sen pituus, kulma ja suunta (katso

kohtaa “Antennin levittäminen” sivulla 5).

KA-/PA-vastaanotto

Työnnä teleskooppiantenni kokoon ja suuntaa

laitteen sisäänrakennettu ferriittisauva-

antenni kääntelemällä laitetta.

LA-vastaanotto

Vedä teleskooppiantenni varovasti ulos

pystysuoraan täyteen mittaansa.

Voit parantaa LA-vastaanoton laatua

käyttämällä vakiovarusteisiin sisältyvää ulkoista

antennia (katso kohtaa “Vakiovarusteisiin

sisältyvän ulkoisen antennin käyttäminen”

sivulla 32).

Vihjeitä

• Liitä vakiovarusteisiin sisältyvät kuulokkeet, jos haluat kuunnella

ULA-stereolähetyksiä.

Valitse stereo- tai monovastaanotto asettamalla ST • MONO -kytkin

asentoon ST tai MONO. Jos vastaanotettava ääni on kohinainen tai

epäselvä, valitse MONO.

• Kun kuuntelet uutislähetyksiä, aseta TONE-kytkin asentoon NEWS.

Näin puheäänet kuuluvat entistä selkeämmin. Kun kuuntelet

musiikkiohjelmia, aseta TONE-kytkin asentoon MUSIC.

• Taajuuksien 3,0 MHz ja 3,64 MHz välissä olevien asemien vastaanotto

voi olla vaikeaa laitteen sisäisten oskillaattorien synnyttämien

häiriösignaalien takia.

Radion kuuntelu18

Eri viritystavat (jatkuu)

Käsinviritys

Voit muuttaa taajuutta käsin painamalla painikkeita

–

1¿, ÷1

ja ¿,

÷. Ulommilla painikkeilla (

–

1¿ ja ÷1

) voit muuttaa taajuutta suurin

askelin ja sisemmillä (¿ ja ÷) pienin askelin.

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Valitse ULA- tai AM-alue painamalla FM/AM-

painiketta.

Valitse AM-alue, jos haluat kuunnella LA- (lyhytaallot, SW), KA-

(keskipitkät aallot, MW) tai PA-lähetyksiä (pitkät aallot, LW).

3 Jos valitsit AM-alueen, valitse KA- (keskipitkät aallot,

MW), PA- (pitkät aallot, LW) tai metrikaista

(lyhytaallot) pitämällä AM BAND -painiketta alas

painettuna ja painamalla

–

1¿ tai ÷1

-painiketta.

Taajuuskaistan tai metrikaistan nimi ja

alin taajuus tulevat näyttöön.

Jos haluat kuunnella ULA-lähetyksiä,

ohita tämä vaihe.

4 Etsi haluamasi asema painamalla painikkeita

–

1¿ ,

÷1

tai ¿, ÷ toistuvasti.

Taajuus muuttuu jokaisella painikkeen painalluksella seuraavassa

mainituin askelin. (Suluissa olevat luvut ilmaisevat askelet SSB-

tilassa.)

Alue

–

1¿ tai ÷1

¿ tai ÷

ULA 0,05 MHz 0,05 MHz

LA 5 kHz (1 kHz) 1 kHz (0,1 kHz**)

KA 9 tai 10 kHz* (1 kHz) 1 kHz (0,1 kHz**)

PA 9 kHz (1 kHz) 1 kHz (0,1 kHz**)

* Laite säätää kanavavälin automaattisesti valitsemasi

aikavyöhykkeen mukaiseksi (katso kohtaa “KA-kanavavälin

automaattinen säätö” sivulla 15).

** 0,1 kHz:n yksiköt eivät näy näytössä.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

AM BAND

¿/÷

–

|¿/÷|

Radion kuuntelu

Vihjeitä

• Laite aloittaa selausvirityksen, jos pidät painiketta

–

1¿ tai ÷1

alas

painettuna (katso kohtaa “Selausviritys” sivulla 20).

• Taajuus muuttuu nopeasti, kun pidät painiketta ¿ tai ÷ alas

painettuna. Selaus pysähtyy, kun vapautat painikkeen. AM-alueilla

(KA, LA ja PA) laite selaa jatkuvasti taajuusaluetta välillä 150-29.999

kHz.

Taajuusalueiden ja metrikaistojen taajuudet

LA- eli lyhytaaltoalue on jaettu 14 kaistaksi, joita kutsutaan usein

metrikaistoiksi.

(kHz AM-alueella/MHz ULA-alueella)

Alue Taajuudet Selaustaajuudet Metrikaista

PA 150-529 153-522 —

KA 530–1620

530–1620 *

—

531–1620 *

2250–2550 120 m:n kaista

3150–3450 90 m:n kaista

3850–4050 75 m:n kaista

4700–5100 60 m:n kaista

5900–6250 49 m:n kaista

7100–7400 41 m:n kaista

LA 1621–29999

9400–10000 31 m:n kaista

11500–12150 25 m:n kaista

13500–13900 22 m:n kaista

15000–15700 19 m:n kaista

17450–18000 16 m:n kaista

18850–19100 15 m:n kaista

21450–21950 13 m:n kaista

25600–26100 11 m:n kaista

ULA 76,00–108,00 76,00–108,00 —

*1 Kanavaväli 10 kHz (katso sivua 15).

*2 Kanavaväli 9 kHz (katso sivua 15).

Huomautus

Lyhytaaltolähetysten ja tämän laitteen metrikaistan todellinen

taajuusalue saattavat poiketa toisistaan. Katso lisätietoja laitteen mukana

tulleesta “Wave Handbook”-kirjasesta.

Radion kuuntelu20

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

–

|¿/÷|

FM/AM

AM BAND

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Valitse ULA- tai AM-alue painamalla FM/AM-

painiketta.

Valitse AM-alue, jos haluat kuunnella LA- (lyhytaallot, SW), KA-

(keskipitkät aallot, MW) tai PA-lähetyksiä (pitkät aallot, LW).

3 Jos valitsit AM-alueen, valitse KA- (keskipitkät aallot,

MW), PA- (pitkät aallot, LW) tai metrikaista

(lyhytaallot) pitämällä AM BAND -painiketta alas

painettuna ja painamalla

–

1¿ tai ÷1

-painiketta.

Taajuuskaistan tai metrikaistan nimi ja alin taajuus tulevat

näyttöön.

Jos haluat kuunnella ULA-lähetyksiä, ohita tämä vaihe.

4 Pidä

–

1¿ tai ÷1

-painiketta alas painettuna. Kun

laite aloittaa selauksen, vapauta painike.

“SCAN” tulee näyttöön. Laite pysäyttää selauksen kunkin

löytyneen aseman kohdalla ja jatkaa selausta noin 3 sekunnin

kuluttua.

Laite selaa valittuun alueeseen tai

metrikaistaan kuuluvia taajuuksia

(katso kohtaa “Taajuusalueiden ja

metrikaistojen taajuudet” sivulla 19).

SSB-vastaanottotilassa koko

taajuusaluetta välillä 150-29999 kHz.

5 Voit lopettaa selauksen ja kuunnella haluamaasi

asemaa painamalla painiketta

–

1¿ tai ÷1

“SCAN” katoaa näytöstä, ja taajuuskaistan nimi tulee näyttöön.

Eri viritystavat (jatkuu)

Selausviritys

Radion kuuntelu

Vihjeitä

• Kun pidät

–

1¿-painiketta alas painettuna, laite selaa taajuuksia

laskevassa järjestyksessä. Kun pidät ÷1

-painiketta alas painettuna,

laite selaa taajuuksia nousevassa järjestyksessä.

• Jos haluat vaihtaa selaussuuntaa, pidä alas painettuna sitä painiketta

(

–

1¿ tai ÷1

), joka käynnistää nykyiseen selaussuuntaan nähden

vastakkaissuuntaisen selauksen. Tämä on kätevää esimerkiksi silloin,

kun haluat palata edelliseen laitteen löytämään asemaan, kun laite on

jo jatkanut selausta.

• Kun selaat KA-aluetta yöllä radioaaltojen ollessa huomattavan

voimakkaita tai kun häiriöitä on paljon, selaus saattaa pysähtyä usein

tyhjän aseman kohdalle. Aseta ATT-kytkin asentoon ON ja säädä

herkkyyttä ATT-säätimellä (katso kohtaa “Selauksen pysähtymisen

säätäminen” alla). Pidä ATT-kytkin normaaliolosuhteissa asennossa

OFF.

Selauksen pysähtymisen säätäminen — ATT-kytkimen ja ATT-

säätimen käyttäminen

Voit säätää vastaanottoherkkyyttä ATT-kytkimellä ja ATT-

säätimellä, jos selaus pysähtyy usein tyhjän aseman kohdalle tai

kun häiriöitä on paljon. Pidä ATT-kytkin asennossa OFF radion

normaalin käytön aikana (herkkyys on tällöin suurin

mahdollinen).

ATT-säädin

ATT

ATT-säädin on aktiivinen, kun ATT-kytkin on asennossa ON.

Voit vähentää herkkyyttä kääntämällä ATT-säädintä asentoa

MAX kohti. Radio ohittaa heikot asemat ja pysähtyy vain

voimakkaiden kohdalle.

Huomautus

Jos käännät ATT-säädintä liian pitkälle MAX-asentoa kohti, radio ei

pysähdy yhdenkään heikon aseman kohdalle. Aseta ATT-kytkin

asentoon OFF, jos et halua säätää herkkyyttä.

Radion kuuntelu22

Eri viritystavat (jatkuu)

Pikavalinta

Voit tallentaa 20 haluamaasi asemaa numeropainikkeisiin (10 ULA- ja 10

AM-asemaa).

Asemien esivirittäminen

Numeropainiketta

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Viritä asema, jonka haluat esivirittää.

3 Pidä ENTER-painiketta alas painettuna ja paina

haluamaasi numeropainiketta (0-9).

Kun ENTER-painike on alas painettuna, “PRESET MY” vilkkuu

näytössä.

Laite antaa äänimerkin, kun painat

jotain numeropainiketta. Asema

tallentuu valitsemaasi painikkeeseen.

Pikavalintanumero ja esiviritetyn

aseman nimi tulevat näyttöön.

Huomautus

Jos valitsemaasi painikkeeseen on jo ennestään tallennettu jokin asema,

uusi asema korvaa entisen. Jos esiviritetyn aseman nimeä on muokattu,

nimi palautuu tehdasasetuksen mukaiseksi.

Nimien tehdasasetukset

Aina kun esivirität aseman,

kyseiselle

pikavalintapainikkeelle

tulee esiasetettu nimi seuraavan

taulukon mukaan.

Jos haluat muuttaa nimiä, katso

kohtaa

“Nimien muokkaaminen”

sivulla 36.

Painike AM ULA

1 AM-1 FM-1

2 AM-2 FM-2

3 AM-3 FM-3

4 AM-4 FM-4

5 AM-5 FM-5

6 AM-6 FM-6

7 AM-7 FM-7

8 AM-8 FM-8

9 AM-9 FM-9

0 AM-0 FM-0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

ENTER

Radion kuuntelu

Esiviritetyn aseman pikavalinta

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Valitse ULA- tai AM-alue painamalla FM/AM-

painiketta.

3 Paina haluamaasi numeropainiketta (0-9).

Radio virittää painikkeeseen tallennetun aseman.

Jos mitään asemaa ei ole esiviritetty

Laite antaa äänimerkin, ja “MEMORY” “EMPTY” tulee näyttöön.

Sen jälkeen näyttö palaa edelliseen tilaansa.

Huomautuksia

• Saattaa olla, että esiviritysmuistiin on tallennettu taajuuksia tehtaalla.

• Laite ei anna äänimerkkiä, jos olet määrittänyt äänimerkin asetukseksi

BEEP OFF (katso kohtaa “Äänimerkin poistaminen käytöstä” sivulla

43).

Esiviritetyn aseman poistaminen

1 Paina poistettavaa esiviritettyä asemaa vastaavaa

numeropainiketta (0-9).

2 Pidä ERASE-painiketta alas painettuna.

Kun ERASE-painike on alas painettuna, pikavalintanumero

vilkkuu näytössä.

Laite antaa äänimerkin 3 sekunnin kuluttua, ja valitsemaasi

painikkeeseen tallennettu asema poistuu muistista.

Pikavalintanumero ja esiviritetyn aseman nimi katoavat näytöstä.

Huomautus

Kun poistat esiviritetyn aseman, myös kaikki nimien tehdasasetukset

poistuvat.

Numeropainiketta

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

Numeropainiketta

Radion kuuntelu24

Eri viritystavat (jatkuu)

SW STATION CALL -viritys

Voit virittää tärkeimmät lyhytaaltoasemat helposti painamalla

asemapainikkeita: DW, VOA, BBC ja OTH (muut). Radio valitsee

automaattisesti aikavyöhykkeelläsi käytettävät taajuudet laitteen

pohjassa olevasta SW STATION CALL -toiminnon ROM*-muistista, etsii

ne selaamalla ja lopettaa selauksen aseman löytyessä.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

Asemanimi

painikkeet

*ROM = Read Only Memory, lukumuisti

1 Aseta alueesi mukainen aikavyöhyke.

Tietoja LOCAL-ajasta on kohdassa “Paikallisajan asettaminen”

sivulla 12.

Tietoja WORLD-ajasta on kohdassa “Maailman muiden alueiden

kellonajan selvittäminen” sivulla 14.

SW STATION CALL -toiminto valitsee automaattisesti vain ne

taajuudet, jotka ovat vastaanotettavissa valitsemaasi

aikavyöhykettä vastaavalla alueella riippumatta LOCAL- tai

WORLD-aika-asetuksesta. Siksi on ehdottoman tärkeää, että

asetat aluettasi vastaavan oikean aikavyöhykkeen ennen kuin

käytät SW STATION CALL -toimintoa.

2 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

3 Paina haluamaasi asemaa vastaavaa asemapainiketta.

“SW STATION CALL” sekä aseman

nimi ja taajuus tulevat näyttöön.

Aikaero UTC-aikaan verrattuna sekä

aikavyöhykkeen ilmaisin vilkkuvat

näytöllä noin 3 sekuntia ja jäävät

sitten palamaan.

Tarkista aikavyöhykkeen asetus.

Laitteesi näytössä näkyvä taajuus voi poiketa kuvassa esitetystä.

4 Paina samaa asemapainiketta uudelleen.

Radio selaa alueellasi käytettäviä taajuuksia ja pysähtyy aseman

kohdalle.

Voit jatkaa selausta painamalla painiketta uudelleen.

Selauksen pysäyttäminen

Paina samaa asemapainiketta selauksen aikana.

Radion kuuntelu

Valittujen taajuuksien haku käsin yksitellen

Pidä asemapainiketta alas painettuna ja paina painiketta ¿ , ÷

tai

–

1¿ , ÷1

Taajuus muuttuu nopeasti, kun pidät painiketta

–

1¿ tai ÷1

alas painettuna, ja pysähtyy vapauttaessasi painikkeen.

Vihje

Kun selaat taajuuksia yöllä radioaaltojen ollessa huomattavan

voimakkaita tai kun häiriöitä on paljon, selaus saattaa pysähtyä usein

tyhjän aseman kohdalle. Aseta ATT-kytkin asentoon ON ja säädä

herkkyyttä ATT-säätimellä (katso kohtaa “Selauksen pysähtymisen

säätäminen” sivulla 21). Pidä ATT-kytkin normaalisti asennossa OFF.

SW STATION CALL -toiminnolla haettavat asemat

Painike Asema ja ohjelmisto

DW Deutsche Welle -aseman englannin- ja saksankielisiä

ohjelmia

VOA Voice of America -aseman englanninkielisiä ohjelmia

BBC British Broadcasting Corporation -aseman

englanninkielisiä ohjelmia

OTH Valitse jokin seuraavista*;

R.NED - Radio Nederland -aseman englannin- ja

hollanninkielisiä ohjelmia

RFI - Radio France International -aseman englannin- ja

ranskankielisiä ohjelmia

R.JPN - Radio Japan -aseman englannin- ja

japaninkielisiä ohjelmia

REE - Radio Exterior de España -aseman englannin- ja

espanjankielisiä ohjelmia

CRI - China Radio International -aseman englannin- ja

kiinankielisiä ohjelmia

*Aseman valitseminen OTH-painiketta varten

Jos radioon on virta kytkettynä, katkaise virta.

Pidä OTH-painiketta alas painettuna ja paina painiketta ¿ tai

÷. Kun valitsemasi asema näkyy näytössä, vapauta OTH-

painike.

Vastaanoton vaiheet ovat samat kuin muiden SW STATION

CALL -painikkeiden yhteydessä.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

OTH

¿/÷

Radion kuuntelu26

Jos asemia ei löydy

Jos radio ei pysty vastaanottamaan mitään aikavyöhykettäsi

varten ROM-muistiin tallennetuista taajuuksista, selaus pysähtyy

ja laite antaa äänimerkin ja palaa taajuuteen, josta se aloitti

selauksen.

Lyhytaaltovastaanotto voi olla ajoittain vaikeaa eri syistä, kuten

auringonpilkkujen ja ilmakehän olosuhteiden takia. Lisäksi

tärkeimmät asemat, joiden tiedot on tallennettu ROM-muistiin,

voivat muuttaa lähetysaikojaan ja/tai -taajuuksiaan eri

vuodenaikoina jne. Tällöin radio ei ehkä pysty vastaanottamaan

SW STATION CALL -toiminnon ROM-muistiin tallennettuja

taajuuksia.

SW STATION CALL -toiminnon ROM-muistin päivittäminen

Jotta lähetystaajuuksiin mahdollisesti tehtävät muutokset

voitaisiin ottaa huomioon, SW STATION CALL -toiminnon

ROM-muisti on suunniteltu niin, että käyttäjä voi päivittää sen

eli vaihtaa sen tilalle uuden version. Uusinta SW STATION

CALL -toiminnon ROM-muistia myy F Corporation. ROM-

muistista tulee uusi versio noin lokakuussa joka vuonna. ROM-

muisti on suositeltavaa vaihtaa ainakin kerran 2-3 vuodessa.

Jos haluat hankkia uusimman ROM-muistin, katso kohtaa

“Purchasing the latest SW STATION CALL ROM” (vain

englanniksi ja japaniksi) ja ota yhteys F Corporationiin.

Tietoja ROM-muistin vaihtamisesta on kohdassa “SW STATION

CALL -toiminnon ROM-muistin vaihtaminen” sivulla 46.

Huomautuksia

• Monet ROM-muistiin tallennettujen tärkeimpien asemien

maailmanlaajuisesti lähetettävät ohjelmat lähetetään vain tiettynä

aikana vuorokaudesta. Jos asemalla ei ole lähetystä haetulla

taajuudella selausajankohtana, radio ei löydä mitään asemaa tai löytää

jonkin muun (esimerkiksi paikallisen) aseman.

• Jos muutat taajuutta esimerkiksi käsinvirityksellä, kun “SW STATION

CALL”-ilmaisin näkyy näytössä, radio poistuu SW STATION CALL -

toiminnosta, ja ilmaisin katoaa näytöstä.

• Jos asemaa varten ei ole aikavyöhykettä vastaavaa taajuutta ROM-

muistissa, laite antaa äänimerkin, “MEMORY” “EMPTY” tulee

näyttöön ja radio palaa edelliseen tilaansa.

• Jos painat asemapainiketta ilman että ROM-muisti on radion ROM-

muistilokerossa, laite antaa äänimerkin, “NO” “ROM” tulee näyttöön

ja radio palaa edelliseen tilaansa. Jos poistat ROM-muistin, kun “SW

STATION CALL”-ilmaisin näkyy näytössä, laite antaa äänimerkin,

“NO” “ROM” tulee näyttöön ja radio siirtyy käsinviritykseen.

• Jos näytössä on “NO” “ROM”, vaikka SW STATION CALL -toiminnon

ROM-muisti on ROM-muistilokerossa, ROM-muistin kosketuspinta

saattaa olla likaantunut. Katso kohtaa “SW STATION CALL -

toiminnon ROM-muistin kosketuspinnan puhdistaminen” sivulla 46 ja

puhdista kosketuspinta pumpulipuikolla. Älä puhdista päälaitteen

kosketusjousia, sillä niiden muoto voi muuttua, ja ne voivat aiheuttaa

toimintahäiriön.

Pienin

taajuus

Selauksen

aloitustaajuus

Suurin

taajuus

Radion kuuntelu

Eri viritystavat (jatkuu)

MY-muistiviritys

Voit esivirittää jopa 100 taajuutta miltä tahansa taajuusalueelta (ULA, LA,

KA tai PA) MY-painikkeeseen. Voit selata nämä asemat tai virittää ne

yksi kerrallaan.

Asemien esivirittäminen MY-muistiin

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

FM/AM

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Viritä asema, jonka haluat esivirittää.

3 Pidä ENTER-painiketta alas painettuna ja paina MY-

painiketta.

Kun ENTER-painike on alas painettuna, “PRESET MY” vilkkuu

näytössä.

Laite antaa äänimerkin, kun painat

MY-painiketta. Asema tallentuu

pienimpään vapaaseen MY-

muistipaikkanumeroon (00-99). MY-

muistipaikan numero ja nimi tulevat

näyttöön.

MY-muistipaikkojen nimien tehdasasetukset

Joka kerta kun tallennat aseman MY-muistiin, sille tulee MY-

muistipaikkojen “MY-xx” tehdasasetuksen mukainen nimi

(muistinmero tulee “xx”:n paikalle).

Jos haluat muuttaa nimeä, katso kohtaa “Nimien

muokkaaminen” sivulla 36.

Huomautus

Saattaa olla, että MY-muistiin on tallennettu taajuuksia tehtaalla. Jos on,

poista ne ennen kuin esivirität asemia MY-muistiin (katso kohtaa “MY-

muistiaseman poistaminen” sivulla 29).

Vihjeitä

• Jos kaikkiin MY-muistipaikkoihin (00-99) on viritetty asema ja painat

MY-painiketta, laite antaa äänimerkin, “MEMORY” “FULL” tulee

näyttöön ja radio palaa edelliseen tilaansa.

• Aikavyöhykkeen asetus ei vaikuta MY-muistiviritykseen.

Radion kuuntelu28

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

MY-muistiaseman valitseminen kuunteluun

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Paina MY-painiketta.

Radio siirtyy MY-muistiviritystilaan.

3 Paina MY-painiketta uudelleen.

Radio selaa MY-muistiin tallennetut taajuudet ja pysähtyy aseman

kohdalle.

Voit jatkaa selausta painamalla painiketta uudelleen.

Selauksen pysäyttäminen

Paina selauksen aikana MY-painiketta.

MY-muistitaajuuksien haku käsin yksitellen

Pidä MY-painiketta alas painettuna ja paina painiketta ¿ , ÷

tai

–

1¿ , ÷1

Taajuus muuttuu nopeasti, kun pidät painiketta

–

1¿ tai ÷1

alas painettuna, ja pysähtyy vapauttaessasi painikkeen.

Vihjeitä

• Laite selaa vain tallennetut MY-muistipaikat ja ohittaa tyhjät.

• Laite selaa MY-muistin nopeimmin, jos taajuudet on tallennettu

nousevaan tai laskevaan järjestykseen.

• Jos MY-muistiin ei ole tallennettu yhtään taajuutta ja painat MY-

painiketta, laite antaa äänimerkin ja “MEMORY” “EMPTY” tulee

näyttöön. Sen jälkeen näyttö palaa edelliseen tilaansa.

• Kun selaat taajuuksia yöllä radioaaltojen ollessa huomattavan

voimakkaita tai kun häiriöitä on paljon, selaus saattaa pysähtyä usein

tyhjän aseman kohdalle. Aseta ATT-kytkin asentoon ON ja säädä

herkkyyttä ATT-säätimellä (katso kohtaa “Selauksen pysähtymisen

säätäminen” sivulla 21). Pidä ATT-kytkin normaalisti asennossa OFF.

Jos asemia ei löydy

Jos radio ei pysty vastaanottamaan mitään MY-muistiin

tallennettua taajuutta, selaus pysähtyy ja laite antaa äänimerkin

ja palaa taajuuteen, josta se aloitti selauksen.

Pienin tallennettu

MY-muistinumero

Selauksen aloitus

MY-muistinumero

Suurin tallennettu

MY-muistinumero

Radion kuuntelu

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

ERASE

MY-muistiaseman poistaminen

1 Valitse poistettavan MY-muistipaikan numero.

2 Pidä ERASE-painiketta alas painettuna.

Kun ERASE-painike on alas painettuna, MY-muistipaikan numero

vilkkuu näytössä.

Laite antaa äänimerkin 3 sekunnin kuluttua, ja valitsemaasi MY-

muistipaikkaan tallennettu asema poistuu muistista. MY-

muistipaikan numero ja nimi katoavat näytöstä.

Huomautus

Kun poistat MY-muistiaseman, myös tehdasasetuksen mukaiseen nimeen

mahdollisesti tekemäsi muutokset poistuvat.

MY-muistiin tallennetun aseman muuttaminen

Et voi korvata MY-muistiin tallennettua taajuutta uudella. Sinun

on poistettava ensin MY-muistipaikan numero ja tallennettava

uusi taajuus sitten.

Huomautus

Asemat tallentuvat aina pienimpään vapaaseen MY-

muistipaikkanumeroon. Huomaa siksi, että jos vapaana on MY-

muistipaikka, jonka numero on pienempi kuin poistamasi muistipaikan

numero, uusi taajuus tallentuu kyseiseen pienempään numeroon.

Radion kuuntelu30

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SSB

FM/AM

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Valitse AM-alue painamalla FM/AM-painiketta.

3 Valitse USB tai LSB/CW painamalla SSB-painiketta.

Aina SSB-painiketta painaessasi

näyttö muuttuu seuraavalla tavalla:

4 Viritä haluamasi asema.

Viritystavat on kuvattu kohdassa “Eri viritystavat” sivuilla 16-29.

Vihje

Lisätietoja SSB- ja CW-lähetyksistä on kohdassa “Vihjeitä radioaalloista”

sivulla 50.

Huomautuksia

• USB- tai LSB/CW-tilaa ei voi esivirittää muistiin. Voit virittää asemat

0,1 kHz:n askelin USB- tai LSB/CW-tilassa, mutta taajuuslukemassa

desimaalipilkun perässä oleva numero ei tallennu muistiin.

• Jos haet AM-taajuuden laitteen ollessa USB- tai LSB/CW-tilassa, tila-

asetus säilyy aktiivisena, ja laite vastaanottaa taajuuden vastaavassa

tilassa.

SSB- ja CW-lähetysten

vastaanotto

Voit vastaanottaa SSB-lähetyksiä (Single Side Band) ja CW-lähetyksiä

(Continuous Wave) laitteen sisäänrakennetun BFO-piirin ansiosta.

(Normaalitila) USB LSB/CW

Radion kuuntelu

AM-lähetysten paras

mahdollinen vastaanotto

— Synkronoitu tunnistus

Voit säätää AM-vastaanoton (erityisesti LA-vastaanoton) laadun

parhaaksi mahdolliseksi synkronoidun tunnistuksen ansiosta.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

SYNC

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Viritä haluamasi asema.

Viritystavat on kuvattu kohdassa “Eri viritystavat” sivuilla 16-29.

3 Paina SYNC-painiketta toistuvasti ja valitse

synkronoidun tunnistuksen tila (SYNC U tai SYNC L)

sen mukaan, kumpi tuottaa paremman

vastaanottotuloksen.

Aina SYNC-painiketta painaessasi

näyttö muuttuu seuraavalla tavalla:

“LOCK” näkyy näytössä, kun

synkronoitu tunnistus on käytössä.

Vihje

Lisätietoja synkronoidusta tunnistuksesta on kohdassa “Vihjeitä

radioaalloista” sivulla 50.

Huomautuksia

• Synkronoitu tunnistus saattaa peruuntua, kun paristojännite on

heikko.

• Vaikka olisitkin valinnut toisen synkronoidun tunnistuksen tiloista ja

vaikka “SYNC U” tai “SYNC L” näkyisikin näytössä, synkronoitu

tunnistus ei silti välttämättä toimi, jos asema on heikko. Tällöin

“LOCK” ei tule näyttöön.

• Synkronoidun tunnistuksen asetusta ei voi esivirittää muistiin.

• Jos haet AM-taajuuden, kun jompikumpi synkronoidun tunnistuksen

tiloista on käytössä, tila-asetus säilyy aktiivisena, ja laite vastaanottaa

taajuuden vastaavassa tilassa.

(Normaalitila) SYNC LSYNC U

Muut toiminnot32

Vakiovarusteisiin sisältyvän

ulkoisen antennin

käyttäminen

Voit parantaa lyhytaaltovastaanoton laatua vakiovarusteisiin sisältyvällä

aktiivisella lyhytaaltoantennilla AN-LP2. Voit sijoittaa antennin

sisätiloihin, ja saat sillä tasalaatuisen vastaanoton sen sisäänrakennetun

vahvistimen ansiosta.

Tällä antennilla voi vastaanottaa vain lyhytaaltoalueen metrikaistan

taajuuksia väliltä 120-11 metriä, kuten kohdassa “Taajuusalueiden ja

metrikaistojen taajuudet” sivulla 19 on selostettu. Irrota antenni

kuunnellessasi ULA-, KA- tai PA-lähetyksiä

Muut toiminnot

Paristojen asentaminen

1 Avaa antennin ohjaimen paristolokeron kansi.

2 Asenna kaksi R6-paristoa (koko AA) paikalleen niin,

että paristojen navat tulevat oikein päin.

3 Sulje kansi.

Aktiivisen antennin paristojen käyttöikä

Käytettäessä Sonyn R6-kuivaparistoja (koko AA): noin 40 tuntia

Paristojen vaihtamisajankohta

Kun paristojännite heikkenee, antennin ohjaimen POWER-

merkkivalo himmenee. Vaihda molemmat paristot uusiin.

Muut toiminnot

Valmistelevat toimet

1 Avaa antennimoduuli varovasti.

AM EXT ANT -

liitäntään

Varo, ettei antennimoduuli vahingoita ketään tai mitään avatessasi

sitä.

2 Vedä kaksoisliittimellä varustettu pitkä johto ulos

antennin ohjaimesta, kunnes se ei enää tule enempää

ulos. Liitä se sitten antennimoduuliin.

3 Kiinnitä antennimoduuli ikkunalasiin tai verhoon.

Kiinnitä antenni vakiovarusteisiin sisältyvällä pidikkeellä tai

imukupilla edellisen sivun kuvassa esitetyllä tavalla.

4 Liitä yhdellä liittimellä varustettu lyhyt johto radion

AM EXT ANT -liitäntään.

Antennin ohjaimen virtalähde on yhdistetty radion

virtalähteeseen. Antennin ohjaimen POWER-merkkivalo syttyy.

Aseta radion ATT-kytkin asentoon OFF.

Asennuksesta

• Sijoita antenni paikkaan, jossa vastaanoton laatu on hyvä esimerkiksi

ikkunan ääreen.

• Vastaanoton laatu voi heikentyä, jos sijoitat antennin ohjaimen pitkän

johdon radion lähelle. Pidä se siis mahdollisimman kaukana radiosta.

• Pidä radio ja antenni etäällä loistevalaisimista, televisioista,

puhelimista, tietokoneista yms., sillä ne voivat aiheuttaa häiriöitä.

• Asenna antenni mahdollisimman kauas kadusta tai tiestä.

• Älä käytä antennia ulkona.

• Kun käytät ulkoista antennia, työnnä radion teleskooppiantenni

kokoon.

Muut toiminnot34

Käytön jälkeen

1 Irrota antennimoduuli, antennin ohjain ja radio

toisistaan.

2 Kerää pitkä johto kokoon.

3 Kierrä lyhyt johto antennin ohjaimeen ja aseta se

paikalleen.

4 Taita antennimoduuli kokoon, aseta se paikalleen ja

sijoita se kantolaukkuun.

Huomautus

• Kun vastaanotat ULA-, KA- ja PA-lähetyksiä, irrota aktiivinen antenni.

Radio ei voi vastaanottaa näitä taajuusalueita, kun ulkoinen antenni on

liitettynä, koska teleskooppiantenni ja sisäänrakennettu ferriittisauva-

antenni ovat kytkettyinä pois käytöstä.

• Vakiovarusteisiin sisältyvää ulkoista antennia voi käyttää vain tämän

laitteen kanssa. Sitä ei siis voi käyttää muiden radioiden kanssa.

• Älä liitä tämän laitteen AM EXT ANT -liitäntään muita kuin

suositeltuja aktiivisia antenneja, sillä liitännästä saadaan tasajännite

aktiivisia antenneja varten.

Muut toiminnot

Radio-ohjelmien

äänittäminen

Jos haluat äänittää radio-ohjelmia, liitä radio kasettinauhuriin

liitäntäjohdoilla.

MIC IN- tai LINE

IN -liitäntään

LINE OUT -

liitäntään

Kasettinauhuri

1 Liitä radio kasettinauhuriin liitäntäjohdoilla (eivät

sisälly vakiovarusteisiin).

Käytä kasettinauhurin mukaan oikeanlaisia johtoja.

2 Viritä asema, jolta haluat äänittää ohjelman.

3 Kytke kasettinauhuri äänitykseen.

Jos äänität stereonauhurilla

ULA-stereolähetykset äänittyvät stereoäänisinä. AM-lähetykset

äänittyvät monoäänisinä kumpaankin kanavaan.

Vihje

Radion VOL-säätimen asennolla ei ole vaikutusta äänitystasoon.

Mono MIC IN (miniliitäntä) RK-G135

MIC IN (miniliitäntä) RK-G134

LINE IN (miniliitäntä) RK-G136

LINE IN (pistokeliitäntä) RK-G129

Stereo

Liitäntäjohto

Tyyppi Liitäntä

Kasettinauhuri

Muut toiminnot36

Nimien muokkaaminen

Voit muuttaa esiviritetyn aseman, aikavyöhykkeen yms. tehdasasetuksen

mukaisen nimen miksi tahansa 6 aakkosnumeerisen merkin

yhdistelmäksi.

1 Tuo muutettava nimi näkyviin käyttämällä

pikavalintaa (sivu 22), MY-muistiviritystä (sivu 27),

WORLD-aikanäyttöä (sivu 14) tai valmiustilatoimintoa

(sivu 38).

2 Paina LABEL EDIT -painiketta.

Nimen ensimmäinen merkki alkaa

vilkkua.

3 Siirrä kohdistin muutettavan merkin kohdalle

painamalla painiketta ¿ tai ÷.

4 Syötä haluamasi merkki painamalla

numeropainikkeita (0-9) tai DIRECT-painiketta.

Kun painat numeropainiketta, syötät sen yläpuolella olevista

merkeistä ensimmäisen. Painikkeen jokainen painallus muuttaa

merkkiä seuraavassa kuvatulla tavalla.

Esimerkki: Painettaessa numeropainiketta (1):

(1) (2) (3)

A B C 1 D E F 2 G H I 3

(4) (5) (6)

J K L 4 M N O 5 P Q R 6

(7) (8) (9)

S T U 7 V W X 8 Y Z

†

(DIRECT) (0)

—

+ – ∗ . < > / 0

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

¿/÷

LABEL EDIT

DIRECT

Numeropainiketta

A BC1

†

ilmaisee tyhjän

välin.

Muut toiminnot

5 Muuta muut merkit toistamalla vaiheita 3 ja 4.

Suorita painikkeiden painallukset 20 sekunnin kuluessa.

6 Paina EXE-painiketta.

Laite antaa äänimerkin, ja näytöllä näkyvät merkit tallentuvat

nimeksi.

Jos merkin vilkkuminen loppuu

Et suorittanut painikkeiden painalluksia 20 sekunnin kuluessa.

Jos edellinen nimi palaa näyttöön, aloita uudelleen painamalla

LABEL EDIT -painiketta.

Nimen muuttamisen peruuttaminen

Paina LABEL EDIT -painiketta ennen EXE-painiketta.

Huomautuksia

• SW STATION CALL -toiminnon nimiä ei voi muuttaa.

• Laite ei anna äänimerkkiä, jos olet määrittänyt äänimerkin asetukseksi

BEEP OFF (katso kohtaa “Äänimerkin poistaminen käytöstä” sivulla

43).

• Tehdasasetuksen mukainen nimi palaa muokatun nimen tilalle, jos

muutat painikkeeseen esiviritettyä asemaa (katso kohtaa “Nimien

tehdasasetukset “sivulla 22).

Muut toiminnot38

Ajastimen käyttäminen

Herätys radio-ohjelman tai summerin

ääneen — Valmiustilatoiminto

Voit herätä haluamasi radioaseman sointiin käyttämällä

valmiustilatoimintoa. Voit esiasettaa eri taajuudet ja herätysajat

STANDBY MEMORY -ajastimiin a ja b.

Jos haluat herätä summerin ääneen, katso kohtaa “Herätys summerin

ääneen” sivulla 40.

Varmista ennen valmiustilatoiminnon käyttöä, että kellonajan asetus on

oikea (sivu 12).

1 Viritä asema, jonka haluat esivalita.

2 Säädä äänenvoimakkuus haluamaksesi VOL-

säätimellä.

3 Pidä ENTER-painiketta alas painettuna ja paina

painiketta STANDBY MEMORY a tai b.

Kun ENTER-painike on alas painettuna, “PRESET MY” vilkkuu

näytössä.

Laite antaa äänimerkin, kun painat

painiketta STANDBY MEMORY a tai

b. Asema tallentuu valitsemaasi

painikkeeseen. STANDBY MEMORY -

numero (a tai b) ja STANDBY

MEMORY -nimi tulevat näyttöön.

4 Katkaise radiosta virta painamalla POWER ON/OFF -

painiketta.

Aseta valmiustila-aika (eli herätysaika, jona radio

kytkeytyy toimintaan) pitämällä alas painettuna

vaiheessa 3 painamaasi STANDBY MEMORY -painiketta

ja painamalla painiketta

–

1¿

tai

÷1

toistuvasti.

Kun pidät STANDBY MEMORY -painiketta alas painettuna,

“STANDBY” ja “a” tai “b” vilkkuvat näytössä.

6 Vapauta STANDBY MEMORY -painike.

“STANDBY” ja “a” tai “b” tulevat

näyttöön. Herätysajan asetus on nyt

valmis. Kuluva kellonaika palaa

kellonäyttöön.

Radio kytkeytyy toimintaan asetettuna

ajankohtana ja valitsee esivalitun

aseman.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ENTER

VOL

STANDBY

MEMORY

a/b

–

|¿/÷|

Muut toiminnot

Herätysajan tarkistaminen

Kun radiosta on virta katkaistuna, pidä painiketta STANDBY

MEMORY a tai b alas painettuna. Esiasetettu herätysaika näkyy

näytössä niin kauan kuin painat painiketta.

Herätysajan muuttaminen

Aseta uusi herätysaika toistamalla vaiheet 4-6.

Valmiustilatoiminnon peruuttaminen

Kun radiosta on virta katkaistuna, paina painiketta STANDBY

MEMORY a tai b, niin että “STANDBY” “a” tai “b” katoavat

näytöstä.

Vapauta painike sekunnin kuluessa. Jos painat painiketta yli

sekunnin, radio siirtyy vaiheeseen 5.

Herätysajankohtana

Radio kytkeytyy toimintaan, “SLEEP” tulee näyttöön ja esiviritetty

asema alkaa soida. Radio kytkeytyy pois toiminnasta noin 60

minuutin kuluttua.

Huomautuksia

• Valmiustilatoiminto aktivoituu, kun näkyvissä oleva aika (LOCAL- tai

WORLD-aika) saavuttaa herätysajan. Varmista siksi, että aikanäyttö on

haluamassasi tilassa.

• Jos STANDBY MEMORY -painikkeeseen on jo ennestään tallennettu

jokin asema, uusi asema korvaa entisen. Jos esivalinnan nimeä on

muokattu, sen tilalle palautuu seuraava tehdasasetus:

a = “STBY-a”

b = “STBY-b”

Jos haluat muuttaa nimeä, katso kohtaa “Nimien muokkaaminen”

sivulla 36.

• Varmista, että radiosta on virta katkaistuna, ennen kuin asetat

herätysajan. Et voi asettaa herätysaikaa, jos radioon on virta

kytkettynä.

Vihjeitä

• Jos haluat peruuttaa valmiustilatoiminnon tilapäisesti, katkaise

radiosta virta ja liu’uta HOLD-kytkintä nuolen suuntaan niin, että

“H” tulee näyttöön. Valmiustila-ajastin palaa toimintaan, kun otat

HOLD-toiminnon pois käytöstä (“H” katoaa näytöstä). Katso kohtaa

“Lukitustoiminnon käyttäminen” sivulla 42.

• Kun olet tehnyt herätysasetukset, radio kytkeytyy toimintaan

asettamanasi ajankohtana joka päivä, jos et peruuta

valmiustilatoimintoa (katso kohtaa “Valmiustilatoiminnon

peruuttaminen” edellä). Valmiustilatoiminnon peruuttaminen ei poista

varsinaista herätysajan asetusta. Voit ottaa valmiustilatoiminnon

uudelleen käyttöön katkaisemalla radiosta virran ja painamalla sitten

painiketta STANDBY MEMORY a tai b, niin että “STANDBY” “a” tai

“b” tulee näyttöön.

• Jos valmiustilatoiminnon ajastin on herätystilassa, se toimii, vaikka

kuuntelisit radiota. Radio valitsee esivirittämäsi taajuuden

herätysajankohtana.

• Voit asettaa molemmat STANDBY-ajastimet herätystilaan

samanaikaisesti (eli näytössä on sekä a- että b-ilmaisin). Radio

kytkeytyy toimintaan ensimmäisen ajastimen herätysajankohtana ja

valitsee ensimmäisen ajastimen mukaisen taajuuden. Sen jälkeen se

valitsee toisen ajastimen taajuuden toisen ajastimen

herätysajankohtana.

• Jos molemmat STANDBY-ajastimet on asetettu samaan herätysaikaan,

STANDBY a -ajastin on etusijalla.

Muut toiminnot40

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

ERASE

STANDBY

MEMORY

a/b

Herätys summerin ääneen

Jos STANDBY MEMORY -ajastin aktivoituu, mutta siihen ei ole

esiviritetty mitään taajuutta, herätysajankohtana soi summeri. Jos jokin

taajuus on esiviritetty, poista se siis ensin.

1 Kytke radioon virta painamalla POWER ON/OFF -

painiketta.

2 Paina painiketta STANDBY MEMORY a tai b.

Radio valitsee esiviritetyn taajuuden.

Jos mitään taajuutta ei ole esiviritetty, laite antaa äänimerkin ja

“MEMORY” “EMPTY” tulee näyttöön. Siirry vaiheeseen 4.

3 Pidä ERASE-painiketta alas painettuna.

Kun ERASE-painike on alas painettuna, valmiustila-ajastimen

numero vilkkuu näytössä.

Laite antaa äänimerkin 3 sekunnin kuluttua, ja valitsemaasi

STANDBY MEMORY -painikkeeseen tallennettu asema poistuu

muistista. Valmiustila-ajastimen numero ja nimi katoavat näytöstä.

4 Aseta valmiustila-aika (eli herätysaika, jona summeri

alkaa soida) noudattamalla sivun 38 kohdan “Herätys

radio-ohjelman tai summerin ääneen” vaiheita 4-6.

Summeri alkaa soida herätysajankohtana.

Summeriäänen katkaiseminen

Paina jotain muuta painiketta kuin LIGHT.

Jos et itse katkaise summeriääntä, se soi noin 60 minuuttia.

Huomautuksia

• Summerin äänenvoimakkuutta ei voi säätää VOL-säätimellä.

• Vaikka äänimerkki olisi poistettu käytöstä (BEEP OFF), valmiustila-

ajastimen summeri soi silti.

• Kun poistat valmiustila-ajastimen esiasetuksen, myös tehdasasetuksen

mukaiseen nimeen mahdollisesti tekemäsi muutokset poistuvat.

Muut toiminnot

Nukahtaminen radioasemaa kuunnellen

— Uniajastin

Voit asettaa radion virran katkeamaan uniajastimen avulla

automaattisesti noin 60 minuutin kuluttua.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

SLEEP

1 Paina SLEEP-painiketta.

Jos virta oli katkaistuna radiosta,

siihen kytkeytyy virta. “SLEEP” tulee

näytölle.

2 Viritä haluamasi asema.

Radiosta katkeaa virta automaattisesti noin 60 minuutin kuluttua.

Virran katkaiseminen ennen kuin 60 minuuttia on kulunut

Paina POWER ON/OFF -painiketta.

Vihjeitä

• Jos radioon on virta kytkettynä painaessasi SLEEP-painiketta, “SLEEP”

tulee näyttöön ja radiosta katkeaa virta 60 minuutin kuluttua.

• Jos kytket radioon virran painamalla SLEEP-painiketta, radio valitsee

aiemmin viritetyn aseman.

• Jos painat SLEEP-painiketta, kun “SLEEP” näkyy näytössä, ajastimen

ajanlasku alkaa uudelleen alusta, ja radiosta katkeaa virta 60 minuutin

kuluttua siitä, kun painoit SLEEP-painiketta.

Muut toiminnot42

Lukitustoiminnon

käyttäminen

Kun lukitustoiminto on käytössä, kaikki painikkeet ovat lukkiutuneina,

mikä estää radion toimintojen käyttämisen vahingossa esimerkiksi

kuljetuksen tai kuuntelun aikana.

Lukitustoiminnolla voit myös peruuttaa valmiustila-ajastimen

tilapäisesti.

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

HOLD

1 Liu’uta HOLD-kytkintä nuolen suuntaan.

“H” tulee näyttöön, ja kaikki

painikkeet lukkiutuvat.

Lukitustoiminnon peruuttaminen

Liu’uta HOLD-kytkintä nuolen suuntaan nähden vastakkaiseen

suuntaan, niin että “H” katoaa näytöstä.

Valmiustila-ajastimen tilapäinen peruuttaminen

Kun lukitustoiminto on käytössä, valmiustila-ajastintoiminto on

tilapäisesti peruuntunut (katso kohtaa “Herätys radio-ohjelman

tai summerin ääneen — Valmiustilatoiminto” sivulla 38).

Valmiustila-ajastimen tilapäinen peruutus on voimassa vain, kun

virta on katkaistuna.

Muut toiminnot

ABC

DEF

GHI

JKL

MNO

PQR

STU

MY DW VOA BBC OTH

VWX

FM/

ON/

OFF

POWER

DISPLAY

AM BAND

LABEL EDIT

TIME SET

HOLD

LOCAL/

WORLD

TIMERSTANDBY/

STANDBY TIME SET

STANDBY MEMORY

TIME SET

TIME DIFF

SW STATION CALL

JOG/

TUNE/

SCAN˚

DIRECT

ENTER

DST

ERASE

SLEEP

LIGHT

SYNC

SSB

EXE

POWER

ON/OFF

FM/AM

Äänimerkin poistaminen

käytöstä

Toimintojen varmistuksena käytettävän äänimerkin voi ottaa pois

käytöstä. Virran on oltava tällöin katkaistuna.

1 Jos radioon on virta kytkettynä, katkaise se painamalla

POWER ON/OFF -painiketta.

2 Pidä FM/AM-painiketta alas painettuna yli 2 sekuntia.

Laite antaa äänimerkin, ja “BEEP” “OFF” tulee näyttöön.

Äänimerkki on nyt poistettu käytöstä.

Kun haluat ottaa äänimerkin takaisin käyttöön, pidä FM/AM-

painiketta alas painettuna yli 2 sekuntia. “BEEP” “ON” tulee

näyttöön, ja äänimerkki on taas käytössä.

Vihje

Äänimerkin asetus ei vaikuta valmiustila-ajastintoiminnon summeriin

(katso kohtaa “Herätys summerin ääneen” sivulla 40).

Lisätietoja44

Varotoimet ja kunnossapito

Sijoituksesta

• Älä jätä laitetta lämmönlähteiden kuten lämmityslaitteiden

lähelle tai paikkaan, jossa se on alttiina suoralle

auringonvalolle, pölylle, kosteudelle, sateelle, tärinälle tai

iskuille.

• Käytä laitetta lämpötilassa, joka on välillä 0 °C ja 40 °C. Jos

käytät laitetta tätä kylmemmässä tai lämpimämmässä,

näyttöön voi tulla vääriä merkkejä (esimerkiksi 88.88). Jos

käytät laitetta tätä kylmemmässä, näyttö voi toimia hyvin

hitaasti. Laitteen toiminta palautuu normaaliksi, kun se on

saavuttanut suositellun lämpötila-alueen mukaisen lämpötilan.

• Vastaanotto voi olla vaikeaa tai häiriöistä ajoneuvoissa tai

rakennuksissa. Yritä kuunnella lähellä ikkunaa.

Turvallisuudesta

• Käytä laitetta vain kahdella R6-paristolla (koko AA) (3 V DC).

Käytä verkkovirtakäytössä vakiovarusteisiin sisältyvää

verkkolaitetta. Älä käytä mitään muuta verkkolaitetta.

Käytä akkukäytössä tähän laitteeseen suositeltua auton akun

sovitinkaapelia. Älä käytä mitään muuta auton akun

sovitinkaapelia.

• Kun laite on liitettynä pistorasiaan, se on kytkettynä

sähköverkkoon, vaikka siitä olisikin virta katkaistuna.

• Irrota verkkolaite pistorasiasta ja laitteesta, jos laitetta ei

käytetä pitkään aikaan.

• Käyttöjännitteen ym. tiedot sisältävä tyyppikilpi on laitteen

pohjassa.

• Jos jokin esine tai nestettä joutuu laitteen sisään, irrota laite

pistorasiasta ja vie se huoltoon tarkistettavaksi ennen kuin

käytät sitä uudelleen. Varmista, ettei laitteen DC IN 3V -

liitäntään pääse mitään nestettä tai esinettä. Muutoin laite voi

vioittua.

• Jos laitteen kotelo likaantuu, puhdista se pehmeällä kankaalla,

joka on kostutettu miedolla pesuaineliuoksella. Älä käytä

puhdistuksessa hankausjauheita tai kemiallisia liuottimia, sillä

ne voivat vahingoittaa koteloa.

• Koska kaiuttimessa on voimakas magneetti, pidä

magneettikoodatut luottokortit ja jousella toimivat kellot

etäällä laitteesta välttääksesi magneetin aiheuttamat viat.

• Jos käytät ulkoista antennia ja verkkovirtaa ja nousee

ukonilma, irrota verkkolaite heti pistorasiasta. Älä kosketa

antennijohtoa ukonilman aikana.

• Älä liitä maajohdinta kaasuputkeen.

Lisätietoja

Aktiivisesta AN-LP2-antennista

• Älä pese antennimoduulia.

• Varo, ettei antennimoduuli rikkoudu taittaessasi sitä.

• Säilytä antennia suojakotelossa, jos sitä ei käytetä pitkään

aikaan.

Huolto ja korjaus

Kun viet laitteen huoltoon tai korjattavaksi, kirjoita ensin tärkeät

esiasetukset muistiin. Korjaustyön tyypin mukaan ne saattavat

kadota muistista.

Jos sinulla on laitteeseen liittyviä kysymyksiä tai ongelmia, ota

yhteys lähimpään Sony-jälleenmyyjään.

Lisätietoja46

SW STATION CALL -toiminnon ROM-muistin vaihtaminen

Jos haluat hankkia uusimman ROM-muistin, katso kohtaa

“Purchasing the latest SW STATION CALL ROM” (vain

englanniksi ja japaniksi) ja ota yhteys F Corporationiin.

2 Poista ROM-muistilokeron kansi

sekä lokerossa oleva ROM-

muistipiiri. Varo koskettamasta

kosketuspintoja (metalliosia).

3 Aseta ROM-muistipiirissä oleva

kieleke ROM-muistilokerossa

olevaan koloon ja asenna uusi

ROM-muistipiiri lokeroon

kosketuspinta alaspäin. Varo

koskettamasta kosketuspintoja.

4 Aseta ROM-muistilokeron

kannessa olevat kielekkeet

ROM-muistilokerossa oleviin

koloihin, paina kantta alaspäin

ja lukitse kansi liu’uttamalla

RELEASE-salpaa nuolen

suuntaan nähden vastakkaiseen

suuntaan.

Huomautus

Älä kosketa ROM-muistipiirissä tai

radiossa olevia kosketuspintoja, jotta et

aiheuta toimintahäiriöitä.

1 Paina laitteen pohjassa olevan

ROM-muistilokeron kantta

alaspäin ja liu’uta RELEASE-

salpaa nuolen suuntaan. Nosta

sitten sormesi varovasti pois

kannen päältä.

SW STATION CALL -toiminnon ROM-muistin kosketuspinnan

puhdistaminen

Jos näytössä on “NO” “ROM”, vaikka SW STATION CALL -toiminnon

ROM-muisti on ROM-muistilokerossa, ROM-muistin kosketuspinta

saattaa olla likaantunut.

Poista ROM-muistipiiri edellä kuvattujen vaiheiden mukaisesti ja

puhdista kosketuspinta pumpulipuikolla.

Huomautus

Älä puhdista päälaitteen kosketusjousia, sillä niiden muoto voi muuttua,

ja ne voivat aiheuttaa toimintahäiriön.

Kolo

Kolot

Lisätietoja

Vianmääritys

Jos sinulla on laitteeseen liittyviä ongelmia, kokeile seuraavassa

taulukossa mainittuja ratkaisuja ennen kuin otat yhteyden lähimpään

Sony-jälleenmyyjään.

Oire

Painikkeiden

painaminen ei

vaikuta radioon.

Virta ei kytkeydy

radioon, kun

painat POWER

ON/OFF -

painiketta.

Näyttö ei toimi.

Näyttö on

himmeä.

Näyttö toimii

hitaasti.

Ääntä ei kuulu.

Vastaanotettavan

äänen laatu on

huono.

Suora viritys ei

onnistu.

Korjaus

•Liu’uta HOLD-kytkintä

nuolen suuntaan nähden

vastakkaiseen suuntaan,

niin että “H” katoaa

näytöstä (sivu 42).

•Aseta paristot niin, että

niiden napaisuudet

tulevat oikein.

•Vaihda paristot uusiin.

•Varmista, että

verkkolaite tai auton

akun sovitinkaapeli on

liitetty oikein.

•Aseta paristot niin, että

niiden napaisuudet

tulevat oikein.

•Vaihda paristot uusiin.

•Älä käytä laitetta liian

kylmässä tai kosteassa.

•Älä käytä laitetta liian

kylmässä tai kosteassa.

•Säädä äänenvoimakkuus

sopivaksi VOL-

säätimellä.

•Irrota stereokuulokkeet,

kun kuuntelet

kaiuttimista.

•Aseta paristot niin, että

niiden napaisuudet

tulevat oikein.

•Vaihda paristot uusiin.

•Säädä viritystä ja muuta

antennin suuntausta.

•Kuuntele radiota

ajoneuvon tai

rakennuksen ikkunan

ääressä.

•Aseta ATT-kytkin

asentoon OFF (sivu 21).

•Suorita painikkeiden

painallukset 10 sekunnin

kuluessa.

Syy

•Lukitustoiminto (HOLD)

on käytössä.

•Paristot on asennettu

väärin.

•Paristojännite on heikko

(“i” vilkkuu näytössä).

•Verkkolaitetta tai auton

akun sovitinkaapelia ei

ole liitetty.

•Paristot on asennettu

väärin.

•Paristojännite on heikko

(“i” vilkkuu näytössä).

•Laitetta käytetään liian

kylmässä tai kosteassa.

•Laitetta käytetään liian

kylmässä.

•Äänenvoimakkuus on

minimissä.

•Kuulokkeet ovat

liitettyinä.

•Paristot on asennettu

väärin.

•Paristojännite on heikko

(“i” vilkkuu näytössä).

•Viritys ei ole kohdallaan

tai antennin suuntaus on

huono.

•Radiosignaali on heikko.

•ATT-kytkin on

asennossa ON.

•Et suorittanut

painikkeiden

painalluksia 10 sekunnin

kuluessa.

Lisätietoja48

Oire

Asemaa ei voi

esivirittää.

Esiviritettyä

asemaa ei voi

hakea.

Radio ei kytkeydy

toimintaan

asetettuna

herätysajankohtana.

SW STATION

CALL -toiminto ei

toimi.

Asemaa ei voi

esivirittää MY-

muistiin.

Vianmääritys (jatkuu)

Syy

•Yrität esiviritystä

väärin.

•Painoit

numeropainiketta, joka

ei vastaa haluamaasi

asemaa.

•Esiviritetty asema on

poistettu vahingossa.

•Unohdit painaa

painiketta STANDBY a

tai b.

•Lukitustoiminto

(HOLD) on käytössä.

•Herätysajan asetus on

kadonnut, koska et

vaihtanut paristoja 3

minuutin kuluessa.

•Äänenvoimakkuus on

minimissä.

•STANDBY MEMORY -

ajastimiin ei ole

esiviritetty mitään

taajuutta (summeri

alkaa soida

esiasetettuna

ajankohtana).

•ROM-muistilokero on

tyhjä.

•ROM-muistipiirin

kosketus on huono.

•MY-muisti on täynnä

(00-99).

Korjaus

•Pidä ENTER-painiketta

alas painettuna ja paina

jotain

numeropainiketta (0-9)

(sivu 22).

•Paina haluamaasi

asemaa vastaavaa

numeropainiketta.

•Esiviritä asema

uudelleen (sivu 22).

•Pidä painiketta

STANDBY a tai b (sivu

38).

•Liu’uta HOLD-kytkintä

nuolen suuntaan

nähden vastakkaiseen

suuntaan, niin että

“H” katoaa näytöstä

(sivu 42).

•Aseta herätysaika

uudelleen.

•Säädä

äänenvoimakkuus

VOL-säätimellä.

•Tallenna taajuus

STANDBY MEMORY -

ajastimeen (sivu 38).

•Asenna ROM-

muistipiiri paikalleen

(sivu 46).

•Puhdista ROM-

muistipiirin

kosketuspinta (sivu 46).

•Poista ensin jokin

asema muistista ja

esiviritä haluamasi

asema (sivu 29).

Lisätietoja

Tekniset tiedot

ICF-SW07

Piirijärjestelmä

ULA: Super heterodyne

AM: Kaksoiskonvertoitu super heterodyne

Taajuusalue

ULA: 76-108 MHz

LA: 1.621-29.999 kHz

KA: 530-1.620 kHz

PA: 150-529 kHz

Välitaajuus

ULA: 10,7 MHz

LA/KA/PA: 55,845 MHz (1.), 455 kHz (2.)

Lähtöliitännät

LINE OUT -liitäntä (stereominiliitäntä) noin. 245 mV, alle 10 kilo-ohmia

2 (kuulokkeet) -liitäntä (stereominiliitäntä) 16 ohmia

Kaiutin

Halkaisija noin 40 mm, 8 ohmia

Suurin lähtöteho

200 mW (10 %:n harmonisella säröllä)

Käyttöjännite

3 V DC, kaksi R6-paristoa (koko AA)

Ulkoinen virtalähde

DC IN 3V -liitäntään: vakiovarusteisiin sisältyvä verkkolaite

Mitat

noin 135 x 32,5 x 91 mm (l/k/s) ulkonevat osat pois lukien

Paino

noin 220 g

noin 257 g paristot mukaan lukien

AN-LP2

Käyttöjännite

3 V DC, kaksi R6-paristoa (koko AA)

Mitat (l/k/s)

Käytettävä antennimoduuli: noin 490 x 480 x 17,8 mm

Taitettuna: noin 205 x 180 x 17,8 mm

Antennin ohjain: noin 120 x 29,5 x 72 mm

Paino

Antennimoduuli: noin 92 g

Antennin ohjain: noin 144 g paristot mukaan lukien

Vakiovarusteet

Stereokuulokkeet (1)

Korvatyynyt (2)

Verkkolaite (1)

Verkkopistokesovitin (1) (ei sisälly USA:ssa myytävään malliin)

Aktiivinen antenni AN-LP2 (1)

Kantolaukku ICF-SW07:lle (1)

Suojakotelo AN-LP2:lle (1)

Wave Handbook -kirjanen (1)

Lisävarusteet

PA-/KA-/LA-laajakaista-antenni AN-1, AN-102

Liitäntäjohto

RK-G135 (stereominiliitin ˜ miniliitin)

RK-G134 (stereominiliitin ˜ stereominiliitin)

RK-G136 (stereominiliitin ˜ stereominiliitin)

RK-G129 (stereominiliitin ˜ kaksi banaaniliitintä)

Saattaa olla ettei kaikilla jälleenmyyjillä ole kaikkia yllä mainittuja

lisävarusteita. Kysy jälleenmyyjältä lisätietoja saatavissa olevista

lisävarusteista.

Valmistaja pidättää itsellään oikeuden muuttaa laitteen muotoilua ja

ominaisuuksia ilman erillistä ilmoitusta.

Lisätietoja50

Vihjeitä radioaalloista

Mikä on SSB (yksisivukaista, Single Side Band)?

SSB on erittäin suosittu radioamatöörilähetyksissä ja kaupallisissa

radiolähetyksissä, ja sitä käytetään usein radioamatöörikaistoilla

signaalin erinomaisen selkeyden vuoksi. Signaalin huomattava

selkeys on puolikaistanleveysrakenteen ansiota, ja tämän

lähetystyypin häiriöt ovat huomattavasti vähäisempiä kuin DSB-

lähetysten (kaksisivukaista, Double Side Band).

SSB-lähetyksissä käytetään yleensä USB-modulaatiota (ylempi

sivukaista, Upper Side Band), kun taas alle 10 MHz:n

radioamatöörilähetyksissä käytetään LSB-modulaatiota (alempi

sivukaista, Lower Side Band).

Tavalliset radiot, joissa ei ole BFO:ta

(interferenssitaajuusoskillaattori, Beat Frequency Oscillator), eivät

voi vastaanottaa SSB-lähetyksiä

kunnolla. Tämä laite pystyy

vastaanottamaan SSB-lähetyksiä

sisäänrakennetun

interferenssitaajuusoskillaattorinsa

ansiosta.

Mikä on CW (vaimenematon aalto, Continuous Wave)?

Myös CW on suosittu radioamatöörilähetyksissä ja kaupallisissa

radiolähetyksissä. CW-lähetykset poikkeavat muista

lähetyssignaaleista siinä, että kantoaaltoa ei moduloida. CW-

lähetykset välittävät tietoa katkomalla kantoaaltoa ja käyttämällä

morseaakkosia viestintävälineenä.

Tämä laite pystyy vastaanottamaan CW-lähetyksiä pelkkänä

pulssiäänenä interferenssitaajuusoskillaattorinsa ansiosta.

Kuuntelijan on osattava morseaakkoset, jotta hän ymmärtää CW-

lähetysten sisällön.

Mikä on synkronoitu tunnistus?

Hyvää AM-vastaanottoa häiritsee pääasiassa kaksi asiaa:

heikkenemisestä johtuva särö ja viereisten asemien aiheuttamat

häiriöt.

Synkronoitu tunnistus auttaa välttämään näiden häiritsevien

seikkojen vaikutuksen.

Heikkenemisestä aiheutuva särö johtuu yleensä vastaanotetun

signaalin kantoaaltokomponentin vaimeneman aiheuttamasta

ylimodulaatiosta. Tämän laitteen synkronoitu tunnistuspiiri luo

puhtaan, vaihtelemattoman kantoaaltotaajuuden, joka on

synkronoitu alkuperäisen kantoaallon kanssa ja kompensoi sen

vaimenemaa ja vähentää siten säröä huomattavasti.

Samoin AM-lähetyksissä (PA, KA ja LA) käytetään yleensä DSB-

signaalia (kaksisivukaista), jossa moduloitu signaali lähetetään

käyttäen niin ylempää kuin alempaakin sivukaistaa (USB ja LSB).

Useimmiten viereisten asemien interferenssitaajuudet aiheuttavat

häiriöitä jompaankumpaan sivukaistaan. Tämän laitteen synkronoitu

tunnistuspiiri poistaa kaksisivukaistan

(DSB) jommankumman sivukaistan

(USB tai LSB) signaalin ja ottaa

huomioon vain sen sivukaistan, johon

ei kohdistu häiriöitä. Täten viereiset

asemat eivät pääse häiritsemään

vastaanotettavaa signaalia.

LSB USB

Kantoaalto

Amplitudi

Taajuus

Vain toinen sivukaista

vastaanotetaan

USBLSB

Kantoaalto

Häiriöt

Sony Corporation 1998 Printed in Japan

Sony ICF-SW07 Receiver Radio

Product's Documents

User Manual

Specifications

Sony ICF-SW07 Questions and Answers

Related Products

Sony FA-WRR1 Wireless Radio Receiver

Sony MEX-N6000BH Hd Radio Cd Receiver With Bluetooth

Sony ICF-SW11 World Band Receiver Radio

Sony ICF-7600D Synthesized Receiver Portable Shortwave Radio

Sony ICF-SW15 9 Band Multiband Receiver World Radio FM AM
