3-way Switch
Rated at 120/277VAC~, 15 A.
Purchase Lutron wallplate separately.
Important Notes
Please read before installing
1. Connect only No. 12 or 14 gauge copper or
copper clad wire to switch. See device for strip
length.
2. Do not connect aluminum wire to this device.
3. Install in accordance with all national and local
electrical codes.
4. Clean unit with a
soft damp cloth only
. Do not
use any chemical cleaners.

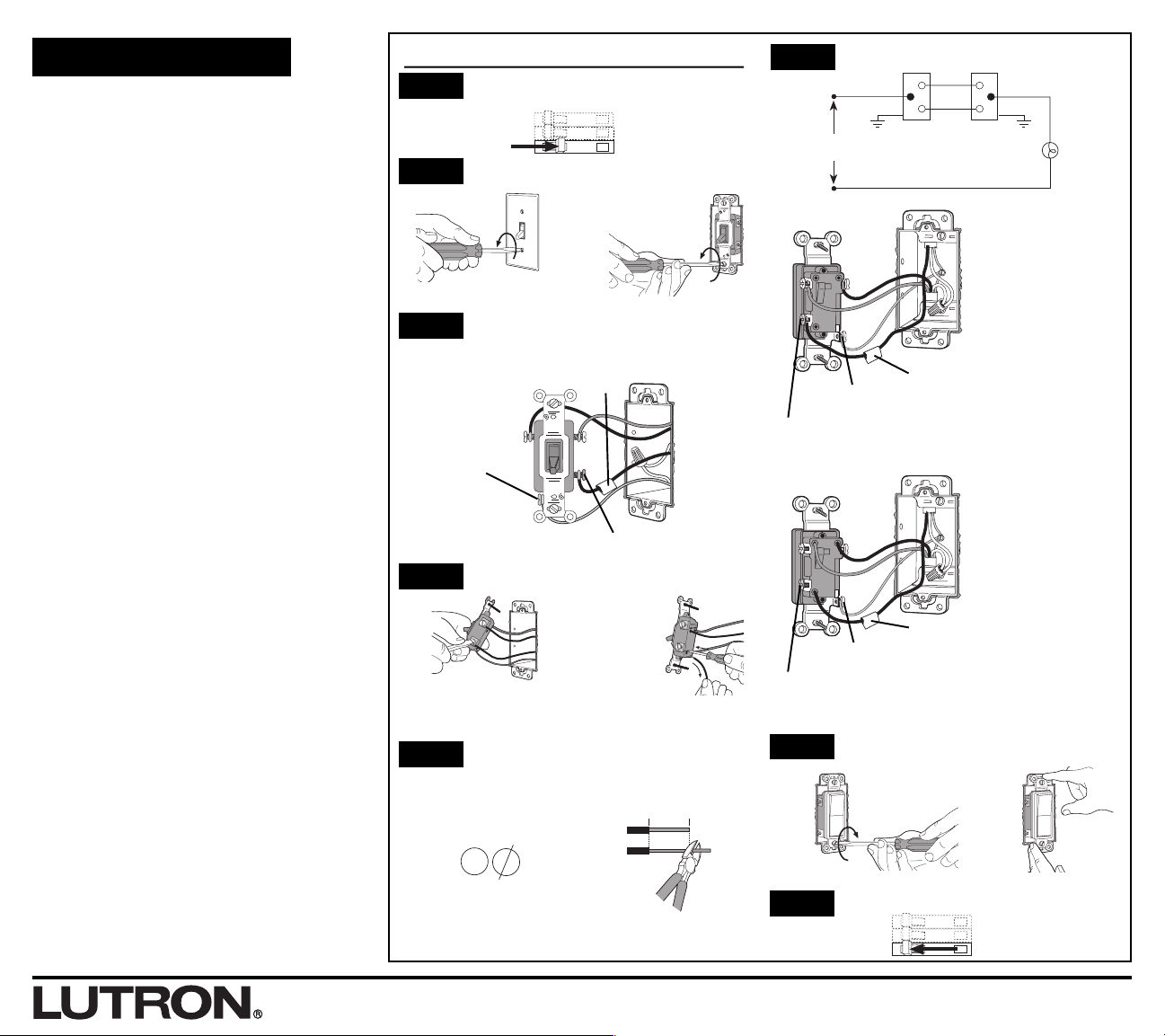

Installation
Step 1 Turn power off at circuit breaker or remove fuse.
Step 2 Remove faceplate. Pull switch from wall.
Step 3 Tag the wire that is connected to the different
colored screw or screw labeled COMMON on
switch (not the green ground screw).
Step 4 Disconnect switch wires.
Step 5 Prepare wires. Trim or strip all wire conductors to
the length shown on the strip gauge on the back of
the switch.
Ground
Interruptor
3-Way
Interruptor
3-Way
Ground
Neutral
Hot
Ground
(Green screw)
Different-colored
screw (COMMON)
Load
ON
OFF
ON
OFF
ON
OFF
Step 6 Wiring the switch:
Using Screw Terminals.
• Connect the bare copper or
green ground wire to the
green screw terminal on
the switch. If there is no
ground wire in your
wallbox, consult an
electrician.
• Connect the wire removed
from the different-colored
screw (Tagged wire) to the
screw terminal marked
common.
• Connect one of the
remaining wires to one of
the remaining screw
terminals on the switch.
• Connect the remaining wire
to the last screw terminal
on the switch.
Using Backwire Holes.
• Connect the bare copper or
green ground wire to the
green screw terminal on
the switch. If there is no
ground wire in your
wallbox, consult an
electrician.
• Push the wire removed
from the different-colored
screw (Tagged wire) fully
into the Backwire Hole
marked COMMON.
• Push one of the remaining
wires into one of the
remaining Backwire Holes.
• Push the remaining wire
into the remaining
Backwire Hole.
Step 7 Mount and align switch. Install wallplate (purchased
separately).
Step 8 Turn power on.
ON
OFF
ON
OFF
ON
OFF
Turn screw to loosen
Ground
(Green screw)
Tag
Different-colored screw
(COMMON)
Terminal Screws:
Turn screw to loosen
Backwired:
Insert screwdriver. Pull
out wire.
Trim or strip wires to
proper length
Cu
Al
Tag
Ground
(Green screw)
Different-colored
screw (COMMON)
Tag
120/277VAC
60Hz
Start screws
Align switch and
tighten screws
English
Technical Assistance
If you have questions concerning the installation or
operation of this product, call the
Lutron Technical
Assistance Hotline.
Please provide exact model
number when calling.
(800) 523-9466 (U.S.A., Canada, and the
Caribbean)
other countries call, (610) 282-3800
Fax (610) 282-3090
Internet: www.lutron.com
Limited Warranty
Lutron will, at its option, repair or replace any unit that is defective in materials or
manufacture within one year after purchase. For warranty service, return unit to place
of purchase or mail to Lutron at 7200 Suter Rd., Coopersburg, PA 18036-1299,
postage pre-paid.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES, AND
THE IMPLIED WARRANTY OF MERCHANTABILITY IS LIMITED TO ONE YEAR
FROM PURCHASE. THIS WARRANTY DOES NOT COVER THE COST OF
INSTALLATION, REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING
FROM MISUSE, ABUSE, OR DAMAGE FROM IMPROPER WIRING OR
INSTALLATION. THIS WARRANTY DOES NOT COVER INCIDENTAL OR
CONSEQUENTIAL DAMAGES. LUTRON’S LIABILITY ON ANY CLAIM FOR
DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE MANUFACTURE,
SALE, INSTALLATION, DELIVERY, OR USE OF THE UNIT SHALL NEVER
EXCEED THE PURCHASE PRICE OF THE UNIT.
This warranty gives you specific legal rights, and you may have other rights which vary
from state to state. Some states do not allow the exclusion or limitation of incidental
or consequential damages, or limitation on how long an implied warranty may last, so
the above limitations may not apply to you.
Lutron is a registered trademark of Lutron Electronics Co., Inc.
© 2001 Lutron Electronics Co., Inc.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, EUA
Fabricado nos EUA 10/01 P/N 030-703 Rev. C
Interruptor 3-way
Capacidade 120/277 VAC~, 15 A.
O espelho para tomada de parede Lutron é
vendido separadamente.
Observações importantes
Leia antes de instalar
1. Conecte ao interruptor somente fios de cobre
(ou com revestimento de cobre) bitola n° 12 ou
14.
2. Não conecte fios de alumínio a este dispositivo.
Veja na parte posterior do interruptor o gabarito
para determinar o comprimento do fio a ser
desencapado.
3. Instale de acordo com todos os códigos
elétricos locais e nacionais.
4. Só limpe a unidade com um pano macio e
úmido. Não use nenhum produto químico de
limpeza.

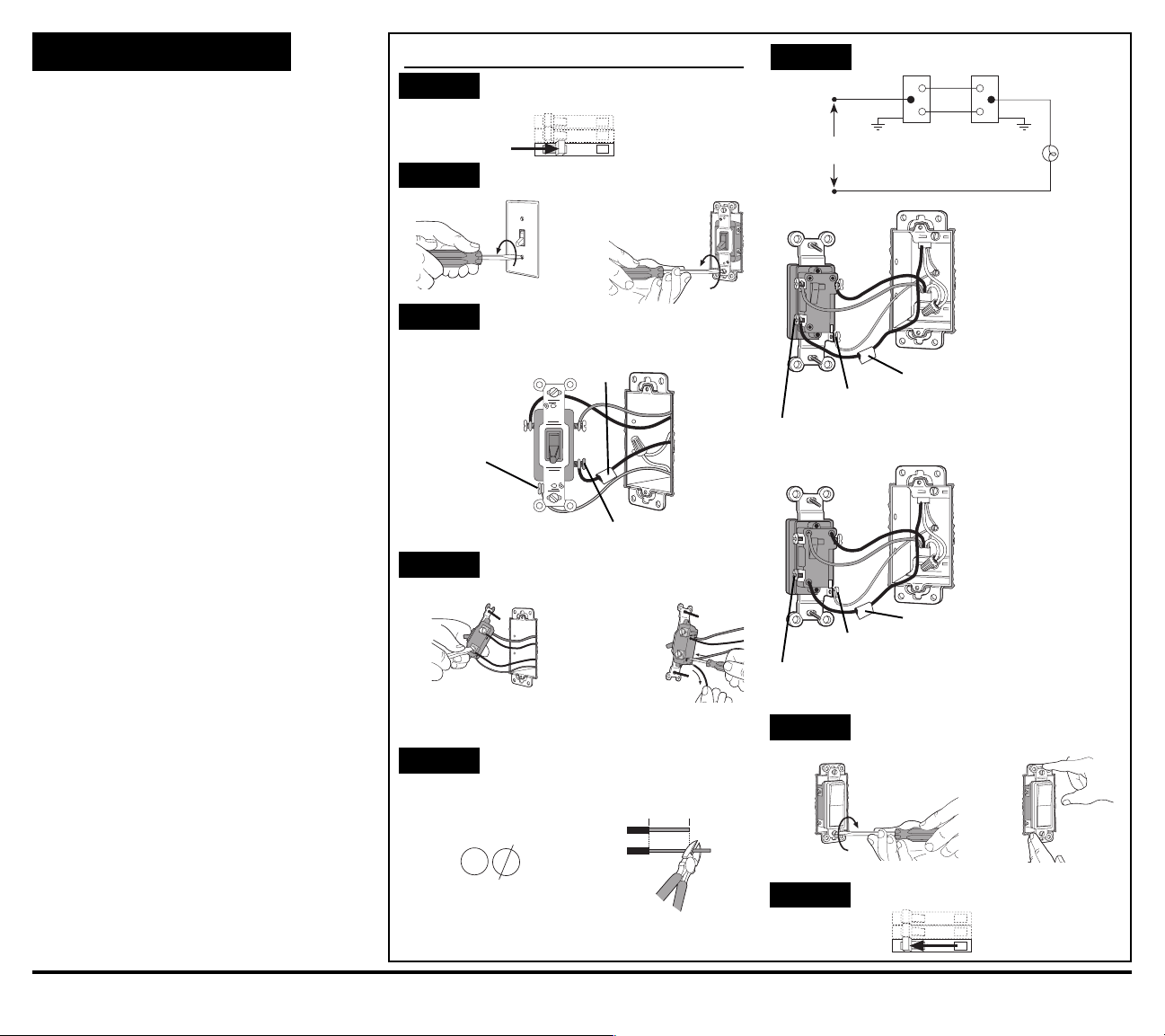

Instalação
Passo 1 Desligue a fonte de alimentação no disjuntor ou
remova o fusível.
Passo 2 Retire o espelho do interruptor. Puxe o
interruptor da parede.
Passo 3 Marque o fio COMUM do interruptor existente:
Passo 4 Desconecte os fios do interruptor.
Passo 5 Prepare os fios. Corte ou desencape todos os fios
condutores no comprimento indicado na parte
posterior do interruptor.
ON
OFF
ON
OFF
ON
OFF
Passo 6 Como ligar a fiação no interruptor:
Usando os terminais de
parafuso.
• Conecte o fio terra ao
terminal de parafuso verde
do interruptor.
• Conecte o fio marcado ou
identificado ao parafuso do
terminal marcado “comum”.
• Conecte um dos fios
restantes a um dos
terminais de parafuso no
interruptor.
• Conecte o fio restante ao
último parafuso do terminal
no interruptor.
Usando os orifícios para
conexão por pressão.
• Conecte o fio terra ao
terminal de parafuso verde
do interruptor.
• Introduza o fio marcado ou
etiquetado inteiramente
dentro do orifício marcado
COMUM.
• Introduza um dos fios
restantes dentro de um dos
orifícios restantes.
• Empurre o fio restante
dentro do orifício restante.
Passo 7 Monte e alinhe o interruptor. Instale o espelho para
tomada de parede Claro (adquirido em avulso).
Passo 8 Ligue a fonte de alimentação.
Parafuso de cor
diferente (COMUM)
Corte ou desencape
os fios no
comprimento devido
Cu
Al
ON
OFF
ON
OFF
ON
OFF
Gire o parafuso
para soltar
Etiqueta
Terra
(Parafuso verde)
Parafusos do terminal:
gire o parafuso para soltar
Conexão por pressão:
introduza a chave de fenda;
puxe o fio para fora.
Terra
Interruptor
3-Way
Interruptor
3-Way
Terra
Neutro
Carga
120/277 VAC
60Hz
Etiqueta
Terra
(Parafuso verde)
Parafuso de cor
diferente (COMUM)
Etiqueta
Terra
(Parafuso verde)
Parafuso de cor
diferente (COMUM)
Comece s aparafusar.
Alinhe o interruptor e
aperte os parafusos.
Positivo/
Fase
Português
Assistência Técnica
Caso tenha dúvidas a respeito da instalação ou
operação deste produto consulte o seu
representante Lutron ou ligue para o
Hotline de
Assistência Técnica da Lutron
. Forneça o número
do modelo exato ao chamar por telefone.
(800) 523-9466 (EUA, Canadá e Caribe)
Outros países ligue para (610) 282-3800
Fax (610) 282-3090
Internet: www.lutron.com
Garantia Limitada
A Lutron reparará ou substituirá, à sua escolha, qualquer unidade que estiver com
defeito de material ou de fabricação dentro de um ano após a compra. Para serviço
de garantia, devolva a unidade ao local de compra ou envie-a para a Lutron no
endereço 7200 Suter Rd., Coopersburg, PA 18036-1299, porte pago.
ESTA GARANTIA SUBSTITUI TODAS AS OUTRAS GARANTIAS, EXPRESSAS
OU IMPLÍCITAS E A GARANTIA IMPLÍCITA DE COMERCIALIZAÇÃO ESTÁ
LIMITADA A UMA ANO DA DATA DA COMPRA. ESTA GARANTIA NÃO COBRE
OS CUSTOS DE INSTALAÇÃO, REMOÇÃO OU REINSTALAÇÃO NEM OS
PREJUÍZOS RESULTANTES DE USO INCORRETO, ABUSOS OU DANOS
PROVOCADOS POR CONEXÕES OU INSTALAÇÃO IMPRÓPRIAS. ESTA
GARANTIA NÃO COBRE PREJUÍZOS INCIDENTAIS OU CONSEQÜENTES. A
RESPONSABILIDADE DA LUTRON SOBRE QUALQUER RECLAMAÇÃO POR
DANOS RESULTANTES DE OU EM CONEXÃO COM A FABRICAÇÃO, VENDA,
INSTALAÇÃO, ENTREGA OU USO DA UNIDADE NUNCA EXCEDERÁ O PREÇO
DA COMPRA DA UNIDADE.
Esta garantia lhe dá direitos legais específicos, e você pode ter outros direitos que
variam de estado para estado. Alguns estados não permitem a exclusão ou limitação
de danos incidentais ou conseqüenciais, ou limitação sobre a duração de uma
garantia implícita, de forma que as limitações acima podem não se aplicar ao seu
caso.
Lutron são marca registrada da Lutron Electronics Co, Inc.
© 2001 Lutron Electronics Co., Inc.

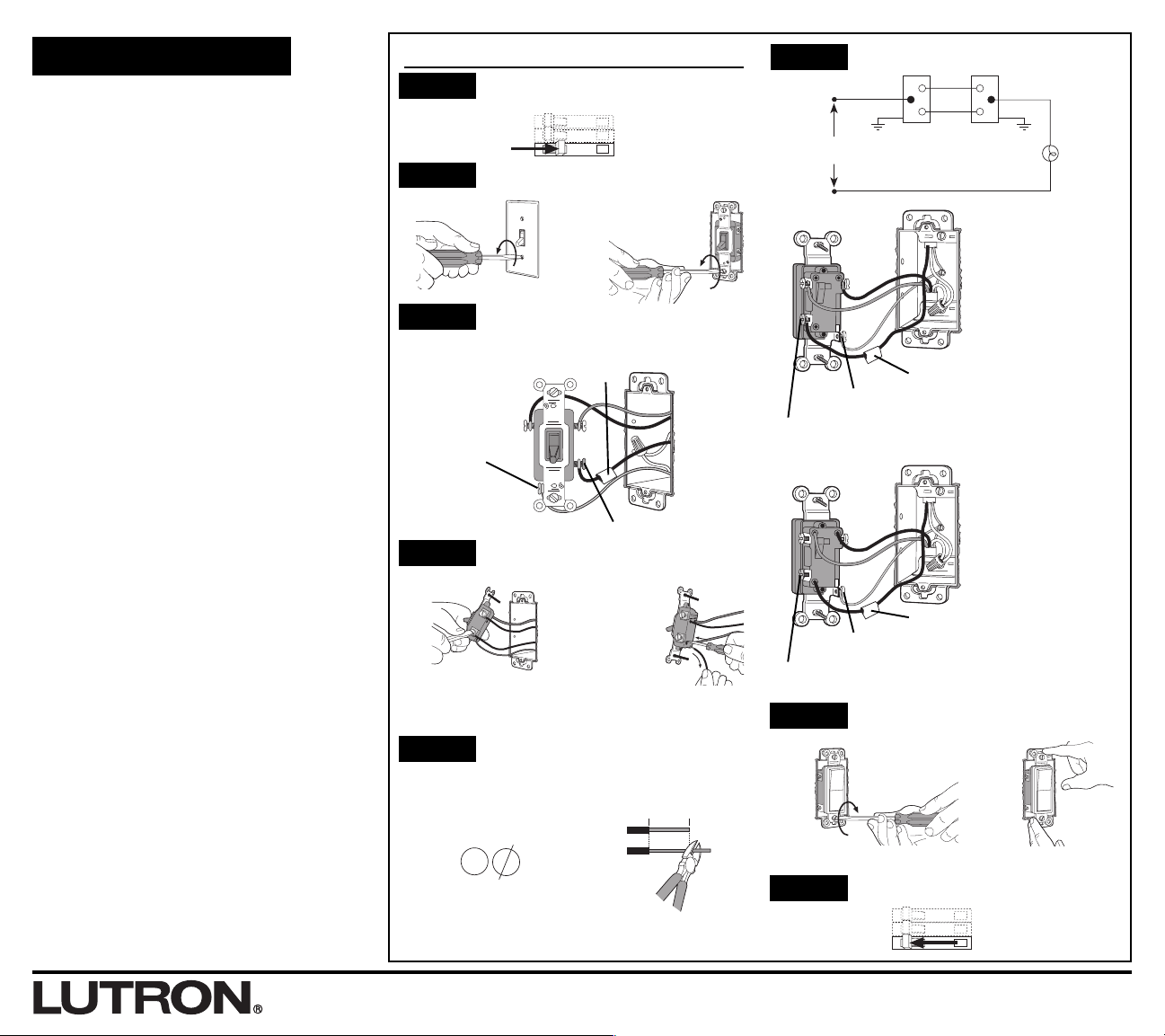

Instalación
Paso 1
Apague la corriente en la caja de circuitos o retire
los fusibles.
Paso 2
Retire la placa de la pared. Saque el interruptor de
la pared.
Paso 3
Aplique una etiqueta al alambre que está
conectado al tornillo de diferente color o tornillo
rotulado "Common" en cada interruptor (no es el
tornillo de tierra color verde).
Paso 4
Desconecte alambres del interruptor.
Paso 5
Prepare alambres. Corte o pele todos los alambres
al tamaño indicado en el posterior del interruptor.
ON
OFF
ON
OFF
ON
OFF
Paso 6
Conectando del Interruptor:
Usando Terminales de
Tornillos.
• Conecte el alambre de tierra,
de cobre desnudo, o de color
verde al terminal del tornillo
verde del interruptor. Si no
hay un alambre de tierra en la
caja de embutir, consulte un
electricista.
• Conecte el alambre sacado
del tornillo de diferente color
(alambre con etiqueta) a la
terminal de tornillo rotulado
“COMMON.”
• Conecte uno de los alambres
restantes a una de las
terminales de tornillos
restantes en el interruptor.
• Conecte el alambre restante a
la última terminal de tornillos
en el interruptor.
Usando Orificios Posteriores
Para Cables.
• Conecte el alambre de tierra,
de cobre desnudo, o de color
verde al terminal del tornillo
verde del interruptor. Si no
hay un alambre de tierra en la
caja de embutir, consulte un
electricista.
• Empuje el alambre sacado del
tornillo de diferente color
(alambre con etiqueta)
completamente adentro del
orificio posterior rotulado
“COMMON.”
• Empuje uno de los alambres
restantes adentro de uno de
los orificios posteriores
restantes.
• Empuje el alambre restante
en el último orificio posterior.
Paso 7
Monte y alinie el interruptor. Instale la placa de
pared (adquirido por separado).
Paso 8
Encienda la corriente.
ON
OFF
ON
OFF
ON
OFF
Dele vueltas al tornillo
para soltarlo
Corte o pele el alambre a
la medida correcta
Cu
Al
Tierra
(tornillo verde)
Tornillo de diferente
color (común)
Interruptor de tres vías
Clasificado para 120/277 V~, 15 A.
Adquiera la placa de pared por separado.
Notas Importantes
Favor de leer antes de instalar
1. Conecte al receptáculo solamente alambres de
cobre o de cobre revestidos, de calibre No. 12
ó 14 (2,5 mm
2
). Vea en el dispositivo la medida
para pelar los alambres.
2. No conecte alambres de aluminio a este
dispositivo.
3. Instale de acuerdo a los códigos nacionales y
locales de electricidad.
4. Limpie la unidad con un
paño suave y
húmedo únicamente
. No use agentes
químicos de limpieza.
Tierra
(tornillo verde)
Tornillo de diferente
color (común)
Tornillos Terminales:
Dele vueltas al tornillo
para soltarlo.
Conexiones Posteriores:
Coloque el
destornillador. Saque el
alambre.
Alinie interruptor y
apriete los tornillos
Empieze los
tornillos
Etiqueta
Tierra
(tornillo verde)
Tornillo de diferente
color (común)
Etiqueta
Tierra
Interruptor
de tres vias
Tierra
Neutral
Vivo
Carga
Interruptor
de tres vias
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, EE.UU.
Hecho e impreso en EE.UU., 10/01 P/N 030-703 Rev. C
Etiqueta
120/277 V~
60 Hz
Español
Español
Asistencia Técnica
Si tiene preguntas referente a la instalación o
operación de este producto, llame a
Lutron
Technical Assistance Hotline.
Por favor
suministre el número exacto del modelo con su
llamada.
(800) 523-9466 (EE.UU., Canadá, y el Caribe),
para México llame (001) 888-235-2910
de otros países, llame (610) 282-3800
Fax (610) 282-3090
Internet: www.lutron.com
Garantía Limitada
(Valido solamente en Estados Unidos, Canada, Puerto Rico, y el
Caribe.)
Lutron reparará o reemplazará, a su criterio, cualquier unidad cuyos materiales o
fabricación resulten defectuosos en el término de un año después de la fecha de
compra. Para obtener servicio de garantía, la unidad debe devolverse al lugar de
compra o enviar, con franqueo pago, a Lutron, 7200 Suter Road, Coopersburg,
Pennsylvania 18036-1299.
ESTA GARANTÍA SE OFRECE EN LUGAR DE CUALQUIER OTRA GARANTÍA
EXPRESA. LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD ESTÁ LIMITADA
A UN AÑO, A PARTIR DE LA FECHA DE COMPRA. ESTA GARANTÍA NO
CUBRE LOS COSTOS DE INSTALACIÓN, DESMONTAJE NI REINSTALACIÓN.
TAMPOCO CUBRE DAÑOS RESULTANTES DE UN USO IMPROPIO O ABUSO,
NI DAÑOS DEBIDOS A UNA INSTALACIÓN O CONEXIÓN INCORRECTA. ESTA
GARANTÍA NO CUBRE DAÑOS INCIDENTALES NI RESULTANTES. LA
OBLIGACIÓN DE LUTRON CON RESPECTO A CUALQUIER RECLAMACIÓN
POR DAÑOS RELACIONADOS CON LA FABRICACIÓN, VENTA,
INSTALACIÓN, ENTREGA, USO, REPARACIÓN O REEMPLAZO DE LA
UNIDAD, NO SUPERARÁ, EN NINGÚN CASO, EL PRECIO DE COMPRA.
Esta garantía otorga derechos legales específicos, pero se podría tener otros
derechos, que varían de un estado a otro. Algunos estados no permiten la
exclusión o limitación de daños incidentales ni resultantes, ni limitaciones en la
duración de una garantía implícita, por lo cual es posible que las limitaciones
mencionadas anteriormente no correspondan en ciertos casos.
Lutron es una marca registrada de Lutron Electronics Co., Inc.
© 2001 Lutron Electronics Co., Inc.
Montage
1
ère
étape
Couper l’alimentation électrique au disjoncteur
ou à la boîte à fusibles.
2
e
étape Enlever la plaque murale. Dégager l’interrupteur
du mur.
3
e
étape Marquer le fil neutre (COMMON) sur
l’interrupteur existant.
4
e
étape Déconnecter les fils de l’interrupteur.
5
e
étape Préparation des fils. Couper ou dénuder les fils
conformément aux longueurs indiquées à
l’arrière de l’interrupteur.
6
e
étape Raccordement de la commande.
Raccordement à l’aide des
bornes à vis.
• Raccorder le fil vert ou le fil
dénudé de mise à la terre à la
borne à vis verte sur
l’interrupteur.
• Raccorder le fil retiré de la vis
de couleur différente (fil
marqué “neutre” (“common”)
ou étiqueté) à la borne à vis
marquée “neutre” (“common”).
• Raccorder l’un des fils
restants au fil des bornes
à vis restantes sur
l’interrupteur.
• Raccorder le fil restant à la
dernière borne à vis sur
l’interrupteur.
Raccordement par les trous
arrière.
• Raccorder le fil vert ou le fil
dénudé de mise à la terre à la
borne à vis verte sur
l’interrupteur.
• Insérer complètement à
travers le trous arrière marqué
“COMMON” (NEUTRE) les fils
retirés des vis de couleur
différente (fil marqué ou
étiqueté).
• Insérer l’un des fils restants
dans l’un des trous arrière
restants.
• Insérer les fils restants dans le
trou arrière restant.
7
e
étape Montage et alignement de l’interrupteur. Montage
de la plaque murale Lutron® (achetée séparément).
8
e
étape Remettre l’alimentation électrique en circuit.
Vis de Couleur
Différente (neutre)
Couper ou dénuder
les fils à la Longueur
Indiquée
Cu
Al
ON
OFF
ON
OFF
ON
OFF
Bornes de raccordement:
dévisser les vis
Fils au verso:
Insérer un tournevis.
Tirer le fil.
Interrupteur
3-voies
Interrupteur
3-voies
Neutre
Lampe
120/277 V c.a.
60Hz
Fil sous
tension
Dévisser
les vis
Étiquette
ON
OFF
ON
OFF
ON
OFF
Mise à la terre
(vis verte)
Vis de Couleur
Différente
(“Common”/Neutre)
Étiquette
Mise à la terre
(vis verte)
Vis de Couleur
Différente
(“Common”/Neutre)
Étiquette
Aligner l’interrupteur.
Bien visser les
vis en place.
Mise à la terre
(vis verte)
Fil de mise
à la terre
Fil de mise
à la terre
Interrupteur 3-voies
Puissance nominale 120/277 V c.a.~, 15 A.
Achetez la plaque murale Lutron
séparément.
Remarques importantes
Veuillez lire avant d'installer.
1. Raccorder uniquement avec des fils de cuivre
ou des fils recouverts de cuivre de calibre 12 ou
14. Voir sur l’interrupteur les longueurs à
dénuder.
2. Ne pas raccorder avec des fils d’aluminium.
3. Installer conformément aux normes du Code
canadien et des Codes provinciaux de
l’électricité.
4. Nettoyer l’unité seulement à l'aide d'un tissu
sec et doux. Ne pas utiliser de sprays
ménagers.
Soutien technique
Pour tout renseignement concernant l’installation ou
le fonctionnement de ce produit, composez le
numéro sans frais de la
ligne d’assistance
téléphonique de Lutron.
Veuillez vous munir de
numéro exact du modèle en cas d'appel.
1-800-523-9466. (É.-U., Canada, Caraïbes)
Autres pays: composez le (610) 282-3800
Télécopieur: (610) 282-3090
Internet: www.lutron.com
Garantie Limitée
Lutron réparera ou remplacera à son choix tout produit jugé défectueux en
matériaux ou en main d’œuvre pendant un an suivant la date d’achat. Pour une
réparation couverte par la garantie, veuillez retourner le produit au lieu d’achat ou
l’expédier à Lutron, 7200 Suter Rd., Coopersburg, PA 18036-1299, en port payé.
LA PRÉSENTE GARANTIE REMPLACE TOUTES AUTRES GARANTIES
EXPRESSES ; LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE EST
LIMITÉE À UN AN SUIVANT LA DATE D’ACHAT. CETTE GARANTIE NE
COUVRE PAS LES COÛTS D’INSTALLATION, DE DÉMONTAGE OU DE
RÉINSTALLATION, NI LES DOMMAGES RÉSULTANT D’UNE UTILISATION
INCORRECTE, D’ABUS OU DE DOMMAGES ENTRAÎNÉS PAR UN CABLÂGE
OU UNE INSTALLATION INCORRECT. ELLE NE COUVRE PAS LES
DOMMAGES FORTUITS OU INDIRECTS. LA RESPONSABILITÉ DE LUTRON
EN CE QUI CONCERNE LES RÉCLAMATIONS POUR DOMMAGES RELATIFS
À LA FABRICATION, LA VENTE, L’INSTALLATION, LA LIVRAISON OU
L’UTILISATION DE CE PRODUIT NE SERA JAMAIS SUPÉRIEURE À SON PRIX
D’ACHAT.
Cette garantie vous donne des droits juridiques spécifiques; vous pouvez
également avoir d’autres droits qui varient en fonction des États. Certains États
n’autorisent pas l’exclusion ou la limite des dommages fortuits ou indirects ou la
durée limitée d’une garantie implicite; par conséquent, il se peut que les limites
indiquées ci-dessus ne s’appliquent pas à votre cas.
Lutron est une marque de commerce de Lutron Electronics Co., Inc.
© 2001 Lutron Electronics Co., Inc.
Français
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, EUA
Fabriqué et imprimé aux É.-U. 10/01 P/N 030-703 Rev. C
