Model/Modelo: 796.4100*
Kenmore Elite®
Front-Loading
Automatic Washer
Lavadora automática de carga frontal
Sears Brands Management Corporation
Homan Estates, IL 60179 U.S.A.
www.kenmore.com
www.sears.com
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2C3
www.sears.ca
Use & Care Guide
Manual de Uso y Cuidado
English / Español
* = color number, número de color
®
MFL68005553
For best results, a low-sudsing, HE High Efficiency
Detergent made for high efficiency washers must
be used.
Para obtener los mejores resultados, deberá
utilizarse un detergente HE para lavadoras de
alta eficacia y baja espuma.
2
TABLE OF CONTENTS
PRODUCT RECORD
Master Protection Agreements
Congratulations on making a smart purchase.
Your new
Kenmore Elite
®
product is designed and manufactured for years
of dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That’s when
having a Master Protection Agreement can save you money
and aggravation.
The Master Protection Agreement also helps extend the life of
your new product. Here’s what the Agreement includes:
• Parts and labor not just for repairing defects, but to help keep
products operating properly under normal use. Our coverage
goes well beyond the product warranty. No deductibles, no
functional failure excluded from coverage – real protection.
• Expert service by experienced service technicians trusted in
millions of homes every year.
• Unlimited service calls and nationwide service, as often as
you want us, whenever you want us.
• “No-lemon” guarantee – replacement of your covered
product after three separate product failures occur within
twelve months and a fourth repair is required. Includes free
delivery and installation, if necessary, of replacement product.
•
Product replacement if your covered product can not be xed.
• Annual Preventive Maintenance Check at your request – no
extra charge.
• Fast help by phone – phone support from a service agent on
all products to help troubleshoot problems. Think of us as a
“talking owner’s manual.”
• Power surge protection against electric damage due to
power uctuations.
• $300 Food Loss Protection for any food spoilage that is the
result of mechanical failure of any covered refrigerator or
freezer.
• Service Promise: $50 if rst attempt repair of your covered
product can’t be accomplished and product is not usable
while awaiting further repair service.
• 25% discount o the regular price of any non-covered repair
service and related installed parts.
Once you purchase the Agreement, a simple phone call is all
that it takes for you to schedule service. You can call anytime
day or night.
The Master Protection Agreement is a risk-free purchase. If you
cancel for any reason during the product warranty period, we
will provide a full refund, or a prorated refund any time after
the product warranty period expires. Purchase your Master
Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information in the U.S.A.
call 1-800-827-6655.
*Coverage in Canada varies on some items.
For full details call Sears Canada at 1-800-361-6665.
Sears Installation Service
For Sears professional installation of home appliances, garage
door openers, water heaters, and other major home items, in
the U.S.A. call 1-844-553-6667, and in Canada call 1-800-469-
4663.
In the space below, record the date of purchase, model,
and serial number of your product. You will nd the
model and serial number printed on an identication
plate located inside the washer door. Have these items
of information available whenever you contact Sears
concerning your product.
Model No.
Date of Purchase
Serial No.
Save these instructions and your sales receipt for future
reference.
PROTECTION AGREEMENTS
IMPORTANT SAFETY INSTRUCTIONS ....................................3-5
GROUNDING REQUIREMENTS................................................... 5
FEATURES AND BENEFITS
Key Parts and Components .......................................................6
Included Accessories ................................................................. 6
Optional Accessories .................................................................6
INSTALLATION REQUIREMENTS
Key Dimensions and Specications ......................................... 7
Choose the Proper Location ...................................................... 7
Flooring ....................................................................................... 7
Clearances ................................................................................... 7
INSTALLATION INSTRUCTIONS
Unpacking and Removing Shipping Bolts ................................8
Connecting the Water Lines ...................................................... 9
Connecting the Drain Hose ......................................................10
Connecting to the Power Supply ..............................................10
Leveling the Washer .................................................................. 11
Installation of Non-Skid Pads (optional) .................................11
HOW TO USE
Control Panel Features ...............................................................12
Operating the Washer ..............................................................13
Cycle Guide .......................................................................... 14-15
Sorting Wash Loads ..................................................................16
About the Dispenser Drawer ....................................................17
Detergent and Dispenser Use ..................................................18
Time and Status Display ...........................................................19
Cycle Modier Buttons .............................................................20
Steam Cycles and Options .................................................21-22
Special Functions ...................................................................... 23
Dry ..............................................................................................24
CARE AND CLEANING
Regular Cleaning ................................................................ 25-26
Maintenance ....................................................................... 27-28
Cleaning the Water Inlet Filters..........................................27
Cleaning the Drain Pump Filter........................................... 28
DIAGNOSTICS
Using Diagnostics ..................................................................... 29
TROUBLESHOOTING GUIDE
Normal Sounds You May Hear ............................................... 30
Before Calling for Service .................................................30-32
WARRANTY ..................................................................................33
3
There are many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol. This symbol alerts you to potential hazards that can result in property
damage and/or serious bodily harm or death.
All safety messages will follow the safety alert symbol and either the word WARNING.
This word means:
Indicates a hazardous situation which, if not avoided, could result in death or serious
injury.
All safety messages will tell you what the potential hazard is, tell you how to
reduce the chance of injury, and tell you what can happen if the instructions are not
followed.
WARNING
To reduce the risk of re, electric shock, or injury
to persons when using this appliance, follow basic
precautions, including the following.
Before use, the washer must be properly installed as•
described in this manual.
Do not wash articles that have been previously •
cleaned in, washed in, soaked in, or spotted with
gasoline, dry cleaning solvents, or other ammable
or explosive substances, as they give o vapors that
could ignite or explode.
Do not add gasoline, dry cleaning solvents, or other •
ammable or explosive substances to the wash water.
These substances give o vapors that could ignite or
explode.
Under certain conditions, hydrogen gas may be•
produced in a hot water system that has not been
used for two weeks or more. HYDROGEN GAS IS
EXPLOSIVE. If the hot water system has not been used
for such a period, before using the washer, turn ON
all hot water faucets and let the water ow from each
for several minutes. This will release any accumulated
hydrogen gas. As the gas is ammable, do not smoke
or use an open ame during this time.
Do not allow children to play on or in the washer. •
Close supervision of children is necessary when the
washer is used near children.
Before the washer is removed from service or•
discarded, remove the door to prevent children from
climbing inside.
Do not install or store the washer where it will be•
exposed to the weather or freezing temperatures.
Do not tamper with controls.•
Do not repair or replace any part of the washer or•
attempt any servicing other than as described in this
manual. We strongly recommend that any service be
performed by a qualied technician.
See Installation Instructions for grounding •
requirements.
ALWAYS follow the fabric care instructions supplied •
by the garment manufacturer.
Do not place items exposed to cooking oil in your•
washer. Items contaminated with cooking oils may
contribute to a chemical reaction that could cause a
load to catch re.
Use fabric softeners or products to eliminate static •
only as recommended by the manufacturer.
This washer is not designed for maritime use or for•
mobile installations such as in RVs, aircraft, etc.
Turn OFF the water faucets and unplug the washer if•
the machine is to be left for an extended period of
time, such as during vacations.
Packaging material can be dangerous for children.•
There is a risk of suocation. Keep all packaging
from children.
Always check the inside of the washer for foreign•
objects before loading laundry. Keep the door closed
when not in use.
WARNING: • This product contains chemicals known
to the State of California to cause cancer and birth
defects or other reproductive harm. Wash hands after
handling.
SAFETY MESSAGES
IMPORTANT SAFETY INSTRUCTIONS
WARNING
4
To reduce the risk of re, electric shock, or injury
to persons when using this appliance, follow basic
precautions, including the following.
Unplug the washer before cleaning• to avoid the risk
of electric shock.
Never use harsh chemicals, abrasive cleaners, or •
solvents to clean the washer. They will damage the
nish.
Do not put oily or greasy rags or clothing on top of •
the washer. These substances give o vapors that
could ignite the materials.
Do not wash items that are soiled with vegetable or •
cooking oil. These items may contain some oil after
laundering and may catch re.
Disconnect this appliance from the power supply •
before attempting any user maintenance. Turning the
controls to the OFF position does not disconnect this
appliance from the power supply. Failure to follow
this warning can cause serious injury, re, electric
shock, or death.
Do not combine detergents, fabric softeners, and/or •
other laundry products from di erent manufacturers
for use in a load, unless specied on the fabric label.
Do not mix chlorine bleach with ammonia or acids •
such as vinegar. Follow package directions when
using laundry products. Incorrect usage can produce
poisonous gas, resulting in serious injury or death.
Do not reach into the washer while parts are •
moving. Before loading, unloading, or adding items,
push in the cycle selector knob and allow the drum
to coast to a complete stop before reaching inside.
Failure to follow this warning can cause serious injury,
re, electric shock or death.
Refer to INSTALLATION INSTRUCTIONS for detailed •
grounding procedures. Installation instructions are
packed in the washer for the installer’s reference.
If the washer is moved to a new location, have
it checked and reinstalled by a qualied service
technician. Failure to follow this warning can cause
serious injury, re, electric shock, or death.
Do not, under any circumstances, cut or remove the •
third (ground) prong from the power cord. Failure
to follow this warning can cause serious injury, re,
electric shock, or death.
For personal safety, this appliance must be properly •
grounded. Failure to follow this warning can cause
serious injury, re, electric shock, or death.
The power cord of this appliance is equipped with •
a 3-prong (grounding) plug which mates with a
standard 3-prong (grounding) wall outlet to minimize
the possibility of electric shock hazard from this
appliance.
This washer must be plugged into a 120VAC, 60Hz •
grounded outlet. Failure to follow this warning can
cause serious injury, re, electric shock, or death.
Have the wall outlet and circuit checked by a •
qualied electrician to make sure the outlet is
properly grounded. Failure to follow this warning can
cause serious injury, re, electric shock, or death.
Where a standard 2-prong wall outlet is encountered, •
it is your personal responsibility and obligation to
have it replaced with a properly grounded 3-prong
wall outlet. Failure to follow this warning can cause
serious injury, re, electric shock, or death.
Do not install on carpet. Install the washer on a solid •
oor. Failure to follow this warning can cause serious
leak damage.
Do not remove grounding prong. Do not use an •
adapter or extension cord. Plug into a grounded
3-prong outlet. Failure to follow these warnings can
cause serious injury, re, electric shock, or death.
The washer should always be plugged into its own •
individual electrical outlet which has a voltage rating
that matches the rating plate. This provides the best
performance and also prevents overloading house
wiring circuits which could cause a re hazard from
overheated wires.
Never unplug your washer by pulling on the power •
cord. Always grip plug rmly and pull straight out
from the outlet. Failure to follow this warning can
cause serious injury, re, electric shock, or death.
Immediately repair or replace all power cords that •
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end. Consult with a
qualied service technician. Failure to follow this
warning can cause serious injury, re, electric shock,
or death.
When installing or moving the washer, be careful not •
to pinch, crush, or damage the power cord. Failure
to follow this warning can cause serious injury, re,
electric shock, or death.
The washer must be installed and electrically •
grounded by a qualied service technician in
accordance with local codes to prevent shock hazard
and assure stability during operation.
The washer is heavy. Two or more people may be •
needed to install and move the appliance. Failure
to do so can result in damage to property or serious
bodily injury.
Store and install the washer where it will not be •
exposed to temperatures below freezing or exposed
to outdoor weather conditions. Failure to follow this
warning can cause serious leak damage.
To reduce the risk of electric shock, do not install •
the washer in humid spaces. Failure to follow this
warning can cause serious injury, re, electric shock, or
death.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
WARNING
5

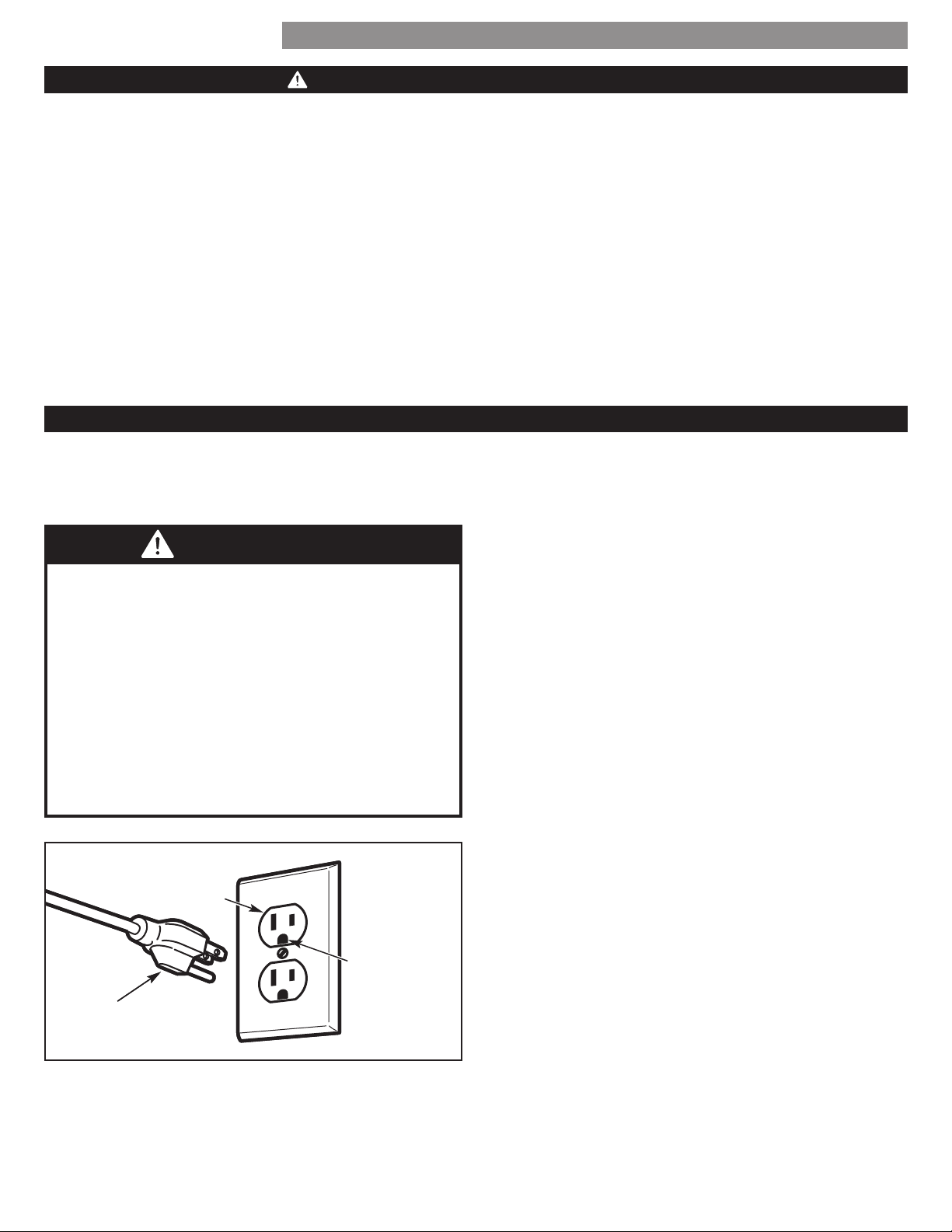

GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of
malfunction or breakdown, grounding will reduce
the risk of electric shock by providing a path of least
resistance for electric current. This appliance is equipped
with a cord having an equipment-grounding conductor
and grounding plug. The plug must be plugged into
an appropriate outlet that is properly installed and
grounded in accordance with all local codes and
ordinances.
Improper connection of the equipment-grounding
conductor can result in risk of electric shock. Check
with a qualied electrician or service technician
if you are in doubt as to whether the appliance
is properly grounded. Do not modify the plug
provided with the appliance. If it does not t the
outlet, have a proper outlet installed by a qualied
electrician. Failure to follow these warnings can
cause serious injury, re, electric shock, or death.
WARNING
Do not allow children to play on or in the washer. •
Close supervision of children is necessary when the
washer is used near children. As children grow, teach
them the proper, safe use of all appliances. Failure
to comply with these warnings could result in serious
personal injury.
Destroy the carton, plastic bag, and other packing •
materials after the washer is unpacked. Children
might use them for play. Cartons covered with rugs,
bedspreads, or plastic sheets can become airtight
chambers. Failure to comply with these warnings
could result in serious personal injury
Keep laundry products out of children’s reach. To •
prevent personal injury, observe all warnings on
product labels. Failure to comply with these warnings
could result in serious personal injury.
Before your washer is removed from service •
or discarded, remove the door to the washing
compartment to avoid the danger of children or small
animals getting trapped inside. Failure to do so can
result in serious personal injury or death.
IMPORTANT: Please read carefully.
TO CONNECT ELECTRICITY
Ensure proper
ground exists
before use.
3-prong
grounding type
wall receptacle
3-prong
grounding
plug
IMPORTANT SAFETY INSTRUCTIONS
WARNING: RISK TO CHILDREN
GROUNDING REQUIREMENTS
H
D
B
A
C
E
F
G
I
6
Wrench appearance may vary.
Included Accessories
Non-skid pads
Wrench (for removing
shipping bolts and
adjusting and locking
leveling feet)
Tie Strap
(for securing
drain hose)
Elbow Bracket
(for securing
drain hose)
Caps (4)
(for covering shipping bolt holes)
Cold and Hot Water Inlets
Power
Cord
Drain
Hose
Rear of Washer
Optional Accessories
Hot and Cold Water Hoses
Pedestal Stacking kit (For dryer)
Drain Hose Extension

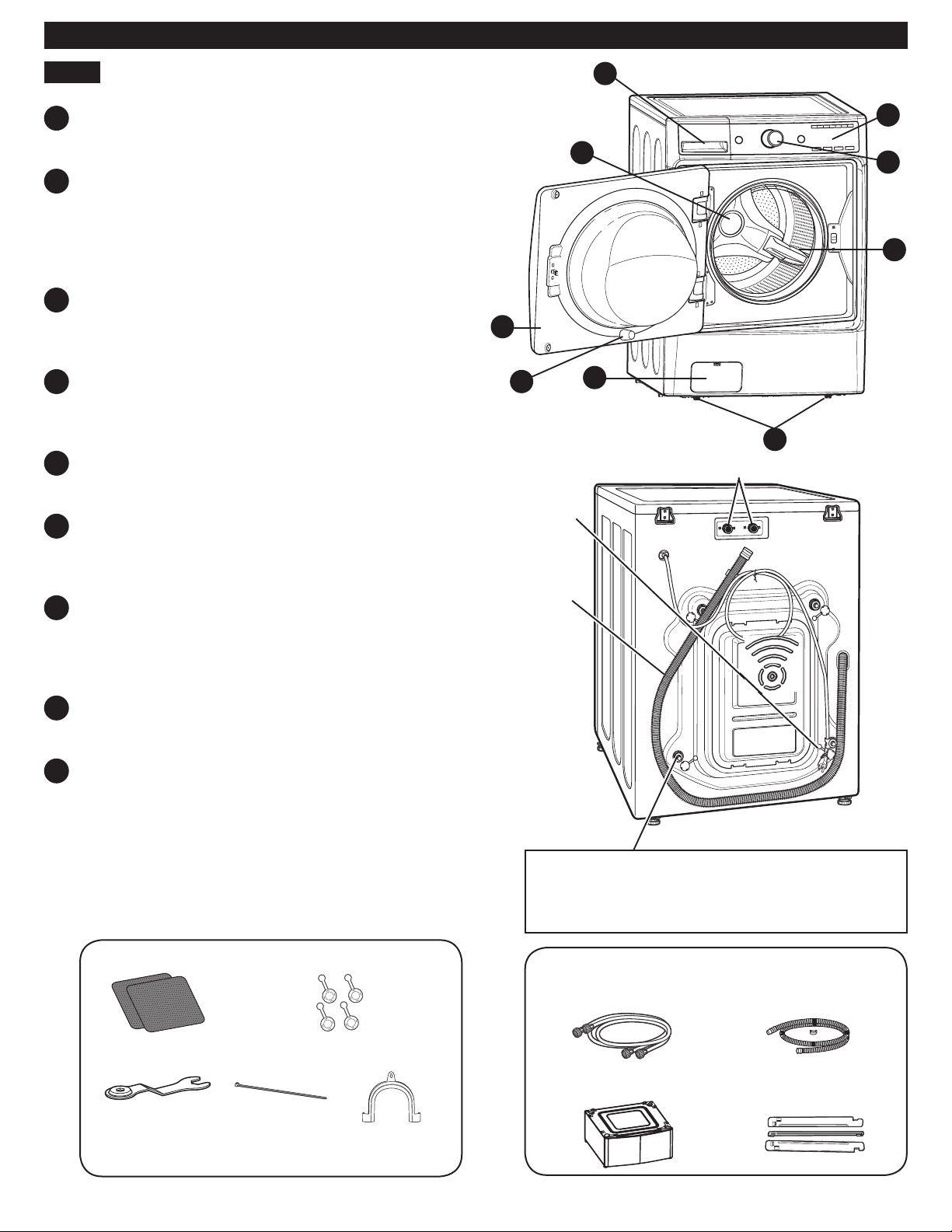

KEY PARTS AND COMPONENTS
FEATURES AND BENEFITS
A
DETERGENT DISPENSER
There are four compartments. One each for prewash,
main wash, liquid bleach, and liquid fabric softener.
B
CONTROL PANEL WITH LED DISPLAY
The easy-to-read LED display shows cycle options,
settings, cycle status, and estimated time remaining
during operation.
NOTE: Sensors in the washer automatically detect
the size of the wash load to optimize washing time,
based on the selected cycle and options.
C
DIRECT-DRIVE MOTOR
The direct-drive motor provides improved
performance and reliability while increasing energy
eciency. (Motor is not visible.)
D
LARGE-CAPACITY STAINLESS STEEL DRUM
The ultra-large stainless steel drum oers extreme
durability and is tilted to improve eciency and
allow easier access for large items.
E
EASY-ACCESS LOCKING DOOR
The extra-large door locks during operation. The
door will not open until it is safe to do so.
F
FILTER ACCESS PANEL
Provides easy access to the drain pump lter, which
allows you to clean the lter or retrieve lost items
without a service call.
G
LEVELING FEET
Four leveling feet (two in the front and two in the
back) adjust to improve washer stability on uneven
oors. Feet are adjusted and locked in place using
the adjusting wrench included with the washer.
H
HIGH-EFFICIENCY STEAM CYCLES
During high-eciency steam cycles, hot steam
interacts with fabrics to help remove tough stains.
I
DOOR MAGNET
Safely and conveniently keeps the door ajar. There
are two door closed positions, fully closed and
slightly ajar. In the latter position, the door is only
closed to the door magnet to keep the door slightly
open when the washer is not in use. This will promote
air circulation and allow the interior of the machine
to dry. To use this feature, close the door just until it
contacts the door magnet.
Shipping Bolts/Retainers (4)
NOTE: Bolts/Retainers MUST be removed prior to
operation. Keep for future use.
7

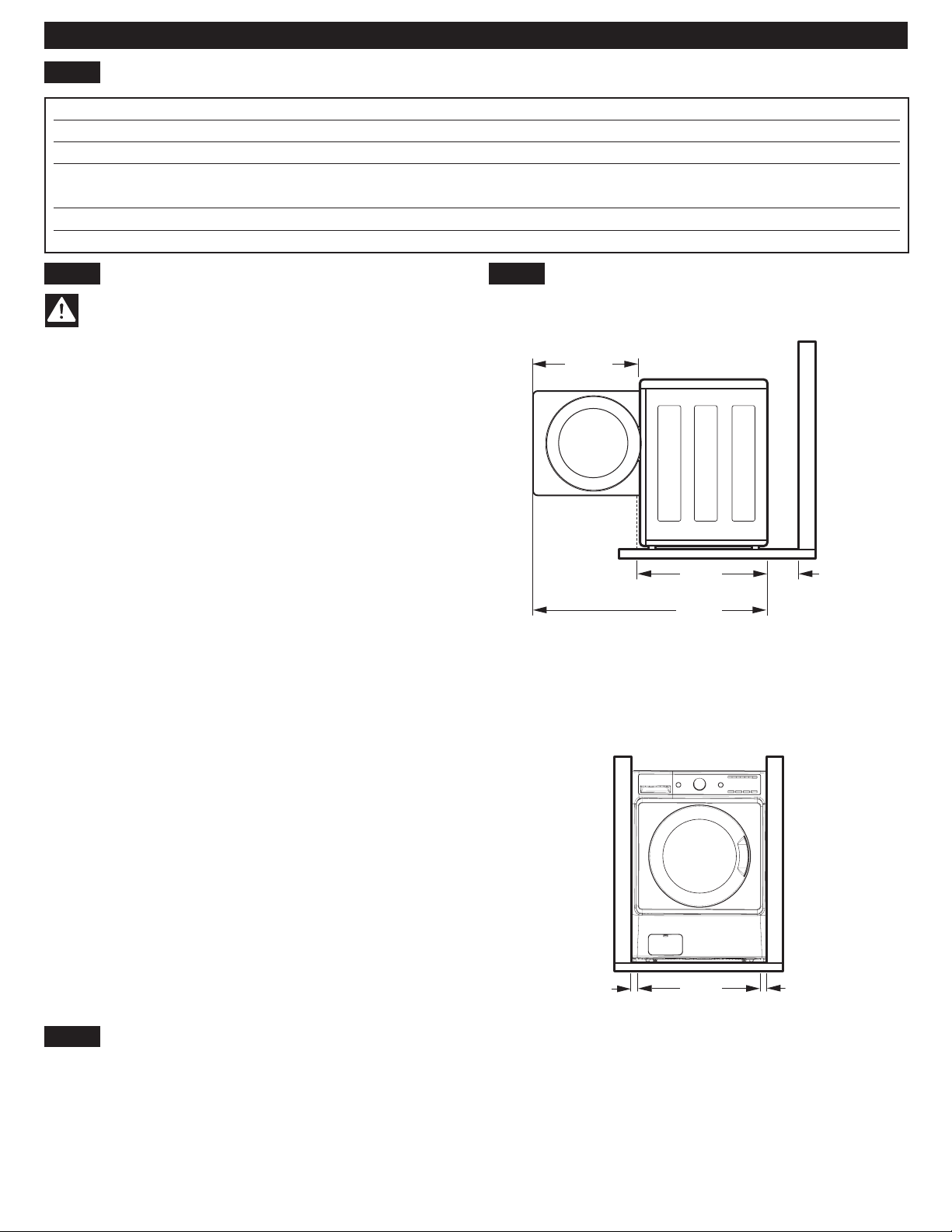

This washer is heavy. Two or more people are required •
when moving and unpacking the washer. Failure to do
so may result in damage to property or serious bodily
harm.
Store and install the washer where it will not be exposed •
to temperatures below freezing or exposed to outdoor
weather conditions. Failure to follow this warning can
cause serious injury, re, electric shock, or death.
Properly ground the washer to conform with all electric •
governing codes and ordinances. Failure to follow this
warning can cause serious injury, re, electric shock, or
death.
To reduce the risk of electric shock, do not install the •
washer in humid spaces. Failure to follow this warning
can cause serious injury, re, electric shock, or death.
To ensure proper air ow, do not block the large •
opening on the bottom of the washer with carpeting or
other materials.
Do not remove ground prong. Do not use an adapter •
or extension cord. Plug into a grounded 3-prong outlet.
Failure to follow this warning can cause serious injury,
re, electric shock, or death.
NOTE: Installing the washer in a humid space, or installing
or storing the washer where it will be exposed to the
weather or freezing temperatures, may result in rust or other
damage that is not covered by the product warranty.
Power Outlet
The power outlet must be within 60 in. (1.5 m) of either •
side of the washer.
The appliance and outlet must be positioned so that •
the plug is easily accessible.
Do not overload the outlet with more than one appliance.•
The outlet must be grounded in accordance with •
current wiring electric codes and regulations.
Time-delay fuse or circuit breaker is recommended.•
NOTE: It is the personal responsibility and obligation of
the product owner to have a proper outlet installed by a
qualied service technician.
To minimize noise and vibration, the washer MUST be •
installed on a solidly constructed oor. See the NOTE at right.
Allowable slope under the entire washer is a maximum •
1 in. dierence from side to side or from front to back.
Installing on carpeting and soft tile surfaces is not •
recommended.
Never install the washer on a platform or weakly •
supported structure.
NOTE: The oor must be strong and rigid enough to
support the weight of the washer, when fully loaded,
without exing or bouncing. If your oor has too much ex,
reinforce it to make it more rigid.
A oor that is adequate for a top-loading washer may
not be rigid enough for a front loading washer, due to the
dierence in the spin speed and direction. If the oor is not
solid, your washer may vibrate and you may hear and feel
the vibration throughout your house.
Description Front-Loading Washer
Electrical Requirements 120 VAC, 60 Hz
Max. Water Pressure 20 - 120 psi (138 - 827 kPa)
Dimensions 27 in. (W) X 29
3
/4 in. (D) X 38
11
/16 in. (H), 52 in. (D with door open)
68.6 cm (W) X 75.6 cm (D) X 98.3 cm (H), 132.2 cm (D with door open)
Net Weight 220 lbs (100 kg)
Max. Spin Speed 1,300 RPM
WARNING

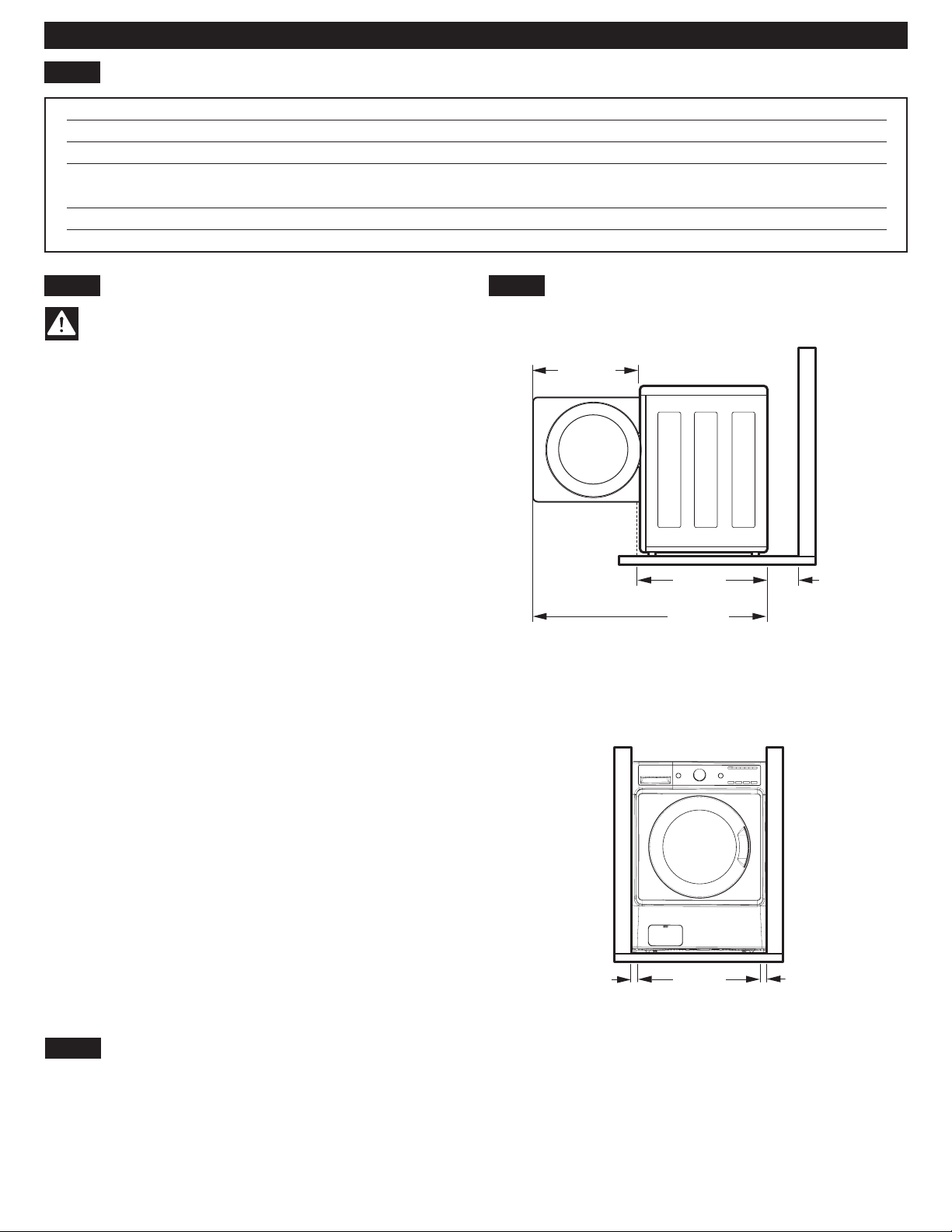

To ensure sucient clearance for water lines and airow,
allow minimum clearances of at least 1 in. (2.5 cm) at the
sides and 4 in. (10 cm) behind the unit. Be sure to allow
for wall, door, or oor moldings that may increase the
required clearances.
Allow at least 22
1
/4 in. (56.6 cm) in front of
the washer to open the door.
4 in.
(10 cm)
22
1
/
4
in.
(56.6 cm)
29
3
/
4
in.
(75.6 cm)
52
in.
(132.2 cm)
KEY DIMENSIONS AND SPECIFICATIONS
CHOOSE THE PROPER LOCATION
FLOORING
CLEARANCES
INSTALLATION REQUIREMENTS
1 in.
(2.5 cm)
1 in.
(2.5 cm)
27 in.
(68.6 cm)
8

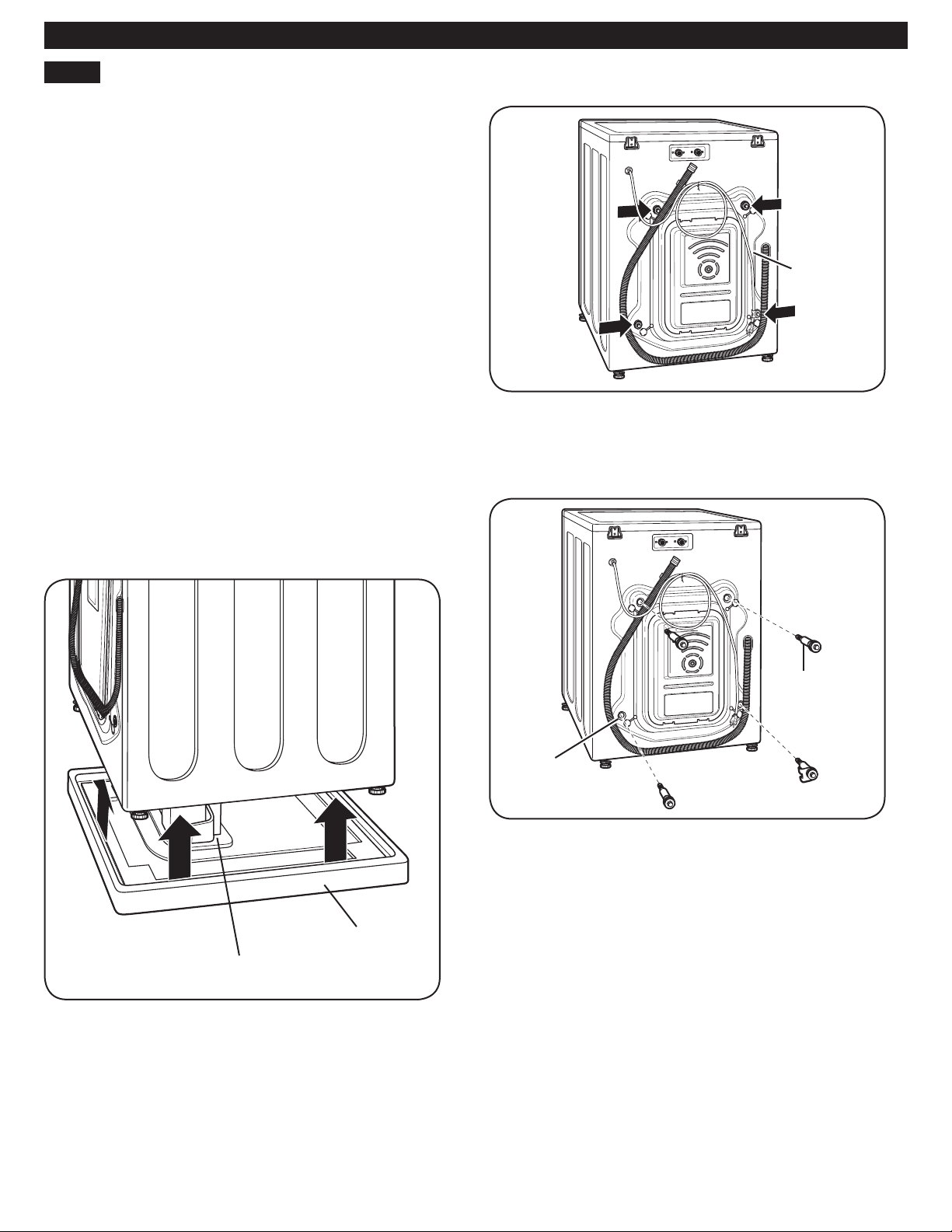

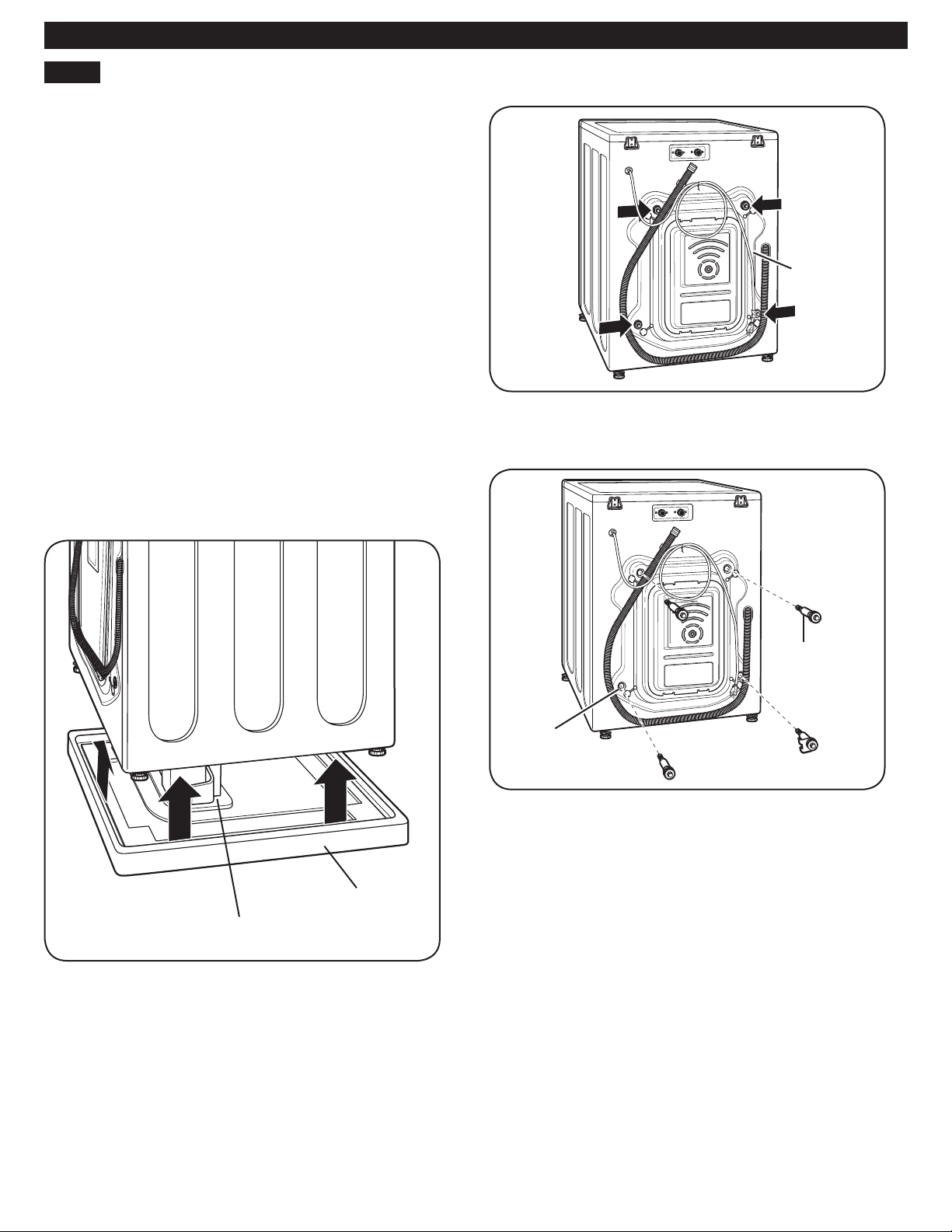

When removing the washer from the carton base, be
sure to remove the foam drum support in the middle of
the carton base. See drawing below.
If you must lay the washer down to remove the base
packaging materials, always protect the side of the
washer and lay it carefully on its side. DO NOT lay the
washer on its front or back.
To prevent internal damage during transport, the washer
is equipped with four shipping bolts and plastic retainers.
IMPORTANT:
These shipping bolts and retainers • MUST NOT be
removed until just before moving the washer into its
nal position.
These bolts and retainers • MUST be removed before
operating the washer.
Failure to remove shipping bolts and retainers may •
cause severe vibration and noise, which can lead to
permanent damage to the washer.
NOTE: The power cord is secured to the back of the
washer with a shipping bolt to help prevent operation
with shipping bolts in place.
1. Starting with the bottom two shipping bolts, use the
wrench (included) to fully loosen all four shipping
bolts by turning them counterclockwise.
2. Remove the bolt assemblies by wiggling them
slightly while pulling.
3. Locate the four hole caps included in the accessory
pack and install them in the shipping bolt holes.
NOTE: Save the bolt assemblies for future use. To
prevent damage to internal components, DO NOT
transport the washer without reinstalling the shipping
bolts.
UNPACKING AND REMOVING SHIPPING BOLTS
INSTALLATION INSTRUCTIONS
Foam Tub
Support
Carton
Base
Shipping
Bolts
Power
Cord
Shipping Bolts
Hole Cap
9
IMPORTANT:• Use new hoses when installing the
washer. Do NOT reuse old hoses.
IMPORTANT: • ONLY use new, high-quality inlet hoses
when installing this laundry product. Aftermarket hoses
are not guaranteed to t or function correctly. Other
hoses may not tighten correctly and could cause leaks.
Subsequent damage to product or property will not be
covered under the terms of the product warranty.
Water supply pressure must be between 20 psi and •
120 psi (138 - 827 kPa). If the water supply pressure is
more than 120 psi, a pressure reducing valve must be
installed.
Periodically check the hose for cracks, leaks, and wear, •
and replace the hose if necessary.
Make sure that the water lines are not stretched, •
pinched, crushed, or kinked.
The washer should never be installed or stored in a •
location subject to freezing temperatures. Damage to
the water lines and internal mechanisms of the washer
can result. If the washer was exposed to freezing
temperatures prior to installation, allow it to stand at
room temperature for several hours before use and
check for leaks prior to operation.
1. Inspect the threaded tting on each hose and make
sure there is a rubber seal in place in both ends.
2. Connect the water supply hoses to the HOT and
COLD water faucets tightly by hand and then
tighten another ⅔ turn with pliers.
3. Always run a gallon or two (4L) of water through
each inlet hose to ush dirt, scale and other debris
out of the water lines. Doing so will help prevent
future problems with clogged lter screens, and will
also allow you to verify which hose is hot and which
is cold.
4. Attach the (red) hot water line to the hot water inlet
on the back of the washer. Attach the (blue) cold
water line to the cold water inlet on the back of the
washer. Tighten the ttings securely.
NOTE: When installing the hoses onto the water inlet
valves, be careful not to cross-thread the hose ttings.
DO NOT overtighten the hoses; this could cause
damage to internal components, the valve or the hose
gasket. Overtightening could result in property damage
from leaks.
INSTALLATION INSTRUCTIONS

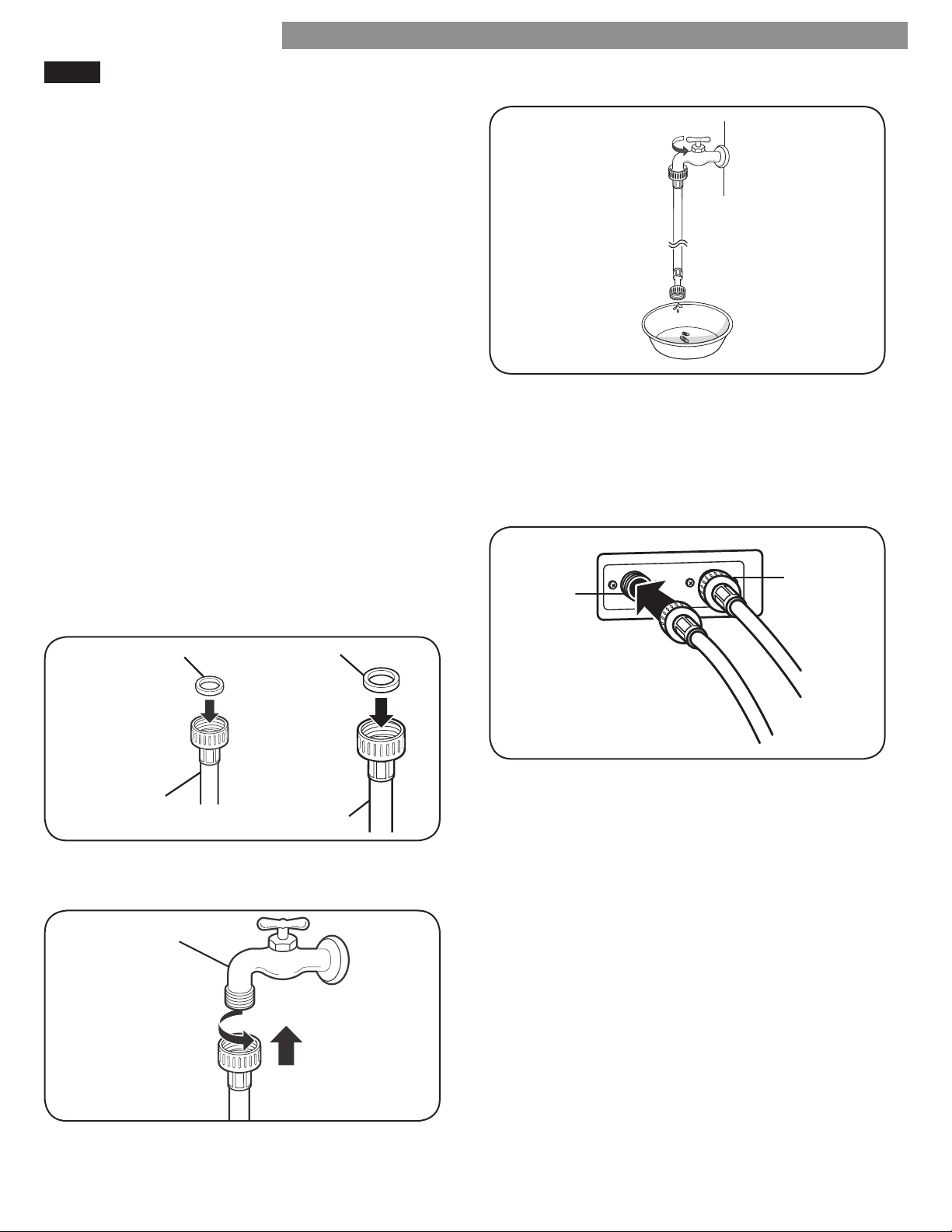

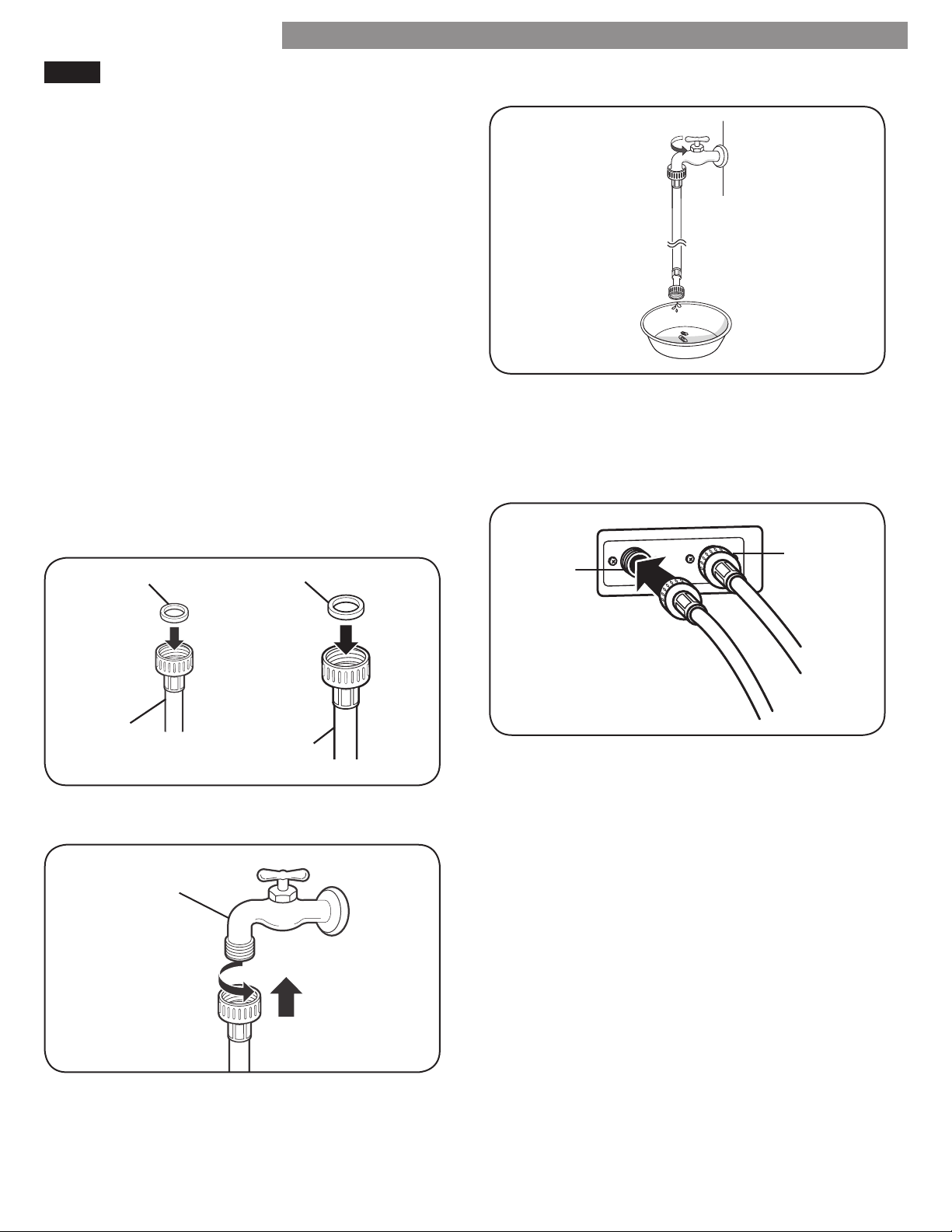

CONNECTING THE WATER LINES
Rubber Seal
Water Faucet
Water Hose
(to water inlet
on washer)
Water Hose
(to tap)
Rubber Seal
Cold
Water
Inlet
Hot
Water
Inlet
10

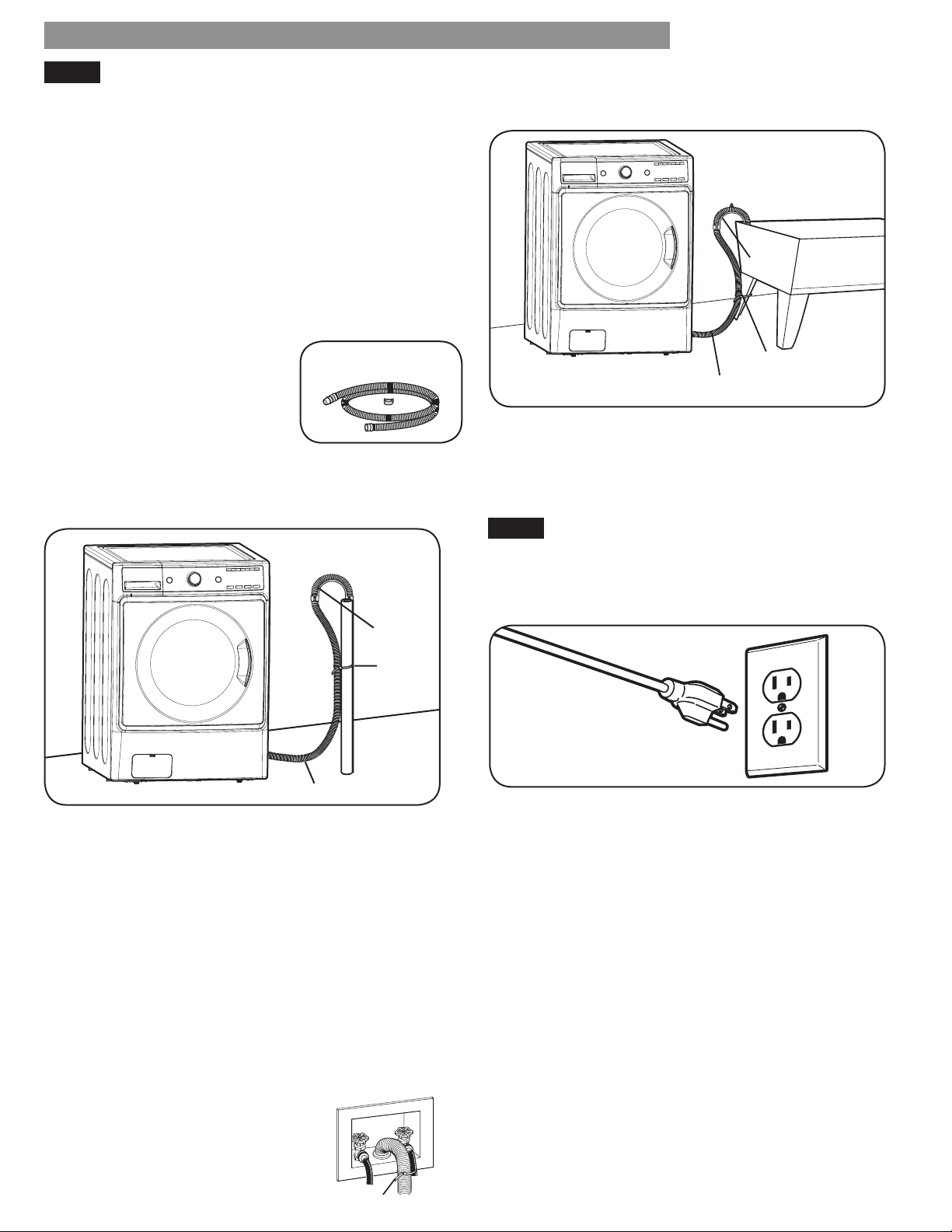

The drain hose should always be properly secured. •
Failure to properly secure the drain hose can result in
ooding and property damage.
Do not install the end of the drain hose lower than 29 •
in. (73.7 cm) or higher than 96 in. (243.8 cm) above
the bottom of the washer.
The drain must be installed in accordance with any •
applicable local codes and regulations.
Make sure that the drain hose is not stretched, •
pinched, crushed, or kinked.
NOTE:
A drain hose extension kit is
available if the drain hose is not
long enough. Do not extend the
drain hose more than 6 feet, as
this will cause poor draining,
which will result in poor wash
and spin performance.
Option 1: Standpipe
Install the end of the drain hose into the elbow bracket.
Do not extend the drain hose more than 4 inches
(10 cm) past the end of the elbow bracket. Use a tie
strap to secure the drain hose in place.
NOTE:
Total height of the hose end should not exceed 96 in. •
(243.8 cm) from the bottom of the washer.
The drain hose should be inserted no more than •
8–12 inches into the standpipe. Inserting more
than 8-12 inches (20-30 cm) can cause mold or
microorganisms to spread to the inside of the
washer.
If the water valves and drain are
built into the wall, fasten the drain
hose to one of the water hoses with
the tie strap.
Tie Strap
Option 2: Laundry Tub
Install the elbow bracket near the end of the drain hose.
Hang the end of the drain hose over the side of the
utility sink. Use a tie strap to secure the drain hose in
place.
CONNECTING TO THE POWER SUPPLY
Washer should be plugged into a 120-VAC, 60-Hz
grounded 3-prong outlet. Plug in the washer.
Utility Sink
Tie Strap
Drain Hose
Elbow
Bracket
INSTALLATION INSTRUCTIONS

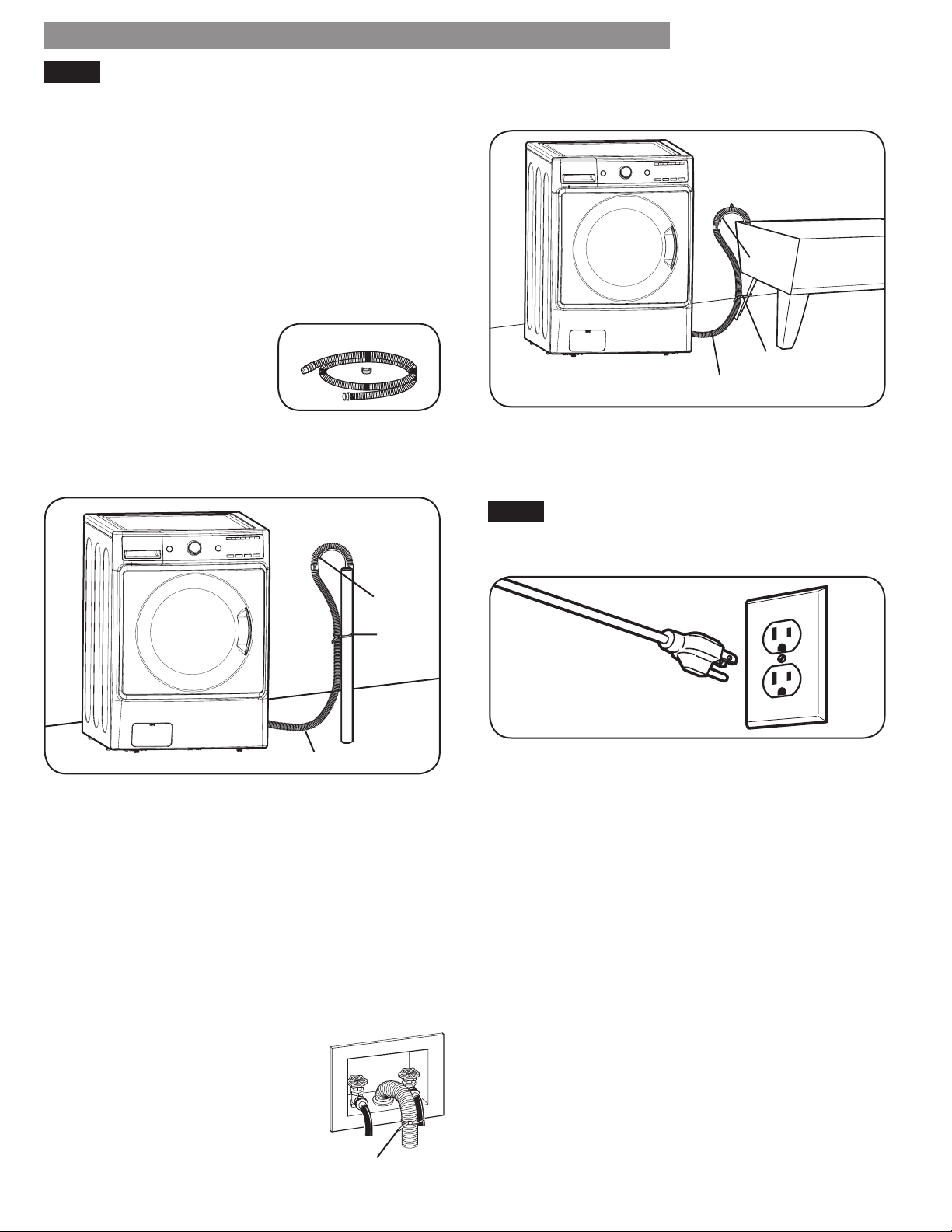

CONNECTING THE DRAIN HOSE
Drain Hose Extension
Drain Hose
Elbow
Bracket
Tie Strap
11

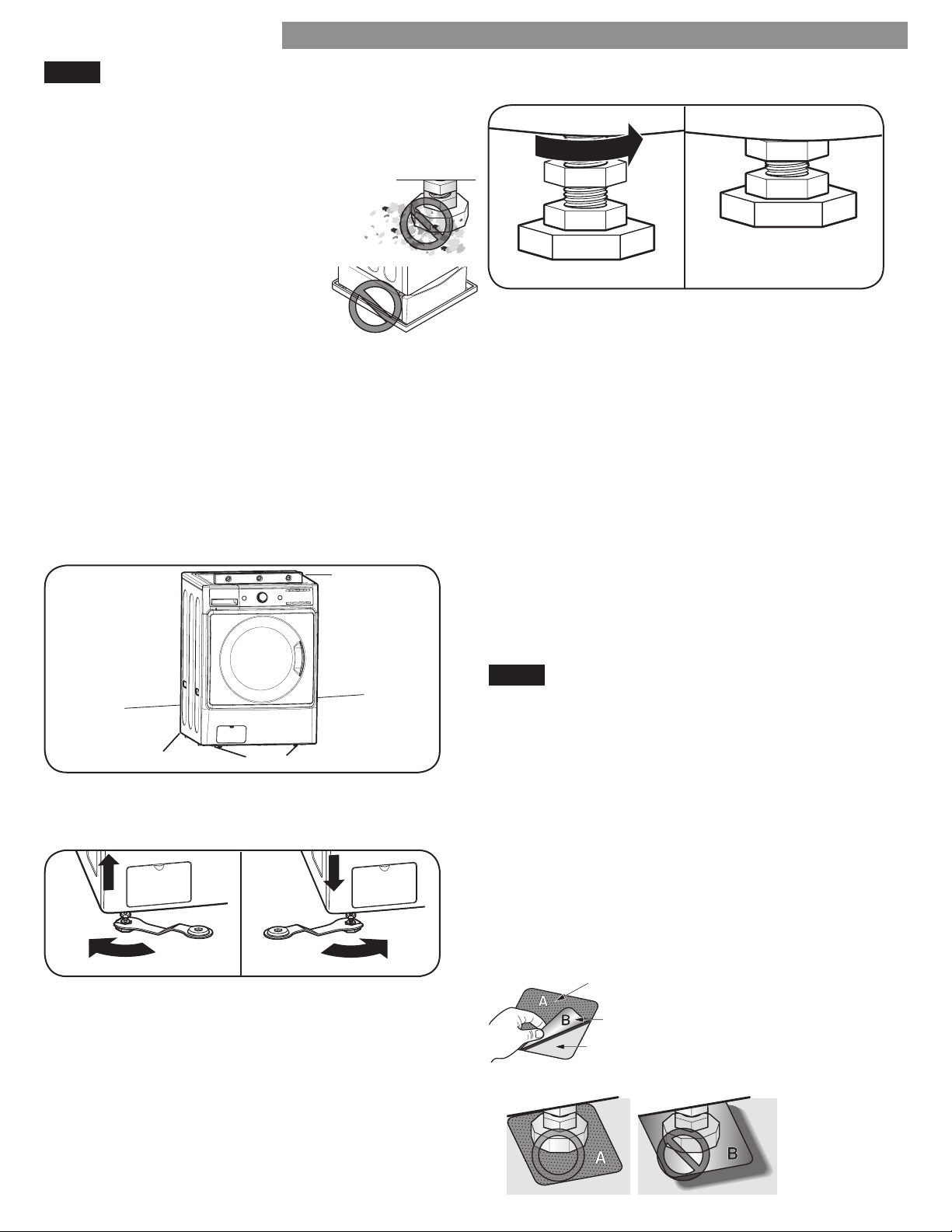

The drum of your new washer spins at very high speeds.
To minimize vibration, noise, and unwanted movement,
the oor must be a level, solid surface.
NOTE: Adjust the leveling feet only as far as necessary
to level the washer. Extending the leveling feet more
than necessary can cause the washer to vibrate.
NOTE: Before installing the washer, make
sure that the oor is clean, dry and free of
dust, dirt, water and oils so the washer feet
cannot slide easily. Leveling feet that
move or slide on the oor can contribute
to excess vibration and noise due to
poor contact with the oor. See
INSTALLATION OF NON-SKID PADS
for more information.
NOTE: If a drip pan must be used, make sure to follow
the instructions provided with the drip pan and make
sure the leveling feet are adjusted for rm and even
contact with the pan. Use of drip pans and failure to
properly level the machine may result in increased
vibration and noise during operation.
All four leveling feet must rest solidly on the oor. Rock
the washer from corner to corner to make sure that all
four leveling feet are in rm and even contact with the
oor.

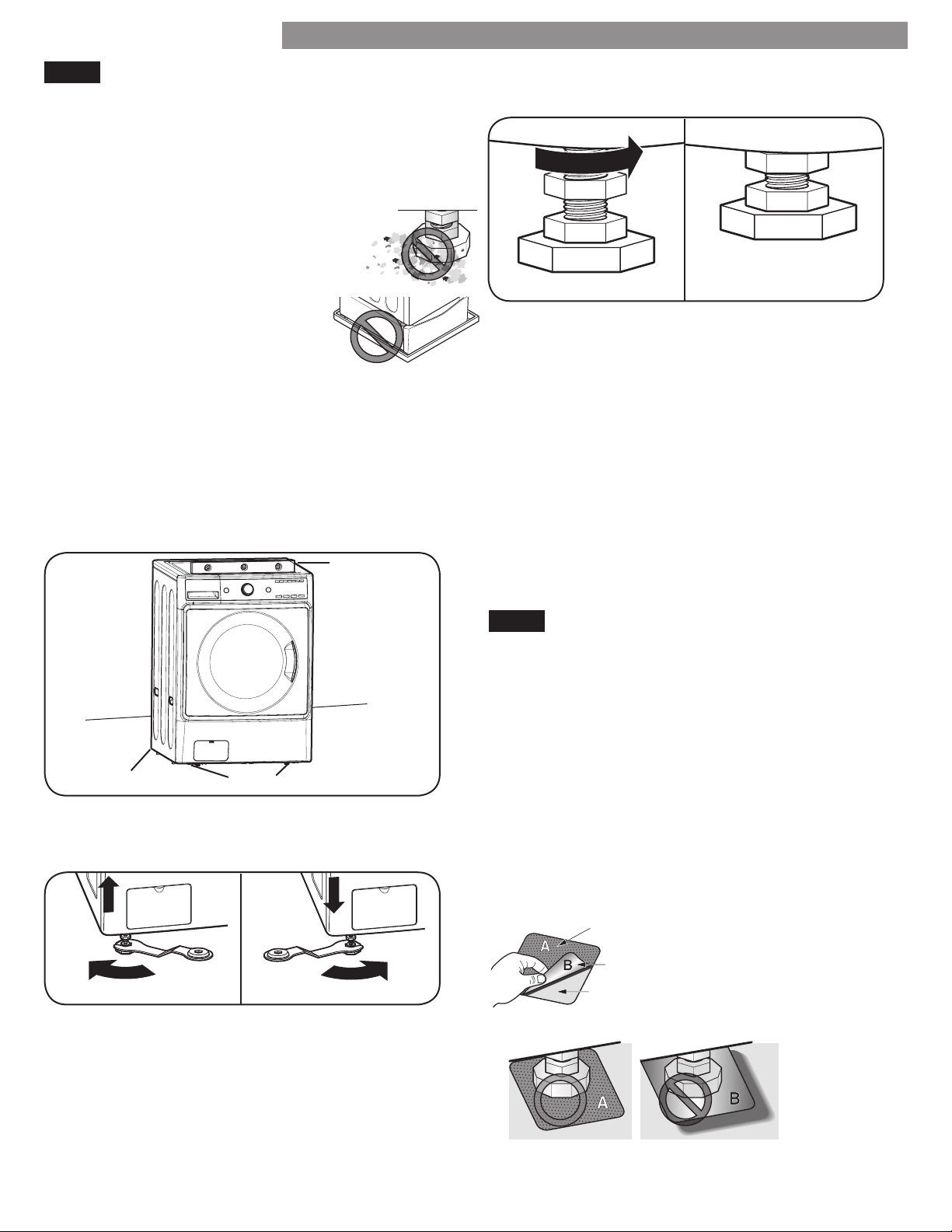

1. Position the washer in its nal location, taking special
care not to pinch, strain, or crush the water and drain
lines. Place a level across the top of the washer.
Raise Lower
2. Loosen the locknuts on all four leveling feet with the
wrench until you can adjust the feet (wrench appearance
may vary). Use the wrench to turn the feet clockwise
to raise the washer, and counterclockwise to lower the
washer. Using a level, adjust the feet until the washer is
level from side to side and front to back. Make sure that
all four feet are in rm contact with the oor.
NOTE: If you are installing the washer on the optional
pedestal, the washer leveling feet should be fully retracted.
Use the leveling feet on the pedestal to level the washer.
Tighten all 4 lock nuts
securely using the
wrench.
3. Once the washer is level from side to side and front
to back, use the adjusting wrench to tighten all four
lock nuts securely to prevent the legs from getting out
of adjustment during operation. Make sure that all
four leveling feet are in rm contact with the oor.
NOTE: To make sure that the washer is properly level,
run the washer with a test load: place a medium-sized
load of laundry in the machine. Then, press POWER,
select RINSE & SPIN, and press the START/PAUSE
button.
See the following sections for additional information
on cycle selection and operation. Verify that the
washer does not rock or vibrate excessively during
the spin cycle. If the washer vibrates or shakes, adjust
the leveling feet, while the washer is spinning, until the
vibrations are reduced.
Some oor surfaces are too slippery to prevent the
washer from moving on the oor during heavily
unbalanced loads. While it is normal for an occasional
load to be out of balance, excess noise and vibration
can result from the washer moving out of position. If
these conditions are encountered, follow the instructions
below for installation of the non-skid pads. These pads
will help prevent the washer from moving during heavy,
out of balance conditions, thereby reducing noise and
vibration.
NOTE: Non-skid pads are included in the installation
packet.
Non-skid pads
Level
Leveling Feet
Leveling Feet
INSTALLATION INSTRUCTIONS
INSTALLATION OF NON-SKID PADS
(optional)
LEVELING THE WASHER
This side up
Stick adhesive side to oor
Remove backing
*
Place the pads under both front feet.
12

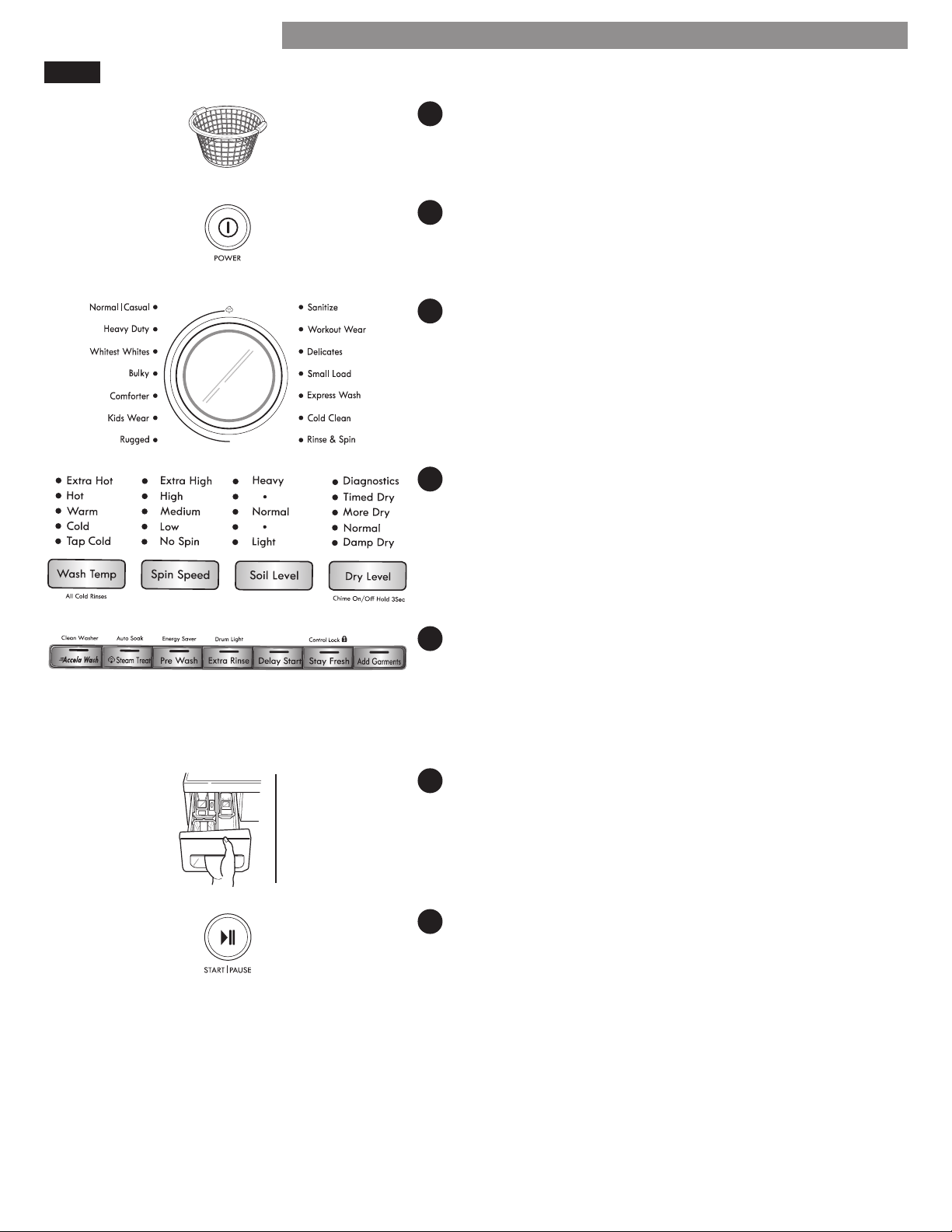

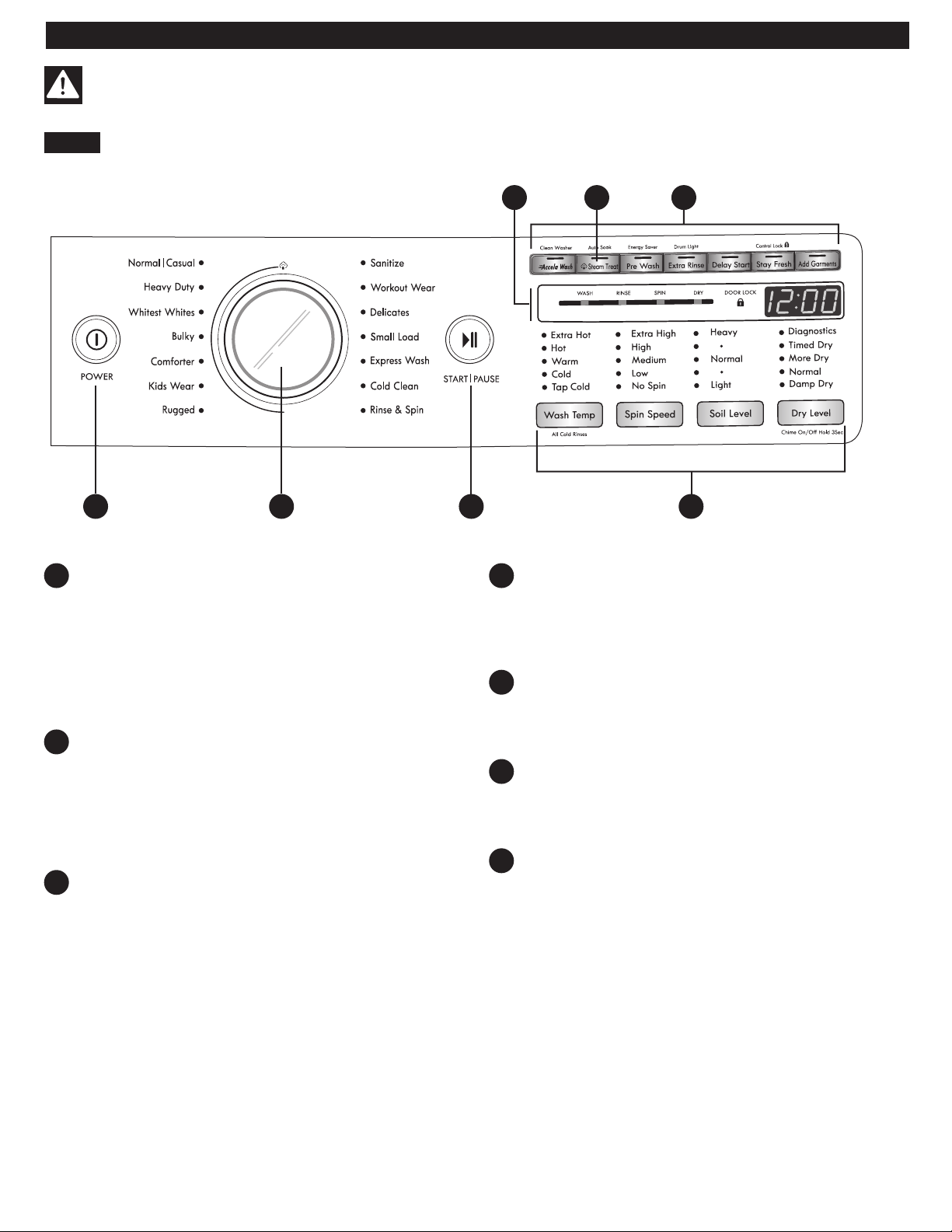

HOW TO USE
WARNING: To reduce the risk of re, electric shock, or injury to persons, read and follow this
entire Use & Care Guide, including the Important Safety Instructions, before operating this washer.
A

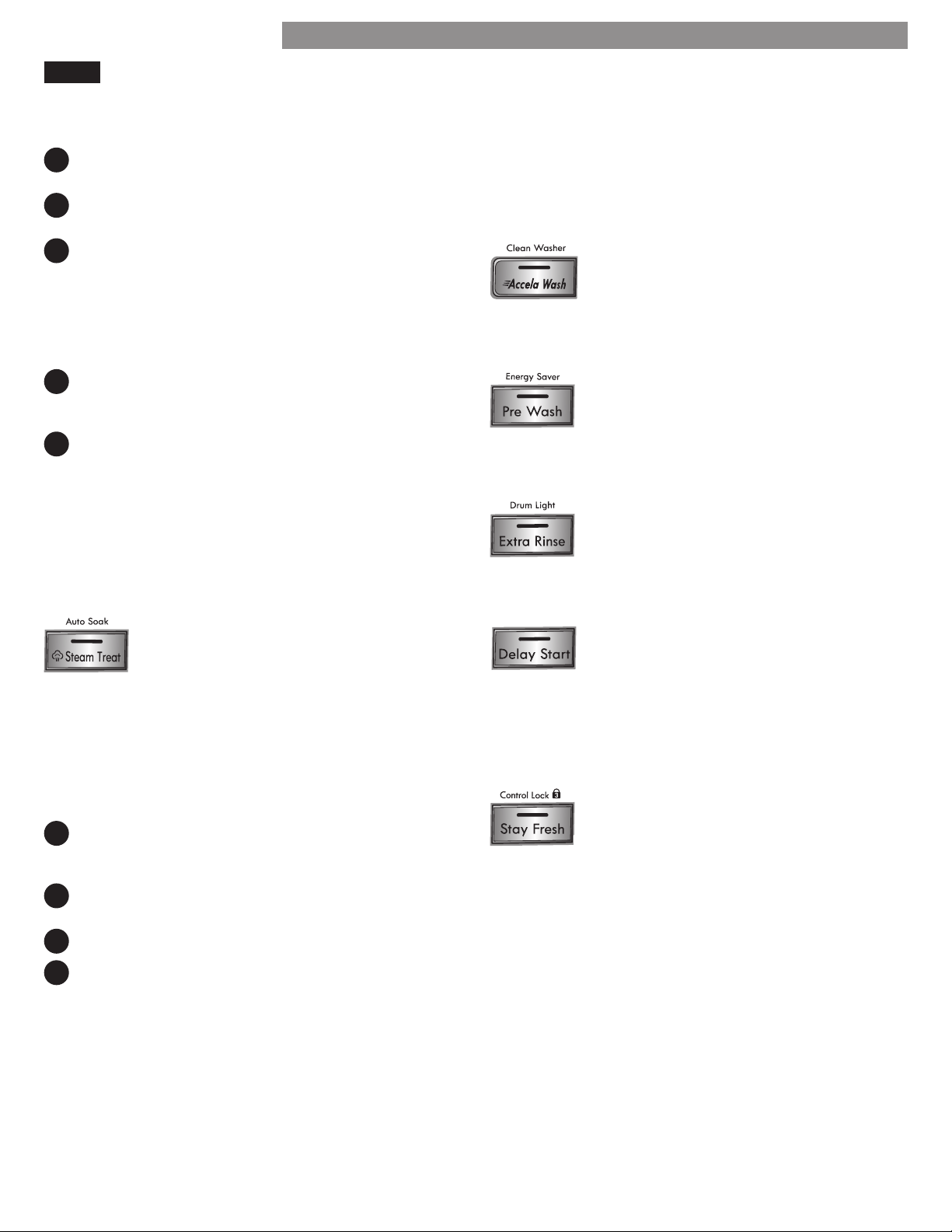

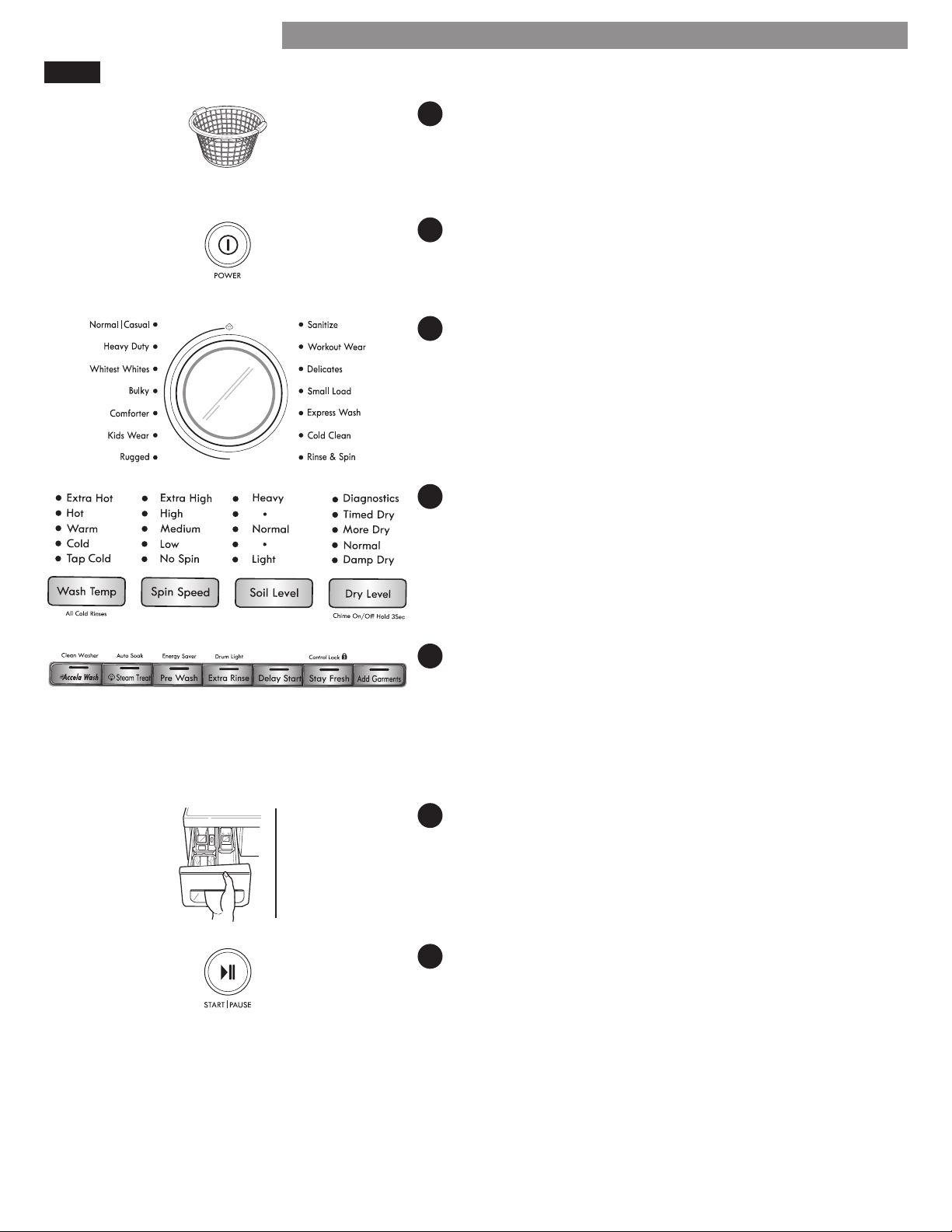

POWER (ON/OFF) BUTTON
Press to turn the washer ON or OFF.
NOTE:
Pressing the POWER button during a
cycle will cancel that cycle and any load
settings will be lost. The door will unlock after a
brief pause, unless the water level or
temperature is too high.
B
CYCLE SELECTOR KNOB
Turn this knob to select the desired cycle. Once
the desired cycle has been selected, the standard
presets will appear in the display. These settings
can be adjusted using the cycle setting buttons
any time before starting the cycle.
C
START/PAUSE BUTTON
Press this button to start the selected cycle.
If the washer is running, use this button to pause
the cycle without losing the current settings.
NOTE:
If you do not press the START/PAUSE
button within one hour of selecting a cycle, the
washer automatically turns OFF.
D

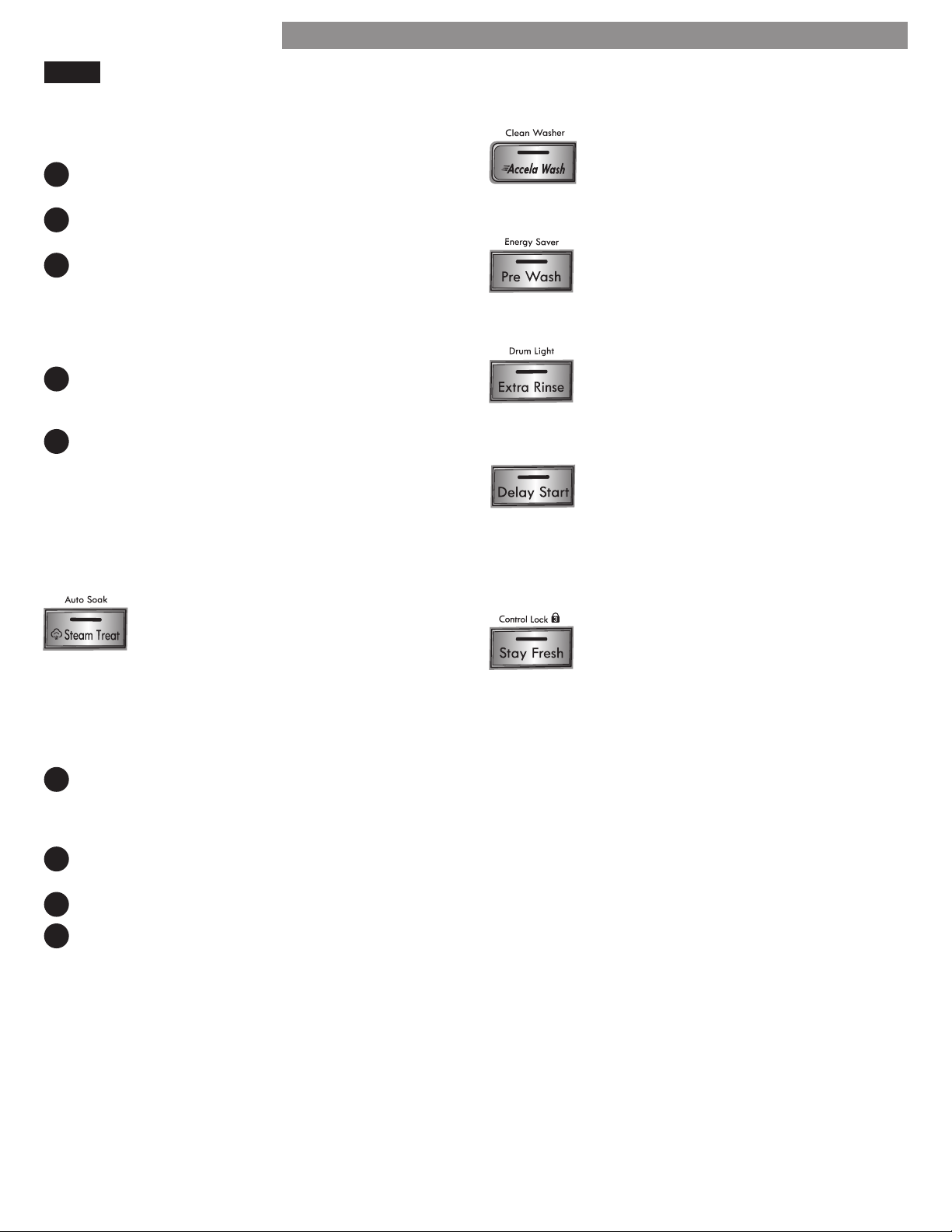

CYCLE MODIFIER BUTTONS
Use these buttons to adjust the settings for the
selected cycle. The settings light up above the
buttons to show the current selection.
E
SPECIAL CYCLE AND OPTION BUTTONS
These buttons are used to activate special cycles
or options.
F
TIME AND STATUS DISPLAY
The display shows the cycle status, door lock
status and estimated time remaining.
G

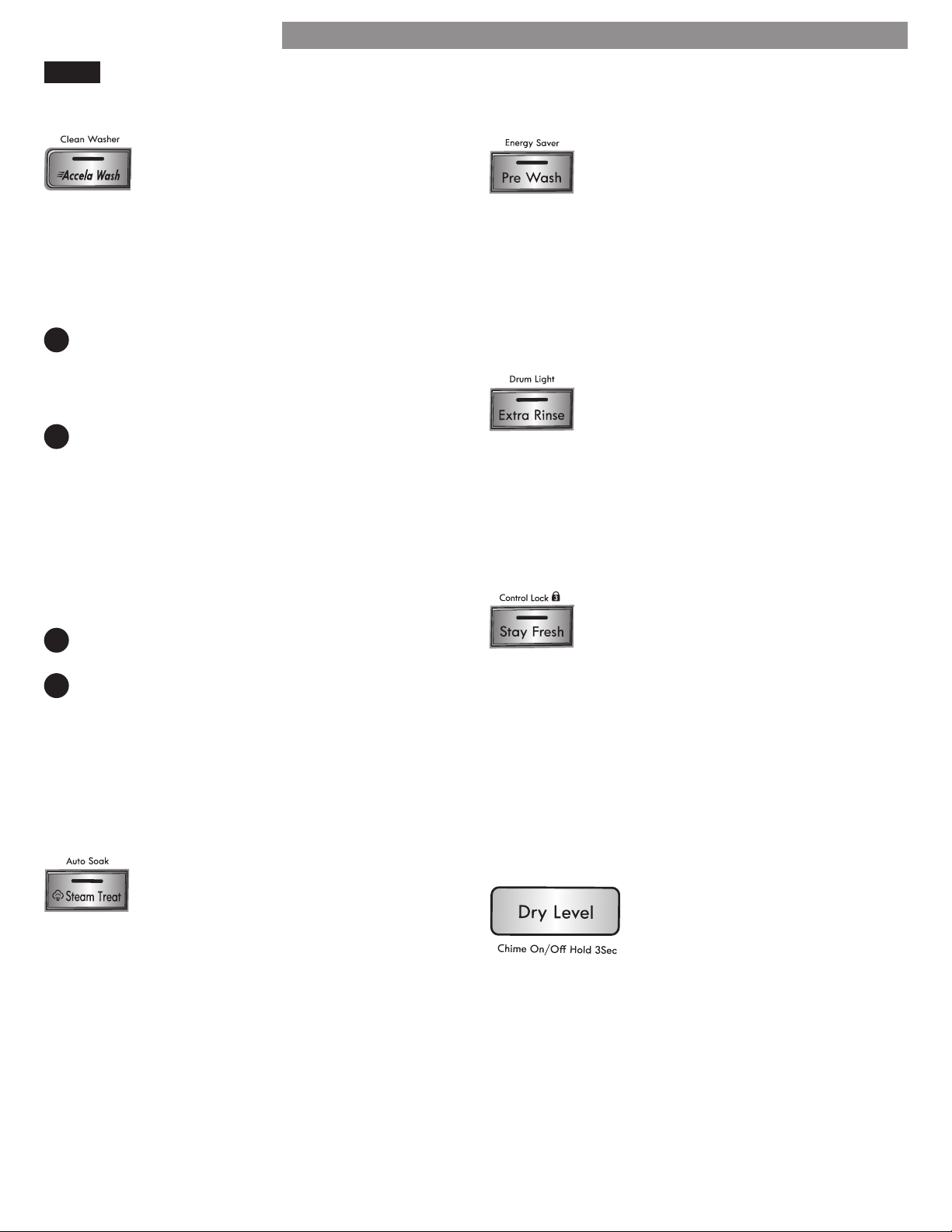

STEAM TREAT BUTTON
Select the STEAM TREAT button to add steam to
the selected cycle for added cleaning power.
NOTE:
The steam option is not available on all
cycles.
NOTE:
To protect your clothing, not all settings are available on all cycle selections.
AB CD
FG E
CONTROL PANEL FEATURES
13
HOW TO USE
1
SORT LAUNDRY AND LOAD WASHER
Sort laundry by fabric type, soil level, color and load size,
as needed. Open the door and load selected items into the
washer.
2
TURN ON THE WASHER
Press the POWER button to turn ON the washer. The lights
around the cycle selector knob will illuminate and a chime
will sound.
3
SELECT A CYCLE
Turn the cycle selector knob in either direction to select the
desired cycle. The preset Wash Temperature, Spin Speed, Soil
Level, and Option settings for that cycle will be shown.
4
SELECT CYCLE MODIFIERS
Default settings for the selected cycle can now be changed if
desired. Use the cycle modier buttons.
NOTE:
To protect your fabrics, not all modiers are available
on all cycles.
5
SELECT CYCLE OPTIONS
Cycle options can be added using the option buttons.
NOTE:
Not all options are available on all cycles. A dierent •
chime will sound and the LED will not come on if the
selection is not allowed.
6
ADD DETERGENT
Add High-Eciency (HE) detergent to the detergent
dispenser drawer. For proper wash performance, always
measure the detergent using the measuring device provided
by the detergent manufacturer.
7
BEGIN CYCLE
Press the START/PAUSE button to begin the cycle. The door
will lock, the washer will briey tumble the load without
water to measure its weight, and then the washer will begin
the selected wash cycle.
Pressing the START/PAUSE button will pause the cycle and
the door will unlock. Press the START/PAUSE button again to
resume the wash cycle.
OPERATING THE WASHER
14

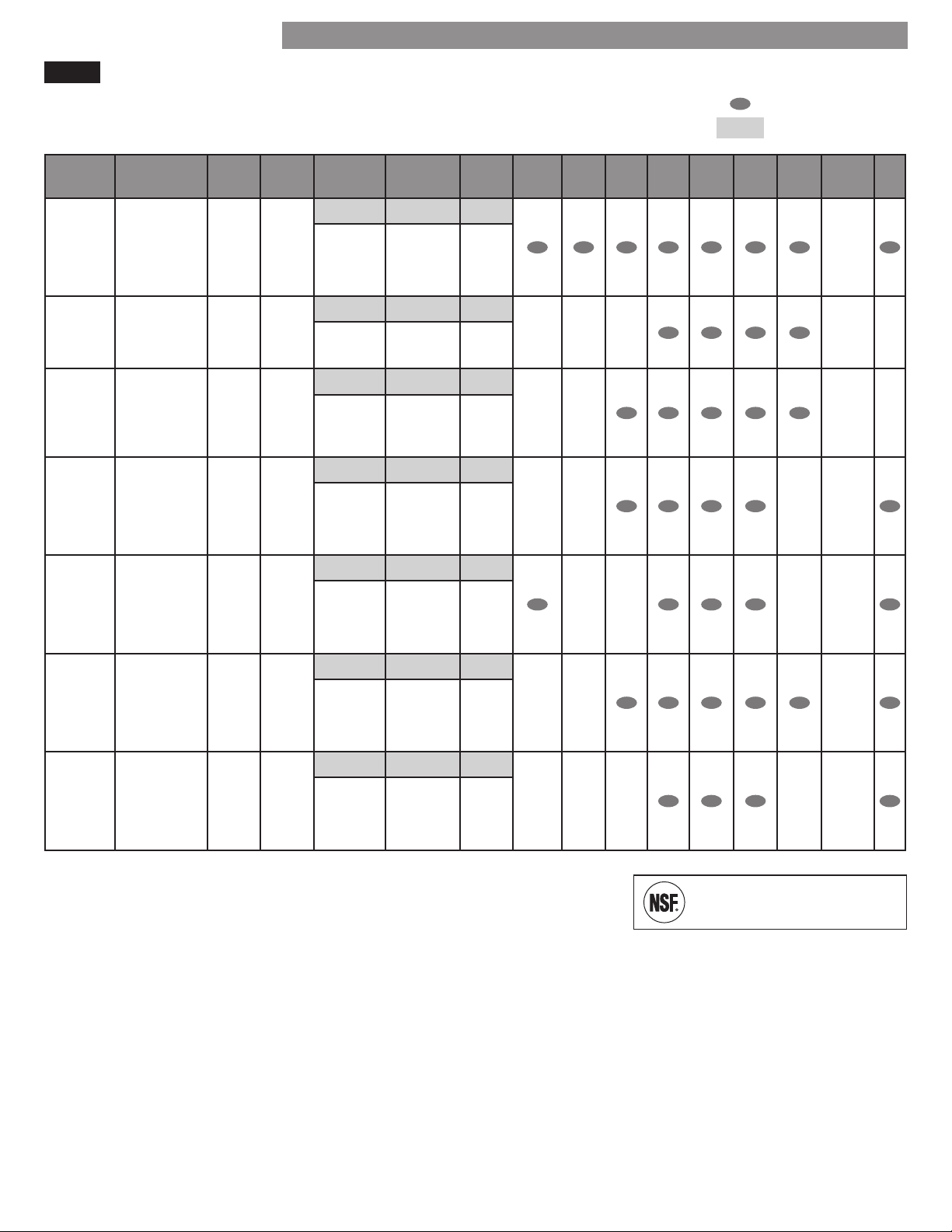

CYCLE GUIDE
The cycle guide below shows the default settings, available options and recommended fabric types
for each cycle. Allowable modifier adjustments are shown below the default setting for each cycle.
= Available Option
= Default Setting
Cycle
Fabric or
Load Type
Load
Sensing
Wash
Option
Wash
Temp.
Spin
Speed
Soil
Level
Accela
Wash
Steam
Treat
Pre
Wash
Extra
Rinse
Delay
Start
Stay
Fresh
Auto
Soak
Energy
Saver
Dry
Normal/
Casual
Cotton,
linen, towels,
shirts, sheets,
jeans, mixed
loads.
Yes Yes
Warm High Normal
Extra Hot
Hot
Cold
Tap Cold
Extra Hot
Hot
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Heavy
Light
Heavy
Duty
Heavily soiled
cotton fabrics.
Yes Yes
Warm Extra High Heavy
High
Medium
Low
No Spin
Normal
Light
Whitest
Whites
Heavily to
normally
soiled white
cottons.
Yes Yes
Hot High Normal
Warm
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Heavy
Light
Bulky
Large items
such as
blankets and
comforters.
No Yes
Warm Medium Normal
Hot
Cold
Tap Cold
Low
No Spin
Heavy
Light
Comforter
Comforters,
blankets, rugs.
No Yes
Warm High Normal
Hot
Cold
Tap Cold
Medium
Low
No Spin
Heavy
Light
Kids
Wear
Specially
designed to
clean and
thoroughly
rinse kids
wear.
Yes Yes
Hot High Heavy
Warm
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Normal
Light
Rugged
Heavily soiled
hard and thick
items such as
jeans and
construction
work wear.
Yes Yes
N/A High N/A
Extra High
Medium
Low
No Spin
*CERTIFIED BY NSF:
NSF International (formerly the National Sanitation
Foundation), certifies that this wash cycle reduces 99.9% of bacteria on
laundry through high temperature, when used with powdered detergent.
NOTE:
To protect your garments, not every wash temperature, spin speed, soil level, or option is available with every cycle.
ü
A chime will sound and the LED will not light if the selection is not allowed.
The washer automatically adjusts the wash time for the amou
nt of laundry, water pressure, water heating time and
ü
other operating conditions.
These cycles use various wash motions to enhance cleaning and/or fabric care performance. The wash motions may
ü
sound different at different stages of the wash cycle. This is normal.
The recommended load size for the Sanitize cycle is 10 lb. (4.5 kg).
ü
When the Accela Wash option is selected, the drum spins to rinse the clothes. To use the No Spin option, you must
ü
deselect the Accela Wash option.
HOW TO USE
Protocol P172
Sanitization Performance of Residential and
Commercial, Family Sized Clothes Washers
15
Cycle
Fabric or
Load Type
Load
Sensing
Wash
Option
Wash
Temp.
Spin
Speed
Soil
Level
Accela
Wash
Steam
Treat
Pre
Wash
Extra
Rinse
Delay
Start
Stay
Fresh
Auto
Soak
Energy
Saver
Dry
Normal/
Casual
Cotton,
linen, towels,
shirts, sheets,
jeans, mixed
loads.
Yes Yes
Warm High Normal
Extra Hot
Hot
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Heavy
Light
Heavy
Duty
Heavily soiled
cotton fabrics.
Yes Yes
Warm Extra High Heavy
Hot
Cold
Tap Cold
High
Medium
Low
No Spin
Normal
Light
Whitest
Whites
Heavily to
normally
soiled white
cottons.
Yes Yes
Hot High Normal
Warm
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Heavy
Light
Bulky
Large items
such as
blankets and
comforters.
No Yes
Warm Medium Normal
Hot
Cold
Tap Cold
Low
No Spin
Heavy
Light
Comforter
Comforters,
blankets, rugs.
No Yes
Warm High Normal
Hot
Cold
Tap Cold
Medium
Low
No Spin
Heavy
Light
Kids
Wear
Specially
designed to
clean and
thoroughly
rinse kids
wear.
Yes Yes
Hot High Heavy
Warm
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Normal
Light
Rugged
Heavily soiled
hard and thick
items such as
jeans and
construction
work wear.
Yes Yes
N/A High N/A
Extra High
Medium
Low
No Spin
CYCLE GUIDE (continued)
The cycle guide below shows the default settings, available options and recommended fabric types
for each cycle. Allowable modier adjustments are shown below the default setting for each cycle.
= Available Option
= Default Setting
*CERTIFIED BY NSF:
NSF International (formerly the National Sanitation
Foundation), certies that this wash cycle reduces 99.9% of bacteria on
laundry through high temperature, when used with powdered detergent.
NOTE:
To protect your garments, not every wash temperature, spin speed, soil level, or option is available with every cycle.
y
A chime will sound and the LED will not light if the selection is not allowed.
The washer automatically adjusts the wash time for the amount of laundry, water pressure, water heating time and
y
other operating conditions.
These cycles use various wash motions to enhance cleaning and/or fabric care performance. The wash motions may
y
sound dierent at dierent stages of the wash cycle. This is normal.
The recommended load size for the Sanitize cycle is 10 lb. (4.5 kg).
y
When the Accela Wash option is selected, the drum spins to rinse the clothes. To use the No Spin option, you must
y
deselect the Accela Wash option.
HOW TO USE
Cycle
Fabric or
Load Type
Load
Sensing
Wash
Option
Wash
Temp.
Spin
Speed
Soil
Level
Accela
Wash
Steam
Treat
Pre
Wash
Extra
Rinse
Delay
Start
Stay
Fresh
Auto
Soak
Energy
Saver
Dry
Sanitize*
Heavily
soiled items
such as work
clothes,
diapers, etc.
Yes Yes
Extra Hot High Normal
Extra High
Medium
Low
No Spin
Heavy
Light
Workout
Wear
Permanent
press,
synthetic
items.
No Yes
Warm Medium Normal
Cold
Tap Cold
Low
No Spin
Heavy
Light
Delicates
Dress shirts,
blouses,
nylons, sheer
or lacy
garments.
No Yes
Cold Medium Normal
Warm
Tap Cold
Low
No Spin
Heavy
Light
Small
Load
Normally
soiled and
small loads.
Yes Yes
Warm High Normal
Hot
Cold
Tap Cold
Extra High
Medium
Low
No Spin
Heavy
Light
Express
Wash
Lightly soiled
clothing and
small loads.
No Yes
Hot Extra High Light
Warm
Cold
Tap Cold
High
Medium
Low
No Spin
Normal
Heavy
Cold
Clean
Small loads of
cotton, linen,
towels, shirts,
sheets, jeans,
mixed loads.
Yes Yes
Cold High Normal
Tap Cold
Extra High
Medium
Low
No Spin
Light
Rinse &
Spin
Loads that
only need to
be rinsed.
No No
Cold High N/A
Extra High
Medium
Low
No Spin
Protocol P172
Sanitization Performance of Residential and
Commercial, Family Sized Clothes Washers
16

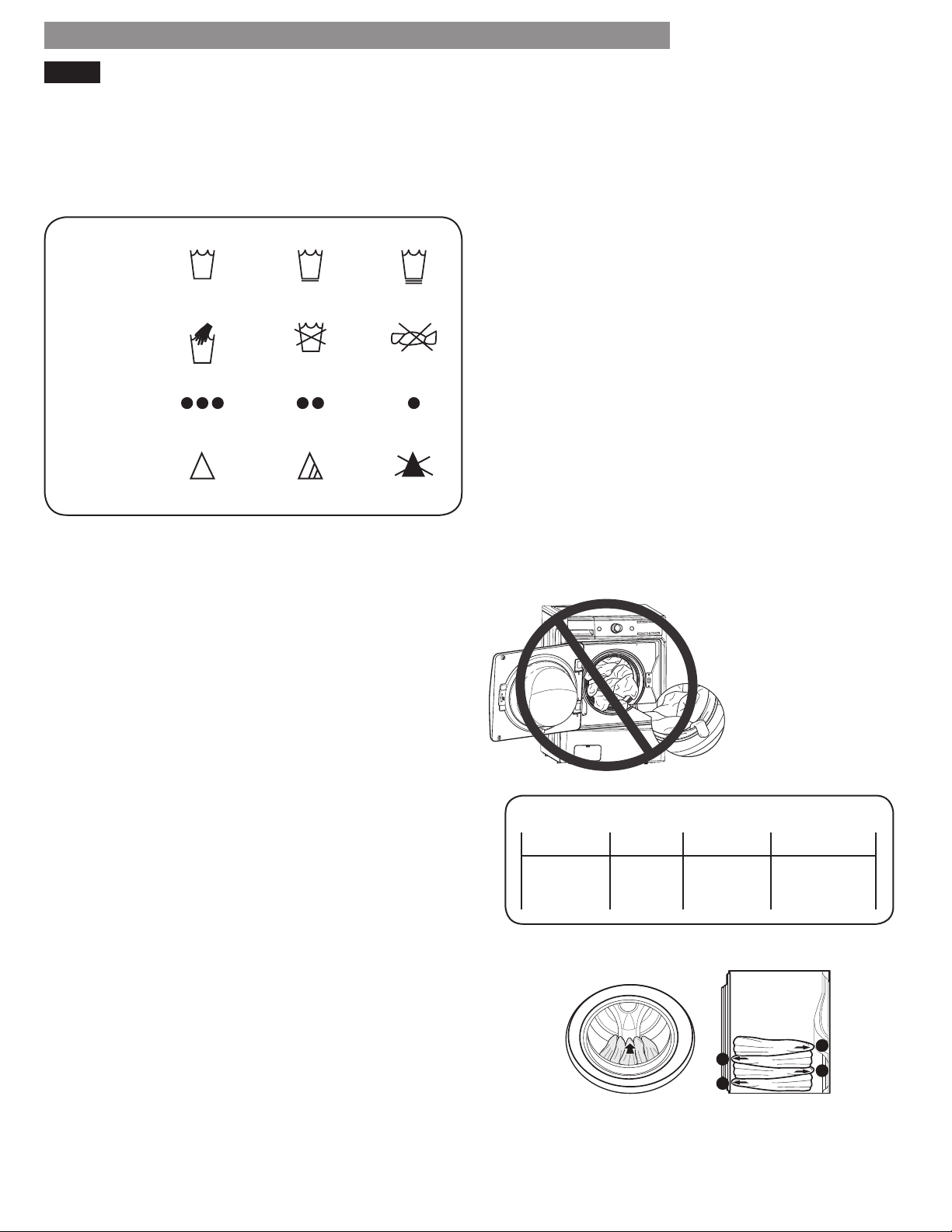

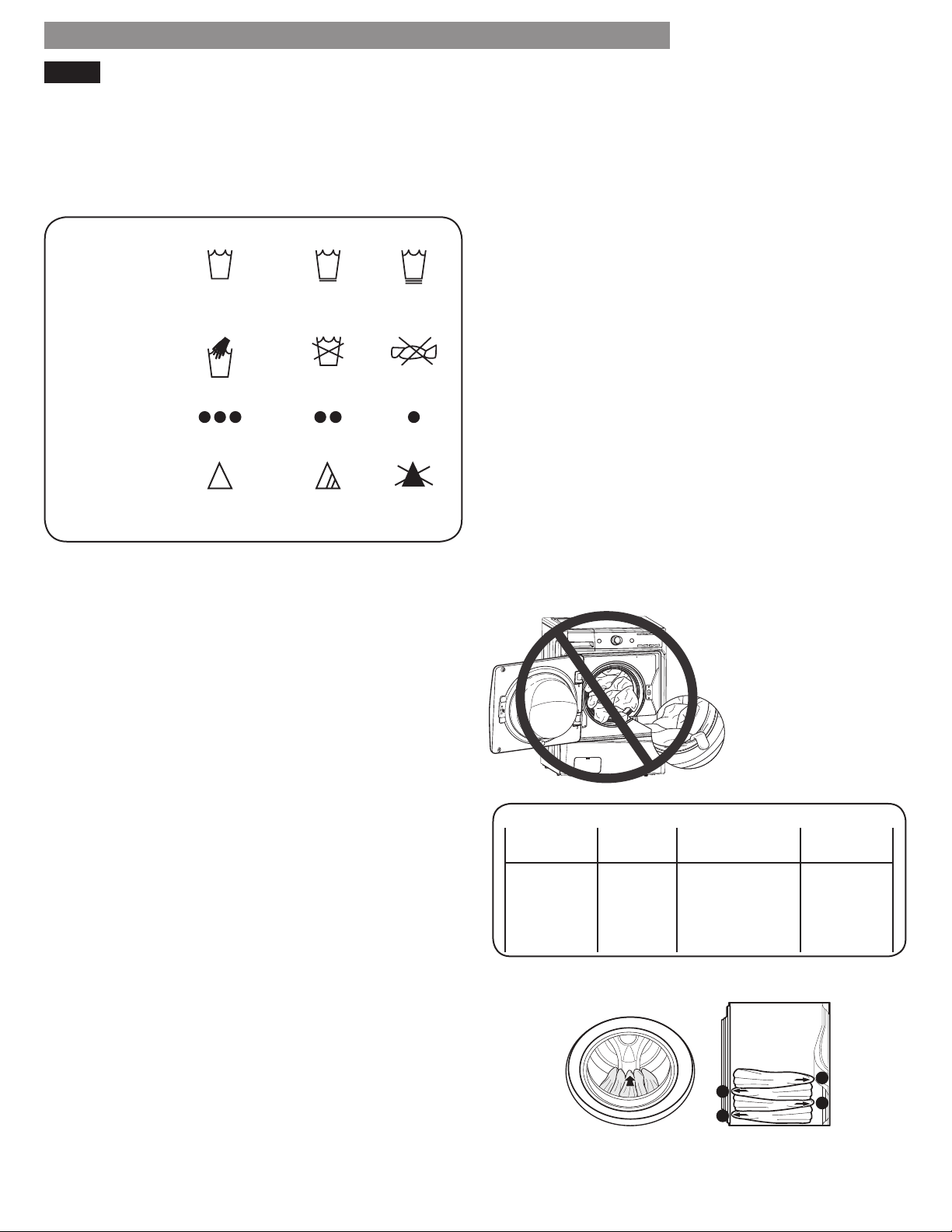

Fabric Care Labels
Many articles of clothing include a fabric care label.
Using the chart below, adjust the cycle and option
selections to care for your clothing according to the
manufacturer’s recommendations.
Fabric Care Labels
Machine wash
cycle
Normal Permanent press/ wrinkle
resistant
Gentle/
delicate
Hand wash Do not wash Do not wring
Water
temperature
Hot Warm Cold/cool
Bleach
symbols
Any bleach
(when needed)
Only non-chlorine bleach
(when needed)
Do not
bleach
Grouping Similar Items
For the best washing results, and to reduce the possibility
of damage to clothing, care should be taken to sort the
clothing into loads that are made up of similar items.
Mixing dierent fabric types and/or soil levels can result
in poor wash performance, color transfer or discoloration,
fabric damage or linting. Fabrics should be sorted into
groups as described below.
Colors
Sort articles by color. Wash dark clothes together in a
separate load from light colors or whites. Mixing dark
clothes with light clothes can result in dye transfer or
discoloration of the lighter clothes.
Soil Level
Wash heavily soiled clothing together. Washing lightly
soiled clothing in the same load with heavily soiled
clothing could result in poor wash performance for the
lightly soiled clothing.
Fabric Type
Delicate articles should not be mixed with heavier or
sturdier fabric types. Washing delicates in a load with
heavy fabrics can result in damage to the more delicate
fabrics. Washing heavier fabrics in a delicate load can
result in poor wash performance for the heavier fabrics
and possible damage to the delicates.
Lint Type
Some fabrics attract and bind lint to them while others
give o lint in the laundry process. Avoid mixing these
lint collectors and lint producers in the same load.
Mixing these fabrics will result in pilling and linting on
the lint collectors. (For example, lint collector – knit
sweater; lint producer – terrycloth towels.)
Loading the Washer
Check all pockets to make sure that they are empty. •
Items such as clips, matches, pens, coins, and keys can damage both
your washer and your clothes.
Close zippers, hooks, and drawstrings to prevent these items from •
snagging or tangling on other clothes.
Pretreat heavily stained areas for best results.•
Combine large and small items in a load. Load large items rst.•
Large items should not be more than half of the total wash load.•
The drum should not be tightly packed with items. The door of •
the washer should close easily.
To prevent an out-of-balance load, do not wash single items. •
Add one or two similar items to the load.
Large, bulky items, such as a blanket, comforter, or bedspread,
should be washed individually.
Do not wash or spin waterproof items, such as rain coats, •
sleeping bags, etc.
When unloading the washer, check under the door seal for small •
items.
NOTE:
Make sure that the door seal area is clear when closing the
door. Overloading the washer can cause items to get caught
between the door and the seal. This can damage both the items
and the seal.
DO NOT OVERLOAD •
THE DRUM
MAKE SURE •
CLOTHING IS NOT
CAUGHT IN THE
DOOR GASKET
Sort Laundry...
by Colors by Soil by Fabric by Lint
Whites
Lights
Darks
Heavy
Normal
Light
Delicates
Easy Care
Sturdy
Lint Producer
Lint Collector
For b•
est performance, load clothes as shown.
1
3
2
4
- Load clothes loosely, and do not overll the drum.
Clothes need room to circulate in order to get clean.
- Do not press down on items while stacking them in the
drum.
SORTING WASH LOADS
HOW TO USE
17

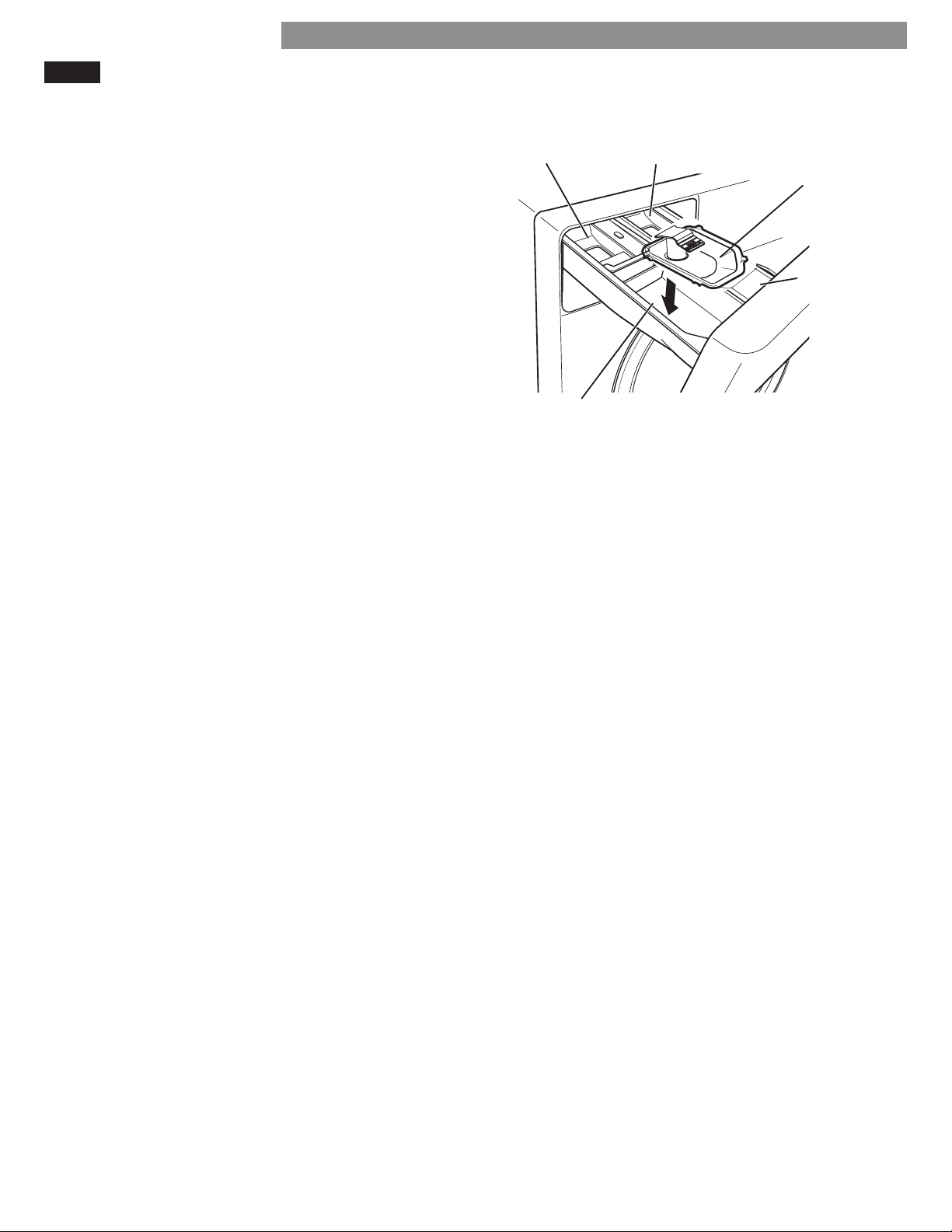

The automatic dispenser consists of four compartments
which hold:
Liquid chlorine bleach.•
Liquid fabric softener.•
Liquid or powdered detergent for prewash.•
Liquid or powdered detergent and color-safe bleach •
for main wash.
Pre-Wash Detergent Compartment
Add liquid or powdered detergent to this compartment
when using the Pre-Wash option. Always use High-
Eciency (HE) detergent with your washing machine.
The amount of detergent added for the Pre-Wash
option should be ½ the amount recommended for the
main wash cycle. For example, if the main wash cycle
requires ½ measure of detergent, add ¼ measure to the
Pre-Wash compartment.
NOTE:
If using liquid detergent for the main wash when
using the Pre-Wash option, the liquid detergent cup
accessory must be used in the main wash dispenser. This
will prevent the main wash liquid detergent from being
dispensed immediately.
Main Wash Detergent Compartment
This compartment holds laundry detergent for the main
wash cycle. The detergent is added to the load at the
beginning of the cycle. Always use High-Eciency (HE)
detergent with your washing machine. Either powdered
or liquid detergent may be used.
Never
exceed the manufacturer’s recommendations
when adding detergent. Using too much detergent can
result in detergent buildup in clothing and the washer.
NOTE:
Liquid or powdered color-safe bleach may be
added to the main wash compartment with detergent of
the same type. DO NOT add liquid or powdered
color-safe bleach to the bleach dispenser. DO NOT mix
liquid and powdered cleaning agents within the same
compartment.
Liquid Chlorine
Bleach
Compartment
Liquid Fabric
Softener
Compartment
Liquid
Detergent
Cup
Prewash
Detergent
Compartment
Main Wash
Detergent
Compartment
Liquid Bleach Compartment
This compartment holds liquid chlorine bleach, which is
dispensed automatically at the proper time during the
wash cycle.
Do not add powdered or liquid color-safe bleach to •
this compartment. The bleach compartment is designed
to dispense liquid chlorine bleach only. Powdered or
liquid color-safe bleach will not dispense properly.
Always follow the manufacturer’s recommendations •
when adding bleach. Do not exceed the maximum ll
line since this can cause the bleach to be dispensed
immediately, causing damage to fabrics. Using too
much bleach can damage fabrics.
Never pour undiluted liquid chlorine bleach directly •
onto the load or into the drum. Fabric damage can
occur.
Fabric Softener Compartment
This compartment holds liquid fabric softener, which is
automatically dispensed during the nal rinse cycle.
Never exceed the manufacturer’s recommendations when
adding softener. Using too much fabric softener can result
in buildup in clothing and the washer. Either powdered
or liquid fabric softener may be used.
A• lways follow the manufacturer’s recommendations
when adding fabric softener. Do not exceed the
maximum ll line. Using too much fabric softener may
stain clothes.
Dilute concentrated fabric softeners with warm water. •
Do not exceed the maximum ll line.
Never pour fabric softener directly onto the load or •
into the drum.
ABOUT THE DISPENSER DRAWER
HOW TO USE
18
DETERGENT AND DISPENSER USE
HOW TO USE
A Word About Detergents
High-Eciency (HE) detergents produce fewer suds,
dissolve more eciently to improve washing and rinsing
performance, and help to keep the interior of your
washer clean. Using detergent that is not HE may cause
oversudsing and unsatisfactory performance which
could result in error codes, cycle failure, and
machine damage.
Liquid
Detergent
Powdered
Detergent
Normal Load Amount
Maximum
For proper wash performance, always measure the
detergent using the measuring device provided by
the detergent manufacturer.
The normal amount of HE detergent needed, for average
loads, is less than ½ of the recommended maximum.
Use less detergent
for soft water, light soil or smaller
loads.
Never
use more than the maximum amount
recommended by the detergent manufacturer.
Designed to use only
High-Eciency (HE) detergent
IMPORTANT:
Your washing machine is designed for
use with only High-Eciency (HE) detergents. HE
detergents are formulated specically for front-load
washers and contain suds-reducing agents. Always
look for the HE symbol when purchasing detergent.
IMPORTANT:
Not all detergents are the same. Pay
careful attention to the amount of detergent used to
avoid oversudsing, poor rinsing and detergent buildup in
clothing, and residue buildup that can contribute to
odors in the machine. NEVER use a cup or scoop other
than the one supplied by the manufacturer of the
detergent you are using. Never use more than the
maximum amount of detergent recommended by the
manufacturer.
Always measure the detergent amount. While HE
detergents are designed for this type of washing
machine, be careful when measuring the detergent. For
most normal loads, no more than ¼ to ½ of cap or
scoop of HE detergent should be used.
NOTE:
Extra care must be exercised when using
2X
and
3X
concentrated detergents because even a little bit
extra can contribute to the problems mentioned above.
NOTE:
Detergents designated as HE compatible may not
provide optimal results.
Filling the Dispenser
To add detergent, bleach, and fabric softener to the
automatic dispenser:
1
Open the dispenser drawer.
2
Load the laundry products into the appropriate
compartments.
3
Close the drawer before starting the cycle.
NOTE:
It is normal for a small amount of water to
remain in the bleach and softener compartments at the
end of the cycle.
IMPORTANT:
Do not place or store laundry products,
such as detergent, bleach, or liquid fabric softener, on
top of your washer or dryer. Wipe up any spills
immediately.
These products can damage the nish and controls.
19
TIME AND STATUS DISPLAY
HOW TO USE
A
ESTIMATED TIME REMAINING
When the START/PAUSE button is pressed, the
washer will automatically detect the load size for
cycles that use load sensing. The control will then
optimize the wash and rinse times, based on the
selected cycle, modiers and options. When the load
size has been determined, the display will change
from dashes (- - -) to the estimated time for that
cycle. For non-load sensing cycles, the estimated
time will display when the cycle is selected.
NOTE:
The time shown is only an estimate. For example, •
the time displayed may pause for a period of time
while the machine is heating the water or balancing
the load. Under certain conditions, the machine can
pause for extended periods of time.
Estimated time is based on normal operating •
conditions. Several external factors (load size, room
temperature, incoming water temperature, etc.) also
aect the length of estimated time vs. actual time.
B
CYCLE STATUS INDICATOR
These status LEDs illuminate to indicate which
stage of the cycle is currently running. A blinking
light indicates the active stage of the cycle. When
that stage is complete, the light will remain steady.
C
DOOR LOCK INDICATOR
Indicates that the door is locked. The washer door
will lock while the washer is operating. The door can
be unlocked by pressing START/PAUSE to pause the
washer.
NOTE:
If the temperature in the washer is too high, the •
door cannot be unlocked until the washer
has cooled.
If the water level is too high, the door will not •
unlock. To drain the water, press POWER, then press
the SPIN SPEED button without selecting a cycle.
Press START/PAUSE and the water will drain and
the clothes will spin out. Do not try to force the
door open, as this will damage the door.
The time and status display shows the estimated time remaining, cycle progress, and door lock status.
B C
A
20

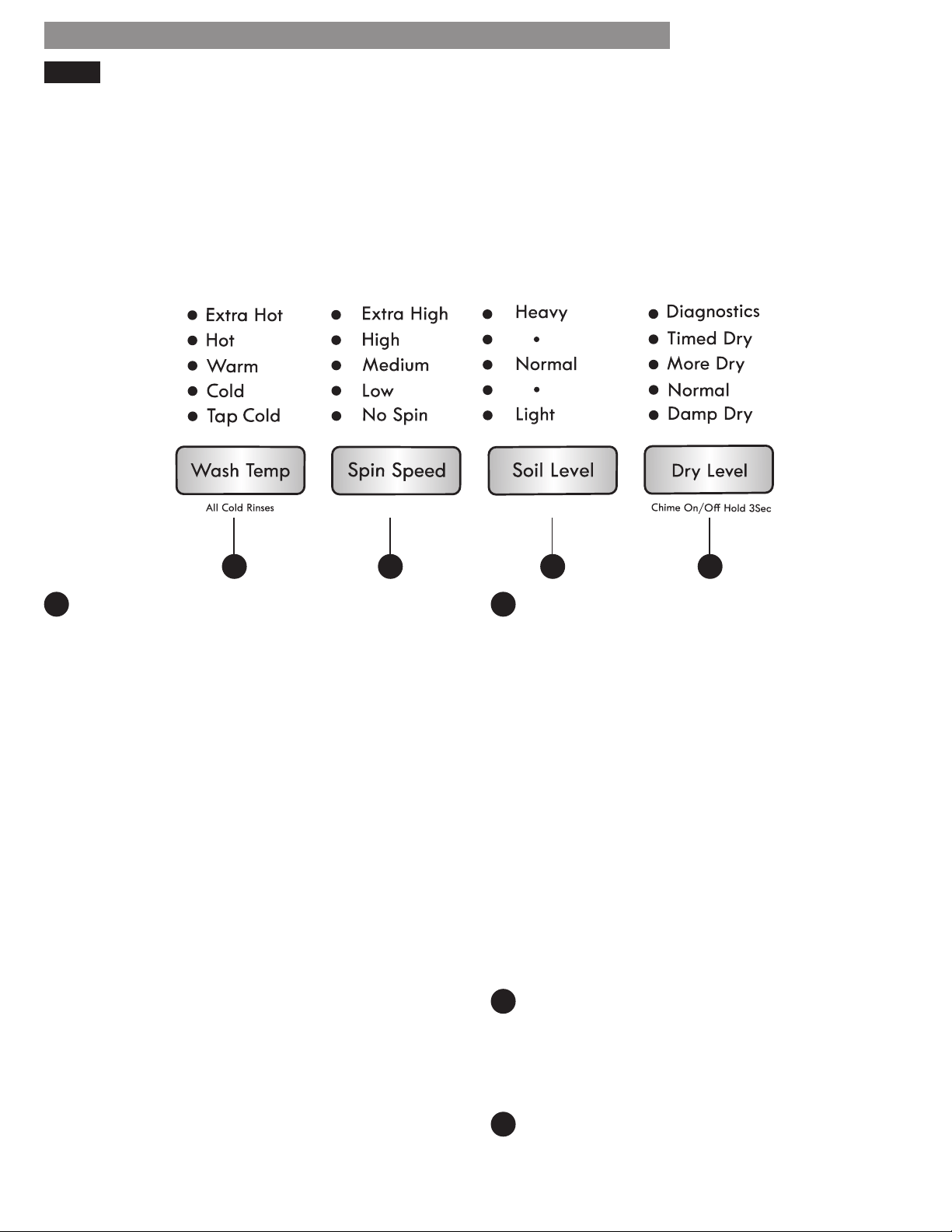

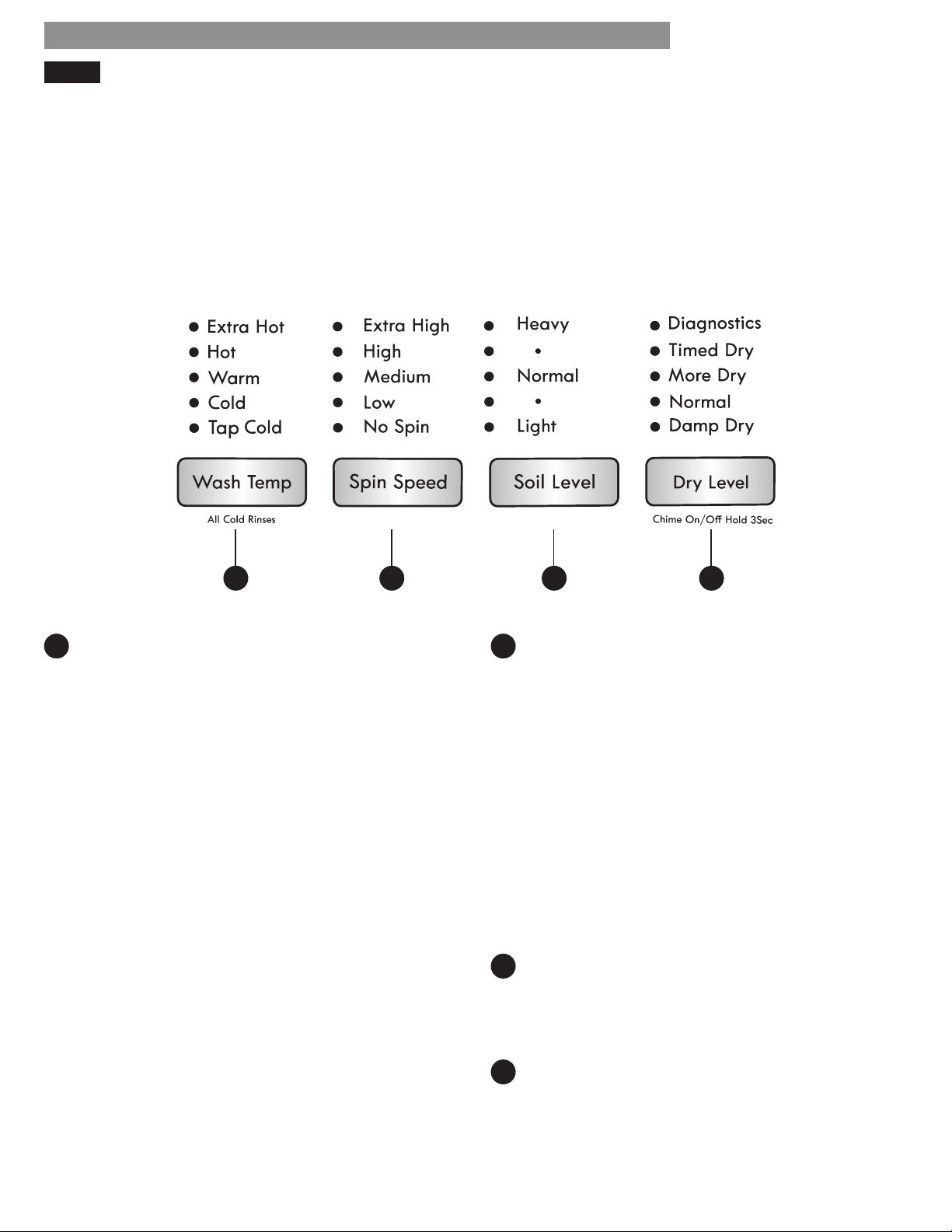

CYCLE MODIFIER BUTTONS
HOW TO USE
Each cycle has default settings that are selected
automatically. You may also customize these settings
using the cycle modier buttons. Press the button for the
desired modier until the indicator light for the desired
value is lit. The washer automatically adjusts the water
level for the type and size of wash load for best results
and maximum eciency. Due to the high-eciency
nature of this product, water levels may be much lower
than expected. This is normal operation and cleaning/
rinsing performance will not be compromised.
NOTE:
To protect your garments, not every wash
temperature, spin speed, soil level, or option is available
with every cycle. A chime will sound and the LED will not
light if a selection is not allowed.
A
WASH TEMP
Wash Temp selects the wash and rinse temperature
combination for the selected cycle. Press the Wash
Temp button until the indicator light for the desired
setting is lit.
Select the water temperature suitable for the type •
of load you are washing. Follow the garment fabric
care labels for best results.
Cold rinses use less energy. The actual rinse •
temperature depends on the temperature of the
cold water at the faucet.
Cold water is used for all rinse cycles.•
B
SPIN SPEED
Higher spin speeds extract more water from clothes,
reducing drying time and saving energy.
Press the SPIN SPEED button until the desired speed
is selected. Some fabrics, such as delicates, require
a slower spin speed. To protect your clothing, not all
spin speeds are available for all cycles.
The Drain & Spin cycle:
1.
Press the POWER button to turn ON the washer.
2.
Press the SPIN SPEED button to select the desired
spin speed. For drain only, select the
NO SPIN option.
3.
Press the START/PAUSE button. The water will
drain and the clothes will tumble before
the spin routine begins.
C
SOIL LEVEL
Adjusting the soil level setting will modify the cycle
to allow more time for heavily soiled clothes or less
time for lightly soiled clothes. Press the SOIL LEVEL
button until the desired soil level is selected.
D
DRY LEVEL
Press DRY LEVEL repeatedly to toggle through and
select a drying option.
A B C D
21
STEAM CYCLES AND OPTIONS
HOW TO USE
Your washing machine features several additional cycle
options that customize cycles to meet your individual
needs.
1
Turn ON the washer and turn the cycle selector
knob to select the desired cycle.
2
Use the cycle modier buttons to adjust the settings
for that cycle.
3
Press the cycle option button(s) for the option(s) you
would like to add. The button will light when that
option is selected. For secondary functions, press
and hold the button for three seconds. The LED will
blink when the secondary option is selected. Both
options cannot be selected together.
4
If the selected option is not allowed for the selected
cycle, the chime will sound twice to alert you and
the LED will not illuminate.
5
Press the START/PAUSE button to start the cycle. After a
brief delay, the door will lock and the cycle will begin.
NOTE:
To protect your garments, not every option is
available with every cycle.
NOTE:
If the START/PAUSE button is not pressed within one
hour, the control will shut o and the settings will be lost.
STEAM TREAT
Select the STEAM TREAT button to add
steam to the selected cycle for added
cleaning power.
Adding steam to cycles helps provide
improved cleaning performance. By creating steam,
fabrics get the benet of a deep clean. The steam option
is not available on all cycles.
To add steam to a cycle:
1
Turn ON the washer and turn the cycle selector
knob to select a cycle that allows the steam option.
Refer to the Cycle Guide to see which cycles allow
steam.
2
Press the STEAM TREAT button. The washer will
automatically adjust the cycle settings.
3
Set any other desired options.
4
Press the START/PAUSE button to start the cycle.
NOTE:
The door may be very warm during steam cycles. This is
normal.
Do not attempt to override the door lock mechanism or
reach into the washer during a steam cycle. Steam can
cause severe burns.
IMPORTANT NOTES ABOUT STEAM CYCLES:
• Steam may not be visible during the steam cycles. This
is normal.
• Do not use steam with delicate fabrics such as wool,
silk, or easily discolored fabrics.
ACCELA WASH
The Accela Wash option uses a twin water-
spray and detergent injection which reduces
cycle time while maintaining wash
performance when added to a cycle.
PRE WASH
Select this option to add a 15-minute
prewash, rinse and spin cycle to the chosen
cycle. This is especially useful for heavily
soiled items.
EXTRA RINSE
This option will add an extra rinse to the
selected cycle. Use this option to help ensure
the removal of detergent or bleach residue
from fabrics.
DELAY START
Once you have selected the cycle and other
settings, press this button to delay the start
of the wash cycle. Each press of the button
increases the delay time by one hour, for up
to 19 hours. Once the desired delay time is set, press the
START/PAUSE button to start the delay time.
STAY FRESH
This feature helps keep wrinkles from setting
in clothes and helps keep them fresh if they
are not removed from the washer as soon as
the cycle is complete. Press the STAY FRESH
button to tumble the clothes intermittently and circulate
fresh air through the drum for up to nineteen hours. Press
the POWER button or the START/PAUSE button to remove
clothes at any time.
22
HOW TO USE
ADD GARMENTS
Use this function to add garments or remove
foreign objects like coins or keys after the
cycle has started.
1
Press ADD GARMENTS. The cycle pauses and the
door unlocks.
2
Open the door, add garments or remove foreign
objects, and close the door.
3
Press START/PAUSE to restart the cycle. The cycle
continues automatically.
NOTE:
• After checking the water level/temperature conditions
for safety, the door unlocks once the wash movement
has stopped. (Door Lock LED turns o.)
- This may take several seconds depending on the
water level. When a lot of water is in the tub, the
door unlocks after water drains to a safe level.
- If the temperature in the tub is higher than 113°F
(45°C), a short warning chime sounds and ADD
GARMENTS is NOT allowed for safety.
• ADD GARMENTS is disabled during the TUB CLEAN
cycle for safety.
• To preserve wash performance, wash time may be
extended depending on when garments are added to a
cycle.
WARNING:
• Be careful when opening the door as wet laundry may
drip or fall out when the door is opened.
• Do not attempt to force the door to open when locked.
Doing so could result in damage to the machine,
malfunction, or personal injury.
• Make sure the area around the door seal is clear before
closing the door. If laundry gets caught between the
door and the seal, it can damage the rubber gasket
and may result in leaking.
STEAM CYCLES AND OPTIONS
23

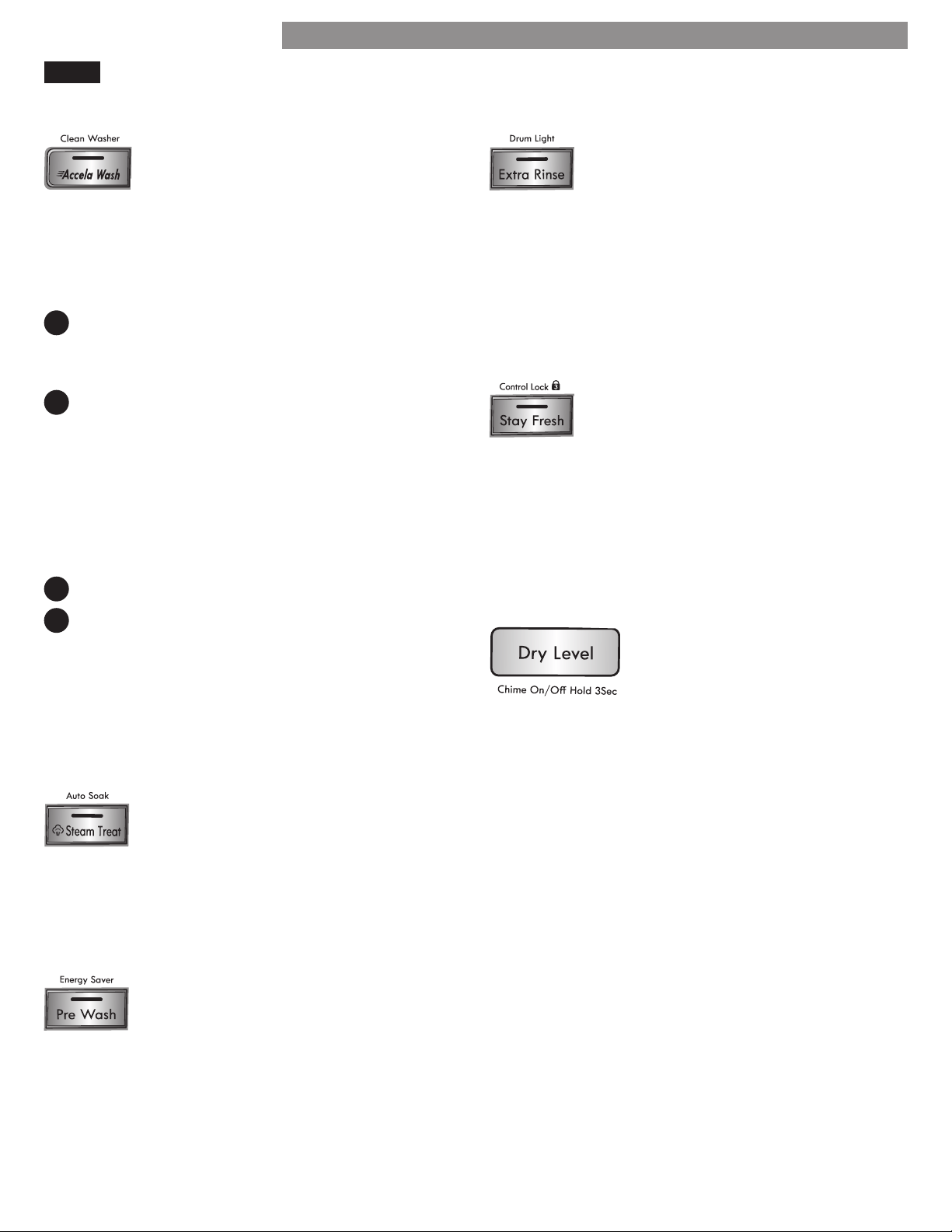

SPECIAL FUNCTIONS
CLEAN WASHER
Detergent residue can build up in the wash
drum over time and can lead to a mildewy
or musty smell. The CLEAN WASHER cycle
is specially designed to remove this buildup
using bleach or another cleaner designed specically for
cleaning front load washers. Run the CLEAN WASHER
cycle once a month, or more often under heavy use
conditions or if odor is present.
See complete instructions in the CARE AND CLEANING
section.
1
Turn ON the washer and press and hold the ACCELA
WASH button for three seconds. Selecting any other
cycle after CLEAN WASHER has been selected will
cause the CLEAN WASHER cycle to be cancelled.
2
Fill the bleach dispenser to the MAX line with liquid
chlorine bleach. Do not overll the bleach dispenser.
Overlling will cause the bleach to dispense
immediately.
NOTE:
For other drum cleaning products, follow
the cleaner manufacturer’s instructions and
recommendations. For powdered cleaning products,
add the cleaner to the main wash compartment of
the dispenser drawer. Place tablet cleaners directly
into the drum.
3
Press the START/PAUSE button to start the cycle.
4
After the cycle has ended, secure the door slightly
ajar with the door magnet. This will promote air
circulation and allow the interior of the machine to
dry. To use this feature, close the door just until it
contacts the door magnet.
NOTE:
Do NOT use this cycle with clothes, and do
NOT add detergent or fabric softener.
AUTO SOAK
Use the AUTO SOAK option to presoak
garments to help remove dicult spots or
stains on fabric. This option provides a
30-minute presoak prior to the start of the
selected cycle. At the end of the presoak time, the
selected cycle will use the same water.
To use the AUTO SOAK feature, press and hold the
STEAM TREAT button for three seconds.
ENERGY SAVER
This option saves energy by using cooler
water while increasing the wash and rinse
times to maintain wash performance. This
feature is only available with the NORMAL/
CASUAL and HEAVY DUTY cycles as listed below.
To use the Energy Saver option, press and hold the PRE
WASH button for three seconds.
• NORMAL – Hot becomes Warm
• NORMAL – Warm becomes Cold
• HEAVY DUTY – Hot becomes Warm
HOW TO USE
DRUM LIGHT
The drum is equipped with a blue LED light
that illuminates when the washer is turned
on. This light automatically turns o when
the door is closed and the cycle starts.
To turn on the light during a cycle, press and hold the
EXTRA RINSE button for three seconds. The drum light
will illuminate and then turn o automatically after four
minutes.
NOTE:
Clothes may appear to be yellow in the washer
while the drum light is on. This eect is caused by the
reection of the light.
CONTROL LOCK
Use this option to disable the controls. The
washer can only be locked during a cycle.
This feature can prevent children from
changing cycles or operating the machine.
Once set, the controls remain locked and Control Lock
must be turned OFF before the controls can be used
again. Once the washer has shut o, the power button
will allow the machine to be turned ON, but the controls
will still be locked. When the controls are locked, “CL”
will display alternately with the estimated time remaining.
Press and hold the STAY FRESH button for three seconds
to activate or deactivate the controls.
CHIME
Press and hold DRY LEVEL button for
3 seconds to set the volume of the
chime and keypad tones. You can turn
the end-of-cycle chime and keypad
tones ON or OFF with the CHIME
function.
24
DRY
HOW TO USE
Drying options are easily selected with
the DRY LEVEL button. For the most
even drying, make sure all articles in
the load are similar in material and
thickness. Do not overload the washer
by placing too many articles into the drum. Items must
be able to tumble freely.
If you open the door and remove the load before
the washer has nished the Dry cycle, remember
to press the START/ PAUSE button.
Press the DRY LEVEL button to select:
1
NORMAL - For general drying
2
MORE DRY- For heavier fabrics
3
30/60/90/120/150 - For timed drying
4
DAMP DRY - For damp drying fabrics
NOTE:
The capacity of the machine for washing
clothes is twice as much as when drying clothes. If the
machine is to be used to dry a load, then the wash load
must be reduced by half for eective drying
performance. If a full load is washed, remove half the
clothes prior to starting the dry cycle.
Drying Guide–Automatic Dry
Electronic sensors measure the temperature of the
exhaust to increase or decrease the drying temperature
for faster reaction time and tighter temperature control.
Recommended DRY settings by fabric type:
a)
If clothes are to be ironed – DAMP DRY
b)
Cotton/Towels – NORMAL
c)
Diapers – MORE DRY
NOTE:
On Automatic Dry settings, the estimated drying
time may vary from the actual drying time. The type of
fabric, size of the load, and the selected dryness level
aect drying time.
Drying Guide–Timed Dry
• Press the DRY LEVEL button repeatedly to select the
drying time in 30 minute increments: 30–60–90–120
minutes.
• Drying times can vary greatly depending on dampness,
room temperature, and type of fabric. You may need
to add additional time. Your own experience will be
your best guide.
Drying Tips
Woolen Articles
Do not tumble dry woolen articles. Pull them to their
original shape and dry them at.
Woven and Loopknit Materials
• Some woven and loopknit materials may shrink when
dried.
• Always stretch them out immediately after drying.
Permanent Press and Synthetics
• Do not overload the dryer.
• Take out permanent press articles as soon as the dryer
stops to reduce wrinkles.
Fiber or Leather Materials
Always check the manufacturer’s instructions.
Baby Clothes and Night Gowns
Always check the manufacturer’s instructions.
Rubber and Plastics
Do not dry any items made from or containing rubber or
plastics, such as:
a)
Aprons, bibs, chair covers
b)
Curtains and table cloths
c)
Bathmats
Fiberglass
Do not dry berglass articles in your dryer. Glass
particles left in the washer could be picked up by your
clothes the next time you use the washer and irritate your
skin.
25

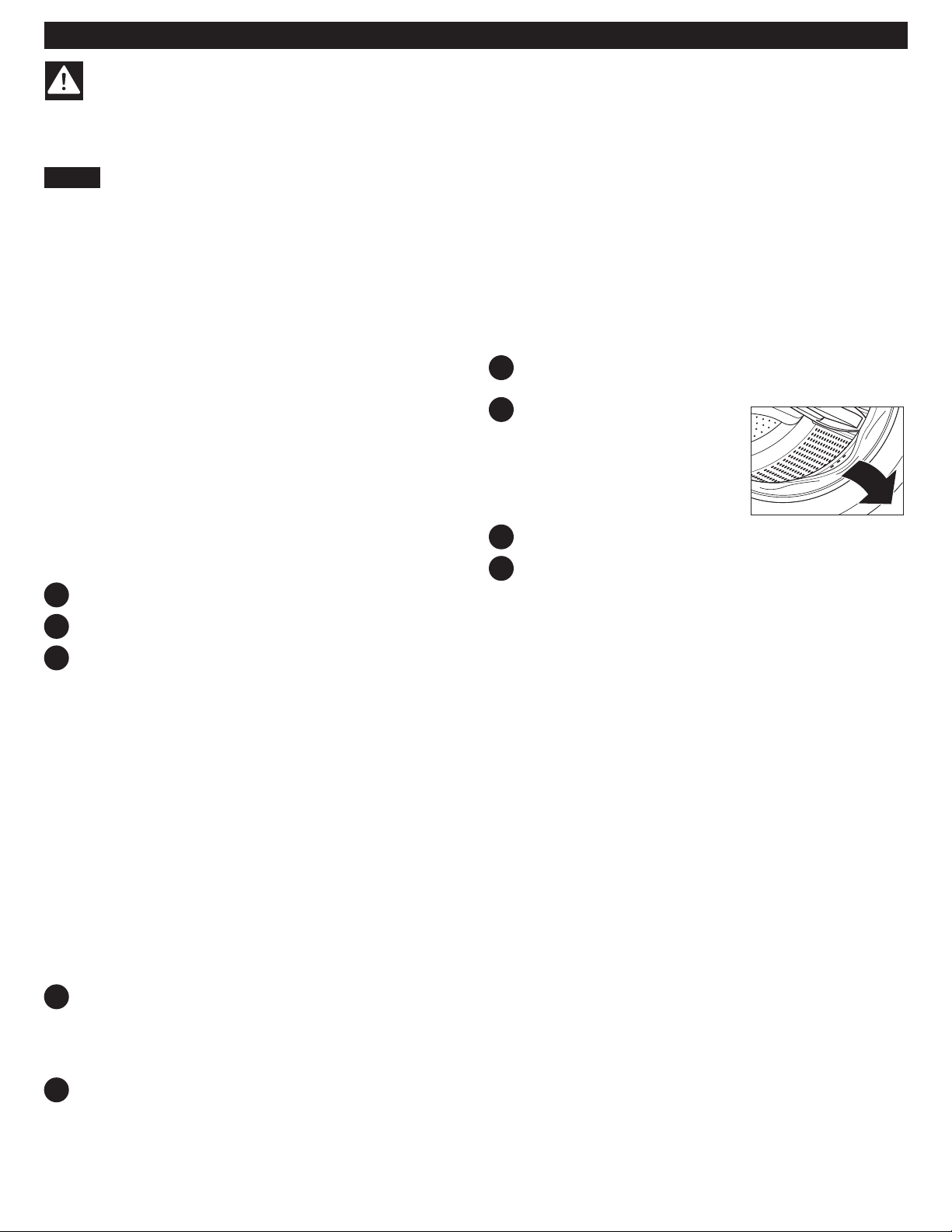

WARNING:
To reduce the risk of re, electric shock, or injury to persons, read this entire Use & Care
Guide, including the Important Safety Instructions, before operating this washer.
• Unplug the washer before cleaning to avoid the risk of electric shock. Failure to follow this warning can cause
serious injury, re, electric shock, or death.
• Never use harsh chemicals, abrasive cleaners, or solvents to clean the washer. They will damage the nish.
Cleaning the Exterior
Proper care of your washer can extend its life. The
outside of the machine can be cleaned with warm water
and a mild, nonabrasive household detergent.
Immediately wipe o any spills with a soft, damp cloth.
IMPORTANT: Do not use solvents, cleaning alcohols,
or similar products. Never use steel wool or abrasive
cleaners because they can damage the surface.
Care and Cleaning of the Interior
Use a towel or soft cloth to wipe around the washer
door opening, door seal, and door glass. These areas
should be kept clean to ensure a watertight seal. Be
sure to wipe under the inside rubber seal to remove any
moisture or soil. Always remove items from the washer
as soon as the cycle is complete. Leaving damp items in
the washer can cause wrinkling, color transfer, and odor.
Run the CLEAN WASHER cycle once a month, or more
often if needed, to remove detergent buildup and other
residue.
Clean Washer
1
Remove any clothing in the drum.
2
Open the dispenser drawer.
3
Add liquid chlorine bleach or another drum cleaner
designed specically for cleaning front load
washers.
- If using liquid chlorine bleach
Add liquid chlorine bleach to the bleach
compartment of the drawer. (NOTE : Do not
exceed the maximum ll line and do not pour
undiluted liquid bleach directly into the wash
drum.)
- If using powdered cleaner
Remove the liquid detergent cup and add
powdered cleaner to the main wash compartment
of the dispenser drawer.
- If using tablet cleaner
Add tablet cleaner directly to the wash drum.
NOTE:
Do not add tablet cleaner to the dispenser drawer.•
Do not add any laundry detergent or fabric softener •
to the drawer when using CLEAN WASHER.
4
Turn ON the washer and press and hold the
ACCELA WASH button for three seconds, and
the LED will blink. Selecting any other cycle after
CLEAN WASHER has been selected will cause the
CLEAN WASHER cycle to be cancelled.
5
After the cycle ends, open the door and allow the
drum interior to dry completely.
NOTE: Run the CLEAN WASHER cycle once a month.
If a mildewy or musty smell is present, run the CLEAN
WASHER cycle once a week for three consecutive
weeks.
Door Seal and Glass Cleaning
Due to the location and nature of the door seal, some
detergent and soil residue may build up on the door
glass and seal. Periodic cleaning with a bleach solution
can help remove buildup and stains, and can help
sanitize the seal to prevent odors.
NOTE: Wear rubber gloves and eye protection while
performing the following procedure:
1
Dilute ¾ cup (177 ml) liquid chlorine bleach in 1
gallon (3.8 L) of warm/hot water.
2
Use this solution to wipe down
all surfaces of the gasket and
door glass to remove any
deposits. Be sure to fold back
the lip of the gasket to get
under the inner edge where
residue can build up.
3
Dry the gasket and glass with a dry cloth.
4
To allow the gasket to dry completely, secure the
door slightly ajar with the door magnet. This will
promote air circulation and allow the interior of the
machine to dry. To use this feature, close the door
just until it contacts the door magnet.
NOTE:
Follow the manufacturer’s instructions for proper use •
of bleach.
To avoid damaging the gasket, NEVER use undiluted •
bleach to clean the gasket.
Removing Mineral Buildup
If you live in an area with hard water, mineral scale can
form on internal components of the washer. Use of a
water softener is recommended in areas with hard water.
Use a descaler, such as Washer Magic
®
, to remove
visible mineral buildup. After descaling, always run the
CLEAN WASHER cycle before washing clothing. Do
NOT use steel wool or abrasive cleaners.
REGULAR CLEANING
CARE AND CLEANING
26

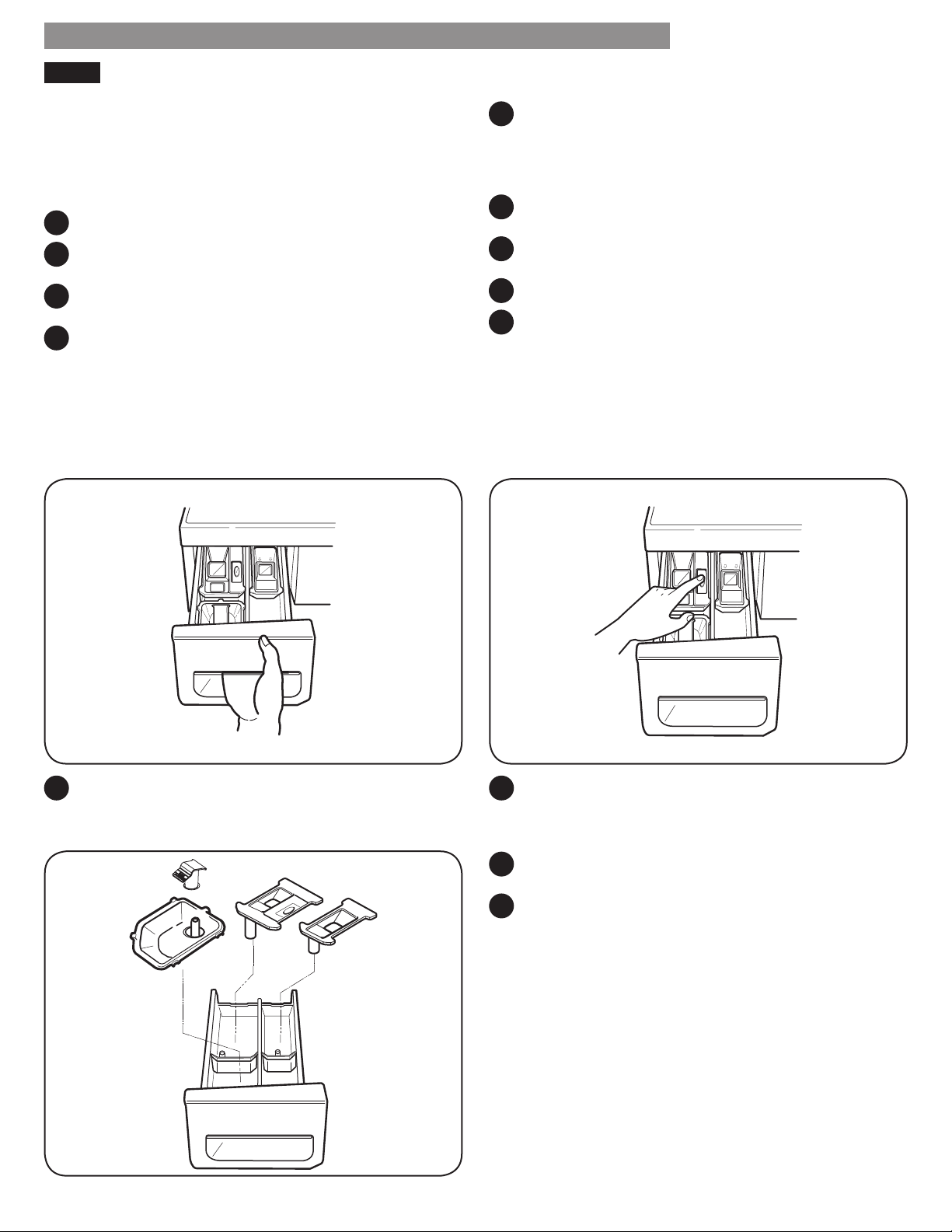

Storing the Washer
If the washer will not be used for an extended period of
time and is in an area that could be exposed to freezing
temperatures, perform the following steps to protect the
washer from damage.
1
Turn OFF the water supply.
2
Disconnect hoses from water supply and drain
water from hoses.
3
Plug the power cord into a properly grounded
electrical outlet.
4
Add 1 gallon of nontoxic recreational vehicle (RV)
antifreeze to the empty wash drum and close the
door.
5
Press the POWER button, then press the SPIN SPEED
button without selecting a cycle. Press the START/
PAUSE button to activate the drain pump. This will
expel some of the antifreeze, leaving enough to
protect the washer from damage.
6
Unplug the power cord, dry the drum interior with a
soft cloth, and close the door.
7
Refer to the instructions below to clean and dry the
dispenser drawer.
8
Store the washer in an upright position.
9
To remove the antifreeze from the washer after
storage, run the EXPRESS WASH cycle. Do not add
laundry to this cycle.

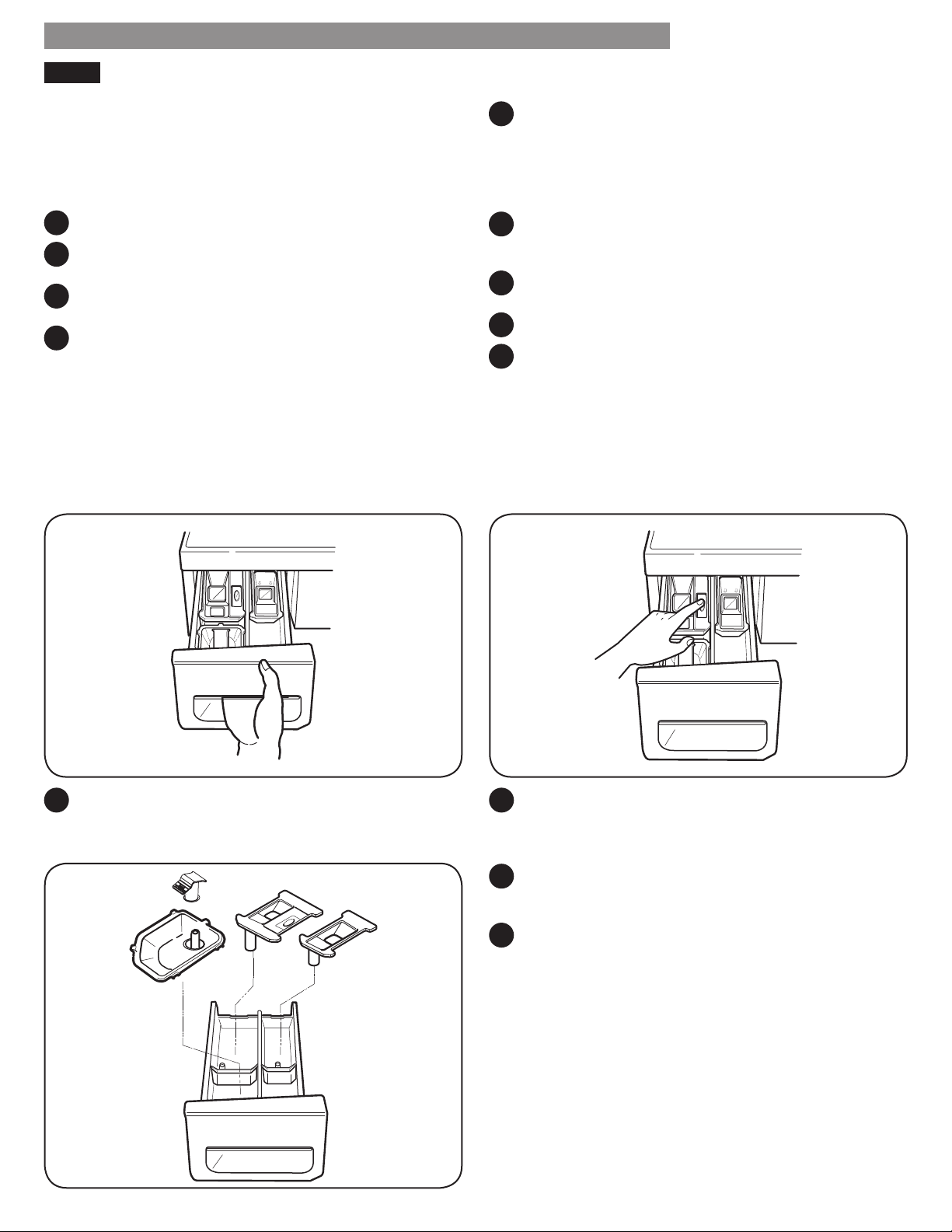

Cleaning the Dispenser
The dispenser should be cleaned periodically to remove buildup of detergent and other laundry products that can
cause the dispenser not to dispense the laundry product properly.
1
Pull the dispenser drawer out until it stops.
REGULAR CLEANING (continued)
CARE AND CLEANING
2
Press down the lock tab located between the bleach
and softener compartments and slide the drawer
out.
3
Remove the liquid detergent box, softener and
bleach inserts from their compartments.
4
Clean the dispenser compartments and inserts with
warm water.
27

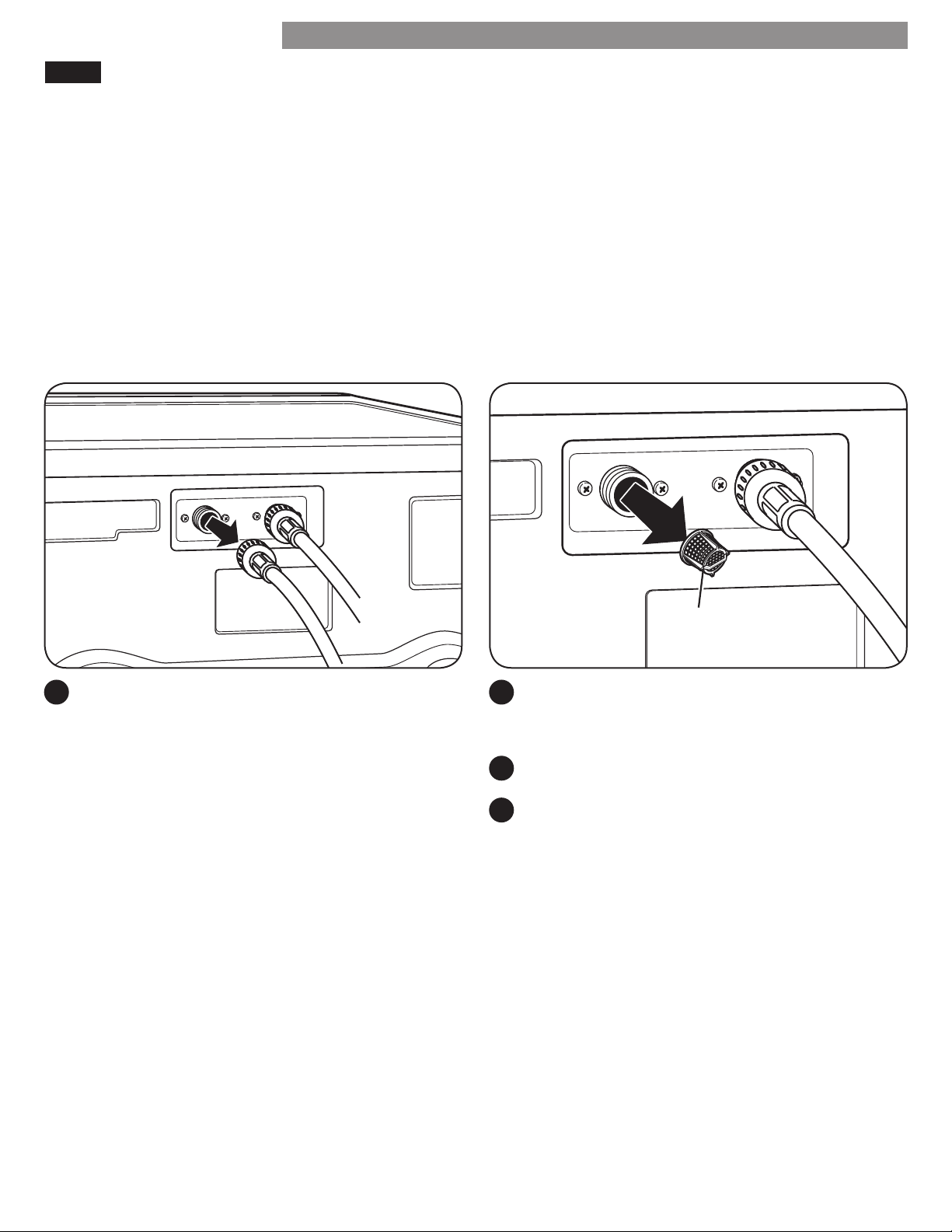

Cleaning the Water Inlet Filters
If the washer does not ll properly, an error message will
show on the display. The inlet valve lter screens could
be plugged by hard water scale, sediment in the water
supply, or other debris.
NOTE: The inlet screens protect the delicate parts of the
inlet valve from being damaged by particles that could
enter the valves with the water supply. Operating the
washer with these lters removed could cause a valve
to fail to open, resulting in ooding and/or property
damage.
1
Turn OFF both water faucets completely. Unscrew
the hot and cold water lines from the back of the
washer.
MAINTENANCE
CARE AND CLEANING
2
Carefully remove the lters from the water valves
and soak them in white vinegar or a lime scale
remover, following the manufacturer’s instructions.
Be careful not to damage the lters while cleaning.
3
Rinse thoroughly before reinstalling. Press the lters
back into place.
4
Before reattaching the hoses, ush the hoses and
water lines by running several gallons of water
through the hoses and into a bucket or drain.
Inlet Filter
IMPORTANT: ONLY use new, high-quality inlet hoses
when installing this laundry product. Aftermarket hoses
are not guaranteed to t or function correctly. Other
hoses may not tighten correctly and could cause leaks.
Subsequent damage to product or property will not be
covered under the terms of the product warranty.
28
CARE AND CLEANING
MAINTENANCE (continued)

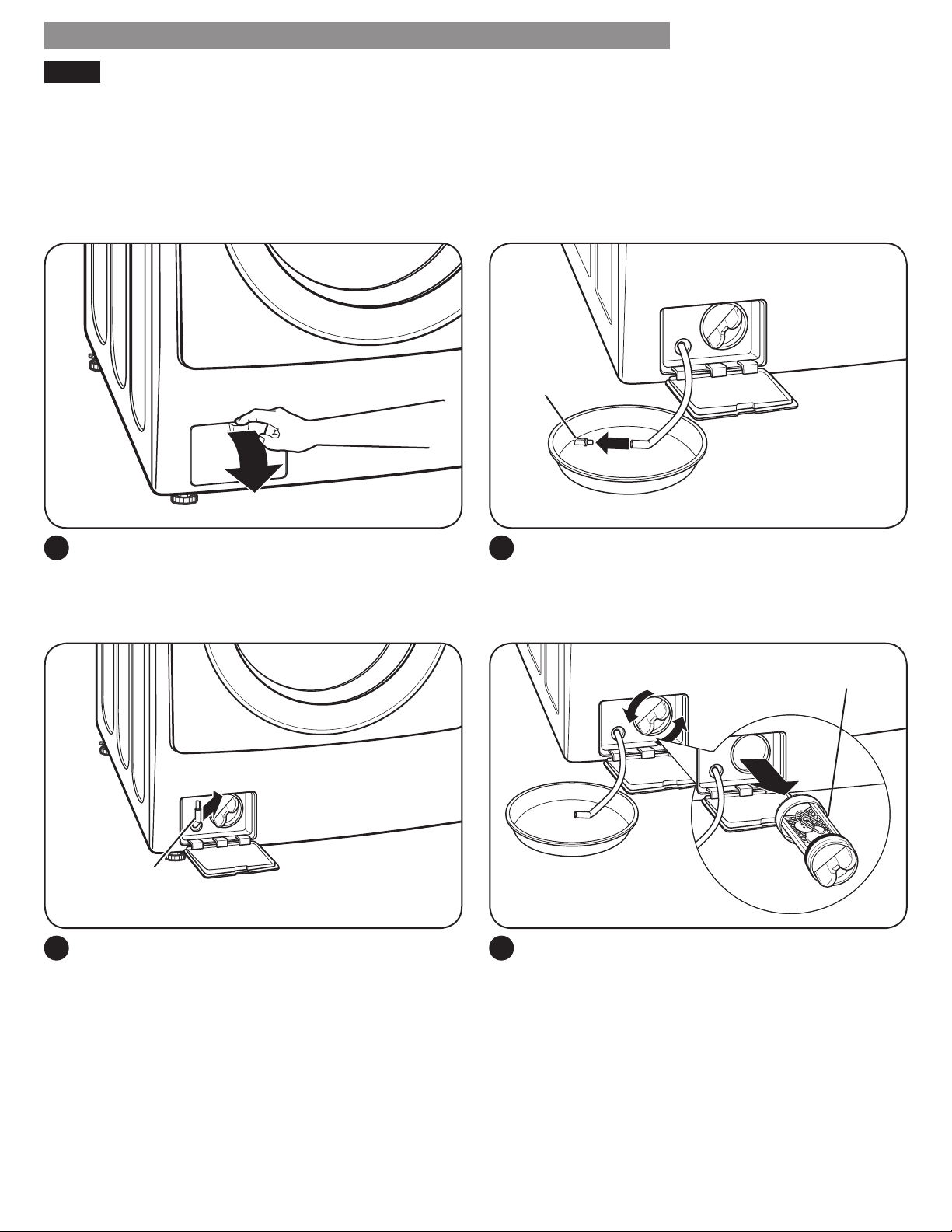

Cleaning the Drain Pump Filter
The washer is equipped with a lter that helps prevent excess
lint and foreign objects like buttons, keys, and coins from causing
damage to the pump. If the washer fails to drain properly,
unplug the washer and allow the water to cool, if necessary,
before proceeding.
1
Open the drain pump lter access panel.
Drain Hose
2
Unclip the drain hose and pull it out. Place the end
of the drain hose into a shallow pan or a oor
drain. Make sure not to pull the hose out too far, or
it may not drain properly.
Plug
3
Remove the plug from the drain hose, and allow the
water to drain completely.
NOTE: If there is a large amount of water in the drum,
you may have to empty your container several times.
Pump Filter
4
Twist the pump lter counterclockwise to remove.
Remove any lint and foreign objects from the pump
lter. Insert pump lter back into opening and twist
clockwise to secure. Be sure to close the drain pump
lter access panel.
29
Should you experience any problems with your washing
machine, it has the capability of transmitting data via
your telephone to the Diagnostics Team. This gives you
the capability of speaking directly to our specially
trained technicians. The technician records the data
transmitted from your machine and uses it to analyze the
issue, providing a fast and eective diagnosis.
If you experience problems with your washer, in the
U.S.A. call 1-844-553-6667, and in Canada call 1-800-
469-4663. Only use the Diagnostics feature when
instructed to do so by the Diagnostics Team. The
transmission sounds that you will hear are normal and
sound similar to a fax machine.
Diagnostics cannot be activated unless your washing
machine is turned on by pressing the POWER button.
If your washing machine is unable to turn on, then
troubleshooting must be done without using Diagnostics.
First, call 1-844-553-6667 (U.S.A.) or 1-800-469-4663 (Canada). If the number of the phone you are using is on le
and is associated with your washer, you will be quickly relayed to a Diagnostics team agent. Follow the technician’s
instructions and perform the following steps only when requested to by the Diagnostics agent.

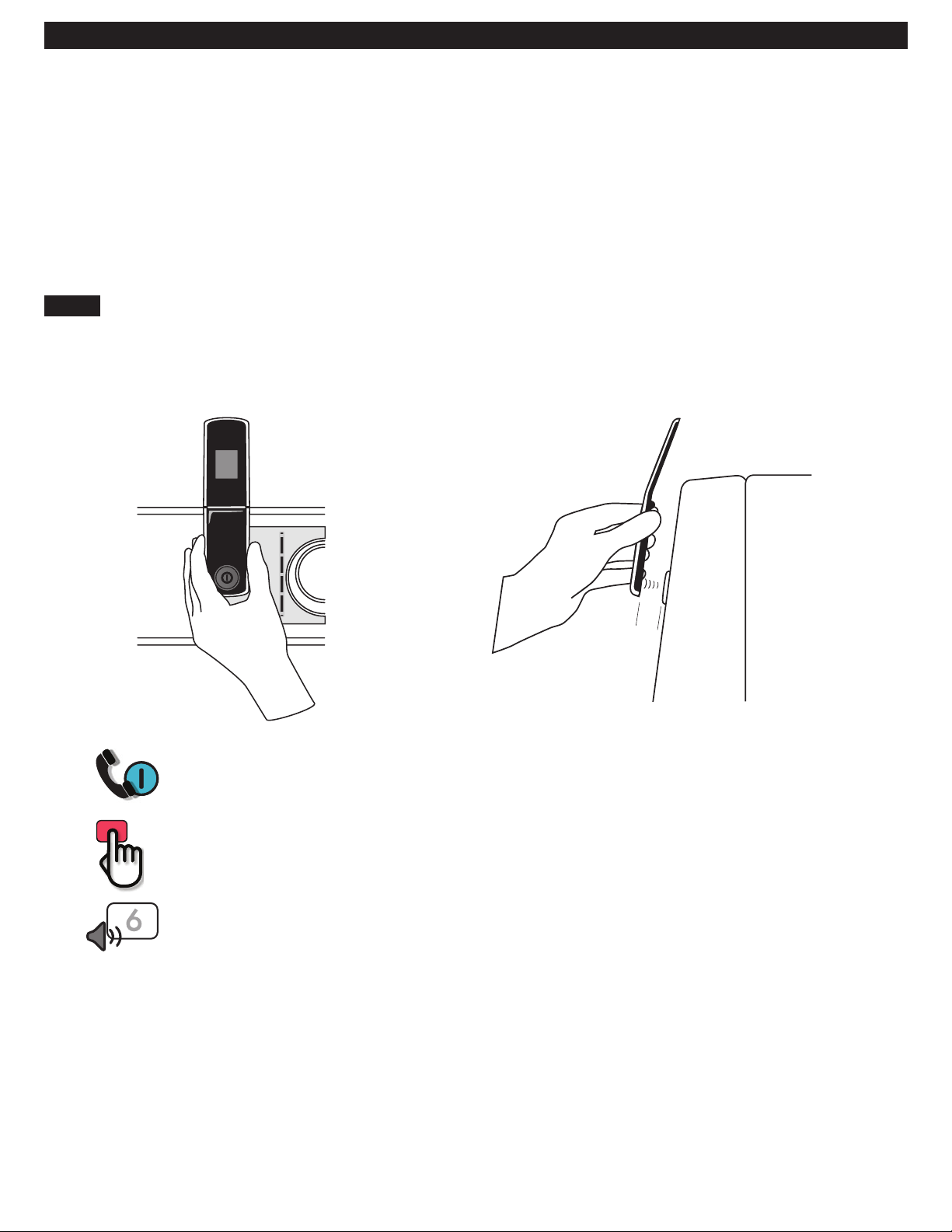

HOLD the mouthpiece of your phone over the POWER button, when instructed to do so by
the call center, no more than 1 inch (2.5 cm) from (but not touching) the machine.
NOTE: Do not press any other buttons or turn the cycle selector knob.
PUSH and hold the WASH TEMP button while continuing to hold your phone to the
POWER button.
LISTEN for three beeps. After you hear the three beeps, release the WASH TEMP button.
Keep the phone in place until the tone transmission has nished. This takes about 6 seconds,
and the display will count down the time. Once the countdown is over and the tones have
stopped, resume your conversation with the technician, who will then be able to assist you in
using the information transmitted for analysis.
NOTE:
• For best results, do not move the phone while the tones are being transmitted.
• If the call center agent is not able to get an accurate recording of the data, you may be
asked to try again.
Using Diagnostics
DIAGNOSTICS
1 in.
(2.5 cm)
30
Problem Possible Cause Solutions
Rattling and
clanking noise
Foreign objects, such as keys, coins, or
safety pins, may be in drum or pump.
Stop washer, check drum and drain lter for foreign
objects. If noise continues after washer is restarted, call
for service.
Thumping sound
Heavy wash loads may produce a
thumping sound.
This is normal. If sound continues, washer is probably out
of balance. Stop and redistribute wash load.
Washer load may be out of balance.
Washing shoes or tightly tangled clothes.
Pause the cycle and redistribute the load after the door
unlocks.
Vibrating noise
Shipping bolts and/or packaging
materials were not removed.
See the UNPACKING AND REMOVING SHIPPING
BOLTS section in the installation requirements.
Wash load may be unevenly distributed
in the drum.
Pause the cycle and redistribute the load after the door
unlocks.
Not all leveling feet are resting rmly
and evenly on the oor.
See Leveling the Washer in the Installation Instructions.
Floor not rigid enough. Make sure that the oor is solid and does not ex. See
Flooring in the Installation Requirements.
Water leaking
around washer
Inlet hose connection is loose at tap or
washer.
Check hoses. Check and tighten hose connections.
House drain pipes are clogged. Unclog drain pipe. Contact a plumber if necessary.
Drain hose has come out of drain.
Drain hose is not inserted far enough.
Tie drain hose to inlet hose or standpipe to prevent it
from coming out during drain. It should be inserted
about 8-12 inches (20.3-30.5 cm) into the standpipe.
Door glass is dirty. Inspect door glass periodically to make sure there is
no buildup of residue or other foreign matter. Follow
cleaning instructions.
Excessive sudsing
Too much detergent or incorrect
detergent.
Only use detergent with the High-
Eciency (HE) logo. See Detergent
Use in the How to Use section.
Staining Bleach or softener dispensed too soon. Dispenser compartment is overlled causing bleach or
softener to dispense immediately.
Dispenser drawer closed too quickly causing bleach or
softener to dispense immediately.
Bleach or softener was added directly to
the wash load in the drum.
Laundry chemicals must be loaded into the dispenser.
Washer was not unloaded promptly. Always remove items from the washer as soon as
possible after the cycle is complete.
Clothes were not properly sorted. Always wash dark colors separately from light colors
and whites to prevent discoloration.
Never wash heavily soiled items with lightly soiled items.
The following sounds may be heard while the washer is
operating. They are normal.
Clicking:
Door locking mechanism clicks when the door locks and
unlocks.
Humming or gurgling:
Drain pump is pumping water from the washer at times
during a cycle.
Spraying or hissing:
Water spraying or circulating during the cycle.
Splashing:
Clothes tumbling in the drum during the wash and rinse
cycles.
If your washer does not function properly or does not function at all, check the following before you call for service.
NORMAL SOUNDS YOU MAY HEAR
BEFORE CALLING FOR SERVICE
TROUBLESHOOTING GUIDE
31
BEFORE CALLING FOR SERVICE (continued)
TROUBLESHOOTING GUIDE
Problem Possible Cause Solutions
Washer will not
turn ON
Power cord is not properly plugged in. Make sure that the plug is plugged securely into a
grounded, 3-prong, 120-VAC, 60-Hz outlet.
House fuse is blown, circuit breaker has
tripped, or power outage has occurred.
Reset circuit breaker or replace fuse. Do not increase
fuse capacity. If the problem is a circuit overload, have
it corrected by a qualied electrician.
House fuse is blown, circuit breaker has
tripped, due to multiple appliances on
one outlet.
Reset circuit breaker or replace fuse. If more than one
appliance is connected to the outlet, call an electrician
to have an additional circuit installed.
Door will not
unlock when
cycle is stopped or
paused
Interior temperature of washer is too
high.
The washer door has a safety feature to prevent
personal injury. For example, if the washer is paused
during the hot wash stage of a sanitize cycle, the interior
temperature of the drum will be very hot, so the door
will not unlock. This is normal. Allow the washer to
cool until the DOOR LOCK indicator turns OFF on the
display.
Water level in washer is too high. To drain the water, press POWER, then press the SPIN
SPEED button without selecting a cycle.
Wash cycle time is
longer than usual
The washer automatically adjusts the
wash time for the amount of laundry,
water pressure, water heating time and
other operating conditions.
This is normal. The washer adjusts cycle time
automatically to provide optimal results for the selected
cycle. The time remaining shown in the display is only an
estimate. Actual time may vary.
Musty or mildewy
odor in washer
Incorrect or too much detergent has been
used.
Use only High-Eciency (HE) detergent in accordance
with the manufacturer’s instructions.
Inside of drum was not cleaned properly. Run the CLEAN WASHER cycle regularly. Be sure to
wipe around and under the door seal frequently. See
Care and Cleaning of the Interior.
Clean around door seal/glass to prevent odor.
Wrinkling
Washer not unloaded promptly. Always remove items from the washer as soon as the
cycle is complete.
Washer overloaded. When washing large loads, do not overstu the drum.
The washer can be fully loaded, but the drum should not
be tightly packed and the door should close easily.
Hot and cold water inlet hoses are
reversed.
Hot water rinse can set wrinkles in garments. Check the
inlet hose connections.
Strange odors
coming from
washer
Dryer heating. As the dryer heats, it may initially cause a slight odor.
This is normal and does not aect performance.
Newly installed washer. Smell comes from the rubber attached to the washer
door. It will eventually dissipate after rst couple of
wash cycles.
Build-up of residue on washer, foreign
object in door gasket, clogged drain
pump lter, clogged or kinked drain
hose.
Periodically clean the gasket. Mold and foreign
substances inside the gasket may produce mildew or
musty smells.
Clean the drain pump lter regularly. Foreign substances
on the drain pump lter may produce mildew or musty
smells.
If the drain hose is not installed properly, the odor may
be emitted because of a backow of drainage into
the tub. Make sure that the drain hose is not kinked or
clogged.
32
TROUBLESHOOTING GUIDE

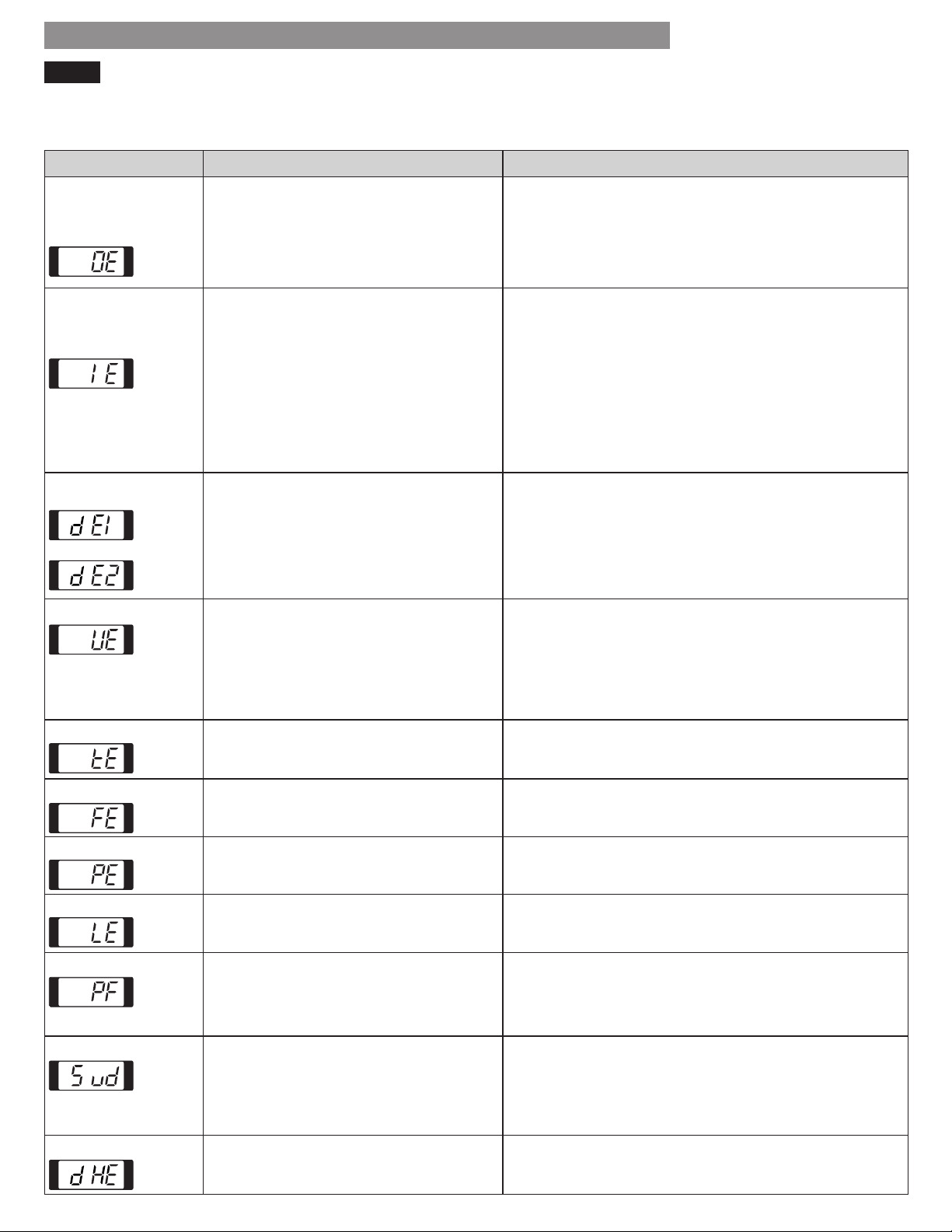

Your washing machine is equipped with an automatic error-monitoring system to detect and diagnose problems at an
early stage.
BEFORE CALLING FOR SERVICE (continued)
Problem Possible Cause Solutions
Water in the washer
drains slowly or not
at
all, or the display
shows:
Drain hose is kinked, pinched, or clogged. Make sure the drain hose is free of clogs, kinks,
etc., and
is not pinched behind or under the
washer.
The drain pump lter is clogged. Clean the drain pump lter. See Maintenance in
the
Care and Cleaning section.
Drain discharge is more than 96 inches
(244 cm) above bottom of washer.
Adjust or repair drain. Maximum drain height is
96
inches (244 cm).
Washer lls with
water slowly or not
at all, or the display
shows:
Water supply faucets are not open fully.
Make sure that the water faucets are fully open.
Water line hoses are kinked, pinched, or
crushed.
Make sure the hoses are not kinked or pinched.
Be careful
when moving the washer during
cleaning and maintenance
Water inlet lters are clogged. Clean the inlet lters. See Maintenance in the
Care and
Cleaning section.
Water supply pressure to faucet or house
is
too low.
Check another faucet in the house to make sure
that household
water pressure is adequate and
ow is not restricted.
Water supply connected with leak-
limiting
hoses.
Hoses designed to limit leaks can trip falsely
and
prevent the washer from lling. The use of
leak limiting
hoses is not recommended.
Cycle won’t start, or
the display shows:
or
The door is not closed properly. Make sure that the door is closed properly and
press the
START/PAUSE button. After starting
a cycle, it may take
a few moments before the
drum begins to turn or spin.
The washer will not
operate unless the door is locked.
If the door is closed and locked and the open
door error
message is displayed, call
for service.
The display shows:
Load is too small. Add 1 or 2 similar items to help balance the load.
Load is out of balance. The washer has an imbalance detection and
correction
system. If individual heavy articles are
loaded (bath
mat, bath robe, etc.) and the imbalance
is too great,
the washer will make several
attempts to restart the spin
cycle. If an imbalance
is still detected, the washer will
stop and the error
code will display.
The display shows:
Control error. Unplug the washer and wait 60 seconds. Reconnect
power and try again. If the error reappears, call for
service.
The display shows:
Water level is too high due to a faulty
water valve.
Close the water faucets, unplug the washer, and
call for
service.
The display shows:
The water level sensor is not working
correctly.
Close the water faucets, unplug the washer, and
call for
service.
The display shows:
A motor error has occurred. Allow the washer to stand for 30 minutes and
then
restart the cycle. If the LE error code persists,
call for
service.
The display shows:
A power failure has occurred. If the power to the washer has been interrupted
during
a cycle, the PF error code will display
the next time the
washer is turned ON. This will
alert you to the fact that
the previous cycle may
not have been completed. Select
any cycle to
clear the error code and use the washer.
The display shows:
If the washing machine detects too many
suds, it displays this error code and adds a
Suds Reducing cycle. This adds about two
hours to the cycle time. If too many suds
are detected during spinning, the washing
machine stops to help prevent leaking.
Do not add more than the manufacturer’s recommended
amount of detergent.
The display shows:
Dry heating error Unplug the washer and wait 60 seconds. Reconnect
power and try again. If the error reappears, call for
service.
33
WARRANTY
Kenmore Elite Limited Warranty
FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship
when it is correctly installed, operated and maintained according to all supplied instructions.
WITH PROOF OF SALE, a defective appliance will receive free repair or replacement at option of seller.
For warranty coverage details to obtain free repair or replacement, visit the web page: www.kenmore.com/
warranty
This warranty applies for only 90 DAYS from the sale date in the United States, and is void in Canada, if this
appliance is ever used for other than private household purposes.
This warranty covers ONLY defects in material and workmanship, and will NOT pay for:
Expendable items that can wear out from normal use, including but not limited to lters, belts, bags or screw-in 1.
base light bulbs.
A service technician to clean or maintain this appliance, or to instruct the user in correct appliance installation, 2.
operation or maintenance.
Service calls to correct appliance installation not performed by Sears authorized service agents, or to repair 3.
problems with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems resulting from
such installation.
Damage to or failure of this appliance resulting from installation not performed by Sears authorized service 4.
agents, including installation that was not in accord with electrical, gas or plumbing codes.
Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated 5.
and maintained according to all supplied instructions.
Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident, 6.
alteration, abuse, misuse or use for other than its intended purpose.
Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of detergents, 7.
cleaners, chemicals or utensils other than those recommended in all instructions supplied with the product.
Damage to or failure of parts or systems resulting from unauthorized modications made to this appliance.8.
Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to 9.
have the appropriate certication logo.
Disclaimer of implied warranties; limitation of remedies
Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement
as provided herein. Implied warranties, including warranties of merchantability or tness for a particular
purpose, are limited to one year or the shortest period allowed by law. Seller shall not be liable for incidental
or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or
consequential damages, or limitation on the duration of implied warranties of merchantability or tness, so these
exclusions or limitations may not apply to you.
This warranty applies only while this appliance is used in the United States or Canada*.
This warranty gives you specic legal rights, and you may also have other rights which vary from state to state.
* In-home repair service is not available in all Canadian geographical areas, not will this warranty cover user
or servicer travel and transportation expenses if this product is located in a remote area (as dened by Sears
Canada Inc.) where an authorized servicer is not available.
Sears Brands Management Corporation, Homan Estates, IL 60179
Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3
34
ÍNDICE
REGISTRO DEL PRODUCTO
Acuerdos maestros de protección
Felicidades por haber realizado una compra inteligente.
Su nuevo
producto Kenmore Elite
®
está diseñado y fabricado para brindar años
de funcionamiento able. No obstante, al igual que cualquier otro
producto, es posible que requiera un mantenimiento preventivo o alguna
reparación cada cierto tiempo. Ahí es cuando contar con un Acuerdo
maestro de protección puede ayudarle a ahorrar tiempo y dinero.
El acuerdo maestro de protección también lo ayuda a extender la
vida útil de su nuevo producto. El Acuerdo* incluye los siguientes
puntos:
• Piezas y mano de obra, no solo para reparar defectos sino también
para mantener los productos en buen funcionamiento bajo un uso
normal. Nuestra cobertura va mucho mas allá de la garantía del
producto. No hay ninguna falla funcional deducible que se excluya
de la cobertura: se trata de una protección real.
• Servicio experto de técnicos de servicio experimentados en el que
confían millones de hogares cada año.
• Visitas a su domicilio ilimitadas y servicio en todo el país todas las
veces que nos necesite, cuando nos necesite.
• Garantía de reemplazo por reparaciones reiteradas: reemplazo del
producto cubierto si se producen tres fallas diferentes del producto
dentro de los doce meses y se requiere una cuarta reparación.
• Reemplazo del producto: si éste no puede repararse.
• Control de mantenimiento preventivo anual a pedido, sin cargos
extra.
• Ayuda rápida por teléfono: soporte técnico telefónico de un agente
de servicios para todos los productos para ayudar a detectar y
resolver problemas.
• Protección de picos de tensión contra daños eléctricos debidos a
uctuaciones de la energía.
• Protección ante pérdida de alimentos por $300 por alimentos que
se echen a perder como consecuencia de una falla mecánica de
refrigeradores y congeladores cubiertos.
• Promesa de servicio: $50 si el primer intento de reparación del
producto cubierto no se puede concretar y el producto no es
utilizable mientras se espera un nuevo servicio de reparación.
• 25% de descuento del precio normal de cualquier servicio de
reparación no cubierto de piezas relacionadas instaladas.
Cuando adquiera el contrato, con una simple llamada telefónica
podrá programar el servicio. Puede llamar en cualquier momento del
día o de la noche.
El Acuerdo maestro de protección es una compra sin riesgos.
Si usted lo cancela por cualquier razón durante el período de garantía
del producto, le devolveremos la totalidad del dinero, o una devolución
prorrateada en cualquier momento después de que expire el período
de garantía. Adquiera hoy mismo su Acuerdo maestro de protección.
Se aplican algunas limitaciones y exclusiones.
Para consultar precios e información adicional en los EE. UU. llame
al 1-800-827-6655.
* La cobertura en Canadá varía en algunos aspectos.
Para más detalles, llame a Sears Canadá al 1-800-361-6665.
Servicio de instalación de Sears
Para solicitar la instalación profesional de Sears de electrodomésticos,
dispositivos para apertura de puertas de garaje, calentadores de
agua y otros electrodomésticos, llame en los EE. UU. al 1-844-553-
6667, y llame en Canadá al 1-800-469-4663.
En el espacio de abajo, registre la fecha de la compra,
el modelo y número de serie del producto. Usted encon-
trará el número de modelo y de serie impreso en una
placa de identicación ubicada dentro de la puerta de
la lavadora. Tenga esta información a mano siempre
que se ponga en contacto con Sears en relación con su
producto.
N.º de modelo
Fecha de compra
N.º de serie
Guarde estas instrucciones y su recibo de venta para
referencia futura.
ACUERDOS DE PROTECCIÓN
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD .. 35-37
REQUISITOS DE CONEXIÓN A TIERRA .................................37
FUNCIONES Y VENTAJAS
Piezas y componentes claves .................................................38
Accesorios incluidos ................................................................ 38
Accesorios opcionales ............................................................38
REQUISITOS DE INSTALACIÓN
Dimensiones y especicaciones clave .................................. 39
Escoja el lugar adecuado ...................................................... 39
Tipo de piso ............................................................................. 39
Espacios de instalación .......................................................... 39
INSTRUCCIONES PARA LA INSTALACIÓN
Desempaquetado y desembalaje de pernos de transporte . . 40
Conexión de las tuberías de agua .........................................41
Conexión de la manguera de drenaje ................................. 42
Conexión del suministro eléctrico .......................................... 42
Nivelación de la lavadora .....................................................43
Instalación de almohadillas antirresbalantes (opcional) ...43
INSTRUCCIONES DE USO
Funciones del panel de control ............................................. 44
Operación de lavadora .......................................................... 45
Guía de ciclos .................................................................... 46-47
Clasicación de cargas de lavado .......................................48
Acerca de la gaveta del dispensador ..................................49
Uso del detergente y del dispensador ................................. 50
Pantalla de tiempo y estado...................................................51
Botones modicadores de ciclo ............................................ 52
Ciclos de vapor y botones de opción ............................ 53-54
Funciones especiales ............................................................... 55
Secado ...................................................................................... 56
CUIDADO Y LIMPIEZA
Limpieza regular ................................................................ 57-58
Mantenimiento ...................................................................59-60
Limpieza de los ltros de entrada de agua .................... 59
Limpieza del ltro de bomba de drenaje ........................60
DIAGNÓSTICO
Uso del Diagnóstico .................................................................61
GUÍA DE SOLUCIÓN DE PROBLEMAS
Sonidos normales que se pueden escuchar ......................... 62
Antes de solicitar asistencia técnica ...............................62-64
GARANTÍA ...................................................................................65
35
En este manual y en su electrodoméstico guran muchos mensajes importantes de seguridad. Lea y cumpla siempre
con todos los mensajes de seguridad.
Éste es el símbolo de alerta de seguridad. Este símbolo lo alerta sobre posibles riesgos que pueden resultar en
daños sobre la propiedad y/o lesiones físicas graves o la muerte.
Todos los mensajes de seguridad incluirán el símbolo de alerta y la palabra ADVERTENCIA.
Esta palabra signica:
Si no se siguen estas instrucciones sobre seguridad, se pueden producir daños materiales y/o
lesiones personales graves o la muerte.
Todos los mensajes de seguridad le indicarán cuál es el peligro potencial, le indicarán
cómo reducir el riesgo de lesiones y lo que puede suceder si no se siguen las instrucciones.
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales al utilizar este electrodoméstico,
siga estas precauciones básicas, entre las que se
incluyen las siguientes:
Antes de utilizar la lavadora, es necesario instalarla •
correctamente, según se describe en este manual.
No lave artículos que previamente hayan sido •
limpiados, lavados, sumergidos o salpicados con
gasolina, disolventes de limpieza en seco o cualquier
otra sustancia inamable o explosiva, ya que pueden
desprender vapores que podrían incendiarse o
explotar.
No agregue gasolina, disolventes de limpieza en seco •
u otras sustancias explosivas al agua de lavado. Estas
sustancias emanan vapores que podrían encenderse o
explotar.
Bajo ciertas condiciones, se puede producir gas •
hidrógeno en un sistema de agua caliente que no se
haya usado por un plazo de 2 semanas o más. EL
GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha usado
el sistema de agua caliente durante tal período, antes
de utilizar la lavadora, ABRA todas las llaves de agua
caliente y deje que el agua uya durante algunos
minutos. Esto liberará cualquier gas hidrógeno
acumulado. Ya que el gas es inamable, no fume ni
use ninguna llama abierta durante este período.
No deje que los niños jueguen en la lavadora o dentro •
de ella. Cuando se usa la lavadora cerca de los niños
se necesita supervisión minuciosa.
Antes de poner la lavadora fuera de servicio o tirarla, •
retire la puerta para que los niños no puedan trepar
al interior.
No instale ni guarde la lavadora cuando esté •
expuesta a la intemperie o temperaturas de
congelamiento.
No toquetee los controles.•
No repare ni cambie ninguna pieza de la lavadora •
ni intente dar un mantenimiento diferente al descrito
en este manual. Recomendamos enfáticamente que el
mantenimiento lo brinde una persona calicada.
Vea las Instrucciones para la instalación para referirse •
a los requisitos de conexión a tierra.
Siga SlEMPRE las instrucciones de cuidado de la •
prenda provistas por el fabricante de las prendas.
No coloque prendas expuestas a aceite comestible en •
su lavadora. Las prendas contaminadas con aceites
comestibles podrían contribuir a la formación de una
reacción química que cause que una carga de lavado
se incendie.
Use suavizantes o productos para eliminar estática •
únicamente del modo recomendado por el fabricante.
Esta lavadora no esta diseñada para uso marino o •
instalaciones móviles tales como vehículos recreativos,
aeronaves, etc.
CIERRE las llaves de agua y desenchufe la lavadora •
si va a dejar la lavadora sin funcionar por un período
prolongado de tiempo, como durante las vacaciones.
El material de embalaje podría resultar peligroso •
para los niños. Existe riesgo de asxia. Mantenga
todos los elementos de embalaje fuera del alcance de
los niños.
Antes de cargar la lavadora, siempre revise que no •
haya objetos extraños en su interior. Mantenga la
puerta cerrada cuando no se use.
ADVERTENCIA: • Este producto contiene químicos
conocidos por el Estado de California como causantes
de cáncer y defectos de nacimiento u otros daños
reproductivos. Lávese las manos después de usarlo.
MENSAJES DE SEGURIDAD
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
ADVERTENCIA
36
Consulte las INSTRUCCIONES DE INSTALACIÓN para •
obtener información detallada de los procedimientos de
conexión a tierra. Junto con la lavadora se encuentran las
instrucciones de instalación como referencia. Si cambiara
de lugar la lavadora, contrate a una persona del servicio
calicada para que la controle y reinstale. Si no se cumple
con esta advertencia se podrán producir lesiones graves,
incendios, descargas eléctricas o muerte.
Bajo ninguna circunstancia, corte o quite la tercera clavija •
(de conexión a tierra) del cable eléctrico. Si no se cumple
con esta advertencia se podrán producir lesiones graves,
incendios, descargas eléctricas o muerte.
Por motivos de seguridad personal, este electrodoméstico •
debe estar conectado a tierra adecuadamente. Si no se
cumple con esta advertencia se podrán producir lesiones
graves, incendios, descargas eléctricas o muerte.
El cable de alimentación de este electrodoméstico está •
equipado con un enchufe de tres clavijas (de conexión
a tierra) que coincide con una toma de corriente para
tres clavijas (de conexión a tierra) para así minimizar la
posibilidad de descarga eléctrica de este electrodoméstico.
Esta lavadora debe estar enchufada a una toma de •
corriente de 120 V de CA, 60 Hz y con conexión a tierra.
Si no se cumple con esta advertencia se podrán producir
lesiones graves, incendios, descargas eléctricas o muerte.
Solicite a un electricista calicado que controle la toma de •
corriente y el circuito eléctrico para asegurarse de que la
toma de corriente está correctamente conectada a tierra.
Si no se cumple con esta advertencia se podrán producir
lesiones graves, incendios, descargas eléctricas o muerte.
Si únicamente se dispone de una toma de corriente de 2 •
clavijas, será responsabilidad y obligación suya sustituirlo por
otra de 3 clavijas, de conexión a tierra, y adecuada para este
uso. Si no se cumple con esta advertencia se podrán producir
lesiones graves, incendios, descargas eléctricas o muerte.
No instalar sobre alfombra. Instale la lavadora sobre piso •
rme. Si no se cumple con esta advertencia, se podrán
producir daños por ltraciones.
No elimine el cable de conexión a tierra. No use un •
adaptador o prolongador. Enchufe en una toma de corriente
con conexión a tierra de 3 clavijas. Si no se cumple con estas
advertencias se podrán producir lesiones graves, incendios,
descargas eléctricas o muerte.
La lavadora debería estar siempre conectada a un enchufe •
individual con un índice de voltaje equivalente al que gura
en su etiqueta de características técnicas. Esto garantiza el
mejor funcionamiento y además previene la sobrecarga de
los circuitos del hogar, lo cual podría ocasionar riesgos de
incendio debido al recalentamiento de cables.
Nunca desenchufe su lavadora jalando del cable de •
corriente. Siempre tome su enchufe rmemente y jale del
mismo hacia fuera para retirarlo. Si no se cumple con esta
advertencia se podrán producir lesiones graves, incendios,
descargas eléctricas o muerte.
Repare o reemplace de inmediato todos los cables de corriente •
pelados o con cualquier tipo de daño. No use un cable con
cortaduras o abrasión sobre su extensión o extremos. Consulte
a una persona calicada del servicio técnico. Si no se cumple
con esta advertencia se podrán producir lesiones graves,
incendios, descargas eléctricas o la muerte.
Al instalar o cambiar de lugar la lavadora, evite todo tipo •
de cortes u otros daños en el cable de corriente. Si no se
cumple con esta advertencia, se podrán producir lesiones
graves, incendios, descargas eléctricas o muerte.
La lavadora debe ser instalada y conectada a tierra por •
una persona especializada del servicio técnico cumpliendo
con los códigos locales para prevenir riesgos de descargas y
asegurar la estabilidad durante el funcionamiento.
La lavadora es pesada. Se necesitan dos o más personas •
para instalar y trasladar el electrodoméstico. Si no se cumple
esta advertencia, se podrán producir daños en la propiedad
y graves lesiones personales.
No almacene ni instale la lavadora en lugares expuestos •
a temperaturas de congelación ni a inclemencias
meteorológicas. Si no se cumple con esta advertencia, se
podrán producir daños por ltraciones.
Con el n de reducir el riesgo de descargas eléctricas no •
instale la lavadora en espacios húmedos. Si no se cumple
con esta advertencia, se podrán producir lesiones graves,
incendios, descargas eléctricas o muerte.
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
ADVERTENCIA
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones
personales al utilizar este electrodoméstico, siga estas precauciones
básicas, entre las que se incluyen las siguientes:
Desenchufe la lavadora antes de proceder a su limpieza• para
evitar posibles descargas eléctricas.
No utilice nunca productos químicos fuertes, limpiadores abrasivos •
o disolventes para limpiar la lavadora. Dañarán el acabado.
No coloque paños grasosos o aceitosos sobre la lavadora.• Estas
sustancias despiden vapores que podrían prender fuego a los materiales.
No lave prendas que estén sucias con aceite vegetal o de cocina.•
Las mismas pueden quedar con algo de aceite luego del lavado y
prenderse fuego.
Desconecte este electrodoméstico de la toma de corriente antes de •
realizar cualquier función de mantenimiento. Colocar los controles
en la posición OFF (apagado) no desconecta el electrodoméstico de
la toma de corriente. Si no se cumple con esta advertencia se podrán
producir lesiones graves, incendios, descargas eléctricas o muerte.
No combine detergentes, suavizantes y otros productos de •
lavandería de diferentes fabricantes en una misma carga, a
menos que así se especique en la etiqueta.
No mezcle blanqueador con cloro con amoniaco o ácidos, como •
vinagre. Siga las direcciones del paquete al usar productos de
lavandería. Un uso indebido puede producir gases venenosos, lo
que puede resultar en heridas graves o la muerte.
No coloque las manos dentro de la lavadora cuando sus partes •
estén en movimiento. Antes de cargar, descargar o agregar
prendas, presione la perilla selectora de ciclos y espere hasta que
la tina se detenga totalmente antes de meter las manos en su
interior. Si no se cumple con esta advertencia se podrán producir
lesiones graves, incendios, descargas eléctricas o muerte.
37
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico debe estar conectado a tierra.
En caso de falla o mal funcionamiento, la conexión a
tierra reduce el riesgo de descarga eléctrica, al brindar
a la corriente eléctrica una trayectoria de una menor
resistencia. Este electrodoméstico está equipado con
un cable que dispone de un conductor de conexión a
tierra del equipo y un enchufe con conexión a tierra.
El enchufe debe conectarse a una toma de corriente
adecuada que esté correctamente instalada y con
conexión a tierra según los códigos y ordenanzas
locales.
Una conexión inadecuada del conductor de
conexión a tierra del equipo puede ocasionar
un riesgo de descarga eléctrica. Consulte a un
eléctrico o técnico calicado si tiene dudas
sobre si el electrodoméstico está correctamente
conectado a tierra. No modique el enchufe que
se entrega con el electrodoméstico. Si no encaja
en la toma de corriente, solicite a un electricista
adecuadamente formado que le instale una toma
de corriente apropiada. Si no se cumple con estas
advertencias se podrán producir lesiones graves,
incendios, descargas eléctricas o muerte.
ADVERTENCIA
No deje que los niños jueguen en la lavadora o dentro •
de ella. Cuando se usa la lavadora cerca de los niños
se necesita supervisión minuciosa. A medida que los
niños crecen, enséñeles el uso apropiado y seguro
de todos los electrodomésticos. No cumplir con estas
advertencias puede provocar lesiones físicas graves.
Destruya el cartón, la bolsa de plástico y otros •
materiales de embalaje después de desempaquetar la
lavadora. Los niños podrían utilizarlos para jugar. Los
cartones cubiertos con las mantas, las colchas, o las
hojas plásticas pueden convertirse en compartimientos
herméticos. No cumplir con estas advertencias puede
provocar lesiones físicas graves.
Guarde los productos de lavandería fuera del alcance •
de los niños. Para evitar lesiones personales, observe
todas las advertencias de las etiquetas del producto.
No cumplir con estas advertencias puede provocar
lesiones físicas graves.
Antes de poner la lavadora fuera de servicio o de •
tirarla, quite la puerta del compartimiento de lavado
para evitar el peligro que niños o pequeños animales
se queden atrapados en el interior. Si no se respeta
esta advertencia, pueden producirse lesiones graves e
incluso la muerte.
IMPORTANTE: Lea atentamente la
siguiente información.
PARA CONECTAR LA ELECTRICIDAD
Verique que
haya una
conexión a
tierra adecuada
antes del uso.
Tomacorriente de la
pared de 3 clavijas
con conexión a tierra
Enchufe de 3 clavijas
con conexión a tierra
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
ADVERTENCIA
: RIESGO PARA LOS NIÑOS
REQUISITOS DE CONEXIÓN A TIERRA
H
D
B
A
C
E
F
G
I
38
El aspecto de la llave puede variar.
Entradas de agua caliente y fría
Cable de
alimentación
Manguera de
drenaje
Parte posterior de
la lavadora
Accesorios Opcionales
Mangueras de agua
caliente y fría
Pedestal Kit de apilamiento
(Para secadora)
Extensión de la
manguera de drenaje
PIEZAS Y COMPONENTES CLAVES
FUNCIONES Y VENTAJAS
A
DISPENSADOR DE DETERGENTE
Existen cuatro compartimientos. Uno para el prelavado, el
lavado principal, el blanqueador líquido y el suavizante líquido.
B
PANEL DE CONTROL CON PANTALLA LED
La pantalla LED de fácil lectura muestra las opciones del ciclo,
los ajustes, el estado del ciclo y el tiempo restante estimado.
NOTA: Los sensores en la lavadora detectan automáticamente
el tamaño de la carga de lavado para optimizar el tiempo de
lavado, según el ciclo y las opciones seleccionados.
C
MOTOR DE IMPULSIÓN DIRECTA
El motor de impulsión directa proporciona un mejor rendimiento
y abilidad además de que aumenta el ahorro energético.
(No se puede ver el motor.)
D
TINA DE ACERO INOXIDABLE DE GRAN CAPACIDAD
La tina de acero inoxidable de capacidad ultra grande
proporciona una durabilidad superior y se inclina para mejorar la
eciencia y permitir un acceso más fácil para las prendas grandes.
E
PUERTA DE BLOQUEO DE FÁCIL ACCESO
La puerta extra grande se bloquea durante el funcionamiento.
La puerta no se desbloquea hasta que sea seguro hacerlo.
F
PANEL DE ACCESO AL FILTRO
Proporciona un fácil acceso a la bomba de drenaje, lo cual
permite limpiar el ltro o recuperar los elementos perdidos sin
solicitar asistencia técnica.
G
PATAS DE NIVELACIÓN
Las cuatro patas de nivelación (dos frontales y dos posteriores)
se pueden ajustar para mejorar la estabilidad de la lavadora
sobre suelos irregulares. Las patas se ajustan y se jan en su
lugar con la llave de ajuste incluida con la lavadora.
H
CICLOS DE VAPOR DE ALTA EFICIENCIA
Durante los ciclos de vapor de alta eciencia, el vapor caliente
interactúa con los tejidos para ayudar a eliminar las manchas difíciles.
I
IMÁN DE LA PUERTA
Mantiene la puerta entreabierta de forma segura y cómoda
con el imán de la puerta. La puerta se cierra en dos posiciones,
completamente cerrada y ligeramente entreabierta. En esta última
posición, la puerta está cerrada sólo con el imán de la puerta
para mantenerla ligeramente abierta cuando la lavadora no está
en uso. Esto permitirá la circulación de aire y hará que el interior
de la lavadora se seque. Para utilizar esta característica, cierre la
puerta justo hasta que haga contacto con el imán de la puerta.
Pernos/retenedores de transporte (4)
NOTA: Los pernos/retenedores DEBEN retirarse antes
de su funcionamiento. Guarde esta información para
uso futuro.
Accesorios Incluidos
Almohadillas
antirresbalantes
Llave (para retirar los
pernos de transporte y
para ajustar y bloquear
los pies de nivelación)
Correa (para
asegurar la
manguera de
drenaje)
Soporte del codo
(para asegurar la
manguera de drenaje)
Cubiertas (4) (para cubrir los
agujeros de los pernos de transporte)
39
La lavadora es pesada. Se necesitan dos o más personas •
para trasladar y desempaquetar la lavadora. Si no se cumple
esta advertencia, se podrán producir daños en la propiedad y
graves daños personales.
N•
o almacene ni instale la lavadora en lugares expuestos a
temperaturas de congelación ni a inclemencias meteorológicas.
Si no se cumple con esta advertencia se podrán producir
lesiones graves, incendios, descargas eléctricas o muerte.
Conecte la lavadora adecuadamente a tierra según los •
códigos y las ordenanzas vigentes. Si no se cumple con esta
advertencia, se podrán producir lesiones graves, incendios,
descargas eléctricas o muerte.
Con el n de reducir el riesgo de descargas eléctricas no •
instale la lavadora en espacios húmedos. Si no se cumple con
esta advertencia, se podrán producir lesiones graves, incendios,
descargas eléctricas o muerte.
Para asegurar un adecuado ujo del aire, no bloquee la gran •
abertura situada en la parte inferior de la lavadora con una
alfombra u otros materiales.
No elimine el cable de conexión a tierra. No use un adaptador o •
prolongador. Enchufe en una toma de corriente con conexión a
tierra de 3 clavijas. Si no se cumple con esta advertencia se podrán
producir lesiones graves, incendios, descargas eléctricas o muerte.
NOTA: La instalación de la lavadora en un lugar húmedo, ni instalar
o almacenar la lavadora donde esté expuesta a la intemperie o
a temperaturas bajo cero, puede dar lugar a oxidaciones y otros
daños que no están cubiertos por la garantia del producto.
Toma de corriente
La toma de corriente debe estar dentro de un área mínima de •
1,5 m (60 pulgadas) a cualquiera de los lados de la lavadora.
El electrodoméstico y la toma de corriente deben estar colocados •
de forma tal que se pueda acceder al enchufe fácilmente.
No sobrecargar la toma de corriente con más de un electrodoméstico.•
La toma de corriente deberá estar conectada a tierra de acuerdo •
con los códigos y las regulaciones de cableado actuales.
Se recomienda utilizar un fusible de demora de tiempo o disyuntor.•
NOTA: Es responsabilidad ad y obligación personal del dueño del
producto pedir a una persona del servicio técnico calicado que
instale la toma de corriente adecuada.
Para minimizar el ruido y vibración, se DEBE instalar la lavadora •
en un piso sólidamente construido. Ver la NOTA a la derecha.
La cuesta permisible debajo de toda la lavadora es una •
diferencia máxima de 2,5 cm (1 pulgada) de lado a lado o
entre la parte delantera y la trasera.
No se recomiendan las supercies alfombradas o de baldosas •
blandas.
Nunca instale la lavadora en una plataforma o estructura •
soportada con poca solidez.
NOTA: El suelo debe ser lo sucientemente fuerte y
rme para soportar el peso de la lavadora, cuando está
totalmente cargada, sin desajustes ni rebotes. Si el suelo es
poco rme, reforzarlo para que sea más rígido. Un suelo
que es adecuado para una lavadora de carga superior
puede no ser lo sucientemente rígido para una lavadora
de carga frontal, debido a la diferencia en la velocidad
de centrifugado y la dirección. Si el suelo no es sólido,
la lavadora puede vibrar y podrá escuchar y sentir la
vibración en toda la casa.
Descripción Lavadora de carga frontal
Tensión nominal y frecuencia 120 V de CA, 60 Hz
Presión máxima del agua 20 - 120 psi (138 - 827 kPa)
Dimensiones 68,6 cm (ancho) X 75,6 cm (largo) X 98,3 cm (alto), 132,2 cm (S, con la puerta abierta)
27 pulgadas (ancho) X 29
3
/4 pulgadas (largo) X 38
11
/16 pulgadas (alto), 52 pulgadas (S, con la puerta abierta)
Peso neto 100 kg (220 libras)
Velocidad Máxima de centrifugado 1300 RPM
ADVERTENCIA
10 cm
(4 pulg.)
2,5 cm
(1 pulg.)
2,5 cm
(1 pulg.)
Para asegurar que se haya dotado de suciente espacio
para las tuberías de agua y ujo de aire, deje espacios
mínimos de por lo menos 2,5 cm (1 pulgada) en los lados
y de 10 cm (4 pulgadas) detrás de la unidad. No olvide
tener en cuenta las molduras de paredes, puertas o
piso, que podrían aumentar la distancia de separación
necesaria.
Permita al menos 56,6 cm (22
1
/4 pulgadas) en frente de
la lavadora para abrir la puerta.
56,6 cm
(22
1
/
4
pulg.)
75,6 cm
(29
3
/
4
pulg.)
132,2 cm
(52 pulg.)
DIMENSIONES Y ESPECIFICACIONES CLAVE
ESCOJA EL LUGAR ADECUADO
TIPO DE PISO
ESPACIOS DE INSTALACIÓN
REQUISITOS DE INSTALACIÓN
68,6 cm
(27 pulg.)
40
Al retirar la lavadora de la base de cartón, asegúrese de
retirar el soporte de la tina de espuma en el centro de la
base de cartón. Consulte la gura a continuación.
Si debe asentar la lavadora hacia abajo para quitar los
materiales de embalaje de la base, siempre proteja el
lado de la lavadora y deposítela con cuidado sobre su
lado. NUNCA asiente la lavadora sobre su parte frontal
o posterior.
Para evitar daños internos durante el transporte, la
lavadora está equipada con cuatro pernos de transporte
y retenedores de plástico.
IMPORTANTE:
Estos pernos y retenedores • NO DEBEN retirarse hasta
colocar la lavadora en su ubicación denitiva.
Estos pernos y retenedores • DEBEN retirarse antes de
poner a funcionar la lavadora.
Si no se retiran los pernos y retenedores de transporte, •
se pueden producir fuertes vibraciones y ruido, y, por
consiguiente, daños permanentes a la lavadora.
NOTA: El cable de alimentación está jado a la parte
posterior de la lavadora con un perno de transporte
para evitar el funcionamiento con los pernos de
transporte si no se retiran de su lugar.
1. Comience con los dos pernos de transporte inferiores
y utilice la llave de pernos (incluida) para aojar
completamente los cuatro pernos de transporte
girándolos hacia la izquierda.
2. Retire los conjuntos de pernos moviéndolos
ligeramente al mismo tiempo que los extrae.
3. Ubique los cuatro tapones de oricio incluidos en el
paquete de accesorios y colóquelos en los oricios
de los pernos de transporte.
NOTA: Guarde los conjuntos de pernos para uso
futuro. Para evitar daños a los componentes internos,
NO transporte la lavadora sin volver a instalar los
pernos de transporte.
DESEMPAQUETADO Y DESEMBALAJE DE PERNOS DE TRANSPORTE
INSTRUCCIONES PARA LA INSTALACIÓN
Soporte de
espuma de la tina
Base del cartón
Pernos de
transporte
Cable de
corriente
Pernos de transporte
cubierta de
agujero
41
IMPORTANTE:• Use mangueras nuevas cuando instale
la lavadora. NO reutilice las antiguas mangueras.
IMPORTANTE: • Utilice ÚNICAMENTE mangueras de
entrada nuevas y de alta calidad, al instalar este
producto de lavandería. Las mangueras comerciales
no tienen garantía de que se ajusten o funcionen
correctamente. Otras mangueras puede que no se
aprieten correctamente y ocasionen fugas. Los daños
subsiguientes a los productos o la propiedad no
quedarán cubiertos de acuerdo con los términos de la
garantía del producto.
La presión del suministro de agua debe estar entre 20 •
psi y 120 psi (138 - 827 kPa). Si la presión del suministro
de agua es superior a 120 psi, se deberá instalar una
válvula de reducción de la presión del agua.
Periódicamente, compruebe las mangueras en •
busca de grietas, fugas y desgastes, y reemplace la
manguera si es necesario.
Asegúrese de que las mangueras no estén estiradas, •
pinzadas, aplastadas o retorcidas.
La lavadora no se debería instalar ni almacenar en •
un lugar sometido a temperaturas de congelación.
Pueden dañarse las tuberías de agua y mecanismos
internos de la lavadora. Si la lavadora estuvo
expuesta a temperaturas de congelación antes de la
instalación, permita que permanezca a temperatura
ambiente por varias horas antes de usarla y verique
la presencia de pérdidas antes del funcionamiento.
1. Inspeccione el accesorio roscado de cada manguera
y verique que haya un sello de goma en ambos
extremos.
2. Conecte las mangueras de suministro de agua a las
llaves de paso de agua CALIENTE y FRÍA y apriete
las conexiones con la mano. A continuación, utilice
unos alicates para apretarlas otros ⅔ de vuelta.
3. Siempre deje uir unos cuatro litros de agua a través
de cada manguera de entrada para ayudar a evitar
futuros problemas con pantallas de ltro obstruidas
al vaciar la suciedad, depósitos de minerales y
otros residuos de las tuberías de agua. De paso, al
hacerlo comprobará cuál es la manguera de agua
caliente y cuál la de agua fría.
4. Conecte la tubería de agua caliente (roja) a la
entrada de agua caliente ubicada en la parte
trasera de la lavadora. Conecte la tubería de agua
fría (azul) a la entrada de agua fría situada en la
parte posterior de la lavadora. Ajuste las uniones
con rmeza.
NOTA: Cuando instale las mangueras a las válvulas
de entrada de agua, tenga cuidado de no enroscar
mal los accesorios de la manguera. NO apriete en
exceso las mangueras; esto podría causar daños a
los componentes internos, la válvula o la junta de la
manguera. El apriete excesivo puede daños materiales
debido a las fugas.
INSTRUCCIONES PARA LA INSTALACIÓN
CONEXIÓN DE LAS TUBERÍAS DE AGUA
Grifo de agua
Sello de caucho
Manguera de agua
(a la conexión de
agua en la lavadora)
Manguera
de agua
(a la llave)
Sello de caucho
Entrada
de agua
fría
Entrada
de agua
caliente
42
La manguera de drenaje siempre debe estar •
asegurada adecuadamente. No asegurar
adecuadamente la manguera de drenaje puede
resultar en inundación o daños materiales.
No instale el extremo de la manguera de drenaje •
a una altura inferior a 73,7 cm (29 pulgadas) ni
superior a 243,8 cm (96 pulgadas) sobre la parte
inferior de la lavadora.
El drenaje debe instalarse según todos los códigos y •
regulaciones locales vigentes.
Asegúrese de que la manguera de drenaje no está •
estirada, pinzada, aplastada o retorcida.
NOTA:
Hay un kit de extensión de la
manguera de drenaje disponible si
la manguera de drenaje no es
sucientemente larga. No extienda
la manguera de drenaje más de 1,8
metros (6 pies) porque esto producirá
un drenaje deciente, lo cual hará que el rendimiento del
lavado y centrifugado sea deciente también.
Opción 1: Tubo vertical
Ingrese el extremo de la manguera de drenaje en el
soporte del codo. No extienda la manguera de drenaje
más de 10 cm (4 pulgadas) más allá del extremo del
soporte del codo. Use una correa para asegurar la
manguera de drenaje en su lugar.
NOTA:
La altura total del extremo de la manguera no debe •
exceder 243,8 cm (96 pulgadas) desde la parte
inferior de la lavadora.
La inserción de la manguera de drenaje no debe •
excederse de 20,3 a 30,4 cm (8-12 pulgadas) en la
tubería vertical. La inserción de más de 20,3 a 30,4
cm (8-12 pulgadas) puede causar que proliferen el
moho o microorganismos en el interior de la lavadora.
Si las válvulas de agua y desagüe
se construye en la pared, je la
manguera de desagüe a una de las
mangueras de agua con la correa
(lado acanalado en el interior).
Correa
Opción 2: Lavadero
El soporte de codo debe estar instalado cerca del
extremo de la manguera de drenaje. Cuelgue el extremo
de la manguera de drenaje por el lado del sumidero de
agua. Use una correa para asegurar la manguera de
drenaje en su lugar.
CONEXIÓN DEL SUMINISTRO
ELÉCTRICO
La lavadora requiere una toma de corriente de 120 V de
CA, 60 Hz y tres clavijas con conexión a tierra . Enchufe
la lavadora.
Lavadero
Correa
Manguera de drenaje
Soporte
del codo
INSTRUCCIONES PARA LA INSTALACIÓN
CONEXIÓN DE LA MANGUERA DE DRENAJE
Manguera de drenaje
Soporte
del codo
Correa
Extensión de la manguera
de drenaje
43
La tina de su nueva lavadora gira a velocidades muy elevadas.
Para reducir al mínimo las vibraciones, el ruido y el movimiento
no deseado, el piso debe ser una supercie sólida y nivelada.
NOTA: Ajuste las patas niveladoras solo en la medida necesaria
para nivelar la lavadora. La extensión de las
patas niveladoras más de lo necesario puede
causar vibración de la lavadora.
NOTA: Antes de instalar la lavadora, asegúrese
de que el suelo esté limpio, seco y libre de
polvo, sucio, agua y aceites para que las
patas de la lavadora no puedan deslizarse
fácilmente. Las patas de apoyo podrían
moverse o deslizarse, conllevando una
vibración y ruido excesivos derivados de
un contacto deciente con el suelo. Consulte INSTALACIÓN DE
ALMOHADILLAS ANTIRRESBALANTES para más información.
NOTA: Si debe utilizar una bandeja recolectora, asegúrese de
seguir las instrucciones incluidas con la bandeja recolectora y
de que las patas de nivelación estén ajustadas para un contacto
rme y nivelado con la bandeja. El uso de bandejas recolectoras
y la nivelación inadecuada de la máquina pueden resultar en
una mayor vibración y ruido durante el funcionamiento.
Las cuatro patas niveladoras deben apoyarse rmemente en
el piso. Intente mover la lavadora de una esquina hacia otra
para asegurar que las cuatro patas niveladoras tengan un
contacto rme sobre el suelo.
1. Coloque la lavadora en su ubicación nal, teniendo
especial cuidado de no presionar, tirar excesivamente o
aplastar las tuberías de agua y drenaje. Coloque un nivel
sobre la parte superior de la lavadora.
Subir Bajar
2. Aoje las tuercas de jación de las cuatro patas de
nivelación con la llave hasta que ajuste las patas (el
aspecto de la llave puede variar). Utilice la llave para
girar las patas hacia la derecha para elevar la lavadora, y
en sentido contrario para bajar la lavadora. Con un nivel,
ajuste las patas hasta que la lavadora quede nivelada de
lado a lado y de adelante hacia atrás. Asegúrese de que
las cuatro patas están en contacto directo con el suelo.
NOTA: Si va a instalar la lavadora en el pedestal
opcional, las patas niveladoras de la lavadora deben estar
completamente retraídas. Utilice las patas de nivelación del
pedestal para nivelar la lavadora.
Use la llave para
ajustar las 4 tuercas de
seguridad.
3. Una vez que la lavadora esté nivelada de lado a
lado y de adelante hacia atrás, utilice la llave para
apretar las cuatro tuercas de jación y fíjelas a n
de evitar que las patas se desajusten durante el
funcionamiento. Asegúrese de que las cuatro patas
están en contacto directo con el suelo.
NOTA: Para asegurarse de que la lavadora esté
correctamente nivelada, póngala a funcionar con
una carga de prueba: coloque una carga mediana
de ropa en la lavadora. Luego, presione POWER
(ENCENDER), seleccione RINSE (ENJUAGUE) y SPIN
(CENTRIFUGADO), y presione el botón START/PAUSE
(INICIAR/PAUSAR).
Consulte las siguientes secciones para obtener
información adicional sobre la selección y el
funcionamiento de ciclos. Compruebe que la lavadora
no se mueva ni vibre excesivamente durante el ciclo
de centrifugado. Si la lavadora vibra o tiembla, ajuste
las patas de nivelación, mientras que la lavadora esté
centrifugando, hasta reducir la vibración.
Algunas supercies son demasiado resbaladizas y no
pueden evitar que la lavadora se mueva con cargas
muy desbalanceadas. A pesar de que es normal que
una carga ocasional no esté balanceada, el exceso de
ruido y las vibraciones pueden sacar la lavadora fuera
de su posición. Si se presentan estas condiciones, siga
las instrucciones a continuación para la instalación
de almohadillas antirresbalantes. Estas almohadillas
ayudarán a evitar que la lavadora se mueva en
condiciones donde haya demasiado desbalance, para
reducir el ruido y la vibración.
NOTA: Las almohadillas antirresbalantes se incluyen en
el paquete de instalación.
Almohadillas antirresbalantes
Nivel
Pies de nivelación
Pies de nivelación
INSTRUCCIONES PARA LA INSTALACIÓN
INSTALACIÓN DE ALMOHADILLAS
ANTIRRESBALANTES (opcional)
NIVELACIÓN DE LA LAVADORA
Este lado hacia arriba
Pegue el lado adhesivo al piso
Quite el protector
*
Coloque las almohadillas debajo de ambas patas frontales.
44
INSTRUCCIONES DE USO
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea
y cumpla completamente este manual de uso y cuidado, incluyendo las instrucciones importantes sobre
seguridad, antes de poner en funcionamiento la lavadora.
A
BOTÓN POWER (ENCENDER)
Presione este botón para prender la lavadora.
Presiónelo de nuevo para apagarla.
NOTA:
Al presionar el botón POWER durante un
ciclo se cancelará ese ciclo y se perderán los
ajustes de la carga. La puerta se desbloqueará
después de una breve pausa, a menos que el
nivel del agua o la temperatura estén muy altos.
B
PERILLA DEL SELECTOR DE CICLO
Gire esta perilla para seleccionar el ciclo que
desee. Una vez seleccionado el ciclo deseado, se
mostrarán en pantalla los ajustes estándar. Estos
ajustes pueden cambiarse utilizando los botones
de ajuste del ciclo en cualquier momento antes
de que el ciclo comience.
C
BOTÓN START/PAUSE
Presione este botón para iniciar el ciclo
seleccionado. Si la lavadora está funcionando,
use este botón para poner en pausa el ciclo sin
perder los ajustes actuales.
NOTA:
Si no presiona el botón START/PAUSE
dentro de una hora de seleccionar un ciclo, la
lavadora se apagará automáticamente.
D
BOTONES MODIFICADORES DE CICLO
Utilice estos botones para denir los ajustes del
ciclo seleccionado. Los indicadores luminosos
ubicados sobre los botones muestran la selección
actual.
E
CICLO ESPECIAL Y BOTONES DE OPCIÓN
Estos botones se utilizan para activar los ciclos u
opciones especiales.
F
PANTALLA DE TIEMPO Y ESTADO
La pantalla muestra el estado del ciclo, el estado
del bloqueo de la puerta y el tiempo restante
estimado.
G
BOTÓN STEAM TREAT (AÑADIR VAPOR)
Presione el botón STEAM TREAT para agregar
vapor al ciclo seleccionado para un mayor poder
de limpieza.
NOTA:
La opción de vapor no está disponible en
todos los ciclos.
NOTA:
Para proteger sus prendas, no todos los ajustes están disponibles para todos los ciclos.
AB CD
FG E
FUNCIONES DEL PANEL DE CONTROL
45
INSTRUCCIONES DE USO
1
CLASIFICACIÓN DE LAS PRENDAS Y CARGA DE LA LAVA-
DORA
Clasique las prendas por tipo de tela, nivel de suciedad,
color y tamaño de la carga, según sea necesario. Abra la
puerta y cargue las prendas seleccionadas en la lavadora.
2
PRENDER LA LAVADORA
Presione el botón POWER para prender la lavadora. Las
luces alrededor de la perilla del selector se iluminarán y se
emitirá un aviso sonoro.
3
SELECCIONAR UN CICLO
Gire la perilla del selector de ciclo en cualquier dirección
para seleccionar el ciclo que desee. Se mostrarán los valores
predenidos de temperatura de lavado y enjuague, velocidad
de centrifugado, nivel de suciedad y los ajustes de opción
para dicho ciclo.
4
SELECCIONAR LOS MODIFICADORES
Si lo desea, ahora puede cambiar los ajustes predeterminados
del ciclo seleccionado. Utilice los botones modicadores de
ciclo.
NOTA:
Para proteger sus telas, no todos los modicadores se
admiten en todos los ciclos.
5
SELECCIONAR OPCIONES DE CICLO
Se pueden agregar opciones de ciclo utilizando los botones
de opción.
NOTA:
No todas las opciones están disponibles para todos los •
ciclos. Sonará un aviso sonoro diferente y el LED no se
encenderá si no se permite una determinada selección.
6
AGREGAR DETERGENTE
Agregue detergente de alta eciencia (HE) a la gaveta del
dispensador de detergente. Para un rendimiento adecuado
del lavado, mida siempre el detergente usando el dispositivo
de medición que proporciona el fabricante del detergente.
7
INICIAR EL CICLO
Presione el botón START/PAUSE para que comience el ciclo.
La puerta se bloqueará, la lavadora volteará brevemente la
carga sin agua para pesarla, y luego ésta empezará el ciclo
de lavado seleccionado.
Pulse el botón START/PAUSE para detener el ciclo. Presione
el botón START/PAUSE para continuar el ciclo.
OPERACIÓN DE LAVADORA
46
GUÍA DE CICLOS
La siguiente guía de ciclos muestra los ajustes predeterminados, así como las opciones
disponibles y los tipos de tejidos recomendados para cada ciclo. Debajo del ajuste
predeterminado para cada ciclo, se muestran los ajustes modificadores permitidos.
= Opción disponible
= Ajuste predeterminado
Ciclo
Tipo de tejido o de
carga
Detección
de carga
Movimiento
de lavado
Temperatura
lavado
Velocidad de
centrifugado
Nivel de
suciedad
Accela
Wash
(Accela
lavado)
Steam
Treat
(Añadir
Vapor)
Pre Wash
(Prelavado)
Extra
Rinse
(Enjuague
Extra)
Delay Start
(Inicio
Demorado)
Stay Fresh
(Mantener
Fresco)
Auto Soak
(Remojo
Automatico)
Energy
Saver
(Ahorrar
Energía)
Dry
(Secado)
Normal/
Casual
(Normal/
Informal)
Algodon, lino,
toallas, camisas,
sábanas, jeans,
cargas mixtas
Sí Sí
Templada Alta Normal
Extra Caliente
Caliente
Fría
Grifo Fría
Extra Caliente
Caliente
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Heavy Duty
(Alta
Resistencia)
Prendas de
algodón muy
sucias
Sí Sí
Templada Extra alta Alto
Alta
Media
Baja
Sin centrifugado
Normal
Bajo
Whitest
Whites
(Blancos más
blancos)
Prendas algodón
blanco normales
o muy sucias
Sí Sí
Caliente Alta Normal
Templada
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Bulky
(Voluminoso)
Prendas grandes
tales como
mantas y
edredones
No Sí
Templada Media Normal
Caliente
Fría
Grifo Fría
Baja
Sin centrifugado
Alto
Bajo
Comforter
(Edredones)
Colchas, mantas,
alfombras
No Sí
Templada Alta Normal
Caliente
Fría
Grifo Fría
Media
Baja
Sin centrifugado
Alto
Bajo
Kids Wear
(Ropa para
ninos)
Diseñado
específicamente
para limpiar y
enjuagar bien la
ropa infantil
Sí Sí
Caliente Alta Alto
Templada
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Normal
Bajo
Rugged
(Fuerte)
Muy sucia
objetos duros y
gruesos, como
los pantalones
vaqueros y ropa
de trabajo de la
construcción.
Sí Sí
N/A Alta N/A
Extra alta
Media
Baja
Sin centrifugado
*CERTIFIED BY NSF:
NSF International (anteriormente, National Sanitation Foundation,
Fundación Nacional de Saneamiento), certifica que este ciclo de lavado reduce el 99,9% de
bacterias en la colada a través de la alta temperatura, cuando se utiliza con detergente en
polvo.
NOTA:
Para proteger sus prendas, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad y opciones
ü
están
disponibles para todos los ciclos. Sonará un aviso sonoro y el LED no se iluminará si no se permite una determinada selección.
La lavadora ajustará de forma automática el tiempo de lavado para la cantidad de ropa para lavar, presión del agua, tiempo de
ü
calentamiento del agua y demás condiciones de funcionamiento.
Estos ciclos utilizan diferentes movimientos de lavado para optimizar el rendimento de la limpieza o el cuidado de las prendas. Los
ü
movimientos d
e lavado pueden sonar de forma distinta en las diferentes fases del ciclo de lavado. Esto es normal.
El tamaño de la carga recomendada para el ciclo sanitario es de 4,5 kg (10 lb.).
ü
Cuando la opción Accela lavado se selecciona, el tambor gira para enjuagar la ropa. Para utilizar la opción eliminación de centrifugado,
ü
se debe anular la selección de la opción de Accela lavado.
INSTRUCCIONES DE USO
Protocol P172
Sanitization Performance of Residential and
Commercial, Family Sized Clothes Washers
47
La siguiente guía de ciclos muestra los ajustes predeterminados, así como las opciones
disponibles y los tipos de tejidos recomendados para cada ciclo. Debajo del ajuste
predeterminado para cada ciclo, se muestran los ajustes modicadores permitidos.
= Opción disponible
= Ajuste predeterminado
Ciclo
Tipo de tejido o de
carga
Detección
de carga
Movimiento
de lavado
Temperatura
lavado
Velocidad de
centrifugado
Nivel de
suciedad
Accela
Wash
(Accela
lavado)
Steam
Treat
(Añadir
Vapor)
Pre Wash
(Prelavado)
Extra
Rinse
(Enjuague
Extra)
Delay Start
(Inicio
Demorado)
Stay Fresh
(Mantener
Fresco)
Auto Soak
(Remojo
Automatico)
Energy
Saver
(Ahorrar
Energía)
Dry
(Secado)
Normal/
Casual
(Normal/
Informal)
Algodon, lino,
toallas, camisas,
sábanas, jeans,
cargas mixtas
Sí Sí
Templada Alta Normal
Extra Caliente
Caliente
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Heavy Duty
(Alta
Resistencia)
Prendas de
algodón muy
sucias
Sí Sí
Templada Extra alta Alto
Caliente
Fría
Grifo Fría
Alta
Media
Baja
Sin centrifugado
Normal
Bajo
Whitest
Whites
(Blancos más
blancos)
Prendas algodón
blanco normales
o muy sucias
Sí Sí
Caliente Alta Normal
Templada
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Bulky
(Voluminoso)
Prendas grandes
tales como
mantas y
edredones
No Sí
Templada Media Normal
Caliente
Fría
Grifo Fría
Baja
Sin centrifugado
Alto
Bajo
Comforter
(Edredones)
Colchas, mantas,
alfombras
No Sí
Templada Alta Normal
Caliente
Fría
Grifo Fría
Media
Baja
Sin centrifugado
Alto
Bajo
Kids Wear
(Ropa para
ninos)
Diseñado
especícamente
para limpiar y
enjuagar bien la
ropa infantil
Sí Sí
Caliente Alta Alto
Templada
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Normal
Bajo
Rugged
(Fuerte)
Muy sucia
objetos duros y
gruesos, como
los pantalones
vaqueros y ropa
de trabajo de la
construcción.
Sí Sí
N/A Alta N/A
Extra alta
Media
Baja
Sin centrifugado
GUÍA DE CICLOS (continuado)
*CERTIFIED BY NSF:
NSF International (anteriormente, National Sanitation Foundation,
Fundación Nacional de Saneamiento), certica que este ciclo de lavado reduce el 99,9% de
bacterias en la colada a través de la alta temperatura, cuando se utiliza con detergente en
polvo.
NOTA:
Para proteger sus prendas, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad y opciones
y
están disponibles para todos los ciclos. Sonará un aviso sonoro y el LED no se iluminará si no se permite una determinada selección.
La lavadora ajustará de forma automática el tiempo de lavado para la cantidad de ropa para lavar, presión del agua, tiempo de
y
calentamiento del agua y demás condiciones de funcionamiento.
Estos ciclos utilizan diferentes movimientos de lavado para optimizar el rendimento de la limpieza o el cuidado de las prendas. Los
y
movimientos de lavado pueden sonar de forma distinta en las diferentes fases del ciclo de lavado. Esto es normal.
El tamaño de la carga recomendada para el ciclo sanitario es de 4,5 kg (10 lb.).
y
Cuando la opción Accela lavado se selecciona, el tambor gira para enjuagar la ropa. Para utilizar la opción eliminación de centrifugado,
y
se debe anular la selección de la opción de Accela lavado.
INSTRUCCIONES DE USO
Ciclo
Tipo de tejido o de
carga
Detección
de carga
Movimiento
de lavado
Temperatura
lavado
Velocidad de
centrifugado
Nivel de
suciedad
Accela
Wash
(Accela
lavado)
Steam
Treat
(Añadir
Vapor)
Pre Wash
(Prelavado)
Extra
Rinse
(Enjuague
Extra)
Delay Start
(Inicio
Demorado)
Stay Fresh
(Mantener
Fresco)
Auto Soak
(Remojo
Automatico)
Energy
Saver
(Ahorrar
Energía)
Dry
(Secado)
Sanitize*
(Sanitario*)
Prendas
muy sucias,
como ropa
de trabajo,
pañales, etc.
Sí Sí
Extra Caliente
Alta Normal
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Workout
Wear
(Ropa
deportiva)
Prendas de
planchado
permanente y
sinteticas
No Sí
Templada Media Normal
Fría
Grifo Fría
Baja
Sin centrifugado
Alto
Bajo
Delicates
(Prendas
delicadas)
Camisas de
etiqueta/
blusas, prendas
de nylon,
muy nas o de
encaje
No Sí
Fría Media Normal
Templada
Grifo Fría
Baja
Sin centrifugado
Alto
Bajo
Small Load
(Pequeña
carga)
Carga de
suciedad normal
y pequeños
Sí Sí
Templada Alta Normal
Caliente
Fría
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Alto
Bajo
Express Wash
(Lavado
exprés)
Ropa con poca
suciedad y
cargas pequeños
No Sí
Caliente Extra alta Bajo
Templada
Fría
Grifo Fría
Alta
Media
Baja
Sin centrifugado
Normal
Alto
Cold Clean
(Limpieza en
frio)
Cargas
pequenas de
algodon, lino,
toallas, camisas,
sábanas,
tejanos y cargas
mixtas.
Sí Sí
Fría Alta Normal
Grifo Fría
Extra alta
Media
Baja
Sin centrifugado
Bajo
Rinse & Spin
(Enjuague y
Centrifugado)
Cargas que solo
necesitan
enjuague.
No No
Fría Alta N/A
Extra alta
Media
Baja
Sin centrifugado
Protocol P172
Sanitization Performance of Residential and
Commercial, Family Sized Clothes Washers
48
Etiquetas de cuidado de las prendas
Muchas prendas de vestir incluyen una etiqueta de
cuidado de la prenda. Utilice el siguiente diagrama para
ajustar el ciclo y las opciones para cuidar la prenda de
acuerdo con las recomendaciones del fabricante.
Etiquetas de cuidado de las prendas
Ciclo lavado a
máquina
Normal Planchado perma-
nente/ resistente a
las arrugas
Prendas
delicadas
Lavado a mano No lavar No escurrir
Temperatura
del agua
Caliente Tibia Frío
Blanqueado
Cualquier
blanqueador (cuando
sea necesario)
Sólo blanqueador
sin lejía (cuando
sea necesario)
No utilizar
blanqueador
Agrupación de prendas similares
Para obtener los mejores resultados al lavar y reducir las
posibilidades de dañar las prendas, es necesario tener cuidado a
la hora de clasicar la ropa en coladas formadas por prendas
similares. Si se mezclan diferentes tipos de tejidos o niveles de
suciedad, el rendimiento del lavado se verá degradado, y podrían
producirse transferencias de color o decoloraciones, daños en los
tejidos o formación de pelusas en las prendas. Los tejidos se
deben clasicar en grupos tal como se describe a continuación.
Colores
Clasique las prendas por color. Las prendas oscuras juntas en
una carga separada de las prendas blancas o de colores claros.
Mezclar prendas oscuras con prendas claras puede dar como
resultado el tinte o la decoloración de las prendas más claras.
Nivel de suciedad
Lave la ropa muy sucia junta. Si se lava ropa que no está muy
sucia en la misma colada que la ropa muy sucia, es muy
posible que la ropa con poca suciedad no se lave bien.
Tipo de tejido
Las prendas delicadas no se deben mezclar con prendas más
pesadas y resistentes. Lavar prendas delicadas junto con tejidos
pesados puede causar daños en las prendas más delicadas. Si
se lavan prendas pesadas en una carga de ropa delicada,
puede resultar que la ropa pesada no se lave correctamente y
que se produzcan daños en las prendas delicadas.
Tipo de pelusas
Algunos tejidos atraen las pelusas mientras que otros sueltan
pelusas en el proceso de lavado. Evite mezclar prendas
recolectoras de pelusas con prendas generadoras de pelusas
en la misma carga. Si mezcla estos dos tipos de tejidos, se
formarán bolas y pelusas en las prendas recolectoras de
pelusas. (Por ejemplo, recolector de pelusas: buzo de tejido o
punto; productor de pelusas: toalla de felpa).
Carga de la lavadora
Compruebe que todos los bolsillos están vacíos. Objetos como clips, •
cerillas, bolígrafos, monedas y llaves pueden dañar tanto la
lavadora como las prendas.
Cierre cremalleras, broches y cordones para evitar enganches o •
enredos en otras prendas.
Aplique un tratamiento previo a las áreas muy sucias para •
mejorar el resultado.
Mezcle prendas grandes y pequeñas en la misma carga. Cargue •
primero las prendas grandes.
Las prendas grandes no deben ocupar más de la mitad de la •
carga total de la colada.
La tina no debe estar abarrotada con prendas. La puerta de la •
lavadora se debería cerrar con facilidad.
Para evitar una colada desequilibrada, no lave prendas únicas. •
Agregue una o dos prendas similares a la colada. Las prendas
grandes y voluminosas, como los cobertores, edredones o
colchas, deberían lavarse individualmente.
No lave ni centrifugue prendas impermeables, como gabardinas, •
bolsas de dormir, etc.
Al retirar la carga de la lavadora, compruebe bajo la junta de •
la puerta que no haya prendas pequeñas.
NOTA:
Asegúrese de que el área de la junta de la puerta está
despejada cuando cierre la puerta. La carga excesiva de la
lavadora puede hacer que se queden prendas atrapadas entre la
puerta y la junta. Esto puede dañar tanto las prendas como la junta.
NO SOBRECARGUE •
LA TINA
ASEGÚRESE DE QUE •
NO EXISTAN
PRENDAS
ATRAPADAS EN LA
JUNTA DE LA PUERTA
Clasicación de las prendas...
Por colores Por nivel
de suciedad
Por tejido Por pelusas
Whites
(blancas)
Lights (Claras)
Darks
(Oscuras)
Alto
Normal
Bajo
Delicates
(Prendas delicadas)
Easy care
(No delicadas)
Sturdy (Fuerte)
Generador de
pelusas
Colector de
pelusas
Para un mejor rendimiento, cargue la ropa como se muestra. •
1
3
2
4
-
Cargue las prendas sueltas y no llene el tambor en exceso.
Las prendas necesitan espacio para circular y así limpiarse.
- No apriete las prendas al introducirlas en el tambor.
CLASIFICACIÓN DE CARGAS DE LAVADO
INSTRUCCIONES DE USO
49

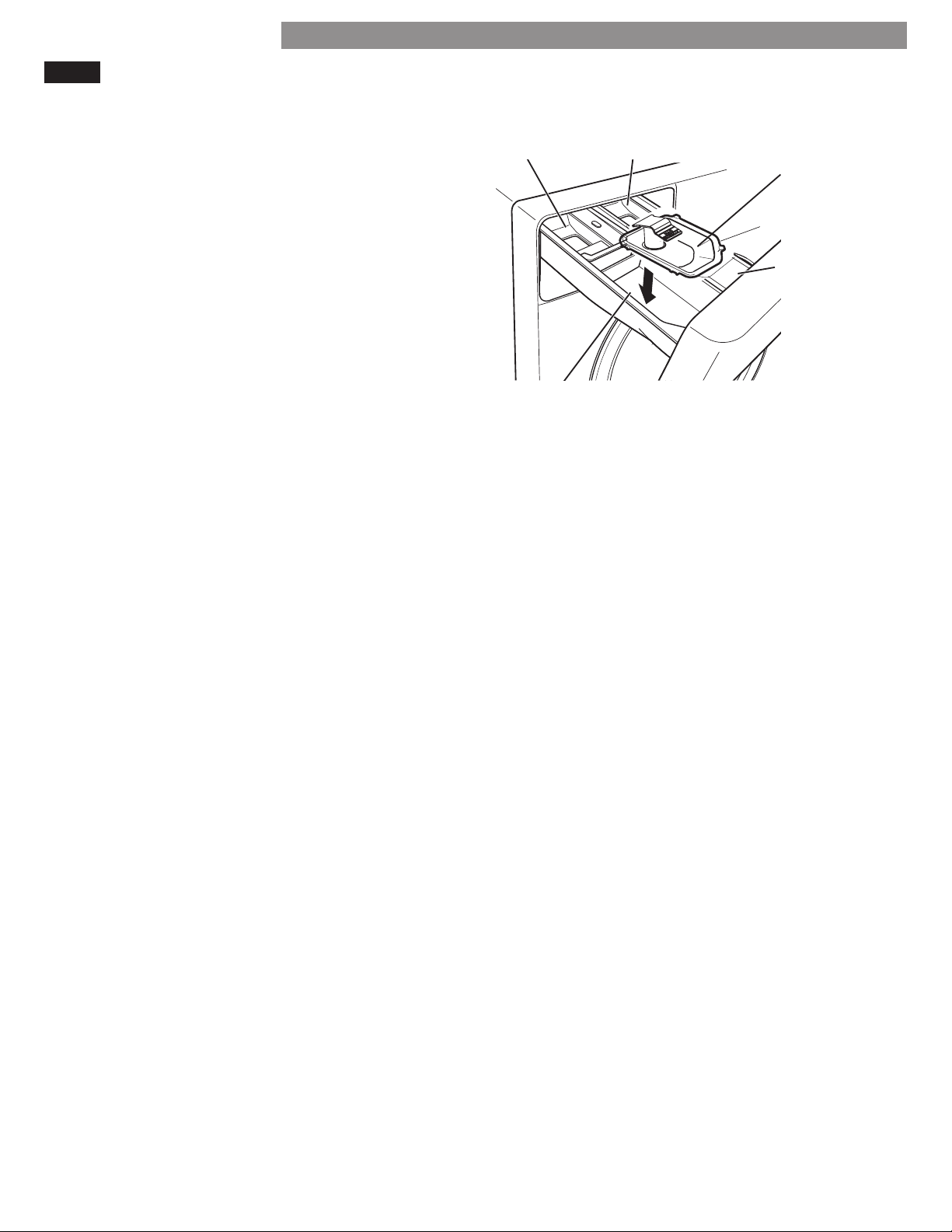

El dispensador automático está compuesto de cuatro
compartimientos que contienen:
Blanqueador con cloro líquido.•
Suavizante líquido.•
Detergente líquido o en polvo para prelavado.•
Detergente líquido o en polvo y blanqueador con •
protector de color líquido para el lavado principal.
Compartimiento de detergente del prelavado
Agregue detergente líquido o en polvo a este
compartimiento cuando utilice la opción de prelavado.
Utilice siempre detergente de alta eciencia (HE) con su
lavadora.
La cantidad de detergente agregada para la opción de
prelavado debe ser ½ la cantidad recomendada para
el ciclo de lavado principal. Por ejemplo, si el ciclo de
lavado principal requiere ½ medida de detergente,
agregue ¼ medida al compartimiento de prelavado.
NOTA:
Si utiliza el detergente líquido para el lavado
principal con la opción de prelavado, se debe utilizar la
taza incluida de detergente líquido en el dispensador
del lavado principal. Esto evitará que el detergente
líquido del lavado principal se dispense de inmediato.
Compartimiento del detergente del lavado
principal
Este compartimiento contiene el detergente para el ciclo
principal del lavado. El detergente se agrega a la carga
al principio del ciclo. Utilice siempre detergente de alta
eciencia (HE) con su lavadora. Se puede usar tanto
detergente líquido como en polvo.
Al agregar el detergente,
nunca
exceda las
recomendaciones del fabricante. Si usa demasiado
detergente, puede suceder que en lugar de diluirse se
acumule en la ropa y en la lavadora.
NOTA:
Se puede agregar el blanqueador con protector
de color líquido o en polvo al compartimiento de lavado
principal con el detergente del mismo tipo. No agregue
blanqueador con protector de color líquido o en polvo
al dispensador de blanqueador. NO mezcle agentes de
limpieza líquidos y en polvo dentro del mismo
compartimiento.
Compartimiento
del blanqueador
de cloro líquido
Compartimiento del
suavizante líquido
Taza de
detergente
líquido
Compartimiento del
detergente de
prelavado
Detergente de
lavado principal
Compartimiento del blanqueador
Este compartimiento contiene el blanqueador de cloro
líquido, que se dispensará de forma automática en el
momento adecuado durante el ciclo de lavado.
No agregue blanqueador con protector de color •
líquido o en polvo a este compartimiento. El
compartimiento del blanqueador está diseñado para
dispensar únicamente blanqueador de cloro líquido. El
blanqueador con protector de color líquido o en polvo
no se dispensará correctamente.
Al agregar el blanqueador, respete siempre las •
recomendaciones del fabricante. No exceda la línea
de llenado máximo ya que esto puede hacer que se
dispense el cloro de inmediato y éste cause daños a
los tejidos. Usar demasiado blanqueador puede dañar
los tejidos.
Nunca vierta el blanqueador de cloro líquido sin diluir •
directamente en la carga o dentro de la tina. Se
pueden producir daños en el tejido.
Compartimiento del suavizante
Este compartimiento contiene el suavizante líquido, que
se dispensará de forma automática durante el ciclo de
enjuague nal.
Al agregar el suavizante, nunca exceda las
recomendaciones del fabricante. Si usa demasiado
suavizante, puede suceder que en lugar de diluirse se
acumule en la ropa y en la lavadora. Se puede usar
tanto suavizante líquido como en polvo.
Al agregar el suavizante, respete siempre las •
recomendaciones del fabricante. No exceda la línea
de llenado máximo. El uso de demasiado suavizante
puede manchar las prendas.
Diluya el suavizante concentrado con agua templada. •
No exceda la línea de llenado máximo.
Nunca vierta el suavizante directamente en la carga o •
dentro de la tina.
ACERCA DE LA GAVETA DEL DISPENSADOR
INSTRUCCIONES DE USO
50
USO DEL DETERGENTE Y DEL DISPENSADOR
INSTRUCCIONES DE USO
Unas palabras sobre los detergentes
Los detergentes de alta eciencia (HE) generan menos
espuma y se disuelven más ecazmente para mejorar el
rendimiento del lavado y del enjuague, además de
ayudar a mantener limpio el interior de la lavadora.
Usar un detergente que no es de alta eciencia puede
provocar un exceso de espuma y un rendimiento poco
satisfactorio que podrían dar como resultado códigos
erróneos, errores de ciclo y daños a la máquina.
Detergente
líquido
Detergente
en polvo
Cantidad de carga normal
Máxima
Para un rendimiento adecuado del lavado, mida
siempre el detergente usando el dispositivo de medición
que proporciona el fabricante del detergente.
La cantidad normal de detergente HE necesaria, para
las cargas habituales, es menos de la ½ del máximo
recomendado.
Use menos detergente
si el agua es
blanda, la ropa tiene poca suciedad o las cargas son
pequeñas.
Nunca
use más de la cantidad máxima
recomendada por el fabricante del detergente.
Diseñado para usar sólo
detergente de alta eciencia (HE)
IMPORTANTE:
Su lavadora está diseñada para su
uso exclusivo con detergentes de alta eciencia (HE).
Los detergentes de alta eciencia están formulados
especícamente para lavadoras de carga frontal y
contienen agentes reductores de espuma. Cuando
compre detergente, busque siempre el símbolo HE,
de alta eciencia.
IMPORTANTE:
No todos los detergentes son iguales. Tenga
cuidado con la cantidad de detergente que use para evitar
un uso excesivo, un mal enjuague y la acumulación de
detergente en la ropa, además, la acumulación de residuos
puede contribuir a la aparición de olores en la máquina.
NUNCA use un recipiente o una bola distinta de la
suministrada por el fabricante del detergente que está
usando. Nunca use más de la cantidad máxima de
detergente recomendada por el fabricante.
Mida siempre la cantidad de detergente. Si bien los
detergentes de alta eciencia están diseñados para este tipo
de lavadora, tenga cuidado al medir el detergente. Para la
mayoría de coladas normales, se debe usar entre ¼ y la ½
del recipiente o bola del detergente de alta eciencia.
NOTA:
Debe tener un extremo cuidado cuando use
detergentes concentrados
2X
y
3X
, ya que incluso muy
poca cantidad más puede contribuir a la aparición de los
problemas antes mencionados.
NOTA:
Es posible que los detergentes denominados como
compatibles con alta eciencia no proporcionen
resultados óptimos.
Llenado del dispensador
Para agregar detergente, blanqueador y suavizante al
dispensador automático:
1
Abra la gaveta del dispensador.
2
Cargue los productos de lavado en el compartimiento
adecuado.
3
Cierre la gaveta antes de comenzar el ciclo.
NOTA:
Es normal que al nalizar el ciclo haya una
pequeña cantidad de agua en los compartimientos del
blanqueador y del suavizante.
IMPORTANTE:
No coloque ni almacene productos de
lavado, como detergente, blanqueador o suavizante
líquido, encima de la lavadora o la secadora. Seque los
derrames inmediatamente. Estos productos pueden dañar
la pintura y los controles.
51
PANTALLA DE TIEMPO Y ESTADO
INSTRUCCIONES DE USO
A
TIEMPO ESTIMADO RESTANTE
Cuando se presiona el botón START/PAUSE, la
lavadora detectará automáticamente el tamaño de
la carga para los ciclos que utilizan la detección de
carga. Luego el control optimizará los tiempos de
lavado y enjuague, según el ciclo, modicadores y
opciones seleccionados. Cuando se haya
determinado el tamaño de la carga, la pantalla
cambiará de guiones (- - -) al tiempo estimado para
ese ciclo. Para los ciclos de detección sin carga, el
tiempo estimado aparecerá cuando se haya
seleccionado el ciclo.
NOTA:
El tiempo que se muestra es sólo una estimación. •
Por ejemplo, el tiempo que aparece puede
detenerse por un período de tiempo mientras la
lavadora calienta el agua o equilibra la carga.
Bajo ciertas condiciones, la lavadora puede hacer
una pausa durante largos períodos de tiempo.
Este tiempo está calculado en base a condiciones •
normales de funcionamiento. Algunos factores
externos (tamaño de la carga, temperatura de la
habitación, temperatura del agua entrante, etc.)
pueden afectar al tiempo real.
B
INDICADOR DE ESTADO DEL CICLO
Estos indicadores LED de estado se iluminan para
indicar cuál fase del ciclo está en funcionamiento
actualmente. Una luz intermitente indica la fase
activa del ciclo. Cuando se haya completado esta
fase, la luz se mantendrá estable.
C
INDICADOR DE BLOQUEO DE PUERTA
Indica que la puerta está bloqueada. La puerta de
la lavadora se mantendrá bloqueada mientras la
lavadora esté funcionando. La puerta se puede
desbloquear pulsando START/PAUSE para detener
la lavadora.
NOTA:
Si la temperatura en la lavadora es demasiado •
alta, la puerta no se desbloqueará hasta que la
lavadora se haya enfriado.
Si el nivel de agua es muy alto, la puerta no se •
desbloqueará. Para drenar el agua, presione
POWER, luego presione el botón SPIN SPEED sin
seleccionar un ciclo. Presione START/PAUSE y se
drenará el agua y comenzará el centrifugado de la
ropa. No intente forzar la puerta, ya que esto
dañará la puerta.
La pantalla de tiempo y estado muestra el tiempo restante estimado, el progreso del ciclo y el estado de bloqueo de
la puerta.
B C
A
52
BOTONES MODIFICADORES DE CICLO
INSTRUCCIONES DE USO
Cada ciclo dispone de ajustes predeterminados que se
seleccionan automáticamente. También puede personalizar
estos ajustes utilizando los botones modicadores de ciclo.
Presione el botón del modicador deseado hasta que se
prenda la luz indicadora del ajuste deseado. La lavadora
ajustará de forma automática el nivel de agua para el tipo y
tamaño de la carga que lavar para obtener los mejores
resultados y la máxima eciencia. Debido a la naturaleza de
alta eciencia de este producto, los niveles de agua pueden
ser mucho menores de lo esperado. Esto es normal y el
rendimiento de la limpieza y el enjuague no se verá afectado.
NOTA:
Para proteger sus prendas de vestir, no todas las
temperaturas de Temperatura lavado, Velocidad de
centrifugado, Nivel de suciedad y opciones están disponibles
en cada ciclo. Sonará un aviso sonoro y el LED no se iluminará
si no se permite una determinada selección.
A
WASH TEMP (Temperatura lavado)
WASH TEMP selecciona la combinación de
temperaturas de lavado y enjuague para el ciclo
seleccionado. Presione el botón WASH TEMP hasta
que se prenda la luz del indicador para el ajuste
deseado.
Seleccione la temperatura del agua deseable para •
el tipo de carga que va a lavar. Para obtener los
mejores resultados, siga las instrucciones de las
etiquetas de cuidado de las prendas.
Los enjuagues fríos usan menos energía. La •
temperatura real del enjuague frío depende de la
temperatura del agua fría de la llave.
Se utiliza agua fría para todos los ciclos de •
enjuague.
B
SPIN SPEED (Velocidad de centrifugado)
Las velocidades de centrifugado más altas extraen
más agua de la ropa, lo que reduce el tiempo de
secado y ahorran energía.
Presione el botón SPIN SPEED hasta que seleccione
la velocidad deseada. Algunas telas, como las
prendas delicadas, requieren una velocidad de
centrifugado más lenta. Para proteger su ropa, no
todas las velocidades de centrifugado están
disponibles para todos los ciclos.
Ciclo Drain & Spin (Drenar y Centrifugar):
1.
Presione el botón POWER para prender la
lavadora.
2.
Presione el botón SPIN SPEED para seleccionar la
velocidad de centrifugado deseada. Para
drenado solamente, seleccione la opción NO
SPIN (Sin centrifugado).
3.
Presione el botón START/PAUSE. El agua drenará
y la ropa girará antes de que se inicie la rutina
de centrifugado.
C
SOIL LEVEL (Nivel de suciedad)
El ajuste de la conguración del nivel de suciedad
modicará el ciclo para agregar más tiempo para
la ropa muy sucia o menos tiempo para la poco
sucia. Presione el botón SOIL LEVEL hasta que
seleccione el nivel de suciedad deseado.
D
DRY LEVEL (Nivel de secado)
Presione DRY LEVEL repetidamente para navegar por
las opciones de secado y seleccionar la deseada.
A B C D
53
CICLOS DE VAPOR Y BOTONES DE OPCIÓN
INSTRUCCIONES DE USO
La lavadora incluye varias opciones adicionales para
adaptar los ciclos a sus necesidades particulares.
1
Prenda la lavadora (posición ON) y gire la perilla
del selector para seleccionar el ciclo deseado.
2
Use los botones modicadores de ciclo para
congurar los ajustes para ese ciclo.
3
Presione los botones de opción de ciclo para las
opciones que desee agregar. El botón se prenderá
cuando seleccione la opción. Para las funciones
secundarias, mantenga presionado el botón por tres
segundos. La luz LED parpadeará cuando se
seleccione la opción secundaria. No se pueden
seleccionar ambas opciones al mismo tiempo.
4
Si la opción seleccionada no se permite para el
ciclo, el aviso sonará dos veces para alertarle y el
LED no se iluminará.
5
Presione el botón START/PAUSE para iniciar el ciclo.
Después de una breve demora, la puerta se bloqueará
y el ciclo se iniciará.
NOTA:
Para proteger sus prendas, no todas las opciones
están disponibles en todos los ciclos.
NOTA:
Si no se presiona el botón START/PAUSE dentro de
una hora, el control se apagará y los ajustes se perderán.
STEAM TREAT (AÑADIR VAPOR)
Seleccione el botón STEAM TREAT para
añadir vapor de agua al ciclo de secado
seleccionado para incrementar el poder de
limpieza.
Agregar vapor de agua a los ciclos le ayuda a obtener
un mejor desempeño de limpieza. Al crear vapor de
agua, las telas se benecian de una limpieza profunda.
La opción de vapor de agua no está disponible en todos
los ciclos.
Para AÑADIR VAPOR a un ciclo:
1
Prenda la lavadora (posición ON) y gire la perilla
del selector para seleccionar un ciclo que permita la
opción de vapor.
2
Presione el botón STEAM TREAT. La lavadora
establecerá automáticamente los ajustes de ciclo.
3
Ajuste cualquier otra opción deseada.
4
Presione el botón START/PAUSE para que comience
el ciclo.
NOTA:
La puerta puede estar muy caliente durante los ciclos de
vapor. Esto es normal.
No intente anular el mecanismo de cierre de la puerta o
meter las manos en la lavadora durante un ciclo de
vapor. El vapor puede ocasionar graves quemaduras.
NOTAS IMPORTANTES SOBRE LOS CICLOS DE VAPOR:
• El vapor puede no ser visible durante los ciclos de
vapor. Esto es normal.
• No utilice vapor con tejidos delicados como la lana,
seda o telas que se descoloran fácilmente.
ACCELA WASH (ACCELA LAVADO)
La opción Accela Wash utiliza doble rocío
de agua e inyección de detergente, lo que
reduce el tiempo del ciclo, manteniendo el
rendimiento del lavado cuando se lo agrega
a un ciclo.
PRE WASH (PRELAVADO)
Seleccione esta opción para agregar un
prelavado de 15 minutos, ciclo de enjuague
y centrifugado al ciclo seleccionado. Esto es
especialmente útil para las prendas muy
sucias.
EXTRA RINSE (ENJUAGUE EXTRA)
Esta opción agregará un enjuague extra al
ciclo seleccionado. Use esta opción para
asegurarse de la total eliminación de los
residuos de detergentes o blanqueadores de
las telas.
DELAY START (INICIO DEMORADO)
Una vez que haya seleccionado el ciclo y
otros ajustes, presione este botón para
demorar el inicio del ciclo de lavado. Cada
vez que se presiona el botón, aumenta el
tiempo de demora en una hora, hasta 19 horas. Una vez
que se establezca el tiempo de demora, presione el botón
START/PAUSE para comenzar el tiempo de demora.
STAY FRESH (MANTENER FRESCO)
Esta función ayuda a evitar que las arrugas
se jen en la ropa y ayuda a mantenerla
fresca si no se retiran de la lavadora tan
pronto como haya nalizado el ciclo. Presione
el botón STAY FRESH para girar la ropa de manera
intermitente y hacer circular aire fresco por la tina hasta
por 19 horas. Presione el botón POWER o el botón
START/PAUSE para retirar la ropa en cualquier momento.
54
INSTRUCCIONES DE USO
CICLOS DE VAPOR Y BOTONES DE OPCIÓN
ADD GARMENTS (AÑADIR PRENDAS)
Use esta funcion para añadir prendas o
retirar objetos extraños como monedas o
llaves despues de haberse iniciado el ciclo.
1
Presione ADD GARMENTS. El ciclo se pausa y se
libera la puerta.
2
Abra la puerta, añada prendas o retire los objetos
extraños y cierre la puerta.
3
Presione START/PAUSE para reiniciar el ciclo. El ciclo
continúa automáticamente.
NOTA:
•
Después de vericar las condiciones del nivel o temperatura
del agua por seguridad, la puerta únicamente se libera
cuando se ha detenido el movimiento. (El indicador LED
“Door Lock” (Bloqueo de la puerta) se apaga).
-
Esto podría llevar varios segundos dependiendo del nivel del
agua. Cuando hay mucha agua en la tina, la puerta solo se
libera despues de haberse drenado el agua a un nivel seguro.
- Si la temperatura en la tina es superior a 45°C (113°F), suena
un aviso acústico y la función ADD GARMENTS NO está
disponible por seguridad.
• ADD GARMENTS está desactivado durante el ciclo TUB
CLEAN por seguridad.
• Para preservar el rendimiento de lavado, el tiempo de
lavado podría extenderse dependiendo de cuando se
añadieron las prendas al ciclo.
ADVERTENCIA:
• Tenga cuidado al abrir la puerta ya que la ropa
mojada podría gotear o caerse al abrir la puerta.
• No intente abrir la puerta por la fuerza cuando esté
bloqueada. Hacerlo podría dañar el aparato,
ocasionar mal funcionamiento o lesiones personales.
• Asegúrese de que el área alrededor de la junta de la
puerta esté libre antes de cerrar la puerta. Si la ropa
queda atrapada entre la puerta y la junta, esto podría
dañar la junta de goma y ello podría producir fugas.
55
FUNCIONES ESPECIALES
CLEAN WASHER (LIMPIAR LAVADORA)
Los residuos de detergente pueden
acumularse en la tina de lavado con el
tiempo y pueden producir un olor a moho o
a humedad. El ciclo CLEAN WASHER está
especialmente diseñado para eliminar esta acumulación
usando blanqueador u otro limpiador diseñado
especícamente para la limpieza de lavadoras de carga
frontal. Utilice el ciclo CLEAN WASHER una vez al mes,
o más a menudo en condiciones de uso intensivo, o si
advierte la presencia de olores. Consulte las instrucciones
completas en la sección CUIDADO Y LIMPIEZA.
1
Encienda la lavadora y mantenga presionado el
botón ACCELA WASH durante tres segundos. La
selección de cualquier otro ciclo después de haber
seleccionado CLEAN WASHER hará que se cancele
el ciclo CLEAN WASHER.
2
Rellene el dispensador de blanqueador hasta la
línea MAX con blanqueador con cloro líquido. No
sobrellene el dispensador de blanqueador. El
sobrellenado puede causar que el blanqueador se
dispense inmediatamente.
NOTA:
Para otros productos de limpieza de tinas,
siga las instrucciones y recomendaciones del
fabricante del limpiador. Agregue los productos de
limpieza en polvo al compartimiento de lavado
principal de la gaveta del dispensador. Coloque los
limpiadores en tabletas directamente en la tina.
3
Presione el botón START/PAUSE para que comience
el ciclo.
4
Cuando nalice el ciclo, cierre la puerta con el
imán. Esto facilita la circulación del aire y permite
que se seque el interior. Para utilizar esta función,
cierre la puerta justo hasta que haga contacto con
el imán.
NOTA:
NO use este ciclo con ropa y NO agregue
detergente ni suavizante.
AUTO SOAK (REMOJO AUTOMÁTICO)
Use la opción Remojo Automático para
remojar previamente las prendas con el n
de eliminar las manchas difíciles de las
prendas. Esta opción proporciona un
remojado previo de 30 minutos antes de que comience
el ciclo seleccionado. Al nal del tiempo de remojo
previo, el ciclo seleccionado utilizará la misma agua.
Para utilizar la función AUTO SOAK, mantenga
presionado el botón STEAM TREAT durante tres
segundos.
ENERGY SAVER (AHORRAR ENERGÍA)
Esta opción ahorra energía usando agua
más fría a la vez que aumenta los tiempos
de lavado y enjuague para mantener el
rendimiento de lavado. Esta función sólo
está disponible con los ciclos NORMAL/CASUAL y
HEAVY DUTY tal como se indica a continuación.
Para utilizar la función Ahorra Energía, mantenga
presionado el botón PRE WASH durante tres segundos.
• NORMAL – Caliente a Templada
• NORMAL – Templada a Fría
• HEAVY DUTY (mucha suciedad) – Caliente a Templada
DRUM LIGHT (ILUMINACIÓN DE LA TINA)
La tina incluye una luz LED que se ilumina
cuando la lavadora está encendida. Esta luz
se apaga automáticamente cuando se cierra
la puerta y se inicia el ciclo. Para
ENCENDER la luz durante un ciclo, presione y mantenga
presionado el botón EXTRA RINSE durante tres segundos.
La luz de la tina se APAGARÁ automáticamente después
de cuatro minutos.
NOTA:
La ropa puede parecer de color amarillo debido
al efecto que produce el reejo de las luces.
CONTROL LOCK (BLOQUEO DE LOS CONTROLES)
Utilice esta opción para deshabilitar los
controles. La lavadora sólo se puede
bloquear durante un ciclo. Esta función
impide que los niños cambien los ciclos o
manejen la máquina. Una vez activada, los controles
permanecen bloqueados y es necesario DESACTIVAR el
bloqueo de los controles antes de poder utilizar los
controles nuevamente. Una vez apagada la lavadora, el
botón de alimentación permitirá prender la máquina,
pero los controles continuarán bloqueados. Si los
controles están bloqueados, se iluminará el LED de
CONTROL LOCK y en la pantalla se alternarán las letras
“CL” con el tiempo del ciclo estimado. Mantenga
presionado el botón STAY FRESH por tres segundos para
activar o desactivar los controles.
CHIME (Aviso sonoro)
Presione y mantenga presionado el
botón DRY LEVEL por 3 segundos
para congurar el volumen de la
campanilla y de los tonos del teclado.
Puede encender o apagar la
campanilla de nalización del ciclo y los tonos del
teclado con la función CHIME.
INSTRUCCIONES DE USO
56
SECADO
Las opciones de secado se seleccionan
fácilmente con el botón DRY LEVEL.
Para un secado más parejo, asegúrese
de que todos los artículos en la carga
sean de un material y grosor similar.
No sobrecargue la lavadora colocando demasiadas
prendas en el tambor. Éstas deben circular sin
obstrucciones. Si desea abrir la puerta y retirar la carga
antes de que la lavadora haya nalizado el ciclo de
Secado, recuerde presionar el botón START/PAUSE.
Presione el botón DRY LEVEL para seleccionar:
1
NORMAL – Para un secado general
2
MORE DRY (MÁS SECADO) – Para telas más gruesas
3
30/60/90/120/150– Para un secado cronometrado
4
DAMP DRY (SECADO HÚMEDO) – Para un secado
húmedo de la tela
NOTA:
La capacidad de la máquina para lavar ropa es
el doble de la del secado de ropa. Si la máquina será
usada para secar una carga, entonces dicha carga debe
ser reducida a la mitad para un desempeño efectivo de
secado. Si se ha lavado una carga completa, remueva la
mitad de las prendas previo a empezar el ciclo de
secado.
Guía de Secado – Secado Automático
Los sensores electrónicos miden la temperatura del vapor
a n de aumentar o disminuir la temperatura del secado
para un tiempo de reacción más rápido y un control de
temperatura más ajustado.
Ciclos de SECADO Recomendados Según el Tipo de
Prenda:
a)
Si quiere planchar las prendas – DAMP DRY (SECADO
HÚMEDO)
b)
Algodón/Toallas – NORMAL
c)
Pañales – MORE DRY (MÁS SECADO)
NOTA:
Con la conguración de Secado Automático, el
tiempo estimado de secado puede variar con relación al
tiempo de secado normal. El tipo de tela, el tamaño de
la carga y el nivel de secado congurado afectan el
tiempo de secado.
Guía de Secado – Secado Cronometrado
• Presione el botón DRY LEVEL en forma repetida para
congurar el tiempo de secado para que se incremente
cada 30 minutos: 30-60-90-120 minutos.
• Los tiempos de secado varían mucho dependiendo de
la humedad, la temperatura del ambiente y el tipo de
tela. Es posible que necesite agregar más. Su
experiencia personal será la mejor guía.
Consejos de Secado
Artículos de Lana
No enrolle prendas de lana secas. Acomódelas en su
forma original y séquelas de forma estirada.
Material Tejido
• Algunos materiales tejidos se pueden encoger durante
el secado.
• Siempre estírelos inmediatamente después del secado.
Presión Permanente y Sintéticoas
• No sobrecargue la secadora.
• Retire las prendas con estampados permanentes de
forma inmediata después del secado a n de evitar
arrugas.
Material de Fibra o Cuero
Siempre revise las instrucciones del fabricante.
Ropa de Bebé y Camisón de Noche
Siempre revise las instrucciones del fabricante.
Gomas y Plásticos
No seque prendas que contengan goma o
plásticos, tales como:
a)
Delantales, baberos, cobertores de sillas
b)
Cortinas y trapos de mesa
c)
Batas de baño
Fibra de Vidrio
No seque prendas de bra de vidrio en la secadora. Es
posible que las partículas de vidrio que queden dentro
de la secadora se adhieran a la ropa en el siguiente
lavado, lo cual irritará su piel.
INSTRUCCIONES DE USO
57

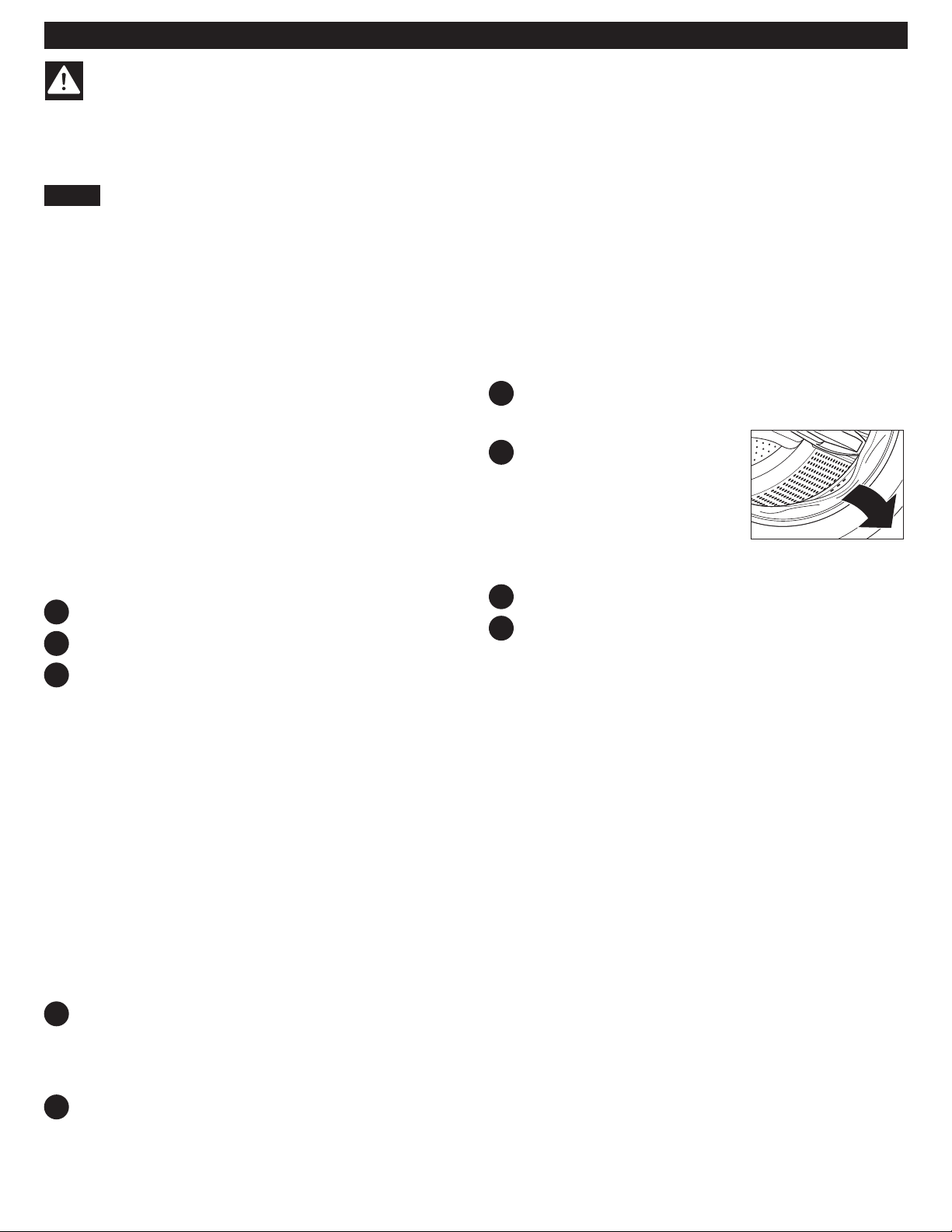

ADVERTENCIA:
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea
completamente este manual de uso y cuidado, incluyendo las instrucciones importantes sobre seguridad,
antes de poner en funcionamiento la lavadora.
• Desenchufe la lavadora antes de proceder a su limpieza para evitar posibles descargas eléctricas. Si no se sigue
esta advertencia, podrían ocasionarse riesgos de lesiones graves, incendio, descarga eléctrica o, incluso, muerte.
• No utilice nunca productos químicos fuertes, limpiadores abrasivos o disolventes para limpiar la lavadora. Dañarán
el acabado.
Limpieza del exterior
Unos cuidados adecuados prolongarán la vida útil de la
lavadora. Puede limpiar el exterior de la máquina con agua
caliente y un detergente doméstico suave y no abrasivo. Limpie
inmediatamente cualquier derrame con un paño suave y húmedo.
IMPORTANTE:
No utilice alcoholes de limpieza, disolventes
ni productos similares. No utilice nunca lana metálica ni
limpiadores abrasivos; pueden dañar la supercie.
Cuidado y limpieza del interior
Use una toalla o paño suave para limpiar alrededor de la apertura
de la puerta de la lavadora, la junta de la puerta y vidrio de la
puerta. Se deben mantener estas áreas limpias para asegurar una
junta hermética. Asegúrese de limpiar debajo de la junta de goma
interior para eliminar cualquier humedad o suciedad.
Siempre saque las prendas de la lavadora en cuanto se
complete el ciclo. Dejar prendas húmedas en la lavadora puede
ocasionar la aparición de arrugas, transferencias de color y
olores. Utilice el ciclo CLEAN WASHER una vez al mes, o más
a menudo si es necesario, para eliminar la acumulación de
detergente y demás residuos.
Limpiar Lavadora
1
Saque toda la ropa de la tina.
2
Abra la gaveta del dispensador.
3
Agregue blanqueador con cloro líquido u otro limpiador
de tina diseñado especícamente para limpiar lavadoras
de carga frontal.
-
Si usa blanqueador con cloro líquido
Agregue blanqueador con cloro líquido al compartimiento
de la gaveta. (NOTA: No exceda la línea de llenado
máximo y no agregue blanqueador líquido sin diluir
directamente en la tina de lavado.)
-
Si utiliza limpiador en polvo
Retire la taza de detergente líquido y agregue el
limpiador en polvo al compartimiento de lavado principal
de la gaveta del dispensador.
-
Si usa un limpiador en tabletas
Agregue el limpiador en tableta a la tina de lavado
directamente.
NOTA:
No ingrese el limpiador en tabletas en la gaveta del dispensador.•
No agregue detergente ni suavizante a la gaveta del dispensador •
cuando use la opción CLEAN WASHER.
4
ENCIENDA la lavadora y mantenga presionado el botón
ACCELA WASH durante tres segundos, y el indicador LED
de tratamiento de manchas parpadeará. La selección de
cualquier otro ciclo después de haber seleccionado CLEAN
WASHER hará que el ciclo CLEAN WASHER sea cancelado.
5
Después de que nalice el ciclo, abra la puerta y permita
que la tina interior se seque por completo.
NOTA:
Utilice el ciclo de limpieza de la lavadora una vez
al mes. Si percibe olor a humedad o moho, utilice el ciclo de
limpieza de la lavadora una vez a la semana durante tres
semanas consecutivas.
Limpieza de la junta de la puerta y vidrio
Debido a la ubicación y naturaleza de la junta de la
puerta, se puede acumular un poco de detergente y
residuos en el vidrio de la puerta y la junta. La limpieza
periódica con una solución de cloro puede ayudar a
eliminar la acumulación y manchas, y puede ayudar a
desinfectar la junta para evitar malos olores.
NOTA: Utilice guantes de goma y protector para los
ojos al realizar el siguiente procedimiento:
1
Diluya ¾ de taza (177 ml) de blanqueador
con cloro líquido en 3,8 litros (1 galón) de agua
templada/caliente.
2
Utilice esta solución para
limpiar todas las supercies
de la junta y el vidrio de la
puerta para quitar cualquier
acumulación. Asegúrese de
plegar la tapa de la junta
para limpiar por debajo del borde interno donde
pueden acumularse residuos.
3
Seque la junta y el vidrio con un paño.
4
Para permitir que la junta se seque por completo,
cierre la puerta con el imán. Esto facilita la
circulación del aire y permite que se seque el
interior. Para utilizar esta función, cierre la puerta
justo hasta que haga contacto con el imán.
NOTA:
Siga las instrucciones del fabricante para el uso •
adecuado del cloro.
Para evitar dañar la junta, NUNCA utilice •
blanqueadores sin diluir para limpiarla.
Eliminación de la acumulación de minerales
Si vive en una zona donde el agua es dura, se pueden
formar depósitos de minerales en los componentes
internos de la lavadora. Se recomienda usar un
descalcicador en zonas con agua dura. Use un
desincrustante, como Washer Magic
®
, para eliminar la
acumulación visible de minerales. Después de utilizar
el desincrustante, ponga la lavadora en el ciclo CLEAN
WASHER antes de lavar la ropa. NO utilice nunca lana
metálica ni limpiadores abrasivos.
LIMPIEZA REGULAR
CUIDADO Y LIMPIEZA
58
Almacenamiento de la lavadora
Si no se va a usar la lavadora durante un período
prolongado y se encuentra en una zona de inviernos
rigurosos, realice los siguientes pasos para proteger la
lavadora de cualquier daño.
1
Cierre el suministro de agua.
2
Desconecte las mangueras del suministro de agua y
drene el agua contenida en las mangueras.
3
Enchufe el cable de alimentación a una toma de
corriente conectada a tierra adecuadamente.
4
Agregue 3,5 litros de anticongelante no tóxico de
tipo RV a la tina de lavado vacía y cierre la puerta.
5
Presione el botón POWER y luego pulse el botón
SPIN SPEED sin seleccionar un ciclo. Presione el
botón START/PAUSE para activar la bomba de
drenaje. Esto eliminará parte del anticongelante, y
dejará sólo el necesario para proteger la lavadora
de daños.
6
Desconecte el cable de alimentación, seque el
interior de la tina con un paño suave y cierre la
puerta.
7
Consulte las siguientes instrucciones para limpiar y
secar la gaveta del dispensador.
8
Almacene la lavadora en posición vertical.
9
Para extraer el anticongelante de la lavadora
tras el almacenamiento, ejecute el ciclo EXPRESS
WASH. No agregue ropa para lavar a este ciclo.
Limpieza del dispensador
Se debe limpiar el dispensador periódicamente para quitar la acumulación de detergente y otros productos de
lavado que pueden hacen que el dispensador no dispense el producto de lavado de forma correcta.
1
Extraiga la gaveta del dispensador hasta que se
detenga.
LIMPIEZA REGULAR (continuación)
CUIDADO Y LIMPIEZA
2
Presione la pestaña de bloqueo situada entre los
compartimientos de blanqueador y suavizante y
deslice la gaveta hacia afuera.
3
Retire el contenedor de detergente líquido, los
separadores de suavizante y blanqueador de sus
compartimientos.
4
Limpie el compartimiento del dispensador y los
separadores con agua templada.
59
Limpieza de los ltros de entrada de agua
Si la lavadora no se llena correctamente, en la pantalla
aparecerá un mensaje de error. Las pantallas del ltro
de la válvula de entrada podrían estar taponadas por
depósitos de agua dura, sedimentos en el suministro de
agua u otros residuos.
NOTA: Las pantallas de entrada protegen las partes
delicadas de la válvula de entrada para que no
sean dañadas por partículas que podrían ingresar en
las válvulas con el suministro de agua. Si se quitan
estos ltros y se utiliza la lavadora, la válvula podría
quedarse atascada abierta, lo que ocasionaría una
inundación y/o daños materiales.
1
Cierre las dos llaves de agua completamente.
Desenrosque las tuberías de agua caliente y fría de
la parte posterior de la lavadora.
MANTENIMIENTO
CUIDADO Y LIMPIEZA
2
Retire con cuidado los ltros de las válvulas del
agua y remójelos en vinagre blanco o en un
desincrustante, siguiendo las instrucciones del
fabricante. Tenga cuidado de no dañar los ltros
durante la limpieza.
3
Enjuague abundantemente antes de volver a
instalarlos. Vuelva a colocar los ltros en su lugar.
4
Antes de volver a conectar las mangueras, purgue
las mangueras y las tuberías de agua dejando
correr varios litros de agua a través de las
mangueras hacia un cubo o desagüe.
Filtro de entrada
IMPORTANTE: SÓLO use las mangueras de entrada
nuevas, de alta calidad al instalar este producto
de lavandería. Las mangueras comerciales no
tienen garantía de que se ajusten o funcionen
correctamente. Otras mangueras puede que no se
aprieten correctamente y ocasionen fugas. Los daños
subsiguientes a los productos o la propiedad no
quedarán cubiertos de acuerdo con los términos de la
garantía del producto.
60
CUIDADO Y LIMPIEZA
MANTENIMIENTO (continuación)

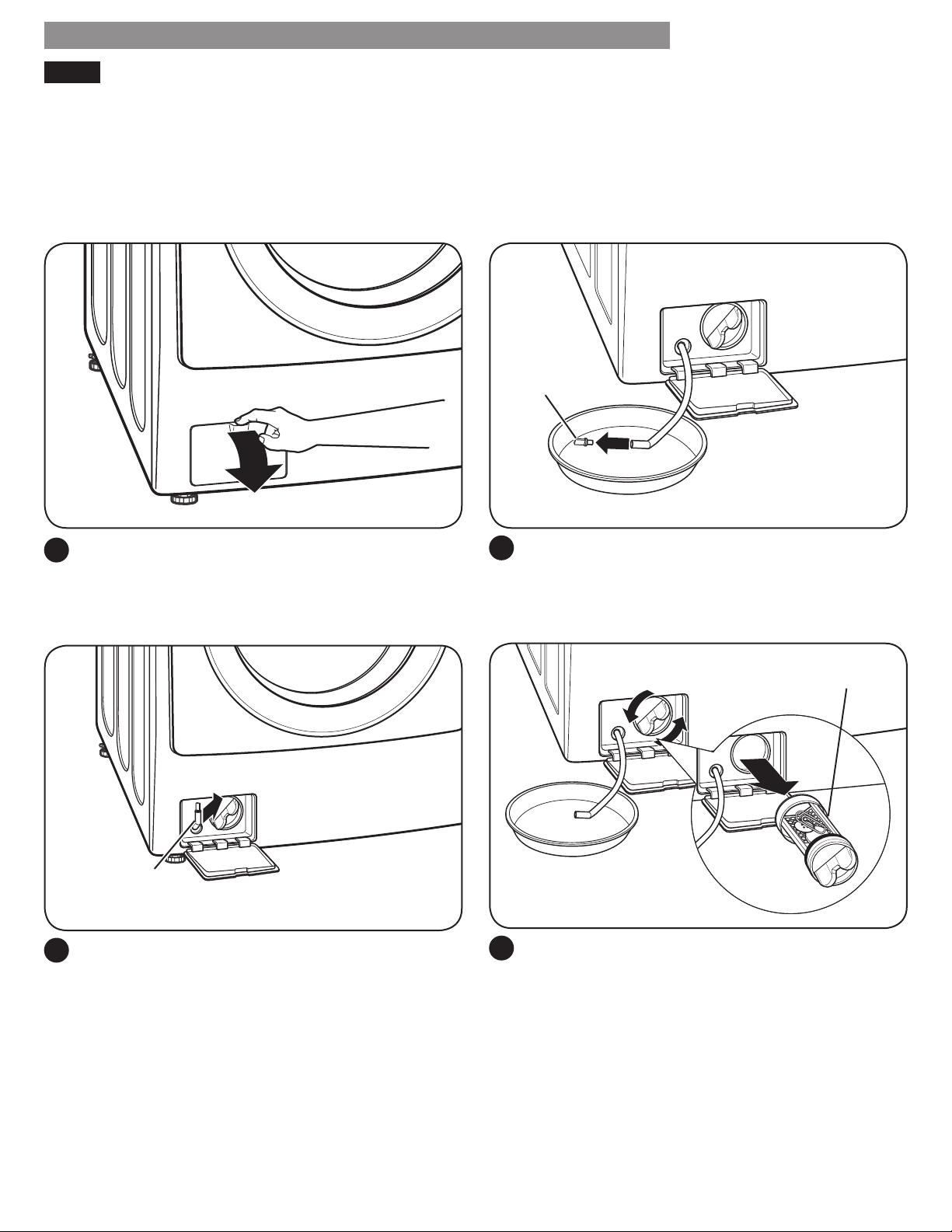

Limpieza del ltro de bomba de drenaje
La lavadora está equipada con un ltro que ayuda a evitar que
el exceso de pelusa y objetos extraños como botones, llaves y
monedas ocasionen daños a la bomba. Si la lavadora no drena
correctamente, desconecte la lavadora y deje que el agua se
enfríe, si es necesario, antes del procedimiento.
1
Abra el panel de acceso al ltro de la bomba de
drenaje.
Manguera
de drenaje
2
Desconecte la manguera de drenaje y tire de
ella. Coloque el extremo de la bomba de drenaje
en un recipiente llano o en el desagüe del suelo.
Asegúrese de no tirar demasiado la manguera, o es
posible que no drene de manera adecuada.
Enchufe
3
Retire el conector de la manguera de drenaje y
permita que el agua drene por completo.
NOTA: Si hay una gran cantidad de agua en la tina,
puede que tenga que vaciar el recipiente varias veces.
Filtro de la bomba
4
Gire el ltro de la bomba hacia la izquierda para
retirarlo. Elimine cualquier pelusa y objeto extraño
del ltro de la bomba. Vuelva a colocar el ltro de
la bomba en la apertura y gire a la derecha para
asegurarlo. Asegúrese de cerrar el panel de acceso
al ltro de la bomba de drenaje.
61
Si experimenta algún problema con la lavadora,
podrá transmitir datos a través del teléfono con
el equipo Diagnóstico. Así podrá hablar
directamente con nuestros técnicos especializados.
El técnico graba los datos transmitidos desde la
máquina y los utiliza para analizar el problema,
ofreciendo un diagnóstico rápido y ecaz.
Si experimenta problemas con la lavadora, llame en los
EE. UU. al 1-844-553-6667, y llame en Canadá al 1-800-
469-4663. Sólo utilice el Diagnóstico cuando se lo pida
el equipo de Diagnóstico. Los sonidos de transmisión
que oirá son normales y suenan de forma parecida a un
equipo de fax.
Diagnóstico no se puede activar a menos que la
lavadora se encienda pulsando el botón POWER.
Si la lavadora no se puede encender, la solución
de problemas deberá llevarse a cabo sin utilizar
Diagnóstico.
En primer lugar, llame al 1-844-553-6667 (EE. UU.) o 1-800-469-4663 (Canadá). Si el número del teléfono que está
utilizando está en el archivo, y se asocia con la lavadora, usted será retransmitido rapidamente a un agente del
equipo de Diagnóstico. Siga las instrucciones del técnico y realice los pasos siguientes solo cuando se lo solicite el
agente del equipo de Diagnóstico.
MANTENGA el micrófono del teléfono sobre el botón de POWER, cuando el centro de
llamadas se lo solicite, a no más de 2,5 cm (1 pulgada) (pero sin tocar) la máquina.
NOTA: No pulse ningún otro botón ni gire el mando del selector de ciclo.
MANTENGA PULSADO el botón de WASH TEMP mientras sigue sujetando el teléfono sobre el
botón POWER.
Espere a ESCUCHAR tres pitidos. Tras escuchar los tres pitidos, suelte el botón de
WASH TEMP. Mantenga el teléfono en su sitio hasta que haya terminado la transmisión
de tonos. Esto tarda unos 6 segundos y en la pantalla aparecerá el recuento de tiempo.
Una vez nalizada la cuenta atrás y cuando los tonos se hayan detenido, reanude su
conversación con el técnico que le podrá ayudar a utilizar la información transmitida para
el análisis.
NOTA:
• Para obtener mejores resultados, no mueva el teléfono mientras se estén trasmitiendo los
tonos.
• Si el agente del centro de llamadas no puede grabar con precisión los datos, quizá le pida
que lo intente de nuevo.
Uso del Diagnóstico
DIAGNÓSTICO
2,5 cm
(1 pulg.)
62
Problema Causa posible Soluciones
Ruido metálico y de
traqueteo
Objetos extraños, como llaves, monedas o
imperdibles pueden estar en la tina o en la
bomba.
Detenga la lavadora, compruebe la tina y el ltro de drenaje en
busca de objetos extraños. Si después de reiniciar la lavadora el
ruido continúa, llame al servicio.
Sonido de golpes
Las cargas de prendas pesadas pueden
producir un sonido de golpes.
Esto es normal. Si el sonido continúa, es posible que la lavadora
esté desbalanceada. Deténgala y redistribuya la carga de lavado.
Es posible que la carga de la lavadora esté
desbalanceada.
Lavado de zapatos o ropa muy enredada.
Pause el ciclo y redistribuya la carga después de que la puerta
se desbloquee.
Ruido de vibración
Los pernos de transporte y/o materiales de
empaque no se retiraron.
Consulte la sección DESEMPAQUETADO Y DESEMBALAJE DE
PERNOS DE TRANSPORTE en los requisitos de instalación.
Es posible que la carga de lavado no esté
uniformemente distribuida en la tina.
Pause el ciclo y redistribuya la carga después de que la puerta
se desbloquee.
No todas las patas niveladoras se
encuentran apoyadas rmemente en el piso.
Consulte la sección Nivelación de la lavadora en las
Instrucciones para la instalación.
El piso no es lo sucientemente rígido. Asegúrese de que el piso sea sólido y no ceda. Consulte la
sección Tipo de piso en Requisitos de instalación.
Fuga de agua alre-
dedor de la lavadora
La conexión de las mangueras de agua no está
bien encajada en la llave o en la lavadora.
Verique las mangueras. Compruebe y apriete las conexiones de
las mangueras.
Las tuberías de drenaje de la casa están
taponadas.
Destape la tubería de desagüe. Póngase en contacto con un
plomero si es necesario.
La manguera de drenaje se ha salido del
desagüe.
La manguera de drenaje no está insertada
lo suciente.
Amarre la manguera de drenaje a la manguera de entrada o
a una tubería ja para impedir que se pueda salir durante el
drenaje. Debe insertarse de 20,3 a 30,4 cm (8-12 pulgadas) en
el tubo vertical.
El vidrio de la puerta está sucio. Verique el vidrio de la puerta periódicamente para asegurarse
de que no haya acumulación de residuos ni materiales extraños.
Siga las instrucciones de limpieza.
Exceso de espuma
Demasiado detergente o detergente
inadecuado.
Utilice sólo detergentes con el logotipo de alta
eciencia (HE). Consulte Uso de detergentes
en la sección Instrucciones de uso.
Manchas
El blanqueador o el suavizante se han
distribuido demasiado pronto.
El compartimiento del dispensador se ha sobrellenado lo que ha
ocasionado que el blanqueador o el suavizante se distribuyan
inmediatamente.
La gaveta del dispensador se cerró demasiado rápido
provocando que el suavizante se distribuyera inmediatamente.
El blanqueador o el suavizante se han agregado
directamente a la carga de lavado en la tina.
Los productos químicos de lavado se deben cargar en el
dispensador.
La lavadora no se descargó inmediatamente. Siempre saque las prendas de la lavadora lo antes posible en
cuanto se complete el ciclo.
La ropa no se agrupó correctamente. Siempre lave los colores oscuros separados de los colores claros
y los blancos para evitar la decoloración.
Nunca lave prendas con mucha suciedad junto con otras con
poca suciedad.
Los siguientes sonidos se pueden oír mientras la lavadora
está en funcionamiento. Son ruidos normales.
Clics:
El mecanismo de bloqueo de la puerta hace clic cuando
la puerta se bloquea y desbloquea.
Zumbido o borboteo:
La bomba de drenaje bombea agua desde la lavadora
en ocasiones durante un ciclo.
Rociado o sibilante:
Agua rociándose o circulando durante el ciclo.
Salpicaduras:
La ropa gira en la tina durante los ciclos de lavado y
enjuague.
Si su lavadora no funciona correctamente o no funciona en absoluto, compruebe lo siguiente antes de llamar al servicio técnico.
SONIDOS NORMALES QUE SE PUEDEN ESCUCHAR
ANTES DE SOLICITAR ASISTENCIA TÉCNICA
GUÍA DE SOLUCIÓN DE PROBLEMAS
63
ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)
GUÍA DE SOLUCIÓN DE PROBLEMAS
Problema Causa posible Soluciones
La lavadora no se
prende
El cable de alimentación no se ha enchufado
de forma adecuada.
Asegúrese de que el enchufe está correctamente enchufado a
una toma de corriente de 120 V de CA, 60 Hz y tres clavijas con
toma de tierra.
Se ha fundido el fusible, ha saltado el
disyuntor o se ha producido un corte de
suministro eléctrico en la vivienda.
Reinicie el disyuntor o sustituya el fusible. No aumente la
capacidad del fusible. Si el problema es una sobrecarga del
circuito, haga que lo solucione un electricista cualicado.
Se ha fundido el fusible, ha saltado el
disyuntor, debido a la conexión de varios
electrodomésticos en una misma toma de
corriente.
Reinicie el disyuntor o sustituya el fusible. Si hay más de un
electrodoméstico conectado a la toma de corriente, llame a un
electricista para que le instale un circuito adicional.
La puerta no se
desbloquea cuando
se interrumpa o
detenga el ciclo
La temperatura interior de la lavadora es
muy alta.
La puerta de la lavadora tiene un dispositivo de seguridad
para evitar lesiones personales. Por ejemplo, si la lavadora está
en pausa durante la etapa de lavado caliente de un ciclo de
desinfección, la temperatura interior de la tina está muy caliente,
así que la puerta no se desbloquea. Esto es normal. Deje que la
lavadora se enfríe hasta que el indicador de DOOR LOCK se
APAGUE en la pantalla.
El nivel de agua en la lavadora es
demasiado alto.
Para drenar el agua, presione POWER, luego presione el botón
SPIN SPEED sin seleccionar un ciclo.
El ciclo de lavado
tarda más de lo
normal
La lavadora ajusta de forma automática
el tiempo de lavado en función de la
cantidad de ropa para lavar, la presión y
temperatura del agua, y demás condiciones
de funcionamiento.
Esto es normal. La lavadora ajusta el tiempo de ciclo de forma
automática para brindar los resultados óptimos para el ciclo
seleccionado. El tiempo restante que se muestra en la pantalla
es sólo una estimación. El tiempo real puede variar.
Olor a humedad o
moho en la lavadora
Se ha estado usando demasiado detergente
o un detergente inadecuado.
Utilice solamente detergente de alta eciencia (HE) según las
instrucciones del fabricante.
El interior de la tina no se lavó
correctamente.
Ejecute el ciclo de limpieza, CLEAN WASHER, con regularidad.
Asegúrese de limpiar alrededor y debajo de la junta de la
puerta con frecuencia. Consulte Cuidado y limpieza del interior.
Limpie alrededor de la junta/vidrio de la puerta para evitar
malos olores.
Arrugas
La lavadora no se ha descargado
inmediatamente.
Siempre saque las prendas de la lavadora en cuanto se
complete el ciclo.
La lavadora está sobrecargada. Al lavar cargas grandes, no llene la tina en exceso. La lavadora
se puede cargar completamente, pero la tina no debe estar
abarrotada con prendas y la puerta debería cerrarse con
facilidad.
Las mangueras de entrada de agua fría y
caliente están invertidas.
El enjuague con agua caliente puede hacer aparecer arrugas
en las prendas. Compruebe las conexiones de las mangueras de
entrada.
Percibo olores
extraños
provenientes
de la lavadora.
¿Eso ocurre durante el secado? Durante la fase inicial de la operación, las pelusas del
lavado se pueden alojar en el calentador y producir
olores. No es una señal de mal funcionamiento, así que
puede continuar usando la máquina.
¿Es la primera vez que usa la lavadora? El olor proviene de la goma instalada en la puerta de la
lavadora. Se disipará después de los primeros ciclos de
lavado.
¿Nota olor a humedad o moho al usar
la lavadora?
Limpie la junta periódicamente. Dentro de esta, se pueden
juntar hongos y sustancias extrañas que podrían producir
olor a humedad o moho.
Limpie el ltro de la bomba de desagüe regularmente. Las
sustancias extrañas en el ltro de la bomba de desagüe
pueden producir olor a humedad o moho.
Si la manguera de desagüe no está instalada
correctamente, puede que el olor sea producto de un
reujo del desagüe hacia la cuba. Asegúrese de que
la manguera de desagüe no se encuentre retorcida ni
obstruida.
64

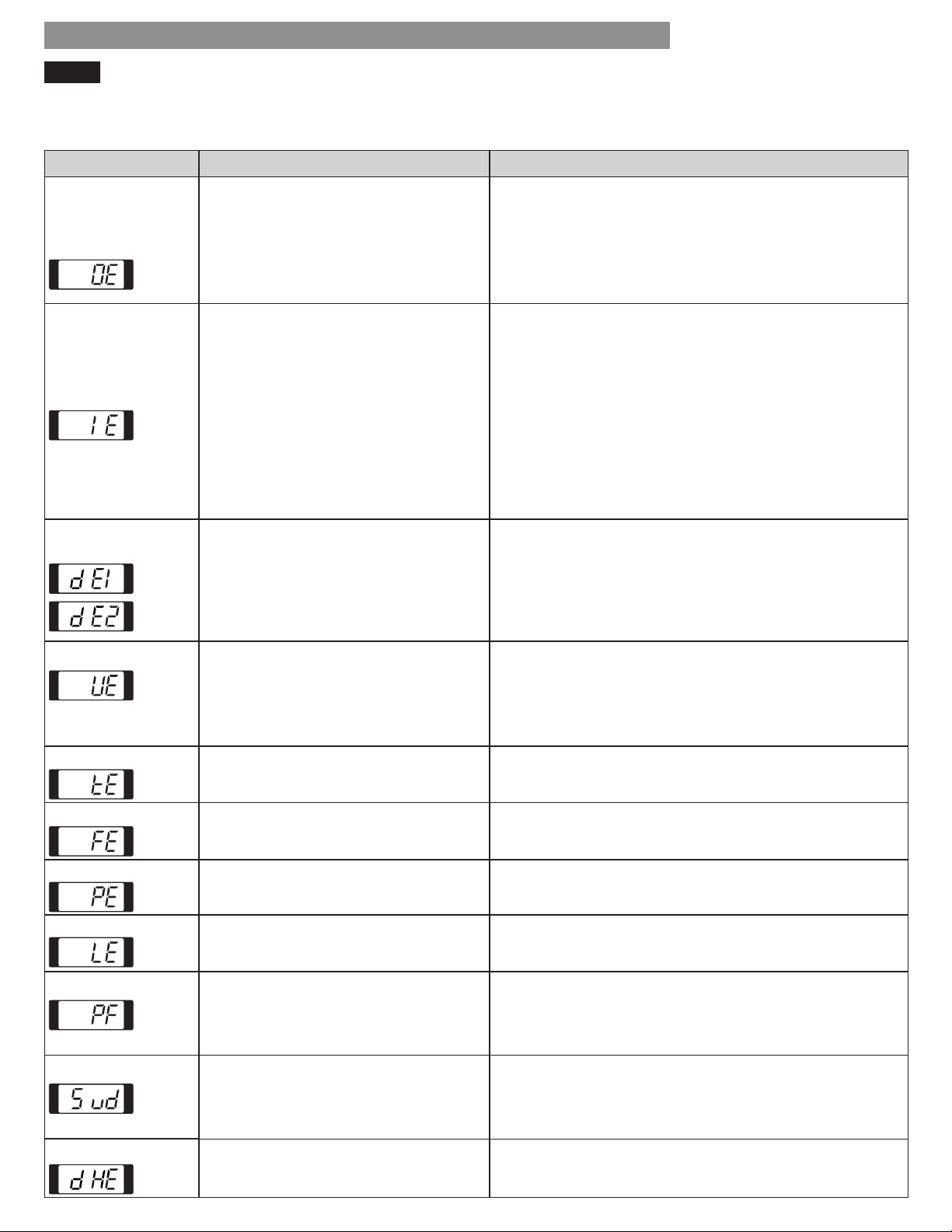

GUÍA DE SOLUCIÓN DE PROBLEMAS
Su lavadora está equipada con un sistema automático de monitorización de errores para detectar y diagnosticar
problemas en una fase temprana.
ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)
Problema Causa posible Soluciones
El agua en la lavado-
ra drena demasiado
lento o no drena, o la
pantalla muestra:
La manguera de drenaje está retorcida,
apretada o taponada.
Asegúrese de que la manguera de drenaje esté libre de taponamientos,
dobladuras, etc., y no esté apretada debajo de la lavadora.
El ltro de la bomba de drenaje está
obstruido.
Limpie el ltro de la bomba de drenaje. Consulte el apartado
Mantenimiento en la sección Cuidado y limpieza.
La descarga del desagüe está a más de 243,8
cm (96 pulgadas) por encima de la parte
inferior de la lavadora.
Ajuste o repare el drenaje. La altura máxima del drenaje es de
243,8 cm (96 pulgadas).
La lavadora se re-
llena con agua lenta-
mente o no se llena
en absoluto, o la
pantalla muestra:
Las llaves de suministro del agua no están
completamente abiertas.
Asegúrese de que las llaves de agua están totalmente abiertas.
Las mangueras de las tuberías de agua están
retorcidas, pinzadas u taponadas.
Asegúrese de que las mangueras no estén retorcidas ni pinzadas.
Tenga cuidado al desplazar la lavadora durante las tareas de
limpieza o mantenimiento.
Los ltros de entrada de agua están
taponados.
Limpie los ltros de entrada. Consulte el apartado Mantenimiento
en la sección Cuidado y limpieza.
La presión del suministro de agua a la llave o
a la casa es demasiado baja.
Compruebe otra llave de la casa para asegurarse de que la presión
de agua es la adecuada y que el ujo no está restringido.
Suministro de agua conectado a mangueras
con limitación de fugas.
Las mangueras diseñadas para limitar las fugas pueden activarse
erróneamente y evitar que la lavadora se llene. No se recomienda
el uso de mangueras con limitación de fugas.
No se inicia el ciclo, o
la pantalla muestra:
o
La puerta no se cierra correctamente. Asegúrese de que la puerta está correctamente cerrada y presione
el botón START/PAUSE. Después de iniciar un ciclo, tomará unos
momentos antes de que la tina comience a girar o centrifugar. La
lavadora no funcionará a menos que la puerta esté cerrada.
Si la puerta está bloqueada y se muestra el mensaje de error de
apertura de la puerta, llame al servicio técnico.
La pantalla muestra:
La carga es demasiado pequeña. Coloque 1 o 2 prendas similares para ayudar equilibrar la carga.
La carga está desbalanceada.
La lavadora tiene un sistema de detección de desbalance y corrección.
Si se colocan prendas pesadas solas (alfombra de baño, bata de baño,
etc.) y el desbalance es demasiado grande, la lavadora hará varios
intentos para reiniciar el ciclo de centrifugado. Si aún se detecta que está
desbalanceada, la lavadora se detendrá y se mostrará el código de error.
La pantalla muestra:
Error de control. Desenchufe la lavadora y espere 60 segundos. Vuelva a conectarla
y pruebe de nuevo. Si el error se vuelve a producir, llame al servicio
técnico.
La pantalla muestra:
El nivel de agua es demasiado alto debido a
una válvula de agua con falla.
Cierre las llaves de agua, desenchufe la lavadora y llame al servicio
técnico.
La pantalla muestra:
El sensor de nivel de agua no funciona
correctamente.
Cierre las llaves de agua, desenchufe la lavadora y llame al servicio
técnico.
La pantalla muestra:
Se ha producido un error del motor. Deje que la lavadora descanse durante 30 minutos y, a
continuación, reinicie el ciclo. Si el código de error LE persiste, llame
al servicio técnico.
La pantalla muestra:
Se ha producido una falla de energía. Si se ha interrumpido la energía de la lavadora durante un ciclo, se
mostrará el código de error “PF” la próxima vez que la lavadora
esté encendida. Esto le alertará sobre el hecho de que es posible
que el ciclo anterior no se haya completado. Seleccione cualquier
ciclo para borrar el código de error y utilice la lavadora.
La pantalla muestra:
Su lavadora intenta reducir el exceso de espuma
cuando la detecta durante la sesion de lavado.
(Agrega alrededor de 2 horas). Si detecta
demasiada espuma durante el centrifugado, la
lavadora se detiene para evitar fugas.
Añada la cantidad correcta de detergente.
La pantalla muestra:
Error de calentamiento en seco Desenchufe la lavadora y espere 60 segundos. Vuelva a conectarla
y pruebe de nuevo. Si el error se vuelve a producir, llame al servicio
técnico.
65
GARANTÍA
Garantía limitada de Kenmore Elite
POR UN AÑO a partir de la fecha de venta, este electrodoméstico está cubierto por la garantía contra
defectos de material o mano de obra cuando la instalación, operación y mantenimiento del electrodoméstico
son correctos y siguen todas las instrucciones suministradas.
JUNTO CON LA PRUEBA DE VENTA, el electrodoméstico defectuoso recibirá sin cargo su reparación o
reemplazo, a opción del vendeor.
Para conocer los detalles de la cobertura de garantía para obtener la reparación o el reemplazo gratis del
producto, visite la página Web: www.kenmore.com/warranty
Esta cobertura de garantía aplica sólo por 90 DÍAS a partir de la fecha de venta en los Estados Unidos, y no
será válida en Canadá, si el electrodoméstico es utilizado para otro n que no sea de uso deméstico.
Esta garantía cubre ÚNICAMENTE los defectos de material y mano de obra, y NO pagará:
Elementos consumibles que puedan desgastarse debido al uso normal, incluyendo entre otros, los ltros, 1.
correas, bolsas o bombillas extraíbles.
Un técnico de servicio para realizar labores de limpieza o mantenimiento del electrodoméstico, o para enseñar 2.
al usuario la instalación, funcionamiento o mantenimiento correctos del producto.
Llamadas al servicio técnico para corregir la instalación del electrodoméstico no realizada por agentes 3.
de servicio autorizados de Sears, o bien para solucionar problemas relacionados con fusibles domésticos,
disyuntores, cableado, sistemas de plomería o de suministro de gas, que resulten de tal instalación.
Daños o averías resultantes de la instalación no realizada por agentes de servicio autorizados de Sears, 4.
incluida la instalación que no fue realizada de acuerdo con los códigos eléctricos, de gas o de fontanería.
Daños o averías, incluyendo la decoloración u óxido de la supercie, si el funcionamiento y mantenimiento del 5.
electrodoméstico no son correctos de acuerdo a las instrucciones suministradas.
Daños o averías, incluyendo la decoloración u óxido de la supercie, que resulten de cualquier accidente, 6.
alteración, abuso, uso incorrecto o uso con propósitos distintos a los nes para los que el producto fue
diseñado.
Daños o averías, incluyendo la decoloración u óxido de la supercie, causados por el uso de detergentes, 7.
limpiadores, sustancias químicas o utensilios distintos a los recomendados en todas las instrucciones
suministradas con el producto.
Daños o fallas de los componentes o sistemas como resultado de modicaciones hechas sin autorización a 8.
este producto.
Servico técnico al electrodoméstico si el modelo y placa de serie han sido removidos, alterados, o cuando no 9.
pueda determinarse fácilmente que tenga el logo de certicación apropiado.
Descargo de responsabilidad de garantías implícitas; limitación de acciones legales
El único y exclusivo recurso del cliente bajo esta garantía limitada será la reparación del producto como se
indica en la presente. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para un
objetivo particular, se encuentran limitadas a un año o al período más corto permitido por la ley. Sears no
será responsable de los daños incidentales o derivados. Algunos estados y provincias no permiten la exclusión
o limitación de daños o limitaciones incidentales o resultantes, o limitaciones sobre la duración de garantías
implícitas o de comerciabilidad o aptitud, por lo tanto las limitaciones o exclusiones anteriores pueden no
aplicarse en su caso.
Esta garantía podrá aplicarse sólo si este eletrodoméstico se utiliza en los Estados Unidos o Canada*.
Esta garantía le otorga derechos legales especícos, y usted también puede contar con otros derechos, que
pueden variar de estado a estado.
* El servicio de reparación a domicilio no está disponible en todas las áreas geográcas de Canadá. Tampoco
esta garantía cubrirá los gastos de traslado o transporte del usuario o del técnico de reparación si el producto
está ubicado en un área remota (tal como la dene Sears Canada Inc.) donde no haya ningún técnico de
servicio disponible.
Sears Brands Management Corporation, Homan Estates, IL 60179
Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3
66
NOTA
67
NOTA
