LG Electronics 43LX770M User Manual

www.lg.com

Please read this manual carefully before operating your TV and

retain it for future reference.

Safety and Reference

OWNER’S MANUAL

LED TV*

* LG LED TVs are LCD TVs with LED backlighting.

32LX770M

43LX770M

55LX770M

*MFL68925806*

P/NO : MFL68925806 (1609-REV00)

ENGLISH

Important Safety Instructions

Always comply with the following precautions

to avoid dangerous situations and ensure peak

performance of your product.

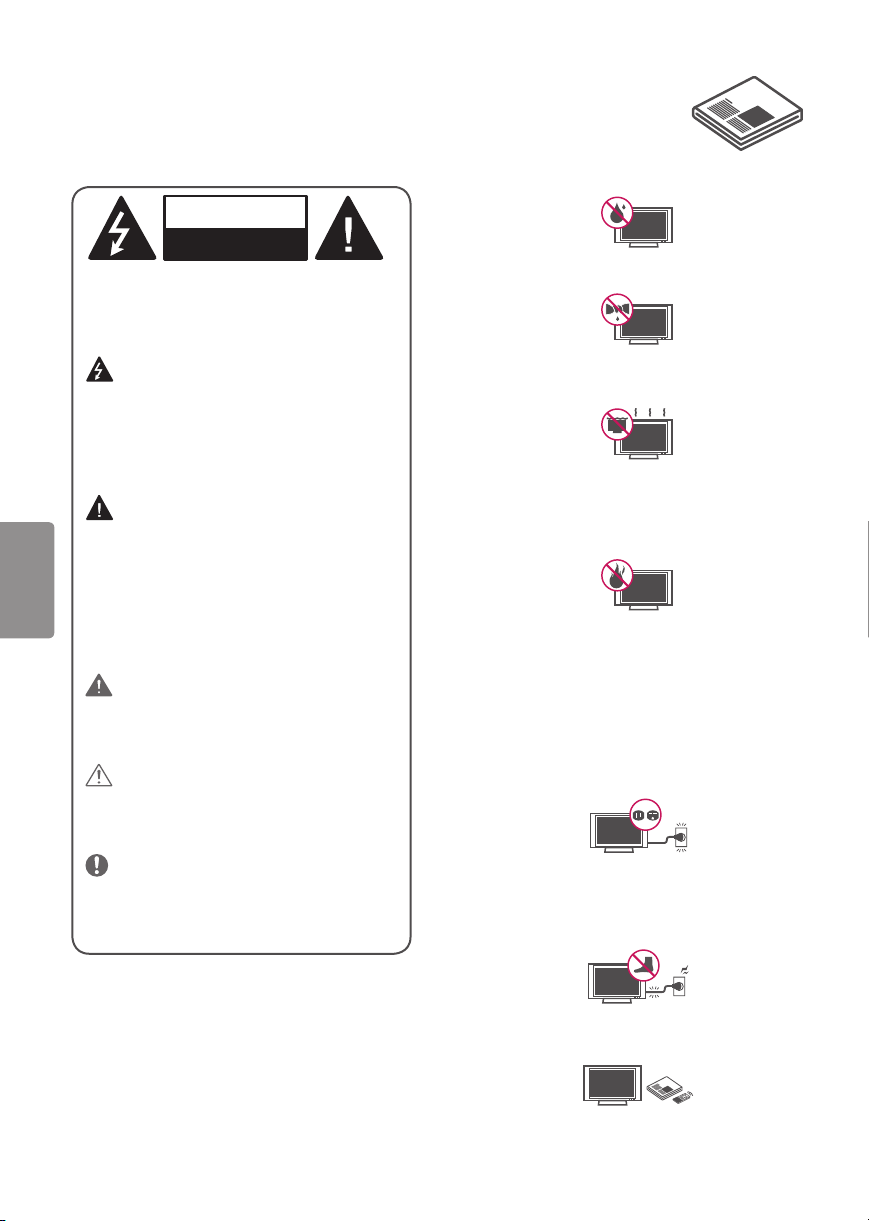

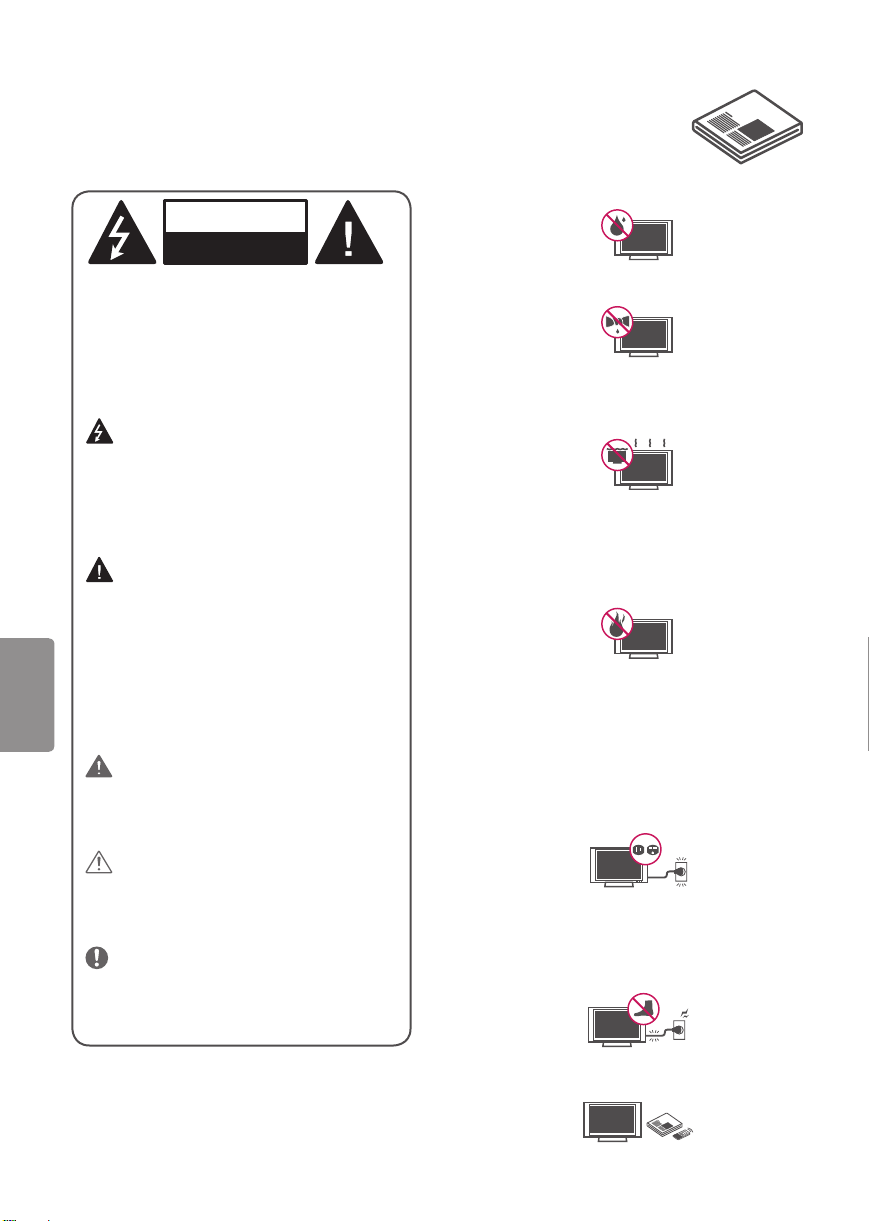

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

TO REDUCE THE RISK OF ELECTRIC SHOCK

DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER TO

QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead

symbol within an equilateral triangle is

intended to alert the user to the presence of

uninsulated dangerous voltage within the

product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock

to persons.

The exclamation point within an

equilateral triangle is intended to alert the

user to the presence of important operating

and maintenance (servicing) instructions in

the literature accompanying the device.

WARNING/CAUTION

- TO REDUCE THE RISK OF FIRE AND ELECTRIC

SHOCK, DO NOT EXPOSE THIS PRODUCT TO

RAIN OR MOISTURE.

WARNING

If you ignore the warning message, you may

be seriously injured or there is a possibility of

accident or death.

CAUTION

If you ignore the caution message, you may

be slightly injured or the product may be

damaged.

NOTE

The note helps you understand and use the

product safely. Please read the note carefully

before using the product.

Read these instructions.

Keep these instructions.

Heed all warnings.

Follow all instructions.

• Do not use this apparatus near water.

• Clean only with dry cloth .

• Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

• Do not install near any heat sources such

as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce

heat.

• Do not defeat the safety purpose of the

polarized or grounding-type plug. A polarized

plug has two blades with one wider than the

other. A grounding type plug has two blades

and a third grounding prong. The wide blade or

the third prong are provided for your safety. If

the provided plug does not fit into your outlet,

consult an electrician for replacement of the

obsolete outlet.

• Protect the power cord from being walked on

or pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

• Only use attachments/accessories specified by

the manufacturer.

ENGLISH

• Use only with the cart, stand, tripod, bracket, or

table specified by the manufacturer, or sold with

the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to

avoid injury from tip-over.

• Unplug this apparatus during lightning storms

or when unused for long periods of time.

• Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

• Do not press strongly upon the panel with a

hand or a sharp object such as a nail, pencil, or

pen, or make a scratch on it.

• Do not stick metal objects or any other

conductive material into the power cord. Do

not touch the end of the power cord while it is

plugged in.

• Keep the packing anti-moisture material or

vinyl packing out of the reach of children.

Anti-moisture material is harmful if swallowed.

If swallowed, induce vomiting and go to the

nearest hospital. Additionally, vinyl packing can

cause suffocation. Keep it out of the reach of

children.

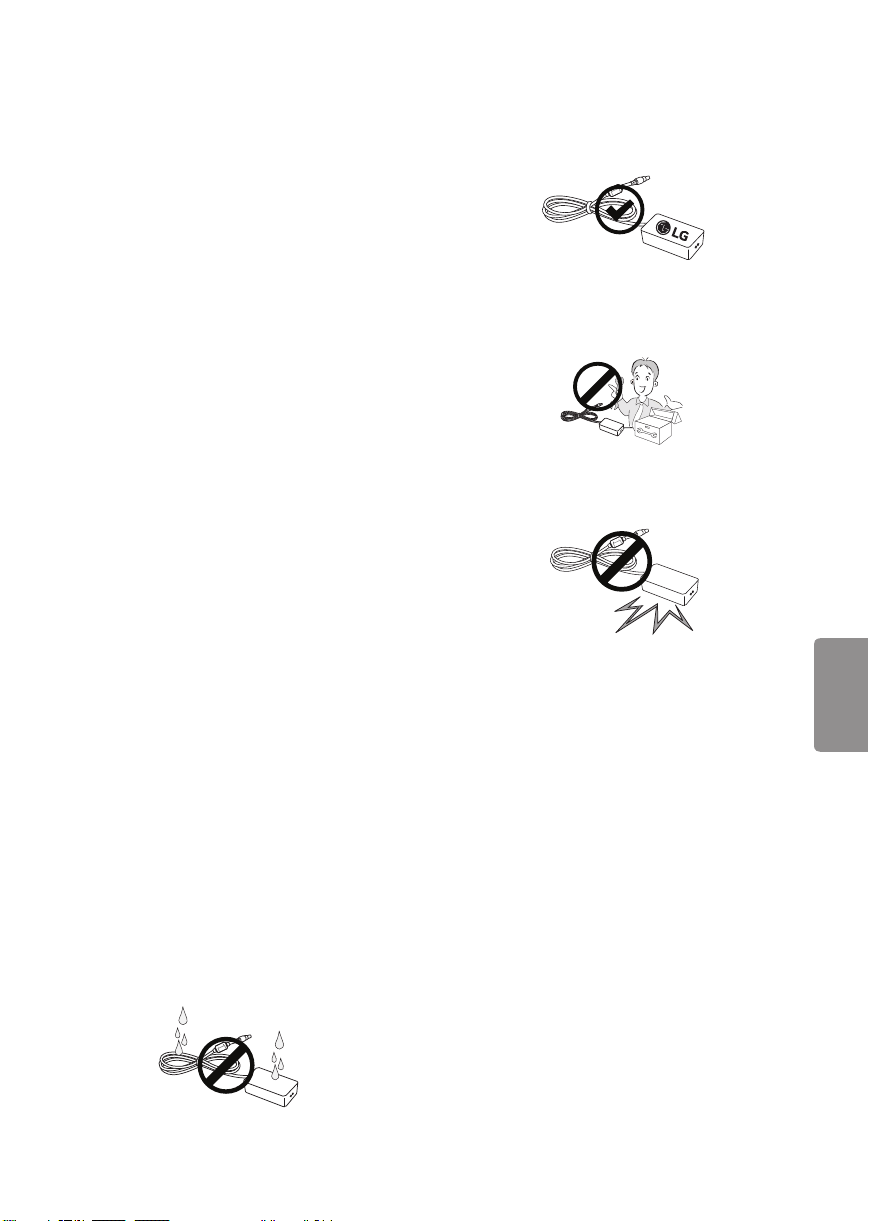

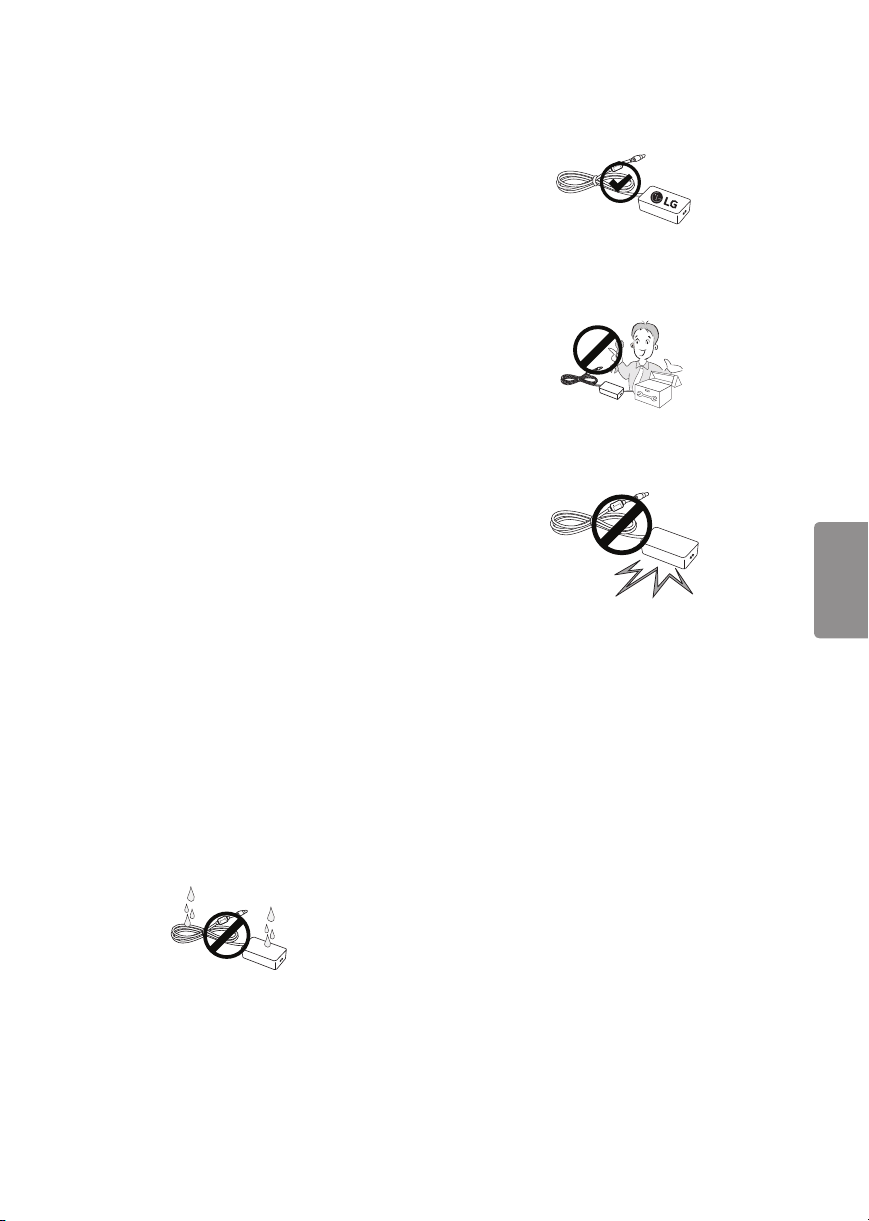

• CAUTION concerning the Power Cord

(Can differ by country):

Check the specification page of this owner’s

manual to be certain concerning current

requirements. Do not connect too many

devices to the same AC power outlet as this

could result in fire or electric shock. Do not

overload wall outlets. Overloaded wall outlets,

loose or damaged wall outlets, extension cords,

frayed power cords, or damaged or cracked

wire insulation are dangerous. Any of these

conditions could result in electric shock or fire.

Periodically examine the cord of your device,

and if its appearance indicates damage or

deterioration, unplug it, discontinue use of

the device, and have the cord replaced with

an exact replacement part by an authorized

servicer. Protect the power cord from physical or

mechanical abuse, such as being twisted, kinked,

pinched, closed in a door, or walked upon. Pay

particular attention to plugs, wall outlets, and

the point where the cord exits the device. Do not

move the TV with the power cord plugged in. Do

not use a damaged or loose power cord. Be sure

do grasp the plug when unplugging the power

cord. Do not pull on the power cord to unplug

the TV.

• Warning - To reduce the risk of fire or electrical

shock, do not expose this product to rain,

moisture or other liquids. Do not touch the TV

with wet hands. Do not install this product near

flammable objects such as gasoline or candles,

or expose the TV to direct air conditioning.

• Do not expose to dripping or splashing and

do not place objects filled with liquids, such as

vases, cups, etc. on or over the apparatus (e.g.,

on shelves above the unit).

ENGLISH

• Grounding

(Except for devices which are not grounded.)

Ensure that you connect the earth ground wire

to prevent possible electric shock (i.e., a TV

with a three-prong grounded AC plug must

be connected to a three-prong grounded AC

outlet). If grounding methods are not possible,

have a qualified electrician install a separate

circuit breaker. Do not try to ground the unit by

connecting it to telephone wires, lightning rods,

or gas pipes.

Circuit

Breaker

Power

Supply

• As long as this unit is connected to the AC wall

outlet, it is not disconnected from the AC power

source even if the unit is turned off.

• Do not attempt to modify this product in any

way without written authorization from LG

Electronics. Unauthorized modification could

void the user’s authority to operate this product.

• Outdoor Antenna Grounding

(Can differ by country):

If an outdoor antenna is installed, follow the

precautions below. An outdoor antenna system

should not be located in the vicinity of overhead

power lines or other electric light or power

circuits, or where it can come in contact with

such power lines or circuits as death or serious

injury can occur. Be sure the antenna system is

grounded to provide some protection against

voltage surges and built-up static charges.

Section 810 of the National Electrical Code (NEC)

in the U.S.A. provides information with respect

to proper grounding of the mast and supporting

structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding

conductors, location of antenna discharge

unit, connection to grounding electrodes and

requirements for the grounding electrode.

Antenna grounding according to the National

Electrical Code, ANSI/NFPA 70

Ground Clamp

Grounding Conductor

(NEC Section 810-21)

Antenna Lead in Wire

Electric Service

Equipment

Antenna Discharge Unit

(NEC Section 810-20)

Ground Clamp

Power Service Grounding

Electrode System

(NEC Art 250, Part H)

NEC: National Electrical Code

• Cleaning

When cleaning, unplug the power cord and wipe

gently with a soft cloth to prevent scratching. Do

not spray water or other liquids directly on the

TV as electric shock may occur. Do not clean with

chemicals such as alcohol, thinners, or benzene.

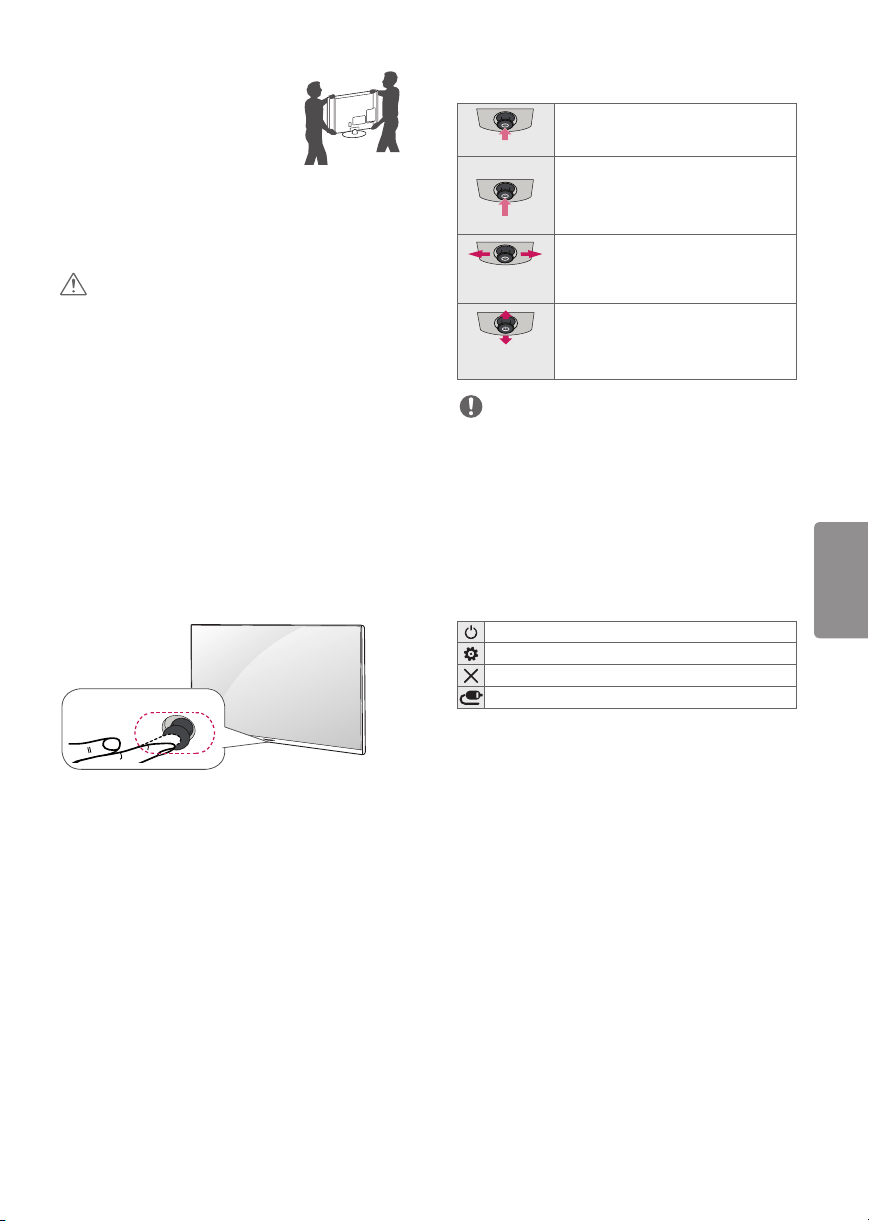

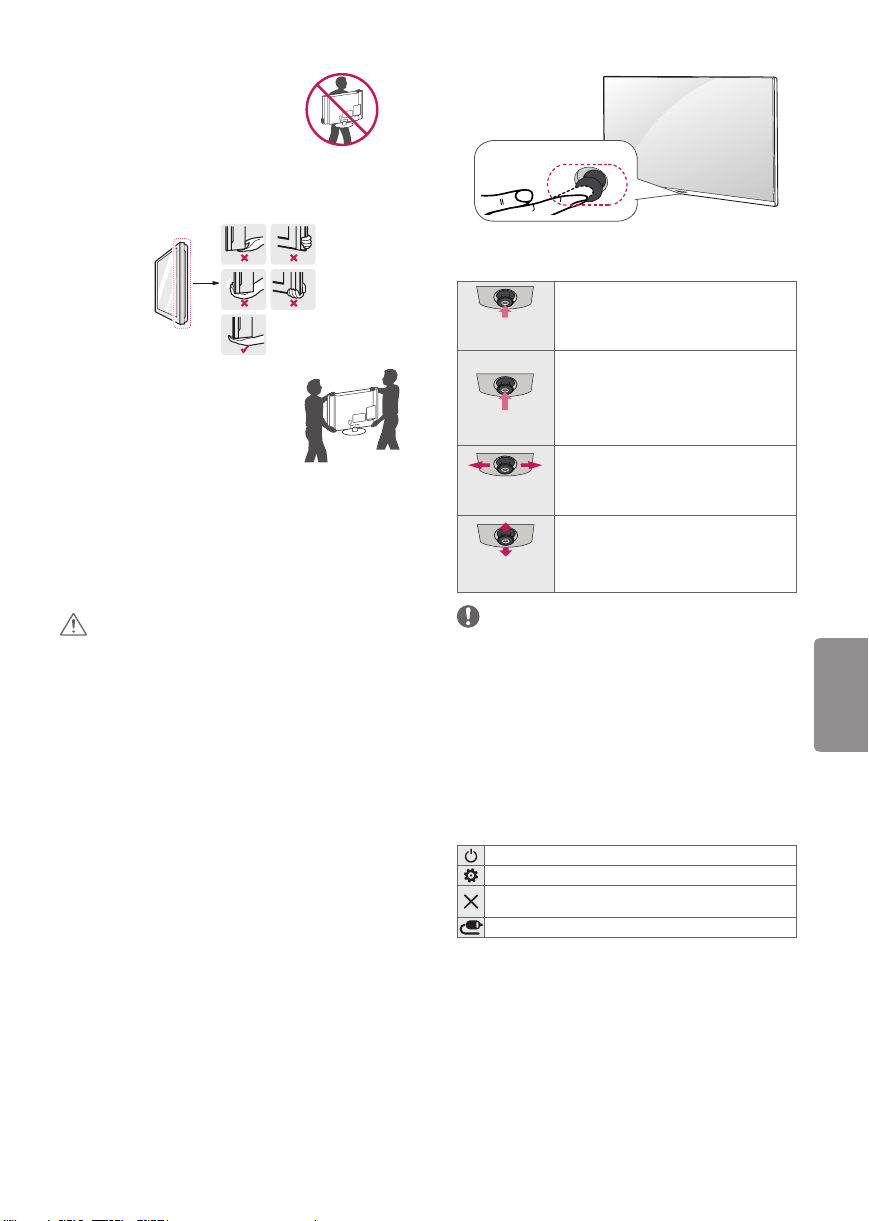

• Moving

Make sure the product is turned off, unplugged,

and all cables have been removed. It may take 2

or more people to carry larger TVs. Do not press

or put stress on the front panel of the TV.

• Ventilation

Install your TV where there is proper ventilation.

Do not install in a confined space such as a

bookcase. Do not cover the product with cloth or

other materials while plugged. Do not install in

excessively dusty places.

• If you smell smoke or other odors coming from

the TV, unplug the power cord and contact an

authorized service center.

• Keep the product away from direct sunlight.

• Never touch this apparatus or antenna during a

lightning storm.

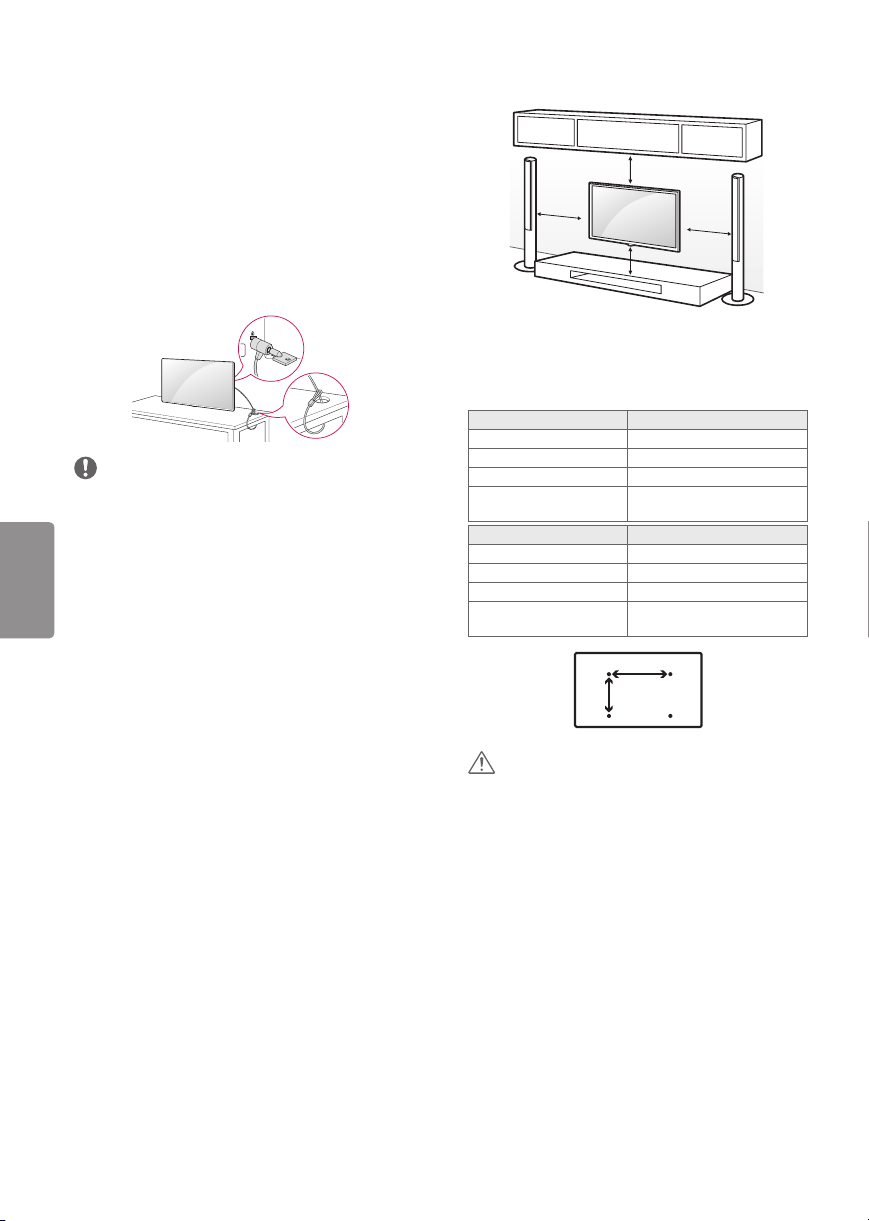

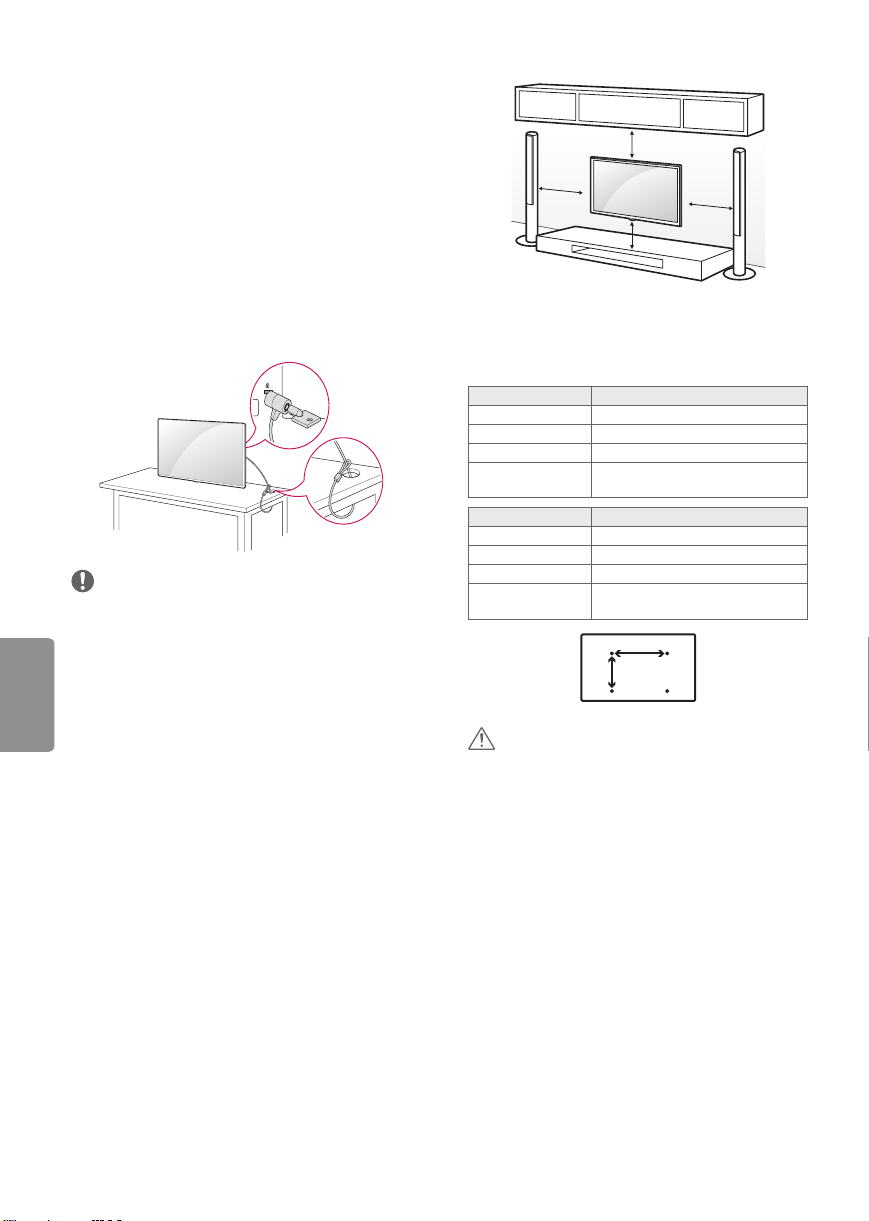

• When mounting a TV on the wall, make sure not

to install the TV by hanging the power and signal

cables on the back of the TV.

• Do not allow an impact shock, any objects to fall

into the product, and do not drop anything onto

the screen.

• DISCONNECTING THE DEVICE FROM THE

MAIN POWER

The power plug is the disconnecting device.

In case of an emergency, the power plug must

remain readily accessible.

• Batteries

Store the accessories (battery, etc.) in a safe

location out of the reach of children.

• This apparatus uses batteries. In your community

there might be regulations that require you

to dispose of these batteries properly due to

environmental considerations. Please contact

your local authorities for disposal or recycling

information.

• Do not dispose of batteries in a fire.

• Do not short circuit, disassemble, or allow the

batteries to overheat.

• Do not use high voltage electrical equipment

near the TV, (e.g., a bug zapper.)

This may result in product malfunction.

ENGLISH

• Dot Defect

This panel is an advanced product that contains

millions of pixels. In a very few cases, you could

see fine dots on the screen while you’re viewing

the TV. Those dots are deactivated pixels and

do not affect the performance and reliability of

the TV.

• Generated Sound

Cracking noise A cracking noise that occurs

when watching or turning off the TV is

generated by plastic thermal contraction due to

temperature and humidity. This noise is common

for products where thermal deformation is

required.

Electrical circuit humming/panel buzzing

A low level noise is generated from a high-

speed switching circuit, which supplies a large

amount of current to operate a product. It varies

depending upon the product. This generated

sound does not affect the performance and

reliability of the product.

• Take care not to touch the ventilation openings.

When watching the TV for a long period, the

ventilation openings may become hot. This does

not affect the performance of the product or

cause defects in the product.

• Do not install this product on a wall if it could be

exposed to oil or oil mist. This may damage the

product and cause it to fall.

• If the TV feels cold to the touch, there may

be a small flicker when it is turned on. This is

normal; there is nothing wrong with TV. Some

minute dot defects may be visible on the screen,

appearing as tiny red, green, or blue spots.

However, they have no adverse effect on the TV’s

performance. Avoid touching the LCD screen or

holding your finger(s) against it for long periods

of time. Doing so may produce some temporary

distortion effects on the screen.

• If water or another substance enters the product

(like a AC adapter, power cord, TV), disconnect

the power cord and contact the service centre

immediately.

Otherwise, this may result in fire or electric

shock.

• Only use an authorized AC adapter and power

cord approved by LG Electronics. Otherwise, this

may result in fire, electric shock, malfunction or

product deformation.

• Never Disassemble the AC adapter or power

cord.

This may result in fire or electric shock.

• Handle the adapter carefully to avoid dropping

or striking it. An impact could damage the

adapter.

• Displaying a still image for a prolonged period of

time may cause an image sticking.

Avoid displaying a fixed image on the TV screen

for a extended length of time.

ENGLISH

FCC Notice

(For USA)

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment generates, uses

and can radiate radio frequency energy and, if

not installed and used in accordance with the

instructions, may cause harmful interference

to radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is encouraged

to try to correct the interference by one or more of

the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment

and the receiver.

- Connect the equipment to an outlet on a circuit

different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV

technician for help.

This device complies with part 15 of the FCC

Rules. Operation is subject to the following two

conditions: (1) this device may not cause harmful

interference and (2) this device must accept any

interference received, including interference that

may cause undesired operation of the device. Any

changes or modifications in construction of this

device which are not expressly approved by the

party responsible for compliance could void the

user’s authority to operate the equipment.

FCC Radio Frequency Interference

Requirements (for UNII devices)

High power radars are allocated as primary users

of the 5.25 to 5.35 GHz and 5.65 to 5.85 GHz bands.

These radar stations can cause interference with

and/or damage this device. This device cannot be

co-located with any other transmitter.

FCC RF Radiation Exposure Statement

[For having wireless function (WLAN, Bluetooth,...)]

This equipment complies with FCC radiation

exposure limits set forth for an uncontrolled

environment. This transmitter must not be

colocated or operating in conjunction with any

other antenna or transmitter. This equipment

should be installed and operated with minimum

distance 20 cm (7.8 inches) between the radiator

and your body. Users must follow the specific

operating instructions for satisfying RF exposure

compliance.

Industry Canada Statement

(For Canada)

[For having wireless function (WLAN, Bluetooth,...)]

This device complies with RSS-210 of the Industry

Canada Rules. Operation is subject to the following

two conditions:

1. This device may not cause interference and

2. This device must accept any interference,

including interference that may cause undesired

operation of the device.

IC Radiation Exposure Statement

(For Canada)

[For having wireless function (WLAN, Bluetooth,...)]

This equipment complies with IC radiation

exposure limits set forth for an uncontrolled

environment. This equipment should be installed

and operated with minimum distance 20 cm (7.8

inches) between the radiator & your body.

NOTE : THE MANUFACTURER IS NOT RESPONSIBLE

FOR ANY RADIO OR TV INTERFERENCE CAUSED

BY UNAUTHORIZED MODIFICATIONS TO THIS

EQUIPMENT. SUCH MODIFICATIONS COULD

VOID THE USER’S AUTHORITY TO OPERATE THE

EQUIPMENT.

ENGLISH

WARNING

(For Canada)

[For product having the wireless function using 5

GHz frequency bands]

• The device for operation in the band 5150–5250

MHz is only for indoor use to reduce the

potential for harmful interference to co-channel

mobile satellite systems;

• The maximum antenna gain permitted for

devices in the bands 5250–5350 MHz and

5470–5725 MHz shall comply with the e.i.r.p.

limit; and

• The maximum antenna gain permitted for

devices in the band 5725–5825 MHz shall

comply with the e.i.r.p. limits specified for point-

to-point and non point-to-point operation as

appropriate.

• High-power radars are allocated as primary users

(i.e. priority users) of the bands 5250–5350 MHz

and 5650–5850 MHz and that these radars could

cause interference and/or damage to LE-LAN

devices.

Note to Cable/TV Installer

(For USA and Canada)

This reminder is provided to call the CATV system

installer’s attention to Article 820-40 of the

National Electric Code (U.S.A.). The code provides

guidelines for proper grounding and, in particular,

specifies that the cable ground shall be connected

to the grounding system of the building, as close

to the point of the cable entry as practical.

Preparing

NOTE

• When the TV is turned on for the first time after

being shipped from the factory, initialization of

the TV may take approximately one minute.

• Image shown may differ from your TV.

• Your TV’s OSD (On Screen Display) may differ

slightly from that shown in this manual.

• The available menus and options may differ from

the input source or product model that you are

using.

• New features may be added to this TV in the

future.

• The items supplied with your product may vary

depending upon the model.

• Product specifications or contents of this manual

may be changed without prior notice due to

upgrade of product functions.

• For an optimal connection, HDMI cables and USB

devices should have bezels less than 10 mm (0.39

inches) thick and 18 mm (0.7 inches) width.

• Use an extension cable that supports USB 2.0 if

the USB cable or USB flash drive does not fit into

your TV’s USB port.

• Use a certified cable with the HDMI logo

attached. If you do not use a certified HDMI

cable, the screen may not display or a

connection error may occur.

• Recommended HDMI cable types (3 m or less)

- High-Speed HDMI®/™ cable

- High-Speed HDMI®/™ cable with Ethernet

*A 10 mm (0.39 inches)

*B 18 mm (0.7 inches)

CAUTION

• Do not use any unapproved items to ensure the

safety and lifespan of the product.

• Any damages or injuries by using unapproved

items are not covered by the warranty.

• Some models appear to have a thin film on the

screen. It is actually part of the screen; do not

remove it.

ENGLISH

Warning when using USB storage devices

• USB storage devices with a built-in auto

recognition program or its own driver may not

work.

• Some USB storage devices may not work or may

work improperly.

• Use only those USB storage devices formatted

with FAT32 or NTFS File System provided by

Windows.

• For external USB HDD, use devices with less than

5V-rated voltages and 500 mA-rated current.

• It is recommended to use USB flash drive with

32 GB or less and USB HDD with 2 TB or less.

• If a USB HDD with power-saving function does

not work properly, turn the power off and on.

For more information, refer to the user manual

of USB HDD.

• Data in the USB storage device can be damaged

so back up important files in other devices.

Data maintenance is the user’s responsibility.

The manufacturer is not responsible for data loss.

Optional Extras

Optional extras can be changed or modified for

quality improvement without any notification.

Contact your dealer for buying these items.

These devices work only with certain models.

The model name or design may be changed due to

the manufacturer’s circumstances or policies.

AN-MR6**

Magic Remote

Maintenance

Cleaning Your TV

Clean your TV regularly to keep it at peak

performance and to extend the product’s lifespan.

CAUTION

• Before cleaning, turn the power off and

disconnect the power cord and all other cables.

• When the TV is left unattended or unused for a

long time, disconnect the power cord from the

wall outlet to prevent possible damage from

lightning or power surges.

Screen, Frame, Cabinet, and Stand

To remove dust or light dirt, wipe the surface with

a dry, clean, and soft cloth.

To remove major dirt, wipe the surface with a soft

cloth dampened in clean water or a diluted mild

detergent. Then wipe immediately with a dry cloth.

CAUTION

• Do not push, rub, or hit the surface with your

fingernail or a sharp object, as this may result in

scratches on the screen and image distortions.

• Do not use any chemicals, such as waxes,

benzene, alcohol, thinners, insecticides, air

fresheners, or lubricants, as these may damage

the screen’s finish and cause discoloration.

• Do not spray liquid onto the surface. If water

enters the TV, it may result in fire, electric shock,

or malfunction.

Power Cord

Remove the accumulated dust or dirt on the power

cord regularly.

Lifting and Moving the TV

When moving or lifting the TV, read the following

to prevent the TV from being scratched or

damaged and for safe transportation regardless of

its type and size.

• It is recommended to move the TV in the box or

packing material that the TV originally came in.

• Before moving or lifting the TV, disconnect the

power cord and all cables.

• When holding the TV, the screen

should face away from you to

avoid damage.

• Hold the top and bottom of the TV frame firmly.

Make sure not to hold the transparent part,

speaker, or speaker grille area.

ENGLISH

• Use at least two people to move

a large TV.

• When transporting the TV by

hand, hold the TV as shown in the

following illustration.

• When transporting the TV, do not expose the TV

to jolts or excessive vibration.

• When transporting the TV, keep the TV upright;

never turn the TV on its side or tilt towards the

left or right.

CAUTION

• Avoid touching the screen at all times, as this

may result in damage to the screen.

• Do not place the product on the floor with its

front facing down without padding. Failure to do

so may result in damage to the screen.

• Do not move the TV by holding the cable

holders, as the cable holders may break, and

injuries and damage to the TV may occur.

(Depending upon model)

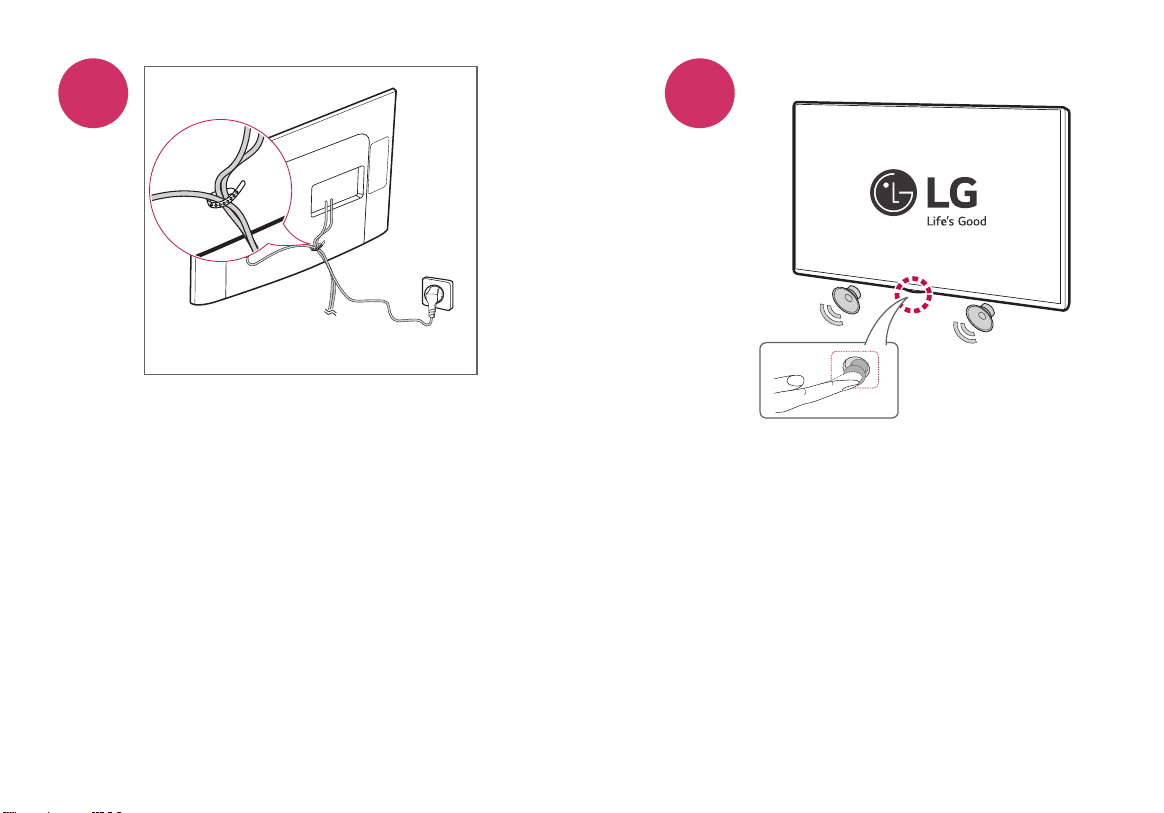

Using the Joystick Button

(Depending upon model)

(Image shown may differ from your TV.)

You can operate the TV by pressing the button or

moving the joystick left, right, up, or down.

Joystick Button

Basic Functions

When the TV is turned off, place your

finger on the joystick button, press it

once, and release it.

Power On

When the TV is turned on, place your

finger on the joystick button, press it

once for a few seconds, and release it. All

running apps will close.

Power Off

Place your finger on the joystick button

and move it left or right to adjust the

volume level.

Volume

Control

Place your finger on the joystick button

and move it up or down to adjust the

channel.

Channels

Control

NOTE

• Move the joystick button up, down, left, or right.

Be careful not to press it. If you press it first, you

may not be able to adjust the volume or scroll

through the channels.

Adjusting the Menu

When the TV is turned on, press the joystick button

one time. You can adjust the menu items moving

the joystick button up, down, left, or right.

Turns the power off.

Accesses the quick settings.

Clears on-screen displays and returns to TV viewing

Changes the input source.

ENGLISH

Using the Kensington Security System

(optional)

(Depending upon model)

(Image shown may differ from your TV.)

The Kensington security system connector is

located at the rear of the TV. For more information

of installation and using, refer to the manual

provided with the Kensington security system

or visit http://www.kensington.com. Connect the

Kensington security system cable between the TV

and a table.

NOTE

• The Kensington security system is optional. You

can obtain additional accessories from your local

dealer.

Mounting on a Wall

An optional wall mount can be used with your

LG Television. Consult with your local dealer for

a wall mount that supports the VESA standard

used by your TV model. Carefully attach the wall

mount bracket at the rear of the TV. Install the wall

mount bracket on a solid wall perpendicular to the

floor. If you are attaching the TV to other building

materials, please contact qualified personnel to

install the wall mount. Detailed instructions will

be included with the wall mount. We recommend

that you use an LG brand wall mount. The LG wall

mount is easy to adjust or to connect the cables.

When you do not use LG’s wall mount bracket,

use a wall mount bracket where the device is

adequately secured to the wall with enough space

to allow connectivity to external devices. If you are

using a non-adjustable mount, attach the mount

to the wall. Attach the cables to the TV first, then

attach the TV to the mount.

10 cm

(4 inches)

Make sure to use screws and wall mounts that

meet the VESA standard. Standard dimensions for

the wall mount kits are described in the following

table.

Model 32/43LX770M

VESA (A x B) 200 x 200

Standard screw M6

Number of screws 4

Wall mount bracket

(optional)

LSW240B

MSW240

Model 55LX770M

VESA (A x B) 300 x 300

Standard screw M6

Number of screws 4

Wall mount bracket

(optional)

LSW350B

MSW240

CAUTION

• Disconnect the power before moving or

installing the TV. Otherwise electric shock may

occur.

• Remove the stand before installing the TV on a

wall mount by performing the stand attachment

in reverse.

• If you install the TV on a ceiling or slanted wall,

it may fall and result in severe injury. Use an

authorized LG wall mount and contact the local

dealer or qualified personnel. When using a

third-party wall mount, it is not covered by the

warranty.

• Do not over tighten the screws as this may cause

damage to the TV and void your warranty.

• Use the screws and wall mounts that meet the

VESA standard. Any damages or injuries by

misuse or using an improper accessory are not

covered by the warranty.

ENGLISH

NOTE

• Use the screws that are listed in the VESA

standard screw specifications.

• The wall mount kit includes an installation

manual and necessary parts.

• The wall mount bracket is optional. You can

obtain additional accessories from your local

dealer.

• The length of screws may differ depending upon

the wall mount. Make sure to use the proper

length.

• For more information, refer to the manual

supplied with the wall mount.

• When using the wall mounting bracket, apply

the adhesive protective label to cover the

unused stand opening(s). This will prevent the

accumulation of dust and dirt. (Do this only

when the labels are provided with your model.)

Provided Item

Adhesive protective label

Connections (Notifications)

You can connect various external devices to the TV.

Supported external devices are: HD receivers, DVD

players, VCRs, audio systems, USB storage devices,

PC, gaming devices, and other external devices. For

more information on external device’s connection,

refer to the manual provided with each device.

NOTE

• If you record a TV program on a DVD recorder or

VCR, make sure to connect the TV signal input

cable to the TV through a DVD recorder or VCR.

For more information about recording, refer to

the manual provided with the connected device.

• The external device connections shown may

differ slightly from illustrations in a manual.

• Connect external devices to the TV regardless

about the order of the TV port.

• If you connect a gaming device to the TV, use the

cable supplied with the gaming device.

• Refer to the external equipment’s manual for

operating instructions.

Connecting to an Antenna or

Cable

Connect an antenna, cable, or cable box to watch

TV while referring to the following. The illustrations

may differ from the actual items and an RF cable is

optional.

CAUTION

• Make sure not to bend the copper wire of the RF

cable.

Copper wire

• Complete all connections between devices, and

then connect the power cord to the power outlet

to prevent damage to your TV.

NOTE

• Use a signal splitter to use 2 TVs or more.

• DTV Audio Supported Codec: MPEG,

Dolby Digital.

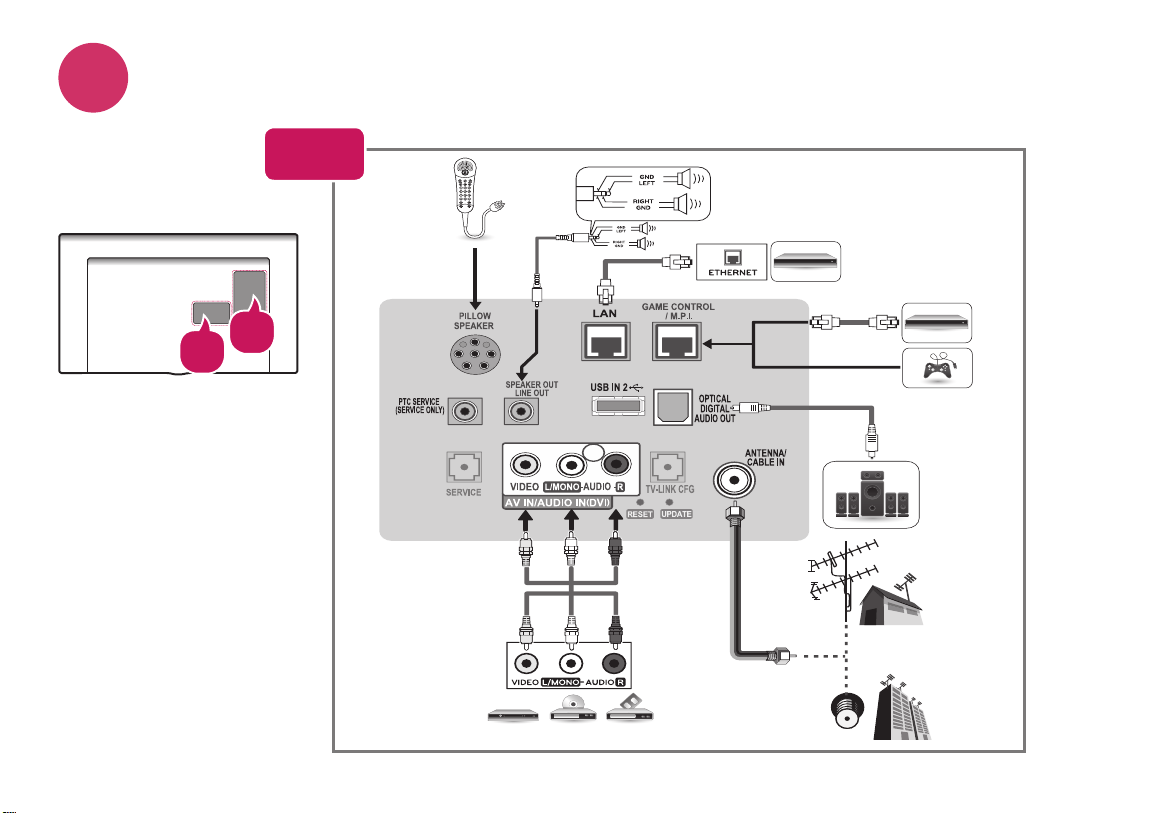

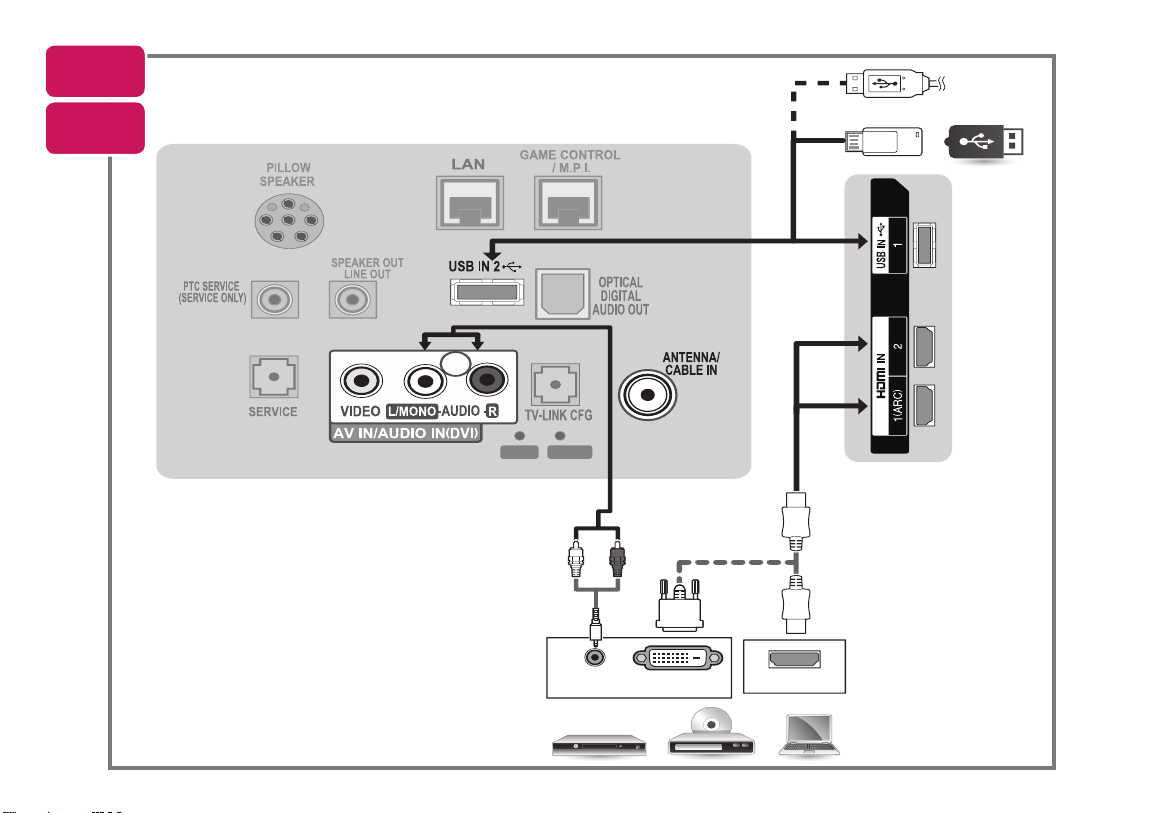

Other Connections

Connect your TV to external devices. For the best

picture and audio quality, connect the external

device and the TV with the HDMI cable.

NOTE

• Use only with the 3-pole 3.5 mm stereo jack.

• Do not connect your headphones or earphones

to the port for connecting an external speaker.

ENGLISH

To select Picture Mode

MENU / SETTINGS ➙ PICTURE ➙ Picture Mode

Select the picture mode optimized for the viewing

environment or the program.

• Vivid Heightens contrast, brightness and

sharpness to display vivid images.

• Standard Displays images in standard levels of

contrast, brightness and sharpness.

• APS APS ( Auto power saving ) mode reduces

power consumption by dimming control.

• Cinema / Sports / Game Displays the optimum

picture for movie, Sports, or game.

• Expert Menu for adjusting picture quality that

allows experts and amateurs to enjoy the best TV

viewing. This menu for adjustment is provided

for ISF-certified picture tuning professionals.

(ISF logo can only be used on ISF-certified TVs.)

ISFccc: Imaging Science Foundation Certified

Calibration Control

• Depending upon input signal, available range of

picture modes may differ.

• Expert mode is for picture tuning professionals

to control and fine-tune using a specific image.

For normal images, the effects may not be

drastic.

Specifications

Product specifications may be changed without

prior notice due to upgrade of product functions.

Television System

ATSC, NTSC-M, 64 & 256 QAM

Program Coverage

VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135,

CADTV 1-135

External Antenna Impedance

75 Ω

Environment Condition

• Operating Temperature

0 °C to 40 °C (32 °F to 104 °F)

• Operating Humidity

Less than 80 %

• Storage Temperature

-20 °C to 60 °C (-4 °F to 140 °F)

• Storage Humidity

Less than 85 %

Wireless Module (LGSBW41)

Specifications

Wireless LAN Bluetooth

Standard IEEE 802.11a/b/g/n Standard

Bluetooth

Version

4.0

Frequency

Range

2400 to 2483.5 MHz

5150 to 5250 MHz

5725 to 5850 MHz

Frequency

Range

2400 to

2483.5

MHz

Output

Power

(Max.)

802.11a: 11.5 dBm

802.11b: 11 dBm

802.11g: 10.5 dBm

802.11n - 2.4 GHz:

11 dBm

802.11n - 5 GHz:

12.5 dBm

Output

Power

(Max.)

10 dBm or

Lower

• Because band channel used by the country could

be different, the user can not change or adjust the

operating frequency and this product is set for the

regional frequency table.

• This device should be installed and operated with

minimum distance 20 cm (7.8 inches) between

the device and your body. And this phrase is for

the general statement for consideration of user

environment.

• Contains FCC ID: BEJLGSBW41 /

Contains IC: 2703H-LGSBW41

ENGLISH

HDMI (PC) Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

640 x 350 31.46 70.09

720 x 400 31.46 70.08

640 x 480 31.46 59.94

800 x 600 37.87 60.31

1024 x 768 48.36 60.00

1152 x 864 54.34 60.05

1280 x 1024 63.98 60.02

1360 x 768 47.71 60.01

1920 x 1080 67.50 60.00

HDMI (DTV) Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

640 x 480p

31.46 59.94

31.50 60.00

720 x 480p

31.47 59.94

31.50 60.00

1280 x 720p

44.96 59.94

45.00 60.00

1920 x 1080i

33.72 59.94

33.75 60.00

1920 x 1080p

26.97 23.97

27.00 24.00

33.71 29.97

33.75 30.00

67.43 59.94

67.50 60.00

Component Port Connecting

Information

Component ports on the TV Y P

Video output ports on DVD player

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

Supported Video Formats

Extenstion Codec

.asf

.wmv

Video

VC-1 Advanced Profile

(WMVA excluded),

VC-1 Simple and Main Profiles

Audio

WMA Standard

(WMA v1/WMA Speech excluded),

WMA 9 Professional

.divx

.avi

Video

DivX3.11, DivX4, DivX5, DivX6,

XViD(except 3 warp-point GMC),

H.264/AVC, Motion Jpeg, MPEG-4

Audio

MPEG-1 Layer I, II,

MPEG-1 Layer III (MP3),

Dolby Digital, LPCM, ADPCM, DTS

.mp4

.m4v

.mov

Video H.264/AVC, MPEG-4, HEVC

Audio AAC, MPEG-1 Layer III (MP3)

.3gp

.3g2

Video H.264/AVC, MPEG-4

Audio AAC, AMR-NB, AMR-WB

.mkv

Video

MPEG-2, MPEG-4, H.264/AVC, VP8,

VP9, HEVC

Audio

Dolby Digital, PCM, DTS,

MPEG-1 Layer I, II,

MPEG-1 Layer III (MP3), AAC

.ts

.trp

.tp

.mts

Video H.264/AVC, MPEG-2, HEVC

Audio

MPEG-1 Layer I, II,

MPEG-1 Layer III (MP3),

Dolby Digital, Dolby Digital Plus,

AAC, PCM

.mpg

.mpeg

.dat

Video MPEG-1, MPEG-2

Audio

MPEG-1 Layer I, II,

MPEG-1 Layer III (MP3)

.vob

Video MPEG-1, MPEG-2

Audio

Dolby Digital, MPEG-1 Layer I, II,

DVD-LPCM

.rm

.rmvb

Video RV30, RV40

Audio Realaudio6 (cook), AAC LC, HE-AAC

• This feature is available in certain

countries only.

ENGLISH

Supported Audio Formats

File Format Item Info

.mp3

Bit rate

32 Kbps - 320 Kbps

Sample freq. 16 kHz - 48 kHz

Support MPEG1, MPEG2

Channels mono, stereo

.wav

Sample freq. ~384 kHz

Support PCM

Channels mono, stereo

.ogg

Bit rate 64 Kbps - 500 Kbps

Sample freq. 8 kHz - 48 kHz

Support Vorbis

Channels mono, stereo

.wma

Bit rate - 1.5 Mbps

Sample freq. 8 kHz - 192 kHz

Support WMA

Channels up to 6 ch

• The number of supported programs may vary

depending upon the sample frequency.

Supported Photo Formats

File Format Format Resolution

.jpeg, .jpg,

.jpe

JPEG

Minimum: 64 x 64

Maximum: 15360 (W) x 8640 (H) /

Progressive Type: 1920 (W) x 1440 (H)

.png PNG

Minimum: 64 x 64

Maximum: 5760 (W) x 5760 (H)

.bmp BMP

Minimum: 64 x 64

Maximum: 1920 (W) x 1080 (H)

Open Source Software Notice

Information

To obtain the source code under GPL, LGPL, MPL,

and other open source licenses, that is contained in

this product, please visit http://opensource.lge.com.

In addition to the source code, all referred license

terms, warranty disclaimers and copyright notices

are available for download.

LG Electronics will also provide open source code

to you on CD-ROM for a charge covering the cost

of performing such distribution (such as the cost of

media, shipping, and handling) upon email request

to opensource@lge.com. This offer is valid for three

(3) years from the date on which you purchased

the product.

Troubleshooting

The software may be updated for improvement

in performance. The customer is responsible to

ensure the compatibility of their equipment with

any LG Electronics software. If needed, please

consult with LG Electronics and update new

software versions according to the guidance

provided by LG Electronics.

• Cannot control the TV with the remote control.

- Check if anything such as tape has been placed

over the receiver.

- Check if there is any obstacle between the

product and the remote control.

- Replace the batteries with new fresh ones.

• No image display and no sound is produced.

- Check if the product is turned on.

- Check if the power cord is connected to a wall

outlet.

- Check if there is a problem in the wall outlet by

connecting other products.

• The TV turns off suddenly.

- Check the power control settings.

The power supply may be interrupted.

- Check if the Timer Power Off / Sleep Timer

feature is activated in the TIMERS settings.

- If there is no signal while the TV is on, the TV

will turn off automatically after 15 minutes of

inactivity.

Licenses

Supported licenses may differ by model.

For more information about licenses,

visit

www.lg.com

Manufactured under license from Dolby

Laboratories.

Dolby and the double-D symbol are trademarks

of Dolby Laboratories.

The terms HDMI and HDMI High-Definition

Multimedia Interface, and the HDMI logo are

trademarks or registered trademarks of HDMI

Licensing LLC in the United States and other

countries.

ENGLISH

This DivX Certified® device has passed rigorous

testing to ensure it plays DivX® video.

To play purchased DivX movies, first register your

device at vod.divx.com. Find your registration

code in the DivX VOD section of your device

setup menu.

DivX Certified® to play DivX® video up to HD

1080p,including premium content.

DivX®, DivX Certified® and associated logos are

trademarks of DivX, LLC and are used under

license.

Covered by DivX Patents 7,295,673; 7,515,710;

RE45,052; and others available at [

www.divx.

com/patents

]

For DTS patents, see

http://patents.dts.com

Manufactured under license from DTS Licensing

Limited. DTS, DTS-HD, the Symbol, & DTS and the

Symbol together are registered trademarks of

The model and serial numbers of the TV are located

on the back and on one side of the TV. Record them

below should you ever need service.

MODEL

SERIAL

Declaration of Conformity

Trade Name: LG

Model: 32LX770M-UA, 43LX770M-UA, 55LX770M-UA

Responsible Party: LG Electronics Inc.

Address: 1000 Sylvan Ave. Englewood Cliffs NJ 07632

U.S.A

TEL: 201-266-2534

LG Customer Information Center

For inquires or comments, visit www.lg.com or call;

1-888-542-2623

CANADA

1-888-865-3026

USA, Commercial User

OWNER’S MANUAL

EXTERNAL CONTROL

DEVICE SETUP

Please read this manual carefully before operating the set and retain it for

future reference.

www.lg.com

ENG

ENGLISH

KEY CODES

• This feature is not available for all models.

Code

(Hexa)

Function Note

Code

(Hexa)

Function Note

00 CH +, PR + R/C Button 53 List R/C Button

01 CH -, PR - R/C Button 5B Exit R/C Button

02 Volume + R/C Button 60 PIP(AD) R/C Button

03 Volume - R/C Button 61 Blue R/C Button

06 > (Arrow Key / Right Key) R/C Button 63 Yellow R/C Button

07 < (Arrow Key / Left Key) R/C Button 71 Green R/C Button

08 Power R/C Button 72 Red R/C Button

09 Mute R/C Button 79 Ratio / Aspect Ratio R/C Button

0B Input R/C Button 91 AD (Audio Description) R/C Button

0E SLEEP R/C Button 7A User Guide R/C Button

0F TV, TV/RAD R/C Button 7C Smart / Home R/C Button

10 - 19 * Number Key 0 - 9 R/C Button 7E SIMPLINK R/C Button

1A Q.View / Flashback R/C Button 8E ►► (Forward) R/C Button

1E FAV (Favorite Channel) R/C Button 8F ◄◄ (Rewind) R/C Button

20 Text (Teletext) R/C Button AA Info R/C Button

21 T. Opt (Teletext Option) R/C Button AB Program Guide R/C Button

28 Return (BACK) R/C Button B0 ► (Play) R/C Button

30 AV (Audio / Video) Mode R/C Button B1

ꕗ (Stop / File List)

R/C Button

39 Caption/Subtitle R/C Button BA

ꕘ (Freeze / Slow Play /

Pause)

R/C Button

40 Λ

(Arrow Key / Cursor Up)

R/C Button BB Soccer R/C Button

V (Arrow Key / Cursor

Down)

R/C Button BD

ꔄ (REC)

R/C Button

42 My Apps R/C Button DC 3D R/C Button

43 Menu / Settings R/C Button 99 AutoConfig R/C Button

44 OK / Enter R/C Button 9F App / * R/C Button

45 Q.Menu R/C Button

4C List, - (ATSC Only) R/C Button

* Key code 4C (0x4C) is available on ATSC/ISDB models which use major/minor channel.

(For South Korea, Japan, North America, Latin America except Colombia models)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

• Image shown may differ from your TV.

Connect the USB to Serial converter/RS-232C input jack to an external control device (such as a computer

or an A/V control system) to control the product’s functions externally.

Note: The type of control port on the TV can be different between model series.

* Please be advised that not all models support this type of connectivity.

* Cable is not provided.

USB to Serial converter with USB Cable

USB Type

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter

which is not made nor provided by LG.

• It can be purchased from computer stores that carry accessories for IT support professionals.

RS-232C With RS232C Cable

DE9 (D-Sub 9pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required

for the connection between the PC and the TV, which is specified in the manual.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

The connection interface may differ from your TV.

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

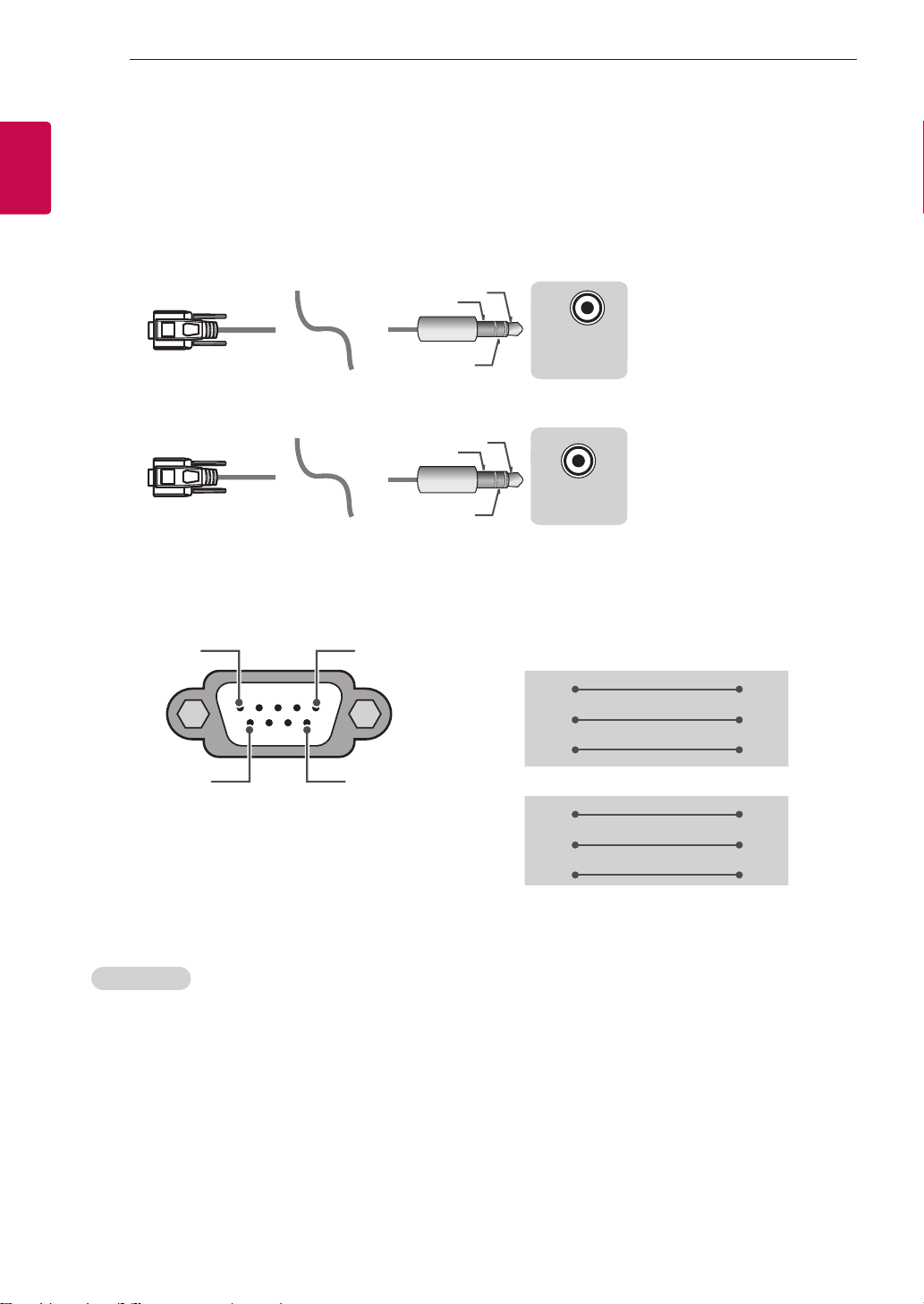

Phone jack Type

• You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and

the TV, which is specified in the manual.

* For other models, connect to the USB port.

* The connection interface may differ from your TV.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

- or

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

Customer Computer RS-232C configurations

3-Wire Configurations(Not standard)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Phone

RS-232C

(Serial port)

Set ID

For Set ID number, see "Real Data Mapping" on p.6

1. Press SETTINGS to access the main menus.

2. Press the Navigation buttons to scroll to (*General → About this TV or OPTION) and press OK.

3. Press the Navigation buttons to scroll to SET ID and press OK.

4. Scroll left or right to select a set ID number and select CLOSE. The adjustment range is 1-99.

5. When you are finished, press EXIT.

* (Depending on model)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

Communication Parameters

• Baud rate : 9600 bps (UART)

• Data length : 8 bits

• Parity : None

• Stop bit : 1 bit

• Communication code : ASCII code

• Use a crossed (reverse) cable.

Command reference list

(Depending on model)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

01. Power* k a 00 to 01 15. Balance k t 00 to 64

02. Aspect

Ratio

k c (p.7)

16. Color

(Colour)

Temperature

x u 00 to 64

03. Screen

Mute

k d (p.7)

17. ISM

Method (Only

Plasma TV)

j p (p.8)

04. Volume

Mute

k e 00 to 01 18. Equalizer j v (p.8)

05. Volume

Control

k f 00 to 64

19. Energy

Saving

j q 00 to 05

06. Contrast k g 00 to 64

20. Tune

Command

m a (p.9)

07.

Brightness

k h 00 to 64

21. Channel

(Programme)

Add/Del(Skip)

m b 00 to 01

08. Color/

Colour

k i 00 to 64 22. Key m c Key Codes

09. Tint k j 00 to 64

23. Control

Backlight,

Control Panel

Light

m g 00 to 64

10.

Sharpness

k k 00 to 32

24. Input

select (Main)

x b (p.11)

11. OSD

Select

k l 00 to 01

25. 3D (Only

3D models)

x t (p.11)

12. Remote

Control Lock

Mode

k m 00 to 01

26. Extended

3D (Only 3D

models)

x v (p.11)

13. Treble k r 00 to 64

27. Auto

Configure

j u (p.12)

14. Bass k s 00 to 64

* Note: During playing or recording media, all commands except Power (ka) and Key (mc) are not

executed and treated as NG.

With RS232C cable, TV can communicate "ka command" in power-on or power-off status. but with

USB-to-Serial converter cable, the command works only if TV is on.

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Transmission / Receiving Protocol

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : First command to control the TV. (j, k, m or x)

[Command 2] : Second command to control the TV.

[Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu.

Adjustment range in TV is 1 to 99. If [Set ID] value is selected to ‘0’, every connected set

can be controlled.

* [Set ID] is indicated as decimal (1 to 99) on menu and as Hexadecimal (0x00 to 0x63) on

transmission/receiving protocol.

[DATA] : To transmit command data (hexadecimal). Transmit ‘FF’ data to read status of command.

[Cr] : Carriage Return - ASCII code ‘0x0D’

[ ] : Space – ASCII code ‘0x20’

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving normal data. At this time,

if the data is data read mode, it indicates present status data. If the data is data write mode, it returns the

data of the PC computer.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving abnormal data from

non-viable functions or communication errors.

Data 00: Illegal Code

Real data mapping (Hexadecimal b Decimal)

* When you enter the [data] in hexadecimal, refer to following conversion table.

* Channel Tune (ma) Command uses two-byte hexadecimal value([data]) to select channel number.

00 : Step 0 32 : Step 50 (Set ID 50) FE : Step 254

01 : Step 1 (Set ID 1) 33 : Step 51 (Set ID 51) FF : Step 255

... ... ...

0A : Step 10 (Set ID 10) 63 : Step 99 (Set ID 99) 01 00 : Step 256

... ... ...

0F : Step 15 (Set ID 15) C7 : Step 199 27 0E : Step 9998

10 : Step 16 (Set ID 16) C8 : Step 200 27 0F : Step 9999

... ... ...

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

* Commands may work differently depending on model and signal.

01. Power (Command: k a)

► To control Power *On or Off of the set.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Power Off 01 : *Power On

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► To Show TV is Power On or *Off

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Similarly, if other functions transmit ‘FF’ data

based on this format, Acknowledgement feedback

presents status about each function.

02. Aspect Ratio (Command: k c)

(Main Picture Size)

► To adjust the screen format. (Main picture format)

You can also adjust the screen format using the

Aspect Ratio in the Q.MENU. or PICTURE menu.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normal screen

(4:3)

02 : Wide screen

(16:9)

04 : Zoom

05 : Zoom 2

(Latin America

except Colombia

Only)

06 : Set by Program/

Original

07 : 14:9

(Europe, Colombia, Mid-East,

Asia except South Korea and

Japan)

09 : * Just Scan

0B : Full Wide

(Europe, Colombia, Mid-

East, Asia except South

Korea and Japan)

10 to 1F : Cinema Zoom 1 to 16

0c : 21:9 (Depending on model)

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Using the PC input, you select either 16:9 or 4:3

screen aspect ratio.

* In DTV/HDMI/Component mode (high-definition),

Just Scan is available.

* Full wide mode may work differently based on

model and is supported for DTV fully, and ATV,

AV partially.

03. Screen Mute (Command: k d)

► To select screen mute on/off.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Screen mute off (Picture on)

Video mute off

01 : Screen mute on (Picture off)

10 : Video mute on

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* In case of video mute on only, TV will display On

Screen Display(OSD). But, in case of Screen mute

on, TV will not display OSD.

04. Volume Mute (Command: k e)

► To control volume mute on/off.

You can also adjust mute using the MUTE button

on remote control.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00 : Volume mute on (Volume off)

01 : Volume mute off (Volume on)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command: k f)

► To adjust volume.

You can also adjust volume with the volume

buttons on remote control.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command: k g)

► To adjust screen contrast.

You can also adjust contrast in the PICTURE

menu.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Command: k h)

► To adjust screen brightness.

You can also adjust brightness in the PICTURE

menu.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Color/Colour (Command: k i)

► To adjust the screen Color(Colour).

You can also adjust colour in the PICTURE menu.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Data Min : 00 to Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tint (Command: k j)

► To adjust the screen tint.

You can also adjust tint in the PICTURE menu.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Red : 00 to Green : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Command: k k)

► To adjust the screen sharpness.

You can also adjust sharpness in the PICTURE

menu.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Command: k l)

► To select OSD (On Screen Display) on/off when

controlling remotely.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD off 01 : OSD on

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Command: k m)

► To lock the front panel controls on the monitor and

remote control.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lock off 01 : Lock on

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* If you are not using the remote control, use this

mode.

When main power is off & on (plug-off and plug-in,

after 20 - 30 seconds), external control lock is

released.

* In the standby mode (DC off by off timer or ‘ka’,

‘mc’ command), and if key lock is on, TV will not

turn on by power on key of IR & Local Key.

13. Treble (Command: k r)

► To adjust treble.

You can also adjust in the AUDIO menu.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

14. Bass (Command: k s)

► To adjust Bass.

You can also adjust in the AUDIO menu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

15. Balance (Command: k t)

► To adjust balance.

You can also adjust balance in the AUDIO menu.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Command: x u)

► To adjust colour temperature. You can also adjust

Color(Colour) Temperature in the PICTURE menu.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Command: j p) (Only Plasma TV)

► To control the ISM method. You can also adjust

ISM Method in OPTION menu.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min : 02: Orbiter

08: Normal

20: Color(Colour) Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Command : j v)

► Adjust EQ of the set.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Frequency Data

LSB

7 6 5

Frequency

4 3 2 1 0 Step

0 0 0

1st Band

0 0 0 0 0

0(decimal)

0 0 1

2nd Band

0 0 0 0 1

1(decimal)

0 1 0

3rd Band

... ... ... ... ...

...

0 1 1

4th Band

0 0 0 1 1

19(decimal)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

1 0 0

5th Band

0 0 1 0 1

20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* It depends on model, and can adjust when sound

mode is EQ adjustable value.

19. Energy Saving (Command: j q)

► To reduce the power consumption of the TV. You

can also adjust Energy Saving in PICTURE menu.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00 : Off

01 : Minimum

02 : Medium

03 : Maximum

04 : Auto (For LCD TV / LED TV) /

Intelligent sensor (For PDP TV)

05 : Screen off

* (Depending on model)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)

* This command may work differently depending on

model and signal.

• For Europe, Mid-East, Colombia, Asia except

South Korea and Japan Model

► Select channel to following physical number.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Analog Antenna/Cable

[Data 00][Data 01] Channel Data

Data 00 : High byte channel data

Data 01 : Low byte channel data

- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)

Data 02 : Input Source (Analog)

- 00 : Antenna TV (ATV)

- 80 : Cable TV (CATV)

* Digital Antenna/Cable/Satellite

[Data 00][Data 01]: Channel Data

Data 00 : High Channel data

Data 01 : Low Channel data

- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)

Data 02 : Input Source (Digital)

- 10 : Antenna TV (DTV)

- 20 : Antenna Radio (Radio)

- 40 : Satellite TV (SDTV)

- 50 : Satellite Radio (S-Radio)

- 90 : Cable TV (CADTV)

- a0 : Cable Radio (CA-Radio)

* Tune Command Examples:

1. Tune to the Analog antenna (PAL) Channel 10.

Set ID = All = 00

Data 00 & 01 = Channel Data is 10 = 00 0a

Data 02 = Analog Antenna TV = 00

Result = ma 00 00 0a 00

2. Tune to the digital antenna (DVB-T) Channel 01.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1 = 00 01

Data 02 = Digital Antenna TV = 10

Result = ma 00 00 01 10

3. Tune to the satellite (DVB-S) Channel 1000.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1000 = 03 E8

Data 02 = Digital Satellite TV = 40

Result = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• For South Korea, North/Latin America except

Colombia Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digital channels have a Physical, Major, and Minor

channel number. The Physical number is the actual

digital channel number, the Major is the number that

the channel should be mapped to, and the Minor is

the sub-channel. Since the ATSC tuner automatically

maps the channel from the Major / Minor number,

the Physical number is not required when sending a

command in Digital.

* Analog Antenna/Cable

Data 00 : Physical Channel Number

- Antenna (ATV) : 02~45 (Decimal: 2 ~ 69)

- Cable (CATV) : 01, 0E~7D (Decimal : 1, 14~125)

[Data 01 ~ 04]: Major/Minor Channel Number

Data 01 & 02: xx (Don't care)

Data 03 & 04: xx (Don't care)

Data 05: Input Source (Analog)

- 00 : Antenna TV (ATV)

- 01 : Cable TV (CATV)

* Digital Antenna/Cable

Data 00 : xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01 : High byte Channel Data

Data 02 : Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor Channel Number

Data 03 : High byte Channel Data

Data 04 : Low byte Channel Data

Data 05 : Input Source (Digital)

- 02 : Antenna TV (DTV) – Use Physical Channel

Number

- 06 : Cable TV (CADTV) – Use Physical Channel

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Number

- 22 : Antenna TV (DTV) – Don’t Use Physical

Channel Number

- 26 : Cable TV (CADTV) - Don’t Use Physical

Channel Number

- 46 : Cable TV (CADTV) – Use Major Channel

Number Only (One Part Channel)

Two bytes are available for each major and minor

channel data, but usually the low byte is used alone

(high byte is 0).

* Tune Command Examples:

1. Tune to the Analog cable (NTSC) channel 35.

Set ID = All = 00

Data 00 = Channel Data is 35 = 23

Data 01 & 02 = No Major = 00 00

Data 03 & 04 = No Minor = 00 00

Data 05 = Analog Cable TV = 01

Total = ma 00 23 00 00 00 00 01

2. Tune to the digital antenna (ATSC) channel 30-3.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Minor is 3 = 00 03

Data 05 = Digital Antenna TV = 22

Total = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• For Japan Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital Antenna/Satellite

Data 00: xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01: High byte Channel Data

Data 02: Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor/Branch Channel Number

(Don’t care in Satellite)

Data 03: High byte Channel Data

Data 04: Low byte Channel Data

Data 05 : Input Source (Digital/Satellite for Japan)

- 02 : Antenna TV (DTV)

- 07 : BS (Broadcasting Satellite)

- 08 : CS1 (Communication Satellite 1)

- 09 : CS2 (Communication Satellite 2)

* Tune Command Examples:

Tune to the digital antenna (ISDB-T) channel 17-1

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 17 = 00 11

Data 03 & 04 = Minor/Branch is 1 = 00 01

Data 05 = Digital Antenna TV = 02

Total = ma 00 00 00 11 00 01 02

2. Tune to the BS (ISDB-BS) channel 30.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Don’t Care = 00 00

Data 05 = Digital BS TV = 07

Total = ma 00 00 00 1E 00 00 07

* This feature is varied based on the model.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Channel(Programme) Add/Del(Skip)

(Command: m b)

► To skip current channel(programme) for next time.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Del(ATSC,ISDB)/Skip(DVB) 01 : Add

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Set the saved channel status to del(ATSC, ISDB)/

skip(DVB) or add.

22. Key (Command: m c)

► To send IR remote key code.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Key code - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Command: m g)

• For LCD TV / LED TV

► To control the backlight.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Command: m g)

• For Plasma TV

► To control the panel light.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

24. Input select (Command: x b)

(Main Picture Input)

► To select input source for main picture.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV

02 : Satellite DTV

ISDB-BS (Japan)

03 : ISDB-CS1 (Japan)

04 : ISDB-CS2 (Japan)

11 : CATV

01 : CADTV

10 : ATV

20 : AV or AV1 21 : AV2

40 : Component1

60 : RGB

41 : Component2

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* This function depends on model and signal.

25. 3D(Command: x t) (only 3D models)

(Depending on model)

► To change 3D mode for TV.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Depending on model)

Data Structure

[Data 00] 00 : 3D On

01 : 3D Off

02 : 3D to 2D

03 : 2D to 3D

[Data 01] 00 : Top and Bottom

01 : Side by Side

02 : Check Board

03 : Frame Sequential

04 : Column interleaving

05 : Row interleaving

[Data 02] 00 : Right to Left

01 : Left to Right

[Data 03] 3D Effect(3D Depth): Min : 00 - Max : 14

(*transmit by Hexadecimal code)

* [Data 02], [Data 03] functions depend on model

and signal.

* If [Data 00] is 00 (3D On), [Data 03] has no

meaning.

* If [Data 00] is 01 (3D off) or 02 (3D to 2D), [Data

01], [Data 02] and [Data 03] have no meaning.

* If [Data 00] is 03 (2D to 3D), [Data 01] and

[Data 02] have no meaning.

* If [Data 00] is 00 (3D On) or 03 (2D to 3D), [Data

03] works when 3D Mode (Genre) is manual only.

* All 3D pattern options ([Data 01]) may not be

available according to broadcasting/video signal.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X

03 X O O

X : don’t care

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command: x v) (only 3D models)

(Depending on model)

► To change 3D option for TV.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] 3D option

00 : 3D Picture Correction

01 : 3D Depth (3D Mode is Manual Only)

02 : 3D Viewpoint

06 : 3D Color Correction

07 : 3D Sound Zooming

08 : Normal Image View

09 : 3D Mode (Genre)

[Data 01] It has own range for each 3D option

determined by [Data 00].

1) When [Data 00] is 00

00 : Right to Left

01 : Left to Right

2) When [Data 00] is 01, 02

Data Min: 0 - Max: 14 (*transmit by Hexadecimal

code)

Data value range(0 - 20) converts Viewpoint range

(-10 - +10) automatically (Depending on model)

* This option works when 3D Mode (Genre) is manual

only.

3) When [Data 00] is 06, 07

00 : Off

01 : On

4) When [Data 00] is 08

00 : Revert to 3D video from 3D-to-2D

converted 2D video

01 : Change 3D video to 2D video, except

2D-to-3D video

* If conversion condition doesn’t meet, command is

treated as NG.

5) When [Data 00] is 09

00 : Standard

02 : Cinema

04 : Manual

01 : Sport

03 : Extreme

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

27. Auto Configure (Command: j u)

(Depending on model)

► To adjust picture position and minimize image

shaking automatically. It works only in RGB (PC)

mode.

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Data 01 : To set

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

www.lg.com

GUIDE D’UTILISATION

Sécurité et références

TÉLÉVISEUR À DEL*

* Les téléviseurs à DEL de LG sont dotés d’écrans ACL avec

rétroéclairage à DEL.

Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et

conservez-le pour pouvoir vous y reporter ultérieurement.

32LX770M

43LX770M

55LX770M

FRANÇAIS

DIRECTIVES DE SÉCURITÉ

IMPORTANTES

Conformez-vous toujours aux directives suivantes

pour éviter des situations dangereuses et assurer

une performance optimale de votre appareil.

AVERTISSEMENT/

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE

N’OUVREZ PAS

AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE

ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE

(OU LE PANNEAU ARRIÈRE). AUCUNE PIÈCE

POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR

NE SE TROUVE À L’INTÉRIEUR DE L’APPAREIL.

FAITES APPEL À DU PERSONNEL D’ENTRETIEN

QUALIFIÉ.

Le symbole d’éclair avec une flèche, dans

un triangle équilatéral, a pour fonction

d’alerter l’utilisateur de la présence d’une

tension dangereuse non isolée à l’intérieur du

boîtier de l’appareil et qui pourrait être d’une

puissance suffisante pour causer une une

décharge électrique.

Le point d’exclamation dans un triangle

équilatéral est conçu pour alerter

l’utilisateur de la présence d’instructions

importantes d’utilisation et de maintenance

(entretien) dans la documentation

accompagnant l’appareil.

AVERTISSEMENT/MISE EN GARDE

- AFIN DE RÉDUIRE LE RISQUE D’INCENDIE ET

DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS

CE PRODUIT À LA PLUIE OU À L’HUMIDITÉ.

AVERTISSEMENT

Si vous ignorez le message d’avertissement,

vous pourriez vous blesser gravement ou

causer un accident ou un décès.

MISE EN GARDE

Si vous ignorez le message de mise en garde,

vous pourriez vous blesser légèrement ou

endommager le produit.

REMARQUE

Une lecture attentive de ce message avant

utilisation vous permet de mieux comprendre

le produit et de l’utiliser de façon sécuritaire.

Lisez ces directives.

Conservez ces directives.

Soyez attentif à tous les

avertissements.

Suivez toutes les directives.

• Évitez de mouiller le téléviseur.

• Nettoyez uniquement avec un linge sec.

• Ne bloquez pas les orifices de ventilation.

Installez le produit en respectant les directives

du fabricant.

• N’installez pas le produit près de sources de

chaleur comme les radiateurs, les bouches

de chaleur, les fours et tout autre appareil (y

compris les amplificateurs) produisant de la

chaleur.

• Ne contournez pas la sécurité de la fiche

polarisée ou de la mise à la terre. Une fiche

polarisée a deux lames, l’une d’elles étant

plus large que l’autre. Une fiche de mise à la

terre comporte deux lames et une troisième

broche de mise à la terre. La lame plus large ou

la troisième broche sont fournies pour votre

sécurité. Si la fiche fournie ne s’insère pas dans

votre prise, consultez un électricien afin de faire

remplacer la prise obsolète.

• Protégez le cordon d’alimentation de manière

à ce ce qu’il ne soit ni piétiné ni pincé,

particulièrement au niveau de la fiche, des prises

de courant et à l’emplacement de sortie du

cordon sur l’appareil.

• N’utilisez que les articles ou les accessoires

recommandés par le fabricant.

FRANÇAIS

• Utilisez uniquement avec un chariot, un socle,

un trépied ou une table recommandé par le

fabricant ou vendu avec l’appareil. Si vous

utilisez un chariot, faites preuve de prudence

lors du déplacement du chariot et de l’écran,

afin de prévenir les blessures causées par un

basculement.

• Débranchez cet appareil pendant les orages

électriques ou lorsqu’il n’est pas utilisé pendant

de longues périodes.

• Laissez le personnel qualifié se charger de

tous les services d’entretien. Faites appel à un

fournisseur de services d’entretien lorsque

l’appareil a été endommagé d’une quelconque

façon, notamment si la fiche ou le cordon

d’alimentation est endommagé, si une substance

liquide a été déversée sur l’appareil, si des objets

sont tombés dans l’appareil, si l’appareil a été

exposé à la pluie ou à l’humidité, s’il cesse de

fonctionner correctement ou a été échappé.

• Évitez d’appuyer fortement sur l’écran avec une

main ou un objet pointu, comme un ongle, un

crayon ou un stylo, et évitez d’égratigner l’écran.

• N’insérez aucun objet métallique ou conducteur

dans le câble d’alimentation. Ne touchez pas

l’extrémité du cordon d’alimentation lorsqu’il est

branché.

• Gardez le matériel anti-humidité et le matériel

d’emballage en vinyle hors de la portée des

enfants. Le matériel anti-humidité est dangereux

pour la santé s’il est avalé. Si le matériel est avalé

accidentellement, provoquez un vomissement et

rendez-vous immédiatement à l’hôpital le plus

près. De plus, le matériel d’emballage en vinyle

peut entraîner la suffocation. Gardez-le hors de

la portée des enfants.

• AVERTISSEMENT relatif au cordon d’alimentation

(peut varier selon le pays) :

Consultez la page des caractéristiques du

présent guide d’utilisation. Ne branchez pas

un trop grand nombre d’appareils dans une

même prise d’alimentation c.a., car cela pourrait

causer un incendie ou une électrocution. Ne

surchargez pas les prises de courant murales. Les

prises de courant murales surchargées, les prises

de courant murales ou rallonges desserrées

ou endommagées, les cordons d’alimentation

dénudés ou endommagés ainsi que les

revêtements de fil fissurés sont dangereux.

Chacune de ces conditions peut entraîner des

décharges électriques ou provoquer un incendie.

Examinez périodiquement le cordon de votre

appareil, et s’il présente des dommages ou une

détérioration, débranchez-le, cessez d’utiliser

l’appareil et faites remplacer le cordon par

une pièce de rechange identique auprès d’un

fournisseur de services d’entretien autorisé.

Protégez le cordon d’alimentation contre les

dommages physiques ou mécaniques. Veillez

notamment à ce qu’il ne soit pas tordu, déformé,

pincé, coincé dans une porte ou piétiné. Soyez

particulièrement attentif aux fiches, aux prises

de courant murales et à l’emplacement de sortie

du cordon sur l’appareil. Ne déplacez pas le

téléviseur lorsque le cordon d’alimentation est

branché. N’utilisez pas un cordon d’alimentation

endommagé ou desserré. Assurez-vous de tenir

le cordon par la fiche lorsque vous le débranchez

de la prise d’alimentation. Ne tirez pas sur le

cordon d’alimentation pour débrancher le

téléviseur.

• Avertissement - Afin de réduire le risque

d’incendie ou d’électrocution, n’exposez pas

ce produit à la pluie, à l’humidité ou à d’autres

liquides. Ne touchez pas le téléviseur si vos

mains sont mouillées. N’installez pas ce produit

près d’objets inflammables comme de l’essence

ou des chandelles. N’exposez pas le téléviseur

directement à l’air conditionné.

• Le moniteur ne doit pas être exposé

à l’égouttement d’un liquide ou à des

éclaboussures. Ne déposez pas des objets

remplis de liquide, comme des vases ou des

tasses, sur l’appareil ou au-dessus de celui-ci

(par exemple, sur des tablettes au-dessus de

l’appareil).

FRANÇAIS

• Mise à la terre

(Sauf pour les appareils non mis à la terre.)

Assurez-vous de brancher le fil de mise à la terre

afin de prévenir tout risque d’électrocution (p.

ex., un téléviseur doté d’une fiche c.a. à trois

broches avec mise à la terre devrait être branché

dans une prise électrique murale c.a. avec mise

à la terre). Si la mise à la terre n’est pas possible,

un électricien doit installer un disjoncteur de

circuit pour la prise. Ne tentez pas de mettre

l’appareil à la terre en le raccordant à des câbles

téléphoniques, à un paratonnerre ou à des

canalisations de gaz.

Disjoncteur

de circuit

Alimentation

électrique

• Tant que cet appareil est branché sur la prise de

courant murale c.a., il n’est pas déconnecté de la

source d’alimentation c.a. même s’il est mis hors

tension.

• Ne tentez pas de modifier cet appareil d’aucune

manière sans avoir obtenu au préalable

l’autorisation écrite de LG Electronics. Une

modification non autorisée pourrait annuler

l’autorisation d’utiliser cet appareil.

• Mise à la terre d’antennes extérieures (peut

varier selon le pays) :

Si une antenne extérieure est installée, suivez les

précautions ci-dessous. Un système d’antennes

extérieures ne devrait pas se trouver à proximité

des lignes aériennes d’électricité, d’autres circuits

électriques d’éclairage ou d’alimentation, ou

à un endroit où il peut entrer en contact avec

de telles lignes électriques ou de tels circuits

d’alimentation, étant donné que des blessures

graves, voire la mort, pourraient se produire.

Assurez-vous que le système d’antennes est mis

à la terre, afin de fournir une certaine protection

contre les surtensions et les accumulations

d’électricité statique.

L’article 810 du Code national de l’électricité

(NEC) des États-Unis fournit des renseignements

relatifs à la procédure conforme de mise à la

terre du mât et de la structure d’appui, du câble

d’entrée à l’élément de sortie antenne, au format

des fils de terre, à la position de l’élément de

sortie antenne, au branchement des électrodes

de terre, ainsi qu’aux exigences de mise à la terre

de l’électrode.

Mise à la terre de l’antenne en vertu du Code

national de l’électricité, ANSI/NFPA 70

Prise de terre

Conducteur de terre

(NEC - article 810-21)

Fil d’antenne sous gaine

Équipement du

service d’électricité

Dispositif de décharge de

l’antenne

(NEC - article 810-20)

Prise de terre

Électrodes de terre du service

d’électricité (NEC - article 250,

partie H)

Code national de l’électricité (NEC)

• Nettoyage

Lors du nettoyage, débranchez le cordon

d’alimentation et essuyez l’appareil avec un

linge doux pour éviter de le rayer. Ne vaporisez

pas d’eau ou d’autres liquides directement

sur le téléviseur, car cela pourrait causer une

électrocution. Ne nettoyez pas l’appareil avec

des produits chimiques comme de l’alcool, des

solvants et du benzène.

• Déplacement

Assurez-vous que l’appareil est hors tension,

débranché et que tous les câbles ont été

retirés. Deux personnes ou plus peuvent être

requises pour porter les téléviseurs de grandes

dimensions. N’appliquez aucune pression

(provenant de vous-même ou d’un élément

extérieur) sur le panneau avant du téléviseur.

• Ventilation

Installez votre téléviseur à un endroit où la

ventilation est suffisante. Ne l’installez pas dans

un espace confiné comme une bibliothèque.

Ne couvrez pas ce produit d’un drap ou d’autres

matériaux lorsqu’il est branché. N’installez

pas l’appareil dans un endroit excessivement

poussiéreux.

• Si vous sentez une odeur de fumée ou d’autres

odeurs provenant du téléviseur, débranchez le

cordon d’alimentation et contactez un centre de

services autorisé.

• Évitez que le produit ne soit exposé à la lumière

solaire directe.

• Ne touchez jamais cet appareil ou son antenne

pendant un orage.

• Si vous installez ce téléviseur au mur, assurez-

vous de ne pas le suspendre à l’aide du câble de

signal ou d’alimentation se trouvant à l’arrière du

téléviseur.

• Évitez de heurter l’appareil et assurez-vous

qu’aucun objet ne tombe dans celui-ci ou n’entre

en contact avec l’écran.

• DÉBRANCHER L’APPAREIL DE LA SOURCE

D’ALIMENTATION PRINCIPALE

Pour débrancher l’appareil, retirez la fiche

d’alimentation de la prise de courant.

La fiche d’alimentation doit demeurer

entièrement accessible afin que vous puissiez

débrancher l’appareil en cas d’urgence.

• Piles

Assurez-vous de ranger les accessoires (piles ou

autres) dans un lieu sûr et hors de portée des

enfants.

• Cet appareil fonctionne avec des piles. Il

est possible que des règlements en matière

d’environnement vous obligent à mettre ces

piles au rebut. Veuillez communiquer avec les

autorités locales pour plus de renseignements

sur la mise au rebut ou le recyclage des piles

usagées.

• Ne jetez pas les piles dans le feu.

• Ne court-circuitez pas les piles, ne les démontez

pas et ne les laissez pas surchauffer.

• N’utilisez pas d’équipement électrique à haute

tension près du téléviseur (comme un tue-

mouches électrique). Cela pourrait entraîner un

FRANÇAIS

mauvais fonctionnement de l’appareil.

• Défauts de points

Un écran est un produit de haute technologie

présentant une résolution de deux à six millions

de pixels. Dans de rares cas, vous pourriez voir

de petits points sur l’écran lors du visionnement.

Ces points sont des pixels désactivés ne nuisant

pas à la performance ni à la fiabilité du téléviseur.

• Sons produits

Craquement : Un craquement survenant

pendant le visionnement ou lors de l’arrêt

du téléviseur est produit par une contraction

thermique plastique causée par la chaleur ou

l’humidité. Ce bruit est courant dans les produits

où une déformation thermique est requise.

Bourdonnement du circuit ou du panneau

électrique : Un bruit très faible est produit par

un circuit commutateur haute vitesse fournissant

une grande quantité de courant pour faire

fonctionner un appareil. Il varie selon l’appareil.

Ce son ne nuit aucunement à la performance ni à

la fiabilité de l’appareil.

• Prenez soin de ne pas toucher les ouvertures

de ventilation. Lorsque le téléviseur fonctionne

pendant de longues périodes, les ouvertures de

ventilation peuvent devenir chaudes. Cela ne

nuit aucunement à la performance de l’appareil

et ne l’endommage pas.

• N’installez pas ce produit sur un mur où il

pourrait être exposé à l’huile ou au brouillard

d’huile; cela peut l’endommager et provoquer

sa chute.

• Si le téléviseur est froid au toucher, il peut y

avoir un léger scintillement quand on l’allume.

C’est normal; le téléviseur n’est pas défectueux.

De minuscules défauts de points peuvent être

visibles à l’écran, apparaissant comme de petites

taches rouges, vertes ou bleues. Toutefois, ils

ne produisent aucun effet indésirable sur la

performance du téléviseur. Évitez de toucher

l’écran ACL ou de mettre vos doigts sur celui-ci

pendant une longue période. Un effet de

distorsion pourrait survenir à l’écran.

• Si de l’eau ou toute autre substance s’infiltre

dans le produit (par exemple,un adaptateur

c.a., un cordon d’alimentation ou un téléviseur),

débranchez le cordon d’alimentation et

communiquez avec le centre de service

immédiatement. Dans le cas contraire, cela

peut provoquer un incendie ou une décharge

électrique.

• Utilisez un adaptateur c.a. autorisé et un cordon

d’alimentation approuvé par LG Electronics.

Dans le cas contraire, cela peut provoquer un

incendie, une décharge électrique, un mauvais

fonctionnement ou une altération du produit.

• Ne démontez jamais l’adaptateur c.a. ou le

cordon d’alimentation. Cela peut provoquer un

incendie ou une décharge électrique.

• Manipulez l’adaptateur avec soin pour éviter de

l’échapper ou de le heurter. Un impact pourrait

l’endommager.

• L’affichage d’une image fixe pendant une longue

période peut entraîner le figement de l’image.

Évitez de laisser une image fixe affichée à l’écran

pendant une période prolongée.

FRANÇAIS

RENSEIGNEMENTS RELATIFS À LA

RÉGLEMENTATION FCC

(Pour les États-Unis)

Cet équipement a été testé et jugé conforme aux

limites relatives aux appareils numériques de

catégorie B imposées par le paragraphe 15 de la

réglementation de la FCC. Ces limites sont établies

pour fournir une protection raisonnable contre

les interférences nuisibles dans les installations

résidentielles. Cet équipement génère, utilise

et peut diffuser de l’énergie de radiofréquences

et, s’il n’est pas installé et utilisé conformément

aux instructions, peut causer des interférences

nuisibles aux communications radio. Cependant,

il n’existe aucune garantie qu’il n’y aura pas

d’interférences dans une installation particulière. Si

cet équipement cause des interférences nuisibles

à la réception radio ou télévision (pour s’en

assurer, il suffit d’éteindre et de rallumer l’appareil),

l’utilisateur est invité à essayer de corriger les

interférences à l’aide de l’une ou de plusieurs des

mesures suivantes :

- Réorienter ou déplacer l’antenne de réception.

- Augmenter la distance entre l’équipement et le

récepteur.

- Brancher l’équipement sur un circuit électrique

distinct de celui qui alimente le récepteur.

- Consulter le distributeur ou un technicien qualifié

en entretien et en réparation de matériel audio-

vidéo.

Cet appareil est conforme aux limites imposées par

le paragraphe 15 de la réglementation de la FCC.

Son utilisation est soumise aux deux conditions

suivantes : (1) cet appareil ne doit pas provoquer

de brouillage préjudiciable, et (2) cet appareil

doit accepter toutes les interférences reçues, y

compris celles pouvant causer un fonctionnement

indésirable. Les modifications dans la fabrication

de cet appareil qui ne sont pas expressément

approuvées par l’autorité responsable de la

conformité peuvent annuler l’autorisation

accordée à l’utilisateur de faire fonctionner

l’équipement.

Exigences de la FCC en matière

d’interférences des fréquences radio (pour

appareils UNII)

Les radars à haute puissance sont désignés comme

utilisateurs principaux des bandes de fréquences

5,25 à 5,35 GHz et 5,65 à 5,85 GHz. Ces stations

radars peuvent causer des interférences avec cet

appareil ou l’endommager. Cet appareil ne peut

pas être colocalisé avec un autre émetteur.

Énoncé de la FCC sur l’exposition aux

rayonnements RF

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites

d’exposition aux rayonnements de la FCC pour

un environnement non contrôlé. Cet émetteur

ne peut être colocalisé ni utilisé conjointement

avec tout autre émetteur ou antenne. Cet appareil

doit être installé de façon à garder une distance

minimale de 20 cm (7,8 po) entre la source de

rayonnement et l’utilisateur. Les utilisateurs

doivent respecter les directives d’utilisation afin de

satisfaire aux critères en matière d’exposition aux

rayonnements RF.

Avis d’Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme à la norme CNR-

210 des règlements d’Industrie Canada. Son

fonctionnement est soumis aux deux conditions

suivantes :

1. Cet appareil ne doit pas provoquer

d’interférences.

2. Cet appareil doit accepter toutes les

interférences, y compris celles pouvant entraîner

son dysfonctionnement.

Avis d’Industrie Canada sur l’exposition

aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d’exposition

aux rayonnements d’Industrie Canada pour un

environnement non contrôlé. Cet appareil doit être

installé de façon à garder une distance minimale

de 20 cm (7,8 po) entre la source de rayonnement

et l’utilisateur.

REMARQUE : LE FABRICANT N’EST PAS

RESPONSABLE DES INTERFÉRENCES

RADIOÉLECTRIQUES CAUSÉES PAR DES

MODIFICATIONS NON AUTORISÉES APPORTÉES

À CET APPAREIL. DE TELLES MODIFICATIONS

POURRAIENT ANNULER L’AUTORISATION

ACCORDÉE À L’UTILISATEUR DE FAIRE

FONCTIONNER L’APPAREIL.

FRANÇAIS

AVERTISSEMENTS

(Pour le Canada)

[Pour un produit doté de la fonction sans fil

utilisant la bande de fréquences 5 GHz]

• L’appareil destiné à la bande de fréquences

5 150 à 5 250 MHz doit être utilisé à

l’intérieur seulement afin de réduire tout

risque d’interférences pouvant nuire au

fonctionnement des systèmes satellites mobiles

sur un canal commun.

• Le gain d’antenne maximum autorisé pour les

appareils dans les bandes de fréquences 5 250

à 5 350 MHz et 5 470 à 5 725 MHz doit respecter

les limites p.i.r.e.

• Le gain d’antenne maximum autorisé pour les

appareils dans les bandes de fréquences 5 725

à 5 825 MHz doit respecter les limites p.i.r.e.

précisées pour l’utilisation point à point et non

point à point, selon le cas.

• Les radars à haute puissance sont désignés

comme utilisateurs principaux (utilisateurs

prioritaires) des bandes de fréquences 5 250 à

5 350 MHz et 5 650 à 5 850 MHz, et ces radars

peuvent causer des interférences ou des

dommages aux appareils LE-LAN.

REMARQUE À L’INTENTION DES

INSTALLATEURS DE RÉSEAUX CÂBLÉS

(Pour les États-Unis et le Canada)

Nous désirons attirer l’attention des installateurs

de réseaux câblés sur l’article 820-40 du Code

national de l’électricité (NEC) des États-Unis

concernant la mise à la terre de tels réseaux, et en

particulier sur le fait que le câble doit être relié à

l’installation de mise à la terre du bâtiment aussi

près que possible de son point d’entrée.

Préparation

REMARQUES

• Lorsque le téléviseur est allumé pour la première

fois après sa sortie de l’usine, son initialisation

peut prendre environ une minute.

• L’image présentée peut ne pas correspondre à

votre téléviseur.

• L’affichage à l’écran de votre téléviseur peut

différer légèrement de l’illustration du présent

manuel.

• Les menus et options disponibles peuvent

différer en fonction des sources ou du modèle de

produit que vous utilisez.

• De nouvelles fonctionnalités pourraient être

ajoutées à ce téléviseur dans le futur.

• Les articles fournis avec votre produit peuvent

varier selon le modèle.

• Les caractéristiques du produit ou le contenu de

ce manuel peuvent être modifiés sans préavis,

pour refléter la mise à niveau des fonctions du

produit.

• Pour que la connexion soit optimale, les

connecteurs des câbles HDMI et des dispositifs

USB devraient avoir un rebord de moins de

10 mm (0,39 po) d’épaisseur et de moins de

18 mm (0,7 po) de largeur.

• Si le câble ou la clé USB n’entrent pas dans le

port USB du téléviseur, servez-vous d’un câble

de rallonge compatible avec USB 2.0.

• Utilisez un câble certifié portant le logo HDMI.

Si vous n’utilisez pas un câble HDMI certifié,

l’écran peut ne pas s’afficher ou un problème de

connexion peut se produire.

• Types de câbles HDMI recommandés

(de 3 m ou moins)

- Câble HDMI®/

haute vitesse

- Câble HDMI®/

haute vitesse avec Ethernet

*A 10 mm (0,39 po)

*B 18 mm (0,7 po)

MISES EN GARDE

• Afin de garantir la sécurité et la durée de vie

de l’appareil, n’utilisez pas d’éléments non

approuvés.

• Tout dommage ou blessure causé par l’utilisation

d’un élément non approuvé n’est pas couvert

par la garantie.

• Sur certains modèles, la fine pellicule apposée

sur l’écran fait partie du téléviseur et il ne faut

pas la retirer.

FRANÇAIS

Avertissements en cas d’utilisation d’un

dispositif de stockage USB

• Les dispositifs de stockage USB qui utilisent

leur propre pilote ou programme intégré de

reconnaissance automatique peuvent ne pas

fonctionner.

• Certains dispositifs de stockage USB peuvent ne

pas fonctionner ou fonctionner incorrectement.

• Utilisez uniquement des dispositifs de stockage

USB formatés avec le système de fichiers FAT32

ou NTFS par Windows.

• Dans le cas des disques durs externes USB,

utilisez des dispositifs dont la tension nominale

est de 5 V et le courant nominal est de 500 mA,

au maximum.

• Il est recommandé d’utiliser des clés USB de

32 Go ou moins et des disques durs USB de 2 To

ou moins.

• Si un disque dur USB prenant en charge la

fonction d’économie d’énergie ne fonctionne

pas correctement, mettez-le hors tension, puis

rallumez-le. Pour en savoir plus, reportez-vous au

manuel de l’utilisateur du disque dur USB.

• Les données du dispositif de stockage USB

peuvent être endommagées : sauvegardez les

fichiers importants dans d’autres dispositifs.

L’utilisateur est responsable de l’entretien des

données. Le fabricant n’est pas responsable des

pertes de données.

Articles supplémentaires en

option

Les articles supplémentaires en option peuvent être

remplacés ou modifiés à des fins d’amélioration de

la qualité, sans préavis. Communiquez avec votre

détaillant pour acheter ces articles. Ces dispositifs

ne fonctionnent qu’avec certains modèles. Le nom

ou la conception du modèle peuvent être modifiés

selon les conditions ou les politiques du fabricant.

AN-MR6**

Télécommande

Magic

Entretien

Nettoyage du téléviseur

Nettoyez régulièrement votre téléviseur pour en

assurer le rendement optimal et en prolonger la

durée de vie.

MISES EN GARDE

• Avant le nettoyage, éteignez le téléviseur et

débranchez le cordon d’alimentation et tous les

autres câbles.

• En cas d’absence prolongée ou si vous ne comptez

pas utiliser votre téléviseur pendant une longue

période, débranchez le cordon d’alimentation de la

prise murale afin d’éviter les dommages causés par

la foudre ou les surtensions.

Écran, cadre, boîtier et support

Pour éliminer la poussière ou les saletés, essuyez la

surface à l’aide d’un chiffon sec, propre et doux.

En cas de salissure importante, essuyez la surface

à l’aide d’un chiffon doux imbibé d’eau propre

ou de détergent doux dilué. Essuyez ensuite

immédiatement avec un chiffon sec.

MISES EN GARDE

• Évitez de pousser sur la surface, de la frotter ou

de la heurter avec vos ongles ou avec des objets

pointus, car vous risqueriez d’égratigner l’écran

et de provoquer des déformations de l’image.

• N’utilisez aucun produit chimique (cires,

benzène, alcool, diluants, insecticides,

désodorisants, lubrifiants ou autres), au risque

d’endommager la finition de l’écran et de

provoquer des décolorations.

• Ne vaporisez pas de liquides sur la surface. Si

de l’eau pénètre dans le téléviseur, il y a danger

d’incendie, d’électrocution ou de mauvais

fonctionnement de l’appareil.

Cordon d’alimentation

Enlevez régulièrement la poussière ou la saleté sur

le cordon d’alimentation.

Soulèvement et déplacement

du téléviseur

Lorsque vous désirez déplacer ou soulever le

téléviseur, lisez tout d’abord ce qui suit pour éviter

d’égratigner ou d’endommager le téléviseur, ainsi

que pour effectuer un transport sécuritaire sans

égard au type et à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en

utilisant la boîte ou le matériel d’emballage dans

lequel il a été livré à l’origine.

• Avant de déplacer ou de soulever le téléviseur,

débranchez le cordon d’alimentation et tous les

câbles.

FRANÇAIS

• Lorsque vous tenez le téléviseur,

assurez-vous de ne pas placer

l’écran contre vous afin de ne pas

l’endommager.

• Tenez fermement le haut et le bas du cadre du

téléviseur. Assurez-vous de ne pas tenir la partie

transparente, le haut-parleur ou la grille de haut-

parleur du téléviseur.

• Lorsque vous transportez un

téléviseur de grande dimension,

demandez l’aide d’au moins une

autre personne.

• Lorsque vous transportez un

téléviseur dans vos mains,

tenez-le tel qu’il est indiqué dans

l’illustration ci-contre.

• Lorsque vous transportez le téléviseur, évitez

de l’exposer à des chocs ou à des vibrations

excessives.

• Lorsque vous transportez le téléviseur, maintenez-

le à la verticale; ne le tournez jamais sur le côté et

ne le penchez pas à gauche ou à droite.

MISES EN GARDE

• Évitez de toucher à l’écran, étant donné que cela

pourrait l’endommager.

• Ne déposez pas le produit sur le plancher si la

partie avant n’est pas posée sur une surface

coussinée. Cela pourrait endommager l’écran.

• Ne déplacez pas le téléviseur en le tenant par le

serre-câbles et le dispositif de rangement des

câbles, ce qui peut les briser, causer des blessures

et endommager le téléviseur (selon le modèle).

Utilisation du bouton de la manette

(Selon le modèle)

(Les illustrations peuvent ne pas correspondre à

votre téléviseur.)

Vous pouvez commander le téléviseur en

appuyant sur le bouton ou en le faisant bouger

vers la gauche, la droite, le haut ou le bas.

Bouton de la manette

Fonctions de base

Lorsque le téléviseur est éteint, appuyez

une fois sur le bouton de la manette et

relâchez-le.

Mise sous

tension

Lorsque le téléviseur est allumé,

appuyez sur le bouton de la manette

pendant quelques secondes et relâchez-

le. Toutes les applications actives seront

fermées.

Mise hors

tension

Vous pouvez régler le volume au niveau

désiré en déplaçant le bouton de la

manette vers la gauche ou la droite avec

votre doigt.

Réglage du

volume

Vous pouvez parcourir les canaux

enregistrés en déplaçant le bouton de

la manette vers le haut ou le bas avec

votre doigt.

Contrôle des

canaux

REMARQUE

• Lorsque vous déplacez le bouton de la manette

vers le haut, le bas, la gauche ou la droite, prenez

garde de ne pas l’enfoncer. Si vous appuyez sur

le bouton en premier, il se peut que vous ne

puissiez pas régler le volume ni parcourir les

chaînes enregistrées.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois

sur le bouton de la manette. Vous pouvez régler les

éléments du menu en déplaçant le bouton de la

manette vers le haut, le bas, la gauche ou la droite.

Met l’appareil hors tension.

Permet d’accéder aux réglages rapides.

Efface ce qui est affiché à l’écran et retourne au

visionnement de la télévision.

Change de source d’entrée.

FRANÇAIS

Utilisation du système de

sécurité Kensington (facultatif)

(Selon le modèle)

(Les illustrations peuvent ne pas correspondre à

votre téléviseur.)

Le connecteur du système de sécurité Kensington

se trouve à l’arrière du téléviseur. Pour de plus

amples renseignements sur l’installation et

l’utilisation de ce système, reportez-vous au

manuel fourni avec le système de sécurité

Kensington ou visitez le site

http://www.kensington. com. Fixez le câble du

système de sécurité Kensington au téléviseur et à

une table.

REMARQUE

• Le système de sécurité Kensington est facultatif.

Vous pouvez vous procurer des accessoires

auprès de votre détaillant local.

Installation sur un mur

Une fixation murale optionnelle peut être utilisée

pour installer votre téléviseur LG. Consultez votre

fournisseur local afin de trouver une fixation

murale qui correspond aux normes VESA de

votre modèle de téléviseur. Fixez soigneusement

le support de fixation murale au dos de votre

téléviseur. Installez-le à un mur solide qui est

perpendiculaire au sol. Si vous posez le téléviseur

sur d’autres matériaux de construction, veuillez

contacter le personnel qualifié pour installer la

fixation murale. Des directives détaillées seront

comprises avec la fixation murale. Nous vous

recommandons d’utiliser une fixation murale de

marque LG. La fixation murale de LG est facile à

ajuster et les câbles s’y branchent aisément. Si vous

n’utilisez pas une fixation murale de LG, utilisez un

support permettant de poser l’appareil au mur de

façon sécuritaire et offrant suffisamment d’espace

pour permettre la connexion des appareils

externes. Si vous utilisez une fixation non réglable,

posez-la sur le mur. Branchez d’abord les câbles au

téléviseur, puis placez le téléviseur sur la fixation

murale.

10 cm

(4 po)

Assurez-vous d’utiliser les vis et les fixations

murales qui répondent aux normes VESA. Les

dimensions standards des trousses de fixation

murale sont indiquées dans le tableau suivant.

Modèle 32/43LX770M

VESA (A x B)

200 x 200

Vis standard M6

Nombre de vis 4

Fixation murale

(facultatif)

LSW240B

MSW240

Modèle 55LX770M

VESA (A x B)

300 x 300

Vis standard M6

Nombre de vis 4

Fixation murale

(facultatif)

LSW350B

MSW240

MISES EN GARDE

• Débranchez tout d’abord l’alimentation, puis

déplacez ou installez le téléviseur. Sinon, cela

pourrait causer une décharge électrique.

• Avant d’installer le téléviseur sur une fixation

murale, retirez son support en suivant la

procédure inverse de l’installation du support.

• Si vous installez le téléviseur sur un plafond ou

un mur incliné, il pourrait tomber et causer de

graves blessures. Utilisez une fixation murale

autorisée par LG et communiquez avec votre

détaillant local ou du personnel qualifié.

L’utilisation de toute autre fixation murale n’est

pas couverte par la garantie.

• Ne serrez pas trop les vis, car cela pourrait

endommager le téléviseur et annuler votre

garantie.

• Utilisez les vis et les fixations murales qui

répondent aux normes VESA. Tout dommage ou

toute blessure résultant d’un usage abusif ou de

l’utilisation d’un accessoire inapproprié n’est pas

couvert par la garantie.

FRANÇAIS

REMARQUES

• Utilisez les vis qui sont répertoriées dans la

liste des caractéristiques applicables aux vis de

norme VESA.

• La trousse de la fixation murale comprend un

manuel d’installation et les pièces nécessaires.

• La fixation murale est en option. Vous pouvez

vous procurer des accessoires supplémentaires

auprès de votre détaillant local.

• La longueur des vis peut varier selon la fixation

murale. Assurez-vous d’utiliser la longueur

appropriée.

• Pour de plus amples renseignements, reportez-

vous au manuel livré avec la fixation murale.

• Lors de l’installation de la fixation murale,

utilisez la bandelette adhésive de protection

pour couvrir les orifices du support non utilisés

afin de prévenir l’accumulation de poussière

et de saleté. (Utilisez la bandelette adhésive de

protection seulement lorsqu’elle est fournie avec

votre modèle de téléviseur.)

Pièce fournie

Bandelette adhésive de

protection

Connexions (notifications)

Vous pouvez brancher différents appareils sur

le téléviseur. Sont pris en charge les récepteurs

HD, les lecteurs DVD, les magnétoscopes, les

systèmes audio, les dispositifs de stockage USB,

les ordinateurs, les consoles de jeu et d’autres

périphériques externes. Pour plus d’information

sur la connectivité, consultez le manuel fourni avec

chaque appareil.

REMARQUES

• Si vous enregistrez une émission télévisée

à l’aide d’un enregistreur de DVD ou d’un

magnétoscope, assurez-vous de brancher

le câble de signal télévisé au téléviseur

par l’intermédiaire de l’enregistreur ou du

magnétoscope. Pour en savoir davantage sur

l’enregistrement, reportez-vous au manuel fourni

avec le périphérique connecté.

• La connexion au périphérique externe peut

différer légèrement des illustrations présentées

dans le manuel.

• Connectez les appareils externes au téléviseur

indépendamment de l’ordre du port TV.

• Si vous branchez une console de jeu au

téléviseur, utilisez le câble fourni avec la console.

• Pour en savoir plus, reportez-vous au manuel

d’utilisation de l’appareil externe.

Raccordement à une antenne

ou au câble

Raccordez le téléviseur à une antenne, au câble ou

à un terminal de câblodistribution pour regarder

la télévision. Les illustrations peuvent différer

des articles réels et l’utilisation d’un câble RF est

facultative.

MISES EN GARDE

• Assurez-vous de ne pas plier le fil de cuivre du

câble RF.

Fil de cuivre

• Pour éviter d’endommager votre téléviseur,

faites d’abord tous les branchements entre

les appareils, puis branchez le cordon

d’alimentation dans la prise d’alimentation.

REMARQUES

• Utilisez un dispositif d’aiguillage de signaux pour

utiliser deux téléviseurs ou plus.

• Codecs audio TVN pris en charge : MPEG,

Dolby Digital.

Autres connexions

Branchez votre téléviseur à des appareils externes.

Pour obtenir l’image et le son de la meilleure

qualité, reliez l’appareil externe et le téléviseur au

moyen d’un câble HDMI.

REMARQUES

• Utilisez uniquement avec la prise stéréo de

3,5 mm à trois pôles.

• Ne branchez pas votre casque ou vos écouteurs

sur le port de branchement pour haut-parleurs

externes.

FRANÇAIS

Sélection du mode image

MENU / SETTINGS ➙ IMAGE ➙ Mode image

Sélectionnez le mode image optimisé pour

l’environnement de visionnement ou l’émission.

• Clair Augmente les niveaux de contraste, de

brillance et de netteté pour produire des images

éclatantes.

• Standard Affiche les images aux niveaux

standards de contraste, de brillance et de netteté.

• APS Le mode APS (économie d’énergie

automatique) réduit la consommation d’énergie

en réduisant l’éclairage de la télécommande.

• Film/Sport/Jeu Affiche l’image optimale pour

les films, les sports ou les jeux.

• Expert Menu de réglage de la qualité d’image

qui permet aux experts et aux passionnés de

profiter du meilleur visionnement possible.

Ce menu de réglage est prévu pour les

professionnels de l’étalonnage d’images certifiés

ISF. (Le logo ISF ne peut être utilisé que sur les

téléviseurs certifiés ISF.)

ISFccc : Imaging Science Foundation Certified

Calibration Control

• Selon le signal d’entrée, la plage de modes

d’image offertes peut différer.

• Expert est un mode destiné aux professionnels

de l’étalonnage d’images pour leur permettre

un contrôle et un étalonnage précis de certaines

images. L’effet ne sera pas aussi grand sur des

images normales.

Caractéristiques

Les caractéristiques techniques peuvent changer

sans préavis pour refléter les mises à niveau des

fonctions des produits.

Système télévisuel

ATSC, NTSC-M, 64 et 256 QAM

Programmation

VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135,

CADTV 1-135

Impédance de l’antenne externe

75 Ω

Conditions d’utilisation

• Température de fonctionnement

De 0 °C à 40 °C

• Humidité de fonctionnement

Moins de 80 %

• Température d’entreposage

De - 20 °C à 60 °C

• Humidité d’entreposage

Moins de 85 %

Caractéristiques du module réseau

sans fil (LGSBW41)

Module réseau sans fil Bluetooth

Norme IEEE 802.11a/b/g/n Norme

Bluetooth

version

4.0

Gamme de

fréquences

2 400 à 2 483,5 MHz

5 150 à 5 250 MHz

5 725 à 5 850 MHz

Gamme de

fréquences

2 400 à

2 483,5

MHz

Puissance

de sortie

(maximale)

802.11a : 11,5 dBm

802.11b : 11 dBm

802.11g : 10,5 dBm

802.11n - 2,4 GHz :

11 dBm

802.11n - 5 GHz :

12,5 dBm

Puissance

de sortie

(maximale)

10 dBm

ou moins

• Comme la bande de fréquences utilisée peut différer

selon le pays, l’utilisateur ne peut pas modifier ou

régler la fréquence de fonctionnement de ce produit,

qui a été réglé selon le tableau des fréquences

régionales.

• Cet appareil doit être installé et utilisé à une distance

minimale de 20 cm (7,8 po) de l’utilisateur. Cet énoncé

général prend en considération l’environnement de

l’utilisateur.

• Code FCC ID : BEJLGSBW41 /

Code IC : 2703H-LGSBW41

FRANÇAIS

Prise en charge du mode HDMI (PC)

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

640 x 350 31,46 70,09

720 x 400 31,46 70,08

640 x 480 31,46 59,94

800 x 600 37,87 60,31

1 024 x 768 48,36 60,00

1 152 x 864 54,34 60,05

1 280 x 1 024 63,98 60,02

1 360 x 768 47,71 60,01

1 920 x 1 080 67,50 60,00

Prise en charge du mode HDMI (DTV)

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

640 x 480p

31,46 59,94

31,50 60,00

720 x 480p

31,47 59,94

31,50 60,00

1 280 x 720p

44,96 59,94

45,00 60,00

1 920 x 1 080i

33,72 59,94

33,75 60,00

1 920 x 1 080p

26,97 23,97

27,00 24,00

33,71 29,97

33,75 30,00

67,43 59,94

67,50 60,00

Information sur la connexion à un

port composante

Ports composantes du téléviseur Y P

Ports de sortie vidéo du lecteur de

DVD

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

Fichiers vidéo pris en charge

Extension Codec

.asf

.wmv

Vidéo

Profil avancé VC-1 (sauf WMVA),

Profil simple et Profils principaux

VC-1

Audio

WMA Standard (sauf WMA v1/

WMA Speech), WMA 9 Professional

.divx

.avi

Vidéo

DivX3.11, DivX4, DivX5, DivX6,

XViD (sauf GMC à 3 points de

distorsion), H.264/AVC, Motion

Jpeg, MPEG-4

Audio

MPEG-1 couche I, II, MPEG-1

couche III (MP3), Dolby Digital,

LPCM, ADPCM, DTS

.mp4

.m4v

.mov

Vidéo H.264/AVC, MPEG-4, HEVC

Audio AAC, MPEG-1 couche III (MP3)

.3gp

.3g2

Vidéo H.264/AVC, MPEG-4

Audio AAC, AMR-NB, AMR-WB

.mkv

Vidéo

MPEG-2, MPEG-4, H.264/AVC, VP8,

VP9, HEVC

Audio

Dolby Digital, PCM, DTS, MPEG-1

couche I, II, MPEG-1 couche III

(MP3), AAC

.ts

.trp

.tp

.mts

Vidéo H.264/AVC, MPEG-2, HEVC

Audio

MPEG-1 couche I, II, MPEG-1

couche III (MP3), Dolby Digital,

Dolby Digital Plus, AAC, PCM

.mpg

.mpeg

.dat

Vidéo MPEG-1, MPEG-2

Audio

MPEG-1 couche I, II,

MPEG-1 couche III (MP3)

.vob

Vidéo MPEG-1, MPEG-2

Audio

Dolby Digital, MPEG-1 couche I, II,

DVD-LPCM

.rm

.rmvb

Vidéo RV30, RV40

Audio Realaudio6 (cook), AAC LC, HE-AAC

• Cette fonctionnalité n’est disponible que

dans certains pays.

FRANÇAIS

Fichiers de musique pris en charge

Format de

fichier

Élément Infos

.mp3

Débit binaire

de 32 à 320 kbps

Fréquence

d’échantillonnage

de 16 à 48 kHz

Formats pris en

charge

MPEG1, MPEG2

Canaux mono, stéréo

.wav

Fréquence

d’échantillonnage

~384 kHz

Format pris en

charge

PCM

Canaux mono, stéréo

.ogg

Débit binaire de 64 à 500 kbps

Fréquence

d’échantillonnage

de 8 à 48 kHz

Format pris en

charge

Vorbis

Canaux mono, stéréo

.wma

Débit binaire à 1,5 mbps

Fréquence

d’échantillonnage

de 8 à 192 kHz

Format pris en

charge

WMA

Canaux jusqu’à 6 canaux

• Le nombre de programmes pris en charge

peut varier en fonction de la fréquence

d’échantillonnage.

Fichiers de photos pris en charge

Format de

fichier

Format Résolution

.jpeg, .jpg,

.jpe

JPEG

Minimum : 64 x 64

Maximum : 15 360 (L) x 8 640 (H)

Type progressif : 1 920 (L) x 1 440 (H)

.png PNG

Minimum : 64 x 64

Maximum : 5 760 (L) x 5 760 (H)

.bmp BMP

Minimum : 64 x 64

Maximum : 1 920 (L) x 1 080 (H)

Informations sur les logiciels

libres

Pour obtenir le code source conformément aux

dispositions de la licence publique générale, de

la licence publique générale limitée, de la licence

publique Mozilla et de toute autre licence régissant

les logiciels à code source libre contenus dans cet

appareil, visitez le site

http://opensource.lge.com

En plus du code source, toutes les dispositions de

licence, les exonérations de garantie et les avis de

droits d’auteurs peuvent aussi être téléchargés.

LG Electronics mettra également à votre

disposition le code source libre sur CD-ROM pour

un prix couvrant le coût de la distribution (coût

du support, de l’expédition et de la manutention)

sur simple demande par courriel à l’adresse

[email protected]om

. Cette offre est valable

pendant trois (3)années à compter de la date

d’achat du produit.

Dépannage

Le logiciel peut être mis à jour afin d’en améliorer

la performance. Le client a la responsabilité de

s’assurer de la compatibilité de son matériel avec

tout logiciel fourni par LG Electronics. Au besoin,

communiquez avec LG Electronics et mettez à jour

les versions de vos logiciels conformément aux

directives de LG Electronics.

• La télécommande ne fonctionne pas.

- Assurez-vous que rien n’a été placé sur le

récepteur (du ruban, par exemple).

- Assurez-vous qu’aucun obstacle n’empêche

la communication entre l’appareil et la

télécommande.

- Remplacez les piles par des piles neuves.

• Le téléviseur ne produit pas d’image ni de son.

- Vérifiez si le téléviseur est allumé.

- Vérifiez si le cordon d’alimentation est branché

dans une prise murale.

- Vérifiez si la prise murale fonctionne en y

branchant d’autres appareils.

• Le téléviseur s’éteint brusquement.

- Vérifiez les réglages de commande de

l’alimentation.

Il y a peut-être eu une coupure de courant.

- Vérifiez si la fonction de Arrêt de la minuterie/

Minuterie a été activée dans les réglages

MINUTERIES.

- En l’absence de signal, le téléviseur s’éteint

automatiquement au bout de 15minutes

d’inactivité.

FRANÇAIS

Licences

Les licences prises en charge peuvent différer selon

le modèle. Pour plus de renseignements sur les

licences, visitez le site

www.lg.com

Fabriqué sous licence de Dolby Laboratories.

Dolby et le symbole double-D sont des marques

déposées de Dolby Laboratories.

The terms HDMI and HDMI High-Definition

Multimedia Interface, and the HDMI logo are

trademarks or registered trademarks of HDMI

Licensing LLC in the United States and other

countries.

Cet appareil DivX Certified® a subi des tests

rigoureux pour assurer qu’il peut lire les vidéos

au format DivX®.

Pour lire des films DivX achetés, inscrivez d’abord

votre appareil à l’adresse vod.divx.com. Vous

trouverez votre code d’inscription

dans la section

DivX VOD du menu de configuration

de votre

appareil.

Homologué DivX Certified® pour la lecture de

vidéos DivX® jusqu’à une résolution HD 1 080p, y

compris le contenu en accès limité.

DivX®, DivX Certified® et les logos associés sont

des marques déposées de DivX, LLC et sont

utilisées sous licence.

Ce produit est protégé par l’un des brevets des

États-Unis suivants : 7 295 673, 7 515 710,

RE45 052 et d’autres qui sont répertoriés à

l’adresse

www.divx.com/patents

For DTS patents, see

http://patents.dts.com

Manufactured under license from DTS Licensing

Limited. DTS, DTS-HD, the Symbol, & DTS and the

Symbol together are registered trademarks of

Les numéros de modèle et de série sont situés au

dos et sur l'un des côtés du téléviseur. Inscrivez-les

ci-dessous au cas où vous auriez besoin d'un service

d'entretien ou de réparation.

MODÈLE

NUMÉRO DE SÉRIE

Centre d’information à la clientèle LG

Pour toute question ou commentaire,

visitez le www.lg.com ou appelez au :

1 888 542-2623 CANADA

1 888 865-3026 États-Unis, commercial

Attestation de conformité

Nom commercial : LG

Modèles : 32LX770M-UA, 43LX770M-UA, 55LX770M-UA

Partie responsable : LG Electronics inc.

Adresse : 1 000, av. Sylvan, Englewood Cliffs, NJ, 07632, É.-U.

Téléphone : 201 266-2534

MANUEL D'UTILISATION

CONFIGURATION DE

L'APPAREIL

DE COMMANDE EXTERNE

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil

et conservez-le pour pouvoir vous y reporter ultérieurement.

www.lg.com

ENG

FRANÇAIS

CODES CLÉS

• Cette fonction n’est pas offerte sur tous les modèles.

Code

(hexa)

Fonction Remarque

Code

(hexa)

Fonction Remarque

00 CH +, PR + Touche R/C 53 Liste Touche R/C

01 CH -, PR - Touche R/C 5B Sortie Touche R/C

02 Volume + Touche R/C 60 PIP(AD) Touche R/C

03 Volume - Touche R/C 61 Bleu Touche R/C

> (Touche de direction /

Flèche droite)

Touche R/C 63 Jaune Touche R/C

< (Touche de direction /

Flèche gauche)

Touche R/C 71 Vert Touche R/C

08 Mise sous tension Touche R/C 72 Rouge Touche R/C

09 Sourdine Touche R/C 79 Ratio / Allongement Touche R/C

0B Source Touche R/C 91 AD (Audio Description) Touche R/C

0E SLEEP Touche R/C 7A Guide de l'utilisateur Touche R/C

0F TV, TV/RAD Touche R/C 7C Smart / Home Touche R/C

10 - 19

Touches numériques 0 à 9

Touche R/C 7E SIMPLINK Touche R/C

1A Q.View / Flashback Touche R/C 8E ►► (avance rapide) Touche R/C

1E FAV (chaînes préférées) Touche R/C 8F ◄◄ (retour arrière) Touche R/C

20 Texte (Télétexte) Touche R/C AA Info Touche R/C

21 T. Opt (option Télétexte) Touche R/C AB Guide de programmes Touche R/C

28 RETOUR Touche R/C B0 ► (Lecture) Touche R/C

30 Mode AV (audio/vidéo) Touche R/C B1 ꕗ (Arrêt / Fichier Liste) Touche R/C

39 Sous-titres Touche R/C BA

ꕘ (Figer l'image / Ralenti /

Pause)

Touche R/C

Λ (Touche de direction /

Flèche haut)

Touche R/C BB Football Touche R/C

V (Touche de direction /

Flèche bas)

Touche R/C BD ꔄ (REC) Touche R/C

42 Mes applications Touche R/C DC 3D Touche R/C

43 Menu / Paramètres Touche R/C 99 Configuration auàmatique Touche R/C

44 OK / Enter Touche R/C 9F App (Application) / * Touche R/C

45 Q. menu Touche R/C 9B

TV, PC

Touche R/C

4C Liste, - (ATSC seulement) Touche R/C

* Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent un canal majeur/mineur.

(Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l'exception de

la Colombie)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

CONFIGURATION DE L'APPAREIL DE

COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

* Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un appareil de commande externe

(comme un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du

produit de façon externe.

* Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

* Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.

* Câble non fourni.

Adaptateur USB/Série avec câble USB

Type USB

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• Téléviseur LG compatible avec l'adaptateur USB/Série à puce PL2303 (Réf. fabricant : 0x0557, Réf.

produit : 0x2008) qui n'est ni fabriqué ni fourni par LG.

• Vous pourrez l'acquérir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec câble RS-232C (ancienne génération)

DE9 (D-Sub 9pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required

for the connection between the PC and the TV, which is specified in the manual.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 55/65/LA97**, 84LA98**

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

RS-232C avec câble RS-232C (ancienne génération)

Type de prise téléphone

• Vous devez disposer du câble de type sortie casque/RS-232 pour établir la connexion entre votre

ordinateur et le téléviseur, comme indiqué dans le manuel.

* Pour les autres modèles, brancher sur le port USB.

* L'interface de connexion peut être différente de celle de votre téléviseur.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

- ou

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

Ordinateur du client Configurations RS-232C

Configurations à 3 broches (non standard)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Téléphone

RS-232C

(Port série)

Identité télé

Pour définir le numéro d'identité, voir la section « Correspondance avec les données réelles » page 6.

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.

2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (Général → À propos de ce

téléviseur ou OPTION) et appuyez sur OK.

3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITÉ TÉLÉ et appuyez sur OK.

4. Choisissez un numéro d'identité en faisant défiler l'affichage vers la gauche ou la droite et sélectionnez

FERMER. La plage de réglage s’étend de 1 à 99.

5. Lorsque vous avez terminé, appuyez sur EXIT.

*(selon le modèle)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)

• Longueur de données : 8 bits

• Parité : Aucune

• Bit d’arrêt : 1 bit

• Code de communication : Code ASCII

• Utilisez un câble croisé (inversé).

Liste de référence des commandes

(selon le modèle)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

01. Mise sous

tension*

k a 00 à 01 15. Équilibre k t 00 à 64

02.

Allongement

k c (page 7.)

16. Température

de couleur

x u 00 à 64

03. Sourdine

écran

k d (page 7.)

17. ISM

Méthode

(uniquement pour

téléviseurs plasma)

j p (page 8.)

18. Équaliseur

j v

(page 8.)

04. Sourdine

volume

k e 00 à 01

19. Économie

d’énergie

j q 00 à 05

05. Réglage

du volume

k f 00 à 64

20.

Commandes

de syntonisation

m a (page 9.)

06. Contraste k g 00 à 64

21. Canal

(Programme)

ajouter/supprimer

(sauter)

m b 00 à 01

07. Brillance k h 00 à 64 22. Touche m c Code clé

08. Couleur k i 00 à 64

23. Contrôle

rétroéclairage

Commande de

la luminosité du

panneau

m g 00 à 64

09. Teinte k j 00 à 64

24. Sélection

d'entrée

(principale)

x b (page 11.)

10. Netteté k k 00 à 32

25. 3D

(modèles 3D

uniquement)

x t (page 11.)

11. Sélection

de l’afficheur

k l 00 à 01

26. 3D étendu

(modèles 3D

uniquement)

x v (page 11.)

12.

Télécommande

Mode

verrouillage

k m 00 à 01

27.Configuration

auàmatique

j u

(Voir p. 12)

13. Treble

(Aigus)

k r 00 à 64

14. Bass

(Graves)

k s 00 à 64

* Remarque: Durant la lecture de contenu multimédia enregistré, toutes les commandes, à l'exception des

commandes

Power (Alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG.

Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé

ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que

si le téléviseur est allumé.

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Protocole de transmission / réception

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Première commande du téléviseur (j, k, m ou x).

[Command 2] : Deuxième commande du téléviseur.

[Set ID] : Vous pouvez choisir à l'aide de cette fonction le numéro d'identité du moniteur dans le

menu Option. La plage de réglage est de 1 à 99. Si vous sélectionnez « 0 », chaque

appareil connecté est commandé.

* L’identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme

hexadécimale (0x0 à 0x63) dans le protocole de transmission/réception.

[DATA] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF »

pour lire l’état de la commande.

[Cr] : Retour de chariot – code ASCII « 0x0D »

[ ] : Espace – code ASCII « 0x20 »

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données

normales. À ce moment, si les données sont en mode de lecture, les données d’état actuelles sont

indiquées. Si les données sont en mode d’écriture, elles sont retournées à l’ordinateur.

Accusé de réception d’erreur

[Command2][ ][Set ID][ ][NG][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données

anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (Hexadecimal b Decimal)

* Lorsque vous saisissez les [data] au format hexadécimal, veuillez consulter la table de conversion

suivante.

* La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2 octets ([data]) pour

sélectionner le numéro du canal.

00 : Étape 0 32 : Étape 50 (Identité télé 50) FE : Étape 254

01 : Étape 1 (Identité télé 1) 33 : Étape 51 (Identité télé 51) FF : Étape 255

... ... ...

0A : Étape 10 (Identité télé 10) 63 : Étape 99 (Identité télé 99) 01 00 : Étape 256

... ... ...

0F : Étape 15 (Identité télé 15) C7 : Étape 199 27 0E : Étape 9998

10 : Étape 16 (Identité télé 16) C8 : Étape 200 27 0F : Étape 9999

... ... ...

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

* Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

01. Mise sous tension (commande : k a)

► Pour *activer/désactiver l'appareil.

Transmission [k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Hors

tension

Données 01 : *Active

Accusé de réception [a][ ][Set ID][ ][OK/NG[Data][x]

► Pour savoir si le téléviseur est allumé ou *éteint

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception [a][ ][Set ID][ ][OK[Data][x]

* De la même façon, si d'autres fonctions

transmettent des données « FF » basées sur ce

format, la rétroaction de données d'accusé de

réception présente l'état de chaque fonction.

02. Allongement (commande : k c)

(taille de l'image principale)

► Pour régler le format d’écran (format de

l'image principale). Vous pouvez également

régler le format de l'écran en utilisant l'option

Allongement dans Q.MENU ou dans le menu

IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Données 01 : Écran normal

(4:3)

02 : Format

panoramique

(16:9)

04 : Zoom

05 : Zoom 2

(sauf Amérique

latine Colombie

uniquement)

06 : Selon source

Original

07 : 14:9

(Europe, Colombie,

Moyen-Orient, Asie à

l'exception de la Corée

du Sud et du Japon)

09 : Sur mesure

0B : Largeur intégrale

(Europe, Taïwan,

Moyen-Orient, Chine,

Hong Kong, Colombie

uniquement)

10 à 1F : Zoom cinéma

1 à 16

Accusé de réception [c][ ][Set ID][ ][OK/NG[Data][x]

* À l'aide de l'entrée PC, vous pouvez modifier

l'allongement de l'écran (16:9 ou 4:3).

* Dans les modes DTV/HDMI/Composante (haute

définition), l'option Sur Mesure est disponible.

* Le mode panoramique peut fonctionner de façon

différente selon les modèles. Il est compatible

entièrement avec le mode DTV et partiellement

avec le mode ATV.

03. Sourdine écran (commande : k d)

► Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine d'écran désactivée (Image

activée)

Sourdine vidéo désactivée

01 : Sourdine d'écran activée (Image

désactivée)

10 : Sourdine vidéo activée.

Accusé de réception [d][ ][Set ID][ ][OK/NG[Data][x]

* Si seule la sourdine vidéo est activée, le

téléviseur affichera l’afficheur. Toutefois, si

la sourdine d’écran est activée, le téléviseur

n’affichera pas l’afficheur.

04. Sourdine volume (commande : k e)

► Pour activer/désactiver la sourdine de volume.

Vous pouvez également activer ou désactiver

la sourdine à l’aide de la touche MUTE de la

télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine volume activée (volume

désactivé)

01 : Sourdine volume désactivée (Volume

activé)

Accusé de réception [e][ ][Set ID][ ][OK/NG]

[Data][x]

05. Réglage du volume (commande : k f)

► Pour régler le volume.

Vous pouvez également régler le volume

à l’aide des touches de volume de la

télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Accusé de réception [f][ ][Set ID][ ][OK/NG]

[Data][x]

06. Contraste (commande : k g)

► Pour régler le contraste de l'écran.

Vous pouvez également régler la netteté dans

le menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

07. Brillance (commande : k h)

► Pour régler la brillance de l’écran.

Vous pouvez également régler la brillance dans

le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [h][ ][Set ID][ ][OK/NG]

[Data][x]

08. Couleur (commande : k i)

► Pour ajuster la tonalité de couleur de l'écran.

Vous pouvez également régler la couleur dans

le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Données Min. : 00 à Max. : 64

Accusé de réception [i][ ][Set ID][ ][OK/NG]

[Data][x]

09. Teinte (commande : k j)

► Pour régler la teinte de l’écran.

Vous pouvez également régler la teinte dans le

menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge : 00 à Vert : 64

Accusé de réception [j][ ][Set ID][ ][OK/NG]

[Data][x]

10. Netteté (commande : k k)

► Pour régler la netteté de l’écran.

Vous pouvez également régler la netteté dans

le menu IMAGE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 32

Accusé de réception [k][ ][Set ID][ ][OK/NG]

[Data][x]

11. Sélection d’afficheur (commande : k l)

► Pour activer ou désactiver l'afficheur (affichage

à l'écran) à l'aide de la télécommande.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : Afficheur

désactivé

01 : Afficheur activé

Accusé de réception [l][ ][Set ID][ ][OK/NG]

[Data][x]

12. Mode de verrouillage de la télécommande

(commande : k m)

► Pour verrouiller la télécommande et les

commandes du panneau avant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrouillage

désactivé

01 : Verrouillage activé

Accusé de réception [m][ ][Set ID][ ][OK/NG]

[Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce

mode.

Lorsque l'alimentation principale est déconnectée

et reconnectée (débranchement et branchement,

au bout de 20 à 30 secondes), le verrouillage de la

commande externe est annulé.

* En mode attente (DC désactivé par mise en arrêt

ou commande « ka », « mc »), et si les touches

sont verrouillées, le téléviseur ne s'allumera pas

en appuyant sur le bouton de mise en marche de

la télécommande ou du téléviseur.

13 Aigus (command : k r)

► Permet de régler les aigus.

Vous pouvez aussi régler les aigus dans le

menu AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

14. Graves (command : k s)

► Permet de régler les graves.

Vous pouvez aussi régler les graves dans le

menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

15. Équilibre (commande : k t)

► Pour régler l’équilibre.

Vous pouvez également régler l’équilibre dans

le menu AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [t][ ][Set ID][ ][OK/NG]

[Data][x]

16. Température de couleur (commande : x u)

► Pour régler la température de la couleur. Vous

pouvez également régler la température de la

couleur dans le menu IMAGE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [u][ ][Set ID][ ][OK/NG]

[Data][x]

17. Méthode ISM (commande : j p) (téléviseur

plasma uniquement)

► Pour régler la méthode ISM. Vous pouvez aussi

régler la méthode ISM dans le menu OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données : 02: Orbiter

08: Normal

20: Tracé couleur

Accusé de réception [p][ ][Set ID][ ][OK/NG]

[Data][x]

18. Équaliseur (Command : j v)

► Ajuste l'équaliseur de l'écran.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Fréquence DONNÉES

LSB

7 6 5 Fréquence 4 3 2 1 0 Étape

0 0 0 1ère bande 0 0 0 0 0 0 (décimal)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

0 0 1 2e bande 0 0 0 0 1 1 (décimal)

0 1 0 3e bande ... ... ... ... ... ...

0 1 1 4e bande 0 0 0 1 1 19 (décimal)

1 0 0 5e bande 0 0 1 0 1 20 (décimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et peut être modifié si le

mode du son est réglé sur une valeur d'équaliseur

ajustable.

19. Économie d’énergie (commande : j q)

► Pour réduire la consommation énergétique

de votre téléviseur. Vous pouvez aussi régler

l'option Économie d'énergie dans le menu

IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Données

00 : Arrêt

01 : Minimum

02 : Moyen

03 : Maximum

04 : Auto

05 : Écran désactivé

* (selon le modèle)

Accusé de réception [q][ ][Set ID][ ][OK/NG]

[Data][x]

20.

Commandes de syntonisation (commande : m a)

* Cette commande peut fonctionner de façon

différente en fonction du modèle et du signal.

• Modèles vendus en Europe, au Moyen-Orient,

en Colombie et en Asie, à l'exception de la

Corée du Sud et du Japon

► Sélectionner les chaînes en fonction des

numéros physiques suivants.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data01]

[ ][Data 02][Cr]

* Analogique Antenne/câble

[Data 00][Data 01] Données de canal

Données 00 : Données de canal octet haut

Données 01 : Données de canal octet bas

- 00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

- 00 : télé Antenne (ATV)

- 80 : télé par câble (CATV)

* Antenne numérique/câble/satellite

[Data 00][Data 01] Données de canal

Données 00 : Données de canal haut

Données 01 : Données de canal bas

- 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

- 10 : télé Antenne (DTV)

- 20 : radio Antenne (Radio)

- 40 : télé par satellite (SDTV)

- 50 : radio par satellite (S-Radio)

- 90 : télé par câble (CADTV)

- a0 : radio par câble (CA-Radio)

* Exemples de commandes de syntonisation :

1. Syntoniser la chaîne analogique Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 10 = 00 10

Données 02 = Télé analogique Antenne = 00

Résultat = ma 00 00 0a 00

Syntoniser la chaîne numérique Antenne (DVB-T)

01.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1 = 00 01

Données 02 = Télé numérique Antenne = 10

Résultat = ma 00 00 01 10

3. Syntoniser la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1000 = 03 E8

Données 02 = Télé numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]

[Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00]

[x]

• Modèles vendus en Corée du Sud, en Amérique

du Nord, en Amérique latine, à l'exception de la

Colombie

► Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs

suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques possèdent un numéro

de canal physique, majeur et mineur. Le numéro

physique est le numéro de canal numérique réel,

le numéro majeur est le numéro auquel le canal

doit être assigné et le mineur correspond au

sous-canal. Comme le syntoniseur ATSC assigne

automatiquement les chaînes au numéro majeur/

mineur, le numéro physique n'est pas requis pour

l'envoi d'une commande en mode numérique.

* Analogique Antenne/câble

Données 00 : Numéro de canal physique

- Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

[Data 01 à 04] : Numéro de canal majeur/mineur

Données 01 & 02 : xx (non utilisé)

Données 03 & 04 : xx (non utilisé)

Données 05 : Source d'entrée (analogique)

- 00 : télé Antenne (ATV)

- 01 : télé par câble (CATV)

* Antenne numérique/câble

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9 999)

[Data 03][Data 04] : Numéro de canal mineur

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d'entrée (numérique)

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

- 02 : Télévision Antenne (DTV) – Utiliser le

numéro de canal physique

- 06 : Télévision par câble (CADTV) – Utiliser le

numéro de canal physique

- 22 : Télévision Antenne (DTV) – Ne pas

utiliser le numéro de canal physique

- 26 : Télévision par câble (CADTV) – Ne pas

utiliser le numéro de canal physique

- 46 : Câble (CADTV) – Numéro de canal

majeur uniquement (canal en une partie)

Deux octets sont disponibles pour chaque numéro

de canal majeur et mineur mais seul l'octet bas (le

second) est généralement utilisé (octet haut = 0).

* Exemples de commandes de syntonisation :

Syntoniser la chaîne analogique par câble (NTSC)

35.

Identité télé = Tout = 00

Données 00 = Données de canal 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Télé analogique Antenne par câble = 01

Total = ma 00 23 00 00 00 00 01

Syntoniser la chaîne numérique Antenne (ATSC)

30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Télé numérique Antenne = 22

Total = ma 00 00 00 1E 00 03 22

Accusé de réception [a][ ][Set ID][ ][OK]

[Data 00] [Data 01][Data 02][Data 03][Data

04][Data 05][x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus au Japon

► Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs

suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Antenne numérique/câble/satellite

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur

(non utilisé sur satellite)

Data 03: Données de canal octet haut

Data 04: Données de canal octet bas

Data 05 :

Source d'entrée (numérique/satellite pour

Japon)

- 02 : télé Antenne (DTV)

- 07 : BS (satellite de radiodiffusion)

- 08 : CS1 (satellite de communication 1)

- 09 : CS2 (satellite de communication 2)

* Exemples de commandes de syntonisation :

Syntoniser la chaîne numérique Antenne (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 & 02 = Le majeur est 17 = 00 11

Données 03 & 04 = Le mineur est 1 = 00 01

Données 05 = Télé numérique Antenne = 02

Total = ma 00 00 00 11 00 01 02

2. Syntoniser la chaîne 30 du satellite de

radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 & 04 = Non utilisé = 00 00

Données 05 = Télé par satellite BS = 07

Total = ma 00 00 00 1E 00 00 07

* Cette fonction peut varier d'un modèle à l'autre.

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]

[Data 01][Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Ajout/Saut de programme (commande : m b)

► Pour sauter la chaîne (programme) actuelle la

prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppr.(ATSC,ISDB)/

Sauter(DVB)

01 : Ajouter

Accusé de réception [b][ ][Set ID][ ][OK/NG]

[Data][x]

* Définir l'état du canal enregistré comme Suppr.

(ATSC, ISDB)/sauter (DVB) ou ajouter.

22. Touche (commande : m c)

► Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé - p. 2.

Accusé de réception [c][ ][Set ID][ ][OK/NG]

[Data][x]

23. Commande rétroéclairage (commande : m g)

• Pour les téléviseurs ACL ou à DEL

► Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

Commande de la luminosité du panneau

(commande: m g)

• Téléviseur plasma uniquement

► Permet de contrôler la luminosité du panneau.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

24. Sélection de source (commande : x b)

(Source image principale)

► Pour sélectionner la source d'entrée pour

l'image principale.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Données

00 : DTV

02 : DTV Satellite

ISDB-BS (Japon)

03 : ISDB-CS1 (Japon)

04 : ISDB-CS2 (Japon)

11 : CATV

01 : CADTV

10 : ATV

20 : AV ou AV1 21 : AV2

40 : Composante1 41 : Composante2

60 : RGB

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Accusé de réception [b][ ][Set ID][ ][OK/NG]

[Data][x]

* Cette fonction peut varier en fonction du modèle

et du signal.

25. 3D (commande : x t) (modèles 3D uniquement)

(selon le modèle)

► Pour passer au mode 3D du téléviseur.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

Données Structure

[Données 00] 00 : 3D activée

01 : 3D désactivée

02 : 3D à 2D

03 : 2D à 3D

[Données 01] 00 : Haut et bas

01 : Côte à côte

02 : Échiquier

03 : Séquentiel image par image

04 : Entrelacement de colonnes

05 : Entrelacement de lignes

[Données 02] 00 : Droite à gauche

01 : Gauche à droite

[Données 03] Rendu 3D (profondeur 3D) :

Min. : 00 - Max. : 14

(* transmission par code

hexadécimal)

* Si [Données 00] = 00 (3D activée), [Données 03]

est ignorée.

* Si [Données 00] = 01 (3D désactivée) ou 02 (3D

à 2D), [Données 01], [Données 02] et [Données

03] sont ignorées.

* Si [Données 00] = 03 (2D à 3D), [Données 01]

et [Données 02] sont ignorées.

* Si l'option [Data 00] est réglée sur 00 (3D

activée) ou 03 (2D à 3D), alors [Data 03]

fonctionne lorsque l'option 3D Mode (Genre)

(Mode 3D [Genre]) est réglé sur manuel

seulement.

* Toutes les options de 3D ([Data 01]) peuvent ne

pas être disponibles selon le signal vidéo ou de

diffusion.

[Données

00]

[Données

01]

[Données

02]

[Données

03]

00 O O O

01 X X X

02 X X X

03 X X O

X : Non utilisé

Accusé de réception [t][ ][Set ID][ ][OK]

[Data00][Data01][Data02][Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. E3D étendu (commande : x v) (modèles 3D

uniquement) (selon le modèle)

► Pour modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] option 3D

00 : Correction de l’image 3D

01 : Profondeur 3D (le mode 3D n'est

disponible qu'en mode manuel)

02 : Point de visualisation 3D

06 : Correction des couleurs 3D

07 : Zoom son 3D

08 : Vue d'image normale

09 : Mode 3D (genre)

[Data 01]

L'intervalle de cette valeur est définie

pour chaque option 3D déterminée par

[Data 00].

1) Si [Data 00] = 00

00 : Droite à gauche

01 : Gauche à droite

2) Si [Data 00] = 01, 02

Data Min: 0 - Max: 14 (*transmit by

Hexadecimal code)

La plage de valeurs de données (0 - 20) modifie

automatiquement la plage de visualisation (-10 -

+10) (selon le modèle)

* Cette option fonctionne lorsque l'option 3D Mode

(Genre) est réglée sur manuel seulement.

3) Si [Data 00] = 06, 07

00 : Arrêt

01 : Marche

4) Si l'option [Data 00] est réglée sur 08

00 : Revenir à vidéo 3D à partir d'une

vidéo 2D convertie de 3D à 2D

01 : Changer vidéo 3D pour vidéo 2D,

sauf dans le cas d'une vidéo 2D à 3D

* Si la condition de conversion n'est pas

respectée, la commande sera traitée comme NG.

5) Si [Data 00] = 09

00 : Standard

02 : Cinéma

04 : Manuel

01 : Sport

03 : Extrême

05 : Automatique

Accusé de réception [v][ ][Set ID][ ][OK][Data00]

[Data01][x][v][ ][Set ID][ ][NG][Data00][x]

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

27. Config. auto. (commande : j u)

► Pour ajuster la position de l'image et minimiser

le tremblement de l'image automatiquement.

Cette option ne fonctionne qu'en mode RGB

(PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01 : Config. auto.

Accusé de réception [u][ ][Set ID][ ][OK/NG]

[Data][x]

ENGLISH Easy Setup Guide

Please read this manual carefully before operating your set and retain it for future reference.

ESPAÑOL Guía Rápida de Conguración

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

FRANÇAIS Guide de conguration rapide

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour pouvoir vous y reporter

ultérieurement.

P/NO : MFL68884973 (1601-REV00)

www.lg.com

LED TV

32LX770M

43LX770M

55LX770M

ENGLISH

ESPAÑOL

FRANÇAIS

Read Safety and Reference.

Leer Seguridad y Consultas.

Lisez Sécurité et références.

ENGLISH

ESPAÑOL

FRANÇAIS

Image shown may differ from your TV.

La imagen puede ser diferente a la de su televisor.

Cette illustration peut ne pas correspondre à votre téléviseur.

A-1

RESET

UPDATE

HDMI

DVI OUT

AUDIO OUT

A-2

2 3

ENGLISH

MODELS

32LX770M

(32LX770M-UA)

43LX770M

(43LX770M-UA)

55LX770M

(55LX770M-UA)

Dimensions

(W x H x D)

734 x 438 x 55.3 (mm)

28.8 x 17.2 x 2.1 (inches)

973 x 573 x 55.1 (mm)

38.3 x 22.5 x 2.1 (inches)

1,242 x 724 x 55.1 (mm)

48.8 x 28.5 x 2.1 (inches)

Weight 5.3 kg (11.6 lbs) 10.2 kg (22.4 Ibs) 17.7 kg (39.0 Ibs)

Power requirement AC 120 V~ 50/60 Hz

Current value /

Power consumption

1.2 A / 70 W 1.0 A / 100 W 1.3 A / 130 W

ESPAÑOL

FRANÇAIS

MODELOS

32LX770M

(32LX770M-UA)

43LX770M

(43LX770M-UA)

55LX770M

(55LX770M-UA)

MODÈLES

Dimensiones

(Ancho x altura x profundidad)

734 x 438 x 55,3 (mm)

28,8 x 17,2 x 2,1

(pulgadas / pouces)

973 x 573 x 55,1 (mm)

38,3 x 22,5 x 2,1

(pulgadas / pouces)

1 242 x 724 x 55,1 (mm)

48,8 x 28,5 x 2,1

(pulgadas / pouces)

Dimensions

(L x H x P)

Peso

5,3 kg (11,6 libras / lb) 10,2 kg (22,4 libras / lb) 17,7 kg (39,0 libras / lb)

Poids

Alimentación requerida

AC 120 V~ 50/60 Hz

Alimentation

Corriente de consumo /

Consumo de potencia

1,2 A / 70 W 1,0 A / 100 W 1,3 A / 130 W

Valeur courante /

Consommation électrique

*MFL68884973*

(Pour les États-Unis et le Canada)

(Pour 43LX770M-UA, 55LX770M-UA)

Ce produit est conforme aux normes

ENERGY STAR® lorsque le réglage

d’usine par défaut (Résidentiel)

est sélectionné. Modifier les

réglages d’usine par défaut ou activer d’autres

fonctionnalités augmente la consommation

d’énergie qui pourrait alors dépasser les limites de

la qualification ENERGY STAR®. Consultez le site

ENERGYSTAR.gov pour en savoir plus au sujet du

programme ENERGY STAR®.

(For USA and Canada only)

(For 43LX770M-UA, 55LX770M-UA)

(Para Estados Unidos y Canadá)

This product qualifies for ENERGY

STAR® in the factory default (Home

configuration)

setting. Changing

the factory default settings or enabling other

features may increase power consumption that

could exceed the limits necessary to quality for

ENERGY STAR®. Refer to ENERGYSTAR.gov

for more information on the ENERGY STAR®

program.
