Operating Instructions
Mode d’emploi
Manual de instrucciones
Owner’s Record
The model and serial numbers are located on the bottom of the unit.
Record these numbers in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No.
Serial No.
To cancel the demonstration (DEMO) display, see page 6.
Pour annuler l’affichage de démonstration (DEMO), reportez-vous à la page 6.
Para cancelar la pantalla de demostración (DEMO), consulte la página 6.
4-113-865-32 (1)
CDX-GT630UI
CDX-GT63UIW
©2008 Sony Corporation
FM/AM
Compact Disc Player
2
Warning
ZAPPIN is a trademark of Sony Corporation.
iPod is a trademark of Apple Inc., registered in
the U.S. and other countries.
iPhone is a trademark of Apple Inc.
For installation and connections, see the
supplied installation/connections manual.
This equipment has been tested and found to
comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a
residential installation. This equipment
generates, uses, and can radiate radio frequency
energy and, if not installed and used in
accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference to
radio or television reception, which can be
determined by turning the equipment off and on,
the user is encouraged to try to correct the
interference by one or more of the following
measures:
–
Reorient or relocate the receiving antenna.
–
Increase the separation between the equipment
and receiver.
–
Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.
–
Consult the dealer or an experienced radio/TV
technician for help.
You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.
The use of optical instruments with this produc
t
will increase eye hazard.
CAUTION
For the state of california, USA only
Perchlorate Material – special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
Perchlorate Material: Lithium battery contains
perchlorate
The “HD Radio Ready” logo indicates that this
product will control a Sony HD Radio
TM
tuner
(sold separately).
For HD Radio
TM
tuner operation, please refer to
the HD Radio
TM
tuner Operating Instructions.
HD Radio
TM
and the HD Radio Ready logo are
proprietary trademarks of iBiquity Digital Corp.
The “SAT Radio Ready”
logo indicates that this
product will control a
satellite radio tuner module
(sold separately). Please see your nearest
authorized Sony dealer for details on the
satellite radio tuner module.
“SAT Radio,” “SAT Radio Ready,” the SAT
Radio and SAT Radio Ready logos and all
related marks are trademarks of Sirius Satellite
Radio Inc. and XM Satellite Radio Inc.
Windows Media, and the
Windows logo are trademarks
or registered trademarks of
Microsoft Corporation in the
United States and/or other countries.
MPEG Layer-3 audio coding technology and
patents licensed from Fraunhofer IIS and Thomson.
This product is protected by certain intellectual
property rights of Microsoft Corporation. Use or
distribution of such technology outside of this
product is prohibited without a license from
Microsoft or an authorized Microsoft subsidiary.
3
Warning if your car’s ignition has no
ACC position
Be sure to set the Auto Off function (page 16).
The unit will shut off completely and
automatically in the set time after the unit is
turned off, which prevents battery drain.
If you do not set the Auto Off function, press
and hold (OFF) until the display disappears
each time you turn the ignition off.
Content providers are using the digital rights
management technology for Windows Media
contained in this device (“WM-DRM”) to protect
the integrity of their content (“Secure Content”) so
that their intellectual property, including copyright,
in such content is not misappropriated.
This device uses WM-DRM software to play
Secure Content (“WM-DRM Software”). If the
security of the WM-DRM Software in this device
has been compromised, owners of Secure Content
(“Secure Content Owners”) may request that
Microsoft revoke the WM-DRM Software’s right
to acquire new licenses to copy, display and/or
play Secure Content. Revocation does not alter the
WM-DRM Software’s ability to play unprotected
content. A list of revoked WM-DRM Software is
sent to your device whenever you download a
license for Secure Content from the Internet or
from a PC. Microsoft may, in conjunction with
such license, also download revocation lists onto
your device on behalf of Secure Content Owners.
4
Table of Contents
Getting Started
Playable discs on this unit . . . . . . . . . . . . . . . . . 6
Resetting the unit. . . . . . . . . . . . . . . . . . . . . . . . 6
Canceling the DEMO mode . . . . . . . . . . . . . . . 6
Preparing the card remote commander . . . . . . . 6
Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . 6
Detaching the front panel . . . . . . . . . . . . . . . . . 7
Attaching the front panel . . . . . . . . . . . . . . . 7
Location of controls and basic
operations
Main unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Card remote commander RM-X151 . . . . . . . 8

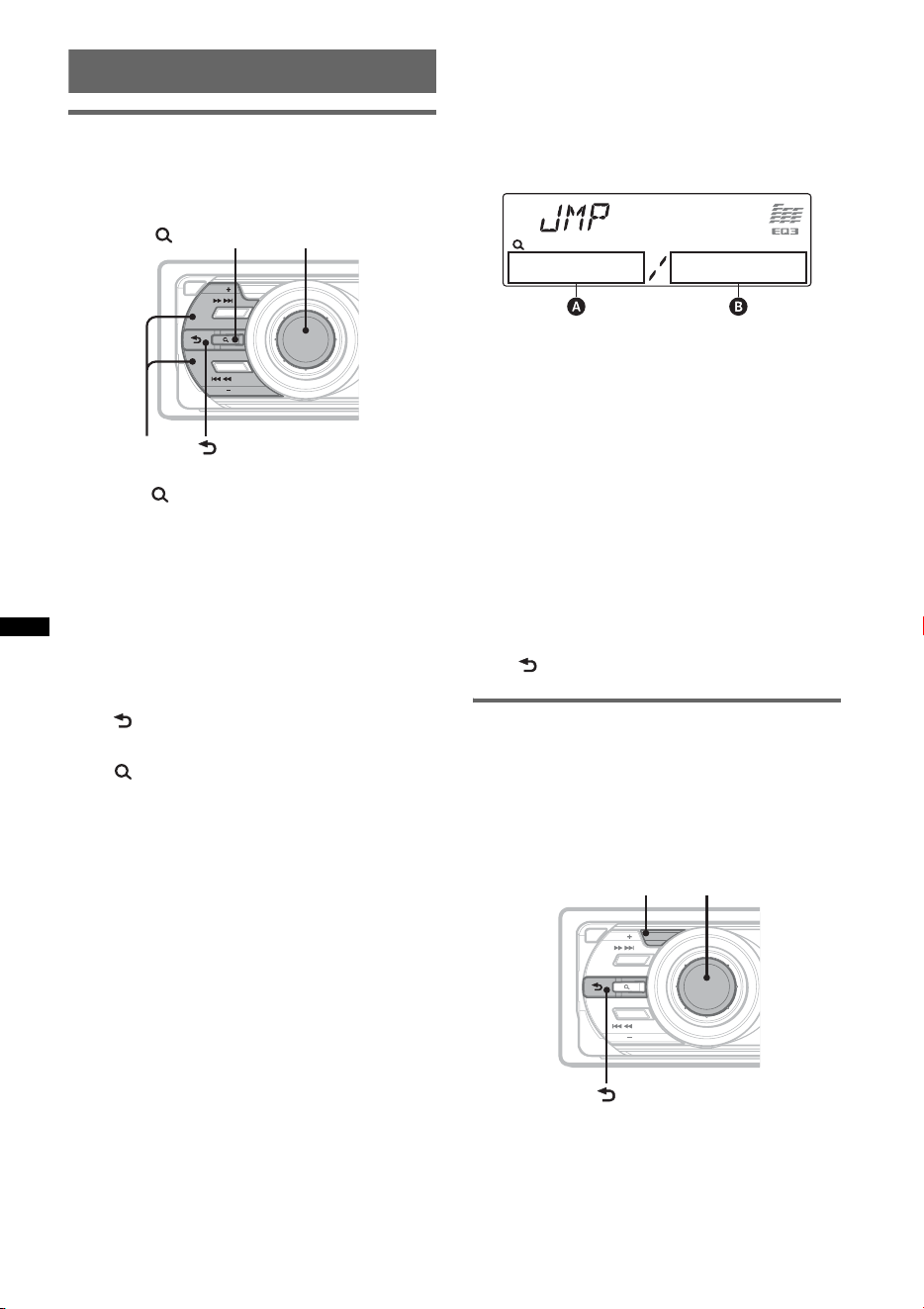

Searching for a track . . . . . . . . . . . . . . . . . . . . 10

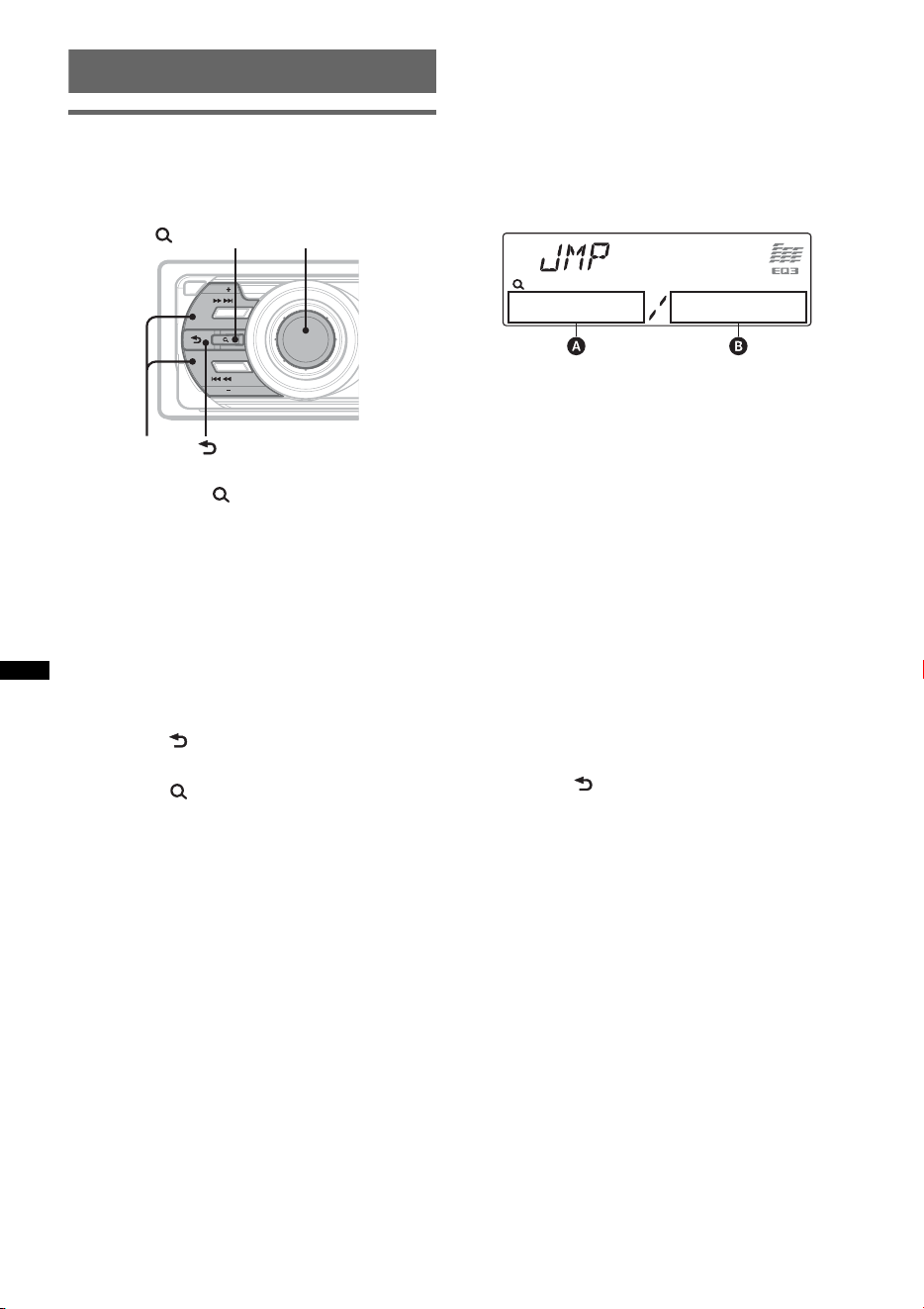

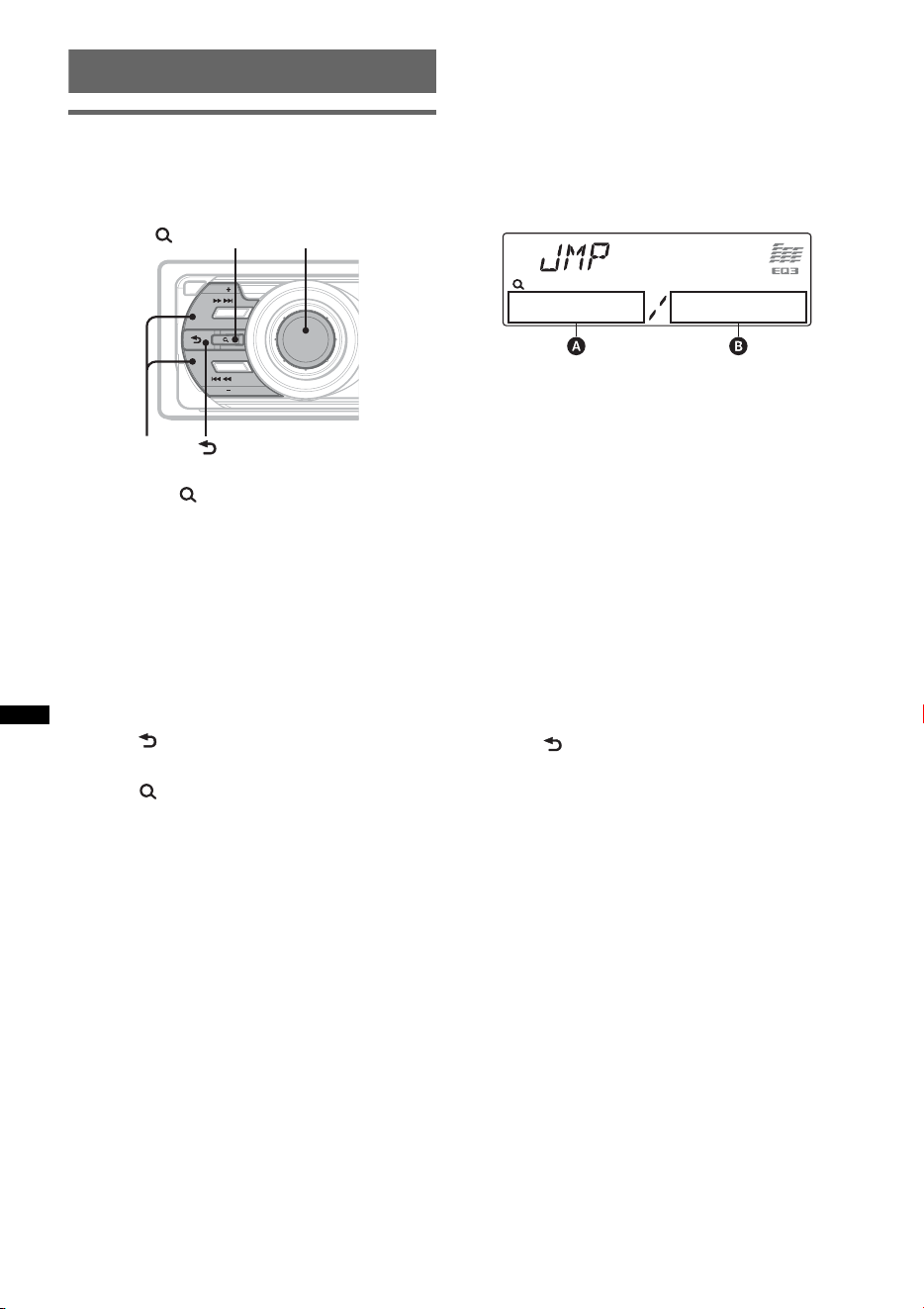

Searching a track by name
— Quick-BrowZer . . . . . . . . . . . . . . . . . . . 10
Searching a track by listening to track passages
— ZAPPIN™ . . . . . . . . . . . . . . . . . . . . . . . 10
Radio
Storing and receiving stations . . . . . . . . . . . . . 11
Storing automatically — BTM . . . . . . . . . . 11
Storing manually. . . . . . . . . . . . . . . . . . . . . 11
Receiving the stored stations . . . . . . . . . . . 11
Tuning automatically . . . . . . . . . . . . . . . . . 11
CD
Playing a disc. . . . . . . . . . . . . . . . . . . . . . . . . . 12
Display items . . . . . . . . . . . . . . . . . . . . . . . 12
Repeat and shuffle play. . . . . . . . . . . . . . . . 12
USB devices
Playing back a USB device. . . . . . . . . . . . . . . 12
Display items . . . . . . . . . . . . . . . . . . . . . . . 13
Repeat and shuffle play . . . . . . . . . . . . . . . 13
iPod

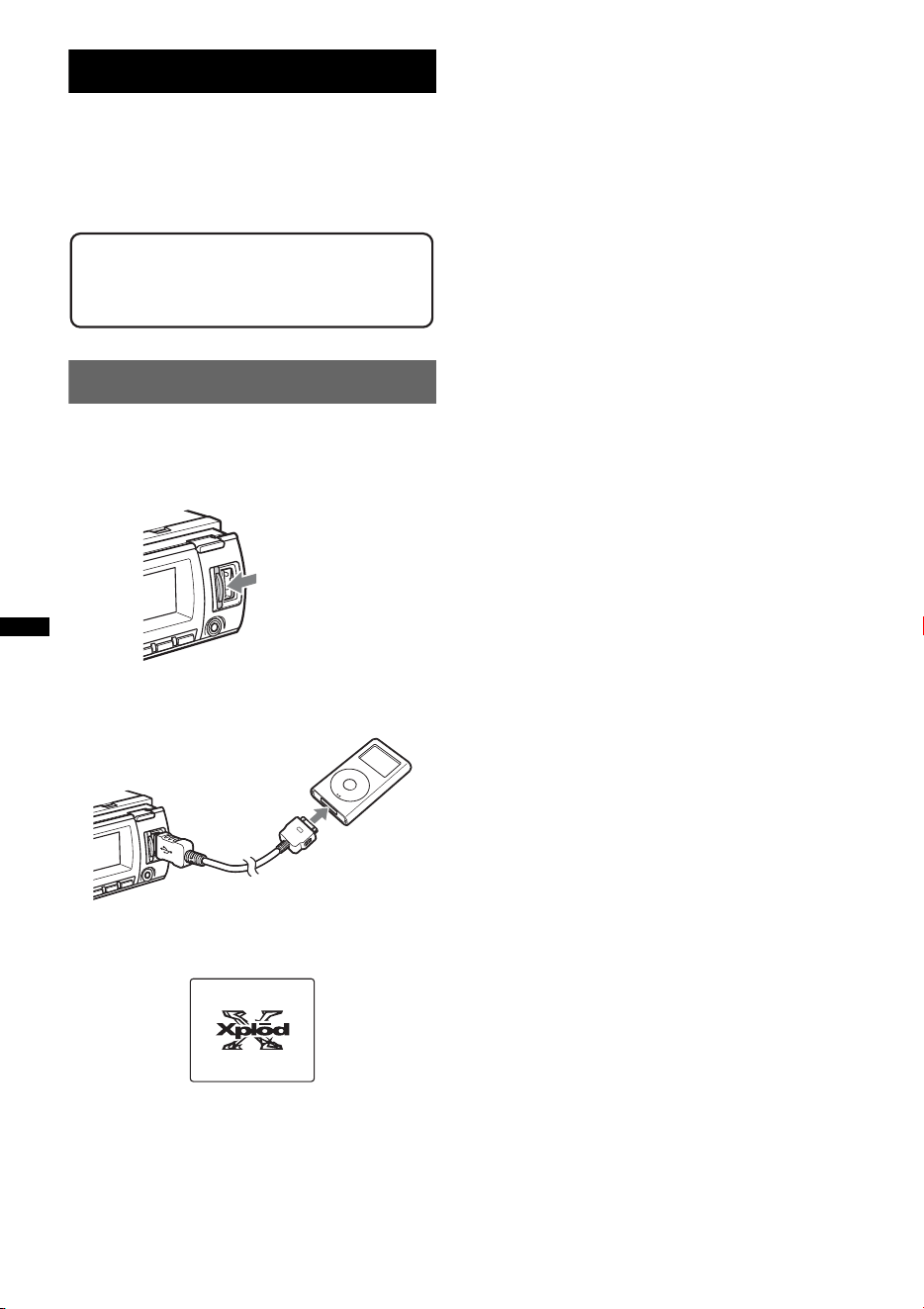

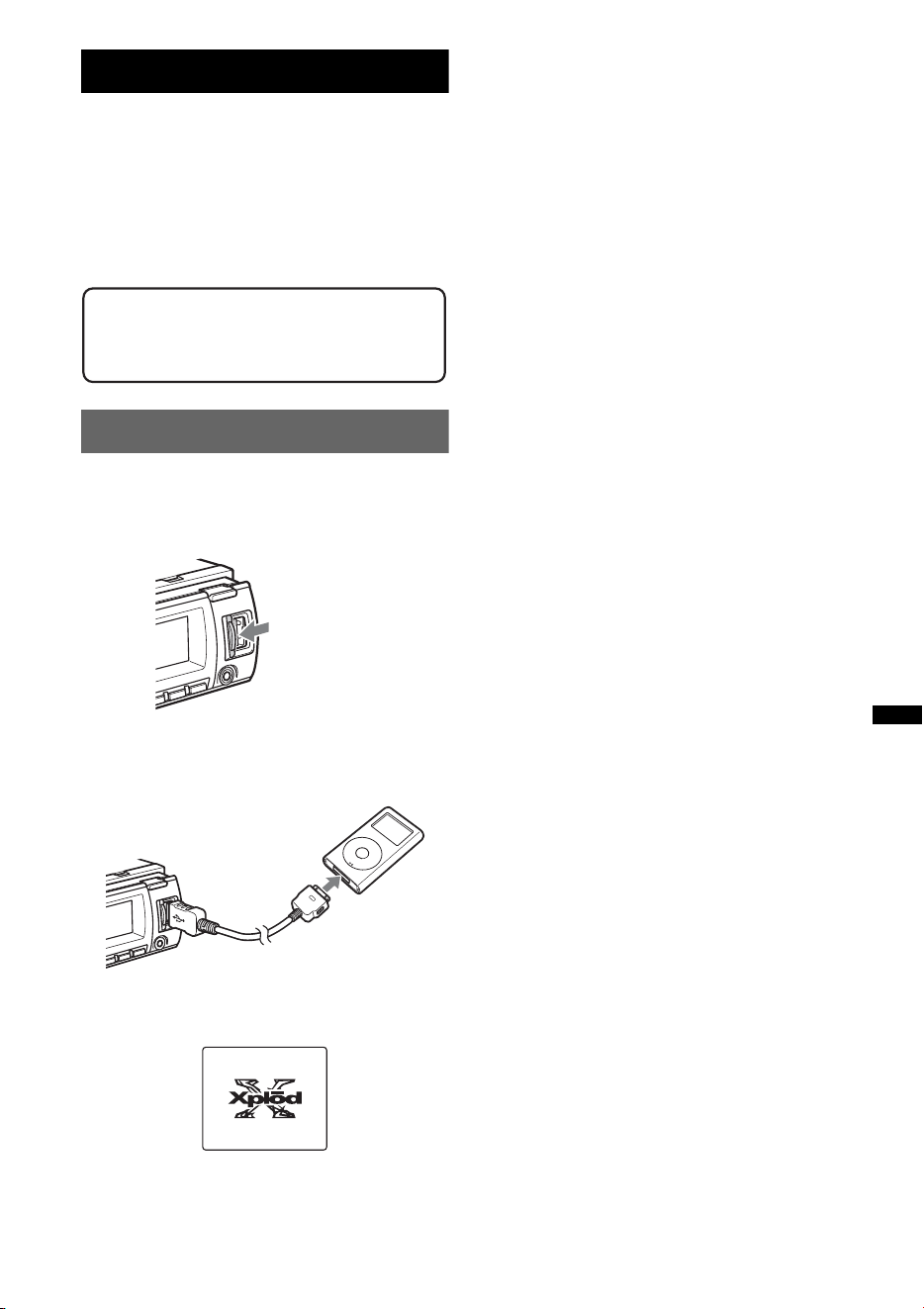

Playing back iPod . . . . . . . . . . . . . . . . . . . . . . 14
Display items . . . . . . . . . . . . . . . . . . . . . . . 15
Setting the play mode . . . . . . . . . . . . . . . . . . . 15
Repeat and shuffle play . . . . . . . . . . . . . . . 15
Operating an iPod directly
— Passenger control . . . . . . . . . . . . . . . . . . . . 15
Other functions
Changing the sound settings . . . . . . . . . . . . . . 16
Adjusting the sound characteristics . . . . . . 16
Customizing the equalizer curve
— EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Adjusting setup items — SET . . . . . . . . . . . . 16
Using optional equipment. . . . . . . . . . . . . . . . 17
Auxiliary audio equipment. . . . . . . . . . . . . 17

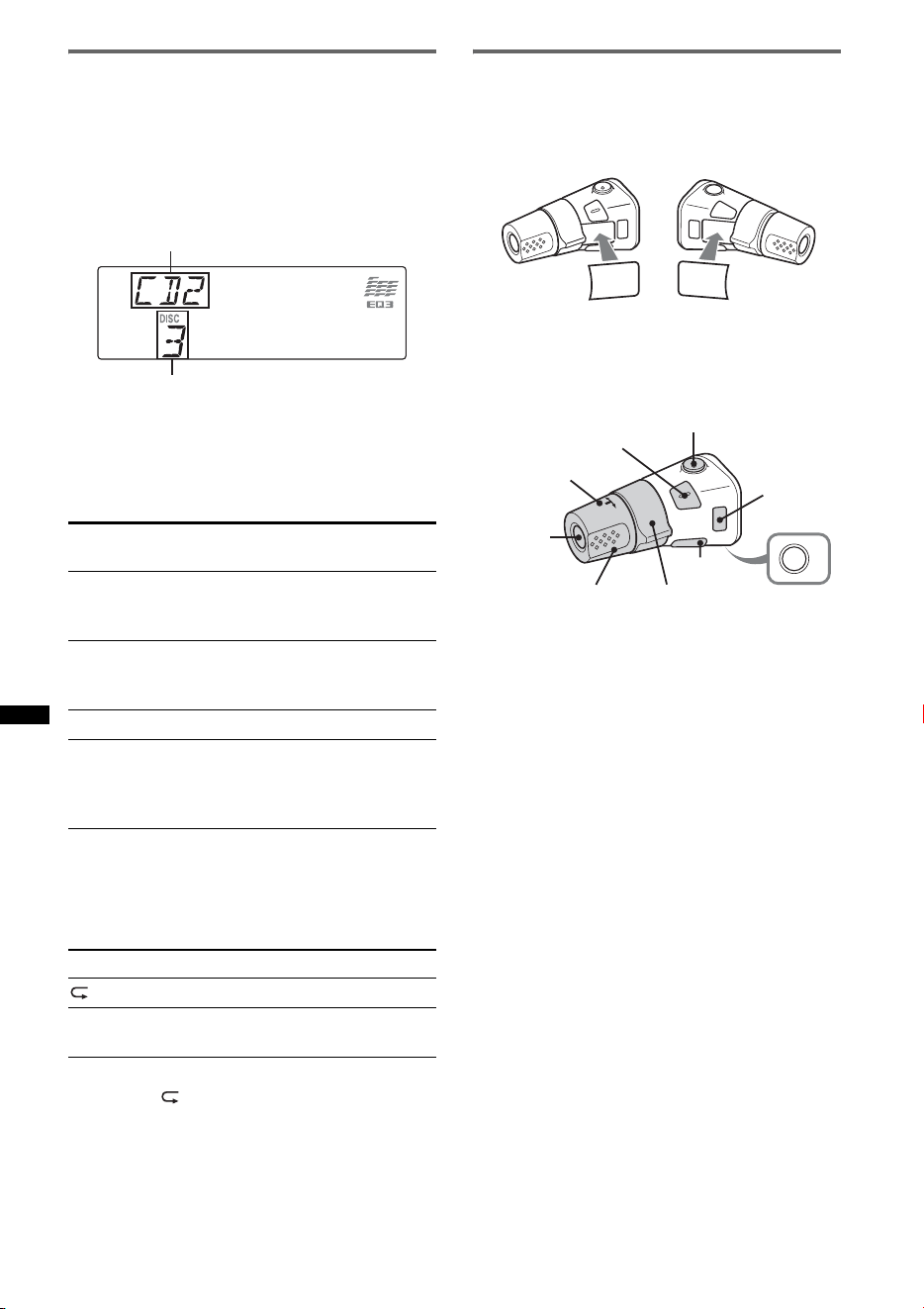

CD changer. . . . . . . . . . . . . . . . . . . . . . . . . 18

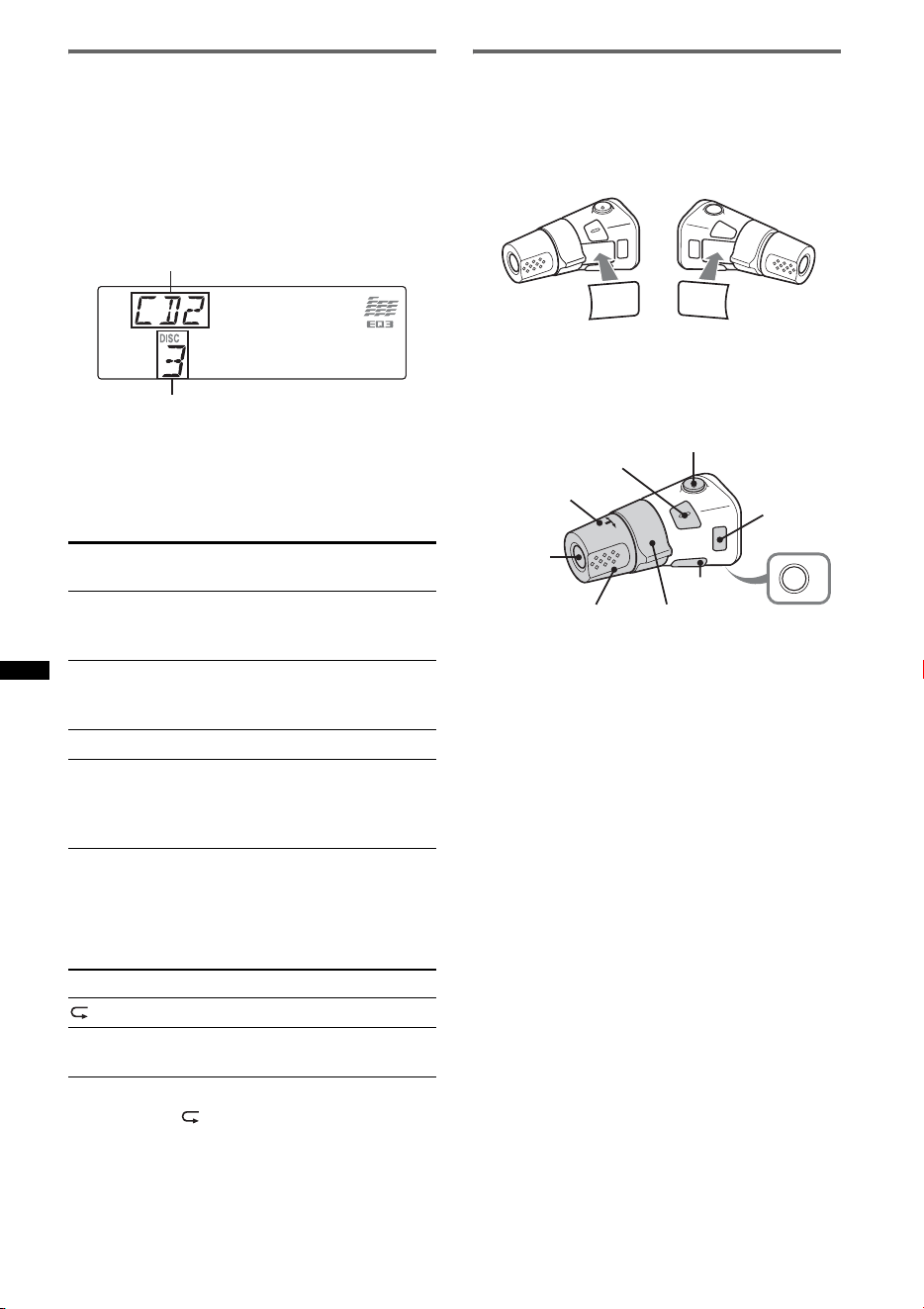

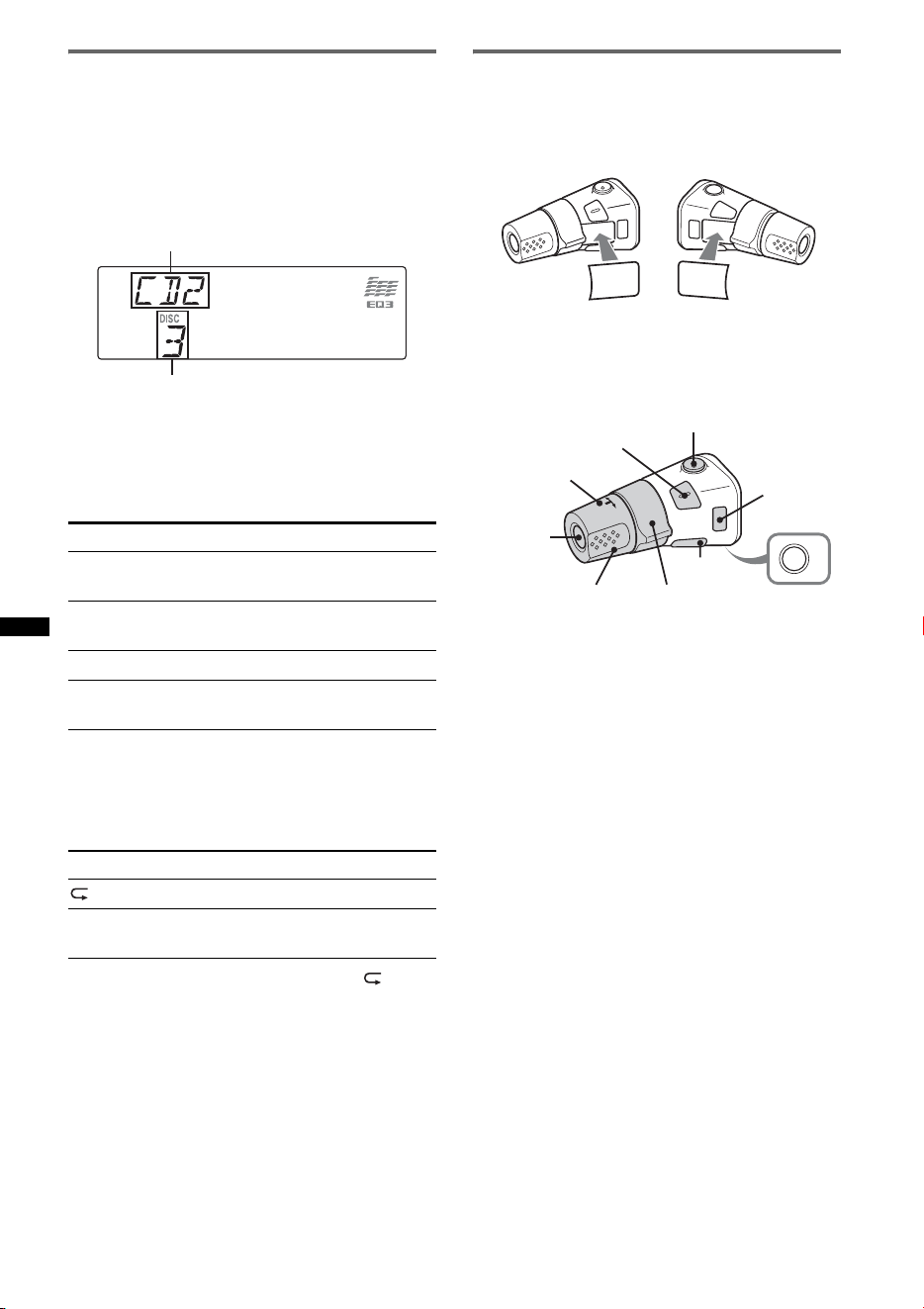

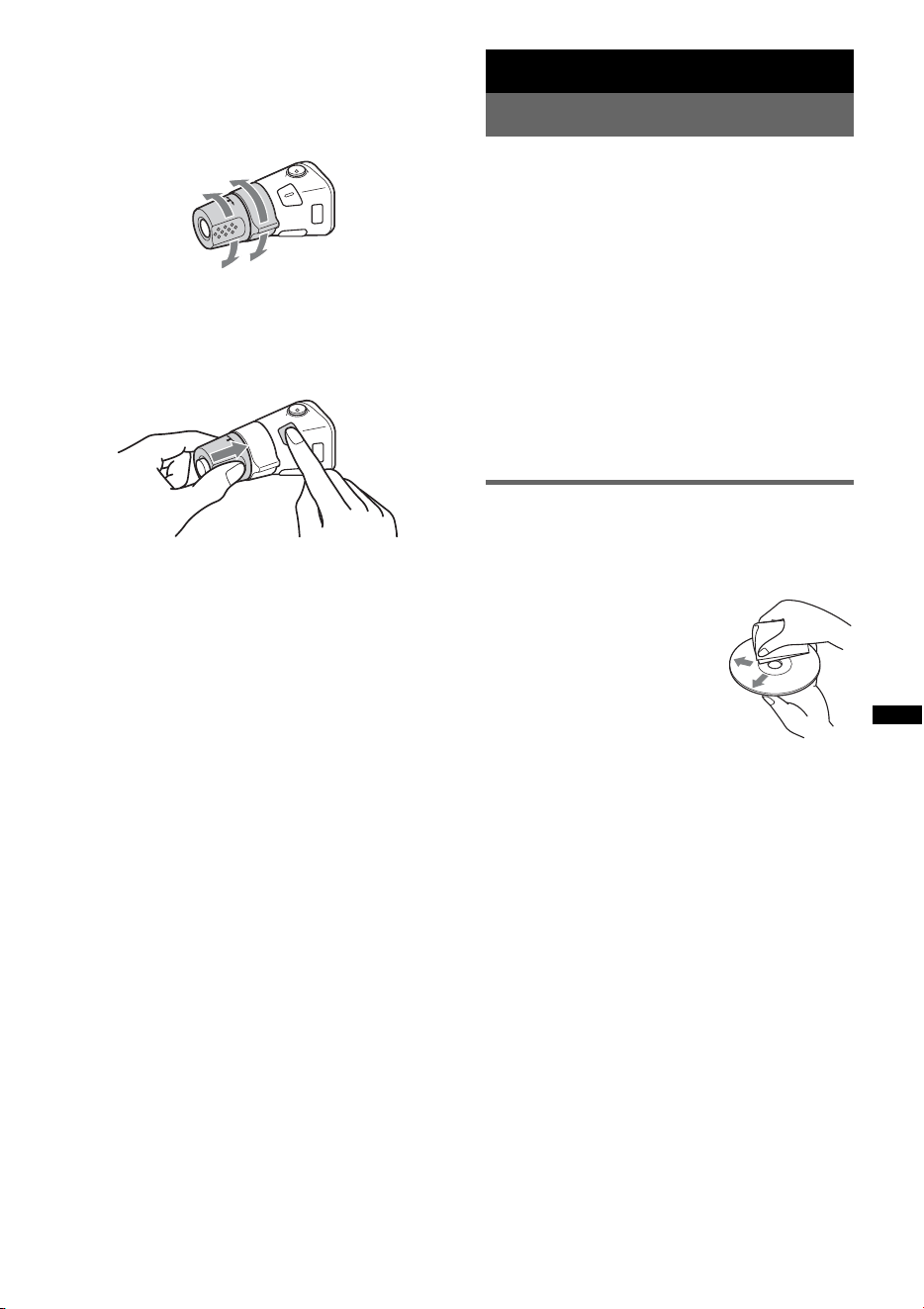

Rotary commander RM-X4S . . . . . . . . . . . 18
Additional Information
Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

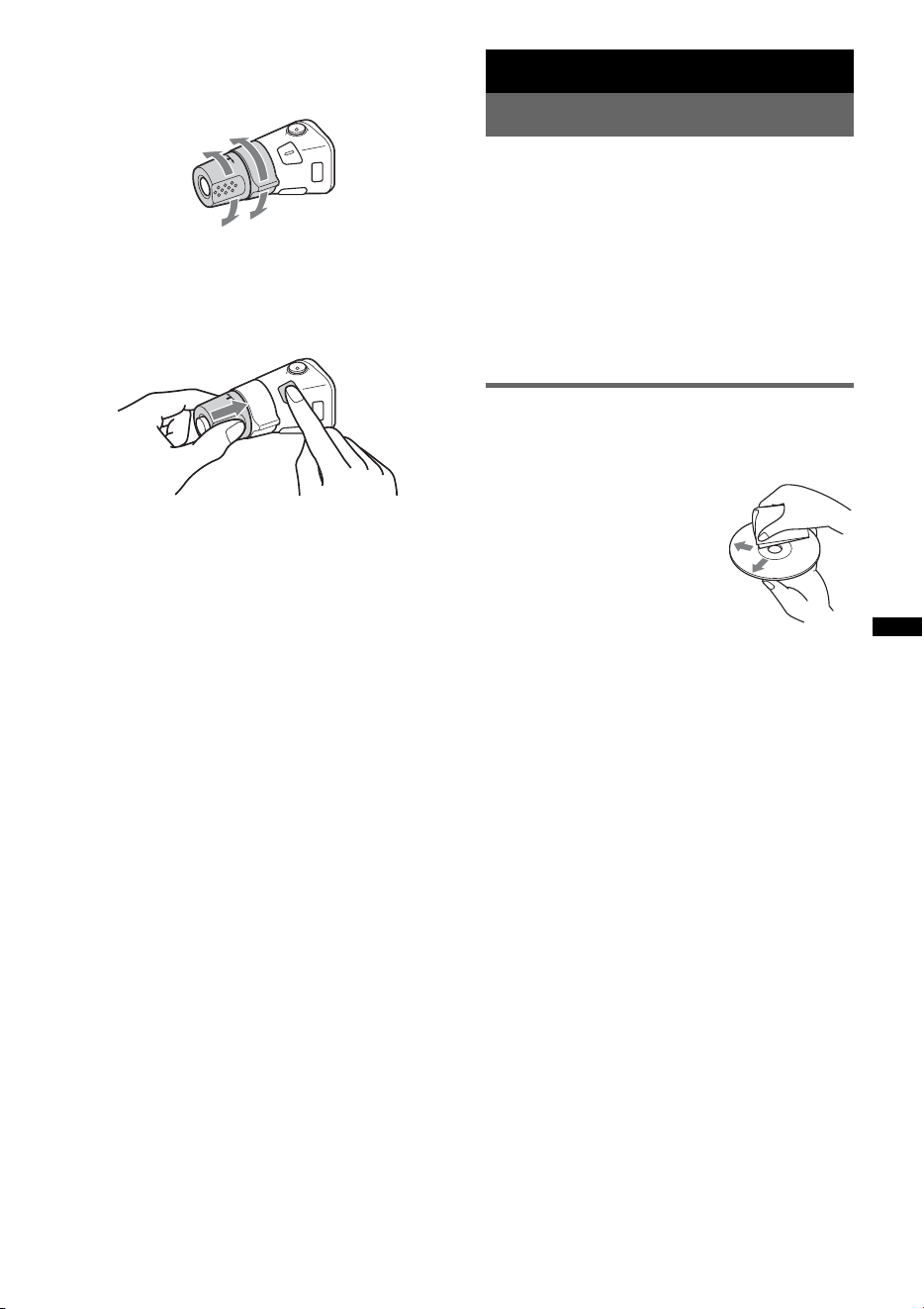

Notes on discs . . . . . . . . . . . . . . . . . . . . . . 19

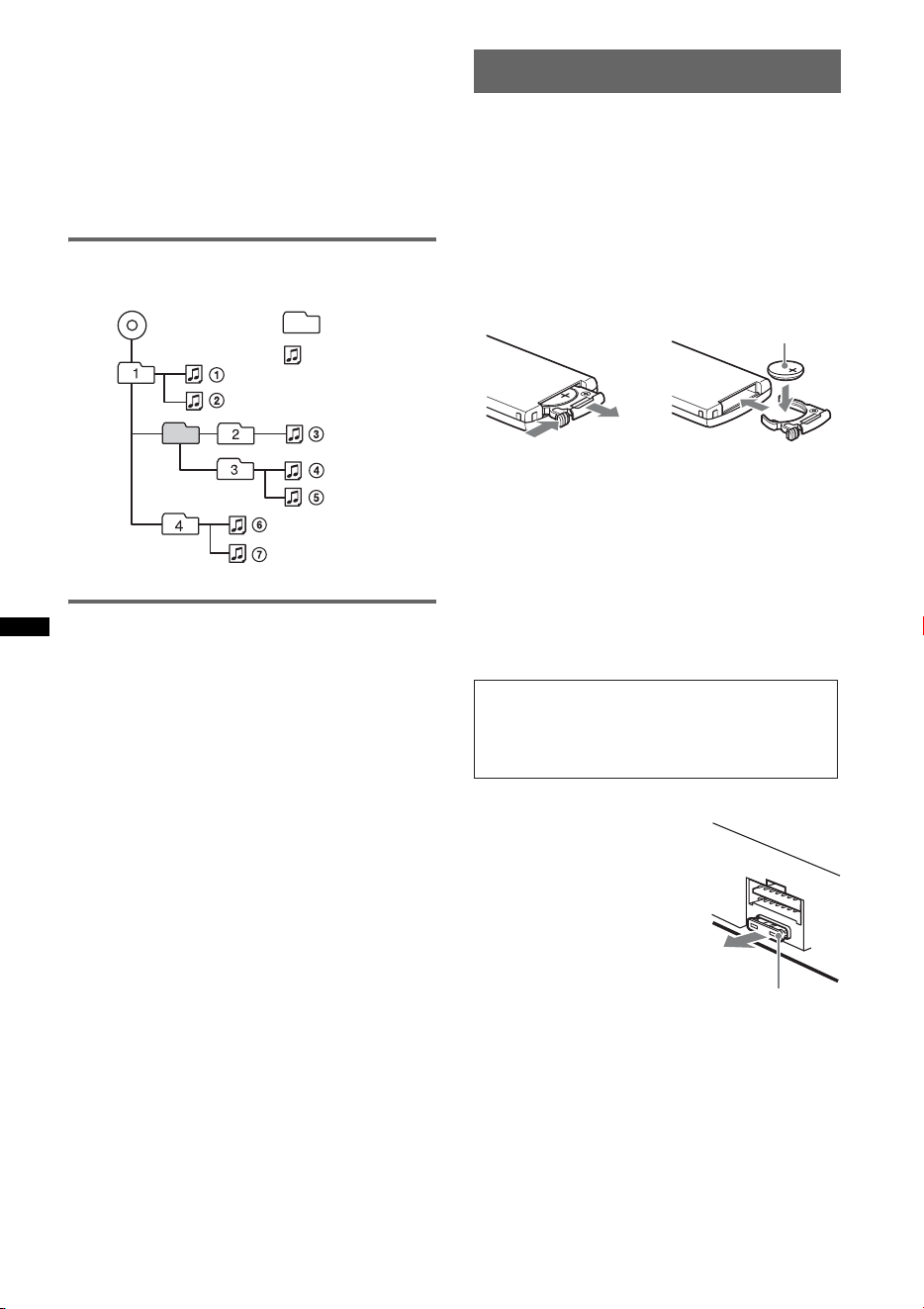

Playback order of MP3/WMA/AAC
files. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
About iPod . . . . . . . . . . . . . . . . . . . . . . . . . 20
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 20

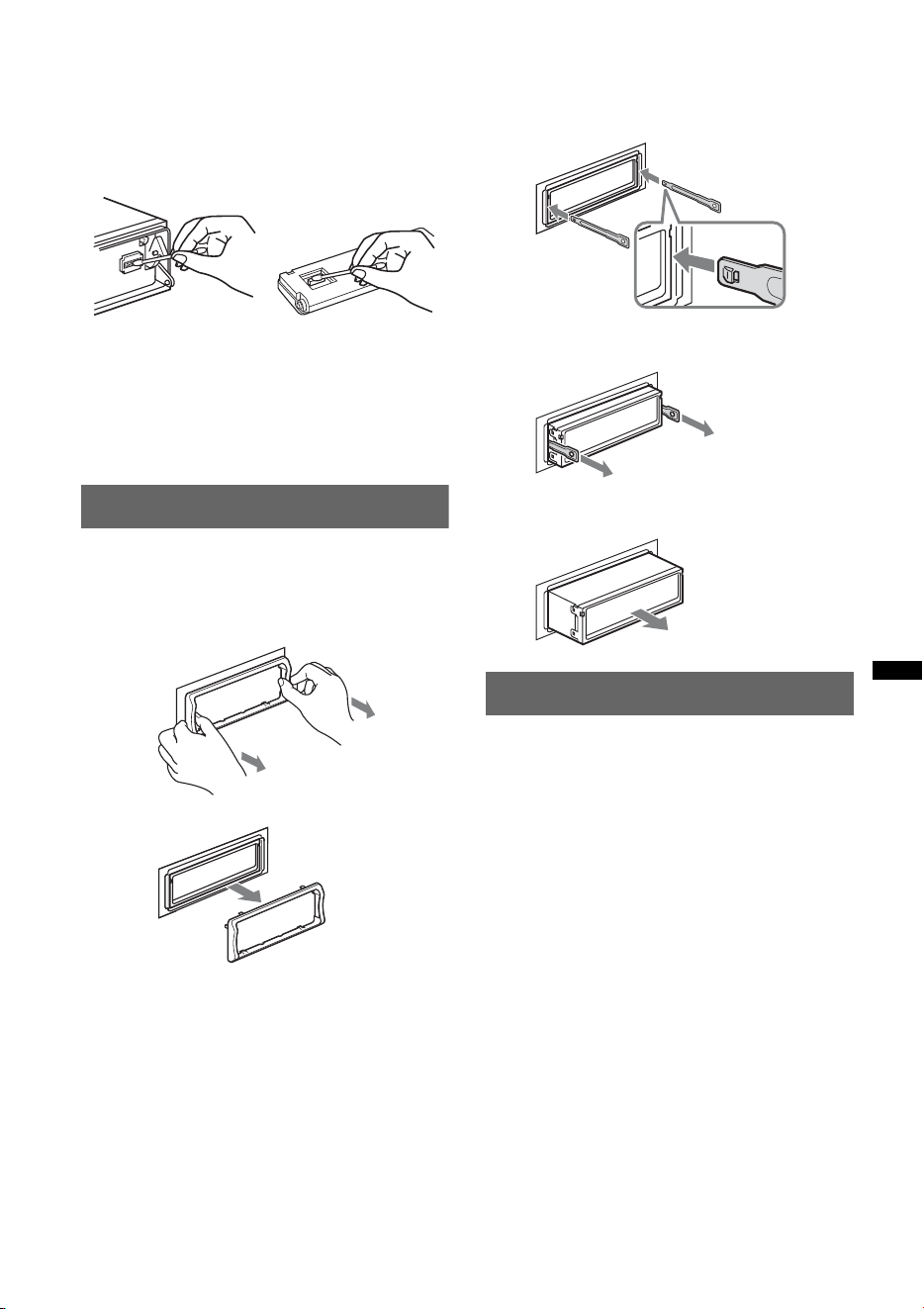

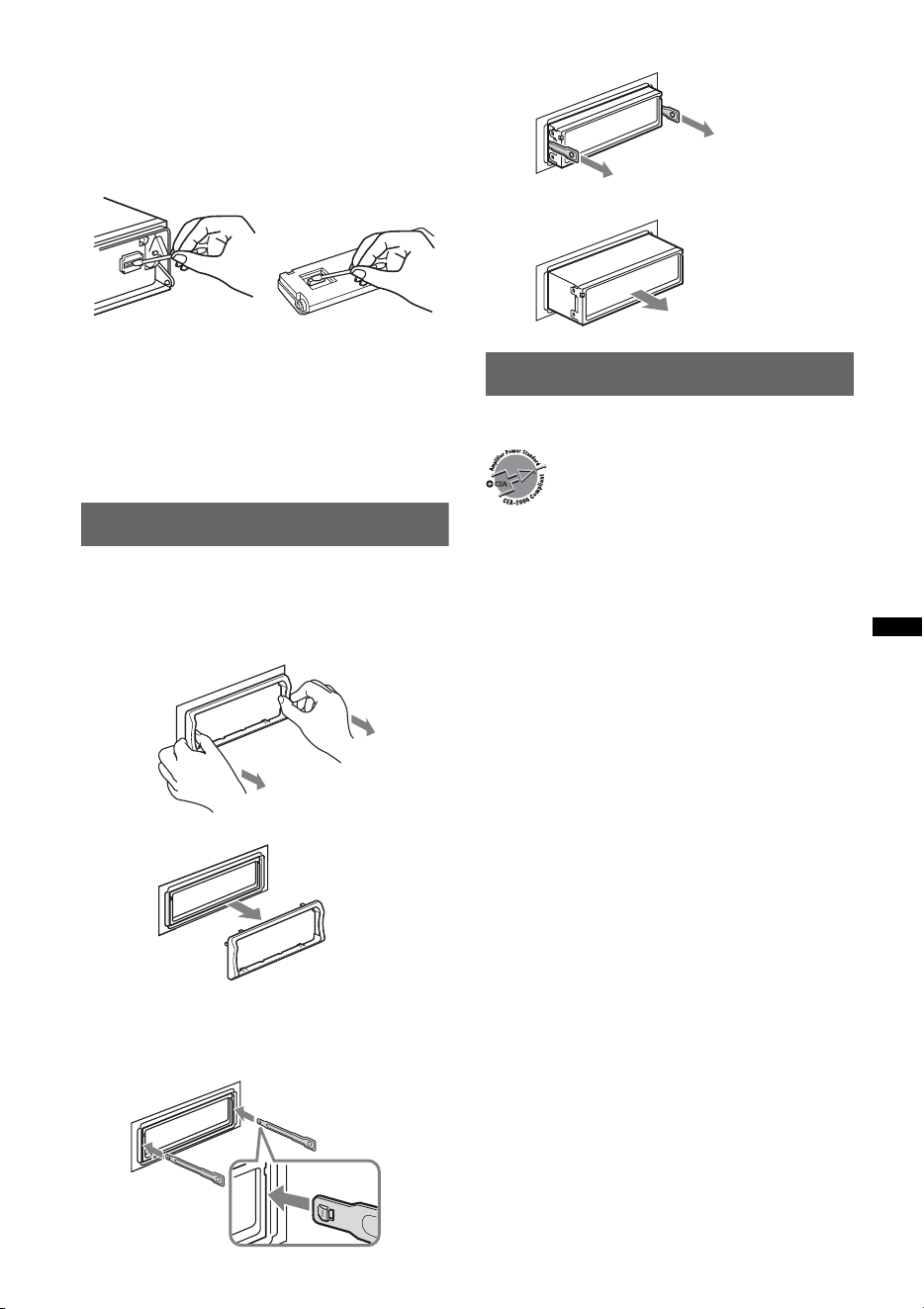

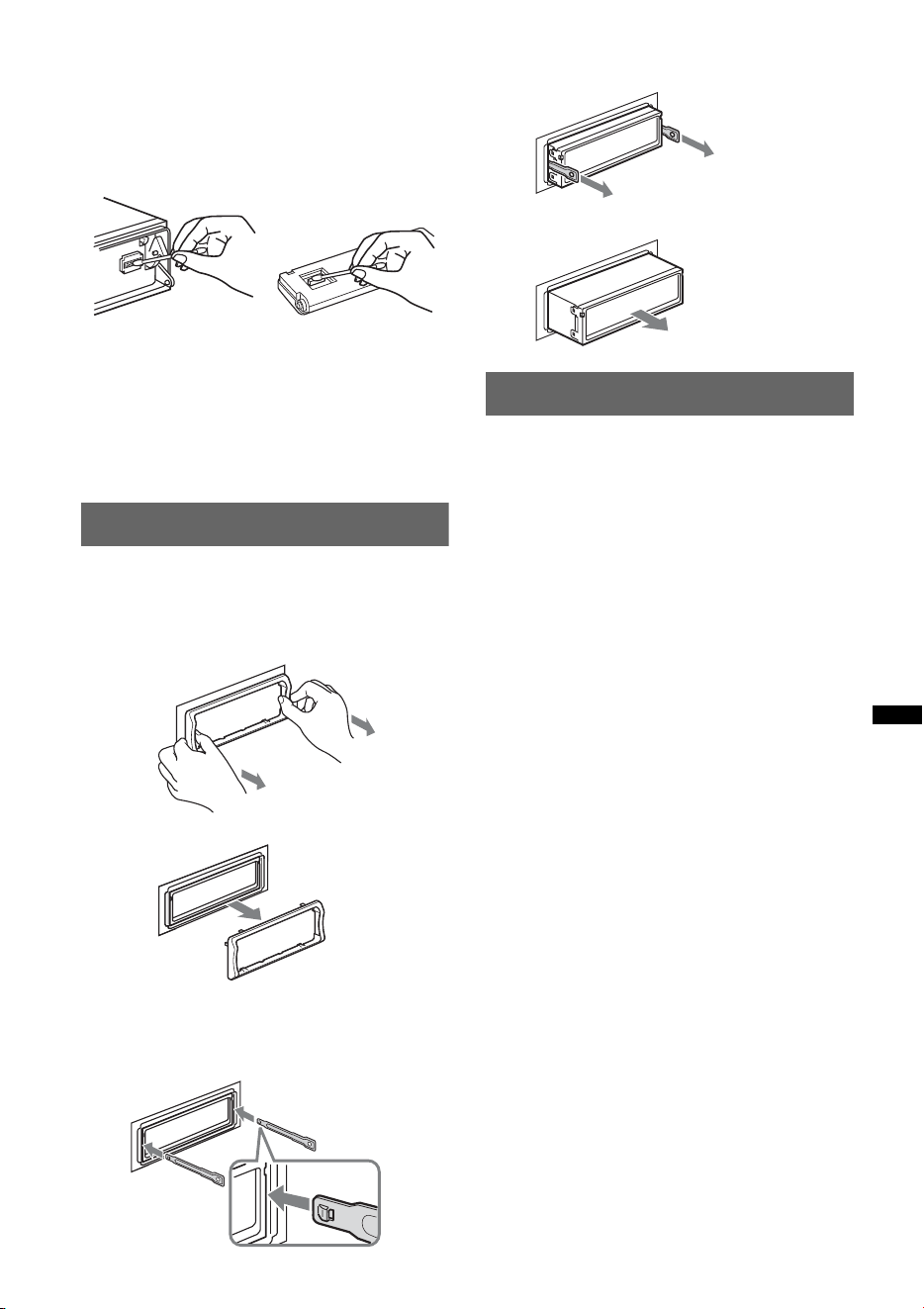

Removing the unit. . . . . . . . . . . . . . . . . . . . . . 21
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 21
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 22
Error displays/Messages. . . . . . . . . . . . . . . 24
5
Support site
If you have any questions or for the latest support information on this
product, please visit the web site below:
http://esupport.sony.com
http://www.xplodsony.com/
Provides information on:
• Models and manufacturers of compatible digital audio players
• Supported MP3/WMA/AAC files
6
Getting Started

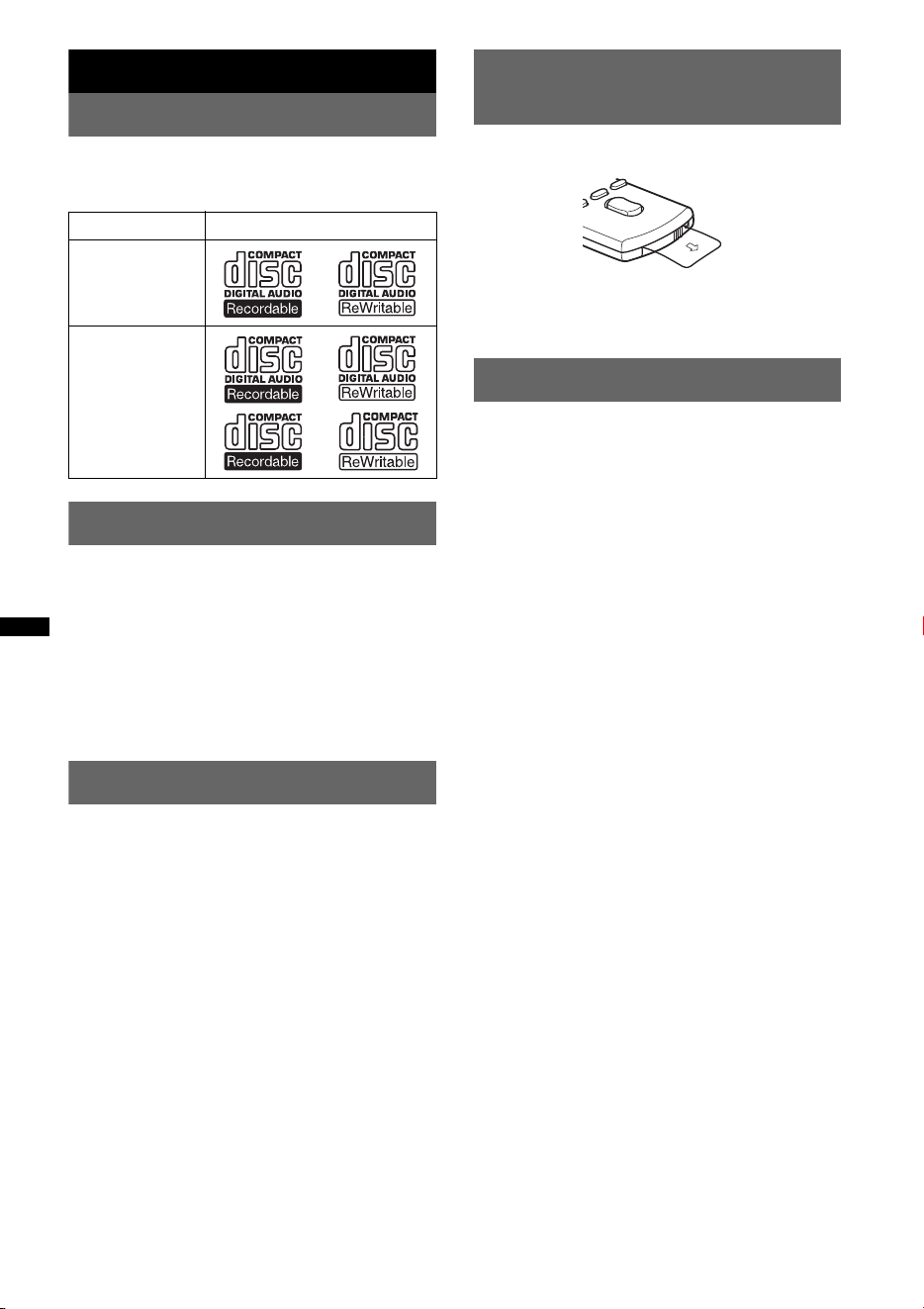

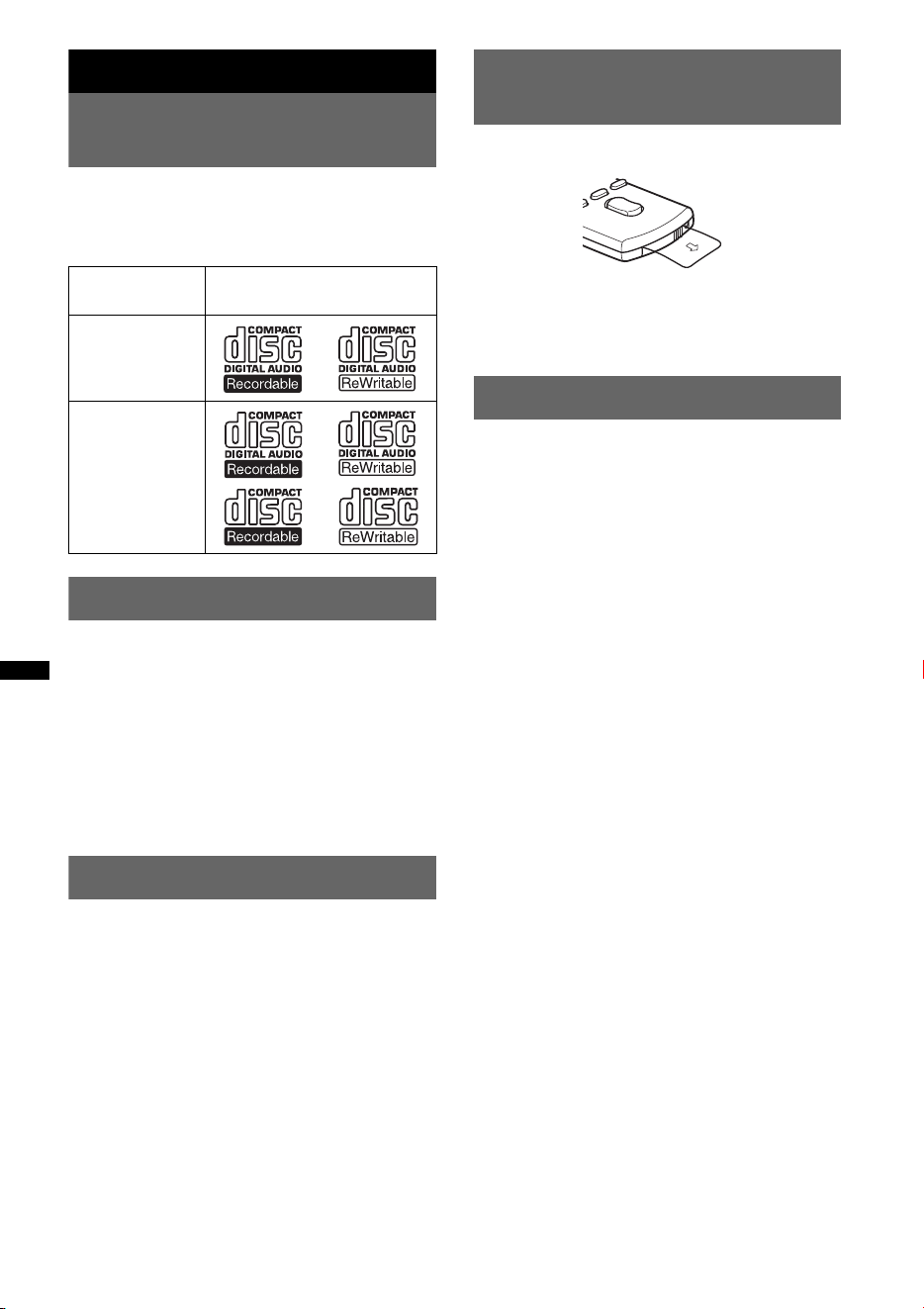

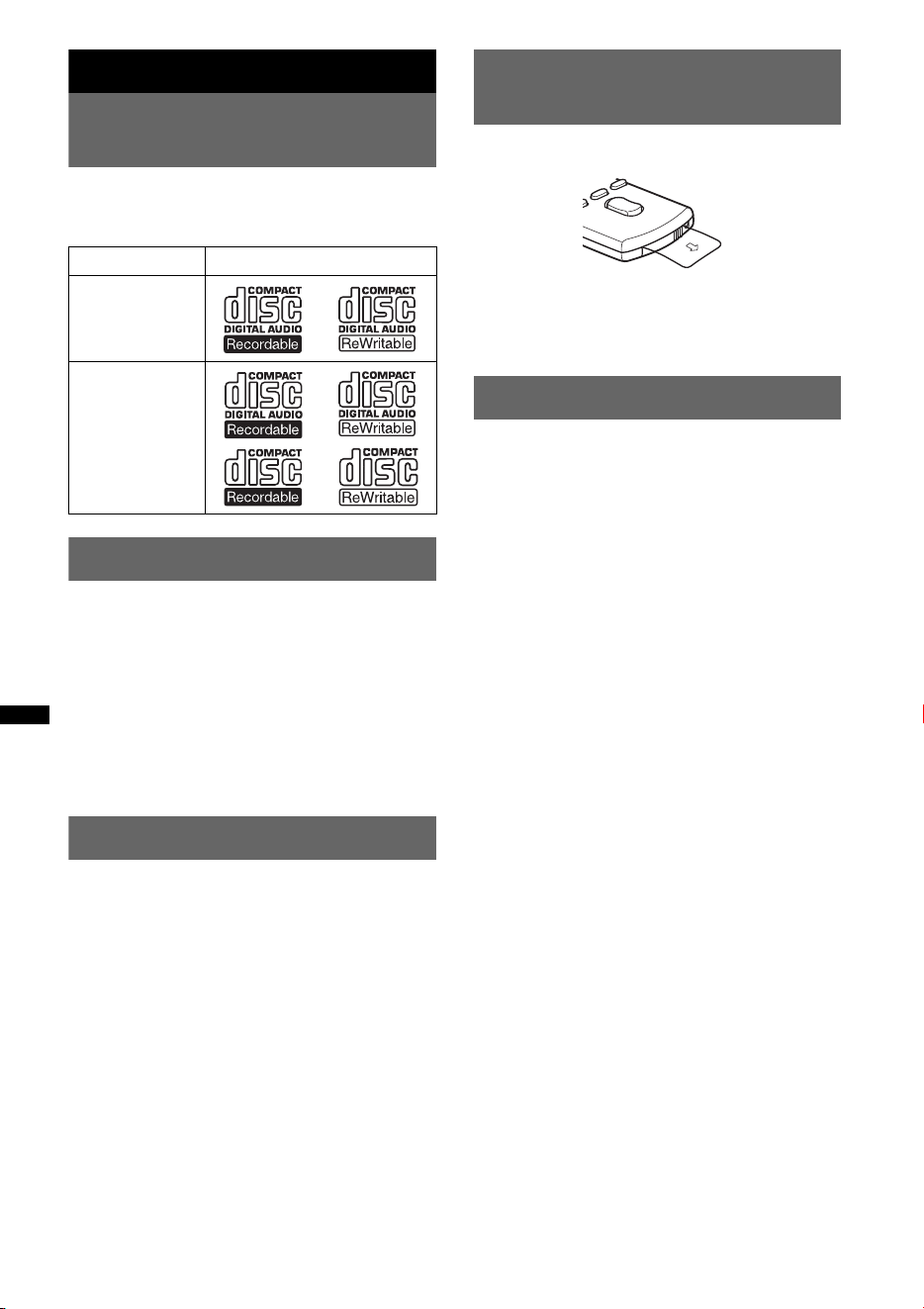

Playable discs on this unit
This unit can play CD-DA (also containing CD
TEXT) and CD-R/CD-RW (MP3/WMA/AAC
files (page 19)).
Resetting the unit
Before operating the unit for the first time, or
after replacing the car battery or changing the
connections, you must reset the unit.
Detach the front panel (page 7) and press the
RESET button (page 8) with a pointed object,
such as a ball-point pen.
Note
Pressing the RESET button will erase the clock setting
and some stored contents.
Canceling the DEMO mode
You can cancel the demonstration display which
appears during turning off.
1 Press and hold the select button.
The setup display appears.
2 Press the select button repeatedly
until “DEMO” appears.
3 Rotate the control dial to select
“DEMO-OFF.”
4 Press and hold the select button.
The setup is complete and the display returns
to normal play/reception mode.
Preparing the card remote
commander
Remove the insulation film.
Tip
For how to replace the battery, page 20.
Setting the clock
The clock uses a 12-hour digital indication.
1 Press and hold the select button.
The setup display appears.
2 Press the select button repeatedly
until “CLOCK-ADJ” appears.
3 Press (SEEK) +.
The hour indication flashes.
4 Rotate the control dial to set the hour
and minute.
To move the digital indication, press (SEEK)
+/–.
5 After setting the minute, press the
select button.
The setup is complete and the clock starts.
To display the clock, press (DSPL). Press
(DSPL) again to return to the previous display.
Type of discs Label on the disc
CD-DA
MP3
WMA
AAC
7

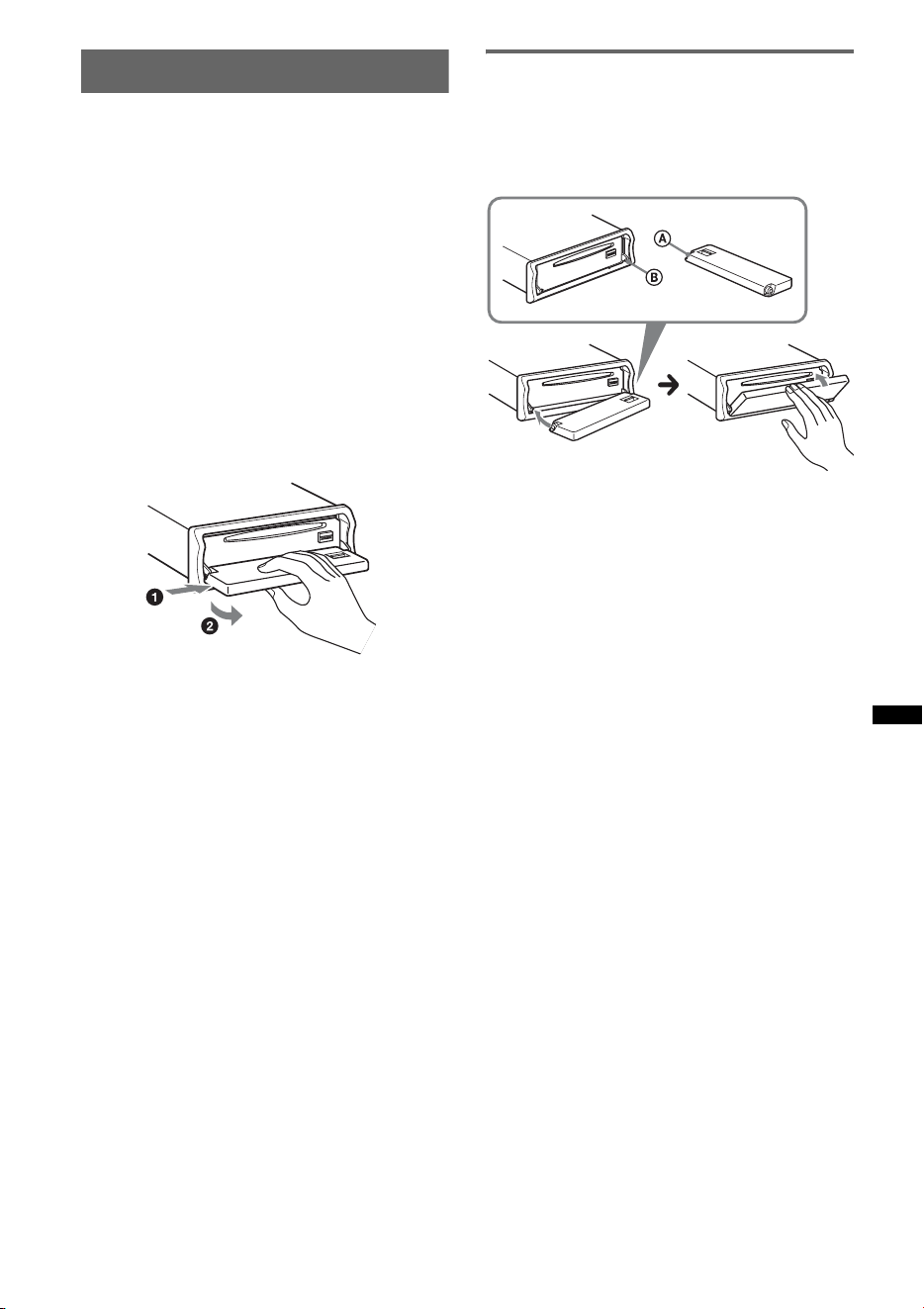

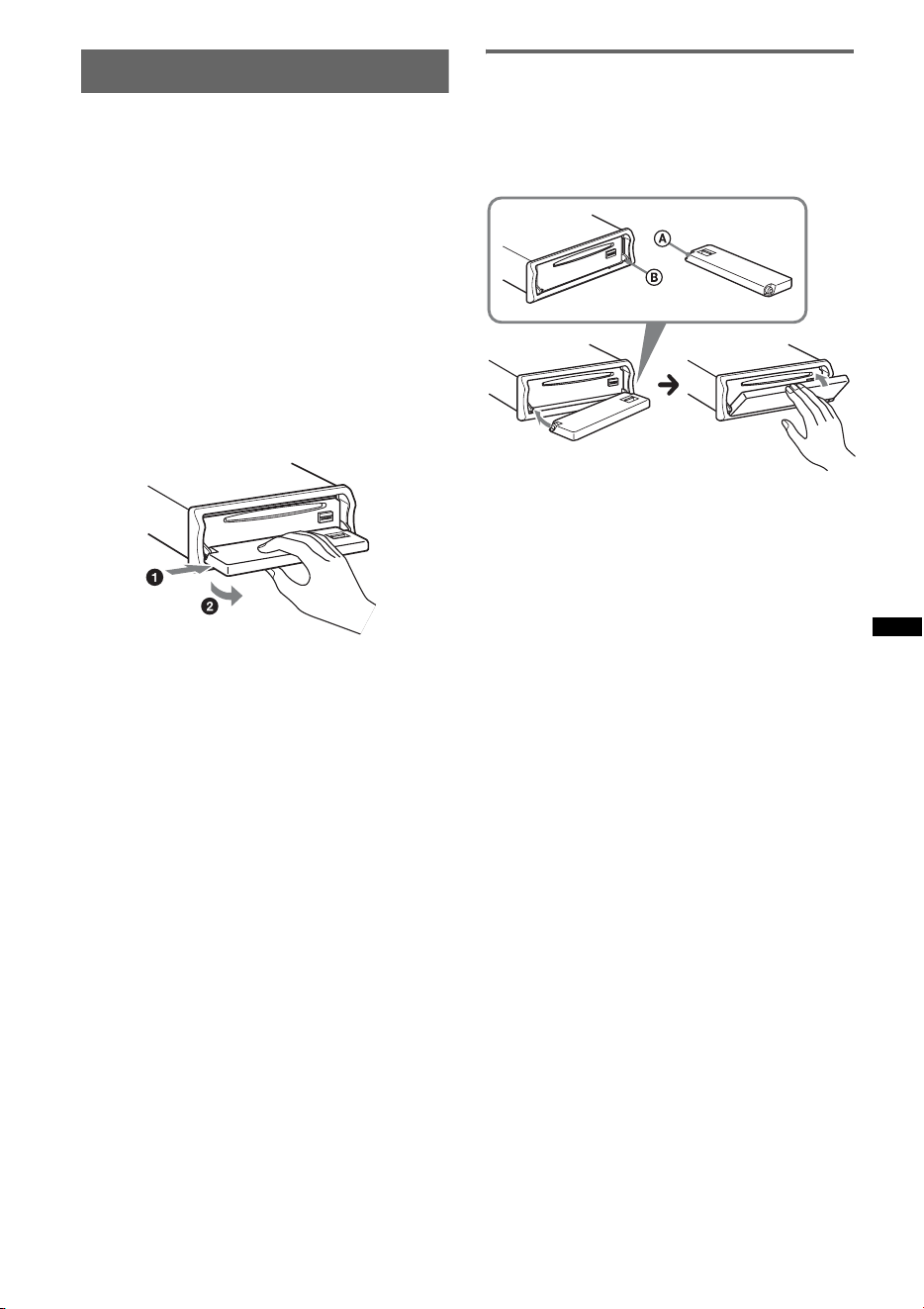

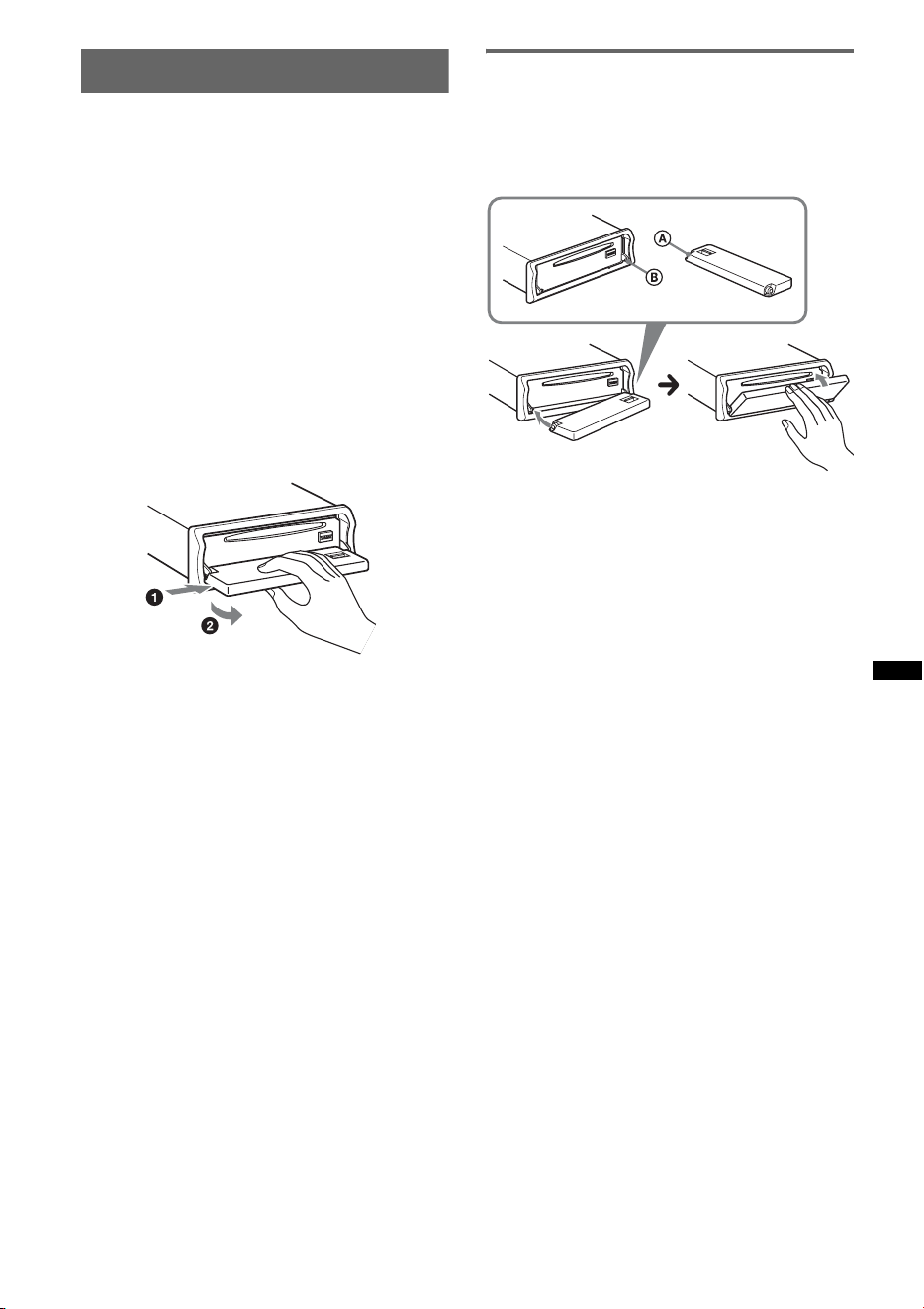

Detaching the front panel
You can detach the front panel of this unit to
prevent theft.
Caution alarm
If you turn the ignition switch to the OFF
position without detaching the front panel, the
caution alarm will sound for a few seconds.
The alarm will only sound if the built-in
amplifier is used.
1 Press (OFF).
The unit is turned off.
2 Press (OPEN).
The front panel is flipped down.
3 Slide the front panel to the right, then
gently pull out the left end of the front
panel.
Notes
• Do not drop or put excessive pressure on the front
panel and display window.
• Do not subject the front panel to heat/high
temperature or moisture. Avoid leaving it in a parked
car or on a dashboard/rear tray.
• Do not detach the front panel during playback of the
USB device, otherwise USB data may be damaged.
Attaching the front panel
Place the hole A of the front panel onto the
spindle B on the unit, then lightly push the left
side in.
Press (SOURCE) on the unit (or insert a disc) to
operate the unit.
Note
Do not put anything on the inner surface of the front
panel.
8

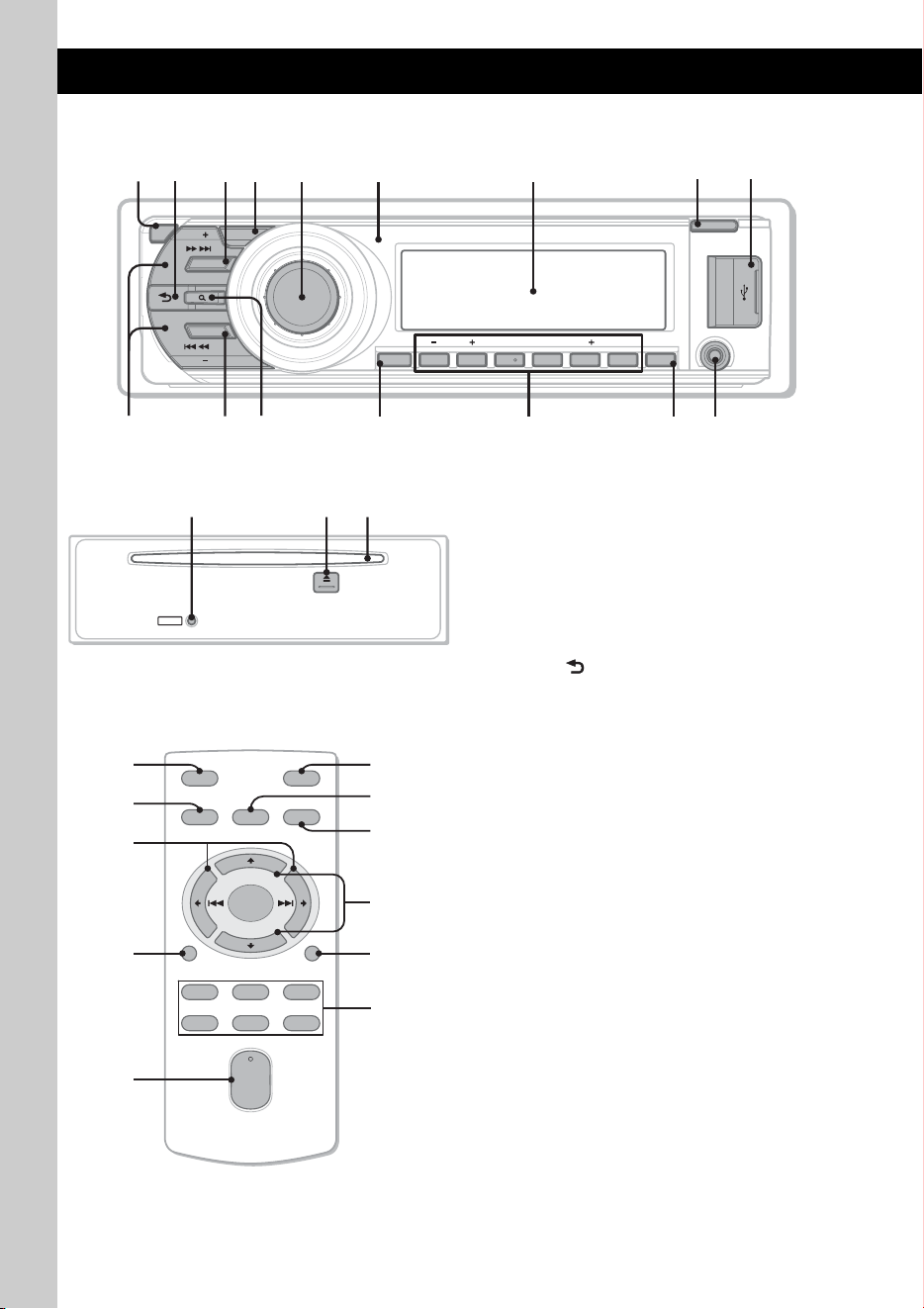

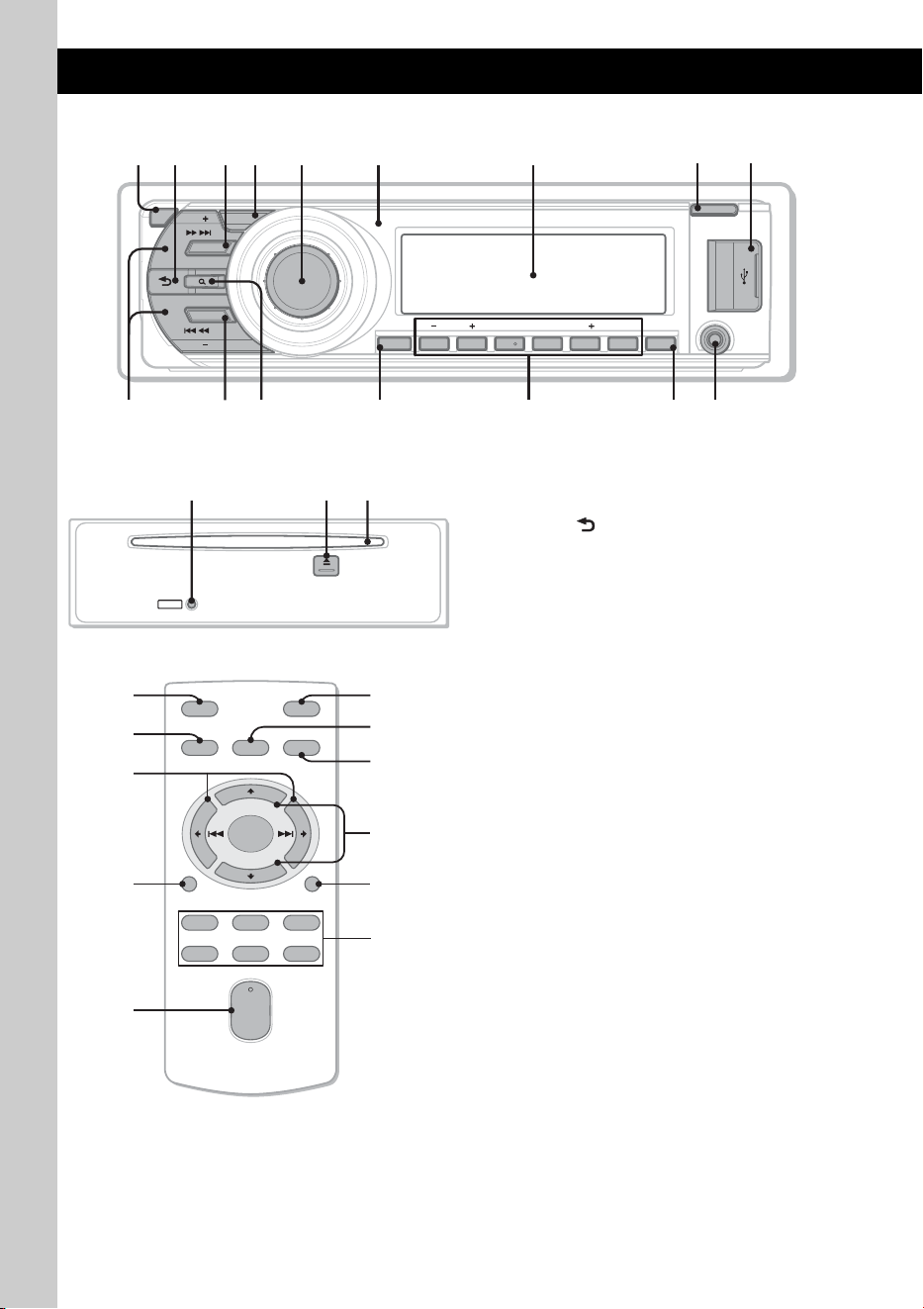

Location of controls and basic operations
Main unit
Front panel removed
Card remote commander
RM-X151
This section contains instructions on the location
of controls and basic operations. For details, see
the respective pages.
The corresponding buttons on the card remote
commander control the same functions as those
on the unit.
A OFF button
To power off; stop the source.
B (BACK) button page 10
To return to the previous display.
C SOURCE button
To power on; change the source (Radio/CD/
USB/AUX)*
1
.
D ZAP button page 11
To enter ZAPPIN™ mode.
E Control dial/select button
To adjust volume (rotate); select setup items
(press and rotate).
F Receptor for the card remote
commander
G Display window
H OPEN button page 7
I USB terminal page 12
To connect to the USB device.
J SEEK +/– buttons
CD/USB:
To skip tracks (press); skip tracks
continuously (press, then press again within
about 1 second and hold); reverse/fast-
forward a track (press and hold).
Radio:
To tune in stations automatically (press); find
a station manually (press and hold).
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
BTM
DSPL
OPEN
ALBUM REPCAT SHUF PAUSE SCRLDM
312 456
AUX
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
1
qaq;
2
qs qh
qf
4 65 7
8
9
3
qgqd
RESET
q
k
q
l
q
j
OFF
DSPL
SCRL
SEL
SOURCE
MODE
132
465
ATT
VOL
+
–
+
–
3
wf
qa
1
wh
w;
wa
wd
ws
wj
wg
9
K MODE button page 11, 14, 15
Press to: Select the radio band (FM/AM)*
1
/
select the play mode of iPod.
Press and hold to: Enter/cancel the passenger
control.
L (BROWSE) button page 10
To enter the Quick-BrowZer mode.
M BTM/CAT*
2
button page 11
To start the BTM function (press and hold).
N Number buttons
CD/USB:
(1)/(2): ALBUM –/+ (during MP3/WMA/
AAC playback)
To skip albums (press); skip albums
continuously (press and hold).
(3): REP page 12, 13, 15
(4): SHUF page 12, 13, 15
(5): DM+
Improves digitally compressed sound,
such as MP3.
To activate the DM+ function, set
“ON.” To cancel, set “OFF.”
(6): PAUSE
To pause playback. To cancel, press
again.
Radio:
To receive stored stations (press); store
stations (press and hold).
O DSPL (display)/SCRL (scroll) button
page 12, 13, 15, 15
To change display items (press); scroll the
display item (press and hold).
P AUX input jack page 17
To connect a portable audio device.
Q RESET button page 6
R Z (eject) button
To eject the disc.
S Disc slot
To insert the disc.
The following buttons on the card remote
commander have also different buttons/functions
from the unit. Remove the insulation film before
use (page 6).
w; < (.)/, (>) buttons
To control CD/radio/USB, the same as
(SEEK) –/+ on the unit.
Setup, sound setting, etc., can be operated by
< ,.
wa DSPL (display) button page 12, 13,
15, 15
To change display items.
ws VOL (volume) +/– button
To adjust volume.
wd ATT (attenuate) button
To attenuate the sound. To cancel, press
again.
wf SEL (select) button
The same as the select button on the unit.
wg M (+)/m (–) buttons
To control CD/USB, the same as (1)/(2)
(ALBUM –/+) on the unit.
Setup, sound setting, etc., can be operated by
M m.
wh
SCRL (scroll) button
To scroll the display item.
wj Number buttons
To receive stored stations (press); store
stations (press and hold).
*1 In the case of a CD changer, HD Radio tuner or
SAT tuner being connected; when (SOURCE) is
pressed, the connected device (“HD,” “XM” or “SR”)
will appear in the display, depending on which
device is connected. Furthermore, if (MODE) is
pressed, you can switch the changer, HD Radio
tuner band or SAT tuner band.
*2 When the SAT tuner is connected.
Note
If the unit is turned off and the display disappears, it
cannot be operated with the card remote commander
unless (SOURCE) on the unit is pressed, or a disc is
inserted to activate the unit first.
10
Searching for a track
Searching a track by name
— Quick-BrowZer
You can search for a track in a CD or USB device
easily by category.
1 Press (BROWSE).
The unit enters the Quick-BrowZer mode,
and the list of search categories appears.
2 Rotate the control dial to select the
desired search category, then press it
to confirm.
3 Repeat step 2 until the desired track is
selected.
Playback starts.
To return to the previous display
Press (BACK).
To exit the Quick-BrowZer mode
Press (BROWSE).
Note
When entering the Quick-BrowZer mode, the repeat/
shuffle setting is canceled.
Searching by skip items
— Jump mode
When many items are in a category, you can
search the desired item quickly.
1 Press (SEEK) + in Quick-BrowZer mode.
The following display appears.
A Current item number
B Total item number in the current layer
Then the item name will appear.
2 Rotate the control dial to select the desired
item, or one near the desired item.
It skips in steps of 10% of the total item
number.
3 Press the control dial.
The display returns to the Quick-BrowZer
mode and the selected item appears.
4 Rotate the control dial to select the desired
item and press it.
Playback starts if the selected item is a track.
To cancel Jump mode
Press (BACK) or (SEEK) –.
Searching a track by listening to
track passages — ZAPPIN™
While playing back short track passages in a CD
or USB device in sequence, you can search for a
track you want to listen to.
ZAPPIN mode is suitable for searching for a
track in shuffle or shuffle repeat mode.
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
(BROWSE)
Control dial
(BACK)
SEEK +/–
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
ZAP
Control dial
(BACK)
11
1 Press (ZAP) during playback.
After “ZAPPIN” appears in the display,
playback starts from a passage of the next
track.
The passage is played for the set time, then a
click sounds and the next passage starts.
2 Press the control dial or (ZAP) when a
track you want to listen is played back.
The track that you select returns to normal
play mode from the beginning.
To search a track by ZAPPIN mode again,
repeat steps 1 and 2.
Tips
• You can select the playback time from about 6
seconds/9 seconds/30 seconds (page 17).You
cannot select the passage of the track to playback.
• Press (SEEK) –/+ or (1)/(2) (ALBUM –/+) in
ZAPPIN mode to skip a track or album.
• Pressing (BACK) also confirms a track to
playback.
Radio
Storing and receiving stations
Caution
When tuning in stations while driving, use Best
Tuning Memory (BTM) to prevent an accident.
Storing automatically — BTM
1 Press (SOURCE) repeatedly until
“TUNER” appears.
To change the band, press (MODE)
repeatedly. You can select from FM1, FM2,
FM3, AM1 or AM2.
2 Press and hold (BTM) until “BTM”
flashes.
The unit stores stations in order of frequency
on the number buttons.
A beep sounds when the setting is stored.
Storing manually
1 While receiving the station that you
want to store, press and hold a
number button ((1) to (6)) until
“MEM” appears.
Note
If you try to store another station on the same number
button, the previously stored station will be replaced.
Receiving the stored stations
1 Select the band, then press a number
button ((1) to (6)).
Tuning automatically
1 Select the band, then press (SEEK) +/–
to search for the station.
Scanning stops when the unit receives a
station. Repeat this procedure until the
desired station is received.
Tip
If you know the frequency of the station you want to
listen to, press and hold (SEEK) +/– to locate the
approximate frequency, then press (SEEK) +/–
repeatedly to fine adjust to the desired frequency
(manual tuning).
ZAP
1
1
2
2
3
3
4
4
The part of each track to
playback in ZAPPIN mode.
Track
12

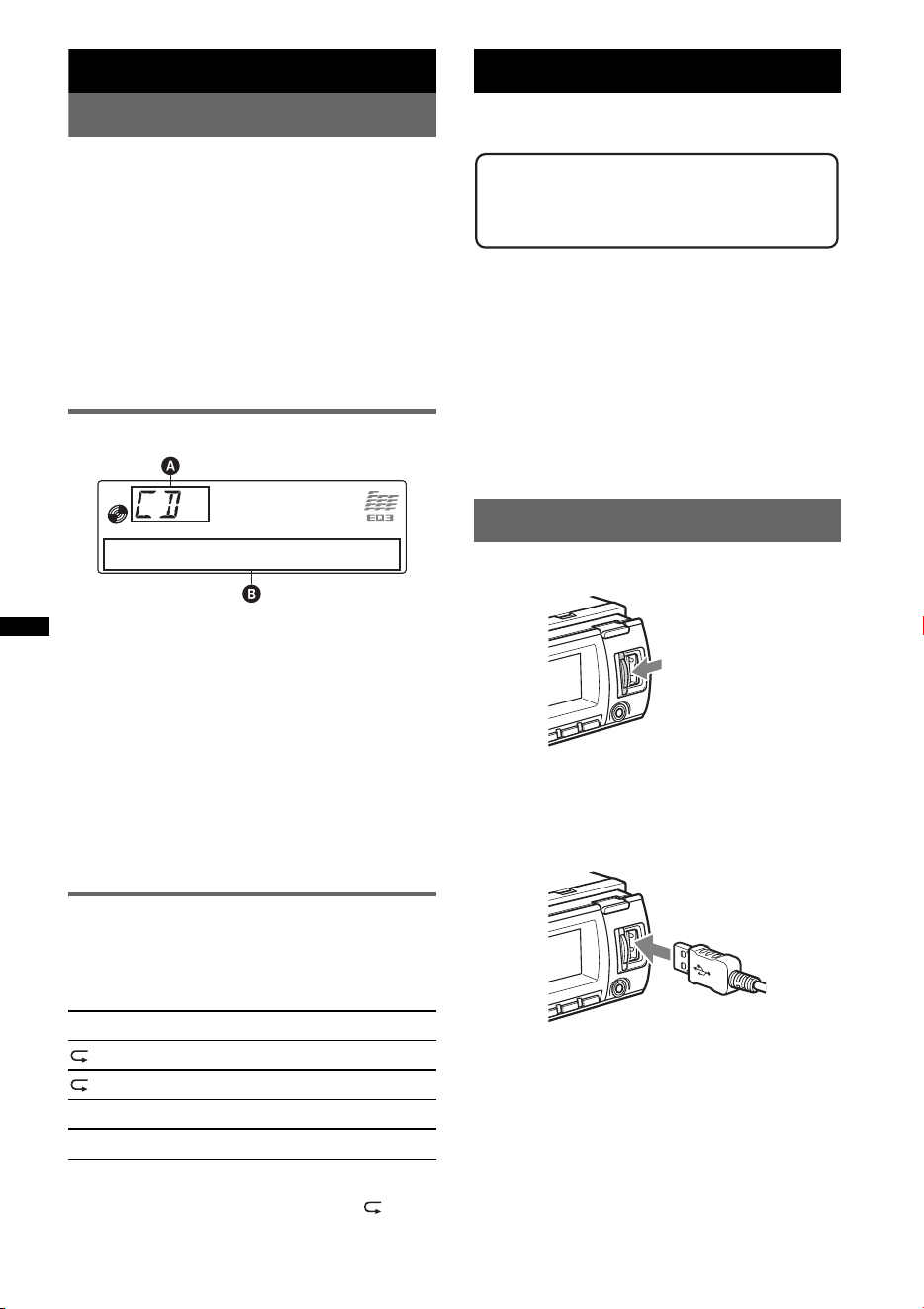

CD
Playing a disc
1 Press (OPEN).
2 Insert the disc (label side up).
3 Close the front panel.
Playback starts automatically.
Ejecting the disc
1 Press (OPEN).
2 Press Z.
The disc is ejected.
3 Close the front panel.
Display items
A Source
B Track name*
1
, Disc/artist name*
1
, Artist
name*
1
, Album number*
2
, Album name*
1
,
Track number/Elapsed playing time, Clock
*1 The information of a CD TEXT, MP3/WMA/AAC is
displayed.
*2 Album number is displayed only when the album is
changed.
To change display items B, press (DSPL).
Tip
Displayed items will differ depending on the disc type,
recording format and settings.
Repeat and shuffle play
1 During playback, press (3) (REP) or
(4) (SHUF) repeatedly until the
desired setting appears.
* When an MP3/WMA/AAC is played.
To return to normal play mode, select “ OFF”
or “SHUF OFF.”
USB devices
For details on the compatibility of your USB
device, visit the support site.
• MSC (Mass Storage Class) and MTP (Media
Transfer Protocol) type USB devices compliant
with the USB standard can be used.
• Corresponding codec is MP3 (.mp3), WMA
(.wma) and AAC (.m4a).
• Backup of data in a USB device is
recommended.
Note
Connect the USB device after starting the engine.
Depending on the USB device, malfunction or damage
may occur if it is connected before starting the engine.

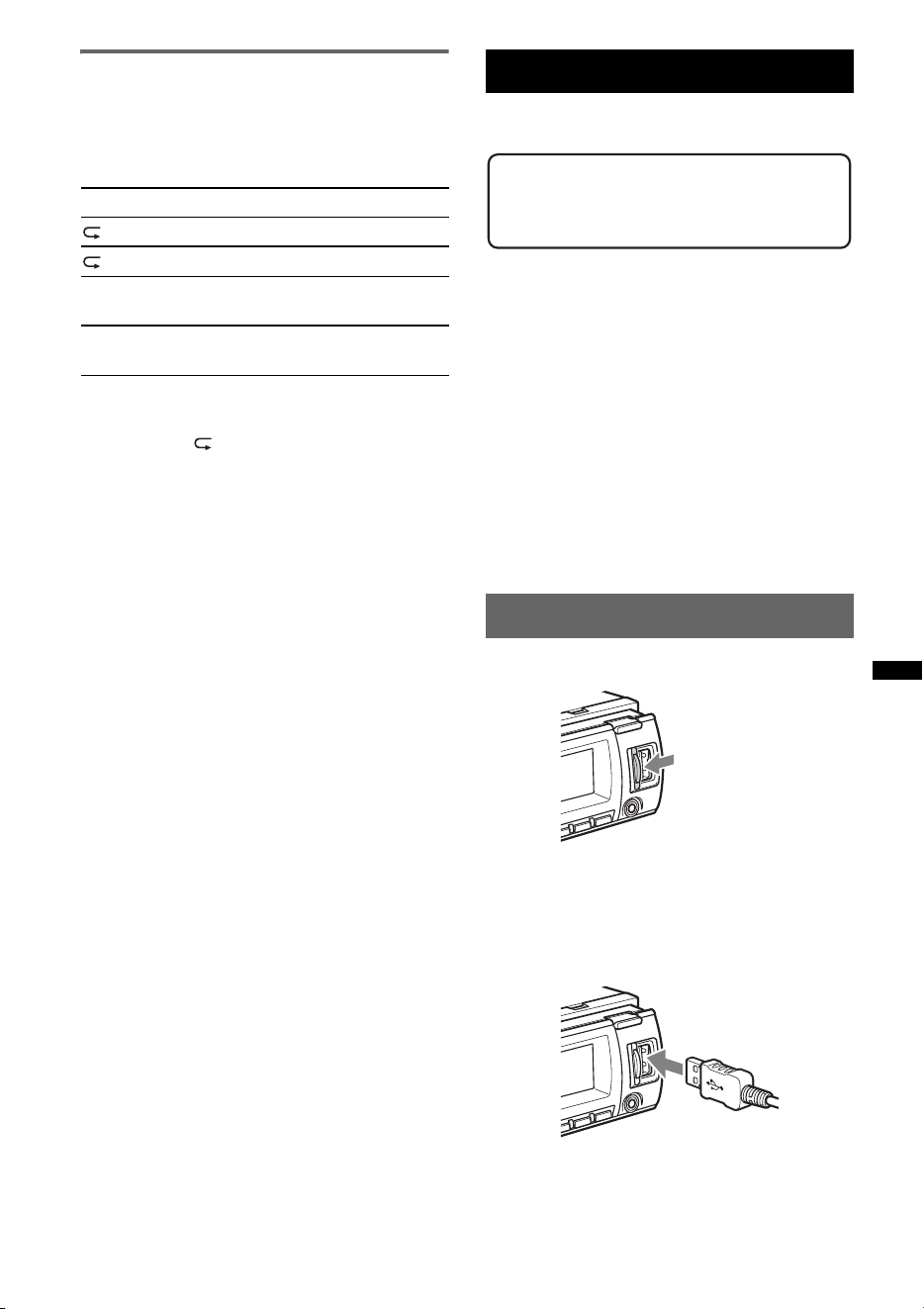

Playing back a USB device
1 Slide the USB cover.
2 Connect the USB device to the USB
terminal.
When using a cable, use the one supplied with
the USB device to connect.
Playback starts.
If a USB device is already connected, to start
playback, press (SOURCE) repeatedly until
“USB” appears.
Press (OFF) to stop playback.
Select To play
TRACK track repeatedly.
ALBUM* album repeatedly.
SHUF ALBUM* album in random order.
SHUF DISC disc in random order.
Support site
http://esupport.sony.com
http://www.xplodsony.com/
13
Removing the USB device
1 Stop the USB device playback.
2 Remove the USB device.
If you remove your USB device during
playback, data in the USB device may be
damaged.
Notes
• Do not use USB devices so large or heavy that they
may fall down due to vibration, or cause a loose
connection.
• Do not detach the front panel during playback of the
USB device, otherwise USB data may be damaged.
• This unit cannot recognize USB devices via a USB
hub.
Display items
A Source
B Track name, Artist name, Album number*,
Album name, Track number/Elapsed playing
time, Clock
* Album number is displayed only when the album is
changed.
To change display items B, press (DSPL).
Notes
• Displayed items will differ, depending on the USB
device, recorded format and settings. For details,
visit the support site.
• The maximum number of displayable data is as
follows.
– folders (albums): 128
– files (tracks) per folder: 500
• Do not leave a USB device in a parked car, as
malfunction may result.
• It may take time for playback to begin, depending on
the amount of recorded data.
• DRM (Digital Rights Management) files may not be
played.
• During playback or fast-forward/reverse of a VBR
(Variable Bit Rate) MP3/WMA/AAC file, elapsed
playing time may not display accurately.
• Playback of the following MP3/WMA/AAC files is not
supported.
– lossless compression
– copyright-protected
Repeat and shuffle play
1 During playback, press (3) (REP) or
(4) (SHUF) repeatedly until the
desired setting appears.
After 3 seconds, the setting is complete.
To return to normal play mode, select “ OFF”
or “SHUF OFF. ”
Select To play
TRACK track repeatedly.
ALBUM album repeatedly.
SHUF ALBUM album in random order.
SHUF DEVICE device in random order.
14
iPod
For details on the compatibility of your iPod, see
“About iPod” on page 20 or visit the support site.
In these Operating Instructions, “iPod” is used as
a general reference for the iPod functions on the
iPod and iPhone, unless otherwise specified by
the text or illustrations.

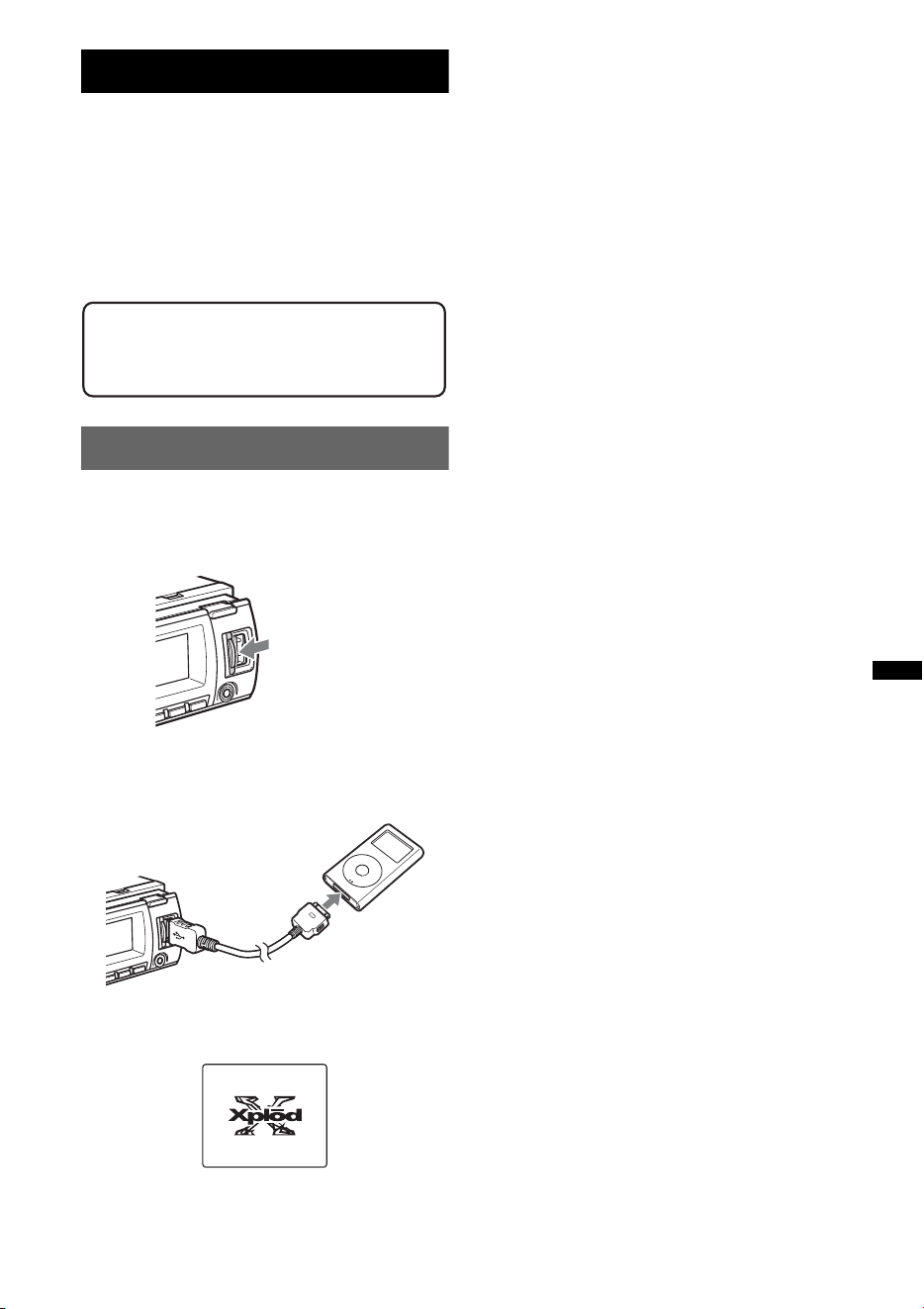

Playing back iPod
Before connecting the iPod, turn down the
volume of the unit.
1 Slide the USB cover.
2 Connect the iPod to the USB terminal
via the dock connector to USB cable.
The iPod will turn on automatically, and the
display will appear on the iPod screen as
below.*
Tip
We recommend the RC-100IP USB cable (not
supplied) to connect the dock connector.
The tracks on the iPod start playing
automatically from the point last played.
If an iPod is already connected, to start
playback press (SOURCE ) repeatedly until
“USB” appears. (“IPD” appears in the display
when iPod is recognized.)
* If the iPod was played back in the passenger control
last time, this will not appear.
3 Press (MODE) to select the play mode.
The mode changes as follows:
RESUMING t ALBUM t TRACK t
PODCAST* t GENRE t PLAYLIST
t ARTIST
* May not appear depending on iPod setting.
4 Adjust the volume.
Press (OFF) to stop playback.
Removing the iPod
1 Stop the iPod playback.
2 Remove the iPod.
Caution for iPhone
When you connect an iPhone via USB, telephone
volume is controlled by iPhone itself. In order to avoid
sudden loud sound after a call, do not increase the
volume on the unit during a telephone call.
Notes
• Do not detach the front panel during playback of the
iPod, otherwise data may be damaged.
• This unit cannot recognize iPod via a USB hub.
Tips
• When the ignition key is turned to the ACC position,
and the unit is on, the iPod will be recharged.
• If the iPod is disconnected during playback, “NO
DEV” appears in the display of the unit.
Resume mode
When the iPod is connected to the dock
connector, the mode of this unit changes to
resume mode and playback starts in the mode set
by the iPod.
In resume mode, the following buttons do not
function.
– (3) (REP)
– (4) (SHUF)
Support site
http://esupport.sony.com
http://www.xplodsony.com/
>
.
M
E
N
U
15
Display items
A Source (iPod) indication
B Track name, Artist name, Album name, Track
number/Elapsed playing time, Clock
To change display items B, press (DSPL).
Tip
When album/podcast/genre/artist/playlist is changed,
its item number appears momentarily.
Note
Some letters stored in iPod may not be displayed
correctly.
Setting the play mode
1 During playback, press (MODE).
The mode changes as follows:
ALBUM t TRACK t PODCAST* t
GENRE t PLAYLIST t ARTIST
* May not appear depending on iPod setting.
Skipping albums, podcasts, genres,
playlists and artists
Repeat and shuffle play
1 During playback, press (3) (REP) or
(4) (SHUF) repeatedly until the
desired setting appears.
After 3 seconds, the setting is complete.
To return to normal play mode, select “ OFF”
or “SHUF OFF.”
Operating an iPod directly
— Passenger control
You can operate an iPod connected to the dock
connector directly.
1 During playback, press and hold
(MODE).
“MODE IPOD” appears and you will be able
to operate the iPod directly.
To change the display items
Press (DSPL).
The display items change as follows:
Track name t Artist name t Album name t
MODE IPOD t Clock
To exit the passenger control
Press and hold (MODE).
Then “MODE AUDIO” will appear and the play
mode will change to “RESUMING.”
Notes
• The volume can be adjusted only by the unit.
• If this mode is canceled, the repeat setting will be
turned off.
To Press
Skip (1)/(2) (ALBUM –/+)
[press once for each]
Skip
continuously
(1)/(2) (ALBUM –/+)
[hold to desired point]
Select To play
TRACK track repeatedly.
ALBUM album repeatedly.
PODCAST podcast repeatedly.
ARTIST artist repeatedly.
PLAYLIST playlist repeatedly.
GENRE genre repeatedly.
SHUF ALBUM album in random order.
SHUF PODCAST podcast in random order.
SHUF ARTIST artist in random order.
SHUF PLAYLIST playlist in random order.
SHUF GENRE genre in random order.
SHUF DEVICE device in random order.
16
Other functions
Changing the sound settings
Adjusting the sound
characteristics
1 Press the select button repeatedly
until the desired item appears.
2 Rotate the control dial to adjust the
selected item.
3 Press (BACK).
The setting is complete and the display
returns to normal play/reception mode.
The following items can be set (follow the page
reference for details):
Customizing the equalizer curve
— EQ3
“CUSTOM” of EQ3 allows you to make your
own equalizer settings.
1 Select a source, then press the select
button repeatedly to select “EQ3.”
2 Rotate the control dial to select
“CUSTOM.”
3 Press the select button repeatedly
until “LOW,” “MID” or “HI” appears.
4 Rotate the control dial to adjust the
selected item.
The volume level is adjustable in 1 dB steps,
from –10 dB to +10 dB.
Repeat steps 3 and 4 to adjust the equalizer
curve.
To restore the factory-set equalizer curve,
press and hold the select button before the
setting is complete.
5 Press (BACK).
The setting is complete and the display
returns to normal play/reception mode.
Tip
Other equalizer types are also adjustable.
Adjusting setup items — SET
1 Press and hold the select button.
The setup display appears.
2 Press the select button repeatedly
until the desired item appears.
3 Rotate the control dial to select the
setting (example “ON” or “OFF”).
4 Press and hold the select button.
The setup is complete and the display returns
to normal play/reception mode.
Note
Displayed items will differ, depending on the source
and setting.
The following items can be set (follow the page
reference for details):
EQ3
Selects an equalizer curve from 7 music types.
DSO (Dynamic Soundstage Organizer)
Creates a more ambient sound field.
To select the DSO mode: “1,” “2,” “3” or “OFF.”
The larger the number, the more enhanced the
effect.
LOW*
1
, MID*
1
, HI*
1
(page 16)
BAL (Balance)
Adjusts the sound balance between the left and
right speakers.
FAD (Fader)
Adjusts the relative level between the front and
rear speakers.
SUB (Subwoofer volume)
Adjusts the subwoofer volume.
AUX (AUX level)*
2
Adjusts the volume level for each connected
auxiliary equipment: “+18 dB”– “0 dB” – “–8
dB.”
This setting negates the need to adjust the
volume level between sources.
*1 When EQ3 is activated.
*2 When AUX source is activated.
CLOCK-ADJ (Clock Adjust) (page 6)
BEEP
Activates the beep sound: “ON,” “OFF.”
AUX-A*
1
(AUX Audio)
Activates the AUX source display: “ON,”
“OFF” (page 17).
AUTO OFF
Shuts off automatically after a desired time
when the unit is turned off: “NO,” “30S
(seconds),” “30M (minutes),” “60M (minutes).”
DEMO
(Demonstration)
Activates the demonstration: “ON,” “OFF.”
17
Using optional equipment
Auxiliary audio equipment
By connecting an optional portable audio device
to the AUX input jack (stereo mini jack) on the
unit and then simply selecting the source, you
can listen on your car speakers. The volume level
is adjustable for any difference between the unit
and the portable audio device. Follow the
procedure below:
Connecting the portable audio
device
1 Turn off the portable audio device.
2 Turn down the volume on the unit.
3 Connect to the unit.
* Be sure to use a straight type plug.
Adjust the volume level
Be sure to adjust the volume for each connected
audio device before playback.
1 Turn down the volume on the unit.
2 Press (SOURCE) repeatedly until “AUX”
appears.
“AUX FRONT IN” appears.
3 Start playback of the portable audio device at a
moderate volume.
4 Set your usual listening volume on the unit.
5 Adjust the input level (page 16).
DIMMER
Changes the display brightness.
– “AT”: to dim the display automatically when
you turn lights on. (Available only when the
illumination control lead is connected.)
– “ON”: to dim the display.
– “OFF”: deactivate the dimmer.
CONTRAST
Adjusts the contrast of the display. The contrast
level is adjustable in 7 steps.
ILLUMI
(Illumination)
Changes the illumination color: “ILLUMI-1,”
“ILLUMI-2.”
M.DSPL (Motion Display)
Selects the Motion Display mode.
– “SA”: to show moving patterns and spectrum
analyzer.
– “ON”: to show moving patterns
– “OFF”: to deactivate the Motion Display.
A.SCRL (Auto Scroll)
Scrolls long items automatically: “ON,” “OFF.”
LOCAL (Local Seek Mode)
– “ON”: to only tune into stations with stronger
signals.
– “OFF”: to tune normal reception.
MONO*
2
(Monaural Mode)
Selects monaural reception mode to improve
poor FM reception: “ON,” “OFF.”
ZAP.TIME (Zappin Time)
Selects the playback time for the ZAPPIN
function.
– “ZAP.TIME-1 (6 seconds),” “ZAP.TIME-2 (9
seconds),” “ZAP.TIME-3 (30 seconds).”
LPF (Low Pass Filter)
Selects the subwoofer cut-off frequency: “OFF,”
“80Hz,” “100Hz,” “120Hz,” “140Hz,” “160Hz.”
LPF NORM/REV (Low Pass Filter Normal/
Reverse)
Selects the phase when the LPF is on: “NORM,”
“REV.”
HPF (High Pass Filter)
Selects the front/rear speaker cut-off frequency:
“OFF,” “80Hz,” “100Hz,” “120Hz,” “140Hz,”
“160Hz.”
LOUD (Loudness)
Reinforces bass and treble for clear sound at low
volume levels: “ON,” “OFF.”
BTM (page 11)
*1 When the unit is turned off.
*2 When FM is received.
AUX
Connecting cord*
(not supplied)
18
CD changer
Selecting the changer
1 Press (SOURCE) repeatedly until “CD”
appears.
2 Press (MODE) repeatedly until the desired
changer appears.
Playback starts.
Skipping albums and discs
1 During playback, press (1)/(2) (ALBUM –/
+).
Repeat and shuffle play
1 During playback, press (3) (REP) or (4)
(SHUF) repeatedly until the desired setting
appears.
To return to normal play mode, select “ OFF”
or “SHUF OFF.”
Rotary commander RM-X4S
Attaching the label
Attach the indication label depending on how
you mount the rotary commander.
Location of controls
The corresponding buttons on the rotary
commander control the same functions as those
on this unit.
The following controls on the rotary commander
require a different operation from the unit.
• ATT (attenuate) button
To attenuate the sound. To cancel, press again.
• PRESET/DISC control
CD/USB: The same as (1)/(2) (ALBUM –/+)
on the unit (push in and rotate).
Radio: To receive stored stations (push in and
rotate).
• VOL (volume) control
The same as the control dial on the unit (rotate).
• SEEK/AMS control
The same as (SEEK) +/– on the unit (rotate, or
rotate and hold).
• DSPL (display) button
To change display items.
To skip Press (1)/(2) (ALBUM –/+)
album and release (hold for a
moment).
album
continuously
within 2 seconds of first
releasing.
discs repeatedly.
discs
continuously
then, press again within 2
seconds and hold.
Select To play
DISC disc repeatedly.
SHUF
CHANGER
tracks in the changer in random
order.
Unit number
Disc number
SEL
D
SPL
M
O
D
E
S
E
L
D
S
P
L
M
O
D
E
OFF
ATT
SEL
SOURCE
DSPL
MODE
OFF
VOL
SEEK/AMS
PRESET/
DISC
19
Changing the operative direction
The operative direction of the controls is factory-
set as shown below.
If you need to mount the rotary commander on
the right hand side of the steering column, you
can reverse the operative direction.
1 While pushing the VOL control, press and
hold ( SEL ).
Additional Information
Precautions
• Cool off the unit beforehand if your car has been
parked in direct sunlight.
• Power antenna (aerial) extends automatically.
Moisture condensation
Should moisture condensation occur inside the unit,
remove the disc and wait for about an hour for it to
dry out; otherwise the unit will not operate properly.
To maintain high sound quality
Do not splash liquid onto the unit or discs.
Notes on discs
• Do not expose discs to direct sunlight or heat
sources such as hot air ducts, nor leave it in a car
parked in direct sunlight.
• Before playing, wipe the discs
with a cleaning cloth from the
center out. Do not use solvents
such as benzine, thinner,
commercially available
cleaners.
• This unit is designed to
playback discs that conform to
the Compact Disc (CD)
standard. DualDiscs and some of the music discs
encoded with copyright protection technologies do
not conform to the Compact Disc (CD) standard,
therefore, these discs may not be playable by this
unit.
• Discs that this unit CANNOT play
– Discs with labels, stickers, or sticky tape or
paper attached. Doing so may cause a
malfunction, or may ruin the disc.
– Discs with non-standard shapes (e.g., heart,
square, star). Attempting to do so may damage
the unit.
–8 cm (3
1
/4 in) discs.
Notes on CD-R/CD-RW discs
• The maximum number of: (CD-R/CD-RW only)
– folders (albums): 150 (including root folder)
– files (tracks) and folders: 300 (may less than 300
if folder/file names contain many characters)
– displayable characters for a folder/file name: 32
(Joliet)/64 (Romeo)
• If the multi-session disc begins with a CD-DA
session, it is recognized as a CD-DA disc, and
other sessions are not played back.
To increase
To decrease
continue to next page t
20
• Discs that this unit CANNOT play
– CD-R/CD-RW of poor recording quality.
– CD-R/CD-RW recorded with an incompatible
recording device.
– CD-R/CD-RW which is finalized incorrectly.
– CD-R/CD-RW other than those recorded in
music CD format or MP3 format conforming to
ISO9660 Level 1/Level 2, Joliet/Romeo or
multi-session.

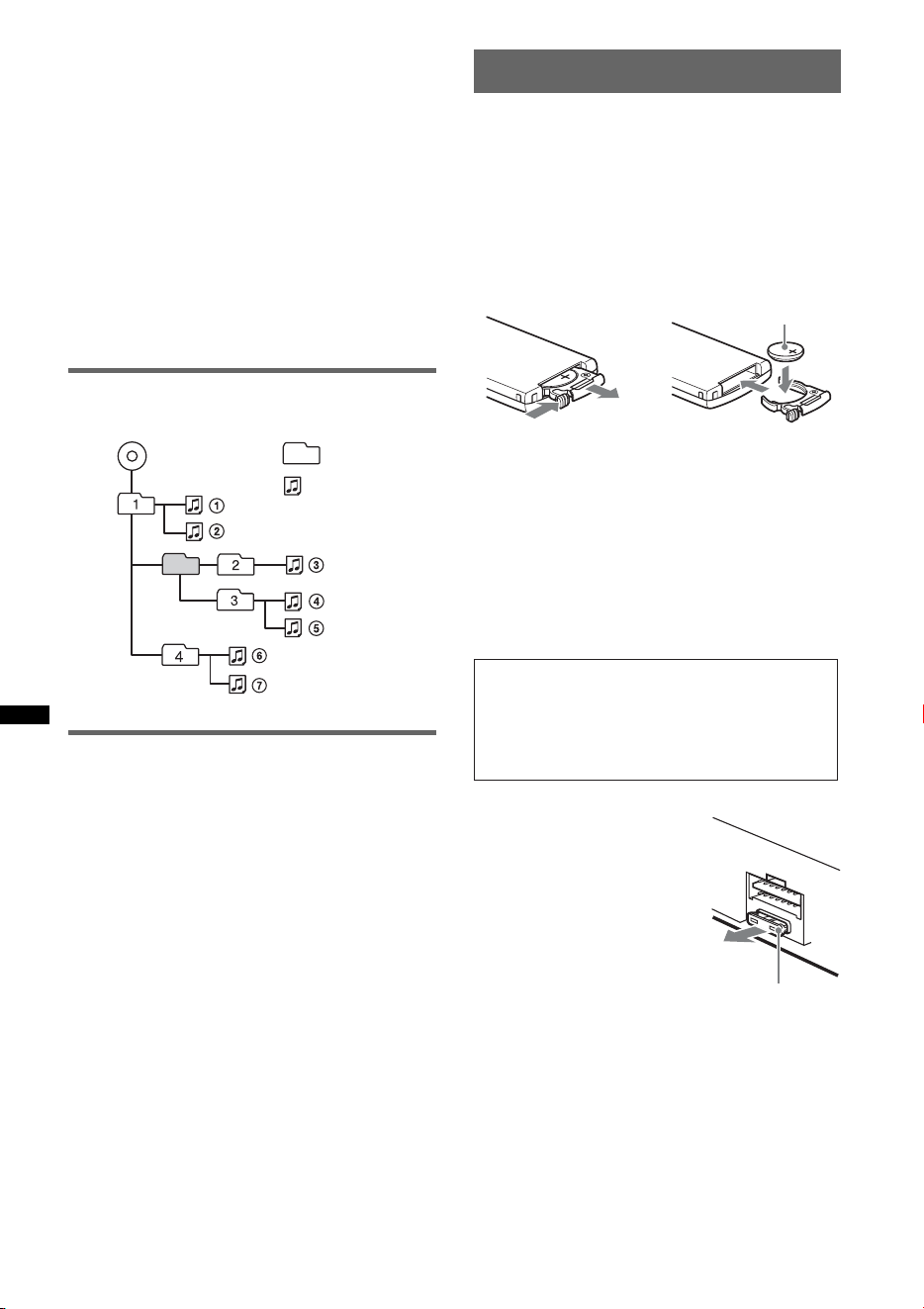

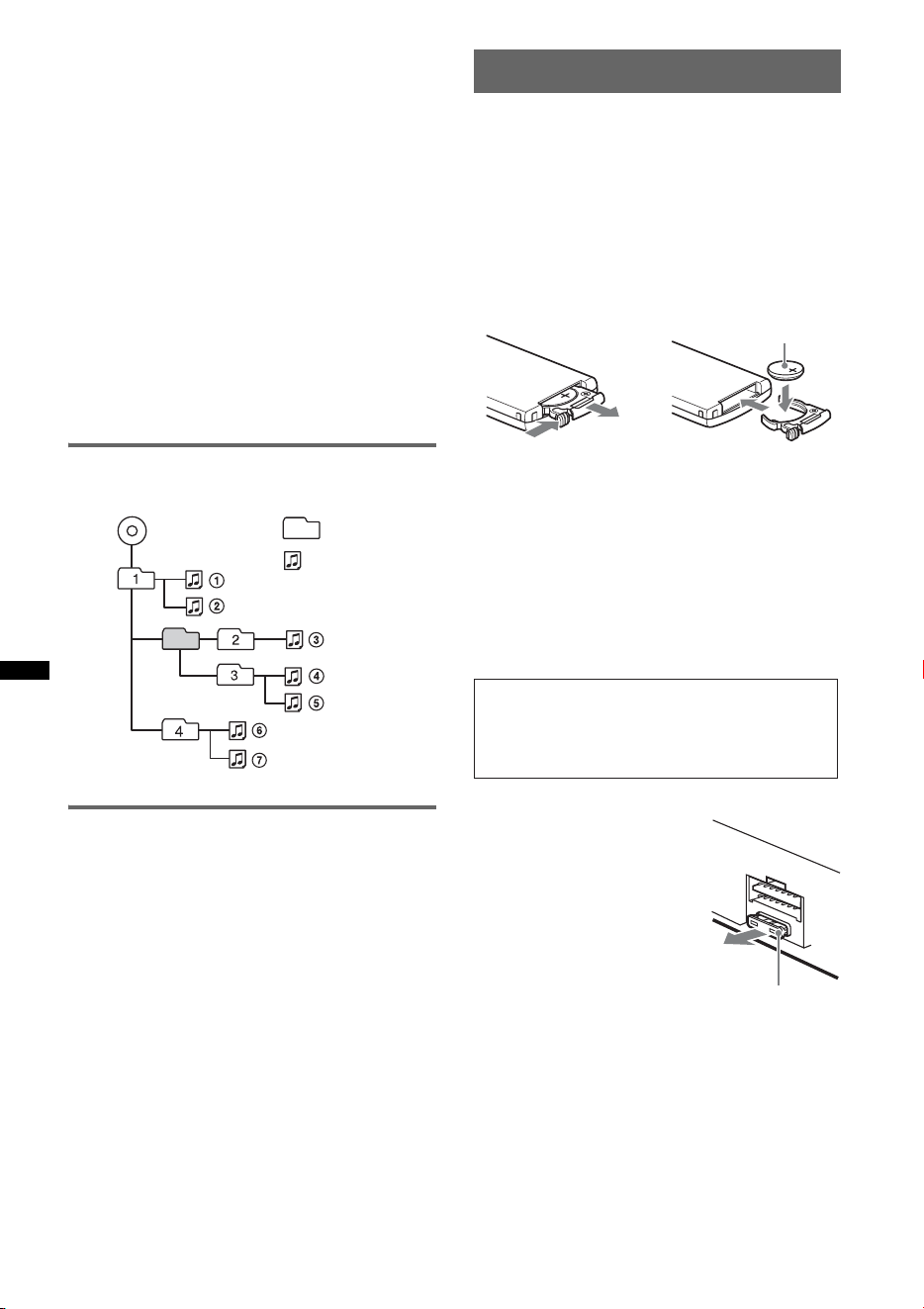

Playback order of MP3/WMA/AAC
files
About iPod
This unit can be connected to the following iPods.
Update your iPod to the latest software before you
use it.
– iPod nano 1st generation*
– iPod nano 2nd generation (aluminum)
– iPod nano 3rd generation (video)
– iPod 5th generation (video)*
– iPod classic
– iPod touch
– iPhone and iPhone 3G
* When you connect iPod nano 1st generation or iPod
5th generation, Passenger control is not available.
If you have any questions or problems concerning
your unit that are not covered in this manual, consult
your nearest Sony dealer.
Maintenance
Replacing the lithium battery of the
card remote commander
Under normal conditions, the battery will last
approximately 1 year. (The service life may be
shorter, depending on the conditions of use.)
When the battery becomes weak, the range of the
card remote commander becomes shorter. Replace
the battery with a new CR2025 lithium battery. Use
of any other battery may present a risk of fire or
explosion.
Notes on the lithium battery
• Keep the lithium battery out of the reach of children.
Should the battery be swallowed, immediately
consult a doctor.
• Wipe the battery with a dry cloth to assure a good
contact.
• Be sure to observe the correct polarity when
installing the battery.
• Do not hold the battery with metallic tweezers,
otherwise a short-circuit may occur.
Fuse replacement
When replacing the fuse, be
sure to use one matching the
amperage rating stated on the
original fuse. If the fuse blows,
check the power connection and
replace the fuse. If the fuse
blows again after replacement,
there may be an internal
malfunction. In such a case,
consult your nearest Sony
dealer.
Folder
(album)
MP3/WMA/
AAC file
(track)
MP3/WMA/AAC
1
2
+ side up
c
WARNING
Battery may explode if mistreated.
Do not recharge, disassemble, or dispose of
in fire.
Fuse (10 A)
21
Cleaning the connectors
The unit may not function properly if the connectors
between the unit and the front panel are not clean. In
order to prevent this, detach the front panel (page 7)
and clean the connectors with a cotton swab. Do not
apply too much force. Otherwise, the connectors
may be damaged.
Notes
• For safety, turn off the ignition before cleaning the
connectors, and remove the key from the ignition
switch.
• Never touch the connectors directly with your fingers
or with any metal device.
Removing the unit
1 Remove the protection collar.
1 Detach the front panel (page 7).
2 Pinch both edges of the protection collar,
then pull it out.
2 Remove the unit.
1 Insert both release keys simultaneously
until they click.
2 Pull the release keys to unseat the unit.
3 Slide the unit out of the mounting.
Specifications
AUDIO POWER SPECIFICATIONS
CD Player section
Signal-to-noise ratio: 120 dB
Frequency response: 10 – 20,000 Hz
Wow and flutter: Below measurable limit
Tuner section
FM
Tuning range: 87.5 – 107.9 MHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 150 kHz
Usable sensitivity: 10 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 70 dB (mono)
Separation: 40 dB at 1 kHz
Frequency response: 20 – 15,000 Hz
AM
Tuning range: 530 – 1,710 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 25 kHz
Sensitivity: 26 µV
USB Player section
Interface: USB (Full-speed)
Maximum current: 500mA
Power amplifier section
Output: Speaker outputs (sure seal connectors)
Speaker impedance: 4 – 8 ohms
Maximum power output: 52 W × 4 (at 4 ohms)
Main unit
Back of the front
panel
x
Hook facing
inwards.
continue to next page t
CEA2006 Standard
Power Output: 17 Watts RMS × 4 at
4 Ohms < 1% THD+N
SN Ratio: 82 dBA
(reference: 1 Watt into 4 Ohms)
22
General
Outputs:
Audio outputs terminal (front/rear)
Subwoofer output terminal (mono)
Power antenna (aerial) relay control terminal
Power amplifier control terminal
Inputs:
Remote controller input terminal
Antenna (aerial) input terminal
Telephone ATT control terminal
Illumination control terminal
BUS control input terminal
BUS audio input terminal
AUX input jack (stereo mini jack)
USB signal input terminal
Tone controls:
Low: ±10 dB at 60 Hz (XPLOD)
Mid: ±10 dB at 1 kHz (XPLOD)
High: ±10 dB at 10 kHz (XPLOD)
Power requirements: 12 V DC car battery
(negative ground (earth))
Dimensions: Approx. 178 × 50 × 182 mm
(7
1
/8 × 2 × 7
1
/4 in) (w/h/d)
Mounting dimensions: Approx. 182 × 53 × 162 mm
(7
1
/4 × 2
1
/8 × 6
1
/2 in) (w/h/d)
Mass: Approx. 1.3 kg (2 lb 14 oz)
Supplied accessories:
Card remote commander: RM-X151
Parts for installation and connections (1 set)
Optional accessories/equipment:
Rotary commander: RM-X4S
BUS cable (supplied with an RCA pin cord):
RC-61 (1 m), RC-62 (2 m)
CD changer (10 discs): CDX-757MX
CD changer (6 discs): CDX-T69
Source selector: XA-C40
AUX-IN selector: XA-300
USB connection cable for iPod: RC-100IP
HD Radio
TM
tuner: XT-100HD
Your dealer may not handle some of the above listed
accessories. Please ask the dealer for detailed
information.
Design and specifications are subject to change
without notice.
Troubleshooting
The following checklist will help you remedy
problems you may encounter with your unit.
Before going through the checklist below, check the
connection and operating procedures.
If the problem is not solved, visit the following
support site.
• Halogenated flame retardants are not used in the
certain printed wiring boards.
• Halogenated flame retardants are not used in
cabinets.
• Packaging cushions are made from paper.
General
No power is being supplied to the unit.
• Check the connection or fuse.
• If the unit is turned off and the display disappears, it
cannot be operated with the remote commander.
t Turn on the unit.
The power antenna (aerial) does not extend.
The power antenna (aerial) does not have a relay box.
No sound.
• The ATT function is activated, or the Telephone ATT
function (when the interface cable of a car telephone
is connected to the ATT lead) is activated.
• The position of the fader control “FAD” is not set for
a 2-speaker system.
No beep sound.
• The beep sound is canceled (page 16).
• An optional power amplifier is connected and you are
not using the built-in amplifier.
The contents of the memory have been erased.
• The RESET button has been pressed.
t Store again into the memory.
• The power supply lead or battery has been
disconnected or it is not connected properly.
Stored stations and correct time are erased.
The fuse has blown.
Makes noise when the position of the ignition
is switched.
The leads are not matched correctly with the car’s
accessory power connector.
During playback or reception, demonstration
mode starts.
If no operation is performed for 5 minutes with
“DEMO-ON” set, demonstration mode starts.
t Set “DEMO-OFF” (page 16).
The display disappears from/does not appear
in the display window.
• The dimmer is set “DIM-ON” (page 17).
• The display disappears if you press and hold (OFF).
t Press and hold (OFF) on the unit until the
display appears.
• The connectors are dirty (page 21).
Support site
http://esupport.sony.com
http://www.xplodsony.com/
23
The Auto Off function does not operate.
The unit is turned on. The Auto Off function activates
after turning off the unit.
tTurn off the unit.
CD playback
The disc cannot be loaded.
• Another disc is already loaded.
• The disc has been forcibly inserted upside down or in
the wrong way.
The disc does not playback.
• Defective or dirty disc.
• The CD-Rs/CD-RWs are not for audio use (page 19).
MP3/WMA/AAC files cannot be played back.
The disc is incompatible with the MP3/WMA/AAC
format and version. For details on playable discs and
formats, visit the support site.
MP3/WMA/AAC files take longer to play back
than others.
The following discs take a longer time to start
playback.
– a disc recorded with a complicated tree structure.
– a disc recorded in Multi Session.
– a disc to which data can be added.
The display items do not scroll.
• For discs with very many characters, those may not
scroll.
• “A.SCRL” is set to “OFF.”
t Set “A.SCRL-ON” (page 17).
t Press and hold (DSPL) (SCRL).
The sound skips.
• Installation is not correct.
t Install the unit at an angle of less than 45° in a
sturdy part of the car.
• Defective or dirty disc.
The operation buttons do not function.
The disc will not eject.
Press the RESET button (page 6).
Radio reception
The stations cannot be received.
The sound is hampered by noises.
• The connection is not correct.
t Connect a power antenna (aerial) control lead
(blue) or accessory power supply lead (red) to the
power supply lead of a car’s antenna (aerial)
booster (only when your car has built-in FM/AM
antenna (aerial) in the rear/side glass).
t Check the connection of the car antenna (aerial).
t If the auto antenna (aerial) will not go up, check
the connection of the power antenna (aerial)
control lead.
Preset tuning is not possible.
• Store the correct frequency in the memory.
• The broadcast signal is too weak.
Automatic tuning is not possible.
• Setting of the local seek mode is not correct.
t Tuning stops too frequently:
Set “LOCAL-ON” (page 17).
t Tuning does not stop at a station:
Set “MONO-ON” (page 17).
• The broadcast signal is too weak.
t Perform manual tuning.
During FM reception, the “ST” indication
flashes.
• Tune in the frequency accurately.
• The broadcast signal is too weak.
t Set “MONO-ON” (page 17).
An FM program broadcast in stereo is heard in
monaural.
The unit is in monaural reception mode.
t Set “MONO-OFF” (page 17).
USB playback
You cannot play back items via a USB hub.
This unit cannot recognize USB devices via a USB
hub.
Cannot play back items.
A USB device does not work.
t Reconnect it.
The USB device takes longer to play back.
The USB device contains files with a complicated tree
structure.
A beep sounds.
During playback, the USB device has been
disconnected.
t Before disconnecting a USB device, make sure to
stop playback first for data protection.
The sound is intermittent.
The sound may be intermittent at a high-bit-rate of
more than 320 kbps.
24
Error displays/Messages
If these solutions do not help improve the situation,
consult your nearest Sony dealer.
If you take the unit to be repaired because of CD
playback trouble, bring the disc that was used at the
time the problem began.
CHECKING
The unit is confirming the connection of a USB device.
t Wait until confirming the connection is finished.
ERROR*
1
• The disc is dirty or inserted upside down.*
2
tClean or insert the disc correctly.
• A blank disc has been inserted.
• The disc cannot play due to a problem.
tInsert another disc.
• USB device was not automatically recognized.
tReconnect it again.
• Press Z to remove the disc.
FAILURE (Illuminates until any button is pressed.)
The connection of speakers/amplifiers is incorrect.
t See the installation guide manual of this model to
check the connection.
FAILURE (Illuminates for about 1 second.)
When the SAT tuner is connected, storing an SAT
radio channel into a preset failed.
t Be sure to receive the channel that you want to
store, then try it again.
HUB NO SUPRT
USB hub is not supported on this unit.
LOAD
The CD changer is loading the disc.
t Wait until loading is complete.
L. SEEK +/–
The local seek mode is on during automatic tuning.
NO DEV (No Device)
(SOURCE) is selected without a USB device
connected. A USB device or a USB cable has been
disconnected during playback.
t Be sure to connect a USB device and USB cable.
NO DISC
The disc is not inserted in the CD changer.
t Insert discs in the CD changer.
NO MAG
The disc magazine is not inserted in the CD changer.
t Insert the disc magazine in the CD changer.
NO MUSIC
The disc or USB device does not contain a music file.
t Insert a music CD in this unit or an MP3 playable
CD changer.
t Connect a USB device with a music file in it.
NO NAME
A disc/album/artist/track name is not written in the
track.
OFFSET
There may be an internal malfunction.
t Check the connection. If the error indication
remains on in the display, consult your nearest
Sony dealer.
OVERLOAD
USB device is overloaded.
t Disconnect the USB device, then change the source
by pressing (SOURCE).
t Indicates that the USB device is out of order, or an
unsupported device is connected.
READ
The unit is reading all track and album information on
the disc.
t Wait until reading is complete and playback starts
automatically. Depending on the disc structure, it
may take more than a minute.
RESET
The CD unit, CD changer or USB device cannot be
operated due to a problem.
t Press the RESET button (page 6).
USB NO SUPRT (USB Not Support)
The connected USB device is not supported.
t Connect a USB device of Mass Storage Class.
“” or “”
During reverse or fast-forward, you have reached the
beginning or the end of the disc and you cannot go any
further.
“”
The character cannot be displayed with the unit.
*1 If an error occurs during playback of a CD, the disc
number of the CD does not appear in the display.
*2 The disc number of the disc causing the error
appears in the display.
2
ZAPPIN est une marque de commerce de Sony
Corporation.
iPod est une marque de commerce de Apple Inc.,
déposée aux États-Unis et dans d’autres pays.
iPhone est une marque de commerce de Apple
Inc.
En ce qui concerne l’installation et les
connexions, consulter le manuel
d’installation/raccordement fourni.
L’utilisation d’instruments optiques avec ce
produit augmente les risques pour les yeux.
ATTENTION
Le logo « HD Radio Ready » indique que ce
produit commande un tuner HD Radio
TM
Sony
(vendu séparément).
Pour obtenir plus d’informations sur le
fonctionnement du tuner HD Radio
TM
, veuillez
vous reporter au mode d’emploi du tuner HD
Radio
TM
.
HD Radio
TM
et le logo HD Radio Ready sont
des marques propriétaires d’iBiquity Digital
Corp.
Le logo « SAT Radio Ready »
indique que ce produit
commande un module tuner
radio satellite (vendu
séparément). Consultez votre détaillant agréé
Sony le plus proche pour en savoir plus sur le
fonctionnement du module tuner radio satellite.
« SAT Radio », « SAT Radio Ready », les logos
SAT Radio et SAT Radio Ready, ainsi que
toutes les marques associées sont des marques de
commerce de Sirius Satellite Radio Inc. et de
XM Satellite Radio Inc.
Windows Media et le logo
Windows sont des marques
de commerce ou des marques
déposées de Microsoft
Corporation aux Etats-Unis et/ou dans d’autres
pays.
Licence de la technologie de codage audio MPEG
Layer-3 et des brevets obtenue de Fraunhofer IIS et
Thomson.
Ce produit est protégé par des droits de propriété
intellectuelle de Microsoft Corporation. Toute
utilisation ou diffusion de la technologie décrite
sortant du cadre de l’utilisation de ce produit est
interdite sans licence accordée par Microsoft ou
une filiale autorisée de Microsoft.
3
Avertissement si le contact de votre
véhicule ne comporte pas de position
ACC
Veillez à régler la fonction arrêt automatique
(page 18).
L’appareil s’éteint complètement et
automatiquement après le délai choisi une fois
l’appareil mis hors tension afin d’éviter que la
batterie ne se décharge.
Si vous ne réglez pas la fonction arrêt
automatique, appuyez sur la touche (OFF) et
maintenez-la enfoncée jusqu’à ce que
l’affichage disparaisse chaque fois que vous
coupez le contact.
Les fournisseurs de ce contenu utilisent la
technologie de gestion des droits numériques pour
Windows Media contenue dans cet appareil
(« WM-DRM ») pour protéger l’intégrité de leur
contenu (« Contenu sécurisé ») pour que la
propriété intellectuelle, y compris les droits
d’auteur, de ce contenu, ne soit pas détournée.
Cet appareil utilise le logiciel WM-DRM pour lire
le contenu sécurisé (« Logiciel WM-DRM »). Si la
sécurité du logiciel WM-DRM de cet appareil a été
compromise, les propriétaires du contenu sécurisé
(« Propriétaires du contenu sécurisé ») peuvent
exiger de Microsoft qu’il refuse le droit à WM-
DRM Software d’acquérir de nouvelles licences
pour copier, afficher et/ou lire le contenu sécurisé.
La révocation ne modifie pas l’autorisation de
WM-DRM Software de lire le contenu non
protégé. Une liste des WM-DRM Software
révoqués est envoyée sur votre appareil lorsque
vous téléchargez une licence relative au contenu
sécurisé à partir d’Internet ou d’un PC. Microsoft
peut également, conjointement à cette licence,
télécharger les listes de révocation sur votre
appareil pour le compte des propriétaires du
contenu sécurisé.
4
Table des matières
Préparation
Disques pouvant être lus sur cet appareil . . . . . 6
Réinitialisation de l’appareil . . . . . . . . . . . . . . . 6
Annulation du mode DEMO . . . . . . . . . . . . . . . 6
Préparation de la mini-télécommande. . . . . . . . 6
Réglage de l’horloge . . . . . . . . . . . . . . . . . . . . . 6
Retrait de la façade . . . . . . . . . . . . . . . . . . . . . . 7
Installation de la façade . . . . . . . . . . . . . . . . 7
Emplacement des commandes et
opérations de base
Appareil principal . . . . . . . . . . . . . . . . . . . . . 8
Mini-télécommande RM-X151. . . . . . . . . . . 8
Recherche d’une plage. . . . . . . . . . . . . . . . . . . 10
Recherche d’une plage par son nom
— Quick-BrowZer . . . . . . . . . . . . . . . . . . . 10
Recherche d’une plage en écoutant des
passages — ZAPPIN™. . . . . . . . . . . . . . . . 11
Radio
Mémorisation et réception des stations . . . . . . 11
Mémorisation automatique — BTM. . . . . . 11
Mémorisation manuelle . . . . . . . . . . . . . . . 11
Réception des stations mémorisées. . . . . . . 11
Syntonisation automatique . . . . . . . . . . . . . 12
CD
Lecture d’un disque . . . . . . . . . . . . . . . . . . . . . 12
Rubriques d’affichage. . . . . . . . . . . . . . . . . 12
Lecture répétée et lecture aléatoire . . . . . . . 13
Périphériques USB
Lecture de périphériques USB . . . . . . . . . . . . 13
Rubriques d’affichage . . . . . . . . . . . . . . . . 14
Lecture répétée et lecture aléatoire . . . . . . 14
iPod
Lecture d’un iPod . . . . . . . . . . . . . . . . . . . . . . 15
Rubriques d’affichage . . . . . . . . . . . . . . . . 16
Réglage du mode de lecture . . . . . . . . . . . . . . 16
Lecture répétée et lecture aléatoire . . . . . . 16
Commander un iPod directement
— Commande passager . . . . . . . . . . . . . . . . . 17
Autres fonctions
Changement des réglages du son . . . . . . . . . . 17
Réglage des caractéristiques du son. . . . . . 17
Personnalisation de la courbe de l’égaliseur
— EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Réglage des paramètres de configuration
— SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Utilisation d’un appareil en option . . . . . . . . . 19
Appareil audio auxiliaire . . . . . . . . . . . . . . 19
Changeur CD . . . . . . . . . . . . . . . . . . . . . . . 20
Satellite de commande RM-X4S . . . . . . . . 20
Informations complémentaires
Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Remarques sur les disques . . . . . . . . . . . . . 21
Ordre de lecture des fichiers
MP3/WMA/AAC . . . . . . . . . . . . . . . . . . . . 22
À propos de l’iPod . . . . . . . . . . . . . . . . . . . 22
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Démontage de l’appareil. . . . . . . . . . . . . . . . . 23
Caractéristiques techniques. . . . . . . . . . . . . . . 23
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Affichage des erreurs et messages . . . . . . . 26
5
Site d’assistance
Si vous avez des questions ou si vous souhaitez consulter les dernières
informations d’assistance sur ce produit, visitez le site Web suivant :
http://esupport.sony.com
http://www.xplodsony.com/
Fournit des informations sur :
• Les modèles et les fabricants de lecteurs audio numériques compatibles
• Les fichiers MP3/WMA/AAC pris en charge
6
Préparation
Disques pouvant être lus sur cet
appareil
Cet appareil peut lire les CD-DA (contenant
également des informations CD TEXT) et les
CD-R/CD-RW (fichiers MP3/WMA/AAC
(page 21)).
Réinitialisation de l’appareil
Avant la première mise en service de l’appareil
ou après avoir remplacé la batterie du véhicule
ou modifié les raccordements, vous devez
réinitialiser l’appareil.
Retirez la façade (page 7), puis appuyez sur la
touche RESET (page 8) avec un objet pointu
comme un stylo à bille.
Remarque
Une pression sur la touche RESET remet l’heure à
zéro et efface certaines informations mémorisées.
Annulation du mode DEMO
Vous pouvez annuler l’écran de démonstration
qui apparaît lors de la mise hors tension.
1 Appuyez sur la touche de sélection et
maintenez-la enfoncée.
L’écran de configuration apparaît.
2 Appuyez plusieurs fois sur la touche
de sélection jusqu’à ce que « DEMO »
apparaisse.
3 Tournez la molette de réglage pour
sélectionner « DEMO-OFF ».
4 Appuyez sur la touche de sélection et
maintenez-la enfoncée.
Le réglage est terminé, la fenêtre d’affichage
revient au mode de lecture/de réception
normal.
Préparation de la mini-
télécommande
Retirez le film isolant.
Conseil
Pour obtenir des informations sur la façon de
remplacer la pile, page 22.
Réglage de l’horloge
L’horloge numérique fonctionne suivant un cycle
de 12 heures.
1 Appuyez sur la touche de sélection et
maintenez-la enfoncée.
L’écran de configuration apparaît.
2 Appuyez plusieurs fois sur la touche
de sélection jusqu’à ce que « CLOCK-
ADJ » apparaisse.
3 Appuyez sur (SEEK) +.
L’indication des heures clignote.
4 Tournez la molette de réglage pour
régler l’heure et les minutes.
Appuyez sur (SEEK) +/– pour déplacer
l’indication numérique.
5 Appuyez sur la touche de sélection
après avoir réglé les minutes.
Le réglage est terminé et l’horloge démarre.
Pour afficher l’horloge, appuyez sur (DSPL).
Appuyez de nouveau sur (DSPL) pour revenir à
l’écran précédent.
Type de disques
Symbole indiqué sur le
disque
CD-DA
MP3
WMA
AAC
7
Retrait de la façade
Vous pouvez retirer la façade de cet appareil pour
le protéger du vol.
Alarme d’avertissement
Si vous mettez la clé de contact en position OFF
sans retirer la façade, l’alarme d’avertissement
retentit pendant quelques secondes.
L’alarme est émise uniquement lorsque
l’amplificateur intégré est utilisé.
1 Appuyez sur (OFF).
L’appareil est mis hors tension.
2 Appuyez sur (OPEN).
La façade bascule automatiquement vers le
bas.
3 Faites coulisser la façade vers la
droite, puis tirez doucement vers vous
l’extrémité gauche de la façade.
Remarques
• N’exercez pas de pression excessive sur la façade
ou sur la fenêtre d’affichage et ne la laissez pas
tomber.
• N’exposez pas la façade à des températures
élevées ou à l’humidité. Évitez de la laisser dans un
véhicule en stationnement, sur le tableau de bord ou
la plage arrière.
• Ne retirez pas la façade pendant la lecture d’un
périphérique USB, sinon les données de ce
périphérique USB risquent d’être endommagées.
Installation de la façade
Placez l’orifice A de la façade sur la tige B de
l’appareil, puis poussez doucement sur le côté
gauche pour l’engager en position.
Appuyez sur (SOURCE) sur l’appareil (ou
insérez un disque) pour le faire fonctionner.
Remarque
Ne posez rien sur la face interne de la façade.
8
Emplacement des commandes et opérations de base
Appareil principal
Sans la façade
Mini-télécommande RM-X151
Cette section contient des instructions sur
l’emplacement des commandes et les opérations
de base. Pour plus de détails, reportez-vous aux
pages concernées.
Les touches correspondantes de la mini-
télécommande commandent les mêmes fonctions
que celles de l’appareil.
A Touche OFF
Mise hors tension l’appareil ; arrêt de la
source.
B Touche (BACK) page 10
Retour à l’écran précédent.
C Touche SOURCE
Mise sous tension ; changement de la source
(Radio/CD/USB/AUX)*
1
.
D Touche ZAP page 11
Permet de passer en mode ZAPPIN™.
E Molette de réglage/touche de
sélection
Permet de régler le volume (tournez) ; de
sélectionner les paramètres de configuration
(appuyez et tournez).
F Récepteur de la mini-télécommande
G Fenêtre d’affichage
H Touche OPEN page 7
I Borne USB page 13
Raccordement d’un périphérique USB.
J Touches SEEK +/–
CD/USB :
Permettent de sauter des plages (appuyez) ;
de sauter des plages en continu (appuyez,
puis appuyez dans un délai d’environ
1 seconde et maintenez la touche enfoncée) ;
d’effectuer un retour/une avance rapide dans
une plage (appuyez sur la touche et
maintenez-la enfoncée).
Radio :
Permettent d’effectuer une syntonisation
automatique (appuyez) ; de rechercher une
station manuellement (appuyez sur la touche
et maintenez-la enfoncée).
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
BTM
DSPL
OPEN
ALBUM REPCAT SHUF PAUSE SCRLDM
312 456
AUX
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
1
qaq;
2
qs qh
qf
4 65 7
8
9
3
qgqd
RESET
q
k
q
l
q
j
OFF
DSPL
SCRL
SEL
SOURCE
MODE
132
465
ATT
VOL
+
–
+
–
3
wf
qa
1
wh
w;
wa
wd
ws
wj
wg
9
K Touche MODE page 11, 15, 17
Appuyez pour : sélectionner la bande radio
(FM/AM)*
1
/sélectionner le mode de lecture
de l’iPod.
Appuyez et maintenez la pression pour :
valider/annuler la commande passager.
L Touche (BROWSE) page 10
Passage en mode Quick-BrowZer.
M Touche BTM/CAT*
2
page 11
Permet de démarrer la fonction BTM
(appuyez sur la touche et maintenez-la
enfoncée).
N Touches numériques
CD/USB :
(1)/(2) : ALBUM –/+ (pendant la lecture
d’un fichier MP3/WMA/AAC)
Saut d’albums (appuyez) ; saut de
plusieurs albums en continu (appuyez
sur la touche et maintenez-la
enfoncée).
(3) : REP page 13, 14, 16
(4) : SHUF page 13, 14, 16
(5) : DM+
Améliore les sons compressés
numériquement comme les fichiers
MP3.
Pour activer la fonction DM+, réglez
« ON » et réglez « OFF » pour la
désactiver.
(6) : PAUSE
Pause de la lecture. Appuyez de
nouveau sur cette touche pour annuler.
Radio :
Permettent de capter les stations enregistrées
(appuyez) ; de mémoriser des stations
(appuyez sur la touche et maintenez-la
enfoncée).
O Touche DSPL (affichage)/SCRL
(défilement) page 12, 14, 16, 17
Permet de changer les rubriques d’affichage
(appuyez) ; de faire défiler une rubrique
d’affichage (appuyez sur la touche et
maintenez-la enfoncée).
P Prise d’entrée AUX page 19
Permet de connecter un appareil audio
portatif.
Q Touche RESET page 6
R Touche Z (éjecter)
Permet d’éjecter le disque.
S Fente d’insertion des disques
Insertion du disque.
Les touches suivantes de la mini-télécommande
ont également des touches ou des fonctions
différentes de celles de l’appareil. Retirez le film
isolant avant l’utilisation (page 6).
w; Touches < (.)/, (>)
Commande du lecteur CD/de la radio/d’un
périphérique USB, identiques aux touches
(SEEK) –/+ de l’appareil.
La configuration, le réglage du son, etc.,
peuvent être effectués à l’aide des touches
< ,.
wa Touche DSPL (affichage) page 12, 14,
16, 17
Permet de changer les rubriques d’affichage.
ws Touche VOL (volume) +/–
Permet de régler le niveau du volume.
wd Touche ATT (atténuation du son)
Permet d’atténuer le son. Appuyez de
nouveau sur cette touche pour annuler.
wf Touche SEL (sélection)
Identique à la touche de sélection de
l’appareil.
wg Touches M (+)/m (–)
Commande du lecteur CD/d’un périphérique
USB, identiques aux touches
(1)/
(2) (ALBUM –/+) de l’appareil.
La configuration, le réglage du son, etc.,
peuvent être effectués à l’aide des touches
M m.
wh Touche SCRL (défilement)
Permet de faire défiler une rubrique
d’affichage.
wj Touches numériques
Permettent de capter les stations enregistrées
(appuyez) ; de mémoriser des stations
(appuyez sur la touche et maintenez-la
enfoncée).
*1 Si un changeur CD, un récepteur HD Radio ou un
récepteur SAT est raccordé, lorsque vous appuyez
sur (SOURCE), le type d’appareil raccordé (« HD »,
« XM » ou « SR ») apparaît dans l’affichage, selon
l’appareil raccordé. En outre, si vous appuyez sur
la touche (MODE), vous pouvez commuter le
changeur, la bande du récepteur HD Radio ou la
bande du récepteur SAT.
*2 Lorsqu’un récepteur SAT est raccordé.
Remarque
Si vous mettez l’appareil hors tension et que
l’affichage est désactivé, il ne peut plus être utilisé
avec la mini-télécommande sauf si la touche
(SOURCE) de l’appareil est enfoncée ou si un disque
est inséré dans le lecteur pour l’activer.
10
Recherche d’une plage
Recherche d’une plage par son
nom — Quick-BrowZer
Vous pouvez facilement rechercher une plage sur
un CD ou un périphérique USB par catégorie.
1 Appuyez sur (BROWSE).
L’appareil passe en mode Quick-BrowZer et
la liste des catégories de recherche apparaît.
2 Tournez la molette de réglage pour
sélectionner la catégorie de recherche
de votre choix, puis appuyez pour
valider.
3 Répétez l’étape 2 jusqu’à ce que la
plage de votre choix soit sélectionnée.
La lecture commence.
Pour revenir à l’écran précédent
Appuyez sur (BACK).
Pour désactiver le mode Quick-BrowZer
Appuyez sur (BROWSE).
Remarque
Lorsque l’appareil passe en mode Quick-BrowZer, la
lecture répétée ou aléatoire est annulée.
Recherche d’éléments par saut
— Mode Jump
Lorsqu’une catégorie contient de nombreux
éléments, vous pouvez rechercher rapidement
l’élément de votre choix.
1 Appuyez sur (SEEK) + en mode Quick-
BrowZer.
L’écran suivant apparaît.
A Numéro d’élément actuel
B Nombre total d’éléments dans la couche
actuelle
Le nom de l’élément s’affiche ensuite.
2 Tournez la molette de réglage pour
sélectionner l’élément souhaité ou un élément
proche.
L’appareil effectue des sauts par incrément de
10 % du nombre total d’éléments.
3 Appuyez sur la molette de réglage.
L’affichage revient au mode Quick-BrowZer et
la rubrique sélectionnée apparaît.
4 Tournez la molette de réglage pour
sélectionner la rubrique de votre choix, puis
appuyez pour valider.
La lecture commence si l’élément sélectionné
est une plage.
Pour annuler le mode Jump
Appuyez sur (BACK) ou (SEEK) –.
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
(BROWSE)
Molette de réglage
(BACK)
SEEK +/–
11
Recherche d’une plage en écoutant
des passages — ZAPPIN™
Tout en lisant des passages courts de la plage
d’un CD ou d’un périphérique USB en séquence,
vous pouvez rechercher une plage que vous
souhaitez écouter.
Le mode ZAPPIN est approprié pour rechercher
une plage en mode de lecture aléatoire ou répétée
aléatoire.
1 Appuyez sur (ZAP) en cours de
lecture.
Lorsque « ZAPPIN » s’affiche, la lecture
démarre à partir d’un passage de la plage
suivante.
Le passage est lu pendant la durée définie,
puis un déclic est émis et le passage suivant
démarre.
2 Appuyez sur la molette de réglage ou
sur (ZAP) lorsqu’une plage que vous
souhaitez écouter est lue.
La plage que vous avez sélectionnée revient
en mode de lecture normale à partir du début.
Pour rechercher de nouveau une plage avec le
mode ZAPPIN, recommencez les étapes 1 et
2.
Conseils
• Vous pouvez sélectionner le temps de lecture :
environ 6 secondes/9 secondes/30 secondes
(page 19). Vous ne pouvez pas sélectionner le
passage de la plage en lecture.
• Appuyez sur (SEEK) –/+ ou (1)/(2) (ALBUM –/+)
en mode ZAPPIN pour sauter une plage ou un
album.
• Lorsque vous appuyez sur (BACK), la lecture
d’une plage est confirmée.
Radio
Mémorisation et réception des
stations
Attention
Pour syntoniser des stations pendant que vous
conduisez, utilisez la fonction de mémorisation
des meilleurs accords (BTM) afin d’éviter les
accidents.
Mémorisation automatique — BTM
1 Appuyez plusieurs fois sur (SOURCE)
jusqu’à ce que l’indication « TUNER »
apparaisse.
Pour changer de bande, appuyez plusieurs
fois sur (MODE). Vous pouvez sélectionner
FM1, FM2, FM3, AM1 ou AM2.
2 Appuyez sur la touche (BTM) et
maintenez-la enfoncée jusqu’à ce que
« BTM » clignote.
L’appareil enregistre les stations sur les
touches numériques dans l’ordre des
fréquences.
Un bip retentit lorsque le réglage est
mémorisé.
Mémorisation manuelle
1 Lorsque vous captez la station que
vous souhaitez mémoriser, appuyez
sur une touche numérique ((1) à (6))
et maintenez-la enfoncée jusqu’à ce
que l’indication « MEM » s’affiche.
Remarque
Si vous mémorisez une autre station sur la même
touche numérique, la station mémorisée
précédemment est effacée.
Réception des stations
mémorisées
1 Sélectionnez la bande, puis appuyez
sur une touche numérique ((1) à (6)).
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
ZAP Molette de réglage
(BACK)
ZAP
1
1
2
2
3
3
4
4
La partie de chaque plage à
lire en mode ZAPPIN.
Plage
12
Syntonisation automatique
1 Sélectionnez la bande, puis appuyez
sur ( SEEK) +/– pour rechercher la
station.
Le balayage s’interrompt lorsque l’appareil
capte une station. Répétez cette procédure
jusqu’à ce que vous captiez la station
souhaitée.
Conseil
Si vous connaissez la fréquence de la station que
vous souhaitez écouter, maintenez la touche
(SEEK) +/– enfoncée pour localiser la fréquence
approximativement, puis appuyez plusieurs fois sur
(SEEK) +/– pour la régler avec précision
(syntonisation manuelle).
CD
Lecture d’un disque
1 Appuyez sur (OPEN).
2 Insérez le disque (côté imprimé vers le
haut).
3 Fermez la façade.
La lecture commence automatiquement.
Éjection du disque
1 Appuyez sur (OPEN).
2 Appuyez sur Z.
Le disque est éjecté.
3 Fermez la façade.
Rubriques d’affichage
A Source
B Nom de plage*
1
, nom du disque/de l’artiste*
1
,
nom de l’artiste*
1
, numéro d’album*
2
, nom
d’album*
1
, numéro de plage/temps de lecture
écoulé, horloge
*1 Les informations d’un CD TEXT, MP3/WMA/AAC
sont affichées.
*2 Le numéro d’album s’affiche uniquement lorsque
vous changez d’album.
Appuyez sur (DSPL) pour modifier les
rubriques d’affichage B.
Conseil
Les rubriques d’affichage diffèrent selon le type de
disque, le format d’enregistrement et les réglages.
13
Lecture répétée et lecture aléatoire
1 En cours de lecture, appuyez
plusieurs fois sur (3) (REP) ou sur
(4) (SHUF) jusqu’à ce que le réglage
souhaité apparaisse.
* Lors de la lecture d’un disque MP3/WMA/AAC.
Pour revenir au mode de lecture normal,
sélectionnez « OFF » ou « SHUF OFF ».
Périphériques USB
Pour plus de détails sur la compatibilité de votre
périphérique USB, visitez le site d’assistance.
• Vous pouvez utiliser des périphériques USB de
type MSC (Stockage de masse) et MTP
(Protocole de transfert des médias) conformes à
la norme USB.
• Le codec correspondant est MP3 (.mp3), WMA
(.wma) et AAC (.m4a).
• Il est recommandé d’effectuer des copies de
sauvegarde des données contenues dans le
périphérique USB.
Remarque
Raccordez le périphérique USB après avoir démarré
le moteur.
Selon le périphérique USB, un problème de
fonctionnement ou un endommagement peut se
produire lors de la connexion avant le démarrage du
moteur.
Lecture de périphériques USB
1 Faites coulisser le capuchon USB.
2 Raccordez le périphérique USB à la
borne USB.
Si vous utilisez un câble pour les
raccordements, utilisez le câble fourni avec le
périphérique USB.
La lecture commence.
Sélectionnez Pour lire
TRACK une plage en boucle.
ALBUM* un album en boucle.
SHUF ALBUM* un album dans un ordre
aléatoire.
SHUF DISC un disque dans un ordre
aléatoire.
suite à la page suivante t
Site d’assistance
http://esupport.sony.com
http://www.xplodsony.com/
14
Si un périphérique USB est déjà raccordé,
appuyez plusieurs fois sur (SOURCE) jusqu’à ce
que l’indication « USB » s’affiche pour lancer la
lecture.
Appuyez sur (OFF) pour arrêter la lecture.
Retrait du périphérique USB
1 Arrêtez la lecture du périphérique USB.
2 Retirez le périphérique USB.
Si vous retirez votre périphérique USB
pendant la lecture, les données stockées sur
celui-ci peuvent être endommagées.
Remarques
• N’utilisez pas un périphérique USB de grande taille
ou lourd qui pourrait tomber à cause des vibrations
ou entraîner un raccordement peu fiable.
• Ne retirez pas la façade pendant la lecture d’un
périphérique USB, sinon les données de ce
périphérique USB risquent d’être endommagées.
• Cet appareil ne peut pas reconnaître les
périphériques USB raccordés par l’entremise d’un
concentrateur USB.
Rubriques d’affichage
A Source
B Nom de la plage, nom de l’artiste, numéro de
l’album*, nom d’album, numéro de plage/
temps de lecture écoulée, horloge
* Le numéro d’album s’affiche uniquement lorsque
vous changez d’album.
Appuyez sur (DSPL) pour modifier les
rubriques d’affichage B.
Remarques
• Les rubriques affichées varient selon le périphérique
USB, le format d’enregistrement et les réglages.
Pour plus de détails, consultez le site d’assistance.
• Le nombre maximal de données pouvant être
affichées est le suivant.
– dossiers (albums) : 128
– fichiers (plages) par dossier : 500
• Ne laissez pas de périphérique USB dans un
véhicule stationné, car cela pourrait entraîner des
problèmes de fonctionnement.
• Selon la quantité de données enregistrées, la
lecture peut mettre quelques instants à démarrer.
• Il se peut que la lecture de fichiers DRM (Gestion
des droits numériques) soit impossible.
• Pendant la lecture ou pendant l’avance/le retour
rapide d’un fichier MP3/WMA/AAC VBR (Débit
binaire variable), le temps de lecture écoulé affiché
peut ne pas être correct.
• La lecture des fichiers MP3/WMA/AAC suivants
n’est pas prise en charge.
– fichiers de compression sans perte
– fichiers protégés par des droits d’auteur
Lecture répétée et lecture aléatoire
1 En cours de lecture, appuyez
plusieurs fois sur (3) (REP) ou sur (4)
(SHUF) jusqu’à ce que le réglage
souhaité apparaisse.
Le réglage est terminé après 3 secondes.
Pour revenir au mode de lecture normal,
sélectionnez « OFF » ou « SHUF OFF ».
Sélectionnez Pour lire
TRACK une plage en boucle.
ALBUM un album en boucle.
SHUF ALBUM un album dans un ordre
aléatoire.
SHUF DEVICE un périphérique dans un
ordre aléatoire.
15
iPod
Pour plus de détails sur la compatibilité de votre
iPod, reportez-vous à la section « À propos de
l’iPod », à la page 22 ou visitez le site
d’assistance.
Dans ce mode d’emploi, « iPod » est utilisé
comme terme général pour désigner des
fonctions iPod sur l’iPod et l’iPhone, sauf
mention contraire dans le texte ou les
illustrations.
Lecture d’un iPod
Baissez le volume de l’appareil avant de
raccorder l’iPod.
1 Faites coulisser le capuchon USB.
2 Raccordez l’iPod à la borne USB par
l’entremise du connecteur dock sur le
câble USB.
L’iPod est automatiquement mis sous tension
et l’indication suivante s’affiche à l’écran de
l’iPod.*
Conseil
Nous vous recommandons d’utiliser le câble RC-
100IP USB (non fourni) pour raccorder le connecteur
dock.
Les plages de l’iPod sont lues
automatiquement à partir de l’endroit où la
lecture s’était terminée.
Si un iPod est déjà raccordé, appuyez
plusieurs fois sur (SOURCE) jusqu’à ce que
l’indication « USB » s’affiche pour lancer la
lecture. (« IPD » apparaît dans l’affichage
lorsque l’iPod est reconnu.)
* Si l’iPod a été lu en commande passager la dernière
fois, cela n’apparaîtra pas.
3 Appuyez sur (MODE) pour
sélectionner le mode de lecture.
Le mode change comme suit :
RESUMING t ALBUM t TRACK t
PODCAST* t GENRE t PLAYLIST
t ARTIST
* Peut ne pas apparaître selon le réglage de l’iPod.
4 Réglez le volume.
Appuyez sur (OFF) pour arrêter la lecture.
Retrait de l’iPod
1 Arrêtez la lecture de l’iPod.
2 Retirez l’iPod.
Précaution relative à l’iPhone
Lorsque vous raccordez un iPhone au moyen d’un
raccordement USB, le volume est contrôlé par
l’iPhone lui-même. Afin d’éviter une hausse soudaine
du son après un appel, n’augmentez pas le volume de
l’appareil pendant un appel téléphonique.
Remarques
• Ne retirez pas la façade pendant la lecture de l’iPod,
sinon les données risquent d’être endommagées.
• Cet appareil ne peut pas reconnaître un iPod par
l’entremise d’un concentrateur USB.
Conseils
• Lorsque le contact est réglé à la position ACC et que
l’appareil est sous tension, l’iPod se recharge.
• Si l’iPod est déconnecté en cours de lecture, « NO
DEV » apparaît dans la fenêtre d’affichage de
l’appareil.
Mode de reprise
Lorsque l’iPod est connecté au connecteur Dock,
le mode de cet appareil passe en mode de reprise
et la lecture démarre dans le mode défini par
l’iPod.
En mode de reprise, les touches suivantes ne
fonctionnent pas.
– (3) (REP)
– (4) (SHUF)
Site d’assistance
http://esupport.sony.com
http://www.xplodsony.com/
>
.
M
E
N
U
16
Rubriques d’affichage
A Indication de la source (iPod)
B Nom de plage, nom de l’artiste, nom d’album,
numéro de plage/temps de lecture écoulée,
horloge
Appuyez sur (DSPL) pour modifier les
rubriques d’affichage B.
Conseil
Lorsqu’un album/podcast/genre/artiste/liste de lecture
est modifié, son numéro d’élément apparaît
momentanément.
Remarque
Il se peut que certaines lettres enregistrées dans
l’iPod ne s’affichent pas correctement.
Réglage du mode de lecture
1 En cours de lecture, appuyez sur
(MODE).
Le mode change comme suit :
ALBUM t TRACK t PODCAST* t
GENRE t PLAYLIST t ARTIST
* Peut ne pas apparaître selon le réglage de l’iPod.
Saut d’albums, de podcasts, de
genres, de listes de lecture et
d’artistes
Lecture répétée et lecture aléatoire
1 En cours de lecture, appuyez
plusieurs fois sur (3) (REP) ou sur
(4) (SHUF) jusqu’à ce que le réglage
souhaité apparaisse.
Le réglage est terminé après 3 secondes.
Pour revenir au mode de lecture normal,
sélectionnez « OFF » ou « SHUF OFF ».
Pour Appuyez sur
Sauter (1)/(2) (ALBUM –/+)
[appuyez une fois pour chaque]
Sauter en
continu
(1)/(2) (ALBUM –/+)
[maintenez la touche enfoncée
jusqu’au point souhaité]
Sélectionnez Pour lire
TRACK une plage en boucle.
ALBUM un album en boucle.
PODCAST un podcast en boucle.
ARTIST un artiste en boucle.
PLAYLIST une liste de lecture en
boucle.
GENRE un genre en boucle.
SHUF ALBUM un album dans un ordre
aléatoire.
SHUF PODCAST des podcasts dans un
ordre aléatoire.
SHUF ARTIST un artiste dans un ordre
aléatoire.
SHUF PLAYLIST une liste de lecture dans
un ordre aléatoire.
SHUF GENRE un genre dans un ordre
aléatoire.
SHUF DEVICE un périphérique dans un
ordre aléatoire.
17
Commander un iPod
directement
— Commande passager
Vous pouvez commander directement un iPod
raccordé au connecteur dock.
1 En cours de lecture, appuyez sur
(MODE) et maintenez la touche
enfoncée.
L’indication « MODE IPOD » apparaît et
vous pouvez commander directement l’iPod.
Permet de changer les rubriques
d’affichage
Appuyez sur (DSPL).
Les rubriques d’affichage changent comme suit :
Nom de plage t Nom de l’artiste t Nom
d’album t MODE IPOD t Horloge
Pour quitter la commande passager
Appuyez sur la touche (MODE) et maintenez-la
enfoncée.
L’indication « MODE AUDIO » apparaît ensuite
et le mode de lecture passe à « RESUMING ».
Remarques
• Le volume peut uniquement être réglé par l’appareil.
• Si ce mode est annulé, le réglage de lecture répétée
est désactivé.
Autres fonctions
Changement des réglages du
son
Réglage des caractéristiques du
son
1 Appuyez plusieurs fois sur la touche
de sélection jusqu’à ce que le
paramètre souhaité s’affiche.
2 Tournez la molette de réglage pour
régler le paramètre sélectionné.
3 Appuyez sur (BACK).
Le réglage est terminé, la fenêtre d’affichage
revient au mode de lecture/de réception
normal.
Les paramètres suivants peuvent être réglés
(reportez-vous à la page indiquée pour plus de
détails) :
EQ3
Permet de sélectionner une courbe d’égaliseur à
partir de 7 types de musique.
DSO (Répartiteur dynamique du son)
Permet de créer un son mieux réparti.
Pour sélectionner le mode DSO : « 1 », « 2 »,
« 3 » ou « OFF ». Plus le chiffre est élevé, plus
l’effet est prononcé.
LOW*
1
, MID*
1
, HI*
1
(page 18)
BAL (Balance)
Permet de régler la balance du son entre les
haut-parleurs gauche et droit.
FAD (Équilibre)
Permet de régler le niveau relatif entre les haut-
parleurs avant et arrière.
SUB (Volume du caisson de graves)
Permet de régler le volume du caisson de graves.
AUX (Niveau AUX)*
2
Permet de régler le niveau de volume de chaque
appareil auxiliaire raccordé : « +18 dB » –
« 0 dB » – « –8 dB ».
Ce réglage évite de régler le niveau de volume
entre les sources.
*1 Lorsque EQ3 est activé.
*2 Lorsque la source AUX est activée.
18
Personnalisation de la courbe de
l’égaliseur — EQ3
L’option « CUSTOM » de EQ3 vous permet
d’effectuer vos propres réglages de l’égaliseur.
1 Sélectionnez une source, puis
appuyez plusieurs fois sur la touche
de sélection pour sélectionner
«EQ3».
2 Tournez la molette de réglage pour
sélectionner « CUSTOM ».
3 Appuyez plusieurs fois sur la touche
de sélection jusqu’à ce que « LOW »,
« MID » ou « HI » apparaisse.
4 Tournez la molette de réglage pour
régler le paramètre sélectionné.
Le niveau de volume peut être réglé par
incréments de 1 dB, de –10 dB à +10 dB.
Répétez les étapes 3 et 4 pour régler la courbe
de l’égaliseur.
Pour restaurer la courbe par défaut de
l’égaliseur, appuyez sur la touche de sélection
et maintenez-la enfoncée avant la fin du
réglage.
5 Appuyez sur (BACK).
Le réglage est terminé, la fenêtre d’affichage
revient au mode de lecture/de réception
normal.
Conseil
D’autres types d’égaliseur peuvent aussi être réglés.
Réglage des paramètres de
configuration — SET
1 Appuyez sur la touche de sélection et
maintenez-la enfoncée.
L’écran de configuration apparaît.
2 Appuyez plusieurs fois sur la touche
de sélection jusqu’à ce que le
paramètre souhaité s’affiche.
3 Tournez la molette de réglage pour
sélectionner le réglage (exemple :
« ON » ou « OFF »).
4 Appuyez sur la touche de sélection et
maintenez-la enfoncée.
Le réglage est terminé, la fenêtre d’affichage
revient au mode de lecture/de réception
normal.
Remarque
Les rubriques affichées diffèrent selon la source et le
réglage.
Les paramètres suivants peuvent être réglés
(reportez-vous à la page indiquée pour plus de
détails) :
CLOCK-ADJ (Réglage de l’horloge) (page 6)
BEEP
Permet d’activer le bip : « ON », « OFF ».
AUX-A*
1
(Audio AUX)
Permet d’activer l’affichage de la source AUX :
« ON », « OFF » (page 19).
AUTO OFF
Permet d’éteindre automatiquement après un
laps de temps souhaité après la mise hors
tension de l’appareil : « NO », « 30S »
(secondes), « 30M » (minutes) ou « 60M »
(minutes).
DEMO
(Démonstration)
Permet d’activer la démonstration : « ON »,
«OFF ».
DIMMER
Permet de modifier la luminosité de l’affichage.
– « AT » : pour réduire automatiquement la
luminosité de la fenêtre d’affichage lorsque
vous allumez les phares. (Disponible
uniquement lorsque le fil de commande de
l’éclairage est raccordé.)
– « ON » : pour réduire la luminosité de la
fenêtre d’affichage.
– « OFF » : pour désactiver le régulateur de
luminosité.
CONTRAST
Permet d’ajuster le contraste de l’affichage. Le
niveau de contraste peut être réglé à 7 positions.
ILLUMI
(Éclairage)
Permet de modifier la couleur de l’éclairage :
« ILLUMI-1 » ou « ILLUMI-2 ».
M.DSPL (Affichage animé)
Permet de sélectionner le mode d’affichage
animé.
– « SA » : pour afficher les motifs animés et
l’analyseur de spectre.
– « ON » : pour afficher les motifs animés.
– « OFF » : pour désactiver l’affichage animé.
A.SCRL (Défilement automatique)
Permet de faire défiler automatiquement les
éléments longs : « ON », « OFF ».
LOCAL (Mode de recherche locale)
– « ON » : pour syntoniser uniquement les
stations dont les signaux sont puissants.
– « OFF » : pour syntoniser une réception
normale.
19
Utilisation d’un appareil en
option
Appareil audio auxiliaire
En raccordant un appareil audio portatif en
option à la prise d’entrée AUX (mini-prise
stéréo) de l’appareil, puis en sélectionnant
simplement la source, vous pouvez l’écouter par
l’intermédiaire des haut-parleurs du véhicule. Le
niveau de volume peut être réglé pour corriger
toutes les différences entre l’appareil et l’appareil
audio portatif. Suivez la procédure ci-dessous :
Raccordement de l’appareil audio
portatif
1 Mettez l’appareil audio portatif hors tension.
2 Baissez le volume de l’appareil.
3 Effectuez le raccordement à l’appareil.
* Veillez à utiliser une fiche de type droite.
Réglage du niveau de volume
Avant de commencer la lecture, n’oubliez pas de
régler le volume de chaque périphérique audio
connecté.
1 Baissez le volume de l’appareil.
2 Appuyez plusieurs fois sur la touche
(SOURCE) jusqu’à ce que l’indication
« AUX » apparaisse.
L’indication « AUX FRONT IN » apparaît.
3 Démarrez la lecture sur l’appareil audio
portatif, à un niveau de volume moyen.
4 Réglez votre appareil sur le volume d’écoute
habituel.
5 Réglez le niveau d’entrée (page 17).
MONO*
2
(Mode monaural)
Permet de sélectionner le mode réception
monaurale pour améliorer la réception FM
faible : « ON », « OFF ».
ZAP.TIME (Temps de lecture Zappin)
Permet de sélectionner le temps de lecture pour
la fonction ZAPPIN.
– « ZAP.TIME-1 » (6 secondes), « ZAP.TIME-2 »
(9 secondes), « ZAP.TIME-3 » (30 secondes).
LPF (Filtre passe-bas)
Permet de sélectionner la fréquence de coupure
du caisson des graves : « OFF », « 80Hz »,
« 100Hz », « 120Hz », « 140Hz », « 160Hz ».
LPF NORM/REV (Filtre passe-bas normal/
inverse)
Permet de sélectionner la phase lorsque le filtre
passe bas est activé : « NORM », « REV ».
HPF (Filtre passe-haut)
Permet de sélectionner la fréquence de coupure
du haut-parleur avant/arrière : « OFF »,
« 80Hz », « 100Hz », « 120Hz », « 140Hz »,
« 160Hz ».
LOUD (Intensité sonore)
Permet de renforcer les graves et les aigus pour
un son clair à des niveaux de volume faibles :
« ON », « OFF ».
BTM (page 11)
*1 Lorsque l’appareil est hors tension.
*2 Lorsqu’une station FM est captée.
AUX
Cordon de raccordement*
(non fourni)
20
Changeur CD
Sélection du changeur
1 Appuyez plusieurs fois sur la touche
(SOURCE) jusqu’à ce que l’indication « CD »
apparaisse.
2 Appuyez plusieurs fois sur (MODE) jusqu’à
ce que le changeur souhaité apparaisse.
La lecture commence.
Saut d’albums et de disques
1 En cours de lecture, appuyez sur (1)/(2)
(ALBUM –/+).
Lecture répétée et lecture aléatoire
1 En cours de lecture, appuyez plusieurs fois sur
(3) (REP) ou sur (4) (SHUF) jusqu’à ce que
le réglage souhaité apparaisse.
Pour revenir au mode de lecture normal,
sélectionnez « OFF » ou « SHUF OFF ».
Satellite de commande RM-X4S
Installation de l’étiquette
Apposez l’étiquette comportant les indications
suivant la position de montage du satellite de
commande.
Emplacement des commandes
Les touches correspondantes du satellite de
commande pilotent les mêmes fonctions que
celles de l’appareil.
Les commandes suivantes du satellite de
commande ont une fonction différente de celles
de l’appareil.
• Touche ATT (atténuation du son)
Permet d’atténuer le son. Appuyez de nouveau
sur cette touche pour annuler.
• Commande PRESET/DISC
CD/USB : identique à la touche (1)/(2)
(ALBUM –/+) de l’appareil (appuyez et
tournez).
Radio : permet de capter des stations
mémorisées (appuyez et tournez).
• Commande VOL (volume)
Identique à la molette de réglage de l’appareil
(tournez).
• Commande SEEK/AMS
Identique à la touche (SEEK) +/– de l’appareil
(tournez ou tournez et maintenez).
• Touche DSPL (affichage)
Permet de changer les rubriques d’affichage.
Pour sauter
Appuyez sur (1)/(2)
(ALBUM –/+)
un album et relâchez la touche
(maintenez-la enfoncée
quelques instants).
plusieurs
albums de suite
et appuyez de nouveau sur la
touche dans les 2 secondes qui
suivent.
des disques de façon répétée.
plusieurs
disques de suite
puis appuyez de nouveau sur la
touche dans les 2 secondes qui
suivent et maintenez-la
enfoncée.
Sélectionnez Pour lire
DISC un disque en boucle.
SHUF
CHANGER
des plages du changeur dans un
ordre aléatoire.
Numéro de l’appareil
Numéro du disque
S
EL
D
S
PL
M
O
D
E
S
E
L
D
S
P
L
M
O
D
E
OFF
ATT
SEL
SOURCE
DSPL
MODE
OFF
VOL
SEEK/AMS
PRESET/
DISC
21
Modification du sens de
fonctionnement
Le sens de fonctionnement des commandes est
réglé par défaut comme indiqué dans
l’illustration ci-dessous.
Si vous devez monter le satellite de commande
du côté droit de la colonne de direction, vous
pouvez inverser le sens de fonctionnement.
1 Tout en appuyant sur la commande VOL,
appuyez sur la touche (SEL) et maintenez-la
enfoncée.
Informations complémentaires
Précautions
• Si votre véhicule est resté garé en plein soleil,
laissez l’appareil refroidir.
• L’antenne électrique se déploie automatiquement.
Condensation
Si de la condensation se forme dans l’appareil,
retirez le disque et attendez environ une heure que
l’appareil sèche. Sinon, il ne fonctionnera pas
correctement.
Pour conserver un son de haute
qualité
N’éclaboussez pas de liquides sur l’appareil ou les
disques.
Remarques sur les disques
• N’exposez pas les disques aux rayons directs du
soleil ou à des sources de chaleurs telles que des
conduits d’air chaud et ne le laissez pas dans une
voiture garée en plein soleil.
• Avant la lecture, essuyez les
disques avec un chiffon de
nettoyage en partant du centre
vers l’extérieur. N’utilisez pas
de solvants tels que de
l’essence, du diluant ou des
nettoyants disponibles dans le
commerce.
• Cet appareil est conçu pour lire
des disques conformes à la norme Compact Disc
(CD). Les DualDisc et certains disques de
musique encodés avec des technologies de
protection des droits d’auteur ne sont pas
conformes à la norme CD. Il est par conséquent
possible qu’ils ne puissent pas être lus avec cet
appareil.
• Disques ne pouvant PAS être lus sur cet
appareil
– Les disques sur lesquels des étiquettes, des
autocollants, du ruban adhésif ou du papier sont
apposés. Ceci peut provoquer des problèmes de
fonctionnement ou endommager le disque.
– Les disques de forme non standard (notamment
en forme de cœur, de carré ou d’étoile). Vous
risquez d’endommager votre appareil si vous
essayez de le faire.
– Les disques de 8 cm (3
1
/4 po.).
Remarques sur les disques CD-R/
CD-RW
• Nombre maximal de : (CD-R/CD-RW
uniquement)
– dossiers (albums) : 150 (y compris le répertoire
racine).
Pour augmenter
Pour diminuer
suite à la page suivante t
22
– fichiers (plages) et dossiers : 300 (lorsqu’un nom
de fichier ou de dossier contient un grand
nombre de caractères, ce nombre peut être
inférieur à 300)
– caractères affichables pour un nom de dossier/
fichier : 32 (Joliet) ou 64 (Romeo).
• Si le disque multi-sessions commence avec une
session CD-DA, il est reconnu comme un disque
CD-DA et les autres sessions ne sont pas lues.
• Disques ne pouvant PAS être lus sur cet
appareil
– CD-R/CD-RW dont l’enregistrement est de
mauvaise qualité.
– CD-R/CD-RW enregistrés avec un appareil
d’enregistrement non compatible.
– CD-R/CD-RW mal finalisés.
– CD-R/CD-RW autres que ceux enregistrés au
format CD audio ou MP3, conformes à la norme
ISO9660 niveau 1/niveau 2, Joliet/Romeo ou
multi-sessions.
Ordre de lecture des fichiers MP3/
WMA/AAC
À propos de l’iPod
Cet appareil peut être raccordé aux iPods suivants.
Mettez votre iPod à jour au logiciel le plus récent
avant de l’utiliser.
– iPod nano première génération*
– iPod nano seconde génération (aluminium)
– iPod nano troisième génération (vidéo)
– iPod cinquième génération (vidéo)*
– iPod classic
– iPod touch
– iPhone et iPhone 3G
* Lorsque vous raccordez un iPod nano première
génération ou un iPod cinquième génération, la
commande passager n’est pas disponible.
Si vous avez des questions ou des problèmes
concernant cet appareil qui ne sont pas abordés dans
ce mode d’emploi, communiquez avec votre
détaillant Sony le plus proche.
Entretien
Remplacement de la pile au lithium
de la mini-télécommande
Dans des conditions d’utilisation normales, la pile
dure environ 1 an. (En fonction des conditions
d’utilisation, sa durée de vie peut être plus courte.)
Lorsque la pile est faible, la portée de la mini-
télécommande diminue. Remplacez la pile par une
pile au lithium CR2025 neuve. L’utilisation de tout
autre type de pile présente un risque d’incendie ou
d’explosion.
Remarques sur la pile au lithium
• Tenez la pile au lithium hors de la portée des
enfants. En cas d’ingestion de la pile, consultez
immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour assurer un
bon contact.
• Veillez à respecter la polarité lors de l’installation de
la pile.
• Ne tenez pas la pile avec des pinces métalliques,
car cela pourrait entraîner un court-circuit.
Remplacement du
fusible
Lorsque vous remplacez le
fusible, veillez à utiliser un
fusible dont l’intensité, en
ampères, correspond à la valeur
indiquée sur le fusible usagé. Si
le fusible saute, vérifiez le
branchement de l’alimentation
et remplacez-le. Si le nouveau
fusible saute également, il est
possible que l’appareil soit
défectueux. Dans ce cas,
consultez votre détaillant Sony
le plus proche.
Dossier
(album)
Fichier MP3/
WMA/AAC
(plage)
MP3/WMA/AAC
1
2
Pôle + vers le haut
c
ATTENTION
Utilisée de façon incorrecte, la pile peut
exploser. Ne pas la recharger, la démonter ni
la jeter au feu.
Fusible (10 A)
23
Nettoyage des connecteurs
L’appareil peut ne pas fonctionner correctement si
les connecteurs entre l’appareil et la façade sont
encrassés. Pour éviter cette situation, retirez la
façade (page 7) et nettoyez les connecteurs avec un
coton-tige. N’exercez pas une pression trop forte car
les connecteurs pourraient être endommagés.
Remarques
• Pour plus de sécurité, coupez le moteur avant de
nettoyer les connecteurs et retirez la clé du contact.
• Ne touchez jamais les connecteurs directement
avec les doigts ou avec un objet métallique.
Démontage de l’appareil
1 Retirez le tour de protection.
1 Retirez la façade (page 7).
2 Pincez les deux bords du tour de
protection, puis sortez-le.
2 Retirez l’appareil.
1 Insérez simultanément les deux clés de
déblocage jusqu’à ce qu’elles émettent un
déclic.
2 Tirez sur les clés de déblocage pour
extraire l’appareil.
3 Faites glisser l’appareil en dehors de son
support.
Caractéristiques techniques
Lecteur CD
Rapport signal/bruit : 120 dB
Réponse en fréquence : 10 à 20 000 Hz
Pleurage et scintillement : en dessous du seuil
mesurable
Radio
FM
Plage de syntonisation : 87,5 à 107,9 MHz
Borne d’antenne :
Connecteur d’antenne externe
Fréquence intermédiaire : 150 kHz
Sensibilité utile : 10 dBf
Sélectivité : 75 dB à 400 kHz
Rapport signal/bruit : 70 dB (mono)
Séparation : 40 dB à 1 kHz
Réponse en fréquence : 20 à 15 000 Hz
AM
Plage de syntonisation : 530 à 1 710 kHz
Borne d’antenne :
Connecteur d’antenne externe
Fréquence intermédiaire : 25 kHz
Sensibilité : 26 µV
Appareil principal
Arrière de la
façade
x
suite à la page suivante t
Tournez le
crochet vers
l’intérieur.
24
Lecteur USB
Interface : USB (haute vitesse)
Courant maximal : 500 mA
Amplificateur de puissance
Sortie : sorties de haut-parleurs (connecteurs de
sécurité)
Impédance des haut-parleurs : 4 à 8 ohms
Puissance de sortie maximale : 52 W × 4 (à 4 ohms)
Généralités
Sorties :
Borne de sorties audio (avant/arrière)
Borne de sortie du caisson de graves (mono)
Borne de commande de relais d’antenne électrique
Borne de commande d’amplificateur de puissance
Entrées :
Borne d’entrée de télécommande
Borne d’entrée de l’antenne
Borne de commande ATT téléphone
Borne de commande de l’éclairage
Borne d’entrée de commande BUS
Borne d’entrée audio BUS
Prise d’entrée AUX (mini-prise stéréo)
Borne d’entrée du signal USB
Commandes de tonalité :
Graves : ±10 dB à 60 Hz (XPLOD)
Médiums : ±10 dB à 1 kHz (XPLOD)
Aigus : ±10 dB à 10 kHz (XPLOD)
Alimentation requise : batterie de véhicule 12 V CC
(masse négative)
Dimensions : environ 178 × 50 × 182 mm
(7
1
/8 × 2 × 7
1
/4 po) (l/h/p)
Dimensions de montage : environ 182 × 53 × 162 mm
(7
1
/4 × 2
1
/8 × 6
1
/2 po) (l/h/p)
Poids : environ 1,3 kg (2 lb 14 oz)
Accessoires fournis :
Mini-télécommande : RM-X151
Composants destinés à l’installation et aux
raccordements (1 jeu)
Accessoires/appareils en option :
Satellite de commande : RM-X4S
Câble BUS (fourni avec un câble à broche RCA) :
RC-61 (1 m), RC-62 (2 m)
Changeur CD (10 disques) : CDX-757MX
Changeur CD (6 disques) : CDX-T69
Sélecteur de source : XA-C40
Sélecteur AUX-IN : XA-300
Câble de raccordement USB pour l’iPod :
RC-100IP
Tuner HD Radio
TM
: XT-100HD
Il est possible que votre détaillant ne dispose pas de
certains accessoires énoncés ci-dessus. Veuillez
vous adresser à lui pour tout renseignement
complémentaire.
La conception et les caractéristiques techniques sont
sujettes à modification sans préavis.
Dépannage
La liste de contrôles suivante vous aidera à remédier
aux problèmes que vous pourriez rencontrer avec cet
appareil.
Avant de passer en revue la liste de contrôles ci-
dessous, vérifiez les procédures de raccordement et
d’utilisation.
Si vous ne parvenez pas à résoudre le problème,
consultez le site d’assistance suivant.
Généralités
L’appareil n’est pas alimenté.
• Vérifiez le raccordement ou le fusible.
• Si l’appareil est mis hors tension et que l’affichage
disparaît, il est alors impossible de commander
l’appareil avec la télécommande.
t Mettez l’appareil sous tension.
L’antenne électrique ne se déploie pas.
L’antenne électrique ne dispose pas d’un boîtier de
relais.
Aucun son.
• La fonction ATT est activée ou la fonction ATT
téléphone (lorsque le câble d’interface d’un
téléphone de voiture est raccordé au câble ATT) est
activée.
• La position de la commande d’équilibre avant/arrière
« FAD » n’est pas réglée pour un système à 2 haut-
parleurs.
Aucun bip n’est émis.
• Le bip est désactivé (page 18).
• Un amplificateur de puissance en option est raccordé
et vous n’utilisez pas l’amplificateur intégré.
Le contenu de la mémoire a été effacé.
• La touche RESET a été enfoncée.
t Recommencez la procédure d’enregistrement
dans la mémoire.
• Le cordon d’alimentation ou la batterie a été
déconnecté ou n’est pas connecté correctement.
• Aucun retardateur de flamme halogéné n’est utilisé
dans certaines cartes à circuits imprimés.
• Aucun retardateur de flamme halogéné n’est utilisé
dans la composition des coques.
• Du papier est utilisé pour les cales d’emballage.
Site d’assistance
http://esupport.sony.com
http://www.xplodsony.com/
25
Les stations mémorisées et l’heure sont
effacées.
Le fusible a sauté.
Émission de bruit lorsque la position de la clé
de contact est modifiée.
Les câbles ne sont pas raccordés correctement au
connecteur d’alimentation du véhicule destiné aux
accessoires.
Le mode de démonstration démarre en cours
de lecture ou de réception.
Si aucune opération n’est effectuée pendant 5 minutes
alors que « DEMO-ON » est activé, le mode de
démonstration démarre.
tSélectionnez le réglage « DEMO-OFF » (page 18).
L’affichage disparaît de la fenêtre d’affichage
ou il ne s’affiche pas.
• Le régulateur de luminosité est réglé à « DIM-ON »
(page 18).
• L’affichage est désactivé si vous maintenez la touche
(OFF) enfoncée.
t Maintenez de nouveau la touche (OFF) de
l’appareil enfoncée jusqu’à ce que l’affichage
apparaisse.
• Les connecteurs sont sales (page 23).
La fonction arrêt automatique est inopérante.
L’appareil est mis sous tension. La fonction arrêt
automatique s’active après la mise hors tension de
l’appareil.
tMettez l’appareil hors tension.
Lecture de CD
Impossible d’introduire le disque.
• Un autre disque est déjà en place.
• Le disque a été introduit de force à l’envers ou dans le
mauvais sens.
La lecture du disque ne commence pas.
• Le disque est défectueux ou sale.
• Les CD-R/CD-RW ne sont pas destinés à un usage
audio (page 21).
Impossible de lire des fichiers MP3/WMA/AAC.
Le disque n’est pas compatible avec le format et la
version MP3/WMA/AAC. Pour plus de détails sur les
formats et les disques pouvant être lus, visitez le site
d’assistance.
Certains fichiers MP3/WMA/AAC exigent un
délai plus long que d’autres avant le début de
la lecture.
La lecture des types de disques suivants exige un délai
de démarrage plus long :
– disques comportant une hiérarchie de dossiers
complexe ;
– disques enregistrés en multisession ;
– disques auxquels il est possible d’ajouter des
données.
Les rubriques d’affichage ne défilent pas.
• Pour les disques contenant un grand nombre de
caractères, le défilement peut être inopérant.
• La fonction « A.SCRL » est réglée à « OFF ».
t Réglez l’appareil à « A.SCRL-ON » (page 18).
t Appuyez sur la touche (DSPL) (SCRL) et
maintenez-la enfoncée.
Le son saute.
• L’installation est incorrecte.
t Installez l’appareil suivant un angle de moins de
45° dans un endroit stable de la voiture.
• Le disque est défectueux ou sale.
Les touches de commande ne fonctionnent
pas.
Le disque ne s’éjecte pas.
Appuyez sur la touche RESET (page 6).
Réception radio
Impossible de capter des stations.
Le son comporte des parasites.
• La connexion est incorrecte.
t Raccordez un câble de commande d’antenne
électrique (bleu) ou un câble d’alimentation
d’accessoires (rouge) au câble d’alimentation de
l’amplificateur d’antenne du véhicule
(uniquement si votre véhicule est équipé d’une
antenne FM/AM intégrée dans la fenêtre arrière
ou latérale).
t Vérifiez le raccordement de l’antenne du
véhicule.
t Si l’antenne automatique ne se déploie pas,
vérifiez le raccordement du câble de commande
d’antenne électrique.
Impossible de capter une station préréglée.
• Enregistrez la fréquence correcte dans la mémoire.
• Le signal capté est trop faible.
La syntonisation automatique est impossible.
• Le réglage du mode de recherche locale est incorrect.
t
La syntonisation s’arrête trop souvent :
Sélectionnez le réglage « LOCAL-ON » (page 18).
t
La syntonisation ne s’arrête sur aucune station :
Sélectionnez le réglage « MONO-ON » (page 19).
• Le signal capté est trop faible.
t Réglez manuellement la fréquence.
En cours de réception FM, l’indication « ST »
clignote.
• Réglez la fréquence correctement.
• Le signal capté est trop faible.
t
Sélectionnez le réglage « MONO-ON » (page 19).
Un programme FM émis en stéréo est entendu
en mono.
L’appareil est en mode de réception mono.
t Sélectionnez le réglage « MONO-OFF » (page 19).
suite à la page suivante t
26
Affichage des erreurs et messages
Lecture USB
Impossible de lire des éléments par l’entremise
d’un concentrateur USB.
Cet appareil ne peut pas reconnaître les périphériques
USB raccordés par l’entremise d’un concentrateur
USB.
Impossible de lire certains éléments.
Un périphérique USB ne fonctionne pas.
t Raccordez-le de nouveau.
Le périphérique USB exige un délai plus long
avant le début de la lecture.
Le périphérique USB contient des fichiers comportant
une hiérarchie de dossiers complexe.
Un bip est émis.
Le périphérique USB a été déconnecté en cours de
lecture.
t Avant de déconnecter un périphérique USB, arrêtez
la lecture afin de ne pas endommager les données.
Le son est intermittent.
Il est possible que le son soit intermittent à un débit
binaire supérieur à 320 kbit/s.
CHECKING
L’appareil confirme le raccordement d’un périphérique
USB.
t Attendez la fin de confirmation du raccordement.
ERROR*
1
• Le disque est sale ou inséré à l’envers.*
2
tNettoyez le disque ou insérez-le correctement.
• Un disque vierge a été inséré.
• Le disque ne peut pas être lu en raison d’un
problème.
tInsérez-en un autre.
• Le périphérique USB n’a pas été automatiquement
reconnu.
tRaccordez-le de nouveau.
• Appuyez sur Z pour retirer le disque.
FAILURE (s’allume tant qu’aucune touche n’est
activée.)
Le raccordement des haut-parleurs ou des
amplificateurs est incorrect.
t Reportez-vous au manuel d’installation de ce
modèle pour vérifier les raccordements.
FAILURE (reste allumé pendant 1 seconde environ.)
Quand un récepteur SAT est raccordé, échec de
mémorisation d’une station radio SAT sur un numéro
présélectionné.
t Vérifiez que vous recevez la station radio que vous
souhaitez mémoriser, puis essayez de nouveau.
HUB NO SUPRT
Cet appareil ne prend pas en charge les concentrateurs
USB.
LOAD
Le changeur CD charge le disque.
t Attendez que le chargement soit terminé.
L. SEEK +/–
Le mode de recherche locale est activé en cours de
syntonisation automatique.
NO DEV (pas de périphérique)
(SOURCE) est sélectionné mais aucun périphérique
USB n’est raccordé. Un périphérique USB ou un câble
USB a été déconnecté en cours de lecture.
t Raccordez un périphérique USB et un câble USB.
NO DISC
Le disque n’a pas été inséré dans le changeur CD.
t Insérez des disques dans le changeur CD.
NO MAG
Le chargeur n’a pas été inséré dans le changeur CD.
t Insérez le chargeur dans le changeur CD.
NO MUSIC
Le disque ou le périphérique USB ne contient pas de
fichiers de musique.
t Insérez un CD audio dans cet appareil ou dans un
changeur CD compatible MP3.
t Raccordez un périphérique USB contenant des
fichiers de musique.
NO NAME
Aucun nom de disque/d’album/d’artiste/de plage n’est
écrit dans la plage.
OFFSET
Il est possible qu’il y ait un problème de
fonctionnement.
t Vérifiez le raccordement. Si le message d’erreur
reste affiché, contactez votre détaillant Sony le plus
proche.
OVERLOAD
Le périphérique USB est saturé.
t Débranchez le périphérique USB, puis changez la
source en appuyant sur (SOURCE).
t Indique que le périphérique USB ne fonctionne
plus ou qu’un périphérique non pris en charge est
raccordé.
READ
L’appareil lit toutes les informations de plage et
d’album sur le disque.
t Attendez que la lecture soit terminée et la lecture
commence automatiquement. Selon la structure du
disque, cette opération peut prendre plus d’une
minute.
RESET
Le lecteur CD, le changeur CD ou le périphérique USB
ne peut pas être commandé en raison d’un problème.
t Appuyez sur la touche RESET (page 6).
USB NO SUPRT (USB non pris en charge)
Le périphérique USB raccordé n’est pas pris en charge.
t Raccordez un périphérique USB de stockage de
masse.
« » ou « »
Pendant le retour ou l’avance rapide, vous avez atteint
le début ou la fin du disque et vous ne pouvez pas aller
plus loin.
« »
Le caractère ne peut pas être affiché.
27
Si ces solutions ne permettent pas d’améliorer la
situation, contactez votre détaillant Sony le plus
proche.
Si vous portez l’appareil à réparer en raison d’un
problème de lecture de CD, apportez le disque
utilisé au moment où le problème s’est produit.
*1 Si une Erreur se produit lors de la lecture d’un CD,
le numéro de disque du CD ne s’affiche pas.
*2 Le numéro du disque qui a provoqué l’erreur
s’affiche à l’écran.
2
ZAPPIN es una marca comercial de Sony
Corporation.
iPod es una marca comercial de Apple Inc.,
registrada en los EE. UU. y otros países.
iPhone es una marca comercial de Apple Inc.
Para obtener información sobre la instalación
y las conexiones, consulte el manual de
instalación/conexiones suministrado.
El logotipo “HD Radio Ready” indica que este
producto controlará un sintonizador HD
Radio
TM
de Sony (se vende por separado).
Para obtener información acerca del
funcionamiento del sintonizador HD Radio
TM
,
consulte el manual de instrucciones del
sintonizador HD Radio
TM
.
HD Radio
TM
y el logo HD Radio Ready son
marcas propietarias de iBiquity Digital Corp.
El logotipo “SAT Radio
Ready” indica que este
producto controla un módulo
de sintonizador de radio por
satélite (se vende por separado). Si desea
obtener más detalles sobre el módulo de
sintonizador de radio por satélite, póngase en
contacto con el distribuidor Sony autorizado
más cercano.
“SAT Radio”, “SAT Radio Ready”, los
logotipos de SAT Radio, SAT Radio Ready y
todas las marcas relacionadas son marcas
comerciales de Sirius Satellite Radio Inc. y
XM Satellite Radio Inc.
Windows Media y el logotipo
de Windows son marcas
comerciales o marcas
comerciales registradas de
Microsoft Corporation en Estados Unidos o en
otros países.
Tecnología de codificación de audio MPEG
Layer-3 y patentes bajo licencia de Fraunhofer IIS
y Thomson.
Este producto está protegido por los derechos de
propiedad intelectual de Microsoft Corporation.
Queda prohibido el uso o la distribución de esta
tecnología fuera de este producto si no se dispone
de una licencia de Microsoft o una división
autorizada de Microsoft.
3
Advertencia: si el encendido del
automóvil no dispone de una posición
ACC
Asegúrese de ajustar la función de
desconexión automática (página 18).
La unidad se apagará completa y
automáticamente en el tiempo establecido
después de apagarla, lo cual evita que se agote
la batería.
Si no ajusta la función de desconexión
automática, mantenga presionado (OFF) hasta
que se apague la pantalla cada vez que apague
el motor.
Los proveedores de contenidos utilizan la
tecnología de gestión de derechos digitales para
Windows Media contenida en este dispositivo
(“WM-DRM”) para proteger la integridad de su
contenido (“Contenido seguro”) para que no se
realice un uso inapropiado de su propiedad
intelectual, incluyendo el copyright.
Este dispositivo utiliza software WM-DRM para
reproducir Contenido seguro (“Software WM-
DRM”). Si la seguridad del Software WM-DRM
de este dispositivo está en peligro, los propietarios
de los Contenido seguro (“Propietarios del
contenido seguro”) pueden solicitar que Microsoft
revoque el derecho del Software WM-DRM a
adquirir nuevas licencias para copiar, visualizar y/o
reproducir Contenido seguro. La revocación no
afecta a la capacidad del Software WM-DRM para
reproducir contenido no protegido. Se envía al
dispositivo una lista del Software WM-DRM
revocado cuando descarga una licencia para
Contenido seguro de Internet o de un PC. En
conjunción con esta licencia, Microsoft puede
descargar también listas de revocación en su
dispositivo de parte del programa de propietarios
de contenidos seguros.
4
Tabla de contenido
Procedimientos iniciales
Discos que se pueden reproducir en
esta unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Restauración de la unidad . . . . . . . . . . . . . . . . . 6
Cancelación del modo DEMO. . . . . . . . . . . . . . 6
Preparación del control remoto de tarjeta . . . . . 6
Ajuste del reloj . . . . . . . . . . . . . . . . . . . . . . . . . 6
Extracción del panel frontal. . . . . . . . . . . . . . . . 7
Colocación del panel frontal . . . . . . . . . . . . . 7
Ubicación de los controles y
operaciones básicas
Unidad principal . . . . . . . . . . . . . . . . . . . . . . 8
Control remoto de tarjeta RM-X151. . . . . . . 8
Búsqueda de una pista . . . . . . . . . . . . . . . . . . . 10
Búsqueda de una pista por nombre
— Quick-BrowZer . . . . . . . . . . . . . . . . . . . 10
Búsqueda de una pista mediante la escucha de
fragmentos de pista — ZAPPIN™ . . . . . . . 11
Radio
Almacenamiento y recepción de emisoras . . . 11
Almacenamiento automático — BTM . . . . 11
Almacenamiento manual . . . . . . . . . . . . . . 11
Recepción de las emisoras almacenadas. . . 11
Sintonización automática . . . . . . . . . . . . . . 12
CD
Reproducción de un disco . . . . . . . . . . . . . . . . 12
Elementos de la pantalla . . . . . . . . . . . . . . . 12
Reproducción repetida y aleatoria . . . . . . . 13
Dispositivos USB
Reproducción de un dispositivo USB. . . . . . . 13
Elementos de la pantalla. . . . . . . . . . . . . . . 14
Reproducción repetida y aleatoria . . . . . . . 14
iPod
Reproducción en un iPod . . . . . . . . . . . . . . . . 15
Elementos de la pantalla. . . . . . . . . . . . . . . 16
Ajuste del modo de reproducción . . . . . . . . . . 16
Reproducción repetida y aleatoria . . . . . . . 16
Utilización del iPod directamente
— control de pasajeros . . . . . . . . . . . . . . . . . . 17
Otras funciones
Cambio de los ajustes de sonido. . . . . . . . . . . 17
Ajuste de las características de sonido. . . . 17
Personalización de la curva de ecualizador
— EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Definición de los elementos de configuración
— SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Uso de equipo opcional. . . . . . . . . . . . . . . . . . 19
Equipo de audio auxiliar . . . . . . . . . . . . . . 19
Cambiador de CD. . . . . . . . . . . . . . . . . . . . 20
Mando rotatorio RM-X4S . . . . . . . . . . . . . 20
Información complementaria
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Notas sobre los discos . . . . . . . . . . . . . . . . 21
Orden de reproducción de los archivos
MP3/WMA/AAC . . . . . . . . . . . . . . . . . . . . 22
Acerca de iPod . . . . . . . . . . . . . . . . . . . . . . 22
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . 22
Extracción de la unidad. . . . . . . . . . . . . . . . . . 23
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . 23
Solución de problemas . . . . . . . . . . . . . . . . . . 24
Mensajes/indicaciones de error . . . . . . . . . 26
5
Sitio Web de soporte técnico en línea
Para resolver cualquier duda u obtener la información más reciente
sobre el soporte técnico de este producto, visite el siguiente sitio Web:
http://esupport.sony.com
http://www.xplodsony.com/
Proporciona información acerca de:
• Modelos y fabricantes de reproductores de audio digital compatibles
• Archivos MP3/WMA/AAC compatibles
6
Procedimientos iniciales
Discos que se pueden
reproducir en esta unidad
Esta unidad puede reproducir discos CD-DA
(incluidos CD TEXT) y CD-R/CD-RW (archivos
MP3/WMA/AAC (página 21)).
Restauración de la unidad
Antes de utilizar la unidad por primera vez, o
después de reemplazar la batería del automóvil o
de cambiar las conexiones, debe restaurar la
unidad.
Extraiga el panel frontal (página 7) y presione el
botón RESET (página 8) con un objeto
puntiagudo como, por ejemplo, un bolígrafo.
Nota
Al presionar el botón RESET, se borra el ajuste del
reloj y algunos contenidos memorizados.
Cancelación del modo DEMO
Puede cancelar la pantalla de demostración que
aparece al apagar la unidad.
1 Mantenga presionado el botón de
selección.
Aparecerá la pantalla de ajustes.
2 Presione el botón de selección varias
veces hasta que aparezca “DEMO”.
3 Gire el selector de control para
seleccionar “DEMO-OFF”.
4 Mantenga presionado el botón de
selección.
La configuración finaliza y la pantalla regresa
al modo de reproducción/recepción normal.
Preparación del control remoto
de tarjeta
Retire la lámina de aislamiento.
Sugerencia
Si desea obtener información sobre la sustitución de
la pila, consulte la página 22.
Ajuste del reloj
El reloj emplea una indicación digital de
12 horas.
1 Mantenga presionado el botón de
selección.
Aparecerá la pantalla de ajustes.
2 Presione el botón de selección varias
veces hasta que aparezca “CLOCK-
ADJ”.
3 Presione (SEEK) +.
La indicación de la hora parpadea.
4 Gire el selector de control para ajustar
la hora y los minutos.
Para mover la indicación digital, presione
(SEEK) +/–.
5 Una vez ajustados los minutos,
presione el botón de selección.
El ajuste se completa y el reloj se pone en
funcionamiento.
Para mostrar el reloj, presione (D SPL). Vuelva a
presionar (DSPL) para regresar a la pantalla
anterior.
Tipos de discos
Etiqueta del disco
CD-DA
MP3
WMA
AAC
7
Extracción del panel frontal
Puede extraer el panel frontal de la unidad para
evitar que la roben.
Alarma de precaución
Si gira el interruptor de la llave de encendido
hasta la posición OFF sin haber extraído el panel
frontal, la alarma de precaución sonará durante
unos segundos.
La alarma sonará solamente si se utiliza el
amplificador incorporado.
1 Presione (OFF).
La unidad se apaga.
2 Presione (OPEN).
El panel frontal se voltea hacia abajo.
3 Deslice el panel frontal hacia la
derecha y tire suavemente de su
extremo izquierdo.
Notas
• No deje caer ni ejerza excesiva presión sobre el
panel frontal y el visualizador.
• No someta el panel frontal al calor ni a temperaturas
altas o excesiva humedad. Evite dejarlo en un
automóvil estacionado o sobre el tablero o la
bandeja trasera.
• No extraiga el panel frontal durante la reproducción
del dispositivo USB, ya que podrá dañar los datos
del USB.
Colocación del panel frontal
Coloque el orificio A del panel frontal en el eje
B de la unidad y, a continuación, presione
ligeramente el lado izquierdo hacia adentro.
Presione (SOURCE) en la unidad (o inserte un
disco) para utilizarla.
Nota
No coloque nada sobre la superficie interior del panel
frontal.
8
Ubicación de los controles y operaciones básicas
Unidad principal
Panel frontal extraído
Control remoto de tarjeta
RM-X151
Este apartado contiene instrucciones acerca de la
ubicación de los controles y las operaciones
básicas. Si desea obtener más información,
consulte las páginas correspondientes.
Los botones correspondientes en el control
remoto de tarjeta controlan las mismas funciones
que los de la unidad.
A Botón OFF
Para apagar la unidad; detener la fuente.
B Botón (BACK) página 10
Para volver a la pantalla anterior.
C Botón SOURCE
Para encender la unidad; para cambiar la
fuente (Radio/CD/USB/AUX)*
1
.
D Botón ZAP página 11
Para ajustar el modo ZAPPIN™.
E Selector de control/botón de
selección
Para ajustar el volumen (girar); para
seleccionar elementos de configuración
(presionar y girar).
F Receptor del control remoto de tarjeta
G Visualizador
H Botón OPEN página 7
I Terminal USB página 13
Para conectar al dispositivo USB.
J Botones SEEK +/–
CD/USB:
Para omitir pistas (presionar); para omitir
pistas en forma continua (presionar y volver
a presionar al cabo de 1 segundo y mantener
presionado); para retroceder o avanzar una
pista rápidamente (mantener presionado).
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
BTM
DSPL
OPEN
ALBUM REPCAT SHUF PAUSE SCRLDM
312 456
AUX
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
1
qaq;
2
qs qh
qf
4 65 7
8
9
3
qgqd
RESET
q
k
q
l
q
j
OFF
DSPL
SCRL
SEL
SOURCE
MODE
132
465
ATT
VOL
+
–
+
–
3
wf
qa
1
wh
w;
wa
wd
ws
wj
wg
9
Radio:
Para sintonizar emisoras en forma
automática (presionar); para localizar una
emisora en forma manual (mantener
presionado).
K Botón MODE página 11, 15, 17
Presiónelo para: Seleccionar la banda de
radio (FM/AM)*
1
/seleccionar el modo de
reproducción del iPod.
Manténgalo presionado para: Ajustar/
cancelar el control de pasajeros.
L Botón (BROWSE) página 10
Para acceder al modo Quick-BrowZer.
M Botón BTM/CAT*
2
página 11
Para iniciar la función BTM (mantener
presionado).
N Botones numéricos
CD/USB:
(1)/(2): ALBUM –/+ (durante la
reproducción de archivos MP3/WMA/AAC)
Para omitir álbumes (presionar); omitir
álbumes continuamente (mantener
presionado).
(3): REP página 13, 14, 16
(4): SHUF página 13, 14, 16
(5): DM+
Mejora el sonido comprimido
digitalmente, como en el caso de
archivos MP3.
Para activar la función DM+, ajuste
“ON”. Para cancelar la función, ajuste
“OFF”.
(6): PAUSE
Para hacer una pausa en la
reproducción. Para cancelar esta
función, vuelva a presionarlo.
Radio:
Para recibir las emisoras almacenadas
(presionar); para almacenar emisoras
(mantener presionado).
O Botón DSPL (pantalla)/SCRL
(desplazamiento) página 12, 14, 16, 17
Para cambiar los elementos de pantalla
(presionar); para desplazar el elemento de la
pantalla (mantener presionado).
P Toma de entrada AUX página 19
Para conectar un dispositivo de audio
portátil.
Q Botón RESET página 6
R Botón Z (expulsar)
Para expulsar el disco.
S Ranura del disco
Para insertar el disco.
Los botones siguientes del control remoto de
tarjeta también presentan botones y funciones
distintos de los de la unidad. Retire la película de
aislamiento antes de usar la unidad (página 6).
w; Botones < (.)/, (>)
Para controlar el CD/radio/USB, de la misma
manera que con (SEEK) –/+ en la unidad.
Es posible ajustar la configuración, los
ajustes de sonido, etc. mediante < ,.
wa Botón DSPL (pantalla) página 12, 14,
16, 17
Para cambiar los elementos en pantalla.
ws Botón VOL (volumen) +/–
Para ajustar el volumen.
wd Botón ATT (atenuación)
Para atenuar el sonido. Para cancelar esta
función, vuelva a presionarlo.
wf Botón SEL (selección)
Funciona igual que el botón de selección de
la unidad.
wg Botones M (+)/m (–)
Para controlar el CD/USB, de la misma
manera que con (1)/(2) (ALBUM –/+) en
la unidad.
Es posible ajustar la configuración, los
ajustes de sonido, etc. mediante M m.
wh Botón SCRL (desplazamiento)
Para desplazar el elemento de la pantalla.
wj Botones numéricos
Para recibir las emisoras almacenadas
(presionar); para almacenar emisoras
(mantener presionado).
*1 En caso de que se conecte un cambiador de CD,
un sintonizador de HD Radio o un sintonizador
SAT; si presiona (SOURCE), el dispositivo
conectado (“HD”, “XM” o “SR”) aparecerá en la
pantalla en función del dispositivo que esté
conectado. Además, si presiona (MODE), podrá
cambiar el cargador, la banda del sintonizador de
HD Radio o la banda del sintonizador SAT.
*2 Si el sintonizador SAT está conectado.
Nota
Si la unidad está apagada y desaparece la indicación
de pantalla, no se podrá utilizar con el control remoto
de tarjeta salvo que se presione (SOURCE) en la
unidad o se inserte un disco para activarla en primer
lugar.
10
Búsqueda de una pista
Búsqueda de una pista por nombre
— Quick-BrowZer
Puede buscar una pista fácilmente en un CD o un
dispositivo USB por categoría.
1 Presione (BROWSE).
La unidad accede al modo Quick-BrowZer y
aparece la lista de categorías de búsqueda.
2 Gire el selector de control para
seleccionar la categoría de búsqueda
deseada y, a continuación, presiónelo
para confirmarla.
3 Repita el paso 2 hasta que se
seleccione la pista deseada.
Se inicia la reproducción.
Para volver a la pantalla anterior
Presione (BACK).
Para salir del modo Quick-BrowZer
Presione (BROWSE).
Nota
Al acceder al modo Quick-BrowZer, se cancela el
ajuste de reproducción repetida/aleatoria.
Búsqueda por omisión de elementos
— modo de omisión
Cuando varios elementos se encuentran dentro de
una misma categoría, puede encontrar el
elemento deseado rápidamente.
1 Presione (SEEK) + en el modo Quick-
BrowZer.
Aparecerá la siguiente pantalla.
A Número del elemento actual
B Número total de elementos en la capa actual
A continuación, aparecerá el nombre del
elemento.
2 Gire el selector de control para seleccionar el
elemento deseado o un elemento cercano.
Salta en incrementos del 10 % del número
total de elementos.
3 Presione el selector de control.
Vuelve a la pantalla del modo Quick-BrowZer
y aparece el elemento seleccionado.
4 Gire el selector de control para seleccionar el
elemento deseado y presiónelo.
Si el elemento seleccionado es una pista
empieza la reproducción.
Para cancelar el modo de Omisión
Presione (BACK) o ( SEEK) –.
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
(BROWSE)
Selector de control
(BACK)
SEEK +/–
11
Búsqueda de una pista mediante la
escucha de fragmentos de pista
— ZAPPIN™
Mientras reproduce breves fragmentos de pistas
de un CD o un dispositivo USB en secuencia,
puede buscar una pista que desee escuchar.
El modo ZAPPIN resulta adecuado para buscar
una pista en el modo de reproducción repetida o
aleatoria.
1 Presione (ZAP) durante la
reproducción.
Después de que aparezca “ZAPPIN” en la
pantalla, la reproducción se iniciará desde un
fragmento de la pista siguiente.
El fragmento se reproducirá durante el tiempo
establecido y, a continuación, sonará un
chasquido y se iniciará el fragmento
siguiente.
2 Presione el selector de control o (ZAP)
cuando se reproduzca la pista que
desea escuchar.
La pista que seleccione se reproducirá en el
modo de reproducción normal desde el
principio.
Para volver a buscar una pista mediante el
modo ZAPPIN, repita los pasos 1 y 2.
Sugerencias
• Puede seleccionar el tiempo de reproducción entre
6 segundos, 9 segundos o 30 segundos
(página 19). No es posible seleccionar el fragmento
de la pista que se va a reproducir.
• Presione (SEEK) –/+ o (1)/(2) (ALBUM –/+) en el
modo ZAPPIN para omitir una pista o un álbum.
• Al presionar (BACK) también se confirma la
reproducción de una pista.
Radio
Almacenamiento y recepción
de emisoras
Precaución
Para sintonizar emisoras mientras maneja, utilice
la función BTM (Memoria de la mejor sintonía)
para evitar accidentes.
Almacenamiento automático
— BTM
1 Presione (SOURCE) varias veces hasta
que aparezca “TUNER”.
Para cambiar de banda, presione (MODE)
varias veces. Puede seleccionar entre FM1,
FM2, FM3, AM1 y AM2.
2 Mantenga presionado (BTM) hasta
que “BTM” parpadee.
La unidad almacena las emisoras en el orden
de frecuencia en los botones numéricos.
La unidad emite un pitido al almacenar el
ajuste.
Almacenamiento manual
1 Mientras recibe la emisora que desea
almacenar, mantenga presionado un
botón numérico (de (1) a (6)) hasta
que aparezca “MEM”.
Nota
Si intenta almacenar otra emisora en el mismo botón
numérico, se reemplazará la que estaba almacenada
previamente.
Recepción de las emisoras
almacenadas
1 Seleccione la banda y, a continuación,
presione un botón numérico (de (1) a
(6)).
OFF
SOURCE
MODE
ZAP
SEEK
SEEK
P
U
S
H
E
N
T
E
R
/
S
E
L
E
C
T
ZAP
Selector de control
(BACK)
ZAP
1
1
2
2
3
3
4
4
Parte de cada pista que se
reproduce en el modo ZAPPIN
.
Pista
12
Sintonización automática
1 Seleccione la banda y, a continuación,
presione (SEEK) +/– para buscar la
emisora.
La búsqueda se detiene cuando la unidad
recibe una emisora. Repita este
procedimiento hasta recibir la emisora
deseada.
Sugerencia
Si conoce la frecuencia de la emisora que desea
escuchar, mantenga presionado (SEEK) +/– para
localizar la frecuencia aproximada y, a continuación,
presione (SEEK) +/– varias veces para ajustar la
frecuencia deseada con mayor precisión
(sintonización manual).
CD
Reproducción de un disco
1 Presione (OPEN).
2 Inserte el disco (con la etiqueta
orientada hacia arriba).
3 Cierre el panel frontal.
La reproducción se inicia automáticamente.
Expulsión del disco
1 Presione (OPEN).
2 Presione Z.
El disco se expulsa.
3 Cierre el panel frontal.
Elementos de la pantalla
A Fuente
B Nombre de la pista*
1
, nombre del disco/
artista*
1
, nombre del artista*
1
, número de
álbum*
2
, nombre del álbum*
1
, número de
pista/tiempo de reproducción transcurrido,
reloj
*1 Aparece la información de un CD TEXT, MP3/
WMA/AAC.
*2 El número del álbum se muestra solamente
cuando se cambia de álbum.
Para cambiar los elementos de la pantalla B,
presione (DSPL).
Sugerencia
Los elementos que se muestran variarán en función
del tipo de disco, el formato de grabación y los
ajustes.
13
Reproducción repetida y aleatoria
1 Durante la reproducción, presione
(3) (REP) o (4) (SHUF) varias veces
hasta que aparezca el ajuste deseado.
* Cuando se reproduce un archivo MP3/WMA/AAC.
Para volver al modo de reproducción normal,
seleccione “ OFF” o “SHUF OFF”.
Dispositivos USB
Para obtener más información acerca de la
compatibilidad del dispositivo USB, visite el
sitio web de soporte técnico.
• Es posible utilizar dispositivos USB de tipo de
almacenamiento masivo (MSC) y de protocolo
de transferencia de medios (MTP) que cumplan
con el estándar USB.
• El códec correspondiente es MP3 (.mp3),
WMA (.wma) y AAC (.m4a).
• Se recomienda realizar una copia de seguridad
de los datos almacenados en los dispositivos
USB.
Nota
Conecte el dispositivo USB después de arrancar el
motor.
En función del dispositivo USB, es posible que se
produzca una falla de funcionamiento o daños si este
se conecta antes de arrancar el motor.
Reproducción de un dispositivo
USB
1 Deslice la cubierta de la toma USB.
Seleccione Para reproducir
TRACK pistas en forma repetida.
ALBUM* álbumes en forma
repetida.
SHUF ALBUM* álbumes en orden
aleatorio.
SHUF DISC discos en orden
aleatorio.
continúa en la página siguiente t
Sitio Web de soporte técnico en línea
http://esupport.sony.com
http://www.xplodsony.com/
14
2 Conecte el dispositivo USB al terminal
USB.
Cuando utilice un cable, use el suministrado
con el dispositivo USB destinado a realizar la
conexión.
Se inicia la reproducción.
Si ya hay un dispositivo USB conectado,
presione (SOURCE) varias veces hasta que
aparezca “USB” para empezar la reproducción.
Presione (OFF) para detener la reproducción.
Extracción del dispositivo USB
1 Detenga la reproducción del dispositivo USB.
2 Extraiga el dispositivo USB.
Si extrae el dispositivo USB durante la
reproducción, es posible que se dañe la
información contenida en el dispositivo USB.
Notas
• No utilice dispositivos USB demasiado grandes o
pesados, ya que se podrán caer debido a la
vibración, o bien, provocar una conexión deficiente.
• No extraiga el panel frontal durante la reproducción
del dispositivo USB, ya que podrá dañar los datos
del USB.
• Esta unidad no puede reconocer dispositivos USB a
través de un concentrador USB.
Elementos de la pantalla
A Fuente
B Nombre de la pista, nombre del artista,
número de álbum*, nombre del álbum,
número de pista/tiempo de reproducción
transcurrido, reloj
* El número del álbum se muestra solamente cuando
se cambia de álbum.
Para cambiar los elementos en pantalla B,
presione (DSPL).
Notas
• Los elementos que se muestran variarán en función
del dispositivo USB, el formato de grabación y los
ajustes. Para obtener más información, visite el sitio
web de soporte técnico.
• El número máximo de datos que se pueden
visualizar es el siguiente.
– carpetas (álbumes): 128
– archivos (pistas) por carpeta: 500
• No deje un dispositivo USB dentro de un automóvil
estacionado, ya que podrían producirse fallas de
funcionamiento.
• Es posible que el inicio de la reproducción demore
un poco, en función de la cantidad de datos
grabados.
• Es posible que no se puedan reproducir archivos
DRM (Gestión de derechos digitales).
• Durante la reproducción o el avance rápido o
rebobinado de un archivo MP3/WMA/AAC de VBR
(Velocidad de bits variable), es posible que el tiempo
de reproducción transcurrido no se muestre con
precisión.
• No es posible reproducir los archivos MP3/WMA/
AAC que se indican a continuación.
– archivos con formato de compresión sin pérdida
– archivos protegidos por derechos de autor
Reproducción repetida y aleatoria
1 Durante la reproducción, presione (3)
(REP) o (4) (SHUF) varias veces hasta
que aparezca el ajuste deseado.
Transcurridos 3 segundos, se completa el ajuste.
Para regresar al modo de reproducción normal,
seleccione “ OFF” o “SHUF OFF”.
Seleccione Para reproducir
TRACK pistas en forma repetida.
ALBUM álbumes en forma
repetida.
SHUF ALBUM álbumes en orden
aleatorio.
SHUF DEVICE dispositivos en orden
aleatorio.
15
iPod
Para obtener más información acerca de la
compatibilidad del iPod, consulte “Acerca de
iPod” en la página 22 o visite el sitio web de
soporte técnico.
En este Manual de instrucciones, “iPod” se
utiliza como referencia general para las
funciones del iPod en el iPod y el iPhone, a
menos que se especifique lo contrario en el texto
o en las ilustraciones.
Reproducción en un iPod
Antes de conectar el iPod, baje el volumen de la
unidad.
1 Deslice la cubierta de la toma USB.
2 Conecte el iPod al terminal USB a
través del conector de base al cable
USB.
El iPod se encenderá automáticamente y la
indicación siguiente aparecerá en la pantalla
del iPod tal y como se ilustra a continuación.*
Sugerencia
Se recomienda utilizar el cable USB RC-100IP (no
suministrado) para la conexión del conector de base.
Las pistas del iPod empiezan a reproducirse
automáticamente a partir del punto en el que
se detuvo la última reproducción.
Si ya hay un iPod conectado, presione
(SOURCE) varias veces hasta que aparezca
“USB” para iniciar la reproducción (aparece
“IPD” en la pantalla cuando se reconoce el
iPod).
* Si el iPod se reprodujo en el modo de control de
pasajeros la última vez, esta pantalla no aparecerá.
3 Presione (MODE) para seleccionar el
modo de reproducción.
El modo cambia de la manera siguiente:
RESUMING t ALBUM t TRACK t
PODCAST* t GENRE t PLAYLIST
t ARTIST
* Puede que no esté visible dependiendo del ajuste
del iPod.
4 Ajuste el volumen.
Presione (OFF) para detener la reproducción.
Extracción del iPod
1 Detenga la reproducción del iPod.
2 Extraiga el iPod.
Precaución para iPhone
Cuando conecta un iPhone a través de USB, el
volumen del teléfono lo controla el mismo iPhone.
Para evitar que después de una llamada el volumen
suba inesperadamente, no aumente el volumen de la
unidad durante una llamada telefónica.
Notas
• No extraiga el panel frontal durante la reproducción
del iPod, ya que podría dañar los datos.
• Esta unidad no puede reconocer reproductores iPod
a través de un concentrador USB.
Sugerencias
• Si se coloca la llave de encendido en la posición
ACC y si la unidad está encendida, el iPod se
recargará.
• Si el iPod se desconecta durante la reproducción,
aparecerá “NO DEV” en la pantalla de la unidad.
Modo de reanudación
Cuando se conecta el iPod al conector de base, el
modo de esta unidad cambia al modo de
reanudación y se inicia la reproducción en el
modo ajustado en el iPod.
En el modo de reanudación, los siguientes
botones no se encuentran operativos.
– (3) (REP)
– (4) (SHUF)
Sitio Web de soporte técnico en línea
http://esupport.sony.com
http://www.xplodsony.com/
>
.
M
E
N
U
16
Elementos de la pantalla
A Indicación de la fuente (iPod)
B Nombre de la pista, nombre del artista,
nombre del álbum, número de pista/tiempo de
reproducción transcurrido, reloj
Para cambiar los elementos de la pantalla B,
presione (DSPL).
Sugerencia
Cuando se cambia de álbum, podcast, género, artista
o lista de reproducción, aparece este número de
elemento unos instantes.
Nota
Es posible que algunos caracteres almacenados en el
iPod no se visualicen correctamente.
Ajuste del modo de
reproducción
1 Durante la reproducción, presione
(MODE).
El modo cambia de la manera siguiente:
ALBUM t TRACK t PODCAST* t
GENRE t PLAYLIST t ARTIST
* Puede que no esté visible dependiendo del ajuste
del iPod.
Omisión de álbumes, podcasts,
géneros, listas de reproducción y
artistas
Reproducción repetida y aleatoria
1 Durante la reproducción, presione (3)
(REP) o (4) (SHUF) varias veces hasta
que aparezca el ajuste deseado.
Transcurridos 3 segundos, se completa el ajuste.
Para volver al modo de reproducción normal,
seleccione “ OFF” o “SHUF OFF”.
Para Presione
Omitir (1)/(2) (ALBUM –/+)
[presionar una vez para cada
opción]
Omitir en
forma continua
(1)/(2) (ALBUM –/+)
[mantener presionado hasta
llegar al punto deseado]
Seleccione Para reproducir
TRACK pistas en forma repetida.
ALBUM álbumes en forma
repetida.
PODCAST podcast en forma
repetida.
ARTIST artistas en forma
repetida.
PLAYLIST listas de reproducción en
forma repetida.
GENRE género en forma
repetida.
SHUF ALBUM álbumes en orden
aleatorio.
SHUF PODCAST podcasts en orden
aleatorio.
SHUF ARTIST artistas en orden
aleatorio.
SHUF PLAYLIST listas de reproducción en
orden aleatorio.
SHUF GENRE género en orden
aleatorio.
SHUF DEVICE dispositivos en orden
aleatorio.
17
Utilización del iPod
directamente
— control de pasajeros
Puede utilizar un iPod conectado directamente al
conector de base.
1 Durante la reproducción, mantenga
presionado (MODE).
Aparece “MODE IPOD” y se puede utilizar
el iPod directamente.
Para cambiar los elementos en pantalla
Presione (DSPL).
Los elementos de la pantalla cambian de la
manera siguiente:
Nombre de la pista t Nombre del artista t
Nombre del álbum t MODE IPOD t Reloj
Para salir del modo de control de
pasajeros
Mantenga presionado (MODE).
A continuación, aparecerá “MODE AUDIO” y el
modo de reproducción cambiará a
“RESUMING”.
Notas
• El volumen solamente puede ajustarse a través de
la unidad.
• Si se cancela este modo, el ajuste de repetición se
desactivará.
Otras funciones
Cambio de los ajustes de
sonido
Ajuste de las características de
sonido
1 Presione el botón de selección varias
veces hasta que aparezca el elemento
deseado.
2 Gire el selector de control para ajustar
el elemento seleccionado.
3 Presione (BACK).
El ajuste finaliza y la pantalla regresa al modo
de reproducción/recepción normal.
Se pueden ajustar los elementos siguientes
(consulte la referencia de página para obtener
más información):
EQ3
Permite seleccionar una curva de ecualizador
entre 7 tipos de música.
DSO (Organizador de sonido de baja frecuencia
dinámico)
Permite crear un campo de sonido más
ambiental.
Para seleccionar el modo DSO: “1”, “2”, “3” u
“OFF”. Cuanto mayor sea el número, mejor será
el efecto.
LOW*
1
, MID*
1
, HI*
1
(página 18)
BAL (Balance)
Permite ajustar el balance de sonido entre los
altavoces izquierdo y derecho.
FAD (Equilibrio)
Permite ajustar el nivel relativo entre los
altavoces frontal y posterior.
SUB (Volumen del altavoz potenciador de
graves)
Permite ajustar el volumen del altavoz
potenciador de graves.
AUX (Nivel AUX)*
2
Permite ajustar el nivel de volumen de cada
equipo auxiliar conectado: “+18 dB” – “0 dB” –
“–8 dB”.
Este ajuste elimina la necesidad de ajustar el
nivel de volumen entre fuentes.
*1 Si está activado EQ3.
*2 Si está activada la fuente AUX.
18
Personalización de la curva de
ecualizador — EQ3
“CUSTOM” de EQ3 le permite realizar sus
propios ajustes en el ecualizador.
1 Seleccione una fuente y presione el
botón de selección varias veces para
seleccionar “EQ3”.
2 Gire el selector de control para
seleccionar “CUSTOM”.
3 Presione el botón de selección varias
veces hasta que aparezca “LOW”,
“MID” o “HI”.
4 Gire el selector de control para ajustar
el elemento seleccionado.
El nivel de volumen puede ajustarse en
intervalos de 1 dB entre –10 dB y +10 dB.
Repita los pasos 3 y 4 para ajustar la curva de
ecualizador.
Para restaurar la curva de ecualizador
ajustada en fábrica, mantenga presionado el
botón de selección antes de que finalice el
ajuste.
5 Presione (BACK).
El ajuste finaliza y la pantalla regresa al modo
de reproducción/recepción normal.
Sugerencia
También es posible ajustar otros tipos de ecualizador.
Definición de los elementos de
configuración — SET
1 Mantenga presionado el botón de
selección.
Aparecerá la pantalla de ajustes.
2 Presione el botón de selección varias
veces hasta que aparezca el elemento
deseado.
3 Gire el selector de control para
seleccionar el ajuste (por ejemplo,
“ON” u “OFF”).
4 Mantenga presionado el botón de
selección.
La configuración finaliza y la pantalla regresa
al modo de reproducción/recepción normal.
Nota
Los elementos que se muestran en pantalla variarán
en función de la fuente y del ajuste.
Se pueden ajustar los elementos siguientes
(consulte la referencia de página para obtener
más información):
CLOCK-ADJ (Ajuste del reloj) (página 6)
BEEP
Activa el sonido de los pitidos: “ON”, “OFF”.
AUX-A*
1
(Audio AUX)
Activa la pantalla de la fuente AUX: “ON”,
“OFF” (página 19).
AUTO OFF
Permite apagar la alimentación
automáticamente una vez transcurrido un
período de tiempo deseado cuando la unidad
está apagada: “NO”, “30S” (segundos), “30M”
(minutos), “60M” (minutos).
DEMO
(Demostración)
Permite activar el modo de demostración: “ON”,
“OFF”.
DIMMER
Permite cambiar el brillo de la pantalla.
– “AT”: para que la pantalla se atenúe
automáticamente al encender la luz.
(Solamente se encuentra disponible cuando el
cable de control de la iluminación se encuentra
conectado.)
– “ON”: para atenuar la pantalla.
– “OFF”: para desactivar el atenuador.
CONTRAST
Permite ajustar el contraste de la pantalla. El
nivel de contraste puede ajustarse en 7 pasos.
ILLUMI
(Iluminación)
Permite cambiar el color de la iluminación:
“ILLUMI-1”, “ILLUMI-2”.
M.DSPL (Desplazamiento de indicaciones)
Permite seleccionar el modo de indicador de
movimiento.
– “SA”: para mostrar patrones en movimiento y
el analizador de espectro.
– “ON”: para desplazar los elementos.
– “OFF”: para desactivar el indicador de
movimiento.
A.SCRL (Desplazamiento automático)
Permite desplazar elementos extensos
automáticamente: “ON”, “OFF”.
LOCAL (Modo de búsqueda local)
– “ON”: para que se sintonicen solamente las
emisoras de señal más intensa.
– “OFF”: para ajustar la recepción normal.
MONO*
2
(Modo monoaural)
Permite seleccionar el modo de recepción
monoaural para mejorar una recepción de FM
débil: “ON”, “OFF”.
19
Uso de equipo opcional
Equipo de audio auxiliar
Si conecta un dispositivo de audio portátil
opcional a la toma de entrada AUX (minitoma
estéreo) de la unidad y simplemente selecciona la
fuente, podrá escuchar por los altavoces del
automóvil. Puede ajustar cualquier diferencia en
el nivel de volumen entre la unidad y el
dispositivo de audio portátil. Siga este
procedimiento:
Conexión del dispositivo de audio
portátil
1 Apague el dispositivo de audio portátil.
2 Baje el volumen de la unidad.
3 Conéctelo a la unidad.
* Asegúrese de utilizar una clavija recta.
Ajuste del nivel de volumen
Asegúrese de ajustar el volumen de cada equipo
de audio conectado antes de la reproducción.
1 Baje el volumen de la unidad.
2 Presione (SOURCE) varias veces hasta que
aparezca “AUX”.
Aparecerá “AUX FRONT IN”.
3 Inicie la reproducción en el dispositivo de
audio portátil con un volumen moderado.
4 Seleccione el volumen habitual en la unidad.
5 Ajuste el nivel de entrada (página 17).
ZAP.TIME (Tiempo de reproducción del modo
Zappin)
Permite seleccionar el tiempo de reproducción
de la función ZAPPIN.
– “ZAP.TIME-1” (6 segundos), “ZAP.TIME-2”
(9 segundos), “ZAP.TIME-3” (30 segundos).
LPF (Filtro de paso bajo)
Permite seleccionar la frecuencia de corte del
altavoz potenciador de graves: “OFF”, “80Hz”,
“100Hz”, “120Hz”, “140Hz”, “160Hz”.
LPF NORM/REV (Filtro de paso bajo normal/
inverso)
Permite seleccionar la fase cuando el ajuste LPF
está activado: “NORM”, “REV”.
HPF (Filtro de paso alto)
Permite seleccionar la frecuencia de corte de los
altavoces frontal/posterior: “OFF”, “80Hz”,
“100Hz”, “120Hz”, “140Hz”, “160Hz”.
LOUD (Sonoridad)
Permite reforzar los graves y agudos para
obtener un sonido claro con niveles de volumen
bajos: “ON”, “OFF”.
BTM (página 11)
*1 Cuando la unidad está apagada.
*2 Cuando se recibe FM.
AUX
Cable de conexión*
(no suministrado)
20
Cambiador de CD
Selección del cambiador
1 Presione (SOURCE) varias veces hasta que
aparezca “CD”.
2 Presione (MODE) varias veces hasta que
aparezca el cambiador deseado.
Se inicia la reproducción.
Omisión de álbumes y discos
1 Durante la reproducción, presione (1)/(2)
(ALBUM –/+).
Reproducción repetida y aleatoria
1 Durante la reproducción, presione (3) (REP)
o (4) (SHUF) varias veces hasta que aparezca
el ajuste deseado.
Para volver al modo de reproducción normal,
seleccione “ OFF” o “SHUF OFF”.
Mando rotatorio RM-X4S
Colocación de la etiqueta
Coloque la etiqueta de indicación según el modo
en que instale el mando rotatorio.
Ubicación de los controles
Los botones correspondientes en el mando
rotatorio controlan las mismas funciones que los
de esta unidad.
La operación de los controles siguientes del
mando rotatorio es distinta que en la unidad.
• Botón ATT (atenuación)
Para atenuar el sonido. Para cancelar esta
función, vuelva a presionarlo.
• Control PRESET/DISC
CD/USB: funciona de igual manera que (1)/
(2) (ALBUM –/+) en la unidad (presionar y
girar).
Radio: para recibir las emisoras almacenadas
(presionar y girar).
• Control VOL (volumen)
Funciona de igual manera que el selector de
control en la unidad (girar).
• Control SEEK/AMS
Funciona de igual manera que (SEEK) +/– en
la unidad (girar o girar y mantener).
• Botón DSPL (pantalla)
Para cambiar los elementos en pantalla.
Para omitir
Presione (1)/(2)
(ALBUM –/+)
un álbum y suéltelo (manténgalo
presionado durante un
momento).
un álbum
continuamente
antes de que transcurran
2 segundos después de haberlo
soltado por primera vez.
discos varias veces.
discos
continuamente
a continuación, vuelva a
presionarlo antes de que
transcurran 2 segundos y
manténgalo presionado.
Seleccione Para reproducir
DISC un disco varias veces.
SHUF
CHANGER
las pistas del cambiador en
orden aleatorio.
Número de unidad
Número del disco
SEL
D
SPL
M
O
D
E
S
E
L
D
S
P
L
M
O
D
E
OFF
ATT
SEL
SOURCE
DSPL
MODE
OFF
VOL
SEEK/AMS
PRESET/
DISC
21
Cambio del sentido de
funcionamiento
El sentido de funcionamiento de los controles
está ajustado de fábrica como se muestra a
continuación.
Si necesita instalar el mando rotatorio en el lado
derecho de la columna de la dirección, puede
invertir el sentido de funcionamiento.
1 Mientras presiona el control VOL, mantenga
presionado (SEL) .
Información complementaria
Precauciones
• Deje enfriar la unidad previamente si el automóvil
ha permanecido estacionado bajo la luz solar
directa.
• La antena motorizada se extiende
automáticamente.
Condensación de humedad
En el caso de producirse condensación de humedad
en el interior de la unidad, extraiga el disco y espere
aproximadamente una hora hasta que se seque; de lo
contrario, la unidad no funcionará correctamente.
Para mantener una alta calidad de
sonido
Procure que ningún líquido salpique la unidad o los
discos.
Notas sobre los discos
• No exponga los discos a la luz solar directa ni a
fuentes de calor como, por ejemplo, conductos de
aire caliente, ni los deje en un automóvil
estacionado bajo la luz solar directa.
• Antes de reproducir los discos,
límpielos con un paño de
limpieza desde el centro hacia
los bordes. No utilice solventes
como, por ejemplo, benceno,
diluyente o detergentes
disponibles en el mercado.
• Este producto se diseñó para
reproducir discos que cumplen
con el estándar Compact Disc (CD). Los discos
DualDisc y algunos discos de música codificados
con tecnologías de protección de los derechos de
autor no cumplen con el estándar Compact Disc
(CD), por lo que no podrán reproducirse en esta
unidad.
• Discos que esta unidad NO puede
reproducir
– Discos con etiquetas, adhesivos, o cinta adhesiva
o papel pegados. Si lo hace, podría causar una
falla de funcionamiento o estropear el disco.
– Discos con formas no estándar (p. ej., con forma
de corazón, cuadrado o estrella). Si lo intenta,
puede dañar la unidad.
– Discos de 8 cm.
Notas sobre los discos CD-R/CD-RW
• Cantidad máxima de: (CD-R/CD-RW solamente)
– carpetas (álbumes): 150 (incluida la carpeta raíz)
– archivos (pistas) y carpetas: 300 (esta cantidad
puede ser inferior a 300 si los nombres de
carpetas o archivos contienen muchos
caracteres)
Para aumentar
Para disminuir
continúa en la página siguiente t
22
– caracteres que se pueden mostrar para un
nombre de carpeta o archivo: 32 (Joliet)/
64 (Romeo)
• Si el disco multisesión comienza con una sesión
de CD-DA, se reconocerá como un disco CD-DA
y no se reproducirán otras sesiones.
• Discos que esta unidad NO puede
reproducir
– CD-R/CD-RW de baja calidad de grabación.
– CD-R/CD-RW grabados con dispositivos de
grabación incompatibles.
– CD-R/CD-RW finalizados de manera incorrecta.
– CD-R/CD-RW distintos de los grabados con
formato de CD de música o formato MP3 de
acuerdo con la norma ISO9660 de nivel 1/nivel
2, Joliet/Romeo o multisesión.
Orden de reproducción de los
archivos MP3/WMA/AAC
Acerca de iPod
Esta unidad puede conectarse a los reproductores
iPod siguientes.
Actualice el software del reproductor iPod a la
versión más reciente antes de utilizarlo.
– iPod nano de primera generación*
– iPod nano de segunda generación (aluminio)
– iPod nano de tercera generación (video)
– iPod de quinta generación (video)*
– iPod classic
– iPod touch
– iPhone e iPhone 3G
* Si conecta un iPod nano de primera generación o un
iPod de quinta generación, el modo de control de
pasajeros no se encontrará disponible.
Si desea realizar alguna consulta o solucionar algún
problema relativo a la unidad que no se trate en este
manual, póngase en contacto con el distribuidor
Sony más cercano.
Mantenimiento
Sustitución de la pila de litio del
control remoto de tarjeta
En condiciones normales, la pila dura
aproximadamente 1 año. (La duración puede ser
menor en función de las condiciones de uso.)
El alcance del control remoto de tarjeta disminuye a
medida que se agota la pila. Sustitúyala por una pila
de litio CR2025 nueva. El uso de cualquier otra pila
podría provocar un incendio o una explosión.
Notas sobre la pila de litio
• Mantenga la pila de litio fuera del alcance de los
niños. Si se ingiriese, póngase en contacto
inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un
contacto óptimo.
• Asegúrese de observar la polaridad correcta al
instalarla.
• No sujete la pila con pinzas metálicas, ya que podría
producirse un cortocircuito.
Sustitución del fusible
Al sustituir el fusible, asegúrese
de utilizar uno cuyo amperaje
coincida con el especificado en
el original. Si el fusible se
funde, verifique la conexión de
alimentación y sustitúyalo. Si el
fusible vuelve a fundirse
después de sustituirlo, es
posible que exista alguna falla
de funcionamiento interno. En
tal caso, consulte con el
distribuidor Sony más cercano.
Carpeta
(álbum)
Archivo MP3/
WMA/AAC
(pista)
MP3/WMA/AAC
1
2
Lado + hacia arriba
c
ADVERTENCIA
La pila puede explotar si no se emplea
adecuadamente.
No recargue la pila; tampoco la desmonte ni
la arroje al fuego.
Fusible (10 A)
23
Limpieza de los conectores
Es posible que la unidad no funcione correctamente
si los conectores entre ésta y el panel frontal están
sucios. Para evitar esta situación, extraiga el panel
frontal (página 7) y limpie los conectores con un
hisopo de algodón. No aplique demasiada fuerza. Si
lo hace, podría dañar los conectores.
Notas
• Por razones de seguridad, apague el motor antes de
limpiar los conectores y extraiga la llave del
interruptor de encendido.
• No toque nunca los conectores directamente con los
dedos ni con ningún dispositivo metálico.
Extracción de la unidad
1 Extraiga el marco de protección.
1 Extraiga el panel frontal (página 7).
2 Sujete el marco de protección por ambos
bordes y extráigalo.
2 Extraiga la unidad.
1 Inserte las dos llaves de liberación
simultáneamente hasta escuchar un clic.
2 Tire de las llaves de liberación para extraer
la unidad.
3 Deslice la unidad para extraerla del marco.
Especificaciones
Sección del reproductor de CD
Relación señal-ruido: 120 dB
Respuesta de frecuencia: de 10 a 20 000 Hz
Fluctuación y trémolo: inferior al límite medible
Sección del sintonizador
FM
Rango de sintonización: de 87,5 a 107,9 MHz
Terminal de antena:
Conector de antena externa
Frecuencia intermedia: 150 kHz
Sensibilidad útil: 10 dBf
Selectividad: 75 dB a 400 kHz
Relación señal-ruido: 70 dB (mono)
Separación: 40 dB a 1 kHz
Respuesta de frecuencia: de 20 a 15 000 Hz
AM
Rango de sintonización: de 530 a 1 710 kHz
Terminal de antena:
Conector de antena externa
Frecuencia intermedia: 25 kHz
Sensibilidad: 26 µV
Sección del reproductor USB
Interfaz: USB (velocidad máxima)
Corriente máxima: 500 mA
Sección del amplificador de potencia
Salida: salidas de altavoz (conectores de sellado
seguro)
Impedancia de altavoz: de 4 a 8 Ω
Salida de potencia máxima: 52 W × 4 (a 4 Ω)
Unidad principal
Parte posterior
del panel frontal
x
El gancho debe
mirar hacia
adentro.
continúa en la página siguiente t
24
Generales
Salidas:
Terminal de salidas de audio (frontal/posterior)
Terminal de salida de altavoz potenciador de
graves (mono)
Terminal de control del relé de la antena
motorizada
Terminal de control del amplificador de potencia
Entradas:
Terminal de entrada del control remoto
Terminal de entrada de la antena
Terminal de control ATT de teléfono
Terminal de control de iluminación
Terminal de entrada de control BUS
Terminal de entrada de audio BUS
Toma de entrada AUX (minitoma estéreo)
Terminal de entrada de señal USB
Controles de tono:
Graves: ±10 dB a 60 Hz (XPLOD)
Medios: ±10 dB a 1 kHz (XPLOD)
Agudos: ±10 dB a 10 kHz (XPLOD)
Requisitos de alimentación: batería de automóvil de
cc 12 V (masa negativa)
Dimensiones: aprox. 178 × 50 × 182 mm (an/al/prf)
Dimensiones de montaje: aprox. 182 × 53 × 162 mm
(an/al/prf)
Peso: aprox. 1,3 kg
Accesorios suministrados:
Control remoto de tarjeta: RM-X151
Componentes de instalación y conexiones
(1 juego)
Equipo y accesorios opcionales:
Mando rotatorio: RM-X4S
Cable BUS (suministrado con un cable con
terminales RCA):
RC-61 (1 m), RC-62 (2 m)
Cambiador de CD (10 discos): CDX-757MX
Cambiador de CD (6 discos): CDX-T69
Selector de fuente: XA-C40
Selector AUX-IN: XA-300
Cable de conexión USB para iPod: RC-100IP
Sintonizador de HD Radio
TM
: XT-100HD
Es posible que su distribuidor no comercialice
algunos de los accesorios que figuran en la lista
anterior. Pídale información detallada.
El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
Solución de problemas
La siguiente lista de comprobación le ayudará a
solucionar los problemas que puedan producirse con
la unidad.
Antes de consultarla, revise los procedimientos de
conexión y de funcionamiento.
Si el problema persiste, visite el siguiente sitio web
de soporte técnico.
• Ciertas placas del circuito impreso no contienen
retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de
llama halogenados.
• Para el material de relleno y protección se ha
utilizado papel.
Generales
La unidad no recibe alimentación.
• Compruebe la conexión o el fusible.
• Si la unidad está apagada y la pantalla desaparece, no
se puede operar con el control remoto.
t Encienda la unidad.
La antena motorizada no se extiende.
La antena motorizada no dispone de una caja de relé.
No se emite el sonido.
• La función ATT está activada o la función ATT de
teléfono (cuando se conecta el cable de interfaz de un
teléfono para automóvil al cable ATT) está activada.
• La posición del control de equilibrio “FAD” no está
ajustada para un sistema de 2 altavoces.
No se escuchan pitidos.
• El sonido de los pitidos está cancelado (página 18).
• Se encuentra conectado un amplificador de potencia
opcional y no está usando el amplificador integrado.
El contenido de la memoria se borró.
• Presionó el botón RESET.
t Vuelva a almacenar los datos en la memoria.
• El cable de la fuente de alimentación o la batería se
desconectaron o no están conectados correctamente.
Las emisoras almacenadas y la hora correcta
se borraron.
El fusible se fundió.
Se escucha ruido cuando se cambia la
posición de la llave de encendido.
Los cables no se conectaron en forma correcta al
conector de alimentación auxiliar del automóvil.
Durante la reproducción o la recepción, el
modo demostración se inicia.
Si no se realiza ninguna operación durante 5 minutos y
la opción “DEMO-ON” está ajustada, se iniciará el
modo de demostración.
t Ajuste “DEMO-OFF” (página 18).
Las indicaciones desaparecen de la pantalla o
no aparecen en ella.
• El atenuador está ajustado en “DIM-ON”
(página 18).
• La pantalla se apaga si mantiene presionado (OFF).
t Mantenga presionado (OFF) en la unidad hasta
que se ilumine la pantalla.
• Los conectores están sucios (página 23).
Sitio Web de soporte técnico en línea
http://esupport.sony.com
http://www.xplodsony.com/
25
La función de desconexión automática no
funciona.
La unidad está encendida. La función de desconexión
automática se activa después de apagar la unidad.
tApague la unidad.
Reproducción de CD
No es posible insertar el disco.
• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o de forma
incorrecta.
No se inicia la reproducción.
• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio
(página 21).
No es posible reproducir archivos MP3/WMA/
AAC.
El disco no es compatible con el formato y la versión
de MP3/WMA/AAC. Para obtener más información
acerca de los discos y los formatos que se pueden
reproducir, visite el sitio web de soporte técnico.
Los archivos MP3/WMA/AAC tardan más
tiempo en reproducirse que los demás.
El inicio de la reproducción de los siguientes discos
tarda algo más de tiempo.
– disco grabado con una estructura de árbol
complicada.
– disco grabado en Multi Session.
– disco al que es posible añadir datos.
Los elementos de pantalla no se desplazan.
• En el caso de discos con muchos caracteres, es
posible que éstos no se desplacen.
• “A.SCRL” está ajustado en “OFF”.
t Ajuste “A.SCRL-ON” (página 18).
t Mantenga presionado (DSPL) (SCRL).
Se producen saltos de sonido.
• La instalación no es correcta.
t Instale la unidad en un ángulo inferior a 45° en
una parte firme del automóvil.
• Disco defectuoso o sucio.
Los botones de operación no funcionan.
El disco no se expulsa.
Presione el botón RESET (página 6).
Recepción de radio
No es posible recibir las emisoras.
Hay ruidos que obstaculizan el sonido.
• La conexión no es correcta.
t Conecte un cable de control de antena motorizada
(azul) o un cable de fuente de alimentación
auxiliar (rojo) al cable de fuente de alimentación
del amplificador de antena del automóvil
(solamente cuando el automóvil tenga una antena
de FM/AM integrada en el cristal posterior o
lateral).
t Compruebe la conexión de la antena del
automóvil.
t Si la antena del automóvil no se extiende,
compruebe la conexión del cable de control de
antena motorizada.
No es posible utilizar la sintonización
programada.
• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.
No es posible utilizar la sintonización
automática.
• El ajuste del modo de búsqueda local no es correcto.
t La sintonización se detiene con demasiada
frecuencia:
Ajuste “LOCAL-ON” (página 18).
t La sintonización no se detiene en una emisora:
Ajuste “MONO-ON” (página 18).
• La señal de emisión es demasiado débil.
t Use la sintonización manual.
Durante la recepción de FM, la indicación “ST”
parpadea.
• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil.
t Ajuste “MONO-ON” (página 18).
Un programa de FM emitido en estéreo se
escucha en monoaural.
La unidad se encuentra en el modo de recepción
monoaural.
t Ajuste “MONO-OFF” (página 18).
Reproducción USB
No es posible reproducir elementos a través de
un concentrador USB.
Esta unidad no puede reconocer dispositivos USB a
través de un concentrador USB.
No se pueden reproducir elementos.
Un dispositivo USB no funciona.
t Vuelva a conectarlo.
El dispositivo USB tarda en reproducirse.
El dispositivo USB contiene archivos con una
estructura de árbol compleja.
Suena un pitido.
El dispositivo USB se ha desconectado durante la
reproducción.
t Antes de desconectar un dispositivo USB,
asegúrese de que se ha detenido la reproducción
para proteger los datos.
El sonido es discontinuo.
Es posible que la discontinuidad del sonido se deba a
una tasa alta de bits de más de 320 kbps.
26
Mensajes/indicaciones de error
Si estas soluciones no ayudan a mejorar la situación,
póngase en contacto con el distribuidor Sony más
cercano.
Si entrega la unidad para su reparación a causa de
problemas en la reproducción de CD, lleve el disco
que se utilizó cuando se produjo el problema.
CHECKING
La unidad está confirmando la conexión de un
dispositivo USB.
t Espere a que aparezca la confirmación de que la
conexión ha finalizado.
ERROR*
1
• El disco está sucio o se insertó al revés.*
2
tLímpielo o insértelo de forma correcta.
• Se insertó un disco vacío.
• No es posible reproducir el disco debido a un
problema.
tInserte otro disco.
• El dispositivo USB no ha sido reconocido
automáticamente.
tConéctelo nuevamente.
• Presione Z para extraer el disco.
FAILURE (se ilumina hasta que se presiona algún
botón.)
La conexión de los altavoces y amplificadores es
incorrecta.
t Consulte el manual de instalación de este modelo
para revisar la conexión.
FAILURE (se ilumina durante 1 segundo
aproximadamente.)
Cuando se conectó el sintonizador SAT, se produjo un
error al almacenar una emisora de radio SAT en un
número de presintonía.
t Asegúrese de recibir la emisora que desea
almacenar e inténtelo de nuevo.
HUB NO SUPRT
El concentrador USB no es compatible con esta
unidad.
LOAD
El cambiador de CD está cargando el disco.
t Espere hasta que finalice.
L. SEEK +/–
El modo de búsqueda local está activado durante la
sintonización automática.
NO DEV (No hay dispositivo)
(SOURCE) se selecciona sin que esté conectado un
dispositivo USB. Se ha desconectado un dispositivo
USB o un cable USB durante la reproducción.
t Asegúrese de conectar un dispositivo USB y un
cable USB.
NO DISC
El disco no está insertado en el cambiador de CD.
t Inserte los discos en el cambiador de CD.
NO MAG
El cargador de discos no está insertado en el cambiador
de CD.
t Inserte el cargador de discos en el cambiador de
CD.
NO MUSIC
El disco o dispositivo USB no contiene ningún archivo
de música.
t Inserte un CD de música en esta unidad o en un
cambiador de CD con capacidad para reproducir
MP3.
t Conecte un dispositivo USB que contenga algún
archivo de música.
NO NAME
No se grabó un nombre de disco, álbum, artista o pista
en la pista.
OFFSET
Es posible que se haya producido una falla interna.
t Revise la conexión. Si el indicador de error
permanece en pantalla, póngase en contacto con el
distribuidor Sony más cercano.
OVERLOAD
El dispositivo USB está sobrecargado.
t Desconecte el dispositivo USB y, a continuación,
presione (SOURCE) para cambiar la fuente.
t Indica que el dispositivo USB está fuera de
servicio, o que hay un dispositivo incompatible
conectado.
READ
La unidad está leyendo toda la información de pistas y
álbumes del disco.
t Espere hasta que finalice la lectura y se inicie la
reproducción automáticamente. Es posible que
demore más de un minuto en función de la
estructura del disco.
RESET
No es posible utilizar la unidad de CD, el cambiador de
CD o el dispositivo USB debido a un problema.
t Presione el botón RESET (página 6).
USB NO SUPRT (USB no compatible)
El dispositivo USB conectado no es compatible.
t Conecte un dispositivo USB de almacenamiento
masivo.
“” o “”
Durante la operación de avance o retroceso rápido,
llegó al principio o al final del disco, por lo que no es
posible continuar.
“”
No se puede mostrar el carácter con la unidad.
*1 Si se produce un error durante la reproducción de
un CD, el número de disco del CD no aparecerá en
la pantalla.
*2 La pantalla muestra el número del disco que causa
el error.
Sony Corporation
Printed in Thailand
http://www.sony.net/
If you have any questions/problems
regarding this product, try the following:
1
Read Troubleshooting in these
Operating Instructions.
2
Reset the unit.
Note: Stored data may be erased.
3
Please contact (U.S.A. only);
Call
1-800-222-7669
URL
http://www.SONY.com
