DualMax
Air Purier
™
Important!
Read this manual
carefully, and
keep for future
reference.
User’s
Guide
Congratulations on your purchase of the Oreck DualMax™ air
purier. Use this manual to learn the features, operation and
maintenance of the Oreck Air Purier.
Welcome to our Call. Click. Visit. customer service program.
To contact Oreck:
Enjoy
1
Click
Visit
Call
Other Oreck accessories available at:
Other Oreck accessories available at:
Other Oreck accessories available at:
USA: 1•800•989•3535
Canada: 1•888•676•7325
www.oreck.com
Visit one of our many Oreck store locations
Contents
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
General Warnings........................3
Placement Warnings ......................4
Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operation.................................7
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cleaning Intervals . . . . . . . . . . . . . . . . . . . . . . . 8
Cleaning the Pre-Filter ....................9
Cleaning the Truman Cell
®
.................9
Drying the Truman Cell
®
....................11
Dry Operation Mode........................11
Cleaning the Exhaust Grille ..................12
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . 13
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Spanish ................................. 15
French .................................. 30
2
Safety
3
!
General Warnings
• Do not operate unit if cord or plug is damaged. Doing so can
result in electric shock. Discard the damaged unit or take it to
an authorized service facility for examination and/or repair.
USA: 1•800•989•3535 Canada: 1•888•676•7325
• Do not run cord under carpeting. Do not cover cord with throw
rugs, runners, or similar coverings. Do not route cord under
furniture or appliances. Arrange cord away from traffic area
and where it will not be tripped over.
• Only use the air purifier as described in this manual.
• Donothandletheunitwithwethands.Thoroughlydryyour
hands before handling any part of the air purifier.
• Hair,looseclothingandbodypartscangetcaughtinthe
machine resulting in injury. Keep hair, loose clothing and body
parts away from openings and moving parts.
• Donotunplugbypullingonthecord.Doingsomayresultin
electrical spark or fire. Unplug the unit by grasping, and pulling
the plug.
• Donotuseanextensioncord.
• Donotplacetheairpuriernearsourcesofheat,suchas:
stove tops, ovens, radiators or computers.
• Unplugtheappliancefromthepowersupplybeforecleaning.
• Thisequipmentshouldbeinspectedfrequentlyandthedirt
that has collected should be removed regularly to prevent
excessive accumulation that may result in flashover or fire.
•Caution:HighVoltage
•Donotdefeatinterlock.
• Donotusetheairpurieroutdoorsoronwetsurfaces.
!
WAR NI NG :Toreducetheriskofre,electricshockorinjury,
read and understand this user guide before operating this appliance.
Cleaning the unit while it is plugged in may
result in electric shock, electric spark and
serious injury. Unplug the unit before cleaning or
maintenance.
IMPORTANT SAFETY
INSTRUCTIONS
4
•Donotusetheairpurierinanenclosedspacewhereammable,
combustible or explosive gases are present.
•Donotuseinanareawheretoxicvapors,ammabledustor
oxygen tanks are present. Check the location and make sure
these elements are not present.
•Warning:ProductcontainschemicalsknowntotheStateof
California to cause cancer, birth defects, or other reproductive
harm.
• Do not place open flames, including candles, directly in front
of the air purifier.
•
It is important to keep all objects away from the air intake
grille.
•
Placetheairpurieronaat,solid,stablesurface.Neverplace
the unit on soft surfaces such as a bed or sofa.
• Positiontheairpuriersothatthedirtyairisnotdrawnacross
your head or body while sitting or sleeping.
•
Placetheairpuriersotheplugonthepowercordeasily
reaches a standard electrical outlet for a polarized plug.
• Children should be supervised when product is in use. Do not
allow children to play on or near the air purifier. Keep children’s
hair, loose clothing, and body parts away from/out of the intake
grille, vents, holes, or openings.
• Thisproductissuitableforusewithsolid-statespeedcontrols.
READ AND SAVE THESE
INSTRUCTIONS
Note:Toreducetheriskofelectricshockthisproducthasa
polarizedplug(onebladewiderthantheother).Theplugwill
only fit in a polarized outlet only one way. If the plug does not
tproperly,reversetheplug.Ifitstilldoesnott,contactqualied
personnel to install the proper outlet. Do not alter the plug in any
way.
Features
1. Pre-Filter: Filter large particles such as dust, hair and lint.
2.
Cleaning Brush: Use to clean the front and back grilles.
Stores snuggly in the compartment under the cover.
3.
Odor Absorber System: This component combines advanced
catalytic technologies to reduce odors and chemical fumes
from glues, solvents, and synthetic materials when air passes
through the lter and is activated by the DualMax™ internal
lights. (The Odor Absorber System cannot be removed.)
4. Truman Cell
®
: Electrostatically charges and collects small
particles such as dust, smoke, pollen, mold, and fungi from
the air that passes through the lter.
5. Exhaust Grille: Directs the ow of air as it exits the unit.
6. Power Cord: Plug into the outlet to begin use.
7.
Night Light: The Oreck logo on the front panel & the
indicators on the control panel will illuminate when the night
light is activated.
8. Collector Cell Light: A solid amber light is included as a
handy reminder to clean the Truman Cell after 30 days.
A blinking light indicates a malfunction that has caused
the Truman Cell
®
to shut down and requires attention.
9.
Speed Indicator Light: The speeds will be cumulatively
indicated: 1=silent; 1+2=medium; 1+2+3=high.
10. Odor Absorber Button: This button turns the internal lights
on or off as desired. If turned off, the unit will continue to
lter particles from the air that passes through the lter but
its odor and VOC capability will be greatly reduced.
11.
Motor Speed/Power Button: Press the power buttons
repeatedly for the desired speed.
• Low for Silence Technology
®
• Medium for normal use
• High for maximum cleaning
12. Night Light Button: Repeatedly press this button to change
the lighting scheme to best suit your preference.
13. Front Grille: Air enters here for the rst stage of cleaning.
5
6
TRUMAN CELL
4
7
13
5
3
8
11
9
10 12
6
1
2
1
2
TRUMAN CELL
3
Operation
1. Place. Locate the air purier on a solid surface. Be sure the
grille is not blocked by other objects and there are no candles
or ames near the unit.
2.
Plug In. Plug into nearest standard electrical outlet that
accepts a polarized plug.
3. Select the air cleaning speed. Press the motor speed/power
button until you reach the desired speed.
7
WARNING!
!
Cleaning
Cleaning the unit while it is plugged in may result
in electric shock, electric spark and serious injury.
Unplug the unit before cleaning or maintenance.
Cleaning Intervals
Proper care and cleaning of the air purier is critical to performance.
The following chart shows the cleaning intervals and method.
Part Cleaning
Time
Method
Cabinet As needed
Wipe with damp cloth first.
If required, follow with mild,
non-abrasive cleaner.
Truman Cell
®
2 to 4
weeks
Spray Oreck Assail-a-Cell
®
cleaner or soak in warm water or
warm water with mild liquid
detergent. Rinse and dry.
Pre-Filter 2 to 4
weeks
Rinse thoroughly in warm water
or as needed.
Air Direction
Grille
As needed Use the brush provided with the
air purier to brush away debris
in between the slots.
8
1
2
3
3
1
Cleaning the Truman Cell
®
Note: The Truman Cell
®
may require more frequent cleaning if
“arcing” occurs. Arcing is a sharp snapping sound that occurs
when large particles are collected in the Truman Cell
®
. If
prolonged or continuous arcing occurs, the Truman Cell
®
should
be cleaned.
1.
Unplug the air purier.
2.
Open the Cover by
gently pulling from
the top corners.
3.
Remove the Truman
Cell
®
by unlocking top
and bottom knobs and
pulling straight out.
4. Separate the Truman
Cell
®
from the Wire
Assembly for easier
access to each during
cleaning.
Cleaning the Pre-Filter
1. Unplug the air purier.
2. Open the Cover by gently pulling from the top corners.
3. Pull the Pre-Filter straight out of the Cabinet.
4. Thoroughly rinse the Pre-Filter and let it air dry before
placing it back in the Cabinet. Do not use heated or
compressed air as part of the drying process.
5. Slide the Pre-Filter back into the unit.
6. Close the Cover securely.
9
5. Place each in sink, bathtub or other location where cleaner
can cover every surface.
6.
Spray Oreck Assail-a-Cell
®
cleaner between each Cell Plate
and cover each surface. Allow the cleaner to soak for a few
minutes but do not let it dry. Thoroughly rinse the Truman
Cell
®
with clean water.
An alternative method to clean the Truman Cell
®
is to rinse
or soak it in warm water for loose debris. Mild liquid dish
detergent in water may also be used to help break down
tough dirt and residue. Thoroughly rinse the Truman Cell
®
with clean water.
Note: To prevent damage to the components of the Truman
Cell
®
, do not put in dishwasher or use a cotton swab.
Tough residue such as tar from tobacco smoke may need
additional cleaning or longer soaking.
7.
Shake excess water from the Truman Cell
®
to speed up
drying time. Do not use heated or compressed air to dry.

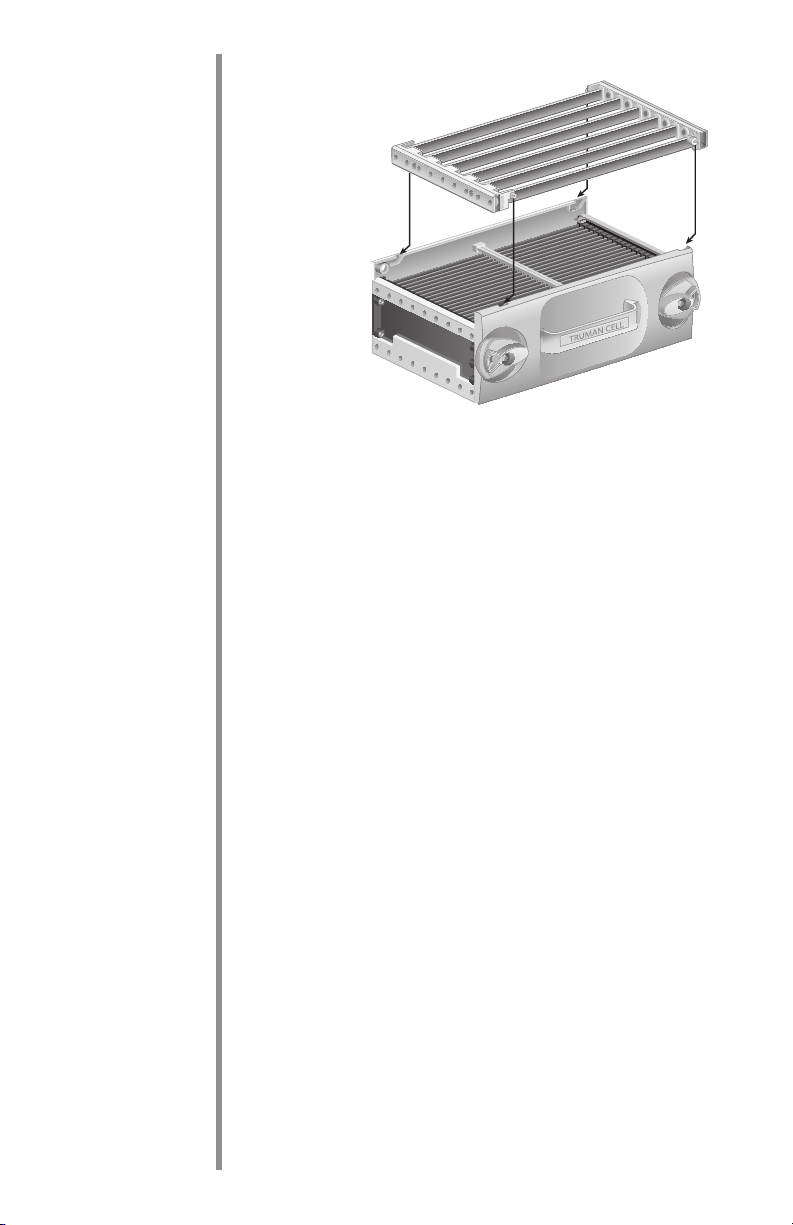

8.
Reassemble the Wire Assembly and Truman Cell
®
by
inserting the (4) post located on the outside edges of the
Wire Assembly into the recessed channels of the Truman
Cell
®
. After guiding the post into the recessed channels,
slide the Wire Assembly until it locks into place.
9.
Place the Truman Cell
®
back into the unit by sliding it straight
in and turning each knob to its locking position. The Truman
Cell
®
is specially designed so that it can only be inserted in
one direction.
10. Close the Cover securely.
TrumanCell
10
WireAssembly
Recessed
channel
Post
Drying the Truman Cell
®
Note: The Truman Cell
®
must be completely dry after cleaning
in order to operate properly. A drying mode is available to help
remove any residual moisture. While in this mode, the fan will
be running on Medium speed, and no power will be supplied to
the Truman Cell. Once the unit detects that the Truman Cell
®
is
completely dry, it will return to its original operating settings and
function as normal.
“Dry Mode” Operation
If the power supply detects that the Truman Cell
®
is wet, it shuts
down power to the cell and causes the Collector Cell light to blink
rapidly.
1. While the Collector Cell light is blinking, press and hold the
power button to initiate “Dry Mode”.
2. Next, the following will all happen simultaneously:
•
The lights directly above and below the power button will
ash 3 times.
• The unit will switch to medium speed.
•
The Collector Cell light will start to blink in a slow pattern.
3. Once in “Dry Mode”
•
The unit will run for 60 minutes and then attempt to reset
the power supply to the Truman Cell
®
.
•
If the power supply successfully restarts, the unit will
return to its original speed and run as normal.
• If not successful, it will go through the same process up
to two more times.
• If still not successful after the third try, the cell is likely
damaged or is shorting out due to the presence of a foreign
object; it will return to the original speed and the Collector
Cell light will blink with a rapid blink pattern indenitely
until the unit is reset.
11
Once in “Dry Mode”
1
2
Cleaning the Exhaust Grille
1. Remove the Cleaning Brush from the storage slot located
under the Cover.
2.
Brush away debris that has collected between the Grille
Slots.
3. Return the Cleaning Brush to the storage slot.
12
Problem Check Solution
Unit does not
turn ON
• Power Cord
• Selector Switch
• Cover
• Plug in Power Cord
• Set Selector Switch for desired fan speed.
• Make sure the cover is securely closed
Truman Cell
®
light has turned
solid amber.
Truman Cell
®
• A solid amber light is a 30 day cleaning
reminder. Wash Collector Cell. Make sure
it is thoroughly clean before reinstalling.
Truman Cell
®
light is blinking
amber.
Truman Cell
®
• A fast blinking light indicates the power
supply has shut down due to arcing or
short circuit. The cell should be inspected
and cleaned, repaired, or replaced.
• A slow blinking light indicates the unit is
in Dry Mode.
Unit does not
remove particles.
Truman Cell
®
• Clean the Truman Cell
®
.
• Truman Cell
®
may be damaged. Contact
Oreck for service.
Unit sparks,
crcrackles and
pops.
Truman Cell
®
• Sparking or popping noise (arcing) can occur
when a large particle is captured in the
Truman Cell
®
. If the unit is arcing excessively,
the cell may be dirty. Try cleaning the
Truman Cell
®
.
• If excessive arcing continues after proper
cleaning, the Truman Cell
®
may be damaged.
If damaged, contact Oreck for service.
Unit still does
not operate
properly.
Review all the
above.
Contact Oreck for service.
Trouble-
shooting
Service problems that appear to be major can often be solved easily.
You can be your own troubleshooter by reviewing this guide.
All other servicing should be done by an Oreck authorized
service center.
13
Warranty
ORECK MANUFACTURING COMPANY: (Oreck
Manufacturing Company gives you the following limited warranty
for this product only if it was originally purchased for residential
use, not for resale, from Oreck or an Oreck Authorized Retail
Dealer.)
Oreck will repair or replace, free of charge, to the original
purchaser, any part that is found to be defective in material or
workmanship within ve (5) years following the date of purchase
for all residential models. NOTE: If the unit is used commercially,
a one (1) year overall warranty applies.
This limited warranty does not cover the replacement of
expendable or consumable parts such as lters, cartridges, and
other parts subject to normal wear unless they are defective in
material or workmanship.
This limited warranty does not apply to any part subjected to
accident, abuse, commercial use, alteration, misuse, damage
caused by act of God, the use of voltages other than on the data
plate of this product or service of this product by other than Oreck
or a participating Factory Authorized Service Center.
Oreck does not authorize any person or representative to assume
or grant any other warranty obligation with the sale of this product.
Oreck’s limited warranty is valid only if you retain proof of
purchase from Oreck or an Oreck Authorized Retail Dealer for
this product. If you purchase this product from any other source,
your purchase is “AS IS,” which means Oreck grants you no
warranty, and that you, not Oreck, assume the entire risk of the
quality and performance of this product, including the entire cost
of any necessary servicing or repairs of any defects.
Oreck’s liability for damages to you for any costs whatsoever
arising out of this statement of limited warranty shall be limited
to the amount paid for this product at the time of original purchase,
and Oreck shall not be liable for any direct, indirect, consequential
or incidental damages arising out of the use or inability to use
this product. Some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation
or exclusion may not apply to you.
ALL EXPRESS AND IMPLIED WARRANTIES OTHER
THAN THE LIMITED WARRANTY SET FORTH ABOVE,
FOR THIS PRODUCT, INCLUDING IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY DENIED.
This warranty gives you specic legal rights, and you may also
have other rights which vary from state to state.
14
Puricador de aire
DualMax
¡Importante!
Lea cuidadosamente
este manual, y guarde
para futura consulta.
Guía del
usuario
TM
Other Oreck accessories available at:
Other Oreck accessories available at:
Felicitaciones por su compra del puricador de aire DualMax™
de Oreck. Utilice este manual para conocer las características,
manejo y mantenimiento del Puricador de Aire Oreck.
Bienvenidos a nuestro programa de servicio al cliente
“Llame. Haga clic. Visite” (Call. Click. Visit.). Para
comunicarse con Oreck:
Disfrute
Haga clic
Llame
EE.UU.: 1•800•989•3535
Canadá: 1•888•676•7325
16
www.oreck.com
Visite
Other Oreck accessories available at:
Visite una de nuestras muchas tiendas Oreck
Contenido
Seguridad ............................... 18
Advertencias generales ................... 18
Advertencias acerca de la ubicación ...........19
Características............................ 20
Manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Limpieza del Pre-Filtro ................... 24
Limpieza de la celda Truman Cell
®
.......... 24
Secado de la celda Truman Cell
®
. . . . . . . . . . . . . 26
Funcionamiento en “Modo de secado” . . . . . . . . . 26
Limpieza de la rejilla de salida ................27
Solución de problemas...................... 28
Garantía................................. 29
Francés ................................. 30
17
Seguridad
18
Advertencias generales
• Nopongaenfuncionamientolaunidadsielcableoenchufeestá
dañado.Hacerloasípodríaresultarendescargaeléctrica.Deseche
launidaddañadaollévelaaunestablecimientodeservicioautorizado
para inspección y/o reparación.
EE.UU.: 1•800•989•3535 Canadá:1•888•676•7325
• Notiendaelcabledeenergíadebajodealfombras.Nocubraelcable
deenergíaconalfombrasgrandes,tapetesnicubiertassimilares.No
coloqueelcabledesuministrodeenergíadebajodemuebleso
aparatos.Coloqueelcablealejadodelasáreasdetránsitoyenun
lugardondeéstenocausetropezones.
• Sóloutiliceelpuricadordeairesegúnsedescribeenestemanual.
• Nomanipulelaunidadconlasmanoshúmedas.Sequecompletamente
susmanosantesdemanipularcualquierpartedelpuricadordeaire.
• Elpelo,laropaholgadaycualquierpartedelcuerpopuedenser
atrapadosporlamáquinayproducirlesiones.Mantengaelpelo,la
ropa holgada y las partes del cuerpo alejados de las aberturas y piezas
móviles.
• Nohaleelcableparadesenchufarlaunidad.Hacerloasípodría
producirchispaeléctricaoincendio.Desenchufelaunidadagarrando
y halando el enchufe.
• Noutilicecabledeextensión.
• Nocoloqueelpuricadordeairecercadefuentesdecalor,tales
como: estufas, hornos, radiadores o computadoras.
• Desconecteelaparatodelafuentedealimentaciónantesdelimpiarlo.
• Esteequipodebeinspeccionarsefrecuentementeylasuciedadque
se haya acumulado debe eliminarse periódicamente para e v i t a r
acumulaciónexcesivaquepudieraresultarencombustiónsúbitao
incendio.
•Atención:AltaTensión
•Noanuleelenclavamiento
• No utilice el puricadorde aire enexterioresni sobre supercies
mojadas.
!
ADVERTENCIA:Parareducirelriesgodeincendio,descargaeléctrica
olesiones,lea yentiendaestaguíadelusuarioantesdeponer en
funcionamiento este aparato.
Limpiar la unidad mientras está enchufada podría
resultar en descarga eléctrica, chispa eléctrica y lesiones
graves. Desenchufe la unidad antes de limpiar o realizar
servicio de mantenimiento.
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
19
• Noutiliceelpuricadordeaireenunespaciocerradodondeexistan
gases inflamables, combustibles o explosivos.
• Noloutiliceenunáreadondeexistanvaporestóxicos,polvoinam-
ableotanquesdeoxígeno.Reviselaubicaciónyveriquequeestos
elementosnoestánpresentes.
•
Advertencia:Elproductocontienesustanciasquímicasconocidaspor
elestadodeCaliforniacomocausantesdecáncer,defectosdenacimien-
to, u otros daños en el sistema reproductivo.
•
Nocoloquellamasexpuestas,incluyendovelas,directamentealfrente
del purificador de aire.
•
Es importante mantener todos los objetos alejados de la rejilla de
entrada de aire.
• Coloqueelpuricadordeairesobreunasupercieplana,sóliday
estable.Nuncacoloquelaunidadsobresuperciesblandastalescomo
unacamaosofá.
• Coloqueelpuricadordeairedemodoqueelairecontaminadono
seaarrastradoalrededordesucabezaocuerpomientrasustedestá
sentado o durmiendo.
• Coloqueelpuricadordeairedemodoqueelenchufedelcablede
energíalleguefácilmenteauntomacorrienteeléctricoestándarpara
enchufe polarizado.
•
Losniñosdebensupervisarsecuandoelproductoestáenuso.No
permitaquelosniñosjueguenenocercadelpuricadordeaire.
Mantengaelcabello,laropaholgadaylaspartesdelcuerpodelos
niños alejadas de/fuera de la rejilla de entrada de aire, los respiraderos,
los orificios o las aberturas.
• Este producto es apropiado para uso con controles de velocidad de
estado sólido.
LEA Y CONSERVE ESTAS
INSTRUCCIONES
Nota:Parareducirelriesgodedescargaeléctrica,esteproductotiene
unenchufepolarizado(unapataesmásanchaquelaotra).Elenchufe
sóloenchufarádeunamaneraenuntomacorrientepolarizado.Siel
enchufe no encaja apropiadamente, invierta el enchufe. Si el enchufe
siguesinenchufar,comuníqueseconunelectricistacalicadoparaque
instaleeltomacorrienteapropiado.Noaltereelenchufedeninguna
manera.
Características
1. Pre-Filtro: Filtra las partículas grandes tales como polvo, pelo y
pelusas.
2. Cepillo de limpieza: Utilícelo para limpiar las rejillas delanteras
y traseras. Se guarda de manera ceñida en un compartimiento
debajo de la cubierta.
3. Sistema absorbedor de olores: Este componente combina
tecnologías catalíticas avanzadas para reducir los olores y los
vapores de sustancias químicas tales como pegamentos, eñas
tales como polvo, humo, polen, moho y hongos del aire que pasan
a través del ltro.
5. Rejilla de salida: Dirige el ujo de aire a medida que sale de la
unidad.
6. Cable de suministro de energía: Enchufe en el tomacorriente
para comenzar su uso.
7. Luz nocturna: El logotipo de Oreck en el panel delantero y los
indicadores en el panel de control se iluminarán cuando la luz
nocturna está activada.
8. Bombilla de la celda colectora: Se incluye una bombilla color
ámbar que se enciende de manera constante como conveniente
recordatorio de que se debe limpiar la celda Truman Cell después
de transcurridos 30 días. Una bombilla parpadeante indica una
falla que ha causado que la celda Truman Cell
®
se desactive y
requiere atención.
9. Luz indicadora de velocidad: Las velocidades se indicarán de
manera acumulativa: 1= silenciosa; 1+2= media; 1+2+3= alta.
10. Botón del absorbedor de olores: Este botón enciende o apaga
las bombillas internas según se desee. Si está apagado, la unidad
continuará ltrando partículas del aire que pasa a través del
ltro pero su capacidad de remoción de olores y Compuestos
Orgánicos Volátiles se reducirá grandemente.
11. Botón de encendido / velocidad del motor: : Presione
repetidamente el botón de encendido para obtener la velocidad
deseada.
• Baja velocidad para la tecnología Silence Technology
®
• Media (Medium) para el uso normal
• Alta (High) para la máxima limpieza
12. Botón de Luz Nocturna: Presione repetidamente este botón para
cambiar el esquema de iluminación que mejor se ajuste a su
preferencia.
13. Rejilla delantera: El aire ingresa aquí para la primera etapa de
limpieza.
20
6
TRUMAN CELL
4
7
13
5
3
8
11
9
10 12
21
1
2
1
2
TRUMAN CELL
3
Manejo
1. Ubique. Coloque el puricador de aire sobre una supercie
rme. Verique que la rejilla no está obstruida por otros
objetos y que no haya velas o llamas cerca de la unidad.
2. Enchufe. Enchufe en el tomacorriente eléctrico estándar
más cercano que acepte un enchufe polarizado.
3. Seleccione la velocidad de limpieza del aire. Presione el
botón de encendido / velocidad del motor hasta alcanzar la
velocidad deseada.
22
¡ADVERTENCIA!
!
Limpieza
Limpiar la unidad mientras está enchufada podría
resultar en descarga eléctrica, chispa eléctrica y
lesiones graves. Desenchufe la unidad antes de
limpiar o realizar servicio de mantenimiento.
Intervalos de limpieza
Un cuidado y limpieza apropiados del puricador de aire son
decisivos para el buen funcionamiento. La siguiente tabla muestra
el método e intervalos de limpieza.
Pieza Cleaning
Time
Method
Gabinete Según se
requiera
Primero, limpie frotando con
trapo húmedo. Si se requiere,
siga con un limpiador suave
no-abrasivo.
Celda
Truman Cell
®
2 a 4
semanas
Rocíe el limpiador Assail-a-
Cell® de Oreck o sumerja
en agua tibia con detergente
líquido suave. Enjuague y
seque.
Pre-Filtro 2 a 4
semanas
Enjuague minuciosamente en
agua tibia o según se requiera.
Rejilla de
direccion-
amiento del
aire
Según se
requiera
Utilice el cepillo suministrado
con el puricador de aire para
remover los desechos existentes
dentro de las ranuras.
23
1
2
3
3
1
Limpieza de la celda Truman Cell
®
Nota: La celda Truman Cell
®
podría requerir una limpieza más fre-
cuente si se escucha un “sonido de crujido”. El sonido crujiente es un
sonido de crujido agudo que se produce cuando se recogen partículas
grandes en la celda Truman Cell
®
. Si ocurre un sonido de crujido
prolongado o continuo, la celda Truman Cell
®
debe limpiarse.
1. Desenchufe el
puricador de aire.
2.
Abra la tapa halando
suavemente desde las
esquinas superiores.
3. Retire la celda Truman
Cell
®
desasegurando
las perillas superiores e
inferiores y halando en
línea recta hacia afuera.
4. Separe la celda Truman
Cell® del Conjunto de
Alambre para un más fácil
acceso a cada elemento
durante la limpieza.
5. Coloque cada elemento en
Limpieza del Pre-Filtro
1. Desenchufe el puricador de aire.
2. Abra la tapa halando suavemente desde las esquinas superiores.
3. Hale el Pre-Filtro en línea recta hacia afuera del gabinete.
4. Enjuague minuciosamente el Pre-Filtro y permita que se seque
al aire antes de colocarlo nuevamente en el gabinete. No utilice
aire caliente ni comprimido como parte del proceso de
secado.
5. Inserte el Pre-Filtro deslizándolo de regreso en la unidad.
6. Cierre la tapa de manera segura.
24
un lavaplatos/lavamanos u otro lugar donde el limpiador pueda
cubrir cada supercie.
6. Rocíe el limpiador Assail-a-Cell® de Oreck entre cada Placa
de Celda y cubra cada supercie. Permita que el limpiador sea
absorbido durante unos pocos minutos pero no lo deje secar.
Enjuague minuciosamente la celda Truman Cell® con agua
limpia.
Un método alternativo para limpiar la celda Truman Cell® es
enjuagarla o sumergirla en agua tibia para aojar los desechos.
También puede utilizarse detergente líquido suave para platos en
agua, para ayudar a descomponer la suciedad difícil y los residuos.
Enjuague minuciosamente la celda Truman Cell® con agua
limpia.
Nota: Para evitar dañar los componentes de la celda Truman Cell
®
,
no la coloque en máquinas lavaplatos o utilice una escobilla de
algodón.
Los residuos difíciles tales como alquitrán del humo de tabaco
podrían requerir limpieza adicional o remojo más prolongado.
7. Sacuda el exceso de agua fuera de la celda Truman Cell
®
para
acelerar el tiempo de secado. No utilice aire caliente ni
comprimido para secar.
8. Reensamble el Conjunto de Alambre y la celda Truman Cell
®
insertando los cuatro (4) apoyos, ubicados en los bordes exteriores
del Conjunto de Alambre, dentro de las cavidades de la celda
Truman Cell
®
. Después de guiar el apoyo dentro de las cavidades,
deslice el Conjunto de Alambre hasta que éste asegure en su sitio.
9. Coloque la celda Truman Cell
®
de regreso dentro de la unidad
deslizándola en línea recta hacia adentro y girando cada perilla
CeldaTrumanCell
®
25
Conjunto de
alambre
Canal en cavidad
Post
hasta su posición de aseguramiento. La celda Truman Cell
®
está
diseñada especialmente para que sólo pueda insertarse en una (1)
dirección.
10. Cierre la tapa de manera segura.
Secado de la celda Truman Cell
®
Nota: La celda Truman Cell
®
debe quedar completamente seca
después de la limpieza para que funcione apropiadamente. Hay dis-
ponible un modo de secado para ayudar a remover cualquier humedad
residual. Mientras se está en este modo, el ventilador funionará en
velocidad media, y no se suministrará energía a la celda Truman Cell.
Una vez que la unidad detecta que la celda Truman Cell® está comple-
tamente seca, la unidad regresará a sus valores de operación originales
y funcionará en modo normal.
Funcionamiento en “Modo de secado”
Si la fuente de energía detecta que la celda Truman Cell® está mojada,
ésta desactiva la energía hacia la celda y causa que la bombilla de la
Celda Colectora parpadee rápidamente.
1. Mientras la bombilla de la Celda Colectora está parpadean
do, presione y mantenga presionado el botón de encendido
para iniciar el “Modo de Secado”.
2. Luego, todo lo siguiente sucederá de manera simultánea:
• Las bombillas directamente encima y debajo del botón de
encendido parpadearán 3 veces.
• La unidad cambiará a velocidad media.
• La bombilla de la Celda Colectora comenzará a parpadear en
un patrón lento.
3. Una vez se está en el “Modo de Secado”
• La unidad funcionará durante 60 minutos y luego intentará
reiniciar el suministro de energía hacia la celda
Truman Cell®.
• Si el suministro de energía se reinicia exitosamente, la
unidad regresará a su velocidad original y funcionará en
modo normal.
• Si el reinicio no es exitoso, la unidad realizará el mismo
proceso hasta dos veces más.
• Si después del tercer intento se sigue sin tener éxito, es
posible que la celda esté dañada o en cortocircuito debido a la
presencia de un objeto extraño; la unidad regresará a la
velocidad original y la bombilla de la Celda Colectora par
padeará con un patrón de parpadeo rápido de manera
indenida hasta que se reinicie la unidad.
26
1
2
Limpieza de la rejilla de salida
1. Retire el Cepillo de Limpieza fuera del compartimiento de
guardado ubicado debajo de la tapa.
2. Limpie con cepillo los desechos que se han recolectado
entre las Ranuras de la Rejilla.
3. Coloque nuevamente el Cepillo de Limpieza en el
compartimiento de guardado.
27
Problema Revisar Solución
La unidad no
enciende.
• Cable del
suministro de
energía
• Interruptor selector
• Tapa
• Enchufe el cable de suministro de energía
• Coloque el Interruptor Selector en la velocidad
de ventilador deseada.
• Verique que la tapa está cerrada rmemente.
La bombilla de la
celda Truman Cell®
ha cambiado a color
ámbar constante.
Celda Truman Cell
®
• Una bombilla color ámbar constante es un
recordatorio de limpieza porque ya han
transcurrido 30 días. Lave la Celda Colectora.
Antes de reinstalarla, verique que está
completamente limpia.
La bombilla de la
celda Truman Cell®
está parpadeando en
color ámbar.
Celda Truman Cell
®
• Una bombilla con destello rápido indica que el
suministro de energía se ha desactivado debido
a un sonido de crujido o un cortocircuito.
La celda debe inspeccionarse y limpiarse,
repararse o reemplazarse.
• Una bombilla con parpadeo lento indica que la
unidad está en el Modo de Secado.
La unidad no rem-
ueve partículas.
Celda Truman Cell
®
• Limpie la celda Truman Cell
®
.
• La celda Truman Cell
®
podría estar dañada.
Comuníquese con Oreck para obtener servicio.
La unidad produce
un sonido de crujido
y de chasquidos.
Celda Truman Cell
®
• El ruido de crujido y chasquidos (chisporroteo)
puede ocurrir cuando una partícula grande
es capturada en la celda Truman Cell®. Si la
unidad está produciendo un ruido de crujido
excesivo, la celda podría estar sucia. Trate de
limpiar la celda Truman Cell®.
• Si el ruido de crujido excesivo continúa después
de una limpieza apropiada, la celda Truman
Cell® podría estar dañada. Si está dañada,
comuníquese con Oreck para obtener servicio.
La unidad sigue sin
funcionar apropiada-
mente.
Revise todo lo
anterior.
Comuníquese con Oreck para obtener servicio.
Solución de
problemas
Los problemas de servicio que parecen ser grandes frecuentemente pueden
solucionarse fácilmente. Estudiando esta guía, usted puede ser su propio
técnico solucionador de problemas.
Todos los demás servicios de mantenimiento deben ser
realizados por un centro de servicio autorizado de Oreck.
service center.
28
Garantía
ORECK MANUFACTURING COMPANY: (Oreck Manufacturing
Company le suministra la siguiente garantía limitada para este producto
sólo si se compró originalmente a Oreck o un Distribuidor Minorista
Autorizado de Oreck para uso residencial (no para reventa).
Oreck reparará o reemplazará, sin costo, para el comprador original,
cualquier pieza que se encuentre está defectuosa por material o fabri-
cación, dentro de un período de cinco (5) años después de la fecha de
compra para todos los modelos residenciales. NOTA: Si la unidad se
utiliza comercialmente, se aplica una garantía general de un (1) año.
Está garantía limitada no cubre el reemplazo de piezas gastables o con-
sumibles tales como ltros, cartuchos, y otras piezas sometidas a des-
gaste normal, a menos que estén defectuosas en material o fabricación.
Está garantía limitada no aplica a ninguna pieza sometida a accidente,
abuso, uso comercial, alteración, uso incorrecto, daño causado por acto
de Dios, el uso de voltajes diferentes a los indicados en la placa de datos
de este producto, o servicio de mantenimiento a este producto por parte
de alguien diferente a Oreck o un Centro de Servicio Autorizado de
Fábrica participante.
Oreck no autoriza ninguna persona o representante para tomar u otorgar
ninguna otra obligación de garantía con la venta de este producto.
La garantía limitada de Oreck sólo es válida si usted guarda la prueba
de compra a Oreck o un Distribuidor Minorista Autorizado de Oreck
para este producto. Si usted compra este producto a cualquier otra
entidad, su compra es “TAL COMO ESTÁ”, lo que signica que Oreck
no le otorga garantía, y que usted, no Oreck, asume todo el riesgo de la
calidad y funcionamiento de este producto, incluyendo el costo total de
cualquier servicio necesario o reparación de cualquier defecto.
La responsabilidad de Oreck en cuanto a daños ante usted por cual-
quier costo que surja de este texto de garantía limitada estará limitada
a la cantidad pagada por este producto en el momento de la compra
original, y Oreck no será responsable de ningún daño directo, indirecto,
consiguiente o casual que surja del uso o incapacidad de utilizar este
producto. Algunos estados no permiten la exclusión o la limitación de
los daños consiguientes o casuales, de modo que la anterior limitación o
exclusión podría no aplicarse a usted.
SE NIEGAN EXPRESAMENTE TODAS LAS GARANTÍAS
EXPLÍCITAS O IMPLÍCITAS DIFERENTES A LA GARANTÍA
LIMITADA ESTABLECIDA ANTERIORMENTE, PARA ESTE
PRODUCTO, INCLUYENDO LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIDAD Y CONVENIENCIA PARA UN PROPÓSITO
ESPECÍFICO.
Esta garantía le otorga derechos legales especícos, y además,
usted podría tener otros derechos que varían de un estado a otro.
29
Puricateur d’air
DualMax
™
Important!
Lisez attentive-
ment ce manuel,
et conservez-le
comme référence
ultérieure.
Guide
d’utilisation
Félicitations pour votre achat du puricateur d’air Oreck Dual-
Max™. Utilisez ce manuel pour apprendre les caractéristiques,
le fonctionnement et l’entretien du puricateur d’air Oreck.
Bienvenue dans notre programme Appeler / Cliquer / Visiter de
notre service à la clientèle. Pour contacter Oreck :
Appréciez
Other Oreck accessories available at:
Other Oreck accessories available at:
Cliquer
Appeler
USA: 1•800•989•3535
Canada: 1•888•676•7325
www.oreck.com
31
Other Oreck accessories available at:
Visiter
Rendez visite à l’un de nos nombreux points de vente
Oreck.
Contenu
Sécurité.................................33
Avertissements généraux . . . . . . . . . . . . . . . . . 33
Avertissements pour le placement ........... 34
Caractéristiques........................... 35
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Nettoyage ............................... 38
Intervalles de nettoyage .................. 38
Nettoyage du préltre .................... 39
Nettoyage de la Truman Cell
®
.............. 39
Séchage de la Truman Cell
®
..................41
Fonctionnement en mode de séchage . . . . . . . . . . 41
Nettoyage de la grille de sortie . . . . . . . . . . . . . . . 42
Dépannage...............................43
Garantie.................................44
Espagnol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
32
Sécurité
IMPORTANTES
INSTRUCTIONS DE SÉCURITÉ
!
Avertissements généraux
33
•
Ne faites pas fonctionner l’appareil si son cordon ou sa che secteur
sont endommagés. Cela pourrait entraîner une commotion
électrique. Mettez au rebut l’appareil endommagé ou conez-le à
un établissement de service agréé pour examen et/ou réparation.
USA: 1•800•989•3535 Canada: 1•888•676•7325
• Ne faites pas passer le cordon sous la moquette. Ne recouvrez pas
le cordon avec des carpettes, des tapis de couloir ou des revêtements
similaires. Ne passez pas le cordon sous des meubles ou appareils.
Disposez le cordon à l’écart des zones de trac là où il ne fera pas
trébucher.
•
N’utilisez le puricateur d’air que comme c’est décrit dans ce
manuel.
•
Ne manipulez pas l’appareil avec des mains humides. Séchez-vous
soigneusement les mains avant de toucher n’importe quelle partie
du puricateur d’air.
•
Les cheveux, des vêtements lâches et des parties du corps peuvent
se prendre dans la machine en causant une blessure. Gardez-les à
l’écart des ouvertures et des pièces en mouvement.
•
Ne débranchez pas l’appareil en tirant sur son cordon. Cela pourrait
causer des étincelles électriques ou un départ d’incendie.
Débranchez l’appareil en prenant sa che et en la retirant.
• N’utilisez pas une rallonge électrique.
•
Ne placez pas le puricateur d’air près de sources de chaleur,
comme: dessus de poêle, fours, radiateurs ou ordinateurs.
• Débranchez l’appareil de la prise secteur avant de le nettoyer.
• Cet équipement doit être inspecté fréquemment, et la poussière
qui a été collectée doit être éliminée régulièrement pour éviter une
accumulation excessive qui pourrait entrainer un embrasement
général ou un départ d’incendie.
• Attention: Haute tension
• Ne rendez pas inopérant l’inter-verrouillage.
• N’utilisez pas le puricateur d’air à l’extérieur ou sur des surfaces
humides.
•
N’utilisez pas le puricateur d’air dans un espace clos où sont
présents des gaz inammables, combustibles ou explosifs.
AV ERT I SSEM E NT: Pour réduire le risque de départ d’incendie, de
commotion électrique ou de blessure, lisez et assimilez le guide
d’utilisation avant de vous servir de l’appareil.
Nettoyer l’appareil pendant qu’il est branché
électriquement peut entraîner une commotion
électrique, des étincelles électriques, et une blessure
grave. Débranchez l’appareil avant toute intervention
de nettoyage ou d’entretien
34
•
Ne l’utilisez pas dans une zone où sont présents des vapeurs
toxiques, de la poussière inammable ou des bouteilles d’oxygène.
Vériez l’emplacement et assurez-vous que de tels éléments ne
sont pas présents.
•
Avertissement : Le produit contient des produits chimiques
reconnus par l’État de la Californie comme causant des cancers,
des anomalies congénitales ou d’autres atteintes à la reproduction.
•
Ne placez pas de ammes nues, y compris des bougies, directement
devant le puricateur d’air.
• Il est important de garder tous les objets à distance de la grille
d’admission.
• Placez le puricateur d’air sur une surface plane, solide et stable.
Ne placez jamais l’appareil sur des surfaces molles comme un lit
ou un canapé.
• Positionnez le puricateur d’air de sorte que l’air sale ne soit pas
entraîné autour de votre tête ou de votre corps quand vous êtes
assis ou couché.
•
Placez le puricateur d’air de façon à ce que la che de son cordon
d’alimentation puisse atteindre une prise secteur standard prévue
pour un raccordement polarisé.
•
Les enfants sont à surveiller quand l’appareil est en utilisation. Ne
laissez pas des enfants jouer sur le puricateur d’air ou à côté.
Gardez les cheveux des enfants, leurs vêtements lâches et leurs
parties du corps à l’écart de la grille d’admission, des évents, trous
et ouvertures.
•
Ce produit convient à une utilisation avec des contrôleurs de vitesse
à semi-conducteurs.
LISEZ ET CONSERVEZ CES
INSTRUCTIONS
Remarque:Pourréduirelerisquedecommotionélectrique,ceproduit
comporteuneched’alimentationpolarisée(unelameestpluslarge
quel’autre).Cettechenerentreraqued’uneseulefaçondansuneprise
secteurpolarisée.Silachenes’enfoncepascorrectement,inversez-la.
Siellen’entretoujourspas,contactezunepersonnequaliéepourvous
installeruneprisesecteuradéquate.N’altérezlacheenaucunefaçon.
Caractéristiques
1. Préfiltre: Arrête les grosses particules, comme la poussière, les
cheveux et la peluche.
2. Brosse de nettoyage: S’utilise pour nettoyer les grilles à l’avant
et à l’arrière. Se range bien serrée dans le compartiment sous le
couvercle.
3. Système absorbeur d’odeurs: Ce composant combine des
technologies catalytiques de pointe pour réduire les odeurs et
les fumées émanant des colles, des solvants et des matières
synthétiques quand l’air passe au travers du ltre, il est activé
par les lampes internes du DualMax™ (Le système absorbeur
d’odeurs ne peut pas être enlevé).
4. Truman Cell
®
: Cellule qui charge électrostatiquement et collecte
les petites particules, comme celles de la poussière, la fumée,
le pollen ou les moisissures, depuis l’air qui passe au travers du
ltre.
5. Grille d’évacuation: Dirige le ux d’air en sortie de l’unité.
6. Cordon d’alimentation:Se branche dans une prise secteur pour
alimenter l’unité.
7. Éclairage nocturne : Le logo Oreck sur le panneau frontal et les
indicateurs sur le panneau de commandes vont s’éclairer quand
l’éclairage nocturne est activé.
8. Éclairage de cellule de collecte : Un voyant est inclus s’éclairant
en ambre xe comme rappel commode qu’il faut nettoyer la
cellule Truman après 30 jours. Le voyant quand il clignote
indique un dysfonctionnement qui a amené la Truman Cell® à se
couper et appelle à une intervention.
9. Éclairage indicateur de vitesse : Les vitesses seront indiquées
de façon cumulative : 1=silencieuse ; 1+2=moyenne ;
1+2+3=élevée.
10. Bouton d’absorbeur d’odeurs : Ce bouton active et désactive
les lampes à l’intérieur à volonté. Quand l’absorbeur d’odeurs
est désactivé, l’unité continue de ltrer les particules de l’air qui
passent par le ltre, mais sa capacité à arrêter les odeurs et les
COV sera fortement réduite.
11. Bouton de vitesse/puissance du moteur: Appuyez de façon
répétitive sur le bouton pour arriver à la vitesse voulue.
• Faible pour Silence Technology®
• Moyenne en utilisation normale
• Élevée pour une épuration maximale
12. Bouton d’éclairage nocturne : Appuyez de façon répétitive sur
ce bouton pour obtenir la conguration d’éclairage qui vous
convient.
13. Grille frontale : C’est par là qu’entre l’air pour le premier étage
de son épuration.
35
6
TRUMAN CELL
4
7
13
5
3
8
11
9
10 12
36
1
2
1
2
TRUMAN CELL
3
Fonctionnement
1. Placement. Positionnez l’épurateur d’air sur une surface
solide. Assurez-vous que sa grille n’est pas obstruée par
d’autres objets et qu’il n’y a pas de bougies allumées ou de
ammes à côté.
2. Branchement. Enchez l’unité dans la prise secteur
standard la plus proche acceptant une che d’alimentation
polarisée.
3. Configuration Choisissez la vitesse pour l’épuration de
l’air. Appuyez sur le moteur de vitesse/puissance du moteur
jusqu’à atteindre le régime souhaité.
37
AVERTISSEMENT!
!
Nettoyage
Le fait de nettoyer l’unité pendant qu’elle est
encore branchée électriquement peut entraîner
une électrocution ou générer des étincelles élec-
triques, et causer des blessures graves. Débran-
chez bien l’unité avant d’intervenir dessus pour
du nettoyage ou de l’entretien.
Intervalles de nettoyage
Des soins et un nettoyage corrects du puricateur d’air sont
critiques pour sa bonne performance. Le tableau ci-dessous
montre les intervalles et la méthode pour les nettoyages.
Pièce Périodicité Méthode
Coffret Selon le
besoin
Passez d'abord un chiffon
humidié. Si nécessaire, traitez
avec un produit nettoyant doux
non-abrasif.
Truman Cell
®
2 à 4
semaines
Pulvérisez du produit nettoyant
Oreck Assail-a-Cell® ou
faites tremper dans de l’eau
tiède, éventuellement dans une
solution détergente douce tiède.
Rincez et séchez.
Préltre 2 à 4
semaines
Rincez bien à l’eau tiède, ou
nettoyez au besoin.
Grille
d’orientation
de l’air
Selon le
besoin
Utilisez la brosse fournie
avec le puricateur d’air pour
chasser les débris coincés dans
les fentes.
38
1
2
3
3
1
Nettoyage de la Truman Cell
®
Remarque: La Truman Cell® peut nécessiter un nettoyage plus
fréquent s’il se produit des arcs. Ce phénomène donne un claquement
sonore net quand des grosses particules sont collectées dans la Tru-
man Cell®. Si des arcs se produisent de façon prolongée ou continue,
la Truman Cell® doit être nettoyée.
1. Débranchez électriquement
le puricateur d’air.
2.
Ouvrez son couvercle en le
tirant doucement des angles
supérieurs.
3. Sortez la Truman Cell
®
en
déverrouillant les taquets
du haut et du bas et en la
sortant tout droit.
4. Séparez la Truman Cell
®
de l’ensemble de ls pour
faciliter l’accès de chaque
partie pendant le nettoyage.
5. Placez chaque élément dans
Nettoyage du préfiltre
1. Débranchez électriquement le puricateur d’air.
2.
Ouvrez son couvercle en le tirant doucement des angles
supérieurs.
3. Sortez le préltre en le soulevant tout droit hors du coffret.
4. Rincez soigneusement le préltre et laissez-le sécher à l’air
avant de le remettre en place dans le coffret. N’utilisez
pas d’air chaud ou d’air comprimé dans le processus de
séchage.
5. Glissez le préltre pour le remettre dans l’unité.
6. Refermez bien le couvercle.
39
un évier, une baignoire ou un autre endroit où le produit nettoyant
pourra recouvrir toute leur surface.
6. Pulvérisez du nettoyant Oreck Assail-a-Cell
®
entre chaque plaque
de cellule et recouvrez chaque surface. Laissez le nettoyant agir
pendant quelques minutes mais ne le laissez pas sécher. Rincez
soigneusement la Truman Cell
®
à l’eau potable.
Une méthode alternative pour nettoyer la Truman Cell
®
est
de la rincer ou de la faire tremper avec de l’eau tiède pour en
détacher les débris. Une solution d’eau et de détergent doux pour
vaisselle peut aussi aider à pénétrer les débris et résidus. Rincez
soigneusement la Truman Cell
®
à l’eau potable.
Remarque: Pour éviter d’endommager les composants de la
Truman Cell
®
, ne la passez pas au-lave vaisselle ou n’utilisez pas
de coton-tige. Des résidus tenaces comme du goudron de fumée de
tabac peuvent nécessiter un nettoyage additionnel ou un trempage
prolongé.
7. Secouez pour chasser l’excédent d’eau de la Truman Cell
®
an
d’accélérer son séchage. N’utilisez pas d’air chaud ou compressé
pour accélérer le séchage.
8. Remontez l’ensemble de ls et de la Truman Cell
®
en insérant les
(4) potelets situés sur les bords extérieurs de l’ensemble de ls
dans les canaux en retrait de la Truman Cell
®
. Après avoir guidé
les potelets dans les canaux en retrait, glissez l’ensemble de ls
jusqu’à ce qu’il se verrouille en place.
9. Remettez la Truman Cell
®
en place dans l’unité en la glissant tout
droit et en tournant chaque taquet en position de verrouillage. La
Truman Cell
®
est spécialement conçue de façon à ne pouvoir être
insérée que dans un seul sens.
10. Refermez bien le couvercle.
TrumanCell
®
40
Ensemble de fils
Canal en
retrait
Potelet
Séchage de la Truman Cell
®
Remarque: La Truman Cell® doit être complètement sèche après
son nettoyage pour pouvoir fonctionner correctement. Un mode de
séchage est disponible pour aider à éliminer toute humidité résiduelle.
Pendant ce mode, le ventilateur va tourner à vitesse moyenne, et la
cellule Truman ne sera pas alimentée. Une fois que l’unité détecte que
la cellule est complètement sèche, elle revient à ses réglages d’origine
et fonctionne normalement.
Fonctionnement en mode de séchage
Si l’alimentation détecte que la Truman Cell® est humide, la cellule
n’est plus alimentée et cela fait clignoter rapidement le voyant de cel-
lule de collecte.
1. Pendant le clignotement de ce voyant, appuyez sur le bouton
de démarrage et maintenez-le enfoncé pour lancer le mode de
séchage.
2. Ensuite tout ce qui suit va se produire simultanément :
• Les voyants directement au-dessus et dessous du bouton vont
clignoter 3 fois.
• L’appareil va commuter sur la vitesse moyenne.
• Le voyant de la cellule de collecte va clignoter à un rythme lent.
3. Une fois dans le mode de séchage
• L’appareil va tourner pendant 60 minutes puis va essayer de
rétablir l’alimentation de la Truman Cell®.
• Si l’alimentation réussit à être rétablie, l’appareil va revenir à sa
vitesse d’origine et tourner normalement.
• Si c’est un échec, le même processus va être répété deux fois de
plus.
• Si la troisième tentative échoue nalement, la cellule est
probablement endommagée ou court-circuitée par la présence
d’une matière étrangère. L’appareil va revenir à sa vitesse
initiale et le voyant de la cellule de collecte va clignoter de
façon rapide jusqu’à ce que l’appareil soit remis en état.
41
1
2
Nettoyage de la grille de sortie
1. Sortez la brosse de nettoyage de son logement de
rangement sous le couvercle.
2. Chassez par brossage tous les débris qui ont été collectés
entre les fentes de la grille.
3. Remettez la brosse dans son logement de rangement.
42
Problème Vérification Solution
L’unité ne se met
pas en marche
• Cordon
d’alimentation
• Sélecteur
• Couvercle
• Branchez le cordon.
• Passez le sélecteur sur la vitesse de ventilateur
voulue.
• Assurez-vous que le couvercle est bien fermé.
Le voyant de la
Truman Cell
®
est
allumé ambre xe
Truman Cell
®
• L’allumage xe du voyant ambre est un rappel
pour nettoyer après 30 jours. Nettoyez la
cellule collectrice. Assurez-vous qu’elle est
bien propre avant de la remettre en place.
Le voyant de la
Truman Cell
®
est allumé ambre
clignotant
Truman Cell
®
• Un voyant clignotant rapidement indique une
coupure de l’alimentation électrique du fait
d’un arc ou d’un court-circuit. La cellule doit
être inspectée et nettoyée.
• Un voyant clignotant lentement indique que
l’unité est en mode de séchage..
L’unité ne retient
pas les particules
Truman Cell
®
• Nettoyez la Truman Cell
®
.
• La Truman Cell
®
peut être endommagée.
Contactez Oreck pour demander du service.
L’unité crache des
étincelles, produit
des craquements et
des claquements.
Truman Cell
®
• Ces phénomènes d’arcs et de bruits peuvent
se produire quand des grosses particules sont
capturées dans la Truman Cell
®
. Si l’unité
produit trop d’arcs, c’est que la cellule peut être
sale. Essayez de nettoyer la Truman Cell
®
.
• Si cela continue après un bon nettoyage, la
Truman Cell
®
peut être endommagée. Si c’est
le cas, contactez Oreck pour demander du
service.
L’unité ne fonc-
tionne toujours pas
correctement.
Passez en revue
tout ce qui précède.
Contactez Oreck pour demander du service.
Dépannage
Les problèmes de service qui semblent majeurs peuvent souvent être résolus
facilement. Vous pouvez être votre propre dépanneur en passant ce guide en
revue.
Toutes les autres interventions doivent être réalisées par un centre de
réparations agréé par Oreck.
43
Garantie
ORECK MANUFACTURING COMPANY: (Oreck vous procure la
garantie limitée qui suit pour ce produit uniquement s’il a été à l’origine
acheté pour être utilisé en utilisation résidentielle, et non revendu, chez
Oreck ou un détaillant Oreck agréé.)
Oreck réparera ou remplacera, sans frais pour l’acheteur d’origine, toute
pièce avérée défectueuse pour cause de matériaux ou de main-d’œuvre,
pendant les cinq (5) premières années suivant la date d’achat de tous les
modèles résidentiels. REMARQUE : Si l’unité est utilisée commerciale-
ment, c’est une garantie totale de un (1) an qui s’applique.
Cette garantie limitée ne couvre pas le remplacement de pièces évolu-
tives ou consommables, comme les ltres, les cartouches ou d’autres
pièces sujettes à une usure normale, sauf si elles présentent un défaut
pour cause de matériaux ou de main-d’œuvre.
Cette garantie limitée ne s’applique pas à toute pièce ayant subi : ac-
cident, abus, utilisation commerciale, altération, mésusage, dommages
dus à une catastrophe naturelle, alimentation par des tensions autre que
celles de la plaque signalétique, intervention sur le produit par un tiers
autre qu’Oreck ou un centre de dépannage agréé par l’usine.
Oreck n’autorise aucune personne ou représentation à assumer ou à
garantir toute obligation de garantie avec la vente de ce produit.
La garantie limitée d’Oreck n’est valide que si vous avez conservé la
preuve de votre achat chez Oreck ou un détaillant Oreck agréé. Si vous
avez acheté ce produit d’une autre source quelconque, vous l’avez acheté
“TEL QUEL”, ca qui signie qu’ORECK ne vous accorde pas de garan-
tie, et que c’est vous, et non ORECK, qui assumera tout le risque de la
qualité et de la performance pour ce produit, y compris le coût complet
de toutes les interventions ou réparations nécessaires pour tous défauts.
La responsabilité d’ORECK en cas de dommages pour vous pour
toutes les sortes de coûts venant des clauses de cette garantie limitée
sera limitée au montant payé pour ce produit au moment de son achat
originel, et ORECK ne sera responsable d’aucun dommage, direct ou
indirect, consécutif ou annexe, venant de l’utilisation de ce produit ou
de l’impossibilité de l’utiliser. Certaines provinces ne permettent pas la
limitation ou l’exclusion des dommages consécutifs ou annexes, de ce
fait la limitation ou exclusion précédente peut ne pas s’appliquer dans
votre cas.
TOUTES LES GARANTIES EXPLICITES OU IMPLICITES POUR
CE PRODUIT AUTRES QUE LA GARANTIE LIMITÉE DÉCRITE
CI-DESSUS, INCLUANT LES GARANTIES IMPLICITES DE VAL-
EUR MARCHANDE ET D’ADÉQUATION POUR UNE FINALITÉ
SPÉCIFIQUE, SONT EXPRESSÉMENT REJETÉES.
Cette garantie vous donne des droits légaux spéciques, et vous pouvez
également avoir d’autres droits qui varient d’une province à l’autre.
44
©2012OreckHoldings,LLC.
All rights reserved. All marks, text, logos, product
configurations and registered trademarks are owned and
usedundertheauthorityofOreckHoldings,LLC.
22040-02 REV B 02/12 ECN # 10934
