LG Electronics 55UX340C User Manual

www.lg.com

Please read this manual carefully before operating

your TV and retain it for future reference.

Safety and Reference

OWNER’S MANUAL

LED TV*

* LG LED TVs are LCD TVs with LED backlighting.

43UX340C

49UX340C

55UX340C

65UX340C

79UX340C

P/NO : MFL68925843 (1612-REV03)

*MFL68925843*

ENGLISH

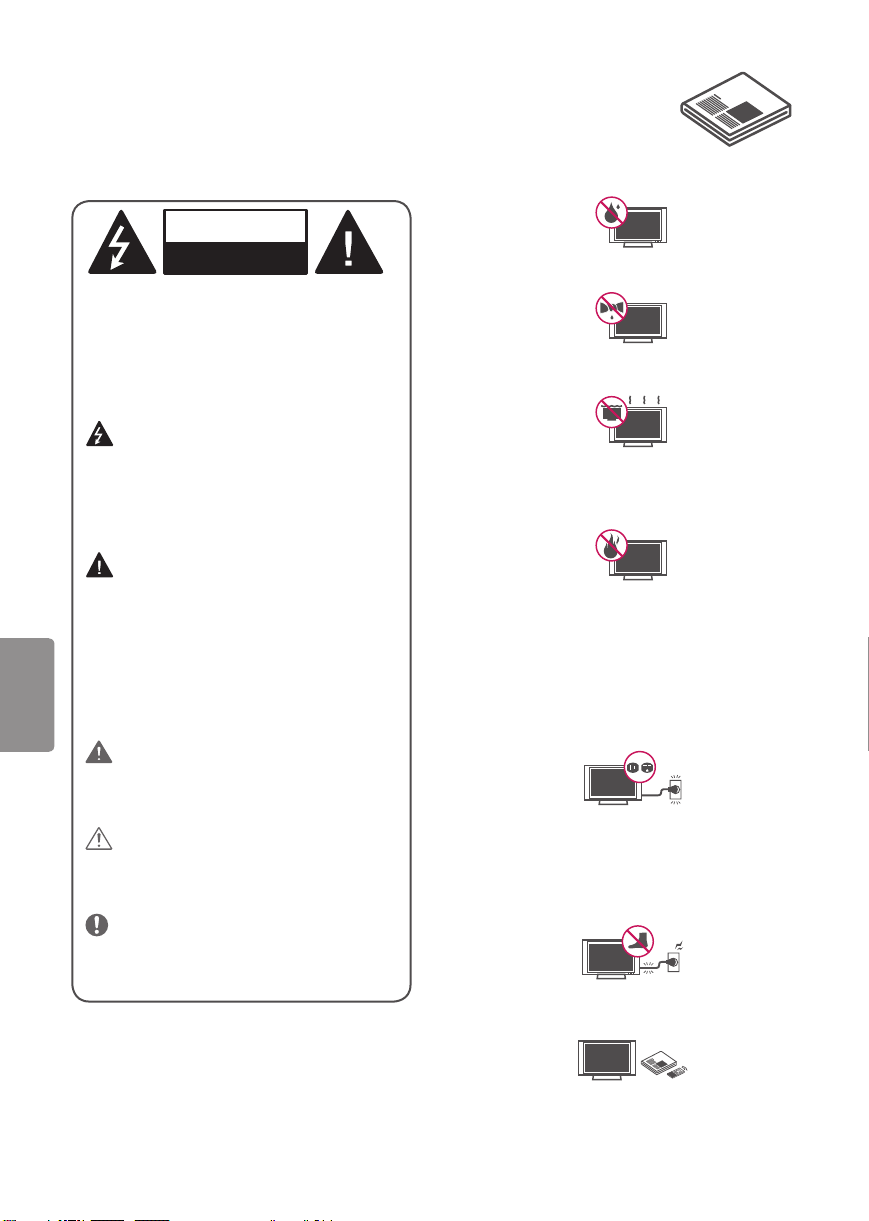

Important Safety Instructions

Always comply with the following precautions

to avoid dangerous situations and ensure peak

performance of your product.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

TO REDUCE THE RISK OF ELECTRIC SHOCK

DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER TO

QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead

symbol within an equilateral triangle is

intended to alert the user to the presence of

uninsulated dangerous voltage within the

product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock

to persons.

The exclamation point within an

equilateral triangle is intended to alert the

user to the presence of important operating

and maintenance (servicing) instructions in

the literature accompanying the appliance.

WARNING/CAUTION

- TO REDUCE THE RISK OF FIRE AND ELECTRIC

SHOCK, DO NOT EXPOSE THIS PRODUCT TO

RAIN OR MOISTURE.

WARNING

If you ignore the warning message, you may

be seriously injured or there is a possibility of

accident or death.

CAUTION

If you ignore the caution message, you may

be slightly injured or the product may be

damaged.

NOTE

The note helps you understand and use the

product safely. Please read the note carefully

before using the product.

Read these instructions.

Keep these instructions.

Heed all warnings.

Follow all instructions.

• Do not use this apparatus near water.

• Clean only with dry cloth.

• Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

• Do not install near any heat sources such

as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce

heat.

• Do not defeat the safety purpose of the

polarized or grounding-type plug. A polarized

plug has two blades with one wider than the

other. A grounding type plug has two blades

and a third grounding prong. The wide blade or

the third prong are provided for your safety. If

the provided plug does not fit into your outlet,

consult an electrician for replacement of the

obsolete outlet.

• Protect the power cord from being walked on

or pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

• Only use attachments/accessories specified by

the manufacturer.

ENGLISH

• Use only with the cart, stand, tripod, bracket, or

table specified by the manufacturer, or sold with

the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to

avoid injury from tip-over.

• Unplug this apparatus during lightning storms

or when unused for long periods of time.

• Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

• Do not press strongly upon the panel with a

hand or a sharp object such as a nail, pencil, or

pen, or make a scratch on it.

• Do not stick metal objects or any other

conductive material into the power cord. Do

not touch the end of the power cord while it is

plugged in.

• Keep the packing anti-moisture material or

vinyl packing out of the reach of children.

Anti-moisture material is harmful if swallowed.

If swallowed, induce vomiting and go to the

nearest hospital. Additionally, vinyl packing can

cause suffocation. Keep it out of the reach of

children.

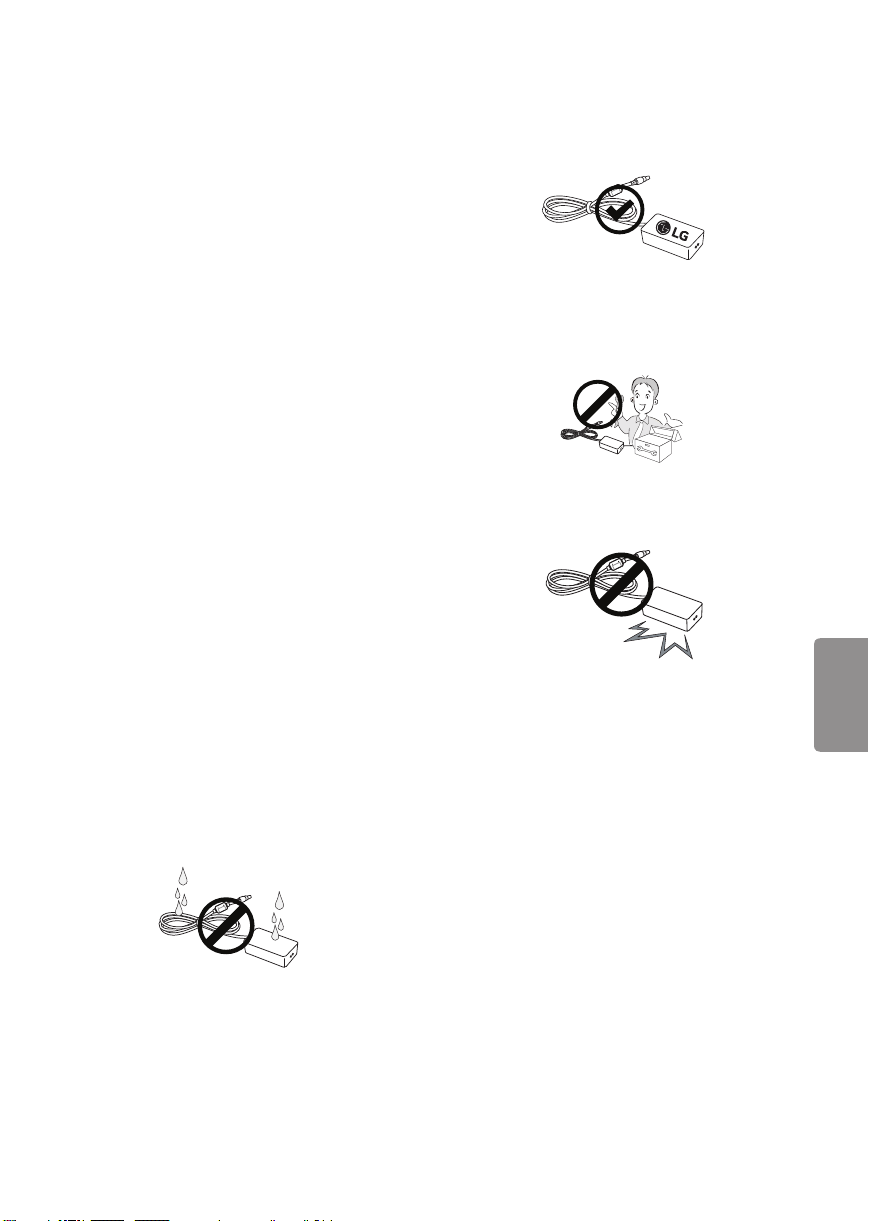

• CAUTION concerning the Power Cord

(Can differ by country):

Check the specification page of this owner’s

manual to be certain. Do not connect too many

appliances to the same AC power outlet as this

could result in fire or electric shock. Do not

overload wall outlets. Overloaded wall outlets,

loose or damaged wall outlets, extension cords,

frayed power cords, or damaged or cracked

wire insulation are dangerous. Any of these

conditions could result in electric shock or fire.

Periodically examine the cord of your appliance,

and if its appearance indicates damage or

deterioration, unplug it, discontinue use of the

appliance, and have the cord replaced with

an exact replacement part by an authorized

servicer. Protect the power cord from physical or

mechanical abuse, such as being twisted, kinked,

pinched, closed in a door, or walked upon. Pay

particular attention to plugs, wall outlets, and

the point where the cord exits the appliance. Do

not move the TV with the power cord plugged

in. Do not use a damaged or loose power cord.

Be sure do grasp the plug when unplugging the

power cord. Do not pull on the power cord to

unplug the TV.

• Warning - To reduce the risk of fire or electrical

shock, do not expose this product to rain,

moisture or other liquids. Do not touch the TV

with wet hands. Do not install this product near

flammable objects such as gasoline or candles,

or expose the TV to direct air conditioning.

• Do not expose to dripping or splashing and

do not place objects filled with liquids, such as

vases, cups, etc. on or over the apparatus (e.g.,

on shelves above the unit).

• Grounding

(Except for devices which are not grounded.)

Ensure that you connect the earth ground wire

to prevent possible electric shock (i.e., a TV

with a three-prong grounded AC plug must

be connected to a three-prong grounded AC

outlet). If grounding methods are not possible,

have a qualified electrician install a separate

circuit breaker. Do not try to ground the unit by

connecting it to telephone wires, lightning rods,

or gas pipes.

Circuit

Breaker

Power

Supply

ENGLISH

• As long as this unit is connected to the AC wall

outlet, it is not disconnected from the AC power

source even if the unit is turned off.

• Do not attempt to modify this product in any

way without written authorization from LG

Electronics. Unauthorized modification could

void the user’s authority to operate this product.

• Outdoor Antenna Grounding

(Can differ by country):

If an outdoor antenna is installed, follow the

precautions below. An outdoor antenna system

should not be located in the vicinity of overhead

power lines or other electric light or power

circuits, or where it can come in contact with

such power lines or circuits as death or serious

injury can occur. Be sure the antenna system is

grounded to provide some protection against

voltage surges and built-up static charges.

Section 810 of the National Electrical Code (NEC)

in the U.S.A. provides information with respect

to proper grounding of the mast and supporting

structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding

conductors, location of antenna discharge

unit, connection to grounding electrodes, and

requirements for the grounding electrode.

Antenna grounding according to the National

Electrical Code, ANSI/NFPA 70

Ground Clamp

Grounding Conductor

(NEC Section 810-21)

Antenna Lead in Wire

Electric Service

Equipment

Antenna Discharge Unit

(NEC Section 810-20)

Ground Clamp

Power Service Grounding

Electrode System

(NEC Art 250, Part H)

NEC: National Electrical Code

• Cleaning

When cleaning, unplug the power cord and wipe

gently with a soft cloth to prevent scratching. Do

not spray water or other liquids directly on the

TV as electric shock may occur. Do not clean with

chemicals such as alcohol, thinners, or benzene.

• Moving

Make sure the product is turned off, unplugged,

and all cables have been removed. It may take 2

or more people to carry larger TVs. Do not press

or put stress on the front panel of the TV.

• Ventilation

Install your TV where there is proper ventilation.

Do not install in a confined space such as a

bookcase. Do not cover the product with cloth or

other materials while plugged. Do not install in

excessively dusty places.

• If you smell smoke or other odors coming from

the TV, unplug the power cord and contact an

authorized service center.

• Keep the product away from direct sunlight.

• Never touch this apparatus or antenna during a

lightning storm.

• When mounting a TV on the wall, make sure not

to install the TV by hanging the power and signal

cables on the back of the TV.

• Do not allow an impact shock, any objects to fall

into the product, and do not drop anything onto

the screen.

• DISCONNECTING THE DEVICE FROM THE

MAIN POWER

The power plug is the disconnecting device.

In case of an emergency, the power plug must

remain readily accessible.

• Batteries

Store the accessories (battery, etc.) in a safe

location out of the reach of children.

• This apparatus uses batteries. In your community

there might be regulations that require you

to dispose of these batteries properly due to

environmental considerations. Please contact

your local authorities for disposal or recycling

information.

• Do not dispose of batteries in a fire.

• Do not short circuit, disassemble, or allow the

batteries to overheat.

• Do not use high voltage electrical equipment

near the TV, (e.g., a bug zapper.)

This may result in product malfunction.

• Dot Defect

The panel is a high technology product with

resolution of two million to six million pixels.

In a very few cases, you could see fine dots on

the screen while you’re viewing the TV. Those

dots are deactivated pixels and do not affect the

performance and reliability of the TV.

ENGLISH

• Generated Sound

Cracking noise A cracking noise that occurs

when watching or turning off the TV is

generated by plastic thermal contraction due to

temperature and humidity. This noise is common

for products where thermal deformation is

required.

Electrical circuit humming/panel buzzing

A low level noise is generated from a high-

speed switching circuit, which supplies a large

amount of current to operate a product. It varies

depending upon the product. This generated

sound does not affect the performance and

reliability of the product.

• Take care not to touch the ventilation openings.

When watching the TV for a long period, the

ventilation openings may become hot. This does

not affect the performance of the product or

cause defects in the product.

• Do not install this product on a wall if it could be

exposed to oil or oil mist. This may damage the

product and cause it to fall.

• If the TV feels cold to the touch, there may

be a small flicker when it is turned on. This is

normal; there is nothing wrong with TV. Some

minute dot defects may be visible on the screen,

appearing as tiny red, green, or blue spots.

However, they have no adverse effect on the TV’s

performance. Avoid touching the LCD screen or

holding your finger(s) against it for long periods

of time. Doing so may produce some temporary

distortion effects on the screen.

• If water or another substance enters the product

(like an AC adapter, power cord, TV), disconnect

the power cord and contact the service center

immediately.

Otherwise, this may result in fire or electric

shock.

• Only use an authorized AC adapter and power

cord approved by LG Electronics. Otherwise, this

may result in fire, electric shock, malfunction, or

product deformation.

• Never Disassemble the AC adapter or power

cord. This may result in fire or electric shock.

• Handle the adapter carefully to avoid dropping

or striking it. An impact could damage the

adapter.

• Displaying a still image for a prolonged period

of time may cause an image sticking. Avoid

displaying a fixed image on the TV screen for a

extended length of time.

ENGLISH

FCC Notice

(For USA)

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment generates, uses

and can radiate radio frequency energy and, if

not installed and used in accordance with the

instructions, may cause harmful interference

to radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is encouraged

to try to correct the interference by one or more of

the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment

and the receiver.

- Connect the equipment to an outlet on a circuit

different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV

technician for help.

This device complies with part 15 of the FCC

Rules. Operation is subject to the following two

conditions: (1) this device may not cause harmful

interference and (2) this device must accept any

interference received, including interference that

may cause undesired operation of the device. Any

changes or modifications in construction of this

device which are not expressly approved by the

party responsible for compliance could void the

user’s authority to operate the equipment.

FCC Radio Frequency Interference

Requirements (for UNII devices)

High power radars are allocated as primary users

of the 5.25 to 5.35 GHz and 5.65 to 5.85 GHz bands.

These radar stations can cause interference with

and/or damage this device. This device cannot be

co-located with any other transmitter.

FCC RF Radiation Exposure Statement

[For having wireless function (WLAN, Bluetooth,...)]

This equipment complies with FCC radiation

exposure limits set forth for an uncontrolled

environment. This transmitter must not be

colocated or operating in conjunction with any

other antenna or transmitter. This equipment

should be installed and operated with minimum

distance 20 cm (7.8 inches) between the antenna

and your body. Users must follow the specific

operating instructions for satisfying RF exposure

compliance.

Industry Canada Statement

(For Canada)

[For having wireless function (WLAN, Bluetooth,...)]

This device complies with RSS-210 of the Industry

Canada Rules. Operation is subject to the following

two conditions:

1. This device may not cause interference and

2. This device must accept any interference,

including interference that may cause undesired

operation of the device.

IC Radiation Exposure Statement

(For Canada)

[For having wireless function (WLAN, Bluetooth,...)]

This equipment complies with IC radiation

exposure limits set forth for an uncontrolled

environment. This equipment should be installed

and operated with minimum distance 20 cm (7.8

inches) between the radiator & your body.

NOTE : THE MANUFACTURER IS NOT RESPONSIBLE

FOR ANY RADIO OR TV INTERFERENCE CAUSED

BY UNAUTHORIZED MODIFICATIONS TO THIS

EQUIPMENT. SUCH MODIFICATIONS COULD

VOID THE USER’S AUTHORITY TO OPERATE THE

EQUIPMENT.

ENGLISH

WARNING

(For Canada)

[For product having the wireless function using 5

GHz frequency bands]

• The device for operation in the band 5150–5250

MHz is only for indoor use to reduce the

potential for harmful interference to co-channel

mobile satellite systems;

• The maximum antenna gain permitted for

devices in the bands 5250–5350 MHz and

5470–5725 MHz shall comply with the EIRP limit;

and

• The maximum antenna gain permitted for

devices in the band 5725–5825 MHz shall

comply with the EIRP limits specified for point-

to-point and non point-to-point operation as

appropriate.

• High-power radars are allocated as primary users

(i.e. priority users) of the bands 5250–5350 MHz

and 5650–5850 MHz and that these radars could

cause interference and/or damage to LE-LAN

devices.

Note to Cable/TV Installer

(For USA and Canada)

This reminder is provided to call the CATV system

installer’s attention to Article 820-40 of the

National Electric Code (U.S.A.). The code provides

guidelines for proper grounding and, in particular,

specifies that the cable ground shall be connected

to the grounding system of the building, as close

to the point of the cable entry as practical.

Preparing

NOTE

• Image shown may differ from your TV.

• Your TV’s OSD (On Screen Display) may differ

slightly from that shown in this manual.

• The available menus and options may differ from

the input source or product model that you are

using.

• New features may be added to this TV in the

future.

• The items supplied with your product may vary

depending upon the model.

• Product specifications or contents of this manual

may be changed without prior notice due to

upgrade of product functions.

• For an optimal connection, HDMI cables and USB

devices should have bezels less than 10 mm (0.39

inches) thick and 18 mm (0.7 inches) width.

• Use an extension cable that supports USB 2.0 if

the USB cable or USB flash drive does not fit into

your TV’s USB port.

• Use a certified cable with the HDMI logo

attached. If you do not use a certified HDMI

cable, the screen may not display or a

connection error may occur.

• Recommended HDMI cable types (3 m or less)

- High-Speed HDMI®/™ cable

- High-Speed HDMI®/™ cable with Ethernet

*A 10 mm (0.39 inches)

*B 18 mm (0.7 inches)

CAUTION

• Do not use any unapproved items to ensure the

safety and lifespan of the product.

• Any damages or injuries by using unapproved

items are not covered by the warranty.

• Some models appear to have a thin film on the

screen. It is actually part of the screen; do not

remove it.

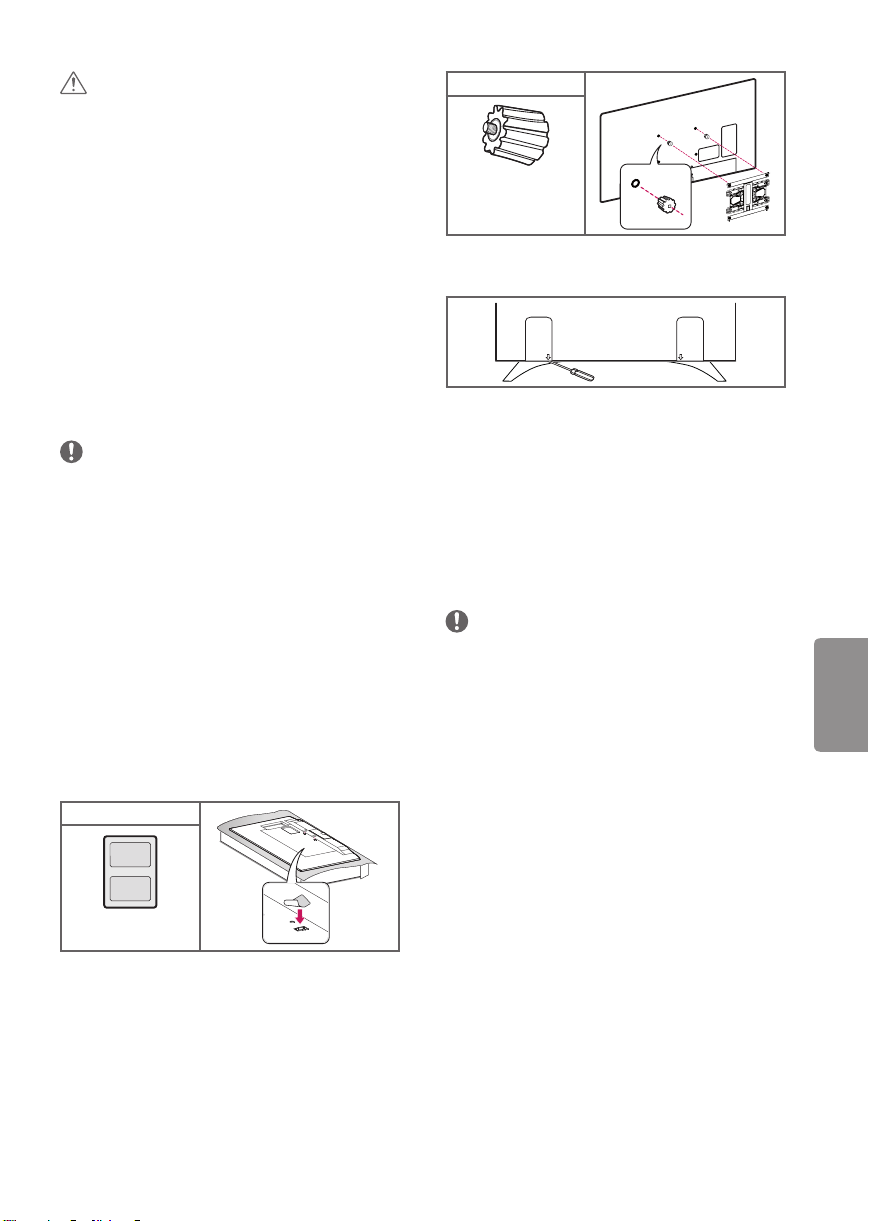

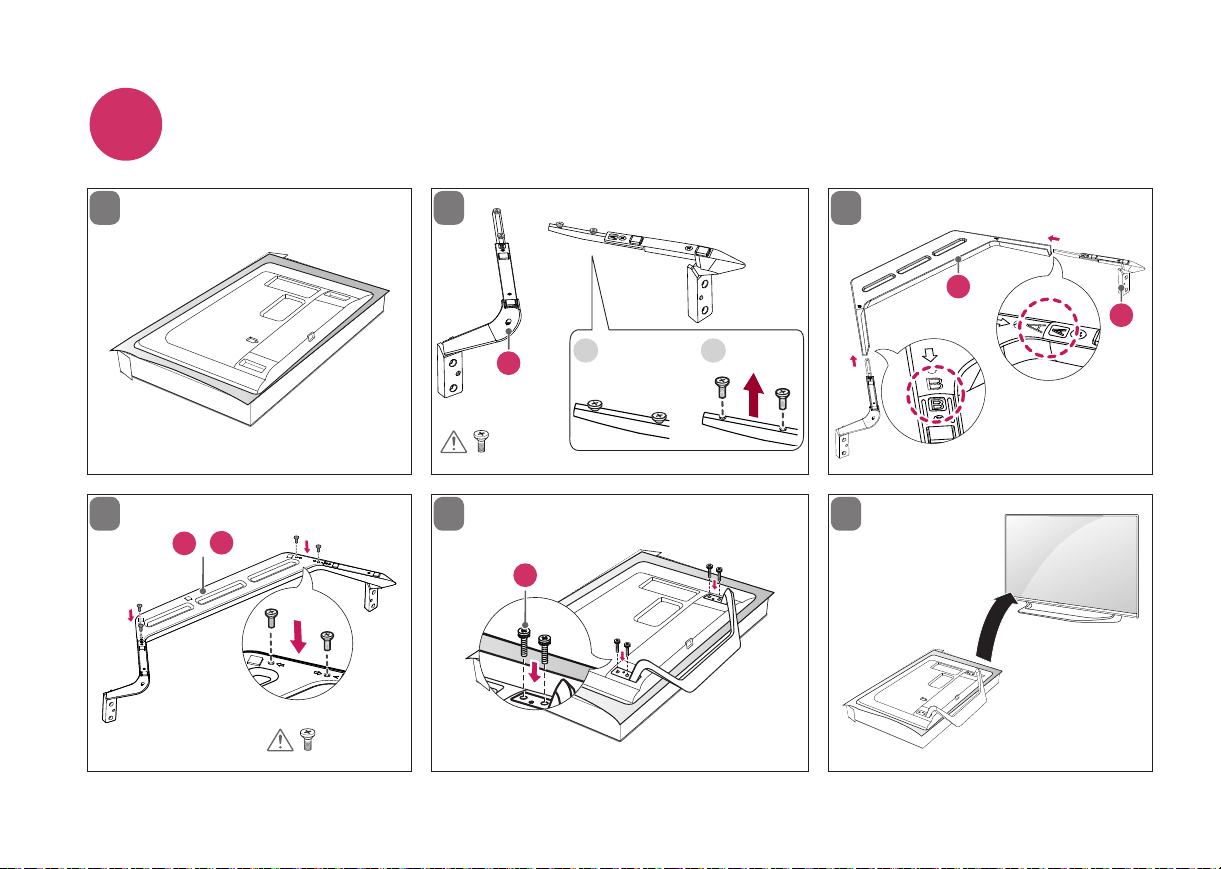

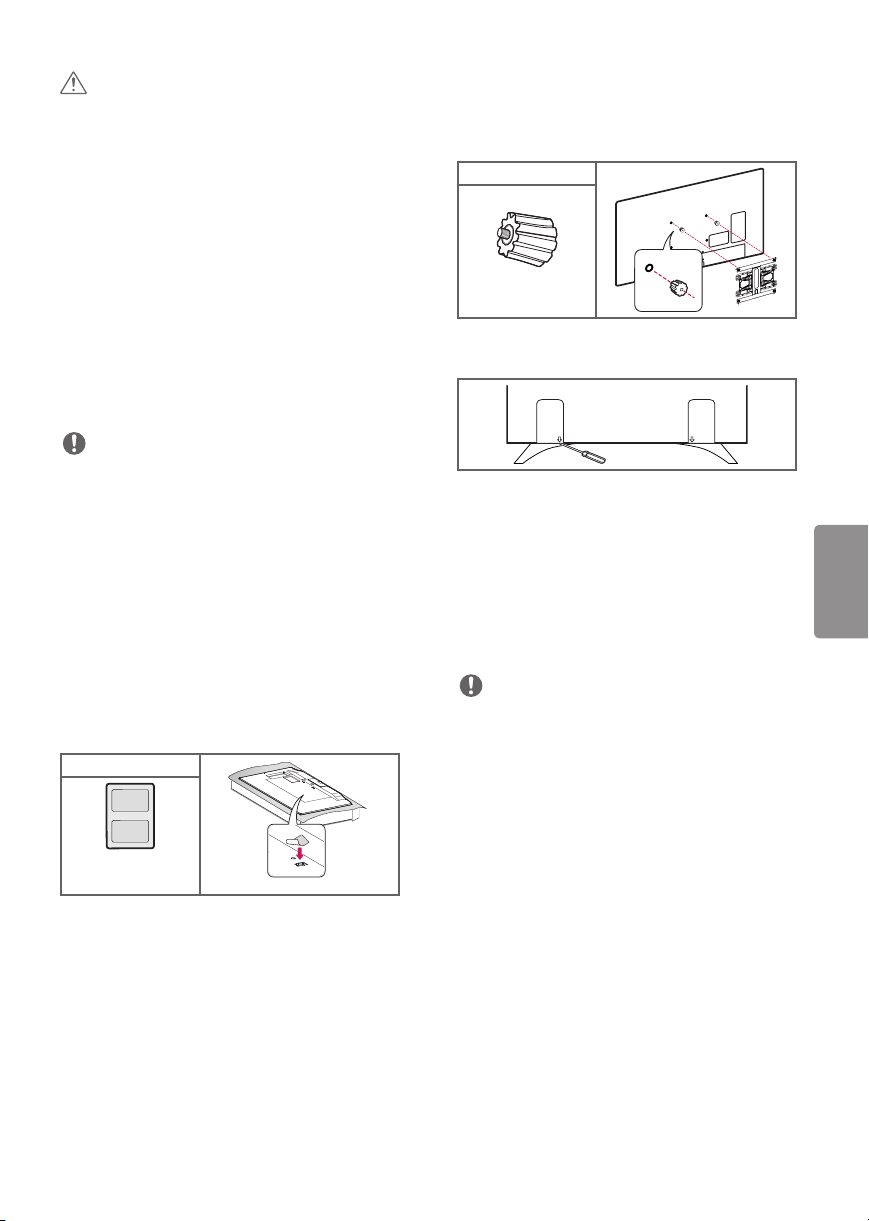

• When attaching the stand to the TV set, place

the screen facing down on a cushioned table or

flat surface to protect the screen from scratches.

• Make sure that the screws are fastened tightly.

(If they are not fastened securely enough, the TV

may tilt forward after being installed.)

• Do not fasten the screws with excessive force;

otherwise, they may be worn out and become

loose.

ENGLISH

Warning when using USB storage devices

• USB storage devices with a built-in auto

recognition program or its own driver may not

work.

• Some USB storage devices may not work or may

work improperly.

• Use only those USB storage devices formatted

with FAT32 or NTFS File System provided by

Windows.

• For external USB HDD, use devices with less than

5V-rated voltages and 500 mA-rated current.

• It is recommended to use USB flash drive with 32

GB or less and USB HDD with 2 TB or less.

• If a USB HDD with power-saving function does

not work properly, turn the power off and on.

For more information, refer to the user manual

of USB HDD.

• Data in the USB storage device can be damaged

so back up important files in other devices. Data

maintenance is the user’s responsibility. The

manufacturer is not responsible for data loss.

Maintenance

Cleaning your TV

Clean your TV regularly to keep it at peak

performance and to extend the product’s lifespan.

CAUTION

• Before cleaning, turn the power off and

disconnect the power cord and all other cables.

• When the TV is left unattended or unused for a

long time, disconnect the power cord from the

wall outlet to prevent possible damage from

lightning or power surges.

Screen, Frame, Cabinet, and Stand

To remove dust or light dirt, wipe the surface with

a dry, clean, and soft cloth.

To remove major dirt, wipe the surface with a soft

cloth dampened in clean water or a diluted mild

detergent. Then wipe immediately with a dry cloth.

CAUTION

• Do not push, rub, or hit the surface with your

fingernail or a sharp object, as this may result in

scratches on the screen and image distortions.

• Do not use any chemicals, such as waxes,

benzene, alcohol, thinners, insecticides, air

fresheners, or lubricants, as these may damage

the screen’s finish and cause discoloration.

• Do not spray liquid onto the surface. If water

enters the TV, it may result in fire, electric shock,

or malfunction.

Power Cord

Remove the accumulated dust or dirt on the power

cord regularly.

Lifting and Moving the TV

When moving or lifting the TV, read the following

to prevent the TV from being scratched or

damaged and for safe transportation regardless of

its type and size.

• It is recommended to move the TV in the box or

packing material that the TV originally came in.

• Before moving or lifting the TV, disconnect the

power cord and all cables.

• When holding the TV, the screen

should face away from you to

avoid damage.

• Hold the top and bottom of the TV frame firmly.

Make sure not to hold the transparent part,

speaker, or speaker grille area.

• Use at least two people to move

a large TV.

• When transporting the TV by

hand, hold the TV as shown in the

following illustration.

ENGLISH

• When transporting the TV, do not expose the TV

to jolts or excessive vibration.

• When transporting the TV, keep the TV upright;

never turn the TV on its side or tilt towards the

left or right.

• When handling the TV, be careful not to damage

the protruding joystick button.

CAUTION

• Avoid touching the screen at all times, as this

may result in damage to the screen.

• Do not place the product on the floor with its

front facing down without padding. Failure to do

so may result in damage to the screen.

• Do not move the TV by holding the cable

holders, as the cable holders may break, and

injuries and damage to the TV may occur.

(Depending upon model)

Using the Joystick Button

(Image shown may differ from your TV.)

You can operate the TV by pressing the button or

moving the joystick left, right, up, or down.

Joystick Button

Basic Functions

When the TV is turned off, place your

finger on the joystick button, press it

once, and release it.

Power On

When the TV is turned on, place your

finger on the joystick button, press it

once for a few seconds, and release it.

(However, if the menu button is on the

screen, pressing and holding the joystick

button will let you exit the menu.)

Power Off

If you place your finger over the joystick

button and move it left or right, you can

adjust the volume level.

Volume

Control

If you place your finger over the joystick

button and move it up or down, you can

scroll through the saved channels.

Channels

Control

NOTE

• Move the joystick up, down, left, or right. Be

careful not to press the joystick button. If you

press the joystick button first, you may not be

able to adjust the volume level and/or scroll

through saved channels.

Adjusting the Menu

When the TV is turned on, press the joystick button

one time. You can adjust the menu items moving

the joystick button up, down, left, or right.

Turns the power off.

Accesses the main menu.

Clears on-screen displays and returns to TV viewing

Changes the input source.

Mounting on a Table

(Image shown may differ from your TV.)

1 Lift and tilt the TV into its upright position on a

table.

- Leave a 10 cm (4 inches) (minimum) space

from the wall for proper ventilation.

10 cm

(4 inches)

2 Connect the power cord to a wall outlet.

CAUTION

• Do not place the TV near or on sources of heat,

as this may result in fire or other damage.

ENGLISH

Securing the TV to a Wall

(optional)

(Depending upon model)

(Image shown may differ from your TV.)

1 Insert and tighten the eye-bolts or TV brackets

and bolts on the back of the TV.

- If there are bolts inserted at the eye-bolts

position, remove the bolts first.

2 Mount the wall brackets with the bolts to the

wall. Match the location of the wall bracket and

the eye-bolts on the rear of the TV.

3 Connect the eye-bolts and wall brackets tightly

with a sturdy rope or cable. Make sure to keep

the rope parallel to the flat surface.

CAUTION

• Make sure that children do not climb on or hang

on the TV.

NOTE

• Use a platform or cabinet that is strong and large

enough to support the TV securely.

• Brackets, bolts, and ropes are optional. You can

obtain additional accessories from your local

dealer.

Mounting on a Wall

An optional wall mount can be used with your

LG Television. Consult with your local dealer for

a wall mount that supports the VESA standard

used by your TV model. Carefully attach the wall

mount bracket at the rear of the TV. Install the wall

mount bracket on a solid wall perpendicular to the

floor. If you are attaching the TV to other building

materials, please contact qualified personnel to

install the wall mount. Detailed instructions will

be included with the wall mount. We recommend

that you use an LG brand wall mount. The LG wall

mount is easy to adjust or to connect the cables.

When you do not use LG’s wall mount bracket,

use a wall mount bracket where the device is

adequately secured to the wall with enough space

to allow connectivity to external devices. If you are

using a non-adjustable mount, attach the mount

to the wall. Attach the cables to the TV first, then

attach the TV to the mount.

10 cm

(4 inches)

Make sure to use screws and wall mounts that

meet the VESA standard. Standard dimensions for

the wall mount kits are described in the following

table.

Model 43UX340C 49/55UX340C

VESA (A x B) 200 x 200 300 x 300

Standard screw M6 M6

Number of screws 4 4

Wall mount bracket

(optional)

LSW240B

MSW240

LSW350B

MSW240

Model 65UX340C 79UX340C

VESA (A x B) 300 x 300 600 x 400

Standard screw M6 M8

Number of screws 4 4

Wall mount bracket

(optional)

LSW350B LSW640B

ENGLISH

CAUTION

• Disconnect the power before moving or

installing the TV. Otherwise electric shock may

occur.

• Remove the stand before installing the TV on a

wall mount by performing the stand attachment

in reverse.

• If you install the TV on a ceiling or slanted wall,

it may fall and result in severe injury. Use an

authorized LG wall mount and contact the local

dealer or qualified personnel. When using a

third-party wall mount, it is not covered by the

warranty.

• Do not overtighten the screws as this may cause

damage to the TV and void your warranty.

• Use the screws and wall mounts that meet the

VESA standard. Any damages or injuries by

misuse or using an improper accessory are not

covered by the warranty.

NOTE

• Use the screws that are listed in the VESA

standard screw specifications.

• The wall mount kit includes an installation

manual and necessary parts.

• The wall mount bracket is optional. You can

obtain additional accessories from your local

dealer.

• The length of screws may differ depending upon

the wall mount. Make sure to use the proper

length.

• For more information, refer to the manual

supplied with the wall mount.

• When using the wall mounting bracket, apply

the adhesive protective label to cover the

unused stand openings. This will prevent the

accumulation of dust and dirt. (Use only when

provided with your particular model.)

Provided Item

Adhesive

protective label

• When attaching a wall mounting bracket to the

TV, insert the wall mount inner spacers into the

TV wall mount holes to adjust the vertical angle

of the TV. (Use only when provided with your

particular model.)

Provided Item

Wall Mount Spacer

• When removing the stand covers, insert a flat

tool below the arrows. (e.g., a flat screwdriver)

(For 79UX340C)

Connections (Notifications)

You can connect various external devices to the TV.

Supported external devices are: HD receivers, DVD

players, VCRs, audio systems, USB storage devices,

PC, gaming devices, and other external devices. For

more information on external device’s connection,

refer to the manual provided with each device.

NOTE

• This model supports 4K (ULTRA HD) videos only

in HDMI input.

• ULTRA HD videos are not supported in the tuner

or USB input.

• If you record a TV program on a DVD recorder or

VCR, make sure to connect the TV signal input

cable to the TV through a DVD recorder or VCR.

For more information about recording, refer to

the manual provided with the connected device.

• The external device connections shown may

differ slightly from illustrations in this manual.

• Connect external devices to the TV regardless

about the order of the TV port.

• If you connect a gaming device to the TV, use the

cable supplied with the gaming device.

• Refer to the external equipment’s manual for

operating instructions.

ENGLISH

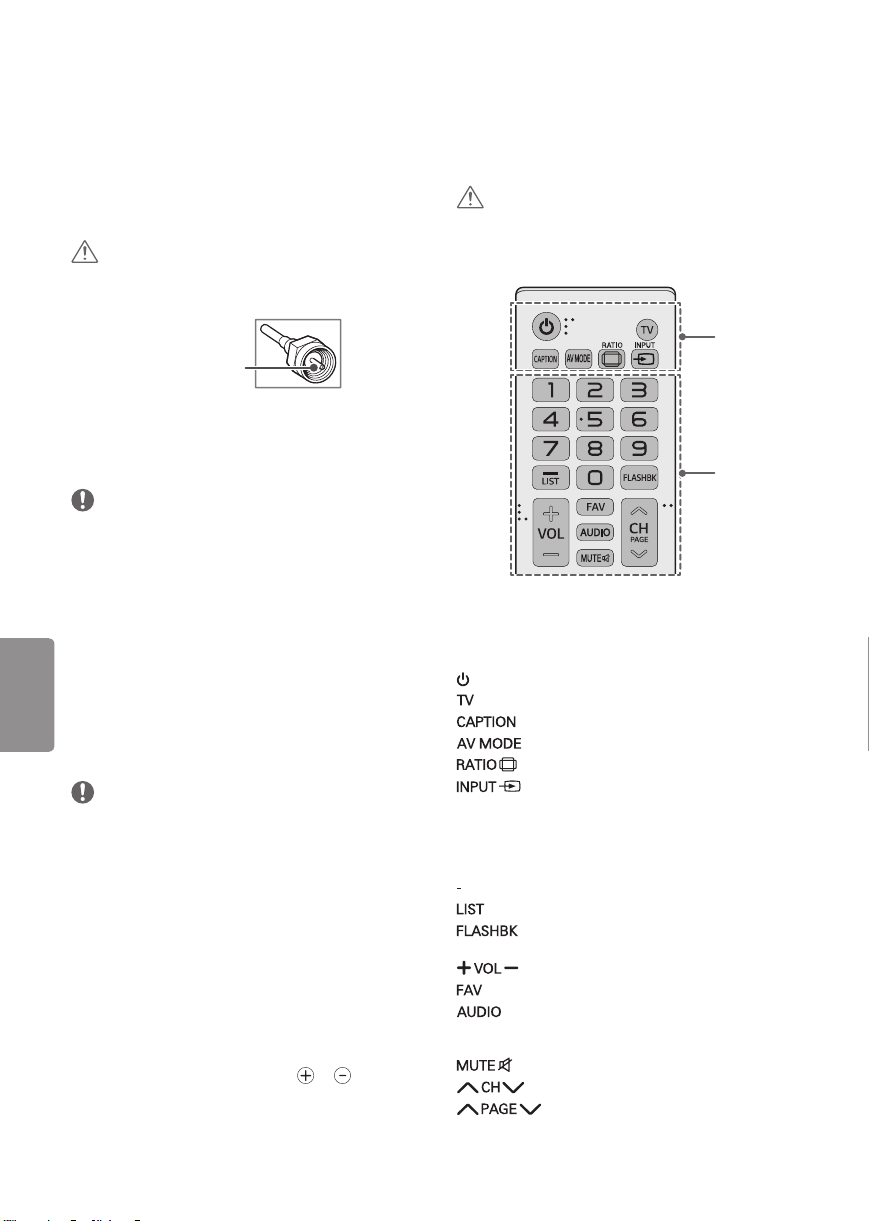

Connecting to an Antenna or

Cable

Connect an antenna, cable, or cable box to watch

TV while referring to the following. The illustrations

may differ from the actual items and an RF cable is

optional.

CAUTION

• Make sure not to bend the copper wire of the RF

cable.

Copper wire

• Complete all connections between devices, and

then connect the power cord to the power outlet

to prevent damage to your TV.

NOTE

• Use a signal splitter to use 2 TVs or more.

• DTV Audio Supported Codec: MPEG,

Dolby Digital.

• Direct UHD broadcast is unavailable in areas

without a UHD signal.

Other Connections

Connect your TV to external devices. For the best

picture and audio quality, connect the external

device and the TV with the HDMI cable.

NOTE

• Use only with the 3-pole 3.5 mm Stereo Jack.

• Do not connect your headphones or earphones

to the port for connecting an external speaker.

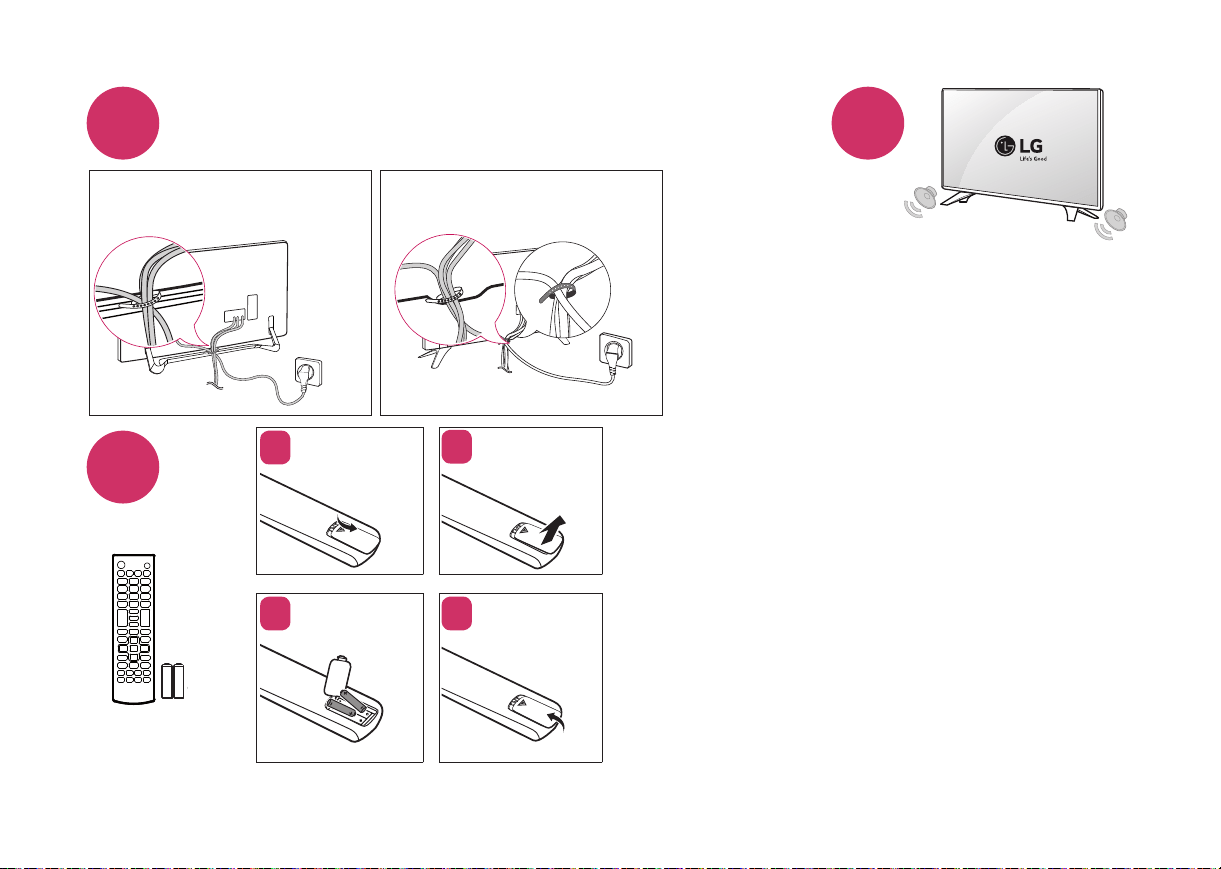

Remote Control

The descriptions in this manual are based on

the buttons on the remote control. Please read

this manual carefully and use the TV correctly. To

install batteries, open the battery cover, replace

batteries (1.5 V AAA) matching the and ends

to the label inside the compartment, and close

the battery cover. Failure to match the correct

polarities of the battery may cause the battery

to burst or leak, resulting in fire, personal injury,

or ambient pollution. To remove the batteries,

perform the installation actions in reverse. This

remote uses infrared light. When in use, it should

be pointed in the direction of the TV’s remote

sensor.

CAUTION

• Do not mix old and new batteries, as this may

damage the remote control.

(POWER) Turns the TV on or off.

Returns to the last TV channel.

Activates or deactivates the subtitles.

Selects an AV mode.

Resizes an image.

Changes the input source.

Number button Enters numbers.

(DASH) Inserts a dash between numbers such as 2-1

and 2-2.

Accesses the saved channel list.

Alternates between the two last channels

selected (pressing repeatedly).

Adjusts the volume level.

Accesses your favorite channel list.

Digital signal : Changes the audio language.

Analog signal : Changes the MTS sound.

Mutes all sounds.

Scrolls through the saved channels.

Moves to the previous or next screen.

ENGLISH

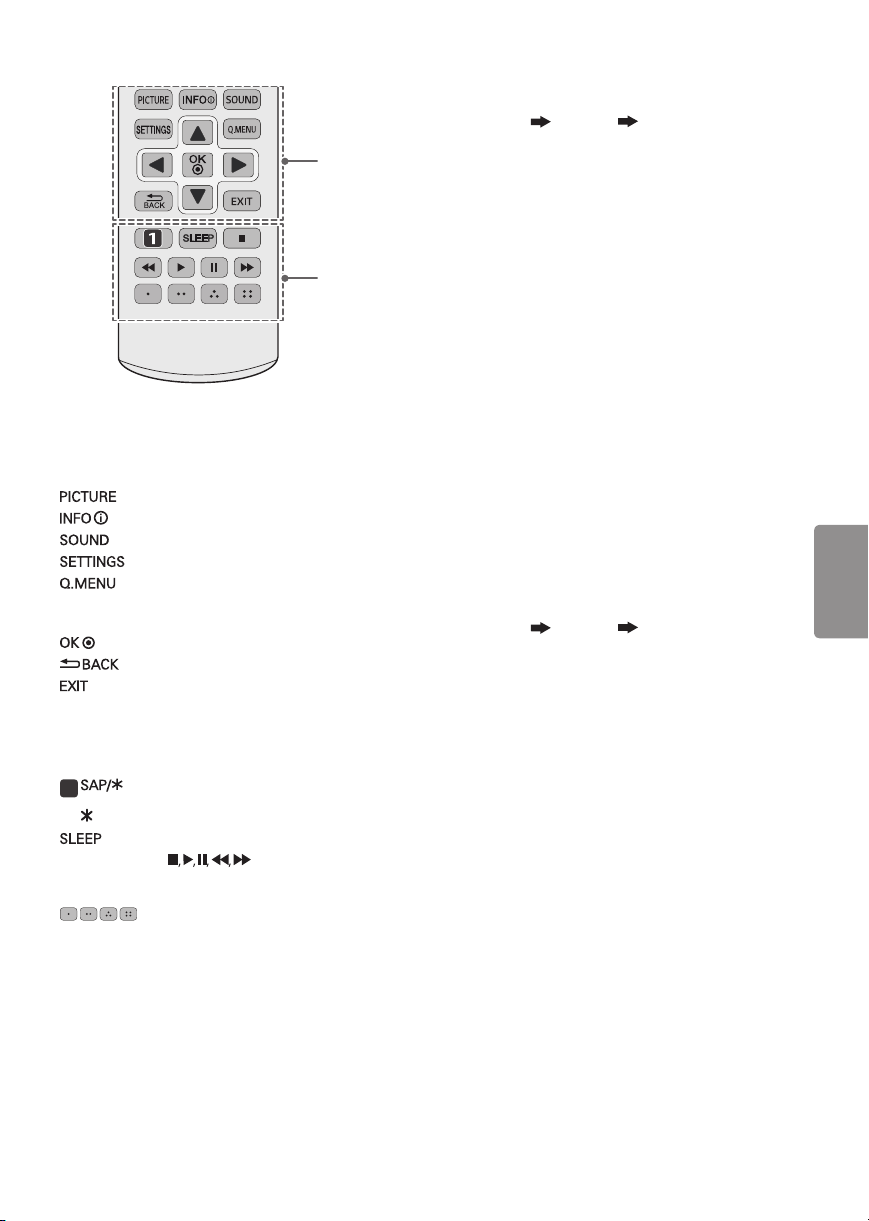

Changes the image mode.

Shows information on the current program.

Changes the sound mode.

Accesses the main menu.

Accesses the quick menu.

Navigation button (up/down/left/right) Scrolls through

menus or options.

Selects menus or options and confirms your input.

Returns to the previous screen.

Clears all on-screen displays and returns to TV

viewing.

Enables SAP (Secondary Audio Program)

Feature.

Not functional.

Sets the length of time until the TV to turns off.

Control buttons ( ) Controls the MY MEDIA

menus and the SIMPLINK compatible devices (USB,

SIMPLINK).

These access special functions in some

menus.

To select Picture Mode

SETTINGS PICTURE Picture Mode

Select the picture mode optimized for the viewing

environment or the program.

• Vivid Heightens contrast, brightness, and

sharpness to display vivid images.

• Standard Displays images in standard levels of

contrast, brightness and sharpness.

• APS APS (Auto power saving) mode reduces

power consumption by dimming control.

• Cinema / Sport / Game Displays the optimum

picture for movie, sport, or game.

• Expert Menu for adjusting picture quality that

allows experts and amateurs to enjoy the best TV

viewing. This menu for adjustment is provided

for ISF-certified picture tuning professionals.

(ISF logo can be used only on ISF-certified TVs.)

ISFccc: Imaging Science Foundation Certified

Calibration Control (Depending upon model)

• Depending upon the input signal, the available

range of picture modes may differ.

• Expert mode is for picture tuning professionals

to control and fine-tune using a specific image.

For normal images, the effects may not be

drastic.

To Use Energy Saving Feature

SETTINGS PICTURE Energy Saving

Reduces power consumption by adjusting peak

screen brightness.

• Off Turns off the Energy Saving.

• Minimum / Medium / Maximum Applies the

pre-set Energy Saving.

• Screen Off Screen is turned off and only sound

is played. Press any button on the remote control

to turn the screen back on.

ENGLISH

To use HDMI ULTRA HD Deep

Color

SETTINGS PICTURE HDMI ULTRA HD Deep

Color HDMI (1/2) ULTRA HD Deep Color

HDMI port provides ULTRA HD Deep Color,

You can watch more clear picture.

• On ULTRA HD Deep Color support

• Off ULTRA HD Deep Color not support

• All HDMI ports support the HDCP 2.2.

• 4K Source is only supported in HDMI input.

• 4K signal and content are not available in

the RF/USB input.

• All HDMI input ports support 4K @ 50/60 Hz

(4:4:4, 4:2:2) for high-definition video. Picture

or sound may not be supported depending

upon the specifications of the external device

connected. In that case, change the settings for

HDMI ULTRA HD Deep Color.

4K @ 60 Hz Support Format

Resolution

Frame

rate

(Hz)

Color Depth / Chroma Sampling

8 bit 10 bit 12 bit

3840 X

2160p

4096 X

2160p

59.94

60.00

YCbCr

4:2:0

YCbCr 4:2:0

YCbCr 4:2:2

YCbCr

4:4:4

- -

RGB

4:4:4

- -

1 Supported when HDMI ULTRA HD Deep Color

is set to On.

Specifications

Product specifications may be changed without

prior notice due to upgrade of product functions.

Television System

ATSC, NTSC-M, 64 & 256 QAM

Program Coverage

VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135,

CADTV 1-135

External Antenna Impedance

75 Ω

Environment Condition

• Operating Temperature

0 °C to 40 °C (32 °F to 104 °F)

• Operating Humidity

Less than 80 %

• Storage Temperature

-20 °C to 60 °C (-4 °F to 140 °F)

• Storage Humidity

Less than 85 %

HDMI (PC) Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

640 x 350 31.46 70.09

720 x 400 31.46 70.08

640 x 480 31.46 59.94

800 x 600 37.87 60.31

1024 x 768 48.36 60.00

1152 x 864 54.34 60.05

1280 x 1024 63.98 60.02

1360 x 768 47.71 60.01

1920 x 1080 67.50 60.00

3840 x 2160 67.50 30.00

3840 x 2160 56.25 25.00

3840 x 2160 54.00 24.00

4096 x 2160 53.95 23.97

4096 x 2160 54.00 24.00

ENGLISH

RGB (PC) Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

640 x 350 31.46 70.09

720 x 400 31.46 70.08

640 x 480 31.46 59.94

800 x 600 37.87 60.31

1024 x 768 48.36 60.00

1152 x 864 54.34 60.05

1360 x 768 47.71 60.01

1280 x 1024 63.98 60.02

1920 x 1080 67.50 60.00

HDMI (DTV) Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

640 x 480p

31.46 59.94

31.50 60.00

720 x 480p

31.47 59.94

31.50 60.00

1280 x 720p

44.96 59.94

45.00 60.00

1920 x 1080i

33.72 59.94

33.75 60.00

1920 x 1080p

26.97 23.97

27.00 24.00

33.71 29.97

33.75 30.00

67.43 59.94

67.50 60.00

3840 x 2160p

53.95 23.98

54.00 24.00

56.25 25.00

61.43 29.97

67.50 30.00

135.00 60.00

135.00 59.94

4096 x 2160p

53.95 23.98

54.00 24.00

56.25 25.00

61.43 29.97

67.50 30.00

135.00 60.00

135.00 59.94

Component Port Connecting

Information

Component ports on the TV Y P

Video output ports on DVD player

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

Component Supported Mode

Resolution

Horizontal

Frequency (kHz)

Vertical

Frequency (Hz)

720 x 480i

15.73 60.00

15.73 59.94

720 x 480p

31.50 60.00

31.47 59.94

1280 x 720p

45.00 60.00

44.96 59.94

1920 x 1080i

33.75 60.00

33.72 59.94

1920 x 1080p

67.50 60.00

67.432 59.94

27.00 24.00

26.97 23.976

33.75 30.00

33.71 29.97

My Media Supported Files

• Maximum data transfer rate: 20 Mbps (Mega bit

per second)

• External supported subtitle formats:

*.srt (SubRip), *.smi (SAMI), *.sub (SubViewer,

MicroDVD, DVDsubtitleSystem, SubIdx

(Vobsub)), *.ass/*.ssa (SubStation Alpha), *.txt

(TMplayer), *.psb (PowerDivX)

• Internal supported subtitle formats:

*.dat/*.mpg/*.mpeg/*.vob (DVD Subtitle),

*.ts/*.tp/*.m2ts (DVB Subtitle), *.mp4 (DVD

Subtitle, UTF-8 Plain Text), *.mkv (ASS, SSA,

UTF-8 Plain Text, Universal Subtitle Format,

VobSub, DVD Subtitle), *.divx/*.avi (XSUB

XSUB+)

XSUB

Supports internal subtitles generated

from DivX6

ENGLISH

Supported Video Formats

• Maximum : 1,920 x 1,080 @ 30p (only Motion

JPEG 640 x 480 @ 30p)

• .asf, .wmv

[Video] MPEG-2, MPEG-4 Part2, XViD, H.264/AVC,

VC1(WMV3, WVC1), MP43

[Audio] WMA Standard, WMA9(Pro), MP3, AAC,

AC3, MP3

• .divx, .avi

[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,

DivX5, DivX6, XViD, H.264/AVC

[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 Layer1,

MPEG-1 Layer2, Dolby Digital, MPEG-1 Layer3

(MP3)

• .ts, .trp, .tp, .mts, .m2ts

[Video] H.264/AVC, MPEG-2, AVS, VC1

[Audio] MPEG-1 Layer1, MPEG-1 Layer2, MPEG-1

Layer3 (MP3), Dolby Digital, Dolby Digital Plus,

AAC, HE-AAC

• .vob

[Video] MPEG-1, MPEG-2

[Audio] Dolby Digital, MPEG-1 Layer1, MPEG-1

Layer2, DVD-LPCM

• .mp4, .m4v, .mov

[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4,

DivX5, DivX6, XVID, H.264/AVC

[Audio] AAC, MPEG-1 Layer3 (MP3)

• .mkv

[Video] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC

[Audio] HE-AAC, Dolby Digital, MPEG-1 Layer3

(MP3), LPCM

• motion JPEG

[Video] MJPEG

[Audio] LPCM, ADPCM

• .mpg, .mpeg, .mpe

[Video] MPEG-1, MPEG-2

[Audio] MPEG-1 Layer1, MPEG-1 Layer2, Dolby

Digital, LPCM

• .dat

[Video] MPEG-1, MPEG-2

[Audio] MP2

• .flv

[Video] Sorenson H.263, H.264/AVC

[Audio] MP3, AAC, HE-AAC

• .3gp, .3gp2

[Video] H.264/AVC, MPEG-4 Part2

[Audio] AAC, AMR(NB/WB)

Supported Audio Formats

• File type : mp3

[Bit rate] 32 Kbps - 320 Kbps

[Sample freq.] 16 kHz - 48 kHz

[Support] MPEG-1, MPEG-2, Layer2, Layer3

• File type : AAC

[Bit rate] Free Format

[Sample freq.] 8 kHz ~ 48 kHz

[Support] ADIF, ADTS

• File type : M4A

[Bit rate] Free Format

[Sample freq.] 8 kHz ~ 48 kHz

[Support] MPEG-4

• File type : WMA

[Bit rate] 128 Kbps ~ 320 Kbps

[Sample freq.] 8 kHz ~ 48 kHz

[Support] WMA7, WMA8, WMA9 Standard

• File type : WMA 10 Pro

[Bit rate] ~ 768 Kbps

[Channel / Sample freq.]

M0 : up to 2 Channel @ 48 kHz (Except LBR

mode),

M1 : up to 5.1 Channel @ 48 kHz,

M2 : up to 5.1 Channel @ 96 kHz

[Support] WMA 10 Pro

• File type : OGG

[Bit rate] Free Format

[Sample freq.] ~ 48 kHz

[Support] OGG Vorbis

Supported Photo Formats

• Category : 2D (jpeg, jpg, jpe)

[Available File type]

SOF0 : Baseline,

SOF1 : Extend Sequential,

SOF2 : Progressive

[Photo size] Minimum: 64 x 64,

Maximum : Normal Type: 15,360 (W) x 8,640 (H),

Progressive Type : 1,920 (W) x 1,440 (H)

• Category : BMP

[Photo size] Minimum : 64 x 64, Maximum: 9,600

x 6,400

• Category : PNG

[Available file type] Interlace, Non-Interlace

[Photo size] Minimum : 64 x 64

Maximum: Interlace : 1,200 x 800

Non-Interlace : 9,600 x 6,400

• BMP and PNG format files may be slower to

display than JPEG.

ENGLISH

Open Source Software Notice

Information

To obtain the source code under GPL, LGPL, MPL,

and other open source licenses, that is contained

in this product, please visit

http://opensource.lge.

com

In addition to the source code, all referred license

terms, warranty disclaimers and copyright notices

are available for download.

LG Electronics will also provide open source code

to you on CD-ROM for a charge covering the cost

of performing such distribution (such as the cost of

media, shipping, and handling) upon email request

[email protected]om.

This offer is valid for three

(3) years from the date on which you purchased

the product.

Troubleshooting

The software may be updated for improvement

in performance. The customer is responsible to

ensure the compatibility of their equipment with

any LG Electronics software. If needed, please

consult with LG Electronics and update new

software versions according to the guidance

provided by LG Electronics.

• Cannot control the TV with the remote control.

- Check if anything such as tape has been placed

over the receiver.

- Check if there is any obstacle between the

product and the remote control.

- Replace the batteries with new fresh ones.

• No image display and no sound is produced.

- Check if the product is turned on.

- Check if the power cord is connected to a wall

outlet.

- Check if there is a problem in the wall outlet by

connecting other products.

• The TV turns off suddenly.

- Check the power control settings.

The power supply may be interrupted.

- Check if the Off Time / Sleep Timer feature is

activated in the TIME settings.

- If there is no signal while the TV is on, the TV

will turn off automatically after 15 minutes of

inactivity.

Licenses

Supported licenses may differ by model.

For more information about licenses,

visit

www.lg.com

Manufactured under license from Dolby

Laboratories.

Dolby and the double-D symbol are trademarks

of Dolby Laboratories.

The terms HDMI and HDMI High-Definition

Multimedia Interface, and the HDMI logo are

trademarks or registered trademarks of HDMI

Licensing LLC in the United States and other

countries.

This DivX Certified® device has passed rigorous

testing to ensure it plays DivX® video. To play

purchased DivX movies, first register your device

at vod.divx.com. Find your registration code in

the DivX VOD section of your device setup menu.

DivX Certified® to play DivX® video up to HD

1080p, including premium content. DivX®, DivX

Certified® and associated logos are trademarks of

DivX, LLC and are used under license.

Covered by DivX Patents 7,295,673; 7,515,710;

RE45,052; and others available at

[www.divx.com/patents]

For DTS patents, see

http://patents.dts.com.

Manufactured under license from DTS Licensing

Limited. DTS, the Symbol, & DTS and the Symbol

together are registered trademarks,

and DTS 2.0+Digital Out is a trademark of DTS,

ENGLISH

Key Codes

• This feature is not available for all models.

Code

(Hexa)

Function Note

Code

(Hexa)

Function Note

00 CH PAGE R/C Button 44

R/C Button

CH PAGE

R/C Button 45 Q.MENU R/C Button

02 VOL + R/C Button 4C R/C Button

VOL -

R/C Button 4D


R/C Button

06 ► R/C Button 52 SOUND R/C Button

07 ◄ R/C Button 5B EXIT R/C Button

08 (Power) R/C Button 61 R/C Button

MUTE

R/C Button 63 R/C Button

INPUT

R/C Button 71 R/C Button

0E SLEEP R/C Button 72 R/C Button

R/C Button 79

RATIO

R/C Button

10 -

Number Key 0 - 9 R/C Button 8E ►► R/C Button

1A FLASHBK R/C Button 8F ◄◄ R/C Button

1E FAV R/C Button AA

INFO

R/C Button

28 R/C Button B0 ► R/C Button

30 AV MODE R/C Button B1 ꕗ R/C Button

39 CAPTION R/C Button BA

ꕘ

R/C Button

40 ▲ R/C Button 0A AUDIO R/C Button

41 ▼ R/C Button

R/C Button

43 SETTINGS R/C Button

R/C Button

• Key code 4C (0x4C) is available on ATSC / ISDB models which use major / minor channel.

(For South Korea, Japan, North America, Latin America except Colombia models)

(Depending upon country)

ENGLISH

External Control Device Setup

• Image shown may differ from your TV.

Connect the USB to Serial converter/RS-232C input jack to an external control device (such as a computer or an

A/V control system) to control the product’s functions externally.

Note: The type of control port on the TV can be different between model series.

• Please be advised that not all models support this type of connectivity.

• Cable is not provided.

USB to Serial Converter with USB Cable

USB Type

USB IN

(TV)

(PC)

(PC

)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter which is

not made nor provided by LG.

• It can be purchased from computer stores that carry accessories for IT support professionals.

RS-232C With RS232C Cable

DE9 (D-Sub 9-pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9-pin female-to-female type) to RS-232C cable required for

the connection between the PC and the TV, which is specified in the manual.

• The connection interface may differ from your TV.

USB IN

(TV)

(PC

)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

Phone jack Type

• You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and the

TV, which is specified in the manual.

• For other models, connect to the USB port.

• The connection interface may differ from your TV.

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

- or

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

ENGLISH

Customer Computer RS-232C Configurations

7-Wire Configuration

(Serial female-female NULL modem cable)

PC TV

RXD

2 3

TXD

3 2

RXD

GND

5 5

GND

DTR

4 6

DSR

6 4

DTR

RTS

7 8

CTS

8 7

RTS

D-Sub 9 D-Sub 9

3-Wire Configurations (Not standard)

PC TV

RXD

2 3

TXD

3 2

RXD

GND

5 5

GND

DTR

4 6

DSR

6 4

DTR

RTS

7 8

CTS

8 7

RTS

D-Sub 9 D-Sub 9

RS-232C

(Serial port)

Set ID

For Set ID number, see Real Data Mapping.

1. Press SETTINGS to access the main menus.

2. Press the navigation buttons to scroll to (General → About this TV or OPTION) and press OK.

3. Press the navigation buttons to scroll to SET ID and press OK.

4. Scroll left or right to select a set ID number and select CLOSE. The adjustment range is 1-99.

5. When you are finished, press EXIT.

* (Depending upon model)

ENGLISH

Communication Parameters

• Baud rate : 9600 bps (UART)

• Data length : 8 bits

• Parity : None

• Stop bit : 1 bit

• Communication code : ASCII code

• Use a crossed (reverse) cable.

Command Reference List

(Depending upon model)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

01. Power* k a 00 to 01 15. Balance k t 00 to 64

02. Aspect Ratio k c (page 23)

16. Color

(Colour)

Temperature

x u 00 to 64

03. Screen Mute k d (page 23)

17. ISM Method

(Only Plasma

TV)

j p (page 25)

04. Volume

Mute

k e 00 to 01 18. Equalizer j v (page 25)

05. Volume

Control

k f 00 to 64

19. Energy

Saving

j q 00 to 05

06. Contrast k g 00 to 64

20. Tune

Command

m a (page 25)

07. Brightness k h 00 to 64

21. Channel

(Programme)

Add/Del(Skip)

m b 00 to 01

08. Color/Colour k i 00 to 64 22. Key m c Key Codes

09. Tint k j 00 to 64

23. Control

Backlight,

Control Panel

Light

m g 00 to 64

10. Sharpness k k 00 to 32

24. Input select

(Main)

x b (page 27)

11. OSD Select k l 00 to 01

25. 3D (Only

3D models)

x t (page 27)

12. Remote

Control Lock

Mode

k m 00 to 01

26. Extended

3D (Only 3D

models)

x v (page 28)

13. Treble k r 00 to 64

27. Auto

Configure

j u (page 28)

14. Bass k s 00 to 64

* Note: During playing or recording media, all commands except Power (ka) and Key (mc) are not executed

and treated as NG.

With RS232C cable, TV can communicate ka command in power-on or power-off status. but with

USB-to-Serial converter cable, the command works only if TV is on.

ENGLISH

Transmission / Receiving Protocol

Transmission

[Command 1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] First command to control the TV. (j, k, m or x)

[Command 2] Second command to control the TV.

[Set ID] You can adjust the [Set ID] to choose desired monitor ID number in option menu.

Adjustment range in TV is 1 to 99. If [Set ID] value is selected to ‘0’, every connected set

can be controlled.

* [Set ID] is indicated as decimal (1 to 99) on menu and as Hexadecimal (0x00 to 0x63) on

transmission/receiving protocol.

[DATA] To transmit command data (hexadecimal). Transmit ‘FF’ data to read status of command.

[Cr] Carriage Return - ASCII code ‘0x0D’

[ ] Space – ASCII code ‘0x20’

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

The set transmits ACK (acknowledgement) based on this format when receiving normal data. At this time, if the

data is data read mode, it indicates present status data. If the data is data write mode, it returns the data of the

PC computer.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

The set transmits ACK (acknowledgement) based on this format when receiving abnormal data from

non-viable functions or communication errors.

Data 00 : Illegal Code

Real Data Mapping (Hexadecimal : Decimal)

• When you enter the [data] in hexadecimal, refer to following conversion table.

• Channel Tune (ma) Command uses two-byte hexadecimal value([data]) to select channel number.

00 : Step 0 32 : Step 50 (Set ID 50) FE : Step 254

01 : Step 1 (Set ID 1) 33 : Step 51 (Set ID 51) FF : Step 255

... ... ...

0A : Step 10 (Set ID 10) 63 : Step 99 (Set ID 99) 01 00 : Step 256

... ... ...

0F : Step 15 (Set ID 15) C7 : Step 199 27 0E : Step 9998

10 : Step 16 (Set ID 16) C8 : Step 200 27 0F : Step 9999

... ... ...

ENGLISH

01. Power (Command : k a)

▶ To control Power *On or Off of the set.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Power Off 01 : *Power On

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ To Show TV is Power On or *Off

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Similarly, if other functions transmit ‘FF’ data

based on this format, Acknowledgement feedback

presents status about each function.

02. Aspect Ratio (Command : k c)

(Main Picture Size)

▶ To adjust the screen format. (Main picture format)

You can also adjust the screen format using the

Aspect Ratio in the Q.MENU or PICTURE menu.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normal screen (4:3)

02 : Wide screen(16:9)

04 : Zoom

05 : Zoom 2

(Latin America except

Colombia Only)

06 : Set by Program/

Original

07 : 14:9

(Europe, Colombia, Mid-

East, Asia except South

Korea and Japan)

09 : * Just Scan

0B : Full Wide

(Europe, Colombia, Mid-

East, Asia except South

Korea and Japan)

10 to 1F : Cinema Zoom

1 to 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

• Using the PC input, you select either 16:9 or 4:3

screen aspect ratio.

• In DTV/HDMI/Component mode (high-

definition), Just Scan is available.

• Full wide mode may work differently based on

model and is supported for DTV fully, and ATV,

AV partially.

03. Screen Mute (Command : k d)

▶ To select screen mute on/off.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Screen mute off (Picture on)

Video mute off

01 : Screen mute on (Picture off)

10 : Video mute on

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* In case of video mute on only, TV will display On

Screen Display(OSD). But, in case of Screen mute

on, TV will not display OSD.

04. Volume Mute (Command : k e)

▶ To control volume mute on/off.

You can also adjust mute using the MUTE button

on remote control.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00 : Volume mute on (Volume off)

01 : Volume mute off (Volume on)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command : k f)

▶ To adjust volume.

You can also adjust volume with the volume

buttons on remote control.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command : k g)

▶ To adjust screen contrast.

You can also adjust contrast in the PICTURE

menu.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Commands may work differently depending upon model and signal.

ENGLISH

07. Brightness (Command : k h)

▶ To adjust screen brightness.

You can also adjust brightness in the PICTURE

menu.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Color/Colour (Command : k i)

▶ To adjust the screen Color(Colour).

You can also adjust colour in the PICTURE menu.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tint (Command : k j)

▶ To adjust the screen tint.

You can also adjust tint in the PICTURE menu.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Red : 00 to Green : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Command : k k)

▶ To adjust the screen sharpness.

You can also adjust sharpness in the PICTURE

menu.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Command : k l)

▶ To select OSD (On Screen Display) on/off when

controlling remotely.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD off 01 : OSD on

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Command : k m)

▶ To lock the front panel controls on the monitor and

remote control.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lock off 01 : Lock on

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* If you are not using the remote control, use this

mode.

When main power is off for 30 seconds and

then restored, (plug-off and plug-in, after 20 - 30

seconds), external control lock is released.

* In the standby mode (DC off by off timer or ‘ka’, ‘mc’

command), and if key lock is on, TV will not turn on

by power on key of IR and Local Key.

13. Treble (Command : k r)

▶ To adjust treble.

You can also adjust in the AUDIO menu.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Depending upon model)

14. Bass (Command : k s)

▶ To adjust Bass.

You can also adjust in the AUDIO menu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Depending upon model)

15. Balance (Command : k t)

▶ To adjust balance.

You can also adjust balance in the AUDIO menu.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

ENGLISH

16. Color(Colour) Temperature (Command : x u)

▶ To adjust colour temperature. You can also adjust

Color(Colour) Temperature in the PICTURE menu.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Command : j p) (Only Plasma TV)

▶ To control the ISM method. You can also adjust

ISM Method in OPTION menu.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min : 02: Orbiter

08: Normal

20: Color(Colour) Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Command : j v)

▶ Adjust EQ of the set.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Frequency Data

LSB

7 6 5 Frequency 4 3 2 1 0

Step

0 0 0 1

Band 0 0 0 0 0

0 (decimal)

0 0 1 2

Band 0 0 0 0 1

1 (decimal)

0 1 0 3

Band ... ... ... ... ...

...

0 1 1 4

Band 1 0 0 1 1

19 (decimal)

1 0 0 5

Band 1 0 1 0 0

20 (decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* It depends on model, and can adjust when sound

mode is EQ adjustable value.

19. Energy Saving (Command : j q)

▶ To reduce the power consumption of the TV. You

can also adjust Energy Saving in PICTURE menu.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00 : Off

01 : Minimum

02 : Medium

03 : Maximum

04 : Auto (For LCD TV / LED TV) /

Intelligent sensor (For PDP TV)

05 : Screen off

* (Depending upon model)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command : m a)

* This command may work differently depending

upon model and signal.

• For Europe, Mid-East, Colombia, Asia except South

Korea and Japan Model

▶ Select channel to following physical number.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Analog Antenna/Cable

[Data 00][Data 01] Channel Data

Data 00 : High byte channel data

Data 01 : Low byte channel data

- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)

Data 02 : Input Source (Analog)

- 00 : Antenna TV (ATV)

- 80 : Cable TV (CATV)

* Digital Antenna/Cable/Satellite

[Data 00][Data 01] : Channel Data

Data 00 : High Channel data

Data 01 : Low Channel data

- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)

Data 02 : Input Source (Digital)

- 10 : Antenna TV (DTV)

- 20 : Antenna Radio (Radio)

- 40 : Satellite TV (SDTV)

- 50 : Satellite Radio (S-Radio)

- 90 : Cable TV (CADTV)

- a0 : Cable Radio (CA-Radio)

* Tune Command Examples:

1. Tune to the Analog antenna (PAL) Channel 10.

Set ID = All = 00

Data 00 & 01 = Channel Data is 10 = 00 0a

Data 02 = Analog Antenna TV = 00

Result = ma 00 00 0a 00

ENGLISH

2. Tune to the digital antenna (DVB-T) Channel 01.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1 = 00 01

Data 02 = Digital Antenna TV = 10

Result = ma 00 00 01 10

3. Tune to the satellite (DVB-S) Channel 1000.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1000 = 03 E8

Data 02 = Digital Satellite TV = 40

Result = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• For South Korea, North/Latin America except

Colombia Model

▶ To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digital channels have a Physical, Major, and Minor

channel number. The Physical number is the actual

digital channel number, the Major is the number that

the channel should be mapped to, and the Minor is

the sub-channel. Since the ATSC tuner automatically

maps the channel from the Major / Minor number,

the Physical number is not required when sending a

command in Digital.

* Analog Antenna/Cable

Data 00 : Physical Channel Number

- Antenna (ATV) : 02~45 (Decimal: 2 ~ 69)

- Cable (CATV) : 01, 0E~7D (Decimal : 1, 14~125)

[Data 01 ~ 04] : Major/Minor Channel Number

Data 01 & 02 : xx (Don't care)

Data 03 & 04 : xx (Don't care)

Data 05 : Input Source (Analog)

- 00 : Antenna TV (ATV)

- 01 : Cable TV (CATV)

* Digital Antenna/Cable

Data 00 : xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01 : High byte Channel Data

Data 02 : Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor Channel Number

Data 03 : High byte Channel Data

Data 04 : Low byte Channel Data

Data 05 : Input Source (Digital)

- 02 : Antenna TV (DTV) – Use Physical Channel

Number

- 06 : Cable TV (CADTV) – Use Physical Channel

Number

- 22 : Antenna TV (DTV) – Don’t Use Physical

Channel Number

- 26 : Cable TV (CADTV) - Don’t Use Physical

Channel Number

- 46 : Cable TV (CADTV) – Use Major Channel

Number Only (One Part Channel)

Two bytes are available for each major and minor

channel data, but usually the low byte is used alone

(high byte is 0).

* Tune Command Examples:

1. Tune to the Analog cable (NTSC) channel 35.

Set ID = All = 00

Data 00 = Channel Data is 35 = 23

Data 01 & 02 = No Major = 00 00

Data 03 & 04 = No Minor = 00 00

Data 05 = Analog Cable TV = 01

Total = ma 00 23 00 00 00 00 01

2. Tune to the digital antenna (ATSC) channel 30-3.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Minor is 3 = 00 03

Data 05 = Digital Antenna TV = 22

Total = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• For Japan Model

▶ To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital Antenna / Satellite

Data 00 : xx (Don't care)

[Data 01][Data 02] : Major Channel Number

Data 01 : High byte Channel Data

Data 02 : Low byte Channel Data

- 00 01 ~ 27 0F (Decimal : 1 ~ 9999)

[Data 03][Data 04] : Minor/Branch Channel Number

(Don’t care in Satellite)

Data 03 : High byte Channel Data

Data 04 : Low byte Channel Data

Data 05 : Input Source (Digital/Satellite for Japan)

- 02 : Antenna TV (DTV)

- 07 : BS (Broadcasting Satellite)

- 08 : CS1 (Communication Satellite 1)

- 09 : CS2 (Communication Satellite 2)

ENGLISH

* Tune Command Examples:

Tune to the digital antenna (ISDB-T) channel 17-1

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 17 = 00 11

Data 03 & 04 = Minor/Branch is 1 = 00 01

Data 05 = Digital Antenna TV = 02

Total = ma 00 00 00 11 00 01 02

2. Tune to the BS (ISDB-BS) channel 30.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Don’t Care = 00 00

Data 05 = Digital BS TV = 07

Total = ma 00 00 00 1E 00 00 07

* This feature is varied based on the model.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Channel(Programme) Add/Del(Skip) (Command:

m b)

▶ To skip current channel(programme) for next time.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Del(ATSC,ISDB)/Skip(DVB) 01 : Add

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Set the saved channel status to del(ATSC, ISDB)/

skip(DVB) or add.

22. Key (Command : m c)

▶ To send IR remote key code.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Key code - page 18.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Command : m g)

• For LCD TV / LED TV

▶ To control the backlight.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• For Plasma TV

▶ To control the panel light.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Input select (Command : x b)

(Main Picture Input)

▶ To select input source for main picture.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV

02 : Satellite DTV

ISDB-BS (Japan)

03 : ISDB-CS1 (Japan)

04 : ISDB-CS2 (Japan)

11 : CATV

01 : CADTV

10 : ATV

20 : AV or AV1 21 : AV2

40 : Component1

60 : RGB

41 : Component2

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* This function depends on model and signal.

25. 3D(Command: x t) (only 3D models)

(Depending upon model)

▶ To change 3D mode for TV.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Depending upon model)

Data Structure

[Data 00] 00 : 3D On

01 : 3D Off

02 : 3D to 2D

03 : 2D to 3D

ENGLISH

[Data 01] 00 : Top and Bottom

01 : Side by Side

02 : Check Board

03 : Frame Sequential

04 : Column interleaving

05 : Row interleaving

[Data 02] 00 : Right to Left

01 : Left to Right

[Data 03] 3D Effect(3D Depth) : Min : 00 - Max : 14

(*transmit by Hexadecimal code)

* If [Data 00] is 00 (3D On), [Data 03] has no

meaning.

* If [Data 00] is 01 (3D off) or 02 (3D to 2D), [Data

01], [Data 02] and [Data 03] have no meaning.

* If [Data 00] is 03 (2D to 3D), [Data 01] and

[Data 02] have no meaning.

* If [Data 00] is 00 (3D On) or 03 (2D to 3D), [Data

03] works when 3D Mode (Genre) is manual only.

* All 3D pattern options ([Data 01]) may not be

available according to broadcasting/video signal.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X

03 X O O

X : don’t care

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command : x v) (only 3D models)

(Depending upon model)

▶ To change 3D option for TV.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] 3D option

00 : 3D Picture Correction

01 : 3D Depth (3D Mode is Manual Only)

02 : 3D Viewpoint

06 : 3D Color Correction

07 : 3D Sound Zooming

08 : Normal Image View

09 : 3D Mode (Genre)

[Data 01] It has own range for each 3D option

determined by [Data 00].

1) When [Data 00] is 00

00 : Right to Left

01 : Left to Right

2) When [Data 00] is 01, 02

Data Min: 0 - Max: 14 (*transmit by Hexadecimal

code)

Data value range(0 - 20) converts Viewpoint range

(-10 - +10) automatically (Depending upon model)

* This option works when 3D Mode (Genre) is manual

only.

3) When [Data 00] is 06, 07

00 : Off

01 : On

4) When [Data 00] is 08

00 : Revert to 3D video from 3D-to-2D

converted 2D video

01 : Change 3D video to 2D video, except

2D-to-3D video

* If conversion condition doesn’t meet, command is

treated as NG.

5) When [Data 00] is 09

00 : Standard

02 : Cinema

04 : Manual

01 : Sport

03 : Extreme

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

27. Auto Configure (Command : j u)

(Depending upon model)

▶ To adjust picture position and minimize image

shaking automatically. It works only in RGB (PC)

mode.

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Data 01 : To set Auto Configure

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG Customer Information Center

For inquires or comments, visit www.lg.com or call;

1-855-286-2456 CANADA

1-888-865-3026 USA, Commercial User

Declaration of Conformity

Trade Name: LG

Model: 43UX340C-UA, 43UX340C-UB, 43UX340C-UF,

49UX340C-UA, 49UX340C-UB, 49UX340C-UF

55UX340C-UA, 55UX340C-UB, 55UX340C-UF,

65UX340C-UA, 65UX340C-UB, 65UX340C-UF,

79UX340C-UA, 79UX340C-UF

Responsible Party: LG Electronics Inc.

Address: 1000 Sylvan Ave. Englewood Cliffs NJ 07632

U.S.A

TEL: 201-266-2534

The model and serial numbers of the TV are located

on the back and on one side of the TV. Record them

below should you ever need service.

MODEL

SERIAL

OWNER’S MANUAL

EXTERNAL CONTROL

DEVICE SETUP

Please read this manual carefully before operating the set and retain it for

future reference.

www.lg.com

ENG

ENGLISH

KEY CODES

• This feature is not available for all models.

Code

(Hexa)

Function Note

Code

(Hexa)

Function Note

00 CH +, PR + R/C Button 53 List R/C Button

01 CH -, PR - R/C Button 5B Exit R/C Button

02 Volume + R/C Button 60 PIP(AD) R/C Button

03 Volume - R/C Button 61 Blue R/C Button

06 > (Arrow Key / Right Key) R/C Button 63 Yellow R/C Button

07 < (Arrow Key / Left Key) R/C Button 71 Green R/C Button

08 Power R/C Button 72 Red R/C Button

09 Mute R/C Button 79 Ratio / Aspect Ratio R/C Button

0B Input R/C Button 91 AD (Audio Description) R/C Button

0E SLEEP R/C Button 7A User Guide R/C Button

0F TV, TV/RAD R/C Button 7C Smart / Home R/C Button

10 - 19 * Number Key 0 - 9 R/C Button 7E SIMPLINK R/C Button

1A Q.View / Flashback R/C Button 8E ►► (Forward) R/C Button

1E FAV (Favorite Channel) R/C Button 8F ◄◄ (Rewind) R/C Button

20 Text (Teletext) R/C Button AA Info R/C Button

21 T. Opt (Teletext Option) R/C Button AB Program Guide R/C Button

28 Return (BACK) R/C Button B0 ► (Play) R/C Button

30 AV (Audio / Video) Mode R/C Button B1

ꕗ (Stop / File List)

R/C Button

39 Caption/Subtitle R/C Button BA

ꕘ (Freeze / Slow Play /

Pause)

R/C Button

40 Λ

(Arrow Key / Cursor Up)

R/C Button BB Soccer R/C Button

V (Arrow Key / Cursor

Down)

R/C Button BD

ꔄ (REC)

R/C Button

42 My Apps R/C Button DC 3D R/C Button

43 Menu / Settings R/C Button 99 AutoConfig R/C Button

44 OK / Enter R/C Button 9F App / * R/C Button

45 Q.Menu R/C Button

4C List, - (ATSC Only) R/C Button

* Key code 4C (0x4C) is available on ATSC/ISDB models which use major/minor channel.

(For South Korea, Japan, North America, Latin America except Colombia models)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

• Image shown may differ from your TV.

Connect the USB to Serial converter/RS-232C input jack to an external control device (such as a computer

or an A/V control system) to control the product’s functions externally.

Note: The type of control port on the TV can be different between model series.

* Please be advised that not all models support this type of connectivity.

* Cable is not provided.

USB to Serial converter with USB Cable

USB Type

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter

which is not made nor provided by LG.

• It can be purchased from computer stores that carry accessories for IT support professionals.

RS-232C With RS232C Cable

DE9 (D-Sub 9pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required

for the connection between the PC and the TV, which is specified in the manual.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

The connection interface may differ from your TV.

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Phone jack Type

• You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and

the TV, which is specified in the manual.

* For other models, connect to the USB port.

* The connection interface may differ from your TV.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

- or

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

Customer Computer RS-232C configurations

3-Wire Configurations(Not standard)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Phone

RS-232C

(Serial port)

Set ID

For Set ID number, see "Real Data Mapping" on p.6

1. Press SETTINGS to access the main menus.

2. Press the Navigation buttons to scroll to (*General → About this TV or OPTION) and press OK.

3. Press the Navigation buttons to scroll to SET ID and press OK.

4. Scroll left or right to select a set ID number and select CLOSE. The adjustment range is 1-99.

5. When you are finished, press EXIT.

* (Depending on model)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

Communication Parameters

• Baud rate : 9600 bps (UART)

• Data length : 8 bits

• Parity : None

• Stop bit : 1 bit

• Communication code : ASCII code

• Use a crossed (reverse) cable.

Command reference list

(Depending on model)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

COMMAND1 COMMAND2

DATA

(Hexadecimal)

01. Power* k a 00 to 01 15. Balance k t 00 to 64

02. Aspect

Ratio

k c (p.7)

16. Color

(Colour)

Temperature

x u 00 to 64

03. Screen

Mute

k d (p.7)

17. ISM

Method (Only

Plasma TV)

j p (p.8)

04. Volume

Mute

k e 00 to 01 18. Equalizer j v (p.8)

05. Volume

Control

k f 00 to 64

19. Energy

Saving

j q 00 to 05

06. Contrast k g 00 to 64

20. Tune

Command

m a (p.9)

07.

Brightness

k h 00 to 64

21. Channel

(Programme)

Add/Del(Skip)

m b 00 to 01

08. Color/

Colour

k i 00 to 64 22. Key m c Key Codes

09. Tint k j 00 to 64

23. Control

Backlight,

Control Panel

Light

m g 00 to 64

10.

Sharpness

k k 00 to 32

24. Input

select (Main)

x b (p.11)

11. OSD

Select

k l 00 to 01

25. 3D (Only

3D models)

x t (p.11)

12. Remote

Control Lock

Mode

k m 00 to 01

26. Extended

3D (Only 3D

models)

x v (p.11)

13. Treble k r 00 to 64

27. Auto

Configure

j u (p.12)

14. Bass k s 00 to 64

* Note: During playing or recording media, all commands except Power (ka) and Key (mc) are not

executed and treated as NG.

With RS232C cable, TV can communicate "ka command" in power-on or power-off status. but with

USB-to-Serial converter cable, the command works only if TV is on.

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Transmission / Receiving Protocol

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : First command to control the TV. (j, k, m or x)

[Command 2] : Second command to control the TV.

[Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu.

Adjustment range in TV is 1 to 99. If [Set ID] value is selected to ‘0’, every connected set

can be controlled.

* [Set ID] is indicated as decimal (1 to 99) on menu and as Hexadecimal (0x00 to 0x63) on

transmission/receiving protocol.

[DATA] : To transmit command data (hexadecimal). Transmit ‘FF’ data to read status of command.

[Cr] : Carriage Return - ASCII code ‘0x0D’

[ ] : Space – ASCII code ‘0x20’

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving normal data. At this time,

if the data is data read mode, it indicates present status data. If the data is data write mode, it returns the

data of the PC computer.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving abnormal data from

non-viable functions or communication errors.

Data 00: Illegal Code

Real data mapping (Hexadecimal b Decimal)

* When you enter the [data] in hexadecimal, refer to following conversion table.

* Channel Tune (ma) Command uses two-byte hexadecimal value([data]) to select channel number.

00 : Step 0 32 : Step 50 (Set ID 50) FE : Step 254

01 : Step 1 (Set ID 1) 33 : Step 51 (Set ID 51) FF : Step 255

... ... ...

0A : Step 10 (Set ID 10) 63 : Step 99 (Set ID 99) 01 00 : Step 256

... ... ...

0F : Step 15 (Set ID 15) C7 : Step 199 27 0E : Step 9998

10 : Step 16 (Set ID 16) C8 : Step 200 27 0F : Step 9999

... ... ...

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

* Commands may work differently depending on model and signal.

01. Power (Command: k a)

► To control Power *On or Off of the set.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Power Off 01 : *Power On

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► To Show TV is Power On or *Off

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Similarly, if other functions transmit ‘FF’ data

based on this format, Acknowledgement feedback

presents status about each function.

02. Aspect Ratio (Command: k c)

(Main Picture Size)

► To adjust the screen format. (Main picture format)

You can also adjust the screen format using the

Aspect Ratio in the Q.MENU. or PICTURE menu.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normal screen

(4:3)

02 : Wide screen

(16:9)

04 : Zoom

05 : Zoom 2

(Latin America

except Colombia

Only)

06 : Set by Program/

Original

07 : 14:9

(Europe, Colombia, Mid-East,

Asia except South Korea and

Japan)

09 : * Just Scan

0B : Full Wide

(Europe, Colombia, Mid-

East, Asia except South

Korea and Japan)

10 to 1F : Cinema Zoom 1 to 16

0c : 21:9 (Depending on model)

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Using the PC input, you select either 16:9 or 4:3

screen aspect ratio.

* In DTV/HDMI/Component mode (high-definition),

Just Scan is available.

* Full wide mode may work differently based on

model and is supported for DTV fully, and ATV,

AV partially.

03. Screen Mute (Command: k d)

► To select screen mute on/off.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Screen mute off (Picture on)

Video mute off

01 : Screen mute on (Picture off)

10 : Video mute on

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* In case of video mute on only, TV will display On

Screen Display(OSD). But, in case of Screen mute

on, TV will not display OSD.

04. Volume Mute (Command: k e)

► To control volume mute on/off.

You can also adjust mute using the MUTE button

on remote control.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00 : Volume mute on (Volume off)

01 : Volume mute off (Volume on)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command: k f)

► To adjust volume.

You can also adjust volume with the volume

buttons on remote control.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command: k g)

► To adjust screen contrast.

You can also adjust contrast in the PICTURE

menu.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Command: k h)

► To adjust screen brightness.

You can also adjust brightness in the PICTURE

menu.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Color/Colour (Command: k i)

► To adjust the screen Color(Colour).

You can also adjust colour in the PICTURE menu.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Data Min : 00 to Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tint (Command: k j)

► To adjust the screen tint.

You can also adjust tint in the PICTURE menu.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Red : 00 to Green : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Command: k k)

► To adjust the screen sharpness.

You can also adjust sharpness in the PICTURE

menu.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Command: k l)

► To select OSD (On Screen Display) on/off when

controlling remotely.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD off 01 : OSD on

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Command: k m)

► To lock the front panel controls on the monitor and

remote control.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lock off 01 : Lock on

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* If you are not using the remote control, use this

mode.

When main power is off & on (plug-off and plug-in,

after 20 - 30 seconds), external control lock is

released.

* In the standby mode (DC off by off timer or ‘ka’,

‘mc’ command), and if key lock is on, TV will not

turn on by power on key of IR & Local Key.

13. Treble (Command: k r)

► To adjust treble.

You can also adjust in the AUDIO menu.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

14. Bass (Command: k s)

► To adjust Bass.

You can also adjust in the AUDIO menu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

15. Balance (Command: k t)

► To adjust balance.

You can also adjust balance in the AUDIO menu.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Command: x u)

► To adjust colour temperature. You can also adjust

Color(Colour) Temperature in the PICTURE menu.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Command: j p) (Only Plasma TV)

► To control the ISM method. You can also adjust

ISM Method in OPTION menu.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min : 02: Orbiter

08: Normal

20: Color(Colour) Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Command : j v)

► Adjust EQ of the set.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Frequency Data

LSB

7 6 5

Frequency

4 3 2 1 0 Step

0 0 0

1st Band

0 0 0 0 0

0(decimal)

0 0 1

2nd Band

0 0 0 0 1

1(decimal)

0 1 0

3rd Band

... ... ... ... ...

...

0 1 1

4th Band

0 0 0 1 1

19(decimal)

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

1 0 0

5th Band

0 0 1 0 1

20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* It depends on model, and can adjust when sound

mode is EQ adjustable value.

19. Energy Saving (Command: j q)

► To reduce the power consumption of the TV. You

can also adjust Energy Saving in PICTURE menu.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00 : Off

01 : Minimum

02 : Medium

03 : Maximum

04 : Auto (For LCD TV / LED TV) /

Intelligent sensor (For PDP TV)

05 : Screen off

* (Depending on model)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)

* This command may work differently depending on

model and signal.

• For Europe, Mid-East, Colombia, Asia except

South Korea and Japan Model

► Select channel to following physical number.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Analog Antenna/Cable

[Data 00][Data 01] Channel Data

Data 00 : High byte channel data

Data 01 : Low byte channel data

- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)

Data 02 : Input Source (Analog)

- 00 : Antenna TV (ATV)

- 80 : Cable TV (CATV)

* Digital Antenna/Cable/Satellite

[Data 00][Data 01]: Channel Data

Data 00 : High Channel data

Data 01 : Low Channel data

- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)

Data 02 : Input Source (Digital)

- 10 : Antenna TV (DTV)

- 20 : Antenna Radio (Radio)

- 40 : Satellite TV (SDTV)

- 50 : Satellite Radio (S-Radio)

- 90 : Cable TV (CADTV)

- a0 : Cable Radio (CA-Radio)

* Tune Command Examples:

1. Tune to the Analog antenna (PAL) Channel 10.

Set ID = All = 00

Data 00 & 01 = Channel Data is 10 = 00 0a

Data 02 = Analog Antenna TV = 00

Result = ma 00 00 0a 00

2. Tune to the digital antenna (DVB-T) Channel 01.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1 = 00 01

Data 02 = Digital Antenna TV = 10

Result = ma 00 00 01 10

3. Tune to the satellite (DVB-S) Channel 1000.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1000 = 03 E8

Data 02 = Digital Satellite TV = 40

Result = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• For South Korea, North/Latin America except

Colombia Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digital channels have a Physical, Major, and Minor

channel number. The Physical number is the actual

digital channel number, the Major is the number that

the channel should be mapped to, and the Minor is

the sub-channel. Since the ATSC tuner automatically

maps the channel from the Major / Minor number,

the Physical number is not required when sending a

command in Digital.

* Analog Antenna/Cable

Data 00 : Physical Channel Number

- Antenna (ATV) : 02~45 (Decimal: 2 ~ 69)

- Cable (CATV) : 01, 0E~7D (Decimal : 1, 14~125)

[Data 01 ~ 04]: Major/Minor Channel Number

Data 01 & 02: xx (Don't care)

Data 03 & 04: xx (Don't care)

Data 05: Input Source (Analog)

- 00 : Antenna TV (ATV)

- 01 : Cable TV (CATV)

* Digital Antenna/Cable

Data 00 : xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01 : High byte Channel Data

Data 02 : Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor Channel Number

Data 03 : High byte Channel Data

Data 04 : Low byte Channel Data

Data 05 : Input Source (Digital)

- 02 : Antenna TV (DTV) – Use Physical Channel

Number

- 06 : Cable TV (CADTV) – Use Physical Channel

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

Number

- 22 : Antenna TV (DTV) – Don’t Use Physical

Channel Number

- 26 : Cable TV (CADTV) - Don’t Use Physical

Channel Number

- 46 : Cable TV (CADTV) – Use Major Channel

Number Only (One Part Channel)

Two bytes are available for each major and minor

channel data, but usually the low byte is used alone

(high byte is 0).

* Tune Command Examples:

1. Tune to the Analog cable (NTSC) channel 35.

Set ID = All = 00

Data 00 = Channel Data is 35 = 23

Data 01 & 02 = No Major = 00 00

Data 03 & 04 = No Minor = 00 00

Data 05 = Analog Cable TV = 01

Total = ma 00 23 00 00 00 00 01

2. Tune to the digital antenna (ATSC) channel 30-3.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Minor is 3 = 00 03

Data 05 = Digital Antenna TV = 22

Total = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• For Japan Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital Antenna/Satellite

Data 00: xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01: High byte Channel Data

Data 02: Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor/Branch Channel Number

(Don’t care in Satellite)

Data 03: High byte Channel Data

Data 04: Low byte Channel Data

Data 05 : Input Source (Digital/Satellite for Japan)

- 02 : Antenna TV (DTV)

- 07 : BS (Broadcasting Satellite)

- 08 : CS1 (Communication Satellite 1)

- 09 : CS2 (Communication Satellite 2)

* Tune Command Examples:

Tune to the digital antenna (ISDB-T) channel 17-1

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 17 = 00 11

Data 03 & 04 = Minor/Branch is 1 = 00 01

Data 05 = Digital Antenna TV = 02

Total = ma 00 00 00 11 00 01 02

2. Tune to the BS (ISDB-BS) channel 30.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Don’t Care = 00 00

Data 05 = Digital BS TV = 07

Total = ma 00 00 00 1E 00 00 07

* This feature is varied based on the model.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Channel(Programme) Add/Del(Skip)

(Command: m b)

► To skip current channel(programme) for next time.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Del(ATSC,ISDB)/Skip(DVB) 01 : Add

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Set the saved channel status to del(ATSC, ISDB)/

skip(DVB) or add.

22. Key (Command: m c)

► To send IR remote key code.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Key code - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Command: m g)

• For LCD TV / LED TV

► To control the backlight.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Command: m g)

• For Plasma TV

► To control the panel light.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

ENGENGLISH

EXTERNAL CONTROL DEVICE SETUP

24. Input select (Command: x b)

(Main Picture Input)

► To select input source for main picture.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV

02 : Satellite DTV

ISDB-BS (Japan)

03 : ISDB-CS1 (Japan)

04 : ISDB-CS2 (Japan)

11 : CATV

01 : CADTV

10 : ATV

20 : AV or AV1 21 : AV2

40 : Component1

60 : RGB

41 : Component2

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* This function depends on model and signal.

25. 3D(Command: x t) (only 3D models)

(Depending on model)

► To change 3D mode for TV.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Depending on model)

Data Structure

[Data 00] 00 : 3D On

01 : 3D Off

02 : 3D to 2D

03 : 2D to 3D

[Data 01] 00 : Top and Bottom

01 : Side by Side

02 : Check Board

03 : Frame Sequential

04 : Column interleaving

05 : Row interleaving

[Data 02] 00 : Right to Left

01 : Left to Right

[Data 03] 3D Effect(3D Depth): Min : 00 - Max : 14

(*transmit by Hexadecimal code)

* [Data 02], [Data 03] functions depend on model

and signal.

* If [Data 00] is 00 (3D On), [Data 03] has no

meaning.

* If [Data 00] is 01 (3D off) or 02 (3D to 2D), [Data

01], [Data 02] and [Data 03] have no meaning.

* If [Data 00] is 03 (2D to 3D), [Data 01] and

[Data 02] have no meaning.

* If [Data 00] is 00 (3D On) or 03 (2D to 3D), [Data

03] works when 3D Mode (Genre) is manual only.

* All 3D pattern options ([Data 01]) may not be

available according to broadcasting/video signal.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X

03 X O O

X : don’t care

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command: x v) (only 3D models)

(Depending on model)

► To change 3D option for TV.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] 3D option

00 : 3D Picture Correction

01 : 3D Depth (3D Mode is Manual Only)

02 : 3D Viewpoint

06 : 3D Color Correction

07 : 3D Sound Zooming

08 : Normal Image View

09 : 3D Mode (Genre)

[Data 01] It has own range for each 3D option

determined by [Data 00].

1) When [Data 00] is 00

00 : Right to Left

01 : Left to Right

2) When [Data 00] is 01, 02

Data Min: 0 - Max: 14 (*transmit by Hexadecimal

code)

Data value range(0 - 20) converts Viewpoint range

(-10 - +10) automatically (Depending on model)

* This option works when 3D Mode (Genre) is manual

only.

3) When [Data 00] is 06, 07

00 : Off

01 : On

4) When [Data 00] is 08

00 : Revert to 3D video from 3D-to-2D

converted 2D video

01 : Change 3D video to 2D video, except

2D-to-3D video

* If conversion condition doesn’t meet, command is

treated as NG.

5) When [Data 00] is 09

00 : Standard

02 : Cinema

04 : Manual

01 : Sport

03 : Extreme

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

ENG

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

27. Auto Configure (Command: j u)

(Depending on model)

► To adjust picture position and minimize image

shaking automatically. It works only in RGB (PC)

mode.

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Data 01 : To set

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Veuillez lire ce manuel attentivement avant d’utiliser l’appareil

et le conserver pour pouvoir vous y reporter ultérieurement.

Sécurité et références

TÉLÉVISEUR À DEL*

* Les téléviseurs à DEL de LG sont dotés d’écrans ACL

avec rétroéclairage à DEL.

GUIDE D’UTILISATION

43UX340C

49UX340C

55UX340C

65UX340C

79UX340C

www.lg.com

FRANÇAIS

Directives de sécurité

importantes

Conformez-vous toujours aux directives suivantes

pour éviter des situations dangereuses et assurer

une performance optimale de votre appareil.

AVERTISSEMENT/

MISE EN GARDE

RISQUE D’ÉLECTROCUTION

NE PAS OUVRIR

AFIN DE RÉDUIRE LE RISQUE

D’ÉLECTROCUTION, NE PAS RETIRER LE

COUVERCLE (OU LE PANNEAU ARRIÈRE).

AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR

L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR.

FAIRE APPEL À DU PERSONNEL D’ENTRETIEN

QUALIFIÉ.

Le symbole d’éclair avec une flèche, dans

un triangle équilatéral, a pour fonction

d’alerter l’utilisateur de la présence de tension

dangereuse non isolée à l’intérieur du boîtier

de l’appareil et qui pourrait être d’une

puissance suffisante pour causer une

électrocution.

Le point d’exclamation dans un triangle

équilatéral est conçu pour alerter

l’utilisateur de la présence d’instructions

importantes d’utilisation et de maintenance

(entretien) dans la documentation

accompagnant l’appareil.

AVERTISSEMENT/MISE EN GARDE

- AFIN DE RÉDUIRE LE RISQUE D’INCENDIE

ET D’ÉLECTROCUTION, NE PAS EXPOSER CE

PRODUIT À LA PLUIE OU À L’HUMIDITÉ.

AVERTISSEMENT

Si vous ignorez le message d’avertissement,

vous pourriez vous blesser gravement ou

causer un accident ou un décès.

MISE EN GARDE

Si vous ignorez le message de mise en garde,

vous pourriez vous blesser légèrement ou

endommager le produit.

REMARQUE

Une lecture attentive de ce message avant

utilisation vous permet de mieux comprendre

le produit et de l’utiliser de façon sécuritaire.

Lisez ces directives.

Conservez ces directives.

Soyez attentif à tous les

avertissements.

Suivez toutes les directives.

• Évitez de mouiller le téléviseur.

• Nettoyez uniquement avec un linge sec.

• Ne bloquez pas les orifices de ventilation. Installez le

produit en respectant les directives du fabricant.

• N’installez pas le produit près de sources de chaleur

comme les radiateurs, les bouches de chaleur,

les fours et tout autre appareil (y compris les

amplificateurs) produisant de la chaleur.

• Ne contournez pas la sécurité de la fiche polarisée

ou de la mise à la terre. Une fiche polarisée a deux

lames, l’une d’elles étant plus large que l’autre. Une

fiche de mise à la terre comporte deux lames et une

troisième broche de mise à la terre. La lame plus

large ou la troisième broche sont fournies pour votre

sécurité. Si la fiche fournie ne s’insère pas dans votre

prise, consultez un électricien afin de faire remplacer

la prise obsolète.

• Protégez le cordon d’alimentation de manière à ce

que les personnes ne marchent pas dessus et contre

les pincements, particulièrement au niveau de la

fiche, des prises de courant et à l’emplacement de

sortie du cordon sur l’appareil.

• N’utilisez que les articles connexes ou accessoires

recommandés par le fabricant.

• Utilisez uniquement avec un chariot, un pied, une

fixation ou une table recommandé par le fabricant

ou vendu avec l’appareil. Lorsqu’un chariot est utilisé,

FRANÇAIS

faites preuve de prudence lors du déplacement du

chariot et de l’écran, afin de prévenir les blessures

causées par un basculement.

• Débranchez cet appareil pendant les orages

électriques ou lorsqu’il n’est pas utilisé pendant de

longues périodes.

• Laissez le personnel qualifié se charger de tous les

services d’entretien. Faites appel à un fournisseur

de services d’entretien lorsque l’appareil a été

endommagé d’une quelconque façon, notamment si

la fiche ou le cordon d’alimentation est endommagé,

si une substance liquide a été déversée sur l’appareil,

si des objets sont tombés dans l’appareil, si l’appareil

a été exposé à la pluie ou à l’humidité, s’il cesse de

fonctionner correctement ou a été échappé.

• Évitez d’appuyer fortement sur l’écran avec une main

ou un objet pointu, comme un ongle, un crayon ou

un stylo, et évitez d’égratigner l’écran.

• N’insérez aucun objet métallique ou conducteur

dans le câble d’alimentation. Ne touchez pas

l’extrémité du cordon d’alimentation lorsqu’il est

branché.

• Gardez le matériel anti-humidité et le matériel

d’emballage en vinyle hors de la portée des

enfants. Le matériel anti-humidité est dangereux

pour la santé s’il est avalé. Si le matériel est avalé

accidentellement, provoquez un vomissement et

rendez-vous immédiatement à l’hôpital le plus près.

De plus, le matériel d’emballage en vinyle peut

entraîner la suffocation. Gardez-le hors de la portée

des enfants.

• AVERTISSEMENT relatif au cordon d’alimentation

(peut varier selon le pays) :

Consultez la page des caractéristiques du présent

guide d’utilisation. Ne branchez pas un trop

grand nombre d’appareils dans une même prise

d’alimentation c.a., car cela pourrait causer un

incendie ou une électrocution. Ne surchargez pas

les prises de courant murales. Les prises de courant

murales surchargées, les prises de courant murales

ou rallonges desserrées ou endommagées, les

cordons d’alimentation éraillés ou endommagés

et les revêtements de fil fissurés sont dangereux.

Chacune de ces conditions peut entraîner des chocs

électriques ou provoquer un incendie. Examinez

périodiquement le cordon de votre appareil, et

si son apparence indique des dommages ou une

détérioration, débranchez-le, cessez d’utiliser

l’appareil et faites remplacer le cordon par une pièce

de remplacement exacte auprès d’un fournisseur

de services d’entretien autorisé. Protégez le cordon

d’alimentation contre les dommages physiques ou

mécaniques. Veillez notamment à ce qu’il ne soit

pas tordu, déformé, pincé, coincé dans une porte ou

piétiné. Soyez particulièrement attentif aux fiches,

aux prises de courant murales et à l’emplacement

de sortie du cordon sur l’appareil. Ne déplacez pas

le téléviseur avec le cordon d’alimentation branché.

N’utilisez pas un cordon d’alimentation endommagé

ou desserré. Assurez-vous de saisir la fiche lorsque

vous débranchez la prise d’alimentation. Ne tirez

pas sur le cordon d’alimentation pour débrancher le

téléviseur.

• Avertissement - Afin de réduire le risque d’incendie

ou d’électrocution, n’exposez pas ce produit à la

pluie, à l’humidité ou à d’autres liquides. Ne touchez

pas le téléviseur si vos mains sont mouillées.

N’installez pas ce produit près d’objets inflammables

comme de l’essence ou des chandelles, et n’exposez

pas le téléviseur directement à l’air conditionné.

• Le moniteur ne doit être exposé à aucune

vaporisation ni éclaboussure, et vous devez éviter

d’y poser des objets remplis de liquide, comme des

vases, des tasses, etc., sur ou au-dessus de l’appareil

(par exemple, sur des tablettes au-dessus de

l’appareil).

• Mise à la terre

(Sauf pour les appareils non mis à la terre.)

Assurez-vous de brancher le fil de mise à la terre afin

de prévenir tout risque d’électrocution (p. ex., un

téléviseur doté d’une fiche c.a. à trois broches avec

mise à la terre devrait être branché dans une prise

électrique murale c.a. avec mise à la terre). Si la mise à

la terre n’est pas possible, un électricien doit installer

un disjoncteur de circuit pour la prise. Ne tentez pas

de mettre l’appareil à la terre en le raccordant à des

câbles téléphoniques, à un paratonnerre ou à des

canalisations de gaz.

Disjoncteur

de circuit

Alimentation

électrique

FRANÇAIS

• Tant que cet appareil est branché sur la prise de

courant murale c.a., il n’est pas déconnecté de la

source d’alimentation c.a. même s’il est mis hors

tension.

• Ne tentez pas de modifier cet appareil d’aucune

manière sans avoir obtenu au préalable

l’autorisation écrite de LG Electronics. Une

modification non autorisée pourrait annuler

l’autorisation d’utiliser cet appareil.

• ANTENNES Mise à la terre d’antennes

extérieures

(peut varier selon le pays) :

Si une antenne extérieure est installée, suivez

les précautions ci-dessous. Un système

d’antennes extérieures ne devrait pas se trouver

à proximité des lignes aériennes d’électricité,

d’autres éclairages électriques ou de circuits

d’alimentation, ou à un endroit où il peut entrer

en contact avec de telles lignes électriques ou de

tels circuits d’alimentation, puisque des blessures

graves, voire la mort, pourraient se produire.

Assurez-vous que le système d’antennes est mis

à la terre, afin de fournir une certaine protection

contre les surtensions et les accumulations de

charge d’électricité statique. La section 810 du

Code national de l’électricité (NEC) aux États-

Unis fournit des renseignements relatifs à la

procédure conforme de mise à la terre du mât

et de la structure d’appui, du câble d’entrée à

l’élément de sortie antenne, au format des fils de

terre, à la position de l’élément de sortie antenne,

au branchement des électrodes de masse, ainsi

qu’aux exigences de mise à la terre de l’électrode.

Mise à la terre de l’antenne en vertu du code

électrique national, ANSI/NFPA 70

Prise de terre

Conducteur de terre

(NEC - Section 810-21)

Fil d’antenne sous gaine

Équipement du

service d’électricité

Dispositif de décharge de

l’antenne (NEC - Section

810-20)

Prise de terre

Électrodes de terre du

service d’électricité (NEC -

Article 250, Partie H)

NEC : Code national de l’électricité

• Nettoyage

Lors du nettoyage, débranchez le cordon

d’alimentation et essuyez l’appareil avec un

linge doux pour éviter de le rayer. Ne vaporisez

pas d’eau ou d’autres liquides directement

sur le téléviseur, car cela pourrait causer une

électrocution. Ne nettoyez pas avec des produits

chimiques comme de l’alcool, des solvants et du

benzène.

• Déplacement

Assurez-vous que l’appareil est hors tension,

débranché et que tous les câbles ont été retirés.

Deux personnes ou plus peuvent être requises

pour porter les téléviseurs d’une certaine taille.

N’appliquez aucune pression (provenant de

vous-même ou d’un élément extérieur) sur le

panneau avant du téléviseur.

• Ventilation

Installez votre téléviseur à un endroit où la

ventilation est suffisante. N’installez pas dans

un espace confiné comme une bibliothèque.

Ne couvrez pas ce produit d’un drap ou d’autres

matériaux lorsqu’il est branché. N’installez pas à

un endroit excessivement poussiéreux.

• Si vous sentez une odeur de fumée ou d’autres

odeurs provenant du téléviseur, débranchez le

cordon d’alimentation et contactez un centre de

services autorisé.

• Évitez que le produit ne soit exposé à la lumière

solaire directe.

• Ne touchez jamais cet appareil ou cette antenne

pendant un orage.

• Lors du montage du téléviseur au mur, assurez-

vous de ne pas le suspendre à l’aide du câble de

signal ou d’alimentation se trouvant à l’arrière du

téléviseur.

• Évitez de heurter l’appareil et assurez-vous

qu’aucun objet ne tombe dans celui-ci ou n’entre

en contact avec l’écran.

• DÉBRANCHER L’APPAREIL DE LA SOURCE

D’ALIMENTATION PRINCIPALE

Pour débrancher l’appareil, retirer la fiche

d’alimentation de la prise de courant. La fiche

d’alimentation doit demeurer entièrement

accessible afin de pouvoir débrancher l’appareil

en cas d’urgence.

• Piles

Assurez-vous de ranger les accessoires (piles

ou autre) dans un lieu sûr et hors de portée des

enfants.

• Cet appareil fonctionne avec des piles. Il

est possible que les règlements de votre

communauté en matière d’environnement

vous obligent à mettre ces piles au rebut

en respectant certaines règles. Veuillez

communiquer avec les autorités locales pour

plus de renseignements sur la mise au rebut ou

le recyclage des piles usagées.

• Ne jetez pas les piles dans le feu.

• Ne court-circuitez pas les piles, ne les démontez

pas et ne les laissez pas surchauffer.

• N’utilisez pas d’équipement électrique à haute

tension près du téléviseur (comme un tue-

mouches électrique).

Cela pourrait entraîner un mauvais

fonctionnement de l’appareil.

• Défauts de points

Un écran est un produit de haute technologie

présentant une résolution de deux à six millions

de pixels. Dans de rares cas, on pourrait voir de

petits points sur l’écran lors du visionnement.

Ces points sont des pixels désactivés ne nuisant

pas à la performance et à la fiabilité du téléviseur.

FRANÇAIS

• Son produit

Craquement Un craquement survenant pendant

le visionnement ou lors de l’arrêt du téléviseur

est produit par une contraction thermique

plastique causée par la chaleur ou l’humidité.

Ce bruit est courant dans les produits où une

déformation thermique est requise.

Bourdonnement de circuit ou de panneau

électrique Un bruit très faible est produit par un

circuit commutateur haute vitesse fournissant

une grande quantité de courant pour faire

fonctionner un appareil. Il varie selon l’appareil.

Ce son ne nuit aucunement à la performance ou

à la fiabilité de l’appareil.

• Prenez soin de ne pas toucher aux ouvertures

de ventilation. Lorsque le téléviseur fonctionne

pendant de longues périodes, les ouvertures de

ventilation peuvent devenir chaudes. Cela ne

nuit aucunement à la performance de l’appareil

et ne l’endommage pas.

• N’installez pas ce produit sur un mur où il

pourrait être exposé à l’huile ou au brouillard

d’huile; cela peut l’endommager et provoquer

sa chute.

• Si le téléviseur est froid au toucher, il peut

y avoir un léger sautillement quand on

l’allume. Cela est normal; le téléviseur n’est pas

défectueux. Pendant quelques minutes, des

défauts de points peuvent être visibles à l’écran,

apparaissant comme de petites taches rouges,

vertes ou bleues. Toutefois, ils ne produisent

aucun effet indésirable sur la performance du

téléviseur. Évitez de toucher l’écran ACL ou de

mettre vos doigts dessus pendant une longue

période de temps. Cela pourrait produire un effet

de distorsion à l’écran.

• Si de l’eau ou toute autre substance s’infiltre dans

le produit (p. ex.: un adaptateur c.a., un cordon

d’alimentation ou un téléviseur), débranchez le

cordon d’alimentation et communiquez avec le

centre de service immédiatement.

Sinon, cela peut provoquer un incendie ou une

décharge électrique.

• Utilisez un adaptateur c.a. autorisé et un cordon

d’alimentation approuvé par LG Electronics.

Sinon, cela peut provoquer un incendie, une

décharge électrique un mauvais fonctionnement

ou une altération du produit.

• Ne démontez jamais l’adaptateur c.a. ou le

cordon d’alimentation.

Cela peut provoquer un incendie ou une

décharge électrique.

• Manipulez l’adaptateur avec soin pour éviter de

l’échapper ou de le frapper. Un impact pourrait

l’endommager.

• L’affichage d’une image fixe pendant une longue

période peut entraîner l’incrustation de l’image.

Évitez de laisser une image fixe à l’écran pendant

une période prolongée.

FRANÇAIS

Renseignements relatifs à la

réglementation FCC

(Pour les États-Unis)

Cet équipement a été testé et jugé conforme aux

limites relatives aux appareils numériques de

catégorie B imposées par le paragraphe 15 de la

réglementation de la FCC. Ces limites sont établies

pour fournir une protection raisonnable contre les

interférences nuisibles en installation résidentielle.

Cet équipement génère, utilise et peut diffuser

de l’énergie de radiofréquences et, s’il n’est pas

installé et utilisé conformément aux instructions,

peut causer des interférences nuisibles aux

communications radio. Cependant, il n’existe aucune

garantie qu’il n’y aura pas d’interférences dans une

installation particulière. Si cet équipement cause

des interférences nuisibles à la réception radio ou

télévision (pour s’en assurer, il suffit d’éteindre et de

rallumer l’appareil), l’utilisateur est invité à essayer

de corriger les interférences par l’une ou plusieurs

des mesures suivantes :

- Réorienter ou déplacer l’antenne de réception.

- Augmenter la distance entre l’équipement et le

récepteur.

- Brancher l’équipement sur un circuit électrique

distinct de celui qui alimente le récepteur.

- Consulter le distributeur ou un technicien radio/

télé qualifié pour vous aider.

Cet appareil est conforme aux limites imposées par

le paragraphe 15 de la réglementation FCC. Son

utilisation est soumise aux deux conditions suivantes

: (1) cet appareil ne doit pas provoquer de brouillage

préjudiciable, et (2) cet appareil doit accepter

toutes les interférences reçues, y compris celles

pouvant causer un fonctionnement indésirable. Les

modifications dans la fabrication de cet appareil

qui ne sont pas expressément approuvées par

l’autorité responsable de la conformité peuvent

annuler l’autorisation accordée à l’utilisateur de faire

fonctionner l’équipement.

Exigences de la FCC en matière

d’interférences des fréquences radio (pour

appareils UNII)

Les radars à haute puissance sont attribués comme

utilisateurs principaux des bandes de fréquence

5,25 à 5,35 GHz et 5,65 à 5,85 GHz. Ces stations

radars peuvent causer des interférences pour cet

appareil ou l’endommager. Cet appareil ne peut être

colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l’exposition aux

rayonnements RF

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d’exposition

aux rayonnements de la FCC pour un environnement

non contrôlé. Cet émetteur ne peut être colocalisé

ni utilisé conjointement avec tout autre émetteur

ou antenne. Cet appareil doit être installé de façon

à garder une distance minimale de 20 cm (7,8 po)

entre la source de rayonnements et votre corps.

Les utilisateurs doivent respecter les directives

d’utilisation afin de satisfaire aux critères en matière

d’exposition aux rayonnements RF.

Avis d’Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme à la norme CNR-210 des

règlements d’Industrie Canada. Son fonctionnement

est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d’interférences.

2. Cet appareil doit accepter toutes les interférences,

y compris celles pouvant entraîner son

dysfonctionnement.

Avis d’Industrie Canada sur l’exposition aux

rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d’exposition

aux rayonnements d’Industrie Canada pour un

environnement non contrôlé. Cet appareil doit être

installé de façon à garder une distance minimale de

20 cm (7,8 po) entre la source de rayonnements et

votre corps.

REMARQUE : LE FABRICANT N’EST PAS

RESPONSABLE DES INTERFÉRENCES

RADIOÉLECTRIQUES CAUSÉES PAR DES

MODIFICATIONS NON AUTORISÉES APPORTÉES

À CET APPAREIL. DE TELLES MODIFICATIONS

POURRAIENT ANNULER L’AUTORISATION ACCORDÉE

À L’UTILISATEUR DE FAIRE FONCTIONNER L’APPAREIL.

FRANÇAIS

AVERTISSEMENTS

(Pour le Canada)

[Pour un produit doté de la fonction sans fil utilisant

la bande de fréquences 5 GHz]

• L’appareil destiné à la bande de fréquences 5 150

à 5 250 MHz doit être utilisé à l’intérieur seulement

afin de réduire tout risque d’interférences pouvant

nuire au fonctionnement des systèmes satellites

mobiles sur un canal commun;

• Le gain d’antenne maximum autorisé pour les

appareils dans les bandes de fréquences 5 250 à

5 350 MHz et 5 470 à 5 725 MHz doit respecter les

limites p.i.r.e.;

• Le gain d’antenne maximum autorisé pour les

appareils dans les bandes de fréquences 5 725 à

5 825 MHz doit respecter les limites p.i.r.e.

précisées pour l’utilisation point à point et non

point à point tel qu’il est nécessaire;

• Les radars à haute puissance sont attribués comme

utilisateurs principaux (utilisateurs prioritaires)

des bandes de fréquences 5 250 à 5 350 MHz et

5 650 à 5 850 MHz, et ces radars peuvent causer

des interférences ou des dommages aux appareils

LE-LAN.

Remarque à l’intention des

installateurs de réseaux câblés

(Pour les États-Unis et le Canada)

Nous désirons attirer l’attention des installateurs de

réseaux câblés sur l’article 820-40 du Code national

de l’électricité (NEC) concernant la mise à la terre

de tels réseaux, et en particulier sur le fait que le

câble doit être relié à l’installation de mise à la terre

du bâtiment aussi près que possible de son point

d’entrée.

Préparation

REMARQUES

• Cette illustration peut ne pas correspondre à votre

téléviseur.

• L’afficheur (OSD) de votre téléviseur peut différer

légèrement de l’illustration du présent manuel.

• Les menus et options disponibles peuvent différer

en fonction des sources ou du modèle de produit

que vous utilisez.

• De nouvelles fonctionnalités pourraient être

ajoutées à ce téléviseur dans le futur.

• Les articles fournis avec votre produit peuvent

varier selon le modèle.

• Les caractéristiques du produit ou le contenu de

ce manuel peuvent être modifiés sans préavis,

pour refléter la mise à niveau des fonctions du

produit.

• Pour que la connexion soit optimale, les

connecteurs des câbles HDMI et des dispositifs

USB devraient avoir un rebord de moins de 10 mm

(0,39 po) d’épaisseur et de moins de 18 mm (0,7

po) de largeur.

• Si le câble ou la clé USB ne rentre pas dans le port

USB de la télé, servez-vous d’un câble de rallonge

compatible USB 2.0.

• Utilisez un câble certifié portant le logo HDMI.

Si vous n’utilisez pas un câble HDMI certifié,

l’écran peut ne pas s’afficher ou un problème de

connexion peut se produire.

• Types de câbles HDMI recommandés (de 3 m ou

moins)

- Câble HDMI®/™ haute vitesse

- Câble HDMI®/™ haute vitesse avec Ethernet

*A 10 mm (0,39 po)

*B 18 mm (0,7 po)

MISES EN GARDE

• Afin de garantir la sécurité et la durée de vie de

l’appareil, n’utilisez pas d’éléments non approuvés.

• Tout dommage ou blessure causé par l’utilisation

d’un élément non approuvé n’est pas couvert par

la garantie.

• Sur certains modèles, la fine pellicule apposée sur

l’écran fait partie du téléviseur et il ne faut pas la

retirer.

• Pour fixer le support au téléviseur, placez l’écran

face vers le bas sur une table ou sur une surface

plane matelassée afin de le protéger contre les

rayures.

• Assurez-vous que les vis sont vissées

complètement. (Si elles ne sont pas suffisamment

vissées, le téléviseur peut basculer vers l’avant

après avoir été installé.)

• Ne pas trop serrer les vis, sinon elles peuvent s’user

et se relâcher.

FRANÇAIS

Avertissements en cas d’utilisation d’un

dispositif de stockage USB

• Les dispositifs de stockage USB qui utilisent

leur propre pilote ou programme intégré de

reconnaissance automatique peuvent ne pas

fonctionner.

• Certains dispositifs de stockage USB peuvent ne

pas fonctionner ou fonctionner incorrectement.

• Utilisez uniquement des dispositifs de stockage

USB formatés avec le système de fichiers FAT32 ou

NTFS par Windows.

• Dans le cas des disques durs externes USB, utilisez

des dispositifs dont la tension nominale est de 5 V

et le courant nominal est de 500 mA.

• Il est recommandé d’utiliser des clés USB de

32 Go ou moins et des disques durs USB de 2 To

ou moins.

• Si un disque dur USB prenant en charge la

fonction d’économie d’énergie ne fonctionne

pas correctement, mettez-le hors tension, puis

rallumez-le. Pour en savoir plus, reportez-vous au

manuel de l’utilisateur du disque dur USB.

• Les données du dispositif de stockage USB

peuvent être endommagées : sauvegardez les

fichiers importants dans d’autres dispositifs.

L’utilisateur est responsable de l’entretien des

données. Le fabricant n’est pas responsable des

pertes de données.

Entretien

Nettoyage du téléviseur

Nettoyez régulièrement votre téléviseur pour en

assurer le rendement optimal et en prolonger la

durée de vie.

MISES EN GARDE

• Avant le nettoyage, éteignez le téléviseur et

débranchez le cordon d’alimentation et tous les

autres câbles.

• En cas d’absence prolongée ou si vous ne comptez

pas utiliser votre téléviseur pendant une longue

période, débranchez le cordon d’alimentation de

la prise murale afin d’éviter les dommages causés

par la foudre ou les surtensions.

Écran, cadre, boîtier et support

Pour éliminer la poussière ou les saletés, essuyez la

surface à l’aide d’un chiffon sec, propre et doux.

En cas de salissure importante, essuyez la surface

à l’aide d’un chiffon doux imbibé d’eau propre

ou de détergent doux dilué. Essuyez ensuite

immédiatement avec un chiffon sec.

MISES EN GARDE

• Évitez de pousser sur la surface, de la frotter ou

de la heurter avec vos ongles ou avec des objets

pointus, car vous risqueriez d’égratigner l’écran et

de provoquer des déformations de l’image.

• N’utilisez aucun produit chimique (cires, benzène,

alcool, diluants, insecticides, désodorisants,

lubrifiants ou autres), au risque d’endommager

la finition de l’écran et de provoquer des

décolorations.

• Ne vaporisez pas de liquides sur la surface. Si

de l’eau pénètre dans le téléviseur, il y a danger

d’incendie, d’électrocution ou de mauvais

fonctionnement de l’appareil.

Cordon d’alimentation

Enlevez régulièrement la poussière ou la saleté sur le

cordon d’alimentation.

Soulèvement et déplacement du

téléviseur

Lorsque vous désirez déplacer ou soulever le

téléviseur, lisez tout d’abord ce qui suit pour éviter

d’égratigner ou d’endommager le téléviseur, ainsi

que pour effectuer un transport sécuritaire sans

égard au type et à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en

utilisant la boîte ou le matériel d’emballage dans

lequel il a été livré à l’origine.

• Avant de déplacer ou de soulever le téléviseur,

débranchez le cordon d’alimentation et tous les

câbles.

• Lorsque vous tenez le téléviseur,

assurez-vous de ne pas placer

l’écran contre vous afin de ne pas

l’endommager.

• Tenez fermement le haut et le bas du cadre du

téléviseur. Assurez-vous de ne pas tenir la partie

transparente, le haut-parleur ou la grille de haut-

parleur du téléviseur.

FRANÇAIS

• Utilisez au moins deux personnes

pour déplacer un grand téléviseur.

• Lorsque vous transportez un

téléviseur dans vos mains,

tenez-le tel qu’il est montré dans

l’illustration suivante.

• Lorsque vous transportez le téléviseur, évitez

de l’exposer à des chocs ou à des vibrations

excessives.

• Lorsque vous transportez le téléviseur, maintenez-

le à la verticale; ne le tournez jamais sur le côté et

ne le penchez pas à gauche ou à droite.

• Lors de la manipulation du téléviseur, veillez à

ne pas endommager le bouton de la manette en

saillie.

MISES EN GARDE

• Évitez de toucher à l’écran, puisque cela pourrait

l’endommager.

• Ne déposez pas le produit sur le plancher avec la

partie avant vers le bas sans surface coussinée.

Cela pourrait endommager l’écran.

• Ne déplacez pas le téléviseur en le tenant par le

serre-câbles et le dispositif de rangement des

câbles, ce qui peut les briser, causer des blessures

et endommager le téléviseur. (Selon le modèle.)

Utilisation du bouton de la

manette

(Les illustrations peuvent ne pas correspondre à

votre téléviseur.)

Vous pouvez commander le téléviseur en appuyant

sur le bouton ou en déplaçant la manette vers la

gauche, la droite, le haut ou le bas.

Bouton de la manette

Fonctions de base

Lorsque le téléviseur est éteint, appuyez

une fois sur le bouton de la manette et

relâchez-le.

Mise sous

tension

Lorsque le téléviseur est allumé,

appuyez sur le bouton de la manette

pendant quelques secondes et relâchez-

le. (Cependant, si le bouton menu est

affiché à l’écran, vous pourrez quitter le

menu en appuyant et en maintenant

enfoncé le bouton de la manette.)

Mise hors

tension

Vous pouvez régler le volume au niveau

désiré en déplaçant le bouton de la

manette vers la gauche ou la droite avec

votre doigt.

Réglage du

volume

Vous pouvez parcourir les canaux

enregistrés en déplaçant le bouton de

la manette vers le haut ou le bas avec

votre doigt.

Contrôle des

canaux

REMARQUE

• Lorsque vous déplacez le bouton de la manette

vers le haut, le bas, la gauche ou la droite, prenez

garde de ne pas l’enfoncer. Si vous appuyez sur le

bouton, vous ne pourrez pas régler le volume ni

parcourir les chaînes enregistrées.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois

sur le bouton de la manette. Vous pouvez régler les

éléments du menu en déplaçant le bouton de la

manette vers le haut, le bas, la gauche ou la droite.

Met l’appareil hors tension.

Permet d’accéder au menu principal.

Efface ce qui est affiché à l’écran et retourne au

visionnement de la télévision.

Change de source d’entrée.

Montage sur une table

(Les illustrations peuvent ne pas correspondre à

votre téléviseur.)

1 Soulevez et inclinez le téléviseur dans sa position

verticale sur une table.

- Laissez au minimum un espace de 10 cm (4 po)

entre le mur et le téléviseur pour une ventilation

adéquate.

10 cm

(4 po)

2 Raccordez le cordon d’alimentation à une prise

murale.

MISE EN GARDE

• Ne placez pas le téléviseur près ou sur des sources

de chaleur, car cela peut causer un incendie ou

d’autres dommages.

FRANÇAIS

Fixation du téléviseur à un mur

(facultatif)

(Selon le modèle)

(Les illustrations peuvent ne pas correspondre à

votre téléviseur.)

1 Insérez et serrez les boulons à œil ou les supports

et les boulons à l’arrière du téléviseur.

- Si des boulons sont insérés dans les

emplacements des boulons à œil, retirez tout

d’abord les boulons.

2 Fixez les supports de fixation murale au mur

à l’aide des boulons. Alignez les boulons à œil

à l’arrière du téléviseur et les emplacements

correspondants sur la fixation murale.

3 Attachez les boulons à œil aux supports de

fixation murale à l’aide d’une corde solide.

Assurez-vous d’installer la corde pour qu’elle soit

horizontale relativement à une surface plane.

MISE EN GARDE

• Assurez-vous que les enfants ne grimpent pas sur

le téléviseur et ne se suspendent pas à celui-ci.

REMARQUES

• Utilisez une plateforme ou un meuble qui est

suffisamment solide et large pour soutenir le

téléviseur de manière sécuritaire.

• Les supports, les boulons et les cordes sont

facultatifs. Vous pouvez obtenir des accessoires

auprès de votre détaillant local.

Montage mural

Une fixation murale optionnelle peut être utilisée

pour fixer votre téléviseur LG. Consultez votre

fournisseur local afin de trouver une fixation murale

qui correspond aux normes VESA de votre modèle

de téléviseur. Fixez soigneusement le support de

fixation murale au dos de votre téléviseur. Installez-

le à un mur solide qui est perpendiculaire au sol.

Si vous fixez le téléviseur à d’autres matériaux de

construction, veuillez contacter le personnel qualifié

pour installer la fixation murale. Des directives

détaillées seront comprises avec la fixation murale.

Nous vous recommandons d’utiliser une fixation

murale de marque LG. Le support mural LG est facile

à ajuster et les câbles s’y branchent aisément. Si

vous n’utilisez pas un support mural LG, utilisez un

support permettant de fixer l’appareil au mur de

façon sécuritaire et offrant suffisamment d’espace

pour permettre la connexion des appareils externes.

Si vous utilisez un support non réglable, fixez-le au

mur. Branchez d’abord les câbles au téléviseur, puis

placez le téléviseur sur le support.

10 cm

(4 po)

Assurez-vous d’utiliser les vis et les fixations murales

qui répondent aux normes VESA. Les dimensions

standards des trousses de fixation murale sont

indiquées dans le tableau suivant.

Modèle 43UX340C 49/55UX340C

VESA (A x B) 200 x 200 300 x 300

Vis standard M6 M6

Nombre de vis 4 4

Fixation murale

(facultatif)

LSW240B

MSW240

LSW350B

MSW240

Modèle 65UX340C 79UX340C

VESA (A x B) 300 x 300 600 x 400

Vis standard M6 M8

Nombre de vis 4 4

Fixation murale

(facultatif)

LSW350B LSW640B

FRANÇAIS

MISES EN GARDE

• Débranchez tout d’abord l’alimentation, puis

déplacez ou installez le téléviseur. Sinon, cela

pourrait causer une décharge électrique.

• Avant d’installer le téléviseur sur une fixation

murale, retirez son support.

• Si vous installez le téléviseur sur un plafond ou un

mur incliné, il pourrait tomber et causer de graves

blessures. Utilisez une fixation murale autorisée

par LG et communiquez avec votre détaillant local

ou du personnel qualifié.

• Ne serrez pas trop les vis, car cela pourrait

endommager le téléviseur et annuler votre

garantie.

• Utilisez les vis et les fixations murales qui

répondent aux normes VESA. Tout dommage ou

toute blessure résultant d’un usage abusif ou de

l’utilisation d’un accessoire inapproprié n’est pas

couvert par la garantie.

REMARQUES

• Utilisez les vis qui sont répertoriées dans la liste

des caractéristiques applicables aux vis de norme

VESA.

• La trousse de la fixation murale comprend un

manuel d’installation et les pièces nécessaires.

• Le support de fixation murale est en option. Vous

pouvez obtenir des accessoires supplémentaires

auprès de votre détaillant local.

• La longueur des vis peut varier selon la fixation

murale. Assurez-vous d’utiliser la longueur

appropriée.

• Pour de plus amples renseignements, reportez-

vous au manuel fourni avec la fixation murale.

• Lors de l’installation de la fixation murale, utilisez

la bandelette adhésive de protection pour couvrir

les orifices du support non utilisés afin de prévenir

l’accumulation de poussière et de saleté.

(Utilisez uniquement lorsqu’il est fourni avec votre

modèle particulier.)

Pièce fournie

Bandelette adhésive

de protection

• Lorsque vous fixez le téléviseur sur un support

mural, insérez les rondelles d’espacement

intérieures du support dans les orifices de fixation

murale du téléviseur pour faciliter l’ajustement

vertical de ce dernier. (Utilisez uniquement

lorsqu’il est fourni avec votre modèle particulier.)

Article fourni

Rondelle

d’espacement

intérieure pour

l’installation murale

• Lorsque vous retirez les couvercles du support,

insérez un outil plat sous les flèches. (p. ex. un

tournevis plat) (Pour 79UX340C)

Connexions (Notifications)

Vous pouvez brancher différents appareils sur la télé.

Sont pris en charge les récepteurs HD, les lecteurs

DVD, les magnétoscopes, les systèmes audio, les

dispositifs de stockage USB, les ordinateurs, les

consoles de jeu et d’autres périphériques externes.

Pour plus d’information sur la connectivité, consultez

le manuel fourni avec chaque appareil.

REMARQUES

• Les vidéos 4K (ULTRA HD) sont prises en charge

par ce modèle uniquement par l’entrée HDMI.

• Les vidéos ULTRA HD ne sont pas prises en charge

par l’entrée USB ou celle du syntoniseur.

• Si vous enregistrez un programme télévisé à l’aide

d’un enregistreur de DVD ou d’un magnétoscope,

assurez-vous de brancher le câble de signal

télévisé au téléviseur par l’intermédiaire de

l’enregistreur ou du magnétoscope. Pour en savoir

davantage sur l’enregistrement, reportez-vous au

manuel fourni avec le périphérique connecté.

• Les branchements de l’appareil externe peuvent

différer légèrement des illustrations de ce manuel.

• Connectez les appareils externes au téléviseur

indépendamment de l’ordre du port TV.

• Si vous branchez une console de jeu au téléviseur,

utilisez le câble fourni avec la console.

• Pour en savoir plus, consultez le guide d’utilisation

correspondant.

FRANÇAIS

Raccordement à une antenne ou

au câble

Raccordez le téléviseur à une antenne, au câble ou

à un terminal de câblodistribution. Les illustrations

peuvent différer des articles réels et l’utilisation d’un

câble RF est facultative.

MISES EN GARDE

• Assurez-vous de ne pas plier le fil de cuivre du

câble RF.

Fil de cuivre

• Pour éviter d’endommager votre téléviseur, faites

d’abord tous les branchements entre les appareils,

puis branchez le cordon d’alimentation dans la

prise d’alimentation.

REMARQUES

• Utilisez un dispositif d’aiguillage des signaux pour

utiliser deux téléviseurs ou plus.

• Codecs audio DTV pris en charge : MPEG, Dolby

Digital.

• S’il n’y a pas de signal UHD dans la région, la

transmission UHD directe ne sera pas disponible.

Autres connexions

Branchez votre téléviseur à des appareils externes.

Pour obtenir l’image et le son de la meilleure qualité,

reliez l’appareil externe et le téléviseur au moyen

d’un câble HDMI, comme indiqué.

REMARQUES

• Utilisez uniquement avec la prise stéréo de 3,5mm

à trois pôles.

• Ne branchez pas votre casque ou vos écouteurs

sur le port de branchement pour haut-parleurs

externes.

Télécommande

Les descriptions données dans le présent manuel

font référence aux touches qui se trouvent sur la

télécommande. Veuillez lire le présent manuel

attentivement et utiliser le téléviseur correctement.

Pour installer les piles, ouvrez le couvercle de leur

compartiment et insérez des piles (AAA de 1,5 V) en

faisant correspondre leurs bornes et à celles

du compartiment, puis remettez le couvercle en

place. Le non-respect des polarités des piles pourrait

causer l’explosion ou une fuite des piles et entraîner

un incendie, des blessures corporelles ou une

pollution environnementale. Pour retirer les piles,

suivez le processus d’installation à l’envers. Cette

télécommande fonctionne par lumière infrarouge.

Lorsque vous l’utilisez, dirigez-la vers le capteur du

téléviseur.

MISE EN GARDE

• Ne mélangez pas des piles usagées avec de

nouvelles piles; cela pourrait endommager la

télécommande.

(ALIMENTATION) Allume ou éteint le téléviseur.

Permet de retourner à la dernière chaîne de télévision.

Active ou désactive les sous-titres.

Sélectionne un mode audio-vidéo.

Redimensionne une image.

Change de source d’entrée.

Touches numérotées Permettent d’entrer des chiffres.

(Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

Affiche la liste de chaînes enregistrées.

Permet d’alterner entre les deux dernières

chaînes sélectionnées (en appuyant de façon répétée).

Règle le volume.

Affiche la liste de vos chaînes favorites.

Signal numérique : Permet de modifier la langue

audio.

Signal analogique : Permet de modifier le son MTS.

Désactive tous les sons.

Parcourt les chaînes enregistrées.

Affiche l’écran précédent ou suivant.

FRANÇAIS

Permet de changer le mode de l’image.

Affiche des données sur le programme en cours.

Permet de modifier le mode audio.

Permet d’accéder aux menus principaux.

Permet d’accéder au menu rapide.

Touches de navigation (haut / bas / gauche / droite)

Permettent de faire défiler les menus ou les options.

Sélectionne des menus ou des options et confirme

votre choix.

(Retour) Retourne au niveau précédent.

Supprime tout le texte affiché à l’écran et permet de

retourner au contenu télé.

Permet d’activer la fonction SAP (seconde piste

audio).

Non fonctionnel.

Permet de régler le délai avant que le téléviseur

s’éteigne.

Touches de contrôle ( , , , , ) Commandent les

appareils compatibles avec SIMPLINK (USB, SIMPLINK).

Permettent d’accéder à diverses fonctions de

certains menus.

Sélection du mode image

SETTINGS IMAGE Mode image

Sélectionnez le mode image optimisé pour

l’environnement de visionnement ou le programme.

• Clair Augmente les niveaux de contraste, de

brillance et de netteté pour produire des images

éclatantes.

• Standard Affiche les images aux niveaux

standards de contraste, de brillance et de netteté.

• APS La fonction d’économie d’énergie modifie

les paramètres de la télé de façon à réduire la

consommation.

• Film / Sport / Jeu Affiche l’image optimale pour

les films, les sports et les jeux.

• Expert Menu de réglage de la qualité d’image qui

permet aux experts et aux passionnés de profiter

du meilleur visionnement possible.

Ce menu de réglage est prévu pour les

professionnels de l’étalonnage d’images certifiés

ISF. (Le logo ISF ne peut être utilisé que sur les

téléviseurs certifiés ISF.)

ISFccc : Imaging Science Foundation Certified

Calibration Control (Selon le modèle)

• Selon le signal d’entrée, la plage de modes

d’image offertes peut différer.

• Expert est un mode destiné aux professionnels

de l’étalonnage d’images pour leur permettre

un contrôle et un étalonnage précis de certaines

images. L’effet ne sera pas aussi grand sur des

images normales.

Utilisation du mode d’économie

d’énergie

SETTINGS IMAGE Économie d’énergie

Permet de réduire la consommation d’énergie en

réglant la brillance de l’écran.

• Arrêt Désactive la fonction Économie d’énergie.

• Minimum / Moyen / Maximum Permet

d’appliquer un des types prédéfinis de la fonction

Économie d’énergie.

• Écran désactivé L’écran est éteint et seul le son est

audible. Appuyez sur n’importe quelle touche de

la télécommande pour rallumer l’écran.

FRANÇAIS

Utilisation de HDMI ULTRA HD

Deep Color

SETTINGS IMAGE HDMI ULTRA HD Deep Color

HDMI (1/2) ULTRA HD Deep Color

Le port HDMI offre le mode ULTRA HD en couleurs

riches, qui permet de profiter d’une image plus

claire.

• Marche Prise en charge du mode ULTRA HD en

couleurs riches

• Arrêt Pas de prise en charge du mode ULTRA HD

en couleurs riches

• Tous les ports HDMI prennent en charge la HDCP

2.2.

• La source 4K est uniquement prise en charge par

l’entrée HDMI.

• Le signal et le contenu 4K ne sont pas offerts avec

l’entrée RF/USB.

• Tous les ports d’entrée HDMI prennent en charge

le format 4K à 50/60Hz (4:4:4, 4:2:2) pour la vidéo

en haute définition. L’image ou le son peuvent ne

pas être pris en charge, selon les caractéristiques

de l’appareil externe branché. Dans un tel cas,

changez les paramètres de HDMI ULTRA HD Deep

Color.

Format pris en charge avec la 4K @ 60 Hz

Résolution

Fréquence

d’image

(Hz)

Richesse des couleurs /

Échantillonnage chromatique

8 bit 10 bit 12 bit

3840 X

2160p

4096 X

2160p

59,94

60,00

YCbCr

4:2:0

YCbCr 4:2:0

YCbCr 4:2:2

YCbCr

4:4:4

- -

RGB

4:4:4

- -

1 Uniquement lorsque HDMI ULTRA HD Deep

Color est réglé à Marche.

Caractéristiques

Les caractéristiques techniques peuvent changer

sans préavis en raison des mises à niveau des

fonctions des produits.

Système télévisuel

ATSC, NTSC-M, 64 et 256 QAM

Programmation

VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135, CADTV

1-135

Impédance de l’antenne externe

75 Ω

Conditions d’utilisation

• Température de fonctionnement

De 0 °C à 40 °C

• Humidité de fonctionnement

Moins de 80 %

• Température d’entreposage

De - 20 °C à 60 °C

• Humidité d’entreposage

Moins de 85 %

Prise en charge du mode HDMI (PC)

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

640 x 350 31,46 70,09

720 x 400 31,46 70,08

640 x 480 31,46 59,94

800 x 600 37,87 60,31

1 024 x 768 48,36 60,00

1 152 x 864 54,34 60,05

1 280 x 1 024 63,98 60,02

1360 x 768 47,71 60,01

1 920 x 1 080 67,50 60,00

3 840 x 2 160 67,50 30,00

3 840 x 2 160 56,25 25,00

3 840 x 2 160 54,00 24,00

4 096 x 2 160 53,95 23,97

4 096 x 2 160 54,00 24,00

FRANÇAIS

Prise en charge du mode RGB (PC)

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

640 x 350 31,46 70,09

720 x 400 31,46 70,08

640 x 480 31,46 59,94

800 x 600 37,87 60,31

1 024 x 768 48,36 60,00

1 152 x 864 54,34 60,05

1 360 x 768 47,71 60,01

1 280 x 1 024 63,98 60,02

1 920 x 1 080 67,50 60,00

Prise en charge du mode HDMI (DTV)

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

640 x 480p

31,46 59,94

31,50 60,00

720 x 480p

31,47 59,94

31,50 60,00

1 280 x 720p

44,96 59,94

45,00 60,00

1 920 x 1 080i

33,72 59,94

33,75 60,00

1 920 x 1 080p

26,97 23,97

27,00 24,00

33,71 29,97

33,75 30,00

67,43 59,94

67,50 60,00

3 840 x 2 160p

53,95 23,98

54,00 24,00

56,25 25,00

61,43 29,97

67,50 30,00

135,00 60,00

135,00 59,94

4 096 x 2 160p

53,95 23,98

54,00 24,00

56,25 25,00

61,43 29,97

67,50 30,00

135,00 60,00

135,00 59,94

Information sur la connexion à un port

composante

Ports composantes du téléviseur Y P

Ports de sortie vidéo du lecteur de

DVD

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

Prise en charge du mode composante

Résolution

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

720 x 480i

15,73 60,00

15,73 59,94

720 x 480p

31,50 60,00

31,47 59,94

1 280 x 720p

45,00 60,00

44,96 59,94

1 920 x 1 080i

33,75 60,00

33,72 59,94

1 920 x 1 080p

67,50 60,00

67,432 59,94

27,00 24,00

26,97 23,976

33,75 30,00

33,71 29,97

Fichiers pris en charge par Mes médias

• Vitesse maximale du transfert de données :

20 Mbit/s (mégabits par seconde)

• Formats de sous-titres externes pris en

charge : *.srt (SubRip), *.smi (SAMI), *.sub

(SubViewer, MicroDVD, DVDsubtitleSystem,

SubIdx(Vobsub)), *.ass/*.ssa (SubStation Alpha),

*.txt (TMplayer), *.psb (PowerDivX)

• Formats de sous-titres internes pris en charge :

*.dat/*.mpg/*.mpeg/*.vob (DVD Subtitle),

*.ts/*.tp/*.m2ts (DVB Subtitle), *.mp4 (DVD

Subtitle, UTF-8 Plain Text), *.mkv (ASS, SSA,

UTF-8 Plain Text, format universel de sous-titrage,

VobSub, DVD Subtitle), *.divx/*.avi(XSUB

, XSUB+)

XSUB

Prend en charge les sous-titres internes

générés par DivX6

FRANÇAIS

Fichiers vidéo pris en charge

• Maximum : 1 920 x 1 080 @ 30p (uniquement

Motion JPEG 640 x 480 @ 30p)

• .asf, .wmv

[Vidéo] MPEG-2, MPEG-4 partie 2, XViD, H.264/AVC,

VC1(WMV3, WVC1), MP43

[Audio] WMA Standard, WMA9(Pro), MP3, AAC,

AC3, MP3

• .divx, .avi

[Vidéo] MPEG-2, MPEG-4 partie 2, DivX3.11, DivX4,

DivX5, DivX6, XViD, H.264/AVC

[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 couche1,

MPEG-1 couche2, Dolby Digital, MPEG-1 couche3

(MP3)

• .ts, .trp, .tp, .mts, .m2ts

[Vidéo] H.264/AVC, MPEG-2, AVS, VC1

[Audio] MPEG-1 couche1, MPEG-1 couche2, MPEG-

1 couche3 (MP3), Dolby Digital, Dolby Digital Plus,

AAC, HE-AAC

• .vob

[Vidéo] MPEG-1, MPEG-2

[Audio] Dolby Digital, MPEG-1 couche1, MPEG-1

couche2, DVD-LPCM

• .mp4, .m4v, .mov

[Vidéo] MPEG-2, MPEG-4 partie 2, DivX3.11, DivX4,

DivX5, DivX6, XVID, H.264/AVC

[Audio] AAC, MPEG-1 couche3 (MP3)

• .mkv

[Vidéo] MPEG-2, MPEG-4 partie 2, XVID, H.264/AVC

[Audio] HE-AAC, Dolby Digital, MPEG-1 couche3

(MP3), LPCM

• motion JPEG

[Vidéo] MJPEG

[Audio] LPCM, ADPCM

• .mpg, .mpeg, .mpe

[Vidéo] MPEG-1, MPEG-2

[Audio] MPEG-1 couche1, MPEG-1 couche2, Dolby

Digital, LPCM

• .dat

[Vidéo] MPEG-1, MPEG-2

[Audio] MP2

• .flv

[Vidéo] Sorenson H.263, H.264/AVC

[Audio] MP3, AAC, HE-AAC

• .3gp, .3gp2

[Vidéo] H.264/AVC, MPEG-4 partie 2

[Audio] AAC, AMR (NB/WB)

Fichiers de musique pris en charge

• Type de fichier : mp3

[Débit binaire] de 32 à 320 kb/s

[Fréquence d’échantillonnage] de 16 à 48 kHz

[Formats pris en charge] MPEG-1, MPEG-2,

couche2, couche3

• Type de fichier : AAC

[Débit binaire] Format libre

[Fréquence d’échantillonnage] de 8 kHz à

48 kHz

[Formats pris en charge] ADIF, ADTS

• Type de fichier : M4A

[Débit binaire] Format libre

[Fréquence d’échantillonnage] de 8 kHz à

48 kHz

[Formats pris en charge] MPEG-4

• Type de fichier : WMA

[Débit binaire] de 128 à 320 kb/s

[Fréquence d’échantillonnage] de 8 kHz à

48 kHz

[Formats pris en charge] WMA7, WMA8, WMA9

Standard

• Type de fichier : WMA 10 Pro

[Débit binaire] ~ 768 kb/s

[Canal / Fréquence d’échantillonnage]

M0 : jusqu’à 2 canaux à 48 kHz

(Excepté pour le mode faible débit binaire),

M1: jusqu’à 5,1 canaux à 48 kHz,

M2: jusqu’à 5,1 canaux à 96 kHz

[Formats pris en charge] WMA 10 Pro

• Type de fichier : OGG

[Débit binaire] Format libre

[Fréquence d’échantillonnage] ~ 48 kHz

[Formats pris en charge] OGG Vorbis

Fichiers de photo pris en charge

• Catégorie : 2D (jpeg, jpg, jpe)

[Type de fichier disponible]

SOF0 : ligne de base

SOF1 : séquentiel étendu

SOF2 : progressif

[Taille de photo] Minimum : 64 x 64,

Maximum : Type normal : 15 360 (W) x 8 640 (H),

Type progressif : 1 920 (W) x 1 440 (H)

• Catégorie : BMP

[Taille de photo] Minimum : 64 x 64, Maximum : 9

600 x 6 400

• Catégorie : PNG

[Type de fichier disponible] entrelacé, non

entrelacé

[Taille de photo] Minimum : 64 x 64,

Maximum : entrelacé : 1 200 x 800,

non entrelacé : 9 600 x 6 400

• Les fichiers BMP et PNG peuvent s’afficher plus

lentement que les JPEG.

FRANÇAIS

Informations sur les logiciels

libres

Pour obtenir le code source conformément aux

dispositions de la licence publique générale, de

la licence publique générale limitée, de la licence

publique Mozilla et de toute autre licence régissant

les logiciels à code source libre contenus dans cet

appareil, visitez le site

http://opensource.lge.com

En plus du code source, toutes les dispositions de

licence, les exonérations de garantie et les avis de

droits d’auteurs peuvent aussi être téléchargés.

LG Electronics mettra également à votre

disposition le code source libre sur CD-ROM pour

un prix couvrant le coût de la distribution (coût

du support, de l’expédition et de la manutention)

sur simple demande par courriel à l’adresse

[email protected]om

. Cette offre est valable

pendant trois (3)années à compter de la date

d’achat du produit.

Dépannage

Le logiciel peut être mis à jour afin d’en améliorer

la performance. Le client a la responsabilité de

s’assurer de la compatibilité de son matériel avec

tout logiciel fourni par LG Electronics. Au besoin,

communiquez avec LG Electronics et mettez à jour

les versions de vos logiciels conformément aux

directives de LG Electronics.

• La télécommande ne fonctionne pas.

- Assurez-vous que rien n’a été placé sur le

récepteur (du ruban, par exemple).

- Assurez-vous qu’aucun n’obstacle n’empêche

la communication entre l’appareil et la

télécommande.

- Remplacez les piles par des piles neuves.

• Le téléviseur ne produit ni d’image ni de son.

- Vérifiez si le téléviseur est allumé.

- Vérifiez si le cordon d’alimentation est branché

dans une prise murale.

- Vérifiez si la prise murale fonctionne en y

branchant d’autres appareils.

• Le téléviseur s’éteint brusquement.

- Vérifiez les réglages de commande de

l’alimentation. Il y a peut-être eu une coupure

de courant.

- Vérifiez si la fonction de Mise en arrêt /

Minuterie a été activée dans les réglages

HEURE.

- En l’absence de signal, le téléviseur s’éteint

automatiquement au bout de 15 minutes

d’inactivité.

Licences

Les licences prises en charge peuvent différer

selon le modèle. Pour obtenir de plus amples

renseignements sur les licences,

visitez le site

www.lg.com

Fabriqué sous licence de Dolby Laboratories.

Dolby et le symbole double-D sont des marques

déposées de Dolby Laboratories.

The terms HDMI and HDMI High-Definition

Multimedia Interface, and the HDMI logo are

trademarks or registered trademarks of HDMI

Licensing LLC in the United States and other

countries.

Cet appareil DivX Certified® a subi des tests

rigoureux pour assurer qu’il peut lire les vidéos

au format DivX®. Pour lire des films DivX achetés,

inscrivez d’abord votre appareil à l’adresse

vod.divx.com. Vous trouverez votre code

d’inscription dans la section DivX VOD du menu

de configuration de votre appareil.

HomologuéDivX Certified® pour la lecture de

vidéosDivX® jusqu’à une résolution HD1080p, y

compris le contenu en accès limité.

DivX®, DivX Certified® et les logos associés sont

des marques déposées de DivX, LLC et sont

utilisées sous licence.

Ce produit est protégé par les brevets DivX

7,295,673; 7,515,710; RE45,052 et par d’autres

brevets, accessibles à l’adresse

[www.divx.com/

patents]

For DTS patents, see

http://patents.dts.com.

Manufactured under license from DTS Licensing

Limited. DTS, the Symbol, & DTS and the Symbol

together are registered trademarks,

and DTS 2.0+Digital Out is a trademark of DTS,

FRANÇAIS

Codes clés

• Cette fonction n’est pas offerte sur tous les modèles.

Code

(Hexa)

Fonction Remarque

Code

(Hexa)

Fonction Remarque

00 CH PAGE Touche R/C 44

Touche R/C

CH PAGE

Touche R/C 45 Q.MENU Touche R/C

02 VOL + Touche R/C 4C Touche R/C

03 VOL - Touche R/C 4D PICTURE Touche R/C

06 ► Touche R/C 5B EXIT Touche R/C

07 ◄ Touche R/C 61 Touche R/C

08 (Mise sous tension) Touche R/C 63 Touche R/C

MUTE

Touche R/C 71 Touche R/C

INPUT

Touche R/C 72 Touche R/C

0E SLEEP Touche R/C 79

RATIO

Touche R/C

0F TV Touche R/C

►► Touche R/C

10 - 19 Touches numériques 0 à 9 Touche R/C

◄◄ Touche R/C

1A FLASHBK Touche R/C AA

INFO

Touche R/C

1E FAV Touche R/C B0 ► Touche R/C

28 Touche R/C B1 ꕗ Touche R/C

30 AV MODE Touche R/C BA

ꕘ

Touche R/C

39 CAPTION Touche R/C 0A AUDIO Touche R/C

40 ▲ Touche R/C

SOUND Touche R/C

41 ▼ Touche R/C

Touche R/C

43 SETTINGS Touche R/C -- Touche R/C

• Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent un canal majeur/mineur.

(Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l’exception de la Colombie)

(Selon le pays)

FRANÇAIS

Configuration de l’appareil de commande externe

• Cette illustration peut ne pas correspondre à votre téléviseur.

Branchez la prise d’entrée de l’adaptateur USB/SérieRS-232C sur un appareil de commande externe (comme

un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du produit de façon

externe.

Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.

• Câble non fourni.

Adaptateur USB/Série avec câble USB

Type USB

USB IN

(TV)

(PC)

(PC

)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

(Téléviseur)

• Téléviseur LG compatible avec l’adaptateur USB/Série à puce PL2303 (Réf. fabricant: 0x0557, Réf. produit:

0x2008) qui n'est ni fabriqué ni fourni par LG.

• Vous pourrez l’acquérir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec câble RS-232C

De type DE9 (D-sub 9 broches)

• Vous devez vous procurer le câble RS-232C (de type DE9, D-sub 9broches femelle à femelle) à RS-232C requis

pour le branchement entre le PC et le téléviseur, lequel est précisé dans le guide.

• L’interface de connexion peut être différente de celle de votre téléviseur.

USB IN

(TV)

(PC

)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

(Téléviseur)

Type de prise téléphonique

• Vous devez disposer du câble de type prise téléphonique / RS-232 pour établir la connexion entre votre

ordinateur et le téléviseur, comme indiqué dans le manuel.

• Pour les autres modèles, brancher sur le portUSB.

• L’interface de connexion peut être différente de celle de votre téléviseur.

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

(Téléviseur)

- ou

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

(Téléviseur)

FRANÇAIS

Ordinateur du client Configurations RS-232C

Configuration à 7 broches (câble simulateur de

modem série femelle-femelle)

PC TV

RXD

2 3

TXD

3 2

RXD

GND

5 5

GND

DTR

4 6

DSR

6 4

DTR

RTS

7 8

CTS

8 7

RTS

D-Sub 9 D-Sub 9

Configuration à 3 broches (non standard)

PC TV

RXD

2 3

TXD

3 2

RXD

GND

5 5

GND

DTR

4 6

DSR

6 4

DTR

RTS

7 8

CTS

8 7

RTS

D-Sub 9 D-Sub 9

RS-232C

(Port série)

Identité télé

Pour définir le numéro d’identité, voir la section « Correspondance avec les données réelles »

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.

2. Appuyez sur les touches de navigation pour faire défiler l’affichage jusqu'à (Général → À propos de ce

téléviseur ou Option) et appuyez sur OK.

3. Appuyez sur les touches de navigation pour régler l’identité télé et appuyez sur OK.

4. Choisissez un numéro d’identité en faisant défiler l’affichage vers la gauche ou la droite et sélectionnez

Fermer. La plage de réglage s’étend de 1 à 99.

5. Lorsque vous avez terminé, appuyez sur EXIT.

*(selon le modèle)

FRANÇAIS

Paramètres de communication

• Débit en bauds : 9600b/s (UART)

• Longueur de données: 8bits

• Parité: Aucune

• Bit d’arrêt: 1bit

• Code de communication: Code ASCII

• Utilisez un câble croisé (inversé).

Liste de référence des commandes

(Selon le modèle)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

01. Alimentation* k a 00 à 01 15. Équilibre k t 00 à 64

02. Format de

l’image

k c (page 23)

16. Couleur

Température

x u 00 à 64

03. Écran en

mode veille

k d (page 23)

17. Méthode

ISM

(uniquement

pour téléviseurs

plasma)

j p (page 25)

04. Sourdine

volume

k e 00 à 01 18. Égalisateur j v (page 25)

05. Réglage du

volume

k f 00 à 64

19. Économie

d’énergie

j q 00 à 05

06. Contraste k g 00 à 64

20.

Commandes de

syntonisation

m a (page 25)

07. Luminosité k h 00 à 64

21. Canal

(Émission)

Ajout/

Suppression

(sauter)

m b 00 à 01

08. Couleur k i 00 à 64 22. Clé m c Codes clés

09. Teinte k j 00 à 64

23.

Rétroéclairage

des

commandes,

éclairage du

panneau de

commande

m g 00 à 64

10. Netteté k k 00 à 32

24. Sélection

d’entrée

(principale)

x b (page 27)

11. Sélection

OSD

k l 00 à 01

25. 3D

(modèles 3D

uniquement)

x t (page 27)

12. Mode de

verrouillage

de la

télécommande

k m 00 à 01

26. 3D étendu

(modèles 3D

uniquement)

x v (page 28)

13. Aigu k r 00 à 64

27. Config. Auto j u (page 28)

14. Grave k s 00 à 64

* Remarque: Durant la lecture de contenu multimédia enregistré, toutes les commandes, à l’exception

des commandes Alimentation (ka) et Touche (mc), sont désactivées et traitées en tant

que NG.

Avec le câble RS232C, le téléviseur peut communiquer la commande ka lorsqu'il

est allumé ou éteint, mais avec le câble de conversion USB à série, la commande ne

fonctionne que si le téléviseur est allumé.

FRANÇAIS

Protocole de transmission/réception

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]: Première commande du téléviseur. (j, k, m ou x)

[Command 2]: Deuxième commande du téléviseur.

[Set ID]: Vous pouvez régler l’identité télé pour sélectionner le numéro de moniteur dans le menu

Option.

La plage de réglage du téléviseur est de 1 à 99. Si la valeur du champ [Set ID] est

réglée à 0, chaque appareil branché peut être commandé.

* L’identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme

hexadécimale (0x00 à 0x63) dans le protocole de transmission/réception.

[DATA] Pour transmettre la commande de données (format hexadécimal).

Transmet les données «FF» pour lire l’état de la commande.

[Cr] Retour de chariot, code ASCII 0x0D

[ ] Espace– code ASCII 0x20

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données

normales. À ce moment, si les données sont en mode de lecture, les données d’état actuelles sont indiquées. Si

les données sont en mode d’écriture, elles sont retournées à l’ordinateur.

Accusé de réception d’erreur

[Command2][ ][Set ID][ ][NG][Data][x]

Le téléviseur transmet un accusé de réception basé sur ce format en cas de réception de données anormales

provenant de fonctions non viables ou d’erreurs de communication.

Données 00: Code illégal

Correspondance avec les données réelles (hexadécimales: décimales)

• Lorsque vous saisissez les [data] au format hexadécimal, veuillez consulter la table de conversion suivante.

• La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2octets ([data]) pour

sélectionner le numéro du canal.

00 : Étape 0 32 : Étape 50 (Identité télé 50) FE : Étape 254

01 : Étape 1 (Identité télé 1) 33 : Étape 51 (Identité télé 51) FF : Étape 255

... ... ...

0A : Étape 10 (Identité télé 10) 63 : Étape 99 (Identité télé 99) 01 00 : Étape 256

... ... ...

0F : Étape 15 (Identité télé 15) C7 : Étape 199 27 0E : Étape 9 998

10 : Étape 16 (Identité télé 16) C8 : Étape 200 27 0F : Étape 9 999

... ... ...

FRANÇAIS

01. Mise sous tension (commande : k a)

▶ Pour commander la mise *sous tension ou hors

tension de l’appareil.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Mise hors tension

Données 01 : * Mise sous tension

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Pour afficher si le téléviseur est sous tension ou

*hors tension

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* De la même façon, si d’autres fonctions

transmettent des données « FF » basées sur ce

format, la rétroaction de données d’accusé de

réception présente l’état de chaque fonction.

02. Format de l’image (commande : k c)

(taille de l’image principale)

▶ Pour régler le format d’écran. (Format de l’image

principale)

Vous pouvez également régler le format de

l’écran en utilisant l’option Format de l’image dans

Q.MENU ou dans le menu IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Données 01 : Écran normal

(4:3)

02 : Écran large

(16:9)

04 : Zoom

05 : Zoom 2

(Amérique latine,

à l’exception

de la Colombie

uniquement)

06 : Selon émission/

original

07 : 14:9

(Europe, Colombie,

Moyen-Orient, Asie à

l’exception de la Corée du

Sud et du Japon)

09 : * Sur mesure

0B : Écran large

(Europe, Colombie,

Moyen-Orient, Asie à

l’exception de la Corée

du Sud et du Japon)

10 à 1F : Zoom

cinéma 1 à 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

• À l’aide de l’entrée PC, vous pouvez sélectionner

le format d’image 16:9 ou 4:3.

• Dans les modes DTV/HDMI/Composante (haute

définition), l’option Sur mesure est disponible.

• Le mode panoramique peut fonctionner

de façon différente selon les modèles. Il est

entièrement compatible avec le mode DTV et

partiellement avec les modes ATV et AV.

03. Écran en mode veille (commande : k d)

▶ Pour activer/désactiver le mode veille de l’écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Mode veille de l’écran désactivé (image

activée)

Mode veille vidéo désactivé

01 : Mode veille de l’écran activé (image

désactivée)

10 : Mode veille vidéo activé

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Si seul le mode veille vidéo est activé, le téléviseur

affichera l’afficheur. Toutefois, si le mode veille

de l’écran est activé, le téléviseur n’affichera pas

l’afficheur.

04. Sourdine volume (commande : k e)

▶ Pour activer/désactiver la sourdine de volume.

Vous pouvez également activer ou désactiver

la sourdine à l’aide de la touche MUTE de la

télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine volume activée (volume

désactivé)

01 : Sourdine volume désactivée (volume

activé)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Réglage du volume (commande : k f)

▶ Pour régler le volume.

Vous pouvez également régler le volume à l’aide

des touches de volume de la télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (commande : k g)

▶ Pour régler le contraste de l’écran.

Vous pouvez également régler le contraste dans le

menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

FRANÇAIS

07. Luminosité (commande : k h)

▶ Pour régler la luminosité de l’écran.

Vous pouvez également régler la luminosité dans

le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Couleur (commande : k i)

▶ Pour régler la couleur de l’écran

Vous pouvez également régler la couleur dans le

menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (commande : k j)

▶ Règle la teinte de l’écran.

Vous pouvez également régler la teinte dans le

menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge : 00 à Vert : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Netteté (commande : k k)

▶ Pour régler la netteté de l’écran.

Vous pouvez également régler la netteté dans le

menu IMAGE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. Sélection d’afficheur (commande : k l)

▶ Pour activer ou désactiver l’afficheur (affichage à

l’écran) à l’aide de la télécommande.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : Afficheur désactivé

Données 01 : Afficheur activé

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Mode de verrouillage de la télécommande

(commande : k m)

▶ Pour verrouiller la télécommande et les

commandes du panneau avant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrouillage désactivé

Données 01 : Verrouillage activé

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce

mode.

Lorsque l’alimentation principale est déconnectée

et reconnectée (débranchement et branchement,

au bout de 20 à 30 secondes), le verrouillage de la

commande externe est annulé.

* En mode attente (DC désactivé par mise en arrêt

ou commande « ka », « mc »), et si les touches

sont verrouillées, le téléviseur ne s'allumera pas en

appuyant sur le bouton de mise en marche de la

télécommande ou du téléviseur.

13. Aigu (commande : k r)

▶ Pour régler les aigus.

Vous pouvez également régler l’option dans le

menu AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

*(selon le modèle)

14. Grave (commande : k s)

▶ Pour régler les graves.

Vous pouvez également régler l’option dans le

menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

*(selon le modèle)

15. Équilibre (commande : k t)

▶ Pour régler l’équilibre.

Vous pouvez également régler l’équilibre dans le

menu AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

FRANÇAIS

16. Température de couleur (commande : x u)

▶ Pour régler la température de la couleur. Vous

pouvez également régler la température de la

couleur dans le menu IMAGE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. Méthode ISM (commande : j p) (téléviseur plasma

uniquement)

▶ Pour régler la méthode ISM. Vous pouvez aussi

régler la méthode ISM dans le menu OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données Min : 02 : Orbiteur

08 : Normal

20 : Tracé couleur

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Égalisateur (commande : j v)

▶ Permet de régler l’égalisateur du téléviseur.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

Bit de poids fort

Fréquence Données

Bit de poids faible

7 6 5 Fréquence 4 3 2 1 0

Étape

0 0 0 1

bande 0 0 0 0 0

0 (décimal)

0 0 1 2

bande 0 0 0 0 1

1 (décimal)

0 1 0 3

bande ... ... ... ... ...

...

0 1 1 4

bande 1 0 0 1 1

19 (décimal)

1 0 0 5

bande 1 0 1 0 0

20 (décimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et est réglable lorsque le mode

audio a une valeur d'égalisateur réglable.

19. Économie d’énergie (commande : j q)

▶ Pour réduire la consommation énergétique de

votre téléviseur. Vous pouvez aussi régler l’option

Économie d’énergie dans le menu IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Données

00 : Arrêt

01 : Minimum

02 : Moyenne

03 : Maximum

04 : Auto (pour téléviseur ACL/à DEL) /

Capteur intelligent (pour téléviseur PDP)

05 : Écran désactivé

* (Selon le modèle)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Commande de syntonisation (commande : m a)

* Cette commande peut fonctionner de façon

différente en fonction du modèle et du signal.

• Modèles vendus en Europe, au Moyen-Orient, en

Colombie et en Asie, à l’exception de la Corée du

Sud et du Japon

▶ Sélectionner les chaînes en fonction des numéros

physiques suivants.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Antenne analogique/câble

[Data 00][Data 01] Données de canal

Données 00 : Données de canal octet haut

Données 01 : Données de canal octet bas

- 00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d’entrée (analogique)

- 00 : Télé avec antenne (ATV)

- 80 : Télé par câble (CATV)

* Antenne numérique/câble/satellite

[Data 00][Data 01] : Données de canal

Données 00 : Données de canal hautes

Données 01 : Données de canal basses

- 00 00 à 27 0F (décimale : 0 à 9999)

Données 02 : Source d’entrée (numérique)

- 10 : Télé avec antenne (DTV)

- 20 : Radio avec antenne (radio)

- 40 : Télé par satellite (SDTV)

- 50 : Radio par satellite (S-Radio)

- 90 : Télé par câble (CADTV)

- a0 : Radio par câble (CA-Radio)

* Exemples de commandes de syntonisation :

1. Syntoniser la chaîne analogique (PAL) 10.

Identité télé = Tout = 00

Données 00 et 01 = Données de canal est 10 = 00

Données 02 = Télé par antenne analogique = 00

Résultat = ma 00 00 0a 00

FRANÇAIS

2. Syntoniser la chaîne numérique (DVB-T) 01.

Identité télé = Tout = 00

Données 00 et 01 = Données de canal est 1 = 00

Données 02 = Télé par antenne numérique = 10

Résultat = ma 00 00 01 10

3. Syntoniser la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 et 01 = Données de canal est 1000 =

03 E8

Données 02 = Télé par antenne numérique = 40

Résultat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus en Corée du Sud, en Amérique

du Nord, en Amérique latine, à l’exception de la

Colombie

▶ Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques possèdent un numéro

de canal physique, majeur et mineur. Le numéro

physique est le numéro de canal numérique réel,

le majeur correspond au numéro auquel le canal

doit être assigné et le mineur correspond au

sous-canal. Comme le syntoniseur ATSC assigne

automatiquement les chaînes au numéro majeur/

mineur, le numéro physique n'est pas requis pour

l’envoi d’une commande en mode numérique.

* Antenne analogique/câble

Données 00 : Numéro de chaîne physique

- Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

Câble TV : 01, 0E à 7D (décimale : 1, 14 à 125)

[Data 01 et 04] : Numéro de chaîne majeur/mineur

Données 01 et 02 : xx (non utilisé)

Données 03 et 04 : xx (non utilisé)

Données 05 : Source d’entrée (analogique)

- 00 : Télé avec antenne (ATV)

- 01 : Télé par câble (CATV)

* Antenne numérique/câble

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de chaîne majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9999)

[Data 03][Data 04] : Numéro de chaîne mineur

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d’entrée (numérique)

- 02 : Antenne télé (DTV) – Utiliser le numéro de

canal physique

- 06 : Télévision par câble (CADTV) – Utiliser le

numéro de canal physique

- 22 : Antenne télé (DTV) – Ne pas utiliser le

numéro de canal physique

- 26 : Télévision par câble (CADTV) – Ne pas

utiliser le numéro de canal physique

- 46 : Câble (CADTV) – Numéro de canal majeur

uniquement (canal en une partie)

Deux octets sont disponibles pour chaque numéro

de canal majeur et mineur, mais seul l’octet bas est

généralement utilisé (octet haut = 0).

* Exemples de commandes de syntonisation :

1. Syntoniser la chaîne analogique par câble (NTSC)

35.

Identité télé = Tout = 00

Données 00 = Données de canal est 35 = 23

Données 01 et 02 = Aucun majeur = 00 00

Données 03 et 04 = Aucun mineur = 00 00

Données 05 = Télé analogique par câble = 01

Total = ma 00 23 00 00 00 00 01

2. Syntoniser la chaîne par antenne numérique

(ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Majeur est 30 = 00 1E

Données 03 et 04 = Mineur est 3 = 00 03

Données 05 = Télé numérique par câble = 22

Total = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus au Japon

▶ Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Antenne numérique/satellite

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de chaîne majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9999)

[Data 03][Data 04] : Numéro de canal mineur

(non utilisé sur satellite)

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d’entrée (numérique/satellite

pour Japon)

- 02 : Télé avec antenne (DTV)

- 07 : BS (satellite de radiodiffusion)

- 08 : CS1 (satellite de communication 1)

- 09 : CS2 (satellite de communication 2)

FRANÇAIS

* Exemples de commandes de syntonisation :

Syntoniser la chaîne numérique par antenne

(ISDB-T) 17-1

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Majeur est 17 = 00 11

Données 03 et 04 = Mineur est 1 = 00 01

Données 05 = Télé numérique par antenne = 02

Total = ma 00 00 00 11 00 01 02

2. Syntoniser la chaîne 30 du satellite de radiodiffusion

(ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Majeur est 30 = 00 1E

Données 03 et 04 = Non utilisé = 00 00

Données 05 = Télé numérique BS = 07

Total = ma 00 00 00 1E 00 00 07

* Cette fonction peut varier d’un modèle à l’autre.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Ajout/suppression (saut) de canal (programme)

(commande : m b)

▶ Pour sauter la chaîne (programme) actuelle la

prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppression (ATSC,ISDB)/saut (DVB)

Données 01 : Ajouter

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Définir l’état du canal enregistré comme Suppr.

(ATSC, ISDB)/saut (DVB) ou ajout.

22. Touche (commande : m c)

▶ Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé - page 18.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Commande rétroéclairage (commande : m g)

• Pour les téléviseurs ACL ou à DEL

▶ Pour commander le rétroéclairage

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Pour les téléviseurs à plasma

▶ Permet de contrôler l’éclairage du panneau.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Sélection d’entrée (commande : x b)

(source d’image principale)

▶ Pour sélectionner la source d’entrée pour l’image

principale.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Données

00 : DTV

02 : DTV satellite

ISDB-BS (Japon)

03 : ISDB-CS1 (Japon)

04 : ISDB-CS2 (Japon)

11 : CATV

01 : CADTV

10 : ATV

20 : AV ou AV1 21 : AV2

40 : Composante 1

60 : RVB

41 : Composante 2

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Cette fonction peut varier en fonction du modèle et

du signal.

25. 3D (commande : x t) (modèles 3D uniquement)

(selon le modèle)

▶ Pour passer au mode 3D du téléviseur.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

*(selon le modèle)

Données Structure

[Data 00] 00 : 3D activé

01 : 3D désactivé

02 : 3D à 2D

03 : 2D à 3D

[Data 01] 00 : Haut et bas

01 : Côte à côte

02 : Échiquier

03 : Séquentiel

FRANÇAIS

04 : Entrelacement de colonnes

05 : Entrelacement de lignes

[Data 02] 00 : Droite à gauche

01 : Gauche à droite

[Data 03] Effet 3D (profondeur 3D) : Min. : 00 ~ Max. :

(* transmission par code hexadécimal)

* Si [Data 00] = 00 (3D activé), [Data 03] est ignorée.

* Si [Data 00] = 01 (3D désactivé) ou 02 (3D à 2D),

[Data 01], [Data 02] et [Data 03] sont ignorées.

* Si [Data 00] = 03 (2D à 3D), [Data 01] et [Data 02]

sont ignorées.

* Si [Data 00] = 00 (3D activé) ou 03 (2D à 3D), alors

[Data 03] fonctionne lorsque l’option 3D Mode

(Genre) est réglée sur manuel seulement.

* Toutes les options de 3D ([Data 01]) peuvent ne

pas être disponibles selon le signal vidéo ou de

diffusion.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X

03 X O O

X : Non utilisé

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. 3D étendue (commande : x v) (modèle 3D

seulement)

(selon le modèle)

▶ Pour modifier l’option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] option 3D

00 : Correction de l’image 3D

01 : Profondeur 3D (le mode 3D n'est

disponible qu'en mode manuel)

02 : Point de visualisation 3D

06 : Correction des couleurs 3D

07 : Zoom son 3D

08 : Vue d’image normale

09 : Mode 3D (genre)

[Data 01] L’intervalle de cette valeur est défini pour

chaque option 3D déterminée par [Data 00].

1) Si [Data 00] = 00

00 : Droite à gauche

01 : Gauche à droite

2) Si [Data 00] = 01, 02

Données Min : 0 à Max. : 14 (* transmission par

code hexadécimal)

La plage de valeurs de données (0 à 20) convertit la

plage de visualisation (-10 à +10) (selon le modèle)

* Cette option fonctionne lorsque l’option Mode 3D

(Genre) est réglée à manuel seulement.

3) Si [Data 00] = 06, 07

00 : Désactivé

01 : Activé

4) Si [Data 00] = 08

00 : Revenir à vidéo 3D à partir d’une vidéo 2D

convertie de 3D à 2D

01 : Changer vidéo 3D pour vidéo 2D, sauf

dans le cas d’une vidéo 2D à 3D

* Si la condition de conversion n'est pas respectée, la

commande sera traitée comme NG.

5) Si [Data 00] = 09

00 : Standard

02 : Film

04 : Manuel

01 : Sports

03 : Extrême

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

27. Configuration automatique (commande : j u)

(selon le modèle)

▶ Permet de régler la position de l’image et de

réduire au minimum les tremblements de l’image

automatiquement. Fonctionne uniquement en

mode RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01 : Pour régler la configuration automatique

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Les numéros de modèle et de série sont situés au dos

et sur le côté du téléviseur. Inscrivez-les ci-dessous au

cas où vous auriez besoin de service.

MODÈLE

NUMÉRO DE SÉRIE

Attestation de conformité

Nom de commerce : LG

Modèle : 43UX340C-UA, 43UX340C-UB, 43UX340C-UF

49UX340C-UA, 49UX340C-UB, 49UX340C-UF

55UX340C-UA, 55UX340C-UB, 55UX340C-UF

65UX340C-UA, 65UX340C-UB, 65UX340C-UF

79UX340C-UA, 79UX340C-UF

Partie responsable : LG Electronics Inc.

Adresse : 1000 Sylvan Ave.

Englewood Cliffs NJ 07632 U.S.A

Téléphone : 201-266-2534

Centre d’information à la clientèleLG

En cas de questions ou de commentaires, visitez le

site www.lg.com ou appelez le:

1-855-286-2456 CANADA

1-888-865-3026

États-Unis, utilisateur

commercial

MANUEL D'UTILISATION

CONFIGURATION DE

L'APPAREIL

DE COMMANDE EXTERNE

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil

et conservez-le pour pouvoir vous y reporter ultérieurement.

www.lg.com

ENG

FRANÇAIS

CODES CLÉS

• Cette fonction n’est pas offerte sur tous les modèles.

Code

(hexa)

Fonction Remarque

Code

(hexa)

Fonction Remarque

00 CH +, PR + Touche R/C 53 Liste Touche R/C

01 CH -, PR - Touche R/C 5B Sortie Touche R/C

02 Volume + Touche R/C 60 PIP(AD) Touche R/C

03 Volume - Touche R/C 61 Bleu Touche R/C

> (Touche de direction /

Flèche droite)

Touche R/C 63 Jaune Touche R/C

< (Touche de direction /

Flèche gauche)

Touche R/C 71 Vert Touche R/C

08 Mise sous tension Touche R/C 72 Rouge Touche R/C

09 Sourdine Touche R/C 79 Ratio / Allongement Touche R/C

0B Source Touche R/C 91 AD (Audio Description) Touche R/C

0E SLEEP Touche R/C 7A Guide de l'utilisateur Touche R/C

0F TV, TV/RAD Touche R/C 7C Smart / Home Touche R/C

10 - 19

Touches numériques 0 à 9

Touche R/C 7E SIMPLINK Touche R/C

1A Q.View / Flashback Touche R/C 8E ►► (avance rapide) Touche R/C

1E FAV (chaînes préférées) Touche R/C 8F ◄◄ (retour arrière) Touche R/C

20 Texte (Télétexte) Touche R/C AA Info Touche R/C

21 T. Opt (option Télétexte) Touche R/C AB Guide de programmes Touche R/C

28 RETOUR Touche R/C B0 ► (Lecture) Touche R/C

30 Mode AV (audio/vidéo) Touche R/C B1 ꕗ (Arrêt / Fichier Liste) Touche R/C

39 Sous-titres Touche R/C BA

ꕘ (Figer l'image / Ralenti /

Pause)

Touche R/C

Λ (Touche de direction /

Flèche haut)

Touche R/C BB Football Touche R/C

V (Touche de direction /

Flèche bas)

Touche R/C BD ꔄ (REC) Touche R/C

42 Mes applications Touche R/C DC 3D Touche R/C

43 Menu / Paramètres Touche R/C 99 Configuration auàmatique Touche R/C

44 OK / Enter Touche R/C 9F App (Application) / * Touche R/C

45 Q. menu Touche R/C 9B

TV, PC

Touche R/C

4C Liste, - (ATSC seulement) Touche R/C

* Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent un canal majeur/mineur.

(Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l'exception de

la Colombie)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

CONFIGURATION DE L'APPAREIL DE

COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

* Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un appareil de commande externe

(comme un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du

produit de façon externe.

* Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

* Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.

* Câble non fourni.

Adaptateur USB/Série avec câble USB

Type USB

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• Téléviseur LG compatible avec l'adaptateur USB/Série à puce PL2303 (Réf. fabricant : 0x0557, Réf.

produit : 0x2008) qui n'est ni fabriqué ni fourni par LG.

• Vous pourrez l'acquérir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec câble RS-232C (ancienne génération)

DE9 (D-Sub 9pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required

for the connection between the PC and the TV, which is specified in the manual.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 55/65/LA97**, 84LA98**

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

RS-232C avec câble RS-232C (ancienne génération)

Type de prise téléphone

• Vous devez disposer du câble de type sortie casque/RS-232 pour établir la connexion entre votre

ordinateur et le téléviseur, comme indiqué dans le manuel.

* Pour les autres modèles, brancher sur le port USB.

* L'interface de connexion peut être différente de celle de votre téléviseur.

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

)

(TV)

(PC )

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

- ou

USB IN

(TV)

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC )

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

Ordinateur du client Configurations RS-232C

Configurations à 3 broches (non standard)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Téléphone

RS-232C

(Port série)

Identité télé

Pour définir le numéro d'identité, voir la section « Correspondance avec les données réelles » page 6.

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.

2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (Général → À propos de ce

téléviseur ou OPTION) et appuyez sur OK.

3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITÉ TÉLÉ et appuyez sur OK.

4. Choisissez un numéro d'identité en faisant défiler l'affichage vers la gauche ou la droite et sélectionnez

FERMER. La plage de réglage s’étend de 1 à 99.

5. Lorsque vous avez terminé, appuyez sur EXIT.

*(selon le modèle)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)

• Longueur de données : 8 bits

• Parité : Aucune

• Bit d’arrêt : 1 bit

• Code de communication : Code ASCII

• Utilisez un câble croisé (inversé).

Liste de référence des commandes

(selon le modèle)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

COMMAND1 COMMAND2

DATA

(Hexadécimal)

01. Mise sous

tension*

k a 00 à 01 15. Équilibre k t 00 à 64

02.

Allongement

k c (page 7.)

16. Température

de couleur

x u 00 à 64

03. Sourdine

écran

k d (page 7.)

17. ISM

Méthode

(uniquement pour

téléviseurs plasma)

j p (page 8.)

18. Équaliseur

j v

(page 8.)

04. Sourdine

volume

k e 00 à 01

19. Économie

d’énergie

j q 00 à 05

05. Réglage

du volume

k f 00 à 64

20.

Commandes

de syntonisation

m a (page 9.)

06. Contraste k g 00 à 64

21. Canal

(Programme)

ajouter/supprimer

(sauter)

m b 00 à 01

07. Brillance k h 00 à 64 22. Touche m c Code clé

08. Couleur k i 00 à 64

23. Contrôle

rétroéclairage

Commande de

la luminosité du

panneau

m g 00 à 64

09. Teinte k j 00 à 64

24. Sélection

d'entrée

(principale)

x b (page 11.)

10. Netteté k k 00 à 32

25. 3D

(modèles 3D

uniquement)

x t (page 11.)

11. Sélection

de l’afficheur

k l 00 à 01

26. 3D étendu

(modèles 3D

uniquement)

x v (page 11.)

12.

Télécommande

Mode

verrouillage

k m 00 à 01

27.Configuration

auàmatique

j u

(Voir p. 12)

13. Treble

(Aigus)

k r 00 à 64

14. Bass

(Graves)

k s 00 à 64

* Remarque: Durant la lecture de contenu multimédia enregistré, toutes les commandes, à l'exception des

commandes

Power (Alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG.

Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé

ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que

si le téléviseur est allumé.

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Protocole de transmission / réception

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Première commande du téléviseur (j, k, m ou x).

[Command 2] : Deuxième commande du téléviseur.

[Set ID] : Vous pouvez choisir à l'aide de cette fonction le numéro d'identité du moniteur dans le

menu Option. La plage de réglage est de 1 à 99. Si vous sélectionnez « 0 », chaque

appareil connecté est commandé.

* L’identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme

hexadécimale (0x0 à 0x63) dans le protocole de transmission/réception.

[DATA] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF »

pour lire l’état de la commande.

[Cr] : Retour de chariot – code ASCII « 0x0D »

[ ] : Espace – code ASCII « 0x20 »

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données

normales. À ce moment, si les données sont en mode de lecture, les données d’état actuelles sont

indiquées. Si les données sont en mode d’écriture, elles sont retournées à l’ordinateur.

Accusé de réception d’erreur

[Command2][ ][Set ID][ ][NG][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données

anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (Hexadecimal b Decimal)

* Lorsque vous saisissez les [data] au format hexadécimal, veuillez consulter la table de conversion

suivante.

* La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2 octets ([data]) pour

sélectionner le numéro du canal.

00 : Étape 0 32 : Étape 50 (Identité télé 50) FE : Étape 254

01 : Étape 1 (Identité télé 1) 33 : Étape 51 (Identité télé 51) FF : Étape 255

... ... ...

0A : Étape 10 (Identité télé 10) 63 : Étape 99 (Identité télé 99) 01 00 : Étape 256

... ... ...

0F : Étape 15 (Identité télé 15) C7 : Étape 199 27 0E : Étape 9998

10 : Étape 16 (Identité télé 16) C8 : Étape 200 27 0F : Étape 9999

... ... ...

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

* Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

01. Mise sous tension (commande : k a)

► Pour *activer/désactiver l'appareil.

Transmission [k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Hors

tension

Données 01 : *Active

Accusé de réception [a][ ][Set ID][ ][OK/NG[Data][x]

► Pour savoir si le téléviseur est allumé ou *éteint

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception [a][ ][Set ID][ ][OK[Data][x]

* De la même façon, si d'autres fonctions

transmettent des données « FF » basées sur ce

format, la rétroaction de données d'accusé de

réception présente l'état de chaque fonction.

02. Allongement (commande : k c)

(taille de l'image principale)

► Pour régler le format d’écran (format de

l'image principale). Vous pouvez également

régler le format de l'écran en utilisant l'option

Allongement dans Q.MENU ou dans le menu

IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Données 01 : Écran normal

(4:3)

02 : Format

panoramique

(16:9)

04 : Zoom

05 : Zoom 2

(sauf Amérique

latine Colombie

uniquement)

06 : Selon source

Original

07 : 14:9

(Europe, Colombie,

Moyen-Orient, Asie à

l'exception de la Corée

du Sud et du Japon)

09 : Sur mesure

0B : Largeur intégrale

(Europe, Taïwan,

Moyen-Orient, Chine,

Hong Kong, Colombie

uniquement)

10 à 1F : Zoom cinéma

1 à 16

Accusé de réception [c][ ][Set ID][ ][OK/NG[Data][x]

* À l'aide de l'entrée PC, vous pouvez modifier

l'allongement de l'écran (16:9 ou 4:3).

* Dans les modes DTV/HDMI/Composante (haute

définition), l'option Sur Mesure est disponible.

* Le mode panoramique peut fonctionner de façon

différente selon les modèles. Il est compatible

entièrement avec le mode DTV et partiellement

avec le mode ATV.

03. Sourdine écran (commande : k d)

► Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine d'écran désactivée (Image

activée)

Sourdine vidéo désactivée

01 : Sourdine d'écran activée (Image

désactivée)

10 : Sourdine vidéo activée.

Accusé de réception [d][ ][Set ID][ ][OK/NG[Data][x]

* Si seule la sourdine vidéo est activée, le

téléviseur affichera l’afficheur. Toutefois, si

la sourdine d’écran est activée, le téléviseur

n’affichera pas l’afficheur.

04. Sourdine volume (commande : k e)

► Pour activer/désactiver la sourdine de volume.

Vous pouvez également activer ou désactiver

la sourdine à l’aide de la touche MUTE de la

télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine volume activée (volume

désactivé)

01 : Sourdine volume désactivée (Volume

activé)

Accusé de réception [e][ ][Set ID][ ][OK/NG]

[Data][x]

05. Réglage du volume (commande : k f)

► Pour régler le volume.

Vous pouvez également régler le volume

à l’aide des touches de volume de la

télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max. : 64

Accusé de réception [f][ ][Set ID][ ][OK/NG]

[Data][x]

06. Contraste (commande : k g)

► Pour régler le contraste de l'écran.

Vous pouvez également régler la netteté dans

le menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

07. Brillance (commande : k h)

► Pour régler la brillance de l’écran.

Vous pouvez également régler la brillance dans

le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [h][ ][Set ID][ ][OK/NG]

[Data][x]

08. Couleur (commande : k i)

► Pour ajuster la tonalité de couleur de l'écran.

Vous pouvez également régler la couleur dans

le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

Données Min. : 00 à Max. : 64

Accusé de réception [i][ ][Set ID][ ][OK/NG]

[Data][x]

09. Teinte (commande : k j)

► Pour régler la teinte de l’écran.

Vous pouvez également régler la teinte dans le

menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge : 00 à Vert : 64

Accusé de réception [j][ ][Set ID][ ][OK/NG]

[Data][x]

10. Netteté (commande : k k)

► Pour régler la netteté de l’écran.

Vous pouvez également régler la netteté dans

le menu IMAGE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 32

Accusé de réception [k][ ][Set ID][ ][OK/NG]

[Data][x]

11. Sélection d’afficheur (commande : k l)

► Pour activer ou désactiver l'afficheur (affichage

à l'écran) à l'aide de la télécommande.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : Afficheur

désactivé

01 : Afficheur activé

Accusé de réception [l][ ][Set ID][ ][OK/NG]

[Data][x]

12. Mode de verrouillage de la télécommande

(commande : k m)

► Pour verrouiller la télécommande et les

commandes du panneau avant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrouillage

désactivé

01 : Verrouillage activé

Accusé de réception [m][ ][Set ID][ ][OK/NG]

[Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce

mode.

Lorsque l'alimentation principale est déconnectée

et reconnectée (débranchement et branchement,

au bout de 20 à 30 secondes), le verrouillage de la

commande externe est annulé.

* En mode attente (DC désactivé par mise en arrêt

ou commande « ka », « mc »), et si les touches

sont verrouillées, le téléviseur ne s'allumera pas

en appuyant sur le bouton de mise en marche de

la télécommande ou du téléviseur.

13 Aigus (command : k r)

► Permet de régler les aigus.

Vous pouvez aussi régler les aigus dans le

menu AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

14. Graves (command : k s)

► Permet de régler les graves.

Vous pouvez aussi régler les graves dans le

menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

15. Équilibre (commande : k t)

► Pour régler l’équilibre.

Vous pouvez également régler l’équilibre dans

le menu AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [t][ ][Set ID][ ][OK/NG]

[Data][x]

16. Température de couleur (commande : x u)

► Pour régler la température de la couleur. Vous

pouvez également régler la température de la

couleur dans le menu IMAGE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [u][ ][Set ID][ ][OK/NG]

[Data][x]

17. Méthode ISM (commande : j p) (téléviseur

plasma uniquement)

► Pour régler la méthode ISM. Vous pouvez aussi

régler la méthode ISM dans le menu OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données : 02: Orbiter

08: Normal

20: Tracé couleur

Accusé de réception [p][ ][Set ID][ ][OK/NG]

[Data][x]

18. Équaliseur (Command : j v)

► Ajuste l'équaliseur de l'écran.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Fréquence DONNÉES

LSB

7 6 5 Fréquence 4 3 2 1 0 Étape

0 0 0 1ère bande 0 0 0 0 0 0 (décimal)

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

0 0 1 2e bande 0 0 0 0 1 1 (décimal)

0 1 0 3e bande ... ... ... ... ... ...

0 1 1 4e bande 0 0 0 1 1 19 (décimal)

1 0 0 5e bande 0 0 1 0 1 20 (décimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et peut être modifié si le

mode du son est réglé sur une valeur d'équaliseur

ajustable.

19. Économie d’énergie (commande : j q)

► Pour réduire la consommation énergétique

de votre téléviseur. Vous pouvez aussi régler

l'option Économie d'énergie dans le menu

IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Données

00 : Arrêt

01 : Minimum

02 : Moyen

03 : Maximum

04 : Auto

05 : Écran désactivé

* (selon le modèle)

Accusé de réception [q][ ][Set ID][ ][OK/NG]

[Data][x]

20.

Commandes de syntonisation (commande : m a)

* Cette commande peut fonctionner de façon

différente en fonction du modèle et du signal.

• Modèles vendus en Europe, au Moyen-Orient,

en Colombie et en Asie, à l'exception de la

Corée du Sud et du Japon

► Sélectionner les chaînes en fonction des

numéros physiques suivants.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data01]

[ ][Data 02][Cr]

* Analogique Antenne/câble

[Data 00][Data 01] Données de canal

Données 00 : Données de canal octet haut

Données 01 : Données de canal octet bas

- 00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

- 00 : télé Antenne (ATV)

- 80 : télé par câble (CATV)

* Antenne numérique/câble/satellite

[Data 00][Data 01] Données de canal

Données 00 : Données de canal haut

Données 01 : Données de canal bas

- 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

- 10 : télé Antenne (DTV)

- 20 : radio Antenne (Radio)

- 40 : télé par satellite (SDTV)

- 50 : radio par satellite (S-Radio)

- 90 : télé par câble (CADTV)

- a0 : radio par câble (CA-Radio)

* Exemples de commandes de syntonisation :

1. Syntoniser la chaîne analogique Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 10 = 00 10

Données 02 = Télé analogique Antenne = 00

Résultat = ma 00 00 0a 00

Syntoniser la chaîne numérique Antenne (DVB-T)

01.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1 = 00 01

Données 02 = Télé numérique Antenne = 10

Résultat = ma 00 00 01 10

3. Syntoniser la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 & 01 = Données de canal 1000 = 03 E8

Données 02 = Télé numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]

[Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00]

[x]

• Modèles vendus en Corée du Sud, en Amérique

du Nord, en Amérique latine, à l'exception de la

Colombie

► Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs

suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques possèdent un numéro

de canal physique, majeur et mineur. Le numéro

physique est le numéro de canal numérique réel,

le numéro majeur est le numéro auquel le canal

doit être assigné et le mineur correspond au

sous-canal. Comme le syntoniseur ATSC assigne

automatiquement les chaînes au numéro majeur/

mineur, le numéro physique n'est pas requis pour

l'envoi d'une commande en mode numérique.

* Analogique Antenne/câble

Données 00 : Numéro de canal physique

- Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

[Data 01 à 04] : Numéro de canal majeur/mineur

Données 01 & 02 : xx (non utilisé)

Données 03 & 04 : xx (non utilisé)

Données 05 : Source d'entrée (analogique)

- 00 : télé Antenne (ATV)

- 01 : télé par câble (CATV)

* Antenne numérique/câble

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9 999)

[Data 03][Data 04] : Numéro de canal mineur

Données 03 : Données de canal octet haut

Données 04 : Données de canal octet bas

Données 05 : Source d'entrée (numérique)

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

- 02 : Télévision Antenne (DTV) – Utiliser le

numéro de canal physique

- 06 : Télévision par câble (CADTV) – Utiliser le

numéro de canal physique

- 22 : Télévision Antenne (DTV) – Ne pas

utiliser le numéro de canal physique

- 26 : Télévision par câble (CADTV) – Ne pas

utiliser le numéro de canal physique

- 46 : Câble (CADTV) – Numéro de canal

majeur uniquement (canal en une partie)

Deux octets sont disponibles pour chaque numéro

de canal majeur et mineur mais seul l'octet bas (le

second) est généralement utilisé (octet haut = 0).

* Exemples de commandes de syntonisation :

Syntoniser la chaîne analogique par câble (NTSC)

35.

Identité télé = Tout = 00

Données 00 = Données de canal 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Télé analogique Antenne par câble = 01

Total = ma 00 23 00 00 00 00 01

Syntoniser la chaîne numérique Antenne (ATSC)

30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Télé numérique Antenne = 22

Total = ma 00 00 00 1E 00 03 22

Accusé de réception [a][ ][Set ID][ ][OK]

[Data 00] [Data 01][Data 02][Data 03][Data

04][Data 05][x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus au Japon

► Pour syntoniser les chaînes en fonction des

numéros physiques, majeurs ou mineurs

suivants.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Antenne numérique/câble/satellite

Données 00 : xx (non utilisé)

[Data 01][Data 02] : Numéro de canal majeur

Données 01 : Données de canal octet haut

Données 02 : Données de canal octet bas

- 00 01 à 27 0F (décimale : 1 à 9 999)

[Data 03][Data 04]: Numéro de canal mineur

(non utilisé sur satellite)

Data 03: Données de canal octet haut

Data 04: Données de canal octet bas

Data 05 :

Source d'entrée (numérique/satellite pour

Japon)

- 02 : télé Antenne (DTV)

- 07 : BS (satellite de radiodiffusion)

- 08 : CS1 (satellite de communication 1)

- 09 : CS2 (satellite de communication 2)

* Exemples de commandes de syntonisation :

Syntoniser la chaîne numérique Antenne (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 & 02 = Le majeur est 17 = 00 11

Données 03 & 04 = Le mineur est 1 = 00 01

Données 05 = Télé numérique Antenne = 02

Total = ma 00 00 00 11 00 01 02

2. Syntoniser la chaîne 30 du satellite de

radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 & 04 = Non utilisé = 00 00

Données 05 = Télé par satellite BS = 07

Total = ma 00 00 00 1E 00 00 07

* Cette fonction peut varier d'un modèle à l'autre.

Accusé de réception [a][ ][Set ID][ ][OK][Data 00]

[Data 01][Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Ajout/Saut de programme (commande : m b)

► Pour sauter la chaîne (programme) actuelle la

prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppr.(ATSC,ISDB)/

Sauter(DVB)

01 : Ajouter

Accusé de réception [b][ ][Set ID][ ][OK/NG]

[Data][x]

* Définir l'état du canal enregistré comme Suppr.

(ATSC, ISDB)/sauter (DVB) ou ajouter.

22. Touche (commande : m c)

► Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé - p. 2.

Accusé de réception [c][ ][Set ID][ ][OK/NG]

[Data][x]

23. Commande rétroéclairage (commande : m g)

• Pour les téléviseurs ACL ou à DEL

► Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

Commande de la luminosité du panneau

(commande: m g)

• Téléviseur plasma uniquement

► Permet de contrôler la luminosité du panneau.

Transmission [m][g][ ][Identité télé][ ][Data][Cr]

Données Min. : 00 à Max. : 64

Accusé de réception [g][ ][Set ID][ ][OK/NG]

[Data][x]

ENGFRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

24. Sélection de source (commande : x b)

(Source image principale)

► Pour sélectionner la source d'entrée pour

l'image principale.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Données

00 : DTV

02 : DTV Satellite

ISDB-BS (Japon)

03 : ISDB-CS1 (Japon)

04 : ISDB-CS2 (Japon)

11 : CATV

01 : CADTV

10 : ATV

20 : AV ou AV1 21 : AV2

40 : Composante1 41 : Composante2

60 : RGB

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Accusé de réception [b][ ][Set ID][ ][OK/NG]

[Data][x]

* Cette fonction peut varier en fonction du modèle

et du signal.

25. 3D (commande : x t) (modèles 3D uniquement)

(selon le modèle)

► Pour passer au mode 3D du téléviseur.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

Données Structure

[Données 00] 00 : 3D activée

01 : 3D désactivée

02 : 3D à 2D

03 : 2D à 3D

[Données 01] 00 : Haut et bas

01 : Côte à côte

02 : Échiquier

03 : Séquentiel image par image

04 : Entrelacement de colonnes

05 : Entrelacement de lignes

[Données 02] 00 : Droite à gauche

01 : Gauche à droite

[Données 03] Rendu 3D (profondeur 3D) :

Min. : 00 - Max. : 14

(* transmission par code

hexadécimal)

* Si [Données 00] = 00 (3D activée), [Données 03]

est ignorée.

* Si [Données 00] = 01 (3D désactivée) ou 02 (3D

à 2D), [Données 01], [Données 02] et [Données

03] sont ignorées.

* Si [Données 00] = 03 (2D à 3D), [Données 01]

et [Données 02] sont ignorées.

* Si l'option [Data 00] est réglée sur 00 (3D

activée) ou 03 (2D à 3D), alors [Data 03]

fonctionne lorsque l'option 3D Mode (Genre)

(Mode 3D [Genre]) est réglé sur manuel

seulement.

* Toutes les options de 3D ([Data 01]) peuvent ne

pas être disponibles selon le signal vidéo ou de

diffusion.

[Données

00]

[Données

01]

[Données

02]

[Données

03]

00 O O O

01 X X X

02 X X X

03 X X O

X : Non utilisé

Accusé de réception [t][ ][Set ID][ ][OK]

[Data00][Data01][Data02][Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. E3D étendu (commande : x v) (modèles 3D

uniquement) (selon le modèle)

► Pour modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] option 3D

00 : Correction de l’image 3D

01 : Profondeur 3D (le mode 3D n'est

disponible qu'en mode manuel)

02 : Point de visualisation 3D

06 : Correction des couleurs 3D

07 : Zoom son 3D

08 : Vue d'image normale

09 : Mode 3D (genre)

[Data 01]

L'intervalle de cette valeur est définie

pour chaque option 3D déterminée par

[Data 00].

1) Si [Data 00] = 00

00 : Droite à gauche

01 : Gauche à droite

2) Si [Data 00] = 01, 02

Data Min: 0 - Max: 14 (*transmit by

Hexadecimal code)

La plage de valeurs de données (0 - 20) modifie

automatiquement la plage de visualisation (-10 -

+10) (selon le modèle)

* Cette option fonctionne lorsque l'option 3D Mode

(Genre) est réglée sur manuel seulement.

3) Si [Data 00] = 06, 07

00 : Arrêt

01 : Marche

4) Si l'option [Data 00] est réglée sur 08

00 : Revenir à vidéo 3D à partir d'une

vidéo 2D convertie de 3D à 2D

01 : Changer vidéo 3D pour vidéo 2D,

sauf dans le cas d'une vidéo 2D à 3D

* Si la condition de conversion n'est pas

respectée, la commande sera traitée comme NG.

5) Si [Data 00] = 09

00 : Standard

02 : Cinéma

04 : Manuel

01 : Sport

03 : Extrême

05 : Automatique

Accusé de réception [v][ ][Set ID][ ][OK][Data00]

[Data01][x][v][ ][Set ID][ ][NG][Data00][x]

ENG

FRANÇAIS

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

27. Config. auto. (commande : j u)

► Pour ajuster la position de l'image et minimiser

le tremblement de l'image automatiquement.

Cette option ne fonctionne qu'en mode RGB

(PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01 : Config. auto.

Accusé de réception [u][ ][Set ID][ ][OK/NG]

[Data][x]

www.lg.com

P/NO : MFL68884942 (1612-REV01)

ENGLISH Easy Setup Guide

Please read this manual carefully before operating your set and retain it for future reference.

ESPAÑOL Guía Rápida de Conguración

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

FRANÇAIS Guide de conguration rapide

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour pouvoir vous y reporter

ultérieurement.

LED TV

43UX340C

49UX340C

55UX340C

65UX340C

79UX340C

43/49/55/65UX340C

X 4

(M4 x L20)

79UX340C

X 4

(M4 x L16)

79UX340C

43/49/55/65UX340C

79UX340C

ENGLISH

Depending upon model

ESPAÑOL Según el modelo

FRANÇAIS Selon le modèle

43/49/55/65UX340C

2-1 2-2

M4 x L7

79UX340C

SCA

1.00

SCA

1.00

ENGLISH

FRANÇAIS

ESPAÑOL

Image shown may differ from your TV.

Cette illustration peut ne pas correspondre à votre téléviseur.

La imagen puede ser diferente a la de su televisor.

43/49/55/65UX340C

79UX340C

43/49/55/65UX340C 79UX340C

ENGLISH

MODELS

43UX340C

(43UX340C-UA)

49UX340C

(49UX340C-UA)

55UX340C

(55UX340C-UA)

Dimensions (W x H x D)

With stand

971 x 630 x 216 (mm)

38.2 x 24.8 x 8.5 (inches)

1,104 x 701 x 261 (mm)

43.4 x 27.5 x 10.2 (inches)

1,240 x 778 x 261 (mm)

48.8 x 30.6 x 10.2 (inches)

Without stand

971 x 570 x 56.4 (mm)

38.2 x 22.4 x 2.2 (inches)

1,104 x 645 x 56.7 (mm)

43.4 x 25.3 x 2.2 (inches)

1,240 x 722 x 56.7 (mm)

48.8 x 28.4 x 2.2 (inches)

Weight

With stand 11.8 kg (26.0 lbs) 15.9 kg (35.0 lbs) 19.7 kg (43.4 lbs)

Without stand 10.5 kg (23.1 lbs) 14.0 kg (30.8 lbs) 17.8 kg (39.2 lbs)

Power Requirement AC 100-240 V~ 50/60 Hz

Current Value / Power Consumption 1.1 A / 110 W 1.3 A / 130 W 1.4 A / 140 W

MODELS

65UX340C

(65UX340C-UA)

79UX340C

(79UX340C-UA / 79UX340C-UF)

Dimensions (W x H x D)

With stand

1,460 x 903 x 338 (mm)

57.4 x 35.5 x 13.3 (inches)

1,770.4 x 1,083.2 x 317 (mm)

69.7 x 42.6 x 12.4 (inches)

Without stand

1,460 x 846 x 58.5 (mm)

57.4 x 33.3 x 2.3 (inches)

1,770.4 x 1,025.2 x 59.5 (mm)

69.7 x 40.3 x 2.3 (inches)

Weight

With stand 29.6 kg (65.2 lbs) 54.5 kg (120.1 lbs)

Without stand 27.0 kg (59.5 lbs) 52.4 kg (115.5 lbs)

Power Requirement AC 100-240 V~ 50/60 Hz AC 120 V~ 50/60 Hz

Current Value / Power Consumption 1.7 A / 170 W 2.9 A / 290 W

*MFL68884942*

(For USA and Canada only)

(Para Estados Unidos y Canadá)

This product qualies for

ENERGY STAR® in the factory

default (Home Conguration)

setting. Changing the factory

default settings or enabling other features

may increase power consumption that could

exceed the limits necessary to quality for

ENERGY STAR®. Refer to ENERGYSTAR.gov

for more information on the ENERGY STAR®

program.

(Pour les États-Unis et le Canada)

Ce produit est conforme aux

normes ENERGY STAR® lorsque

le « réglage d’usine par défaut

(Résidentiel) » est sélectionné.

Modier les réglages d’usine par défaut ou

activer d’autres fonctionnalités augmente la

consommation d’énergie qui pourrait alors

dépasser les limites de la qualication

ENERGY STAR®. Consultez le site ENERGY-

STAR.gov pour en savoir plus au sujet du

programme ENERGY STAR®.

ESPAÑOL

FRANÇAIS

MODELOS

43UX340C

(43UX340C-UA)

49UX340C

(49UX340C-UA)

55UX340C

(55UX340C-UA)

MODÈLES

Dimensiones

(Ancho x altura x

profundidad)

Con base

971 x 630 x 216 (mm)

38,2 x 24,8 x 8,5 (pulgadas / po)

1 104 x 701 x 261 (mm)

43,4 x 27,5 x 10,2 (pulgadas / po)

1 240 x 778 x 261 (mm)

48,8 x 30,6 x 10,2 (pulgadas / po)

Avec support

Dimensions (L x

H x P)

Sin base

971 x 570 x 56,4 (mm)

38,2 x 22,4 x 2,2 (pulgadas / po)

1 104 x 645 x 56,7 (mm)

43,4 x 25,3 x 2,2 (pulgadas / po)

1 240 x 722 x 56,7 (mm)

48,8 x 28,4 x 2,2 (pulgadas / po)

Sans support

Peso

Con base

11,8 kg

(26,0 libras / lb)

15,9 kg

(35,0 libras / lb)

19,7 kg

(43,4 libras / lb)

Avec support

Poids

Sin base

10,5 kg

(23,1 libras / lb)

14,0 kg

(30,8 libras / lb)

17,8 kg

(39,2 libras / lb)

Sans support

Potencia requerida

AC 100-240 V~ 50/60 Hz

Alimentation

Corriente de consumo /

Consumo de la potencia

1,1 A / 110 W 1,3 A / 130 W 1,4 A / 140 W

Valeur courante / Consomma-

tion électrique

MODELOS

65UX340C

(65UX340C-UA)

79UX340C

(79UX340C-UA / 79UX340C-UF)

MODÈLES

Dimensiones

(Ancho x altura

x profundidad)

Con base

1 460 x 903 x 338 (mm)

57,4 x 35,5 x 13,3

(pulgadas / po)

1 770,4 x 1 083,2 x 317 (mm)

69,7 x 42,6 x 12,4 (pulgadas / po)

Avec support

Dimensions (L x

H x P)

Sin base

1 460 x 846 x 58,5 (mm)

57,4 x 33,3 x 2,3

(pulgadas / po)

1 770,4 x 1 025,2 x 59,5 (mm)

69,7 x 40,3 x 2,3 (pulgadas / po)

Sans support

Peso

Con base

29,6 kg

(65,2 libras / lb)

54,5 kg

(120,1 libras / lb)

Avec support

Poids

Sin base

27,0 kg

(59,5 libras / lb)

52,4 kg

(115,5 libras / lb)

Sans support

Potencia requerida

AC 100-240 V~ 50/60 Hz AC 120 V~ 50/60 Hz

Alimentation

Corriente de consumo /

Consumo de la potencia

1,7 A / 170 W 2,9 A / 290 W

Valeur courante / Consomma-

tion électrique
