REPLACEMENT PARTS
• FILTER: F110
961152020 R0 10/16
®2016 Techtronic Floor Care Technology Limited.
All Rights Reserved. Distributed by Royal Appliance Mfg. Co.
Glenwillow, Oh 44139

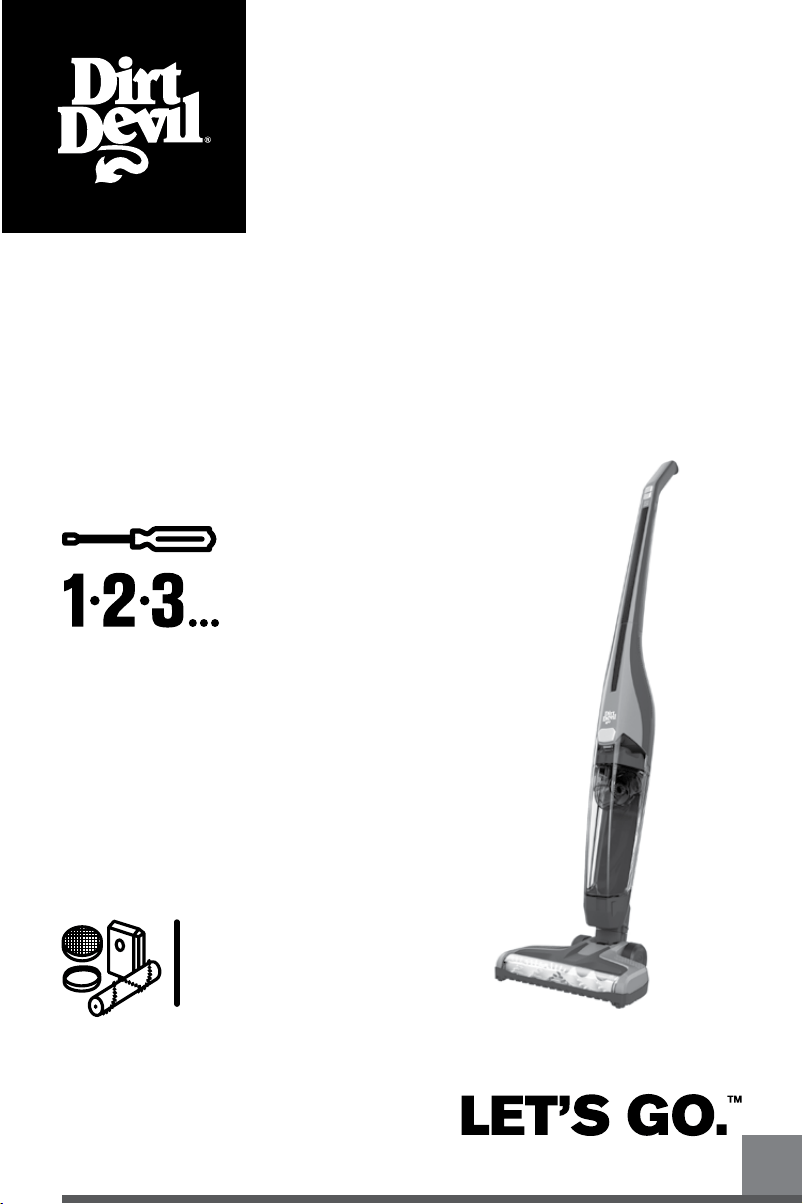

USER
MANUAL
Français - page 13
Español - página 23
12
LIMITED
WARRANTY
WHAT THIS WARRANTY COVERS
When used and maintained in normal household use and in accordance with the Owner’s
Manual, your Dirt Devil
®
product is warranted against original defects in material and
workmanship. During the Warranty Period, We will provide labor and parts, at no cost to you,
to correct any such defect in products purchased in the United States, U.S. Military Exchanges
and Canada.
HOW TO MAKE A WARRANTY CLAIM
If this product is not as warranted, take or send the product to a Dirt Devil
®
Authorized Warranty
Service Dealer along with proof of purchase. For an automated referral to authorized service
outlets in the U.S.A., phone: 1-800-321-1134 OR visit Dirt Devil
®
online at www.DirtDevil.com.
For additional assistance or information concerning this Warranty or the availability of warranty
service outlets, phone the Dirt Devil
®
Consumer Response Center, Phone 1-800-321-1134, Mon-
Fri 8am-7pm EST.
WHAT THIS WARRANTY DOES NOT COVER
This Warranty does not cover: use of the product in a commercial operation (such as maid,
janitorial and equipment rental services), brush roll, belt, bags, filters, improper maintenance
of the product, damage due to misuse, acts of God, nature, vandalism or other acts beyond the
control of Royal Appliance Mfg. Co. (“Royal”, “we”), owner’s acts or omissions, use outside the
country in which the product was initially purchased and resales of the product by the original
owner. This warranty does not cover pick up, delivery, transportation or house calls. This
warranty does not apply to products purchased outside the United States, including its
territories and possessions, outside a U.S. Military Exchange and outside of Canada. This
warranty does not cover products purchased from a party that is not an authorized retailer,
dealer, or distributor of Royal products.
OTHER IMPORTANT TERMS
This Warranty is not transferable and may not be assigned. This Warranty shall be governed and
construed under the laws of the state of Ohio. The Warranty Period will not be extended by
any replacement or repair performed under this Warranty. THIS WARRANTY IS THE
EXCLUSIVE WARRANTY AND REMEDY PROVIDED BY ROYAL. ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS
FOR PARTICULAR PURPOSE, ARE DISCLAIMED. IN NO EVENT WILL ROYAL BE LIABLE FOR
ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OF ANY KIND OR
NATURE TO OWNER OR ANY PARTY CLAIMING THROUGH OWNER, WHETHER BASED IN
CONTRACT, NEGLIGENCE, TORT OR STRICT PRODUCTS LIABILITY OR ARISING FROM ANY
CAUSE WHATSOEVER. Some states do not allow the exclusion of consequential damages, so
the above exclusion may not apply to you. This warranty gives you specific rights; you may also
have others that vary from state to state.
PRODUCT
REGISTRATION
For quick reference, please record your product information below.
Model #:
Mfg. Code:
(Mfg. code located on the back or bottom of product)
Warranty Registration
Be sure to register your product online at www.DirtDevil.com or
call 1-800-321-1134 to register by phone.
Hint: Attach your sales receipt to this Owner’s manual. Verification of date of purchase may
be required for warranty service of your Dirt Devil
®
product.
This product uses the following parts:
FILTER F110
Find GENUINE Replacement Parts at www.dirtdevil.com
2
3
TABLE OF
CONTENTS
Quick start assembly 7
How to use
8
Filter removal and replacement
9
Brush roll maintenace
10
Troubleshooting 11
Limited warranty 12
HI. WELCOME.
Congrats on purchasing your new Dirt Devil
Cordless Lithium Stick Vac. Inside, you’ll find
everything you want to know from the tools to
how to.
So what are you waiting for? LET’S GO.
™
4
5
WARNING
IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE.
THIS PRODUCT IS INTENDED FOR HOUSEHOLD USE ONLY. IF
USED COMMERCIALLY WARRANTY IS VOID.
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be followed,
including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY:
• Do not use on wet surfaces. Do not expose to rain. Store indoors.
• Do not allow to be used as a toy. Not intended for use by children age 12 and under.
Close supervision is necessary when used by or near children. To avoid injury or damage,
keep children away from product, and do not allow children to place fingers or other
objects into any openings.
• Use only as described in this manual. Use only manufacturer’s recommended
attachments.
• Do not use charger with damaged cord or plug. If appliance or charger is not working as
it should, has been dropped, damaged, left outdoors, or dropped into water, take it to a
service center prior to continuing use.
• Do not pull or carry charger by cord, use cord as handle, close a door on cord, or pull cord
around sharp edges or corners. Do not place product on cord. Do not run appliance over
cord. Keep cord away from heated surfaces.
• Do not unplug charger by pulling on cord. To unplug charger, grasp the plug, not the cord.
• Do not handle charger, including charger plug, and charger terminals with wet hands.
• Do not put any objects into openings. Do not use with any opening blocked; keep free
of dust, lint, hair, and anything that may reduce air flow.
• Keep hair, loose clothing, fingers, and all parts of body away from openings and
moving parts.
• Use extra care when cleaning on stairs. Do not place cleaner on stairs or furniture, as it
may result in injury or damage.
• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas
where they may be present.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or
hot ashes.
• Do not use without filters and/or dirt cup in place.
• WARNING: This product contains chemicals known to the State of California to cause
cancer, birth defects or reproductive harm. WASH HANDS AFTER USING.
• Do not incinerate the charger, battery, or appliance even if it is severely damaged. The
batteries can explode in a fire.
• This product includes rechargeable lithium-ion batteries. Do not expose batteries to high
temperatures, as they may catch fire and/or explode.
• Do not expose battery to crushing, incineration or similar actions.
TABLE DES MATIÈRES
ÍNDICE
Assemblage rapide 17
Ensamblaje para inicio de uso rápido
27
Utilisation
18
Funcionamiento
28
Retrait et réinstallation du filtre
19
Extracción y reemplazo del filtro
29
Entretien de la brosse
20
Mantenimiento del cepillo giratorio
30
Dépannage 21
Resolución de problemas
31
Garantie limitée 22
Garantía limitada
32
6
SNAP THE MAINBODY TO
THE NOZZLE ASSEMBLY.
THEN SNAP THE HANDLE
INTO THE MAIN BODY
INSURING THAT THE
WIRE FROM THE HANDLE
IS TUCKED INTO THE
BODY.
77
NEED HELP?
Go to dirtdevil.com/support or
contact our Customer Service
Department at (800) 321-1134
Pick up the conversation on...
Twitter@DirtDevil
Facebook.com/DirtDevil
• Do not dispose of battery in a fire or trash compactor. See battery disposal section for
directions.
• Do not attempt to disassemble battery.
• Unplug the charger from the outlet before any routine cleaning or maintenance.
• Leaks from battery cells can occur under extreme conditions. If any liquid gets on the
skin wash quickly with soap and water. If any liquid gets into the eyes, immediately flush
them with clean water continuously for a minimum of 15 minutes. Seek medical attention
immediately.
• Use only the charger specified to recharge.
• Do not attempt to short circuit the battery or charger terminals.
• The charger is for indoor use only. Be sure to always keep the battery and charger in a
dry place.
• Put product away after use to prevent tripping accidents.
• CAUTION: Not to be used for grooming a pet.
CAUTION: TO REDUCE THE RISK OF DAMAGE:
• Avoid picking up hard, sharp objects with this product, as they may cause damage.
• Store appropriately indoors in a dry place. Do not expose machine to freezing temperatures.
SAVE THESE INSTRUCTIONS
CAUTION:
The battery used in this device may present a risk of fire or
chemical burn if mistreated. Do not disassemble, heat above manufacturer’s maximum
temperature limit (60°C/140°F), or incinerate. Dispose of battery promptly. Keep away from
children. Do not disassemble and do not dispose of in fire. Do not attempt to disassemble
the battery or remove any component projecting from the battery terminals. The battery and
charger have no user sserviceable parts. Fire or injury may result. Prior to disposal, protect
exposed terminals with heavy insulating tape to prevent shorting.
BATTERY DISPOSAL WARNING:
RISK OF EXPLOSION OR EXPOSURE TO TOXIC MATERIAL.
1-800-822-8837
LITHIUM-ION BATTERIES
The battery must be collected, recycled or disposed of in an environmentally sound
manner. The EPA certified RBRC Battery Recycling Seal on the lithium-ion (Li-ion)
battery indicated Techtronic Industries, a corporate affiliate of Dirt Devil., is voluntarily
participating in an industry program to collect and recycle these batteries at the end
of their useful life, when taken out of service in the United States or Canada. The
RBRC program provides a convenient alternative to placing used Li-ion batteries into
the trash or the municipal waste stream, which may be illegal in your area. Please visit
www.rbrc.org/call2recycle/ for information on Li-ion battery recycling and disposal
bans/restrictions in your area. Dirt Devil, involvement in this program is part of our
commitment to preserving our environment and conserving our natural resources.
PIÈCES DE RECHANGE
• FILTRE : F110
961152020 R0 10/16
© Techtronic Floor Care Technology Limited, 2016.
Tous droits réservés. Distribué par Royal Appliance Mfg. Co.
Glenwillow, Ohio, 44139
GUIDE DE
MANUEL
14
15
AVERTISSEMENT
IMPORTANT: LISEZ ATTENTIVEMENT AVANT L'ASSEMBLAGE
ET L'UTILISATION. CET APPAREIL EST DESTINÉ UNIQUEMENT
À UN USAGE DOMESTIQUE. UNE UTILISATION À DES FINS
COMMERCIALES ANNULERA LA GARANTIE.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lorsque vous utilisez des appareils électriques, veuillez toujours respecter entre autres les
consignes de sécurité élémentaires suivantes :
VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER
CET APPAREIL.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE, DE
DÉCHARGE ÉLECTRIQUE, DE DOMMAGE OU DE BLESSURE :
• N’utilisez pas l’appareil sur des surfaces humides. N’exposez pas l’appareil à la pluie.
Rangez l’appareil à l’intérieur.
• Ne permettez pas aux enfants de jouer avec l’appareil. Cet appareil ne doit pas être
utilisé par des enfants de moins de 12 ans. Exercez une surveillance étroite lorsque
l’appareil est utilisé par un enfant ou près de lui. Gardez l’appareil hors de la portée des
enfants et ne laissez pas ces derniers introduire leurs doigts ou d’autres objets dans
aucune ouverture afin d’éviter les blessures ou les bris.
• Utilisez l’appareil uniquement aux fins décrites dans le présent guide. Utilisez uniquement
les accessoires recommandés par le fabricant.
• N’utilisez pas le chargeur si la fiche ou le cordon est endommagé. Si l’appareil ou le
chargeur ne fonctionnent pas adéquatement, s’ils sont tombés sur le sol ou dans l’eau,
s’ils sont endommagés ou ont été laissés à l’extérieur, apportez-les à un centre de service
pour les faire inspecter avant de continuer à les utiliser.
• Ne tirez pas ni ne transportez le chargeur par le cordon, n’utilisez pas le cordon comme
une poignée, ne coincez pas le cordon dans l’embrasure d’une porte et ne l’appuyez pas
contre des arêtes tranchantes ou des coins. Ne placez pas l’appareil sur le cordon. Ne
faites pas rouler l’appareil sur le cordon. Tenez le cordon éloigné des surfaces chaudes.
• Ne débranchez pas le chargeur en tirant sur le cordon. Pour débrancher le chargeur, tirez
sur la fiche.
• Ne manipulez pas le chargeur, y compris la fiche et les bornes, si vous avez les mains
mouillées.
• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si les ouvertures sont
obstruées. Assurez-vous qu’elles sont exemptes
de poussière, de mousse, de cheveux ou de tout ce qui pourrait réduire le débit d’air.
• Gardez les cheveux, les vêtements amples, les doigts et toute autre partie du corps à
l’écart des ouvertures et des pièces en mouvement.
• Redoublez de prudence lorsque vous utilisez l’appareil dans un escalier. Ne placez pas
l’appareil sur les marches d’un escalier ou sur un meuble, car cela peut entraîner des
dommages ou des blessures.
• N’utilisez pas l’appareil pour aspirer des liquides inflammables ou combustibles, comme
de l’essence, ni dans des endroits où de telles substances peuvent être présentes.
• N’utilisez pas l’appareil pour aspirer quoi que ce soit qui brûle ou dégage de la fumée
comme des cigarettes, des allumettes ou des cendres chaudes.
• N’utilisez pas l’appareil sans avoir installé le vide-poussière et les filtres.
ENREGISTREMENT
DU PRODUIT
Veuillez inscrire les renseignements de votre appareil ci-dessous afin de les
consulter rapidement.
Model #:
Code du fabricant :
(Vous trouverez le code du fabricant à l'arrière ou au bas de l'appareil)
Enregistrement de la garantie
Assurez-vous d'enregistrer votre produit en ligne sur le site
www.dirtdevil.com ou en appelant au numéro 1 800 321-1134.
Conseil : Brochez vos reçus d'achat à ce manuel du propriétaire La vérification
de la date d'achat peut être requise pour une réparation au titre de la garantie de votre
produit DirtDevil
MD
.
Cet appareil est équipé des pièces suivantes :
FILTRE F110
Vous trouverez vos pièces de rechange d'ORIGINE
en visitant le site www.dirtdevil.com
BONJOUR!
BIENVENUE
Félicitations pour l’achat de votre nouvel
aspirateur balai lithium sans fil Dirt Devil. Vous
trouverez à l’intérieur de ce manuel tout ce que
vous devez savoir au sujet de l’utilisation de vos
accessoires.
Alors, qu'attendez-vous? ALLONS-Y!
MC
Not to be used for grooming a pet.
CAUTION
NOTE: Empty dirt cup after each use or
until full. Check the filter to see if it needs
cleaned. Refer to page #10 for filter details.
TIP: The power switch must be in the OFF
position for the unit to charge.
2. After using to clean,
press the Power button
to turn the unit OFF.
1. Press the Power button
to turn the unit ON. To
turn ON the Brush roll
once the unit is ON, press
the brush roll button.
Press the Brush roll
button again to turn OFF
the brush roll
8
NOTE: Use only the charger supplied by the manufacturer to recharge.
TIP: For a better experience, fully charge the unit before first use.
2. The charge indicator light
will pulse when charging
and the indicator will
turn off when charging is
complete.
NOTE: The charge indicator will only
turn on while charging. The charger will
be warm while charging.
NOTE: The unit will charge only for as
long as needed. It may take up to 6 hours
for full charge.
1. Power switch must be in
the OFF position.
NOTE: The unit must be OFF for the it to
charge.
NOTE: If the unit is running and the charger
plug is connected to the unit, the unit will
shut off to prevent damage to the charger
or unit.
To reduce the risk of personal injury, turn power switch off before cleaning or servicing.
WARNING
1. While holding the dirt cup
and handle, press dirt cup
release button.
3. Remove filter assembly from
the dust cup & separate the
foam filter from the filter
cover. Tap foam filter over a
trash can to remove debris.
Be sure to also wipe debris
from the Separator.
2. Remove the dirt cup to
access filter.
4. Put the filter back into the
filter housing and place
filter assembly back into the
dirt cup. Reassemble dirt
cup to body, align bottom
first and rotate up until it
clicks.
NOTE: Filter is rinseable with water. Do not use soap/detergent. Let filter air dry for 24 hours or until
completely dry.
LUBRICATION The motor is equipped with bearings which contains sufficient lubrication for its lifetime.
The addition of lubricant could cause damage. Do not add lubricant to motor.
Note: Do not discard separator, filter
or filter cover.
For replacement filter F110 visit dirtdevil.com or call us
at (800) 321-1134.
TIP: To maintain performance, filter should be changed every 3-6 months, or as needed.
9
11
TROUBLESHOOTING
Any other servicing should be done by an authorized service representative. If appliance is
not working as it should, has been dropped, damaged, left outdoors, or dropped into water,
take it to a service center prior to continuing use.
PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION
Cleaner
won’t run
1. Battery not charged.
1. Charge battery up to 6 hours. The indicator
light will pulse until the battery is fully
charged and then will turn off.
2. Battery dead - won’t hold
charge.
2. Contact customer service. Visit our website
at www.dirtdevil.com or call
1-800-321-1134.
3. Needs service.
3. Contact customer service. Visit our website
at www.dirtdevil.com or call
1-800-321-1134.
Cleaner won’t
pick up or low
suction
1. Dirt Cup not installed
correctly.
1. Review Filter Removal & Replacement
2. Dirt Cup is full.
2. Empty dirt cup.
3. Battery charge is getting
weak.
3. Charge battery.
4. Filter is dirty. 4. Clean or replace filter.
5. Clogged filter.
5. Remove filter and clean.
6. Nozzle/dirt passage clogged.
6. Turn off the unit and then disconnect the
nozzle to remove debris.
7. Filter/Filter Frame missing.
7. Contact customer service. Visit our website
at www.dirtdevil.com or call
1-800-321-1134.
8. Brushroll not properly
assembled.
8. Check & insure brush roll is properly
installed
Dust escaping
from cleaner
1. Dirt cup is full. 1. Turn off unit and remove debris.
2. Dirt cup not installed correctly. 2. Review Filter Removal & Replacement
3. Filter not installed correctly.
3. Review Filter Removal & Replacement
Charger
indicator
flashes then
goes out
1. Problem with the charging
circuit.
1. Contact customer service. Visit our website
at www.dirtdevil.com or call
1-800-321-1134.
To reduce the risk of personal injury -
Turn power switch off before cleaning or servicing.
WARNING
LED
Illumination
Fast Blink = Error
(15 seconds duration for error code)
Slow Pulse = Charging
(Continuous during charge cycle)
16
• AVERTISSEMENT : Ce produit contient des produits chimiques reconnus par l’État
de la Californie comme pouvant causer le cancer, des anomalies congénitales ou des
dysfonctions du système reproducteur. BIEN SE LAVER LES MAINS APRÈS L'UTILISATION.
• N’incinérez pas le chargeur, la batterie ou l’appareil mêmes s’ils sont gravement
endommagés. La batterie peut exploser au feu.
• Ce produit contient une batterie au lithium-ion rechargeable. N’exposez pas la batterie à
des températures élevées, car elle pourrait s’enflammer et exploser.
• Évitez d’écraser et d’incinérer la batterie ou de la soumettre à des actions similaires.
• Ne jetez pas la batterie au feu ou dans un compresseur à déchets. Consultez la section
sur l’élimination de la batterie pour obtenir des instructions.
• Ne tentez pas de démonter la batterie.
• Débranchez le chargeur de la prise avant de procéder à tout nettoyage ou entretien de
routine.
• La batterie peut fuir si elle est soumise à des conditions extrêmes. Si l’électrolyte entre
en contact avec votre peau, lavez aussitôt les parties touchées avec de l’eau et du savon.
En cas de contact avec les yeux, rincez immédiatement ces derniers à l’eau propre
pendant au moins 15 minutes et consultez un médecin sans attendre.
• Utilisez uniquement le chargeur spécifié pour recharger.
• Ne tentez pas de court-circuiter la batterie ou les bornes du chargeur.
• Le chargeur est conçu pour être utilisé à l’intérieur seulement. Assurez-vous de toujours
conserver la batterie et le chargeur dans un endroit sec.
• Éloignez cet appareil dès la fin de son utilisation pour éviter les trébuchements.
• MISE EN GARDE : N’utilisez pas l’aspirateur pour toiletter un animal.
MISE EN GARDE :
La batterie utilisée dans cet appareil peut présenter
un risque d’incendie ou de brûlure chimique si elle n’est pas manipulée adéquatement. Ne la
démontez pas, ne la chauffez pas au-delà de la température maximale établie par le fabricant
(60 °C/140 °F) et ne l’incinérez pas. Jetez rapidement toute batterie usagée. Gardez la
batterie hors de la portée des enfants. Ne démontez pas la batterie et ne la jetez pas au feu.
Ne tentez pas de démonter la batterie ou de retirer tout composant en saillie des bornes de
la batterie. Ne tentez pas de remplacer des pièces de la batterie ou du chargeur. Cela pourrait
provoquer un incendie ou une explosion. Avant de jeter la batterie, protégez les bornes
exposées à l’aide d’un épais ruban isolant pour éviter les courts-circuits.
AVERTISSEMENT RELATIF À L’ÉLIMINATION
DES BATTERIES :
RISQUE D’EXPLOSION OU D’EXPOSITION À DES
MATIÈRES TOXIQUES.1-800-822-8837
BATTERIE AU LITHIUM-ION
La batterie doit être recueillie, recyclée ou éliminée dans le respect de l’environnement
Le sceau de recyclage des batteries au lithium-ion de la RBRC certifié par l’EPA indique
que Techtronic Industries, société affiliée à Dirt Devil, participe volontairement à un
programme de collecte et de recyclage des batteries usagées au Canada et aux États-
Unis. Le programme de recyclage de la RBRC offre une solution de rechange pratique
qui permet d’éviter que les batteries au lithium-ion soient jetées à la poubelle ou dans les
ordures ménagères municipales, ce qui pourrait être illégal dans e plus amples sur les
interdictions et les restrictions relatives à l’élimination de ces batteries dans votre région.
La participation de Dirt Devil à ce programme témoigne de son engagement à protéger
l’environnement et les ressources naturelles. nos ressources naturelles.
Press
Cordless Lithium
Stick Vac
My Model is: _________
Cordless Lithium
Stick Vac
PLUG IN & CHARGE UNIT
UNTIL THE CHARGE
INDICATOR LIGHT GOES
OUT (CHARGING MAY
TAKE UP TO 6 HOURS).
TIP: For best performance fully charge the
product before first use.
Power button
Brush roll ON/OFF
Charge indicator
Separator
Dust Cup
Filter
Filter Cover
To reduce the risk of personal injury, turn power switch off before cleaning or servicing.
WARNING
1. Have the vacuum powered
OFF. Press brush roll
release latch backward.
3. Clean brush roll as needed.
2. Pivot brush roll end out &
pull away from the nozzle.
4. Place & pivot brush roll
back into position until
the brush roll release
latch snaps.
Note: the powered brush roll has its own motor and a motor protective device: should debris jam the
brush roll and stop it from rotation, switch unit OFF, remove the powered brush roll from the unit,
remove the debris jamming the brush roll and reassemble as shown. Wait a few mintues proir to
turning the unit back on.
10
Press
Power button OFF
Brush roll OFF
13
Loading ...
Loading ...
Loading ...
