付属品
Supplied Items
Eléments fournis
Piezas suministradas
Componentes Fornecidos
Im Lieferumfang
Bijgeleverde onderdelen
Articoli forniti
Medföljande delar
Medfølgende tilbehør
Vakiovarusteet
☆
☆
スタンドパイプ
×
2
Pipe stand × 2
Tube socle × 2
Tubo de soporte × 2
Tubo de suporte × 2
Rohrständer × 2
Staander × 2
Supporto tubolare × 2
Rörstativ × 2
Standerrør × 2
Putkituki × 2
X
X
ベース
×
2
Base × 2
Base × 2
Base × 2
Base × 2
Fuß × 2
Grondplaat × 2
Base × 2
Bottenplatta × 2
Base × 2
Alusta × 2
X
X
ねじ
×
4
Screw × 4
Vis × 4
Tornillo × 4
Parafuso × 4
Schraube × 4
Schroef × 4
Vite × 4
Skruv × 4
Skrue × 4
Ruuvi × 4
X
X
フット
×
8
Foot pad × 8
Tampons × 8
Forro de pata × 8
Apoio de base × 8
Fuß polster × 8
Plakvoetje × 8
Cuscinetto di base × 8
Fotdynor × 8
Fødder × 8
Jalkalevy × 8
XX
XX
3-866-300-01(1)
Speaker Stand
取扱説明書
Operating Instructions
Mode d’emploi
Manual de instrucciones
Manual de instruções
Bedienungsanleitung
Gebruiksaanwijzing
Istruzioni per l‘uso
Bruksanvisning
Betjeningsvejledning
Käyttöohjeet
☆
☆
WS-FV10
Sony Corporation 1999 Printed in Taiwan, R.O.C.
安全のために
ソニー
SA-VE505/VE502/VE305/VE302/VE150
専用の
スピーカースタンドとして使用する
他の商品や他の目的に使用すると、事故の原因になります。
ぐらついた台の上や傾いた場所などに置かない
ぐらついた台の上や傾いたところに置くと、製品が落ちたり倒れたりして、事故の原
因になります。
Precautions
On safety
• For use with the Sony SA-VE505/VE502/VE305/VE302/VE150 speaker system
only.
• Be sure to place the speaker stand in a flat, horizontal place.
Précautions
Sécurité
• A utiliser uniquement avec des enceintes Sony SA-VE505/VE502/VE305/VE302/
VE150.
• Installez bien le support d’enceinte à un emplacement horizontal et plat.
Precauciones
Sobre su seguridad
• Sólo para uso con el sistema de altavoces SA-VE505/VE502/VE305/VE302/VE150
de Sony.
• Instale el soporte de altavoz en un lugar horizontal y plano.
Precauções
Segurança
• Utilize somente com o sistema de altifalantes Sony SA-VE505/VE502/VE305/
VE302/VE150.
• Certifique-se de colocar o suporte de altifalante num local plano e nivelado.
Zur besonderen Beachtung
Zur Sicherheit
• Dieser Stand darf ausschließlich für das Lautsprechersystem SA-VE505/VE502/
VE305/VE302/VE150 von Sony verwendet werden.
• Diesen Stand ausschließlich auf einer flachen, waagerechten Fläche aufstellen.
Voorzorgsmaatregelen
Veiligheid
• Alleen geschikt voor gebruik met Sony SA-VE505/VE502/VE305/VE302/VE150
luidsprekers.
• Zet de luidsprekerstandaard vooral op een stevige, vlakke horizontale ondergrond.
Precauzioni
Riguardo la sicurezza
• Solo per l’uso con il sistema di diffusori Sony SA-VE505/VE502/VE305/VE302/
VE150.
• Collocare il sostegno del diffusore in un posto piatto, non inclinato.
Försiktighetsåtgärder
För säkerhets skull
• Dessa stativ är endast avsedda att användas tillsammans med Sonys högtalarsystem
SA-VE505/VE502/VE305/VE302/VE150.
• Var noga med att ställa högtalarstativen på en plan och horisontell yta.
Sikkerhedsforskrifter
Om sikkerheden
• Kun til brug med Sony SA-VE505/VE502/VE305/VE302/VE150 højttalersystemet.
• Sørg for at anbringe højttalerstanden på et fladt, vandret sted.
Huomautuksia
Turvallisuudesta
• Käytettäväksi ainoastaan Sony kaiutinjärjestelmän SA-VE505/VE502/VE305/
VE302/VE150 kanssa.
• Aseta kaiutinteline tasaiselle ja vaakasuoralle paikalle.
X
X
X
X
X
X
X
X
主な仕様
Specifications
Spécifications
Especificaciones
Especificações
Technische Daten
Technische gegevens
Caratteristiche
tecniche
Tekniska data
Specifikationer
Tekniset tiedot
☆
☆
最大外形寸法（径×高さ）
約
235
×
810
〜
1,170 mm
質量 約
3.1 kg
仕様および外観は、改良のため予告
なく変更することがありますが、ご了
承ください。
Dimensions
Approx. 235 × 810 to
1,170 mm (9
3
/8 × 32
to 46
1
/8 in.) (dia./h)
Mass Approx. 3.1 kg (6 lb 13 oz)
Design and specifications are subject
to change without notice.
Dimensions
Env. 235 × 810 à 1.170 mm
(9
3
/8 × 32 à 46
1
/8 po)
(diam./h)
Poids Env. 3,1 kg (6 li. 13 on.)
La conception et les spécifications
sont modifiables sans préavis.
Dimensiones
Aprox. 235 × 810 a 1.170 mm
(diám/al)
Peso Aprox. 3,1 kg
Diseño y especificaciones subjetos a
combio sin previo aviso.
Dimensões
Aprox. 235 × de 810 a
1.170 mm (diâm/a)
Peso Aprox. 3,1 kg
Design e especificações sujeitos a
alterações sem aviso prévio.
Abmessungen
Ca. 235 × 810 bis 1.170 mm
(Durchm./H)
Gewicht
Ca. 3,1 kg
Änderungen, die dem technischen
Fortschritt dienen, bleiben
vorbehalten.
Afmetingen
Ca. 235 × 810 tot 1.170 mm
(∅/h)
Gewicht
Ca. 3,1 kg
Wijzigingen in ontwerp en
technische gegevens voorbehouden,
zonder kennisgeving.
Dimensioni
Circa da 235 × 810 a 1.170 mm
(diam/a)
Peso Circa 3,1 kg
Disegno e caratteristiche tecniche
soggetti a modifiche senza
preavviso.
Dimensioner
Ca. 235 × 810 till 1.170 mm
(diam./h)
Vikt Ca. 3,1 kg
Rätt till ändringar förbehålles.
Mål Ca. 235 × 810 til 1.170 mm
(diam/h)
Vægt Ca. 3,1 kg
Vi forbeholder os ret til at ændre
design og specifikationer uden
varsel.
Mitat Noin 235 × 810 - 1.170 mm
(halk./k)
Paino Noin 3,1 kg
Pidätämme oikeuden muuttaa
ulkoasua ja teknisiä ominaisuuksia
ilman erillistä ilmoitusta.
X
X
X
X
X
X
X
X
組み立て
1 フット（C ）をベース（B）の底に貼り、スタンドパイプ
（A）をベースの穴に回しながら入れる。
2 スタンドパイプの高さを調節する（
720 mm
〜
1,080 mm
）。
3 スピーカーコードを、ベースの下から台座の穴まで通
す。
4 ネジ（D）でスピーカーを固定する。

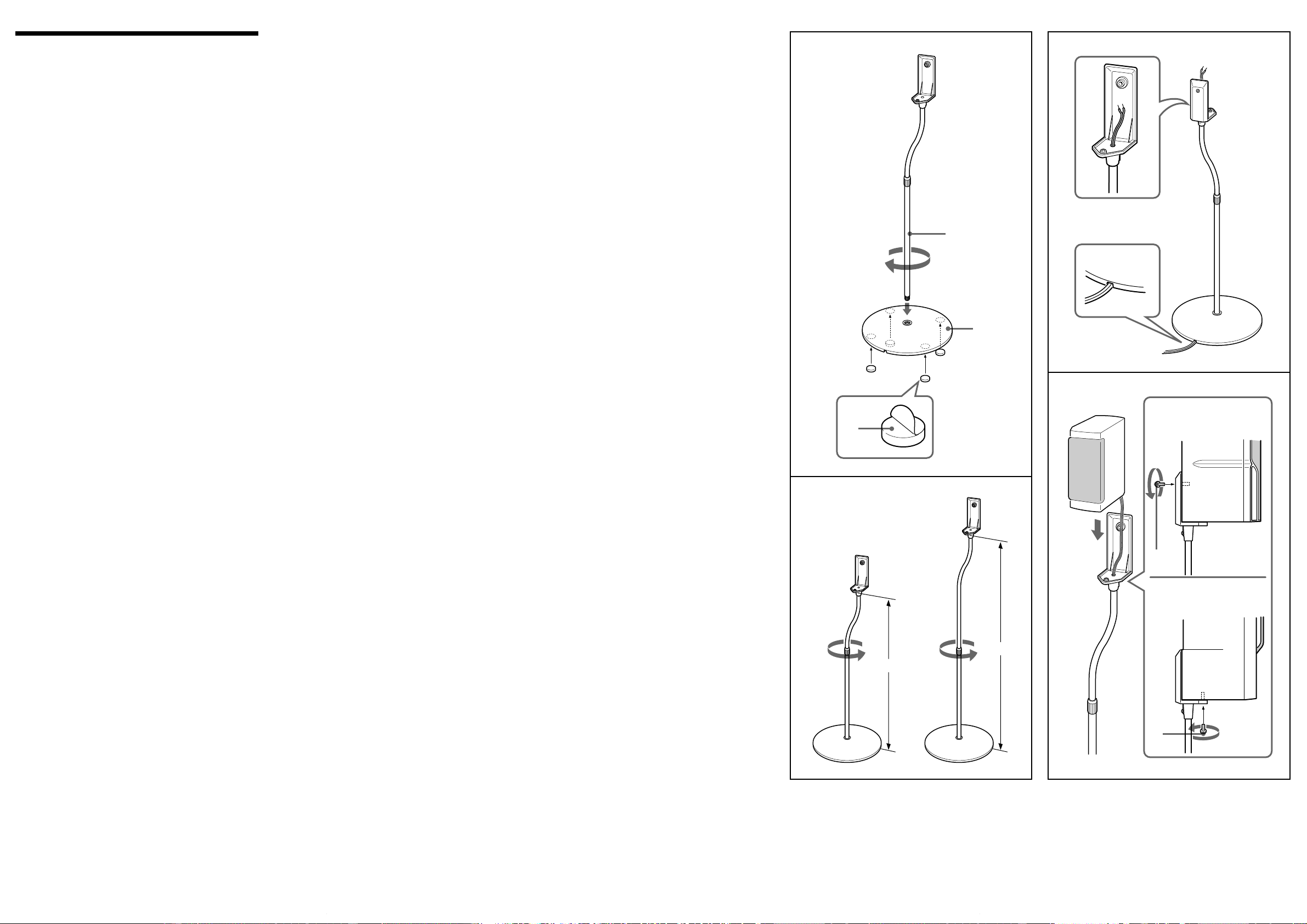

Assembly
1 Attach the foot pads (C) to the bottom of the
base (B), then screw the pipe stand (A) into the hole
in the base.
2 Adjust the pipe stand to a height of 720 mm (28
3
/8 in.)
to 1,080 mm (42
5
/8 in.).
3 Pass the speaker cord into the hole under the base and
out from the hole in the mount.
4 Secure the speaker to the mount with the screw (D).
Montage
1 Collez les tampons (C) sous la base (B) et vissez le
tube socle (A) dans le trou de la base.
2 Ajustez le tube socle à une hauteur de 720 mm
(28
3
/8 po) à 1.080 mm (42
5
/8 po).
3 Faites passer le cordon d’enceinte dans le trou sous la
base et ressortir par le trou de la monture.
4 Fixez l’enceinte à la monture avec la vis (D).
Armado
1 Instale los forros de pata (C) en la parte inferior de la
base (B) y atornille el tubo de soporte (A) en el
orificio en la base.
2 Ajuste el tubo de soporte a una altura de 720 mm a
1.080 mm.
3 Pase el cable de altavoz por el orificio por debajo de la
base y saque por el orificio en la montura.
4 Asegure el altavoz en la montura con el tornillo (D).
Montagem
1 Coloque os apoios de base (C) na superfície inferior
da base (B). Em seguida, aparafuse o tubo de suporte
(A) no buraco da base.
2 Ajuste o tubo de suporte a uma altura entre 720 mm e
1.080 mm.
3 Passe o cabo do altifalante por dentro do buraco sob a
base, fazendo-o sair pelo buraco do suporte.
4 Fixe o altifalante no suporte com o parafuso (D).
Zusammenbauen
1 Die Fußpolster (C) an die Füße (B) anbringen und
den Rohrständer in die Bohrung im Fuß (A) schrauben.
2 Den Rohrständer auf eine Höhe zwischen 720 und
1.080 mm einstellen.
3 Das Lautsprecherkabel von unten durch den Fuß
führen, so daß es oben aus dem Rohrständer wieder
austritt.
4 Den Lautsprecher mit der Schraube (D) an der
Montageplatte sichern.
Monteren
1 Bevestig de plakvoetjes (C) onderop de grondplaat
(B) en schroef de staander (A) in de opening in de
grondplaat vast.
2 Verstel de staander op de gewenste hoogte, van
720 mm tot 1.080 mm.
3 Leid het luidsprekersnoer door de opening onderin de
grondplaat, door de staander heen de luidsprekersteun
uit.
4 Zet de luidspreker op de steun vast met de schroef
(D).
Complesso
1 Fissare i cuscinetti di base (C) sulla parte inferiore
della base (B) e avvitare il supporto tubolare (A) nel
foro che si trova nella base.
2 Regolare il supporto tubolare ad un’altezza da 720 mm
a 1.080 mm.
3 Far passare il cavo del diffusore nel foro sotto la base e
fuori dal foro nella base di supporto.
4 Fissare il diffusore alla base di supporto con la vite
(D).
Montering
1 Sätt fast fotdynorna (C) på bottenplattans undersida
(B) och skruva sedan i rörstativet (A) i hålet i
bottenplattan.
2 Ställ in rörstativets höjd på mellan 720 och 1.080 mm.
3 Dra högtalarkabeln genom hålet under bottenplattan
och ut genom hålet i monteringsfästet.
4 Skruva fast högtalaren i monteringsfästet med skruven
(D).
Montering
1 Sæt fødderne (C) på undersiden af basen (B) og skru
derefter standerrøret (A) ind i hullet i basen.
2 Indstil standerrøret til en højde af 720 mm til
1.080 mm.
3 Stik højttalerkablet ind i hullet under basen og ud
gennem hullet på undersiden.
4 Fastgør derefter højttaleren til undersiden med skruen
(D).
Kokoaminen
1 Kiinnitä jalkalevyt (C) alustan pohjaan (B) ja ruuvaa
putkituki (A) alustassa olevaan aukkoon.
2 Säädä putkituen korkeudeksi 720 mm - 1.080 mm.
3 Kuljeta kaiutinjohto alustan alla olevan reiän läpi ja
ulos asennustelineen reiästä.
4 Kiinnitä kaiutin asennustelineeseen ruuvilla (D).
1 3
X
X
X
X
X
X
X
X
X
X
X
X
X
X
2
4
720 mm
1080 mm
SA-VE505/VE502
SA-VE305/VE302/VE150
A
B
C
D
D
