Karcher 1.673-411.0 K2 Full Control + Deck Kit User Manual

www.kaercher.com/register-and-win

Deutsch . . . . . 4

English . . . . . 6

Français . . . . . 8

Italiano. . . . . 10

Nederlands . . 12

Español . . . . 14

Português . . . 16

Dansk . . . . . 18

Norsk . . . . . 20

Svenska . . . . 22

Suomi . . . . . 24

Ελληνικά. . . . 26

Türkçe . . . . . 28

Руccкий . . . . 30

Magyar. . . . . 32

Čeština . . . . 34

Slovenščina . . 36

Polski . . . . . 38

Româneşte . . 40

Slovenčina . . 42

Hrvatski . . . . 44

Srpski . . . . . 46

Български . . 48

Eesti . . . . . . 50

Latviešu . . . . 52

Lietuviškai. . . 54

Українська . . 56

59645460 (08/13)

PS 20

4 Deutsch

Lesen Sie vor der ersten Benut-

zung diese Originalbetriebsan-

leitung, handeln Sie danach und bewahren

Sie diese für späteren Gebrauch oder für

Nachbesitzer auf.

Der PS 20 eignet sich ideal zum Hoch-

druckreinigen von Treppen und überwie-

gend glatten Bodenflächen im Außenbe-

reich (z.B. Holz-, Steinböden, Klinker, Flie-

sen, Beton), sowie von Bodenflächen mit

Wasserablaufmöglichkeit im Innenbereich

(z.B. Waschküche, Garage).

Dieses Zubehör wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altes Zubehör enthält wertvolle recy-

clingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie altes Zubehör

deshalb über geeignete Sammelsys-

teme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

 Beachten Sie die Sicherheitshinweise

Ihres Hochdruckreinigers.

 Den Hochdruckstrahl an der Hoch-

druckpistole erst auslösen, wenn sich

der PS 20 auf der Reinigungsfläche be-

findet.

 Es dürfen sich keine weiteren Personen

in unmittelbarer Nähe des Reinigungs-

kopfes befinden.

 Vorsicht Rückstoß! Für sicheren Stand

sorgen und Hochdruckpistole mit Ver-

längerungsrohr gut festhalten.

 Bei Beendigung des Reinigungsbe-

triebs den Hochdruckreiniger ausschal-

ten. Bei Arbeiten am PS 20 diesen

zusätzlich von der Hochdruckpistole

trennen.

 Maximale Wassertemperatur 40 °C

(beachten Sie die Hinweise ihres Hoch-

druckreinigers).

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Abbildungen siehe Seite 2 - 3

Abbildung

1 PS 20 Powerschrubber

2 Verlängerungsrohr

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Sicherheitshinweise

Gerätebeschreibung

Deutsch 5

Befestigen sie den PS 20 mit den Verlänge-

rungsrohren an der Hochdruckpistole.

Abbildung

 Verlängerungsrohre zusammenste-

cken und um 90° drehen.

 Sicherungshülse festdrehen.

 Verlängerungsrohr auf den Bajonett-

verschluss des PS 20 drücken und um

90° drehen.

 Sicherungshülse festdrehen.

Abbildung

 Verlängerungsrohr in den Bajonettver-

schluss der Hochdruckpistole drücken

und um 90° drehen.

 Sicherungshülse festdrehen.

Abbildung

 Den PS 20 auf die zu reinigende Fläche

stellen.

 Hochdruckreiniger einschalten und He-

bel der Hochdruckpistole ziehen.

 Den PS 20 ohne zu schrubben über

den Boden gleiten lassen.

Abbildung

 Zur Reinigung schmaler Nischen den

PS 20 (in 45° - Schritten) drehen.

 Verletzungsgefahr

Vor allen Pflege- und Wartungsarbeiten,

Gerät ausschalten und Netzstecker ziehen.

Prüfen und reinigen Sie die eingebauten

Hochdruckdüsen ihres PS 20.

Abbildung

 Klammer entfernen.

 Hochdruckdüsen herausziehen und un-

ter fließendem Wasser reinigen.

 Den PS 20 mit klarem Wasser durch-

spühlen.

Abbildung

 Hochdruckdüsen einsetzen.

 Klammer montieren.

 Verletzungsgefahr

Vor allen Pflege- und Wartungsarbeiten,

Gerät ausschalten und Netzstecker ziehen.

Reinigen Sie den PS 20 nach Gebrauch mit

einem feuchten Lappen.

Der PS 20 ist wartungsfrei.

Anwendung

Montage der Verlängerungsrohre

Bodenflächen reinigen

Störungshilfe

Hochdruckreiniger baut keinen

Druck auf oder pulsiert

Pflege und Wartung

Pflege

Wartung

6 English

Please read and comply with

these original operating instruc-

tions prior to the initial operation and store

them for later use or subsequent owners.

The PS 20 is ideally suited for the high-

pressure cleaning of stairs and smooth

floor surfaces outside (e.g. wooden or

stone floors, clinker, tiles, concrete) as well

as of floor surfaces with a water discharge

inside (e.g. wash-room, garage).

This attachment has been designed for use

in private households and is not intended

for commercial use.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old accessories contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old appli-

ances. Please dispose of your old accesso-

ries using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

 Please observe the safety instructions

of your high-pressure cleaner.

 Only trigger the high-pressure jet at the

high-pressure gun if the PS 20 is locat-

ed on the surface to be cleaned.

 There must be no persons in the imme-

diate vicinity of the cleaning head.

 Beware of the recoil force! Ensure a

stable position and firmly hold on to the

high pressure gun with the extension

pipe.

 Switch off the high-pressure cleaner

when you finish cleaning. If you are us-

ing the PS 20, then disconnect the

same from the high-pressure gun.

 Maximum water temperature 40 °C

(please observe the instructions of your

high-pressure cleaner).

When unpacking the product, make sure

that no accessories are missing and that

none of the package contents have been

damaged. If you detect any transport dam-

ages please contact your dealer.

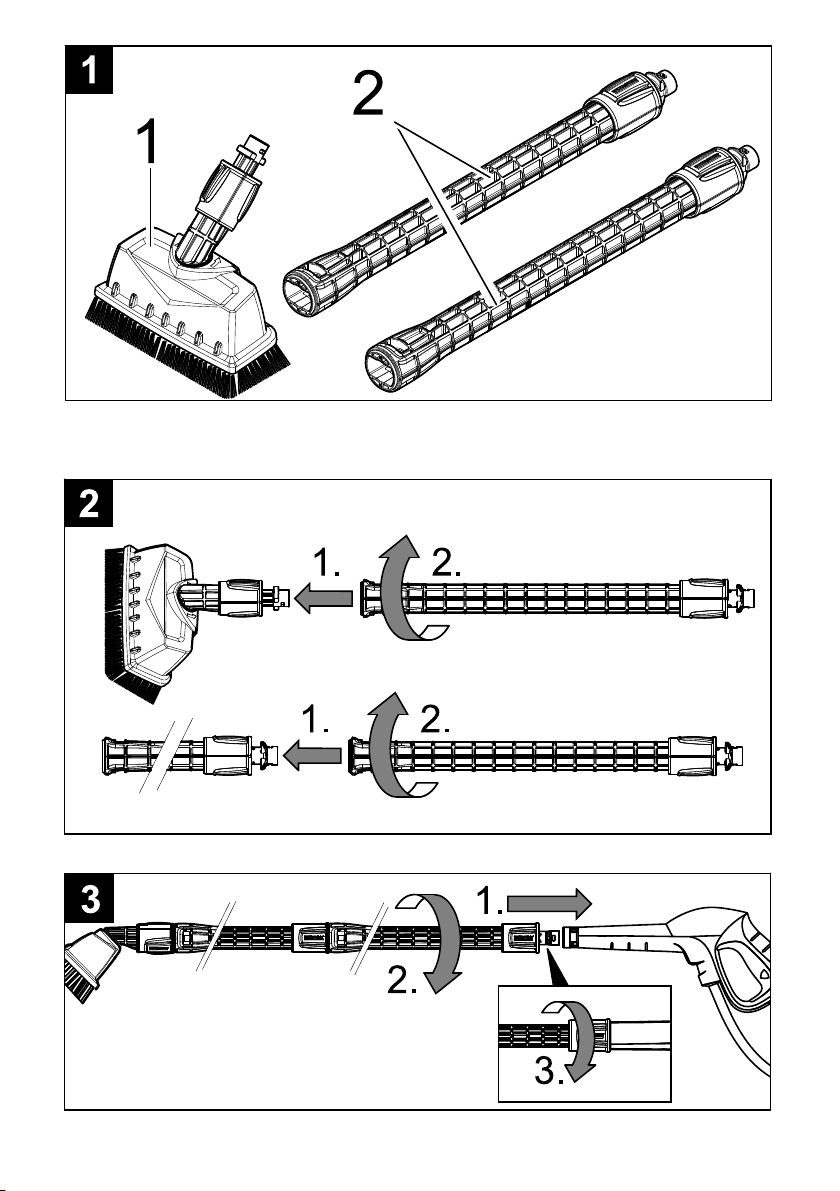

Illustrations on Page 2 - 3

Illustration

1 PS 20 Power Scrubber

2 Extension tube

General information

Proper use

Environmental protection

Safety instructions

Description of the Appliance

English 7

Fasten the PS 20 to the high-pressure gun

using the extension pipes.

Illustration

 Connect the extension pipes and rotate

them by 90°.

 Tighten the safety cover.

 Press the extension pipe into the bayo-

net connection of the PS20 then turn by

90°.

 Tighten the safety cover.

Illustration

 Press the extension pipe into the bayo-

net connection of the PS20 then turn by

90°.

 Tighten the safety cover.

Illustration

 Place the PS 20 onto the surface to be

cleaned.

 Switch on the high pressure cleaner

and pull the lever of the high pressure

gun.

 Let the PS20 glide across the floor with-

out scrubbing.

Illustration

 Rotate the PS20 (in 45° steps) to clean

small crevices.

 Risk of injury

Always switch off the appliance and pull out

the mains plug before care and mainte-

nance work.

Check and clean the built-in high pressure

nozzles of your PS 20.

Illustration

 Remove the clip.

 Remove the high pressure nozzles and

clean them under flowing water.

 Rinse the PS20 with clear water.

Illustration

 Install the high pressure nozzles.

 Re-insert the clip.

 Risk of injury

Always switch off the appliance and pull out

the mains plug before care and mainte-

nance work.

Use a moist cloth and clean the PS 20 after

use.

The PS 20 is maintenance-free.

Application

Attaching the extension tubes

Cleaning floor surfaces

Troubleshooting

High pressure cleaner does not

build up the pressure or is vibrating

Maintenance and care

Care

Maintenance

8 Français

Lire ces instructions de service

d'origine avant la première utili-

sation, se comporter selon ce qu'elles re-

quièrent et les conserver pour une

utilisation ultérieure ou pour le propriétaire

futur.

Le PS 20 convient de façon idéale au net-

toyage haute pression d'escaliers et de

sols en grande partie lisses à l’extérieur

(par exemple bois, pierres, briques vitri-

fiées, carrelages, béton), ainsi que de sur-

faces à l’intérieur avec possibilité

d’écoulement d’eau (par exemple dans des

buanderies, garages).

Cet accessoire ne doit être utilisé que pour

un usage domestique.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les accessoires usés contiennent

des matériaux précieux recyclables

qui doivent être remis à un centre de recy-

clage. Pour cette raison, recourir à des sys-

tèmes adéquats de collecte pour éliminer

les accessoires usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

 Observez les consignes de sécurité de

votre nettoyeur haute pression.

 Ne déclencher le jet haute pression sur

le pistolet haute pression que lorsque le

PS 20 se trouve sur la surface à net-

toyer.

 Aucune autre personne ne doit se trou-

ver à proximité de la tête de nettoyage.

 Attention au rebond en arrière ! Assurer

un bon appui et bien retenir le pistolet

haute pression avec rallonge.

 Mettre le nettoyeur haute pression hors

service à la fin du nettoyage. Lors du

travail sur le PS 20, séparer en plus ce-

lui-ci du pistolet haute pression.

 Température d’eau maximale 40 °C

(observer les instructions de votre net-

toyeur haute pression).

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Illustrations voir page 2 - 3

Illustration

1 Power Scrubber PS 20

2 Rallonge

Consignes générales

Utilisation conforme

Protection de l’environnement

Consignes de sécurité

Description de l’appareil

Français 9

Fixer le PS 20 avec les tubes de rallonge

sur le pistolet haute pression.

Illustration

 Emboîter les tubes de rallonge et les

tourner de 90°.

 Serrer à fond la douille de sécurité.

 Appuyer le tube de rallonge sur la fer-

meture à baïonnette du PS 20 et le tour-

ner à 90°.

 Serrer à fond la douille de sécurité.

Illustration

 Appuyer le tube de rallonge sur la fer-

meture à baïonnette du pistolet haute

pression et le tourner à 90°.

 Serrer à fond la douille de sécurité.

Illustration

 Poser le PS 20 sur la surface à net-

toyer.

 Démarrer le nettoyeur haute pression et

tirer le levier du pistolet haute pression.

 Faire glisser le PS 20 sans trop frotter

sur le sol.

Illustration

 Tourner le PS 20 (par pas de 45°) pour

nettoyer les niches étroites.

 Risque de blessures

Couper l'appareil et débrancher la fiche

secteur avant d'effectuer des travaux de

maintenance et de réparation.

Vérifier et nettoyer les buses haute pres-

sion montées de votre PS 20.

Illustration

 Retirer le clip.

 Sortir les buses haute pression et les

nettoyer à l'eau courante.

 Rincer le PS 20 à l'eau claire.

Illustration

 Mettre en place les buses haute pres-

sion.

 Monter le clip.

 Risque de blessures

Couper l'appareil et débrancher la fiche

secteur avant d'effectuer des travaux de

maintenance et de réparation.

Nettoyer le PS 20 avec un chiffon humide

après son utilisation.

Le PS 20 ne réclame aucun entretien.

Application

Montage des tubes de rallonge

Nettoyage de sols

Service de dépannage

Le nettoyeur haute pression ne

forme pas de pression ou pulse

Entretien et maintenance

Entretien

Maintenance

10 Italiano

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni per l'uso originali, seguir-

le e conservarle per un uso futuro o in caso

di rivendita dell'apparecchio.

Il PS 20 è particolarmente indicato per puli-

re a fondo e con alta pressione scale e so-

prattutto pavimentazioni lisce in ambienti

esterni (p.es. pavimenti in legno, in pietra,

in clinker, piastrellati o di cemento), nonché

pavimenti con possibilità di scolo dell’ac-

qua in ambienti interni (p.es. lavanderia,

garage).

Questo accessorio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli accessori dismessi contengono

preziosi materiali di riciclaggio che

devono essere consegnati al riciclaggio. Si

prega quindi di smaltirli mediante i sistemi

di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

 Osservare le norme di sicurezza della

Vostra idropulitrice.

 Attivare il getto ad alta pressione della

lancia dell’idropulitrice solo quando il

PS 20 si trova sulla superficie da pulire.

 Non vi devono essere altre persone in

diretta vicinanza della testa di pulizia.

 Attenzione contraccolpo! Assicurare la

stabilità dell’apparecchio e tenere bene

la lancia dell’idropulitrice con il tubo pro-

lunga.

 Una volta terminata la pulizia, spegnere

l’idropulitrice. In caso di interventi sul

PS 20 è necessario scollegarlo anche

dalla lancia dell’idropulitrice.

 Massima temperatura dell’acqua 40 °C

(si prega di osservare le istruzioni della

Vostra idropulitrice)

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Figure vedi pag. 2 - 3

Figura

1 PS 20 Power Scrubber

2 Tubo prolunga

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Norme di sicurezza

Descrizione dell’apparecchio

Italiano 11

Fissare il PS 20 con i tubi prolunga alla lan-

cia dell’idropulitrice.

Figura

 Collegare i tubi prolunga tra loro e gira-

re di 90°.

 Stringere il manicotto di sicurezza.

 Premere il tubo prolunga sull'attacco a

baionetta del PS 20 e girare di 90°.

 Stringere il manicotto di sicurezza.

Figura

 Premere il tubo prolunga sull'attacco a

baionetta della lancia ad alta pressione

e girare di 90°.

 Stringere il manicotto di sicurezza.

Figura

 Posizionare il PS 20 sulla superficie da

pulire.

 Accendere l'idropulitrice e tirare la leva

della lancia idropulitrice.

 Lasciare scorrere il PS 20 sul pavimen-

to senza strofinare.

Figura

 Per la pulizia di nicchie strette, girare il

PS 20 (a passi di 45°).

 Rischio di lesioni

Prima di effettuare lavori di cura e di manu-

tenzione, spegnere l'apparecchio ed estrar-

re la spina di alimentazione.

Controllare e pulire le bocchette di alta

pressione integrate del vostro PS 20.

Figura

 Rimuovere la graffa.

 Estrarre le bocchette per alte pressioni

e pulirle sotto acqua corrente.

 Sciacquare il PS 20 con acqua pulita.

Figura

 Rimettere le bocchette per alte pressio-

ni.

 Montare la graffa

 Rischio di lesioni

Prima di effettuare lavori di cura e di manu-

tenzione, spegnere l'apparecchio ed estrar-

re la spina di alimentazione.

Dopo l'uso pulire il PS 20 con uno straccio

umido.

Il PS 20 non richiede manutenzione.

Impiego

Montaggio dei tubi prolunga

Pulizia di pavimenti

Risoluzione guasti

L'idropulitrice non sviluppa

pressione oppure pulsa

Cura e manutenzione

Cura

Manutenzione

12 Nederlands

Lees voor het eerste gebruik

eerst deze originele gebruiks-

aanwijzing, neem ze in acht en bewaar ze

voor later gebruik of voor eventuele latere

eigenaars.

De PS 20 is uitstekend geschikt voor het

hogedrukreinigen van trappen en overwe-

gend gladde bodemoppervlakken in het

buitenbereik (bv. houten/stenen onder-

grond, klinkers, tegels, beton), evenals bo-

demoppervlakken met

waterafloopmogelijkheid in het binnenbe-

reik (bv. bijkeuken, garage).

Dit accessoire is voor privégebruik ontwik-

keld en is niet bedoeld voor industrieel ge-

bruik.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Oude accessoires bevatten waarde-

volle, herbruikbare materialen die ge-

recycled moeten worden. Gebruik daarom

de geschikte inzamelsystemen om u van

oude accessoires te ontdoen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

 Neem de veiligheidsaanwijzingen van

uw hogedrukreiniger in acht.

 De hogedrukstraal op het hogedrukpis-

tool pas activeren wanneer de PS 20

zich op het te reinigen oppervlak be-

vindt.

 Er mogen zich geen andere personen

in de onmiddellijke buurt van de reini-

gingskop bevinden.

 Voorzichtig terugstoot! Voor veilige po-

sitie zorgen en hogedrukpistool met

verlengbuis goed vasthouden.

 Bij beëindiging van het reinigen de ho-

gedrukreiniger uitschakelen. Bij werk-

zaamheden aan de PS 20 moet deze

ook van het hogedrukpistool geschei-

den worden.

 Maximale watertemperatuur 40 °C

(neem de instructies van uw hogedruk-

reiniger in acht).

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Afbeeldingen: zie pagina 2 - 3

Afbeelding

1 PS 20 Powerscrubber

2 Verlengpijp

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Veiligheidsinstructies

Beschrijving apparaat

Nederlands 13

Bevestig de PS 20 met de verlengbuizen

aan het hogedrukpistool.

Afbeelding

 Verlengpijpen ineensteken en 90°

draaien.

 Veiligheidshuls vastdraaien.

 Verlengpijp op de bajonetsluiting van

de PS 20 duwen en 90° draaien.

 Veiligheidshuls vastdraaien.

Afbeelding

 Verlengpijp in de bajonetsluiting van het

hogedrukpistool duwen en 90° draaien.

 Veiligheidshuls vastdraaien.

Afbeelding

 De PS 20 op het te reinigen vlak plaats-

sen.

 Hogedrukreiniger inschakelen en aan

de hendel van het hogedrukpistool trek-

ken.

 De PS 20 zonder te schrobben over de

grond laten glijden.

Afbeelding

 Voor de reiniging van smalle nissen de

PS 20 (in stappen van 45°) draaien.

 Letselgevaar

Vóór alle onderhoudswerkzaamheden

schakelt u het apparaat uit en trekt u de

stekker uit het stopcontact.

Controleer en reinig de ingebouwde hoge-

druksproeiers van uw PS 20.

Afbeelding

 Klem verwijderen.

 Hogedruksproeiers eruit trekken en on-

der stromend water reinigen.

 De PS 20 met zuiver water spoelen.

Afbeelding

 Hogedruksproeiers monteren.

 Klem monteren.

 Letselgevaar

Vóór alle onderhoudswerkzaamheden

schakelt u het apparaat uit en trekt u de

stekker uit het stopcontact.

Reinig de PS 20 na gebruik met een voch-

tige doek.

De PS 20 is onderhoudsvrij.

Gebruik

Montage van de verlengbuizen

Vloeren reinigen

Hulp bij storingen

Hogedrukreiniger bouwt geen druk

op of klopt

Onderhoud

Zorg

Onderhoud

14 Español

Antes del primer uso, lea este

manual de instrucciones origi-

nal, actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

La PS 20 es ideal para limpiar a presión y

cepillar escaleras y superficies de suelos li-

sas en exteriores (como suelos de madera,

piedra, ladrillo, baldosa, hormigón), así

como pavimentos con desagüe de agua en

interiores (como zona de lavandería, gara-

je).

Este accesorio ha sido diseñado para el

uso particular y no para los esfuerzos del

uso industrial.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los accesorios usados contienen

materiales reciclables que deben en-

tregarse en los puntos oficiales para su re-

cuperación. Por este motivo, entréguelos

en los puntos de recogida correspondien-

tes para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

 Tenga en cuenta las indicaciones de

seguridad de su limpiadora a alta pre-

sión.

 No dispare el chorro a alta presion de la

pistola a alta presión mientras la PS 20

no se encuentre sobre la superficie que

se desea limpiar.

 No debe haber ninguna otra persona si-

tuada en las proximidades inmediatas

del cabezal limpiador.

 ¡Precaución golpe de retroceso! Procu-

rar tener una posición segura y sujetar

bien la pistola a alta presión con tubo

alargador.

 Al finalizar el servicio de limpieza, des-

conectar el limpiador a alta presión.

Cuando se realicen trabajos en la PS

20, separarlo también de la pistola a

alta presión.

 Temperatura máxima del agua 40 ºC

(tenga en cuenta las indicaciones de su

limpiadora a alta presión).

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Ilustraciones, véase la página 2 - 3

Figura

1 Cepillo-escoba PS 20

2 Tubo de prolongación

Indicaciones generales

Uso previsto

Protección del medio ambiente

Indicaciones de seguridad

Descripción del aparato

Español 15

Fije la PS 20 con los tubos alargadores a la

pistola de alta presión.

Figura

 Insertar las tuberías de prolongación y

girar 90º.

 Girar el manguito de seguridad.

 Presionar la tubería de prolongación en

el cierre de bayoneta de la PS 20 y girar

90º.

 Girar el manguito de seguridad.

Figura

 Presionar la tubería de prolongación en

el cierre de bayoneta de la pistola de

alta presión y girar 90º.

 Girar el manguito de seguridad.

Figura

 Poner la PS 20 sobre la superficie a lim-

piar.

 Conectar la limpiadora de alta presión y

tirar de la palanca de la pistola de alta

presión.

 Dejar que la PS 20 se deslice por el

suelo sin frotar.

Figura

 Para limpiar zonas estrechas girar la

PS 20 (en pasos de 45º).

 Peligro de lesiones

Antes de efectuar cualquier tarea de cuida-

do o mantenimiento en el aparato, hay que

apagarlo y desconectarlo de la red eléctri-

ca.

Comprobar y limpiar las boquillas de alta

presión integradas de su PS 20.

Figura

 Quitar las grapas.

 Extraer las boquillas de alta presión y

limpiar bajo agua corriente.

 Enjugar la PS 20 con agua limpia.

Figura

 Colocar las boquillas de alta presión.

 Monte la grapa.

 Peligro de lesiones

Antes de efectuar cualquier tarea de cuida-

do o mantenimiento en el aparato, hay que

apagarlo y desconectarlo de la red eléctri-

ca.

Limpie la PS 20 tras el uso con un paño hú-

medo.

La PS 20 no precisa mantenimiento.

Empleo

Montaje de los tubos de

prolongación

Limpieza de superficies de pisos

Subsanación de averías

El limpiador a alta presión no

genera presión ni pulsa

Cuidados y mantenimiento

Cuidado del aparato

Mantenimiento

16 Português

Leia o manual de instruções ori-

ginal antes de utilizar o aparelho

pela primeira vez. Proceda conforme as in-

dicações no manual e guarde o manual

para uma consulta posterior ou para tercei-

ros a quem possa vir a vender o aparelho.

O PS 20 destina-se especialmente à lava-

gem de alta pressão de escadas e de pavi-

mentos maioritariamente lisos no exterior

(p. ex. solos de madeira e pedra, clinker, la-

drilhos, betão), assim como de pavimentos

com drenagem de água no interior (p. ex.

lavadouro, garagem).

Este acessório foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os acessórios antigos contêm pre-

ciosos materiais recicláveis que de-

vem ser encaminhados para centros de

reciclagem. Por isso, elimine os acessórios

antigos através de sistemas de recolha

adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

 Observe os avisos de segurança da

sua máquina de alta pressão.

 Só accionar o jacto de alta pressão na

respectiva pistola quando o PS 20 se

encontrar na superfície de limpeza.

 Não se devem encontrar outras pesso-

as nas proximidades da cabeça de lim-

peza.

 Cuidado: força de recuo! Garantir uma

posição segura e segurar bem a pistola

de injecção manual e o tubo de exten-

são.

 Após a conclusão da operação de lim-

peza, desligar a máquina de alta pres-

são. Durante os trabalhos no PS 20

deve-se separá-lo da pistola de alta

pressão.

 Temperatura máxima da água 40 °C

(observe as indicações da sua máquina

de alta pressão).

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Figuras veja página 2 - 3

Figura

1 PS 20 Power Scrubber

2 Tubo de extensão

Instruções gerais

Utilização conforme as disposições

Protecção do meio-ambiente

Avisos de segurança

Descrição da máquina

Português 17

Fixar o PS 20 com os tubos de extensão na

pistola de alta pressão.

Figura

 Encaixar os tubos de extensão e rodar

em 90°.

 Enroscar e fixar o casquilho de segu-

rança.

 Pressionar o tubo extensor contra o fe-

cho de baioneta do PS 20 e rodar em

90°.

 Enroscar e fixar o casquilho de segu-

rança.

Figura

 Pressionar o tubo extensor contra o fe-

cho de baioneta da pistola pulverizado-

ra de alta pressão e rodar em 90°.

 Enroscar e fixar o casquilho de segu-

rança.

Figura

 Posicionar o PS 20 na superfície que

pretende limpar.

 Ligar a lavadora de alta pressão e pu-

xar a alavanca da pistola pulverizadora

de alta pressão.

 Deslizar o PS 20 sobre o pavimento

sem esfregar.

Figura

 Rodar o PS 20 (em passos de 45°) para

limpar nichos estreitos.

 Perigo de lesão

Antes de efectuar trabalhos de conserva-

ção e manutenção, desligar o aparelho e ti-

rar a ficha de rede.

Controlar e limpar os bicos de alta pressão

integrados do seu PS 20.

Figura

 Retirar o grampo.

 Retirar os bicos de alta pressão e lim-

par sob água corrente.

 Enxaguar o PS 20 com água limpa.

Figura

 Encaixar os bicos de alta pressão.

 Montar o grampo.

 Perigo de lesão

Antes de efectuar trabalhos de conserva-

ção e manutenção, desligar o aparelho e ti-

rar a ficha de rede.

Limpar o PS 20 com um pano húmido após

cada utilização.

O PS 20 não requer qualquer manutenção.

Aplicação

Montagem dos tubos de extensão

Limpar solos

Localização de avarias

A máquina de alta pressão não gera

pressão nem pulsa

Conservação e manutenção

Conservação

Manutenção

18 Dansk

Læs original driftsvejledningen

inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

PS 20 er velegnet til højtryksrensning af

udendørs trapper og overvejende glatte

gulvoverflader (f.eks. træ-, stengulv, klin-

ker, fliser, beton), som også indendørs

gulvoverflader med mulighed for vandafløb

(f.eks. vaskekælder, garage).

Dette tilbehør blev udviklet til privat brug og

er ikke beregnet til erhvervsmæssig brug.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjent tilbehør indeholder værdiful-

de materialer, der kan og bør afleve-

res til genbrug. Sørg derfor at bortskaffe

udtjent tilbehør via en modtagestation.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

 Følg højtryksrenserens sikkerhedsan-

visninger

 Højtryksstrålen må først udløses, når

PS 20 ligger an mod rengøringsfladen

 Der må ikke være andre personer i

umiddelbar nærhed af rengøringshove-

det.

 Forsigtig tilbagestød! Sørg for en stabil

position og hold godt fast i højtrykspi-

stolen med forlængerrøret.

 Hvis rensningen er afsluttet skal høj-

tryksrenseren slukkes. Ved arbejder på

PS 20 skal den yderligere adskilles fra

højtrykspistolen.

 Maksimal vandtemperatur 40 °C (se an-

visningerne til højtryksrenseren).

Kontroller pakningens indhold for manglen-

de tilbehør eller beskadigelser, når den

pakkes ud. Kontakt Deres forhandler i til-

fælde af transportskader.

Se figurerne på side 2 - 3

Figur

1 PS 20 powerskrubber

2 Forlængerrør

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Sikkerhedsanvisninger

Beskrivelse af apparatet

Dansk 19

Monter PS 20 med forlængerrøret på høj-

trykspistolen.

Figur

 Sæt forlængerrørene sammen og drej

90°.

 Skru sikringshylsteret fast.

 Tryk forlængerøret på bajonetlåset af

PS 20 og drej 90°.

 Skru sikringshylsteret fast.

Figur

 Tryk forlængerøret på bajonetlåset af

højtrykspistolen og drej 90°.

 Skru sikringshylsteret fast.

Figur

 Sæt PS 20 på den overflade som skal

renses.

 Tænd for højtryksrenseren og træk i

højtrykspistolens greb.

 Lad PS 20 glide over gulvet uden at

skure.

Figur

 Drej PS 20 (i trin på 45°) til rengøring af

smalle nicher.

 Risiko for tilskadekomst!

Sluk for højtryksrenseren og træk altid net-

stikket ud før pleje- og vedligeholdelsear-

bejde.

Kontroller og rens de integrerede højtryks-

dyser af PS 20.

Figur

 Fjern clipsen.

 Træk højtryksdysen ud og rens den un-

der klart vand.

 Skyl PS 20 med klart vand.

Figur

 Isæt højtryksdysen.

 Sæt clipsen på.

 Risiko for tilskadekomst!

Sluk for højtryksrenseren og træk altid net-

stikket ud før pleje- og vedligeholdelsear-

bejde.

Rens PS 20 med en fugtig klud efter bru-

gen.

PS 20 er servicefri.

Anvendelse

Montering af forlængerrørene

Rensning af gulve

Afhjælpning af fejl

Højtryksrenseren opbygger ingen

tryk eller pulserer ikke

Pleje og vedligeholdelse

Pleje

Vedligeholdelse

20 Norsk

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

PS 20 er ideell for høytrykksrengjøring av

trapper og hovedsakelig glatte gulvoverfla-

ter utendørs (f. eks. tre eller steingulv, klin-

ker, fliser, betong) og innendørs

gulvoverflater med vannavløpsmuligheter

(f. eks. vaskekjøkken, garasje).

Dette tilbehør er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Utrangert tilbehør inneholder verdiful-

le materialer som egner seg til resir-

kulering og bør gjenbrukes. Bruk tilbehør

skal derfor avhendes i egnede innsam-

lingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

 Gjør deg kjent med sikkerhetsanvisnin-

gene for høytrykksvaskeren.

 Høytrykkstrålen fra høytrykkspistolen

må først utløses når PS 20 befinner seg

på flaten som skal rengjøres.

 Det må ikke befinne seg andre perso-

ner i umiddelbar nærhet av rengjørings-

hodet.

 Forsiktig, rekyl! Sørg for at du står støtt,

og holder godt fast i høytrykkspistolen

og forlengerrøret.

 Ved avslutning av rengjøringen slå av

høytrykksvaskeren. Ved arbeid på PS

20 skal den skilles fra høytrykkspisto-

len.

 Maksimal vanntemperatur 40 °C (følg

instruksjonene for din høy-trykkspyler).

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

Se side 2 - 3 for illustrasjoner

Figur

1 PS 20 Powerschrubber

2 Forlengerrør

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Sikkerhetsanvisninger

Beskrivelse av apparatet

Norsk 21

Fest PS 20 med forlengerrør på høytrykk-

spistolen.

Figur

 Sett sammen forlengerrørene og drei

90°.

 Fest sikringshylsen.

 Fest forlengerrøret på bajonettlåsen på

PS 20 og drei 90°.

 Fest sikringshylsen.

Figur

 Sett forlengerrøret på bajonettlåsen på

høytrykkspistolen og drei 90°.

 Fest sikringshylsen.

Figur

 Sett PS 20 på flaten som skal rengjø-

res.

 Slå på høytrykksvaskeren og trekk i

hendelen på høytrykkspistolen.

 La PS 20 gli over gulvet uten skrubbing.

Figur

 For rengjøring i smale nisjer, drei PS 20

(i 45° trinn).

 Fare for personskader

Slå alltid av høytrykksvaskeren og trekk ut

støpselet før stell og vedlikehold av enhe-

ten.

Kontroller og rengjør den innebygde høy-

trykksdysen på PS 20.

Figur

 Ta av klammer.

 Trekk ut høytrykksdysen og rengjør un-

der rennende vann.

 Spyl gjennom PS 20 med rent vann.

Figur

 Sett inn høytrykksdysen.

 Monter klammeret.

 Fare for personskader

Slå alltid av høytrykksvaskeren og trekk ut

støpselet før stell og vedlikehold av enhe-

ten.

Rengjør PS 20 etter bruk med en fuktig klut.

PS 20 er vedlikeholdsfri.

Anvendelse

Montere forlengerrør

Rengjøre gulv

Hjelp ved funksjonsfeil

Høytrykksvaskeren bygger ikke

trykk eller pulserer

Pleie og vedlikehold

Vedlikehold

22 Svenska

Läs originaldriftsanvisningen

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

PS 20 är perfekt till högtrycksrengöring av

trappor och huvudsakligen släta underlag

utomhus (t.ex. trä- stengolv, klinker, plattor,

betong), såväl som för inomhusgolv med

vattenavlopp (t.ex. tvättstuga, garage).

Detta tillbehör har konstruerats för privat

bruk och är ej avsett för de påfrestningar

som följer industriell användning.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Gamla tillbehör innehåller återvin-

ningsbara material, som bör gå till

återvinning Lämna gamla tillbehör till ett

lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

 Beakta säkerhetsanvisningarna för din

högtryckstvätt.

 Aktivera inte handsprutans stråle förrän

PS 20 befinner sig på rengöringsytan.

 Inga andra personer får befinna sig i

omedelbar närhet av rengöringshuvu-

det.

 Observera, rekyl! Stå stadigt och håll

fast handsprutan och strålröret ordent-

ligt.

 Stäng av högtryckstvätten efter avslutat

rengöringsarbete. Vid arbeten på PS 20

ska denna också kopplas ifrån hand-

sprutan.

 Maximal vattentemperatur 40 °C (beak-

ta anvisningarna för högtryckstvätten).

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

Figurer, se sidan 2 -3


1 PS 20 Powerschrubber

2 Stålrör

Allmänna anvisningar

Ändamålsenlig användning

Miljöskydd

Säkerhetsanvisningar

Beskrivning av aggregatet

Svenska 23

Fäst PS 20 med förlängningsrören på

handsprutan.


 Sätt ihop förlängningsrören och vrid

dem 90°.

 Skruva fast säkringshylsan.

 Tryck på förlängningsröret på snabb-

kopplingen på PS 20 och vrid det 90°.

 Skruva fast säkringshylsan.


 Tryck in förlängningsröret i snabbkopp-

lingen på högtryckspistolen och vrid det

90°.

 Skruva fast säkringshylsan.


 Ställ PS 20 på ytan som ska rengöras.

 Starta högtryckstvätten och dra i spa-

ken på högtryckspistolen.

 Låt PS 20 glida över golvet utan att

skrubba.


 För rengöring i smala nischer, vrids PS

20 in 45° - steg).

 Risk för skada!

Stäng alltid av aggregatet och lossa nät-

kontakten före alla skötsel- och underhålls-

arbeten.

Kontrollera och rengör de inbyggda hög-

trycksmunstyckena i PS 20.


 Tag av klämma.

 Dra ut högtrycksmunstyckena och ren-

gör under rinnande vatten.

 Spola igenom PS 20 med klart vatten.


 Sätt i högtrycksmunstyckena.

 Montera klämma.

 Risk för skada!

Stäng alltid av aggregatet och lossa nät-

kontakten före alla skötsel- och underhålls-

arbeten.

Rengör PS 20 med fuktig trasa efter an-

vändning.

PS 20 är underhållsfri.

Användning

Montering av förlängningsrören

Rengöring av golvytor

Åtgärder vid fel

Högtryckstvätten bygger inte upp

tryck eller pulserar

Skötsel och underhåll

Underhåll

Skötsel

24 Suomi

Lue tämä alkuperäiskäyttöohje

ennen laitteen käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

PS 20 soveltuu ihanteellisesti ulkoalueen

portaiden ja pääasiassa sileiden lattiapinto-

jen (esim. puu-, kivilattiat, klinkkeri, laatat,

betoni) sekä veden poisjuoksumahdollisuu-

della varustettujen sisäalueen lattiapintojen

(esim. pesutupa, autotalli) painepesurilla

pesemiseen.

Tämä lisävaruste on suunniteltu yksityis-

käyttöön eikä vastaa ammattikäyttöön tar-

koituksia vaatimuksia.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt varusteet sisältävät arvok-

kaita kierrätettäviä materiaaleja, jotka

tulisi toimittaa kierrätykseen. Tästä syystä,

toimita vanhat varusteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

 Noudata suurpainepesurisi turvaohjei-

ta.

 Käynnistä korkeapainesuihku korkea-

painepistoolin liipaisimella vasta, kun

PS 20 on puhdistettavalla pinnalla.

 Puhdistuspään lähistöllä ei saa olla

muita henkilöitä.

 Varo takaisinpotkua! Huolehdi turvalli-

sesta asennosta ja pidä painepistoolis-

ta ja jatkoputkesta tukevasti kiinni.

 Sammuta painepesuri, kun puhdistus-

työ on tehty. Jos teet jotain PS 20:ille, ir-

rota se sitä ennen

korkeapainepistoolista.

 Veden maksimi lämpötila 40 °C (huomi-

oi korkeapainepesurin ohjeet).

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Kuvat, katso sivut 2 - 3

Kuva

1 PS 20 Powerschrubber

2 Jatkoputki

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Turvaohjeet

Laitekuvaus

Suomi 25

Kiinnitä PS 20 jatkoputkien avulla korkea-

painepistooliin.

Kuva

 Yhdistä jatkoputket ja lukitse 90° kiertä-

mällä..

 Kierrä varmistusholkki tiukkaan.

 Paina jatkoputki PS 20:en pikaliittimeen

ja lukitse 90° kiertämällä.

 Kierrä varmistusholkki tiukkaan.

Kuva

 Paina jatkoputki korkeapainepistoolin

pikaliittimeen ja lukitse 90° kiertämällä.

 Kierrä varmistusholkki tiukkaan.

Kuva

 Aseta PS 20 puhdistettavalle pinnalle.

 Käynnistä painepesuri ja vedä korkea-

painepistoolin liipaisimesta.

 Anna PS 20:en liukua lattialla ilman har-

jausta.

Kuva

 Pienten syvennysten puhdistamiseksi,

kierrä PS 20:tä (45° - askelin).

 Loukkaantumisvaara

Ennen kaikkia hoito- ja huoltotöitä on kyt-

kettävä laite pois päältä ja vedettävä virta-

pistoke irti.

Tarkasta ja puhdista PS 20:ssä olevat kor-

keapainesuuttimet.

Kuva

 Poista pinne.

 Vedä korkeapainesuuttimet ulos ja puh-

dista ne juoksevassa vedessä.

 Huuhtele PS 20 puhtaalla vedellä.

Kuva

 Aseta korkeapainesuuttimet paikalleen.

 Asenna pinne.

 Loukkaantumisvaara

Ennen kaikkia hoito- ja huoltotöitä on kyt-

kettävä laite pois päältä ja vedettävä virta-

pistoke irti.

Puhdista PS 20 käytön jälkeen kostealla

rievulla.

PS 20 on huoltovapaa.

Käyttö

Jatkoputkien asennus

Lattiapintojen puhdistus

Häiriönpoisto

Painepesuriin ei tule painetta tai

paine sykkii

Hoito ja huolto

Hoito

Huolto

26 Ελληνικά

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Το PS 20 είναι ιδανικό για τον καθαρισμό

κλιμακοστασίων, σχετικά λείων δαπέδων

εξωτερικού χώρου (π.χ. ξύλινα και πέτρινα

δάπεδα, οπτόπλινθος

, κεραμικά πλακάκια,

μπετόν), καθώς και δαπέδων εσωτερικού

χώρου με δυνατότητα απορροής των υδά-

των (π.χ. πλυσταριά, γκαράζ).

Το παρόν εξάρτημα σχεδιάστηκε ειδικά για

ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις που συνε-

πάγεται μία ενδεχόμενη επαγγελματική του

χρήση.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην

πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Ο παλιός εξοπλισμός περιέχει πολύ-

τιμα ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να διατίθενται για ανακύκλωση.

Γι΄ αυτό, αποσύρετε τον παλιό εξοπλισμό

σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε

στη διεύθυνση:

www.kaercher.com/REACH

 Λάβετε υπόψη τις υποδείξεις ασφαλείας

του συστήματος καθαρισμού υψηλής

πίεσης.

 Ενεργοποιήστε τη δέσμη υψηλής πίε-

σης του πιστολέτου χειρός μόνο όταν το

PS 20 βρίσκεται στην επιφάνεια καθαρι-

σμού.

 Απαγορεύεται η παρουσία ατόμων κο-

ντά στην περιοχή της κεφαλής καθαρι-

σμού.

 Προσοχή αναπήδηση! Φροντίστε για

την καλή

στήριξή σας και κρατήστε καλά

το πιστολέτο υψηλής πίεσης με τον σω-

λήνα προέκτασης.

 Όταν ολοκληρώσετε τον καθαρισμό,

απενεργοποιήστε τη συσκευή καθαρι-

σμού υψηλής πίεσης. Κατά την εκτέλε-

ση εργασιών στο PS 20, αποσυνδέστε

το και από το πιστολέτο υψηλής πίεσης.

 Μέγιστη θερμοκρασία νερού 40 °C (τη-

ρήστε τις υποδείξεις του καθαριστικού

υψηλής πίεσης

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που προκλήθηκαν από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

Εικόνες βλέπε σελίδα 2 - 3

Εικόνα

1 PS 20 Ηλεκτρική βούρτσα

2 Σωλήνας προέκτασης

Γενικές υποδείξεις

Αρμόζουσα χρήση

Προστασία περιβάλλοντος

Υποδείξεις ασφαλείας

Περιγραφή συσκευής

Ελληνικά 27

Στερεώστε το PS 20 με τους σωλήνες προ-

έκτασης στο πιστολέτο υψηλής πίεσης.

Εικόνα

 Συναρμολογήστε το σωλήνα προέκτα-

σης και περιστρέψτε τον κατά 90°.

 Σφίξτε τους κάλυκες ασφαλείας.

 Πιέστε το σωλήνα προέκτασης πάνω

στο σύνδεσμο μπαγιονέτ του PS 20 και

περιστρέψτε τον κατά 90°.

 Σφίξτε τους κάλυκες ασφαλείας.

Εικόνα

 Σπρώξτε το σωλήνα προέκτασης

μέσα

στο σύνδεσμο μπαγιονέτ του πιστολέ-

του υψηλής πίεσης και περιστρέψτε τον

κατά 90°.

 Σφίξτε τους κάλυκες ασφαλείας.

Εικόνα

 Τοποθετήστε το PS 20 στην υπό καθα-

ρισμό επιφάνεια.

 Θέστε σε λειτουργία τον καθαριστήρα

υψηλής πίεσης πατήστε τη σκανδάλη

του πιστολέτου.

 Περάτε το PS 20 πάνω στο δάπεδο χω-

ρίς να τρίβετε.

Εικόνα

 Για

να καθαρίσετε μικρές εσοχές, περι-

στρέψτε το PS 20 (σταδιακά, 45° τη φο-

ρά).

 Κίνδυνος τραυματισμού

Πριν από όλες τις εργασίες φροντίδας και

συντήρησης, απενεργοποιήστε τη συσκευή

και τραβήξτε το φις από την πρίζα.

Ελέγξτε και καθαρίστε τα ενσωματωμένα

ακροφύσια υψηλής πίεσης του PS 20.

Εικόνα

 Αφαιρέστε τον σφικτήρα.

 Αφαιρέστε τα ακροφύσια υψηλής πίε-

σης και καθαρίστε τα με τρεχούμενο νε-

ρό.

 Ξεπλύνετε το PS 20 με καθαρό

νερό.

Εικόνα

 Τοποθετήστε το ακροφύσιο υψηλής πί-

εσης.

 Συναρμολογήστε τον σφικτήρα.

 Κίνδυνος τραυματισμού

Πριν από όλες τις εργασίες φροντίδας και

συντήρησης, απενεργοποιήστε τη συσκευή

και τραβήξτε το φις από την πρίζα.

Καθαρίστε το PS 20 μετά τη χρήση με ένα

υγρό πανί.

Το PS 20 δεν χρειάζεται συντήρηση.

Χρήση

Συναρμολόγηση των σωλήνων

προέκτασης

Καθαρισμός δαπέδων

Βοήθεια για την αντιμετώπιση

βλαβών

Η συσκευή καθαρισμού υψηλής πίεσης

δεν παράγει πίεση ή δονείται

Φροντίδα και συντήρηση

Φροντίδα

Συντήρηση

28 Türkçe

İlk kullanımından önce bu oriji-

nal kullanma kılavuzunu oku-

yun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

PS 20, merdivenler, ağırlıklı olarak dış

alanlardaki zeminler (örn. ahşap, taş, sert

tuğla, karo, beton) ve iç alanlardaki su tah-

liye olanağı bulunan zeminlerin (örn. çama-

şırlık, garaj) yüksek basınçla temizlenmesi

için uygundur.

Bu aksesuar özel kullanım için geliştirilmiş-

tir ve cihazın ticari kullanım taleplerini kar-

şılaması öngörülmemiştir.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski aksesuarlarda, yeniden değer-

lendirme işlemine tabi tutulması gere-

ken değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski aksesuar-

ları lütfen öngörülen toplama sistemleri ara-

cı

lığıyla yok edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

 Yüksek basınçlı temizleyicinizin güven-

lik uyarılarını dikkate alın.

 Yüksek basınç tabancasındaki yüksek

basınçlı püskürtmeyi, sadece PS 20 te-

mizlenecek yüzeydeyken devreye so-

kun.

 Temizleme kafasının yakınında hiç kim-

se bulunmamalıdır.

 Dikkat! Geri tepme! Cihazın güvenli şe-

kilde durmasını sağlayın ve uzatma bo-

rusuyla birlikte yüksek basınç

tabancasını sabit tutun.

 Temizleme modunu kapatırken yüksek

basınçlı temizleyici de kapatın. PS

20'daki çalışmalar sırasında PS 40'ı ek

olarak yüksek basınç tabancasından

ayırın.

 Maksimum su sıcaklığı 40 °C (yüksek

basınçlı temizleyicinizin uyarılarına dik-

kat edin).

Ambalajı çıkartırken, ambalajın içinde bulu-

nan malzemelerde eksik aksesuar ya da

hasar olup olmadığını kontrol edin. Nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Sayfa 2 - 3

Şekil

1 PS 20 Power fırça

2 Uzatma borusu

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Güvenlik uyarıları

Cihaz tanımı

Türkçe 29

PS 20'ı uzatma tabancalarıyla yüksek ba-

sınç tabancasına sabitleyin.

Şekil

 Uzatma borularını birleştirin ve 90° dön-

dürün.

 Emniyet kovanını döndürerek sıkın.

 Uzatma bağlantısını PS 20'nin bajonet

kilidine bastırın ve 90° döndürün.

 Emniyet kovanını döndürerek sıkın.

Şekil

 Uzatma bağlantısını yüksek basınç ta-

bancasının bajonet kilidine bastırın ve

90° döndürün.

 Emniyet kovanını döndürerek sıkın.

Şekil

 PS 20'yi temizlenecek yüzeyin üzerine

koyun.

 Yüksek basınçl

ı temizleyici çalıştırın ve

yüksek basınç tabancasının kolunu çe-

kin.

 PS 20'yi fırçalama yaptırmadan zeminin

üstünde kaydırın.

Şekil

 Küçük girintileri temizlemek için PS

20'yi (45°'lik adımlarla) döndürün.

 Yaralanma tehlikesi

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

PS 20'inize takılmış olan yüksek basınç

memelerini kontrol edin ve temizleyin.

Şekil

 Mandalı çıkartın.

 Yüksek basınç memelerini dışarı çekin

ve akar su altında temizleyin.

 PS 20'yi temiz suyla yıkayın.

Şekil

 Yüksek basınç memelerini yerine takın.

 Mandalı takın.

 Yaralanma tehlikesi

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Kullandıktan sonra PS 20'ı nemli bir bezle

temizleyin.

PS 20 basınç gerektirmez.

Kullanım

Uzatma borularının montajı

Zemin yüzeylerinin temizlenmesi

Arıza yardımı

Yüksek basınçlı temizleyici basınç

oluşturmuyor ya da titriyor

Koruma ve Bakım

Temizlik

Bakım

30 Руccкий

Перед первым применением

прочитайте данную инструк-

цию по эксплуатации, после этого дейст-

вуйте в соответствии с изложенной в ней

информации и сохраните ее для даль-

нейшего пользования или следующего

владельца.

PS 20 идеально подходит для проведе-

ния очистки под высоким давлением

лестниц, а также полов (преимущест-

венно с гладкой поверхностью),

распо-

лагающихся на прилегающих

территориях (например, деревянных и

каменных полов, клинкера, кафеля, бе-

тона), а также поверхностей с возможно-

стью водоотвода, расположенных

внутри помещений (например, прачеч-

ная, гараж).

Данный прибор разработан для личного

использования и не расчитан на требо-

вания для промышленного применения.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не

выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые принадлежности содержат

ценные перерабатываемые мате-

риалы, подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте их через соответствующие

системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены

на веб-узле по следующему

адресу:

www.kaercher.com/REACH

 Соблюдайте все правила пользова-

ния, указанные в инструкции.

 Струю под высоким давлением мож-

но подавать только после того, как

PS 20 будет размещен на очищае-

мой поверхности.

 Не допускается нахождение посто-

ронних лиц возле чистящего голов-

ного узла.

 Внимание, отдача! По этой причине

необходимо

занять устойчивое по-

ложение и крепко держать высоко-

напорный пистолет-распылитель

за удлинительную трубку.

 Выключать моечный аппарат по

окончании уборки. Для проведения

отдельных работ PS 20 следует

отсоединить от высоконапорного

пистолета.

 Максимальная температура воды

40 °C (соблюдать указания по эк-

сплуатации моечного аппарата вы-

сокого давления).

При распаковке прибора проверьте его

комплектность, а

также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор.

Изображения прибора см. на стр. 2 - 3

Рисунок

1"Мощная швабра" PS 20

2 Удлинительная трубка

Общие указания

Использование по назначению

Защита окружающей среды

Указания по технике

безопасности

Описание прибора

Руccкий 31

Закрепить PS 20 с удлинительными

трубками на высоконапорном пистоле-

те.

Рисунок

 Соединить удлинительные трубки и

повернуть на 90°.

 Затянуть предохранительную втулку.

 Вставить удлинительную трубку в

байонетное соединение PS 20 и по-

вернуть на 90°.

 Затянуть предохранительную втулку.

Рисунок

 Вставить удлинительную трубку в

байонетное соединение высокона-

порного пистолета и повернуть на

90°.

 Затянуть

предохранительную втулку.

Рисунок

 Установить PS 20 на очищаемую по-

верхность

 Включить моечный аппарат высокого

давления и потянуть рычаг высоко-

напорного пистолета.

 Осуществлять буксировку PS 20 по

полу без проведения мойки.

Рисунок

 Для очистки узких ниш следует по-

вернуть PS 20 (с шагом 45°).

 Опасность получения травм!

При проведении любых работ по уходу

и техническому обслуживанию прибор

следует отключить, а сетевой шнур -

вынимуть из розетки.

Проверить и очистить встроенные фор-

сунки высокого давления PS 20.

Рисунок

 Снять скобу.

 Снять форсунки высокого давления

и промыть под проточной водой.

 Прополоскать PS 20 чистой водой.

Рисунок

 Установить форсунки высокого дав

ления.

 Установить скобу.

 Опасность получения травм!

При проведении любых работ по уходу

и техническому обслуживанию прибор

следует отключить, а сетевой шнур -

вынимуть из розетки.

После применения протирать PS 20

влажной тряпкой.

PS 20 не требует технического обслужи-

вания.

Использование

Установка удлинительной трубки

Очистить поверхность пола

Устранение неисправностей

Высоконапорный моющий аппарат

не набирает давление или

пульсирует

Уход и техническое

обслуживание

Уход

Техническое обслуживание

32 Magyar

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A PS 20 kiválóan alkalmas lépcsők, túlnyo-

mórészt sima, kültéri padlófelületek (példá-

ul fával, kővel, klinkertéglával, csempével,

betonnal burkolt felületek), valamint lefo-

lyóval rendelkező beltéri padlófelületek (pl.

mosókonyhák, garázsok) nagynyomású

tisztításához.

Ezt a tartozékot magán használatra fejlesz-

tettük ki, és nem ipari használat igénybevé-

telére terveztük.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A használt tartozékok értékes újra-

hasznosítható anyagokat tartalmaz-

nak, amelyeket újrahasznosító helyen kell

elhelyezni. Ezért kérjük, hogy ezeket kör-

nyezetbarát módon selejtezze le!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

 Tartsa be a nagynyomású tisztító biz-

tonsági utasításait.

 A nagynyomású sugarat a magasnyo-

mású pisztolyon csak akkor kapcsolja

be, ha a PS 20-t a tisztítandó felületre

helyezte.

 A tisztítófej közvetlen közelében a ke-

zelőn kívül ne tartózkodjon senki más.

 Vigyázat, az eszköz hátralökhet! Biztos

pozíciót kell felvenni, és a nagynyomá-

sú pisztolyt a toldalékcsővel erősen kell

tartani.

 A tisztítás befejezésekor a nagynyomá-

sú tisztítót ki kell kapcsolni. A PS 20-on

történő munka esetén továbbá válas-

sza le a nagynyomású pisztolyról.

 A maximális vízhőmérséklet 40 °C (tart-

sák be a nagynyomású tisztítóhoz ka-

pott utasításokat).

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

Ábrákat lásd a 2. - 3. oldalon

Ábra

1 PS 20 Power súroló

2 Toldalékcső

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Biztonsági tanácsok

Készülék leírása

Magyar 33

Rögzítse a PS 20-at a toldalékcsövekkel a

magasnyomású pisztolyhoz.

Ábra

 Dugja össze a hosszabbító csöveket és

forgassa el 90° -kal.

 Húzza meg a biztosítóhüvelyt.

 A hosszabbító csövet nyomja a PS 20

bajonett csatlakozásába és forgassa el

90° -kal.

 Húzza meg a biztosítóhüvelyt.

Ábra

 A hosszabbító csövet nyomja a magas-

nyomású szórópisztoly bajonett csatla-

kozásába és forgassa el 90° -kal.

 Húzza meg a biztosítóhüvelyt.

Ábra

 Állítsa a PS 20-at a tisztítandó felületre.

 Kapcsolja be a magasnyomású tisztítót

és húzza meg a magasnyomású szóró-

pisztoly karját.

 Hagyja, hogy a PS 20 súrolás nélkül

csússzon a padlón.

Ábra

 Keskeny mélyedések tisztításához for-

gassa el a PS 20-at (45° - os lépések-

ben).

 Sérülésveszély

Minden ápolási és karbantartási munkálat

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Ellenőrizze és tisztítsa meg a PS 20 beépí-

tett magasnyomású fúvókáit.

Ábra

 A kapcsot el kell távolítani.

 Húzza ki a magasnyomású fúvókákat

és folyóvíz alatt tisztítsa meg őket.

 A PS 20-at tiszta vízzel öblítse át.

Ábra

 Helyezze be a magasnyomású fúvóká-

kat.

 A kapcsot beszerelni.

 Sérülésveszély

Minden ápolási és karbantartási munkálat

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Használat után a PS 20-at nedves ruhával

tisztítsa meg.

A PS 20 nem igényel karbantartást.

Alkalmazás

A hosszabbítócső felszerelése

Padlófelület tisztítása

Üzemzavarelhárítási segítség

A készülék nem termel nyomást

vagy lüktet

Ápolás és karbantartás

Ápolás

Karbantartás

34 Čeština

Před prvním použitím si přečtěte

tento originální provozní návod,

řiďte se jím a uložte jej pro pozdější použití

nebo pro dalšího majitele.

PS 20 je vhodný pro vysokotlaké čištění

schodů a převážně hladkých podlahových

ploch vně budov (např. dřevěné a kamenné

podlahové krytiny, zvonivky, dlaždice, be-

ton), stejně jako pro čištění podlahových

ploch s možností odtoku vody ve vnitřních

prostorách (např. prádelna, garáž).

Toto příslušenství bylo navrženo pro sou-

kromé použití a není určeno pro nároky

profesionálního používání.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Staré příslušenství je vyrobeni z hod-

notných recyklovatelných materiálů,

které se dají dobře opětovně využít. Likvi-

dujte proto staré příslušenství laskavě ve

sběrnách určených k tomuto účelu.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

 Dodržujte bezpečnostní instrukce plat-

né pro vysokotlaký čistič

 Vysokotlaký proud z vysokotlaké pistole

vypusťte až tehdy, pokud jste PS 20

umístili na ploše určené k čištění.

 V bezprostřední blízkosti čisticí hlavy se

nesmějí zdržovat žádné další osoby.

 Pozor na zpětný ráz! Bezpečně a jistě

se proto postavte a vysokotlakou pistoli

s prodlužovací trubkou pevně držte.

 Po ukončení čisticího provozu vyso-

kotlaký čistič vypněte. Pracujete-li s PS

20, je navíc ještě třeba odpojit ho od vy-

sokotlaké pistole.

 Maximální teplota vody 40 °C (dbejte

prosím pokynů platných pro vysokotla-

ký čistič).

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho ob-

chodníka.

Ilustrace viz stránka 2-3

ilustrace

1 PS 20 Power-kartáč

2 Prodlužovací trubka

Obecná upozornění

Správné používání přístroje

Ochrana životního prostředí

Bezpečnostní pokyny

Popis zařízení

Čeština 35

Upevněte PS 20 pomocí prodlužovacích

trubek na vysokotlaké pistoli.

ilustrace

 Prodlužovací trubku spojte a otočte o

90°.

 Dotáhněte bezpečnostní objímku.

 Prodlužovací trubku nasuňte na bajo-

netovou přípojku na PS 20 a otočte ji o

90°.

 Dotáhněte bezpečnostní objímku.

ilustrace

 Prodlužovací trubku nasuňte na bajo-

netovou přípojku vysokotlaké pistole a

otočte o ji 90°.

 Dotáhněte bezpečnostní objímku.

ilustrace

 Postavte PS 20 na plochu, která má být

vyčištěna.

 Zapněte vysokotlaký čistič a zatáhněte

za páčku vysokotlaké pistole.

 Nechte PS 20 klouzat po podlaze aniž

byste podlahu drhli.

ilustrace

 Pokud chcete čistit úzké výklenky otoč-

te PS 20 (v krocích po 45°).

 Nebezpečí poranění

Než začnete provádět jakékoli údržbářské

práce na přístroji, vytáhněte zástrčku ze sí-

tě.

Zkontrolujte a vyčistěte zabudované vyso-

kotlaké trysky vašeho PS 20.

ilustrace

 Sejměte svorku.

 Vytáhněte vysokotlaké trysky a vyčistě-

te je pod tekoucí vodou.

 Vypláchněte PS 20 čistou vodou.

ilustrace

 Nasaďte vysokotlaké trysky.

 Svorku namontujte.

 Nebezpečí poranění

Než začnete provádět jakékoli údržbářské

práce na přístroji, vytáhněte zástrčku ze sí-

tě.

PS 20 po použití očistěte vlhkým hadříkem.

U PS 20 nemusí být prováděna údržba.

Použití

Montáž prodlužovacích trubek

Čištění podlahových ploch

Odstraňování poruch

Vysokotlaký čistič nevytváří tlak ani

nepulzuje

Ošetřování a údržba

Péče

Údržba

36 Slovenščina

Pred prvo uporabo preberite to

originalno navodilo za uporabo,

ravnajte se po njem in shranite ga za more-

bitno kasnejšo uporabo ali za naslednjega

lastnika.

PS 20 je idealen za visokotlačno čiščenje

stopnic in pretežno gladkih talnih površin

na odprtem (npr. lesene, kamne površine,

klinker, ploščice, beton), ter talnih površin z

možnostjo odtekanja vode v zaprtih prosto-

rih (npr. pralnica, garaža).

Ta oprema je bila razvita za zasebno rabo

in ni predvidena za obremenitve gospodar-

ske uporabe.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Star pribor vsebuje dragocene reci-

klirne materiale, ki jih je treba odvajati

v recikliranje. Star pribor zato odstranjujte

preko ustreznih zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

 Upoštevajte varnostna navodila Vaše-

ga visokotlačnega čistilnika.

 Visokotlačni curek na visokotlačni pišto-

li sprostite šele, ko se PS 20 nahaja na

površini, ki jo čistite.

 V neposredni bližini čistilne glave se ne

smejo zadrževati druge osebe.

 Pozor povratni udarec! Poskrbite za

varno stojišče in čvrsto držite visoko-

tlačno pištolo s podaljševalno cevjo.

 Po končanem čiščenju visokotlačni či-

stilnik izklopite. Pri delu na PS 20 le-

tega dodatno odklopite od visokotlačne

pištole.

 Maksimalna temperatura vode 40 °C

(upoštevajte navodila za Vaš visoko-

tlačni čistilnik).

Pri razpakiranju preverite ali v vsebini pake-

ta manjka pribor oz. ali obstajajo poškodbe.

V primeru transportnih poškodb obvestite

svojega prodajalca.

Slike glejte na strani 2 - 3

Slika

1 PS 20 Powerschrubber

2 Podaljševalna cev

Splošna navodila

Namenska uporaba

Varstvo okolja

Varnostna navodila

Opis naprave

Slovenščina 37

PS 20 s podaljševalnimi cevmi pritrdite na

visokotlačno pištolo.

Slika

 Staknite podaljševalne cevi in jih obrni-

te za 90°.

 Trdno privijte zaščitni tulec.

 Podaljševalno cev pritisnite na bajone-

tno zapiralo PS 20 in obrnite za 90°.

 Trdno privijte zaščitni tulec.

Slika

 Podaljševalno cev pritisnite v bajonetno

zapiralo visokotlačne pištole in obrnite

za 90°.

 Trdno privijte zaščitni tulec.

Slika

 PS 20 postavite na površino, ki jo je tre-

ba očistiti.

 Vklopite visokotlačni čistilnih in povleci-

te ročico visokotlačne pištole.

 Pustite, da PS 20 brez ribanja drsi pre-

ko tal.

Slika

 Za čiščenje ozkih niš obrnite PS 20 (v

korakih po 45°).

 Nevarnost poškodb

Pred vsemi negovalnim in vzdrževalnimi

deli izklopite stroj in omrežni vtič izvlecite iz

vtičnice.

Preverite in očistite vgrajene visokotlačne

šobe Vašega PS 20.

Slika

 Odstranite spojko.

 Izvlecite visokotlačne šobe in jih očistite

pod tekočo vodo.

 PS 20 splaknite s čisto vodo.

Slika

 Vstavite visokotlačne šobe.

 Montirajte spojko.

 Nevarnost poškodb

Pred vsemi negovalnim in vzdrževalnimi

deli izklopite stroj in omrežni vtič izvlecite iz

vtičnice.

Po uporabi PS 20 očistite z vlažno krpo.

PS 20 ni treba servisirati.

Uporaba

Montaža podaljševalnih cevi

Čiščenje talnih površin

Pomoč pri motnjah

Visokotlačni čistilnik ne ustvarja

tlaka ali pulzira

Nega in vzdrževanje

Nega

Vzdrževanje

38 Polski

Przed pierwszym użyciem urzą-

dzenia należy przeczytać tę ory-

ginalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

PS 20 nadaje się idealnie do czyszczenia

pod wysokim ciśnieniem schód i przeważ-

nie gładkich powierzchni zewnętrznych

(np. podłoża drewniane, kamienne, klin-

kier, kafelki, beton), a także powierzchni

wewnętrznych z możliwością odpływu

wody (np. pralnia, garaż).

Urządzenie to zostało opracowane do użyt-

ku własnego i nie powinno być stosowane

w przemyśle.

Materiały użyte do opakowania nada-

ją się

do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do powtórnego przetworzenia.

Dlatego wyeksploatowane sprzęty należy

zdawać w odpowiednich punktach.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

 Przestrzegać wskazówek bezpieczeń-

stwa wysokociśnieniowego urządzenia

czyszczącego.

 Strumień wysokociśnieniowy pistoletu

natryskowego należy zwolnić dopiero

wtedy, gdy PS 20 znajduje się na

czyszczonej powierzchni.

 W pobliżu głowicy czyszczącej nie po-

winny znajdować się żadne inne osoby.

 Uwaga, odrzuca! Należy stanąć w sta-

bilnej pozycji oraz mocno trzymać pisto-

let natryskowy i rurę

przedłużającą.

 Po zakończeniu czyszczenia należy

wyłączyć myjkę wysokociśnieniową. Po

pracach przy PS 20 należy go dodatko-

wo odłączyć od pistoletu wysokociśnie-

niowego.

 Maksymalna temperatura wody to

40 °C (przestrzegać wskazówek eks-

ploatacji wysokociśnieniowego urzą-

dzenia czyszczącego).

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

Rysunki patrz strona 2 - 3

Rysunek

1 PS 20 Power scrubber

2 Rura przedłużająca

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Wskazówki bezpieczeństwa

Opis urządzenia

Polski 39

Zamocować PS 20 wraz z rurkami przedłu-

żającymi do pistoletu wysokociśnieniowe-

go.

Rysunek

 Zestawić rurki przedłużające i przekrę-

cić o 90°.

 Przykręcić nasadkę zabezpieczającą.

 Nasunąć rurkę przedłużającą na złącze

bagnetowe w PS 20 i przekręcić o 90°.

 Przykręcić nasadkę zabezpieczającą.

Rysunek

 Nasunąć rurkę przedłużającą na złącze

bagnetowe pistoletu wysokociśnienio-

wego i przekręcić o 90°.

 Przykręci

ć nasadkę zabezpieczającą.

Rysunek

 Ustawić PS 20 na czyszczoną po-

wierzchnię.

 Włączyć myjkę wysokociśnieniową i po-

ciągnąć dźwignię pistoletu wysokociś-

nieniowego.

 Umożliwić ślizganie się PS 20 po po-

wierzchni bez jej szorowania.

Rysunek

 W celu umożliwienia czyszczenia wą-

skich nisz przekręcić PS 20 (krokowo

po 45°).

 Ryzyko obrażeń

Przed rozpoczęciem konserwacji lub na-

prawy wyłączyć urządzenie i odłączyć je od

sieci.

Sprawdzić i wyczyścić wbudowane dysze

wysokociśnieniowe w PS 20.

Rysunek

 Otworzyć zacisk.

 Wyjąć dysze wysokociśnieniowe i

oczyścić pod bieżącą wodą.

 Przepłukać PS 20 czystą wodą.

Rysunek

 Założyć dyszę wysokociśnieniową.

 Zamknąć zacisk.

 Ryzyko obrażeń

Przed rozpoczęciem konserwacji lub na-

prawy wyłączyć urządzenie i odłączyć je od

sieci.

Po użyciu oczyścić PS 20 wilgotną szmat-

ką.

PS 20 nie wymaga konserwacji.

Zastosowanie

Montaż rur przedłużających

Czyszczenie podłóg

Pomoc w usuwaniu usterek

Wysokociśnieniowe urządzenie

czyszczące nie wytwarza ciśnienia

Czyszczenie i konserwacja

Konserwacja

40 Româneşte

Înainte de prima utilizare citiţi

acest manual de utilizare origi-

nal, respectaţi instrucţiunile cuprinse în

acesta şi păstraţi-l pentru întrebuinţarea ul-

terioară sau pentru următorii posesori.

Aparatul PS 20 este adecvat pentru curăţa-

rea sub presiune a treptelor şi în principal a

podelelelor netede din exterior (de ex. po-

dele din lemn, piatră, Klinker, plăci cerami-

ce, beton), precum şi a podelelor cu

posibilitate de scurgere de apă din interior

(de ex. bucătărie pentru spălat, garaj).

Acest aparat este proiectat pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Accesoriile vechi conţin materiale va-

loroase, care pot fi reciclate şi care

trebuie predate unui centru de revalorifica-

re. Din acest motiv, vă rugăm să îndepărtaţi

accesoriile vechi prin sistemele de colecta-

re adecvate.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH



Respectaţi indicaţiile privind siguranţa

aparatului dumneavoastră de curăţat

sub presiune.

 Declanşaţi jetul sub presiune la pistolul

de înaltă presiune doar când aparatul

PS 20 se găseşte pe suprafaţa de cură-

ţat.

 Nu trebuie să se găsească nici o altă

persoană în imediata apropiere a capu-

lui de curăţare.

 Atenţie recul ! Asiguraţi-vă o poziţie

stabilă şi ţineţi ferm pistolul şi lancea.

 Opriţi aparatul la terminarea procesului

de curăţare. Suplimentar, demontaţi

pistolul de înaltă presiune la efectuarea

lucrărilor la aparatul PS 20.

 Temperatura maximă a apei 40 °C

(respectaţi instrucţiunile aparatului

dumneavoastră de curăţat sub presiu-

ne).

La despachetare verifica

ţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

Pentru imagini vezi pagina 2 - 3

Figura

1 Power Schrubber PS 20

2 Ţeavă prelungitoare

Observaţii generale

Utilizarea corectă

Protecţia mediului înconjurător

Măsuri de siguranţă

Descrierea aparatului

Româneşte 41

Fixaţi aparatul PS 20 şi ţevile de prelungire

la pistolul de înaltă presiune.

Figura

 Îmbinaţi ţevile prelungitoare şi rotiţi-le

cu 90°.

 Strângeţi bucşa de siguranţă.

 Împingeţi ţeava prelungitoare pe închi-

zătoarea tip baionetă al aparatului PS

20 şi rotiţi-o cu 90°.

 Strângeţi bucşa de siguranţă.

Figura

 Împingeţi ţeava prelungitoare pe închi-

zătoarea tip baionetă de la pistolul de

înaltă presiune şi rotiţi-o cu 90°.

 Strângeţi bucşa de siguranţă.

Figura

 Împingeţi aparatul PS 20 peste suprafa-

ţa care trebuie curăţată.

 Porniţi aparatul de curăţat sub presiune

i trageţi maneta pistolului.

 Împingeţi aparatul PS 20 peste podea

fără a porni funcţia de lustruire.

Figura

 Pentru curăţarea spaţiilor înguste rotiţi

aparatul PS 20 (în paşi de 45°).

 Pericol de rănire

Înaintea oricărei lucrări de întreţinere apa-

ratul se deconectează, iar ştecherul se tra-

ge din priză.

Verificaţi şi curăţaţi duzele de înaltă presiu-

ne ale aparatului PS 20.

Figura

 Îndepărtaţi clema.

 Trageţi duzele de înaltă presiune în afa-

ră şi curăţaţi-le sub apă curentă.

 Spălaţi aparatul PS 20 cu apă curată.

Figura

 Montaţi duzele de înaltă presiune.

 Montaţi clema.

 Pericol de rănire

Înaintea oricărei lucrări de întreţinere apa-

ratul se deconectează, iar ştecherul se tra-

ge din priză.

După utilizare, curăţaţi aparatul PS 20 cu o

cârpă umedă.

Aparatul PS 20 nu necesită întreţinere.

Domenii de utilizare

Montarea ţevilor prelungitoare

Curăţarea suprefeţelor de

pardoseală

Depanarea

Aparatul nu pulsează şi nu

generează presiune

Îngrijirea şi întreţinerea

Îngrijirea

Întreţinerea

42 Slovenčina

Pred prvým použitím si prečítaj-

te tento originálny návod na pre-

vádzku, konajte podľa neho a uschovajte

ho pre neskoršie použitie alebo pre ďalšie-

ho majiteľa zariadenia.

PS 20 je zariadenie ideálne vhodné na vy-

sokotlakové čistenie schodov a prevažne

hladkých podlahových povrchov v exteriéri

(napr. drevo, kamenina, klinker, dlažba, be-

tón), ako aj podlahových povrchov v interi-

éri, u ktorých je zabezpečená možnosť

odtoku vody (napr. práčovňa, garáž).

Tento prístroj bol vyvinutý na súkromné po-

užívanie a nie je určený znášať zaťaženia

od priemyselného používania.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Staré príslušenstvo obsahuje hodnot-

né materiály vhodné na recyklovanie,

ktoré treba odovzdať do zberne druhotných

surovín. Z tohto dôvodu príslušenstvo odo-

vzdajte do príslušnej zberne druhotných

surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

 Rešpektujte bezpečnostné pokyny k

vášmu vysokotlakovému čističu.

 Vysokotlakový prúd na vysokotlakovej

pištoli zapnite až vtedy, keď sa PS 20

nachádza na čistenej ploche.

 V bezprostrednej blízkosti čistiacej hla-

vy sa nesmú nachádzať žiadne ďalšie

osoby.

 Pozor, nebezpečenstvo spätného nára-

zu! Dbajte na pevný postoj a vysokotla-

kovú pištoľ s predlžovacou rúrkou

pevne držte.

 Po ukončení čistiacej prevádzky vyso-

kotlakový čistič vypnite. Počas práce na

PS 20 dodatočne odpojte č

istič od vy-

sokotlakovej pištole.

 Maximálna teplota vody 40 °C (rešpek-

tujte pokyny pre vysokotlakový čistič).

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

Ilustrácie – pozri na strane 2 - 3

Obrázok

1 PS 20 Powerschrubber

2 Predlžovacia trubica

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Bezpečnostné pokyny

Popis prístroja

Slovenčina 43

Upevnite PS 20 pomocou predlžovacích

rúrok k vysokotlakovej pištoli.

Obrázok

 Poskladajte vysokotlakové rúrky a otoč-

te ich o 90°.

 Riadne utiahnite bezpečnostnú objím-

ku.

 Natlačte predlžovaciu rúrku na bajone-

tový uzáver PS 20 a otočte ju o 90°.

 Riadne utiahnite bezpečnostnú objím-

ku.

Obrázok

 Natlačte predlžovaciu rúrku na bajone-

tový uzáver vysokotlakovej pištole a

otočte ju o 90°.

 Riadne utiahnite bezpečnostnú objím-

ku.

Obrázok

 Postavte PS 20 na čistenú plochu.

 Zapnite vysokotlakový čistič a potiahni-

te páčku vysokotlakovej pištole.

 Nechajte PS 20 kĺzať po podlahe bez

drhnutia.

Obrázok

 Na čistenie úzkych výklenkov otočte

prístroj PS 20 (v 45° krokoch).

 Nebezpečenstvo poranenia

Pred ošetrovaním zariadenia a údržbou za-

riadenie vypnite a vytiahnite sieťovú vidlicu.

Skontrolujte a vyčistite namontované vyso-

kotlakové dýzy vášho prístroja PS 20.

Obrázok

 Vyberte sponu.

 Vytiahnite vysokotlakové dýzy a vyčisti-

te ich pod tečúcúu vodou.

 Vypláchnite prístroj PS 20 čistou vodou.

Obrázok

 Použite vysokotlakové dýzy.

 Zasuňte späť sponu.

 Nebezpečenstvo poranenia

Pred ošetrovaním zariadenia a údržbou za-

riadenie vypnite a vytiahnite sieťovú vidlicu.

Po použití vyčistite prístroj PS 20 vlhkou

handričkou.

Prístroj PS 20 je nenáročný na údržbu.

Použitie

Montáž predlžovacej rúrky

Čistenie podlahy

Pomoc pri odstraňovaní

porúch

Vysokotlakové čistiace zariadenie

nevytvára žiadny tlak a nepulzuje

Starostlivosť a údržba

Ošetrovanie

Údržba

44 Hrvatski

Prije prve uporabe pročitajte ove

originalne upute za rad, postu-

pajte prema njima i sačuvajte ih za kasniju

uporabu ili za sljedećeg vlasnika.

Četka za ribanje PS 20 idealna je za viso-

kotlačno čišćenje stubišta i pretežno glatkih

podnih površina na otvorenom (npr. drve-

nih, kamenih podova, podova od prepeče-

ne opeke, pločica, betona), kao i podnih

površina s mogućnosti otjecanja vode u za-

tvorenim prostorijama (npr. praonica, gara-

ža).

Ovaj je pribor konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari pribor sadrži vrijedne materijale

koji se mogu reciklirati te bi ga stoga

trebalo predati kao sekundarne sirovine.

Stoga Vas molimo da stari pribor zbrinete

preko odgovarajućih sabirnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

 Pridržavajte se svih sigurnosnih napu-

taka Vašeg visokotlačnog čistača.

 Visokotlačni mlaz pustite iz visokotlač-

ne prskalice tek kad se PS 20 nalazi na

površini za čišćenje.

 U neposrednoj blizini glave za čišćenje

ne smiju se nalaziti druge osobe.

 Oprez, povratni udar! Pobrinite se za si-

gurno uporište i čvrsto držite visokotlač-

nu prskalicu s produžnom cijevi.

 Po završetku rada isključite visokotlačni

čistač. Pri obavljanju radova na četki

PS 20 odvojite je takođ

er i od visoko-

tlačne prskalice.

 Maksimalna temperatura vode 40 °C

(pridržavate naputaka proizvođača vi-

sokotlačnog čistača).

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Slike pogledajte na stranici 2 - 3

Slika

1 PS 20 snažna četka za ribanje s drš-

kom

2 Produžna cijev

Opće napomene

Namjensko korištenje

Zaštita okoliša

Sigurnosni napuci

Opis uređaja

Hrvatski 45

Pričvrstite PS 20 preko produžnih cijevi na

visokotlačnu prskalicu.

Slika

 Spojite produžne cijevi pa ih okrenite za

90°.

 Zategnite sigurnosnu čahuru.

 Nataknite produžnu cijev na bajunetski

priključak četke PS 20 i okrenite za 90°.

 Zategnite sigurnosnu čahuru.

Slika

 Utisnite produžnu cijev u bajunetski pri-

ključak visokotlačne ručne prskalice i

okrenite za 90°.

 Zategnite sigurnosnu čahuru.

Slika

 Postavite PS 20 na površinu koju treba

očistiti.

 Uključite visokopritisni čistač i povucite

polugu visokotlačne ručne prskalice.

 Pustite da PS 20 klizi po podu bez riba-

nja.

Slika

 Za čišćenje uzanih prostora okrenite PS

20 u željeni položaj (u koracima od po

45°).

 Opasnost od ozljeda

Prije svakog čišćenja i održavanja isključite

uređaj i mrežni utikač izvucite iz utičnice.

Provjerite i očistite ugrađene visokotlačne

mlaznice četke PS 20.

Slika

 Uklonite stezaljku.

 Izvadite visokotlačne mlaznice pa ih

operite u tekućoj vodi.

 Isperite PS 20 čistom vodom.

Slika

 Umetnite visokotlačne mlaznice.

 Montirajte stezaljku.

 Opasnost od ozljeda

Prije svakog čišćenja i održavanja isključite

uređaj i mrežni utikač izvucite iz utičnice.

Nakon korištenja prebrišite PS 20 vlažnom

krpom.

PS 20 nije potrebno održavati.

Primjena

Montaža produžnih cijevi

Čišćenje podnih površina

Pomoć u slučaju smetnji

Visokotlačni čistač ne uspostavlja

tlak ili pulsira

Njega i održavanje

Njega

Održavanje

46 Srpski

Pre prve upotrebe pročitajte ovo

originalno uputstvo za rad,

postupajte prema njemu i sačuvajte ga za

kasniju upotrebu ili za sledećeg vlasnika.

Ribaća četka PS 20 je idealna za

visokopritisno čišćenje stepeništa i

pretežno glatkih podnih površina na

otvorenom (npr. drvenih, kamenih podova,

podova od prepečene opeke, pločica,

betona), kao i podnih površina sa

mogućnošću oticanja vode u zatvorenim

prostorijama (npr. perionica, garaža).

Ovaj pribor je konstruisan za privatnu

upotrebu i nije predviđen za opterećenja

profesionalne primene.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari pribor sadrži vredne materijale

sa sposobnošću recikliranja i treba ga

dostaviti za ponovnu preradu. Stoga ih

odložite u otpad putem primerenih sabirnih

sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

 Pridržavajte se svih sigurnosnih

napomena Vašeg visokopritisnog

uređaja za čišćenje.

 Mlaz pod visokim pritiskom pustite iz

visokopritisne prskalice tek kad se PS

20 nalazi na površini za čišćenje.

 U neposrednoj blizini glave za čišćenje

ne smeju da se nalaze druge osobe.

 Oprez, povratni udar! Pobrinite se za

sigurno uporište i čvrsto držite

visokopritisnu prskalicu sa produžnom

cevi.

 Po završetku rada isključite

visokopritisni uređaj za čišćenje. Pri

obavljanju radova na četki PS 20

odvojite je dodatno i od visokopritisne

prskalice.

 Maksimalna temperatura vode 40 °C

(pridržavate uputstava proizvođ

ača

visokopritisnog uređaja za čišćenje).

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Slike pogledajte na stranici 2 - 3

Slika

1 PS 20 snažna ribaća četka s drškom

2 Produžna cev

Opšte napomene

Namensko korišćenje

Zaštita životne sredine

Sigurnosne napomene

Opis uređaja

Srpski 47

Pričvrstite PS 20 preko produžnih cevi na

visokopritisnu prskalicu.

Slika

 Spojite produžne cevi i okrenite ih za

90°.

 Zategnite sigurnosnu čauru.

 Produžnu cev nataknite na bajonetni

priključak četke PS 20 pa okrenite za

90°.

 Zategnite sigurnosnu čauru.

Slika

 Produžnu cev utisnite u bajonetni

priključak visokopritisne prskalice pa

okrenite za 90°.

 Zategnite sigurnosnu čauru.

Slika

 Postavite četku PS 20 na površinu koju

treba očistiti.

 Uključite visokopritisni uređaj za

čišćenje pa povucite polugu

visokopritisne prskalice.

 Pustite četku PS 20 da klizi po podu bez

ribanja.

Slika

 Za čišćenje uzanih prostora okrenite

četku PS 20 u željeni položaj (u

koracima od po 45°).

 Opasnost od ozleda

Pre svih radova na nezi i održavanju

isključite uređaj i mrežni utikač izvucite iz

utičnice.

Proverite i očistite ugrađene visokopritisne

mlaznice četke PS 20.

Slika

 Odstranite stezaljku.

 Izvadite visokopritisne mlaznice pa ih

operite pod mlazom vode.

 Isperite četku PS 20 čistom vodom.

Slika

 Umetnite visokopritisne mlaznice.

 Montirajte stezaljku.

 Opasnost od ozleda

Pre svih radova na nezi i održavanju

isključite uređaj i mrežni utikač izvucite iz

utičnice.

Nakon korišćenja PS 20 prebrišite vlažnom

krpom.

PS 20 nije potrebno održavati.

Primena

Montaža produžnih cevi

Čišćenje podnih površina

Pomoć u slučaju smetnji

Visokopritisni uređaj za čišćenje ne

uspostavlja pritisak ili pulsira

Nega i održavanje

Održavanje

48 Български

Преди първото използване

прочетете това оригинално

упътване за работа, действайте според

него и го запазете за по-късно използва-

не или за следващия притежател.

PS 20 е идеално пригодена за уреди за

почистване с високо налягане на стълби

и предимно гладки подови покрития на

открито (напр. дървени, каменни подо-

ве, клинкер,

фаянсови плочки, бетон),

както и подови повърхности с възмож-

ност за оттичане на водата във вътреш-

ни пространства (напр. перални

помещения, гаражи).

Този уред е разработен за лична употре-

ба и не е предвиден за натоварванията

на промишлената употреба.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните

отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите принадлежности съдър-

жат ценни материали, подлежащи

на рециклиране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите принадлежнос-

ти, използвайки подходящи за целта

системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

 Съблюдавайте указанията за безо-

пасност на Вашия уред за почист-

ване с високо налягане.

 Задействайте струята под високо

налягане на пистолета за работа

под високо налягане едва тогава,

когато PS 20 се намира над повърх-

ността за почистване.

 В непосредствена близост до по-

чистващата глава не трябва да се

намират други

лица.

 Внимание, откат! Осигурете си

стабилно положение и дръжте пис-

толета за работа под високо наля-

гане с удължаващата тръба

здраво.

 При приключване на режим почист-

ване изключете уреда за почиства-

не под високо налягане. При работа

по PS 20 допълнително го отделе-

те от пистолета за работа под ви-

соко

налягане.

 Максимална температура на вода-

та 40 °C (спазвайте указанията на

Вашия уред за почистване под висо-

ко налягане).

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте заку-

пили уреда.

Виж изображенията на страници 2 - 3

Фигура

1 PS 20 Твърда четка

Power

2 Тръба за удължаване

Общи указания

Употреба по предназначение

Опазване на околната среда

Указания за безопасност

Описание на уреда

Български 49

Закрепете PS 20 с удължителните тръби

към пистолета за работа под високо на-

лягане.

Фигура

 Свържете удължителните тръби и ги

завъртете на 90°.

 Затегнете предпазната гилза.

 Притиснете удължителната тръба

към байонетната връзка на PS 20 и я

завъртете на 90°.

 Затегнете предпазната гилза.

Фигура

 Притиснете удължителната тръба в

байонетната връзка на пистолета за

работа под високо налягане и я за-

въртете на 90°.

 Затегнете предпазната гилза.

Фигура

 Поставете PS 20 върху повърхността

за почистване.

 Включете уреда за почистване с ви-

соко налягане и издърпайте лоста на

пистолета за работа под високо на-

лягане.

 Плъзнете PS 20 без да търкате по по-

да.

Фигура

 За почистване на

тесни ниши завър-

тете PS 20 (на стъпки от 45°).

 Опасност от нараняване

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Проверявайте и почиствайте вградени-

те дюзи високо налягане на Вашия PS

20.

Фигура

 Свалете скобата.

 Извадете дюзи високо налягане и ги

почистете под течаща вода.

 Промийте PS 20 с чиста вода.

Фигура

 Поставете

дюзи високо налягане.

 Монтирайте скобата.

 Опасност от нараняване

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

След употреба почистете PS 20 с вла-

жен парцал.

PS 20 не се нуждае от поддръжка.

Употреба

Монтаж на удължителните тръби

Почистване на подови повърхности

Помощ при проблеми

Уредът за почистване с високо

налягане не създава налягане и не

пулсира

Грижи и поддръжка

Поддръжка

50 Eesti

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi origi-

naal-kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

PS 20 sobib ideaalselt treppide ja peami-

selt siledate põrandapindade kõrgsurvepu-

hastamiseks välistingimustes (nt puit-,

kivipõrandad, kõrgpõletustellised, kiviplaa-

did, betoon) ning vee äravooluvõimalusega

põrandapindade puhastamiseks ja küürimi-

seks sisepiirkonnas (nt pesuköök, garaaž).

See seade on välja töötatud eraviisiliseks

kasutamiseks ning ei ole ette nähtud töös-

tusliku kasutamise jaoks.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad tarvikud sisaldavad taaskasu-

tatavaid materjale, mis tuleks suuna-

ta taaskasutusse. Seetõttu palume vanad

tarvikud likvideerida vastavate kogumis-

süsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

 Järgige oma kõrgrõhu-puhastussead-

me ohutusviiteid.

 Lülitage kõrgsurvejuga pesupüstolis al-

les siis sisse, kui PS 20 on puhastataval

pinnal.

 Puhastuspea vahetus läheduses ei tohi

viibida teisi isikuid.

 Ettevaalust, tagasilöök! Seista kindlalt

ja hoida tugevalt kinni pihustipüstolist

ning pikendustorust.

 Puhastamist lõpetades lülitage kõrgsur-

vepesur välja. PS 20 juures töid tehes

lahutage see täiendavalt ka pesupüsto-

list.

 Vee maksimaalne temperatuur on

40 °C (järgige oma kõrgsurvepesuri ju-

hendeid).

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Jooniseid vt lk 2 - 3

Joonis

1 PS 20 Powerschrubber

2 pikendustoru

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Ohutusalased märkused

Seadme osad

Eesti 51

Kinnitage PS 20 pikendustorudega kõrg-

survepüstolile.

Joonis

 Torgake pikendustorud kokku ja keera-

ke 90°.

 Keerake kinnitushülss kinni.

 Suruge pikendustoru PS 20 bajonettlu-

kule ja keerake 90°.

 Keerake kinnitushülss kinni.

Joonis

 Suruge pikendustoru pesupüstoli bajo-

nettlukku ja keerake siis 90°.

 Keerake kinnitushülss kinni.

Joonis

 Pange PS 20 puhastatavale pinnale.

 Lülitage kõrgsurvepesur sisse ja vajuta-

ge pesupüstoli hoovale.

 Laske PS 20 ilma küürimata üle põran-

da libiseda.

Joonis

 Kitsaste niššide puhastamiseks keera-

ke PS 20 (45° sammudena).

 Vigastuste oht

Enne mis tahes hooldus- ja korrashoiutöö-

de alustamist tuleb seade välja lülitada ja

eemaldada pistik vooluvõrgust.

Kontrollige ja puhastage PS 20 paigaldatud

kõrgsurvedüüse.

Joonis

 Eemaldage klambrid.

 Tõmmake kõrgsurvedüüsid välja ja pu-

hastage voolava vee all.

 Peske PS 20 puhta veega.

Joonis

 Pange kõrgsurvedüüsid kohale.

 Paigaldage klambrid.

 Vigastuste oht

Enne mis tahes hooldus- ja korrashoiutöö-

de alustamist tuleb seade välja lülitada ja

eemaldada pistik vooluvõrgust.

Puhastage PS 20 pärast kasutamist niiske

lapiga.

PS 20 on hooldusvaba.

Kasutamine

Pikendustorude paigaldamine

Põrandapindade puhsatamine

Abi rikete korral

Kõrgsurvepesurisse ei tekki rõhku

või seade pulseeri

Korrashoid ja tehnohooldus

Hooldus

Tehnohooldus

52 Latviešu

Pirms pirmās lietošanas reizes

izlasiet šo oriģinālo lietošanas

instrukciju, rīkojieties saskaņā ar to un sa-

glabājiet to vēlākai lietošanai vai nākama-

jam īpašniekam.

PS 20 ir ideāli piemērots, lai ar augstspie-

dienu tīrītu kāpnes un lielākoties gludas

ārējās grīdas virsmas (piem., koka un ak-

mens grīdas, klinkers, flīzes, betons), kā arī

iekšējās grīdas virsmas ar iespējamu

ūdens noteci (piem., veļas mazgātava, ga-

rāža).

Piederumi izstrādāti privātai lietošanai un

nav paredzēti profesionālās lietošanas pra-

sībām.

Iepakojuma materiālus ir iespējams

atk

ārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotie piederumi satur otrreiz iz-

mantojamus materiālus, kuri jānodod

otrreizējai pārstrādei. Šī iemesla dēļ, lūdzu,

utilizējiet tos ar atbilstošu atkritumu savāk-

šanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

 Ievērojiet jūsu augstspiediena tīrīšanas

aparāta drošības norādījumus.

 Augstspiediena strūklu augstspiediena

pistolē aktivizējiet tikai tad, kad PS 20

atrodas uz tīrīšanas virsmas.

 Citas personas nedrīkst atrasties tīrīša-

nas galviņas tiešā tuvumā.

 Uzmanību - atsitiens! Ieņemiet stabilu

pozīciju un cieši turiet rokās augstspie-

diena pistoli ar pagarināšanas cauruli.

 Beidzot tīrīšanas procesu, izslēdziet

augstspiediena tīrītāju. Veicot PS 20

apkopes darbus, papildus atvienojiet to

no augstspiediena pistoles.

 Maksimālā ūdens temperatūra ir 40 °C

(ievērojiet jūsu augstspiediena tīrītāja

drošības norādījumus).

Izsaiņojot pārbaudiet, vai iesaiņojumā eso-

šais saturs ir pilnīgs un nebojāts. P

ārvadā-

šanas laikā radušos bojājumu gadījumā

lūdzam par to informēt tirgotāju.

Attēlus skatiet 2.-3. lapā

Attēls

1 PS 20 Powerschrubber

2 Pagarināšanas caurule

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Drošības norādījumi

Aparāta apraksts

Latviešu 53

Nostipriniet PS 20 ar pagarināšanas cauru-

lēm pie augstspiediena pistoles.

Attēls

 Salieciet kopā pagarinātājcaurules un

pagrieziet par 90°.

 Pieskrūvējiet drošības uzmavu.

 Uzspiediet pagarinātājcauruli uz PS 20

bajonetsavienojuma un pagrieziet par

90°.

 Pieskrūvējiet drošības uzmavu.

Attēls

 Iespiediet pagarinātājcauruli augstspie-

diena pistoles bajonetsavienojumā un

pagrieziet par 90°.

 Pieskrūvējiet drošības uzmavu.

Attēls

 Novietojiet PS 20 uz tīrāmās virsmas.

 Ieslēdziet augstspiediena tīrītāju un pa-

velciet augstspiediena pistoles sviru.

 Slidiniet PS 20 bez beršanas pa grīdu.

Attēls

 Lai tīrītu šauras nišas, PS 20 sagrieziet

(ik pa 45°).

 Savainojumu bīstamība

Pirms jebkuru apkopes darbu veikšanas iz-

slēdziet aparātu un izvelciet tīkla spraudni.

Pārbaudiet un iztīriet jūsu PS 20 iebūvētās

augstspiediena sprauslas.

Attēls

 Noņemiet skavu.

 Izvelciet augstspiediena sprauslas un

iztīriet zem tekoša ūdens.

 Izskalojiet PS 20 ar tīru ūdeni.

Attēls

 Ielieciet augstspiediena sprauslas.

 Piestipriniet skavu.

 Savainojumu bīstamība

Pirms jebkuru apkopes darbu veikšanas iz-

slēdziet aparātu un izvelciet tīkla spraudni.

Pēc lietošanas notīriet PS 20 ar samitrinātu

drānu.

PS 20 nav jāveic tehniskā apkope.

Lietošana

Pagarināšanas cauruļu montāža

Grīdas virsmu tīrīšana

Traucējumu novēršana

Augstspiediena tīrītājā nepalielinās

spiediens vai tas pulsē

Kopšana un tehniskā apkope

Kopšana

Tehniskā apkope

54 Lietuviškai

Prieš pirmą kartą naudodami

įrenginį, perskaitykite originalią

naudojimo instrukciją, laikykitės jos ir iš-

saugokite, kad galėtumėte naudotis ja vė-

liau arba perduoti kitam savininkui.

„PS 20“ puikiai tinka laiptams ir daugiausiai

lygaus paviršiaus grindims lauke (pvz., me-

dinėms, akmeninėms grindims, klinkeriui,

apdailos plytelėms, betonui) valyti aukštu

slėgiu, taip pat paviršiams viduje su van-

dens nutekėjimo galimybe (pvz., skalbyklo-

je, garaže).

Šis priedas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti atiduoti

perdirbimo įmonėms. Todėl naudotus prie-

dus utilizuokite per atitinkamą antrinių ža-

liav

ų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

 Paisykite savo turimo aukšto slėgio va-

lymo įrenginio naudojimo saugos reika-

lavimų.

 Aukšto slėgio srovę pistoletui įjunkite tik

tada, kai „PS 20“ yra ant valomo pavir-

šiaus.

 Šalia valymo galvos negali būti jokių pa-

šalinių žmonių.

 Atsargiai, atatranka! Pasirūpinkite sau-

gumu – tvirtai laikykite aukšto slėgio

pistoletą su ilginamuoju vamzdžiu.

 Baigę plauti, išjunkite aukšto slėgio va-

lymo įrenginį. Naudodami „PS 20“, pa-

pildomai atskirkite jį nuo aukšto slėgio

pistoleto.

 Didžiausia vandens temperatūra yra

40 °C (laikykitės turimo aukšto slėgio

valymo įrenginio naudojimo reikalavi-

mų).

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavė

jui.

Paveikslus rasite 2-3 psl.

Paveikslas

1 „PS 20 Powerschrubber“

2 Pailgintas antgalis

Bendrieji nurodymai

Naudojimas pagal paskirtį

Aplinkos apsauga

Saugos reikalavimai

Prietaiso aprašymas

Lietuviškai 55

Pritvirtinkite „PS 20“ su ilginamaisiais

vamzdžiais prie aukšto slėgio pistoleto.

Paveikslas

 Sujunkite ilginamuosius vamzdžius ir

pasukite 90°.

 Tvirtai užsukite fiksavo įvorę.

 Ilginamąjį vamzdį užspauskite ant PS

20 jungties ir pasukite 90°.

 Tvirtai užsukite fiksavo įvorę.

Paveikslas

 Ilginamąjį vamzdį įspauskite į aukšto

slėgio purškimo pistoleto jungtį ir pasu-

kite 90°.

 Tvirtai užsukite fiksavo įvorę.

Paveikslas

 Pastatykite PS 20 ant valomo pavir-

šiaus.

 Įjunkite aukšto slėgio valymo įrenginį ir

patraukite aukšto slėgio purškimo pisto-

leto svirtį.

 Stumkite PS 20 per grindis nešveisda-

mi.

Paveikslas

 Norėdami išvalyti siaurus plyšius, pasu-

kite PS 20 (po 45°).

 Sužalojimų pavojus

Prieš pradėdami techninės priežiūros ir re-

monto darbus prietaisą išjunkite, o elektros

laido kištuką ištraukite iš rozetės.

Patikrinkite ir išvalykite sumontuotus PS 20

aukšto slėgio purkštukus.

Paveikslas

 Nuimkite sąvaržą.

 Aukšto slėgio purkštukus išsukite ir nu-

plaukite vandens srove.

 Išskalaukite PS 20 švariu vandeniu.

Paveikslas

 Įstatykite aukšto slėgio purkštukus.

 Uždėkite sąvaržą.

 Sužalojimų pavojus

Prieš pradėdami techninės priežiūros ir re-

monto darbus prietaisą išjunkite, o elektros

laido kištuką ištraukite iš rozetės.

Baigę naudoti „PS 20“, nuvalykite jį drėgna

šluoste.

„PS 20“ techninė priežiūra nereikalinga.

Naudojimas

Ilginamųjų vamzdžių montavimas

Grindų valymas

Pagalba atsiradus gedimams

Aukšto slėgio valymo įrenginys

nesukuria slėgio arba pulsuoja

Priežiūra ir aptarnavimas

Priežiūra

Techninė priežiūra

56 Українська

Перед першим застосуванням

прочитайте цю інструкцію з

експлуатації, після цього дійте

відповідно до викладеній в ній

інформації та збережіть її для

подальшого користування або

наступного власника.

PS 20 ідеально підходить для

проведення очищення під високим

тиском сходів, а також підлог (переважно

зі гладкою поверхнею), розташованих на

прилеглих територіях (наприклад,

дерев'яної

та кам'яної підлоги, клінкеру,

кахлю, бетону), а також поверхонь з

можливістю водовідводу, розташованих

усередині приміщень (наприклад,

пральня, гараж).

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх

для повторного

використання.

Старе приладдя містить цінні

матеріали, які можуть

перероблятися та підлягають передачі в

пункти прийому вторинної сировини.

Тому, будь ласка, утилізуйте їх за

допомогою спеціальних систем збору

сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

 Зверніть увагу на інструкцію по

використанню Вашого очищувача

високого тиску.

 Після того як PS 20 буде

розміщений на поверхні, що

очищається, випустити струмінь з

розпилювача високого тиску.

 Під час прибирання поряд з

людиною, яка прибирає, не повинно

знаходитися жодної сторонньої

особи.

 Обережно, віддача! Забезпечте

надійне положення та добре

тримайте високонапірний

пістолет та подовжувальною

трубку.

 Після закінчення

прибирання

вимкнути очищувач високого тиску.

Для проведення окремих робіт PS

20 слід від'єднати від розпилювача

високого тиску.

 Максимальна температура

нагрівання води 40 °C

(дотримуйтесь інструкції по

використанню очищувача)

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Див. малюнки на

сторінках 2 - 3

Малюнок

1"Потужна швабра" PS 20

2 Подовжувальна трубка

Загальні вказівки

Правильне застосування

Захист навколишнього середовища

Правила безпеки

Опис пристрою

Українська 57

Закріпити PS 20 з подовжувальними

трубками на розпилювачі високого тиску.

Малюнок

 З'єднати подовжувальні трубки та

обернути на 90°.

 Затягнути запобіжну втулку.

 Вставити подовжувальну трубку в

байонетне з'єднання PS 20 та

обернути на 90°.

 Затягнути запобіжну втулку.

Малюнок

 Вставити подовжувальну трубку в

байонетне з'єднання розпилювача

високого тиску та обернути на 90°.

 Затягнути

запобіжну втулку.

Малюнок

 Встановити PS 20 на поверхню, що

очищається.

 Увімкнути очищувач високого тиску

та потягнути важіль розпилювача

високого тиску.

 Здійснювати буксирування PS 20 по

підлозі без проведення миття.

Малюнок

 Для очищення вузьких ніш слід

обернути PS 20 (з кроком 45°).

 Небезпека травмування

Перед усіма роботами по догляду та

технічному обслуговуванню вимкніть

пристрій та витягніть штепсельну

вилку.

Перевірити та очистити вбудовані

високонапірні форсунки високого тиску

PS 20.

Малюнок

 Від'єднайте зажими.

 Зняти форсунки високого тиску та

промити під проточною водою.

 Прополоскати PS 20 чистою водою.

Малюнок

 Встановити форсунки високого тиску.

 Встановіть зажим.

 Небезпека травмування

Перед усіма роботами по догляду та

технічному обслуговуванню вимкніть

пристрій та витягніть штепсельну

вилку.

Після застосування протирати PS 20

вологою ганчіркою.

PS 20 не вимагає технічного

обслуговування.

Застосування

Встановлення подовжувальної

трубки

Прибирайте поверхню підлоги

Усунення несправностей

Високонапірний миючий апарат не

набирає тиск або пульсує

Догляд та технічне

обслуговування

Догляд

Технічне обслуговування

http://www.kaercher.com/dealersearch

Karcher 1.673-411.0 K2 Full Control + Deck Kit

Product's Documents

User Manual

Specifications

Arc 1.673-411.0 Questions and Answers

Related Products

Karcher 1.673-411.0 K2 Full Control + Deck Kit

Aroma ARC-753SGB Housewares Select Stainless Rice Cooker & Warmer

Aroma ARC-302NGP Housewares 4-Cups Cooked / 1Qt. Rice & Grain Cooker

Aroma ARC-753SGR Housewares Select Stainless Rice Cooker & Warmer

Aroma ARC-743-1NGB Housewares 6-Cup (Cooked) Pot-Style Rice Cooker and Food Steamer

Aroma ARC-994SG Professional Digital Rice Cooker with Multicooker and Steamer Function for Versatile Cooking
