Subwoofer
Installation/Connections
Installation/Connexions
Instalación/Conexiones
2007 Sony Corporation Printed in Thailand
XS-L12S
XS-L10S
2-696-959-11 (2)
Unit: mm (in)
Unité : mm (po)
Unidad: mm

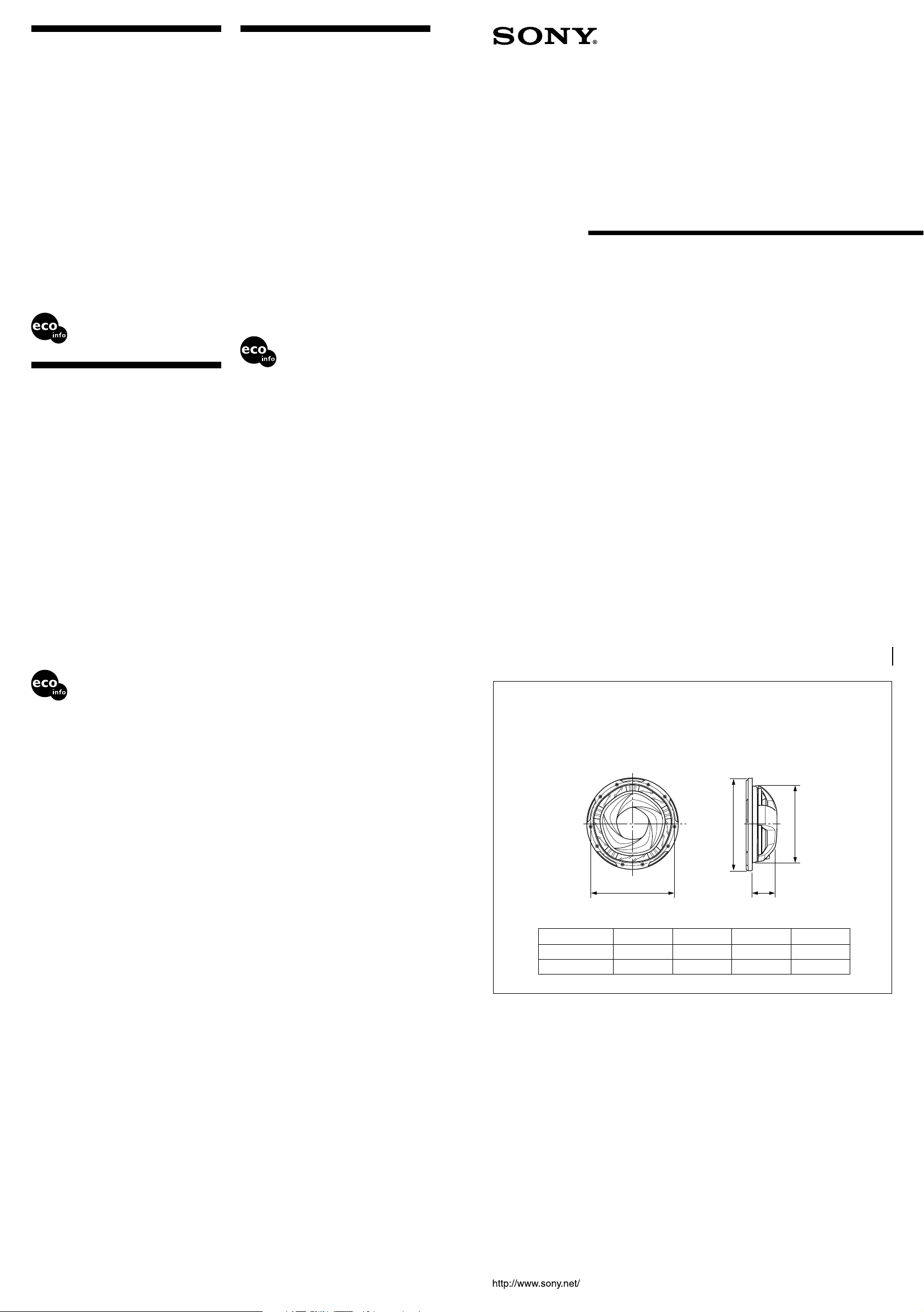

Dimensions
Dimensions
Dimensiones
A
D
XS-L12S ø307 (12
1
/
8
) ø330 (13) ø277 (11) 80 (3
1
/
4
)
XS-L10S ø258 (10
1
/
4
) ø280 (11
1
/
8
) ø230 (9
1
/
8
) 72.5 (2
7
/
8
)
A BCD
Specifications
XS-L12S
Speaker Woofer 30 cm (12 in), cone
type
Peak power 1,500 W
Rated power 380 W
Impedance 4 Ω
Sensitivity 89 dB/W/m
Frequency response 18 – 2,000 Hz
Mass Approx. 4.7 kg
(10 lb 6 oz) per speaker
Supplied accessory Parts for installation
XS-L10S
Speaker Woofer 25 cm (10 in), cone
type
Peak power 1,200 W
Rated power 330 W
Impedance 4 Ω
Sensitivity 88 dB/W/m
Frequency response 18 – 2,500 Hz
Mass Approx. 3.9 kg
(8 lb 10 oz) per speaker
Supplied accessory Parts for installation
Design and specifications are subject to change
without notice.
Corrugated cardboard is used for the
packaging cushions.
Caractéristiques techniques
XS-L12S
Haut-parleur Haut-parleur de graves
30 cm (12 po), type en
cône
Puissance de crête 1 500 W
Puissance nominale 380 W
Impédance 4 Ω
Sensibilité 89 dB/W/m
Réponse en fréquence 18 – 2 000 Hz
Poids Env. 4.7 kg (10 lb 6 oz)
par haut-parleur
Accessoires fournis Eléments d’installation
XS-L10S
Haut-parleur Haut-parleur de graves
25 cm (10 po), type en
cône
Puissance de crête 1 200 W
Puissance nominale 330 W
Impédance 4 Ω
Sensibilité 88 dB/W/m
Réponse en fréquence 18 – 2 500 Hz
Poids Env. 3.9 kg (8 lb 10 oz) par
haut-parleur
Accessoires fournis Eléments d’installation
La conception et les caractéristiques techniques sont
sujettes à modification sans préavis.
La prévention contre les chocs est assurée
par une protection en carton ondulé.
Especificaciones
XS-L12S
Altavoz Altavoz de graves de 30
cm, tipo cónico
Potencia máxima 1 500 W
Potencia nominal 380 W
Impedancia 4 Ω
Sensibilidad 89 dB/W/m
Respuesta de frecuencia 18 – 2 000 Hz
Peso Aprox. 4.7 kg por altavoz
Accesorios suministrados
Componentes para
instalación
XS-L10S
Altavoz Altavoz de graves de 25
cm, tipo cónico
Potencia máxima 1 200 W
Potencia nominal 330 W
Impedancia 4 Ω
Sensibilidad 88 dB/W/m
Respuesta de frecuencia 18 – 2 500 Hz
Peso Aprox. 3.9 kg por altavoz
Accesorios suministrados
Componentes para
instalación
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Se ha utilizado cartón ondulado como
material de relleno y de protección para
este producto.
B
C
Installation/
Installation
/Instalación
Precautions
•Do not continuously use the speaker system
beyond the peak power handling capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.
•When installing the unit, be careful not to
damage the diaphragm by hand or tools.
•The subwoofer is heavy, so attach it firmly to a
solid thick, baffle plate or metal board.
•Make a woofer box, using wooden boards at
least 19 mm (3/4 in)-thick.
Précautions
•Évitez de soumettre le système de haut-
parleurs à une utilisation continue au-delà de
la capacité de traitement de la puissance de
crête.
•Tenez les cassettes enregistrées, les montres et
les cartes de crédit utilisant un code
magnétique à l’écart du système de haut-
parleurs de manière à éviter tout dommage
causé par les aimants intégrés dans les haut-
parleurs.
•Lorsque vous installez l’appareil, veillez à ne
pas endommager le diaphragme avec les
mains ou un outil.
•Comme le caisson de basses est lourd, fixez-le
sur un écran de haut-parleur épais et robuste
ou sur une plaque métallique.
•Construisez un caisson de haut-parleur avec
des planches d’au moins 19 mm d’épaisseur
(3/4 po).
123
ø5 × 35
(× 10)
ø3.2 (
5
/
32
)
1
Unit: mm (in)
Unité : mm (po)
Unidad: mm
2
Unit: mm (in)
Unité : mm (po)
Unidad: mm
Speaker cord (not supplied)
Câble de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
11 (
7
/
16
)
3
3
2
1
3
Red: e
Black: E
Rouge : e
Noir : E
Rojo: e
Negro: E
XS-L12S: ø278 (11)
XS-L10S: ø231 (9
1
/
8
)
Parts list/Liste des pièces/Lista de componentes
Example/Exemple/Ejemplo
x
Subwoofer
Haut-parleur d’extrême-graves
Altavoz potenciador de graves
Connections/Connexions/Conexiones
Right
Droit
Derecho
Speaker system
Système de haut-parleurs
Sistema de altavoces
Left
Gauche
Izquierdo
XS-L12S
XS-L10S
Car audio unit
Autoradio
Sistema de audio para automóvil
Electronic crossover network
Circuit séparateur de fréquences
Red electrónica de cruce
Power amplifier
Amplicateur de puissance
Amplificador de potencia
Power amplifier
Amplicateur de puissance
Amplificador de potencia
Precauciones
•Procure no utilizar el sistema de altavoces de
forma continua con una potencia que
sobrepase la potencia admisible.
•Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito
con codificación magnética para evitar daños
que posiblemente causaría el imán de los
altavoces.
•Al instalar la unidad, tenga cuidado de no
dañar el diafragma con las manos o con alguna
herramienta.
•El altavoz potenciador de graves es pesado.
Por tanto, fíjelo firmemente a una placa de
bafle sólida y gruesa o a una placa metálica.
•Construya una caja para el altavoz de graves
utilizando tablas de madera con un espesor
mínimo de 19 mm.
Speaker cord (not supplied)
Câble de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
