3-222-385-11 (1)
Installation/Connections
Installation/Connexions
Subwoofer
Sony Corporation 2001 Printed in Thailand
XS-L1235D4/L1035D4/L1035D6
Dimensions
Dimensions
Unit: mm (in.)
Unité : mm (po.)
AD
BC
Power amplifier
Amplicateur de
puissance
Car audio
Autoradio
Speaker
system
Système de
haut-parleurs
Electronic crossover network
Circuit de recoupement
électronique
Power amplifier
Amplicateur de
puissance
Right
Droit
Left
Gauche
XS-L1235D4
XS-L1035D4
XS-L1035D6
Subwoofer
Subwoofer
Connections/Connexions

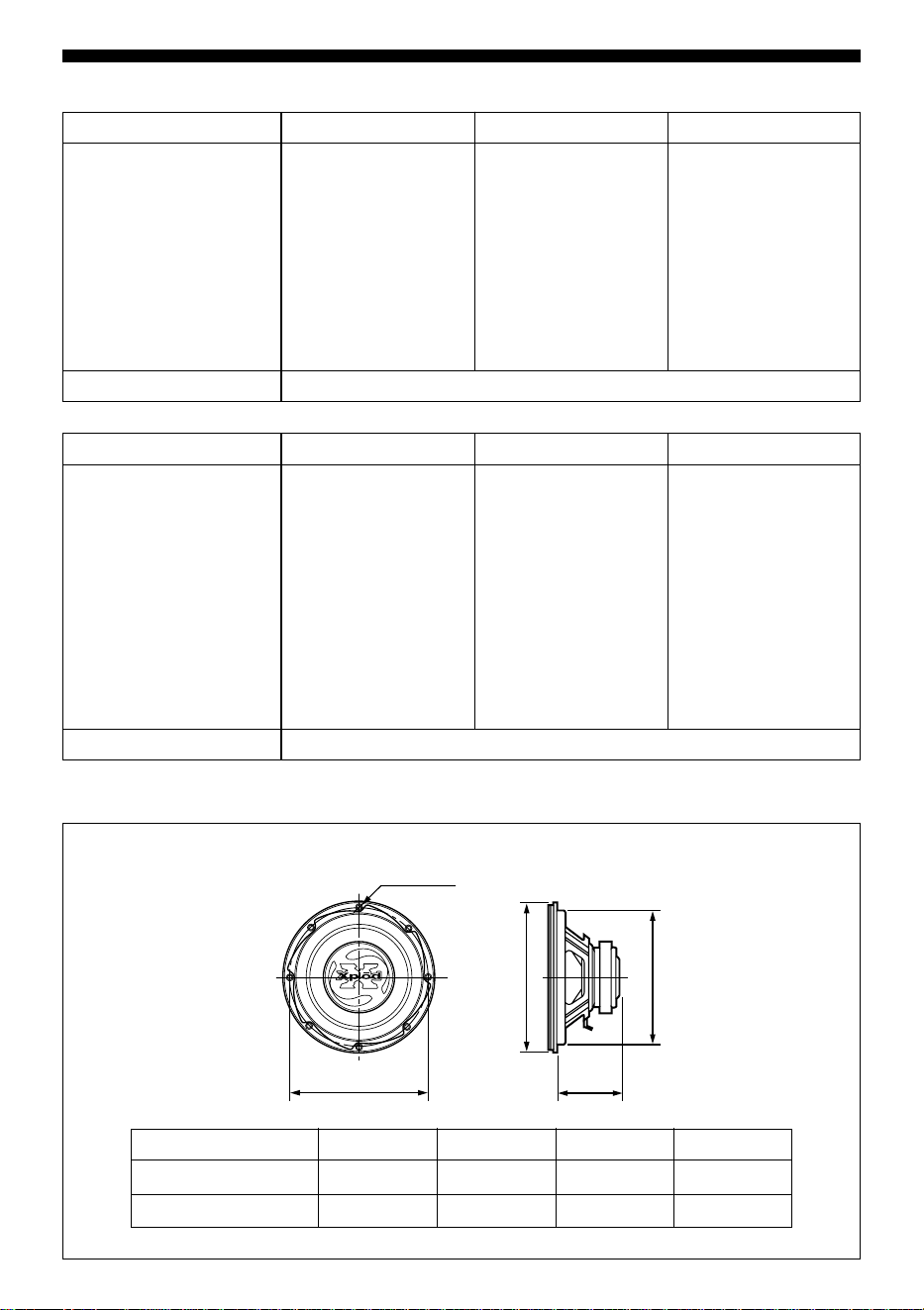

Specifications/Spécifications
Woofer 30 cm
(12 in.), cone type
800 watts
200 watts
4 ohms + 4 ohms
89 dB/W/m
20 – 2,500 Hz
Approx. 5.3 kg
(11 lb. 11 oz.) per
speaker
Parts for installation
Speaker
Maximum input power
Rated input power
Impedance
Sensitivity
Frequency response
Mass
Supplied accessory
Woofer 25 cm
(10 in.), cone type
600 watts
150 watts
4 ohms + 4 ohms
88 dB/W/m
25 – 2,800 Hz
Approx. 3.6 kg
(7 lb. 15 oz.) per
speaker
XS-L1235D4 XS-L1035D4 XS-L1035D6
ABCD
XS-L1235D4 ø295 (11
5
/8) ø315 (12
1
/2) ø278 (11) 135 (5
3
/8)
XS-L1035D4/L1035D6 ø246 (9
3
/4) ø263 (10
3
/8) ø234 (9
1
/4) 126 (5)
Haut-parleur des
basses 30 cm (12 po.),
type en cône
800 W
200 W
4 ohms + 4 ohms
89 dB/W/m
20 – 2.500 Hz
Env. 5,3 kg
(11 liv. 11 on.) par
haut-parleur
Eléments d’installation
Haut-parleur
Puissance d’entrée
maximale
Puissance admissible
Impédance
Sensibilité
Réponse en fréquence
Poids
Accessoires fournis
Haut-parleur des
basses 25 cm (10 po.),
type en cône
600 W
150 W
4 ohms + 4 ohms
88 dB/W/m
25 – 2.800 Hz
Env. 3,6 kg
(7 liv. 15 on.)
par haut-parleur
XS-L1235D4 XS-L1035D4 XS-L1035D6
Woofer 25 cm
(10 in.), cone type
600 watts
150 watts
6 ohms + 6 ohms
88 dB/W/m
25 – 2,800 Hz
Approx. 3.6 kg
(7 lb. 15 oz.) per
speaker
Haut-parleur des
basses 25 cm (10 po.),
type en cône
600 W
150 W
6 ohms + 6 ohms
88 dB/W/m
25 – 2.800 Hz
Env. 3,6 kg
(7 lb. 15 oz.)
par haut-parleur
8 – ø5.5

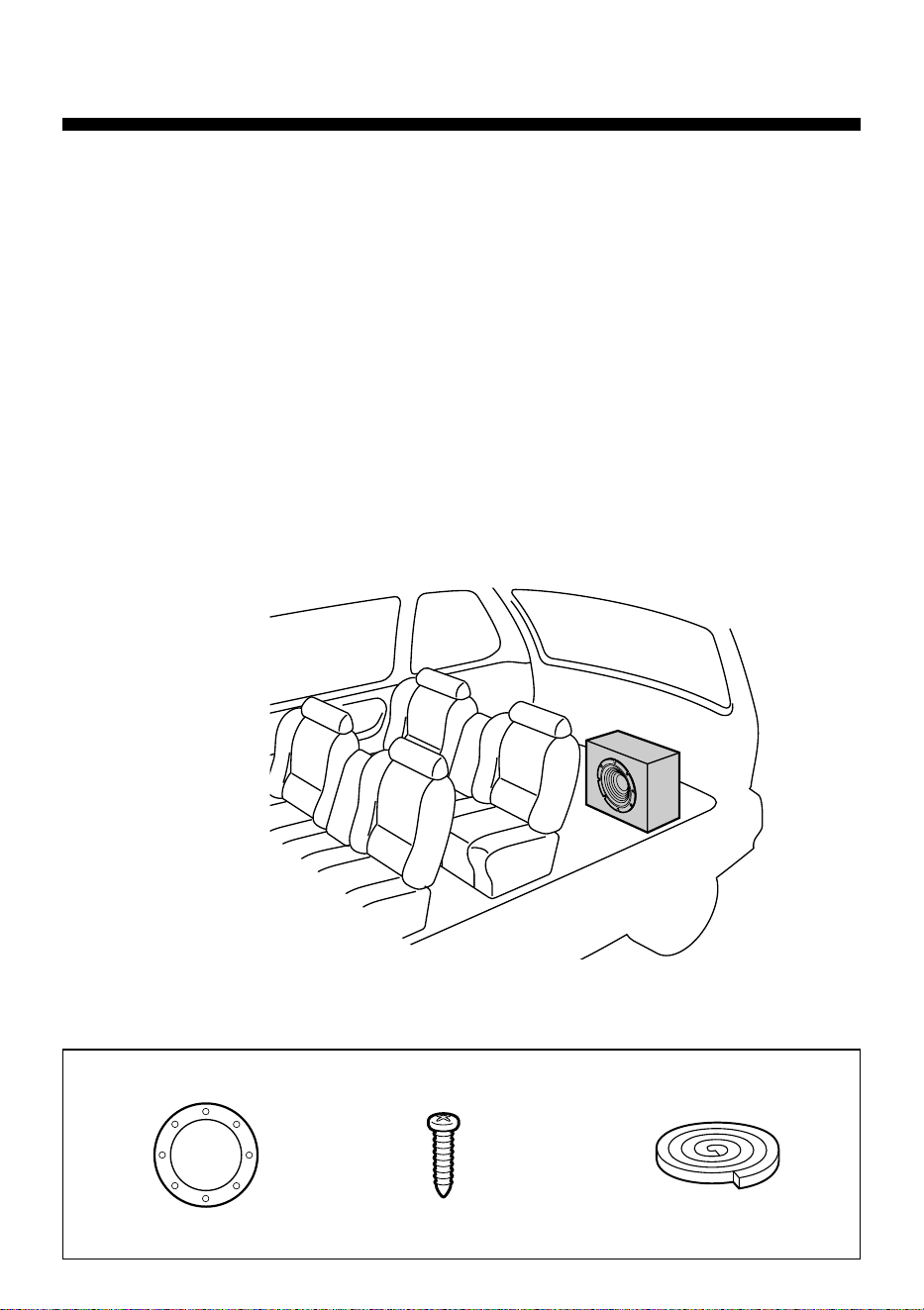

•Be careful not to operate the speaker system
with the power exceeding its handling
capacity.
•Keep recorded tapes, watches, and credit
cards, etc. with magnetic coding away from
the speaker system to prevent damage caused
by the magnets in the speakers.
•When installing the unit, be careful not to
damage the diaphragm by hand or tools.
•The subwoofer is heavy, so attach it firmly to a
solid thick, baffle plate or metal board.
•Make a woofer box, using wooden boards at
least 19 mm (3/4 in.)-thick.
Installation/
Installation
Parts List/Liste des composants
123
ø5 × 35
× 8
•Veillez à ne pas faire fonctionner le système de
haut-parleurs à une puissance qui dépasse sa
charge nominale efficace.
•Gardez les cassettes enregistrées, les montres
et les cartes de crédit, etc., à codage
magnétique à l’écart du système de haut-
parleurs de manière à éviter tout dommage
causé par les aimants intégrés dans les haut-
parleurs.
•Lorsque vous installez l’appareil, veillez à ne
pas endommager le diaphragme avec les
mains ou un outil.
•Comme le subwoofer est lourd, fixez-le sur
une planche pour baffle épaisse et robuste ou
sur une plaque métallique.
•Construisez un caisson de haut-parleur avec
des planches d’au moins 19 mm d’épaisseur
(3/4 po.).
Precautions Précautions
2

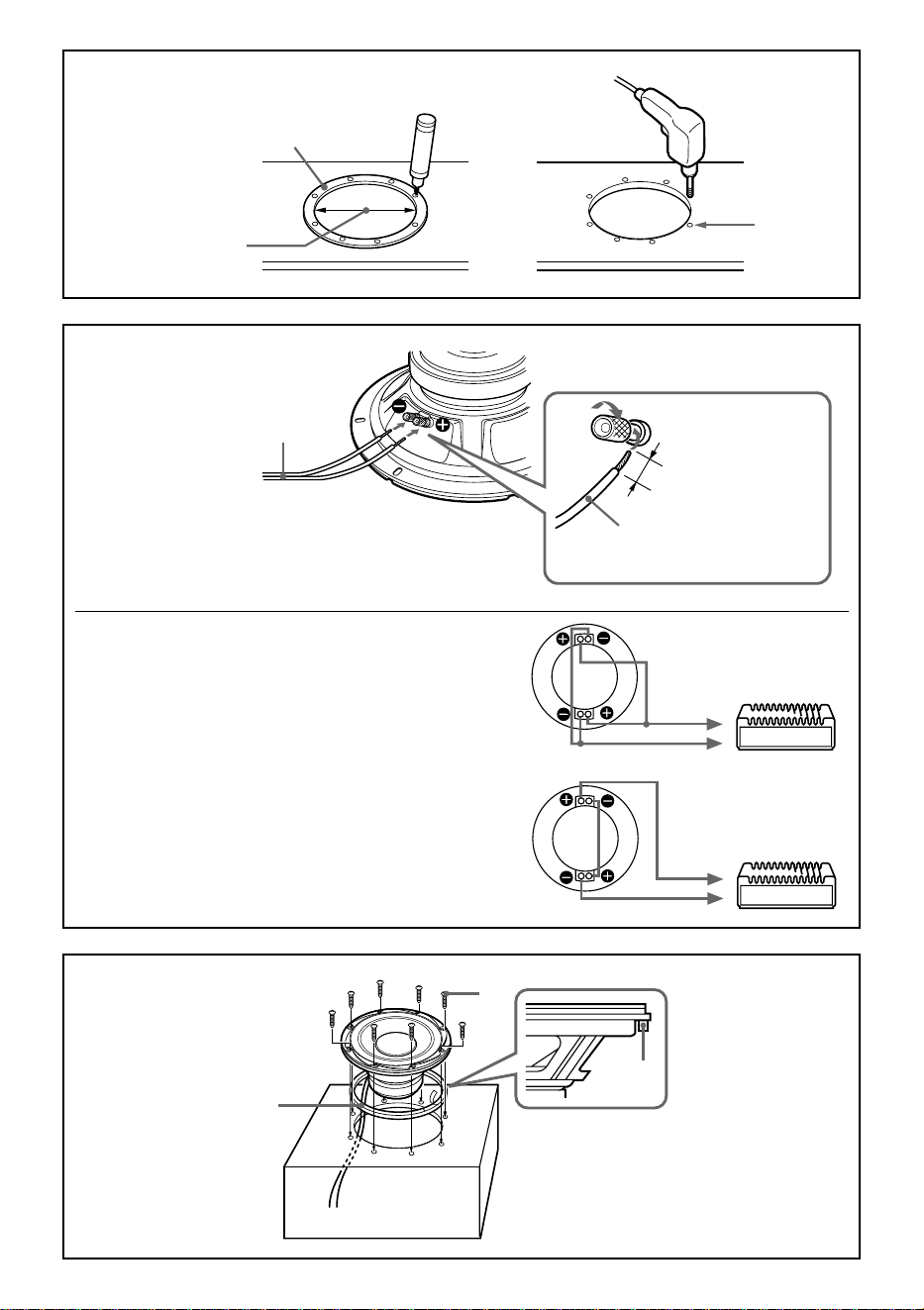

Speaker cord (not supplied)
Cordon de haut-parleur
(non fourni)
Speaker cord
Cordon de haut-parleur
Red ring: e
Black ring: E
Bague rouge: e
Bague noire: E
When making a parallel connection
Speaker impedance is 2 ohms (XS-L1235D4/L1035D4)
Speaker impedance is 3 ohms (XS-L1035D6)
Connexion parallèle
Impédance du haut-parleur 2 ohms (XS-L1235D4/L1035D4)
Impédance du haut-parleur 3 ohms (XS-L1035D6)
When making a serial connection
Speaker impedance is 8 ohms (XS-L1235D4/L1035D4)
Speaker impedance is 12 ohms (XS-L1035D6)
Connexion en série
Impédance du haut-parleur 8 ohms (XS-L1235D4/L1035D4)
Impédance du haut-parleur 12 ohms (XS-L1035D6)
2
3
3
3
Example
Exemple
x
1
1
ø3.2 (
5
/32”)
Unit: mm (in.)
Unité : mm (po.)
XS-L1235D4: ø279 (11)
XS-L1035D4/L1035D6:
ø235 (9
3
/8”)
Unit: mm (in.)
Unité : mm (po.)
11 (
7
/
1
6
”)
•Be careful not to operate the speaker system
with the power exceeding its handling
capacity.
•Keep recorded tapes, watches, and credit
cards, etc. with magnetic coding away from
the speaker system to prevent damage caused
by the magnets in the speakers.
•When installing the unit, be careful not to
damage the diaphragm by hand or tools.
•The subwoofer is heavy, so attach it firmly to a
solid thick, baffle plate or metal board.
•Make a woofer box, using wooden boards at
least 19 mm (3/4 in.)-thick.
Installation/
Installation
Parts List/Liste des composants
123
ø5 × 35
× 8
•Veillez à ne pas faire fonctionner le système de
haut-parleurs à une puissance qui dépasse sa
charge nominale efficace.
•Gardez les cassettes enregistrées, les montres
et les cartes de crédit, etc., à codage
magnétique à l’écart du système de haut-
parleurs de manière à éviter tout dommage
causé par les aimants intégrés dans les haut-
parleurs.
•Lorsque vous installez l’appareil, veillez à ne
pas endommager le diaphragme avec les
mains ou un outil.
•Comme le subwoofer est lourd, fixez-le sur
une planche pour baffle épaisse et robuste ou
sur une plaque métallique.
•Construisez un caisson de haut-parleur avec
des planches d’au moins 19 mm d’épaisseur
(3/4 po.).
Precautions Précautions
2
Speaker cord (not supplied)
Cordon de haut-parleur
(non fourni)
Speaker cord
Cordon de haut-parleur
Red ring: e
Black ring: E
Bague rouge: e
Bague noire: E
When making a parallel connection
Speaker impedance is 2 ohms (XS-L1235D4/L1035D4)
Speaker impedance is 3 ohms (XS-L1035D6)
Connexion parallèle
Impédance du haut-parleur 2 ohms (XS-L1235D4/L1035D4)
Impédance du haut-parleur 3 ohms (XS-L1035D6)
When making a serial connection
Speaker impedance is 8 ohms (XS-L1235D4/L1035D4)
Speaker impedance is 12 ohms (XS-L1035D6)
Connexion en série
Impédance du haut-parleur 8 ohms (XS-L1235D4/L1035D4)
Impédance du haut-parleur 12 ohms (XS-L1035D6)
2
3
3
3
Example
Exemple
x
1
1
ø3.2 (
5
/32”)
Unit: mm (in.)
Unité : mm (po.)
XS-L1235D4: ø279 (11)
XS-L1035D4/L1035D6:
ø235 (9
3
/8”)
Unit: mm (in.)
Unité : mm (po.)
11 (
7
/
1
6
”)
