• Page 1 - English - : WARNING Before using this equipment read the manual and follow all safety rules and operating instructions SAVE THESE INSTRUCTIONS Form No 76919555A December 11 2018 INSTRUCTION MANUAL MANUAL DE INSTRUCTIONES FRONT WHEEL DRIVE MOWER Model Nos CMXGMAM1125501 CMXGMAM2703841 CMXGMAM1125502 CMXGMAM1125503 CMXGMAM1125504 CMXGMAM2703842 CMXGMAM7435274 IF YOU HAVE QUESTIONS OR COMMENTS CONTACT US SI TIENE DUDAS O COMENTARIOS CONTÁCTENOS 18883314569 WWWCRAFTSMANCOM NOTE This Operators Manual covers several models Features may vary by model Not all features in this manual are applicable to all models and the model depicted may differ from yours TABLE OF CONTENTS Safety Instructions Pages 25 Slope Guide Page 6 Unpacking Page 7 Assembly Pages 79 Adjustments Page 10 Operation Pages 1114 Service and Maintenance Pages 1517 OffSeason Storage Page 18 Troubleshooting Page 1920 Español Page 21
• Page 2 - English - : SAFETY INSTRUCTIONS GENERAL OPERATION Read this operators manual carefully in its entirety before attempting to assemble this machine Read understand and follow all instructions on the machine and in the manuals before operation Keep this manual in a safe place for future and regular reference and for ordering replacement parts Be completely familiar with the controls and the proper use of this machine before operating it This machine is a precision piece of power equipment not a plaything Therefore exercise extreme caution at all times This machine has been designed to perform one job to mow grass Do not use it for any other purpose Never allow children under 14 years of age to operate this machine Children 14 and over should read and understand the instructions and safe operation practices in this manual and on the machine and should be trained and supervised by an adult Only responsible individuals who are familiar with these rules of safe operation should be allowed to use this machine Thoroughly inspect the area where the equipment is to be used Remove all stones sticks wire bones toys and other foreign objects which could be tripped over or picked up and thrown by the blade Thrown objects can cause serious personal injury Plan your mowing pattern to avoid discharge of material toward roads sidewalks bystanders and the like Also avoid discharging material against a wall or obstruction which may cause discharged material to ricochet back toward the operator To help avoid blade contact or a thrown object injury stay in operator zone behind handles and keep children bystanders helpers and pets at least 75 feet from mower while it is in operation Stop machine if anyone enters area Always wear safety glasses or safety goggles during operation and while performing an adjustment or repair to protect your eyes Thrown objects which ricochet can cause serious injury to the eyes Wear sturdy roughsoled work shoes and closefitting slacks and shirts Shirts and pants that cover the arms and legs and steeltoed shoes are recommended Never operate this machine in bare feet sandals slippery or lightweight eg canvas shoes Do not put hands or feet near rotating parts or under the cutting deck Contact with blade can amputate fingers hands toes and feet A missing or damaged discharge cover can cause blade contact or thrown object injuries Many injuries occur as a result of the mower being pulled over the foot during a fall caused by slipping or tripping Do not hold on to the mower if you are falling release the handle immediately Never pull the mower back toward you while you are walking If you must back the mower away from a wall or obstruction first look down and behind to avoid tripping and then follow these steps a Step back from mower to fully extend your arms forward b Be sure you are well balanced with sure footing c Pull the mower back slowly no more than half way toward you d Repeat these steps as needed Do not operate the mower while under the influence of alcohol or drugs Do not engage the selfpropelled mechanism on machines so equipped while starting engine The blade control handle is a safety device Never attempt to bypass its operation Doing so makes the safety device inoperative and may result in personal injury through contact with the rotating blade The blade control handle must operate easily in both directions and automatically return to the disengaged position when released Never operate the mower in wet grass Always be sure of your footing A slip and fall can cause serious personal injury If you feel you are losing your footing release the blade control handle immediately and the blade will stop rotating within three seconds Mow only in daylight or good artificial light Walk never run Stop the blade when crossing gravel drives walks or roads WARNING This symbol points out important safety instructions which if not followed could endanger the personal safety andor property of yourself and others Read and follow all instructions in this manual before attempting to operate this machine Failure to comply with these instructions may result in personal injury When you see this symbol HEED ITS WARNING WARNING CALIFORNIA PROPOSITION 65 Engine Exhaust some of its constituents and certain vehicle components contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive harm DANGER This machine was built to be operated according to the safe operation practices in this manual As with any type of power equipment carelessness or error on the part of the operator can result in serious injury This machine is capable of amputating fingers hands toes and feet and throwing debris Failure to observe the following safety instructions could result in serious injury or death WARNING Your ResponsibilityRestrict the use of this power machine to persons who read understand and follow the warnings and instructions in this manual and on the machine SAVE THESE INSTRUCTIONS
• Page 3 - English - : SAFETY INSTRUCTIONS If the equipment should start to vibrate abnormally stop the engine and check immediately for the cause Vibration is generally a warning of trouble Shut the engine off and wait until the blade comes to a complete stop before removing the grass Bagger or unclogging the chute The cutting blade continues to rotate for a few seconds after the blade control is released Never place any part of the body in the blade area until you are sure the blade has stopped rotating Never operate mower without proper trail shield discharge cover grass Bagger blade control handle or other safety protective devices in place and working Never operate mower with damaged safety devices Failure to do so can result in personal injury Muffler and engine become hot and can cause a burn Do not touch Never attempt to make a wheel or cutting height adjustment while the engine is running Only use parts and accessories made for this machine by the manufacturer Failure to do so can result in personal injury When starting engine pull cord slowly until resistance is felt then pull rapidly Rapid retraction of starter cord kickback will pull hand and arm toward engine faster than you can let go Broken bones fractures bruises or sprains could result If situations occur which are not covered in this manual use care and good judgement SLOPE OPERATION Slopes are a major factor related to slip and fall accidents which can result in severe injury Operation on slopes requires extra caution The machine is heavy and can speed up when going downhill Be prepared to maintain control of the machine If you feel uneasy on a slope do not mow it For your safety use the slope gauge included as part of this manual to measure slopes before operating this machine on a sloped or hilly area If the slope is greater than 15 degrees do not mow it Do Mow across the face of slopes never up and down to avoid loss of control Exercise extreme caution when changing direction on slopes turn uphill not down Watch for holes ruts rocks hidden objects or bumps which can cause you to slip or trip Tall grass can hide obstacles Always be sure of your footing A slip and fall can cause serious personal injury If you feel you are losing your balance release the blade control handle immediately and the blade will stop rotating within three 3 seconds Do Not Do not mow near dropoffs ditches or embankments because you could lose your footing or balance Do not mow slopes greater than 15 degrees as shown on the slope guide Do not mow on wet grass Unstable footing could cause slipping CHILDREN Tragic accidents can occur if the operator is not alert to the presence of children Children are often attracted to the mower and the mowing activity They do not understand the dangers Never assume that children will remain where you last saw them Keep children out of the mowing area and under watchful care of a responsible adult other than the operator Be alert and turn mower off if a child enters the area Before and while moving backwards look behind and down for small children Use extreme care when approaching blind corners doorways shrubs trees or other objects that may obscure your vision of a child who may run into the mower Keep children away from hot or running engines They can suffer burns from a hot muffler Never allow children under 14 years of age to operate this machine Children 14 and over should read and understand the instructions and safe operation practices in this manual and on the machine and be trained and supervised by an adult SERVICE Safe Handling of Gasoline To avoid personal injury or property damage use extreme care in handling gasoline Gasoline is extremely flammable and the vapors are explosive Serious personal injury can occur when gasoline is spilled on yourself or your clothes which can ignite Wash your skin and change clothes immediately Use only an approved gasoline container Never fill containers inside a vehicle or on a truck or trailer bed with a plastic liner Always place containers on the ground away from your vehicle before filling Remove gaspowered equipment from the truck or trailer and refuel it on the ground If this is not possible then refuel such equipment on a trailer with a portable container rather than from a gasoline dispenser nozzle Keep the nozzle in contact with the rim of the fuel tank or container opening at all times until fueling is complete Do not use a nozzle lockopen device Extinguish all cigarettes cigars pipes and other sources of ignition Never fuel machine indoors because flammable vapors will accumulate in the area Never remove gas cap or add fuel while engine is hot or running Allow engine to cool at least two minutes before refueling Never overfill fuel tank To allow for expansion of the fuel do not fill above the bottom of the fuel tank neck Replace gasoline cap and tighten securely If gasoline is spilled wipe it off the engine and equipment Move machine to another area Wait 5 minutes before starting engine
• Page 4 - English - : SAFETY INSTRUCTIONS Never store the machine or fuel container near an open flame spark or pilot light as on a water heater space heater furnace clothes dryer or other gas appliances To reduce fire hazard keep machine free of grass leaves or other debris buildup Clean up oil or fuel spillage and remove any fuelsoaked debris Allow machine to cool at least 5 minutes before storing General Service Never run an engine indoors or in a poorly ventilated area Engine exhaust contains carbon monoxide an odorless and deadly gas Before cleaning repairing or inspecting make certain the blade and all moving parts have stopped Disconnect the spark plug wire and ground against the engine to prevent unintended starting Check the blade and engine mounting bolts at frequent intervals for proper tightness Also visually inspect blade for damage eg bent cracked worn Replace blade with the original equipment manufactures OEM blade only Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety Mower blades are sharp and can cut Wrap the blade or wear gloves and use extra caution when servicing them Keep all nuts bolts and screws tight to be sure the equipment is in safe working condition Never tamper with safety devices Check their proper operation regularly After striking a foreign object stop the engine disconnect the spark plug wire and ground against the engine Thoroughly inspect the mower for any damage Repair the damage before starting and operating the mower Never attempt to make a wheel or cutting height adjustment while the engine is running Grass Bagger components discharge cover and trail shield are subject to wear and damage which could expose moving parts or allow objects to be thrown For safety protection frequently check components and replace immediately with original equipment manufacturers OEM parts only Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety Do not change the engines governor setting or overspeed the engine The governor controls the maximum safe operating speed of the engine Check fuel line tank cap and fittings frequently for cracks or leaks Replace if necessary Do not crank engine with spark plug removed Maintain or replace safety and instruction labels as necessary Observe proper disposal laws and regulations Improper disposal of fluids and materials can harm the environment According to the Consumer Products Safety Commission CPSC and the US Environmental Protection Agency EPA this product has an Average Useful Life of seven 7 years or 140 hours of operation At the end of the Average Useful Life have the machine inspected annually by a qualified service dealer to ensure that all mechanical and safety systems are working properly and not worn excessively Failure to do so can result in accidents injuries or death DO NOT MODIFY ENGINE To avoid serious injury or death do not modify engine in any way Tampering with the governor setting can lead to a runaway engine and cause it to operate at unsafe speeds Never tamper with factory setting of engine governor NOTICE REGARDING EMISSIONS Engines which are certified to comply with California and federal EPA emission regulations for SORE Small Off Road Equipment are certified to operate on regular unleaded gasoline and may include the following emission control systems Engine Modification EM Oxidizing Catalyst OC Secondary Air Injection SAI and Three Way Catalyst TWC if so equipped SPARK ARRESTOR WARNING This machine is equipped with an internal combustion engine and should not be used on or near any unimproved forestcovered brushcovered or grasscovered land unless the engines exhaust system is equipped with a spark arrestor meeting applicable local or state laws if any If a spark arrestor is used it should be maintained in effective working order by the operator In the State of California the above is required by law Section 4442 of the California Public Resources Code Other states may have similar laws Federal laws apply on federal lands A spark arrestor for the muffler is available through your nearest Parts and Repair Service Center For location and purchase information call 18883314569
• Page 5 - English - : SAFETY INSTRUCTIONS SAFETY SYMBOLS This page depicts and describes safety symbols that may appear on this product Read understand and follow all instructions on the machine before attempting to assemble and operate Symbol Description READ THE OPERATORS MANUALS Read understand and follow all instructions in the manuals before attempting to assemble and operate DANGER ROTATING BLADES To reduce the risk of injury keep hands and feet away Do not operate unless discharge cover or grass bagger is in its proper place If damaged replace immediately DANGER BYSTANDERS Do not mow when children or others are around DANGER HAND FOOT CUT Keep hands and feet away from rotating parts DANGER THROWN DEBRIS Remove objects that can be thrown by the blade in any direction Wear safety glasses DANGER SLOPES Use extra caution on slopes The machine is heavy and can speed up when going downhill Be prepared to maintain control of the machine To avoid loss of control operate across slopes not up and down When turning turn uphill not down Do not operate on slopes greater than 15 WARNINGGASOLINE IS FLAMMABLE Allow the engine to cool at least two minutes before refueling WARNING CARBON MONOXIDE Never run an engine indoors or in a poorly ventilated area Engine exhaust contains carbon monoxide an odorless and deadly gas WARNING HOT SURFACE Engine parts especially the muffler become extremely hot during operation Allow engine and muffler to cool before touching WARNING Your ResponsibilityRestrict the use of this power machine to persons who read understand and follow the warnings and instructions in this manual and on the machine SAVE THESE INSTRUCTIONS

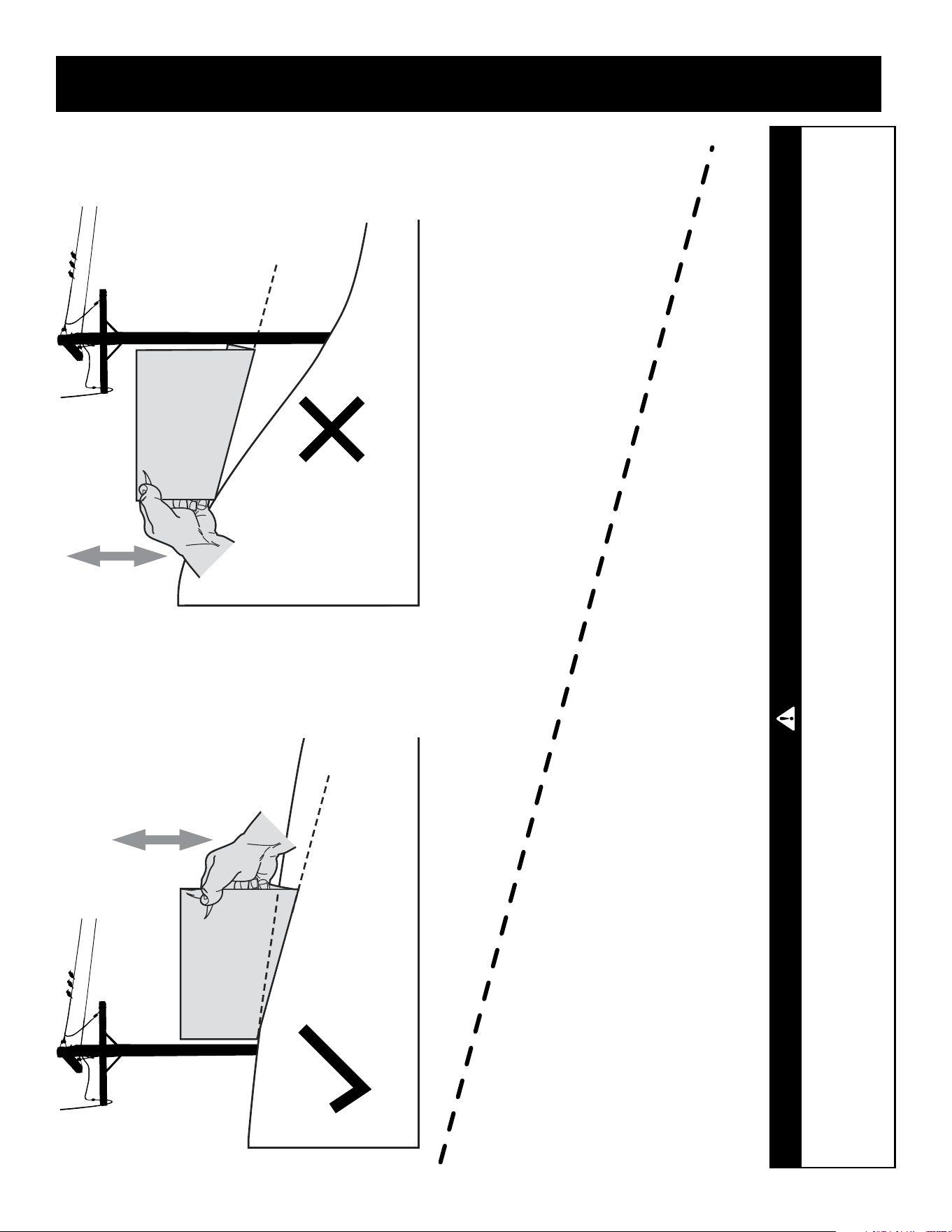

• Page 6 - English - : SLOPE GAUGE OK TOO STEEP USE THIS SLOPE GAUGE TO DETERMINE IF A SLOPE IS TOO STEEP FOR SAFE OPERATION To check the slope proceed as follows 1 Remove this page and fold along the dashed line 2 Locate a vertical object on or behind the slope eg a pole building fence tree etc 3 Align either side of the slope gauge with the object See Figure 1 and Figure 2 4 Adjust gauge up or down until the left corner touches the slope See Figure 1 and Figure 2 5 If there is a gap below the gauge the slope is too steep for safe operation See Figure 2 above 1525 dashed line Slope Gauge Figure 2Figure 1 1525 Slope 1525 Slope WARNING Slopes are a major factor related to slip and fall accidents which can result in severe injury or death The machine is heavy and can speed up when going downhill Be prepared to maintain control of the machine To avoid loss of control operate across slopes not up and down When turning turn uphill not down Do not operate machine on slopes in excess of 15 degrees

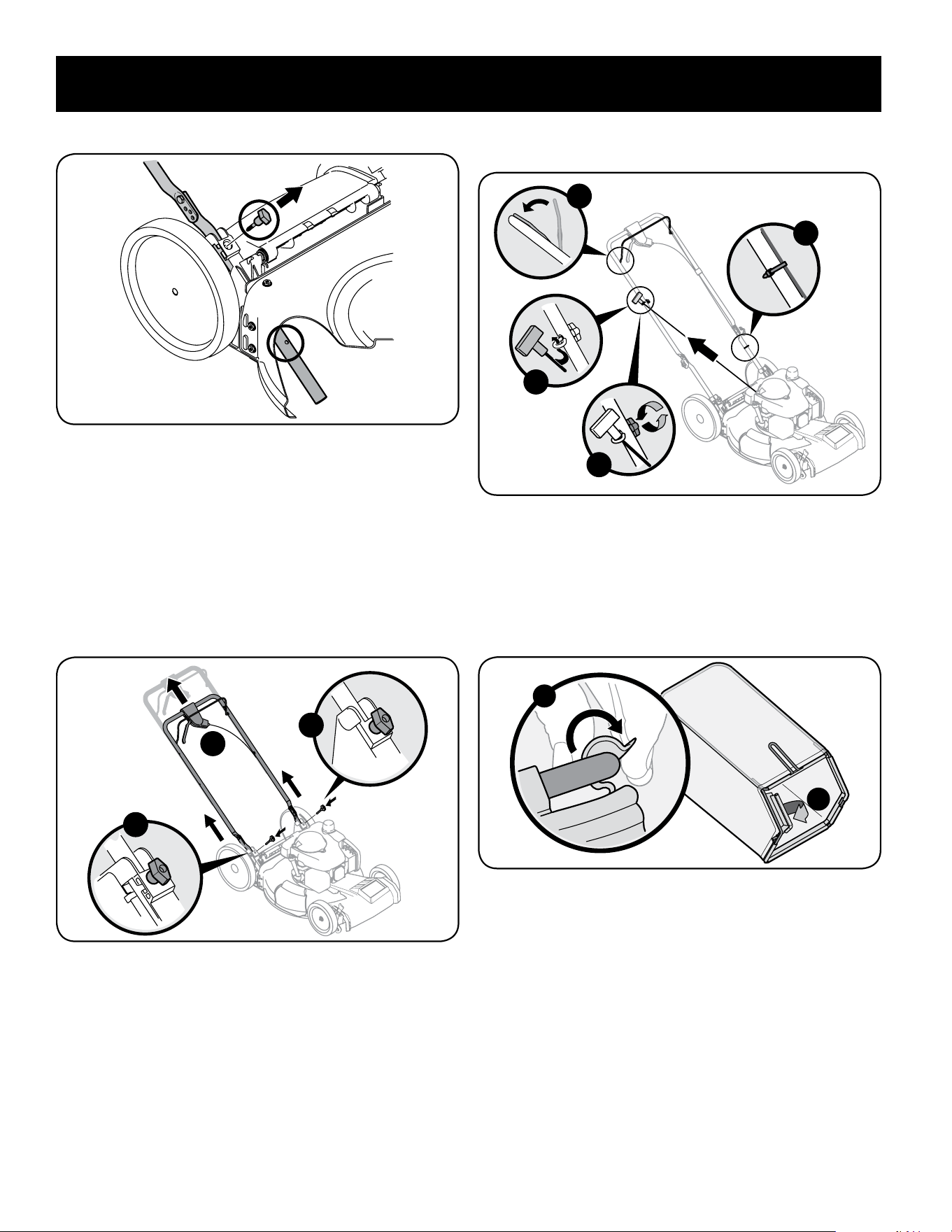

• Page 7 - English - : ASSEMBLY IMPORTANT This unit is shipped without gasoline or oil in the engine Be certain to service engine with gasoline and oil as instructed in the Operation section of the Engine Manual before starting or running your machine NOTE Reference to right and left hand side of the Lawn Mower is observed from the operating position Unpacking Opening Carton 1 Cut each corner of the carton vertically from top to bottom 2 Remove all loose parts 3 Remove loose packing material Removing Unit From Carton 1 Lift unit from the rear to detach it from underlying carton material and roll unit out of carton 2 Check carton thoroughly for any other loose parts Loose Parts In Carton Grass Catcher Side Discharge Cover Engine Oil Assembly Handle Setup 1 Remove any packing material which may be between upper and lower handles 2 Perform one of the following according to handles shown in Figure 1 or Figure 2 a Handles with Knob and Carriage Bolts Remove knob and carriage bolts Do not loosen or remove adjacent hex head screws See Figure 1 Figure 1 b EZFold Handles The EZFold handle release levers are shipped in the unlocked positions See Figure 2 Proceed to Step 3 Figure 2 3 While stabilizing mower so it doesnt move lift the upper handle up as shown in Figure 3 Do not crimp cable while lifting the handle up NOTE EZFold handles only When lifting the upper handle ensure the position indicator aligns with one of three handle positions See Figure 3 inset Position Indicator Handle Positions b EZFold Handle Only Figure 3 4 Perform one of the following to secure the upper handle to the lower handle a Handles with Knob and Carriage Bolts Reattach knobs and carriage bolts removed in Step 2a into lower holes of handle See Figure 4 Figure 4 b EZFold Handles Place the release levers in the locked position See Figure 5 Star Nut Star Nut Figure 5

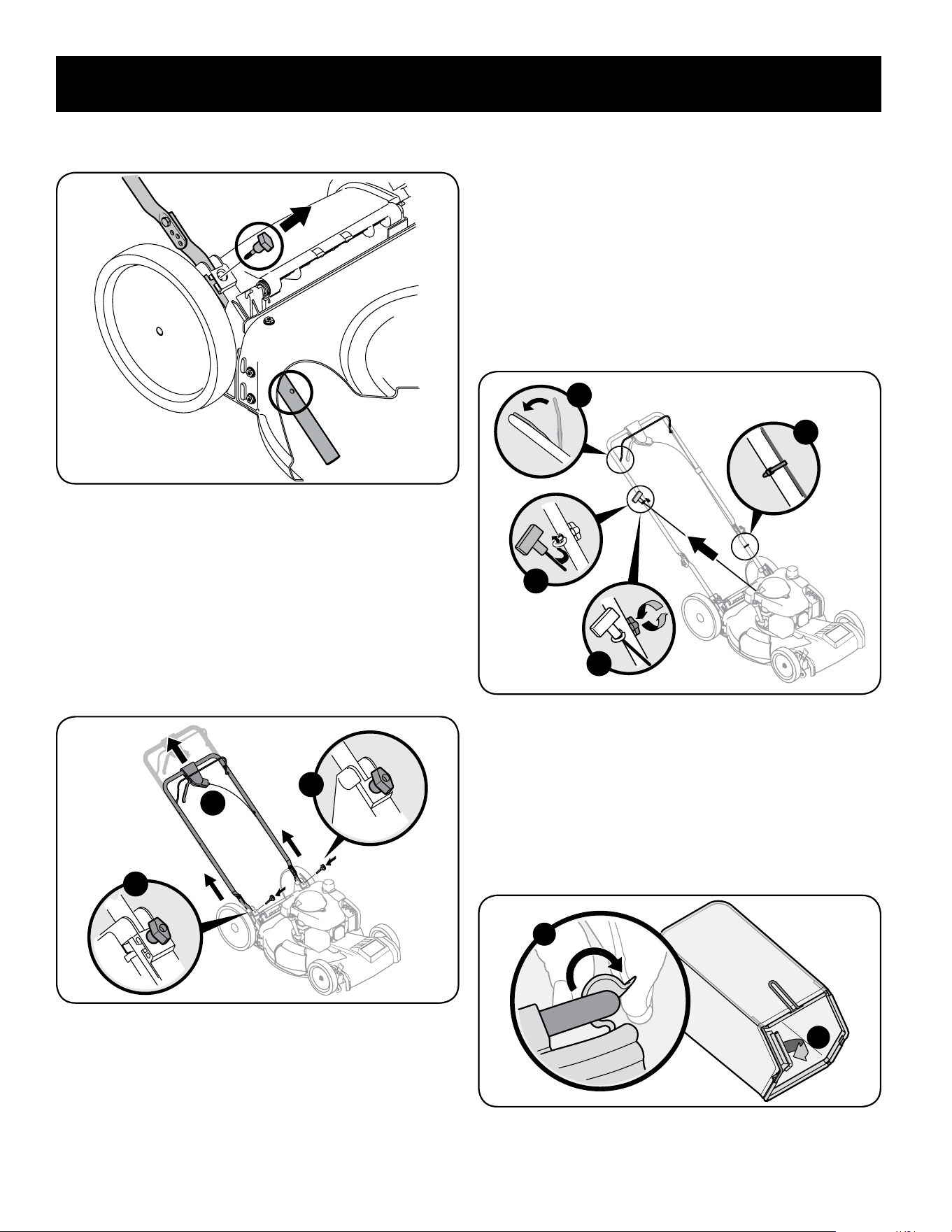

• Page 8 - English - : ASSEMBLY 5 Remove Tbolts from the handle brackets as shown in Figure 6 Figure 6 6 Follow the steps below to complete handle assembly a Pull upward on the handle until holes in lower handle shown in Figure 6 deck cutaway line up with holes in handle bracket See Figure 7 NOTE When pulling upward on handle make sure to not pull handle all the way out b Insert the Tbolts removed in Step 2 through the handle brackets and lower handle and tighten securely to secure the handle in place See Figure 7 a b b Figure 7 7 The rope guide is attached to the right side of the upper handle Loosen the wing knob which secures the rope guide Refer to Figure 8 a Hold blade control against upper handle b Slowly pull starter rope handle from engine and slip starter rope into the rope guide See Figure 8 c Tighten rope guide wing knob d Use cable ties provided to secure blade control and drive cables to lower handle as shown in Figure 8 IMPORTANT To reduce wear and allow for proper operation make sure to leave some slack in the upper portion of the cables d a b c Figure 8 Attaching the Grass Catcher 1 Follow steps below to assemble the grass catcher Make certain bag is turned right side out before assembling warning label will be on the outside a Place bag over frame so that its black plastic side is at the bottom b Slip plastic channel of grass bag over hooks on the frame See Figure 9 a b Figure 9 2 Follow steps below to attach grass catcher a Lift rear discharge door b Place grass catcher into the slots in the handle brackets as shown in Figure 10 Let go of discharge door so that it rests on the grass catcher To remove grass catcher lift rear discharge door on the mower Lift grass catcher up and off the slots in the handle brackets Release rear discharge door to allow it to close rear opening of mower

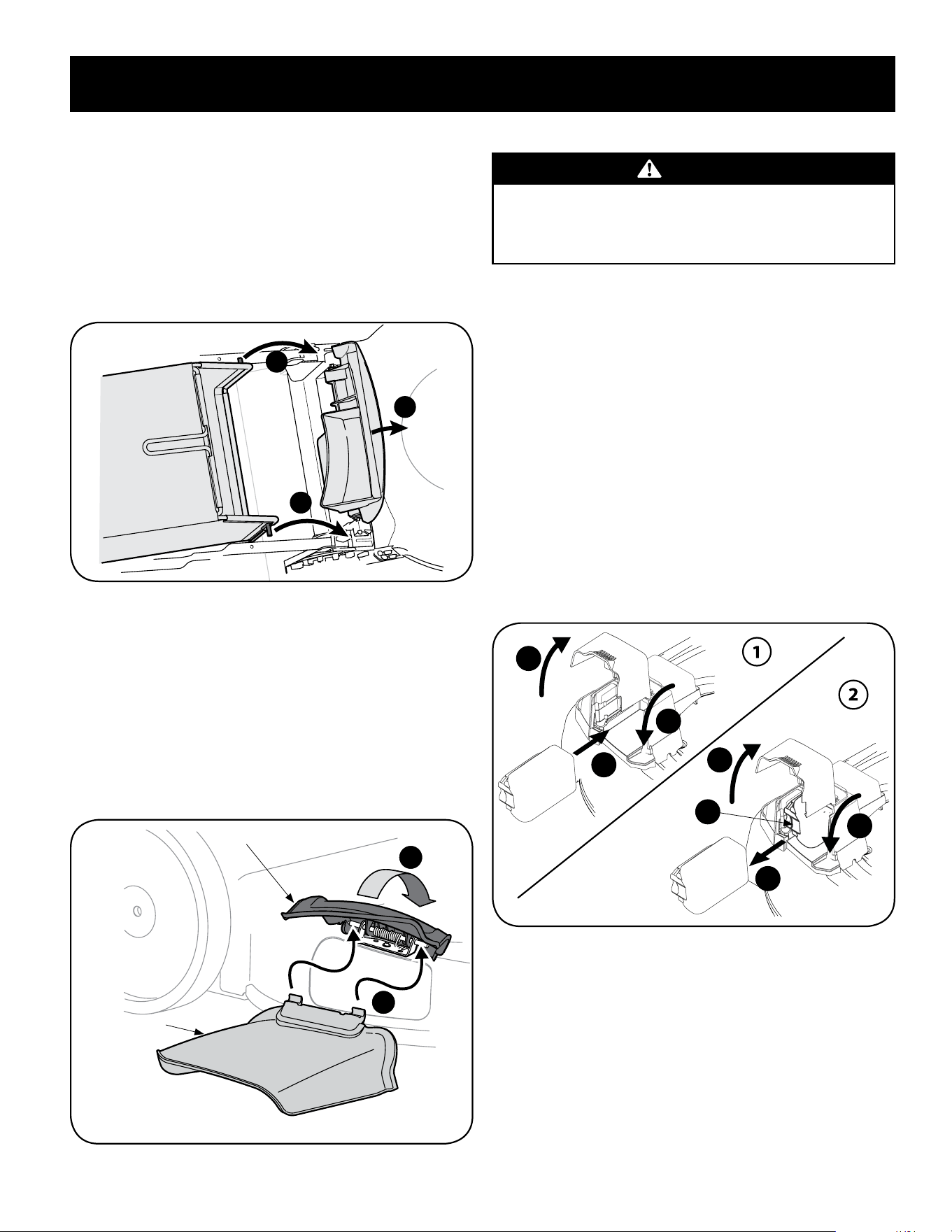

• Page 9 - English - : ASSEMBLY a b b Figure 10 Attaching Side Discharge Cover Your mower is shipped as a mulcher To convert to side discharge make sure grass catcher is off of the unit and rear discharge door is closed 1 On the side of the mower lift the mulch cover See Figure 11 2 Slide two hooks of side discharge cover under hinge pin on mulching cover assembly Lower mulching cover Do not remove side mulching cover at any time even when you are not mulching Mulch Cover Side Discharge Cover Figure 11 InstallingRemoving Battery Pack if equipped WARNING Read all safety warnings instructions and cautionary markings for the battery pack charger and product Failure to follow the warnings and instructions may result in electric shock fire andor serious injury NOTE To ensure maximum performance and life of lithiumion battery packs charge the battery fully before first use IMPORTANT Refer to instructional manual supplied with battery charger for charging maintenance and battery disposal instructions 1 To install the battery pack perform the following See Figure 12 a Lift the battery box cover b Insert the battery pack into the battery box An audible click will be heard when the battery is properly connected c Close the battery box cover 2 To remove the battery perform the following See Figure 12 a Lift the battery box cover b Press the battery pack release button c Pull the battery pack from the battery box d Close the battery box cover b c a d a b c Figure 12

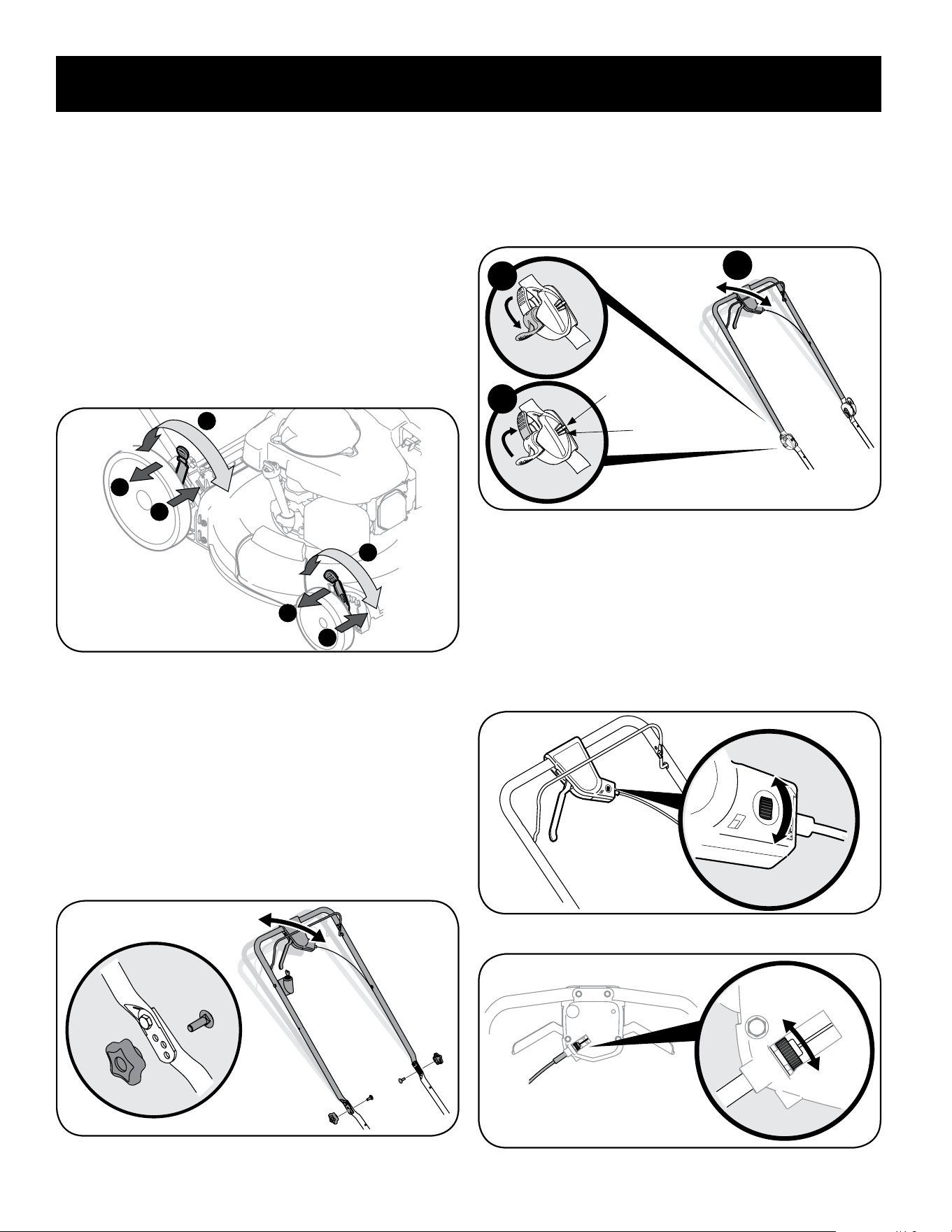

• Page 10 - English - : ADJUSTMENTS Adjustments Cutting Height There is a cutting height adjustment lever located above the front and rear right wheel 1 Pull the height adjustment lever outward towards wheel unit will tend to fall when lever is moved outward See Figure 13 2 Move lever to desired position for a change in cutting height See Figure 13 3 Release lever towards deck IMPORTANT All wheels must be placed in the same position For rough or uneven lawns move each height adjustment lever to a higher position This will prevent you from cutting the grass too close to the ground Lower Lower Higher Higher Figure 13 Handle Pitch If Equipped For convenience of operation you may adjust the pitch of the handle Perform one of the following 1 Handles with Knobs and Carage Bolts See Figure 14 a Remove wing nuts and carriage bolts from handle b Position the handle in one of the three positions that is most comfortable See Figure 14 inset c Secure into position with wing nuts and carriage bolts removed in Step 1 Figure 14 2 EZFold Handles See Figure 15 a Place the release levers in the unlocked positions b Move the upper handle to align the position indicator with the most comfortable of the three handle positions c Place the release levers in the locked positions a c b Position Indicator Handle Positions Figure 15 Drive Control If Equipped The adjustment wheel is located in the drive control handle housing and is used to tighten or loosen the drive belt You will need to adjust the drive control if the mower does not propel itself with the drive control engaged or if the mowers wheels hesitate with the drive control engaged If either of these conditions occur rotate adjustment wheel clockwise to tighten cable or counterclockwise to loosen the cable See Figure 16 or Figure 17 Tighten Loosen Figure 16 Tighten Loosen Figure 17

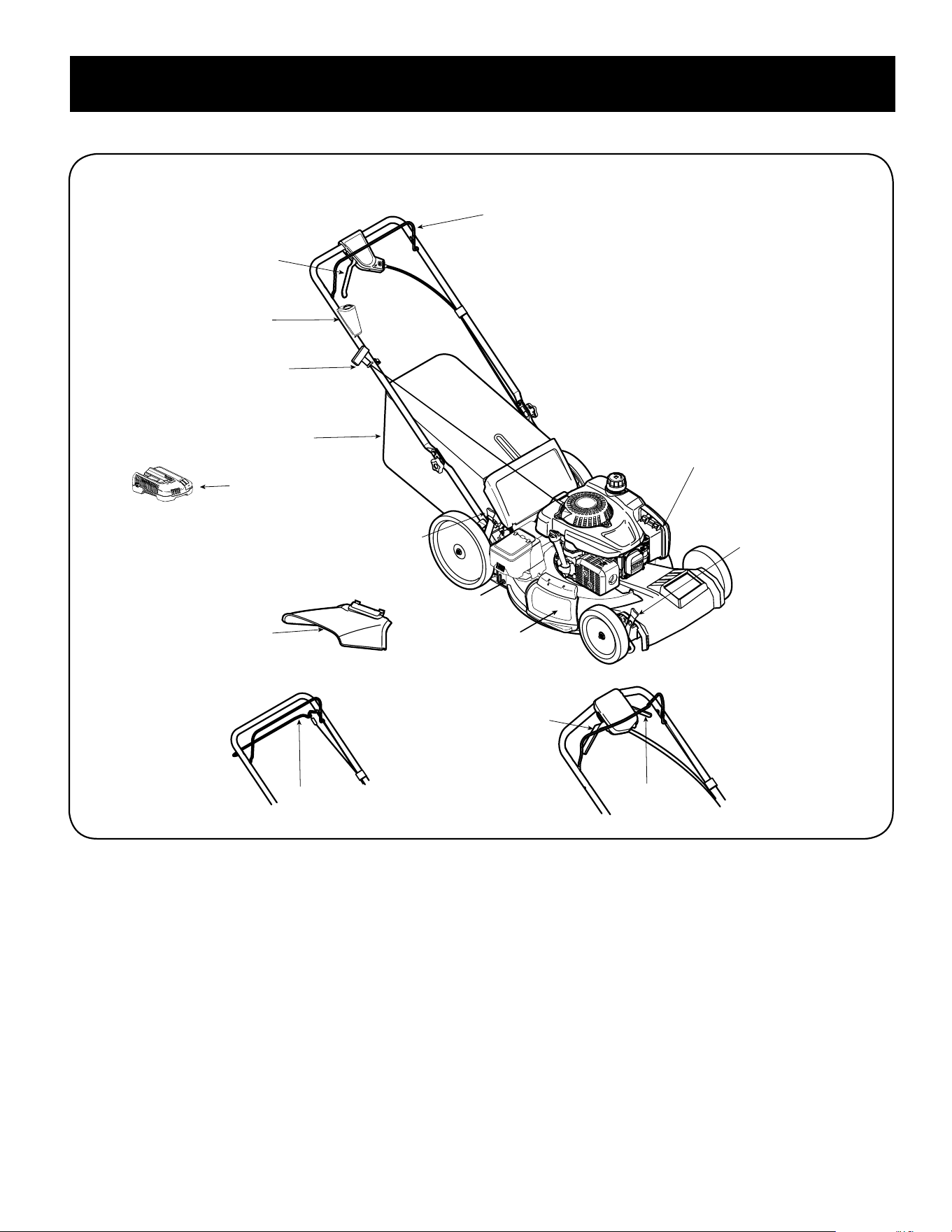

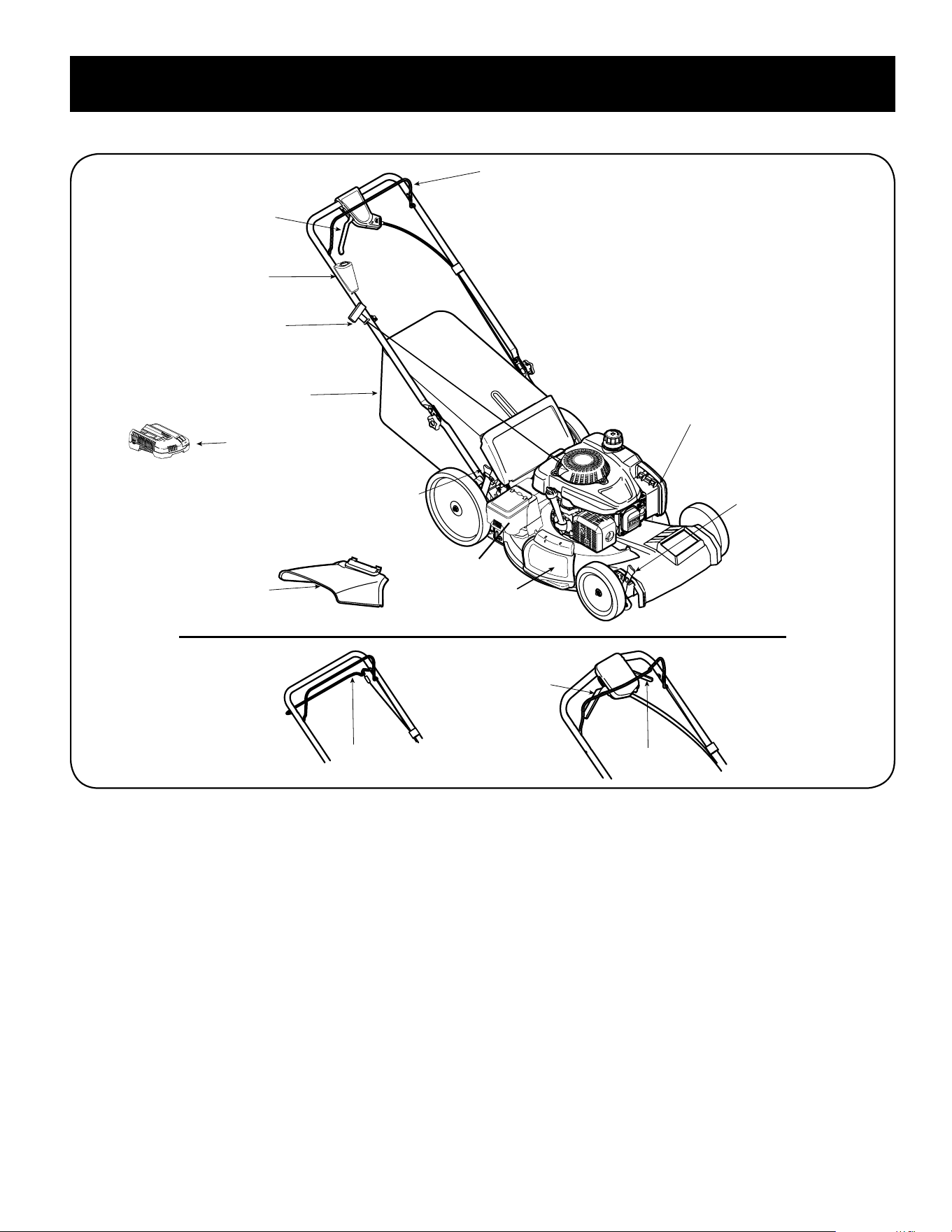

• Page 11 - English - : OPERATION Blade Control Recoil Starter Grass Catcher Deck Wash Cutting Height Adjustment Lever Cutting Height Adjustment Lever Side Discharge Chute Drive Control Electric Starter Push Key Mulch Plug Battery Charger If Equipped Drive Control Drive Control Drive Control Figure 18 Battery Box
• Page 12 - English - : OPERATION Blade Control The blade control is attached to the upper handle of the mower Depress and squeeze it against the upper handle to operate the unit Release it to stop engine and blade WARNING This blade control is a safety device Never attempt to bypass its operation Drive Control Bail or Single Lever If Equipped The drive control is located on top of the upper handle and is used to engage the drive Squeeze it against the upper handle to engage the drive release it to slow down or stop mower from propelling Drive Control Dual Lever If Equipped The drive controls are located on top of the upper handle and are used to engage the drive Squeeze the right left or both right and left controls against the upper handle to engage the drive release itthem to slow down or stop mower from propelling Electric Starter Push Key If Equipped The electric starter push key is located on the right side of the upper handle It is both a removable key and push button and is only provided on electric start models Cutting Height Adjustment Lever One adjustment lever is located on the right rear wheel and one is located on the right front wheel Both levers have to be at the same position to ensure a uniform cut To adjust the cutting height refer to the Assembly Section Side Discharge Cover If Equipped Your mower is shipped as a mulcher To discharge the grass clippings to the side instead follow the instructions in the Assembly section to attach the side discharge cover WARNING Keep hands and feet away from the chute area on cutting deck Refer to warning label on the unit Grass Catcher If Equipped The grass catcher located at the rear of the mower is used to bag the grass clippings for disposal at another site Once the bag is full remove it up through the handles and empty it before any further mowing Mulch Cover If Equipped The mulch cover is used for mulching purposes Instead of collecting the grass clippings in a grass catcher or using the side discharge chute some mower models have the option of recirculating the clippings back to the lawn This is called mulching Trail Shield If Equipped The trail shield is attached to the rear of the mower and is there to protect the operator from flying debris Do not use the mower unless the shield is fully functional and in place Deck Wash If Equipped Your mowers deck is equipped with a water port on its surface as part of its deck wash system Use the deck wash to rinse grass clippings from the decks underside Recoil Starter The recoil starter is attached to the right upper handle Stand behind the unit and pull the recoil starter rope to start the unit Oil Fill CapDipstick Refer to the Engine Operators Manual packed with your mower for detailed oil filling checking and changing instructions Meets ANSI Safety Standards Craftsman Lawn Mowers conform to the safety standard of the American National Standards Institute ANSI
• Page 13 - English - : OPERATION GAS AND OIL FILLUP WARNING Use extreme care when handling gasoline Gasoline is extremely flammable and the vapors are explosive Never fuel the machine indoors or while the engine is hot or running Extinguish cigarettes cigars pipes and other sources of ignition IMPORTANT Refer to the separate Engine Operators Manual for additional engine information This unit is shipped without gasoline or oil in the engine Be certain to service engine with gasoline and oil as instructed before starting or running your lawn mower 1 Add provided oil before starting mower for the first time as instructed in the separate Engine Operators Manual 2 Service the engine with gasoline as instructed in the separate Engine Operators Manual Checking Battery Pack Charge if equipped WARNING Read all safety warnings instructions and cautionary markings for the battery pack charger and product Failure to follow the warnings and instructions may result in electric shock fire andor serious injury IMPORTANT Refer to instructional manual supplied with battery charger for charging maintenance and battery disposal instructions 1 Press the battery gauge button on front of the battery pack to check charge level See Figure 19 Charged Battery One to three lights of the battery gauge will light to show charge level Discharged Battery If no lights show charge battery pack Refer to manual supplied with battery charger for charging instructions Full Charge No Charge Battery Gauge Battery Gauge Button Figure 19 To Start Engine WARNING Be sure no one other than the operator is standing near the lawn mower while starting engine or operating mower Never run engine indoors or in enclosed poorly ventilated areas Engine exhaust contains carbon monoxide an odorless and deadly gas Keep hands feet hair and loose clothing away from any moving parts on engine and lawn mower Refer to the Engine Operators Manual for instructions on starting and stopping the engine WARNING Keep a firm grip on the starter cord handle to prevent rapid retraction of starter cord kickback Rapid retraction can pull hand and arm toward engine faster than you can let go and result in broken bones fractures bruises or sprains To Stop Engine 1 Release blade control to stop the engine and blade WARNING Wait for the blade to stop completely before performing any work on the mower or to remove the grass catcher Using Your Lawn Mower Be sure lawn is clear of stones sticks wire or other objects which could damage lawn mower or engine Such objects could be accidently thrown by the mower in any direction and cause serious personal injury to the operator and others 1 Perform one of the following Bail and Single Lever Drive Controls Once the engine is running squeeze the drive control against the upper handle to propel mower Dual Lever Drive Controls a Once the engine is running and while continuing to hold the blade control down squeeze either or both drive controls against the upper handle to propel mower See Figure 20 b To change speed move speed control to the desired speed NOTE When selecting a drive speed use the first speed until you are comfortable and familiar with the operation of the mower IMPORTANT If you are shifting speeds while the mower is stationary it may be difficult to shift into first speed under certain conditions This is easily remedied by briefly engaging the drive lever WARNING The operation of any lawn mower can result in foreign objects being thrown into the eyes which can damage your eyes severely Always wear safety glasses while operating the mower or while performing any adjustments or repairs on it
• Page 14 - English - : OPERATION NOTE Your mower is equipped with an advanced internal drive system for ease of use When turning or pulling the unit rearward you may notice higher than normal resistance in the rear wheels under certain conditions This is perfectly normal and can be remedied by allowing the unit to roll forward slightly without the drive levers engaged before pulling backwards Engage the right the left or both the right and left control levers to propel the mower Figure 20 Using as Mulcher For mulching grass remove the grass catcher or side discharge chute from the mower When you remove the grass catcher from the mower ensure the rear mulch plug if equipped is installed and allow the rear discharge door to close the rear opening of mower When you remove the side discharge chute the mulching cover will close For effective mulching do not cut wet grass If the grass has been allowed to grow in excess of four inches mulching is not recommended Use the grass catcher to bag clippings instead Using Grass Catcher If Equipped You can use the grass catcher to collect clippings while you are operating the mower 1 Attach grass catcher following instructions in the Assembly section Grass clippings will automatically collect in bag as you run mower Operate mower until grass bag is full 2 Stop engine completely by releasing the blade control Make sure that the unit has come to a complete stop 3 Lift discharge door and pull grass bag up and away from the mower to remove the bag Dispose of the grass clippings and reinstall the bag when complete WARNING If you strike a foreign object stop the engine Disconnect the spark plug wire thoroughly inspect mower for any damage and repair damage before restarting and operating Extensive vibration of mower during operation is an indication of damage The unit should be promptly inspected and repaired

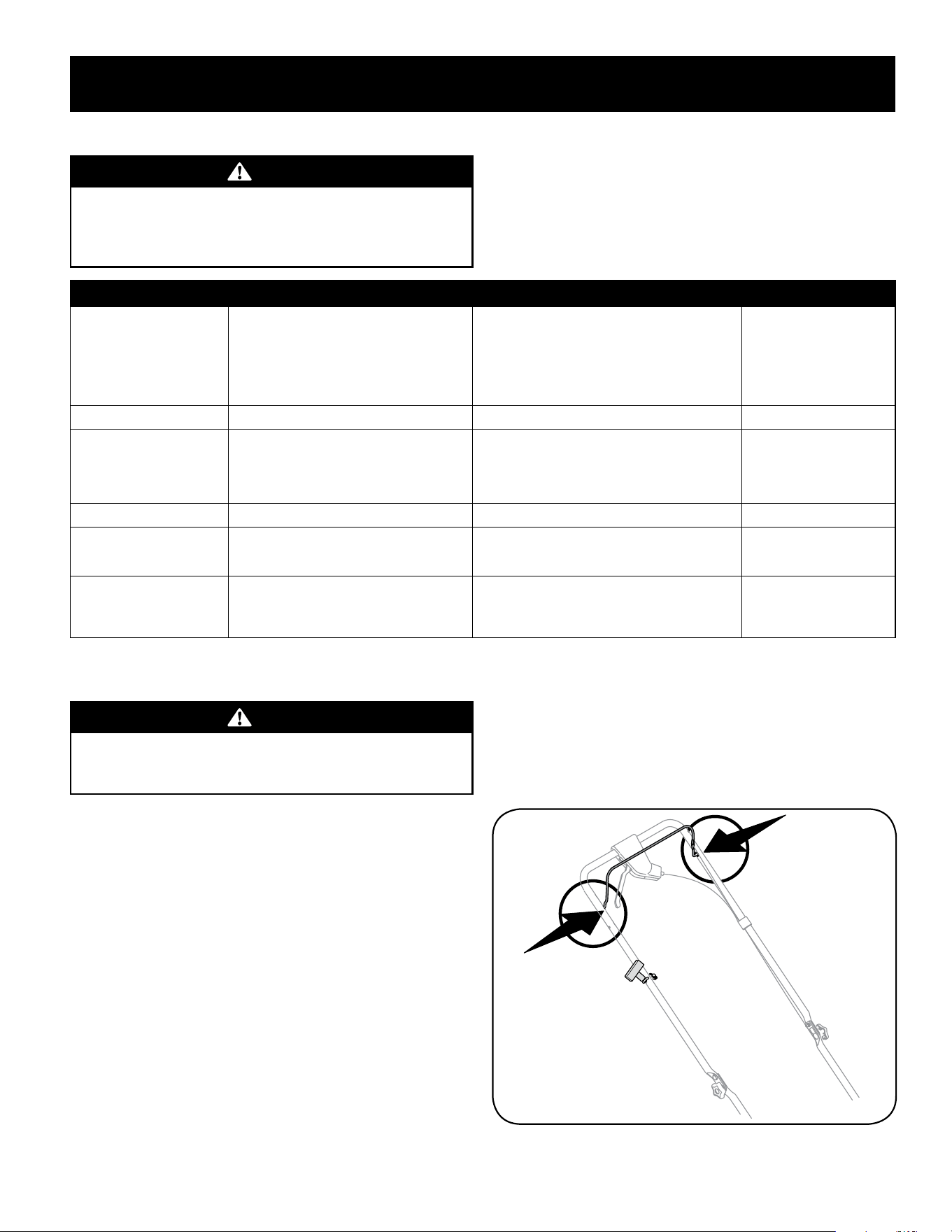

• Page 15 - English - : SERVICE AND MAINTENANCE WARNING Before performing any type of maintenanceservice disengage all controls and stop the engine Wait until all moving parts have come to a complete stop Disconnect spark plug wire and ground it against the engine to prevent unintended starting Follow the maintenance schedule given below This chart describes service guidelines only Use the Service Log column to keep track of completed maintenance tasks To locate the nearest Service Center or to schedule service call the following toll free number18883314569 See the Engine Operators manual packed with the mower for detailed instructions on how to perform many of the following maintenance items MAINTENANCE SCHEDULE Interval Item Service Service Log Each Use 1 Engine oil level 2 Loose or missing hardware 3 Air cleaner 4 Unit and engine 1 Check 2 Tighten or replace 3 Check 4 Clean 1st Month or 5 hours 1 Engine oil 1 Change Annually or 25 hours 1 Air cleaner 2 Control linkagespivots and wheels 3 Underside of mower deck 1 Clean 2 Lube with light oil 3 Clean Annually or 50 hours 1 Engine oil 1 Change Annually 1 Spark plug 2 Air Cleaner 1 Replace 2 Replace Before Storage 1 Fuel system 1 Run engine until it stops from lack of fuel or add stabilizer to a full tank of fresh fuel prior to storage Clean more often under dusty conditions or when airborne debris is present Replace air cleaner if very dirty WARNING Always stop engine allow engine to cool disconnect spark plug wire and ground against engine before performing any type of maintenance on your machine General Recommendations Always observe safety rules when performing any maintenance The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence To receive full value from warranty operator must maintain the equipment as instructed here Changing of enginegoverned speed will void engine warranty All adjustments should be checked at least once each season Periodically check all fasteners and make sure these are tight Lubrication Blade Control Lubricate pivot points on the blade control at least once a season with light oil This control must operate freely in both directions See Figure 21 Figure 21

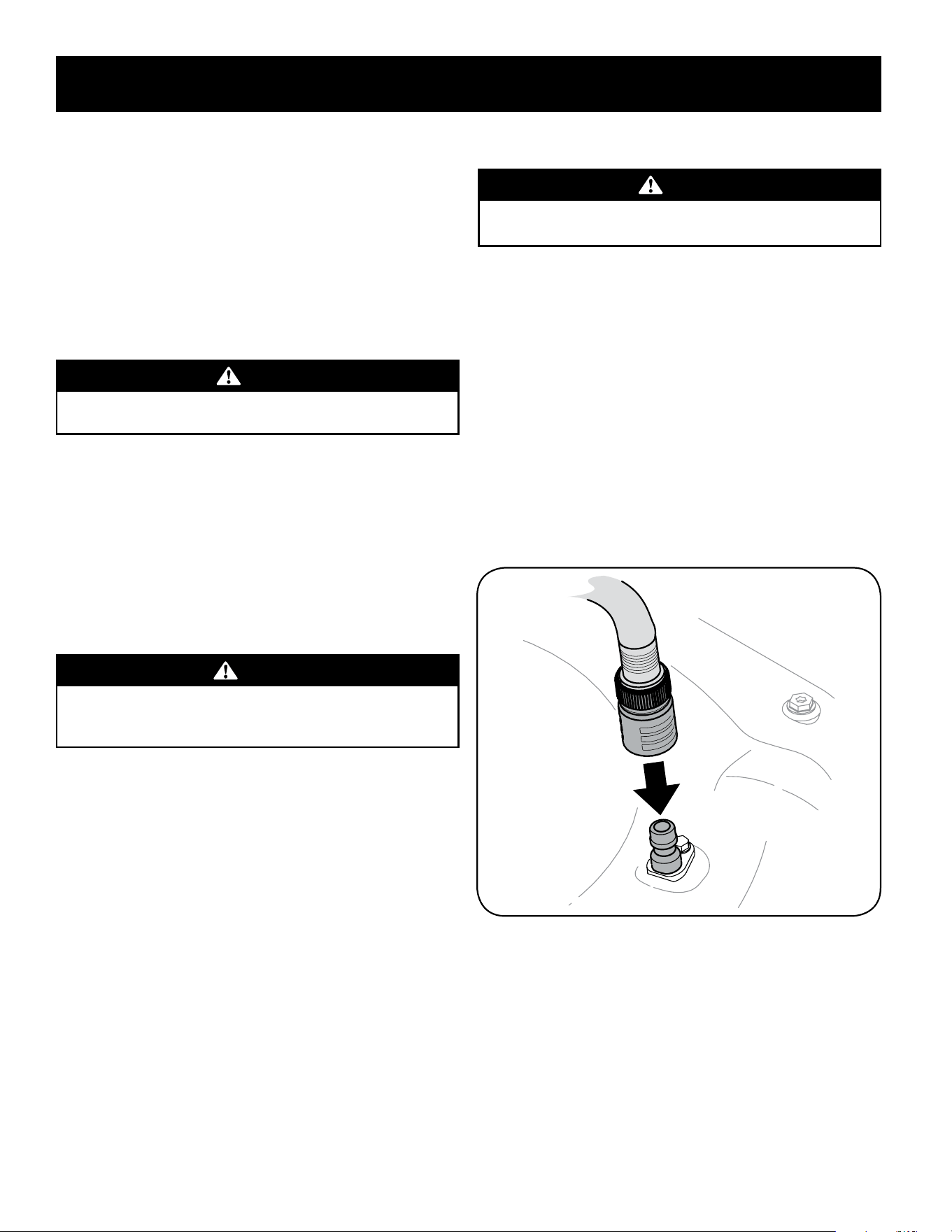

• Page 16 - English - : SERVICE AND MAINTENANCE Engine Maintenance Refer to the Engine Operators Manual packed with your mower for a detailed description of all enginerelated service specifications Clean Engine Daily or before every use clean grass chaff or accumulated debris from engine Keep linkage spring and controls clean Keep area around and behind muffler free of any combustible debris Keeping engine clean allows air movement around engine Engine parts should be kept clean to reduce the risk of overheating and ignition of accumulated debris CAUTION Do not use water to clean engine parts Water could contaminate fuel system Use a brush or dry cloth Mower Maintenance Cleaning Deck Clean underside of the mower deck once a season to prevent buildup of grass clippings or other debris Follow steps below for this job 1 Allow the engine to run until it is out of fuel Do not attempt to pour fuel from the engine Disconnect spark plug wire Refer to Engine Operators Manual 2 Tip mower so that it rests on the housing keeping the muffler side down Hold mower firmly WARNING Never tip the mower more than 90º in any direction and do not leave the mower tipped for any length of time Oil can drain into the upper part of the engine causing a starting problem 3 Scrape and clean the underside of the deck with a suitable tool Do not spray with water IMPORTANT Do not use a pressure washer or garden hose to clean your unit These may cause damage to bearings or the engine The use of water will result in shortened life and reduce serviceability 4 Put the mower back on its wheels on the ground Deck Wash If Equipped Your mowers deck is equipped with a water port on its surface as part of its deck wash system Use the deck wash to rinse grass clippings from the decks underside and prevent the buildup of corrosive chemicals Complete the following steps AFTER EACH MOWING 1 Push the mower to a level clear location on your lawn near enough for your garden hose to reach Remove the grass bag if attached CAUTION Make certain the mowers discharge chute is directed AWAY from your house garage parked cars etc 2 Remove the fast attach deck wash nozzle from the mower deck and thread it onto the end of your garden hose 3 Attach garden hose with the deck wash nozzle to the water port on your decks surface See Figure 22 4 Turn the water ON 5 Start the engine as described in the Operation section 6 Run the engine for a minimum of two minutes allowing the underside of the cutting deck to thoroughly rinse 7 Release blade control to stop the engine and blade 8 Turn the water OFF and detach the deck wash nozzle from the water port on your decks surface After cleaning your deck restart the mower Keep the engine and blade running for a minimum of two minutes allowing the underside of the cutting deck to thoroughly dry Figure 22

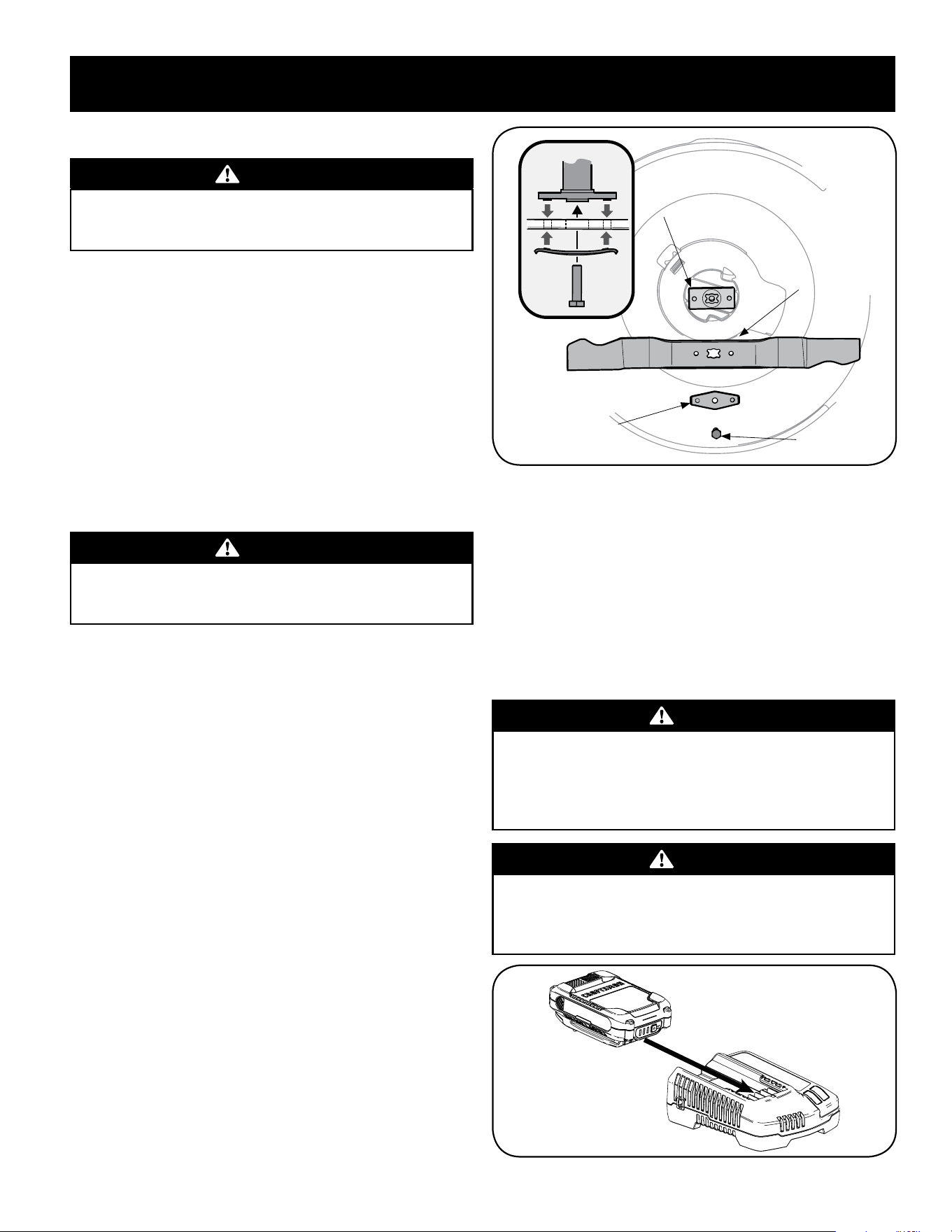

• Page 17 - English - : SERVICE AND MAINTENANCE Blade Care WARNING When removing the cutting blade for sharpening or replacement protect your hands with a pair of heavy gloves or use a heavy rag to hold the blade Periodically inspect the blade adapter for cracks especially if you strike a foreign object Replace when necessary Follow the steps below for blade service 1 Allow the engine to run until it is out of fuel Do not attempt to pour fuel from the engine Disconnect spark plug wire Refer to Engine Operators Manual 2 Turn mower on its side making sure that the air filter and the carburetor are facing up 3 Remove the bolt and the blade bell support which hold the blade and the blade adapter to the engine crankshaft See Figure 23 4 Remove blade and adapter from the crankshaft 5 Remove blade from the adapter for testing balance Balance the blade on a round shaft screwdriver to check Remove metal from the heavy side until it balances evenly When sharpening the blade follow the original angle of grind Grind each cutting edge equally to keep the blade balanced WARNING An unbalanced blade will cause excessive vibration when rotating at high speeds It may cause damage to mower and could break causing personal injury 6 Lubricate the engine crankshaft and the inner surface of the blade adapter with light oil Slide the blade adapter onto the engine crankshaft Place the blade on the adapter such that the side of the blade marked Grass Side or with part number faces the ground when the mower is in the operating position Make sure that the blade is aligned and seated on the blade adapter flanges See Figure 23 inset 7 Place blade bell support on the blade Align notches on the blade bell support with small holes in blade 8 Replace hex bolt and tighten hex bolt to torque 450 inlb min 600 inlb max To ensure safe operation of your mower periodically check the blade bolt for correct torque Blade Blade Adapter Bolt Blade Bell Support Figure 23 Belt Care NOTE Several components must be removed in order to change the mowers self propulsion drive belt See an authorized Service Center to have your belt replaced Charging Electric Starter Battery If Equipped IMPORTANT Refer to instructional manual supplied with battery charger for charging maintenance and battery disposal instructions WARNING The battery contains corrosive fluid and toxic material handle with care and keep away from children Do not puncture disassemble mutilate or incinerate the battery Explosive gases could be vented during charging or discharging Use in a well ventilated area away from sources of ignition WARNING Read all safety warnings instructions and cautionary markings for the battery pack charger and product Failure to follow the warnings and instructions may result in electric shock fire andor serious injury Figure 24
• Page 18 - English - : OFFSEASON STORAGE WARNING Never store lawn mower with fuel in tank indoors or in poorly ventilated areas where fuel fumes may reach an open flame spark or pilot light as on a furnace water heater clothes dryer or gas appliance Battery The battery must be stored with a full charge Extended storage of a discharged battery will reduce life and capacity of the battery For optimal battery life charge the battery once per month while in storage Remove electric start push key and keep in a safe place out of the reach of children Preparing The Engine For engines stored over 30 days To prevent gum from forming in fuel system or on carburetor parts run engine until it stops from lack of fuel or add a gasoline additive to the gas in the tank If you use a gas additive run the engine for several minutes to circulate the additive through the carburetor An oil change is not required but if you desire to change the oil then change while the engine is warm Clean engine of surface debris Preparing The Lawn Mower Clean and lubricate mower thoroughly as described in the lubrication instructions Do not use a pressure washer or garden hose to clean your unit Coat mowers cutting blade with chassis grease to prevent rusting WARNING When handling the cutting blade protect your hands with a pair of heavy gloves or use a heavy rag to hold the blade Refer to Preparing the Engine for correct engine storage instructions Store mower in a dry clean area Do not store next to corrosive materials such as fertilizer When storing any type of power equipment in a poorly ventilated or metal storage shed care should be taken to rustproof the equipment Using a light oil or silicone coat the equipment especially cables and all moving parts of your lawn mower before storage
• Page 19 - English - : TROUBLESHOOTING WARNING Disconnect the spark plug wire and ground it against the engine to prevent unintended starting Before performing any type of maintenanceservice disengage all controls and stop the engine Wait until all moving parts have come to a complete stop Always wear safety glasses during operation or while performing any adjustments or repairs This section addresses minor service issues To locate the nearest Service Center or to schedule service call the following toll free number 18883314569 Problem Cause Remedy Engine fails to start 1 Blade control disengaged 2 Spark plug boot disconnected 3 Fuel tank empty or stale fuel 4 Engine not primed If equipped with primer 5 Faulty spark plug 6 Engine flooded 7 Blocked fuel line 1 Engage blade control 2 Connect wire to spark boot 3 Fill tank with clean fresh gasoline 4 Prime engine as instructed in the Operation section 5 Clean adjust gap or replace 6 Wait a few minutes to restart 7 Contact your Parts amp Repair Center to have fuel line cleaned Engine fails to start with electric starter Electric Start Units Only 1 Electric Starter Push Key not fully inserted 2 Battery not charged 3 Circuit breaker tripped 1 Insert key into starter housing until it snaps into place 2 Charge battery Refer to Battery Charger Instructional Manual 3 Debris may be blocking blade operation Stop engine remove Electric Starter Push Key and disconnect spark plug boot Verify grass or other debris is not obstructing the blade Carefully clean out debris if necessary Reattach spark plug boot and reinsert Electric Starter Push Key Wait one minute after tripping for circuit breaker to automatically selfreset then reattempt start Engine runs erratic 1 Spark plug boot loose 2 Stale fuel 3 Vent in gas cap plugged 4 Water or dirt in fuel system 5 Dirty air cleaner 6 Blocked fuel line 1 Connect and tighten spark plug boot 2 Fill tank with clean fresh gasoline 3 Clear vent 4 Run engine until it stops from lack of fuel Refill with fresh fuel 5 Refer to Air Cleaner Maintenance in the Engine Manual 6 Contact your Parts amp Repair Center to have fuel line cleaned Engine overheats 1 Engine oil level low 2 Air flow restricted 1 Fill crankcase with proper oil 2 Clean area around and on top of engine Occasional skips hesitates 1 Spark plug gap too close 1 Adjust gap Refer to Spark Plug Maintenance in Engine Manual
• Page 20 - English - : TROUBLESHOOTING Problem Cause Remedy Idles poorly 1 Spark plug fouled faulty or gap too wide 2 Dirty air cleaner 1 Reset gap or replace spark plug 2 Refer to Air Cleaner Maintenance in the Engine Manual Excessive vibration 1 Cutting blade loose or unbalanced 2 Bent cutting blade 1 Tighten blade and adapter Balance blade 2 Replace blade Mower will not mulch grass 1 Wet grass 2 Excessively high grass 3 Dull blade 1 Do not mow when grass is wet wait until later to cut 2 Mow once at a high cutting height then mow again at desired height or make a narrower cutting path 3 Sharpen or replace blade Uneven cut 1 Wheels not positioned correctly 2 Dull blade 1 Adjust cutting height lever on right front and right rear wheel to same position 2 Sharpen or replace blade Mower will not self propel 1 Belt not installed properly 2 Debris clogging drive operation 3 Damaged or worn belt 4 Drive control out of adjustment 1 Check belt for proper pulley installation and movement 2 Stop engine disconnect spark plug boot and clean out debris 3 Inspect and if necessary see your Parts amp Repair Center to have belt replaced 4 Adjust drive control Refer to page 10 in the Assembly amp Setup section
• Page 21 - Spanish - : INSTRUCTION MANUAL MANUAL DE INSTRUCTIONES FRONT WHEEL DRIVE MOWER Model Nos CMXGMAM1125501 CMXGMAM2703841 CMXGMAM1125502 CMXGMAM1125503 CMXGMAM1125504 CMXGMAM2703842 CMXGMAM7435274 IF YOU HAVE QUESTIONS OR COMMENTS CONTACT US SI TIENE DUDAS O COMENTARIOS CONTÁCTENOS ÍNDICE Instrucciones de seguridad 2225 Pendiente de calibre 26 Desembalaje 27 Montaje 2729 Ajustes 30 Operación 3134 Servicio y Mantenimiento 3537 Almacenamiento fuera de temporada 38 Solución de problemas 3940 18883314569 WWWCRAFTSMANCOM ADVERTENCIA Antes de usar este producto lea este manual y siga todas las reglas de seguridad e instrucciones de funcionamiento GUARDE ESTAS INSTRUCCIONES
• Page 22 - Spanish - : INSTRUCCIONES DE SEGURIDAD FUNCIONAMIENTO Lea y siga todas las instrucciones contenidas en este manual antes de intentar ensamblar esta máquina Lea comprenda y siga todas las instrucciones que figuran en la máquina y en el o los manuales antes de intentar operarla Familiarícese completamente con los controles y con el uso apropiado de esta máquina antes de operarla Guarde este manual en un lugar seguro para referencias futuras y regulares y para solicitar repuestos Estar completamente familiarizado con los controles y el uso apropiado de esta máquina antes de operarla Esta máquina es una pieza de equipo de precisión no un juguete Por tanto tenga la máxima precaución en todo momento Su unidad ha sido diseñada para realizar una tarea cortar el césped No la utilice con ningún otro propósito No permita nunca que los niños menores de 14 años operen esta máquina Los niños de 14 años y más deben leer y comprender las instrucciones contenidas en este manual y deben ser capacitados y supervisados por uno de los padres Únicamente los individuos responsables que se hayan familiarizado con estas reglas de seguridad para la operación deberán usar esta máquina Inspeccione minuciosamente el área en donde utilizará el equipo Saque todas las piedras palos cables huesos juguetes y otros objetos extraños con los que podría tropezar o que podrían ser arrojados por la cuchilla Los objetos arrojados por la máquina pueden producir lesiones graves Planifique el patrón en el que va a ir descargando el recorte para evitar que la descarga de material se realice hacia los caminos las veredas los observadores etc Evite además descargar material contra las paredes y obstrucciones que podrían provocar que el material descargado rebote contra el operador Para ayudar a evitar el contacto con la cuchilla o una lesión por un objeto arrojado manténgase en la zona del operador detrás de las manijas y mantenga a los niños observadores ayudantes y mascotas apartados al menos 75 metros de la podadora mientras está en operación Detenga la máquina si alguien entra en la zona Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras opera la máquina o mientras la ajusta o repara Los objetos arrojados que rebotan pueden lesionar gravemente la vista Utilice zapatos de trabajo resistentes de suela fuerte y pantalones y camisas ajustados Se recomienda utilizar camisas y pantalones que cubran los brazos y las piernas así como calzado con puntas reforzadas en acero Nunca opere esta máquina con los pies desnudos sandalias o con zapatos ligeros o con los que se pueda resbalar por ejemplo calzado de lona No ponga las manos o los pies cerca de las piezas rotatorias o en la tolva de la cortadora El contacto con las cuchillas puede producir la amputación de manos y pies Una cubierta de descarga faltante o dañada puede provocar el contacto con la cuchilla o lesiones por objetos arrojados Muchas lesiones ocurren como resultado de pasar la cortadora sobre los pies durante una caída provocada por derrapes o tropiezos No se sostenga de la podadora si se está cayendo suelte la manija inmediatamente Nunca tire hacia usted la podadora mientras camina Si debe retroceder la podadora para evitar una pared u obstáculo mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos a Retroceda de la podadora hasta estirar completamente sus brazos b Asegúrese que está bien equilibrado y bien parado c Tire de la podadora lentamente hacia usted no más allá de la mitad de la distancia entre usted y la podadora d Repita estos pasos como se requiera No opere esta máquina estando bajo los efectos del alcohol o de drogas No embrague el mecanismo de autopropulsión en unidades con este equipo mientras arranca el motor El mecanismo de control de la cuchilla es un dispositivo de seguridad Nunca intente desviarse de su funcionamiento De hacerlo no funcionarían los dispositivos de seguridad y podrían producirse lesiones personales por el contacto con las cuchillas giratorias Las manijas de control de la cuchilla deben funcionar bien en ambas direcciones y regresar automáticamente a la posición de desengrane cuando se las suelta ADVERTENCIA La presencia de este símbolo indica que se trata de instrucciones importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad personal yo material y la de otras personas Lea y siga todas las instrucciones de este manual antes de poner en funcionamiento esta máquina Si no respeta estas instrucciones podría provocar lesiones personales Cuando vea este símbolo preste atención a la advertencia ADVERTENCIA PROPOSICIÓN 65 DE CALIFORNIA El escape del motor de este producto algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el estado de California considera que pueden producir cáncer defectos de nacimiento u otros problemas reproductivos PELIGRO Esta máquina fue construida para ser operada de acuerdo con las reglas de seguridad contenidas en este manual Al igual que con cualquier tipo de equipo motorizado un descuido o error por parte del operador puede producir lesiones graves Esta máquina es capaz de amputar manos y pies y de arrojar objetos con gran fuerza De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte ADVERTENCIA Su responsabilidadRestrinja el uso de esta máquina motorizada a las personas que lean comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina GUARDE ESTAS INSTRUCCIONES
• Page 23 - Spanish - : INSTRUCCIONES DE SEGURIDAD Nunca opere la podadora en césped húmedo Siempre esté seguro de su equilibrio Si tropieza y cae puede lesionarse gravemente Si siente que pierde el equilibrio suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres segundos Corte el césped solamente con luz de día o con una buena luz artificial Camine nunca corra Detenga la cuchilla cuando cruce caminos de gravilla pasos o andadores Si la máquina comenzara a vibrar de manera anormal detenga el motor y busque inmediatamente la causa La vibración por lo general es una advertencia de algún problema Apague el motor y espere hasta que la cuchilla se detenga completamente antes de retirar la guarda para el recorte de césped o desatorar la tolva La cuchilla continúa girando por unos cuantos segundos después que el motor se ha apagado Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro que la cuchilla ha detenido su movimiento rotatorio Nunca opere la cortadora sin las guardas apropiadas cubierta de descarga guarda para recorte manija de control de la cuchilla y otros dispositivos de seguridad y protección en su lugar y funcionando Nunca opere la cortadora si los dispositivos de seguridad están dañados Si no lo hace esto puede tener como resultado lesiones El silenciador y el motor se calientan y pueden producir quemaduras No los toque Utilice solamente partes y accesorios fabricados especialmente para esta máquina originales del fabricante OEM Si no lo hace esto puede tener como resultado lesiones personales Para encender el motor jale de la cuerda lentamente hasta que sienta resistencia luego jale rápidamente El repliegue rápido de la cuerda de arranque tensión de retroceso le jalará la mano y el brazo hacia el motor más rápido de lo que usted puede soltar El resultado pueden ser huesos rotos fracturas hematomas o esguinces Si se presentan situaciones que no están previstas en este manual sea cuidadoso y use el sentido común DIENTES Las pendientes son un factor importante que se relaciona con los accidentes producidos por derrapes y caídas y que pueden producir lesiones graves La operación en pendientes requiere mayor precaución Si no se siente seguro en una pendiente no la pode Para seguridad use el medidor de pendientes que se incluye como parte de este manual para medir la pendiente antes de operar la unidad en una zona inclinada Si la pendiente supera los 15 grados no la pode Haga lo siguiente Mueva la podadora a través de las caras de la pendiente nunca hacia arriba y abajo para evitar la pérdida de control Tenga mucho cuidado al cambiar la dirección en las pendientes gire hacia arriba no hacia abajo Esté atento a los agujeros raíces rocas objetos ocultos o abultamientos que puedan provocar que se derrape o se tropiece El césped alto puede ocultar obstáculos Siempre esté seguro de su equilibrio Si tropieza y cae puede lesionarse gravemente Si siente que pierde el equilibrio suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres 3 segundos No haga lo siguiente No corte el césped cerca de pozos hundimientos bancos podría perder el equilibrio No pode pendientes mayores de 15 grados como lo indica el medidor de pendientes No pode el césped húmedo Si no está firmemente parado puede resbalarse NIÑOS Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños Por lo general a los niños les atraen las podadoras y la actividad de podar el césped No entienden los riesgos ni los peligros Nunca dé por sentado que los niños permanecerán en el mismo lugar donde los vio por última vez Mantenga a los niños fuera del área de trabajo y bajo estricta vigilancia de un adulto responsable además del operador Esté alerta y apague la podadora si un niño ingresa al área Antes y mientas se está moviendo hacia atrás mire hacia atrás y cuide que no haya niños Tenga extrema precaución cuando se aproxime a esquinas ciegas entradas de puertas árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr hacia la podadora Mantenga alejados a los niños de los motores en marcha o calientes Pueden sufrir quemaduras con un silenciador caliente Nunca permita que niños menores de 14 años operen esta máquina Los niños mayores de 14 años deben leer y entender las instrucciones de operación y reglas de seguridad contenidas en este manual y deben ser entrenados y supervisados por sus padres SERVICIO Manejo seguro de la gasolina Para evitar lesiones personales o daños materiales sea sumamente cuidadoso al manipular la gasolina La gasolina es altamente inflamable y los vapores son explosivos Se puede lesionar gravemente si derrama gasolina sobre usted o sobre la ropa ya que se puede encender Utilice sólo recipientes para gasolina autorizados Nunca llene los contenedores en el interior de un vehículo o camión o caja de camioneta con recubrimientos plásticos Coloque siempre los recipientes en el piso y lejos del vehículo antes de llenarlos Retire el equipo a gasolina del camión o remolque y llénelo en el piso Si esto no es posible entonces llene dicho equipo en un remolque con un recipiente portátil en vez de desde un dispensador de gasolina Mantenga la boquilla de llenado en contacto con el borde de la entrada del tanque de gasolina o contenedor en todo momento hasta que esté lleno No utilice un dispositivo para abrircerrar la boquilla Apague todos los cigarrillos cigarros pipas y otras fuentes de combustión Nunca cargue combustible en la máquina en interiores porque Los vapores inflamables podrían acumularse en el área Nunca saque la tapa del gas ni agregue combustible mientras el motor está caliente o en marcha Deje que el motor se enfríe por lo menos dos minutos antes de volver a cargar combustible
• Page 24 - Spanish - : INSTRUCCIONES DE SEGURIDAD Nunca recargue el tanque de combustible Llene el tanque no más de 1 pulgada por debajo de la base del cuello de llenado para dejar espacio para la expansión del combustible Vuelva a colocar la tapa de la gasolina y ajústela bien Limpie la gasolina derramada sobre el motor y el equipo Traslade la máquina a otra zona Espere 5 minutos antes de encender el motor Nunca almacene la máquina o el recipiente de combustible en unespacio cerrado donde haya fuego chispas o aparatos con piloto como por ejemplo calentadores de agua calentadores hornos secadores de ropa u otros aparatos a gas Para reducir el riesgo de incendio mantenga la máquina limpia de pasto hojas y de acumulación de otros escombros Limpie los derrames de aceite o combustible y saque todos los desechos embebidos con combustible Deje que la máquina se enfríe 5 minutos por lo menos antes de almacenarla Funcionamiento general Nunca encienda un motor en espacios cerrados o en una zona con poca ventilación El escape del motor contiene monóxido de carbono un gas inodoro y letal Antes de limpiar reparar o inspeccionar la máquina compruebe que la cuchilla y todas las partes que se mueven se han detenido Desconecte el cable de la bujía y póngalo de manera que haga masa contra el motor para evitar que se encienda de manera accidental Revise los pernos de montaje de la cuchilla y del motor a intervalos frecuentes para verificar que estén bien apretados Inspeccione además visualmente la cuchilla en busca de daños abolladuras desgaste roturas etc Reemplace la cuchilla con equipo original del fabricante OEM listado en este manual La utilización de partes que no cumplan con las especificaciones de equipos originales podría tener como resultado un rendimiento incorrecto y además la seguridad podría estar comprometida Las cuchillas de las podadoras son muy afiladas y podrían cortarlo Envuelva la cuchilla o utilice guantes y extreme precauciones cuando le de servicio Mantenga todos los pernos tuercas y tornillos bien ajustados para asegurarse que la máquina se encuentra en condiciones seguras de operación Nunca manipule los dispositivos de seguridad de manera imprudente Controle periódicamente que funcionen de forma adecuada Después de golpear con algún objeto extraño detenga el motor desconecte el cable de la bujía y conecte el motor a masa Inspeccione minuciosamente la máquina para determinar si está dañada Repare el daño antes de encenderla y operarla Nunca trate de ajustar una rueda o la altura de corte mientras el motor está en marcha Los componentes de la tolva para recorte cubierta de descarga y escudo de riel están sujetos a desgaste y daños que podría dejar expuestas partes que se mueven o permitir que se arrojen objetos Para proteger su seguridad verifique frecuentemente todos los componentes y reemplácelos sólo con partes de los fabricantes de equipos originales OEM listadas en este manual La utilización de partes que no cumplan con las especificaciones de equipos originales podría tener como resultado un rendimiento incorrecto y además la seguridad podría estar comprometida No cambie la configuración del regulador del motor ni acelere demasiado el mismo El regulador controla la velocidad máxima segura de operación del motor Verifique frecuentemente la línea de combustible el tanque el tapón y los accesorios buscando rajaduras o pérdidas Reemplace de ser necesario No dé arranque al motor si no está la bujía de encendido Mantenga o reemplace las etiquetas de seguridad según sea necesario Observe las leyes y normas aplicables para disponer adecuadamente de los desechos La descarga inapropiada de líquidos o materiales puede dañar el medio ambiente Según la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos CPSC y la Agencia de Protección Ambiental de los Estados Unidos EPA este producto tiene una vida útil media de siete 7 años ó 140 horas de funcionamiento Al finalizar la vida útil media adquiera una máquina nueva o haga inspeccionar anualmente ésta por uno u otro distribuidor de servicios para cerciorarse de que todos los sistemas mecánicos y de seguridad funcionan correctamente y no tienen excesivo desgaste Si no lo hace pueden producirse accidentes lesiones o muerte NO MODIFIQUE EL MOTOR Para evitar lesiones graves o la muerte no modifique el motor bajo ninguna circunstancia Si cambia la configuración del regulador del motor el motor puede descontrolarse y operar a velocidades inseguras Nunca cambie la configuración de fábrica del regulador del motor AVISO REFERIDO A EMISIONES Los motores que están certificados y cumplen con las regulaciones de emisiones federales EPA y de California para SORE Equipos pequeños todo terreno están certificados para operar con gasolina común sin plomo y pueden incluir los siguientes sistemas de control de emisiones Modificación de motor EM y catalizador de tres vías TWC si están equipados de esa manera GUARDACHISPAS ADVERTENCIA Esta máquina está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque malezas o hierba excepto si el sistema de escape del motor está equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes en caso de haberlas Si se utiliza un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas En el Estado de California las medidas anteriormente mencionadas son exigidas por ley Artículo 4442 del Código de Recursos Públicos de California Es posible que existan leyes similares en otros estados Las leyes federales se aplican en territorios federales Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores o poniéndose en contacto con el centro de servicio Para información de ubicación y compra llamar 18883314569
• Page 25 - Spanish - : INSTRUCCIONES DE SEGURIDAD SÍMBOLOS DE SEGURIDAD Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto Lea comprenda y siga todas instrucciones en la máquina antes procurar para reunir y operar Símbolo Descripción LEA EL MANUALS DEL OPERADOR Lea comprenda y siga todas instrucciones en el manual manuales antes procurar para reunir y operar PELIGRO GIRANDO HOJAS Para reducir el riesgo de herida guarde manos y pies lejos No funcione a menos que la tapa de descarga o el receptor de hierba estén en su lugar apropiado De ser dañado sustituya inmediatamente PELIGRO ESPECTADORES No siegue cuando los niños o los otros están alrededor PELIGRO DÉ EL CORTE DE PIE Guarde manos y pies lejos de hacer girar partes PELIGRO Escombros Lanzados Quite objetos que pueden ser lanzados por la lámina en cualquier dirección Lleve gafas de seguridad PELIGRO Cuestas Tenga mucho cuidado en las pendientes La máquina es pesada y puede acelerar cuando va cuesta abajo Esté preparado para mantener el control de la máquina Para evitar la pérdida de control operar a través de pendientes no hacia arriba y hacia abajo Al girar girar hacia arriba no hacia abajo No opere en pendientes mayores de 15 ADVERTENCIA DESPIDA Para reducir el riesgo de incendio mantenga la máquina limpia de pasto hojas y de acumulación de otros escombros ADVERTENCIA VAPORES TÓXICOS Nunca encienda un motor en espacios cerrados o en una zona con poca ventilación El escape del motor contiene monóxido de carbono un gas inodoro y letal ADVERTENCIA SUPERFICIE CALIENTE Las partes del motor especialmente el silenciador llega a ser muy caliente durante la operación Permita motor y silenciador para ponerse frío antes de tocar ADVERTENCIA Su responsabilidadRestringir el uso de esta máquina motorizada a las personas que lean comprendan y respeten las advertencias e instrucciones de este manual y en la máquina GUARDE ESTAS INSTRUCCIONES
• Page 26 - Spanish - : PENDIENTE DE CALIBRE ADVERTENCIA Las pendientes son un factor importante relacionado con resbalones y caídas de los accidentes que pueden resultar en lesiones o deathThe severa máquina es pesada y puede acelerar cuando se va cuesta abajo Esté preparado para mantener el control de la máquina Para evitar la pérdida de control operar a través de pendientes no hacia arriba y hacia abajo Al girar girar hacia arriba no hacia abajo No utilice la máquina en pendientes superiores a 15 grados ACEPTAR DEMASIADO ESCARPADO USO DE ESTE PENDIENTE DE CALIBRE PARA DETERMINAR SI UNA PENDIENTE ES DEMASIADO ESCARPADO PARA UNA OPERACIÓN SEGURA Para comprobar la pendiente haga lo siguiente 1 Borrar esta página y doble a lo largo de la línea discontinua 2 Localizar un objeto vertical sobre o detrás de la pendiente un poste un edificio una valla un árbol etc 3 Alinee cada lado de pendiente de calibre con el objeto vertical consultar Figura 1 and Figura 2 4 Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente consultar Figura 1 and Figura 2 5 Si hay un espacio por debajo de la pendiente de calibre el pendiente es demasiado escarpa por operación segura consultar Figura 2 above 15 línea discontinua Figura 2Figura 1 15 Pendiente 15 Pendiente
• Page 27 - Spanish - : MONTAJE IMPORTANTE Esta unidad se envía sin gasolina ni aceite en el motor Antes de comenzar o correr la máquina cargue el motor con gasolina y aceite como se indica en la sección de operación de del manual de motor NOTA Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación Desembalaje Apertura De La Caja De Cartón 1 Corte cada una de las esquinas de la caja verticalmente de la parte superior a la base 2 Saque todas las piezas sueltas 3 Quite el material de empaque suelto Cómo Sacar La Unidad De La Caja 1 Eleve la unidad desde la parte posterior para separarla del material de la caja que quede debajo y haga rodar la unidad fuera de la caja 2 Verifique cuidadosamente si en la caja queda alguna parte suelta Piezas Sueltas Dentro De La Caja Colector de césped Tolva de descarga lateral Aceite del motor Montaje Montaje de la manija 1 Retire el material de empaque que pudiera estar entre las manijas superior e inferior 2 Realice uno de los siguientes pasos de acuerdo con las manijas que se muestran en la Figura 1 o la Figura 2 a Manijas con perilla y pernos del carro Retire la perilla y los pernos del carro No afloje o quite los tornillos de cabeza hexagonal adyacentes Vea la Figura 1 Figura 1 b Manijas EZFold Las palancas de desenganche de la manija EZFold se embarcan en posición destrabada Vea la Figura 2 Siga con el Paso Figura 2 3 Mientras estabiliza la cortadora para que no se mueva gire la manija superior hacia arriba como se muestra en la Figura 3 No doble el cable mientras levanta la manija NOTA Solo manijas EZFold Cuando levante la manija superior asegúrese de que el indicador de posición esté alineado con una de las tres posiciones de la manija Vea el recuadro de la Figura 3 Indicador de posición Posiciones de la manija Solo manija EZFold Figura 3 4 Realice uno de los siguientes pasos para sujetar la manija superior a la manija inferior a Manijas con perilla y pernos del carro Vuelva a colocar las perillas y pernos del carro que se retiraron en el Paso 2a dentro de los orificios inferiores de la manija Consulte la Figura 4 Figura 4 b Manijas EZFold Coloque las palancas de desenganche en posición trabada Vea la Figura 5 Figura 5
• Page 28 - Spanish - : MONTAJE 5 Retire la Tpernos de la manija entre corchetes como se muestra en la Figura Figura 6 6 Siga los siguientes pasos para completar conjunto del mango a Tire hacia arriba en el asa hasta agujeros en la manija que se muestra en la Figura 3 corte de la cubierta se alinean con los agujeros en el mango soporte Vea la Figura 4 NOTA Al tirar hacia arriba la palanca asegúrese de que no tire de manejar todo el camino b Inserte el Tpernos quitó anteriormente a través del mango corchetes y asa inferior y apriete bien para asegurar el mango en su lugar Vea la Figura 4 a b b Figura 7 7 La guía de la cuerda que está conectada a la varilla de sostén se encuentra sobre el lado derecho de la manija inferior Vea la Figura 6 a Sostenga la manija de control de la cuchilla contra la manija superior b Jale la cuerda de arranque para sacarla del motor Suelte el control de la cuchilla c Deslice la cuerda de arranque en la guía d Utilice abrazaderas de cable proporcionados para asegurar el control de la cuchilla y cables de la unidad a la manija inferior como se muestra en la Figura 6 IMPORTANTE Para reducir el desgaste y permitir un funcionamiento correcto asegúrese de dejar un espacio en la parte superior del cables d a b c Figura 8 Conexión de la colectora de césped 1 Para ensamblar el colector de césped de ser necesario Haga el cierto bolso es dio vuelta a la derecha el lado antes de reunir la advertencia de la etiqueta será por fuera a Coloque la bolsa sobre el marco con el lado negro de plástico en el fondo b Deslice el canal de plástico sobre los ganchos del marco Vea la Figura 7 a b Figura 9
• Page 29 - Spanish - : MONTAJE 2 Para acoplar el colector de césped a Levante la puerta de descarga posterior b Lugar de colección de césped en las ranuras en el mango entre corchetes como se muestra en la Figura 8 Suelte la puerta de descarga de modo que descanse sobre el colector de césped Para quitar al receptor de hierba levante la puerta de descarga trasera en el cortacésped Ascensor césped y fuera de las ranuras en el mango entre paréntesis El reverso de liberación descarga la puerta para permitir que ello cerrara la apertura trasera del cortacésped a b b Figura 10 Conexión de Canal de Descarga Lateral Su podadora ha sido enviada como abonadora Si hace la conversión a descarga lateral asegúrese de que el colector de césped esté fuera de la unidad y que la puerta de descarga trasera esté cerrada 1 En el costado de la podadora levante el adaptador para abono Vea Figura 9 2 Deslice los dos ganchos del canal de descarga lateral debajo del pasador de bisagra sobre el montaje del adaptador para abono Baje el adaptador para abono No extraiga la clavija para abono lateral en cualquier momento aún cuando no esté abonando Clavija para abono lateral Canal de Descarga Lateral Figura 11 InstalarRetirar el paquete de baterías si está incluido ADVERTENCIA Lea todas las advertencias de seguridad instrucciones y leyendas de precaución del paquete de baterías del cargador y del producto Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas incendio yo lesiones graves NOTA Para asegurar el máximo rendimiento y duración de los paquetes de baterías de ionlitio cargue totalmente la batería antes del primer uso IMPORTANTE Consulte el manual suministrado con el cargador de batería para la recarga y las instrucciones de mantenimiento y eliminación 1 Para instalar el paquete de baterías realice lo siguiente Vea la Figura 12 a Levante la tapa de la caja de baterías b Inserte el paquete de baterías en la caja de baterías Cuando la batería quede correctamente conectada se escuchará un clic sonoro c Cierre la tapa de la caja de baterías 2 Para retirar la batería realice lo siguiente Vea la Figura 12 a Levante la tapa de la caja de baterías b Presione el botón de desenganche del paquete de baterías c Tire del paquete de baterías para retirarlo de la caja de baterías d Cierre la tapa de la caja de baterías b c a d a b c Figura 12
• Page 30 - Spanish - : AJUSTES Ajustes Altura de corte Hay una palanca de ajuste de altura de corte situado encima de la rueda delantera derecha y trasera 1 Presione la palanca hacia la rueda unidad tenderá a caer cuando se suelta la palanca 2 Muévala a cualquier de las posiciones para la altura de corte deseado Vea la Figura 10 3 Libere la palanca hacia la cubierta de la podadora IMPORTANTE Tanto las ruedas delanteras y traseras deben colocarse en la misma posición relativa Cuando el terreno es agreste o irregular cambie la palanca de ajuste de la altura a una posición más alta De esta manera se cuida más el césped Inferior Inferior Superior Superior Figura 13 Inclinación de la manija si está incluido Por conveniencia de la operación puede ajustar la inclinación de la manija de la siguiente manera 1 Handles with Knobs and Carage Bolts See Figure 14 a Quite los tornillos y tuercas de mariposa transporte de manejar Vea la Figura 11 b Coloque el mango en una de las tres posiciones que se sienta más cómodo Vea la Figura 11 inserción c Fije la posición con tuercas y pernos de transporte eliminado antes Figura 14 2 Manijas EZFold Vea la Figura 15 a Coloque las palancas de desenganche en posición destrabada b Mueva la manija superior para alinear el indicador de posición en la posición más cómoda de las tres posiciones de la manija c Coloque las manijas de desenganche en posición trabada a c b Indicador de posición Posiciones de la manija Figura 15 Control de Transmisión La rueda de ajuste está ubicada en el alojamiento de la manija de control de transmisión y se utiliza para ajustar o aflojar la correa de transmisión Deberá ajustar el control de transmisión si la podadora no se autopropulsa con el control de transmisión enganchado o si las ruedas de la podadora vacilan con el control de transmisión enganchado Si ocurre alguna de estas condiciones rote la rueda de ajuste en sentido de las agujas del reloj para ajustar el cable o en sentido contrario a las agujas del reloj para aflojar el cable Vea la Figura 12 o Figura 13 Ajustar Aflojar Figura 16 Ajustar Aflojar Figura 17
• Page 31 - Spanish - : OPERACIÓN Control de la transmisión Control de la transmisión Control de la transmisión Figura 18 Arrancador de retroceso Control de cuchilla Palanca de ajuste de altura de corte Palanca de ajuste de altura de corte Canal de Descarga Lateral Lavado de la Plataforma Control de la transmisión Arranque Eléctrico Pulsar Tecla Clavija para abono Compartimento de la batería Colector de Césped Cargador de batería si está incluido
• Page 32 - Spanish - : OPERACIÓN Cumple con las normas de seguridad de ANSI Las cortadoras de césped Craftsman cumplen con las normas de seguridad del Instituto Estadounidense de Normas Nacionales ANSI Control de Cuchilla El control de la cuchilla está unido a la manija superior Presione la manija de control de la cuchilla contra la manija superior para operar la unidad Suelte la manija de control de la cuchilla para detener el motor y la cuchilla ADVERTENCIA El control de la cuchilla es un dispositivo de seguridad Nunca intente anular su funcionamiento Control de la Transmisión fianza o una sola palancasi está incluido El control de transmisión se encuentra ubicado por debajo de la manija superior y se utiliza para enganchar la transmisión Apriételo contra la manija superior para enganchar la transmisión libérelo para disminuir la velocidad o detener la podadora Control de la Transmisión palanca doble si está incluido Los controles de transmisión se encuentra ubicado por debajo de la manija superior y s utiliza para enganchar la transmisión Apriételo la derecha izquierda o la derecha y la izquierda los controles contra la manija superior para enganchar la transmisión libérelo para disminuir la velocidad o detener la podadora Llavebotón de arranque eléctrico si está incluido La llavebotón de arranque eléctrico se encuentra sobre el lado derecho de la manija superior Es una llavebotón removible y se provee solo en los modelos de arranque eléctrico Palanca de Ajuste de la Altura de Corte Una palanca de ajuste se encuentra en la rueda trasera derecha y el otro se encuentra en la rueda delantera derecha Los dos palancas tienen que estar en la misma posición relativa para asegurar un corte uniforme Para ajustar la altura de corte se refieren a la sección de Montaje Canal de Descarga Lateral si está incluido Su cortacésped es transportado como un mulcher Para descargar los recortes de periódico de hierba al lado en cambio siga las instrucciones en la sección de Montaje para atar el canal de descarga lateral ADVERTENCIA Mantenga sus manos y pies alejados del área del canal de la plataforma de corte Consulte la etiqueta de advertencias en la unidad Lavado de la Plataforma si está incluido La plataforma de su podadora está equipada con un puerto de agua sobre su superficie como parte del sistema de lavado de la plataforma Utilice el lavado de la plataforma para lavar la parte inferior de la plataforma y quitar los recortes de césped Clavija Para Abono si está incluido El adaptador para abono se utiliza únicamente para propósitos de abono En vez de recolectar los recortes del césped en un colector de césped o canal de descarga lateral algunos modelos de podadora tienen la opción de recircular los recortes en el césped Esto se llama abonar Escudo de Ruta si está incluido El escudo de ruta se adjunta a la parte trasera de la máquina y está ahí para proteger al operador de escombros que vuelan No utilice el cortacésped a menos que el escudo es totalmente funcional y en su lugar Lavado de la Plataforma si está incluido La plataforma de su podadora está equipada con un puerto de agua sobre su superficie como parte del sistema de lavado de la plataforma Utilice el lavado de la plataforma para lavar la parte inferior de la plataforma y quitar los recortes de césped Arrancador de Retroceso El arrancador de retroceso está unido a la manija superior derecha Para encender la unidad colóquese detrás de la misma y tire de la cuerda del arrancador de retroceso Tapón de aceitevarilla de medición del nivel de aceite Consulte el manual del operador del motor embalado con su segadora para el llenado de aceite detallada revisar y cambiar las instrucciones

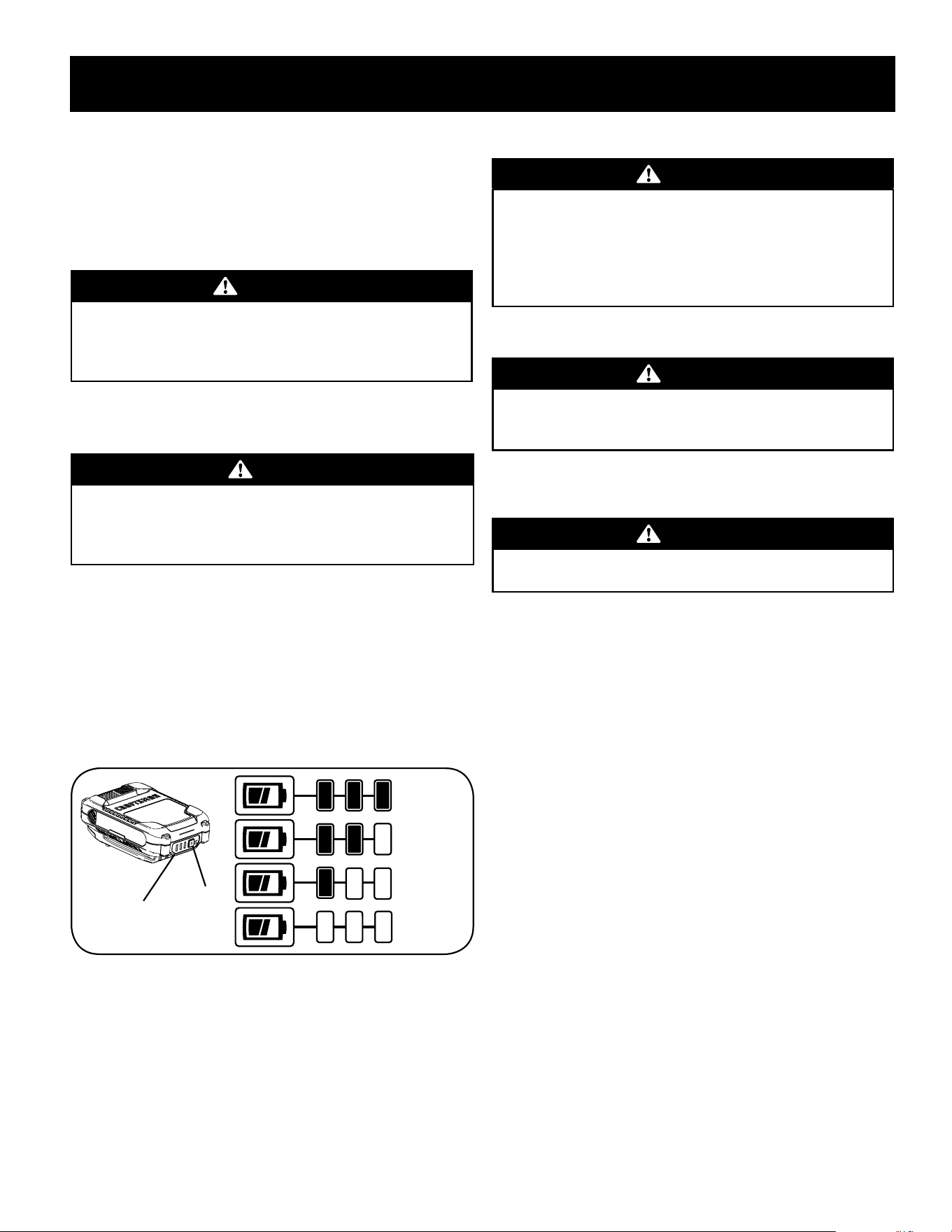

• Page 33 - Spanish - : OPERACIÓN Llenado de gasolina y aceite Consulte en el Manual del operador del motor información adicional sobre el motor 1 Agregue el aceite provisto antes de arrancar la cortadora de césped la primera vez 2 Realice el mantenimiento del motor con gasolina como se indica en el Manual del operador del motor ADVERTENCIA La gasolina es altamente inflamable y explosiva y usted puede quemarse o lesionarse gravemente al reabastecer Pare el motor y mantenga lejos el calor las chispas y las llamas Reabastezca sólo al aire libre Limpie inmediatamente los derrames Control de la carga del paquete de baterías si está incluido WARNING Lea todas las advertencias de seguridad instrucciones y leyendas de precaución del paquete de baterías del cargador y del producto Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas incendio yo lesiones graves IMPORTANTE Consulte el manual suministrado con el cargador de batería para la recarga y las instrucciones de mantenimiento y eliminación 1 Presione el botón del indicador de batería en la parte delantera del paquete de baterías para controlar el nivel de carga Vea la Figura 19 Batería cargada Una de las tres luces del indicador de batería se ilumina para mostrar el nivel de carga Batería descargada Si no se muestra ninguna luz cargue el paquete de baterías Consulte el manual suministrado con el cargador de batería para ver las instrucciones de carga Carga completa Sin carga Indicador de batería Botón del indicador de batería Figura 19 Para Encender el Motor ADVERTENCIA Asegúrese de que ninguna persona aparte del operador permanezca cerca de la cortadora mientras arranca el motor u opera la misma Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación El escape del motor contiene monóxido de carbono un gas inodoro y letal Mantenga las manos los pies el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora Consulte el Manual del Operador del motor para obtener instrucciones sobre cómo arrancar y parar el motor ADVERTENCIA De retracción rápida del cordón de arranque soborno tirará de mano y el brazo hacia el motor más rápido de lo que puede dejar ir Las fracturas de huesos fracturas contusiones o esguinces podría resultar Para Detener El Motor 1 Suelte la manija de control de la cuchilla para detener el motor y la cuchilla ADVERTENCIA Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped Uso de la cortadora de césped Asegúrese de que el césped está libre de piedras palos cables u otros objetos que pudiesen dañar la cortadora o el motor Dichos objetos pueden ser arrojados accidentalmente por la cortadora en cualquier dirección y provocar lesiones personales graves al operador y a otras personas 1 Realice uno de los siguientes Control de la Transmisión fianza o una sola palanca Una vez que el motor esté funcionando apriete el control de transmisión contra la manija superior para propulsar la podadora Control de la Transmisión palanca doble a Una vez que el motor esté funcionando y sin dejar de mantener el control de la cuchilla apriete uno o ambos en coche los controles de la transmisión contra la manija superior para propulsar la podadora Vea Figura 17 b Para cambiar la velocidad libere el control de velocidad de movimiento a la velocidad deseada NOTE Seleccionando una velocidad de paseo use la primera velocidad hasta que usted sea cómodo y familiar con la operación del cortacésped IMPORTANTE Si están cambiando las velocidades mientras que la cortadora está parado puede ser difícil de cambiar en la primera velocidad en determinadas condiciones Esto es fácil de remediar con una breve participación de la palanca de accionamiento

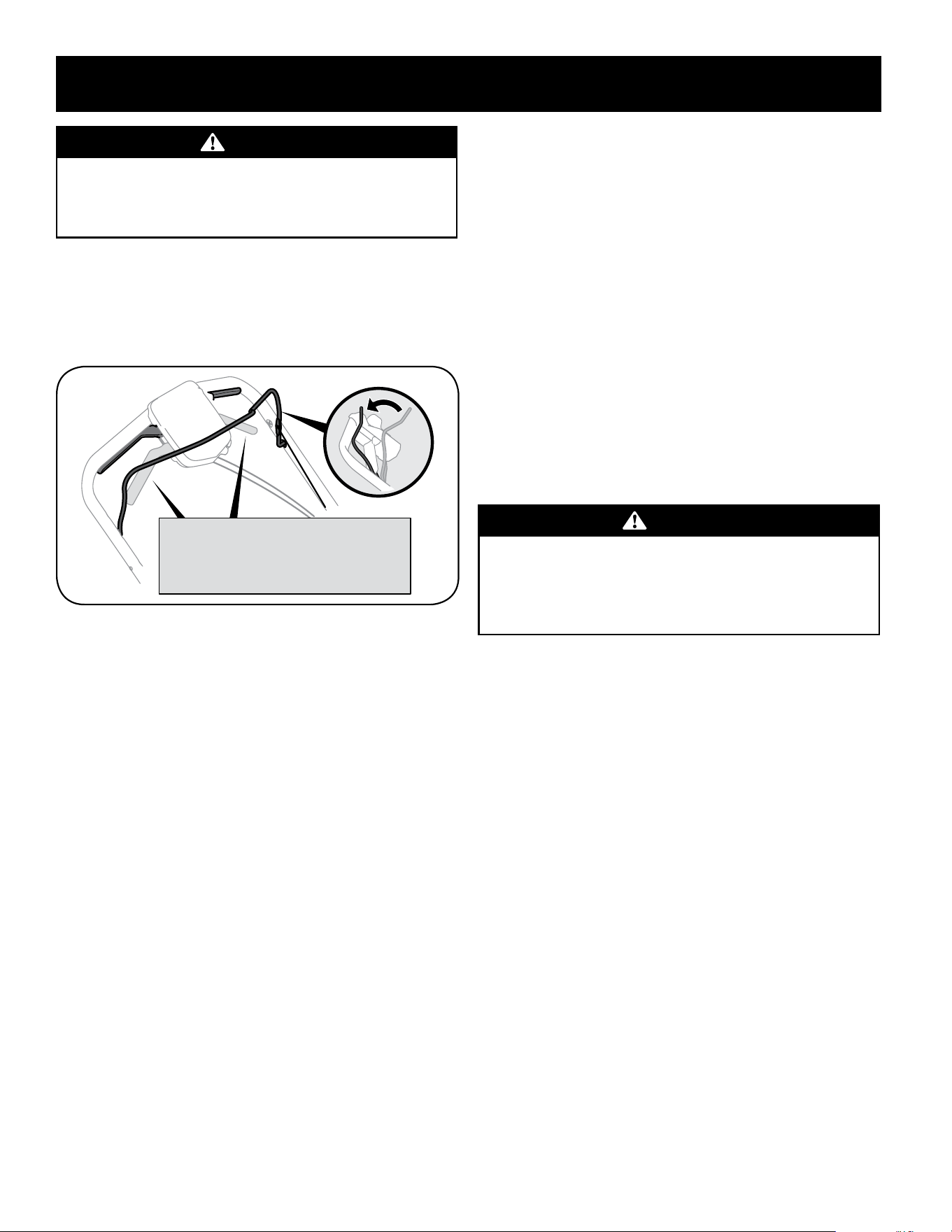

• Page 34 - Spanish - : OPERACIÓN ADVERTENCIA Al operar una cortadora de césped es posible que objetos extraños sean arrojados a los ojos lo cual puede dañarlos gravemente Utilice siempre gafas de seguridad durante la operación de la cortadora de césped o mientras la ajusta o repara NOTA La máquina está equipada con un avanzado sistema de tracción interior de la facilidad de uso y cambios suaves Al girar o tirar de la unidad hacia atrás usted puede notar más alta que la resistencia normal en las ruedas traseras bajo ciertas condiciones Esto es perfectamente normal y se puede remediar al permitir la unidad para rodar un poco hacia adelante sin la palanca de accionamiento s ha ejercido antes de tirar hacia atráslevers engaged before pulling backwards Involucrar a la derecha la izquierda o la derecha y la izquierda el control de las palancas para impulsar la podadora Figura 20 Uso como Abonadora Para abonar el césped quite el colector de césped y el canal de descarga lateral de la máquina La puerta de descarga posterior deberá estar cerrada Para un abono eficiente no corte césped húmedo Si el césped ha crecido más de 102 cm 4 pulg no se recomienda el uso de la podadora como abonadora En ese caso use el colector de césped para embolsar los recortes Uso del Colector de Césped Puede utilizar el colector de césped para recoger dichos recortes mientras opera la podadora 1 Acople el colector de césped siguiendo las instrucciones en la sección de Montaje Los recortes de césped se recolectarán automáticamente en la bolsa a medida que pase la podadora Opere la podadora hasta que la bolsa de recolección esté llena 2 Detenga el motor por completo soltando la manija de control de la cuchilla Compruebe que la unidad se haya detenido por completo 3 Para deshacerse de los recortes de césped levante la puerta de descarga y tire de la bolsa de recolección hacia arriba apartándola de la podadora ADVERTENCIA Si golpea un objeto extraño detenga el motor Retire el cable de la bujía inspeccione detenidamente la cortadora para ver que no tenga daños y repare el daño antes de volver a encender y operar El exceso de vibración de la cortadora durante la operación es una indicación de daño Se debe inspeccionar y reparar la unidad lo antes posible

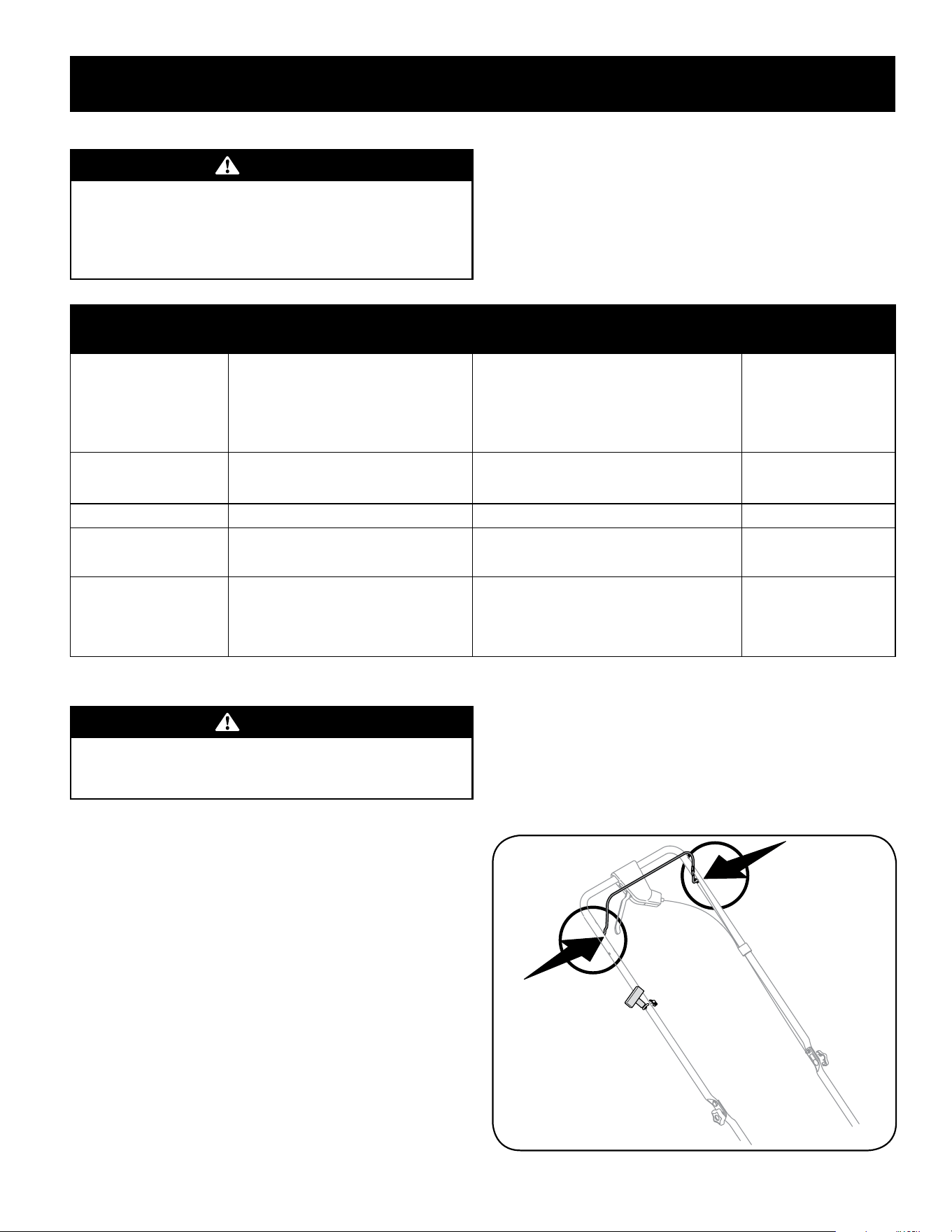

• Page 35 - Spanish - : SERVICIO Y MANTENIMIENTO ADVERTENCIA Antes de realizar cualquier tipo de mantenimiento o servicio desenganche todos los controles y detenga el motor Espere a que se detengan completamente todas las piezas móviles Desconecte el cable de la bujía y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente Siga el cronograma de mantenimiento que se presenta a continuación Esta tabla sólo describe pautas de servicio Utilice la columna Registro de Servicio para hacer el seguimiento de las tareas de mantenimiento completadas Para ubicar el Centro de Servicio más cercano o para programar un servicio simplemente comuníquese con al teléfono 18883314569 Consulte el manual del operador del motor embalado con la podadora para obtener instrucciones detalladas sobre cómo llevar a cabo muchos de los siguientes elementos de mantenimiento PROGRAMA DE MANTENIMIENTO Intervalo Artículo Servicio Registro de servicio Cada uso 1 Nivel de aceite del motor 2 Piezas sueltas o faltantes 3 Depurador de aire 4 Unidad y motor 1 Verificar 2 Ajustar o reemplazar 3 Verificar 4 Limpie Anualmente o 25 horas 1 Depurador de aire PreCleaner 2 Varillajespivotes de control y ruedas 1 Limpiar o reemplazar 2 Lubricar con aceite ligero Anualmente o 50 horas 1 Silenciador 5 Verificar Anualmente 1 Bujía de encendido 2 Depurador de aire PreCleaner 1 Reemplazar 2 Reemplazar Antes de almacenar 1 Sistema de combustible 1 Hacer funcionar el motor hasta que se detenga por falta de combustible o añadir estabilizador de un tanque lleno de combustible nuevo antes de su almacenamiento Limpio más a menudo en condiciones polvorientas o cuando los escombros aerotransportados están presentes ADVERTENCIA Detenga siempre el motor deje que el motor se enfríe desconecte el cable de la bujía y haga masa contra el motor antes de realizar cualquier tarea de mantenimiento a su máquina Recomendaciones Generales Respete siempre las reglas de seguridad cuando realice tareas de mantenimiento La garantía de esta cortadora no cubre elementos que han estado sujetos al mal uso o la negligencia del operador Para recibir el reembolso total de la garantía el operador deberá dar mantenimiento al equipo tal y como se indica en este manual El cambio de la velocidad controlada del motor invalidará la garantía del motor Todos los ajustes deben ser verificados por lo menos una vez en cada estación Revise periódicamente todos los sujetadores y compruebe que estén bien ajustados Lubricación Control de la cuchilla Lubrique con aceite ligero los puntos de pivote del control de la cuchilla y la transmisión al menos una vez cada estación Estos controles debe funcionar libremente en ambas direcciones Vea la Figura 21 Figura 21

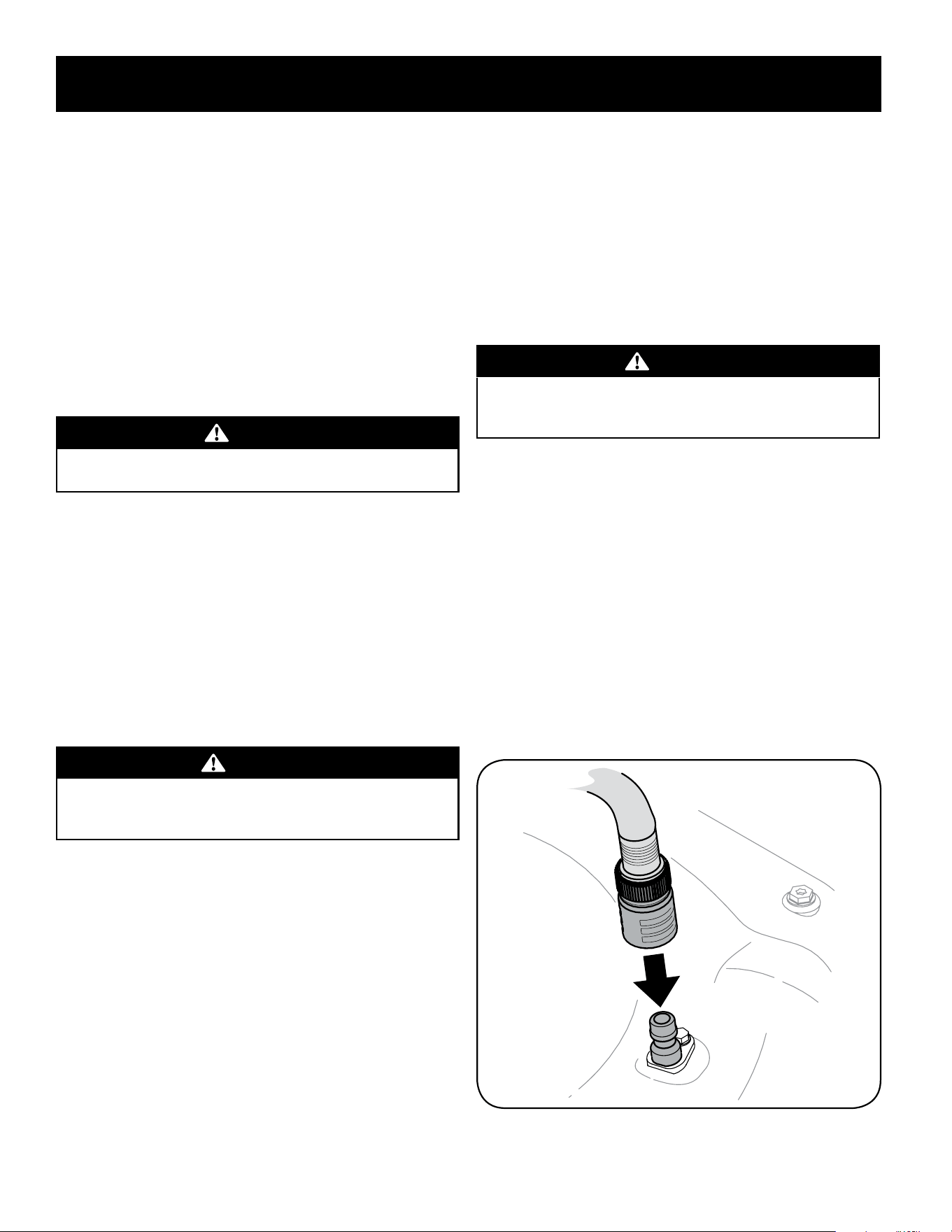

• Page 36 - Spanish - : SERVICIO Y MANTENIMIENTO Mantenimiento Del Motor Consulte el manual del motor entregado con su bordeadora para obtener una descripción detallada de todas las especificaciones de servicio relacionadas con el motor Limpie el motor Diariamente o antes de cada uso limpie el césped la grasa o los residuos acumulados del motor Mantenga limpios el varillaje los resortes y los controles Mantenga el área que rodea al silenciador y detrás del mismo libre de cualquier residuo combustible El mantenimiento del motor en condiciones limpias permite el movimiento de aire alrededor del mismo Las partes del motor se deben mantener limpias para reducir el riesgo de sobrecalentamiento y combustión de los residuos acumulados PRECAUCIÓN No use agua para limpiar las piezas del motor El agua puede contaminar el sistema de combustible Use un cepillo o un trapo seco Mantenimiento de la cortadora Cuidado de la plataforma Debe limpiar la parte inferior de la plataforma de la cortadora después de cada uso para prevenir la acumulación de recortes de césped u otros desechos Consulte los siguiente pasos para una limpieza adecuada 1 Deje el motor en marcha hasta que se acabe el combustible No intente verter combustible del motor Desconecte el cable de la bujía Consulte el Manual del operador del motor 2 Incline la cortadora de manera que quede apoyada sobre la caja Mantenga hacia arriba el lateral donde se encuentra el filtro de aire Sostenga firmemente la cortadora ADVERTENCIA Nunca incline la cortadora más de 90 grados en ninguna dirección y no deje la cortadora inclinada Se puede filtrar aceite dentro de la parte superior del motor y causar problemas de arranque 3 Raspe y limpie la parte inferior de la plataforma mediante el uso de una herramienta adecuada NOTA Quitando estos artículos la arandela también pueden liberarse de el cigüeñal Esté seguro para hacer la nota de la orientación de este artículo para nueva sesión 4 Vuelva a colocar la cortadora sobre sus ruedas en el suelo Lavado de la Plataforma si está incluido La plataforma de su podadora está equipada con un puerto de agua sobre su superficie como parte del sistema de lavado de la plataforma Utilice el lavado de la plataforma para lavar la parte inferior de la plataforma y quitar los recortes de césped e impedir la acumulación de sustancias químicas corrosivas Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED 1 Empuje la podadora a una zona nivelada y despejada del césped que se encuentre suficientemente cerca de una canilla de agua al alcance de la manguera del jardín Si adjunta quite la bolsa de césped PRECAUCIÓN Asegúrese de que el canal de descarga de la podadora NO ESTÉ ORIENTADO en la dirección en que se encuentran la casa el garaje los vehículos estacionados etc 2 Enrosque el acople de manguera embalado con el Manual del Operador de su tractor en el extremo de la manguera de jardín 3 Una el acople de la manguera al puerto de agua que se encuentra en la superficie de la plataforma Vea la Figura 22 4 Abra el suministro de agua 5 Arranque el motor como se describe en la sección de Operación 6 Hacer funcionar el motor durante dos minutos como mínimo permitiendo que la parte inferior de la plataforma de corte se lave a fondo 7 Hoja de control de la cuchilla al parar el motor y la cuchilla 8 Desconecte el agua y retire el acoplador de la manguera desde el puerto de agua que se encuentra en la superficie de la plataforma Después de limpiar la plataforma reinicie la podadora Mantenga el motor y la cuchilla en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente el lado inferior de la misma Figura 22
• Page 37 - Spanish - : SERVICIO Y MANTENIMIENTO Cuidado de la cuchilla ADVERTENCIA Cuando saque la cuchilla de corte para afilarla o reemplazarla protéjase las manos usando un par de guantes para trabajo rudo o un trapo grueso para sostener la cuchilla Inspeccione periódicamente el adaptador de la cuchilla en busca de rajaduras especialmente cuando golpee un objeto extraño Realice los reemplazos que resulten necesarios Siga los pasos que aparecen debajo para realizar el mantenimiento de la cuchilla 1 Desconecte el capuchón del cable de la bujía Gire la cortadora de césped sobre el costado y compruebe que el filtro de aire y el carburador queden mirando hacia arriba 2 Saque el perno y el soporte de campana de la cuchilla que sostienen la cuchilla y el adaptador de la misma al cigüeñal del motor Vea la Figura 23 3 Saque la cuchilla y el adaptador del cigüeñal NOTA Quitando estos artículos la arandela también pueden liberarse de el cigüeñal Esté seguro para hacer la nota de la orientación de este artículo para nueva sesión ADVERTENCIA Si la cuchilla está desequilibrada generará vibraciones excesivas cuando rote a altas velocidades Puede producir daños a la cortadora de césped y se puede romper causando así lesiones personales 4 Saque la cuchilla del adaptador para comprobar el equilibrio Balancee la cuchilla sobre un destornillador de eje redondo para inspeccionarla Saque metal del lado pesado hasta que quede bien equilibrada Cuando afile la cuchilla siga el ángulo original de la muela como guía Afile cada borde de corte por igual para mantener el balance de la cuchilla 5 Lubrique el cigüeñal del motor y la superficie interna del adaptador de la cuchilla con aceite ligero Deslice el adaptador de la cuchilla sobre el cigüeñal del motor Instale la cuchilla en el adaptador con el lado marcado Grass Side o con el número de parte hacia el piso cuando la cortadora de césped está en posición de funcionamiento Asegúrese que la cuchilla quede alineada y asentada en las bridas del adaptador Vea la Figura 23 inserto 6 Coloque el soporte de campana de la cuchilla en la misma Alinee las muescas del soporte de campana de la cuchilla con los orificios pequeños de la cuchilla 7 Vuelva a colocar el perno hexagonal y ajústelo según los siguientes valores de torsión 450 lbpulg como mínimo 600 lbpulg como máximo Para garantizar la operación segura de la cortadora de césped revise periódicamente el perno de la cuchilla para determinar si está bien ajustado Cuchilla Adaptador de la Misma Perno Soporte de Campana de la Cuchilla Figura 23 Cuidado de la correa NOTA Para cambiar la correa de paseo de la cortadora de césped es necesario extraer varios componentes Solicite a un centro autorizado de servicio que realice el reemplazo de la correa Carga de la batería del arrancador eléctrico si está equipado IMPORTANTE Consulte el manual suministrado con el cargador de batería para la recarga y las instrucciones de mantenimiento y eliminación WARNING La batería contiene fluido corrosivo y material tóxico manipule con cuidado y mantenga alejado de los niños No perfore desensamble mutile o prenda fuego a la batería Los gases explosivos podrían purgarse durante la carga o descarga Utilice en un área bien ventilada alejada de las fuentes de ignición WARNING Lea todas las advertencias de seguridad instrucciones y leyendas de precaución del paquete de baterías del cargador y del producto Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas incendio yo lesiones graves Figura 24
• Page 38 - Spanish - : ALMACENAMIENTO FUERA DE TEMPORADA ADVERTENCIA Nunca almacene la cortadora de césped con combustible en el tanque en un espacio cerrado o en áreas con poca ventilación donde los gases del combustible puedan alcanzar el fuego chispas o una luz piloto como la que tienen algunos hornos calentadores de agua secadores de ropa o algún otro dispositivo a gas Preparación del Motor Ya que los motores almacenaron más de 30 días Para impedir a la goma formarse en el sistema de combustible o en partes de carburador dirijas el motor hasta que esto se pare a falta del combustible o añadir un aditivo de gasolina al gas en el tanque Si usted usa un aditivo de gas dirige el motor durante varios minutos para poner en circulación el aditivo por el carburador No se requiere un cambio de aceite pero si el deseo de cambiar el aceite a continuación cambiar mientras el motor está caliente Limpie el motor de escombros superficiales Preparación de la Cortadora de Césped Limpie y lubrique la cortadora como se describe en las instrucciones de lubricación No utilice una lavadora a presión ni una manguera de jardín para limpiar su unidad Cubra la cuchilla de la cortadora con grasa para chasis para impedir la oxidación ADVERTENCIA Al manipular la cuchilla de corte protéjase las manos usando un par de guantes gruesos o un trapo grueso para sostener la cuchilla Refiérase a la Preparación del Motor para instrucciones de almacenaje de motor correctas Almacene la unidad en una zona limpia y seca No la almacene cerca de materiales corrosivos como por ejemplo fertilizantes Cuando almacene cualquier tipo de equipo motorizado en un galpón de depósito metálico o con poca ventilación tenga especial cuidado de realizarle un tratamiento antioxidante al equipo Use aceite ligero o silicona para recubrir el equipo especialmente los cables y partes móviles de su cortadora antes de almacenarla Batería La batería debe guardarse con una carga completa El almacenamiento prolongado de una batería descargada reducirá la vida útil y la capacidad de la batería Para la vida óptima de la batería cargue la batería una vez al mes durante el almacenamiento Quitar Arranque eléctrico Empuje la llave y mantener en un lugar seguro fuera del alcance de los niños
• Page 39 - Spanish - : SOLUCIÓN DE PROBLEMAS ADVERTENCIA Antes de realizar cualquier tipo del mantenimientoservicio suelte todos los mandos y pare el motor Espere hasta que todas las partes de movimiento hayan venido a una parada completa Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involuntario Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones Esta sección se ocupa de cuestiones de menor importancia del servicio Para localizar el más cercano Centro de Servicio o para programar un servicio simplemente póngase en contacto con al 18883314569 Problema Causa Solución El motor no arranca 1 Control de la cuchilla desenganchado 2 Se ha desconectado el capuchón de la bujía 3 El depósito de combustible está vacío o el combustible se ha echado a perder 4 El motor no está cebado Si lo tiene 5 La bujía no funciona correctamente 6 El motor se desbordó 7 Línea de combustible bloqueada 1 Engrane el control de la cuchilla 2 Conecte el cable al capuchón de la bujía 3 Llene el tanque con gasolina limpia y nueva 4 Cebe el motor tal como se explica en la sección de Funcionamiento 5 Limpie ajuste la separación o cambie la bujía 6 Esperar unos minutos para reactivarse pero no cebe 7 Contacte con su centro de partes y reparaciones El motor no arranca con arranque eléctrico Sólo arranque eléctrico unidades 1 Arranque eléctrico clave Push no insertada completamente 2 Batería no está cargada 3 Disparó el cortacircuitos 1 Clave en la caja de arranque Inserte hasta que encaje en su lugar 2 Cargue la batería 3 Escombros puede estar bloqueando el funcionamiento de la cuchilla Pare el motor retire Arranque eléctrico Key y desconecte casquillo de la bujía Verifique hierba u otros residuos no obstruya la hoja Limpiar cuidadosamente los desechos si es necesario Vuelva a colocar casquillo de la bujía y vuelva a insertar clave Espere un minuto después de la desconexión de interruptor de forma automática autoreset después volver a intentar iniciar El motor funciona de manera errática 1 El capuchón de la bujía está flojo 2 El combustible se ha echado a perder 3 La ventilación de la tapa del combustible está obstruida 4 Agua o suciedad en el sistema del combustible 5 El filtro de aire está sucio 6 Línea de combustible bloqueada 1 Conecte y ajuste el capuchón de la bujía 2 Llene el tanque con gasolina limpia y nueva 3 Destape la ventilación 4 Vacíe el tanque de combustible Cargue combustible nuevo en el depósito 5 Consulte la sección Mantenimiento del manual de motor 6 Contacte con su centro de partes y reparaciones
• Page 40 - Spanish - : SOLUCIÓN DE PROBLEMAS Problema Causa Solución El motor recalienta 1 El nivel de aceite del motor está bajo 2 Flujo de aire restringido 1 Llene el motor con la cantidad y tipo de aceite adecuado 2 Limpie los residuos de alrededor de las aletas de refrigeración del motor y del alojamiento del soplador El motor vacila a altas revoluciones 1 Poca separación de los electrodos de la bujía 1 Ajuste la separación Consulte la sección Mantenimiento del manual de motor El motor funciona mal en marcha lenta 1 Bujía atorada averiada o exceso de separación 2 El filtro de aire está sucio 1 Limpie reemplace o reajuste la separación 2 Consulte la sección Mantenimiento del manual de motor Demasiada vibración 1 Cuchilla de corte floja o descentrada 2 Cuchilla abollada 1 Apriete la cuchilla y el adaptador Balancee la cuchilla 2 Cambie la cuchilla La cortadora de césped no regresa el recorte de césped como abono 1 Césped húmedo 2 Césped demasiado alto 3 La cuchilla de la cortadora no está afilada 1 No corte el césped cuando esté mojado espere hasta que sea más tarde para hacerlo 2 Corte una vez a altura de corte elevada luego vuelva a cortar a la altura deseada o haga un sendero de corte más angosto 3 Afile o cambie la cuchilla Corte desigual 1 La posición de las ruedas no es correcta 2 La cuchilla de la cortadora no está afilada 1 Coloque las cuatro ruedas en la misma posición de altura 2 Afile o cambie la cuchilla La podadora no avanza por sí misma 1 Correa mal instalada 2 Hay desechos bloqueando el funcionamiento de la transmisión 3 Correa dañada o desgastada 4 Unidad de control de ajuste 1 Compruebe la correa para ver si la polea está bien instalada y se mueve correctamente 2 Detenga el motor desconecte el cable de la bujía y limpie los desechos 3 Inspeccione y si es necesario consulte sus piezas centro de servico tener cinturón sustituido 4 Ajuste la unidad de control Ver sección de Montaje y Configuración CRAFTSMAN is a registered trademark of Stanley Black amp Decker Inc used under license CRAFTSMAN es una marca registrada de Stanley Black amp Decker Inc utilizada bajo licencia 2018 CRAFTSMAN US amp Canada Only CRAFTSMANcom
