IN LIGHT

READ AND SAVE THESE INSTRUCTIONS BEFORE YOU START

INSTALLING THIS RANGEHOOD

WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium setting.

b)AlwaysturnhoodONwhencookingathighheatorwhenambeingfood(i.e.Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan

orlter.

d) Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING: - TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A

RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:

a)SMOTHERFLAMESwithaclose-ttinglid,cookiesheet,ormetaltray,thenturnofftheburner.

BECAREFULTOPREVENTBURNS.IftheamesdonotgooutimmediatelyEVACUATE

AND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - You may be burned.

c) DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will

result.

d) Use an extinguisher ONLY if:

1. You know you have a Class ABC extinguisher, and you already know how to operate it.

2. Thereissmallandcontainedintheareawhereitstarted.

3. Theredepartmentisbeingcalled.

4. Youcanghttherewithyourbacktoanexit.

* Based on "Kitchen Firesafety Tips" published by NFPA

WARNING - TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, do not use this

fan with any solid-state speed control device.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO

PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have any

questions, contact the manufacturer.

2. Before servicing or cleaning unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on acciden-

tally. When the service disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service panel.

CAUTION: For General Ventilating Use Only. Do Not Use To Exhaust Hazardous or

Explosive Materials and Vapors.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO

PERSONS, OBSERVE THE FOLLOWING:

1. InstallationWorkAndElectricalWiringMustBeDoneByQualiedPerson(s)InAccor-

dance With All Applicable Codes And Standards, Including Fire-Rated Construction.

2. Sufcientairisneededforpropercombustionandexhaustingofgasesthrough

theue(chimney)offuelburningequipmenttopreventbackdrafting.Followthe

heating equipment manufacturer's guideline and safety standards such as those

publishedbytheNational FireProtectionAssociation(NFPA),andtheAmerican

SocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE),and

the local code authorities.

3. When cutting or drilling into wall or ceiling, do not damage electrical wiring and

other hidden utilities.

4. Ducted fans must always be vented to the outdoors.

ALL WALL AND FLOOR OPENINGS WHERE THE RANGEHOOD IS INSTALLED MUST

BE SEALED.

This rangehood requires at least 24" of clearance between the bottom of the rangehood

and the cooking surface or countertop. This hood has been approved by UL at this distance from

the cooktop. This minimum clearance may be higher depending on local building codes. For gas

cooktops and combination ranges, a minimum of 30" is recommended and may be required. The

maximum depth of overhead cabinets is 13". Overhead cabinets on both sides of this unit must be a

minimum of 18" above the cooking surface or countertop. Consult the cooktop or range installation

instructions given by the manufacturer before making any cutouts. MOBILE HOME INSTALLATION

The installation of this rangehood must conform to the Manufactured Home Construction and Safety

Standards, Title 24 CFR, Part 3280 (formerly Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD, Part 280). See Electrical Requirements"

• Venting system MUST terminate outside the home.

• DO NOT terminate the ductwork in an attic or other enclosed space.

• DO NOT use 4" laundry-type wall caps.

• Flexible-type ductwork is not recommended.

• DO NOT obstruct the ow of combustion and ventilation air.

• Failure to follow venting requirements may result in a re.

WARNING

Cold Weather installations

An additional back draft damper should be installed to minimize backward cold air ow and a

nonmetallic thermal break should be installed to minimize conduction of outside temperatures as

part of the vent system. The damper should be on the cold air side of the thermal break. The break

should be as close as possible to where the vent system enters the heated portion of the house.

VENTING REQUIREMENTS

Determine which venting method is best for your application. Ductwork can extend either through the

wall or the roof.

The length of the ductwork and the number of elbows should be kept to a minimum to provide efcient

performance. The size of the ductwork should be uniform. Do not install two elbows together. Use

duct tape to seal all joints in the ductwork system. Use caulking to seal exterior wall or oor opening

around the cap.

Flexible ductwork is not recommended. Flexible ductwork creates back pressure and air turbulence

that greatly reduces performance.

Make sure there is proper clearance within the wall or oor for exhaust duct before making cutouts.

Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting

frame must be constructed.

WARNING - To Reduce The Risk Of Fire, Use Only Metal Ductwork.

CAUTION-Toreduceriskofreandtoproperlyexhaustair,besuretoductairoutside–Do

not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

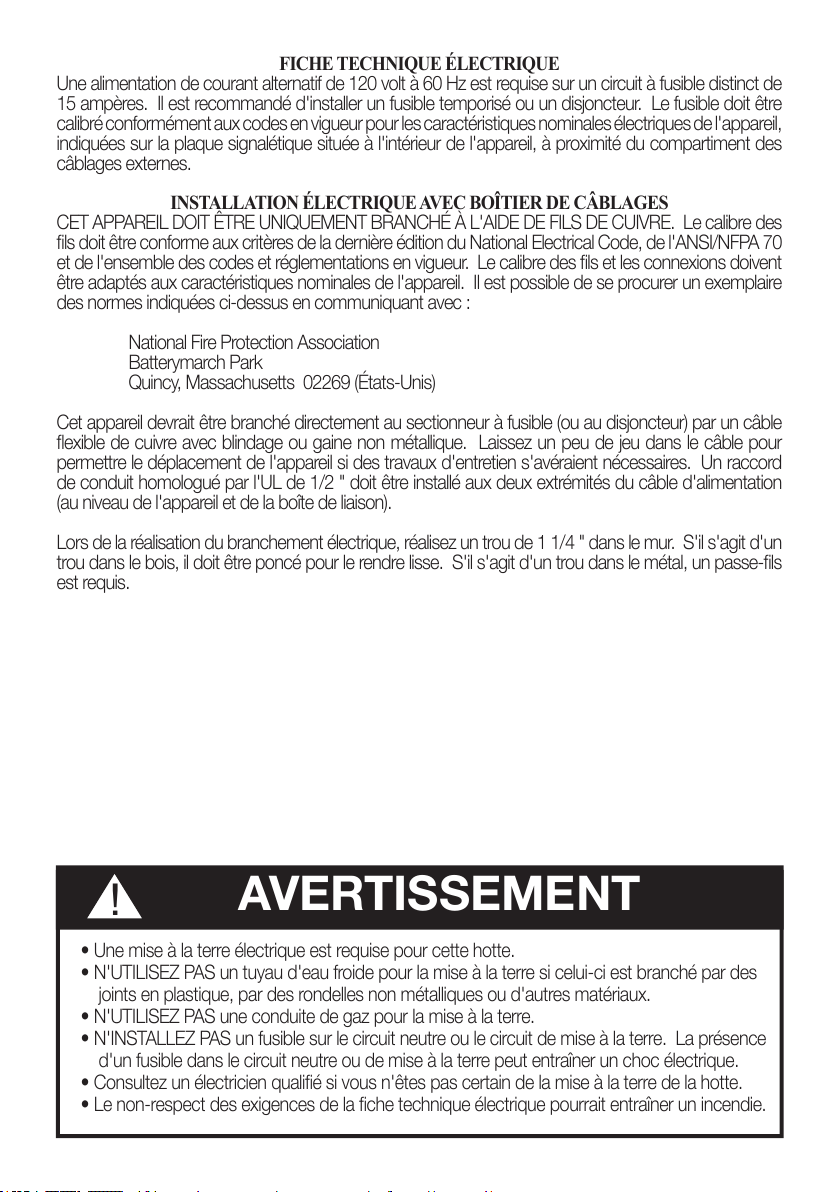

ELECTRICAL REQUIREMENTS

A 120 volt, 60 Hz AC-only electrical supply is required on a separate 15 amp fused circuit. A time-delay

fuse or circuit breaker is recommended. The fuse must be sized per local codes in accordance with

the electrical rating of this unit as specied on the serial/rating plate located inside the unit near the eld

wiring compartment.

ELECTRICAL INSTALLATION WITH WIRING BOX

THIS UNIT MUST BE CONNECTED WITH COPPER WIRE ONLY. Wire sizes must conform to the

requirements of the National Electrical Code, ANSI/NFPA 70 - latest edition, and all local codes and

ordinances. Wire size and connections must conform with the rating of the appliance. Copies of the

standard listed above may be obtained from:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269

This appliance should be connected directly to the fused disconnect (or circuit breaker) through

exible, armored or nonmetallic sheathed copper cable. Allow some slack in the cable so the

appliance can be moved if servicing is ever necessary. A UL Listed, 1/2" conduit connector must

be provided at each end of the power supply cable (at the appliance and at the junction box).

When making the electrical connection, cut a 1 1/4" hole in the wall. A hole cut through wood

must be sanded until smooth. A hole through metal must have a grommet.

• Electrical ground is required on this rangehood.

• If cold water pipe is interrupted by plastic, nonmetallic gaskets or other materials, DO

NOT use for grounding.

• DO NOT ground to a gas pipe.

• DO NOT have a fuse in the neutral or grounding circuit. A fuse in the neutral or

grounding circuit could result in electrical shock.

• Check with a qualied electrician if you are in doubt as to whether the rangehood is

properly grounded.

• Failure to follow electrical requirements may result in a re.

WARNING

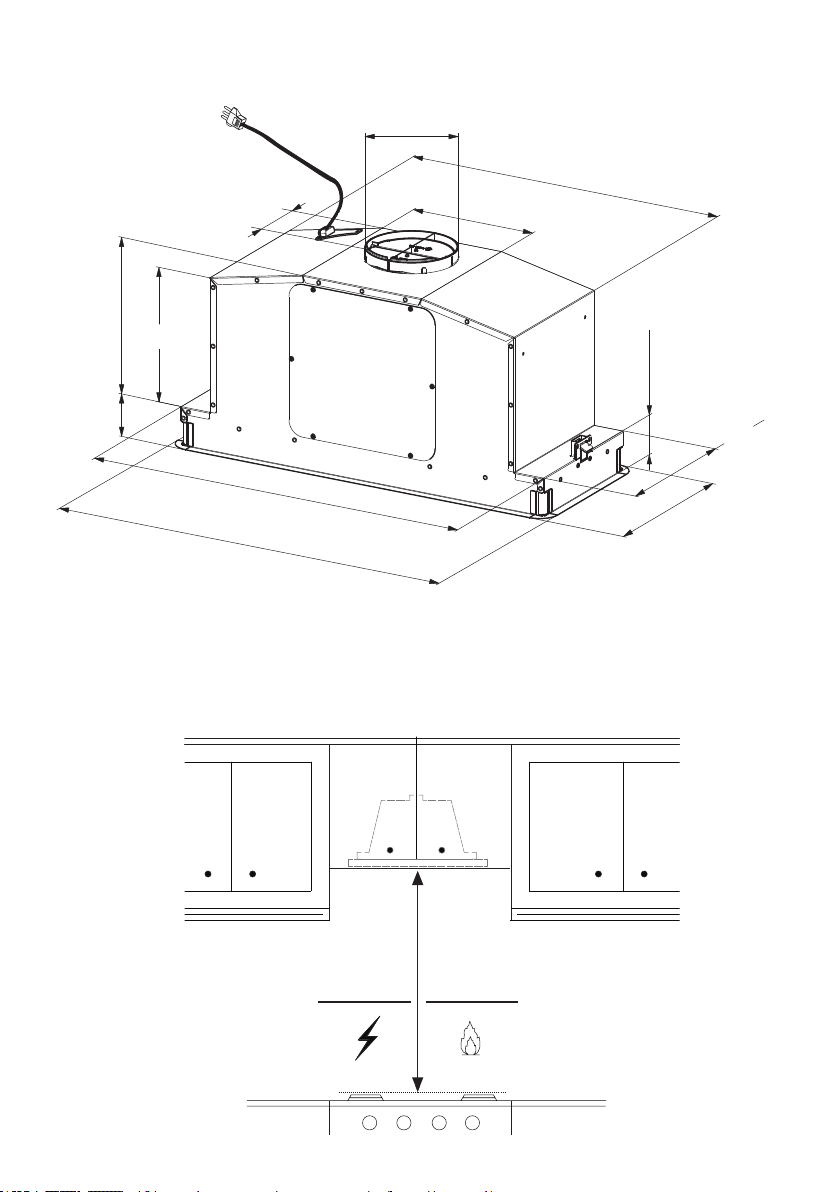

RANGEHOOD DIMENSIONS

Min. 24" Min. 30"

7/8"

22 3/16"

Min. 2 3/8"

Max. 2 3/4"

8 11/16"

3 7/8"

10 7/16"

26 9/16"

11 1/4"

3/16"

27 9/16"

2 5/8"

9 1/16"

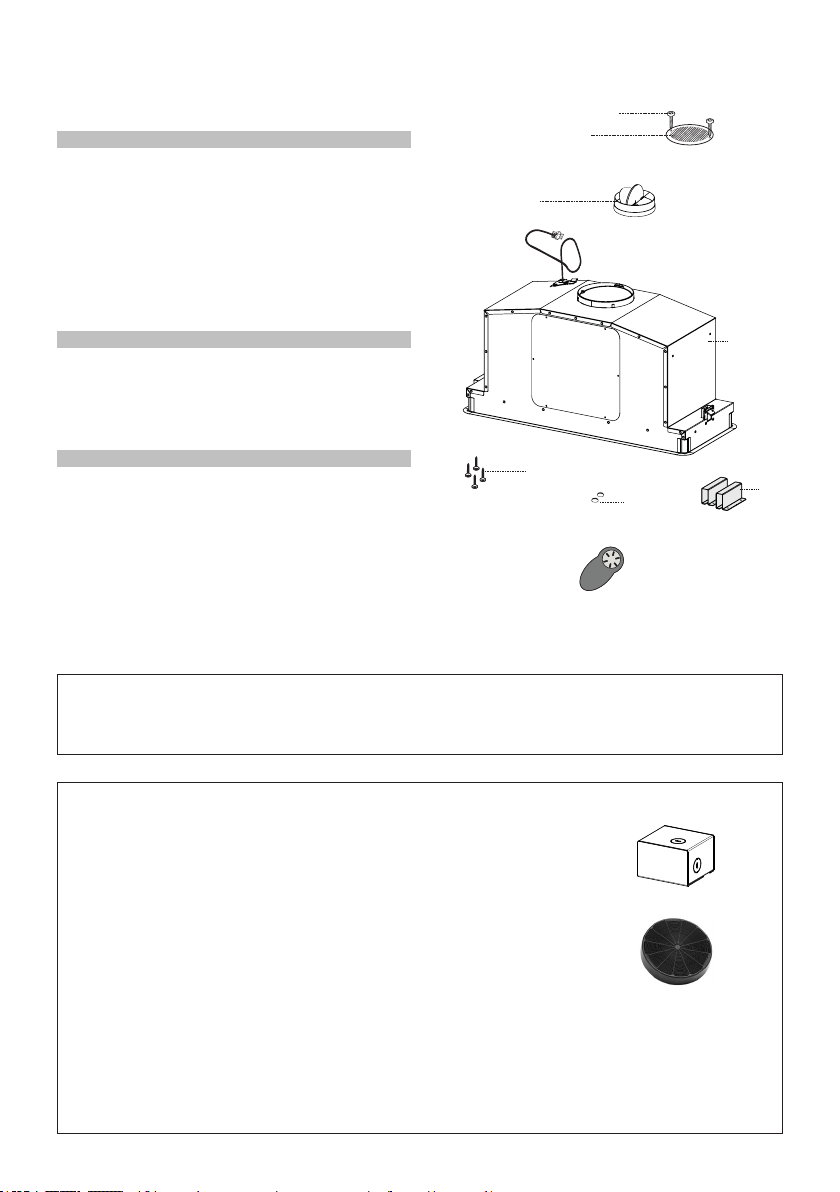

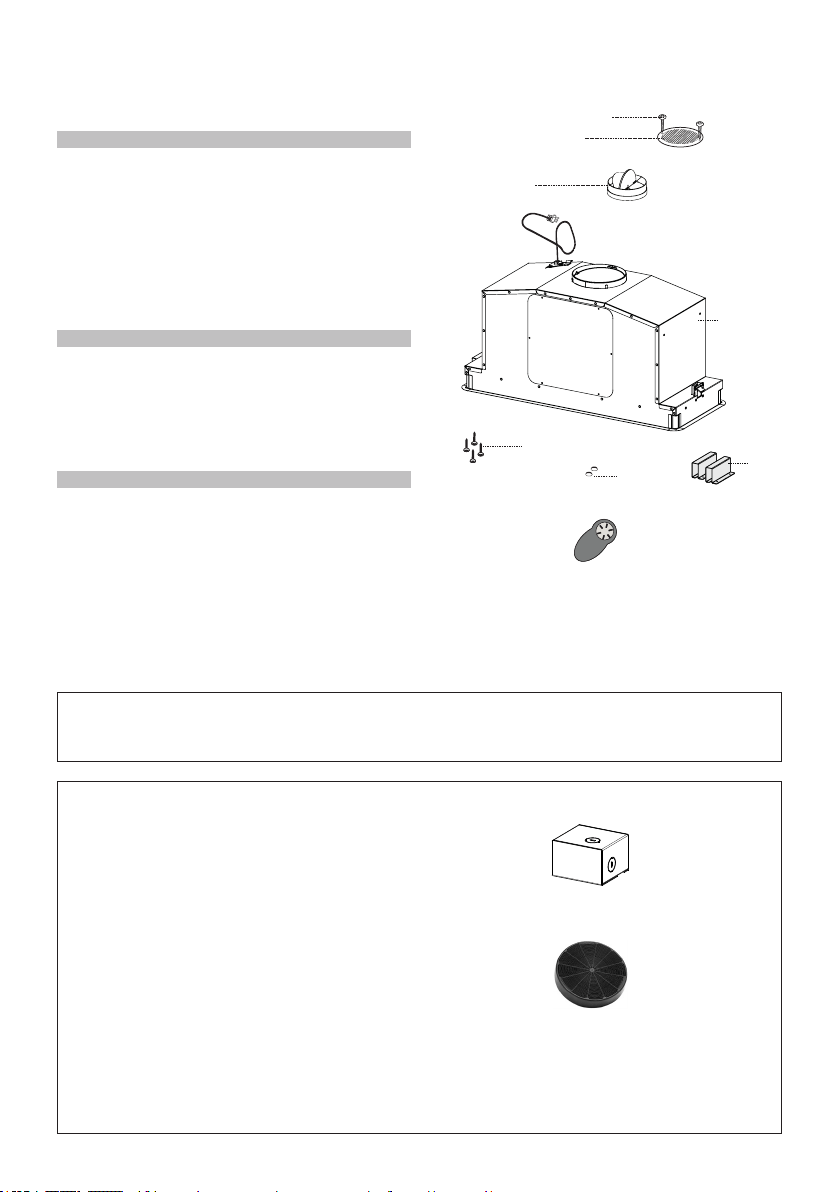

MAIN PARTS

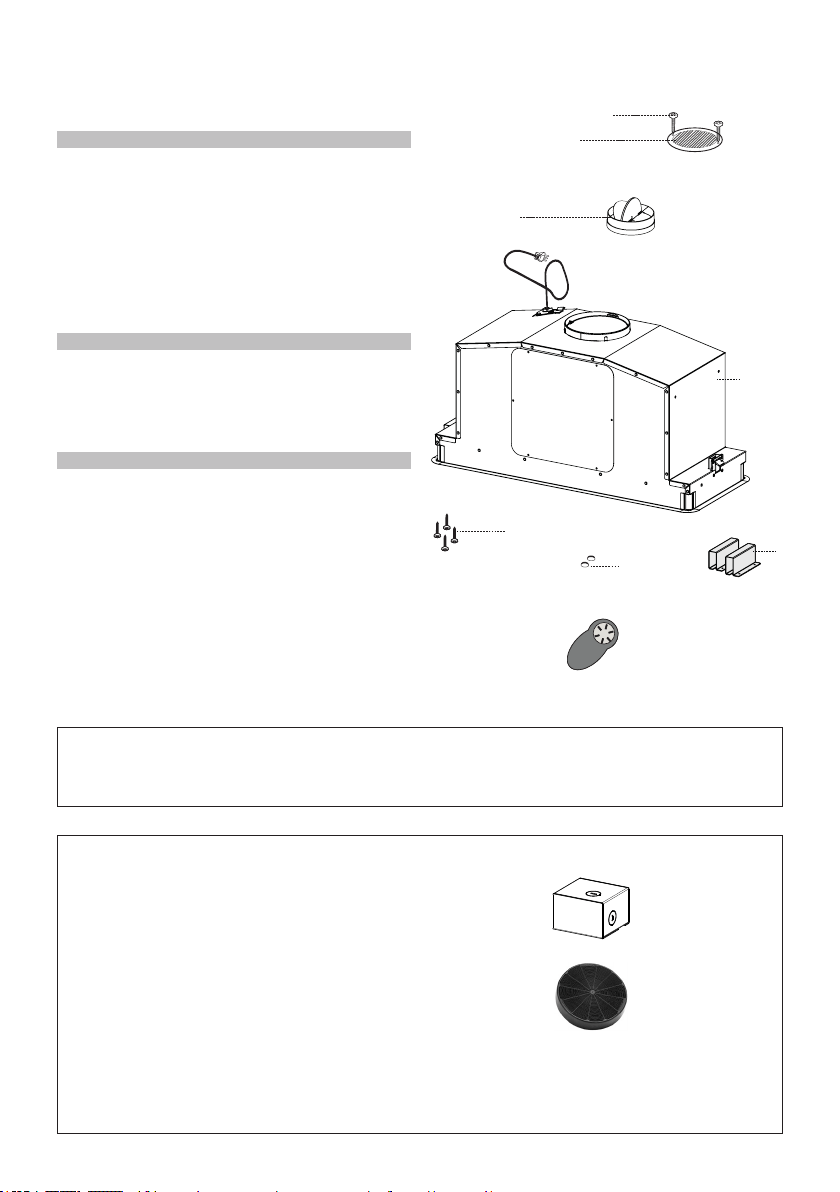

Components

Ref. Qty. Product Components

1 1 Hood Body, complete with:

Controls, Light, Filters,

Blower.

2 2 Bracket

3 2 Cover

8 1 Recirculation Vent Grill

10 1 Damper ø 5 7/8"

1 Remote Control REMCTRL

Ref. Qty. Installation Components

12a 4 Screws 1/8" x 5/8"

12e 2 Screws 1/8"x 3/8"

(for Recirculation Vent

Grill mounting)

Qty. Documentation

1 Instruction Manual

Available Accessories

Parts needed

- 6" Round Metal ductwork.

Direct Connect Wiring Box sku # number: WIREBOX

Standard Liner 30- LINE30ST

Standard Liner 36 - LINE36ST

Activated Charcoal Filter sku #; FILTER1

CFM Reducer Kit #CFMRED

CFM Reducer Kit (600-300) ; sku# CFMRED

CFM Reducer Kit (600-400) ; sku# CFMRED2

Charcoal Filter Kit Washable Long Lasting ; sku# FILTER1LL

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

12a







H

I









H

I



Choose your ducting method

Requires

purchase of

Activated

Charcoal

Accessory

Rear

Top

Install the rangehood

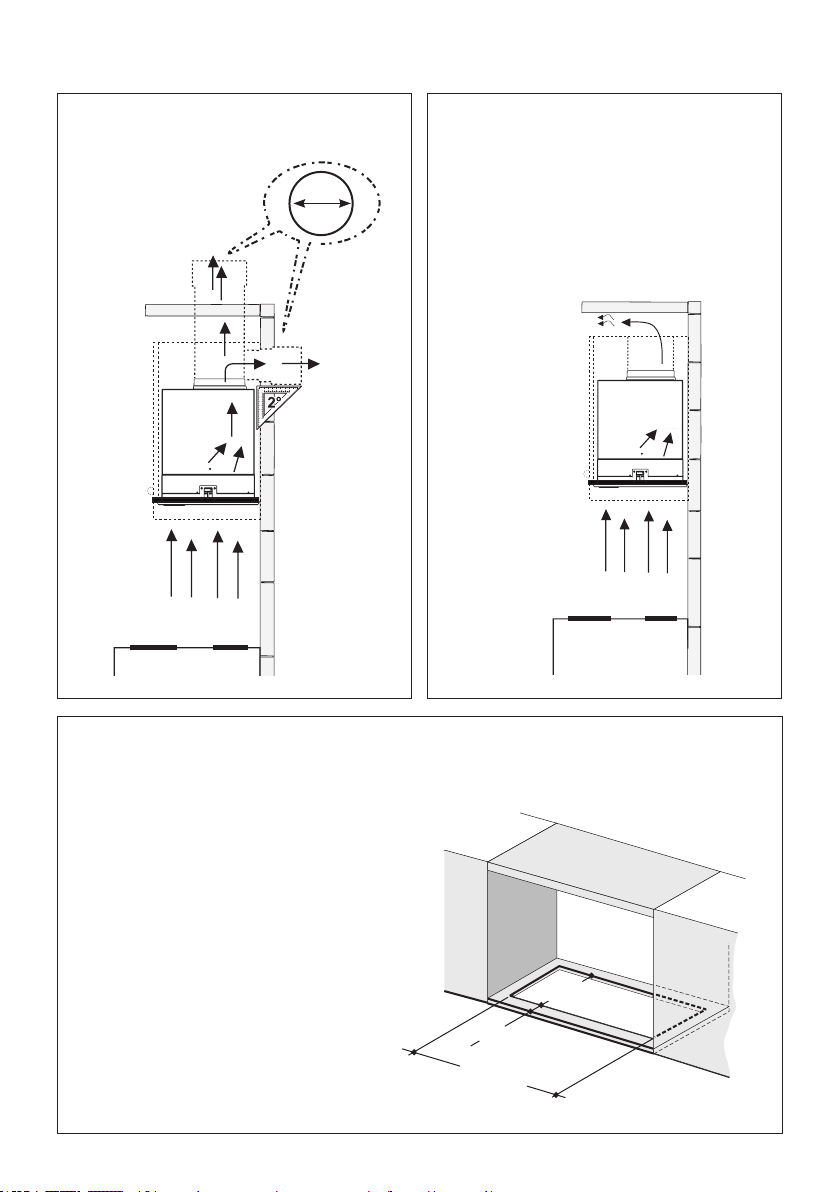

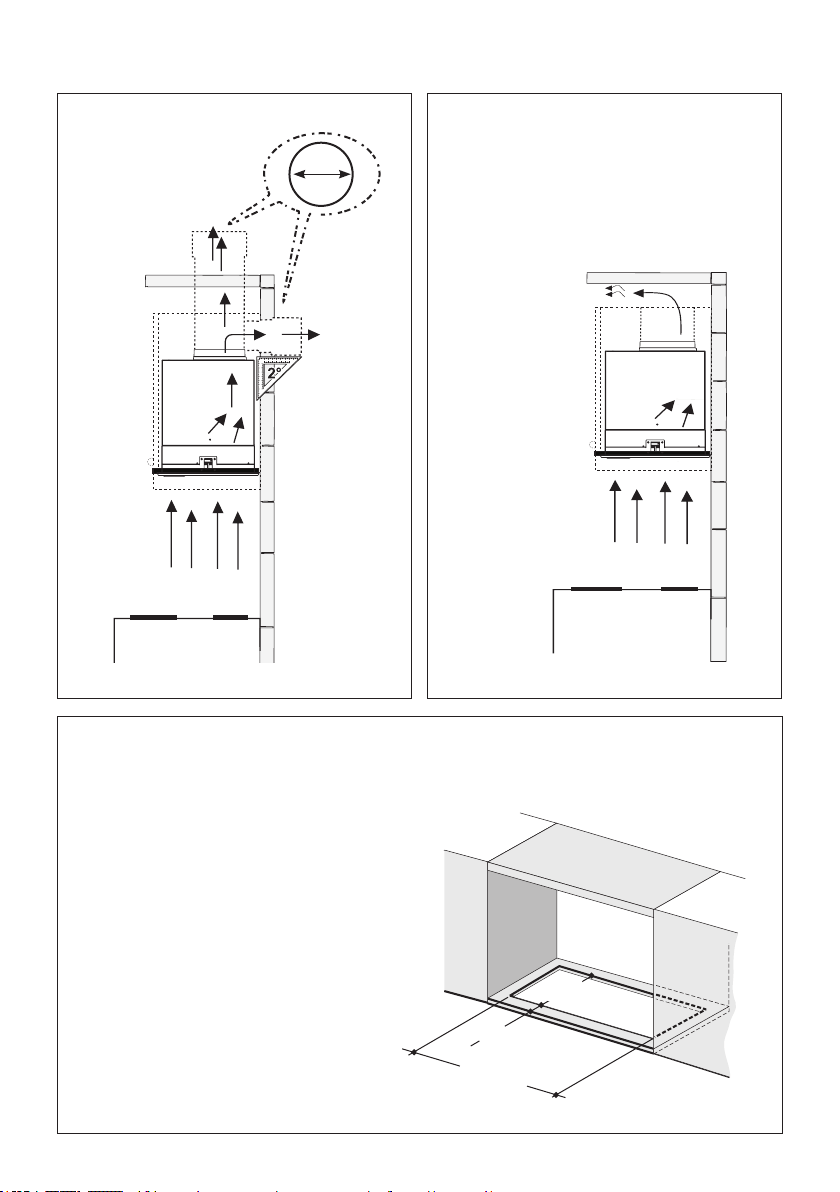

Non Ducted - Recirculation OptionDucted Venting Installation Options

10 1/4"

26 5/8"

13/16"

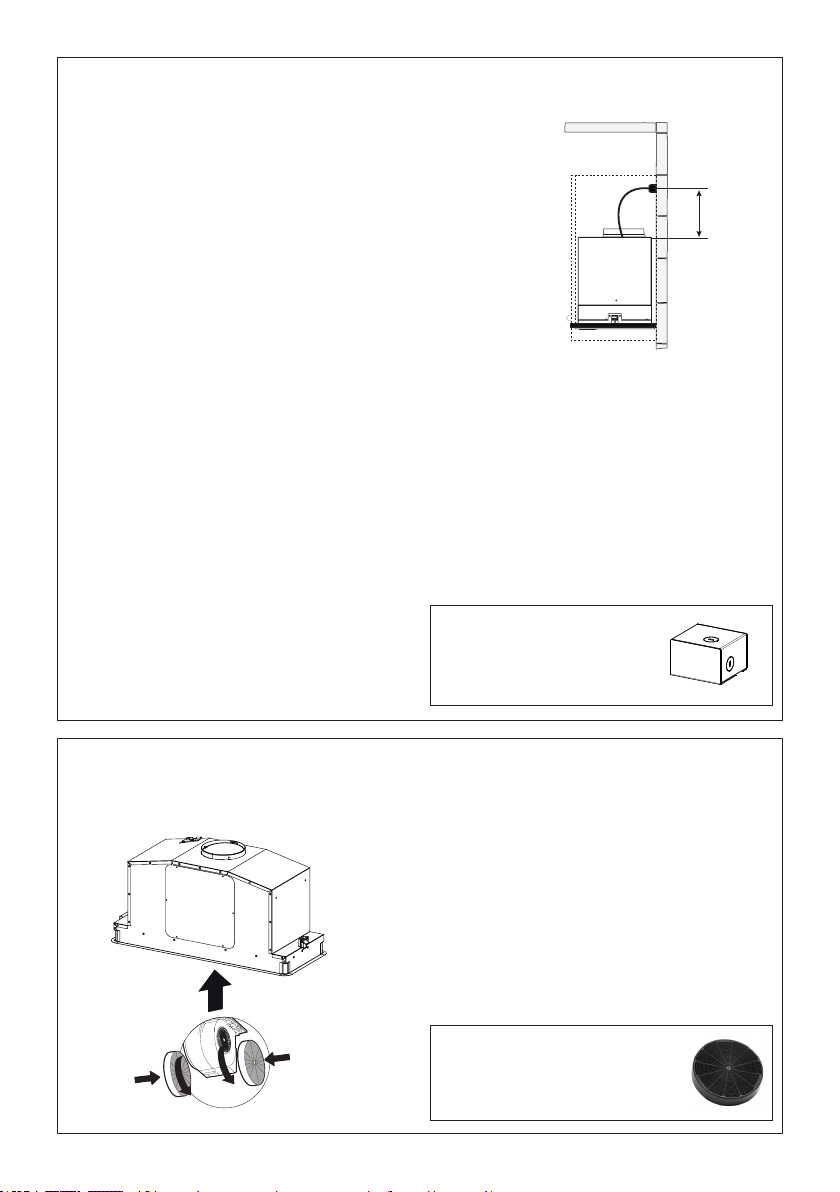

The Hood can be installed directly on the

underside of the wall unit (Minimum 24" from

the Cooking Surface).

Create an opening in the bottom of the wall

unit, as shown.

12a

Ø 120

MIN.

200mm

Ø 125

Ø 150

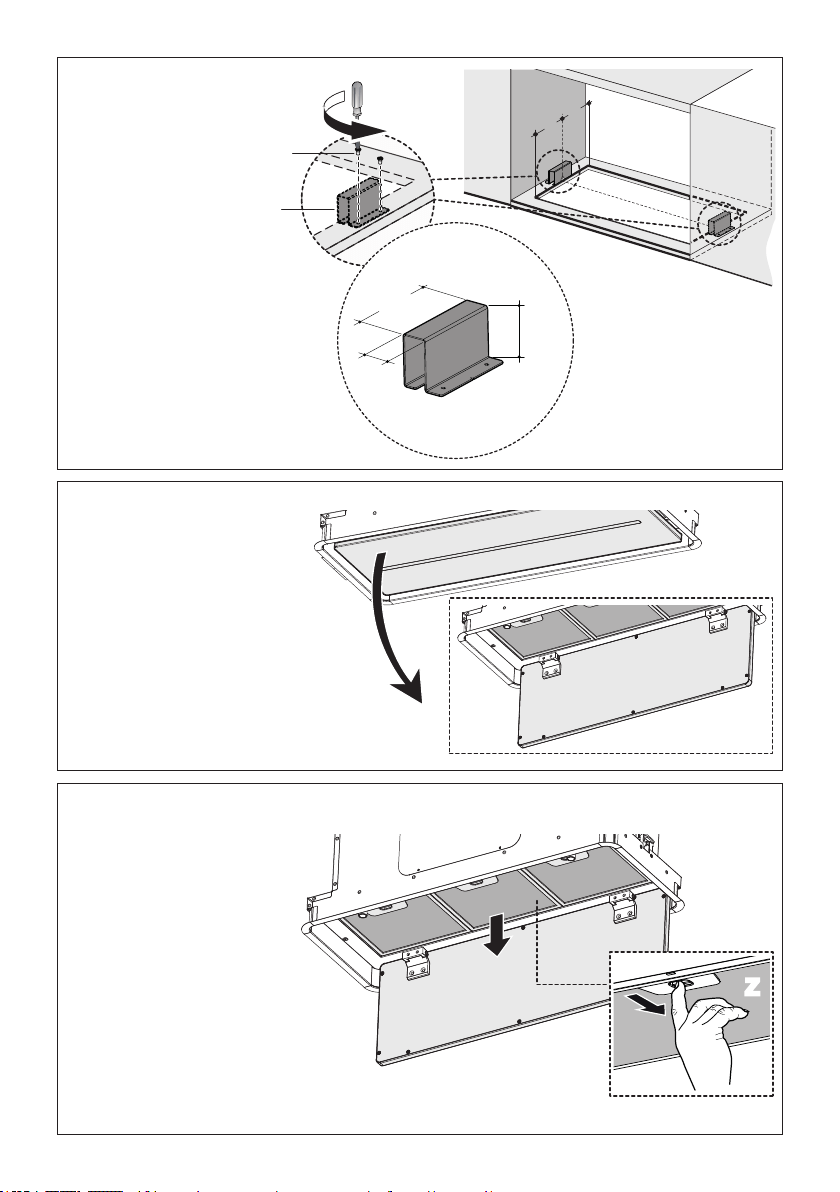

Fix the brackets with

two screws as shown.

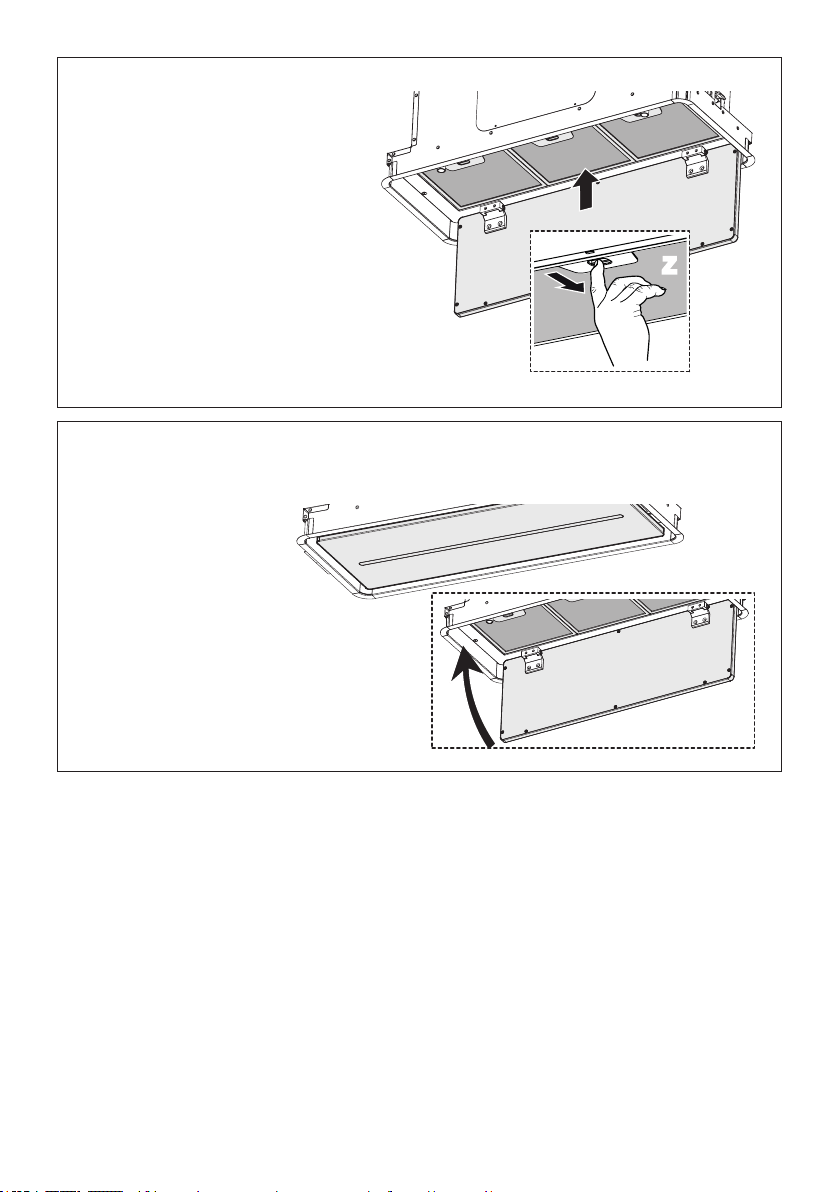

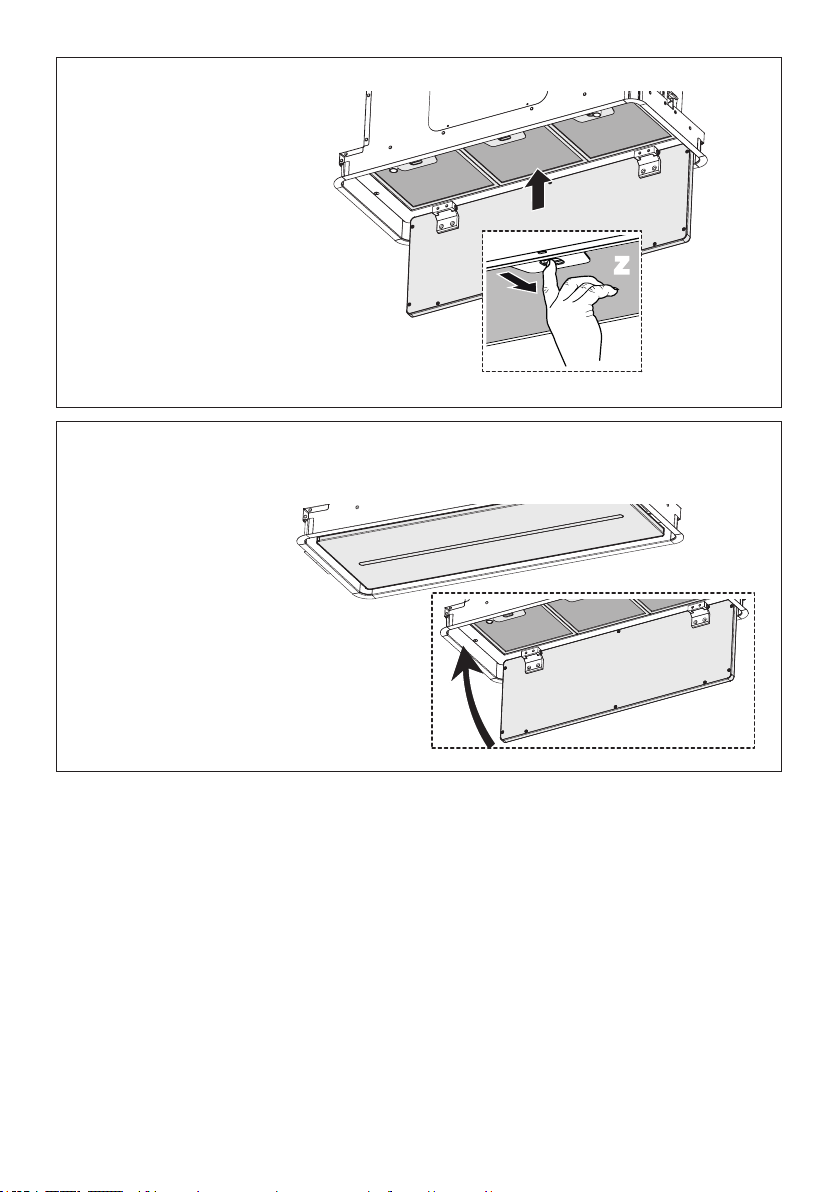

Remove the grease lters.

Open the lter panel cover

by pulling it.

1 11/16"

1 3/8"

3 15/16"

(3)

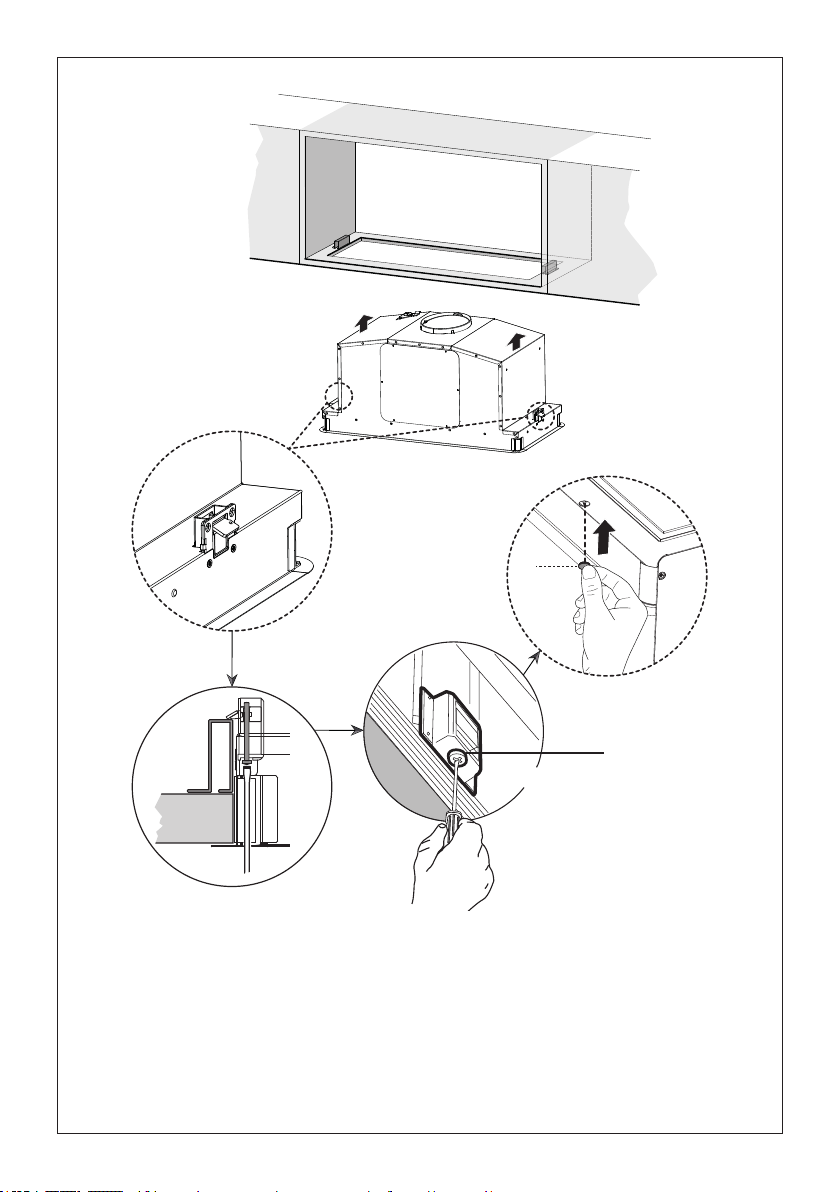

Insert the hood until the side supports snap into place.

Lock in position by tightening the screws Vf from underneath the hood.

Insert the Covers (3) in each of the two screws openings as shown.

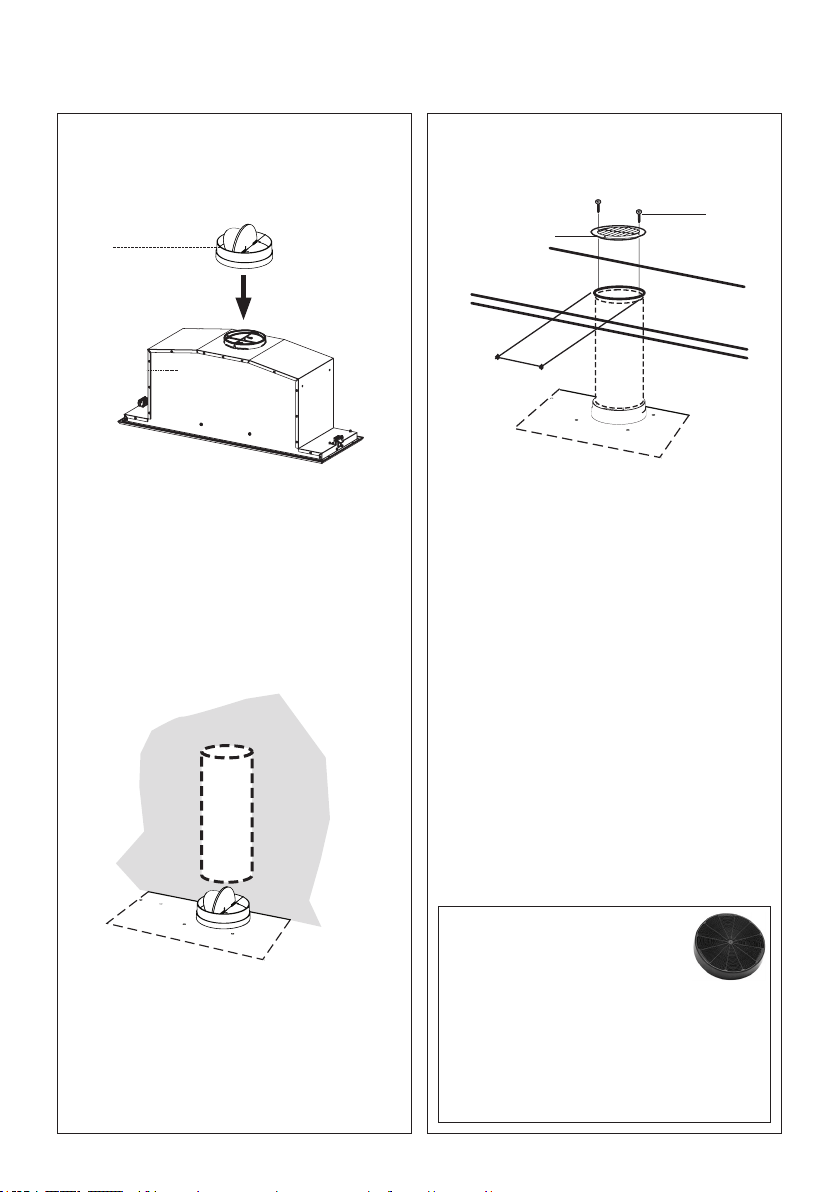

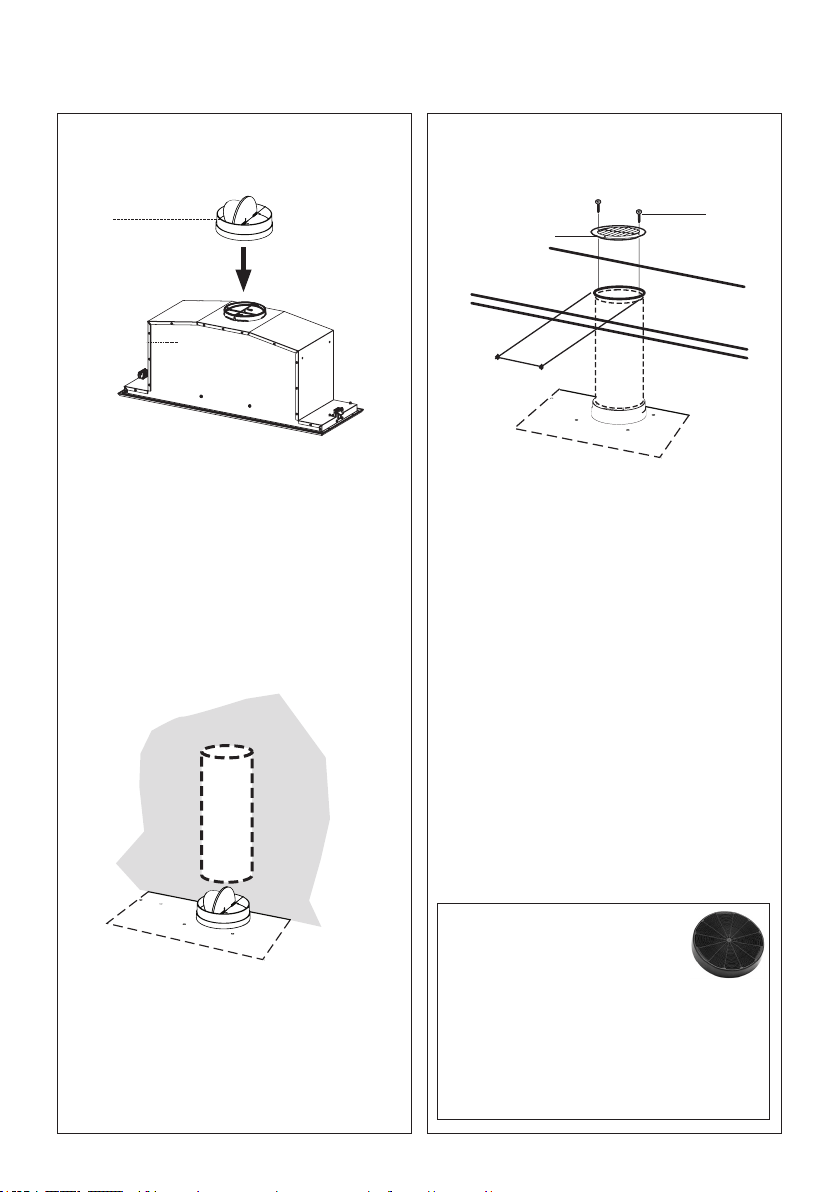

Choose your ducting method

Ducted Venting Installation

Install Damper that is included with the

Hood before connecting to the ductwork.







H

I









H

I



Install Roof or Wall Cap purchased

separately. Connect the 6" metal duct-

work to the Roof or Wall Cap and then

attach ductwork.

Required Activated Charcoal

Filter Accessory - sku

# - FILTER1 (purchased

separately)

See page 11 Section 8 for installation

instructions of Activated Charcoal Filter

Accessory.

Non Ducted -

Recirculation Option

For Non-Ducted Recirculation venting route

the ductwork to a location above the hood

where the discharge is vented back into the

room.

Use the included Recirculation Vent Grill (8)

to cover the opening. Secure the grill with

the 2 screws (12e) provided in the Install

Kit.

If the directional grille is not used, t a straight

tube at least 15" in length from the hood air

outlet to the wall unit.





12e

Direct Connect Wiring Box

Accessory sku # WIREBOX

(purchased separately)

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

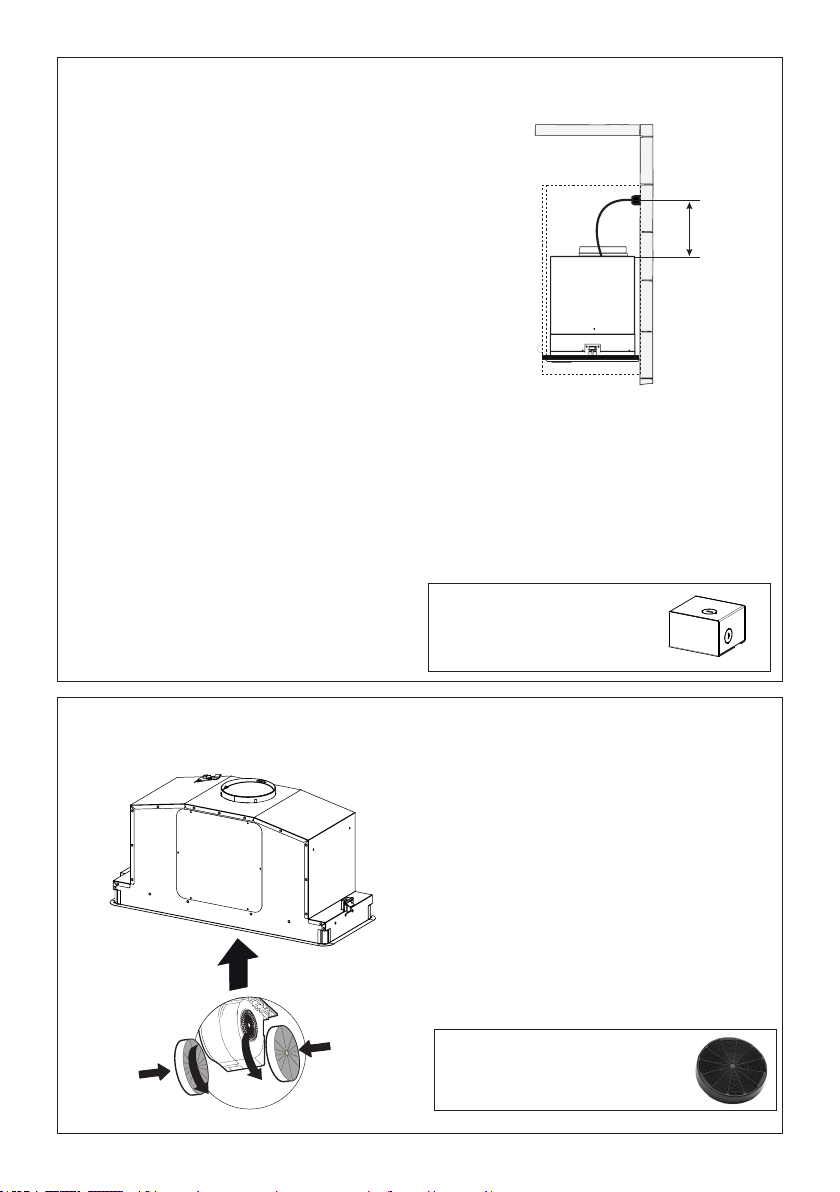

ELECTRICAL INSTALLATION WITH CONNECTION CABLE

The supply cord shall be accessible for

inspection after installation.

ELECTRICAL INSTALLATION WITH

OPTIONAL WIRING BOX

For Permanent wiring Installation-Use only

with Listed rangehood Wiring Box kit

sku # WIREBOX, manufactured by Faber.

Max. 33 7/16”

GROUNDING INSTRUCTIONS This appliance must

be grounded. In the event of an electrical short circuit,

grounding reduces the risk of electric shock by providing

an escape wire for the electric current. This appliance

is equipped with a cord having a grounding wire with a

grounding plug. The plug must be plugged into an outlet

that is properly installed and grounded.

WARNING - Improper grounding can result in a risk of

electric shock.

Consult a qualied electrician if the grounding instructions

are not completely understood, or if doubt exists as to

whether the appliance is properly grounded.

Do not use an extension cord. If the power supply cord

is too short, have a qualied electrician install an outlet

near the appliance.

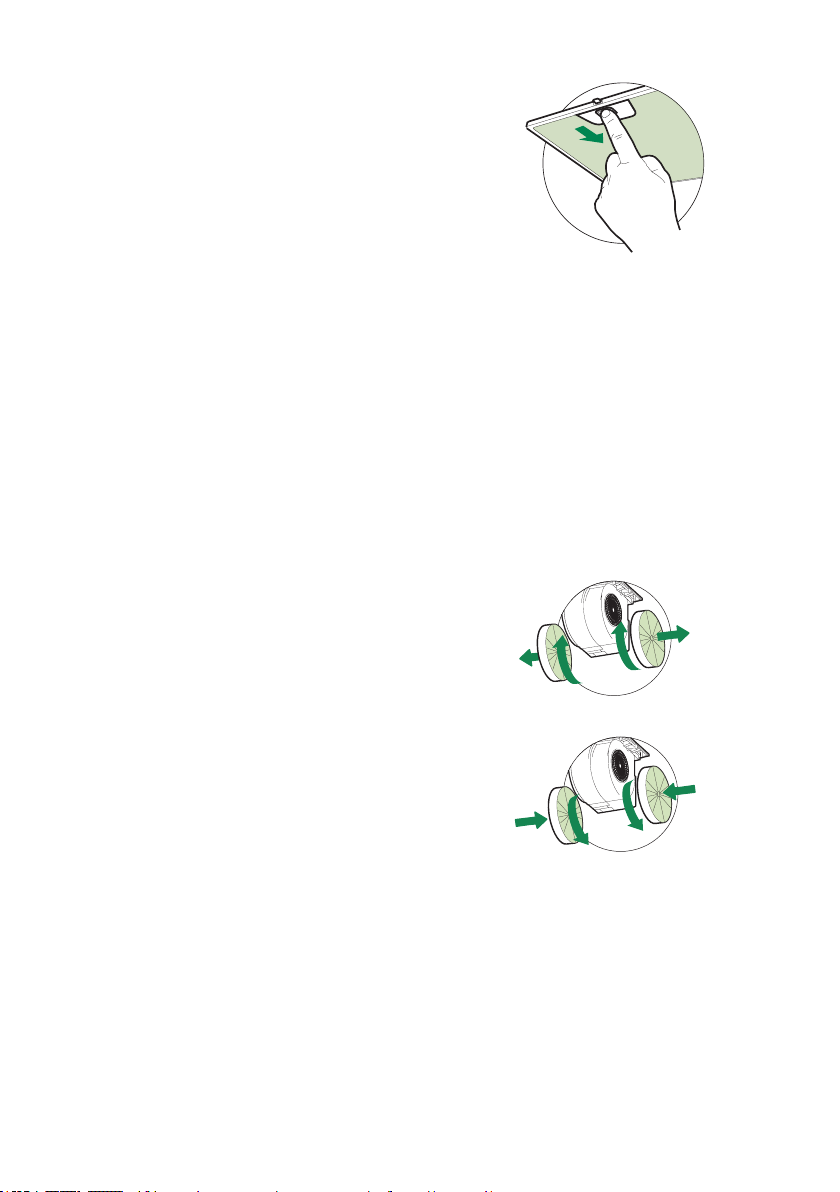

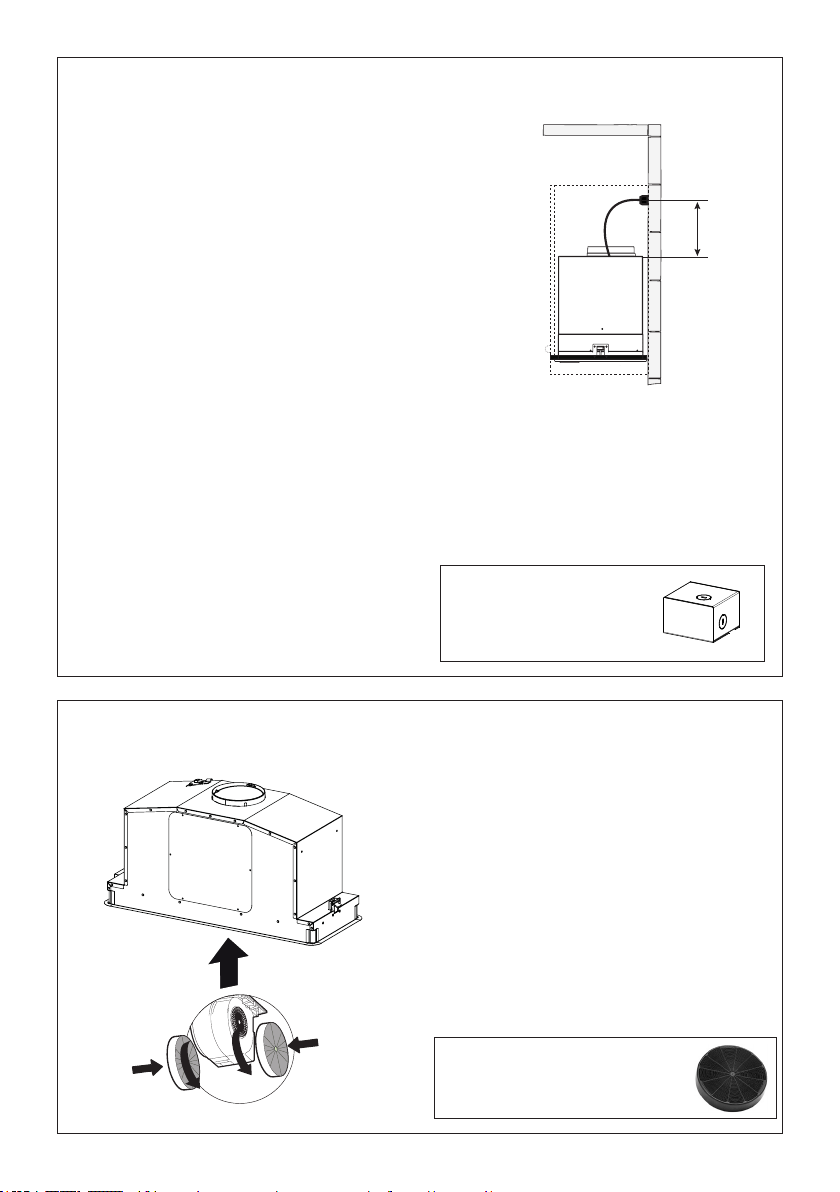

For Non-Ducted Recirculation Option

Attach each charcoal lter to the black

grid on each side of the blower. Press

the charcoal lter tightly to the black

grid on the blower side and rotate the

lter clockwise (towards the front of

the insert hood) until it locks into place.

Turn counterclockwise (towards the

back of the insert hood) to remove.

Required Activated Charcoal Filter

Accessory - sku # - FILTER1

(purchased separately)

Replace the grease lters

removed previously.

Close the lter panel

cover by pushing it

back into place until

the latch mechanism

has secured it.

Cleaning Filter Cover Panel

• Open the Panel by pulling it

down.

• Clean the outside with a damp

cloth and neutral detergent.

• Clean the inside using a damp

cloth and neutral detergent.

Do not use wet cloths or

sponges, or jets of water; do

not use abrasive substances.

USE AND CARE INFORMATION

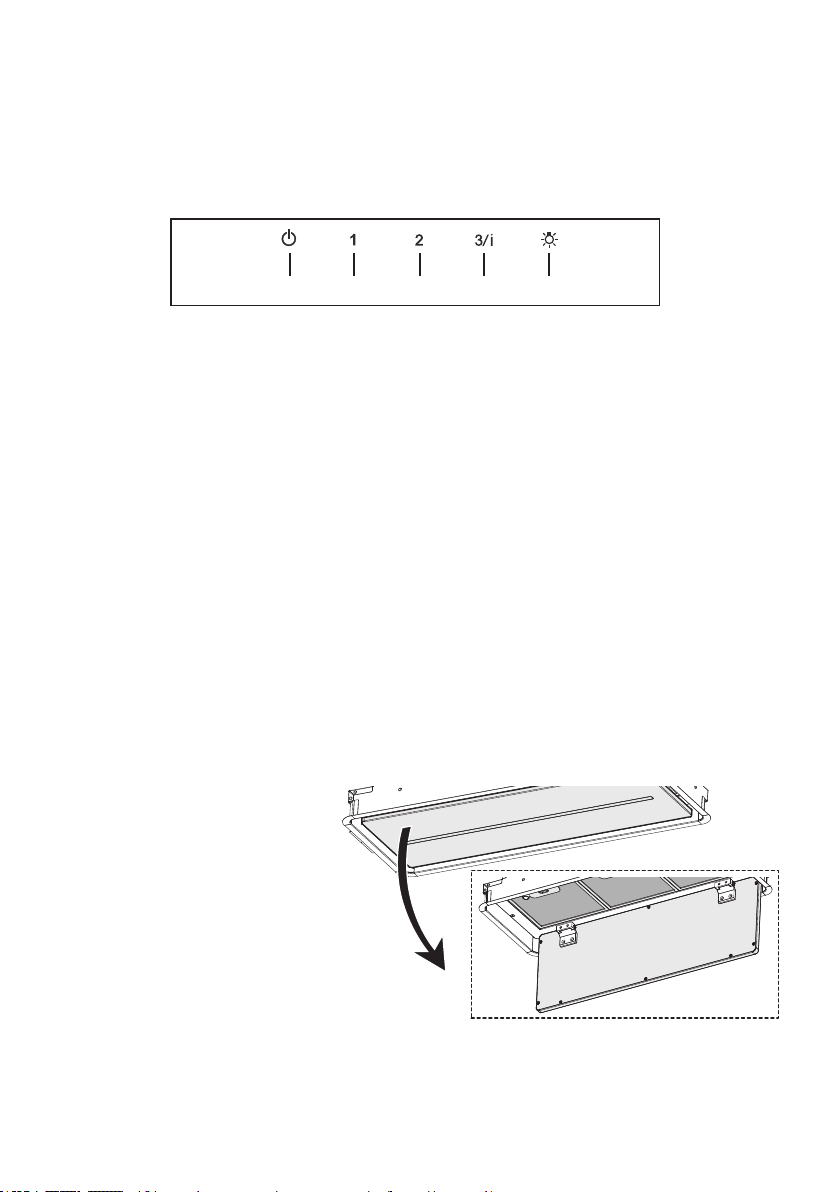

T1. Fan Off Button:Turn the blower Off. The fan can be operated by pressing any of the fan setting

buttons.

Hold down this button for 2 seconds to activate Delay Off function which will keep the fan On for 15

minutes and automatically shut Off.

T2. Fan Settings Buttons: Low Speed.

T3. Fan Settings Buttons: Medium Speed.

T4. Fan Settings Buttons: High Speed / Intensive Speed.

Hold down the button for 2 seconds to activate the INTENSIVE SPEED, which is timed to run for 10

minutes. At the end of this time it will automatically return to the speed set before.Suitable to deal

with maximum levels of cooking fumes.

L. Light Button: On/Off switch for the LED lights.

T1 T2 T3 T4 L

LT1 T2 T3 T4

For Best Results

Start the rangehood several minutes before cooking to develop proper airow. Allow the

rangehood to operate for several minutes after cooking is complete to clear all smoke and

odors from the kitchen.

Cleaning metal grease lters

The metal grease lters can be cleaned in hot de-

tergent solution or washed in the dishwasher. They

should be cleaned every 2 months use, or more

frequently if use is particularly heavy.

• Open the Panel by pulling it down.

• Remove the lter, pushing the lever towards the back

of the unit and at the same time pulling downward.

• Wash the lter without bending it, leave it to dry

thoroughly before replacing (if the surface of the lter

changes color over time, this will have absolutely

no effect on its efciency).

• Replace, taking care to ensure that the handle

faces forward.

• Cleaning in dishwasher may dull the nish of the

metal grease lter.

• Close the Panel.

Replacing Activated Charcoal Filter

The Activated Charcoal Filters are not washable

and cannot be regenerated, and must be replaced

approximately every 4 months of operation, or more

frequently with heavy usage.

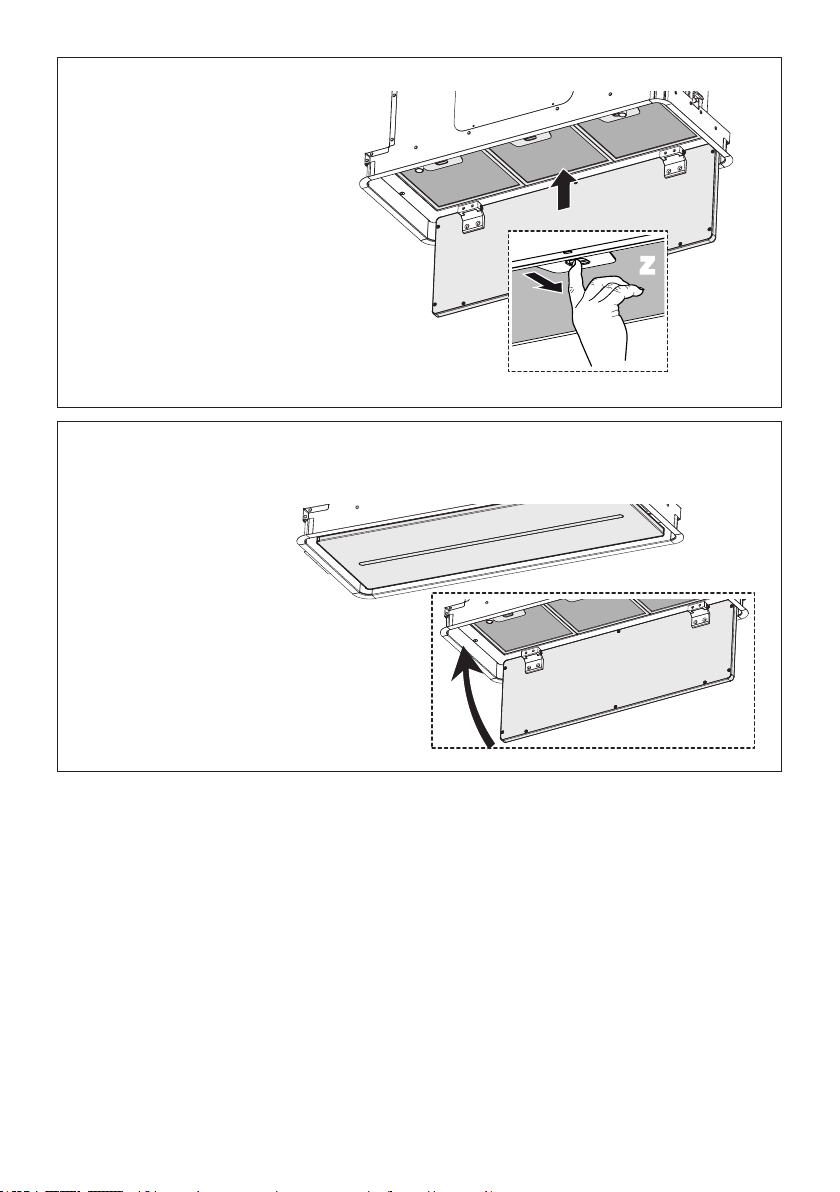

• Open the Panel by pulling it down.

• Remove the Filter, pushing it towards the back of

the unit and at the same time pulling downward.

• Remove the saturated Activated Charcoal Filters,

as indicated (A).

• Fit the new Filters, as indicated (B).

• Replace, taking care to ensure that the handle

faces forwards.

• Close the Panel.

CAUTION: When used in recirculation mode, to Re-

duce the Risk of Fire and Shock use only conversion

kit Model FILTER 1.

Lighting unit

• LED lights must be replaced by Faber factory

authorized service.

INSTALLATION

Fitting the Hood canopy

BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS:

• Disconnect the wires to the Commands at the connectors.

• Disconnect the wires to the Light at the con-

nectors.

• The Hood can be installed directly on the

underside of

the wall unit (Minimum 650 mm

from the Cooker Hob).

• Create an opening in the bottom of the wall unit,

as shown.

• Insert the hood until the side supports snap into

place.

• Fasten using the 10 screws 12a provided.

• Lock in position by tightening the screws Vf from

underneath the hood.

• Open the suction panel by turning the specific knob.

• Disconnect the panel from the hood canopy by sliding the

fixing pin lever.

• Remove grease filters.

• Screw the Frame into place

using the 6 scr

ews 12f, re-

connect the wires to the

Commands and Light, re-

place the metal grease filter

and the Panel.

260

495 - 675





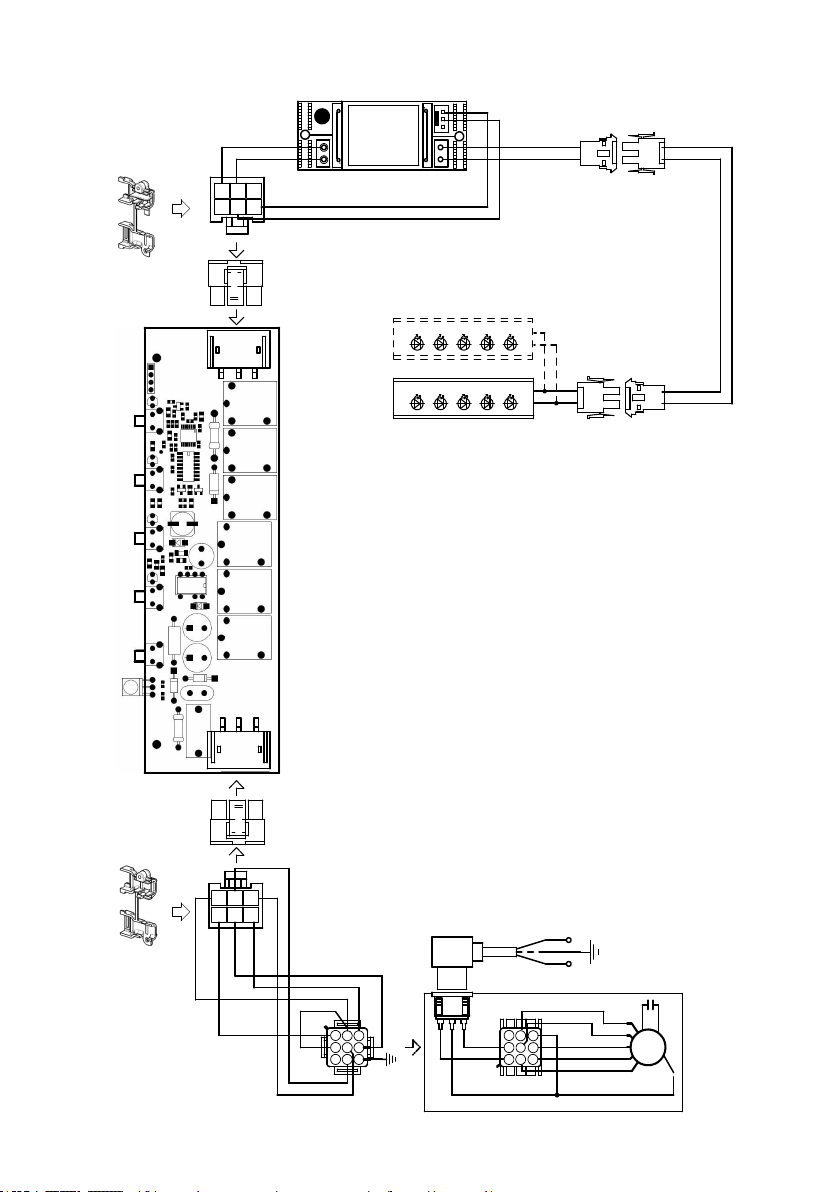

Wiring Diagram

         

 





 

 











































































 





















































 















January 4, 2016

FABER CONSUMER WARRANTY & SERVICE

All Faber products are warranted against any defect in materials or workmanship for the original purchaser

for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers

labor and replacement parts. Faber, at its option, may repair or replace the product or components

necessary to restore the product to good working condition. To obtain warranty service, contact the dealer

from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber

distributor, contact us at (508) 358-5353 for the name of a distributor in your area.

The following is not covered by Faber's warranty:

1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to

replace or repair house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are

excluded from warranty coverage.

3. Repairs when your range hood is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,

installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products

not approved by Faber.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including

any non-UL or C-UL approved Faber range hoods.

6. Repairs to the hood resulting from unauthorized modifications made to the range hood.

7. Expenses for travel and transportation for product service in remote locations and pickup and delivery

charges. Faber range hoods should be serviced in the home.

THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT

LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL

DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD

SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL

EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS, AND WARRANTIES INCLUDING, WITHOUT LIMITATION, ANY

IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE

This warranty gives you specific legal rights that may vary from state to state.

Model#: ______________________________ Serial #: _____________________________

VEUILLEZ LIRE ET CONSERVER LA PRÉSENTE NOTICE AVANT DE

COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE

AVERTISSEMENT:-POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA TABLE DE

CUISSON:

a) Ne laissez jamais sans surveillance les éléments de la surface de cuisson à température élevée.

Les bouillonnements excessifs peuvent provoquer de la fumée et les débordements de graisse

peuvents'enammer.L'huiledoitêtrechaufféelentement,àunetempératurebasseoumoyenne.

b) Assurez-vous de toujours mettre en marche le ventilateur de la hotte lorsque vous cuisinez

àtempératureélevéeoupréparezunmetsambé(p.ex.crêpesSuzette,cerisesjubilé,bœuf

ambé).

c) Nettoyez régulièrement les ventilateurs d'aspiration. Assurez-vous de ne pas laisser de la graisse

s'accumulersurleventilateurouleltre.

d)Utiliseztoujoursdespoêlesetcasserolesdelatailleappropriée.Utiliseztoujoursdesustensiles

de cuisine de la taille adaptée à celle de l'élément chauffant.

AVERTISSEMENT:-POURPRÉVENIRLESBLESSURESENCASDEFEUDEGRAISSESURLA

TABLEDECUISSON,SUIVEZLESRECOMMANDATIONSSUIVANTES*:

a) ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle hermétique, d'une plaque à biscuits ou d'un

plateau métallique, puis éteignez le brûleur. FAITES ATTENTION AUX BRÛLURES. Si le feu ne

s'éteint pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LES POMPIERS.

b) NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMME - Vous pourriez vous brûler.

c) N'UTILISEZ JAMAIS DE L'EAU, ni un linge à vaisselle ou un torchon mouillé, pour éteindre le feu.

Cela pourrait provoquer une violente explosion de vapeur.

d)UtilisezunextincteurUNIQUEMENTsi:

1. Vousêtescertainqu'ils'agitd'unextincteurdeclasseABCetquevousconnaissezbienson

mode d'emploi.

2. Le feu est de faible intensité et se limite à l'endroit où il a démarré.

3. Les pompiers ont déjà été appelés.

4. Unevoiedesortiesetrouvederrièrevouspendantquevouséteignezlesammes

* D'après le guide «Kitchen Firesafety Tips» publié par la NFPA aux États-Unis

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, n'utilisez

jamais ce ventilateur en association avec un dispositif de réglage de vitesse à semi-conducteurs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURECORPORELLE,RESPECTEZLESINSTRUCTIONSSUIVANTES:

1. Utilisez cet appareil uniquement de la façon prévue par le fabricant. Pour toute question, com-

muniquez avec le fabricant.

2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du

panneau électrique et verrouillez-le pour vous assurer que l'électricité n'est pas rétablie accidentel-

lement.S'iln'estpaspossibledeverrouillerledispositifd'interruptiondel'alimentation,afchezde

façon ferme et bien visible un avis de danger, par exemple à l'aide d'une étiquette sur le panneau.

ATTENTION:Destinéàunusagedeventilationgénéraleuniquement.N'utilisezpascedispositif

pour l'aspiration de vapeurs ou de matériaux dangereux ou explosifs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURECORPORELLE,RESPECTEZLESINSTRUCTIONSSUIVANTES:

1. L'installationetlebranchement électriquedoiventêtreréalisésparun technicienqualiéet

conformément à tous les codes et normes en vigueur, incluant ceux concernant la construction

à l'épreuve du feu.

2. Andegarantirunecombustionetuneévacuationadéquatesdesgazparlesconduitesdela

cheminée des appareils à combustion, une bonne aération est nécessaire pour éviter le refou-

lement. Respectez les lignes directrices fournies par le fabricant du matériel chauffant, ainsi que

lesnormesdesécuritécommecellespubliéesparlaNationalFireProtectionAssociation(NFPA)

etlaAmericanSocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE)aux

États-Unis, ainsi que les codes en vigueur dans votre région.

3. Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à ne pas

endommagerleslsélectriquesoud'autresdispositifscachés.

4. Lesventilateurscanalisésdoiventtoujoursêtreraccordésàl'extérieur.

TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ

DE LA HOTTE DOIT ÊTRE SCELLÉE.

Un espace libre d'au moins 24" est requis entre le bas de la hotte et la surface de cuisson ou le

comptoir. Cette hotte a été homologuée par l'UL à cette distance de la surface de cuisson. L’espace libre

minimal requis peut-être plus grand, selon la réglementation en matière de construction de votre région.

Pour les cuisinières à gaz et les cuisinières combinées, un espace minimal de 30" est recommandé

et pourrait être exigé. La profondeur maximale des armoires suspendues est de 13". Les armoires

suspendues de chaque côté de l'appareil doivent se trouver à au moins 18" de la surface de cuisson ou

du comptoir. Consultez la notice d'installation de la surface de cuisson ou de la cuisinière fournie par le

fabricant avant de pratiquer des ouvertures. INSTALLATION DANS UNE MAISON MOBILE L'installation

de cette hotte doit être conforme à la Partie 3280 de la norme Manufactured Home Construction and

Safety Standards, Title 24 CFR (précédemment la partie 280 de la norme Federal Standard for Mobile

Home Construction and Safety, Title 24, HUD). Consultez la che technique électrique.

CRITÈRES DE VENTILATION

Déterminez quelle méthode de ventilation est mieux adaptée à votre application. Les conduits

peuvent passer par le mur ou le toit. Pour garantir une meilleure efcacité, la longueur des conduits

et le nombre de coudes doivent être le plus limités que possible. Le diamètre des conduits devrait

être uniforme. N'installez pas deux coudes ensemble. Utilisez un ruban pour canalisations an de

sceller tous les joints du système de conduits. Utilisez un calfeutrage pour sceller les ouvertures dans

le mur extérieur ou le plancher, autour du clapet.

Iln'estpasrecommandéd'utiliserdesconduitsexibles.Lesconduitsexiblesprovoquent

unecontre-pressionetdelaturbulencequidiminuentgrandementl'efcacitédel'appareil.

Assurez-vous que l'espace libre dans le mur ou le plancher est sufsant pour le conduit d'évacua-

tion avant de pratiquer les ouvertures. Ne coupez jamais une poutre ou un chevron, sauf si c'est

absolument nécessaire. S'il s'avère nécessaire de couper une poutre ou un chevron, la construction

d'un renforcement est requise.

AVERTISSEMENT - Pour réduire le risque d'incendie, utilisez uniquement des conduits

métalliques.

ATTENTION - Pour réduire le risque d'incendie et pour évacuer adéquatement l'air, assu-

rez-vousderaccorderlesconduitsàl'extérieur–Nediffusezpasl'aird'évacuationdans

des espaces à l'intérieur des murs ou du plafond, ou encore à l'intérieur d'un grenier,

d'une galerie technique ou d'un garage.

• Le système de ventilation DOIT déboucher à l'extérieur.

• NE FAITES PAS déboucher les conduits dans un grenier ou un autre endroit fermé.

• N'UTILISEZ PAS un clapet de sécheuse mural de 4po.

• Il n'est pas recommandé d'utiliser des conduits exibles.

• N'ENTRAVEZ PAS le ux de l'air de combustion et de ventilation.

• Le non-respect des exigences en matière de ventilation pourrait entraîner un incendie.

AVERTISSEMENT

Installation dans les climats froids

Le système de ventilation doit prévoir un registre antirefoulement supplémentaire pour réduire le

ux d'air froid inverse, ainsi qu'une barrière thermique non métallique pour réduire la conduction

des températures extérieures. Le registre doit être installé du côté air froid par rapport à la barrière

thermique. La barrière thermique doit être positionnée le plus près que possible de l'endroit où le

système de ventilation pénètre dans la partie chauffée de la maison.

FICHE TECHNIQUE ÉLECTRIQUE

Une alimentation de courant alternatif de 120 volt à 60 Hz est requise sur un circuit à fusible distinct de

15 ampères. Il est recommandé d'installer un fusible temporisé ou un disjoncteur. Le fusible doit être

calibré conformément aux codes en vigueur pour les caractéristiques nominales électriques de l'appareil,

indiquées sur la plaque signalétique située à l'intérieur de l'appareil, à proximité du compartiment des

câblages externes.

INSTALLATION ÉLECTRIQUE AVEC BOÎTIER DE CÂBLAGES

CET APPAREIL DOIT ÊTRE UNIQUEMENT BRANCHÉ À L'AIDE DE FILS DE CUIVRE. Le calibre des

ls doit être conforme aux critères de la dernière édition du National Electrical Code, de l'ANSI/NFPA 70

et de l'ensemble des codes et réglementations en vigueur. Le calibre des ls et les connexions doivent

être adaptés aux caractéristiques nominales de l'appareil. Il est possible de se procurer un exemplaire

des normes indiquées ci-dessus en communiquant avec:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269 (États-Unis)

Cet appareil devrait être branché directement au sectionneur à fusible (ou au disjoncteur) par un câble

exible de cuivre avec blindage ou gaine non métallique. Laissez un peu de jeu dans le câble pour

permettre le déplacement de l'appareil si des travaux d'entretien s'avéraient nécessaires. Un raccord

de conduit homologué par l'UL de 1/2" doit être installé aux deux extrémités du câble d'alimentation

(au niveau de l'appareil et de la boîte de liaison).

Lors de la réalisation du branchement électrique, réalisez un trou de 11/4" dans le mur. S'il s'agit d'un

trou dans le bois, il doit être poncé pour le rendre lisse. S'il s'agit d'un trou dans le métal, un passe-ls

est requis.

• Une mise à la terre électrique est requise pour cette hotte.

• N'UTILISEZ PAS un tuyau d'eau froide pour la mise à la terre si celui-ci est branché par des

joints en plastique, par des rondelles non métalliques ou d'autres matériaux.

• N'UTILISEZ PAS une conduite de gaz pour la mise à la terre.

• N'INSTALLEZ PAS un fusible sur le circuit neutre ou le circuit de mise à la terre. La présence

d'un fusible dans le circuit neutre ou de mise à la terre peut entraîner un choc électrique.

• Consultez un électricien qualié si vous n'êtes pas certain de la mise à la terre de la hotte.

• Le non-respect des exigences de la che technique électrique pourrait entraîner un incendie.

AVERTISSEMENT

DIMENSIONS DE LA HOTTE

7/8"

22 3/16"

Min. 2 3/8"

Max. 2 3/4"

8 11/16"

3 7/8"

10 7/16"

26 9/16"

11 1/4"

3/16"

27 9/16"

2 5/8"

9 1/16"

Min. 24" Min. 30"

PIÈCES PRINCIPALES

Composants

Réf. Qté Composants du produit

1 1 Bâti de la hotte avec :

Commandes, Éclairage,

Filtres, Ventilateur.

2 2 Bridesdexation

3 2 Capuchon

8 1 Grille d'évent de recyclage

10 1 Registre ø 5 7/8"

1 Télécommande REMCTRL

Réf. Qté Composants d'installation

12a 4 Vis 1/8" x 5/8"

12e 2 Vis 1/8"x 3/8"

(pour le montage de la grille

d’évent de recyclage)

Qté Documentation

1 Mode d'emploi

Accessoires disponibles

Pièces requises

- Conduit métallique 6" circulaire.

Boîtier de connexion directe, no d'article WIREBOX

Caisse standard 30" LINE30ST

Caisse standard 36" LINE36ST

Filtre à charbon actif, no d'article FILTER1

Réducteur de débit no CFMRED

Réducteur de débit no (600-300); CFMRED

Réducteur de débit no (600-400); CFMRED2

Trousse de ltre à charbon lavable Longue durée de

vie; no d'article FILTER1LL

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

12a







H

I









H

I



Choisissez la méthode de canalisation

Exige

l'achat de

l'accessoire à

charbon actif

Arrière

Haut

Installer la hotte

Option non canalisée

avec recyclage d'air

Options d'installation

avec ventilation canalisée

10 1/4"

26 5/8"

13/16"

La hotte peut être installée directement sur la

face inférieure de l'unité murale (à au moins 24"

de la surface de cuisson).

Pratiquez une ouverture sur le fond de l'unité

murale, comme illustré.

Ø 120

MIN.

200mm

Ø 125

Ø 150

Fixez les brides de xa-

tion à l’aide de deux vis,

comme illustré.

Retirez les ltres à graisse.

Ouvrez le panneau de

protection du ltre en le

tirant.

12a

1 11/16"

1 3/8"

3 15/16"

(3)

Insérez la hotte jusqu'à ce que les appuis latéraux s'enclenchent.

Verrouillez en serrant les vis Vf du dessous de la hotte.

Insérez les capuchons (3) dans chacune des deux ouvertures, comme illustré.

Choisissez la méthode de canalisation

Installation avec ventilation canalisée

Installez le registre inclus avec la hotte

avant de la raccorder aux conduits.







H

I









H

I



Installez le clapet de toiture ou le clapet

mural acheté séparément. Raccordez

le conduit métallique de 6" au clapet de

toiture ou au clapet mural, puis raccor-

dez les conduits.

Filtre à charbon actif

accessoire requis - no

d'article - FILTER1 (acheté

séparément).

Consultez les instructions d'installation du

ltre à charbon actif accessoire à la page

26, Section 8.

Option non canalisée

avec recyclage d'air

Pour la ventilation avec recyclage sans

canalisation, dirigez les conduits à un

emplacement au-dessus de la hotte où l'air

évacué est retourné dans la pièce.

Utilisez la grille d'évent de recyclage (8)

incluse pour couvrir l'ouverture. Fixez la

grille à l'aide des 2 vis (12e) fournies dans

la trousse d'installation.





12e

Si la grille directionnelle n’est pas utilisée,

posez un tuyau droit d’une longueur mini-

male de 15" entre la sortie d’air de la hotte

et l’unité murale.

Boîtier de connexion

directe, no d'article

WIREBOX (acheté

séparément).

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

INSTALLATION ÉLECTRIQUE AVEC CÂBLE DE CONNEXION

Le cordon d'alimentation doit être accessible

pour l'inspection après l'installation.

INSTALLATION ÉLECTRIQUE AVEC

BOÎTIER DE CONNEXION EN OPTION

Pour une installation avec connexion xe,

utilisez uniquement la trousse de boîtier de

connexion pour hotte indiquée, no d'article

WIREBOX, fabriquée par Faber.

Max. 33 7/16”

INSTRUCTIONS DE MISE À LA TERRE Cet appareil

doit être mis à la terre. La mise à la terre réduit le risque

de choc électrique en cas de court-circuit, car elle fournit

un l d'évacuation au courant électrique. Cet appareil est

muni d'un cordon présentant un l de mise à la terre, avec

une che de mise à la terre. La che doit être insérée

dans une prise correctement installée et mise à la terre.

AVERTISSEMENT - Une mise à la terre inadéquate peut

entraîner un choc électrique.

Consultez un électricien qualié si vous ne comprenez pas

parfaitement les instructions de mise à la terre ou si vous

avez des doutes quant à la mise à la terre de l'appareil.

N'utilisez pas de rallonge. Si le cordon d’alimentation est

trop court, demandez à un électricien qualié d’installer

une prise à proximité de l'appareil.

Pour l’option non canalisée - avec recyclage d'air

Fixez les ltres à charbon à la grille

noire de chaque côté du ventilateur.

Pressez fermement le ltre à charbon

contre la grille noire de chaque côté du

ventilateur et faites tourner le ltre dans

le sens des aiguilles d'une montre (vers

l'avant de la hotte encastrable) jusqu'à

ce qu'il soit verrouillé en place. Faites

tourner dans le sens contraire des

aiguilles d'une montre (vers l'arrière de

la hotte encastrable) pour l'enlever.

Filtre à charbon actif accessoire

requis - no d'article - FILTER1

(acheté séparément).

Replacez les ltres à graisse

enlevés précédemment.

Fermez le panneau de

protection du ltre en le

poussant en place jusqu'à

ce que le mécanisme de

verrouillage se déclenche.

Nettoyage du panneau de

protection du ltre

• Ouvrez le panneau de protec-

tion en le tirant vers le bas.

• Nettoyez l'extérieur à l'aide

d'un linge humide et d'un

détergent neutre.

• Nettoyez l'intérieur à l'aide d'un

linge humide et d'un détergent

neutre. N'utilisez pas des lin-

ges ou des éponges mouillés,

un jet d'eau ou des substances

abrasives.

INFORMATIONS POUR L'UTILISATION ET L'ENTRETIEN

T1. Bouton Arrêt du ventilateur : Éteint le ventilateur. Le ventilateur peut être allumé en ap-

puyant sur l'un ou l'autre des boutons de réglage.

Tenez ce bouton enfoncé pendant 2 secondes pour activer la fonction de désactivation

retardée, qui éteindra automatiquement le ventilateur après 15 minutes de marche.

T2. Boutons de réglage du ventilateur : vitesse réduite.

T3. Boutons de réglage du ventilateur : vitesse moyenne.

T4. Boutons de réglage du ventilateur : Vitesse élevée / Vitesse intensive.

Tenez le bouton enfoncé pendant environ 2 secondes pour activer la VITESSE INTENSIVE,

pour une durée de 10 minutes. Après ce délai, la vitesse retournera automatiquement à

la vitesse sélectionnée précédemment. Utile pour contrer les émanations maximales de

cuisson.

L. Bouton pour l'éclairage : Interrupteur Marche/Arrêt pour l'éclairage à DEL.

T1 T2 T3 T4 L

LT1 T2 T3 T4

Pour de meilleurs résultats

Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un ux d'air adéquat.

Laissez la hotte fonctionner quelques minutes après avoir ni de cuisiner pour absorber toute la fumée

et les odeurs de la cuisine.

Nettoyagedesltres

à graisse métalliques

Les ltres à graisse métalliques peuvent être lavés

dans une solution d'eau chaude savonneuse ou

dans le lave-vaisselle. Ils devraient être nettoyés

tous les 2 mois d'utilisation, ou plus fréquemment

en cas d'utilisation particulièrement intensive.

• Ouvrez le panneau en le tirant.

• Retirez le ltre, en poussant simultanément le

levier vers l'arrière de l'appareil et en le tirant

vers le bas.

• Lavez le ltre sans le plier. Laissez-le sécher

complètement avant de le réinstaller (un chan-

gement de la couleur à la surface du ltre au l

du temps n'a aucun impact sur son efcacité).

• Remettez-le en place, en vous assurant que la

poignée se trouve vers l'avant.

• Le lave-vaisselle pourrait ternir le ni du ltre à

graisse métallique.

• Refermez le panneau.

Remplacementdultreàcharbonactif

Les ltres à charbon actif ne sont pas lavables

et ne peuvent être régénérés. Ils doivent être

remplacés environ tous les 4 mois d'utilisation,

ou plus souvent en cas d'utilisation intensive.

• Ouvrez le panneau en le tirant.

• Retirez le ltre, en le poussant simultanément

vers l'arrière de l'appareil et en le tirant vers le bas.

• Retirez les ltres à charbon actif saturés comme

indiqué (A).

• Posez les nouveaux ltres, comme indiqué (B).

• Remettez-le en place, en vous assurant que la

poignée se trouve vers l'avant.

• Refermez le panneau.

ATTENTION : Pour réduire le risque d’incendie ou de

choc électrique lorsque l’appareil est utilisé en mode

recyclage, utilisez uniquement le modèle FILTER 1

en guise de trousse de conversion.

Système d’éclairage

• Les ampoules DEL doivent être remplacées par

un service d'entretien autorisé Faber.

INSTALLATION

Fitting the Hood canopy

BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS:

• Disconnect the wires to the Commands at the connectors.

• Disconnect the wires to the Light at the con-

nectors.

• The Hood can be installed directly on the

underside of

the wall unit (Minimum 650 mm

from the Cooker Hob).

• Create an opening in the bottom of the wall unit,

as shown.

• Insert the hood until the side supports snap into

place.

• Fasten using the 10 screws 12a provided.

• Lock in position by tightening the screws Vf from

underneath the hood.

• Open the suction panel by turning the specific knob.

• Disconnect the panel from the hood canopy by sliding the

fixing pin lever.

• Remove grease filters.

• Screw the Frame into place

using the 6 scr

ews 12f, re-

connect the wires to the

Commands and Light, re-

place the metal grease filter

and the Panel.

260

495 - 675





Schéma de câblage

         

 















































































 





















































 















4 janvier 2016

GARANTIE LIMITÉE ET SERVICE FABER

Tous les produits Faber font l'objet d'une garantie contre les défauts de matériel et de main-

d'œuvre,accordée à l'acheteur original pour une période d'un (1) an à compter de la date d'achat initiale

(preuve d'achat requise). Cette garantie couvre les frais de main-d'œuvre et les pièces de rechange. À sa

discrétion, Faber peut réparer ou remplacer le produit ou les composants nécessaires à remettre le produit

en bon état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le

détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre

région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez

communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à proximité.

Les éléments suivants ne sont pas visés par la garantie Faber :

1. Les appels au service de réparation visant à corriger l'installation de la hotte de cuisine, à recevoir des

instructions sur l'utilisation de la hotte de cuisine, le remplacement ou la réparation des fusibles du domicile

ou la correction des câblages ou de la plomberie du domicile.

2. Les appels au service de réparation visant à réparer ou remplacer les ampoules électriques de hotte, les

fusibles ou les filtres. Ces pièces consommables ne sont pas couvertes par la garantie.

3. Les réparations si votre hotte de cuisine est employée à des fins autres que celles prévues, soit l'utilisation

résidentielle normale pour une famille.

4. Les dommages découlant d'un accident, d'une modification, de l'utilisation incorrecte ou abusive, d'un

incendie, d'une inondation, d'un cas de force majeure, d'une installation inadéquate, d'une installation non

conforme aux codes en matière d'électricité ou de plomberie ou à la documentation fournie par Faber, ou

encore d'une utilisation du produit non approuvée par Faber.

5. Les frais de main-d'œuvre ou de remplacement des pièces pour les appareils utilisés à l'extérieur des

États-Unis ou du Canada, y compris toutes les hottes de cuisine Faber non-UL ou C-UL homologuées.

6. Les réparations à la hotte découlant de modifications non autorisées apportées à la hotte de cuisine.

7. Les frais encourus pour les déplacements et le transport de produits en région éloignée et les frais de

cueillette et livraison. La réparation des hottes de cuisine Faber doit être réalisée à domicile.

LA PRÉSENTE GARANTIE NE PRÉVOIT AUCUNE FORME DE DÉDOMMAGEMENT EN CAS DE DOMMAGES ACCESSOIRES OU

CONSÉCUTIFS, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES,

PARTICULIERS OU CONSÉCUTIFS, LES LÉSIONS CORPORELLES/MORTELLES OU LA PERTE DE PROFITS. LA GARANTIE

OFFERTE PAR FABER EST LIMITÉE AUX CONDITIONS ÉNONCÉES CI-DESSUS ET À LA PÉRIODE DE GARANTIE INDIQUÉE

DANS LES PRÉSENTES ET EST EXCLUSIVE. SAUF DISPOSITIONS EXPRESSES CONTRAIRES DANS LE PRÉSENT ACCORD,

FABER DÉCLINE TOUTE CONDITION, REPRÉSENTATION OU GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, SANS

TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE

PARTICULIER

Les droits qui vous sont conférés en vertu de la présente garantie peuvent varier d'une province ou d'un État

à l'autre.

de modèle : ______________________________ N

de série : _____________________________

LEA Y GUARDE ESTAS INSTRUCCIONES ANTES DE EMPEZAR

LA INSTALACIÓN DE ESTA CAMPANA

ADVERTENCIA: - PARA REDUCIR EL RIESGO DE INCENDIO DE GRASA:

A) Nunca deje las unidades de supercie desatendidas en los ajustes altos. Los

derrames por ebullición pueden causar humos y derrames de grasa que pueden

encenderse. Caliente los aceites lentamente en un ajuste bajo o medio.

B) Siempreenciendalacampanacuandococineafuegoaltooalambearalimentos

(porejemplo,CrepesSuzette,CherriesJubilee,PeppercornBeefFlambé).

C) Limpie los ventiladores frecuentemente. No se debe permitir que la grasa se acu-

muleenelventiladoroenelltro.

D) Utilice una cacerola de tamaño adecuado. Utilice siempre utensilios de cocina

apropiadosparaeltamañodelelementodesupercie.

ADVERTENCIA: - PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO

DE INCENDIO DE GRASA EN LA CAMPANA, TENGA EN CUENTA LO SIGUIENTE*:

A) APAGUE LAS LLAMAS con una tapa bien cerrada, una bandeja para galletas o una

bandeja metálica, luego apague el quemador. TENGA CUIDADO PARA EVITAR

QUEMADURAS. Si las llamas no salen inmediatamente EVACUE Y LLAME A LOS

BOMBEROS.

B) NUNCA RECOGER UNA CACEROLA EN LLAMAS - Usted puede ser quemado.

C) NO USE AGUA, incluyendo toallas húmedas o toallas - se pudiera producir una

violenta explosión de vapor.

D) Use un extintor SOLAMENTE si:

1. Usted sabe que usted tiene un extintor de la clase ABC, y sabe ya utilizarlo.

2. El incendio es pequeño y está contenido en el área donde comenzó.

3. Se está llamando a los bomberos.

4. Usted puede luchar el fuego con la espalda dirigida hacia una salida.

* Basado en "Consejos para luchas contra los incendios en las cocinas" publicado por NFPA

ADVERTENCIA - PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS O INCEN-

DIOS, no use este ventilador con ningún dispositivo de control de velocidad de estado.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉC-

TRICAS O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad sólo en la forma prevista por el fabricante. Si tiene alguna pre-

gunta, póngase en contacto con el fabricante.

2. Antes de dar servicio o limpiar la unidad, desconecte la alimentación del panel

de servicio y bloquee los medios de desconexión del servicio para evitar que la

alimentación se conecte accidentalmente. Cuando los medios de desconexión

delservicionopuedanserbloqueados,jermementeundispositivodeaviso

prominente, tal como una etiqueta, al panel de servicio.

PRECAUCIÓN: Para uso general de ventilación solamente. No utilizar para el escape

de materiales peligrosos o explosivos y vapores.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉC-

TRICAS O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Lainstalaciónyelcableadoeléctricodebenserhechosporpersonalcalicadode

acuerdo con todos los códigos y estándares aplicables, incluyendo la construcción

según normas anti-incendio.

2. Senecesitasucienteaireparalacombustiónyelagotamientoadecuadosde

los gases a través de la chimenea del equipo de combustión de combustible para

evitarelcontraujo.Sigalasdirectricesdelfabricantedelequipodecalefaccióny

las normas de seguridad tales como los publicados por la National Fire Protection

Association(NFPA),laAmericanSocietyforHeating,RefrigerationandAirCondi-

tioningEngineers(ASHRAE)ylasautoridadesdeloscódigoslocales.

3. Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros

servicios ocultos.

4. Los ventiladores con conductos siempre deben tener salida al exterior.

TODAS LAS ABERTURAS DE LA PARED Y EL PISO DONDE ESTÁ INSTALADA LA

CAMPANA SE DEBEN SELLAR.

Esta campana requiere por lo menos 24 "de espacio libre entre el fondo de la campana y la supercie

de cocción o encimera. Esta campana ha sido aprobada por UL a esta distancia del plano de

cocción. Esta distancia mínima puede ser mayor dependiendo de los códigos de construcción

locales. Para los planos de cocción de gas y las cocinas combinadas, se recomienda y puede ser

necesario un mínimo de 30". La profundidad máxima de los gabinetes de arriba es de 13". Los

gabinetes de arriba a ambos lados de esta unidad deben estar a un mínimo de 18" por encima

de la supercie de cocción o encimera. Consulte las instrucciones de instalación del plano de

cocción o de la cocina dadas por el fabricante antes de realizar cualquier recorte. INSTALACIÓN

EN CASA MÓVIL La instalación de esta campana debe cumplir con las Normas de Construcción

y Seguridad de Viviendas Manufacturadas, Título 24 CFR, Parte 3280 (anteriormente Normal

Federal para la Construcción y seguridad de las Viviendas Móviles, Título 24, HUD, parte 280).

Vea Requisitos eléctricos.

REQUISITOS DE VENTILACIÓN

Determine qué método de ventilación es mejor para su aplicación. El conducto puede extenderse

a través de la pared o el techo.

La longitud del conducto y el número de codos deben mantenerse al mínimo para proporcionar

un rendimiento eciente. El tamaño del conducto debe ser uniforme. No instale dos codos juntos.

Use cinta adhesiva para sellar todas las juntas en el sistema de conductos. Utilice calafateo para

sellar la pared exterior o la abertura del piso alrededor de la tapa.

No se recomienda el uso de conductos exibles. El conducto exible crea una contrapresión y una

turbulencia del aire que reduce considerablemente el rendimiento.

Asegúrese de que haya suciente espacio libre dentro de la pared o el piso para el conducto de

escape antes de hacer recortes. No corte una viga o un poste a menos que sea absolutamente

necesario. Si se debe cortar una viga o un poste, se debe construir una estructura de soporte.

ADVERTENCIA - Para reducir el riesgo de incendio, use solamente conductos de metal.

PRECAUCIÓN - Para reducir el riesgo de incendio y para descargar adecuadamente el

aire, asegúrese de sacar el aire - No expulse los humos en espacios dentro de paredes

o techos, áticos, espacios angostos o garajes.

Instalaciones en clima frío

Se debe instalar un registro de tiro adicional para minimizar el ujo de aire frío hacia atrás y se

debe instalar un disyuntor térmico no metálica para minimizar la conducción de las temperaturas

exteriores como parte del sistema de ventilación. El registro debe estar en el lado de aire frío del

disyuntor térmico. El disyuntor debe estar lo más cerca posible de donde el sistema de ventilación

entra en la parte calentada de la casa.

• El sistema de ventilación DEBE terminar fuera del hogar.

• NO termine el conducto en un ático u otro espacio cerrado.

• NO(2)utilicetapasdeparedtipolavaderode4".

•Noserecomiendaelusodeconductosexibles.

• NO obstruya el ujo de aire de combustión y ventilación.

• El incumplimiento de los requisitos de ventilación puede provocar un incendio.

ADVERTENCIA

REQUISITOS ELÉCTRICOS

En un circuito separado de fusible de 15 amperios se requiere un suministro eléctrico

de solo 120 voltios, 60 Hz CA. Se recomienda un fusible o disyuntor de retardo. El

fusible debe dimensionarse según los códigos locales de acuerdo con la clasicación

eléctrica de esta unidad, tal como se especica en la placa de serie / de características

situada en el interior de la unidad cerca del compartimiento de cableado de campo.

INSTALACIÓN ELÉCTRICA CON CAJA DE CABLEADO

ESTA UNIDAD DEBE CONECTARSE SOLAMENTE CON ALAMBRE DE COBRE. Los

tamaños de los cables deben cumplir con los requisitos del Código Eléctrico Nacional,

ANSI / NFPA 70 - última edición, y todos los códigos y ordenanzas locales. El tamaño

del cable y las conexiones deben ajustarse a las especicaciones del aparato. Se

pueden obtener copias de la norma antes mencionada en:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269

Este aparato debe conectarse directamente a la desconexión de fusible (o disyuntor) a

través de un cable de cobre exible, blindado o no metálico. Deje un poco de holgura

en el cable para que el aparato pueda moverse si es necesario realizar algún tipo de

mantenimiento. En cada extremo del cable de alimentación (en el aparato y en la caja

de empalmes) debe encontrarse un conector de conducto de 1/2" certicado UL.

Al hacer la conexión eléctrica, realice un agujero de 1 1/4 "en la pared. Un agujero

cortado a través de la madera debe ser lijado hasta que esté liso. Un agujero a través

del metal debe tener un ojal.

• Esta campana requiere conexión eléctrica de tierra.

• Si la tubería de agua fría está interrumpida por juntas de plástico, de materiales no

metálicos u otros materiales, NO la utilice para conexión a tierra.

• NO conecte a tierra una tubería de gas.

• NO coloque un fusible en el circuito de neutro o tierra. Un fusible en el neutro o circuito

de puesta a tierra podría dar lugar a una descarga eléctrica.

• Consulte con un electricista calicado si tiene dudas acerca de si la campana está

correctamente conectada a tierra.

• El incumplimiento de los requisitos eléctricos puede provocar un incendio.

ADVERTENCIA

DIMENSIONES DE LA CAMPANA

7/8"

22 3/16"

Min. 2 3/8"

Max. 2 3/4"

8 11/16"

3 7/8"

10 7/16"

26 9/16"

11 1/4"

3/16"

27 9/16"

2 5/8"

9 1/16"

Min. 24" Min. 30"

PARTES PRINCIPALES

Componentes

Ref. Cdad. Componentes del producto

1 1 Cuerpo de la campana,

completo de: Controles, luz,

ltros, ventilador.

2 2 Soporte

3 2 Cubierta

8 1 Rejilla de recirculación

10 1 Registro de ø 5 7/8 "

1 Control remoto REMCTRL

Ref. Cdad. Componentes para la instalación

12a 4 Tornillos de 1/8" x 5/8"

12e 2 Tornillos de 1/8" x 3/8"

(para el montaje de la rejilla

de ventilación de

recirculación)

Cdad. Documentación

1 Manual de instrucciones

Accesorios disponibles

Piezas necesarias

- Conductos metálicos redondos de 6".

Número de SKU de la caja de cableado de conexión directa:

WIREBOX

LINE30ST - Revestimiento estándar 30

LINE36ST - Revestimiento estándar 36

Filtro de carbón activado sku #; FILTER1

Kit Reductor CFM #CFMRED

Filtro de carbón activado

(600-300) ; sku# CFMRED

Filtro de carbón activado

(600-400) ; sku# CFMRED2

Kit de ltro de carbón lavable de larga duración ; sku# FILTER1LL

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

12a







H

I









H

I



Elegir el método de canalización

Requiere la

compra de

un accesorio

de carbón

activado

Parte

trasera

Parte

superior

Instale la campana

Opción de recirculación sin conductoOpciones de instalación

con ventilación con conducto

10 1/4"

26 5/8"

13/16"

La campana se puede instalar directamente

en la parte inferior de la unidad de pared

(mínimo 24" desde la supercie de cocción).

Crear una abertura en la parte inferior de la

unidad de pared, como se muestra.

Ø 120

MIN.

200mm

Ø 125

Ø 150

Fije los soportes con

dos tornillos como se

muestra.

Retire los ltros antigrasa.

Abra la tapa del panel

del ltro tirando de ella.

12a

1 11/16"

1 3/8"

3 15/16"

(3)

Inserte la campana hasta que los soportes laterales encajen en su lugar.

Bloquee la posición apretando los tornillos Vf desde debajo de la campana.

Inserte las cubiertas (3) en cada una de las dos aperturas de tornillos como se muestra.

Elija el método de conducción

Instalación de ventilación

con conducto

Opción de recirculación sin conducto

Instale el registro que se incluye con

la campana antes de la conexión al

conducto.







H

I









H

I



Instale la tapa de pared o de techo que

se compra por separado. Conecte los

conductos metálicos de 6" a la tapa de

pared o de techo y luego conecte los

conductos.

Para recirculación sin conducto, dirija el

conducto a una ubicación por encima de

la campana donde la descarga se ventile

en la sala.

Utilice la rejilla de ventilación de recircu-

lación incluida para cubrir la abertura. Fije

la rejilla con los 2 tornillos provistos en el

kit de instalación.

Si no se utiliza la rejilla direccional, instale

un tubo recto de al menos 15" de largo

desde la salida de aire de la campana

hasta la unidad de pared.

Accesorio de ltro de carbón

activado requerido - sku

# - FILTER1 (se compra por

separado)

Vea la página 41 Sección 8 para las

instrucciones de instalación del Accesorio

de ltro de carbón activado.





12e

Accesorio de caja de

cableado de conexión directa

sku # WIREBOX (se compra

por separado).

Created by

Denomination

Lang EN

Sheet

Modif.by

Approved by

Approval date

Doc. status

Drawing N.

NEW_DRAWING_BOX

Rev

INSTALACIÓN ELÑECTRICA CON CABLE DE CONEXIÓN

El cable de suministro debe estar accesible

para su inspección después de la instalación.

INSTALACIÓN ELÉCTRICA CON

CAJA DE CABLEADO OPCIONAL

Para instalación de cableado permanente:

Use únicamente con el kit de caja de cableado

de la campana especicado sku # WIREBOX,

fabricado por Faber.

Max. 33 7/16”

INSTRUCCIONES DE PUESTA A TIERRA Este equipo se

debe poner a tierra. En el caso de un cortocircuito eléctrico,

la conexión a tierra reduce el riesgo de descarga eléctrica al

proporcionar un cable de escape para la corriente eléctrica.

Este equipo está equipado con un cable que tiene un cable

de conexión a tierra con un enchufe de conexión a tierra. El

enchufe debe estar enchufado a un tomacorriente que esté

instalado y conectado a tierra correctamente.

ADVERTENCIA: una conexión a tierra incorrecta puede

provocar un riesgo de descarga eléctrica.

Consulte a un electricista calicado si las instrucciones de

conexión a tierra no se comprenden completamente o si

existe una duda acerca de si el equipo está correctamente

conectado a tierra.

No utilice un cable de extensión. Si el cable de alimentación

es demasiado corto, solicite a un electricista calicado que

instale un tomacorriente cerca del dispositivo.

Para la opción de recirculación sin conducto

Conecte cada ltro de carbón a la rejilla

negra en cada lado del soplador. Presio-

ne el ltro de carbón rmemente contra

la rejilla negra en el lado del soplador y

gire el ltro en el sentido de las agujas

del reloj (hacia la parte delantera de la

campana de inserción) hasta que encaje

en su lugar. Gire hacia la izquierda (ha-

cia la parte posterior de la campana de

inserción) para quitar.

Accesorio de ltro de carbón

activado requerido - sku

# - FILTER1 (se compra por

separado).

Reemplace los ltros de grasa

retirados previamente.

Cierre la tapa del panel

del ltro presionándola

hasta que encaje en

su sitio, hasta que el

mecanismo del seguro la

bloquee.

Limpieza del panel

de la tapa del ltro

• Abra el panel tirando de él

hacia abajo.

• Limpie el exterior con un paño

húmedo y detergente neutro.

• Limpie el interior con un paño

húmedo y detergente neutro.

No use paños mojados o es-

ponjas, ni chorros de agua;

no use sustancias abrasivas.

INFORMACIÓN DE USO Y CUIDADO

T1. Botón de apagado del ventilador: Apague el soplador. El ventilador se puede operar presionando

cualquiera de los botones de conguración del ventilador. Mantenga presionado este botón durante

2 segundos para activar la función Delay Off (Desactivación retardada), que mantendrá el ventilador

encendido durante 15 minutos y se apagará automáticamente.

T2. Botones de ajuste del ventilador: Baja velocidad.

T3. Botones de ajuste del ventilador: Media velocidad.

T4. Botones de ajuste del ventilador: Velocidad alta / velocidad intensiva.

Mantenga presionado el botón durante 2 segundos para activar la VELOCIDAD INTENSIVA, que está

programada para ejecutarse durante 10 minutos. Al nal de este tiempo, volverá automáticamente

a la velocidad establecida anteriormente. Adecuado para tratar con niveles máximos de humos de

cocina.

L. Botón de luz: Interruptor de encendido / apagado para las luces LED.

T1 T2 T3 T4 L

LT1 T2 T3 T4

Para mejores resultados

Encienda la campana varios minutos antes de cocinar para desarrollar un ujo de aire adecuado. Deje

que la campana funcione durante varios minutos después de completar la cocción para eliminar todo

el humo y los olores de la cocina.

Limpieza de los ltros antigrasa metálicos

• Los ltros antigrasa metálicos se pueden limpiar en

una solución de detergente caliente o en lavavajillas.

Deben limpiarse cada 2 meses de uso, o más fre-

cuentemente si el uso es particularmente intensivo.

• Abra el panel tirando de él hacia abajo.

• Retire el ltro, empujando la palanca hacia la parte

posterior de la unidad y al mismo tiempo tirando

hacia abajo.

• Lave el ltro sin doblarlo, déjelo secar completa-

mente antes de reemplazarlo (si la supercie del

ltro cambia de color con el tiempo, esto no tendrá

ningún efecto en su ecacia).

• Reemplace, teniendo cuidado de asegurarse de

que la manija esté orientado hacia adelante.

• La limpieza en el lavavajillas puede opacar el

acabado del ltro antigrasa metálico.

• Cierre el panel.

Reemplazo del ltro de carbón activado

Los ltros de carbón activado no son lavables y no se

pueden regenerar, y deben reemplazarse aproxima-

damente cada 4 meses de operación, o con mayor

frecuencia con un uso intensivo.

• Abra el panel tirando de él hacia abajo.

• Retire el ltro, empujándolo hacia la parte posterior

de la unidad y, al mismo tiempo que tira hacia abajo.

• Retire los ltros saturados de carbón activado,

como se indica (A) .

• Monte los nuevos ltros, como se indica (B) .

• Reemplace, teniendo cuidado de asegurarse de

que la manija mire hacia adelante.

• Cierre el panel.

PRECAUCIÓN: Cuando se utiliza en el modo de

recirculación, para reducir el riesgo de incendio y

descarga eléctrica, utilice sólo el kit de conversión

Modelo FILTER 1.

Unidad de iluminación

• Las luces LED deben ser reemplazadas por el

servicio autorizado por Faber.

INSTALLATION

Fitting the Hood canopy

BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS:

• Disconnect the wires to the Commands at the connectors.

• Disconnect the wires to the Light at the con-

nectors.

• The Hood can be installed directly on the

underside of

the wall unit (Minimum 650 mm

from the Cooker Hob).

• Create an opening in the bottom of the wall unit,

as shown.

• Insert the hood until the side supports snap into

place.

• Fasten using the 10 screws 12a provided.

• Lock in position by tightening the screws Vf from

underneath the hood.

• Open the suction panel by turning the specific knob.

• Disconnect the panel from the hood canopy by sliding the

fixing pin lever.

• Remove grease filters.

• Screw the Frame into place

using the 6 scr

ews 12f, re-

connect the wires to the

Commands and Light, re-

place the metal grease filter

and the Panel.

260

495 - 675





Diagrama de cableado

         

 















































































 





















































 














