GE - General Electric CSH22GRX Legacy User Manual

Appliance Registration 2

Automatic Icemaker 5-7

Behind the Refrigerator 11

Care and Cleaning 11, 12

CFC-Free Refrigerant 2

Consumer Services 20

Food Storage Suggestions 8

Ice Service 7

Installation Requirements 14

Adapter Plug 14

Electrical Requirements 14

Extension Cord 14

Grounding 14

Light Bulb Replacement 12

Model and Serial Numbers 2

Problem Solver 17-19

Preparation 13

Clearances 13

Location 13

Rollers and Leveling Legs 13

Water Supply to Icemaker 13

Vacation & Moving Tips 13

Safety Instruction 3

Shelves 10

Storage Drawers 9

Drawer & Cover Removal 12

Temperature Controls 4

Under Refrigerator 11

Warranty U.S. Back Cover

Warranty Canadian 21

Water Filter Accessory 7

Water Line Installation 15, 16

Version française 23

Versión en español 45

English Version

Use and Care of

Side by Side

19, 20, 22, 24

and 27 Models

Your

Refrigerator

How to get

the best from

In the United States call the GE Answer Center

800.626.2000

In Canada consult your local telephone directory for the Camco Service Center

HELP US HELP YOU…

Write down the model

and serial numbers.

You’ll see them on a label on the wall beside

the top drawer or at the bottom, just inside the

fresh food compartment door.

These numbers are also on the Consumer

Product Ownership Registration Card that

came with your refrigerator.

Before sending in this card, please write these

numbers here:

Model Number

Serial Number

Use these numbers in any correspondence or

service calls concerning your refrigerator.

Read this guide carefully.

It is intended to help you operate and

maintain your new refrigerator properly.

Keep it handy for answers to your questions.

If you don’t understand something or need

more help,

In the United States, call:

GE Answer Center

800.626.2000

24 hours a day, 7 days a week

In Canada, write:

Manager, Consumer Relations

2645 Skymark Ave.,

Mississauga, Ontario

Canada L4W 4H2

If you received a damaged

refrigerator…

Immediately contact the dealer

(or builder) that sold you the refrigerator.

Save time and money.

Before you request service…

Check the Problem Solver section in this

guide. It lists minor operating problems that

you can correct yourself.

CFC-FREE REFRIGERANT

Your old refrigerator has a cooling system that used CFCs

(chlorofluorocarbons). CFCs are believed to harm stratospheric ozone,

so this refrigerator uses a new refrigerant that does not harm the

stratospheric ozone layer.

If you are throwing away your old refrigerator, make sure the CFC

refrigerant is removed for proper disposal by a qualified servicer. If

you intentionally release this CFC refrigerant you can be subject to

fines and imprisonment under provisions of the federal Clean Air Act.

IF YOU NEED SERVICE

To obtain service, see the Consumer Services

page in the back of this guide.

We’re proud of our service and want you to

be pleased. If for some reason you are not

happy with the service you receive, here are

three steps to follow for further help.

For Customers in the United States:

FIRST, contact the people who serviced your

appliance. Explain why you are not pleased.

In most cases this will solve the problem.

NEXT, if you are still not pleased, write

all the details—including your phone

number—to:

Manager, Consumer Relations

Appliance Park

Louisville, KY 40225

FINALLY, if your problem is still not

resolved, write:

Major Appliance

Consumer Action Panel

20 North Wacker Drive

Chicago, IL 60606

For Customers in Canada:

FIRST, contact the people who serviced your

appliance. Explain why you are not pleased.

In most cases this will solve the problem.

NEXT, if you are still not pleased, write

all the details—including your phone

number—to:

Manager, Consumer Relations

2645 Skymark Ave.,

Mississauga, Ontario

Canada L4W 4H2

IMPORTANT SAFETY INSTRUCTIONS

Read all instructions before using this appliance.

WARNING—When using this appliance,

always exercise basic safety precautions,

including the following:

• Use this appliance only for its intended purpose

as described in this Use and Care Guide.

• This refrigerator must be properly

installed and located in accordance

with the Installation Instructions

before it is used.

• Never unplug your refrigerator by

pulling on the power cord. Always grip

plug firmly and pull straight out from

the outlet.

• Repair or replace immediately all electric

service cords that have become frayed or

otherwise damaged. Do not use a cord that

shows cracks or abrasion damage along its length

or at either the plug or connector end.

• When moving your refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

• Do not allow children to climb, stand or

hang on the shelves in the refrigerator. They

could damage the refrigerator and seriously

injure themselves.

• If your old refrigerator is still around

the house but not in use, be sure to

remove the doors. This will reduce the

possibility of danger to children.

• After your refrigerator is in operation, do

not touch the cold surfaces in the freezer

compartment, particularly when hands are

damp or wet. Skin may adhere to these extremely

cold surfaces.

• If your refrigerator has an automatic icemaker,

avoid contact with the moving parts of the ejector

mechanism, or with the heating element that

releases the cubes. Do not place fingers or hands

on the automatic icemaking mechanism while the

refrigerator is plugged in.

• Don’t refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin

No. 69 says:

‘‘…You may safely refreeze frozen foods that

have thawed if they still contain ice crystals or if

they are still cold—below 40°F. (4°C.).

‘‘…Thawed ground meats, poultry or fish that

have any off-odor or off-color should not be

refrozen and should not be eaten. Thawed ice

cream should be discarded. If the odor or color of

any food is poor or questionable, get rid of it. The

food may be dangerous to eat.

‘‘Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits,

vegetables and prepared foods. The eating quality

of red meats is affected less than that of many

other foods. Use refrozen foods as soon as

possible to save as much of their eating quality as

you can.’’

• Unplug your refrigerator before cleaning

and making repairs. NOTE: We strongly

recommend that any servicing be

performed by a qualified individual.

• Before replacing a burned-out light bulb, the

refrigerator should be unplugged in order to avoid

contact with a live wire filament. (A burned-out

light bulb may break when being replaced.)

NOTE: Turning control to OFF position does

not remove power to the light circuit.

• Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

SAVE THESE

INSTRUCTIONS

Important Safety Instructions

OPERATING YOUR REFRIGERATOR

Set the Temperature Controls (appearance may vary)

The temperature controls let you regulate the temperature in the fresh

food and freezer compartments. The coldest settings are “E” and “9”.

At first, set the Fresh Food control at “5” and the Freezer control at “C”.

Allow 24 hours for the temperature to stabilize, whether you are

setting the controls for the first time or adjusting them later. Then, if

you want colder or warmer temperatures in either compartment, adjust

the controls one step at a time.

NOTE: Moving the Fresh Food control to OFF turns off cooling in

both compartments—fresh food and freezer—but does not shut off

power to the refrigerator.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

How to Test Temperatures

Use the milk test for the fresh food compartment. Place a container

of milk on the top shelf in the fresh food compartment. Check it a day

later. If the milk is too warm or too cold, adjust the temperature controls.

Use the ice cream test for the freezer compartment. Place a

container of ice cream in the center of the freezer compartment. Check

it after a day. If it’s too hard or too soft, adjust the temperature controls.

Always allow 24 hours for the refrigerator to reach the

temperature you set.

Automatic Energy Saver System No Defrosting

You won’t find an “energy saver” switch on this refrigerator.

Warm liquid from the refrigerator’s condenser is automatically

circulated around the front edge of the freezer compartment to help

keep moisture from forming on the outside of the refrigerator during

humid weather.

Many refrigerators use special electric heaters. This refrigerator

needs none. That’s why there is no “energy saver” switch…there’s

no need for it.

It is not necessary to defrost the freezer or fresh food compartments.

Your refrigerator is designed and equipped to defrost itself automatically.

If you turn your household thermostat below 60°F. (16°C.) at night…

…you may want to move the freezer control 1 step

colder. Cooler temperatures in the house may cause

the compressor to operate less frequently, thus

allowing the freezer compartment to warm

somewhat. To protect your frozen food supply,

leave the freezer setting at this colder setting for the

entire winter or for as long as you keep your

thermostat turned down.

Moving the freezer control to colder setting should have no effect on

your fresh food compartment. However, if freezing occurs, move the

fresh food control one step warmer.

When you stop turning the thermostat down, turn the refrigerator’s

controls back to their regular settings.

If you use your refrigerator before the water

connection is made, raise the ice access door

and make sure the icemaker feeler arm is in the

STOP (up) position. When the water supply has

been connected to the icemaker, move the feeler

arm to the ON (down) position.

At first there will be a delay before water is dispensed and ice is made.

On models with a water dispenser, if no

water is dispensed when the refrigerator is

first installed, there may be air in the water line

system. Press the dispenser pad for at least two

minutes to remove trapped air from the water

line and to fill the water system.

The ice cube mold will automatically fill with water AFTER cooling

to freezer temperatures. The first cubes normally freeze after

several hours.

NOTE: With a newly-installed refrigerator, allow about 24 hours

for the freezer compartment to get cold enough to make ice.

(continued next page)

WAT

ER C

ICE

LIGHT OFF ON

AUTOMATIC ICEMAKER & DISPENSER

(on some models)

How They Work

The automatic icemaker makes ice continually. The dispenser

dispenses water, ice cubes or crushed ice through the freezer

compartment door. Here’s how they work.

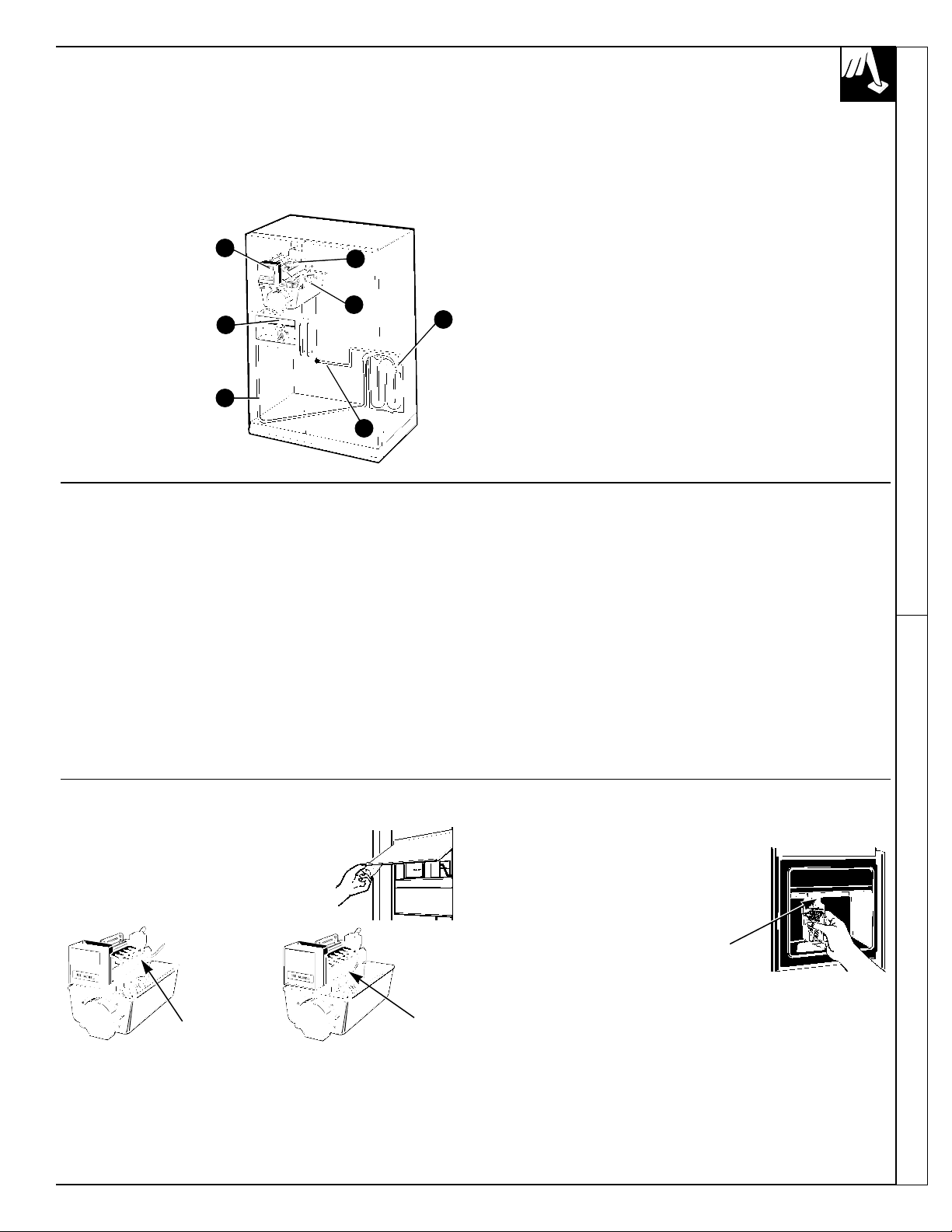

Water flows from the household supply through a

(1) dual solenoid valve

to the

(2) water tubing and

to the

(3) automatic icemaker

as needed.

Water is frozen in the

(4) cube mold and

ejected into the

(5) storage bin where

a motor-powered

auger moves

cubes forward.

Cubes fall through the chute in the door when the dispenser

pad is pressed.

When CRUSHED is selected (on some models), a baffle channels

cubes through the crusher and crushed ice falls through a chute into

the glass.

When WATER is selected (on some models), water flows

through the

(6) tubing in the door and is dispensed when the dispenser

pad is pressed.

(7) A light switch (on some models) turns the night light in the

dispenser on or off.

The light also comes on when the dispenser pad is pressed.

The light in the dispenser should be replaced with a 7 watt maximum

bulb when it burns out.

Important Facts about Your Ice & Water Dispenser

• If this is your first icemaker you’ll hear occasional sounds that

may be unfamiliar. These are normal icemaking sounds and are not

cause for concern.

• Your icemaker will produce 8 cubes per cycle—approximately

120 cubes in a 24-hour period—depending on freezer compartment

temperature, room temperature, number of door openings and other

use conditions.

• Intermittent dispensing of ice is normal. If ice flow interruption is

more than brief, ice clump(s) may be the cause and should be

removed following instructions in this section.

• Avoid overfilling glasses with ice and using narrow or extra-tall

glasses. This can jam the chute or cause the door in the chute to

freeze shut. Periodically open the freezer compartment door and look

down into the chute. If ice is blocking the chute, poke it through with

a wooden spoon.

• To help keep bits of ice from being sprayed beyond the glass,

place the glass close to the ice chute—but not so close that it blocks

outcoming ice.

• Fill glasses with ice before adding soda or other beverage mixes.

• Beverages and foods should not be quick-chilled in the ice

storage bin. Cans, bottles or food packages in the storage bin may

cause the icemaker or auger to jam.

• Do not add ice from trays or bags to the storage bin. It may not

crush or dispense well.

Operating Your Refrigerator Automatic Icemaker & Dispenser

Before Using Your Icemaker and Dispenser

Feeler arm in

STOP (up)

position

Feeler arm in

ON (down)

position

Push the dispenser pad

until the water line is filled.

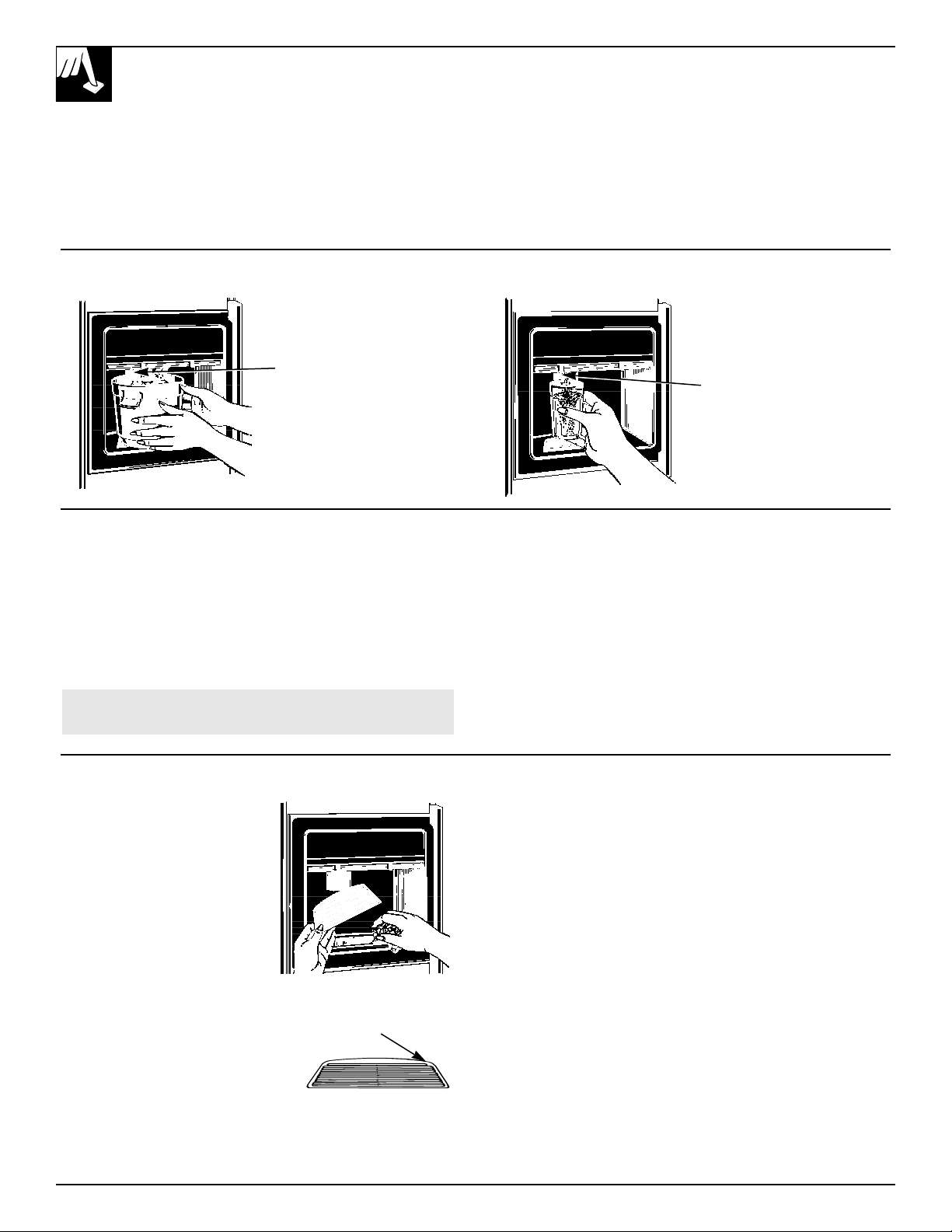

AUTOMATIC ICEMAKER & DISPENSER

(continued)

Once Your Icemaker and Dispenser are in Operation

Throw away the first few batches of ice cubes (16 or 24 cubes). This

will flush away any impurities in the water line. Do the same thing

after vacations or extended periods when ice isn’t used.

On models with a water dispenser, pour the first 6 glassfuls of water in

the kitchen sink. The first water through the system picks up a slight

‘‘plastic’’ taste from the water tubing.

To make sure the bin fills with ice, level the cubes occasionally.

When cubes fall into the bin they may pile up close to the icemaker

and push the feeler arm to the STOP (up) position before the bin gets

full. Keeping the cubes level allows the icemaker to fill the bin.

To Dispense Ice and Water

• Select CUBES, CRUSHED ICE

(on some models) or WATER.

• Grip the glass or other container

near the rim and press the rim

against the center of the

dispenser pad.

WAT

ER C

ICE

LIGHT OFF ON

WAT

ER CRUS

D CUBED ICE

LIGHT OFF ON

When Dispensing Ice… When Dispensing Water…

Some crushed ice may be dispensed even though you selected

CUBES. This happens occasionally when a few cubes get channeled

to the crusher.

Sometimes a mound of snow will form on the door in the ice chute.

This condition is normal, and usually occurs when you have dispensed

crushed ice repeatedly. The snow will eventually evaporate.

Sometimes crushed ice will spray beyond the glass. To avoid this,

hold the glass up close to the chute.

The first glass of water dispensed may be warmer than the

following ones. This is normal.

Dispensed water is cool, not iced. For colder water, simply add

crushed ice or cubes before dispensing water.

CAUTION: Never put fingers or other objects into the

dispenser opening.

To Stop Dispensing If Ice Clumps Form in the Storage Bin…

Release pressure from the

dispenser pad and wait a few

seconds to catch the last bits of ice

or drops of water.

There may be some dripping after

dispensing crushed ice or water. If

there is a lot of dripping, the spill

should be wiped dry right away.

Do not pour water in the spill shelf because it is not self draining—

pour it in the kitchen sink. The shelf and its grille should be cleaned

regularly according to Care and Cleaning

instructions. The grille is easily removed

by pressing on the back right corner.

The icemaker ejects cubes in groups of 8, and it is normal for several

cubes to be joined together. However, if you don’t use the ice very

often, ice clumps may form in the storage bin and can clog

the dispenser.

If this happens:

• Remove the storage bin from the freezer.

• Break up ice clumps with your hands. Throw away any clumps that

you can’t break up.

• Replace the bin before the remaining cubes melt and fuse together.

WAT

ER C

CUBED ICE

LIGHT OFF ON

Press here to remove grille

Dispenser

pad

Dispenser

pad

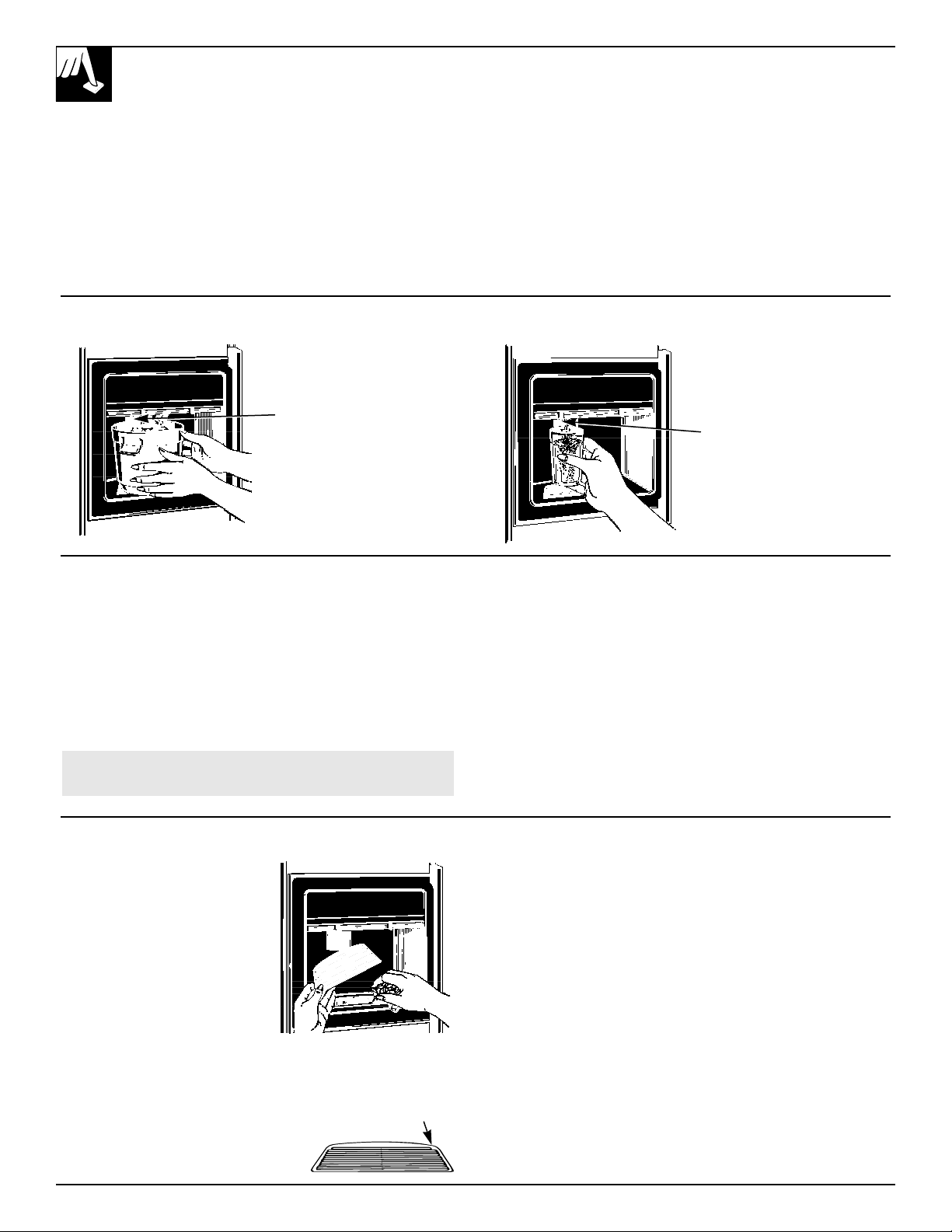

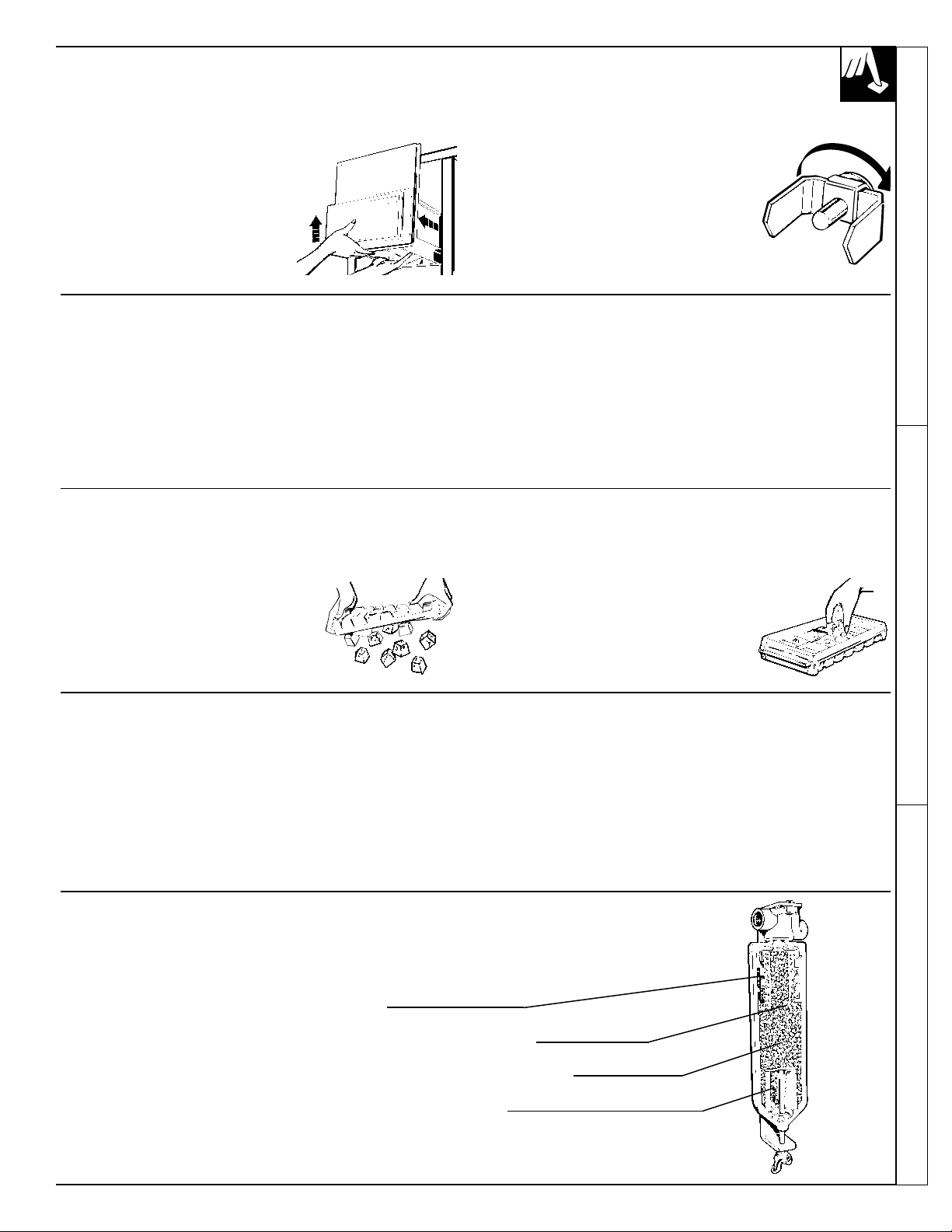

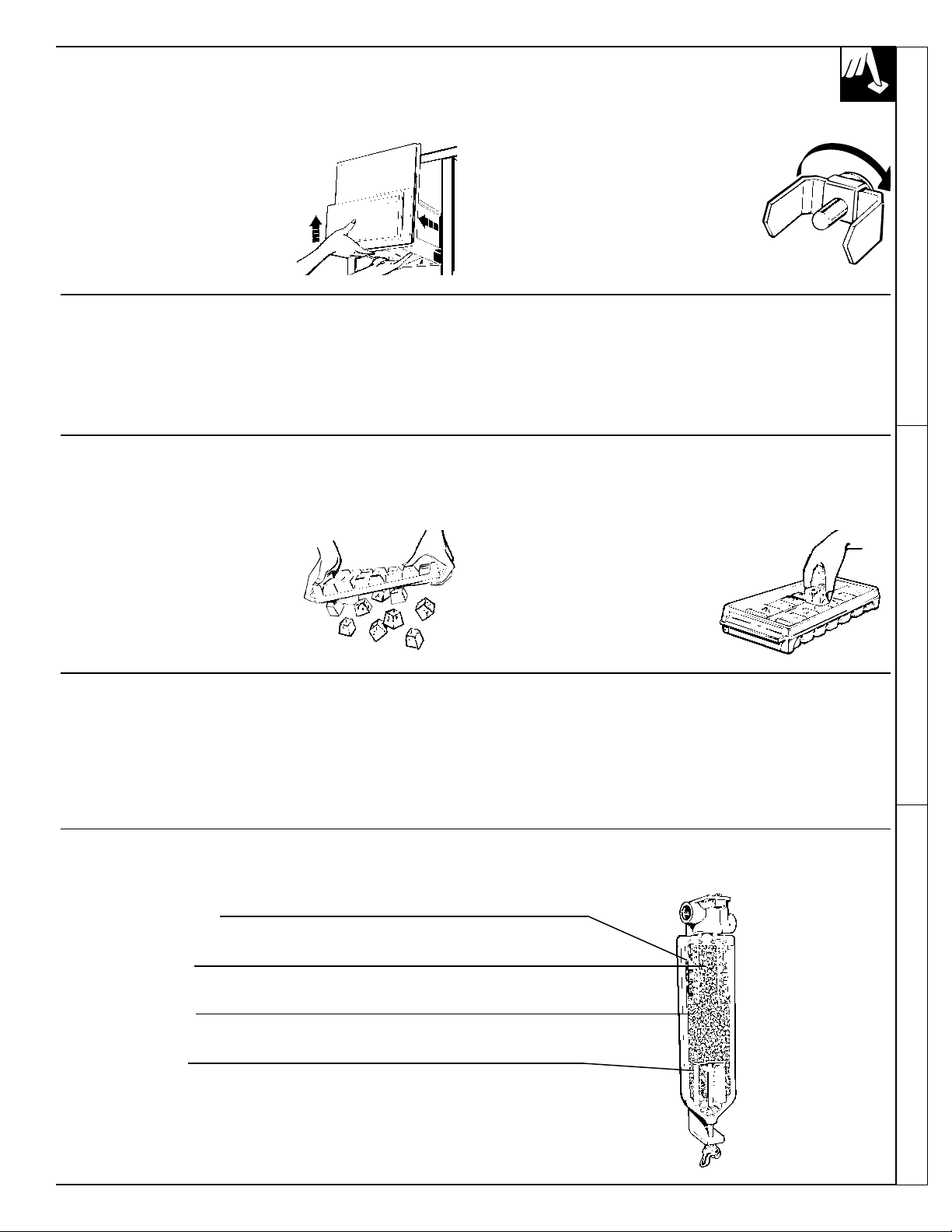

To Remove Ice Storage Bin To Replace Ice Storage Bin

Lift the left corner to free the bin from

the shelf. Pull the bin straight out while

supporting it at front and back.

Slide the bin back until the tab on the bin locks

into the slot in the shelf.

If the bin does not go all the way back, remove

it and turn the drive mechanism 1/4 turn. Then

push the bin back again until the tab on the

bin locks into the slot in the shelf.

Rotate

Drive

Mechanism

If Ice Is Not Used Often…

‘‘Old’’ ice cubes will become cloudy and taste stale. Empty ice

storage bin periodically and wash it in lukewarm water. Be sure to

allow storage bin to cool before replacing it—otherwise ice cubes will

stick to the metal auger.

Move Feeler Arm to STOP (up) Position when…

• Home water supply is to be turned off for several hours.

• Ice storage bin is to be removed for a period of time.

• Going away on vacation, at which time you should also turn off the

valve in the water supply line to your refrigerator.

• Turning the fresh food control to the OFF position.

Water Filter Accessory

Your ice cubes can only be as fresh-tasting as the water that produces them.

That’s why it’s a good idea to purify your water with a water filter.

REMOVES SEDIMENT

Rigid, porous graded density depth cellulose

fiber cartridge catches dirt, rust particles, sand and silt.

REMOVES ODORS

Activated charcoal granules remove

musty, stale odors.

IMPROVES TASTE

Activated charcoal granules remove oily,

medicinal, plastic and metallic tastes.

REDUCES SCALE

Special crystals reduce hard scale deposit formation.

The water filter is an option at extra cost and is available from your dealer.

Specify WR97X0214. It has complete installation instructions and installs

in minutes on 1/4″ O.D. copper water line.

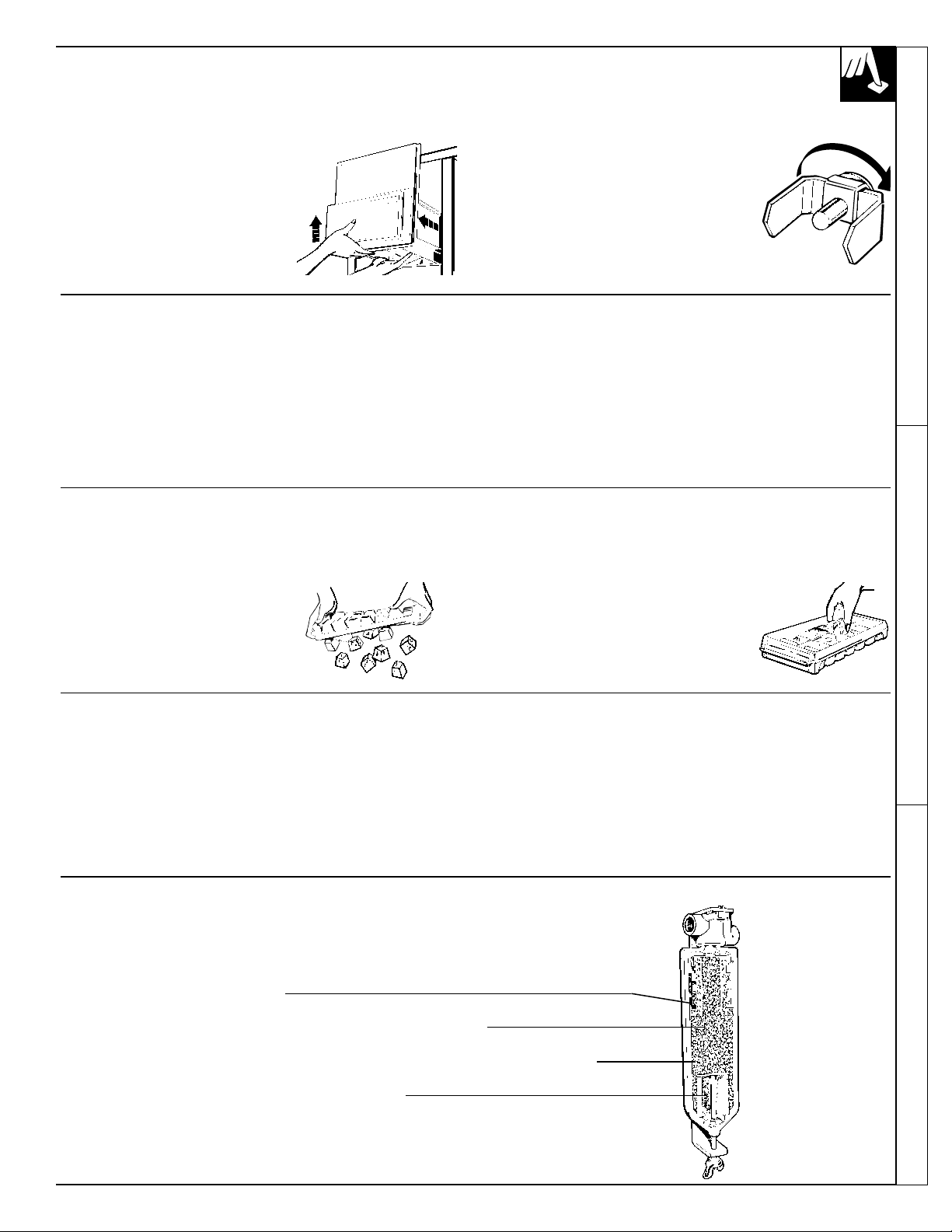

Ice Trays (on some models)

To release ice cubes, invert tray, hold it

over storage bin or bowl, and twist at

both ends.

For only one or two ice cubes, leave

tray right-side up, twist both ends

slightly and remove desired number

of cubes.

Wash ice trays and storage bin in

lukewarm water only. Do not put

them in an automatic dishwasher.

ICE SERVICE

Water Supply Kit Automatic Icemaker Accessory Kit

A kit containing copper tubing, shut-off valve fittings and instructions

needed to connect the icemaker to your cold water line is available at

extra cost. See Preparation section.

If your refrigerator did not come already equipped with an automatic

icemaker, an Icemaker Accessory Kit is available at extra cost. Check the

back of the refrigerator for the specific icemaker kit needed for your

model.

ACCESSORIES

Automatic Icemaker & Dispenser Ice Service Accessories

FOOD STORAGE SUGGESTIONS

Suggested storage times for meat and poultry*

Eating quality DAYS IN MONTHS IN

drops after REFRIGERATOR FREEZER

time shown AT 35° to 40° F. AT 0° F.

(2° to 4° C.) (-18° C.)

Eating quality DAYS IN MONTHS IN

drops after REFRIGERATOR FREEZER

time shown AT 35° to 40° F. AT 0° F.

(2° to 4° C.) (-18° C.)

Fresh Meats

Roasts (Beef & Lamb) ...................... 3 to 5 ...........................6 to 12

Roasts (Pork & Veal)........................ 3 to 5 ...........................4 to 8

Steaks (Beef) .................................... 3 to 5 ...........................6 to 12

Chops (Lamb)................................... 3 to 5 ...........................6 to 9

Chops (Pork) .................................... 3 to 5 ...........................3 to 4

Ground & Stew Meats ...................... 1 to 2 ...........................3 to 4

Variety Meats.................................... 1 to 2 ...........................3 to 4

Sausage (Pork)................................. 1 to 2 ...........................1 to 2

Processed Meats

Bacon ................................................... 7...................................1

Frankfurters.......................................... 7 .................................1/2

Ham (Whole)........................................ 7...............................1 to 2

Ham (Half) ........................................ 3 to 5 ...........................1 to 2

Ham (Slices)......................................... 3 ...............................1 to 2

Luncheon Meats ............................... 3 to 5..........Freezing not recommended.

Sausage (Smoked)............................... 7..............Freezing not recommended.

Sausage (Dry & Semi-Dry) .............14 to 21 ........Freezing not recommended.

Cooked Meats

Cooked Meats and Meat Dishes........ 3 to 4 ...........................2 to 3

Gravy & Meat Broth.......................... 1 to 2 ...........................2 to 3

Fresh Poultry

Chicken & Turkey (Whole)................ 1 to 2..............................12

Chicken (Pieces)............................... 1 to 2...............................9

Turkey (Pieces)................................. 1 to 2...............................6

Duck & Goose (Whole)..................... 1 to 2 ...............................6

Giblets............................................... 1 to 2 ...............................3

Cooked Poultry

Pieces (Covered with Broth) ..............1 to 2................................6

Pieces (Not Covered)........................ 3 to 4...............................1

Cooked Poultry Dishes ..................... 3 to 4 ...........................4 to 6

Fried Chicken .................................... 3 to 4...............................4

(Other than for meats & poultry) FREEZER

Most fruits and vegetables................................................8-12 months

Lean fish.............................................................................6-8 months

Fatty fish, rolls and breads, soups, stew, casseroles .........2-3 months

Cakes, pies, sandwiches, leftovers (cooked),

ice cream (original carton) ............................................1 month max.

Meats, fish and poultry purchased from the store vary in quality and age;

consequently, safe storage time in your refrigerator will vary.

*U.S. Department of Agriculture

Fresh Food Storage Tips

To store vegetables:

• Use the vegetable drawers—they have been

designed to preserve the natural moisture

and freshness of produce.

• Covering vegetables with a moist towel

helps maintain crispness.

• As a further aid to freshness,

prepackaged vegetables can be

stored in their original wrapping.

Unfrozen meats, fish, and poultry:

• Always remove store wrappings.

• Rewrap in foil, plastic wrap or wax paper

and refrigerate immediately.

Cheese:

• Wrap well with wax paper or aluminum

foil, or put in a plastic bag.

• Carefully wrap to expel air and help

prevent mold.

• Store prepackaged cheese in its own

wrapping if you wish.

Tips on Freezing Foods

There are 3 essential requirements for efficient home freezing.

1. Initial quality. Freeze only top-quality foods. Freezing retains

quality and flavor; it cannot improve quality.

2. Speed. The quicker fruits and vegetables are frozen after picking,

the better the frozen product will be. You’ll save time, too, with less

culling and sorting to do.

3. Proper packaging. Use food wraps designed especially

for freezing.

To freeze meat, fish and poultry, wrap well in freezer-weight foil (or

other heavy-duty wrapping material), forming it carefully to the shape

of the contents. This expels air. Fold and crimp ends of the package to

provide a good, lasting seal. Don’t refreeze meat that has been

completely thawed; meat, whether raw or cooked, can be frozen

successfully only once.

Fine-quality ice cream, with high cream content, will normally

require slightly lower temperatures than more “airy” already-packaged

brands with low cream content.

• It will be necessary to experiment to determine the freezer

compartment location and temperature control setting to keep your

ice cream at the right serving temperature.

• The rear of the freezer compartment is slightly colder than the front.

New techniques are constantly being developed. Consult the County

Extension Service or your local Utility Company for the latest

information on freezing and storing foods.

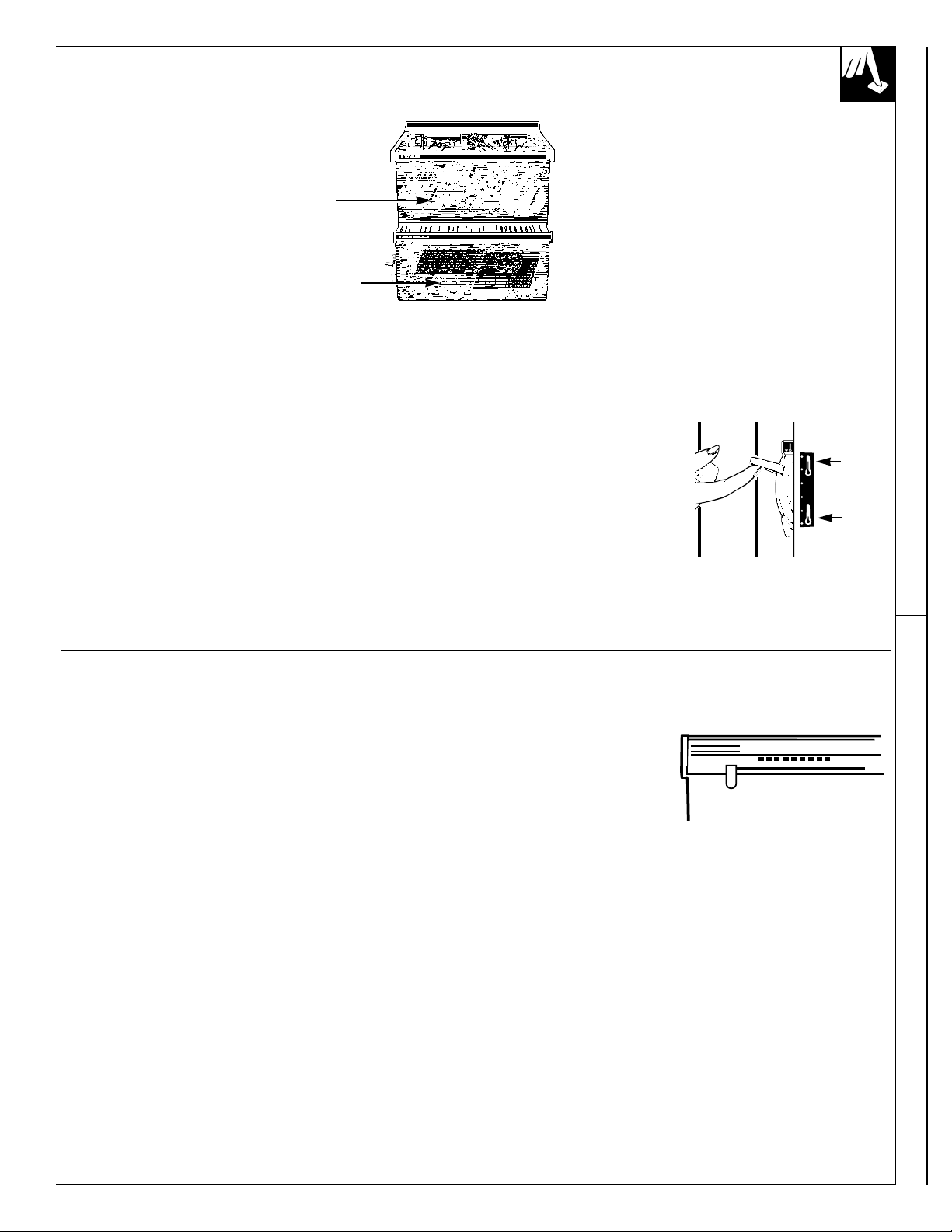

STORAGE DRAWERS

Fruit & Vegetable Drawer (on some models) Convertible Meat Drawer (on some models)

This refrigerated drawer keeps unwrapped foods fresh by retaining the

natural moisture content of foods such as:

• Artichokes • Cherries • Plums • Asparagus

• Corn • Radishes • Beets, topped • Currants

• Rhubarb • Blueberries • Greens, leafy • Spinach

• Carrots • Lettuce • Tomatoes, ripe • Celery

• Parsley • Peas, green

As in any refrigerated storage area, it is recommended that foods with

strong odors be stored wrapped—foods such as:

• Broccoli • Cabbage • Parsnips • Brussels sprouts

• Cauliflower • Turnips • Green onions

Storage time will depend upon the type of food and its condition when

placed in the drawers.

Excess water that may accumulate in the bottom of the drawer should

be emptied and the drawer wiped dry. The drawer is partially sealed

by gaskets attached to the cover. Always replace the drawer in this

cover and push the drawer all the way in.

The Convertible Meat Drawer has its own cold air duct to allow

a stream of cold air from the freezer compartment to flow around

the drawer.

The variable temperature control regulates the air flow from the

freezer compartment.

Set control lever down to the

coldest setting to store fresh meats.

If lever is left in meat position for

a long period of time, some

frost may form on the inside

of the drawer.

Set control lever up to convert

the drawer to normal refrigerator

temperature and provide extra

vegetable storage space. Cold air

duct is turned off. Variable settings

between these extremes can be selected.

Sealed Snack Pack (on some models) Adjustable Humidity Drawers (on some models)

The sealed Snack Pack—and shelf to which it is attached—can be

relocated within the Fresh Food compartment. The sealed drawer

retains sufficient humidity for convenient storage of lunch meats,

cheese, hors d’oeuvres, spreads and snacks.

These drawers have individual, adjustable humidity controls that let

you regulate the amount of moisture retained in foods.

Slide the control all the way

to the VEG HIGH setting and

the drawer provides high

humidity recommended for

most vegetables.

Slide the control all the way

to the FRUIT LOW setting to

provide lower humidity levels

recommended for most fruits.

HUMIDITY STORAGE

VEG HIGH FRUIT LOW

Food Storage Suggestions Storage Drawers

TEMP

Fruit & Vegetable

Drawer

Convertible

Meat Drawer

Normal

setting

Coldest

setting

SHELVES

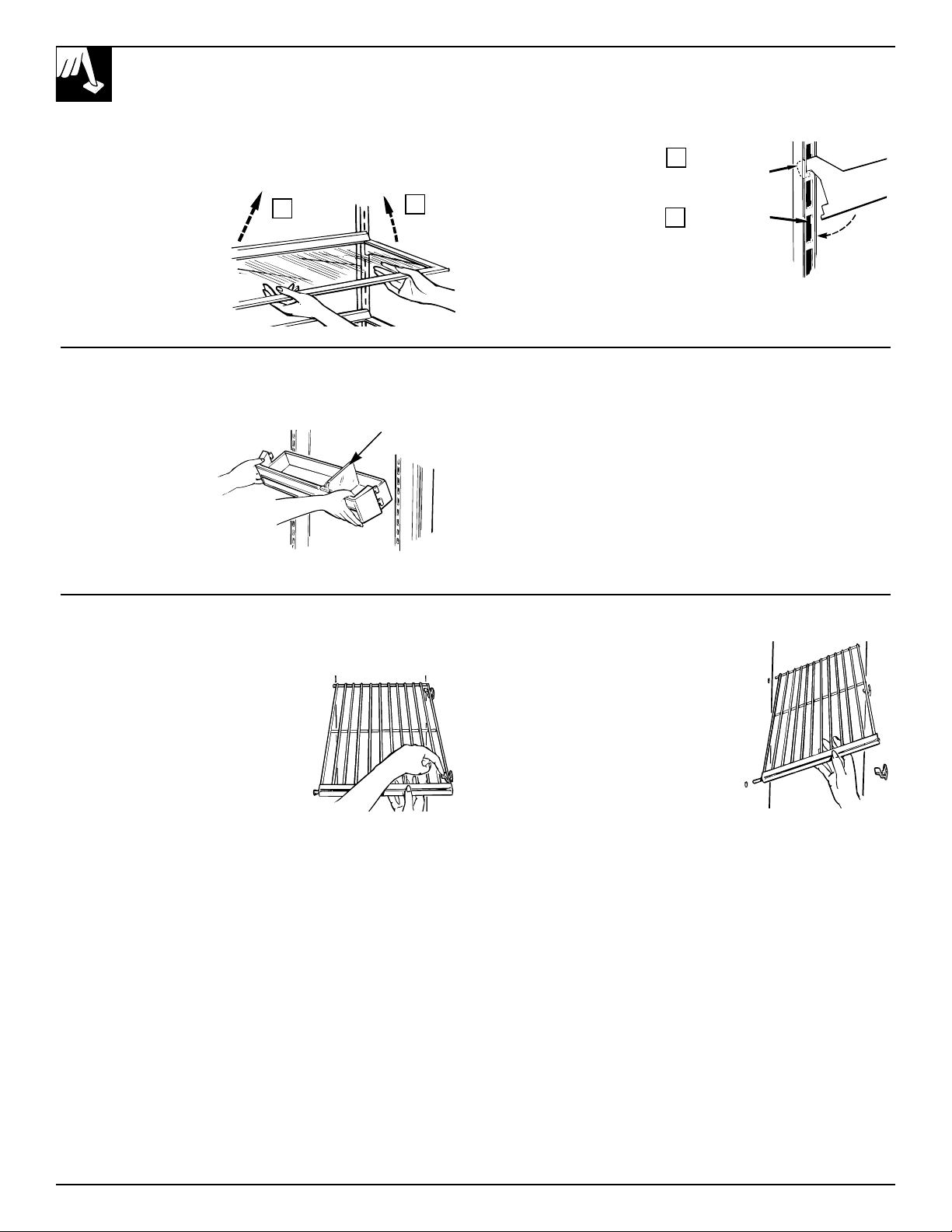

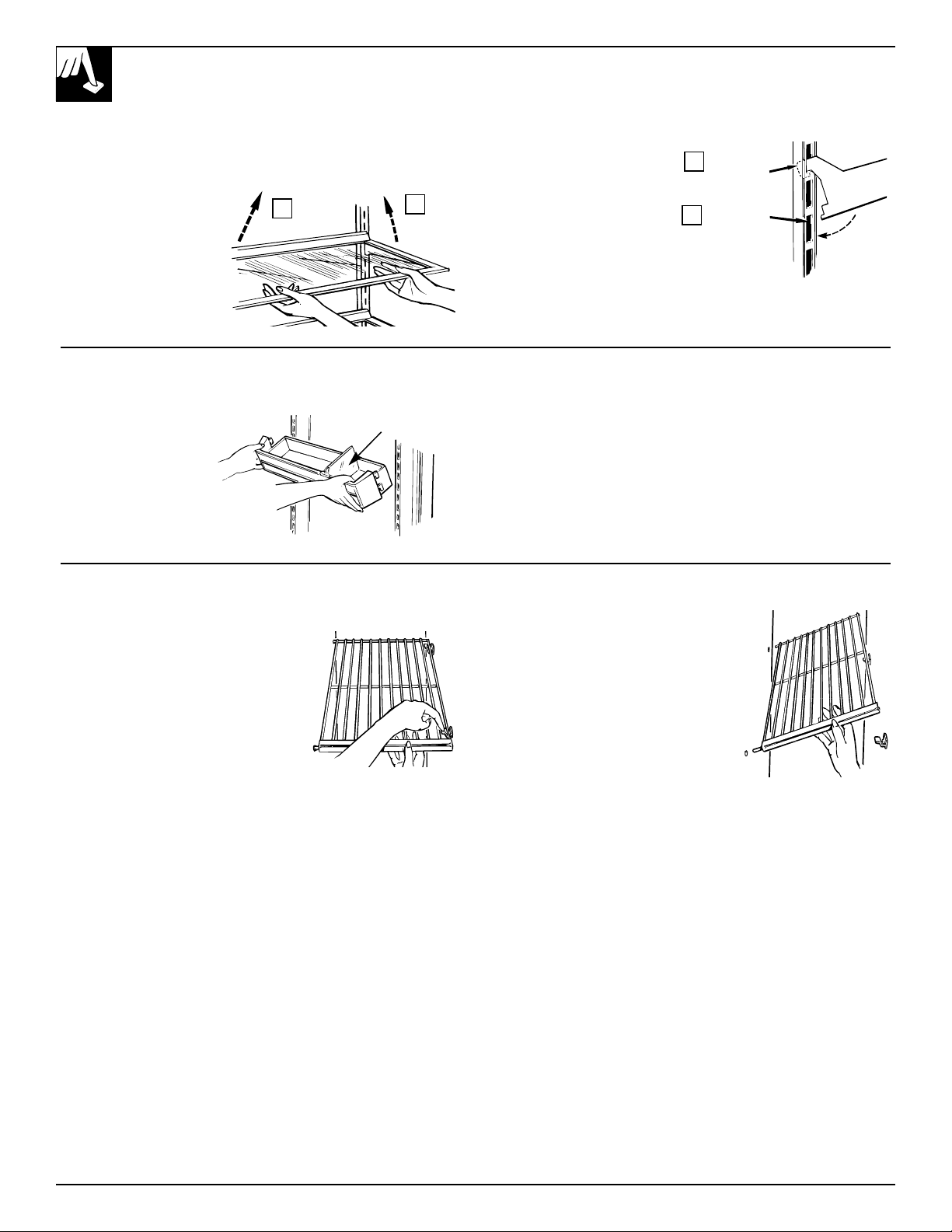

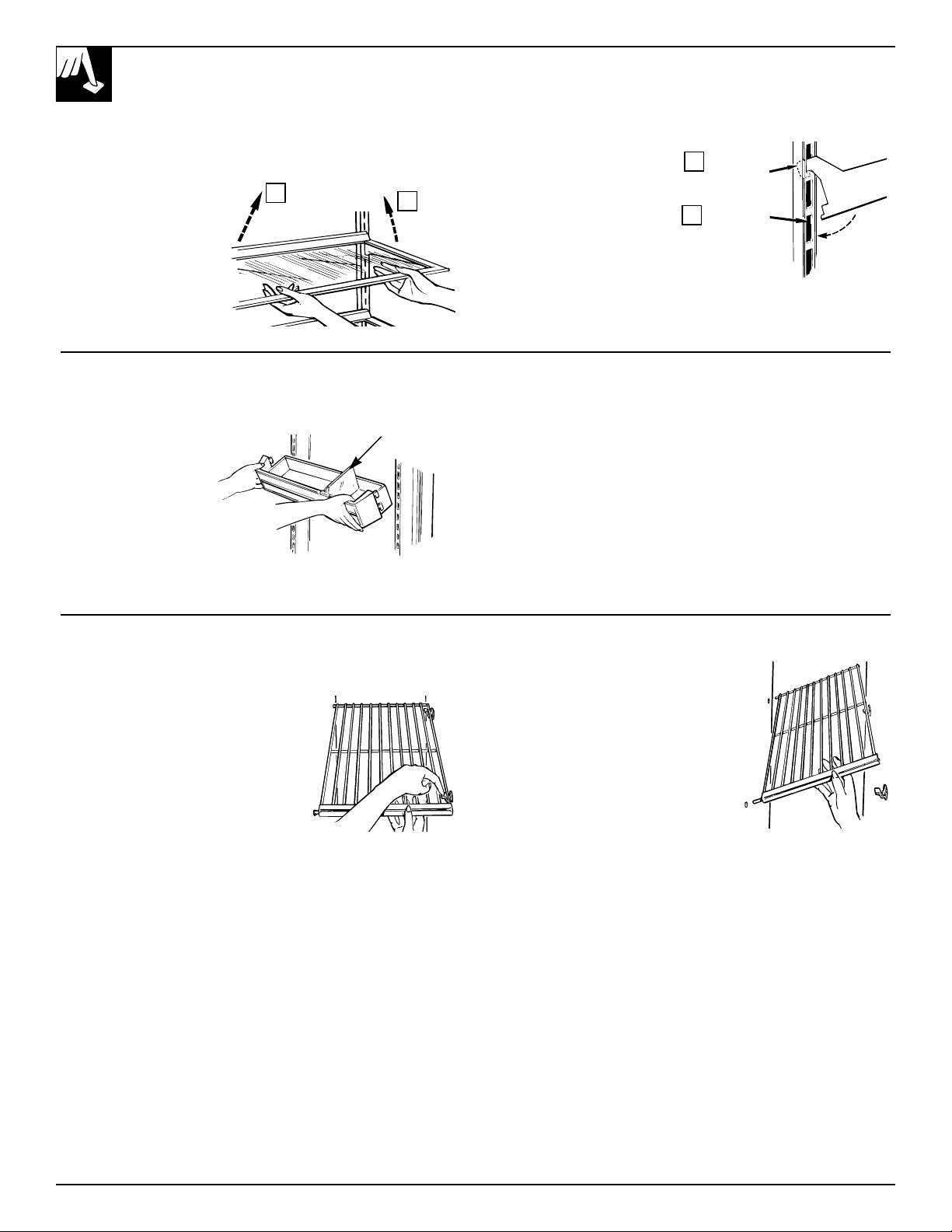

How to Rearrange Your Shelves

Shelves in the fresh food compartment are adjustable, enabling

you to make efficient shelf arrangements to fit your family’s food

storage needs.

To remove shelves:

Tilt the shelf up at front,

then lift it up and out of the

tracks on the rear wall of

the refrigerator.

To relocate shelves:

Select desired shelf height.

With shelf front raised

slightly, engage the top

hooks in the tracks at the

rear of the cabinet. Then

lower the front of the shelf

until it locks into position.

Wire shelves (on some

models) are adjustable in the same manner.

Lift up

and out

Tilt up

Lower to

lock into place

Engage

top hook

Bins on Fresh Food Compartment Door (on some models)

Adjustable bins can easily be carried from refrigerator to work area.

To remove:

Lift bin straight up until

mounting hooks disengage.

To replace or relocate:

Select desired shelf height,

engage bin’s hook in slots

on the tracks of the door,

and push in. Bin will lock

in place.

The divider (on some models) helps prevent tipping, spilling or

sliding of small items stored on the door shelf. Place index finger and

middle finger on either side of the divider near the front and simply

move it back and forth to fit your needs.

Divider

Removable Shelves in Freezer Compartment

Shelves in the freezer compartment are easily removed and replaced.

To remove:

1. While pressing the tabs on the shelf

supports on the right wall, lift the shelf

out of the grooves in the supports.

2. Pull the shelf sideways until the rods

come out of the holes on the left wall.

To replace shelves:

Insert the rods into the holes. Then, while

pressing the tabs, lower the shelf into the

grooves in the supports. Be sure the shelf

wire is fully inserted into the grooves.

CARE AND CLEANING

Cleaning—Outside

The water and ice dispenser spill shelf should be wiped dry

immediately to prevent spotting. Water left on the shelf may leave

deposits that you can remove by soaking with undiluted vinegar. You

can also use a paste of non-precipitating water softener (such as

Calgon brand) and water, or 1 teaspoon (5 ml) of citric acid powder

per pint (500 ml) of hot tap water. Soak until the deposit disappears or

becomes loose enough to rinse away. Usually 30 minutes soaking time

is adequate. Avoid using wax on the spill shelf and trim.

The door handles and trim can be cleaned with a cloth dampened

with a solution of mild liquid dishwashing detergent and water. Dry

with a soft cloth. Don’t use wax on the door handles and trim.

Keep the finish clean. Wipe with a clean cloth lightly dampened with

kitchen appliance wax or mild liquid dishwashing detergent. Dry and

polish with a clean, soft cloth. Do not wipe the refrigerator with a

soiled dishwashing cloth or wet towel. These may leave a residue that

can erode the paint. Do not use scouring pads, powdered cleaners,

bleach or cleaners containing bleach because these products can

scratch and weaken the paint finish.

Protect the paint finish. The finish on the outside of the refrigerator

is a high quality, baked-on paint finish. With proper care, it will stay

new-looking and rust-free for years. Apply a coat of kitchen/appliance

wax when the refrigerator is new and then at least twice a year.

Appliance Polish Wax & Cleaner is available from Service and

Parts Centers.

Shelves Care and Cleaning

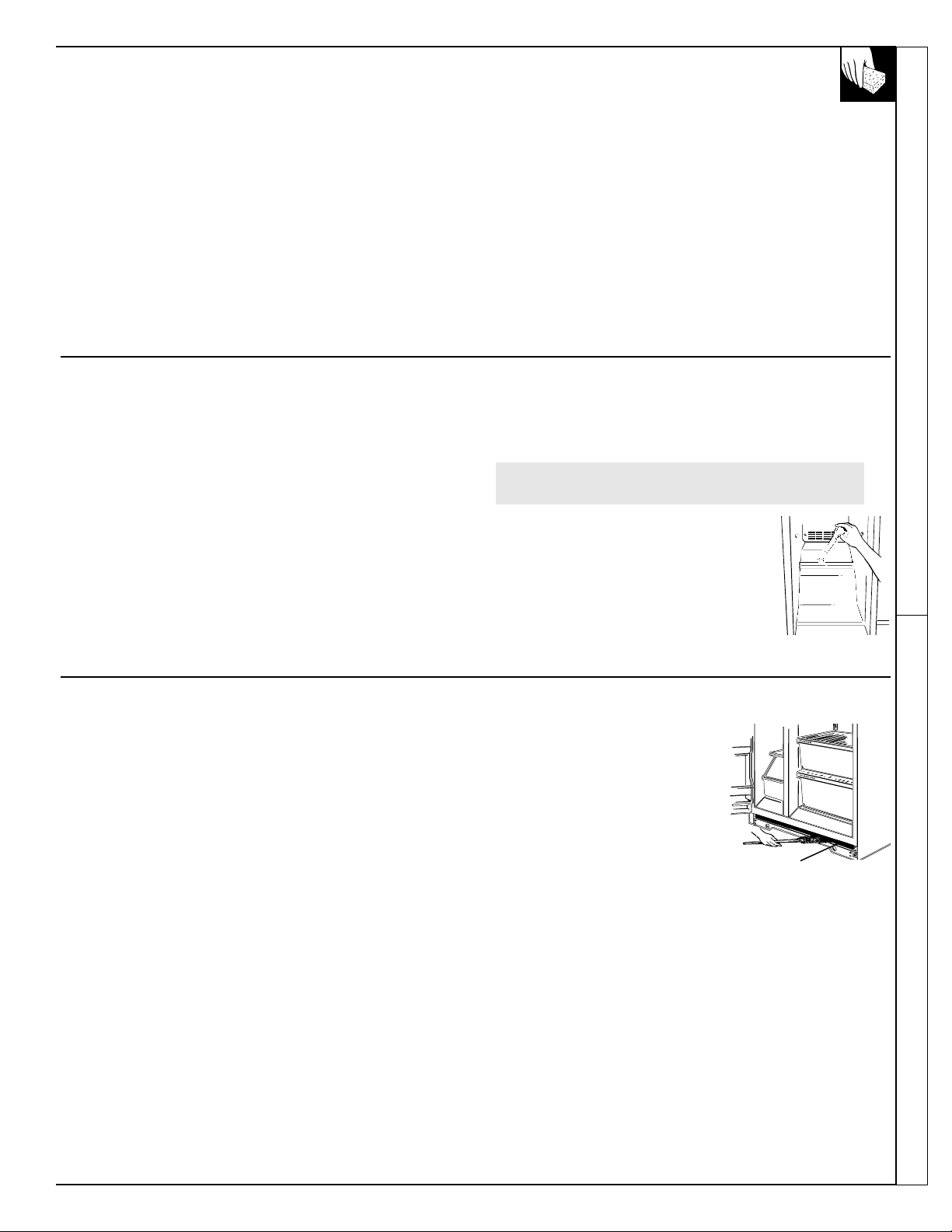

Cleaning—Inside

Inside the fresh food and freezer compartments should be cleaned

at least once a year. Unplug the refrigerator before cleaning. If this is

not practical, wring excess moisture out of sponge or cloth when

cleaning around switches, lights or controls.

Use warm water and baking soda solution—about a tablespoon

(15 ml) of baking soda to a quart (1 L) of water. This both cleans and

neutralizes odors. Rinse thoroughly with water and wipe dry.

Other parts of the refrigerator—including door gaskets, meat and

vegetable drawers, ice storage bin and all plastic parts—can be

cleaned the same way. After cleaning door gaskets, apply a thin layer

of petroleum jelly to the door gaskets at the hinge side. This helps

keep the gaskets from sticking and bending out of shape. Do not use

cleansing powders or other abrasive cleaners.

Avoid cleaning cold glass shelves with hot water because the extreme

temperature difference may cause them to break.

To help prevent odors, leave an open box of baking soda in the

rear of the refrigerator, on the top shelf. Change the box every 3

months. An open box of baking soda in the freezer will absorb stale

freezer odors.

Drain opening in freezer compartment.

During yearly cleaning, remove bottom freezer

basket and flush a solution of baking soda—

1 teaspoon (5 ml) and 2 cups (500 ml) of hot (not

boiling) water—through the drain line with the

help of a meat baster. This will help eliminate

odor and reduce the likelihood of a clogged drain

line. If drain becomes clogged, use a meat baster

and baking-soda-and-water solution to force the

clog through the drain line.

Do not wash any plastic parts from your refrigerator in

your automatic dishwasher.

Behind Refrigerator Under Refrigerator

Care should be taken in moving your refrigerator away from the wall.

All types of floor coverings can be damaged, particularly cushioned

coverings and those with embossed surfaces. Pull the refrigerator

straight out and return it to position by pushing it straight in. Moving

your refrigerator in a side direction may result in damage to your floor

covering or refrigerator.

When pushing the refrigerator back, make sure you don’t roll over the

power cord or icemaker supply line (on some models).

For most efficient operation,

you need to keep the area under the

refrigerator clean. For best results,

use a brush specially designed for this

purpose. It is available at most

appliance parts stores. This easy

cleaning operation should be done

at least once a year.

(continued next page)

Clean the condenser coils

at least once a year.

CARE AND CLEANING

(continued)

Drawer Removal

Light Bulb Replacement

Fresh Food Compartment–Upper Light

1. Unplug refrigerator.

2. To align the control knob

properly, note position of

numbered control for proper

reassembly, turn control to

OFF and pull off knob.

3. Pull bottom of light panel

down about 1/4 inch (6 mm)

just enough to disengage lip at

rear from grooves in retainers

on rear wall.

4. Lift panel to disengage top from pins on side walls and

remove panel.

After replacing with same size bulb, reinstall panel (hang top on pins;

pull bottom down, push it back and release it to let lip engage grooves

in retainers). Replace temperature control knob in OFF position, turn

it to previous setting and plug refrigerator back in.

Freezer Compartment

1. Unplug the refrigerator.

2. Remove the shelf just below light shield. (The shelf will be easier

to remove if it is emptied first.)

3. Pull the light shield toward you to reach the bulb.

After replacing with same size bulb, reinstall shelf and plug the

refrigerator back in.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

Grooved

retainer,

one on

each side

Drawers will stop before coming all the way out of refrigerator to help

prevent contents from spilling onto floor. Drawers can easily be

removed by tilting up slightly and pulling past “stop” location.

On some models you may need to remove the door bins from the fresh

food door before removing the drawers.

If the door prevents you from taking out the drawers, the refrigerator

will need to be rolled forward until the door opens enough to slide the

drawers out. In some cases when you roll the refrigerator out you will

need to move the refrigerator to the left as you roll it out.

Drawer guides

Left side

When replacing the drawers, make sure you slide them through the

drawer guides on the left side.

PREPARATION

Preparing for Vacation Preparing to Move

For shorter vacations, remove perishable foods and leave controls

at regular settings. However, if room temperature is expected to

drop below 60°F. (16°C.), follow same instructions in Temperature

Control section.

For long vacations or absences, remove food and shut off power to

refrigerator. Move the freezer control to OFF position and clean

interior with baking soda solution of 1 tablespoon (15 ml) of soda to

1 quart (1 L) of water. Wipe dry. To prevent odors, leave open box of

soda in refrigerator. Leave doors open.

Move the icemaker (on some models) feeler arm to STOP (up)

position and be sure to shut off water supply to the refrigerator.

Disconnect power cord from wall outlet, remove all food, and clean

and dry the interior.

Secure all loose items such as grille, shelves and storage pans by

taping them securely in place to prevent damage.

Be sure refrigerator stays in upright position during actual moving and

in van. Refrigerator must be secured in van to prevent movement.

Protect outside of refrigerator with blanket.

Care and Cleaning Preparation

Refrigerator Location Clearances

Do not install refrigerator where temperature will be below

60°F. (16°C.) because it will not run often enough to maintain

proper temperatures.

Do install it on a floor strong enough to support a fully loaded

refrigerator.

Allow the following clearances for ease of installation, proper air

circulation, plumbing and electrical connections.

Sides ..................................................................5/8″ (15 mm)

Top ....................................................................1″ (25 mm)

If the refrigerator is against a wall on either side, allow the

following door clearances:

for 19, 20, 22 and 24 models .............................3/4″ (19 mm)

for 27 models.....................................................1

⁄

″ (38 mm)

Back ..................................................................1″ (25 mm)

(If built-in, allow 7⁄8

″

[22 mm] for hinge covers.)

Rollers Leveling

Adjustable rollers behind the base

grille enable you to move the

refrigerator away from the wall for

cleaning. These rollers should be set

so the refrigerator rests firmly on the

floor. To assure that the doors will

close automatically from a half-way-

open position, there is a built-in tilt

from the front to the back of the

cabinet. Side-by-side refrigerators also

have specially designed door hinges that lift both doors slightly when

opened, allowing the force of gravity to help close them securely.

To adjust rollers, remove the base

grille by grasping it at the bottom and

pulling it out.

Turn the roller adjusting screws

clockwise to raise the refrigerator,

counterclockwise to lower it. Use an

adjustable wrench (3/8″ hex head bolt)

or pliers.

When leveling, you can improve door closure by raising the front

approximately 5/8″ (15 mm) from the floor.

To replace base grille, align prongs on back of grille with clamps in

cabinet and push forward until grille snaps into place.

Water Supply to Icemaker

If your refrigerator has an icemaker, or if you plan to add an icemaker later, the icemaker will

have to be connected to a cold water line. A water supply kit containing copper tubing, shut-off

valve, fittings and instructions is available at extra cost from your dealer. There should be sufficient

tubing for the icemaker from the cold water supply to allow you to move the refrigerator out from

the wall several feet (approximately 8 feet [244 cm] of 1/4″ copper tubing in three 10-inch [25 cm]

diameter coils).

INSTALLATION REQUIREMENTS

IMPORTANT…PLEASE READ CAREFULLY

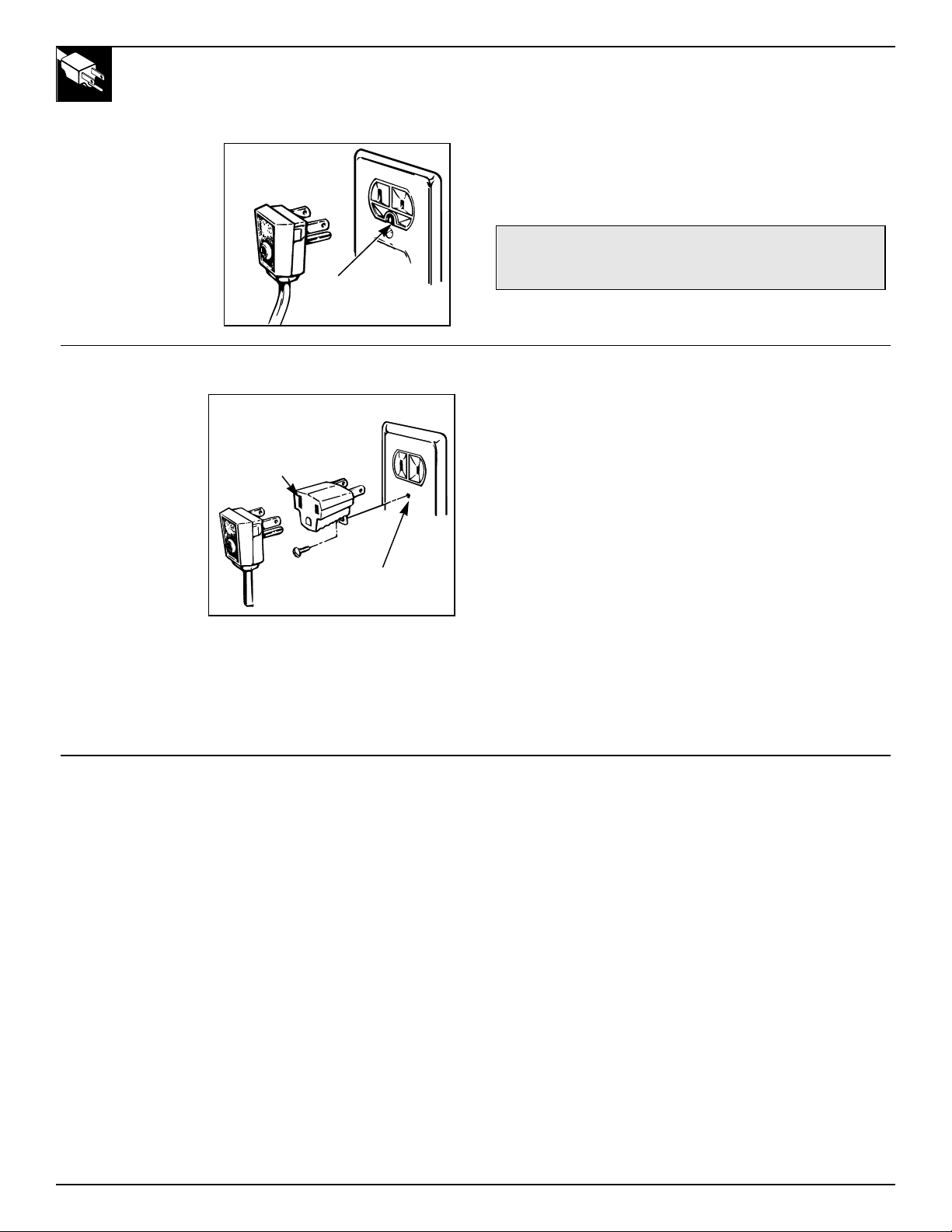

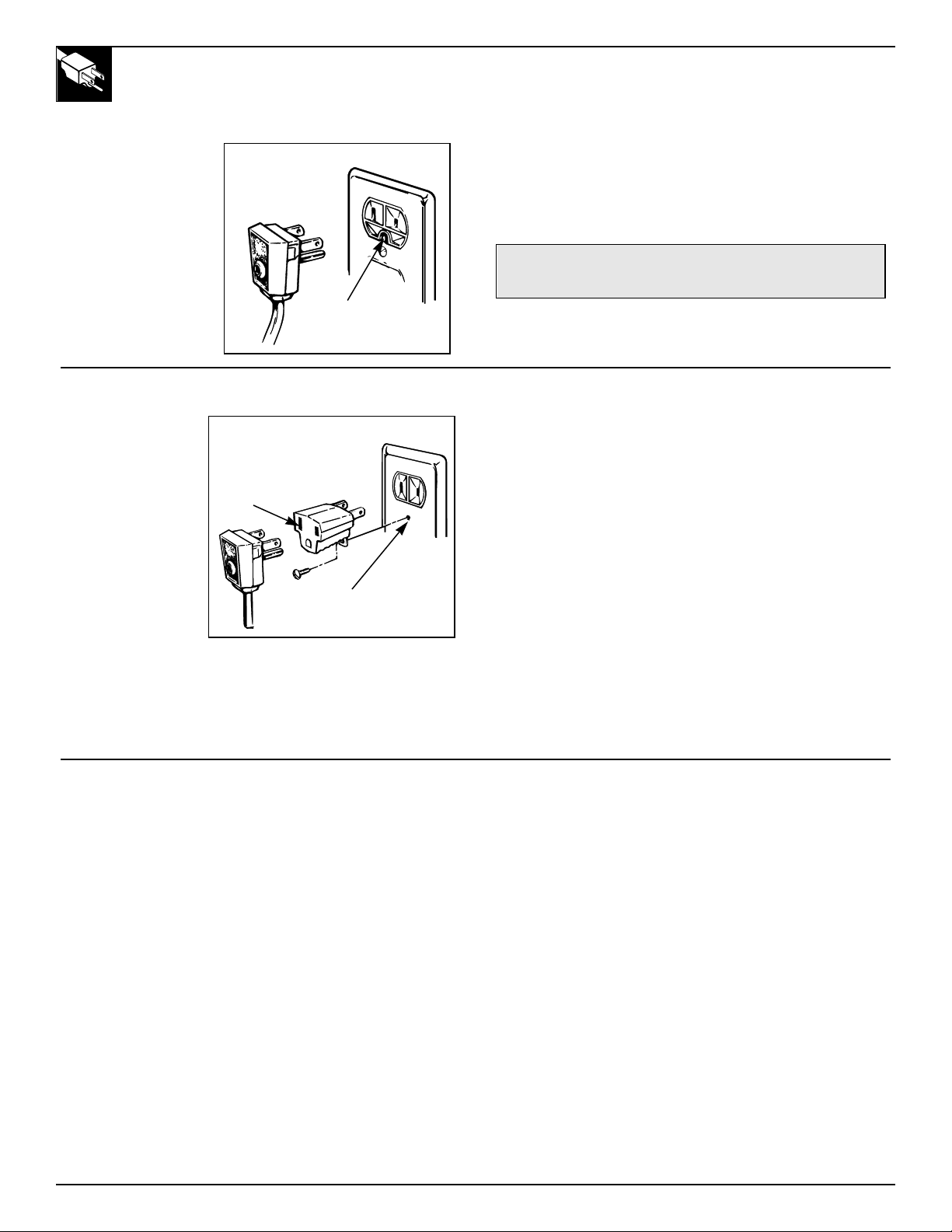

How to Connect Electricity

For personal safety, this

appliance must be

properly grounded.

The power cord of this

appliance is equipped with a

3-prong (grounding) plug

which mates with a standard

3-prong (grounding) wall

outlet to minimize the

possibility of electric shock

hazard from this appliance.

Have the wall outlet and circuit checked by a qualified electrician to

make sure the outlet is properly grounded.

Where a standard 2-prong wall outlet is encountered, it is your

personal responsibility and obligation to have it replaced with a

properly grounded 3-prong wall outlet.

DO NOT, UNDER ANY CIRCUMSTANCES, CUT OR REMOVE

THE THIRD (GROUND) PRONG FROM THE POWER CORD.

Preferred method

Insure proper

grounding exists

before using.

Use of Adapter Plug

Because of potential

hazards under certain

conditions, we strongly

recommend against use

of an adapter plug.

However, if you still elect

to use an adapter, where

local codes permit, a

TEMPORARY

CONNECTION may be

made to a properly

grounded 2-prong

wall outlet by use of

a UL listed adapter

available at most local

hardware stores.

The larger slot in the adapter must be aligned with the larger slot in

the wall outlet to provide proper polarity in the connection of the

power cord.

Use of an adapter plug will increase the clearance needed for the back

of the refrigerator.

CAUTION: Attaching the adapter ground terminal to a wall outlet

cover screw does not ground the appliance unless the cover screw is

metal, and not insulated, and the wall outlet is grounded through the

house wiring. You should have the circuit checked by a qualified

electrician to make sure the outlet is properly grounded.

When disconnecting the power cord from the adapter, always hold

the adapter in place with one hand while pulling the power cord plug

with the other hand. If this is not done, the adapter ground terminal is

very likely to break with repeated use.

Should the adapter ground terminal break, DO NOT USE the

appliance until a proper ground has again been established.

Temporary Method

(Adapter plugs not

permitted in Canada.)

Align large prongs/slots.

Insure proper grounding and firm

connection exists before use.

Electrical Requirements Use of Extension Cords

The refrigerator should always be plugged into its own individual

electrical outlet which has a voltage rating that matches the rating plate.

This provides the best performance and also prevents overloading house

wiring circuits which could cause a fire hazard from overheated wires.

Because of potential safety hazards under certain conditions, we

strongly recommend against the use of an extension cord. However, if

you still elect to use an extension cord, it is absolutely necessary that it

be a UL-listed 3-wire grounding type appliance extension cord having

a grounding type plug and outlet and that the electrical rating of the

cord be 15 amperes (minimum) and 120 volts.

Use of an extension cord will increase the clearance needed for the

back of the refrigerator.

WATER LINE INSTALLATION INSTRUCTIONS

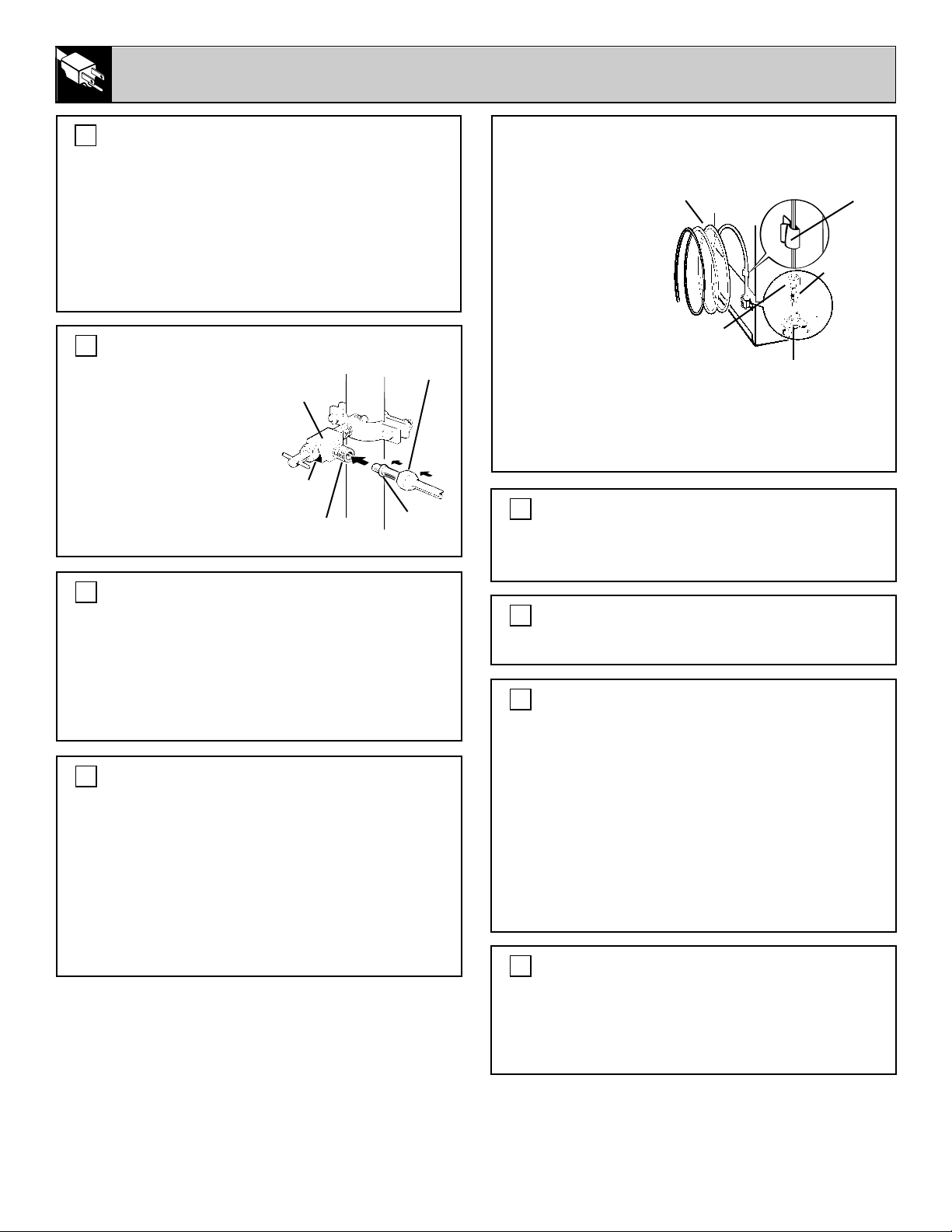

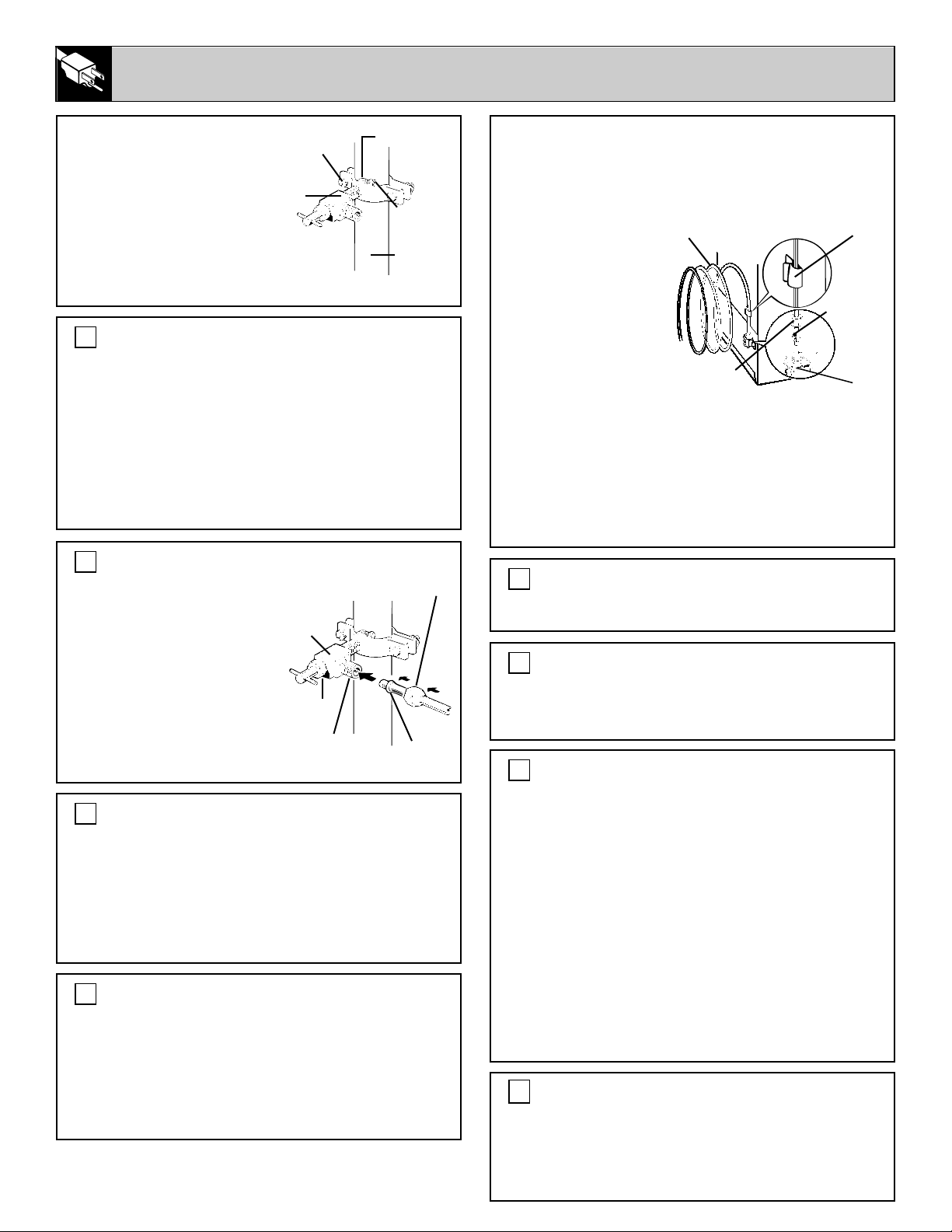

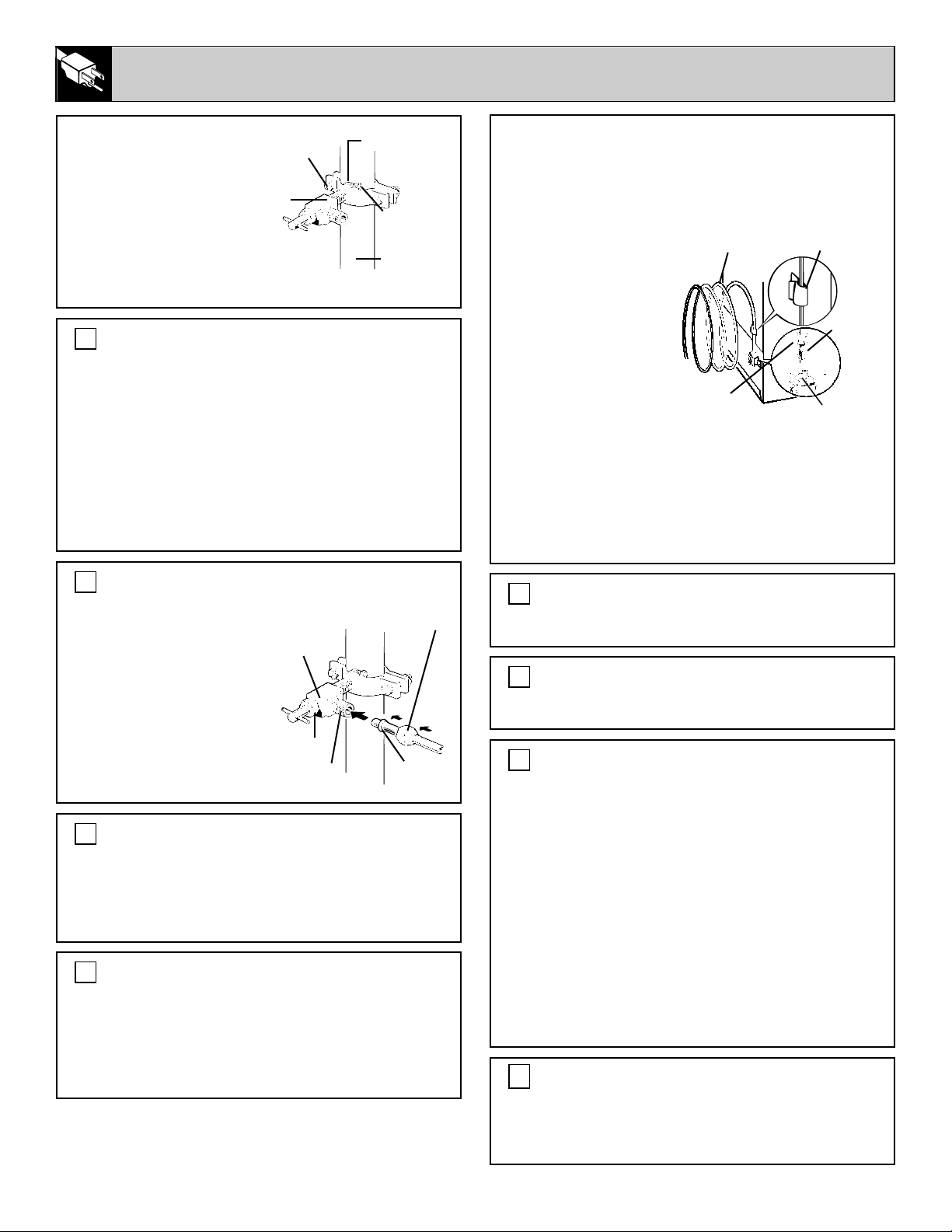

INSTALL THE SHUTOFF VALVE ON THE

NEAREST FREQUENTLY USED DRINKING

WATER LINE.

a. Choose a location for the valve that is easily

accessible. It is best to connect into the side of

a vertical water pipe. When it is necessary to

connect into a horizontal water pipe, make the

connection to the top or side, rather than at the

bottom, to avoid drawing off any sediment from

the water pipe.

b. Drill a 1/4″ hole in the water pipe, using a

sharp bit. Remove any burrs resulting from

drilling the hole in the pipe. (Do not drill a hole

if the valve is a self-piercing type.)

c. Fasten the

shutoff valve to

the cold water pipe

with the pipe clamp.

d. Tighten the

clamp screws until the

sealing washer begins to

swell. Do not overtighten

or you may crush the

copper tubing.

CAUTION:

• If you use your refrigerator before connecting

the water line, make sure the icemaker feeler arm

is kept in the STOP (up) position.

• Do not install the icemaker tubing in areas

where temperatures fall below freezing.

•When using any electrical device (such as a

power drill) during installation, be sure the device

is insulated or wired in a manner to prevent the

hazard of electric shock.

• All installations must be in accordance with

local plumbing code requirements.

WARRANTY INFORMATION

This water line installation is not warranted by

the refrigerator or icemaker manufacturer.

Follow these instructions carefully to minimize

the risk of expensive water damage.

WHAT YOU WILL NEED

• A cold water supply is required for automatic

icemaker operation. The water pressure must be

between 20 and 120 p.s.i.

•

Power drill, unless you have a self-piercing valve.

• Copper tubing, 1/4″ outer diameter to connect

the refrigerator to the water supply. Be sure both

ends of the tubing are cut square.

To determine how much copper tubing you need:

measure the distance from the water valve on the

back of the refrigerator to the water supply pipe.

Then add 8 feet (244 cm). Be sure there is

sufficient extra tubing (about 8 feet [244 cm]

coiled into 3 turns of about 10 inches [25 cm]

diameter) to allow the refrigerator to move out

from the wall after installation. Do not use plastic

tubing or plastic fittings because the water supply

line is under pressure at all times. Also, certain

types of plastic tubing may become brittle with

age and crack, resulting in water leakage.

• Shutoff valve to connect to the cold water line.

The shut-off valve should have a water inlet with

a minimum inside diameter of 5/32″ at the point

of connection to the COLD WATER LINE. Saddle-

type shut-off valves are included in many water

supply kits. Before purchasing, make sure a

saddle-type valve complies with your local

plumbing codes.

• Two 1/4″ outer diameter compression nuts

and 2 ferrules (sleeves)—to connect the copper

tubing to the shutoff valve and the refrigerator

water valve.

• If your existing water line has a flared fitting at

the end, you will need an adapter (available at

plumbing supply stores) to connect the water line

to the refrigerator OR—you can cut off the flared

fitting with a tube cutter and then use a

compression fitting.

SHUT OFF THE MAIN WATER SUPPLY.

Turn on the nearest faucet long enough to clear

the line of water.

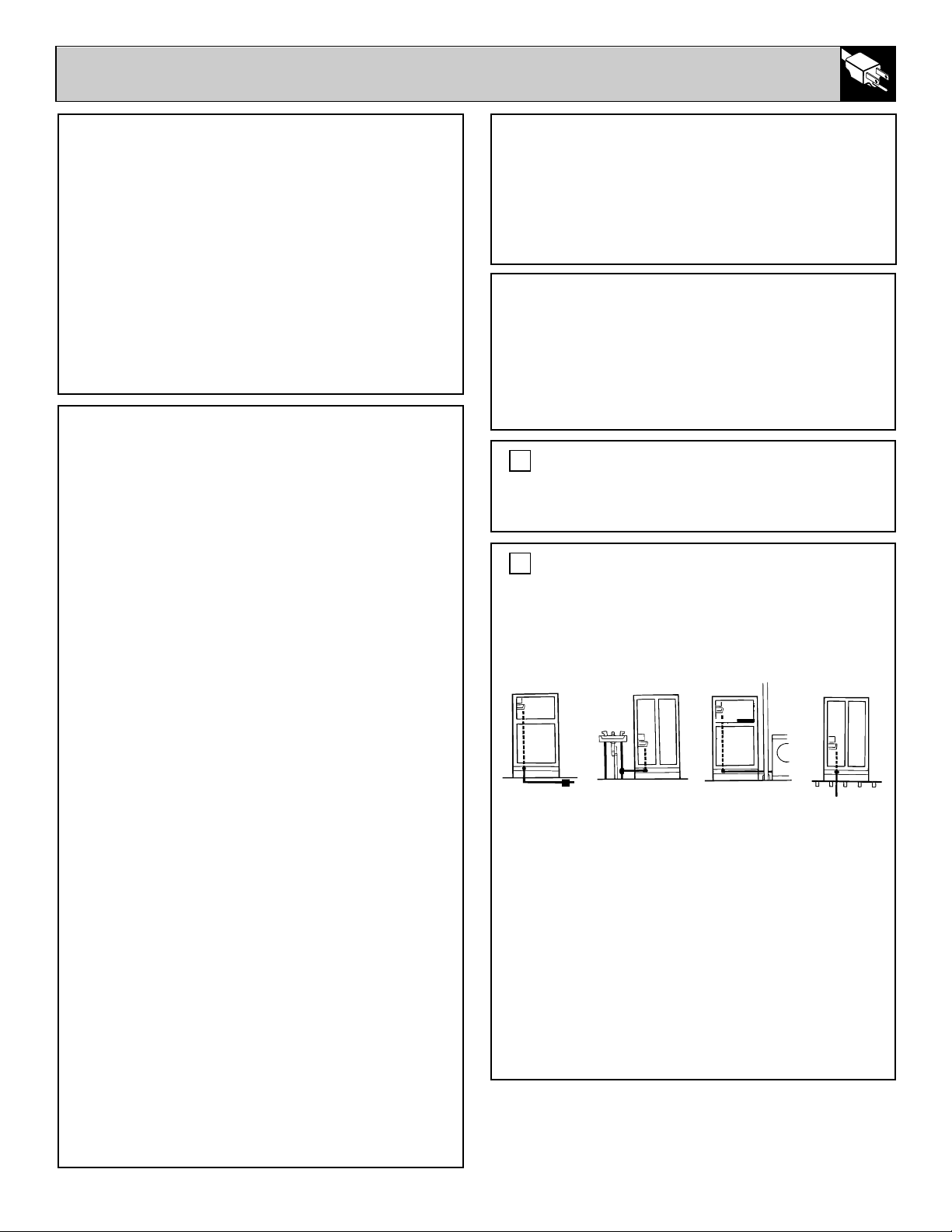

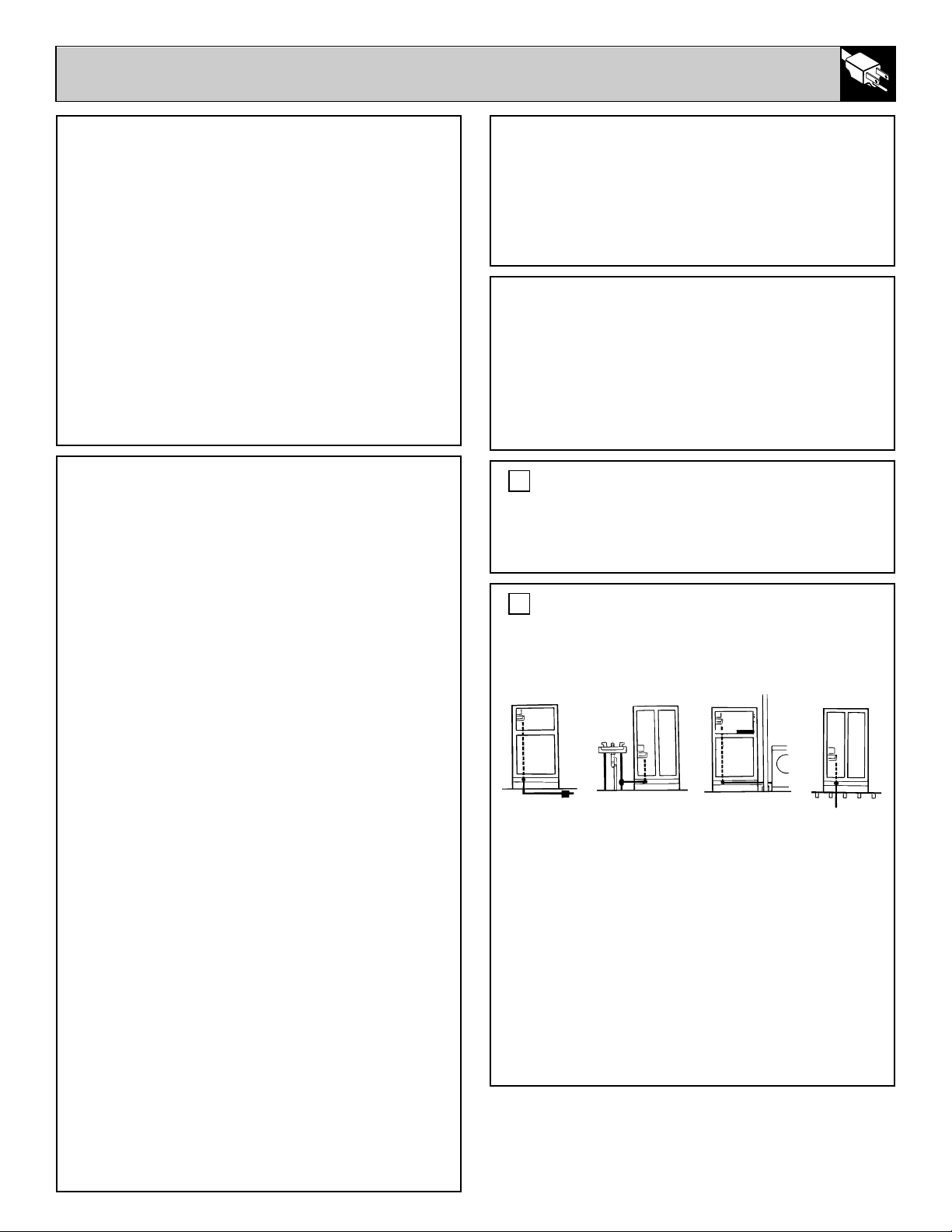

Typical ways to connect to water supply

Under sink

to cold

water pipe

Through wall to

utility room cold

water pipe

In crawl

space under

house

Through floor

to basement

cold water pipe

Pipe

clamp

Saddle type

shutoff

valve

Washer

Inlet

end

Vertical

cold water

pipe

(continued next page)

WATER LINE INSTALLATION INSTRUCTIONS

(continued)

CONNECT THE COPPER TUBING TO

THE REFRIGERATOR.

Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

We recommend installing a water filter

(available at Service and Parts Centers) if your

water supply has sand or particles that could clog

the screen of the refrigerator’s water valve. Install

it in the water line near the refrigerator.

ROUTE THE COPPER TUBING BETWEEN THE

COLD WATER LINE AND THE REFRIGERATOR.

Route the tubing through a hole drilled in the

floor or wall (behind the refrigerator or adjacent

base cabinet) as close to the wall as possible. Be

sure there is sufficient extra tubing (about 8 feet

[244 cm] coiled into 3 turns of about 10″ [25 cm]

diameter) to allow the refrigerator to move out

from the wall after installation.

a. Remove the plastic flexible cap from the

water valve.

b. Place the

compression nut

and ferrule

(sleeve) onto the

end of the tubing

as shown.

c. Insert the end

of the copper

tubing into the

water valve

connection as far

as possible. While holding

the tubing, tighten the fitting.

d. Fasten the copper tubing into the clamp

provided to hold it in a vertical position. You may

need to pry open the clamp.

TURN THE WATER ON AT THE

SHUTOFF VALVE.

Tighten any connections that leak.

MOVE THE REFRIGERATOR BACK TO

THE WALL.

Arrange the coil of copper tubing so that it does

not vibrate against the back of the refrigerator or

against the wall.

SET THE ICEMAKER FEELER ARM TO THE ON

(DOWN) POSITION.

The icemaker will not begin to operate until it

reaches its operating temperature of 15°F. (-9°C.)

or below. It will then begin operation automatically

if the icemaker is in the ON (down) position.

NOTE: The icemaker may double-cycle when it

first starts, causing some water spillage from the

icemaker into the ice bucket. This is normal and

should not happen again. The first few batches of

cubes should be thrown away, so that remaining

impurities in the water line will be flushed out.

PLUG THE REFRIGERATOR POWER CORD

INTO A GROUNDED ELECTRICAL OUTLET.

CONNECT THE COPPER TUBING TO THE

SHUTOFF VALVE.

Place the compression

nut and ferrule (sleeve)

onto the end of the

tubing and connect it to

the shutoff valve. Make

sure the tubing is fully

inserted into the valve.

Tighten the compression

nut securely.

TURN ON THE WATER AND FLUSH OUT

THE TUBING.

a. Turn the main water supply on and flush out

the tubing until the water is clear.

b. Shut the water off at the water valve after

about one quart of water has been flushed

through the tubing.

Saddle type

shutoff valve

Packing nut

Outlet valve

Compression nut

Ferrule

(sleeve)

Ferrule

(sleeve)

1/4″ Copper tubing

1/4″ Compression nut

Tubing

clamp

Refrigerator connection

QUESTIONS?

USE THIS PROBLEM SOLVER

NORMAL OPERATING SOUNDS

These sounds are normal and do not indicate a need for service.

The new high efficiency compressor runs faster and will have a higher

pitch hum or pulsating sound while operating.

Defrost timer and refrigerator control clicks on and off.

The fan circulating air inside the freezer which keeps the

temperatures throughout.

Water dropping on the defrost heater causing a

sizzling, hissing or popping sound during the defrost cycle.

The flow of refrigerant through the freezer cooling

coil sounds like boiling water or a gurgling noise.

Cracking or popping of cooling coils caused by expansion

and contraction during defrost and refrigeration following defrost.

Water dripping as it melts from the evaporator

and flows to the drain pan during the defrost cycle.

Icemaker (on some models)

The icemaker water valve will buzz when the icemaker fills

with water. If the feeler arm is in the ON (down) position it will buzz even if it has

not yet been hooked up to water. Keeping the feeler arm in the ON (down) position

before it is hooked up to water can damage the icemaker. To prevent this, raise the

feeler arm to the STOP (up) position. This will stop the buzzing.

The sound of cubes dropping into the bin and water running in pipes as icemaker refills.

(continued next page)

PROBLEM POSSIBLE CAUSE

REFRIGERATOR • May be in defrost cycle when motor does not operate for about 30 minutes.

DOES NOT OPERATE

• Temperature control in OFF position.

• If interior light is not on, refrigerator may not be plugged in at wall outlet.

• If plug is secure and the refrigerator still fails to operate, plug a lamp or a small

appliance into the same outlet to determine if there is a tripped circuit breaker or

burned out fuse.

MOTOR OPERATES • Modern refrigerators with more storage space and a larger freezer

FOR LONG PERIODS compartment require more operating time.

• Normal when refrigerator is first delivered to your home—usually requires 24

hours to completely cool down.

• Large amounts of food placed in refrigerator to be cooled or frozen.

• Hot weather—frequent door openings.

• Door left open.

• Temperature controls are set too cold. Refer to instructions for use

of Temperature Controls.

• Grille and condenser need cleaning. Refer to Care and Cleaning page.

MOTOR STARTS & • Temperature control starts and stops motor to maintain even temperatures.

STOPS FREQUENTLY

VIBRATION OR • If refrigerator vibrates, more than likely it is not resting solidly on the floor and

RATTLING fron

t roller screws or front leveling legs need adjusting, or floor is weak or uneven.

Refer to Rollers in the Preparation section.

• If dishes vibrate on shelves, try moving them. Slight vibration is normal.

Water Line Installation Problem Solver

PROBLEM SOLVER

(continued)

PROBLEM POSSIBLE CAUSE

HOT AIR FROM • Normal air flow cooling motor. In the refrigeration process, it is normal that heat

BOTTOM OF be expelled in the area under the refrigerator. Some floor coverings will discolor

REFRIGERATOR at these normal and safe operating temperatures. Your floor covering supplier

should be consulted if you object to this discoloration.

DOOR NOT CLOSING • Door gasket on hinge side sticking or folding over. To correct, put a small

PROPERLY amount of petroleum jelly on face of gasket.

FRESH FOOD OR • Temperature control not set cold enough. Refer to Temperature Control section.

FREEZER COMPARTMENT

• Warm weather—frequent door openings.

TEMPERATURE

• Door left open for long time.

TOO WARM

• Package may be holding door open.

FOODS DRY OUT • Foods not covered, wrapped or sealed properly.

FROST OR ICE • Door may have been left ajar or package holding door open.

CRYSTALS ON

• Too frequent or too long door openings.

FROZEN FOOD

• Frost within package is normal.

SLOW ICE CUBE • Door may have been left open.

FREEZING

• Turn temperature of freezer compartment colder.

ICE CUBES HAVE • Old cubes need to be discarded.

ODOR/TASTE

• Ice storage bin needs to be emptied and washed.

• Unsealed packages in refrigerator and/or freezer compartments may be

transmitting odor/taste to ice cubes.

• Interior of refrigerator needs cleaning—refer to Care and Cleaning section.

• Poor-tasting incoming water. Install a water filter—see Water Filter

Accessory section.

AUTOMATIC • ON-STOP control in STOP (up) position.

ICEMAKER

• Water supply turned off or not connected.

DOES NOT WORK

• Freezer compartment too warm.

(on some models)

• Cubes too small—water shutoff valve connecting refrigerator to home

water line may be clogged.

• Sometimes cubes fuse to the side of the ice mold and hold the feeler arm in the

STOP (up) position. Remove this ice to restart the icemaker.

• When reaching for cubes by hand, you may have pushed the feeler arm into the

STOP (up) position by mistake.

• Piled up cubes in storage bin may cause icemaker to shut off too soon. With

icemaker feeler arm in STOP (up) position, level cubes in bin.

CUBE DISPENSER • No ice cubes. Remove storage container. If cubes are frozen to wire arm,

DOES NOT WORK remove cubes.

(on some models)

• No ice cubes. Icemaker turned off or water supply turned off.

• Irregular ice clumps in storage container. Break up as many as you can with

fingertip pressure and discard the remaining clumps.

Problem Solver

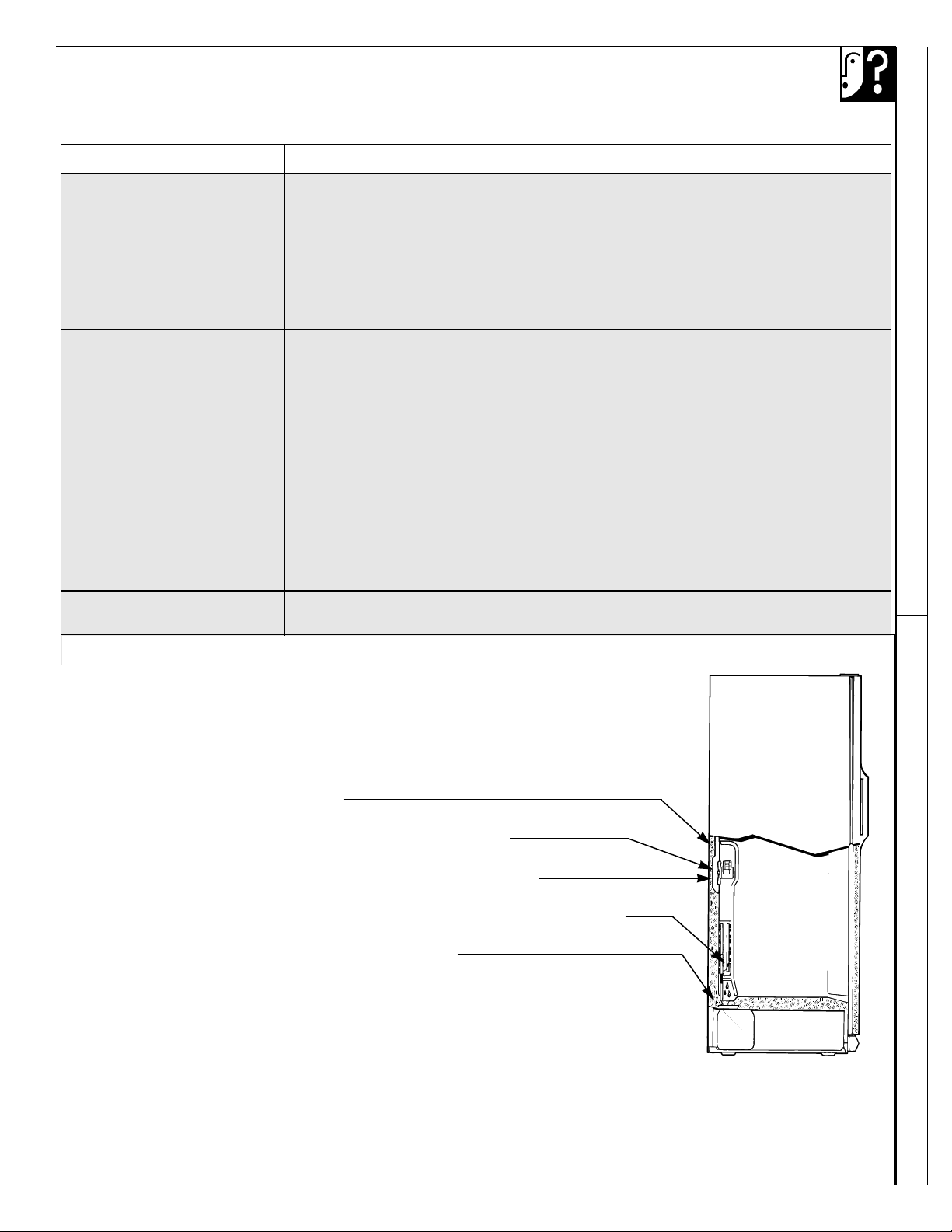

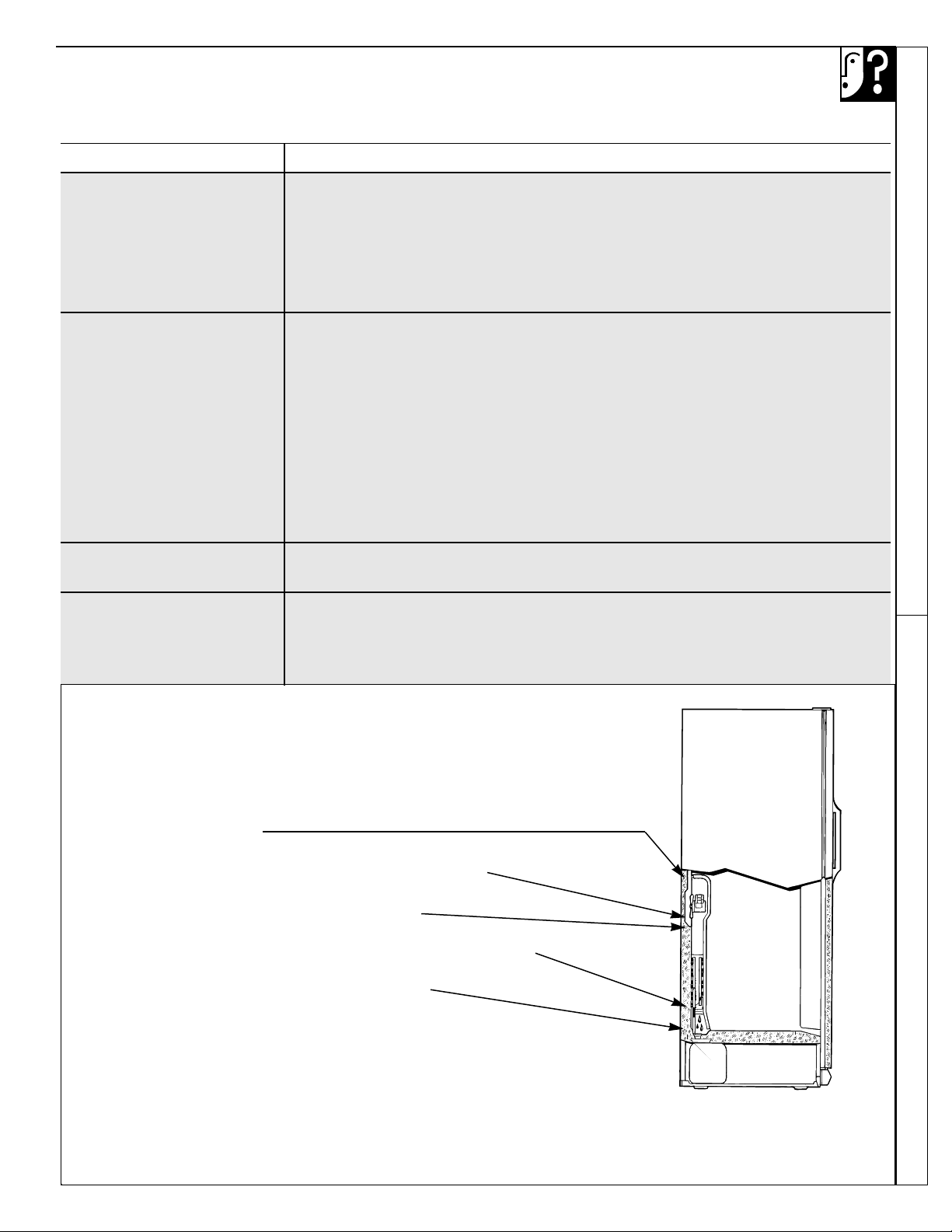

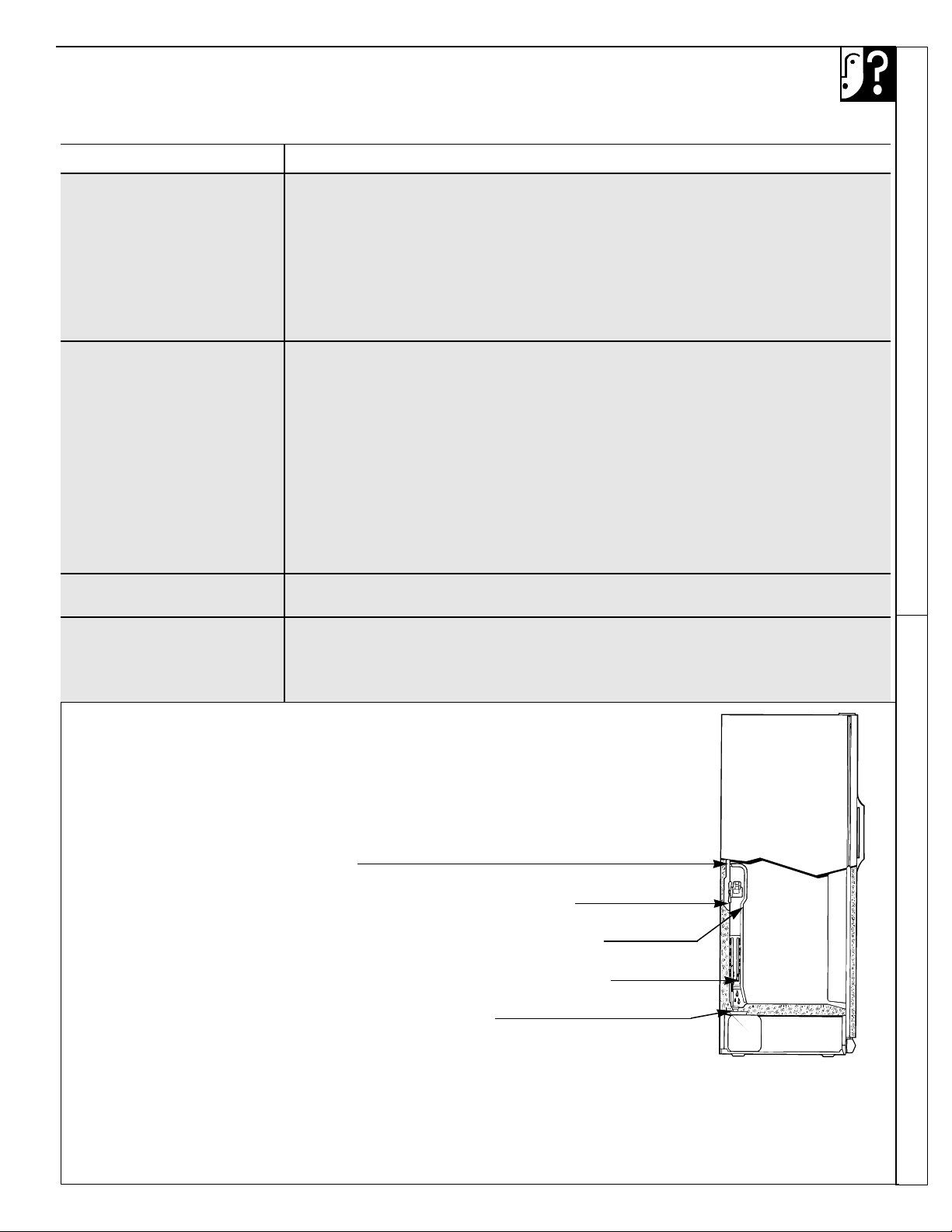

PROBLEM POSSIBLE CAUSE

WATER HAS POOR • If the water dispenser has not been used for a long time, dispense water

TASTE/ODOR in regular manner until all water in the system is replenished with fresh water.

(on some models)

• Poor-tasting incoming water. Install a water filter—see Water Filter section.

WATER IN FIRST • Allow about 24 hours for water to cool to proper temperature after

GLASS IS WARM refrigerator is first installed.

(on some models)

• If water dispenser has not been used for a long time, water in first

glass will not be as cool as in succeeding glasses.

• If the water system has been drained, allow several hours for replenished

supply to chill.

WATER DISPENSER • Water supply line turned off or not connected.

DOES NOT WORK

• Supply line may be clogged with sediment.

(on some models)

• If no water is dispensed when the refrigerator is first installed, there may be air

in the water system. Press the dispenser pad for at least two minutes to remove

trapped air from the water line and to fill the water system.

DIVIDER BETWEEN • Normal warmth is created by automatic energy saver system circulating warm

FRESH FOOD AND liquid around front edge of freezer compartment to help prevent condensation

FREEZER COMPART- on outside of refrigerator in hot, humid weather.

MENTS FEELS WARM

MOISTURE FORMS • Not unusual during periods of high humidity.

ON OUTSIDE OF

REFRIGERATOR

MOISTURE • Too frequent or too long door openings.

COLLECTS INSIDE

• In humid weather, air carries moisture into refrigerator when doors are opened.

WATER ON KITCHEN • The drain in the bottom of the refrigerator may be clogged. Remove any ice on

FLOOR OR ON the freezer bottom and clean the drain. Refer to Care and Cleaning section.

BOTTOM OF FREEZER

• When using the dispenser use a glass no taller than six inches (15 cm) tall. A taller

glass may be jamming cubes in the funnel chute. They can fuse inside the chute

and drop out later, leaving water or ice on the floor.

REFRIGERATOR • Foods with strong odors should be tightly covered.

HAS ODOR

• Check for spoiled food.

• Interior needs cleaning. Refer to Care and Cleaning section.

• Defrost water system needs cleaning.

• Keep open box of baking soda in refrigerator; replace every 3 months.

INTERIOR LIGHT • No power at outlet.

DOES NOT WORK

• Light bulb needs replacing. See Care and Cleaning section.

If you need more help… In the United States call, toll free:

GE Answer Center

800.626.2000 consumer information service

In Canada: Manager Consumer Relations

2645 Skymark Ave., Mississauga (Ontario) Canada L4W 4H2

For Customers With Impaired Hearing…

In the United States: 800-833-4322

Consumers with impaired hearing or speech who have access to a TDD or a conventional teletypewriter may call 800-TDD-GEAC

(800-833-4322) to request information or service.

In Canada contact Manager, Consumer Relations, Camco, Inc.,

2645 Skymark Avenue, Mississauga, Ontario, Canada L4W 4H2

We’ll Be There

With the purchase of your new appliance, receive the assurance that if you ever need information

or assistance, we’ll be there. All you have to do is call—or write!

In-Home Repair Service In the United States:

800-GE-CARES (800-432-2737)

Our consumer service professional will provide expert repair service on your new appliance, scheduled at a time that’s convenient for

you. Many GE Consumer Service company-operated locations offer you service today or tomorrow, or at your convenience (7:00 a.m. to

7:00 p.m. weekdays, 9:00 a.m. to 2:00 p.m. Saturdays). Our factory-trained technicians know your appliance inside and out—so most

repairs can be handled in just one visit.

In Canada consult your local telephone directory for the Camco Service

or Authorized Service Center nearest you.

GE Answer Center® In the United States: 800.626.2000

Whatever your question about your new major appliance, GE Answer Center® information service is available to help. Your call—and

your question— will be answered promptly and courteously. And you can call any time. GE Answer Center® service is open 24 hours a

day, 7 days a week.

In Canada contact Manager, Consumer Relations, Camco, Inc.,

2645 Skymark Avenue, Mississauga, Ontario, Canada L4W 4H2

Service Contracts In the United States: 800-626-2224

You can have the secure feeling that GE Consumer Service will still be there after your warranty expires. Purchase a GE contract while

your warranty is still in effect and you’ll receive a substantial discount. With a multiple-year contract, you’re assured of future service at

today’s prices.

800-461-3636 In Canada

Parts and Accessories In the United States: 800-626-2002

Individuals qualified to service their own appliances can have needed parts or accessories sent directly to their home. The GE parts

system provides access to over 47,000 Genuine Renewal Parts…and all are fully warranted. VISA, MasterCard and Discover cards

are accepted.

User maintenance instructions contained in this booklet cover procedures intended to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause

unsafe operation.

In Canada consult your local telephone directory for the Camco Service or Authorized Service

Center nearest you.

FIRST YEAR

CAMCO warrants the replacement or repair of all parts of this Refrigerator which prove to be

defective in material or workmanship, for one year from the date of purchase. Such parts will be

repaired or replaced at the option of Camco without charge, subject to the terms and conditions

set out below.

The DEALER warrants to provide the service labor for the repair or replacement of all parts of

this Refrigerator which prove to be defective in material or workmanship for one year from the

date of purchase.

NEXT FOUR YEARS

CAMCO warrants the hermetically sealed refrigerator system (namely: Evaporator, Condenser,

Motor Compressor, Interconnecting Tubing, Drier and Refrigerant Charge) against defects in

material or workmanship for an additional four years. These parts will be repaired or replaced

at the option of Camco without charge, subject to the terms and conditions set out below.

The DEALER warrants for the next four years to provide the service labor necessary to repair

or replace the hermetically sealed refrigeration system, subject to the terms and conditions set

out below.

TERMS AND CONDITIONS

1. This warranty applies only to single family domestic use in Canada when the Refrigerator has

been properly installed according to the instructions supplied by Camco and is connected to

an adequate and proper utility service. Damage due to abuse, accident, commercial use, and

alteration or the removal or defacing of the serial plate, cancels all obligations of this warranty.

Service during this warranty must be performed by an Authorized Camco Service Agent.

2. Neither Camco nor the Dealer is liable for any claims or damages resulting from any failure of

the Refrigerator or from service delays beyond their reasonable control.

3. To obtain warranty service, purchaser must present the original bill of sale. Components

repaired or replaced are warranted through the remainder of the original warranty period only.

4. This warranty does not cover expense involved in making this appliance readily accessible for

servicing.

5. This warranty gives you specific legal rights. Additional warranty rights may be provided by

law in some areas.

Camco Service is available coast-to-coast. See preceding page for service information.

If further help is needed concerning this Warranty, contact:

Manager, Consumer Relations

Camco Inc., Consumer Service

2645 Skymark Avenue,

Mississauga, Ontario

L4W 4H2

CONSUMER WARRANTY

(for customers in Canada)

Side by Side 19, 20, 22, 24 and 27 Models

Bacs 31

Enlèvement des bacs 34

Clayettes 32

Commandes de température 26

Conservation des aliments 30

Consignes de sécurité 25

Derrière le réfrigérateur 33

Enregistrement de l’appareil 24

Entretien et nettoyage 33, 34

Filtre d’eau 29

Frigorigène sans CFC 24

Garantie 43

Guide de dépannage 39-41

Installation 36-38

Adaptateur 36

Spécifications électriques 36

Cordons prolongateurs 36

Mise à la terre 36

Canalisation d’eau 37, 38

Machine à glaçons 27-29

Numéros de modèle et de série 24

Préparation 35

Dégagement 35

Emplacement 35

Roulettes/Nivelage 35

Alimentation en eau 35

Vacances 35

Remplacement de l’ampoule 34

Service à la clientèle 42

Service glaçons 29

Version française

Utilisation et

entretien des

modèles côte

à côte de

19, 20, 22,

24 et 27

Votre

Réfrigérateur

Comment obtenir

le meilleur de

Aux États-Unis communiquer avec le Centre de communications GE

800.626.2000

Au Canada vérifier le numéro du Centre de service Camco dans l’annuaire téléphonique

AIDEZ-NOUS À VOUS AIDER…

Inscrivez les numéros de modèle

et de série.

Ils figurent sur l'étiquette située dans le

compartiment réfrigérateur, près du bac

supérieur ou au bas de l’appareil.

Ces numéros sont également indiqués sur la

carte d’enregistrement de l’appareil qui

accompagne votre réfrigérateur.

Numéro de modèle

Numéro de série

Mentionnez le numéro de modèle et de série

dans toute correspondance concernant votre

réfrigérateur ou lorsque vous appelez le

service de réparation.

Lisez attentivement ce guide.

Il est conçu pour vous aider à faire

fonctionner et entretenir correctement votre

nouveau réfrigérateur.

Gardez-le à portée de la main pour le

consulter en cas de doute.

Si vous avez des questions ou désirez de

l’aide:

Aux États-Unis, communiquez avec:

GE Answer Center

800.626.2000

24 heures par jour, 7 jours par semaine

Au Canada écrivez:

Directeur, Relations avec les

consommateurs

2645 Skymark Avenue

Mississauga (Ontario) Canada

L4W 4H2

Si le réfrigérateur qui vous a été

livré est endommagé…

Communiquez immédiatement avec le

marchand (ou l’entrepreneur) qui vous a

vendu le réfrigérateur.

Économisez du temps et de

l’argent. Avant d’appeler le

service de réparation…

Consultez le Guide de dépannage. Il contient

une liste des problèmes mineurs de

fonctionnement auxquels vous pouvez vous-

même remédier.

FRIGORIGÈNE SANS CFC

Votre ancien réfrigérateur a un système de refroidissement qui a utilisé

les CFC (chlorofluorocarbones). Les CFC sont jugées nocives pour

l’ozone stratosphérique, par conséquent ce réfrigérateur utilise un

nouveau frigorigène qui n’est pas jugé nocive pour la couche d’ozone

stratosphérique.

Si vous vous débarrassez de votre ancien réfrigérateur, assurez-

vous que le frigorigène avec CFC soit enlevé correctement par un

technicien qualifié. Si vous libérez intentionnellement ce frigorigène

avec CFC vous pouvez être soumis aux contraventions et à

l’emprisonnement sous provisions du Clean Air Act fédéral.

SI VOUS AVEZ BESOIN DE RÉPARATIONS

Si vous avez besoin de réparations, consultez

la section Service à la clientèle à la fin du

présent Guide.

Nous sommes fiers de notre service de

réparation et désirons vous donner

satisfaction. Si pour quelque raison que ce

soit vous n’êtes pas satisfait du service après-

vente dont vous avez bénéficié, voici la

marche à suivre.

Aux États-Unis:

PREMIÈREMENT, communiquez avec les

gens qui ont réparé votre appareil. Expliquez-

leur pourquoi vous n’êtes pas satisfait. Dans

la plupart des cas, cela devrait résoudre votre

problème.

ENSUITE, si vous n’êtes toujours pas

satisfait, écrivez, en donnant tous les détails y

compris votre numéro de téléphone, à:

Manager, Consumer Relations

Appliance Park

Louisville, KY 40225

ENFIN, si votre problème n’est pas encore

résolu, écrivez à:

Major Appliance Consumer

Action Panel

20 North Wacker Drive

Chicago, IL 60606

Pour les clients du Canada:

Premièrement, communiquez avec les

gens qui ont réparé votre appareil et

expliquez-leur pourquoi vous n’êtes pas

satisfait. Habituellement, cela devrait régler

votre problème.

ENSUITE, si vous n’êtes toujours pas

satisfait, écrivez à l’adresse ci-dessous, en

indiquant tous les détails, y compris votre

numéro de téléphone:

Directeur, Relations avec

les consommateurs

2645 Skymark Avenue

Mississauga (Ontario) Canada

L4W 4H2

CONSEILS DE SÉCURITÉ IMPORTANTS

Veuillez lire toutes les instructions avant d’utiliser cet appareil.

AVERTISSEMENT—Lorsque vous

utilisez le réfrigérateur, observez toujours

certaines précautions de base, notamment:

• N’utilisez le réfrigérateur que pour son usage

prévu, comme décrit dans le présent guide.

• Installez le réfrigérateur conformément

aux instructions d’installation avant

de l’utiliser.

• Ne débranchez jamais le réfrigérateur

en tirant sur le cordon d’alimentation.

Saisissez fermement la fiche du cordon et

tirez droit pour la retirer de la prise.

• Réparez ou remplacez immédiatement tout

cordon effiloché ou endommagé. N’utilisez pas

un cordon fendillé ou présentant des signes

d’usure.

• Lorsque vous éloignez le réfrigérateur du

mur, prenez garde de ne pas le faire rouler

sur le cordon d’alimentation: vous pourriez

l’endommager.

• Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ou se pendre aux clayettes du

réfrigérateur. Ils pourraient endommager le

réfrigérateur et se blesser gravement.

• Si vous avez gardé votre ancien

réfrigérateur mais que vous ne vous en

servez pas, ayez soin de démonter les

portes pour éviter que les enfants ne s’y

enferment.

• Une fois le réfrigérateur en marche, ne touchez

pas les surfaces froides du congélateur, surtout

si vous avez les mains humides: la peau risque

d’adhérer à ces surfaces très froides.

• Si votre réfrigérateur a une machine

automatique à glaçons, évitez le contact

avec les pièces mobiles du mécanisme

éjecteur, ou avec l’élément chauffant qui

libère les glaçons. Ne mettez pas vos doigts

ou vos mains sur le mécanisme automatique

de la machine à glaçons pendant que le

réfrigérateur est branché.

• Ne recongelez pas les aliments surgelés qui ont

complètement dégelé. Selon les experts en

alimentation:

“…Il n’y a pas de danger à recongeler les aliments

partiellement décongelés s’ils renferment encore

des cristaux de glace ou si leur température n’a pas

encore dépassé 4° C (40° F).

Les viandes hachées, la volaille ou le poisson

dégelés dont l’odeur ou la couleur sont suspectes ne

doivent être ni recongelés ni consommés. Les crèmes

glacées décongelées doivent être jetées. Si l’odeur

ou l’aspect d’un aliment vous semble anormal,

jetez-le: sa consommation pourrait être dangereuse.

Même une décongélation partielle suivie d’une

recongélation peut altérer la qualité des aliments,

surtout celle des fruits, légumes et plats cuisinés.

Les viandes rouges sont moins susceptibles d’être

altérées que la plupart des autres aliments.

Consommez les aliments recongelés dans les plus

brefs délais pour préserver au maximum leur

qualité alimentaire.”

• Débranchez votre réfrigérateur avant

de le nettoyer et de le réparer.

REMARQUE: nous vous

recommandons vivement de confier toute

réparation à un technicien qualifié.

• Avant de remplacer une ampoule grillée, le

réfrigérateur doit être débranché pour éviter

tout contact avec un fil sous tension. (Une

ampoule grillée peut se briser pendant l’opération.)

REMARQUE: quand vous placez la commande

sur “OFF,” l’alimentation électrique de l’ampoule

n’est pas coupée.

• N’entreposez et n’utilisez pas d’essence ou

autres vapeurs et liquides inflammables à

proximité de cet appareil ou de tout autre

appareil électroménager.

CONSERVEZ CES

INSTRUCTIONS

Conseils de sécurité importants

FONCTIONNEMENT DE VOTRE RÉFRIGÉRATEUR

Réglage des commandes de température (l’aspect peut varier)

Les commandes de température vous permettent de régler la

température dans le réfrigérateur et le congélateur. Les réglages les

plus froids sont “E” et “9.” Tout d’abord, la commande du

réfrigérateur est sur “5” et celle du congélateur sur “C.”

Attendez 24 heures que la température se stabilise, que vous régliez

les commandes pour la première fois ou que vous les régliez plus tard.

Puis, si vous voulez des températures plus froides ou plus chaudes

dans l’un des compartiments, réglez les commandes une étape à la fois.

REMARQUE: Mettre la commande du réfrigérateur sur “OFF” (éteint)

coupe le refroidissement dans les deux compartiments—réfrigérateur

et congélateur—mais ne coupe pas le courant au réfrigérateur.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

Vérification de la température

Pour le réfrigérateur, placez un récipient de lait sur la clayette

supérieure. Vérifiez-le le lendemain. Si le lait est trop chaud ou trop

froid, réglez la température en conséquence.

Pour le congélateur, placez un récipient de crème glacée au centre

du congélateur. Vérifiez-la le lendemain. Si la crème glacée est trop

dure ou trop molle, réglez la température en conséquence.

Attendez toujours 24 heures pour laisser le réfrigérateur atteindre

la température que vous avez réglée.

Système automatique d’économie d’énergie Pas de dégivrage

Ce réfrigérateur n’est pas muni d’un commutateur “d’économie

d’énergie.”

Le liquide chaud du condenseur circule automatiquement à l’avant du

congélateur pour empêcher la formation de condensation à l’extérieur

du réfrigérateur par temps humide.

De nombreux réfrigérateurs comportent des éléments électriques

spéciaux. Celui-ci n’en a pas besoin. C’est pourquoi il n’a pas de

commutateur “d’économie d’énergie.”

Il n’est pas nécessaire de dégivrer le congélateur ou le réfrigérateur.

Bien que votre réfrigérateur soit conçu et équipé d’une commande de

dégivrage automatique, la présence d’un peu de givre sur les

emballages est normale.

Si vous abaissez le thermostat de votre résidence à 16°C (60°F) la nuit

Il vous faudra abaisser d’une position le réglage de

la commande du compartiment congélateur. En

effet, en raison de la température plus basse dans la

maison, le compresseur fonctionnera moins

souvent, entraînant du même coup un

“réchauffement” du compartiment congélateur.

Pour protéger vos aliments surgelés, laissez la

commande de votre compartiment congélateur à ce nouveau réglage

pendant tout l’hiver ou tant que vous abaisserez la température dans

la maison.

La température du compartiment réfrigérateur n’est nullement affectée

par le nouveau réglage de la commande du compartiment congélateur.

Toutefois, si les aliments gèlent, augmentez d’un cran la commande

du compartiment réfrigérateur.

Lorsque vous cesserez d’abaisser le thermostat de la maison, ramenez

les commandes de température du réfrigérateur à leur réglage habituel.

MACHINE À GLAÇONS ET DISTRIBUTEUR

(sur certains modèles)

Fonctionnement

La machine automatique à glaçons fait de la glace en continu. Le

distributeur distribue de l’eau, des glaçons ou de la glace concassée

par la porte du congélateur. Ils fonctionnent de la manière suivante.

L’eau provenant de la canalisation domestique s’écoule dans:

(1) une électrovanne,

puis dans

(2)des tuyaux jusqu’à

(3)la machine à glaçons

automatique, selon les

besoins.

L’eau est gelée dans le

(4)moule à glaçons; ces

derniers sont éjectés

dans

(5)le bac, où une vis sans

fin motorisée les

pousse vers l’avant.

Quand on appuie sur la plaque de distribution, les glaçons sont

distribués par le conduit de la porte.

Quand la manette est en position “CRUSHED” (sur certains

modèles), un déflecteur achemine les glaçons vers le broyeur. La

glace concassée tombe par le conduit directement dans le verre.

Lorsque “WATER” (eau) est sélectionné, (sur certains modèles),

l’eau s’écoule par:

(6)les tuyaux à l’intérieur de la porte; elle sort quand on appuie sur le

bouton de distribution.

(7)Un commutateur électrique (sur certains modèles) allume ou

éteint la veilleuse dans le distributeur.

La lumière s’allume également quand on appuie sur le bouton de

distribution.

Quand l’ampoule de la veilleuse est grillée, remplacez-la par une

ampoule de 7 watts maximum.

Informations importantes concernant votre distributeur

• Si c’est votre première machine à glaçons, vous entendrez

parfois des bruits qui vous sembleront inhabituels. Ces bruits,

normaux, sont causés par la fabrication de la glace et il n’y a pas lieu

de s’inquiéter.

• Votre machine à glaçons produira environ 8 glaçons par cycle—

soit environ 120 glaçons toutes les 24 heures—selon la température

du congélateur, la température ambiante, la fréquence d’ouverture

des portes et d’autres conditions d’utilisation.

• L’intermittence de distribution des glaçons est normale. Si cette

interruption persiste, des blocs de glace peuvent en être la cause.

Retirez-les en suivant les directives données dans cette section.

• Évitez de trop remplir les verres de glaçons et d’utiliser des

verres étroits ou très hauts. Le conduit peut se bloquer et le volet

geler et coincer. Ouvrez périodiquement la porte du congélateur pour

vérifier si le conduit n’est pas bloqué. Le cas échéant, faites passer

les glaçons au moyen d’une cuillère en bois.

• Pour éviter que des morceaux de glace ne tombent à l’extérieur

du verre, placez celui-ci près du conduit—sans toutefois bloquer la

sortie des glaçons.

• Remplissez les verres de glaçons avant d’ajouter des boissons

gazeuses ou autres liquides.

• Ne placez pas de boissons ou d’aliments dans le bac à glaçons

pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires

peuvent coincer la machine à glaçons ou la vis sans fin.

• N’ajoutez pas dans le bac à glaçons des glaçons non fabriqués

par votre machine à glaçons. Ils risquent d’être difficiles à

concasser ou distribuer.

Fonctionnement du réfrigérateur Machine à glaçons et distributeur

Avant d’utiliser votre machine à glaçons et votre distributeur

Si vous utilisez votre réfrigérateur avant qu’il ne

soit relié à la canalisation de la maison, soulevez

la porte d’accès et vérifiez que le bras régulateur

de la machine à glaçons est en position STOP

(ARRÊT—relevée). Quand la machine à glaçons

est reliée à la canalisation de la maison, abaissez

le bras palpeur en position ON (MARCHE—

abaissée).

Au commencement il y aura un délai avant de la distribution de l’eau

et la production de glaçons.

Pour les modèles munis d’un distributeur d’eau,

s’il n’y a pas d’eau distribuée quand le

réfrigérateur est premièrement installé, il y a

peut-être de l’air dans la conduite d’eau.

Appuyez sur le bouton de distribution pendant

deux minutes au minimum pour expulser l’air

du tuyau d’eau et remplir le réservoir d’eau.

Le moule à glaçons se remplira automatiquement APRÈS le

refroidissement aux températures de congélation. Les premiers

glaçons se produisent normalement aprés quelques heures.

REMARQUE: si vous venez d’installer votre réfrigérateur, attendez

environ 24 heures pour que le congélateur atteigne la température

assez froide pour la production de glaçons.

(suite à la page suivante)

WAT

ER C

ICE

LIGHT OFF ON

Bras régulateur en

position STOP

(ARRÊT—relevée)

Bras régulateur en

position ON

(MARCHE—abaissée)

Appuyez sur le bouton de distribution jusqu’à

ce que le réservoir d’eau se remplisse.

MACHINE À GLAÇONS ET DISTRIBUTEUR

(suite)

Une fois la machine à glaçons et le distributeur installés

Jetez les premiers lots de glaçons (16 ou 24 glaçons). Vous éliminerez

ainsi les éventuelles impuretés provenant du tuyau d’eau. Procédez de

même en revenant de vacances ou quand vous refaites des glaçons

après un arrêt prolongé.

Pour les modèles munis d’un distributeur d’eau, jetez les 6 premiers

verres d’eau dans l’évier pour nettoyer le tuyau. Au début, l’eau qui

coule dans le système peut avoir un léger goût de “plastique”

provenant du tuyau d’eau.

Pour vous assurer que le bac se remplit de glaçons, nivelez ces

derniers de temps à autre. Quand les glaçons tombent dans le bac, ils

risquent de s’empiler près de la machine à glaçons et de pousser le bras

régulateur en position STOP (ARRÊT—relevée) avant que le bac ne

soit plein. Si le niveau est uniforme, la machine à glaçons peut remplir

le bac.

Pour distribuer eau et glaçons

• Réglez la manette de sélection sur

CUBES (glaçons), CRUSHED

ICE (glace concassée, sur certains

modèles) ou WATER (eau).

• Tenez le verre ou autre récipient

près du bord et appuyez le bord du

verre contre le centre du bouton de

distribution.

WAT

ER C

ICE

LIGHT OFF ON

WAT

ER CRUS

D CUBED ICE

LIGHT OFF ON

Distribution de glaçons… Distribution d’eau…

Même si vous avez sélectionné CUBES, il est possible que de la glace

concassée tombe dans votre verre. Cela se produit de temps à autre

quand plusieurs glaçons sont acheminés vers le broyeur. Un amas de

givre se forme parfois sur le volet du conduit à glaçons. Ceci est

normal, et se produit généralement après des distributions répétées de

glace concassée. Le givre s’évaporera après quelque temps.

Pour éviter de la glace concassée ne tombe à l’extérieur du verre,

placez celui-ci près du conduit.

Il est normal que le premier verre d’eau soit moins froid que les

suivants. L’eau venant du distributeur est froide, mais non glacée.

Si vous désirez de l’eau plus froide, ajoutez simplement de la glace

concassée ou des glaçons dans votre verre avant de vous servir.

ATTENTION: N’insérez jamais vos doigts ou des objets dans

l’ouverture des distributeurs.

Pour arrêter la distribution

Arrêtez d’appuyer sur le levier de

distribution et attendez quelques

secondes pour recueillir les derniers

morceaux de glace ou gouttes d’eau

avant de retirer votre récipient. Un

léger écoulement se produit parfois

après la distribution de glace

concassée ou d’eau. Si l’écoulement

est important, essuyez-le

immédiatement.

Ne versez pas d’eau dans le bac de trop-plein, car il n’est pas muni de

système d’écoulement—jetez l’excès d’eau dans l’évier. Nettoyez

régulièrement le bac de trop-plein et sa grille conformément aux

instructions d’entretien. La grille se retire facilement lorsqu’on appuie

sur le coin arrière droit.

Formation de blocs de glace

dans le bac à glaçons…

La machine à glaçons éjectant les glaçons par groupes de 8, il est

normal que plusieurs d’entre eux soient collés. Toutefois, si vous

n’utilisez pas souvent de glaçons, des blocs peuvent se former dans le

bac et boucher le distributeur.

Dans ce cas:

• Retirez le bac à glaçons du congélateur.

• Brisez les blocs de glace avec vos mains. Jetez ceux que vous ne

pouvez pas séparer.

• Remettez le bac à sa place avant que les glaçons restants ne fondent

et collent ensemble.

WAT

ER C

CUBED ICE

LIGHT OFF ON

Appuyez ici pour

enlever la grille

Bouton de

distribution

Bouton de

distribution

Retrait du bac à glaçons Remise en place du bac à glaçons

Soulevez le coin gauche pour dégager le

bac de la clayette. Tirez droit vers vous

en soutenant le bac à l’avant et à l’arrière.

Glissez le bac jusqu’à ce que la languette du

bac s’engage dans la fente de la clayette. Si le

bac ne va pas jusqu’au fond, retirez-le et

donnez un quart de tour au mécanisme

d’entraînement. Glissez-le de nouveau en

place jusqu’à ce que la languette s’engage

dans la fente de la clayette.

Tournez

Mécanisme

d’entraînement

Si vous n’utilisez pas souvent de glaçons…

Les “vieux” glaçons perdent leur transparence et prennent un goût

fade. Videz régulièrement le bac à glaçons et lavez-le à l’eau tiède.

Laissez-le refroidir avant de le remettre en place, pour éviter que des

glaçons ne collent à la vis sans fin métallique.

Placez le bras régulateur en position STOP

(ARRÊT—relevée) quand…

• L’alimentation en eau domestique doit être coupée pendant

plusieurs heures.

• Le bac à glaçons sera retiré pendant un certain temps.

• Vous partez en vacances. Dans ce cas, fermez également le robinet

du tuyau d’arrivée d’eau de votre réfrigérateur.

• Quand vous positionnez la commande de température du

réfrigérateur sur OFF (éteint).

Filtre à eau

Vos glaçons ne peuvent qu’avoir le goût de l’eau qui les produit. C’est pourquoi nous vous

conseillons de purifier votre eau avec un filtre à eau.

RETIRE LES SÉDIMENTS

La cartouche rigide de fibres de cellulose, de densité de grade poreux, retient la saleté, les

particules de rouille, le sable et la vase.

RETIRE LES ODEURS

Les granulés de charbon activés retirent les odeurs de moisi et de renfermé.

AMÉLIORE LE GOÛT

Les granulés de charbon activés retirent les goûts métalliques, plastiques, médicaux et huileux.

RÉDUIT LE CALCAIRE

Des cristaux spéciaux retirent la formation de dépôt calcaire.

Le filtre à eau est en option, moyennant un supplément, et est disponible chez votre

concessionnaire. Spécifiez WR97X0214. Il a des instructions d’installation complètes et s’installe

en quelques minutes sur une conduite d’eau en cuivre de 1/4″ de diamètre extérieur.

Moules à glaçons (sur certains modèles)

Pour libérer les glaçons, retournez le

moule, tenez-le au-dessus d’un bac ou

d’un bol et tournez-le aux deux extrémités.

Pour deux ou trois glaçons, laissez le moule

à l’endroit, tournez les deux extrémités légèrement

et enlevez le nombre désiré de glaçons.

Lavez les moules et le bac de stockage

à l’eau tiède uniquement. Ne les passez pas

au lave-vaisselle.

SERVICE GLAÇONS

Kit d’alimentation en eau Kit de machine automatique à glaçons

Un kit contenant des conduites en cuivre, des raccords de vanne

d’arrêt et les instructions nécessaires pour brancher la machine à

glaçons à votre conduite d’eau froide est disponible moyennant des

frais supplémentaires. Voir la section Préparation.

Si votre réfrigérateur n’a pas été fourni équipé d’une machine

automatique à glaçons, un kit de machine à glaçons est disponible,

moyennant des frais supplémentaires. Voyez derrière votre

réfrigérateur pour le kit de machine à glaçons spécifique nécessaire

pour votre modèle.

ACCESSOIRES

Machine à glaçons et distributeur Service glaçons Accessoires

LA CONSERVATION DES ALIMENTS

Périodes de conservation suggérées pour la viande et la volaille*

La qualité des NOMBRE DE JOURS NOMBRE DE MOIS

aliments diminue DE RÉFRIGÉRATION DE CONGÉLATION À

après le délai ENTRE 2° ET 4° C -18° C

indiqué (35° à 40° F) (0° F)

La qualité des NOMBRE DE JOURS NOMBRE DE MOIS

aliments diminue DE RÉFRIGÉRATION DE CONGÉLATION À

après le délai ENTRE 2° ET 4° C -18° C

indiqué (35° à 40° F) (0° F)

Viande fraîche

Rôtis (boeuf et agneau)....................... 3 à 5 ................................. 6 à 12

Rôtis (porc et veau)............................. 3 à 5 ...................................4 à 8

Biftecks................................................ 3 à 5 ................................. 6 à 12

Côtelettes (agneau).............................. 3 à 5 ...................................6 à 9

Côtelettes (porc).................................. 3 à 5 ...................................3 à 4

Viande hachée et à ragoût ................... 1 à 2 ...................................3 à 4

Viandes variées.................................... 1 à 2 ...................................3 à 4

Saucisses (porc).................................. 1 à 2 ...................................1 à 2

Viande préparée

Bacon ..................................................... 7 .........................................1

Saucisses fumées................................... 7 ........................................

Jambon (entier)...................................... 7 ......................................1 à 2

Jambon (demi).................................... 3 à 5 ...................................1 à 2

Jambon (tranches)................................. 3 ......................................1 à 2

Tranches de viande préparée............... 3 à 5 ...................Congélation déconseillée.

Saucisson fumé...................................... 7......................Congélation déconseillée.

Saucisson sec et demi-sec.................14 à 21..................Congélation déconseillée.

Viande cuite

Viande cuite et plats de viande ............ 3 à 4 ...................................2 à 3

Sauces et bouillons ............................. 1 à 2 ...................................2 à 3

Volaille fraîche

Poulet et dinde (entiers) ...................... 1 à 2 .....................................12

Poulet (morceaux)............................... 1 à 2 ......................................9

Dinde (morceaux)................................ 1 à 2 ......................................6

Canard et oie (entiers)......................... 1 à 2 ......................................6

Abattis ................................................. 1 à 2 ......................................3

Volaille cuite

Morceaux (dans du bouillon)...............1 à 2.......................................6

Morceaux (sans bouillon).................... 3 à 4 ......................................1

Plats cuits à base de volaille................ 3 à 4 ...................................4 à 6

Poulet frit............................................. 3 à 4 ......................................4

Aliments (autres que viande et volaille) CONGÉLATEUR

La plupart des fruits et légumes.................................................8 à 12 mois

Poisson maigre............................................................................6 à 8 mois

Poisson gras, pain et petits pains, soupes, ragoûts

et casseroles ............................................................................2 à 3 max.

Gâteaux, tartes, sandwiches, restes (cuits), crème

glacée (emballage d’origine)...................................................1 mois max.

La qualité et la fraîcheur de la viande, du poisson et de la volaille achetés

dans les magasins varient; en conséquence, le délai de conservation dans

votre réfrigérateur varie également.

* Ministère de l’Agriculture des É.-U.

Conseils pour la réfrigération

Légumes

• Utilisez les bacs à légumes—ils sont conçus

pour conserver l’humidité et la fraîcheur

naturelles des légumes.

• Couvrez les légumes avec un linge

humide—ils restent croquants.

• Les légumes préemballés se conservent

mieux dans leur emballage d’origine.

Fromages

• Enveloppez bien de papier ciré ou aluminium,

ou placez-les dans un sac de plastique.

• Enveloppez-les pour chasser l’air et

prévenir la moisissure.

• Vous pouvez, si vous le désirez, conserver

les fromages préemballés dans leur

emballage d’origine.

Viande, poisson et volaille non congelés

• Retirez toujours l’emballage d’origine.

• Enveloppez de papier aluminium, d’une

pellicule de plastique ou de papier ciré et

réfrigérez immédiatement.

Conseils pour la congélation des aliments

Il existe 3 conditions pour une congélation efficace.

1. Qualité des produits. Ne congelez que des aliments d’excellente

qualité. La congélation conserve la qualité et la saveur, mais ne les

améliore pas.

2. Vitesse de congélation. Plus les fruits et légumes sont congelés

rapidement après la cueillette, plus la congélation est efficace. Et

vous gagnerez du temps, car vous n’aurez pas besoin de faire un

deuxième tri.

3. Emballage. Utilisez des produits d’emballage spécialement conçus

pour la congélation. Pour congeler la viande, le poisson ou la

volaille, emballez-les soigneusement dans du papier aluminium (ou

autre type d’emballage épais), ayez soin d’appuyer l’emballage sur

l’aliment pour chasser l’air. Repliez les bouts pour obtenir un

emballage hermétique. Ne recongelez pas la viande complètement

décongelée; la viande, crue ou cuite, ne peut être congelée qu’une

seule fois.

La crème glacée de qualité, riche en crème, nécessite habituellement

une température légèrement plus basse que la crème glacée légère à

faible teneur en crème.

• Seule l’expérience vous permettra de déterminer l’emplacement dans

le congélateur et le réglage de la température qui permettront de

conserver la crème glacée à la température qui convient.

• La température est légèrement plus froide à l’arrière du congélateur

qu’à l’avant.

De nouvelles techniques sont constamment mises au point.

Communiquez avec le ministère de l’Agriculture de votre région ou

votre entreprise locale de services publics pour obtenir les

renseignements les plus récents sur la conservation et la congélation

des aliments.

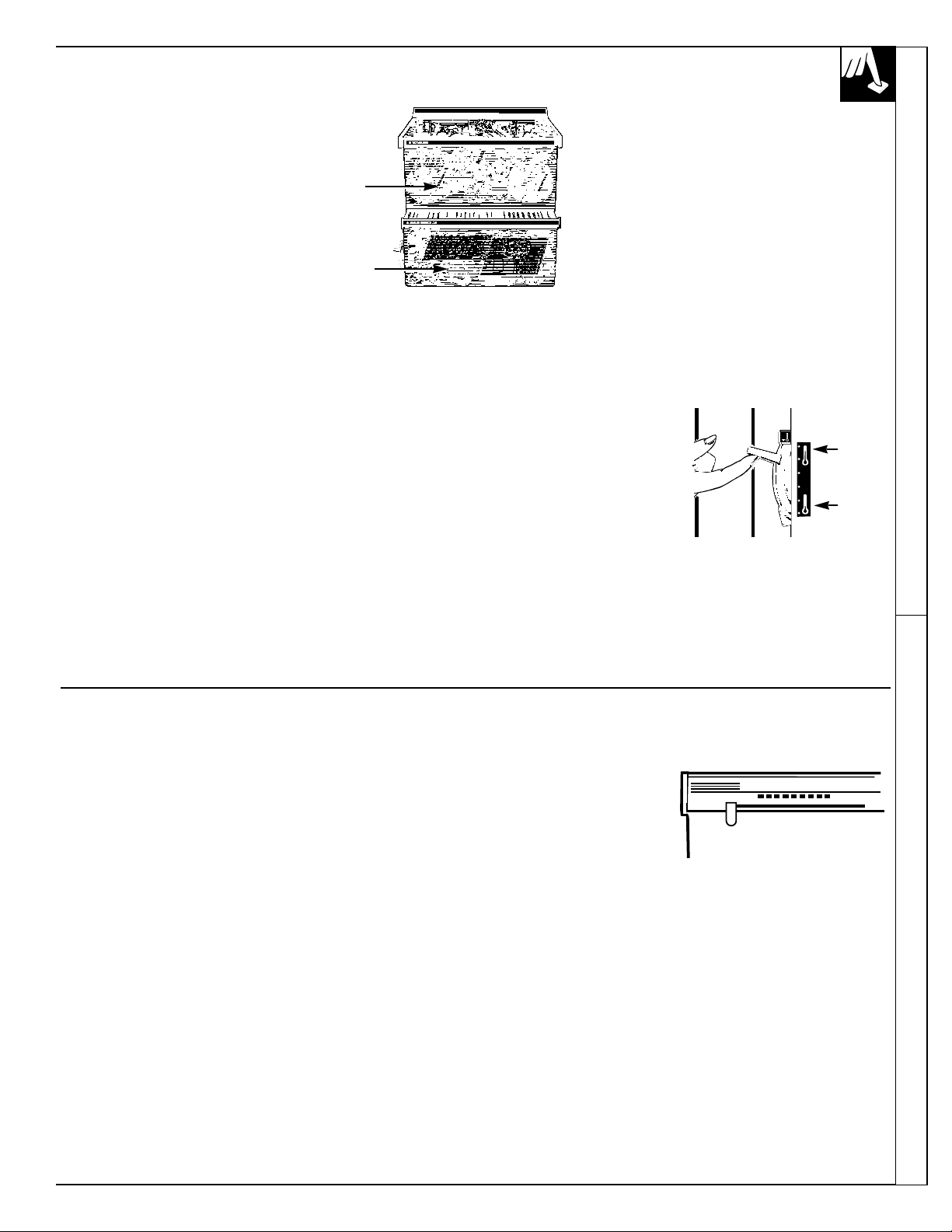

BACS

Bac à fruits et à légumes (sur certains modèles) Bac à viande adaptable (sur certains modèles)

Ce bac réfrigéré garde frais les aliments non emballés en retenant

l’humidité naturelle de tels aliments:

• Artichauts • Céleri • Légumes verts • Prunes

• Asperges • Cerises • Maïs • Radis

• Betteraves • Épinards • Myrtilles • Rhubarbe

équeutées • Groseilles • Persil • Tomates mûres

• Carottes • Laitue • Petits pois

Comme dans tout réfrigérateur, nous recommandons d’emballer les

aliments à odeur forte—tels que:

• Brocoli • Choux • Oignons verts • Panais

• Choux de Bruxelles • Choux-fleurs • Navets

La durée de stockage dépend du type d’aliment et de sa condition

lorsqu’il est placé dans le bac.

L’eau en excès qui risque de s’accumuler au fond des bacs doit être

vidée et les bacs doivent être bien essuyés. Le bac est partiellement

fermé par des joints fixés au couvercle. Remettez toujours le bac en

place dans ce couvercle et poussez le bac à fond.

Le bac à viande adaptable est muni d’une voie d’air séparée qui

permet à un courant d’air froid en provenance du congélateur de

circuler autour du bac. La commande de température règle le

courant d’air froid en provenance du congélateur.

Pour conserver la viande fraîche,

abaissez le levier pour ramener

le bac à la température de

réfrigération la plus froide. Si

vous le laissez sur cette position

pendant longtemps, du givre peut

se former à l’intérieur du bac.

Soulevez le levier pour ramener

le bac à la température de

réfrigération normale; vous aurez ainsi un bac à légumes

supplémentaire. L’accès de l’air froid est fermé. Vous pouvez

sélectionner différentes positions entre ces deux extrêmes.

Plateau à collation hermétique (sur certains modèles) Bacs réglables (sur certains modèles)

Vous pouvez choisir l’emplacement du plateau à collation hermétique

et de la clayette qui le soutient à l’intérieur du compartiment

réfrigérateur. Le plateau hermétique maintient suffisamment

d’humidité pour conserver viandes et fromages, hors d’œuvres,

tartinades et collations.

Ces bacs sont dotés d’une commande réglable vous permettant de

régler le degré d’humidité à l’intérieur de ceux-ci.

Placez la commande à VEG

HIGH pour que le bac conserve

un degré d’humidité élevé

pour la conservation des

légumes.

Réglez la commande à FRUIT

LOW pour abaisser le degré

d’humidité dans le bac pour

la conservation des fruits.

HUMIDITY STORAGE

VEG HIGH FRUIT LOW

La conservation des aliments Bacs

TEMP

Bac à fruits

et à légumes

Bac à viande

adaptable

Température

normale

Température

la plus froide

CLAYETTES

La disposition de vos clayettes

Les clayettes du réfrigérateur sont réglables, ce qui vous permet de les

disposer de façon à profiter au maximum de l’espace de rangement

qu’elles vous offrent.

Pour retirer

une clayette:

Faites-la basculer par

l’avant, puis soulevez-la en

la tirant pour la libérer des

crémaillères de la paroi

arrière du réfrigérateur.

Pour remettre une

clayette en place:

Choisissez la hauteur

désirée, puis soulevez

légèrement l’avant de la

clayette, introduisez les

ergots supérieurs dans les

crémaillères au fond de

l'appareil. Abaissez ensuite

l’avant de la clayette

jusqu’à ce qu’elle soit bien en place.

Les clayettes métalliques (sur certains modèles) peuvent être réglées

de la même manière.

Soulevez et

dégagez

Poussez

vers le

haut

Abaissez

pour verrouiller

Engagez

l’ergot

supérieur

Balconnets (sur certains modèles)

Vous pouvez facilement transporter les balconnets réglables du

réfrigérateur à votre plan de travail.

Pour les retirer: soulevez

le balconnet tout droit

jusqu’à ce que les crochets

de fixation se libèrent.

Pour les remettre en

place ou les déplacer:

choisissez la hauteur

désirée, engagez l’ergot du

balconnet dans les fentes

des crémaillères de la porte et poussez

pour assurer la mise en place.

Les séparateurs (sur certains modèles) retiennent fermement les

produits de petite taille, les empêchant de basculer, de se renverser et

de glisser. Saisissez l’avant du séparateur entre l’index et le majeur,

puis déplacez le séparateur selon vos besoins.

Séparateur

Clayettes amovibles dans le congélateur

Les clayettes dans le congélateur sont facilement retirées et remises

en place.

Pour les retirer:

1. Tout en appuyant sur les languettes sur

les supports de la clayette sur la paroi

droite, soulevez l’étagère des rainures

dans les supports.

2. Sortez la clayette de côté jusqu’à ce que

les tiges sortent des trous sur la paroi

gauche.

Pour les remettre en place:

Insérez les tiges dans les trous. Puis, tout en

appuyant sur les languettes, abaissez la

clayette dans les rainures dans les supports.

Assurez-vous que la clayette est bien

insérée dans les rainures.

ENTRETIEN ET NETTOYAGE

Nettoyage extérieur

Essuyez soigneusement le bac de trop-plein du distributeur d’eau

et de glaçons pour éviter les taches d’eau. Vous pouvez éliminer les

dépôts calcaires laissés par l’eau en trempant le bac dans du vinaigre

non dilué. Il est également possible d’utiliser un adoucisseur d’eau en

pâte non précipitant (de type Calgon) dilué dans de l’eau ou 1

cuillerée à thé d’acide citrique en poudre par demi-litre d’eau très

chaude. Laissez tremper jusqu’à ce que les dépôts disparaissent ou

soient suffisamment ramollis pour être éliminés par rinçage.

3 minutes de trempage suffisent en général. Évitez de cirer le

bac et sa garniture.

Les poignées de porte et leur garniture (sur les modèles avec

ensemble de moulures) peuvent être nettoyées au moyen d’un linge

humide et d'une solution d’eau et de détergent liquide pour la

vaisselle. Essuyez avec un linge doux. N’appliquez pas de cire sur les

poignées et les garnitures de porte.

Pour maintenir le fini propre, frottez avec un chiffon propre

légèrement humecté de cire pour appareils électroménagers ou d’un

détergent liquide doux pour la vaisselle. Séchez et polissez avec un

chiffon doux propre. N’essuyez pas le réfrigérateur avec un chiffon à

vaisselle ou une serviette mouillée: ils pourraient laisser un résidu qui

attaquera la peinture. N’utilisez pas de tampons à récurer, de produits

en poudre, d’eau de javel ou autres produits similaires, car vous

risqueriez de rayer la peinture et de la rendre moins résistante.

Protégez les surfaces peintes. La surface extérieure du réfrigérateur

est recouverte d’une peinture émaillée de haute qualité. Moyennant

certaines précautions, cette peinture gardera son éclat et résistera à la

rouille pendant de longues années. Appliquez une cire pour appareils

électroménagers quand le réfrigérateur est neuf, puis au moins 2 fois

par an par la suite.

La lotion de cire et de crème de nettoyage pour votre appareil

électroménager peut s’acquérir chez votre distributeur local.

Clayettes Entretien et nettoyage

Nettoyage intérieur

Nettoyez au moins 1 fois par an le réfrigérateur et le congélateur.

Débranchez le réfrigérateur avant de le nettoyer. Si cela n’est pas

pratique, essorez bien votre éponge ou chiffon pour nettoyer autour

des interrupteurs, voyants ou boutons. Utilisez 1 solution d’eau

(15 ml) environ de bicarbonate de soude par litre (1 L) d’eau—pour

nettoyer et éliminer les odeurs. Rincez bien et essuyez.

Les autres éléments du réfrigérateur—y compris les joints de porte,

les bacs à viande et à légumes, le bac à glaçons et toutes les pièces en

plastique—peuvent être nettoyés de la même manière. Après avoir

nettoyé les joints de porte, appliquez une fine couche de gelée de

pétrole du côté des charnières. Ceci empêche les charnières de

“coller” et de se déformer. N’utilisez pas de produits nettoyants en

poudre ou autres produits abrasifs.

Évitez de nettoyer les clayettes en verre encore froides dans de

l’eau chaude car elles risquent de se casser à cause de l’écart excessif

de température.

Pour éviter les mauvaises odeurs, laissez une boîte de bicarbonate

de soude ouverte au fond du réfrigérateur, sur la clayette du haut.

Remplacez-la tous les 3 mois. Une boîte ouverte de bicarbonate de

soude dans le congélateur absorbera les odeurs de renfermé.

Orifice d’écoulement dans le congélateur.

Au cours du nettoyage annuel, retirez le panier

du congélateur et, à l’aide d’une poire à jus,

versez une solution de bicarbonate de soude—1

cuillerée à thé (5 ml)—et un demi-litre d’eau

chaude (non bouillante) dans le tuyau

d’écoulement. Ceci contribue à neutraliser les

odeurs et à éviter que le tuyau ne se bouche.

Si ce dernier se bouche, versez, à l’aide d’une poire à jus, une solution

de bicarbonate de soude et d’eau pour dégager le bouchon.

Ne lavez aucun élément en plastique du réfrigérateur dans

votre lave-vaisselle.

Derrière le réfrigérateur Sous le réfrigérateur

Prenez un soin particulier lorsque vous déplacez le réfrigérateur.

Tous les types de revêtements de sol peuvent être endommagés,

particulièrement ceux qui sont coussinés ou dont les surfaces sont

gaufrées. Tirez le réfrigérateur droit vers l’avant et remettez-le en

place en le poussant droit. Si vous le déplacez latéralement, vous

risquez de l’endommager, ou d’abîmer le revêtement de sol. Quand

vous remettez le réfrigérateur en place en le poussant, veillez à ne pas

le faire rouler sur le cordon d’alimentation ou sur la conduite d’eau de

la machine à glaçons (sur certains modèles).

Pour un fonctionnement plus

efficace, vous devez garder la zone

sous le réfrigérateur propre. Tournez

la commande de température sur

“OFF” (éteint). Retirez la grille

inférieure. Balayez ou aspirez la

poussière immédiatement accessible

sur les bobines du condenseur, puis

remettez la commande.

Pour de meilleurs résultats, utilisez

une brosse conçue spécialement à

cet effet, que vous pouvez obtenir

chez votre concessionnaire local.

Ce nettoyage simple doit être fait

au moins une fois par an.

(suite à la page suivante)

Nettoyez les bobines du

condenseur au moins une

fois par an.

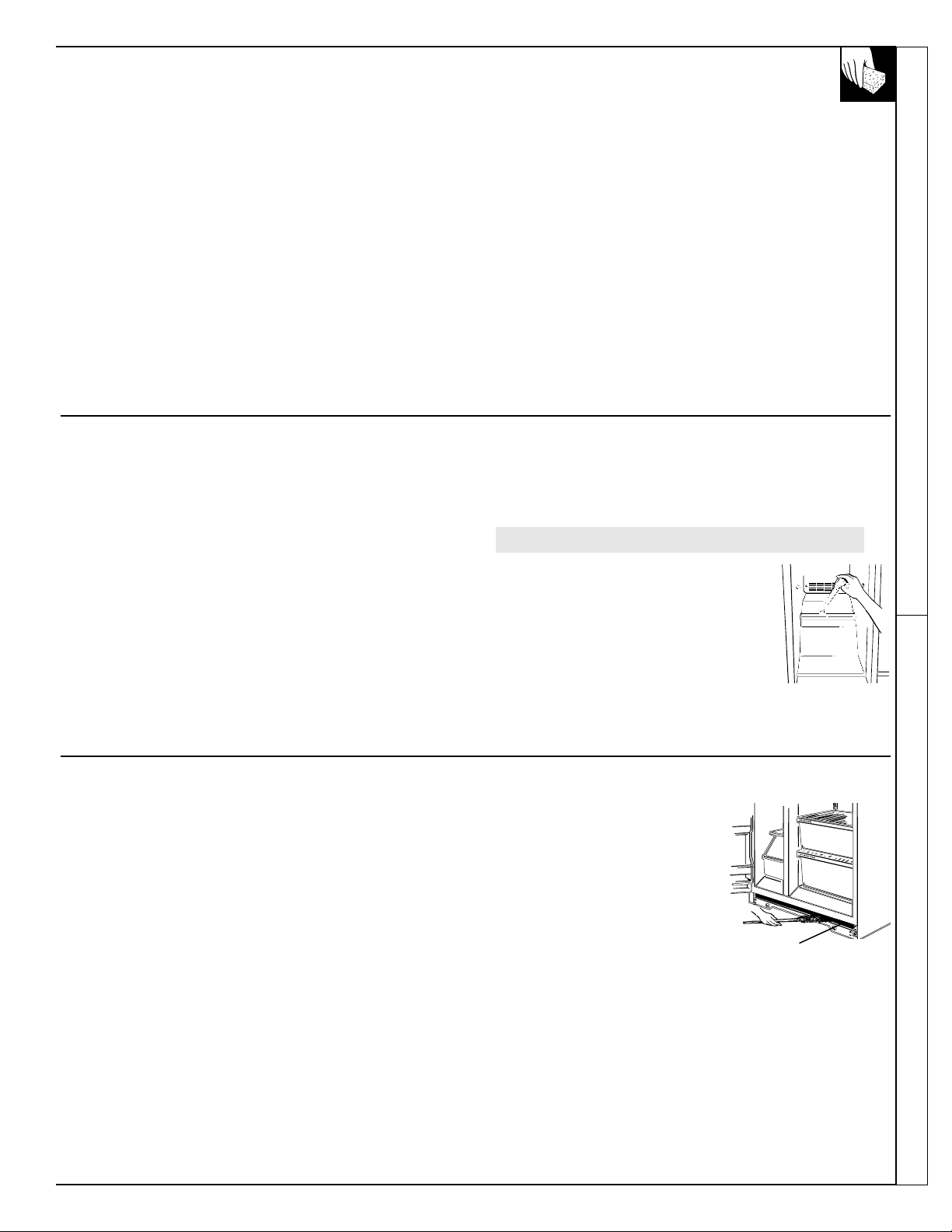

ENTRETIEN ET NETTOYAGE

(suite)

Dépose du bac

Remplacement de l’ampoule

Compartiment du réfrigérateur—Lumière supérieure

1. Débranchez le réfrigérateur.

2. Pour aligner correctement

le bouton de commande,

notez la position de la

commande numérotée pour

un bon remontage, tournez

la commande sur “OFF”

(éteint) et tirez le bouton.

3. Tirez le bas du panneau

lumineux d’environ

1/4″ (6 mm) juste assez pour désengager la lèvre à l’arrière des

rainures dans les retenues sur la paroi arrière.

4. Soulevez le panneau pour désengager le haut des goupilles sur les

parois latérales et déposez le panneau.

Après avoir remplacé par une ampoule de la même taille, réinstallez le

panneau (accrochez le haut sur les goupilles; tirez le bas; renfoncez-le

et relâchez-le pour laisser la lèvre s’engager dans les rainures dans les

retenues). Remettez le bouton de commande de température en position

“OFF” (éteint), tournez-le au réglage précédent et rebranchez le

réfrigérateur.

Compartiment congélateur

1. Débranchez le réfrigérateur.

2. Retirez la clayette située juste au dessus de l’écran d’éclairage.

(La clayette sera plus facile à enlever si elle est d’abord vidée.)

3. Tirez l’écran vers vous pour avoir accès à l’ampoule.

Après avoir remplacé par une ampoule de la même taille,

réinstallez le panneau et la clayette et rebranchez le réfrigérateur.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

Dispositif

de retenue

rainuré, un

sur chaque

extrémité

Goupille

Les bacs se bloquent avant de sortir complètement du réfrigérateur

pour empêcher leur contenu de se renverser sur le sol. On peut

facilement les retirer en les soulevant légèrement et en tirant au-delà

de leur “butée.”

Sur certains modèles vous aurez peut être besoin de retirer les

balconnets de la porte du réfrigérateur avant de quitter les bacs.

Si la porte vous empêche de quitter les bacs, vous aurez besoin de rouler

le réfrigérateur en avant jusqu’à ce que la porte s’ouvre assez pour faire

glisser les bacs pour les retirer. En certains cas quand vous rouler le

réfrigérateur vous aurez besoin de le déplacer à gauche en le roulant.

Crémaillères

du bac

Côté gauche

Quand vous remplacez les bacs, assurez-vous de les glisser à travers

les crémaillères au côté gauche.

PRÉPARATION

Départ en vacances Déménagement

Si vous partez pour peu de temps, retirez les aliments périssables du

réfrigérateur et laissez-le réglé au réglage habituel. Si la température

ambiante descend sous 16 °C (60 °F), suivez les instructions dans la

section Réglage des commandes de température.

Si vous vous absentez pour une longue période, débranchez le

réfrigérateur, réglez la commande de température du compartiment

congélateur sur “OFF” (éteint) et nettoyez l’intérieur du réfrigérateur

avec une solution de bicarbonate de soude (1 cuillerée à soupe [15 ml]

pour 1 litre d’eau). Essuyez. Pour éviter les odeurs, posez une boîte de

bicarbonate de soude ouverte dans le réfrigérateur et laissez les

portes ouvertes.

Mettez le bras régulateur de la machine à glaçons (sur certains

modèles) en position STOP (ARRÊT—relevée) et prenez soin de

couper l’alimentation en eau du réfrigérateur.

Débranchez le cordon d’alimentation, retirez tous les aliments du

réfrigérateur, nettoyez et séchez l’intérieur.

Immobilisez tous les éléments mobiles, tels que grille, clayettes et

bacs, avec du ruban adhésif pour éviter de les endommager.

Assurez-vous que le réfrigérateur restera en position verticale pendant

son transport et dans le camion. Il doit être attaché à l’intérieur du

véhicule pour ne pas bouger. Protégez l’extérieur du réfrigérateur avec

une couverture.

Entretien et nettoyage Préparation

Emplacement de réfrigérateur Dégagements

N’installez pas le réfrigérateur à un endroit où la température

ambiante descendra au-dessous de 16 °C (60 °F) parce qu’il ne se

mettra pas en marche suffisamment souvent pour maintenir les

températures convenables.

Installez le réfrigérateur sur un sol suffisamment solide pour le

soutenir lorsqu’il est plein.

Laissez les jeux suivants pour faciliter l’installation, la bonne

circulation d’air, les branchements de plomberie et électriques.

Côtés ........................................................................5/8″ (15 mm)

Dessus.......................................................................1″ (25 mm)

Si le réfrigérateur est contre un mur d’un côté, laissez les jeux

suivants pour la porte:

pour les modèles de 19, 20, 22, et 24 .......................3/4″ (19 mm)

pour les modèles de 27 .............................................1

⁄

″ (38 mm)

Arrière.......................................................................1″ (25 mm)

(Si l’appareil est encastré, prévoyez 7/8

″

[23 mm] pour les capots

de charnière.)

Roulettes Nivelage

Les roulettes réglables, situées

derrière la grille, vous permettent de

déplacer le réfrigérateur pour le

nettoyer. Réglez-les de façon à ce que

le réfrigérateur repose fermement sur

le sol. Pour assurer que les portes se

ferment automatiquement d’une

position à demi-ouverte, il y a une

inclinaison intégrée de l’avant à

l’arrière du meuble. Les réfrigérateurs

à compartiments côte à côte sont également munis de charnières de

portes spécialement conçues pour que les portes se relèvent

légèrement lorsqu’elles sont ouvertes, afin de se refermer d’elles-

mêmes sous l’effet de la force de gravité.

Pour régler les roulettes, retirez la

grille en la saisissant par dessous et en

la tirant.

Pour soulever le réfrigérateur, tournez

les vis de réglage des roulettes dans le

sens des aiguilles d’une montre; pour

l’abaisser, tournez les vis dans le sens

contraire. Utilisez une clé à molette (Boulon à tête hex. de 3/8″) ou

une pince.

REMARQUE: Quand vous nivelez le réfrigérateur, vous pouvez

faciliter la fermeture des portes en soulevant l’avant autant que 5/8″

(15 mm) plus que l’arrière du réfrigérateur du sol.

Pour remettre la grille en place, alignez les agrafes à l’arrière de la

grille avec les dispositifs de fixation du réfrigérateur et poussez sur la

grille jusqu’à ce qu’elle soit bien en place.

Bride

Branche

Alimentation en eau de la machine à glaçons

Si votre réfrigérateur a une machine à glaçons, ou si vous voulez en ajouter une plus tard, la

machine à glaçons doit être branchée à une conduite d’eau froide. Il faudra relier le réfrigérateur

à un tuyau d’eau froide potable. Moyennant un supplément, vous pouvez vous procurer un

nécessaire d’alimentation en eau contenant un tuyau en cuivre, un robinet d’arrêt, des raccords

et des instructions chez votre marchand. La longueur du tuyau reliant la machine à glaçons à

canalisation d’eau froide doit être suffisante pour qu’il soit possible d’avancer légèrement le

réfrigérateur (8′ [244 cm] environ de tube en cuivre de 1/4″ en 3 boucles de 10″ [25 cm] de

diamètre).

INSTALLATION

IMPORTANT…Veuillez lire attentivement

Branchement électrique

Pour votre propre

sécurité, cet appareil

doit être correctement

mis à la terre.

Le cordon d’alimentation

de cet appareil est équipé

d’une fiche à 3 broches

(mise à la terre) qui se

branche dans une prise

murale ordinaire à 3 trous

pour limiter les risques de

décharges électriques.

Faites examiner la prise murale et le circuit par un électricien qualifié

pour vérifier que la prise est correctement mise à la terre.

Si la prise murale est du type bipolaire standard, vous êtes

personnellement responsable de son remplacement par une prise à 3

trous correctement mise à la terre.

NE COUPEZ NI RETIREZ EN AUCUN CAS LA TROISIÈME

ROCHE (MISE À LA TERRE) DE LA FICHE DU

CORDON D’ALIMENTATION.

Méthode

recommandée

Vérifier la mise à la

terre avant le

branchement.

Utilisation d’un adaptateur

En raison des risques

qu’elle présente dans

certains conditions, nous

déconseillons fortement

l’utilisation d’un

adaptateur. Toutefois, si

vous décidez d’utiliser un

adaptateur, et que les

codes locaux le

permettent, vous pouvez

effectuer un

RACCORDEMENT

TEMPORAIRE à l’aide

d’un adaptateur

homologué UL, branché

dans une prise murale à

deux trous mise à la

terre. Vous pouvez vous procurer cet adaptateur chez votre quincaillier.

La fente la plus longue de l’adaptateur doit être placée vis-à-vis de la

fente la plus longue de la prise afin d’assurer la polarité adéquate pour

le branchement du cordon d’alimentation.

Lorsque vous utilisez un adaptateur, il faut prévoir un dégagement

plus important à l’arrière du réfrigérateur.

ATTENTION: Le fait de fixer la cosse de terre de l’adaptateur à la

vis de la prise n’assure pas la mise à la terre de l’électroménager, à

moins que cette vis soit en métal, qu’elle ne soit pas isolée, et que la

prise de courant soit adéquatement mise à la terre. Faites vérifier la

prise par un électricien qualifié pour vous assurer que la prise est

adéquatement mise à la terre.

Lorsque vous débranchez le cordon d’alimentation de

l’adaptateur, tenez toujours l’adaptateur en place d’une main

en tirant le cordon d’alimentation avec l’autre, sinon, la cosse

de terre de l’adaptateur risque de se casser à la longue.

Si la cosse de terre de l’adaptateur casse, N’UTILISEZ PAS

l’appareil tant qu’il n’aura pas été adéquatement mis à la terre.

Méthode temporaire

(Adaptateurs interdits

au Canada.)

Placer la broche la plus

large vis-à-vis de la fente la

plus longue.

Vérifier la mise à la terre

et le branchement avant

d’utiliser l’appareil.

Spécifications électriques Utilisation de cordons prolongateurs

Le réfrigérateur doit toujours être branché dans sa propre

prise de courant, dont la tension nominale correspond à celle

indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir un rendement

optimum et éviter de surcharger les circuits électriques de l’habitation,

ce qui pourrait créer un risque d’incendie par surchauffe des fils.

Nous recommandons instamment de ne pas utiliser de cordons

prolongateurs à cause des risques potentiels qu’ils présentent dans

certaines conditions. Si toutefois vous décidez d’utiliser un cordon

prolongateur, il est absolument nécessaire qu’il soit à 3 fils avec mise

à la terre pour appareils électroménagers certifié par l’ACNOR,

équipé d’une fiche et d’une prise mise à la terre de 15 ampères (au

minimum) et 120 volts.

Lorsque vous utilisez un cordon prolongateur, prévoyez un

dégagement plus important à l’arrière du réfrigérateur.

INSTRUCTIONS DE POSE DE LA CANALISATION D’EAU

INSTALLEZ LE ROBINET D’ARRÊT SUR LA

CANALISATION D’EAU POTABLE FRÉQUEMMENT

UTILISÉE LA PLUS PROCHE.

a. Installez le robinet à un endroit facilement

accessible. Il est préférable de l’installer sur le

côté d’une canalisation d’eau verticale. Lorsqu’il

est nécessaire de l’installer sur une canalisation

horizontale, posez-le sur le dessus ou le côté de

celle-ci, plutôt que sur le dessous, pour éviter la

chute de dépôts présents dans la canalisation d’eau.

b. Percez un trou de 1/4″ dans la canalisation

d’eau avec un foret bien affûté. Ébavurez le trou

que vous venez de percer. (Ne

percez pas de trou si

vous avez un robinet à poinçon.)

ATTENTION:

• Si vous utilisez le réfrigérateur avant de

raccorder la canalisation d’eau, veillez à ce que le

bras régulateur de la machine à glaçons reste en

position “STOP” (ARRÊT–relevée).

• N’installez pas la tuyauterie de la machine à

glaçons dans des endroits exposés au gel.

• Lorsque vous utilisez un appareil électrique

quelconque (comme une perceuse) pendant

l’installation, assurez-vous qu’il est isolé ou câblé

de façon à éviter tout risque d’électrocution.

• Toutes les installations doivent être conformes

la réglementation locale en matière de plomberie.

INFORMATIONS SUR LA GARANTIE

L’installation de la canalisation d’eau n’est

pas garantie par le fabricant du réfrigérateur

ou de la machine à glaçons. Suivez les

présentes directives à la lettre pour

minimiser le risque de dégâts coûteux

occasionnés par l’eau.

• Si la conduite existante est pourvue d’un

raccord évasé, vous devrez SOIT vous procurer

un adaptateur (en vente à votre magasin

d’articles de plomberie) pour raccorder la

conduite d’eau au réfrigérateur, SOIT couper la

partie évasée à l’aide d’un coupe-tube et utiliser

un manchon de compression.

ACCESSOIRES NÉCESSAIRES

• La machine à glaçons doit, pour pouvoir

fonctionner automatiquement, être alimentée en

eau froide. La pression de celle-ci doit varier

entre 1,4 et 8,3 bars.

• Perceuse électrique, à moins que vous ayez

un robinet à poinçon.

• Le réfrigérateur doit être raccordé à la conduite

d’eau au moyen d’un tuyau en cuivre de 1/4″ de

diamètre extérieur. Assurez-vous que les deux

extrémités du tuyau sont coupées à angle droit.

Pour déterminer la longueur de tuyau de cuivre

nécessaire, mesurez la distance entre

l’électrovanne à l’arrière du réfrigérateur et le

tuyau d’arrivée d’eau. Ajoutez ensuite 8 pieds

(244 cm). Assurez-vous de disposer d’une

longueur de tuyau supplémentaire suffisante

(longueur de 8 pieds [244 cm] enroulée pour

former 3 boucles de 10 pouces [25 cm] de

diamètre) pour permettre d’écarter le

réfrigérateur du mur une fois l’installation

terminée. N’utilisez pas de tuyaux ou de raccords

en plastique, la conduite d’eau étant constamment

sous pression. D’autre part, certains types de

tuyaux en plastique risquent à la longue de

devenir fragiles et de se fissurer, ce qui provoque

des fuites d’eau.

• Un robinet d’arrêt doit être installé sur la

canalisation d’eau froide. La conduite d’arrivée

d’eau doit avoir un diamètre intérieur d’au

moins 5/32″ au point de raccordement à la

CANALISATION D’EAU FROIDE. De nombreux

ensembles de robinet d’arrivée d’eau

comprennent un robinet d’arrêt à brides. Assurez-

vous que le robinet d’arrêt dont vous disposez est

conforme au code de plomberie local.

• Deux écrous de compression d’un diamètre

extérieur de 1/4″ et 2 manchons doivent être

utilisés pour le raccordement du tuyau en cuivre

au robinet d’arrêt et à l’électrovanne du

réfrigérateur.

COUPEZ L’ARRIVÉE D’EAU PRINCIPALE.

Laissez l’eau s’écouler du robinet le plus proche

pour vider la canalisation d’eau.

Sous l’évier, à

la canalisation

d’eau froide

À travers le mur, à

la canalisation

d’eau froide de la

salle de lavage

Dans l’espace

libre sous la

maison

À travers le

plancher, à la

canalisation d’eau

froide du sous-sol

(suite à la page suivante)

Raccordements typiques à la

conduite d’arrivée d’eau

INSTRUCTIONS DE POSE DE LA CANALISATION D’EAU

(suite)

c. Fixez le robinet

d’arrêt sur le tuyau

d’eau froide à l’aide

des brides.

d. Serrez les vis de la

bride jusqu’à ce que le

joint commence à

gonfler. Ne serrez pas

en excès, ce qui pourrait écraser le tuyau.

Si l’eau d’arrivée présente du sable ou des particules

susceptibles de colmater l’écran du robinet d’eau

du réfrigérateur, nous recommandons d’installer

un filtre à eau (disponible aux centres de service)

sur la canalisation près du réfrigérateur.

a. Retirez le

capuchon en

plastique de

l’ensemble.

b. Placez l’écrou de

compression et le

manchon sur

l’extrémité du tuyau,

comme illustré.

c. Insérez

l’extrémité du tuyau

de cuivre le plus profondément possible dans le

raccord de l’électrovanne. Serrez le raccord tout

en tenant le tuyau.

d. Fixez le tuyau en cuivre avec la bride

prévue à cet effet pour le maintenir en position

verticale. Il peut être nécessaire d’écarter la bride

avec un tournevis.

AMÉNAGEZ LE TUYAU EN CUIVRE ENTRE LA

CANALISATION D’EAU FROIDE ET LE RÉFRIGÉRATEUR.

Faites passer le tuyau dans un trou percé dans le

plancher

ou le mur (derrière le réfrigérateur

au bas de l’élément de cuisine contigu) aussi

près

du mur que possible. Assurez-vous de disposer

d’une longueur de tuyau supplémentaire suffisante

(longueur de 8

pieds [244 cm] enroulée pour former

3 boucles de 10 pouces

[25 cm]

de diamètre) pour

permettre d’écarter le réfrigérateur

de mur une fois

l’installation terminée.

FERMEZ LE ROBINET D’ARRÊT.

Resserrez tous les raccords présentants des fuites.

REPOUSSEZ LE RÉFRIGÉRATEUR CONTRE LE MUR.

Disposez le serpentin de tuyau en cuivre de

manière à ce qu’il ne vibre pas contre l’arrière du

réfrigérateur une fois repoussé contre le mur.

PLACEZ LE BRAS RÉGULATEUR DE LA

MACHINE À GLAÇONS EN POSITION “ON”

(MARCHE–ABAISSÉE).

La machine à glaçons ne commencera pas à

fonctionner avant d’avoir atteint une température

de -9°C (15°F) ou moins. Elle se mettra en

marche automatiquement si le bras palpeur est en

position “ON” (MARCHE–abaissée).

REMARQUE: À la première utilisation, il se peut

que la machine à glaçons effectue un double

cycle, causant ainsi le débordement d’un peu

d’eau dans le bac à glaçons. Ceci est normal et ne

se reproduira plus. Jetez les premiers lots de

glaçons qui risquent de comporter quelques

impuretés restées dans la canalisation d’eau.

BRANCHEZ LA FICHE DU RÉFRIGÉRATEUR

DANS UNE PRISE DE COURANT MISE À LA TERRE.

RACCORDEZ LE TUYAU EN CUIVRE AU

ROBINET D’ARRÊT.

Placez l’écrou de

compression et le manchon

sur l’embout du tuyau et

raccordez ce dernier au

robinet d’arrêt. Veillez à

ce que le tuyau soit

bien enfoncé dans le

robinet. Serrez bien

l’écrou de compression.

OUVREZ L’EAU ET LAISSEZ-LA COULER.

a. Ouvrez le robinet d’arrivée et laissez l’eau

s’écouler dans le tuyau jusqu’à ce qu’elle soit claire.

b. Coupez l’arrivée d’eau une fois qu’un litre d’eau

environ a circulé dans le tuyau.

RACCORDEZ LE TUYAU EN CUIVRE AU

RÉFRIGÉRATEUR.

Avant d’effectuer le raccordement au

réfrigérateur, assurez-vous que le cordon

d’alimentation de l’appareil n’est pas

branché dans la prise murale.

Robinet

d’arrêt

Écrou

d’étanchéité

Sortie

Écrou de compression

Le bout ferré

(manchon)

Brides

Robinet

d’arrêt

Joint

Arrivée

d’eau

Tuyau d’eau

froide vertical

Le bout

ferré

(manchon)

Tuyau en cuivre 1/4″

Écrou de

compression

de 1/4″

Bride

Raccord de

réfrigérateur

BRUITS DE FONCTIONNEMENT NORMAUX

Les nouveaux compresseurs à haut rendement fonctionnent plus rapidement

et produisent un bourdonnement ou un bruit de pulsation plus audible pendant

le fonctionnement.

La minuterie de dégivrage et la commande du réfrigérateur

font entendre des déclics pendant le fonctionnement.

Le ventilateur fait circuler de l’air dans le congélateur

afin de maintenir la température réglée.

Des gouttes d’eau tombent sur l’élément de dégivrage, ce qui

produit un crépitement ou un sifflement pendant le cycle de dégivrage.

Le frigorigène qui circule dans les bobines de refroidissement de

congélateur font un bruit qui ressemble à de l’eau qui bout ou à gargouillis.

L’expansion et la contraction des bobines de refroidissement pendant le

dégivrage et la réfrigération qui suit dégivrage produisent des craquements.

De l’eau s’égoutte lorsqu’elle fond dans l’évaporateur et s’écoule

dans le plateau de dégivrage pendant le cycle de dégivrage.

Machine à glaçons: (sur certains modèles) L’électrovanne de la machine à glaçons fait

du bruit lorsque la machine à glaçons se remplit. Si le bras régulateur est en position ON

(MARCHE—abaissée), il fera du bruit même s’il n’a pas encore été raccordé à l’eau. Gardant

le bras régulateur en position ON (MARCHE—abaissée) avant qu’il soit raccordé à l’eau peut

endommager la machine à glaçons. Pour l’éviter, relevez le bras régulateur en position STOP

(ARRÊT—relevée). Ceci arrêtera le bruit. Les glaçons font du bruit lorsqu’ils tombent dans le

bac et lorsque l’eau circule dans les tuyaux pour remplir la machine à glaçons.

(suite à la page suivante)

VOUS AVEZ DES QUESTIONS?

UTILISEZ CE GUIDE DE DÉPANNAGE

Instructions de pose de la canalisation d’eau Guide de dépannage

PROBLÈME CAUSE POSSIBLE

LE RÉFRIGÉRATEUR • Le cycle de dégivrage est peut-être en marche: le moteur cesse alors de

NE FONCTIONNE PAS fonctionner pendant une trentaine de minutes.

• La commande de température est sur “OFF” (éteint).

• Si l’éclairage intérieur ne s’allume pas, le réfrigérateur n’est peut-être pas

branché dans la prise de courant.

• Si la fiche est bien branchée mais que le réfrigérateur ne fonctionne toujours

pas, branchez une lampe ou un petit appareil électroménager dans la prise de courant

pour vérifier s’il y a du courant (le disjoncteur ou le fusible peut avoir sauté).

LE MOTEUR FONCTIONNE • Les réfrigérateurs modernes étant plus grands, ainsi que leur congélateur,

PENDANT DE LONGUES leur moteur doit fonctionner plus longtemps.

PÉRIODES

• Si le réfrigérateur vient d’être installé, 24 heures sont habituellement nécessaires

pour qu’il refroidisse complètement.

• Il y a beaucoup d’aliments placés dans le réfrigérateur ou le congélateur.

• Les portes sont souvent ouvertes par temps chaud.

• Une porte est restée ouverte.

• Les commandes de température sont sur un réglage trop froid. Reportez-vous

à la section sur les Commandes de température.

• La grille et le condenseur doivent être nettoyés. Reportez-vous aux instructions

de la page sur l’entretien.

LE MOTEUR DÉMARRE ET • La commande de température fait démarrer et arrêter le moteur pour maintenir

S'ARRÊTE FRÉQUEMMENT une température uniforme.

VIBRATION OU • Le réfrigérateur n’est probablement pas posé fermement sur le sol et les vis des

BRUIT MÉTALLIQUE roulettes avant ou les pieds de nivellement doivent être réglés, ou le sol n’est pas

solide ou égal. Reportez-vous à la section Roulettes, à la page sur la Préparation.

• Si les plats vibrent sur les clayettes, déplacez-les. Une légère vibration est normale.

GUIDE DE DÉPANNAGE

(suite)

PROBLÈME CAUSE POSSIBLE

AIR CHAUD AU BASE • Courant d’air normal provenant du moteur. Pendant le processus de réfrigération, il

DU RÉFRIGÉRATEUR est normal que de la chaleur soit expulsée à la base du réfrigérateur. Certains

revêtements de sol peuvent se décolorer sous l’effet de cette température de

fonctionnement normale qui ne présente aucun danger. Si vous voulez éviter cette

décoloration, consultez votre fournisseur de revêtements de sol.

LA PORTE NE SE REFERME • Le joint de la porte du côté des charnières “colle” ou se replie. Pour y remédier,

PAS ENTIÈREMENT appliquez une petite quantité de gelée de pétrole sur la surface du joint.

TEMPÉRATURE TROP • La commande de température n’a pas été réglée à un niveau assez bas. Reportez-vous

ÉLEVÉE DANS LE à la section Commandes de température.

CONGÉLATEUR OU

• Temps chaud–ouverture fréquente des portes ou la porte ouverte trop longtemps.

LE RÉFRIGÉRATEUR

• Porte maintenue ouverte par un paquet.

ALIMENTS DESSÉCHÉS • Les aliments ne sont pas couverts ou emballés de façon appropriée, ou leur

emballage n’est pas hermétique.

GIVRE SUR LES • La porte peut avoir été laissée entrouverte, ou un paquet l’empêche de fermer.

ALIMENTS SURGELÉS

• Les portes sont ouvertes trop souvent ou trop longtemps.

• Il est normal que du givre se forme à l’intérieur du paquet.

FORMATION LENTE • La porte peut avoir été laissée ouverte.

DES GLAÇONS

• Réglez la commande du congélateur à une température plus froide.

ODEUR/SAVEUR • Jetez les vieux glaçons.

ANORMALE DES GLAÇONS

• Videz et lavez le bac à glaçons.

• Des aliments non emballés hermétiquement dans le réfrigérateur et/ou le

congélateur peuvent avoir transmis leur odeur aux glaçons.

• Nettoyez l’intérieur du réfrigérateur—reportez-vous à la section entretien et

nettoyage.

• L’eau du robinet n’a pas bon goût. Installez un filtre d’eau—reportez-vous à la

section filtre d’eau.

LA MACHINE À GLAÇONS • Le bras régulateur est en position STOP (ARRÊT––relevée).

AUTOMATIQUE NE

• L’alimentation en eau est coupée ou non raccordée.

FONCTIONNE PAS

• Le congélateur est trop chaud.

(sur certains modèles)

• Les glaçons sont trop petits—le robinet d’arrêt qui relie le réfrigérateur à

la conduite d’eau est peut-être bouché.

• Les glaçons collent parfois sur le côté du moule à glaçons et maintiennent le

bras régulateur en position STOP (ARRÊT––relevée). Retirez cette glace pour

redémarrer la machine à glaçons.

• En voulant prendre des glaçons, vous avez peut-être poussé par erreur le bras

régulateur sur la position STOP (ARRÊT––relevée).

• Un amas de glaçons dans le bac peut provoquer l’arrêt prématuré de la machine

à glaçons. Avec le bras régulateur en position STOP (ARRÊT––relevée), nivelez

les glaçons dans le bac.

Guide de dépannage

PROBLÈME CAUSE POSSIBLE

LE DISTRIBUTEUR DE • Pas de glaçons. Retirez le bac. Si des glaçons sont collés au bras régulateur,

GLAÇONS NE retirez-les.

FONCTIONNE PAS

• Pas de glaçons. La machine à glaçons est éteinte ou l’alimentation en eau est coupée.

(sur certains modèles)

• Blocs irréguliers dans le bac à glaçons. Brisez-en autant que possible avec vos

doigts et jetez ceux qui restent.

MAUVAIS GOÛT/ODEUR • Si le distributeur d’eau n’a pas été utilisé pendant longtemps, faites couler l’eau

DE L’EAU normalement jusqu’à ce que l’eau du système soit remplacée par de l’eau fraîche.

(sur certains modèles) • L’eau de la maison a mauvais goût. Installez un filtre d’eau—reportez-vous à la

section filtre d’eau au filtre à eau.

L’EAU VERSÉE DANS LE • Attendez au moins 24 heures après l’installation du réfrigérateur pour que l’eau

PREMIER VERRE EST refroidisse à la température idéale.

CHAUDE

• Si le distributeur d’eau n’a pas été utilisé pendant longtemps, l’eau versée dans

(sur certains modèles)

le premier verre ne sera pas aussi froide que celle des verres suivants.

• Après la vidange du réservoir d’eau, attendez plusieurs heures pour que l’eau

refroidisse.

LE DISTRIBUTEUR D’EAU • L’alimentation en eau est coupée ou n’est pas raccordée.

NE FONCTIONNE PAS

• Le tuyau d’alimentation peut être bouché par des dépôts.

(sur certains modèles)

• S’il n’y a pas d’eau distribuée quand le réfrigérateur est premièrement installé,

il y a peut-être de l’air dans la conduite d’eau. Appuyez sur le bouton de distribution

pendant deux minutes au minimum pour expulser l’air du tuyau d’eau et remplir

le réservoir d’eau.

LA SÉPARATION ENTRE LE • Le système automatique d’économie d’énergie produit une chaleur normale en

RÉFRIGÉRATEUR ET LE faisant circuler du liquide chaud autour du rebord avant du congélateur pour

CONGÉLATEUR empêcher la condensation sur l’extérieur du réfrigérateur par temps chaud et

EST CHAUDE humide.

DE LA CONDENSATION SE • Cela n’est pas inhabituel pendant les périodes de forte humidité.

FORME À L’EXTÉRIEUR

DU RÉFRIGÉRATEUR

DE LA CONDENSATION • Les portes sont ouvertes trop fréquemment ou pendant trop longtemps.

S’ACCUMULE À L’INTÉRIEUR

• Par temps humide, l’ouverture des portes provoque l’entrée d’humidité dans le réfrigérateur.

EAU SUR LE SOL OU AU • L’orifice d'écoulement de l’eau au fond du réfrigérateur peut être bouché. Retirez toute

FOND DU CONGÉLATEUR la

glace qui pourrait se trouver au fond du congélateur et nettoyez l’orifice d’écoulement.

Reportez-vous à la section consacrée à l’entretien et nettoyage.

• N’utilisez pas de verre dont la hauteur est supérieur à 6″ (15 cm), vous pouvez

coincer des glaçons dans le conduit. Ils peuvent se coller à l’intérieur du conduit et

tomber plus tard, laissant de l’eau ou des glaçons sur le sol.

ODEUR DANS LE • Les aliments à odeur forte doivent être hermétiquement emballés.

RÉFRIGÉRATEUR

• Vérifiez si des aliments ne sont pas avariés.

• L’intérieur doit être nettoyé. Reportez-vous à la section consacrée à l’entretien.

• Le système d’évacuation de l’eau de dégivrage doit être nettoyé.

• Gardez une boîte de bicarbonate de soude ouverte dans le réfrigérateur.

Remplacez-la tous les trois mois.

L’ÉCLAIRAGE INTÉRIEUR • Il n’y a pas de courant à la prise.

NE FONCTIONNE PAS

• L’ampoule doit être remplacée. Reportez-vous à la section consacrée à l’entretien.

Pour de plus amples renseignements…Aux États-Unis appelez sans frais au:

Centre de réponse GE

, 800-626-2000 Service d’information à la clientèle

Au Canada: Communiquez avec: Directeur, Relations avec les consommateurs,

2645 Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Nous sommes là

Lorsque vous achetez un nouvel électroménager, soyez assuré que vous pouvez

toujours obtenir de l’aide ou de l’information. Il suffit de nous appeler—sans frais!

Pour les clients malentendants… Aux États-Unis: 800-833-4322

Les clients qui présentent des problèmes d’élocution, de même que les malentendants, qui possèdent un dispositif spécial de

télécommunication ou un téléscripteur traditionnel, peuvent composer le 800-TDD-GEAC (800-833-4322) pour toute demande de

renseignement ou de service après-vente.

Au Canada: Communiquer avec le Directeur, Relations avec les consommateurs,

2645 Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Service de réparation à domicile Aux États-Unis: 800-GE-CARES (800-432-2737)

Un professionnel du service après-vente effectuera la réparation nécessaire sur votre nouvel électroménager au moment qui vous

convient vraiment. De nombreuses succursales de Service après-vente de GE vous offrent un service le jour même ou le lendemain, ou à

la date qui vous convient (entre 7 h 00 et 19 h 00 en semaine, et entre 9 h 00 et 14 h 00 le samedi). Nos techniciens formés à l’usine

connaissent à fond votre électroménager—la plupart des réparations peuvent être ainsi effectuées en une seule visite.

Au Canada: Consultez votre annuaire téléphonique local pour connaître la succursale de Service

après-vente Camco ou le centre de réparation autorisé le plus près de chez vous.

Centre de réponse GE®Aux États-Unis: 800.626.2000

Lorsque vous avez des questions au sujet de votre nouvel électroménager, le Centre de réponse GE® est en mesure de vous aider.

On répondra rapidement et avec courtoisie à votre appel et à vos questions. Vous pouvez téléphoner en tout temps. Le Centre de

réponse GE® est ouvert 24 heures par jour, 7 jours par semaine.

Au Canada: Communiquer avec le Directeur, Relations avec les consommateurs,

2645 Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Contrats d’entretien Aux États-Unis: 800-626-2224

Ayez l’esprit tranquille en sachant que vous pourrez toujours compter sur le Service après-vente de GE lorsque votre garantie sera

expirée. Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez ainsi d’un rabais substantiel. En achetant un

contrat de plusieurs années, vous pouvez ainsi faire effectuer des réparations dans le futur et ce, aux prix d’aujourd’hui.

Au Canada: 800-461-3636

Pièces et accessoires Aux États-Unis: 800-626-2002

Les bricoleurs qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir directement à la maison, les pièces et

accessoires dont ils ont besoin. Notre système de pièces vous donne accès à plus de 47 000 pièces…Et toutes les pièces de rechange sont

entièrement garanties. Nous acceptons les cartes VISA, MasterCard et Discover.

Les directives d’entretien stipulées dans le présent manuel comportent des procédures que n’importe quel utilisateur peut effectuer.

Les autres types de réparations doivent généralement être effectués par un technicien qualifié. Il faut faire preuve de prudence,

puisqu’une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Au Canada: Consulter votre annuaire téléphonique local pour connaître l’adresse du Magasin de

pièces Camco ou du marchand autorisé le plus près de chez vous.

PREMIÈRE ANNÉE

CAMCO garantit le remplacement ou la réparation de toutes les pièces de ce réfrigérateur qui se

révèlent défectueuses en termes de matière ou de fabrication pendant un an à compter de la date

de l’achat. Ces pièces seront réparées ou remplacées gratuitement au choix de Camco aux

termes et conditions indiqués ci-après.

Le MARCHAND garantit qu’il fournira la main-d’oeuvre nécessaire à la réparation ou au

remplacement de toutes les pièces de ce réfrigérateur qui se révèlent défectueuses en termes de

matière ou de fabrication pendant un an à compter de la date de l’achat.

QUATRE ANNÉES SUIVANTES

CAMCO garantit le système scellé de réfrigération (c’est-à-dire l’évaporateur, le condenseur, le

moteur du compresseur, la tuyauterie d’interconnexion, le déshydrateur et la charge de

frigorigène)

contre tous défauts de matière ou de fabrication pendant quatre années supplémentaires.

Ces pièces seront réparées ou remplacées gratuitement au choix de Camco aux termes et

conditions indiqués ci-après.

Le MARCHAND garantit qu’il fournira la main-d’œuvre nécessaire à la réparation ou au

remplacement du système scellé de réfrigération aux termes et conditions indiqués ci-après.

TERMES ET CONDITIONS

1. La présente garantie ne s’applique qu’à l’utilisation domestique par une seule famille au

Canada, lorsque le réfrigérateur a été installé conformément aux instructions fournies par

Camco et est alimenté correctement en eau et en électricité. Les dommages dûs à une

utilisation abusive, un accident, une exploitation commerciale, ainsi que la modification,

l’enlèvement ou l’altération de la plaque signalétique annulent la présente garantie. L’entretien

effectué dans le cadre de la présente garantie doit l’être par un réparateur agréé Camco.

2. Camco et le marchand ne peuvent être tenus pour responsables en cas de réclamations ou

dommages résultant de toute panne du réfrigérateur ou d’un entretien retardé pour des raisons

qui raisonnablement échappent à leur contrôle.

3. L’acheteur doit, pour obtenir un service dans le cadre de la garantie, présenter la facture

originale. Les éléments réparés ou remplacés ne sont garantis que pendant le restant de la

période de garantie initiale.

4. La présente garantie ne couvre pas les dépenses de préparation de cet appareil à l’entretien.

5. La présente garantie vous confère des droits précis. Il est possible que la législation en vigueur

dans certaines régions vous en confère d’autres.

Camco vous offre ses services dans tout le pays. Voir la page précédante pour des

renseignements sur le service après-vente.

Pour de plus amples renseignements sur la présente garantie, veuillez prendre contact avec:

Directeur, Relations avec les consommateurs, Camco Inc., Service après-vente, 2645 Skymark

Avenue, Mississauga (Ontario) L4W 4H2

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Modèles côté à côté de 19, 20, 22, 24 et 27

Accesorio del filtro de agua 51

Atrás del refrigerador 55

Cambio de foco 56

Controles de temperatura 48

Cuidado y limpieza 55, 56

Dispositivo automático

para hacer y surtir hielo 49–51

Entrepaños 54

Garantía 65

Gavetas para guardar 53

Retiro de las gavetas 56

Instalación 58-60

Cable de extensión 58

Clavija de adaptación 58

Conexión a tierra 58

Requerimientos eléctricos 58

Instrucciones de seguridad 47

Instrucciones para la instalación

de la tubería de agua 59, 60

Números de serie y de modelo 46

Preparación 57

Desplazamiento 57

Espacio libre 57

Ruedas/Nivelación 57

Suministro de agua para el

dispostivo para hacer hielo 57

Ubicación 57

Vacaciones 57

Refrigerante sin CFC 46

Registro de aparato 46

Servicio de hielo 51

Servicios al consumidor 64

Solucionar los problemas 61-63

Sugerencias para guardar

alimentos 52

GE Answer Center

800.626.2000

Versión en español

Uso y cuidado

de los modelos

integrados lado a

lado de

19, 20, 22,

24, y 27

Refrigerador

Cómo obtener lo

mejor de

AYUDENOS A AYUDARLE…

Anote el modelo y los números

de serie.

Usted los verá en una etiqueta en la pared

junto al cajón superior o en el fondo,

precisamente en el interior de la puerta del

compartimiento de alimentos frescos.

Estos números se encuentran también en la

Tarjeta de registro de propiedad del producto

del consumidor que se proporciona junto con

su refrigerador.

Antes de enviar esta tarjeta, por favor anote

aquí los siguientes números:

Número de modelo

Número de serie

Use estos números en toda correspondencia o

llamada de servicio referentes a su refrigerador.

Lea cuidadosamente este folleto

Es nuestra intención ayudarle a

operar y mantener adecuadamente su

nuevo refrigerador.

Mantenga este folleto a la mano para

responder a sus preguntas.

Si no entendiera algo o necesitara asesoría,

llame a:

GE Answer Center

800.626.2000

24 horas del día, 7 días a la semana

Si usted recibiera un

refrigerador dañado…

Contacte inmediatamente al distribuidor (o al

fabricante) que le vendió el refrigerador.

Ahorre tiempo y dinero.

Antes de solicitar el servicio…

Revise la sección de Solución de problemas

de este folleto. Allí se describen problemas

de operación menores que usted mismo

puede corregir.

REFRIGERANTE SIN CFC

Su antiguo refrigerador tiene un sistema de refrigeración que usó CFC

(clorofluorocarbonos). Se cree que los CFC son nocivos para el ozono

estratosférico, por eso este refrigerador usa un nuevo refrigerante que

no es nocivo para el estrato de ozono estratosférico.

Si se desperdicia del antiguo refrigerador, asegúrese de que se deshaga

del refrigerante con CFC correctamente por un técnico calificado. Si

se libera a propósito el refrigerante con CFC puede estar sujeto a las

multas y al encarcelamiento bajo las estipulaciones del Clean Air Act

federal.

SI SE NECESITA SERVICIO

Para solicitar servicio, vea la página de

Servicios al consumidor al final de este folleto.

Estamos orgullosos de nuestro servicio y

deseamos quede satisfecho. Si por alguna

razón usted no quedara satisfecho con el

servicio recibido, por favor siga los tres

pasos siguientes:

PRIMERO contacte a las personas que le

dieron servicio a su aparato. Explíqueles por

qué no quedó satisfecho. En la mayoría de los

casos, ellos le resolverán su problema.

A CONTINUACION, si usted siguiera

insatisfecho con el servicio, escriba todos los

detalles (incluyendo su número telefónico) a:

Manager Consumer Relations

Appliance Park

Louisville, KY 40225

FINALMENTE, si aún siguiera sin resolver

el problema, escribir a:

Major Appliance Consumer

Action Panel

20 North Wacker Drive

Chicago, IL 60606

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea todas las instrucciones antes de usar el aparato.

ATENCION: Al usar este aparato tome

siempre las precauciones básicas de

seguridad incluyendo las siguientes:

• Use este aparato sólo para los fines que se

describen en esta Guía de uso y de cuidado.

• Antes de usarse, este refrigerador

deberá estar instalado y ubicado

de acuerdo con las instrucciones

de instalación.

• Nunca desconecte el refrigerador

jalando el cable. Tome siempre

firmemente la clavija y sáquela del

contacto sin doblarla.

• Repare o reemplace inmediatamente todos los

cables eléctricos de servicio que se hayan

desgastado o dañado en alguna otra forma. No

utilice cables que muestren roturas o daños por

abrasión a lo largo de éste ni en la clavija o en

alguno de sus extremos.

• Al alejar su refrigerador de la pared, cuide que

no pase sobre el cable o lo dañe.

• No permita que los niños se suban, se paren o

se cuelguen de las charolas en el refrigerador.

Podría dañarse el refrigerador y causarles

serias lesiones.

• Si aún tuviera en casa su antiguo

refrigerador, pero no se estuviera

usando, quite las puertas. Esto reducirá

la posibilidad de accidentes de los niños.

• Después de que su refrigerador esté en

operación, no toque las superficies frías del

congelador, sobre todo cuando tenga las manos

húmedas o mojadas. La piel se podría adherir a

las superficies extremadamente frías.

• Si su refrigerador tiene un dispositivo

automático para hacer hielo, evite el contacto

con las partes móviles del mecanismo de

expulsión, o con el elemento calefactor que

desprende los cubos. No ponga los dedos ni las

manos en el mecanismo automático para hacer

hielo mientras el refrigerador esté conectado.

• No vuelva a congelar los alimentos congelados

una vez que se hayan descongelados. El

Departamento de Agricultura, en su Boletín Casa

y Jardín No. 69, dice:

“...Ud. puede volver a congelar alimentos

congelados que se han descongelado sin correr

peligro si éstos todavía tienen cristales de hielo o

si todavía son fríos—debajo de 40°F (4°C).

Las carnes molidas descongeladas, las aves y el

pescado que tenga un color o un olor raro no debe

de volver a congelarse ni comerse. El helado

derretido debe tirarse. Si el olor o el color de

cualquier alimento es malo o dudoso, deséchelo.

Podría ser peligroso comerlo.

Inclusive el descongelamiento parcial y el volver

a congelar los alimentos reduce la calidad del

alimento, especialmente de las frutas, verduras y

comidas preparadas. La calidad del alimento de

las carnes rojas se ve menos afectada que la de

muchos otros alimentos. Use los alimentos que

volvió a congelar tan pronto como sea posible

para conservar al máximo la calidad del alimento.”

• Desconecte el refrigerador antes de

limpiarlo o efectuar reparaciones. NOTA:

Recomendamos enfáticamente encargar

cualquier servicio a personal calificado.

• Antes de reponer un foco fundido se deberá

desconectar el refrigerador para evitar el contacto

con algún filamento vivo. (El foco fundido puede

quebrarse al reemplazarlo.) NOTA: El colocar el

control en posición OFF (apagado) no quita la

corriente del circuito de la luz.

• No guarde ni use gasolina u otros vapores o

líquidos inflamables cerca de este o cualquier

otro aparato.

SIGA ESTAS

INSTRUCCIONES

Instrucciones importantes de seguridad

COMO OPERAR SU REFRIGERADOR

Ajuste los controles de la temperatura (el aspecto puede variar)

Dos controles le permiten controlar la temperatura en el

compartimiento para alimentos frescos y el congelador. Los ajustes

más fríos son “E” y “9”.

Coloque primero el control del compartimiento de alimentos frescos

en “5” y el control del congelador en “C”.

Si se están ajustando los controles por primera vez o se está haciendo

un ajuste posterior, deje transcurrir 24 horas para que se estabilice

la temperatura. Después, si desea temperaturas más frías o más altas

en cualquiera de los dos compartimientos, ajuste los controles paso

por paso.

NOTA: La colocación del control del compartimiento de alimentos

frescos en OFF (apagado) interrumpe el enfriamiento en ambos

compartimientos el del alimentos frescos y el congelador- pero no

apaga el refrigerador.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

Cómo verificar las temperaturas

Haga la prueba de la leche para el compartimiento de alimentos

frescos. Para ello, coloque un recipiente con leche en el entrepaño

superior del compartimiento para alimentos frescos. Verifique al día

siguiente. Si la leche está demasiado tibia o demasiado fría, ajuste los

controles de la temperatura.

Haga la prueba del helado para el congelador. Coloque un recipiente

con helado en el centro del congelador. Verifique al día siguiente. Si

está demasiado duro o demasiado suave, ajuste los controles de la

temperatura.

Permita siempre que transcurran 24 horas para que el refrigerador

alcance la temperatura deseada.

Sistema automático de ahorro de energía No es necesario descongelar

En este refrigerador no encontrará ningún botón para ahorro de energía.

El líquido tibio del condensador del refrigerador circula

automáticamente por el borde delantero del congelador para evitar que

se forme humedad fuera del refrigerador cuando el clima esté húmedo.

Muchos refrigeradores usan calentadores eléctricos especiales. Este

refrigerador no lo necesita. Por eso, aquí no hay botón para ahorro de

energía…no se requiere.

No es necesario descongelar el congelador ni el compartimiento de

alimentos frescos. Su refrigerador está diseñado y equipado de manera

que se descongele automáticamente.

Si se desea bajar en la noche el termostato por debajo de 60°F (16°C)…

…usted puede ajustar el control del congelador 1

grado más frío. Las temperaturas más frías en la

casa pueden hacer que el compresor trabaje con

menor frecuencia y el congelador enfríe ligeramente

menos. Para proteger sus alimentos congelados,

deje el congelador en este grado más frío durante

todo el invierno o durante el tiempo que mantenga

el termostato ajustado en este grado más bajo.

El mover el control del congelador hacia 1 grado más frío no

debería influir en el compartimiento de alimentos frescos. Sin

embargo, si se congelara, ajuste el control de este compartimiento

a un grado menos frío.

Al dejar de bajar el termostato, vuelva a ajustar los controles del

refrigerador a sus posiciones habituales.

DISPOSITIVO AUTOMATICO PARA

HACER HIELO Y DISPENSADOR

Cómo trabaja

El dispositivo automático para hacer hielo funciona continuamente. El

dispensador surte agua, cubos de hielo o hielo triturado a través de la

puerta del compartimiento del congelador. Estos mecanismos trabajan

de la siguiente manera.

El agua fluye de la tubería

de la casa a través de

(1) una válvula solenoide

doble a

(2) la tubería de agua y al

(3) dispositivo automático

para hacer hielo, según

se requiera.

El agua se congela en:

(4) el molde para cubos y

se expulsa al

(5) recipiente de

almacenamiento, donde

una sonda impulsada por

un motor empuja los cubos

hacia adelante.

Los cubos se surten a través del conducto de la puerta cuando se

oprime el botón del dispensador.

Cuando se selecciona “CRUSHED” (en algunos modelos), un canal

guía los cubos a través del triturador y el hielo triturado cae a través

del orificio al vaso.

Cuando se selecciona “WATER” (agua) (en algunos modelos),

el agua corre a través de

(6) la tubería de la puerta y se surte cuando se aprieta el botón

correspondiente.

(7) Un interruptor de luz (en algunos modelos) enciende o apaga

en la noche la luz en el dispensador.

La luz se enciende también cuando se presiona el botón del

dispensador.

Cuando se funda el foco del dispensador, deberá reemplazarse con

un foco de máximo 7 watt.

Algunos datos importantes de su dispensador de agua y de hielo

• Si éste es su primer dispositivo para hacer hielo, usted escuchará

sonidos que podrán serle desconocidos. Se trata de sonidos normales

de la producción de hielo y no son causa de preocupación.

• El dispositivo para hacer hielo producirá 8 cubos por ciclo—

aproximadamente 120 cubos en un ciclo de 24 horas, dependiendo

de la temperatura del congelador, de la temperatura ambiente, del

número de veces que se abra la puerta y de otras condiciones del uso.

• El surtimiento intermitente de hielo es normal. Si la interrupción del

flujo de hielo fuera más que breve, podrían ser la causa los

conglomerados de hielo que se deberán retirar siguiendo las

instrucciones de esta sección.

• Evite los vasos demasiado llenos de hielo y el uso de vasos estrechos

o demasiado altos. Esto podría obstruir el orificio o hacer que se

congele la puerta del orifico de manera que no se pueda abrir. Abra

periódicamente el congelador y mire el orificio. Si hubiera hielo

bloqueándolo, desprenda con una cuchara de madera.

• Para evitar que los pedazos de hielo caigan fuera del vaso, coloque

éste cerca de la boca del orificio, pero no tan cerca que evite la caída

del hielo.

• Llene los vasos con hielo antes de poner refresco u otras bebidas.

• Las bebidas y los alimentos no se deberán enfriar rápidamente en el

recipiente del hielo. Las latas, botellas o paquetes de comida en el

recipiente de hielos podrián causar la obstrucción del dispositivo

para hacer hielo o del recipiente.

• No agregue hielo de charolas o de bolsas en el recipiente. Podría

provocar que no se surtiera o se triturara adecuadamente.

Cómo operar su refrigerador Dispositivo automático para hacer hielo y dispensador

Antes de usar su dispositivo para hacer hielo y su dispensador

Si usted usa su refrigerador antes de que se haga

la conexión de agua, levante la puerta de acceso

al hielo y asegúrese de que el brazo de llenado

esté en la posición STOP (PARADA—hacia

arriba). Cuando se haya conectado la tubería de

agua al dispositivo para hacer hielo, mueva el

brazo detector hasta la posición ON

(ACTIVADA—hacia abajo).

Al principio habrá una demora antes de la distribución del agua y la

producción de hielo.

En modelos con un dispensador de agua, si no

hay distribución de agua cuando el refrigerador

está primeramente instalado, hay posibilidad de

aire en el sistema de la línea de agua. Oprima el

botón del dispensador durante al mínimo dos

minutos para eliminar el aire atrapado de la

línea de agua y llenar el sistema.

El molde para cubos se llenará automáticamente con agua después de

la refrigeración a las temperaturas de congelación. Los primeros cubos

se producirán normalmente después de algunas horas.

NOTA: En un refrigerador recién instalado, deje unas 24 horas que se

enfríe el congelador a la temperatura bastante fría para hacer hielo.

(continúa en la siguiente página)

WAT

ER C

ICE

LIGHT OFF ON

Brazo detector

en posición STOP

(PARADA—hacia arriba).

Brazo detector

en posición ON

(ACTIVADA—

hacia abajo)

Oprima el botón del dispensador

hasta que la línea de agua se llene.

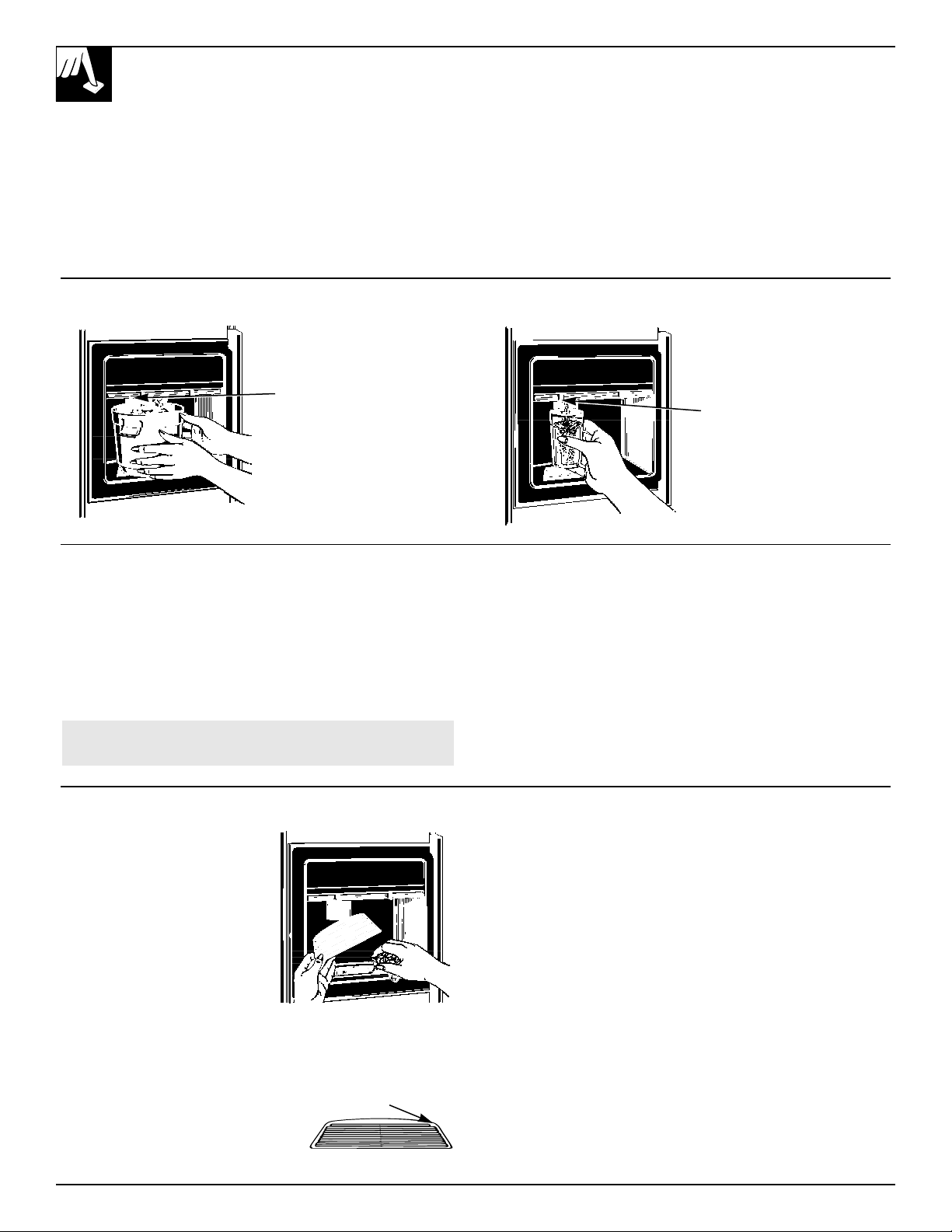

DISPOSITIVO AUTOMATICO PARA

HACER HIELO Y DISPENSADOR

(continuación)

Una vez que estén en operación el dispositivo para hacer hielo y el dispensador

Deseche las primeras cargas de cubos de hielo (16 o 24 cubos). Esto

eliminará las impurezas que pudiera haber en la tubería de agua. Haga

lo mismo después de vacaciones o después de períodos largos en los

que no haya usado hielo.

En modelos con dispensador, deseche los primeros 6 vasos de agua en

el fregadero. Las primeras aguas que salen del sistema adquieren un

ligero sabor a "plástico" de la tubería.

Para asegurar que se llene el recipiente de hielo, nivele los cubos de

vez en cuando. Cuando los cubos caen en el recipiente, podrán

apilarse hasta cerca del dispositivo para hacer hielos y empujar el

brazo detector a la posición STOP (PARADA—hacia arriba) antes de

que se llene el recipiente. Mantener el nivel de cubos permite al

dispositivo llenar el recipiente.

Para surtir hielo y agua

• Seleccione CUBES (cubos de

hielo), CRUSHED ICE (hielo

triturado) (en algunos modelos) o

WATER (agua).

• Sostenga el vaso u otro recipiente

cerca de la llave y presione contra

el centro del botón del

dispensador.

WAT

ER C

ICE

LIGHT OFF ON

WAT

ER CRUS

D CUBED ICE

LIGHT OFF ON

Al surtir hielo… Al surtir agua…

A pesar de seleccionar la modalidad de cubos de hielo, es posible que

salga algo de hielo triturado. Esto sucede en ocasiones cuando algunos

cubos se canalizan al triturador.

En ocasiones es posible que se forme escarcha sobre la puerta del

orificio del hielo. Esto es normal y sucede generalmente cuando se ha

surtido repetidamente hielo triturado. La escarcha se evapora después

de poco tiempo.

Para evitar que el hielo triturado caiga fuera del vaso, coloque éste

cerca de la boca del orificio.

El primer vaso de agua que sale puede estar ligeramente menos fría

que la que sale a continuación. Esto es normal.

El agua surtida está fría, no helada. Para agua más fría agregue

simplemente hielo triturado o cubos antes de extraer agua.

Precaución: No introduzca nunca los dedos ni otros objetos en

la apertura del dispensador.

Para dejar de surtir

Suelte el botón del dispensador y

espere algunos segundos para

permitir que caigan las últimas gotas

de agua.

Podrá haber un ligero goteo después

de surtir hielo triturado o agua. Si

goteara demasiado, se deberá secar

la llave inmediatamente.

No ponga agua en la charola de la llave, ya que no se desagua sola -

vacíe en el lavadero. La charola y su parrilla se deberán limpiar

regularmente de acuerdo con la Instrucciones de Cuidado y de

Limpieza. La parrilla se puede retirar fácilmente presionando la

esquina posterior derecha.

Si se forman bloques de hielo en el

recipiente de almacenamiento…

El dispositivo para hacer hielo expulsa cubos de hielo en grupos de 8

hielos y es normal que algunos cubos salgan pegados. Sin embargo, si

no usa hielo con mucha frecuencia, se pueden formar conglomerados

de hielo en el recipiente y obstruir el dispensador.

Si esto sucediera:

• Retire el recipiente de almacenamiento del congelador.

• Rompa los conglomerados de hielo con las manos. Deseche los

conglomerados que no pueda romper.

• Vuelva a colocar el recipiente antes de que se derritan los cubos

restantes y formen un bloque al volver a congelarse.

WAT

ER C

CUBED ICE

LIGHT OFF ON

Presione aquí para retirar la parrilla

Botón del dispensador

Para retirar el recipiente de

almacenamiento de hielo

Levante la esquina izquierda para

desprender el recipiente del entrepaño.

Jálelo hacia afuera deteniendo

atrás y adelante.

Para volver a colocar el recipiente de

almacenamiento de hielo

Deslice la parte de atrás del recipiente hasta

que la lengüeta entre en la perforación del

entrepaño.

Si el recipiente no entrara hasta adentro,

vuelva a sacar y gire el mecanismo de manejo

1/4 de vuelta. Empuje de nuevo hasta que la

lengüeta se atore en la perforación del entrepaño.

Gire

Mecanismo

de manejo

Si no se usa hielo con frecuencia…

Los cubos de hielo “viejos” se opacan y adquieren un sabor rancio.

Vacíe periódicamente el recipiente de almacenamiento de hielos y

lávelo en agua tibia. Asegúrese de que el recipiente esté frío antes de

volverlo a colocar, ya que en caso de no hacerlo, los cubos de hielo se

adherirán a la sonda metálica.

Mover el brazo detector hacia la posición STOP

(PARADA—hacia arriba) cuando…

• Se vaya a suspender el suministro de agua durante varias horas.

• Cuando se retire el recipiente de almacenamiento de hielos durante

cierto tiempo.

• Cuando vaya a salir de vacaciones, momento en el que también debería

cerrar la válvula de la tubería de suministro de agua al refrigerador.

• Cuando se sitúa el control de temperatura del compartimiento de los

alimentos frescos en la posición OFF (apagado).

Accesorio para el filtro de agua

Sus cubos de hielo sólo pueden tener un sabor tan fresco como el agua que los produce.

Esa es la razón por la que es una buena idea purificar su agua con un filtro.

ELIMINA EL SEDIMENTO

El cartucho profundo de fibra de celulosa rígida, de densidad porosa graduada,

atrapa polvo, partículas de herrumbre, arena y sedimento.

ELIMINA LOS OLORES

Los granulos de carbón activado eliminan los olores a humedad y los olores rancios.

MEJORA EL SABOR

Los granulos de carbón activado eliminan los sabores a aceite, medicinas, plástico y metal.

REDUCE LA FORMACIÓN DE INCRUSTACIONES

Cristales especiales reducen la formación de depósitos de incrustaciones duras.

El filtro de agua es una opción a costo adicional y puede obtenerse de su distribuidor. Especifique el Accesorio

WR97X0214. Viene con instrucciones completas de instalación y se instala en minutos en una línea de agua de cobre

de 1/4″ de diámetro externo.

Charolas de hielo (en algunos modelos)

Para soltar los cubos de hielo, invierta la

charola, sosténgala sobre un cajón de

almacenamiento recipiente, y tuérzala en

ambos extremos.

Para sacar solamente uno o dos cubos de hielo,

deje la charola hacia arriba, tuerza ligeramente ambos

extremos y saque el número deseado de cubos.

Lave las charolas del hielo

y el compartimiento

de almacenamiento

sólo con agua tibia. No los

coloque en un lavaplatos automático.

SERVICIO DE HIELO

Equipo de suministro de agua

A un costo adicional, puede obtenerse un equipo que contiene tubería

de cobre, las conexiones para la válvula de cierre y las instrucciones

necesarias para conectar el dispositivo de hacer hielo con su línea de

agua fría. Véase la sección de Preparación.

Juego de accesorios para el dispositivo

automático para hacer hielo

Si su refrigerador no venía ya equipado con un dispositivo automático

para hacer hielo, puede obtener, a costo adicional, un Juego de

accesorios para el dispositivo para hacer hielo. Véase la parte de atrás

de su refrigerador para el juego de dispositivo para hacer hielo

específico necesario para su modelo.

ACCESORIOS

Dispositivo automático Servicio de hielo Accesorios

SUGERENCIAS PARA GUARDAR ALIMENTOS

Tiempos propuestos para guardar carne y aves*

La calidad del alimento DIAS EN EL MESES EN EL

disminuye después de REFRIGERADOR A CONGELADOR A

este tiempo 35–40° F 0° F

(2– 4° C) (-18° C)

La calidad del alimento DIAS EN EL MESES EN EL

disminuye después de REFRIGERADOR A CONGELADOR A

este tiempo 35–40° F 0° F

(2– 4° C) (-18° C)

Carnes frescas:

Asados (res y cordero)...................... 3 a 5........................... 6 a 12

Asados (puerco y ternera)................. 3 a 5.............................4 a 8

Filete (res) ......................................... 3 a 5........................... 6 a 12

Chuletas (cordero)............................. 3 a 5.............................6 a 9

Chuletas (puerco).............................. 3 a 5.............................3 a 4

Molida y estofado.............................. 1 a 2.............................3 a 4

Visceras............................................. 1 a 2.............................3 a 4

Salchicha (puerco) ............................ 1 a 2.............................1 a 2

Carnes procesadas:

Tocino................................................... 7...................................1

Salchichas vienesas ............................. 7..................................

Jamón (entero)..................................... 7................................1 a 2

Jamón (mitad)................................... 3 a 5.............................1 a 2

Jamón (rebanadas) .............................. 3................................1 a 2

Carnes frías ....................................... 3 a 5 ............................no se

Salchicha (ahumada)............................ 7 ..........................recomienda

Salchicha (seca o semiseca) ........... 14 a 21........................congelar

Comidas preparadas:

Platillos preparados........................... 3 a 4.............................2 a 3

Salsas y caldo de carne..................... 1 a 2.............................2 a 3

Carne fresca de ave:

Pollo y pavo (entero)......................... 1 a 2...............................12

Pollo (piezas)..................................... 1 a 2................................9

Pato y ganso (enteros)...................... 1 a 2................................6

Pavo(piezas)...................................... 1 a 2................................6

Menudo de aves ................................ 1 a 2................................3

Aves cocinadas:

Piezas (cubiertas con caldo)..............1 a 2 ................................6

Piezas (sin cubrir) ............................. 3 a 4................................1

Platillos con ave cocida ..................... 3 a 4.............................4 a 6

Pollo frito........................................... 3 a 4................................4

(Otros que no sean carne o aves): CONGELADOR

La mayoría de las ..............................................................8-12 meses

frutas y vegetales

Carne magra de pescado.....................................................6-8 meses

Carne grasosa de pescado, pan dulce y otros,....................2-3 meses

sopas, guisados

Pasteles, tartas, emparedados, restos (cocinados),

helado (empaque original) ..............................................máx. 1 mes

Las carnes, los pescados y las aves comprados varían en cuanto a su

calidad y su antigüedad, por lo que el almacenamiento adecuado en el

refrigerador también varía.

* Departamento de Agricultura de los Estados Unidos.

Consejos para guardar alimentos frescos

Para guardar vegetales:

• Usar las gavetas para vegetales - han sido

diseñadas para conservar la humedad

natural y la frescura de los productos.

• Cubrir los vegetales con una toalla húmeda,

ya que ayuda a conservarlos frescos y crujientes.

• Para contribuir más a la frescura, los

vegetales previamente empacados se pueden

almacenar en su envoltura original.

Queso:

• Envuelva bien con papel encerado u hoja de

aluminio o ponga en una bolsa de plástico.

• Envuelva bien para que salga el aire y así

ayudar a evitar los hongos.

• Si lo desea, guarde el queso previamente

empacado en su propia envoltura.

Carne, pescado y aves sin congelar:

• Quite siempre la envoltura original.

• Vuelva a empacar con aluminio, plástico o

papel encerado y refrigere inmediatamente.

Consejos para congelar alimentos

Existen tres requerimientos esenciales para congelar eficientemente

en casa:

1. Calidad inicial. Congele exclusivamente alimentos de la mejor

calidad. Congelar conserva la calidad y el sabor, no puede mejorar

la calidad.

2. Rapidez. Cuanto más pronto se congelen la fruta y la verdura

después de cosecharse, mejor será el producto congelado. Ahorra

tiempo también si tiene que seleccionar y desechar menos.

3. Empaque adecuado. Use material de envoltura diseñado

especialmente para congelar.

Para congelar carne, pescado y pollo envuelva bien en plástico

especial para congelar (u otro material de envoltura de calidad pesada)

moldeando con cuidado para seguir la forma del contenido. Esto

expulsa el aire. Doble y meta los extremos del empaque para que selle

bien. No vuelva a congelar carne que ya haya sido descongelada

completamente; la carne ya sea cocida o cruda sólo se puede congelar

adecuadamente una vez.

El helado de calidad fina con alto contenido de crema normalmente

requiere de temperaturas ligeramente más bajas que los tipos ya

empacados más “oreados” con bajo contenido de crema.

• Será necesario experimentar para determinar la ubicación dentro del

congelador y la temperatura necesaria para mantener el helado a la

temperatura correcta para servirse.

• La parte trasera del congelador es ligeramente más fría que el frente.

Continuamente se desarrollan nuevas técnicas. Consulte el Servicio

de Extensión del Condado (County Extension Service) o la Compañía

de Luz y Fuerza local en relación a la información más reciente sobre

cómo congelar y almacenar alimentos.

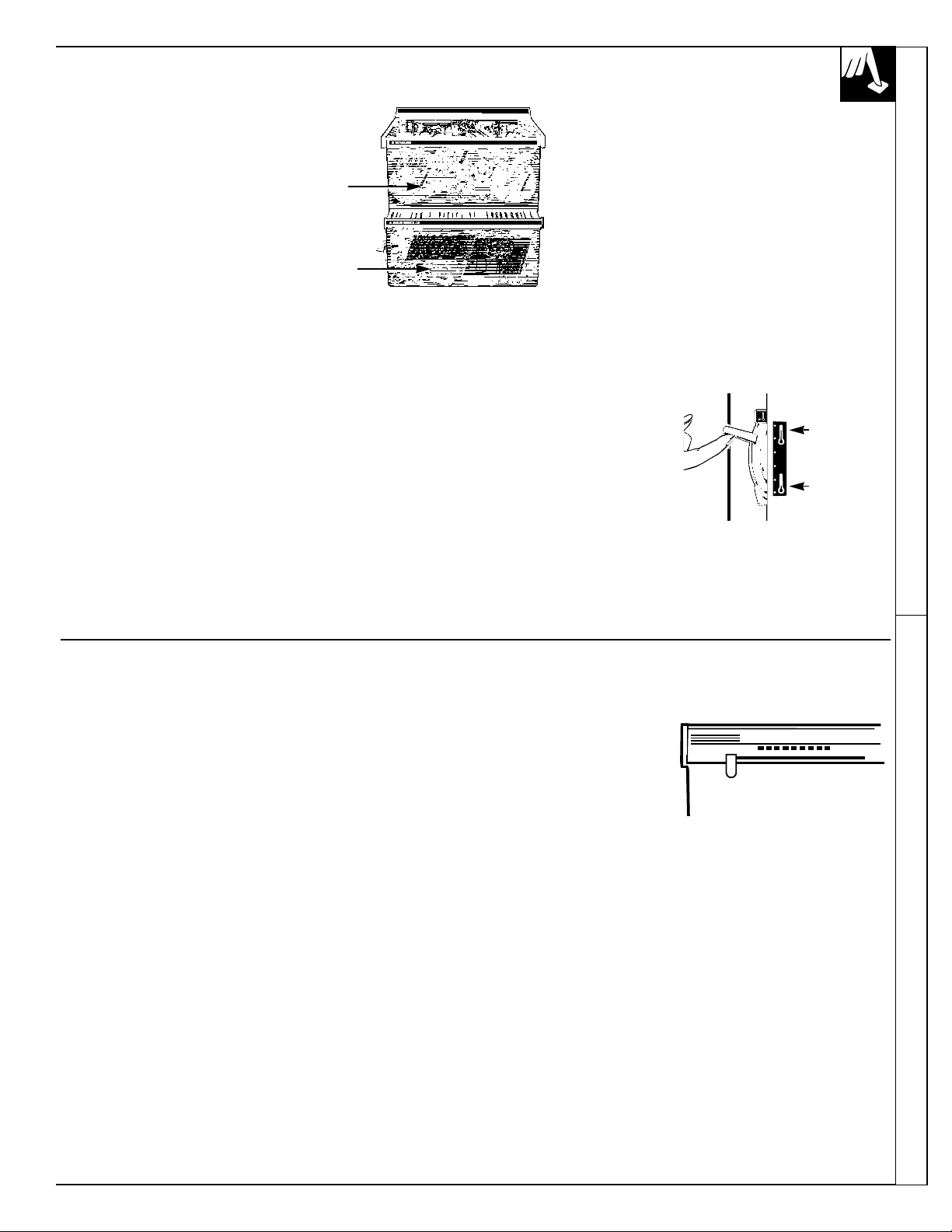

GAVETAS PARA GUARDAR

Gaveta para frutas y vegetales (en algunos modelos) Gaveta convertible para carnes (en algunos modelos)

Esta gaveta refrigerada mantiene frescos los alimentos sin

desenvolver, al conservar el contenido de humedad natural de

alimentos tales como:

• Alcachofas • Cerezas • Ciruelas • Espárragos

• Elote • Rábanos • Remolachas • Grosellas

• Ruibarbo • Mora azul sin tallo • Espinaca

• Zanahoria • Lechuga • Hortalizas • Apio

• Perejil • Chícharos de hoja verde

verdes • Jitomates maduros

Como en cualquier otra área de almacenamiento del refrigerador, se

recomienda envolver los alimentos que tienen un olor fuerte, por ejemplo:

• Bróculi • Col • Pastinaca • Coles de bruselas

• Coliflor • Nabo • Cebollitas de cambray

El tiempo de almacenamiento dependerá del tipo de alimento y de su

estado cuando fue colocado en las gavetas.

El exceso de agua que pueda acumularse en el fondo de la gaveta debe

ser vaciado y la gaveta debe ser frotada para secarla. La gaveta es

sellada parcialmente por los empaques fijados a la cubierta. Siempre

vuelva a colocar la gaveta en su cubierta y empuje la gaveta hasta

donde tope.

Este gaveta convertible para carnes tiene su propio conducto de

refrigeración, el cual permite la circulación en dicha gaveta de aire

frío proveniente del congelador. El control de temperatura variable

regula la circulación de aire proveniente del compartimiento del

congelador.

Coloque la palanca del control

hacia abajo en la posición más fría

para conservar carne fresca.

Si la palanca se deja mucho tiempo

en esta posición, se podrá formar

escarcha en el interior de la gaveta.

Coloque la palanca del control en

la posición hacia arriba para

adaptar la gaveta a la temperatura

normal del conservador y obtener así más espacio en el que guarda

hortalizas. El conducto de refrigeración queda apagado. Se pueden

seleccionar posiciones variables entre estos extremos.

Paquete para bocadillos sellado (en algunos modelos) Gavetas con humedad ajustable (en algunos modelos)

El Paquete para bocadillos sellado—y el entrepaño al que está

fijado—pueden ser cambiados de lugar dentro del compartimiento

para alimentos frescos. La gaveta sellada retiene suficiente humedad

para el almacenamiento conveniente de embutidos y quesos,

entremeses, alimentos o aderezos para untar y bocadillos.

Estas gavetas tienen controles individuales de humedad con los que

se puede regular la cantidad de humedad retenida en los alimentos.

Deslice el control hasta llegar

a la posición VEG HIGH y

la gaveta proporcionará el alto

nivel de humedad recomendado

para la mayoría de los

vegetales.

Deslice el control hasta llegar

a la posición FRUIT LOW para

proporcionar el nivel de baja humedad

recomendado para la mayoría de las frutas.

HUMIDITY STORAGE

VEG HIGH FRUIT LOW

Sugerencias para guardar alimentos Gavetas para guardar

TEMP

Gaveta para

frutas y vegetales

Gaveta

convertible

para carnes

Posición

normal

Posición

más fría

ENTREPAÑOS

Cómo volver a acomodar los entrepaños

Los entrepaños del compartimiento de alimentos frescos son

ajustables y permiten acomodarlos eficientemente para cumplir con

las necesidades de almacenamiento de los alimentos de su familia.

Para sacar

los entrepaños:

Ladee el entrepaño en

la parte del frente,

levántela y sáquela de

las guías en la pared

trasera del refrigerador.

Para volver a colocar

los entrepaños:

Elija la altura adecuada

para el entrepaño. Con el

frente del entrepaño

ligeramente elevado,

introduzca los ganchos en

las guías en la pared

posterior del refrigerador.

Suelte el frente del entrepaño hasta que quede en la posición correcta.

Los entrepaños de alambre (en algunos modelos) son ajustables de la

misma manera.

Levante

y saque

Incline

Suelte para

atorar en la

posición

correcta

Empotre el

gancho

superior

Recipientes en la puerta del compartimiento de alimentos frescos (en algunos modelos)

Los recipientes ajustables se pueden llevar fácilmente del refrigerador

al área de trabajo.

Para retirar:

Levante el recipiente hasta

desenganchar.

Para volver a meter o

colocar los recipientes,

primero, seleccione la

altura deseada, engrane el

recipiente en las guías de

la puerta y empuje hasta

adentro. El recipiente se quedará en la posición correcta.

El divisor (en algunos modelos) ayuda a prevenir que se caigan, se

derramen o se deslicen artículos pequeños guardados en el entrepaño

de la puerta. Coloque los dedos índice y medio en ambos lados del

divisor cerca del frente y mueva simplemente hacia adelante y hacia

atrás según se requiera.

El divisor

Entrepaños Desmontables en el Congelador

Los entrepaños en el congelador pueden ser desmontados y colocados

otra vez fácilmente en su lugar.

Para quitarlos:

1. Mientras oprime las lengüetas de los

soportes del entrepaño en la pared

derecha, levante el entrepaño para

sacarlos de las ranuras de los soportes.

2. Jale el entrepaño a un lado hasta que

las varillas salgan de los agujeros de la

pared izquierda.

Para volver a colocar los entrepaños:

Inserte las varillas en los agujeros.

Luego, mientras oprime las lengüetas,

baje el entrepaño dentro de las ranuras

de los soportes. Asegúrese que el alambre

del entrepaño esté totalmente insertado en

las ranuras.

CUIDADO Y LIMPIEZA

Limpieza exterior

El entrepaño con protección contra derramamiento del

dispensador de agua y hielo se deberá secar inmediatamente para

evitar que se perfore. El agua que queda en la charola puede dejar

depósitos que pueden quitarse remojando con vinagre sin diluir. Es

posible usar también una pasta de suavizante de agua que no cause

precipitaciones (por ejemplo, Calgon) y agua, o una cucharadita

(5 ml) de polvo de ácido cítrico por pinta de agua caliente de la llave.

Remoje hasta que desaparezca el depósito o se desprenda lo suficiente

para enjuagarlo. Generalmente es suficiente remojar durante 30

minutos. Evite el uso de cera en el entrepaño y colóquela en su lugar.

Las manijas de la puerta y los ornamentos se pueden limpiar

con un paño empapado con una solución de detergente suave y agua.

Seque con un

trapo limpio. No use cera en las manijas de la puerta ni en

los ornamentos.

Mantenga limpio el terminado. Limpie con un paño limpio

ligeramente humedecido con cera para aparatos de cocina o un

detergente suave y agua. Seque y pula con un paño limpio y suave.

No limpie el refrigerador con un trapo sucio para trastes ni con una

toalla húmeda. Estos podrían dejar residuos que afecten a la pintura.

No use fibra, limpiadores en polvo, blanqueadores ni limpiadores

que contengan blanqueador, ya que estos productos podrían rayar y

desprender el terminado de pintura.

Proteja el terminado de pintura. El terminado del exterior del

refrigerador es un terminado de pintura horneada de alta calidad.

Con el cuidado adecuado conservará su apariencia nueva y libre

de óxido durante muchos años. Aplique una capa de cera de

cocina/aparatos mientras el aparato sea nuevo y posteriormente

por lo menos 2 veces al año.

La loción de cera y de crema limpiadora para su aparato

electrodoméstico se puede adquirir del Service y en los centros

de refacciones.

Entrepaños Cuidado y limpieza

Limpieza interior

El interior del compartimiento de alimentos frescos y del congelador

se deberá de limpiar por lo menos 1 vez al año.

Desconecte el refrigerador antes de limpiarlo. Si no fuera posible,

exprima el exceso de humedad de la esponja o del trapo cuando se

limpie alrededor de interruptores, focos o controles.

Use agua caliente y una solución de bicarbonato de sodio—

aproximadamente una cucharada (15 ml) de bicarbonato de sodio por

cada cuarto (1 litro) de agua. Esta solución limpia y neutraliza olores.

Enjuague completamente con agua y seque.

Otras partes del refrigerador, incluyendo los empaques de la puerta,

los cajones para vegetales y carne, el recipiente para el

almacenamiento de hielo y todas las partes de plástico, se pueden

limpiar de la misma manera. Después de limpiar los empaques de la

puerta, aplique una capa delgada de petrolato del lado de la bisagra.

Esto ayuda a evitar que los empaques se doblen o se peguen. No usar

polvos para limpiar ni otros limpiadores abrasivos. Evite limpiar los

entrepaños de vidrio fríos con agua caliente, ya que la extrema

diferencia de temperatura puede hacer que se quiebren.

Para evitar olores, deje una caja abierta de bicarbonato en la parte

posterior del refrigerador en el entrepaño superior. Cambie la caja

cada 3 meses. Una caja abierta de bicarbonato de sodio en el

congelador absorbe los olores rancios del congelador.

Apertura del desagüe en el congelador.

En la limpieza anual, retire la canasta superior

del congelador e introduzca con ayuda de una

jeringa para carne una solución de bicarbonato

de sodio—1 cucharadita (5 ml) y 2 tazas (500

ml) de agua caliente (no hirviendo)—en la

tubería de desagüe. Esto ayudará a eliminar los

olores y a reducir la probabilidad de que se tape.

Si se tapara el desagüe, use una jeringa para

carne y una solución de bicarbonato de sodio y

agua para destapar la tubería.

No lave partes plásticas del refrigerador en el lavaplatos.

Atrás del refrigerador Debajo del refrigerador

Se deberá tener cuidado al retirar el refrigerador de la pared. Todos los

tipos de recubrimiento de pisos se pueden dañar, sobre todo los

recubrimientos acojinados y los que tienen superficies repujadas. Jale

el refrigerador en forma recta y empuje nuevamente para devolverlo a

su posición. El mover el refrigerador en dirección lateral puede causar

daños al recubrimiento del piso o al refrigerador.

Al empujar el refrigerador a su lugar, asegúrese de no pasar sobre el

cable eléctrico ni sobre la línea de alimentación del dispositivo para

hacer hielos (en algunos modelos).

Para la operación más eficiente,

usted necesita mantener limpia la

región debajo del refrigerador. Para

obtener los mejores resultados, use un

cepillo para este propósito. Puede

adquirir uno en la mayoría de las

tiendas de refacciones para aparatos

para el hogar. Esta manera fácil de

limpiar deberá hacerse una vez al año.

(pase a la página siguiente)

Limpie las bobinas del

condensador al menos una

vez al año.

CUIDADO Y LIMPIEZA

(pase)

Como sacar las gavetas

Cambio de foco

Luz superior del compartimiento de alimentos frescos

1. Desconecte el refrigerador.

2. Para alinear correctamente la

perilla de control, advierta la

posición del control numerado

para reensamblarla

correctamente; gire el control

a “OFF” (apagado) y quite

la perilla.

3. Jale hacia abajo la parte

inferior del panel de plástico aproximadamente 1/4″ (6 mm) apenas

lo suficiente para desenganchar el reborde en la parte posterior de

las ranuras en los reténes que se encuentran en la pared posterior.

4. Levante el panel para desenganchar la parte superior de los

pasadores en las paredes laterales y sáquelo.

Después de colocar un foco nuevo del mismo tamaño, vuelva a

instalar el panel (suspenda la parte superior en los pasadores; jale la

parte inferior hacia abajo, empújelo hacia atrás y suéltelo para dejar

que el reborde enganche en las ranuras de los reténes). Vuelva a

colocar la perilla de control de temperatura en la posición “OFF”

(apagado), gírela al ajuste anterior y vuelva a conectar el refrigerador.

Congelador

1. Desconecte el refrigerador.

2. Saque el entrepaño inmediatamente debajo del panel de plástico.

(Será más fácil quitar el entrepaño si se le quita antes todo lo que

tenga encima).

3. Jale el panel de plástico hacia afuera para tener acceso al foco.

Después de colocar un foco nuevo del mismo tamaño, reinstale el

panel y el entrepaño y vuelva a conectar el refrigerador.

FREEZER

FRESH FOOD

C INITIAL SETTING

E COLDEST

INITIAL SETTING 5

COLDEST 9

ALLOW 24 HOURS FOR TEMPERATURE TO STABILIZE

TEMPERATURE CONTROLS

Retén

ranurado,

uno en

cada lado

Pasador

Las gavetas se detienen antes de salirse del refrigerador con el fin de

evitar que caiga al suelo su contenido. Pueden extraerse fácilmente

levantándolas ligeramente y tirando de ellas hasta pasar el punto

donde se atrancan.

En algunos modelos puede ser necesario quitar los recipientes de

la puerta del compartimiento de alimentos frescos antes de quitar

las gavetas.

Si no se puede quitar las gavetas a causa de la puerta, se necesitará

hacer rodar el refrigerador hacia adelante hasta que la puerta se abra

bastante para deslizar las gavetas hasta quitarlas. En algunos casos

cuando se hace rodar el refrigerador hacia adelante se necesitará

mover el refrigerador a la izquierda mientras lo roda hacia adelante.

Guías de la gaveta

Lado izquierdo

Al volver a colocar las gavetas, asegúrese de que las deslice a

través de las guías de la gaveta del lado izquierdo.

PREPARACION

Preparación para vacaciones En caso de mudanza

Para las vacaciones más cortas, saque los alimentos perecederos y deje

los controles en los ajustes habituales. Sin embargo, si se espera que la

temperatura ambiente baje a menos de 60 °F (16 °C), siga las mismas

instrucciones en la sección de Control de temperatura.

En el caso de vacaciones o ausencias prolongadas, desconecte el

refrigerador, mueva el control del congelador a la posición OFF y

limpie el interior con solución de bicarbonato de una cucharada

(15 ml) de bicarbonato por un cuarto (1 litro) de agua. Séquelo.

Para evitar olores, deje abierta la caja de bicarbonato dentro del

refrigerador. Deje abiertas las puertas.

Mueva el brazo detector del dispositivo para hacer hielo (en algunos

modelos) a la posición STOP (PARADA—hacia arriba). Asegúrese de

desconectar el suministro de agua al refrigerador.

Desconecte el cable de la corriente del contacto en la pared. Saque

todos los alimentos y limpie y seque el interior.

Asegure todos los elementos sueltos como parrillas, entrepaños,

y recipientes pegándolos con cinta adhesiva en su lugar para

evitar daños.

Asegúrese de que el refrigerador se coloque en posición vertical

durante la mudanza y en el camión. En el camión es necesario

asegurarlo para evitar movimiento. Proteja su exterior con una sábana.

Cuidado y limpieza Preparación

Ubicación del refrigerador Espacios libres

No instale el refrigerador donde las temperaturas rebasen los 60 °F

(16 °C), ya que no podrá mantener las temperaturas adecuadas.

Instale sobre un piso suficientemente firme para soportar un

refrigerador completamente lleno.

Deje suficiente espacio para facilitar la instalación, la circulación

adecuada de aire y las conexiones de plomería y eléctricas.

Lados .................................................................5/8″ (15 mm)

Parte superior ....................................................1″ (25 mm)

Si el refrigerador está contra una pared en cualquiera de los dos

lados, deje los siguientes espacios libres para las puertas:

para modelos de 19, 20, 22 y 24........................3/4″ (19 mm)

para modelos de 27............................................1

⁄

″ (38 mm)

Parte posterior ...................................................1″ (25 mm)

(En caso de empotrarase, deje 7⁄8

″

[22 mm] para las cubiertas

de las bisagras.)

Ruedas Nivelación

Las ruedas ajustables detrás de la

parrilla de la base permiten mover el

refrigerador para retirarlo de la pared

para su limpieza. Estas ruedas deberán

colocarse de manera que el

refrigerador descanse firmemente

sobre ellas. Para asegurar que las

puertas cierren automáticamente desde

una posición medio abierta, las

bisagras están construidas de manera

que la fuerza de gravedad contribuya a que cierren solas.

Los refrigeradores de dos puertas verticales cuentan con bisagras

diseñadas especialmente que levantan ligeramente las puertas al abrir,

de manera que la misma fuerza de gravedad contribuye a que se

cierren de manera segura.

Para ajustar las ruedas, quite la

parrilla de la base inclinando en la

parte superior y tirando hacia afuera.

Mueva las ruedas delanteras ajustando

los tornillos en sentido de las

manecillas del reloj para elevar el

refrigerador y contra las manecillas del

reloj para bajarlo. Use una llave (hexagonal de 3/8″) o pinzas.

Gire el engrane de la rueda ajustando los tornillos en sentido de las

manecillas del reloj para elevar el refrigerador y contra las manecillas

del reloj para bajarlo. Use un desarmador de hoja plana.

Al nivelar, puede mejorar el cierre de la puerta elevando el frente a

una distancia aproximada de 5/8″ (15 mm) del piso.

Para volver a colocar la parrilla de la base hay que alinear las puntas

de la parte trasera de la parrilla con pinzas en el gabinete y empujar

hasta que la parrilla atore en su lugar.

Pinza

Punta

Suministro de agua al dispositivo para hacer hielo

Si su refrigerador tiene un dispositivo para hacer hielo, o si planea agregarlo después, éste tendrá

que ser conectado a una línea de agua fría. Será necesario conectar el dispositivo para hacer hielo

a la tubería de agua fría. Por un pequeño costo adicional, es posible adquirir de su distribuidor un

paquete para el suministro de agua que contiene los tubos de cobre, la válvula de cierre, los

dispositivos de ajuste y las instrucciones. Debería haber la tubería suficiente para el dispositivo

para hacer hielo desde la llave de suministro de agua fría para permitir alejar el refrigerador algunos

pies de la pared (aproximadamente 8 pies [244 cm] de tubo de cobre de 1/4″ en 3 roscas de

10 pulgadas [25 cm] de diámetro).

REQUERIMIENTOS DE LA INSTALACION

IMPORTANTE…POR FAVOR LEA CUIDADOSAMENTE

Cómo conectar la electricidad

Para su seguridad

personal, este aparato

deberá conectarse

debidamente a tierra.

El cable eléctrico de este

aparato está equipado con

una clavija de tres puntas

(tierra) que enchufa en un

contacto estándar de pared

de tres salidas (tierra) para

reducir al mínimo la

posibilidad de daños

por un choque eléctrico con

este aparato.

Haga que un electricista calificado verifique el enchufe de la

pared y el circuito para asegurarse que la salida esté conectada

debidamente a tierra.

Donde se disponga sólo de un contacto de pared con salida para dos

puntas, es su responsabilidad personal y su obligación reemplazarlo

por un contacto adecuado para tres puntas con conexión a tierra.

BAJO NINGUNA CIRCUNSTANCIA DEBE CORTAR O

QUITAR LA TERCERA PUNTA (TIERRA) DE LA CLAVIJA.

Método recomendado

Antes de conectar,

asegurese de que exista

conexión a tierra.

Uso de un adaptador

Debido a los accidentes

potenciales relacionados

con la seguridad que se

pueden dar bajo

determinadas

circunstancias,

recomendamos

estrictamente no utilizar

una clavija de adaptación.

Sin embargo, si se

decidiera usar un

adaptador donde los

códigos locales lo

permitan, es necesario

hacer una CONEXION

TEMPORAL a un

contacto de pared para dos puntas debidamente conectado a tierra

utilizando un adaptador UL, mismo que puede adquirirse en

comercios locales especializados.

La punta más larga del adaptador se deberá alinear con la entrada

larga del contacto con el fin de tener la polaridad adecuada en la

conexión de la clavija.

El uso de un adaptador requiere de un espacio mayor entre la pared y

la parte posterior del refrigerador.

PRECAUCION: La conexión de la terminal de tierra del adaptador a

la salida del contacto de pared no conecta el aparato a tierra, a no ser

que el tornillo de la tapa sea de metal y no esté aislado y que el

contacto de la pared esté conectado a tierra a través del cableado de la

casa. Un electricista calificado deberá revisar el circuito para

asegurarse de que el contacto esté debidamente conectado a tierra.

Al desconectar el cable del adaptador, deténgalo siempre con una

mano tirando a la vez el cable eléctrico con la otra mano.

Si se rompiera la terminal a tierra del adaptador, NO USE el

aparato hasta que se haya reestablecido la conexión a tierra de

manera adecuada.

Método temporal

(Las clavijas de adaptacion

no estan permitidas en

Canada.)

Alinear las puntas/orificios

largos.

Asegurar la conexión a tierra

adecuada y verificar la firmeza

de la conexión antes de usarse.

Requerimientos eléctricos Uso de cables de extensión

El refrigerador deberá conectarse siempre en su propio contacto

eléctrico individual que tenga un voltaje que vaya de acuerdo con

tabla de clasificación.

Esto garantiza la mejor ejecución y evita la sobrecarga del circuito

eléctrico de la casa y los daños a causa del sobrecalentamiento de

los cables.

Debido a los accidentes potenciales que pudieran ocurrir bajo

determinadas condiciones, se recomienda estrictamente no usar cables

de extensión. Sin embargo, si decidiera usarlos, es absolutamente

necesario que sea del tipo UL trifilar para aparatos y cuente con una

clavija con conexión a tierra y que el cable eléctrico de 15 amperios

(mínimo) y 120 voltios.

El uso de un cable de extensión aumenta el espacio requerido entre la

pared y la parte trasera del refrigerador.

INSTALACION DE LA TUBERIA DEL AGUA

(continuación)

PRECAUCION:

• Si utiliza el refrigerador antes de conectar la

tubería del agua, asegúrese de que la varilla de

contacto de la máquina de hacer hielo permanezca

en la posición “STOP” (PARADA–hacia arriba).

• No instale el tubo de la máquina de hacer hielo

en sitios en donde la temperatura pudiera

descender por debajo del punto de congelación.

• Cuando utilice un aparato eléctrico (como, por

ejemplo, un taladro mecánico) durante la instalación,

asegúrese de que dicho aparato esté eléctricamente

aislado o que sus componentes estén dispuestos

de tal manera que no exista peligro de que se

produzcan descargas eléctricas.

• Todas las instalaciones deben apegarse a las

normas vigentes en materia de obras de plomería.

INFORMACION SOBRE LA GARANTIA

Esta instalación de la tubería del agua no está

garantizada ni por el fabricante del refrigerador

ni por el de la máquina de hacer hielo. Siga

estas instrucciones detenidamente para

minimizar el riesgo de producir daños

causados por acción del agua, los cuales

podrían resultar muy costosos.

CORTE EL PASO DE AGUA DEL

ABASTECIMIENTO PRINCIPAL.

Abra el grifo más cercano durante el tiempo

suficiente para despejar la tubería del agua.

INSTALE LA LLAVE DE PASO EN LA

TUBERIA DE AGUA POTABLE DE USO FRECUENTE

MAS CERCANA.

a. Coloque la llave en un lugar que tenga fácil

acceso. Lo mejor es colocarla en el lateral de un

tubo vertical. Si fuera necesario colocarla en un tubo

horizontal, haga la conexión en la parte superior

o lateral, en vez de en la inferior, para evitar la

extracción de sedimentos presentes en el tubo.

b. Haga un agujero de 1/4″ en el tubo con un

taladro, usando una broca bien afilada. Elimine las

asperezas que pudieran haberse producido al hacer

el agujero con el taladro. (No haga un agujero

usted cuenta con una válvula de auto-perforación.)

• Si la tubería del agua existente tiene en el

extremo un empalme apestañado, para conectar la

tubería del agua al refrigerador se necesitará de

un adaptador (que se compra en las tiendas de

artículos de plomería) o, puede cortar el empalme

apestañado con un cortatubos y entonces usar

un empalme de compresión.

QUE SE NECESITA

• Para el funcionamiento automático de la

máquina de hacer hielo es necesario un

abastecimiento de agua fría. La presión del

agua debe oscilar entre 1.4 y 8.3 barias.

• Taladro eléctrico, a menos que usted cuente

con una válvula de auto-perforación.

• Para la conexión entre el refrigerador y el

abastecimiento de agua es necesario un tubo

de cobre de un diámetro exterior de 1/4″.

Asegúrese de que ambos extremos del tubo

estén cortados a precisión.

Para determinar la cantidad de tubo de cobre que

necesita, mida la distancia desde la válvula del

agua detrás del refrigerador. Después añada

8 pies (244 cm). Asegúrese de que haya suficiente

tubo adicional 8 pies (244 cm) doblado en forma

de una gran espiral en 3 vueltas de eso de 10″

(24 cm) de diámetro para permitir distanciar el

refrigerador de la pared después de la instalación.

No utilice tubos ni empalmes de plástico ya que la

tubería de abastecimiento de agua se halla

siempre bajo presión. Además, ciertos tipos de

tubos de plástico podrían debilitarse con el tiempo

y agrietarse, ocasionando fugas de agua.

• Una llave de paso para conectarse a la tubería

del agua fría. La entrada de agua de dicha llave

habrá de tener un diámetro interior mínimo de

5/32″ en el punto de conexión a la TUBERIA DE

AGUA FRIA. En muchos de los juegos de

accesorios para el abastecimiento de agua se

incluyen llaves de paso tipo campana. Antes de

comprarla, asegúrese de que la llave de paso de

tipo campana se ajuste a las normas vigentes en

materia de plomería.

• Dos tuercas de compresión con diámetro

exterior de 1/4″ y dos férulas (mangas)—para

conectar el tubo de cobre a la llave de paso y la

válvula del agua del refrigerador.

Debajo del

vertedero al tubo

de agua fría

Por la pared al

tubo de agua

fría de la sala

de servicio

En el sótano

de pequeña

altura debajo

de la casa

Por el piso al

tubo de agua

fría del sótano

Formas típicas de conexión al abastecimiento del agua

(continúa en la siguiente página)

INSTALACION DE LA TUBERIA DEL AGUA

(continuación)

c. Una la llave de paso al

tubo de agua fría con la

abrazadera de tubo.

d. Apriete los tornillos

de la abrazadera hasta

que la arandela

obturadora empiece a

dilatarse. No apriete

demasiado pues podría quebrar el tubo de cobre.

HAGA PASAR EL TUBO DE COBRE ENTRE LA

TUBERIA DE AGUA FRIA Y EL REFRIGERADOR.

Haga pasar el tubo por un agujero hecho en el

suelo (detrás del refrigerador o del armario base

adyacente) lo más próximo posible a la pared.

Asegúrese de que haya suficiente tubo adicional 8

pies (244 cm) doblado en forma de una gran

espiral en 3 vueltas de eso de 10″ (25 cm) de

diámetro para permitir distanciar el refrigerador

de la pared después de la instalación.

Abrazadera

del tubo

Llave de

paso

Arandela

Extremo

de entrada

Tubo de

agua fría

vertical

CONECTE EL TUBO DE COBRE A LA

LLAVE DE PASO.

Coloque la tuerca de

compresión y la férula

(manga) en el extremo

del tubo y

conéctelo a la

llave de paso.

Asegúrese

de que el tubo esté

totalmente

metido en la

llave. Apriete

bien la tuerca

de compresión.

ABRA EL ABASTECIMIENTO DE AGUA Y DEJE

CORRER EL AGUA POR LA TUBERIA

a. Abra el abastecimiento principal del agua y deje

que ésta corra por el interior del tubo hasta que

salga completamente transparente.

b. Cierre el agua después de que haya pasado por

el tubo un litro, aproximadamente.

CONECTE EL TUBO DE COBRE AL REFRIGERADOR

Antes de efectuar la conexión al refrigerador,

asegúrese de que el cable eléctrico del

refrigerador no esté enchufado a la toma de

corriente de la pared.

Si su abastecimiento de agua contiene arena o

partículas que pudieran obstruir la criba de la

Llave

de paso

Tuerca de

presión

Válvula de

salida

Tuerca de compresión

Férulas

(mangas)

válvula del agua del refrigerador, recomendamos

que instale un filtro para agua (disponible a los

centros de servico y en los centros de refacciones).

Instálelo en el tubo de agua cerca al refrigerador.

a. Retire el tapón

de plástico de la

válvula de agua.

b. Coloque la

tuerca de

compresión y la

férula (manga) al

extremo del tubo,

tal como se

indica

en la ilustración.

c. Introduzca el

extremo del tubo de cobre en la entrada de la

válvula del agua (lo

más posible). Al mismo

tiempo

que sujeta el tubo, apriete el dispositivo de ajuste.

d. Sujete el tubo de cobre con la abrazadera que se

proporciona, de modo que quede en posición

vertical. Es posible que tenga que abrir la

abrazadera a palanca.

ABRA EL AGUA EN LA LLAVE DE PASO.

Apriete todas las conexiones que tengan fugas de agua.

DESPLACE EL REFRIGERADOR NUEVAMENTE

CONTRA LA PARED.

Coloque el tubo de cobre en espiral contra la

parte trasera del refrigerador o contra la pared

para, de esta manera, evitar la vibración.

COLOQUE LA VARILLA DE CONTACTO DE LA

MAQUINA DE HACER HIELO EN LA POSICION

“ON” (ACTIVADA–HACIA ABAJO).

La máquina de hacer hielo no entrará en funcionamiento

hasta que haya alcanzado su temperatura de operación

de 15 °F (-9 °C), o inferior. En dicho

momento

entrará en funcionamiento, siempre que se encuentre

en la posición “ON” (ACTIVADA—hacia

abajo).

OBSERVACION: La máquina de hacer hielo

podría

hacer un ciclo doble al arrancar por primera vez,

ocasionando que se vierta agua de la máquina de

hacer hielo sobre la cubitera. Esto es normal y no deberá

occurir una segunda vez. El primer hielo hecho

debe

tirarse a fin de eliminar las impurezas que

permanezcan en la tubería del agua.

ENCHUFE EL CABLE ELECTRICO DEL

REFRIGERADOR A UNA TOMA DE CORRIENTE

CONECTADA A TIERRA.

Férulas

(mangas)

Tubería de cobre de 1/4″

Tuerca de

compresión

de 1/4″

Abrazadera

del tubo

Conexión al refrigerador

¿PREGUNTAS?

USE ESTA HOJA PARA SOLUCIONAR LOS PROBLEMAS

PROBLEMA CAUSA POSIBLE

EL REFRIGERADOR • Puede estar en el ciclo de descongelar cuando el motor no opera durante 30 minutos.

NO FUNCIONA

• El control de la temperatura está en posición “OFF” (apagado).

• Si no se enciende la luz interior, posiblemente el refrigerador no esté conectado al

contacto de la pared.

• Si la clavija está conectada y el refrigerador sigue sin operar, conecte una lámpara

o algún otro aparato pequeño en el mismo contacto para determinar si hay

un falso contacto o algún fusible fundido.

EL MOTOR OPERA • Los refrigeradores modernos con gran espacio de almacenamiento y un

DURANTE PERIODOS congelador más grande requieren de más tiempo de operación.

PROLONGADOS

• Es normal si el refrigerador es recién instalado—normalmente requiere de

24 horas para enfriarse.

• Hay grandes cantidades de alimentos en el refrigerador que requieren ser

enfriados o congelados.

• Clima caluroso—aperturas frecuente de la puerta del refrigerador.

• Se dejó la puerta abierta.

• Los controles de temperatura están ajustados a demasiado frío. Consulte las

instrucciones para ver el uso de los Controles de temperatura.

• La parrilla y el condensador requieren de limpieza. Consulte la página

correspondiente a Cuidado y limpieza.

EL MOTOR ARRANCA Y • El control de temperatura arranca y para el motor para mantener

PARA CON FRECUENCIA temperaturas uniformes.

SONIDOS NORMALES DE LA OPERACION

Estos sonidos son normales y no son señal de que se necesite servicio.

El nuevo compresor de alta eficiencia funciona más rápido y tendrá

un zumbido o ruido pulsante más alto durante la operación.

El control de tiempo de descongelamiento y el control del

refrigerador producen un ligero sonido al encenderse o apagarse.

El aire de ventilación que circula dentro del congelador

mantiene una temperatura uniforme.

El goteo de agua que cae en el calentador para descongelar

causa un ruido silbante durante el ciclo de descongelamiento.

El flujo de refrigerante a través de la espiral de refrigeración del congelador

causa sonidos similares al agua hirviendo o un ruido de burbujeo.

Las espirales de refrigeración crujen o truenan a causa de la expansión o la contracción

durante el descongelamiento y la refrigeración después del descongelamiento.

El goteo de agua se derrite del vaporizador y fluye a la

bandeja de desagüe en el ciclo de descongelamiento.

Dispositivo para hacer hielo (en algunos modelos)

La válvula de agua del dispositivo para hacer hielo zumba cuando se llena de agua. Si la

varilla de contacto está en posición ON (ACTIVADA—hacia abajo) zumbará aun si no

haya estado conectada al agua. Guardando la varilla de contacto en la posición ON

(ACTIVADA—hacia abajo) antes de que esté conectada al agua puede dañar el

dispositivo para hacer hielo. Para evitar eso, levante la varilla de contacto a la posición

STOP (PARADA—hacia arriba). Esto parará el ruido.

El sonido de los cubos de hielo cayendo al recipiente y el flujo del agua en las tuberías

para llenar el dispositivo.

(continúa en la siguiente página)

Instalación de la tubería del agua Solucionar los problemas

SOLUCIONAR LOS PROBLEMAS

(continuación)

PROBLEMA CAUSA POSIBLE

VIBRACIONES Y • Si el refrigerador vibra, lo más probable es que no esté colocado firmemente

SACUDIDAS sobre el piso y que necesiten ajuste los tornillos de las ruedas frontales o las patas

frontales, o el piso es irregular o débil. Consulte la sección de Ruedas de la

página de Preparación.

• Si los recipientes vibran sobre los entrepaños, cámbielos de lugar. Es normal una

vibración ligera.

AIRE CALIENTE DEL • El aire normal fluye para enfriar el motor. En el proceso de refrigeración es normal

FONDO DEL que salga calor en el área abajo del refrigerador. Algunos recubrimientos de piso se

REFRIGERADOR decoloran a estas temperaturas normales de una operación segura. Puede consultar a

su vendedor de recubrimientos de pisos si tiene alguna objeción a esta decoloración.

LA PUERTA NO CIERRA • Los recipientes de la puerta del lado de las bisagras están atoradas o rebasan los bordes.

ADECUADAMENTE Para corregir, coloque una pequeña cantidad de petrolato en la pared del recipiente.

LA TEMPERATURA DEL • El control de temperatura está demasiado bajo. Consulte la sección de Control

COMPARTIMIENTO DE de temperaturas.

ALIMENTOS FRESCOS O

• Clima caluroso—apertura frecuente de las puertas.

DEL CONGELADOR ES

• La puerta permaneció abierta mucho tiempo.

DEMASIADO ALTA

• Algún paquete mantiene la puerta abierta.

LOS ALIMENTOS SE SECAN • Los alimentos no han sido tapados, envueltos o sellados adecuadamente.

ESCARCHA O FORMACION • La puerta puede haber quedado entreabierta o algún paquete está obstruyendo y la

DE CRISTALES EN LOS puerta no cierra adecuadamente.

ALIMENTOS CONGELADOS

• La puerta se abre con frecuencia o durante tiempos prolongados.

• La escarcha dentro de los paquetes es normal.

FORMACION LENTA DE • La puerta puede haberse quedado abierta.

CUBOS DE HIELO

• Ajuste la temperatura del congelador a una temperatura más fría.

LOS CUBOS DE HIELO • Es necesario desechar los cubos viejos.

TIENEN OLOR/SABOR

• El recipiente de almacenamiento de hielo se tiene que vaciar y lavar.

• Los empaques no sellados en el refrigerador y/o congelador pueden estar

transmitiendo olor/sabor a los cubos de hielo.

• Es necesario limpiar el interior del refrigerador—consulte la sección de

Cuidado y limpieza.

• Sabor desagradable en el agua suministrada. Instale un filtro para agua—consulte

la sección de Accesorio para el filtro de agua.

NO FUNCIONA EL • El control de ON-STOP está en posición STOP (PARADA–hacia arriba).

DISPOSITIVO AUTOMATICO

• El suministro de agua está cerrado o desconectado.

PARA HACER HIELO

• El congelador tiene una temperatura demasiado alta .

(en algunos modelos)

• Los cubos son demasiado pequeños—puede estar tapada la válvula de la tubería

de suministro de agua de la casa a la que está conectado el refrigerador.

• En ocasiones, los cubos se pegan al lado del molde y mantienen el brazo detector

del dispositivo en la posición STOP (PARADA–hacia arriba). Quite este hielo para

que vuelva a operar el dispositivo para hacer hielo.

• Cuando se toman los cubos con la mano, puede suceder que mueva el brazo

detector del dispositivo hacia la posición STOP (PARADA–hacia arriba).

• Los cubos apilados en el recipiente pueden hacer que el dispositivo se apague

demasiado pronto. Con el brazo detector del dispositivo en posición STOP

(PARADA–hacia arriba), nivele los cubos en el recipiente.

Solucionar los problemas

PROBLEMA CAUSA POSIBLE

EL DISPENSADOR DE • No hay cubos de hielo. Quite el recipiente de almacenamiento. Si hay cubos

CUBOS DE HIELO NO congelados en el brazo, quítelos.

FUNCIONA

• No hay cubos de hielo. Está desconectado el dispositivo para hacerlos o está

(en algunos modelos)

desconectada el agua.

• Bloques irregulares de hielo en el recipiente de almacenamiento. Rómpalos lo más

que se pueda con la presión de los dedos y deseche los cubos restantes.

AGUA CON OLOR/SABOR • Si el dispensador de agua no se ha usado durante mucho tiempo, extraiga agua de la

DESAGRADABLE manera normal hasta que el agua del sistema haya salido y se haya reemplazado con

(en algunos modelos)

agua fresca.

• Sabor desagradable en el agua que entra. Instale un filtro de agua—consulte la

sección de Accesorio para el filtro de agua.

EL AGUA DEL PRIMER • Si el refrigerador está recién instalado, espere unas 24 horas hasta que el agua se

VASO ESTA TIBIA enfríe a temperaturas adecuadas.

(en algunos modelos)

• Si no se ha usado durante mucho tiempo el dispensador de agua, el agua del primer

vaso no estará tan fría como la de los vasos subsecuentes.

• Si se ha desaguado el sistema, espere algunas horas para permitir que se enfríe el

agua fresca.

NO FUNCIONA EL • La tubería de suministro de agua está cerrada o desconectada.

DISPENSADOR DE AGUA

• La tubería de suministro puede estar tapada con sedimentos.

(en algunos modelos)

• Si no hay distribución de agua cuando el refrigerador está primeramente

instalado, hay posibilidad de aire en el sistema de la línea de agua. Oprima el

botón del dispensador durante al mínimo dos minutos para eliminar el aire

atrapado de la línea de agua y llenar el sistema.

EL DIVISOR ENTRE EL • El calor normal se crea por un sistema automático de ahorro de energía en el que

COMPARTIMIENTO DE circula líquido a temperaturas más altas frente al congelador para evitar la

ALIMENTOS FRESCOS Y EL

condensación en el exterior del refrigerador en climas calientes y húmedos.

CONGELADOR SE SIENTE

TIBIO

SE FORMA HUMEDAD EN • Puede suceder durante los períodos con alto grado de humedad.

EL EXTERIOR DEL

REFRIGERADOR

SE OBSERVA HUMEDAD • El refrigerador se abre con mucha frecuencia o durante mucho tiempo.

EN EL INTERIOR

• En climas húmedos, el aire lleva la humedad dentro del refrigerador cuando se

abren las puertas.

AGUA EN EL PISO DE LA • El desagüe en el fondo del refrigerador puede estar tapado. Quite el hielo del piso

COCINA O EN EL FONDO del congelador y limpie el desagüe. Consulte la sección de Cuidado y limpieza.

DEL CONGELADOR

• No use un vaso más alto que 6 pulgadas (15 cm), pueden estar quedando cubos

en el orificio. Estos pueden aglomerarse dentro del orificio y ser expulsados más

tarde dejando agua o hielo en el piso.

EL REFRIGERADOR HUELE

• Los alimentos con olores fuertes deben estar tapados.

• Verifique si no hay alimentos descompuestos.

• Se tiene que limpiar el interior. Consulte la sección de Cuidado y limpieza.

• Hay que limpiar el sistema de agua de deshielo.

• Deje una caja abierta de bicarbonato de sodio en el refrigerador. Cámbiela cada 3 meses.

NO FUNCIONA LA • No hay corriente en el contacto.

LUZ INTERIOR

• Hay que cambiar el foco. Consulte la sección de Cuidado y limpieza.

Si necesita más ayuda…llame sin costo a: GE Answer Center

, 800.626.2000, consumer information service

Estaremos Con Usted

Con la compra de su nuevo aparato usted recibirá la seguridad de que si alguna vez necesita

información o asesoría, estaremos a su disposición. Todo lo que tiene que hacer es llamar—¡sin

costo! En GE Answer Center se habla español.

Servicio de reparación en su hogar

800-GE-CARES (800-432-2737)

Un especialista del servicio al consumidor le propocionará el servicio especializado de reparación para su nuevo aparato. Muchos

centros de servicio al consumidor de GE operados por la compañía le ofrecen servicio hoy o mañana o cuando a usted le convenga

(7:00 am a 7:00 pm en días laborables y 9:00 am a 2:00 pm los sábados). Nuestros técnicos capacitados por la fábrica conocen su

aparato por fuera y por dentro—así, la mayoría de las reparaciones se hacen en sólo una visita.

GE Answer Center®

800.626.2000

Cualquiera que sea su pregunta sobre su nuevo aparato, el servicio de información de GE Answer Center será dispuesto a ayudar.

Usted llama y su pregunta será contestada inmediatamente y con cortesía. Y usted puede llamar a cualquier hora. El servicio de

GE Answer Center está abierto 7 días a la semana las 24 horas del día.

Contratos de servicio

800-626-2224

Usted puede estar seguro de que el GE Consumer Service estará allí aún después de que expire su garantía. Compre usted un

contrato de servicio mientras que esté vigente su garantía y recibirá un descuento considerable. Con un contrato para varios años,

usted asegura el servicio futuro a los precios de hoy.

Partes y accesorios

800-626-2002

Las personas calificadas para dar servicio a sus propios aparatos pueden solicitar las partes y accesorios necesarios que se les

enviarán directamente a sus hogares. El sistema de refacciones tiene acceso a más de 47000 partes, y todas las refacciones

originales cuentan con plena garantía. Se aceptan tarjetas VISA, Mastercard y Discover.

Las instrucciones de mantenimiento para el usuario que contiene este folleto cubren procedimientos que puede realizar

cualquier usuario. Otro tipo de servicios los deberá ejecutar exclusivamente personal calificado. Es necesario tener precaución,

ya que el servicio inadecuado puede ser causa de peligros en la operación.

Para clientes con impedimentos de oído…

800-833-4322

Los consumidores con impedimentos de oído o de habla que tienen acceso a TDD o a algún teletipo convencional, llamar al

800-TDD-GEAC (800-833-4322) para solicitar información o servicio.

LO QUE ESTA CUBIERTO

GARANTIA COMPLETA POR

UN AÑO

Durante un año a partir de la fecha de

la compra original proporcionaremos

sin cargo alguno, partes y servicio de

mano de obra en su mismo hogar

para reparar o reponer

cualquier

parte del refrigerador

que falle a

causa de algún defecto de fabricación.

GARANTIA COMPLETA POR

CINCO AÑOS

Durante cinco años a partir de la

fecha de la compra original,

proporcionaremos sin cargo alguno,

partes y servicio de mano de obra en

su hogar para reparar o reponer

cualquier parte del sistema sellado

de refrigeración (el compresor, el

condensador, el evaporador y todas

las tuberías de conexión) que falle a

causa de algún defecto de fabricación.

GARANTIA LIMITADA DE POR VIDA

Durante la vida del ref

rigerador,

reemplazaremos sin cargo alguno,

cualquier deposito o gaveta

transparente

proporcionada con

el refrigerador si éste se rompiera

durante el uso normal. No se

incluyen las cubiertas de las gavetas.

Las gavetas se podrán cambiar en

el GE Consumer Service y en los

centros de refacciones o escribiendo

a la dirección que aparece abajo.

******************************

Esta garantía se extiende al

comprador original y a cualquier

propietario subsecuente por productos

comprados para uso normal en el

hogar en los 48 estados continentales,

Hawai y Washington D.C. En Alaska

valdrá la misma garantía pero con

la LIMITACION de que el propietario

pagará el costo del embarque al taller

de servicio o los viáticos del técnico

de servicio hasta su hogar.

Nosotros hemos designado a GE

Consumer Service, un líder en la

industria de servicio, para cumplir con

sus necesidades de servicio.

Si su aparato necesitara servicio

durante el período de garantía o

posteriormente, llamar al

800-GE-CARES (800-432-2737).

LO QUE NO ESTA

CUBIERTO

• Viajes de servicio a su hogar para

mostrar cómo se usa el producto.

Lea el material para el Uso y el

cuidado. Si aún tuviera alguna

pregunta sobre cómo operar el

producto, favor de contactar a nuestro

representante o a nuestra oficina de

Asuntos del consumidor en la

siguiente dirección o llame sin cargo a:

GE Answer Center

800.626.2000

consumer information service

• Instalación inadecuada.

Si usted tiene algún problema

de instalación, contacte a nuestro

representante o instalador.

Usted es responsable de

proporcionar las instalaciones

adecuadas de electricidad,

plomería y otras conexiones.

• Reemplazo de fusibles del hogar o

eliminación de cortocircuitos.

• Fallas del aparato si éste se usara

para otros propósitos que los

propuestos o se usara para fines

comerciales.

• Daños al producto causados por

accidentes, fuego, inundaciones o

cualquier de causa fuerza mayor.

• Pérdida de alimentos a causa

de averías.

LA EMPRESA QUE OTORGA LA

GARANTIA NO ES

RESPONSABLE DE DAÑOS

CONSECUENTES.

Algunos estados no permiten la exclusión o la limitación de daños incidentales o consecuentes, de manera que la limitación o exclusión mencionada

no sería válida para usted. Esta garantía le proporciona derechos legales específicos y usted podrá tener otros derechos más que varían de estado.

Para saber qué derechos legales tiene en su estado, consulte a la oficina local de derechos del consumidor o a la procuraduría de su estado.

Empresa que otorga la garantía: General Electric Company

Si necesitara asesoría con respecto a esta garantía, escriba a:

Manager—Consumer Affairs, Appliance Park, Louisville, KY 40225

Modelos lado por lado de 19, 20, 22, 24 y 27

Impreso en los Estados Unidos

Este folleto está impreso en papel reciclado.

SU REFRIGERADOR

GARANTIA

(para los clientes en los Estados Unidos)

Engrape aquí la nota de caja o el cheque

cancelado. Es necesario mostrar la

fecha original de la compra para obtener

servicio bajo garantía.

NOTAS

WHAT IS COVERED

FULL ONE-YEAR WARRANTY

For one year from date of original

purchase, we will provide, free of

charge, parts and service labor in

your home to repair or replace

any

part of the refrigerator

that fails

because of a manufacturing defect.

FULL FIVE-YEAR WARRANTY

For five years from date of original

purchase, we will provide, free of

charge, parts and service labor in

your home to repair or replace any

part of the sealed refrigerating

system (the compressor, condenser,

evaporator and all connecting

tubing) that fails because of a

manufacturing defect.

LIMITED LIFETIME WARRANTY

For the life of the refrigerator, we

will replace, free of charge,

any

see-through pan or drawer

furnished with the refrigerator if the

pan or drawer breaks during normal

household use. Drawer covers are

not included. The drawers can be

exchanged at a GE Service and

Parts Center, or by writing to the

address below.

******************************

This warranty is extended to the

original purchaser and any succeeding

owner for products purchased for

ordinary home use in the 48 mainland

states, Hawaii and Washington, D.C.

In Alaska the warranty is the same

except that it is LIMITED because you

must pay to ship the product to the

service shop or for the service

technician’s travel costs to your home.

We have designated GE CONSUMER

SERVICE, a leader in the service

industry, to fulfill your service needs.

Should your appliance need service,

during warranty period or beyond, call

800-GE-CARES (800-432-2737).

WHAT IS NOT COVERED

• Service trips to your home to

teach you how to use the product.

Read your Use and Care

material.

If you then have any

questions about operating the

product, please contact your

dealer or our Consumer Affairs

office at the address below, or

call, toll free:

GE Answer Center

800.626.2000

consumer information service

• Improper installation.

If you have an installation problem,

contact your dealer or installer.

You are responsible for providing

adequate electrical, plumbing and

other connecting facilities.

• Replacement of house fuses or

resetting of circuit breakers.

• Failure of the product if it is used

for other than its intended purpose

or used commercially.

• Damage to product caused

by accident, fire, floods or acts

of God.

• Loss of food due to spoilage.

WARRANTOR IS

NOT

RESPONSIBLE FOR

CONSEQUENTIAL DAMAGES.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion

may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To know what your legal rights are in your state, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company

If further help is needed concerning this warranty, write:

Manager—Consumer Affairs, Appliance Park, Louisville, KY 40225

Part No. 162D6733P003

Pub. No. 39-6401

Side by Side 19, 20, 22, 24 and 27 Models

Printed in the United States

9-95 CG

This book is printed on recycled paper.

YOUR REFRIGERATOR

WARRANTY

(for customers in the United States)

Staple sales slip or cancelled check

here. Proof of original purchase date

is needed to obtain service

under warranty.

GE - General Electric CSH22GRX Legacy

Product's Documents

User Manual

Specifications

GE - General Electric CSH22GRX Questions and Answers

Related Products

GE - General Electric WWA8300B Legacy

GE - General Electric JGSP30GER Legacy

GE - General Electric ZEW165N Legacy

GE - General Electric JP301BN Legacy

GE - General Electric JE1465J Legacy

GE - General Electric WWA8610 Legacy
