EA101EQ-G ILve Audio User Manual

EA101EQ-G

80 Watt-per-channel

Integrated amp with DSP

INTEGRATED AMPLIFIER

OPERATING INSTRUCTIONS

• Explanation of Graphical Symbols

The lightning flash with arrowhead symbol, within an equilateral triangle,

is intended to alert you to the presence of uninsulated “dangerous

voltage” within the product’s enclosure that may be of sufficient magni-

tude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert

you to the presence of important operating and maintenance (servic-

ing) instructions in the literature accompanying the product.

APPLICABLE FOR USA, CANADA OR

WHERE APPROVED FOR USAGE

CAUTION: TO PREVENT ELECTRIC

SHOCK, MATCH WIDE BLADE PLUG TO

WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS

ELECTRIQUES, INTRODUIRE LA LAME

LA PLUS LARGE DE LA FICHE DANS LA

BORNE CORRESPONDANTE DE LA PRISE

ET POUSSER JUSQU AU FOND.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOQUE ÉLECTRIQUE

N'OUVREZ PAS

CAUTION: To reduce the risk of electric shock, do not remove cover (or

back).

No user-serviceable parts inside. Refer servicing to qualified service

personnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A

grounding-type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provid-

ed plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from

the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use cau-

tion when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-sup-

ply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or mois-

ture, does not operate normally, or has been dropped.

15. The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the appa-

ratus.

16. CAUTION: Servicing instructions are for use by qualified service personnel only. To reduce the risk of electric shock, do not perform any servicing

other than that contained in the operating instructions unless you are qualified to do so.

17. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

PORTABLE CART WARNING

Important Safety Instructions

Table of Contents

Important Safety Instructions ................................................................................................................................. 2

Table of Contents....................................................................................................................................................3

Introduction ............................................................................................................................................................. 4

EA101EQ-G Features ..............................................................................................................................................5

Front Panel Features .................................................................................................................................................

Power......................................................................................................................................................................6

IR Sensor .................................................................................................................................................................6

Front Panel Display ................................................................................................................................................6

Source ....................................................................................................................................................................6

Phones .................................................................................................................................................................... 6

Volume Control .....................................................................................................................................................6

Rear Panel Features ...............................................................................................................................................7

AC Mains ................................................................................................................................................................ 7

Line In 1...................................................................................................................................................................7

Line In 2...................................................................................................................................................................7

Sub Out ..................................................................................................................................................................7

Coax In ...................................................................................................................................................................7

Speaker Out ...........................................................................................................................................................7

Reset .......................................................................................................................................................................8

Service .................................................................................................................................................................... 8

USB ..........................................................................................................................................................................8

Optical In 1 ............................................................................................................................................................8

Optical In 2 ............................................................................................................................................................8

IR Remote Features.................................................................................................................................................9

Power......................................................................................................................................................................9

Volume/Transport .................................................................................................................................................9

Input Select ............................................................................................................................................................ 9

Bluetooth ................................................................................................................................................................ 9

Installation .............................................................................................................................................................10

 AmplierLocation ...............................................................................................................................................10

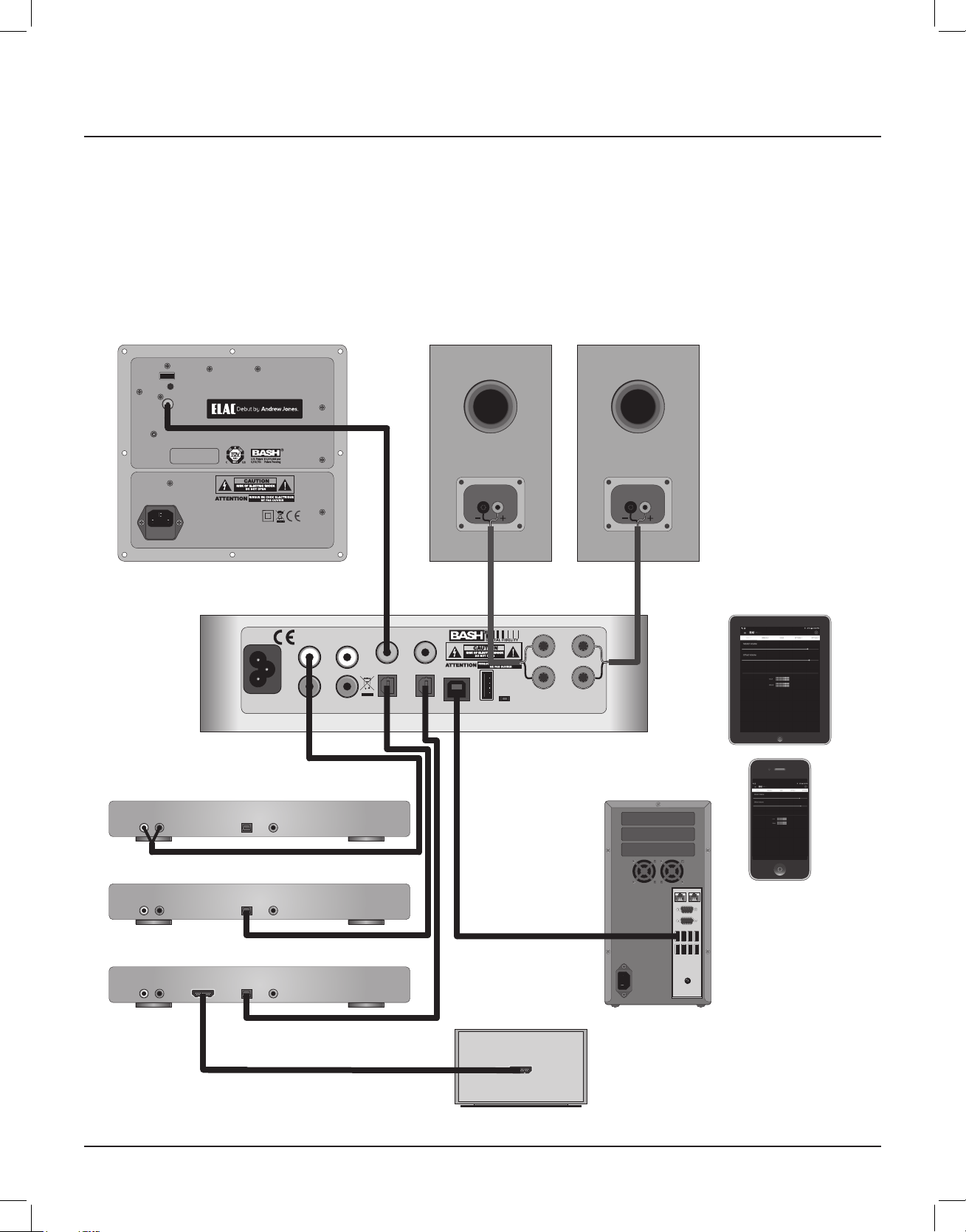

Typical System .....................................................................................................................................................10

Connections ..........................................................................................................................................................11

Speaker Connections ......................................................................................................................................... 11

Other Connections .............................................................................................................................................11

IR Remote/Front Panel Control ............................................................................................................................ 12

ON/OFF ................................................................................................................................................................12

Volume/Mute ......................................................................................................................................................12

Source Select .......................................................................................................................................................12

Bluetooth ...............................................................................................................................................................13

 BluetoothPairingELACUSBAmplier ...............................................................................................................13

Bluetooth Pairing EA101EQ-G Control ..............................................................................................................13

EA101EQ-G App ...................................................................................................................................................14

Master Volume ....................................................................................................................................................14

Offset Volume......................................................................................................................................................14

Setup ....................................................................................................................................................................15

Input Names ........................................................................................................................................................15

Bass/Treble ...........................................................................................................................................................16

Screen Brightness ................................................................................................................................................16

Speaker Balance.................................................................................................................................................17

Remote Learning ................................................................................................................................................18

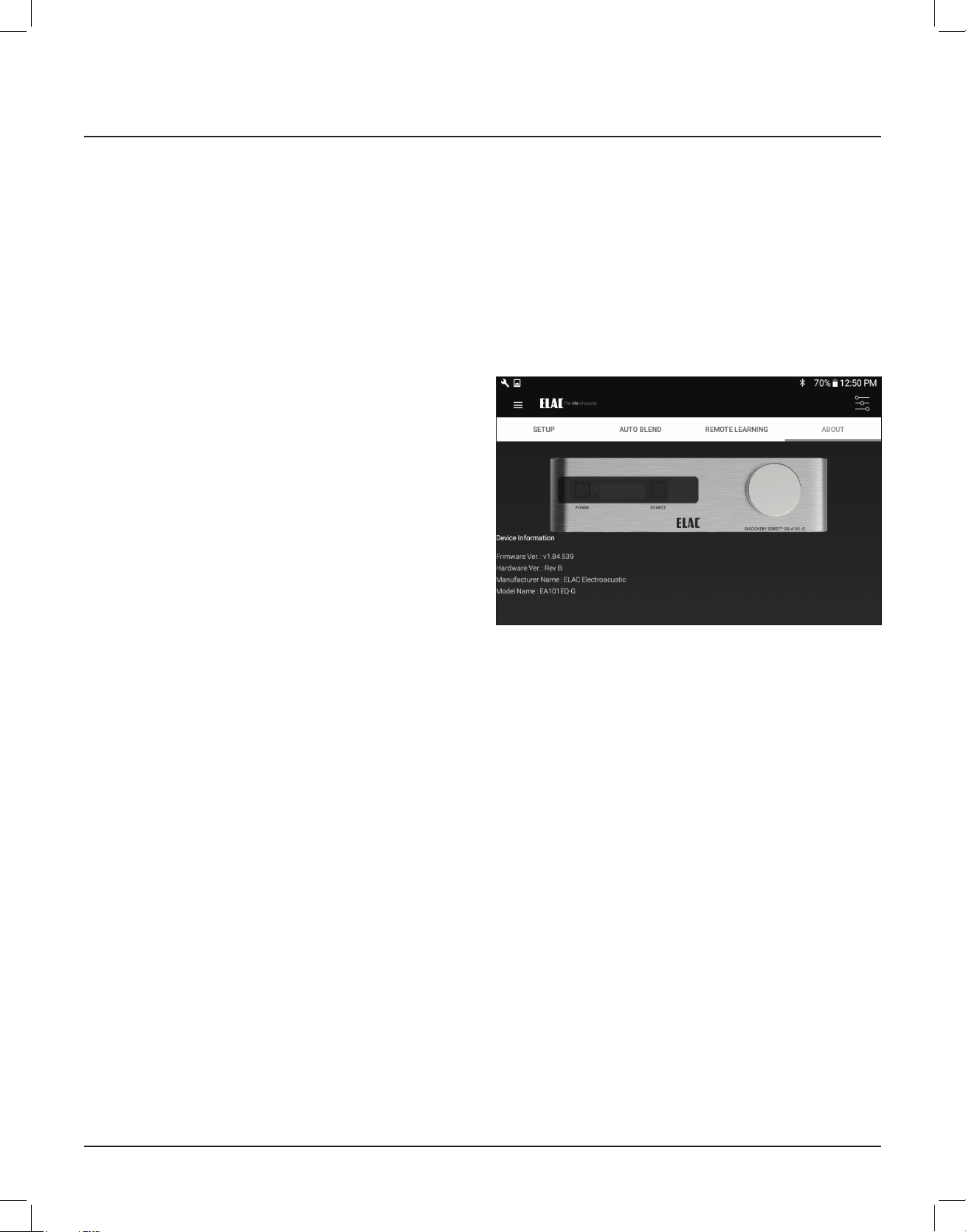

About ....................................................................................................................................................................19

Warranty ................................................................................................................................................................20

Introduction

CongratulationsandthankyouforpurchasingtheELACEA101EQ-GIntegratedAmplier!

Sincethetimewestartedin1926,ELAChasalwaysstriventoachievetheverybest!

While a handful of separates and integrated units offered great sound, none delivered the

performance,exibilityandvalueessentialforaproducttocarrytheELACname.Sowhere

none existed before, our engineers started with a clean-sheet and simple design brief: build

themostpowerful,versatile,easy-to-useintegratedampliersimaginable;doitwithout

compromisingsound,reliabilityandagreatuserexperience;andpriceitsofairlythatit

becomes a hands-down choice even when compared against units at many times the

price.

The BASH

Amplication System

AtitsheartisabrandnewBASHTrackingAmplierdeliveringupto160Watts.Thisnew

amplierusesamodulatedswitchedmodepowersupplyalliedtoaconventionalclassAB

amplier.Switchingatmorethan400,000timespersecond,thesupplytrackstheincoming

audiosignaltoensurethattheClassABampliergetsonlythevoltagenecessary(withalittle

headroom) to cope with today’s dynamic movie and music content, thus maximizing the

efciencyandpotentialoftheamplier.

App-rich Control Flexibility

ELAC’s free iOS and Android app allows users to fully control and set up their system. The app

includes innovative features not found on any other products in this class—anywhere.

Input Rename

Easily rename each input to match your source. The revised name will appear in the app

andontheintegratedamplifier’sfrontpaneldisplay.

Auto Blend and Auto EQ

ThroughtheuseofthefreeiOSandAndroidapptheuserfirstselectsahigh-passfilter,then

usingthesmartphonesmicrophone,measuresthenear-fieldresponseofboththemain

speakersandsubwoofer.Ourproprietaryalgorithmthenadjuststhelowpassfiltertoobtain

optimal blending between the subwoofer and main speakers. Auto EQ minimizes the effects

of the rooms acoustics allowing you to hear the sound the designer intended.

Please read and follow the instructions in this guide to assist in proper installation, connection

anduseofyourELACEA101EQ-GIntegratedAmplifier.

EA101EQ-G Features

WHAT’S INCLUDED

POWER SOURCE

ELEMENT SERIES EA101EQ-G

PHONES

Coax USB

1-EA101EQ-GIntegratedAmplier

1 - IR Remote Control

2 - AAA Batteries

1 - EA101EQ-G Operating Instructions

EA101EQ-G FEATURES

Basic Description

SevenSource,80Watt-per-channelIntegratedAmplier

Amplier

2x80Watts;BASHTrackingAmplier

80W Continuous x 2 Channels @4Ωwith1%THD

Pleasevisitourwebsiteforfullamplierdetailsandperformancespecications

Audio Inputs

2 x Stereo Analog Line Level Audio Inputs

2 x Digital Optical Audio Inputs (up to 192kHz 24-bit)*

1 x Digital Coaxial Audio Input (up to 192kHz 24-bit)

1 x USB Input (up to 192kHz 24-bit asynchronous)

Bluetooth

A2DP for playback from most phones and tablets

*Due to differences in optical transmitters and optical cable quality/length, 192kHz is not guaranteed

Speaker Connections

2 x 5-way Binding Posts

Subwoofer Output

1 x Analog Line Level with AutoEQ

Headphone Output

1 x Stereo 1/4” Headphone Jack

Control

Android or iOS Setup/Control App

IR Remote Control

Bluetooth

4.0 Low Energy

Audio Decoders

Dolby Digital 2.1 Decoding

DSP

AutoBlend(subwoofertomainspeakerconguration)

AutoEQ (automatic room correction)

Front Panel Display

OEL (Organic Electro-Luminescence)

Front Panel Features

POWER SOURCE

ELEMENT SERIES EA101EQ-G

PHONES

1 2 3 4 5 6

Figure 1 EA101EQ-G Front Panel Features

1. POWER - Lightly press to turn unit ON. The ELAC logo will appear in the front panel

display, followed by the current volume setting and currently selected input. Lightly

press again to turn unit OFF. Front panel display will turn OFF. Power can also be turned

ON/OFF with the hand-held IR Remote.

2. IR SENSOR - IR eye ‘sees’ IR commands from the EA101EQ-G handheld remote. The IR

Sensor must be line-of-sight to the remote to receive commands. The IR Sensor can also

be used for learning IR commands from a third-party integrated remote allowing system

control from a single remote control.

3. FRONT PANEL DISPLAY - Front panel OEL (Organic Electro-Luminescence) display

indicates ON/OFF status, source selected, volume/mute setting and Dolby Audio™ logo

when Dolby Digital signals are being received.

4. SOURCE - Lightly tap the Source button to change input selections one at a time. Press

and hold to scroll inputs to the desired selection.

5. PHONES - Stereo phone jack for connection of headphones. Speaker output will mute

automatically when headphones are connected. Speaker output will resume when

headphones are disconnected. Headphones with stereo mini-plugs can be used with a

stereo mini to phone adapter (not included).

6. VOLUME CONTROL - Turn clockwise (to the right) to increase volume through speakers

or headphones. Turn counter-clockwise (to the left) to decrease volume. This is a digital

control and does not have a physical stop. Watch the front panel display for level and

becarefultonotdamagetheamp,speakersoryourears!TheVolumeControlwillalso

adjust the output level of the Sub Out, if used.

Rear Panel Features

SPEAKER OUT

RIGHT LEFT

RESETUSB IN

OPTICAL

IN 2

OPTICAL

IN 1

SERVICE

COAX INSUB OUTLINE IN

LINE IN

100-120V/220-240V

~50/60Hz 1.6A

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE,REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE

FUSIBLE DERECHANGE

DE MEME TYPE ET CALIBRE.

7 8 9 10 11 12

1314151617

Figure 2 EA101EQ-G Rear Panel Features

7. AC MAINS - Afterallotherconnectionshavebeenmadeandconrmed,usingthe

included power cord, connect the AC Mains on the EA101EQ-G to an unswitched AC

outlet.

8. LINE IN 1 - Using a quality stereo RCA to RCA cable, connect the L&R outputs on a

stereo audio source to the Line IN 1 L&R inputs on the EA101EQ-G. This input can be

selected by pressing Ana 1 on the remote or by tapping the front panel Source button.

9. LINE IN 2 - Using a quality stereo RCA to RCA cable, connect the L&R outputs on a

stereo audio source to the Line IN 2 L&R inputs on the EA101EQ-G. This input can be

selected by pressing Ana 2 on the remote or by tapping the front panel Source button.

10. SUB OUT - Using a quality RCA to RCA cable, connect the SUB OUT on the EA101EQ-G

to the SUB IN on a powered subwoofer or sub amp. Once the initial sub settings have

been made, the Volume Control will adjust both Speaker and Sub Out levels as a master

control.

11. COAX IN - Using a quality digital coaxial audio cable, connect the Coaxial OUT on a

source component to the Coax IN on the EA101EQ-G. The Dolby logo will appear in the

front panel display when Dolby Digital signals are present. This input can be selected by

pressing Coax on the remote or by tapping the front panel Source button.

12. SPEAKER OUT - Using 16AWG (min) speaker wire, connect the Right and Left Speaker

terminals on the EA101EQ-G to the appropriate speaker terminals on left and right

speakers. Before connecting the speaker wires, twist the ends of the speaker wire

so there are no strays that can cause shorts. See section: Connections/Speaker

Connections for additional information.

13. RESET - Using a small, blunt object, with the power ON, press and hold the recessed

switch for 5 seconds to restore factory default settings. The Reset switch is also used

whenupdatingrmware.See:Service, below.

14. SERVICE - USBTypeAterminalusedforupdatingrmware.Toupgradermware:

a) Downloadthermwareupdatefromelac.comtoacomputer.

b) Copythermwaretotherootdirectoryofathumbdriveandinsertthethumbdrive

into the rear of the unit.

c) Unplug the power, hold down the Reset button while plugging the power back in

andthermwareupdateprocessbegins(Updatestatusisindicatedonthefront

panel display.)

15. USB ASYNCHRONOUS INPUT - Using a USB Type B to USB A cable, connect the USB IN port

on the EA101EQ-G to the USB port on an appropriately featured computer, music server

or streaming audio device. This input can be selected by pressing USB on the remote or

by tapping the front panel Source button.

16. OPTICAL IN 2 - Using a quality digital optical audio cable, connect the Optical OUT on a

source component to the Optical IN 2 on the EA101EQ-G. The Dolby logo will appear in

the front panel display when Dolby Digital signals are present. This input can be selected

by pressing Opt 2 on the remote or by tapping the front panel Source button.

17. OPTICAL IN 1 - Using a quality digital optical audio cable, connect the Optical OUT on a

source component to the Optical IN 1 on the EA101EQ-G. The Dolby logo will appear in

the front panel display when Dolby Digital signals are present. This input can be selected

by pressing Opt 1 on the remote or by tapping the front panel Source button.

Rear Panel Features (cont)

IR Remote Features

Coax USB

Figure 3

EA101EQ-G IR Remote Features

1. POWER - Press to turn unit ON. The ELAC logo will

appear in the front panel display, followed by the

current volume setting and currently selected input.

Press again to turn unit OFF. Front panel display will

turn OFF. Power can also be turned ON/OFF with the

front panel Power button

2. VOLUME/TRANSPORT -

Volume - The Volume controls will adjust the

volume to the speakers, subwoofer, (if used) or

headphones, (if connected).

Press Vol+ to increase volume.

Press Vol - to decrease volume.

Transport - The Transport buttons will control

play/pause, previous track and next track on a

compatible Android or iOS device that is paired to

the EA101EQ-G.

Press once to Play a selected track.

Press again to Pause a selected track.

Press to select the previous track.

Press to select the next track.

3. INPUT SELECT - Press these buttons to select audio

source devices connected to the EA101EQ-G rear

panel inputs.

Ana 1 - Press to select the device connected to

Line IN 1.

Ana 2 - Press to select the device connected to

Line IN 2.

Opt 1 - Press to select the device connected to

Optical IN 1.

Opt 2 - Press to select the device connected to

Optical IN 2.

Coax - Press to select the device connected to

Coax IN.

USB - Press to select the device connected to USB

IN.

4. (BLUETOOTH) - Press this button for various

Bluetooth functions. See section: Bluetooth for

additional information.

Installation

Amplier Location

Beforemakinganyconnections,besuretolocatetheEA101EQ-Gonastable,atsurface

suchasashelfortabletop.Provideenoughspacearoundtheamplierforthefreeowof

air, and do no block any of the vents on the bottom, sides or top, particularly if the amp is

going to be located in a cabinet or closet. Leave enough space around the amp for the

wires that are connected to the amp and other devices and do not allow the wires to block

theventsorthefreeowofairaroundtheamp.Donotexposetheamptodirectsunlight.

SPEAKER OUT

RIGHT LEFT

RESETUSB IN

OPTICAL

IN 2

OPTICAL

IN 1

SERVICE

COAX INSUB OUTLINE IN

LINE IN

100-120V/220-240V

~50/60Hz 1.6A

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE,REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE

FUSIBLE DERECHANGE

DE MEME TYPE ET CALIBRE.

SERVICE

RESET

LFE IN

POWER

100-120V/220-240V

~50/60Hz 2A

T2A L 250V

S10EQ HIGH PERFORMANCE SUBWOOFER

Designed in Cypress, CA

ELAC Americas LLC.

11145 Knott Ave. Suite E&F

Cypress, CA. 90630

Serial Number

MADE IN CHINA

Model: DS10EQ1-BK

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE, REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE FUSIBLE DE

RECHANGE DE MEME TYPE ET CALIBRE.

CD PLAYER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

MUSIC SERVER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

BLU-RAY PLAYER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

HDMI

Stereo Audio

HDMI

ELAC S10EQ SUBWOOFER ELAC B5 BOOKSHELF SPEAKERS

ELAC EA101EQ-G

INTEGRATED AMPLIFIER

CD Player

Music Server

Blu-ray Disc Player

Multi-media PC

HD Video Display

CD Player Line Out to Amp Line In

Server Optical Out to Amp Optical In

Blu-ray Optical Out to Amp Optical In

Blu-ray HDMI Out to TV HDMI In

PC USB to Amp USB

Android/iOS

Phone/Tablet

with Bluetooth

Running EA101EQ-G App

Figure 4 Typical EA101EQ-G System

Connections

EA101EQ-G Rear Panel

SPEAKER OUT

RIGHT LEFT

Red Wire

To Positive

Right Speaker

Red Wire

To Positive

Left Speaker

Speaker Connections

1. Use 16AWG (min) 2-conductor stranded speaker wire for speaker connections.

2. Strip approximately 1/2 to 3/4 of an inch off the ends and twist the strands together so

there are no loose ends that can cause shorts.

3. Ontheamplierrearpanel,turntheclearendsoftheSpeakerTerminalscounterclockwise

so there is enough room between the post and the clear end to feed the stripped wire

through the post hole without damaging the strands.

4. Conrmpolarity.(Redwireto+)

5. Turn the clear ends clockwise to tighten the post and secure the wire.

6. Repeat for left and right speakers, + and -.

7. Conrmconnectionandpolarity.

8. Connect the speaker wires to the appropriate + and - terminals on the speakers.

9. Conrmconnection,polarityandposition.

NOTE: IftheSpeakerOutsensesashort,theamplierwillenterprotectmodeand‘Protect’

will appear in the front panel display. In protect mode, the audio amp will be shut down, but

the logic and control will remain on. Source select and volume changes will be shown in the

display, but there will be no output from the amp and ‘Protect’ will again be shown in the

display after changes are made.

Toresettheamp,powercycletheamp(unplugtheamplierfromthewalljackfor5seconds

and then plug it back in). If the amp does not return to normal operation, please contact

ELAC at 714.252.8843 or at [email protected].

Other Connections

For information on connecting audio devices to the EA101EQ-G, see section: Rear Panel

Features.

For information regarding Bluetooth audio streaming, see section: Bluetooth.

Figure 5 EA101EQ-G Speaker Connections

IR Remote/Front Panel Control

IR REMOTE/FRONT PANEL CONTROLS

The EA101EQ-G can be controlled via the included IR Remote, front panel controls or

EA101EQ-G app. The front panel and remote would typically be used for amp control. The

apphasuniquefeaturesthatcanbeusedfornetuningampperformancebasedupon

thespecicsources,speakersandroomconditions.ThissectioncoversfrontpanelandIR

Remote control. See section: EA101EQ-G App for information on the use of the app for setup

andnetuning.

ON/OFF

On the IR Remote, Press the button to turn the amp ON. Press again to turn the amp OFF.

On the front panel, Press the Power button to turn the amp ON. Press again to turn the amp

OFF. When the amp is turned ON, the front panel display will show the ELAC logo followed by

the volume level, current source. If the source is outputting a Dolby Digital signal, the Dolby

Audio™ Logo will appear. When the amp is turned OFF the display will turn off.

VOLUME/MUTE

On the IR Remote, Press the button to increase volume. Press the button to

decrease volume. Press the button to mute audio output. Press the button again to

un-mute audio output. On the front panel, turn the Volume knob clockwise (right) to increase

volume. Turn the Volume knob counter-clockwise (left) to decrease volume. There is no front

panel mute control.

When adjusting volume, the volume level will appear in the front panel display.

NOTE: If a subwoofer is connected, the volume/mute controls will affect speaker and sub

volume/mute. If headphones are connected, output to the speakers/sub will be cut and the

volume/mute controls will affect headphone volume/mute.

SOURCE SELECT

On the IR Remote, press the Ana 1, Ana 2, Opt 1, Opt 2, Coax or USB buttons to select a

specicsource.Onthefrontpanel,taptheSourcebuttontochangesourceselectionone

at a time. Press and Hold to scroll through available sources to the desired selection.

NOTE: For a Bluetooth source, see section: Bluetooth for additional information.

Bluetooth

BLUETOOTH

The EA101EQ-G has two connections for Bluetooth. One is for Bluetooth Audio Streaming,

(playing music from a phone or tablet via Bluetooth through the EA101EQ-G). The other is for

use with the EA101EQ-G App.

Minimum Bluetooth Requirements:

Bluetooth Version: v4.0 or better to run the EA101EQ-G App

Bluetooth Proles: A2DP for Bluetooth Audio Streaming and AVRCP for IR control of a paired

phone or tablet

BLUETOOTH PAIRING (BLUETOOTH AUDIO STREAMING)

1. ConrmthatBluetoothisONonthephoneortablettobeusedbygoingtoSettingsand

then Bluetooth in the device menu.

2. On the EA101EQ-G IR Remote, press the

button to switch the amp to the Bluetooth

input. Next, press and hold the

button to start the pairing process. ‘BT Pair’ will appear in

the front panel display.

3. Under Available Devices, look for: ELAC USB Amplier. This is the connection for Bluetooth

Audio Streaming. Tap it. It should pair to the EA101EQ-G.

4. To test, press the

button on the IR Remote to select the Bluetooth input on the amp. Play

some music on the paired phone or tablet. It should play through the amp. If not, repeat

Steps 1-3toconrmtheELACUSBAmplierBluetoothconnection.

Appropriately featured smartphones, tablets and other devices can be paired to

the EA101EQ-G Amp via Bluetooth for Bluetooth Audio Streaming. The EA101EQ-G IR

Remote can be used to control transport functions, (play/pause, previous/next track) on

appropriatelyfeaturedphonesandtabletsforadditionalcontrolexibility.SeeSection:IR

Remote Features for additional information.

BLUETOOTH PAIRING (EA101EQ-G App)

The EA101EQ-G App is a setup app that can run on either Android or iOS devices. The

Android version can be downloaded from Play Store. The iOS version can be downloaded

from App Store.

1. Withtheappdownloadedandinstalled,conrmthatBluetoothisONonthephoneor

tablet to be used by going to Settings and then Bluetooth in the device menu.

2. Launch the EA101EQ-G App. A black ELAC Screen will appear with an instruction to

select a device from the list. Tap EA101EQ-G Control and the app will sync to the amp.

Typically, once the app has been synchronized to the amp from a phone or tablet, unless

the app gets uninstalled, the app will automatically sync to the EA101EQ-G amp if the

amp is in range and the app has not been turned off. If the app gets tuned off and gets

relaunched on a previously paired phone or tablet, the app will automatically sync when

launched.

3. Toconrmthattheappissynchronizedtotheamp,taptheAnalog1,Analog2,Coax,

etc labels at the top of the Master Volume screen. If the source shown on the amp front

panel display changes with the source selected from the app, the app is synchronized.

IMPORTANT NOTE: Bluetooth can be simultaneously connected to two devices, but only

one can play at a given time. If one stops playing, the other can then play. If one device

is connected another can be paired without disconnecting the connected device. If two

devices are connected a new device cannot be paired without disconnecting one of the

connected devices.

EA101EQ-G APP

The EA101EQ-G App is a two-way setup app that connects to the amp via Bluetooth Low

Energy. App setup features include: source select, master volume, offset (individual source)

volume, source naming, bass/treble, sub volume, balance, Auto Blend, IR Remote learning

and screen brightness. The app will open to the Master Volume screen when launched.

EA101EQ-G App

MASTER VOLUME

TheMasterVolumeslidersetstheamplier

output volume. It affects the output to the

speakers and sub (if used) and headphones if

connected.

When adjusting master volume, the volume

level will appear in a bubble on the app

screen and on the front panel display. If the

volume is adjusted with the IR remote or front

panel volume control, the app master volume

will adjust automatically in real time.

OFFSET VOLUME

The Offset Volume slider sets the output of

each connected source relative to the other

sources. This allows adjusting the source

levels so when switching from one source to

another, one won’t be very loud and another

very soft. When adjusting Offset level be

sure to use program material that is equal in

intensity, volume and dynamics so the settings

are made to the relative output of the sources

and not the program material itself. Setting

the Offset on one source to soft solo harp

music and another to pounding electronic

dance music will not result in proper settings.

The app provides two digital meters to

Figure 6 EA101EQ-G App - Master Volume

indicate the relative input and output level of each source. Green is good. Amber is OK, but

not too much, and Red is bad. The ideal settings have the Output levels set so that no source

isintheredandmaybejustickeringtheambercell.Alsotrytosettheindividualoutputsso

that no source can get so loud that it can damage the amp, speakers or your ears, even if

theampgetsturnedallthewayup!TheOffsetlevelscanonlybeadjustedusingtheapp...so

keeptheappawayfromthekidsandfriends!

1. Before setting the Offsets, turn the Master Volume down a bit just in case a particular

source comes on louder than expected.

2. With all connected sources playing consistent program material, tap through all inputs at

the top of the app screen to get a feel for which input are louder and softer.

3. Adjust the Offset for each source until the output from the speakers, or headphones is

consistent across all sources. The settings will be automatically stored in the amp.

EA101EQ-G App

SETUP

The settings for Input Names, Bass/Treble,

Sub Level, Screen Brightness and Speaker

Balance can all be accessed by tapping

the Settings Gear in the top right corner of

the app when in the Source select/Volume

screen. (Figure 6)

Tap the gear. The Settings Menu will appear.

INPUT NAMES

Each of the inputs can be renamed to

indicate the actual connected source...i.e.

Optical 1 can be changed to TV or

Blu-ray. USB can be changed to Computer

or Server. The maximum number of

characters is 9.

1. In the settings menu tap Input Names.

2. Tap to the right of a NAME in the list.

Repeatedly tap the backspace key to

delete the default name. OR...Drag/

select a name in the list.

3. The device keyboard will appear. Type

the new name...Cable, Blu-ray, Internet,

Server, etc.

4. Tap next to change other names and

repeat Steps 2-4.

5. Whennishedtaptheslidericonatthe

top right to return to the source/volume

screen or select another setting in the

menu bar. To return to the Setup menu

tap the back button on the phone or

tablet.

Figure 7 EA101EQ-G App - Setup Menu

Figure 8 EA101EQ-G App - Name Inputs

EA101EQ-G App

BASS/TREBLE

The Bass/Treble section adjusts the tone

controls for the AE101EQ-G master output.

Each control can be adjusted +/-12dB.

1. In the Settings Menu tap Bass/Treble.

2. Withangertip,slidethebluedotonthe

Bass slider to adjust bass to desired level.

A bubble will appear to indicate level

setting.

3. Withangertip,slidethebluedotonthe

Treble slider to adjust treble to desired

level. A bubble will appear to indicate

level setting.

4. Settings will be automatically stored in the

amp.

5. To return to the Setup Menu tap the back

button on the phone or tablet.

6. Whennishedtaptheslidericonatthe

top right to return to the source/volume

screen.

SCREEN BRIGHTNESS

Screen Brightness adjusts the intensity of the

EA101EQ-G front panel display.

RANGE: 1-100.

The Screen Auto ON/OFF sets the front panel

display to stay on or turn off after making

changes to power, source, volume, etc.

1. In the settings menu tap Brightness.

2. Withangertip,slidethebluedotonthe

Brightness slider to adjust the front panel

display intensity to desired level. A bubble

will appear to indicate level setting.

3. To change the Screen Auto ON/OFF

Figure 9 EA101EQ-G App - Bass/Treble

Figure 10 EA101EQ-G App - Screen Brightness

Setting, slide the switch to the left (white) to have the display remain on while the amp is

powered ON. Slide the switch to the right (blue) to have the display turn off after making

changes to power, source, volume, etc while the amp is powered ON.

4. Settings will be automatically stored in the amp.

5. To return to the Setup Menu tap the back button on the phone or tablet.

6. Whennishedtaptheslidericonatthetoprighttoreturntothesource/volumescreen.

EA101EQ-G App

SPEAKER BALANCE

Speaker Balance adjusts the relative volume

of the left and right speakers. Use this control

to adjust the stereo sound from the speakers

if they are unevenly placed relative to

the listening position. Each control can be

adjusted +/-100 with 0 being center.

1. In the settings menu tap Balance.

2. Withangertip,slidethebluedotonthe

Speaker Balance slider to adjust balance

to the desired position. A bubble will

appear to indicate the setting.

3. Setting will be automatically stored in the

amp.

4. To return to the Setup Menu tap the back

button on the phone or tablet.

5. Whennishedtaptheslidericonatthe

top right to return to the source/volume

screen.

Figure 11 EA101EQ-G App - Balance

EA101EQ-G App

REMOTE LEARNING

The Remote Learning section allows the

EA101EQ-G to learn IR commands from

other remote controls. This can simplify user

control by teaching the amp commands

from another remote such as a TV remote so

that remote can be used to control the TV,

EA101EQ-G and other devices if capable.

When learning commands, be sure to use

commands that will make sense when

controlling the amp. Use volume up/down

commands for volume. Use source select

commands for source select functions. Use

transport functions for play/pause/previous/

next.

NOTE: The Play/Pause button is also a mute

button except when used in Bluetooth mode

where it is a pause/play command for a

synchronized Bluetooth device. So...a mute

command will mute/unmute the speakers

for all sources except Bluetooth where it will

pause/play the synchronized device.

1. In the source/Master Volume screen, tap

the Setup Gear in the upper right corner.

From the Setup Menu, tap Remote

Learning. The Remote Learning - Select

screen will appear.

2. In the ‘Select’ screen tap a button to be

replaced with a new IR command. Follow

the cues on the amp front panel display.

‘Scanning’ will appear on the display.

3. Press the button on the remote to be

learned until the amp display indicates:

‘Captured’. The Display will indicate ‘OK’

if the code was learned.

4. When ‘Again’ appears on the front panel

display, press the SAME BUTTON on the

remote to be learned until the amp

again indicates: ‘Captured’.

5. The amp will return to it’s previous

operating mode.

6. Press the button on the learned remote

to test the command to be sure the

command has been learned and is

affecting the proper function.

Figure 12 EA101EQ-G App -

Remote Learning - Select

Figure 13 EA101EQ-G App -

Remote Learning - Learn

EA101EQ-G App

7. Repeat Steps 2-6 for all commands to be

learned.

8. For additional Setup Modes, tap an item

from the Menu Bar at the top of the

screen.

9. Whennishedtaptheslidericonatthe

top right to return to the source/volume

screen.

ABOUT

The About screen indicates important

information about the device to which the

app is synchronized (EA101EQ-G). This can

be useful for service purposes to determine

whether the device has most current

rmwaretoprovidebestperformanceand

latestfeatures.Toconrmrmwareversion:

1. With the AE101EQ-G app synchronized

to the amp, select About from the Setup

Menu Bar.

Periodically visit http://elac.com/rmware

tocheckforrmwareupdatestoassure

your amp has all current feature and

performance updates.

Figure 14 EA101EQ-G App - About

ELAC Americas LLC. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA

714.252.8843 • elac.com

ELAC Electroacustic GmbH • Fraunhoferstraße 16 • 24118 Kiel • Germany

+49 (431) 64 77 4-0 • elac.com

ELAC Americas LLC.

North America Limited Liability Warranty

Ampliers

ELAC Americas LLC. warrants to the original purchaser that this product be free from defects and or

workmanship for a period of 1 (One) year from the original date of purchase. During this time period,

repair or replacement of parts will be free of charge to the original owner (see limitations below).

Shipping to and return from the repair center will be the responsibility of the original purchaser.

Limitations

• Warranty begins on the date of original purchase from an authorized ELAC Americas LLC dealer.

• Product is warranted only if used in home applications. Commercial use of this product is not

warranted

• Producthasbeemodiedoralteredinanywaywillnotbewarranted.

• Product that has been abused or subjected to faulty equipment will not be warranted.

• Products with defaced or removed serial numbers will not be warranted.

If Service is Required

In the event that service is required, please contact ELAC America at 714.252.8843 or at

[email protected] to arrange for service or replacement. You will be responsible to provide proof

of purchase (Copy or original sales receipt). Shipping to and from our repair center will be the

responsibility of the original purchaser.

Warranty Outside of North America

This warranty applies to products purchased in the United States and Canada. For Warranty

information claims outside of North America, please contact the local dealer/distributor in th country

of purchase.

TRADEMARK INFORMATION

The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc.

and any use of such marks by ELAC Americas is under license.

Dolby, Dolby Audio and the double-D symbol are Trademarks of Dolby Laboratories.

App Store is a service mark of Apple Inc., registered in the U.S. and other countries.

Google Play and the Google Play logo are trademarks of Google Inc.

All other Trademarks and logos are property of their respective companies.

EA101EQ-G

80W Ausgangsleistung pro Kanal

Stereo-Vollverstärker mit DSP

Stereo-Vollverstärker

Bedienungsanleitung

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOQUE ÉLECTRIQUE

N'OUVREZ PAS

GEFAHR! Es ist grundsätzlich untersagt, das Gehäuse zu öffnen, da die

BauelementeundLeiterlebensgefährlicheSpannungenführenkönnen!

Im Inneren befinden sich keine Bedienelemente für den Nutzer. Um eine

Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur

von qualifiziertem Fachpersonal geöffnet werden.

1. Lesen,beachtenundbefolgenSiebittealledieseSicherheitshinweise!

2. Bewahren Sie diese Sicherheitshinweise auf.

3. Beachten Sie bitte alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung angebracht sind.

4. Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Das Gerät muss sicher betrieben werden können. Beschädigte Teile können zu

Personen- oder Sachschäden führen.

5. Schließen Sie das Produkt so an, wie es in der Bedienungsanleitung vorgegeben ist.

6. Wählen Sie Standorte für die Produkte aus, die frei von hoher relativer Luftfeuchtigkeit oder gar Nässe sind. Benutzen Sie dieses Gerät niemals in

der Nähe von Wasser.

7. Die Geräte dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden.

8. Schützen Sie Ihre Geräte vor Staub, aggressiven Flüssigkeiten und Dämpfen.

9. Reinigen Sie die Produkte nur mit einem weichen, trockenen und fusselfreien Tuch bzw. mit einem weichen Pinsel. Verwenden Sie auf keinen Fall

Scheuermittel, Alkohol, Waschbenzin oder Ähnliches.

10. Benutzen Sie das Gerät nicht in außergewöhnlichen Umgebungen (z.B. sehr kaltes oder heißes Klima, unter unterstarker elektromagnetischer

Strahlung und ähnlichen Situationen).

11. Positionieren Sie das Produkt nicht in der Nähe von Wärmequellen, Heizungen, Heizungsventilen, Öfen oder anderen Geräten (inkl. Verstärkern),

die Hitze entwickeln, oder in explosionsgefährdeten Bereichen.

12. Blockieren Sie niemals Lüftungsschlitze des Gerätes.

13. Stellen Sie keine brennenden Kerzen auf das Gerät.

14. Verwenden Sie ausschließlich vom Hersteller mitgeliefertes Zubehör.

15. Beim Trennen vom Netz niemals am Netzkabel, sondern ausschließlich am Netzstecker anfassen.

16. Um z.B. bei längerer Abwesenheit unnötige Risiken und Energieverbrauch vermeiden zu können, sollte der Netzstecker gezogen werden.

17. Stecken/Ziehen Sie den Netzstecker nie mit feuchten Händen.

18. Das Netzkabel muss so verlegt werden, dass keine Stolpergefahr besteht.

19. VORSICHT! Verwenden Sie ausschließlich Ständer, Halterungen und andere Geräte zum Anbringen und Präsentieren der Produkte, die beim

Hersteller erhältlich sind und mit dem Produkt verkauft werden. Achten Sie darauf, Tische oder Gestelle, auf denen die Produkte platziert sind,

sehr vorsichtig zu bewegen, um Verletzungen durch Umkippen zu vermeiden.

20. GEFAHR!Esistgrundsätzlichuntersagt,dasGehäusezuöffnen,dadieBauelementeundLeiterlebensgefährlicheSpannungenführenkönnen!

Überlassen Sie die Wartung der Geräte ausschließlich dem Servicepersonal. Wartung ist notwendig bei jeglicher Art von Schäden, d.h. bei bes-

chädigten Netzanschlusskabeln und Steckern sowie nach Verschütten von Flüssigkeiten oder nach Herabfallen von Objekten auf das Produkt,

bei Herunterfallen des Produktes und wenn das Produkt Regen oder Feuchtigkeit ausgesetzt wurde und daher die Funktionsweise eingeschränkt

ist. Um eine Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur von qualifiziertem Fachpersonal geöffnet werden, es sei

denn in der Bedienungsanleitung wird dies ausdrücklich erlaubt.

Wichtige Sicherheitshinweise

PORTABLE CART WARNING

Inhaltsverzeichnis

Wichtige Sicherheitshinweise ..............................................................................................................................22

Inhaltsverzeichnis .................................................................................................................................................23

Einleitung ...............................................................................................................................................................24

EA101EQ-G Eigenschaften ..................................................................................................................................25

Bedienelemente auf der Vorderseite ..................................................................................................................26

An-/Aus-Schalter ....................................................................................................................................................26

Infrarot-Sensor ...................................................................................................................................................... 26

Display auf der Frontseite ................................................................................................................................... 26

Eingangsquellenwahl .........................................................................................................................................26

Kopfhörerausgang .............................................................................................................................................. 26

Lautstärkesteller ................................................................................................................................................... 26

Bedienelemente auf der Rückseite ....................................................................................................................27

Netzeingang ........................................................................................................................................................27

Analoger Eingang 1 (Line In 1) ..........................................................................................................................27

Analoger Eingang 2 (Line In 2) ..........................................................................................................................27

Anschluss eines Subwoofers (Sub Out) .............................................................................................................27

Koaxialer Digitaleingang (Coax In) ..................................................................................................................27

Lautsprecheranschluss (Speaker Out) .............................................................................................................. 27

Reset-Schalter ......................................................................................................................................................28

Service-Buchse ....................................................................................................................................................28

Asynchroner USB-Eingang (USB) ........................................................................................................................28

Optischer Eingang 1 (Optical In 1) ...................................................................................................................28

Optischer Eingang 2 (Optical In 2) ...................................................................................................................28

Infrarot-Fernbedienung ........................................................................................................................................29

Power....................................................................................................................................................................29

Lautstärke / Transportfunktion ...........................................................................................................................29

Eingangsquellenwahl .........................................................................................................................................29

Bluetooth .............................................................................................................................................................. 29

Aufbau und Anschluss .........................................................................................................................................30

Standort des Vollverstärkers ............................................................................................................................... 30

TypischeGerätekongurationen.......................................................................................................................30

Anschließen von Lautsprechern ........................................................................................................................ 31

Schutzschaltungen .............................................................................................................................................31

IR Remote / Bedienelemente auf der Front .......................................................................................................32

ON/OFF ................................................................................................................................................................32

Lautstärke/Mute ..................................................................................................................................................32

Eingangsquellenwahl .........................................................................................................................................32

Bluetooth ...............................................................................................................................................................33

Audioübertragung über Bluetooth ...................................................................................................................33

Installation und Benutzung der APP .................................................................................................................. 33

Funktionen der EA101EQ-G App .........................................................................................................................34

Gesamtlautstärke ................................................................................................................................................34

Offset-Lautstärkeanpassung .............................................................................................................................. 34

Einrichtung ...........................................................................................................................................................35

Benennung von Quellen ....................................................................................................................................35

Bass- und Höheneinstellung ...............................................................................................................................36

Helligkeit des Displays .........................................................................................................................................36

Balance-Einstellung .............................................................................................................................................37

Remote Learning ................................................................................................................................................38

About ....................................................................................................................................................................39

Garantiebestimmungen ......................................................................................................................................40

Einleitung

BASH

Endstufen

Das Herz des Vollverstärkers ist der neuentwickelte Vollbereichsverstärker in BASH®

Technologie. Er liefert bis zu 160 W Ausgangsleistung und kombiniert dabei die klanglichen

EigenschafteneinesClassA/BVerstärkersmitderEfzienzeinesSchaltnetzteils.Mehrals

400.000-mal in der Sekunde wird das eingehende Audiosignal auf seine Amplitude hin

überprüft und daraufhin die ideale Versorgungsspannung dem Class A/B Verstärker zur

Verfügunggestellt.DadurchwerdeneinMaximumanEfzienzundeinaudiophilerKlang

erreicht.

Bedienung per APP

Die kostenfrei erhältliche APP (für Android und iOS) ermöglicht die Einrichtung und

vollständige Bedienung des Systems. Dank innovativer Funktionen, die sich so in keinem

anderenGerätinseinerKlassewiederzundensind,istdieBedienungkomfortabelundintuitiv

zugleich.

Automatische Einmessung und Auto-Blend

Die APP gestattet die Nutzung einer automatischen Einmessung zur Linearisierung

des Frequenzganges von Lautsprechern im Raum bzw. der Verbesserung der

Wiedergabeeigenschaften. Zusätzlich ermöglicht die Auto-Blend Funktion die automatische

Einrichtung von Systemen mit einem angeschlossenen aktiven Subwoofer.

Mit Hilfe eines Smart-Devices (Smartphone oder Tablet) werden durch mehrere

akustische Nah- und Fernfeldmessungen die raumakustischen Bedingungen analysiert

und das klangliche Ergebnis perfektioniert. Bei Verwendung eines aktiven Subwoofers

werden die idealen Übergangsfrequenzen zwischen Subwoofer und angeschlossenen

Hauptlautsprechern ermittelt.

Benennung von Quellen

Die einzelnen Eingänge des Vollverstärkers können benannt werden, um den

angeschlossenen Quellen entsprechend eine komfortable Anwahl zu ermöglichen.

EA101EQ-G Eigenschaften

Lieferumfang

POWER SOURCE

ELEMENT SERIES EA101EQ-G

PHONES

Coax USB

EA101EQ-G Vollverstärker

Infrarot-Fernbedienung

AAA Batterien (2 Stück)

Bedienungsanleitung

EA101EQ-G Feature

Grundfunktionalität

Stereo-Vollverstärker, 80 W Ausgangsleistung pro Kanal und sieben Eingangskanäle

Verstärker

BASH® Verstärkertechnologie

2x80Wan4Ohm(max.1%THD)proKanal

Bitte besuchen Sie die Website http://elac.com für weiterführende Informationen

Eingänge

2x analoger Eingang (Line Level Out)

2x optischer Digital-Eingang / SPDIF (bis zu 192 kHz und 24 Bit)*

1x koaxialer Digital- Eingang / SPDIF (bis zu 192 kHz und 24 Bit)

1x asynchroner USB Eingang (bis zu 192 kHz und 24 Bit)

1x Bluetooth©A2DP Empfänger

*Aufgrund von Unterschieden in der Qualität und der Länge von optischen Leitern und Sendern kann eine Wie-

dergabe von 192 kHz nicht garantiert werden

Lautsprecher-Anschlüsse

2 Paar Lautsprecherklemmen

Subwoofer-Ausgang

1x analoger Ausgang (Line Level Out) mit Auto EQ- und Auto-Blend-Funktionalität

Kopfhörer-Ausgang

1x 6.3 mm Stereo-Ausgang

Bedienung

Sensor-Tasten an der Front des Gerätes

APP(AndroidundiOS;dasSmart-DevicemussüberBluetooth©4.0LowEnergyFunktionalitätverfügen)

Infrarot-Fernbedienung

Dekodierung

Dolby Digital 2.1

DSP

AutoEQ (automatische Raumeinmessung)

AutoBlend(automatischeKongurationvonSystemenmitangeschlossenemaktivenSubwoofer)

Display

OLED (organic light emitting diode)

Bedienelemente auf der Vorderseite

POWER SOURCE

ELEMENT SERIES EA101EQ-G

PHONES

1 2 3 4 5 6

1. POWER

Drücken Sie bzw. Nähern sie sich der Sensor-Taste POWER, um das Gerät einzuschalten.

Im Display erscheint während des Einschaltvorgangs das ELAC Logo. Anschließend

werden die aktuell eingestellte Lautstärke und die verwendete Quelle angezeigt.

Um das Gerät in den StandBy-Betrieb zu versetzen, drücken Sie bzw. Nähern Sie sich

der Sensor-Taste POWER.

2. Infrarot-Empfänger

Der Infrarot-Empfänger nimmt die Steuerkommandos von der beiliegenden

Fernbedienung entgegen. Um eine reibungslose Funktion zu gewährleisten, muss der

Infrarot-Empfänger eine Sichtverbindung zur Fernbedienung aufweisen. Der EA101EQ-G

verfügt des Weiteren über eine Anlernfunktion, um auch Fernbedienungen anderer

Hersteller zur Steuerung nutzen zu können.

3. Display

Das OLED-Display (OLED: Organic Light Emitting Diode) dient der Visualisierung der

verschiedenen Betriebszustände und der Parameter.

4. SOURCE

Drücken Sie bzw. Nähern Sie sich der Sensor-Taste SOURCE, um eine andere Quelle zur

Wiedergabe zu wählen. Durch Gedrückt-Halten der Taste wechselt der EA101EQ-G

die Quellen in kurzem zeitlichem Abstand selbsttätig. Beim Erreichen der gewünschten

Quelle wird diese durch Loslassen der Taste wiedergegeben.

5. PHONES

Das Gerät verfügt für den Anschluss eines Kopfhörers über eine 6,3 mm Stereo-Klinken-

Buchse. Bei Anschluss eines Kopfhörers werden die Lautsprecherausgänge automatisch

stummgeschaltet. Nach dem Herausziehen des Steckers der Kopfhörer aus Buchse

werden die Lautsprecherausgänge wieder aktiviert. Für die Nutzung von Kopfhörern mit

einem 3,5 mm Stereo-Stecker wird ein Adapter benötigt (nicht im Lieferumfang).

6. Drehgeber / Lautstärkesteller

Zum Erhöhen der Wiedergabelautstärke muss der Lautstärkesteller im Uhrzeigersinn

gedreht werden. Zum Reduzieren der Wiedergabelautstärke muss der Lautstärkesteller

gegen den Uhrzeigersinn gedreht werden. Die Lautstärke eines angeschlossenen

Subwoofers wird in gleichem Maße reduziert bzw. angehoben.

Der Lautstärkesteller ist als Endlos-Drehgeber ausgeführt und besitzt daher keine

Endpositionen (Minimum oder auch Maximum). Im Display wird die aktuelle bzw.

die durch Drehen des Lautstärkestellers gewählte Wiedergabelautstärke angezeigt.

Vergewissern Sie sich, dass der eingestellte Wert dem gewünschten entspricht, um

Beschädigung von Geräten oder dem Gehör zu vermeiden.

Bedienelemente auf der Rückseite

SPEAKER OUT

RIGHT LEFT

RESETUSB IN

OPTICAL

IN 2

OPTICAL

IN 1

SERVICE

COAX INSUB OUTLINE IN

LINE IN

100-120V/220-240V

~50/60Hz 1.6A

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE,REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE

FUSIBLE DERECHANGE

DE MEME TYPE ET CALIBRE.

7 8 9 10 11 12

1314151617

7. Netzeingangsbuchse

Nach dem Anschluss aller Verbindungen zu Quellgeräten und Lautsprechern wird das

beiliegende Netzkabel mit der Netzeingangsbuchse des EA101EQ-G und mit einer

Steckdose verbunden.

8. Line In 1

Der Eingang Line In 1 (RCA Buchsen) dient zum Anschluss von analogen Stereo-

Signalquellen (mit Line Level Output) an den EA101EQ-G, wie z.B. CD-Playern, MP3-

Playern oder ähnlichem.

9. Line In 2

Der Eingang Line In 2 (RCA Buchsen) dient zum Anschluss von analogen Stereo-

Signalquellen (mit Line Level Output) an den EA101EQ-G, wie z.B. CD-Playern, MP3-

Playern oder ähnlichem.

10. SUB OUT

AndieBuchseSUBOUT(RCABuchse;LineLevelOutput)kanneinaktiverSubwoofer

oder ein Verstärker für Subwoofer an den EA101EQ-G angeschlossen werden. Durch

Nutzung der AutoBlend-Funktion oder durch manuelle Anpassung in der APP können die

Wiedergabeeigenschaften des Subwoofers im Zusammenspiel mit den angeschlossenen

Hauptlautsprechern optimiert werden. Der Lautstärkesteller nimmt gleichermaßen auf

dieHauptlautsprecherunddenangeschlossenenSubwooferEinuss.

11. COAX IN

Der koaxiale Digitaleingang erlaubt den Anschluss von Quellen mit digitalem, koaxialem

Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit

bis zu 192 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby

Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo von

Dolby® Laboratories an.

12. SPEAKER OUT

Die Anschlussbuchsen sind u.a. für die Aufnahme der mitgelieferten Bananenstecker

vorgesehen. Für optimale Performance, konfektionieren Sie Ihre Kabel mit diesen

mitgelieferten Steckern und verbinden Sie den vom Hörplatz aus rechts positionierten

Lautsprecher mit den als „RIGHT“ markierten Anschlüssen des EA101EQ-G. Der

vom Hörplatz aus links positionierte Lautsprecher wird mit den als „LEFT“ markierten

Anschlüssen verbunden.

Achten Sie beim Konfektionieren, insbesondere beim Verdrillen der abisolierten

Kabelenden darauf, dass kein Kurzschluss zwischen den einzelnen Anschlüssen auftritt.

Beachten Sie auch die Hinweise im Kapitel „Anschluss der Lautsprecher“.

13. RESET

Zur Wiederherstellung der Werkseinstellungen muss folgendes getan werden: schalten

Sie das Gerät mittels POWER-Taste oder über die Fernbedienung ein. Drücken Sie mittels

eines Gegenstandes mit kleinem Durchmesser die RESET-Taste und halten Sie diese für 5

Sekunden gedrückt.

Die Werkseinstellungen werden zudem bei Update der Firmware des EA101EQ-G wieder

hergestellt.

14. SERVICE

Die USB A Buchse dient dem Update der Firmware des EA101EQ-G. Um die Firmware

einem Update zu unterziehen, müssen folgende Schritte durchgeführt werden:

a) BesuchenSiebittedieWebsitehttp://elac.com/rmwareundladenSiedas

entsprechende File herunter.

b) Kopieren Sie das File in das Hauptverzeichnis eines USB-Speichermediums.

c) Trennen Sie den EA101EQ-G vom Stromnetz.

d) Halten Sie die RESET-Taste gedrückt und stecken Sie das Netzkabel wieder ein.

e) Lassen Sie die RESET-Taste wieder los.

f) Stecken Sie das USB-Speichermedium in die SERVICE Buchse.

g) Der Update-Vorgang wird durch entsprechende Darstellungen auf dem Display

visualisiert.

h) Nach erfolgreichem Update kann das USB-Speichermedium wieder entfernt

werden.

15. USB IN

Der EA101EQ-G verfügt über einen asynchronen USB Eingang, der es erlaubt,

hochauösendeAudiodateienwiederzugeben.VerbindenSiemittelseinesUSB-Kabels

den EA101EQ-G mit einem entsprechenden Wiedergabegerät (z.B. Computer oder

Laptop).

16. Optical IN 2

Der optische Digitaleingang erlaubt den Anschluss von Quellen mit digitalem,

optischem Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo

Format mit bis zu 96 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern

ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo

von Dolby® Laboratories an.

17. Optical IN 1

Der optische Digitaleingang erlaubt den Anschluss von Quellen mit digitalem,

optischem Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo

Format mit bis zu 96 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern

ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo

von Dolby® Laboratories an.

Bedienelemente auf der Rückseite

Infrarot-Fernbedienung

Coax USB

EA101EQ-G IR Remote

1. POWER

Drücken Sie die POWER-Taste, um das Gerät

einzuschalten. Im Display erscheint während des

Einschaltvorgangs das ELAC Logo. Anschließend

werden die aktuell eingestellte Lautstärke und die

verwendete Quelle angezeigt. Um das Gerät in

den StandBy-Betrieb zu versetzen, drücken Sie die

POWER-Taste.

2. Wiedergabelautstärke und Transportsteuerung

Zum Erhöhen der Wiedergabelautstärke drücken Sie

die Taste VOL +.

Zum Reduzieren der Wiedergabelautstärke drücken

Sie die Taste VOL -.

Die Lautstärke eines angeschlossenen Subwoofers

oder eines verwendeten Kopfhörers wird in gleichem

Maße reduziert bzw. angehoben.

Wiedergabegeräte (Android oder iOS), die über

Bluetooth® mit dem EA101EQ-G verbunden sind,

können in der Wiedergabe durch die Transport-

Tasten der Fernbedienung gesteuert werden.

>|| Einmaliges Drücken aktiviert die Wiedergabe.

>|| Erneutes Drücken aktiviert die Pause-Funktion.

|<< Drücken aktiviert die Wiedergabe des

vorangegangenen Tracks.

|>> Drücken aktiviert die Wiedergabe des nächsten

Tracks.

3. Quellenwahl

Drücken Sie die Tasten, um die entsprechende

Quelle wiederzugeben.

Ana 1 – Drücken Sie diese Taste, um die Wiedergabe des

am Eingang LINE IN 1 angeschlossenen Gerätes zu

aktivieren.

Ana 2 – Drücken Sie diese Taste, um die Wiedergabe des

am Eingang LINE IN 2 angeschlossenen Gerätes zu

aktivieren.

OPT 1 – Drücken Sie diese Taste, um die Wiedergabe des

am Eingang OPTICAL IN 1 angeschlossenen Gerätes

zu aktivieren.

OPT 2 – Drücken Sie diese Taste, um die Wiedergabe des

am Eingang OPTICAL IN 2 angeschlossenen Gerätes

zu aktivieren.

COAX – Drücken Sie diese Taste, um die Wiedergabe

des am Eingang COAX angeschlossenen Gerätes zu

aktivieren.

USB – Drücken Sie diese Taste, um die Wiedergabe

des am Eingang USB angeschlossenen Gerätes zu

aktivieren.

4. BLUETOOTH

Drücken Sie diese Taste, um die Wiedergabe eines

über BLUETOOTH mit dem EA101EQ-G verbundenen

Gerätes zu aktivieren.

Beachten Sie auch die Hinweise im Kapitel „BLUETOOTH“.

Installation

Stellen Sie sicher, dass der EA101EQ-G an einem geeigneten Platz aufgestellt wird. Dieser

solltestabilseinundeineebeneOberächeaufweisen,wiez.B.einTischodereinRegal.

Verschließen Sie nicht die Belüftungsschlitze des Gerätes. Decken Sie den EA101EQ-G

nicht ab, lassen sie ausreichend Platz zu nebenstehenden Geräten und gewährleisten Sie

stets eine ausreichende Belüftung. Vermeiden Sie erhöhte UV-Strahlung z.B. durch direktes

Sonnenlicht.

SPEAKER OUT

RIGHT LEFT

RESETUSB IN

OPTICAL

IN 2

OPTICAL

IN 1

SERVICE

COAX INSUB OUTLINE IN

LINE IN

100-120V/220-240V

~50/60Hz 1.6A

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE,REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE

FUSIBLE DERECHANGE

DE MEME TYPE ET CALIBRE.

SERVICE

RESET

LFE IN

POWER

100-120V/220-240V

~50/60Hz 2A

T2A L 250V

S10EQ HIGH PERFORMANCE SUBWOOFER

Designed in Cypress, CA

ELAC Americas LLC.

11145 Knott Ave. Suite E&F

Cypress, CA. 90630

Serial Number

MADE IN CHINA

Model: DS10EQ1-BK

CAUTION: FOR CONTINUED PROTECTION

AGAINST RISK OF FIRE, REPLACE ONLY

WITH SAME TYPE FUSE AND RATING.

ATTENTION: UTILISER UNE FUSIBLE DE

RECHANGE DE MEME TYPE ET CALIBRE.

CD PLAYER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

MUSIC SERVER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

BLU-RAY PLAYER

OPTICAL COAXIAL

L R

LINE LEVEL OUT

HDMI

Stereo Audio

HDMI

ELAC S10EQ SUBWOOFER ELAC B5 BOOKSHELF SPEAKERS

ELAC EA101EQ-G

INTEGRATED AMPLIFIER

CD Player

Music Server

Blu-ray Disc Player

Multi-media PC

HD Video Display

CD Player Line Out to Amp Line In

Server Optical Out to Amp Optical In

Blu-ray Optical Out to Amp Optical In

Blu-ray HDMI Out to TV HDMI In

PC USB to Amp USB

Android/iOS

Phone/Tablet

with Bluetooth

Running EA101EQ-G App

Typisches EA101EQ-G System

Anschlü

EA101EQ-G Rear Panel

SPEAKER OUT

RIGHT LEFT

Red Wire

To Positive

Right Speaker

Red Wire

To Positive

Left Speaker

Anschluss der Lautsprecher

1. Verwenden Sie für den Anschluss der Lautsprecher paarweise isolierte Lautsprecherlitze

mit einem minimalen Querschnitt von 1.5 mm².

2. Entfernen Sie ca. 10 – 20 mm der Isolierung der einzelnen Litzen und verdrillen Sie die

Adern miteinander.

3. Konfektionieren Sie die Lautsprecherkabel mit den mitgelieferten Bananensteckern.

Achten Sie darauf, dass keine Einzeladern abstehen, so dass keine Kurzschlussgefahr

zu benachbarten Klemmen besteht.

4. Überprüfen Sie die Polarität (rotgekennzeichnete Litze an +).

5. Wiederholen Sie die Schritte 2 -5 für den linken und rechten Lautsprecher,

jeweils für + und -.

6. Überprüfen Sie die Verbindungen und die Polarität.

7. Schließen Sie sinngemäß die Lautsprecher an die entsprechenden + und – Klemmen an.

8. Überprüfen Sie Verbindung, Polarität und Position.

Anmerkung:

Sollte der Verstärker einen Kurzschluss an einem Ausgang feststellen, wechselt er in den

abgesicherten Modus und zeigt dies im Display mit „Protect“ an. Im abgesicherten Modus

wird die Endstufe abgeschaltet, die Logik bleibt aber aktiv. Signalquellenwahl und Laut-

stärkeänderungen werden zwar angezeigt, es erfolgt jedoch keine Wiedergabe.

Um den Verstärker zurückzusetzen, entfernen Sie den Netzstecker aus der Steckdose,

warten Sie 5 Sekunden und stecken den Stecker wieder ein. Sollte der Verstärker nun

nicht in den normalen Betriebszustand zurückkehren, kontaktieren Sie bitte den ELAC-Service.

Weitere Verbindungen

Um Informationen zu erhalten, wie Audio Quellen an den EA101EQ-G angeschlossen

werden, schauen Sie bitte im Kapitel „Rückwand Features“ nach.

Für weitere Informationen zum Thema Bluetooth Audio Streaming,

schauen Sie bitte im Kapitel „Bluetooth“ nach.

EA101EQ-G Lautsprecheranschlüsse

Fernbedienung / Bedienelemente auf der Front

Infrarot-Fernbedienung / Bedienelemente auf der Front

DerEA101EQ-GkannmitHilfederimLieferumfangbendlichenInfrarotfernbedienung,mit

den Tasten auf der Front und per App gesteuert werden. Typischerweise verwendet man

für die Bedienung entweder die Fernbedienung oder die Tasten auf der Front. Die App

hingegen wird verwendet, um Feineinstellungen vorzunehmen, um den Verstärker optimal

auf die angeschlossenen Quellen, die Lautsprecher und den Raum einzustellen. Dieses

Kapitel widmet sich der Fernbedienung und der Front. Für die Einstellmöglichkeiten mit Hilfe

der App, schauen Sie bitte im Kapitel „EA101EQ-G App“ nach.

EIN / STANDBY

Drücken Sie auf der Fernbedienung, um den Verstärker einzuschalten. Ein erneutes

Drücken von versetzt den Verstärker in den Standby-Modus. Gleiches gilt für die Taste

auf der Front. Sobald der Verstärker eingeschaltet wird, erscheint das ELAC-Logo auf dem

Display, gefolgt vom momentanen Lautstärkewert der gewählten Quelle. Spielt die gewählte

Quelle ein Dolby Digital Signal ab, erscheint das Dolby Audio-Logo im Display. Wird der

Verstärker in den Standby-Modus versetzt, erlischt das Display.

VOLUME / MUTE

Drücken Sie „Vol +“ auf der Fernbedienung, um die Lautstärke zu erhöhen. Drücken Sie „Vol

-“, um die Lautstärke zu verringern. Drücken Sie die „>||“-Taste, um den Audio-Ausgang

stummzuschalten (MUTE). Drücken Sie „>||“ erneut, um die Wiedergabe fortzusetzen.

Drehen Sie den Lautstärkesteller auf der Front im Uhrzeigersinn (rechts herum) um die

Lautstärke zu erhöhen, drehen Sie ihn gegen den Uhrzeigersinn (links herum), um die

Lautstärke zu verringern. Eine Mute-Taste gibt es auf der Front nicht.

Sobald die Lautstärke verändert wird, erscheint der momentane Lautstärkewert im Display.

Anmerkung: Ist ein Subwoofer an den Verstärker angeschlossen, so wirken der

Lautstärkesteller und die Mute-Funktion auf die angeschlossenen Lautsprecher und den

Subwoofer gleichermaßen. Werden Kopfhörer an den Verstärker angeschlossen, so wird die

Wiedergabe über die Lautsprecher und den Subwoofer unterbrochen und Lautstärke / Mute

wirken auf den Kopfhörerausgang.

Quellenwahl

Drücken Sie Ana 1, Ana 2, Opt 1, Opt 2, Coax oder USB auf der Fernbedienung, um die

entsprechende Quelle auszuwählen. Drücken Sie die Quellenwahltaste auf der Front,

um die einzelnen Quellen nacheinander durchzutasten. Drücken und halten Sie die

Quellenwahltaste auf der Front, um durch die verfügbaren Quellen zu scrollen.

Anmerkung: Für Informationen zum Anschluss einer Bluetooth-Quelle, schauen Sie bitte im

Kapitel „Bluetooth“ nach.

Bluetooth

BLUETOOTH

Der EA101EQ-G bietet 2 Bluetooth-Verbindungen an, zum einen die Bluetooth-Audio-

Verbindung, um Musik von einem Mobiltelefon oder Tablet über Bluetooth auf den EQ101EQ-G

zu streamen, zum anderen die Bluetooth-Verbindung zum Steuern des EA101EQ-G per App.

Minimale Bluetooth-Anforderungen:

Bluetooth Version: v4.0 oder besser (für die EA101EQ-G-App).

Bluetooth Prole: A2DP für Bluetooth-Audio-Streaming und AVRCP für das Fernbedienungs-

Protokoll eines gekoppelten Telefons oder Tablets.

BLUETOOTH KOPPLUNG (Bluetooth-Audio Streaming)

1. Vergewissern Sie sich davon, dass bei Ihrem Telefon bzw. Tablet Bluetooth aktiviert ist,

andernfalls aktivieren Sie es über das Systemeinstellungsmenü.

2. Drücken Sie auf der Fernbedienung des EA101EQ-G die Taste xxx, um den Verstärker

auf Bluetooth umzuschalten. Drücken und halten Sie nun die Taste xxx, um den

Kopplungsprozess zu starten. Im Display erscheint „BT pair“.

3. Suchen Sie auf Ihrem mobilen Endgerät im Bluetooth-Menü nach dem Gerät „ELAC USB

Amplier“undwählenSieesan.DiesistdasrichtigeEndgerätfürdasBluetooth-Audio-

Streaming. Der EA101EQ-G sollte sich nun mit Ihrem mobilen Endgerät verbinden.

4. Um die Verbindung zu testen, drücken Sie die xxx Taste auf der Fernbedienung und

spielen Sie Musik über Ihr mobiles Endgerät ab. Die Musik sollte über den EA101EQ-G

wiedergegeben werden. Sollte dies nicht der Fall sein, wiederholden Sie die Schritte 1 – 3

und überprüfen Sie die ELAC USB Verstärker-Bluetooth-Verbindung.

Smartphones und Tablets, die für die Bluetooth-Wiedergabe vorgesehen sind, können für

das Bluetooth-Audio-Streaming mit dem EA101EQ-G verbunden werden. Außerdem kann

bei hierfür vorgesehenen Smartphones und Tablets die Fernbedienung des EA101EQ-G für

die Transport-Funktionen (Play / Pause, vorheriges / nächstes Stück) verwendet werden.

Schauen Sie auch im Kapitel „IR-Fernbedienung“ für weitere Informationen nach.

BLUETOOTH KOPPLUNG (EA101EQ-G App)

Die EA101EQ-G App Setup-App ist für Android und iOS erhältlich. Sie kann kostenlos in den

entsprechenden Download-Portalen (iOS-Version im App Store, Android Version im Play

Store) heruntergeladen werden.

1. Wenn Sie die App heruntergeladen und installiert haben, vergewissern Sie sich, dass Sie

Bluetooth im Systemeinstellungsmenü Ihres mobilen Endgerätes aktiviert haben.

2. Starten Sie die EA101EQ-G App. Auf einem schwarzen Startbildschirm werden Sie dazu

aufgefordert, ein Gerät auszuwählen. Tippen Sie auf EA101EQ-G, um die App mit dem

Gerät zu verbinden. Sobald die App einmal mit dem Verstärker verbunden war, sollte sie

sich automatisch immer wieder mit dem Gerät verbinden, sobald es in Reichweite ist und

solange Sie die App nicht deinstallieren. Wurde die App beendet, synchronisiert sie sich

nach erneutem Starten automatisch wieder mit dem Verstärker.

3. Um zu überprüfen, ob die App mit dem Verstärker synchronisiert ist, tippen Sie auf Analog

1, Analog 2, Coax usw. auf dem Hauptbildschirm. Wechselt die Anzeige auf dem Display

des Verstärkers mit, ist die App synchronisiert.

Wichtiger Hinweis:

Eine Bluetooth-Verbindung kann simultan zu zwei Geräten aufgebaut werden, es kann

aber nur eine Quelle zurzeit spielen. Stoppt eine Quelle, kann die zweite Quelle spielen. Ist

eine Quelle mit dem Verstärker synchronisiert, kann eine zweite Quelle ebenfalls gekoppelt

werden, ohne die Verbindung zur erste Quelle zu unterbrechen. Sind zwei Quellen

verbunden, kann kein weiteres Gerät gekoppelt werden, ohne dass vorher die Verbindung

zu einer Quelle unterbrochen wurde.

EA101EQ-G APP

Die EA101EQ-G App ist eine sog. bidirektionale App, die sich mit dem Verstärker über

Bluetooth Low Energy verbindet. Die App bietet die Features Quellenwahl (Source

Select), Lautstärke (Master Volume), Lautstärkeeinstellung der einzelnen Kanäle (Offset

Volume), Quellenbezeichnung (Source Naming), Bass / Höhen (Bass / Treble), Subwoofer

EA101EQ-G App

Lautstärke (Sub Volume), Balance (Balance),

automatische Filteranpassung (Auto Blend),

Fernbedienungs-Lernfunktion und Display-

Helligkeit. Die App startet mit dem Master

Volume Bildschirm.

MASTER VOLUME

Mit dem „Master Volume“-Steller wird die

Ausgangslautstärke der angeschlossenen

Lautsprecher, des Subwoofers (sofern

angeschlossen) und der Kopfhörer (sofern

angeschlossen) eingestellt. Bewegt man den

Lautstärkesteller, so wird die momentane

Lautstärke in der App in einer Blase dargestellt,

sowie auf dem Display auf der Front des

Gerätes. Ändert man die Lautstärke mit Hilfe

des Lautstärkestellers auf der Front oder per

Fernbedienung, so läuft die Anzeige in der

App automatisch mit.

OFFSET VOLUME

Der Offset Volume-Steller bietet die

Möglichkeit, die Grundlautstärke einer jeden

Quelle, die an den EA101EQ-G angeschlossen

ist, einzeln einzustellen. Dies ist sinnvoll, damit

beim Durchschalten der Quellen nicht eine

lauter (oder leiser) erklingt als eine andere.

Stellen Sie beim Einstellen der Offsets sicher,

EA101EQ-G App - Master Volume

dass Sie für jede Quelle Musiksignale mit ähnlicher Lautstärke und Dynamik verwenden,

so dass die Einstellungen gemäß den unterschiedlichen Ausgangspegeln der Quellen

erfolgen und nicht aufgrund unterschiedlichen Programmmaterials. Die Eingangs- und

Ausgangspegel werden in der App mit Hilfe von zwei digitalen VU-Metern angezeigt. Der

optimale Bereich ist grün, gelb ist in Ordnung, rot zeigt eine Übersteuerung an. Die ideale

Einstellung ist, dass alle Quellen im grünen Bereich liegen und nur ab und zu im gelben,

aber nie im roten. Stellen Sie die Pegel außerdem so ein, dass keine Quelle so laut ist, so

dass Ihr Gehör oder die Lautsprecher Schaden nehmen könnten, auch nicht, wenn der

Lautstärkesteller des Verstärkers ganz aufgedreht wird. Die Offset-Pegel können nur über die

App eingestellt werden.

1. Bevor Sie die Offsets einstellen, drehen Sie den Lautstärkesteller hinunter, für den Fall, dass

eine Quelle lauter spielt als erwartet.

2. Während alle Quellen ein ähnliches Programmmaterial spielen, tippen Sie die einzelnen

EA101EQ-G App

Quellen durch, um ein Gefühl dafür zu

bekommen, welche Quelle lauter und

welche leiser spielt.

3. Pegeln Sie die einzelnen Quellen so ein,

dass der Lautstärkeeindruck über die

Lautsprecher oder die Kopfhörer für

alle Quellen gleich ist. Die Einstellungen

werden automatisch im Verstärker

abgespeichert.

SETUP

Die Einstellungen für die Namen der

Eingänge, Bässe / Höhen, Subwoofer Pegel,

Bildschirmhelligkeit und Balance können

über das Setup-Symbol in der rechten

oberen Ecke des Volume-Bildschirmes

verändert werden. Tippen Sie auf das

Symbol, das Setup-Menü öffnet sich.

INPUT NAMES

Jeder Eingang kann mit einem individuellen

Namen versehen werden, der der tatsächlich

angeschlossenen Quelle entspricht, z.B. kann

Optical 1 in TV oder Blu-ray umbenannt werden.

USB könnte in Computer oder Server umbenannt

werden. Es sind jeweils 9 Zeichen möglich.

1. Tippen Sie im Setup-Menü auf Input

Names.

2. Tippen Sie rechts auf einen Namen in der

Liste. Drücken Sie sooft die Löschen-Taste, bis

der Name komplett verschwunden ist, ODER

wählen Sie einen Namen aus der Liste.

3. Die Eingabetastatur erscheint auf

dem Bildschirm. Geben Sie nun den

gewünschten Namen ein (Kabel, Blu-ray,

Internet, Server usw.).

4. Tippen Sie auf Next, um weitere Namen

einzugeben und wiederholen Sie die

Schritte 2 – 4.

5. Wenn Sie alle Namen eingegeben

haben, tippen Sie auf das

Schieberegler-Symbol in der rechten

oberen Bildschirmecke, um in das

Lautstärkemenü zurückzukehren oder

wählen Sie eine andere Einstellung

im Menü. Um in das Setup-Menü

zurückzukehren, tippen Sie auf die Zurück-

Taste Ihres Telefons bzw. Tablets.

EA101EQ-G App - Setup Menu

EA101EQ-G App - Name Inputs

EA101EQ-G App

BASS/TREBLE

Mit Hilfe der Bass / Treble-Steller wird der

Klang der Ausgänge des EA101EQ-G

eingestellt. Bässe und Höhen können in

einem Bereich von +/- 12 dB eingestellt

werden.

1. Tippen Sie im Setup-Menü auf Bass /

Treble.

2. Mit einer Fingerbewegung schieben Sie

den blauen Punkt des Bass-Stellers auf die

gewünschte Position. Der entsprechende

Wert wird in einer Blase angezeigt.

3. Mit einer Fingerbewegung schieben

Sie den blauen Punkt des Treble-Stellers

auf die gewünschte Position. Der

entsprechende Wert wird in einer Blase

angezeigt.

4. Die Einstellungen werden im Verstärker

automatisch gespeichert.

5. Um ins Setup-Menü zurückzukehren,

verwenden Sie die Zurück-Taste Ihres

Telefons bzw. Tablets.

6. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf

das Schieberegler-Symbol in der rechten

oberen Bildschirmecke, um in das

Lautstärkemenü zurückzukehren.

SCREEN BRIGHTNESS

Der Schieberegler Screen Brightness

ermöglicht es Ihnen, die Helligkeit des Front-

Displays des EA101EQ-G in einem Bereich

von 1-100 einzustellen.

Mit dem Schalter „Screen Auto ON / OFF”

legen Sie fest, ob das Display dauerhaft

eingeschaltet ist oder sich nach Bedienung

ausschaltet.

EA101EQ-G App - Bass/Treble

EA101EQ-G App - Screen Brightness

1. Drücken Sie „Brightness“ im Setup-Menü.

2. Mit einer Fingerbewegung schieben Sie den blauen Punkt des Brightness-Stellers auf die

gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

3. Um den Schalter „Screen Auto ON / OFF“ umzuschalten, schieben Sie ihn nach links

(weiß), um festzulegen, dass das Display dauerhaft eingeschaltet ist, bzw. nach rechts

(blau), damit sich das Display nach Bedienung selbsttätig ausschaltet.

4. Die Einstellungen werden automatisch im Verstärker abgespeichert.

EA101EQ-G App

5. Um ins Setup-Menü zurückzukehren, ver-

wenden Sie die Zurück-Taste Ihres Telefons

bzw. Tablets.

6. Wenn Sie die Einstellungen abgeschlos-

sen haben, tippen Sie auf das Schie-

beregler-Symbol in der rechten oberen

Bildschirmecke, um in das Lautstärke-

menü zurückzukehren.

SPEAKER BALANCE

Mit dem Speaker Balance-Steller können

Sie die Balance zwischen dem rechten

und dem linken Lautsprecher einstellen.

Nutzen Sie diese Möglichkeit, wenn die

Hörentfernung zu beiden Lautsprechern

unterschiedlich ist. Der Wertebereich

erstreckt sich auf +/- 100, wobei 0 die

Mittelstellung darstellt.

1. Tippen Sie im Setup-Menü auf Balance.

2. Mit einer Fingerbewegung schieben

Sie den blauen Punkt des Balance-

Stellers auf die gewünschte Position. Der

entsprechende Wert wird in einer Blase

angezeigt.

3. Die Einstellungen werden im Verstärker

automatisch gespeichert.

4. Um ins Setup-Menü zurückzukehren,

verwenden Sie die Zurück-Taste Ihres

Telefons bzw. Tablets.

5. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf

das Schieberegler-Symbol in der rechten

oberen Bildschirmecke, um in das

Lautstärkemenü zurückzukehren.

EA101EQ-G App - Balance

EA101EQ-G App

REMOTE LEARNING

Das Remote Learning Menü bietet die

Möglichkeit, den EA101EQ-G Infrarotcodes

von anderen Fernbedienungen lernen zu

lassen. Somit kann der Anwendungskomfort

deutlich verbessert werden, indem z.B.

die Fernbedienung für das Fernsehgerät

gelernt wird. Die Fernbedienung kontrolliert

dann neben dem Fernsehgerät auch den

EA101EQ-G und andere Geräte.

Beim Anlernen der Infrarotkommandos

sollten Sie darauf achten, die Tasten sinnvoll

zu belegen. Verwenden Sie Lautstärke

+/- Tasten zur Änderung der Lautstärke,

Signalquellenwahltasten zum Ändern der

Eingangssignalquelle.

Anmerkung: Die Play / Pause-Taste fungiert

ebenfalls als Mute-Taste, nur nicht im

Bluetooth-Modus. Hier wirkt die Pause-

Funktion auf ein mit dem EA101EQ-G

synchronisiertes Bluetooth-Gerät. Ebenso

bewirkt ein Mute / Unmute-Kommando, dass

die Lautsprecher aus- und eingeschaltet

werden, außer bei der Wiedergabe über

ein synchronisiertes Bluetooth-Gerät. Hier

wird die Wiedergabe angehalten bzw.

fortgesetzt.

1. Tippen Sie im Lautstärke-Menü auf

das Zahnrad in der rechten oberen

Bildschirmecke. Tippen Sie dann auf

Remote Learning, um in das Menü

zum Anlernen der Fernbedienung zu

gelangen.

2. Tippen Sie im Select-Bildschirm auf

eine Taste, die durch ein neues

Infrarotkommando ersetzt werden

soll. Folgen Sie den Anweisungen, die

im Display des EA101EQ-G angezeigt

werden. Im Display wird dann das Wort

„Scanning“ angezeigt.

3. Drücken Sie auf der Fernbedienung die

Taste, die gelernt werden soll, bis das

Display „Captured“ gefolgt von „OK“

anzeigt. Der Code ist dann gelernt.

EA101EQ-G App -

Remote Learning - Auswahl

EA101EQ-G App -

Remote Learning - Anlernen

EA101EQ-G App

4. Sollte „Again“ im Display erscheinen,

drücken Sie bitte dieselbe Taste erneut,

bis auf dem Display „Captured“

erscheint.

5. Der Verstärker kehrt dann in den

vorherigen Betriebszustand zurück.

6. Drücken Sie nun auf der Fernbedienung

die erlernte Taste, um zu kontrollieren, ob

diese die gewünschte Funktion auslöst.

7. Wiederholen Sie die Schritte 2 – 6 für alle

Infrarotkommandos, die Sie anlernen

möchten.

8. Um zu weiteren Setup-Punkten zu

gelangen, tippen Sie auf einen

Menüpunkt in der Menüleiste im oberen

Bildschirmbereich.

9. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf

das Schieberegler-Symbol in der rechten

oberen Bildschirmecke, um in das

Lautstärkemenü zurückzukehren.

ABOUT

Im About-Bildschirm werden wichtige

Informationen zu dem Gerät angezeigt,

welches momentan zur App synchronisiert

ist. Dies kann im Servicefall sinnvoll sein, um

festzustellen, ob auf dem Gerät die aktuelle

Firmware für bestmögliche Performance

installiert ist.

1. Stellen Sie sicher, dass der EA101EQ-G mit

der App synchronisiert ist, tippen Sie dann

auf „About“ in der Menüzeile.

Schauen Sie in regelmäßigen Abständen

aufderWebseitehttp://elac.com/rmware

nach, ob ein Firmware-Update für Ihr Gerät

verfügbar ist.

EA101EQ-G App - About

ELAC Americas LLC. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA

714.252.8843 • elac.com

ELAC Electroacustic GmbH • Fraunhoferstraße 16 • 24118 Kiel • Germany

+49 (431) 64 77 4-0 • elac.com

ELAC Americas LLC.

Beschränkte Gewährleistung in Nordamerika

Verstärker

ELAC Americas LLC. Sichert dem Erstkäufer zu, dass dieses Produkt frei von Material- und

Herstellungsfehlern ist. Die Gewährleistung gilt für einen Zeitraum von 1 Jahr, ab Datum des Erstkaufs.

Innerhalb dieses Zeitraums ist die Reparatur bzw. der Austausch von Teilen für den Erstbesitzer

kostenfrei (siehe nachfolgende Einschränkungen). Die Kosten für den Versand zum Reparaturcenter

und zurück sind vom Erstkäufer zu tragen.

Einschränkungen

• Die Gewährleistungsfrist beginnt ab dem Datum des Erstkaufs von einem autorisierten ELAC

Americas LLC-Händler.

• Ein Gewährleistungsanspruch für das Produkt besteht ausschließlich bei Verwendung zu nicht-

gewerblichen Zwecken. Von der Gewährleistung ausgeschlossen ist eine gewerbliche Nutzung

dieses Produkts.

• Der Gewährleistungsanspruch erlischt, wenn das Produkt in irgendeiner Form verändert wird.

• Die Gewährleistung erstreckt sich nicht auf Produktschäden, die auf grobe Behandlung oder

Verwendung in Verbindung mit fehlerhaften Vorrichtungen zurückzuführen sind.

• Die Gewährleistung erlischt, wenn die Seriennummer eines Produkts entfernt oder unleserlich

gemacht wird.

Servicefall

Im Servicefall wenden Sie sich an ELAC America unter 714-252-8843 oder unter [email protected],

um entsprechende Reparaturleistungen oder einen Austausch zu vereinbaren. Vom Käufer ist der

Kaufnachweis (Kopie oder Original des Kaufbelegs) vorzulegen. Die Kosten für den Versand zu

unserem Reparaturcenter und zurück sind vom Erstkäufer zu tragen.

Gewährleistung außerhalb von Nordamerika

Diese Gewährleistungsbestimmungen gelten für in den Vereinigten Staaten und Kanada erworbene

Produkte. Zur Geltendmachung von Gewährleistungsansprüchen außerhalb von Nordamerika

wenden Sie sich bitte an Ihren lokalen Händler/Distributor des jeweiligen Landes,

in welchem das Produkt erworben wurde.

TRADEMARK INFORMATION

Das Bluetooth®-Wort und das Bluetooth®-Logo sind registrierte Markenzeichen der Bluetooth SIG Inc.

Jegliche Verwendung dieser Markenzeichen von ELAC Americas geschieht unter Lizenz.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

App Store ist ein Service Markenzeichen von Apple Inc., registriert in den USA und anderen Ländern.

Google Play und das Google Play-Logo sind Markenzeichen von Google Inc.

Alle anderen Markenzeichen und Logos sind Eigentum der jeweiligen Firmen.

EA101EQ-G ILve Audio

Product's Documents

User Manual

Specifications

ILve EA101EQ-G Questions and Answers

Related Products

829393-1300 ILve Audio

795345-1300 ILve Audio

829393-1300 ILve Audio

795345-1300 ILve Audio
