CA-3610
Owner’s Guide
Powered Speaker System
with Control Pod
1
Thank you!
Merci!
¡Gracias!
Getting Started
Pour commencer
Inicio
Or connect to headphone jack
Ou connecter à la prise casque
O conectar a la toma de auriculares
Aux cable not included
Câble auxiliaire non fourni
No se incluye cable auxiliar
Connect to line-out source (green)
Connecter à la prise de sortie ligne (vert)
Conectar a la toma de salida (verde)
Connect to audio out source
Connecter à la prise de sortie audio
Conectar a la fuente de audio
MAX
N
BASS
AUX
MAX
N
BASS
AUX
2

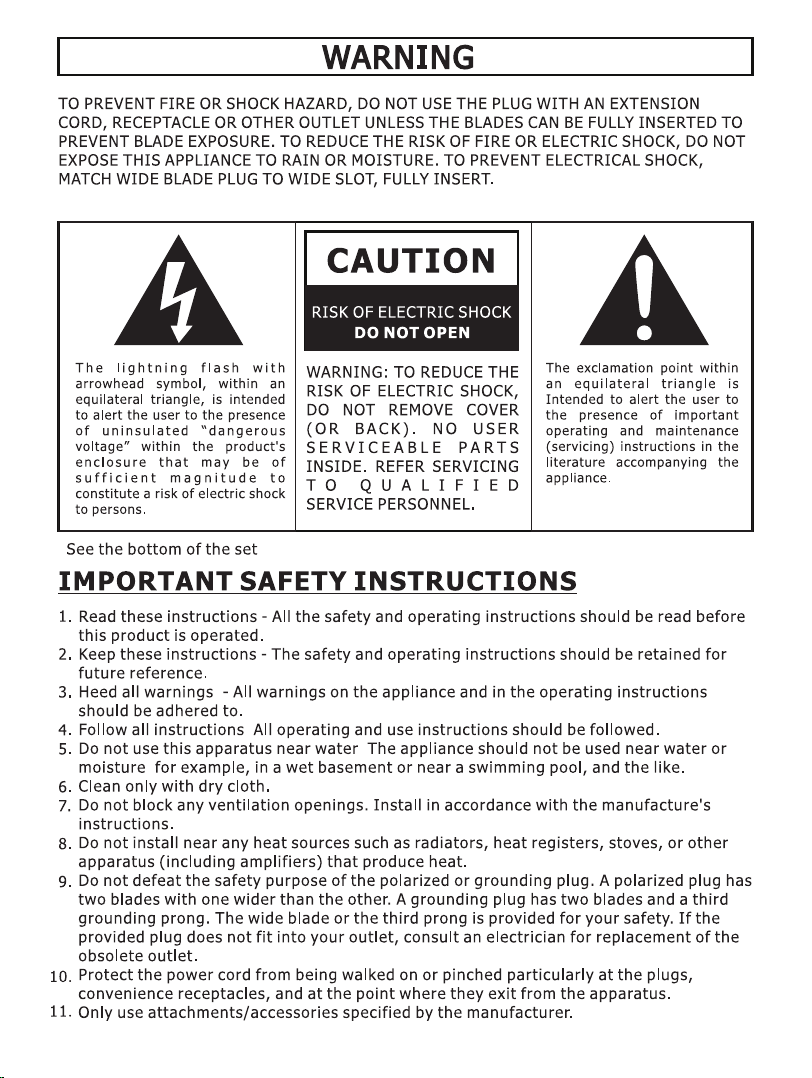

3
4
5

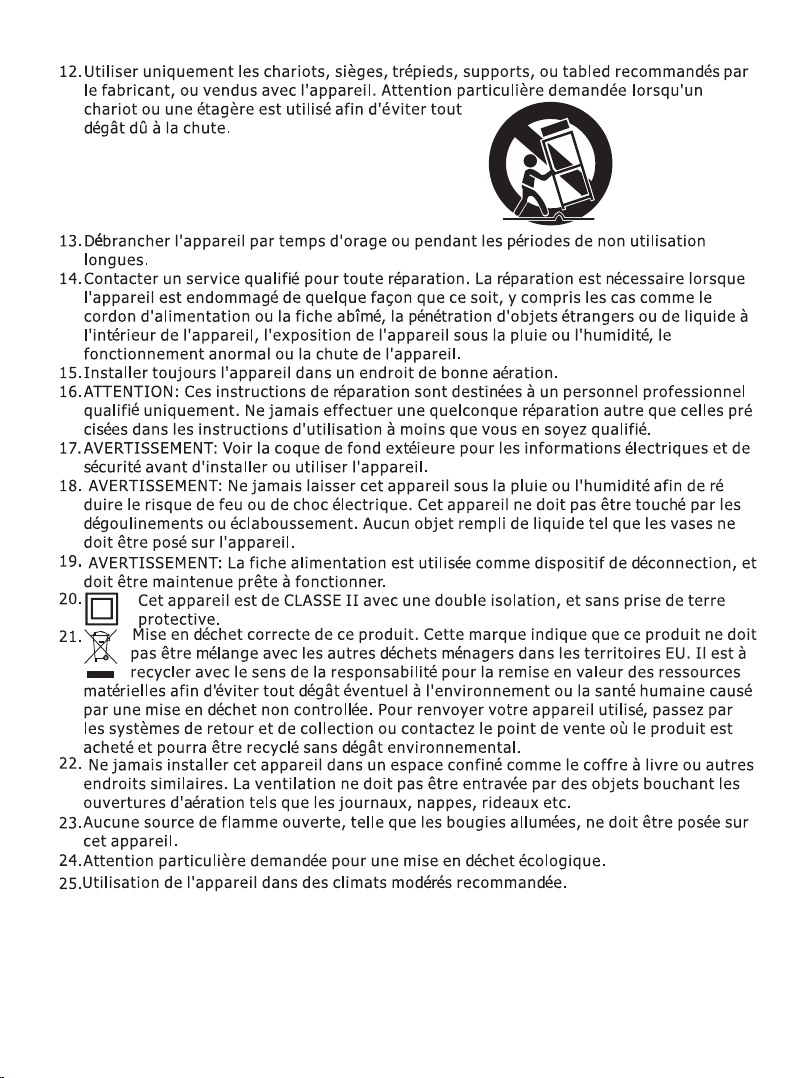

6
Welcome.
CA-3610
A Three-Piece Powered Speaker System
Introduction
This speaker system is designed to deliver superior audio performance to computers, smartphones, iPod®,
n
a greater dynamic audio range.
Box Contents
• 2 x satellite speakers
• Subwoofer
• Control pod
• Owner’s guide with connection diagram
Caution
• Do not plug the power supply in until all connections are made.
• Use only the AC power cable supplied with these speakers.
•
heat vents.
• Use a dry cloth for cleaning. Do not wipe any part of the system with cleaning solvents, such as furniture wax,
bleach, benzene, acetone, or ammonia.

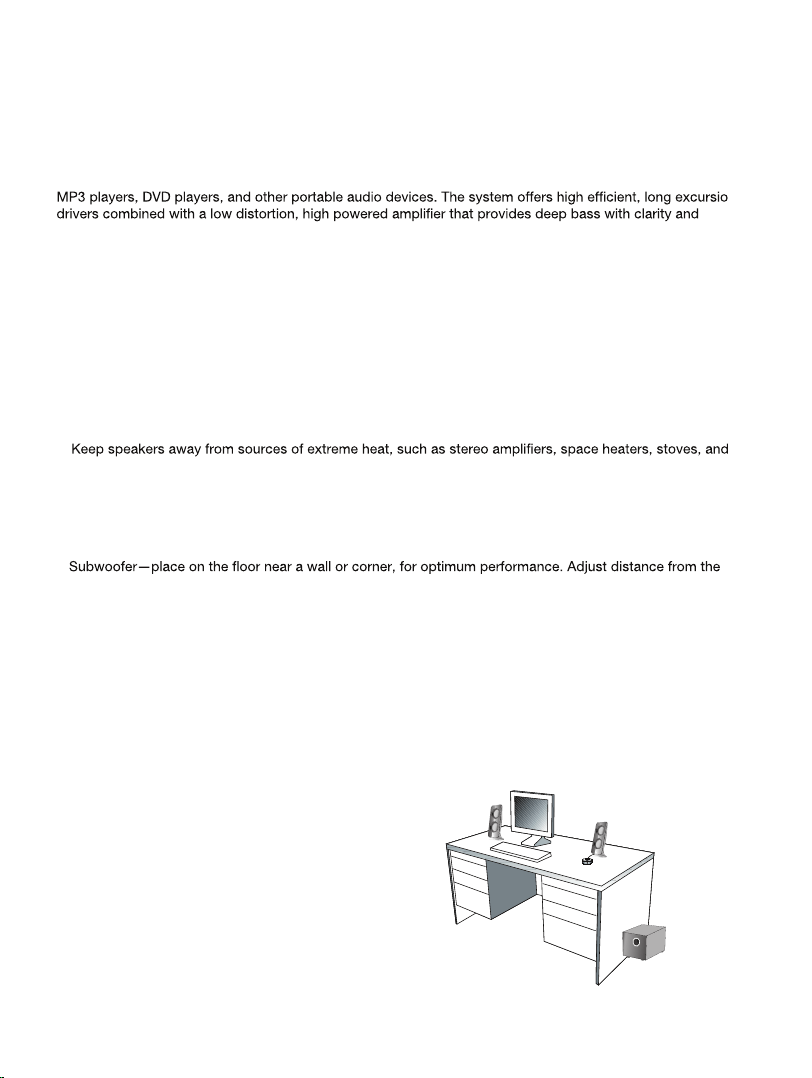

Speaker Preparation
•
corner or wall to affect quality of bass performance as desired. Direct open port toward wall to increase
bass punch.
• Satellite Speakers—For best stereo separation, place on opposite sides of the listening device, computer,
or TV screen (as far apart as possible is usually best). For example, if you are listening to the speakers using
a laptop on a desk, place the left satellite speaker on the far left corner of the desk, and the right satellite
speaker on the far right corner of the desk.
7

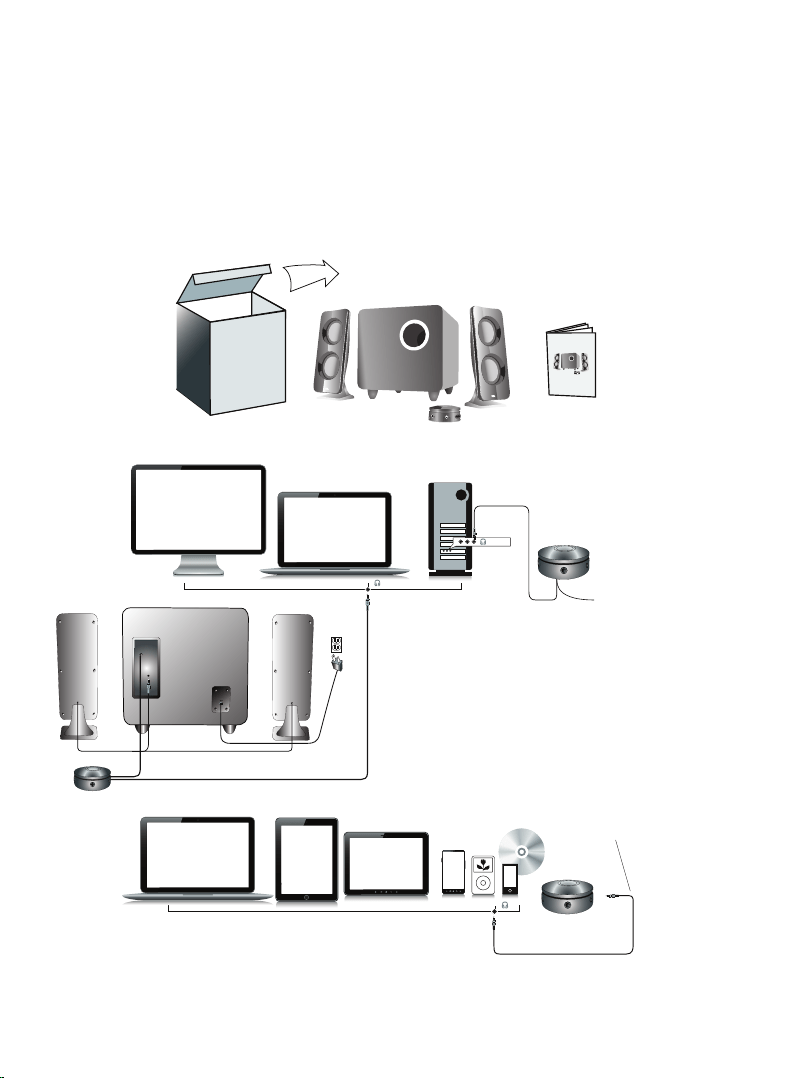

Speaker Connection
You can connect these speakers to a variety of devices, such as laptop, computer, smartphone, iPod, MP3
player, CD player, DVD player, and other audio devices. Please read the following instructions along with the
diagrams provided to identify which diagram most closely matches your connection source.
Desktop computer
• Take the cable with the green plug and plug it into the green output/source jack in the back or front of the computer
(also referred to as the sound/audio out jack).
• Connect the gray plug to the “To Speaker” jack on the back of the subwoofer.
• Take the AC power cord and plug it into a wall socket or power strip.
Smartphone, iPod, MP3 player, DVD Player, or CD player
• Take the cable with the green plug and plug it into the green output/source jack of the audio device.
• Connect the gray plug to the “To Speaker” jack on the back of the subwoofer.
• Take the AC power cord and plug it into a wall socket or power strip.
Gaming system
• In order to connect these speakers to a game console, you will need a console gaming adapter, also
known as a “Y adapter”, which has dual-RCA outputs and is sold separately.
• Turn off the power to your gaming system.
• Take the red and white dual-RCA connections on the Y adapter, and plug them into the matching red and
white RCA jacks on your gaming system.
• Take the green stereo jack at the other end of the Y adapter, and plug that into the control pod cable with
the green plug.
• Connect the gray plug to the “To Speaker” jack on the back of the subwoofer.
Connect to audio out source
Connect to
headphone jack
Connect to line-out source (green)
Connect to video
game output
WR
Y
WR
RCA “Y” adapter cable
(not included)
Aux cable not included
8
Controls and Features
• Power—the on/off button is on the side of the control pod. Slide to turn the speaker on or off.
• Master Volume Control—this volume is on the top of the control pod and is indicated by the words “MAX”
and “MIN.” Rotate clockwise to turn the volume up, and counter-clockwise to turn the volume down.
• Bass Volume Control – the bass volume is located on the side of the control pod. Turn knob to the right to
increase bass, turn knob to the left to decrease.
• Headphone Output Jack—connect your headphones to this jack and they will mute the speaker system
automatically. The master volume can then be used to turn the volume up or down to your headphones.
• Auxiliary Input Connection—the auxiliary input jack allows the connection of a second audio source. For
example, if your speakers are connected to your computer, you would still be able to plug in an iPod or
smartphone using the 3.5mm input jack on the side of the control pod. The connected iPod or smartphone
would override your computer’s audio source connection while it’s plugged in.

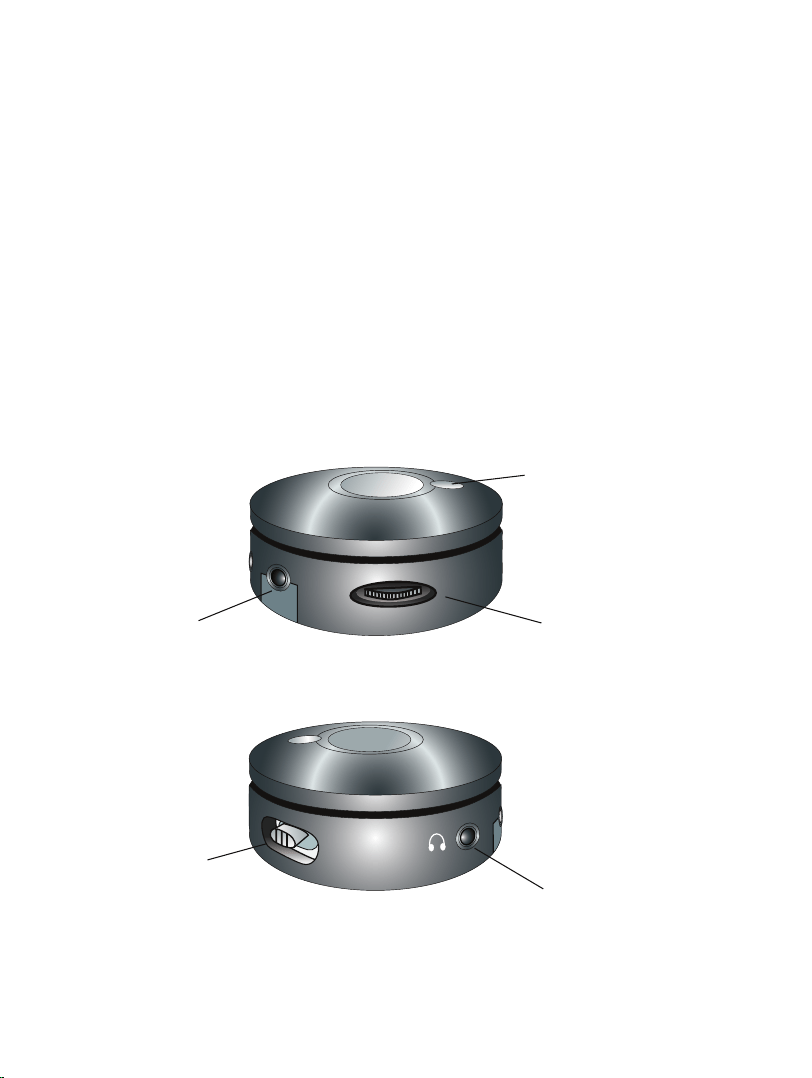

Multi-function Control Pod
Bass volume control
Master volume control
Power on / off
Headphone output jack
Auxiliary input jack
Troubleshooting
Symptom:
Speaker system will not power on.
Solution:
• Power button is not turned on. Slide the power button back and forth and check for the blue LED indicator
light to come on.
• Verify the AC power cord is plugged into the wall outlet.
• Check if the wall outlet or power strip you are using is actually getting power, i.e. not a switched outlet.
Symptom:
Speaker does not produce sound.
Solution:
• Verify the speaker is getting power. Check above steps.
• Make sure the volume is turned up to audible listening level.
• Verify that all cables are plugged into the correct jacks.
• Many times users believe that the speakers are not working, when in fact they are having trouble with the
sound source. The most common problem when connecting to a computer is that the connections are
incorrect. Make sure you are connected to the audio output jack from your computer. Many times, this jack
will be green. Also, make sure your media device or CD/DVD device is playing and the software volume
settings are turned up and not muted.
• If you still have problems, disconnect the speaker source cable from your computer and connect to a
smartphone, iPod, or anything else with a 3.5mm headphone output. If your speakers work on this other
source, you know they are functioning as normal and the issue likely lies with your computer or the connections.
Symptom:
Sound is distorted.
Solution:
• Turn the volume down by 25% or 50%. If this does not work, also check the audio software volume level
and decrease it if necessary.
• Adjust the computer’s master volume control by balancing the volume until it’s at 50%, then adjust the
volume levels on the speakers.
• Adjust the bass volume control to test for maximum and minimum output. You may also need to move the
subwoofer either closer or farther away from a wall or corner to affect the sound performance.
If you have questions or need assistance with your speakers, we’re here to help.
Call 360-883-0333 during the hours of 8 am to 5 pm (United States PST) or send email to
iPod, iPhone, iPad, and iPad mini are a trademarks of Apple, Inc.
9
Merci !
CA-3610
Système d'enceintes 3 enceintes à alimentation intégrée
Introduction
audio aux ordinateurs, smartphones, iPod®, lecteurs MP3 et DVD et autres dispositif audio portables.
Box Contents
• 2 enceintes satellites
• 1 subwoofer
• Boîtier de commande
• Guide de l'utilisateur avec schéma de branchement
Attention
• Ne pas brancher l'appareil sur la prise secteur avant d'avoir effectué toutes les connexions.
• Utilisez uniquement l'adaptateur AC fourni avec ces enceintes.
•
poêle ou bouches d'air.
• Nettoyez l'appareil à l'ide d'un chiffon sec. N'essuyez aucune partie de ce système avec un solvant tel que cire
à meubles, javel, benzène, acétone ou ammoniac.
Placement des enceintes
• Subwoofer : pour une performance optimale, placez le subwoofer par terre près d'un mur ou dans un angle.
Réglez la distance depuis le mur ou l'angle pour obtenir le meilleur rendement des basses. Orientez l'évent vers
le mur pour augmenter la percussion des basses.
• Enceintes satellites—pour un effet stéréo optimal, placez les enceintes de part et d'autre de la source audio,
ordinateur ou écran TV (de préférence à une distance maximum l'une de l'autre). Par exemple, si vous utilisez
les enceintes avec un ordinateur portable placé sur un bureau, placez l'enceinte de gauche dans l'angle gauche
le plus éloigné et l'enceinte droite dans l'angle droit le plus éloigné.
10
11
Connexion des enceintes
Vous pouvez connecter ces enceintes à divers dispositifs tels qu'ordinateurs portables, ordinateurs de bureau,
smartphones, iPods, lecteurs MP3, CD et DVD et autres dispositifs audio. Veuillez consulter les instructions
suivantes et les schémas pour trouver le schéma qui ressemble le plus à votre installation.
Ordinateur de bureau
•
(appelé également la prise de sortie son/audio).
• à l'arrière du subwoofer.
• Branchez le cordon d'alimentation AC sur une prise murale ou sur un bloc multiprise.
Smartphone, iPod, lecteur MP3/CD/DVD
•
rce verte du dispositif audio.
• à l'arrière du subwoofer.
• Branchez le cordon d'alimentation AC sur une prise murale ou sur un bloc multiprise.
Console de jeux
• Pour connecter ces enceintes à une console de jeux, vous aurezbesoin d'un câble adaptateur pour console
• Mettez votre console de jeux hors tension.
•
r en ""Y"" sur les deux prises RCA
correspondantes sur la console de jeux.
• "Y"" sur la prise verte.
• à l'arrière du subwoofer.
Connecter à la prise de sortie audio
Connecter à
la prise casque
Connecter à la prise de sortie ligne (vert)
Connecter à la prise
de sortie de la console
de jeux.
WR
Y
WR
Câble adaptateur RCA
en "Y" (non fourni)
Câble auxiliaire non fourni
rce verte situé sur la façade ou à l'arrière du boîtier
12
Commandes et fonctionnalités
• Alimentation : l'interrupteur marche/arrêt est situé sur le côté du boîtier de commande. Faites glisser
l'interrupteur pour allumer ou éteindre les enceintes.
• Bouton de volume principal : le bouton de volume, indiqué par les mots "MAX" et "MIN", est situé sur le
dessus du boîtier de commande. Tournez la commande dans le sens des aiguilles d'une montre pour
augmenter le volume et dans le sens contraire pour le diminuer.
• Bouton des basses : le bouton des basses est situé sur le côté du boîtier de commande. Tournez la
commande vers la droite pour augmenter les basses et vers la gauche pour les diminuer.
• Prise casque : branchez votre casque sur cette prise ; le son les enceintes sera coupé automatiquement. Le
bouton principal de volume peut être utilisé ensuite pour régler le son du casque.
• Prise d'entrée auxiliaire : permet la connexion d'une deuxième source audio. Par exemple, si les enceintes
sont connectées à votre ordinateur, vous pouvez aussi brancher un iPod ou smartphone sur la prise 3,5 mm
située sur le côté du boîtier de commande. Le son de l'iPod ou du smartphone prendra alors la priorité sur le
son sortant de l'ordinateur tant que la source reste branchée.
Boîtier de commande multifonctions
Commande du
volume des graves
Commande principale
du volume
Marche/arrêt
Casque
Prise d'entrée auxiliaire
13
Dépistage des pannes
Symptôme
Le système d'enceintes ne s'allume pas.
Solution :
• L'interrupteur marche/arrêt est en position arrêt. Appuyez sur
voyant LED bleu.
•
•
Symptôme :
L'enceinte ne produit aucun son
Solution :
•
• Assurez-vous que la commande du volume est réglé à un niveau d'écoute.
•
• Fréquemment, les problèmes liés au son proviennent non des enceintes mais de la source audio. Le problème
du volume sont réglées pour une écoute normale et non en sourdine.
• Si les problèmes persistent, débranchez le câble de votre ordinateur, puis branchez à sa place un smartphone,
iPod ou autre appareil doté d'une prise casque de 3,5mm. Si les enceintes fonctionnent avec cette source
audio, vous savez que le problème provient de votre ordinateur ou des connexions.
Symptôme :
Le son est déformé
Solution :
• Réduisez le niveau du volume de 25 ou 50%. Si le problème n'est
niveau du volume logiciel et réduisez celui*ci si nécessaire.
• Réglez la commande principal du volume de l'ordinateur à 50% de son maximum, puis ajustez ensuite le
volume des enceintes.
Si vous avez des questions ou avez besoin d'assistance, nous sommes à votre écoute. Appelez-nous au
360-883-0333 entre 08:00 et 17:00 (fuseau horaire PST) ou contactez-nous par e-mail à support@cyberacous-
tics.com
iPod, iPhone, iPad et iPad Mini sont des marques commerciales d'Apple Inc.
14
¡Gracias!
CA-3610
Un sistema de Altavoz de tres piezas
Introducción.
Este sistema de altavoces de dos piezas está diseñado para proprocionar un nivel de audio superior en los
ordenadores, smartphones, iPod , reproductores MP3, reproductores DVD y otros aparatos de audio portátiles.
Contenido de la Caja
• 2 altavoces satélite
• Subwoofer
• Estación de controles
• Gua del usuario con diagrama de conexión
Precaución
• No conecte el enchufe hasta haber realizado todas las conexiones.
• Utilice solamente el adaptador CA suministrado con estos altavoces.
•
hornos y entradas de aire caliente
• Utilice un paño seco para la limpieza. No frote con detergentes tales como cera para muebles, lejía, benceno,
acetona o amoníaco ninguna de las partes del sistema.
Preparación de los Altavoces
• Subwoofer - colóquelos en el suelo cerca de una pared o una esquina, para un mejor rendimiento. Ajuste la
distancia desde la esquina o la pared para afectar la calidad del sonido bass tal como desee. Abra directamente
el puerto hacia la pared para aumentar el efecto del sonido.
• Altavoces satélite—para una mejor separación del estéreo, colóquelos en los extremos opuestos del aparato
de audio, ordenador o pantalla de TV (lo mejor es colocarlos tan lejos como sea posible). Por ejemplo, si está
escuchando a través de los altavoces usando un laptop encima de un escritorio, coloque el altavoz izquierdo
en extremo izquierdo más alejado de la mesa y el derecho en el extremo derecho más alejado de la mesa.
15
Conexión de los Altavoces:
Puede contactar estos altavoces a una variedad de aparatos, tales como laptops, ordenadores, smartphones,
iPod, reproductores MP3, reproductores de CD, reproductores de DVD, y otros aparatos audio. Por favor, lea las
más a su fuente de alimentación.
Ordenador de mesa:
• Coja el cable con el enchufe verde y conéctelo en la toma de salida verde en la parte trasera o delantera del ordenador
(también conocido como la toma de salida audio).
• Conecte el enchufe gris a la toma "Al Altavoz" de detrás del subwoofer
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.
Smartphone, iPod, reproductor MP3, reproductor DVD, o reproductor CD
• Coja el cable con el enchufe verde y conéctelo en la toma de salida del aparato de audio.
• Conecte el enchufe gris a la toma "Al Altavoz" de detrás del subwoofer
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.
Sistema de juegos
• Para poder conectar estos altavoces a la consola de juego, necesitará un adaptador de juegos con consola,
también conocido como ""adaptador Y"", que tiene tomas de salida duales RCA y se vende por separado.
• Apague el sistema de juego
• Coja las conexiones duales-RCA roja y blanca del adaptador Y enchúfelas en las tomas de salida RCA roja y
blanca de sus sistema de juego.
• Coja la toma verde de estéreo en el otro extremo del adaptador ""Y"" y enchúfelo en el cable con enchufe
verde.
• Conecte el enchufe gris a la toma "Al Altavoz" de detrás del subwoofer
Conectar a la fuente de audio
Conectar a la toma
de auriculares
Conectar a la toma de salida (verde)
Conectar a la toma
de salida de videojuegos
WR
Y
WR
Cable adaptador RCA
"Y" (no incluido)
No se incluye cable auxiliar
16
Controles y funciones:
• Energía - el botón on/off está en la parte lateral de los controles. Deslícelo para encender o apagar el altavoz.
• Control de Volumen Principal - este volumen está encima de los controles y se indica con las palabras
"MAX" y "MIN". Gírelo en el sentido de las agujas del reloj para aumentar el volumen y en sentido contrario
para disminuirlo.
• Control de Volumen de los graves - dicho volumen está ubicado en la parte lateral de los controles. Gire el
control a la derecha para aumentar los bajos y a la izquierda para disminuirlos.
• Toma de salida de los auriculares - Conecte sus auriculares a esta toma y silenciarán el sistema del altavoz
automáticamente. El volumen principal puede usarse para aumentar o disminuir el volumen de sus auriculares.
• Conexión de entrada auxiliar - la toma de entrada auxiliar le permite la conexión de una segunda fuente de
audio. Por ejemplo, si sus altavoces están conectados a su ordenador, podrá conectar un iPod o un
smartphone utilizando la toma de entrada de 3.5mm de la parte lateral de los controles. El iPod o smartphone
conectados anularan la conexión de audio de su ordenador mientras estén enchufados.
Estación de control multi-función
Control de Volumen para los
graves
Control de Volumen principal
Energía on/off
Toma de salida de los
auriculares
Toma de entrada auxiliar
Problemas
Síntomas:
El sistema de altavoz no se conecta.
Solución:
• El control de energía no está conectado. Presiónelo y compruebe si el indicador LED azul se enciende.
• Verique que el adaptador de energía CA está conectado en la toma de salida de la pared.
• Compruebe si la toma de salida de la pared o la regleta que utiliza está recibiendo energía, i.e. no una toma de
salida conectada
Symptom:
Speaker does not produce sound.
Solución:
• Verique que llega energía al altavoz. Compruebe los pasos anteriores.
• Asegúrese que el volumen está conectado a un nivel de escucha audible
• Verique que todos los cables están conectados en las tomas correctas.
• Muchas veces, los usuarios creen que los altavoces no están funcionado, cuando de hecho están teniendo
problemas con la fuente de sonido. El problema más común cuando se conecta a un ordenador es que las
conexiones son incorrectas. Asegúrese que ha conectado la toma de salida audio desde su ordenador.
Muchas veces, esta toma será de color verde. Asimismo, asegúrese de que su aparato o CD/DVD está
funcionando y que los ajustes de software de volumen están conectados y no puestos en silencio.
• Si aún así tiene problemas, desconecte el cable del altavoz de su ordenador y conéctelo a un smartphone,
iPod o cualquier otro aparato que tenga una toma de salida de auriculares de 3.5mm. Si sus altavoces
funcionan en ese otro aparato, sabrá que están funcionando correctamente y que probablemente el problema
esté en su ordenador o en las conexiones.
Síntoma:
El sonido está distorsionado
Solución:
• Disminuya el volumen un 25% o un 50%. Si eso no funciona, compruebe también el nivel del volumen del
software de audio y disminúyalo si es necesario.
• Ajuste el control de volumen del ordenador equilibrando el volumen hasta que esté a 50%, luego ajuste los
niveles de volumen de los altavoces.
Si tiene alguna duda o necesita asistencia con sus altavoces, estamos aquí para ayudarle. Llame al
360-883-0333 entre las 8am y las 5pm (Hora de E.E.U.U.) o envíe un email a: [email protected]
iPod, iPhone, iPad, and iPad mini son marcas registradas de Apple, Inc.
17
Amplified Speaker System
