Caratteristiche

Avvertenze

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

all'apparecchio.

! Leggere attentamente le istruzioni:

ci sono importanti informazioni sull'installazione,

sull'uso e sulla sicurezza.

! Per evitare pericoli dovuti all'instabilità

dell'apparecchio, questo deve essere fissato

attenendosi scrupolosamente alle istruzioni di

montaggio.

! In caso di trasloco o spostamento tenere

l'apparecchio in posizione verticale.

! Il frigo cantina non può essere utilizzato da bambini

o persone portatrici di handicap, senza la

supervisione di un adulto o di un tutore, onde evitare

usi non consentiti della cantina stessa.

! I bambini non devono utilizzare il frigo cantina senza

la supervisione di un adulto, onde evitare che

giochino con la cantina stessa.

! Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

! Mantenere libere da ostruzioni le aperture di

ventilazione nell'involucro dell'apparecchio.

! Non utilizzare, per accelerare il processo di

sbrinamento, dispositivi meccanici o altri mezzi diversi

da quelli raccomandati dal costruttore.

! Non danneggiare il circuito del refrigerante.

! Per effettuare la sostituzione del neon rivolgersi al

centro assistenza.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! Il cavo di alimentazione è di tipo Y, in caso di

sostituzione rivolgersi al centro assistenza.

Modello

Temperature

Dimensioni

Peso**

Peso

Potenza elettrica

Corrente

Lampade

Consumo

Tensione in Volt*

Frequenza Hz*

* A seconda dei paesi, questi valori sono soggetti a

variazioni. Per conoscere le caratteristiche specifiche

del vostro apparecchio, consultare la targhetta

caratteristiche del prodotto.

** Apparecchio vuoto.

WL 24 A/HA

1 Zona

larghezza cm 60

altezza cm 44,8

profondità cm 55

30,5 Kg

35,5 Kg

62 W

0,3 A

3 W

0,38 kWh / 24h

220 - 240 V

DATI TECNICI

Questo apparecchio è destinato ad essere utilizzato esclusivamente per la

conservazione del vino.

Installazione

Posizionamento e collegamento

Disimballo

1 Disimballare subito l'apparecchio e controllare che

non abbia subÏto danni nel trasporto. Se fosse

danneggiato non collegarlo e contattare il

Rivenditore.

2 Togliere con cautela le protezioni e gli adesivi,

aprire l'anta e verificare l'integrità dei vari

componenti.

3 Estrarre il cavo dell'alimentazione elettrica.

Posizionamento

1 Posizionare l'apparecchio in un ambiente ben

aerato, non umido e libero (evitare armadi a muro

chiusi).

2 Lasciare l'apparecchio lontano da fonti di calore.

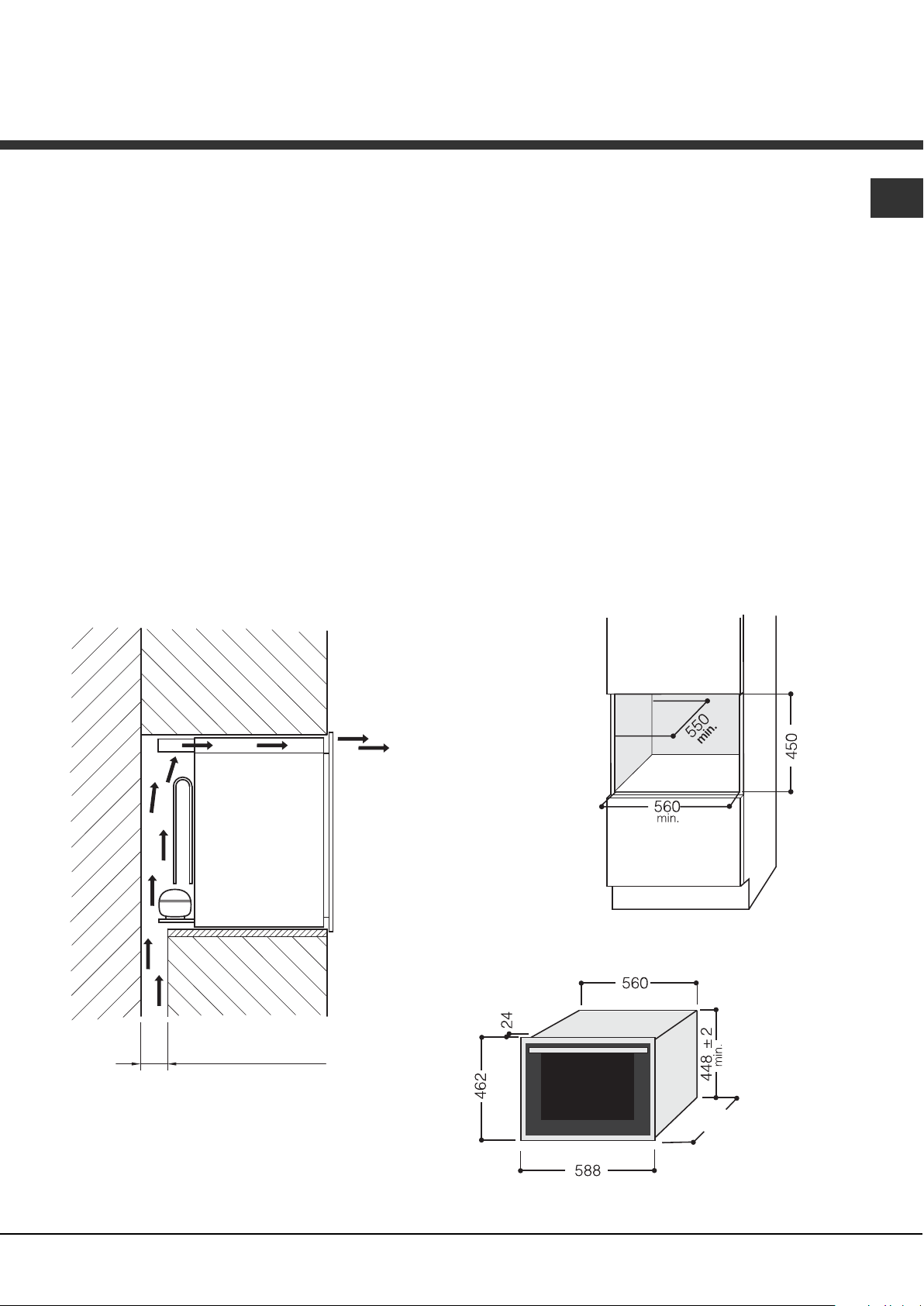

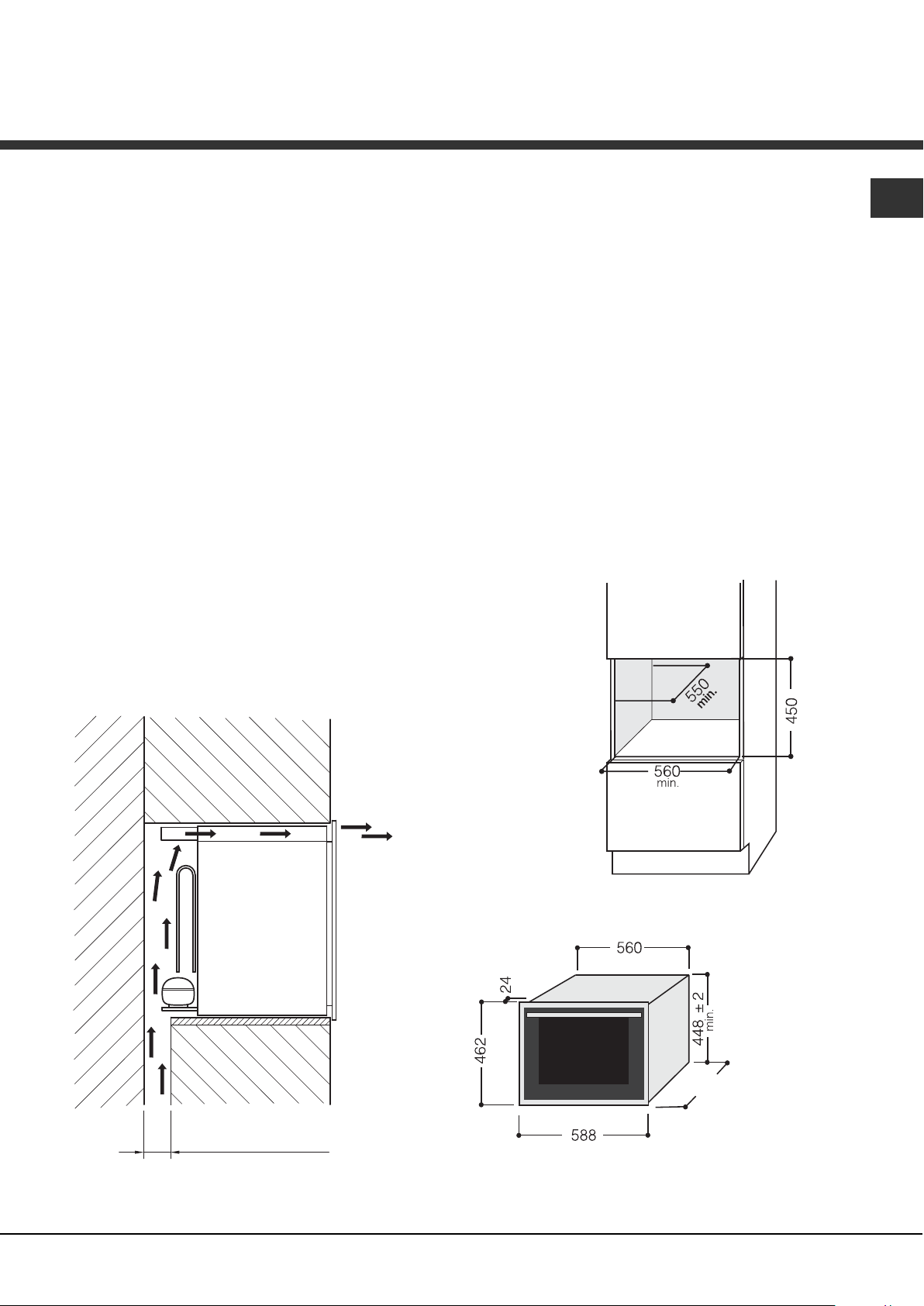

3 Rispettare le distanze minime tra l'apparecchio ed il

vano in cui verrà posizionato, per garantire

all'apparecchio stesso una perfetta ventilazione.

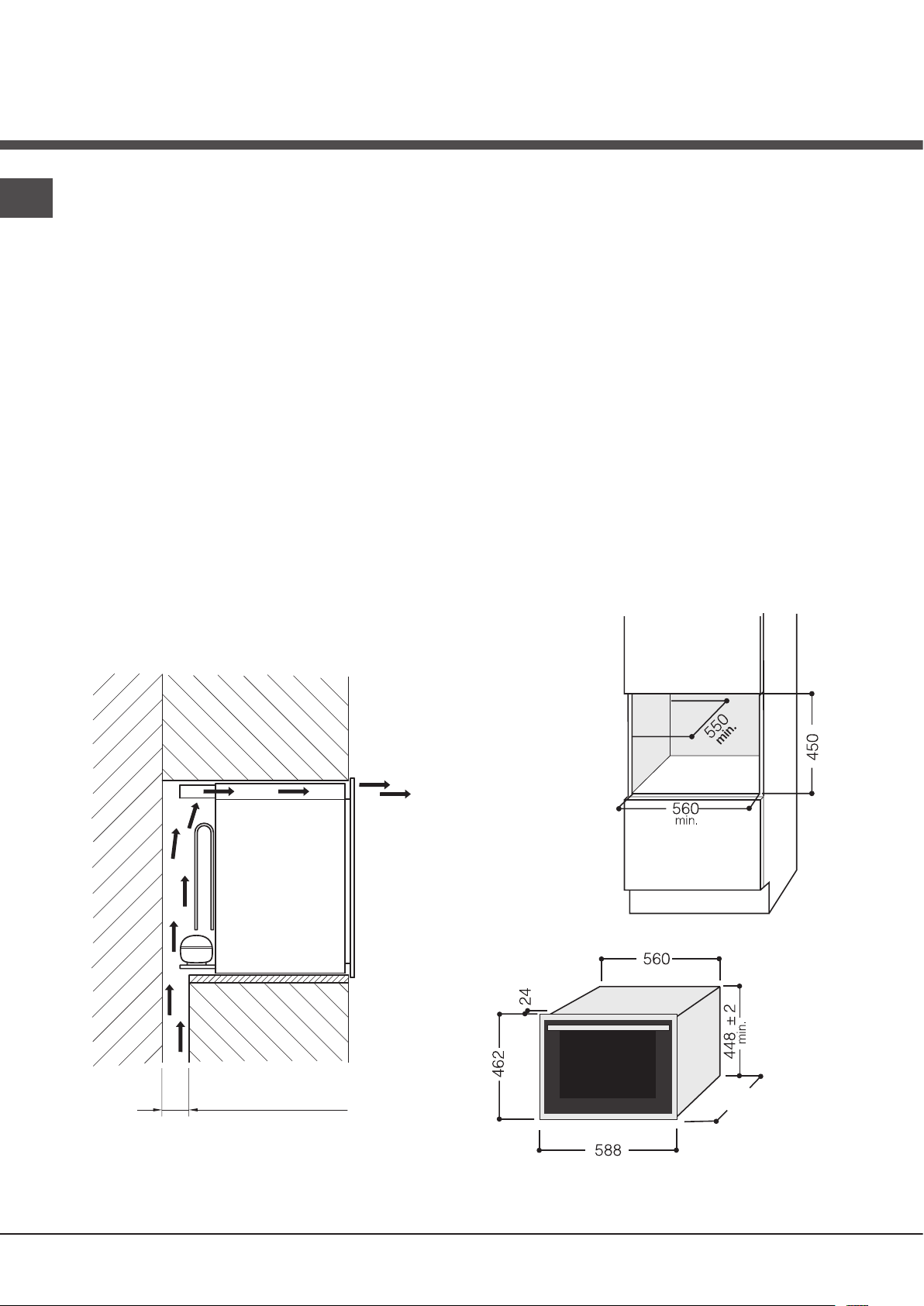

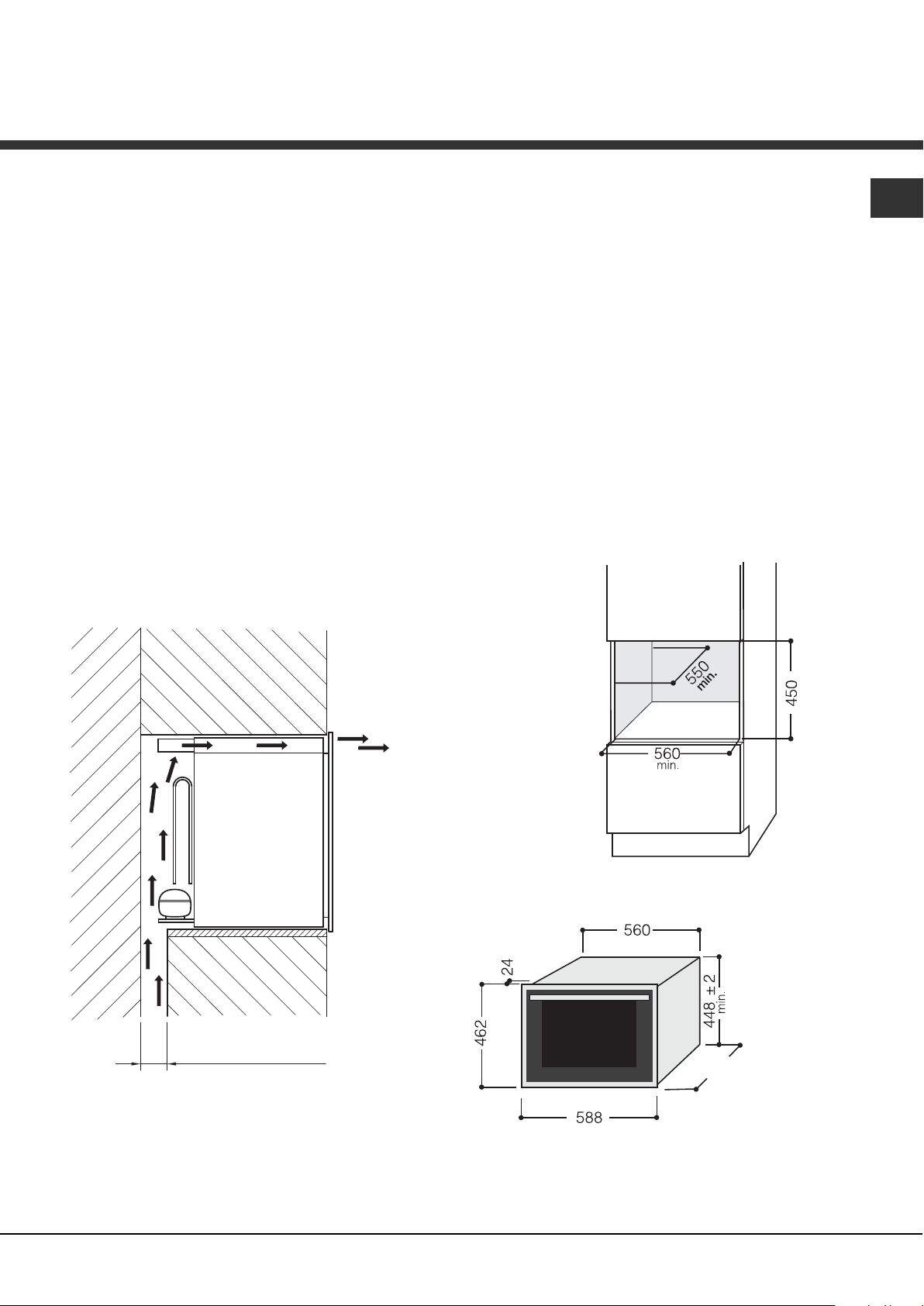

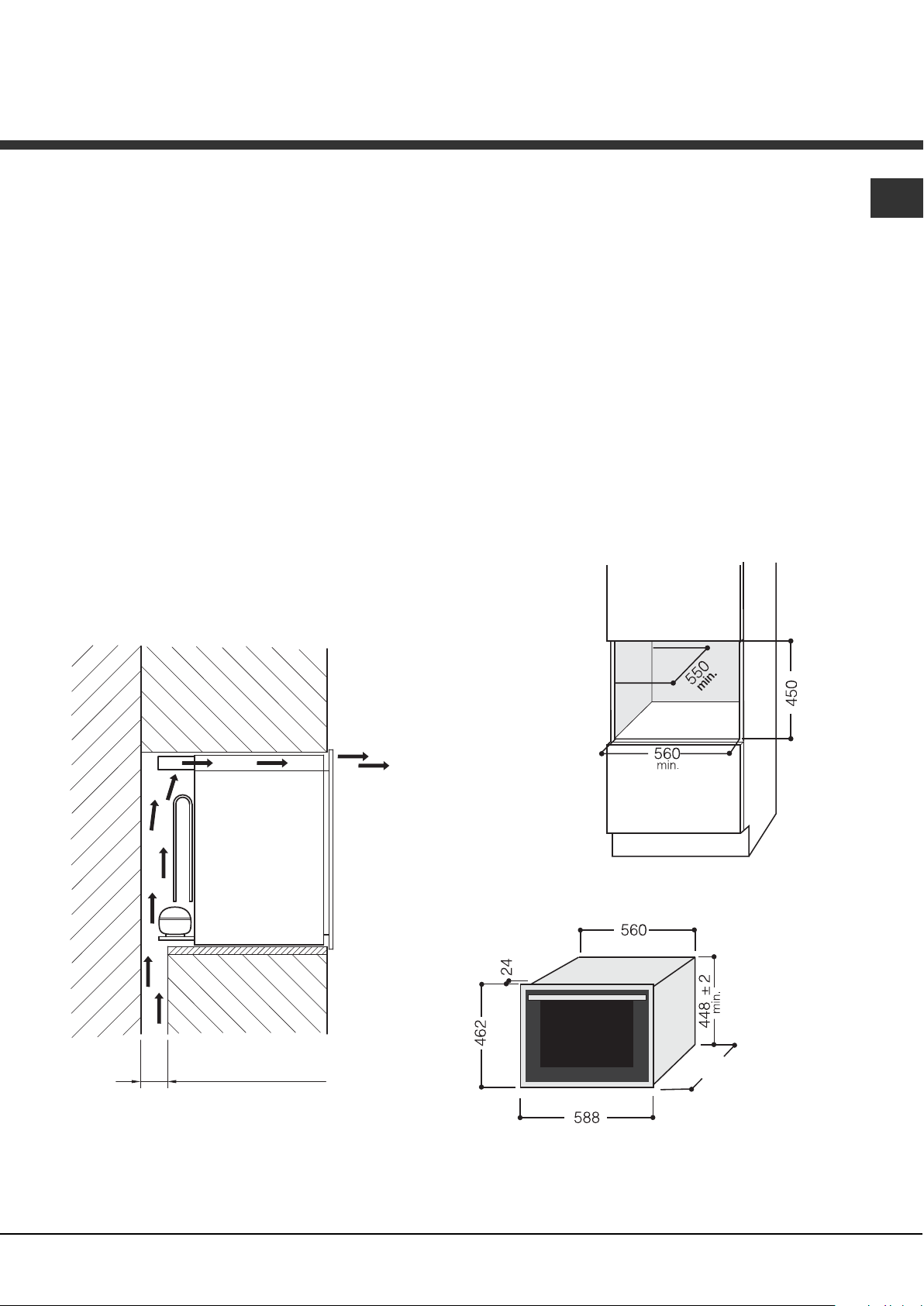

Vedi figura.

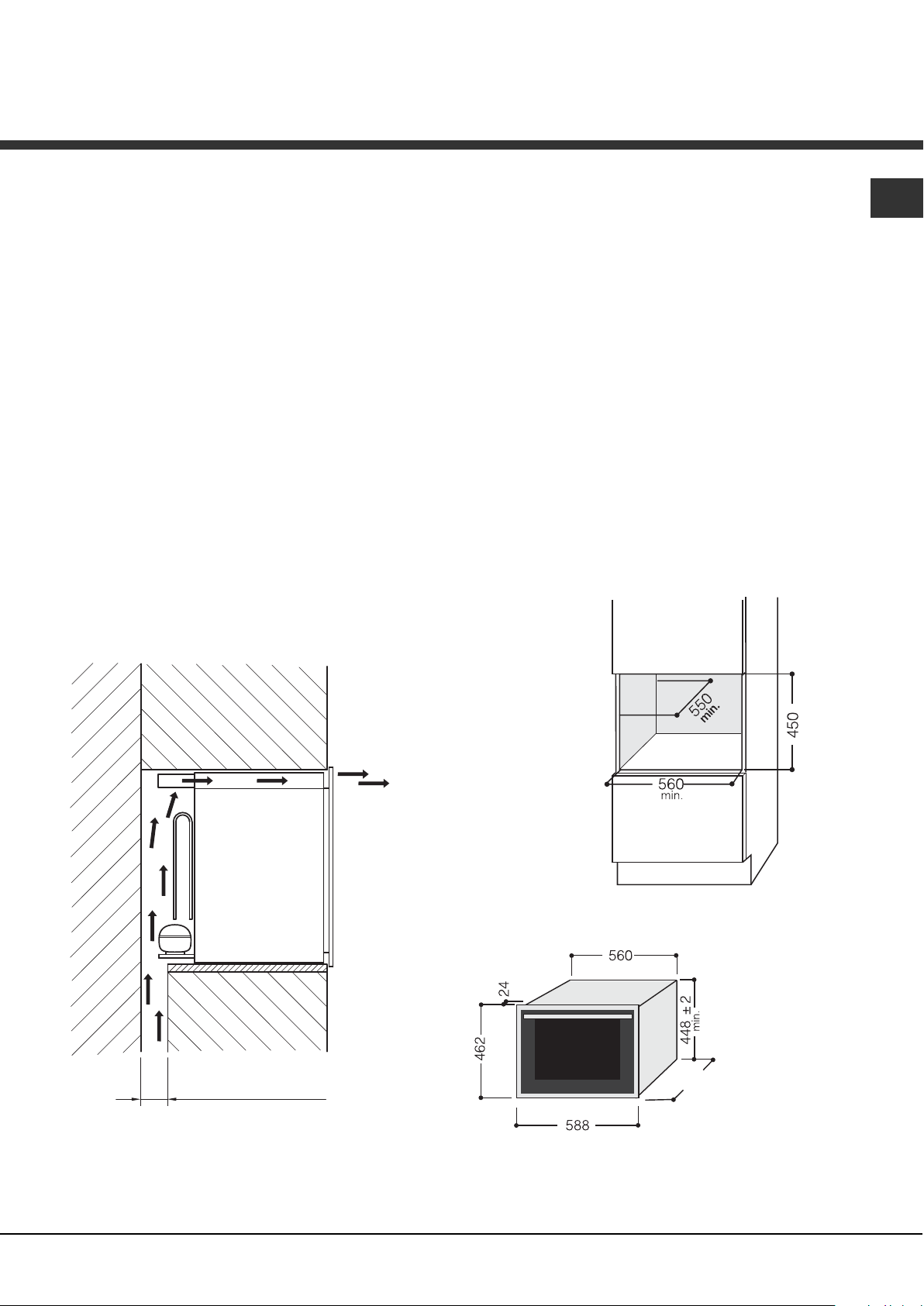

Spazio per aerazione:

minimo 50 mm

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio

verticalmente e attendere almeno 3 ore prima di

collegarlo all'impianto elettrico. Prima di inserire la

spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di

legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella tabella Dati

tecnici o nella targhetta caratteristiche in basso a

destra (vedi Descrizione dell'apparecchio);

• la tensione di alimentazione sia compresa nei valori

indicati nella tabella Dati tecnici o nella targhetta

caratteristiche in basso a destra (vedi Descrizione

dell'apparecchio);

• la presa sia compatibile con la spina

dell'apparecchio. In caso contrario sostituire la presa

o la spina; non usare prolunghe e prese multiple.

Dimensioni

del vano

550

Quota battuta

fianco mobile

Dimensioni

della cantina

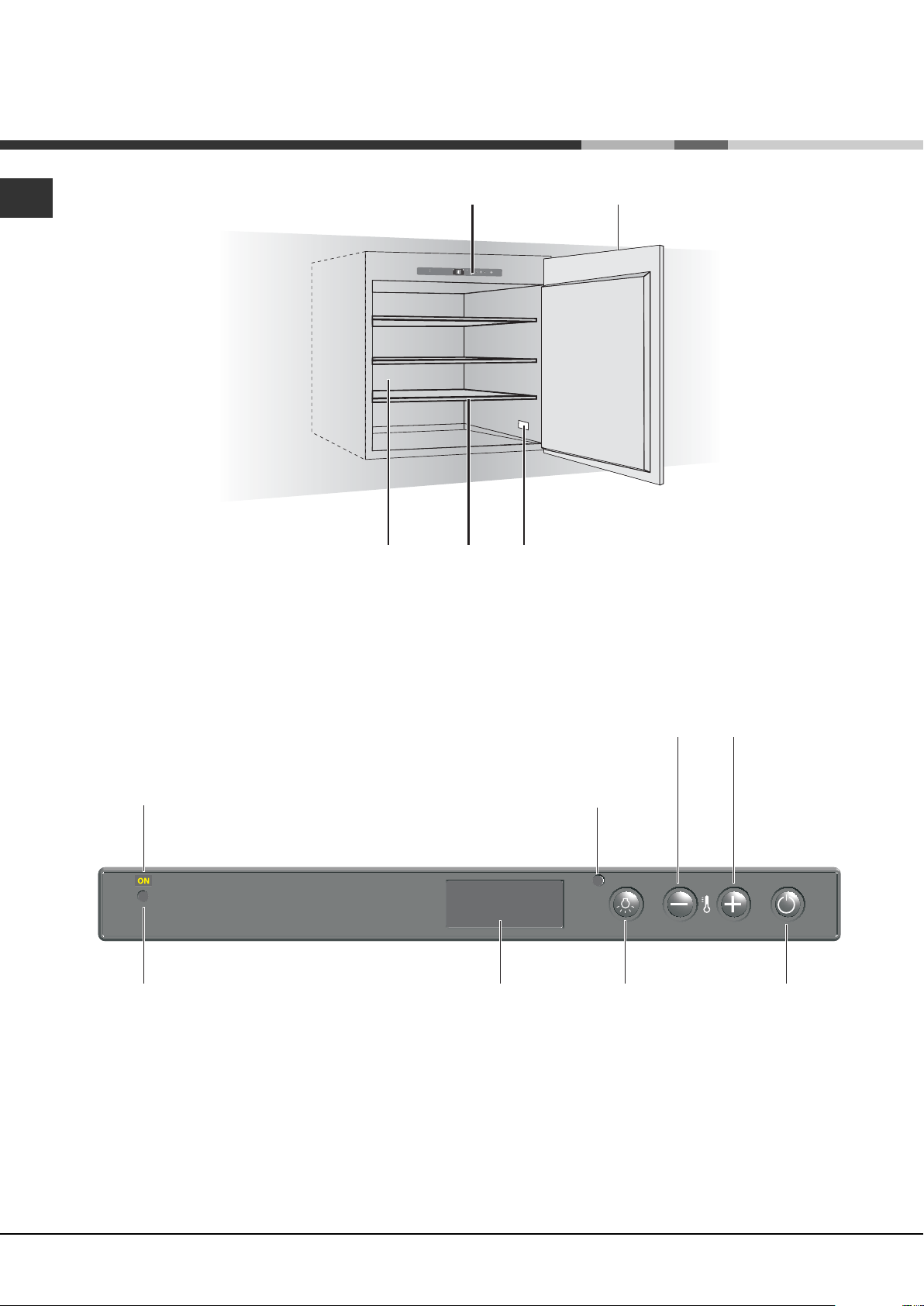

Vista d'insieme

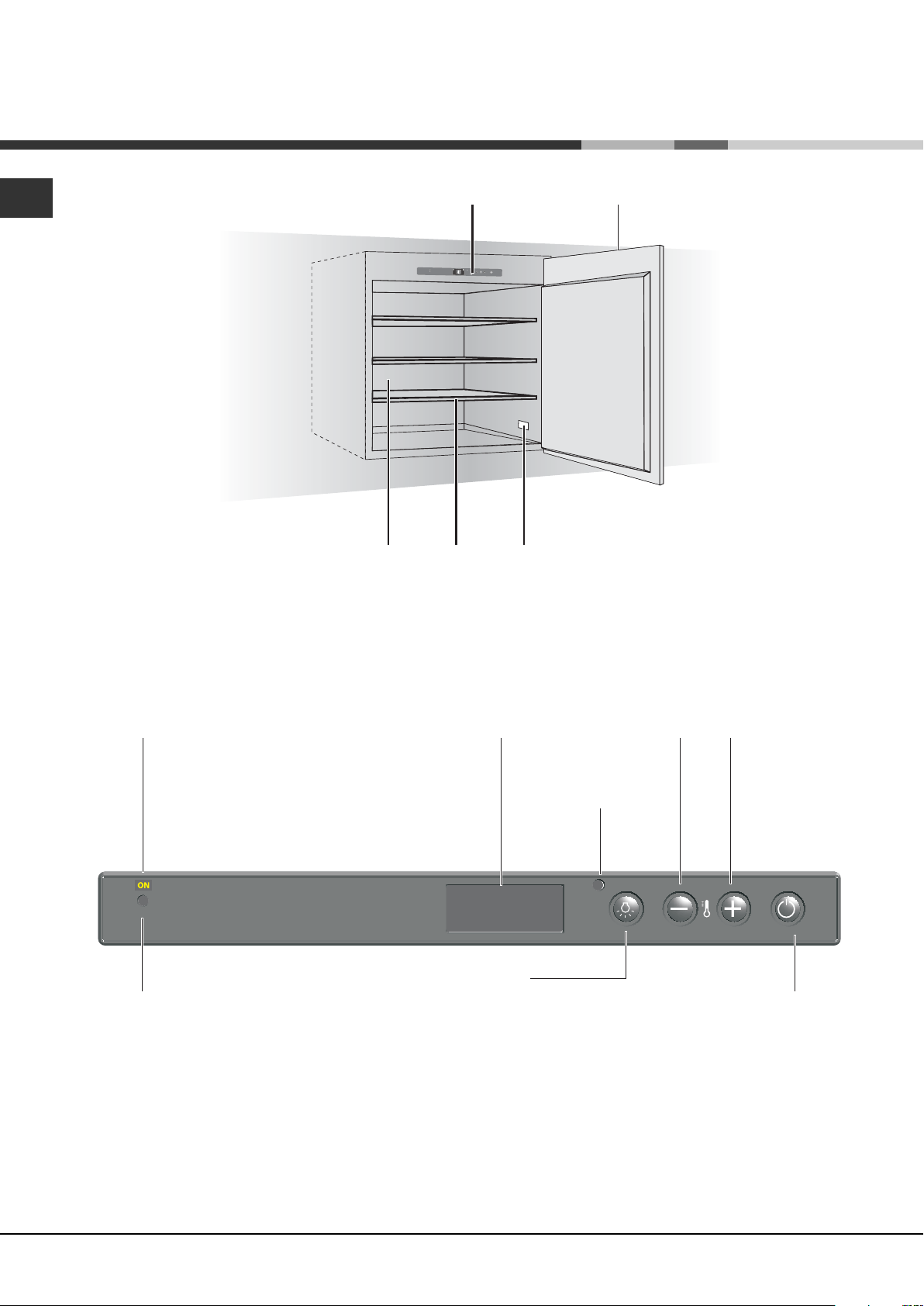

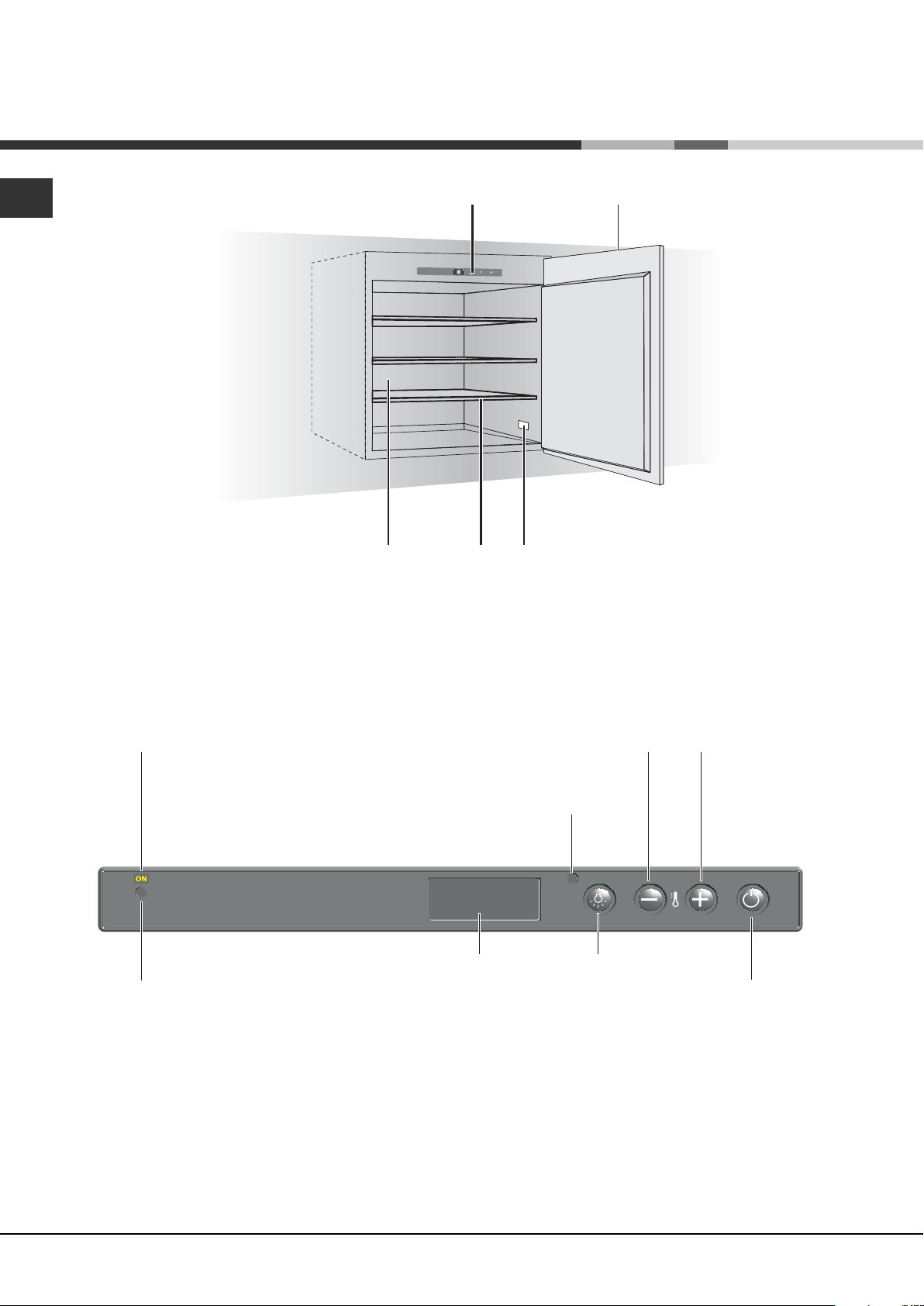

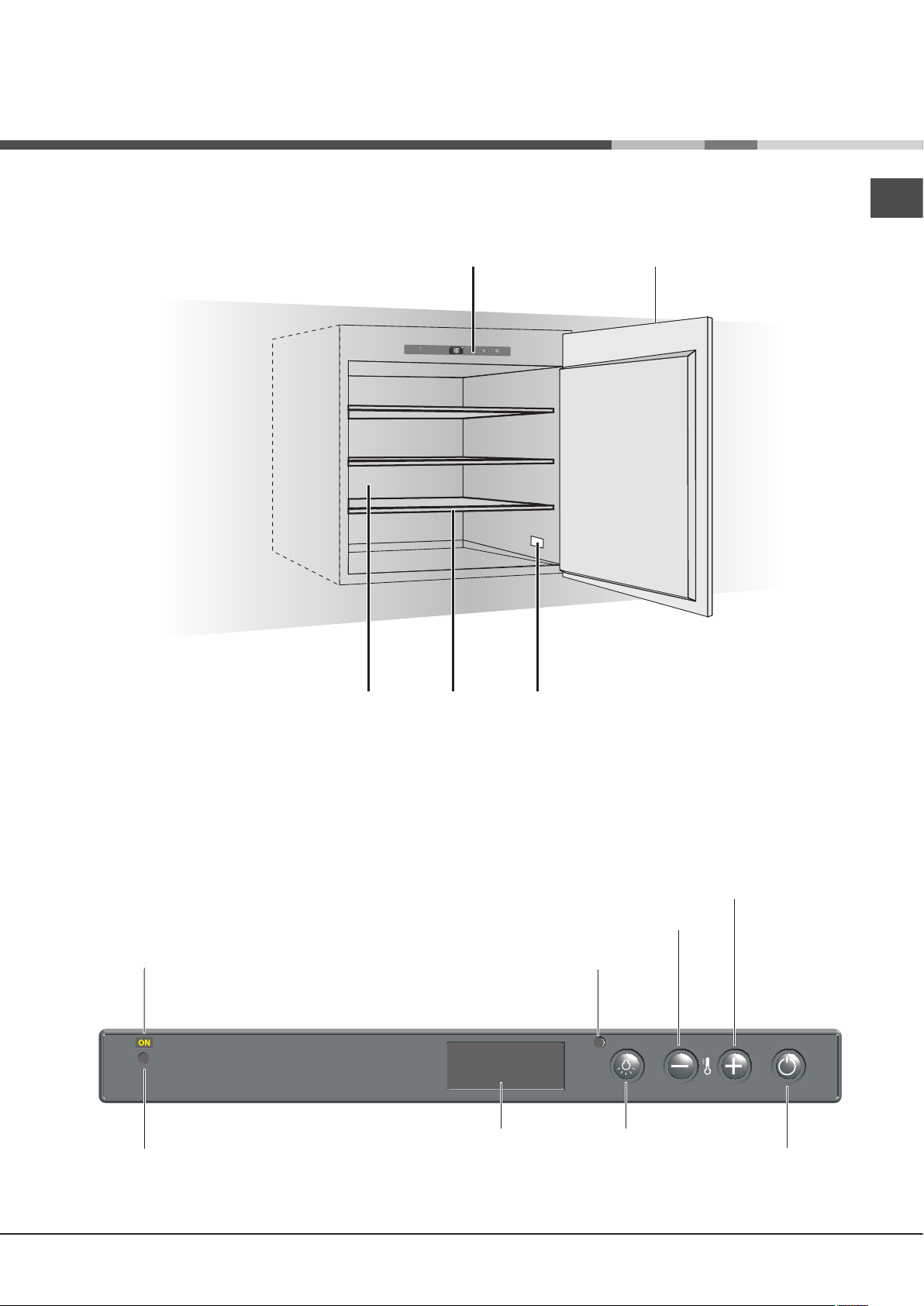

Pannello di controllo

TASTO PER

AUMENTARE LA

TEMPERATURA

LUCE

SPIA DI

FUNZIONAMENTO

INDICATORE DI

ACCENSIONE

LUCE

TASTO DI

ACCENSIONE

(ON/OFF)

TASTO

PER DIMINUIRE

LA TEMPERATURA

SPIA DI

ALIMENTAZIONE

ELETTRICA

DISPLAY

Descrizione

dell'apparecchio

PANNELLO DI

CONTROLLO

ANTA

VETRO

VANO

INVECCHIAMENTO

RIPIANI TARGHETTA

CARATTERISTICHE

Vano invecchiamento

Il frigo cantina è composto da un vano

invecchiamento la cui principale funzione è garantire

ai vini condizioni ottimali di conservazione.

La sua temperatura è stata regolata in fabbrica su una

temperatura considerata ottimale per la maggior parte

dei casi e corrisponde a 15°.

Il vino è un prodotto complesso che deriva da una

evoluzione lenta e lunga, e necessita di condizioni

specifiche per esprimersi al meglio.

Tutti i vini si conservano alla stessa temperatura,

mentre le temperature di servizio e di degustazione

cambiano in base al vino.

Perciò, così come per le cantine naturali dei

produttori, anche per il frigo cantina non è importante

il valore assoluto della temperatura di conservazione,

quanto la sua costanza nel tempo: la conservazione

del vino è ideale qualunque sia la temperatura, a

condizione che la temperatura non subisca variazioni.

Avvio e utilizzo

Regolazione manuale della temperatura

La temperatura visualizzata sul display è la

temperatura relativa all'interno del vano cantina.

Alla prima accensione, la cantinetta è impostata per

raggiungere i 15° e stabilizzarvisi.

Qualora dovesse rendersi necessario, è possibile

modificare la temperatura secondo quanto segue:

1. Al momento della connessione alla rete elettrica, il

display visualizza la temperatura impostata

all'interno del vano.

2. Premere il tasto

(vedi Pannello di controllo) per

circa un secondo: l'indicatore della temperatura

comincerà a lampeggiare.

3. Premere i tasti

o fino al raggiungimento

della temperatura desiderata.

4. Attendere 5 secondi perché l'indicatore torni fisso:

la temperatura è stata impostata.

5. Attendere che l'adeguamento della temperatura

abbia effetto ed introdurre le bottiglie di vino nella

cantina.

Per consentire un raggiungimento più veloce della

temperatura impostata, la luce interna non si

accende (oppure si spegne temporaneamente) se la

temperatura interna supera i 24°C.

Estrazione dei ripiani in legno

ATTENZIONE:

I ripiani in legno non sono scorrevoli, non estrarli con

il carico di bottiglie per evitare il rischio di rottura

delle stesse.

I ripiani si possono estrarre per pulizia solo senza

bottiglie.

Tabella delle temperature a cui servire i vini

Nella tabella si riportano le temperature indicative a cui dovrebbe essere servito il vino a tavola.

Nel caso in cui il vino debba essere servito ad una temperatura superiore a quella impostata all’interno della

cantina, si consiglia di lasciarlo fuori per il tempo necessario.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone

Barbaresco

Barolo

Beaujolais

Bordeaux Bianco Liquoroso

Bordeaux Bianco Secco

Bordeaux Rosso

Bourgogne Bianco

Bourgogne Rosso

Brunello

Champagne

Chianti Classico

Languedoc-Roussillon

Passito di Pantelleria

Provenza Rosé

Spumanti Secchi e Dolci

erdicchio di Matelica e dei Castelli di Jesi

Vini Bianchi del Trentino Alto Adige

Vini Bianchi Franciacorta

Vini Bianchi Secchi Aromatici

Vini Bianchi Secchi, Giovani e Fruttati

Vini del Friuli Venezia Giulia

Vini del Rodano

Vini della Loira Bianchi Secchi

Vini della Loira Liquorosi

Vini della Loira Rossi

Vini passiti Liquorosi

Vini Rosati, Vini Novelli

Vini Rossi Leggeri, poco tannici

Vini Rossi mediamente strutturati,

abbastanza tannici

Stoccare le bottiglie

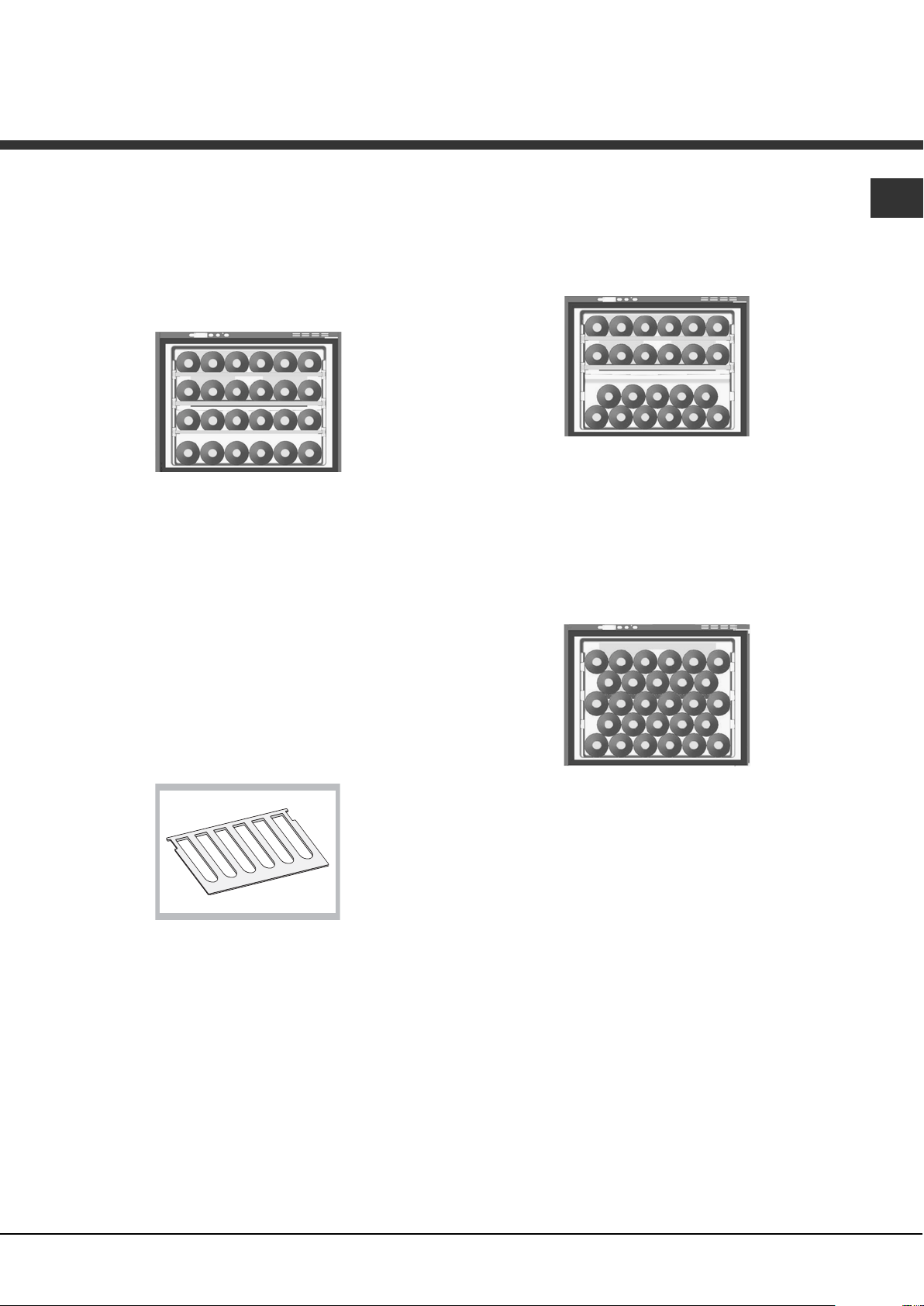

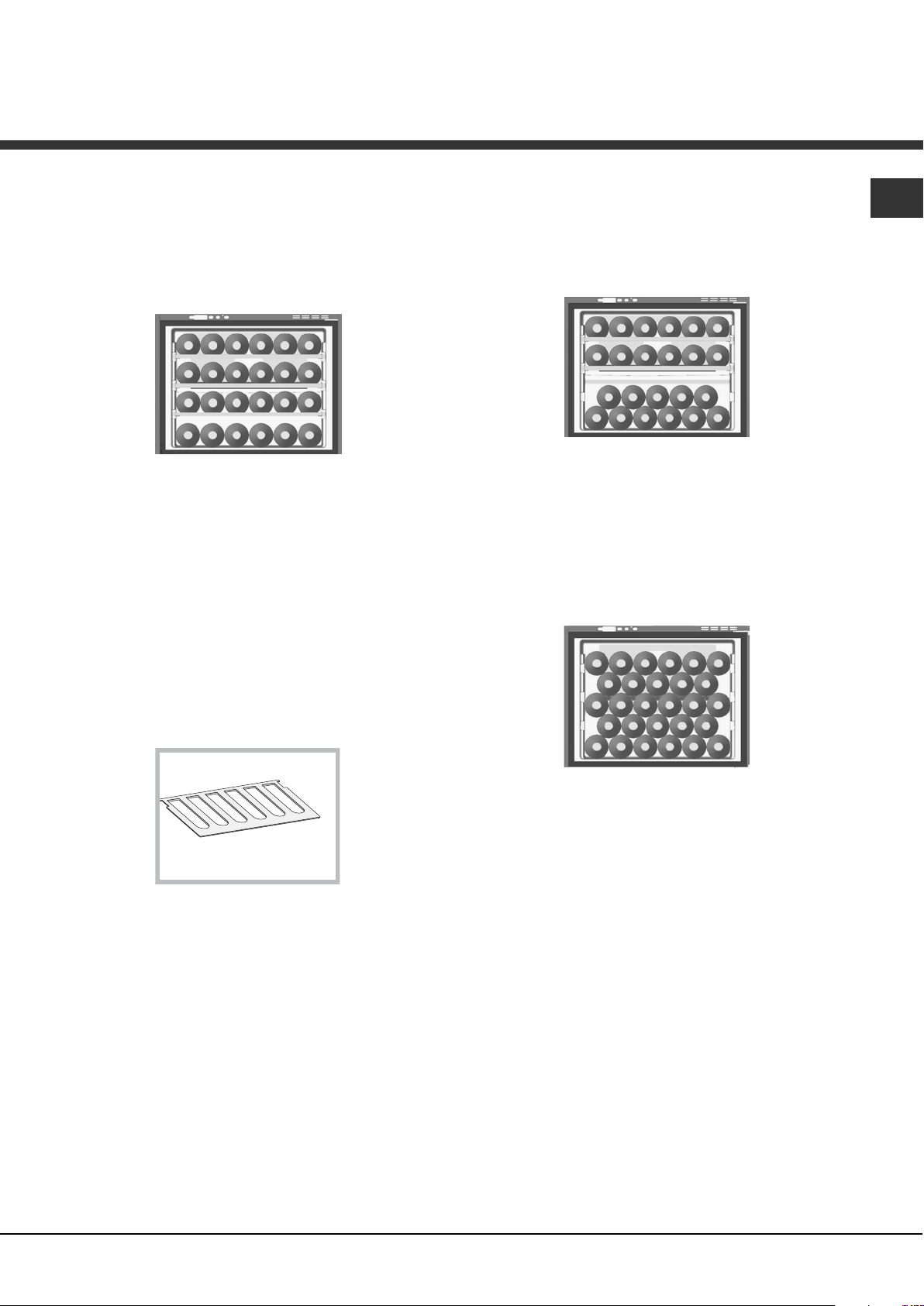

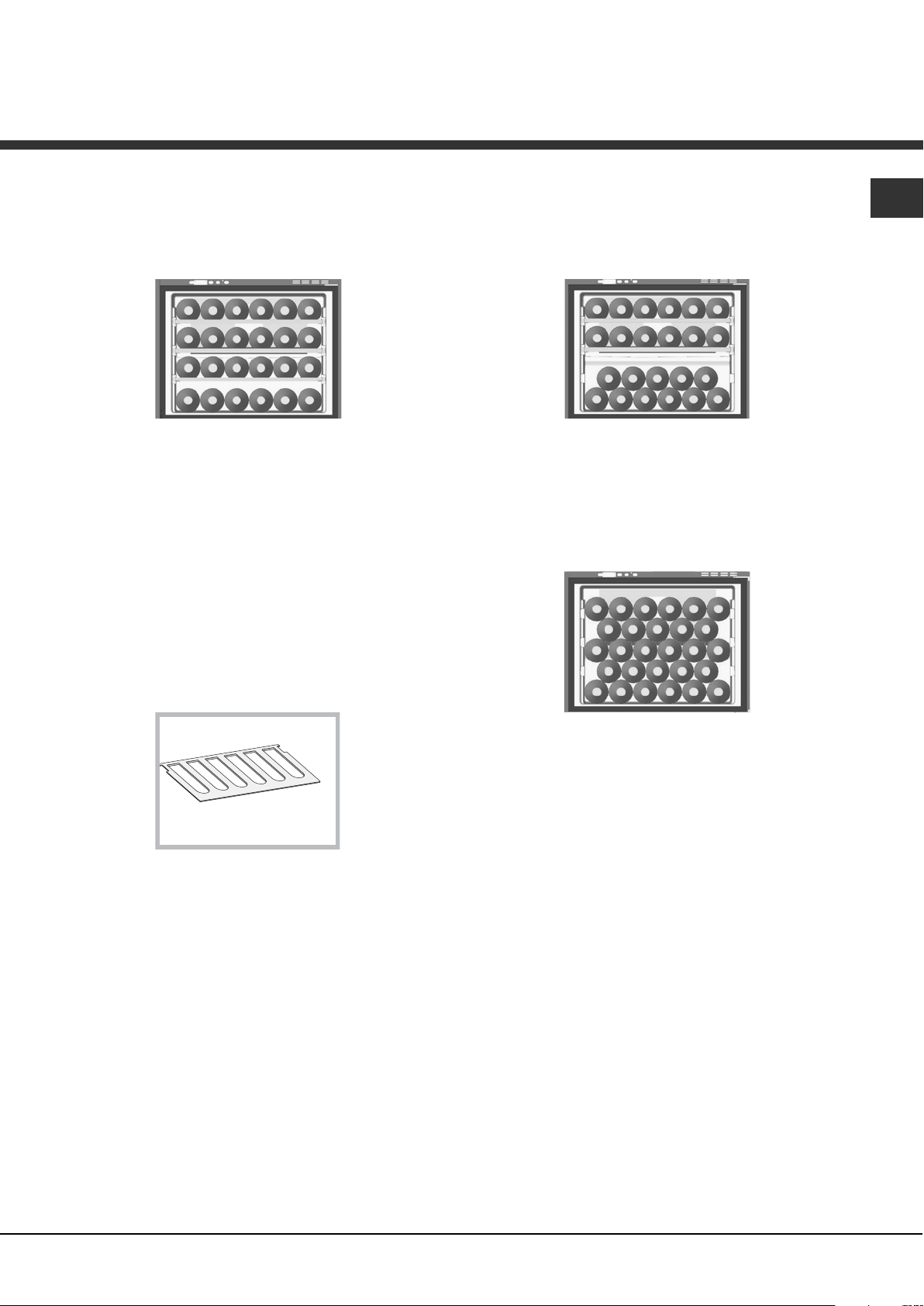

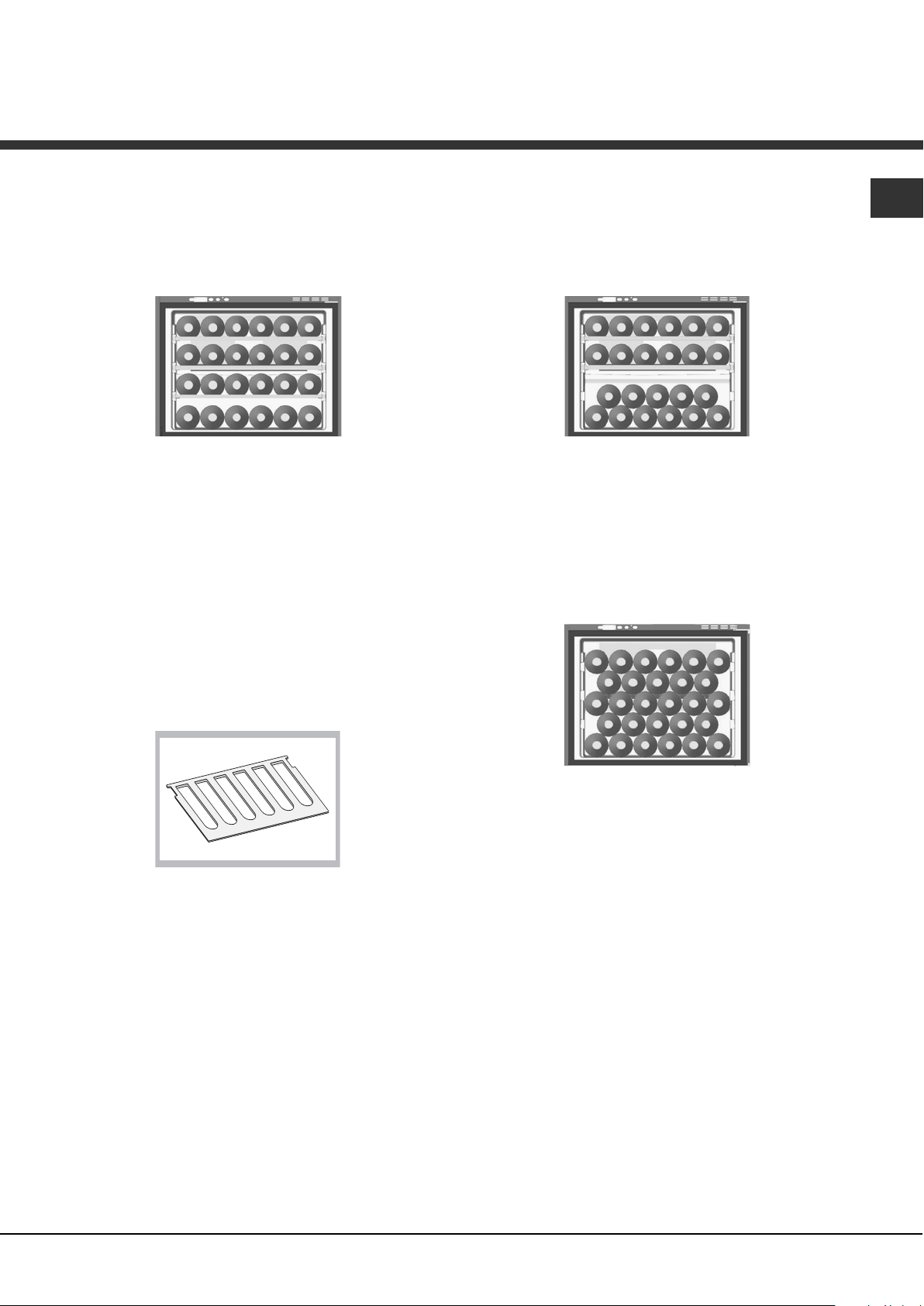

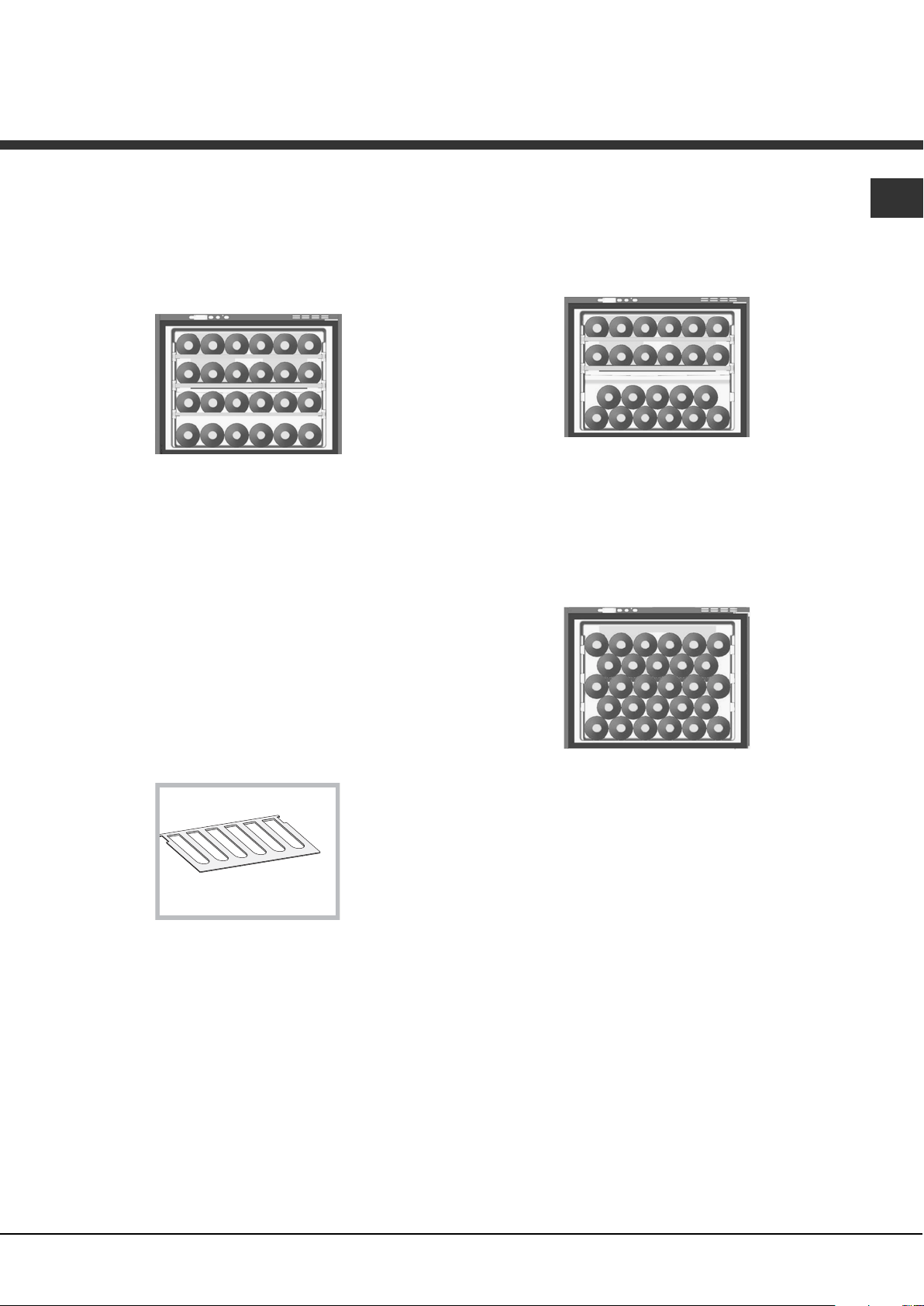

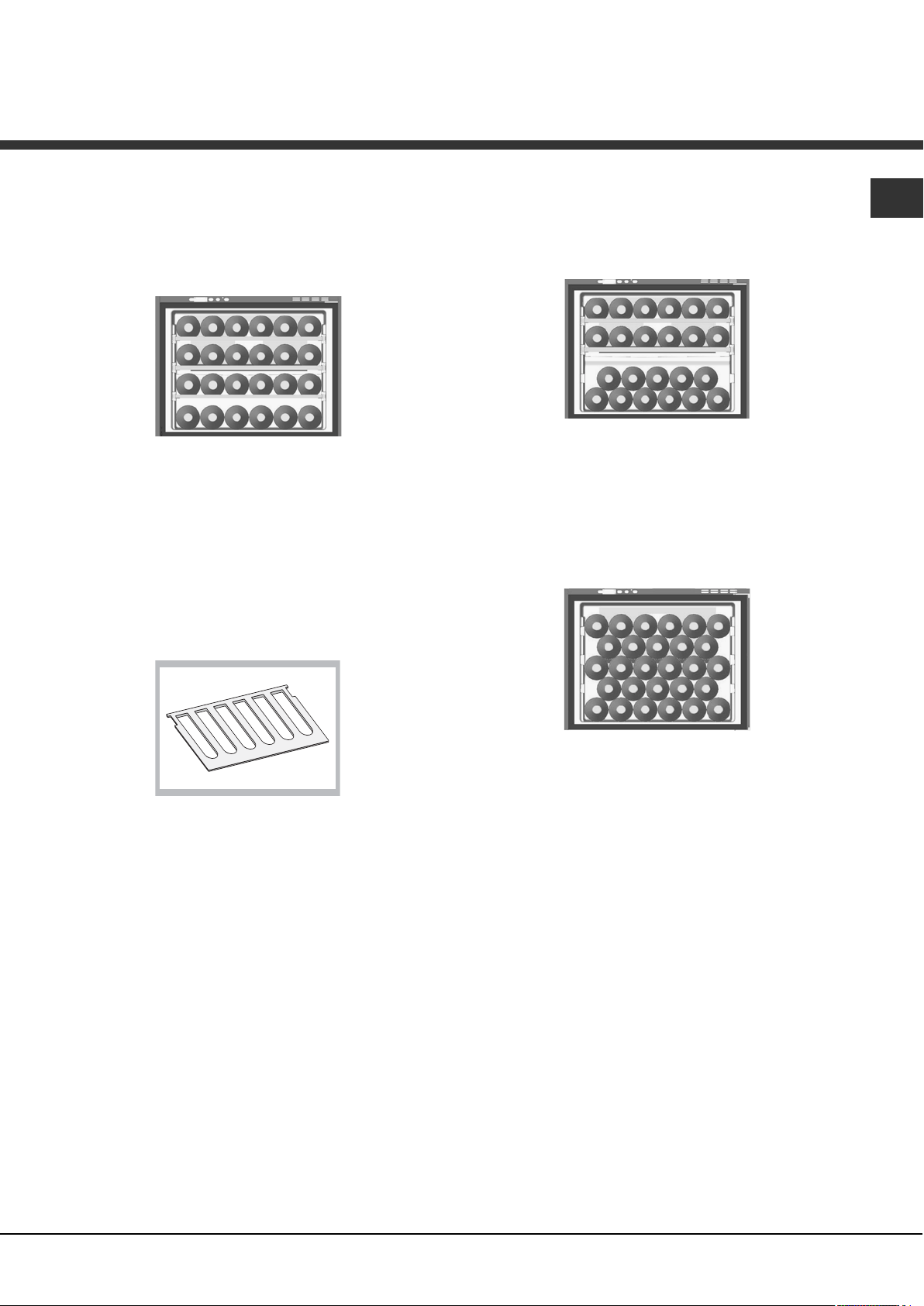

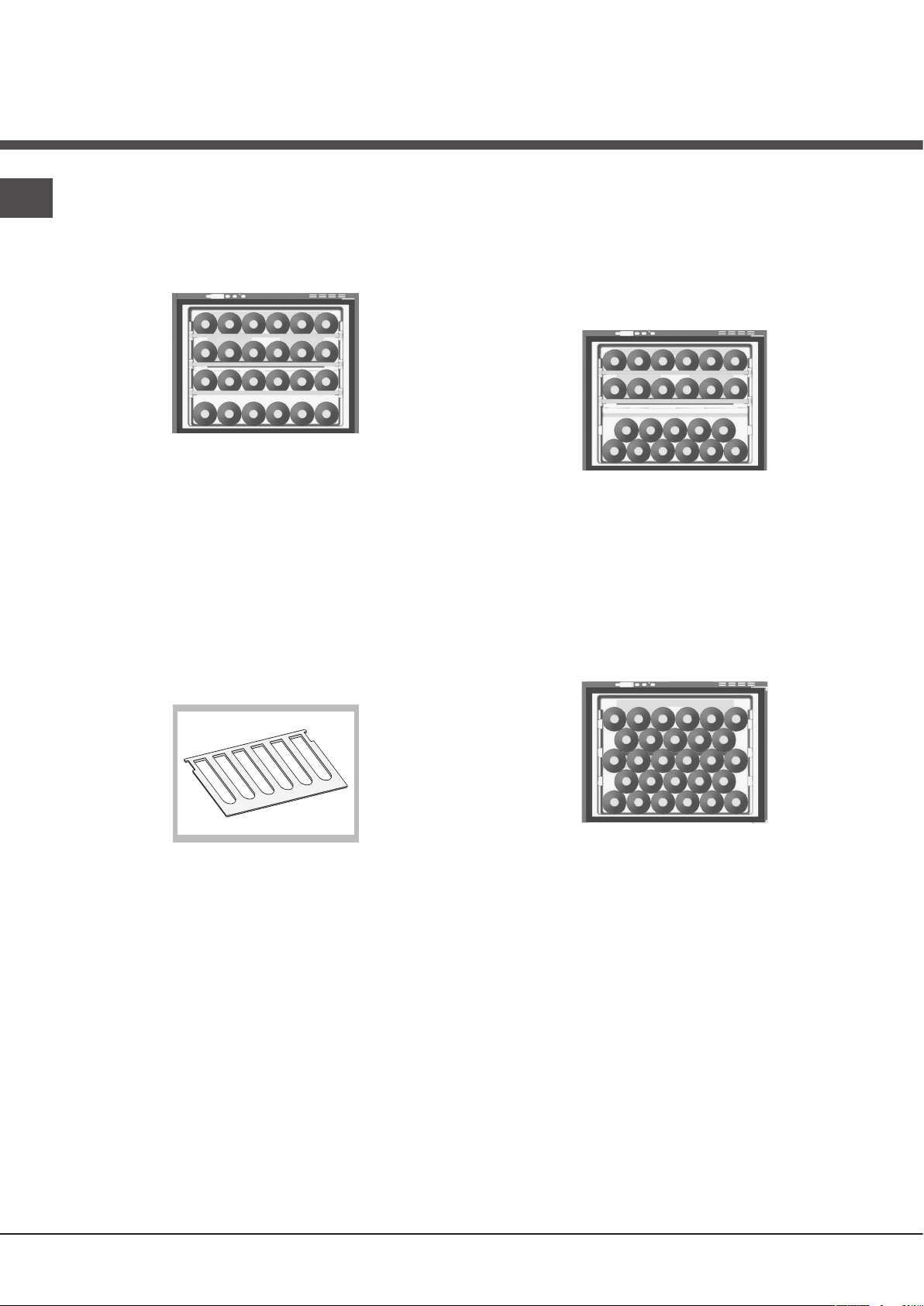

Stoccaggio classico con 24 bottiglie

Se si desidera sistemare le bottiglie in modo tale da

renderle visibili e facilmente estraibili, si consiglia la

configurazione a 24 bottiglie (bordolesi o misto

bordolesi e renane).

STANDARD

24 Bottiglie (100% coricate)

3 griglie utilizzate

I 3 ripiani in legno della cantina vino sono predisposti

per la conservazione di un numero massimo di 6

bottiglie.

Le feritoie poste sulla base della cantina possono

ospitare altre sei bottiglie per un totale di 24.

Si suggerisce di collocare le bottiglie più lunghe (Tipo

Renane) sul ripiano base della cantina, predisposto

per ospitare bottiglie di dimensioni maggiori.

! Un ripiani in legno, può sorreggere in sicurezza un

nassimo di 22 bottiglie.

Stoccaggio con bottiglie Champagnotta

Le bottiglie di tipo Champagnotta, per la loro

dimensione maggiore rispetto alle bottiglie classiche,

devono essere collocate nel ripiano base della cantina

in un numero massimo di 5.

Per stoccare altre bottiglie di tipo Champagnotta sarà

necessario rimuovere il 3° ripiano della cantina vino,

collocando le nuove bottiglie sopra quelle

precedentemente posizionate sul ripiano di base, ma

in senso opposto.

E' possibile stoccare fino a 9 bottiglie di tipo

Champagnotta.

Altre configurazioni per lo stoccaggio delle bottiglie

CONSERVAZIONE:

Qualora si volesse, è possibile conservare fino ad un

massimo di 28 Bottiglie, rimuovendo tutti e tre i ripiani

e riponendo le bottiglie così come mostrato

nell’immagine precedente.

Manutenzione e anomalie

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione:

staccare la spina dalla presa.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di telefonare al Rivenditore, controllare che non si tratti di un

problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie

Il compressore non funziona

Il compressore non si ferma mai

Possibili cause/soluzioni

• La spina non è inserita nella presa della corrente o

non abbastanza da fare contatto, oppure in casa non

c'è corrente.

• La presa della corrente non funziona (verificare

collegandovi un altro apparecchio elettrico).

• Contattare il centro assistenza tecnica.

! Qualsiasi intervento sull'apparecchio deve essere realizzato dal Servizio Tecnico Autorizzato, pena la nullità

della garanzia. Dopo ogni intervento sul gruppo freddo, il tecnico deve controllare la tenuta del circuito.

! Anomalie di breve durata, quali ad esempio la mancanza di corrente, non compromettono i vini. Solo quando le

anomalie di funzionamento vengono lasciate irrisolte per un lungo periodo possono diventare dannose per i vini.

! L’apparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di

sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti

Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e

successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni.

- 2002/96/CE.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano

essere smaltiti nel normale flusso dei rifiuti solidi

urbani. Gli apparecchi dismessi devono essere

raccolti separatamente per ottimizzare il tasso di

recupero e riciclaggio dei materiali che li

compongono ed impedire potenziali danni per la

salute e l’ambiente. Il simbolo del cestino barrato è

riportato su tutti i prodotti per ricordare gli obblighi

di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.

Mod.

RG 2330

Cod.

93139180000 S/N 704211801

220 - 240 V- 50 Hz 150 W

Fuse

Max 15 w

Total

Gross

Bruto

Brut

Compr.

Kompr.

Syst.

R 134 a

kg 0,090

Gross

Bruto

Brut

340

Net

Util

Utile

Gross

Bruto

Brut

Freez. Capac

Poder de Cong

Made in Italy 13918

Test

P.S-I.

Pressure

HIGH-235

LOW 140

kg/24 h

4,0

Class

Clase

Classe

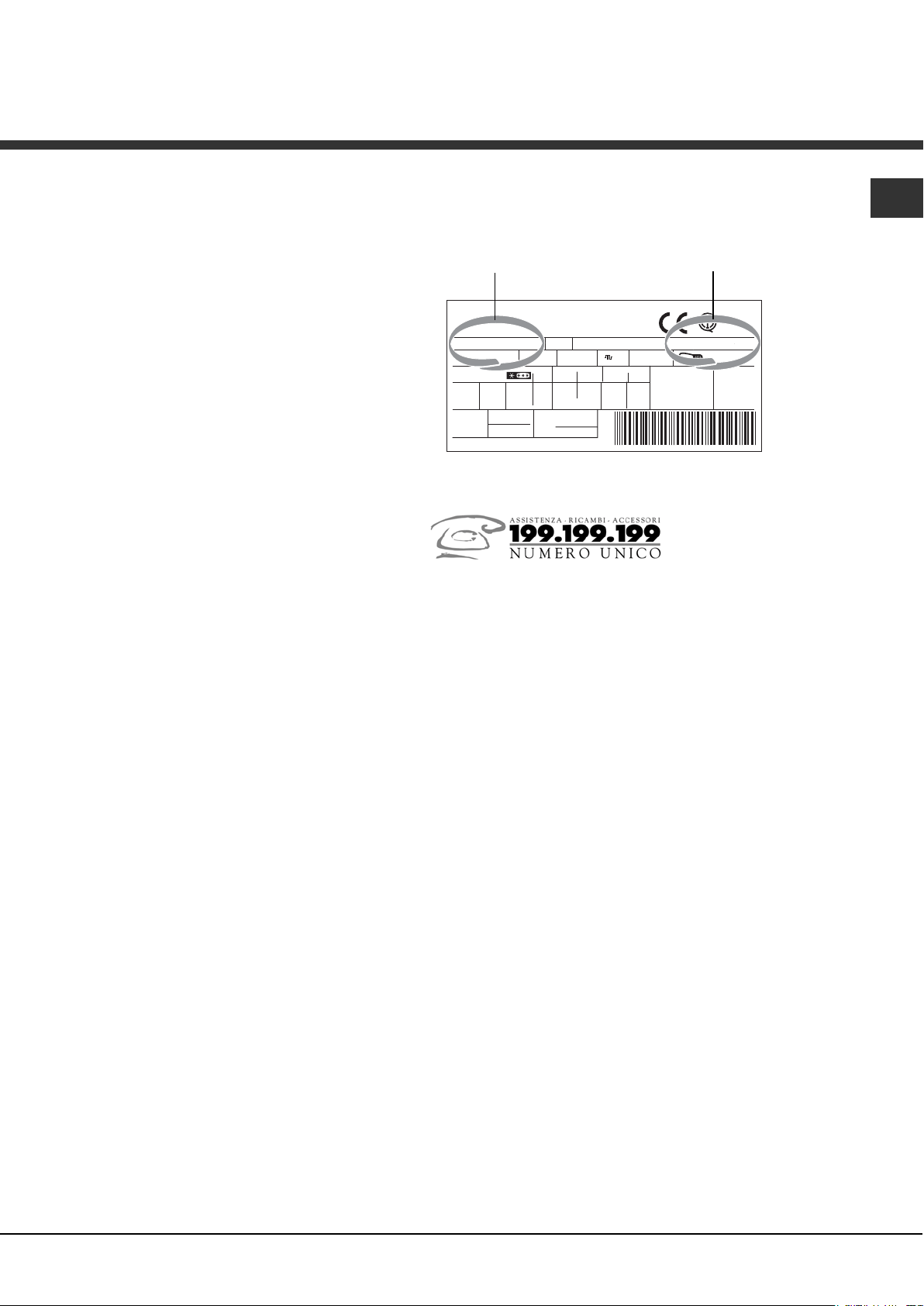

modello

numero di serie

Prima di contattare l’Assistenza:

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste informazioni si trovano

sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .

Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro

Assistenza Autrorizzato più vicino a casa tua.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58

centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi

chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.aristonchannel.com.

Assistenza

195092482.01 - A

08/2012

FORNO

WL 24 A/HA

Contents

Features, 12

Notices

Data Sheet

Installation, 13

Location and power connection

Technical information

Product Description, 14

Interior Parts

Control Panel

Using the Wine Cellar 15-16

Bottle ageing compartment

Manual temperature control

Taking out the wooden shelves

Table of ideal wine temperatures

Stocking the wine bottles, 17

How to stock the bottles

Maintenance and troubleshooting, 18

Care and Maintenance

Troubleshooting

Assistance, 19

User Guide

WINE CELLAR

English, 11

 

Français, 21

Espanol, 31 Deutsch, 41

ES DE

Italiano, 1

Features

Notices

! Remember to keep this booklet so you can refer to it

at any time. In case of sale, transfer or should you

move, remember to keep it together with the device.

! Read the instructions carefully: there is important

information about installation, use and safety.

! To prevent danger stemming from instability of the

device, you must fasten it in place, following the

assembly instructions strictly.

! Whenever moving or transporting the device, keep it

in a vertical position.

! The beverage centre must not be used by children or

invalids, without supervision by an adult or a tutor, in

order to prevent the cellar from being used improperly.

! Children may use the beverage centre only if

supervised by an adult, in order to prevent them from

playing with the cellar.

! After installing the device, the power cable and

socket must be easy to reach.

! Keep the ventilation openings on the casing of the

device free.

! Do not use mechanical devices, or any means not

suggested by the manufacturer, to speed up

defrosting.

! Do not damage the coolant circuit.

! Contact the after sales service to replace the neon.

! The cable must not be bent or crushed.

! The cable must be checked on a routine basis and

replaced only by authorised technicians.

! The power supply cable is of a Y type. Contact the

after sales service to replace it.

! Do not use electrical equipment inside the food

compartments, unless they are of a kind suggested by

the manufacturer.

! The Manufacturer shall not be liable if any of the

above rules are not complied with.

Model

Temperatures

Dimensions

Weight**

Weight

Power

Current

Lamp

Consumption

Voltage*

Frequency Hz*

* These values may change in different countries.

In order to find the specific features of your device,

check the product features plate.

** When the device is empty.

WL 24 A/HA

1 Zone

width cm 60

length cm 44,8

depth cm 55

30,5 Kg

35,5 Kg

62 W

0,3 A

3 W

0,38 kWh / 24h

220 - 240 V

DATA SHEET

This appliance is intended to be used exclusively for the storage of wine.

Installation

Positioning and connection

Unpacking

1 Unpack the device immediately and make sure it

has not been damaged during transport. Should it

be damaged, do not connect, and get in touch with

the Dealer.

2 Carefully remove the protections and the adhesives,

open the door and make sure all the components

are present.

3 Take out the power supply cable.

Positioning

1 Position the device in a well ventilated area, not

damp and free (avoid cabinets with closed walls).

2 Keep the device away from heat sources.

3 Make sure the minimum distances between the

device and the walls of the room where it is placed

are kept, in order to ensure perfect ventilation of the

device.

See figure.

Ventilation space:

at least 50 mm

Wiring connection

After transport, stand the device vertically, and wait for

at least 3 hours before connecting it to the wiring

system. Before putting the plug into the power socket,

make sure that:

• the socket is earthed and according to legal

regulations;

• the socket is able to hold up to the maximum power

load of the machine, indicated on the Data Sheet

table or on the feature plate to the bottom right (see

Description of the device);

• the power supply voltage falls within the range

indicated on the Data Sheet table or on the feature

plate to the bottom right (see Description of the

device);

• the power socket is compatible with the plug of the

device. Otherwise, replace the socket or the plug; do

not use extensions or multiple sockets.

Dimensions

of the

compartment

Furniture

side area

Dimensions

of the cellar

550

Interior Parts

Control Panel

DISPLAY

INCREASE

TEMPERATURE

LIGHT

PILOT

LAMP LIT

COOLING

PILOT LAMP

ON/OFF

BUTTON

REDUCE

TEMPERATURE

POWER

CONNECTION

LIGHT

Product Description

CONTROL

PANEL

DOOR

BOTTLE AGEING

COMPARTMENT

SHELVES DATA PLATE

Bottle ageing compartment

The ageing compartment's main function is that of

guaranteeing that your wines are preserved in optimal

conditions.

The temperature has been set in the factory at a

temperature held to be excellent in most cases and is

15°C in the upper compartment.

Wine has a complex nature and it derives from a long

and slow process. In order to best express its

attributes, very specific conditions are necessary.

All wines are preserved at the same temperature, but,

depending on their different characteristics, wines are

served and tasted at very different temperatures (see

the Table of ideal wine temperatures).

Therefore, just as for manufacturers' wine cellars, for

your new appliance, the absolute temperature value is

not important for preserving your wine. Rather, the

constant temperature through time is important. Wine

preservation is ideal at any temperature, as long as

that temperature does not vary.

Using the wine cellar

Manual temperature control

When you plug in your wine cellar, the display shows

the temperature inside the cellar: it has been set to

reach 15 ° C and become steady on it. Should you

need to adjust it, follow the instructions below:

1. When you plug in your wine cellar, the display

shows the temperature that has been set

2. Press the

button for one second (see the

Control Panel). The temperature will begin to blink.

3. Press the

or buttons until you reach the

desired temperature.

4. Wait 5 seconds for the temperature to stop

blinking.

5. Wait until the wine cellar reaches its temperature

before you place the wine bottles inside.

The inside light does not go on (or it goes off

temporarily) when the inside temperature goes over

24° C. This allows you to reach the pre-set

temperature more quickly.

Taking out the wooden shelves

WARNING:

The wooden shelves are not sliding. Do not take

them out when loaded with bottles, to prevent the

risk of the bottles breaking.

You can take the shelves out for cleaning only when

they are not loaded with any bottles.

Table of ideal wine temperatures

This table indicates the approximate temperatures at which wine should be served. Should one of your wines

need to be served at a temperature that is greater than the temperature inside your wine cellar, we suggest that

you leave it wine out for the time that is necessary before you serve it.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone

Barbaresco

Barolo

Beaujolais

White liquered Bordeaux

Dry White Bordeaux

Red Bordeaux

White Bourgogne

Red Bourgogne

Brunello

Champagne

Chianti Classico

Languedoc-Roussillon

Passito di Pantelleria

Rosé Provence

Dry and Sweet Sparkling W

ines

Verdicchio di Matelica e dei Castelli di Jesi

White wines from Trentino Alto Adige

Franciacorta White Wines

Dry aromatic white wines

Dry, young, and fruity white wines

White wines from Friuli Venezia Giulia

Rodano wines

Dry white wines from the Loire

Liquered wines from the Loire

Red wines from the Loire

Liquered Passito wines

Rosè Wines, New Wines

Light red wines with mild tannic

Red, rather tannic wines with medium structure

Stocking the wine bottles

Standard 24-bottle stock

The 24-bottle stock (for standard, mixed, and renana

bottles) is recommended for wines that need to be

visible and easily removed.

STANDARD

24 Bottles (100% lying down)

3 shelves

Position each bottle into the slots on the 3 wooden

shelves. 6 bottles can be placed on the bottom of the

wine cellar.

We suggest you place the Renana bottles onto the

lower shelf and the bottom of the wine cellar because

they have been specially designed to hold larger

bottles.

! The wooden shelf can safely hold up to 22 bottles.

Champagne bottle stock

Champagne bottles are larger than standard bottles.

They must be placed onto the base of the wine cellar,

which can hold up to 5.

If you want to stock more than 5 Champagne bottles in

your wine cellar, remove the 3th shelf and stock the

bottles in two rows (placing the bottles in the second

row between those on the bottom row). This will hold

up to 9 bottles.

Some stocking configurations

PRESERVATION

28 Bottles (100% lying down)

Maintenance and

troubleshooting

Care and maintenance

Disconnecting the wine cellar

During cleaning and maintenance, it is imperative that you unplug the wine cellar

Troubleshooting

If you notice that your wine cellar is not working properly, check with the following list before you call your

Service Centre.

Problem

The compressor does not work

The compressor never stops

Possible causes/solutions

• The plug is not plugged into the wall-outlet or not

enough to make contact. Or, there could be a power

failure in your home.

• The wall-outlet is not in working order. Plug the wine

cellar into another wall-outlet to check.

• Contact the Service Centre

! Any work that is done to the wine cellar should be performed by your authorized local Service Centre.

! Short term faults, such as power failure, will not compromise the wines. It is only when working faults are left

unsettled for a long time that the wine may suffer.

! The appliance was designed and manufactured in

compliance with international safety standards. The

following warnings are provided for safety reasons

and must be read carefully.

This appliance complies with the following

Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and

subsequent amendments;

- 89/336/EEC of 03.05.89 (Electromagnetic

Compatibility) and subsequent amendments;

- 2002/96/CE.

Disposal

• Observe local environmental standards when

disposing packaging material for recycling

purposes.

• The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE),

requires that old household electrical appliances

must not be disposed of in the normal unsorted

municipal waste stream. Old appliances must be

collected separately in order to optimise the

recovery and recycling of the materials they contain

and reduce the impact on human health and the

environment. The crossed out “wheeled bin”

symbol on the product reminds you of your

obligation, that when you dispose of the appliance

it must be separately collected.

Consumers should contact their local authority or

retailer for information concerning the correct

disposal of their old appliance.

Assistance

Before calling for Assistance:

•

Check if the malfunction can be solved on your own (

see Troubleshooting

• If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

Communicating:

• type of malfunction

• appliance model (Mod.)

• serial number (S/N)

This information can be found on the data

plate located on the bottom left side of the

refrigerator compartment.

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Mod.

RG 2330

Cod.

93139180000 S/N 704211801

220 - 240 V- 50 Hz 150 W

Fuse

Max 15 w

Total

Gross

Bruto

Brut

Compr.

Kompr.

Syst.

R 134 a

kg 0,090

Gross

Bruto

Brut

340

Net

Util

Utile

Gross

Bruto

Brut

Freez. Capac

Poder de Cong

Made in Italy 13918

Test

P.S-I.

Pressure

HIGH-235

LOW 140

kg/24 h

4,0

Class

Clase

Classe

model serial number

195092482.01 - A

08/2012

FORNO

WL 24 A/HA

Sommaire

Caractéristiques, 22

Recommandations

Caractérisriques techniques

Installation, 23

Mise en place et raccordement

Données techniques

Description de l'appareil, 24

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 25-26

Compartiments vieillissement

Réglage manuel des températures

Extraction des étagères en bois

Tableau des températures de service des vins

Stocker les bouteilles, 27

Mode de stockage

Entretien et anomalies, 28

Entretien et soin

Anomalies et remèdes

Assistance, 29

Mode d'emploi

CAVE A VIN

Français, 21

 

Espanol, 31 Deutsch, 41

English, 11

ES DE

Italiano, 1

Caractéristiques

Recommandations

! Il est important de conserver la présente notice de

façon à pouvoir la consulter à tout moment. En cas

de vente ou d'installation à un autre endroit,

s'assurer que la notice est conservée avec

l'appareil.

! Veiller à lire attentivement la notice: elle contient

des informations importantes concernant

l'installation, l'utilisation et la sécurité.

! Pour prévenir les risques inhérents à l'instabilité de

l'appareil, il est important de veiller à ce qu'il soit

fixé dans le plus scrupuleux respect des

instructions de montage.

! En cas d'installation à un autre endroit voire de

simple déplacement de l'appareil, veiller à le

maintenir en position verticale.

! Le beverage centre ne doit en aucun cas être

utilisé par des enfants ou des porteurs de handicap,

sans la supervision d'un adulte responsable, afin de

prévenir toute utilisation non prévue de l'appareil.

! Les enfants ne doivent en aucun cas utiliser le

beverage centre sans la supervision d'un adulte

pour éviter qu'ils ne jouent avec l'appareil.

! Une fois l'appareil installé, le câble électrique et la

prise de courant doivent être faciles d'accès.

! Veiller à ce que les ouvertures de ventilation de

l'habillage externe de l'appareil ne soient pas

obstruées.

! En aucun cas ne doivent être utilisés, pour

accélérer le dégivrage, des moyens mécaniques ni

quelque moyen que ce soit autre que ceux

recommandés par le constructeur.

! Veiller à ne pas endommager le circuit de

réfrigérant.

! Pour le remplacement du néon, s'adresser à un

centre d'assistance.

! Le câble ne doit subir ni pliures ni écrasements.

! Le câble doit être contrôlé régulièrement et son

remplacement doit être exclusivement confié à un

technicien agréé.

! Le câble d'alimentation est de type Y, pour son

éventuel remplacement s'adresser à un centre

d'assistance.

! Ne pas utiliser d'appareils électriques à l'intérieur

des compartiments de conservation des aliments,

s'ils ne sont pas du type ceux recommandés par le

constructeur.

! Le constructeur décline toute responsabilité dans

le cas où les normes et recommandations ci-dessus

ne seraient pas respectées.

Modèle

Températures

Dimensions

Poids**

Poids

Puissance électrique

Courant

Ampoules

Consommation

Tension en Volt*

Fréquence Hz*

* Ces valeurs peuvent varier selon les pays.

Pour connaître les caractéristiques spécifiques de

l'appareil, consulter la plaque des données techniques

du produit.

** Appareil vide.

WL 24 A/HA

1 Zone

largeur cm 60

hauteur cm 44,8

profondeur cm 55

30,5 Kg

35,5 Kg

62 W

0,3 A

3 W

0,38 kWh / 24h

220 - 240 V

CARACTÉRISTIQUES TECHNIQUES

Cet appareil est destiné uniquement au stockage du vin.

Installation

Positionnement et branchement

Déballage

1 Déballer aussitôt l'appareil et s'assurer qu'il n'a

subi aucun dommage durant le transport. En

présence de dommages, ne pas brancher

l'appareil et prendre contact avec le revendeur.

2 Retirer avec précaution les protections et les

adhésifs, ouvrir la porte et s'assurer du bon état

des divers éléments.

3 Extraire le câble d'alimentation électrique.

Positionnement

1 Positionner l'appareil à un endroit bien aéré, non

exposé à l'humidité et dégagé (éviter les armoires

murales fermées).

2 Maintenir l'appareil loin de sources de chaleur.

3 Respecter les distances minimum entre l'appareil

et le logement à l'intérieur duquel il doit être

positionné pour en assurer la parfaite ventilation.

Voir figure.

Espace d'aération:

minimum 50 mm

Branchement électrique

Après son transport, placer l'appareil en position

verticale et laisser s'écouler au moins 3 heures avant

de le brancher à l'alimentation électrique. Avant de

brancher la fiche à la prise de courant, s'assurer

que:

• la prise est reliée à une ligne de terre conforme aux

normes en vigueur;

• la prise est en mesure de supporter la puissance

maximum de l'appareil indiquée dans le tableau

des Caractéristiques techniques ou sur la plaque

des caractéristiques apposée en bas à droite de

l'appareil (voir Description de l'appareil);

• la tension d'alimentation est comprise dans les

limites indiquées dans le tableau des

Caractéristiques techniques ou sur la plaque des

caractéristiques apposée en bas à droite de

l'appareil (voir Description de l'appareil);

• la prise est compatible avec la fiche de l'appareil.

Si tel n'est pas le cas, changer la prise ou la fiche;

ne pas utiliser de rallonges ni de prises multiples.

Dimensions

de l'espace

de logement

Cote de butée

flanc meuble

Dimensions

de la cave

550

Vue d'ensemble

Tableau de bord

Afficheur

Touche

pour augmenter

la temperature

Eclairage

Voiant

éclairage

allumé

Voiant

refroidissement

Touche de

mise en service

(ON/OFF)

Touche

pour diminuer

la temperature

Voiant

alimentation

electrique

Description de

l'appareil

TABLEAU DE

BORD

PORTE

COMPARTIMENT

VIEILLISSEMENT

CLAYETTES PLAQUETTE

SIGNALETIQUE

Compartiment vieillissement

La cave à vin comprend un compartiment

vieillissement qui a pour rôle principal d'assurer des

conditions optimales de conservation des vins.

Sa température est préréglée en usine sur une valeur

jugée optimale dans la plupart des cas: valeur qui

correspond à 15°C dans l'espace supérieur.

Le vin est un produit complexe qui s'épanouit après

une évolution lente et prolongée et qui exige des

conditions spéciales pour s'exprimer au mieux. Les

vins ont tous la même température de conservation

tandis que leur température de service et de

dégustation varie d'un vin à l'autre (voir Tableau des

températures de service des vins). Ainsi, tout

comme dans les caves naturelles des producteurs,

ce qui compte dans la cave à vin ce n'est pas tant

la valeur absolue de la température de conservation

mais plutôt sa constance dans le temps : la

conservation du vin est idéale quelle que soit la

température, à condition que cette dernière ne

subisse pas de variations.

Mise en marche et utilisation

Réglage manuel de la température

Si nécessaire, la température peut être modifiée

comme suit :

1. Lors du raccordement au secteur, l'écran affiche la

température sélectionnée à l'intérieur du

compartiment

2. Appuyez une seconde environ sur la touche UP

l'indicateur de température commencera à clignoter.

3. Appuyez sur les touches

ou jusqu'à ce que

la température souhaitée soit atteinte.

4. Attendez 5 secondes jusqu'à ce que l'indicateur se

remette au fixe; la température est à présent

réglée.

5. Attendez que la température se stabilise avant de

ranger les bouteilles de vin.

L'éclairage interne ne s'allume pas (ou bien s'éteint

temporairement) quand la température interne

dépasse 24°C, de telle sorte que la température

programmée puisse être atteinte plus rapidement.

Extraction des étagères en bois

ATTENTION:

Les étagères en bois ne sont pas coulissantes: ne

pas les extraire chargées de bouteilles pour prévenir

le risque de rupture de ces dernières.

Les étagères peuvent être extraites pour les nettoyer

uniquement en l'absence de bouteilles.

Tableau des températures de service des vins

Le tableau reporte les températures de service préconisées. Si par contre le vin doit être servi à une

température supérieure à la température sélectionnée à l'intérieur de la cave à vin, il est conseillé de sortir la

bouteille et de la laisser chambrer le temps nécessaire.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone de la Valpolicella

Barbaresco

Barolo

Beaujolais

Bordeaux Blanc Liquoreux

Bordeaux Blanc Sec

Bordeaux Rouge

Bourgogne Blanc

Bourgogne Rouge

Brunello

Champagne

Chianti Classico

Languedoc-Roussillon

Passito de Pantelleria

Provence Rosé

Mousseux Secs et Doux

erdicchio de Matelica et des Castelli di Jesi

Vins blancs du Trentino Alto Adige

Vins blancs Franciacorta

Vins Blancs Secs Aromatiques

Vins Blancs Secs, Jeunes et Fruités

Vins du Friuli Venezia Giulia

Vins du Rhône

Vins de la Loire Blancs Secs

Vins de la Loire Liquoreux

Vins de la Loire Rouges

Vins de paille Liquoreux

Vins Rosés, Vins Nouveaux

Vins Rouges Légers, peu tanniques

Vins Rouges moyennement structurés,

assez tanniques

Stocker les bouteilles

Stockage classique 24 bouteilles

Si vous désirez stocker les bouteilles de vin de

manière à ce qu'elles soient visibles et facilement

accessibles, nous conseillons le stockage en

configuration 24 bouteilles (du type Bordeaux ou

mixtes Bordeaux et Alsace)

STANDARD

24 Bouteilles (100% couchées)

3 clayettes utilisées

Rangez sur chacune des 3 clayettes en bois 6

bouteilles maximum, 6 autres bouteilles peuvent être

rangées dans les emplacements aménagés sur le

plancher de la cave à vin, soit 24 bouteilles au total.

Il est conseillé de ranger les bouteilles de plus

grandes dimensions (type Alsace) sur les clayettes

du bas (5 et 6); ces dernières sont en effet prévues

pour recevoir des bouteilles plus grandes.

! Une clayette en bois peut supporter en toute

sécurité jusqu'à 22 bouteilles maximum.

Stockage de bouteilles du type

Champagne

A cause de leur dimension, dépassant celle des

bouteilles classiques, il faut en stocker 5 au

maximum sur le plancher de la cave à vin.

Pour stocker d'autres bouteilles du type

Champagne, il faut enlever la 3ème clayette et les

ranger au-dessus des bouteilles stockées sur le

plancher de la cave à vin en les mettant en sens

inverse. Vous pouvez ainsi stocker jusqu'à 9

bouteilles du type Champagne.

Autres configurations de stockage des bouteilles

CONSERVATION

28 Bouteilles (100% couchées)

1 clayette utilisée

Entretien et anomalies

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, débranchez l'appareil du secteur : débranchez la fiche de la

prise de courant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner à votre revendeur, contrôlez s'il ne s'agit

pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies

Le compresseur ne fonctionne pas

Le compresseur ne s'arrête jamais

Causes / Solutions possibles :

• La fiche n'est pas branchée dans la prise de

courant ou pas assez enfoncée pour qu'il y ait

contact ou bien il y a une coupure de courant.

• La prise de courant ne fonctionne pas (assurez-

vous de son alimentation en y connectant un autre

appareil électrique).

• Veuillez contacter le Service Assistance

! Toute intervention sur l'appareil doit être effectuée par un Service Technique Agréé, sous peine d'annulation de la

garantie. Après toute intervention sur le groupe froid, le technicien devra réaliser un contrôle d'étanchéité du circuit.

! Des anomalies de courte durée, par exemple une coupure de courant, ne sauraient compromettre la bonne

conservation des vins. Seules les anomalies de fonctionnement non résolues peuvent à la longue être

dommageables pour les vins.

! L’appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils

sont fournis pour des raisons de sécurité et doivent

être lus attentivement.

Cet appareil est conforme aux Directives

Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tensione) et

modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Mise au rebut

• Mise au rebut du matériel d’emballage: conformez-

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et

Electroniques (DEEE), exige que les appareils

ménagers usagés ne soient pas jetés dans le flux

normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin

d’optimiser le taux de récupération et le recyclage

des matériaux qui les composent et réduire

l’impact sur la santé humaine et l’environnement.

Le symbole de la ‘‘poubelle barrée’’ est apposée

sur tous les produits pour rappeler les obligations

de collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche à

suivre pour l’enlèvement de leur vieil appareil.

Avant de contacter le centre d’Assistance :

•

Vérifiez si vous pouvez résoudre l’anomalie vous-même (

voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et si l’inconvénient persiste, appelez le

service après-vente le plus proche.

Signalez-lui :

• le type d’anomalie

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur

l’étiquette signalétique placée dans le

compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’installation de pièces

détachées originales

Assistance

modèle

numéro de série

195092482.01 - A

08/2012

FORNO

WL 24 A/HA

Índice

Características, 32

Advertencias

Datos técnicos

Instalación, 33

Colocación y conexión

Descripción del aparato, 34

Vista del conjunto

Panel de control

Puesta en marcha y uso, 35-36

Compartimento de maduración

Regulación manual de la temperatura

Extracción de las repisas de madera

Tabla de temperaturas a las cuales servir los vinos

Almacenaje de las botellas, 37

Modalidad de almacenaje

Mantenimiento y anomalías, 38

Mantenimiento y cuidados

Anomalías y soluciones

Asistencia, 39

Manual de instrucciones

FRIGORÍFICO CANTINA PARA VINOS

Espanol, 31

 

Français, 21

Deutsch, 41

English, 11

EN FR

Italiano, 1

Características

Avisos

! Es importante que conserve este manual para

poderlo consultar en cualquier momento. En caso de

venta, cesión o traslado, asegúrese de que

permanece junto al aparato.

! Lea atentamente las instrucciones: contienen

información importante sobre la instalación, el uso y

la seguridad.

! Para evitar peligros debidos a la inestabilidad del

aparato, éste debe fijarse respetando estrictamente

las instrucciones de montaje.

! En caso de traslado o desplazamiento mantenga el

aparato en posición vertical.

! El beverage centre no puede ser utilizado por

niños ni personas con minusvalías sin la supervisión

de un adulto o de un tutor, para evitar que se utilice

de modo indebido.

! Los niños no deben utilizar el beverage centre sin

la supervisión de un adulto, para evitar que puedan

jugar con el aparato.

! Cuando el aparato esté instalado, el cable eléctrico

y la toma de la corriente deben poder alcanzarse

con facilidad.

! Mantenga libres de obstáculos las aperturas de

ventilación de la tapa del aparato.

! No utilice, para acelerar el proceso de

descongelación, dispositivos mecánicos ni otros

medios distintos a los recomendados por el

fabricante.

! No dañe el circuito del refrigerante.

! Para sustituir el neón diríjase al centro de

asistencia.

! El cable no debe estar doblado ni comprimido.

! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados.

! El cable de alimentación es de tipo Y, en caso de

sustitución diríjase al centro de asistencia.

! No utilice aparatos eléctricos dentro de los

compartimentos para la conservación de los

alimentos que no sean del tipo recomendado por el

fabricante.

! El fabricante declina toda responsabilidad caso

que no se respeten dichas normas.

Modelo

Temperaturas

Dimensiones

Peso**

Peso

Potencia eléctrica

Corriente

Lámparas

Consumo

Tensión en Voltios*

Frecuencia Hz*

* Estos valores están sujetos a variaciones en

función del país. Para conocer las características

específicas de su aparato, consulte la tarjeta de las

características del producto.

** Aparato vacío.

WL 24 A/HA

1 Zona

anchura cm 60

altura cm 44,8

profundidad cm 55

30,5 Kg

35,5 Kg

62 W

0,3 A

3 W

0,38 kWh / 24h

220 - 240 V

DATOS TÉCNICOS

Aparato destinado a utilizarse exclusivamente para la conservación de vinos.

Instalación

Colocación y conexión

Desembalaje

1 Desembale inmediatamente el aparato y controle

que no haya sufrido daños durante el transporte.

Si está dañado no lo conecte y póngase en

contacto con el Revendedor.

2 Quite con atención las protecciones y los

adhesivos, abra la puerta y compruebe la

integridad de los varios componentes.

3 Extraiga el cable de la alimentación eléctrica.

Colocación

1 Coloque el aparato en un lugar bien ventilado, sin

humedad y libre (evite armarios empotrados

cerrados).

2 Coloque el aparato lejos de fuentes de calor.

3 Respete las distancias mínimas entre el aparato y

el alojamiento en el que se colocará, con el fin de

garantizar una perfecta ventilación del aparato.

Véase figura.

Espacio para la ventilación:

mínimo 50 mm

Conexión eléctrica

Después del transporte, coloque el aparato

verticalmente y espere por lo menos 3 horas antes

de conectarlo a la instalación eléctrica. Antes de

introducir el enchufe en la toma de la corriente,

asegúrese de que:

• la toma tenga puesta a tierra y sea a norma de ley;

• la toma sea capaz de soportar la carga máxima de

potencia de la máquina, indicada en la tabla Datos

técnicos o en la tarjeta características, abajo a la

derecha (véase Descripción del aparato);

• la tensión de alimentación esté comprendida entre

los valores indicados en la taba Datos técnicos o

en la tarjeta características, abajo a la derecha

(véase Descripción del aparato);

• la toma sea compatible con el enchufe del aparato.

De lo contrario sustituya la toma o el enchufe; no

use alargaderas ni tomas múltiples.

Dimensiones

del

alojamiento

Cota tope al

lado del mueble

Dimensiones

de la bodega

550

Vista de conjunto

Panel de control

KNAPP FÖR ATT

HÖJA TEMPERATUREN

LAMPA

FUNKTIONSLAMPA

VARNINGSLAMPA

FÖR TÄNT LJUS

STRÖMBRYTARE

(ON/OFF)

KNAPP FÖR ATT

SÄNKA TEMPERATUREN

STRÖMLAMPA

DISPLAY

Descripción

del aparato

PANEL DE

CONTROL

PUERTA

COMPARTIMENTO DE

MADURACIÓN

BANDEJAS PLACA DE

CARACTERÍSTICAS

Compartimento de maduración

El frigorífico cantina está compuesto por un

compartimento de maduración cuya función

principal es garantizar condiciones óptimas de

conservación de los vinos.

Su temperatura ha sido regulada en fábrica, en

15°C, que es un valor considerado óptimo para la

mayor parte de los casos.

El vino es un producto complejo que proviene de

una evolución lenta y larga y, por lo tanto, necesita

condiciones específicas para que esta evolución

sea óptima. Todos los vinos se conservan a la

misma temperatura, pero las temperaturas de

funcionamiento y de degustación son diferentes de

acuerdo al vino.

Por lo tanto, al igual que para las cantinas naturales

de los productores, para el frigorífico cantina no es

tan importante el valor absoluto de la temperatura

de conservación, sino más bien, su constancia a

través del tiempo: la conservación del vino es ideal

a cualquier temperatura, siempre que la misma no

sufra variaciones.

Puesta en

funcionamiento y uso

Regulación manual de la temperatura

Si fuera necesario, es posible modificar la

temperatura de acuerdo a lo siguiente:

1. En el momento de la conexión a la red eléctrica, el

display muestra la temperatura seleccionada para

el interior del compartimento.

2. Presione el botón

(ver Panel de control) durante

aproximadamente un segundo; el indicador de la

temperatura comenzará a centellear.

3. Presione los botones

o hasta alcanzar la

temperatura deseada.

4. Espere 5 segundos para que el indicador se vuelva

fijo; la temperatura ha sido fijada.

5. Espere que la temperatura alcance el valor

deseado e introduzca las botellas de vino en la

cantina.

La luz interior no se enciende (o bien se apaga

temporalmente) en cuanto la temperatura interna

excede los 24°C. Esta operación permite acelerar el

alcance de la temperatura programada.

Extracción de las repisas de madera

ATENCIÓN:

Los estantes de madera no son corredizos, no los

extraiga cuando estén llenos de botellas para evitar

el riesgo de romper las mismas.

Los estantes se pueden extraer para su limpieza

sólo sin botellas.

Tabla de temperaturas a las cuales servir los vinos

En la tabla se encuentran las temperaturas indicativas a las cuales se debería llevar el vino a la mesa. Cuando

el vino se debe servir a una temperatura superior a la fijada en el interior de la cantina, se aconseja retirarlo y

dejarlo afuera hasta que alcance dicha temperatura.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone de la Valpolicella

Barbaresco

Barolo

Beaujolais

Bordeaux Blanco Licoroso

Bordeaux Blanco Seco

Bordeaux T

into

Bourgogne Blanco

Bourgogne Tinto

Brunello

Champagne

Chianti Clásico

Languedoc-Roussillon

Passito de Pantelleria

Provenza Rosé

Vinos espumantes secos y dulces

Verdicchio de Matelica y de los Castillos de Jesi

Vinos blancos del Trentino Alto Adige

Vinos blancos Franciacorta

Vinos Blancos Secos Aromáticos

Vinos Blancos Secos, Jóvenes y Frutados

Vinos del Friuli Venecia Juliana

Vinos del Ródano

Vinos del Loira Blancos Secos

Vinos del Loira Licorosos

Vinos del Loira Tintos

Vinos Passiti Licorosos

Vinos Rosados, Vinos Novelli

Vinos Tintos Ligeros, poco tánicos

Vinos Tintos medianamente estructurados,

bastante tánicos

Almacenar las botellas

Almacenamiento clásico con 24 botellas

Si se desea colocar las botellas para la

conservación del vino de modo tal, que sean

visibles y fácilmente extraíbles, se aconseja la

configuración de 24 botellas (bordoleses o mixto

bordoleses y renanos).

ESTÁNDAR

24 Botellas (100% acostadas)

3 rejillas utilizadas

Coloque en los huecos de cada uno de los 3

estantes de madera, una cantidad máxima de 6

botellas; otras 6 botellas se pueden colocar en las

ranuras ubicadas en la base de la cantina, haciendo

un total de 24 botellas.

Se recomienda colocar las botellas más anchas

(Tipo Renano) en la base de la bodega. Ésta última

está predispuesta para alojar botellas de

dimensiones mayores.

! Un estante de madera puede soportar, en

condiciones de seguridad, un máximo de 22

botellas.

Almacenamiento con botellas

Champagnotta

Debido a su mayor tamaño con respecto a las

botellas clásicas, las de Champagnotta se deben

colocar en la base de la cantina y no más de 5.

Si se desean almacenar más botellas de tipo

Champagnotta, se debe quitar el 3º estante y se

deben colocar las botellas sobre las que ya están

ubicadas en la base de la cantina, en sentido

opuesto a las mismas. De este modo, es posible

almacenar hasta 9 botellas de tipo Champagnotta.

Otras disposiciones para el almacenamiento de las

botellas

CONSERVACIÓN

28 Botellas

(100% acostadas) 1 rejilla utilizada

Mantenimiento y anomalías

Mantenimiento y cuidados

Cortar el suministro eléctrico

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación

eléctrica: desenchufe el aparato.

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Revendedor, controle que no se trate de un

problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías

El compresor no funciona

El compresor no de detiene nunca

Posibles causas / soluciones

• El enchufe no está introducido en la toma de

corriente, no está lo suficiente como para hacer

contacto o bien en la casa no hay corriente.

• La toma de corriente no funciona (contrólela

conectando otro aparato eléctrico).

• Llame al centro de Asistencia Técnica

! Cualquier intervención sobre el aparato debe ser realizada por el Servicio Técnico Autorizado, si no es así, se

puede declarar la nulidad de la garantía. Después de cada intervención sobre el grupo de refrigeración, el

técnico debe controlar la estanqueidad del circuito.

! Las anomalías de breve duración, como por ejemplo la falta de corriente, no comprometen los vinos. Sin

embargo, si dichas anomalías de funcionamiento se dejan sin resolver durante largo tiempo, pueden volverse

peligrosas para los vinos.

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre

seguridad. Estas advertencias se suministran por

razones de seguridad y deben ser leídas

atentamente.

Este equipamiento es conforme con las siguientes

Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas

modificaciones;

- 89/336/CEE del 03/05/89 (Compatibilidad

Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Eliminación

• Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes

podrán ser reutilizados.

•

En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos

(RAEE), los electrodomésticos viejos no pueden ser

arrojados en los contenedores municipales

habituales; tienen que ser recogidos selectivamente

para optimizar la recuperación y reciclado de los

componentes y materiales que los constituyen, y

reducir el impacto en la salud humana y el

medioambiente. El símbolo del cubo de basura

tachado se marca sobre todos los productos para

recordar al consumidor la obligación de separarlos

para la recogida selectiva.

El consumidor debe contactar con la autoridad local

o con el vendedor para informarse en relación a la

correcta eleminación de su electrodoméstico viejo.

Antes de llamar al Servicio de Asistencia Técnica:

•

Verifique si la anomalía puede ser resuelta por Ud. mismo (

ver Anomalías y Soluciones

• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al

Centro de Asistencia Técnico más cercano.

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa

de características ubicada en el compartimento

frigorífico abajo a la izquierda.

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean

originales.

Asistencia

Mod.

RG 2330

Cod.

93139180000 S/N 704211801

220 - 240 V- 50 Hz 150 W

Fuse

Max 15 w

Total

Gross

Bruto

Brut

Compr.

Kompr.

Syst.

R 134 a

kg 0,090

Gross

Bruto

Brut

340

Net

Util

Utile

Gross

Bruto

Brut

Freez. Capac

Poder de Cong

Made in Italy 13918

Test

P.S-I.

Pressure

HIGH-235

LOW 140

kg/24 h

4,0

Class

Clase

Classe

modelo

número de serie

La siguiente información es válida solo para España

Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5

años.

Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el

electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y

mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

195092482.01 - A

08/2012

FORNO

WL 24 A/HA

Inhalt

Merkmale, 42

Hinweise

Technische Daten

Installation, 43

Aufstellung und Anschluss

Beschreibung des Geräts, 44

Gesamtansicht

Schalttafel

Start und Benutzung, 45-46

Alterungsfach

Manuelle Temperatureinstellung

Ausziehen der Fachböden aus Holz

Tabelle der optimalen Serviertemperaturen

Einlagern der Flaschen, 47

Lagerweise

Wartung und Störungen, 48

Wartung und Pflege

Störungen und Abhilfe

Kundendienst, 49

Gebrauchsanleitungen

WEINKELLERKÜHLSCHRANK

Deutsch, 41

 

Français, 21

Espanol, 31

English, 11

EN FR

Italiano, 1

Eigenschaften

Warnhinweise

! Es ist wichtig, diese Anleitung aufzubewahren,

damit man sie jederzeit konsultieren kann. Bei

Verkauf, Abtretung oder Umzug sicherstellen, dass

sie beim Gerät verbleibt.

! Die Anleitungen aufmerksam durchlesen: Sie

enthalten wichtige Informationen zur Installation, zur

Benutzung und zur Sicherheit.

! Um Gefahren durch Instabilität des Geräts zu

vermeiden, muss dieses unter genauester

Einhaltung der Montageanleitung befestigt werden.

! Bei Umzug oder Umstellung das Gerät in

senkrechter Lage halten.

! Der Weinkühlschrank darf von Kindern oder

behinderten Personen nur unter Aufsicht eines

Erwachsenen bzw. einer Begleitperson benutzt

werden, um eine unzulässige Benutzungsweise zu

verhindern.

! Kinder dürfen den Weinkühlschrank nur unter

Aufsicht eines Erwachsenen benutzen, um zu

verhindern, dass sie damit spielen.

! Nach Installation des Geräts müssen das

Stromkabel und die Steckdose leicht zugänglich

sein.

! Die Lüftungsöffnungen im Gehäuse des Geräts

nicht zustellen.

! Zur Beschleunigung des Abtauens keine

mechanischen Vorrichtungen oder andere als die

vom Hersteller empfohlenen Mittel verwenden.

! Die Kältemittelleitungen nicht beschädigen.

! Zum Auswechseln der Neonlampe den

Kundendienst hinzuziehen.

! Das Kabel darf nicht geknickt oder gequetscht

werden.

! Das Kabel muss regelmäßig kontrolliert werden

und darf nur von autorisierten Technikern

ausgewechselt werden.

Modell

Temperaturen

Abmessungen

Gewicht**

Gewicht

Elektrische Leistung

Stromstärke

Lampen

Verbrauch

Spannung in Volt*

Frequenz Hz*

* Diese Werte können sich je nach Land ändern.

Die spezifischen Eigenschaften Ihres Geräts können

Sie dem Kenndatenschild des Produkts entnehmen.

** Leeres Gerät.

WL 24 A/HA

1 Temperaturzone

Breite cm 60

Höhe cm 44,8

Tiefe cm 55

30,5 Kg

35,5 Kg

62 W

0,3 A

3 W

0,38 kWh / 24h

220 - 240 V

TECHNISCHE DATEN

Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt.

Installation

Aufstellung und Anschluss

Auspacken

1 Das Gerät sofort auspacken und auf

Transportschäden kontrollieren. Wenn es Schäden

aufweist, nicht anschließen und sich an den

Händler wenden.

2 Die Schutzabdeckungen und die Aufkleber

vorsichtig abnehmen, die Tür öffnen und die

Vollzähligkeit und den einwandfreien Zustand der

diversen Komponenten kontrollieren.

3 Das Netzkabel abziehen.

Aufstellung

1 Das Gerät in einem gut belüfteten, trockenen und

offenen Raum aufstellen (nicht in geschlossenen

Wandschränken).

2 Das Gerät fern von Wärmequellen aufstellen.

3 Den Mindestabstand zwischen dem Gerät und

dem Raum, in dem es aufgestellt wird, einhalten,

um eine einwandfreie Belüftung des Geräts zu

gewährleisten.

Siehe Abbildung.

Platz für Belüftung:

mindestens 50 mm

Elektroanschluss

Nach dem Transport das Gerät senkrecht aufstellen

und mindestens 3 Stunden warten, bevor man es an

die Elektroanlage anschließt. Vor dem Einstecken

des Steckers sich vergewissern, dass:

• die Steckdose geerdet und vorschriftsmäßig

ausgeführt ist;

• die Steckdose die maximale Leistungsbelastung

der Maschine aushält, die in der Tabelle Technische

Daten oder auf dem Kenndatenschild rechts unten

angegeben ist (siehe Beschreibung des Geräts);

• die Versorgungsspannung innerhalb der Werte

liegt, die in der Tabelle Technische Daten oder auf

dem Kenndatenschild rechts unten angegeben

sind (siehe Beschreibung des Geräts);

• die Steckdose mit dem Gerätestecker kompatibel

ist. Wenn das nicht der Fall ist, die Steckdose oder

den Stecker auswechseln; keine Verlängerungen

oder Mehrfachsteckdosen benutzen.

Abmessungen

des Raums

Anschlagmaß

Möbelseite

Abmessungen

des

Weinkühlschranks

550

Geräteansicht

Bedienblende

TASTE

ERHÖHEN DER

TEMPERATUR

BELEUCHTUNG

KONTROLL LEUCHTE

LICHT

KONTROLL LEUCHTE

KÜHLUNG

EIN/AUS

TASTE

HERABSETZEN

DER TEMPERATUR

KONTROLL LEUCGTE

A STROMVERSORGUNG

DISPLAY

Beschreibung Ihres

Gerätes

BEDIENBLENDE TÜR

ALTERUNGSFACH

ABLAGEN TYPENSCHILD

Alterungsfach

Der Weinkellerkühlschrank besteht aus einem

Alterungsfach, dessen Hauptaufgabe es ist,

optimale Aufbewahrungsbedingungen zu

gewährleisten.

Seine Temperatur ist werkseitig auf einen Wert

eingestellt, der sich in den meisten Fällen als

optimal bezeichnen lässt, und zwar auf 15°C.

Wein ist ein komplexes Produkt, mit einer langen

und langsamen Entwicklungszeit, das spezifische

Bedingungen erfordert, um sich voll zu entfalten.

Alle Weine werden bei derselben Temperatur

gelagert, nur die Servier- und Probiertemperaturen

ändern sich je nach Weinart. Daher ist, so wie für die

Naturkeller der Produzenten, auch für den

Weinkellerkühlschrank nicht so sehr die absolute

Lagerungs-Temperaturwert wichtig, sondern seine

Konstanz im Laufe der Zeit.

Die Lagerung, bei welcher Temperatur es auch sei,

ist

dann ideal, wenn die Temperatur keinen

Schwankungen

unterliegt.

Inbetriebsetzung und

Gebrauch

Manuelle Temperatureinstellung

Die Temperatur kann, sollte es sich als erforderlich

erweisen, wie folgt geändert werden:

1. Bei Anschluss des Gerätes an das Stromnetz zeigt

das Display die im Fachinnern eingestellte

Temperatur ein.

2. Drücken Sie die Taste UP

für ca. 1 Sekunde,

die Temperaturanzeige schaltet auf Blinklicht.

3. Drücken Sie die Tasten

oder bis die

gewünschte Temperatur erreicht ist.

4. Warten Sie 5 Sekunden, bis die Temperaturanzeige

wieder auf Festlicht umschaltet; die Temperatur

wurde übernommen.

5. Warten Sie bitte, bis die eingestellte Temperatur im

Fachinnern erreicht wurde, und legen Sie dann die

Weinflaschen in den Keller.

Wenn die Innentemperatur 24°C überschreitet, geht

die Innenbeleuchtung nicht an (oder erlischt

vorübergehend), um ein schnelleres Erreichen der

eingestellten Temperatur zu ermöglichen.

Ausziehen der Fachböden aus Holz

ACHTUNG:

Die Holzablagen laufen nicht auf Schienen, ziehen

Sie diese daher, um das Zerbrechen der Flaschen zu

vermeiden nicht heraus, wenn diese mit Flaschen

belegt sind.

Die Ablagen sollten nur dann herausgezogen

werden, wenn sie nicht belegt sind.

Tabelle der optimalen Serviertemperaturen

Die in der Tabelle angegebenen Temperaturen verstehen sich als Richtwerte, zu denen der Wein serviert werden

sollte. Sollte der Wein zu einer höheren Temperatur als die im Innern des Weinkellers eingestellte serviert

werden müssen, empfiehlt es sich, den Wein für die erforderliche Zeit außerhalb des Weinkellers

aufzubewahren.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone della Valpolicella

Barbaresco

Barolo

Beaujolais

Bordeaux Bianco Liquoroso

Bordeaux Bianco Secco

Bordeaux Rosso

Bourgogne Bianco

Bourgogne Rosso

Brunello

Champagne

Chianti Classico

Languedoc-Roussillon

Passito di Pantelleria

Provenza Rosé

rockene und liebliche, süße Sekte

Verdicchio di Matelica und Verdicchio dei Castelli di Jesi

Südtiroler Weißweinee

Weißweine Franciacorta

Trockene aromatische Weißweine

Junge, fruchtige, trockene Weißweine

Weine aus dem Friaul

Weine der Rhone

Trockene Weißweine der Loire

Likörweine der Loirei

Rotweine der Loire

Likörweine

Roséweine, Vino Novello

Leichte Rotweine, mit niedrigem Tanningehalt

Rotweine von mittlerer Struktur und höherem Tanningehalt

Flaschenlagerung

Klassische Lagerung von 24 Flaschen

Sollen die Flaschen zur Lagerung des Weines so

angeordnet werden, dass sie sichtbar sind und

leicht herausgenommen werden können, empfiehlt

sich die Lagerungs-Konfiguration von 24 Flaschen

(Bordeauxflaschen oder Bordeaux- und

Rheinflaschen gemischt).

STANDARD

24 Flaschen (100% liegend)

3 Gitter eingesetzt

Stellen Sie in die entsprechenden Nischen eines

jeden der 3 Ablagen aus Holz maximal 6 Flaschen;

weitere 6 Flaschen können in die entsprechenden,

auf dem Boden des Kellers befindlichen Ausschnitte

gestellt werden, um so insgesamt 24 Flaschen

unterzubringen.

Wir raten die längeren Flaschen (Rhein-Typ) auf der

untersten Ablage der Kühlbox anzuordnen. Diese

Ablage ist dafür vorgesehen, grössere Flaschen

aufnehmen zu können.

! Eine Ablage aus Holz kann maximal 22 Flaschen

sicher tragen.

Lagerung von Champagnerflaschen

Aufgrund der größeren Form im Vergleich zu

klassischen Flaschen, sind Flaschen des Typs

Champagner in einer Anzahl von maximal 5

Flaschen auf den Boden des Kellers zu legen.

Sollen weitere Champagnerflaschen untergebracht

werden, ist die 3. Ablage herauszunehmen und die

Flaschen auf die des Kellerbodens zu legen, und

zwar in entgegen gesetzter Richtung im Vergleich zu

den bereits untergebrachten Flaschen.

Auf diese Weisen können bis zu 9 Flaschen des

Typs Champagner gelagert werden.

Weitere Flaschenlagerungs-Konfigurationen

LAGERN

28 Flaschen (100% liegend)

1 Gitter eingesetzt

Störungen und Wartung

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden: Ziehen Sie den

Netzstecker aus der Steckdose.

Störungen und Abhilfe

Gerätestörung: Bevor Sie Ihren Fachhändler anrufen, vergewissern Sie sich bitte, ob es sich nicht um eine

Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen

Der Kompressor funktioniert nicht

Der Kompressor schaltet sich nie aus

Mögliche Ursachen / Abhilfen

• Der Netzstecker steckt nicht in der Steckdose, oder

er sitzt nicht fest, so dass kein Kontakt hergestellt

wird; oder es besteht ein Stromausfall.

• Die Steckdose funktioniert nicht (kontrollieren Sie

die Stromversorgung der Steckdose, indem Sie

eine anderes elektrisches Gerät anschließen).

• Wenden Sie sich bitte an den Scholtès Kundend

! Jeglicher durch einen nicht von Autorisierten Kundendienst ausgeführter Eingriff hat die Nichtigkeit der Garantie zur

Folge. Nach jedem Eingriff in das Kälteaggregat muss der Techniker die Dichtheit des Kältekreises sicherstellen.

! Kurzfristige Störungen, wie zum Beispiel Stromausfall, schaden den Weinen nicht. Nur wenn die

Betriebsstörungen längere Zeit nicht behoben werden, können sie sich nachteilig auf die Weine auswirken.

! Das Gerät wurde nach den strengsten

internationalen Sicherheitsvorschriften entworfen und

gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und

nachfolgenden Änderungen.

- 89/336/EWG vom 03.05.89 (elektromagnetische

Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen

Sie die lokalen Vorschriften, Verpackungsmaterial

kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC

über Elektro- und Elektronik-Altgeräte (WEEE)

dürfen Elektrohaushalts-Altgeräte nicht über den

herkömmlichen Haushaltsmüllkreislauf entsorgt

werden. Altgeräte müssen separat gesammelt

werden, um die Wiederverwertung und das

Recycling der beinhalteten Materialien zu

optimieren und die Einflüsse auf die Umwelt und

die Gesundheit zu reduzieren. Das Symbol

„durchgestrichene Mülltonne” auf jedem Produkt

erinnert Sie an Ihre Verpflichtung, dass

Elektrohaushaltsgeräte gesondert entsorgt werden

müssen.

Endverbraucher können ihr Elektrohaushaltsgerät

zu öffentlichen Recyclinghöfen, anderen

kommunalen Müllsammeleinrichtungen oder, falls

durch nationales Recht erlaubt, bei einem Neukauf

eines vergleichbaren Gerätes dem Händler in

Obhut geben.

Alle führenden Hausgerätehersteller arbeiten aktiv

an der Erstellung eines Systems zur Sammlung und

Entsorgung von Elektrohaushalts-Altgeräten.

Bevor Sie sich an den Kundendienst wenden:

•

Prüfen Sie bitte, ob die Störung nicht selbst behoben werden kann (

siehe Störungen und Abhilfe

• Sollte trotz aller Kontrollen das Gerät nicht funktionieren, bzw. die Störung weiter bestehen bleiben,

kontaktieren Sie bitte die nächstgelegene technische Kundendienststelle.

Geben Sie bitte Folgendes an:

• die Art der Störung

• das Gerätemodell (Mod.)

• die Modellnummer (S/N).

Entnehmen Sie diese Daten bitte dem Typenschild

(befindlich in der Kühlzone unten links).

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und lassen Sie ausschließlich

Original-Ersatzteile einbauen.

Mod.

RG 2330

Cod.

93139180000 S/N 704211801

220 - 240 V- 50 Hz 150 W

Fuse

Max 15 w

Total

Gross

Bruto

Brut

Compr.

Kompr.

Syst.

R 134 a

kg 0,090

Gross

Bruto

Brut

340

Net

Util

Utile

Gross

Bruto

Brut

Freez. Capac

Poder de Cong

Made in Italy 13918

Test

P.S-I.

Pressure

HIGH-235

LOW 140

kg/24 h

4,0

Class

Clase

Classe

Kundendienst

Modell

Modellnummer

195092482.01 - A

08/2012

FORNO

WL 24 A/HA















































Français, 21

Espanol, 31 Deutsch, 41

English, 11

EN FR

ES DE

Italiano, 1

















































































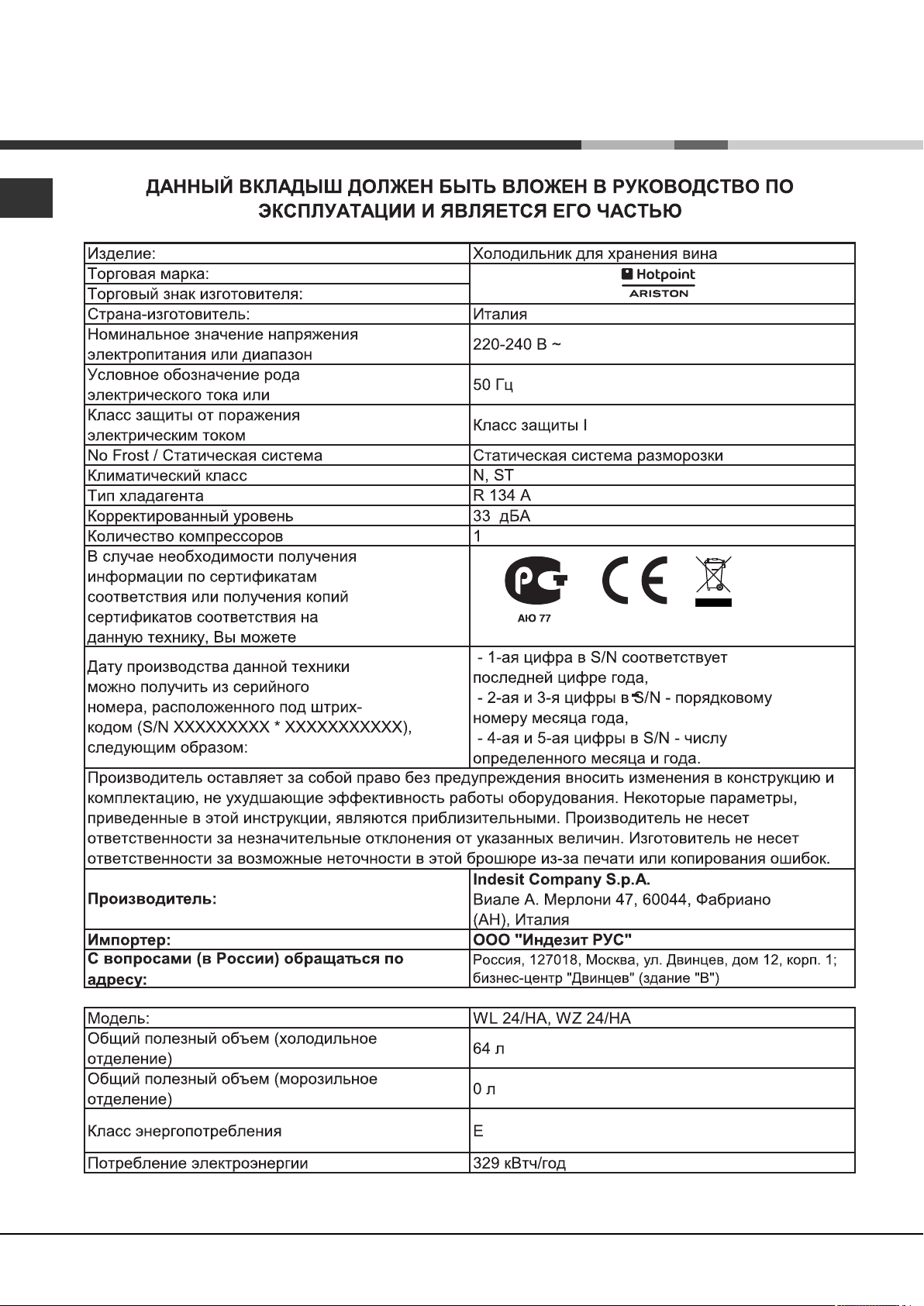

Модель

Температура

Размеры

Вес**

Вес

Мощность

Ток

Лампа

Энергопотребление

Класс энергопортебления

Напряжение*

Частота тока*

* Этизначениябудутразличныдлякаждойстраны.

Конкретныехарактеристикиизделиясм.

натабличке технических данных оборудования.

** Вес пустого оборудования.

WL 24 A/HA

1 зона

ширина – 60 см;

длина – 44,8 см;

глубина – 55 см

30,5 кг

35,5 кг

62 Вт

0,3 А

3 Вт

0,38 кВт·ч / 24 ч

220–240 В

50 Гц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ









 



















 



 





 



 









Spazio per aerazione:

minimo 50 mm











• 



• 









• 







• 







Dimensioni

del vano

Площадь

со стороны

мебели

Размеры

оборудования

550





ДИСПЛЕЙ

УВЕЛИЧЕНИЕ

ТЕМПЕРАТУРЫ

ОСВЕЩЕНИЕ

КОНТРОЛЬНЫ

ИНДИКАТОР

ОХЛАЖДЕНИЯ

КНОПКА

ВКЛ. / ВЫКЛ.

УМЕНЬШЕНИЕ

ТЕМПЕРАТУРЫ

ИНДИКАТОР

ВКЛЮЧЕНИЯ

МОЩНОСТИ





ПАНЕЛЬ УПРАВЛЕНИЯ ДВЕРЦА

ОТДЕЛЕНИЕ

ДЛЯ ВЫДЕРЖИВАНИЯ ВИНА

ПОЛКИ ТАБЛИЧКА

ТЕХНИЧЕСКИХ ДАННЫХ





























































 



 







 

 



 



 

































Amarone della Valpolicella 17°C

Barbaresco 17°C

Barolo 17°C

Божоле 13°C

Бордо ликерное белое 6°C

Бордо сухое белое 8°C

Бордо красное 17°C

Бургундское белое 11°C

Бургундское красное 18°C

Brunello 17°C

Шампанское 6°C

Кьянти классическое 16°C

Languedoc-Roussillon 13°C

Passito di Pantelleria 6°C

Розовое прованское 12°C

Сухие и сладкие игристые вина 6°C

Verdicchio di Matelica e dei Castelli di Jesi 8°C

Белые вина Trentino Alto Adige 11°C

Белые вина Franciacorta 11°C

Сухие ароматизированные белые вина 10°C

Сухие, молодые и фруктовые белые вина

8°C

Белые вина Friuli Venezia Giulia 11°C

Вина Rodano 15°C

Сухие белые вина Луары 10°C

Ликерные вина Луары 7°C

Красные вина Луары 14°C

Ликерные вина Passito 8-18°C

Розовые вина, Новые вина 12°C

Светло-красные вина с умеренной

выдержкой

14°C

Красные, достаточно выдержанные

вина средней крепости

16°C























































































• 





• 



• 



 



 

 















Производитель оставляет за собой право

без предупреждения вносить изменения в конструкцию и комплектацию,

не ухудшающие эффективность работы оборудования.

Некоторые параметры, приведенные в этойинструкции,

являются приблизительными Производитель не несет ответственности

за незначительные отклонения от указанных величин.

Срок службы 10 лет

Адрес и телефоны для контактов:

Россия 127018, г. Москва, ул. Двинцев,

Д.12, корп. 1, Бизнес-центр «Двинцев»

(здание «B»)

Тел.: (495) 961-29-00

Факс (495) 961-29-19

http://www.Hotpoint-Ariston.ru

Производитель:

Indesit Company S.p.A.

Юридический адрес:

Виале А. Мерлони, 47

60044 Фабриано (АН), Италия

Тел. (0732) 6611

Импортер:

ООО “Индезит РУС”

Юридический адрес:

Россия 127018, г. Москва, ул. Двинцев,

Д.12, корп. 1, Бизнес-центр «Двинцев»

(здание «B»)



























 





 

















































 



 







 

 

 















Mod.

RG 2330

Cod.

93139180000 S/N 704211801

220 - 240 V- 50 Hz 150 W

Fuse

Max 15 w

Total

Gross

Bruto

Brut

Compr.

Kompr.

Syst.

R 134 a

kg 0,090

Gross

Bruto

Brut

340

Net

Util

Utile

Gross

Bruto

Brut

Freez. Capac

Poder de Cong

Made in Italy 13918

Test

P.S-I.

Pressure

HIGH-235

LOW 140

kg/24 h

4,0

Class

Clase

Classe





195092482.01 - A

08/2012

Мазмұны

Ерекшеліктері, 82

Алдын алу

Техникалық сипаттамасы

Орнату, 83

Жайғастыру және қосу

Жабдықтың сипаттамасы, 84

Ішкі элементтер

Басқару панелі

Жабдықты пайдалану, 85

Шарап бөтелкелерін сақтауға арналған бөлім

Температураны қолмен реттеу

Ағаш сөрелерін алу

Шарап үшін үйлесетін температура кестесі

Шарап бөтелкелерін орналастыру, 87

Бөтелкелерді қалай орналастыруға болады

Қызмет көрсету және ақауларын жою, 88

Қызмет көрсету және күтіп ұстау

Ақауларын жою

Пайдалану жөніндегі

нұсқаулық

«Шарап қоймасы» (Шарап бөтелкелерін

сақтауға арналған тоңазытқыш)

WL 24 A/HA

Қазақша, 63

Français, 21

Espanol, 31 Deutsch, 41

English, 11

EN FR

ES DE

 5

Italiano, 1

KZ.O.02.0361

Алдын алу

! Бұл нұсқаулықты сақтаңыз. Ол тоңазытқышты

сатып алған, берген немесе жаңа пәтерге көшкен

жағдайларда жабдықпен бірге болуы қажет, яғни

жаңа иесі оның жұмыс істеу және оған қызмет

көрсету ережелерімен таныса алатын болуы керек.

! Нұсқаулықты мұқият оқып шығыңыз: онда

тоңазытқышты орнату мен пайдалану қауіпсіздігі

туралы маңызды мәліметтер берілген.

! Жабдықтың шайқалуын болдырмас үшін оны

орнына орнату бойынша нұсқаулықты сақтай

отырып бекітіп орнатыңыз.

! Жабдықтың орнын ауыстырған немесе

тасымалдаған жағдайда оны тік күйінде ұстаңыз.

! Құралды физикалық, сезімталдық немесе ақыл-есі

төмен немесе олардың бұл құралды пайдалануға

өмірлік тәжірибесі мен ыңғайы жоқ тұлғаларға,

егер олар бақыланбаса немесе олардың қауіпсіздігі

үшін жауапты тұлғадан нұсқау алмаған жағдайда

пайдалануға болмайды.

! Балалар құралмен ойнамауы үшін бақыланып

отыруы керек.

! Жабдықты орнатқаннан кейін қорек кабеліне және

розеткаға еркін қолжетімдік қамтамасыз етілуі керек.

! Жабдықтың корпусындағы желдеткіш тесігінің

алдын жауып қалмаңыз.

! Мұздатылуын жылдамдату үшін дайындаушы

ұсынғаннан басқа, механикалық және басқа да

көптеген құралдарды пайдалануға болмайды.

! Салқындататын жиектерді зақымдап алмаңыздар.

! Неонды ауыстыру үшін авторланған сервис

орталығына хабарласыңыз.

! Кабель оралып немесе қысылып қалмауы керек.

! Қорек: Кабельдің типі Ү. Оны ауыстыру үшін

авторланған сервис орталығына хабарласыңыз.

! Өндіруші көрсетілген қауіпсіздік шараларын

сақтамаған жағдайда, жауапкершілік көтермейді.

Ерекшеліктері

Бұл жабдық тек шарап сақтау үшін ғана арналған

Моделі

Температурасы

өлшемі

Салмағы**

Салмағы

Қуаты

Тоқ

Лампа

Энергияны тұтынуы

Кернеу*

Тоқ жиілігі*

* Бұл мағыналар əр ел үшін əртүрлі болуы мүмкін.

Бұйымдардың нақты сипаттамасын жабдықтың

техникалық сипаттамасының кестесінен көре

аласыздар.

**Бос жабдықтың салмағы.

WL 24 A/HA

1 аймақ

Ені -60 см;

Биіктігі – 44.8 см;

Тереңдігі – 55 см.

30,5 кг

35,5 кг

62 Ат

0,3 А

3 Вт

0,38 кВт*с/24 с

220-240 В

50 Гц

ТЕХНИКАЛЫҚ СИПАТТАМАСЫ

Жайғастыру және қосу

Орамын алу

1. Орамын шешіп, жабдық тасымалдау барысында

зақымдалмағанына көз жеткізіп алыңыз. Егер

жабдық зақымдалған болса бірден жеткізушіге

бірден хабарласыңыз.

2. Орамын және өздігінен жапсырылатын жабдықты

қорғап тұратын материалдарын мұқият шешіп

алыңыз. Есігін ашыңыз және жабдықтың

компоненттері зақымдалмағанына көз жеткізіп

алыңыз.

3. Қорек кабелін алыңыз.

Жайғастыру

1. Жабдық құрғақ және жақсы желдетілетін жайда

орнатылуы керек (жабдықты чуланға және, жер

төлелерге орнластырмаңыз).

2. Жабдықты жылу шығаратын кез келген құрал

көздерінен алысырақ орналастырыңыз.

3. Тоңазытқыштың желдеткіші дұрыс жұмыс істеуі

үшін жабдық орналасқан жер және үй-жайдың

қабырғасы арасында минималды арақашықтық

сақталғандығына көз жеткізіп алыңыз.

Суретті қара

Желдеткіш үшін

арақашықтық 50 мм кем емес

Электр желісіне қосу

Жабдықты тасымалдап алып келгеннен кейін

жабдықты тігінен қойып қойыңыз және оны электр

желісіне қоспас бұрын кем дегенде үш сағат уақыт

күтіңіз. Жабдық вилкасын розеткаға қоспас бұрын

тексеріп алыңыз:

1. қабырғадағы розетка жерге тұйықталған және

стандарттарға сәйкес келетіндігін;

2. розетка жабдықтың оң жағының төменгі бөлігінде

орналасқан оның техникалық мәліметтері туралы

кестеде көрсетілген жабдықтың максималдық

тұтынатын қуатына шыдайтындығын

(Жабдықтың сипаттамасы қара);

3. желі кернеуі техникалық сипаттамалар кестесінде

(2 с.қара) немесе жабдықтың техникалық

мәліметтерін туралы кестеде көрсетілген

мағыналарға сәйкес келеді (Жабдықтың

сипаттамасы қара);

4. розетка жабдықтың вилкасына сәйкес

келетіндігін. Кері жағдайда, вилканы

немесе розетканы ауыстыру керек.

Ұзартқыштарды немесе көп көзді розеткаларды

пайдаланбаңыздар.

Қоса орнату

өлшемдері

550

Жиһаз бетінен

аудан

Жабдықтың

өлшемдері

ОРНАТУ

ЖАБДЫҚТЫҢ

СИПАТТАМАСЫ

Ішкі элементтері

Басқару панелі Есік

Шарапты сақтауға

арналған бөлімі

Сөрелер Техникалық

мəліметтер кестесі

Басқару панелі

Температураны көтеру

Жарықтандыру

Бақылау индикаторы

Салқындату

индикаторы

Қосу / өшіру

түймесі

Температураны азайту

Қуатты қосу индикаторы

Дисплей

Шарап бөтелкелерін сақтауға арналған

бөлім

Бөлімнің негізгі қызметі – шараптың сақталуын

оңтайлы шарттарда қамтамасыз ету.

Тоңазытқыштағы зауыт орнатқан температура 150С.

Бұл температура көптеген шараптарды сақтау үшін

оңтайлы болып саналады.

Шараптың жалпы табиғаты күрделі, оны ұзақ

әрі баяу процесс нәтижесінде алады. Шараптың

сапасын ерекшелеу үшін арнайы шарттардың

сақталуы міндетті. Барлық шараптар бір

температурада сақталады, алайда олардың

әрқайсысының ерекшеліктеріне қарай олар әртүрлі

температура бойынша байқалады (Шарапқа лайық

температура кестесін қара). Сондықтан да, өндірістік

жабдыққа секілді сіздің жаңа «Шарап қоймаңыздағы»

абсолютті температура мағынасы шарапты сақтау

үшін маңызды болып табылмайды. Ең маңыздысы

барлық уақыттағы тұрақты температура болып

табылады. Шарапты кез келген температурада ол

өзгергенше қалыпты жағдайда сақтауға болады.

Температураны қолмен реттеу

Жабдықты қосқаннан кейін дисплейде

тоңазытқыштың ішіндегі температура көрінеді: ол

150С жетуі керек және сол қалыпты сақтауға тиіс.

Егер сіз температураны реттегіңіз келсе, мына

әрекеттерді жасаңыз:

1. Жабдықты қосқаннан кейін дисплейде

орнатылған температура көрініс табады.

2. Бір секундтай түймесін басыңыз (Басқару

панелін қара). Дисплейдегі температура

мағынасы өзгере бастайды.

3. Қажетті температураға жеткенге дейін немесе

температураларын басыңыз.

4. Тоңазытқышқа шарап бөтелкелерін

орналастырмас бұрын Дисплейдегі температура

мағынасы жыпылықтауын тоқтатқанға дейін 5

секунд күте тұрыңыз.

Жабдықтың ішіндегі температура 240С асса,

ішкі жарықтандырулары қосылмайды (немесе

уақытша өшіріледі). Бұл алдын ала тапсырылған

температураға тезірек жетуге мүмкіндік береді.

Ағаш сөрелерін алу

САҚТАНДЫРУ:

Ағаш сөрелер сырғанақ болмайды. Сөрелерді егер

оларда бөтелкелер тұрса, оларды сындырып алмас

үшін суырып алмаңыздар. Сіз сөрелерді оларда

бөтелкелер тұрмаған уақытта ғана жуу үшін ала

аласыз.

ЖАБДЫҚТЫ

ПАЙДАЛАНУ

Шарап үшін үйлесетін температура кестесі

Бұл кестеде шарап сақталуға тиісті мысал температураларды шашамен көрсетілген. Егер сіздің кейбір

шараптарыңыз тоңазытқыш температурасынан жоғары температурада берілуі керек болса, столға беру

алдында тоңазытқыштан шығарып қажетті уақытқа қойыңыз.

17°C

13°C

6°C

8°C

17°C

11°C

18°C

17°C

6°C

16°C

13°C

6°C

12°C

6°C

8°C

11°C

10°C

8°C

11°C

15°C

10°C

7°C

14°C

8-18°C

12°C

14°C

16°C

Amarone della Valpolicella

Barbaresco

Barolo

Божоле

Бордо ликер ақ

Бордо құрғақ ақ

Бордо қызыл

Бургундтық ақ

Бургундтық қызыл

Brunello

Шампанское

Кьянти классикалық

Languedoc-Roussillon

Passito di Panteleria

Провандық қызғылт

Құрғақ жəне тəтті көбікті шарап

Verdicchio di Matelica e dei Castelli di Jesi

Trentino Alto Adige ақ шарабы

Fraciacorta ақ шарабы

Құрғақ хош иісті ақ шараптар

Құрғақ, балғын жəне жемісті ақ шараптар

Friuli Venezia Giulia ақ шарабы

Rodano шарабы

Луара құрғақ ақ шарабы

Луара ликер шарабы

Луара қызыл шарабы

Passito ликер шарабы

Қызғылт шараптар, Жаңа шараптар

Орташа сақталған ақшыл-қызыл шараптар

Қызыл, жеткілікті түрде сақталған орташа мықты шарап

ШАРАП БӨТЕЛКЕЛЕРІН

ОРНАЛАСТЫРУ

Стандартты орналастыру – 24 бөтелке

Көрініп тұруға тиісті және оңай алуға болатын шарап

бөтелкелеріне арналған 24 бөтелкені орналастыру

(стандартты, әртүрлі типтегі және «рейн» [үлкен]).

СТАНДАРТ

24 бөтелке (100% бөтелке жатқызылып орналасқан)

3 сөре

Әр бөтелкені ағаш сөрелерге, өзіне арналған

орнына орналастырыңыз, 6 бөтелке «Шарап

қоймасының» түбіне орналасуы мүмкін.

Біз «рейн» бөтелкелерін төменгі сөреге және

«Шарап қоймасының» түбіне салуларыңызды

ұсынамыз, өйткені ол орын арнайы көлемді

бөтелкелерге арналып жасалған.

Ағаш сөреге 22 бөтелкеге дейін қауіпсіз түрде

сақтауға болады.

ШАМПАН БӨТЕЛКЕЛЕРІН

ОРНАЛАСТЫРУ

Шампан бөтелкелері стандарт бөтелкелерге

қарағанда үлкенірек. Оларды 5 бөтелкелерге дейін

орналастыруға болатын «Шарап қоймасының»

түбіне орналастыру керек.

Егер сіз «Шарап қоймасына» шампанның

5 бөтелкесінен артық сақтағыңыз келсе, 3

сөресін алыңыз және бөтелкелерді екі қатарға

орналастырыңыз (бөтелкелерді екінші қатарға

төмендегі қатардың бөтелкелерінің арасына

орналастыра отырып). Осылай 9 бөтелкеге дейін

орналастыруға болады.

Бөтелкелерді орналастырудың бір мысалы

САҚТАУ

28 БӨТЕЛКЕ (100% бөтелке жатқызылып орналасқан)

ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ

АҚАУЛАРЫН ЖОЮ

Қызмет көрсету және күтіп ұстау

Жабдықты өшіру

Жабдықты тазалау және қызмет көрсетер алдында электр желісінен ажыратып алыңыз.

Ақауларын жою

Тоңазытқыш жұмысында ақау болған жағдайда сервис орталығына хабарласпас бұрын осы бөліммен

танысыңыздар, мүмкін сіз осында проблемаларыңыздың шешімін табасыз:

Ақаулар

Компрессор жұмыс істемейді

Компрессор үздіксіз жұмыс істейді

Мүмкіндіктегі себептер /Шешімдері

• Жабдық электр желісіне қосылмаған немесе вилка

байланысқа түспей розеткаға дұрыс қосылмаған

немесе үйдегі электр желісінде істен шығу бар.

• Розетка дұрыс жұмыс істемейді, тексеру үшін

жабдықты басқа розеткаға қосыңыз.

• Авторланған сервис орталығына хабарласыңыз

Қоңырау шалғанда хабарлаңыз:

- сатып алу күнін; кепілдік құжат нөмірін (сервистік

кітапша, сервистік сертификат және т.б.);

- ақау типтері;

- жабдықтың техникалық мәліметтер кестесінде

немесе кепілдік құжатта (Сипаттамасы қара)

көрсетілген жабдықтың моделі (Mod.) және

сериялық нөмірі (S/N).

Өндіруші конструкцияға алдын ала ескертпей, оның жұмысының

тиімділігіне залал келтірмейтін өзгерістер енгізуге құқылы.

Осы нұсқаулықта келтірілген кейбір параметрлер жуықты болып келеді.

Өндіруші көрсетілген көлемнен аз ғана ауытқулар үшін жауапкершілік көтермейді.

Қызмет көрсету мерзімі 10 жыл

Өндіруші:

Indesit Company S.p.A

Заңды мекенжайы:

Виале А.Мерлони, 47

60044 Фабрианои (АН), Италия

Тел.: (0732) 6611

Сатушы:

IndesitCompanyInternational

BusinessS.A

Заңды мекенжайы:

Галлерия орталығы, 2, Виа Кантонале,

6928, Манно, Швейцария

Байланысу үшін мекенжайы мен телефоны:

Ресей 129233 Мəскеу

Мир даңғылы, ВВЦ (бұр.ВДНХ)

Павильон, 46

Тел.: (495) 974-6280

Факс (495) 961-2919

974-6279

! Жабдықтың кез келген жөндеу жұмыстары және техникалық қызмет көрсету авторланған сервис орталығының

мамандары арқылы ғана жүргізілуі керек.

! Электр желісіндегі қысқа уақыттық істен шығу шараптың сақталуына әсер етпейді. Шараптың бұзылуы

жабдықтың жұмысындағы проблемалар ұзақ уақытқа дейін шешімін таппаған жағдайда ғана мүмкін болмақ.

195092482.01 - A

08/2012

WL 24 A/HA Vinoteca de encastre de Hotpoint

Product's Documents

User Manual

Specifications

Hotpoint WL 24 A/HA Questions and Answers

Related Products

WL 36 A/HA Vinoteca de encastre de Hotpoint

Hotpoint HDF LYM C5 Lavavajillas Standard, Color blanco

Hotpoint HDF LYM C5 X Lavavajillas Standard

Hotpoint HDF LYM D4 Lavavajillas Standard, Color blanco

Hotpoint HDF LYM D4 X Lavavajillas libre instalación

Hotpoint HPMFF 6312 W4E Congelador de libre instalación
