GE Café CYE23TSDSS 23.1 Cu. Ft. Counter-Depth French-Door User Manual

GEAppliances.com

Refrigerators

Bottom Freezer

239D3389P003 Pub No. 49-60678-3 05-14 GE

Safety Instructions ............2-4

Operating Instructions

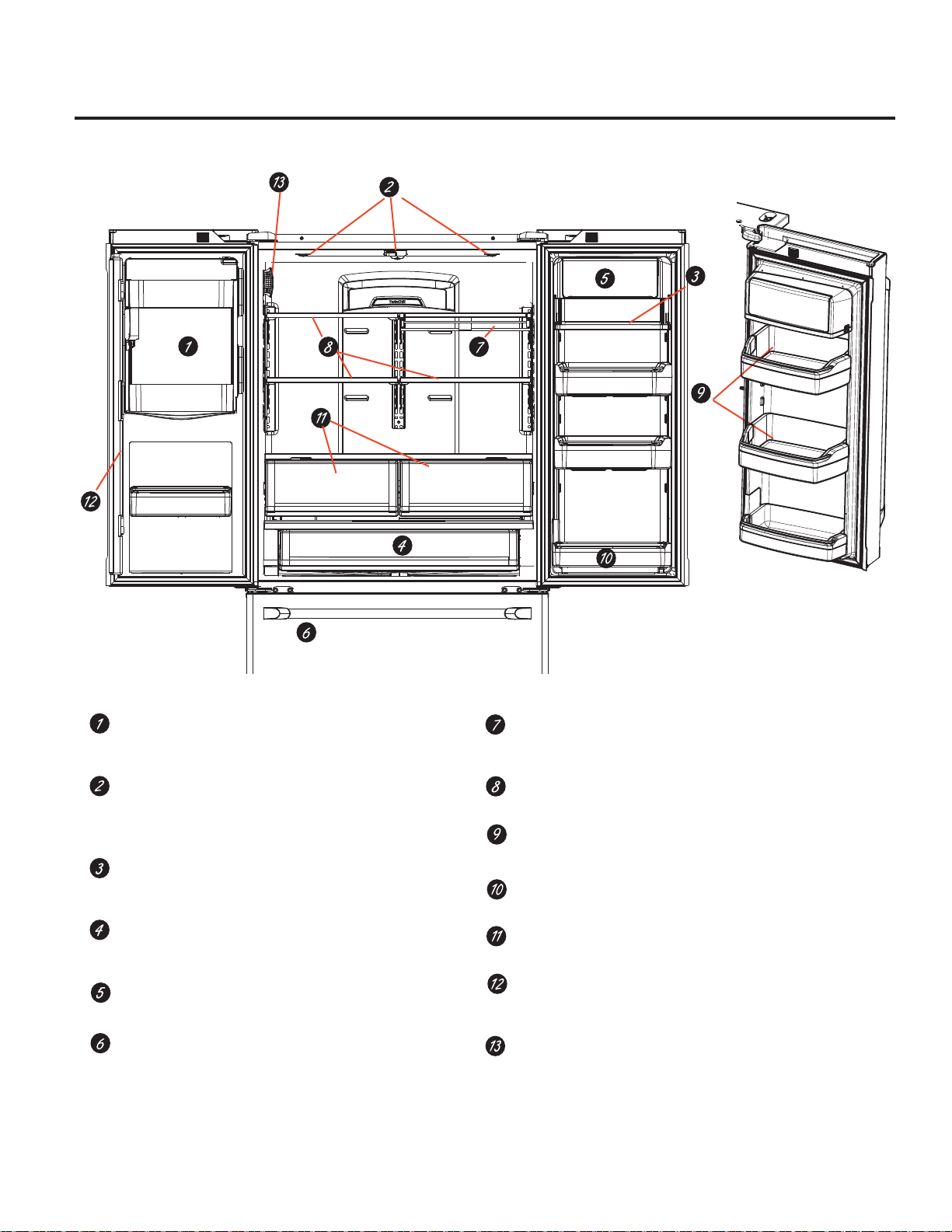

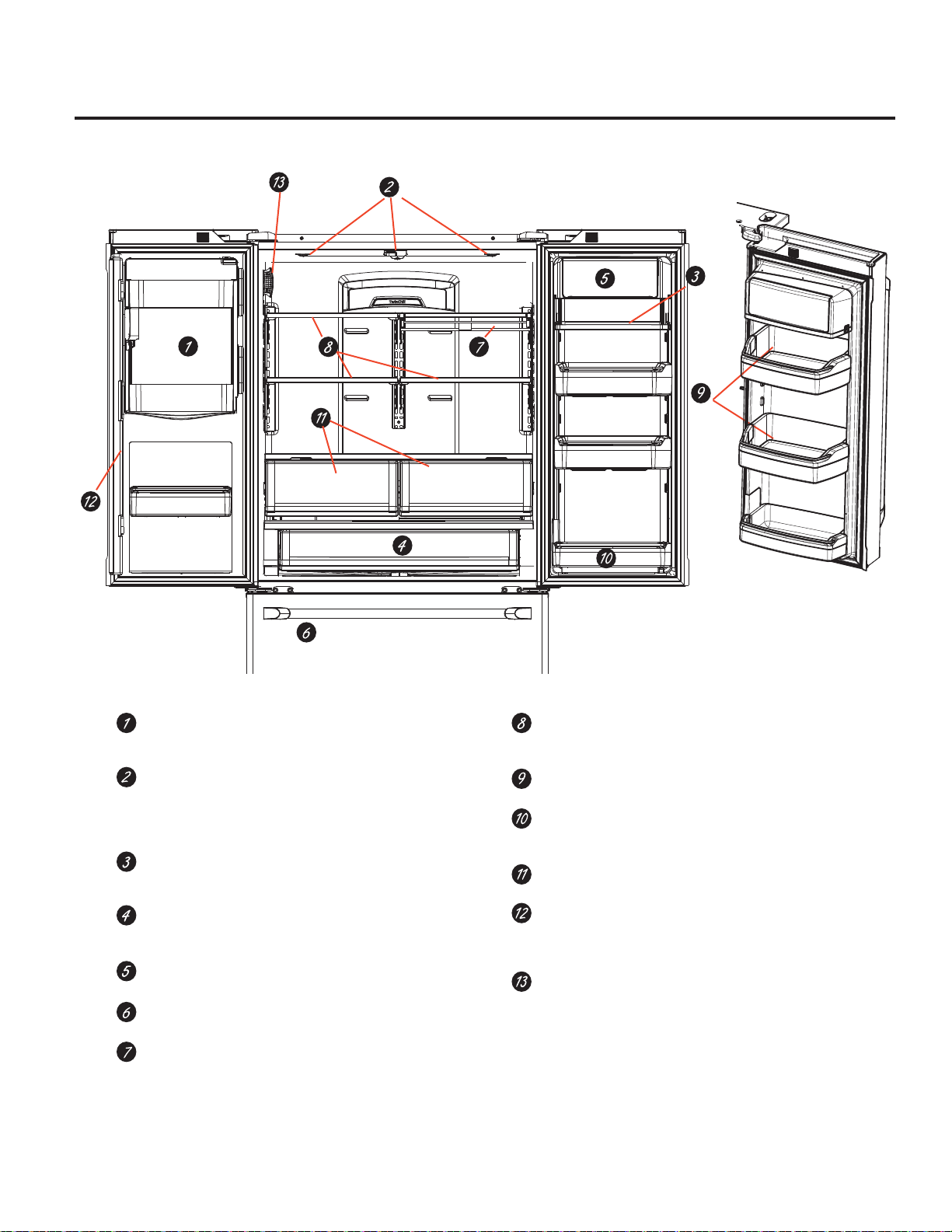

Features ..........................5, 6

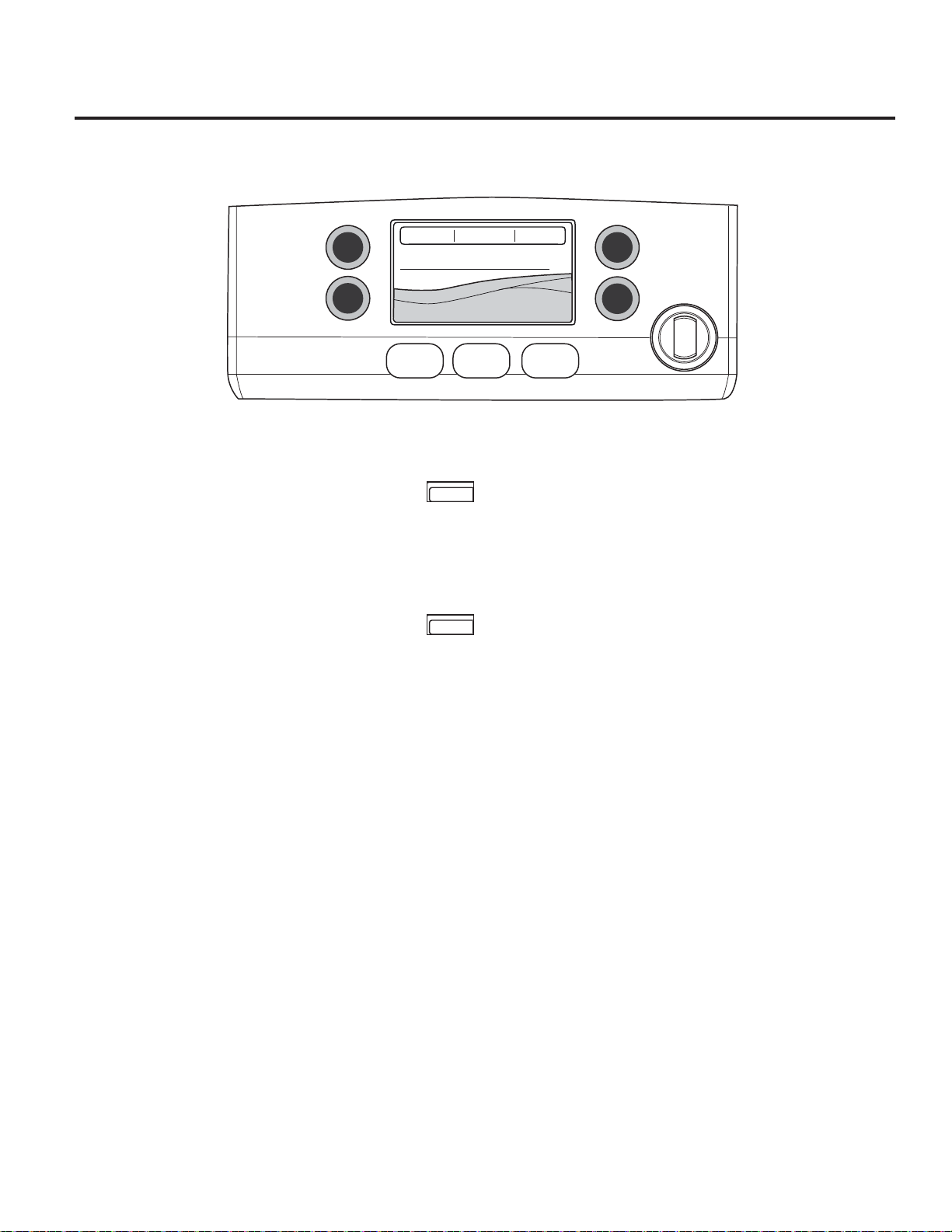

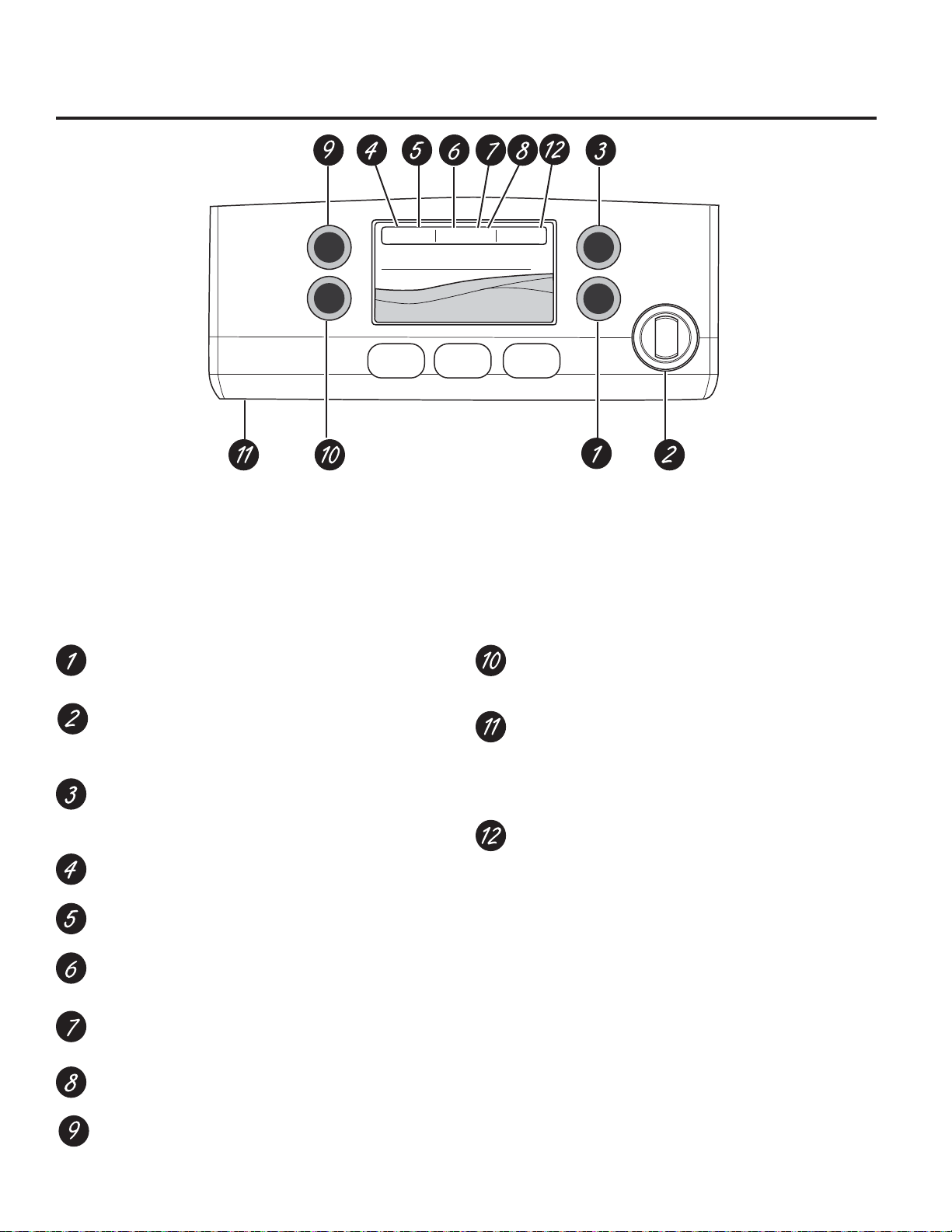

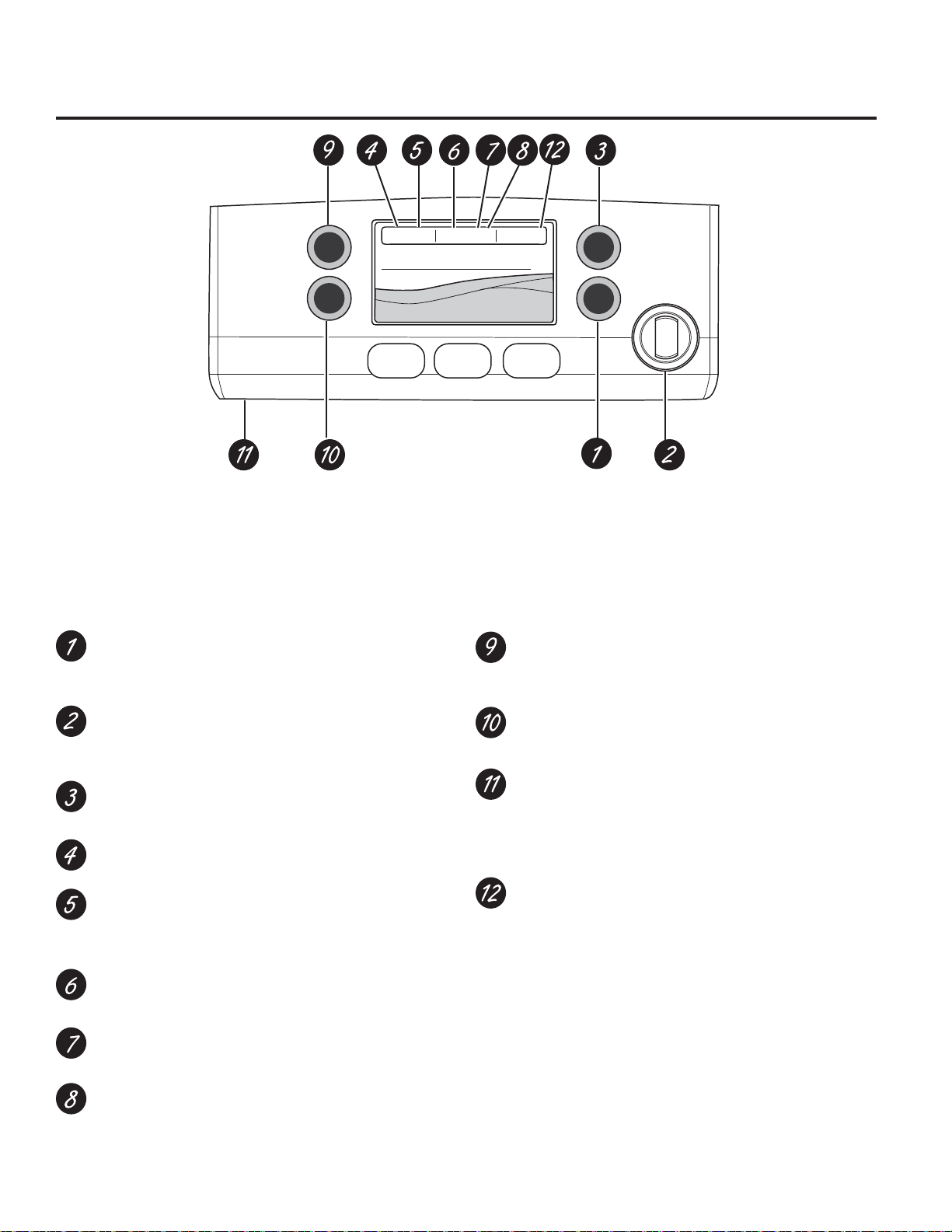

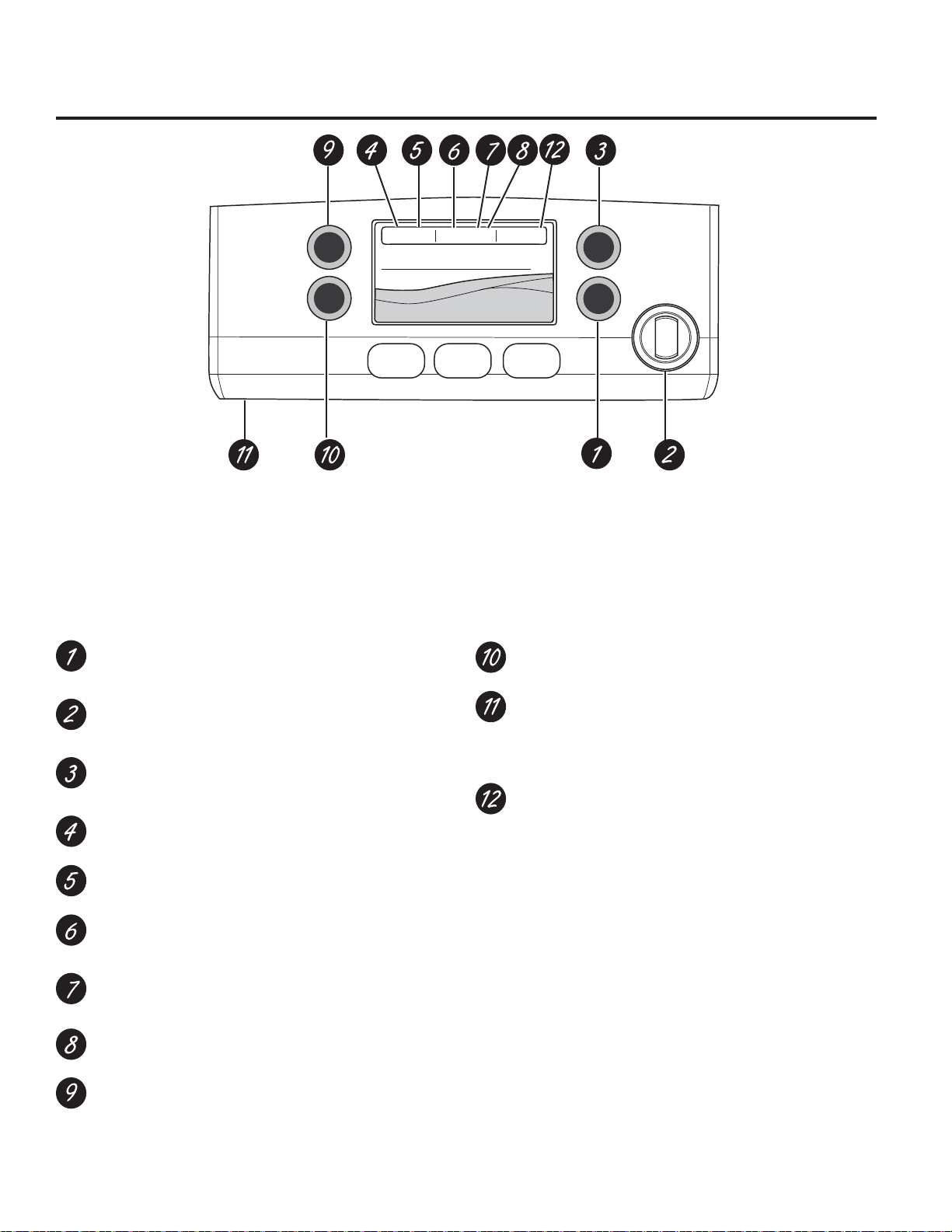

Controls ..........................7, 8

Odor Remover ......................9

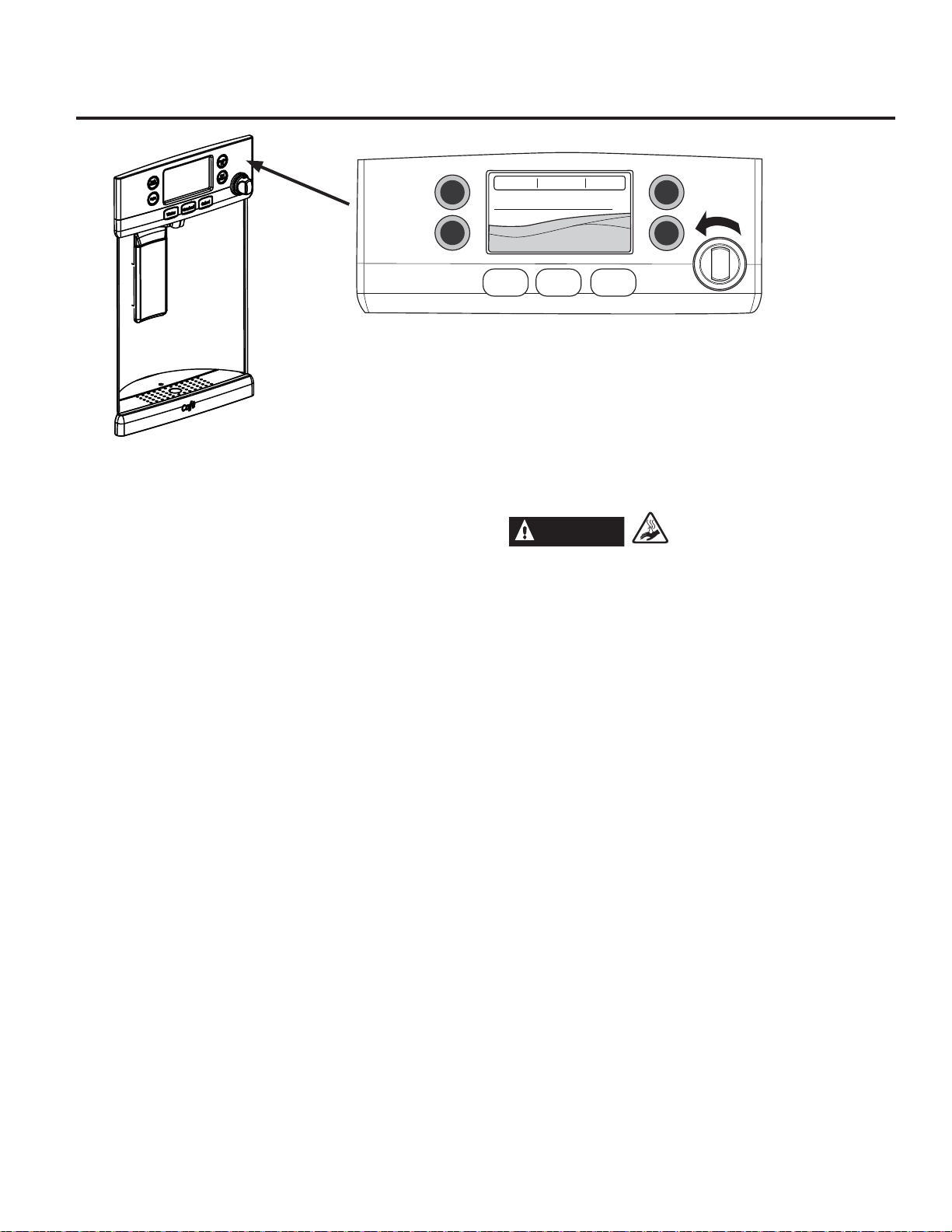

Dispenser ..........................10

Hot Water .........................11

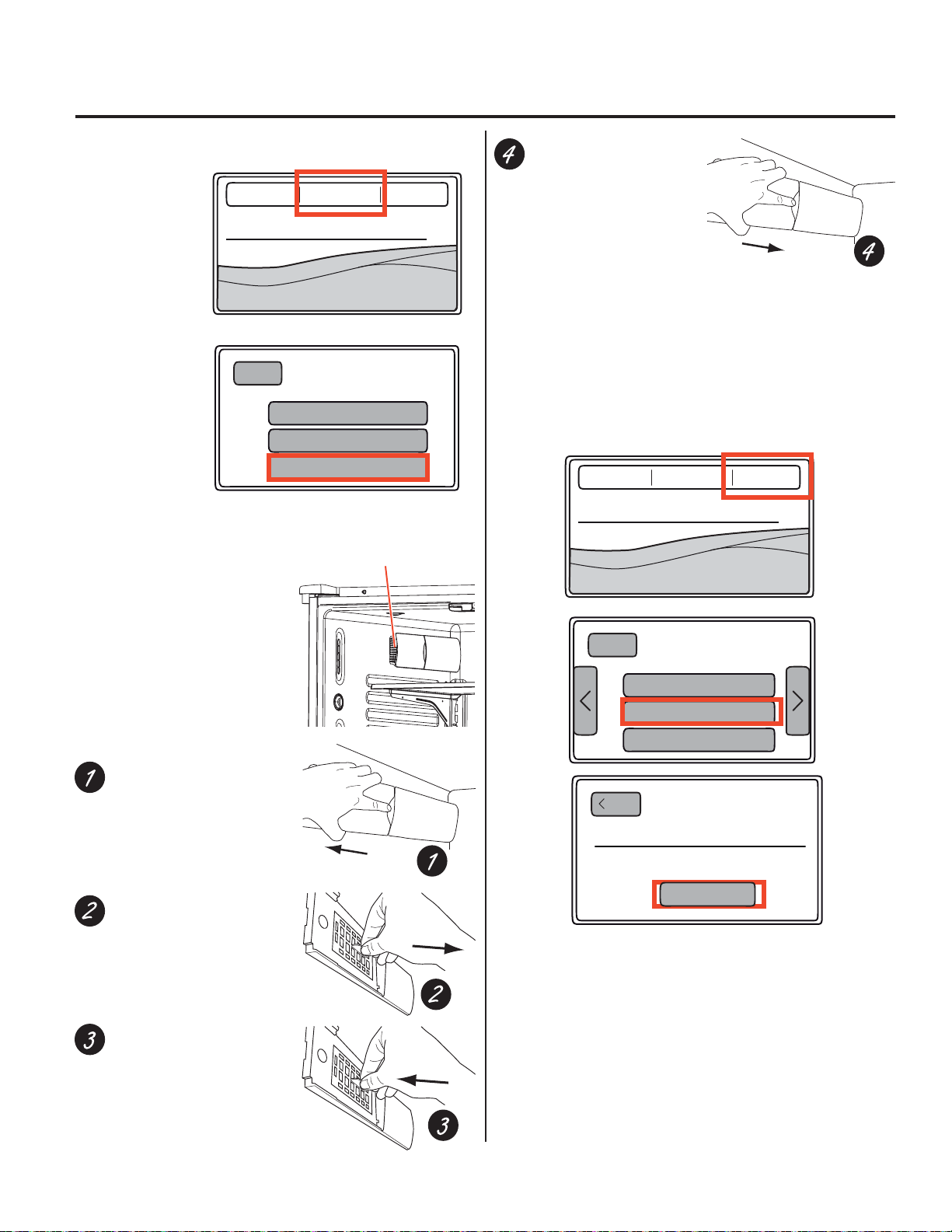

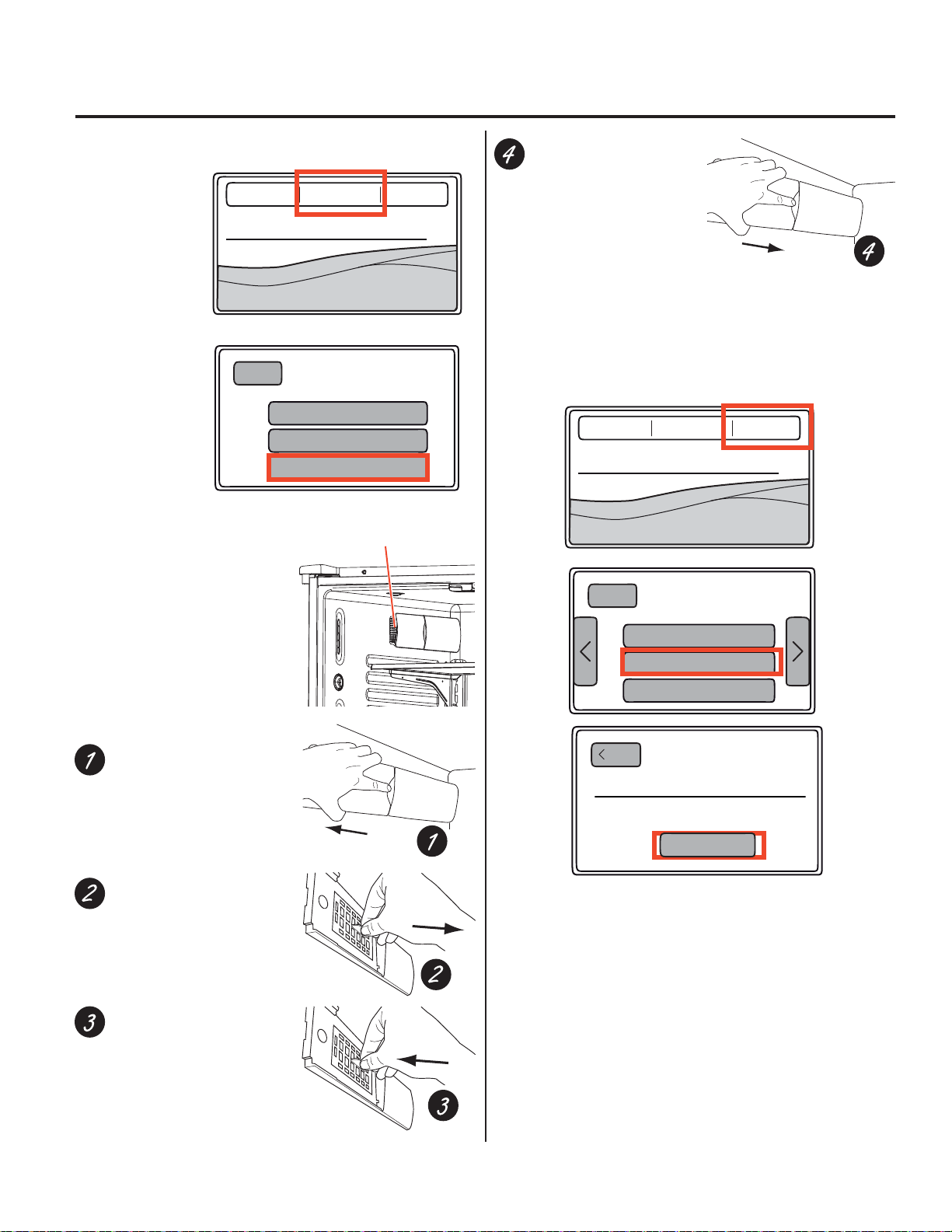

Water Filter ........................12

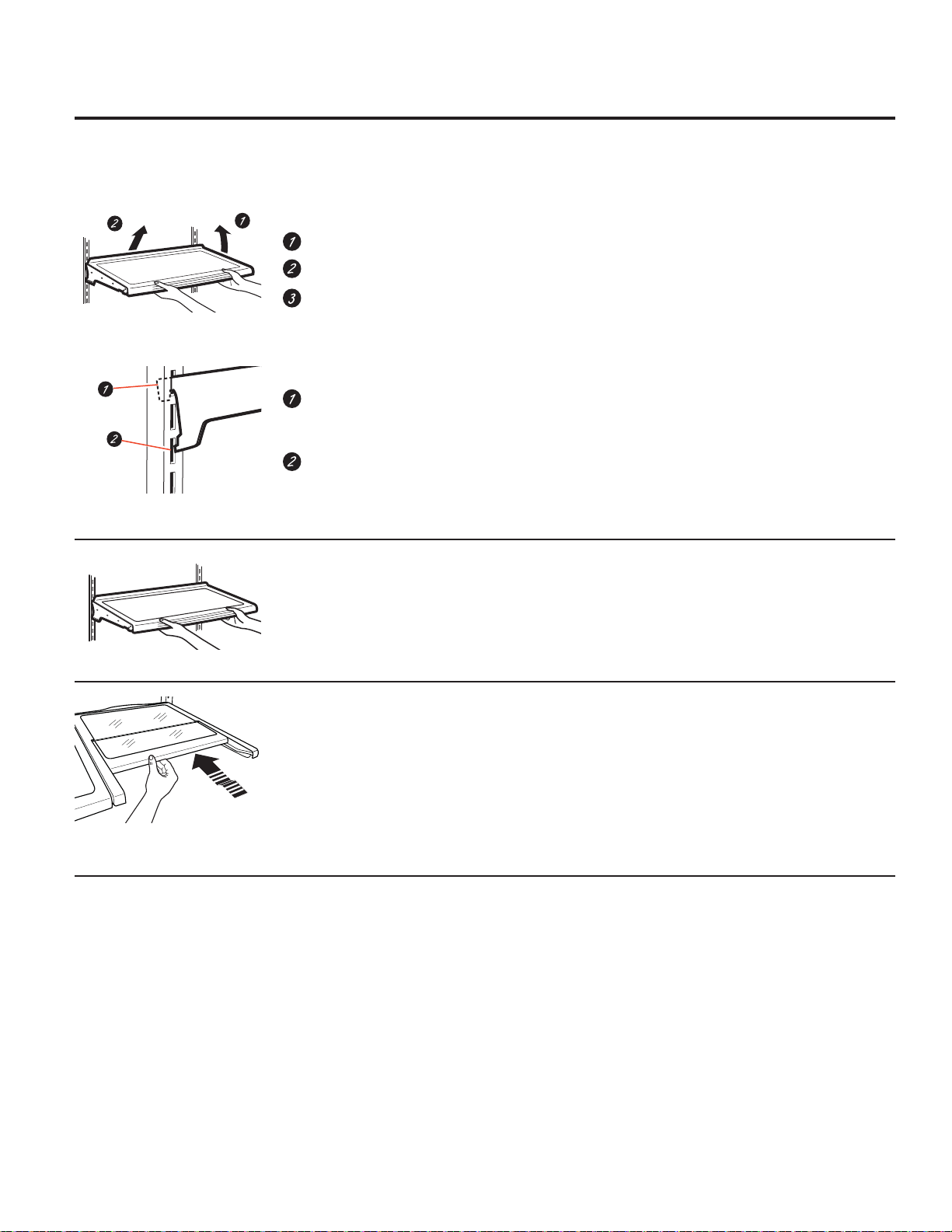

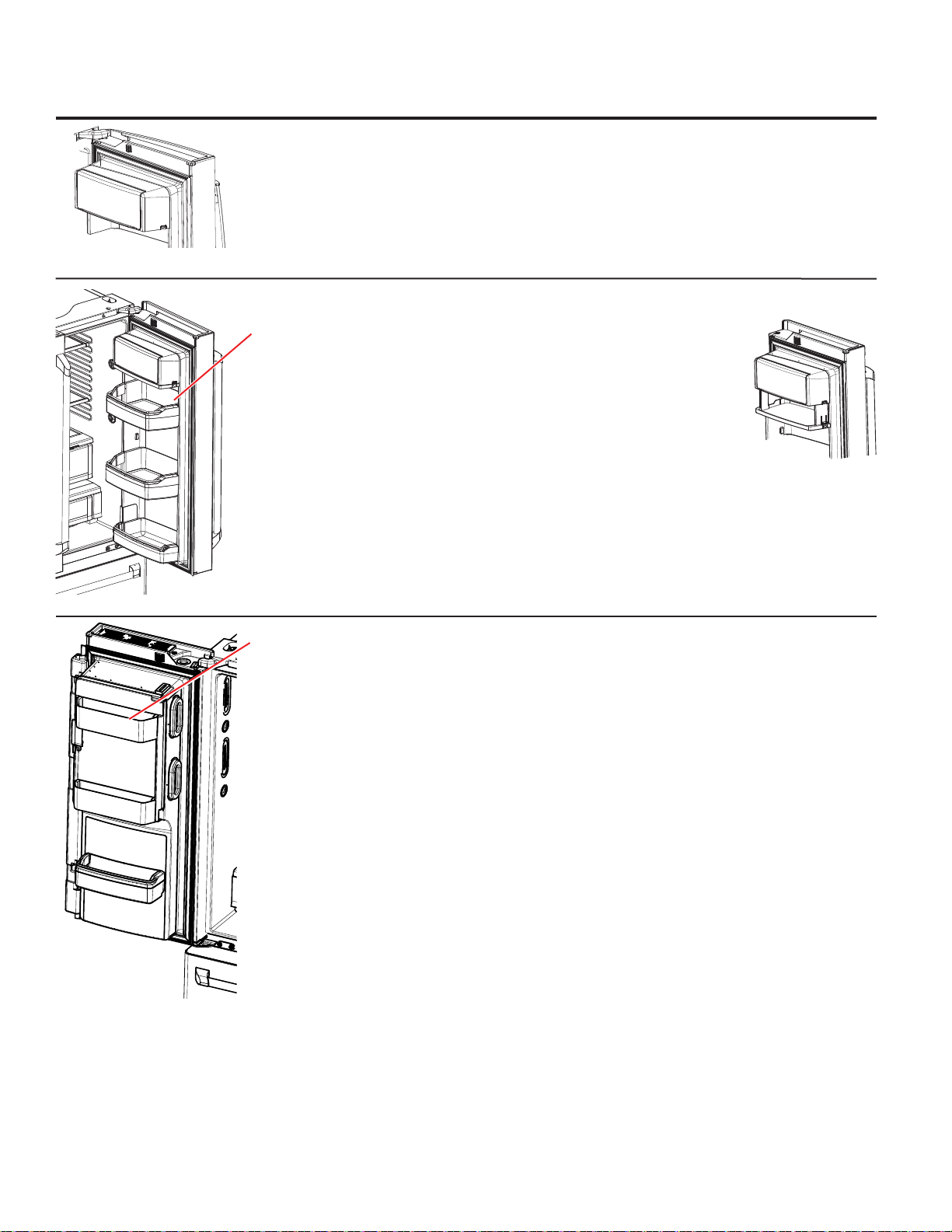

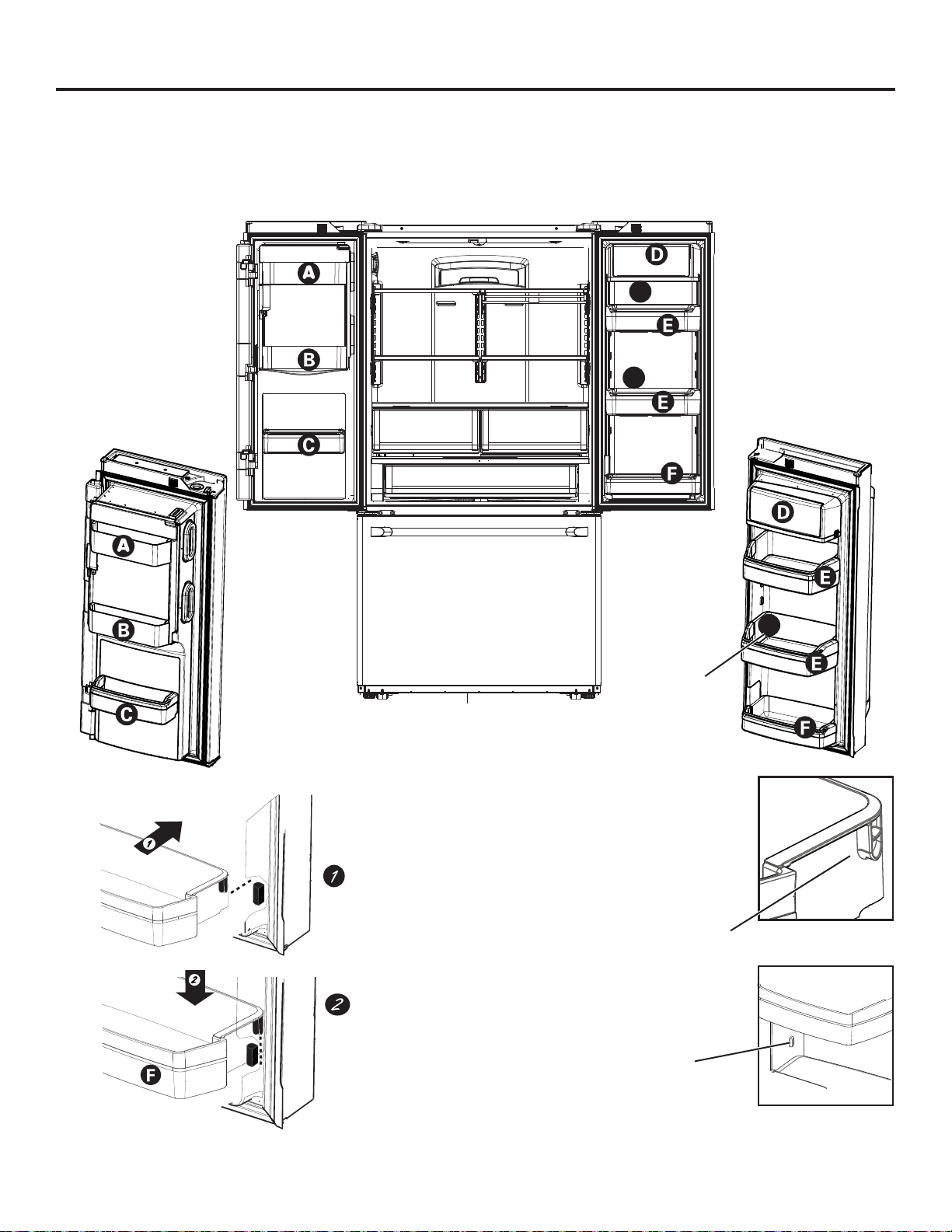

Fresh Food Storage Options .....13,14

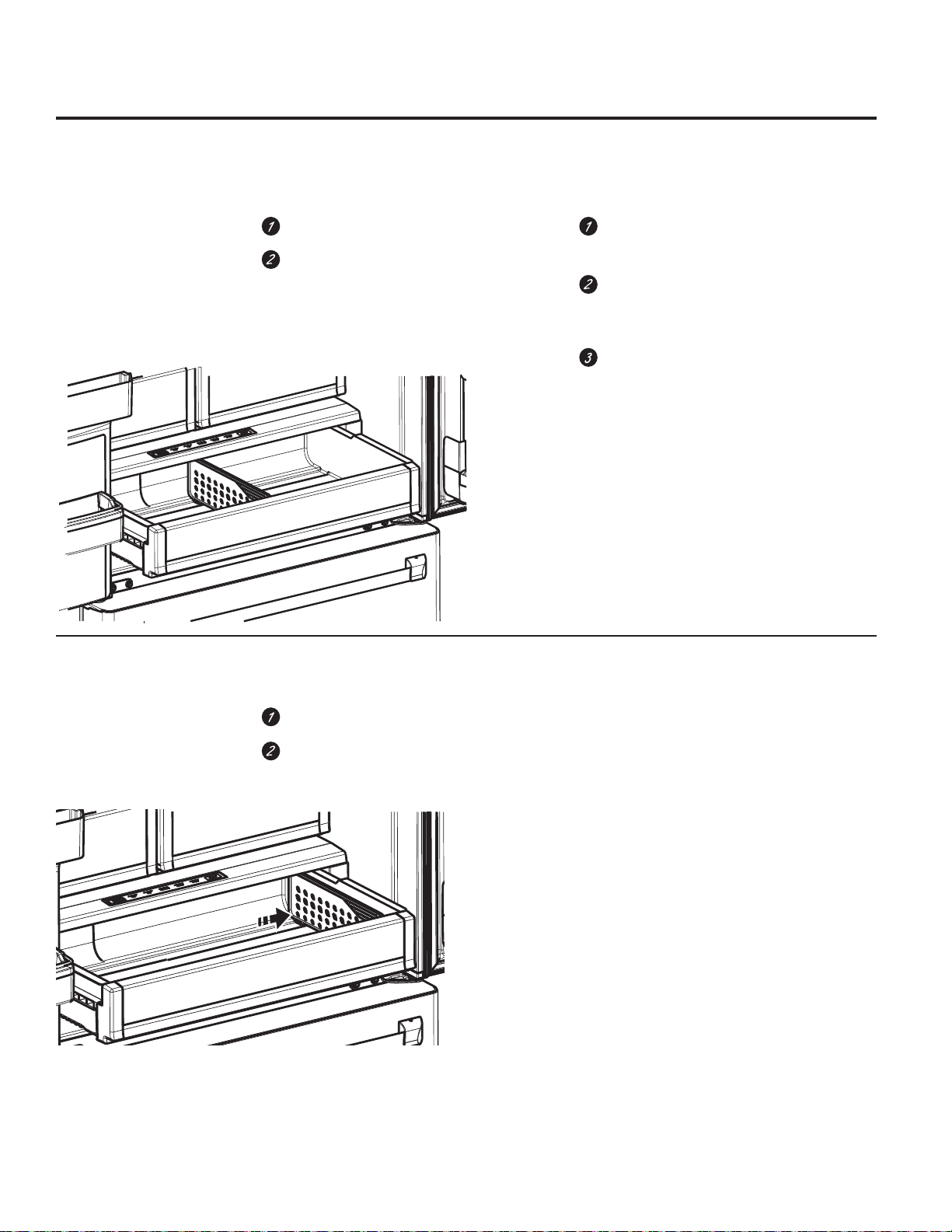

Climate Zone & Temperature

Controlled Drawer ...............15,16

Freezer ............................17

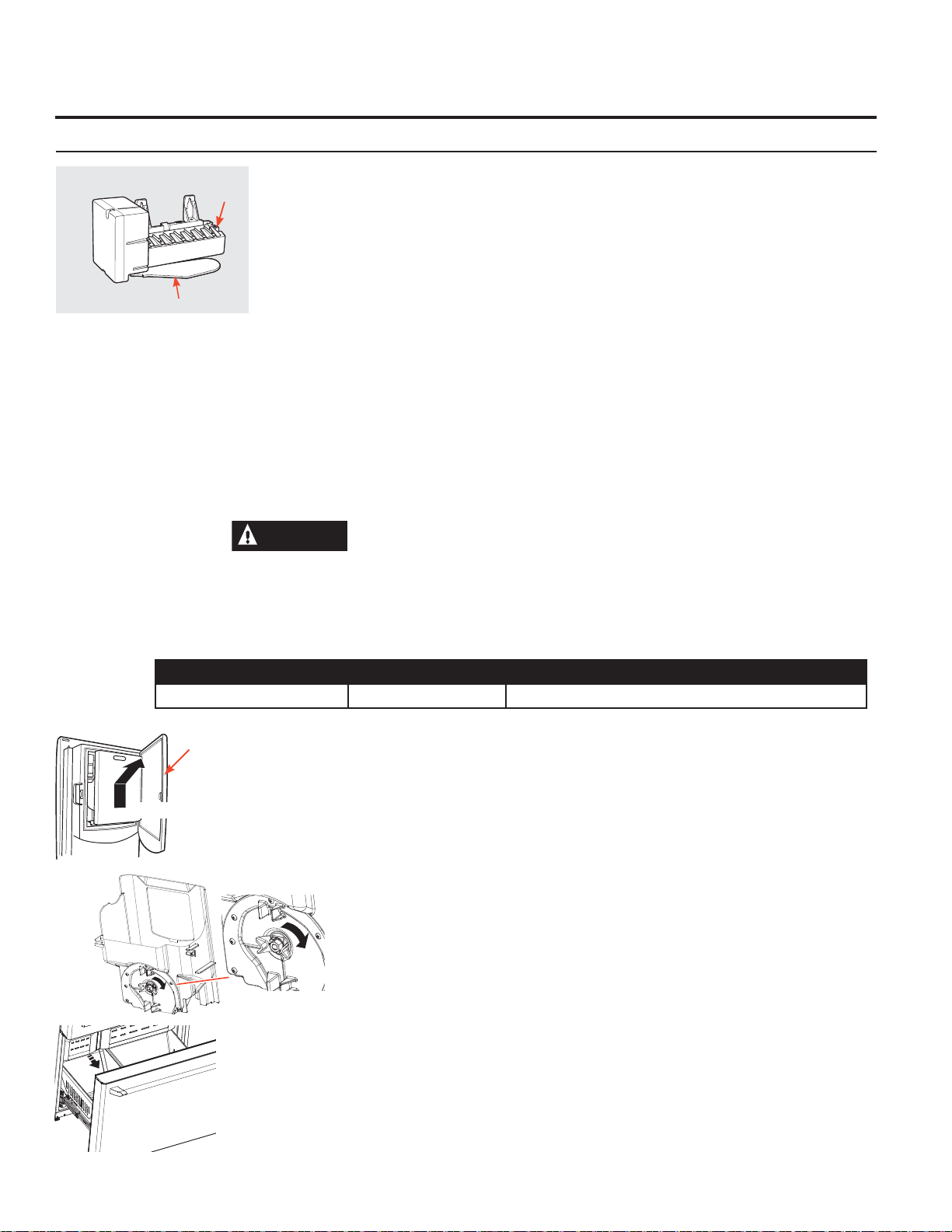

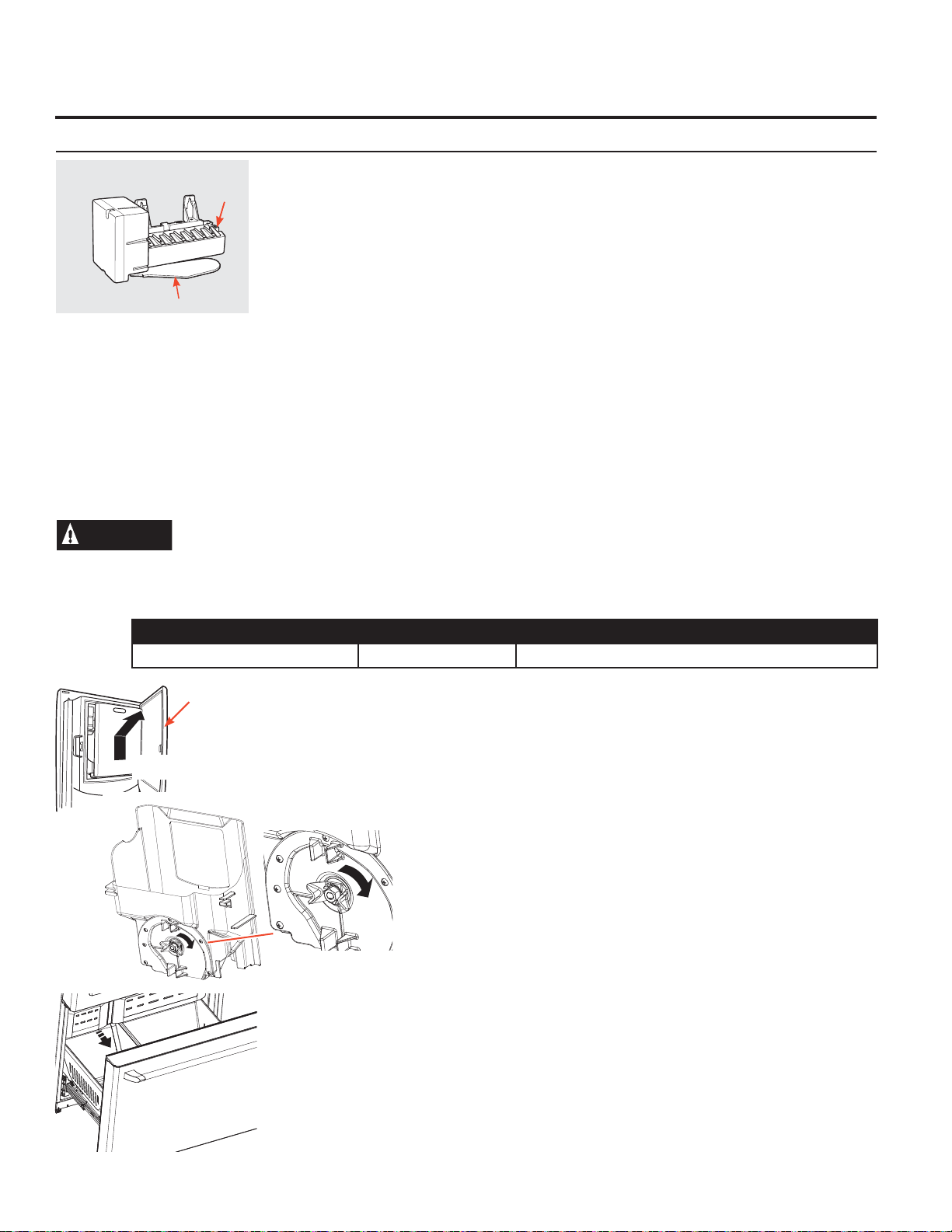

Automatic Ice maker ...............18

Care and Cleaning ................ 19

Replacing the Lights ................20

Installation Instructions

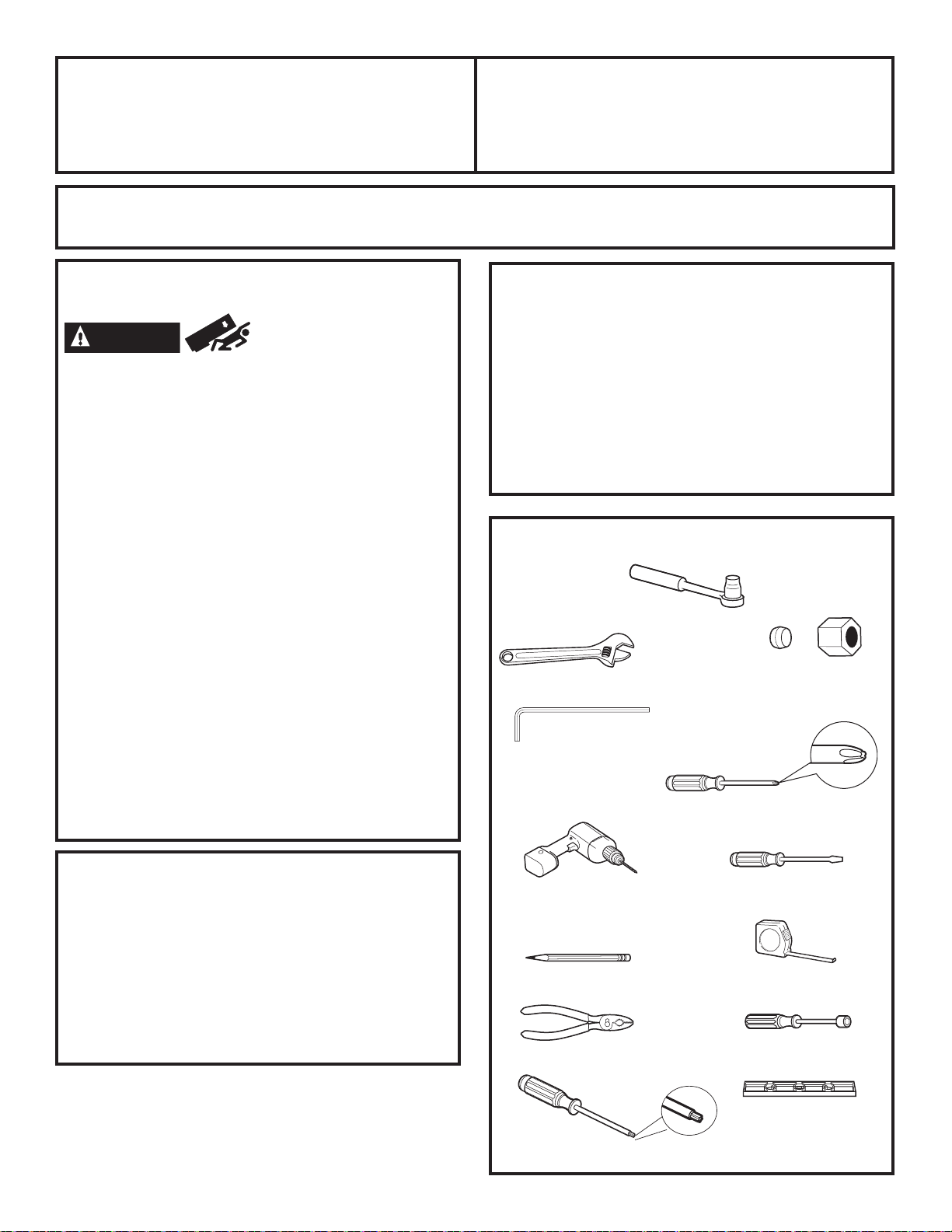

Preparing to Install the

Refrigerator ....................21, 22

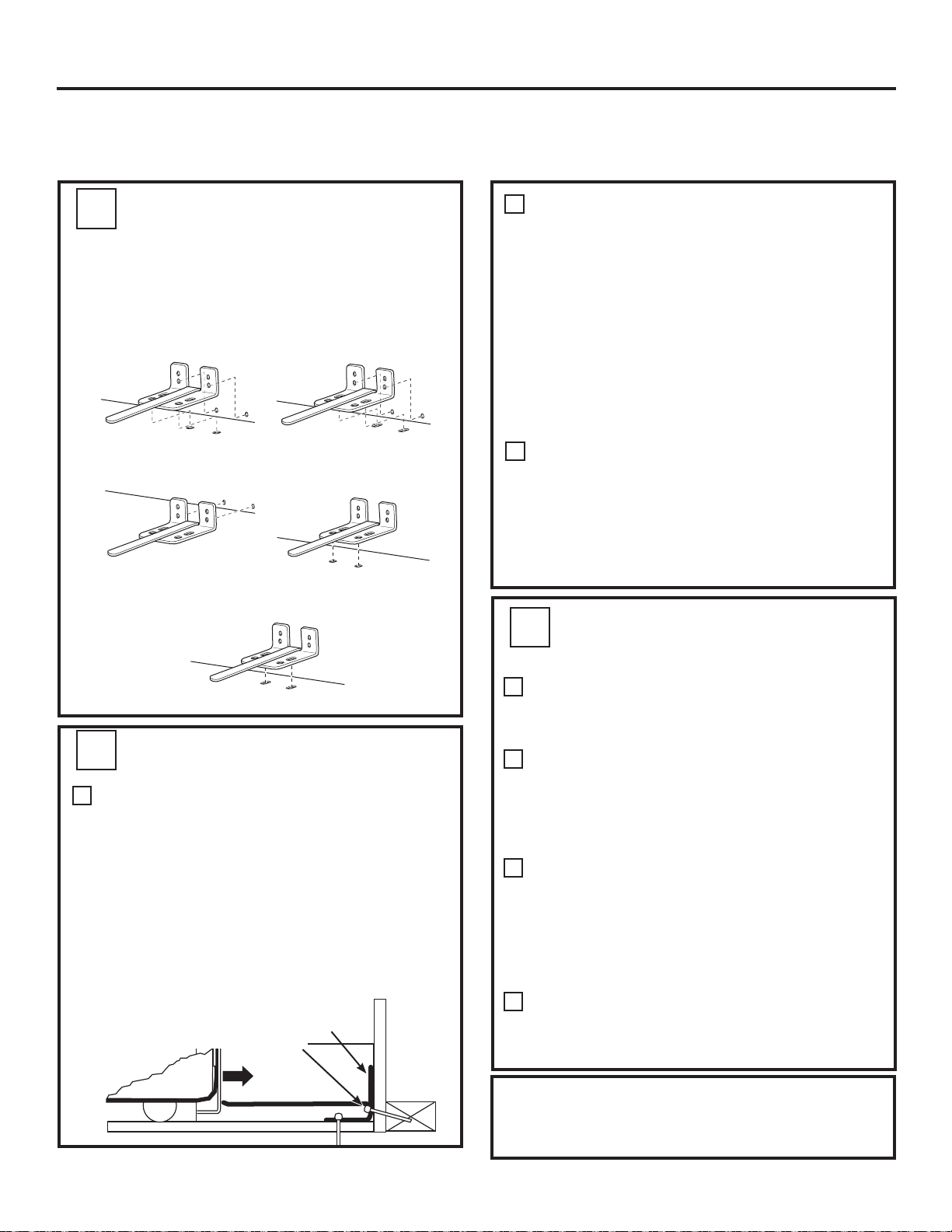

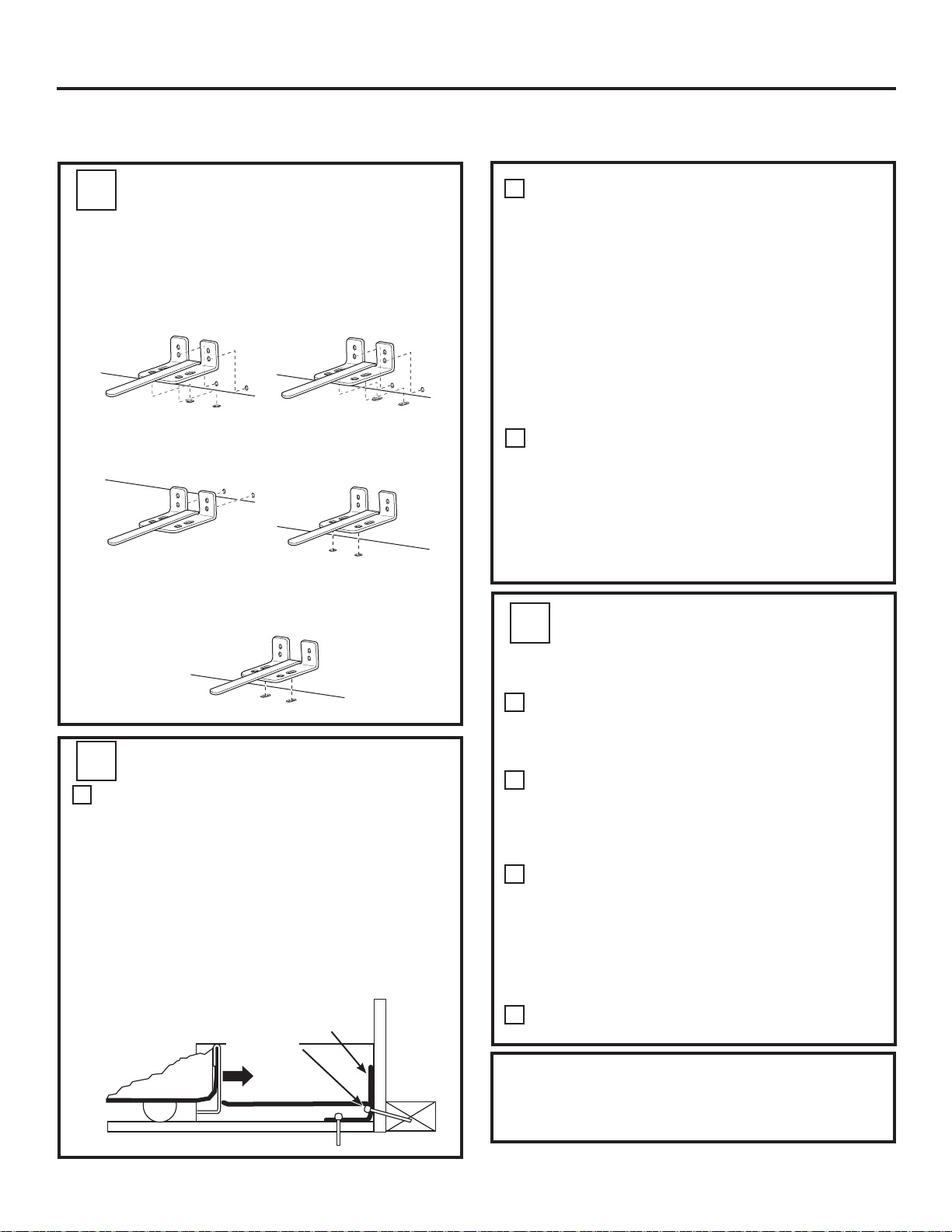

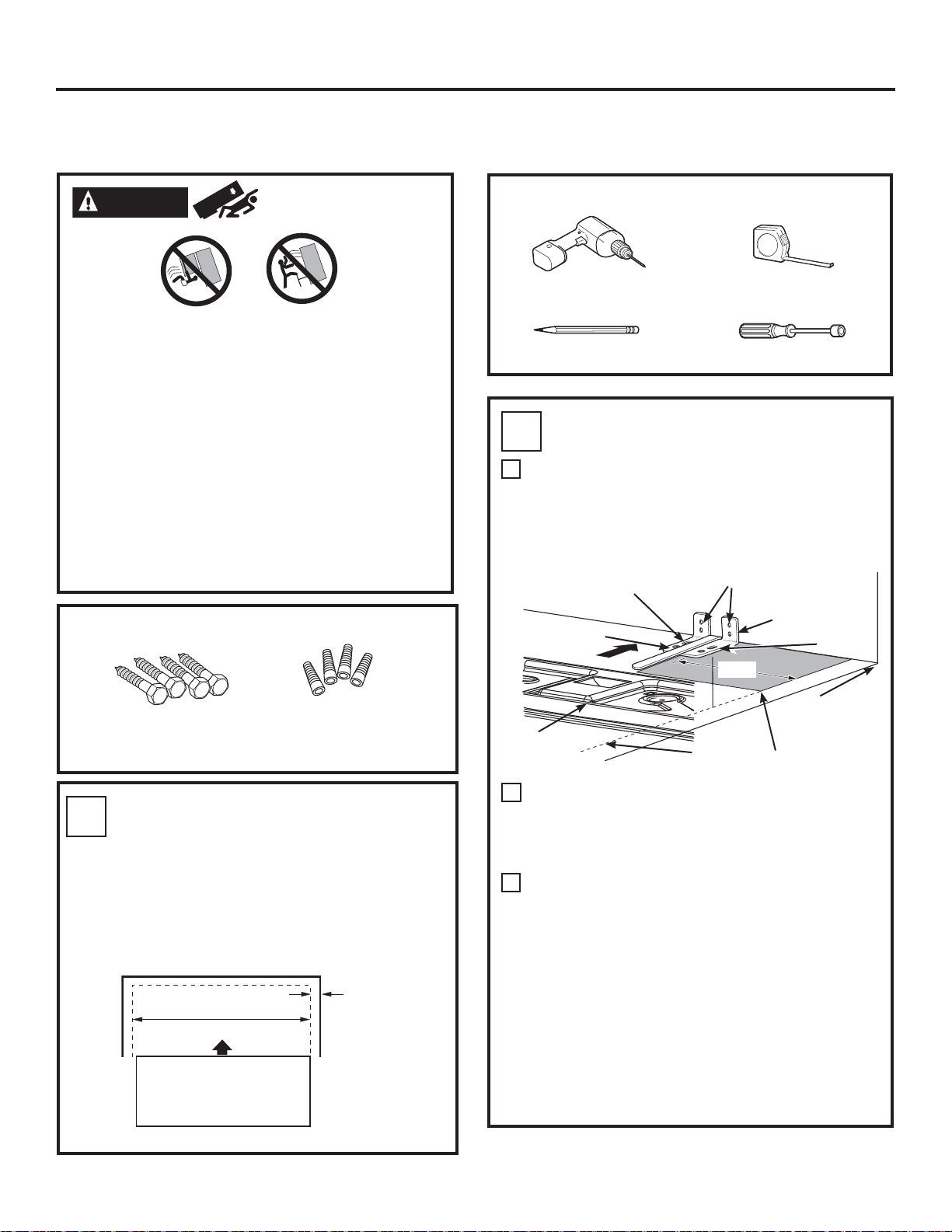

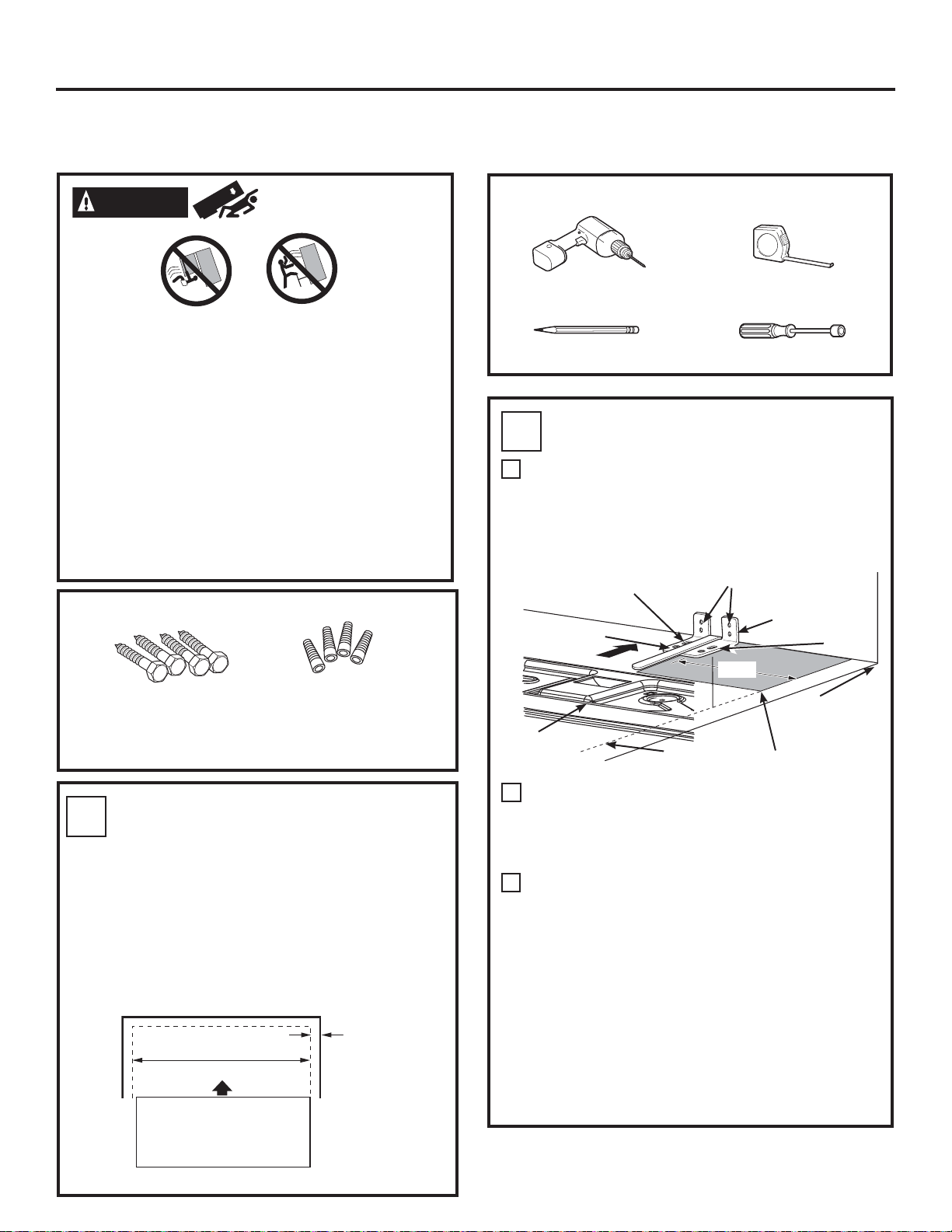

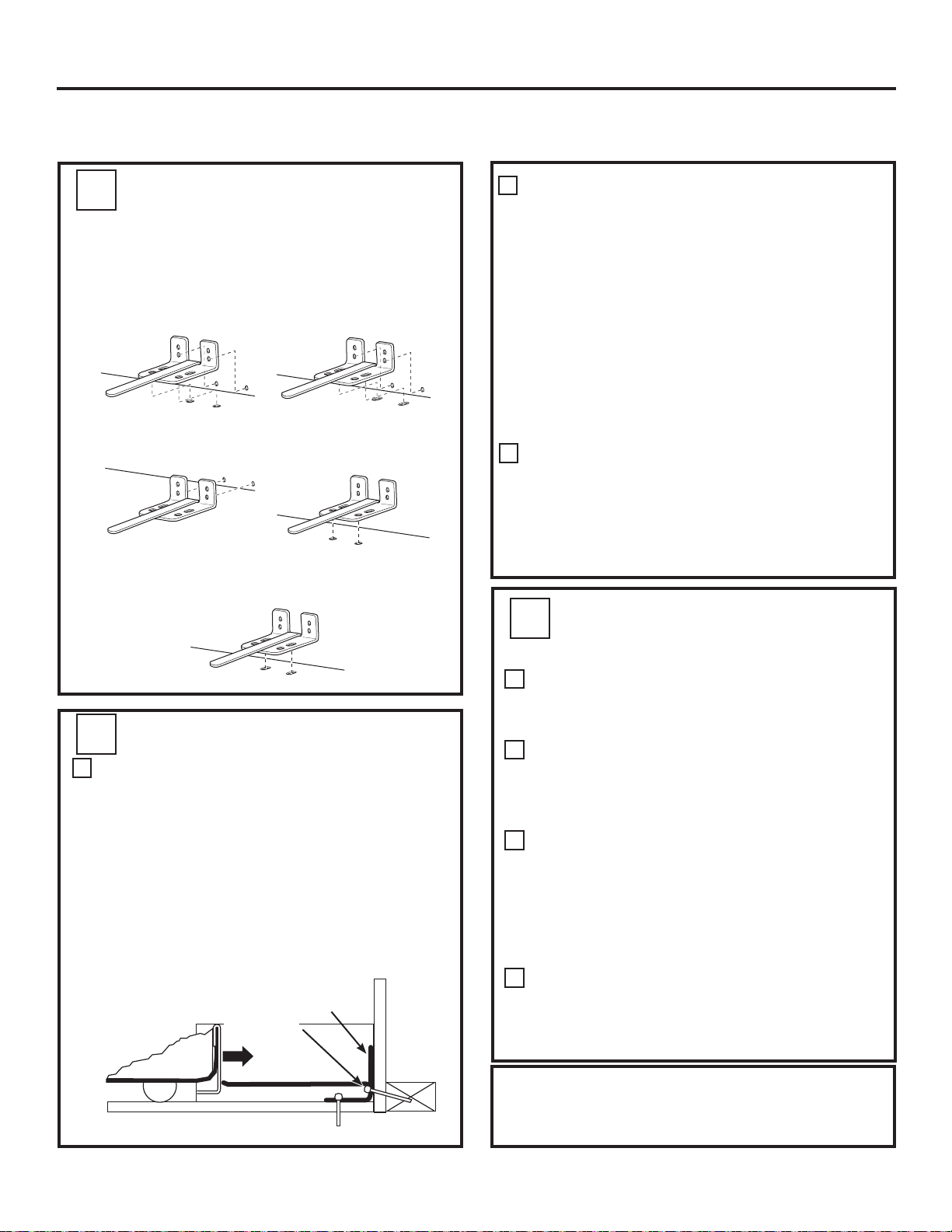

Installing the Anti-Tip Bracket . . . 29, 30

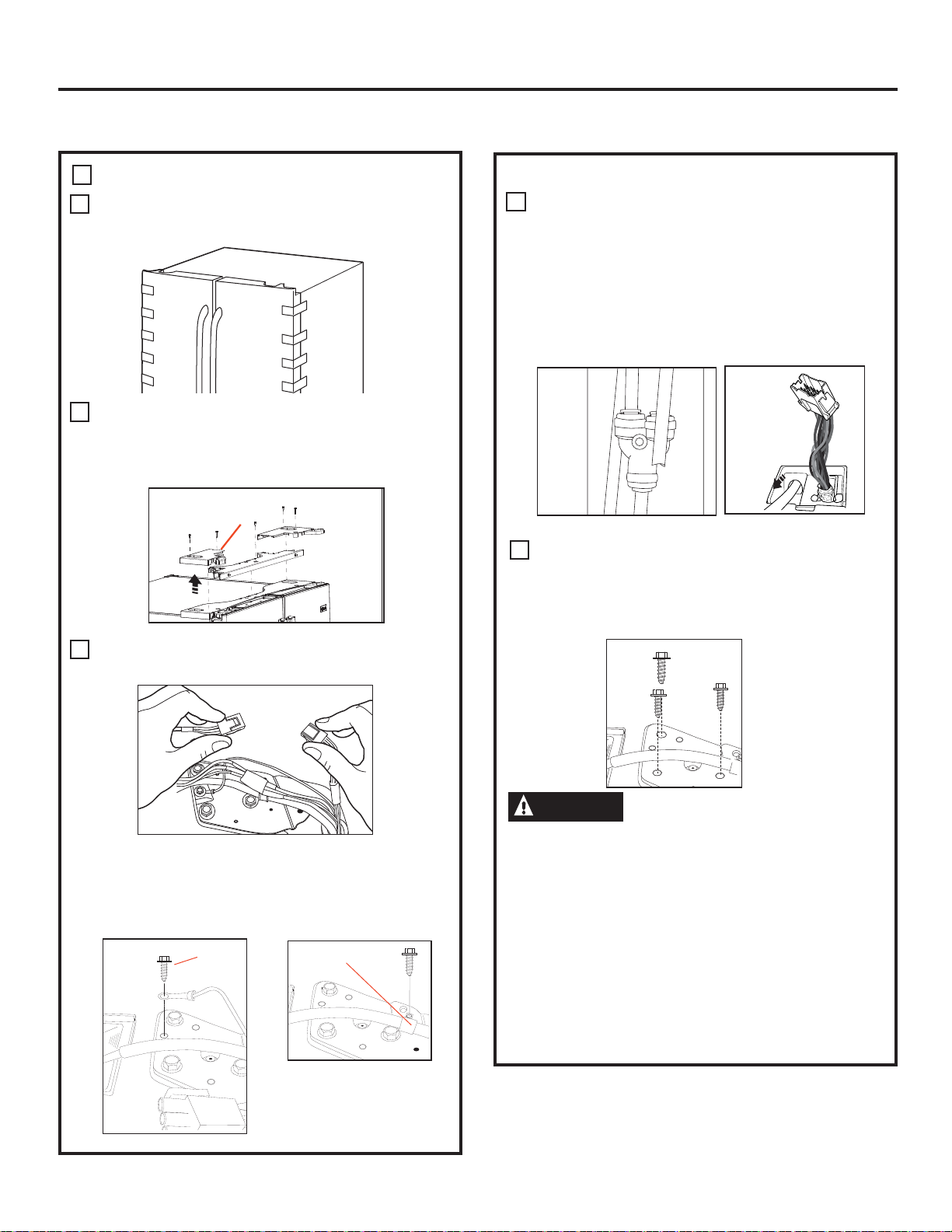

Installing the Refrigerator .......23–33

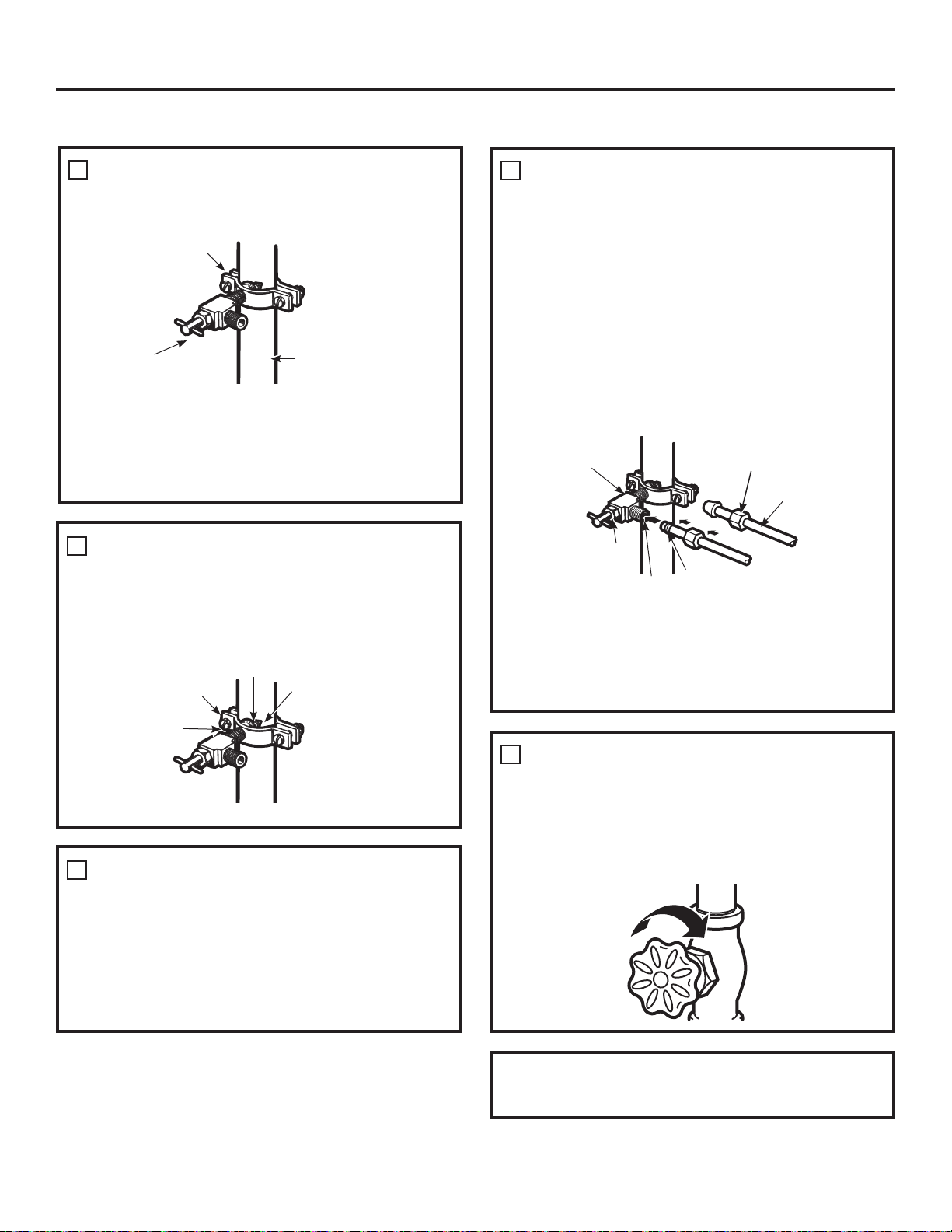

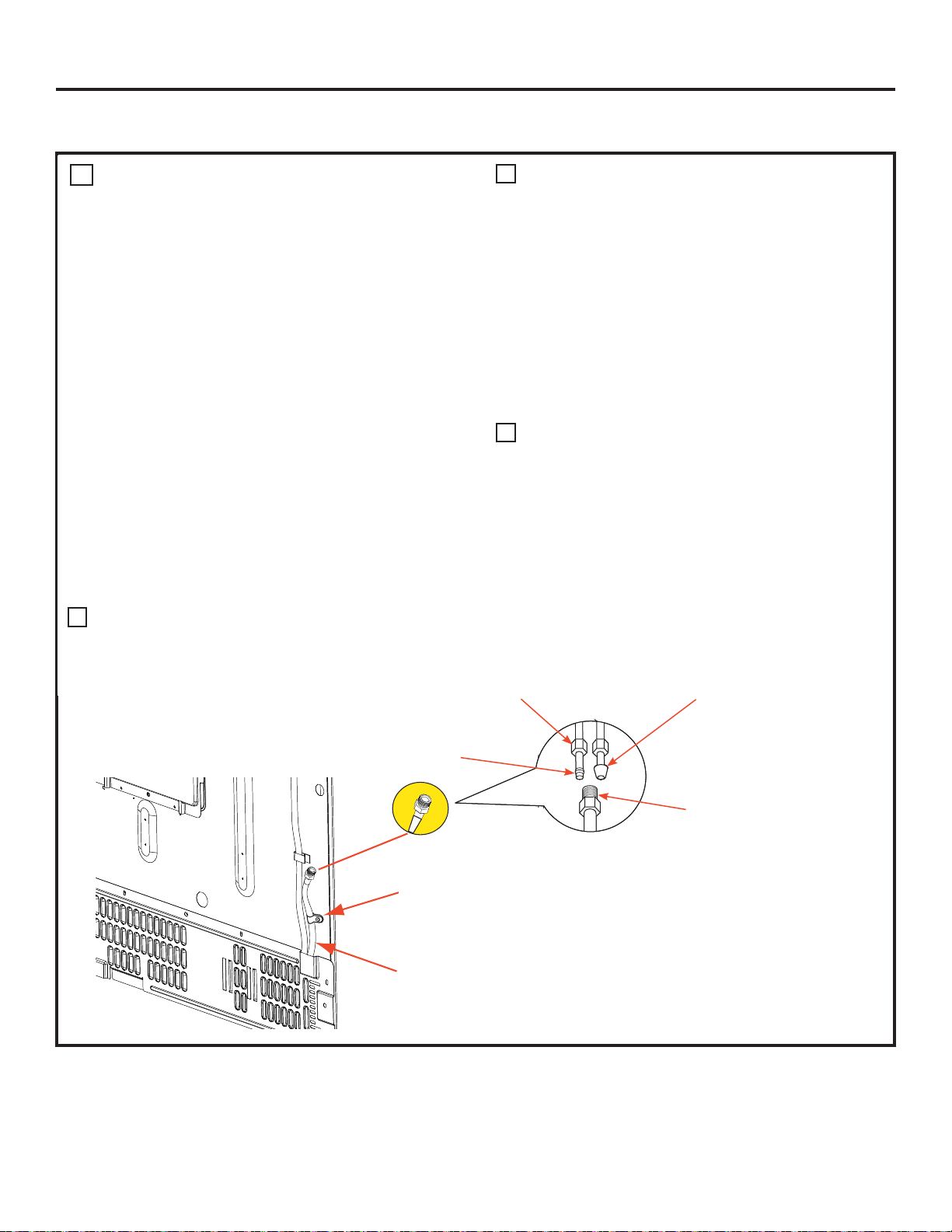

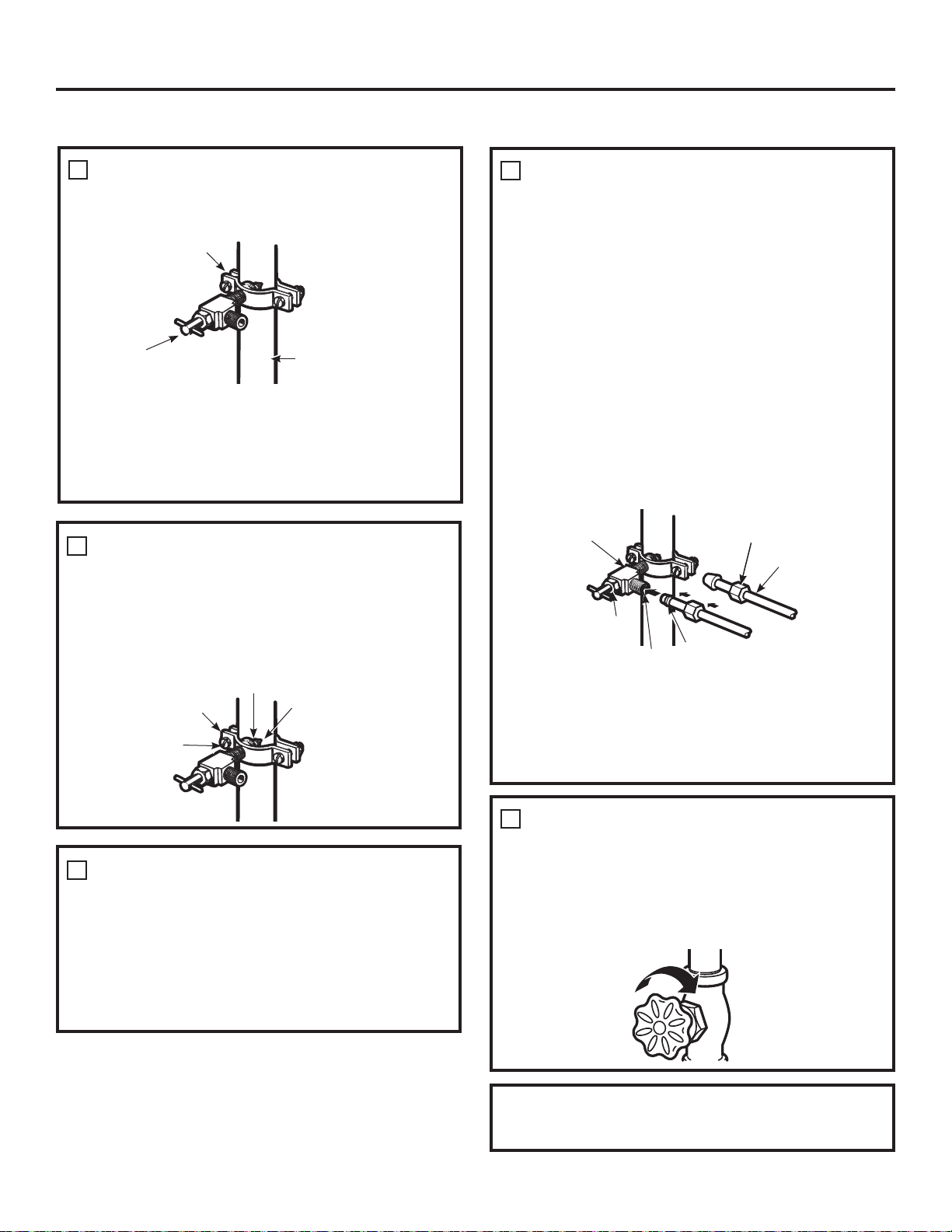

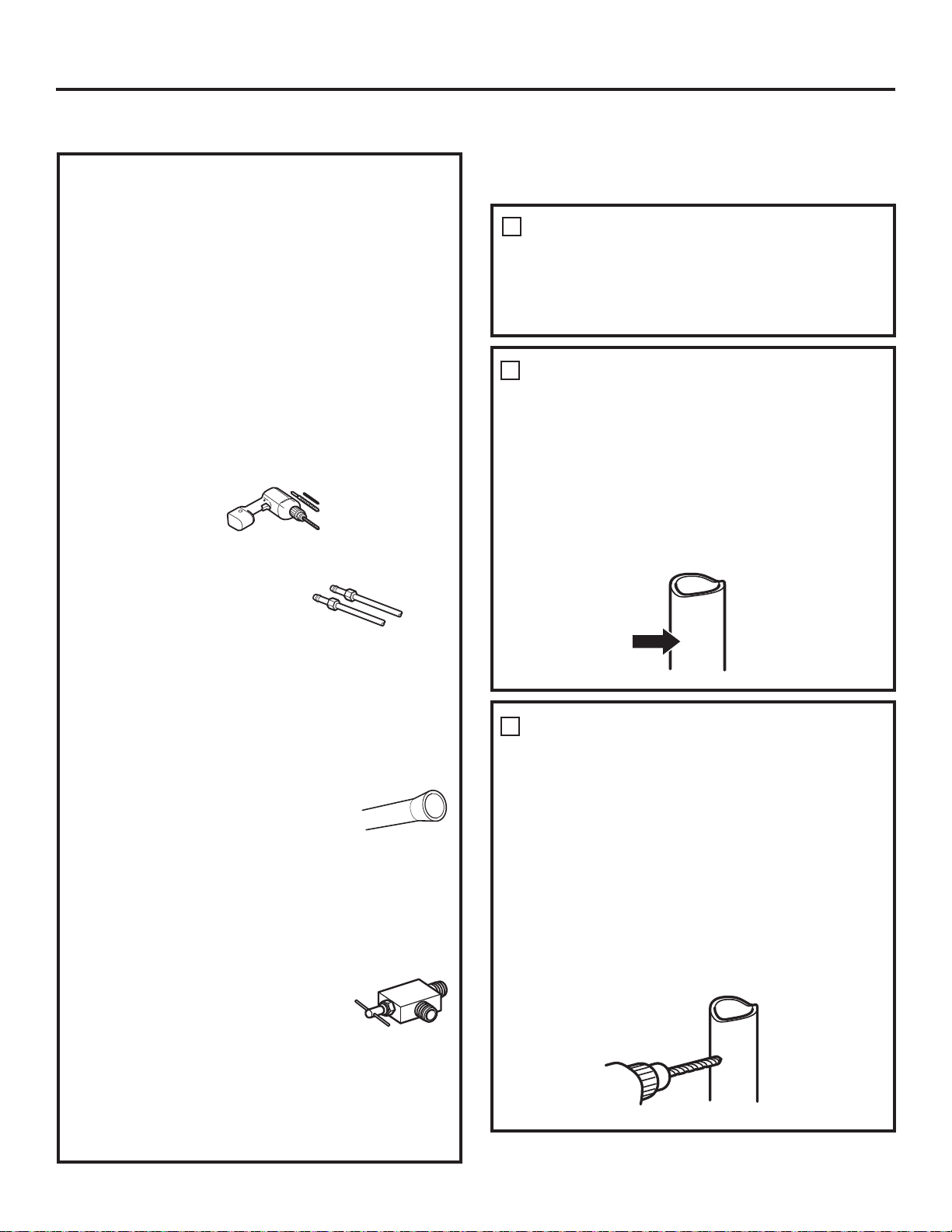

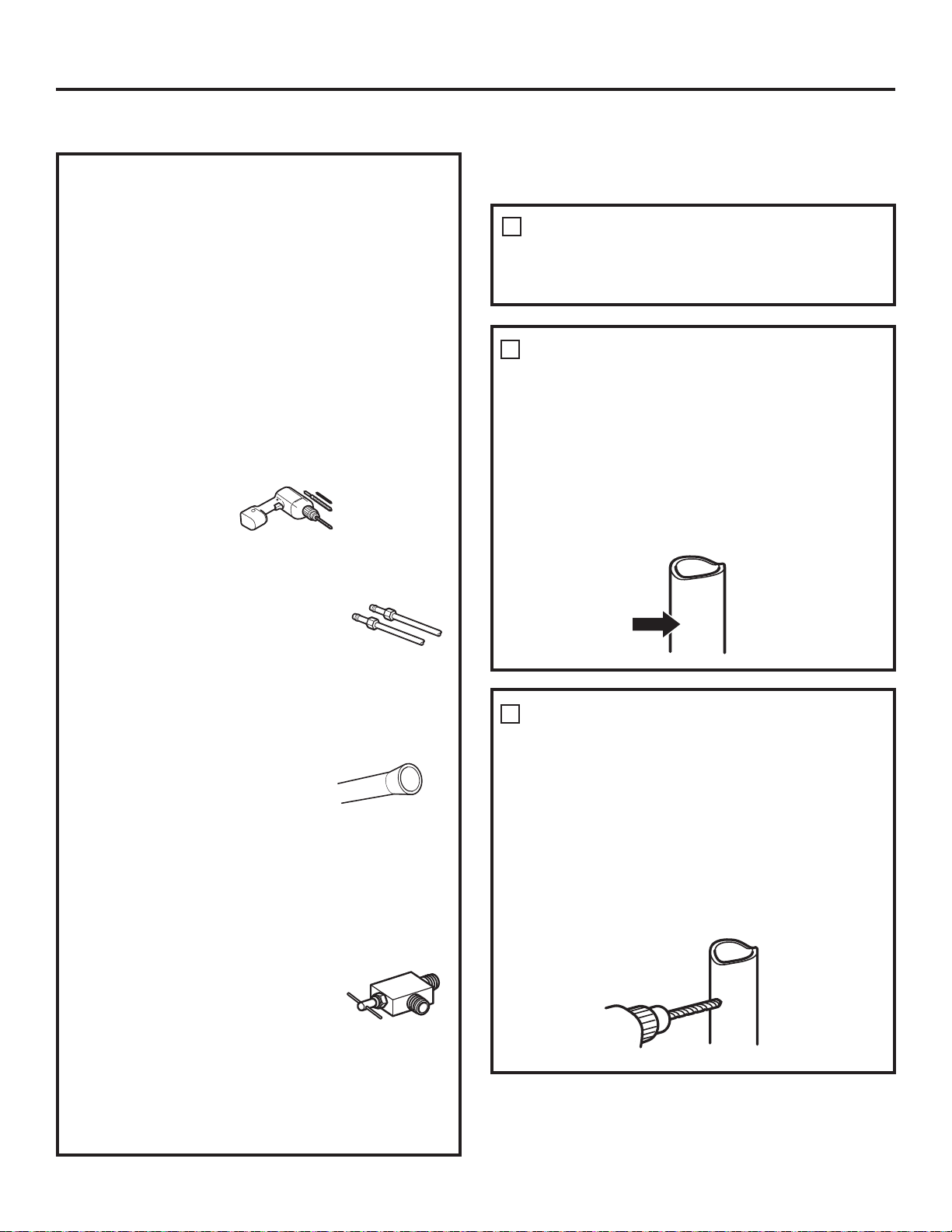

Installing the Water Line ........34-35

Troubleshooting Tips ......38, 39

Normal Operating Conditions .......37

Service - Truth or Myth .........40, 41

Consumer Support

Warranty for U.S. Customers ........42

RPWF Water Filter Cartridge Limited

Device Certificate .................43

Performance Data Sheet ...........44

State of California Water Treatment

Warranty ..........................45

Consumer Support ........Back Cover

Write the model and serial

numbers here:

Model # ____________________

Serial # ____________________

Find these numbers on a label

on the left side, near the middle

of the refrigerator compartment.

GE Café™ models

Owner’s Manual and

Installation Instructions

Models that start with CFE are

Standard Depth Models (SD)

Models that start with CYE are

Counter Depth Models (CD)

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE USING

GE Appliances website

For more information on your refrigerator’s operation, visit

www.GEAppliances.com

 This refrigerator must be properly installed and located in

accordance with the Installation Instructions before it is

used.

 Unplug the refrigerator before cleaning and making repairs.

 NOTE: Repairs must be performed by a qualified Service

Professional.

 Replace all parts and panels before operating.

 Because of potential safety hazards under certain

conditions, we strongly recommend against the use of an

extension cord. However, if you must use an extension cord,

it is absolutely necessary that it be a UL-listed (in the United

States) or a CSA certified (in Canada), 3-wire grounding type

appliance extension cord having a grounding type plug

and outlet and that the electrical rating of the cord be 15

amperes (minimum) and 120 volts.

 To prevent suffocation and entrapment hazards to children,

Remove the fresh food and freezer doors from any

refrigerator before disposing of it or discontinuing its use.

 Do not store or use gasoline or other flammable vapors and

liquids in the vicinity of this or any other appliance.

 Power to the refrigerator cannot be disconnected by

any setting on the control panel, refrigerator must be

unplugged to remove power.

 Do not allow children to climb, stand or hang on the door

handles or the shelves in the refrigerator. They could

seriously injure themselves.

 In refrigerators with automatic ice makers, avoid contact

with the moving parts of the ejector mechanism, or with

the heating element that releases the cubes. Do not place

fingers or hands on the automatic ice making mechanism

while the refrigerator is plugged in.

 Do not clean glass shelves or covers with warm water

when they are cold. Glass shelves and covers may break if

exposed to sudden temperature changes or impact, such

as bumping or dropping. Tempered glass is designed to

shatter into many small pieces if it breaks.

 Keep fingers out of the “pinch point” areas; clearances

between the doors and between the doors and cabinet are

necessarily small. Be careful closing doors when children are

in the area.

 Do not touch the cold surfaces in the freezer compartment

when hands are damp or wet., skin may stick to these

extremely cold surfaces.

 Do not refreeze frozen foods which have thawed completely.

 Use a sturdy glass when dispensing ice (on models with ice

dispenser)

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety

messages will follow the safety alert symbol and the word “DANGER”, “WARNING”, or “CAUTION”. These words are defined as:

Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, explosion, electric shock, or injury when using your

refrigerator follow these basic safety precautions:

REFRIGERATOR SAFETY INFORMATION

SAFETY

WARNING

DANGER

CAUTION

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING. GEAppliances.com

WARNING

Explosion Hazard.

Keep flammable materials and vapors, such as gasoline, away from refrigerator. Failure to do so can

result in fire, explosion, or death.

WARNING

Tip Over Hazard.

Built-in style models (model PYE, CYE, and PWE) are top heavy, especially with any doors open. These

models must be secured with the anti-tip floor bracket to prevent tipping forward, which could result

in death or serious injury. Read and follow the entire installation instructions for installing the anti-tip

floor bracket packed with your refrigerator.

INSTALLATION

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a 3-prong

(grounding) plug which mates with a standard 3-prong

(grounding) wall outlet to minimize the possibility of electric

shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly grounded.

Where a standard 2-prong wall outlet is encountered, it is

your personal responsibility and obligation to have it replaced

with a properly grounded 3-prong wall outlet. Do not use an

adapter.

The refrigerator should always be plugged into its own

individual electrical outlet which has a voltage rating that

matches the rating plate.

A 115 Volt AC, 60 Hz, 15- or 20-amp fused, grounded

electrical supply is required. This provides the best

performance and also prevents overloading house wiring

circuits which could cause a fire hazard from overheated

wires.

Never unplug your refrigerator by pulling on the power cord.

Always grip plug firmly and pull straight out from the outlet.

Repair or replace immediately all power cords that have

become frayed or otherwise damaged. Do not use a cord

that shows cracks or abrasion damage along its length or at

either end.

When moving the refrigerator away from the wall, be careful

not to roll over or damage the power cord.

CONNECTING ELECTRICITY

WARNING

Electrical Shock Hazard.

Plug into a grounded 3-prong outlet

Do not remove the ground prong

Do not use an adapter

Failure to follow these instructions can result in death, fire, or electrical shock.

SAFETY (CONT.)

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING

Suffocation and child entrapment hazard.

Remove fresh-food and freezer doors from the refrigerator, prior to disposal. Failure to do so can result

in child entrapment which can lead to death or brain damage.

Child entrapment and suffocation are not problems of the past.

Junked or abandoned refrigerators are still dangerous even if

they will sit for “just a few days.” If you are getting rid of your old

refrigerator, please follow the instructions below to help prevent

accidents.

Before You Throw Away Your Old Refrigerator or

Freezer:

 Take off the fresh food and freezer doors.

 Leave the shelves in place so that children may not easily

climb inside.

Refrigerants

All refrigeration products contain refrigerants, which under

federal law must be removed prior to product disposal. If you

are getting rid of an old refrigeration product, check with the

company handling the disposal about what to do.

PROPER DISPOSAL OF YOUR OLD REFRIGERATOR

IMPORTANT:

SAFETY (CONT.)

WARNING

Scalding Hazard.

The hot water dispenser is capable of heating water to a temperature of approximately 185°F (85°C).

Water temperatures above 125°F (52°C) can cause severe burns or death from scalding. Children, the

disabled, and the elderly are at highest risk of being scalded.

 The water coming from the dispenser is very hot. Use

extreme caution when dispensing and drinking water. Allow

water to cool to a drinkable temperature before drinking.

 When dispensing water below 125ÛF, always test the

temperature of the water before drinking.

 When dispensing hot water, the container can become

very hot. Use a temperature insulating container, such

as ceramic or Styrofoam. Using container materials such

as paper or plastic may result in a burn while holding the

cup. Do not use glass containers, as thermal shock can

cause the container to break and may result in scalding or

lacerations.

 Do not permit children to use the hot water dispenser.

 The hot water dispensing knob requires both twist and

push motions in order to reduce the risk of hot water being

dispensed unintentionally or by small children. Do not

tamper with or modify the hot water dispensing knob.

 Always follow the formula manufacturer’s instructions for

preparation of baby formula.

 Hold your cup or container close to the dispensing point to

minimize splashing of hot water that could contact your

hand. Do not dispense hot water into a cup resting on the

dispenser tray, as this will increase water splash.

 Do not use with water that is microbiologically unsafe or of

unknown quality.

 The hot water dispenser is designed to only dispense water.

Do not attempt to heat or dispense anything other than

water. Do not attempt to disassemble or clean the tank.

 A newly installed water filter cartridge will cause water to

spurt from the dispenser. Run 2 gallons of water through

the cold water dispenser (about 5 minutes) to remove air

from the system. Until this air is removed from the system

through the cold water dispenser, DO NOT use the hot water

dispenser as it may result in spurting of hot water and lead

to hot water scalding.

 The hot water dispensing tank is a non-pressurized tank,

with a vent on the tank and a dispenser tube outlet. Do

not modify the system, close or block the dispense tube, or

connect any other type of device to the tank or dispense

tube. Doing so may lead to rupture of the tank and hot

water scalding.

Use this appliance only for its intended purpose as described in this Owner’s Manual. To reduce the risk of severe burns,

scald injuries, or death when using your hot water dispenser, the instructions below must be followed:

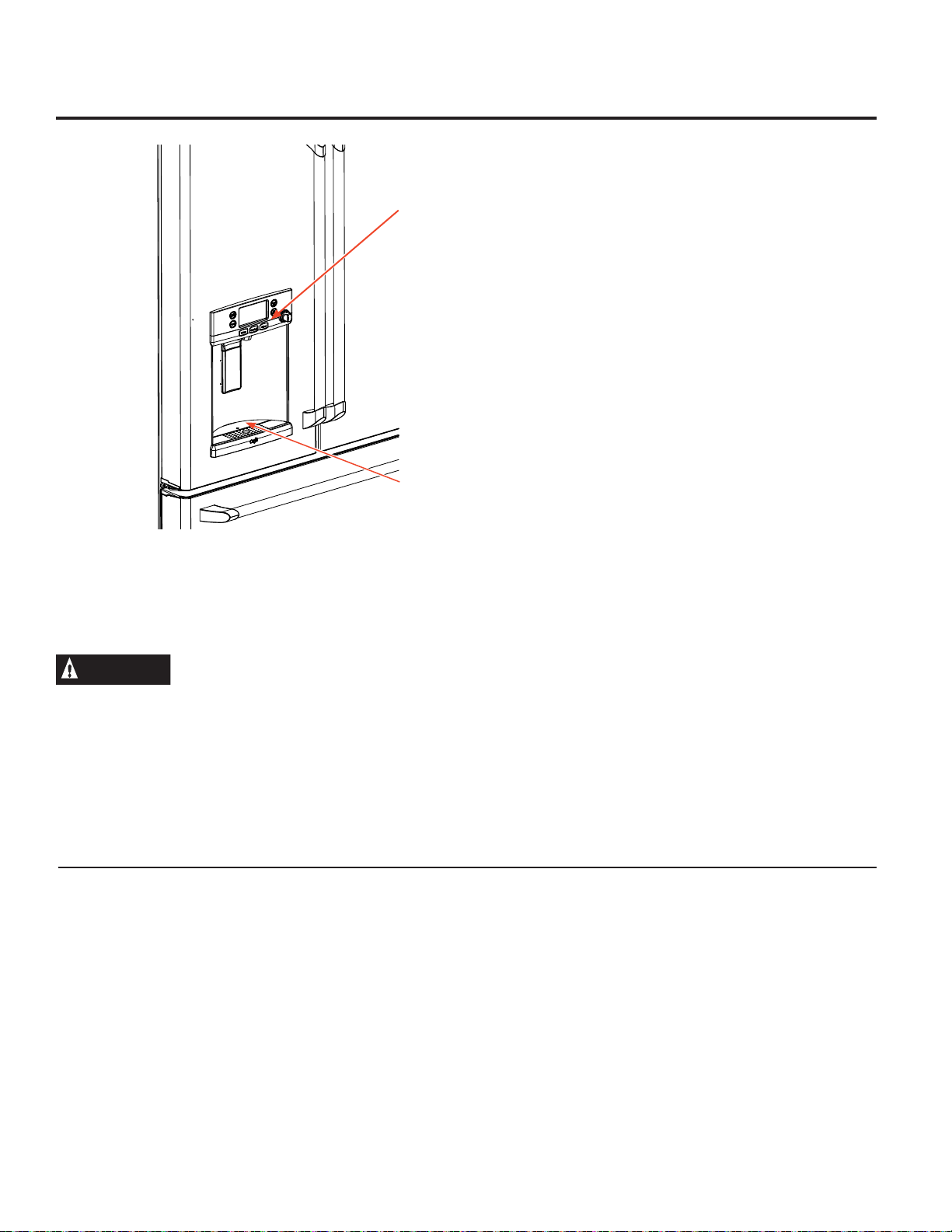

HOT WATER DISPENSER

Space-saving ice maker

Ice maker and bin are located on the door creating more usable

storage space.

Showcase LED lighting

LED lighting is positioned throughout the interior to spotlight areas

in the refrigerator. LEDs are located under the fresh food door to

light the freezer when opened.

Drop-down tray

Allows for extra door storage when you need it and tucks away

when you don’t.

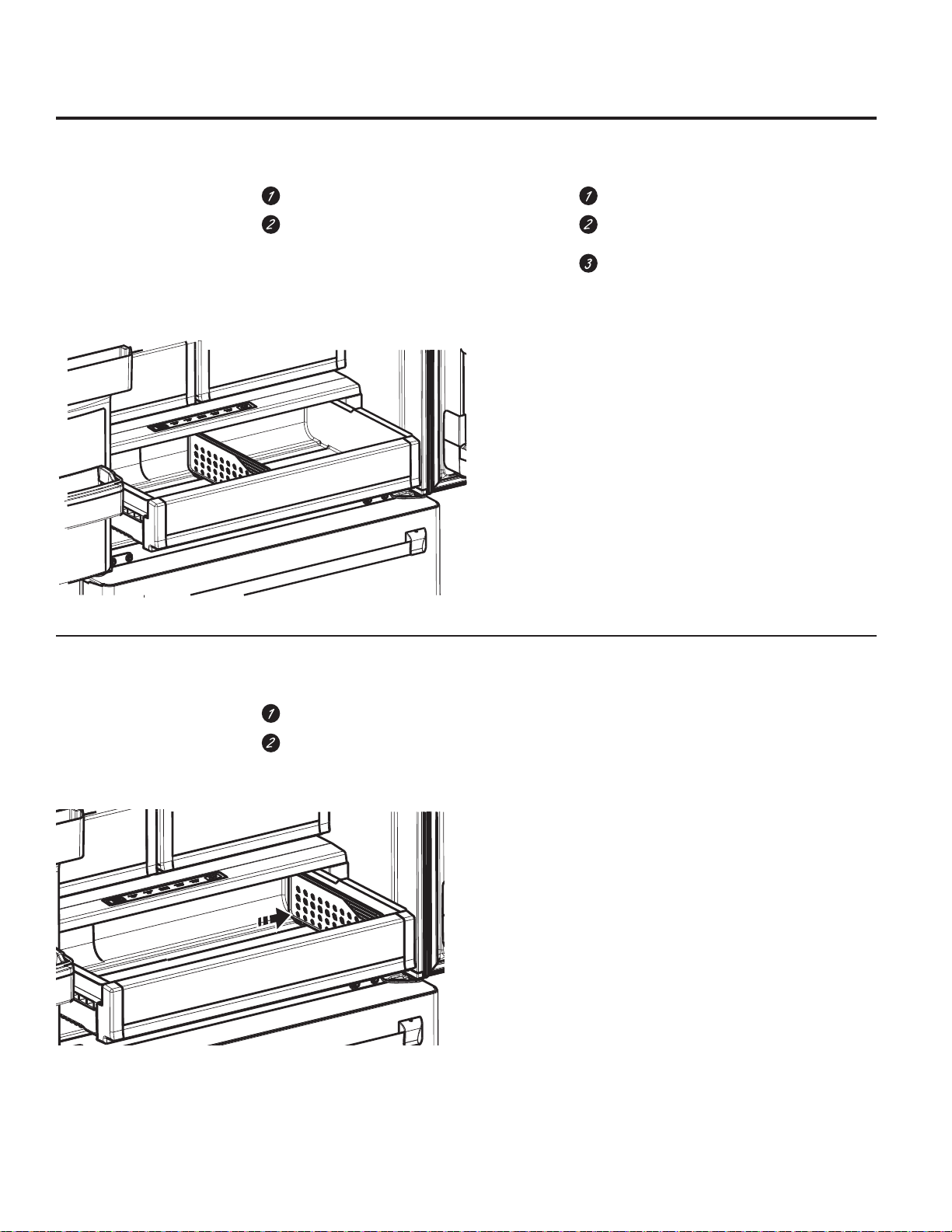

Full-width temperature controlled drawer

Adjustable temperature control bin that can accommodate

larger items.

Dairy bin

Separate compartment for your items.

Utility bin

A utility bin designed for flexible storage.

QuickSpace™ shelf

Functions as a normal full-sized shelf when needed and easily slides

back to store tall items below.

Spillproof shelves

Designed to capture your spills for easier clean up.

Removable condiment bin

Separate bin designed for easy removal and storage.

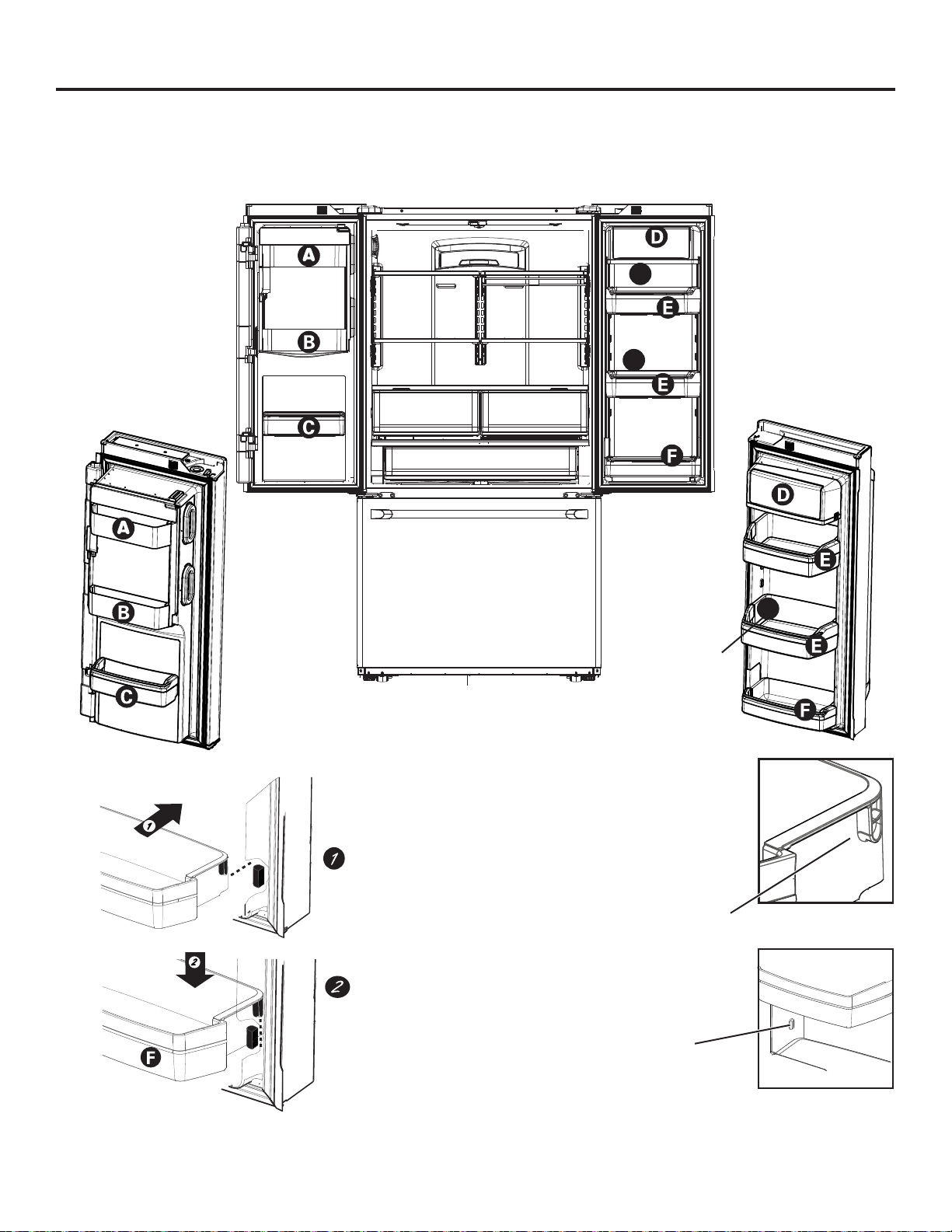

Removable door bin

Can be removed for those with a wall limiting the door opening.

Climate zone bin

Separate bins for produce storage.

In-the-door filter

Located in the door for more available space in the fresh-food section

and easy replacement.

Odor filter

Removes food smells and odors.

About the features. GEAppliances.com

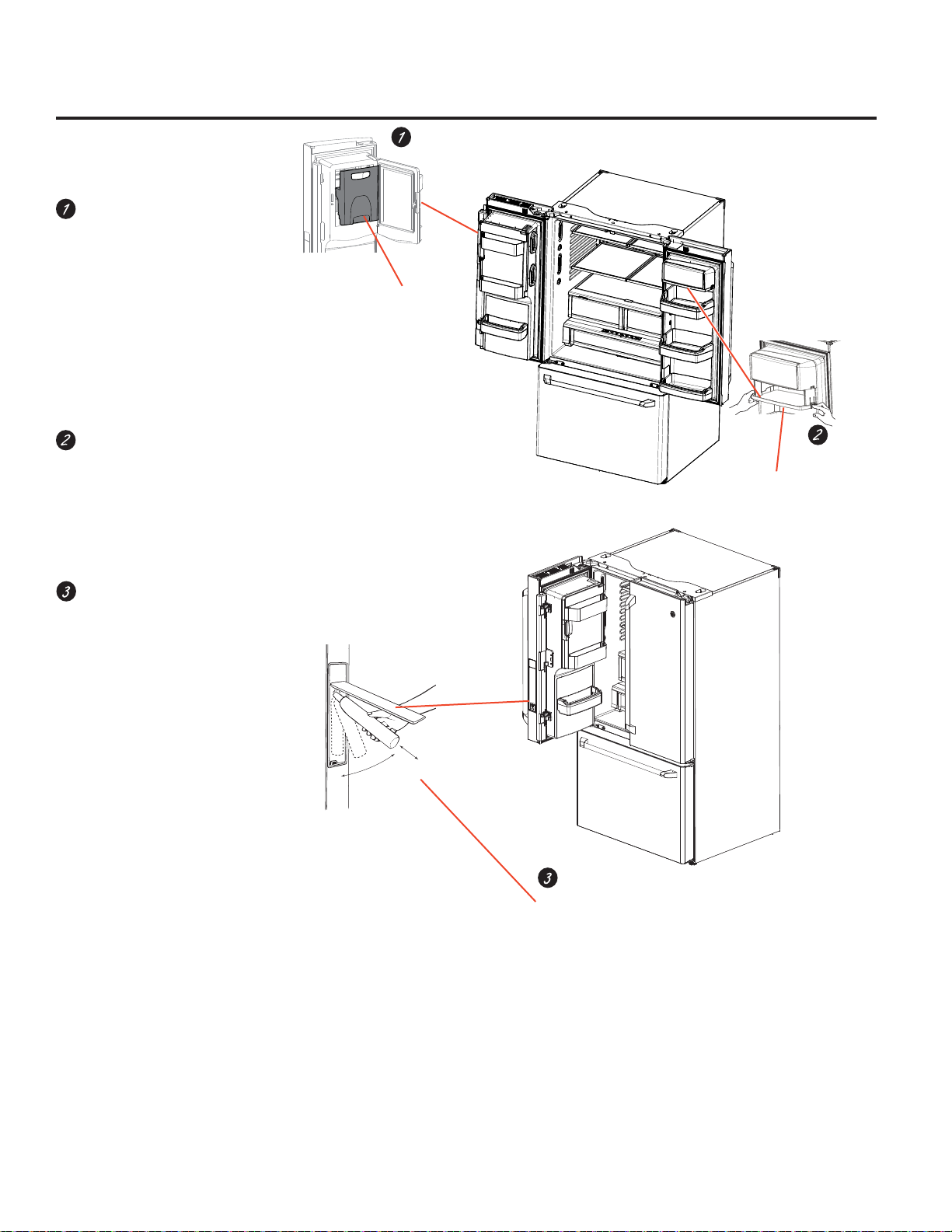

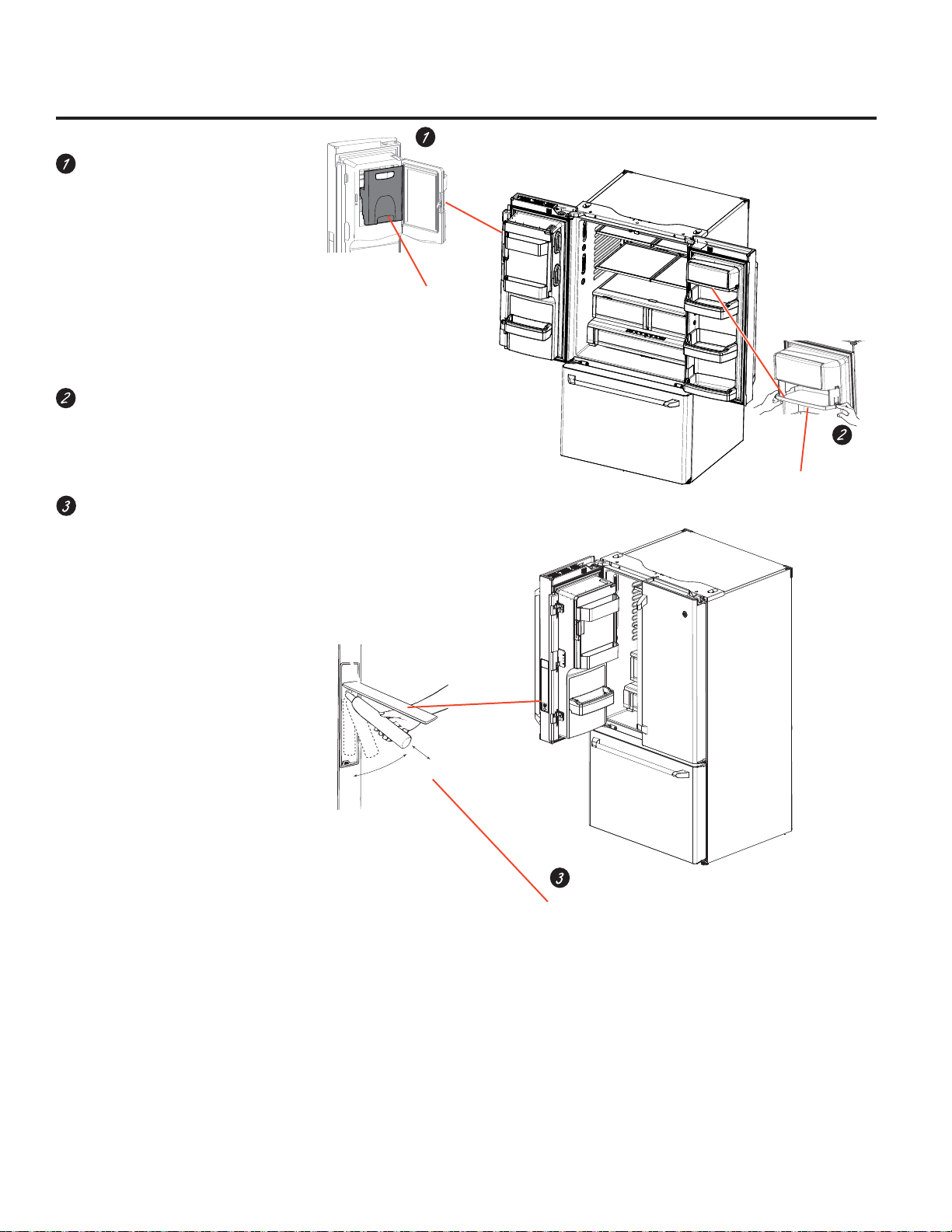

Door ice bin

1. Open left fresh food door.

2. Pull down latch to release bin door.

3. Using handhold lift ice bucket up

and out to clear locators in bottom of bin.

4. To replace the ice bucket, set it on the

guide brackets and push until the ice

bucket seats properly.

5. If bucket cannot be replaced, rotate the

Ice Bucket Fork 1/4 turn clockwise.

Drop down dairy bin

1. Open right fresh food door.

2. Depress both buttons on lower sides and

bin will drop down.

3. Reverse to reinstall.

Door ice/water filter

Remove filter/bypass plug

Push the indent on the cover and open filter

door. Pull up on filter/bypass plug and pull

straight out to remove.

Installing the filter cartridge

Push the indent at the bottom of the cover

and open. Lift door and align tabs on filter

to filter/holder and push filter into place.

Filter cover is designed to be

reinstalled if accidently removed

Drop tray

(tray open)

Ice bucket

Latch

Swing

Push/Pull

Water & Ice Filter (in door)

About the features .

Do not twist

Swing

Push/Pull

About the controls with temperature settings. GEAppliances.com

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

NOTE: For optimal temperature performance, we recommend to avoid placing food or other items directly at the air

flow vents or the fresh food air tower, thus blocking the air flow.

Changing the Temperature

To Change the Refrigerator Temperature:

Access By: Temperature Button

Activate By: Below the word “Refrigerator”, use the

arrows to select the desired temperature. Press DONE when

finished to return to HOME screen.

To Change the Freezer Temperature:

Access By: Temperature Button

Activate By: Below the word “Freezer”, use the arrows to

select the desired temperature.

Press DONE when finished to return to HOME screen.

To turn OFF cooling system, access SETTINGS from the

HOME screen. Page over and tap COOLING SYSTEM ON.

Press DONE to return to HOME screen.

To turn ON cooling system, access SETTINGS from the HOME

screen. Page over and tap COOLING SYSTEM OFF. Press

DONE to return to HOME screen.

Turning the cooling system off stops the cooling to

refrigerator, but it does not shut off the electrical power.

Temperature

CYE/CFE Control Style

About the controls features.

The temperature controls are preset in the factory at 37°F for the refrigerator compartment and 0°F for the freezer

compartment. Allow 24 hours for the temperature to stabilize to the preset recommended settings.

The temperature controls can display both the SET temperature as well as the actual temperature in the refrigerator and

freezer. The actual temperature may vary slightly from the SET temperature based on usage and operating environment.

NOTE: The refrigerator is shipped with protective film covering the temperature

controls. If this film was not removed during installation, remove it now.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

Hot Water

Dispenses up to 10 ounces of filtered hot water from user

selected ranges of 90°F to 185°F.

Hot Water Knob

Illuminates to indicate hot water is ready. Dispenses with two

motions: a counter-clockwise twist and then push to dispense.

Precise Fill

Precisely dispenses filtered water in accurate measurements

in ounces, cups, quarts, or liters using paddle.

Refrigerator temp control

Adjust freezer compartment temperature.

Fresh food temp control

Adjust fresh food compartment temperature.

TurboFreeze™ setting

Activate TurboFreeze to quickly restore freezer

temperatures after frequent door openings.

TurboCool™ setting

Activate TurboCool to quickly restore fresh food temperature after

frequent door openings.

Odor Remover setting

Activate Odor Remove to remove food smells and odors.

Lock controls

Press and hold 3 seconds to lock out ice and water dispenser

and all feature and temperature buttons.

LED dispenser light

LED lighting that can be turned on/off to light your dispenser.

Photo Upload

Insert USB memory stick to upload personal photos to the

refrigerator LCD screen. LCD will provide on screen prompts to

load and view slideshow. Make sure the photos are in the root

directory in your USB.

Additional Settings

• Connected Home ready

• Slideshow

• Reset filter

• Ice maker on/off

• Door alarm

• Sound control

• Cooling system On/Off

• Metric/English units

Additional Modes

• Sabbath Mode

Press and hold lock & light simultaneously for 3 seconds to

enter/exit Sabbath mode.

Activate Sabbath Mode to turn off interior lights, tempera-

ture control and advanced features. Compressor will run on

a timed defrost when in Sabbath mode.

About Odor Remover. GEAppliances.com

Using Odor Remover Mode

To access the

Odor Remover

Mode, press

Express Modes

on the main LCD

screen.

Press Odor Remover

to turn the mode On

or Off. Press Done

to return to the main

menu.

The mode will

automatically end

after 4 hours.

Done

Turbo Cool Off

Turbo Freeze Off

Odor Remove

rOn

Express Modes

Install/Replace Odor Filter

The Odor Filter is located in the

upper left corner of the fresh food

compartment. GE recommends

replacement of the odor filter every

6 months or when odor becomes

objectionable. A reminder will

appear on the main screen after 6

months to change the filter.

To Replace Filter:

Remove the cover of the odor

filter by sliding the front

portion towards the front of

the refrigerator.

Remove the old filter by

pulling out.

Remove the replacement

filter from the plastic. Insert

the filter into the housing by

pushing it in. The filter will

snap into place.

Temperature Express Modes Settings

Water

Replace: Odor Filter

Odor Filter

To Reset the Odor Filter Replacement reminder on the main

screen:

From the main screen on the LCD select Settings. Scroll until

Odor Filter is visible and press. This shows the current status of

the filter and how to reorder. To reset the reminder, press Reset.

Temperature Express Modes Settings

Water

Replace: Odor Filter

Done

Water Filter Good

Odor Filter Good

Icemake

rOn

System Settings

Back

Reset

Odor Filter: Replace

To order a replacement filter, call (877)-959-8686

or order online via www.geapplianceparts.com.

Replace filter cover by

sliding it on from the front.

Make sure the front edge is

flush against the

refrigerator wall.

About the dispenser.

Dispenser

Tray

Important Facts About Your Dispenser



Do not add ice from trays or bags to the door ice maker

bucket. It may not crush or dispense.



Avoid overfilling glass with ice and use of narrow glasses.

Backed-up ice can jam the chute or cause the door in the

chute to freeze shut. If ice is blocking the chute remove the ice

bucket, poke it through with a wooden spoon.



Beverages and foods should not be quick-chilled in the

door ice maker bin. Cans, bottles or food packages in the

storage drawer may cause the ice maker or auger to jam.



To keep dispensed ice from missing the glass, put the glass

close to, but not touching, the dispenser opening.



Some crushed ice may be dispensed even though you

selected CUBED ICE. This happens occasionally when a few

cubes accidentally get directed to the crusher.



After crushed ice is dispensed, some water may drip from the

chute.



Sometimes a small mound of snow will form on the door in the

ice chute. This condition is normal and usually occurs when you

have dispensed crushed ice repeatedly. The snow will eventually

evaporate.

If no water is dispensed when the refrigerator is first installed,

there may be air in the water line system. Press the dispenser

paddle for at least five minutes to remove trapped air from the

water line and to fill the water system. To flush out impurities in

the water line, throw away the first six full glasses of water.

WARNING

Laceration Hazard

 Never put fingers or any other object into ice crusher

discharge opening. Doing so can result in contacting the ice

crushing blades and lead to serious injury or amputation

 Use a sturdy glass when dispensing ice. A delicate glass may

break and result in personal injury.

Water & Ice Dispenser

(See about the controls with

Temperature settings & about the

Control features)

To remove Dispenser Tray



Pull Dispenser Tray out until it stops.



Locate tab in the center on the bottom and push in.



Pull Dispenser Tray assembly out.



Lift metal Dispenser Tray out at center notch to clean.

To reinstall Dispenser Tray



Place the Dispenser Tray cover on top of catch tray and

position under the two plastic retainers on either side.



Center Dispenser tray, and align with center guides.



Push in until it firmly in place.

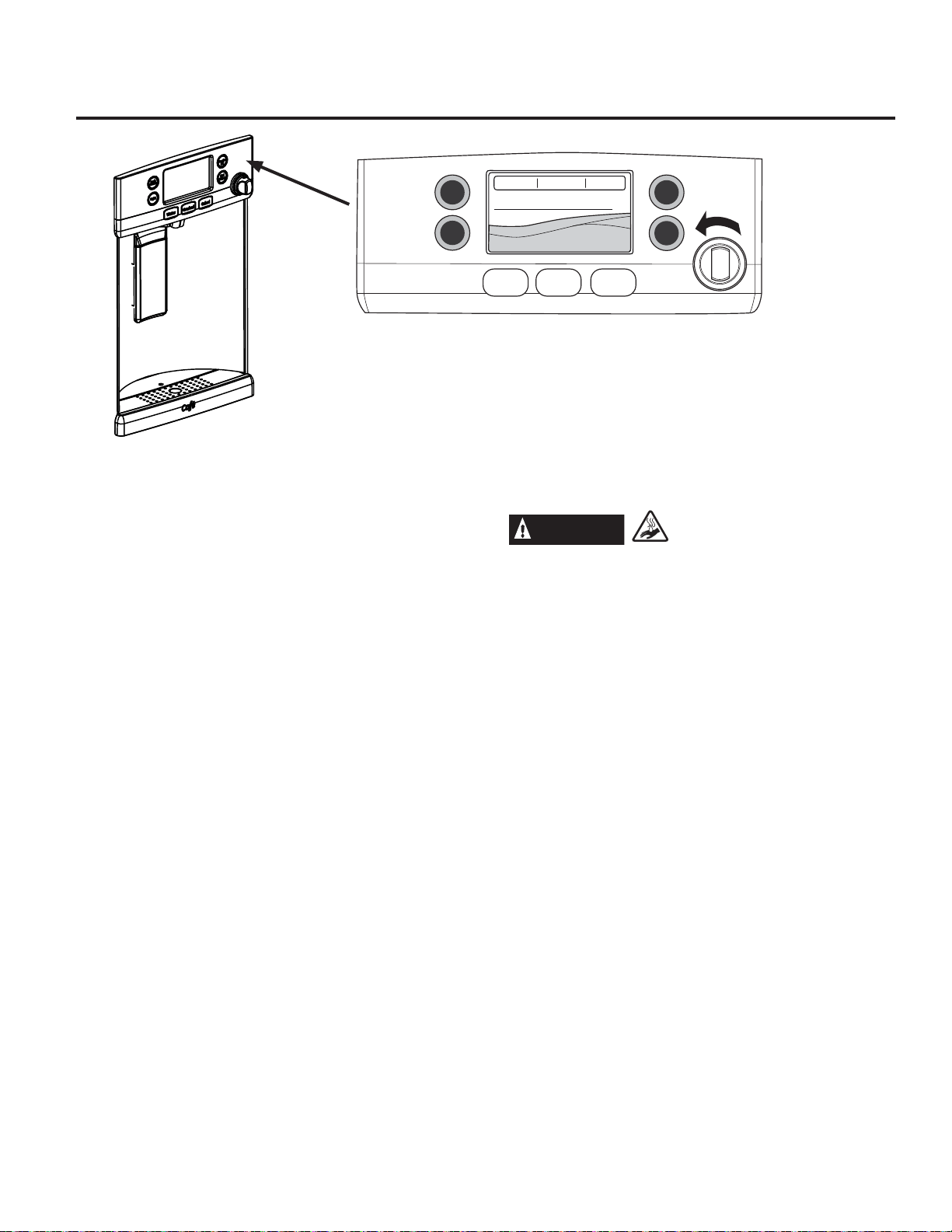

About Hot Water.

GEAppliances.com

To Use Hot Water Dispenser

• Press HOT WATER button.

• Select desired water temperature on the LCD screen (90, 150,

170, 185, or Custom).

• When hot water is ready (indicated on the screen and by a

beeping sound) hold container with left hand centered in the

recess under the spout.

• To dispense water, rotate the hot water knob counterclockwise

and then push it in. The knob must be held in during dispense.

Important Facts about HOT WATER

•

WARNING

Scalding Hazard.

The water coming from the dispenser is very hot and can cause

scalds or burns. Read all warnings prior to use. (See page 4.)

• Always use a container that is suitable for hot liquids (ceramic,

styrofoam, etc.)

• The maximum single hot water dispense amount is 10 oz.

Additional hot water can be dispensed by restarting the hot

water feature through the LCD screen.

• HOT WATER works best with household water pressure of 40 to

100 psi.

• HOT WATER will time out if unused and may require a short

reheat time.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

About the GE® RPWF water filter cartridge.

Swing

Push/P

ull

Water Filter Cartridge

The water filter cartridge is located in one of the following places:

Bottom-freezer (BF) refrigerators:

eht fo llaw edis thgir eht no tnemtrapmoc retlif retaw eht nI -

left-hand fresh food door.

.pot eht raen ,llaw edis tfel e

ht no roiretni doof hserf eht nI -

When to replace the filter cartridge

The filter cartridge should be replaced every six months or earlier

if the flow of water to the dispenser or icemaker decreases.

Touch Screen Models: A filter status message will appear on the

screen when the water filter needs to be replaced. The filter status

message must be reset manually.

The “Water Filter: Replace” status message can be reset by

entering the Settings menu from the home screen. Then, select

the Water Filter menu and press the RESET button. This will reset

the filter status.

Non-touch Screen Models: A filter indicator light (or message)

will illuminate on the screen when the water filter needs to be

replaced. This light must be reset by pressing and holding the

Reset Filter button for three seconds.

The filter cartridge has a maximum life of six months and

should be replaced when indicated by the filter indicator on

the

refrigerator, or sooner if a significant reduction in flow occurs.

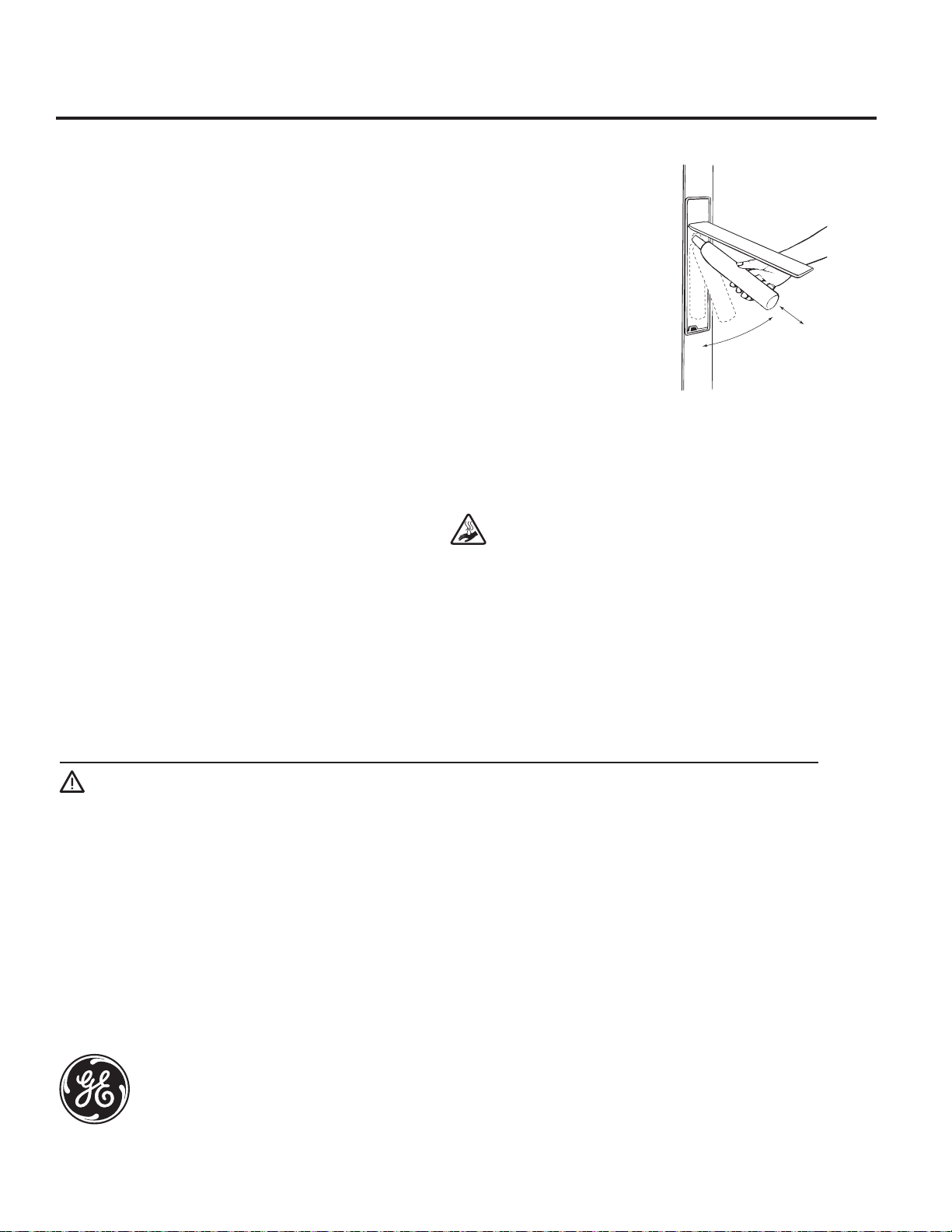

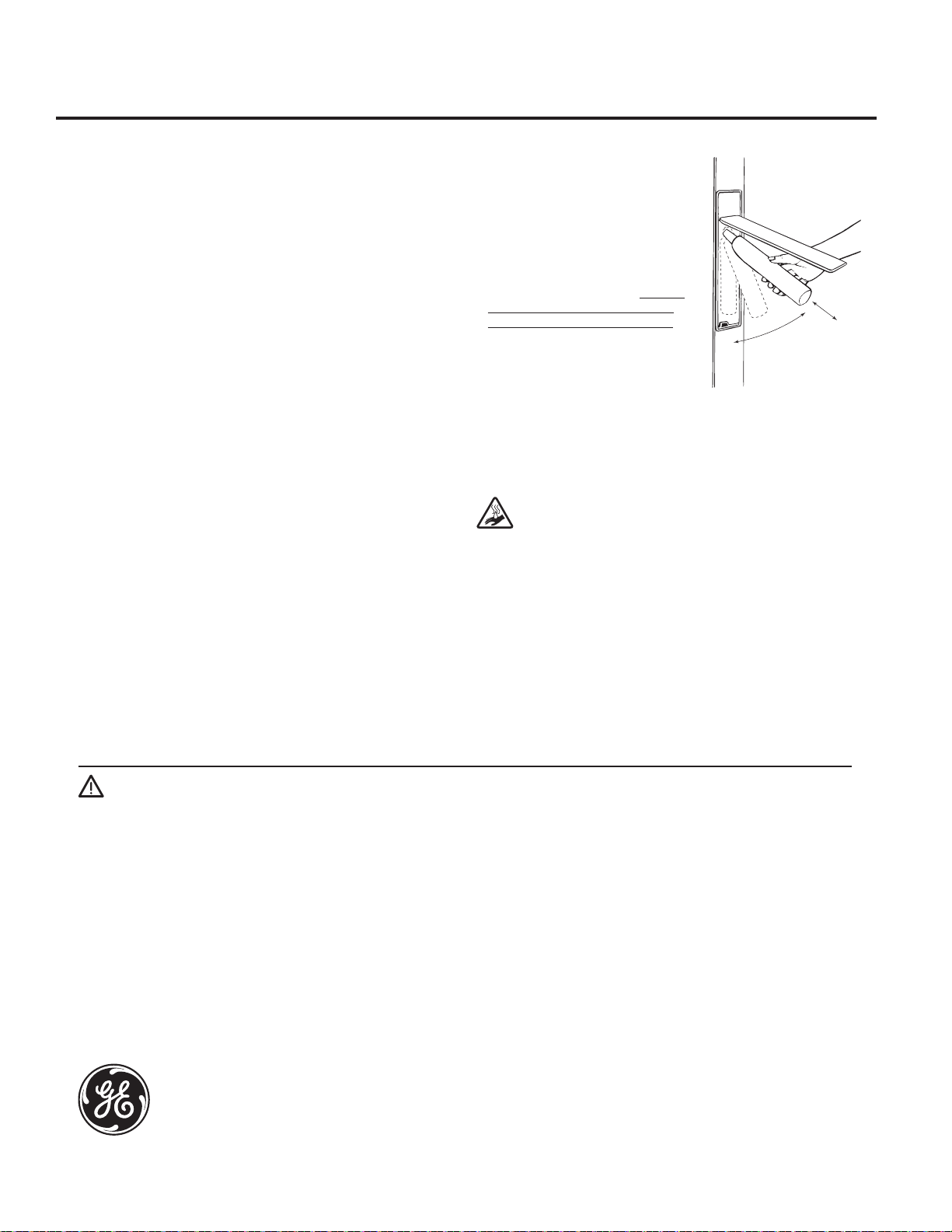

Removing the filter cartridge

To replace the filter, first remove the old cartridge by opening

the filter door and pulling on the bottom of the cartridge to allow

it to swing outward. When the cartridge can no longer swing,

gently pull to unseat it from the cartridge holder. DO NOT TWIST

CARTIDGE. A small amount of water may drip out.

Installing the Filter Cartridge

egdirtrac litnu hsup dna redloh egdirtrac htiw retlif fo pot ngilA .1

is fully seated.

egdirtrac erusne ot gniunitnoc elihW .2

is fully seated in the holder, gently

swing the filter inward until it is in a

vertical position. If filter will not swing

easily, check to ensure filter is properly

aligned and fully seated within the

cartridge holder.

dloc eht hguorht retaw fo snollag 2 nuR .3

water dispenser (about 5 minutes) to

remove air from the system. A newly

installed filter cartridge will cause

water to spurt from the dispenser. Use

a large pitcher or sports bottle to catch

the water spray. DO NOT use the hot

water dispenser or hands-free auto-fill

(some models) until all air is removed

from the system.

4. Reset Filter Status message

Touch Screen Models: Access RESET button through the Water

Filter menu.

Non-touch Screen Models: Press and hold the Reset Filter button

for three seconds.

WARNING Using the hot water dispenser prior to purging air

from the system may result in spurting of hot water and lead

to hot water scalding. Follow the instructions above to purge all air

from the system through the cold water dispenser prior to using the

hot water dispenser.

Note: It is normal for water to appear discolored during the initial

system flush. Water color will return to normal after first few minutes

of dispensing.

Filter Bypass Plug

To reduce the risk of property damage due to water leakage, you

MUST use the filter bypass plug when a replacement filter

cartridge

is not available. The dispenser and icemaker will not operate without

either the filter or bypass plug installed. The bypass plug is installed

in the same way as a filter cartridge.

RPWF

If you have questions, or to order additional filter cartridges, visit our website at www.geapplianceparts.com or call

GE Parts and Accessories, 800.626.2002.

Customers in Canada should consult the yellow pages for the nearest Camco Service Center.

To reduce the risk associated with choking, do not allow children under 3 years of age to have access to

small parts during the installation of this product. The disposable filter cartridge should be replaced every

6 months at the rated capacity, or sooner if a noticeable reduction in flow rate occurs.

For the maximum benefit of your filtration system, GE recommends the use of GE-branded filters only. Using GE-branded filters in GE

and Hotpoint

refrigerators provides optimal performance and reliability. GE filters meet rigorous industry NSF standards for safety

and quality that are important for products that are filtering your water. GE has not qualified non-GE-branded filters for use in GE and

Hotpoint refrigerators and there is no assurance that non-GE-branded filters meet GE's standards for quality, performance and reliability.

WARNING

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

Refer to 239D4126P002 Pub# 31-45497

Rearranging the Shelves

To remove:

Remove all items from the shelf.

Tilt the shelf up at the front.

Lift the shelf up at the back and bring the

shelf out.

To replace:

While tilting the shelf up, insert the top hook

at the back of the shelf in a slot on the

track.

Lower the front of the shelf until the bottom

of the shelf locks into place.

Spillproof Shelves

Spillproof shelves have special edges to help

prevent spills from dripping to lower shelves.

Shelves in the refrigerator compartment are adjustable.

Quick Space Shelf

This shelf splits in half and slides under itself for

storage of tall items on the shelf below.

This shelf can be removed and replaced or

relocated (just like spillproof shelves).

NOTE: The back half of the Quick Space Shelf is

not adjustable.

About the fresh food storage options. GEAppliances.com

About the fresh food storage options.

Non-Adjustable Bins on the Door

To remove: Lift the bin straight up, then pull

out.

To replace: Engage the bin in the molded

supports on the door and push down.

It will lock in place.

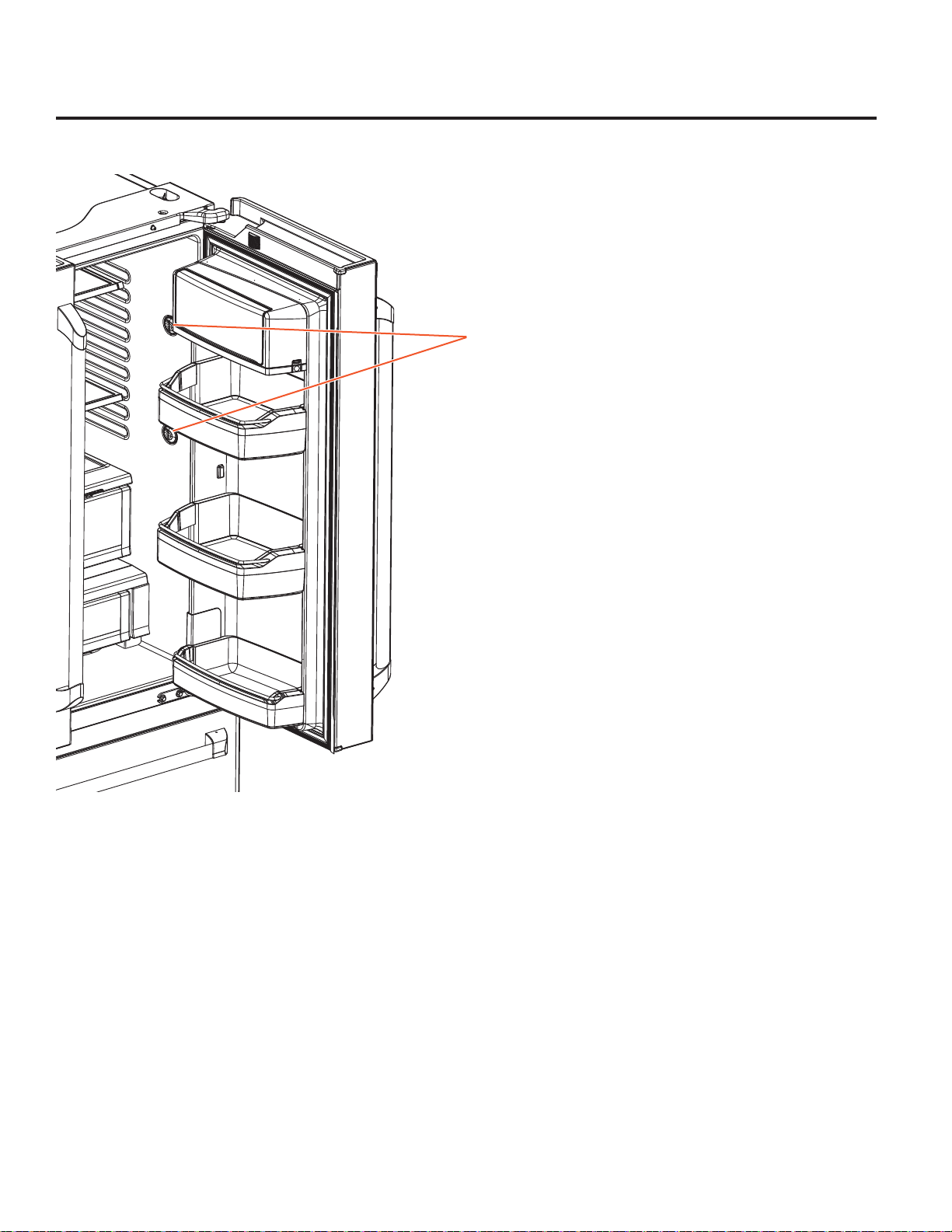

Adjustable Bins on the Door

Adjustable bins can easily be carried from

refrigerator to work area.

To remove: Lift bin straight up, then pull out.

To replace or relocate: Slide in the bin just

above the molded door supports, and push

down. The bin will lock in place (see page 33).

Non-Adjustable Dairy Bin

To remove: Lift the dairy bin straight up,

then pull out.

To replace: Engage the bin in the molded door

supports and push down. The bin will lock in

place. See page 33.

Drop down tray

(tray open)

1. Open right fresh food

door

2. Depress both buttons

on lower sides of bin

and bin will drop down.

3. Reverse to reinstall.

The ice maker door bins are not

interchangeable, note the location upon

removal and replace the bin in its proper

location.

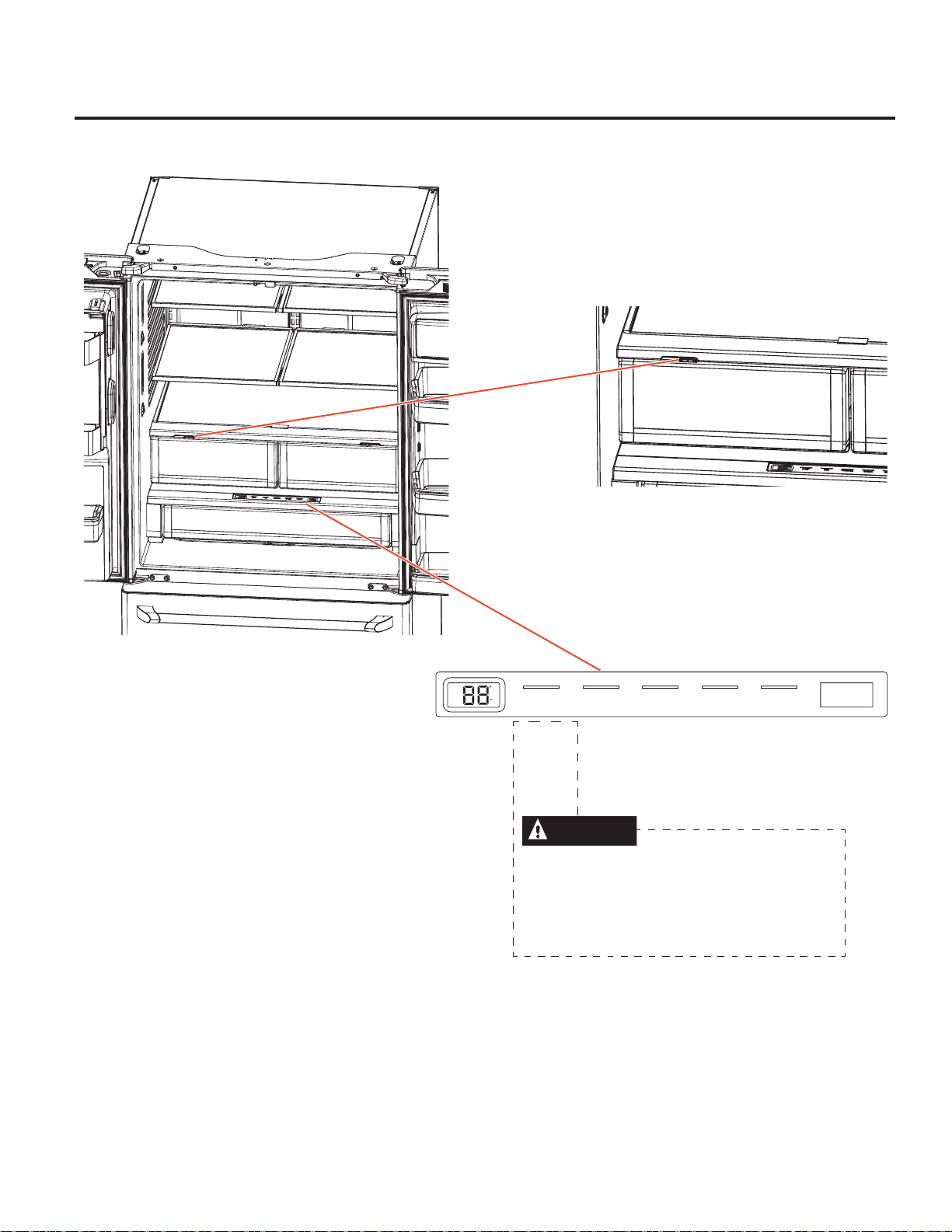

ClimateZone

Temperature Controlled Drawer

The Temperature Controlled Drawer is a

full-width drawer with adjustable temperature

control. This drawer can be used for large

miscellaneous items.

To change setting, press select button.

Keep fruits and vegetables organized in

separate compartments for easy access.

Excess water that may accumulate in the

bottom of the drawers or under the drawers

should be wiped dry.

About the climate zone and temperature

controlled drawer. GEAppliances.com

MEAT

BEVERAGE

PRODUCE

CHEESE

CITRUS

SELECT

32° 34° 36° 38° 40°

Note: when fresh food temperature is set to 40° or

higher, temperature controlled drawer can only be

set to citrus.

CAUTION

Laceration Hazard.

Do not store glass bottles at this setting. If

they are frozen, they can break and result

in personal injury.

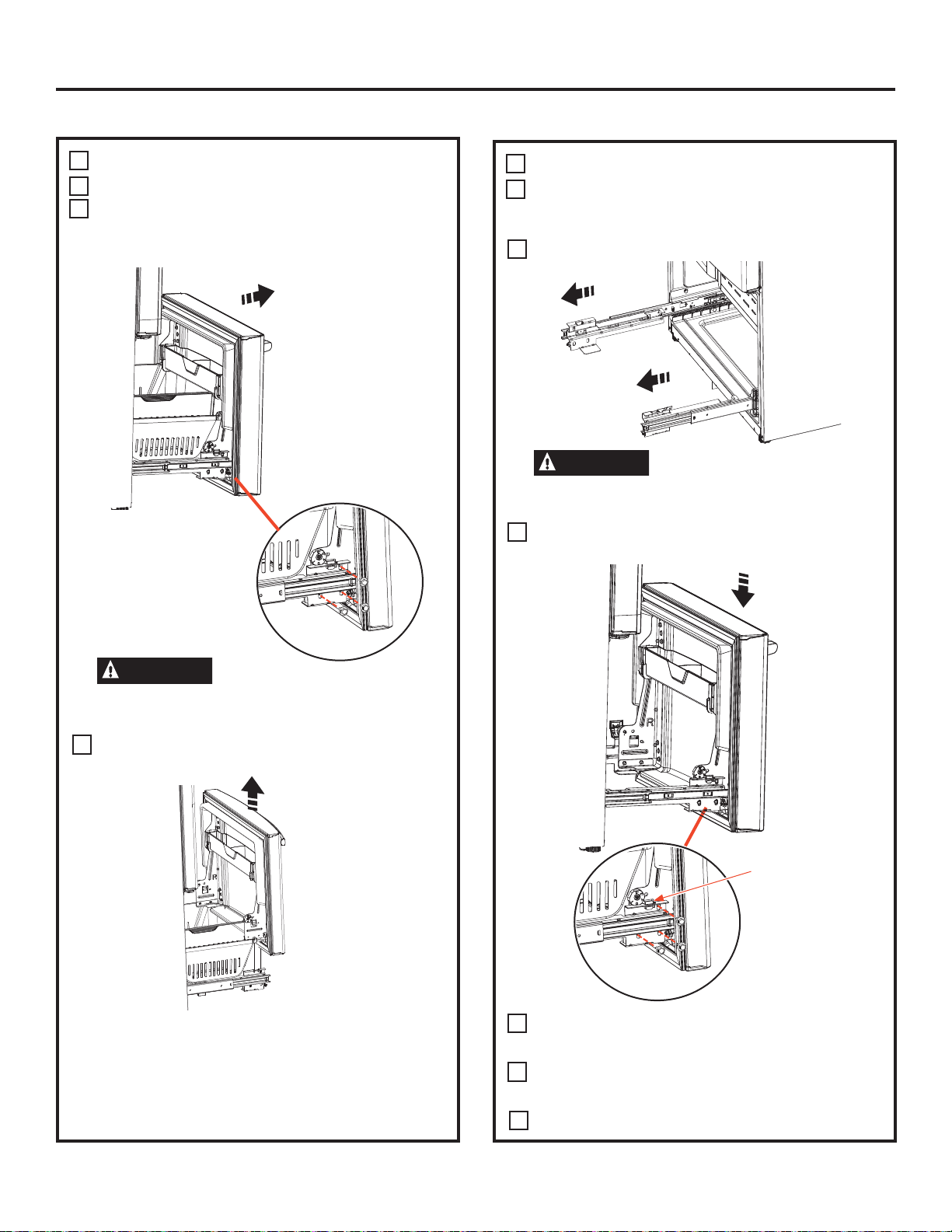

To remove:

Pull the drawer out to the stop position.

Lift the front of the drawer up and out.

To replace:

Pull left and right slides until fully extended.

Place drawer back in first and rotate drawer

front down to seat on slide.

Push the drawer in to closed position.

How to Remove and Replace the Adjustable Deli/Produce Drawer

To remove:

Pull the drawer out to the stop position.

Slide pan divider to right to release it from

pan.

To replace:

Reverse steps 1 and 2 to replace drawer

divider.

How to Remove and Replace Drawer Divider

About the climate zone and temperature controlled drawer.

About the freezer. GEAppliances.com

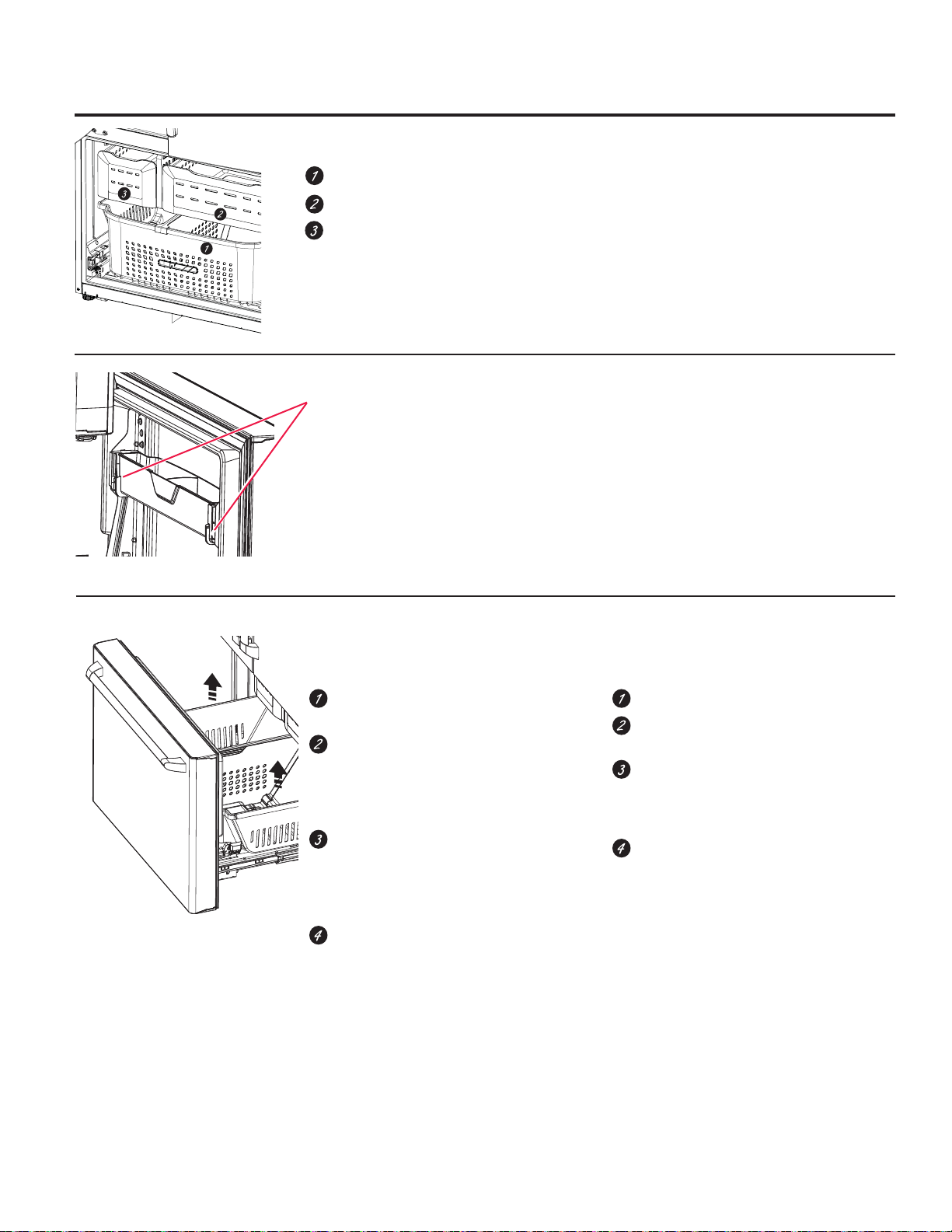

Freezer Basket and Drawer

Basket.

Drawer

Utility Bin

Non-Adjustable Bin in the Freezer

To remove: push in plastic tab on either left or

right side

To replace: slide bin into location until it

locks into place.

Basket Removal

To remove, CFE only:

Open freezer door to the stop position.

Remove freezer door bin by pushing

plastic tab on either left or right side to

release bin hinge pin.

Remove freezer basket by lifting up the

rear of the basket and moving basket

rearward until the front of the basket

can be rotated upward and out.

Lift it out to remove.

To remove, CYE only:

Open fresh food doors.

Open freezer doorto the stop position.

Remove freezer basket by lifting up the

rear of the basket and rotate it

upward.

Lift it out to remove.

To replace:

Reverse step 1 thru 4 to replace.

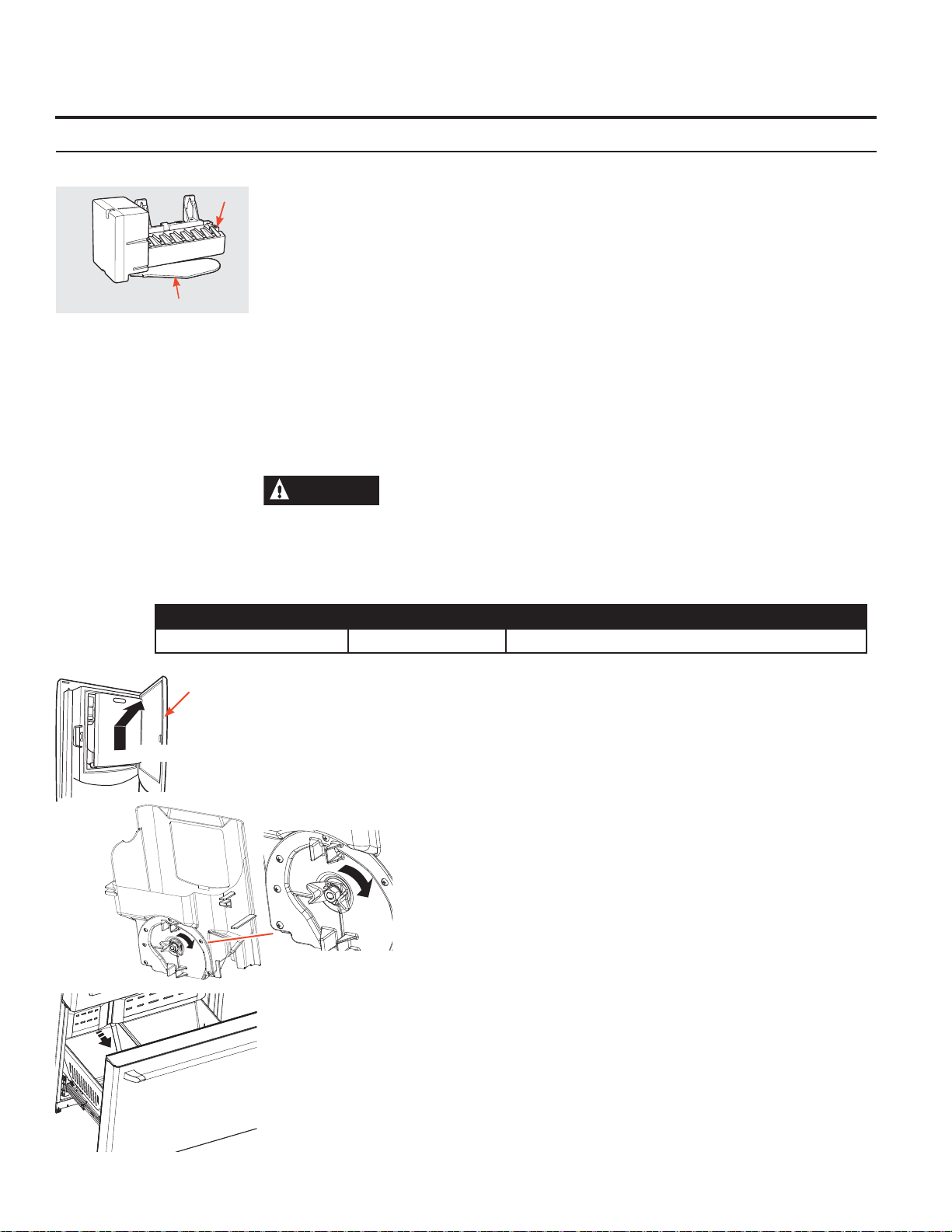

About the automatic ice maker.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

Automatic Ice maker (on some models)

The ice maker will produce seven cubes

per cycle approximately 100–130 cubes

in a 24-hour period, depending on freezer

compartment temperature, room temperature,

number of door openings and other use

conditions.

The ice maker will fill with water when it cools to

15°F (–10°C). A newly installed refrigerator may

take 12 to 24 hours to begin making ice cubes.

If the refrigerator is operated before the water

line connection is made to the unit or if the

water supply to an operating refrigerator is

turned off, make sure that the ice maker is

turned off. Once the water has been connected

to the refrigerator, the ice maker may be turned

on. See the table below for details.

You may hear a buzzing sound each time the

ice maker fills with water.

Throw away the first few batches of ice to allow

the water line to clear.

Be sure nothing interferes with the sweep of the

feeler arm.

When the bin fills to the level of the feeler

arm, the ice maker will stop producing ice. It is

normal for several cubes to be joined together.

If ice is not used frequently, old ice cubes will

become cloudy, taste stale and shrink.

NOTE: In homes with lower-than-average water

pressure, you may hear the ice maker cycle

multiple times when making one batch of ice.

Lift and pull

Ice Box

Door

Ice Bucket and Dispenser

• Open the ice box door on inside of the left

door.

• Pull up and out on on the ice bucket in

the left hand door to remove it from the

compartment .

• To replace the ice bucket, set it on the

guide brackets and push until the ice

bucket seats properly.

• If bucket cannot be replaced, rotate the ice

bucket fork 1/4 turn clockwise.

Feeler Arm

Ice maker

Extra Ice Storage

There is additional ice storage in the freezer compartment drawer.

• Open the freezer drawer.

• The ice bucket is located on the left side below the mullion.

• Pull the ice bucket forward.

Display Type (See Page 7) Model # How to turn the ice maker on/off

Café Control Style CYE/CFE Use the settings menu on the touchscreen

How to Turn the Ice Maker On/Off

WARNING

To minimize the risk of personal injury, avoid contact with the moving parts of the ejector

mechanism, or with the heating element that releases the cubes. Do not place fingers or

hands on the automatic ice making mechanism while the refrigerator is plugged in.

Care and cleaning of the refrigerator. GEAppliances.com

Cleaning the Outside

The stainless steel panels, door handles and trim.

Do not use appliance wax, polish, bleach, or other products

containing chlorine on stainless steel.

Stainless steel can be cleaned with a commercially available

stainless steel cleaner. A spray-on stainless steel cleaner

works best.

Silver-accented plastic parts.

Wash parts with soap or other mild detergents. Wipe clean with

a sponge, damp cloth or paper towel.

Do not use scouring pads, powdered cleaners, bleach or

cleaners containing bleach because these products can

scratch and weaken the paint finish.

Should spill tray need cleaning use lime remover.

Cleaning the Inside

Unplug the refrigerator before cleaning.

If this is not practical, wring excess moisture out of sponge or

cloth when cleaning around switches, lights or controls.

Use an appliance wax polish on the inside surface between

the doors.

8VHZDUPZDWHUDQGEDNLQJVRGDVROXWLRQ³DERXWD

tablespoon (15 ml) of baking soda to a quart (1 liter) of water.

This both cleans and neutralizes odors. Rinse and wipe dry.

Behind the Refrigerator

Be careful when moving the refrigerator away from the wall. All

types of floor coverings can be damaged, particularly cushioned

coverings and those with embossed surfaces.

Raise the leveling legs located at the bottom front of the

refrigerator.

Pull the refrigerator straight out and return it to position by

pushing it straight in. Moving the refrigerator in a side direction

may result in damage to the floor covering or refrigerator.

Lower the leveling legs until they touch the floor.

When pushing the refrigerator back, make sure you don’t

roll over the power cord or water supply line.

For long vacations or absences, remove food and unplug the

refrigerator. Clean the interior with a baking soda solution of

one tablespoon (15 ml) of baking soda to one quart (1 liter) of

water. Leave the doors open.

LCD Models: turn refrigerator off at control (pg 7) .

If the temperature can drop below freezing, have a qualified

service technician drain the water supply system to prevent

serious property damage due to flooding.

1) Turn refrigerator off (pg. 7) or unplug the refrigerator.

2) Empty ice bucket

3) Turn water supply off

If you cut the water supply off, turn off the ice maker (pg. 18).

Upon returning from vacation:

1) Replace the water filter.

2) Run 2 gallons of water through the cold water dispenser

(about 5 minutes) to flush the system.

3) Dispense 185°F hot water 3 times (10 oz. each) to flush the

system.

Preparing for Vacation

Preparing to Move

Secure all loose items such as shelves and drawers by taping

them securely in place to prevent damage.

When using a hand truck to move the refrigerator, do not rest

the front or back of the refrigerator against the hand truck. This

could damage the refrigerator.

Handle only from the sides of the refrigerator.

Be sure the refrigerator stays in an upright position during

moving.

CAUTION

Do not clean glass shelves or covers

with warm water when they are cold. Glass shelves and

covers may break if exposed to sudden temperature

changes or impact such as bumping or dropping.

Tempered glass is designed to shatter into many small

pieces if it breaks.

Replacing the lights

Refrigerator Lights (LEDs)

There is LED lighting in fresh food

compartment and on the bottom of

the fresh food doors to light the freezer

compartment.

An authorized technician will need to

replace the LED light.

If this assembly needs to be replaced, call

GE Service at 1.800.432.2737

in the United States or 1.800.561.3344

in Canada.

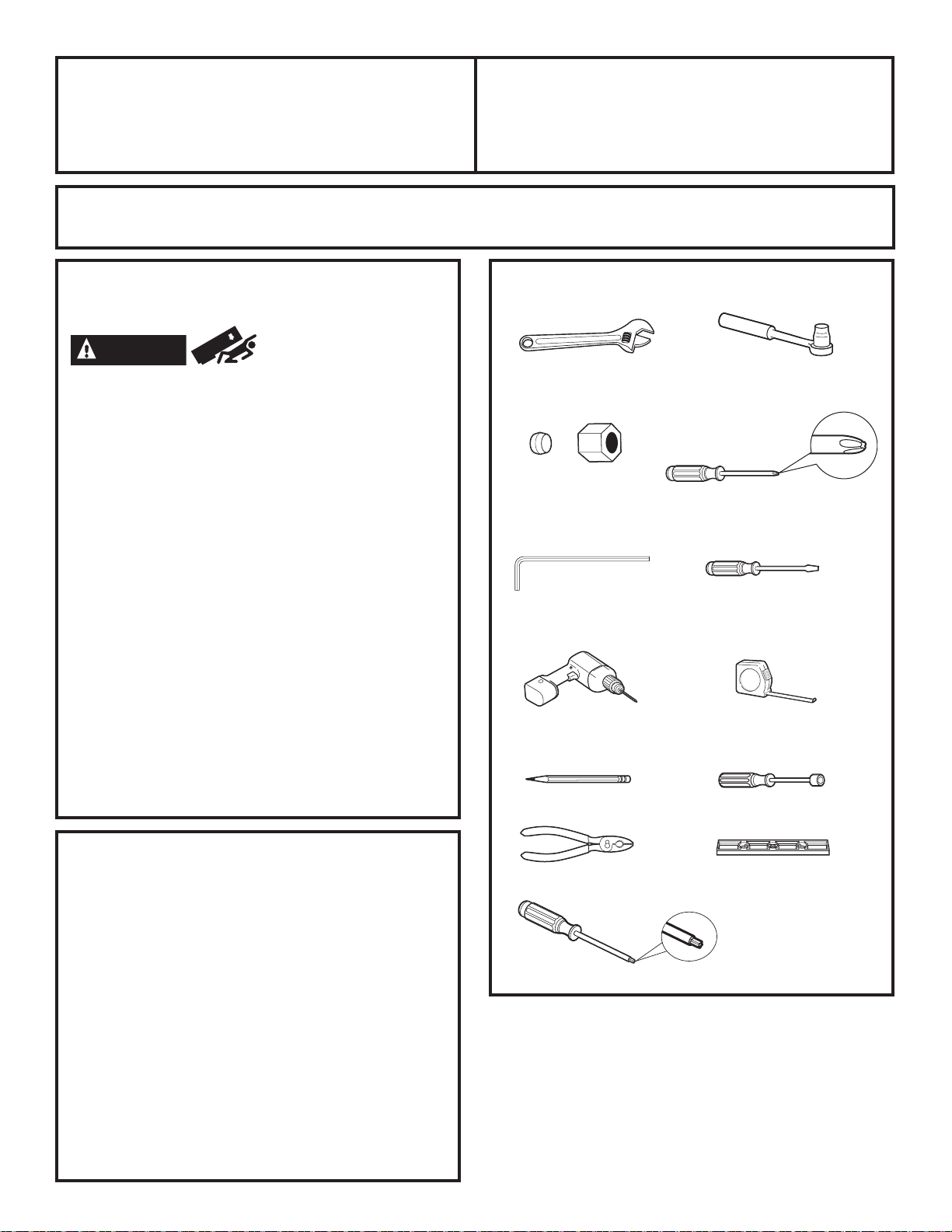

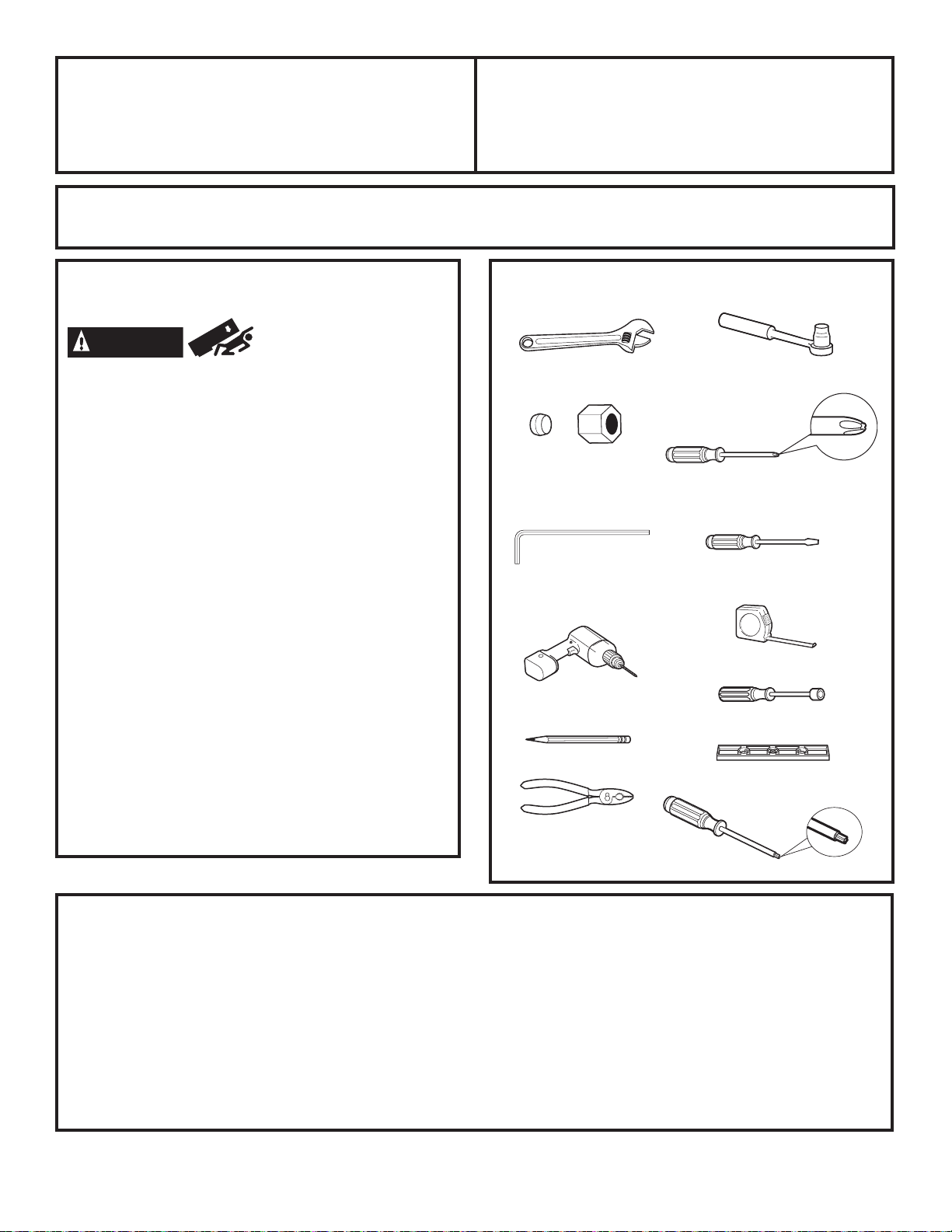

TOOLS YOU MAY NEED

Installation

Refrigerator

Instructions

GE Café™ models

Questions? Call 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com

In Canada, call 1.800.561.3344 or visit our Website at: www.GEAppliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

WARNING

Tip Over Hazard.

Built-in style models (model PYE, CYE, and PWE) are

top heavy, especially with any doors open. These

models must be secured with the anti-tip floor

bracket to prevent tipping forward, which could

result in death or serious injury. Read and follow

the entire installation instructions for installing the

anti-tip floor bracket packed with your refrigerator.

•

IMPORTANT ³

Observe all governing codes

and ordinances. Save these instructions for local

inspector’s use.

• Note to Installer – Be sure to leave these instructions with

the Consumer.

• Note to Consumer – Keep these instructions for future

reference.

• Skill level – Installation of this appliance requires basic

mechanical skills.

• Completion time –

Refrigerator Installation can vary

Water Line Installation 30 minutes

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not covered

under the Warranty.

PREPARATION

MOVING THE REFRIGERATOR INDOORS

If the refrigerator will not fit through a doorway, the

refrigerator door and freezer drawer can be removed.

• To remove the refrigerator door, see the Installing the

Refrigerator section.

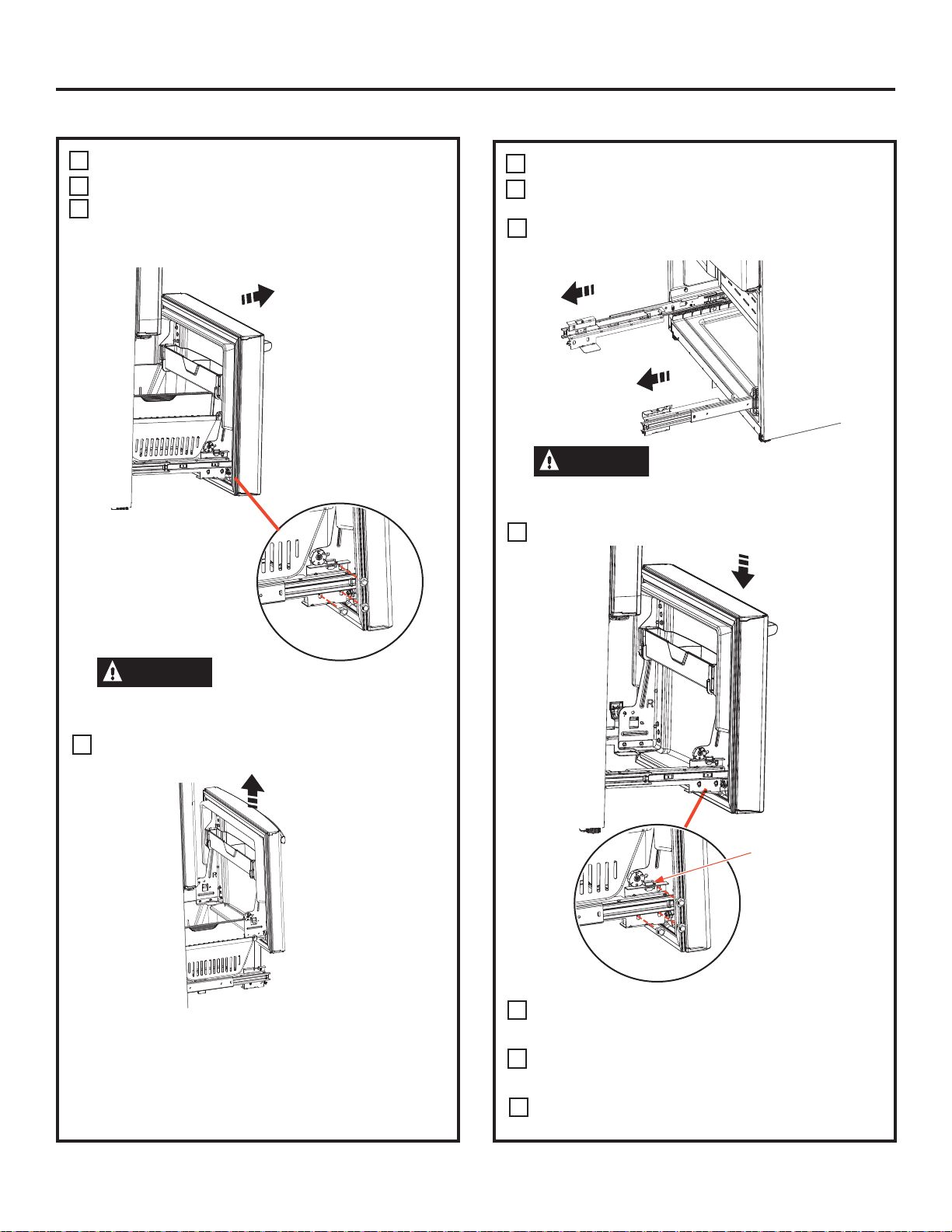

• To remove the freezer drawer, see the Removing the

Freezer Drawer section.

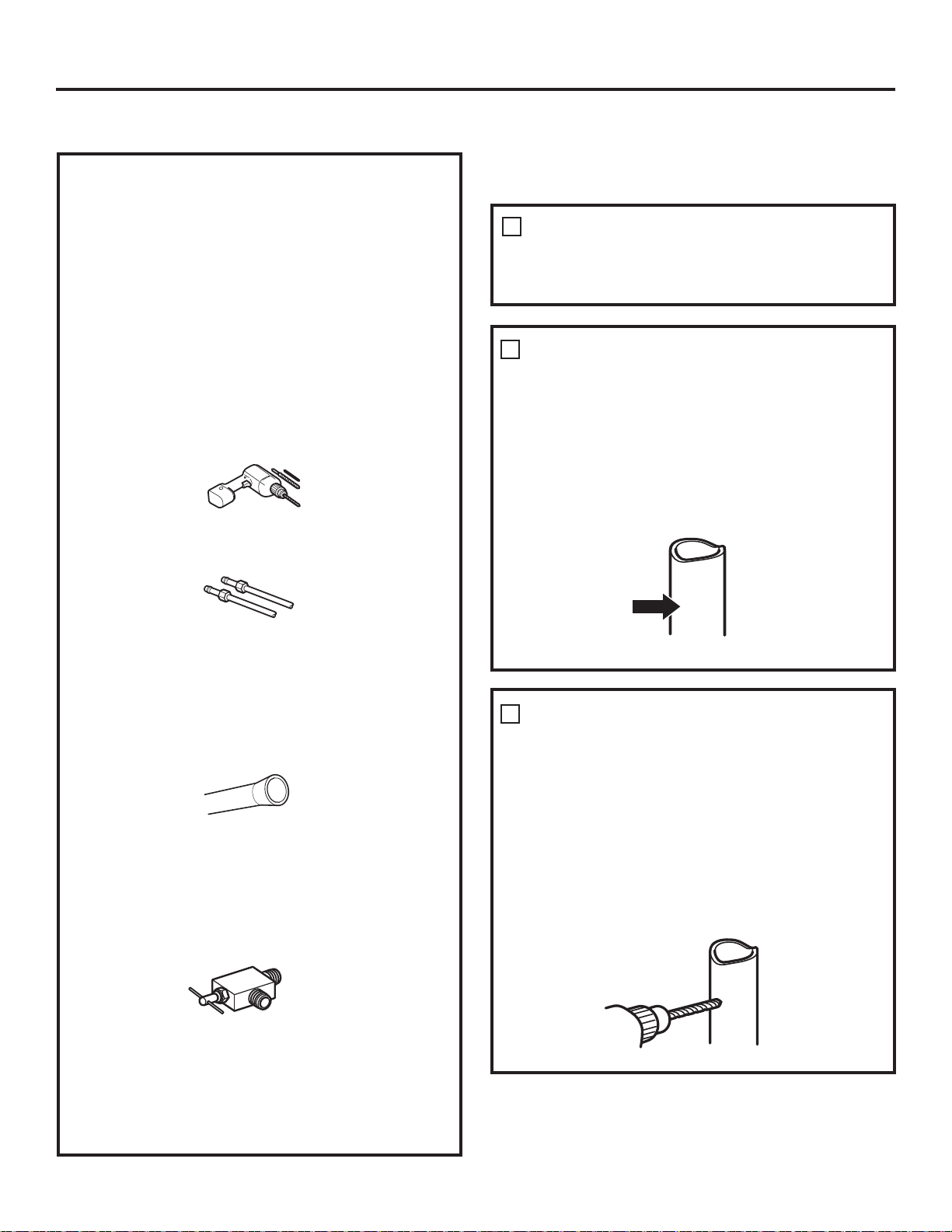

WATER SUPPLY TO THE ICE MAKER AND DISPENSER

If the refrigerator has an ice maker, it will have to be

connected to a cold water line. A GE water supply

kit (containing tubing, shutoff valve, fittings and

instructions) is available at extra cost from your dealer,

by visiting our website at GEAppliances.com (in Canada

at www.GEAppliances.ca) or from Parts and Accessories,

800.626.2002 (in Canada 1.800.661.1616).

Adjustable Wrench

1/4” Outer Diameter

Compression Nut

and Ferrule (sleeve)

Phillips-Head Screwdriver

Ȓµ Socket Ratchet/Driver

1/8”, 3/32”, 1/4” & 5/32”

Allen Wrenches

Pencil

1/8” Drill Bit and

Electric or Hand Drill

Tape Measure

1/4” Nut Driver

Pliers

Level

Flat-Head Screwdriver

Torx T20, T25

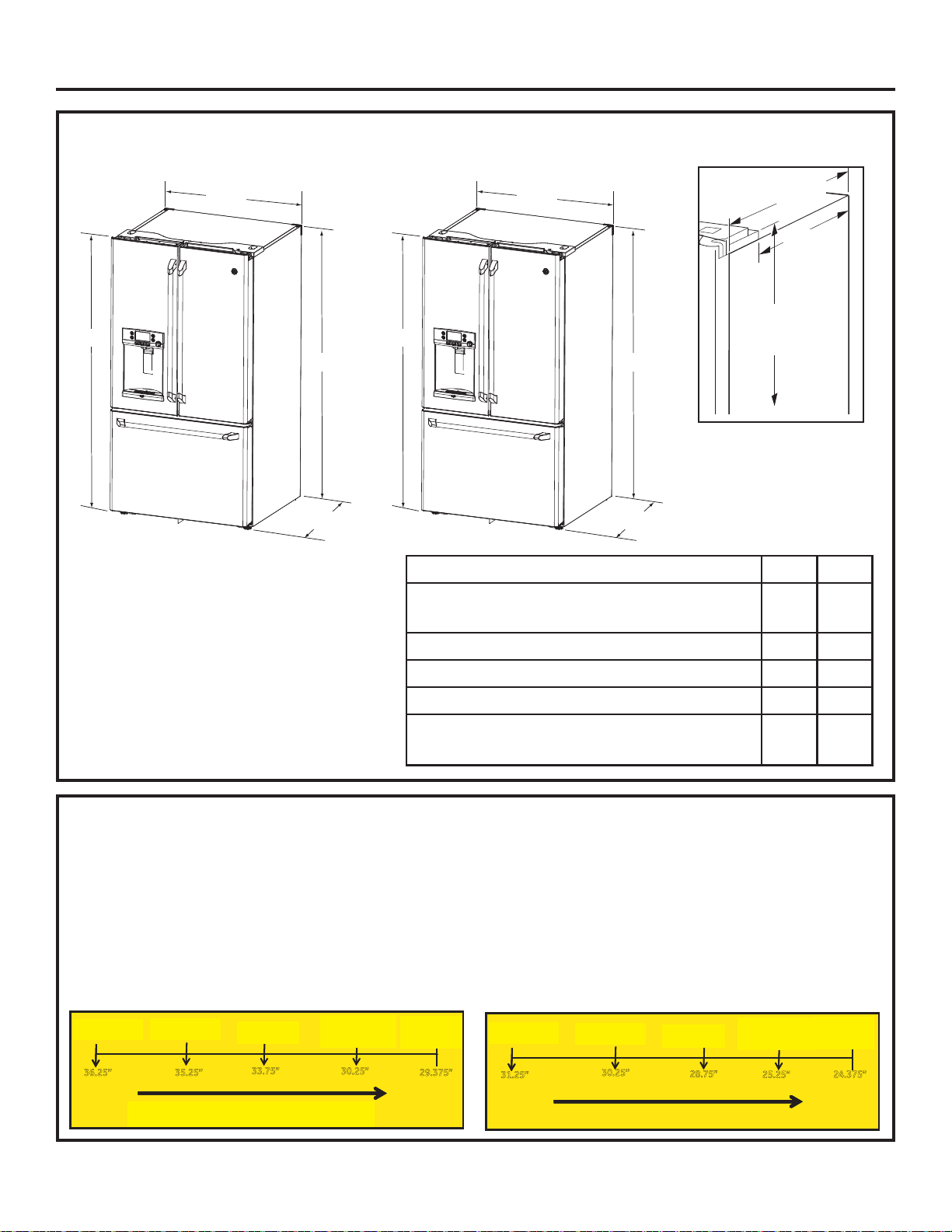

DIMENSIONS

Installation Instructions

Case Depth w/o

Doors 29

ø8

”

CFE

ø8

”

CYE

Height from

floor to hinge

cover top 69

ø8”

Additional Dimensions

ø4” CFE

ø4” CYE

All measurements are given with leveling leg fully retracted.

CFE CYE

Overall Height to Top of

Hinge Cover

ø8

”69

ø8

”

Height to Top of Cabinet

69” 69”

Case Depth without Doors

ø8

”24

ø8

Overall Exterior Case Width

ø4”35

ø4”

Overall Exterior Depth

Doors/Drawers with Handles

36¼” 31¼”

• Using the chart below determine if the width of your passageway can accommodate the depth of the refrigerator.

Ensure you have clearance to prevent damage to the refrigerator before safely moving it to the final location.

• If passageways are large enough to accommodate the refrigerator without removing the handles skip to Step 6. Leave

tape, film and all packaging on doors until the refrigerator is in the final location.

• NOTE: Use a padded hand truck or moving straps to move this refrigerator. Place the refrigerator on the hand truck

with a side against the truck. We strongly recommend that two people move and complete this installation.

If your model number starts with CFE

If your model number starts with CYE

MOVING THE REFRIGERATOR

CFE OnlyCYE Only

ø4”35

ø4”

69”69”

ø4”31

ø4”

ø8

”69

ø8

”

36.25” 35.25” 29.375”

33.75” 30.25”

31.25”

30.25”

28.75”

24.375”

25.25”

Installation Instructions

INSTALLING THE REFRIGERATOR

REFRIGERATOR LOCATION

• Do not install the refrigerator where the temperature will

go below 60°F (16°C) because it will not run often enough

to maintain proper temperatures.

• Do not install the refrigerator where the temperature will

go above 100°F (37°C) because it will not perform properly.

• Install it on a floor strong enough to support it fully loaded.

CLEARANCES

Allow the following clearances for ease of installation, proper

air circulation and plumbing and electrical connections.

Sides 1/8” (3 mm)

Top 1” (25 mm) Cabinet/Hinge Cover

Back 2” (50 mm)

REMOVING THE REFRIGERATOR DOORS

• IMPORTANT NOTE: This refrigerator is 36

/4” deep (31

/4”

for CYE models). Doors and passageways leading to the

installation location must be at least 36

/4” wide in order to

leave the doors and handles attached to the refrigerator

while transporting it into the installation location. If

passageways are less than 36

/4”, the refrigerator doors and

handles can easily be scratched and damaged. The top cap

and doors can be removed to allow the refrigerator to be

safely moved indoors. If passageways are less than 31

/4”,

start with Step 1.

• If it is not necessary to remove doors, skip to Step 11. Leave

tape and all packaging on doors until the refrigerator is in the

final location.

• NOTE: Use a padded hand truck to move this refrigerator.

Place the refrigerator on the hand truck with a side against

the truck. We strongly recommend that TWO PEOPLE move

and complete this installation.

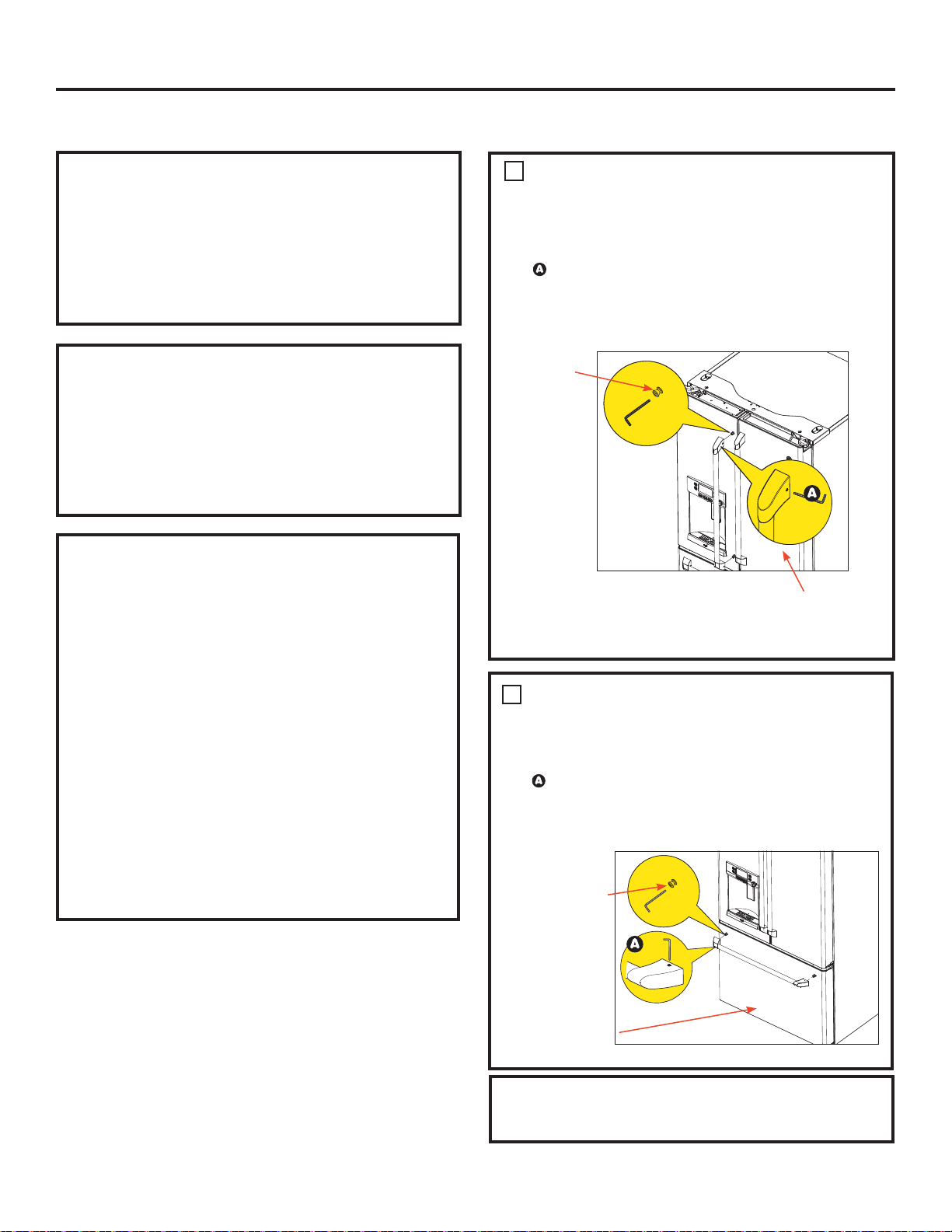

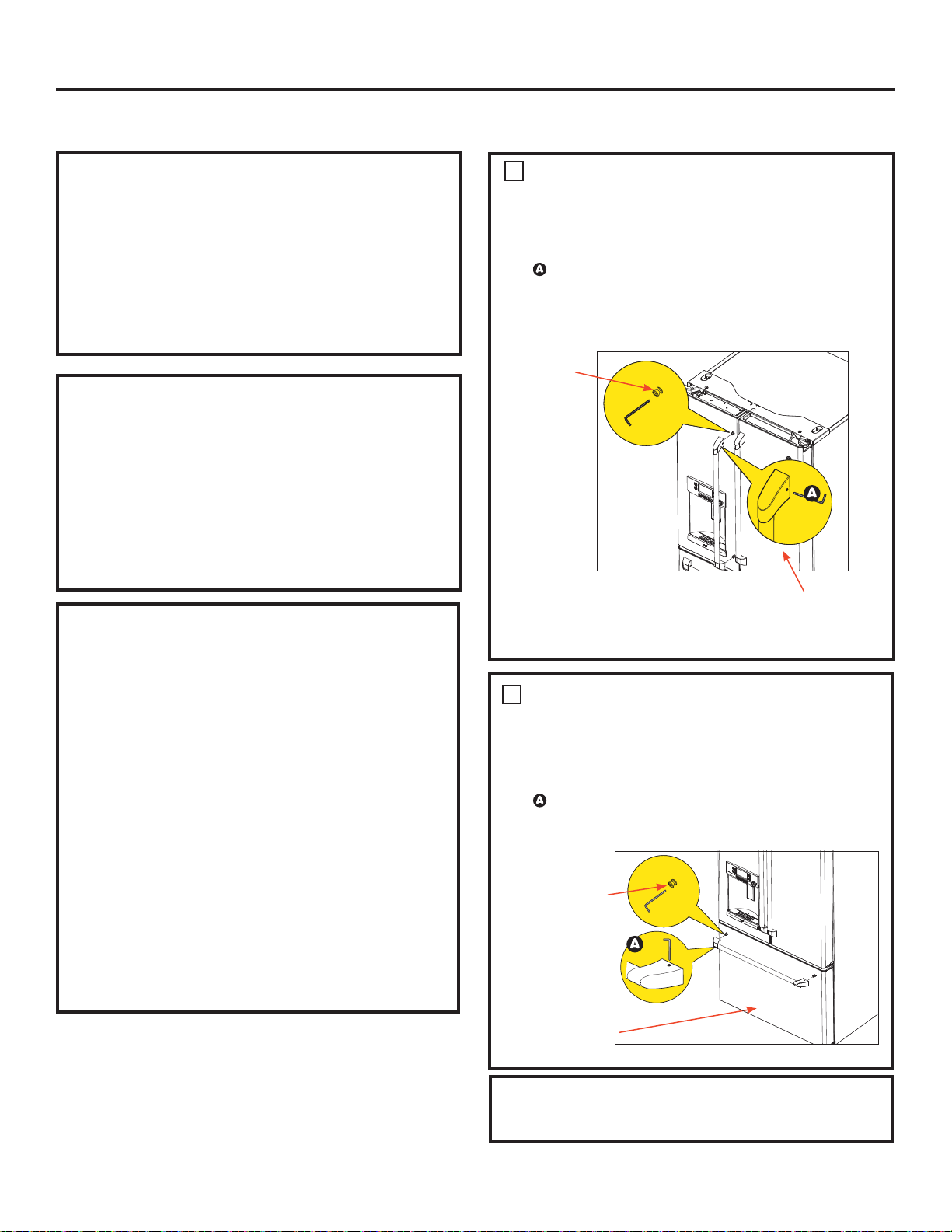

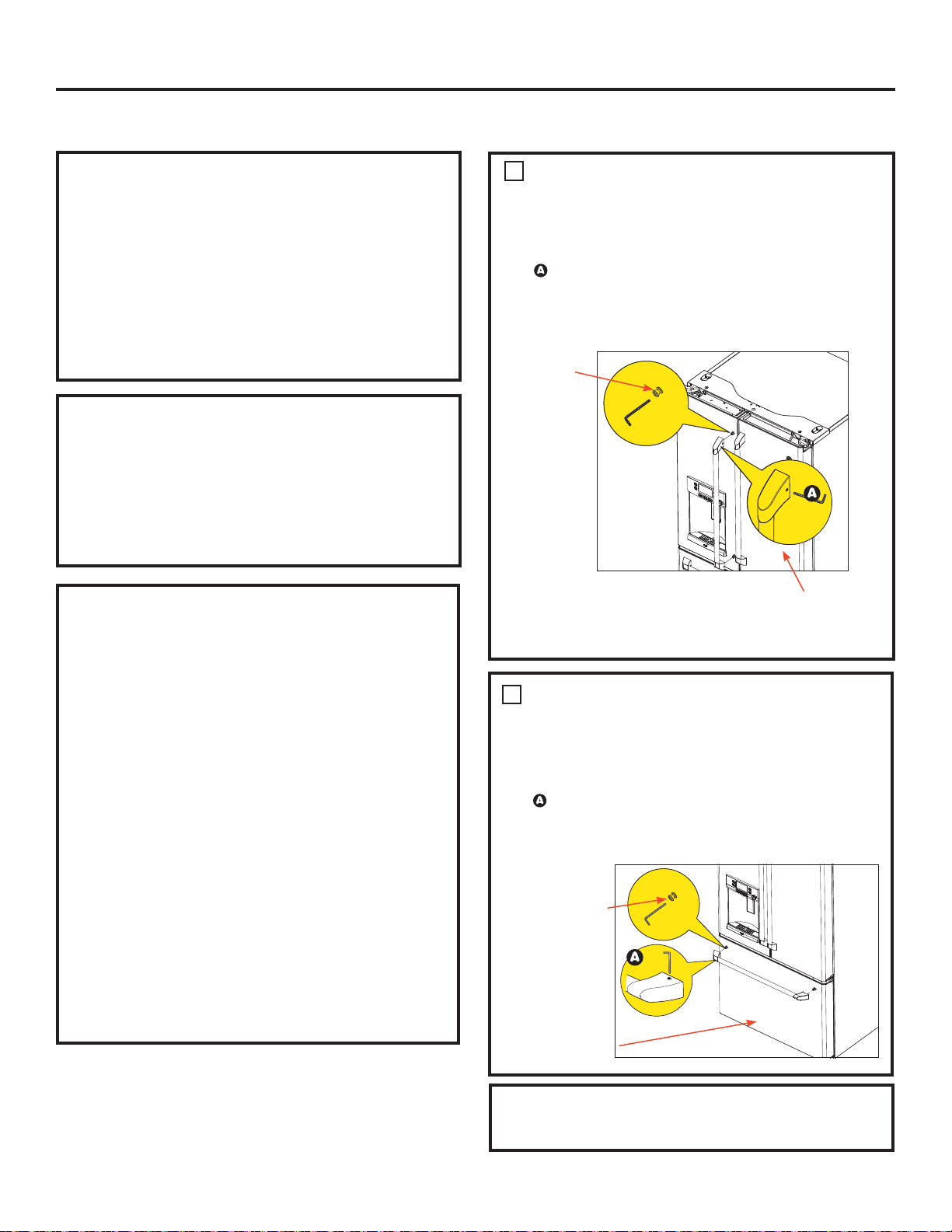

REMOVE THE FRESH FOOD

DOOR HANDLE

Handle Design varies based on models, however

Installation is same.

Stainless steel and plastic handles:

Loosen the set screws with the 1/8” Allen wrench and

remove the handle.

NOTE: If the handle mounting fasteners need to be tightened or

removed, use a 1/4” Allen wrench.

REMOVE THE FREEZER DOOR HANDLE

Handle Design varies based on models, however

Installation is same.

Stainless steel and plastic handles:

Loosen the set screws with the 1/8” Allen wrench and remove the

handle.

NOTE: If the handle mounting fasteners need to be tightened or

removed, use a 1/4” Allen wrench.

Mounting

Fasteners

Leave film

on until after

installation

Mounting

Fasteners

Leave film

on until after

installation

Reinstall the handles using the same

procedure as removing.

REMOVE THE REFRIGERATOR DOORS (cont)

Disconnect the water line from the back of the unit by

pressing down on the dark grey collar while pulling up

on the water line.

Pull waterline through case conduit from the top to free

the line for door removal. The water line is more than 4’

long and may need to be taped to Door for accessibility

when reinstalling.

Using a 3/8” socket ratchet/driver, remove the screws

securing the top hinge to the cabinet,

then lift the hinge straight up to free the hinge pin from

the location in the top of the door.

CAUTION

Lifting Hazard.

Single person lift could cause injury. Use assistance

when handling, moving or lifting the refrigerator doors.

Note: when removing door, to prevent damage to door

and electronics, carefully place the door in a proper

location.

Note: The lower door hinge pin and hinge are keyed and

must be matched correctly for the door to self close

properly. Please follow the directions carefully.

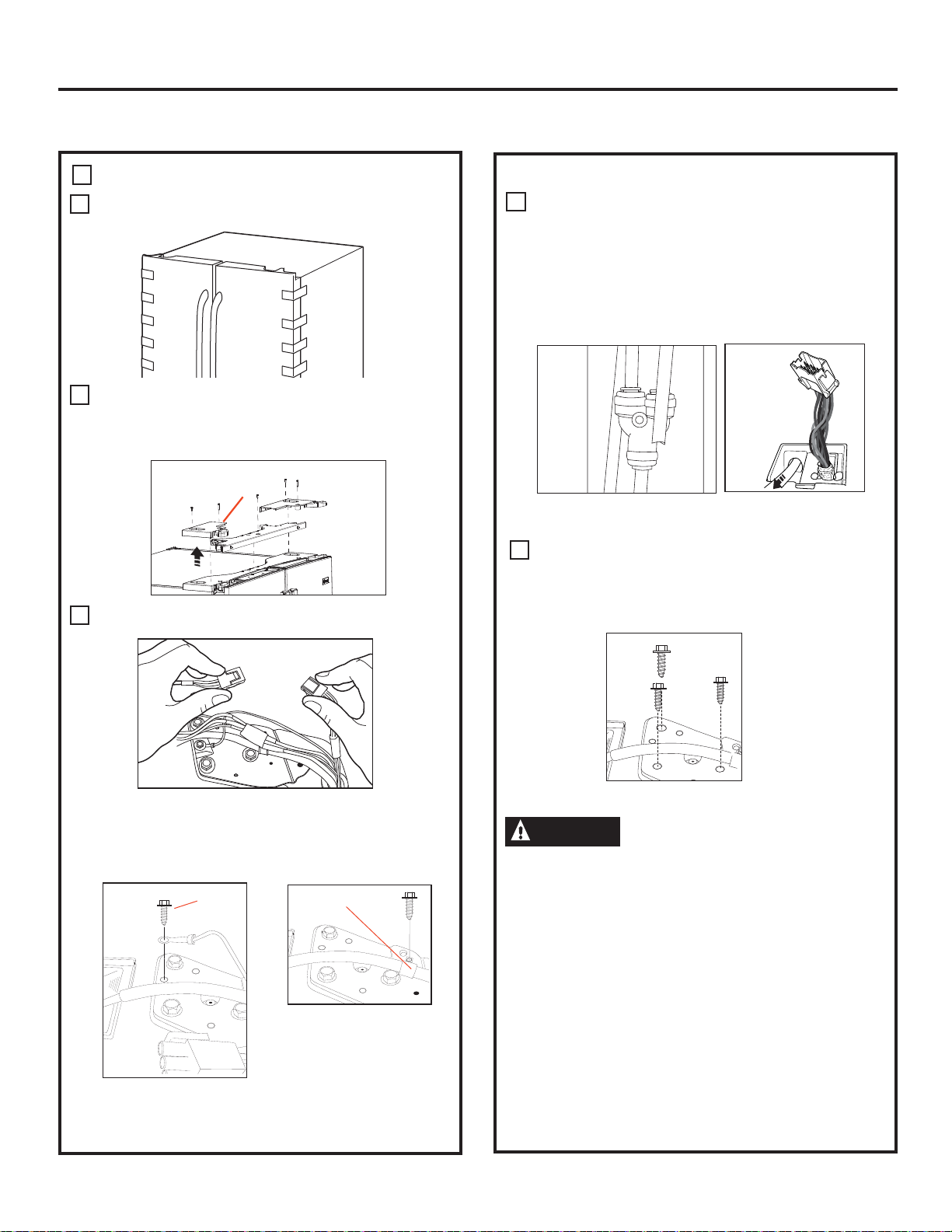

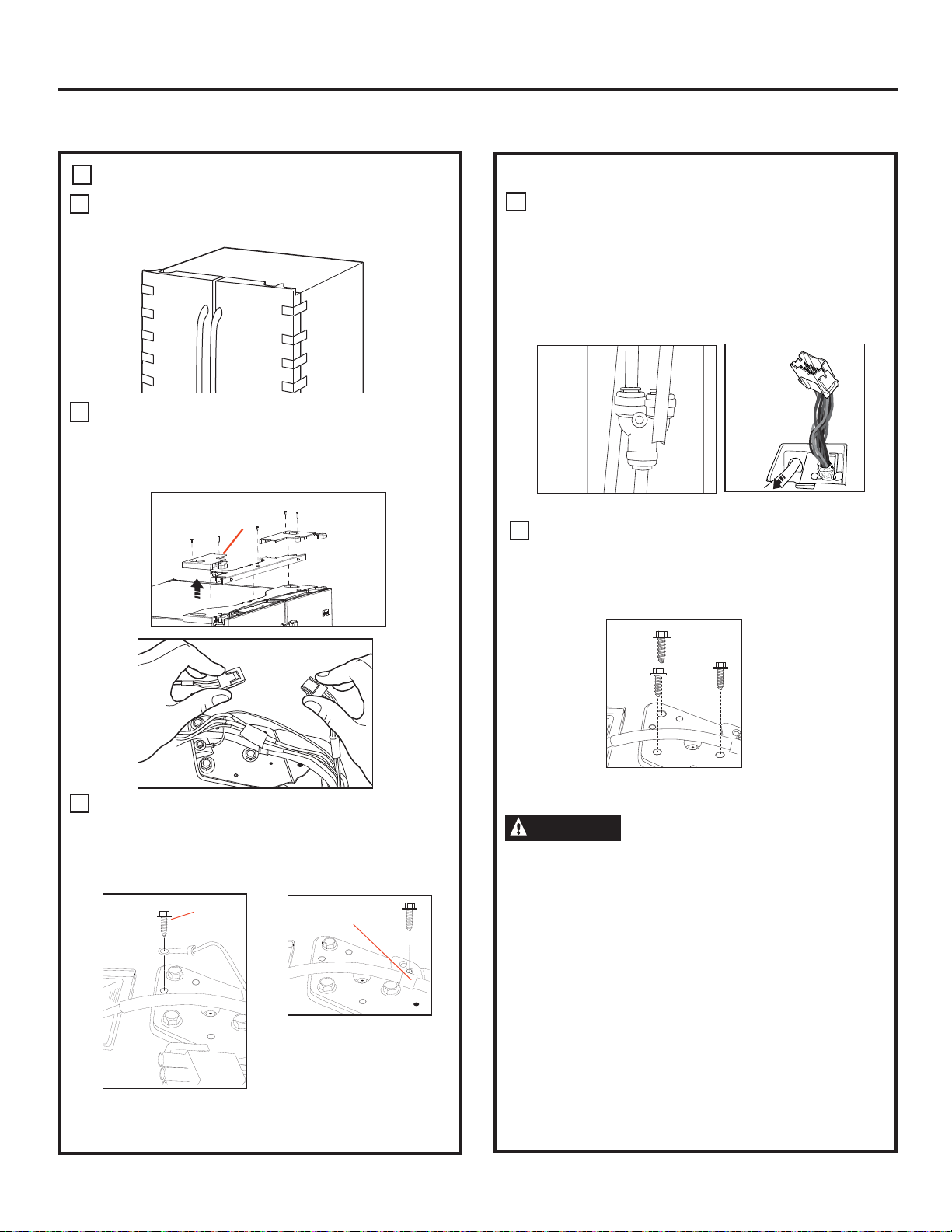

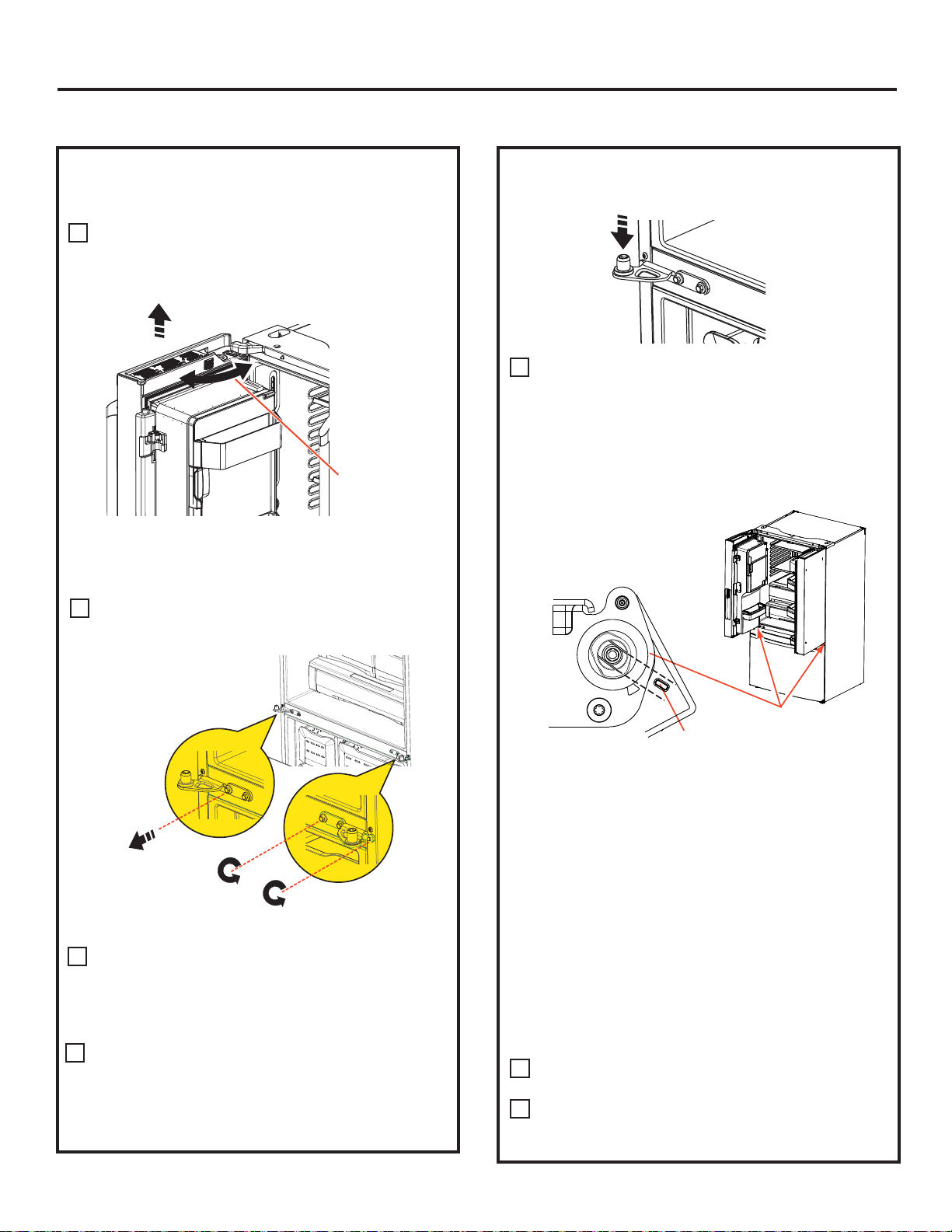

REMOVE THE REFRIGERATOR DOORS

Securely tape the door shut with masking tape or have

a second person support the door.

Start with left-hand door first: Remove the hinge cover

on top of the left refrigerator door by removing all hex

screws and pulling it up. Do the same for the

right-hand door and the middle cover.

Disconnect both electrical connectors at the top cover.

Remove the 1/4” hex head screw to disconnect the

ground wire from the hinge.

Remove the 1/4” hex head screw to remove the strain

relief from the water line.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

Ground

screw

Strain

Relief

Hinge

Cover

REINSTALLING THE REFRIGERATOR DOORS

Reverse steps 1 through 4 to reinstall refrigerator, follow

details below for critical alignments.

Reinstall center hinge first and torque the screws to

65 in-lbs. With the LH door at 90º to the front of

the case, lower the refrigerator door onto the center

hinge. Ensure that the door and hinge align correctly.

Rotate doors closed and make sure moveable center

sealing portion of the door aligns with the striker. If the

door will not self-close after reinstalling, remove door,

turn door upside down, check alignment mark and

arrow; (there is an alignment mark on the door closure

mechanism It corresponds to an alignment mark on

the bottom end cap. Rotate door closure mechanism to

align mark and arrow, reinstall door).

Securely tape the door shut with masking tape or

have a second person support the door. Reinstall the

top hinge and torque the screws to 65 in-lbs.

Be sure to reinstall the ground wire and strain relief to

the top hinge.

Reinstall the hinge cover. Note: Ensure wires are not

pinched or under screw bosses before tightening screws.

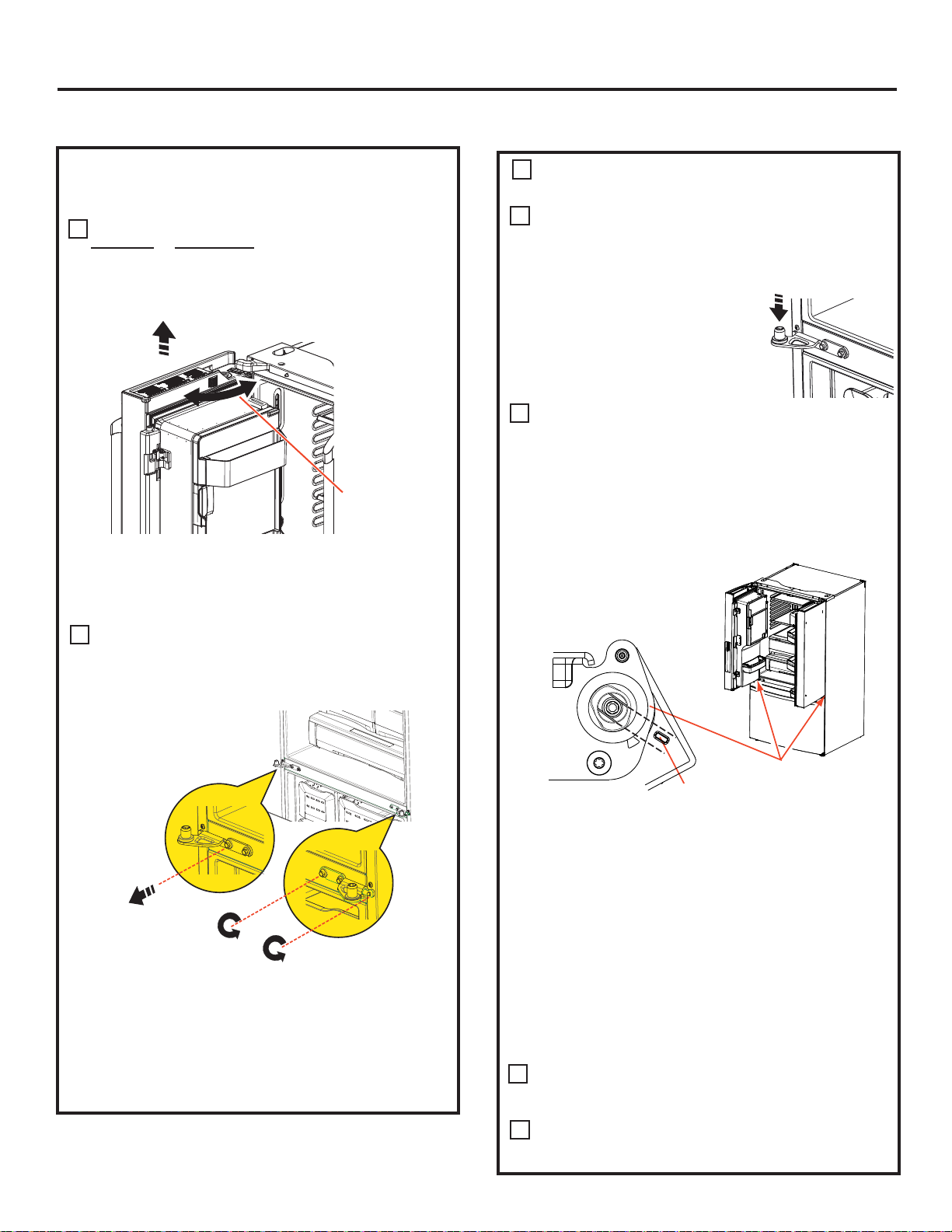

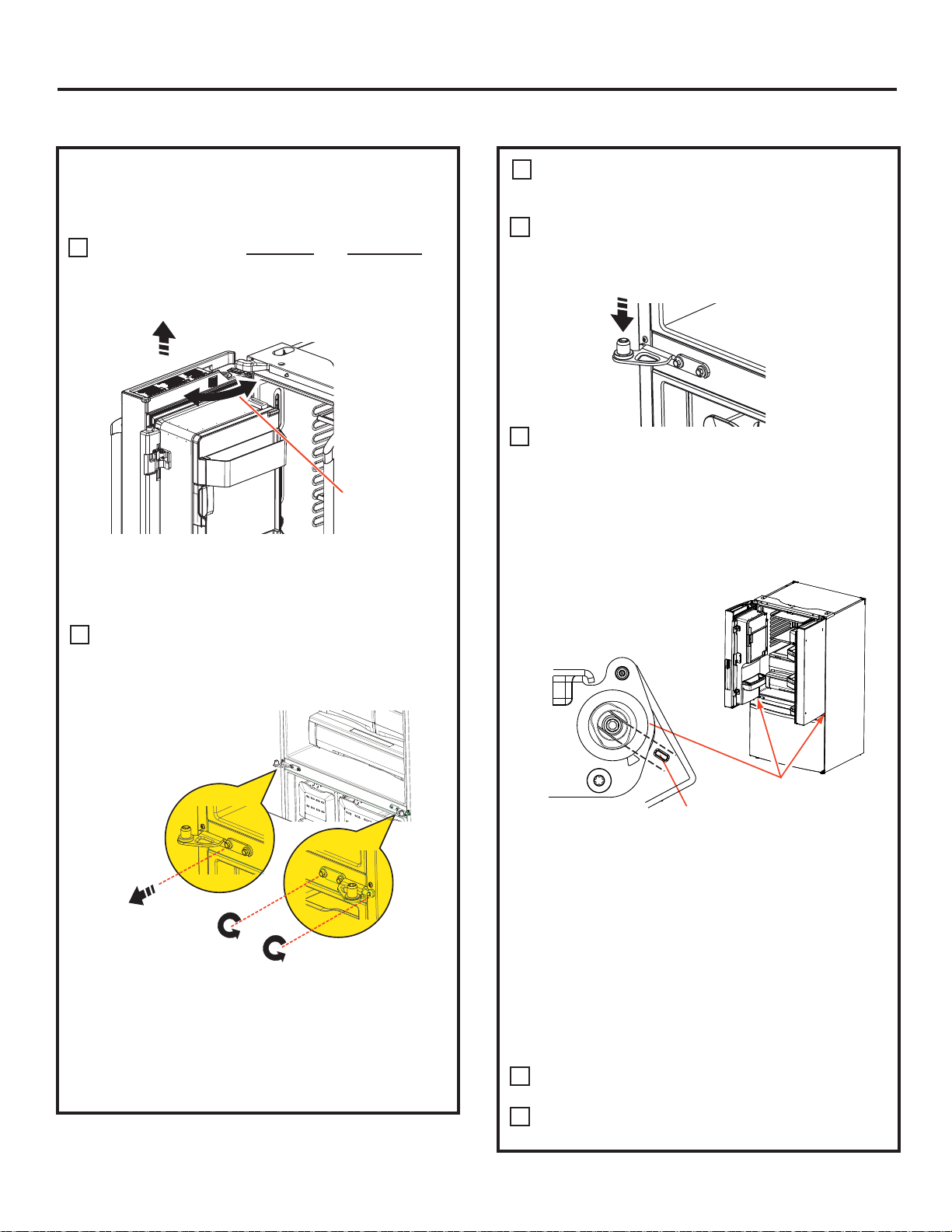

REMOVE THE REFRIGERATOR DOORS (cont)

Note: for proper installation later, please follow the next step

carefully.

Fresh Food doors to be REMOVED and INSTALLED

opened at 90 with case front.

REMOVE OPPOSITE DOOR

Follow the same procedure on the opposite

door. There are no wires or water lines on the opposite

side

REMOVE CENTER HINGE (if necessary)

Remove the 3/8ļscrews securing the center hinge to the cabinet.

Use T20 driver to remove outboard screw

Lift up & off

center hinge

Open Door

to 90°

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

Loosen Outer screws

Remove

center

screw

align marks

Underside OF

Fresh Food Door

If door cannot be installed at 90° follow steps below:

1. If space or model limits opening door to less than 180°, then:

a) Remove door, carefully turn door upside down.

b) Check alignment of door closure mechanism shaft on

underside of door. The flats on the shaft should

correspond to alignment tab on plastic ring or mark

on bottom end cap.

c) If shaft is not aligned to tab/mark, using 5/32” Allen

wrench, rotate door closure mechanism shaft

counterclockwise for right door and clockwise for left

door. Then align flat with tab/mark.

d) Install the door at 90°.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

REMOVE THE FREEZER DOOR

Pull the freezer door open to full extension.

Remove 3 attachment screws, located at the bottom

on each side of the freezer door using 3/8” hex socket

driver.

CAUTION

Lifting Hazard

Freezer door is heavy Use both hands to secure the

door before lifting.

Lift the freezer door to disengage it from the slide

mechanism

The door can safely rest on the bottom. Do not rest the

door on any other surfaces to avoid scratches.

Push the slide mechanism back completely until it self

retracts.

REPLACING THE FREEZER DOOR

Pull the slide Mechanism to full extension using both

hands simultaneously.

Remove the basket resting on the slides.

CAUTION

Lifting Hazard

Freezer door is heavy Use both hands to secure the

door before lifting.

Lift the freezer door and place it on the slide mechanism

Replace the attachment screws and torque the screws

to 65 in-lb

For adjusting freezer door gaps, follow the instructions

on pg 27.

Replace the basket

Align and insert

tab on freezer

door bracket

into slot on

freezer slide

bracket.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

GE Appliances

General Electric Company

Louisville, KY 40225

GEAppliances.com

Refer to 239D4144P001 Pub No. 31-45474-2 11-12 GE

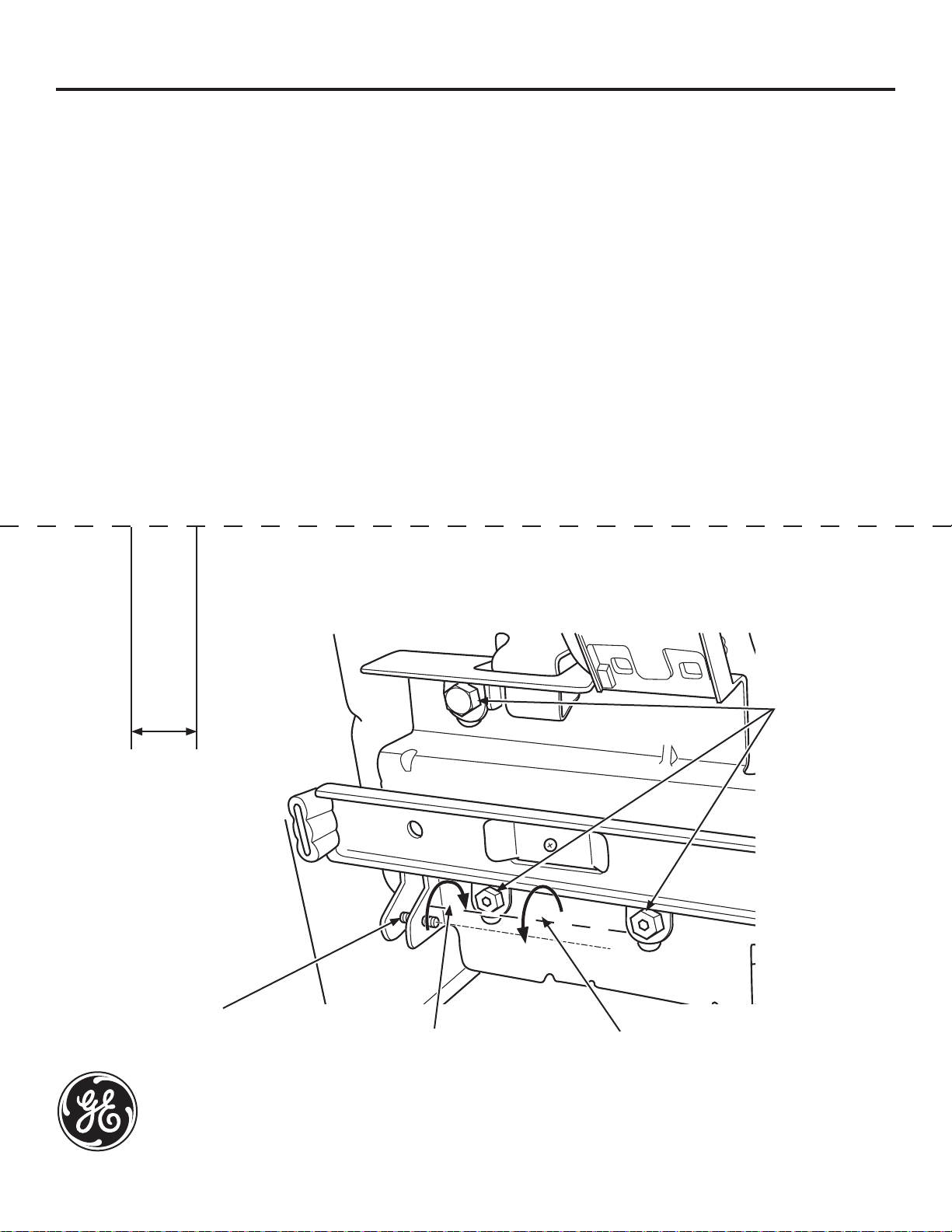

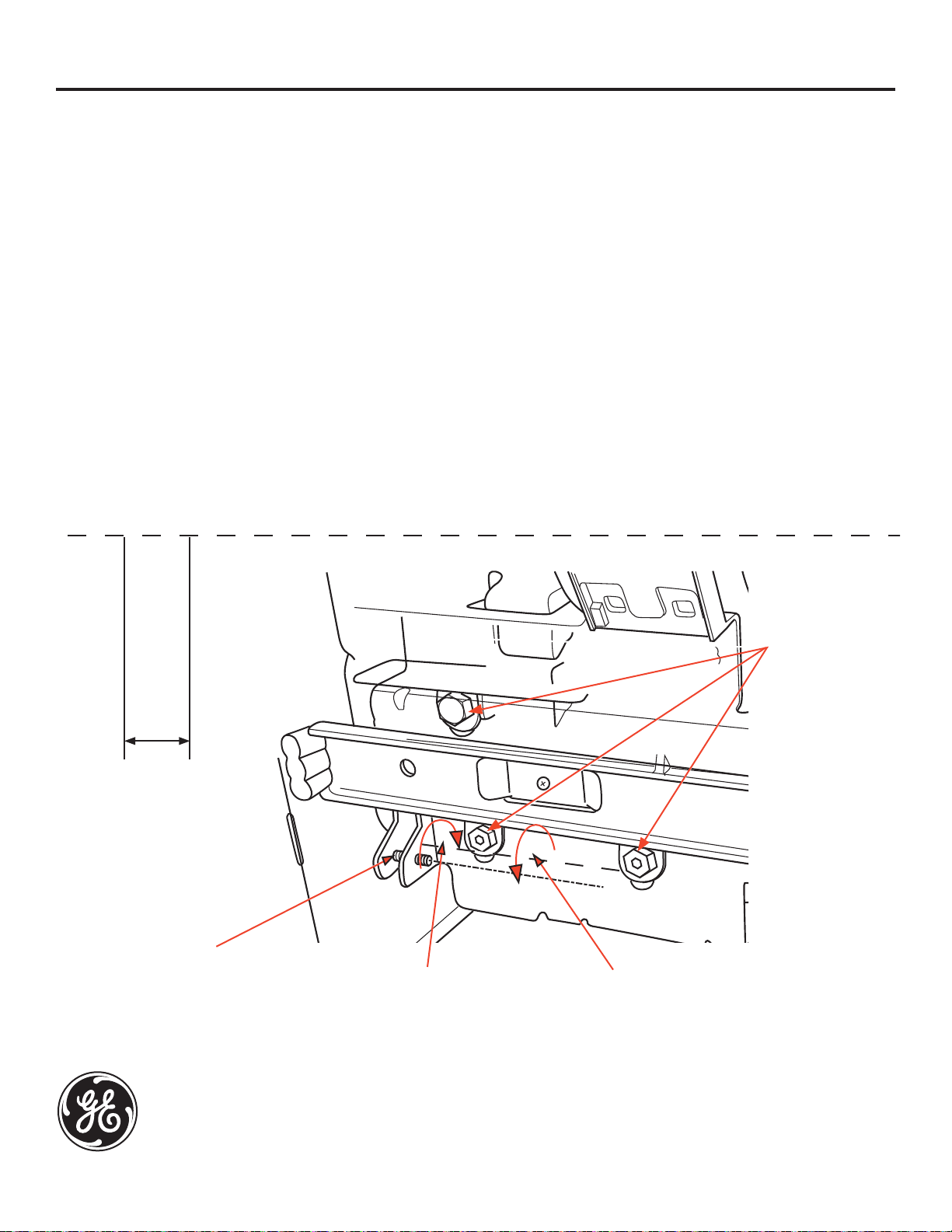

IMPORTANT!

The 6 mounting screws (3 on each side) are NOT interchangeable with the center or top hinge

screws. Drawer screws have flat washer heads, and other screws have lines/ribs on washer heads.

After installation of the freezer door, check for uniform gaps (top and bottom of right and left hand side)

with the template provided.

In the event of excessive gaps use the following steps to adjust the freezer door.

Step 1 - Loosen the 3 screws on each side (right and left) of the freezer door.

Step 2 - Adjust set screw clockwise if gap at the top is too big (see template). Turn the set screw using 3/32” hex

key clockwise by quarter to half a rotation

Step 3 - Adjust set screw counter-clockwise if gap at the bottom is too big (see template). Turn the set screw

using 3/32” hex key counter-clockwise by quarter to half a rotation

Step 4 - Tighten the 3 screws on each side (right and left).

Step 5 - Re-check the gaps using the template and repeat steps 1 to 4 if required and complete with step 5.

Instructions for adjusting freezer door gaps:

Fold here for using template

0.600”

Template for checking gaps.

Gap should be 0.6” or below.

Gabarit pour vérifier les

écarts. L’écart doit être de

0,6 po (1,5 cm) ou moins.

Plantilla para el control de

espacios. El espacio debería

ser de 0.6” o inferior.

Step 1

Étape 1

Paso 1

Step 4

Étape 4

Paso 4

Set Screw

Vis d’ajustement

Tornillo del Set

Step 3

Étape 3

Paso 3

Step 2

Étape 2

Paso 2

Plier ici pour utiliser le gabarit Dóblelo aquí para usar la plantilla

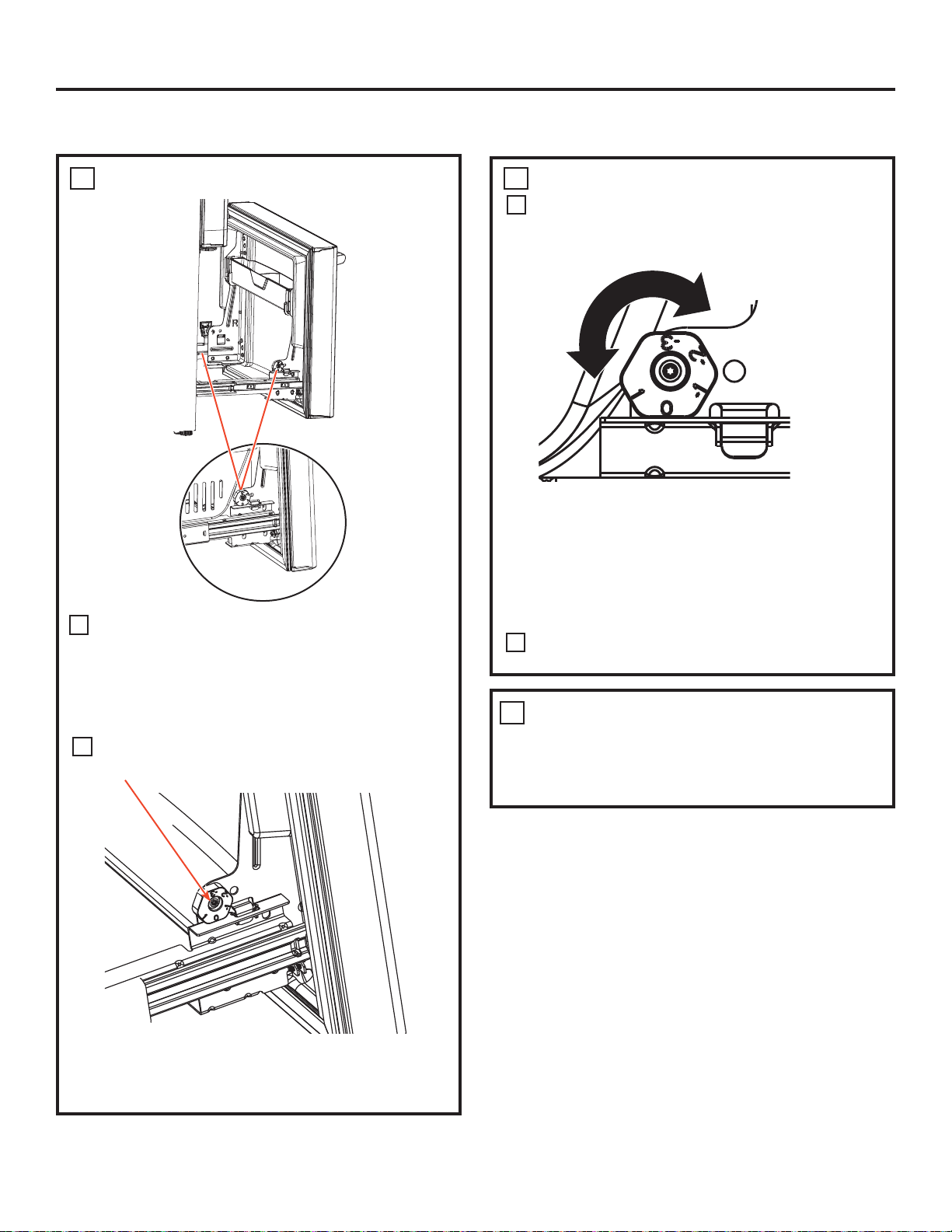

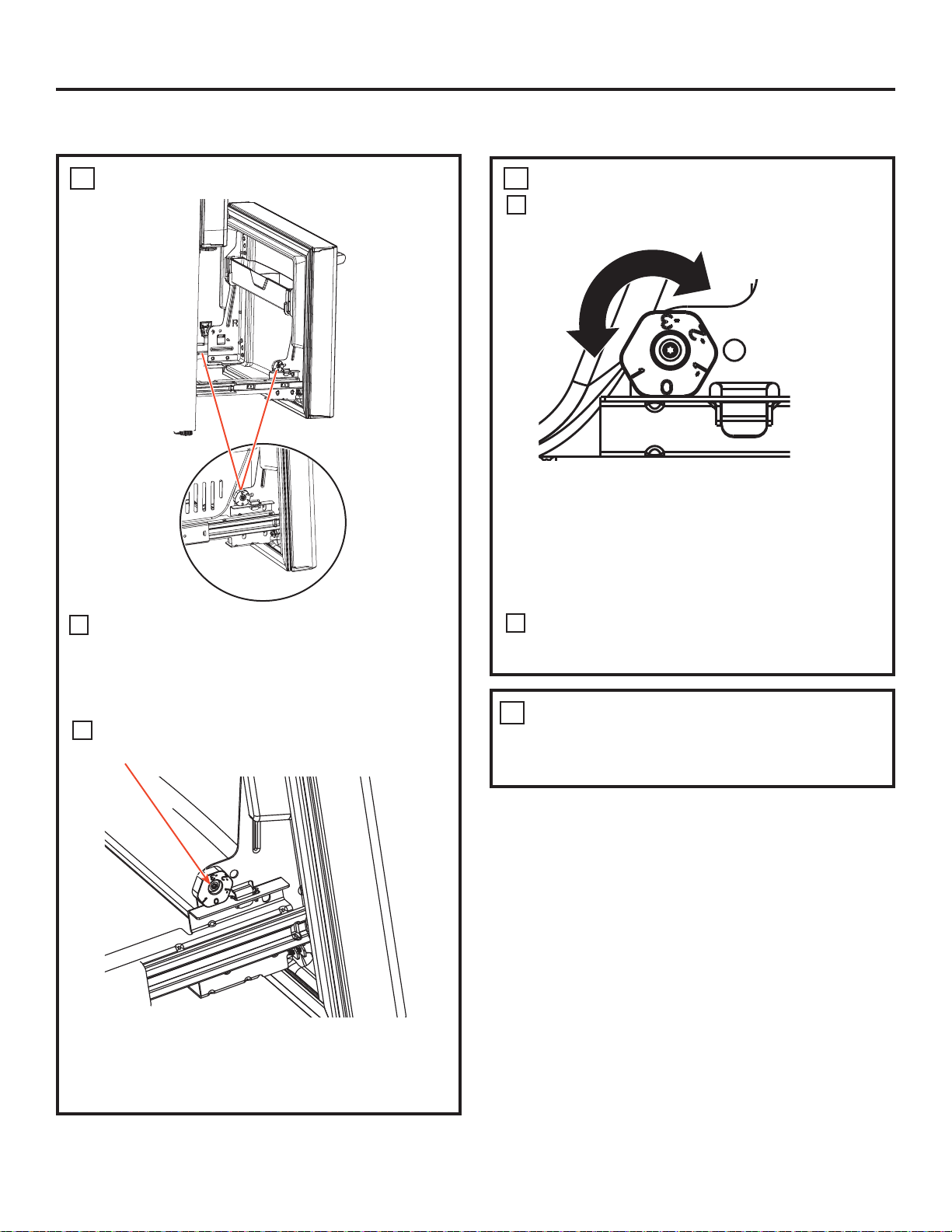

LEVEL THE FREEZER DOOR

Locate the height adjuster cam in the freezer

door. Slightly loosen the three door attachment

screws on both sides using a 3/8” hex socket

driver.

Locate and loosen the cam screw using the

T-27 screw driver.

Installation Instructions

REMOVE PACKAGING

A) Remove all tape, foam and protective

packing from shelves and drawers.

LEVEL THE FREEZER DOOR (cont.)

Lift the door on the side requiring adjustment,

rotate the cam to required position.

After adjustment tighten the 3 attachment

screws using to 65 in-lb.

INSTALLING THE REFRIGERATOR (cont.)

0 - Initial position

1 - Lift by 0.050”

-1 - Lower by 0.050”

-2 - Lower by 0.100

-3 - Lower by 0.150”

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

Anti-Tip Floor Bracket Installation (Models PYE, CYE, and PWE only)

MEASURE CABINET OPENING

AVAILABLE VS. REFRIGERATOR WIDTH

Measure width of cabinet opening where refrigerator

will be placed, W.

Be sure to account for any countertop overhang,

baseboard thickness and any clearance desired. Width,

W, should not be less than 36”. The refrigerator will be

placed approximately in the middle of this opening.

MATERIALS YOU MAY NEED (not included)

TOOLS YOU WILL NEED

Pencil

1/8” (3 mm) Drill Bit and

Electric or Hand Drill

Tape measure

5/16” (8 mm) Nut Driver

Lag Bolts

1/4” (6 mm) x 1-1/2” (38 mm)

Anchor Sleeves

1/2” (12 mm) OD

For Anti-Tip Bracket Mounted on CONCRETE Floors Only

Drill Bit Appropriate for Anchors

AT-1

Baseboard

Thickness or

Countertop

Overhang

(Whichever Is

Larger) Plus

Any Desired

Clearance

Rear Wall

Front

RH Side

LOCATING THE ANTI-TIP FLOOR

BRACKET

Place the anti-tip floor bracket locator template

(included inside the anti-tip kit) onto the floor up

against the rear wall, within W, and in line with the

desired location of the RH side of the refrigerator

(see Figure 1).

Place the anti-tip floor bracket onto the locator

template with its RH floor holes lined up with

the floor holes indicated on the template sheet,

approximately 15 ¼” from the edge of the sheet or

the RH side of the refrigerator.

Hold down in position and use the anti-tip floor

bracket as a template for marking the holes based

upon your configuration and type of construction

as shown in Step 3. Mark the hole locations with a

pencil, nail or awl.

NOTE:

•

It is REQUIRED to use at least 2 screws to mount

the floor bracket (one on each side of the anti-tip

floor bracket). Both must be into either the wall

or the floor. Figure 2 indicates all the acceptable

mounting configurations for screws. Identify the

screw holes on the anti-tip floor bracket for your

configuration.

AT-2

REFRIGERATOR

Figure 1 – Installation Overview

Base Bracket

on the

Refrigerator

2 Wall Holes

RH Side of

Refrigerator

Floor – Concrete

(2 Holes)

Floor – Wood

(2 Holes)

15 ¼”

Locator Template

Sheet

Floor Bracket

to Install

RH Holes

Rear RH

Corner of

Cabinet Wall

WARNING

Tip Over Hazard.

Built-in style models (model PYE, CYE, and PWE) are

top heavy, especially with any doors open. These

models must be secured with the anti-tip floor

bracket to prevent tipping forward, which could

result in death or serious injury. Read and follow

the entire installation instructions for installing the

anti-tip floor bracket packed with your refrigerator.

NOTE:

If you did not receive an anti-tip bracket with your

purchase, call 1.800.626.8774 to receive one at no

cost. (In Canada, call 1.800.561.3344.)

For installation instructions of the bracket, visit:

www.GEAppliances.com.

(In Canada, www.GEAppliances.ca.)

Refer tp 239D1142 P001 Pub# 31-45484-2

Installation Instructions

AT-2

LOCATING THE ANTI-TIP FLOOR

BRACKET (cont.)

Recommended Installation

– Wood

Recommended Installation

– Concrete

Minimum Acceptable #1 –

Wall Plate Stud

Minimum Acceptable #2 –

Wood Floor

Minimum Acceptable #3 –

Concrete Floor

Figure 2 – Acceptable Screw

Placement Locations

CONCRETE Wall and Floor Construction:

• Anchors required (not provided):

4 each 1/4” (6 mm) x 1-1/2” (38 mm) lag bolts

4 each 1/2” (12 mm) O.D. sleeve anchors

• Drill the recommended size holes for the

anchors into the concrete at the center of the

holes marked in Step 2.

• Install the sleeve anchors into the drilled

holes. Place the anti-tip floor bracket as

indicated in Step 2. Remove the locator

template from the floor.

• Install the lag bolts through the anti-tip floor

bracket and tighten appropriately.

WOOD Wall and TILE Floor Construction:

• For this special case, locate the 2 wall holes

identified in Fig. 1. Drill an angled 1/8” (3 mm)

pilot hole (approx. as shown in Fig. 3) in the

center of each hole.

• Mount the anti-tip floor bracket using the

Minimum Acceptable Installation #1, as

illustrated in Fig. 2.

AT-3

ANTI-TIP BRACKET INSTALLATION

WOOD Wall and Floor Construction:

• Drill the appropriate number of 1/8” (3 mm)

pilot holes in the center of each floor bracket

hole being used (a nail or awl may be used

if a drill is not available) AND remove the

locator template from the floor.

•

Mount the anti-tip floor bracket by fastening the

2, or recommended 4, #10-16 hex-head screws

tightly into place as illustrated in Figure 3.

AT-4

POSITIONING THE REFRIGERATOR

TO ENGAGE THE ANTI-TIP FLOOR

AND BASE BRACKETS

Before pushing the refrigerator into the

opening, plug the power cord into the

receptacle and connect waterline (if equipped).

Check for leaks.

Locate the refrigerator’s RH side and move back

approximately in line with the RH side of the

cabinet opening, W. This should position the

anti-tip floor bracket to engage the anti-tip base

bracket on the refrigerator.

Gently roll the refrigerator back into the cabinet

opening until it comes to a complete stop. Check to

see if the refrigerator front lines up with the cabinet

front face. If not, carefully rock the refrigerator

forward and backward until engagement occurs

and you notice that the refrigerator is fully pushed

up against the rear wall.

If Applicable: Adjust the rear (and front) wheel

height settings to fully engage the rear anti-tip

brackets, while also aligning the refrigerator

front with the cabinet front face.

Figure 3 – Attachment to Wall and Floor

NOTE:

If you pull the refrigerator out and away from the wall for

any reason, make sure the anti-tip floor bracket is engaged

when the refrigerator is pushed back against the rear wall.

Rear RH

Corner of the

Refrigerator

Floor

Wall

Plate

Stud

Floor

Bracket

2 Screws

Must Enter

Wood or

Metal Stud

Wall

INSTALLING THE REFRIGERATOR (cont.)

Anti-Tip Floor Bracket Installation (Models PYE, CYE, and PWE only) (cont.)

Refer tp 239D1142 P001 Pub# 31-45484-2

Installation Instructions

CONNECTING THE REFRIGERATOR

TO THE HOUSE WATER LINE

A cold water supply is required for automatic ice maker

operation. If there is not a cold water supply, you will

need to provide one. See Installing the Water Line section.

NOTES:

• Before making the connection to the refrigerator, be

sure the refrigerator power cord is not plugged into the

wall outlet.

• If your refrigerator does not have a water filter, we

recommend installing one if your water supply has

sand or particles that could clog the screen of the

refrigerator’s water valve. Install it in the water line

near the refrigerator. If using GE SmartConnect

™

Refrigerator Tubing Kit, you will need an additional tube

(WX08X10002) to connect the filter. Do not cut plastic

tube to install filter.

• Before connecting the water line to the house, purge

the house line for at least 2 minutes.

If you are using copper tubing, place a compression nut

and ferrule (sleeve) onto the end of the tubing coming

from the house cold water supply.

If you are using the GE SmartConnect

™

tubing, the nuts

are already assembled to the tubing.

1/4” Compression

Nut

Ferrule

(sleeve)

SmartConnect

™

Tubing

Refrigerator

Connection

INSTALLING THE REFRIGERATOR (cont.)

1/4“ Tubing

Tuyau de 1/4 po

Tubería de 1/4“

Tubing Clamp

Bride

Abrazadera del tubo

If you are using copper tubing, insert the end of the

tubing into the refrigerator connection, at the back of the

refrigerator, as far as possible. While holding the tubing,

tighten the fitting.

If you are using GE SmartConnect

™

tubing, insert

the molded end of the tubing into the refrigerator

connection, at the back of the refrigerator, and tighten

the compression nut until it is hand tight. Then tighten

one additional turn with a wrench. Over tightening may

cause leaks.

Fasten the tubing into the clamp provided to hold it in

position. You may need to pry open the clamp.

Installation Instructions

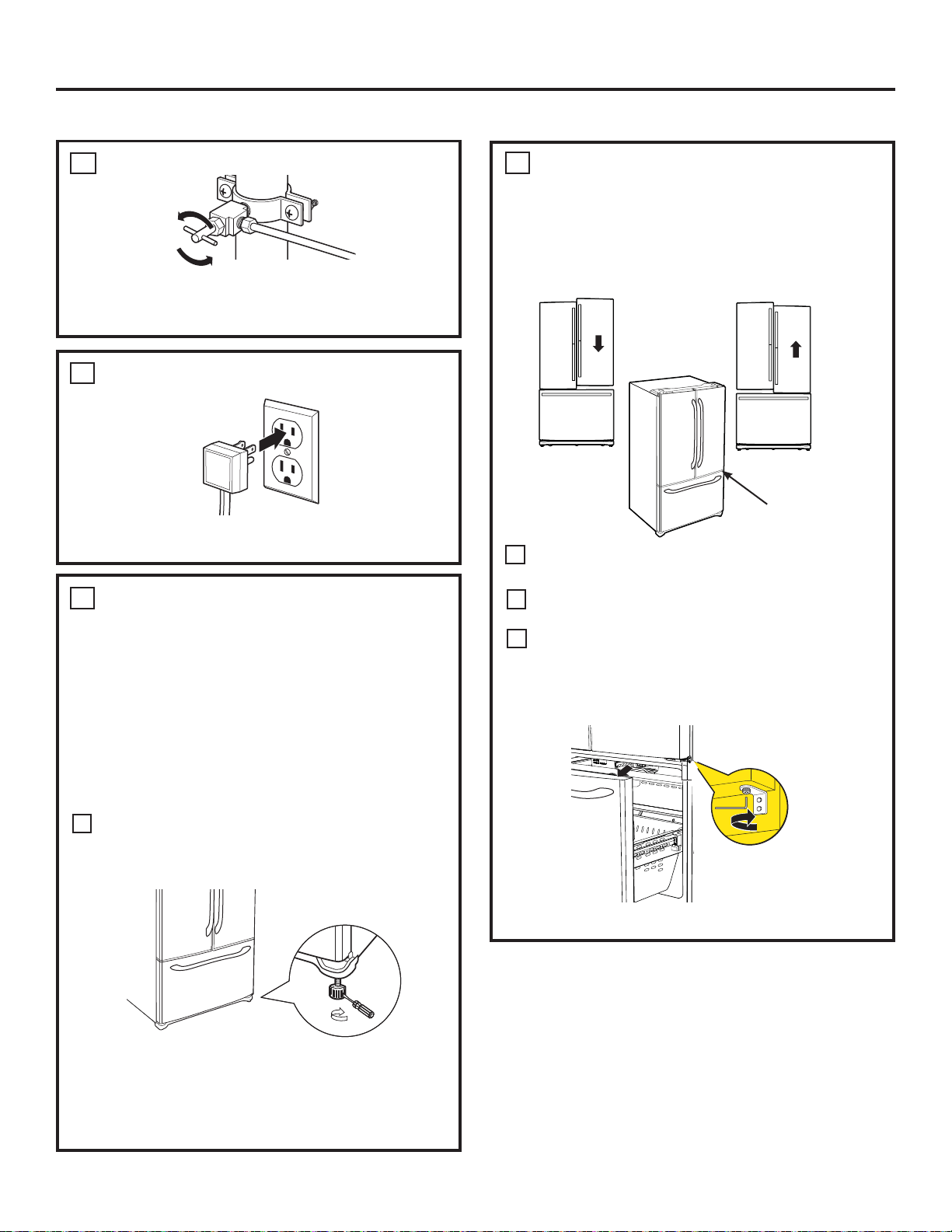

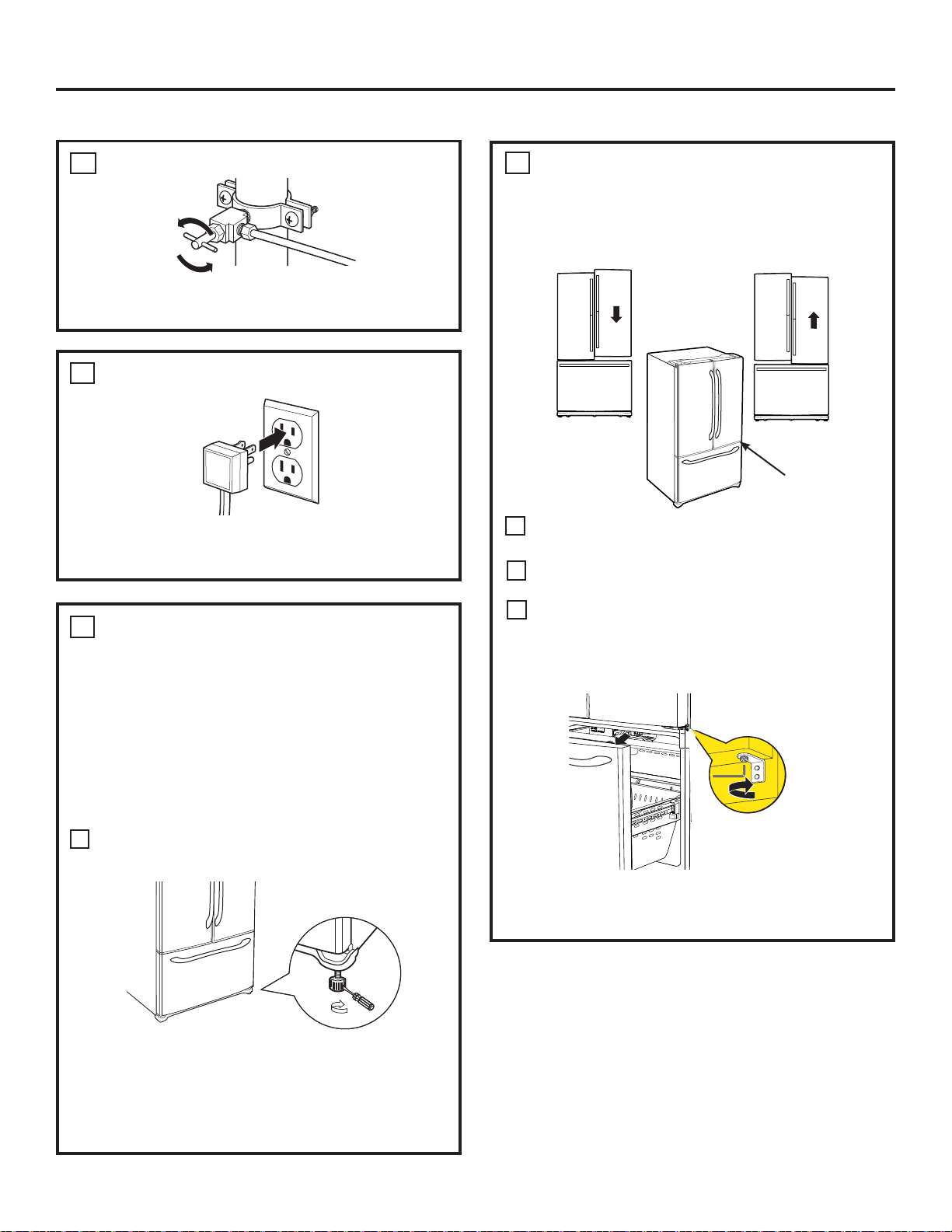

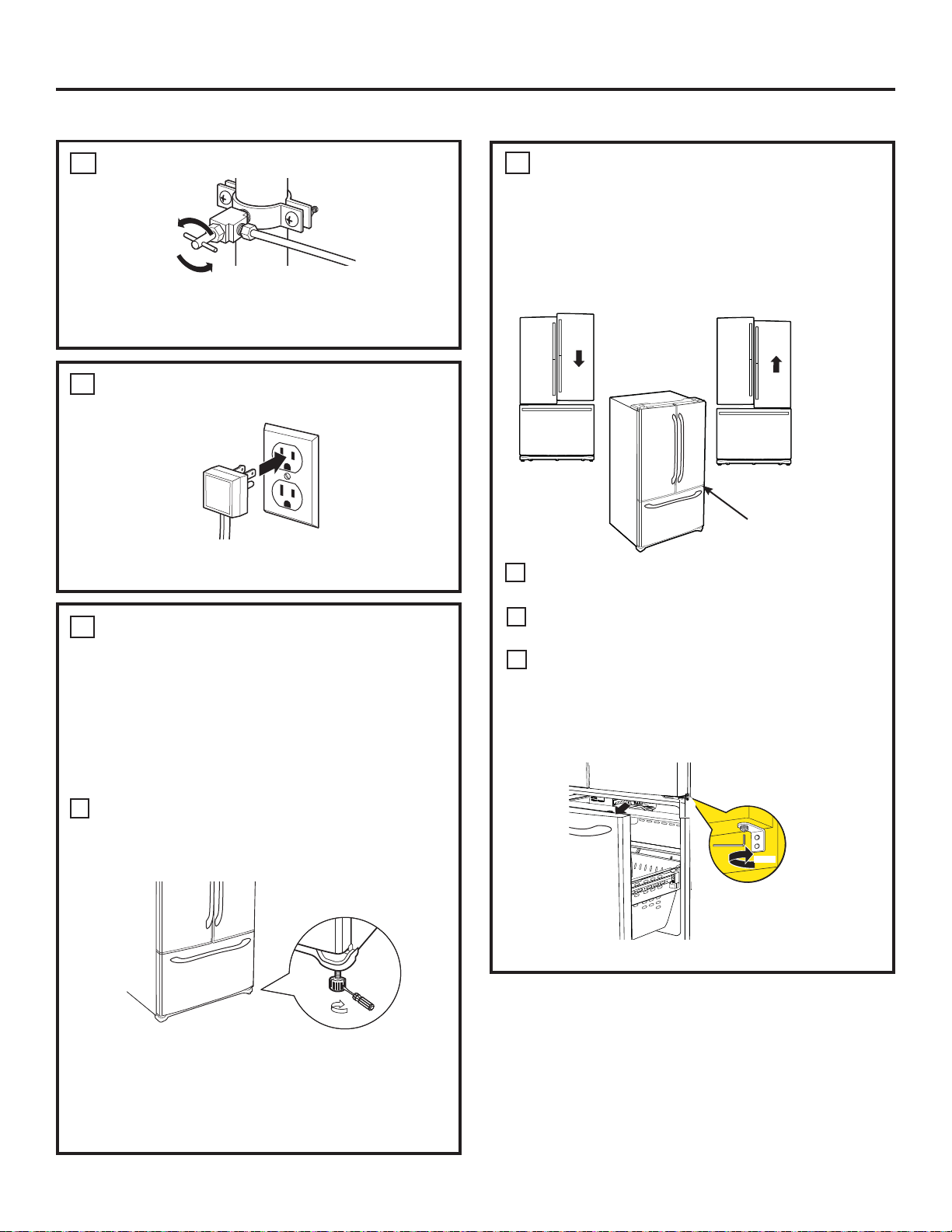

TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve (house water

supply) and check for any leaks.

PLUG IN THE REFRIGERATOR

See the grounding information attached to the power

cord.

LEVEL THE REFRIGERATOR

The leveling legs have 2 purposes:

1) Leveling legs adjust so the refrigerator is

firmly positioned on the floor and does not

wobble.

2) Leveling legs serve as a stabilizing brake

to hold the refrigerator securely in position

during operation and cleaning. The leveling

legs also prevent the refrigerator from

tipping.

Turn the leveling legs clockwise to raise

the refrigerator, counterclockwise to lower it.

NOTICE: To avoid possible property

damage, the leveling legs must be firmly

touching the floor.

Flat-Head Screwdriver

Raise

LEVEL THE REFRIGERATOR DOORS

Remember a level refrigerator is necessary for

getting the doors perfectly even. If you need

help, review the previous section on leveling the

refrigerator.

If you open the freezer door, you can see

the center hinge.

Insert 1/4” Allen wrench into the shaft of the

center hinge.

Adjust the height by turning clockwise

or counterclockwise. When you turn

counterclockwise, the door will move up.

When

the left

door is

lower than

the right

door.

When

the left

door is

higher

than

the right

door.

Adjustment

point

INSTALLING THE REFRIGERATOR (cont.)

RAISE

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

Refrigerator Assembly Instructions, suggested assembly.

To place bins into doors:

Match your bin with the letter shown.

Position the bin hooks over the

bin locator and push forward until

inserted fully.

Bin locator

each side

Bin hook

rear each side

Push bin down until locked into

position.

Divider

(Select

models only)

Refer to 239D4129P002 Pub# 31-45498

Installation Instructions

INSTALLING THE WATER LINE

Recommended copper water supply kits are WX8X2,

WX8X3 or WX8X4, depending on the amount of tubing

you need. Approved plastic water supply lines are GE

SmartConnect

™

Refrigerator Tubing (WX08X10006,

WX08X10015 and WX08X10025).

When connecting your refrigerator to a GE Reverse

Osmosis Water System, the only approved installation

is with a GE RVKit. For other reverse osmosis water

systems, follow the manufacturer’s recommendations.

If the water supply to the refrigerator is from a

Reverse Osmosis Water Filtration System (RO)

AND the refrigerator also has a water filter,

use the refrigerator’s filter bypass plug. Using

the refrigerator’s water filtration cartridge in

conjunction with an RO water filter can result in

hollow ice cubes.

This water line installation is not warranted by the

refrigerator or ice maker manufacturer. Follow

these instructions carefully to minimize the risk of

expensive water damage.

Water hammer (water banging in the pipes) in

house plumbing can cause damage to refrigerator

parts and lead to water leakage or flooding. Call a

qualified plumber to correct water hammer before

installing the water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

For LCD Models: If the refrigerator is operated

before the water connection is made to the ice

maker, see ICE MAKER under “settings” menu of

the LCD Operations section and follow the screen

commands to turn the ice maker OFF.

Do not install the ice maker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery powered.

All installations must be in accordance with local

plumbing code requirements.

BEFORE YOU BEGIN

WHAT YOU WILL NEED

• Copper or GE SmartConnect

™

Refrigerator Tubing

kit, 1/4” outer diameter to connect

the refrigerator to the water supply. If using

copper, be sure both ends of the tubing are

cut square.

To determine how much tubing you need:

measure the distance from the water valve

on the back of the refrigerator to the water supply

pipe. Be sure there is sufficient extra tubing to allow

the refrigerator to move out from the wall after

installation.

GE SmartConnect

™

Refrigerator Tubing Kits are

available in the following lengths:

6’ (1.8 m) – WX08X10006

15’ (4.6 m) – WX08X10015

25’ (7.6 m) – WX08X10025

Installation Instructions

INSTALLING THE WATER LINE (cont.)

NOTE: The only GE approved plastic tubing

is that supplied in GE SmartConnect

™

Refrigerator

Tubing kits. Do not use any other plastic water

supply line because the line is under pressure at all

times. Certain types of plastic will crack or rupture

with age and cause water damage to your home.

• A GE water supply kit (containing tubing,

shutoff valve and fittings listed below) is available

at extra cost from your dealer or from Parts

and Accessories, 800.626.2002 (in Canada

1.800.661.1616).

• A cold water supply. The water pressure must be

between 20 and 120 p.s.i. (1.4–8.1 bar).

• Power drill.

• 1/2” or adjustable wrench.

• Straight and Phillips blade screwdriver.

• Two 1/4” outer diameter compression nuts

DQGIHUUXOHVVOHHYHV³WRFRQQHFWWKHFRSSHU

tubing to the shutoff valve and the refrigerator

water valve.

• If you are using a GE SmartConnect

™

Refrigerator Tubing kit, the necessary fittings

are preassembled to the tubing.

• If your existing copper water line has a flared

fitting at the end, you will need an adapter

(available at plumbing supply stores) to connect

the water line to the refrigerator OR you can cut

off the flared fitting with a tube cutter and then

use a compression fitting. Do not cut formed end

from GE SmartConnect

™

Refrigerator tubing.

• Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with

a minimum inside diameter of 5/32” at the point of

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply

kits. Before purchasing, make sure a saddle-type

valve complies with your local plumbing codes.

WHAT YOU WILL NEED (CONT.)

SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet long enough to clear

the line of water.

Install the shutoff valve on the nearest frequently

used drinking water line.

Choose a location for the valve that is easily

accessible. It is best to connect into the side

of a vertical water pipe. When it is necessary

to connect into a horizontal water pipe, make

the connection to the top or side, rather than at

the bottom, to avoid drawing off any sediment

from the water pipe.

CHOOSE THE VALVE LOCATION

DRILL THE HOLE FOR THE VALVE

Drill a 1/4” hole in the water pipe (even if using

a self-piercing valve), using a sharp bit. Remove

any burrs resulting from drilling the hole in

the pipe.

Take care not to allow water to drain into

the drill.

Failure to drill a 1/4” hole may result in reduced

ice production or smaller cubes.

Installation Instructions

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing

and connect it to the shutoff valve.

Make sure the tubing is fully inserted into

the valve. Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect

™

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then

tighten one additional turn with a wrench. Over

tightening may cause leaks.

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

CONNECT THE TUBING TO THE VALVE

Saddle-Type

Shutoff Valve

Compression Nut

Packing Nut

Outlet Valve

Ferrule (sleeve)

Turn the main water supply on and flush out

the tubing until the water is clear.

Shut the water off at the water valve after about

one quart (1 liter), or 2 minutes, of water has

been flushed through the tubing.

FLUSH OUT THE TUBING

SmartConnect

™

Tubing

Fasten the shutoff valve to the cold water pipe

with the pipe clamp.

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

FASTEN THE SHUTOFF VALVE

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE: Do not over tighten or you may crush

the tubing.

TIGHTEN THE PIPE CLAMP

Pipe Clamp

Vertical Cold

Water Pipe

Saddle-Type

Shutoff Valve

Washer

Inlet End

Pipe Clamp

Clamp

Screw

Route the tubing between the cold water line

and the refrigerator.

Route the tubing through a hole drilled in the

wall or floor (behind the refrigerator or adjacent

base cabinet) as close to the wall as possible.

ROUTE THE TUBING

To complete the installation of the refrigerator, go back

to Step 11 in Installing the Refrigerator.

INSTALLING THE WATER LINE (cont.)

Normal operating conditions.

Newer refrigerators sound different from older refrigerators.

Modern refrigerators have more features and use newer technology.

HUMMM...

WHOOSH...



The new high efficiency compressor may run faster and longer

than your old refrigerator and you may hear a high-pitched hum

or pulsating sound while it is operating.



You may hear a whooshing sound when the doors close. This is

due to pressure equalizing within the refrigerator.



After dispensing ice, a motor will close the ice chute to keep

warn room air from entering the ice bucket, maintaining ice at a

freezing temperature.

The hum of the motor closing the ice chute is normal, shortly after

dispensing ice.



You may hear the fans spinning at high speeds. This happens

when the refrigerator is first plugged in, when the doors are

opened frequently or when a large amount of food is added to

the refrigerator or freezer compartments. The fans are helping to

maintain the correct temperatures.



The fans change speeds in order to provide optimal cooling and

energy savings.

CLICKS, POPS,

CRACKS and SNAPS



You may hear cracking or popping sounds when the refrigerator

is first plugged in. This happens as the refrigerator cools to the

correct temperature.



Expansion and contraction of cooling coils during and after

defrost can cause a cracking or popping sound.



On models with an ice maker, after an ice making cycle, you may

hear the ice cubes dropping into the ice bucket.



On models with a dispenser, during water dispense, you may

hear the water lines move at initial dispense and after dispenser

button is released.

WATER SOUNDS



The flow of refrigerant through the cooling coils may make a

gurgling noise like boiling water.



Water dropping on the defrost heater can cause a sizzling,

popping or buzzing sound during the defrost cycle.



A water dripping noise may occur during the defrost cycle as ice

melts from the evaporator and flows into the drain pan.



Closing the door may cause a gurgling sound due to pressure

equalization.

Do you hear what I hear? These conditions are normal.

START UP COOLING

It can take up to 24 hours for the refrigerator and freezer

temperatures to match the display. During that time refrigerator and

freezer door openings should be minimized.

TIPS



Freezer cools first.



Refrigerator compartment cools last; it may take several

hours after the freezer.



Turning off ice maker makes both fresh food and freezer

food cool faster.

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Before you call for service…

Problem Possible Causes What to Do

Water filter indicator light

remains lit after replacing filter

Water filter indicator must be reset On the LCD screen select

system SETTINGS, then WATER FILTER.

Select RESET.

Water filter indicator light is not lit This is normal. This indicator will turn

on to tell you that you need to replace

the filter soon.

See About the Water Filter for more

information.

Handle is loose/handle has a gap. Handle needs adjusting See Attach Fresh Food Handle and

Attach the Freezer Handle sections for

detailed instructions.

Refrigerator beeping This is door alarm Turn off or disable with door closed.

If door open and alarm is sounding, you

can only snooze the alarm.

Not cooling The cooling system is off See About Controls.

Water has poor taste/odor Water dispenser has not been used

for a long time

Dispense water, until all water in system

is replenished.

Water in glass is warm Normal when refrigerator is first

installed

Wait 24 hours for the refrigerator to

completely cool down.

Water dispenser has not been used

for a long time

Dispense water, until all water in system

is replenished.

Water system has drained Allow several hours for replenished

supply to chill.

Water dispenser does not work Water supply line turned off or not

connected

See Installing the Water Line.

Water filter clogged or filter/bypass

plug not installed

Replace filter cartridge or remove filter

and install bypass plug.

Air may be trapped in the water

system

Press the dispenser arm for at least 5

minutes.

Water in reservoir is frozen because

the controls are set too cold

Set the refrigerator control to a warmer

setting and wait 24 hours. If the water

does not dispense after 24 hours, call for

service.

Water spurting from dispenser Newly installed filter cartridge Run cold water from the dispenser for

5 minutes (about 2 gallons)..

Troubleshooting Tips (cont)

GEAppliances.com

Problem Possible Causes What to Do

No water or ice cube production Supply line or shutoff valve is clogged Call a plumber

Water filter is clogged Replace filter cartridge or remove filter and

install bypass plug

Filter cartridge not properly installed Remove and reinstall filter cartridge,

being certain that it locks in place.

Ice maker is turned off Check that the ice maker is turned on. See

About the Automatic Ice Maker.

Water is leaking from dispenser Air may be present in the water line

system, causing water to drip after

being dispensed

Dispense water for at least 5 minutes to

remove air from system

Photos not found Photos not in root directory of USB Make sure the photos are in the root direc-

tory in your USB

Photos not in JPEG format Photos must be in JPEG format

Camera/PC used with USB cord Must use a USB drive

PRECISE FILL will not fill container Normal, PRECISE FILL requires use of

dispenser paddle

For a specific amount of water, select PRE-

CISE FILL to dispense water

Freezer cooling, fresh food not cooling Normal, when refrigerator first

plugged in or after extended power

outage

Wait 24 hours for temperature in both

compartments to reach selected

temperatures.

Ice dispenser opens after closing

freezer drawer

Normal The ice dispenser door may open after

closing freezer door to allow access

Hot water does not work Operation disabled Make sure “Hot Water Disabled” is not

selected

Low water pressure Make sure water line is not kinked

Water supply line turned off or not

connected

See Installing the Water Line

Water filter clogged or filter/bypass

plug not installed

Replace filter cartridge or remove filter and

install bypass plug

Hot water continues to dispense for a

short time after releasing the knob

Water filter is partially clogged or low

water pressure (<40 psi)

Replace filter cartridge or remove filter

and install bypass plug or increase water

pressure

Truth or Myth? Answer Explanation

The refrigerator water filter may require replacement,

even though the filter indicator has not turned red, or

reads “Filter Expired.”

TRUE The water filter indicator will indicate the need to replace the water filter

every six months. Water quality varies from city to city; if water flow from

the dispenser slows, or ice production decreases, the water filter should

be replaced, even though the filter indicator may not indicate the need for

replacement.

The automatic ice maker in my refrigerator will

produce ice when the refrigerator is plugged in to a

power receptacle.

MYTH The refrigerator must be connected to water, and the ice maker must be

turned on. Make sure the ice maker is turned on, only after the water line

is connected and water is turned on. The ice maker can be turned on/

off from the controls and ensure the ice maker is on, as indicated on the

refrigerator control panel. See About the Automatic Ice Maker.

After the refrigerator has been plugged in and

connected to water, I will immediately have unlimited

chilled water available from the water dispenser.

MYTH The water dispenser tank located inside the refrigerator stores water

for dispensing. The water in this tank requires 24 hours to chill after

installation. High usage conditions will not allow time for the water to

chill.

After water dispenses, a few drops of water are

normal.

TRUE A few drops of water may fall from the dispenser, after the dispenser

paddle has been released. To minimize the drops, remove the glass

slowly from the dispenser.

I will never see frost inside the freezer compartment. MYTH Frost inside the freezer typically indicates that the door is not properly

sealed, or has been left open. If frost is found, clear the frost using a

plastic spatula and towel, then check to ensure that no food packages

or containers are preventing the freezer door from closing. Check the

refrigerator control panel to ensure the door alarm is on.

When the refrigerator is installed, or after replac-

ing the water filter, I must dispense water for five

minutes.

TRUE

A newly installed refrigerator or water filter contains air in the water lines.

Press the dispenser paddle and dispense cold water for at least 5 minutes

to remove air from the water line, and flush the filter.

To fill the ice bucket to the maximum capacity, I

should dispense 12 and 18 hours after installation.

TRUE Dispensing 3-4 cubes 12 hours and 18 hours after installation, allows ice

to disperse within the ice bucket, which in turns calls on the ice maker to

produce additional ice. Normal ice production = 100 cubes in 24 hours.

I can use the water filter bypass plug to determine if

the filter requires replacement.

TRUE Decrease in flow from the water dispenser, or decreased ice production,

may indicate the need to replace the water filter. Install the water filter

bypass plug (provided with the refrigerator), and check flow from the

dispenser. If water flow returns to normal with the bypass plug in place,

replace the water filter.

The top of the refrigerator doors will always be

aligned.

MYTH Several things can affect the fresh food door alignment, including the

floor the refrigerator is installed on and loading of doors. If the top of

the fresh food doors are not aligned, use a 1/4” allen wrench to adjust

the right/left hand door. The adjustment screw is located on the bottom

right or left hand side of the door; open the freezer door to access the

screw. On some models, the left hand fresh food door may be raised using

spacers. Call 800-GECARES to obtain the spacers.

Refrigerator door handles can be easily tightened. TRUE If door handles are loose or have a gap, the handle can be adjusted using

a 1/8” allen wrench, on set screws located on the ends of the handles.

There may be odor and taste problems with your ice. TRUE After starting the ice maker throw away 24 hours of ice production to

avoid odor and taste problems.

I can make fine adjustments to the fresh food doors

to align them.

TRUE If the fresh food doors are not aligned, use a 1/4” Allen wrench to adjust

the right hand door. The adjustment screw is located on the bottom of the

right door. Open the freezer door to access. The left hand fresh food door

may be raised using spacers. Call 800-GECARES to obtain the spacers.

Door handles should always be removed for

installation.

MYTH Check chart on reverse side of this instruction. If the doors must be

removed do not remove the handles, or if the refrigerator will fit easily

through the passage way opening. Adjust handles that are loose or have

a gap, by adjusting 1/8” set screws on either end of handles.

Before you call for service, review the detailed troubleshooting tips in the Owner’s

manual. If needed, service can be scheduled by visiting us online GEAppliances.

com or calling 800.ge.CARES 800.432.2737

Truth or Myth

SERVICE

Truth or Myth? Answer Explanation

Door removal is always required for installation. MYTH Check chart on reverse side of this instruction. Doors should only be

removed when necessary to prevent damage from passage way or

access to final location.

Refrigerator doors that won’t close after installation,

can be adjusted to close properly.

TRUE Door mechanism works best if installed at 90°+. If installed at 180°,

remove the door from the mid hinge, and swing the door 180° before

reinstalling. See Reinstalling the Refrigerator Doors.

There is an adjustment to rear wheels. MYTH Front leveling legs are adjustable and should be used to balance the

refrigerator. Leveling legs are used to make initial fresh food door

adjustment.

Check for leaks after all water connections are made. TRUE While purging the air from the water system, check all water line

connections for leaks. Check the connection to the household water

supply at back of refrigerator, and door water line connect.

My LCD display will always be on when I plug the

power cord in at installation.

MYTH If the refrigerator has been stored in a cold environment, the LCD may be

slow to give a proper display. Give the refrigerator enough time to warm

up, and the display should be okay.

Any packaging residue can be cleaned off the

refrigerator using any cleaner.

MYTH Do not use wax, polish, bleach, or other products containing chlorine on

Stainless Steel panels, door handles and trim. Check this instruction under

“Cleaning the Outside” for full details.

Before you call for service, review the detailed troubleshooting tips in the Owner’s

manual. If needed, service can be scheduled by visiting us online GEAppliances.

com or calling 800.ge.CARES 800.432.2737

Truth or Myth (cont.)

SERVICE

Refrigerator Warranty. (For customers in the United States)

All warranty service provided by our Factory Service Centers, or

an authorized Customer Care

technician. To schedule service,

visit us online at GEAppliances.com, or call 800.GE.CARES

(800.432.2737). Please have serial number and model number

available when calling for service.

■ Service trips to your home to teach you how to use the product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused, or used for other

than the intended purpose or used commercially.

■ Loss of food due to spoilage.

■ Replacement of house fuses or resetting of circuit breakers.

■ Damage caused after delivery.

■ Replacement of the water filter cartridge, if included, due to

water pressure that is outside the specified operating range or

due to excessive sediment in the water supply.

■ Replacement of the light bulbs, if included, or water filter

cartridge, if included, other than as noted above.

■ Damage to the product caused by accident, fire, floods or acts

of God.

■ Incidental or consequential damage caused by possible defects

with this appliance.

■ Product not accessible to provide required service.

■ Damage caused by a non-GE Brand water filter.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,

you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service

location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Staple your receipt here.

Proof of the original

purchase date is needed

to obtain service under the

warranty.

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness

for a particular purpose, are limited to one year or the shortest period allowed by law.

For the Period of: GE Will Replace

One Year

From the date of the original

purchase

Any part of the refrigerator which fails due to a defect in materials or workmanship.

During the limited one-year warranty, GE will also provide, free of charge, all labor and related

service to replace the defective part.

Thirty Days

(Water filter, if included)

From the original purchase

date of the refrigerator

Any part of the water filter cartridge which fails due to a defect in materials or workmanship. During

this limited thirty-day warranty, GE will also provide, free of charge, a replacement water filter

cartridge.

GE PROFILE ™ AND GE CAFÉ™ MODELS

Five Years

From the date of the

purchase

Any part of the sealed refrigerating system (the compressor, condenser, evaporator an all

connecting tubing) which fails due to a defect in materials or workmanship.

During this limited five-year sealed refrigerating system warranty, GE will also provide, free of

charge, all labor and related service to replace the defective part in the sealed refrigerating system.

Servicing your refrigerator may require the use of the onboard data port for diagnostics. This gives a GE

Factory Service technician the ability to quickly diagnose any issues with your appliance and helps GE

improve its products by providing GE with information on your appliance. If you do not want your appliance

data to be sent to GE, please advise your technician NOT to submit the data to GE at the time of service.

RPWF Water Filter Cartridge Limited Warranty.

or call 800.GE.CARES.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for

home use within the U.S.A. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you speciﬁc legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs ofﬁce or your state’s Attorney General.

For Purchases Made In Iowa: This form must be signed and dated by the buyer and seller prior to the

consummation of this sale.

This form should be retained on ﬁle by the seller for a minimum of two years.

Buyer:

Name

Address

City State Zip

Signature Date

Seller:

Name

Address

City State Zip

Signatur

eDate

For The Period Of: We Will Replace, At No Charge To You:

Thirty Days

From the date of the

original purchase

Any part of the water ﬁlter cartridge which fails due to a defect in materials or

workmanship during this limited thirty-day warranty.*

What is Not Covered:

• Service trips to your home to teach you how to use the product.

• Improper installation.

• Failure of the product if it is abused, misused, used for other than the intended

purpose or used commercially.

• Replacement of house fuses or resetting of circuit breakers.

• Replacement of the water ﬁlter cartridge due to water pressure that is outside the

speciﬁed operating range or due to excessive sediment in the water supply.

• Damage to the product caused by accident, ﬁre, ﬂoods or acts of God.

• Incidental or consequential damage caused by possible defects with this appliance.

Staple your receipt

here. Proof of the

original purchase

date is needed to

obtain service

under the warranty.

Appliance Service

800-GE-CARES

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

* If your GE part fails because of a manufacturing defect within thirty days from the date of original purchase for use, we will give you a new or, at our option, a rebuilt part without charge.

Return the defective part to the parts supplier from whom it was purchased together with a copy of the “proof of purchase” for the part. If the part is defective and shows no signs of abuse,

it will be exchanged. The warranty does not cover the failure of parts which are damaged while in your possession, are abused, or have been installed improperly. It does not cover the cost

of returning the part to the supplier from whom it was purchased nor does it cover the cost of labor to remove or install it to diagnose the fault. It does not cover parts used in products in

commercial use except in the case of air conditioning equipment. In no event shall GE be liable for consequential damages. Warrantor: General Electric Company

EXCLUSION OF IMPLIED WARRANTIES: Your sole and exclusive remedy is part exchange as provided in this Limited Warranty. Any implied warranties, including the implied warranties of

merchantability or ﬁtness for a particular purpose, are limited to six months or the shortest period allowed by law.

Performance Data Sheet

Model: GE RP

Use Replacement Cartridge RPWF.

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible

limit for water leaving the system as specified in NSF/ANSI Standard 42 and Standard 53. System tested and certified by NSF International against

NSF/ANSI Standard 42 and Standard 53 for the reduction of substances listed below.

The following pharmaceutical reduction claims have not been certiﬁ ed by NSF International. Claims tested and veriﬁ ed

by independent laboratory:

Contaminant

Reduction Average Inﬂ uent

NSF speciﬁ ed

Challenge Concentration

Avg %

Reduction

Average Product Water

Concentration

Max Permissible

Product Water

Concentration

NSF

Test Report

Atenolol 1088 ng/L N/A 99.5% 5.0 ng/L N/A J-00103221

Fluoxetine 845 ng/l N/A 99.4% 5.0 ng/L N/A J-00103221

Ibuprofen 898 ng/L N/A 98.8% 9.9 ng/L N/A J-00103726

Progesterone 945 ng/L N/A 99.4% 5.5 ng/L N/A J-00103727

Trimethoprim 403 ng/L N/A 99.5% 2.0 ng/L N/A J-00103221

34-8708-7119-0

EPA #070595-MEX-001

It is essential that the manufacturer’s recommended installation, maintenance and filter replacement requirements be carried out for the product to perform as advertised.

See Installation Manual for Warranty information.

Application Guidelines/Water Supply Parameters

Service Flow 0.5 gpm (1.89 lpm)

Water Supply Potable Water

Water Pressure 25-120 psi (172– 827 kPa)

Water Temperature 33º F - 100º F (0.6º C - 38º C)

Note: While the testing was performed under standard laboratory conditions,

actual performance may vary.

Replacement Cartridge: RPWF. For estimated costs of replacement elements

please call 1-800-626-2002 or visit our website at www.geapplianceparts.com.

WARNING

To reduce the risk associated with ingestion of contaminants:

• ytilauq nwonknu fo ro efasnu yllacigoloiborcim si taht retaw htiw esu ton oD

without adequate disinfection before and after the system. Systems certiﬁ ed

for cyst reduction may be used on disinfected water that may contain ﬁ lterable

cysts. EPA Establishment Number 070595-MEX-001.

NOTICE

To reduce the risk associated with property damage due to water leakage:

• Read and follow use instructions before installation and use of this system.

• Installation and use MUST comply with all state and local plumbing codes.

• Do not install if water pressure exceeds 120 psi (827 kPa). If your water pressure

exceeds 80 psi, you must install a pressure-limiting valve. Contact a plumbing

professional if you are uncertain how to check your water pressure.

• Do not install where water hammer conditions may occur. If water hammer

conditions exist you must install a water hammer arrester. Contact a plumbing

professional if you are uncertain how to check for this condition.

• Do not install on hot water supply lines. The maximum operating water

temperature of this ﬁ lter system is 100º F (38º C).

• Protect ﬁ lter from freezing. Drain ﬁ lter when temperatures drop

below 33ºF (0.6ºC).

ﬁ elbasopsid ehT • lter cartridge must be replaced every 6 months at the

rated capacity, or sooner if a noticeable reduction in ﬂ ow rate occurs.

For conditions of use, health claims certified by the California Department of Public

Health, and replacements, see performance data sheet. California Department

of Public Health Certification #11-2110. The contaminants or other substances

removed or reduced by this water filter are not necessarily in all users’ water.

Capacity 170 Gallons (643.5 Liters). Contaminant Reduction Determined by NSF testing.

Substance Tested

for Reduction Average Inﬂ uent

NSF speciﬁ ed

Challenge Concentration

Avg %

Reduction

Average Product

Water

Concentration

Max Permissible

Product Water

Concentration

NSF Reduction

Requirements

NSF

Test Report

Chlorine Taste and Odor 2.0 mg/L 2.0 mg/L ± 10% 97.4% 0.05 mg/L N/A ≥50% J-00102044

Nominal Particulate

Class I, , ≥0.5 to < 1.0 μm 7,633,333 pts/mL At least 10,000 particles/mL 99.0% 71,850 pts/ml N/A ≥85% J-00106249

Asbestos 109 MFL

to 10

ﬁ bers/L; ﬁ bers

greater than 10μm in length 99.99% <1 MFL N/A ≥99% J-00102069

Atrazine 0.009 mg/L 0.009 mg/L ± 10% 94.4% 0.0005 mg/L 0.003 mg/L N/A J-00102058

Benzene 0.016 mg/L 0.015 mg/L ± 10% 96.4% 0.001 mg/L 0.005 mg/L N/A J-00102065

Carbofuran 0.08 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A J-00102059

Cyst* 104,750 cysts/L Minimum 50,000 cysts/L 99.99% 3 cyst/L N/A ≥99.95% J-00102057

Lead pH @6.5 0.140 mg/L 0.15 mg/L ± 10% 99.3% 0.001 mg/L 0.010 mg/L N/A J-00102052

Lead pH @8.5 0.158 mg/L 0.15 mg/L ± 10% 98.3% 0.002 mg/L 0.010 mg/L N/A J-00102053

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 91% 0.0003 mg/L 0.002 mg/L N/A J-00102054

Mercury @ pH 8.5 0.006 mg/L 0.006 mg/L ± 10% 88.3%% 0.0007 mg/L 0.002 mg/L N/A J-00104087

Lindane 0.002 mg/L 0.002 mg/L ± 10% 99% 0.00002 mg/L 0.0002 mg/L N/A J-00102063

P-Dichlorobenzene 0.222 mg/L 0.225 mg/L ± 10% 99.8% 0.0005 mg/L 0.075 mg/L N/A J-00102067

Toxaphene 0.015 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A J-00102061

2, 4-D Reduction 0.218 mg/L 0.210 mg/L±10% 99.9% 0.0001 mg/L 0.07 mg/L N/A J-00102064

07020100-J%59≥A/NL/gm 5100.0%7.79%01 ± L/gm 003.0L/gm 872.0COV

*Based on the use of Cryptosporidium parvum oocysts.

REPLACEMENT

TNEMELE

System tested and certiﬁ ed by NSF

International against NSF/ANSI Standard

42 and Standard 53 in model GE RPWF

for the reduction of the claims speciﬁ ed

on the performance data sheet.

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

State of California

Department of Public Health

Water Treatment Device

Certicate Number

Date Issued: November 16, 2011

Trademark/Model Designation

Replacement Elements

211011

GE RPWF

RPWF

Manufacturer:

3M Purication Inc.

The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section

116830 of the Health and Safety Code for the following health related contaminants:

Cysts

Asbestos

Lead

Mercury

CA AB1953 Low Lead Compliant

Atrazine

Benzene

Carbofuran

Lindane

p-Dichlorobenzene

Toxaphene

2, 4-D

VOC’s by chloroform surrogate

Microbiological Contaminants and Turbidity

Inorganic/Radiological Contaminants

Organic Contaminants

Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems certied

for cyst reduction may be used on disinfected waters that may contain lterable cysts.

170 gallons

Rated Service Capacity:

0.5 gpm

Rated Service Flow:

Conditions of Certification:

Notes

Notes GEAppliances.com

Consumer Support.

GE Appliances Website

In the U.S.: GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances website, 24 hours a day, any day

of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts

or even schedule service on-line. In Canada: www.GEAppliances.ca

Schedule Service In the U.S.: GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.561.3344

Real Life Design Studio In the U.S.: GEAppliances.com

*(VXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEHXVHGE\SHRSOHRI

all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities

and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.: GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home

Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the U.S.: GEApplianceParts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should

be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe

operation.

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your

phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFH7LPHO\SURGXFWUHJLVWUDWLRQZLOODOORZIRUHQKDQFHG

communication and prompt service under the terms of your warranty, should the need arise. You may also

mail in the pre-printed registration card included in the packing material. In Canada: www.GEAppliances.ca

Printed in United States

GEAppliances.com

Réfrigérateurs

à congélateur inférieur

239D3389P003 Pub No. 49-60678-3 05-14 GE

Consignes de sécurité ........2-4

Consignes d’utilisation

Fonctions ......................5, 6

Commandes ......................7, 8

Élimination des odeurs ..............9

Distributeur ........................10

Eau chaude ........................11

Filtre à eau .........................12

Options de stockage des

produits frais ..................13,14

Zone climatisée & Tiroir à

température contrôlée ........15,16

Congélateur .......................17

Machine à glaçons automatique ....18

Entretien et nettoyage ............. 19

Remplacement des ampoules ......20

Instructions d’installation

Preparing to Install the

Refrigerator ....................21, 22

Préparation avant installation

du réfrigérateur ..............29, 30

Installation du réfrigérateur .....23–33

Installation de l’alimentation

en eau ......................34-35

Conseils de dépannage ....38, 39

Fonctionnement normal ............37

Entretien - Mythe ou réalité .....40, 41

Assistance à la clientèle

Garantie pour les clients aux U.S.A. .42

Certificat de garantie du filtre

à eau à cartouche RPWF .........43

Données de performance ..........44

Certificat de l’état de Californie pour

le dispositif de traitement

des eaux .........................45

Assistance à la clientèle ....Plat verso

Inscrivez ici les numéros de modèle et de

série :

Modèle #____________________

Numéro de Série # ___________

Vous trouverez ces numéros sur l’étiquette

apposée sur le côté gauche à mi-hauteur

du compartiment de réfrigération.

Manuel d’utilisation

et instructions

d’installation

Modèles GE Café™

Les numéros de modèle commençant par

CFE sont des modèles de profondeur normale

(PN).

Les numéros de modèle commençant par

CYE sont des modèles de profondeur

de comptoir (PC).

 Ce réfrigérateur doit être correctement installé

conformément aux Consignes d’Installation avant toute

utilisation.

 Débranchez le réfrigérateur avant tout entretien ou

réparation.

 REMARQUE : Les réparations doivent être effectuées par un

professionnel qualifié.

 Remettez toutes les pièces et panneaux en place avant

d’utiliser l’appareil.

 Nous déconseillons fortement l’utilisation d’une rallonge

à cause des risques potentiels dans certaines conditions.

Cependant, si l’utilisation d’un cordon prolongateur est

nécessaire, ce dernier doit obligatoirement être homologué

UL (aux USA) ou CSA (au Canada), à trois brins avec mise à la

terre pour appareil électroménager et doit être équipé d’une

fiche et d’une prise femelle avec terre. Les caractéristiques

électriques du cordon prolongateur doivent être de 15

ampères (minimum) et de 120 volts.

 Pour éviter les risques d’asphyxie et d’enfermement pour

les enfants. Démontez les portes du congélateur et du

compartiment de réfrigération avant de le mettre au rebut

ou d’interrompre son utilisation.

 Ne stockez pas ou n’utilisez pas d’essence ou d’autres

vapeurs et liquides inflammables à proximité de cet appareil

ou de tout autre appareil électroménager.

 L’alimentation électrique du réfrigérateur ne peut

pas être coupée par l’intermédiaire du panneau de

commande. Pour ce faire, il est nécessaire de débrancher

le réfrigérateur pour couper l’alimentation.

 Ne laissez pas les enfants grimper, se mettre debout ou

se suspendre aux poignées de portes dans le réfrigérateur

ou aux clayettes du réfrigérateur. Ils pourraient se blesser

gravement.

 Si votre réfrigérateur est doté d’une machine à glaçons

automatique, évitez le contact avec les pièces mobiles du

mécanisme éjecteur, ou avec l’élément chauffant qui libère

les glaçons. Ne posez pas les doigts ou les mains sur le

mécanisme de la machine à glaçons automatique pendant

que le réfrigérateur est branché.

 Ne nettoyez pas les clayettes ou les couvercles en verre

avec de l’eau tiède quand ceux-ci sont froids. Les clayettes

et couvercles en verre peuvent se casser s’ils sont exposés

à des changements soudains de température ou si vous les

cognez ou les faites tomber. Le verre trempé est conçu pour

se briser en petits morceaux en cas de casse.

 Éloignez les doigts des parties du réfrigérateur où l’on peut

facilement se pincer : les espaces entre les portes, et entre

les portes et les placards sont toujours étroits. Soyez prudent

lorsque vous fermez les portes du réfrigérateur en présence

d’enfants.

 Ne touchez pas les surfaces froides du congélateur lorsque

vous avez les mains humides ou mouillées. La peau risque

d’adhérer à ces surfaces extrêmement froides.

 Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

 Utilisez un verre résistant pour prendre des glaçons (sur les

modèles avec distributeur de glaçons).

IMPORTANTES CONSIGNES DE SÉCURITÉ .

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION .

IMPORTANTES CONSIGNES DE SÉCURITÉ VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION

Site Internet d’Électroménagers GE

Pour de plus amples informations sur le fonctionnement de votre

réfrigérateur, consultez le site www.GEAppliances.com

Ce symbole représente une alerte de sécurité. Ce symbole vous avise de dangers possibles pouvant causer

la mort, des blessures ou autres. Tous les messages de sécurité seront précédés du symbole d’alerte de sécurité

ainsi que des mots « DANGER », « AVERTISSEMENT » ou « MISE EN GARDE ». Ces messages sont les suivants :

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, entraînera des blessures

graves, voire la mort.

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, peut entraîner des

blessures graves, voire la mort.

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, peut entraîner des

blessures mineures ou graves.

IMPORTANTES CONSIGNES DE SÉCURITÉ

Pour réduire le risque d’incendie, d’explosion, de choc électrique ou de blessures

lorsque vous utilisez votre réfrigérateur, veuillez suivre ces consignes de sécurité :

CONSIGNES DE SÉCURITÉ POUR LE RÉFRIGÉRATEUR

SÉCURITÉ

AVERTISSEMENT

DANGER

MISE EN GARDE

IMPORTANTES CONSIGNES DE SÉCURITÉ .

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION . GEAppliances.com

AVERTISSEMENT

Risque d’explosion.

Conservez les matériaux et vapeurs inflammables tels que l’essence à l’écart de votre réfrigérateur.

Une explosion, un incendie voire la mort pourrait en résulter.

AVERTISSEMENT

Risque de basculement

Les modèles encastrés (modèles PYE, CYE et PWE) sont plus lourds au niveau de leur partie supérieure,

surtout avec les portes ouvertes. Ces modèles doivent être fixés à l’aide du système anti-basculement par

fixation au sol pour éviter que l’appareil ne bascule vers l’avant, ce qui pourrait entraîner des blessures

graves, voire mortelles. Lisez et suivez les instructions d’installation complètes pour l’installation du système

anti-basculement par fixation au sol livré avec votre réfrigérateur.

INSTALLATION

Ne coupez pas ou n’enlevez pas, sous aucun prétexte, la troisième broche de mise à la terre du

cordon d’alimentation. Pour des raisons de sécurité, cet appareil doit être correctement mis à la

terre.

Le cordon d’alimentation de cet appareil est équipé d’une

fiche à trois broches (pour une mise à la terre) qui s’adapte à

la prise de courant standard à 3 broches (pour une mise à la

terre) pour minimiser les risques de chocs électriques par cet

appareil.

Faites vérifier la prise murale et le circuit électrique par

un électricien qualifié pour s’assurer que le système est

correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la

responsabilité et l’obligation de la remplacer par une

prise triphasée correctement mise à la terre. N’utilisez pas

d’adaptateur.

Le réfrigérateur doit toujours être branché à sa propre prise

électrique d’une tension nominale correspondant à celle

indiquée sur sa plaque signalétique.

Une alimentation électrique à 115 volts CA, 60 Hz, avec

un fusible de 15 ou 20 ampères et une mise à la terre est

nécessaire. Ceci permet d’obtenir un meilleur rendement et

évite de surcharger les circuits électriques du domicile qui

risque d’occasionner un incendie en surchauffant.

Ne débranchez jamais le réfrigérateur en tirant sur le cordon

d’alimentation. Prenez toujours fermement la fiche en main

et tirez pour la sortir de la prise.

Réparez ou remplacez immédiatement tout cordon

électrique usé ou endommagé. N’utilisez pas un cordon

fissuré ou présentant des dommages dus aux frottements

soit sur sa longueur ou aux extrémités.

Lorsque vous éloignez votre réfrigérateur du mur, faites

attention à ne pas le faire rouler sur le cordon d’alimentation

afin de ne pas l’endommager.

BRANCHEMENTS ÉLECTRIQUES

AVERTISSEMENT

Risque de choc électrique.

Branchez l’appareil dans une prise triple avec terre.

Ne retirez pas la broche de terre.

N’utilisez pas d’adaptateur.

Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.

SÉCURITÉ (SUITE)

LISEZ ET SUIVEZ SOIGNEUSEMENT CES CONSIGNES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

IMPORTANTES CONSIGNES DE SÉCURITÉ .

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION.

AVERTISSEMENT

Un enfant risque de suffoquer ou d’y être emprisonné.

Démontez les portes du compartiment de réfrigération et du compartiment de congélation du

réfrigérateur, avant mettre celui-ci au rebut. Le non-respect de cette recommandation peut entraîner

l’enfermement d’un enfant qui peut entraîner la mort ou des lésions cérébrales.

Les enfants pris au piège ou morts d’asphyxie sont toujours

d’actualité. Les réfrigérateurs jetés ou abandonnés restent

dangereux même si vous ne les laissez au rebut que pour «

quelques jours ». Si vous voulez jeter votre ancien réfrigérateur,

suivez les instructions suivantes pour empêcher les accidents.

Avant de jeter votre ancien réfrigérateur ou

congélateur:

 Démontez les portes du compartiment de réfrigération et du

compartiment de congélation.

 Leave the shelves in place so that children may not easily

climb inside.

Fluides frigorigènes

Les appareils réfrigérants contiennent des fluides frigorigènes

qui conformément à la législation fédérale doivent être retirés

avant la mise au rebut de l’appareil. Si vous mettez au rebut

un ancien réfrigérateur contenant des fluides frigorigènes,

vérifiez la procédure à suivre auprès de la compagnie

responsable de l’élimination.

MISE AU REBUT APPROPRIÉE DE VOTRE ANCIEN RÉFRIGÉRATEUR

IMPORTANT:

SÉCURITÉ (SUITE)

AVERTISSEMENT

Risque de brûlures.

Le distributeur d’eau chaude peut chauffer l’eau à une température d’environ 185°F (85°C). Une eau

à une température supérieure à 125°F (52°C) peut provoquer de graves brûlures pouvant entraîner la

mort. Les enfants, les personnes handicapées et âgées sont plus à risque de se brûler.

 L’eau délivrée par le distributeur est très chaude. Soyez

extrêmement prudent lors de la distribution et de la

consommation de cette eau. Laissez l’eau refroidir à une

température adaptée à la consommation avant de la boire.

 Lorsque vous prenez de l’eau en dessous de 125°F, vérifiez

toujours la température de l’eau avant de la boire.

 Lors de la distribution d’eau chaude, le récipient peut devenir

très chaud. Utiliser un récipient calorifuge, par exemple

en céramique ou en polystyrène. Dans le cas contraire,

l’utilisation de matériaux tels que le papier ou le plastique

peut provoquer des brûlures lorsque vous tenez la tasse.

N’utilisez pas de récipients en verre. Par un choc thermique,

le pourrait se casser et entraîner des brûlures ou des

lacérations.



Ne laissez pas les enfants utiliser le distributeur d’eau chaude.

 Il est nécessaire de faire pivoter et d’enfoncer le bouton de

distribution d’eau chaude. Ces deux mouvements réduisent

les risques de faire couler l’eau chaude involontairement ou

de permettre à de jeunes enfants de se servir. Ne pas altérer

ou modifier le bouton de distribution d’eau chaude.

 Veuillez toujours suivre les instructions du fabricant pour la

préparation du lait maternisé.

 Tenez votre tasse ou votre récipient à côté de la sortie d’eau

chaude pour éviter d’éclabousser votre main avec l’eau

chaude. Ne versez pas d’eau chaude dans une tasse posée

sur la grille du distributeur, les projections d’eau seront plus

importantes.

 N’utilisez pas une eau qui est microbiologiquement insalubre

ou de qualité inconnue.

 Le distributeur d’eau chaude est conçu pour distribuer

uniquement de l’eau. N’essayez pas de réchauffer ou de

verser un autre liquide que de l’eau. Ne tentez pas de

démonter ou de nettoyer le réservoir.

 Une cartouche de filtre à eau nouvellement installée peut

provoquer des éclaboussures en sortie du distributeur. Faites

passer 2 gallons (environ 7,5 litres) d’eau dans le distributeur

d’eau froide (environ 5 minutes) pour éliminer l’air du

système. Tant que l’air dans le système n’a pas été purgé

par le distributeur d’eau froide, N’utilisez PAS le distributeur

d’eau chaude. L’air dans le circuit pourrait provoquer des

éclaboussures d’eau chaude et donc causer des brûlures.

 Le réservoir de distribution d’eau chaude est un réservoir

non pressurisé équipé d’un évent et d’un distributeur. Ne

modifiez pas le système, ne fermez pas ou ne bloquez

pas le tuyau de distribution ou ne connectez aucun autre

type de dispositif au réservoir ou au tuyau de distribution.

Cela pourrait conduire à une rupture de la cuve et l’eau

bouillante.

N’utilisez cet appareil qu’aux fins prévues décrites dans le manuel d’utilisation. Pour réduire le risque de brûlures graves,

d’échaudures, voire la mort lors de l’utilisation de votre distributeur d’eau chaude, veuillez suivre les instructions suivantes :

DISTRIBUTEUR D’EAU CHAUDE

Machine à glaçons à faible encombrement

La machine à glaçons et son bac sont situés sur la porte permet-

tant d’avoir un espace de stockage plus spacieux.

Éclairage à DEL

L’éclairage à DEL est placé dans tout le compartiment pour éclairer

différentes zones du réfrigérateur. Des DEL sont situées sous la

porte du réfrigérateur pour éclairer le congélateur lorsque celui-ci

est ouvert.

Plateau rabattable

Permet un espace de stockage dans la porte en cas de besoin. Il se

replie lorsqu’il ne sert pas.

Tiroir de pleine largeur à température contrôlée

Bac à température contrôlée qui peut accueillir les produits les plus

volumineux.

Bac à produits laitiers

Compartiment séparé pour vos produits.

Bac utilitaire

Un bac utilitaire conçu pour un stockage varié.

Clayette QuickSpace™

Elle s’utilise comme une clayette normale de pleine largeur. Elle se

glisse vers l’arrière pour stocker des produits hauts.

Clayettes anti-débordements

Conçues pour empêcher les aliments renversés de couler et per-

mettre ainsi un nettoyage facile.

Bac amovible à condiments

Bac séparé conçu pour faciliter le retrait et le stockage.

Bac de porte amovible

Peut être enlevé pour les réfrigérateurs à côté d’un mur limitant

l’ouverture de porte.

Bac climatisé

Bacs séparés pour le stockage des produits.

Filtre intégré à la porte

Situé dans la porte pour une perte d’espace minime dans la partie

de stockage des denrées alimentaires fraîches et pour un rem-

placement facile.

Filtre à odeur

Élimine les odeurs et les odeurs des aliments

A propos des fonctions. GEAppliances.com

Bac à glace de porte

1. Ouvrez la porte gauche du

compartiment de réfrigération.

2. Tirez le loquet vers le bas pour ouvrir

la porte du bac.

3. A l’aide de la poignée, soulevez le

seau à glace pour libérer les repères

au fond du bac.

4. Pour remettre le seau à glace,

placez-le sur les guides et enfoncez-le

jusqu’à ce qu’il soit correctement en

place.

5. Si vous n’arrivez pas à le remettre,

faites tourner la fourche d’1/4 de

tour dans le sens des aiguilles d’une

montre.

Bac rabattable pour les

produits laitiers.

1. Ouvrez la porte droite du

compartiment de réfrigération.

2. Appuyez sur les deux boutons sur les

côtés inférieurs et le bac s’ouvrira.

3. Faites la manœuvre en sens inverse

pour le réinstaller.

Filtre à eau/à glace intégré à

la porte

Retrait du filtre et du bouchon

de dérivation

Poussez sur l’encoche du couvercle et

ouvrez le volet du filtre. Tirez le filtre et le

bouchon de dérivation vers le haut pour

le retirer.

Installation de la cartouche

filtrante

Poussez sur l’encoche au bas du

couvercle et ouvrez celui-ci. Soulevez

la porte et alignez les languettes du

filtre avec celle du support de filtre et

appuyez sur le filtre pour le positionner

correctement.

Le couvercle du filtre est conçu

pour être réinstallé s’il est retiré

accidentellement.

Plateau rabattable

[bac ouvert]

Seau à glace

Loquet

Swing

Push/Pull

Filtre à eau et à glace (intégré à la porte)

A propos des fonctions .

Ne pas tourner

Pivoter

Pousser/Enlever

À propos des paramètres de température. GEAppliances.com

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

REMARQUE : Pour une température optimale, il est recommandé d’éviter de placer la nourriture ou d’autres produits

directement devant les bouches de circulation d’air ou devant la tour de ventilation autour des aliments frais,

empêchant ainsi le flux d’air.

Modification de la température

Pour modifier la température du réfrigérateur :

Accédez au système par : Le bouton de température

Temperature

Activez en : Utilisant les flèches en dessous du mot

« Refrigerator » (réfrigérateur) pour sélectionner la

température désirée. Appuyez sur DONE (Terminé) lorsque

vous avez terminé pour revenir à l’écran d’accueil.

Pour modifier la température du congélateur :

Accédez au système par : Le bouton de température

Temperature

Activez en : utilisant les flèches en dessous du mot « Freezer

» (Congélateur) pour sélectionner la température désirée.

Appuyez sur DONE (Terminé) lorsque vous avez terminé pour

revenir à l’écran d’accueil.

Pour désactiver le système de refroidissement, accédez aux

commandes « SETTINGS » (Paramètres) par l’écran d’accueil.

Passez à la page suivante puis touchez COOLING SYSTEM

ON (refroidissement activé). Appuyez sur DONE (Terminé)

pour revenir à l’écran d’accueil.

Pour activer le système de refroidissement, accédez aux

commandes « SETTINGS » (Paramètres) par l’écran d’accueil.

Passez à la page suivante puis touchez COOLING SYSTEM

OFF (refroidissement désactivé). Appuyez sur DONE (Terminé)

pour revenir à l’écran d’accueil.

En désactivant le système de refroidissement, le

refroidissement est arrêté dans le réfrigérateur, mais

l’alimentation électrique n’est pas coupée.

Commandes des modèles CYE/CFE

À propos des commandes.

Les commandes de températures sont préréglées en usine à 3°C (37°F) pour le compartiment réfrigérateur et à -18°C

(0°F) pour le compartiment congélateur. Veuillez attendre 24 heures pour que la température se stabilise au préréglage

recommandé.

Les commandes de températures peuvent afficher les températures SET (fixées) ainsi que les températures réelles à

l’intérieur du réfrigérateur et du congélateur. La température actuelle peut légèrement varier de la température SET (fixée)

suivant les conditions d’utilisation et de fonctionnement.

REMARQUE : Le réfrigérateur est livré avec un film protecteur sur les commandes de températures. Si le film n’a pas été retiré

pendant l’installation, retirez-le maintenant.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

Eau chaude

Permet de produire jusqu’à 10 onces d’eau chaude filtrée à

des températures variant de 90°F (32°C) à 185°F (85°C) sélec-

tionnées par l’utilisateur.

Bouton d’eau chaude

S’allume pour indiquer que l’eau chaude est prête. Nécessite

deux mouvements pour verser l’eau : Tournez dans le sens

inverse des aiguilles d’une montre puis appuyez pour verser.

Remplissage précis

Verse une quantité précise d’eau filtrée en onces, en tasses, en

pintes ou en litres à l’aide du bras de distribution

Commande de température du réfrigérateur

Permet de régler la température du congélateur.

Commande de température du compartiment de

réfrigération

Permet de régler la température du compartiment de

réfrigération.

Commande TurboFreeze™

Active le TurboFreeze pour rétablir rapidement la température

du congélateur après des ouvertures fréquentes de la porte.

Commande TurboCool™

Active le TurboCool pour rétablir rapidement la température du com-

partiment de réfrigération après des ouvertures fréquentes de la porte.

Commande d’élimination des odeurs

Active l’élimination des odeurs et des odeurs des aliments

Verrouillage des commandes

Appuyez sur la touche et maintenez-la enfoncée pendant 3

secondes pour verrouiller le distributeur de glace et d’eau et

toutes les touches de fonction et de température.

Éclairage à DEL du distributeur

L’éclairage à DEL peut être activé/désactivé pour illuminer

votre distributeur.

Chargement de photos

Insérez une clé USB pour charger vos photos personnelles

et les afficher à l’écran LCD du réfrigérateur. L’écran LCD

affichera des invites pour charger et afficher un diaporama.

Assurez-vous que les photos sont dans le répertoire racine de

votre clé USB.

Commandes supplémentaires

• Connexion prête

• Diaporama

• Réinitialiser le filtre

• Activation/désactivation

de la machine à glace

• Alarme de Porte

• Réglage du son

• Activation/désactivation du

système de refroidissement

•

Unités métriques/anglo-saxonnes

Modes supplémentaires

• Mode Sabbat

Appuyez simultanément sur la touche et le voyant et

maintenez-les enfoncés pendant 3 secondes pour activer/

désactiver le mode Sabbat.

Activez le mode Sabbat pour éteindre l’éclairage intérieur,

les commandes de température et les fonctions avancées.

En mode Sabbat, le compresseur fonctionne sur un cycle de

dégivrage programmé.

A propos de l’élimination des odeurs. GEAppliances.com

Utilisation du mode Odor Remover (Élimination

des odeurs)

Pour accéder

au mode

Odor Remover

(Élimination des

odeurs), appuyez

sur Express Modes

(Modes express)

sur l’écran LCD

principal.

Appuyez sur Odor

Remover (Élimination

des odeurs) pour

activer ou désactiver

ce mode. Appuyez

sur Done (Terminé)

pour revenir au

menu principal.

Le mode s’arrête

automatiquement au

bout de 4 heures.

Done

Turbo Cool Off

Turbo Freeze Off

Odor Remove

rOn

Express Modes

Installation et remplacement

du filtre à odeurs

Le filtre à odeurs est situé dans

le coin supérieur gauche du

compartiment de réfrigération. GE

recommande de remplacer le filtre

tous les 6 mois ou lorsque l’odeur

devient désagréable. Un rappel

apparaîtra à l’écran principal au

bout de 6 mois pour vous rappeler

de changer le filtre.

Remplacement du filtre :

Retirer le couvercle du filtre à

odeurs en faisant coulisser la

partie avant vers le devant du

réfrigérateur.

Enlevez l’ancien filtre en le

tirant vers vous

Retirez le filtre de

remplacement de son

emballage en plastique.

Insérez le filtre dans le boîtier

en le poussant. Le filtre

s’encastrera au bon endroit.

Temperature Express Modes Settings

Water

Replace: Odor Filter

Filtre à odeurs

Pour réinitialiser le rappel de remplacement du filtre à odeurs

à l’écran principal :

A partir de l’écran LCD principal, sélectionnez Settings

(Paramètres). Faites défiler jusqu’à afficher Odor Filter (Filtre

à odeurs) puis appuyez sur cette touche. Cette manipulation

affiche l’état actuel du filtre et explique comment commander

un nouveau filtre. Pour réinitialiser le rappel, appuyez sur Reset

(réinitialiser).

Temperature Express Modes Settings

Water

Replace: Odor Filter

Done

Water Filter Good

Odor Filter Good

Icemake

rOn

System Settings

Back

Reset

Odor Filter: Replace

To order a replacement filter, call (877)-959-8686

or order online via www.geapplianceparts.com.

Replacez le couvercle du

filtre en le faisant glisser par

l’avant. Assurez-vous que le

bord avant est au même

niveau que la paroi du

réfrigérateur.

A propos du distributeur.

Grille du

distributeur

Informations importantes concernant votre distributeur



N’ajoutez pas de glaçons provenant des bacs ou de sac à

glaçons au seau de la machine à glaçons de la porte. Ils

peuvent être difficile à piler ou à distribuer.



Évitez de trop remplir les verres de glaçons et d’utiliser des

verres étroits. La glace accumulée peut bloquer le conduit ou

peut geler le volet en position fermée. Si des glaçons bloquent

le conduit, retirer le seau à glace et faites-les passer à l’aide

d’une cuillère en bois.



Ne placez pas de boisson ou d’aliment dans le bac de

la machine à glaçons pour les refroidir rapidement. Les

canettes, bouteilles et paquets alimentaires peuvent bloquer

la machine à glaçons ou la vis sans fin.



Pour éviter que la glace distribuée ne manque le verre, placez

ce dernier à proximité de l’ouverture du distributeur, mais

sans la toucher.



Il est possible que de la glace pilée soit distribuée

même si vous avez choisi CUBED ICE (glaçons). Cela se

produit de temps à autre lorsque plusieurs glaçons sont

accidentellement acheminés vers le broyeur.



Après distribution de glace pilée, de l’eau peut s’écouler du

conduit.



Parfois, un peu de givre se forme sur le volet du conduit à glace.

Ce phénomène est normal et se produit en général après des

distributions répétées de glace pilée. Le givre va éventuellement

s’évaporer.

Si l’eau n’est pas distribuée lorsque le réfrigérateur vient d’être

installé, il y a peut-être de l’air dans le conduit d’eau. Appuyez

sur le bras du distributeur pendant au moins cinq minutes pour

purger l’air contenu dans le conduit d’alimentation en eau et

ainsi remplir ce dernier d’eau. Afin d’éliminer les impuretés du

système, jetez les six premiers verres d’eau.

AVERTISSEMENT

Risque de lacération

 N’introduisez jamais les doigts ou tout autre objet dans

l’ouverture de sortie du broyeur de glace. Vous risqueriez

de toucher les lames du broyeur de glace et entraîner des

blessures graves, voire une amputation.

 Utilisez un verre robuste lorsque vous prenez les glaçons. Un

verre fragile pourrait se casser et occasionner une blessure.

Distributeur d’eau et de glace

(Consulter la section sur les paramè-

tres de température et les fonctions

de contrôle)

Pour retirer la grille du distributeur



Tirez la grille du distributeur vers vous jusqu’à la butée.



Localisez la languette centrale sur le fond de la grille et

appuyez.



Tirez l’ensemble de la grille du distributeur vers vous..



Soulevez la grille métallique du distributeur de métal par

l’encoche centrale pour la nettoyer.

Pour remettre la grille du distributeur



Placez le couvercle de la grille du distributeur sur le dessus de

la clayette de récupération et placez-le sous les deux pattes

en plastique de chaque côté.



Centrez la grille du distributeur et alignez-la à l’aide des guides

centraux.



Poussez jusqu’à ce qu’elle soit bien en place.

A propose de l’eau chaude.

GEAppliances.com

En utilisant le distributeur d’eau chaude

• Appuyez sur la touche HOT WATER (eau chaude).

• Sélectionnez la température de l’eau souhaitée à l’écran LCD

(90, 150, 170, 185 ou personnalisée).

• Lorsque l’eau chaude est prête (indiqué à l’écran et par un

signal sonore), tenez le récipient avec la main gauche au centre

de la cavité sous le bec verseur.

• Pour verser de l’eau, faites tourner le bouton d’eau chaude dans

le sens inverse des aiguilles d’une montre puis appuyez dessus.

Il est nécessaire de maintenir le bouton enfoncé pendant la

distribution.

Informations importantes concernant l’eau chaude

•

AVERTISSEMENT

Risque de brûlures.

L’eau délivrée par le distributeur est très chaude et peut

provoquer des brûlures et des échaudures. Veuillez lire tous les

avertissements avant utilisation. (Voir page 4.)

• Veuillez toujours utiliser un récipient qui est adapté aux liquides

chauds (céramique, mousse de polystyrène expansé, etc.)

• La quantité maximale d’eau chaude qui peut être versée en une

seule fois est de 10 onces. Une quantité supplémentaire d’eau

chaude peut être distribuée en relançant la fonction Hot Water

(Eau chaude) à l’écran LCD.

• La fonction HOT WATER (Eau chaude) fonctionne mieux avec

une pression d’eau dans le circuit domestique allant de 40 à

100 psi.

• La fonction HOT WATER (Eau chaude) s’arrête si elle n’est pas

utilisée. Elle peut nécessiter un court temps pour le réchauffage.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

A propos de la cartouche RPWF du filtre à eau GE

Swing

Push/P

ull

Water Filter Cartridge

The water filter cartridge is located in one of the following places:

Bottom-freezer (BF) refrigerators:

eht fo llaw edis thgir eht no tnemtrapmoc retlif retaw eht nI -

left-hand fresh food door.

.pot eht raen ,llaw edis tfel e

ht no roiretni doof hserf eht nI -

When to replace the filter cartridge

The filter cartridge should be replaced every six months or earlier

if the flow of water to the dispenser or icemaker decreases.

Touch Screen Models: A filter status message will appear on the

screen when the water filter needs to be replaced. The filter status

message must be reset manually.

The “Water Filter: Replace” status message can be reset by

entering the Settings menu from the home screen. Then, select

the Water Filter menu and press the RESET button. This will reset

the filter status.

Non-touch Screen Models: A filter indicator light (or message)

will illuminate on the screen when the water filter needs to be

replaced. This light must be reset by pressing and holding the

Reset Filter button for three seconds.

The filter cartridge has a maximum life of six months and

should be replaced when indicated by the filter indicator on

the

refrigerator, or sooner if a significant reduction in flow occurs.

Removing the filter cartridge

To replace the filter, first remove the old cartridge by opening

the filter door and pulling on the bottom of the cartridge to allow

it to swing outward. When the cartridge can no longer swing,

gently pull to unseat it from the cartridge holder. DO NOT TWIST

CARTIDGE. A small amount of water may drip out.

Installing the Filter Cartridge

egdirtrac litnu hsup dna redloh egdirtrac htiw retlif fo pot ngilA .1

is fully seated.

egdirtrac erusne ot gniunitnoc elihW .2

is fully seated in the holder, gently

swing the filter inward until it is in a

vertical position. If filter will not swing

easily, check to ensure filter is properly

aligned and fully seated within the

cartridge holder.

dloc eht hguorht retaw fo snollag 2 nuR .3

water dispenser (about 5 minutes) to

remove air from the system. A newly

installed filter cartridge will cause

water to spurt from the dispenser. Use

a large pitcher or sports bottle to catch

the water spray. DO NOT use the hot

water dispenser or hands-free auto-fill

(some models) until all air is removed

from the system.

4. Reset Filter Status message

Touch Screen Models: Access RESET button through the Water

Filter menu.

Non-touch Screen Models: Press and hold the Reset Filter button

for three seconds.

WARNING Using the hot water dispenser prior to purging air

from the system may result in spurting of hot water and lead

to hot water scalding. Follow the instructions above to purge all air

from the system through the cold water dispenser prior to using the

hot water dispenser.

Note: It is normal for water to appear discolored during the initial

system flush. Water color will return to normal after first few minutes

of dispensing.

Filter Bypass Plug

To reduce the risk of property damage due to water leakage, you

MUST use the filter bypass plug when a replacement filter

cartridge

is not available. The dispenser and icemaker will not operate without

either the filter or bypass plug installed. The bypass plug is installed

in the same way as a filter cartridge.

RPWF

If you have questions, or to order additional filter cartridges, visit our website at www.geapplianceparts.com or call

GE Parts and Accessories, 800.626.2002.

Customers in Canada should consult the yellow pages for the nearest Camco Service Center.

To reduce the risk associated with choking, do not allow children under 3 years of age to have access to

small parts during the installation of this product. The disposable filter cartridge should be replaced every

6 months at the rated capacity, or sooner if a noticeable reduction in flow rate occurs.

For the maximum benefit of your filtration system, GE recommends the use of GE-branded filters only. Using GE-branded filters in GE

and Hotpoint

refrigerators provides optimal performance and reliability. GE filters meet rigorous industry NSF standards for safety

and quality that are important for products that are filtering your water. GE has not qualified non-GE-branded filters for use in GE and

Hotpoint refrigerators and there is no assurance that non-GE-branded filters meet GE's standards for quality, performance and reliability.

WARNING

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

Reportez-vous à 239D4126P002 Pub# 31-45497

Réorganisation des clayettes

Pour les retirer :

Retirez tous les aliments de la clayette.

Soulevez l’avant de la clayette.

Soulevez l’arrière de la clayette et sortez-la

du réfrigérateur.

Pour le remettre en place :

Tout en inclinant la clayette, insérez le

crochet supérieur à l’arrière de cette même

clayette dans une fente du rail.

Abaissez l’avant de la clayette jusqu’à ce que

le bas de celle-ci se positionne correctement.

Clayettes anti-déversement

Les clayettes anti-déversement ont des bords

adaptés pour éviter que les déversements ne

s’écoulent sur les clayettes inférieures.

Les clayettes du réfrigérateur sont réglables.

Clayette QuickSpace™

Cette clayette se partage en deux avec

une partie qui s’escamote sous l’autre pour

permettre le stockage des articles de grande

taille posés sur la clayette inférieure.

Cette clayette peut être retirée et remplacée

ou déplacée (tout comme les clayettes anti-

déversement).

REMARQUE : La partie arrière de la clayette

QuickSpace n’est pas réglable.

A propos du stockage des produits frais. GEAppliances.com

A propos du stockage des produits frais.

Bacs de porte non réglables

Pour les retirer : Tirez le bac vers le haut, puis

retirez-le.

Pour les remettre en place : Engagez le

bac dans les supports de porte moulés et

poussez-le vers le bas. Le bac s’encastrera.

Bacs de porte réglables

Les bacs réglables peuvent facilement être

transportés du réfrigérateur à votre surface de

travail.

Pour les retirer : Tirez le bac vers le haut, puis

retirez-le.

Pour les remettre ou pour les déplacer :

Engagez le bac dans les supports de porte

moulés et poussez-le vers le bas. Le bac

s’encastrera. (Voir page 33).

Bac à produits laitiers non réglable

Pour le retirer : Tirez le bac à produits laitiers

vers le haut, puis retirez-le.

Pour le remettre en place : Engagez le

bac dans les supports de porte moulés et

poussez-le vers le bas. Le bac s’encastrera. Voir

page 33.

Plateau rabattable

(bac ouvert)

1. Ouvrez la porte droite

du compartiment de

réfrigération.

2. Appuyez sur les deux

boutons sur les côtés

inférieurs du bac et

celui-ci s’ouvrira.

3. Faites la manœuvre en sens inverse pour

le réinstaller.

Les bacs de porte de la machine à glaçons

ne sont pas interchangeables, notez leur

emplacement lorsque vous les retirez afin de

les remettre au bon endroit.

Zone climatisée

Tiroir à température contrôlée

Le tiroir à température contrôlée est un tiroir

de pleine largeur équipé d’un contrôle de la

température. Ce tiroir peut être utilisé pour les

produits divers de grande taille.

Pour modifier les paramètres, appuyez sur

bouton de sélection.

Conservez les fruits et les légumes dans des

compartiments séparés pour un accès facile.

Essuyez l’eau accumulée dans le fond ou en

dessous des bacs.

A propos de la zone climatisée & du tiroir

à température contrôlée GEAppliances.com

MEAT

BEVERAGE

PRODUCE

CHEESE

CITRUS

SELECT

32° 34° 36° 38° 40°

Remarque : Alors que la température du comparti-

ment de réfrigération est réglée à 40°F ou plus,

la température de ce tiroir peut uniquement être

réglée sur « agrumes ».

MISE EN GARDE

Risque de lacération.

Ne stockez pas les bouteilles en verre

lorsque cette fonction est sélectionnée.

Si de la glace se forme, les bouteilles

peuvent se briser et causer des blessures

corporelles.

Pour le retirer :

Tirez le tiroir jusqu’à la butée.

Soulevez l’avant du tiroir puis faites le sortir

en tirant.

Pour le remettre en place :

Tirez les glissières gauche et droite jusqu’à

ce qu’elles soient complètement sorties.

Placez l’arrière du tiroir en premier, puis

faites pivoter l’avant du tiroir vers le bas

pour que celui-ci repose sur les glissières.

Poussez le tiroir jusqu’à sa position fermée.

Retrait et remise en place du tiroir à charcuterie/à produits frais réglable

Pour le retirer :

Tirez le tiroir jusqu’à la butée.

Faites glisser le séparateur vers la droite

pour le dégager du tiroir.

Pour le remettre en place :

Procéder en sens inverse pour remettre le

séparateur en place.

Comment retirer le séparateur du tiroir et le remettre en place

A propos de la zone climatisée & du tiroir à température contrôlée

À propos du congélateur. GEAppliances.com

Panier et tiroir du congélateur

Panier

Tiroir

Bac utilitaire

Bac non réglable dans le congélateur

Pour le retirer : Enfoncez la languette en

plastique de chaque côté.

Pour le remettre en place : Faites glisser

le bac dans la position souhaitée jusqu’à

encastrement.

Retrait d’un panier

Pour le retirer d’un modèle CFE uniquement :

Ouvrez la porte du congélateur jusqu’à la

position d’arrêt.

Retirez le bac de la porte du

congélateur en poussant la languette

de plastique du côté droit ou gauche

afin de libérer l’axe de charnière du

bac.

Retirez le panier du congélateur en le

soulevant à l’arrière et en le déplaçant

vers l’arrière jusqu’à ce que l’avant du

panier puisse pivoté vers le haut et

sorti.

Soulevez-le pour le sortir du congélateur.

Pour le retirer d’un modèle CYE uniquement :

Ouvrez les portes de la section

réfrigérateur.

Ouvrez la porte du congélateur jusqu’à la

position d’arrêt.

Retirez le panier du congélateur en le

soulevant à l’arrière et en le faisant

pivoter vers le haut.

Soulevez-le pour le sortir du

congélateur.

Pour le remettre en place :

Procéder en sens inverse pour remettre le

bac en place.

À propos de la machine à glaçons automatique.

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

Machine à glaçons automatique

(sur certains modèles)

La machine à glaçons produit sept glaçons

par cycle - environ 100–130 cycles par 24

heures, selon la température du compartiment

de congélation, la température de la pièce,

le nombre d’ouverture de porte et les autres

conditions d’utilisation.

La machine à glaçons se remplit d’eau lorsque

sa température atteint 15°F (-10°C). Il faut

prévoir entre 12 et 24 heures avant qu’un

réfrigérateur nouvellement installé commence à

produire des glaçons.

Si le réfrigérateur est mis en marche avant

que la machine à glaçons ne soit raccordée

à l’alimentation en eau ou si l’alimentation en

eau du réfrigérateur est fermée, assurez-vous

que la machine à glaçons est éteinte. Une fois

que l’eau a été raccordée au réfrigérateur, la

machine à glaçons peut être mise en marche.

Référez-vous au tableau ci-dessous pour de

plus amples informations.

Vous entendrez un bourdonnement à chaque

fois que la machine à glaçons se remplit d’eau.

Jetez les premiers bacs de glaçons pour bien

nettoyer le conduit d’eau.

Vérifiez que rien n’interfère avec le déplacement

du bras de détection.

Quand le bac se remplit jusqu’au niveau du bras

de détection, la machine à glaçons s’arrête de

produire des glaçons. Il est normal de trouver

des glaçons qui soient soudés ensemble.

Si vous n’utilisez pas souvent vos glaçons, les

vieux glaçons deviennent opaques, prennent un

mauvais goût et rétrécissent.

REMARQUE : Dans les maisons qui ont une

pression d’eau plus faible que la moyenne,

vous entendrez peut-être la machine à glaçons

recommencer plusieurs fois son cycle pour

produire un lot de glaçons.

Soulevez et tirez

Porte du

bac à

glace

Seau à glaçons et distributeur

• Ouvrez la porte du bac à glace à l’intérieur

de la porte de gauche.

• Tirez le seau à glaçons vers le haut dans

la porte de gauche pour le sortir du

compartiment.

• Pour remettre le seau à glace, placez-le sur

les guides et enfoncez-le jusqu’à ce qu’il

soit correctement en place.

• Si vous n’arrivez pas à le remettre, faites

tourner la fourche d’1/4 de tour dans le

sens des aiguilles d’une montre.

Bras de détection

Machine

à glaçons

Stockage de glace supplémentaire

Un bac de stockage supplémentaire est fourni dans le tiroir de

congélation.

• Ouvrez le tiroir de congélation.

• Le seau à glaçons est situé sur le côté gauche sous la cloison.

• Tirez le seau à glaçons vers vous.

Type d’affichage (voir page 7)

Numéro de modèle

Comment allumer ou éteindre la machine à glaçons ?

Type Cafe Control CYE/CFE

Utilisez le menu Settings (paramètres) de l’écran tactile

Comment allumer ou éteindre la machine à glaçons ?

AVERTISSEMENT

Pour minimiser les risques de blessures, évitez le contact avec les pièces mobiles du

mécanisme éjecteur, ou avec l’élément chauffant qui libère les glaçons. Ne posez pas les

doigts ou les mains sur le mécanisme de la machine à glaçons automatique pendant que le

réfrigérateur est branché.

Entretien et nettoyage du réfrigérateur GEAppliances.com

Nettoyage de l’extérieur

Panneaux, poignées de porte et garniture en acier

inoxydable.

N’utilisez pas de cire pour appareil ménager, de produit

polissant, de javellisant ou de tout autre produit contenant

du chlore sur l’acier inoxydable

L’acier inoxydable peut être nettoyé avec un nettoyant

spécialement formulé pour l’acier inoxydable. Les meilleurs

résultats sont obtenus à l’aide d’un nettoyant pour acier

inoxydable à vaporiser.

Pièces en plastique argenté.

Lavez ces pièces avec du savon ou un autre détergent doux. Essuyez

ensuite avec une éponge, un linge humide ou de l’essuie-tout.

N’utilisez pas de tampons à récurer, de produits nettoyants en

poudre, de javellisants ou de produits contenant du javellisant

sous peine de rayer la finition et de la rendre moins résistante.

N’utilisez pas de tampons à récurer, de produits nettoyants en

poudre, de javellisants ou de produits contenant du javellisant

sous peine de rayer la finition et de la rendre moins résistante

Nettoyage de l’intérieur

Débranchez l’appareil avant de le nettoyer.

S’il est trop difficile de débrancher l’appareil, essorez bien

votre chiffon ou votre éponge pour enlever l’excès d’eau

lorsque vous nettoyez autour des interrupteurs, des lampes

ou des commandes. Utilisez une cire pour appareil ménager

sur la surface intérieure entre les portes.

Utilisez une solution d’eau tiède et de bicarbonate de soude

(environ une cuillère à soupe (15 ml) de bicarbonate de soude

dans un litre d’eau) afin de nettoyer tout en neutralisant les

odeurs. Rincez et séchez.

Derrière le réfrigérateur

Soyez prudent lorsque vous éloignez votre réfrigérateur

du mur. Tous les types de revêtements de sol peuvent être

endommagés, en particulier les revêtements matelassés et ceux

dont la surface est gaufrée.

Relevez les pieds de mise à niveau situés sur la partie inférieure

avant du réfrigérateur.

Tirez le réfrigérateur en ligne droite et lorsque vous le

remettez en place, poussez-le vers le mur en ligne droite.

Les déplacements latéraux du réfrigérateur pourraient

endommager le revêtement de sol ou le réfrigérateur.

Abaissez les pieds de mise à niveau jusqu’à ce qu’ils touchent le

sol.

Lorsque vous remettez le réfrigérateur en place en le

poussant, veillez à ne pas le faire rouler sur le cordon

d’alimentation.

Encas d’absences ou de vacances prolongées, retirez tous les

aliments du réfrigérateur et débranchez-le. Nettoyez l’intérieur

avec une solution de bicarbonate de soude (environ une cuillère

à soupe (15 ml) de bicarbonate de soude dans un litre d’eau).

Laissez les portes ouvertes.

Modèles avec affichage LCD : Éteindre le réfrigérateur au

niveau des commandes (page 7).

Dans le cas où la température pourrait descendre en dessous

de zéro, demandez à un technicien qualifié de vidanger le

système d’alimentation en eau pour éviter les dégâts des eaux.

1) Éteignez ou débranchez le réfrigérateur (p. 7).

2) Videz le seau à glaçons.

3) Fermez l’arrivée d’eau

Si vous fermez l’alimentation en eau, éteignez la machine à

glaçons (p. 18).

Retour de vacances :

1) Remettez le filtre à eau.

2) Faites passer 2 gallons (7,5 litres) d’eau dans le distributeur

d’eau froide (pendant environ 5 minutes) pour purger le

système.

3) Tirez de l’eau à 185°F (85°C) à 3 reprises (10 oz à chaque fois)

pour vidanger le système.

Départ en vacances

Déménagement

Immobilisez toutes les pièces amovibles, telles que les clayettes

et les bacs, à l’aide de ruban gommé pour éviter de les

endommager.

Lorsque vous utilisez un diable pour déplacer le réfrigérateur, ne

faites pas reposer le devant ou l’arrière du réfrigérateur contre

le diable, sous peine d’endommager votre réfrigérateur.

Ne le manipulez que par les côtés.

Assurez-vous que le réfrigérateur reste en position verticale

pendant son déménagement.

MISE EN GARDE

Ne nettoyez pas les clayettes ou les

couvercles en verre avec de l’eau tiède quand ceux-ci

sont froids. Les clayettes et couvercles en verre peuvent

se casser s’ils sont exposés à des changements soudains

de température ou si vous les cognez ou les faites

tomber. Le verre trempé est conçu pour se briser en petits

morceaux en cas de casse.

Remplacement des ampoules

Ampoules du réfrigérateur (DEL)

Le compartiment de réfrigération est

équipé d’un éclairage à DEL. De plus,

le bas de la porte du compartiment

réfrigérateur est également équipé de

DEL pour éclairer le compartiment de

congélation

Le remplacement des ampoules à DEL

doit être effectué par un technicien

autorisé.

Si cet ensemble doit être remplacé,

contactez le service GE au 1.800.432.2737

aux États-Unis ou au 1.800.561.3344 au

Canada.

OUTILLAGE DONT VOUS POUVEZ AVOIR BESOIN

Instructions

Réfrigérateur

d’installation

Modèles GE Café™

Des Questions ? Appelez 800.GE.CARES (800.432.2737) ou consultez notre site internet : GEAppliances.com

Au Canada, appelez le 1.800.561.3344 ou consultez notre site internet : www.GEAppliances.ca

AVANT DE COMMENCER

Lisez ces instructions entièrement et attentivement.

AVERTISSEMENT

Risque de basculement

Les modèles encastrés (modèles PYE, CYE et PWE)

sont plus lourds au niveau de leur partie supérieure,

surtout avec les portes ouvertes. Ces modèles doivent

être fixés à l’aide du système anti-basculement par

fixation au sol pour éviter que l’appareil ne bascule

vers l’avant, ce qui pourrait entraîner des blessures

graves, voire mortelles. Lisez et suivez les instructions

d’installation complètes pour l’installation du système

anti-basculement par fixation au sol livré avec votre

réfrigérateur.

•

IMPORTANT ³

- Respectez tous les codes et

règlements en vigueur. Conservez ces instructions pour

l’inspecteur local.

• Remarque pour l’Installateur – Assurez-vous de remettre ces

instructions à l’utilisateur.

• Remarque pour l’utilisateur- Conservez ces instructions

pour toute référence future.

• Niveau de compétence - L’installation de cet appareil

demande des connaissances de base en mécanique.

• Délai d’exécution–

Variable pour l’installation du

réfrigérateur

30 minutes pour l’installation de

l’alimentation en eau

• L’installateur est responsable de l’installation correcte de

l’appareil.

• La panne de l’appareil due à une mauvaise installation n’est

pas couverte par la garantie.

PRÉPARATION

DÉPLACEMENT DU RÉFRIGÉRATEUR À L’INTÉRIEUR

DE LA MAISON

Si le réfrigérateur ne peut pas passer par la porte, vous

pouvez enlever la porte du compartiment de réfrigération et

le tiroir du compartiment de congélation.

• Pour enlever la porte du compartiment de réfrigération,

consultez la section « Installation du réfrigérateur »

• Pour enlever la porte du compartiment de congélation,

consultez la section « Retrait du tiroir de congélation ».

Clé à molette

Écrou à compression de

diamètre externe d’¼ po

et d’une bague

Tournevis cruciforme

Tournevis à cliquet

de 3/8 po

Clé hexagonale de type

Allen de 1/8 po, 3/32 po,

¼ po et de 5/32 po

Crayon

Mèche de 1/8 po et

Perceuse manuelle ou

électrique

Mètre

Tournevis à douille ¼ po

Pinces

Niveau

Tournevis à tête plate

Tournevis Torx T20,

T25

PRÉPARATION (

suite

)

ALIMENTATION EN EAU DE LA MACHINE À

GLAÇONS ET DU DISTRIBUTEUR

Si le réfrigérateur est équipé d’une machine à glaçons, il

devra être branché à une alimentation en eau froide. Vous

pouvez vous procurer une trousse GE de branchement à

l’alimentation d’eau (contenant tuyau, robinet, raccords

et instructions) auprès de votre fournisseur, en consultant

notre site internet GEAppliances.com (au Canada par le

site GEAppliances.ca), ou au Centre de Pièces Détachées et

d’Accessoires, au 800.626.2002 (au Canada, 1.800.661.1616).

DIMENSIONS

Instructions d’installation

Profondeur du réfrigérateur

sans les portes 29

ø8

” CFE

ø8

” CYE

Hauteur entre le

sol et la partie

supérieure du cache

de la charnière 69

ø8”

Dimensions

supplémentaires

ø4” CFE

ø4” CYE

Toutes les mesures sont données avec les pieds de mise à niveau escamotés.

CFE CYE

Hauteur hors tout du haut du cache de la

charnière

ø8

”69

ø8

”

Hauteur du haut du réfrigérateur

69” 69”

Profondeur du réfrigérateur sans les portes

ø8

”24

ø8

Largeur hors tout du réfrigérateur

ø4”35

ø4”

Profondeur hors tout du réfrigérateur avec les

portes et les tiroirs équipés de leurs poignées

36¼” 31¼”

• En utilisant le tableau ci-dessous, déterminez si la largeur de votre couloir et embrasures de porte peuvent accommoder la profondeur du

réfrigérateur. Assurez-vous d’avoir assez d’espace pour éviter d’endommager le réfrigérateur avant de le déplacer en toute sécurité vers son

emplacement final.

• Si votre couloir et embrasures de porte sont assez large pour laisser passer le réfrigérateur sans enlever les poignées, passez directement à

l’étape 6. Laisser les bandes adhésives, le film et tous les emballages sur les portes jusqu’à ce que le réfrigérateur soit dans sa position finale.

• REMARQUE : Utilisez un diable rembourré ou des sangles de déménagement pour déplacer ce réfrigérateur. Placez le réfrigérateur sur

le diable en appuyant un des côtés contre le diable. Il est fortement recommandé que DEUX PERSONNES déplacent le réfrigérateur et

effectuent cette installation.

Si votre numéro de modèle commence par CFE

Si votre numéro de modèle commence par CYE

DÉPLACEMENT DU RÉFRIGÉRATEUR

CFE uniquementCYE uniquement

ø4”35

ø4”

69”69”

ø4”31

ø4”

ø8

”69

ø8

”

36.25” 35.25” 29.375”

33.75”

30.25”

31.25”

30.25”

28.75”

24.375”

25.25”

Complètement

assemblé

Complètement

assemblé

Retrait des

poignées

Retrait des

poignées

Retrait de la

porte gauche

Retrait de la

porte gauche

Réfrigérateur

seul (sans

charnières)

Réfrigérateur

seul (sans

charnières)

Réfrigérateur

avec glissièresdu

congélateur

Réfrigérateur

avec glissièresdu

congélateur

Retirez les pièces des portes jusqu’à ce que

la dimension soit inférieure à votre ouverture

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR

EMPLACEMENT DU RÉFRIGÉRATEUR

• N’installez pas le réfrigérateur dans une pièce où les

températures descendent en-dessous de 60°F (16°C) parce

qu’il serait difficile d’y maintenir une température correcte.

• N’installez pas le réfrigérateur dans un endroit où la

température ambiante sera supérieure à 37°C, il ne

fonctionnera pas correctement.

• Il doit être installé sur une surface suffisamment solide pour

supporter le poids d’un réfrigérateur rempli.

DÉGAGEMENTS

Prévoyez les dégagements suivants pour faciliter

l’installation, la circulation d’air et les raccordements

hydrauliques et électriques.

Côtés 1/8 po (3 mm)

Dessus 1 po (25mm) corps du réfrigérateur/

cache de charnière

Arrière 2 po (50 mm)

RETRAIT DES PORTES DU RÉFRIGÉRATEUR

• REMARQUE IMPORTANTE : La profondeur de ce réfrigérateur

est de 36 ¼ po (31 ¼ po pour les modèles CYE). Les portes

et les passages qui mènent à l’emplacement d’installation

doivent avoir une largeur d’au moins 36 ¼ po si vous

souhaitez les portes et les poignées sur le réfrigérateur lors de

son déplacement. Si la largeur des passages est inférieure à

36 ¼ po, les portes et les poignées du réfrigérateur peuvent

être facilement rayées et endommagées. Le cache supérieur

et les portes peuvent être retirés pour permettre de déplacer

le réfrigérateur à l’intérieur en toute sécurité. Si la largeur des

passages est inférieure à 31 ¼ po, commencez par l’étape 1.

• S’il n’est pas nécessaire de retirer les portes, passez

directement à l’étape 11. Laisser les bandes adhésives et tous

les emballages sur les portes jusqu’à ce que le réfrigérateur

soit dans sa position finale.

• REMARQUE : Utilisez un diable rembourré pour déplacer ce

réfrigérateur. Placez le réfrigérateur sur le diable en appuyant

un des côtés contre le diable. Il est fortement recommandé

que DEUX PERSONNES déplacent le réfrigérateur et

effectuent cette installation.

RETRAIT DES POIGNÉES DE PORTE DU

COMPARTIMENT DE RÉFRIGÉRATION

La conception des poignées varie en fonction des

modèles, mais l’installation reste la même.

Poignées en acier inoxydable et en plastique :

Desserrez les vis de réglage avec la clé Allen d’1/8 po et

retirez la poignée.

REMARQUE : Si les fixations de la poignée ont besoin d’être

resserrées ou enlevées, utilisez une clé Allen d’1/4 po.

RETRAIT DES POIGNÉES DE PORTE DU

COMPARTIMENT DE CONGÉLATION

La conception des poignées varie en fonction des

modèles, mais l’installation reste la même.

Poignées en acier inoxydable et en plastique :

Desserrez les vis de réglage avec la clé Allen d’1/8 po et retirez la

poignée.

REMARQUE : Si les fixations de la poignée ont besoin d’être resserrées

ou enlevées, utilisez une clé Allen d’1/4 po.

Fixations

Ne retirez le

film qu’après

installation

Fixations

Ne retirez le

film qu’après

installation

Réinstallez les poignées en utilisant

la même procédure que pour les retirer.

RETRAIT DES PORTES DU RÉFRIGÉRATEUR (suite)

Débranchez l’alimentation en eau à l’arrière de

l’appareil en appuyant sur le collier gris foncé tout en

tirant le tuyau d’alimentation en eau vers le haut.

Faites passer le tuyau d’alimentation en eau à travers

le passage prévu à cet effet pour libérer le tuyau avant

de retirer la porte. La longueur du tuyau d’alimentation

en eau est supérieure à 4 pi. Celui-ci doit être fixé

à l’aide de ruban adhésif à la porte pour y accéder

facilement lors de la réinstallation de la porte

A l’aide d’un tournevis à cliquet de 3/8 po, retirez les

vis de fixation de la charnière supérieure au corps

du réfrigérateur, puis soulevez la charnière vers

le haut pour dégager l’axe de la charnière de son

emplacement dans le haut de la porte.

MISE EN GARDE

Risque lors du levage de charge

Une seule personne soulevant ces charges pourrait

se blesser. Demandez l’aide d’une autre personne

pour manipuler, déplacer ou lever les portes du

réfrigérateur.

Remarque : lorsque vous retirez la porte, pour éviter

d’endommager celle-ci ainsi que les composants

électroniques qu’elle contient, placez-la soigneusement

dans un endroit approprié.

Remarque : La charnière inférieure et son axe sont

numérotés. Ils doivent donc être associés pour que la

porte se ferme correctement de façon automatique.

Veuillez suivre les instructions scrupuleusement.

RETRAIT DES PORTES DU RÉFRIGÉRATEUR

Maintenez la porte bien fermée à l’aide de ruban-cache

ou demandez à une deuxième personne de maintenir

la porte.

Commencez par la porte de gauche : Retirez le cache

de la charnière supérieure de la porte gauche du

réfrigérateur en retirant les vis cruciformes et en le

tirant vers le haut. Faites de même pour la porte de

droite et le cache central.

Débranchez les deux connecteurs électriques au niveau

du cache supérieur.

Retirez la vis à tête hexagonale de ¼ po pour

débrancher le fil de masse de la charnière.

Retirez la vis à tête hexagonale de ¼ po pour

débrancher réducteur de tension du tuyau

d’alimentation en eau.

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

Vis de

terre

Réducteur

de tension

Cache de

charnière

REINSTALLATION DES PORTES DU

RÉFRIGÉRATEUR

Inverser en sens inverse, étapes 4 à 1, pour réinstaller les

portes du réfrigérateur. Suivez les instructions suivantes

pour les alignements critiques.

Réinstallez la charnière centrale d’abord, puis serrez

les vis à un couple de 65 po-lb.

Avec la porte gauche à 90° par

rapport à la façade du réfrigérateur,

abaissez la porte du réfrigérateur

sur la charnière centrale. Assurez-

vous que la porte et la charnière

s’alignent correctement.

Fermez les portes et assurez-vous que la partie mobile

d’étanchéité de la porte soit alignée avec la gâche. Si

la porte ne se ferme pas automatiquement après la

réinstallation, retirez la porte, retournez-la, vérifiez le repère

d’alignement et la flèche (il y a un repère d’alignement sur le

mécanisme de fermeture de la porte. Celui-ci correspond à

un repère d’alignement sur le cache inférieur. Faites pivoter

le mécanisme de fermeture de la porte pour aligner le

repère et la flèche. Réinstallez ensuite la porte).

Maintenez la porte bien fermée à l’aide de ruban-cache ou

demandez à une deuxième personne de maintenir la porte.

Réinstallez la charnière supérieure d’abord, puis serrez les

vis à un couple de 65 po-lb.

Be sure to reinstall the ground wire and strain relief to the

Assurez-vous d’avoir remis le fil de terre et le réducteur

de tension au niveau de la charnière supérieure.

Réinstallez le cache de la charnière. Remarque :

Assurez-vous que les fils ne sont pas pincés ou sous des

emplacement de vis avant de serrer ces dernières.

RETRAIT DES PORTES DU RÉFRIGÉRATEUR (suite)

Remarque : pour que l’installation se fasse correctement plus

tard, veuillez suivre attentivement la prochaine étape.

Les portes du compartiment de réfrigération doivent

RETIRÉES et INSTALLÉES en position ouverte à 90°

avec la façade du réfrigérateur.

RETRAIT DE LA PORTE OPPOSÉE

Effectuez la même procédure sur la porte du côté opposé.

Il n’y a pas de câbles ou de tuyau d’alimentation en eau

sur la porte du côté opposé.

RETRAIT DE LA CHARNIÈRE CENTRALE (si

nécessaire)

Retirez les vis de 3/8 po maintenant la charnière centrale au

corps du réfrigérateur. Utilisez le tournevis T20 pour retirer la

vis extérieure.

Soulevez et retirez la

charnière centrale

Ouvrez la

porte à 90°

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

Desserrez les vis

extérieures

Retirez

la vis

centrale

align marks

Dessous de la porte

du compartiment de

réfrigération.

alignez les repères

Si la porte ne peut pas être installé à 90°, suivez les étapes ci-dessous :

1. Si l’espace disponible ou le modèle limite l’ouverture de la porte à moins

de 180°, alors :

a) Enlevez la porte, retournez-la doucement.

b) Vérifier l’alignement de l’axe du mécanisme de fermeture de la

porte sur le dessous de la porte. Les parties planes sur l’axe

correspondent au repère d’alignement sur l’anneau en plastique

ou au repère sur le cache inférieur

c) Si l’axe n’est pas aligné sur le repère, à l’aide d’une clé Allen de

5/32 po, faites pivoter l’axe du mécanisme de fermeture de la

porte dans le sens inverse des aiguilles d’une montre pour la

porte droite, et dans le sens des aiguilles d’une montre pour la

porte gauche. Ensuite, alignez les parties planes avec le repère.

d) Installez la porte à 90°.

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

RETRAIT DE LA PORTE DU

CONGÉLATEUR

Tirez sur la porte du congélateur jusqu’à ce qu’elle soit

complètement ouverte.

Retirez les 3 vis de fixation, situées au bas de chaque

côté de la porte du congélateur en utilisant le tournevis

à cliquet hexagonal de 3/8 po.

MISE EN GARDE

Risque lors du levage de charge

La porte du congélateur est lourde. Utilisez les deux

mains pour maintenir la porte avant de la soulever

Soulevez la porte du congélateur et placez-la sur le

mécanisme à glissières.

La porte peut reposer en toute sécurité sur le fond. Ne

posez pas la porte sur toute autre surface pour éviter

les rayures.

Repoussez le mécanisme à glissières complètement

jusqu’à ce qu’il se rétracte automatiquement

REINSTALLATION DE LA PORTE DU

CONGÉLATEUR

Tirez simultanément avec les deux mains sur le

mécanisme à glissières jusqu’à extension complète.

Retirez le panier reposant sur les glissières.

MISE EN GARDE

Risque lors du levage de charge

La porte du congélateur est lourde. Utilisez les deux

mains pour maintenir la porte avant de la soulever.

Soulevez la porte du congélateur et placez-la sur le

mécanisme à glissières.

Remettez les vis de fixation en place et serrez-les au

couple de 65 po-lb.

Pour ajuster les écarts au niveau de la porte du

congélateur, suivez les instructions données en page 27.

Remettez le panier en place.

Alignez et insérez

la languette

sur le support

de la porte du

congélateur dans

la fente du support

du mécanisme

à glissières du

congélateur.

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

Installation du système anti-basculement par fixation au sol (uniquement pour les

modèles PYE, CYE et PWE)

MESURE DE L’OUVERTURE DISPONIBLE

COMPARÉE A LA LARGEUR DU

RÉFRIGÉRATEUR

Mesurez W, la largeur de l’ouverture dans laquelle vous

voulez mettre votre réfrigérateur.

Assurez-vous de tenir compte de tout surplomb du comptoir,

de l’épaisseur de la plinthe et de tout espace libre désiré.

La largeur W doit être supérieure à 36 pouces. Vous devez

placer le réfrigérateur approximativement au milieu de cette

ouverture.

MATÉRIEL DONT VOUS POUVEZ AVOIR

BESOIN (non inclus)

OUTILLAGE NÉCESSAIRE

Crayon

Mèche de 1/8 po (3 mm) et

Perceuse manuelle ou électrique

Mètre

Tournevis à douille 5/16 po

(8 mm)

Tire-fond

¼ po (6 mm) x 1 - ½ po (38 mm)

Manchons d’ancrage

½ po (12 mm) de diamètre

externe

Uniquement pour les systèmes anti-basculement par

fixation au sol en BÉTON

Mèche adaptée aux ancrages

AT-1

POSITIONNEMENT DU SYSTÈME ANTI-

BASCULEMENT PAR FIXATION AU SOL

Placez le gabarit de positionnement du système

anti-basculement par fixation au sol (fourni dans

la trousse anti-basculement) sur le sol contre le

mur arrière, à l’intérieur de W, et en ligne avec

l’emplacement souhaité pour le côté droit du

réfrigérateur (voir figure 1).

Placez le système anti-basculement par fixation au

sol sur le gabarit de positionnement avec ses trous

au sol de droite alignés aux trous au sol indiqués sur

le gabarit, à approximativement 15 ¼ po du bord

du gabarit ou du côté droit du réfrigérateur.

Maintenez en position et utilisez le système anti-

basculement par fixation au sol comme gabarit

pour marquer les trous en vous basant sur votre

configuration et la catégorie de construction

indiquée dans l’étape 3. Marquez l’emplacement des

trous avec un crayon, un clou ou un poinçon.

REMARQUE :

•

Il est OBLIGATOIRE d’utiliser au moins 2 vis pour

fixer le système de fixation au sol (un de chaque

côté du système anti-basculement par fixation au

sol). Les deux doivent entrer dans le mur ou dans

le sol. La figure 2 indique toutes les configurations

acceptables de montage pour ces vis. Identifiez les

trous de vis sur le système anti-basculement par

fixation au sol pour votre configuration.

AT-2

Épaisseur de

la plinthe ou

surplomb du

comptoir (la

mesure la plus

grande) plus

tout espace

libre désiré

Mur arrière

Avant

Côté droit du

réfrigérateur

RÉFRIGÉRATEUR

Figure 1 – – Vue d’ensemble de l’installation

Support de

base sur le

réfrigérateur

2 trous dans le mur

Côté droit du

réfrigérateur

Sol - Béton

(2 trous)

Sol - Bois

(2 trous)

15 ¼”

Gabarit de

positionnement

Système de

fixation au sol à

installer

Trous à

droite

Coin arrière

gauche du mur

du placard

AVERTISSEMENT

Risque de basculement.

Les modèles encastrés (modèles PYE, CYE et PWE) sont

plus lourds au niveau de leur partie supérieure, surtout

avec les portes ouvertes. Ces modèles doivent être fixés

à l’aide du système anti-basculement par fixation au sol

pour éviter que l’appareil ne bascule vers l’avant, ce qui

pourrait entraîner des blessures graves, voire mortelles.

Lisez et suivez les instructions d’installation complètes

pour l’installation du système anti-basculement par

fixation au sol livré avec votre réfrigérateur.

REMARQUE :

Si vous n’avez pas reçu de système anti-basculement

par fixation au sol avec votre achat, appelez le

1.800.626.8774 pour en recevoir un gratuitement. (Au

Canada, appelez le 1.800.561.3344).

Pour les instructions d’installation du système

consultez le site : www.GEAppliances.com.

(Au Canada, www.GEAppliances.ca)

Reportez-vous à 239D1142 P001 Pub# 31-45484-2

Instructions d’installation

AT-2

POSITIONNEMENT DU SYSTÈME ANTI-

BASCULEMENT PAR FIXATION AU SOL

(suite)

Installation recommandée

- Bois

Installation recommandée

- Béton

Minimum Acceptable #1 –

Montant de poutre

Minimum Acceptable #2 –

Plancher en bois

Minimum Acceptable #3 –

Sol en béton

Figure 2 – Emplacements acceptables

pour les vis

Mur et plancher en BETON :

• Ancrages nécessaires (non fourni) :

4 tire-fond d’ ¼ po (6 mm) x 1- ½ po (38 mm) 4

manchons d’ancrage d’ ½ po (12 mm) de diamètre

externe

• Percez les trous de taille recommandées pour

les ancrages dans le béton au centre des trous

marqués dans l’étape 2.

• Placez les manchons d’ancrage dans les trous

percés. Placez la fixation de sol anti-basculement

comme indiquée à l’étape 2. Retirez le gabarit de

positionnement du sol.

• Installez les tire-fond à travers la fixation de sol

anti-basculement et serrez correctement.

Mur en BOIS et sol CARRELE :

• Pour ce cas particulier, localisez les 2 trous sur le

mur identifié dans la figure 1. Percez diagonalement

un trou de guidage de 1/8 po (3 mm) au centre de

chaque trou (comme indiqué à la Fig. 3).

• Installez la fixation de sol anti-basculement en

utilisant le Minimum Acceptable #1, comme illustré

dans la Fig. 2.

AT-3

INSTALLATION DU SYSTÈME ANTI-

BASCULEMENT

Mur et plancher en BOIS :

• Percez le nombre approprié de trous de guidage

de 1/8 po au centre de chaque trou pour la fixation

de sol utilisé (vous pouvez utiliser un clou ou un

poinçon si vous n’avez pas de perceuse) ET enlevez

le gabarit du sol.

• Montez la fixation de sol anti-basculement en

vissant fermement les 2 ou 4 (recommandé) vis

à tête hexagonale, n ° 10-16 comme illustré à la

figure 3.

AT-4

OSITIONNEMENT DU RÉFRIGÉRATEUR

POUR L’ENGAGER DANS LE SYSTEME

ANTI-BASCULEMENT

Avant de mettre le réfrigérateur dans son

emplacement final, branchez le cordon

d’alimentation dans la prise de courant et raccorder

l’eau (si nécessaire). Vérifiez qu’il n’y a pas de fuite.

Trouvez le côté droit du réfrigérateur et faites le

reculer jusqu’à ce qu’il soit approximativement

aligné avec le côté droit de l’ouverture W. Cette

manœuvre devrait positionner le système anti-

basculement pour que celui-ci s’accroche à la base

anti-basculement du réfrigérateur

Faites doucement rouler le réfrigérateur dans

l’ouverture jusqu’à ce qu’il s’arrête. Vérifiez que

l’avant du réfrigérateur s’aligne avec la façade des

placards. Dans le cas contraire, faites délicatement

basculer le réfrigérateur vers l’avant et vers l’arrière

jusqu’à ce que le système anti-basculement soit

engagé et que vous remarquez que le réfrigérateur

est complètement poussé contre le mur du fond

i nécessaire : Réglez la hauteur des roulettes arrière

(et avant) de manière à engager complètement le

système anti-basculement, tout en alignant l’avant du

réfrigérateur à l’avant des placards.

Figure 3 – Fixation au mur et au sol

REMARQUE :

Si vous faites sortir le réfrigérateur en le

tirant et l’écartez du mur pour une raison quelconque, assurez-

vous de bien engager le système anti-basculement quand

vous repoussez le réfrigérateur contre le mur du fond.

Coin arrière droit

du réfrigérateur

Sol

Montant

du mur

Système

de fixation

au sol

2 Vis doivent

pénétrer dans le

montant en bois ou

en métal du mur

Mur

INSTALLATION DU RÉFRIGÉRATEUR (suite)

Installation du système anti-basculement par fixation au sol (uniquement pour les

modèles PYE, CYE et PWE) (suite)

Reportez-vous à 239D1142 P001 Pub# 31-45484-2

Si vous utilisez un tuyau de cuivre, placez un écrou de

compression et une bague (manchon) à l’extrémité

du tuyau qui vient de l’alimentation d’eau froide de la

maison. Si vous utilisez le tuyau GESmartConnect™, les

écrous sont déjà assemblés au tuyau.

Si vous utilisez un tuyau de cuivre, insérez aussi loin que

possible l’extrémité du tuyau dans le raccord à l’arrière du

réfrigérateur. Tout en tenant le tuyau, serrez le raccord.

Si vous utilisez un tuyau GE SmartConnect™, insérez

l’extrémité moulée du tuyau dans le raccord à l’arrière du

réfrigérateur, puis serrez l’écrou à compression à la main.

Serrez ensuite d’un autre tour à l’aide d’une clé. Des fuites

peuvent survenir si l’écrou est trop serré.

Fixez le tuyau dans le collier de serrage fourni pour

le maintenir en position. Vous aurez peut être besoin

d’écarter la bride.

Instructions d’installation

RACCORDEMENT DU RÉFRIGÉRATEUR À

LA CONDUITE D’EAU DE LA MAISON

Une alimentation d’eau froide est requise pour faire

fonctionner la machine à glaçons automatique. Vous

devrez en fournir une si elle n’existe pas. Consultez la

section « Installation de l’alimentation en eau ».

REMARQUES :

• Avant de raccorder la conduite d’eau au réfrigérateur,

assurez-vous que le cordon d’alimentation électrique

du réfrigérateur n’est pas branché à la prise murale.

• Si votre réfrigérateur n’est pas équipé de filtre à

eau, nous recommandons d’en monter un si votre

alimentation d’eau contient du sable ou des particules

qui peuvent boucher la grille du robinet d’eau du

réfrigérateur. Installez le dans la conduite d’alimentation

d’eau froide près du réfrigérateur. Si vous utilisez une

trousse GE SmartConnect™ Refrigerator Tubing, vous

aurez besoin d’un tuyau supplémentaire (WX08X10002)

pour brancher le filtre. Ne coupez pas le tuyau en

plastique pour installer le filtre.

• Avant de raccorder la conduite d’eau à la maison,

purgez la ligne de la maison pendant au moins 2

minutes.

Écrou de

compression d’1/4 po

Embout

(manchon)

Tuyau

SmartConnect™

Raccord du

réfrigérateur

INSTALLATION DU RÉFRIGÉRATEUR (suite)

1/4“ Tubing

Tuyau de 1/4 po

Tubería de 1/4“

Tubing Clamp

Bride

Abrazadera del tubo

Bribe

Tuyau de 1/4 po

Instructions d’installation

OUVRIR L’ALIMENTATION EN EAU

Ouvrez l’alimentation d’eau au niveau du robinet

d’arrêt (alimentation en eau de la maison) et vérifiez

qu’il n’y a pas de fuite.

BRANCHEMENT DU CORDON

D’ALIMENTATION DU RÉFRIGÉRATEUR

Veuillez lire les informations de mise à la terre fixées au

cordon d’alimentation.

MISE À NIVEAU DU RÉFRIGÉRATEUR

Les pieds de mise à niveau servent :

1) à ajuster le réfrigérateur pour que celui-ci

soit correctement positionné sur le sol et ne

vacille pas

2) de frein pour stabiliser le réfrigérateur

pendant son utilisation et son nettoyage.

Les pieds de mise à niveau permettent aussi

d’empêcher le réfrigérateur de basculer.

Tournez les pieds de mise à niveau dans le

sens des aiguilles d’une montre pour relever le

réfrigérateur et dans le sens inverse des aiguilles

d’une montre pour l’abaisser.

REMARQUE : Pour éviter tout

dommage matériel, les pieds de mise à niveau

doivent bien reposer sur le sol.

Tournevis à tête plate

Monter

MISE À NIVEAU DES PORTES DU

RÉFRIGÉRATEUR

Rappelez-vous qu’il est nécessaire que le

réfrigérateur soit de niveau pour que les portes

soient parfaitement de niveau. Si vous avez besoin

d’aide, consultez la section précédente sur la mise à

niveau du réfrigérateur.

Si vous ouvrez la porte du congélateur, vous

verrez la charnière centrale.

Insérez une clé Allen d’¼ po dans l’axe de la

charnière centrale.

Ajustez la hauteur en tournant dans le sens des

aiguilles d’une montre ou dans le sens inverse

des aiguilles d’une montre. Lorsque vous

tournez dans le sens inverse des aiguilles d’une

montre, la porte se déplace vers le haut.

Lorsque la

porte de

gauche

est plus

basse que

la porte de

droite.

Lorsque la

porte de

gauche

est plus

haute que

la porte de

droite.

Point de réglage

INSTALLATION DU RÉFRIGÉRATEUR (suite)

RAISE

Lever

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

Instructions de montage du réfrigérateur (suggestion).

Pour positionner les bacs dans les

portes :

Faites correspondre votre bac avec

la lettre indiquée. Positionnez les

crochets du bac sur le repère et le

pousser en avant jusqu’à insertion

complète.

Repère du bac

de chaque côté

Crochet de

bac arrière de

chaque côté

Appuyez sur le bac jusqu’à ce qu’il

soit bien encastré dans sa position

finale.

Séparateur

(sur certains

modèles

uniquement)

Reportez-vous à 239D4129P002 Pub# 31-45498

Instructions d’installation

INSTALLATION DE LA CONDUITE D’EAU

Nous recommandons les trousses d’alimentation

d’eau en cuivre WX8X2, WX8X3, WX8X4, selon

la longueur de tuyau dont vous avez besoin.

Nous approuvons les conduites d’eau en matière

plastique GE SmartConnect™ Refrigerator Tubing

(WX08X10006, WX08X10015 et WX08X10025).

Si vous installez un système d’eau à osmose inverse GE

dans votre réfrigérateur, la trousse GE RVKIT est la seule

installation approuvée. Pour les autres systèmes à osmose

inverse, suivez les recommandations du fabricant.

Si l’alimentation d’eau du réfrigérateur provient d’un

système de filtration de l’eau par osmose inverse

(OI) ET si votre réfrigérateur est équipé d’un filtre à

eau, utilisez le bouchon de dérivation du filtre du

réfrigérateur. En cas d’utilisation de la cartouche de

filtration d’eau du réfrigérateur associée à un filtre à

OI peut produire des glaçons creux.

L’installation de cette conduite d’eau n’est pas

garantie par le fabricant du réfrigérateur ou de

la machine à glaçons. Suivez attentivement ces

instructions afin de minimiser le risque de fuite

d’eau et de dommages onéreux.

Les coups de bélier (coups dans les tuyaux) dans la

tuyauterie de la maison peuvent endommager les

pièces de votre réfrigérateur et provoquer des fuites

d’eau ou des inondations. Appelez un plombier

certifié pour corriger les coups de bélier avant de

brancher l’alimentation en eau au réfrigérateur.

Pour prévenir les brûlures et éviter d’endommager

votre produit, ne branchez pas le tuyau d’eau à une

conduite d’eau chaude.

Pour les modèles avec affichage LCD : Si le

réfrigérateur est mis en marche avant que la

machine à glaçons ne soit branchée à l’alimentation

en eau, consultez la section ICE MAKER (machine à

glaçons) dans le menu Settings (Paramètres) de la

section Fonctionnement LCD. Suivez les commandes

à l’écran pour éteindre la machine à glaçons.

N’installez pas la tuyauterie de la machine à

glaçons dans un endroit où la température descend

en dessous de zéro.

Lorsque vous utilisez un appareil électrique (tel

qu’une perceuse) lors de l’installation, assurez-vous

que celui-ci est à double isolation ou relié à la terre

pour prévenir tout risque de choc électrique. L’outil

peut également être alimenté par batterie.

Toutes les installations doivent être conformes aux

exigences du code de plomberie local.

AVANT DE COMMENCER

PIÈCES NÉCESSAIRES

• Tuyaux en cuivre ou trousse GE SmartConnect™

Refrigerator Tubing, diamètre extérieur d’¼ po

pour brancher le réfrigérateur à l’alimentation

d’eau. Si vous utilisez un tuyau en cuivre, les deux

extrémités du tuyau doivent être coupées bien

droit.

Pour déterminer la longueur de tuyau dont vous

avez besoin : mesurez la distance entre le robinet

d’eau à l’arrière du réfrigérateur et le tuyau

d’alimentation en eau. Assurez-vous d’avoir une

longueur de tuyau suffisante pour permettre

d’éloigner le réfrigérateur du mur après l’installation.

Les trousses de tuyauterie pour réfrigérateur GE

SmartConnect™ sont disponibles dans les longueurs

suivantes :

6 pi (1,8 m) - WX08X10006

15 pi (4,6 m) - WX08X10015

25 pi (7,6 m) - WX08X10025

Instructions d’installation

INSTALLATION DE LA CONDUITE D’EAU (suite)

REMARQUE : Les seuls tuyaux en plastique

autorisés par GE sont fournis avec la trousse GE

SmartConnect™ Refrigerator Tubing. N’utilisez pas

d’autres tuyaux d’alimentation d’eau en plastique,

cette ligne étant sous pression en permanence.

Certains types de plastique peuvent se fissurer

ou se rompre avec le vieillissement et causer des

dégâts d’eau dans votre maison.

• Vous pouvez vous procurer une trousse GE de

branchement à l’alimentation d’eau (contenant

tuyau, robinet, raccords et instructions) auprès

de votre fournisseur ou au Centre de Pièces

Détachées et d’Accessoires, au 800.626.2002 (au

Canada, 1.800.661.1616).

• Alimentation en eau froide La pression de

l’alimentation d’eau doit être entre 20 et 120 psi (1,4

à 8,1 bar).

• Perceuse électrique.

• Clé d’½ po ou clé réglable

• Un tournevis à tête plate et un tournevis

cruciforme.

• Deux écrous à compression d’un

diamètre extérieur de ¼ po et deux

EDJXHVPDQFKRQV³SRXUEUDQFKHU

le tuyau en cuivre au robinet d’arrêt

et au robinet d’eau du réfrigérateur.

• Si vous utilisez une trousse GE SmartConnect™

Refrigerator Tubing, les raccords nécessaires sont

déjà assemblés au tuyau.

• Si votre canalisation d’eau

actuelle en cuivre est

équipée d’un raccord évasé

à une extrémité, vous aurez

besoin d’un adaptateur (que vous trouverez

dans votre magasin de matériel de plomberie)

pour brancher le tuyau d’eau au réfrigérateur,

OU BIEN vous pouvez couper le raccord évasé à

l’aide d’un coupe-tube, puis utiliser un raccord à

compression. Ne coupez jamais l’extrémité finie

d’un tuyau de la trousse GE SmartConnect™

Refrigerator Tubing.

• Robinet d’arrêt pour brancher

le tuyau d’eau froide. Le robinet

d’arrêt doit avoir une entrée d’eau

avec un diamètre intérieur minimal

de 5/32 po au point de jonction avec le TUYAU

D’EAU FROIDE. Des robinets d’arrêt de type vanne

à étrier sont souvent inclus dans les trousses

d’alimentation d’eau. Avant d’en acheter, assurez-

vous que ce type de robinet est conforme à vos

codes de plomberie locaux.

PIÈCES NÉCESSAIRES (suite)

FERMETURE DE L’ALIMENTATION D’EAU

PRINCIPALE

Ouvrez le robinet le plus proche pour purger

l’eau des tuyauteries.

Installez le robinet d’arrêt sur la canalisation d’eau

potable la plus proche.

Choisissez un emplacement pour le robinet qui

soit facilement accessible. Il est préférable de se

connecter sur le côté d’un tuyau vertical. Si vous

devez vous connecter à un tuyau horizontal,

faites le branchement vers le haut ou sur le

côté, plutôt qu’en bas du tuyau pour éviter de

recevoir des sédiments provenant de la conduite

d’eau.

OUVREZ LE ROBINET LE PLUS PROCHE POUR

PURGER L’EAU DES TUYAUTERIES.

PERCAGE D’UN TROU POUR LE ROBINET

Percez un trou de 1/4 po dans le tuyau d’eau,

à l’aide d’un foret dur, même si vous utilisez un

robinet auto-forant. Enlevez toutes les bavures

dues au perçage du trou dans le tuyau.

Veillez à ne pas laisser l’eau couler dans votre

perceuse.

Si vous ne percez un trou d’ ¼ po, votre

production de glace ainsi que la taille des

glaçons seront réduites.

Instructions d’installation

Placez un écrou de compression et une bague

(manchon) à l’extrémité du tuyau et branchez-les

au robinet d’arrêt.

Assurez-vous que le tuyau soit bien inséré dans

le robinet. Serrez bien l’écrou de compression.

Pour le tuyau en matière plastique d’une trousse

GE SmartConnect™ Refrigerator Tubing, insérez

l’extrémité moulée du tuyau dans le robinet

d’arrêt et serrez l’écrou de compression à la

main, puis serrez d’un tour supplémentaire avec

une clé. Des fuites peuvent survenir si l’écrou est

trop serré.

REMARQUE : L’installation sera conforme aux

codes de plomberie 248CMR du Commonwealth

du Massachusetts. L’utilisation de robinets-

vannes à étrier sont interdites au Massachusetts.

Demandez l’avis de votre plombier qualifié.

BRANCHEMENT DU TUYAU AU ROBINET

Ouvrez le robinet d’alimentation principale d’eau et

purgez le tuyau jusqu’à ce que l’eau soit claire.ear.

Fermez l’eau au niveau du robinet d’eau après

écoulement d’environ 1 litre (1 quart) d’eau par le

tuyau ou au bout de 2 minutes.

PURGE DU TUYAU

Robinet d’arrêt de

type vanne à étrier

Écrou de compression

Presse-joint

Robinet de sortie

Bague (manchon)

Tuyau

SmartConnect

™

Fixez le robinet d’arrêt à la canalisation d’eau

froide à l’aide du collier de serrage.

REMARQUE : L’installation sera conforme aux

codes de plomberie 248CMR du Commonwealth

du Massachusetts. L’utilisation de robinets-

vannes à étrier sont interdites au Massachusetts.

Demandez l’avis de votre plombier qualifié.

FIXATION DU ROBINET D’ARRÊT

Serrez les vis du collier jusqu’à ce que la rondelle

d’étanchéité commence à enfler.

REMARQUE : Ne serrez pas trop, vous risquez

d’écraser le tuyau.

SERRAGE DU COLLIER

Collier de

serrage

Tuyau vertical

d’eau froide

Robinet d’arrêt de

type vanne à étrier

Rondelle

Entrée

Collier de

serrage

Vis du

collier

Faites passer le tuyau entre la conduite d’eau

froide et le réfrigérateur.

Faites passer le tuyau par un trou percé dans le

mur ou le plancher (derrière le réfrigérateur ou

au niveau du placard adjacent) aussi près du

mur que possible.

PASSAGE DU TUYAU

Pour terminer l’installation du réfrigérateur, retournez à

l’étape 11 de la section Installation du réfrigérateur.

INSTALLATION DE LA CONDUITE D’EAU (suite)

Bruits normaux de fonctionnement.

Les réfrigérateurs plus récents font des bruits différents de ceux des anciens. Les réfrigérateurs modernes

proposent plus de fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH...



Le nouveau compresseur à rendement élevé peut fonctionner

plus longtemps et plus vite que votre ancien réfrigérateur et vous

pouvez entendre un son modulé ou un ronflement aigu pendant

son fonctionnement.



Vous entendrez peut-être un sifflement lorsque les portes se

ferment.



Ceci est dû à l’équilibrage de la pression dans le réfrigérateur.

Après distribution de glace, un moteur ferme la goulotte de glace

pour empêcher l’air tiède ambiant d’entrer dans le seau à glace,

permettant ainsi de maintenir la glace à une température en

dessous de zéro.

Le ronronnement du moteur fermant la goulotte de glaçons est

normal, quelques instants après la distribution de glace.



Vous pouvez entendre les ventilateurs tourner à hautes vitesses.

Cela se produit lorsque le réfrigérateur vient d’être branché,

lorsque les portes sont ouvertes fréquemment ou lors de l’ajout

d’une grande quantité d’aliments dans le réfrigérateur ou le

congélateur. Les ventilateurs permettent de maintenir les bonnes

températures.



La vitesse des ventilateurs varie pour fournir un refroidissement

et une économie d’énergie optimum.

CLICS, CRAQUEMENTS ET

CLAQUEMENTS



Vous entendrez peut-être des craquements ou des bruits secs

lorsque le réfrigérateur vient d’être branché. Ceci se produit lorsque

le réfrigérateur se refroidit pour atteindre la bonne température.



L’expansion et la contraction des serpentins de refroidissement

pendant et après le dégivrage peuvent provoquer des

craquements ou des claquements.



Sur les modèles équipés d’une machine à glaçons, après un cycle

de fabrication de glaçons, vous entendrez les glaçons tomber

dans le seau à glace.



Sur les modèles équipés d’un distributeur, au cours de la

distribution d’eau, vous entendrez peut-être le déplacement des

tuyaux d’eau au début de la distribution et après avoir relâché le

bouton du distributeur.

BRUITS D’EAU



La circulation du liquide frigorigène dans le système provoque

parfois des gargouillements comme de l’eau en ébullition.



L’eau qui tombe sur le chauffage de dégivrage peut parfois

provoquer des crépitements, des bourdonnements pendant le

cycle de dégivrage.



Vous entendrez peut-être des bruits de ruissellement pendant le

cycle de dégivrage quand la glace sur l’évaporateur fond et coule

dans le bac collecteur.



La fermeture de la porte peut provoquer un gargouillement dû à

l’équilibrage de la pression.

Entendez-vous ce que j’entends ? Ces conditions sont normaux.

REFROIDISSEMENT AU

DÉMARRAGE

24 heures peuvent être nécessaires pour que les températures dans

le réfrigérateur et le congélateur correspondent à celles affichées à

l’écran. Pendant ce temps, il est préférable de réduire au maximum

l’ouverture des portes du réfrigérateur et du congélateur.

CONSEILS



Le congélateur se refroidit en premier.



Le compartiment de réfrigération se refroidit en dernier,

cela peut prendre plusieurs heures après le congélateur.



En éteignant la machine à glaçons, les aliments dans

le congélateur et le réfrigérateur se refroidissent plus

rapidement.

Conseils de dépannage

Économisez du temps et de l’argent ! Consultez d’abord les

tableaux dans les pages suivantes pour peut-être éviter de

faire appel à un technicien.

Avant d’appeler à un réparateur…

Problème Causes Possibles Solution

Le voyant lumineux du filtre à eau

reste allumé après le remplacement

du filtre

L’indicateur de filtre à eau doit être

réinitialisé

Sélectionnez SETTINGS (Paramètres) à

l’écran LCD, puis WATER FILTER (Filtre à

eau). Sélectionnez RESET (Réinitialiser)

Le voyant lumineux du filtre à eau est

éteint

Ceci est normal. Ce voyant s’allume

pour vous signaler que le filtre devra

bientôt être remplacé.

Consultez la section A propos du Filtre à

Eau pour de plus amples informations.

La poignée est lâche/Il y a un espace

vide au niveau de la poignée.

La poignée doit être ajustée. Consultez les sections Fixation de

la Poignée du Compartiment de

Réfrigération et Fixation de la Poignée

du Congélateur pour des instructions

détaillées.

Le réfrigérateur bipe Il s’agit de l’alarme de la porte Arrêtez-la ou désactivez-la avec la

porte fermée. Si la porte est ouverte

et l’alarme retentit, vous ne pouvez

qu’arrêter l’alarme.

Pas de refroidissement Le système de refroidissement est

éteint

Consultez la section A propos des com-

mandes

L’eau a un mauvais goût ou une mau-

vaise odeur

Le distributeur d’eau n’a pas été uti-

lisé pendant une longue période.

Tirez de l’eau jusqu’à ce que toute l’eau

du système soit remplacée.

L’eau dans le verre est tiède Ceci est normal lorsque le réfrigéra-

teur vient d’être branché

Attendez 24 heures pour que le

réfrigérateur refroidisse complètement

Le distributeur d’eau n’a pas été uti-

lisé pendant une longue période

Tirez de l’eau jusqu’à ce que toute l’eau

du système soit remplacée.

Le système d’eau a été vidangé Attendez quelques heures pour que

l’eau se refroidisse.

Le distributeur d’eau ne fonctionne

pas

Le robinet d’eau est fermé ou n’est

pas branché.

Consultez la section Installation de la

conduite d’eau

Le filtre à eau est bouché ou le filtre/

le bouchon de dérivation n’est pas

installé

Remplacez la cartouche de filtre ou

retirez le filtre et installez le bouchon de

dérivation.

De l’air peut être piégé dans le sys-

tème d’eau.

Appuyez sur le bras de distribution pen-

dant au moins 5 minutes.

L’eau dans le réservoir est gelée parce

que les commandes sont réglées sur

une température trop froide.

Réglez la commande du réfrigérateur

sur une température plus élevée et

attendez 24 heures. Si le distributeur ne

donne pas d’eau au bout de 24 heures,

contactez un réparateur

L’eau jaillit du distributeur La cartouche du filtre vient d’être

installée

Faites couler l’eau du distributeur

pendant 5 minutes (environ 2 gallons ou

7,5 litres).

Conseils de dépannage (suite)

GEAppliances.com

Problème Causes Possibles Solution

Pas de production d’eau ou de

glaçons

La ligne d’alimentation ou le robinet

d’arrêt est bouché

Appelez un plombier

Le filtre à eau est bouché Remplacez la cartouche de filtre ou

retirez le filtre et installez le bouchon de

dérivation.

La cartouche du filtre n’est pas cor-

rectement installée

Retirez et réinstallez la cartouche de filtre,

en étant certain qu’elle est bien verrouillée

La machine à glaçons est éteinte Vérifier que la machine à glaçons est en

marche Consultez la section À propos de la

machine à glaçons automatique

L’eau jaillit du distributeur L’air est peut être présent dans le

système d’alimentation en eau,

amenant l’eau à goutter après

distribution

Distribuez de l’eau pendant au moins 5

minutes pour éliminer l’air du système

Photos non trouvées Les photos ne sont pas dans le réper-

toire racine de l’USB

Assurez-vous que les photos sont dans le

répertoire racine de votre clé USB

Les photos ne sont pas au format

JPEG

Les photos doivent être au format JPEG

L’appareil photo/l’ordinateur est uti-

lisé avec le cordon USB

Vous devez utiliser une clé USB

PRECISE FILL (Remplissage précis) ne

remplit pas le conteneur

C’est normal. PRECISE FILL (Remplis-

sage précis) nécessite l’utilisation d’un

bras de distribution

Pour une quantité spécifique d’eau,

sélectionnez PRECISE FILL (Remplissage

précis) pour distribuer de l’eau

Le congélateur refroidit mais pas le

compartiment de réfrigération

Ceci est normal lorsque le réfrigéra-

teur vient d’être branché ou après

une panne d’électricité d’une longue

durée.

Attendez 24 heures pour que la

température dans les deux compartiments

atteigne les températures sélectionnées.

Le distributeur de glace s’ouvre après

la fermeture du tiroir du congélateur

Normal La porte du distributeur de glace peut

s’ouvrir après la fermeture de la porte du

congélateur pour permettre l’accès

L’eau chaude ne fonctionne pas Le fonctionnement est désactivé Assurez-vous que « Eau chaude

Désactivée » n’est pas sélectionné

La pression d’eau est basse Assurez-vous que le tuyau d’eau n’est pas

plié

Le robinet d’eau est fermé ou n’est

pas branché.

Consultez la section Installation de la con-

duite d’eau

Le filtre à eau est bouché ou le filtre/

le bouchon de dérivation n’est pas

installé

Remplacez la cartouche de filtre ou

retirez le filtre et installez le bouchon de

dérivation.

L’eau chaude continue de passer

pendant une courte période après

avoir relâcher la poignée

Le filtre à eau est partiellement

bouché ou la pression d’eau est faible

(<40 psi)

Remplacez la cartouche de filtre ou retirez

le filtre et installez le bouchon de dérivation

ou encore augmentez la pression d’eau.

Mythe ou réalité ? Réponse Explication

Le filtre à eau du réfrigérateur peut nécessiter

un remplacement même si l’indicateur de filtre

n’a pas viré au rouge ou indique Filtre Épuisé.

VRAI L’indicateur du filtre à eau vous indiquera la nécessité de

remplacer le filtre à eau tous les six mois. La qualité de l’eau varie

d’une ville à l’autre. Si le débit d’eau du distributeur ralentit ou si

la production de glace diminue, le filtre à eau doit être remplacé,

même si l’indicateur de filtre peut ne pas indiquer la nécessité d’un

remplacement.

La machine à glaçons automatique dans mon

réfrigérateur produira de la glace lorsque le

réfrigérateur est branché à une prise sect-

eur.

MYTHE Le réfrigérateur doit être raccordé à une alimentation en eau

et la machine à glaçons doit être allumée. Assurez-vous que la

machine à glaçons est en marche, mais seulement après avoir

raccordé le système à l’alimentation en eau et que celle-ci est

ouverte. La machine à glaçons peut être allumée ou éteinte à

partir des commandes. Veillez à ce que la machine à glaçons

soit en marche, comme indiqué sur le panneau de commande

du réfrigérateur. Consultez la section À propos de la machine à

glaçons automatique.

Une fois que le réfrigérateur est branché

à une prise électrique et raccordé à une

alimentation en eau, j’aurai immédiatement des

quantités illimitées d’eau glacée disponibles au

distributeur d’eau.

MYTHE Le bac du distributeur d’eau situé à l’intérieur du réfrigérateur

sert à stocker l’eau à distribuer. 24 heures sont nécessaires pour

que l’eau de ce réservoir soit refroidie après l’installation. Une

utilisation trop importante ne permet pas à l’eau de se refroidir.

Après distribution d’une quantité d’eau, la

présence de quelques gouttes d’eau est nor-

male.

VRAI Quelques gouttes d’eau peuvent tomber du distributeur après que

le bras de distribution ait été relâché. Pour minimiser les pertes,

retirez lentement votre verre du distributeur.

Il n’y aura jamais de givre dans le compartiment

de congélation.

MYTHE La présence de givre dans le congélateur indique généralement

que la porte n’est pas bien fermée ou a été laissée ouverte. En

cas de givre, éliminez le l’aide d’une spatule en plastique et d’un

torchon. Puis vérifiez qu’aucun aliment ou conteneur empêche la

fermeture de la porte du congélateur. Vérifiez sur le panneau de

contrôle du réfrigérateur si l’alarme de la porte est activée.

Après installation du réfrigérateur ou après le

remplacement de la cartouche filtrante, je dois

tirer de l’eau pendant cinq minutes.

VRAI

Un réfrigérateur ou un filtre à eau nouvellement installé contient de

l’air dans les tuyaux d’eau. Appuyez sur le bras du distributeur pour

tirer de l’eau froide pendant au moins 5 minutes pour éliminer l’air

du tuyau d’alimentation en eau et rincer le filtre.

Pour remplir le seau à glace jusqu’à sa capacité

maximale, je dois distribuer des glaçons environ

12 à 18 heures après l’installation.

VRAI La distribution de 3 ou 4 glaçons, entre 12 heures et 18 heures

après l’installation, permet à la glace de se disperser dans le seau

à glace. Celui-ci indique à la machine à glaçons de produire des

glaçons supplémentaires. Production normale de glaçons = 100

glaçons en 24 heures.

Je peux utiliser le bouchon de dérivation du

filtre à eau pour déterminer si le filtre doit être

remplacé.

VRAI La réduction de débit du distributeur d’eau ou de la production

de glace peut indiquer la nécessité de remplacer le filtre à eau.

Installez le bouchon de dérivation du filtre à eau (fourni avec le

réfrigérateur), et vérifiez le débit au niveau du distributeur. Si le

débit d’eau revient à la normale avec le bouchon de dérivation en

place, remplacez le filtre à eau.

La partie supérieure de la porte du réfrigérateur

sera toujours alignée.

MYTHE Plusieurs facteurs peuvent affecter l’alignement des portes du

compartiment de réfrigération, y compris le sol sur lequel le

réfrigérateur est installé et la quantité d’aliment (charge) dans les

portes. Si les parties supérieures des portes du compartiment de

réfrigération ne sont pas alignées, utilisez une clé Allen de 6,3 mm

(1/4 po) pour ajuster les portes gauche et droite. La vis de réglage

se trouve sur le côté inférieur gauche ou droit de la porte. Ouvrez

la porte du congélateur pour accéder à cette vis. Sur certains

modèles la porte gauche du compartiment de réfrigération peut

être relevée à l’aide d’entretoises. Appelez 800-GECARES pour

obtenir ces entretoises.

Avant de faire appel à un technicien, parcourez les conseils de dépannage donnés dans ce

manuel. Si nécessaire, une visite par un technicien de service peut être prévue en nous con-

tactant en ligne sur GEAppliances.com ou par téléphone au 800.ge.CARES 800.432.2737

Mythe ou réalité

ENTRETIEN

Mythe ou réalité ? Réponse Explication

Les poignées de porte du réfrigérateur peuvent

être facilement resserrées.

VRAI Si les poignées de porte sont lâches ou s’il y a un espace vide au

niveau de la poignée, celle-ci peut être ajustée à l’aide d’un clé

Allen d’ 1/8 po sur les vis de réglage situées sur les extrémités des

poignées.

Il peut y avoir des problèmes d’odeur et de goût

avec votre glace.

VRAI Après la mise en marche de la machine à glaçons, jetez les

premières 24 heures de production de glace pour éviter tous

problème d’odeur et de goût.

Je peux effectuer des réglages précis des portes du

compartiment de réfrigération pour les aligner.

VRAI Si les portes du compartiment de réfrigération ne sont pas alignées,

utilisez une clé Allen d’ ¼ po pour ajuster la porte de droite. La vis de

réglage est située au bas de la porte de droite. Ouvrez la porte du

congélateur pour y accéder. La porte de gauche du compartiment de

réfrigération peut être relevée à l’aide d’entretoises. Appelez 800-GECARES

pour obtenir ces entretoises.

Les poignées de porte doivent toujours être retirées

pour l’installation.

MYTHE Consultez le tableau au verso de ces instructions. Si les portes doivent

être retirées ou si le réfrigérateur passe facilement dans les ouvertures, ne

retirez pas les poignées. Ajustez les poignées qui sont lâches ou s’il y a un

espace vide au niveau de celles-ci, en ajustant les vis de réglage à chaque

extrémité des poignées.

Les portes doivent toujours être retirées pour

l’installation.

MYTHE Consultez le tableau au verso de ces instructions. Les portes doivent

uniquement être enlevées lorsque cela est nécessaire pour prévenir les

dommages provoqués par des ouvertures trop étroites ou pour accéder à

l’emplacement final.

Les portes du réfrigérateur qui ne ferment pas après

l’installation peuvent être ajustées pour qu’elles

ferment correctement.

VRAI Le mécanisme de la porte fonctionne mieux si celle-ci est installée à 90°+.

Si elle est installée à 180°, retirez la porte à partir de la charnière centrale

puis ouvrez la porte à 180° avant de la réinstaller. Consultez la section

Réinstallation des portes du réfrigérateur

Les roues arrière peuvent être ajustées. MYTHE Lorsque vous purgez l’air du système, vérifiez l’absence de fuites au

niveau de toutes les connexions. Vérifiez la connexion à l’alimentation en

eau du domicile à l’arrière du réfrigérateur ainsi que la connexion de ce

tuyau au niveau de la porte.

Vérifiez l’absence de fuites d’eau après avoir effectué

tous les raccordements.

VRAI Si le réfrigérateur a été stocké dans un environnement froid, il est possible

que l’écran LCD mette un certain temps avant de donner un affichage

correct. Laissez assez de temps pour que le réfrigérateur atteigne une

température normale, l’affichage devrait alors être correct.

Mon écran LCD sera toujours allumé lorsque je

branche le cordon d’alimentation lors de l’installation.

MYTHE If the refrigerator has been stored in a cold environment, the LCD may be

slow to give a proper display. Give the refrigerator enough time to warm

up, and the display should be okay.

Tout résidu d’emballage peut être nettoyé à l’aide de

n’importe quel détergent.

MYTHE N’utilisez pas de cire, de javellisant ou de tout autre produit contenant

du chlore sur les panneaux, les poignées de porte et les garnitures en

acier inoxydable. Vérifiez ces instructions dans la section Nettoyage de

l’extérieur du réfrigérateur pour plus de détails.

Avant de faire appel à un technicien, parcourez les conseils de dépannage donnés dans ce

manuel. Si nécessaire, une visite par un technicien de service peut être prévue en nous con-

tactant en ligne sur GEAppliances.com ou par téléphone au 800.ge.CARES 800.432.2737

Mythe ou réalité

ENTRETIEN

Garantie du réfrigérateur. (pour les produits achetés aux États-Unis)

Toutes les réparations en vertu de la garantie sont fournis par

nos Centre de Service d’Usine ou par un technicien autorisé

Customer Care®. Pour prévoir une réparation, consultez notre site

GEAppliances.com ou appelez le 800.GE.CARE5 (800.432.2737).

Veuillez avoir votre numéro de série et votre numéro de modèle à

portée de main lorsque vous appelez pour obtenir un service.

■ Les déplacements à votre domicile pour vous expliquer

l’utilisation de ce produit

■ Une installation, livraison ou maintenance défectueuse.

■ Une panne du produit par abus d’utilisation, par mauvaise

utilisation, par modification ou s’il a été utilisé dans un but autre

que celui pour lequel il a été fabriqué.

■ Détérioration des aliments.

■ Le remplacement des fusibles ou le réenclenchement du

disjoncteur du domicile.

■ Les dommages causés après la livraison.

■ Le remplacement de la cartouche filtrante, si incluse, à cause

d’une pression d’eau en dehors de la gamme de fonctionnement

recommandée ou à cause d’une concentration excessive de

sédiments dans l’eau d’alimentation.

■ Le remplacement des ampoules, si incluses, ou la cartouche

filtrante, si incluse, et dans des conditions autres que celles

susmentionnées.

■ Tout dommage causé par accident, incendie, inondation ou une

catastrophe naturelle.

■ Tout dommage fortuit ou indirect causé par des défauts

éventuels de cet appareil.

■ Le service s’il est impossible d’avoir accès au produit.

■ Dommages causés par l’utilisation d’un filtre qui n’est pas de

marque GE.

Ce qui n’est pas couvert par GE :

Cette garantie est étendue à l’acheteur d’origine et aux propriétaires suivants pour tout produit acheté pour une

utilisation domestique aux États-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur

autorisé GE, vous devrez peut-être assumer les frais de transport ou apporter l’appareil à un centre de service

autorisé GE. En Alaska, cette garantie exclut le coût d’expédition ou de dépannage à votre domicile.

Certains états n’acceptent pas d’exclusion ou de limites aux dommages indirects consécutifs. Certains droits

particuliers vous sont dévolus en vertu de la présente garantie et peuvent s’accompagner d’autres droits qui

varient selon votre lieu de résidence. Pour connaître vos droits juridiques, veuillez consulter le bureau local ou le

bureau d’état des affaires aux consommateurs ou le Procureur Général de votre état.

Garant : General Electric Company. Louisville, KY 40225

Agrafez votre facture ici.

Pour bénéficier du service

de réparation sous garantie,

une preuve de la date d’achat

initial est nécessaire.

EXCLUSION DES GARANTIES TACITES - Votre recours exclusif est l’échange du produit suivant les modalités de

la Garantie Limitée. Toutes garanties tacites, y compris les garanties de valeurs marchandes ou d’adéquation

à des fins particulières, sont limitées à une durée d’un an ou à la durée la plus courte autorisée par la loi.

Pendant la période de

garantie de :

GE remplacera :

Un An

A compter de la date d’achat

initial

Toute pièce du réfrigérateur qui s’avère défectueuse en raison d’un défaut de matériau ou de

fabrication. Pendant la validité de la présente garantie limitée d’un an, GE fournira également

gratuitement la main d’œuvre et le service pour réparer la pièce défectueuse.

Trente jours

(

filtre à eau, si inclus) A compter de

la date d’achat initial

Toute pièce de la cartouche filtrante qui ne fonctionne pas à cause d’un vice de matériau ou de main

d’œuvre. Pendant la validité de la présente garantie limitée de 30 jours, GE fournira gratuitement une

cartouche filtrante de remplacement.

SEULEMENT MODÈLES GE PROFILE™ AND GE CAFÉ™

Cinq Ans

A compter de la date d’achat

Toute pièce du système fermé du réfrigérateur (compresseur, condenseur, évaporateur et tous

les tuyaux de raccordement) qui s’avère défectueuse en raison d’un défaut de matériau ou de

fabrication. Pendant la validité de la présente garantie limitée de cinq an, GE fournira également

gratuitement la main d’œuvre et le service pour réparer la pièce défectueuse dans le système fermé

du réfrigérateur.

Pour le diagnostic, la réparation de votre réfrigérateur peut nécessiter l’utilisation du port de données

embarqué. Celui-ci permet au technicien de réparation GE de diagnostiquer rapidement des problèmes

avec votre appareil. Il permet également à GE d’améliorer ses produits en fournissant à ces derniers des

informations sur votre appareil. Si vous ne voulez pas que les données de votre appareil soient envoyées à

GE, veuillez demander à votre technicien de NE PAS soumettre les données à GE pendant la réparation.

Certificat de garantie de la cartouche RPWF du filtre à eau.

Contactez-nous sur www.geapplianceparts.com

ou appelez le 800.GE.CARES.

Cette garantie est étendue à l’acheteur d’origine et aux propriétaires suivants pour tout produit acheté pour

une utilisation domestique aux États-Unis. En Alaska, cette garantie exclut le coût d’expédition ou de dépannage

à votre domicile.

Certains états n’acceptent pas d’exclusion ou de limites aux dommages indirects consécutifs. Certains droits

particuliers vous sont dévolus en vertu de la présente garantie et peuvent s'accompagner d'autres droits qui

varient selon votre lieu de résidence. Pour connaître vos droits juridiques, veuillez consulter le bureau local ou

le bureau d’état des affaires aux consommateurs ou le Procureur Général de votre état.

Pour les achats effectués en Iowa : Ce formulaire doit être signé et daté par l'acheteur et le vendeur avant

la réalisation de cette vente.

Ce formulaire doit être conservée au dossier par le vendeur pendant une période minimale de deux ans.

Acheteur :

Nom

Adresse

Ville État Code postal

Signature Date

Vendeur :

Nom

Adresse

Ville État Code postal

Signature Date

Pendant la période

de garantie de :

Nous remplacerons gratuitement :

Trente jours

A compter de la date

d'achat initial

Toute pièce de la cartouche filtrante qui s’avère défectueuse en raison d’un défaut

de matériau ou de fabrication pendant cette période de garantie de trente jours.*

Ce qui n’est pas couvert :

• Les déplacements à votre domicile pour vous expliquer l’utilisation de ce produit.

• Une installation incorrecte.

• Une panne du produit par abus d’utilisation, par mauvaise utilisation, par modification ou s’il a été utilisé

dans un but autre que celui pour lequel il a été fabriqué ou de façon commerciale.

• Le remplacement des fusibles ou le réenclenchement du disjoncteur du domicile.

• Le remplacement de la cartouche filtrante à cause d’une pression d’eau en dehors de la gamme de

fonctionnement recommandée ou à cause d’une concentration excessive de sédiments dans l’eau d’alimentation.

• Tout dommage causé par accident, incendie, inondation ou une catastrophe naturelle.

• Tout dommage fortuit ou indirect causé par des défauts éventuels de cet appareil.

Agrafez votre facture ici. Pour

obtenir le service sous garantie,

une preuve de la date d’achat

initial est nécessaire.

Appliance Service

800-GE-CARES

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

* Si votre pièce GE s’avère défectueuse en raison d'un défaut de fabrication dans les trente jours à compter de la date d'achat initiale, nous vous fournirons gratuitement une nouvelle pièce, ou, à notre

gré, une pièce reconstruite. Renvoyez la pièce défectueuse au fournisseur de pièces auprès duquel cette pièce a été achetée avec une copie de la preuve d'achat de la pièce. Si la pièce est défectueuse

et n’indique aucun signe d’une utilisation abusive, celle-ci sera échangée. La garantie ne couvre pas la défaillance de pièces qui sont endommagées en votre possession, sont utilisées de façon abusive

ou ont été mal installées. Elle ne couvre pas les frais de retour de la pièce au fournisseur auprès duquel elle a été acheté. Elle ne couvre pas non plus le coût de main d’œuvre pour retirer ou installer cette

pièce pour diagnostiquer la panne. Elle ne couvre pas les pièces utilisées dans les produits à usage commercial, sauf dans le cas des équipements de climatisation. En aucun cas, GE ne peut être tenu

responsable des dommages indirects. Garant : General Electric Company

EXCLUSION DES GARANTIES TACITES : Votre recours exclusif est l’échange du produit suivant les modalités de la Garantie Limitée. Toutes garanties tacites, y compris les garanties de valeurs

marchandes ou d’adéquation à des fins particulières, sont limitées à une durée de six mois ou à la durée la plus courte autorisée par la loi.

Fiche de données de performance

GE RPWF

Utilisez des cartouches de rechange RPWF.

La concentration des substances indiquées dans l’eau alimentant le système a été réduite à une concentration inférieure ou égale à la limite

autorisée pour l'eau en sortie du système, telle que l’exigent les normes NSF/ANSI 42 et 53. Les systèmes sont testés et certifiés par le NSF

International conformément à la norme NSF/ANSI 42 et 53 pour la réduction des substances chimiques indiquées ci-dessous.

Les allégations suivantes de réductions pharmaceutiques n'ont pas été certifiées par NSF International. Allégations testées et vérifiées

par un laboratoire indépendant :

Réduction des

contaminants d’alimentation

Concentration d’amorce

spécifiée par NSF

% réduction

moyenne

Concentration moyenne

en sortie

Max Permissible

Concentration max

permissible en sortie

Rapport

d’essai NSF

Aténolol 1088 ng/L N/A 99,5% 5,0 ng/L N/A J-00103221

Fluoxétine 845 ng/l N/A 99,4% 5,0 ng/L N/A J-00103221

Ibuprofène 898 ng/L N/A 98,8% 9,9 ng/L N/A J-00103726

Progestérone 945 ng/L N/A 99,4% 5,5 ng/L N/A J-00103727

Triméthoprime 403 ng/L N/A 99,5% 2,0 ng/L N/A J-00103221

34-8708-7119-0

EPA #070595-MEX-001

Il est impératif que les méthodes d’installation, de maintenance et de remplacement du filtre recommandées par le fabricant pour ce produit soient respectées.

Consultez le manuel d’installation pour toute information sur la garantie.

Ne procédez pas à l’installation si la pression de l’eau dépasse 120 psi (827 kPa).

Directives d’utilisation/Paramètres de l’eau d’alimentation

Débit fourni 0,5 gpm (1,89 lpm)

Alimentation en eau Eau potable

Pression d’alimentation 25-120 psi (172– 827 kPa)

Température de l’eau 33º F - 100º F (0.6º C - 38º C)

Remarque : Il est à noter que ces essais ont été effectués dans des conditions

standards de laboratoire, la performance réelle peut varier.

Cartouche de rechange : RPWF. Pour une estimation des coûts de remplacement

des éléments, veuillez appeler le 1-800-626-2002 ou consultez notre site internet

à www.geapplianceparts.com.

AVERTISSEMENT

Pour réduire le risque associé à l'ingestion de contaminants :

•

N’utilisez jamais votre système de filtration avec une eau microbiologiquement

insalubre ou de qualité inconnue sans avoir un dispositif de désinfection

adéquate en amont ou en aval de votre système. Les systèmes homologués

pour la réduction des spores peuvent être utilisés sur une eau désinfectée

pouvant contenir des spores filtrables. Numéro d 'établissement EPA 070595-MEX-001.

A NOTER :

Pour réduire le risque de dommages dus à un dégât des eaux :

• Lisez et suivez les instructions d’installation avant l'installation et l'utilisation

de ce système.

• L’installation et l’utilisation DOIVENT être conformes à tous les codes locaux

et nationaux de plomberie.

•

Ne procédez pas à l’installation si la pression de l’eau dépasse 120 psi (827 kPa).

Si votre pression d’eau dépasse 80 psi, il est nécessaire d’installer un système

de limitation de pression. Contactez un plombier professionnel si vous n’êtes pas sûr

de la méthode permettant de vérifier votre pression d’eau.

•

N’installez pas le système s’il y a des possibilités de coups de bélier. En cas de coup

de bélier, vous devez installer un dispositif anti-bélier. Contactez un plombier professionnel

si n’êtes pas sûr de la méthode permettant de vérifier la présence de ce problème.

• N’installez pas le système sur une conduite d’eau chaude. La température maximale

d'utilisation de ce système de filtration est de 100°F (38°C).

• Protégez le filtre du gel. Vidangez le filtre lorsque la température descend en dessous

de 33°F (0,6°C).

• La cartouche filtrante jetable doit être remplacée tous les six mois au débit normal ou

plus tôt si vous remarquez une réduction du débit d’eau.

Pour les conditions d'utilisation, les allégations de santé certifiées par le Département

Californien de la Santé Publique, et les remplacements, consultez les données de performance.

Département Californien de la Santé Publique, Certificat #11-2110. Les contaminants ou autres

substances qui peuvent être réduits ou éliminés par votre système de traitement d’eau ne sont

pas obligatoirement présentes dans votre eau.

Capacité 170 Gallons (643.5 Liters). Réduction de la contamination déterminée par des tests NSF.

Substance Testée l’eau d’alimentation

Concentration d’amorce Moyenne pour

spécifiée par NSF

% réduction

moyenne

Concentration

moyenne

en sortie

Concentration

max permissible

en sortie

Exigences de

réduction NSF

Rapport

d’essai NSF

Goût et odeur de chlore 2,0 mg/L 2,0 mg/L ± 10% 97,4% 0,05 mg/L N/A ≥50% J-00102044

Particules Class I

nominales, ≥0,5 à <1,0 μm

7 633 333 pts/mL

au moins 10 000 particles/m

L 99,0% 71 850 pts/ml N/A ≥85% J-00106249

Amiante 109 MFL

à 10

fibers/L; les fibres doivent

avoir une longueur supérieure à 10 μm

99,99% <1 MFL N/A ≥99% J-00102069

Atrazine 0,009 mg/L 0,009 mg/L ± 10% 94,4% 0,0005 mg/L 0,003 mg/L N/A J-00102058

Benzène 0,016 mg/L 0,015 mg/L ± 10% 96,4% 0,001 mg/L 0,005 mg/L N/A J-00102065

Cambourian 0,08 mg/L 0,08 mg/L ± 10% 98,8% 0,001 mg/L 0,04 mg/L N/A J-00102059

Spore*

104,750 spores/L

Minimum 50 000 spores/

L 99,99% 3 cyst/L N/A ≥99,95% J-00102057

Plomb à pH @6,5 0,140 mg/L 0,15 mg/L ± 10% 99,3% 0,001 mg/L 0,010 mg/L N/A J-00102052

Plomb à pH @8,5 0,158 mg/L 0,15 mg/L ± 10% 98,3% 0,002 mg/L 0,010 mg/L N/A J-00102053

Mercure à @ pH 6,5 0,006 mg/L 0,006 mg/L ± 10% 91% 0,0003 mg/L 0,002 mg/L N/A J-00102054

Mercure à @ pH 8,5 0,006 mg/L 0,006 mg/L ± 10% 88,3%% 0,0007 mg/L 0,002 mg/L N/A J-00104087

Lindane 0,002 mg/L 0,002 mg/L ± 10% 99% 0,00002 mg/L 0,0002 mg/L N/A J-00102063

P-Dichlorobenzène 0,222 mg/L 0,225 mg/L ± 10% 99,8% 0,0005 mg/L 0,075 mg/L N/A J-00102067

Toxaphène 0,015 mg/L 0,015 mg/L ± 10% 93,5% 0,001 mg/L 0,003 mg/L N/A J-00102061

Réduction de 2,4 D 0,218 mg/L 0,210 mg/L±10% 99,9% 0,0001 mg/L 0,07 mg/L N/A J-00102064

07020100-J%59≥A/NL/gm 5100.0,%7,79%01 ± L/gm 0,300L/gm 872,0COV

*Basé sur l’utilisation des oocystes de Cryptosporidium parvum.

REPLACEMENT

Les systèmes sont testés et certifiés par

le NSF International conformément à la

norme NSF/ANSI 42 pour le modèle GE

RPWF pour les valeurs de réduction chimique

indiquées dans les données de performance.

TNEMELE

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

Moyenne pour l’eau

État de Californie

Département de Santé Publique

Dispositif de traitement de l’eau

Numéro de Certicat

Date d’émission : 16 novembre 2011

Marque / Nom du modèle

Pièces de rechange

211011

GE RPWF

RPWF

Fabricant :

3M Purication Inc.

Le(s) dispositif(s) de traitement de l’eau listé(s) sur ce certificat est conforme aux exigences statuées dans

la Section 116830 du Code de Santé et de Sécurité concernant les contaminants suivants :

Spores

Amiante

Plomb

Mercure

CA AB1953 Conforme à une faible teneur en plomb

Atrazine

Benzène

Carbofuran

Lindane

p-Dichlorobenzène

Toxaphéne

2, 4-D

COV par substitution chloroforme

Microbiological Contaminants and Turbidity

Contaminants inorganiques/radiologiques

Contaminants organiques

Ne doit pas être utilisé avec une eau dont la qualité est insalubre ou incertaine, excepté pour les systèmes certiés

pour la réduction des spores sur une eau désinfectée pouvant contenir des spores ltrables.

170 gallons

Capacité nominale :

0.5 gpm

Rated Service Flow:

Conditions de certification :

Notes

Notes GEAppliances.com

Assistance à la clientèle.

Site Internet d’Électroménagers GE

Aux États-Unis : GEAppliances.com

Vous avez une question ou avez besoin d’aide pour votre appareil électroménager. Consultez le Site Internet

Électroménagers GE 24 heures sur 24, tous les jours de l’année ! Pour une plus grande commodité et un service plus

rapide, vous pouvez maintenant télécharger votre Manuel d’Utilisation ou même programmer un entretien en ligne. Au

Canada : www.GEAppliances.ca

Programmation d’une réparation Aux États-Unis : GEAppliances.com

Le service de réparations GE est tout près de chez vous. Allez en ligne et programmez votre réparation au moment qui

vous convient, à tout moment ! Ou appelez le 800.GE.CARES (800.432.2737) pendant les heures normales d’ouverture.

Au Canada, appelez le 1.800.561.3344

Studio de Conception Réaliste Aux États-Unis : GEAppliances.com

GE soutient l’idée de Conception Universelle où les produits, les services et l’environnement peuvent être utilisés par

des personnes de tout âge, taille et capacité. Nous reconnaissons le besoin de concevoir nos produits pour un vaste

éventail d’aptitudes et de déficiences mentales et physiques. Pour de plus amples informations sur les applications de

la Conception Universelle de GE, y compris des idées de conception de cuisine pour les personnes à mobilité réduite,

consultez notre site Internet dès aujourd’hui. Pour les consommateurs malentendants, veuillez appeler le 800.TDD.

GEAC (800.833.4322).

Au Canada, contactez : Directeur, Relations Clientèle, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton,N.B.ElC9M3

Extension de garantie Aux États-Unis : GEAppliances.com

Vous pouvez souscrire à une extension de garantie et en savoir davantage sur les remises particulières disponibles

avant expiration de votre garantie. Vous pouvez souscrire en ligne à tout moment ou en appelant le 800.626.2224

pendant les heures normales d’ouverture. Les Services à Domicile pour les Clients GE seront toujours disponibles

même après expiration de la garantie. Au Canada, appelez le 1.888.261.2133

Pièces Détachées et Accessoires Aux États-Unis : GEApplianceParts.com

Les personnes qualifiées pour réparer leurs propres appareils peuvent commander des pièces détachées et des

accessoires et les faire envoyer directement à leur domicile. Les cartes bancaires VISA, MasterCard ou Discover sont

acceptées. Commandez en ligne dès aujourd’hui, 24 heures sur 24 ou par téléphone au 800.626.2002 pendant nos

heures normales d’ouverture.

Les instructions contenues dans ce manuel détaillent les procédures à utiliser pour n’importe quel utilisateur. Il est

préférable que les autres réparations soient effectuées par un réparateur qualifié. La prudence doit être de mise, toute

maintenance incorrecte peut entraîner un fonctionnement dangereux.

Les clients au Canada devront consulter les pages jaunes pour trouver le Centre de Service Mabe le plus proche ou

appeler le 1.800.661.1616.

Nous contacter Aux États-Unis : GEAppliances.com

Si vous n’êtes pas satisfait du service reçu par GE, veuillez nous contacter par l’intermédiaire de notre site internet avec

toutes vos coordonnées, y compris votre numéro de téléphone ou écrivez à l’adresse suivante :

Responsable Principal, Relations Clientèle,

Électroménagers GE, Appliance Park,

Louisville, KY 40225

Au Canada : www.GEAppliances.ca, ou écrivez-nous à l’adresse suivante :

Directeur, Relations Clientèle, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Enregistrement de votre appareil Aux États-Unis : GEAppliances.com

Enregistrez votre nouvel appareil en ligne - quand cela vous convient. Un enregistrement de votre produit dans

les temps vous permettra une meilleure communication et garantira, si besoin, des réparations rapides dans les

conditions de votre garantie. Vous pouvez également envoyer la carte d’enregistrement pré-imprimée incluse dans

l’emballage. Au Canada : www.GEAppliances.ca

Imprimé aux États-Unis.

GEAppliances.com

Refrigeradores

Freezer Inferior

239D3389P003 Pub No. 49-60678-3 05-14 GE

Instrucciones de seguridad ..2-4

Instrucciones de Funcionamiento

Funciones ........................5, 6

Controles .........................7, 8

Eliminador de Olores ................9

Dispensador .......................10

Agua Caliente ......................11

Filtro de Agua ......................12

Opciones de Almacenamiento

de Comidas Frescas ..........13,14

Climate Zone y Cajón

de Temperatura Controlada . . .15,16

Freezer ............................17

Máquina de Hacer Hielo

Automática ......................18

Cuidado y Limpieza ............... 19

Reemplazo de las Luces ............20

Instrucciones de Instalación

Preparación para Instalar

el Refrigerador .............21, 22

Instalación del Soporte

Anti-Volcaduras .............29, 30

Instalación del Refrigerador ....23–33

Instalación del Suministro

de Agua .....................34-35

Consejos para la Solución

de Problemas

............38, 39

Condiciones de Funcionamiento

Normal ..........................37

Servicio Técnico – Verdad

o Mito .......................40, 41

Soporte al Cliente

Garantía para Clientes de EE.UU . . . .42

RPWF Certificado Limitado del

Dispositivo del Cartucho

del Filtro de Agua RPWF ..........43

Ficha Técnica de Rendimiento ......44

Garantía de Tratamiento del Agua

del Estado de California ..........45

Soporte al Cliente .........Contratapa

Escriba los números de modelo y de serie aquí:

Nº de Modelo ________________

Nº de Serie _________________

Busque estos números en una etiqueta del

lado izquierdo, cerca de la parte intermedia

del compartimiento del refrigerador.

Modelos GE Café

Manual del Propietario e

Instrucciones de Instalación

Los modelos que comienzan con las letras CFE son

Modelos con Profundidad Estándar (SD)

Los modelos que comienzan con las letras CYE son

Modelos con Profundidad de Mesada (CD)

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

Sitio Web de Electrodomésticos de GE

Para más información sobre el funcionamiento de su refrigerador, visite

www.GEAppliances.com

 Este refrigerador se deberá instalar y ubicar

adecuadamente de acuerdo con las Instrucciones de

Instalación antes de ser usado.

 Desenchufe el refrigerador antes de realizar su limpieza o

reparaciones.

 NOTA: Las reparaciones deberán ser realizadas por un

Profesional del Servicio Técnico calificado.

 Reemplace todas las piezas y paneles antes de utilizar.

 Debido a los posibles riesgos sobre la seguridad bajo

ciertas condiciones, recomendamos enfáticamente no

usar prolongadores. Sin embargo, si es necesario usar

un prolongador, es absolutamente necesario que sea un

prolongador para electrodoméstico de la lista UL (en Estados

Unidos) o uno certificado por CSA (en Canadá), de 3 cables

con conexión a tierra, que cuente con un enchufe con

conexión a tierra y un tomacorriente con una graduación

eléctrica del cable de 15 amperes (mínimo) y 120 volts.

 A fin de evitar riesgos de que los niños sufran asfixia o

queden atrapados, retire las puertas de comidas frescas y

del freezer de cualquier refrigerador antes de deshacerse o

dejar de usar el mismo.

 No guarde ni use gasolina u otros vapores inflamables y

líquidos cerca de éste o de otros electrodomésticos.

 La corriente al refrigerador no puede ser desconectada

por ninguna configuración del panel de control; el

refrigerador debe ser desconectado para quitar la

corriente.

 No permita que los niños se trepen, paren o cuelguen de

las manijas de la puerta o de los estantes del refrigerador.

Podrían sufrir lesiones graves.

 En refrigeradores con máquinas de hacer hielo automáticas,

evite el contacto con las partes móviles del mecanismo

eyector o con el elemento de calefacción que libera los

cubos. No coloque los dedos ni las manos en el mecanismo

de la máquina de hielo automática mientras el refrigerador

esté enchufado.

 No limpie estantes de vidrio ni tapas con agua caliente

cuando estén fríos. Los estantes de vidrio y las tapas se

pueden romper si son expuestos a cambios de temperatura

repentinos o impactos, tales como sacudones o caídas. El

vidrio templado está diseñado para destruirse en pequeñas

piezas en caso de rotura.

 Mantenga los dedos fuera de los espacios de “riesgo de

lastimaduras”; los despejes entre las puertas y entre las

puertas y el gabinete son necesariamente pequeños.

Tenga el cuidado de cerrar las puertas cuando los niños se

encuentren en el área.

 No toque las superficies frías del compartimiento del freezer

cuando las manos estén húmedas o mojadas, la piel se

podrá adherir a estas superficies extremadamente frías.

 No vuelva a congelar comidas que hayan estado totalmente

congeladas en forma previa.

 Use un vidrio sólido al dispensar hielo (en modelos con

dispensador de hielo).

Éste es el símbolo de alerta de seguridad. El mismo alerta sobre potenciales riesgos de muerte o lesiones tanto para

usted con para otras personas. Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad

y con la palabra “PELIGRO”, “ADVERTENCIA” o “PRECAUCIÓN”. Estas palabras se definen como:

Indica una situación de riesgo que, si no se evita, podría resultar en la muerte o en lesiones graves.

Indica una situación de riesgo que, si no se evita, podría resultar en lesiones menores o moderadas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

A fin de reducir el riesgo de incendio, explosión, descargas eléctricas o lesiones

al usar su refrigerador, siga estas precauciones básicas de seguridad:

INFORMACIÓN DE SEGURIDAD DEL REFRIGERADOR

SEGURIDAD

ADVERTENCIA

PELIGRO

PRECAUCIÓN

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR. GEAppliances.com

ADVERTENCIA

Riesgo de Explosión.

Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del refrigerador. Si

no se cumple con esto se podrá producir una explosión, incendio o la muerte.

ADVERTENCIA

Riesgo de Caída.

Los modelos con estilo incorporado (modelo PYE, CYE, y PWE) son inestables, especialmente con

las puertas abiertas. Estos modelos deben ser asegurados con el soporte anti-volcaduras, a fin

de evitar caídas hacia adelante, que podrían resultar en la muerte o lesiones graves. Lea y siga

las instrucciones de instalación en su totalidad, a fin de instalar el soporte de piso anti-volcaduras

embalado con su refrigerador.

INSTALACIÓN

Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente.

Para su seguridad personal, este electrodoméstico debe estar adecuadamente conectado a tierra.

El cable de corriente de este electrodoméstico contiene un

enchufe de 3 cables (conexión a tierra) que se conecta a un

tomacorriente de pared estándar de 3 cables (conexión a

tierra) para minimizar la posibilidad de riesgos de descargas

eléctricas por parte del mismo.

Contrate a un electricista calificado para que controle el

tomacorriente y el circuito eléctrico, a fin de asegurar que el

enchufe esté correctamente conectado a tierra.

En caso de contar con un tomacorriente de pared de 2

cables, es su responsabilidad y obligación reemplazarlo

por un tomacorriente de pared de 3 cables correctamente

conectado a tierra. No use un adaptador.

El refrigerador debería estar siempre conectado a un

enchufe específico con un índice de voltaje equivalente al

que figura en su etiqueta de características técnicas.

Se requiere un suministro eléctrico con fusible y conexión

a tierra de 115 voltios de CA, 60 Hz, 15 o 20 amperes. Esto

garantiza el mejor funcionamiento y además previene

la sobrecarga de los circuitos del hogar, lo cual podría

ocasionar riesgos de incendio debido al recalentamiento de

cables.

Nunca desenchufe el refrigerador tirando del cable de

corriente. Siempre tome su enchufe firmemente y empuje el

mismo hacia afuera para retirarlo.

Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de daño. No use

un cable con cortaduras o abrasión sobre su extensión o

extremos.

Al alejar el refrigerador de la pared, se deberá tener cuidado

de que no ruede sobre ni dañe el cable de corriente.

CONEXIÓN DE LA ELECTRICIDAD

ADVERTENCIA

Riesgo de Descarga Eléctrica.

Enchufe en un tomacorriente con conexión a tierra de 3 cables.

No elimine el cable de conexión a tierra.

No use un adaptador.

Si no se siguen estas instrucciones se podrá producir a muerte, incendios o descargas eléctricas.

SEGURIDAD (CONT)

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

: Riesgo de que los niños sufran asfixia o y queden atrapados.

Retire del refrigerador las puertas de comidas frescas y del freezer, antes de descartar el refrigerador.

Si esto no se realiza, los niños podrán quedar atrapados y ocasionar la muerte o daño cerebral.

Que un niño quede atrapado o que sufra una asfixia no

son problemas del pasado. Los refrigeradores antiguos o

abandonados aún son peligrosos, incluso aunque se conserven

por “sólo unos pocos días”. Si se deshará de su antiguo

refrigerador, siga las siguientes instrucciones a fin de evitar

accidentes.

Antes de Descartar su Antiguo Refrigerador o

Freezer:

 Retire las puertas de comidas frescas y del freezer.

 Deje los estantes en su lugar de modo que los niños no

puedan trepar dentro con facilidad.

Refrigerantes

Todos los productos de refrigeración cuentan con

refrigerantes, que de acuerdo con la ley federal deberán ser

eliminados antes de descartar el producto. Si se deshará de

un producto de refrigeración antiguo, consulte a la compañía

a cargo sobre cómo deshacerse del mismo.

IMPORTANTE:

SEGURIDAD (CONT)

ADVERTENCIA

Riesgo de Escaldadura.

El dispensador de agua caliente puede calentar agua a una temperatura de aproximadamente 185ºF (85ºC).

Las temperaturas del agua superiores a los 125ºF (52ºC) pueden ocasionar quemaduras graves o la muerte por

escaldadura. Los niños, las personas incapacitadas o mayores presentan el mayor riesgo de sufrir escaldaduras.

 El agua proveniente del dispensador está muy caliente. Tenga

extremo cuidado al dispensar y beber agua. Espere a que el

agua se enfríe hasta que sea posible beberla antes de tomarla.

 Al dispensar agua por debajo de los 125ºF, siempre controle la

temperatura del agua antes de beber la misma.

 Al dispensar agua caliente, el envase puede alcanzar una

temperatura muy alta. Use un envase con aislante de

temperatura tal como cerámica o gomaespuma. El uso de

materiales para envases tales como el papel o el plástico

pueden resultar en una quemadura al sostener la taza. No use

envases de vidrio, ya que los cambios de temperatura pueden

hacer que el envase se rompa y produzca escaldaduras o

laceraciones.

 No permita que los niños usen el agua caliente del dispensador.

 La perilla para dispensar agua caliente requiere movimientos

de giro y empuje, a fin de reducir el riesgo de que se dispense

agua caliente de forma no intencional o por parte de niños

pequeños. No manipule indebidamente ni modifique la perilla

para dispensar agua caliente.

 Siempre siga las instrucciones del fabricante para la

preparación de fórmula de bebé.

 Mantenga la taza o envase cerca del punto desde donde se

dispensa, a fin de minimizar salpicaduras de agua caliente

que podrían tomar contacto con su mano. No dispense agua

caliente en una taza apoyada en la bandeja del dispensador,

ya que esto incrementará las salpicaduras de agua.

 No use con agua que no sea segura a nivel microbiológico o de

calidad desconocida.

 El dispensador de agua caliente está diseñado para dispensar

agua únicamente. No intente calentar o dispensar ninguna

otra cosa que no sea agua. No intente desensamblar o limpiar

el tanque.

 Un cartucho del filtro de agua instalado en forma reciente

puede hacer que chorree agua del dispensador. Deje correr

2 galones de agua a través del dispensador de agua fría

(aproximadamente 5 minutos) a fin de eliminar el aire del

sistema. Hasta que el aire sea eliminado del sistema a través

del dispensador de agua fría, NO use el dispensador de agua

caliente ya que puede hacer que chorree agua caliente y

ocasionar escaldadura con agua caliente.

 El tanque para dispensar agua caliente no está presurizado, y

cuenta con una ventilación en el tanque y una salida del tubo

para dispensar. No modifique el sistema, ni cierre o bloquee

el tubo para dispensar, ni conecte cualquier otro dispositivo al

tanque o tubo para dispensar. Hacer esto podrá conducir a la

ruptura del tanque y escaldaduras con agua caliente.

Use este electrodoméstico sólo para su propósito original, como se describe en el Manual del Propietario. A fin de reducir el

riesgo de quemaduras severas, lesiones por escaldadura, o la muerte al usar el dispensador de agua caliente, se deberán seguir

las siguientes instrucciones:

DISPENSADOR DE AGUA CALIENTE

FORMA ADECUADA DE DESCARTAR SU ANTIGUO REFRIGERADOR

Máquina de hacer hielo con ahorro de espacio

La máquina de hacer hielo y el recipiente están ubicados en la puerta,

creando un espacio de almacenamiento con mayor uso.

Luz LED de exhibición

La luz LED está posicionada a través del interior para iluminar áreas

del refrigerador. Las luces LED están ubicadas debajo de la puerta de

comidas frescas para iluminar el freezer cuando se abra.

Bandeja desplegable

Permite un almacenamiento adicional en la puerta cuando lo necesite

y se guarda cuando no.

Cajón con control de temperatura electrónica de

ancho completo

Recipiente con control de temperatura ajustable que puede ubicar

artículos más grandes.

Recipiente de lácteos

Compartimiento aparte para sus productos.

Recipiente de utilidades

Un recipiente de utilidades diseñado para un almacenamiento

flexible.

Estante de QuickSpace

Funciona como un estante normal de tamaño completo cuando lo

necesite y se desliza fácilmente hacia adentro para guardar artículos

altos en la parte inferior.

Estantes a prueba de derrames

Diseñados para capturar derrames y permitir una limpieza más fácil.

Recipiente para condimentos desmontable

Recipiente aparte diseñado para retiro y almacenamiento fácil.

Recipiente con puerta desmontable

Puede ser retirado cuando haya una pared que limite la apertura de

la puerta.

Recipiente de Climate zone (área climática)

Recipientes aparte para almacenar productos alimenticios.

Filtro en la puerta

Está ubicado en la puerta para un espacio más disponible en la

sección de comida fresca y para un fácil reemplazo.

Filtro de olores

Elimina los olores de la comida.

Acerca de las funciones. GEAppliances.com

Recipiente de hielo en la puerta

1. Abra la puerta izquierda de comidas

frescas.

2. Baje la traba para abrir la puerta del

recipiente.

3. . Uso del recipiente con sujeción manual

hacia arriba y afuera para despejar los

localizadores en la parte inferior del

recipiente.

4. Para reemplazar la hielera, ajuste la

misma a los soportes de la guía y empuje

hasta que la misma se ubique correcta-

mente.

5. Si la hielera no se puede reemplazar, gire

la Horquilla de la Hielera ¼ en dirección

de las agujas del reloj.

Recipiente de lácteos desplegable

1. Abra la puerta derecha de comidas

frescas.

2. Presione ambos botones en los lados

inferiores y el recipiente descenderá.

3. Dé vuelta para reinstalar.

Hielo en la puerta/ filtro de agua

Retire el filtro/ tapón del bypass

1. Presione la depresión sobre la tapa y

abra la puerta del filtro. Levante el filtro/

tapón del bypass y empuje hacia afuera

para retirar el mismo

Instale el cartucho del filtro

1. Presione la depresión en la parte inferior

de la tapa y abra. Levante la puerta y

alinee las lengüetas de un filtro a otro/

suspensor y empuje el filtro para colo-

carlo en su lugar.

La tapa del filtro fue diseñada para

ser reinstalada si se retira de forma

accidental

Baje la bandeja

(bandeja abierta)

Hielera

Traba

Swing

Push/Pull

Filtro de Agua y Hielo (en la puerta)

Acerca de las funciones.

No tuerza

Balancear

Empujar o tirar

Sobre los controles con ajustes de temperatura. GEAppliances.com

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

NOTA: Para un rendimiento óptimo de la temperatura, es recomendable evitar colocar comida u otros productos

directamente en las ventilaciones de aire o en la torre de aire de comidas frescas, bloqueando de este modo el flujo

de aire.

Cómo Cambiar la Temperatura

Para Cambiar la Temperatura del Refrigerador:

Acceda Por: Botón de Temperatura “Temperatura”

Temperature

Active por: Debajo de la palabra “Refrigerador”, use las

flechas para seleccionar la temperatura deseada.

Presione DONE (Hecho) al finalizar para regresar a la

pantalla HOME (Inicio).

Para Cambiar la Temperatura del Freezer:

Acceda Por: Botón de Temperatura “Temperatura”

Temperature

Active por: Debajo de la palabra “Refrigerador”, use las

flechas para seleccionar la temperatura deseada.

Presione DONE (Hecho) al finalizar para regresar a la

pantalla HOME (Inicio).

Para apagar el sistema de enfriamiento, acceda a SETTINGS

(Configuraciones) en la pantalla HOME (Inicio). Dé vuelta

la página y presione COOLING SYSTEM ON (Sistema de

Enfriamiento Activado).

Presione DONE (Hecho) para regresar a la pantalla HOME

(Inicio).

Para encender el sistema de enfriamiento, acceda a

SETTINGS (Configuraciones) en la pantalla HOME (Inicio). Dé

vuelta la página y presione COOLING SYSTEM OFF (Sistema

de Enfriamiento Desactivado). Presione DONE (Hecho) para

regresar a la pantalla HOME (Inicio).

Apagar el sistema de refrigeración detiene el enfriamiento

del refrigerador, pero no corta la corriente eléctrica.

Estilo de Control CYE/CFE

Acerca de las funciones de los controles.

Los controles de temperatura fueron configurados previamente en la fábrica en 37°F para el compartimiento del

refrigerador y en 0°F para el compartimiento del freezer. Espere 24 horas hasta que la temperatura se estabilice hasta los

ajustes de preconfiguración recomendados.

Es posible que los controles de temperatura muestren la temperatura en SET (Ajustada) como también la temperatura real

en el refrigerador y en el freezer. La temperatura real puede variar levemente de la temperatura en SET (Ajustada) en base

al uso y al ambiente donde se usa.

NOTA: El refrigerador se envía con una envoltura que protege los controles de temperatura. Si esta envoltura no fue

retirada durante la instalación, retire la misma ahora.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

Agua Caliente

Dispensa hasta 10 onzas de agua caliente filtrada a partir de

rangos seleccionados por el usuario entre 90ºF y 185ºF.

Perilla de Agua Caliente

Ilumina para indicar que el agua caliente está lista. Dispensa

con dos movimientos: un giro en contra de las agujas del reloj

y luego empuje para dispensar.

Llenado Preciso

Dispensa de forma precisa agua filtrada en medidas precisas

tanto en onzas como en tazas, cuartos de galones o litros

usando la paleta.

Control de temperatura del refrigerador

Ajusta la temperatura del compartimiento del freezer.

Control de temperatura de comida fresca

Ajusta la temperatura del compartimiento de comidas frescas.

Configuración de TurboFreeze

Active TurboFreeze para restaurar rápidamente las tempera-

turas del freezer luego de aperturas de puerta frecuentes.

Configuración de TurboCool

Activa TurboCool rápidamente para recuperar la temperatura de las

comidas frescas luego de aperturas de puerta frecuentes.

Configuración del Eliminador de Olores

Activate Odor Remove to remove food smells and odors.

Controles de bloqueo

Mantenga presionado por 3 segundos para bloquear el dis-

pensador de hielo y agua y todos los botones de funciones y

temperatura.

Luz del dispensador LED

La Luz LED puede ser encendida/ apagada para iluminar el

dispensador.

Carga de Fotos

Inserte la tarjeta de memoria USB para cargar fotos person-

ales en la pantalla de LCD del refrigerador. El LCD brindará

instrucciones en pantalla sobre la carga y visualización de

diapositivas. Asegúrese de que las fotos están en el directorio

raíz de tu USB.

Configuraciones Adicionales

• Connected Home (Hogar Conectado) está listo

• Diapositivas

• Reinicio del filtro

• Máquina de hacer hielo encendida/ apagada

• Alarma de la puerta

• Control de sonido

• Sistema de enfriamiento Encendido/Apagado

• Unidades métricas/ inglesas

Modos Adicionales

• Modo Sabático

Mantenga presionado el bloqueo y la luz de forma simul-

tánea por 3 segundos para entrar/ salir del modo Sabático.

Active el Modo Sabático para apagar las luces internas,

el control de temperatura y las funciones avanzadas. El

compresor funcionará con una descongelación por tiempo

cuando esté en modo Sabático

Acerca del Eliminador de Olores. GEAppliances.com

Uso del Modo de Eliminación de Olores

Para acceder

al Modo de

Eliminación de

Olores, presione

Express Modes

(Modos Express)

en la pantalla de

LCD principal.

Presione Odor

Remover (Eliminador

de Olores) para

activar los modos

On (Encender) u Off

(Apagar). Presione

Done (Hecho) para

regresar al menú

principal.

El modo finalizará de

forma automática luego de 4 horas..

Done

Turbo Cool Off

Turbo Freeze Off

Odor Remove

rOn

Express Modes

Instale/ Reemplace el Filtro de Oloresr

El Filtro de Olores está ubicado

en la esquina superior izquierda

del compartimiento de comidas

frescas. GE recomienda el

reemplazo de los filtros de olores

cada 6 meses o cuando el olor se

torne desagradable. Luego de 6

meses, aparecerá en la pantalla

principal un recordatorio de que el

filtro debe ser cambiado.

Para Reemplazar el Filtro:

Retire la tapa del filtro de

olores, deslizando la parte

frontal hacia el frente del

refrigerador.

Retire el filtro gastado

empujando hacia afuera.

Retire del plástico el filtro de

reemplazo. Inserte el filtro en

el espacio correspondiente

empujando el mismo hacia

adentro. El filtro se

acomodará.

Temperature Express Modes Settings

Water

Replace: Odor Filter

Filtro de Olores

Para Reiniciar el Reemplazo del Filtro de Olores en la pantalla

principal:

Desde la pantalla principal de Configuraciones selectas del LCD,

desplace las opciones hasta que Odor Filter (Filtro de Olores)

esté visible y presione dicha función. Esto muestra el estado

actual del filtro y cómo reordenar el mismo. Para reiniciar el

recordatorio, presione Reset (Reiniciar).

Temperature Express Modes Settings

Water

Replace: Odor Filter

Done

Water Filter Good

Odor Filter Good

Icemake

rOn

System Settings

Back

Reset

Odor Filter: Replace

To order a replacement filter, call (877)-959-8686

or order online via www.geapplianceparts.com.

Reempace la tapa del filtro

deslizando el mismo desde

el frente. Asegúrese de que

el extremo frontal esté

fijado a la pared del

refrigerador.

Acerca del dispensador.

Bandeja del

Dispensador

Hechos Importantes sobre Su Dispensador



No agregue hielo de bandejas o bolsas a la hielera de la

máquina de hacer hielo de la puerta. Es posible que no lo

pique o vierta correctamente.



Evite llenar el vaso con hielo de forma excesiva y use vasos

angostos. El hielo estancado puede trabar el vertedor o hacer

que la puerta del vertedor quede cerrada por congelación. Si

el hielo bloquea el vertedor, retire la hielera y desbloquee el

mismo con una cuchara de madera.



Las bebidas y las comidas no se deberán enfriar de

forma rápida en el cajón de almacenamiento de hielo.

Las latas, botellas o paquetes de comida en el cajón de

almacenamiento pueden hacer que la máquina de hacer

hielo o el taladro se bloqueen.



Para que el hielo dispensado no caiga afuera del vaso,

coloque el vaso cerca de, pero sin que tenga contacto con, la

abertura del dispensador.



Es posible que cierta cantidad de hielo picado sea dispensada

incluso aunque haya seleccionado CUBED ICE (Hielo en

Cubos). Esto sucede ocasionalmente cuando algunos cubos

son dirigidos accidentalmente a la picadora.



Una vez que el hielo picado es dispensado, es posible que

parte del agua gotee del vertedor.



A veces se formará una pequeña cantidad de nieve en la

puerta del vertedor de hielo. Esta condición es normal y

habitualmente sucede cuando se dispensó hielo picado en

forma repetida. La nieve finalmente se evaporará.

Si no se dispensa agua cuando el refrigerador se instala por

primera vez, es posible que la tubería de agua posea aire.

Presione la paleta dispensadora durante por lo menos cinco

minutos para eliminar el aire atrapado de la tubería de agua y

para llenar el sistema de agua. A fin de limpiar las impurezas en

la tubería de agua, descarte los seis primeros vasos de agua.

ADVERTENCIA

Riesgo de Laceración

 Nunca coloque los dedos o cualquier otro objeto en la

abertura de descarga de la picadora de hielo. Hacer esto

puede resultar en el contacto entre los filos de la picadora de

hielo y ocasionar lesiones graves o una amputación.

 Use un vidrio resistente al dispensar hielo. Un vidrio no

resistente se podrá romper y ocasionar lesiones personales.

Acerca del dispensador

(Consulte acerca de los

controles con configuraciones

de temperatura y acerca de las

funciones de los controles)

A fin de eliminar la Bandeja del Dispensador



A fin de eliminar la Bandeja del Dispensador



Ubique la lengüeta en el centro sobre la parte inferior y

empuje hacia adentro.



Empuje el ensamble de la Bandeja del Dispensador hacia

afuera.



Levante la Bandeja del Dispensador de metal hacia afuera en

la ranura central para limpiar.

Para reinstalar la Bandeja del Dispensador



Coloque la tapa de la Bandeja del Dispensador sobre la

bandeja de agarre y posicione la misma debajo de los dos

tensores sobre cada lado.



Centre la bandeja del dispensador y alinee la misma con las

guías centrales.



Empuje hacia adentro hasta que esté firmemente en su lugar.

Acerca del Agua caliente.

GEAppliances.com

Para Usar el Dispensador de Agua Caliente

• Presione el botón HOT WATER (Agua Caliente).

• Seleccione la temperatura del agua deseada en la pantalla de

LCD (90, 150, 170, 185, o Personalizada).

• Cuando el agua caliente esté lista (indicado en la pantalla y a

través de un pitido), sostenga el envase con la mano izquierda

centrado en el hueco debajo del pico.

• Para dispensar agua, gire la perilla de agua caliente en contra

de las agujas del reloj y luego empuje la misma hacia adentro.

La perilla deberá ser sostenida mientras se dispensa agua.

Hecho Importante sobre el AGUA CALIENTE

•

ADVERTENCIA

Riesgo de Escaldadura :

El agua proveniente del dispensador es muy caliente y

puede ocasionar escaldaduras o quemaduras. Lea todas las

advertencias antes del uso. (Ver página 4.)

• Siempre use un envase adecuado para líquidos calientes

(cerámica, gomaespuma, etc.)

• La cantidad máxima para dispensar agua una sola vez es de

10 oz. Se podrá dispensar agua caliente adicional reiniciando la

función de agua caliente a través de la pantalla de LCD.

• El AGUA CALIENTE funciona mejor con una presión de agua del

hogar de 40 a 100 psi.

• El AGUA CALIENTE se enfriará si no se usa y se podrá requerir

un breve tiempo de recalentamiento.

Temperature Express Modes Settings

Water

Lock

Controls

Precise

Fill

Hot

Water

Light

Water Crushed Cubed

Acerca del cartucho del filtro de agua RPWF de GE

Balancee

Empuje hacia

adentro/ afuera

Cartucho del filtro de agua

El cartucho del filtro de agua está ubicado en uno

de los siguientes lugares:

Refrigeradores con freezer en la parte inferior

Cuándo es necesario reemplazar el cartucho del filtro

El cartucho del filtro se debería reemplazar cada seis meses o

antes si se observa una reducción en el flujo de agua hacia el

dispensador o la máquina de hacer hielo.

-En el compartimiento del filtro de agua en la pared del lado

derecho de la puerta de comidas frescas del lado izquierdo.

-En el interior de las comidas frescas en la pared del lado

izquierdo, cerca de la parte superior.

Modelos con Pantalla Táctil:

Un mensaje del estado del filtro aparecerá

en la pantalla cuando sea necesario reemplazar el filtro de agua.

El mensaje de estado del filtro se deberá reiniciar de forma manual.

El mensaje de estado “Filtro de Agua: Reemplazar” podrá ser

reiniciado, ingresando al menú Settings (Configuraciones) en la

pantalla principal. Luego, seleccione el menú Water Filter (Filtro

de Agua) y presione el botón RESET (Reiniciar). Esto reiniciará el

estado del filtro.

Modelos sin Pantalla Táctil:

Una luz (o mensaje) del estado del

filtro se iluminará en la pantalla cuando sea necesario reemplazar

el filtro de agua. La luz deberá ser reiniciada manteniendo presionado

el botón Reset Filter (Reinicio del Filtro) durante tres segundos.

El cartucho del filtro posee una vida máxima de seis meses y debería

ser reemplazado cuando lo marque el indicador del filtro en el

refrigerador, o antes si se produce una reducción significativa del flujo.

1. Alinee la parte superior del filtro con porta cartucho y empuje

hasta que el cartucho quede totalmente insertado.

Para reemplazar el filtro, primero retire el cartucho gastado abriendo

la puerta del filtro y empujando la parte inferior del cartucho a fin

de permitir que se balancee hacia afuera. Cuando el cartucho ya no

se pueda balancear, de forma suave empuje para desconectar el

mismo del porta cartuchos. NO TUERZA EL CARTUCHO. Es posible

que gotee una pequeña cantidad de agua.

Retiro del cartucho del filtro

Cómo Instalar el Cartucho del Filtro

2. Mientras continúa asegurando que el

cartucho esté completamente insertado

en el sostén, gire suavemente el filtro hacia

adentro hasta que quede en posición

vertical. Si el filtro no gira fácilmente,

controle para asegurar que el filtro esté

alineado de forma adecuada y completamente

insertado dentro del porta cartuchos.

4. Reinicie el mensaje del Estado del Filtro

3. Deje correr 2 galones de agua a través

del dispensador de agua fría

(aproximadamente 5 minutos) a fin de

eliminar el aire del sistema. Un cartucho

del filtro de agua instalado en forma

reciente puede hacer que chorree agua

del dispensador. Use una jarra grande o

una botella deportiva para atrapar el agua

rociada. NO use el dispensador de agua

caliente ni el llenado automático sin manos

(algunos modelos) hasta que todo el aire

sea eliminado del sistema.

Modelos con Pantalla Táctil: Acceda al botón RESET (Reiniciar) a través

del menú Water Filter (Filtro de Agua).

Modelos sin Pantalla Táctil: Mantenga presionado el botón Reset Filter

(Reinicar el Filtro) durante tres segundos.

ADVERTENCIA : Usando el dispensador de agua caliente antes

de purgar el aire del sistema podrá generar chorreos de agua

caliente y ocasionar escaldaduras con agua caliente. Siga las instrucciones

anteriores sobre cómo purgar todo el aire del sistema, a través del dispensador

de agua fría antes de usar el dispensador de agua caliente.

Nota:

Es normal que el agua se vea descolorida durante el flujo

inicial del sistema. El color del agua regresará a su estado normal luego

de unos pocos minutos de comenzar a dispensar.

A fin de reducir el riesgo de daños sobre la propiedad debido a pérdidas

de agua, usted DEBERÁ usar el tapón del bypass del filtro cuando no se

disponga de un reemplazo del cartucho del filtro. El dispensador y la

máquina de hacer hielo no funcionará si el filtro o el tapón del bypass

del filtro no están instalados. El tapón del bypass se instala del mismo modo

que un cartucho del filtro.

Tapón de Bypass del Filtro

RPWF

Ante cualquier consulta, o para ordenar cartuchos de filtros adicionales, visite nuestro sitio web en www.geapplianceparts.com,

o llame a GE Parts and Accessories (Piezas y Accesorios de GE), 800.626.2002.

Los clientes de Canadá deberán buscar el Centro de Servicio Técnico Camco en las páginas amarillas.

A fin de reducir el riesgo asociado con descargas, no permita que los niños menores de 3 años tengan

acceso a las partes pequeñas durante la instalación de este producto. El cartucho del filtro descartable

debería ser reemplazado cada 6 meses luego de un uso normal, o antes si se produce una reducción notoria

en el caudal.

Para obtener el máximo beneficio de su sistema de filtrado, GE recomienda el uso de los filtros de la marca GE únicamente. El uso de filtros

de la marca GE en refrigeradores GE y Hotpoint® brinda un óptimo funcionamiento y confiabilidad. Los filtros GE cumplen con rigurosos

estándares NSF de la industria sobre seguridad y calidad, que son importantes para los productos que están filtrando su agua. GE no posee

filtros de la marca GE que no estén calificados para su uso en refrigeradores GE y Hotpoint, y no existe seguridad de que los filtros que no

son de la marca GE cumplan con los estándares de GE en relación a calidad, funcionamiento y confiabilidad.

ADVERTENCIA

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

Consulte 239D4126P002 Pub# 31-45497

Cómo Reorganizar los Estantes

Para retirar:

Retire todos los artículos del estante.

Incline el estante hacia arriba en la parte

frontal.

Levante el estante hacia arriba desde la

parte trasera y retire el mismo.

Para reemplazar:

Al inclinar el estante hacia arriba, inserte el

gancho superior en la parte trasera del

estante en una ranura del soporte.

Incline hacia abajo la parte frontal del

estante, hasta que la parte inferior del

mismo quede bloqueada.

Estantes a Prueba de Derrames

Los estantes a prueba de derrames poseen

extremos especiales que ayudan a evitar

derrames sobre estantes inferiores.

Los estantes del compartimiento del refrigerador son ajustables.

Estante Quick Space

Este estante se divide a la mitad y se desliza por

debajo de sí mismo para almacenar productos

altos en el estante de abajo.

Este estante puede ser retirado y reemplazado

o reubicado (al igual que los estantes a prueba

de derrames).

NOTA: La mitad trasera del Estante Quick

Space no es ajustable.

Acerca de las opciones de almacenamiento

de comidas frescas GEAppliances.com

Acerca de las opciones de almacenamiento de comidas frescas.

Recipientes No Ajustables a la Puerta

Para retirar: Levante el recipiente de forma

recta y luego empuje hacia afuera.

Para reemplazar: Adhiera el recipiente en los

soportes de puerta moldeados y empuje hacia

abajo. Esto lo bloqueará en el lugar.

Recipientes Ajustables a la Puerta

Los recipientes ajustables pueden ser llevados

fácilmente del refrigerador al área de trabajo.

Para retirar el mismo: Levante el recipiente de

forma recta y luego empuje hacia afuera.

Para reemplazar o reubicar: Deslice el

recipiente justo sobre los soportes de puerta

moldeados y empuje hacia abajo. El recipiente

se bloqueará en el lugar (lea la página 33).

Recipiente de Lácteos No Ajustable

Para retirar: Levante el recipiente de forma

recta y luego empuje hacia afuera.

Para reemplazar: Adhiera el recipiente en los

soportes de puerta moldeados y empuje hacia

abajo. El recipiente se bloqueará en el lugar. Lea

la página 33.

Bandeja desplegable

(bandeja abierta)

1. Abra la puerta derecha

de comidas frescas.

2. Presione ambos botones

en los lados inferiores

del recipiente y este

último se desplegará.

3. Dé vuelta para

reinstalar.

Los recipientes de la puerta de la máquina de

hacer hielo no son intercambiables; observe

la ubicación al realizar su retiro y reemplace el

recipiente en su ubicación correcta.

ClimateZone

Cajón con Control de Temperatura

El Cajón con Control de Temperatura es un

cajón de anchura completa con control de

temperatura ajustable. Este cajón puede

ser usado para productos grandes de tipos

variados.

Para cambiar la configuración, presione el botón

de selección.

Mantenga las frutas y verduras organizadas

en compartimientos separados para un fácil

acceso.

El exceso de agua que se puede acumular en

la parte inferior de los cajones o debajo de los

mismos se deberá limpiar.

Acerca de climate zone (área climática) y del cajón

con control de temperatura. GEAppliances.com

MEAT

BEVERAGE

PRODUCE

CHEESE

CITRUS

SELECT

32° 34° 36° 38° 40°

Nota: Cuando la temperatura de comidas frescas

esté configurada en 40º o más, el cajón con control

de temperatura sólo puede ser configurado para

cítricos.

PRECAUCIÓN

Riesgo de Laceración.

No guarde botellas de vidrio en esta

ubicación. Si están congeladas, se podrán

romper y producir lesiones personales.

Para retirar:

Empuje el cajón fuera de su posición final.

Levante la parte frontal del cajón hacia

arriba y hacia afuera.

Para reemplazar:

Empuje los costados izquierdo y derecho

hasta que estén completamente

extendidos.

Primero vuelva a colocar el cajón

nuevamente y gire el mismo del frente

hacia abajo para que se apoye en el

deslizador.

Empuje el cajón hacia adentro hasta la

posición cerrada.

Cómo Retirar y Reemplazar el Cajón Ajustable de Embutidos/ Productos

Cultivados

Para retirar:

Empuje el cajón fuera de su posición final.

Deslice el divisor de cacerolas hacia la

derecha para liberar el mismo de la

cacerola.

Para reemplazar:

Invierta los pasos 1 y 2 para reemplazar el

divisor del cajón.

Cómo Retirar y Reemplazar el Divisor del Cajón

Acerca de climatezone (área climática) y del cajón

con control de temperatura.

Acerca del freezer. GEAppliances.com

Canasta y Cajón del Freezer

Canasta

Cajón

Recipiente de Utilidades

Recipiente No Ajustable en el Freezer

Para retirar: Empuje hacia adentro la

lengüeta plástica, ya sea hacia la izquierda o

la derecha.

Para reemplazar: Deslice el recipiente en la

ubicación hasta que quede bloqueado.

Retiro de la Canasta

Para retirarla, CFE únicamente:

Abra la puerta del freezer hasta la

posición de detención.

Retire el cubo de la puerta del freezer

empujando la lengüeta de plástico

tanto hacia la derecha como hacia la

izquierda para liberar el perno de las

bisagras del cubo

Retire la canasta del freezer

levantando su parte trasera y

moviendo la misma hacia atrás hasta

que el frente se pueda rotar hacia

arriba y afuera.

Levante hacia afuera para retirar la

misma.

Para retirarla, CYE únicamente:

Abra las puertas de alimentos frescos.

Abra la puerta del freezer hasta la

posición de detención.

Retire la canasta del freezer

levantando la parte trasera de la

canasta y rotando la misma hacia

arriba.

Levante hacia afuera y retire la misma.

Para reemplazarla:

Invierta el paso 1 al 4 para reemplazarla.

Acerca de la máquina de hacer hielo automática.

Puede llevar entre 12 y 24 horas que un refrigerador recién instalado comience a fabricar hielo.

Máquina de Hacer Hielo Automática (en

algunos modelos)

La máquina de hacer hielo producirá siete cubos

por ciclo, y aproximadamente entre 100 y 130

cubos en un período de 24 horas, dependiendo de

la temperatura del compartimiento del freezer, la

temperatura ambiente, la cantidad de veces que se

abra la puerta y otras condiciones de uso.

La máquina de hacer hielo se llenará de agua

cuando se enfríe y llegue a los 15°F (–10°C). Puede

llevar entre 12 y 24 horas que un refrigerador recién

instalado comience a fabricar hielo.

Si el refrigerador es utilizado antes de realizar

las conexiones de la tubería de agua a la unidad

o si el suministro de agua a un refrigerador en

funcionamiento es apagado, asegúrese de que la

máquina de hacer hielo esté apagada. Una vez

que el agua haya sido conectada al refrigerador, la

máquina de hacer hielo podrá ser encendida. Para

más detalles, lea la tabla que aparece más abajo.

Es posible que escuche un zumbido cada vez que la

máquina de hacer hielo se llene de agua.

Descarte las primeras cantidades de hielo para

permitir que el suministro de agua se despeje.

Asegúrese de que nada interfiera con la extensión del

brazo indicador.

Cuando el cubo se llene hasta el nivel del interruptor

de energía, la máquina de hacer hielo dejará de

producir hielo. Es normal que varios cubos queden

juntos.

Si el hielo no se usa con frecuencia, los cubos de

hielo viejos se volverán turbios, con sabor rancio y su

tamaño se reducirá.

NOTA: En hogares con un nivel de presión inferior

a la normal, es posible que escuche que la válvula

de agua de la máquina de hacer hielo realice varios

ciclos para producir una cantidad de hielo.

Levante y empuje

Puerta de

la Caja

de Hielo

Hielera y Dispensador

• Abra la puerta de la caja de hielos dentro

de la puerta izquierda.

• Empuje hacia arriba y afuera la hielera en

la puerta del lado izquierdo para retirar la

misma del compartimiento.

• Para reemplazar la hielera, ajuste la misma

a los soportes de la guía y empuje hasta

que la hielera se ubique correctamente.

• Si la hielera no se puede reemplazar, gire la

horquilla de la hielera ¼ en dirección de las

agujas del reloj.

Interruptor de Energía

Máquina

de hacer

hielo

Almacenamiento de Hielo Adicional

El cajón del compartimiento del freezer cuenta con

almacenamiento de hielo adicional.

• Abra el cajón de freezer.

• La hielera se encuentra ubicada en el lado izquierdo

debajo del montante.

• Empuje la hielera hacia adelante.

Tipo de Pantalla (Lea la Página 7) Nº de Modelo Cómo Encender/ Apagar la Máquina de Hacer Hielo

Estilo de Control Café CYE/CFE Use el menú de configuraciones en la pantalla táctil

Cómo Encender/ Apagar la Máquina de Hacer Hielo

ADVERTENCIA

Para minimizar el riesgo de lesiones personales, evite el contacto con las partes móviles del mecanismo eyector

o con el elemento de calefacción que libera los cubos. No coloque los dedos ni las manos en el mecanismo de la máquina de hielo

automática mientras el refrigerador esté enchufado.

Cuidado y limpieza del refrigerador. GEAppliances.com

Limpieza de la Parte Exterior

Los paneles de acero inoxidable, manijas de las

puertas y componentes.

No use cera, limpiametales, blanqueadores para

electrodomésticos ni productos que contengan cloro sobre

partes de acero inoxidable.

No use cera, limpiametales, blanqueadores para

electrodomésticos ni productos que contengan cloro sobre

partes de acero inoxidable.

Partes plásticas con acentos de plata.

Lave las partes con jabón u otros detergentes suaves. Limpie

con una esponja, una tela húmeda o toallas de papel.

No use estropajos, limpiadores en polvo, blanqueadores o

limpiadores que contengan blanqueadores, ya que estos

productos pueden rayar y dañar la terminación de la

pintura.

Si es necesario limpiar la bandeja de derrames, use un

eliminador de sarro.

Limpieza de la Parte Interior

Desenchufe el refrigerador antes de limpiar.

Si esto no resulta práctico, estruje el exceso de humedad

para eliminarlo de la esponja o tela al limpiar alrededor de

los interruptores, luces o controles.

Use un pulidor de cera para electrodomésticos en la

superficie interior entre las puertas.

8VHDJXDFDOLHQWH\VROXFLyQGHELFDUERQDWRGHVRGLR³

aproximadamente una cuchara sopera (15 ml) de bicarbonato

de sodio para un cuarto de galón (1 litro) de agua. Esto limpia y

neutraliza los olores. Enjuague y seque.

Detrás del Refrigerador

Tenga cuidado al alejar el refrigerador de la pared. Cualquier

tipo de cobertura de piso puede ser dañada, particularmente

las coberturas acolchonadas y aquellas con superficies con

relieves.

Levante las patas niveladoras ubicadas en la parte frontal

interior del refrigerador.

Empuje el refrigerador hacia afuera de forma recta y regrese

el mismo a su posición empujándolo hacia adentro. Mover el

refrigerador hacia una ubicación lateral podrá ocasionar daños

sobre la cobertura del piso o el refrigerador.

Baje las patas niveladoras hasta que toquen el piso.

Al volver a empujar el refrigerador, asegúrese de que no

atraviese el cable de corriente ni la tubería de suministro

de agua.

Si estará de vacaciones o ausente por tiempo prolongado, retire

la comida y desenchufe el refrigerador. Limpie el interior con

una solución de bicarbonato de sodio de una cuchara sopera

(15 ml) de bicarbonato de sodio para un cuarto de galón (1 litro)

de agua. Deje las puertas abiertas.

Modelos con LCD: Apague el refrigerador del control (pág. 7).

Si la temperatura puede llegar a estar por debajo de la

congelación, solicite a un técnico calificado que drene el

sistema de suministro de agua a fin de prevenir daños graves

sobre la propiedad debido a una inundación.

1) Apague el refrigerador (pág. 7) o desenchufe el refrigerador.

2) Vacíe la hielera

3) Cierre el suministro de agua

Si cierra el suministro de agua, apague la máquina de hacer

hielo (pág. 18).

Al regresar de sus vacaciones:

1) Reemplace el filtro de agua.

2) Deje correr 2 galones de agua a través del dispensador de

agua fría (aproximadamente 5 minutos) a fin de eliminar el

aire del sistema.

3) Dispense agua caliente a 185ºF 3 veces (10 onzas cada vez)

para eliminar el aire del sistema.

Preparación para las vacaciones

Preparación para la Mudanza

Asegure todos los ítems tales como estantes y cajones,

pegando los mismos de forma segura en sus respectivos

lugares a fin de evitar daños.

Al usar un carro manual para mover el refrigerador, no deje que

la parte frontal ni la parte trasera descansen contra el carro

manual. Esto podría dañar el refrigerador.

Lleve el mismo sólo sobre los costados del refrigerador.

Asegúrese de que el refrigerador permanezca en una

posición erguida durante el movimiento.

PRECAUCIÓN

No limpie estantes de vidrio ni tapas

con agua caliente cuando estén fríos. Los estantes de

vidrio y las tapas se pueden romper si son expuestos a

cambios de temperatura repentinos o impactos tales

como sacudones o caídas.

El vidrio templado está diseñado para destruirse en

pequeñas piezas en caso de rotura.

Reemplazo de las luces

Luces del Refrigerador (LEDs)

Hay una luz LED en el compartimiento

de comidas frescas y en la parte inferior

de las puertas de comidas frescas para

iluminar el compartimiento del freezer.

Será necesario que un técnico autorizado

reemplace las luces LED.

En caso de ser necesario un reemplazo de

este ensamble, llame al Servicio Técnico

de GE al 1.800.432.2737 en Estados

Unidos o al 1.800.561.3344 en Canadá.

HERRAMIENTAS QUE PUEDE NECESITAR

Instrucciones

Refrigerador

de Instalación

Modelos GE Café

¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o visite nuestro sitio web en: GEAppliances.com

En Canadá, llame al 1.800.561.3344 o visite nuestro Sitio Web en: www.GEAppliances.ca

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

ADVERTENCIA

Riesgo de Caída.

Los modelos con estilo incorporado (modelo PYE, CYE,

y PWE) son inestables, especialmente con las puertas

abiertas. Estos modelos deben ser asegurados con el

soporte anti-volcaduras, a fin de evitar caídas hacia

adelante, que podrían resultar en la muerte o lesiones

graves. Lea y siga las instrucciones de instalación en

su totalidad, a fin de instalar el soporte de piso anti-

volcaduras embalado con su refrigerador.

•

IMPORTANTE ³ – Cumpla con todos los

códigos y ordenanzas gubernamentales. Conserve estas

instrucciones para uso del inspector local.

•

Nota para el Instalador – Asegúrese de que el Consumidor

conserve estas instrucciones.

• Nota para el Comprador – Conserve estas instrucciones

para referencia futura.

• Nivel de habilidad – La instalación de este

electrodoméstico requiere un nivel básico de habilidades

mecánicas.

• Tiempo de Instalación – La instalación del refrigerador

puede variar de acuerdo con la Instalación de la Tubería de

Agua en unos 30 minutos

• La correcta instalación del producto es responsabilidad del

instalador.

• Si se producen fallas en el producto debido a una

instalación inadecuada la Garantía no cubrirá las mismas.

PREPARACIÓN

CÓMO MOVER EL REFRIGERADOR EN UN ESPACIO INTERNO

Si el refrigerador no pasa por una puerta, la puerta del refrigerador y el cajón del freezer podrán ser retirados.

• Para retirar la puerta del refrigerador, consulte la sección Cómo Instalar el Refrigerador.

• Para retirar el cajón del freezer, consulte la sección Cómo Retirar el Cajón del Freezer.

SUMINISTRO DE AGUA A LA MAQUINA DE HACER HIELO Y EL DISPENSADOR

Si el refrigerador cuenta con una máquina de hacer hielo, deberá ser conectada al suministro de agua fría. Un kit de suministro

de agua de GE (que contenga tubería, válvula de cierre, uniones e instrucciones) está disponible por un costo adicional a nivel

minorista, visitando nuestro sitio web en GEAppliances.com (en Canadá en www.geappliances.ca) o en Parts and Accessories

(Piezas y Accesorios), 800.626.2002 (en Canadá 1.800.661.1616).

Llave Ajustable

Tuerca de Compresión

de Diámetro Externo y

Abrazadera de Refuerzo

(manga) de ¼”

Destornillador con Cabeza

Phillips

Trinquete / Destornillador

de 3/8”

Llaves Allen de 1/8”,

3/32”, ¼” y 5/32”

Lápiz

Broca y Taladro Eléctrico o

Manual de 1/8”

Cinta métrica

Llave de Tuercas de ¼”

Pinzas

Nivel

Destornillador con cabeza

aplanada

Llave Torx T20, T25

DIMENSIONES

Instrucciones de Instalación

Profundidad de Caja sin

Puertas de 29

ø8

” CFE

ø8

” CYE

Altura del suelo a

la parte superior

de la tapa de

bisagra de 69

ø8”

Dimensiones Adicionales

CFE de 23

ø4”

CYE de 18

ø4”

Todas las mediciones se dan con la pata niveladora completamente replegada.

CFE CYE

Altura General a la Parte Superior

de la Tapa de la Bisagra

ø8

”69

ø8

”

Altura hasta la Parte Superior del

Gabinete

69” 69”

Profundidad de la Caja sin Puerta

ø8

”24

ø8

Ancho General de la Caja Exterior

ø4”35

ø4”

Profundidad Exterior General de las

Puertas/Cajones con Manijas

36¼” 31¼”

• Usando el siguiente cuadro, determine si el ancho de su pasillo es suficiente para la profundidad del refrigerador. Asegúrese de contar con

espacio para evitar daños sobre el refrigerador antes de moverlo de forma segura hasta su ubicación final.

• Si los pasillos son los suficientemente grandes como para ubicar el refrigerador sin retirar las manijas, continúe con el Paso 6. Deje la cinta, la

envoltura y todo el embalaje en las puertas hasta que el refrigerador se encuentre en la ubicación final.

• NOTA: Use un carro manual con almohadillas o correas móviles para transportar el refrigerador. Coloque el refrigerador en el carro

manual, apoyando un costado contra este último. Recomendamos enfáticamente que dos personas realicen el traslado y completen la

instalación.

Si su número de modelo comienza con CFE

Si su número de modelo comienza con CYE

CÓMO MOVER EL REFRIGERADOR

CFE ÚnicamenteCYE Únicamente

ø4”35

ø4”

69”69”

ø4”31

ø4”

ø8

”69

ø8

”

36.25” 35.25” 29.375”

33.75” 30.25”

31.25”

30.25”

28.75”

24.375”

25.25”

Totalmente

Ensamblado

Retire las partes de la puerta en orden hasta que su dimensión sea inferior que la abertura.

Retiro de las

Manijas

Caja con

Manijas

del Fz

Solo la

caja (sin

manijas)

Retiro de la

Puerta del

Lado Izq.

Totalmente

Ensamblado

Retiro de las

Manijas

Retiro de la

Puerta del

Lado Izq.

Caja con

Manijas

del Fz

Solo la

caja (sin

manijas)

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR

• No instale el refrigerador donde la temperatura llegue a

ser inferior a los 60ºF (16ºC), ya que no se activará con la

frecuencia necesaria para mantener las temperaturas

apropiadas.

• No instale el refrigerador donde la temperatura sea

superior a los 100ºF (37ºC), ya que no funcionará de forma

correcta.

• Instale el mismo en un piso lo suficientemente fuerte

como para soportarlo completamente cargado.

ESPACIO NECESARIO

Deje el siguiente espacio para facilitar la instalación, una

adecuada circulación de aire y plomería y conexiones

eléctricas.

Costados 1/8” (3 mm)

Parte superior Gabinete/ Tapa de la Bisagra de 1” (25 mm)

Parte trasera 2” (50 mm)

CÓMO RETIRAR LAS PUERTAS DEL

REFRIGERADOR

• NOTA IMPORTANTE: Este refrigerador posee una

profundidad de 36 ¼” (31 ¼” para los modelos CYE). Las

puertas y pasillos que conducen a la ubicación de la

instalación deberán tener por lo menos 36 1/4” de ancho,

a fin de poder dejar las puertas y manijas adheridas al

refrigerador mientras se lo transporta hasta la ubicación

de la instalación. Si los pasillos poseen menos de 36 ¼”,

las puertas y las manijas del refrigerador se podrán rayar y

dañar fácilmente. La tapa superior y las puertas podrán ser

retiradas, a fin de permitir que el refrigerador sea movido

de forma segura en áreas interiores. Si los pasillos poseen

menos de 31 ¼”, comience por el Paso 1.

• Si no es necesario retirar las puertas, continúe con el Paso

11. Deje la cinta y todo el embalaje en las puertas hasta que

el refrigerador se encuentre en su ubicación final.

• NOTA: Use un carro manual para transportar el refrigerador.

Coloque el refrigerador en el carro manual, apoyando un

costado contra este último. Recomendamos enfáticamente

que DOS PERSONAS realicen el traslado y completen la

instalación.

RETIRE LA MANIJA DE LA PUERTA DE

COMIDAS FRESCAS

El Diseño del Mango varía dependiendo de los modelos;

sin embargo, la instalación es igual.

Manijas de acero inoxidable y de plástico:

Afloje el conjunto de tornillos con la llave Allen de 1/8” y

retire la manija.

NOTA: Si es necesario ajustar o retirar los tensores de montaje de la

manija, use una llave Allen de ¼”.

RETIRE LA MANIJA DE LA PUERTA DEL

FREEZER

El Diseño del Mango varía dependiendo de los modelos;

sin embargo, la instalación es igual.

Manijas de acero inoxidable y de plástico:

Afloje el conjunto de tornillos con la llave Allen de 1/8” y retire la

manija.

NOTA: Si es necesario ajustar o retirar los tensores de montaje de la

manija, use una llave Allen de ¼”.

Tensores

de Montaje

Deje la película

puesta hasta

finalizar la

instalación

Tensores

de Montaje

Deje la película

puesta hasta

finalizar la

instalación

Vuelva a instalar las manijas usando el procedimiento que usó

para retirar las mismas.

RETIRE LAS PUERTAS DEL REFRIGERADOR (cont.)

Desconecte la tubería de agua de la parte trasera de

la unidad, presionando hacia abajo el collar gris oscuro

mientras levanta la tubería de agua.

Coloque la línea de agua a través del conducto de la

caja desde la parte superior para liberar la línea para el

retiro de la puerta. La línea de agua tiene una longitud

superior a 4” y es posible que se deba encintar a la

Puerta para que esté accesible al reinstalar.

Usando un trinquete/ destornillador de 3/8”, retire los

tornillos asegurando la bisagra superior al gabinete,

luego levante la bisagra hacia arriba para liberar el

perno de la bisagra desde la ubicación en la parte

superior de la puerta.

PRECAUCIÓN

Riesgo al levantar la puerta.

Si es levantada por una sola persona, podrían

ocasionarse lesiones. Solicite ayuda al sostener, mover o

levantar las puertas del refrigerador.

Nota: Al retirar la puerta, a fin de evitar daños sobre la

puerta y la parte electrónica, coloque con cuidado la

puerta en una ubicación adecuada.

Nota: El perno de la bisagra inferior de la puerta y la

bisagra poseen tamaños proporcionales y se los debe

hacer coincidir correctamente para que la puerta se cierre

sola. Siga las instrucciones detenidamente.

RETIRE LAS PUERTAS DEL REFRIGERADOR

De forma segura encinte el cierre de la puerta con cinta

de mascarar o pida a otra persona que sostenga la

puerta.

Comience por la puerta del lado izquierdo: Retire la

tapa de la bisagra en la parte superior de la puerta

izquierda del refrigerador, retirando todos los tornillos

hexagonales y empujando la misma hacia arriba. Haga

lo mismo en la puerta derecha y en la tapa intermedia.

Desconecte los dos conectores eléctricos en la tapa

superior. Retire el tornillo de cabeza hexagonal de ¼”

para desconectar el cable a tierra de la bisagra. Retire

el tornillo de cabeza hexagonal de ¼” para retirar el

amortiguador de refuerzo de la tubería de agua.

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

Tornillo de

conexión

a tierra

Amortiguador

de Refuerzo

Tapa de la

Bisagra

REINSTALACIÓN DE LAS PUERTAS DEL

REFRIGERADOR

(cont.)

Gire las puertas hasta cerrarlas y asegúrese de que la

posición de sellado del centro móvil de la puerta se alinee

con el cerradero. Si la puerta no se cierra sola luego de la

reinstalación, retire la puerta, dé vuelta la misma, controle la

marca y la flecha de alineación; (hay una marca de alineación

en el mecanismo de cierre de la puerta. Corresponde a una

marca de alineación en la tapa del extremo inferior. Gire el

mecanismo de cierre de la puerta para alinear la marca y la

flecha, reinstale la puerta).

De forma segura encinte el cierre de la puerta con cinta de

mascarar o pida a otra persona que sostenga la puerta.

Reinstale la bisagra superior y ajuste los tornillos con giros

de torsión de 65 libras pulgada.

Asegúrese de reinstalar el cable a tierra y el

amortiguador de refuerzo a la bisagra superior.

Vuelva a instalar la tapa de la bisagra. Nota: Asegúrese

de que los cables no sufran cortes ni queden debajo de

tornillos antes de ajustar estos últimos.

RETIRE LAS PUERTAS DEL REFRIGERADOR (cont.)

Nota: Para una instalación posterior adecuada, siga el siguiente

paso de forma cuidadosa.

Las puertas de comidas frescas se deben RETIRAR e

INSTALAR abiertas a 90º con la caja hacia el frente.

RETIRE LA PUERTA OPUESTA

Siga el mismo procedimiento en la puerta opuesta. No

hay cables ni líneas de agua en el lado opuesto.

RETIRE LA BISAGRA CENTRAL (si es necesario)

Retire los tornillos de 3/8” asegurando la bisagra central al

gabinete. Use un destornillador T20 para retirar el tornillo

externo.

Levante la bisagra central

hacia arriba y afuera

Abra la

Puerta a 90º

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

Afloje los tornillos exteriores

Retire el

tornillo central

align marks

Lado inferior DE la Puerta

de Comidas Frescas

Si la puerta no puede ser instalada a 90º, siga estos próximos

pasos.

1. Si el espacio o el modelo limitan la apertura de la puerta a menos de

180º, entonces:

a) Retire la puerta, y con cuidado dé vuelta la misma.

b) Controle la alineación del hueco del mecanismo de cierre de

la puerta en la parte trasera de la misma. Las partes

planas del hueco deberían corresponder con la lengüeta de

alineación en el anillo plástico o con la marca en la tapa del

extremo inferior.

c) Si el hueco no está alineado con la lengüeta/ marca, usando

una llave Allen de 5/32”, rote el hueco del mecanismo de cierre

de la puerta en contra de las agujas del reloj para la puerta

derecha y a favor de las agujas del reloj para la puerta izqui-

erda. Luego alinee la parte plana con la lengüeta/ marca.

d) Instale la puerta a 90º.

Marcas de

alineación

REINSTALACIÓN DE LAS PUERTAS DEL

REFRIGERADOR

Invierta los pasos 1 a 4 para reinstalar el refrigerador,

siga los detalles que figuran a continuación para conocer

las alineaciones críticas.

Reinstale la bisagra central primero y ajuste los tornillos

con giros de torsión de 65 libras pulgada. Con la puerta del

lado izquierdo a más de 90º hacia el frente de la caja, baje la

puerta del refrigerador sobre la bisagra central. Asegúrese de

que la puerta y la bisagra se alineen correctamente.

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

RETIRE LA PUERTA DEL FREEZER

Abra la puerta del freezer hasta su extensión completa.

Retire los 3 tornillos adheridos, ubicados en la parte

inferior a cada lado de la puerta del freezer usando un

destornillador con cabeza hueca hexagonal de 3/8”.

PRECAUCIÓN

Riesgo al levantar la puerta

La puerta del freezer es pesada. Use ambas manos

para asegurar la puerta antes de levantar la misma.

Levante la puerta del freezer para desconectarla del

mecanismo de deslizamiento.

La puerta puede descansar de forma segura en la

parte inferior. No apoye la puerta sobre ninguna otra

superficie a fin de evitar rayones.

Haga retroceder el mecanismo de deslizamiento

completamente hasta que se repliegue.

REEMPLAZO DE LA PUERTA DEL FREEZER

Empuje el Mecanismo de deslizamiento hasta su

extensión completa usando ambas manos de forma

simultánea.

Retire la canasta que se apoya sobre los deslizadores.

PRECAUCIÓN

Riesgo al levantar la puerta

La puerta del freezer es pesada. Use ambas manos

para asegurar la puerta antes de levantar la misma.

La puerta del freezer es pesada. Use ambas manos

para asegurar la puerta antes de levantar la misma.

Reemplace los tornillos adheridos y ajuste los tornillos

con giros de torsión de 65 libras pulgada.

Para ajustar los espacios de la puerta del freezer, siga

las instrucciones de la página 27.

Reemplace la canasta.

Alinee e inserte

la lengüeta en

el soporte de la

puerta del freezer

dentro de la ranura

del soporte de

deslizamiento del

freezer.

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

0.600”

GE Appliances

General Electric Company

Louisville, KY 40225

GEAppliances.com

Consulte 239D4144P001 Pub Nº 31-45474-2

¡IMPORTANTE!

Los 6 tornillos de montaje (3 en cada lado) NO son intercambiables con los tornillos de la bisagra

central o superior.

Luego de la instalación de la puerta del freezer, controle que los espacios sean uniformes (la parte superior e

inferior del lado derecho e izquierdo) con la plantilla provista.

En caso de espacios excesivos siga los siguientes pasos para ajustar la puerta del freezer.

Paso 1 – Afloje los 3 tornillos a cada lado (derecha e izquierda) de la puerta del freezer.

Paso 2 – Ajuste el tornillo del set en dirección de las agujas del reloj si el espacio en la parte superior es demasiado

grande (vea la plantilla). Gire el tornillo del set usando una llave hexagonal de 3/32” en dirección de las agujas del

reloj con una rotación de un cuarto hasta la mitad.

Paso 3 – Ajuste el tornillo del set en dirección contraria a las agujas del reloj si el espacio en la parte inferior

es demasiado grande (vea la plantilla). Gire el tornillo del set usando una llave hexagonal de 3/32” en dirección

contraria a las agujas del reloj con una rotación de un cuarto hasta la mitad.

Paso 4 – Ajuste los 3 tornillos a cada lado (derecha e izquierda).

Paso 5 – Vuelva a controlar los espacios usando la plantilla y repita los pasos 1 a 4 si se requiere y complete con el

paso 5.

Dóblelo aquí para usar la plantilla

Plantilla para el control de

espacios. El espacio debería

ser de 0.6” o inferior.

Tornillo del Set

Paso 2

Paso 3

Paso 1

Paso 4

NIVELACIÓN DE LA PUERTA DEL FREEZER

Ubique la leva de ajuste de altura en la puerta

del freezer. Lentamente afloje los tres tornillos

de ajuste de la puerta a ambos lados usando

un destornillador con cabeza hueca hexagonal

de 3/8”.

Ubique y afloje el tornillo de leva usando un

destornillador T-27.

Instrucciones de Instalación

RETIRE EL EMBALAJE

A) Retire toda la cinta, gomaespuma y

embalajes protectores de los estantes y

cajones.

NIVELACIÓN DE LA PUERTA DEL

FREEZER (cont.)

Levante la puerta del lado que requiera ajustes,

gire la leva hacia la posición requerida.

Luego del ajuste tense los 3 tornillos de ajuste

usando hasta 65 libras pulgada.

CÓMO INSTALAR EL REFRIGERADOR (cont.)

0 - Initial position

1 - Levante de a 0.050”

-1 - Baje de a 0.050”

-2 - Baje de a 0.100

-3 - Baje de a 0.150”

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

Instale los Soportes para Piso Anti-Volcaduras (Modelos PYE, CYE, PWE únicamente)

MIDA LA ABERTURA DEL GABINETE

DISPONIBLE VS. EL ANCHO DEL

REFRIGERADOR

Mida el ancho de la abertura del gabinete donde será

ubicado el refrigerador, W.

Asegúrese de contar con espacio por encima de la mesada,

grosor en el rodapié y cualquier despeje deseado. El

ancho, W, no debería ser inferior a 36”. El refrigerador será

ubicado aproximadamente en el medio de esta abertura.

approximately in the middle of this opening.

MATERIALES QUE PUEDE NECESITAR (no incluidos)

HERRAMIENTAS NECESARIAS

Lápiz

Broca y Taladro Eléctrico o

Manual de 1/8” (3 mm)

Cinta métrica

Llave de tuercas de 5/16” (8 mm)

Tirafondos

1/4” (6 mm) x 1-1/2” (38 mm)

Casquillos de Anclaje

1/2” (12 mm) Diámetro Exterior

Para Soporte Anti-Volcaduras Montado en Pisos de

Concreto Únicamente

Broca para Taladro Apropiada para Anclajes

AT-1

UBICACIÓN DEL SOPORTE DE PISO

ANTI-VOLCADURAS

Coloque la plantilla de ubicación del soporte de piso

anti-volcaduras (incluido dentro del kit anti-volcaduras)

sobre el piso contra la pared trasera, dentro de W, y

alineado con la ubicación deseada del lado derecho del

refrigerador (vea la Figura 1).

Coloque el soporte para piso anti-volcaduras en la

plantilla de ubicación con sus agujeros para piso del lado

derecho alineado con los agujeros del piso indicados en

la hoja de la plantilla, aproximadamente 15 1/4” desde el

extremo de la hoja o del lado derecho del refrigerador.

Sostenga en la posición y use el soporte para piso anti-

volcaduras como una plantilla para hacer los agujeros,

basados en su configuración y tipo de construcción

como se muestra en el Paso 3. Marque las ubicaciones

de los agujeros con un lápiz, clavo o punzón.

NOTA:

• Se REQUIERE el uso de por lo menos 2 tornillos

para montar el soporte (uno a cada lado del

soporte para piso anti-volcaduras). Ambos deben

estar en la pared o en el piso. La figura 2 indica

todas las configuraciones de montaje aceptables

para los tornillos. Identifique los agujeros de los

tornillos en el soporte para piso anti-volcaduras

para su configuración.

AT-2

El Grosor del

Rodapié o el

Espacio Encima

de la Mesada

(Cualquiera Sea

Más Grande)

Además de

Cualquier

Despeje

Deseado

Pared Trasera

Frente

Lado Derecho

REFRIGERADOR

Figura 1 – Visión General de Instalación

Soporte de

Base en el

Refrigerador

2 Agujeros en la Pared

Lado Derecho del

Refrigerador

Piso - Concreto

(2 Agujeros)

Piso - Madera

(2 Agujeros)

15 ¼”

Hoja de la Plantilla

de Ubicación

Soporte de

Piso para

Instalar

Agujeros

del Lado

Derecho

Esquina Trasera

Derecha de la

Pared del Gabinete

ADVERTENCIA

Riesgo de Caída.

Los modelos con estilo incorporado (modelo PYE, CYE,

y PWE) son inestables, especialmente con las puertas

abiertas. Estos modelos deben ser asegurados con el

soporte anti-volcaduras, a fin de evitar caídas hacia

adelante, que podrían resultar en la muerte o lesiones

graves. Lea y siga las instrucciones de instalación en

su totalidad, a fin de instalar el soporte de piso anti-

volcaduras embalado con su refrigerador.

NOTA:

Si no recibió el soporte anti-volcaduras con su compra,

llame al 1.800.626.8774 para recibir uno sin costo. (En

Canadá, llame al 1.800.561.3344).

Para acceder a instrucciones sobre el soporte,

visite: www.GEAppliances.com.

Consulte 239D1142 P001 Pub nº 31-45484-2

Instrucciones de Instalación

AT-2

UBICACIÓN DEL SOPORTE DE PISO

ANTI-VOLCADURAS (cont.)

Instalación Recomendada -

Madera

Instalación Recomendada -

Concreto

Mínimo Aceptable Nº 1 -

Pernos de la Placa de Pared

Mínimo Aceptable Nº 2 –

Piso de Madera

Mínimo Aceptable Nº 3 –

Piso de Concreto

Figura 2 – Ubicaciones Aceptables

para la Colocación de Tornillos

Construcción del Piso y la Pared de CONCRETO:

• Se requiere el uso de anclajes (no provistos):

4 tirafondos cada uno de ¼” (6 mm) x 1-1/2” (38 mm)

4 sujetadores de manga cada uno de ½” (12 mm) de

diámetro exterior

• Realice los agujeros usando los tamaños

recomendados para los anclajes en el concreto sobre

el centro de los agujeros marcados en el Paso 2.

• Instale los sujetadores de mangas en los agujeros

perforados. Coloque el soporte de piso anti-

volcaduras como se indica en el Paso 2. Retire la

plantilla de ubicación desde el piso.

• Instale los tirafondos a través del soporte para

piso anti-volcaduras y ajuste los mismos de forma

apropiada.

Construcción del Piso de MOSAICO y la Pared de MADERA::

• For this special case, locate the 2 wall holes identified

in Fig. 1. Drill an angled 1/8” (3 mm) pilot hole (approx.

as shown in Fig. 3) in the center of each hole.

• Monte el soporte para piso anti-volcaduras usando

la Instalación Mínima Aceptable nº 1, como se ilustra

en la Figura 2.

AT-3

INSTALACIÓN DEL SOPORTE ANTI-VOLCADURAS

Construcción del Piso y la Pared de MADERA:

• Realice la cantidad apropiada de agujeros de

prueba de 1/8” (3 mm) en el centro de cada

agujero de soporte del piso que se usará (se podrá

usar un clavo o punzón si no se cuenta con una

broca) Y retire la plantilla de ubicación del piso.

• Monte el soporte para piso anti-volcaduras

ajustando los 2, o se recomienda 4, tornillos de

cabeza hexagonal nº 10-16 de forma ajustada en

cada lugar como se ilustra en la Figura 3.

AT-4

CÓMO POSICIONAR EL REFRIGERADOR

PARA ADHERIR LOS SOPORTES DEL

PISO ANTI-VOLCADURAS Y DE LA BASE

Antes de empujar el refrigerador hacia la abertura,

enchufe el cable de corriente en el receptáculo y

conecte el suministro de agua (si está equipado).

Controle que no haya pérdidas.

Ubique el lado derecho del refrigerador y mueva el

mismo hacia atrás aproximadamente en línea con

el lado derecho de la abertura del gabinete, W. Esto

debería posicionar el soporte del piso anti-volcaduras, a

fin de adherir la base anti-volcaduras con el refrigerador.

De forma suave haga girar el refrigerador

nuevamente hacia el gabinete, abriendo el mismo

hasta que se detenga completamente. Controle

que el frente del refrigerador se alinee con la cara

frontal del gabinete. Si no es así, con cuidado mueva

el refrigerador hacia adelante y atrás hasta que se

produzca la adherencia y observe que el refrigerador

esté completamente apoyado sobre la pared trasera.

Si Corresponde: Realice los ajustes de altura

de las ruedas traseras (y frontales) para adherir

completamente los soportes anti-volcaduras

traseros, mientras también alinea el frente del

refrigerador con la cara frontal del gabinete.

Figura 3 – Ajuste a la Pared y el Piso

NOTA: Si empuja el refrigerador hacia afuera y lo aleja de la

pared por alguna razón, asegúrese de que el soporte para

piso anti-volcaduras esté adherido cuando el refrigerador es

empujado hacia atrás contra la pared trasera.

Esquina Trasera

del Lado Derecho

del Refrigerador

Piso

Perno

de la

Placa de

Pared

Soporte

del Piso

2 Tornillos

Deben Entrar

en la Madera

o la Tachuela

de Metal

Pared

CÓMO INSTALAR EL REFRIGERADOR (cont.)

Instale los Soportes para Piso Anti-Volcaduras (Modelos PYE, CYE, PWE únicamente) (cont.)

Consulte 239D1142 P001 Pub nº 31-45484-2

CÓMO CONECTAR EL REFRIGERADOR

AL SUMINISTRO DE AGUA DEL HOGAR

Se requiere un suministro de agua fría para el

funcionamiento de la máquina de hielo automática. Si

no se cuenta con un suministro de agua fría, deberá

proveer uno. Consulte la sección sobre Cómo Instalar el

Suministro de Agua.

NOTAS:

• Antes de realizar la conexión al refrigerador, asegúrese

de que el cable de corriente del mismo no se encuentre

enchufado al tomacorriente.

• Si su refrigerador no cuenta con un filtro de agua, le

recomendamos que instale uno si el suministro de agua

posee arena o partículas que podrían atascar la rejilla

de la válvula de agua del refrigerador. Instale el mismo

en la tubería de agua más cercana al refrigerador.

Si usará el Kit de Tuberías para Refrigeradores de GE

SmartConnectTM, necesitará una tubería adicional

(WX08X10002) para realizar la conexión al filtro. No

corte la tubería de plástico para instalar el filtro.

• Antes de conectar la tubería de agua al hogar, purgue

la cañería del hogar durante por lo menos 2 minutos.

Si usará una tubería de cobre, coloque una tuerca de

compresión y una abrazadera de refuerzo (mango) en el

extremo de la tubería proveniente del suministro de agua

fría del hogar.

Instrucciones de Instalación

Tuerca de

Compresión de ¼”

Abrazadera

de refuerzo

(manga)

Tubería de

SmartConnect

Conexión del

Refrigerador

CÓMO INSTALAR EL REFRIGERADOR (cont.)

1/4“ Tubing

Tuyau de 1/4 po

Tubería de 1/4“

Tubing Clamp

Bride

Abrazadera del tubo

Si usará tuberías de GE SmartConnectTM, las tuercas ya

están ensambladas en la tubería.

Si usará tuberías de cobre, inserte el extremo de la

tubería en la conexión del refrigerador, en la parte trasera

del refrigerador, lo más lejos posible. Al sostener la

tubería, ajuste la unión.

Si usará tuberías de GE SmartConnectTM , inserte el

extremo moldeado de la tubería en la conexión del

refrigerador, en la parte trasera del refrigerador, y ajuste

la tuerca de compresión hasta que quede ajustada

manualmente. Luego realice un ajuste adicional con

un giro de llave. Un ajuste excesivo podrá ocasionar

pérdidas.

Ajuste la tubería en la abrazadera provista para sostener

la misma en la posición correcta. Será necesario que

abra la abrazadera haciendo palanca.

Abrazadera

del Tubo

Tubería de ¼”

Instrucciones de Instalación

ABRA EL SUMINISTRO DE AGUA

Abra el suministro de agua usando la válvula de cierre

(suministro de agua hogareño) y controle que no haya

pérdidas.

ENCHUFE EN EL REFRIGERADOR

Consulte la información de conexión a tierra adjunta

con el cable de corriente.

NIVELACIÓN DEL REFRIGERADOR

Las patas niveladoras poseen 2 propósitos:

1) Las patas niveladoras se ajustan de modo

que el refrigerador quede posicionado de

manera firme en el piso y no se tambalee.

2) Las patas niveladoras sirven como freno

estabilizador para sostener el refrigerador

de forma segura en su posición durante

el funcionamiento y la limpieza. Las patas

niveladoras también evitan la caída del

refrigerador.

Gire las patas niveladoras en dirección de las

agujas del reloj para levantar el refrigerador, en

contra de las agujas del reloj para bajarlo.

AVISO: A fin de evitar posibles daños sobre

la propiedad, las patas niveladoras deberán

estar tocando el piso de manera firme.

Destornillador con cabeza aplanada

Levantar

NIVELACIÓN DE LAS PATAS DEL

REFRIGERADOR

Recuerde que es necesario que el refrigerador esté

nivelado para que las puertas estén perfectamente

apoyadas. Si necesita ayuda, revise la sección

previa sobre nivelación del refrigerador.

Si abre la puerta del freezer, podrá ver la

bisagra central.

Inserte una llave Allen de ¼” en el hueco de la

bisagra central.

Ajuste la altura girando en dirección a favor

o en contra de las agujas del reloj. Al girar

en contra de las agujas del reloj, la puerta se

moverá.

Cuando

la puerta

izquierda

está más

baja que

la puerta

derecha.

Cuando

la puerta

izquierda

está más

alta que

la puerta

derecha.

Punto de ajuste

CÓMO INSTALAR EL REFRIGERADOR (cont.)

RAISE

Instrucciones de Instalación

CÓMO INSTALAR EL REFRIGERADOR (cont.)

Instrucciones de Ensamble del Refrigerador, ensamble sugerido.

Coloque los recipientes en las puertas:

Enlace su recipiente con la letra

mostrada. Posicione los ganchos

del recipiente sobre el ubicador

del recipiente y empuje hacia

adelante hasta que se inserte

completamente.

Ubicador del

recipiente a cada

lado

Parte trasera del

gancho del recipiente

a cada lado

Empuje el recipiente hacia abajo

hasta que se bloquee en su

posición.

Divisor

(modelos

selectos

únicamente)

Refer to 239D4129P002 Pub nº 31-45498

Instrucciones de Instalación

CÓMO INSTALAR LA TUBERÍA DE AGUA

Los kits de suministro de agua de cobre recomendados

son WX8X2, WX8X3 o WX8X4, dependiendo de

la cantidad de tubería necesaria. Las tuberías de

suministro de agua de plástico aprobadas son las

Tuberías para Refrigerador de GE SmartConnectTM

(WX08X10006, WX08X10015 y WX08X10025).

Al conectar su refrigerador a un Sistema de Agua por

Ósmosis Inversa de GE, la única instalación aprobada

es con el Kit GE RV. Con otros sistemas de agua

por ósmosis inversa, siga las recomendaciones del

fabricante.

Si el suministro de agua al refrigerador es de un

Sistema de Filtración de Agua por Ósmosis Inversa (RO)

Y el refrigerador también cuenta con un filtro de agua,

use el tapón del bypass del filtro del refrigerador. Cómo

usar el tapón del bypass del filtro del Refrigerador. El

uso del cartucho de filtración de agua del refrigerador

junto con un filtro de agua RO podrá producir cubos de

hielo huecos.

Esta instalación de la tubería de agua no posee

garantía del fabricante del refrigerador o de la máquina

de hacer hielo. Siga estas instrucciones con cuidado, a

fin de minimizar el riesgo de daños caros sobre el agua.

Los golpes de ariete (agua que golpea las tubería) en la

plomería del hogar pueden ocasionar daños sobre las

piezas del refrigerador y generar pérdidas de agua o

inundación. Llame a un plomero calificado para corregir

los golpes de ariete antes de instalar la tubería de

suministro de agua al refrigerador.

A fin de evitar quemaduras y daños sobre los

productos, no adhiera la tubería de agua a la tubería de

agua caliente.

Para los Modelos con LCD: Si el refrigerador es abierto

antes de haber realizado la conexión de agua a la

máquina de hacer hielo, consulte ICE MAKER (Máquina

de Hacer Hielo) en el menú “settings” (configuraciones)

de la sección Funciones del LCD y siga los comandos en

pantalla para apagar la máquina de hacer hielo.

No instale la tubería de la máquina de hacer hielo en

áreas donde las temperaturas sean inferiores al punto

de congelación.

Al usar cualquier dispositivo eléctrico (tal como un

taladro eléctrico) durante la instalación, asegúrese

de que el mismo posea un doble aislante o que esté

conectado a tierra de modo que se prevenga el riesgo

de descargas eléctricas, o que esté alimentado por

medio de una batería.

Todas las instalaciones deberán ser acordes con los

requisitos del código de plomería local.

ANTES DE COMENZAR

LO QUE NECESITARÁ

• Kit de Tubería para Refrigerador de Cobre o GE

SmartConnectTM de ¼” de diámetro externo para

conectar el refrigerador al suministro de agua. Si

usará cobre, asegúrese de que ambos extremos

de la tubería hayan sido cortados de forma recta.

A fin de determinar cuánta tubería es necesaria:

mida la distancia desde la válvula de agua en

la parte trasera del refrigerador hasta la tubería

del suministro de agua. Asegúrese de que haya

suficiente tubería adicional para permitir que el

refrigerador pueda ser retirado de la pared luego de

la instalación.

Los Kits de Tuberías para Refrigerador de GE

SmartConnectTM están disponibles en las siguientes

longitudes:

6’ (1.8 m) – WX08X10006

15’ (4.6 m) – WX08X10015

25’ (7.6 m) – WX08X10025

Instrucciones de Instalación

CÓMO INSTALAR LA TUBERÍA DE AGUA (Cont.)

NOTA: La única tubería plástica aprobada es aquella

provista con los Kits de Tuberías para Refrigerador de

GE SmartConnectTM. No use ningún otro suministro de

agua plástico, ya que el suministro se encuentra bajo

presión en todo momento. Ciertos tipos de plásticos

podrán sufrir fisuras o roturas con el paso del tiempo y

ocasionar problemas con el agua en su hogar.

• Un kit de suministro de agua de GE (el cual

contiene tubería, válvula de cierre y uniones que

figuran en la lista siguiente) está disponible por un

costo adicional a través de su vendedor minorista

o de Parts and Accessories (Piezas y Accesorios),

800.626.2002 (En Canadá 1.800.661.1616).

• Un suministro de agua fría. La presión del agua

deberá estar entre 20 y 120 p.s.i. (barra 1.4-8.1).

• Taladro eléctrico.

• 1/2” o llave ajustable.

• Destornillador de punta plana o Phillips.

• 2 abrazaderas de compresión

(mangas) y dos tuercas

de compresión de ¼” de

diámetro externo – para

conectar la tubería de cobre a la válvula de cierre

y a la válvula de agua del refrigerador.

• Si usará un kit de Tuberías para Refrigerador de

GE SmartConnect

, las uniones necesarias están

preensambladas a la tubería.

• Si su tubería de agua de cobre

existente posee una unión con

avellanado en su extremo, necesitará

un adaptador (disponible en las

tiendas de suministros) para conectar la tubería

de agua al refrigerador O puede cortar la unión

con avellanado con un cortador de tubo y

luego usar una unión de compresión. No corte

los extremos con forma de la tubería para

refrigerador de GE SmartConnect

• Cierre la válvula para conectar a la

tubería de agua fría. La válvula de

cierre debería tener una entrada de

agua con un diámetro interior mínimo

de 5/32” en el punto de conexión a la TUBERÍA DE

AGUA FRÍA. Las válvulas de cierre tipo montura

están incluidas en muchos kits de suministro de

agua. Antes de su adquisición, asegúrese de que

la válvula tipo montura cumpla con los códigos de

plomería locales.

LO QUE NECESITARÁ (CONT.)

CIERRE EL SUMINISTRO DE AGUA

PRINCIPAL

Encienda la canilla más cercana que sea lo

suficientemente larga para despejar la tubería

de agua.

Instale la válvula de cierre en la tubería de agua

potable de uso frecuente más cercana.

Elija una ubicación para la válvula que sea de

fácil acceso. Es mejor conectar la misma en el

lateral de una tubería de agua vertical. Cuando

sea necesario conectarla en una tubería de

agua horizontal, realice la conexión a la parte

superior o lateral, en vez de la parte inferior, a

fin de evitar el drenaje de cualquier sedimento

de la tubería de agua.

ELIJA LA UBICACIÓN DE LA VÁLVULA

TALADRE EL AGUJERO DE LA

VÁLVULA

Taladre un agujero de ¼” en la tubería de agua

(incluso si usará una válvula auto-perforante),

usando una punta afilada. Elimine cualquier

zumbido que resulte de haber taladrado el

agujero en la tubería.

Tenga cuidado de no permitir que el agua se

drene en el taladro.

Si no se taladra un agujero de ¼” se podrá ver

reducida la producción de hielo o los cubos de

hielo podrán ser más pequeños.

Instrucciones de Instalación

Coloque la tuerca de compresión y la

abrazadera de refuerzo (manga) para colocar la

tubería de cobre en el extremo de la tubería y

conecte la misma a la válvula de cierre.

Asegúrese de que la tubería esté completamente

insertada en la válvula. Ajuste la tuerca de

compresión de forma segura.

Para usar una tubería de plástico del kit de

Tuberías para Refrigerador GE SmartConnectTM,

inserte el extremo moldeado de la tubería

en la válvula de cierre y ajuste la tuerca

de compresión hasta que quede ajustada

manualmente, y luego dé un giro de ajuste

adicional con una llave. Un ajuste excesivo podrá

ocasionar pérdidas.

NOTA: Se deberá cumplir con los Códigos de

Plomería del Commonwealth de Massachusetts

248CMR. Las válvulas tipo montura son ilegales

y su uso está prohibido en Massachusetts.

Consulte a un plomero matriculado.

CONECTE LA TUBERÍA A LA VÁLVULA

Válvula de Cierre

Tipo Montura

Tuerca de Compresión

Tuerca de

Embalaje

Válvula de Salida

Abrazadera de refuerzo

(manga)

Abra el suministro de agua principal y despeje la

tubería hasta que el agua esté limpia.

Cierre el agua usando la válvula de agua luego

de haber dejado correr aproximadamente un

galón (1 litro), o 2 minutos, de agua a través de

la tubería.

DESPEJE LA TUBERÍA

Tubería de

SmartConnect

Ajuste la válvula de cierre de la tubería de agua

fría con la abrazadera de la tubería.

NOTA: Se deberá cumplir con los Códigos de

Plomería del Commonwealth de Massachusetts

248CMR. Las válvulas tipo montura son ilegales

y su uso está prohibido en Massachusetts.

Consulte a un plomero matriculado.

AJUSTE LA VÁLVULA DE CIERRE

Ajuste los tornillos de la abrazadera hasta que la

arandela de sellado comience a hincharse.

NOTA: No ajuste en exceso o se podrá romper la

tubería.

AJUSTE LA ABRAZADERA DE LA

TUBERÍA

Abrazadera

de la tubería

Tubería de Agua

Fría Vertical

Válvula de Cierre

Tipo Montura

Lavadora

Extremo de

la Entrada

Abrazadera

de la tubería

Tornillos con

Abrazadera

Enrute la tubería entre la entrada de agua fría y

el refrigerador.

Enrute la tubería a través de un agujero

perforado en la pared o el piso (detrás del

refrigerador o del gabinete con base adyacente)

tan cerca a la pared como sea posible.

ENRUTE LA TUBERÍA

Para completar la instalación del refrigerador, vuelva al

Paso 11 en Cómo Instalar el Refrigerador.

CÓMO INSTALAR LA TUBERÍA DE AGUA (Cont.)

Condiciones de funcionamiento normal.

El sonido de los refrigeradores nuevos es diferente al de aquellos más antiguos.

Los refrigeradores modernos cuentan con más funciones y utilizan una tecnología más nueva.

HUMMM...

WHOOSH...



Es posible que el nuevo compresor de alta efectividad funcione

más rápido y por más tiempo que aquel de su refrigerador

antiguo, y es posible que escuche un zumbido o sonido de

pulsación en un tono alto mientras está funcionando.



Es posible que escuche gorgoteos al cerrar la puerta. Esto se

debe al equilibrio de la presión dentro del refrigerador.



Luego de dispensar hielo, un motor cerrará el vertedor de

hielo para evitar que entre aire caliente en el cubo de hielo,

manteniendo el hielo en una temperatura de congelamiento.

El zumbido del motor al cerrar el cubo de hielo es normal, poco

después de dispensar hielo.



Es posible que escuche los ventiladores girar en altas

velocidades. Esto sucede cuando el refrigerador se enchufa

por primera vez, cuando las puertas se abren con frecuencia

o cuando una gran cantidad de comida es agregada a los

compartimientos del refrigerador o del freezer. Los ventiladores

están ayudando a mantener las temperaturas correctas.



Los ventiladores cambian de velocidad a fin de proveer un

enfriamiento óptimo y ahorros de energía.

SONIDOS DE CLIC, ESTALLIDOS

ROTURAS y CHASQUIDOS



Es posible que escuche sonidos de roturas o estallidos cuando se

enchufe el refrigerador por primera vez. Esto sucede mientras el

refrigerador se enfría hasta la temperatura correcta.



La expansión y contracción de las bobinas de enfriamiento

durante y después de la descongelación pueden producir

sonidos de roturas o estallidos.



En los modelos con máquina de hacer hielo, luego de un ciclo de

producción de hielo, es posible que escuche los cubos de hielo

caer al recipiente del hielo.



En los modelos con dispensador, cuando se dispense el agua

es posible que escuche el movimiento de las tuberías de agua

al iniciar el proceso y luego de que el botón del dispensador sea

liberado.

SONIDOS DEL AGUA



Es posible que el flujo de refrigerante a través de las bobinas de

enfriamiento produzca un gorgoteo similar a agua hirviendo.



– El agua que cae sobre el calentador de descongelamiento

puede producir un chisporroteo, estallido o zumbido durante el

ciclo de descongelamiento.



Es posible que se escuche un sonido de goteo durante el ciclo

de descongelación, a medida que el hielo se derrite desde el

evaporador y fluye hasta la olla de drenaje.



Cerrar la puerta podrá provocar un sonido de burbujeo debido a

la igualación de la presión.

¿Escuchas lo que yo escucho? Estos condiciones son normales.

COMIENZO DEL ENFRIAMIENTO

Es posible que pasen hasta 24 horas para que las temperaturas del

refrigerador y del freezer igualen la pantalla. Durante dicho tiempo,

se deberían minimizar las aperturas de las puertas del refrigerador y

del freezer.

CONSEJOS



El freezer se enfría primero.



El compartimiento del refrigerador se enfría en último

lugar; es posible que alcance el nivel de frío luego de

varias horas después que el freezer.



Apagar la máquina de hacer hielo permite que tanto la

comida fresca como la comida del freezer se enfríen con

mayor rapidez.

Consejos para la Solución de Problemas

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes

páginas y es posible que no necesite solicitar reparaciones.

Antes de Solicitar el Servicio Técnico…

Problema Causas Posibles

Qué Hacer

La luz indicadora del filtro permanece

encendida luego de reemplazar el

filtro

El indicador del filtro de agua debe ser

reiniciado

En la pantalla de LCD seleccione con-

figuraciones del sistema, y luego WATER

FILTER (Filtro de Agua) Seleccione RESET

(Reiniciar).

La luz del indicador del filtro de agua

no está iluminada

Esto es normal. Este indicador se

encenderá para indicarle que es nec-

esario reemplazar el filtro de forma

rápida.

Para más información, consulte Acerca

del Filtro de Agua.

La manija está floja/ la manija tiene

un espacio de separación.

Es necesario ajustar la manija Para acceder a instrucciones detalladas,

consulte las secciones Cómo Ajustar

la Manija de Comidas Frescas y Cómo

Ajustar la Manija del Freezer.

Pitido del refrigerador Se trata de la alarma de la puerta Apague o desactive la misma con la

puerta cerrada. Si la puerta está abierta

y la alarma está sonando, sólo podrá

detener la alarma.

No enfría Consulte Acerca de los Controles. Consulte Acerca de los Controles

El agua tiene mal gusto/ olor El dispensador de agua no fue usado

durante un tiempo prolongado

Dispense agua hasta que toda el agua

en el sistema sea repuesta.

El agua en el vaso está caliente Es normal cuando el refrigerador es

usado por primera vez luego de su

instalación

Espere 24 horas hasta que el refrigera-

dor se enfríe completamente.

El dispensador de agua no fue usado

durante un tiempo prolongado

Dispense agua hasta que toda el agua

en el sistema sea repuesta.

El sistema de agua fue drenado Espere varias horas hasta que el sumin-

istro repuesto se haya enfriado.

El dispensador de agua no funciona El suministro de agua está apagado o

no está conectado

Consulte Cómo Instalar el Suministro de

Agua..

El filtro de agua está atascado o

el enchufe del filtro/ bypass no fue

instalado

Reemplace el cartucho del filtro o retire

el filtro e instale el tapón del bypass.

Es posible que haya aire atrapado en

el sistema de agua

Presione el brazo dispensador durante

por lo menos 5 minutos.

El agua en la reserva está congelada

debido a que los controles están

configurados en una temperatura

demasiado fría

Configure el control del refrigerador en

una configuración más caliente y espere

24 horas. Si el agua no es dispensada

luego de 24 horas, comuníquese al

servicio técnico.

Chorrea agua del dispensador El cartucho del filtro fue instalado en

forma reciente

Deje correr agua del dispensador du-

rante 5 minutos (aproximadamente 2

galones).

Consejos para la Solución de Problemas (cont.)

GEAppliances.com

Problema Causas Posibles Qué hacer

No hay producción de agua ni de

cubos de hielo

La línea de suministro o la válvula de

cierre están atascadas

Llame a un plomero

El filtro de agua está atascado Reemplace el cartucho del filtro o retire el

filtro e instale el tapón del bypass.

El cartucho del filtro no está instalado

de forma apropiada

Retire y vuelva a instalar el cartucho del

filtro, asegurándose de que se puede blo-

quear correctamente en su lugar.

La máquina de hacer hielo está apa-

gada

Controle que la máquina de hacer hielo

esté encendida. Consulte Acerca de la

Máquina de Hacer Hielo Automática.

Gotea agua desde el dispensador Puede haber aire presente en el sis-

tema de entrada de agua, haciendo

que gotee agua luego de ser dispen-

sada

Dispense agua durante por lo menos 5

minutos para eliminar el aire del sistema

Fotos no encontradas Las fotos no se encuentran en el

directorio de origen del USB

Asegúrese de que las fotos estén en el

directorio de origen en su USB

Las fotos no están en formato JPEG Las fotos deberán estar en formato JPEG

Uso de la cámara/ PC con un cable

USB

Se deberá usar un dispositivo USB

PRECISE FILL (Llenado Preciso) no

llena el recipiente

Es normal, PRECISE FILL (Llenado

Preciso) requiere el uso de una paleta

dispensadora

Para una cantidad específica de agua,

seleccione PRECISE FILL (Llenado Preciso)

para dispensar agua

Enfriamiento del freezer, la comida

fresca no se enfría

Es normal, cuando el refrigerador se

enchufa por primera vez o luego de

un corte de energía prolongado

Espere 24 horas para que la temperatura

en ambos compartimiento alcance las

temperaturas seleccionadas.

El dispensador de hielo se abre luego

de cerrar el cajón del freezer

Normal La puerta del dispensador de agua se

podrá abrir luego de cerrar la puerta del

freezer para permitir el acceso

El agua caliente no funciona Funcionamiento imposibilitado Asegúrese de que la función “Agua Cali-

ente Inaccesible” no sea seleccionada

Presión baja del agua Asegúrese de que la tubería de agua no

esté retorcida.

El suministro de agua está apagado o

no está conectado

Consulte Cómo Instalar el Suministro de

Agua.

El filtro de agua está atascado o

el enchufe del filtro/ bypass no fue

instalado

Reemplace el cartucho del filtro o retire el

filtro e instale el tapón del bypass.

Se continúa dispensando agua cali-

ente durante un período de tiempo

corto luego de liberar la perilla

El filtro de agua está parcialmente

atascado o la presión del agua es

baja (-40 psi)

Reemplace el cartucho del filtro o retire el

filtro e instale el tapón del bypass o incre-

mente la presión del agua.

Verdad o Mito? Respuesta Explicación

El filtro de agua del refrigerador podrá requerir un reem-

plazo, incluso aunque el indicador del filtro no se haya

vuelto rojo o que se lea “Filtro Vencido”.

VERDADERO El indicador del filtro de agua indicará la necesidad de reemplazar el filtro de

agua cada seis meses. La calidad del agua varía de una ciudad a otra; si el flujo

del agua del dispensador disminuye, o la producción de hielo decrece, el filtro de

agua debería ser reemplazado, incluso aunque el indicador del filtro no indique la

necesidad del reemplazo

La máquina de hacer hielo automática de mi refrigerador

produce hielo cuando el refrigerador se encuentra enchu-

fado a un receptáculo de corriente.

MITO El refrigerador debe ser conectado al agua, y la máquina de hacer hielo debe

ser encendida. Asegúrese de que la máquina de hacer hielo esté encendida, sólo

después de que la cañería de agua esté conectada y que el agua esté abierta.

La máquina de hacer hielo puede ser encendida/ apagada desde los controles y

asegurar que la misma está encendida, como se indica en el panel de control del

refrigerador. Consulte Acerca de la Máquina de Hacer Hielo Automática.

Luego de que el refrigerador haya sido enchufado y

conectado al agua, tendré inmediatamente agua fría

disponible desde el dispensador de agua.

MITO El tanque del dispensador de agua ubicado dentro del refrigerador guarda agua

para dispensar. El agua del tanque necesita 24 horas para enfriarse luego de la

instalación. Las altas condiciones de uso no permitirán que haya tiempo para que

el agua se enfríe.

Luego de dispensar agua, es normal que caigan unas

pocas gotas de agua. .

VERDADERO Es posible que caigan unas pocas gotas de agua del dispensador, luego de que

la paleta del mismo se haya liberado. A fin de minimizar los goteos, retire el vidrio

lentamente del dispensador.

Nunca veré escarcha dentro del compartimiento del

freezer.

MITO La escarcha dentro del freezer típicamente indica que la puerta no está

correctamente sellada, o se dejó abierta. Si se encuentra escarcha, despeje la

misma utilizando una espátula de plástico y una toalla, luego asegúrese de que

no haya paquetes ni envases de comida que impidan que la puerta del freezer se

cierre. Controle el panel de control del refrigerador para asegurar que la alarma de

la puerta esté activada.

Cuando se instala el refrigerador, o luego de reemplazar el

filtro de agua, debo dispensar agua por cinco minutos.

VERDADERO

Un refrigerador o filtro de agua instalado en forma reciente contiene aire en las

cañerías de agua. Presione la paleta del dispensador y dispense agua durante por lo

menos 5 minutos para eliminar el aire de la cañería de agua y despejar el filtro.

Para llenar la hielera hasta su capacidad máxima, debería

dispensar entre 12 y 18 horas después de la instalación.

VERDADERO Dispensar 3 o 4 cubos entre 12 y 18 horas luego de la instalación permite que

el hielo se dispense dentro de la hielera, que a su vez requiere de la máquina de

hacer hielo para producir hielo adicional. Producción normal de hielo = 100 cubos

en 24 horas.

Puede usar el tapón del bypass del filtro de agua para

determinar si el filtro requiere un reemplazo.

VERDADERO Una reducción en el flujo del dispensador de agua o una reducción en la

producción de hielo podrán indicar la necesidad de reemplazar el filtro de agua.

Instale el tapón del bypass del filtro de agua (provisto con el refrigerador), y

controle el flujo desde el dispensador. Si el flujo de agua regresa a la normalidad

con la colocación del tapón del bypass, reemplace el filtro de agua.

La parte superior de las puertas del refrigerador siempre

estará alineada.

MITO Varias cosas pueden afectar la alineación de la puerta de alimentos frescos,

incluyendo el piso sobre el cual el refrigerador está instalado, y la carga de

las puertas. Si la parte superior de las puertas de alimentos frescos no están

alineadas, use una llave Allen de ¼” para ajustar la puerta derecha o izquierda.

El tornillo de ajuste está ubicado en el costado inferior derecho o izquierdo de la

puerta; abra la puerta del freezer para acceder al tornillo. En algunos modelos, la

puerta de alimentos frescos de la izquierda se podrá levantar usando separadores.

Para obtener los separadores, comuníquese al 800-GECARES.

Las manijas de la puerta del refrigerador se pueden

ajustar fácilmente.

VERDADERO Si las manijas de la puerta están flojas o tienen una separación con la puerta, se

podrán ajustar usando una llave Allen de 1/8”, sobre los tornillos ubicados en los

extremos de las manijas.

Es posible que el hielo presente problemas con su olor y

sabor.

VERDADERO Luego de iniciar la máquina de hacer hielo, deshágase de 24 horas de producción

de hielo para evitar problemas de olor y sabor.

Puedo hacer ajustes finos sobre las puertas de alimentos

frescos para alinearlas.

VERDADERO Si las puertas de alimentos frescos no están alineadas, use una llave Allen de ¼”

para ajustar la puerta de la derecha / izquierda. El tornillo de ajuste está ubicado

en la parte inferior de la puerta derecha o izquierda. Abra la puerta del freezer para

tener acceso. En algunos modelos la puerta de alimentos frescos de la izquierda se

podrá levantar usando separadores. Para obtener los separadores, comuníquese

al 800-GECARES.

Las manijas de la puerta siempre se deben retirar para la

instalación.

MITO Controle el cuadro sobre el lado inverso de esta instrucción. Si las puertas se deben

retirar, no retire las manijas, o si el refrigerador cabe cómodamente a través de la

abertura del pasillo. Ajuste las manijas que estén flojas o que posean un espacio,

ajustando el conjunto de tornillos de 1/8” en cada extremo de las manijas.

Antes de solicitar el servicio técnico, revise los consejos para la solución de problemas

de forma detallada en el Manual del Propietario. En caso de ser necesario, se podrá

programar el servicio técnico visitándonos a través de Internet en GEAppliances.com o

llamando al 800.ge.CARES 800.432.2737.

Verdad o Mito

SERVICIO

Verdad o Mito? (cont.) Respuesta Explicación

Siempre se requiere el retiro de la puerta para la

instalación.

MITO Controle el cuadro sobre el lado inverso de esta instrucción. Las puertas

sólo se deben retirar cuando sea necesario para evitar daños en el pasillo

o en el acceso hasta la ubicación final.

Las puertas del refrigerador que no cierren luego

de la instalación se podrán ajustar para que

cierren de forma correcta.

VERDADERO El mecanismo de la puerta funciona mejor si se instala a más de 90º.

Si se instala a 180º, retire la puerta de la bisagra media, y balancee la

puerta 180º antes de reinstalarla. Lea Cómo Reinstalar las Puertas del

Refrigerador.

Hay un ajuste sobre las ruedas traseras. MITO Las patas niveladoras frontales son ajustables y se deberían usar para

equilibrar el refrigerador. Las patas niveladoras se usan para hacer el

ajuste inicial de la puerta de alimentos frescos.

Controle pérdidas una vez realizadas todas las

conexiones del agua.

VERDADERO Al purgar el aire del sistema de agua, controle pérdidas en todas

las conexiones de las cañerías de agua. Controle la conexión con el

suministro de agua del hogar en la parte trasera del refrigerador, y en la

conexión de la tubería de agua de la puerta.

Mi pantalla de LCD siempre estará encendida

cuando enchufe el cable de corriente en la

instalación.

MITO Si el refrigerador se ubicó en un ambiente frío, es posible que la pantalla

de LCD esté lenta al dar la imagen. Dé al refrigerador suficiente tiempo

para calentarse, y la pantalla funcionará bien.

Cualquier residuo del embalaje se podrá eliminar

del refrigerador con un limpiador.

MITO No use cera, pulidor, blanqueador u otros productos que contengan

cloro sobre los paneles de Acero Inoxidable, manijas de puertas y

componentes. Para acceder a detalles completos, controle estas

instrucciones en “Limpieza de la Parte Exterior”.

Antes de solicitar el servicio técnico, revise los consejos para la solución de problemas

de forma detallada en el Manual del Propietario. En caso de ser necesario, se podrá

programar el servicio técnico visitándonos a través de Internet en GEAppliances.com o

llamando al 800.ge.CARES 800.432.2737.

Verdad o Mito (cont.)

SERVICIO

Garantía del Refrigerador. (Para clientes en Estados Unidos)

Todo el servicio de garantía es provisto por nuestros Centros de

Servicio de Fabricación, o un técnico autorizado de Servicio al

Cliente (Customer Care

). Para programar una visita del servicio

técnico, visítenos en GEAppliances.com, o comuníquese al 800.

GE.CARES (800.432.2737). Cuando llame para solicitar el servicio,

tenga los números de serie y modelo disponibles.

■ Viajes del técnico del servicio a su hogar para enseñarle sobre

cómo usar el producto.

■ Instalación, entrega o mantenimiento inadecuados.

■ Fallas del producto en caso de abuso, mal uso, o uso para

propósitos diferentes al original o uso comercial.

■ Pérdida de alimentos por mal estado.

■ Reemplazo de fusibles de la casa o reinicio de disyuntores.

■ Daño causado después de la entrega.

■ Reemplazo del cartucho del filtro de agua, si se incluye, debido a

la presión del agua que está fuera del rango de funcionamiento

específico o debido a exceso de sedimentos en el suministro de

agua.

■ Reemplazo de bombillas de luz, si se incluyen, o del cartucho

del filtro de agua, si se incluye, a diferencia de lo detallado

anteriormente.

■ Daños ocasionados sobre el producto por accidente, incendio,

inundaciones o catástrofes naturales.

■ Daños consecuentes o incidentales causados por posibles

defectos de este producto.

■ Producto no accesible para brindar el servicio requerido.

■

Daño ocasionado por un filtro de agua de una marca que no es GE.

Qué No Cubrirá GE:

Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para

uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor

Autorizado del Servicio Técnico de GE, usted será responsable por el costo de un viaje o se podrá requerir que

traiga el producto a una ubicación del Servicio Técnico de GE Autorizado para recibir el servicio. En Alaska, la

garantía excluye el costo de envío o llamadas del servicio a su hogar.

Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía le da

derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro.

Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o

al Fiscal de su estado.

Warrantor: General Electric Company. Louisville, KY 40225

Abroche su recibo aquí. Para

acceder al servicio técnico de

acuerdo con la garantía deberá

contar con la prueba de la fecha

original de compra.

(;&/86,Ï1'(*$5$17Ë$6,03/Ë&,7$6³6X~QLFD\H[FOXVLYDDOWHUQDWLYDHVODUHSDUDFLyQGHOSURGXFWRFRPR

se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad

o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Por el Período de: GE Reemplazará

Un Año

Desde la fecha de la compra

original

Cualquier parte del refrigerador que falle debido a un defecto en los materiales o la fabricación.

Durante esta garantía limitada de un año, GE también proveerá, sin costo, todo el trabajo y el

servicio relacionado con el reemplazo de la parte que presente defectos.

Treinta Días

(Filtro de Agua, si está

incluido)

Desde la fecha de la compra

original del refrigerador

Cualquier parte del cartucho del filtro de Agua que falle debido a un defecto en los materiales o

la fabricación. Durante la garantía limitada por treinta días, GE también le brindará, sin costo, el

reemplazo de un cartucho del filtro de agua.

SÓLO MODELOS GE PROFILE

Y GE CAFÉ

Cinco Años

Desde la fecha de la compra

original

Cualquier parte del sistema de refrigeración sellado (el compresor, condensador, evaporador y

todas las tuberías de conexión) que falle debido a un defecto en los materiales o la fabricación.

Durante esta garantía de cinco años del sistema de refrigeración sellado, GE también proveerá, sin

costo, todo el trabajo y el servicio relacionado con el reemplazo de la parte que presente defectos en

el sistema de refrigeración sellado.

Para realizar el servicio técnico de su refrigerador se podrá requerir el uso de datos del puerto de abordaje para su

diagnóstico. Esto da al técnico del Servicio de Fábrica de GE la habilidad de diagnosticar de forma rápida cualquier problema

con su electrodoméstico, y de ayudar a GE a mejorar sus productos al brindarle a GE la información sobre su electrodoméstico.

Si no desea que los datos de su electrodoméstico sean enviados a GE, solicitamos que le indique a su técnico NO entregar los

datos a GE en el momento del servicio.

Garantía Limitada del Cartucho del Filtro de Agua RPWF.

Póngase en contacto con nosotros

en la www.geapplianceparts.com,

o llame al 800.GE.CARES.

Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para

uso hogareño dentro de EE.UU. En Alaska, la garantía excluye el costo de envío o llamadas del servicio a su hogar.

Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía le da

derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro.

Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o

al Fiscal de su estado.

Para Adquisiciones Realizadas en Iowa: Este formulario debe poseer la firma y fecha del comprador y del

vendedor antes de la consumación de esta venta.

Este formulario debería ser retenido por el vendedor en un archivo durante un mínimo de dos años.

Comprador:

Nombre

Domicilio

Ciudad Estado Código Postal

Nombre

Domicilio

Ciudad Estado Código Postal

Firma Fecha

Vendedor:

Signature Fecha

Por el Período de: Reemplazaremos, Sin Costo:

Treinta Días

Desde la fecha de la

compra original

Cualquier parte del cartucho del filtro de Agua que falle debido a un defecto en los

fabricación durante esta garantía limitada de treinta días.*

Qué No Está Cubierto:

• Viajes del técnico del servicio a su hogar para enseñarle sobre cómo usar el producto.

• Instalación inadecuada.

• Fallas del producto en caso de abuso, mal uso, o uso para propósitos diferentes al original o uso comercial.

• Reemplazo de fusibles de la casa o reinicio de disyuntores.

• Reemplazo del cartucho del filtro de agua debido a la presión del agua que está fuera del rango

de funcionamiento específico o debido a exceso de sedimentos en el suministro de agua.

• Daños ocasionados sobre el producto por accidente, incendio, inundaciones o catástrofes naturales.

• Daños consecuentes o incidentales causados por posibles defectos de este producto.

Abroche su recibo aquí. Para

acceder al servicio técnico de

acuerdo con la garantía deberá

contar con la prueba de la fecha

original de compra.

Appliance Service

800-GE-CARES

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

*Si su pieza de GE falla debido a un defecto en la fabricación dentro de los treinta días desde la fecha de compra original, le entregaremos una pieza nueva o, a su elección, una pieza reconstruida

sin cargo. Devuelva la pieza defectuosa al proveedor de piezas a quien le realizó la compra, junto con una copia de la “prueba de compra” de la pieza. Si la pieza es defectuosa y no muestra signos

de abuso, será cambiada. La garantía no cubre la falla de las piezas que están dañadas mientras están en su posesión, si son abusadas, o si fueron instaladas de forma incorrecta. No cubre el costo

de regresar la pieza al proveedor a quien le realizó la compra ni cubre el costo del trabajo para retirar o instalar la misma a fin de diagnosticar la falla. No cubre las piezas usadas en productos de

uso comercial, excepto en el caso de equipos acondicionadores de aire. En ningún caso GE será responsable por daños consecuentes. Garante: General Electric Company.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS: Su única y exclusiva alternativa es el cambio de la pieza, como se indica en esta Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas

de comerciabilidad o conveniencia sobre un propósito particular, se limitan a seis meses o al período más corto permitido por la ley.

Ficha Técnica de Rendimiento

del Modelo: GE RPWF

Use el Cartucho de Reemplazo de RPWF.

La concentración de las sustancias indicadas en el agua que ingresa al sistema fue reducida a la concentración menor que o igual al límite

aceptable para el agua que deja el sistema, como se especifica en NSF/ANSI Estándar 53. Sistema evaluado y certificado por NSF International

contra NSF/ANSI Estándar 42 y Estándar 53 para la reducción de sustancias que figuran a continuación.

Los siguientes reclamos de reducción farmacéutica no fueron certificados por NSF International. Reclamos evaluados y verificados

por un laboratorio independiente:

Reducción de

contaminantes

Concentración

Promedio

Concentración Máxima

Especificada por NSF

% Promedio

de Reducción

Promedio de Concentración

del Agua Procesada

Concentración Máxima

Autorizada Aceptable de

Agua Procesada

Informe de

Evaluación de NSF

Atenolol 1088 ng/L N/A 99.5% 5.0 ng/L N/A J-00103221

Fluoxetina 845 ng/l N/A 99.4% 5.0 ng/L N/A J-00103221

Ibuprofeno 898 ng/L N/A 98.8% 9.9 ng/L N/A J-00103726

Progesterona 945 ng/L N/A 99.4% 5.5 ng/L N/A J-00103727

Trimetoprima 403 ng/L N/A 99.5% 2.0 ng/L N/A J-00103221

34-8708-7119-0

EPA #070595-MEX-001

Es esencial que se cumpla con los requisitos de instalación, mantenimiento y reemplazo de filtros recomendados por el fabricante, a fin de que el producto funcione de acuerdo a como

fue promocionado. Para acceder a información sobre la Garantía, consulte el Manual de Instalación.

Pautas de Aplicación/Parámetros de Suministro de Agua

Flujo de Servicio 0.5 gpm (1.89 lpm)

Suministro de Agua Agua Potable

Presión del Agua 25-120 psi (172– 827 kPa)

Temperatura del agua 33º F - 100º F (0.6º C - 38º C)

Nota: Observe que aunque la evaluación se realizó de acuerdo con condiciones

estándares de laboratorio, el rendimiento puede variar.

Reemplazo del Cartucho: RPWF. Para conocer costos estimados de elementos de

reemplazo, comuníquese al 1-800-626-2002 o visite nuestro sitio web en

www.geapplianceparts.com.

ADVERTENCIA

A fin de reducir el riesgo asociado con la ingestión de contaminantes:

• No se deben usar con agua que no sea microbiológicamente segura o de

calidad desconocida sin una desinfección adecuada, antes o después, del

sistema. Los sistemas certificados para la reducción de quistes se podrían usar

en aguas desinfectadas que puedan contener quistes filtrables. Número de

Establecimiento de EPA 070595-MEX-001.

AVISO

A fin de reducir el riesgo asociado con daños sobre la propiedad debido a pérdidas de agua:

• Lea y siga las Instrucciones de uso antes de la instalación y uso de este sistema.

• La instalación y uso DEBERÁN cumplir con todos los códigos de plomería estatales

y locales.

• No se deberá instalar si la presión del agua supera los 120 psi (827 kPa). Si la

presión del agua es 80 psi, superior a los 80 psi, deberá instalar una válvula limitadora

de presión. Si no está seguro sobre cómo controlar la presión del agua, comuníquese con

un plomero profesional.

• No instale

cuando se puedan producir condiciones de golpe de ariete. Si existen condiciones

de golpe de ariete, deberá instalar un suspensor de golpes de ariete. Si no está seguro sobre

cómo controlar esta condición, comuníquese con un plomero profesional.

• No instale en líneas de suministro de agua caliente. La temperatura máxima de

funcionamiento del agua para este sistema de filtro es de 100°F (37.8°C).

• Protega el filtro de temperaturas heladas. Drene el filtro cuando las temperaturas sean

inferiores a 33ºF (.06ºC).

• El cartucho del filtro descartable debería ser reemplazado cada 6 meses luego de un uso

normal, o antes si se produce una reducción notoria en el caudal.

Para conocer las condiciones de uso, reclamos médicos certificados por el California

Department of Public Health (Departmento de Salud Pública de California), consulte la ficha

técnica de rendimiento. Certificación del California Department of Public Health nº 11-2110.

Los contaminantes u otras sustancias eliminadas o reducidas por este filtro de agua no están

necesariamente en el agua de todos los usuarios.

Capacidad de 170 galones (643.5 litros). Reducción de Contaminantes Determinada por la evaluación de NSF.

Sustancia Evaluada

para la Reducción

Promedio

influente

Concentración Máxima

especificada por NSF Promedio

% Promedio

de Reducción

Promedio de

Concentración del

Agua Procesada

Concentración

Máx Autorizada

Aceptable de

Agua Procesada

Requisitos de

Reducción

de NSF

Informe de

Evaluación de NSF

Gusto y Olor a Cloro 2.0 mg/L 2.0 mg/L ± 10% 97.4% 0.05 mg/L N/A ≥50% J-00102044

Partícula Nominal

Case I, , ≥0.5 um< 1.0 μm 7,633,333 pts/mL partículas/mL 99.0% 71,850 pts/ml N/A ≥85% J-00106249

Asbestos 109 MFL

to 10

fibras/L; fibras

superiores a 10 um de longitud

99.99% <1 MFL N/A ≥99% J-00102069

Atrazina 0.009 mg/L 0.009 mg/L ± 10% 94.4% 0.0005 mg/L 0.003 mg/L N/A J-00102058

Benceno 0.016 mg/L 0.015 mg/L ± 10% 96.4% 0.001 mg/L 0.005 mg/L N/A J-00102065

Carbofurano 0.08 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A J-00102059

Plomo en @6.5 0.140 mg/L 0.15 mg/L ± 10% 99.3% 0.001 mg/L 0.010 mg/L N/A J-00102052

Plomo en @8.5 0.158 mg/L 0.15 mg/L ± 10% 98.3% 0.002 mg/L 0.010 mg/L N/A J-00102053

Mercurio en @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 91% 0.0003 mg/L 0.002 mg/L N/A J-00102054

Mercurio en @ pH 8.5 0.006 mg/L 0.006 mg/L ± 10%

88.3% 0.0007 mg/L 0.002 mg/

L N/A J-00104087

Lindano 0.002 mg/L 0.002 mg/L ± 10% 99% 0.00002 mg/L 0.0002 mg/L N/A J-00102063

P-Diclorobenceno 0.222 mg/L 0.225 mg/L ± 10% 99.8% 0.0005 mg/L 0.075 mg/L N/A J-00102067

Toxafeno 0.015 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A J-00102061

Reducción de 2, 4-D 0.218 mg/L 0.210 mg/L±10% 99.9% 0.0001 mg/L 0.07 mg/L N/A J-00102064

07020100-J%59≥A/NL/gm 5100.0%7.79%01 ± L/gm 003.0L/gm 872.0COV

*Basado en el uso de Cryptosporidium parvum oocysts.

Reemplazo

del Elemento

Sistema evaluado y certificado por NSF

International contra NSF/ANSI Estándar

42 y Estándar 53 en el modelo GE RPWF

para la reducción de los reclamos especificados

en la ficha técnica de rendimiento.

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

Por lo menos 10,000

Quiste* 04,750 cysts/L Minimo de 50,000 quistes/L 99.99% 3 quistes/L N/A ≥99.9% J-00102057

Estado de California

Department of Public Health (Departamento de Salud Pública)

Número de Certificado

del Dispositivo de Tratamiento del Agua

Fecha de Emisión: 16 de noviembre de 2011

Designación de Marca/ Modelo

Elementos de Reemplazo

11-2110

GE RPWF

RPWF

Fabricante:

3M Purification Inc.

El dispositivo(s) de tratamiento del agua que figura en este certificado cumplió con los requisitos de evaluación de

acuerdo con la Sección 116830 del Código de Salud y Seguridad para los siguientes contaminantes relacionados

con la salud:

Quiste

Asbestos

Plomo

Mercurio

Conforme con CA AB1953 Bajo Plomo

Atrazina

Benceno

Carbofurano

Lindano

p-Diclorobenceno

Toxafeno

2, 4-D

VOC por cloroformo sustituto

Contaminantes Microbiológicos y Turbiedad

Contaminantes Inorgánicos/ Radiológicos

Contaminantes Orgánicos

No usar donde el agua no sea segura a nivel microbactereológico o donde la calidad del agua sea

desconocida, excepto que los sistemas certificados para la reducción de quistes puedan ser usados en

aguas desinfectadas que puedan contener quistes filtrables.

170 galones

Capacidad del Servicio Calificado:

0.5 gpm

Flujo del Servicio Calificado:

Condiciones de Certificación:

Notas

Notas GEAppliances.com

Consumer Support.

Sitio Web de Electrodomésticos de GE

En EE.UU.: GEAppliances.com

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de

Electrodomésticos de GE las 24 horas del día, cualquier día del año! Para mayor conveniencia y un servicio más rápido,

ahora puede descargar el Manual del Propietario, ordenar piezas o incluso programar el servicio técnico a través de

Internet.

Servicio Programado En EE.UU.: GEAppliances.com

El servicio de reparación de expertos de GE está a sólo un paso de su puerta. ¡Conéctese a través de Internet y

programe su servicio a su conveniencia cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante el

horario comercial habitual.

Estudio de Diseño de la Vida Real En EE.UU.: GEAppliances.com

GE apoya el concepto de Diseño Universal – productos, servicios y ambientes que pueden ser usados por personas de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de realizar diseños para una amplia gama de

habilidades e incapacidades físicas y mentales. Para más detalles sobre las aplicaciones de Diseño Universal de GE,

incluyendo ideas de diseño de cocinas para personas con incapacidades, visite nuestro sitio web hoy. Sobre casos de

incapacidad auditiva, comuníquese al 800.TDD.GEAC (800.833.4322).

Garantías Extendidas En EE.UU.: GEAppliances.com

Adquiera una garantía extendida de GE y aprenda sobre descuentos especiales que están disponibles mientras su

garantía aún está vigente. La puede adquirir a través de Internet en cualquier momento o llamando al 800.626.2224

durante el horario comercial habitual. Los Servicios para el Consumidor Hogareño de GE aún estarán allí cuando su

garantía caduque.

Piezas y Accesorios En EE.UU.: GEAppliances.com

Individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de

piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a

través de Internet, las 24 horas del día o en forma telefónica llamando al 800.626.2002, durante el horario comercial

habitual.

Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario.

Otros servicios técnicos generalmente deberían ser derivados a personal calificado del servicio. Se deberá tener

cuidado, ya que una reparación indebida podrá ocasionar que el funcionamiento no sea seguro.

Contáctenos En EE.UU.: GEAppliances.com

Si no se encuentra satisfecho con el servicio que recibió de GE, comuníquese con nosotros a través de nuestro sitio web

con todos los detalles, incluyendo su número telefónico, o escriba a: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su Electrodoméstico En EE.UU.: GEAppliances.com

Registre su electrodoméstico nuevo a través de Internet - ¡a su conveniencia! Un registro puntual de su producto

permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso

de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el

material embalado.

Impreso en Estados Unidos

GE Café CYE23TSDSS 23.1 Cu. Ft. Counter-Depth French-Door Refrigerator

Product's Documents

Owner’s Manual and Installation Instructions

Specifications

GE - General Electric CYE23TSDSS Questions and Answers

#1 Is there a time limit on returning a part or accessory?

#2 Where should returned, damaged, or unneeded parts and accessories be shipped?

#3 What is the warranty for parts and accessories?

Related Products

GE - General Electric GE 22.2 Cu. Ft. Counter-Depth French-Door Refrigerator GYS22GSNDSS

GE - General Electric GE 22.2 Cu. Ft. Counter-Depth French-Door Refrigerator GYS22GMNDES

GE GYE22KSHFSS - 22.1 Cu. Ft. Counter-Depth French-Door Refrigerator

GE PWE23KSDFSS - 23.1 Cu. Ft. Counter-Depth French-Door Refrigerator

GE PWE23KSDGSS - 23.1 Cu. Ft. Counter-Depth French-Door Refrigerator

GE GYE18JYLGFFS 17.5 Cu. Ft. Counter-Depth French-Door Refrigerator
