Sun Joe 24V-X2-PW1200 48-Volt iON+ Cordless Portable User Manual

Model 24V-X2-PW1200

Form No. SJ-24V-X2-PW1200-880E-MR1

CORDLESS PORTABLE

PRESSURE WASHER

48V MAX* | 4.0 Ah | PRESSURE-SELECT TECHNOLOGY

1196 PSI MAX PRESSURE AT INITIAL DISCHARGE PER CSA INTERNAL PRESSURE TESTING

1 GPM MAX FLOW WITH NOZZLE OPEN AT MINIMUM PRESSURE

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC

OPERATOR’S MANUAL

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

mWARNING! This indicates a hazardous situation, which,

if not avoided, could result in death or serious injury.

mCAUTION! This indicates a hazardous situation, which,

if not avoided, could result in minor or moderate injury.

mDANGER! This indicates a hazardous situation, which,

if not followed, will result in death or serious injury.

General Safety

WARNING! This appliance is not intended for use by

persons (including children) with reduced physical, sensory

or mental capabilities, or lack of experience and knowledge,

unless they have been given supervision or instruction

concerning use of the appliance by a person responsible for

their safety.

Children should be supervised to ensure that they do not play

with the appliance.

Before starting up your machine, please check it carefully for

any defects. If you nd any, do not start up your machine.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! When using the pressure washer, basic

safety precautions should always be followed to reduce the

risk of re, electric shock, and personal injury. These include:

• Know your product – Know how to stop the machine and

bleed pressure quickly. Thoroughly familiarize yourself with

the controls.

• Keep bystanders away – All visitors and pets should be

kept a safe distance away from the work area.

• Use the right product – Do not use this machine for any

job except that for which it is intended.

• Dress properly – Do not wear loose clothing or jewelry.

They can get caught in moving parts. Protective rubber

gloves and non-slip footwear are recommended when

working outdoors.

•

mCAUTION! – Exercise caution to avoid slipping or falling.

Wear protective footwear that will protect your feet and

improve your footing on slippery surfaces.

• Stay alert – Watch what you are doing. Use common

sense. Do not operate the pressure washer when you are

tired, or under the inuence of alcohol or drugs.

• Do not overreach –

Keep proper footing and balance at

all times.

• Avoid unintentional starting – Do not carry a machine with

power with your nger on the trigger. Make sure the switch

is o before insert the batteries.

• Remove the batteries – Remove the batteries from the

pressure washer when it is not in use, before servicing it,

when changing accessories, and when performing any

other maintenance task.

• Use safety glasses – Also use safety footwear, snug-tting

clothing, protective gloves, hearing and head protection.

• Check the water temperature – This pressure washer is

not meant to pump hot water. NEVER connect it to a hot

water supply or pour hot water into the bucket as it will

signicantly reduce the life of the pump.

• Store indoors – NEVER store the pressure washer

outdoors or where it could freeze. The pump could be

seriously damaged.

mWARNING! Do not use this appliance without reading

this instruction manual.

mWARNING! This appliance has been designed for

use with cleaning agents that are recommended by the

manufacturer. The use of other cleaning agents or chemicals

may adversely aect the safety of the appliance.

mWARNING! Do not use the appliance within range of

persons unless they are wearing protective clothing.

mWARNING! High-pressure jets can be dangerous if

subject to misuse. The jet must not be directed at persons,

pets, live electrical equipment, or the appliance itself.

• Do not direct the jet at yourself or others in order to clean

clothes or footwear.

• Risk of explosion – Do not spray ammable liquids.

• Keep children away – This cordless pressure washer must

not be used by children or untrained personnel. Close

supervision is necessary when a product is used near

children.

• To ensure appliance safety, use only original replacement

parts from the manufacturer or those approved by the

manufacturer.

mWARNING! During cleaning, maintenance or when

replacing parts, the machine must be disconnected from its

power source by removing the batteries.

mWARNING! High-pressure hoses, ttings, and

couplings are important for the safe operation of the appliance.

Use only hoses, ttings, and couplings recommended by

the manufacturer.

mWARNING! Electrical Shock Hazard – Before starting

up your machine, please check it carefully for any defects.

If you nd any, do not start up your machine and contact

your distributor.

IMPORTANT: Only use water without any impurities.

If there is a risk of running sand into the inlet water (i.e. from

your own well), an additional lter should be installed.

• Check for damaged parts – Do not use the appliance if

any important parts of the appliance are damaged (e.g.

safety devices, high-pressure hoses, trigger gun).

• This cordless pressure power washer must not be used at

temperatures below 32ºF (0°C).

• Keep the machine on a stable, at surface during operation,

handling, transportation, and storage. Sudden overturn of

the machine can cause bodily injury.

• In the event of an accident or breakdown, switch o the

machine immediately. (If contact with detergent occurs,

rinse with an abundance of clean water.)

Battery + Charger

Safety Instructions

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to be able to assemble the

best possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling the batteries. The following points

must be obeyed at all times to ensure safe use. Safe use can

only be guaranteed if undamaged cells are used. Incorrect

handling of the battery pack can cause cell damage.

IMPORTANT! Analyses conrm that incorrect use and poor

care of high-performance batteries are the main factors

responsible for personal and/or product damage.

mWARNING! Use only approved replacement batteries;

other batteries may damage the cordless pressure washer and

cause it to malfunction, which can lead to serious personal

injury.

mWARNING! Do not use a battery pack or appliance that

is damaged or modied. Damaged or modied battery may

exhibit unpredictable behavior resulting in re, explosion or risk

of injury.

Do not modify or attempt to repair the appliance or the battery

packs except as indicated in the instructions for use and care.

Have your battery packs serviced by a qualied repair person

using only identical replacement parts. This will ensure that the

safety of the battery packs is maintained.

mCAUTION! To reduce the risk of injury, charge the 24V

iON+ lithium-ion battery packs only in the designated 24V

iON+ lithium-ion charger. Other types of chargers present risk

of re, personal injury and damage. Do not wire the battery

packs to a power supply plug or car cigarette lighter. Such

misuse will permanently disable or damage the battery packs.

• Avoid dangerous environments – Do not charge the

battery packs in rain, snow or in damp or wet locations.

Do not use the battery packs or charger in the presence of

explosive atmospheres (gaseous fumes, dust or ammable

materials) because sparks may be generated when

connecting or disconnecting the battery pack, which could

lead to a re.

• Charge in a well-ventilated area – Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open ames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the battery is 41°F –

105ºF (5°C – 40.5°C). Do not charge the batteries outside in

freezing weather; charge it at room temperature.

• Maintain charger cord – When unplugging the charger, pull

the plug, not the cord, from the receptacle to reduce the

risk of damage to the electrical plug and cord. Never carry

the charger by its cord or yank it by the cord to disconnect

it from the receptacle. Keep the cord away from heat, oil

and sharp edges. Make sure the cord will not be stepped

on, tripped over or subjected to damage or stress when the

charger is in use. Do not use the charger with a damaged

cord or plug. Replace a damaged charger immediately.

• Do not use an extension cord unless it is absolutely

necessary – Using the wrong, damaged or improperly

wired extension cord poses a risk of re and electric shock.

If an extension cord must be used, plug the charger into a

properly wired 16 gauge or larger extension cord with the

female plug matching the male plug on the charger. Make

sure that the extension cord is in good electrical condition.

• Charger 24VCHRG-DPC is rated for 120 volt AC

only – The charger must be plugged into an appropriate

receptacle.

• Use only recommended attachments – Use of an

attachment not recommended or sold by the battery

charger or battery pack manufacturer may result in risk of

re, electric shock or personal injury.

• Unplug charger when not in use – Make sure to

disconnect battery packs from unplugged charger.

mWARNING! To reduce the risk of electric shock,

always unplug the charger before performing any cleaning

or maintenance. Do not allow water to ow into the charger.

Use a Ground Fault Circuit Interrupter (GFCI) to reduce shock

hazards.

• Do not burn or incinerate battery packs – Battery packs

may explode, causing personal injury or damage. Toxic

fumes and materials are created when the battery pack is

burned.

• Do not crush, drop or damage battery packs – Do not

use the battery packs or charger if they have sustained a

sharp blow, been dropped, run over or have been damaged

in any way (i.e. pierced with a nail, hit with a hammer,

stepped on, etc.).

• Do not disassemble – Incorrect reassembly may pose

a serious risk of electric shock, re or exposure to toxic

battery chemicals. If the batteries or charger are damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

• Battery chemicals cause serious burns – Never let a

damaged battery pack contact the skin, eyes or mouth.

If a damaged battery pack leaks battery chemicals, use

rubber or neoprene gloves to safely dispose of it. If skin

is exposed to battery uids, wash the aected area with

soap and water and rinse with vinegar. If eyes are exposed

to battery chemicals, immediately ush with water for 20

minutes and seek medical attention. Remove and dispose

of contaminated clothing.

• Do not short circuit – A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paper clips, coins, keys, screws, nails and other

metallic objects. A short-circuited battery pack poses a risk

of re and severe personal injury.

• Store your battery packs and charger in a cool, dry

place – Do not store the battery packs or charger where

temperatures may exceed 105ºF (40.5ºC), such as in direct

sunlight or inside a vehicle or metal building during the

summer.

Information about the batteries

1. The battery packs supplied with your cordless pressure

washer are only partially charged. The battery packs have

to be charged completely before you use the tool for the

rst time.

2. For optimum battery performance, avoid low discharge

cycles by charging the battery packs frequently.

3. Store the battery packs in a cool place, ideally at 77°F

(25°C) and charged to at least 40%.

4. Lithium-ion batteries are subject to a natural aging

process. The battery packs must be replaced at the latest

when their capacity falls to just 80% of its capacity when

new. Weakened cells in an aged battery pack are no

longer capable of meeting the high power requirements

needed for the proper operation of your cordless pressure

washer, and therefore pose a safety risk.

5. Do not throw the battery packs into an open re as this

poses a risk of explosion.

6. Do not ignite the battery packs or expose them to re.

7. Do not exhaustively discharge the batteries. Exhaustive

discharge will damage the battery cells. The most

common cause of exhaustive discharge is lengthy storage

or non-use of partially discharged battery. Stop working as

soon as the performance of the battery fall noticeably or

the electronic protection system triggers. Place the battery

packs in storage only after they have been fully charged.

8. Protect the batteries and the tool from overloads.

Overloads will quickly result in overheating and cell

damage inside the battery housing even if this overheating

is not apparent externally.

9. Avoid damage and shocks. Immediately replace the

batteries that has been dropped from a height of more

than one meter or has been exposed to violent shocks,

even if the housing of the battery pack appears to be

undamaged. The battery cells inside the battery may have

suered serious damage. In such instances, please read

the waste disposal information for proper battery disposal.

10. If the battery packs suer overloading and overheating,

the integrated protective cuto will switch o the

equipment for safety reasons.

IMPORTANT! Do not press the On/O button any more

if the protective cut-o has been activated. This may

damage the battery packs.

11. Use only original battery packs. The use of other batteries

poses a re risk and may result in injuries or an explosion.

Information about the charger and the

charging process

1. Please check the data marked on the rating plate of the

battery charger. Be sure to connect the battery charger

to a power supply with the voltage marked on the rating

plate. Never connect it to a dierent mains voltage.

2. Protect the battery charger and its cord from damage.

Keep the charger and its cord away from heat, oil and

sharp edges. Have damaged cords repaired without delay

by a qualied technician at an authorized Snow Joe

Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

3. Electrical plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

grounded appliances. Unmodied plugs and matching

outlets will reduce the risk of electric shock.

4. Keep the battery charger, battery packs and the cordless

tool out of the reach of children.

5. Do not use the supplied battery charger to charge other

cordless tools.

6. During periods of heavy use, the battery packs will

become warm. Allow the battery packs to cool to room

temperature before recharging.

7. Do not overcharge the batteries. Do not exceed the

maximum charging times. These charging times only

apply to discharged batteries. Frequent connection of

a charged or partially charged battery pack will result in

overcharging and cell damage. Do not leave the batteries

connected with the charger for days on end.

8. Never use or charge battery if you suspect that it has

been more than 12 months since the last time they were

charged. There is a high probability that the battery pack

has already suered dangerous damage (exhaustive

discharge).

9. Charging the batteries at a temperature below 41°F (5°C)

will cause chemical damage to the cells and may cause a

re.

10. Do not use batteries that have been exposed to heat

during the charging process, as the battery cells may have

suered dangerous damage.

11. Do not use the battery if it suered curvature or

deformation during the charging process or exhibit other

atypical symptoms (gassing, hissing, cracking, etc.).

12. Never fully discharge the battery packs (maximum

recommended depth of discharge is 80%). A complete

discharge of the battery pack will lead to premature aging

of the battery cells.

Protectionfromenvironmentalinuences

1. Wear suitable work clothes. Wear safety goggles.

2. Protect your cordless tool and the battery charger

from moisture and rain – Moisture and rain can cause

dangerous cell damage.

3. Do not use the cordless tool or the battery charger near

vapors and ammable liquids.

4. Use the battery charger and cordless tools only in dry

conditions and at an ambient temperature of 41ºF – 105°F

(5°C – 40.5°C).

5. Do not keep the battery charger in places where the

temperature is liable to reach over 105°F (40.5°C). In

particular, do not leave the battery charger in a car that is

parked in the sunshine.

6. Protect batteries from overheating. Overloads,

overcharging and exposure to direct sunlight will result

in overheating and cell damage. Never charge or work

with batteries that have been overheated – replace them

immediately, if possible.

7. Store the charger and your cordless tool only in dry

locations with an ambient temperature of 41ºF – 105°F

(5°C – 40.5°C). Store your lithium-ion battery packs in a

cool, dry place at a temperature of 77°F (25°C). Protect

the battery packs, charger and cordless tool from humidity

and direct sunlight. Only place fully charged batteries in

storage (charged to at least 40%).

8. Prevent the lithium-ion battery packs from freezing.

Battery packs that were stored below 32°F (0°C) for more

than 60 minutes must be discarded.

9. When handling the batteries, be wary of electrostatic

charge. Electrostatic discharges can damage the

electronic protection system and the battery cells. Avoid

electrostatic charging and never touch the battery poles.

Risk of Explosion

• Do not spray ammable liquids.

• Do not use acids, bases, solvents, or any ammable

material in this product. These substances can cause

physical injuries to the operator and irreversible damage to

the machine.

Additional Safety Instructions

• High-pressure: keep clear of nozzle.

• Injection hazard: equipment can cause serious injury if the

spray penetrates the skin.

• Do not point the gun at anyone or at any part of the body.

• In case of skin penetration, seek medical aid immediately.

• Before servicing, cleaning, or removing any parts, shut o

the power and relieve pressure.

• This machine is not suitable for connection to the potable

water mains.

• Do not spray electrical apparatus and wiring.

• ARCING PARTS – Keep the motor at least 20 ft (6 m) away

from explosive vapors.

•

mCAUTION! Gun kicks back. Hold trigger with

both hands.

Product Description

Purpose

• This cordless pressure power washer is intended for

residential use to clean vehicles, machines, buildings,

facades, etc.

Areas of Application

• Never use the machine in potentially explosive areas under

any circumstances!

• The operating temperature must be between 32ºF (0ºC) and

104ºF (40ºC).

• The machine consists of an assembly with a pump, which

is encased in a shock-absorbing housing. To provide the

operator with an optimal working position, the machine is

equipped with a spray wand.

• Do not cover or modify the spray wand or the spray nozzles

in any way.

• The cordless pressure washer is designed to be used with

cold or lukewarm water; higher temperatures can damage

the pump.

• Do not use water that is dirty, gritty, or contains any

chemical products, as these could impair operation and

shorten the life of the machine.

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

To reduce the risk of injury, user

must keep all bystanders at least

49 ft (15 m) away.

READ THE OPERATOR'S

MANUAL(S) – Read, understand,

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

WARNING! Do not expose the unit

to rain or wet conditions. Keep dry.

Machine not suitable for connection

to the potable water mains.

Symbols SymbolsDescriptions Descriptions

Wear non-slip footwear that will

protect your feet and improve your

footing on slippery surfaces.

Wear safety gloves during

use to protect hands.

Store indoors. Never store the

pressure washer outdoors.

If the pump freezes, permanent

damage may result.

Indoor use only. Only use battery

charger indoors.

Know Your Cordless Pressure Washer

Read the owner’s manual and safety instructions carefully before operating the cordless pressure washer. Compare the

illustration below to the cordless pressure washer in order to familiarize yourself with the location of the various controls and

adjustments. Save this manual for future reference.

456

10 11

1516

2526

272829

1. High-pressure hose connection

2. Lock latch

3. Safety lock

4. Trigger

5. Trigger gun

6. Bucket handles (2)

7. Bucket lid

8. Lid buckles (2)

9. Water bucket

10. Base unit

11. Water outlet/high-pressure hose

connection

12. Base handle

13. Bucket buckles (2)

14. All-direction wheel (2)

15. Front wheel

16. Control panel

17. Battery compartment cover

18. Water inlet connector

19. Garden hose adapter/connection

20. Water inlet/Bucket adapter

21. 5-in-1 Quick-Connect nozzle

22. Quick-Connect collar

23. Spray wand

24. Trigger gun holder

25. 24V iON+ lithium-ion battery

(2) (24VBAT) featuring exclusive

EcoSharp

technology

26. Push lock button

27. Push button for battery indicator

28. Battery indicator

29. Charger plug

30. 24V iON+ lithium-ion dual-port

charger (24VCHRG-DPC)

31. High-pressure hose

32. Foam Cannon

33. Needle clean-out tool

Technical Data

Motor .............................................................. 600 W Brushless

Battery Voltage Max* .................................. 48V D.C. (2 x 24 V)

Battery Capacity ............................................................. 4.0 Ah

Charger Input ....................................... 120 V AC, 60Hz, 160 W

Charger Output ............................................ 26 V DC, 2 x 2.2 A

Charge Time Max .................................................... 1 hr 50 min

Max Water Inlet Temperature ................................. 104ºF/40ºC

Max Water Inlet Pressure ............................................ 0.7 MPa

Max Pressure at initial discharge ................................ 1196 PSI

per CSA internal pressure testing

Rated Pressure under typical load ...................... LOW 650 PSI

HIGH 800 PSI

Max Flow with nozzle open ........................................... 1 GPM

at minimum pressure

Rated Flow under typical load ......................... LOW 0.65 GPM

HIGH 0.77 GPM

Removable Bucket Capacity ................................ 6.6 gal (25 L)

Foam Cannon Capacity ................................... 8.5  oz (0.25 L)

High Pressure Hose Length ....................................... 20 ft (6 m)

Net Weight ........................................................ 26 lbs (11.8 kg)

* Generates 48 V max with two 24 V lithium-ion batteries. Initial no-load voltage,

..per fully charged battery, peaks at 24 V. Nominal voltage under typical load is

..21.6 V.

Unpacking

Carton Contents

• Water bucket assembly

• Bucket lid

• Base unit

• Trigger gun

• Spray wand

• 5-in-1 Quick-Connect nozzle

• Needle clean-out tool

• Foam cannon

• Trigger gun holder

• High-pressure hose

• Garden hose adapter (female coupler)

• Water inlet connector

• 24V iON+ lithium-ion batteries (2)

• 24V iON+ lithium-ion dual port charger

• Manual and registration card

1. Carefully remove the pressure washer and check to see that

all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new cordless

pressure washer. The packaging is made of recyclable

materials. Properly dispose of these materials in accordance

with local regulations.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suocation risk!

mWARNING! Do not insert the batteries until assembly is

complete. Failure to comply could result in accidental starting and

possible serious personal injury.

Battery Pack Operation

The equipment is powered by 2 lithium-ion batteries. The

battery packs are completely sealed and maintenance free.

mWARNING! The pressure washer can only be powered

by both of the batteries together. Using one battery cannot

provide sucient power to start the tool. Make sure to use

two batteries of the same voltage and the same capacity.

Using the tool with batteries of dierent capacities will cause

damage to the batteries.

mWARNING! Before rst use, the batteries require 1 hr

50 min charge time to be fully charged. When the batteries

are at low capacity, recharge for 1 hr 50 min again before

resuming operation.

Battery Charge Level Indicator

The battery packs are equipped with a push button for

checking the charge level. Simply press the push button to

read o the battery charge level from the LEDs of the battery

indicator:

• All 3 level monitoring LEDs are lit: Battery charge level

is high.

• 2 level monitoring LEDs are lit: Battery charge level is

decreasing. Stop work as soon as possible.

• 1 level monitoring LED is lit: Battery is at. Stop work

IMMEDIATELY and charge the battery. Otherwise the

battery’s service life will be greatly shortened.

* Generates 48 V max with two 24 V lithium-ion batteries. Initial no-load voltage,

..per fully charged battery, peaks at 24 V. Nominal voltage under typical load is

..21.6 V.

NOTE: If the charge level button does not appear to be

working, connect to the charger and charge as needed.

NOTE: Immediately after using the battery packs, the charge

level button may display a lower charge than it will if checked

a few minutes later. The battery cells “recover” some of their

charge after resting.

Charger Operation

WARNING! Charge only 24V iON+ lithium-ion battery

packs with its compatible 24V iON+ lithium-ion charger. Other

types of batteries may cause personal injury and damage.

To reduce the risk of electric shock, do not allow water to ow

into the charger's AC/DC plug.

When to Charge the iON+ 24VBAT

Lithium-iON Batteries

NOTE: The iON+ 24VBAT lithium-iON battery packs do

not develop a "memory" when charged after only a partial

discharge. Therefore, it is not necessary to run down the

battery packs before charging them again.

• Use the battery indicator lights to determine when to charge

your iON+ 24VBAT lithium-iON battery packs.

• You can "top-o" your battery packs' charge before starting

a big job or after a long day of use.

Charging the Battery

1. Open the battery compartment cover, and push the push

lock buttons on the batteries to pull the battery packs out

from the battery compartment (Fig. 1).

2. Check that the mains voltage is the same as that marked

on the rating plate of the battery charger. Then, insert the

charger's plug into the electrical wall outlet. When you

plug in the charger, two green lights will illuminate and

stay green (Fig. 2).

3. Place the battery packs into the charger by sliding the

packs to lock them into position. When you insert the

batteries into the charger, the two green lights will go

o, and the red lights will illuminate to indicate that the

batteries are charging (Fig. 3).

4. When the charger lights turn green, the batteries are fully

charged (Fig. 3).

NOTE: A fully discharged pack with an internal

temperature in the normal range will fully charge in

1 hr 50 min (between 32ºF/0ºC and 113ºF/45ºC).

Charge level button

The battery is at 30% capacity

and requires charging

The battery is at 60% capacity

and requires charging soon

The battery is at full capacity

Light IndicatorsLights

Fig. 1

Battery packs

Battery

compartment cover

Fig. 2

Charger

green

Power on

Fig. 3

Battery packs

red

Charging

green

Fully

Charged

5. If the light indicators do not come on at all, check that

the battery packs are fully seated into the bay. Remove

the battery packs and reinsert. If the problem persists,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

6. When charging is complete, remove the batteries from the

charger by pressing the push lock buttons and sliding the

batteries backward to unlock them from the charger

(Fig. 4).

mCAUTION! FIRE HAZARD. When removing the batteries

from the charger, be sure to unplug the charger from the outlet

rst, then remove the batteries from the charger.

mWARNING! This charger does not automatically turn

o when the batteries are fully charged. Please take care not

to leave the batteries in the charger. Switch o or unplug the

charger at the mains when charging is complete.

7. Timely recharging of the batteries will help prolong the

batteries' life. You must recharge the battery packs when

you notice a drop in the equipment's power.

IMPORTANT! Never allow the battery packs to become

fully discharged as this will cause irreversible damage to the

batteries.

Charging a Hot or Cold Battery Pack

The green indicator lights on the charger base indicates that

the battery packs' temperatures are outside the charging

range. Once the packs are within the acceptable range,

normal charging will take place and the red light will be

continuous. Hot or cold battery packs may take longer to

charge.

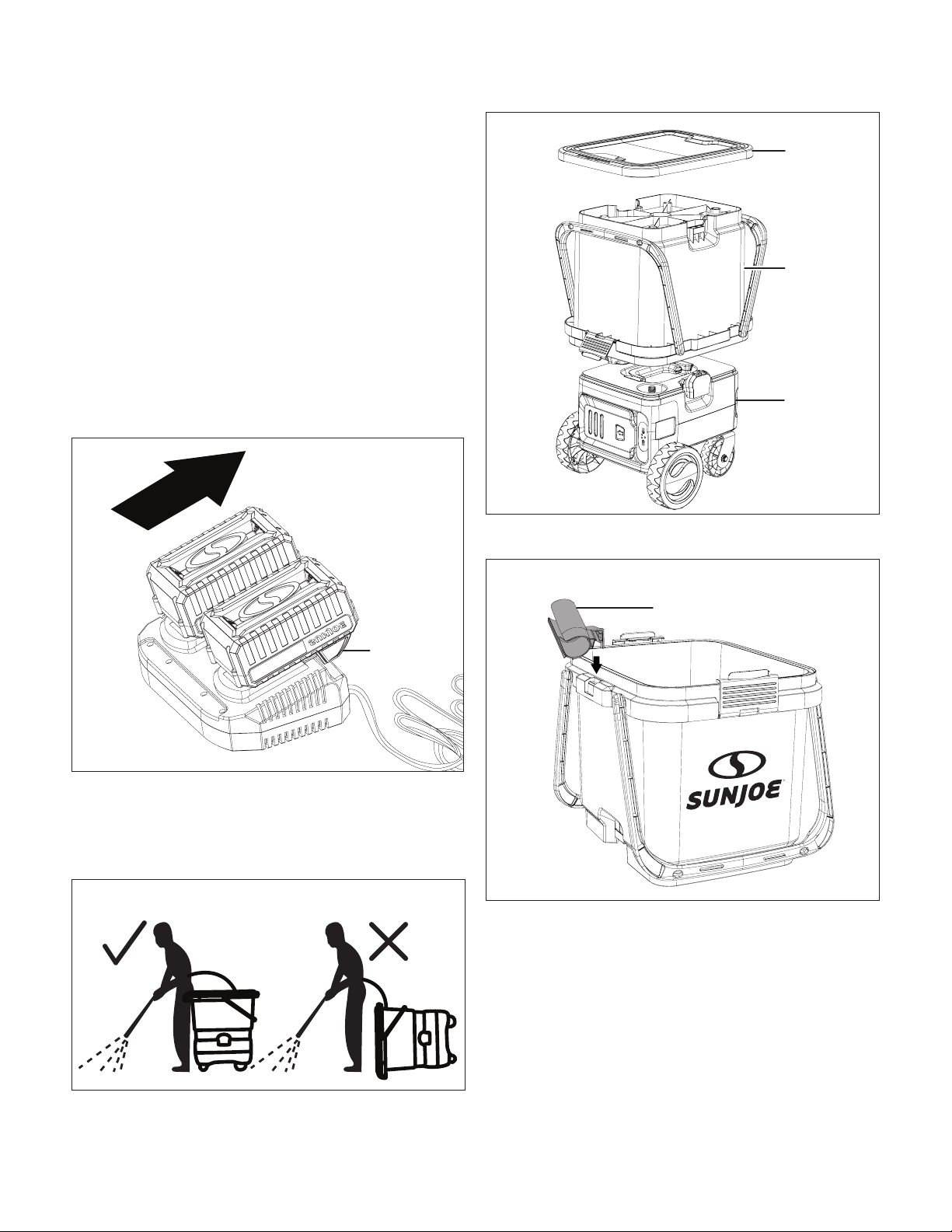

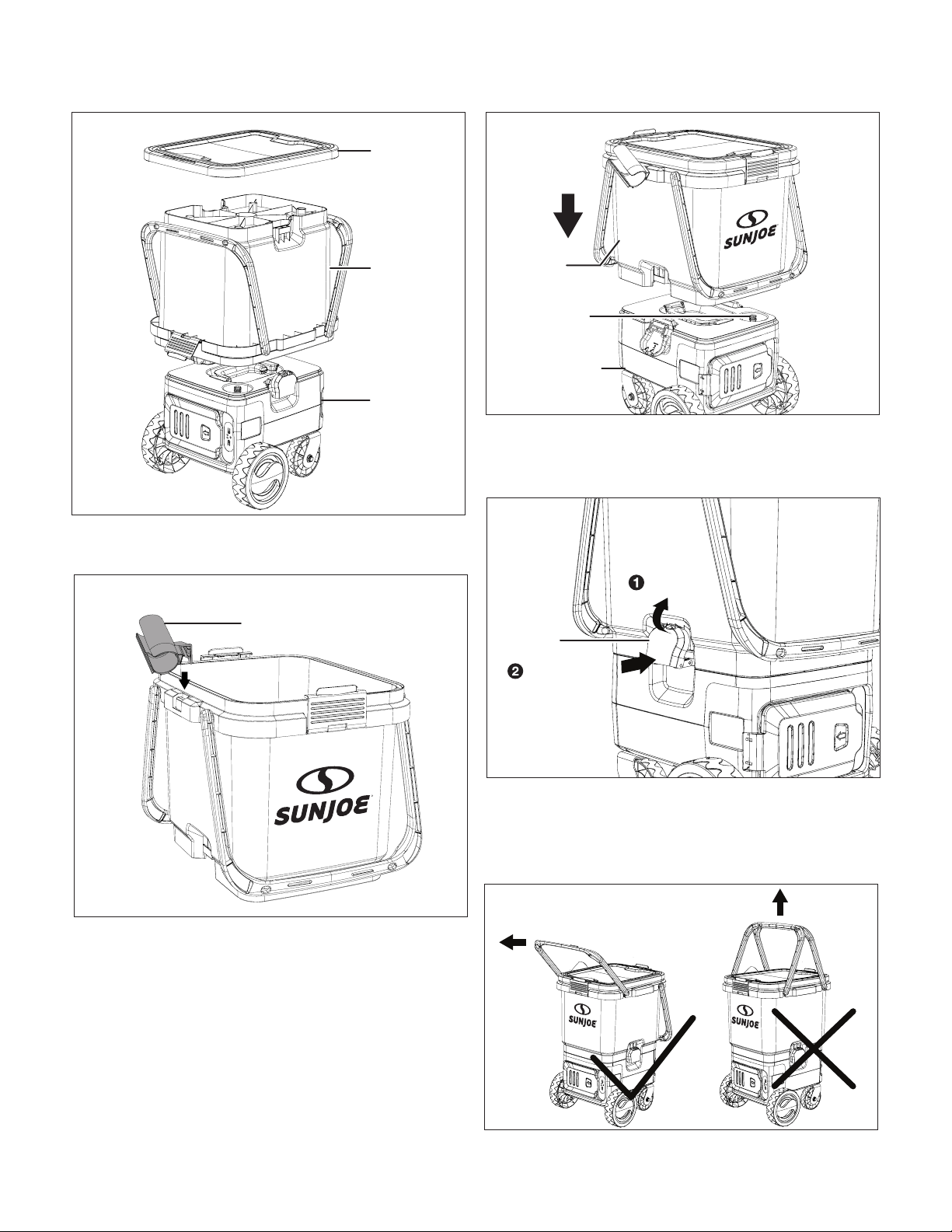

Assembly

1. The washer must be used on a secure and stable surface in

a standing, upright position (Fig. 5).

Open the box, take out the bucket lid, bucket and the

base unit (Fig. 6).

3. Insert the trigger gun holder onto the bucket (Fig. 7).

Fig. 4

Push lock

button

Lithium-Ion Charging Status

Battery

Pack

Temperature

Charger

Base

Indicator

Light

Battery

Pack

Indicator

Light

Charging

Status

Too hot

Green

Flashing

together

Not charging

Normal range

Red

Flashing

one by one

Normal

charging

Too cold

Green

Flashing

together

Not charging

Fig. 5

Fig. 6

Bucket lid

Base unit

Bucket

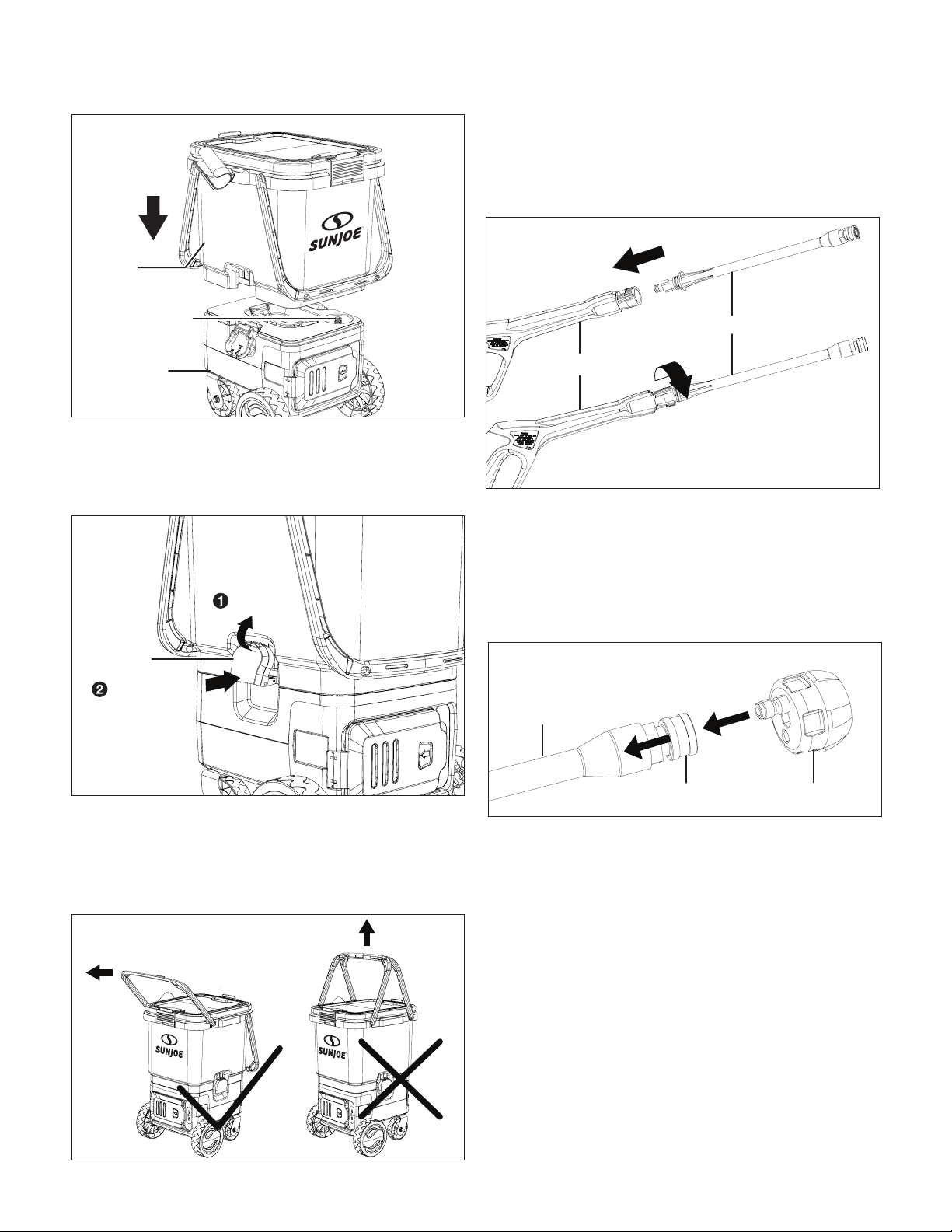

4. Align the water inlet on the base unit with the outlet on

the bottom of the bucket, and seat the bucket on the

base unit. Check alignment to ensure a proper seal and

connection (Fig. 8).

5. Flip up the buckles on the base unit and latch to bucket.

Press down on the buckle ends to lock the bucket to the

base unit (Fig. 9).

mWARNING! When the water bucket is xed on the base

unit, do not lift the pressure washer by the handles. Instead,

use the one handle to pull the pressure washer unit along on

its wheels (Fig. 10).

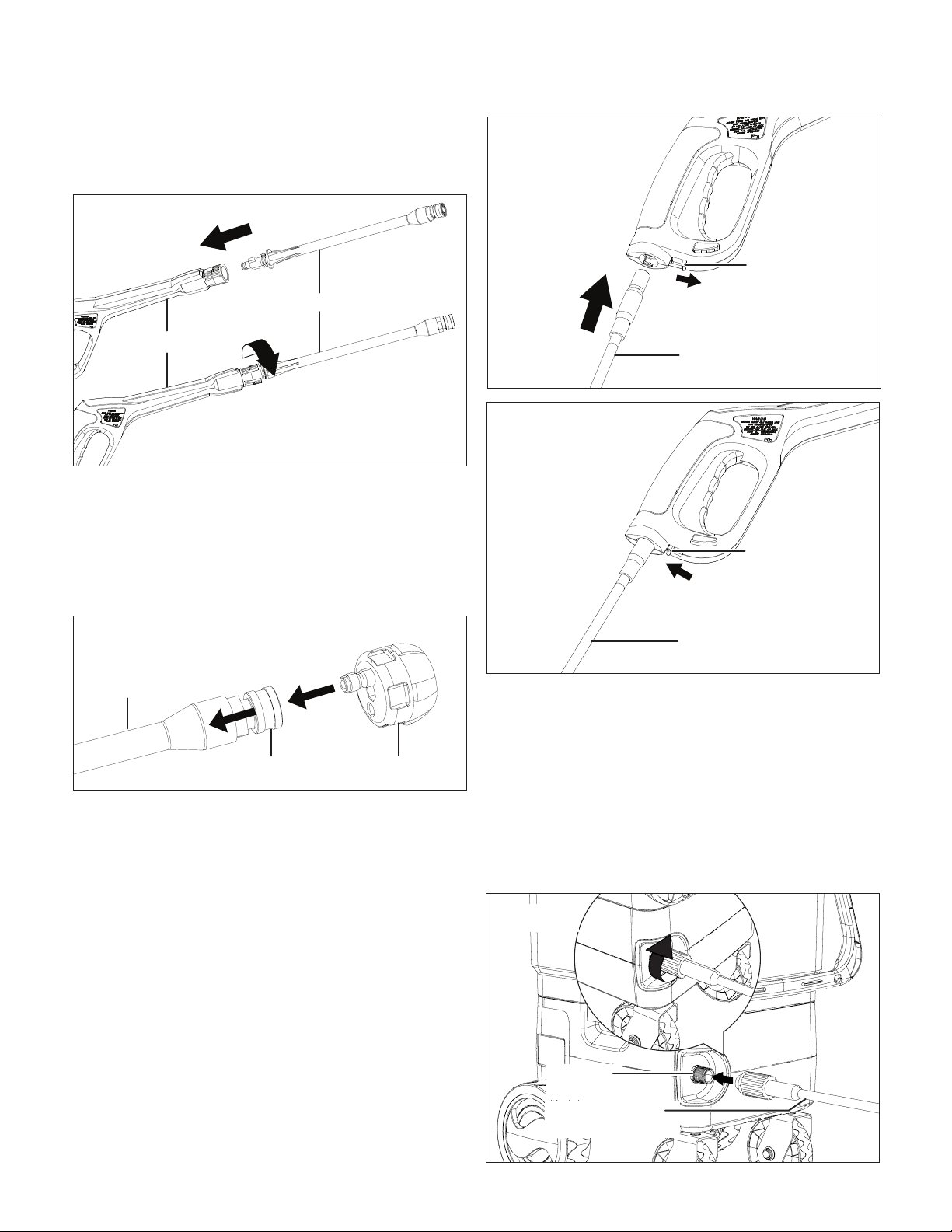

6. Take the spray wand and align the two tabs with your

trigger gun. Once aligned, push the spray wand rmly into

the trigger gun, twist counter-clockwise to lock into place

(Fig. 11).

Fig. 7

Trigger gun holder

Fig. 8

Base unit

Bucket

Water inlet

Fig. 9

Bucket

buckle

Press the

end

Flip up

Fig. 10

Fig. 11

Spray wand

Trigger gun

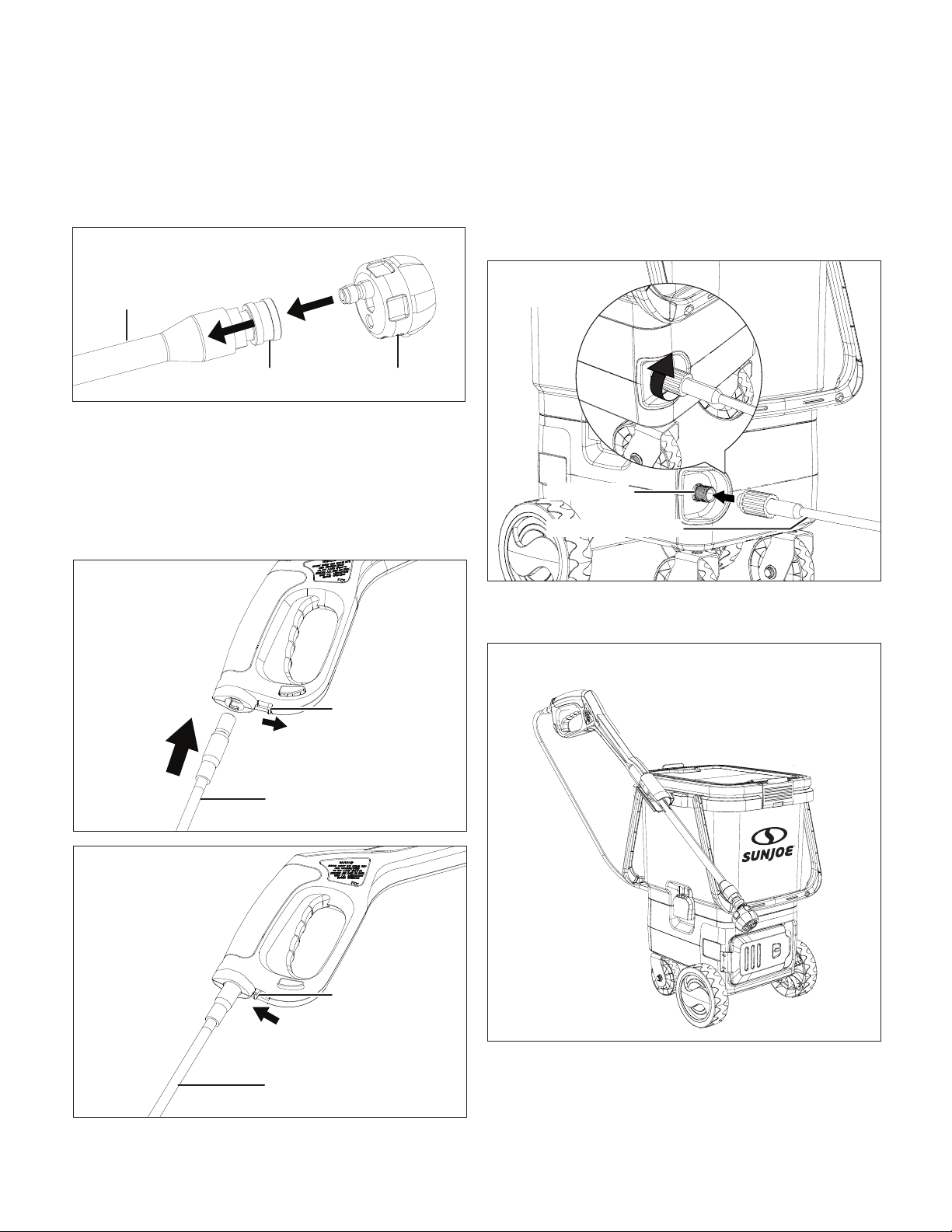

7. The 5-in-1 nozzle is equipped with a Quick-Connect tip

which can be easily attached to the Quick-Connect collar

of the spray wand. To connect the nozzle, pulling the

quick-connect collar backwards, at the same time, snap

the nozzle onto the quick-connect collar until it clicks into

place, then release the quick-connect collar (Fig. 12).

mWARNING! Do not attach or remove the nozzle while

the trigger is engaged. Doing so could result in damage to the

pressure washer or injury to the user.

8. Unlock the lock latch by sliding it down, and insert the

high pressure hose into the high pressure hose connection

on the end of the trigger gun. Slide the latch back to lock

the hose in place (Figs. 13 – 14).

mWARNING! Keep hose away from sharp objects.

Bursting hoses may cause injury. Examine hoses regularly and

replace if damaged. Do not attempt to mend a damaged hose.

9. Connect the high-pressure hose to the base unit by

inserting the other end into the water outlet. While pushing

rmly in on the hose, twist the outer collar clockwise until

tight to ensure a water-tight connection (Fig. 15).

10. Put the trigger gun with spray wand assembly on the gun

holder. Your pressure washer is ready for use (Fig. 16).

Fig. 12

5-in-1 nozzle

“Click”

Quick-Connect collar

Spray wand

Lock latch

High-pressure hose

Fig. 13

Lock latch

High-pressure hose

Fig. 14

Fig. 15

High-pressure hose

Water outlet

Fig. 16

Operation

IMPORTANT! This pressure washer is equipped with

a micro-switch sensitive to water ow. This Total Stop System

(TSS) senses water ow in the pump. When the trigger is

released, water stops owing through the pump. The TSS then

automatically turns the motor o to protect the pump from

overheating, thus saving energy and prolonging pump life.

The TSS system will work only when there's water in the

bucket or the base unit is connected with a water supply.

When there's no water connected with the unit, the On/O

button has to be pressed to stop the unit.

mIMPORTANT! This system is capable of producing

8 Mpa. To avoid rupture and injury, do not operate this pump

with components rated less than 8 Mpa working pressure

(including but not limited to spray guns, hose, and hose

connections).

Connecting to Water Source and Start

the Unit

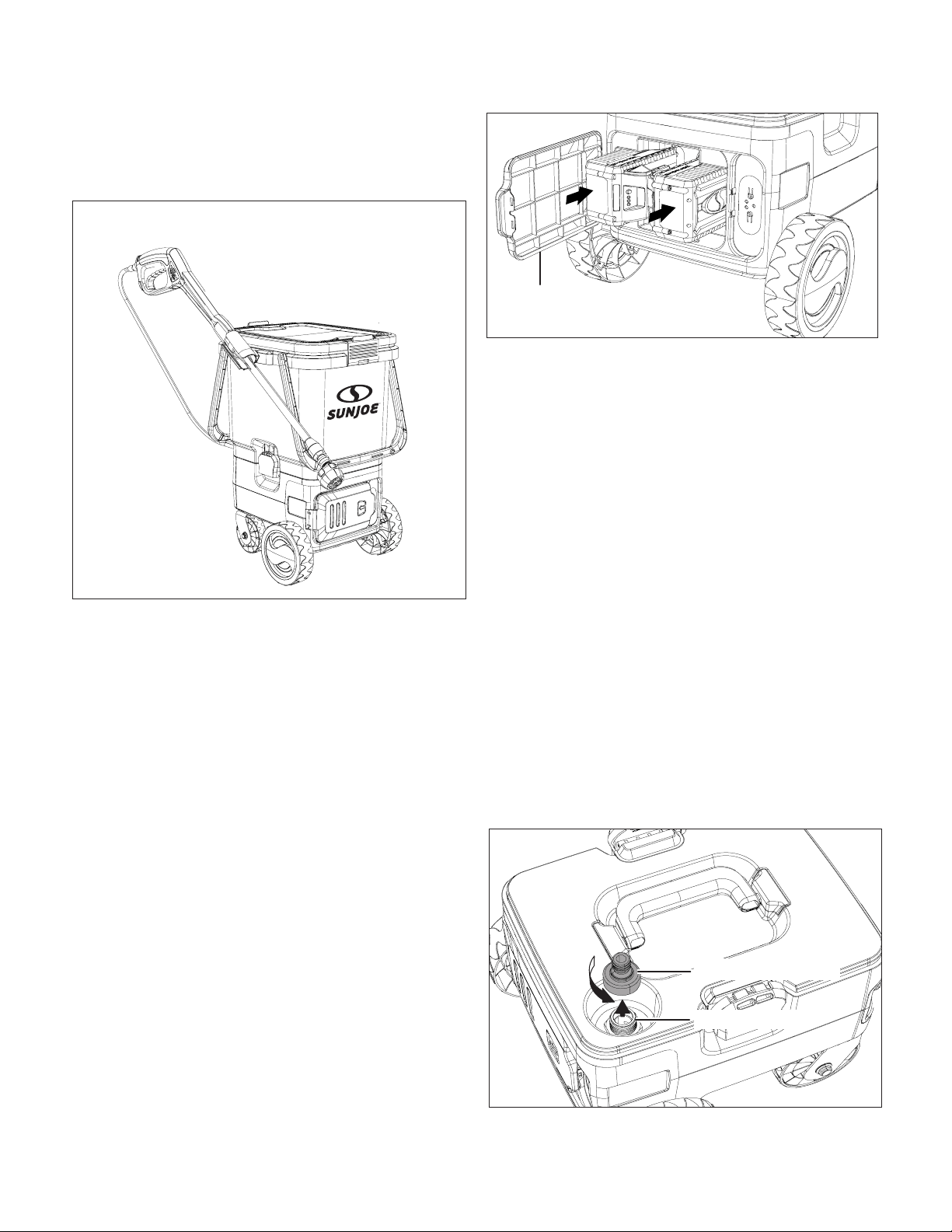

1. Open the battery compartment cover and slide the battery

packs in until they click to lock into position, then close

the battery compartment cover (Fig. 17).

2. Remove the water bucket from the base unit and ll with

clean (fresh) water.

mWARNING! The intake water temperature must not

exceed 104ºF/40ºC.

mCAUTION! The washer must only be used with clean

(fresh) water; use of unltered water containing corrosive

chemicals will damage the washer.

mWARNING! Do not ll the bucket with the bucket still

xed on the base unit.

3. Put the bucket back on the base unit. Make sure the

bucket is properly aligned on the base. Latch and lock

the buckles to ensure the bucket is securely connected

before using (Figs. 8 – 9).

NOTE: If you do not want to use the bucket, you can use

the base unit directly as a pressure washer. See following

instructions (step 4 – 6) to learn how to connect the base unit

with a water supply.

4. Disengage the bucket buckles and remove the bucket

from the base unit. Disconnect the bucket adapter from

the water inlet by turning it counterclockwise with a

wrench (Fig. 18).

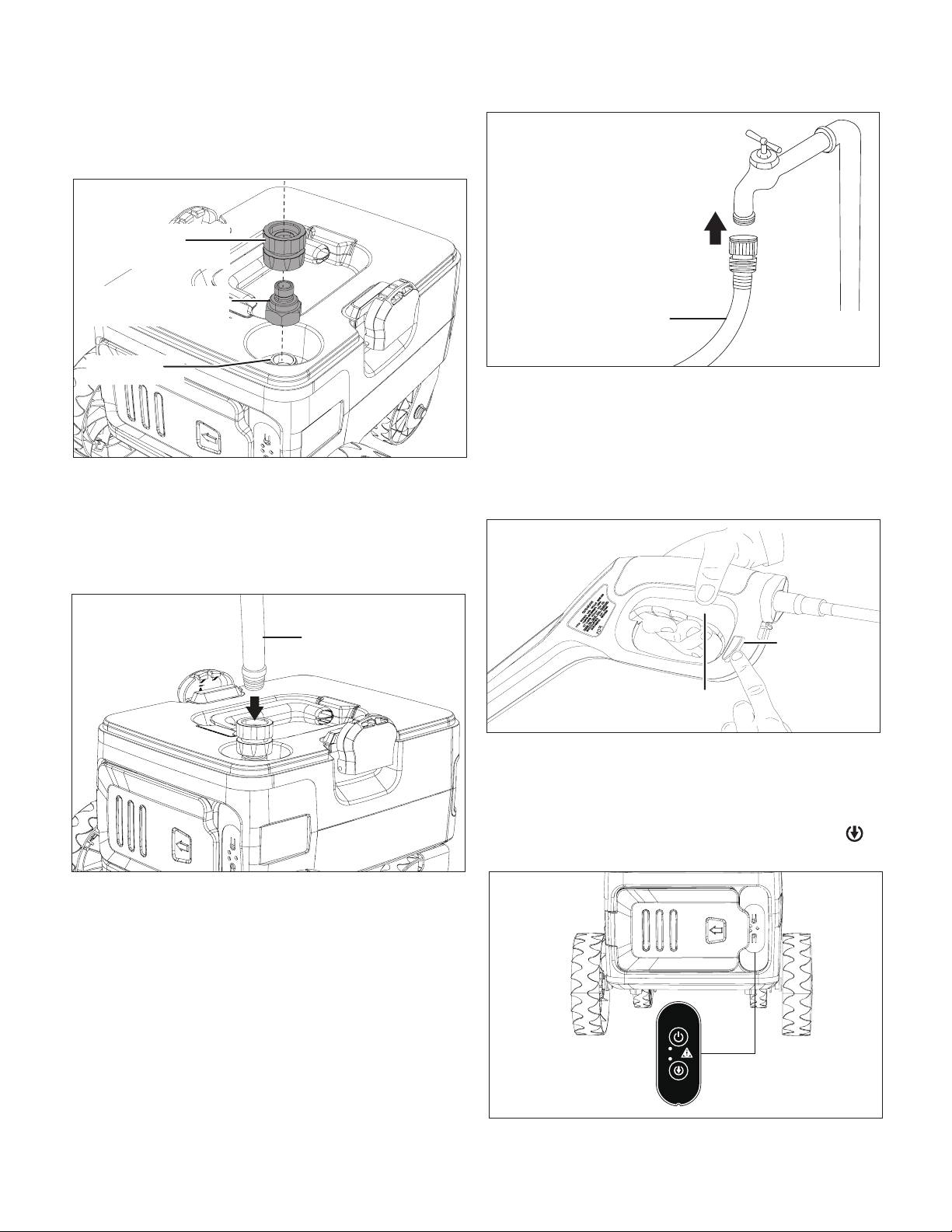

5. Connect the included brass water inlet connector to the

water inlet and turn it clockwise to lock securely. Connect

the included garden hose adapter with the brass water

inlet connector and push it until it clicks and locks in place

(Fig. 19).

6. Thread your garden hose (male end) into the garden

hose adapter (Fig. 20). The garden hose must have an

internal diameter of at least 13 mm (1/2 in.) and must be

reinforced. The water supply must be at least equal to the

washer delivery capacity.

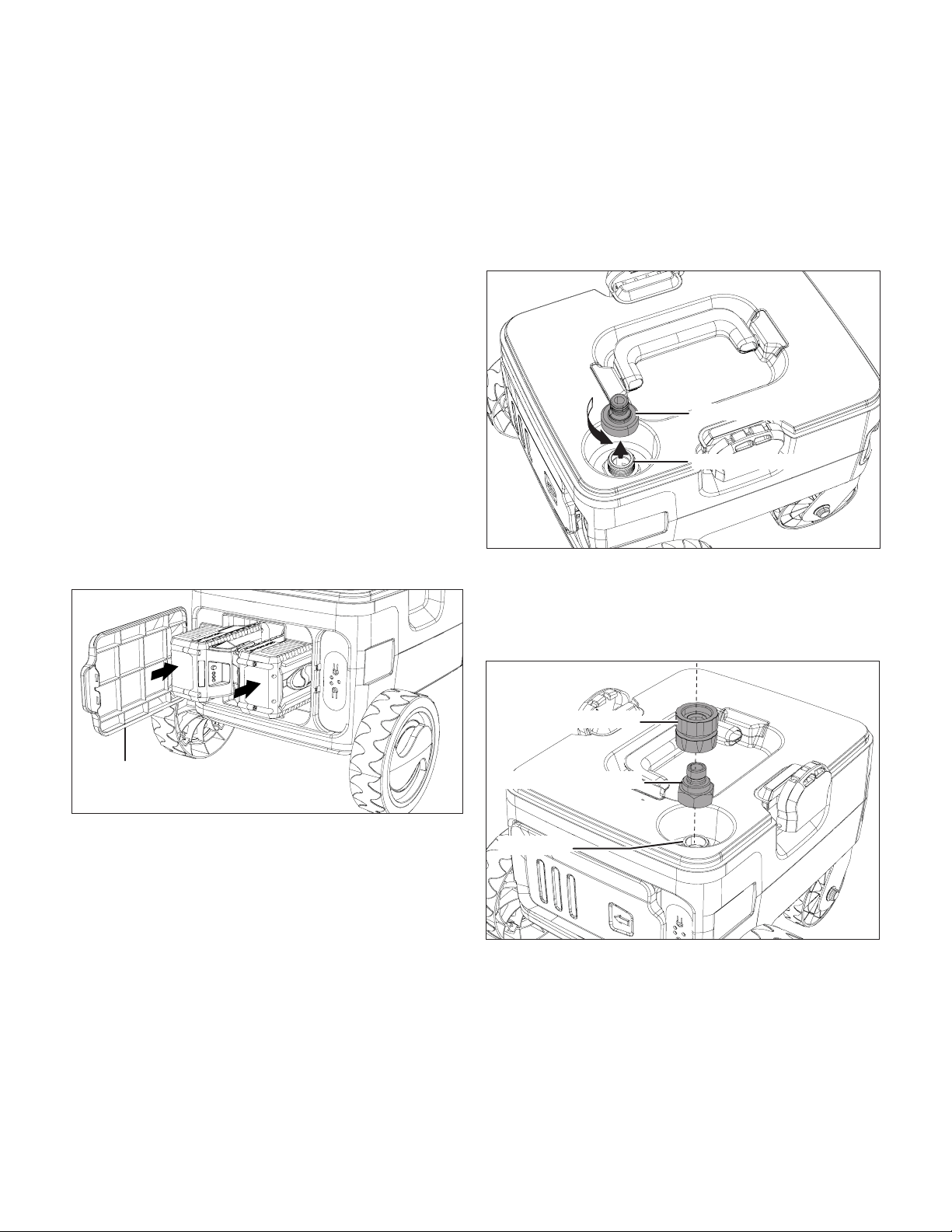

Fig. 17

Battery

compartment cover

Fig. 18

Bucket adapter

Water inlet

Fig. 19

Water inlet

Water inlet connector

Garden hose adapter

7. Attach garden hose to water supply (Fig. 21).

mWARNING! Water that has owed through back ow

preventers is considered to be non-potable.

mWARNING! The water supply must not exceed 0.7Mpa.

8. If only using the base unit, turn the water supply tap

on completely.

9. Push the safety lock on the spray gun handle, then press

the trigger for a few seconds until the water ow is steady.

Operating the pressure washer in this manner will allow

air to escape and discharge residual pressure in the hose

(Fig. 22).

10. Keeping the trigger pressed, turn on the unit by pressing

the On/O button on the control panel. Using the "Pressure

Select" feature, you can also use the pressure washer in a

lower setting by pressing the

button below the ON/O

button (Fig. 23).

NOTE: This machine is equipped with 2 power/pressure levels.

When starting, the machine is set in default high power/high

pressure level. See table below for detailed specs.

11. When re-starting the motor, always keep the trigger

pressed.

NOTE: The motor only runs when the trigger is operated

and shuts o when the trigger is released.

Control Panel (Fig. 24)

Fig. 20

Garden hose

Fig. 21

Connect to water supply

Garden hose

Fig. 22

Trigger

Safety lock

Fig. 23

Control panel

Power

Light

indication

Ratedow

Rated

pressure

– O

– On

High 0.65 GPM 800 PSI

– On

Low 0.77 GPM 650 PSI

Fig. 24

On/Obutton

Power indicator

Low power

mode indicator

Low power

setting button

Error indicator

1. On/Obutton–Press to turn on and shut o the

machine. The power indicator will light when the machine

is turned on.

2. Low setting button – After turning on the machine, press

to enter the low power/pressure level. The low setting

indicator will light when the machine enters low power/

pressure level. The low power/pressure level reduces the

motor speed for a maximum battery life. It is also ideal for

cleaning everyday dirt + grime.

NOTE: The machine is set to be operated in default high

power/ high pressure level when it is started every time.

You need to press the low setting button if low power/

pressure level is desired. To enter HIGH power/high

pressure level from low power/pressure level, press the

low setting button again. The low setting indicator will turn

o and the machine will increase power and pressure.

3. Error indicator – The error indicator is o when the

machine is working normally. A ashing error indicator

means something is wrong with the machine. Check the

table below for possible causes and solutions for the

ashing error indicator. If the indicator keeps ashing

after all the measures have been taken, please call

the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563)

Using the 5-in-1 Quick-connect Nozzle

Before beginning any cleaning task, determine the best spray

setting for the job. The included 5-in-1 Quick-Connect nozzle

features 5 dierent spray options to match your desired

cleaning application. The nozzle patterns are 40˚ (for gentle

cleaning), 15˚ (for tough jobs), 0˚ (for spot cleaning or hard-to-

reach areas), 0+ (for long range spray), 40+ (for short range

spray).

mCAUTION! NEVER change spray pattern without

locking the safety lock on the trigger handle.

mWARNING! High-pressure jets can be dangerous if

subject to misuse. The jet must not be directed at persons,

pets, live electrical equipment, or the appliance itself.

To change the spray pattern for the nozzle, rst make sure the

pressure washer is shut o and not connected with any water

source, and the trigger gun is locked, then twist the nozzle

collar to align the symbol of the desired spray pattern with the

mark on the nozzle (Fig. 25).

Working with Detergents

When cleaning with the pressure washer, some cleaning tasks

can be solved with water alone, but for most tasks cleaning

with detergent allows for more eective dirt removal.

mWARNING! Use only detergents specically designed

for use with pressure washers, such as Sun Joe

HOUSE +

DECK WASH (SPX-HDC1G), Sun Joe

SNOW FOAM AUTO

WASH (SPX-FCS1G), or Sun Joe

HEAVY DUTY CLEANER

(SPX-APC1G). DO NOT USE household detergents, acids,

alkaline solutions, bleaches, solvents, ammable material, or

industrial grade solutions. These could damage the pressure

washer. Many detergents may require mixing prior to use.

Prepare the cleaning solution as instructed on the solution

bottle.

1. Turn o the pressure washer, remove the bucket or shut

o the water supply. Pull the trigger to release water

pressure.

2. Remove the spray wand attachment from the trigger gun.

3. Remove the soap dispenser sprayer from the bottle and

ll with mixed detergent. Put the sprayer back on when

nished.

4. Take the foam cannon and align the two tabs with your

trigger gun. Once aligned, push it into the trigger gun, and

twist counter-clockwise to lock securely into place

(Fig. 26).

Error Indicator

Possible Reasons

Solutions

Flashes for 6

seconds and

shuts down

Short circuit Please call the

Snow Joe

+ Sun

Joe

customer

service center at

1-866-SNOWJOE

(1-866-766-9563)

for assistance.

Flashes for 3 min

and shuts down

•Nozzle is blocked.

•Batteries are at.

•Clean the nozzle

with the included

needle clean-out

tool.

•Recharge the

batteries.

Fig. 25

Multi-spray nozzle

Align with the mark

5. Reconnect the pressure washer with the water bucket or

the garden hose. Turn on the pressure washer. Pull the

trigger to operate the unit.

mCAUTION! Always test the detergent in an

inconspicuous area before use.

6. Apply detergent from the bottom to the top of the dry

surface to be cleaned.

NOTE: Wetting the surface rst is not recommended as it

dilutes the detergent and reduces its cleaning ability.

7. Allow the detergent to remain on the surface for a short

time before rinsing. Do not allow the detergent to dry on

the surface.

mCAUTION! Damage may occur to painted surfaces if

the detergent is allowed to dry on the surface. Wash and rinse

a small section at a time. Avoid working on hot surfaces or in

direct sunlight.

mCAUTION! Failure to follow these cleaning instructions

will cause the injection system to become clogged and

inoperable.

Rinsing with the Pressure Washer

1. Turn o the pressure washer, remove the bucket or shut

o the water supply.

2. Pull the trigger to release water pressure.

3. Push the safety lock on the trigger handle to lock it.

4. Remove the foam cannon by pushing rmly in while

twisting it clockwise to unlock the tabs and remove from

the slots. Pull the attachment out of the trigger gun.

5. Attach the spray wand and the 5-in-1 nozzle onto the

trigger gun.

6. Select the right spray pattern for the job (Fig. 27).

I) The 0º intense-jet spray pattern is an extremely

powerful , high-pressure, pencil-point jet stream.

It is used to cut heavy dirt deposits in a small,

concentrated area. It is ideal for dissolving stubborn

substances, like tar and grease spots on concrete,

or for removing caked mud from equipment. Use this

pattern to clean hard-to-reach areas including the

facades of 2-story buildings or the undersides of lawn

mowers and tractors.

NOTE: Care should be used when choosing the right

spray pattern to avoid permanently gouging wood or

damaging fragile surfaces.

II) Use the 0+ straight line pattern for home siding, brick

patios, wood decks, driveways, or sidewalks. When

using this nozzle, test a small area rst to avoid surface

damage.

III) Use the 15º spray pattern for intense cleaning jobs on

hard surfaces. Applications include stripping paint,

removing oil stains, grease, heavy mildew stains, and

rust from steel. This spray should only be used in areas

that can withstand the high-pressure from this spray.

IV) Use the 40º wide-spray pattern to clean items such as

cars, trucks, boats, patio furniture, or lawn equipment.

V) Use the 40+ pattern for light cleaning applications.

7. Lock the bucket with water on the base unit or connect

the base unit with a water supply. Start at the top of the

area to be rinsed and work your way down, making sure

to overlap your strokes.

mIMPORTANT! NEVER USE:

• Bleach, chlorine products, and other corrosive chemicals

• Liquids containing solvents (e.g. paint thinners,

gasoline, oils)

• Tri-sodium phosphate products

• Ammonia products

• Acid-based products

Fig. 26

Trigger gun

Foam cannon

Fig. 27

0º

15º

40º 0+

40+

These chemicals will harm the unit and will damage the

cleaning surface.

Shutting Down

1. Press the On/O button on the control panel.

2. Pour the remaining water out from the bucket or turn o

the water source.

3. Hold the trigger to release water pressure.

4. If using the base unit directly, disconnect the garden hose

from the water inlet on the base unit.

5. Disconnect the high-pressure hose connection on the

trigger gun handle.

6. Release the trigger and lock the gun safety lock.

mWARNING! Turn o the water supply and squeeze the

trigger to depressurize the unit. Failure to do so could result in

personal injury due to discharge of high-pressure water.

Taking a Break

If you are taking a break between cleaning tasks:

1. Lock the gun safety lock.

2. Push the On/O button to stop the machine.

NOTE: If being kept in stand-by mode for 3 minutes, the

machine will shut o automatically.

Storage

mCAUTION! Always store your pressure washer in a

location where the temperature will not fall below 32ºF (0ºC).

The pump in this machine is susceptible to permanent damage

if it freezes. FREEZE DAMAGE IS NOT COVERED BY THE

WARRANTY.

• Store the pressure washer indoors in a dry, covered area

where it is not subject to adverse weather conditions.

• It is important to store this product in a frost-free area.

• Always empty water from all hoses, the pump, the soap

dispense attachment and the bucket before storing.

mCAUTION! The use of a pump protector is

recommended to prevent cold weather damage during storage

over the winter months.

Winterizing + Long-Term Storage

If you must store your pressure washer in a location where

the temperature falls below 32ºF (0ºC), you can minimize the

chance of damage to your machine by utilizing the following

procedure:

• Disconnect all water connections.

• Turn on the machine for a few seconds until the remaining

water in the pump exits. Turn o immediately.

• Do not allow the high-pressure hose to become kinked.

• Store the machine and accessories in a room that does

not reach freezing temperatures.

• Do not store near a furnace or other sources of heat that

may dry out the pump seals.

• Operate the pressure washer with non-corrosive/non-toxic

anti-freeze, a pump saver, or a pump protector before

storing for the winter.

mWARNING! Before reusing, completely ush the

unit out with clear water. Anti-freeze products can damage

paintwork, so you must ensure there is no anti-freeze left in the

system before using it again.

Maintenance

CAUTION! Before working on the pressure washer,

remove the batteries from the compartment.

1. To ensure good performance, check and clean the lters.

Remove the lters and rinse with warm water to prevent

any foreign matter from clogging the pump.

2. Remove the water bucket lid and make sure the bucket is

empty.

3. Turn the bucket lter counterclockwise to align the tabs

with the slots, and disassemble it from the water bucket

(Fig. 28).

4. Remove the bucket from the base unit. Disconnect

the bucket adapter from the water inlet by turning it

counterclockwise (Fig. 18)

5. Using pliers, remove the water inlet lter from the water

inlet (Fig. 29)

Fig. 28

Water bucket

Bucketlter

Tab

Slots

6. Rinse both lters and all other components with warm

water to prevent any foreign matter from clogging the

pump.

7. Remove the nozzle by placing your hand over the nozzle

while pulling back on the Quick-Connect collar. Clean the

nozzle with the needle clean-out tool provided (Fig. 30).

Remove the spray wand from the gun; remove any dirt

from the nozzle orices and rinse.

8. Remove additional debris by back ushing water through

the nozzle and spray wand. To do this, place the end of

your garden hose (with water running) to the tip of the

nozzle, pushing water and debris out of the back opening

of the nozzle and spray wand.

Disposal

Recycling the Washer

• Do not dispose of electrical appliances as unsorted

municipal waste. Use separate collection facilities.

• Contact your local government agency for information

regarding the collection systems available.

• If electrical appliances are disposed of in landlls

or dumps, hazardous substances can leak into the

groundwater and get into the food chain, damaging your

health and well-being.

• When replacing old appliances with new ones, the retailer

is legally obligated to take back your old appliance for

disposal at least free of charge.

Recycling + Disposal

The product comes in a package that protects it against

damage during shipping. Keep the package until you are

sure that all parts have been delivered and the product is

functioning properly. Recycle the package afterwards or keep

it for long-term storage.

WEEE symbol. Waste electrical products should not

be disposed of with household waste. Please

recycle where facilities exist. Check with your local

authority or local store for recycling regulations.

Battery Caution + Disposal

Always dispose of your battery packs according to federal,

state, and local regulations. Contact a recycling agency in your

area for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover

the terminals to prevent the battery pack from shorting, which

could cause a re or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead or completely discharged. When burned, toxic fumes

and materials are emitted into the surrounding atmosphere.

1. Batteries vary according to device. Consult your manual

for specic information.

2. Install only new batteries of the same type in your product

(where applicable).

3. Failure to insert batteries in the correct polarity, as

indicated in the battery compartment or manual, may

shorten the life of the batteries or cause batteries to leak.

4. Do not mix old and new batteries.

5. Do not mix Alkaline, Standard (Carbon-Zinc) or

Rechargeable (Nickel Cadmium, Nickel Metal Hydride, or

Lithium-Ion) batteries.

6. Do not dispose of batteries in re.

7. Batteries should be recycled or disposed of as per state

and local guidelines.

Fig. 29

Waterinletlter

Fig. 30

Needle clean-out tool

Service + Support

If your Sun Joe

24V-X2-PW1200 cordless pressure washer

requires service or maintenance, please call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

Model + Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

24VCHRG-DPC

Federal Communications Commission

(FCC)

mWARNING! Any changes or modications to this

unit not expressly approved by the party responsible for

compliance could void the user's authority to operate

the equipment.

Class B device:

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part 15

of the FCC Rules.

These limits are designed to provide reasonable protection

against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to

radio communications.

However, there is no guarantee that interference will not occur

in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Record the following numbers from the housing or handle of your

new product:

2 4 V - X 2 - P W 1 2 0 0

Model #:

Serial #:

Troubleshooting

• Remove the batteries from the compartment before carrying out maintenance on the machine or when checking that its parts

are in proper working order.

• To avoid unnecessary hassles, consult the following table before contacting customer service with any mechanical issues.

Problems Possible Cause Possible Solution

Machine refuses

to start

• Power failure/Batteries are not

inserted well

• Check to make sure the batteries have

sucient power and are inserted well

• Check the hoses and connections are airtight

• Clean or replace valves/seals

• Please call the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563)

for assistance

• Clean the nozzle

• Charge the batteries.

• Allow machine to run by holding the trigger until

regular working pressure resumes

• Check that the water supply corresponds to the

specications required

• WARNING! Avoid using long, thin hoses

(minimum 1/2 in. diameter)

• Clean the nozzle

• Clean the lters

• Straighten out the hose to remove any kinks/blockages

• Please call Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563) for

assistance

• Wait for pump/hoses or accessories to thaw

• Connect inlet water

• Clean the lters

• Clean the nozzle

• Pump sucking air

• Valves dirty, worn out, or stuck

• Pump seals worn out

• Nozzle partially blocked

• Batteries are at

• Air in inlet hose

• Inadequate supply of mains water

• Nozzle partially blocked

• Water lter blocked

• Hose kinked

• Pump/spray gun is leaking

• Trigger mechanism is broken

• Pump/hoses or accessories frozen

• No water supply

• Water lter blocked

• Nozzle blocked

Fluctuating pressure

The error indicator

ashes and then

machine stops

Machine pulsating

Machine often starts

and stops by itself

Machine starts, but

no water comes out

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this cordless pressure washer. Contact Snow Joe

Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your pressure washer. The

use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

24V iON+ Lithium-Ion Battery Quick Charger 24VCHRG-QC

ModelAccessories Item

24V iON+ 2.0 Ah Lithium-Ion Battery 24VBAT-LTE

24V iON+ 2.5 Ah Lithium-Ion Battery 24VBAT-LT

24V iON+ 4.0 Ah Lithium-Ion Battery 24VBAT

24V iON+ 5.0 Ah Lithium-Ion Battery

24VBAT-XR

24V iON+ Lithium-Ion Dual-Port Battery Charger

24VCHRG-DPC

Sun Joe’s complete line of premium pressure washer accessories and attachments

make it easy to get your dirty work done, and also help you get the most out of your model!

SHOP ONLINE now at sunjoe.com

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

, LLC

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

Modelo 24V-X2-PW1200

Form No. SJ-24V-X2-PW1200-880S-MR1

HIDROLAVADORA PORTÁTIL INALÁMBRICA

48 V MÁX.* | 4.0 Ah | TECNOLOGÍA DE SELECTOR DE PRESIÓN

PRESIÓN MÁXIMA DE 1,196 PSI AL MOMENTO DE LA DESCARGA INICIAL,

SEGÚN PRUEBA DE PRESIÓN INTERNA DE CSA

FLUJO MÁXIMO DE 1 GPM CON LA BOQUILLA ABIERTA A PRESIÓN MÍNIMA

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

m ¡PRECAUCIÓN! Esto indica una situación peligrosa

la cual, de no ser evitada, puede resultar en lesiones menores

o moderadas.

m ¡ADVERTENCIA! Esto indica una situación peligrosa

la cual, de no ser evitada, puede resultar en lesiones

personales severas o la muerte.

m ¡PELIGRO! Esto indica una situación peligrosa la cual,

de no ser evitada, dará como resultado lesiones personales

severas o la muerte.

Seguridad general

¡ADVERTENCIA! Este artefacto no está destinado

para su uso por personas (incluyendo niños) con habilidades

físicas, sensoriales o mentales reducidas, o sin experiencia y

conocimiento, a menos que hayan recibido capacitación, o

estén supervisadas, respecto al uso de este artefacto por una

persona responsable por su seguridad.

Los niños deben estar bajo supervisión para garantizar que no

jueguen con el artefacto.

Antes de encender su hidrolavadora, inspecciónela

cuidadosamente para cerciorarse de que no tenga defectos.

Si encuentra algún defecto, no la encienda. Contacte a

un concesionario autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente Snow Joe

Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! Se deben tomar precauciones

básicas de seguridad siempre que se use la hidrolavadora

para reducir riesgos de incendio, choque eléctrico y lesiones

personales. Estas incluyen:

• Conozca su producto: sepa cómo detener la máquina y

purgar la presión de forma rápida. Familiarícese a fondo

con los controles.

• Mantenga alejados a los transeúntes: todas las personas

y mascotas deberán encontrarse a una distancia segura del

área de trabajo.

• Use el producto adecuado: no utilice esta máquina para

ningún otro trabajo excepto para el cual ha sido diseñada.

• Vístase apropiadamente: no utilice prendas holgadas ni

joyería. Pueden llegar a engancharse en las partes móviles.

Al trabajar en exteriores, se recomienda el uso de guantes

de goma y calzado antideslizante.

•

m ¡PRECAUCIÓN! Tenga cuidado y evite resbalar o caer.

Utilice calzado protector que proteja sus pies y mejore su

posición de pie en supercies resbaladizas.

• Manténgase alerta: vea lo que está haciendo. Utilice su

sentido común. No opere la hidrolavadora si está cansado

o bajo la inuencia del alcohol o las drogas.

• No adopte una postura inclinada: mantenga con sus pies

un balance y posición adecuados todo el tiempo.

• Evite encendidos accidentales: no transporte la máquina

con el dedo sobre el gatillo. Asegúrese de que el interruptor

esté en la posición de apagado antes de insertar las

baterías.

• Retirelasbaterías: retire las baterías de la hidrolavadora

cuando no esté siendo usada, antes de repararla, al

cambiarle accesorios, o al realizar cualquier otra tarea de

mantenimiento en esta.

• Use gafas protectoras: use también calzado protector,

ropa que se ajuste a su cuerpo, guantes protectores y

protección auditiva y para la cabeza.

• Compruebe la temperatura del agua: esta hidrolavadora

no está hecha para bombear agua caliente. NUNCA la

conecte a una fuente de agua caliente, ni vierta agua

caliente en la cubeta, ya que reducirá signicativamente el

ciclo de vida útil de la bomba.

• Guárdela en un lugar bajo techo: NUNCA almacene la

hidrolavadora en exteriores o donde pueda congelarse. La

bomba puede dañarse severamente.

m ¡ADVERTENCIA! No use esta hidrolavadora sin antes

leer este manual de instrucciones.

m ¡ADVERTENCIA! Esta hidrolavadora ha sido

diseñada para su uso con agentes de limpieza recomendados

por el fabricante. El uso de otros agentes de limpieza o

químicos puede afectar de forma negativa la seguridad del

artefacto.

m ¡ADVERTENCIA! No use esta hidrolavadora cerca de

personas, a menos que estén usando ropa protectora.

m ¡ADVERTENCIA! Los chorros de alta presión pueden

ser peligrosos si se manipulan incorrectamente. El chorro no

deberá estar dirigido a personas, mascotas, equipos eléctricos

activos ni al artefacto en sí.

• No dirija el chorro hacia usted u otras personas para limpiar

ropa o calzado.

• Riesgo de explosión: no rocíe líquidos inamables.

• Mantenga alejados a los niños: esta hidrolavadora

inalámbrica de alta presión no debe ser usada por niños

ni personas no capacitadas. Se debe tener una extrema

cautela y supervisión cuando este producto sea usado

cerca de niños.

• Para garantizar un uso seguro del artefacto, use solo partes

de repuesto del fabricante o aprobadas por éste.

m ¡ADVERTENCIA! Durante la limpieza, mantenimiento

o reemplazo de partes, la máquina deberá estar desconectada

de su fuente de alimentación mediante el retiro de sus

baterías.

m ¡ADVERTENCIA! Las mangueras, juntas y

acoplamientos de alta presión son importantes para la

seguridad del artefacto. Use solo mangueras, juntas y

acoplamientos recomendados por el fabricante.

m ¡ADVERTENCIA! Peligro de choque eléctrico: antes

de encender su máquina, inspecciónela cuidadosamente para

comprobar que no tenga defectos. Si encuentra algún defecto,

no la encienda y comuníquese con su distribuidor.

IMPORTANTE: solo use agua sin impurezas. Si hay un

peligro de arena uyendo en el agua de entrada (p. ej., de su

propio pozo), se deberá instalar un ltro adicional.

• Inspeccione la unidad en búsqueda de partes dañadas:

no use el artefacto si hay daños en partes importantes del

artefacto; p. ej., dispositivos de seguridad, mangueras de

alta presión o pistola rociadora.

• Esta hidrolavadora inalámbrica de alta presión no debe ser

usada a temperaturas menores de 32ºF (0°C).

• Mantenga la máquina en una supercie estable y plana

durante su operación, manipulación, transporte y

almacenamiento. Un volcado repentino de la máquina

puede causar lesiones corporales.

• En caso de accidente o desperfecto, apague la máquina

inmediatamente. Si hay contacto con el detergente,

enjuague con abundante agua limpia.

Instrucciones de seguridad

para las baterías y el

cargador

Prestamos mucha atención al diseño de cada batería para

garantizar la producción de baterías seguras y durables, con

una alta densidad de energía. Las celdas de las baterías tienen

varios dispositivos de seguridad. Cada celda individual es

inicialmente formateada y sus curvas eléctricas características

son registradas. Estos datos son luego usados exclusivamente

para ensamblar las mejores baterías posibles.

Independientemente de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular las baterías.

Las siguientes instrucciones deben ser obedecidas en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se usan celdas libres de daños. Una

manipulación incorrecta de las baterías puede causar daños

en sus celdas.

¡IMPORTANTE! Los análisis han conrmado que el uso

incorrecto y el cuidado deciente de baterías de alto

rendimiento son las causas principales de lesiones personales

y/o daños al producto.

m ¡ADVERTENCIA! Use solo baterías de repuesto

aprobadas. Otras baterías pueden dañar la hidrolavadora

inalámbrica y provocar un desperfecto que pueda causar

lesiones personales severas.

m ¡ADVERTENCIA! No use baterías o artefactos que

hayan sido dañados o modicados. Una batería dañada o

alterada puede reaccionar impredeciblemente, causando un

incendio, explosión, o riesgo de lesiones personales.

No modique ni intente reparar el artefacto o las baterías, a

menos que lo haga según lo indicado en las instrucciones de

uso y cuidado.

Sus baterías deberán ser reparadas por una persona calicada

usando únicamente partes de repuesto originales. Esto

mantendrá la seguridad de las baterías.

m ¡PRECAUCIÓN! Para reducir el riesgo de lesiones

personales, cargue las baterías de iones de litio iON+ de 24 V

solo con el cargador de baterías de iones de litio designado

iON+ de 24 V. Otros tipos de cargadores presentan riesgos de

incendio, lesiones personales y daños materiales. No conecte

las baterías a un tomacorriente doméstico ni encendedor

de cigarrillos en su vehículo. Dicho uso indebido dañará o

deshabilitará permanentemente las baterías.

• Evite entornos peligrosos: no cargue las baterías bajo la

lluvia o nieve, ni en lugares húmedos o mojados. No use

las baterías ni el cargador en atmósferas explosivas (gases,

polvo o materiales inamables), ya que al insertar o retirar

las baterías se pueden generar chispas que causen un

incendio.

• Cargue las baterías en un área bien ventilada: no

obstruya los conductos de ventilación del cargador.

Manténgalos despejados para permitir una ventilación

adecuada. No permita que se fume o haya fuego abierto

cerca de una batería siendo cargada. Los gases presentes

pueden explotar.

NOTA: el rango seguro de temperaturas para las baterías

es de 41°F (5°C) a 105ºF (40.5°C). No cargue las baterías

en exteriores a temperaturas congelantes. Cárguelas a

temperatura ambiente en interiores.

• Cuide el cable de alimentación del cargador: al

desenchufar el cargador tire del enchufe, no del cable

de alimentación, para desconectarlo del tomacorriente

y así evitar daños al enchufe y cable. Nunca transporte

el cargador colgado de su cable, ni tire del cable para

desconectarlo del tomacorriente. Mantenga el cable

alejado del calor, grasas y bordes alados. Asegúrese de

que el cable no sea pisado, que la gente no se tropiece

con éste, ni que esté sujeto a daños o tensiones mientras

el cargador esté siendo usado. No use el cargador con un

cable o enchufe dañado. Reemplace un cargador dañado

inmediatamente.

• No use un cable de extensión a menos que sea

absolutamente necesario: usar un cable de extensión

incorrecto, dañado o conectado de forma inapropiada

puede causar un incendio o choque eléctrico. Si se

debe usar un cable de extensión, conecte el cargador a

un cable de extensión de calibre 16 (o más grueso) de

alambrado adecuado, con el enchufe macho del cargador

encajando perfectamente en el enchufe hembra del cable

de extensión. Verique que el cable de extensión esté en

buenas condiciones.

• Elcargador24VCHRG-DPCestáespecicadosolo

para 120 V CA: el cargador debe estar enchufado a un

tomacorriente apropiado.

• Use solo accesorios recomendados: el uso de un

accesorio no recomendado ni vendido por el fabricante de

las baterías o cargador puede resultar en un riesgo de un

choque eléctrico, incendio o lesiones personales.

• Desenchufe el cargador cuando no esté siendo usado:

asegúrese de desconectar las baterías de un cargador

desenchufado.

m ¡ADVERTENCIA! Para reducir el riesgo de un choque

eléctrico, desenchufe siempre el cargador antes de llevar a

cabo cualquier tarea de limpieza o mantenimiento. No permita

que entre agua dentro del cargador. Use un interruptor de

circuito por falla a tierra (GFCI) para reducir el riesgo de un

choque eléctrico.

• No queme ni incinere baterías: las baterías pueden

explotar, causando lesiones personales o daños. Cuando

la batería es quemada se generan sustancias y humos

tóxicos.

• No triture, deje caer ni dañe las baterías: no use las

baterías ni el cargador si han sido severamente golpeados,

se han dejado caer, se han aplastado o se han dañado de

cualquier forma como por ejemplo perforados con un clavo,

golpeados con un martillo, pisados, etc.

• No los desarme: el reensamblado incorrecto puede

presentar un riesgo severo de choque eléctrico, fuego

o exposición a químicos tóxicos de las baterías. Si

las baterías o el cargador están dañados, contacte a

un concesionario autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) para obtener ayuda.

• Los químicos de las baterías causan severas

quemaduras: nunca deje que una batería dañada haga

contacto con la piel, ojos o boca. Si una batería dañada

deja escapar químicos, use guantes de hule o neopreno

para deshacerse de ella de forma segura. Si la piel es

expuesta a los químicos de la batería, lave el área afectada

con jabón y agua, y enjuague con vinagre. Si los ojos son

expuestos a los químicos, inmediatamente enjuáguelos

con agua durante 20 minutos y busque atención médica.

Quítese y deshágase de las vestimentas contaminadas.

• No provoque un cortocircuito: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre los

contactos positivo y negativo de la batería. No coloque

una batería cerca de objetos que puedan causar un

cortocircuito tales como monedas, sujetapapeles, tornillos,

clavos, llaves u otros objetos metálicos. Una batería

cortocircuitada representa un riesgo de incendio y lesiones

personales severas.

• Guarde sus baterías y cargador en un lugar fresco

y seco: no guarde las baterías ni el cargador donde las

temperaturas puedan exceder los 105ºF (40.5ºC), como

bajo la luz directa del sol o dentro de un vehículo o

construcción metálica durante el verano.

Información sobre las baterías

1. Las baterías suministradas con su hidrolavadora

inalámbrica están cargada solo parcialmente. Las baterías

tienen que ser cargadas por completo antes de que usted

use esta herramienta por primera vez.

2. Para un óptimo rendimiento de las baterías, evite ciclos de

descarga baja cargándolas frecuentemente.

3. Guarde las baterías en un lugar fresco, de preferencia a

77°F (25°C) y cargadas al menos a un 40%.

4. Las baterías de iones de litio están sujetas a un proceso

natural de desgaste. Las baterías deben ser reemplazadas

a más tardar cuando su capacidad caiga a un 80% de

su capacidad inicial, cuando estaban nuevas. Las celdas

debilitadas en una batería gastada no cumplirán con los

requisitos de alta potencia necesarios para la operación

adecuada de su hidrolavadora inalámbrica, y por tanto

representan un riesgo de seguridad.

5. No arroje las baterías al fuego abierto ya que pueden

explotar.

6. No queme las baterías ni las exponga al fuego.

7. No descargue las baterías exhaustivamente. Una descarga

exhaustiva dañará las celdas de las baterías. La causa

más común de descarga exhaustiva es el almacenamiento

prolongado o la falta de uso de una batería parcialmente

descargada. Deje de trabajar tan pronto como el

rendimiento de la batería caiga considerablemente o se

active el sistema de protección electrónico. Almacene

las baterías únicamente luego de haberlas cargado por

completo.

8. Proteja las baterías y la hidrolavadora inalámbrica contra

sobrecargas. Las sobrecargas causarán rápidamente un

sobrecalentamiento y daños a las celdas dentro de la

batería, incluso si este sobrecalentamiento no es aparente

por fuera.

9. Evite daños y golpes. Reemplace inmediatamente una

batería que se haya caído desde una altura de más de

un metro o que haya sido expuesta a golpes violentos,

incluso si el exterior de la batería aparenta no tener daños.

Las celdas dentro de la batería pueden haber sufrido

daños severos. En dichos casos, lea la información

de eliminación para deshacerse apropiadamente de la

batería.

10. Si las baterías sufren una sobrecarga y

sobrecalentamiento, el sistema interruptor de corte de

protección integrado apagará el equipo por motivos de

seguridad.

¡IMPORTANTE! No presione más el botón de encendido/

apagado si el sistema interruptor de corte de protección

se ha activado. Esto puede dañar las baterías.

11. Use únicamente baterías originales. El uso de otras

baterías puede causar lesiones personales o una

explosión.

Información sobre el cargador y el proceso

de carga

1. Verique la información indicada en la placa de

especicaciones del cargador de baterías. Asegúrese

de conectar el cargador de baterías a una fuente de

alimentación que tenga el voltaje indicado en la placa

de especicaciones. Nunca lo conecte a una fuente de

alimentación con un voltaje distinto al indicado.

2. Proteja el cargador de baterías y su cable contra

daños. Mantenga el cargador y su cable alejados del

calor, grasa, aceite y bordes alados. Haga reparar sin

demora los cables dañados por un técnico calicado en

un concesionario autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

3. Los enchufes eléctricos deben encajar en los

tomacorrientes. Nunca modique el enchufe de ninguna

manera. No use ningún adaptador de enchufe con

artefactos que tengan conexión a tierra. El uso de

enchufes no modicados y tomacorrientes equivalentes

reducirá el riesgo de un choque eléctrico.

4. Mantenga el cargador de baterías, las baterías y la

herramienta inalámbrica lejos del alcance de los niños.

5. No use el cargador de baterías suministrado para cargar

baterías de otras herramientas inalámbricas.

6. Durante periodos de trabajo pesado, las baterías

se calentarán. Permita que las baterías se enfríen a

temperatura ambiente antes de volverlas a cargar.

7. No sobrecargue las baterías. No exceda los tiempos

máximos de carga. Estos tiempos de carga solo se aplican

a baterías descargadas. Una conexión frecuente de una

batería cargada o parcialmente cargada causará una

sobrecarga y daños a las celdas. No deje las baterías

conectadas al cargador por días enteros.

8. Nunca use o cargue una batería si sospecha que han

pasado más de doce (12) meses desde la última vez

que fueron cargadas. Existe una alta probabilidad de

que la batería ya haya sufrido un daño severo (descarga

exhaustiva).

9. Cargar las baterías a una temperatura menor de 41°F (5°C)

causará daños químicos a las celdas y puede provocar un

incendio.

10. No use baterías que hayan sido expuestas al calor durante

el proceso de carga, ya que sus celdas pueden haber

sufrido daños severos.

11. No use una batería si se ha curvado o deformado durante

el proceso de carga, o muestre otros síntomas atípicos

como liberación de gases, zumbidos, grietas, etc.

12. Nunca descargue por completo las baterías (se

recomienda una profundidad de descarga de un 80%).

Una descarga completa de las baterías causará un

envejecimiento prematuro de las celdas de las baterías.

Proteccióncontrainuenciasdelentorno

1. Use ropa de trabajo adecuada. Use gafas protectoras.

2. Proteja su herramienta inalámbrica y el cargador de

baterías contra la humedad y la lluvia, ya que estas

pueden causar peligrosos daños a las celdas.

3. No use la herramienta inalámbrica o el cargador de

baterías cerca de vapores y líquidos inamables.

4. Use el cargador de baterías y la herramienta inalámbrica

solo en entornos secos y a una temperatura ambiente de

entre 41ºF (5°C) y 105ºF (40.5°C).

5. No coloque el cargador de baterías en lugares donde la

temperatura pueda sobrepasar los 105°F (40.5°C). En

particular, no deje el cargador de baterías en un auto

estacionado bajo la luz directa del sol.

6. Proteja las baterías contra el sobrecalentamiento. Las

sobrecargas, exceso de carga y exposición a la luz directa

del sol darán como resultado un sobrecalentamiento y

daños a las celdas. Nunca cargue ni trabaje con baterías

que hayan estado sobrecalentadas. De ser posible,

reemplácelas inmediatamente.

7. Guarde el cargador de baterías y su herramienta

inalámbrica solo en entornos secos y a una temperatura

ambiente de entre 41ºF (5°C) y 105°F (40.5°C). Guarde

sus baterías de iones de litio en un lugar fresco y seco,

a una temperatura ambiente de 77°F (25°C). Proteja las

baterías, el cargador y la herramienta inalámbrica contra la

humedad y la luz directa del sol. Solo almacene baterías

cargadas por completo.

8. Evite que las baterías de iones de litio se congelen. Las

baterías almacenadas a temperaturas menores de 32°F

(0°C) por más de una hora deberán ser desechadas.

9. Al manipular las baterías, tenga cuidado con las descargas

electrostáticas. Las descargas electrostáticas pueden

dañar los sistemas electrónicos de protección y las celdas

de las baterías. Evite las descargas electrostáticas y nunca

toque los polos de las baterías.

Riesgo de explosión

• No rocíe líquidos inamables.

• No use ácidos, alcalinos, solventes, ni ningún material

inamable en este producto. Estas sustancias pueden

causar lesiones personales al operador y daños irreversibles

a la máquina.

Instrucciones adicionales de seguridad

• Alta presión: manténgase alejado de la boquilla.

• Peligro de inyección: el equipo puede causar lesiones

personales severas si el rociado penetra la piel.

• No apunte la pistola rociadora a nadie ni a ninguna parte de

su cuerpo.

• En caso de penetración en la piel, busque ayuda médica

inmediatamente.

• Antes de reparar, limpiar o retirar cualquier parte, apague la

unidad y reduzca la presión.

• Esta máquina no está diseñada para su conexión a las

redes de suministro de agua potable.

• No rocíe artefactos ni cableados eléctricos.

• PARTES QUE PRODUCEN CHISPAS: mantenga el motor

alejado al menos unos 20 pies (6 m) de vapores explosivos.

•

m ¡PRECAUCIÓN! La pistola genera contragolpes. Sujete

la pistola con ambas manos.

Descripción del producto

Propósito

• Esta hidrolavadora inalámbrica de alta presión está

diseñada para limpiar vehículos, máquinas, edicios,

fachadas, etc. en el sector privado.

Áreas de aplicación

• ¡Bajo ninguna circunstancia use la máquina en áreas

potencialmente explosivas!

• La temperatura de operación debe estar entre 32ºF (0ºC) y

104ºF (40ºC).

• La máquina es una estructura con una bomba empotrada

en una carcasa que absorbe impactos. Para que el

operador cuente con una posición de trabajo óptima,

la máquina viene con una vara rociadora y un mango

antideslizante cuyas formas y conguraciones cumplen con

los reglamentos aplicables.

• De ninguna forma cubra ni modique la vara rociadora o las

boquillas de rociado.

• La hidrolavadora inalámbrica de alta presión está diseñada

para ser usada con agua fría o tibia. La bomba se puede

dañar si se usa agua a temperaturas más elevadas.

• No use agua sucia, arenosa, o que contenga productos

químicos, ya que puede perjudicar la operación y reducir el

ciclo de vida útil de la máquina.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla.

Para reducir el riesgo de lesiones,

el usuario debe mantener a los

transeúntes alejados al menos a

49 pies (15 m) de distancia.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar esta unidad.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia o

peligro.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para evitar lesiones,

use protección auditiva y gafas

protectoras.

¡ADVERTENCIA! No exponga la

unidad a la lluvia ni a entornos

mojados. Manténgala seca.

La máquina no es adecuada para su

conexión a la red de suministro de

agua potable.

Símbolo SímboloDescripción Descripción

Utilice calzado antideslizante

que proteja sus pies y mejore su

posición de pie en supercies

resbaladizas.

Use guantes de seguridad

durante el uso para proteger

sus manos.

Guárdela en interiores. Nunca

almacene la hidrolavadora

en exteriores. Si la bomba se

congela, puede dañarse de forma

permanente.

Solo para uso en interiores. Utilice

el cargador de batería solamente en

interiores.

Conozca su hidrolavadora inalámbrica

Lea detenidamente este manual del propietario y el reglamento de seguridad antes de operar la hidrolavadora inalámbrica.

Compare la ilustración debajo con la hidrolavadora inalámbrica para familiarizarse con las ubicaciones de los diversos controles y

ajustes. Conserve este manual para futuras referencias.

456

10 11

1516

2526

272829

1. Conexión de manguera de alta

presión

2. Pestillo de trabado

3. Traba de seguridad

4. Gatillo

5. Pistola

6. Mangos de cubeta (×2)

7. Tapa de cubeta

8. Hebillas de tapa (×2)

9. Cubeta para agua

10. Unidad base

11. Salida de agua/ conexión de

manguera de alta presión

12. Mango de base

13. Hebillas de cubeta (×2)

14. Rueda multidirección (×2)

15. Rueda frontal

16. Panel de control

17. Tapa de compartimiento de batería

18. Conector de entrada de agua

19. Adaptador/ conector de manguera

de jardín

20. Adaptador de entrada de agua/

cubeta

21. Boquilla de conexión rápida 5-en-1

22. Collar de conexión rápida

23. Vara rociadora

24. Sujetador de pistola rociadora

25. Baterías de iones de litio iON+ de

24V (24VBAT) con exclusiva

tecnología EcoSharp

(×2)

26. Botón de trabado

27. Botón para indicador de batería

28. Indicadores de batería

29. Conector de cargador

30. Cargador de doble puerto de

baterías de iones de litio iON+ de

24 V (24VCHRG-DPC)

31. Manguera de alta presión

32. Accesorio para suministro de

detergente

33. Herramienta de limpieza tipo aguja

Datos técnicos

Motor ........................................................ 600 W sin escobillas

Voltaje máximo de baterías* ........................ 48 V CC (2 × 24 V)

Capacidad de baterías ................................................... 4.0 Ah

Entrada del cargador .......................... 120 V CA, 60 Hz, 160 W

Salida del cargador ..................................... 26 V CC; 2 × 2.2 A

Tiempo máximo de carga ........................................ 1 hr 50 min

Temperatura máxima de agua de entrada ........... 104ºF (40ºC)

Presión máxima de entrada de agua ........................... 0.7 MPa

Presión máxima durante la descarga inicial .............. 1,196 PSI

según prueba de presión interna de CSA

Presión nominal .............................. BAJA POTENCIA: 650 PSI

bajo carga típica ALTA POTENCIA: 800 PSI

Caudal máximo con boquilla abierta ............................. 1 GPM

a presión mínima

Caudal nominal bajo .................... BAJA POTENCIA: 0.65 GPM

carga típica ALTA POTENCIA: 0.77 GPM

Capacidad de cubeta desmontable ..................... 6.6 gal (25 L)

Capacidad de accesorio para detergente ....... 8.5  oz (0.25 L)

Longitud de manguera de alta presión ................ 20 pies (6 m)

Peso neto ........................................................... 26 lb (11.8 kg)

* Genera un voltaje máximo de 48 V con dos baterías de iones de litio de 24 V. El

..voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza un

..máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

Desembalaje

Contenido del paquete

• Ensamblado de cubeta para agua

• Tapa de cubeta

• Unidad base

• Pistola

• Vara rociadora

• Boquilla de conexión rápida 5-en-1

• Herramienta de limpieza tipo aguja

• Accesorio para suministro de detergente

• Sujetador de pistola rociadora

• Manguera de alta presión

• Adaptador para manguera de jardín (acoplador hembra)

• Conector de entrada de agua

• Baterías de iones de litio iON+ de 24 V (×2)

• Cargador de doble puerto de baterías de iones de litio iON+

de 24 V

• Manual y tarjeta de registro

1. Retire cuidadosamente la hidrolavadora y compruebe que

todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

su transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la unidad a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para usar

su hidrolavadora inalámbrica. El empaquetado está hecho

de materiales reciclables. Deseche estos materiales de

acuerdo con los reglamentos de su localidad.

¡IMPORTANTE! Esta hidrolavadora y sus materiales de

embalaje no son juguetes. No permita que los niños jueguen

con bolsas plásticas, láminas o partes pequeñas. ¡Estos

objetos pueden ser tragados y representan un riesgo

de asxia!

m ¡ADVERTENCIA! No inserte las baterías hasta que el

ensamblado haya sido completado. El incumplimiento de esta

advertencia puede resultar en un encendido accidental que cause

lesiones personales severas.

Operación de las baterías

La unidad es alimentada con dos baterías de iones de litio.

Las baterías están completamente selladas y no requieren de

mantenimiento.

m ¡ADVERTENCIA! La hidrolavadora solo podrá

funcionar con las dos baterías juntas. Una sola batería no

suministra suciente energía para encender la herramienta.

Asegúrese de usar dos baterías del mismo voltaje y

capacidad. Usar la herramienta con baterías de diferentes

capacidades provocará daños a las baterías.

m ¡ADVERTENCIA! Antes de su primer uso, las

baterías requieren al menos 1 hr 50 min de carga para que

estén cargadas por completo. Cuando las baterías estén

bajas, recárguelas por 1 hr 50 min nuevamente antes de

reiniciar la operación.

* Genera un voltaje máximo de 48 V con dos baterías de iones de litio de 24 V. El

..voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza

.un máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

Indicador de nivel de carga de las

baterías

Las baterías están equipadas con un botón para comprobar

su nivel de carga. Simplemente presione el botón para leer

el nivel de carga de la batería en los LED indicadores de la

batería:

• Los tres LED indicadores de nivel están encendidos: el

nivel de carga de la batería es elevado.

• Dos LED indicadores de nivel están encendidos: el nivel

de carga de la batería está disminuyendo. Deje de trabajar

tan pronto como sea posible.

• Un LED indicador de nivel está encendido: la batería está

agotada. Deje de trabajar INMEDIATAMENTE y cargue la

batería, de otro modo, la vida útil de la batería se reducirá

en gran medida.

NOTA: si el botón de nivel de carga no parece funcionar,

conecte la batería al cargador y cargue según se requiera.

NOTA: inmediatamente luego del uso de las baterías, el botón

de nivel de carga puede mostrar una carga más baja que la

que se mostrará algunos minutos después. Las celdas de las

baterías “recuperan” parte de su carga luego de permanecer

inactivas.

Operación del cargador

¡ADVERTENCIA! Cargue las baterías de iones de litio

iON+ de 24 V solo con su cargador de baterías de iones de

litio compatible iON+ de 24 V. Otros tipos de baterías pueden

causar lesiones personales y daños materiales.

Para reducir el riesgo de un choque eléctrico, no permita que

entre agua a la conexión CA/CC del cargador.

Cuándo cargar las baterías de iones de

litio iON+ 24VBAT

NOTA: las baterías de iones de litio iON+ 24VBAT no crean

una “memoria” al ser cargadas luego de una descarga parcial.

Por tanto, no hay necesidad de agotar las baterías antes de

cargarlas de nuevo.

• Use las luces indicadoras de carga de batería para

determinar cuándo cargar sus baterías de iones de litio

iON+ 24VBAT.

• Usted puede cargar por completo sus baterías antes de

empezar un trabajo grande o luego de un uso prolongado.

Carga de las baterías

1. Abra la cubierta del compartimiento de la batería, y apriete

los botones de trabado en las baterías para sacarlas de su

compartimiento (Fig. 1).

2. Compruebe que el voltaje de la red eléctrica sea el

mismo que el indicado en la placa de especicaciones

del cargador de baterías. Luego, inserte el enchufe

del cargador en el tomacorriente de pared. Cuando

enchufe el cargador, dos luces verdes se iluminarán y

permanecerán verdes (Fig. 2).

3. Coloque las baterías en el cargador deslizándolas para

trabarlas en su posición. Cuando usted inserte las

baterías dentro del cargador, las dos luces verdes se

apagarán y las luces rojas se encenderán indicando que

las baterías se están cargando (Fig. 3).

Botón de nivel de carga.

La batería está cargada a un 30% y requiere

ser cargada de inmediato.

La batería está cargada a un 60% y requiere

ser cargada pronto.

La batería está cargada por completo.

SignicadoLuces

Fig. 1

Baterías

Cubierta de

compartimiento de

batería

Fig. 2

Cargador

Verde

Encendido

4. Cuando las luces del cargador se tornen verdes, las

baterías estarán totalmente cargadas (Fig. 3).

NOTA: una batería descargada por completo, con una

temperatura interna en el rango normal entre 32ºF (0ºC) y

113ºF (45ºC), se cargará por completo dentro de 1 hora

50 minutos.

5. Si las luces indicadoras no aparecen del todo, verique

que las baterías estén insertadas correctamente. Retire

las baterías y reinsértelas. Si el problema persiste,

contacte a un concesionario autorizado Snow Joe

Sun Joe

o comuníquese con la central de servicio

al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) para recibir

asistencia.

6. Cuando la carga haya nalizado, retire las baterías

del cargador presionando los botones de trabado y

deslizando las baterías hacia atrás para destrabarlas del

cargador (Fig. 4).

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al sacar las

baterías del cargador, asegúrese de desenchufar el cargador

del tomacorriente primero, y luego retirar las baterías del

cargador.

m ¡ADVERTENCIA! Este cargador no se apaga de

forma automática cuando las baterías están completamente

cargadas. No deje las baterías conectadas al cargador. Apague

o desenchufe el cargador del tomacorriente cuando la carga

haya sido completada.

7. Una recarga oportuna de las baterías ayudará a prolongar

el ciclo de vida útil de estas. Usted debe recargar las

baterías cuando note una caída en la potencia de la

máquina.

¡IMPORTANTE! Nunca permita que las baterías se descarguen

por completo ya que esto causará un daño irreversible a las

baterías.

Carga de baterías calientes o frías

Las luces verdes indicadoras en la base del cargador indican

que las temperaturas de las baterías están fuera del rango

de carga. Una vez que las baterías estén a una temperatura

dentro del rango aceptable, se cargarán normalmente y las

luces rojas serán continuas. Las baterías frías o calientes

pueden tardar más tiempo en cargarse.

Ensamblado

1. La hidrolavadora debe ser usada en una supercie segura

y estable, en posición vertical

(Fig. 5).

Abra la caja, retire la tapa de la cubeta, la cubeta y la

unidad base (Fig. 6).

Fig. 3

Baterías

Rojo

Cargando

Verde

Cargada por

completo

Fig. 4

Botón de

trabado

Estado de carga de batería de iones de litio

Temperatura

de batería

Luz

indicadora

de base de

cargador

Luz

indicadora

de batería

Estado de

carga

Demasiado

caliente

Verde

Parpadeando

juntas

No se está

cargando

Rango normal

Rojo

Parpadeando

una por una

Carga

normal

Muy fría

Verde

Parpadeando

juntas

No se está

cargando

Fig. 5

3. Inserte el sujetador de pistola rociadora en la cubeta

(Fig. 7).

4. Alinee la entrada de agua en la unidad base con la salida

en el fondo de la cubeta, y deposite la cubeta en la unidad

base. Compruebe que el alineamiento sea correcto para

garantizar un sellado y conexión adecuados (Fig. 8).

5. Levante las hebillas en la unidad base y engánchelas a la

cubeta. Presione los extremos de las hebillas para trabar

la cubeta a la unidad base (Fig. 9).

m ¡ADVERTENCIA! Cuando la cubeta para agua esté

ja a la unidad base, no levante la hidrolavadora por sus

mangos. En su lugar, use el mango para jalar la unidad de

hidrolavadora sobre sus ruedas (Fig. 10).

Fig. 6

Tapa de

cubeta

Unidad

base

Cubeta

Fig. 7

Sujetador de pistola

rociadora

Fig. 8

Unidad base

Cubeta

Entrada de

agua

Fig. 9

Hebilla de

cubeta

Presione el

extremo

Levante

Fig. 10

6. Sujete la vara rociadora y alinee sus dos lengüetas con

la pistola. Una vez alineadas, empuje la vara rociadora

rmemente dentro de la pistola y gírela en sentido

antihorario para trabarla en su lugar (Fig. 11).

7. La boquilla 5-en-1 está equipada con una punta de

conexión rápida que puede ser fácilmente conectada

al collar de conexión rápida de la vara rociadora. Para

conectar la boquilla, jale hacia atrás el collar de conexión

rápida y, al mismo tiempo, conecte la boquilla deseada en

el collar de conexión rápida hasta que haga “clic” en su

lugar. Luego suelte el collar de conexión rápida (Fig. 12).

m ¡ADVERTENCIA! No conecte ni retire la boquilla

cuando el gatillo esté apretado. Hacerlo puede causar daños a

la hidrolavadora o lesiones al usuario.

8. Destrabe el pestillo de trabado deslizándolo hacia abajo, e

inserte la manguera de alta presión dentro de la conexión

para manguera de alta presión en el extremo de la pistola.

Deslice el pestillo de vuelta para trabar la manguera en su

lugar (Figs. 13 y 14).

m ¡ADVERTENCIA! Mantenga la manguera alejada de

objetos alados. Una manguera que reviente puede causar

lesiones personales. Examine la manguera regularmente y

reemplácela si está dañada. No intente reparar una manguera

dañada.

9. Conecte la manguera de alta presión a la unidad base

insertando el otro extremo en la salida de agua. Mientras

empuja rmemente la manguera hacia dentro, gire el collar

exterior hasta que esté bien apretado para garantizar una

conexión hermética (Fig. 15).

Fig. 11

Vara rociadora

Pistola rociadora

Fig. 12

Boquilla 5-en-1

“Clic”

Collar de conexión rápida

Vara rociadora

Pestillo de

trabado

Manguera de alta presión

Fig. 13

Pestillo de

trabado

Manguera de alta presión

Fig. 14

Fig. 15

Manguera de alta

presión

Salida de

agua

10. Coloque el ensamblado de pistola con vara rociadora en

el sujetador de pistola. La hidrolavadora está lista para su

uso (Fig. 16).

Operación

m ¡IMPORTANTE! Esta hidrolavadora está equipada

con un micro-interruptor sensible al caudal de agua. Este

Sistema de Parada Total (Total Stop System o TTS) detecta

el caudal de agua en la bomba. Cuando se suelta el gatillo,

el agua deja de uir a través de la bomba. El TTS entonces

apaga el motor de forma automática para evitar que la bomba

se sobrecaliente, ahorrando así energía y prolongando el ciclo

de vida útil de la bomba.

El sistema TTS solo funcionará cuando haya agua en la cubeta

o la unidad base esté conectada a un suministro de agua.

Cuando no haya un suministro de agua conectado a la unidad,

el botón de encendido/apagado tiene que ser presionado para

que la unidad se detenga.

m ¡IMPORTANTE! Este sistema es capaz de producir 8

MPa. Para evitar roturas y lesiones, no opere esta bomba con

componentes clasicados para presiones de trabajo menores

que 8 MPa (incluidos pero no limitados a pistolas rociadoras,

mangueras y conexiones de mangueras).

Conexión a la fuente de agua y

encendido de la unidad

1. Abra la tapa del compartimiento de las baterías y

deslice las baterías hacia adentro hasta que hagan “clic”

para trabarlas en su posición, luego cierre la tapa del

compartimiento (Fig. 17).

2. Retire la cubeta para agua de la unidad base, y llénela

con agua limpia y fresca.

m ¡ADVERTENCIA! La temperatura del agua entrante

no debe exceder los 104ºF (40ºC).

m ¡PRECAUCIÓN! La hidrolavadora solo debe ser

usada con agua limpia (fresca). El uso de agua sin ltrar,

conteniendo químicos corrosivos, dañará la hidrolavadora.

m ¡ADVERTENCIA! No llene la cubeta mientras esté ja

a la unidad base.

3. Coloque la cubeta de vuelta a la unidad base. Asegúrese

de que la cubeta esté alineada correctamente a la unidad

base. Enganche y trabe las hebillas para asegurarse de

que la cubeta esté conectada de forma segura antes de

usar la unidad (Figs. 8 y 9).

NOTA: si no desea usar la cubeta, puede usar la unidad

base directamente como hidrolavadora. Vea las siguientes

instrucciones (pasos 4, 5 y 6) sobre cómo conectar la unidad

base a un suministro de agua.

4. Desenganche las hebillas de la cubeta y retire la cubeta

de la unidad base. Desconecte el adaptador de cubeta de

la entrada de agua girándolo en sentido antihorario con

una llave (Fig. 18).

5. Conecte el conector de latón de entrada de agua incluido

a la entrada de agua y gírelo en sentido horario para

trabarlo de forma segura. Conecte el adaptador de

Fig. 16

Fig. 17

Cubierta de

compartimiento de batería

Fig. 18

Adaptador de cubeta

Entrada de agua

manguera de jardín incluido con el conector de latón de

entrada de agua y empújelo hasta que haga “clic” y se

trabe en su lugar (Fig. 19).

6. Enrosque su manguera de jardín (extremo macho)

dentro del adaptador de manguera de jardín (Fig. 20).

La manguera de jardín deberá tener un diámetro interno

de al menos 13 mm (½ plg) y deberá estar reforzada.

El suministro de agua debe ser por lo menos igual a la

capacidad de entrega de la hidrolavadora.

7. Conecte la manguera de jardín al suministro de agua

(Fig. 21).

m ¡ADVERTENCIA! El agua que ha uido a través de

válvulas contra-reujo se considera no potable.

m ¡ADVERTENCIA! La presión del suministro de agua

no debe exceder los 0.7 MPa.

8. Si solo usa la unidad base, abra la llave de suministro de

agua por completo.

9. Empuje la traba de seguridad en el mango de la pistola

rociadora, y luego presione el gatillo por unos segundos

hasta que el ujo de agua se estabilice. Operar la

hidrolavadora de esta forma permitirá que el aire escape y

se descargue la presión residual en la manguera (Fig. 22).

10. Manteniendo el gatillo presionado, encienda la unidad

presionando el botón de encendido/apagado en el panel

de control. Usando la función “Pressure select” (“selector

de presión”), usted puede también usar la hidrolavadora en

una conguración de presión baja apretando el botón

debajo del botón de encendido/apagado (Fig. 23).

Fig. 19

Entrada de

agua

Conector de entrada

de agua

Adaptador de

manguera de jardín

Fig. 20

Manguera de

jardín

Fig. 21

Conecte al

suministro de

agua

Manguera de

jardín

Fig. 22

Gatillo

Traba de

seguridad

Fig. 23

Panel de control

NOTA: esta máquina está equipada con dos niveles de

potencia/presión. Al encenderse, la máquina está congurada

en el nivel predeterminado de presión de alta potencia. Vea la

siguiente tabla para especicaciones detalladas.

11. Al volver a encender el motor, mantenga siempre el gatillo

apretado.

NOTA: el motor solo funciona cuando el gatillo es

apretado, y se apaga cuando el gatillo es soltado.

Panel de control (Fig. 24)

1. Botón de encendido/apagado: presione para

encender y apagar la máquina. El indicador de

alimentación se iluminará cuando la máquina esté

encendida.

2. Botóndeconguraciónbaja: después de encender

la máquina, presiónelo para activar el nivel de presión/

potencia baja. El indicador de conguración baja se

iluminará cuando la máquina pase al nivel de presión/

potencia baja. El nivel de presión/potencia baja reduce

la velocidad del motor para una máxima duración de las

baterías. Es también ideal para limpiar la suciedad diaria.

NOTA: la máquina está congurada para ser operada por

defecto a nivel de presión/potencia alta al ser encendida.

Usted necesita presionar el botón de conguración baja

si desea el nivel de presión/potencia baja. Para pasar

al nivel de potencia/presión ALTA desde el nivel de

potencia/presión baja, presione nuevamente el botón de

conguración baja. El indicador de conguración baja se

apagará y la máquina aumentará su potencia y presión.

3. Indicador de error: el indicador de error está apagado

cuando la máquina funciona normalmente. Un indicador

de error parpadeante quiere decir que algo anda mal

con la máquina. Vea la tabla debajo con posibles causas

y soluciones para el indicador de error parpadeante. Si

el indicador sigue parpadeando luego de que se hayan

tomado todas las medidas, llame a la central de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE

(1-866-766-9563)

Uso de la boquilla de conexión rápida

5-en-1

Antes de comenzar cualquier tarea de limpieza, determine la

mejor conguración de rociado para dicha tarea. La boquilla

de conexión rápida 5-en-1 incluida tiene cinco diferentes

opciones de rociado para su aplicación de limpieza deseada.

Los patrones de boquilla son: 40˚ (para una limpieza delicada),

15° (para trabajos difíciles), 0° (para limpieza puntual o áreas

difíciles de alcanzar), 0+ (para rociado de largo alcance) y 40+

(para rociado de corto alcance).

m ¡PRECAUCIÓN! NUNCA cambie de patrón de

rociado sin antes activar la traba de seguridad en el mango de

la pistola.

m ¡ADVERTENCIA! Los chorros de alta presión pueden

ser peligrosos si se manipulan incorrectamente. El chorro no

deberá estar dirigido a personas, mascotas, equipos eléctricos

activos ni al artefacto en sí.

Para cambiar el patrón de rociado de la boquilla, primero

asegúrese de que la hidrolavadora esté apagada y no

conectada con ninguna fuente de agua, y que la pistola esté

trabada, luego gire el collar de la boquilla para alinear el

símbolo del patrón de rociado deseado con la marca en la

boquilla (Fig. 25).

Potencia

Luces

indicadoras

Caudal

nominal

Presión

nominal

–Apagada

–Encendida

Alta 0.65 GPM 800 PSI

–Encendida

Baja 0.77 GPM 650 PSI

Fig. 24

Botón de

encendido/

apagado

Indicador de

alimentación

Indicador de

modo de baja

potencia

Botón de

conguraciónde

baja potencia

Indicador de

error

Indicador

de error

Motivos

posibles

Soluciones

Parpadea por

seis segundos

y se apaga.

Cortocircuito. Llame a la central

de servicio al

cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE

(1-866-766-9563) para

obtener asistencia.

Parpadea por

tres minutos y

se apaga.

•La boquilla

está

obstruida.

•Baterías sin

carga.

•Limpie la boquilla

con la herramienta

de limpieza tipo

aguja incluida.

•Recargue las

baterías.

Al usar detergentes

Al limpiar con la hidrolavadora, algunas tareas de limpieza

pueden ser resueltas solo usando agua, pero para la mayoría

de las tareas, limpiar con detergentes permite retirar la

suciedad de una forma más efectiva.

m ¡ADVERTENCIA! Use solo detergentes

especícamente diseñados para uso con hidrolavadoras

tales como el limpiador concentrado de casas y terrazas

para hidrolavadoras Sun Joe

(SPX-HDC1G), el detergente y

limpiador en espuma Premium de autos para hidrolavadoras

Sun Joe

(SPX-FCS1G), o el limpiador y desengrasador

multipropósito de alto rendimiento para hidrolavadoras

Sun Joe

(SPX-APC1G). NO USE detergentes caseros, ácidos,

soluciones alcalinas, lejía, solventes, materiales inamables

o soluciones de grado industrial. Estos pueden dañar la

hidrolavadora. Muchos detergentes pueden requerir ser

mezclados antes de su uso. Prepare la solución de limpieza tal

como se indica en la botella de la solución.

1. Apague la hidrolavadora, retire la cubeta o cierre el

suministro de agua. Apriete el gatillo para liberar la

presión de agua.

2. Retire la vara rociadora de la pistola.

3. Retire el rociador de detergente de la botella, y llene la

botella con detergente mezclado. Vuelva a colocar el

rociador de detergente

4. Sujete el accesorio surtidor de detergente y alinee las dos

lengüetas con la pistola. Una vez alineadas, empújelo

hacia la pistola y gírelo en sentido antihorario para trabarlo

en su lugar (Fig. 26).

5. Vuelva a conectar la hidrolavadora con la cubeta para

agua o la manguera de jardín. Encienda la hidrolavadora.

Apriete el gatillo para operar la unidad.

m ¡PRECAUCIÓN! Pruebe siempre el detergente en un

área no visible antes de usarlo.

6. Aplique el detergente desde abajo hacia arriba en la

supercie seca a ser limpiada.

NOTA: no se recomienda mojar la supercie primero

ya que esto diluye el detergente y reduce su capacidad

limpiadora.

7. Permita siempre que el detergente permanezca en la

supercie por un corto tiempo antes de enjuagarlo. No

Deje que el detergente se seque en la supercie.

m ¡PRECAUCIÓN! Las supercies pintadas se

pueden dañar si el detergente se deja secar sobre éstas.

Lave y enjuague una pequeña área por vez. Evite trabajar en

supercies calientes o bajo la luz directa del sol.

m ¡PRECAUCIÓN! No seguir estas instrucciones de

limpieza causará que el sistema de inyección se obstruya y se

vuelva inoperable.

Enjuague empleando la hidrolavadora

1. Apague la hidrolavadora, retire la cubeta o cierre el

suministro de agua.

2. Apriete el gatillo para liberar la presión de agua.

3. Presione la traba de seguridad en el mango del gatillo

para trabarlo.

4. Retire el accesorio de suministro de detergente

empujando rmemente mientras lo gira en sentido horario

para destrabar las lengüetas y retirarlo de las ranuras. Jale

el accesorio fuera de la pistola.

Fig. 25

Boquilla multi-

rociado

Alinee con la marca

Fig. 26

Pistola

rociadora

Accesorio para suministro

de detergente

5. Conecte la vara rociadora y la boquilla 5-en-1 a la pistola.

6. Seleccione el patrón de rociado adecuado para el trabajo

(Fig. 27).

I) El patrón de rociado de chorro intenso de 0º es un

extremadamente potente chorro de alta presión

tipo punta de lápiz. Se usa para partir depósitos

pesados en áreas pequeñas y concentradas. Es ideal

para disolver sustancias difíciles como manchas de

alquitrán y grasa en concreto, o para quitar barro

encostrado en equipos. Use este patrón para limpiar

áreas difíciles de alcanzar, incluyendo fachadas de

edicios de dos pisos o partes inferiores de podadoras

de césped o tractores.

NOTA: se debe tener cuidado al elegir el patrón de

rociado correcto para evitar abollar maderas o dañar

supercies frágiles permanentemente.

II) Use el patrón de rociado de línea recta 0+ para

fachadas de casas, patios de ladrillo, terrazas de

madera, entradas de vehículos o banquetas. Al usar

esta boquilla, pruebe en un área pequeña primero para

evitar daños a la supercie.

III) Use el patrón de rociado de 15º para trabajos de

limpieza profunda sobre supercies duras. Las

aplicaciones incluyen el decapado de pintura, retiro de

manchas de grasa, manchas difíciles de moho u óxido

en el acero. Este patrón de rociado solo debe ser

usado en áreas que puedan soportar su alta presión.

IV) Use el patrón de rociado de 40º para limpiar objetos

tales como autos, camiones, botes, muebles de patio

o equipos de jardinería.

V) Use el patrón de rociado 40+ para aplicaciones de

limpieza ligera.

7. Trabe la cubeta con agua en la unidad base o conecte

la unidad base a un suministro de agua. Empiece por la

parte superior del área a ser enjuagada y trabaje hacia

abajo, superponiendo las pasadas.

m ¡IMPORTANTE! NUNCA USE:

• Lejía, productos con cloro y otros químicos corrosivos;

• Líquidos que contengan solventes (p. ej., diluyentes de

pintura, gasolina, aceites);

• Productos de fosfato trisódico;

• Productos con amoníaco; o

• Productos a base de ácidos.

Estos químicos dañarán la unidad y la supercie siendo

limpiada.

Apagado

1. Presione el botón de encendido/apagado en el panel de

control.

2. Saque el agua restante de la cubeta, o cierre el suministro

de agua.

3. Apriete el gatillo para liberar la presión de agua.

4. Si usa la unidad base directamente, desconecte la

manguera de jardín de la entrada de agua en la unidad

base.

5. Desconecte la manguera de alta presión del mango de la

pistola.

6. Suelte el gatillo y active la traba de seguridad de la pistola.

m ¡ADVERTENCIA! Cierre la llave de suministro de agua

y apriete el gatillo para despresurizar la unidad. No hacerlo

puede resultar en lesiones personales debido a la descarga de

agua a alta presión.

Cuando se detenga a descansar

Si usted se va a tomar un descanso de cinco minutos o más

entre trabajos de limpieza:

1. Active la traba de seguridad de la pistola.

2. Presione el botón de encendido/apagado para apagar la

máquina.

NOTA: Si la máquina se mantiene en modo de espera por tres

minutos, se apagará de forma automática.

Almacenamiento

m ¡PRECAUCIÓN! Guarde siempre su hidrolavadora en

un lugar donde la temperatura no descienda a menos de 32ºF

(0ºC). La bomba de esta máquina es susceptible a un daño

permanente si se congela. EL DAÑO POR CONGELACIÓN

NO ESTÁ CUBIERTO POR LA GARANTÍA.

• Guarde la hidrolavadora en interiores, en un lugar seco y

cubierto, donde el clima no pueda dañarla.

• Es importante guardar este producto en un área sin riesgo

de congelación.

• Vacíe siempre el agua de todas las mangueras, bomba,

accesorio de suministro de detergente y cubeta antes de

almacenar la unidad.

m ¡PRECAUCIÓN! El uso de un protector de bomba es

recomendado para evitar daños por congelación durante el

almacenamiento en los meses de invierno.

Fig. 27

0º

15º

40º 0+

40+

Almacenamiento durante el invierno y a

largo plazo

Si usted debe guardar su hidrolavadora en un lugar donde la

temperatura sea menor de 32ºF (0ºC), usted puede minimizar

el riesgo de daños a su máquina utilizando el siguiente

procedimiento:

• Desconecte todas las conexiones de agua.

• Encienda la máquina por algunos segundos hasta

que el agua restante de la bomba salga. Apáguela

inmediatamente.

• No permita que la manguera de alta presión se retuerza o

pliegue.

• Guarde la máquina y los accesorios en una habitación

cuya temperatura no descienda al punto de congelación.

• No guarde la unidad cerca de hornos u otras fuentes de

calor, ya que los sellos de la bomba se pueden secar.

• Opere la hidrolavadora con anticongelante no corrosivo/

no tóxico, un rescatador o un protector de bomba antes

de guardarla durante el invierno.

m ¡ADVERTENCIA! Antes de volverla a usar,

enjuáguela por completo con agua limpia. El anti-congelante

puede dañar la pintura de las supercies así que usted debe

asegurarse de que no haya anticongelante en el sistema antes

de volverlo a usar.

Mantenimiento

¡PRECAUCIÓN! Antes de prestar servicio a la

hidrolavadora, retire la batería de su compartimiento.

1. Para asegurar un buen rendimiento, inspeccione y limpie

los ltros. Retire los ltros y enjuáguelos con agua tibia

para evitar que cualquier material extraño obstruya la

bomba.

2. Retire la tapa de la cubeta para agua y asegúrese de que

la cubeta esté vacía.

3. Gire el ltro de cubeta en sentido antihorario para alinear

las lengüetas con las ranuras, y desconéctelo de la

cubeta para agua (Fig. 28).

4. Retire la cubeta de la unidad base. Desconecte el

adaptador de cubeta de la entrada de agua girándolo en

sentido antihorario (Fig. 18).

5. Usando un alicate, retire el ltro de entrada de agua de la

entrada de agua (Fig. 29).

6. Enjuague ambos ltros y todos los demás componentes

con agua tibia para evitar que material extraño obstruya

la bomba.

7. Limpie la boquilla con la herramienta de limpieza tipo

aguja suministrada (Fig. 30). Desconecte la vara rociadora

de la pistola; retire cualquier suciedad de los oricios de

la boquilla y enjuague.

8. Retire la suciedad adicional retro-lavando con agua a

través de la boquilla y la vara rociadora. Para hacer esto,

coloque el extremo de la manguera de jardín (con agua

uyendo) en la punta de la boquilla, empujando el agua

y los residuos por la abertura posterior de la boquilla y la

vara rociadora.

Eliminación

Reciclado de la hidrolavadora

• No se deshaga de artefactos eléctricos como si fueran

residuos urbanos sin clasicar. Use instalaciones de

recolección aparte.

• Contacte a su agencia gubernamental local para

obtener información sobre los sistemas de recolección

Fig. 28

Cubeta para

agua

Filtro de cubeta

Lengüeta

Ranuras

Fig. 29

Filtro de agua de

entrada

Fig. 30

Herramienta de

limpieza tipo aguja

disponibles.

• Si los artefactos eléctricos son desechados en rellenos

sanitarios o basureros, las sustancias peligrosas pueden

contaminar el agua subterránea y entrar en la cadena

alimentaria, dañando su salud y bienestar.

• Al reemplazar artefactos viejos con nuevos, el vendedor

está obligado legalmente a aceptar su artefacto antiguo

para su eliminación, sin costo alguno por parte de usted.

Reciclaje y eliminación

El producto viene en un empaquetado que lo protege contra

daños durante el transporte. Conserve el empaquetado hasta

que usted esté seguro de que todas las partes hayan venido

en este y que el producto esté funcionando adecuadamente.

Luego, recicle el empaquetado o consérvelo para un

almacenamiento a largo plazo.

Símbolo WEEE. Los productos eléctricos no

deben ser desechados en la basura doméstica.

Recíclelos donde hayan instalaciones adecuadas.

Consulte con las autoridades locales o tienda

local para saber sobre las normas de reciclaje.

Precaución y eliminación de

las baterías

Deshágase de sus baterías de acuerdo con los reglamentos

federales, estatales y locales. Para encontrar lugares de

reciclaje, comuníquese con un servicio de reciclaje en su

localidad.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de estas, use

cinta aislante para cubrir los terminales y evitar que la batería

haga cortocircuito, lo cual puede causar una explosión o

incendio.

m ¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales o explosión, nunca queme ni incinere una

batería incluso si está dañada, inservible o completamente

descargada. Al ser quemada la batería, los humos y materiales

tóxicos son lanzados a la atmósfera circundante.

1. Las baterías varían de acuerdo al dispositivo. Consulte su

manual para obtener la información especíca.

2. Instale solo nuevas baterías del mismo tipo en su

producto (donde corresponda).

3. No insertar las baterías con la polaridad correcta, tal

como se indica en el compartimiento de la batería o en el

manual, puede reducir el ciclo de vida útil de las baterías o

causar fugas en estas.

4. No combine baterías nuevas con antiguas.

5. No combine baterías alcalinas, estándar (de zinc-carbono)

o recargables (de níquel-cadmio, de níquel-hidruro

metálico o de iones de litio).

6. No arroje las baterías al fuego.

7. Las baterías deben ser recicladas o desechadas según los

reglamentos locales y estatales.

Servicio y soporte

Si su hidrolavadora inalámbrica 24V-X2-PW1200 de

Sun Joe

requiere reparación o mantenimiento, comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

Modelo y número de serie

Al comunicarse con la empresa, ordenar partes de repuesto

o programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado a

continuación.

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

Modelo:

Nº de serie:

2 4 V - X 2 - P W 1 2 0 0

24VCHRG-DPC

Federal Communications Commission

(Comisión Federal de Comunicaciones o

FCC):

m ¡ADVERTENCIA! Cualquier cambio o modicación

a esta unidad no aprobados expresamente por la parte

responsable del cumplimiento pueden hacer que el usuario

pierda el derecho de utilizar el equipo.

Dispositivo Clase B:

NOTA: este equipo ha sido probado y cumple con los límites

de la Clase B de dispositivos digitales, de acuerdo con la Parte

15 de las normas de la FCC.

Estos límites están diseñados para proporcionar protección

razonable contra interferencias dañinas en una instalación

residencial.

Este equipo genera, usa y puede irradiar energía de

radiofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede provocar interferencias perjudiciales en

las comunicaciones radiofónicas.

No obstante, no hay garantía alguna de que no se produzcan

interferencias en una instalación concreta.

Si este equipo llegara a causar una interferencia perjudicial

para la recepción de radio o televisión (la cual se puede

determinar apagando y encendiendo el equipo), se recomienda

que el usuario trate de corregir la interferencia tomando una o

más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente correspondiente

a un circuito diferente de aquel al que está conectado el

receptor.

• Consultar con un comerciante o con un técnico

experimentado de radio y televisión.

Solución de problemas

• Retire las baterías de su compartimiento antes de llevar a cabo tareas de mantenimiento en la máquina o comprobar que sus

partes estén funcionando correctamente.

• Para evitar complicaciones innecesarias, revise la siguiente tabla antes de ponerse en contacto con la central de servicio al

cliente por cualquier problema mecánico.

Problema Causa posible Solución posible

La máquina no

enciende

• Falla en la alimentación/ la

batería no está insertada de

forma correcta

• Verique que la batería esté lo sucientemente

cargada y que esté insertada correctamente.

• Verique que las mangueras y conexiones

sean herméticas.

• Limpie o remplace los sellos/válvulas.

• Comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) para recibir asistencia.

• Limpie la boquilla.

• Cargue las baterías.

• Permita que la máquina funcione apretando el gatillo

hasta que vuelva la presión regular de funcionamiento.

• Verique que la fuente de suministro de agua

corresponda a las especicaciones requeridas.

• ¡ADVERTENCIA! Evite usar mangueras largas y

delgadas (deben tener un mínimo de ½ pulgada de

diámetro).

• Limpie la boquilla.

• Limpie los ltros.

• Enderece la manguera para eliminar los pliegues u

obstrucciones.

• Llame a la central de servicio al cliente Snow Joe

Sun Joe

al 1-866-SNOWJOE (1-866-766-9563) para

recibir asistencia.

• Espere a que la bomba, las mangueras o los accesorios

se descongelen.

• Conecte a la entrada de agua.

• Limpie los ltros.

• Limpie la boquilla.

• Bomba absorbiendo aire.

• Las válvulas están sucias, gastadas

o atascadas.

• Los sellos de la bomba

están gastados.

• La boquilla está parcialmente

obstruida.

• Baterías sin carga

• Aire en la manguera de entrada.

• Suministro de red de

agua inadecuado.

• La boquilla está

parcialmente obstruida.

• El ltro de entrada de agua

está obstruido.

• La manguera está plegada

o retorcida.

• Hay fugas en la bomba o

pistola rociadora.

• El mecanismo del gatillo está

descompuesto.

• La bomba, las mangueras o los

accesorios están congelados.

• No hay caudal de agua.

• El ltro de entrada de agua

está obstruido.

• La boquilla está obstruida.

Presión uctuante

El indicador de error

parpadea y luego la

máquina se detiene

La máquina está

palpitando

La máquina

generalmente se

enciende y apaga por

sí sola

La máquina se

enciende pero no

sale agua

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no hayan sido diseñados para su uso con esta hidrolavadora inalámbrica. Comuníquese con

Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar alguna parte de repuesto o accesorio en particular con su

hidrolavadora. El uso de cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

Cargador rápido de batería de iones de litio

iON+ de 24 V

24VCHRG-QC

ModeloAccesorio Descripción

Batería de iones de litio iON+ de 24 V y 2.0 Ah 24VBAT-LTE

Batería de iones de litio iON+ de 24 V y 2.5 Ah 24VBAT-LT

Batería de iones de litio iON+ de 24 V y 4.0 Ah 24VBAT

Batería de iones de litio iON+ de 24 V y 5.0 Ah

24VBAT-XR

Cargador de baterías de iones de litio iON+ de

doble puerto de 24 V

24VCHRG-DPC

¡La línea completa de hidrolavadoras y accesorios de alta calidad de Sun Joe le facilita sus

trabajos sucios y difíciles, y optimiza al máximo su modelo!

COMPRE EN LÍNEA AHORA visitando sunjoe.com

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

Modèle 24V-X2-PW1200 Form No. SJ-24V-X2-PW1200-880F-MR1

NETTOYEUR HAUTE PRESSION PORTATIF

SANS CORDON

48 V MAX.* | 4,0 Ah | TECHNOLOGIE DE SÉLECTION DE PRESSION

PRESSION MAX. DE 1 196 psi

LORS DU REFOULEMENT INITIAL, SELON LES ESSAIS DE PRESSION INTERNE DE LA CSA

DÉBIT MAX. DE 3,7 l.

, BUSE OUVERTE À PRESSION MINIMALE

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces consignes avant d'utiliser la

machine.

mAVERTISSEMENT! Ceci indique une situation

dangereuse qui, en l'absence de précautions, pourrait

entraîner des blessures graves ou même fatales.

mMISE EN GARDE! Ceci indique une situation

dangereuse qui, en l'absence de précautions, pourrait

entraîner des blessures mineures ou modérément graves.

mDANGER! Ceci indique une situation dangereuse qui,

en l'absence de précautions, entraînera des blessures graves

ou même fatales.

Sécurité générale

AVERTISSEMENT! Cette machine n’est pas destinée

à être utilisée par les personnes (et notamment les enfants)

ayant des capacités physiques, sensorielles ou mentales

réduites ou manquant d’expérience ou de connaissances,

à moins d’être supervisées ou d’avoir reçu des instructions

concernant l’utilisation de la machine par une personne

responsable de leur sécurité.

Les enfants présents dans la zone de travail doivent toujours

être supervisés pour s’assurer qu’ils ne jouent pas avec la

machine.

Avant de démarrer votre machine, veuillez l'inspecter

soigneusement pour vérier si elle présente d'éventuels

défauts. En cas de constatation d’un défaut, ne démarrez pas

la machine. Communiquez avec un revendeur Snow Joe

Sun Joe

agréé ou appelez le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! Lors de l'utilisation du nettoyeur

haute pression, les précautions de sécurité élémentaires

doivent toujours être prises pour réduire le risque d'incendie,

de secousse électrique ou de dommages corporels. Il s'agit

des précautions suivantes :

• Apprendre à bien connaître la machine – Sachez

comment arrêter la machine et comment relâcher

rapidement la pression. Familiarisez-vous complètement

avec les commandes.

• Maintenir les spectateurs à bonne distance – Tous les

visiteurs et les animaux familiers doivent être maintenus à

bonne distance de la zone de travail.

• Utiliser la bonne machine – N'utilisez pas cette machine

pour des travaux diérents de ceux auxquels elle est

destinée.

• S'habiller en conséquence – Ne portez ni vêtements

amples ni bijoux. Ils peuvent être happés par les pièces

mobiles. Pour tout travail à l'extérieur, il est recommandé

de porter des gants de protection en caoutchouc et des

chaussures antidérapantes.

•

mMISE EN GARDE! Faire très attention pour éviter de

glisser ou de tomber. Porter des chaussures de protection

pour se protéger les pieds et avoir une meilleure prise sur

les surfaces glissantes.

• Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N'utilisez pas le nettoyeur haute

pression quand vous êtes fatigué ou si vous avez

consommé de l'alcool ou de la drogue.

• Ne pas s'arc-bouter –

Restez en permanence sur les deux

pieds pour ne pas perdre l’équilibre.

• Prévenir les démarrages accidentels – Ne transportez

pas la machine en ayant le doigt sur la gâchette. Avant

d’insérer les batteries, assurez-vous que l’interrupteur est à

la position d’arrêt.

• Retirer les batteries – Retirez les batteries du nettoyeur

haute pression quand vous ne l’utilisez pas, avant

d’intervenir dessus, lorsque vous changez d’accessoire ou

eectuez toute autre tâche d’entretien.

• Porter des lunettes de sécurité – Portez également des

chaussures de protection, des vêtements serrés près du

corps, des gants de protection, des protecteurs d’oreille et

une protection de la tête.

• Vérierlatempératuredel'eau– Ce nettoyeur haute

pression n'est pas destiné à pomper de l'eau chaude. Pour

éviter de réduire considérablement la durée de vie de la

pompe, NE JAMAIS raccorder le nettoyeur haute pression

à un réseau d'alimentation en eau chaude ou verser de

l’eau chaude dans le seau.

• Remiser la machine à l'intérieur – NE JAMAIS remiser le

nettoyeur haute pression à l'extérieur où dans un endroit

où il pourrait geler. La pompe pourrait être gravement

endommagée.

mAVERTISSEMENT! Ne pas utiliser la machine sans

lire les instructions de ce manuel.

mAVERTISSEMENT! Cette machine a été conçue

pour être utilisée avec les agents de nettoyage qui sont

recommandés par le fabricant. L'utilisation d'autres agents de

nettoyage ou produits chimiques peut nuire à la sécurité de la

machine.

mAVERTISSEMENT! Ne pas utiliser la machine près

de personnes se trouvant dans son rayon d'action, à moins

qu'elles portent des vêtements de protection.

mAVERTISSEMENT! Les jets à haute pression peuvent

être dangereux s'ils ne sont pas utilisés à bon escient. Le jet

ne doit pas être dirigé vers une personne, un animal familier,

du matériel électrique ou la machine elle-même.

• Pour nettoyer des vêtements ou des chaussures, ne dirigez

pas le jet contre vous-même ou une autre personne.

• Risque d'explosion – Ne pulvérisez pas de liquides

inammables.

• Maintenir les enfants à bonne distance – Ce nettoyeur

haute pression sans cordon ne doit être utilisé ni par des

enfants ni par des personnes inexpérimentées. Une étroite

supervision est nécessaire quand une machine est utilisée à

proximité d’enfants.

• Pour assurer la sécurité de la machine, utilisez uniquement

des pièces de rechange d'origine du fabricant ou

homologuées par le fabricant.

mAVERTISSEMENT! Pendant son nettoyage, son

entretien ou lors du remplacement de pièces, la machine doit

être déconnectée de sa source d'alimentation électrique en

retirant les batteries.

mAVERTISSEMENT! Les exibles haute pression, les

raccords et les coupleurs sont importants pour l'utilisation

sans danger de la machine. Utiliser uniquement les exibles,

raccords et coupleurs recommandés par le fabricant.

mAVERTISSEMENT! Risque de secousse électrique

– Avant de démarrer la machine, l'inspecter soigneusement

pour vérier si elle présente d'éventuels défauts. En cas de

constatation d’un défaut, ne pas démarrer la machine et

communiquer avec le revendeur.

IMPORTANT : utilisez uniquement de l'eau sans la moindre

impureté. Si du sable risque de pénétrer dans l'orice de

remplissage d'eau (p. ex., en provenance de votre puits), un

ltre supplémentaire doit être monté.

• Vériers’ilyadespiècesendommagées–N'utilisez pas

la machine si des pièces importantes de la machine sont

endommagées (p. ex., les dispositifs de sécurité, le exible

haute pression, le pistolet).

• Ce nettoyeur haute pression sans cordon ne doit pas être

utilisé à des températures inférieures à 0 °C.

• Pendant son utilisation, sa manutention, son transport ou

son remisage, maintenez la machine sur une surface plane

et stable. Le renversement soudain de la machine peut être

à l'origine de dommages corporels.

• En cas d'accident ou de panne, arrêtez immédiatement

la machine (en cas de contact avec un détergent, rincez

abondamment à l'eau propre).

Consignes de sécurité

concernant les batteries et le

chargeur

Nous avons consacré beaucoup de temps à la conception de

chaque bloc-piles an de nous assurer de vous fournir des

batteries qui peuvent être utilisées sans danger, sont robustes

et ont une énergie volumique élevée. Les cellules des batteries

sont dotées d’un large éventail de dispositifs de sécurité.

Chaque cellule individuelle est initialement formatée et ses

courbes électriques caractéristiques sont enregistrées. Ces

données sont ensuite utilisées exclusivement pour pouvoir

assembler les meilleurs blocs-piles possibles.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation des batteries. Pour

utiliser sans danger les batteries, les points suivants doivent

être observés en permanence. L’utilisation sans danger peut

uniquement être garantie si les cellules sont intactes. Toute

manipulation inappropriée d’un bloc-piles peut endommager

les cellules.

IMPORTANT! Les analyses conrment que la mauvaise

utilisation de batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables de

dommages corporels et/ou matériels.

mAVERTISSEMENT! Utiliser uniquement des batteries

de rechange homologuées. D’autres types de batteries

peuvent endommager le nettoyeur haute pression sans cordon

et empêcher son bon fonctionnement, ce qui peut entraîner de

graves dommages corporels.

mAVERTISSEMENT! Ne pas utiliser un bloc-piles ou

un chargeur qui est endommagé ou modié. Les batteries

endommagées ou modiées peuvent se comporter de manière

imprévisible et provoquer un incendie ou une explosion ou

présenter un risque de dommages corporels.

Ne modiez pas le chargeur ou les blocs-piles ou n’essayez

pas de les réparer, sauf précisions contraires concernant leur

utilisation ou leur entretien.

Faites réparer ou entretenir vos blocs-piles par un réparateur

qualié utilisant uniquement des pièces de rechange

identiques. C’est à ce prix que la sécurité des blocs-piles sera

préservée.

mMISE EN GARDE! Pour réduire le risque de

dommages corporels, charger les blocs-piles au lithium-

ion iON+ 24V uniquement à l’aide du chargeur au lithium-

ion iON+ 24V spéciquement prévu à cet eet. Les autres

types de chargeurs présentent des risques d’incendie et

de dommages corporels et matériels. Ne pas brancher les

blocs-piles sur le secteur ou l’allume-cigare d’une voiture.

Les blocs-piles seraient dénitivement et irrémédiablement

endommagés.

• Évitez les environnements dangereux : ne chargez

pas les blocs-piles sous la pluie, sous la neige ou dans

les endroits humides. N’utilisez pas les blocs-piles ou le

chargeur lorsque l’atmosphère est explosive (euents

gazeux, poussière ou matières inammables), des étincelles

pouvant se produire lors de l’insertion ou le retrait des

blocs-piles, ce qui pourrait provoquer un incendie.

• Chargez dans un endroit bien ventilé : ne bloquez pas

les orices de ventilation du chargeur. Dégagez le voisinage

immédiat du chargeur pour qu’il soit bien ventilé. Interdisez

de fumer et n’autorisez la présence d’aucune amme nue à

proximité de blocs-piles se chargeant. Le gaz dispersé dans

l’atmosphère peut exploser.

REMARQUE : la zone de température de sécurité pour les

batteries est comprise entre 5 °C et 40,5 °C. Ne chargez

pas les batteries à l’extérieur lorsqu’il gèle, chargez-les à

température ambiante.

• Prenez soin du cordon du chargeur : lorsque vous

débranchez le chargeur, tirez sur la che dans la prise

et non sur le cordon pour éviter d’endommager la che

électrique et le cordon. Ne tirez jamais le chargeur par le

cordon et ne tirez pas brusquement sur le cordon pour

le retirer de la prise. Maintenez le cordon éloigné de la

chaleur, de l’huile et des arêtes vives. Pendant l’utilisation

du chargeur, assurez-vous que personne ne marche sur

le cordon, ne trébuche dessus et qu’il ne peut être ni

endommagé ni soumis à des tensions ou des pressions.

N’utilisez pas le chargeur si sa che ou son cordon est

endommagé. Remplacez immédiatement tout chargeur

endommagé.

• N’utilisezpasderallongeélectrique,àmoinsquecela

soit absolument nécessaire : l’utilisation d’une rallonge

électrique mal adaptée, endommagée ou mal branchée

présente des risques d’incendie et de secousse électrique.

S’il s’avère nécessaire d’utiliser une rallonge électrique,

branchez le chargeur dans une rallonge électrique de

calibre 16 ou plus gros, la che femelle correspondant à la

che mâle sur le chargeur. Vériez que la rallonge électrique

est en bon état.

• Le chargeur 24VCHRG-DPC est prévu uniquement pour

120 VCA : le chargeur doit être branché dans une prise

appropriée.

• Utilisez uniquement des accessoires recommandés :

l’utilisation d’un accessoire non recommandé ou vendu par

le fabricant du chargeur ou des blocs-piles peut provoquer

un incendie, une secousse électrique ou des dommages

corporels.

• Débranchez tout chargeur non utilisé : assurez-vous de

retirer les blocs-piles d’un chargeur débranché.

mAVERTISSEMENT! Pour réduire le risque de

secousse électrique, toujours débrancher le chargeur avant

d’eectuer un nettoyage ou un entretien. Ne pas laisser d’eau

couler dans le chargeur. Pour réduire le risque de secousse

électrique, utiliser un disjoncteur diérentiel de fuite de terre

(DDFT).

• Nebrûlezpasoun’incinérezpaslesblocs-piles: ils

peuvent exploser et provoquer des dommages corporels ou

matériels. Des émanations et des substances toxiques se

dégagent d’un bloc-piles qui brûle.

• N’écrasezpas,nefaitespastomberoun’endommagez

pas les blocs-piles : n’utilisez pas les blocs-piles ou le

chargeur s’ils ont reçu un coup brutal, s’ils sont tombés,

s’ils ont été écrasés ou endommagés d’une façon ou d’une

autre (c.-à-d., percés par un clou, frappés d’un coup de

marteau, foulés au pied, etc.).

• Ne démontez rien : un remontage mal eectué peut

présenter un risque important de secousse électrique,

d’incendie ou d’exposition aux produits chimiques de la

batterie. Si les batteries ou le chargeur sont endommagés,

veuillez communiquer avec un revendeur Snow Joe

Sun Joe

agréé ou appeler le service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) pour de l’aide.

• Les produits chimiques des batteries peuvent

occasionner de graves brûlures : ne laissez jamais un

bloc-piles endommagé entrer en contact avec la peau, les

yeux ou la bouche. Si un bloc-piles endommagé laisse fuir

des produits chimiques, utilisez des gants en caoutchouc

ou en néoprène pour l’éliminer sans danger. Si la peau est

entrée en contact avec les uides d’une batterie, lavez la

zone aectée à l’eau et au savon et rincez au vinaigre. Si les

yeux sont entrés en contact avec des produits chimiques

de batterie, rincez immédiatement à grande eau pendant

20 minutes et consultez un médecin. Retirez les vêtements

contaminés et jetez-les.

• Ne provoquez pas de court-circuit : un court-circuit se

produira si un objet en métal relie les contacts positif et

négatif du bloc-piles. Ne placez aucun bloc-piles près de

tout ce qui peut provoquer un court-circuit, par exemple un

trombone, une pièce de monnaie, une clé, une vis, un clou

ou tout autre objet métallique. Un bloc-piles en court-circuit

présente un risque d’incendie et peut blesser gravement.

• Rangez les blocs-piles et le chargeur dans un endroit

frais et sec : ne rangez pas les blocs-piles ou le chargeur

lorsque la température peut être supérieure à 40,5 °C, par

exemple directement sous les rayons du soleil, à l’intérieur

d’un véhicule ou dans un cabanon à structure métallique

pendant l’été.

Renseignements sur les batteries

1. Les blocs-piles fournis avec votre nettoyeur haute

pression sans cordon ne sont que partiellement chargés.

Les blocs-piles doivent être complètement chargés avant

d’utiliser la machine pour la première fois.

2. Pour un rendement optimal des blocs-piles, évitez

d’attendre qu’ils soient presque déchargés et chargez-les

fréquemment.

3. Rangez les blocs-piles dans un endroit frais, idéalement à

25 °C et chargez au moins à 40 %.

4. Les batteries au lithium-ion s’usent naturellement avec

le temps. Les blocs-piles doivent être remplacés au plus

tard lorsque leur capacité d’origine, à l’état neuf, chute

de 80 %. Les cellules aaiblies dans un bloc-piles usé ne

peuvent plus produire la forte intensité exigée pour que

votre nettoyeur haute pression sans cordon fonctionne

normalement, ce qui présente un risque pour la sécurité.

5. Ne jetez pas les blocs-piles dans un feu nu, ce qui pourrait

les faire exploser.

6. Ne mettez pas le feu aux blocs-piles et ne les exposez pas

à une amme.

7. Ne déchargez jamais complètement les blocs-piles. La

décharge poussée d’une batterie endommagera ses

cellules. Le rangement prolongé et la non-utilisation d’une

batterie partiellement déchargée sont les causes les plus

communes d’une décharge complète. Arrêtez votre travail

dès que vous remarquez que la puissance des batteries

chute ou dès que le système de protection électronique se

déclenche. Rangez les blocs-piles uniquement s’ils sont à

charge complète.

8. Protégez les batteries et la machine contre les surcharges.

Les surcharges donneront rapidement lieu à une

surchaue et endommageront les cellules à l’intérieur du

boîtier des batteries, même si cette surchaue n’est pas

visible de l’extérieur.

9. Évitez d’endommager les batteries et de les soumettre

à des chocs. Remplacez immédiatement toute batterie

qui est tombée d’une hauteur supérieure à un mètre

ou qui a été soumise à des chocs violents, même si le

boîtier du bloc-piles ne semble pas endommagé. Les

cellules à l’intérieur de la batterie peuvent avoir été

gravement endommagées. Dans ce cas, veuillez lire les

renseignements sur l’élimination des déchets en ce qui

concerne les batteries.

10. Si les blocs-piles sourent d’une surcharge ou d’une

surchaue, le coupe-circuit de protection intégré coupe le

moteur de la machine par mesure de sécurité.

IMPORTANT! N’appuyez plus sur le bouton marche/arrêt

si le coupe-circuit de protection a été activé. Vous pourriez

endommager les blocs-piles.

11. Utilisez uniquement des blocs-piles d’origine. L’utilisation

d’autres blocs-piles présente un risque d’incendie et

pourrait provoquer des blessures ou une explosion.

Renseignements sur le chargeur et le

processus de charge

1. Veuillez vérier les données marquées sur la plaque

signalétique du chargeur de batteries. Assurez-vous

de brancher le chargeur de batteries sur une source

d’alimentation correspondant à la tension indiquée sur

la plaque signalétique. Ne le branchez jamais sur une

tension de secteur diérente.

2. Protégez le chargeur de batteries et son cordon pour

éviter de les endommager. Maintenez le chargeur et son

cordon éloignés de la chaleur, de l’huile et des arêtes

vives. Faites réparer sans délai les cordons endommagés

par un technicien qualié chez un revendeur Snow Joe

Sun Joe

agréé ou appelez le service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

3. La che électrique doit correspondre à la prise. N’apportez

aucune modication, quelle qu’elle soit, à la che.

N’utilisez pas de che d’adaptation avec un chargeur

mis à la terre. L’utilisation de ches non modiées et des

prises correspondantes réduira le risque de secousse

électrique.

4. Maintenez hors de portée des enfants le chargeur de

batteries, les blocs-piles et la machine sans cordon.

5. N’utilisez pas le chargeur de batteries qui est fourni pour

charger d’autres appareils, outils ou machines sans

cordon.

6. Les blocs-piles deviennent chauds après une utilisation

prolongée. Avant de recharger les blocs-piles, laissez-les

se refroidir à la température ambiante.

7. Ne chargez pas les batteries de façon excessive. Ne

dépassez pas le temps maximal de charge. Ce temps

de charge ne s’applique qu’aux batteries déchargées.

Recharger fréquemment un bloc-piles chargé ou

partiellement chargé provoquera une surcharge et

endommagera les cellules. Ne laissez pas les batteries

dans le chargeur pendant plusieurs jours consécutifs.

8. N’utilisez ou ne chargez jamais une batterie si vous

soupçonnez qu’il y a plus de 12 mois qu’elle a été chargée

pour la dernière fois. Il est extrêmement probable que

le bloc-piles soit déjà dangereusement endommagé

(décharge poussée).

9. Si vous chargez les batteries à une température inférieure

à 5 °C, vous endommagez les produits chimiques des

cellules, ce qui peut provoquer un incendie.

10. N’utilisez pas les batteries qui ont été exposées à la

chaleur pendant leur charge, car les cellules des batteries

peuvent avoir été dangereusement endommagées.

11. N’utilisez pas une batterie qui s’est bombée ou qui a subi

des déformations pendant le processus de charge, ni

une batterie présentant d’autres symptômes atypiques

(échappement de gaz, siement, ssures, etc.).

12. Ne déchargez jamais complètement les blocs-piles (le

niveau maximal de décharge recommandé est de 80 %).

La décharge complète d’un bloc-piles entraînera le

vieillissement prématuré de ses cellules.

Protectioncontrelesinuences

environnementales

1. Portez des vêtements de travail adaptés. Portez des

lunettes de sécurité.

2. Protégez votre machine sans cordon et le chargeur de

batteries contre l’humidité et la pluie : l’humidité et la pluie

peuvent gravement endommager les cellules.

3. N’utilisez pas la machine sans cordon ou le chargeur de

batteries près d’émanations ou de liquides inammables.

4. Utilisez le chargeur de batteries et la machine sans cordon

uniquement en milieu sec et à une température ambiante

comprise entre 5 °C et 40,5 °C.

5. Ne conservez pas le chargeur de batteries dans un endroit

où la température est susceptible d’être supérieure à

40,5 °C. Ne laissez surtout pas le chargeur de batteries

dans une voiture qui stationne au soleil.

6. Protégez les batteries contre la surchaue. Les surcharges

et l’exposition directe aux rayons du soleil entraînent une

surchaue des cellules et les endommagent. Ne chargez

ou n’utilisez jamais une batterie qui a surchaué : au

besoin, remplacez-la immédiatement.

7. Rangez le chargeur et votre machine sans cordon

uniquement dans un endroit sec où la température

ambiante est comprise entre 5 °C et 40,5 °C. Rangez vos

blocs-piles au lithium-ion dans un endroit frais et sec à

une température de 25 °C. Protégez les blocs-piles, le

chargeur et la machine sans cordon contre l’humidité

et les rayons du soleil directs. Rangez uniquement les

batteries lorsqu’elles sont à charge complète (chargées au

minimum à 40 %).

8. Veillez à ce que les blocs-piles au lithium-ion ne gèlent

pas. Les blocs-piles qui ont été entreposés à des

températures inférieures à 0 °C pendant plus de

60 minutes doivent être jetés.

9. Lorsque vous manipulez les batteries, prenez garde

aux décharges électrostatiques, car elles peuvent

endommager le système de protection électronique et

les cellules des batteries. Évitez de produire des charges

électrostatiques et ne touchez jamais les pôles d’une

batterie.

Risque d'explosion

• Ne dirigez pas le jet vers des liquides inammables.

• N’utilisez pas d’acides, de bases, de solvants ou

de matières inammables dans cette machine. Ces

substances peuvent blesser l'utilisateur et endommager

irrémédiablement la machine.

Consignes de sécurité supplémentaires

• Haute pression : restez éloigné de la buse.

• Risque d'injection : la machine peut être à l'origine de

graves blessures si le jet pénètre dans la peau.

• Ne pointez pas le pistolet vers une personne ou une partie

quelconque du corps.

• En cas de pénétration dans la peau, consultez

immédiatement un médecin.

• Avant d'intervenir sur la machine, de la nettoyer ou de

déposer des pièces, arrêtez-la et relâchez la pression.

• Cette machine n'est pas adaptée pour se raccorder au

réseau d'eau potable.

• Ne dirigez pas le jet vers des appareils électriques ou des

câbles.

• PIÈCES PRODUISANT DES ÉTINCELLES – Maintenir

le moteur à une distance d'au moins 6 m de vapeurs

explosives.

•

mMISE EN GARDE! Le pistolet est soumis à un eet de

rebond. Tenir la gâchette des deux mains.

Description de la machine

Finalité

• Ce nettoyeur haute pression sans cordon est destiné à

un usage résidentiel pour le nettoyage de véhicules, de

machines, de bâtiments, de façades, etc.

Conditionsd’utilisation

• N'utiliser sous aucun prétexte la machine dans les endroits

où des explosions peuvent se produire!

• La température de service doit être comprise entre 0 °C et

40 °C.

• La machine se compose d'un ensemble à pompe qui est

enfermé dans un boîtier amortisseur. Pour pouvoir utiliser la

machine dans les meilleures conditions possibles, celle-ci

est équipée d'une lance d'arrosage à manche antidérapant

dont la forme et la conguration sont conformes aux

réglementations en vigueur.

• Ne pas couvrir et n'apporter aucune modication, quelle

qu'elle soit, à la lance d'arrosage ou aux buses de

pulvérisation.

• Le nettoyeur haute pression sans cordon est conçu

pour être utilisé avec de l'eau froide ou tiède, l'eau à des

températures plus élevées pouvant endommager la pompe.

• Ne pas utiliser d'eau sale, contenant des graviers ou des

produits chimiques, car ceux-ci pourraient perturber le

fonctionnement de la machine et raccourcir sa durée de vie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d'essayer de

procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur cette machine.

Pour réduire le risque de se

blesser, l'utilisateur doit maintenir

tous les spectateurs à une

distance d'au moins 15 m.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d'essayer d'assembler et

d'utiliser la machine.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement ou

un danger.

PORT OBLIGATOIRE DE

LUNETTES DE SÉCURITÉ ET DE

SERRE-TÊTE ANTIBRUIT – Pour

éviter de se blesser, porter des

protecteurs d'oreille et des lunettes

de sécurité.

AVERTISSEMENT! Ne pas utiliser

la machine sous la pluie où par forte

humidité. Garder la machine au sec.

Cette machine n'est pas adaptée

pour se raccorder à un réseau d'eau

potable.

Symboles SymbolesDescriptions Descriptions

Porter des chaussures

antidérapantes pour protéger les

pieds et avoir une meilleure prise

sur les surfaces glissantes.

An de protéger les mains,

porter des gants de sécurité

pendant l’utilisation.

Remiser à l'intérieur. Ne jamais

remiser le nettoyeur haute pression

à l'extérieur. Si la pompe gèle,

elle peut être irrémédiablement

endommagée.

Utilisation uniquement à l’intérieur.

Utiliser uniquement le chargeur de

batteries à l'intérieur.

Apprenez à mieux connaître votre nettoyeur haute pression

sans cordon

Avant d'utiliser le nettoyeur haute pression sans cordon, lisez attentivement le manuel de l'utilisateur et les consignes de sécurité.

Pour vous familiariser avec l'emplacement des diérents réglages et commandes, comparez l'illustration ci-dessous avec votre

nettoyeur haute pression sans cordon. Conservez ce manuel pour pouvoir le consulter dans le futur.

456

10 11

1516

2526

272829

1. Raccord de exible haute pression

2. Cliquet de blocage

3. Verrouillage de sécurité

4. Gâchette

5. Pistolet

6. Anse de seau (2)

7. Couvercle de seau

8. Fermeture de couvercle (2)

9. Seau d’eau

10. Ensemble principal

11. Branchement de sortie d’eau/

exible haute pression

12. Poignée d’ensemble principal

13. Boucle d'attache de seau (2)

14. Roue pivotante (2)

15. Roue avant

16. Tableau de commande

17. Couvercle de compartiment à

batteries

18. Raccord de prise d’eau

19. Raccord/branchement de boyau

d’arrosage

20. Raccord de prise d’eau/seau

21. Buse à branchement rapide 5 en 1

22. Raccord rapide

23. Lance de pulvérisation

24. Porte-pistolet

25. Batterie au lithium-ion iON+ 24V (2)

(24VBAT) présentant la technologie

exclusive EcoSharp

26. Bouton-poussoir de verrouillage

27. Bouton-poussoir pour témoins de

charge de batterie

28. Témoin de charge de batterie

29. Fiche de chargeur

30. Double chargeur au lithium-ion iON+

24V (24VCHRG-DPC)

31. Flexible haute pression

32. Distributeur de solution détergente

33. Aiguille de curetage

Données techniques

Moteur ......................................................... 600 W, sans balais

Tension max. des batteries* ......................... 48 VCC (2 x 24 V)

Capacité de la batterie ................................................... 4,0 Ah

Entrée du chargeur .............................. 120 VCA, 60 Hz, 160 W

Sortie du chargeur ........................................ 26 VCC, 2 x 2,2 A

Temps max. de charge ............................................. 1 h 50 min

Température max. d’arrivée d’eau .................................... 40 ºC

Pression max. d’arrivée d’eau ..................................... 0,7 MPa

Pression max. lors du refoulement initial .................... 1 196 psi

selon les essais de pression interne de la CSA

Pression nominale sous charge typique ......... FAIBLE : 650 psi

FORTE : 800 psi

Débit max., buse ouverte ............................................ 3,7 l/min

à pression minimale

Débit nominal sous charge typique ................... BAS : 2,5 l/min

HAUT : 3 l/min

Contenance du seau amovible ............................................ 25 l

Capacité du distributeur de solution détergente .............. 0,25 l

Longueur du exible haute pression ................................... 6 m

Poids net ....................................................................... 11,8 kg

*Génère 48 V max. grâce à deux blocs-piles au lithium- ion de 24 V. Tension

initiale à vide; grimpe à 24 volts une fois complètement chargée; la tension

nominale sous charge typique est de 21,6 volts.

Déballage

Contenu de la caisse

• Ensemble seau d’eau

• Couvercle du seau

• Ensemble principal

• Pistolet

• Lance de pulvérisation

• Buse à branchement rapide 5 en 1

• Aiguille de curage

• Distributeur de solution détergente

• Porte-pistolet

• Flexible haute pression

• Raccord de boyau d’arrosage (coupleur femelle)

• Raccord de prise d’eau

• Batterie au lithium-ion iON+ 24V (2)

• Double chargeur au lithium-ion iON+ 24V

• Manuel et carte d’enregistrement

1. Retirez soigneusement le nettoyeur haute pression de la

caisse et inspectez-le pour vérier que tous les éléments

énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu'aucun élément ne s’est cassé ou n’a été endommagé

pendant le transport. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner

la caisse au magasin. Veuillez appeler le service à la

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser

votre nouveau nettoyeur haute pression sans cordon.

L’emballage est fabriqué dans des matériaux recyclables.

Éliminez ces matériaux de façon appropriée et

conformément aux réglementations locales.

IMPORTANT! Le produit et son emballage ne sont pas

des jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et risquent de provoquer une

suocation!

mAVERTISSEMENT! Ne pas insérer les batteries tant

que l’assemblage n’est pas terminé. Ne pas tenir compte de

cet avertissement peut entraîner un démarrage accidentel et de

graves dommages corporels.

Utilisation des blocs-piles

La machine est alimentée par deux batteries au lithium-ion. Les

blocs-piles sont entièrement scellés et sans entretien.

mAVERTISSEMENT! Le nettoyeur haute pression peut

uniquement être alimenté par les deux batteries ensemble. Une

seule batterie ne peut pas fournir susamment d’énergie à la

machine. S’assurer d’utiliser deux batteries de même tension

et de même capacité. L’utilisation de la machine avec des

batteries de diérentes capacités endommagera les batteries.

mAVERTISSEMENT! Avant leur première utilisation, les

batteries nécessitent d'être rechargées pendant

1 h 50 min pour être à charge complète. Lorsque les batteries

sont faibles, les recharger pendant 1 h 50 min avant de les

utiliser à nouveau.

Témoin de charge de batterie

Les blocs-piles sont dotés d’un bouton-poussoir pour vérier le

niveau de charge. Appuyez simplement sur le bouton-poussoir

pour lire le niveau de charge de la batterie à l’aide des témoins

de charge :

• Les témoins de charge sont tous les trois allumés : le

niveau de charge de batterie est élevé.

• Deux témoins de charge sont allumés : le niveau de charge

de batterie diminue. Arrêtez votre travail dès que possible.

* Génère 48 V max. grâce à deux blocs-piles au lithium- ion de 24 V. Tension

..initiale à vide; grimpe à 24 volts une fois complètement chargée; la tension

..nominale sous charge typique est de 21,6 volts.

• Un témoin de charge est allumé : la batterie est épuisée.

Arrêtez IMMÉDIATEMENT votre travail et chargez la

batterie. Sinon, la longévité de la batterie s’en trouvera

considérablement réduite.

REMARQUE : si le bouton de niveau de charge ne semble pas

fonctionner, insérez la batterie dans le chargeur et chargez au

besoin.

REMARQUE : immédiatement après avoir utilisé les blocs-

piles, le bouton de niveau de charge peut acher une charge

plus faible que si la vérication avait eu lieu quelques minutes

plus tard. Les cellules des batteries « récupèrent » une partie

de leur charge après une période de repos.

Utilisation du chargeur

AVERTISSEMENT! Charger uniquement les blocs-

piles au lithium-ion iON+ 24V à l’aide de leur chargeur au

lithium-ion iON+ 24V compatible. Tout autre type de batteries

peut causer des dommages corporels et matériels.

Pour réduire le risque de secousse électrique, ne laissez pas

d’eau couler dans la che du chargeur CA/CC.

Quand charger les batteries au lithium-

ion iON+ 24VBAT

REMARQUE : les blocs-piles au lithium-ion iON+ 24VBAT

ne présentent pas « d’eet mémoire » lorsqu’ils sont chargés

après une simple décharge partielle. C’est pourquoi il n’est

pas nécessaire d’épuiser les blocs-piles avant de les charger à

nouveau.

• Utilisez les témoins de charge pour déterminer quand

charger vos blocs-piles au lithium-ion iON+ 24VBAT.

• Vous pouvez « compléter » la charge des blocs-piles avant

de démarrer un gros travail ou après une longue journée

d’utilisation.

Comment charger les batteries

1. Pour retirer les blocs-piles de leur compartiment, ouvrez

le couvercle du compartiment à batteries et appuyez sur

les boutons-poussoirs de verrouillage de chaque batterie

(Fig. 1).

2. Vériez que la tension de secteur est la même que celle

marquée sur la plaque signalétique du chargeur de

batteries. Insérez ensuite la che du chargeur dans une

prise murale. Lorsque vous branchez le chargeur, deux

témoins s’allument en vert sans clignoter (Fig. 2).

3. Insérez les blocs-piles dans le chargeur en les faisant

glisser jusqu’à ce qu’ils se mettent en place en se

verrouillant. Lorsque vous insérez les batteries dans

le chargeur, les deux témoins verts s’éteignent et les

témoins rouges s’allument pour indiquer que la charge des

batteries est en cours (Fig. 3).

Bouton de niveau de charge

La batterie est à 30 % de sa capacité et

nécessite d’être chargée

La batterie est à 60 % de sa capacité et

nécessite d’être chargée bientôt

La batterie est à charge complète

IndicationsTémoins

Fig. 1

Blocs-piles

Couvercle de

compartiment à

batteries

Fig. 2

Chargeur

vert

Sous tension

Fig. 3

Blocs-piles

rouge

Charge en

cours

vert

À charge

complète

4. Lorsque les témoins du chargeur passent au vert, les

batteries sont à charge complète (Fig. 3).

REMARQUE : un bloc-piles complètement déchargé dont

la température interne est dans une plage normale se

chargera complètement en 1 h 50 min (entre 0 et 45 ºC).

5. Si les témoins de charge ne s’allument pas du tout, vériez

que les blocs-piles reposent bien dans leur compartiment.

Retirez les blocs-piles et réinsérez-les. Si le problème

persiste, communiquez avec un revendeur Snow Joe

Sun Joe

agréé ou appelez le service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) pour de l’aide.

6. Une fois que les blocs-piles sont à charge complète,

retirez-les du chargeur en appuyant sur les boutons-

poussoirs de verrouillage de chaque bloc-piles et en les

faisant glisser vers l’arrière pour les dégager du chargeur

(Fig. 4).

Assemblage

1. Quand vous l'utilisez, le nettoyeur doit reposer sur un sol

stable, en position verticale

(Fig. 5).

2. Ouvrez la caisse, retirez le couvercle du seau, le seau et

l'ensemble principal (Fig. 6).

3. Insérez le porte-pistolet sur le seau (Fig. 7).

4. Alignez l’arrivée d'eau de l’ensemble principal avec

l’orice de sortie au fond du seau et faites reposer le seau

sur l'ensemble principal. Vériez l’alignement pour vous

assurer que le branchement ne fuie pas (Fig. 8).

Fig. 4

Push lock

button

Fig. 5

Fig. 6

Couvercle

du seau

Ensemble

principal

Seau

Fig. 7

Porte-pistolet

5. Refermez les boucles d’attache de l'ensemble principal

pour maintenir en place le seau. Appuyez sur l’extrémité

des boucles pour verrouiller l’attache du seau à l'ensemble

principal (Fig. 9).

mAVERTISSEMENT! Une fois que le seau d’eau est

attaché à l’ensemble principal, ne pas lever le nettoyeur haute

pression par les anses. Utiliser plutôt la poignée prévue pour

tirer le nettoyeur haute pression en le faisant rouler (Fig. 10).

6. Prenez la lance d’arrosage et alignez les deux ergots avec

le pistolet. Une fois les ergots alignés, poussez fermement

la lance d’arrosage dans le pistolet et tournez-la dans

le sens antihoraire pour qu’elle se mette en place et se

verrouille (Fig. 11).

7. La buse 5 en 1 est dotée d’un embout à branchement

rapide qui peut s’attacher facilement au raccord rapide

de la lance de pulvérisation. Pour brancher la buse, tout

en tirant vers l’arrière le raccord rapide, insérez en même

temps la buse dans le raccord rapide jusqu’à ce qu’elle se

mette en place en s’encliquetant, puis relâchez le raccord

rapide (Fig. 12).

mAVERTISSEMENT! Ne pas attacher ou retirer la buse

quand la gâchette est enfoncée. Le nettoyeur haute pression

pourrait être endommagé et l'utilisateur pourrait se blesser.

8. Déverrouillez le cliquet de blocage en le faisant glisser vers

le bas et insérez le exible haute pression dans le raccord

à l’extrémité du pistolet. Pour verrouiller le exible une fois

qu’il est en place, repoussez le cliquet de blocage en le

faisant glisser (Figs. 13 – 14).

Fig. 8

Ensemble

principal

Seau

Arrivéed’eau

Fig. 9

Boucle

d’attache

du seau

Appuyer sur

l’extrémité

Refermer

Fig. 10

Fig. 11

Lance d'arrosage

Pistolet

Fig. 12

Buse 5 en 1

« Clic »

Raccord rapide

Lance de

pulvérisation

mAVERTISSEMENT! Maintenir le exible haute

pression à l'écart des objets tranchants. Un exible haute

pression qui éclate peut causer des blessures. Examiner

régulièrement le exible haute pression et le remplacer s'il

est endommagé. Ne pas essayer de réparer un exible haute

pression endommagé.

9. Branchez le exible haute pression dans l’ensemble

principal en insérant l’autre extrémité dans la sortie d’eau.

Tout en poussant fermement sur le exible, tournez le

collier externe dans le sens horaire jusqu’à ce qu’il soit

susamment serré pour que le branchement ne puisse

pas fuir (Fig. 15).

10. Placez le pistolet avec l’ensemble lance d’arrosage sur le

porte-pistolet. Votre nettoyeur haute pression est prêt à

être utilisé (Fig. 16).

Utilisation

mIMPORTANT! Ce nettoyeur haute pression est équipé

d'un microcommutateur sensible au débit d'eau. Ce système

de démarrage/arrêt instantané capte le débit dans la pompe.

Quand la gâchette est relâchée, l'eau arrête de s'écouler dans

la pompe. Le système de démarrage instantané coupe alors

automatiquement le moteur an d’empêcher la pompe de

surchauer, économisant ainsi de l'électricité et prolongeant de

fait la durée de vie de la pompe.

Le système de démarrage instantané fonctionne uniquement

s’il y a de l’eau dans le seau ou si la machine est branchée sur

une arrivée d’eau. Quand la machine n’est pas branchée sur

une arrivée d’eau, il faut appuyer sur le bouton marche/arrêt

pour arrêter la machine.

mIMPORTANT! Ce système peut produire une pression

de 8 MPa. Pour éviter toute rupture et ne pas vous blesser,

n’utilisez pas cette pompe avec des composants dont la

pression nominale de service est inférieure à 8 MPa (y compris,

mais sans toutefois s’y limiter, les pistolets de nettoyage, les

tuyaux exibles et les raccords de tuyau exible).

Branchementsurlasourced’eauet

démarrage de la machine

1. Ouvrez le couvercle du compartiment à batteries et faites

glisser les blocs-piles jusqu’à ce qu’ils se mettent en

place en s’encliquetant. Fermez ensuite le couvercle du

compartiment à batteries (Fig. 17).

Cliquet de

blocage

Flexible haute pression

Fig. 13

Cliquet de

blocage

Flexible haute pression

Fig. 14

Fig. 15

Flexible haute

pression

Sortied’eau

Fig. 16

2. Retirez le seau d’eau de l'ensemble principal et

remplissez-le d’eau (douce) propre.

mAVERTISSEMENT! La température de l'eau à l'entrée

du nettoyeur ne doit pas être supérieure à 40 °C.

mMISE EN GARDE! Le nettoyeur doit être utilisé

uniquement avec de l'eau (douce) propre; l'utilisation d'eau

non ltrée contenant des produits chimiques endommagera le

nettoyeur.

mAVERTISSEMENT! Ne pas remplir le seau s'il est

encore attaché à l'ensemble principal.

3. Replacez le seau sur l'ensemble principal. Assurez-vous

que le seau est bien aligné avec l'ensemble principal.

Avant d’utiliser la machine, assurez-vous que les boucles

d’attache du seau sont fermées (Fig. 8 et 9).

REMARQUE : si vous ne souhaitez pas utiliser le seau, vous

pouvez utiliser directement l’ensemble principal comme

nettoyeur haute pression. Pour apprendre comment brancher

l'ensemble principal sur une arrivée d’eau, reportez-vous aux

instructions suivantes (étapes 4 et 6).

4. Ouvrez les boucles d’attache du seau et retirez le seau de

l’ensemble principal. Débranchez le raccord du seau de la

prise d’eau en le tournant dans le sens antihoraire à l’aide

d’une clé (Fig. 18).

5. Branchez sur la prise d’eau le raccord en laiton qui est

inclus et tournez-le dans le sens horaire pour l’attacher

solidement. Branchez le raccord de boyau d’arrosage

inclus dans le raccord de prise d’eau en laiton et poussez-

le jusqu’à ce qu’il se mette en place en s’encliquetant

(Fig. 19).

6. Vissez votre boyau d’arrosage (embout mâle) dans

le raccord pour boyau d’arrosage (Fig. 20). Le boyau

d’arrosage doit avoir un diamètre intérieur minimal de

13 mm et doit être renforcé. Le débit de l’alimentation en

eau doit être au moins égal au débit nominal du nettoyeur

haute pression.

7. Branchez le boyau d'arrosage sur l'arrivée d'eau (Fig. 21).

mAVERTISSEMENT! L'eau qui a traversé les dispositifs

anti-siphonnement est considérée comme non potable.

mAVERTISSEMENT! La pression d’alimentation en eau

ne doit pas être supérieure à 0,7 MPa.

Fig. 17

Couvercle de

compartiment à batteries

Fig. 18

Raccord du seau

Prised’eau

Fig. 19

Prised’eau

Raccord de prise

d’eau

Raccord de boyau

d’arrosage

Fig. 20

Boyau d'arrosage

Fig. 21

Brancher sur

l'arrivée d'eau

Boyau

d'arrosage

8. Si vous utilisez uniquement l'ensemble principal, ouvrez

complètement le robinet d'arrivée d'eau.

9. Poussez le cliquet de verrouillage de sécurité sur la

poignée du pistolet de nettoyage, puis appuyez sur la

gâchette pendant quelques secondes jusqu'à ce que le

débit d’eau soit régulier. En procédant de la sorte, l'air

pourra s'échapper et éliminer la pression résiduelle dans

le exible (Fig. 22).

10. En maintenant la gâchette pressée, mettez en marche

la machine en appuyant sur le bouton marche/arrêt du

tableau de commande. En utilisant la fonction de sélection

de pression, vous pouvez également utiliser le nettoyeur

haute pression à une pression plus faible en appuyant sur

le bouton

sous le bouton marche/arrêt (Fig. 23).

REMARQUE : cette machine est dotée de deux réglages de

niveau de puissance/pression. Au démarrage, la machine se

règle par défaut au mode forte puissance/pression. Voir le

tableau ci-dessous pour le détail des caractéristiques.

11. Lorsque vous redémarrez le moteur, maintenez toujours la

gâchette enfoncée.

REMARQUE : le moteur tourne uniquement quand la

gâchette est pressée et il s'arrête quand la gâchette est

relâchée.

Tableau de commande (Fig. 24)

1. Bouton marche/arrêt : appuyez sur pour démarrer

ou arrêter la machine. Le témoin d’alimentation s’allume

lorsqu’on démarre la machine.

2. Bouton de réglage faible : après avoir démarré la

machine, appuyez sur ce bouton pour le mode faible

puissance/pression. Le témoin de faible pression s’allume

lorsque la machine passe au mode faible puissance/

pression. Le mode faible puissance/pression réduit la

vitesse du moteur pour pouvoir utiliser les batteries plus

longtemps sans les recharger. C’est également le réglage

idéal pour le nettoyage quotidien de la saleté.

REMARQUE : à chaque fois que vous la démarrez, la

machine se règle par défaut au mode forte puissance/

pression. Si vous souhaitez passer au mode faible

puissance/pression, vous devez appuyer sur le bouton

de réglage faible. Pour passer du mode faible puissance/

pression au mode forte puissance/pression, appuyez à

nouveau sur le bouton de réglage faible. Le témoin de

Fig. 22

Gâchette

Verrouillage

de sécurité

Fig. 23

Tableau de

commande

Puissance

Témoin

Débit nominal

Pression

nominale

- Éteint

- Allumé

Forte 2,5 l/min 800 psi

- Allumé

Faible 3 l/min 650 psi

Fig. 24

Bouton

marche/arrêt

Témoin

d’alimentation

Témoin de

mode faible

puissance

Bouton de

réglage de faible

puissance

Témoin

d’erreur

faible pression s’éteint lorsque la puissance et la pression

de la machine augmentent.

3. Témoind’erreur:le témoin d’erreur est éteint lorsque la

machine fonctionne normalement. Si le témoin d’erreur

clignote, c’est qu’il y a quelque chose d’anormal.

Consultez le tableau ci-dessous pour déterminer ce

qu’indique le clignotement du témoin d’erreur ainsi que

les causes et solutions possibles. Si le témoin d’erreur

continue à clignoter une fois que toutes les mesures de

correction ont été prises, veuillez appeler le service à la

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

Utilisation de la buse à branchement

rapide 5 en 1

Avant d’entamer toute tâche de nettoyage, déterminez la forme

de jet la mieux adaptée. La buse à branchement rapide 5 en 1

incluse ore cinq options diérentes de forme de jet adaptées

à vos travaux de nettoyage. Les angles de pulvérisation des

buses sont les suivants : 40° (pour un nettoyage en douceur),

15° (pour un nettoyage intensif), 0° (pour un nettoyage ponctuel

ou pour les endroits diciles à atteindre), 0+ (pour une

pulvérisation à longue portée) et 40+ (pour une pulvérisation à

courte portée).

mMISE EN GARDE! NE JAMAIS changer d’angle de

pulvérisation sans avoir verrouillé au préalable la sécurité sur la

poignée du pistolet.

mAVERTISSEMENT! Les jets à haute pression peuvent

être dangereux s'ils ne sont pas utilisés à bon escient. Le jet ne

doit pas être dirigé vers une personne, un animal familier, du

matériel électrique ou la machine elle-même.

Pour changer l’angle de pulvérisation de la buse, assurez-

vous d’abord que le nettoyeur haute pression est arrêté, qu’il

n’est pas branché dans une arrivée d’eau et que le pistolet est

verrouillé; tournez ensuite le collier de la buse pour aligner le

symbole de l’angle de pulvérisation souhaité avec la marque

sur la buse (Fig. 25).

Travaux de nettoyage au détergent

Quand on utilise le nettoyeur haute pression, certaines tâches

de nettoyage peuvent être résolues en utilisant uniquement

de l'eau, mais pour la plupart des tâches, le nettoyage au

détergent permet de retirer plus ecacement la saleté.

mAVERTISSEMENT! Utiliser uniquement des

détergents conçus pour les nettoyeurs haute pression, par

exemple la FORMULE CONCENTRÉE POUR LE LAVAGE

DE TERRASSES DE MAISON SPX-HDC1G Sun Joe

, la

MOUSSE DE LAVAGE DE VOITURE SPX-FCS1G Sun Joe

ou le PRODUIT NETTOYANT DE TYPE INDUSTRIEL

SPX-APC1G Sun Joe

. NE PAS UTILISER de détergents à

usage domestique, d'acides, de solutions alcalines, d'eau de

Javel, de solvants, de matières inammables ou de solutions

de classe industrielle. Ces produits pourraient endommager

le nettoyeur haute pression. De nombreux détergents peuvent

nécessiter d'être mélangés avant utilisation. Préparer la

solution de nettoyage comme indiqué sur le bidon de solution

1. Arrêtez le nettoyeur haute pression, retirez le seau ou

coupez l'arrivée d'eau. Appuyez sur la gâchette pour

relâcher la pression d’eau.

2. Retirez la lance d’arrosage attachée au pistolet.

3. Retirez le pulvérisateur de solution détergente du bidon et

remplissez le bidon avec la solution détergente. Replacez

le pulvérisateur une fois que le bidon est rempli.

4. Prenez le distributeur de solution détergente et alignez les

deux ergots avec le pistolet. Une fois les ergots alignés,

poussez fermement l’accessoire dans le pistolet et

tournez-le dans le sens antihoraire pour qu’il se mette en

place et se verrouille (Fig. 26).

Témoin

d’erreur

Raisons

possibles

Solutions

Clignote

pendant

6 secondes et

s’éteint

Court-circuit Veuillez appeler le

service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) pour

de l’aide.

Clignote

pendant

3 minutes et

s’éteint

•La buse est

obstruée.

•Les batteries

sont à plat.

•Nettoyez la buse à

l’aide de l’aiguille de

curetage fournie.

•Rechargez les

batteries.

Fig. 25

Buse à plusieurs

angles de

pulvérisation

Aligner avec la marque

5. Replacez le seau d’eau ou rebranchez le nettoyeur haute

pression au boyau d’arrosage. Démarrez le nettoyeur

haute pression. Pressez la gâchette pour utiliser la

machine.

mMISE EN GARDE! Avant utilisation, toujours faire

un essai avec le détergent en le pulvérisant sur une zone

peu visible.

6. Pulvérisez le détergent du bas vers le haut de la surface

sèche à nettoyer.

REMARQUE : il n'est pas recommandé de mouiller

d'abord la surface à nettoyer, car ceci dilue le détergent et

réduit son ecacité.

7. Avant de rincer, laissez le détergent agir brièvement sur la

surface à nettoyer. Ne laissez pas le détergent sécher sur

la surface à nettoyer.

mMISE EN GARDE! Si le détergent sèche sur

une surface à nettoyer qui est peinte, celle-ci peut être

endommagée. Nettoyer et rincer à la fois une petite surface.

Éviter de pulvériser sur les surfaces chaudes ou directement

exposées aux rayons du soleil.

mMISE EN GARDE! Si ces consignes de nettoyage

ne sont pas suivies, le système d'injection se bouchera et

deviendra inutilisable.

Rinçage à l'aide du nettoyeur haute

pression

1. Arrêtez le nettoyeur haute pression, retirez le seau ou

coupez l'arrivée d'eau.

2. Appuyez sur la gâchette pour relâcher la pression d'eau.

3. Poussez sur le verrouillage de sécurité du pistolet pour le

verrouiller.

4. Retirez le distributeur de solution détergente en le

poussant fermement tout en le tournant dans le sens

horaire pour déverrouiller les ergots et le dégager des

encoches. Retirez l’accessoire du pistolet.

5. Attachez la lance d’arrosage au pistolet.

6. Choisissez l’angle de pulvérisation convenant le mieux à la

tâche (Fig. 27).

I) L’angle de pulvérisation de 0° permet d’obtenir un jet

intense haute pression n comme un crayon qui est

extrêmement puissant. Il est utilisé pour déloger les

dépôts de saleté rebelles dans une zone réduite et

concentrée. Il est idéal pour venir à bout de substances

coriaces, par exemple les tâches de goudron ou de

graisse sur le béton, ou pour retirer la boue séchée sur

du matériel. Utilisez cet angle de pulvérisation pour

nettoyer les endroits diciles d’accès, notamment les

façades de bâtiments à deux étages ou le dessous des

tondeuses à gazon et des tracteurs de pelouse.

REMARQUE : le choix de la forme de l’angle de

pulvérisation convenant le mieux à la tâche doit se faire

avec discernement pour éviter de gouger le bois ou

d’endommager les surfaces fragiles.

II) Utilisez l’angle de pulvérisation direct 0+ pour nettoyer

les parements de maisons, les patios de briques,

les terrasses en bois, les voies d’accès pour autos

ou les trottoirs. Lorsque vous utilisez cet angle de

pulvérisation, faites d’abord un essai sur une petite

surface an d’éviter de peut-être endommager la

totalité de la surface.

III) Utilisez l’angle de pulvérisation 15° pour les travaux

de nettoyage intense de revêtements en dur. Parmi

les applications gurent le décapage de peinture,

l’élimination de taches d’huile, de graisse ou de

moisissures épaisses, ainsi que les taches de rouille

sur l’acier. Cet angle de pulvérisation doit uniquement

être utilisé sur les surfaces à nettoyer qui résistent à la

forte pression obtenue grâce à cet angle.

IV) Utilisez cet angle de pulvérisation large de 40° pour

nettoyer, par exemple, les voitures, les camions, les

bateaux, les meubles de jardin ou le matériel pour

pelouses et jardin.

V) Utilisez l’angle de pulvérisation 40+ pour les travaux de

nettoyage légers.

Fig. 26

Pistolet de

pulvérisation

Distributeur de

solution détergente

Fig. 27

0º

15º

40º 0+

40+

7. Verrouillez le seau rempli d’eau sur l'ensemble principal

ou branchez l'ensemble principal sur une arrivée d’eau.

Commencez par la partie supérieure de la surface à

nettoyer et travaillez en descendant en vous assurant de

faire chevaucher vos coups de jet.

mIMPORTANT! NE JAMAIS UTILISER :

• De l'eau de Javel, des produits chlorés ou d'autres

produits chimiques corrosifs.

• Des liquides contenant des solvants (p. ex., des diluants,

de l'essence, des huiles).

• Des produits au phosphate trisodique.

• Des produits à base d'ammoniac.

• Des produits à base d'acide.

Ces produits chimiques endommageront la machine ainsi que

la surface à nettoyer.

Arrêt de la machine

1. Appuyez sur le bouton marche/arrêt sur le tableau de

commande.

2. Retirez l’eau du seau en la versant ou coupez l’arrivée

d’eau.

3. Pressez la gâchette pour relâcher la pression d'eau.

4. Si vous utilisez directement l'ensemble principal,

débranchez le boyau d'arrosage de l’arrivée d’eau sur

l'ensemble principal.

5. Débranchez le exible haute pression de la poignée du

pistolet.

6. Relâchez la gâchette et activez le verrouillage de sécurité

du pistolet.

mAVERTISSEMENT! Couper l'alimentation en eau et

presser la gâchette pour libérer la pression de la machine.

Toute personne ne respectant pas cet avertissement pourrait

être blessée par le refoulement de l'eau à haute pression.

Prised’unepause

Si vous prenez une pause de cinq minutes ou plus entre les

tâches de nettoyage :

1. Désactivez le verrouillage de sécurité.

2. Appuyez sur le bouton marche/arrêt pour arrêter la

machine.

REMARQUE : si la machine est maintenue en mode veille

pendant plus de 3 minutes, elle s'arrête automatiquement.

Remisage

mMISE EN GARDE! Toujours remiser le nettoyeur haute

pression dans un endroit où la température ne descendra

pas en dessous de 0 °C. La pompe de cette machine est

susceptible d'être irrémédiablement endommagée si elle gèle.

LES DOMMAGES DUS AU GEL NE SONT PAS COUVERTS

PAR LA GARANTIE.

• Remisez le nettoyeur haute pression à l'intérieur dans

un endroit couvert et sec où il ne sera pas soumis aux

intempéries.

• Il est important de remiser cette machine dans un endroit

à l’abri du gel.

• Avant de remiser la machine, videz toujours l'eau de

tous les tuyaux, de la pompe, du distributeur de solution

détergente et du seau.

mMISE EN GARDE! L'utilisation d'un protège-pompe

est recommandée pour que le froid n'endommage pas la

pompe pendant les mois d'hiver.

Remisagedelongueduréepourl’hiver

Si vous devez remiser votre nettoyeur haute pression dans un

endroit où la température descend en dessous de 0 °C, vous

pouvez réduire au minimum le risque d'endommager votre

machine en suivant cette procédure :

• Débranchez tous les raccords d'eau.

• Mettez en marche la machine pendant quelques secondes

jusqu'à ce que l'eau restant dans la pompe soit purgée.

Arrêtez immédiatement la machine.

• Ne laissez pas le exible haute pression s’entortiller.

• Remisez la machine et ses accessoires dans une pièce à

l’abri du gel.

• Ne remisez pas la machine près d'une chaudière ou

d'autres sources de chaleur susceptibles de dessécher les

joints de la pompe.

• Avant de le remiser pour l'hiver, utilisez le nettoyeur haute

pression avec un antigel non corrosif et non toxique, un

économiseur de pompe ou un protège-pompe.

mAVERTISSEMENT! Avant de réutiliser la machine,

la rincer complètement à l’eau claire. Les antigels peuvent

endommager la peinture et il faut donc s'assurer qu'il n'y ait

pas d'antigel restant dans le système avant de le réutiliser.

Entretien

MISE EN GARDE! Avant d'intervenir sur le nettoyeur

haute pression, retirez les batteries du compartiment.

1. Pour assurer un bon rendement, vériez et nettoyez les

ltres. Retirez les ltres et rincez-les à l’eau chaude pour

empêcher tout corps étranger de venir obstruer la pompe.

2. Retirez le couvercle du seau d’eau et assurez-vous que le

seau est vide.

3. Tournez le ltre du seau dans le sens antihoraire an

d’aligner les ergots avec les encoches, et détachez-le du

seau d’eau (Fig. 28).

4. Retirez le seau de l’ensemble principal. Débranchez le

raccord du seau de la prise d’eau en le tournant dans le

sens antihoraire (Fig. 18).

5. À l’aide de pinces, retirez le ltre de la prise d’eau

(Fig. 29).

6. Rincez les deux ltres et tous les autres composants à

l’eau chaude pour empêcher tout corps étranger de venir

obstruer la pompe.

7. Nettoyez la buse à l’aide de l’aiguille de curetage fournie

(Fig. 30). Retirez la lance de pulvérisation du pistolet;

retirez toute la saleté des orices de la buse et rincez.

8. Retirez les débris résiduels en siphonnant l'eau à travers

la buse et la lance d'arrosage. Pour ce faire, placez

l'extrémité de votre tuyau d'arrosage (l'eau coulant) sur la

pointe de la buse en poussant l'eau et les débris pour les

faire sortir de la buse et de la lance d'arrosage.

Élimination

Recyclage du nettoyeur

• Ne jetez pas les appareils électriques comme si c’étaient

des déchets ménagers. Utilisez les services d'enlèvement

spéciaux des ordures ménagères.

• Communiquez avec l'organisme public local pour obtenir

des informations sur les systèmes d'enlèvement oerts.

• Si des appareils électriques sont éliminés dans les

décharges ou les dépôts d'ordures, des substances

dangereuses peuvent s'inltrer dans les eaux souterraines

et polluer la chaîne alimentaire en nuisant à votre santé et

votre bien-être.

• Lors du remplacement d’un appareil électrique ancien par

un neuf, le détaillant est légalement tenu de reprendre au

moins gratuitement votre ancien appareil pour l'éliminer.

Recyclage et élimination

La machine est livrée dans un emballage qui l’empêche d’être

endommagée pendant son expédition. Conservez l’emballage

jusqu’à ce que vous soyez sûr que toutes les pièces ont été

expédiées et que la machine fonctionne correctement. Ensuite,

recyclez l’emballage ou conservez-le pour le remisage de

longue durée.

Symbole DEEE. Les déchets d’équipements

électriques ne doivent pas être jetés avec les

déchets ménagers. Veuillez les recycler dans les

installations prévues à cet eet. Pour les

réglementations de recyclage, communiquez avec

les services publics locaux ou avec votre revendeur.

Fig. 28

Seaud’eau

Filtre du seau

Ergot

Encoches

Fig. 29

Filtre de prise

d’eau

Fig. 30

Aiguille de curetage

Mise en garde concernant les

batteries et informations sur

leur élimination

Éliminez toujours vos blocs-piles en vous conformant aux

réglementations fédérales, provinciales ou territoriales

et locales. Pour obtenir la liste des sites de recyclage,

communiquez avec un organisme de recyclage de votre région.

mMISE EN GARDE! Même déchargés, les blocs-piles

emmagasinent une certaine énergie. Avant de les éliminer,

utiliser du ruban isolant pour couvrir les bornes et empêcher

ainsi les blocs-piles de provoquer un court-circuit, ce qui

pourrait déclencher un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de blessure

ou d’explosion, ne jamais brûler ou incinérer un bloc-piles,

même s’il est endommagé, à plat ou complètement déchargé.

En brûlant, des émanations et des matières toxiques sont

émises dans l’atmosphère environnante.

1. Les batteries varient selon le type de machines,

d’appareils ou d’outils. Consultez le manuel pour des

renseignements spéciques.

2. S’il en faut plusieurs, insérez uniquement des batteries

neuves de même type dans votre outil, appareil ou

machine.

3. Si, en les insérant, la polarité des blocs-piles n’est pas

respectée, comme indiqué dans le compartiment à

batteries ou dans le manuel, leur durée de vie pourrait être

réduite ou ils pourraient fuir.

4. Ne mélangez pas des batteries anciennes et des neuves.

5. Ne mélangez pas des batteries alcalines, standard

(carbone/zinc) ou rechargeables (au nickel-cadmium, au

nickel-métal-hydrure ou au lithium-ion).

6. Ne jetez pas les blocs-piles au feu.

7. Les blocs-piles doivent être recyclés ou éliminés en

observant les directives provinciales, territoriales ou

locales.

Entretien, réparations et

assistance technique

Si votre nettoyeur haute pression sans cordon Sun Joe

24V-X2-PW1200 nécessite une réparation ou un entretien,

veuillez appeler le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Numérosdemodèleetde

série

Lorsque vous communiquez avec l’entreprise pour commander

des pièces ou prendre rendez-vous pour une intervention

technique chez un revendeur agréé, vous devez fournir les

numéros de modèle et de série qui se trouvent sur l’étiquette

autocollante apposée sur le caisson de la machine. Copiez ces

numéros dans l’espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le caisson de votre nouvelle

machine :

N° de modèle :

N° de série :

2 4 V - X 2 - P W 1 2 0 0

24VCHRG-DPC

FCC (Commission fédérale des

communications)

mAVERTISSEMENT! Toute modication ou tout

changement apporté à cet appareil et non approuvé par

la partie à qui incombe la responsabilité de sa conformité

pourrait annuler l’autorisation de l’utiliser.

Appareil de Classe B :

REMARQUE : ce matériel a été testé et il a été constaté

qu’il est conforme aux limites des appareils numériques de

Classe B, conformément à la Partie 15 des Règles de la FCC.

Ces limites sont conçues pour fournir une protection

raisonnable contre le brouillage préjudiciable dans une

installation résidentielle.

Ce matériel génère, utilise et peut rayonner une énergie

de fréquence radio et, s’il n’est pas installé et utilisé

conformément aux instructions, peut être à l’origine d’un

brouillage préjudiciable aux communications radio.

Toutefois, il n’est pas exclu que le brouillage aecte une

installation particulière.

Si cet appareil est à l’origine de brouillage préjudiciable à

la réception radio et télévision, ce qui peut être déterminé

en éteignant et en allumant l’appareil, l’utilisateur est invité

à supprimer le brouillage en prenant une ou plusieurs des

mesures suivantes :

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil dans la sortie d’un circuit diérent de

celui dans lequel le récepteur est branché.

• Pour de l’aide, consulter le revendeur ou un technicien

radio/télévision qualié.

Dépannage

• Retirez les batteries du compartiment avant d’eectuer un entretien de la machine ou lorsque vous voulez vérier que ses

pièces sont en bon ordre de marche.

• Pour éviter des ennuis inutiles, pour tous les problèmes mécaniques, consultez le tableau suivant avant de communiquer avec

le service à la clientèle.

Problèmes Causepossible Solutionpossible

La machine refuse

de démarrer

• Panne de courant/les batteries ne

sont pas bien insérées

• Assurez-vous que les batteries sont susamment

chargées et qu'elles sont bien insérées

• Vériez que les tuyaux exibles et les raccords sont

étanches à l'air

• Nettoyez ou remplacez les soupapes/joints

• Veuillez appeler le service à la clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563) pour

de l’aide

• Nettoyez la buse

• Chargez les batteries

• Faites tourner la machine en maintenant la gâchette

pressée jusqu'à ce que la pression de service régulière

se rétablisse

• Vériez que l'alimentation en eau correspond aux

spécications de la machine

• AVERTISSEMENT! Éviter d'utiliser des exibles longs

et minces (13 mm de diamètre minimal)

• Nettoyez la buse

• Nettoyez les ltres

• Étirez le tuyau exible pour empêcher qu’il s’entortille

ou soit obstrué

• Veuillez appeler le service à la clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563) pour

de l'aide

• Patientez jusqu'à ce que la pompe, le exible haute

pression ou les accessoires dégèlent

• Branchez l'arrivée d'eau

• Nettoyez les ltres

• Nettoyez la buse

• La pompe aspire de l'air

• Soupapes sales, usées

ou coincées

• Joints d'étanchéité de la

pompe usés

• Buse partiellement obstruée

• Les batteries sont à plat

• Air dans le tuyau d'arrivée

• Alimentation en eau du

réseau insusante

• Buse partiellement obstruée

• Filtre à eau obstrué

• Tuyau exible entortillé

• La pompe ou le pistolet de

pulvérisation fuit

• Le mécanisme de la gâchette

est cassé

• Pompe, tuyaux exibles ou

accessoires gelés

• Aucune alimentation en eau

• Filtre d'arrivée d'eau obstrué

• Buse obstruée

Pression uctuante

Le témoin d’erreur

clignote et ensuite la

machine s’arrête

L'écoulement dans

la machine est

pulsatoire

La machine s'arrête

et démarre souvent

d'elle-même

La machine démarre,

mais aucune eau n'en

sort

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce nettoyeur haute pression

sans cordon. Communiquez avec le service à la clientèle Snow Joe

+ Sun Joe

si vous n’êtes pas sûr que l’utilisation d’une

pièce de rechange ou d’un accessoire particulier avec votre nettoyeur haute pression soit sans danger. L’utilisation de tout

autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou des

détériorations d’origine mécanique.

Chargeur rapide de batterie au lithium-ion iON+ 24V

24VCHRG-QC

ModèleAccessoires Description

Batterie au lithium-ion 2,0 Ah iON+ 24V

24VBAT-LTE

Batterie au lithium-ion 2,5 Ah iON+ 24V

24VBAT-LT

Batterie au lithium-ion 4,0 Ah iON+ 24V

24VBAT

Batterie au lithium-ion 5,0 Ah iON+ 24V

24VBAT-XR

Chargeur de batteries au lithium-ion iON+ 24V

24VCHRG-DPC

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

La gamme complète d’accessoires haut de gamme pour nettoyeurs haute pression de Sun Joe

a été créée pour faciliter vos tâches de nettoyage et pour vous aider à tirer le meilleur parti de

votre modèle.

MAGASINEZENLIGNEdèsmaintenantsurlesitesunjoe.com

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe 24V-X2-PW1200 48-Volt iON+ Cordless Portable Pressure Washer

Product's Documents

User Manual

Specifications

Sun Joe 24V-X2-PW1200 Questions and Answers

Related Products

Sun Joe 24V-X2-PW1200-RM 48-Volt iON+ Cordless Portable Pressure Washer Kit

Sun Joe SPX6000C-RED-RM Cordless Pressure Washer iON 40V 4.0 Ah 1160 PSI Max* 1 GPM Max* Red, Certified Refurbished

Sun Joe SPX202C-RM Portable Cordless Pressure Washer Brushless Motor 36-Volt 2.0-Ah 725 PSI Max* 1.05 GPM Max* Certified Refurbished

Sun Joe SPX6001C-XR CORDLESS GO-ANYWHERE PRESSURE WASHER 40 V MAX | 1160 PSI | PRESSURE SELECT

Sun Joe SPX6001C-RM 40-Volt iONMAX Cordless Pressure Washer Kit W/ 4.0-Ah Battery and Charger 1160 PSI Max* 1 GPM Max* Certified Refurbished

Sun Joe SPX6000C-RM 40-Volt iONMAX Cordless Pressure Washer Kit W/ 4.0-Ah Battery and Charger 1160 PSI Max* 1 GPM Max* Certified Refurbished
