PST 18 LI
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_BUCH-1204-004.book Page 1 Tuesday, October 17, 2017 2:56 PM
2 |
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 20
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 27
Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 34
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 41
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 48
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 55
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 61
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 66
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 72
Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 78
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 85
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I
OBJ_BUCH-1204-004.book Page 2 Tuesday, October 17, 2017 2:56 PM
| 3
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
1
19
7
8
111315
16
17
18
2 3
101214 9
4
5
5 64
A
PST 18 LI
OBJ_BUCH-1204-004.book Page 3 Tuesday, October 17, 2017 2:56 PM
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
4 |
14
17
12
16
9
14
17
20
8
13
15
11
21
F
E
G
D
B C
OBJ_BUCH-1204-004.book Page 4 Tuesday, October 17, 2017 2:56 PM
| 5
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
11
23
9
2113
22
1524 25
9
22
K
J
IH
OBJ_BUCH-1204-004.book Page 5 Tuesday, October 17, 2017 2:56 PM
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
6 |
21 26 27 21 26 28
ML
OBJ_BUCH-1204-004.book Page 6 Tuesday, October 17, 2017 2:56 PM
Deutsch | 7
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-
ge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-
gen. Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken. Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung ei-
nes für den Außenbereich geeigneten Verlängerungska-
bels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elektri-
schen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzun-
gen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lo-
ckere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Ver-
wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und si-
cherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich und muss repariert
werden.
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
WARNUNG
OBJ_BUCH-1204-004.book Page 7 Tuesday, October 17, 2017 2:56 PM
8 | Deutsch
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
weglegen. Diese Vorsichtsmaßnahme verhindert den un-
beabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be-
schädigt sind, dass die Funktion des Elektrowerkzeu-
ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-
fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-
kanten verklemmen sich weniger und sind leichter zu füh-
ren.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-
werkzeugen für andere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
Laden Sie die Akkus nur mit Ladegeräten auf, die vom
Hersteller empfohlen werden. Durch ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen. Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Stichsägen
Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatz-
werkzeug verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Halten Sie die Hände vom Sägebereich fern. Greifen
Sie nicht unter das Werkstück. Bei Kontakt mit dem
Sägeblatt besteht Verletzungsgefahr.
Führen Sie das Elektrowerkzeug nur eingeschaltet ge-
gen das Werkstück. Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das Einsatzwerkzeug im Werk-
stück verhakt.
Achten Sie darauf, dass die Fußplatte 9 beim Sägen si-
cher aufliegt. Ein verkantetes Sägeblatt kann brechen
oder zum Rückschlag führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs
das Elektrowerkzeug aus und ziehen Sie das Sägeblatt
erst dann aus dem Schnitt, wenn dieses zum Stillstand
gekommen ist. So vermeiden Sie einen Rückschlag und
können das Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte, einwandfreie Säge-
blätter. Verbogene oder unscharfe Sägeblätter können
brechen, den Schnitt negativ beeinflussen oder einen
Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht
durch seitliches Gegendrücken ab. Das Sägeblatt kann
beschädigt werden, brechen oder einen Rückschlag verur-
sachen.
Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach-
beschädigung.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-
kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines
Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser
und Feuchtigkeit. Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung mit Ihrem
Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr-
licher Überlastung geschützt.
Durch spitze Gegenstände wie z. B. Nagel oder Schrau-
benzieher oder durch äußere Krafteinwirkung kann der
Akku beschädigt werden. Es kann zu einem internen
Kurzschluss kommen und der Akku brennen, rauchen, ex-
plodieren oder überhitzen.
OBJ_BUCH-1204-004.book Page 8 Tuesday, October 17, 2017 2:56 PM
Deutsch | 9
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trenn-
schnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramik-
platten und Gummi auszuführen. Es ist geeignet für gerade
und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Be-
achten Sie die Sägeblattempfehlungen.
Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den
direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch-
ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-
seite.
1 Einschaltsperre für Ein-/Ausschalter
2 Ein-/Ausschalter
3 Akku-Ladezustandsanzeige
4 Akku *
5 Akku-Entriegelungstaste
6 Absaugschlauch*
7 Absaugstutzen
8 Sägeblattdepot
9 Fußplatte
10 Einstellhebel Pendelung
11 Abdeckhaube für Absaugung
12 Führungsrolle
13 Sockel für Schnittlinienkontrolle „Cut Control“
14 Sägeblatt
15 Sichtfenster für Schnittlinienkontrolle „Cut Control“
16 Berührungsschutz
17 Sägeblattaufnahme
18 Lampe „PowerLight“
19 Handgriff (isolierte Grifffläche)
20 Spanreißschutz
21 Führung für den Parallelanschlag
22 Skala Gehrungswinkel
23 Schraube
24 Schnittmarkierung 0°
25 Schnittmarkierung 45°
26 Feststellschraube des Parallelanschlags*
27 Parallelanschlag mit Kreisschneider*
28 Zentrierspitze des Kreisschneiders
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
Technische Daten
Montage
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden (siehe Bild A)
Benutzen Sie nur die in den technischen Daten aufge-
führten Ladegeräte. Nur diese Ladegeräte sind auf den
bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku ab-
gestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter. Der Akku kann beschädigt werden.
Zur Entnahme des Akkus 4 drücken Sie die Entriegelungstas-
te 5 und ziehen den Akku nach oben aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Beachten Sie die Hinweise zur Entsorgung.
Stichsäge PST 18 LI
Sachnummer
3 603 K11 0..
Nennspannung
V= 18
Hubzahlsteuerung
Pendelung
Leerlaufhubzahl n
0
min
-1
0–2400
Hub
mm 20
max. Schnitttiefe
–in Holz
– in Aluminium
– in Stahl (unlegiert)
mm
mm
mm
80
12
5
Schnittwinkel (links/rechts) max.
°45
Gewicht entsprechend EPTA-
Procedure 01:2014
kg 1,9
erlaubte Umgebungstemperatur
–beim Laden
–beim Betrieb
1)
und bei Lagerung
°C
°C
0...+45
–20...+50
empfohlene Akkus PBA 18V...V
PBA 18V...W
empfohlene Ladegeräte
AL 22.. CV
AL 18.. CV
1) eingeschränkte Leistung bei Temperaturen <0 °C
OBJ_BUCH-1204-004.book Page 9 Tuesday, October 17, 2017 2:56 PM
10 | Deutsch
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Sägeblatt einsetzen/wechseln
Tragen Sie bei der Montage des Sägeblattes Schutz-
handschuhe. Bei Berührung des Sägeblattes besteht Ver-
letzungsgefahr.
Sägeblatt auswählen

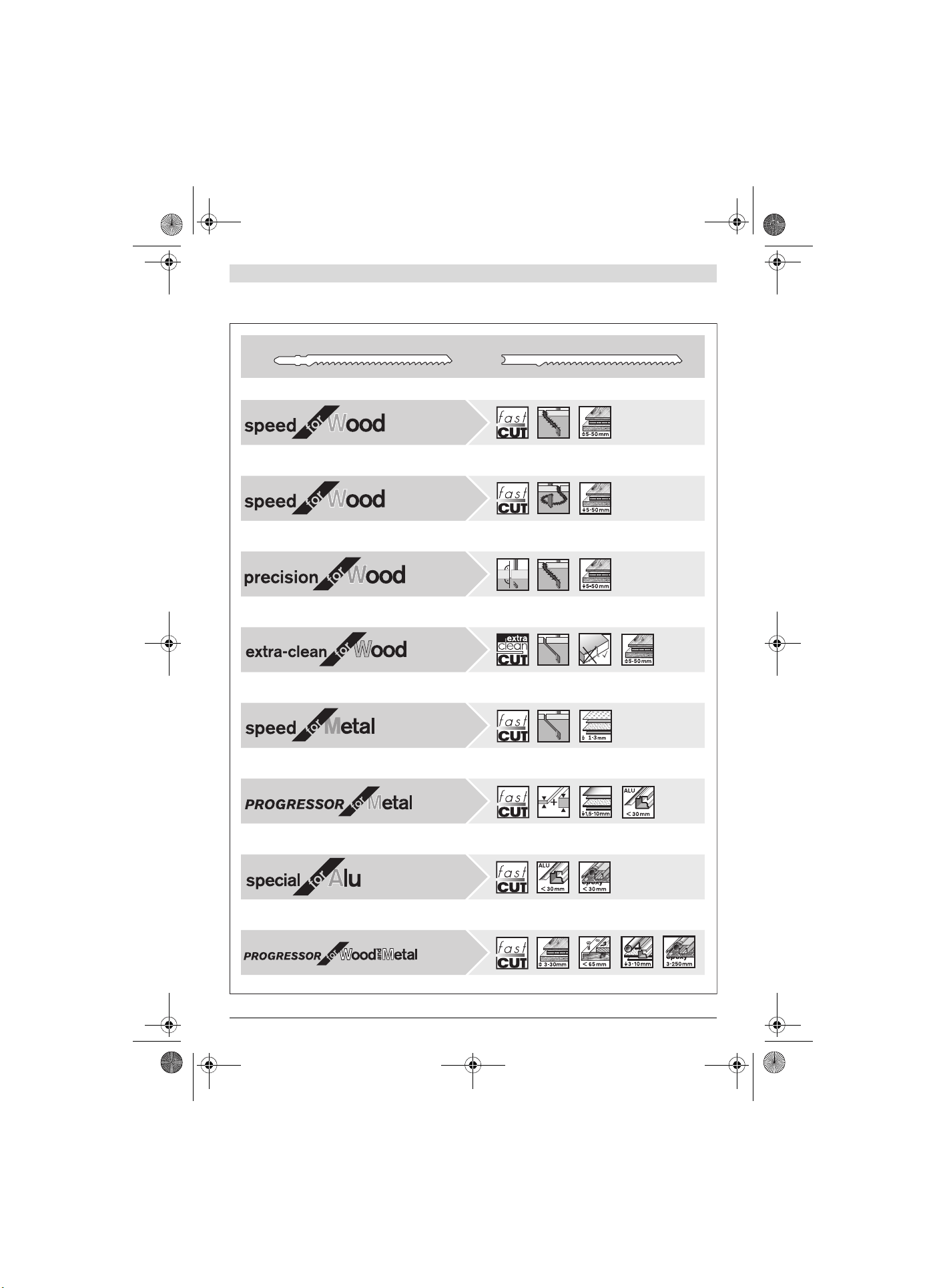

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende
dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnocken-
schaft (T-Schaft) oder mit 1/4"-Universalschaft (U-Schaft)
ein. Das Sägeblatt sollte nicht länger sein, als für den vorgese-
henen Schnitt notwendig.
Verwenden Sie für das Sägen enger Kurven ein schmales
Sägeblatt.
Sägeblatt einsetzen (siehe Bild B)
Reinigen Sie den Schaft des Sägeblattes vor dem Ein-
setzen. Ein verschmutzter Schaft kann nicht sicher befes-
tigt werden.
Nehmen Sie gegebenenfalls die Abdeckhaube 11 ab (siehe
„Abdeckhaube“).
Schieben Sie die Sägeblattaufnahme 17 in Pfeilrichtung nach
oben. Schieben Sie das Sägeblatt 14, mit den Zähnen in
Schnittrichtung, bis zum Anschlag in die Sägeblattaufnahme.
Achten Sie beim Einsetzen des Sägeblattes darauf, dass der
Sägeblattrücken in der Rille der Führungsrolle 12 liegt.
Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres
Sägeblatt kann herausfallen und Sie verletzen.
Sägeblatt entnehmen (siehe Bild C)
Schieben Sie die Sägeblattaufnahme 17 in Pfeilrichtung nach
oben und entnehmen Sie das Sägeblatt 14.
Sägeblattdepot (siehe Bild D)
Im Sägeblattdepot 8 können Sie bis zu sechs Sägeblätter mit
einer Länge bis zu 110 mm aufbewahren. Legen Sie die Säge-
blätter mit dem Einnockenschaft (T-Schaft) in die dafür vor-
gesehene Aussparung des Sägeblattdepots ein. Bis zu drei
Sägeblätter können übereinander liegen.
Schließen Sie das Sägeblattdepot und schieben Sie es bis
zum Anschlag in die Aussparung der Fußplatte 9.
Spanreißschutz (siehe Bild E)
Der Spanreißschutz 20 (Zubehör) kann ein Ausreißen der
Oberfläche beim Sägen von Holz verhindern. Der Spanreiß-
schutz kann nur bei bestimmten Sägeblatttypen und nur bei
einem Schnittwinkel von 0° verwendet werden. Die Fußplatte
9 darf beim Sägen mit dem Spanreißschutz nicht zum randna-
hen Sägen nach hinten versetzt werden.
Drücken Sie den Spanreißschutz 20 von unten in die Fußplat-
te 9 ein (wie im Bild gezeigt mit der Auskerbung nach oben).
Schnittlinienkontrolle „Cut Control“
Die Schnittlinienkontrolle „Cut Control“ ermöglicht die präzi-
se Führung des Elektrowerkzeugs entlang einer auf dem
Werkstück aufgezeichneten Schnittlinie. Zur „Cut Control“
gehören das Sichtfenster 15 mit Schnittmarkierungen und
der Sockel 13 zur Befestigung am Elektrowerkzeug.
„Cut Control“ an der Fußplatte befestigen (siehe Bild F)
Klemmen Sie das Sichtfenster für „Cut Control“ 15 in den Hal-
terungen am Sockel 13 fest. Drücken Sie dann den Sockel
leicht zusammen und lassen Sie ihn in der Führung 21 der
Fußplatte 9 einrasten.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-
arbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Abdeckhaube (siehe Bilder G –H)
Montieren Sie die Abdeckhaube 11, bevor Sie das Elektro-
werkzeug an eine Staubabsaugung anschließen.
Setzen Sie die Abdeckhaube 11 so auf das Elektrowerkzeug,
dass die mittlere Halterung auf dem Berührungsschutz 16
und die beiden äußeren Halterungen in den Aussparungen
des Gehäuses einrasten.
Nehmen Sie die Abdeckhaube 11 für Arbeiten ohne Staubab-
saugung sowie für Gehrungsschnitte ab. Drücken Sie dafür
die Haube auf Höhe der äußeren Halterungen zusammen und
ziehen Sie sie nach vorn ab.
Staubabsaugung anschließen
Stecken Sie einen Absaugschlauch 6 (Zubehör) auf den Ab-
saugstutzen 7. Verbinden Sie den Absaugschlauch 6 mit ei-
nem Staubsauger (Zubehör). Eine Übersicht zum Anschluss
an verschiedene Staubsauger finden Sie am Ende dieser An-
leitung.
Setzen Sie für eine optimale Absaugung nach Möglichkeit den
Spanreißschutz 20 ein.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
OBJ_BUCH-1204-004.book Page 10 Tuesday, October 17, 2017 2:56 PM
Deutsch | 11
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Betrieb
Betriebsarten
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Pendelung einstellen
Die in vier Stufen einstellbare Pendelung ermöglicht eine op-
timale Anpassung von Schnittgeschwindigkeit, Schnittleis-
tung und Schnittbild an das zu bearbeitende Material.
Mit dem Einstellhebel 10 können Sie die Pendelung auch
während des Betriebes einstellen.
Die optimale Pendelstufe für die jeweilige Anwendung lässt
sich durch praktischen Versuch ermitteln. Folgende Empfeh-
lungen gelten dabei:
– Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie
die Pendelung ganz ab, je feiner und sauberer die Schnitt-
kante werden soll.
– Schalten Sie bei der Bearbeitung von dünnen Werkstoffen
(z.B. Blechen) die Pendelung aus.
– Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner
Pendelung.
– In weichen Materialien und beim Sägen von Holz in Faser-
richtung können Sie mit maximaler Pendelung arbeiten.
Gehrungswinkel einstellen (siehe Bild I)
Die Fußplatte 9 kann für Gehrungsschnitte bis zu 45° nach
rechts oder links geschwenkt werden.
– Nehmen Sie die Abdeckhaube 11 und den Absaugstutzen
7 ab.
– Ziehen Sie das Sägeblattdepot 8 aus der Fußplatte 9.
– Lösen Sie die Schraube 23 und schieben Sie die Fußplatte
9 leicht in Richtung Absaugstutzen 7.
– Zum Einstellen präziser Gehrungswinkel hat die Fußplatte
rechts und links Einrastpunkte bei 0°, 22,5° und 45°.
Schwenken Sie die Fußplatte 9 entsprechend der Skala 22
in die gewünschte Position. Andere Gehrungswinkel kön-
nen mithilfe eines Winkelmessers eingestellt werden.
– Schieben Sie danach die Fußplatte 9 bis zum Anschlag in
Richtung Sägeblatt 14.
– Ziehen Sie die Schraube 23 wieder fest.
Abdeckhaube 11, Absaugstutzen 7 und Spanreißschutz 20
können bei Gehrungsschnitten nicht eingesetzt werden.
Schnittlinienkontrolle bei Gehrungsschnitten
(siehe Bild J)
Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut
Control“ 15 eine Markierung 24 für den rechtwinkligen
Schnitt mit 0° und je eine Markierung 25 für den nach rechts
oder links abfallenden Gehrungsschnitt mit 45° entspre-
chend der Skala 22 vorhanden.
Die Schnittmarkierung für Gehrungswinkel zwischen 0° und
45° ergibt sich proportional. Sie kann auf dem Sichtfenster
für „Cut Control“ 15 mit einem nicht permanenten Marker zu-
sätzlich aufgetragen und leicht wieder entfernt werden.
Für maßgenaues Arbeiten führen Sie am besten einen Probe-
schnitt durch.
Fußplatte versetzen (siehe Bild I)
Für randnahes Sägen können Sie die Fußplatte
9 nach hinten
versetzen.
Lösen Sie die Schraube 23 und schieben Sie die Fußplatte 9
bis zum Anschlag in Richtung Absaugstutzen 7.
Ziehen Sie die Schraube 23 wieder fest.
Das Sägen mit versetzter Fußplatte 9 ist nur mit einem Geh-
rungswinkel von 0° möglich. Außerdem dürfen die Schnittlini-
enkontrolle „Cut Control“ mit dem Sockel 13, der Parallelan-
schlag mit Kreisschneider 27 (Zubehör) sowie der
Spanreißschutz 20 nicht verwendet werden.
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Ein-/Ausschalten
Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie
zuerst die Einschaltsperre 1 und drücken anschließend den
Ein-/Ausschalter 2 und halten ihn gedrückt.
Die Lampe 18 leuchtet bei leicht oder vollständig gedrücktem
Ein-/Ausschalter 2 und ermöglicht das Ausleuchten des Ar-
beitsbereiches bei ungünstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 2 los.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter
2 nicht arretiert werden, sondern muss während des Betrie-
bes ständig gedrückt bleiben.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Hubzahl steuern
Sie können die Hubzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter 2 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 2 bewirkt eine nied-
rige Hubzahl. Mit zunehmendem Druck erhöht sich die Hub-
zahl.
Die erforderliche Hubzahl ist vom Werkstoff und den Arbeits-
bedingungen abhängig und kann durch praktischen Versuch
ermittelt werden.
Eine Verringerung der Hubzahl wird beim Aufsetzen des Säge-
blattes auf das Werkstück sowie beim Sägen von Kunststoff
und Aluminium empfohlen.
Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elek-
trowerkzeug stark erwärmen. Entnehmen Sie das Sägeblatt
und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 min
mit maximaler Hubzahl laufen.
keine Pendelung
kleine Pendelung
mittlere Pendelung
große Pendelung
OBJ_BUCH-1204-004.book Page 11 Tuesday, October 17, 2017 2:56 PM
12 | Deutsch
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige 3 zeigt bei eingeschaltetem
Elektrowerkzeug den Ladezustand des Akkus an und besteht
aus 3 grünen LED.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk-
zeug nicht überlastet werden. Bei zu starker Belastung oder
Verlassen des zulässigen Akkutemperaturbereiches wird die
Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei
reduzierter Drehzahl läuft das Elektrowerkzeug erst nach Er-
reichen der zulässigen Akkutemperatur oder bei verringerter
Belastung wieder mit voller Drehzahl. Bei automatischer Ab-
schaltung schalten Sie das Elektrowerkzeug aus, lassen den
Akku abkühlen und schalten das Elektrowerkzeug wieder ein.
Die 3 LED der Akku-Ladezustandsanzeige 3 blinken schnell,
wenn die Temperatur des Akkus außerhalb des Betriebstem-
peraturbereiches von –20 bis +50 °C ist und/oder der Über-
lastschutz angesprochen hat.
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Arbeitshinweise
Unter bestimmten Bedingungen können starke elektromag-
netische Felder das Elektrowerkzeug beeinträchtigen und
stoppen. Nach dem Ausschalten drücken Sie den Ein-/Aus-
schalter 2 erneut, um das Elektrowerkzeug wieder in Betrieb
zu nehmen.
Verwenden Sie beim Bearbeiten kleiner oder dünner
Werkstücke immer eine stabile Unterlage oder eine Säge-
station (Bosch PLS 300).
Tauchsägen (siehe Bild K)
Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton
o.Ä. im Tauchsägeverfahren bearbeitet werden!
Verwenden Sie zum Tauchsägen nur kurze Sägeblätter.
Tauchsägen ist nur mit einem Gehrungswinkel von 0° mög-
lich.
Setzen Sie das Elektrowerkzeug mit der vorderen Kante der
Fußplatte 9 auf das Werkstück auf, ohne dass das Sägeblatt
14 das Werkstück berührt, und schalten Sie es ein. Wählen
Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maxi-
male Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen
das Werkstück und lassen Sie das Sägeblatt langsam in das
Werkstück eintauchen.
Sobald die Fußplatte 9 ganzflächig auf dem Werkstück auf-
liegt, sägen Sie entlang der gewünschten Schnittlinie weiter.
Parallelanschlag mit Kreisschneider (Zubehör)
Für Arbeiten mit dem Parallelanschlag mit Kreisschneider 27
(Zubehör) darf die Stärke des Werkstückes maximal 30 mm
betragen.
Entfernen Sie den Sockel für „Cut Control“ 13 aus der Fuß-
platte 9. Drücken Sie dazu den Sockel leicht zusammen und
nehmen Sie ihn aus der Führung 21 heraus.
Parallelschnitte (siehe Bild L): Lösen Sie die Feststellschrau-
be 26 und schieben Sie die Skala des Parallelanschlags durch
die Führung 21 in der Fußplatte. Stellen Sie die gewünschte
Schnittbreite als Skalenwert an der Innenkante der Fußplatte
ein. Drehen Sie die Feststellschraube 26 fest.
Kreisschnitte (siehe Bild M): Bohren Sie an der Schnittlinie
innerhalb des zu sägenden Kreises ein Loch, das zum Durch-
stecken des Sägeblattes ausreicht. Bearbeiten Sie die Boh-
rung mit einer Fräse oder Feile, damit das Sägeblatt bündig an
der Schnittlinie anliegen kann. Setzen Sie die Feststellschrau-
be 26 auf die andere Seite des Parallelanschlags. Schieben
Sie die Skala des Parallelanschlags durch die Führung 21 in
der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sä-
genden Ausschnittes ein Loch. Stecken Sie die Zentrierspitze
28 durch die innere Öffnung des Parallelanschlags und in das
gebohrte Loch. Stellen Sie den Radius als Skalenwert an der
Innenkante der Fußplatte ein. Drehen Sie die Feststellschrau-
be 26 fest.
Kühl-/Schmiermittel
Beim Sägen von Metall sollten Sie wegen der Erwärmung des
Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel
auftragen.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte
an eine autorisierte Kundendienststelle für Bosch-Elektro-
werkzeuge.
Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen
Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen
Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus.
Eine starke Verschmutzung des Elektrowerkzeugs kann zu
Funktionsstörungen führen. Sägen Sie deshalb stark staub-
erzeugende Materialien nicht von unten oder über Kopf.
Schmieren Sie die Führungsrolle 12 gelegentlich mit einem
Tropfen Öl.
Kontrollieren Sie die Führungsrolle 12 regelmäßig. Ist sie ab-
genutzt, muss sie von einer autorisierten Bosch-Kunden-
dienststelle ersetzt werden.
LED Kapazität
Dauerlicht 3 x Grün ≥66%
Dauerlicht 2 x Grün 34–65 %
Dauerlicht 1 x Grün 11–33 %
langsames Blinklicht 1 x Grün ≤ 10 %
OBJ_BUCH-1204-004.book Page 12 Tuesday, October 17, 2017 2:56 PM
English | 13
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und
Gartenfreunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie
Produkttester werden, Ideen sammeln oder sich mit anderen
Heimwerkern austauschen.
www.diy-academy.eu, das komplette Service-Angebot der
DIY Academy.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: [email protected]sch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeu[email protected].com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: [email protected]h.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gere[email protected]osch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Benut-
zer ohne weitere Auflagen auf der Straße transportiert wer-
den.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-
on) sind besondere Anforderungen an Verpackung und Kenn-
zeichnung zu beachten. Hier muss bei der Vorbereitung des
Versandstückes ein Gefahrgut-Experte hinzugezogen wer-
den.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-
ku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackun-
gen sollen einer umweltgerechten Wiederverwertung
zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien
nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen
nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß
der europäischen Richtlinie 2006/66/EG müssen defekte
oder verbrauchte Akkus/Batterien getrennt gesammelt und
einer umweltgerechten Wiederverwendung zugeführt wer-
den.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt „Transport“,
Seite 13.
Änderungen vorbehalten.
English
Safety Notes
General Power Tool Safety Warnings
Read all safety warnings and all instruc-
tions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WARNING
OBJ_BUCH-1204-004.book Page 13 Tuesday, October 17, 2017 2:56 PM
14 | English
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Work area safety
Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-
erating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal inju-
ries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or en-
ergising power tools that have the switch on invites acci-
dents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a ro-
tating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
If devices are provided for the connection of dust ex-
traction and collection facilities, ensure these are con-
nected and properly used. Use of dust collection can re-
duce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
Use the power tool, accessories and tool bits etc. in ac-
cordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
Recharge only with the charger specified by the manu-
facturer. A charger that is suitable for one type of battery
pack may create a risk of fire when used with another bat-
tery pack.
Use power tools only with specifically designated bat-
tery packs. Use of any other battery packs may create a
risk of injury and fire.
When battery pack is not in use, keep it away from oth-
er metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally oc-
curs, flush with water. If liquid contacts eyes, addition-
ally seek medical help. Liquid ejected from the battery
may cause irritation or burns.
OBJ_BUCH-1204-004.book Page 14 Tuesday, October 17, 2017 2:56 PM
English | 15
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Service
Have your power tool serviced by a qualified repair per-
son using only identical replacement parts. This will en-
sure that the safety of the power tool is maintained.
Safety Warnings for Jigsaws
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring. Cutting accessory contacting
a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
Keep hands away from the sawing range. Do not reach
under the workpiece. Contact with the saw blade can
lead to injuries.
Apply the machine to the workpiece only when
switched on. Otherwise there is danger of kickback when
the cutting tool jams in the workpiece.
Pay attention that the base plate 9 rests securely on
the material while sawing. A jammed saw blade can
break or lead to kickback.
When the cut is completed, switch off the machine and
then pull the saw blade out of the cut only after it has
come to a standstill. In this manner you can avoid kick-
back and can place down the machine securely.
Use only undamaged saw blades that are in perfect con-
dition. Bent or dull saw blades can break, negatively influ-
ence the cut, or lead to kickback.
Do not brake the saw blade to a stop by applying side
pressure after switching off. The saw blade can be dam-
aged, break or cause kickback.
Use appropriate detectors to determine if utility lines
are hidden in the work area or call the local utility com-
pany for assistance. Contact with electric lines can lead
to fire and electric shock. Damaging a gas line can lead to
explosion. Penetrating a water line causes property dam-
age.
Secure the workpiece. A workpiece clamped with clamp-
ing devices or in a vice is held more secure than by hand.
Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
Do not open the battery. Danger of short-circuiting.
Protect the battery against heat, e. g., against
continuous intense sunlight, fire, water, and
moisture. Danger of explosion.
In case of damage and improper use of the battery, va-
pours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can irri-
tate the respiratory system.
Use the battery only in conjunction with your Bosch
power tool. This measure alone protects the battery
against dangerous overload.
The battery can be damaged by pointed objects such as
nails or screwdrivers or by force applied externally. An
internal short circuit can occur and the battery can burn,
smoke, explode or overheat.
Product Description and Specifica-
tions
Read all safety warnings and all instruc-
tions. Failure to follow the warnings and in-
structions may result in electric shock, fire
and/or serious injury.
Intended Use
The machine is intended for making separating cuts and cut-
outs in wood, plastic, metal, ceramic plates and rubber while
resting firmly on the workpiece. It is suitable for straight and
curved cuts with mitre angles to 45°. The saw blade recom-
mendations are to be observed.
The light of this power tool is intended to illuminate the power
tool’s direct area of working operation and is not suitable for
household room illumination.
Product Features
The numbering of the product features refers to the illustra-
tion of the machine on the graphics page.
1 Lock-off button for On/Off switch
2 On/Off switch
3 Battery charge-control indicator
4 Battery pack *
5 Battery unlocking button
6 Vacuum hose*
7 Vacuum connection
8 Saw blade storage
9 Base plate
10 Adjusting lever for orbital action
11 Dust cover for vacuuming
12 Guide roller
13 “Cut Control” base
14 Saw blade
15 “Cut Control” viewing window
16 Contact protector
17 Saw blade holder
18 “PowerLight”
19 Handle (insulated gripping surface)
20 Splinter guard
21 Lead for the parallel guide
22 Scale for mitre angle
23 Screw
24 Cutting mark, 0°
25 Cutting mark, 45°
26 Locking screw for parallel guide*
27 Parallel guide with circle cutter*
28 Centring tip of the circle cutter
*Accessories shown or described are not part of the standard de-
livery scope of the product. A complete overview of accessories
can be found in our accessories program.
OBJ_BUCH-1204-004.book Page 15 Tuesday, October 17, 2017 2:56 PM
16 | English
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Technical Data
Assembly
Before any work on the machine itself (e. g. mainte-
nance, tool change, etc.) as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating
the On/Off switch.
Battery Charging (see figure A)
Use only the chargers listed in the technical data. Only
these chargers are matched to the lithium-ion battery of
your power tool.
Note: The battery supplied is partially charged. To ensure full
capacity of the battery, completely charge the battery in the
battery charger before using your power tool for the first time.
The lithium-ion battery can be charged at any time without re-
ducing its service life. Interrupting the charging procedure
does not damage the battery.
The lithium-ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Do not continue to press the On/Off switch after the
machine has been automatically switched off. The bat-
tery can be damaged.
To remove the battery 4, press the battery unlocking button 5
and pull the battery upward out of the power tool. Do not ex-
ert any force.
Observe the notes for disposal.
Replacing/Inserting the Saw Blade
When mounting the saw blade, wear protective gloves.
Danger of injury when touching the saw blade.
Selecting a Saw Blade
An overview of recommended saw blades can be found at the
end of these instructions. Use only T-shank saw blades or saw
blades with 1/4" universal shank (U-shank). The saw blade
should not be longer than required for the intended cut.
Use a thin saw blade for narrow curve cuts.
Inserting the Saw Blade (see figure B)
Clean the shank of the saw blade before inserting it. An
unclean shank cannot be fastened securely.
If required, remove the dust cover 11 (see “Dust Cover”).
Push the saw blade holder 17 upward in the direction of the
arrow. Insert the saw blade 14 (teeth in cutting direction) to
the stop into the saw blade holder.
While inserting the saw blade, pay attention that the back of
the saw blade is positioned in the groove of the guide roller
12.
Check the tight seating of the saw blade. A loose saw
blade can fall out and lead to injuries.
Removing the Saw Blade (see figure C)
Push the saw blade holder 17 upward in the direction of the
arrow and remove the saw blade 14.
Saw Blade Storage (see figure D)
Up to six saw blades with lengths to 110 mm can be stored in
the saw blade storage 8. Insert the saw blades with the T-
shank into the recess of the saw blade storage intended for
this. Up to three saw blades can be placed on top of each oth-
er.
Shut the saw blade storage and slide it to the stop into the
opening of the base plate 9.
Splinter Guard (see figure E)
The splinter guard 20 (accessory) can prevent fraying of the
surface while sawing wood. The splinter guard can only be
used for certain saw blade types and only for cutting angles of
0°. When sawing with the splinter guard, the base plate 9
must not be moved back for cuts that are close to the edge.
Press the splinter guard 20 from below into the base plate 9
(with the notch facing upward as shown in the figure).
“Cut Control”
“Cut Control” enables the power tool to be guided precisely
along a cutting line marked on the workpiece. “Cut Control” in-
cludes the viewing window 15 with cutting marks and the
base 13 for fastening to the power tool.
Attaching “Cut Control” to the Base Plate (see figure F)
Clamp the “Cut Control” 15 viewing window into the holders
of the base 13. Then, lightly press the base together and allow
it to engage into the lead 21 of the base plate 9.
Jigsaw PST 18 LI
Article number
3 603 K11 0..
Rated voltage
V= 18
Stroke rate control
Orbital action
Stroke rate at no load n
0
min
-1
0–2400
Stroke
mm 20
Cutting capacity, max.
–in wood
–in aluminium
– in non-alloy steel
mm
mm
mm
80
12
5
Bevel cuts (left/right), max.
°45
Weight according to
EPTA-Procedure 01:2014
kg 1,9
Permitted ambient temperature
– during charging
– during operation
1)
and during
storage
°C
°C
0...+45
–20...+50
Recommended batteries PBA 18V...V
PBA 18V...W
Recommended chargers
AL 22.. CV
AL 18.. CV
1) limited performance at temperatures <0 °C
OBJ_BUCH-1204-004.book Page 16 Tuesday, October 17, 2017 2:56 PM
English | 17
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Dust/Chip Extraction
Dust from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful to
one’s health. Touching or breathing-in the dust can cause
allergic reactions and/or lead to respiratory infections of
the user or bystanders.
Certain dust, such as oak or beech dust, is considered car-
cinogenic, especially in connection with wood-treatment
additives (chromate, wood preservative). Materials con-
taining asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable
for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the mate-
rials to be worked.
Prevent dust accumulation at the workplace. Dust can
easily ignite.
Dust Cover (see figures G –H)
Mount the dust cover 11 before connecting the machine to
the dust extraction.
Mount the dust cover 11 onto the machine in such a manner
that the centre holder engages on the contact protector 16
and the two outer holders engage in the openings on the cas-
ing.
Remove the dust cover 11 for applications without dust ex-
traction as well as when performing mitre cuts. For this, push
the dust cover together at the two outer holders and pull it off
toward the front.
Connecting the Dust Extraction
Place a vacuum hose 6 (accessory) onto the vacuum connec-
tion 7. Connect the vacuum hose 6 with a vacuum cleaner (ac-
cessory). An overview for the connection of various vacuum
cleaners can be found at the end of these instructions.
To enable optimum dust extraction, use the splinter guard 20
if possible.
The vacuum cleaner must be suitable for the material being
worked.
When vacuuming dry dust that is especially detrimental to
health or carcinogenic, use a special vacuum cleaner.
Operation
Operating Modes
Before any work on the machine itself (e. g. mainte-
nance, tool change, etc.) as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating
the On/Off switch.
Orbital Action Settings
The four orbital action settings allow for optimal adaptation of
cutting speed, cutting capacity and cutting pattern to the ma-
terial being sawed.
The orbital action can be adjusted with the adjusting lever 10,
even during operation.
The optimal orbital action setting for the respective applica-
tion can be determined through practical testing. The follow-
ing recommendations apply:
– Select a lower orbital action setting (or switch it off) for a
finer and cleaner cutting edge.
– For thin materials such as sheet metal, switch the orbital
action off.
– For hard materials such as steel, work with low orbital ac-
tion.
– For soft materials and when sawing in the direction of the
grain, work with maximum orbital action.
Adjusting the Cutting Angle (see figure I)
The base plate 9 can be swivelled by 45° to the left or right for
mitre cuts.
– Remove the dust cover 11 and the vacuum connection 7.
– Pull the saw blade storage 8 out of the base plate 9.
– Loosen the screw 23 and lightly slide the base plate 9 to-
ward the vacuum connection 7.
– For adjustment of precise mitre angles, the base plate has
adjustment notches on the left and right at 0°, 22.5° and
45°. Swivel the base plate 9 to the desired position ac-
cording to the scale 22. Other mitre angles can be adjusted
using a protractor.
– Afterwards, push the base plate 9 to the stop in the direc-
tion of the saw blade 14.
– Tighten the screw 23 again.
The dust cover 11, vacuum connection 7 and splinter guard
20 cannot be used for mitre cuts.
Cut Control for Bevel Cuts (see figure J)
For cutting-line control of bevel cuts, the “Cut Control” view-
ing window 15 has a mark 24 for 0° right-angle cuts and a
mark 25 each for the left- or rightward sloping 45° bevel cut
according to scale 22.
The cutting mark for bevel cuts between 0° and 45° results
proportionally. It can additionally be drawn on the “Cut Con-
trol” viewing window 15 with a non-permanent marker, and
easily be removed again.
For accurate working, it is best to carry out a test cut.
Offsetting the Base Plate (see figure I)
For sawing close to edges, the base plate 9 can be offset to
the rear.
Loosen the screw 23 and slide the base plate 9 toward the
vacuum connection 7 to the stop.
Tighten the screw 23 again.
Sawing with the base plate 9 offset is possible only at a 0°
bevel angle. Additionally, “Cut Control” may not be used to-
gether with the base 13, the parallel guide with circle cutter
27 (accessory), as well as the splinter guard 20.
No orbital action
Small orbital action
Medium orbital action
Large orbital action
OBJ_BUCH-1204-004.book Page 17 Tuesday, October 17, 2017 2:56 PM
18 | English
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Starting Operation
Inserting the battery
Use only original Bosch lithium-ion batteries with the
voltage listed on the nameplate of your power tool.
Using other batteries can lead to injuries and pose a fire
hazard.
Switching On and Off
To start the machine, first push the lock-off button for the
On/Off switch 1 and then press the On/Off switch 2 and keep
it pressed.
The power light 18 lights up when the On/Off switch 2 is
slightly or completely pressed, and allows the work area to be
illuminated when lighting conditions are insufficient.
To switch off the machine, release the On/Off switch 2.
Note: For safety reasons, the On/Off switch 2 cannot be
locked; it must remain pressed during the entire operation.
To save energy, only switch the power tool on when using it.
Controlling the Stroke Rate
Increasing or reducing the pressure on the On/Off switch 2
enables stepless stroke-rate control of the switched-on ma-
chine.
Light pressure on the On/Off switch 2 results in a low stroke
rate. Increasing the pressure also increases the stroke rate.
The required stroke rate is dependent on the material and the
working conditions and can be determined by a practical trial.
Reducing the stroke rate is recommended when the saw
blade engages in the material as well as when sawing plastic
and aluminium.
After longer periods of work at low stroke rate, the machine
can heat up considerably. Remove the saw blade from the ma-
chine and allow the machine to cool down by running it for ap-
prox. 3 minutes at maximum stroke rate.
Battery Charge-control Indication
The battery charge-control indicator 3 indicates the charge
condition of the battery when the machine is switched on. It
consists of 3 green LEDs.
Temperature Dependent Overload Protection
In normal conditions of use, the power tool cannot be over-
loaded. If the power tool is overloaded or not kept within the
permitted battery temperature range, the speed is reduced or
the power tool switches off. At reduced speed, the power tool
will run again at full speed once the permitted battery temper-
ature is reached or the load is reduced. During automatic
shut-down, switch off the power tool, allow the battery to cool
down, then switch the power tool back on.
The 3 LEDs of the battery charge-control indicator 3 flash rap-
idly when the battery temperature is not within the operating
temperature range of –20 to +50°C, and/or when the over-
load protection has responded.
Protection Against Deep Discharging
The lithium-ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Working Advice
Under certain conditions, strong electromagnetic fields can
negatively affect or stop the power tool. After switching the
power tool off, press the On/Off switch 2 again to start the
power tool again.
When working small or thin workpieces, always use a
stable support or a saw station (Bosch PLS 300).
Plunge Cutting (see figure K)
Plunge cuts may only be applied to soft materials, such
as wood, gypsum plaster boards, etc.!
Use only short saw blades for plunge cutting. Plunge cutting is
possible only with the mitre angle set at 0°.
Place the machine with the front edge of the base plate 9 on
to the workpiece without the saw blade 14 touching the work-
piece and switch on. For machines with stroke rate control,
select the maximum stroke rate. Firmly hold the machine
against the workpiece and by tilting the machine, slowly
plunge the saw blade into the workpiece.
When the base plate 9 fully lays on the workpiece, continue
sawing along the desired cutting line.
Parallel Guide with Circle Cutter (Accessory)
For cuts using the parallel guide with circle cutter 27 (acces-
sory), the thickness of the material must not exceed a maxi-
mum of 30 mm.
Remove the “Cut Control” base 13 from base plate 9. For this,
lightly press the base together and remove it from the guide
21.
Parallel Cuts (see figureL): Loosen the locking screw 26 and
slide the scale of the parallel guide through the lead 21 in the
base plate. Set the desired cutting width as the scale value on
the inside edge of the base plate. Tighten the locking screw
26.
Circular Cuts (see figure M): Drill a hole (large enough to ac-
comodate the saw blade) close to the cutting line within the
circle to be sawn. Work the drill hole with a router or file to en-
sure that the saw blade faces flush against the cutting line. Re-
position the locking screw 26 on the other side of the parallel
guide. Slide the scale of the parallel guide throught the lead
21 in the base plate. Drill a hole in the centre of the cutout to
be sawn. Insert the centring tip 28 through the inside opening
of the parallel guide and into the drilled hole. Adjust the radius
as scale value at the inside edge of the base plate. Tighten the
locking screw 26.
Coolant/Lubricant
When sawing metal, coolant/lubricant should be applied
alongside cutting line because of the material heating up.
LED Capacity
Continuous lighting 3 x green ≥ 66 %
Continuous lighting 2 x green 34–65 %
Continuous lighting 1 x green 11–33 %
Slow flashing 1 x green ≤10%
OBJ_BUCH-1204-004.book Page 18 Tuesday, October 17, 2017 2:56 PM
English | 19
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Maintenance and Service
Maintenance and Cleaning
Before any work on the machine itself (e. g. mainte-
nance, tool change, etc.) as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating
the On/Off switch.
For safe and proper working, always keep the machine
and ventilation slots clean.
When the battery is no longer operative, please refer to an au-
thorised after-sales service agent for Bosch power tools.
Clean the saw blade holder regularly. For this, remove the saw
blade from the machine and lightly tap out the machine on a
level surface.
Heavy contamination of the machine can lead to malfunc-
tions. Therefore, do not saw materials that produce a lot of
dust from below or overhead.
Lubricate the guide roller 12 occasionally with a drop of oil.
Check the guide roller 12 regularly. If worn, it must be re-
placed through an authorised Bosch after-sales service agent.
After-sales Service and Application Service
Our after-sales service responds to your questions concern-
ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can al-
so be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions
concerning our products and their accessories.
In all correspondence and spare parts orders, please always
include the 10-digit article number given on the nameplate of
the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0344) 7360109
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: [email protected].com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: [email protected].za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pt[email protected]
Transport
The contained lithium-ion batteries are subject to the Danger-
ous Goods Legislation requirements. The user can transport
the batteries by road without further requirements.
When being transported by third parties (e. g.: air transport or
forwarding agency), special requirements on packaging and
labelling must be observed. For preparation of the item being
shipped, consulting an expert for hazardous material is re-
quired.
Dispatch batteries only when the housing is undamaged.
Tape or mask off open contacts and pack up the battery in
such a manner that it cannot move around in the packaging.
OBJ_BUCH-1204-004.book Page 19 Tuesday, October 17, 2017 2:56 PM
20 | Français
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Please also observe possibly more detailed national regula-
tions.
Disposal
The machine, rechargeable batteries, accessories
and packaging should be sorted for environmental-
friendly recycling.
Do not dispose of power tools and batteries/re-
chargeable batteries into household waste!
Only for EC countries:
According to the European Guideline 2012/19/EU, power
tools that are no longer usable, and according to the European
Guideline 2006/66/EC, defective or used battery packs/bat-
teries, must be collected separately and disposed of in an en-
vironmentally correct manner.
Batteries no longer suitable for use can be directly returned
at:
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0344) 7360109
E-Mail: [email protected]
Battery packs/batteries:
Li-ion:
Please observe the instructions in section “Transport”,
page 19.
Subject to change without notice.
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les
zones en désordre ou sombres sont propices aux acci-
dents.
Ne pas faire fonctionner les outils électriques en at-
mosphère explosive, par exemple en présence de li-
quides inflammables, de gaz ou de poussières. Les ou-
tils électriques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil. Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
Il faut que les fiches de l’outil électrique soient adap-
tées au socle. Ne jamais modifier la fiche de quelque fa-
çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc élec-
trique.
Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisi-
nières et les réfrigérateurs. Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions
humides. La pénétration d’eau à l’intérieur d’un outil aug-
mentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-
longateur adapté à l’utilisation extérieure. L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments. Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des per-
sonnes.
Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux. Les équipements de sécu-
rité tels que les masques contre les poussières, les chaus-
sures de sécurité antidérapantes, les casques ou les pro-
tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
AVERTISSEMENT
OBJ_BUCH-1204-004.book Page 20 Tuesday, October 17, 2017 2:56 PM
Français | 21
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Eviter tout démarrage intempestif. S’assurer que l’in-
terrupteur est en position arrêt avant de brancher l’ou-
til au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’in-
terrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
Retirer toute clé de réglage avant de mettre l’outil en
marche. Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équi-
libre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations inattendues.
S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vê-
tements et les gants à distance des parties en mouve-
ment. Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés. Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-
cation. L’outil adapté réalisera mieux le travail et de ma-
nière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa. Tout ou-
til qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
Débrancher la fiche de la source d’alimentation en cou-
rant et/ou le bloc de batteries de l’outil avant tout ré-
glage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives ré-
duisent le risque de démarrage accidentel de l’outil.
Conserver les outils à l’arrêt hors de la portée des en-
fants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains
d’utilisateurs novices.
Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser. De
nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de cou-
per. Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins sus-
ceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et les lames etc., confor-
mément à ces instructions, en tenant compte des
conditions de travail et du travail à réaliser. L’utilisation
de l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Utilisation des outils fonctionnant sur batteries et précau-
tions d’emploi
Ne recharger qu’avec le chargeur spécifié par le fabri-
cant. Un chargeur qui est adapté à un type de bloc de bat-
teries peut créer un risque de feu lorsqu’il est utilisé avec
un autre type de bloc de batteries.
N’utiliser les outils qu’avec des blocs de batteries spé-
cifiquement désignés. L’utilisation de tout autre bloc de
batteries peut créer un risque de blessure et de feu.
Lorsqu’un bloc de batteries n’est pas utilisé, le mainte-
nir à l’écart de tout autre objet métallique, par exemple
trombones, pièces de monnaie, clés, clous, vis ou
autres objets de petite taille qui peuvent donner lieu à
une connexion d’une borne à une autre. Le court-circui-
tage des bornes d’une batterie entre elles peut causer des
brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être
éjecté de la batterie ; éviter tout contact. En cas de
contact accidentel, nettoyer à l’eau. Si le liquide entre
en contact avec les yeux, rechercher en plus une aide
médicale. Le liquide éjecté des batteries peut causer des
irritations ou des brûlures.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualifié utili-
sant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Instructions de sécurité pour scies sauteuses
Tenir l’outil par les surfaces de préhension isolées, lors
de la réalisation d’une opération au cours de laquelle
l’organe de coupe peut entrer en contact avec un câ-
blage non apparent. Le contact avec un fil « sous tension »
peut également mettre « sous tension » les parties métal-
liques exposées de l’outil électrique et provoquer un choc
électrique sur l’opérateur.
Garder les mains à distance de la zone de sciage. Ne pas
passer les mains sous la pièce à travailler. Lors d’un
contact avec la lame de scie, il y a risque de blessures.
N’approchez l’outil électroportatif de la pièce à travail-
ler que quand l’appareil est en marche. Sinon, il y a
risque d’un contrecoup, au cas où l’outil se coincerait dans
la pièce.
Veiller à ce que la plaque de base 9 repose bien sur le
matériau lors du sciage. Une lame de scie coincée peut
casser ou entraîner un contrecoup.
Une fois l’opération terminée, arrêter l’outil électro-
portatif et ne retirer la lame de scie de sa ligne de coupe
que lorsque celle-ci est complètement à l’arrêt. Ainsi,
un contrecoup est évité et l’outil électroportatif peut être
retiré en toute sécurité.
N’utiliser que des lames de scie en parfait état. Les
lames de scie déformées ou émoussées peuvent se casser,
avoir des effets négatifs sur la qualité de la coupe ou causer
un contrecoup.
Une fois l’appareil arrêté, ne pas stopper la lame de
scie en exerçant une pression latérale sur celle-ci. La
OBJ_BUCH-1204-004.book Page 21 Tuesday, October 17, 2017 2:56 PM
22 | Français
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
lame de scie peut être endommagée, se casser ou causer
un contrecoup.
Utiliser des détecteurs appropriés afin de déceler des
conduites cachées ou consulter les entreprises d’ap-
provisionnement locales. Un contact avec des conduites
d’électricité peut provoquer un incendie ou un choc élec-
trique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels.
Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.
Avant de déposer l’outil électroportatif, attendre que
celui-ci soit complètement à l’arrêt. L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.
Ne pas ouvrir l’accu. Risque de court-circuit.
Protéger l’accu de toute source de chaleur,
comme p. ex. l’exposition directe au soleil, au
feu, à l’eau et à l’humidité. Il y a risque d’explo-
sion.
En cas d’endommagement et d’utilisation non
conforme de l’accu, des vapeurs peuvent s’échapper.
Ventiler le lieu de travail et, en cas de malaises, consul-
ter un médecin. Les vapeurs peuvent entraîner des irrita-
tions des voies respiratoires.
N’utiliser l’accu qu’avec votre outil électroportatif
Bosch. Seulement ainsi l’accu est protégé contre une sur-
charge dangereuse.
Les objets pointus comme un clou ou un tournevis et le
fait d’exercer une force extérieure sur le boîtier risque
d’endommager l’accu. Il peut en résulter un court-circuit
interne et l’accu risque de s’enflammer, de dégager des fu-
mées, d’exploser ou de surchauffer.
Description et performances du pro-
duit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Utilisation conforme
L’appareil est conçu pour effectuer, sur un support rigide, des
découpes et coupes dans le bois, les matières plastiques, le
métal, le caoutchouc et les plaques en céramique. Il est ap-
proprié pour des coupes droites et curvilignes ainsi que des
coupes biaises jusqu’à 45°. Respecter les recommandations
d’utilisation des lames de scie.
L’éclairage de cet outil électroportatif est destiné à éclairer
l’espace de travail de l’outil. Il n’est pas conçu pour servir de
source d’éclairage ambiant dans une pièce.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
1 Déverrouillage de mise en fonctionnement de
l’interrupteur Marche/Arrêt
2 Interrupteur Marche/Arrêt
3 Voyant lumineux indiquant l’état de charge de l’accu
4 Accu *
5 Touche de déverrouillage de l’accumulateur
6 Tuyau d’aspiration*
7 Raccord d’aspiration des poussières
8 Logement des lames de scie
9 Plaque de base
10 Levier de sélection du mouvement pendulaire
11 Capot pour aspiration
12 Guide-lame à rouleau
13 Socle pour le contrôle de tracé « Cut Control »
14 Lame de scie
15 Voyant de contrôle pour le contrôle de tracé
«CutControl»
16 Protège-mains
17 Porte-lame
18 Lampe « PowerLight »
19 Poignée (surface de préhension isolante)
20 Pare-éclats
21 Guidage pour la butée parallèle
22 Echelle de graduation des angles de coupes biaises
23 Vis
24 Marquage de la coupe 0°
25 Marquage de la coupe 45°
26 Vis de blocage pour la butée parallèle*
27 Butée parallèle avec dispositif pour coupes circulaires*
28 Tige de centrage de la butée pour coupes circulaires
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Caractéristiques techniques
Scie sauteuse PST 18 LI
N° d’article
3 603 K11 0..
Tension nominale
V= 18
Variateur de vitesse
Mouvement pendulaire
Nombre de courses à vide n
0
tr/min 0–2400
Amplitude de course
mm 20
Profondeur de coupe max.
–dans le bois
– dans l’aluminium
–dans l’acier (non-allié)
mm
mm
mm
80
12
5
Angle de coupe biaise
(gauche/droite) max.
°45
1) performances réduites à des températures <0 °C
OBJ_BUCH-1204-004.book Page 22 Tuesday, October 17, 2017 2:56 PM
Français | 23
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Montage
Avant d’effectuer des travaux sur l’appareil (p.ex. tra-
vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
électroportatif. Il y a risque de blessure lorsqu’on appuie
par mégarde sur l’interrupteur Marche/Arrêt.
Chargement de l’accu (voir figure A)
N’utilisez que les chargeurs indiqués dans les Caracté-
ristiques techniques. Seuls ces chargeurs sont adaptés à
l’accu Lithium-Ion de votre outil électroportatif.
Note : L’accu est fourni en état de charge faible. Afin de garan-
tir la puissance complète de l’accu, chargez complètement
l’accu dans le chargeur avant la première mise en service.
La batterie Lithium-ion peut être rechargée à tout moment,
sans que sa durée de vie n’en soit réduite. Le fait d’inter-
rompre le processus de charge n’endommage pas la batterie.
Grâce à la Protection Electronique des Cellules « Electronic
Cell Protection (ECP) », l’accu à ions lithium est protégé
contre une décharge profonde. Lorsque l’accumulateur est
déchargé, l’outil électroportatif s’arrête grâce à un dispositif
d’arrêt de protection : L’outil de travail ne tourne plus.
Après la mise hors fonctionnement automatique de
l’outil électroportatif, n’appuyez plus sur l’interrupteur
Marche/Arrêt. Ceci pourrait endommager l’accu.
Pour retirer l’accu 4, appuyez sur la touche de déverrouillage
5 et ressortez l’accu de l’outil électroportatif en le tirant vers
l’arrière. Ne forcez pas.
Respectez les indications concernant l’élimination.
Montage/changement de la lame de scie
Portez toujours des gants de protection pour monter la
lame de scie. Lors d’un contact avec la lame de scie, il y a
risque de blessures.
Choix de la lame de scie
Vous trouverez un tableau des lames de scie recommandées à
la fin de ces instructions d’utilisation. Ne monter que des
lames de scie à queue à une came (tige T) ou des lames de scie
à tige universelle 1/4" (tige U). La lame de scie ne devrait pas
être plus longue que nécessaire pour la coupe prévue.
Pour le sciage de courbes serrées, utilisez des lames de scie
fines à chantourner.
Montage de la lame de scie (voir figure B)
Nettoyez la queue de la lame de scie avant de la mettre
en place. Une queue sale ne peut pas être fixée de manière
sûre et ferme.
Si nécessaire, enlevez le capot 11 (voir « Capot »).
Poussez le porte-lame 17 vers le haut dans le sens de la
flèche. Introduisez la lame de scie 14 à fond dans le porte-
lame (les dents dans le sens de la coupe).
Lors du montage de la lame de scie, veillez à ce que le dos de
la lame se positionne dans la rainure du guide-lame à rouleau
12.
Contrôlez si la lame de scie est bien verrouillée. Une
lame de scie qui n’est pas correctement verrouillée peut se
décrocher et risque de vous blesser.
Ejection de la lame de scie (voir figure C)
Poussez le porte-lame 17 vers le haut dans le sens de la flèche
et enlevez la lame de scie 14.
Logement des lames de scie (voir figure D)
On peut loger jusqu’à six lames de scie d’une longueur allant
jusqu’à 110 mm dans le logement des lames de scie 8. Intro-
duisez les lames de scie avec l’emmanchement en T (tige T)
dans l’encoche du logement des lames de scie prévue à cet ef-
fet. On peut superposer jusqu’à trois lames de scie.
Fermez le logement des lames de scie et poussez-le à fond
dans l’encoche de la plaque de base 9.
Pare-éclats (voir figure E)
Le pare-éclats 20 (accessoire) peut éviter que la surface ne se
détache par éclats lors du sciage de bois. Le pare-éclats ne
peut être utilisé que pour certains types de lames de scie et
pour un angle de coupe de 0°. Lors d’un sciage avec le pare-
éclats, la plaque de base 9 ne doit pas être ravancée pour un
sciage près du bord.
Montez le pare-éclats 20 dans la plaque de base 9 (conformé-
ment à la figure, de sorte que l’encoche se trouve au-dessus)
en y accédant par le dessous.
Contrôle du tracé « Cut Control »
Le guide de coupe « Cut Control » permet de guider avec pré-
cision l’outil électroportatif le long de la ligne de coupe tracée
sur la pièce. Le guide de coupe « Cut Control » comprend la fe-
nêtre transparente 15 avec repères de coupe et le socle 13
pour la fixation à l’outil électroportatif.
Fixation du « Cut Control » sur la plaque de base
(voir figure F)
Serrez le voyant de contrôle pour le « Cut Control » 15 dans
les fixations se trouvant sur le socle 13. Effectuez ensuite une
légère pression sur le socle et laissez-le s’encliqueter dans le
guidage 21 de la plaque de base 9.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de per-
Poids suivant EPTA-Procedure
01:2014
kg 1,9
Plage de températures autorisées
–pendant la charge
– pendant le fonctionnement
1)
et
pour le stockage
°C
°C
0...+45
–20...+50
Accus recommandés PBA18V...V
PBA 18V...W
Chargeurs recommandés
AL 22.. CV
AL 18.. CV
Scie sauteuse PST 18 LI
1) performances réduites à des températures <0 °C
OBJ_BUCH-1204-004.book Page 23 Tuesday, October 17, 2017 2:56 PM
24 | Français
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des pous-
sières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter
en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplace-
ment de travail. Les poussières peuvent facilement s’en-
flammer.
Capot (voir figures G – H)
Montez le capot 11 avant de raccorder l’outil électroportatif à
un dispositif d’aspiration.
Montez le capot 11 sur l’outil électroportatif de sorte que la
fixation centrale sur le protège-mains 16 et les deux fixations
extérieures s’encliquettent dans les encoches sur le carter.
Pour les travaux sans aspiration de poussières ainsi que pour
les coupes d’onglet, retirez le capot 11. A cet effet, pressez le
capot au niveau des deux fixations extérieures et retirez-le par
l’avant.
Raccordement de l’aspiration des poussières
Montez le tuyau d’aspiration 6 (accessoire) sur la tubulure
d’aspiration 7. Raccordez le tuyau d’aspiration 6 à un aspira-
teur (accessoire). Vous trouverez un tableau pour le raccor-
dement aux différents aspirateurs à la fin des ces instructions
d’utilisation.
Si possible, montez le pare-éclats 20 pour obtenir une aspira-
tion optimale.
L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la
santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-
fiques.
Mise en marche
Modes opératoires
Avant d’effectuer des travaux sur l’appareil (p.ex. tra-
vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
électroportatif. Il y a risque de blessure lorsqu’on appuie
par mégarde sur l’interrupteur Marche/Arrêt.
Réglage du mouvement pendulaire
Le mouvement pendulaire réglable sur quatre positions per-
met d’adapter parfaitement l’amplitude de la lame, l’avance
de l’outil de coupe ainsi que la qualité du travail sur les maté-
riaux à travailler.
Le levier de sélection 10 permet de sélectionner l’amplitude
du mouvement pendulaire même durant l’utilisation de l’ap-
pareil.
L’amplitude optimale du mouvement pendulaire pour chaque
utilisation peut être déterminée par des essais pratiques. Les
recommandations suivantes s’appliquent :
– Plus le tracé doit être fin et précis, plus l’amplitude du mou-
vement pendulaire doit être réduite ou, le cas échéant, le
mouvement pendulaire doit être désactivé.
– Pour travailler des matériaux fins (par ex. des tôles), n’uti-
lisez pas de mouvement pendulaire.
– Pour le travail de matériaux durs (par ex. l’acier), utilisez le
mouvement pendulaire avec une petite amplitude.
– Dans des matériaux tendres et dans les coupes de bois
dans le sens des fibres, il est possible de travailler en appli-
quant le mouvement pendulaire avec une amplitude maxi-
male.
Réglage des angles de coupe biaises (voir figure I)
La plaque de base 9 peut s’orienter vers la droite ou vers la
gauche pour le réglage des angles de coupe jusqu’à 45° dans
le cas de coupes biaises.
– Retirez le capot 11 et la tubulure d’aspiration 7.
– Retirez le logement des lames de scie 8 de la plaque de
base 9.
– Desserrez la vis 23 et repoussez la plaque de base 9 légè-
rement en direction de la tubulure d’aspiration 7.
– Pour le réglage des angles de coupes biaises avec préci-
sion, la plaque de base dispose à gauche et à droite de
crans préréglés à 0°, 22,5° et 45°. Basculez la plaque de
base 9 suivant l’échelle de graduation 22 dans la position
souhaitée. D’autres angles de coupes biaises peuvent être
sélectionnés à l’aide d’un rapporteur.
– Repoussez ensuite la plaque de base 9 à fond en direction
de la lame de scie 14.
– Resserrez la vis 23.
Le capot 11, la tubulure d’aspiration 7 et le pare-éclats 20 ne
peuvent pas être utilisés pour les coupes biaises.
Contrôle du tracé pour coupes biaises (voir figure J)
Pour le contrôle du tracé, un marquage 24 pour la coupe rec-
tangulaire de 0° et un marquage 25 pour la coupe biaise vers
la droite ou vers la gauche de 45°, conformément à la gradua-
tion 22, se trouvent sur le voyant de contrôle pour le « Cut
Control »
15.
Le marquage du tracé pour coupes biaises entre 0° et 45° est
proportionnel. Il est possible de l’appliquer sur le voyant de
contrôle pour le « Cut Control » 15 à l’aide d’un marqueur non-
permanent qui se laisse facilement enlever.
Pour effectuer des travaux avec précision, nous recomman-
dons d’effectuer une coupe d’essai.
Avancement de la plaque de base (voir figure I)
Pour un sciage près du bord, il est possible de reculer la
plaque de base 9.
Desserrez la vis 23 et repoussez la plaque de base 9 à fond en
direction de la tubulure d’aspiration 7.
Resserrez la vis 23.
sans mouvement pendulaire
petit mouvement pendulaire
mouvement pendulaire moyen
mouvement pendulaire important
OBJ_BUCH-1204-004.book Page 24 Tuesday, October 17, 2017 2:56 PM
Français | 25
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Lorsque la plaque de base 9 est déplacée, on ne peut scier
qu’avec un angle de coupe de 0°. En outre, il ne faut pas utili-
ser le contrôle du tracé « Cut Control » avec le socle 13, la bu-
tée parallèle avec butée pour coupe circulaire 27 (accessoire)
tout autant que le pare-éclats 20.
Mise en service
Montage de l’accu
N’utilisez que des accus à ions lithium d’origine Bosch
dont la tension correspond à celle indiquée sur la
plaque signalétique de l’outil électroportatif. L’utilisa-
tion de tout autre accumulateur peut entraîner des bles-
sures et des risques d’incendie.
Mise en Marche/Arrêt
Pour la mise en service de l’outil électroportatif, poussez
d’abord le dispositif de déverrouillage de mise en marche 1
vers l’arrière ; appuyez ensuite sur l’interrupteur Marche/Ar-
rêt 2 et maintenez-le appuyé.
La lampe 18 s’allume lorsque l’interrupteur Marche/Arrêt 2
est enfoncé un peu ou complètement et permet d’éclairer la
zone de travail lorsque l’éclairage est mauvais.
Pour arrêter l’outil électroportatif, relâchez l’interrupteur
Marche/Arrêt 2.
Note : Pour des raisons de sécurité, il n’est pas possible de
verrouiller l’interrupteur Marche/Arrêt 2, mais celui-ci doit
rester constamment appuyé pendant le travail de sciage.
Afin d’économiser l’énergie, ne mettez l’outil électroportatif
en marche que quand vous l’utilisez.
Réglage du variateur de vitesse
La pression plus ou moins importante exercée sur l’interrup-
teur Marche/Arrêt 2 permet de régler en continu le nombre de
courses de l’outil électroportatif en marche.
Une légère pression sur l’interrupteur Marche/Arrêt 2 en-
traîne un nombre de course réduit. Plus la pression sur l’inter-
rupteur augmente, plus le nombre de courses est élevé.
Le nombre de courses dépend du matériau à travailler et des
conditions de travail et peut être déterminé par des essais
pratiques.
Il est recommandé de réduire la vitesse quand la lame de scie
est placée au contact de la pièce à travailler ainsi que pour dé-
couper des matières plastiques ou de l’aluminium.
En cas de travaux assez longs avec une vitesse réduite, l’outil
électroportatif risque de chauffer fortement. Retirez la lame
de scie et faites tourner l’outil électroportatif à sa vitesse
maximale pendant une durée de 3 minutes environ afin de le
laisser le moteur se ventiler et refroidir.
Voyant lumineux indiquant l’état de charge de l’accu
Quand l’outil électroportatif est en marche, le voyant lumi-
neux 3 indique l’état de charge de l’accu ; il consiste de 3 LED
vertes.
Protection contre surcharge en fonction de la tempéra-
ture
Si l’outil électroportatif est utilisé de manière conforme, tout
risque de surcharge est exclu. En cas de trop forte sollicitation
de l’outil ou de surchauffe de l’accu, il y a soit réduction de la
vitesse de rotation, soit arrêt automatique de l’outil électro-
portatif. En cas de réduction de la vitesse de rotation, l’outil
électroportatif se remet à fonctionner à pleine vitesse dès que
la température de l’accu repasse dans la plage des tempéra-
tures admissibles ou que l’outil est moins sollicité. En cas d’ar-
rêt automatique, éteignez l’outil électroportatif, laissez refroi-
dir l’accu et remettez l’outil en marche.
Les 3 LED du voyant lumineux indiquant l’état de charge de
l’accu 3
clignotent rapidement, lorsque la température de
l’accu se situe en dehors de la plage de température de ser-
vice de –20 à +50 °C et/ou le dispositif de protection contre
les surcharges est déclenché.
Protection contre une décharge profonde
Grâce à la Protection Electronique des Cellules « Electronic
Cell Protection (ECP) », l’accu à ions lithium est protégé
contre une décharge profonde. Lorsque l’accumulateur est
déchargé, l’outil électroportatif s’arrête grâce à un dispositif
d’arrêt de protection : L’outil de travail ne tourne plus.
Instructions d’utilisation
Dans certaines conditions, les champs électromagnétiques
intenses peuvent compromettre le fonctionnement de l’outil
et l’arrêter. Une fois éteint, pressez de nouveau de bouton de
marche/arrêt 2 pour remettre l’outil en service.
Pour travailler de petites pièces ou des pièces minces, uti-
lisez un support stable ou une station de sciage (Bosch
PLS 300).
Coupes en plongée (voir figure K)
Le procédé de coupes en plongée ne peut être appliqué
que pour des matériaux tendres tels que le bois, les
plaques de plâtre, etc. !
N’utilisez pour les coupes en plongée que des lames de scie
courtes. Les coupes en plongée ne sont possibles qu’avec un
angle de coupe de 0°.
Positionnez l’outil électroportatif avec le bord avant de la
plaque de base 9 sur la pièce à travailler sans que la lame de
scie 14 ne vienne en contact avec la pièce, et mettez-le en
marche. Si l’outil électroportatif dispose d’un variateur de vi-
tesse, sélectionnez la vitesse maximale. Avec l’outil électro-
portatif exercez une pression contre la pièce à travailler et
plongez lentement la lame de scie dans la pièce.
Dès que la plaque de base 9 repose de toute sa surface sur la
pièce à travailler, continuez à scier le long du tracé souhaité.
LED Capacité
Lumière permanente 3 x verte ≥ 66 %
Lumière permanente 2 x verte 34–65 %
Lumière permanente 1 x verte 11–33 %
Lumière clignotante lente 1 x verte ≤ 10 %
OBJ_BUCH-1204-004.book Page 25 Tuesday, October 17, 2017 2:56 PM
26 | Français
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Butée parallèle avec dispositif pour coupes circulaires
(accessoire)
Lors de travaux avec la butée parallèle pour coupes circulaires
27 (accessoire) l’épaisseur de la pièce à travailler ne doit pas
dépasser 30 mm.
Retirez le socle du « Cut Control » 13 de la plaque de base 9.
A cet effet, effectuez une légère pression sur le socle et reti-
rez-le du guidage 21.
Coupes en parallèle (voir figure L): Desserrez la vis de blo-
cage 26 et faites passer la graduation de la butée parallèle à
travers le guidage 21 se trouvant dans la plaque de base. Ré-
glez l’épaisseur de coupe souhaitée sur la graduation se trou-
vant sur le bord intérieur de la plaque de base. Serrez la vis de
blocage 26.
Coupes circulaires (voir figure M): Percez sur le tracé de
coupe à l’intérieur du cercle à scier un trou d’une dimension
permettant le passage de la lame de scie. Travaillez l’alésage
à l’aide d’une fraise ou d’une lime pour permettre à la lame de
scie de reposer correctement sur le tracé de coupe. Placez la
vis de blocage 26 sur l’autre côté de la butée parallèle. Faites
passer la graduation de la butée parallèle à travers le guidage
21 se trouvant dans la plaque de base. Percez un trou dans la
pièce à travailler au centre de la surface à découper. Faites
passer la tige de centrage 28 à travers l’ouverture intérieure
de la butée parallèle et dans le trou percé. Réglez le rayon sur
la graduation se trouvant sur le bord intérieur de la plaque de
base. Serrez la vis de blocage 26.
Liquides de refroidissement/lubrifiant
Lors du sciage de métal, appliquez un lubrifiant ou un liquide
de refroidissement le long du tracé de coupe.
Entretien et Service Après-Vente
Nettoyage et entretien
Avant d’effectuer des travaux sur l’appareil (p.ex. tra-
vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
électroportatif. Il y a risque de blessure lorsqu’on appuie
par mégarde sur l’interrupteur Marche/Arrêt.
Veillez à ce que l’outil électroportatif ainsi que les ouïes
de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.
Au cas où l’accu ne fonctionnerait plus, veuillez vous adresser
à une station de Service Après-Vente agréée pour outillage
Bosch.
Nettoyez régulièrement le porte-lame. Pour ce faire, retirez la
lame de scie de l’outil électroportatif et donnez de légers
coups sur l’outil électroportatif sur une surface plane pour dé-
colmater les poussières.
Un fort encrassement de l’outil électroportatif risque d’entra-
ver le bon fonctionnement de celui-ci. Pour cette raison, ne
sciez pas les matériaux produisant beaucoup de poussières
par dessous ou dans une position en hauteur.
Graissez de temps en temps le guide-lame à rouleau 12 avec
une goutte d’huile.
Contrôlez le guide-lame à rouleau 12 régulièrement. S’il est
usé, il doit être remplacé par une station de Service Après-
Vente pour outillage Bosch agréée.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concer-
nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées ainsi que des
informations concernant les pièces de rechange également
sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres indiqué sur la plaque signalétique du
produit.
France
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0811 360122
(coût d’une communication locale)
Fax : (01) 49454767
E-Mail : contact.outillage-el[email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-elec[email protected]
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : [email protected]osch.com
Suisse
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Transport
Les batteries Lithium-ion sont soumises aux règlements de
transport des matières dangereuses. L’utilisateur peut trans-
porter les batteries par voie routière sans mesures supplé-
mentaires.
Lors d’une expédition par tiers (par ex. : transport aérien ou
entreprise de transport), les mesures à prendre spécifiques à
l’emballage et au marquage doivent être observées. Dans un
tel cas, lors de la préparation de l’envoi, il est impératif de
faire appel à un expert en transport des matières dange-
reuses.
OBJ_BUCH-1204-004.book Page 26 Tuesday, October 17, 2017 2:56 PM
Español | 27
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
N’expédiez les accus que si le carter n’est pas endommagé.
Recouvrez les contacts non protégés et emballez l’accu de
manière à ce qu’il ne puisse pas se déplacer dans l’emballage.
Veuillez également respecter les règlementations supplémen-
taires éventuellement en vigueur.
Élimination des déchets
Les outils électroportatifs et les accus, ainsi que leurs
accessoires et emballages, doivent pouvoir suivre
chacun une voie de recyclage appropriée.
Ne jetez pas les outils électroportatifs et les ac-
cus/piles avec les ordures ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne 2012/19/UE, les
équipements électriques dont on ne peut plus se servir, et
conformément à la directive européenne 2006/66/CE, les
accus/piles usés ou défectueux doivent être isolés et suivre
une voie de recyclage appropriée.
Les batteries/piles dont on ne peut plus se servir peuvent être
déposées directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Batteries/piles :
Lithium ion :
Respectez les indications données dans le chapitre
« Transport », page 26.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para herra-
mientas eléctricas
Lea íntegramente estas adverten-
cias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instruccio-
nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc-
tricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combus-
tibles líquidos, gases o material en polvo. Las herra-
mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe correspon-
der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores. El
riesgo a quedar expuesto a una sacudida eléctrica es ma-
yor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior. Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchu-
fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctri-
ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-
ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléc-
trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
Utilice un equipo de protección personal y en todo caso
unas gafas de protección. El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
ADVERTENCIA
OBJ_BUCH-1204-004.book Page 27 Tuesday, October 17, 2017 2:56 PM
28 | Español
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-
porta la herramienta eléctrica sujetándola por el interrup-
tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.
Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica. Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede pro-
ducir lesiones al poner a funcionar la herramienta eléctri-
ca.
Evite posturas arriesgadas. Trabaje sobre una base fir-
me y mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La
vestimenta suelta, el pelo largo y las joyas se pueden en-
ganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspi-
ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El em-
pleo de estos equipos reduce los riesgos derivados del pol-
vo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herra-
mienta eléctrica prevista para el trabajo a realizar. Con
la herramienta adecuada podrá trabajar mejor y más segu-
ro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor
defectuoso. Las herramientas eléctricas que no se pue-
dan conectar o desconectar son peligrosas y deben hacer-
se reparar.
Saque el enchufe de la red y/o desmonte el acumulador
antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc-
trica. Esta medida preventiva reduce el riesgo a conectar
accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance
de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza-
das con su uso o que no hayan leído estas instruccio-
nes. Las herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si
funcionan correctamente, sin atascarse, las partes mó-
viles de la herramienta eléctrica, y si existen partes ro-
tas o deterioradas que pudieran afectar al funciona-
miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra-
mienta eléctrica. Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mante-
nidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc.
de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de
herramientas eléctricas para trabajos diferentes de aque-
llos para los que han sido concebidas puede resultar peli-
groso.
Trato y uso cuidadoso de herramientas accionadas por
acumulador
Solamente cargar los acumuladores con los cargadores
recomendados por el fabricante. Existe un riesgo de in-
cendio al intentar cargar acumuladores de un tipo diferen-
te al previsto para el cargador.
Solamente emplee los acumuladores previstos para la
herramienta eléctrica. El uso de otro tipo de acumulado-
res puede provocar daños e incluso un incendio.
Si no utiliza el acumulador, guárdelo separado de clips,
monedas, llaves, clavos, tornillos o demás objetos me-
tálicos que pudieran puentear sus contactos. El corto-
circuito de los contactos del acumulador puede causar
quemaduras o un incendio.
La utilización inadecuada del acumulador puede provo-
car fugas de líquido. Evite el contacto con él. En caso de
un contacto accidental enjuagar el área afectada con
abundante agua. En caso de un contacto con los ojos re-
curra además inmediatamente a un médico. El líquido
del acumulador puede irritar la piel o producir quemadu-
ras.
Servicio
Únicamente haga reparar su herramienta eléctrica por
un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-
dad de la herramienta eléctrica.
Instrucciones de seguridad para sierras de calar
Sujete la herramienta eléctrica por las superficies de
agarre aisladas al realizar trabajos en los que el útil
pueda llegar a tocar conductores eléctricos ocultos. El
contacto con conductores bajo tensión puede hacer que
las partes metálicas de la herramienta eléctrica le provo-
quen una descarga eléctrica.
Mantenga alejadas las manos del área de corte. No to-
que debajo de la pieza de trabajo. Podría accidentarse al
tocar la hoja de sierra.
Solamente aproxime la herramienta eléctrica en fun-
cionamiento contra la pieza de trabajo. En caso contra-
rio puede que retroceda bruscamente el aparato al engan-
charse el útil en la pieza de trabajo.
Cuide en mantener firmemente asentada la placa base
9 contra la pieza al serrar. Una hoja de sierra ladeada
puede romperse o provocar un retroceso brusco del apa-
rato.
OBJ_BUCH-1204-004.book Page 28 Tuesday, October 17, 2017 2:56 PM
Español | 29
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Al terminar de serrar, desconecte la herramienta eléc-
trica y espere a que ésta se haya detenido completa-
mente antes de sacar la hoja de sierra de la ranura de
corte. Ello le permite depositar de forma segura la herra-
mienta eléctrica sin peligro de que ésta retroceda de forma
brusca.
Solamente utilice hojas de sierra sin dañar y en perfec-
to estado. Las hojas de sierra deformadas o melladas pue-
den romperse, mermar la calidad de corte, o provocar un
retroceso brusco del aparato.
Después de desconectar el aparato no trate de frenar la
hoja de sierra presionándola lateralmente contra la
pieza. La hoja de sierra podría dañarse, romperse o provo-
car un retroceso brusco del aparato.
Utilice unos aparatos de exploración adecuados para
detectar conductores o tuberías ocultas, o consulte a
sus compañías abastecedoras. El contacto con conduc-
tores eléctricos puede provocar un incendio o una electro-
cución. Al dañar una tubería de gas puede producirse una
explosión. La perforación de una tubería de agua puede
causar daños materiales.
Asegure la pieza de trabajo. Una pieza de trabajo fijada
con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
con la mano.
Antes de depositarla, esperar a que se haya detenido la
herramienta eléctrica. El útil puede engancharse y hacer-
le perder el control sobre la herramienta eléctrica.
No intente abrir el acumulador. Podría provocar un cor-
tocircuito.
Proteja el acumulador del calor excesivo como,
p. ej., de una exposición prolongada al sol, del
fuego, del agua y de la humedad. Existe el riesgo
de explosión.
Si el acumulador se daña o usa de forma inapropiada
puede que éste emane vapores. Ventile con aire fresco
el recinto y acuda a un médico si nota alguna molestia.
Los vapores pueden llegar a irritar las vías respiratorias.
Únicamente utilice el acumulador en combinación con
su herramienta eléctrica Bosch. Solamente así queda
protegido el acumulador contra una sobrecarga peligrosa.
Mediante objetos puntiagudos, como p. ej. clavos o
destornilladores, o por influjo de fuerza exterior se
puede dañar el acumulador. Se puede generar un corto-
circuito interno y el acumulador puede arder, humear, ex-
plotar o sobrecalentarse.
Descripción y prestaciones del pro-
ducto
Lea íntegramente estas advertencias de pe-
ligro e instrucciones. En caso de no atenerse
a las advertencias de peligro e instrucciones si-
guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para serrar y recortar sobre una
base firme, madera, plástico, metal, cerámica y caucho. Es
adecuado para efectuar cortes rectos y en curva con un ángu-
lo de inglete de hasta 45°. Utilice las hojas de sierra recomen-
dadas.
La luz de esta herramienta eléctrica está concebida para ilu-
minar directamente el área de alcance de la herramienta y no
para iluminar las habitaciones de una casa.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
1 Bloqueo de conexión para interruptor de conexión/des-
conexión
2 Interruptor de conexión/desconexión
3 Indicador del estado de carga del acumulador
4 Acumulador *
5 Botón de extracción del acumulador
6 Manguera de aspiración*
7 Boquilla de aspiración
8 Depósito para hojas de sierra
9 Placa base
10 Palanca para ajuste del movimiento pendular
11 Cubierta para aspiración
12 Rodillo guía
13 Soporte del control del corte “Cut Control”
14 Hoja de sierra
15 Mirilla del control del corte “Cut Control”
16 Protección contra contacto
17 Alojamiento de la hoja de sierra
18 Bombilla “PowerLight”
19 Empuñadura (zona de agarre aislada)
20 Protección para cortes limpios
21 Guía para el tope paralelo
22 Escala para el ángulo de inglete
23 Tornillo
24 Marca de posición para 0°
25 Marca de posición para 45°
26 Tornillo de fijación del tope paralelo*
27 Tope paralelo con cortador de círculos*
28 Punto de centrado del cortador de círculos
*Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona-
les se detalla en nuestro programa de accesorios.
Datos técnicos
Sierra de calar PST 18 LI
Nº de artículo
3 603 K11 0..
Tensión nominal
V= 18
Regulación del nº de carreras
Movimiento pendular
1) potencia limitada a temperaturas <0 °C
OBJ_BUCH-1204-004.book Page 29 Tuesday, October 17, 2017 2:56 PM
30 | Español
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Montaje
Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Carga del acumulador (ver figura A)
Utilice únicamente los cargadores que se enumeran en
los datos técnicos. Solamente estos cargadores han sido
especialmente adaptados a los acumuladores de iones de
litio empleados en su herramienta eléctrica.
Observación: El acumulador se suministra parcialmente car-
gado. Con el fin de obtener la plena potencia del acumulador,
antes de su primer uso, cárguelo completamente en el carga-
dor.
El acumulador de iones de litio puede recargarse siempre que
se quiera, sin que ello merme su vida útil. Una interrupción del
proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas des-
cargas por “Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)”. Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
En caso de una desconexión automática de la herra-
mienta eléctrica no mantenga accionado el interruptor
de conexión/desconexión. El acumulador podría
dañarse.
Para desmontar el acumulador 4 presione el botón de extrac-
ción 5 y saque el acumulador de la herramienta eléctrica tiran-
do de él hacia arriba. No proceda con brusquedad.
Observe las indicaciones referentes a la eliminación.
Montaje y cambio de la hoja de sierra
Al montar la hoja de sierra utilice unos guantes de pro-
tección. Podría accidentarse en caso de tocar la hoja de
sierra.
Selección de la hoja de sierra
Al final de estas instrucciones encontrará una relación de las
hojas de sierra recomendadas. Solamente utilice hojas de sie-
rra de una sola leva (vástago tipo T) o de vástago universal de
1/4" (vástago tipo U). La longitud de la hoja de sierra no debe
ser mayor que aquella precisada para el corte.
Para efectuar cortes en curva de radio pequeño emplear una
hoja de sierra estrecha.
Montaje de la hoja de sierra (ver figura B)
Limpie el vástago de la hoja de sierra antes de su mon-
taje. Un vástago sucio no permite una sujeción firme del
mismo.
Si procede, desmonte la cubierta 11 (ver “Cubierta”).
Desplace hacia arriba, en dirección de la flecha, el alojamien-
to de la hoja de sierra 17. Inserte hasta el tope la hoja de sierra
14 en el alojamiento de la misma, con los dientes orientados
hacia el sentido de corte.
Al insertar la hoja de sierra cuide que su lomo quede alojado
en la ranura del rodillo guía 12.
Controle la sujeción firme de la hoja de sierra. Una hoja
de sierra floja puede llegar a salirse de su alojamiento y le-
sionarle.
Desmontaje de la hoja de sierra (ver figura C)
Desplace hacia arriba, en dirección de la flecha, el alojamien-
to de la hoja de sierra 17, y retire la hoja de sierra 14.
Depósito para hojas de sierra (ver figura D)
En el depósito para hojas de sierra 8 puede Ud. guardar hasta
seis hojas de sierra con una longitud máxima de 110 mm. Alo-
je las hojas de sierra con el vástago de una leva (vástago T) en
el rebaje previsto para tal fin en el depósito. En éste pueden
guardarse apiladas hasta tres hojas de sierra.
Cierre el depósito para hojas de sierra y empújelo hasta el to-
pe en la abertura de la placa base 9.
Protección para cortes limpios (ver figura E)
La protección para cortes limpios 20 (accesorio especial) evi-
ta el astillamiento de los bordes del corte al aserrar madera.
Solamente puede usarse la protección para cortes limpios
con ciertos tipos de hojas de sierra y además con un ángulo de
corte de 0°. Al emplear la protección para cortes limpios tam-
poco deberá desplazarse hacia atrás la placa base 9 para se-
rrar cerca de un reborde.
Meta a presión desde abajo en la placa base 9 la protección
para cortes limpios 20 (según se muestra en la figura con el
rebaje mirando hacia arriba).
Control del corte “Cut Control”
El control del corte “Cut Control” posibilita la guía precisa de
la herramienta eléctrica a lo largo de una línea de corte marca-
da sobre la pieza de trabajo. Al “Cut Control” pertenecen la
Nº de carreras en vacío n
0
min
-1
0–2400
Carrera
mm 20
Profundidad de corte máx.
–en madera
–en aluminio
– en acero, sin alear
mm
mm
mm
80
12
5
Ángulo de corte (izquierda/dere-
cha), máx.
°45
Peso según EPTA-Procedure
01:2014
kg 1,9
Temperatura ambiente permitida
–al cargar
–durante el servicio
1)
y el almace-
namiento
°C
°C
0...+45
–20...+50
Acumuladores recomendados PBA 18V...V
PBA 18V...W
Cargadores recomendados
AL 22.. CV
AL 18.. CV
Sierra de calar PST 18 LI
1) potencia limitada a temperaturas <0 °C
OBJ_BUCH-1204-004.book Page 30 Tuesday, October 17, 2017 2:56 PM
Español | 31
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
ventana de observación 15 con las marcas de corte y la base
13 para la fijación en la herramienta eléctrica.
Fijación del “Cut Control” a la placa base (ver figura F)
Meta a presión la mirilla del “Cut Control” 15 en los alojamien-
tos del soporte 13. Seguidamente, comprima levemente el
soporte de manera que quede enclavado en la guía 21 de la
placa base 9.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que conten-
gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi-
derados como cancerígenos, especialmente en combina-
ción con los aditivos para el tratamiento de la madera (cro-
matos, conservantes de la madera). Los materiales que
contengan amianto solamente deberán ser procesados
por especialistas.
– A ser posible utilice un equipo para aspiración de polvo
apropiado para el material a trabajar.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los ma-
teriales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
Cubierta (ver figuras G –H)
Monte la cubierta 11, antes de conectar la herramienta eléc-
trica a un equipo para aspiración de polvo.
Monte la cubierta 11 en la herramienta eléctrica cuidando
que el clip central encastre en la protección contra contacto
16 y ambos clips exteriores en los orificios de la carcasa.
Desmonte la cubierta 11 para trabajar sin un equipo de aspi-
ración y para efectuar cortes a inglete. Para ello, comprima la
cubierta a la altura de ambos clips exteriores y sáquela hacia
delante.
Conexión del equipo para aspiración de polvo
Inserte la manguera de aspiración 6 (accesorio especial) en la
boquilla de aspiración 7. Conecte la manguera de aspiración
6 a un aspirador (accesorio especial). Una relación de los ele-
mentos para la conexión a diversos aspiradores la encuentra
al final de estas instrucciones.
Para obtener una aspiración óptima, siempre que sea posible,
emplee la protección para cortes limpios 20.
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-
rígeno, o polvo seco utilice un aspirador especial.
Operación
Modos de operación
Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Ajuste del movimiento pendular
El movimiento pendular, ajustable en cuatro niveles, permite
adaptar de forma óptima la velocidad, el rendimiento y la cali-
dad del corte, al material a trabajar.
La palanca de ajuste 10 le permite seleccionar el nivel del mo-
vimiento pendular incluso durante la operación del aparato.
El nivel de movimiento pendular para una aplicación concreta
conviene determinarlo probando. Tener en cuenta aquí las si-
guientes recomendaciones:
– Reducir, o incluso anular, el nivel del movimiento pendular
cuanto más fino y limpio deba ser el canto cortado.
– Desconecte el movimiento pendular al serrar materiales
delgados (p.ej. chapas).
– Al trabajar materiales duros (p.ej. acero) utilice un movi-
miento pendular pequeño.
– Al serrar materiales blandos, o madera en sentido de la fi-
bra, puede utilizarse el nivel de movimiento pendular máxi-
mo.
Ajuste del ángulo de inglete (ver figura I)
La placa base 9 puede inclinarse hasta 45° hacia la derecha o
izquierda para realizar cortes a inglete.
– Desmonte la cubierta 11 y la boquilla de aspiración 7.
– Desmonte el depósito para hojas de sierra 8 de la placa ba-
se 9.
–Afloje el tornillo 23 y desplace ligeramente la placa base 9
hacia la boquilla de aspiración 7.
– Para ajustar con exactitud unos ángulos de inglete defini-
dos, la placa base dispone a la derecha e izquierda de unas
muescas a 0°, 22,5° y 45°. Incline la placa base 9 a la po-
sición deseada de acuerdo a la escala 22. Para ajustar án-
gulos de inglete diferentes puede emplearse un transpor-
tador de ángulos.
– Seguidamente desplace hasta el tope la placa base 9 en di-
rección a la hoja de sierra 14.
– Apriete el tornillo 23.
La cubierta 11, la boquilla de aspiración 7, y la protección pa-
ra cortes limpios 20 no pueden utilizarse al efectuar cortes a
inglete.
Control del corte en cortes a inglete (ver figura J)
Para el control del corte, la mirilla del “Cut Control” 15 dispo-
ne de una marca 24 para el corte perpendicular a 0° y de sen-
das marcas 25 para los respectivos cortes a inglete hacia la
derecha o izquierda de 45°, según la escala 22.
Sin movimiento pendular
Movimiento pendular pequeño
Movimiento pendular mediano
Movimiento pendular grande
OBJ_BUCH-1204-004.book Page 31 Tuesday, October 17, 2017 2:56 PM
32 | Español
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
La marca de posición para un ángulo de inglete entre 0° y 45°
se obtiene proporcionalmente. Puede marcarse en la mirilla
del “Cut Control” 15 con un rotulador de tinta no permanente
para que pueda volver a borrarse fácilmente.
Si el corte debe ser muy exacto se recomienda realizar prime-
ro un corte de prueba.
Desplazamiento de la placa base (ver figura I)
Para poder serrar cerca de un reborde es posible echar hacia
atrás la placa base 9.
Afloje el tornillo 23 y desplace hasta el tope la placa base 9 en
dirección hacia la boquilla de aspiración 7.
Apriete el tornillo 23.
Estando desplazada la placa base 9 solamente es posible se-
rrar teniendo ajustado un ángulo de inglete de 0 °. Además, no
deberán utilizarse el control del corte “Cut Control” con el so-
porte 13, el tope paralelo con el cortador de círculos 27 (ac-
cesorio opcional), así como la protección para cortes limpios
20.
Puesta en marcha
Montaje del acumulador
Solamente utilice acumuladores de iones de litio origi-
nales Bosch de la tensión indicada en la placa de carac-
terísticas de su herramienta eléctrica. El uso de otro ti-
po de acumuladores puede provocar daños e incluso un
incendio.
Conexión/desconexión
Para la puesta en marcha de la herramienta eléctrica accio-
nar primero el bloqueo de conexión 1 y presionar a continua-
ción el interruptor de conexión/desconexión 2 y mantenerlo
accionado.
La bombilla 18 se enciende al presionar levemente, o del to-
do, el interruptor de conexión/desconexión 2, lo cual permite
iluminar el área de trabajo en lugares con poca luz.
Para desconectar la herramienta eléctrica soltar el interrup-
tor de conexión/desconexión 2.
Observación: Por motivos de seguridad, no es posible encla-
var el interruptor de conexión/desconexión 2, por lo que de-
berá mantenerse accionado durante todo el tiempo de funcio-
namiento.
Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
Regulación del número de carreras
Variando la presión ejercida contra el interruptor de co-
nexión/desconexión 2 puede variarse de forma continua el
número de carreras de la herramienta eléctrica.
Apretando levemente el interruptor de conexión/desco-
nexión 2 se obtiene un número de carreras reducido. Incre-
mentando paulatinamente la presión va aumentando el núme-
ro de carreras en igual medida.
El número de carreras precisado depende del material y con-
diciones de trabajo, siendo conveniente determinarlo pro-
bando.
Es recomendable reducir el número de carreras al aplicar la
hoja de sierra en funcionamiento contra la pieza de trabajo,
así como al serrar plástico y aluminio.
Al trabajar prolongadamente con un nº de carreras reducido,
puede que la herramienta eléctrica se caliente fuertemente.
Retire la hoja de sierra y deje trabajar la herramienta eléctrica
durante aprox. 3 min a las revoluciones máximas, para que se
refrigere.
Indicador del estado de carga del acumulador
Estando conectada la herramienta eléctrica, el indicador del
estado de carga del acumulador 3, formado por 3 LED verdes,
muestra el estado de carga del acumulador.
Protección contra sobrecarga térmica
La herramienta eléctrica no puede sobrecargarse si se realiza
un uso apropiado y conforme a lo descrito. En el caso de una
carga pronunciada o al abandonar el margen admisible de
temperatura del acumulador, se reduce el número de revolu-
ciones o se desconecta la herramienta eléctrica. Con un nú-
mero de revoluciones reducido, la herramienta eléctrica vuel-
ve a funciona con pleno número de revoluciones recién tras
alcanzar la temperatura admisible del acumulador o con carga
reducida. En el caso de una desconexión automática, desco-
necte la herramienta eléctrica, deje enfriar el acumulador y
conecte de nuevo la herramienta eléctrica.
Los 3 LED del indicador del estado de carga del acumulador 3
parpadean rápidamente si la temperatura del acumulador se
encuentra fuera del margen admisible de –20 a +50 °C y/o en
caso de haberse activado la protección contra sobrecarga.
Protección contra altas descargas
El acumulador de iones de litio va protegido contra altas des-
cargas por “Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)”. Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
Instrucciones para la operación
Bajo ciertas condiciones, los campos electromagnéticos fuer-
tes pueden afectar y parar la herramienta eléctrica. Tras la
desconexión, presione de nuevo el interruptor de co-
nexión/desconexión 2, para poner nuevamente en servicio la
herramienta eléctrica.
Siempre utilice una base de asiento firme o una mesa de
corte (Bosch PLS 300) al serrar piezas pequeñas o delga-
das.
Serrado por inmersión (ver figura K)
¡El procedimiento de serrado por inmersión solamente
deberá emplearse al trabajar materiales blandos como
la madera, placas de pladur, etc.!
LED Capacidad
3 LED verdes encendidos ≥ 66 %
2 LED verdes encendidos 34–65 %
1 LED verde encendido 11–33%
1 LED verde con lento parpadeo ≤ 10 %
OBJ_BUCH-1204-004.book Page 32 Tuesday, October 17, 2017 2:56 PM
Español | 33
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Únicamente usar hojas de sierra cortas para el aserrado por
inmersión. Éste solamente puede realizarse con un ángulo de
inglete de 0°.
Incline hacia delante la herramienta eléctrica de manera que
el canto anterior de la placa base 9 asiente contra la pieza de
trabajo, cuidando que la hoja de sierra 14 no toque ésta, y co-
necte el aparato. En las herramientas eléctricas con un núme-
ro de carreras regulable, ajustar el número de carreras máxi-
mo. Presione firmemente la herramienta eléctrica contra la
pieza de trabajo y deje ir penetrando lentamente la hoja de
sierra en la pieza de trabajo.
En el momento en que la placa base 9 asiente completamente
sobre la pieza de trabajo, continúe serrando a lo largo de la lí-
nea de corte.
Tope paralelo con cortador de círculos (accesorio espe-
cial)
Únicamente usar el tope paralelo con el cortador de círculos
27 (accesorio especial) en piezas con un grosor máximo de
30 mm.
Desmonte el soporte del “Cut Control” 13 de la placa base 9.
Para ello, comprima levemente el soporte y sáquelo de la guía
21.
Corte paralelo a un borde (ver figura L): Afloje el tornillo de fi-
jación 26 e inserte la escala del tope paralelo por la guía 21 de
la placa base. Ajuste el ancho de corte deseado según la esca-
la en el canto interior de la placa base. Apriete el tornillo de fi-
jación 26.
Cortes en círculo (ver figura M): Taladre cerca de la línea de
corte, por el lado de desperdicio, un taladro de diámetro sufi-
ciente para poder introducir la hoja de sierra. Frese o lime el
sector del taladro cercano al trazo de corte, de manera que
pueda enrasar con éste la hoja de sierra. Monte el tornillo de
fijación 26 al otro lado del tope paralelo. Introduzca la escala
del tope paralelo por la guía 21 de la placa base. Taladre en la
pieza de trabajo un orificio en el centro del círculo a realizar.
Introduzca el punto de centrar 28 por la abertura interior del
tope paralelo en el orificio previamente taladrado. Ajuste el
radio al valor de la escala indicado en el canto interior de la
placa base. Apriete el tornillo de fijación 26.
Refrigerante/lubricante
Al serrar metal se recomienda aplicar un líquido refrigerante o
lubricante a lo largo de la línea de corte para reducir el calen-
tamiento del material.
Mantenimiento y servicio
Mantenimiento y limpieza
Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguridad.
Si el acumulador fuese inservible diríjase a un servicio técnico
autorizado para herramientas eléctricas Bosch.
Limpie periódicamente el alojamiento de la hoja de sierra. Pa-
ra ello desmonte la hoja de sierra de la herramienta eléctrica
y golpee ligeramente ésta contra una superficie plana.
Un ensuciamiento excesivo de la herramienta eléctrica puede
provocar que ésta funcione deficientemente. Por ello, no guíe
la herramienta manteniéndola boca arriba, si sierra materia-
les que produzcan mucho polvo.
Lubrique de vez en cuando el rodillo guía 12 con unas gotas
aceite.
Controle periódicamente el rodillo guía 12. Si estuviese exce-
sivamente desgastado es necesario hacerlo sustituir por un
servicio técnico Bosch autorizado.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc-
to, así como sobre piezas de recambio. Los dibujos de despie-
ce e informaciones sobre las piezas de recambio los podrá ob-
tener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosa-
mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.
Para cualquier consulta o pedido de piezas de repuesto es im-
prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
Avd. de la Institución Libre de Enseñanza, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogi-
da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Argentina
Robert Bosch Argentina S.A.
Calle Blanco Encalada 250 – San Isidro
Código Postal B1642AMQ
Ciudad Autónoma de Buenos Aires
Tel.: (54) 11 5296 5200
E-Mail: [email protected]sch.com
www.argentina.bosch.com.ar
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago de Chile
Buzón Postal 7750000
Tel.: (56) 02 782 0200
www.bosch.cl
OBJ_BUCH-1204-004.book Page 33 Tuesday, October 17, 2017 2:56 PM
34 | Português
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Ecuador
Robert Bosch Sociedad Anónima
Av. Rodrigo Chávez Gonzalez Parque
Empresarial Colón Edif. Coloncorp Piso 1 Local 101-102,
Guayaquil
Tel.: (593) 4 220 4000
E-mail: [email protected]
www.bosch.ec
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel.: (52) 55 528430-62
Tel.: 800 6271286
www.bosch-herramientas.com.mx
Perú
Robert Bosch S.A.C.
Av. Primavera 781 Piso 2, Urbanización Chacarilla
San Borja Lima
Tel.: (51) 1 706 1100
www.bosch.com.pe
Venezuela
Robert Bosch S.A.
Calle Vargas con Buen Pastor, Edif. Alba, P-1,
Boleita Norte,
Caracas 1071
Tel.: (58) 212 207-4511
www.boschherramientas.com.ve
Transporte
Los acumuladores de iones de litio incorporados están suje-
tos a los requerimientos estipulados en la legislación sobre
mercancías peligrosas. Los acumuladores pueden ser trans-
portados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p. ej., transporte aéreo o por agencia
de transportes) deberán considerarse las exigencias especia-
les en cuanto a su embalaje e identificación. En este caso de-
berá recurrirse a los servicios de un experto en mercancías
peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está daña-
da. Si los contactos no van protegidos cúbralos con cinta ad-
hesiva y embale el acumulador de manera que éste no se pue-
da mover dentro del embalaje.
Observe también las prescripciones adicionales que pudieran
existir al respecto en su país.
Eliminación
Las herramientas eléctricas, acumuladores, acceso-
rios y embalajes deberán someterse a un proceso de
recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumulado-
res o pilas a la basura!
Sólo para los países de la UE:
Las herramientas eléctricas inservibles, así como los acumu-
ladores/pilas defectuosos o agotados deberán acumularse
por separado para ser sometidos a un reciclaje ecológico tal
como lo marcan las Directivas Europeas 2012/19/UE y
2006/66/CE, respectivamente.
Los acumuladores/pilas agotados pueden entregarse direc-
tamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones comprendidas en el apartado
“Transporte”, página 34.
Reservado el derecho de modificación.
El símbolo es solamente válido, si también se encuentra sobre la
placa de características del producto/fabricado.
Português
Indicações de segurança
Indicações gerais de advertência para ferramen-
tas elétricas
Devem ser lidas todas as indicações de
advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas
abaixo pode causar choque elétrico, incêndio e/ou graves
lesões.
Guarde bem todas as advertências e instruções para futu-
ra referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indica-
ções de advertência, refere-se a ferramentas elétricas opera-
das com corrente de rede (com cabo de rede) e a ferramentas
elétricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem
iluminada. Desordem ou áreas de trabalho insuficiente-
mente iluminadas podem levar a acidentes.
Não trabalhar com a ferramenta elétrica em áreas com
risco de explosão, nas quais se encontrem líquidos, ga-
ses ou pós inflamáveis. Ferramentas elétricas produzem
faíscas, que podem inflamar pós ou vapores.
ATENÇÃO
OBJ_BUCH-1204-004.book Page 34 Tuesday, October 17, 2017 2:56 PM
Português | 35
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Manter crianças e outras pessoas afastadas da ferra-
menta elétrica durante a utilização. No caso de distra-
ção é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber
na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas elétricas protegidas por ligação à terra. Fi-
chas não modificadas e tomadas apropriadas reduzem o
risco de um choque elétrico.
Evitar que o corpo possa entrar em contacto com su-
perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-
que elétrico, se o corpo estiver ligado à terra.
Manter o aparelho afastado de chuva ou humidade. A
infiltração de água numa ferramenta elétrica aumenta o ris-
co de choque elétrico.
Não deverá utilizar o cabo para outras finalidades. Ja-
mais utilizar o cabo para transportar a ferramenta elé-
trica, para pendurá-la, nem para puxar a ficha da toma-
da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos
danificados ou emaranhados aumentam o risco de um cho-
que elétrico.
Se trabalhar com uma ferramenta elétrica ao ar livre,
só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão
apropriado para áreas exteriores reduz o risco de um cho-
que elétrico.
Se não for possível evitar o funcionamento da ferra-
menta elétrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um
disjuntor de corrente de avaria reduz o risco de um choque
elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha pru-
dência ao trabalhar com a ferramenta elétrica. Não uti-
lizar uma ferramenta elétrica quando estiver fatigado
ou sob a influência de drogas, álcool ou medicamentos.
Um momento de descuido ao utilizar a ferramenta elétrica,
pode levar a lesões graves.
Utilizar equipamento de proteção pessoal e sempre
óculos de proteção. A utilização de equipamento de pro-
teção pessoal, como máscara de proteção contra pó, sapa-
tos de segurança antiderrapantes, capacete de segurança
ou proteção auricular, de acordo com o tipo e aplicação da
ferramenta elétrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária.
Assegure-se de que a ferramenta elétrica esteja desli-
gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.
Se tiver o dedo no interruptor ao transportar a ferramenta
elétrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.
Remover ferramentas de ajuste ou chaves de boca an-
tes de ligar a ferramenta elétrica. Uma ferramenta ou
chave que se encontre numa parte do aparelho em movi-
mento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição fir-
me e mantenha sempre o equilíbrio. Desta forma é mais
fácil controlar a ferramenta elétrica em situações inespera-
das.
Usar roupa apropriada. Não usar roupa larga nem joias.
Mantenha os cabelos, roupas e luvas afastadas de par-
tes em movimento. Roupas frouxas, cabelos longos ou
joias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de
recolha, assegure-se de que estejam conectados e uti-
lizados corretamente. A utilização de uma aspiração de
pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
Não sobrecarregue o aparelho. Utilize a ferramenta
elétrica apropriada para o seu trabalho. É melhor e mais
seguro trabalhar com a ferramenta elétrica apropriada na
área de potência indicada.
Não utilizar uma ferramenta elétrica com um interrup-
tor defeituoso. Uma ferramenta elétrica que não pode
mais ser ligada nem desligada, é perigosa e deve ser repa-
rada.
Puxar a ficha da tomada e/ou remover o acumulador
antes de executar ajustes no aparelho, de substituir
acessórios ou de guardar o aparelho. Esta medida de se-
gurança evita o arranque involuntário da ferramenta elétri-
ca.
Guardar ferramentas elétricas não utilizadas fora do al-
cance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te-
nham lido estas instruções, utilizem o aparelho. Ferra-
mentas elétricas são perigosas se forem utilizadas por pes-
soas inesperientes.
Tratar a ferramenta elétrica com cuidado. Controlar se
as partes móveis do aparelho funcionam perfeitamen-
te e não emperram, e se há peças quebradas ou danifi-
cadas que possam prejudicar o funcionamento da fer-
ramenta elétrica. Permitir que peças danificadas sejam
reparadas antes da utilização. Muitos acidentes têm co-
mo causa, a manutenção insuficiente de ferramentas elé-
tricas.
Manter as ferramentas de corte afiadas e limpas. Ferra-
mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po-
dem ser conduzidas com maior facilidade.
Utilizar a ferramenta elétrica, acessórios, ferramentas
de aplicação, etc. conforme estas instruções. Conside-
rar as condições de trabalho e a tarefa a ser executada.
A utilização de ferramentas elétricas para outras tarefas a
não ser as aplicações previstas, pode levar a situações pe-
rigosas.
Manuseio e utilização cuidadosos de ferramentas com
acumuladores
Só carregar acumuladores em carregadores recomen-
dados pelo fabricante. Há perigo de incêndio se um car-
OBJ_BUCH-1204-004.book Page 35 Tuesday, October 17, 2017 2:56 PM
36 | Português
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
regador apropriado para um certo tipo de acumuladores
for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas elétricas com os acumuladores
apropriados. A utilização de outros acumuladores pode
levar a lesões e perigo de incêndio.
Manter o acumulador que não está sendo utilizado
afastado de clipes, moedas, chaves, parafusos ou ou-
tros pequenos objetos metálicos que possam causar
um curto-circuito dos contactos. Um curto-circuito entre
os contactos do acumulador pode ter como consequência
queimaduras ou fogo.
No caso de aplicação incorreta pode vazar líquido do
acumulador. Evitar o contacto. No caso de um contacto
acidental, deverá enxaguar com água. Se o líquido en-
trar em contacto com os olhos, também deverá consul-
tar um médico. Líquido que escapa do acumulador pode
levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pesso-
al especializado e qualificado e só com peças de reposi-
ção originais. Desta forma é assegurado o funcionamento
seguro do aparelho.
Indicações de segurança para serras verticais
Ao executar trabalhos durante os quais possam ser
atingidos cabos elétricos, deverá sempre segurar a fer-
ramenta elétrica pelas superfícies isoladas do punho. O
contacto com um cabo sob tensão também pode colocar
sob tensão as peças metálicas da ferramenta elétrica e le-
var a um choque elétrico.
Manter as mãos afastadas da área de serrar. Não tocar
na peça a ser trabalhada pelo lado de baixo. Há perigo
de lesões no caso de contacto com a lâmina de serra.
Só conduzir a ferramenta elétrica no sentido da peça a
ser trabalhada quando estiver ligada. Caso contrário há
risco de um contragolpe, se a ferramenta de aplicação se
enganchar na peça a ser trabalhada.
Observe que a placa de base 9 sempre esteja firme-
mente apoiada enquanto serrar. Uma lâmina de serra
emperrada pode quebrar ou provocar um contragolpe.
Após encerrado o processo de trabalho, deverá desli-
gar a ferramenta elétrica e apenas puxar a lâmina de
serra do corte, quando a ferramenta elétrica estiver pa-
rada. Desta forma são evitados contragolpes e é possível
apoiar a ferramenta elétrica com segurança.
Só utilizar lâminas de serra que estejam em perfeito es-
tado e que não apresentem danos. Lâminas de serrar tor-
tas e não suficiente afiadas podem quebrar, influenciar ne-
gativamente o corte ou causar um contragolpe.
Não frenar a lâmina de serra através de pressão lateral
após desligar o aparelho. A lâmina de serra pode ser da-
nificada, ser quebrada ou causar um contragolpe.
Utilizar detetores apropriados, para encontrar cabos
escondidos, ou consultar a companhia elétrica local. O
contacto com cabos elétricos pode provocar incêndio e
choques elétricos. Danos em tubos de gás podem levar à
explosão. A infiltração num cano de água provoca danos
materiais.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada
fixa com dispositivos de aperto ou com torno de bancada
está mais firme do que segurada com a mão.
Espere a ferramenta elétrica parar completamente, an-
tes de depositá-la. A ferramenta de aplicação pode em-
perrar e levar à perda de controlo sobre a ferramenta elé-
trica.
Não abrir o acumulador. Há risco de um curto-circuito.
Proteger o acumulador contra calor, p. ex. tam-
bém contra uma permanente radiação solar, fo-
go, água e humidade. Há risco de explosão.
Em caso de danos e de utilização incorreta do acumula-
dor, podem escapar vapores. Arejar bem o local de tra-
balho e consultar um médico se forem constatados
quaisquer sintomas. É possível que os vapores irritem as
vias respiratórias.
Só utilizar o acumulador junto com a sua ferramenta
elétrica Bosch. Só assim é que o seu acumulador é prote-
gido contra perigosa sobrecarga.
Os objetos afiados como, p. ex., pregos ou chaves de
fendas, assim como o efeito de forças externas podem
danificar a bateria. Podem causar um curto-circuito inter-
no e a bateria pode ficar queimada, deitar fumo, explodir
ou sobreaquecer.
Descrição do produto e da potência
Devem ser lidas todas as indicações de ad-
vertência e todas as instruções. O desres-
peito das advertências e instruções apresenta-
das abaixo pode causar choque elétrico,
incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para realizar sobre uma base firme,
cortes e recortes em madeira, plástico, metal, placas de cerâ-
mica e borracha. Ele é apropriado para cortes retos e curva-
dos com um ângulo de chanfradura de até 45°. Observar as
recomendações da lâmina de serra.
A luz desta ferramenta elétrica serve para iluminar a área de
trabalho direta da ferramenta elétrica e não é adequada para
a iluminação ambiente no âmbito doméstico.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta elétrica na página de esquemas.
1 Bloqueio de ligação para o interruptor de ligar-desligar
2 Interruptor de ligar-desligar
3 Indicação do estado de carga do acumulador
4 Acumulador *
5 Tecla de destravamento do acumulador
6 Mangueira de aspiração*
7 Bocais de aspiração
8 Depósito de lâminas de serra
OBJ_BUCH-1204-004.book Page 36 Tuesday, October 17, 2017 2:56 PM
Português | 37
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
9 Placa de base
10 Alavanca para ajuste do movimento pendular
11 Capa de aperto para aspiração
12 Rolo de guia
13 Base para o controlo da linha de corte “Cut Control”
14 Lâmina de serra
15 Visor para o controlo da linha de corte “Cut Control”
16 Proteção contra contacto
17 Admissão da lâmina de serra
18 Lâmpada “PowerLight”
19 Punho (superfície isolada)
20 Proteção contra formação de aparas
21 Guia para o esbarro paralelo
22 Escala de ângulo de chanfradura
23 Parafuso
24 Marcação de corte de 0°
25 Marcação de corte de 45°
26 Parafuso de fixação do esbarro paralelo*
27 Esbarro paralelo com cortador circular*
28 Ponta de centragem do cortador circular
*Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontram-se no
nosso programa de acessórios.
Dados técnicos
Montagem
O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro-
ca de ferramenta). Há perigo de lesões se o interruptor de
ligar-desligar for acionado involuntariamente.
Carregar o acumulador (veja figura A)
Utilize apenas os carregadores listados nos dados téc-
nicos. Só estes carregadores são apropriados para os acu-
muladores de iões de lítio utilizados para a sua ferramenta
elétrica.
Nota: O acumulador é fornecido parcialmente carregado. Pa-
ra assegurar a completa potência do acumulador, o acumula-
dor deverá ser carregado completamente no carregador an-
tes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer
altura, sem que a sua vida útil seja reduzida. Uma interrupção
do processo de carga não danifica o acumulador.
O acumulador de iões de lítio está protegido por “Electronic
Cell Protection (ECP)” contra descarga total. A ferramenta
elétrica é desligada através de um disjuntor de proteção, logo
que o acumulador estiver descarregado. A ferramenta de tra-
balho não se movimenta mais.
Não continuar a premir o interruptor de ligar-desligar
após o desligamento automático da ferramenta eléctri-
ca. O acumulador pode ser danificado.
Para retirar o acumulador da ferramenta elétrica 4, deverá
premir a tecla de destravamento 5 e puxar o acumulador para
cima. Não forçar.
Observar a indicação sobre a eliminação de forma ecológica.
Introduzir/substituir a lâmina de serra
Para a montagem da lâmina de serra é necessário usar
luvas de proteção. Há perigo de lesões no caso de um
contacto com a lâmina de serra.
Selecionar a lâmina de serra
No final desta instrução de serviço encontra-se uma vista ge-
ral das lâminas de serra recomendadas. Só introduzir lâminas
de serra com haste de um ressalto (haste em forma de T) ou
com haste universal de 1/4" (haste em forma de U). A lâmina
de serra não deveria ser mais comprida do que necessário pa-
ra o corte previsto.
Para serrar curvas apertadas devem ser utilizadas lâminas de
serra estreitas.
Introduzir a lâmina de serra (vejafiguraB)
Limpar o encabadouro da lâmina de serra antes de in-
troduzí-la. Um encabadouro sujo não pode ser fixo de for-
ma correta.
Se necessário deverá retirar a tampa 11 (veja “Tampa”).
Empurrar a fixação da lâmina de serra 17 para cima, no senti-
do da seta. Empurrar a lâmina de serra 14, com os dentes no
sentido de corte, completamente na fixação da lâmina de ser-
ra.
Serrote de ponta PST 18 LI
N.° do produto
3 603 K11 0..
Tensão nominal
V= 18
Comando do n.º de cursos
Movimento pendular
N.° de cursos em vazio n
0
min
-1
0–2400
Curso
mm 20
máx. profundidade de corte
– em madeira
– em alumínio
–em aço (sem liga)
mm
mm
mm
80
12
5
máx. ângulo de corte (esquerda/di-
reita)
°45
Peso conforme EPTA-Procedure
01:2014
kg 1,9
Temperatura ambiente admissível
–ao carregar
– em funcionamento
1)
e durante o
armazenamento
°C
°C
0...+45
–20...+50
Baterias recomendadas
PBA 18V...V
PBA 18V...W
Carregadores recomendados
AL 22.. CV
AL 18.. CV
1) potência limitada a temperaturas <0 °C
OBJ_BUCH-1204-004.book Page 37 Tuesday, October 17, 2017 2:56 PM
38 | Português
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Ao introduzir a lâmina de serra, deverá observar que o lado
posterior da lâmina de serra esteja na ranhura do rolo de guia
12.
Controlar a posição firme da lâmina de serra. Uma lâmi-
na de serra solta pode cair e feri-lo.
Retirar a lâmina de serra (veja figura C)
Empurrar a fixação da lâmina de serra 17 para cima no senti-
do da seta e retirar a lâmina de serra 14.
Depósito de lâminas de serra (veja figura D)
No depósito de lâminas de serra 8 podem ser guardadas até
seis lâminas de serra, com um comprimento de até 110 mm.
Introduzir as lâminas de serra, com haste de um came (haste
em T), no entalhe do depósito de lâminas de serra previsto
para tal. Podem ser empilhadas até três lâminas de serra.
Fechar o depósito de lâminas de serra e deslocá-lo completa-
mente até o entalhe da placa de base 9.
Proteção contra formação de aparas
(veja figura E)
A proteção contra formação de aparas 20 (acessório) pode
evitar que ao serrar a superfície de madeira apresente lascas.
A proteção contra formação de aparas só pode ser utilizada
para certos tipos de lâminas de serra e apenas num ângulo de
corte de 0°. A placa de base 9 não deve ser deslocada para
trás para serrar rente ao canto ao serrar com a proteção con-
tra formação de aparas.
Premir a proteção contra formação de aparas 20 por baixo,
para dentro da placa de base 9 (como indicado na figura, com
o entalhe para cima).
Controle da linha de corte “Cut Control”
O controlo da linha de corte “Cut Control” permite a condução
precisa da ferramenta elétrica ao longo de uma linha de corte
desenhada na peça. Do “Cut Control” fazem parte o visor de
inspeção 15 com marcações de corte e a base 13 para a fixa-
ção na ferramenta elétrica.
Fixar “Cut Control” na placa de base (veja figura F)
Prender o visor “Cut Control” 15 nos suportes na base 13. Em
seguida deverá comprimir levemente a base e permitir que
engate no guia 21 da placa de base 9.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
– Se possível deverá usar um dispositivo de aspiração
apropriado para o material.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção respira-
tória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados,
vigentes no seu país.
Evite o acúmulo de pó no local de trabalho. Pós podem
entrar levemente em ignição.
Tampa (veja figuras G – H)
Montar a tampa 11, antes de conectar a ferramenta elétrica a
uma aspiração de pó.
Colocar a capa de cobertura 11 sobre a ferramenta elétrica de
modo que o dispositivo de fixação central engate na proteção
contra contacto 16 e que os dois dispositivos de fixação late-
rais engatem nos entalhes da carcaça.
Retirar a capa de cobertura 11 para trabalhos sem aspiração
de pó, assim como para cortes de chanfradura. Para tal é ne-
cessário comprimir a capa na altura dos dispositivos de fixa-
ção laterais puxar pela frente para retirá-la.
Conectar a aspiração de pó
Colocar uma mangueira de aspiração 6 (acessório) no bocal
de aspiração 7. Conectar a mangueira de aspiração 6 com um
aspirador de pó (acessório). Uma vista geral sobre a conexão
a diversos aspiradores de pó encontram-se no final desta ins-
trução de serviço.
Para uma aspiração otimizada deverá de preferência colocar
a proteção contra formação de aparas 20.
O aspirador de pó deve ser apropriado para o material a ser
trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extre-
mamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Tipos de funcionamento
O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro-
ca de ferramenta). Há perigo de lesões se o interruptor de
ligar-desligar for acionado involuntariamente.
Ajustar o movimento pendular
O movimento pendular ajustável em quatro níveis possibilita
uma adaptação otimizada da velocidade de corte, da potência
de corte e do resultado de corte ao material a ser trabalhado.
Com a alavanca de ajuste 10 é possível ajustar o movimento
pendular necessário durante o funcionamento.
O nível otimizado do movimento pendular para cada aplica-
ção pode ser averiguado através de um ensaio prático. São
válidas as seguintes recomendações:
– Quanto mais fino ou mais perfeito o lado de corte, tanto
menor o movimento pendular a ser selecionado; eventual-
nenhum movimento pendular
pequeno movimento pendular
médio movimento pendular
grande movimento pendular
OBJ_BUCH-1204-004.book Page 38 Tuesday, October 17, 2017 2:56 PM
Português | 39
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
mente o movimento pendular deverá ser completamente
desligado.
– Para trabalhar em materiais finos (p. ex. chapas metálicas)
deverá desligar o movimento pendular.
– Trabalhar em materiais duros (p.ex. aço) com pequeno
movimento pendular.
– Em materiais macios, e para serrar madeira no sentido da
fibra, é possível trabalhar com máximo movimento pendu-
lar.
Ajustar ao ângulo de chanfradura (veja figura I)
A placa de base 9 pode ser virada para a direita ou para a es-
querda para ângulos de chanfradura de até 45°.
– Retirar a capa de cobertura 11 e o bocal de aspiração 7.
– Puxar o depósito de lâminas de serra 8 da placa de base 9.
– Soltar o parafuso 23 e deslocar a placa de base 9 levemen-
te no sentido do bocal de aspiração 7.
– Para ajustar ângulos de chanfradura exatos, encontram-se
à direita e à esquerda da placa de base pontos de engate
em 0°, 22,5° e 45°. Deslocar a placa de base 9 de acordo
com a escala 22, para a posição desejada. Outros ângulos
de chanfradura podem ser ajustados com auxílio de um go-
niómetro.
– Empurrar em seguida a placa de base 9 completamente no
sentido da lâmina de serra 14.
– Reapertar o parafuso 23.
A capa de cobertura 11, o bocal de aspiração 7 e a proteção
contra formação de aparas 20 não podem ser utilizados para
efetuar cortes em meia-esquadria.
Controle da linha de corte em cortes de meia-esquadria
(veja figura J)
Para o controlo da linha de corte encontram-se no visor para
“Cut Control” 15 uma marcação 24 para o corte perpendicu-
lar com 0° e uma marcação 25 para o corte de meia-esqua-
dria, inclinado para direita ou para a esquerda, com 45°, de
acordo com a escala 22.
A marcação de corte para ângulos de meia-esquadria de 0° e
45° resulta-se proporcional. Adicionalmente ela também po-
de ser marcada sobre o visor para “Cut Control” 15 com um
marcador de tinta não permanente e pode ser removida facil-
mente.
Para um trabalho preciso, deverá executar, de preferência,
um corte de ensaio.
Deslocar a placa de base (veja figura I)
Para serrar próximo ao canto é possível deslocar a placa de
base 9 para trás.
Soltar o parafuso 23 e deslocar a placa de base 9 completa-
mente no sentido do bocal de aspiração 7.
Reapertar o parafuso 23.
Com a placa de base 9 deslocada só é possível serrar com um
ângulo de meia-esquadria de 0°. Além disso, o controlo da li-
nha de corte “Cut Control” com a base 13, o limitador paralelo
com cortador circular 27 (acessórios), assim como a prote-
ção contra formação de aparas 20 não devem ser usados.
Colocação em funcionamento
Colocar o acumulador
Só utilizar acumuladores de iões de lítio Bosch com a
tensão indicada no logótipo da sua ferramenta elétrica.
A utilização de outros acumuladores pode levar a lesões e
perigo de incêndio.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica,
deverá primeiramente premir o bloqueio de ligação 1 para
trás e premir em seguida o interruptor de ligar-desligar 2 e
mantê-lo premido.
A lâmpada 18 ilumina-se quando o interruptor de ligar-desli-
gar 2 está parcialmente ou completamente premido e ilumina
o local de trabalho se a luz ambiente não for suficiente.
Para desligar a ferramenta elétrica, deverá soltar novamente
o interruptor de ligar-desligar 2.
Nota: Por motivos de segurança o interruptor de ligar-desli-
gar 2 não pode ser travado, mas deve permanecer premido
durante o funcionamento.
Para poupar energia só deverá ligar a ferramenta elétrica
quando ela for utilizada.
Comandar o n.º de cursos
Aumentando ou reduzindo a pressão sobre o interruptor de li-
gar-desligar 2 é possível comandar sem escalonamento o n.º
de cursos da ferramenta elétrica ligada.
Uma leve pressão sobre o interruptor de ligar-desligar 2 pro-
porciona um número de cursos baixo. Aumentando a pres-
são, é aumentado o número de cursos.
O n.º de cursos necessário depende do material e das condi-
ções de trabalho e pode ser verificado através de ensaios prá-
ticos.
Uma redução do n.º de cursos é recomendada ao colocar a lâ-
mina de serra sobre a peça a ser trabalhada, assim como ao
serrar plásticos e alumínio.
Durante prolongados trabalhos com um n.º de cursos reduzi-
do, é possível que a ferramenta elétrica seja fortemente aque-
cida. Retirar a lâmina de serra e permitir que a ferramenta elé-
trica ainda funcione durante aprox. 3 min com máximo n.º de
cursos para que possa arrefecer.
Indicação do estado de carga do acumulador
A indicação do estado de carga do acumulador 3 mostra,
quando a ferramenta elétrica está ligada, o estado de carga do
acumulador e possui 3 LED verdes.
Proteção contra sobrecarga em dependência da tempera-
tura
Numa utilização correta, a ferramenta elétrica não pode ser
sobrecarregada. Em caso de sobrecarga ou saída fora da faixa
de temperatura permitida para a bateria, a número de rota-
LED Capacidade
Luz permanente 3 x verde ≥ 66 %
Luz permanente 2 x verde 34–65 %
Luz permanente 1 x verde 11–33 %
Luz intermitente lenta 1 x verde ≤ 10 %
OBJ_BUCH-1204-004.book Page 39 Tuesday, October 17, 2017 2:56 PM
40 | Português
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
ções é reduzido ou a ferramenta desliga-se. No caso de um nú-
mero de rotações reduzido, a ferramenta elétrica só volta ao
número de rotações plenas depois de atingida a temperatura
da bateria permitida. Em caso de desligamento automático,
desligue a ferramenta elétrica, deixe a bateria arrefecer e de-
pois volte a ligar a ferramenta elétrica.
Os 3 LEDs do acumulador da indicação do estado de carga 3
piscam rapidamente, quando a temperatura do acumulador
está além da faixa de temperatura operacional de –20 a
+50 °C e/ou a proteção contra sobrecarga foi ativada.
Proteção contra descarga total
O acumulador de iões de lítio está protegido por “Electronic
Cell Protection (ECP)” contra descarga total. A ferramenta
elétrica é desligada através de um disjuntor de proteção, logo
que o acumulador estiver descarregado. A ferramenta de tra-
balho não se movimenta mais.
Indicações de trabalho
Sob determinadas condições, os fortes campos eletromagné-
ticos podem limitar ou parar a ferramenta elétrica. Depois de
desligar, volte a pressionar o interruptor de ligar/desligar 2
para voltar a colocar a ferramenta elétrica em funcionamento.
Para processar peças a serem trabalhadas pequenas ou fi-
nas, deverá sempre ser utilizada uma base firme ou uma
estação de serrar (Bosch PLS 300).
Serrar por imersão (veja figura K)
No processo de serrar por imersão só devem ser pro-
cessados materiais macios como madeira, gesso encar-
tonado!
Só utilizar lâminas de serra curtas ao serrar por imersão. Ser-
rar por imersão só é possível com um ângulo de chanfradura
de 0°.
Apoiar a ferramenta elétrica com o lado dianteiro da placa de
base 9 sobre a peça a ser trabalhada, sem que a lâmina de ser-
ra 14 toque na peça a ser trabalhada, e então ligá-la. Para fer-
ramentas elétricas com comando de n.º de cursos, deverá se-
lecionar o máximo n.º de cursos. Pressionar a ferramenta
elétrica firmemente contra a peça a ser trabalhada e deixar a
lâmina de serra mergulhar lentamente na peça a ser trabalha-
da.
Logo que a placa de base 9 estiver apoiada com toda a super-
fície sobre a peça a ser trabalhada, deverá continuar a serrar
ao longo da linha de corte desejada.
Esbarro paralelo com cortador circular (acessório)
Para trabalhos com o esbarro paralelo com cortador circular
27 (acessório), a espessura da peça a ser trabalhada deve ser
no máximo 30 mm.
Remover a base para “Cut Control” 13 da placa de base 9. Pa-
ra tal deverá comprimir levemente a base e retirá-la do guia
21.
Cortes paralelos (veja figura L): Soltar o parafuso de fixação
26 e deslocar a escala do esbarro paralelo pelo guia 21 na pla-
ca de base. Ajustar a largura de corte desejada como valor de
escala no canto interior da placa de base. Aparafusar o para-
fuso de fixação 26.
Cortes circulares (veja figura M): Fazer um furo na linha de
corte, dentro do círculo a ser serrado, que seja suficiente para
enfiar a lâmina de serra. Aumentar o furo com uma fresa ou
com uma lima, para que a lâmina de serra possa estar alinha-
da à linha de corte. Colocar o parafuso de fixação 26 no outro
lado do limitador paralelo. Enfiar a escala do limitador parale-
lo pelo guia 21 da placa de base. Fazer um buraco no centro
do recorte a ser realizado na peça a ser trabalhada. Enfiar a
ponta de centragem 28 pela abertura interior do limitador pa-
ralelo e no orifício. Ajustar o raio como valor de escala no can-
to interior da placa de base. Apertar o parafuso de fixação 26.
Meio de arrefecimento e de lubrificação
Ao serrar metal, deveria aplicar um meio de lubrificação ou de
arrefecimento ao longo da linha de corte, devido ao aqueci-
mento do material.
Manutenção e serviço
Manutenção e limpeza
O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro-
ca de ferramenta). Há perigo de lesões se o interruptor de
ligar-desligar for acionado involuntariamente.
Manter a ferramenta elétrica e as aberturas de ventila-
ção sempre limpas, para trabalhar bem e de forma se-
gura.
O acumulador não funciona mais; dirija-se a um serviço pós-
venda autorizado para ferramentas elétricas Bosch.
Limpar regularmente a admissão da lâmina de serra. Para isto
deverá retirar a lâmina de serra da ferramenta elétrica e dar
umas leves pancadinhas na ferramenta elétrica numa superfí-
cie plana.
Uma forte sujidade da ferramenta elétrica pode levar a falhas
de funcionamento. Portanto não deverá serrar materiais que
produzam muito pó, por debaixo nem serrá-los por cima da
cabeça.
Lubrificar o rolo de guia 12 de quando em quando com uma
gota de óleo.
Controlar o rolo de guia 12 regularmente. Se apresentar des-
gastes, deverá ser substituído por um serviço pós-venda au-
torizado Bosch.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
assim como das peças sobressalentes. Desenhos explodidos
e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarece
com prazer todas as suas dúvidas a respeito da compra, apli-
cação e ajuste dos produtos e acessórios.
Indique para todas as questões e encomendas de peças so-
bressalentes a referência de 10 dígitos de acordo com a placa
de caraterísticas do produto.
OBJ_BUCH-1204-004.book Page 40 Tuesday, October 17, 2017 2:56 PM
Italiano | 41
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda. – Divisão de Ferramentas Elétricas
Caixa postal 1195 – CEP: 13065-900
Campinas – SP
Tel.: 0800 7045 446
www.bosch.com.br/contato
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao
direito de materiais perigosos. Os acumuladores podem ser
transportados na rua pelo utilizador, sem mais obrigações.
Na expedição por terceiros (por ex.: transporte aéreo ou ex-
pedição), devem ser observadas as especiais exigências
quanto à embalagem e à designação. Neste caso é necessário
consultar um especialista de materiais perigosos ao preparar
a peça a ser trabalhada.
Só enviar acumuladores se a carcaça não estiver danificada.
Colar contactos abertos e embalar o acumulador de modo
que não possa se movimentar dentro da embalagem.
Por favor observe também eventuais diretivas nacionais su-
plementares.
Eliminação
As ferramentas elétricas, os acessórios e as embala-
gens devem ser enviados a uma reciclagem ecológica
de matéria-prima.
Não deitar ferramentas elétricas e acumulado-
res/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos re-
síduos de ferramentas elétricas europeias 2006/66/CE é ne-
cessário recolher separadamente os acumuladores/as pilhas
defeituosos ou gastos e conduzi-los a uma reciclagem ecoló-
gica.
Acumuladores/pilhas:
Iões de lítio:
Observar as indicações no capítulo “Transporte”, página 41.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Avvertenze generali di pericolo per elettroutensi-
li
Leggere tutte le avvertenze di peri-
colo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri-
che, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di peri-
colo si riferisce ad utensili elettrici alimentati dalla rete (con li-
nea di allacciamento) ed ad utensili elettrici alimentati a bat-
teria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
Tenere la postazione di lavoro sempre pulita e ben illu-
minata. Il disordine oppure zone della postazione di lavoro
non illuminate possono essere causa di incidenti.
Evitare d’impiegare l’elettroutensile in ambienti sog-
getti al rischio di esplosioni nei quali si abbia presenza
di liquidi, gas o polveri infiammabili. Gli elettroutensili
producono scintille che possono far infiammare la polvere
o i gas.
Tenere lontani i bambini ed altre persone durante l’im-
piego dell’elettroutensile. Eventuali distrazioni potranno
comportare la perdita del controllo sull’elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell’elettroutensile
deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega-
mento a terra. Le spine non modificate e le prese adatte
allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra,
come tubi, riscaldamenti, cucine elettriche e frigorife-
ri. Sussiste un maggior rischio di scosse elettriche nel mo-
mento in cui il corpo è messo a massa.
Custodire l’elettroutensile al riparo dalla pioggia o
dall’umidità. La penetrazione dell’acqua in un elettrouten-
sile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed,
in particolare, non usarlo per trasportare o per appen-
dere l’elettroutensile oppure per estrarre la spina dalla
presa di corrente. Non avvicinare il cavo a fonti di calo-
re, olio, spigoli taglienti e neppure a parti della macchi-
na che siano in movimento. I cavi danneggiati o aggrovi-
gliati aumentano il rischio d’insorgenza di scosse
elettriche.
Qualora si voglia usare l’elettroutensile all’aperto, im-
piegare solo ed esclusivamente cavi di prolunga che si-
ano adatti per l’impiego all’esterno. L’uso di un cavo di
AVVERTENZA
OBJ_BUCH-1204-004.book Page 41 Tuesday, October 17, 2017 2:56 PM
42 | Italiano
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
prolunga omologato per l’impiego all’esterno riduce il ri-
schio d’insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l’elet-
troutensile in ambiente umido, utilizzare un interrutto-
re di sicurezza. L’uso di un interruttore di sicurezza riduce
il rischio di una scossa elettrica.
Sicurezza delle persone
È importante concentrarsi su ciò che si sta facendo e
maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi-
le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un
attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo indivi-
duale nonché occhiali protettivi. Indossando abbiglia-
mento di protezione personale come la maschera per pol-
veri, scarpe di sicurezza che non scivolino, elmetto di
protezione oppure protezione acustica a seconda del tipo
e dell’applicazione dell’elettroutensile, si riduce il rischio di
incidenti.
Evitare l’accensione involontaria dell’elettroutensile.
Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet-
troutensile sia spento. Tenendo il dito sopra l’interruttore
mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si
vengono a creare situazioni pericolose in cui possono veri-
ficarsi seri incidenti.
Prima di accendere l’elettroutensile togliere gli attrez-
zi di regolazione o la chiave inglese. Un accessorio oppu-
re una chiave che si trovi in una parte rotante della macchi-
na può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di
mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare
meglio l’elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti lar-
ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti
lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.
In caso fosse previsto il montaggio di dispositivi di
aspirazione della polvere e di raccolta, assicurarsi che
gli stessi siano collegati e che vengano utilizzati corret-
tamente. L’utilizzo di un’aspirazione polvere può ridurre lo
svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre la macchina a sovraccarico. Per il pro-
prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-
sile adatto si lavora in modo migliore e più sicuro nell’ambi-
to della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet-
tosi. Un elettroutensile con l’interruttore rotto è pericoloso
e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla
macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,
estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà
che l’elettroutensile possa essere messo in funzione invo-
lontariamente.
Quando gli elettroutensili non vengono utilizzati, con-
servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi-
tuate ad usarlo o che non abbiano letto le presenti istru-
zioni. Gli elettroutensili sono macchine pericolose quando
vengono utilizzati da persone non dotate di sufficiente
esperienza.
Eseguire la manutenzione dell’elettroutensile operan-
do con la dovuta diligenza. Accertarsi che le parti mobi-
li della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti o danneggiati
al punto da limitare la funzione dell’elettroutensile
stesso. Prima di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-
troutensili la cui manutenzione è stata effettuata poco ac-
curatamente.
Mantenere gli utensili da taglio sempre affilati e puliti.
Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.
Utilizzare l’elettroutensile, gli accessori opzionali, gli
utensili per applicazioni specifiche ecc., sempre atte-
nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da
quelli consentiti potrà dar luogo a situazioni di pericolo.
Trattamento ed utilizzo appropriato di utensili dotati di
batterie ricaricabili
Caricare la batteria ricaricabile solo ed esclusivamente
nei dispositivi di carica consigliati dal produttore. Per
un dispositivo di carica previsto per un determinato tipo di
batteria sussiste pericolo di incendio se viene utilizzato
con un tipo diverso di batteria ricaricabile.
Avere cura d’impiegare negli elettroutensili solo ed
esclusivamente batterie ricaricabili esplicitamente
previste. L’uso di batterie ricaricabili di tipo diverso potrà
dare insorgenza a lesioni e comportare il rischio d’incendi.
Non avvicinare batterie non utilizzate a fermagli, mo-
nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget-
ti metallici che potrebbero provocare un cavallotta-
mento dei contatti. Un eventuale corto circuito tra i
contatti dell’accumulatore potrà dare origine a bruciature
o ad incendi.
In caso d’impiego errato si provoca il pericolo di fuoriu-
scita di liquido dalla batteria ricaricabile. Evitarne as-
solutamente il contatto. In caso di contatto accidenta-
le, sciacquare accuratamente con acqua. Rivolgersi
immediatamente al medico, qualora il liquido dovesse
entrare in contatto con gli occhi. Il liquido fuoriuscito
OBJ_BUCH-1204-004.book Page 42 Tuesday, October 17, 2017 2:56 PM
Italiano | 43
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
dalla batteria ricaricabile potrà causare irritazioni cutanee
o ustioni.
Assistenza
Fare riparare l’elettroutensile solo ed esclusivamente
da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-
data la sicurezza dell’elettroutensile.
Indicazioni di sicurezza per seghetti alternativi
Tenere l’apparecchio per le superfici isolate dell’impu-
gnatura qualora venissero effettuati lavori durante i
quali l’accessorio potrebbe venire a contatto con cavi
elettrici nascosti. Il contatto con un cavo sotto tensione
può mettere sotto tensione anche parti metalliche dell’ap-
parecchio, causando una scossa elettrica.
Tenere le mani sempre lontane dalla zona operativa.
Mai afferrare con le mani la parte inferiore del pezzo in
lavorazione. Toccando la lama vi è un serio rischio di inci-
dente.
Avvicinare l’elettroutensile alla superficie in lavorazio-
ne soltanto quando è in azione. In caso contrario vi è il pe-
ricolo di provocare un contraccolpo se l’utensile ad innesto
si inceppa nel pezzo in lavorazione.
Accertarsi che durante l’operazione di taglio il piedino
9 sia ben posato. Una lama con un’angolatura impropria
può rompersi oppure provocare un contraccolpo.
Una volta terminata l’operazione di lavoro, spegnere
l’elettroutensile ed estrarre la lama dal taglio eseguito
soltanto quando si sarà fermata completamente. In
questo modo si evita di provocare un contraccolpo e si può
posare l’elettroutensile senza nessun pericolo.
Utilizzare esclusivamente lame integre ed in perfette
condizioni. Lame deformate oppure non affilate possono
rompersi, influenzare negativamente il taglio oppure cau-
sare un contraccolpo.
Dopo aver spento la macchina, non cercare di fermare
la lama esercitando pressione lateralmente. La lama
può subire dei danni, rompersi oppure provocare un con-
traccolpo.
Al fine di rilevare linee di alimentazione nascoste, uti-
lizzare adatte apparecchiature di ricerca oppure rivol-
gersi alla locale società erogatrice. Un contatto con linee
elettriche può provocare lo sviluppo di incendi e di scosse
elettriche. Danneggiando linee del gas si può creare il peri-
colo di esplosioni. Penetrando una tubazione dell’acqua si
provocano seri danni materiali.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-
ne può essere bloccato con sicurezza in posizione solo uti-
lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.
Prima di posare l’elettroutensile, attendere sempre fi-
no a quando si sarà fermato completamente. L’accesso-
rio può incepparsi e comportare la perdita di controllo
dell’elettroutensile.
Non aprire la batteria. Vi è il pericolo di un corto circuito.
Proteggere la batteria ricaricabile dal calore,
p. es. anche dall’irradiamento solare continuo,
dal fuoco, dall’acqua e dall’umidità. Esiste peri-
colo di esplosione.
In caso di difetto e di uso improprio della batteria rica-
ricabile vi è il pericolo di una fuoriuscita di vapori. Far
entrare aria fresca e farsi visitare da un medico in caso
di disturbi. I vapori possono irritare le vie respiratorie.
Utilizzare la batteria ricaricabile esclusivamente insie-
me all’elettroutensile Bosch. Solo in questo modo la bat-
teria ricaricabile viene protetta da sovraccarico pericolo-
so.
Se si usano oggetti appuntiti, come ad es. chiodi o un
cacciavite, oppure se si esercita forza dall’esterno, la
batteria ricaricabile può danneggiarsi. Può verificarsi un
cortocircuito interno e la batteria può incendiarsi, emette-
re fumo, esplodere o surriscaldarsi.
Descrizione del prodotto e caratteri-
stiche
Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-
spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gra-
vi.
Uso conforme alle norme
In caso di appoggi fissi, la macchina è idonea per l’esecuzione
di tagli di troncatura e di tagli dal pieno nel legno, in materie
plastiche, nel metallo, nella piastra ceramica e nella gomma.
Essa è adatta per tagli diritti e curvi con un angolo obliquo fino
a 45°. Osservare sempre le indicazioni relative alle lame.
L’illuminazione di questo elettroutensile è concepita per illu-
minare l’area di lavoro dell’elettroutensile stesso e non è adat-
ta per illuminare l’ambiente domestico.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all’illu-
strazione dell’elettroutensile che si trova sulla pagina con la
rappresentazione grafica.
1 Pulsante di sicurezza dell’interruttore di avvio/arresto
2 Interruttore di avvio/arresto
3 Indicatore dello stato di carica della batteria
4 Batteria ricaricabile *
5 Tasto di sbloccaggio della batteria ricaricabile
6 Tubo di aspirazione*
7 Innesto per aspirazione
8 Deposito per lame
9 Piedino
10 Levetta di regolazione dell’oscillazione
11 Paratrucioli per aspirazione
12 Rullo di guida
13 Base per controllo della linea di taglio «Cut Control»
14 Lama
OBJ_BUCH-1204-004.book Page 43 Tuesday, October 17, 2017 2:56 PM
44 | Italiano
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
15 Finestrella per controllo della linea di taglio
«Cut Control»
16 Frontalino di protezione
17 Attacco per la lama
18 Illuminazione del punto di avvitatura «PowerLight»
19 Impugnatura (superficie di presa isolata)
20 Dispositivo antistrappo
21 Guida per la guida parallela
22 Scala angolo obliquo
23 Vite
24 Marcatura del taglio 0°
25 Marcatura del taglio 45°
26 Vite di fissaggio della guida parallela*
27 Guida parallela con guida per tagli circolari*
28 Punta di centraggio della guida per tagli circolari
*L’accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L’accessorio completo è contenuto nel
nostro programma accessori.
Dati tecnici
Montaggio
Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile. In caso d’azionamento accidentale dell’interrut-
tore di avvio/di arresto sussisterà il pericolo di incidenti.
Caricare la batteria (vedi figura A)
Utilizzare esclusivamente i caricabatteria indicati nei
dati tecnici. Soltanto questi caricabatteria sono adatti alle
batterie agli ioni di litio utilizzate nel vostro elettroutensile.
Nota bene: La batteria ricaricabile viene fornita parzialmente
carica. Per garantire l’intera potenza della batteria ricaricabi-
le, prima del primo impiego ricaricare completamente la bat-
teria ricaricabile nella stazione di ricarica.
La batteria ricaricabile a ioni di litio può essere ricaricata in
qualsiasi momento senza ridurne la durata. Un’interruzione
dell’operazione di ricarica non danneggia la batteria ricarica-
bile.
La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento comple-
to. In caso di batteria scarica l’elettroutensile si spegne attra-
verso un interruttore automatico: Il portautensile od
accessorio non si muove più.
Dopo la disattivazione automatica dell’elettroutensile
non continuare a premere l’interruttore di avvio/arre-
sto. La batteria ricaricabile potrebbe subire dei danni.
Per la rimozione della batteria ricaricabile 4 premere il tasto di
sbloccaggio 5 e togliere la batteria dall’elettroutensile tiran-
dola verso l’alto. Durante questa operazione prestare la do-
vuta cautela al fine di non danneggiare l’utensile.
Si prega di attenersi alle indicazioni relative allo smaltimento.
Inserimento/sostituzione della lama
Montando la lama portare sempre guanti di protezione.
Toccando la lama vi è il pericolo di incidenti.
Selezione della lama
Una vista generale relativa alle lame consigliate è riportata alla
fine delle presenti istruzioni. Impiegare esclusivamente lame
con gambo ad una camma (gambo a T) oppure con gambo uni-
versale 1/4" (gambo a U). La lama non dovrebbe essere più
lunga del necessario per il taglio previsto.
Per il taglio di curve strette utilizzare una lama stretta.
Inserimento della lama (vedi figura B)
Prima dell’inserimento pulire il gambo della lama di ta-
glio. Un gambo sporco non può essere fissato in modo si-
curo.
Se necessario, togliere il paratrucioli 11 (vedere
«Paratrucioli»).
Spingere l’attacco per la lama 17 verso l’alto in direzione della
freccia. Spingere la lama 14, con i denti in direzione del taglio,
fino all’arresto nell’attacco per la lama.
Inserendo la lama accertarsi che il dorso della lama si trovi be-
ne nella scanalatura del rullo di guida 12.
Controllare che la lama sia inserita correttamente. Una
lama allentata può cadere fuori dalla sede e ferire l’opera-
tore.
Rimozione della lama (vedi figura C)
Spingere l’attacco per la lama 17 verso l’alto in direzione della
freccia e rimuovere la lama 14.
Seghetto alternativo PST 18 LI
Codice prodotto
3 603 K11 0..
Tensione nominale
V= 18
Controllo del numero di corse
Oscillazione
Numero di corse a vuoto n
0
min
-1
0–2400
Corsa
mm 20
Max. profondità di taglio
–nel legno
– nell’alluminio
– nell’acciaio (non legato)
mm
mm
mm
80
12
5
Angolo di inclinazione del taglio
(sinistra/destra) max.
°45
Peso in funzione della
EPTA-Procedure 01:2014
kg 1,9
Temperatura ambiente consentita
– durante la carica
– durante il funzionamento
1)
e per
lo stoccaggio
°C
°C
0...+45
–20...+50
Batterie raccomandate
PBA 18V...V
PBA 18V...W
Caricabatteria raccomandati
AL 22.. CV
AL 18.. CV
1) prestazioni limitate in presenza di temperature <0 °C
OBJ_BUCH-1204-004.book Page 44 Tuesday, October 17, 2017 2:56 PM
Italiano | 45
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Deposito per lame (vedi figura D)
E’ possibile conservare fino a sei lame di una lunghezza massi-
ma di 110 mm nel deposito per lame 8. Inserire le lame con
attacco a T nell’apposito incavo del deposito per lame. Posso-
no essere messe fino a tre lame l’una sopra l’altra.
Chiudere il deposito per lame e spingerlo fino alla battuta di
arresto nell’incavo del piedino 9.
Dispositivo antistrappo (vedi figura E)
Il dispositivo antistrappo 20 (accessorio opzionale) può evi-
tare strappi alla superficie durante l’operazione di taglio di le-
gname. Il dispositivo antistrappo può essere utilizzato solo in
caso di determinati tipi di lame e solo in caso di angolo di incli-
nazione del taglio pari a 0°. In caso di operazioni di taglio con
il dispositivo antistrappo, il piedino 9 non può essere sposta-
to posteriormente per effettuare tagli in prossimità di bordi.
Inserire dal basso il dispositivo antistrappo 20 nel piedino 9
(come illustrato nella figura con la tacca verso l’alto).
Controllo della linea di taglio «Cut Control»
Il sistema di controllo della linea di taglio «Cut Control» con-
sente di condurre con precisione l’elettroutensile lungo una li-
nea di taglio che viene visualizzata sul pezzo in lavorazione. La
dotazione del sistema «Cut Control» comprende la finestra
d’ispezione 15 con marcature di taglio e lo zoccolo 13 per il
fissaggio sull’elettroutensile.
Fissaggio del «Cut Control» al piedino (vedi figura F)
Fissare la finestrella per «Cut Control» 15 ai supporti della ba-
se 13. Poi comprimere leggermente la base e farla scattare
nella guida 21 del piedino 9.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Utilizzare possibilmente un’aspirazione polvere adatta
per il materiale.
– Provvedere per una buona aerazione del posto di lavo-
ro.
– Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali
da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le pol-
veri si possono incendiare facilmente.
Paratrucioli (vedere figure G – H)
Montare il paratrucioli 11 prima di collegare l’elettroutensile
ad un sistema di aspirazione polvere.
Applicare il paratrucioli 11 sull’elettroutensile in modo che il
supporto centrale sul frontalino di protezione 16 ed entrambi
i supporti esterni scattino in posizione nelle rientranze del
corpo.
Togliere il paratrucioli 11 per lavori senza aspirazione polvere
e per tagli obliqui. Per la rimozione comprimere il paratrucioli
all’altezza dei supporti esterni ed estrarlo in avanti.
Collegamento dell’aspirazione polvere
Inserire un tubo di aspirazione 6 (accessorio opzionale) sul
montante di aspirazione 7. Collegare il tubo di aspirazione 6
con un aspirapolvere (accessorio opzionale). Una visione
d’insieme relativa al collegamento con diversi tipi di aspira-
polvere si trova alla fine di queste istruzioni.
Per permettere un’aspirazione ottimale applicare il dispositi-
vo antistrappo 20.
L’aspirapolvere deve essere adatto per il materiale da lavora-
re.
Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.
Uso
Modi operativi
Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile. In caso d’azionamento accidentale dell’interrut-
tore di avvio/di arresto sussisterà il pericolo di incidenti.
Regolazione dell’oscillazione
L’oscillazione regolabile in quattro stadi permette un adatta-
mento ottimale della velocità di taglio, della prestazione di ta-
glio e dei risultati di taglio al materiale da sottoporre a lavora-
zione.
Tramite la levetta di regolazione 10 è possibile regolare
l’oscillazione anche durante la fase di funzionamento.
Il livello ottimale di oscillazione per la rispettive applicazione
deve essere rilevata eseguendo delle prove pratiche. Per tale
operazione si tenga presente quanto segue:
– Quanto più fine e pulito deve essere il taglio richiesto, tan-
to minore deve essere il livello di oscillazione regolato
event. fino a disattivarlo completamente.
– In caso di lavorazione di materiali sottili come (p.es. lamie-
re) disattivare l’oscillazione.
– In caso di materiali duri (p.es. acciaio) lavorare con una
bassa oscillazione.
– In caso di materiali teneri e durante l’operazione di taglio di
legname nella direzione delle fibre è possibile lavorare al
massimo livello di oscillazione.
senza oscillazione
oscillazione piccola
oscillazione media
oscillazione alta
OBJ_BUCH-1204-004.book Page 45 Tuesday, October 17, 2017 2:56 PM
46 | Italiano
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Impostazione dell’angolo obliquo (vedi figura I)
In caso di tagli obliqui fino a 45°, il piedino 9 può essere spo-
stato verso destra o verso sinistra.
– Rimuovere il paratrucioli 11 e l’innesto per aspirazione 7.
– Estrarre il deposito per lame 8 dal piedino 9.
– Allentare la vite 23 e spingere il piedino 9 leggermente in
direzione del montante di aspirazione 7.
– Per una precisa regolazione dell’angolo obliquo, sul lato
destro e su quello sinistro del piedino sono disponibili pun-
ti di scatto in posizione a 0°, 22,5° e 45°. Basandosi sulla
scala 22 graduata ribaltare il piedino 9 alla posizione ri-
chiesta. Altri angoli obliqui possono essere regolati utiliz-
zando un goniometro.
– Una volta conclusa questa operazione, spingere il piedino
9 fino alla battuta di arresto in direzione della lama 14.
– Avvitare di nuovo bene la vite 23.
Paratrucioli 11, innesto per aspirazione 7 e dispositivo anti-
strappo 20 non possono essere impiegati per tagli obliqui.
Controllo della linea di taglio per tagli obliqui
(vedi figura J)
Per il controllo della linea di taglio, la finestrella per «Cut Con-
trol» 15 ha una marcatura 24 per il taglio perpendicolare a 0°
ed una marcatura 25 per il taglio obliquo destro o sinistro a
45° secondo la scala 22.
La marcatura di taglio per angoli obliqui tra 0° e 45° è propor-
zionale. Questa marcatura di taglio può essere applicata in
modo non permanente sulla finestrella per «Cut Control» 15
con un evidenziatore e può essere cancellata facilmente.
Eseguire un taglio di prova per verificare la precisione del ta-
glio.
Spostamento del piedino (vedi figura I)
Per effettuare tagli in prossimità di bordi è possibile spostare
posteriormente il piedino 9.
Allentare la vite 23 e spingere il piedino 9 fino alla battuta di
arresto in direzione del montante di aspirazione 7.
Avvitare di nuovo bene la vite 23.
Il taglio con piedino spostato 9 è possibile soltanto con un an-
golo obliquo di 0°. Inoltre, il controllo della linea di taglio «Cut
Control» con la base 13, la guida parallela con guida per tagli
circolari 27 (accessorio) nonché il dispositivo antistrappo 20
non devono essere utilizzati.
Messa in funzione
Applicazione della batteria ricaricabile
Utilizzare esclusivamente batterie agli ioni di litio origi-
nali Bosch dotate della tensione riportata sulla targhet-
ta di costruzione dell’elettroutensile in dotazione. L’im-
piego di batterie diverse da quelle consigliate potrà
comportare il pericolo di lesione o d’incendio.
Accendere/spegnere
Per accendere l’elettroutensile azionare prima il pulsante di
sicurezza 1 e premere poi l’interruttore di avvio/arresto 2 te-
nendolo premuto.
La lampadina 18 è illuminata in caso di interruttore di av-
vio/arresto 2 premuto leggermente oppure premuto comple-
tamente e consente l’illuminazione del settore di lavoro in ca-
so di condizioni di luce sfavorevoli.
Per spegnere l’elettroutensile rilasciare di nuovo l’interrutto-
re di avvio/arresto 2.
Nota bene: Per motivi di sicurezza non è possibile bloccare
l’interruttore avvio/arresto 2 che deve essere tenuto sempre
premuto durante l’esercizio.
Per risparmiare energia accendere l’elettroutensile solo se lo
stesso viene utilizzato.
Controllo del numero di corse
Aumentando oppure diminuendo la pressione sull’interrutto-
re di avvio/arresto 2 è possibile controllare in continuo il nu-
mero corse dell’elettroutensile acceso.
Premendo leggermente sull’interruttore di avvio/arresto 2 si
riduce il numero di corse. Aumentando la pressione si aumen-
ta il numero di corse.
Il numero di corse necessario dipende dal tipo di materiale in
lavorazione e dalle specifiche condizioni operative e può es-
sere dunque determinato a seconda del caso eseguendo delle
prove pratiche.
Si consiglia una riduzione del numero corse all’atto di applica-
re la lama sul pezzo in lavorazione nonché tagliando materiale
in plastica ed alluminio.
In caso di lavori lunghi con numero di corse basso, l’elettrou-
tensile si può riscaldare notevolmente. Togliere la lama e per
il raffreddamento far funzionare l’elettroutensile ca. 3 minuti
al numero di corse massimo.
Indicatore dello stato di carica della batteria
L’indicatore dello stato di carica della batteria 3 indica, ad
elettroutensile acceso, lo stato di carica della batteria ed è co-
stituito da 3 LED verdi.
Protezione termosensibile contro sovraccarichi
Se impiegato in modo conforme, l’elettroutensile non può su-
bire sovraccarichi. In caso di carico eccessivo, o qualora ven-
ga utilizzato oltre il campo di temperatura consentito per la
batteria, il numero di giri viene ridotto oppure l’elettroutensile
si disattiva. In caso di numero di giri ridotto, l’elettroutensile
entra in funzione solamente al raggiungimento della tempera-
tura consentita per la batteria o, in caso di carico ridotto, nuo-
vamente con il massimo numero di giri. In caso di disinseri-
mento automatico, disattivare l’elettroutensile, lasciare
raffreddare la batteria e mettere nuovamente in funzione
l’elettroutensile.
I 3 LED dell’indicatore dello stato di carica della batteria 3
lampeggiano velocemente se la temperatura della batteria ri-
caricabile si trova al di fuori del campo della temperatura
d’esercizio da –20 a +50 °C e/o è scattata la protezione con-
tro sovraccarichi.
LED Autonomia
Luce continua 3 x verde ≥ 66 %
Luce continua 2 x verde 34–65%
Luce continua 1 x verde 11–33%
Segnale luminoso intermittente lento 1 x ver-
de ≤10%
OBJ_BUCH-1204-004.book Page 46 Tuesday, October 17, 2017 2:56 PM
Italiano | 47
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Protezione contro lo scaricamento totale
La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento comple-
to. In caso di batteria scarica l’elettroutensile si spegne attra-
verso un interruttore automatico: Il portautensile od
accessorio non si muove più.
Indicazioni operative
In determinate condizioni, la presenza di forti campi elettro-
magnetici potrebbe pregiudicare il funzionamento dell’elet-
troutensile e provocarne l’arresto. Dopo lo spegnimento, pre-
mere nuovamente l’interruttore di accensione/spegnimento
2 per riattivare l’elettroutensile.
Utilizzare sempre un supporto stabile oppure una stazio-
ne di taglio (Bosch PLS 300) per lavorare pezzi piccoli e
sottili.
Taglio dal centro (vedifigura K)
Seguendo il procedimento di taglio dal centro possono
essere lavorati solo materiali teneri con legno, lastre di
carton gesso o simili!
Per l’esecuzione di tagli dal centro utilizzare esclusivamente
lame corte. Tagli dal centro sono possibili soltanto con un an-
golo obliquo di 0°.
Applicare l’elettroutensile con il bordo anteriore del piedino 9
sul pezzo in lavorazione evitando che la lama di taglio 14 toc-
chi il pezzo in lavorazione ed accenderlo. In caso di elettrou-
tensili dotati di controllo del numero di corse, selezionare il
numero massimo di corse. Spingere forte l’elettroutensile
contro il pezzo in lavorazione ed iniziare lentamente il taglio
sul materiale.
Non appena il piedino 9 arriva a poggiare completamente sul
pezzo in lavorazione, continuare a tagliare lungo la linea di ta-
glio richiesta.
Guida parallela con guida per tagli circolari (accessori)
Per lavori con la guida parallela con guida per tagli circolari 27
(accessorio opzionale) lo spessore del pezzo in lavorazione
può essere al massimo di 30 mm.
Rimuovere la base per «Cut Control» 13 dal piedino 9. Per fa-
re questo comprimere leggermente la base ed estrarla dalla
guida 21.
Tagli paralleli (vedi figura L): Allentare la vite di fissaggio 26 e
spingere la scala della guida parallela attraverso la guida 21
nel piedino. Regolare la larghezza del taglio richiesta come va-
lore della scala al bordo interno del piedino. Avvitare bene la
vite di arresto 26.
Tagli circolari (vedere figura M): Eseguire alla linea di taglio
nel cerchio da tagliare un foro, sufficiente per passare con la
lama. Lavorare il foro con una fresa o lima per permettere un
contatto ottimale della lama alla linea di taglio. Applicare la vi-
te di fissaggio 26 sull’altro lato della guida parallela. Spingere
la scala della guida parallela attraverso la guida 21 nel piedi-
no. Eseguire nel pezzo in lavorazione un foro nel centro della
parte in cui è richiesto il taglio dal pieno. Applicare la punta di
centraggio 28 attraverso l’apertura interna della guida paral-
lela e nel foro eseguito. Regolare il raggio come valore della
scala al bordo interno del piedino. Avvitare bene la vite di fis-
saggio 26.
Liquido refrigerante/lubrificante
In caso di operazioni di taglio del metallo, al fine di evitare il ri-
scaldamento del materiale si dovrebbe applicare liquido refri-
gerante oppure lubrificante lungo la linea di taglio.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile. In caso d’azionamento accidentale dell’interrut-
tore di avvio/di arresto sussisterà il pericolo di incidenti.
Per poter garantire buone e sicure operazioni di lavoro,
tenere sempre puliti l’elettroutensile e le prese di ven-
tilazione.
Se la batteria ricaricabile non dovesse più funzionare, rivol-
gersi ad un Centro per il Servizio Clienti elettroutensili Bosch
autorizzato.
Pulire ad intervalli regolari l’alloggiamento lama. A tal fine,
estrarre la lama dall’elettroutensile e battere leggermente
l’elettroutensile su un piano orizzontale.
Forti accumuli di sporcizia dell’elettroutensile può implicare
disturbi del funzionamento. Per questo motivo, non eseguire
tagli dalla parte inferiore oppure sovra testa in caso di mate-
riali che producono molta polvere.
Lubrificare il rullo di guida 12 occasionalmente con una goc-
cia di olio.
Controllare il rullo di guida 12 ad intervalli regolari. In caso do-
vesse essere usurato, deve essere sostituito da un punto di
assistenza autorizzato per gli elettroutensili Bosch.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiu-
terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.
In caso di richieste o di ordinazione di pezzi di ricambio,
comunicare sempre il codice prodotto a 10 cifre riportato
sulla targhetta di fabbricazione del prodotto.
OBJ_BUCH-1204-004.book Page 47 Tuesday, October 17, 2017 2:56 PM
48 | Nederlands
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-
mente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: [email protected]h.com
Trasporto
Le batterie ricaricabili agli ioni di litio contenute sono soggette
ai requisiti di legge relativi a merci pericolose. Le batterie rica-
ricabili possono essere trasportate su strada tramite l’utente
senza ulteriori precauzioni.
In caso di spedizione tramite terzi (es.: trasporto aereo oppu-
re spedizioniere) devono essere osservati particolari requisiti
relativi ad imballo e marcatura. In questo caso per la prepara-
zione del pezzo da spedire è necessario ricorrere ad un esper-
to per merce pericolosa.
Spedire batterie ricaricabili solamente se la carcassa non è
danneggiata. Coprire con nastro adesivo i contatti scoperti ed
imballare la batteria ricaricabile in modo tale che non si muo-
va nell’imballo.
Vi preghiamo di osservare anche eventuali ulteriori norme na-
zionali.
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente
elettroutensili, batterie ricaricabili, accessori ed im-
ballaggi non più impiegabili.
Non gettare elettroutensili e batterie ricaricabi-
li/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE gli elet-
troutensili diventati inservibili e, in base alla direttiva europea
2006/66/CE, le batterie ricaricabili/batterie difettose o con-
sumate devono essere raccolte separatamente ed essere in-
viate ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolger-
si al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Batterie ricaricabili/Batterie:
Li-Ion:
Si prega di tener presente le indicazioni riportare nel paragra-
fo «Trasporto», pagina 48.
Con ogni riserva di modifiche tecniche.
Nederlands
Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elek-
trische gereedschappen
Lees alle veiligheidswaar-
schuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
komstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch ge-
reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri-
sche gereedschappen voor gebruik met een accu (zonder net-
snoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een
rommelige of onverlichte werkomgeving kan tot ongeval-
len leiden.
Werk met het elektrische gereedschap niet in een om-
geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be-
vinden. Elektrische gereedschappen veroorzaken vonken
die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik
van het elektrische gereedschap uit de buurt. Wanneer
u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter-
stekkers in combinatie met geaarde elektrische ge-
reedschappen. Onveranderde stekkers en passende
stopcontacten beperken het risico van een elektrische
schok.
Voorkom aanraking van het lichaam met geaarde op-
pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard is.
WAARSCHUWING
OBJ_BUCH-1204-004.book Page 48 Tuesday, October 17, 2017 2:56 PM
Nederlands | 49
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Houd het gereedschap uit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereed-
schap vergroot het risico van een elektrische schok.
Gebruik de kabel niet voor een verkeerd doel, om het
elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be-
wegende gereedschapdelen. Beschadigde of in de war
geraakte kabels vergroten het risico van een elektrische
schok.
Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik
van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is, dient u een aard-
lekschakelaar te gebruiken. Het gebruik van een aardlek-
schakelaar vermindert het risico van een elektrische
schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand
te werk bij het gebruik van het elektrische gereed-
schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-
bruik van het elektrische gereedschap kan tot ernstige ver-
wondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag al-
tijd een veiligheidsbril. Het dragen van persoonlijke be-
schermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher-
ming, afhankelijk van de aard en het gebruik van het elek-
trische gereedschap, vermindert het risico van verwondin-
gen.
Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u
bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in-
geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels
voordat u het elektrische gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg
ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onver-
wachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kle-
ding of sieraden. Houd haren, kleding en handschoe-
nen uit de buurt van bewegende delen. Loshangende
kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen
kunnen worden gemonteerd, dient u zich ervan te ver-
zekeren dat deze zijn aangesloten en juist worden ge-
bruikt. Het gebruik van een stofafzuiging beperkt het ge-
vaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elek-
trische gereedschappen
Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap
werkt u beter en veiliger binnen het aangegeven capaci-
teitsbereik.
Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit
het elektrische gereedschap voordat u het gereed-
schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld
starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-
sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Con-
troleer of bewegende delen van het gereedschap cor-
rect functioneren en niet vastklemmen en of onderde-
len zodanig gebroken of beschadigd zijn dat de
werking van het elektrische gereedschap nadelig
wordt beïnvloed. Laat deze beschadigde onderdelen
voor het gebruik repareren. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische gereedschap-
pen.
Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende inzetgereed-
schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetge-
reedschappen en dergelijke volgens deze aanwijzin-
gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-
sche gereedschappen voor andere dan de voorziene toe-
passingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu’s alleen op in oplaadapparaten die door de
fabrikant worden geadviseerd. Voor een oplaadappa-
raat dat voor een bepaald type accu geschikt is, bestaat
brandgevaar wanneer het met andere accu’s wordt ge-
bruikt.
Gebruik alleen de daarvoor bedoelde accu’s in de elek-
trische gereedschappen. Het gebruik van andere accu’s
kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de niet-gebruikte accu met pa-
perclips, munten, sleutels, spijkers, schroeven en an-
OBJ_BUCH-1204-004.book Page 49 Tuesday, October 17, 2017 2:56 PM
50 | Nederlands
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
dere kleine metalen voorwerpen die overbrugging van
de contacten kunnen veroorzaken. Kortsluiting tussen
de accucontacten kan brandwonden of brand tot gevolg
hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken.
Voorkom contact daarmee. Spoel bij onvoorzien con-
tact met water af. Wanneer de vloeistof in de ogen
komt, dient u bovendien een arts te raadplegen. Gelek-
te accuvloeistof kan tot huidirritaties en verbrandingen lei-
den.
Service
Laat het elektrische gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.
Veiligheidsvoorschriften voor decoupeerzagen
Houd het gereedschap aan de geïsoleerde greepvlak-
ken vast als u werkzaamheden uitvoert waarbij het in-
zetgereedschap verborgen stroomleidingen kan ra-
ken. Contact met een onder spanning staande leiding kan
ook metalen delen van het gereedschap onder spanning
zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van de plaats waar wordt
gezaagd. Grijp niet onder het werkstuk. Bij aanraking
van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingescha-
keld naar het werkstuk. Anders bestaat er gevaar voor
een terugslag als het inzetgereedschap in het werkstuk
vasthaakt.
Let erop dat de voetplaat 9 bij het zagen stabiel ligt.
Een schuin zaagblad kan breken of tot een terugslag lei-
den.
Schakel het elektrische gereedschap na beëindiging
van de werkzaamheden uit en trek het zaagblad pas uit
de zaagsnede nadat het gereedschap tot stilstand is ge-
komen. Zo voorkomt u een terugslag en kunt u het elektri-
sche gereedschap veilig neerleggen.
Gebruik alleen onbeschadigde zaagbladen die hele-
maal in orde zijn. Verbogen of niet-scherpe zaagbladen
kunnen breken, het zagen negatief beïnvloeden of een te-
rugslag veroorzaken.
Rem het zaagblad na het uitschakelen niet af door er
aan de zijkant tegen te drukken. Anders kan het zaag-
blad beschadigd worden, breken of een terugslag veroor-
zaken.
Gebruik een geschikt detectieapparaat om verborgen
stroom-, gas- of waterleidingen op te sporen of raad-
pleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade.
Zet het werkstuk vast. Een met spanvoorzieningen of een
bankschroef vastgehouden werkstuk wordt beter vastge-
houden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is
gekomen voordat u het neerlegt. Het inzetgereedschap
kan vasthaken en dit kan tot het verlies van de controle
over het elektrische gereedschap leiden.
Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accu tegen hitte, bijvoorbeeld ook
tegen voortdurend zonlicht, vuur, water en
vocht. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen
er dampen vrijkomen. Zorg voor frisse lucht en raad-
pleeg bij klachten een arts. De dampen kunnen de lucht-
wegen irriteren.
Gebruik de accu alleen in combinatie met uw Bosch
elektrische gereedschap. Alleen zo wordt de accu tegen
gevaarlijke overbelasting beschermd.
Door scherpe voorwerpen, zoals bijv. spijkers of
schroevendraaiers of door krachtinwerking van bui-
tenaf kan de accu beschadigd worden. Het kan tot een
interne kortsluiting leiden en de accu doen branden, ro-
ken, exploderen of oververhitten.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.
Gebruik volgens bestemming
Het gereedschap is bestemd voor het met vaste steun schul-
pen en het zagen van uitsparingen in hout, kunststof, metaal,
keramiekplaten en rubber. De machine is geschikt om recht
en in bochten te zagen met een verstekhoek tot 45°. De advie-
zen voor zaagbladen moeten in acht worden genomen.
Het licht van dit elektrische gereedschap is bestemd om het
directe werkbereik van het elektrische gereedschap te ver-
lichten en is niet geschikt voor ruimteverlichting in het huis-
houden.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.
1 Inschakelblokkering voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu *
5 Accu-ontgrendelingsknop
6 Afzuigslang*
7 Afzuigaansluiting
8 Zaagbladendepot
9 Voetplaat
10 Instelhendel pendelbeweging
11 Beschermkap voor afzuiging
12 Steunwiel
13 Voet voor zaaglijncontrole „Cut Control”
OBJ_BUCH-1204-004.book Page 50 Tuesday, October 17, 2017 2:56 PM
Nederlands | 51
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
14 Zaagblad
15 Kijkvenster voor zaaglijncontrole „Cut Control”
16 Bescherming tegen aanraken
17 Zaagbladopname
18 Lamp „PowerLight”
19 Handgreep (geïsoleerd greepvlak)
20 Antisplinterplaatje
21 Geleiding voor de parallelgeleider
22 Schaalverdeling verstekhoek
23 Schroef
24 Zaagmarkering 0°
25 Zaagmarkering 45°
26 Vastzetschroef van de parallelgeleider*
27 Parallelgeleider met cirkelsnijder*
28 Centreerpunt van cirkelsnijder
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.
Technische gegevens
Montage
Neem altijd de accu uit het elektrische gereedschap
voor werkzaamheden aan het gereedschap (zoals het
uitvoeren van onderhoud en het wisselen van inzetge-
reedschap) en voor het vervoeren en opbergen van het
gereedschap. Bij per ongeluk bedienen van de aan/uit-
schakelaar bestaat verwondingsgevaar.
Accu opladen (zie afbeelding A)
Gebruik alleen de in de technische gegevens vermelde
oplaadapparaten. Alleen deze oplaadapparaten zijn afge-
stemd op de bij het elektrische gereedschap gebruikte li-
thiumionaccu.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.
Om de volledige capaciteit van de accu te verkrijgen, laadt u
voor het eerste gebruik de accu volledig in het oplaadappa-
raat op.
De Lithium-Ion-accu kan op elk moment worden opgeladen
zonder de levensduur te verkorten. Een onderbreking van het
opladen schaadt de accu niet.
De lithiumionaccu is door middel van „Electronic Cell Protec-
tion (ECP)” beschermd tegen te sterk ontladen. Als de accu
leeg is, wordt het elektrische gereedschap door een veilig-
heidsschakeling uitgeschakeld. Her inzetgereedschap be-
weegt niet meer.
Druk na het automatisch uitschakelen van het elektri-
sche gereedschap niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.
Als u de accu 4 wilt verwijderen, drukt u op de ontgrendelings-
knop 5 en trekt u de accu omhoog uit het elektrische gereed-
schap. Forceer daarbij niet.
Neem de voorschriften ten aanzien van de afvalverwijdering
in acht.
Zaagblad inzetten of vervangen
Draag werkhandschoenen bij de montage van het zaag-
blad. Bij het aanraken van het zaagblad bestaat verwon-
dingsgevaar.
Zaagblad kiezen
Een overzicht van geadviseerde zaagbladen vindt u aan het
einde van deze gebruiksaanwijzing. Gebruik alleen zaagbla-
den met enkelnokkenschacht (T-schacht) of met 1/4" univer-
sele schacht (U-schacht). Het zaagblad mag niet langer zijn
dan nodig is voor de gewenste zaagsnede.
Gebruik voor het zagen van nauwe bochten een smal zaag-
blad.
Zaagblad inzetten (zie afbeelding B)
Reinig de schacht van het zaagblad voor het inzetten.
Een vervuilde schacht kan niet stevig worden bevestigd.
Verwijder indien nodig de beschermkap 11 (zie „Bescherm-
kap”).
Duw de zaagbladopname 17 in de richting van de pijl omhoog.
Duw het zaagblad 14, met de tanden in de zaagrichting, in de
zaagbladopname tot het niet meer verder kan.
Let er bij het inzetten van het zaagblad op dat de rug van het
zaagblad in de groef van het steunwiel 12 ligt.
Controleer of het zaagblad stevig vastzit. Een los zaag-
blad kan uit de zaaghouder vallen en kan u verwonden.
Zaagblad verwijderen (zie afbeelding C)
Duw de zaagbladopname 17 in de richting van de pijl omhoog
en verwijder het zaagblad 14.
Decoupeerzaag PST 18 LI
Productnummer
3 603 K11 0..
Nominale spanning
V= 18
Regeling aantal zaagbewegingen
Pendelbeweging
Onbelast aantal zaagbewegingen n
0
min
-1
0–2400
Zaagbeweging
mm 20
Max. zaagdiepte
–in hout
–in aluminium
– in staal (ongelegeerd)
mm
mm
mm
80
12
5
Zaaghoek (links/rechts) max.
°45
Gewicht volgens EPTA-Procedure
01:2014
kg 1,9
Toegestane omgevingstempera-
tuur
–bij het laden
–bij het gebruik
1)
en bij opslag
°C
°C
0...+45
–20...+50
Aanbevolen accu’s
PBA 18V...V
PBA 18V...W
Aanbevolen laadapparaten
AL 22.. CV
AL 18.. CV
1) beperkt vermogen bij temperaturen <0 °C
OBJ_BUCH-1204-004.book Page 51 Tuesday, October 17, 2017 2:56 PM
52 | Nederlands
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Zaagbladendepot (zie afbeelding D)
In het zaagbladendepot 8 kunt u zes zaagbladen met een leng-
te van 110 mm bewaren. Leg de zaagbladen met de enkelnok-
kenschacht (T-schacht) in de daarvoor voorziene uitsparing
van het zaagbladendepot. Er kunnen drie zaagbladen boven
elkaar liggen.
Sluit het zaagbladendepot en duw het tot aan de aanslag in de
uitsparing van de voetplaat 9.
Antisplinterplaatje (zie afbeelding E)
Het antisplinterplaatje 20 (toebehoren) kan uitsplinteren van
het oppervlak bij het zagen van hout voorkomen. Het anti-
splinterplaatje kan alleen bij bepaalde zaagbladtypen en al-
leen bij een zaaghoek van 0° worden gebruikt. De voetplaat 9
mag bij het zagen met het antisplinterplaatje niet naar achte-
ren worden verplaatst voor het zagen tot aan opstaande ran-
den.
Duw het antisplinterplaatje 20 van onderen in de voetplaat 9
(zoals op de afbeelding getoond met de inkeping omhoog).
Zaaglijncontrole „Cut Control”
Het zaaglijnvizier „CutControl” maakt het mogelijk om het
elektrische gereedschap precies langs een op het werkstuk
getekende zaaglijn te leiden. Bij het zaaglijnvizier
„CutControl” horen het zichtvenster 15 met zaagmarkeringen
en de sokkel 13 voor bevestiging op het elektrische gereed-
schap.
„Cut Control” aan de voetplaat bevestigen
(zie afbeelding F)
Klem het kijkvenster voor „Cut Control” 15 in de houders aan
de voet 13 vast. Druk vervolgens de voet iets samen en laat
deze in de geleiding 21 van de voetplaat 9 vastklikken.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
– Gebruik indien mogelijk een voor het materiaal geschik-
te stofafzuiging.
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-
klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewer-
ken materialen in acht.
Voorkom ophoping van stof op de werkplek. Stof kan
gemakkelijk ontbranden.
Beschermkap (zie afbeeldingen G – H)
Monteer de beschermkap 11 voordat u het elektrische ge-
reedschap op een stofafzuiging aansluit.
Plaats de beschermkap 11 zodanig op het elektrische gereed-
schap dat de middelste houder op de aanraakbescherming
16 en de beide buitenste houders in de uitsparing van het ma-
chinehuis vastklikken.
Verwijder de beschermkap 11 voor werkzaamheden zonder
stofafzuiging en voor verstekzaagwerkzaamheden. Druk
daarvoor de beschermkap ter hoogte van de buitenste hou-
ders samen en trek deze naar voren los.
Stofafzuiging aansluiten
Steek een afzuigslang 6 (toebehoren) op de afzuigadapter 7.
Verbind de afzuigslang 6 met een stofzuiger (toebehoren).
Een overzicht van aansluitingen op verschillende stofzuigers
vindt u aan het einde van deze gebruiksaanwijzing.
Gebruik voor een optimale afzuiging indien mogelijk het anti-
splinterplaatje 20.
De stofzuiger moet geschikt zijn voor het te bewerken materi-
aal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Functies
Neem altijd de accu uit het elektrische gereedschap
voor werkzaamheden aan het gereedschap (zoals het
uitvoeren van onderhoud en het wisselen van inzetge-
reedschap) en voor het vervoeren en opbergen van het
gereedschap. Bij per ongeluk bedienen van de aan/uit-
schakelaar bestaat verwondingsgevaar.
Pendelbeweging instellen
Dankzij de in vier standen instelbare pendelbeweging kunnen
zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden
aangepast aan het te bewerken materiaal.
Met de instelhendel 10 kunt u de pendelbeweging ook terwijl
het elektrische gereedschap loopt instellen.
De optimale pendelbeweging voor de gewenste toepassing
kunt u proefondervindelijk bepalen. Daarbij gelden de volgen-
de adviezen:
– Hoe fijner en schoner de zaagrand moet worden, hoe klei-
ner de pedelbeweging moet worden ingesteld, of deze
moet eventueel helemaal worden uitgeschakeld.
– Schakel bij de bewerking van dunne materialen (bijv. me-
taalplaat) de pendelbeweging uit.
– Werk in harde materialen (bijv. staal) met een kleine pen-
delbeweging.
– In zachte materialen en bij het zagen van hout in de richting
van de nerf kunt u met maximale pendelbeweging werken.
geen pendelbeweging
kleine pendelbeweging
gemiddelde pendelbeweging
grote pendelbeweging
OBJ_BUCH-1204-004.book Page 52 Tuesday, October 17, 2017 2:56 PM
Nederlands | 53
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Verstekhoek instellen (zie afbeelding I)
De voetplaat 9 kan voor verstekzaagsneden tot 45° naar
rechts of naar links worden gedraaid.
– Verwijder de beschermkap 11 en de afzuigaansluiting 7.
– Trek het zaagbladendepot 8 uit de voetplaat 9.
–Draai de schroef 23 los en duw de voetplaat 9 iets in de
richting van de afzuigadapter 7.
– Voor het instellen van nauwkeurige verstekhoeken heeft
de voetplaat rechts en links vastklikpunten bij 0°, 22,5° en
45°. Draai de voetplaat 9 volgens de schaalverdeling 22 in
de gewenste stand. Andere verstekhoeken kunt u met een
hoekmeter instellen.
–Duw de voetplaat 9 vervolgens tot aan de aanslag in de
richting van het zaagblad 14.
–Draai de schroef 23 weer vast.
De beschermkap 11, de afzuigaansluiting 7 en het antisplin-
terplaatje 20 kunnen bij verstekzaagwerkzaamheden niet
worden gebruikt.
Zaaglijncontrole bij het zagen van verstek
(zie afbeelding J)
Voor de zaaglijncontrole zijn op het kijkvenster voor „Cut Con-
trol” 15 één markering 24 voor haaks zagen (0°) en één mar-
kering 25 links en rechts voor het zagen van verstek (45°)
naar links of naar rechts volgens de schaalverdeling 22 aan-
wezig.
De zaagmarkering voor verstekhoeken tussen 0° en 45° is
proportioneel. Deze kan op het kijkvenster voor „Cut Control”
15 met een niet-permanente markeerstift aangegeven en ge-
makkelijk weer verwijderd worden.
Als u maatzuiver wilt werken, kunt het best eerst proefzagen.
Voetplaat verstellen (zie afbeelding I)
Voor het zagen tot aan opstaande randen kunt u de voetplaat
9 naar achteren verplaatsen.
Draai de schroef 23 los en duw de voetplaat 9 vervolgens tot
aan de aanslag in de richting van de afzuigadapter 7.
Draai de schroef 23 weer vast.
Zagen met verplaatste voetplaat 9 is alleen mogelijk met een
verstekhoek van 0°. Bovendien mogen de zaaglijncontrole
„Cut Control” met de voet 13, de parallelgeleider met cirkel-
snijder 27 (toebehoren) en het antisplinterplaatje 20
niet
worden gebruikt.
Ingebruikneming
Accu plaatsen
Gebruik alleen originele Bosch-lithiumionaccu’s met
de op het typeplaatje van het elektrische gereedschap
aangegeven spanning. Het gebruik van andere accu’s kan
tot verwondingen en brandgevaar leiden.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen bedient u
eerst de inschakelblokkering 1 en drukt u vervolgens de
aan/uit-schakelaar 2 in en houdt u deze ingedrukt.
De lamp 18 brandt als de aan/uit-schakelaar 2 licht of volledig
is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt
bij ongunstige lichtomstandigheden worden verlicht.
Als u het elektrische gereedschap wilt uitschakelen laat u de
aan/uit-schakelaar 2 los.
Opmerking: Om veiligheidsredenen kan de aan/uit-schake-
laar 2 van de machine niet worden vergrendeld, maar moet
deze tijdens het gebruik voortdurend ingedrukt blijven.
Om energie te besparen, schakelt u het elektrische gereed-
schap alleen in wanneer u het gebruikt.
Aantal zaagbewegingen instellen
Door toe- of afnemende druk op de aan/uit-schakelaar 2 kunt
u het aantal zaagbewegingen van het ingeschakelde elektri-
sche gereedschap traploos regelen.
Lichte druk op de aan/uit-schakelaar 2 heeft een klein aantal
zaagbewegingen tot gevolg. Met toenemende druk wordt het
aantal zaagbewegingen groter.
Het vereiste aantal zaagbewegingen is afhankelijk van het ma-
teriaal en de werkomstandigheden en kan proefsgewijs wor-
den vastgesteld.
Geadviseerd wordt om het aantal zaagbewegingen te vermin-
deren als het zaagblad op het werkstuk wordt geplaatst en bij
het zagen van kunststof en aluminium.
Bij langdurige werkzaamheden met een klein aantal zaagbe-
wegingen kan het elektrische gereedschap zeer heet worden.
Verwijder het zaagblad en laat het elektrische gereedschap
ca. 3 minuten met het maximale aantal zaagbewegingen lo-
pen om het te laten afkoelen.
Accu-oplaadindicatie
De accuoplaadindicatie 3 geeft bij een ingeschakeld elek-
trisch gereedschap de oplaadtoestand van de accu aan en be-
staat uit drie groene LED’s.
Temperatuurafhankelijke beveiliging tegen overbelas-
ting
Bij reglementair gebruik kan het elektrische gereedschap niet
overbelast worden. Bij te sterke belasting of het verlaten van
het toegestane accutemperatuurbereik wordt het toerental
gereduceerd of het elektrische gereedschap schakelt uit. Bij
gereduceerd toerental loopt het elektrische gereedschap pas
na het bereiken van de toegestane accutemperatuur of bij ver-
minderde belasting opnieuw met maximaal toerental. Bij au-
tomatische uitschakeling schakelt u het elektrische gereed-
schap uit, laat de accu afkoelen en schakel het elektrische
gereedschap opnieuw in.
De drie LED’s van de accuoplaadindicatie 3 knipperen snel als
de temperatuur van de accu buiten het bedrijfstemperatuur-
bereik van –20 tot +50 °C ligt en/of de beveiliging tegen over-
belasting geactiveerd is.
Bescherming tegen te sterk ontladen
De lithiumionaccu is door middel van „Electronic Cell Protec-
tion (ECP)” beschermd tegen te sterk ontladen. Als de accu
leeg is, wordt het elektrische gereedschap door een veilig-
LED Capaciteit
Permanent licht 3 x groen ≥ 66 %
Permanent licht 2 x groen 34–65 %
Permanent licht 1 x groen 11–33 %
Langzaam knipperlicht 1 x groen ≤ 10 %
OBJ_BUCH-1204-004.book Page 53 Tuesday, October 17, 2017 2:56 PM
54 | Nederlands
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
heidsschakeling uitgeschakeld. Her inzetgereedschap be-
weegt niet meer.
Tips voor de werkzaamheden
Onder bepaalde omstandigheden kunnen sterke elektromag-
netische velden het elektrische gereedschap belemmeren en
stoppen. Na het uitschakelen drukt u opnieuw op de aan/uit-
schakelaar 2 om het elektrische gereedschap weer in gebruik
te nemen.
Gebruik bij het bewerken van kleine of dunne werkstuk-
ken altijd een stabiele ondergrond of een zaagstation
(Bosch PLS 300).
Invallend zagen (zie afbeelding K)
Alleen zachte materialen als hout en gipskarton mogen
invallend worden gezaagd.
Gebruik voor invallend zagen alleen korte zaagbladen. Inval-
lend zagen is alleen mogelijk met een verstekhoek van 0°.
Zet het elektrische gereedschap met de voorste rand van de
voetplaat 9 op het werkstuk, zonder dat het zaagblad 14 het
werkstuk aanraakt, en schakel het in. Kies het maximale aan-
tal zaagbewegingen bij elektrisch gereedschap met een rege-
ling van het aantal zaagbewegingen. Duw het elektrische ge-
reedschap stevig tegen het werkstuk en laat het zaagblad
langzaam in het werkstuk invallen.
Zodra de voetplaat 9 met het hele oppervlak op het werkstuk
ligt, zaagt u langs de gewenste zaaglijn verder.
Parallelgeleider met cirkelsnijder (toebehoren)
Voor werkzaamheden met de parallelgeleider met cirkelsnij-
der 27 (toebehoren) mag de dikte van het werkstuk maximaal
30 mm bedragen.
Verwijder de voet voor „Cut Control” 13 uit de voetplaat 9.
Druk vervolgens de voet iets samen en neem deze uit de gelei-
ding 21.
Parallel zagen (zie afbeelding L): Draai de vastzetschroef 26
los en duw de schaalverdeling van de parallelgeleider door de
geleiding 21 in de voetplaat. Stel de gewenste zaagbreedte
als schaalverdelingswaarde aan de binnenkant van de voet-
plaat in. Draai de vastzetschroef 26 vast.
Cirkels zagen (zie afbeelding M): Boor bij de zaaglijn binnen
de te zagen cirkel een gat dat groot genoeg is om het zaagblad
erdoor te steken. Bewerkt het boorgat met een frees of vijl,
zodat het zaagblad op de zaaglijn aansluit. Zet de vastzet-
schroef 26 aan de andere zijde van de parallelgeleider. Duw
de schaalverdeling van de parallelgeleider door de geleiding
21 in de voetplaat. Boor een gat in het midden van de uitspa-
ring die u in het werkstuk wilt zagen. Steek de centreerpunt
28 door de inwendige opening van de parallelgeleider en in
het geboorde gat. Stel de radius als schaalverdelingswaarde
aan de binnenkant van de voetplaat in. Draai de vastzet-
schroef 26 vast.
Koel- en smeermiddel
Bij het zagen van metaal dient u vanwege de verwarming van
het materiaal langs de zaaglijn koel- resp. smeermiddel aan te
brengen.
Onderhoud en service
Onderhoud en reiniging
Neem altijd de accu uit het elektrische gereedschap
voor werkzaamheden aan het gereedschap (zoals het
uitvoeren van onderhoud en het wisselen van inzetge-
reedschap) en voor het vervoeren en opbergen van het
gereedschap. Bij per ongeluk bedienen van de aan/uit-
schakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieope-
ningen altijd schoon om goed en veilig te werken.
Neem contact op met een erkende klantenservicewerkplaats
voor Bosch elektrische gereedschappen als de accu niet meer
naar behoren werkt.
Reinig de zaagbladopname regelmatig. Neem daarvoor het
zaagblad uit het elektrische gereedschap en klop het gereed-
schap licht op een egaal oppervlak uit.
Sterke verontreiniging van het elektrische gereedschap kan
tot functiestoringen leiden. Zaag daarom materialen waarbij
veel stof vrijkomt niet van onderen of boven het hoofd.
Smeer het steunwiel 12 af en toe met een druppel olie.
Controleer het steunwiel 12 regelmatig. Als het steunwiel ver-
sleten is, moet het door een erkende Bosch-klantenservice
worden vervangen.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde-
len. Explosietekeningen en informatie over vervangingson-
derdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-
gen over onze producten en toebehoren.
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande productnummer vol-
gens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappe[email protected].com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.ger[email protected]
Vervoer
Op de meegeleverde Lithium-Ion-accu’s zijn de eisen voor het
vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-
nen door de gebruiker zonder verdere voorwaarden over de
weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expedi-
tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-
king en markering in acht worden genomen. In deze gevallen
moet bij de voorbereiding van de verzending een deskundige
voor gevaarlijke goederen worden geraadpleegd.
OBJ_BUCH-1204-004.book Page 54 Tuesday, October 17, 2017 2:56 PM
Dansk | 55
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Verzend accu’s alleen als de behuizing onbeschadigd is. Plak
blootliggende contacten af en verpak de accu zodanig dat de-
ze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu’s, toebehoren en
verpakkingen moeten op een voor het milieu verant-
woorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu’s en batte-
rijen niet bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU moeten niet meer
bruikbare elektrische gereedschappen en volgens de Europe-
se richtlijn 2006/66/EG moeten defecte of lege accu’s en bat-
terijen apart worden ingezameld en op een voor het milieu
verantwoorde wijze worden hergebruikt.
Accu’s en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 54 en
neem deze in acht.
Wijzigingen voorbehouden.
Dansk
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
Læs alle sikkerhedsinstrukser og an-
visninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der
risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til se-
nere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akku-
drevet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst.
Uorden eller uoplyste arbejdsområder øger faren for
uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,
hvor der findes brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dam-
pe.
Sørg for, at andre personer og ikke mindst børn holdes
væk fra arbejdsområdet, når maskinen er i brug. Hvis
man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må
under ingen omstændigheder ændres. Brug ikke adap-
terstik sammen med jordforbundet el-værktøj. Uæn-
drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.
Undgå kropskontakt med jordforbundne overflader
som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis
din krop er jordforbundet, øges risikoen for elektrisk stød.
Maskinen må ikke udsættes for regn eller fugt. Ind-
trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.
Brug ikke ledningen til formål, den ikke er beregnet til
(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin-
gen for at trække stikket ud af kontakten). Beskyt led-
ningen mod varme, olie, skarpe kanter eller maskinde-
le, der er i bevægelse. Beskadigede eller indviklede
ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyt-
tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-
ter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige
omgivelser, skal der bruges et HFI-relæ. Brug af et
HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver,
og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på-
virket af medikamenter eller euforiserende stoffer. Få
sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbril-
ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,
skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-
hængig af maskintype og anvendelse nedsætter risikoen
for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-
jet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære
el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det-
te øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj el-
ler skruenøgle, før el-værktøjet tændes. Hvis et stykke
værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.
Undgå en anormal legemsposition. Sørg for at stå sik-
kert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værk-
tøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgen-
stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe
fat i løstsiddende tøj, smykker eller langt hår.
ADVARSEL
OBJ_BUCH-1204-004.book Page 55 Tuesday, October 17, 2017 2:56 PM
56 | Dansk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Hvis støvudsugnings- og opsamlingsudstyr kan monte-
res, er det vigtigt, at dette tilsluttes og benyttes kor-
rekt. Brug af en støvopsugning kan reducere støvmæng-
den og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af maskinen. Brug altid et
el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et
el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen,
inden maskinen indstilles, der skiftes tilbehørsdele, el-
ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-
ger forhindrer utilsigtet start af el-værktøjet.
Opbevar ubenyttet el-værktøj uden for børns række-
vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes
af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-
ler, om bevægelige maskindele fungerer korrekt og ik-
ke sidder fast, og om delene er brækket eller beskadi-
get, således at el-værktøjets funktion påvirkes. Få
beskadigede dele repareret, inden maskinen tages i
brug. Mange uheld skyldes dårligt vedligeholdte el-værktø-
jer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-
geligt vedligeholdte skæreværktøjer med skarpe skære-
kanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-
se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til
formål, som ligger uden for det fastsatte anvendelsesom-
råde, kan føre til farlige situationer.
Omhyggelig omgang med og brug af akku-værktøj
Oplad kun akku’er i ladeaggregater, der er anbefalet af
fabrikanten. Et ladeaggregat, der er egnet til en bestemt
type batterier, må ikke benyttes med andre batterier –
brandfare.
Brug kun de akku’er, der er beregnet til el-værktøjet.
Brug af andre akku’er øger risikoen for personskader og er
forbundet med brandfare.
Ikke benyttede akku’er må ikke komme i berøring med
kontorclips, mønter, nøgler, søm, skruer eller andre
små metalgenstande, da disse kan kortslutte kontak-
terne. En kortslutning mellem batteri-kontakterne øger ri-
sikoen for personskader i form af forbrændinger.
Hvis akku’en anvendes forkert, kan der slippe væske
ud af akku’en. Undgå at komme i kontakt med denne
væske. Hvis det alligevel skulle ske, skylles med vand.
Søg læge, hvis væsken kommer i øjnene. Akku-væske
kan give hudirritation eller forbrændinger.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede
fagfolk og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til stiksave
Hold el-værktøjet i de isolerede gribeflader, når du ud-
fører arbejde, hvor indsatsværktøjet kan ramme bøje-
de strømledninger. Kontakt med en spændingsførende
ledning kan også sætte el-værktøjets metaldele under
spænding, hvilket kan føre til elektrisk stød.
Hold hænderne væk fra saveområdet. Stik ikke fingre-
ne ind under emnet. Du kan blive kvæstet, hvis du kom-
mer i kontakt med savklingen.
El-værktøjet skal altid være tændt, når det føres hen til
emnet. Ellers er der fare for tilbageslag, hvis indsatsværk-
tøjet sætter sig fast i emnet.
Sørg for, at fodpladen 9 ligger sikkert, når der saves.
En savklinge, der sidder i klemme, kan brække eller føre til
tilbageslag.
Sluk for el-værktøjet, når du er færdig med at save, og
træk først savklingen ud af snittet, når den står helt
stille. Således undgås tilbageslag, desuden kan el-værktø-
jet lægges sikkert fra.
Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede
eller uskarpe savklinger kan brække, påvirke snittet nega-
tivt eller føre til tilbageslag.
Forsøg ikke at bremse savklingen ved at trykke den ind
i siden, efter den er blevet slukket. Savklingen kan be-
skadiges, brække eller føre til tilbageslag.
Anvend egnede søgeinstrumenter til at finde frem til
skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab. Kontakt med elektriske ledninger kan
føre til brand og elektrisk stød. Beskadigelse af en gasled-
ning kan føre til eksplosion. Beskadigelse af en vandled-
ning kan føre til materiel skade.
Sikr emnet. Et emne holdes bedre fast med spændean-
ordninger eller skruestik end med hånden.
El-værktøjet må først lægges fra, når det står helt stil-
le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan
medføre, at man taber kontrollen over el-værktøjet.
Åben ikke akkuen. Fare for kortslutning.
Beskyt akkuen mod varme (f.eks. også mod va-
rige solstråler, brand, vand og fugtighed). Fare
for eksplosion.
Beskadiges akkuen eller bruges den forkert, kan der si-
ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler
dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch el-
værktøj. Kun på denne måde beskyttes akkuen mod farlig
overbelastning.
Akkuen kan blive beskadiget af spidse genstande som
f.eks. nåle eller skruetrækkere eller ekstern kraftpå-
virkning. Der kan opstå indvendig kortslutning, så akkuen
kan antændes, ryge, eksplodere eller overophedes.
OBJ_BUCH-1204-004.book Page 56 Tuesday, October 17, 2017 2:56 PM
Dansk | 57
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger. I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.
Beregnet anvendelse
Maskinen er beregnet til – på et fast underlag – at udføre gen-
nemskæringer, udsnit i træ, plast, metal, keramikplader og
gummi. Den er egnet til lige og kurvede snit med en gerings-
vinkel på op til 45°. Benyt de anbefalede savklinger.
Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets
umiddelbare arbejdsområde og er ikke beregnet som rumbe-
lysning i private hjem.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiden.
1 Kontaktspærre til start-stop-kontakt
2 Start-stop-kontakt
3 Akku-ladetilstandsindikator
4 Akku *
5 Akku-udløserknap
6 Opsugningsslange*
7 Opsugningsstuds
8 Savklingedepot
9 Fodplade
10 Indstillingsarm pendulregulering
11 Afdækningskappe til udsugning
12 Føringsrulle
13 Sokkel til snitlinjekontrol „Cut Control“
14 Savklinge
15 Kontrolvindue til snitlinjekontrol „Cut Control“
16 Berøringsbeskyttelse
17 Savklingeholder
18 Lampe „PowerLight“
19 Håndgreb (isoleret gribeflade)
20 Overfladebeskytter
21 Føring til parallelanslag
22 Skala geringsvinkel
23 Skrue
24 Snitmarkering 0°
25 Snitmarkering 45°
26 Indstillingsskrue til parallelanslag*
27 Parallelanlag med cirkelskærer*
28 Centreringsspids på cirkelskærer
*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-
res tilbehørsprogram.
Tekniske data
Montering
Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring. Utilsigtet aktivering af start-stop-kontakten er for-
bundet med kvæstelsesfare.
Opladning af akku (se Fig. A)
Brug kun de ladere, der fremgår af de tekniske data.
Kun disse ladeaggregater er afstemt i forhold til den Li-ion-
akku, der bruges på dit el-værktøj.
Bemærk: Akkuen er til dels oplades ved udleveringen. For at
sikre at akkuen fungerer 100 % oplades akkuen helt før første
ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-
kortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell
Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet
med en beskyttelseskontakt: Indsatsværktøjet bevæger sig
ikke mere.
Tryk ikke videre på start-stop-kontakten efter automa-
tisk slukning af el-værktøjet. Akkuen kan blive beskadi-
get.
Akkuen tages ud 4 ved at trykke på udløserknappen 5 og
trække akkuen opad ud af el-værktøjet. Undgå brug af vold.
Læs og overhold henvisningerne mhr. bortskaffelse.
Isætning/udskiftning af savklinge
Brug handsker, når savklingen monteres. Du kan blive
kvæstet, hvis savklingen berøres.
Stiksav PST 18 LI
Typenummer
3 603 K11 0..
Nominel spænding
V= 18
Slagantalstyring
Pendulregulering
Slagantal ubelastet n
0
min
-1
0–2400
Slaglængde
mm 20
max. snitdybde
–i træ
–i aluminium
– i stål (ulegeret)
mm
mm
mm
80
12
5
Snitvinkel (venstre/højre) maks.
°45
Vægt svarer til EPTA-Procedure
01:2014
kg 1,9
Tilladt omgivelsestemperatur
–ved opladning
–ved drift
1)
og opbevaring
°C
°C
0...+45
–20...+50
Anbefalede batterier PBA 18V...V
PBA 18V...W
Anbefalede ladere
AL 22.. CV
AL 18.. CV
1) begrænset effekt ved temperaturer <0 °C
OBJ_BUCH-1204-004.book Page 57 Tuesday, October 17, 2017 2:56 PM
58 | Dansk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Valg af savklinge
En oversigt over anbefalede savklinger findes bag i denne vej-
ledning. Isæt kun savklinger med enknastskaft (T-skaft) eller
med 1/4"-universalskaft (U-skaft). Savklingen bør ikke være
længere end det snit, der skal udføres.
Anvend en smal savklinge til savning af smalle kurver.
Isætning af savklinge (se Fig. B)
Rengør skaftet på savklingen, før det sættes i. Et snav-
set skaft kan ikke fastgøres sikkert.
Tag evt. afdækningskappen 11 af (se „Afdækningskappe“).
Skub savklingeholderen 17 op i pilens retning. Skub savklin-
gen 14, med tænderne i snitretning, helt ind i savklingens hol-
der.
Når savklingen sættes i, skal man være opmærksom på, at
savklingens ryg kommer til at ligge i føringsrullen 12.
Kontrollér at savklingen sidder rigtigt fast. En løs sav-
klinge kan falde ud og kvæste dig.
Udtagning af savklinge (se Fig. C)
Skub savklingeholderen 17 op i pilens retning og tag savklin-
gen ud 14.
Savklingedepot (se Fig. D)
I savklingedepotet 8 kan du opbevare op til seks savklinger
med en længde på op til 110 mm. Læg savklingerne med et-
knastskaftet (T-skaft) ind i udsparingen i savklingedepotet.
Op til tre savklinger kan ligge over hinanden.
Luk savklingedepotet og skub det helt ind i fodpladens udspa-
ring 9.
Overfladebeskytter (se Fig. E)
Overfladebeskytteren 20 (tilbehør) kan forhindre, at overfla-
der af træ ødelægges under savearbejdet. Overfladebeskyt-
teren kan kun anvendes til bestemte savklingetyper og kun
ved en snitvinkel på 0°. Fodpladen 9 må ikke forskydes bagud
til kantnær savning, når der saves med overfladebeskytter.
Tryk overfladebeskytteren 20 ind i fodpladen nedefra 9 (med
udkærvningen opad som vist på billedet).
Snitlinjekontrol „Cut Control“
Snitlinjekontrollen „Cut Control“ gør det muligt at føre el-
værktøjet præcist langs en snitlinje, som er tegnet på emnet.
Med til „Cut Control“ hører ruden 15 med snitmarkeringer og
soklen 13 til fastgørelse på el-værktøjet.
„Cut Control“ fastgøres på fodpladen (se Fig. F)
Klem kontrolvinduet til „Cut Control“ 15 fast i holderne på
soklen 13. Tryk herefter soklen let sammen og få den til at fal-
de i hak i føringen 21 på fodpladen 9.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træ-
sorter, mineraler og metal kan være sundhedsfarlige. Be-
røring eller indånding af støv kan føre til allergiske reaktio-
ner og/eller åndedrætssygdomme hos brugeren eller
personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som
kræftfremkaldende, især i forbindelse med ekstra stoffer
til træbehandling (chromat, træbeskyttelsesmiddel). As-
bestholdigt materiale må kun bearbejdes af fagfolk.
– Brug helst en støvopsugning, der egner sig til materia-
let.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materia-
ler, der skal bearbejdes.
Undgå at der samler sig støv på arbejdspladsen. Støv
kan let antænde sig selv.
Afdækningskappe (se Fig. G –H)
Montér afdækningskappen 11, før el-værktøjet tilsluttes til
støvudsugningen.
Anbring kappen 11 på el-værktøjet, så holderen i midten på
berøringsbeskyttelsen 16 og de to udvendige holdere falder i
hak i husets udsparinger.
Tag kappen 11 af, før arbejde uden støvopsugning og gerings-
snit udføres. Tryk kappen sammen på højde med de udvendi-
ge holdere og træk den af fremad.
Tilslutning af støvudsugning
Sæt udsugningsslangen 6 (tilbehør) på udsugningsstudsen 7.
Forbind udsugningsslangen 6 med en støvsuger (tilbehør).
En oversigt over tilslutning til forskellige støvsugere findes
bag i denne vejledning.
Anbring helst overfladebeskytteren for at sikre en optimal op-
sugning 20.
Støvsugeren skal være egnet til det materiale, som skal opsu-
ges.
Anvend en specialstøvsuger til opsugning af særligt sund-
hedsfarligt, kræftfremkaldende eller tørt støv.
Brug
Funktioner
Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring. Utilsigtet aktivering af start-stop-kontakten er for-
bundet med kvæstelsesfare.
Pendulregulering indstilles
Savklingens pendulregulering kan indstilles i fire trin, hvilket
gør det muligt at tilpasse snithastighed og snitkvalitet til det
materiale, der skal bearbejdes.
Med indstillingsarmen 10 kan du også indstille pendulregule-
ringen under arbejdet.
Det optimale pendultrin til den enkelte anvendelse finder man
bedst frem til ved at prøve sig frem. Følgende anbefalinger
gælder:
ingen pendulregulering
lille pendulregulering
gennemsnitlig pendulregulering
stor pendulregulering
OBJ_BUCH-1204-004.book Page 58 Tuesday, October 17, 2017 2:56 PM
Dansk | 59
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
– Vælg pendultrinnet så lille så muligt eller sluk helt for pen-
dulreguleringen desto finere og renere snitkanten skal væ-
re.
– Sluk for pendulreguleringen, når tynde emner (f.eks. pla-
der) skal bearbejdes.
– Arbejd i hårde materialer (f.eks. stål) med lille pendulregu-
lering.
– Til bløde materialer og savning i træ i fiberretning kan man
arbejde med max. pendulregulering.
Indstilling af geringsvinkel (se Fig. I)
Fodpladen 9 kan svinges mod højre eller venstre til gerings-
snit indtil 45°.
– Tag afdækningskappen 11 og opsugningsstudsen 7 af.
– Træk savklingedepotet 8 ud af fodpladen 9.
–Løsne skruen 23 og skub fodpladen 9 let i retning udsug-
ningsstuds 7.
– Til indstilling af præcise geringsvinkler er den højre og ven-
stre side af fodpladen udstyret med stoppunkter ved 0°,
22,5° og 45°. Sving fodpladen 9 i den ønskede position
iht. skalaen 22. Andre geringsvinkler kan indstilles med en
vinkelmåler.
– Skub herefter fodpladen 9 helt i retning savklinge 14.
–Spænd skruen 23 igen.
Afdækningskappe 11, opsugningsstuds 7 og overfladebe-
skytter 20 kan ikke anvendes til geringssnit.
Snitlinjekontrol ved geringssnit (se Fig. J)
Til snitlinjekontrollen findes der på kontrolvinduet til „Cut
Control“ 15 en markering 24 til det retvinklede snit med 0 ° og
en markering 25 til det til højre eller venstre faldende gerings-
snit med 45° iht. skalaen 22.
Snitmarkeringen til geringsvinkler mellem 0° og 45° er pro-
portionale. Den kan markeres ekstra med en ikke permanent
mærkepenstift og nemt fjernes igen på kontrolvinduet til „Cut
Control“ 15.
Til målnøjagtigt arbejde anbefales det at gennemføre et prø-
vesnit.
Forskydning af fodplade (se Fig. I)
Til kantnær savning kan fodpladen 9 forskydes bagud.
Løsne skruen 23 og skub fodpladen 9 helt i retning udsug-
ningsstuds 7.
Spænd skruen 23 igen.
Savning med forskudt fodplade 9 er kun mulig med en ge-
ringsvinkel på 0°. Desuden må snitlinjekontrollen „Cut Con-
trol“ med soklen 13, parallelanslaget med cirkelskærer 27
(tilbehør) samt overfladebeskytteren 20 ikke bruges.
Ibrugtagning
Isæt akku
Brug kun originale li-ion-akkuer fra Bosch, der skal ha-
ve den spænding, der er angivet på dit el-værktøjs ty-
peskilt. Brug af andre akku’er øger risikoen for personska-
der og er forbundet med brandfare.
Tænd/sluk
El-værktøjet tages i brug ved først at aktivere kontaktspær-
ren 1 og herefter trykke på start-stop-kontakten 2 og holde
den nede.
Lampen 18 lyser, når start-stop-kontakten 2 trykkes halvt el-
ler helt ned, hvilket gør det muligt at oplyse arbejdsområdet
ved dårlige lysforhold.
El-værktøjet slukkes ved at slippe start-stop-kontakten 2.
Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon-
takten 2 ikke fastlåses; den skal trykkes ned og holdes nede,
så længe saven er i drift.
For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.
Styring af slagantal
Med til- eller aftagende tryk på start-stop-kontakten 2 styrees
slagantallet for det tændte el-værktøj trinløst.
Et let tryk på start-stop-kontakten 2 fører til et lavt slagantal.
Med tiltagende tryk øges slagantallet.
Det krævede slagantal er afhængigt af arbejdsmaterialet og
arbejdsbetingelserne; man finder bedst frem til det passende
ved praktiske forsøg.
Det anbefales at reducere slagantallet, når savklingen sættes
på emnet og når der saves i plast og aluminium.
Arbejdes der i længere tid med lille slagtal, kan el-værktøjet
opvarmes stærkt. Tag savklingen ud og lad el-værktøjet løbe
med max. slagtal i ca. 3 min. til afkøling.
Akku-ladetilstandsindikator
Akku-ladetilstandsindikatoren 3 viser akkuens ladetilstand,
når el-værktøjet er tændt, og består af 3 grønne LED-lamper.
Temperaturafhængig overbelastningsbeskyttelse
Ved korrekt brug kan el-værktøjet ikke blive overbelastet.
Hvis belastningen bliver for stor, eller det tilladte temperatur-
område overskrides, reduceres omdrejningstallet, eller el-
værktøjet slukker. Når omdrejningstallet er reduceret, kører
el-værktøjet først med fuldt omdrejningstal, når det tilladte
batteritemperaturområde er nået, eller belastningen er redu-
ceret. Ved automatisk deaktivering deaktiverer du el-værktø-
jet, lader batteriet afkøle og tænder el-værktøjet igen.
De 3 LED-lamper i akku-ladetilstandsindikatoren 3 blinker
hurtigt, når akkuens temperatur er uden for driftstemperatur-
området fra –20 til +50 °C og/eller overbelastningsbeskyttel-
sen har reageret.
Beskyttelse mod dybdeafladning
Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell
Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet
med en beskyttelseskontakt: Indsatsværktøjet bevæger sig
ikke mere.
LED Kapacitet
Konstant lys 3 x grøn ≥ 66 %
Konstant lys 2 x grøn 34–65 %
Konstant lys 1 x grøn 11–33 %
Langsomt blinklys 1 x grøn ≤ 10 %
OBJ_BUCH-1204-004.book Page 59 Tuesday, October 17, 2017 2:56 PM
60 | Dansk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Arbejdsvejledning
Under visse betingelser kan kraftige elektromagnetiske felter
påvirke elværktøjet og standse det. Du starter elværktøjet
igen ved at trykke på tænd/sluk-knappen 2.
Anvend altid et stabilt underlag eller en savestation til
savning af små eller tynde materialer (Bosch PLS 300).
Dyksavning (se Fig. K)
Ved dyksavning må der kun bearbejdes bløde materia-
ler som f.eks. træ, gipskarton el.lign.!
Anvend kun korte savklinger til dyksavnig. Dyksavning er kun
mulig med en geringsvinkel på 0°.
Anbring fodpladens forreste kant på el-værktøjet 9 på emnet,
uden at savklingen 14 berører emnet, og tænd for el-værktø-
jet. Vælg det max. slagantal, hvis el-værktøjet er udstyret med
en slagantalstyring. Tryk el-værktøjet fast mod emnet og lad
savklingen dykke langsomt ned i arbejdsemnet.
Så snart fodpladen 9 ligger helt flad på emnet, saves videre
langs med den ønskede snitlinje.
Parallelanlag med cirkelskærer (tilbehør)
Til arbejde med parallelanslag med cirkelskærer 27 (tilbehør)
må emnets tykkelse maks. være 30 mm.
Fjern soklen til „Cut Control“ 13 fra fodpladen 9. Tryk hertil
soklen let sammen og tag den ud af føringen 21.
Parallelsnit (se Fig. L): Løsne skruen 26 og skub paralle-
lanslagets skala gennem føringen 21 i fodpladen. Indstil den
ønskede snitbredde som skalaværdi på fodpladens inder-
kant. Spænd skruen 26.
Cirkelsnit (se Fig. M): Bor et hul i snitlinjen inden for den cir-
kel, der skal saves; dette hul skal være stort nok til at kunne
stikke savklingen igennem. Bearbejd boringen med en fræser
eller en fil, så savklingen kan ligge an op ad snitlinjen. Anbring
stilleskruen 26 på den anden side af parallelanslaget. Skub
parallelanslaget skala gennem føringen 21 ind i fodpladen.
Bor et hul i emnet, i midten af det udsnit, der skal saves. Stik
centreringsspidsen 28 gennem den indvendige åbning i pa-
rallelanslaget og ind i det borede hul. Indstil radiussen som
skalaværdi på den indvendige kant af fodpladen. Drej stille-
skruen 26 fast.
Køle-/smøremiddel
Saves i metal, bør du smøre køle-/smøremiddel langs med
snitlinjen, da materialet ellers bliver alt for varmt.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring. Utilsigtet aktivering af start-stop-kontakten er for-
bundet med kvæstelsesfare.
El-værktøj og el-værktøjets ventilationsåbninger skal
altid holdes rene for at sikre et godt og sikkert arbejde.
Når akkuen ikke fungerer mere, bedes du kontakte et autori-
seret serviceværksted for Bosch el-værktøj.
Rengør savklingeholderen med regelmæssige mellemrum.
Tag savklingen ud af el-værktøjet og bank el-værktøjet let på
en lige flade.
Der kan opstå funktionsfejl, hvis el-værktøjet er alt for snav-
set. Sav derfor ikke i meget støvdannende materialer nedefra
eller over hovedhøjde.
Smør føringsrullen 12 med jævne mellemrum med en dråbe
olie.
Kontrollér føringsrullen 12 regelmæssigt. Er den slidt, skal
den udskiftes på et autoriseret Bosch-kundeværksted.
Kundeservice og brugerrådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og
vedligeholdelse af dit produkt samt reservedele. Eksplosions-
tegninger og informationer om reservedele findes også un-
der:
www.bosch-pt.com
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at
besvare spørgsmål vedr. vores produkter og deres tilbehør.
Produktets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.
Dansk
Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller
oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: 44898755
E-Mail: vaer[email protected]ch.com
Transport
De indeholdte Li-Ion-akkuer overholder bestemmelserne om
farligt gods. Akkuerne kan transporteres af brugeren på of-
fentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-
ler spedition) skal særlige krav vedr. emballage og mærkning
overholdes. Her skal man kontakte en faregodsekspert, før
forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne
kontakter og indpak akkuen på en sådan måde, at den ikke
kan bevæge sig i emballagen.
Følg venligst også eventuelle, videreførende, nationale for-
skrifter.
Bortskaffelse
El-værktøj, akku, tilbehør og emballage skal genbru-
ges på en miljøvenlig måde.
Smid ikke el-værktøj og akkuer/batterier ud sam-
men med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret elek-
troværktøj og iht. det europæiske direktiv 2006/66/EF skal
defekte eller opbrugte akkuer/batterier indsamles separat og
genbruges iht. gældende miljøforskrifter.
OBJ_BUCH-1204-004.book Page 60 Tuesday, October 17, 2017 2:56 PM
Svenska | 61
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Akkuer/batterier:
Li-Ion:
Læs og overhold henvisningerne i afsnit „Transport“, side 60.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna
inte följts kan orsaka elstöt, brand och/eller allvarliga person-
skador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på
arbetsplatsen och dåligt belyst arbetsområde kan leda till
olyckor.
Använd inte elverktyget i explosionsfarlig omgivning
med brännbara vätskor, gaser eller damm. Elverktygen
alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga
personer på betryggande avstånd. Om du störs av obe-
höriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget.
Stickproppen får absolut inte förändras. Använd inte
adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och passande vägg-
uttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör,
värmeelement, spisar och kylskåp. Det finns en större
risk för elstöt om din kropp är jordad.
Skydda elverktyget mot regn och väta. Tränger vatten in
i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att
bära eller hänga upp elverktyget och inte heller för att
dra stickproppen ur vägguttaget. Håll nätsladden på
avstånd från värme, olja, skarpa kanter och rörliga
maskindelar. Skadade eller tilltrasslade ledningar ökar
risken för elstöt.
När du arbetar med ett elverktyg utomhus använd
endast förlängningssladdar som är avsedda för utom-
husbruk. Om en lämplig förlängningssladd för utomhus-
bruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att
undvika elverktygets användning i fuktig miljö. Fel-
strömsskyddet minskar risken för elstöt.
Personsäkerhet
Var uppmärksam, kontrollera vad du gör och använd
elverktyget med förnuft. Använd inte elverktyg när du
är trött eller om du är påverkad av droger, alkohol eller
mediciner. Under användning av elverktyg kan även en
kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglas-
ögon. Användning av personlig skyddsutrustning som
t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-
hjälm och hörselskydd reducerar alltefter elverktygets typ
och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att
elverktyget är frånkopplat innan du ansluter stickprop-
pen till vägguttaget och/eller ansluter/tar bort batte-
riet, tar upp eller bär elverktyget. Om du bär elverktyget
med fingret på strömställaren eller ansluter påkopplat
elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan
du kopplar på elverktyget. Ett verktyg eller en nyckel i en
roterande komponent kan medföra kroppsskada.
Undvik onormala kroppsställningar. Se till att du står
stadigt och håller balansen. I detta fall kan du lättare kon-
trollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande klä-
der eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,
långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -upp-
samlingsutrustning, se till att dessa är rätt monterade
och används på korrekt sätt. Användning av damm-
utsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
Överbelasta inte elverktyget. Använd för aktuellt
arbete avsett elverktyg. Med ett lämpligt elverktyg kan
du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt strömställare får inte längre
användas. Ett elverktyg som inte kan kopplas in eller ur är
farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort bat-
teriet innan inställningar utförs, tillbehörsdelar byts ut
eller elverktyget lagras. Denna skyddsåtgärd förhindrar
oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverkty-
get inte användas av personer som inte är förtrogna
med dess användning eller inte läst denna anvisning.
Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga
komponenter fungerar felfritt och inte kärvar, att kom-
ponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt.
Låt skadade delar repareras innan elverktyget tas i
bruk. Många olyckor orsakas av dåligt skötta elverktyg.
VARNING
OBJ_BUCH-1204-004.book Page 61 Tuesday, October 17, 2017 2:56 PM
62 | Svenska
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta
skärverktyg med skarpa eggar kommer inte så lätt i kläm
och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv.
enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren
och arbetsmomenten. Om elverktyget används på ett sätt
som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladdlösa
elverktyg
Ladda batterierna endast i de laddare som tillverkaren
rekommenderat. Om en laddare som är avsedd för en viss
typ av batterier används för andra batterityper finns risk
för brand.
Använd endast batterier som är avsedda för aktuellt
elverktyg. Används andra batterier finns risk för kropps-
skada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små
metallföremål på avstånd från reservbatterier för att
undvika en bygling av kontakterna. En kortslutning av
batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att
vätska rinner ur batteriet. Undvik kontakt med väts-
kan. Vid oavsiktlig kontakt spola med vatten. Om
vätska kommer i kontakt med ögonen uppsök dess-
utom läkare. Batterivätskan kan medföra hudirritation
och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverk-
tyget och endast med originalreservdelar. Detta garan-
terar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för sticksågar
Håll i elverktyget endast vid de isolerade greppytorna
när arbeten utförs på ställen där insatsverktyget kan
skada dolda elledningar. Kontakt med en spänningsfö-
rande ledning kan sätta maskinens metalldelar under spän-
ning och leda till elstöt.
Se till att hålla händerna utanför sågområdet. För inte
in handen under arbetsstycket. Kontakt med sågbladet
medför risk för personskada.
Elverktyget ska vara i påslaget när det förs mot arbets-
stycket. Risk för bakslag uppstår om insatsverktyget fast-
nar i arbetsstycket.
Se till att fotplattan 9 ligger säkert an under sågningen.
Ett snedställd sågblad kan brytas eller orsaka bakslag.
Slå från elverktyget när arbetsmomentet är avslutat
och dra sågbladet ur sågsnittet först när sågbladet har
stannat. Därigenom undviks bakslag och elverktyget kan
säkert läggas åt sidan.
Använd endast oskadade, felfria sågblad. Deformerade
eller oskarpa sågblad kan brytas, negativt påverka snittet
eller orsaka bakslag.
Sågbladet får inte bromsas efter frånkopplingen med
tryck från sidan. Sågbladet kan skadas, brytas eller
orsaka bakslag.
Använd lämpliga detektorer för lokalisering av dolda
försörjningsledningar eller konsultera lokalt distribu-
tionsföretag. Kontakt med elledningar kan förorsaka
brand och elstöt. En skadad gasledning kan leda till explo-
sion. Borrning i vattenledning kan förorsaka sakskador.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i
en uppspänningsanordning eller ett skruvstycke hålls säk-
rare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort
det. Insatsverktyget kan haka upp sig och leda till att du
kan förlora kontrollen över elverktyget.
Öppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hög värme som t. ex.
längre solbestrålning, eld, vatten och fukt.
Explosionsrisk föreligger.
I skadat eller felanvänt batteri kan ångor uppstå. Tillför
friskluft och uppsök läkare vid åkommor. Ångorna kan
leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta
skyddar batteriet mot farlig överbelastning.
Batteriet kan skadas av vassa föremål som t. ex. spikar
eller skruvmejslar eller på grund av yttre påverkan. En
intern kortslutning kan uppstå och rök, explosion eller
överhettning kan förekomma hos batteriet.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar
och instruktioner. Fel som uppstår till följd av
att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
Ändamålsenlig användning
Sticksågen är avsedd för att på fast underlag såga genom och
göra urtag i trä, plast, metall, keramikplattor och gummi. Den
är lämplig för raka och böjda snitt med en geringsvinkel upp
till 45°. Beakta rekommendationen av sågblad.
Belysningen i detta elverktyg är avsett för att belysa verkty-
gets direkta arbetsområde och är inte lämpligt för att lysa upp
rum i bostaden.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.
1 Inkopplingsspärr för strömställaren Till/Från
2 Strömställare Till/Från
3 Indikering av batteriets laddningstillstånd
4 Batteri *
5 Batteriets upplåsningsknapp
6 Utsugningsslang*
7 Utsugningsadapter
8 Sågklingsmagasin
9 Fotplatta
10 Inställningsspak för pendling
11 Dammskydd för utsugning
OBJ_BUCH-1204-004.book Page 62 Tuesday, October 17, 2017 2:56 PM
Svenska | 63
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
12 Styrrulle
13 Sockel för såglinjekontroll ”Cut Control”
14 Sågblad
15 Fönster för såglinjekontroll ”Cut Control”
16 Beröringsskydd
17 Sågbladsfäste
18 Lampa ”PowerLight”
19 Handgrepp (isolerad greppyta)
20 Spjälkningsskydd
21 Styrning för parallellanslaget
22 Skala för geringsvinkel
23 Skruv
24 Märkning av snittlinje 0°
25 Märkning av snittlinje 45°
26 Parallellanslagets låsskruv*
27 Parallellanslag med cirkelskärare*
28 Cirkelskärarens centreringsspets
*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i
standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-
hör som finns.
Tekniska data
Montage
Ta bort batteriet innan åtgärder utförs på elverktyget
(t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt
påverkas finns risk för personskada.
Batteriets laddning (se bild A)
Använd endast de laddare, som anges i de tekniska
data. Endast denna typ av laddare är anpassad till det
litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För
full effekt ska batteriet före första användningen laddas upp i
laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.
Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.
Undvik att trycka på strömställaren Till/Från efter en
automatisk frånkoppling av elverktyget. Batteriet kan
skadas.
Ta bort batterimodulen 4 genom att trycka på upplåsnings-
knappen 5 och dra sedan batterimodulen uppåt ur elverkty-
get. Bruka inte våld.
Beakta anvisningarna för avfallshantering.
Insättning och byte av sågblad
Använd skyddshandskar vid montering av sågblad.
Beröring av sågbladet medför risk för personskada.
Val av sågblad
En översikt av rekommenderade sågblad finns i slutet av
denna bruksanvisning. Använd endast sågblad med enkam-
sskaft (T-skaft) eller med 1/4"-universalskaft (U-skaft). Såg-
bladet ska inte vara längre än vad som behövs för avsett snitt.
Använd ett smalt sågblad för sågning av tvära kurvor.
Sågbladets montering (se bild B)
Rengör sågbladets skaft innan det skjuts in. Ett ned-
smutsats skaft kan inte infästas tillförlitligt.
Ta vid behov bort dammskyddet 11 (se ”Dammskydd”).
Skjut sågbladsfästet 17 uppåt i pilens riktning. Skjut in såg-
bladet 14 mot anslaget i sågbladsfästet med tänderna i skär-
riktning.
Kontroller när sågbladet läggs i att sågbladets rygg ligger i
spåret på styrrullen 12.
Kontrollera att sågbladet sitter fast. Ett löst sågblad kan
falla ut och orsaka personskada.
Så här tas sågbladet ut (se bild C)
Skjut sågbladsfästet 17 uppåt i pilens riktning och ta bort såg-
bladet 14.
Sågbladsmagasin (se bild D)
I sågbladsmagasinet 8 kan sex sågblad med en längd upp till
110 mm förvaras. Lägg in sågbladen med enkamsskaftet
(T-skaft) i det avsedda urtaget i sågbladsmagasinet. Upp till
tre sågblad kan ligga på varandra.
Stäng sågbladsmagasinet och skjut in det till anslaget i urtaget
i fotplattan 9.
Sticksåg PST 18 LI
Produktnummer
3 603 K11 0..
Märkspänning
V= 18
Slagtalsreglering
Pendling
Tomgångsslagtal n
0
min
-1
0–2400
Slaglängd
mm 20
max. sågdjup
–i trä
–i aluminium
– i stål (olegerat)
mm
mm
mm
80
12
5
Snittvinkel (vänster/höger) max.
°45
Vikt enligt EPTA-Procedure
01:2014
kg 1,9
Tillåten omgivningstemperatur
– vid laddning
–vid drift
1)
och lagring
°C
°C
0...+45
–20...+50
Rekommenderade batterier
PBA 18V...V
PBA 18V...W
Rekommenderade laddare
AL 22.. CV
AL 18.. CV
1) begränsad effekt vid temperaturer <0 °C
OBJ_BUCH-1204-004.book Page 63 Tuesday, October 17, 2017 2:56 PM
64 | Svenska
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Spjälkningsskydd (se bild E)
Spjälkningsskyddet 20 (tillbehör) kan förhindra att ytan rivs
vid sågning i trä. Spjälkningsskyddet kan endast användas
med vissa sågbladstyper och endast med snittvinkeln 0°. Fot-
plattan 9 får inte vid sågning med spjälkningsskydd ställas in
bakåt för kantnära sågning.
Tryck in spjälkningsskyddet 20 underifrån i fotplattan 9 (som
bilden visar med hacket uppåt).
Såglinjekontroll ”Cut Control”
Såglinjekontrollen ”Cut Control” möjliggör precis styrning av
elverktyget längs en såglinje som är markerad på arbets-
stycket. Till ”Cut Control” hör även siktfönstret 15 med såg-
ningsmarkering och sockel 13 för fäste på elverktyget.
Fäst ”Cut Control” på fotplattan (se bild F)
Kläm fast fönstret för ”Cut Control” 15 i hållaren på sockeln
13. Tryck sedan ihop sockeln lätt och för in den i styrningen
21 på fotplattan 9 så att den snäpper fast.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Berö-
ring eller inandning av dammet kan orsaka allergiska reak-
tioner och/eller andningsbesvär hos användaren eller per-
soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe-
ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.
– Använd om möjligt en för materialet lämplig dammut-
sugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat
material.
Undvik dammanhopning på arbetsplatsen. Damm kan
lätt självantändas.
Dammskydd (se bilder G – H)
Montera dammskyddet 11 innan elverktyget kopplas till dam-
mutsugningen.
Lägg upp dammskyddet 11 på elverktyget så att det mittersta
fästet snäpper fast på beröringsskyddet 16 och de båda yttre
fästena i motorhusets urtag.
Ta bort dammskyddet 11 för sågning utan dammutsugning
samt för geringssnitt. Tryck ihop dammskyddet upp mot de
yttre fästena och dra bort skyddet framåt.
Anslutning av dammutsugning
Koppla utsugningsslangen 6 (tillbehör) till utsugningsadap-
tern 7. Anslut utsugningsslangen 6 till en dammsugare (tillbe-
hör). En översikt över anslutning till olika dammsugare finns i
slutet av denna bruksanvisning.
Använd för optimal utsugning spjälkningsskyddet 20.
Dammsugaren måste vara lämplig för det material som ska
bearbetas.
Använd för utsugning av hälsovådligt och cancerframkallande
eller torrt damm en specialdammsugare.
Drift
Driftsätt
Ta bort batteriet innan åtgärder utförs på elverktyget
(t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt
påverkas finns risk för personskada.
Inställning av pendling
Den i fyra steg inställbara pendlingen medger en optimal
anpassning av snitthastighet, snitteffekt och snittbild för
aktuellt bearbetat material.
Med inställningsspaken 10 kan önskad pendling väljas även
under drift.
Prova dig fram till optimalt pendlingssteg för aktuell använd-
ning. Följande rekommendation gäller:
– Välj låg pendling eller koppla bort pendlingen om en fin och
snygg snittkant krävs.
– Koppla bort pendlingen vid bearbetning av tunt material
(t.ex. plåtar).
– Såga i hårt material (t.ex. stål) med låg pendling.
– I mjukt material och vid sågning i trävirkets fiberriktning
kan maximal pendling användas.
Inställning av geringsvinkel (se bild I)
Fotplattan 9 kan vridas för geringssnitt upp till 45° åt höger
eller vänster.
– Ta bort dammskyddet 11 och utsugningsadaptern 7.
– Dra ut sågbladsmagasinet 8 ur fotplattan 9.
– Lossa skruven 23 och skjut fotplattan 9 lätt i riktning mot
utsugningsadaptern 7.
– För inställning av exakt geringsvinkel har fotplattan till
höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng
fotplattan 9 med hjälp av skalan 22 till önskat läge. Andra
geringsvinklar kan ställas in med hjälp av en geotriangel.
– Skjut därefter fotplattan 9 till anslaget i riktning mot såg-
bladet 14.
– Skruva fast skruven 23 på nytt.
Dammskyddet 11, utsugningsadaptern 7 och spjälknings-
skyddet 20 kan inte användas vid geringssnitt.
Såglinjekontroll vid geringssnitt (se bild J)
För såglinjekontrollen finns på fönstret för ”Cut Control” 15
en markering 24 för vinkelräta snitt med 0° och en markering
25 för geringssnitt åt höger eller vänster med 45° enligt ska-
lan 22.
En snittmarkering för geringsvinklar mellan 0° och 45° kan
märkas ut proportionellt. Använd en icke permanent märk-
ning och gör en tilläggsmärkning på fönstret för ”Cut Control”
15. Märkningen kan sedan lätt avlägsnas.
ingen pendling
låg pendling
medelhög pendling
hög pendling
OBJ_BUCH-1204-004.book Page 64 Tuesday, October 17, 2017 2:56 PM
Svenska | 65
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Det är bäst att göra en provsågning för arbetsstycken som krä-
ver exakta mått.
Fotplattans förskjutning (se bild I)
För kantnära sågning kan fotplattan 9 skjutas bakåt.
Lossa skruven 23 och skjut fotplattan 9 till anslaget i riktning
mot utsugningsadaptern 7.
Skruva fast skruven 23 på nytt.
Sågning med förskjuten fotplatta 9 är möjlig endast med en
geringsvinkel på 0°. När såglinjekontrollen ”Cut Control”
används med sockel 13 är det inte nödvändigt att använda
parallellanslag med cirkelskärare 27 (tillbehör) och inte heller
spjälkningsskydd 20.
Driftstart
Insättning av batteri
Använd endast original Bosch litiumjonbatterier med
den spänning som anges på elverktygets typskylt.
Används andra batterier finns risk för kroppsskada och
brand.
In- och urkoppling
För start av elverktyget tryck först på inkopplingsspärren 1
och därefter på strömställaren Till/Från 2 och håll den ned-
tryckt.
Lampan 18 lyser vid lätt eller helt nedtryckt strömställare
Till/Från 2 och belyser arbetsområdet vid ogynnsamma belys-
ningsförhållanden.
För frånkoppling av elverktyget släpp strömställaren
Till/Från 2.
Anvisning: Av säkerhetsskäl kan elverktygets strömställare
Till/Från 2 inte låsas, utan måste under drift hållas nedtryckt.
För att spara energi, koppla på elverktyget endast när du vill
använda det.
Slagtalsreglering
Genom att öka eller minska trycket på strömställaren Till/Från
2 kan slagtalet regleras steglös när elverktyget är påslaget.
Ett lätt tryck på strömställaren Till/Från 2 ger ett lågt slagtal.
Med tilltagande tryck ökar slagtalet.
Lämpligt slagtal beror på material och arbetsförhållande.
Prova fram den bästa inställningen genom praktiska försök.
En sänkning av slagtalet rekommenderas när sågbladet läggs
an mot arbetsstycke liksom vid sågning i plast och aluminium.
Vid långtidssågning med lågt slagtal kan elverktyget bli
mycket varmt. Ta bort sågbladet och låt elverktyget för avkyl-
ning gå ca 3 minuter på högsta slagtal.
Batteriets laddningsindikering
Batteriladdningsindikatorn 3 visar vid påkopplat elverktyg
batteriets laddningstillstånd med 3 gröna LED.
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt
föreskrifterna. Vid för kraftig belastning eller om tillåtet batte-
ritemperaturintervall inte beaktas reduceras varvtalet, eller
elverktyget stängs av. Vid reducerat varvtal går elverktyget
med fullt varvtal igen först då tillåten batteritemperatur har
uppnåtts. Vid automatisk avstängning, stäng av elverktyget,
låt batteriet svalna och slå på elverktyget igen.
De 3 lysdioderna i batteriladdningsindikatorn 3 blinkar i
snabb takt när batteriets temperatur ligger utanför driftstem-
peraturområdet mellan –20 och +50 °C och/eller överlast-
skyddet löst ut.
Djupurladdningsskydd
Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.
Arbetsanvisningar
Under vissa förhållanden kan kraftiga elektrbpomagnetiska
fält påverka och stoppa elverktyget. Efter avstängningen
trycker du återigen på på-/av-brytaren 2 för att starta elverk-
tyget igen.
Använd ett stabilt underlag vid bearbetning av små eller
tunna arbetstycken eller en sågstation (Bosch PLS 300).
Insågning (se bild K)
Det är endast tillåtet att använda insågning i mjuka
material såsom trä, gipskartong etc.
Använd endast kort sågblad vid insågning. Insågning är
endast möjlig med geringsvinkel 0°.
Placera elverktyget med fotplattans 9 främre kant på arbets-
stycket så att sågbladet 14 inte berör arbetsstycket och
koppla på. På elverktyg med slagtalsreglage välj högsta slag-
tal. Tryck elverktyget kraftigt mot arbetsstycket och kör lång-
samt ned sågbladet i arbetsstycket.
När fotplattan 9 ligger an med hela ytan mot arbetsstycket kan
sågningen fortsätta längs önskad snittlinje.
Parallellanslag med cirkelskärare (tillbehör)
Vid arbete med parallellanslag med cirkelskärare 27 (tillbe-
hör) får arbetsstyckets tjocklek uppgå till högst 30 mm.
Ta bort sockeln för ”Cut Control” 13 från fotplattan 9. Tryck
ihop sockeln lätt och ta ut den ur styrningen 21.
Parallellsnitt (se bild L): Lossa låsskruven 26 och skjut in
parallellanslagets skala genom styrningen 21 i fotplattan.
Ställ in önskad snittbredd som skalvärde vid innerkanten av
fotplattan. Skruva fast låsskruven 26.
Cirkelsnitt (se bild M): Borra ett hål som är tillräckligt stort för
att sticka ned sågbladet vid snittlinjen innanför den cirkel som
sågas. Bearbeta hålet med en fräs eller fil så att sågbladet lig-
ger an mot snittlinjen Ställ in låsskruven 26 på andra sidan av
parallellanslaget. Skjut parallellanslagets skala genom styr-
ningen 21 i fotplattan. Borra ett hål i arbetsstycket i mitten av
urtaget. Skjut centreringsspets 28 genom den inre öppningen
på parallellanslaget och i det förborrade hålet. Ställ in radien
som skalvärde mot den inre kanten av fotplattan. Dra fast lås-
skruven 26.
Lysdiod Kapacitet
Permanent ljus 3 gröna ≥ 66 %
Permanent ljus 2 gröna 34–65%
Permanent ljus 1 grönt 11–33%
långsam blinkning 1 grönt ljus ≤ 10 %
OBJ_BUCH-1204-004.book Page 65 Tuesday, October 17, 2017 2:56 PM
66 | Norsk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Kyl- och smörjmedel
Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i
metall på grund av materialets uppvärmning.
Underhåll och service
Underhåll och rengöring
Ta bort batteriet innan åtgärder utförs på elverktyget
(t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt
påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena
för bra och säkert arbete.
Kontakta en auktoriserad serviceverkstad för Bosch-elverk-
tyg när batteriet inte längre är funktionsdugligt.
Rengör sågbladsinfästningen regelbundet. Ta sågbladet ur
elverktyget och knacka elverktyget lätt mot en jämn yta.
En kraftig nedsmutsning av elverktyget kan orsaka funktions-
störningar. Undvik därför att såga i kraftigt dammbildande
material underifrån eller uppåt över huvudet.
Smörj styrrullen 12 då och då med några droppar olja.
Kontrollera styrrullen 12 regelbundet. Om styrrullen är sliten
måste den bytas ut vid en auktoriserad Bosch serviceverk-
stad.
Kundtjänst och användarrådgivning
Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskisser och
information om reservdelar hittar du på:
www.bosch-pt.com
Bosch användarrådgivningsteamet hjälper gärna vid frågor
som gäller våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: (08) 7501820 (inom Sverige)
Fax: (011) 187691
Transport
De litiumjonbatterier som ingår är underkastade kraven för
farligt gods. Användaren kan utan ytterligare förpliktelser
transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedi-
tion) ska speciella villkor för förpackning och märkning beak-
tas. I detta fall bör vid förberedelse av transport en expert för
farligt gods konsulteras.
Batterier får försändas endast om höljet är oskadat. Tejpa
öppna kontakter och förpacka batteriet så att det inte kan
röras i förpackningen.
Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska
omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hus-
hållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU måste obrukbara
elverktyg och enligt europeiska direktivet 2006/66/EG felak-
tiga eller förbrukade batterier separat omhändertas och på
miljövänligt sätt lämnas in för återvinning.
Sekundär-/primärbatterier:
Li-jon:
Beakta anvisningarna i avsnittet ”Transport”, sida 66.
Ändringar förbehålles.
Norsk
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
Les gjennom alle advarslene og anvis-
ningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektris-
ke støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjel-
der for strømdrevne elektroverktøy (med ledning) og batteri-
drevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
Hold arbeidsområdet rent og ryddig og sørg for bra be-
lysning. Rotete arbeidsområder eller arbeidsområder
uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte
omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan an-
tenne støv eller damper.
Hold barn og andre personer unna når elektroverktøy-
et brukes. Hvis du blir forstyrret under arbeidet, kan du
miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe inn i stikkon-
takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy. Bruk av støpsler som ikke er forandret på
og passende stikkontakter reduserer risikoen for elektris-
ke støt.
ADVARSEL
OBJ_BUCH-1204-004.book Page 66 Tuesday, October 17, 2017 2:56 PM
Norsk | 67
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Unngå kroppskontakt med jordede overflater slik som
rør, ovner, komfyrer og kjøleskap. Det er større fare ved
elektriske støt hvis kroppen din er jordet.
Hold elektroverktøyet unna regn eller fuktighet. Der-
som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.
Ikke bruk ledningen til andre formål, f.eks. til å bære
elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skar-
pe kanter eller verktøydeler som beveger seg. Med ska-
dede eller opphopede ledninger øker risikoen for elektris-
ke støt.
Når du arbeider utendørs med et elektroverktøy, må du
kun bruke en skjøteledning som er egnet til utendørs
bruk. Når du bruker en skjøteledning som er egnet for
utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i
fuktige omgivelser, må du bruke en jordfeilbryter. Bruk
av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig
frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar-
kotika, alkohol eller medikamenter. Et øyeblikks uopp-
merksomhet ved bruk av elektroverktøyet kan føre til al-
vorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke ver-
nebriller. Bruk av personlig sikkerhetsutstyr som støv-
maske, sklifaste arbeidssko, hjelm eller hørselvern – av-
hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.
Unngå å starte verktøyet ved en feiltagelse. Forviss
deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ-
rer det. Hvis du holder fingeren på bryteren når du bærer
elektroverktøyet eller kobler elektroverktøyet til strøm-
men i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på
elektroverktøyet. Et verktøy eller en nøkkel som befinner
seg i en roterende verktøydel, kan føre til skader.
Unngå en unormal kroppsholdning. Sørg for å stå stø-
dig og i balanse. Dermed kan du kontrollere elektroverk-
tøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-
ker. Hold hår, tøy og hansker unna deler som beveger
seg. Løstsittende tøy, smykker eller langt hår kan komme
inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinn-
retninger, må du forvisse deg om at disse er tilkoblet og
brukes på korrekt måte. Bruk av et støvavsug reduserer
farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som
er beregnet til den type arbeid du vil utføre. Med et pas-
sende elektroverktøy arbeider du bedre og sikrere i det an-
gitte effektområdet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et
elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.
Trekk støpselet ut av stikkontakten og/eller fjern bat-
teriet før du utfører innstillinger på elektroverktøyet,
skifter tilbehørsdeler eller legger maskinen bort. Disse
tiltakene forhindrer en utilsiktet starting av elektroverktøy-
et.
Elektroverktøy som ikke er i bruk må oppbevares util-
gjengelig for barn. Ikke la maskinen brukes av perso-
ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de bru-
kes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kon-
troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy-
et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken
til mange uhell.
Hold skjæreverktøyene skarpe og rene. Godt stelte
skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til
disse anvisningene. Ta hensyn til arbeidsforholdene og
arbeidet som skal utføres. Bruk av elektroverktøy til an-
dre formål enn det som er angitt kan føre til farlige situasjo-
ner.
Omhyggelig bruk og håndtering av batteridrevne verktøy
Lad batteriet kun opp i ladeapparater som er anbefalt
av produsenten. Det oppstår brannfare hvis et ladeappa-
rat som er egnet til en bestemt type batterier, brukes med
andre batterier.
Bruk derfor kun riktig type batterier for elektroverk-
tøyene. Bruk av andre batterier kan medføre skader og
brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter,
nøkler, spikre, skruer eller andre mindre metallgjen-
stander, som kan lage en forbindelse mellom kontakte-
ne. En kortslutning mellom batterikontaktene kan føre til
forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unn-
gå kontakt med denne væsken. Ved tilfeldig kontakt
må det skylles med vann. Hvis det kommer væske i øy-
nene, må du i tillegg oppsøke en lege. Batterivæske som
renner ut kan føre til irritasjoner på huden eller forbrennin-
ger.
Service
Elektroverktøyet ditt skal alltid kun repareres av kvali-
fisert fagpersonale og kun med originale reservedeler.
Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for stikksager
Hold elektroverktøyet på de isolerte gripeflatene, hvis
du utfører arbeid der innsatsverktøyet kan treffe på
skjulte strømledninger. Kontakt med en spenningsføren-
OBJ_BUCH-1204-004.book Page 67 Tuesday, October 17, 2017 2:56 PM
68 | Norsk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
de ledning kan også sette elektroverktøyets metalldeler
under spenning og føre til elektriske støt.
Hold hendene unna sagområdet. Ikke grip under ar-
beidsstykket. Ved kontakt med sagbladet er det fare for
skader.
Elektroverktøyet må kun føres inn mot arbeidsstykket
i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis
innsatsverktøyet henger seg opp i arbeidsstykket.
Pass på at fotplaten 9 ligger godt på under sagingen. Et
sagblad som har kilt seg fast kan brekke eller føre til tilba-
keslag.
Slå verktøyet av når arbeidet er ferdig og trekk først
sagbladet ut av snittet når sagbladet er helt stanset.
Slik unngår du tilbakeslag og kan legge elektroverktøyet
sikkert ned.
Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller
butte sagblad kan brekke, påvirke skjæringen negativt el-
ler forårsake et tilbakeslag.
Brems ikke sagbladet etter utkobling ved å trykke mot
dette fra siden. Sagbladet kan ta skade, brekke eller for-
årsake et tilbakeslag.
Bruk egnede detektorer til å finne skjulte
strøm-/gass-/vannledninger, eller spør hos det lokale
el-/gass-/vannverket. Kontakt med elektriske ledninger
kan medføre brann og elektrisk støt. Skader på en gassled-
ning kan føre til eksplosjon. Hull i en vannledning forårsa-
ker materielle skader.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast
med spenninnretninger eller en skrustikke, holdes sikrere
enn med hånden.
Vent til elektroverktøyet er stanset helt før du legger
det ned. Innsatsverktøyet kan kile seg fast og føre til at du
mister kontrollen over elektroverktøyet.
Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f. eks. også mot
permanent solinnvirkning, ild, vann og fuktig-
het. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det
slippe ut damp. Tilfør frisk luft og gå til lege hvis det
oppstår helseproblemer. Dampene kan irritere ånde-
drettsorganene.
Bruk batteriet kun i kombinasjon med Bosch el-verk-
tøyet. Kun slik beskyttes batteriet mot farlig overbelast-
ning.
Batteriet kan bli skadet av spisse gjenstander som spi-
ker eller skrutrekker eller på grunn av påvirkning fra
ytre krefter. Resultat kan bli intern kortslutning, og det
kan da komme røyk fra batteriet, eller batteriet kan ta fyr,
eksplodere eller bli overopphetet.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisninge-
ne. Feil ved overholdelsen av advarslene og
nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.
Formålsmessig bruk
Maskinen er beregnet til å utføre kappinger og utskjæringer i
tre, kunststoff, metall, keramikkplater og gummi på faste un-
derlag. Den er egnet til rette og kurve-snitt med en gjærings-
vinkel på opp til 45°. Ta hensyn til sagbladanbefalingene.
Lyset til dette elektroverktøyet brukes til å belyse selve ar-
beidsområdet, og er ikke egnet som rombelysning i boliger.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.
1 Innkoblingssperre for på-/av-bryter
2 På-/av-bryter
3 Batteri-ladeindikator
4 Batteri *
5 Batteri-låsetast
6 Avsugslange*
7 Avsugstuss
8 Sagbladdepot
9 Fotplate
10 Innstillingsspak for pendelbevegelse
11 Vernedeksel for avsugingen
12 Føringsrull
13 Sokkel for skjærelinjekontrollen «Cut Control»
14 Sagblad
15 Vindu for skjærelinjekontrollen «CutControl»
16 Berøringsvern
17 Sagblad-feste
18 Lampen «PowerLight»
19 Håndtak (isolert grepflate)
20 Flisvern
21 Føring for parallellanlegget
22 Skala gjæringsvinkel
23 Skrue
24 Snittmarkering 0°
25 Snittmarkering 45°
26 Låseskrue for parallellanlegget*
27 Parallellanlegg med sirkelføring*
28 Sentreringsspiss for sirkelføringen
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
Stikksag PST 18 LI
Produktnummer
3 603 K11 0..
Nominell spenning
V= 18
Slagtallstyring
Pendling
Tomgangsslagtall n
0
min
-1
0–2400
Slag
mm 20
1) redusert ytelse ved temperatur <0 °C
OBJ_BUCH-1204-004.book Page 68 Tuesday, October 17, 2017 2:56 PM
Norsk | 69
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Montering
Ta batteriet ut av elektroverktøyet før alle arbeider på
elektroverktøyet utføres (f. eks. vedlikehold, verktøy-
skifte osv.) hhv. ved transport og oppbevaring. Det er
fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.
Opplading av batteriet (se bilde A)
Bruk bare laderne som er oppført i de tekniske spesifi-
kasjonene. Kun disse ladeapparatene er tilpasset til Liti-
um-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt
fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.
Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-
den forkortes. Det skader ikke batteriet å avbryte oppladin-
gen.
Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.
Trykk etter automatisk utkobling av elektroverktøyet
ikke videre på på-/av-bryteren. Batteriet kan ta skade.
Til fjerning av batteriet 4 trykker du opplåsingstasten 5 og
trekker batteriet oppover ut av elektroverktøyet. Ikke bruk
makt.
Følg informasjonene om kassering.
Innsetting/utskifting av sagblad
Bruk vernehansker ved montering av sagbladet. Ved
berøring av sagbladet er det fare for skader.
Valg av sagblad
En oversikt over anbefalte sagblad finner du bak i denne in-
struksen. Sett kun inn sagblad av T-tange-typen eller med
1/4"-universalskaft (U-skaft). Sagbladet bør ikke være lengre
enn kuttet det skal lage.
Bruk et smalt sagblad til saging i smale kurver.
Innsetting av sagblad (se bilde B)
Rengjør skaftet til sagbladet før innsetting. Et tilsmus-
set skaft kan ikke festes sikkert.
Ta eventuelt vernedekselet 11 av (se «Vernedeksel»).
Skyv sagbladfestet 17 oppover i pilretning. Skyv sagbladet
14 med tennene i skjæreretning helt inn i sagbladfestet.
Ved innsetting av sagbladet må du passe på at sagbladryggen
befinner seg i sporet til føringsrullen 12.
Kontroller om sagbladet sitter godt fast. Et løst sagblad
kan falle ut og skade deg.
Fjerning av sagbladet (se bilde C)
Skyv sagbladfestet 17 oppover i pilretning og ta sagbladet ut
14.
Sagbladdepot (se bilde D)
I sagbladdepotet 8 kan du oppbevare opp til seks sagblad
med en lengde på ef. 110 mm. Legg sagbladene med T-tange
inn i den passende utsparingen i sagbladdepotet. Opp til tre
sagblad kan ligge over hverandre.
Lukk sagbladdepotet og skyv det frem til anslaget inn i utspa-
ringen på fotplaten 9.
Flisvern (se bilde E)
Flisvernet 20 (tilbehør) kan forhindre at overflaten revner ved
saging av tre. Flisvernet kan kun brukes ved visse sagbladty-
per og kun i en skjærevinkel på 0°. Fotplaten 9 må ved saging
med flisvern ikke settes bakover til saging nær kanter.
Trykk flisvernet 20 nedenfra inn i fotplaten 9 (som vist på bil-
det med kjervet oppover).
Skjærelinjekontroll «Cut Control»
Kuttelinjestyringen «Cut Control» gir mulighet til nøyaktig sty-
ring av elektroverktøyet langs en kuttelinje som er markert på
emnet. «Cut Control» inneholder et kontrollvindu 15 med
kuttmarkering og en sokkel 13 for feste på elektroverktøyet.
Festing av «Cut Control» på fotplaten (se bilde F)
Klem vinduet for «Cut Control» 15 fast i holderne på sokkelen
13. Trykk så sokkelen svakt sammen og den smekke i lås i fø-
ringen 21 på fotplaten 9.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter,
mineraler og metall kan være helsefarlige. Berøring eller
innånding av støv kan utløse allergiske reaksjoner og/eller
åndedrettssykdommer hos brukeren eller personer som
befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreft-
fremkallende, spesielt i kombinasjon med tilsetningsstof-
fer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
– Bruk helst et støvavsug som er egnet for dette materia-
let.
– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med filterklasse
P2.
Følg ditt lands gyldige forskrifter for de materialene som skal
bearbeides.
Max. skjæredybde
–i tre
–i aluminium
–i stål (ulegert)
mm
mm
mm
80
12
5
Skjærevinkel (venstre/høyre) max.
°45
Vekt tilsvarende EPTA-Procedure
01:2014 kg 1,9
Tillatt omgivelsestemperatur
–ved lading
–ved drift
1)
og lagring
°C
°C
0...+45
–20...+50
Anbefalte batterier
PBA 18V...V
PBA 18V...W
Anbefalte ladere
AL 22.. CV
AL 18.. CV
Stikksag PST 18 LI
1) redusert ytelse ved temperatur <0 °C
OBJ_BUCH-1204-004.book Page 69 Tuesday, October 17, 2017 2:56 PM
70 | Norsk
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Unngå støv på arbeidsplassen. Støv kan lett antennes.
Vernedeksel (se bildene G – H)
Monter vernedekselet 11 før du kobler elektroverktøyet til et
støvavsug.
Sett vernedekselet 11 slik på elektroverktøyet at den mellom-
ste holderen går i lås på berøringsbeskyttelsen 16 og de to
ytre holderne går i lås i utsparingene på huset.
Ta vernedekselet 11 av til arbeid uten støvavsug og til gjæ-
ringssnitt. Trykk da dekselet sammen på høyden av de ytre
holderne og trekk det av fremover.
Tilkobling av støvavsuget
Sett en avsugslange 6 (tilbehør) inn på avsugstussen 7. For-
bind avsugslangen 6 med en støvsuger (tilbehør). En oversikt
over tilkobling til forskjellige støvsugere finner du på slutten
av denne instruksen.
Til en optimal avsuging setter du inn flisvernet 20.
Støvsugeren må være egnet til materialet som skal bearbei-
des.
Ved avsuging av spesielt helsefarlig, kreftfremkallende eller
tørt støv må du bruke en spesialstøvsuger.
Bruk
Driftstyper
Ta batteriet ut av elektroverktøyet før alle arbeider på
elektroverktøyet utføres (f. eks. vedlikehold, verktøy-
skifte osv.) hhv. ved transport og oppbevaring. Det er
fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.
Innstilling av pendelbevegelsen
Pendelbevegelsen som kan innstilles i fire trinn muliggjør en
optimal tilpasning av skjærehastighet, skjæreytelse og snitt-
bilde til materialet som skal bearbeides.
Med innstillingsspaken 10 kan pendelbevegelsen også inn-
stilles under drift.
Det optimale pendeltrinnet til enhver bruk kan finnes frem til
med praktiske forsøk. Følgende anbefalinger finnes:
– Velg et mindre pendeltrinn hhv. slå pendelbevegelsen helt
av, hvis skjærekanten skal bli enda finere og renere.
– Slå pendelbevegelsen helt av ved bearbeidelse av tynne
materialer (f.eks. metallplater).
– Arbeid med liten pendelbevegelse i harde materialer
(f.eks. stål).
– I myke materialer og ved saging av tre i fiberretning kan du
arbeide med maksimal pendelbevegelse.
Innstilling av gjæringsvinkelen (se bilde I)
Fotplaten 9 svinges opp til 45° mot høyre eller venstre til gjæ-
ringssnitt.
– Ta av vernedekselet 11 og avsugstussene 7.
– Trekk sagbladdepotet 8 ut av fotplaten 9.
–Løsne skruen 23 og skyv fotplaten 9 litt i retning av-
sugstussen 7.
– Til innstilling av presise gjæringsvinkler har fotplaten på
høyre og venstre side låsepunkter ved 0°, 22,5° og 45°.
Sving fotplaten 9 i henhold til skalaen 22 til ønsket posi-
sjon. Andre gjæringsvinkler kan innstilles med en vinkel-
måler.
– Sving deretter fotplaten 9 frem til anslaget i retning sagbla-
det 14.
– Trekk skruen 23 fast igjen.
Vernedekselet 11, avsugstussen 7 og flisvernet 20 kan ikke
brukes ved gjæringssnitt.
Skjærelinjekontroll ved gjæringssnitt (se bilde J)
Til skjærelinjekontroll finnes det på vinduet for «Cut Control»
15 en markering 24 for et rettvinklet snitt med 0° og en mar-
kering 25 hver for gjæringssnitt mot høyre eller venstre med
45° i henhold til skalaen 22.
Snittmarkeringen for gjæringsvinkelen mellom 0° og 45° opp-
står proporsjonalt. Den kan i tillegg avmerkes med en ikke
permanent marker på vinduet for «Cut Control» 15 og lett fjer-
nes igjen.
Utfør helst en prøveskjæring for nøyaktig arbeid.
Justering av fotplaten (se bilde I)
Til saging nær kanter kan fotplaten 9 settes bakover.
Løsne skruen 23 og skyv fotplaten 9 frem til anslaget i retning
av avsugstussen 7.
Trekk skruen 23 fast igjen.
Saging med forskjøvet fotplate 9 er kun mulig i en gjæringsvin-
kel på 0°. Dessuten må skjærelinjekontrollen «Cut Control»
med sokkelen 13, parallellanlegget med sirkelføringen 27 (til-
behør) og flisvernet 20 ikke brukes.
Igangsetting
Innsetting av batteriet
Bruk kun original Bosch litium-ion-batterier med en
spenning som er angitt på typeskiltet til elektroverk-
tøyet ditt. Bruk av andre batterier kan medføre skader og
brannfare.
Inn-/utkobling
Til igangsetting av elektroverktøyet trykker du først på inn-
koblingssperren 1 og trykker deretter inn på-/av-bryteren 2
og holder den trykt inne.
Lampen 18 lyser ved litt eller helt inntrykket på-/av-bryter 2
og muliggjør opplysing av arbeidsområdet ved ugunstige lys-
forhold.
Til utkobling av elektroverktøyet slipper du på-/av-bryteren
2.
Merk: Av sikkerhetsgrunner kan på-/av-bryteren 2 ikke låses,
men må stadig holdes trykt inne i løpet av driften.
Slå elektroverktøyet kun på når du bruker det for å spare ener-
gi.
Styring av slagtall
Med sterkere eller svakere trykk på på-/av-bryteren 2 kan du
styre slagtallet til innkoblet elektroverktøy trinnløst.
Ingen pendelbevegelse
Liten pendelbevegelse
Middels pendelbevegelse
Stor pendelbevegelse
OBJ_BUCH-1204-004.book Page 70 Tuesday, October 17, 2017 2:56 PM
Norsk | 71
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Et svakt trykk på på-/av-bryteren 2 fører til et lavt slagtall.
Slagtallet økes med økende trykk.
Det nødvendige slagtallet er avhengig av materiale og arbeids-
vilkårene og kan finnes frem til med praktiske forsøk.
En reduksjon av slagtallet anbefales når sagbladet settes på
arbeidsstykket og ved saging av kunststoff og aluminium.
Til arbeid over lengre tid med lavt slagtall kan elektroverktøy-
et varme seg sterkt opp. Ta sagbladet ut av elektroverktøyet
og la elektroverktøyet gå til avkjøling i ca. 3 min. med maksi-
malt slagtall.
Batteri-ladeindikator
Batteri-ladetilstandsindikatoren 3 viser batteriets ladetil-
stand ved innkoplet elektroverktøy og består av 3 grønne LE-
Der.
Temperaturavhengig overlastbeskyttelse
Ved forskriftsmessig bruk kan ikke elektroverktøyet overbe-
lastes. Hvis belastningen blir for stor eller batteritemperatu-
ren ikke er i samsvar med spesifikasjonene, reduseres turtal-
let, eller elektroverktøyet slås av. Ved redusert turtall går ikke
elektroverktøyet med fullt turtall igjen før batteriet har tillatt
temperatur eller belastningen reduseres. Ved automatisk ut-
kobling slår du av elektroverktøyet, lar batteriet avkjøles og
slår deretter på elektroverktøyet igjen.
De 3 LEDene til batteri-ladetilstandsindikatoren 3 blinker hur-
tig når batteriets temperatur er utenfor driftstemperaturom-
rådet på –20 til +50 °C og/eller overlastsikringen har reagert.
Beskyttelse mot total utlading
Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.
Arbeidshenvisninger
Under bestemte forhold kan sterke elektromagnetiske felt på-
virke elektroverktøyet og stoppe det. Etter utkobling trykker
du på av/på-bryteren 2 igjen for å bruke elektroverktøyet.
Ved bearbeidelse av små eller tynne arbeidsstykker må
du alltid bruke et stabilt underlag hhv. en sagstasjon
(Bosch PLS 300).
Dykksaging (se bilde K)
Det må kun bearbeides myke materialer som tre, gips-
kartong o.l. med dykksagemetoden!
Bruk kun korte sagblad til dykksaging. Dykksaging er kun mu-
lig med en gjæringsvinkel på 0°.
Sett elektroverktøyet med den fremre kanten til fotplaten 9
på arbeidsstykket uten at sagbladet 14 berører arbeidsstyk-
ket og slå det på. Velg maksimalt slagtall for elektroverktøy
med slagtallstyring. Trykk elektroverktøyet godt fast mot ar-
beidsstykket og la sagbladet dykke langsomt inn i arbeids-
stykket.
Så snart fotplaten 9 ligger med hele flaten mot arbeidsstyk-
ket, sager du videre langs ønsket skjærelinje.
Parallellanlegg med sirkelføring (tilbehør)
Til arbeid med parallellanlegg med sirkelføring 27 (tilbehør)
må tykkelsen på arbeidsstykket være maksimalt 30 mm.
Fjern sokkelen for «Cut Control» 13 fra fotplaten 9. Trykk da
sokkelen svakt sammen og ta den ut av føringen 21.
Parallellsnitt (se bilde L): Løsne skruen 26 og skyv skalaen til
parallellanlegget gjennom føringen 21 i fotplaten. Innstill øn-
sket skjærebredde som skalaverdi på indre kant på fotplaten.
Skru låseskruen 26 fast.
Sirkelskjæringer (se bilde M): Bor et hull på skjærelinjen
innenfor kretsen som skal sages; hullet må være tilstrekkelig
stort til å stikke inn sagbladet. Bearbeid boringen med en fres
eller en fil, slik at sagbladet kan ligge kant i kant mot skjærelin-
jen. Sett låseskruen 26 på den andre siden av parallellanleg-
get. Skyv skalaen til parallellanlegget gjennom føringen 21 i
fotplaten. Bor et hull i midten av utskjæringen som skal sages
på arbeidsstykket. Sett sentreringsspissen 28 gjennom indre
åpning på parallellanlegget og inn i det borede hullet. Innstill
radius som skalaverdi på indre kant på fotplaten. Trekk låse-
skruen 26 fast.
Kjøle-/smøremiddel
Påfør kjøle- hhv. smøremidler langs skjærelinjen ved saging
av metall e. l. fordi materialet oppvarmes.
Service og vedlikehold
Vedlikehold og rengjøring
Ta batteriet ut av elektroverktøyet før alle arbeider på
elektroverktøyet utføres (f. eks. vedlikehold, verktøy-
skifte osv.) hhv. ved transport og oppbevaring. Det er
fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.
Hold elektroverktøyet og ventilasjonsspaltene alltid
rene, for å kunne arbeide bra og sikkert.
Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende
deg til en autorisert kundeservice for Bosch-elektroverktøy.
Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet
ut av elektroverktøyet og bank elektroverktøyet svakt på en
plan flate.
En sterk tilsmussing av elektroverktøyet kan føre til funksjons-
feil. Sag derfor ikke sterkt støvutviklende materialer nedenfra
eller over hodet.
Smør føringsrullen 12 av og til med en dråpe olje.
Kontroller føringsrullen 12 med jevne mellomrom. Hvis den er
slitt, må den skiftes ut av en autorisert Bosch-kundeservice.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og
vedlikehold av produktet samt om reservedeleler. Spreng-
skisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
LED Kapasitet
Kontinuerlig lys 3 x grønn ≥ 66 %
Kontinuerlig lys 2 x grønn 34–65 %
Kontinuerlig lys 1 x grønn 11–33 %
Langsomt blinklys 1 x grønn ≤ 10 %
OBJ_BUCH-1204-004.book Page 71 Tuesday, October 17, 2017 2:56 PM
72 | Suomi
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-
gående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på produktets
typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig
gods. Batteriene kan transporteres på veier av brukeren uten
ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttran-
sport eller spedisjon) må det oppfylles spesielle krav til em-
ballasje og merking. Du må da konsultere en ekspert for farlig
gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åp-
ne kontaktene og pakk batteriet slik at det ikke beveger seg i
emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale for-
skrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må
leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig
søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektris-
ke apparater og iht. det europeiske direktivet 2006/66/EC
må defekte eller oppbrukte batterier/oppladbare batterier
samles inn adskilt og leveres inn til en miljøvennlig resirkule-
ring.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 72.
Rett til endringer forbeholdes.
Suomi
Turvallisuusohjeita
Sähkötyökalujen yleiset turvallisuusohjeet
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.
Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää
verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-
käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
Pidä työskentelyalue puhtaana ja hyvin valaistuna.
Työpaikan epäjärjestys tai valaisemattomat työalueet voi-
vat johtaa tapaturmiin.
Älä työskentele sähkötyökalulla räjähdysalttiissa ym-
päristössä, jossa on palavaa nestettä, kaasua tai pölyä.
Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-
tää pölyn tai höyryt.
Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-
essäsi. Voit menettää laitteesi hallinnan huomiosi suun-
tautuessa muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan.
Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä
mitään pistorasia-adaptereita maadoitettujen sähkö-
työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-
tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten put-
kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara
kasvaa, jos kehosi on maadoitettu.
Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-
le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa
sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-
kalun kantamiseen, ripustamiseen tai pistotulpan ir-
rottamiseen pistorasiasta vetämällä. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reunoista ja liikkuvista
osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-
vat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan
ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-
veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun käyttö kosteassa ympäristössä ei
ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.
Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-
raa.
Henkilöturvallisuus
Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-
ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-
tä mitään sähkötyökalua, jos olet väsynyt tai huumei-
VAROITUS
OBJ_BUCH-1204-004.book Page 72 Tuesday, October 17, 2017 2:56 PM
Suomi | 73
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
den, alkoholin tahi lääkkeiden vaikutuksen alaisena.
Hetken tarkkaamattomuus sähkötyökalua käytettäessä
saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-
kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,
luistamattomien turvakenkien, suojakypärän tai kuulon-
suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-
ta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkö-
työkalu on poiskytkettynä, ennen kuin liität sen sähkö-
verkkoon ja/tai liität akun, otat sen käteen tai kannat
sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä
tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-
nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-
nettomuuksille.
Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin
käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-
see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-
miseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-
vasta seisoma-asennosta ja tasapainosta. Täten voit pa-
remmin hallita sähkötyökalua odottamattomissa tilanteis-
sa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä
löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet loitolla liikkuvista osista. Väljät vaatteet, korut
ja pitkät hiukset voivat takertua liikkuviin osiin.
Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee
sinun tarkistaa, että ne on liitetty ja että niitä käyte-
tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää
pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-
tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen
työskentelet paremmin ja varmemmin tehoalueella, jolle
sähkötyökalu on tarkoitettu.
Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-
säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei
enää voida käynnistää ja pysäyttää käynnistyskytkimellä,
on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuin suoritat
säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun
varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-
työkalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-
tä ei käytetä. Älä anna sellaisten henkilöiden käyttää
sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole
lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-
sia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat
osat toimivat moitteettomasti, eivätkä ole puristukses-
sa sekä, että siinä ei ole murtuneita tai vahingoittunei-
ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-
työkalun toimintaan. Anna korjata nämä vioittuneet
osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-
nosti huolletuista laitteista.
Pidä leikkausterät terävinä ja puhtaina. Huolellisesti
hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-
viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.
näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-
olosuhteet ja suoritettava toimenpide. Sähkötyökalun
käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-
taa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely ja käyt-
tö
Lataa akku vain valmistajan suosittelemassa latauslait-
teessa. Latauslaite, joka soveltuu määrätyntyyppiselle
akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-
dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkö-
työkaluun tarkoitettua akkua. Jonkin muun akun käyttö
saattaa johtaa loukkaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten pa-
perinliittimistä, kolikoista, avaimista, nauloista, ruu-
veista tai muista pienistä metalliesineistä, jotka voivat
oikosulkea akun koskettimet. Akkukoskettimien välinen
oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa-
loon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nes-
tettä. Vältä koskettamasta nestettä. Jos nestettä va-
hingossa joutuu iholle, huuhtele kosketuskohta vedel-
lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi
lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är-
sytystä ja palovammoja.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden
korjata sähkötyökalusi ja hyväksy korjauksiin vain al-
kuperäisiä varaosia. Täten varmistat, että sähkötyökalu
säilyy turvallisena.
Pistosahojen turvallisuusohjeet
Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi
työtä, jossa vaihtotyökalu saattaisi osua piilossa ole-
vaan sähköjohtoon. Kosketus jännitteiseen johtoon voi
saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa
sähköiskuun.
Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työ-
kappaleen alle. Sahanterää kosketettaessa on olemassa
loukkaantumisvaara.
Vie ainoastaan käynnissä oleva sähkötyökalu työkap-
paletta vasten. Muussa tapauksessa on olemassa takais-
kun vaara vaihtotyökalun tarttuessa työkappaleeseen.
Tarkista, että jalkalevy 9 tukee työkappaleeseen sa-
hattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa
takaiskun.
Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sa-
hanterä ulos urasta vasta tämän jälkeen, sahanterän
pysähdyttyä. Täten menetellen vältät takaiskun ja voit tur-
vallisesti asettaa sähkötyökalun käsistäsi.
Käytä yksinomaan virheettömiä, moitteettomassa
kunnossa olevia sahanteriä. Taipuneet tai tylsät sahante-
OBJ_BUCH-1204-004.book Page 73 Tuesday, October 17, 2017 2:56 PM
74 | Suomi
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
rät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai
aiheuttaa takaiskun.
Älä jarruta sahanterää laitteen pysäyttämisen jälkeen
painamalla sitä sivuttain. Sahanterä saattaa vahingoit-
tua, katketa tai aiheuttaa takaiskun.
Käytä sopivia etsintälaitteita piilossa olevien syöttö-
johtojen paikallistamiseksi tai käänny paikallisen jake-
luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa
tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen
saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai-
heuttaa aineellista vahinkoa.
Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin
kiinnitetty työkappale pysyy tukevammin paikoillaan kuin
kädessä pidettynä.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen
kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut-
tua kiinni johtaen sähkötyökalun hallinnan menettämi-
seen.
Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkäai-
kaiselta auringonpaisteelta, tulelta, vedeltä ja
kosteudelta. On olemassa räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään asiaankuulumat-
tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-
ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-
nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu-
si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi-
tukselta.
Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo-
reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin
voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan,
muodostaa savua, räjähtää tai ylikuumentua.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Laite on tukevalla alustalla tarkoitettu sahaamaan katkosaha-
uksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaat-
toihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jo-
pa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa
huomioon.
Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen
suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-
vaan sähkötyökalun kuvaan.
1 Käynnistyskytkimen käynnistysvarmistin
2 Käynnistyskytkin
3 Akun latausvalvontanäyttö
4 Akku *
5 Akun vapautuspainike
6 Imuletku*
7 Imunysä
8 Sahanterien säilytyskotelo
9 Jalkalevy
10 Heiluriliikkeen säätövipu
11 Poistoimun suojakupu
12 Ohjainrulla
13 Sahausviivavalvonnan ”Cut Control” kanta
14 Sahanterä
15 Sahausviivavalvonnan ”Cut Control” tarkkailuikkuna
16 Kosketussuoja
17 Sahanterän kiinnitys
18 ”PowerLight”-lamppu
19 Kahva (eristetty kädensija)
20 Repimissuoja
21 Suuntaisohjaimen ohjain
22 Jiirikulma-asteikko
23 Ruuvi
24 Sahausmerkki 0°
25 Sahausmerkki 45°
26 Suuntaisohjaimen lukitusruuvi*
27 Ympyräohjaimella varustettu suuntaisohjain*
28 Ympyräohjaimen keskiökärki
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.
Tekniset tiedot
Pistosaha PST 18 LI
Tuotenumero
3 603 K11 0..
Nimellisjännite
V= 18
Iskuluvun säätö
Heiluriliike
Tyhjäkäyntiiskuluku n
0
min
-1
0–2400
Isku
mm 20
suurin sahaussyvyys
– puuhun
–alumiiniin
– teräkseen (seostamaton)
mm
mm
mm
80
12
5
Sahauskulma (vasen/oikea) maks.
°45
Paino vastaa EPTA-Procedure
01:2014
kg 1,9
Sallittu ympäristön lämpötila
– ladattaessa
– käytössä
1)
ja säilytyksessä
°C
°C
0...+45
–20...+50
Suositellut akut
PBA 18V...V
PBA 18V...W
Suositellut latauslaitteet
AL 22.. CV
AL 18.. CV
1) rajoitettu tehokkuus, kun lämpötilat <0 °C
OBJ_BUCH-1204-004.book Page 74 Tuesday, October 17, 2017 2:56 PM
Suomi | 75
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Asennus
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-
seen kohdistuvia töitä (esim. huolto, työkalun vaihto
jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-
toin käynnistyskytkimen tahaton painallus muodostaa
loukkaantumisvaaran.
Akun lataus (katso kuva A)
Käytä vain teknisissä tiedoissa ilmoitettuja latauslait-
teita. Vain nämä latauslaitteet on sovitettu sähkötyökalus-
sasi käytettävälle litiumioniakulle.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi
teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön-
ottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä
akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu syväpurkausta vastaan elektroni-
sen kennojen suojauksen ”Electronic Cell Protection (ECP)”
avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyöka-
lun: Vaihtotyökalu ei enää liiku.
Älä enää paina käynnistyskytkintä sähkötyökalun
automaattisen poiskytkennän jälkeen. Akku saattaa
vahingoittua.
Irrota akku 4 painamalla lukkopainiketta 5 ja vetämällä akku
ylöspäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Ota huomioon hävitysohjeet.
Sahanterän asennus/vaihto
Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
Sahanterän valinta
Löydät katsauksen suositeltavista sahanteristä tämän ohjeen
lopusta. Asenna ainoastaan yksinokkavarrella (T-varsi) tai
1/4"-yleisvarrella (U-varsi) varustettuja sahanteriä. Valitun
sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi.
Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää.
Sahanterän asennus (katso kuva B)
Puhdista sahanterän runko ennen asennusta. Likaista
runkoa ei voi kiinnittää hyvin.
Poista suojakupu 11 tarvittaessa (katso ”Suojakupu”).
Työnnä sahanterän pidike 17 nuolen suuntaan ylöspäin.
Työnnä sahanterä 14, hampaat leikkuusuunnassa. sahante-
ränpidikkeeseen lukkiutumiseen asti.
Tarkista sahanterää asennettaessa, että sahanterän selkä
asettuu ohjainrullan 12 uraan.
Tarkista, että sahanterä on tiukasti paikallaan. Löysä
sahanterä voi irrota ja vahingoittaa sinua.
Sahanterän irrotus (katso kuvaC)
Työnnä sahanterän pidike 17 nuolen suuntaan ylöspäin ja ir-
rota sahanterä 14.
Sahanterien säilytyskotelo (katso kuva D)
Sahanterien säilytyskotelossa 8 voit säilyttää jopa kuutta jopa
110 mm pituista sahanterää. Aseta sahanterien yksinokka-
varsi (T-varsi) sahanterien säilytyskotelossa sitä varten ole-
vaan syvennykseen. Jopa kolme sahanterää voi olla päällek-
käin.
Sulje sahanterien säilytyskotelo ja työnnä se vasteeseen asti
jalkalevyn 9 aukkoon.
Repimissuoja (katso kuva E)
Repimissuoja 20 (lisätarvike) voi estää pinnan repeytymisen
puuta sahattaessa. Repimissuojaa voidaan käyttää vain mää-
rätyn mallisten sahanterien kanssa ja ainoastaan 0° asteen sa-
hauskulmalla. Jalkalevyä 9 ei saa asettaa taakse reunan lähel-
tä sahausta varten repimissuoja käytettäessä.
Paina repimissuoja 20 altapäin jalkalevyyn 9 (kuvan osoitta-
malla tavalla, lovi ulöspäin).
Sahausviivavalvonta ”Cut Control”
Sahauslinjan ”Cut Control” -ohjuri mahdollistaa sähkötyöka-
lun tarkan ohjauksen työkappaleeseen piirrettyä viivaa pitkin.
”Cut Control” -ohjurissa on sahausmerkinnöillä varustettu
aukko 15 ja sähkötyökaluun kiinnitystä varten oleva kanta 13.
Kiinnitä ”Cut Control” jalkalevyyn (katso kuva F)
Paina ”Cut Control” 15 in tarkkailuikkuna kiinni kannan 13 pi-
timiin. Paina sitten kantaa kevyesti yhteen ja saata se lukkiu-
tumaan jalkalevyn 9 ohjaukseen 21.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien
puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-
veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-
heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia
reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään
karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-
tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).
Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
– Käytä materiaalille soveltuvaa pölynimua, jos se on
mahdollista.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengi-
tyssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koskien
käsiteltäviä materiaaleja.
Vältä pölynkertymää työpaikalla. Pöly saattaa helposti
syttyä palamaan.
Suojakupu (katso kuvat G – H)
Asenna suojakupu 11, ennen kuin liität sähkötyökalusi pölyn-
imujärjestelmään.
Aseta suojakupu 11 sähkötyökaluun niin, että keskimmäinen
pidike lukkiutuu kosketussuojaan 16 ja kaksi ulompaa pidiket-
tä kotelon aukkoihin.
Poista suojakupu 11 töissä ilman pölynimua sekä jiirisahauk-
sia varten. Tee tämä painamalla yhteen suojakupua ulompien
pidikkeiden korkeudella ja vetämällä irti kupu eteenpäin.
Pölynimun liitäntä
Työnnä imuletku 6 (lisätarvike) imunysään 7. Yhdistä imulet-
ku 6 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri
pölynimureihin löydät tämän ohjeen lopusta.
OBJ_BUCH-1204-004.book Page 75 Tuesday, October 17, 2017 2:56 PM
76 | Suomi
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Asenna mahdollisuuksien mukaan repimissuoja 20 optimaali-
sen poistoimun takia.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-
geenisten tai kuivien pölyjen imurointiin.
Käyttö
Käyttömuodot
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-
seen kohdistuvia töitä (esim. huolto, työkalun vaihto
jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-
toin käynnistyskytkimen tahaton painallus muodostaa
loukkaantumisvaaran.
Heiluriliikkeen säätö
Neljässä portaassa asetettava heiluriliike mahdollistaa työs-
tettävän materiaalin leikkausnopeuden, sahaustehon ja sa-
hausjäljen optimaalisen sovituksen.
Säätövivun 10 avulla voit säätää heiluriliikkeen myös käytön
aikana.
Optimaalisen heiluriasennon jokaiseen käyttöön löydät käy-
tännön kokein. Seuraavaa suositellaan:
– Mitä pienemmän heiluriasennon valitset tai kytkemällä hei-
luriliike pois, sitä hienomman ja puhtaamman sahausjäljen
saat.
– Kytke pois heiluriliike työstäessäsi ohutta materiaalia
(esim. peltiä).
– Työskentele pienellä heiluriliikkeellä kovissa aineissa
(esim. teräs).
– Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita
ja puuta syiden suunnassa.
Jiirikulman asetus (katso kuva I)
Jalkalevyä 9 voidaan kääntää oikealle tai vasemmalle jiirikul-
mia varten aina 45° astetta asti.
– Poista suojus 11 ja imunysä 7.
– Vedä sahanterien säilytyskotelo 8 irti jalkalevystä 9.
– Höllää ruuvia 23 ja työnnä jalkalevyä 9 kevyesti imunysän
7 suuntaan.
– Täsmällisen jiirikulman asetusta varten on jalkalevyssä oi-
kealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°.
Käännä jalkalevy 9 asteikkoa 22 käyttäen haluttuun asen-
toon. Muut jiirikulmat voidaan asettaa kulmamitan avulla.
– Työnnä tämän jälkeen jalkalevy 9 vasteeseen asti sahante-
rän 14 suuntaan.
– Kiristä ruuvi 23 uudelleen.
Suojakupua 11, imunysää 7 ja repimissuojaa 20 ei voi käyttää
jiirisahauksissa.
Sahausviivavalvonta viistosahauksissa (katso kuva J)
Sahausviivavalvontaa varten on ”Cut Control”-tarkkailuikku-
nassa 15 merkki 24 suorakulmaista 0° sahausta varten ja
merkki 25 sekä oikealle että vasemmalle kallistuvaa 45° viis-
tosahausta varten, asteikon 22 mukaan.
0° ja 45° jiirikulman sahausmerkki saadaan verrannollisesti.
Ne voidaan lisäksi merkitä ”Cut Control”-tarkkailuikkunaan 15
ei-pysyvällä merkillä, joka on helppo taas poistaa.
Mittatarkkoja töitä varten kannattaa suorittaa koesahaus.
Jalkalevyn siirtäminen (katso kuva I)
Reunan läheltä sahausta varten voit siirtää jalkalevyä 9 taak-
sepäin.
Höllää ruuvia 23 ja työnnä jalkalevy 9 vasteeseen asti imuny-
sän 7 suuntaan.
Kiristä ruuvi 23 uudelleen.
Sahaus siirretyllä jalkalevyllä 9 on mahdollista vain jiirikulman
ollessa 0°. Sen lisäksi ei saa käyttää ”Cut Control”-sahausvii-
vavalvontaa kannan 13, ympyräohjaimella varustetun suun-
taisohjaimen 27 (lisätarvike) tai repimissuojan 20 kanssa.
Käyttöönotto
Akun asennus
Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden
jännite vastaa sähkötyökalusi tyyppikilvessä olevaa
jännitettä. Jonkun muun akun käyttö saattaa johtaa louk-
kaantumiseen ja tulipaloon.
Käynnistys ja pysäytys
Sähkötyökalun käyttöönotto painamalla ensin käynnistys-
varmistinta 1 ja painamalla samalla käynnistyskytkintä 2 sekä
pitämällä se painettuna.
Lamppu 18 palaa, kun käynnistyskytkintä 2 painetaan vähän
tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun
epäsuotuisissa valo-olosuhteissa.
Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 2
vapaaksi.
Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 2 ei
voida lukita, vaan sitä on painettava koko käytön ajan.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-
tät sitä.
Iskuluvun säätö
Painamalla käynnistyskytkintä 2 enemmän tai vähemmän voit
portaattomasti säätää käynnissä olevan sähkötyökalun isku-
lukua.
Käynnistyskytkimen 2 kevyt painallus aikaansaa alhaisen is-
kuluvun. Paineen kasvaessa nousee iskuluku.
Tarvittava iskuluku riippuu materiaalista ja työolosuhteista ja
se voidaan määrittää käytännön kokein.
Suosittelemme alentamaan iskulukua, kun sahanterä asete-
taan työkappaletta vasten sekä sahattaessa muovia tai alumii-
nia.
Jos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyö-
kalu kuumeta. Poista sahanterä ja anna sähkötyökalun käydä
n. 3 min. täydellä kierrosluvulla.
Akun lataustilan näyttö
Akun lataustilan näyttö 3 osoittaa akun lataustilan 3 vihreällä
LED:illä, käynnissä olevassa sähkötyökalussa.
ei heiluriliikettä
pieni heiluriliike
keskisuuri heiluriliike
suuri heiluriliike
OBJ_BUCH-1204-004.book Page 76 Tuesday, October 17, 2017 2:56 PM
Suomi | 77
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Lämpötilasta riippuvainen ylikuormitussuoja
Määräystenmukaisessa käytössä ei sähkötyökalua voida yli-
kuormittaa. Liiallisessa kuormituksessa tai akun luvalliselta
lämpötila-alueelta poikettaessa kierrosluku laskee tai sähkö-
työkalu kytkeytyy pois päältä. Kun kierrosluku on pienenty-
nyt, sähkötyökalu toimii taas täydellä kierrosluvulla vasta
akun saavutettua sallitun lämpötilan tai kuorman pienennyt-
tyä.Automaattisen poiskytkennän sattuessa, kytke sähkötyö-
kalu pois päältä, anna akun jäähtyä ja kytke sitten sähkötyöka-
lu uudelleen päälle.
Akun lataustilan näytön 3 3 LEDiä vilkkuu nopeasti, jos akun
lämpötila on käyttölämpötila-alueen –20 – +50 °C ulkopuo-
lella ja/tai ylikuormitussuoja on lauennut.
Syväpurkaussuoja
Litiumioniakku on suojattu syväpurkausta vastaan elektroni-
sen kennojen suojauksen ”Electronic Cell Protection (ECP)”
avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyöka-
lun: Vaihtotyökalu ei enää liiku.
Työskentelyohjeita
Voimakkaat sähkömagneettiset kentät saattavat tietyissä olo-
suhteissa aiheuttaa sähkötyökalun toimintahäiriöitä ja pysäh-
tymisen. Jos sähkötyökalu on sammunut, voit ottaa sen jäl-
leen käyttöön painamalla käynnistyskytkintä 2 uudelleen.
Käytä pienten tai ohuiden työkappaleiden työstöön aina
tukevaa alustaa tai saha-asemaa (Bosch PLS 300).
Upposahaus (katso kuva K)
Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsi-
kartonkia ja vastaavaa saa työstää
upotussahausmenetelmällä!
Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus
on mahdollista vain jiirikulman ollessa 0°.
Aseta sähkötyökalun jalkalevyn 9 etureuna työkappaletta vas-
ten ilman, että sahanterä 14 koskettaa työkappaletta, ja käyn-
nistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun sää-
tömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti
työkappaletta vasten ja upota hitaasti sahanterä työkappalee-
seen.
Heti jalkalevyn 9 koskettaessa työkappaletta koko pinnallaan,
jatkat sahaamista haluttua sahausviivaa pitkin.
Ympyräohjaimella varustettu suuntaisohjain (lisätarvike)
Kun työskennellään ympyräohjaimella varustetulla suuntais-
ohjaimella 27 (lisätarvike) saa työkappaleen paksuus olla kor-
keintaan 30 mm.
Poista ”Cut Control” 13-kanta jalkalevystä 9. Paina kantaa ke-
vyesti yhteen ja poista se ohjauksesta 21.
Samansuuntaiset sahaukset (katsokuva L): Höllää lukitus-
ruuvia 26 ja työnnä suuntaisohjaimen asteikko ohjaimen 21
läpi jalkalevyyn. Aseta haluttu sahausleveys asteikkoon jalka-
levyn sisäreunan avulla. Kierrä lukitusruuvi 26 kiinni.
Ympyräsahaukset (katso kuva M): Poraa sahausviivaan sa-
hattavan ympyrän sisäpuolelle reikä, joka on riittävän suuri
sahanterän läpivientiä varten. Työstä reikää jyrsimellä tai vii-
lalla, jotta sahanterä voi olla tasaisesti kiinni sahausviivassa.
Aseta lukitusruuvi 26 suuntaisohjaimen toiselle puolelle.
Työnnä suuntaisohjaimen asteikko jalkalevyn ohjauksen 21
läpi. Poraa reikä työkappaleeseen sahattavan aukon keskelle.
Työnnä keskiöintikärki 28 suuntaisohjaimen sisemmän aukon
kautta porattuun reikään. Aseta säde asteikkoon jalkalevyn si-
säreunan avulla. Kiristä lukitusruuvi 26.
Jäähdytys-/voiteluaineet
Metallia sahattaessa, tulisi materiaalin kuumenemisen takia
sahausviivaa pitkin käyttää jäähdytys- tai voiteluainetta.
Hoito ja huolto
Huolto ja puhdistus
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-
seen kohdistuvia töitä (esim. huolto, työkalun vaihto
jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-
toin käynnistyskytkimen tahaton painallus muodostaa
loukkaantumisvaaran.
Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-
kot puhtaina, jotta voit työskennellä hyvin ja turvalli-
sesti.
Jos akku ei enää toimi, käänny Bosch-sopimushuollon puo-
leen.
Puhdista sahanterän pidikettä säännöllisesti. Poista sahante-
rä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista
pintaa vasten.
Sähkötyökalun voimakas likaantuminen saattaa johtaa toi-
mintahäiriöihin. Älä siksi sahaa voimakkaasti pölyäviä aineita
pään yläpuolella, altapäin.
Voitele ohjainrullaa 12 silloin tällöin öljypisaralla.
Tarkista ohjainrullaa 12 säännöllisesti. Jos ohjainrulla on lop-
puun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen
vaihtaa tilalle uusi.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-
raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja
varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme
ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-
nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
LED Kapasiteetti
3 vihreä LED palaa jatkuvasti ≥ 66 %
2 vihreä LED palaa jatkuvasti 34–65 %
1 vihreä LED palaa jatkuvasti 11–33 %
hidas vilkkuminen 1 vihreä LED ≤ 10 %
OBJ_BUCH-1204-004.book Page 77 Tuesday, October 17, 2017 2:56 PM
78 | Ελληνικά
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain
määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman
erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-
ta) on noudatettava pakkausta ja merkintää koskevia erikois-
vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-
ti käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip-
paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik-
kumaan pakkauksessa.
Ota myös huomioon mahdolliset tarkemmat kansalliset mää-
räykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-
lee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja ta-
lousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel-
vottomat sähkötyökalut ja eurooppalaisen direktiivin
2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paris-
tot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen
kierrätykseen.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa ”Kuljetus”, sivu 78.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά
Υποδείξεις ασφαλείας
Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-
λεία
Διαβάστε όλες τις υποδείξεις
ασφαλείας και τις οδηγίες. Αμέ-
λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη-
γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες
για κάθε μελλοντική χρήση.
Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ-
ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία
που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα-
λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται
από μπαταρία (χωρίς ηλεκτρικό καλώδιο).
Ασφάλεια στο χώρο εργασίας
Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά
φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί
να οδηγήσουν σε ατυχήματα.
Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ-
λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ-
χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα-
λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ-
ξει τη σκόνη ή τις αναθυμιάσεις.
Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε
μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε-
να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο-
ρεί να χάσετε τον έλεγχο του μηχανήματος.
Ηλεκτρική ασφάλεια
Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει
στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα-
τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις
σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα-
ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο
ηλεκτροπληξίας.
Αποφεύγετε την επαφή του σώματός σας με γειωμένες
επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο-
ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω-
μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.
Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον
κίνδυνο ηλεκτροπληξίας.
Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα-
φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να
βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα-
λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε-
ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ-
να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ-
νο ηλεκτροπληξίας.
Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο
να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)
που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση
OBJ_BUCH-1204-004.book Page 78 Tuesday, October 17, 2017 2:56 PM
Ελληνικά | 79
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους
ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι-
βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν
προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD).
Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει
τον κίνδυνο ηλεκτροπληξίας.
Ασφάλεια προσώπων
Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε
προσοχή στην εργασία που κάνετε και να χειρίζεστε το
μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε-
κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή
όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ-
ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι-
σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα-
ρούς τραυματισμούς.
Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι-
σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε
έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ-
στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας,
προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε
εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-
τισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το
ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε
με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν
το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το
ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή
όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ-
τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος
τραυματισμών.
Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο-
λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το
ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί
συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός
μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.
Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την
ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε
την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το
μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.
Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού-
χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας
και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα-
λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να
εμπλακούν στα κινούμενα εξαρτήματα.
Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε-
ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι
αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι
χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης
σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται
από τη σκόνη.
Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων
Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για
την εκάστοτε εργασία το ηλεκτρικό εργαλείο που
προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-
λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό-
μενη περιοχή ισχύος.
Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα-
σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε
πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί-
ναι επικίνδυνο και πρέπει να επισκευαστεί.
Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα-
ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα-
σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό-
κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα.
Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο
από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι-
είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του
μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’
αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε-
κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται
από άπειρα πρόσωπα.
Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.
Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν
άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή
φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό-
πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά
τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα-
χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ-
γαλείων αποτελεί αιτία πολλών ατυχημάτων.
Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.
Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν
δυσκολότερα και οδηγούνται ευκολότερα.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα-
ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες
οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν-
θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση
των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο-
νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-
σεις.
Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας
Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτεί-
νονται από τον κατασκευαστή. Ένας φορτιστής που είναι
κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη-
μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες
μπαταρίες.
Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες
που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών μπο-
ρεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίν-
δυνο πυρκαγιάς.
Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά
από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά,
βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν
να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα
βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα-
λέσει τραυματισμούς ή φωτιά.
Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι-
αρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επα-
φή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε κα-
λά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επα-
φή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική
βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν
σε ερεθισμούς του δέρματος ή σε εγκαύματα.
OBJ_BUCH-1204-004.book Page 79 Tuesday, October 17, 2017 2:56 PM
80 | Ελληνικά
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Service
Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι-
στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι-
κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-
χανήματος.
Υποδείξεις ασφαλείας για σέγες
Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες
συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κα-
τά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εργα-
λείο να έρθει σε τυχόν μη ορατές ηλεκτροφόρες γραμ-
μές. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμ-
μή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επί-
σης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.
Κρατάτε τα χέρια σας μακριά από τον τομέα πριονίσμα-
τος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία
τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα δημιουρ-
γείται κίνδυνος τραυματισμού.
Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τε-
μάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Διαφορε-
τικά υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφη-
νώσει στο υπό κατεργασία τεμάχιο.
Φροντίζετε το πέλμα 9 να ακουμπάει καλά όταν πριονί-
ζετε. Μια στρεβλωμένη ή υπό κλίση πριονόλαμα μπορεί να
σπάσει ή να κλοτσήσει.
Κάθε φορά που τελειώνετε ένα τμήμα της δουλειά σας
θέστε πρώτα το ηλεκτρικό εργαλείο εκτός λειτουργίας
και βγάλτε την πριονόλαμα από την τομή μόνο όταν αυτό
έχει σταματήσει εντελώς να κινείται. Έτσι αποφεύγετε
ένα ενδεχόμενο κλότσημα και ταυτόχρονα μπορείτε να απο-
θέσετε ασφαλώς το ηλεκτρικό εργαλείο.
Να χρησιμοποιείτε μόνο άθικτες, άριστες πριονόλαμες.
Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν,
να επιδράσουν αρνητικά την κοπή ή να προκαλέσουν κλό-
τσημα.
Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα
πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να
κλοτσήσει.
Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για
να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή
συμβουλευτείτε την τοπική επιχείρηση παροχής ενέρ-
γειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει
σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού
αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα
ενός υδροσωλήνα προκαλεί υλικές ζημιές.
Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ-
γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ-
σφιγξης ή με μια μέγγενη παρά με το χέρι σας.
Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ-
τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο
εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ-
λεια του ελέγχου του ηλεκτρικού εργαλείου.
Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-
κλώματος.
Να προστατεύετε την μπαταρία από υπερβολικές
θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλια-
κή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος
έκρηξης.
Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της
μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την
μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκε-
φτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα-
θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με
το ηλεκτρικό εργαλείο σας από την Bosch. Μόνο έτσι
προστατεύεται η μπαταρία από μια τυχόν επικίνδυνη υπερ-
φόρτιση.
H μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντι-
κείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική
άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό
βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση
καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.
Περιγραφή του προϊόντος και της ισχύ-
ος του
Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Αμέλειες κατά την τήρηση των υπο-
δείξεων ασφαλείας και των οδηγιών μπορεί να
προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.
Χρήση σύμφωνα με τον προορισμό
Η συσκευή προορίζεται, ακουμπισμένη επάνω σε μια σταθερή
επιφάνεια για την κοπή ξύλων, πλαστικών υλικών, μετάλλων,
πλακών από κεραμικά υλικά και ελαστικού καθώς και για τη διε-
ξαγωγή εσωτερικών ανοιγμάτων στα υλικά αυτά. Είναι κατάλλη-
λη για ευθείες και κυκλικές κοπές υπό γωνία φαλτσοτομής έως
45°. Προσέχετε τις συστάσεις για τις πριονόλαμες.
Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον
απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού ερ-
γαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται
στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-
κών.
1 Αποκλεισμός αθέλητης ζεύξης για διακόπτη ON/OFF
2 Διακόπτης ON/OFF
3 Ένδειξη κατάστασης φόρτισης
4 Μπαταρία *
5 Πλήκτρο απομανδάλωσης μπαταρίας
6 Σωλήνας αναρρόφησης*
7 Στήριγμα αναρρόφησης
8 Θήκη πριονολαμών
9 Πέλμα
10 Διακόπτης ρύθμισης ταλάντωσης
11 Καπάκι για αναρρόφηση
12 Ράουλο οδήγησης
13 Βάση για τον έλεγχο της γραμμής κοπής «Cut Control»
14 Πριονόλαμα
OBJ_BUCH-1204-004.book Page 80 Tuesday, October 17, 2017 2:56 PM
Ελληνικά | 81
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
15 Παράθυρο παρατήρησης για τον έλεγχο της γραμμής κο-
πής «Cut Control»
16 Προστασία από αθέλητη επαφή
17 Υποδοχή πριονόλαμας
18 Λάμπα «PowerLight»
19 Λαβή (μονωμένη επιφάνεια πιασίματος)
20 Προφυλακτήρας σκλήθρων
21 Οδήγηση για τον οδηγό παραλλήλων
22 Κλίμακα για τη γωνία φαλτσοτομής
23 Βίδα
24 Σημάδι κοπής 0°
25 Σημάδι κοπής 45°
26 Βίδα σταθεροποίησης του οδηγού παραλλήλων*
27 Οδηγός παραλλήλων με διαβήτη*
28 Μύτη κεντραρίσματος του διαβήτη
*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται
στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί-
τα το πρόγραμμα εξαρτημάτων.
Τεχνικά χαρακτηριστικά
Συναρμολόγηση
Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν
από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα-
λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς
και κατά την μεταφορά του και τη διαφύλαξη/την
αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης
του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.
Φόρτιση μπαταρίας (βλέπε εικόνα A)
Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρο-
νται στα τεχνικά χαρακτηριστικά. Μόνο αυτοί οι φορτιστές
είναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion)
που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο.
Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για
να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την
φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη
φορά.
Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή.
Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.
Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική
εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)».
Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε-
ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται
πλέον.
Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου
μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η μπατα-
ρία μπορεί να υποστεί ζημιά ή βλάβη.
Για να αφαιρέσετε την μπαταρία 4 πατήστε το πλήκτρο απομα-
ντάλωσης 5 και αφαιρέστε την μπαταρία από το επάνω μέρος
του ηλεκτρικού εργαλείου. Μην εφαρμόσετε βία.
Δώστε προσοχή στις υποδείξεις απόσυρσης.
Συναρμολόγηση/Αντικατάσταση της πριονόλαμας
Φορέστε προστατευτικά γάντια για να συναρμολογήσε-
τε την πριονόλαμα. Υπάρχει κίνδυνος τραυματισμού αν αγ-
γίξετε την πριονόλαμα.
Επιλογή της πριονόλαμας
Μια επισκόπηση των προτεινόμενων πριονολαμών θα βρείτε
στο τέλος αυτών των οδηγιών χειρισμού. Να χρησιμοποιείτε πά-
ντοτε πριονόλαμες με στέλεχος εκκέντρων (στέλεχος σχήματος
Τ) ή με στέλεχος γενικής χρήσης 1/4" (στέλεχος σχήματος U). Η
πριονόλαμα δεν θα πρέπει να είναι μεγαλύτερη από όσο απαιτεί
η κοπή που πρόκειται να διεξαχθεί.
Χρησιμοποιείτε στενές πριονόλαμες για την κοπή καμπυλών.
Συναρμολόγηση της πριονόλαμας (βλέπεεικόνα B)
Να καθαρίζετε το στέλεχος της πριονόλαμας πριν την το-
ποθετήσετε. Ένα λερωμένο στέλεχος δεν μπορεί να στερε-
ωθεί ασφαλώς.
Αν χρειαστεί, αφαιρέστε το καπάκι 11 (βλέπε «Καπάκι»).
Ωθήστε την υποδοχή πριονόλαμας 17 προς τα επάνω, όπως δεί-
χνει το βέλος. Ωθήστε την πριονόλαμα 14, τέρμα στην υποδοχή
πριονόλαμας, με τα δόντια να δείχνουν προς τη φορά κοπής.
Προσέχετε, όταν τοποθετείτε την πριονόλαμα, η ράχη της να
καθίσει στην αυλάκωση του ράουλου οδήγησης 12.
Ελέγξτε, αν η πριονόλαμα έχει συναρμολογηθεί ασφα-
λώς. Μια χαλαρή πριονόλαμα μπορεί να πεταχτεί έξω και να
σας τραυματίσει.
Αφαίρεση της πριονόλαμας (βλέπε εικόνα C)
Ωθήστε την υποδοχή πριονόλαμας 17 προς τα επάνω, όπως δεί-
χνει το βέλος, και αφαιρέστε την πριονόλαμα 14.
Σέγα PST 18 LI
Αριθμός ευρετηρίου
3 603 K11 0..
Ονομαστική τάση
V= 18
Έλεγχος αριθμού εμβολισμών
Ταλάντωση
Αριθ. εμβολισμών χωρίς φορτίο n
0
min
-1
0–2400
Διαδρομή
mm 20
μέγ. βάθος κοπής
–σε ξύλο
–σε αλουμίνιο
–σε χάλυβα (αμιγή)
mm
mm
mm
80
12
5
Γωνία κοπής (αριστερά/δεξιά) μέγ.
°45
Βάρος σύμφωνα με
EPTA-Procedure 01:2014
kg 1,9
Επιτρεπτή θερμοκρασία περιβάλλο-
ντος
– κατά τη φόρτιση
– κατά τη λειτουργία
1)
και κατά την
αποθήκευση
°C
°C
0...+45
–20...+50
Συνιστούμενες μπαταρίες
PBA 18V...V
PBA 18V...W
Συνιστούμενοι φορτιστές
AL 22.. CV
AL 18.. CV
1) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C
OBJ_BUCH-1204-004.book Page 81 Tuesday, October 17, 2017 2:56 PM
82 | Ελληνικά
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Θήκη πριονολαμών (βλέπε εικόνα D)
Στη θήκη πριονολαμών 8 μπορείτε να διαφυλάξετε μέχρι
6 πριονόλαμες με μήκος έως 110 mm. Να τοποθετείτε τις πριο-
νόλαμες με το στέλεχος έκκεντρου (στέλεχος Τ) στις αυλακώ-
σεις της θήκης πριονολαμών που προβλέπονται γι’ αυτό. Μπο-
ρείτε να τοποθετήσετε έως τρεις πριονόλαμες τη μια επάνω
στην άλλη.
Κλείστε τη θήκη πριονολαμών και ωθήστε την τέρμα στην αυλά-
κωση του πέλματος 9.
Προφυλακτικό σκλήθρων (βλέπε εικόνα E)
Το προστατευτικό σκλήθρων 20 (ειδικό εξάρτημα) μπορεί να
εμποδίσει το σχίσιμο της επιφάνειας όταν πριονίζετε ξύλο. Το
προστατευτικό σκλήθρων μπορεί να χρησιμοποιηθεί μόνο για
συγκεκριμένες πριονόλαμες και μόνο για γωνίες κοπής 0°. Το
πέλμα 9 δεν επιτρέπεται, όταν πριονίζετε με προστατευτικό
σκλήθρων, να μετακινηθεί προς τα πίσω για να μπορέσετε έτσι
να πριονίσετε κοντά στο περιθώριο.
Πατήστε το προστατευτικό σκλήθρων 20 μέσα στο πέλμα 9 από
το κάτω μέρος (όπως φαίνεται στην εικόνα, με την εντομή προς
τα επάνω).
Έλεγχος γραμμής κοπής «Cut Control»
Ο έλεγχος της γραμμής κοπής «Cut Control» καθιστά δυνατή
την ακριβή οδήγηση του ηλεκτρικού εργαλείου κατά μήκος μιας
σημαδεμένης πάνω στο επεξεργαζόμενο κομμάτι γραμμής κο-
πής. Στον έλεγχο της γραμμής κοπής «Cut Control» ανήκει το
παράθυρο ελέγχου 15 με μαρκαρίσματα κοπής και η βάση 13
για τη στερέωση στο ηλεκτρικό εργαλείο.
Στερέωση του «Cut Control» στο πέλμα (βλέπε εικόνα F)
Στερεώστε το παράθυρο παρατήρησης του «Cut Control» 15 με
τα ελάσματα συγκράτησης στη βάση 13 Συμπιέστε ακολούθως
ελαφρά τη βάση και αφήστε την να ασφαλίσει στην οδήγηση 21
του πέλματος 9.
Αναρρόφηση σκόνης/ροκανιδιών
Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι-
ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ-
λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η
εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις
ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ-
χόν παρευρισκομένων ατόμων.
Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή
οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα-
σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού-
νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα-
τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπε-
ται μόνο σε ειδικά εκπαιδευμένα άτομα.
– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό
την κατάλληλη αναρρόφηση.
– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής
προστασίας με φίλτρο κατηγορίας P2.
Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφο-
ρα υπό κατεργασία υλικά.
Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης
στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.
Καπάκι (βλέπε εικόνες G – H)
Συναρμολογήστε το καπάκι 11 πριν συνδέσετε το ηλεκτρικό ερ-
γαλείο σε μια αναρρόφηση σκόνης.
Θέστε το καπάκι 11 κατά τέτοιο τρόπο επάνω στο ηλεκτρικό ερ-
γαλείο, ώστε ο μεσαίος συγκρατήρας να «πιάσει» επάνω στην
προστασία από αθέλητη επαφή 16 και οι δυο ακραίοι συγκρατή-
ρες να «πιάσουν» στις εγκοπές που περιβλήματος.
Να αφαιρείτε το καπάκι 11 όταν εργάζεστε χωρίς αναρρόφηση
σκόνης καθώς και όταν διεξάγετε φαλτσοτομές. Γι΄ αυτό συμπι-
έστε το καπάκι στο ύψος των δυο ακραίων συγκρατήρων και
αφαιρέστε το τραβώντας το προς τα εμπρός.
Σύνδεση της αναρρόφησης σκόνης
Τοποθετήστε ένα σωλήνα αναρρόφησης 6 (ειδικό εξάρτημα)
στο στήριγμα αναρρόφησης 7. Συνδέστε το σωλήνα αναρρόφη-
σης 6 σ’ έναν απορροφητήρα σκόνης (ειδικό εξάρτημα). Μια
επισκόπηση των τρόπων σύνδεσης σε διάφορους απορροφητή-
ρες σκόνης θα βρείτε στο τέλος αυτών των οδηγιών.
Για την επιτυχία μιας άριστης αναρρόφησης να χρησιμοποιείτε
κατά το δυνατό το προστατευτικό σκλήθρων 20.
Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το
εκάστοτε υπό κατεργασία υλικό.
Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξη-
ρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες
σκόνης.
Λειτουργία
Τρόποι λειτουργίας
Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν
από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα-
λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς
και κατά την μεταφορά του και τη διαφύλαξη/την
αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης
του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.
Ρύθμιση ταλάντωσης
Η ταλάντωση ρυθμίζεται σε συνολικά τέσσερις βαθμίδες επιτρέ-
ποντας έτσι την άριστη ρύθμιση της ταχύτητας και της απόδοσης
κοπής καθώς και της εμφάνισης της τομής ανάλογα με το υπό
κατεργασία υλικό.
Με το μοχλό ρύθμισης 10 μπορείτε να ρυθμίστε την ταλάντωση
ακόμη και κατά τη διάρκεια της λειτουργίας.
Η καλύτερη δυνατή βαθμίδα ταλάντωσης για την εκάστοτε χρή-
ση εξακριβώνεται με πρακτική δοκιμή. Σχετικά ισχύουν οι εξής
συστάσεις:
– Να επιλέγετε τόσο πιο μικρή βαθμίδα ταλάντωσης όσο πιο
καλή θέλετε να είναι η εμφάνιση της τομής και, ενδεχομέ-
νως, να θέσετε γι’ αυτό την ταλάντωση ακόμη κι εκτός λει-
τουργίας.
– Να απενεργοποιείτε την ταλάντωση όταν κατεργάζεσθε λε-
πτά τεμάχια (π.χ. λαμαρίνες).
χωρίς ταλάντωση
μικρή ταλάντωση
μέτρια ταλάντωση
μεγάλη ταλάντωση
OBJ_BUCH-1204-004.book Page 82 Tuesday, October 17, 2017 2:56 PM
Ελληνικά | 83
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
– Όταν κατεργάζεσθε σκληρά υλικά (π.χ. χάλυβα) να εργάζε-
σθε με μικρή ταλάντωση.
– Όταν κατεργάζεσθε μαλακά υλικά ή κόβετε ξύλα με φορά
ίδια μ’ αυτήν των ινών (με τα νερά) μπορείτε να εργαστείτε
με μέγιστη ταλάντωση.
Ρύθμιση της γωνίας φαλτσοτομής (βλέπε εικόνα I)
Το πέλμα 9 μπορεί, για τη διεξαγωγή φαλτσοτομών έως 45°, να
μετακινηθεί προς τα δεξιά ή τα αριστερά.
– Αφαιρέστε το καπάκι 11 και το στήριγμα αναρρόφησης 7.
– Αφαιρέστε τη θήκη μπαταριών 8 από το πέλμα 9.
– Λύστε τη βίδα 23 και ωθήστε ελαφρά το πέλμα 9 με κατεύ-
θυνση προς στο στήριγμα αναρρόφησης 7.
– Για τη ρύθμιση ακριβών γωνιών φαλτσοτομής το πέλμα δια-
θέτει δεξιά και αριστερά δυο σημεία ασφάλισης σε 0 °, 22,5°
και σε 45°. Μετακινήστε το πέλμα 9 σύμφωνα με την κλίμα-
κα 22 στην επιθυμητή θέση. Άλλες, διαφορετικές γωνίες
φαλτσοτομής μπορεί να ρυθμιστούν με τη βοήθεια ενός
μοιρογνωμονίου.
– Ακολούθως ωθήστε το πέλμα 9 τέρμα προς την πριονόλαμα
14.
–Σφίξτε πάλι τη βίδα 23.
Το καπάκι 11, το στήριγμα αναρρόφησης 7 και το προστατευτι-
κό σκλήθρων 20 δεν μπορούν να χρησιμοποιηθούν όταν διεξά-
γετε φαλτσοτομές.
Έλεγχος της γραμμής κοπής στις φαλτσοτομές
(βλέπε εικόνα J)
Για τον έλεγχο της γραμμής κοπής στο παράθυρο παρατήρησης
του «Cut Control» 15 υπάρχει ένα σημάδι 24 για ορθογώνια κο-
πή με 0° καθώς και από ένα σημάδι 25 για την προς τα δεξιά και
αριστερά φθίνουσα φαλτσοτομή με 45°, ανάλογα με την κλίμα-
κα 22.
Το σημάδι για την κοπή υπό γωνία φαλτσοτομής μεταξύ 0° και
45° είναι ανάλογο προς την εκάστοτε γωνία και μπορείτε να το
δυναμώσετε τραβώντας μια προσωρινή γραμμή επάνω στο πα-
ράθυρο παρατήρησης του «Cut Control» 15, με έναν κατάλλη-
λο μαρκαδόρο για να μπορέσετε αργότερα να τη σβήσετε εύκο-
λα.
Για να μπορέσετε να εργαστείτε με ακρίβεια σας συμβουλεύομε
να διεξάγετε προηγουμένως μια δοκιμαστική κοπή.
Μετατόπιση του πέλματος (βλέπε εικόνα I)
Για να πριονίσετε κοντά στο περιθώριο μπορείτε να μετατοπί-
σeτε το πέλμα 9 προς τα πίσω.
Λύστε τη βίδα 23 και ωθήστε το πέλμα 9 τέρμα προς το στήριγ-
μα αναρρόφησης 7.
Σφίξτε πάλι τη βίδα 23.
Η κοπή με μετατοπισμένο πέλμα
9 είναι εφικτή μόνο υπό γωνία
φαλτσοτομής 0° Εκτός αυτού δεν επιτρέπεται η χρήση του ελέγ-
χου γραμμής κοπής «Cut Control» μαζί με τη βάση 13, του οδη-
γού παραλλήλων με διαβήτη 27 (ειδικό εξάρτημα) καθώς και
του προστατευτικού σκλήθρων 20.
Εκκίνηση
Τοποθέτηση της μπαταρίας
Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες ιόντων λιθί-
ου της Bosch με τάση ίδια μ’ αυτήν που αναφέρεται επά-
νω στην πινακίδα κατασκευαστή του ηλεκτρικού σας ερ-
γαλείου. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε
τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.
Θέση σε λειτουργία κι εκτός λειτουργίας
Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε
πρώτα τον αποκλεισμό αθέλητης ζεύξης 1 και ακολούθως πα-
τήστε και κρατήστε πατημένο το διακόπτη ON/OFF 2.
Η λάμπα 18 ανάβει όταν ο διακόπτης ON/OFF 2 είναι ελαφρά ή
τέρμα πατημένος και φωτίζει έτσι την περιοχή εργασίας όταν οι
συνθήκες φωτισμού είναι δυσμενείς.
Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφή-
στε ελεύθερο το διακόπτη ON/OFF 2.
Υπόδειξη: Κατά τη διάρκεια της λειτουργίας ο διακόπτης
ON/OFF 2 πρέπει, για λόγους ασφαλείας, να μη μανδαλώνεται,
αλλά να κρατιέται συνεχώς πατημένος.
Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό-
κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.
Έλεγχος του αριθμού εμβολισμών
Με αύξηση ή, αντίστοιχα, μείωση της πίεσης στο διακόπτη
ON/OFF 2 μπορείτε να ελέγξετε (να ρυθμίσετε) αδιαβάθμιστα
τον αριθμό εμβολισμών του ευρισκόμενου σε λειτουργία ηλε-
κτρικού εργαλείου.
Ελαφριά πίεση επάνω στο διακόπτη ON/OFF 2 επιφέρει χαμηλό
αριθμό εμβολισμών. Ο αριθμός εμβολισμών αυξάνεται ανάλο-
γα με την αύξηση της πίεσης.
O εκάστοτε απαραίτητος αριθμός εμβολισμών εξαρτάται από το
υλικό και τις συνθήκες εργασίας και πρέπει να εξακριβωθεί με
πρακτική δοκιμή.
Σας συμβουλεύουμε, κατά το ακούμπισμα του ηλεκτρικού ερ-
γαλείου στο υπό κατεργασία υλικό καθώς και όταν πριονίζετε
πλαστικά υλικά ή αλουμίνιο, να μειώνετε τον αριθμό εμβολι-
σμών.
Όταν εργάζεστε για πολλή ώρα υπό μικρό αριθμό εμβολισμών
το ηλεκτρικό εργαλείο μπορεί να ζεσταθεί υπερβολικά. Αφαιρέ-
στε την πριονόλαμα και αφήστε το ηλεκτρικό εργαλείο να εργα-
στεί υπό το μέγιστο αριθμό εμβολισμών για 3 λεπτά περίπου για
να κρυώσει.
Ένδειξη κατάστασης φόρτισης της μπαταρίας
Η ένδειξη 3 κατάστασης φόρτισης της μπαταρίας δείχνει την κα-
τάσταση φόρτισης της μπαταρίας όταν είναι ενεργοποιημένο το
ηλεκτρικό εργαλείο και αποτελείται από 3 πράσινες διόδους.
Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμο-
κρασία
Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το
ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτω-
ση πολύ ισχυρού φορτίου ή εγκατάλειψης της επιτρεπής περιο-
χής θερμοκρασίας της μπαταρίας μειώνεται ο αριθμός των στρο-
φών ή απενεργοποιείται το ηλεκτρικό εργαλείο. Σε περίπτωση
μειωμένου αριθμού στροφών λειτουργεί το ηλεκτρικό εργαλείο
Φωτοδίοδος Χωρητικότη-
τα
Διαρκές φως 3 x Πράσινο ≥ 66 %
Διαρκές φως 2 x Πράσινο 34–65 %
Διαρκές φως 1 x Πράσινο 11–33 %
αργό αναβόσβημα 1 x Πράσινο ≤ 10 %
OBJ_BUCH-1204-004.book Page 83 Tuesday, October 17, 2017 2:56 PM
84 | Ελληνικά
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
ξανά με πλήρη αριθμό στροφών, αφού πρώτα επιτευχθεί η επι-
τρεπτή θερμοκρασία της μπαταρίας ή λειτουργεί με μειωμένο
φορτίο. Στην αυτόματη απενεργοποίηση απενεργοποιήστε το
ηλεκτρικό εργαλείο, αφήστε την μπαταρία να κρυώσει και ενερ-
γοποιήστε ξανά το ηλεκτρικό εργαλείο.
Οι 3 δίοδοι της ένδειξης 3 κατάστασης φόρτισης της μπαταρίας
αναβοσβήνουν γρήγορα όταν η θερμοκρασία της μπαταρίας
βρίσκεται εκτός της εγκριμένης περιοχής θερμοκρασίας της
μπαταρίας από –20 με +50 °C και/ή έχει ενεργοποιηθεί η προ-
στασία από υπερφόρτιση.
Προστασία από ολοκληρωτική εκφόρτιση
Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική
εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)».
Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε-
ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται
πλέον.
Υποδείξεις εργασίας
Κάτω από ορισμένες προϋποθέσεις ισχυρά ηλεκτρομαγνητικά
πεδία μπορούν επηρεάσουν αρνητικά το ηλεκτρικό εργαλείο
και να το σταματήσουν. Μετά την απενεργοποίηση πατήστε εκ
νέου το διακόπτη On/Off 2, για να θέσετε το ηλεκτρικό εργα-
λείο ξανά σε λειτουργία.
Για να κατεργαστείτε μικρά ή λεπτά τεμάχια πρέπει να χρη-
σιμοποιείτε πάντοτε μια σταθερή επιφάνεια ή ένα σταθμό
πριονίσματος (Bosch PLS 300).
Πριόνισμα με βύθιση (βλέπε εικόνα K)
Στον τρόπο λειτουργίας Πριόνισμα με βύθιση επιτρέπε-
ται μόνο η κατεργασία μαλακών υλικών, π.χ. ξύλου, γυ-
ψοσανίδων κ.α.!
Για το πριόνισμα με βύθιση πρέπει να χρησιμοποιείτε μόνο κο-
ντές πριονόλαμες. Το πριόνισμα με βύθιση είναι δυνατό μόνο
υπό γωνία φαλτσοτομής 0°.
Θέστε το ηλεκτρικό εργαλείο με την μπροστινή ακμή του πέλμα-
τος 9 επάνω στο υπό κατεργασία τεμάχιο, χωρίς η πριονόλαμα
14 να αγγίξει το υπό κατεργασία τεμάχιο, και ακολούθως θέστε
το σε λειτουργία. Στα ηλεκτρικά εργαλεία με έλεγχο του αριθ-
μού εμβολισμών επιλέξτε το μέγιστο αριθμό εμβολισμών. Πατή-
στε το ηλεκτρικό εργαλείο γερά ενάντια στο υπό κατεργασία τε-
μάχιο και αφήστε την πριονόλαμα να βυθιστεί σιγά-σιγά στο υπό
κατεργασία τεμάχιο.
Μόλις το πέλμα 9 ακουμπήσει με όλη του την επιφάνεια επάνω
στο υπό κατεργασία τεμάχιο συνεχίστε την κοπή κατά μήκος της
επιθυμητής γραμμής κοπής.
Οδηγός παραλλήλων με διαβήτη (ειδικό εξάρτημα)
Για να εργαστείτε με τον οδηγό παραλλήλων με διαβήτη 27 (ει-
δικό εξάρτημα) το πάχος του υπό κατεργασία υλικού δεν επιτρέ-
πεται να υπερβαίνει τα 30 mm.
Αφαιρέστε τη βάση για το «Cut Control» 13 από το πέλμα 9. Γι’
αυτό συμπιέστε ελαφρά τη βάση και ακολούθως αφαιρέστε την
από τη οδήγηση 21.
Παράλληλες κοπές (βλέπε εικόνα L): Λύστε τη βίδα σταθερο-
ποίησης 26 και ωθήστε την κλίμακα του οδηγού παραλλήλων
μέσα στο πέλμα δια μέσου της οδήγησης 21. Ρυθμίστε το επιθυ-
μητό φάρδος κοπής σαν τιμή κλίμακας στην εσωτερική ακμή του
πέλματος. Σφίξτε τη βίδα σταθεροποίησης 26.
Κυκλικές κοπές (βλέπε εικόνα M): Ανοίξτε εντός του υπό κοπή
στρογγυλού ανοίγματος, κοντά στη γραμμή κοπής, μια τρύπα,
όσο χρειάζεται για να περάσετε την πριονόλαμα. Λειάνετε την
τρύπα με μια φρέζα ή με μια λίμα για να έρθει η πριονόλαμα
«πρόσωπο» με τη γραμμή κοπής. Μεταφέρετε τη βίδα στερέω-
σης 26 στην απέναντι πλευρά του οδηγού παραλλήλων. Ωθήστε
την κλίμακα του οδηγού παραλλήλων μέσα από την οδήγηση 21
στο πέλμα. Ανοίξτε μια τρύπα στο υπό κατεργασία τεμάχιο, στο
κέντρο του υπό κοπή ανοίγματος. Περάστε την αιχμή κεντραρί-
σματος 28 μέσα από το εσωτερικό άνοιγμα του οδηγού παραλ-
λήλων και την τρύπα που ανοίξατε. Ρυθμίστε την ακτίνα σαν τι-
μή κλίμακας στην εσωτερική ακμή του πέλματος. Σφίξτε καλά τη
βίδα στερέωσης 26.
Μέσα ψύξης/λίπανσης
Όταν κόβετε μέταλλα θα πρέπει, για να εξουδετερώσετε την
αναπτυσσόμενη ισχυρή θερμότητα, να αλείφετε κατά μήκος της
γραμμής κοπής ένα μέσο ψύξης ή λίπανσης.
Συντήρηση και Service
Συντήρηση και καθαρισμός
Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν
από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα-
λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς
και κατά την μεταφορά του και τη διαφύλαξη/την
αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης
του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.
Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι-
σμού καθαρές για να μπορείτε να εργάζεσθε καλά και
ασφαλώς.
Όταν η μπαταρία δε λειτουργεί πλέον παρακαλούμε να απευ-
θυνθείτε σ’ ένα εξουσιοδοτημένο κατάστημα Service για ηλε-
κτρικά εργαλεία της Bosch.
Καθαρίζετε τακτικά την υποδοχή της πριονόλαμας. Γι’ αυτό
αφαιρείτε την πριονόλαμα από το ηλεκτρικό εργαλείο και χτυ-
πάτε το ηλεκτρικό εργαλείο ελαφρά επάνω σε μια επίπεδη
επιφάνεια για να βγουν από την υποδοχή τυχόν γρέζια/πριονί-
δια κ.α.
Μια τυχόν ισχυρή ρύπανση του ηλεκτρικού εργαλείου μπορεί να
οδηγήσει σε ανωμαλίες λειτουργίας. Γι’ αυτό μην κόβετε από
την κάτω πλευρά ή πάνω από το κεφάλι σας υλικά που κατά την
κοπή παράγουν πολλή σκόνη.
Λαδώνετε κάπου-κάπου το ράουλο οδήγησης 12 με μια σταγό-
να λάδι.
Ελέγχετε το ράουλο οδήγησης 12 τακτικά. Όταν φθαρεί, τότε
πρέπει να αλλαχτεί από ένα εξουσιοδοτημένο κατάστημα
Service της Bosch.
Service και παροχή συμβουλών χρήσης
Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή
και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα
ανταλλακτικά:
www.bosch-pt.com
Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως
στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-
κτικά τους.
OBJ_BUCH-1204-004.book Page 84 Tuesday, October 17, 2017 2:56 PM
Türkçe | 85
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών
οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα-
κίδα τύπου του προϊόντος.
Ελλάδα
Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Τηλ.: 210 5701258
Φαξ: 210 5701283
www.bosch.com
www.bosch-pt.gr
ABZ Service A.E.
Τηλ.: 210 5701380
Φαξ: 210 5701607
Μεταφορά
Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι-
τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με-
ταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους.
Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε-
ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διά-
φορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση.
Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχί-
ου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για
επικίνδυνα αγαθά.
Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι
άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και
να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να
μην κουνιέται μέσα στη συσκευασία.
Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο
αυστηρές εθνικές διατάξεις.
Απόσυρση
Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα
και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο
φιλικό προς το περιβάλλον.
Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες
στα απορρίμματα του σπιτιού σας!
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα
ηλεκτρικά εργαλεία καθώς και σύμφωνα με την Κοινοτική Οδη-
γία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν
είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανα-
κυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:
Li-Ion:
Παρακαλούμε να δώσετε προσοχή στις υποδείξεις στο κεφά-
λαιο «Μεταφορά», σελίδα 85.
Τηρούμε το δικαίωμα αλλαγών.
Türkçe
Güvenlik Talimatı
Elektrikli El Aletleri İçin Genel Uyarı Talimatı
Bütün uyarıları ve talimat hükümlerini oku-
yun. Açıklanan uyarılara ve talimat hükümle-
rine uyulmadığı takdirde elektrik çarpmalarına, yangınlara
ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak
üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti”
kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile)
aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı
olmayan aletler) kapsamaktadır.
Çalışma yeri güvenliği
Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız
yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı-
kabilir.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz-
ların bulunduğu yerlerde elektrikli el aleti ile çalışma-
yın. Elektrikli el aletleri, toz veya buharların tutuşmasına
neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukları ve başkalarını
uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü
kaybedebilirsiniz.
Elektrik Güvenliği
Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi
hiçbir zaman değiştirmeyin. Koruyucu topraklanmış
elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.
Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi-
ni azaltır.
Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi-
bi topraklanmış yüzeylerle bedensel temasa gelmek-
ten kaçının. Bedeniniz topraklandığı anda büyük bir elek-
trik çarpma tehlikesi ortaya çıkar.
Aleti yağmur altında veya nemli ortamlarda bırakma-
yın. Suyun elektrikli el aleti içine sızması elektrik çarpma
tehlikesini artırır.
Elektrikli el aletini kablosundan tutarak taşımayın,
kabloyu kullanarak asmayın veya kablodan çekerek fişi
çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci-
simlerden veya aletin hareketli parçalarından uzak tu-
tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi-
ni artırır.
Bir elektrikli el aleti ile açık havada çalışırken, mutlaka
açık havada kullanılmaya uygun uzatma kablosu kulla-
nın. Açık havada kullanılmaya uygun uzatma kablosunun
kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması
şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı-
za akımı koruma şalterinin kullanımı elektrik çarpma tehli-
kesini azaltır.
UYARI
OBJ_BUCH-1204-004.book Page 85 Tuesday, October 17, 2017 2:56 PM
86 | Türkçe
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Kişilerin Güvenliği
Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el
aleti ile işinizi makul bir tempo ve yöntemle yürütün.
Yorgunsanız, aldığınız hapların, ilaçların veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayın. Aleti
kullanırken bir anki dikkatsizlik önemli yaralanmalara ne-
den olabilir.
Daima kişisel koruyucu donanım ve bir koruyucu göz-
lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun
olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu
kask veya koruyucu kulaklık gibi koruyucu donanım kullanı-
mı yaralanma tehlikesini azalttır.
Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe-
bekesine ve/veya aküye bağlamadan, elinize alıp taşı-
madan önce elektrikli el aletinin kapalı olduğundan
emin olun. Elektrikli el aletini parmağınız şalter üzerinde
dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka-
zalara neden olabilirsiniz.
Elektrikli el aletini çalıştırmadan önce ayar aletlerini
veya anahtarları aletten çıkarın. Aletin dönen parçaları
içinde bulunabilecek bir yardımcı alet yaralanmalara ne-
den olabilir.
Çalışırken bedeniniz anormal durumda olmasın. Çalı-
şırken duruşunuz güvenli olsun ve dengenizi her zaman
koruyun. Bu sayede aleti beklenmedik durumlarda daha
iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta-
kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi
aletin hareketli parçalarından uzak tutun. Bol giysiler,
uzun saçlar veya takılar aletin hareketli parçaları tarafından
tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanır-
ken, bunların bağlı olduğundan ve doğru kullanıldığın-
dan emin olun. Toz emme donanımının kullanımı tozdan
kaynalanabilecek tehlikeleri azaltır.
Elektrikli el aletlerinin özenle kullanımı ve bakımı
Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek-
trikli el aletleri kullanın. Uygun performanslı elektrikli el
aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça-
lışırsınız.
Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı-
lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl-
malıdır.
Alette bir ayarlama işlemine başlamadan ve/veya akü-
yü çıkarmadan önce, herhangi bir aksesuarı değiştirir-
ken veya aleti elinizden bırakırken fişi prizden çekin.
Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların
ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil-
meyen veya bu kullanım kılavuzunu okumayan kişilerin
aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara-
fından kullanıldığında elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin bakımını özenle yapın. Elektrikli
el aletinizin kusursuz olarak işlev görmesini engelleye-
bilecek bir durumun olup olmadığını, hareketli parça-
ların kusursuz olarak işlev görüp görmediklerini ve sıkı-
şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını
kontrol edin. Aleti kullanmaya başlamadan önce hasar-
lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin
kötü bakımından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı
yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı-
kışma tehlikesi daha azdır ve daha rahat kullanım olanağı
sağlarlar.
Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu
özel tip alet için öngörülen talimata göre kullanın. Bu sı-
rada çalışma koşullarını ve yaptığınız işi dikkate alın.
Elektrikli el aletlerinin kendileri için öngörülen alanın dışın-
da kullanılması tehlikeli durumlara neden olabilir.
Akülü aletlerin özenli bakımı ve kullanımı
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile
şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj ci-
hazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi
ortaya çıkar.
Sadece ilgili elektrikli el aleti için öngörülen aküleri kul-
lanın. Başka akülerin kullanımı yaralanmalara ve yangınla-
ra neden olabilir.
Kullanılmayan aküyü büro ataçları, madeni bozuk para-
lar, anahtarlar, çiviler, vidalar veya metal nesnelerden
uzak tutun. Bunlar köprüleme yaparak kontaklara ne-
den olabilir. Akü kontakları arasındaki bir kısa devre yan-
malara veya yangınlara neden olabilir.
Yanlış kullanım durumunda aküden sıvı dışarı sızabilir.
Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirse-
niz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek
olursa hemen bir hekime başvurun. Dışarı sızan akü sıvı-
sı cilt tahrişlerine ve yanmalara neden olabilir.
Servis
Elektrikli el aletinizi sadece yetkili personele ve orijinal
yedek parça kullanma koşulu ile onartın. Bu sayede ale-
tin güvenliğini sürekli hale getirirsiniz.
Dekupaj testereleri için güvenlik talimatı
Alet ucunun görünmeyen elektrik kablolarına rastlama
olasılığı bulunan işleri yaparken elektrikli el aletini izo-
lasyonlu tutamağından tutun. Gerilim ileten kablolarla
temas elektrikli el aletinin metal parçalarını da elektrik akı-
mına maruz bırakabilir ve elektrik çarpmasına neden olabi-
lir.
Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını
alttan kavramayın. Testere bıçağı ile temas yaralanmala-
ra neden olabilir.
Aleti daima çalışır durumda iş parçasına temas ettirin.
Aksi takdirde dişler iş parçasına takılabilir ve geri tepme
kuvveti oluşabilir.
Kesme yaparken taban levhasının 9 yerine sağlam bi-
çimde oturmasına dikkat edin. Açılandırılan bir testere
bıçağı kırılabilir veya geri tepme kuvveti oluşturabilir.
İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam
olarak durduktan sonra kesme yerinden çıkarın. Bu yol-
la geri tepme kuvvetinin oluşmasını engellersiniz ve aleti
güvenli bir biçimde elinizden bırakabilirsiniz.
OBJ_BUCH-1204-004.book Page 86 Tuesday, October 17, 2017 2:56 PM
Türkçe | 87
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Sadece hasar görmemiş, kusursuz testere bıçakları
kullanın. Bükülmüş veya körelmiş testere bıçakları kırıla-
bilir, kesme işlemini olumsuz yönde etkileyebilir veya geri
tepme kuvvetlerinin ortaya çıkmasına neden olabilirler.
Aleti kapattıktan sonra testere bıçağını yan taraftan
bastırarak frenlemeyin. Testere bıçağı hasar görebilir, kı-
rılabilir veya bir geri tepme kuvveti oluşabilir.
Görünmeyen şebeke hatlarını belirlemek için uygun ta-
rama cihazları kullanın veya mahalli ikmal şirketinden
yardım alın. Elektrik kablolarıyla kontak yangına veya elek-
trik çarpmasına neden olabilir. Bir gaz borusunun hasara
uğraması patlamalara neden olabilir. Su borularına giriş
maddi zarara yol açabilir.
İş parçasını emniyete alın. Bir germe tertibatı veya men-
gene ile sabitlenen iş parçası elle tutmaya oranla daha gü-
venli tutulur.
Elinizden bırakmadan önce elektrikli el aletinin tam
olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve
elektrikli el aletinin kontrolünü kaybedebilirsiniz.
Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sü-
rekli güneş ışınına karşı ve ayrıca, ateşe, suya
ve neme karşı koruyun. Patlama tehlikesi vardır.
Hasar gördüklerinde veya usulüne uygun kullanılma-
dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha-
valandırın ve şikayet olursa hekime başvurun. Aküler-
den çıkan buharlar nefes yollarını tahriş edebilir.
Aküyü sadece elektrikli el aletiniz ile birlikte kullanın.
Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
Çivi veya tornavida gibi sivri, kesin nesneler veya dış-
tan kuvvet uygulamaları aküde hasara neden olabilir.
Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman
çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Ürün ve işlev tanımı
Bütün uyarıları ve talimat hükümlerini oku-
yun. Açıklanan uyarılara ve talimat hükümleri-
ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.
Usulüne uygun kullanım
Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, se-
ramik levha ve lastik malzemede kesme ve içten kesme işleri
için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve
45°’ye kadar gönyeli kesme işlerine de uygundur. Testere bı-
çağı tavsiyelerine uyun.
Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasar-
lanmış olup, konutlardaki mekan aydınlatmasına uygun değil-
dir.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti resmindeki numaralarla aynıdır.
1 Açma/kapama şalteri emniyeti
2 Açma/kapama şalteri
3 Akü şarj durumu göstergesi
4 Akü *
5 Akü boşa alma düğmesi
6 Emme hortumu*
7 Emme rakoru
8 Testere bıçağı gözü
9 Taban levhası
10 Pandül hareket ayar kolu
11 Emme kapağı
12 Kılavuz makara
13 Kesme hattı kontolü tabanı “Cut Control”
14 Testere bıçağı
15 Kesme hattı kontrolü bakış penceresi “Cut Control”
16 Temas emniyeti
17 Testere bıçağı kovanı
18 “PowerLight” lambası
19 Tutamak (izolasyonlu tutamak yüzeyi)
20 Talaş emniyeti
21 Paralellik mesnedi kılavuzu
22 Skala gönye açısı
23 Vida
24 Kesme işareti 0°
25 Kesme işareti 45°
26 Paralellik mesnedi tespit vidası*
27 Dairesel kesicili paralellik mesnedi*
28 Dairesel kesici merkezleme ucu
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-
samında değildir. Aksesuarın tümünü aksesuar programımızda bu-
labilirsiniz.
Teknik veriler
Dekupaj testeresi PST 18 LI
Ürün kodu
3 603 K11 0..
Anma gerilimi
V= 18
Strok sayısı kontrolü
Pandül hareket
Boştaki strok sayısı n
0
strok/
dak 0–2400
Strok
mm 20
maks. kesme derinliği
–Ahşapta
–Alüminyumda
– Çelikte (alaşımsız)
mm
mm
mm
80
12
5
Kesme açısı (sol/sağ) maks.
°45
Ağırlığı EPTA-Procedure
01:2014’e göre
kg 1,9
İzin verilen ortam sıcaklığı
–Şarjda
–İşletmede
1)
ve depolamada
°C
°C
0...+45
–20...+50
Tavsiye edilen aküler
PBA 18V...V
PBA 18V...W
1) <0 °C sıcaklıklarda sınırlı performans
OBJ_BUCH-1204-004.book Page 87 Tuesday, October 17, 2017 2:56 PM
88 | Türkçe
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Montaj
Elektrikli el aletinde bir çalışma yapmadan önce (örne-
ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-
ken her defasında aküyü alttan çıkarın. Aletin açma/ka-
pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya
çıkabilir.
Akünün şarjı (Bakınız: Şekil A)
Sadece teknik veriler bölümünde belirtilen şarj cihazla-
rını kullanın. Sadece bu şarj cihazları elektrikli el aletiniz-
de kullanılan lityum iyon akülere uygundur.
Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam perfor-
mansı elde edebilmek için ilk kullanımdan önce aküyü şarj ci-
hazında tam olarak şarj edin.
Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman
şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.
Li-Ion aküler “Electronic Cell Protection (ECP)” sistemi ile de-
rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el
aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-
tık hareket etmez.
Elektrikli el aletiniz otomatik olarak kapandığında artık
açma/kapama şalterine basmayın. Aksi takdirde akü ha-
sar görebilir.
Aküyü 4 çıkarmak için boşa alma düğmesine 5 basın ve aküyü
yukarı doğru çekerek elektrikli el aletinden çıkarın. Bu esnada
zor kullanmayın.
Tasfiye konusundaki talimat hükümlerine uyun.
Testere bıçağının takılması/değiştirilmesi
Testere bıçağını takarken koruyucu eldiven kullanın.
Testere bıçağına temas yaralanmalara neden olabilir.
Testere bıçağının seçilmesi
Tavsiye edilen testere bıçaklarına ait genel görünüşü bu tali-
matın sonunda bulabilirsiniz. Sadece tek kam şaftlı (T-şaftlı)
veya 1/4"lik (U-şaftlı) testere bıçakları kullanın. Testere bıçağı
öngörülen kesimin gerektirdiğinden daha uzun olmamalıdır.
Dar kavisli kesme işlerinde ince testere bıçakları kullanın.
Testere bıçağının takılması (Bakınız: Şekil B)
Alete takmadan önce testere bıçağı şaftını temizleyin.
Kirli bir şaft güvenli biçimde tespit edilemez.
Gerekiyorsa koruyucu kapağı 11 çıkarın (Bakınız: “Koruyucu
kapak”).
Testere bıçağı kovanını 17 ok yönünde yukarı doğru itin. Tes-
tere bıçağını 14, dişler kesme yönünde olacak biçimde, teste-
re bıçağı kovanına sonuna kadar itin.
Testere bıçağını takarken testere bıçağı sırtının kılavuz maka-
ranın 12 oluğuna oturmasına dikkat edin.
Testere bıçağının yerine sıkıca oturup oturmadığını
kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve sizi
yaralayabilir.
Testere bıçağının çıkarılması (Bakınız: Şekil C)
Testere bıçağı kovanını 17 ok yönünde yukarı doğru itin ve
testere bıçağını 14 alın.
Testere bıçağı gözü (Bakınız: Şekil D)
Testere bıçağı 8 deposunda 110 mm uzunluğa kadar olan top-
lam altı testere bıçağı saklayabilirsiniz. Testere bıçağı tek kam
şaftını (T şaft) testere bıçağı deposunda öngörülen oluğa yer-
leştirin. Üç testere bıçağını üst üste yerleştirebilirsiniz.
Testere bıçağı gözünü kapatın ve taban levhasına 9 oluğuna
sonuna kadar itin.
Talaş emniyeti (Bakınız: Şekil E)
Talaş emniyeti 20 (aksesuar) ahşap malzemede kesme yapar-
ken üst yüzeyin yırtılmasını önler. Talaş emniyeti sadece belir-
li testere bıçağı tiplerinde ve sadece 0°’dereceli gönyeli kes-
melerde kullanılabilir. Taban levhası 9 talaş emniyeti ile çalışı-
lırken kenara yakın kesme için arkaya getirilmemelidir.
Talaş emniyetini 20 aşağıdan taban levhasına 9 bastırın (şe-
kilde gösterildiği gibi oluk yukarıyı göstermelidir).
Kesme hattı kontrolü “Cut Control”
Kesme derinliği kontrolü “Cut Control” elektrikli el aletinin iş
parçası üzerinde işaretlenmiş kesme hattı boyunca hassas bi-
çimde yönlendirilmesine olanak sağlar. “Cut Control” donanı-
mına kesme hattı işaretli bakış penceresi 15 ve elektrikli el
aletine sabitleme için taban 13 da dahildir.
“Cut Control” ’ün taban levhasına tespiti (Bakınız: Şekil F)
Bakış penceresini “Cut Control” 15 tabandaki 13 tutucuları
iyice sıkın. Daha sonra tabanı hafifçe birbirine bastırın ve kıla-
vuz 21 içinde, taban levhasında 9 kavrama yaptırın.
Toz ve talaş emme
Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me-
taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za-
rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu-
mak allerjik reaksiyonlara ve/veya kullanıcının veya onun
yakınındaki kişilerin nefes alma yollarındaki hastalıklara
neden olabilir.
Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa-
hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı
maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.
Asbest içeren malzemeler sadece uzmanlar tarafından iş-
lenmelidir.
– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir
toz emme tertibatı kullanın.
– Çalışma yerinizi iyi bir biçimde havalandırın.
– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı-
zı tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-
kümlerine uyun.
Çalıştığınız yerde tozun birikmesini önleyin. Tozlar ko-
layca alevlenebilir.
Tavsiye edilen şarj cihazları
AL 22.. CV
AL 18.. CV
Dekupaj testeresi PST 18 LI
1) <0 °C sıcaklıklarda sınırlı performans
OBJ_BUCH-1204-004.book Page 88 Tuesday, October 17, 2017 2:56 PM
Türkçe | 89
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Koruyucu kapak (Bakınız: Şekil G – H)
Koruyucu kapağı 11 takın, elektrikli el aletinizi bir toz emme
tertibatına bağlamadan önce.
Koruyucu kapağı 11 elektrikli el aletine öyle yerleştirin ki, te-
mas emniyeti 16 üzerindeki orta tutucu ve her iki dış tutucu
gövdenin oluklarını kavrasın.
Koruyucu kapağı 11 toz emme tertibatı olmadan çalışmak için
ve gönyeli kesme işleri için çıkarın. Bunu yapmak için kapağı
dış tutucuların yüksekliğine bastırın ve öne doğru çekerek
alın.
Toz emme tertibatının bağlanması
Bir emme hortumunu 6 (aksesuar) emme rakoruna 7 takın.
Emme hortumunu 6 bir elektrik süpürgesine (aksesuar) bağ-
layın. Çeşitli elektrik süpürgelerine bağlantının genel görünü-
şünü bu talimatın sonunda bulabilirsiniz.
Optimum emme performansını sağlayabilmek için talaş emni-
yetini 20 takın.
Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.
Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirir-
ken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kul-
lanın.
İşletim
İşletim türleri
Elektrikli el aletinde bir çalışma yapmadan önce (örne-
ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-
ken her defasında aküyü alttan çıkarın. Aletin açma/ka-
pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya
çıkabilir.
Pandül hareketin ayarlanması
Dört kademe halinde ayarlanabilin pandül hareket, kesme hı-
zının, kesme performansının ve kesim profilinin işlenen mal-
zemeye optimum biçimde uyarlanmasını sağlar.
Ayar kolu 10 ile pandül hareketi çalışırken de ayarlayabilirsi-
niz.
Yapılan işe uygun optimum pandül hareket kademesi deneye-
rek bulunur. Burada şu tavsiyer geçerlidir:
– Kesme kenarının ne kadar ince ve temiz olmasını istiyorsa-
nız, pandül hareket kademesini o kadar küçük seçin veya
pandül hareketi kapatın.
– İnce malzemeleri işlerken (örneğin sacları) pandül hareketi
kapatın.
– Sert malzemelerde (örneğin çelikte) küçük pandül hare-
ketle çalışın.
– Yumuşak malzemelerde ve ahşabı elyaf yönünde keserken
maksimum pandül hareket kademesi ile çalışabilirsiniz.
Gönye açısının ayarlanması (Bakınız: Şekil I)
Taban levhası 9 45°’derecelik gönye açılarına kadar sağa veya
sola hareket ettirilebilir.
– Koruyucu kapağı 11 ve emme rakorunu 7 çıkarın.
– Testere bıçağı deposunu 8 taban levhasından 9 çekin.
–Vidayı 23 gevşetin ve taban levhasını 9 hafifçe emme rako-
ru 7 yönüne itin.
– Gönye açısının hassas biçimde ayarlanabilmesi için taban
levhasının 0°, 22,5° ve 45° derecede kilitleme noktaları
vardır. Taban levhasını 9 skalaya uygun olarak 22 istediği-
niz pozisyona hareket ettirin. Diğer gönye açıları bir açıöl-
çer yardımı ile ayarlanabilir.
– Daha sonra taban levhasını 9 testere bıçağı 14 yönünde
sonuna kadar itin.
–Vidayı 23 tekrar sıkın.
Koruyucu kapak 11, emme rakoru 7 ve talaş emniyeti 20 gön-
yeli kesme işlerinide takılmayabilir.
Gönyeli kesmelerde kesme hattı kontrolü
(Bakınız: Şekil J)
Kesme hattını kontrol etmek üzere “Cut Control” bakış pence-
resinde 15 0° derecelik dik açı için bir işaret 24 ve sağ veya
sola 45° derecelik sapmalar için 25 skalaya 22 uygun işaretler
vardır.
0° ile 45° arasındaki gönye açısı kesme işareti orantılıdır. Bu
işaret “Cut Control” bakış penceresinde 15
kesintili bir işaret-
leyici ile kolayca işaretlenebilir ve tekrar kaldırılabilir.
Tam ölçülü hassas kesme işleri için önceden bir deneme kes-
mesi yapmanızı tavsiye ederiz.
Taban levhası konumunun ayarlanması (Bakınız: Şekil I)
Kenara yakın kesme işleri için taban levhası 9 arkaya getirile-
bilir.
Vidayı 23 gevşetin ve taban levhasını 9 emme rakoru 7 yönün-
de sonuna kadar itin.
Vidayı 23 tekrar sıkın.
Konumu değiştirilmiş taban levhası 9 ile kesme sadece 0°
gönye açısında mümkündür. Ayrıca kesme hattı kontrolü “Cut
Control” tabanı 13 dairesel kesicili parallelik mesnedi 27 (ak-
sesuar) ve talaş koruma emniyeti 20 kullanılamaz.
Çalıştırma
Akünün yerleştirilmesi
Sadece elektrikli el aletinizin tip etiketinde belirtilen
gerilime sahip orijinal Li-Ion aküler kullanın. Başka akü-
lerin kullanılması yaralanmalara ve yangınlara neden olabi-
lir.
Açma/kapama
Elektrikli el aletini çalıştırmak için önce kapama/şalteri emni-
yetine basın 1 ve sonra açma kapama şalterine basın ve aç-
ma/kapama şalterini 2 basılı konumda tutun.
Lamba 18 açma/kapama şalteri 2 hafifçe veya tam olarak ba-
sılı iken yanar ve elverişsiz aydınlatma koşullarında çalışma
yerinin aydınlatılmasını sağlar.
Elektrikli el aletini kapamak için açma/kapama şalterini 2 bı-
rakın.
Not: Güvenlik nedenleriyle açma/kapama şalteri 2 kilitlenme-
meli, çalışma sırasında hep basılı tutulmalıdır.
Enerjiden tasarruf etmek için elektikli el aletini sadece kulla-
nacağınız zaman açın.
Pandül hareket yok
Küçük pandül hareket
Orta pandül hareket
Büyük pandül hareket
OBJ_BUCH-1204-004.book Page 89 Tuesday, October 17, 2017 2:56 PM
90 | Türkçe
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Strok sayısı kontrolü
Açma/kapama şalteri 2 üzerine uyguladığınız bastırma kuvve-
tini artırarak veya azaltarak çalışır durumdaki aletin strok sayı-
sını kademesiz olarak ayarlayabilirsiniz.
Açma/kapama şalteri 2 üzerine uygulanan bastırma kuvveti
hafif olduğunda düşük bir strok sayısı elde edilir. Bastırma
kuvveti artırıldıkça strok sayısı da artar.
Gerekli strok sayısı işlenen malzeme ve çalışma koşullarına
bağlı olup, deneme yolu ile belirlenebilir.
Testere bıçağını iş parçası üzerine oturturken ve alüminyum
ile plastikleri keserken düşük strok sayısı tavsiye edilir.
Küçük strok sayısı ile uzun süre çalışılınca elektrikli el aleti faz-
la ısınabilir. Bu gibi durumlarda testere bıçağını çıkarın ve so-
ğumayı sağlamak için elektrikli el aletini yaklaşık 3 dakika
maksimum strok sayısı ile çalıştırın.
Akü şarj durumu göstergesi
Akü şarj durumu göstergesi 3 elektrikli el aleti açık durumda
iken akünün şarj durumunu gösterir ve yeşil olarak yanan 3
LED’den oluşur.
Sıcaklığa bağlı aşırı zorlanma emniyeti
Usulüne uygun olarak kullanıldığında elektrikli el aleti zorlan-
maz. Aşırı zorlanma durumunda veya izin verilen akü sıcaklık
aralığının dışına çıkıldığında devir sayısı düşer veya elektrikli
el aleti kapanır. Devir sayısı düştüğünde elektrikli el aleti an-
cak izin verilen akü sıcaklık aralığına geri dönüldüğünde veya
zorlanma azaldığında tekrar tam devir sayısı ile çalışmaya baş-
lar. Otamatik kapanma durumunda elektrikli el aletini kapatın,
akünün soğumasını bekleyin ve elektrikli el aletini tekrar çalış-
tırın.
Akü şarj durumu göstergesinin 3 3 LED’i akü sıcaklığı –20 ile
+50 °C arasındaki işletme sıcaklığı aralığı dışında ise ve/veya
aşırı zorlanma emniyeti devreye girdiyse hızlı bir tempo ile ya-
nıp sönmeye başlar.
Derin şarj emniyeti
Li-Ion aküler “Electronic Cell Protection (ECP)” sistemi ile de-
rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el
aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-
tık hareket etmez.
Çalışırken dikkat edilecek hususlar
Bazı belirle koşullarda güçlü elektromanyetik alanlar elektrikli
el aletini etkileyebilir ve durdurabilir. Elektrikli el aleti kapan-
dıktan sonra tekrar çalıştırmak için açma/kapama şalterine 2
tekrar basın.
Küçük veya ince iş parçalarını işlerken her zaman sağlam
bir zemin veya bir kesme istasyonu (Bosch PLS 300) kul-
lanın.
Malzeme içine dalarak kesme (Bakınız: Şekil K)
Malzeme içine dalarak kesme sadece ahşap, alçıpan ve
benzeri yumuşak malzemede yapılmalıdır!
Malzemeye dalarak kesme için sadece kısa testere bıçakları
kullanın. Malzeme içine dalarak kesme ancak 0° derecelik
gönye açılarında mümkündür.
Elektrikli el aletinin taban levhasının 9 ön kenarını, testere bı-
çağı 14 iş parçasına değmeden, iş parçasına dayayın ve aleti
çalıştırın. Strok kontrolü olan elektrikli el aletlerinde maksi-
mum strok sayısını seçin. Elektrikli el aletini sıkıca iş parçasına
bastırın ve testere bıçağının yavaşça iş parçasına girmesini
sağlayın.
Taban levhası 9 iş parçası üzerine tam olarak oturduktan son-
ra istediğiniz kesme hattı boyunca kesme yapın.
Dairesil kesicili paralellik mesnedi (aksesuar)
Dairesel kesicili (aksesuar) paralellik mesnedi ile çalışmak
için 27 iş parçasının kalınlığı en fazla 30 mm olmalıdır.
“Cut Control” tabanını 13 taban levhasından 9 çıkarın. Bunu
yapmak için taban parçalarını hafifçe birbirine bastırın ve kıla-
vuzdan 21 çıkarın.
Paralel kesme işleri (Bakınız: Şekil L): Tespit vidasını gevşetin
26 ve paralellik mesnedi skalasını kılavuz içinden 21 taban
levhası içine sürün. İstediğiniz kesme genişliğini taban levhası
kenarındaki skala değeri olarak ayarlayın. Tespit vidasını 26
sıkın.
Dairesel kesme işleri (Bakınız: Şekil M): Kesme hattında kesi-
lecek daire içine testere bıçağının takılmasına yetecek büyük-
lükte bir delik açın. Testere bıçağının kesme hattına tam ola-
rak oturması için bu deliği bir freze veya törpü ile işleyin. Tes-
pit vidasını 26 paralellik mesnedinin öteki tarafına yerleştirin.
Paralellik mesnedinin skalasını kılavuzdan 21 geçirerek taban
levhasına sürün. İş parçasında kesilecek dairenin ortasında
bir delik açın. Merkezleme ucunu 28 paralellik mesnedinin iç
deliğine ve açılan deliğe takın. Taban levhasında skalaya uy-
gun olarak delik yarı çapını ayarlayın. Tespit vidasını 26 sıkın.
Soğutma ve yağlama maddesi
Metalleri keserken malzemenin ısınması nedeniyle kesme hat-
tına soğutma veya yağlama maddesi sürmelisiniz.
Bakım ve servis
Bakım ve temizlik
Elektrikli el aletinde bir çalışma yapmadan önce (örne-
ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-
ken her defasında aküyü alttan çıkarın. Aletin açma/ka-
pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya
çıkabilir.
İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-
valandırma deliklerini daima temiz tutun.
Akü artık işlev görmüyorsa lütfen Bosch elektrikli el aletleri
için yetkili bir servise başvurun.
Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu
yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir ze-
mine vurun.
LED Kapasitesi
Sürekli ışık 3 x yeşil ≥ 66 %
Sürekli ışık 2 x yeşil 34–65 %
Sürekli ışık 1 x yeşil 11–33 %
Yavaş tempolu yanıp sönme 1 x yeşil ≤ 10 %
OBJ_BUCH-1204-004.book Page 90 Tuesday, October 17, 2017 2:56 PM
Türkçe | 91
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
Elektrikli el aleti aşırı ölçüde kirlenirse işlev bozuklukları orta-
ya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya
baş üzerinde kesmeyin.
Kılavuz makaraya 12 arada bir yağ damlatın.
Kılavuz makarayı 12 düzenli aralıklarla kontrol edin. Aşınan kı-
lavuz makara yetkili bir Bosch servisinde değiştirilmelidir.
Müşteri hizmeti ve uygulama danışmanlığı
Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-
rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve
yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-
da bulabilirsiniz:
www.bosch-pt.com
Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-
suara ilişkin sorularınızda size memnuniyetle yardımcı olur.
Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti-
keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek
parçaları 7 yıl hazır tutar.
Türkçe
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydınevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Fax: +90 216 432 00 82
E-mail: [email protected]
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: [email protected]
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
İşleri Bölümü 663 Sk. No:18
Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax: +90 242 3341980
E-mail: [email protected]
Körfez Elektrik
Karaağaç Mah. Sümerbank Cad. No:18/2
Erzincan
Tel.: +90 446 2230959
Fax: +90 446 2240132
E-mail: bilgi@korfezelektrik.com.tr
Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C
Şahinbey/Gaziantep
Tel.: +90 342 2316432
Fax: +90 342 2305871
E-mail: [email protected]
Tek Çözüm Bobinaj
Küsget San.Sit.A Blok 11Nolu Cd.No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax: +90 342 2351508
E-mail: [email protected]
Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: [email protected]
Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: +90232 3768074
Fax: +90 232 3768075
E-mail: [email protected]
Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: [email protected]
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan
Kayseri
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax: +90 352 3206242
E-mail: [email protected]r
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: [email protected]
Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: +90 282 6512884
Fax: +90 282 6521966
E-mail: [email protected]
Marmara Elektrik
Tersane cd. Zencefil Sok.No:6 Karaköy
İstanbul
Tel.: +90 212 2974320
Fax: +90 212 2507200
E-mail: [email protected]
Bağrıaçıklar Oto Elektrik
Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu
Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Fax: +90 332 2363492
E-mail: bagriaciklarot[email protected]
OBJ_BUCH-1204-004.book Page 91 Tuesday, October 17, 2017 2:56 PM
92 | Türkçe
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
Ermenistan, Azerbaycan, Gürcistan, Kırgızistan,
Moğolistan, Tacikistan, Türkmenistan, Özbekistan
TOO “Robert Bosch” Power Tools, Satış Sonrası Servis
Rayimbek Cad., 169/1
050050, Almatı, Kazakistan
Servis E-posta: [email protected]
Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com
Nakliye
Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma
yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük
olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.
Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu
ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin
özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenir-
ken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.
Açık kontakları kapatın ve aküyü ambalaj içinde hareket etme-
yecek biçimde paketleyin.
Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Elektrikli el aletleri, aküler, aksesuar ve ambalaj mal-
zemesi çevre dostu yeniden kazanım merkezine gön-
derilmek zorundadır.
Elektrikli el aletlerini ve aküleri/bataryaları evsel
çöplerin içine atmayın!
Sadece AB üyesi ülkeler için:
2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamam-
lamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarın-
ca arızalı veya kullanım ömrünü tamamlamış aküler/ batarya-
lar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dö-
nüşüm merkezine gönderilmek zorundadır.
Aküler/Bataryalar:
Li-Ion:
Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 92.
Değişiklik haklarımız saklıdır.
OBJ_BUCH-1204-004.book Page 92 Tuesday, October 17, 2017 2:56 PM
| 93
Bosch Power Tools 1 609 92A 1R2 | (5.9.17)
Roots Arabia – Jordan
37
11194
+ 962 6 5545778 :
bosch@rootsjordan.com :
13002164 :
+ 966 24810844 :
+ 966 24810879 :
[email protected] :
Tehini Hana & Co. S. A. R. L.
49990
+ 961 1255211 :
[email protected] :
53
20300
sav[email protected] :
Malatan Trading & Contracting
131 : LLC
+968 99886794 :
[email protected] :
International Construction Solutions W L L
51 :
+ 974 40065458 :
+ 974 4453 8585 :
[email protected] :
14
21431
+ 966 2 667222 :
+ 966 2 6676308 :
[email protected] :
1030 :
+ 963 212116083 :
[email protected] :
7
2014
+ 216 71 427 496/879 :
+ 216 71 428 621 :
sav[email protected] :
Central Motors & Equipment LLC
1984 :
+ 971 6 593 2777 :
+ 971 6 533 2269 :
powertools@centralmotors.ae :
+ 967 1 202010 :
+ 967 1 279029 :
tech-t[email protected] :
:
2012/19/EU
2006/66/EC
93
94 |
1 609 92A 1R2 | (5.9.17) Bosch Power Tools
2
PLS 300
K
◀
9
14
9
3027
913 “Cut Control”
21
26L
21
26
M
26
21
28
26
◀
◀
12
12
www.bosch-pt.com
06000
+ 213 (0) 982 400 991/2 :
+ 213 (0) 3 420 1569 :
[email protected]
+ 966 126971777-311 :
+ 973 17704257 :
[email protected] :
20
+ 2 02 224 76091-95 / + 2 02 224 78072-73 :
+ 2 02 224 78075 :
[email protected] :
+ 964 7901906953 :
+ 971 43973851 :
bosch@sahbatechnology.com :
| 95
Bosch Power Tools 1 609 92A 1R2 | (5.9.17)
I
9
45°
711
98
− 923
7
−
45°22,5°0°
229
− 9
2314
711
20
J
2415 “Cut Control”
250°
45°
22
45°0°
15 “Cut Control”
I
9
923
7
23
9
0°
13“Cut Control”
2027
◀
21
18
2
2
2
2
3
66 %
34–65 %
11–33 %
10 %
3
+50 °C-20
“Electronic Cell Protection
(ECP)”
96 |
1 609 92A 1R2 | (5.9.17) Bosch Power Tools
◀
C
17
14
D
8
110
T
9
E
20
9
20
9
“Cut Control”
Cut Control
15Cut Control
13
“Cut Control”
F
1315 “Cut Control”
921
−
−
− P2
◀
H – G
11
11
16
11
6
67
20
◀
10
−
−
−
−
| 97
Bosch Power Tools 1 609 92A 1R2 | (5.9.17)
5
6
7
8
9
10
11
12
”Cut Control 13
14
”Cut Control 15
16
17
18
19
20
21
22
23
0° 24
45° 25
26
27
28
PST 18 LI
3 603 K11 0..
18
●
●
0
0–2 400
20
−
−
−
80
12
5
°
45
EPTA-Procedure
01:2014
1,9
−
−
0 ... + 45
–20 ... + 50
PBA 18 V...V
PBA 18 V...W
AL 22.. CV
AL 18.. CV
1) < 0 °C
◀
A
“Electronic Cell Protection
(ECP)”
◀
54
◀
T
U
B
◀
11
17
14
12
98 |
1 609 92A 1R2 | (5.9.17) Bosch Power Tools
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀ 9
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
45
1
2
3
4
| 99
Bosch Power Tools 1 609 92A 1R2 | (5.9.17)
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
◀
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
100 |
0
45
4
5
0
45
45
2 607 000 748 PAS 11-21
PAS 12-27
PAS 12-27 F
Ø 19 mm
2 600 793 009 (3 m)
1 610 793 002 (5 m)
2 607 010 079
(5x)
2 608 040 289
2 609 256 981
PBA 18 V…V-.
PBA 18 V...W-.AL 1830 CV
(14,4
–
18 V)
OBJ_BUCH-1204-004.book Page 100 Tuesday, October 17, 2017 2:56 PM
| 101
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
T ... U ...
T 144 D
U 144 D
T 244 D
T 144 DP
T 308 B
T 121 AF
T 123 X
U 123 X
T 127 D
U 127 D
T 345 XF
U 345 XF
OBJ_BUCH-1204-004.book Page 101 Tuesday, October 17, 2017 2:56 PM
I
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
de EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen
einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und
Verordnungen entsprechen und mit folgenden Normen übereinstimmen.
Technische Unterlagen bei: *
Stichsäge Sachnummer
en EU Declaration of Conformity We declare under our sole responsibility that the stated products comply with
all applicable provisions of the directives and regulations listed below and are
in conformity with the following standards.
Technical file at: *
Jigsaw Article number
fr Déclaration de conformité UE Nous déclarons sous notre propre responsabilité que les produits décrits
sont en conformité avec les directives, règlements normatifs et normes
énumérés ci-dessous.
Dossier technique auprès de : *
Scie sauteuse N° d’article
es Declaración de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
Directivas y los Reglamentos mencionados a continuación y están en
conformidad con las siguientes normas.
Documentos técnicos de: *
Sierra de calar Nº de artículo
pt Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos
mencionados cumprem todas as disposições e os regulamentos indicados e
estão em conformidade com as seguintes normas.
Documentação técnica pertencente à: *
Serrote de ponta N.° do produto
it Dichiarazione di conformità UE Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono
conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti
elencati di seguito, nonché alle seguenti Normative.
Documentazione Tecnica presso: *
Seghetto alternativo Codice prodotto
nl EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten
voldoen aan alle desbetreffende bepalingen van de hierna genoemde richt-
lijnen en verordeningen en overeenstemmen met de volgende normen.
Technisch dossier bij: *
Decoupeerzaag Productnummer
da EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i
overensstemmelse med alle gældende bestemmelser i følgende direktiver og
forordninger og opfylder følgende standarder.
Tekniske bilag ved: *
Stiksav Typenummer
sv EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i
alla gällande bestämmelser i de nedan angivna direktiven och
förordningarnas och att de stämmer överens med följande normer.
Teknisk dokumentation: *
Sticksåg Produktnummer
no EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse
med alle relevante bestemmelser i direktivene og forordningene nedenfor og
med følgende standarder.
Teknisk dokumentasjon hos: *
Stikksag Produktnummer
fi EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien
direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien
standardien vaatimusten mukaisia.
Tekniset asiakirjat saatavana: *
Pistosaha Tuotenumero
el Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα
αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων
οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.
Τεχνικά έγγραφα στη: *
Σέγα Αριθμός ευρετηρίου
tr AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin
geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan
ederiz.
Teknik belgelerin bulunduğu yer: *
Dekupaj testeresi Ürün kodu
OBJ_BUCH-1204-004.book Page I Tuesday, October 17, 2017 2:59 PM
II
1 609 92A 1R2 | (17.10.17) Bosch Power Tools
pl Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiada-
ją wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporzą-
dzeń, oraz że są zgodne z następującymi normami.
Dokumentacja techniczna: *
Wyrzynarka Numer katalogowy
cs EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje
všechna příslušná ustanovení níže uvedených směrnic a nařízení a je
v souladu s následujícími normami:
Technické podklady u: *
Přímočará pila Objednací číslo
sk EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky
príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade
snasledujúcimi normami:
Technické podklady má spoločnosť: *
Priamočiara píla Vecné číslo
hu EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek
az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi
idevágó előírásainak és megfelelnek a következő szabványoknak.
Műszaki dokumentumok megőrzési pontja: *
Szúrófűrész Cikkszám
ru Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные
продукты соответствуют всем действующим предписаниям
нижеуказанных директив и распоряжений, а также нижеуказанных норм.
Техническая документация хранится у: *
Лобзиковая пила Товарный №
uk Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби
відповідають усім чинним положенням нищеозначених директив і
розпоряджень, а також нижчеозначеним нормам.
Технічна документація зберігається у: *
Лобзик Товарний номер
kk ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған директикалар
мен жарлықтардың тиісті қағидаларына сәйкестігін және төмендегі
нормаларға сай екенін білдіреміз.
Техникалық құжаттар: *
Электрлі жұқа ара Өнім нөмірі
ro Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor
dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce
urmează şi sunt în conformitate cu următoarele standarde.
Documentaţie tehnică la: *
Ferăstrău vertical Număr de
identificare
bg ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти
отговарят на всички валидни изисквания на директивите и разпоредбите
по-долу и съответства на следните стандарти.
Техническа документация при: *
Прободен трион Каталожен номер
mk EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во
согласност со сите релевантни одредби на следните регулативи и
прописи и се во согласност со следните норми.
Техничка документација кај: *
Убодна пила Број на дел/артикл
sr EU-izjava o usaglašenosti Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju
svim dotičnim odredbama naknadno navedenih smernica u uredaba i da su u
skladu sa sledećim standardima.
Tehnička dokumentacija kod: *
Ubodna testera Broj predmeta
sl Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z
vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim
standardom.
Tehnična dokumentacija pri: *
Vbodna žaga Številka artikla
hr EU izjava o sukladnosti Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju
svim relevantnim odredbama direktiva i propisima navedenima u nastavku i
da su sukladni sa sljedećim normama.
Tehnička dokumentacija se može dobiti kod: *
Ubodna pila Kataloški br.
OBJ_BUCH-1204-004.book Page II Tuesday, October 17, 2017 2:59 PM
III
Bosch Power Tools 1 609 92A 1R2 | (17.10.17)
et EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt
loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on
kooskõlas järgmiste normidega.
Tehnilised dokumendid saadaval: *
Tikksaag Tootenumber
lv Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem
tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,
kā arī sekojošiem standartiem.
Tehniskā dokumentācija no: *
Figûrzâìis Izstrādājuma
numurs
lt ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus
žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.
Techninė dokumentacija saugoma: *
Siaurapjûklis Gaminio numeris
PST 18 LI 3 603 K11 0.. 2006/42/EC
2014/30/EU
2011/65/EU
EN 60745-1:2009+A11:2010
EN 60745-2-11:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 50581:2012
* Robert Bosch Power Tools GmbH (PT/ECS)
70538 Stuttgart
GERMANY
Henk Becker
Executive Vice President
Engineering and Manufacturing
Helmut Heinzelmann
Head of Product Certification
Robert Bosch Power Tools GmbH, 70538 Stuttgart, GERMANY
Stuttgart, 01.09.2017
OBJ_BUCH-1204-004.book Page III Tuesday, October 17, 2017 2:59 PM
