Bosch JS260 120-Volt Top-Handle Jigsaw, 6.0 Amp User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 2 Voir page 13 Ver la página 24

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

JS260

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the

power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

WARNING

General Power Tool Safety Warnings

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 2

-3-

Safety Rules for Jigsaws

Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live"

and could give the operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by your

hand or against the body leaves it unstable

and may lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is

unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Never leave the trigger locked "ON".

Before plugging the tool in, check that the

trigger lock is "OFF". Accidental start-ups

could cause injury.

Be aware of the location and setting of

the switch "Lock-ON" button. If the switch

is locked "ON" during the use, be ready for

emergency situations to switch it "OFF", by

first pulling the trigger then immediately

releasing it without pressing the "Lock-ON"

button.

Keep hands away from cutting area. Do

not reach under the material being cut.

The proximity of the blade to your hand is

hidden from your sight.

Keep hands from between the gear

housing and saw blade holder. The

reciprocating blade holder can pinch your

fingers.

Do not use dull or damaged blades. Bent

blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and

allow the blade to come to full speed.

Tool can chatter or vibrate if blade speed is

too slow at beginning of cut and possibly

kickback.

Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications

which generate dust.

Secure material before cutting. Never

hold it in your hand or across legs. Small

or thin material may flex or vibrate with the

blade, causing loss of control.

Make certain all adjusting screws and the

blade holder are tight before making a

cut. Loose adjusting screws and holders

can cause the tool or blade to slip and loss of

control may result.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 3

-4-

When removing the blade from the tool

avoid contact with skin and use proper

protective gloves when grasping the

blade or accessory. Accessories may be

hot after prolonged use.

If your tool is equipped with a dust bag,

empty it fre quently and after completion of

sawing. Spontaneous combustion, may in

time, result from mixture of oil or water with dust

particles. Be ex tremely careful of dust disposal,

materials in fine particle form may be explosive.

Do not throw contents on an open fire.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts.

Risk of injury to user. The power cord must only

be serviced by a Bosch Factory Service Center

or Autho rized Bosch Service Station.

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities

contains chemicals known to cause cancer,

birth defects or other reproductive harm.

Some examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

WARNING

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 4

-5-

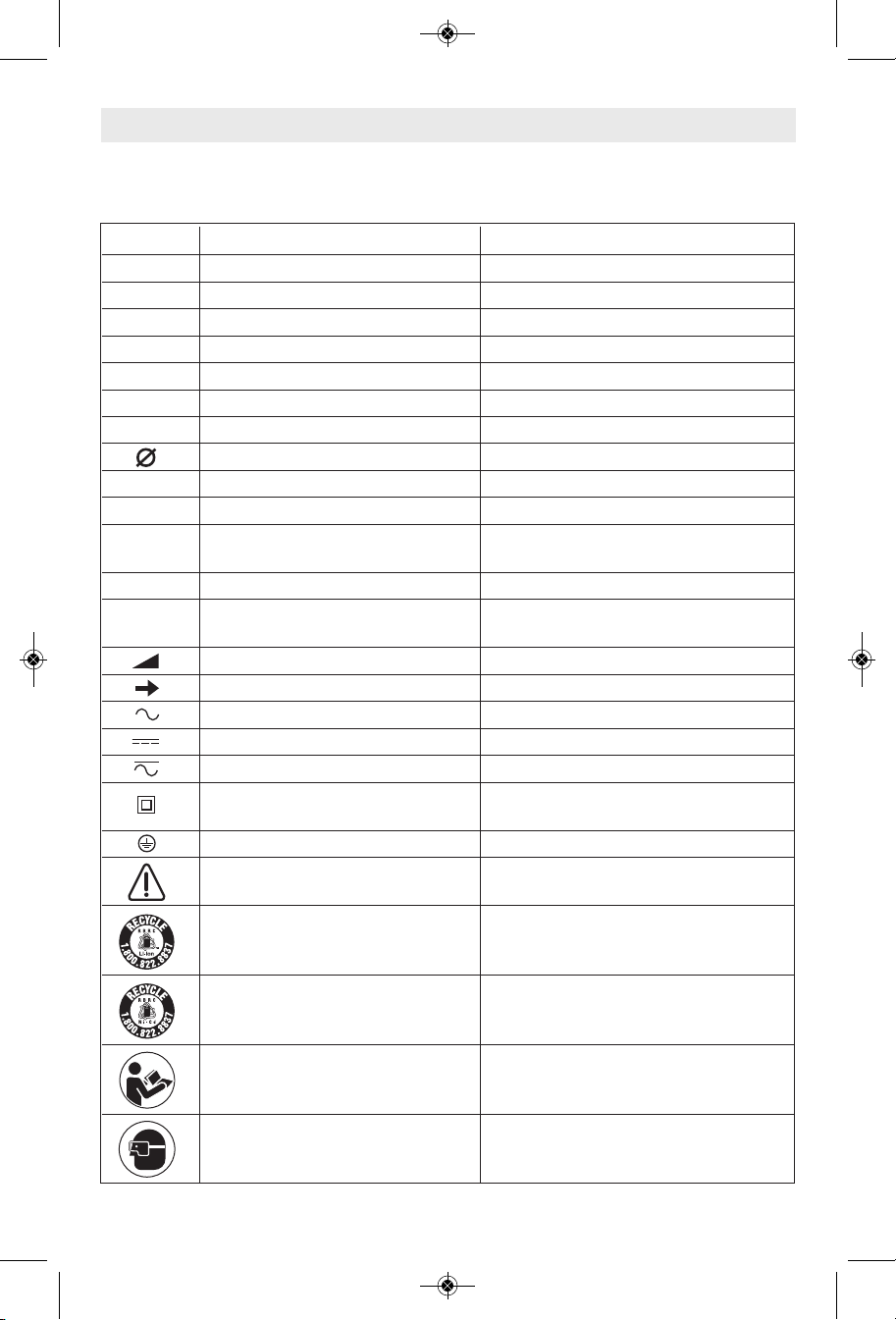

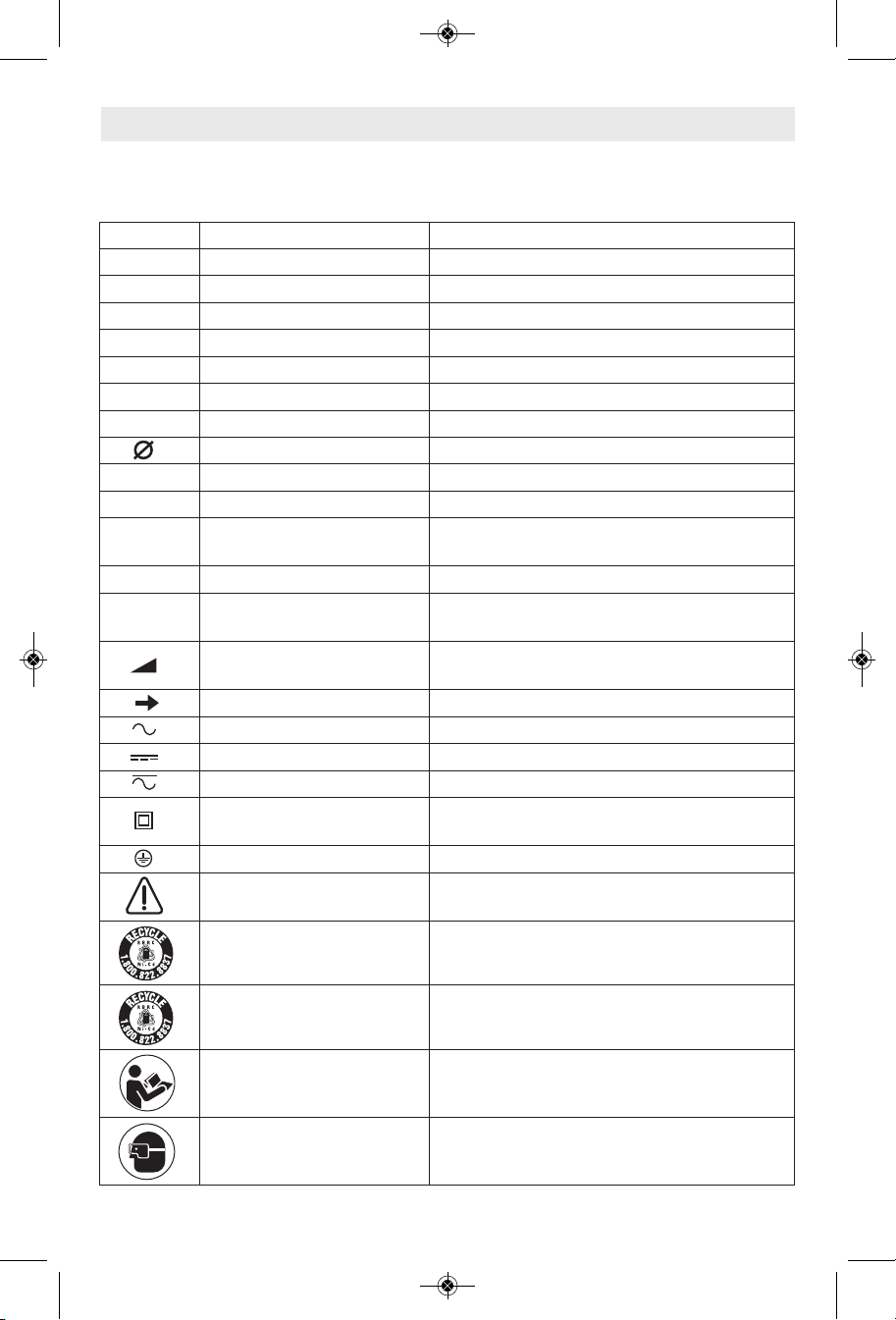

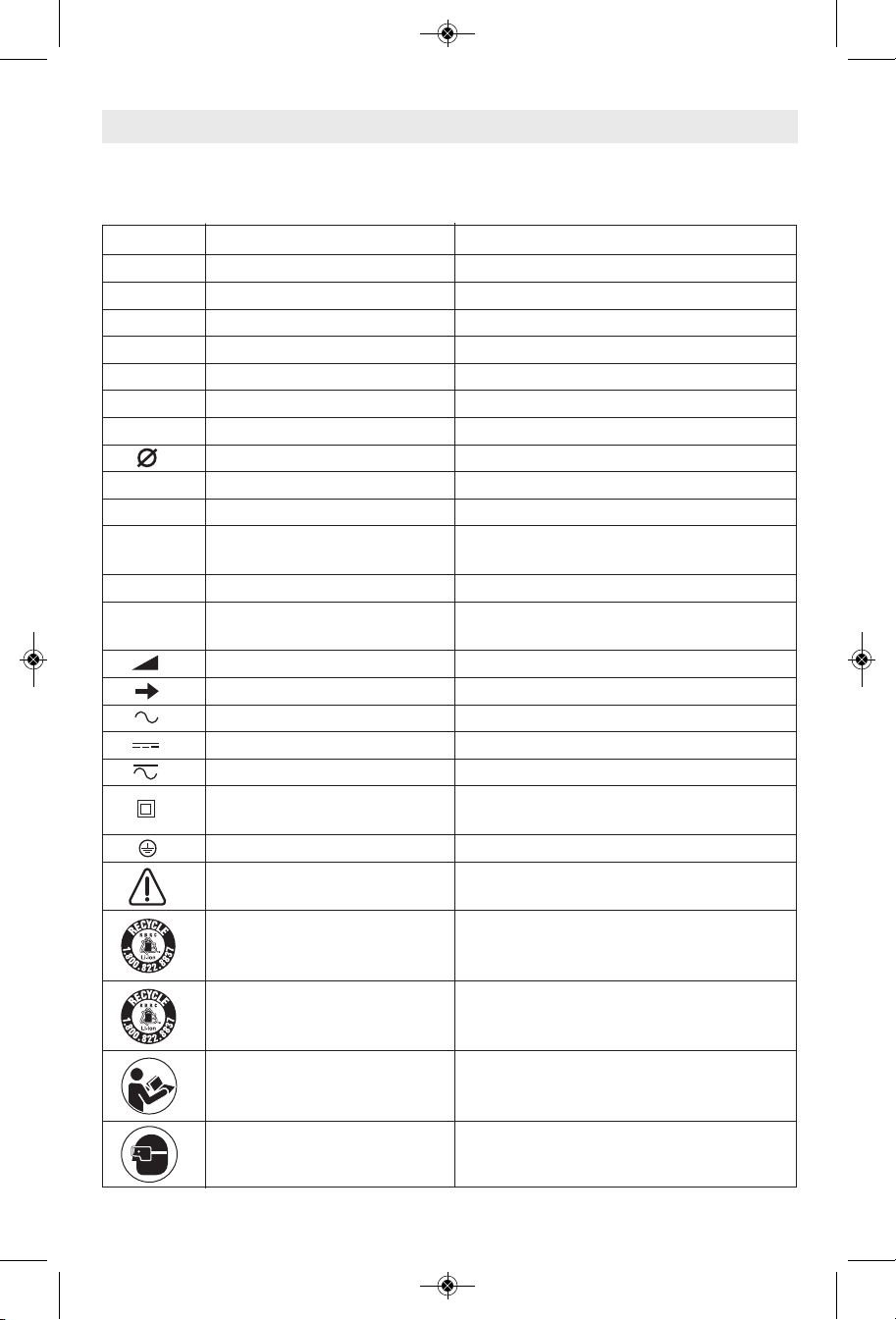

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

.../min Revolutions or reciprocation Revolutions, strokes, surface speed,

per minute orbits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Li-ion RBRC seal Designates Li-ion battery recycling

program

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

Read manual symbol Alerts user to read manual

Wear eye protection symbol Alerts user to wear eye protection

Symbols

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 5

-6-

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

This symbol designates that this tool is recognized by Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 6

-7-

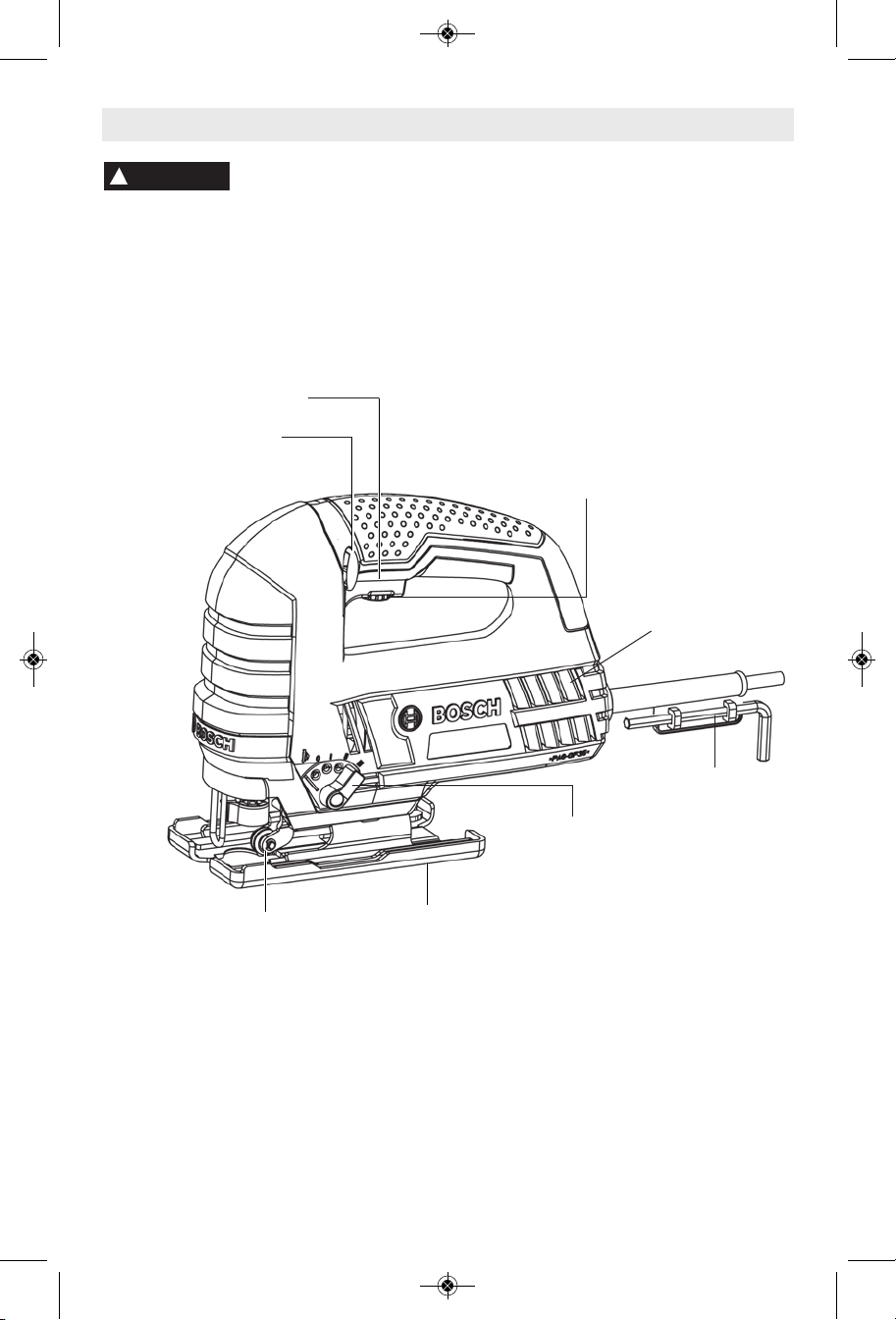

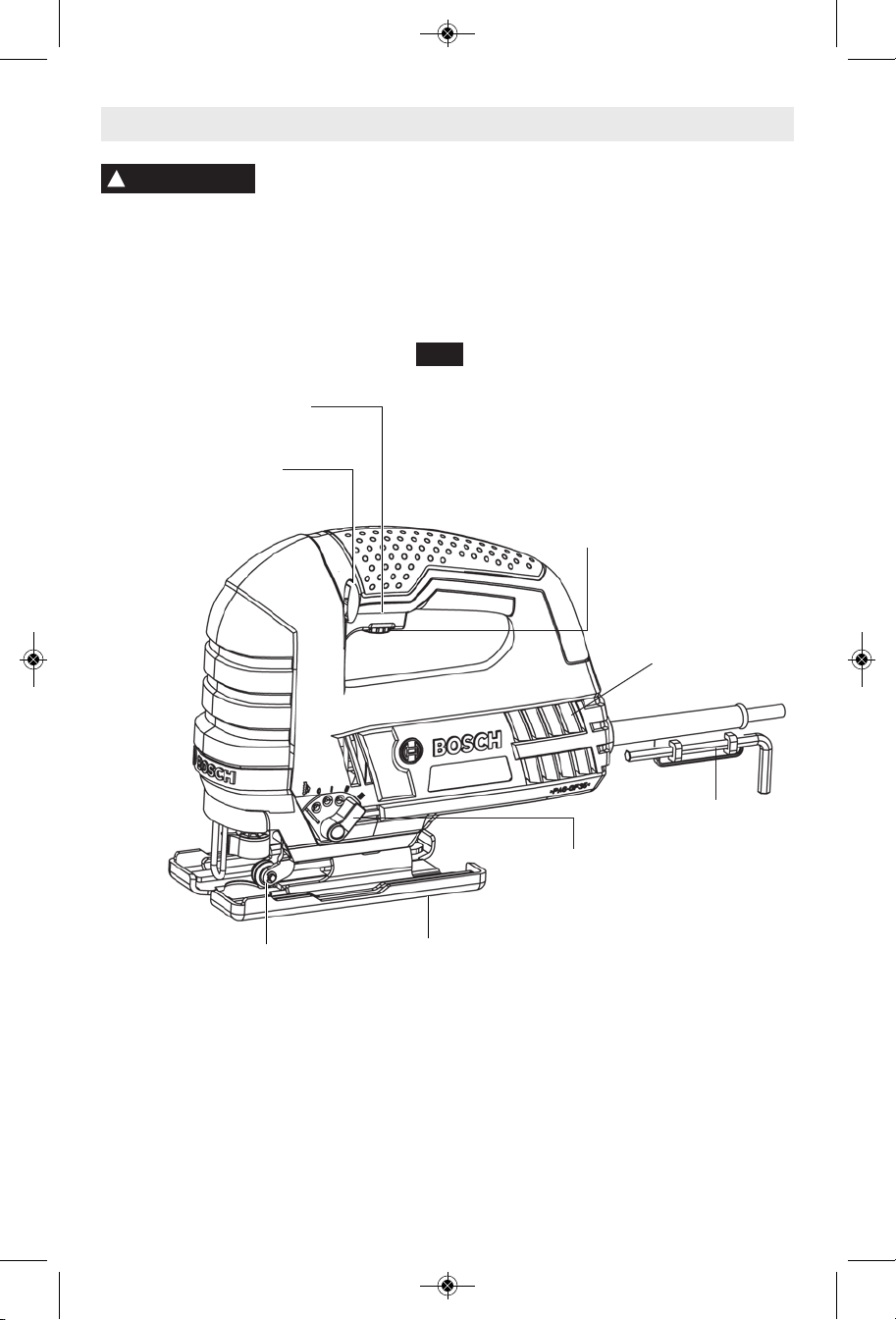

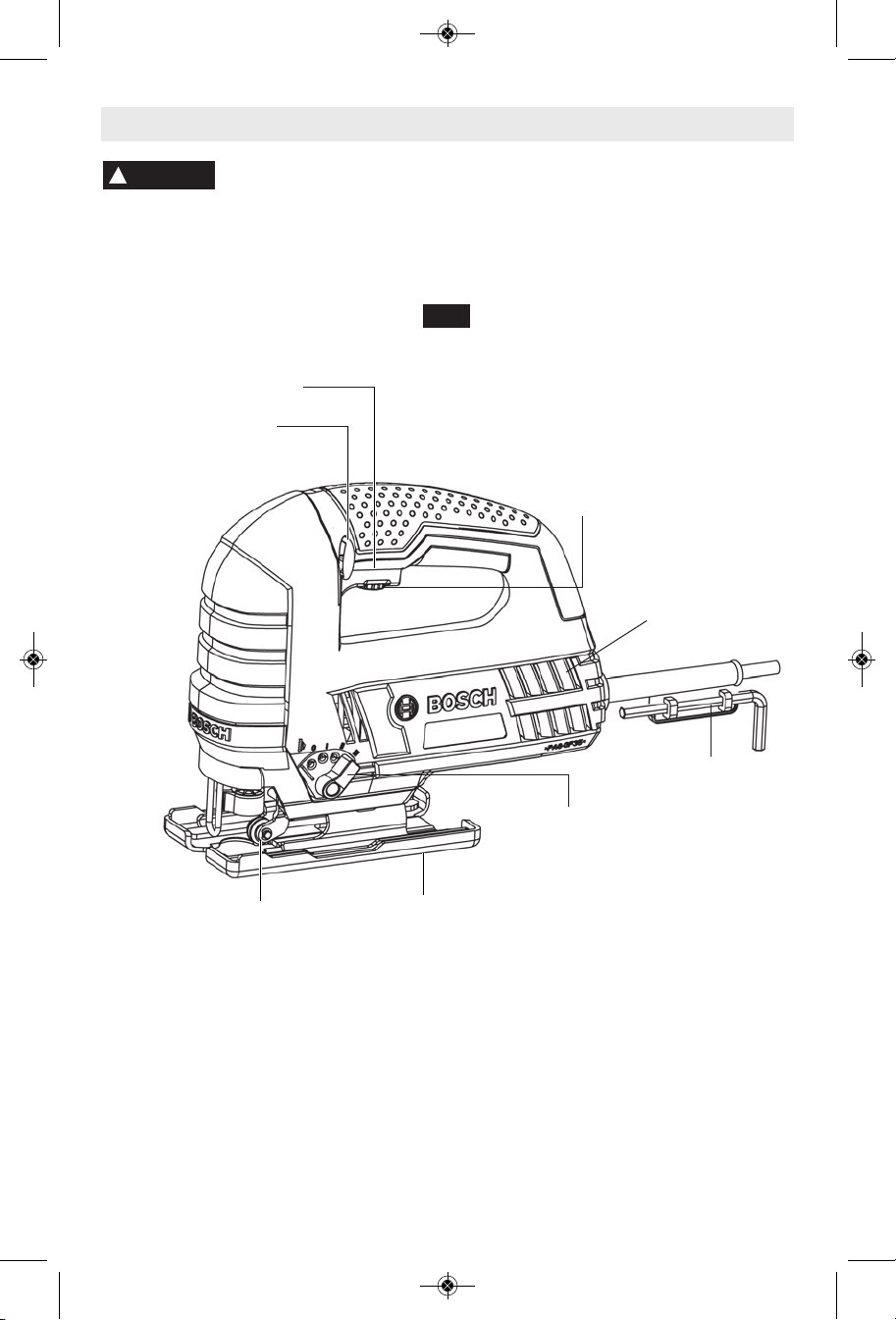

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

WARNING

Jigsaw

Model number JS260

NOTE: For tool specifications refer to the nameplate on your tool.

"LOCK-ON" BUTTON

TRIGGER SWITCH

ALLEN WRENCH

5 MM

HEAVY-DUTY STEEL

FOOTPLATE

BLADE ROLLER

GUIDE

BLADE ORBIT

SELECTOR LEVER

VENTILATION

OPENINGS

VARIABLE

SPEED DIAL

FIG. 1

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 7

-8-

Assembly

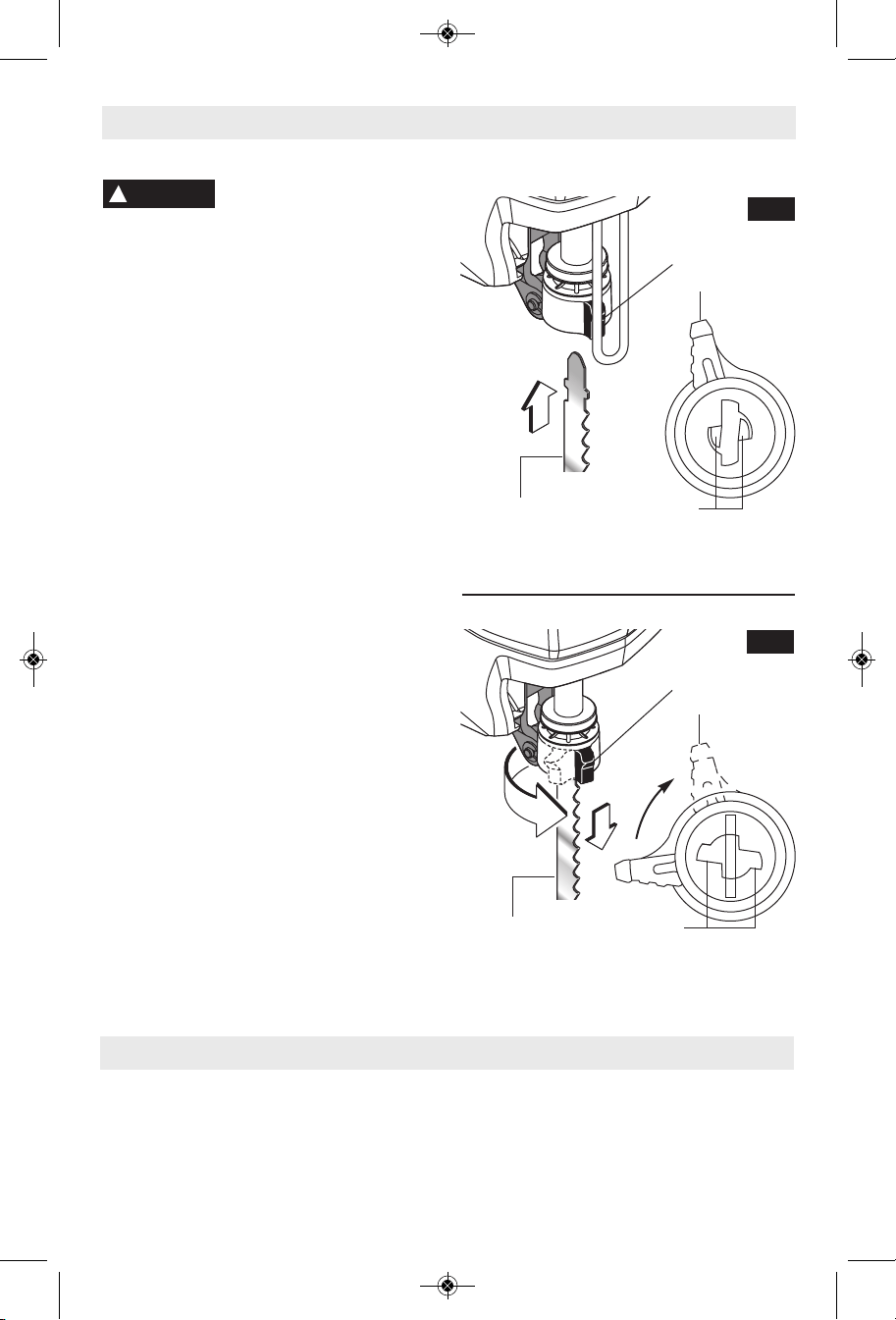

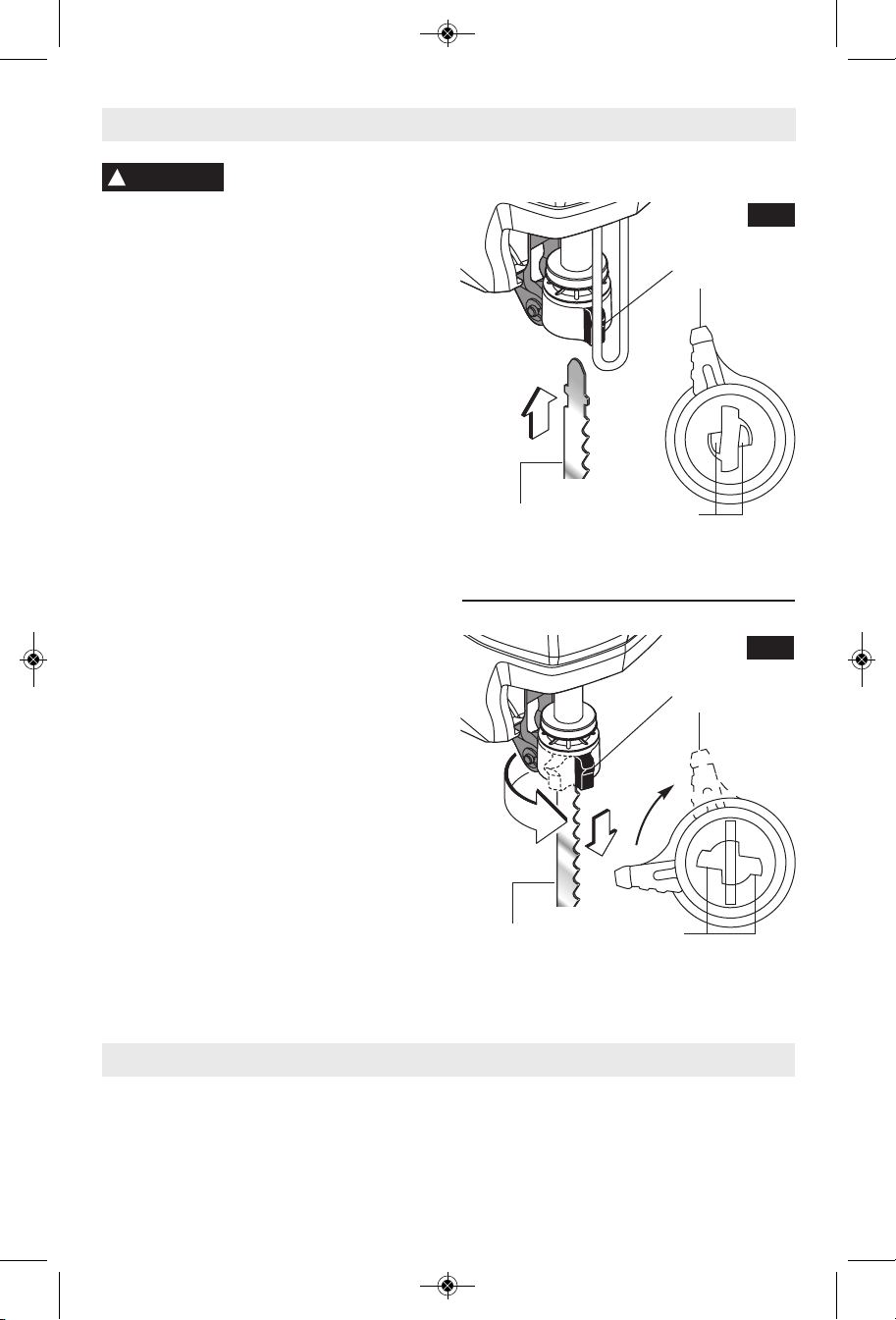

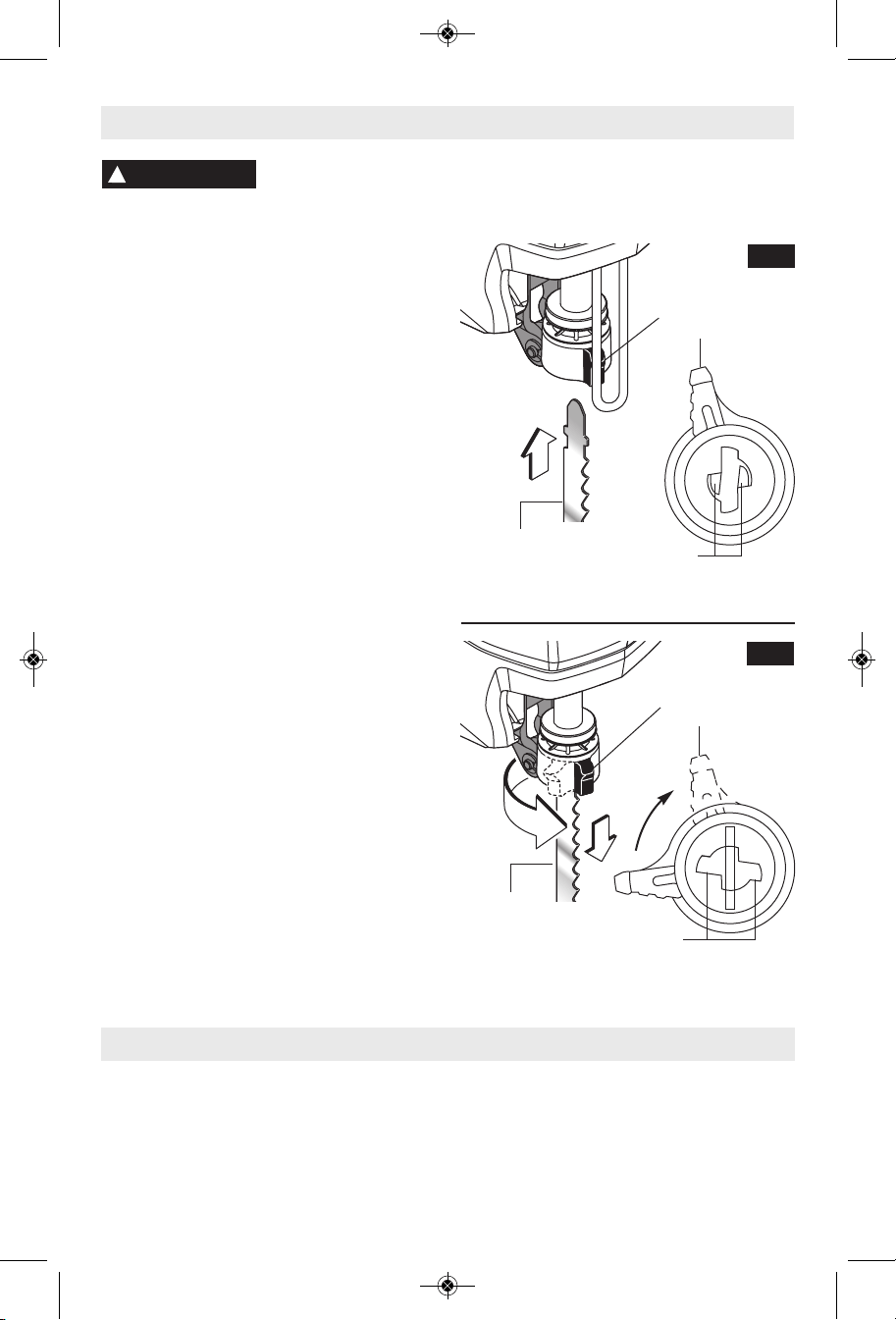

BLADE INSTALLATION AND REMOVAL

To prevent damage, do not

turn blade ejector lever when

there is no blade in the blade clamp or when

inserting the blade.

BLADE INSTALLATION

Insert the saw blade (teeth in cutting direction)

into the slot in the blade clamp until the blade

ejector lever rotates to the LEFT, indicating that

the clamp has engaged. (When inserting the

saw blade, the back of the blade must rest in

the groove of the guide roller Fig. 2.)

BLADE EJECTION

The tool should be held so that the blade is

safely ejected. To remove the saw blade, rotate

the blade ejector lever to the center stop to the

RIGHT; this releases and ejects the saw blade

(Fig. 3).

BLADE CLAMP RESET – There are two

situations in which it is necessary to reset

the blade clamp:

RESET Type A: If the blade ejection lever is

rotated improperly, the “fingers” within the

clamp may slip into the blade insert slot. To

reset the clamp:

Step 1 – Using a a screwdriver, push down on

blade clamp fingers (as viewed from the bottom

of the jig saw), until clamp can be rotated.

Step 2 – Rotate blade ejector lever to the

RIGHT until it locks into place.

The clamp is now ready for use.

RESET Type B: If the two fingers inside the

blade clamp accidentally get pushed too far

into the plunger, they will prevent insertion of a

blade. To bring the fingers back to their

correction positions:

Step 1 – Turn the blade ejector lever to the

RIGHT (as viewed from the bottom of the jig

saw)

Step 2 – Continue the rotation unto fingers will

snap into the correct open position.

The clamp is now ready for use.

Operating Instructions

CAUTION

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed trigger

switch. The tool can be turned "ON" or "OFF" by

squeezing or releasing the trigger. The speed can

be adjusted from the minimum to maximum RPM

as set on the variable speed dial by the pressure

you apply to the trigger. Apply more pressure to

increase the speed and release pressure to

decrease speed (Fig. 1).

FIG. 2

FIG. 3

BLADE

CLAMP

LEVER

BLADE

CLAMP

LEVER

FINGERS

BLADE CLAMP IN OPEN POSITION

(As viewed from the bottom)

BLADE CLAMP IN LOCKED POSITION

(As viewed from the bottom)

BLADE

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 8

-9-

"LOCK-ON" BUTTON

The "Lock-ON" button, located in the handle of

your tool allows for continuous operation at

maximum RPM without holding the trigger

(Fig. 1).

TO LOCK TRIGGER "ON": squeeze trigger,

depress button and release trigger.

TO UNLOCK THE TRIGGER: squeeze trigger

and release it without depressing the "Lock-

ON" button.

If the “Lock-ON” button is

continuously being depressed,

the trigger can not be released.

VARIABLE SPEED DIAL

Your Jigsaw is also equipped with a variable

speed dial. The blade maximum stroke rate

may be adjusted during cutting operation by

presetting the dial on or between any one of the

six numbers (Fig. 1).

Setting

Low stroke rate

Medium stroke rate

High stroke rate

PLUNGER SPEED

The jigsaw cutting speed or stroke rate

required depends on the material being cut, the

type of blade used, and the feed rate preferred

by the operator. The best speed for a particular

application is largely determined by experience,

though as a general rule, slower speeds are for

denser materials and faster speeds for soft

materials. Note that when the jigsaw is used at

low speed settings for any length of time, the

motor temperature will rise due to the slower

speed of the internal cooling fan. In such

cases, it is necessary to occasionally run the

tool at full speed for a few minutes to keep the

motor operating at high efficiency.

BLADE ORBIT

Maximum cutting efficiency can be obtained by

adjusting the blade orbit selector lever to suit

the material being cut (Fig. 1). The following

chart will help you determine which setting to

use for your application. This chart is intended

as a guideline only, and test cuts in scrap

material should be performed first to determine

the best setting.

0 hard materials such as metals or thin

sheet metals and usedwith knife blades,

grit edge blades or rasp work

I soft materials where cleaner cutting or

delicate scrolling work is performed

II medium density materials such as harder

woods or particle board

III soft materials such as wood, plastics,

etc.

CHIP BLOWER

Your jigsaw is equipped with an always-on

blower to help keep the cutting line clear of

chips.

WARNING

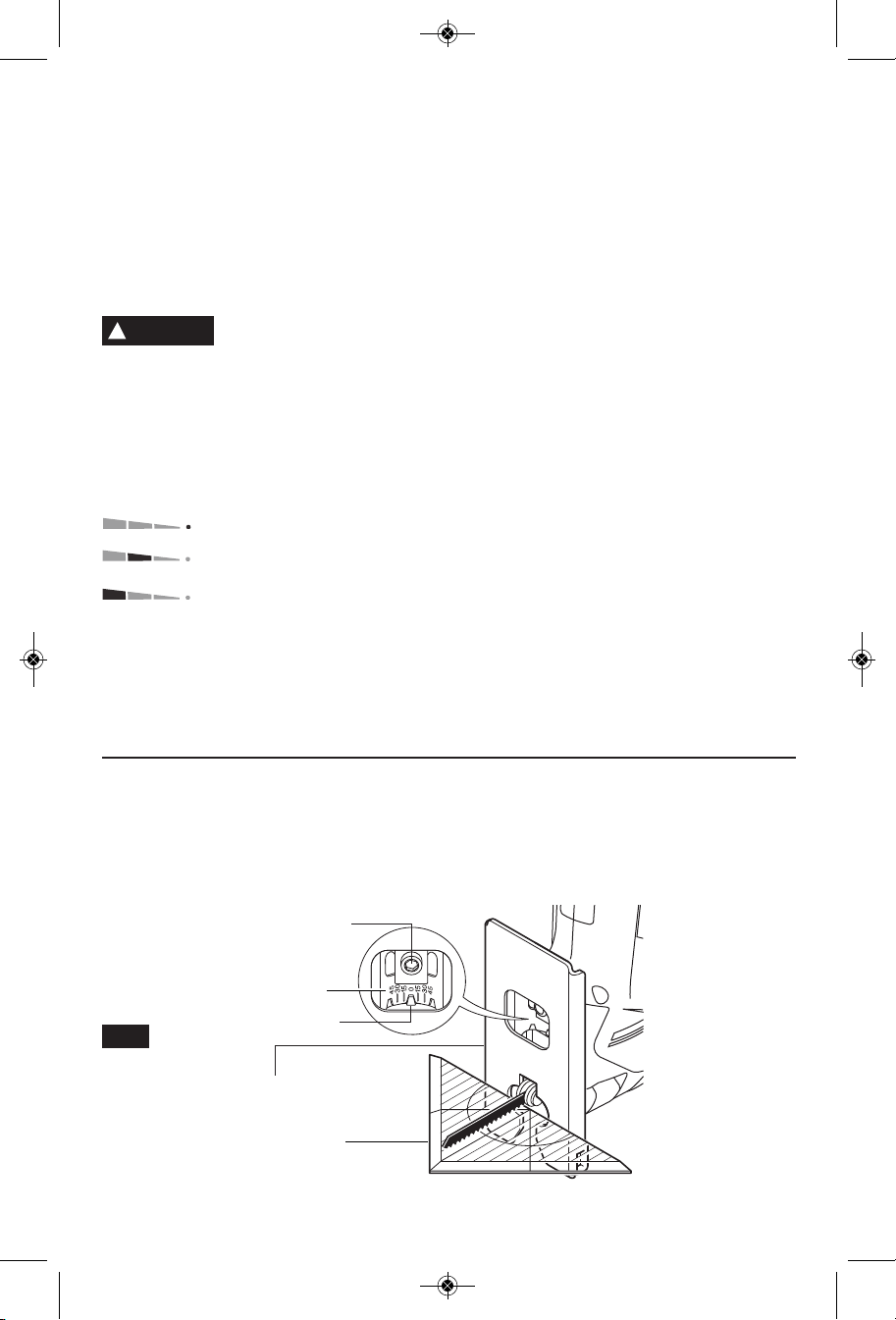

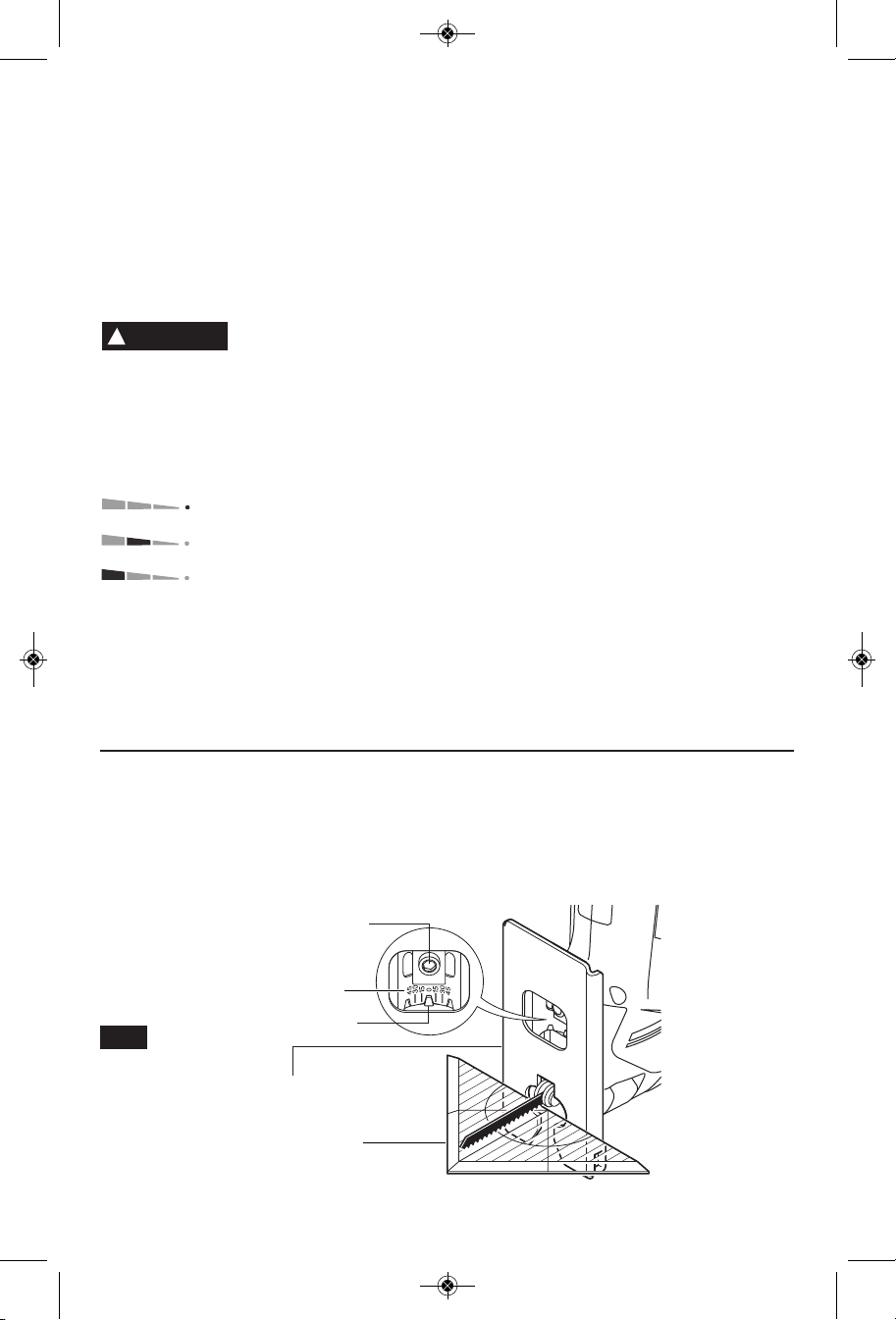

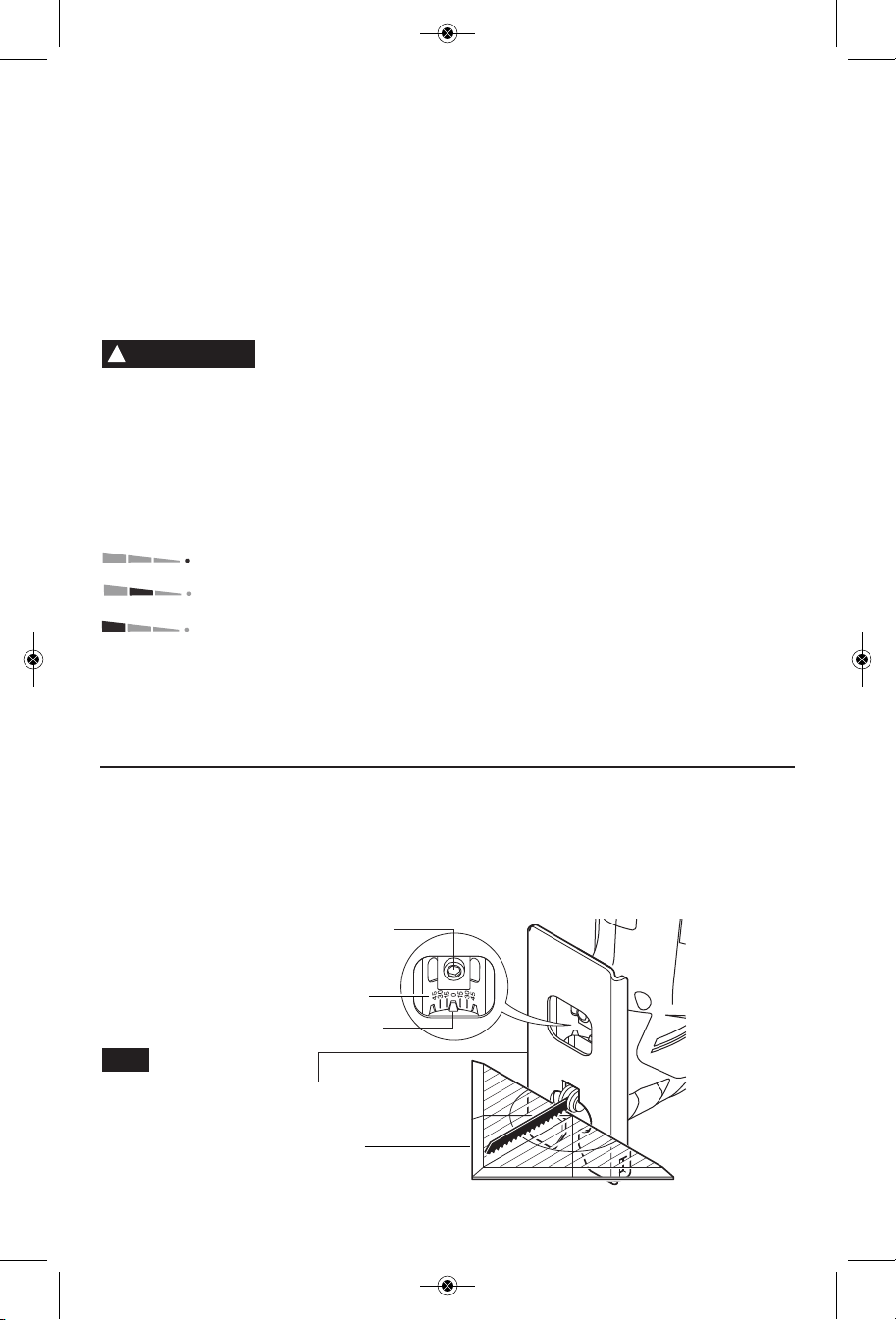

FOOTPLATE ANGLE ADJUSTMENT

The footplate may be tilted to allow angle cuts

up to 45˚ in either direction. To adjust footplate,

loosen screw with 5 mm allen wrench, slide the

footplate towards the back of the tool, and

rotate to the desired angle, as marked on the

angle scale (Fig. 4). Detent slots will hold the

footplate firmly at 45˚, and there are additional

position marks for 15˚ and 30˚ angles.

Intermediate angles may be set with a

protractor. After positioning the footplate,

securely tighten screw).

DETENT SLOTS

ANGLE SCALE

SCREW

FOOTPLATE

PROTRACTOR

(Not included)

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 9

Tool Tips

Always be certain that smaller workpieces are

securely fastened to a bench or other support.

Larger panels may be held in place by clamps

on a bench or sawhorses.

To begin a cut, clearly mark the cutting line,

and rest the front of the footplate on the work.

Engage the switch, and move the blade into the

work using only enough forward pressure to

keep the blade cutting steadily. DO NOT

FORCE, as this will not make the saw cut

faster; let the blade do the work.

When cutting metal, it is often advisable to use

a lubricant to cool the blade and extend its life.

Choose blades carefully, as the ability of the

jigsaw to follow curves, provides smoother

finishes, or faster cutting is directly related to

the type of blade used.

BLADE SELECTION

• Choose blades carefully, as the ability of the

jigsaw to make the fastest cuts, to follow tight

curves, to achieve the smoothest finish and/or

to maximize the life of the blade are directly

related to the type of blade used.

• Always use a blade that is appropriate for the

cutting task.

• Always make a test cut in a piece of scrap

material.

• Most jigsaw blades have upward-pointing

teeth, which helps to pull the jigsaw against

the workpiece and minimizes vibration.

Blades with upward-pointing teeth produce a

clean cut on the bottom of the workpiece.

• Blades with downward-pointing teeth

(reverse-tooth blade) can be used to produce

a clean cut on the top of the workpiece (that

side that faces the jigsaw's footplate), such as

when cutting an already-installed countertop

from the top. When using reverse-tooth

blades, downward force must be applied to

the jigsaw.

• Blades with teeth that point straight out (rather

than up or down) allow splinter-free cutting on

both sides of the workpiece. When using such

blades, downward force must be applied to

the jigsaw.

• The following types of blades should only be

used with orbital Setting O:

1. Blades with teeth that point downward

(reverse-tooth blades).

2. Blades with teeth that point straight out

rather than up or down.

3. Carbide-tipped blades.

4. Grit-edge blades.

ANTI-SPLINTER

INSERT

FOOTPLATE

FIG. 5

-10-

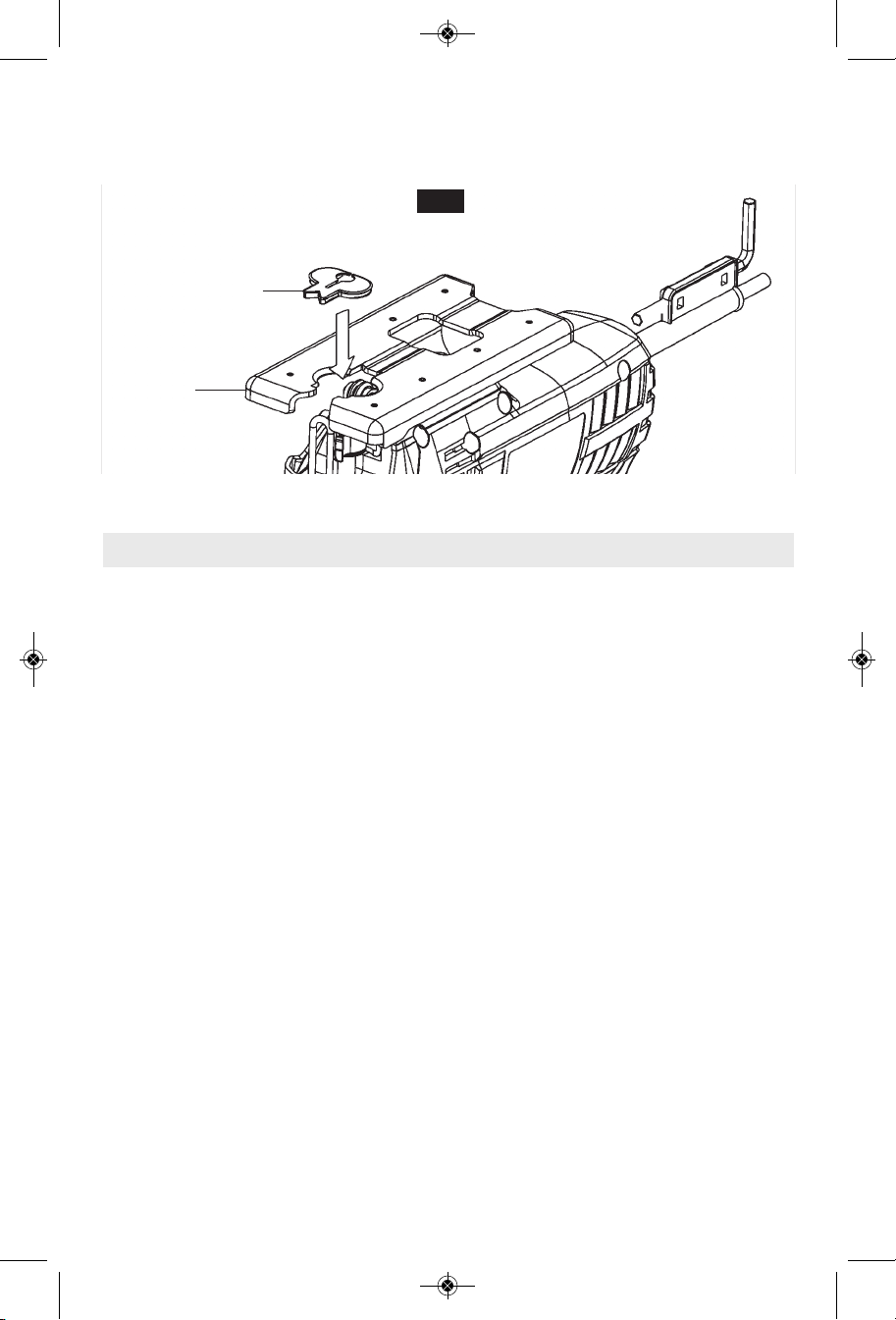

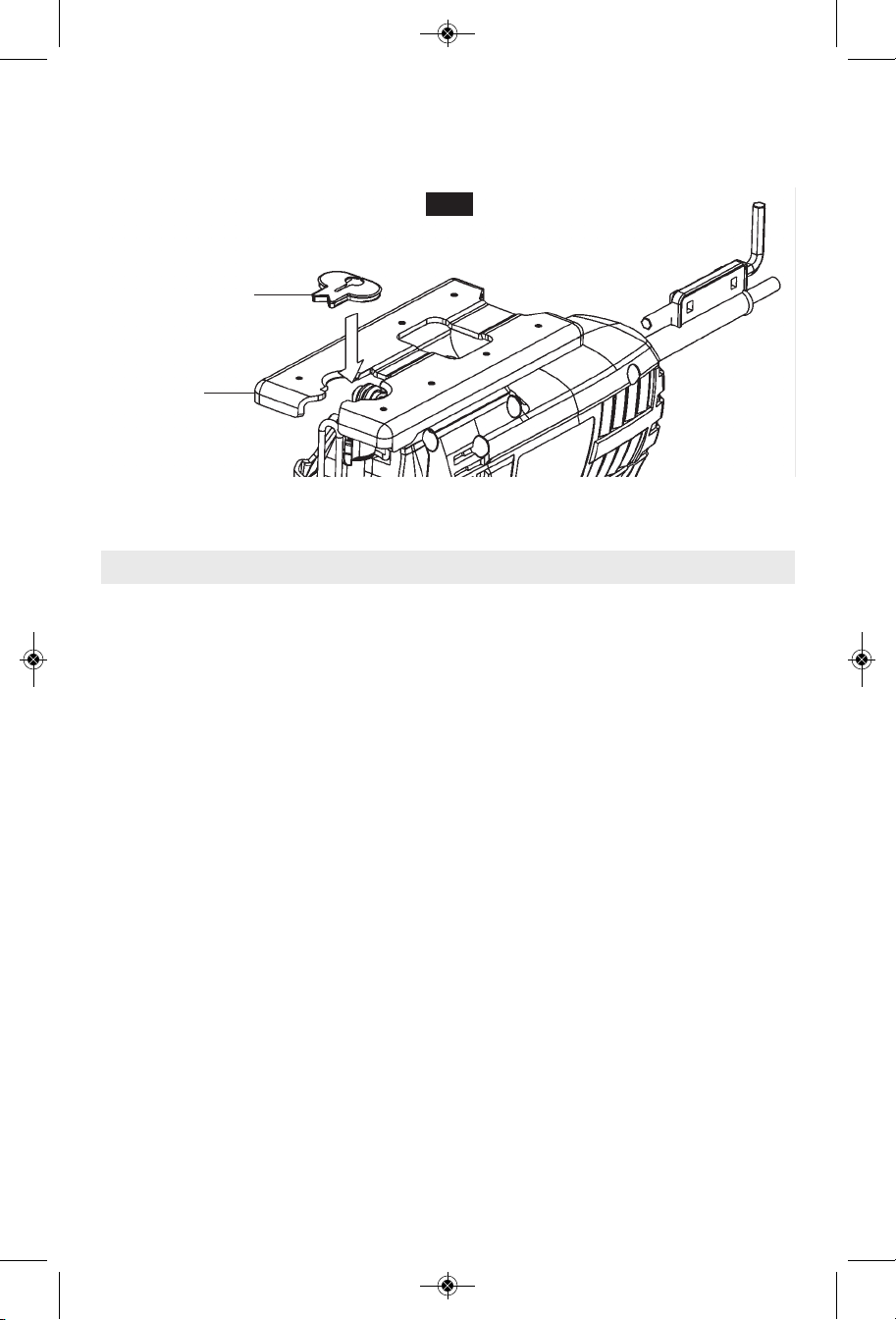

ANTI-SPLINTER INSERT

To minimize splintering of the top surface of the

material being cut, place the anti-splinter insert

in the blade opening of the footplate (Fig. 5).

Note: This insert will only work with blades that

have ground sides such as T301CD, T101B,

T101D, and T101DP.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 10

-11-

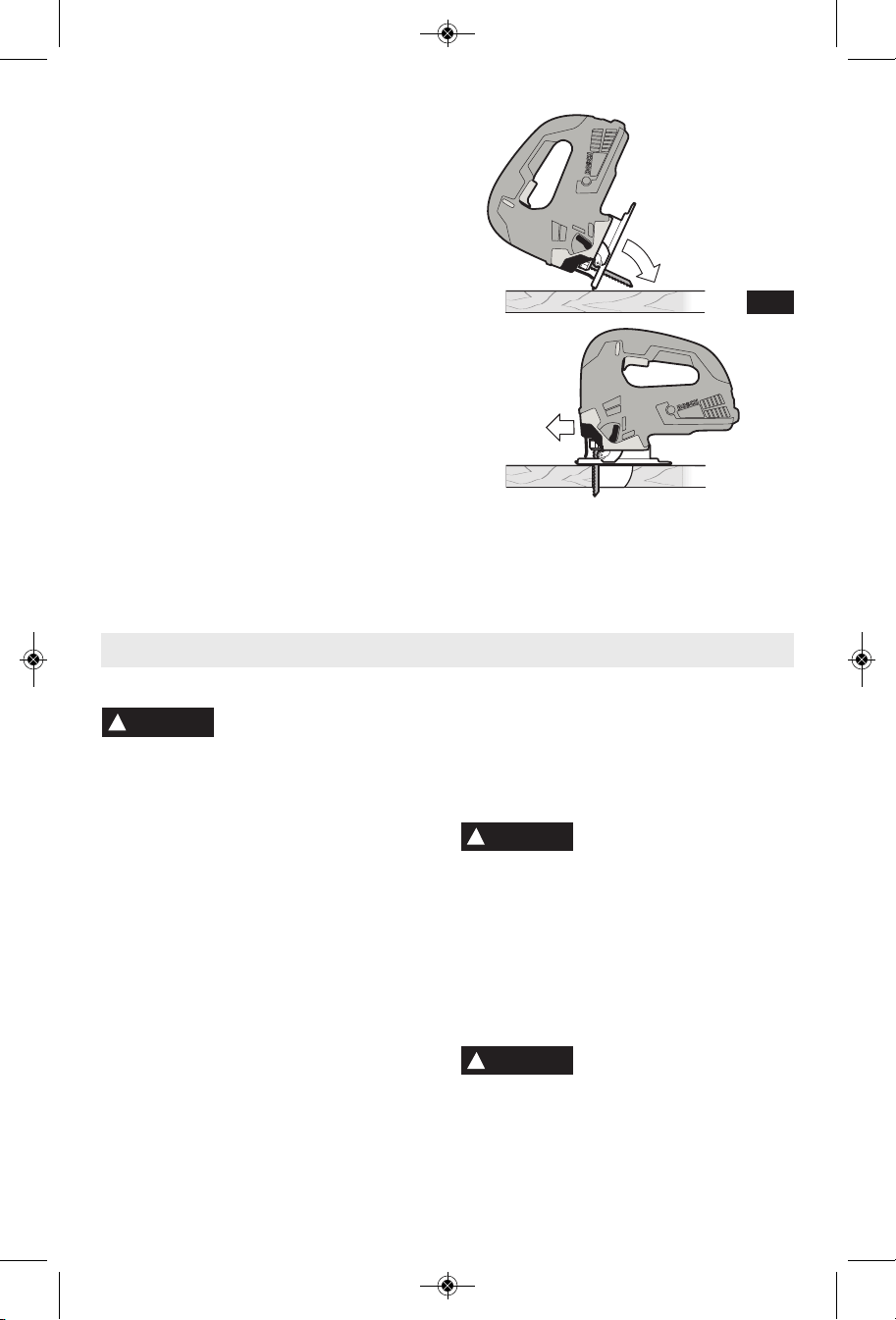

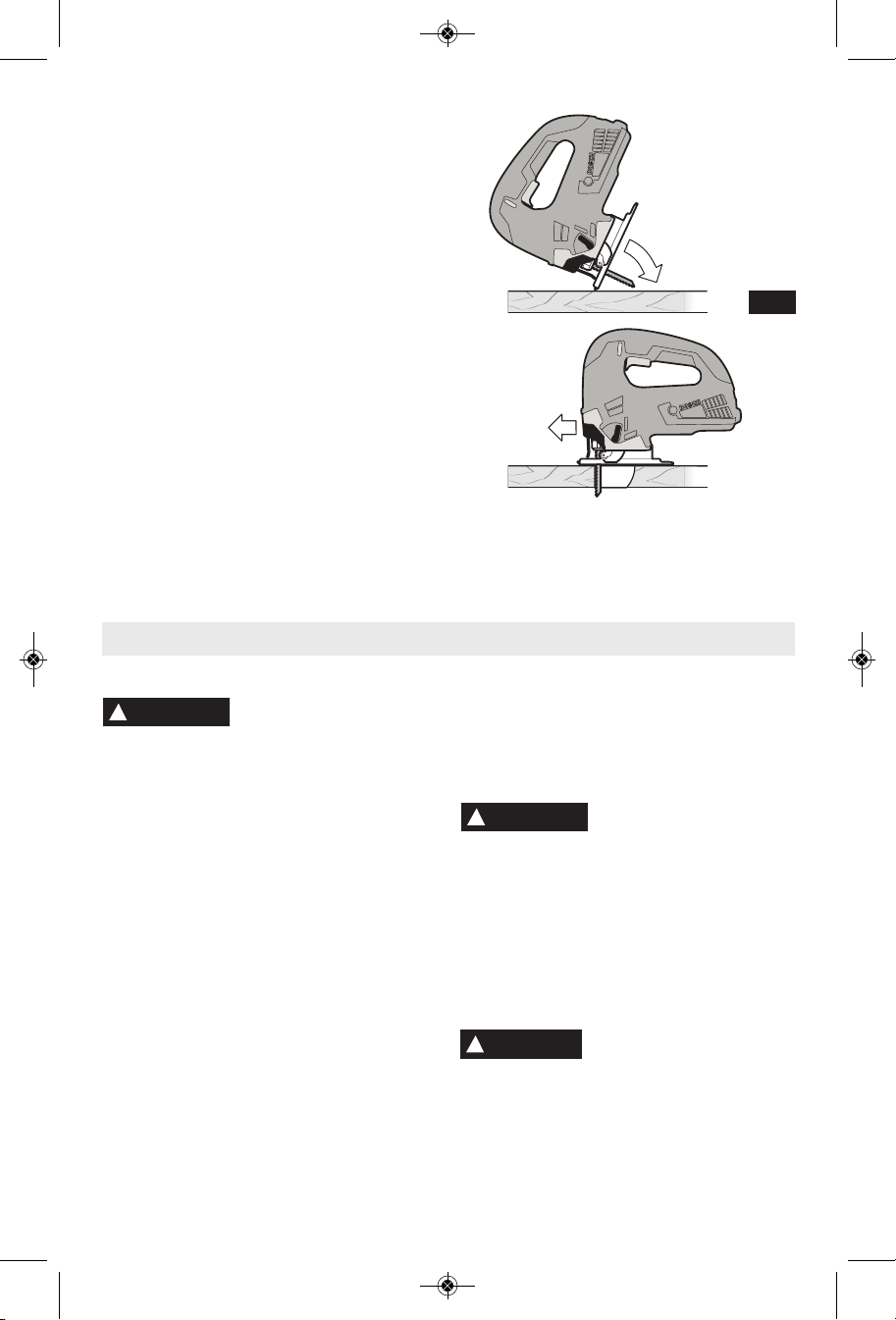

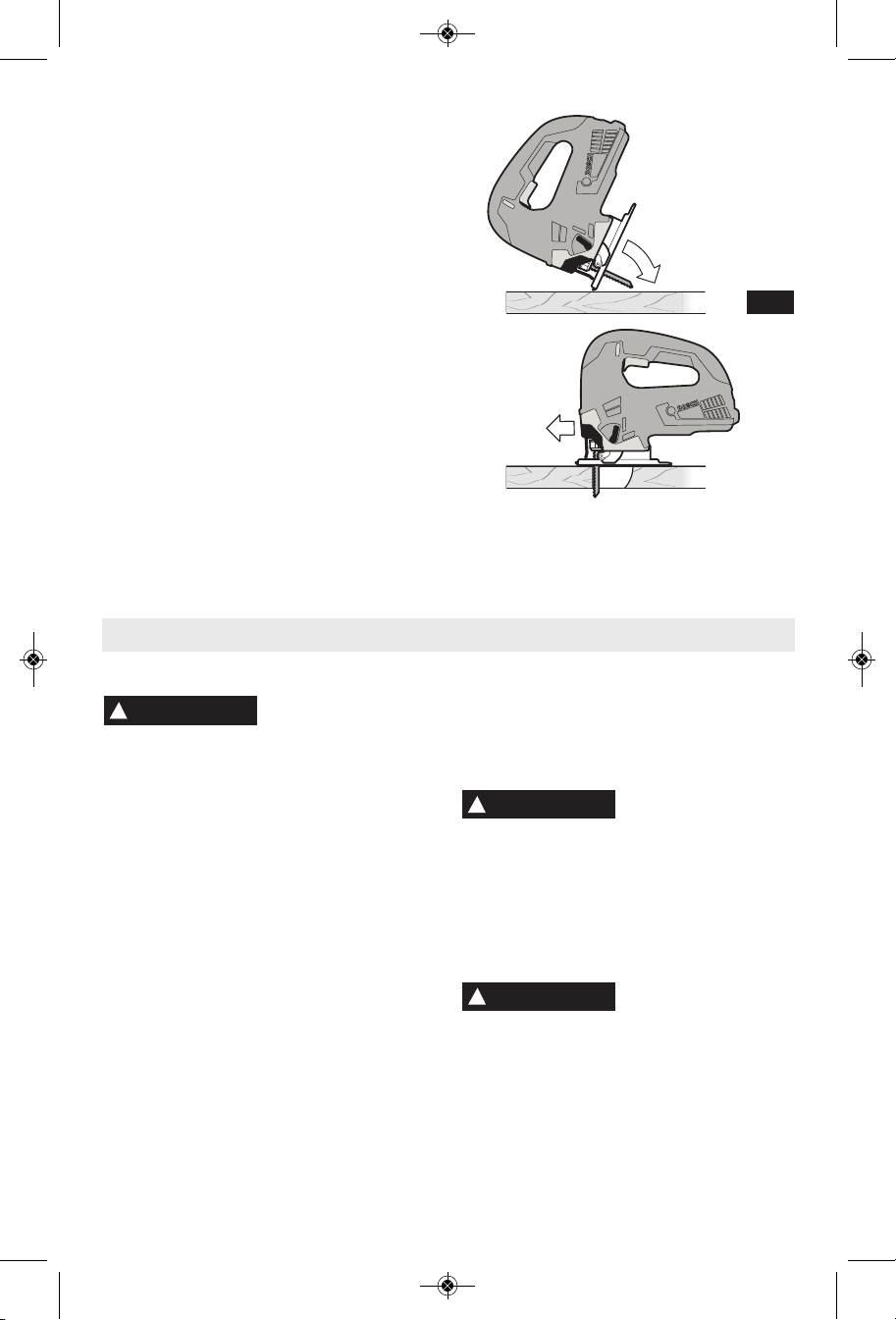

PLUNGE CUTTING

Plunge cutting is useful and time-saving in

making rough openings in softer materials. It is

not necessary to drill a hole for an inside or

pocket cut. Draw lines for the opening, hold the

saw firmly, tilt it forward so that the toe of the

saw foot rests on the work, but with the blade

well clear of the work. Start the motor, and

then very gradually lower the blade. When it

touches, continue pressing down on the toe of

the saw foot slowly pivoting the saw like a

hinge until the blade cuts through and the foot

rests flat on the work. Then saw ahead on the

cutting line. We do not recommend plunge

cutting with a scroll blade (Fig. 6).

To make sharp corners, cut up to the corner,

then back up slightly before rounding the

corner. After the opening is complete, go back

to each corner and cut it from the opposite

direction to square it off. Do not try to plunge

cut into hard materials such as steel.

FIG. 6

Service

Preventive maintenance

performed by unauthorized

per so n nel may result in misplacing of

internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Bosch Factory Service Center or Autho -

rized Bosch Service Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Bosch replace ment brushes

specially designed for your tool should be

used.

BEARINGS

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

To avoid accidents always

dis connect the tool from

the power supply before cleaning or

performing any main tenance. The tool may

be cleaned most effectively with compressed

dry air. Always wear safety gog gles when

cleaning tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not at tempt to clean by inserting pointed

objects through openings.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold

detergents that contain ammonia.

WARNING

Maintenance

CAUTION

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 11

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-

wire extension cords that have 3-prong plugs

and receptacles.

NOTE: The smaller the gauge number, the

heav i er the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

WARNING

* Allen wrench 5mm

* Anti-splinter insert

** Carrying bag

** Wide array of jigsaw blades

(*= standard equipment)

(**= optional accessories)

Tool’s

Ampere

Rating

Cord Size in A.W.G.

Wire Sizes in mm

3-6

6-8

8-10

10-12

12-16

18 16 16 14 0.75 0.75 1.5 2.5

18 16 14 12 0.75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 —— ————

25 50 100 150 15 30 60 120

Cord Length in Feet Cord Length in Meters

Accessories

Extension Cords

-12-

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 12

-13-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 13

-14-

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché

ou avec son propre cordon d’alimentation. Tout

contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les

parties métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps la

rend instable et risque de résulter en une perte de

contrôle.

Il ne faut pas percer, assujettir ou casser des murs

ou d'autres structures sans visibilité à l'intérieur

desquels des fils électriques peuvent se trouver. S'il

n'est pas possible d'éviter une telle situation,

déconnectez tous les fusibles ou disjoncteurs des

circuits alimentant ce lieu de travail

Ne laissez jamais la gâchette verrouillée en position

de marche (« ON »). Avant de brancher l'outil,

assurez-vous que le verrou de la gâchette est dans la

position « OFF » (Désactivée). Des mises en marche

accidentelles risqueraient de causer des blessures.

Assurez-vous que vous savez toujours où se trouve le

bouton de l'interrupteur « Lock-ON » (Verrouillage

activé) et dans quelle position il se trouve. Si

l'interrupteur est verrouillé dans la position « ON »

(Activée) pendant l'emploi de l'outil, soyez prêt à le

faire passer dans la position « OFF » (Désactivée) en

cas d'urgence ; pour ce faire, tirez d'abord sur la

gâchette, puis relâchez-la immédiatement sans

appuyer sur le bouton « Lock-ON » (Verrouillage

activé).

Gardez les mains à distance de la zone de coupe. Ne

mettez pas une main au-dessous du matériau que

vous êtes en train de couper. La distance entre la lame

et votre main ne serait pas visible.

Ne mettez pas les mains entre le carter d'engrenage

et le porte-lame de la scie. Le porte-lame de la scie

alternative risquerait de vous pincer les doigts.

N'utilisez pas de lames émoussées ou

endommagées. Une lame courbée risque de se casser

facilement ou de produire un effet de rebond.

Avant de commencer à couper, mettez l'outil en

marche (« ON ») et attendez que la lame tourne à

Consignes de sécurité pour les scies à chantourner

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 14

-15-

pleine vitesse. L'outil risque de trembler ou de vibrer

si la lame tourne trop lentement au début de la coupe

et de produire un effet de rebond.

Portez toujours des lunettes de sécurité ou un

dispositif de protection des yeux lorsque vous

utilisez cet outil. Utilisez un masque antipoussières

ou un respirateur pour les applications qui

produisent de la poussière.

Assujettissez le matériau avant de le couper. Ne le

tenez jamais entre vos mains ou sur vos genoux. Les

petits morceaux de matériau ou les matériaux minces

peuvent se courber ou vibrer avec la lame, ce qui

risquerait de causer une perte de contrôle de l'outil.

Assurez-vous que toutes les vis de réglage et le

porte-lame sont bien serrés avant de commencer

une coupe. Les vis de réglage et les porte-lame lâches

risquent de causer le dérapage de l'outil ou de la lame,

ce qui peut produire une perte de contrôle.

Lorsque vous retirez la lame de l'outil, évitez tout

contact avec la peau et utilisez des gants de

protection appropriés pour saisir la lame ou

l'accessoire. Les accessoires risquent d'être chauds

après une utilisation prolongée.

Si votre outil est muni d'un sac à poussière, videz-le

fréquemment et après voir fini de scier. Une

combustion spontanée peut se produire au bout d'un

certain temps en conséquence du mélange d'huile ou

d'eau avec des particules de poussière. Prenez les

précautions nécessaires quand vous jetez de la

poussière car des matériaux décomposés en fines

particules risquent d'être explosifs. Ne jetez pas le

contenu du sac sur des flammes vives.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien

en caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la machine

tel que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment

peuvent créer des poussières contenant des produits

chimiques qui sont des causes reconnues de cancer,

de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

AVERTISSEMENT

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 15

-16-

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide

n Vitesse nominale Vitesse maximum pouvant être atteinte

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

minute etc., par minute

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un

l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande

Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif ou continu Type ou caractéristique du courant

Construction classe II Désigne des outils construits avec double

isolation

Borne de terre Borne de mise à la terre

Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.

Sceau Li-ion RBRC Désigne le programme de recyclage

des piles Li-ion.

Sceau Ni-Cad RBRC Désigne le programme de recyclage

des piles Ni-Cad.

Symbole de lecture du mode Alerte l’utilisateur pour lire le mode

d’emploi d’emploi

Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes

de sécurité de sécurité

Symboles

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 16

-17-

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne

de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Ce symbole indique que cet outil est reconnu par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les

normes des États-Unis et du Canada.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:05 AM Page 17

-18-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage

ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

Scie à chantourner

Numéro de modèle JS260

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

BOUTON « LOCK-ON »

COMMANDE À GÂCHETTE

CLÉ

HEXAGONALE

DE 5 MM

PLAQUE D’ASSISE

EN ACIER DUR

CYLINDRE DE

GUIDAGE DE LA

LAME

MANETTE DE

SÉLECTION DE

L'ORBITE DE LA

LAME

OUVERTURES DE

VENTILATION

CADRAN DE RÉGLAGE

DE LA VITESSE

FIG. 1

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 18

-19-

Assemblage

Pour éviter tout risque de

dommage, ne tournez pas

le levier de l’éjecteur de lame quand il n’y a pas de

lame dans la bride de fixation de lame ou pendant que

vous insérez la lame.

INSTALLATION DE LA LAME

Insérez la lame de la scie (avec les dents positionnées

dans le sens de la coupe) dans la fente de la bride de

fixation de lame jusqu’à ce que le levier de l’éjecteur

de lame tourne vers la GAUCHE, ce qui indique que la

bride s’est engagée. (Lors de l’insertion de la lame de

la scie, l’arrière de la lame doit reposer dans la rainure

du galet de guidage Fig.2.)

ÉJECTION DE LA LAME

L’outil doit être tenu de telle sorte que la lame puisse

être éjectée sans danger. Pour enlever la lame de la

scie, tournez le levier de l’éjecteur de la lame vers la

butée centrale à DROITE ; ceci libère et éjecte la lame

de la scie (Fig. 3).

REMISE DE LA BRIDE DE FIXATION DE LAME DANS

SA POSITION INITIALE – Il existe deux situations

dans lesquelles il est nécessaire de remettre la bride

de fixation de lame dans sa position initiale :

RÉINITIALISATION de type A – Si le levier d’éjection de

la lame a été tourné de façon incorrecte, les « doigts »

dans la bride de fixation risquent de glisser dans la

fente d’insertion de la lame. Pour remettre la bride de

fixation dans sa position initiale :

Première étape – En utilisant un tournevis, appuyez

sur les doigts de la bride de fixation de la lame (en

regardant depuis le bas de la scie sauteuse) jusqu’à ce

que la bride de fixation puisse tourner.

Deuxième étape – Faites tourner le levier de l’éjecteur

de la lame vers la DROITE jusqu’à ce qu’il se bloque en

place.

La bride de fixation est alors prête à être utilisée.

RÉINITIALISATION de type B : Si les deux doigts à

l’intérieur de la bride de fixation de la lame sont

poussés accidentellement trop loin à l’intérieur du

piston, ils empêcheront toute insertion de lame. Pour

remettre les doigts dans leurs positions correctes :

Première étape – Faites tourner le levier de l’éjecteur

de la lame vers la DROITE (en regardant depuis le bas

de la scie sauteuse).

Deuxième étape – Continuez la rotation jusqu’à ce que

les doigts se coincent dans la position ouverte

correcte.

La bride de fixation est alors prête à être utilisée.

MISE EN GARDE

LEVIER DE

L’ÉJECTEUR

DE LA LAME

FIG. 2

FIG. 3

ÉJECTEUR DE LAME EN POSITION OUVERTE

(tel que vu depuis le bas)

ÉJECTEUR DE LAME EN POSITION FERMÉE

(tel que vu depuis le bas)

DOIGTS

LEVIER DE

L’ÉJECTEUR

DE LA LAME

DOIGTS

COMMANDE À GÂCHETTE À VITESSE VARIABLE

Votre outil est muni d'une commande à gâchette à

vitesse variable. L'outil peut être mis en marche (« ON »)

ou éteint (« OFF ») en comprimant ou en relâchant la

gâchette. La vitesse (en tr/mn) peut être ajustée de la

valeur minimum à la valeur maximum indiquée sur le

cadran de réglage de la vitesse de fonctionnement de la

lame en appliquant une pression différente sur la

gâchette. Augmentez la pression pour élever la vitesse

de fonctionnement ou réduisez la pression pour

abaisser la vitesse de fonctionnement (Fig. 1).

Instructions d'utilisation

LAME

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 19

RÉGLAGE DE L'ANGLE DE LA PLAQUE D'ASSISE

La plaque d'assise peut être inclinée pour permettre

des angles de coupe pouvant aller jusqu'à 45° dans

chaque sens. Pour effectuer un réglage de la plaque

d’assise, desserrez la vis à l’aide d’une clé mâle à six

pans de 5 mm, faites glisser la plaque d’assise vers

l’arrière de l’outil et faites-la tourner à l’angle désiré en

vous basant sur les repères de l’échelle de mesure des

angles (Fig. 4). Les rainures de détente maintiendront

fermement la plaque d'assise à un angle de 45°, et il

existe des repères de positionnement additionnels pour

les angles de 15° et de 30°. Des angles intermédiaires

peuvent être réglés à l'aide d'un rapporteur. Serrez à

fond les vis après avoir positionné la plaque d'assise.

-20-

BOUTON « LOCK-ON »

Le bouton « Lock-On » (Verrouillage activé), situé dans

la poignée de votre outil, permet un fonctionnement

continu à la vitesse maximum sans que vous n'ayez

besoin de continuer à maintenir la pression sur la gâchette

(Fig. 1).

POUR VERROUILLER LA GÂCHETTE EN POSITION DE

MARCHE (« ON ») : comprimez la gâchette, appuyez

sur le bouton et relâchez la gâchette.

POUR DÉVERROUILLER LA GÂCHETTE : comprimez la

gâchette et relâchez-la sans appuyer sur le bouton «

Lock-On ».

Si le bouton « Lock-On » est

enfoncé continuellement, il

n'est pas possible de relâcher la gâchette.

CADRAN DE RÉGLAGE DE LA VITESSE DE

FONCTIONNEMENT DE LA LAME

Votre scie à chantourner est munie d'un cadran de

réglage de la vitesse. Le rythme de fonctionnement de

la lame peut être ajusté pendant l'opération de coupe

en réglant à l'avance le cadran sur l'un de ces six

chiffres (ou même entre deux chiffres Fig. 1).

Réglage

Vitesse lente

Vitesse moyenne

Vitesse rapide

VITESSE DU PISTON

La vitesse de coupe (ou cadence) de la scie à

chantourner dépend du matériau à couper, du type de

lame utilisé et de la vitesse d'alimentation en matériau

préféré par l'opérateur. La vitesse idéale pour une

application donnée est déterminée dans une large

mesure par l'expérience, même si, en règle générale,

les vitesses plus lentes conviennent mieux aux

matériaux les plus denses et les vitesses plus rapides

sont plus appropriées pour les matériaux doux. Notez

que quand la scie à chantourner est utilisée à basse

vitesse pendant une période prolongée, la température

du moteur augmente en raison de la vitesse plus faible

du ventilateur de refroidissement interne. Dans de tels

cas, il est nécessaire de faire fonctionner l'outil à haute

vitesse pendant quelques minutes de temps en temps

afin de permettre au moteur de continuer à fonctionner

au rendement maximum.

ORBITE DE LA LAME

Pour obtenir le rendement de coupe maximum, ajustez

la manette de sélection de l'orbite de la lame en

fonction du matériau qui doit être coupé (Fig. 1). Le

tableau suivant vous aidera à déterminer que réglage

utiliser pour votre application. Ce tableau n'est conçu

qu'à titre informatif, et il est recommandé de faire des

coupes de test dans des résidus de matériaux pour

pouvoir déterminer le meilleur réglage.

0 matériaux durs tels que des métaux ou des tôles

fines, avec utilisation de couteaux, de lames à bord

abrasif ou de râpes

I matériaux doux pour des coupes plus nettes ou

avec des lames de scie à ruban étroites délicates

II matériaux de densité intermédiaire tels que des

bois plus durs ou des panneaux de particules

III matériaux doux tels que le bois, le plastique, etc.

SOUFFLANTE DE COPEAUX

Votre scie à chantourner est munie d’une soufflante de

copeaux qui est constamment en marche pour vous

aider à déblayer les copeaux de la ligne de coupe.

AVERTISSEMENT

FIG. 4

RAINURES DE DÉTENTE

ÉCHELLE D'ANGLES

RAPPORTEUR

(non inclus)

PLAQUE D'ASSISE

VIS

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 20

-21-

PIÈCE RAPPORTÉE ANTI-ÉCLATS

Pour réduire au minimum la production d'éclats de la

surface supérieure du matériau qui doit être coupé,

placez la pièce rapportée anti-éclats dans l'ouverture de

la plaque d'assise prévue pour la lame (Fig. 5).

Remarque : cette pièce rapportée n'est compatible

qu'avec les lames qui ont des côtés rodés, telles que

les modèles T301CD, T101B, T101D et T101DP.

PIÈCE RAPPORTÉE

ANTI-ÉCLATS

PLAQUE

D'ASSISE

FIG. 5

Assurez-vous toujours que les ouvrages de petites

dimensions sont solidement attachés à un établi ou un

autre support. Les panneaux de grandes dimensions

peuvent être tenus en place par des brides sur un établi

ou être placés sur des chevalets de sciage.

Pour commencer une coupe, marquez clairement le

trait de coupe et placez le devant de la plaque d'assise

sur l'ouvrage. Engagez l'interrupteur et faites avancer la

lame dans l'ouvrage en appliquant seulement assez de

pression vers l'avant pour permettre à la lame de

couper de façon uniforme. NE FORCEZ PAS, car cela

augmenterait la vitesse de la scie ; laissez la lame faire

son travail toute seule.

Lorsque vous coupez du métal, il est souvent utile

d'utiliser un lubrifiant pour refroidir la lame et

prolonger ainsi sa durée de vie.

Choissez soigneusement les lames étant donné que la

capacité de coupe de la scie à chantourner le long de

courbes permet d'obtenir soit une meilleure finition,

soit une coupe plus rapide selon le type de lame utilisé.

SÉLECTION DE LA LAME

• Choisissez soigneusement les lames étant donné que

la capacité de la scie à chantourner de faire des

coupes rapides, de suivre des courbes difficiles,

d'obtenir une excellente finition et/ou de prolonger au

maximum la durée de vie de la lame dépend

directement du type de lame utilisé.

• Utilisez toujours une lame qui est appropriée pour le

type de coupe envisagé.

• Faites toujours une coupe de test dans un morceau

de matériau résiduel.

• La plupart des lames de scie à chantourner ont des

dents pointant vers le haut, ce qui contribue à attirer

la scie à chantourner contre l'ouvrage tout en

réduisant les vibrations au minimum. Les lames ayant

des dents orientées vers le haut produisent une coupe

nette sur le fond de l'ouvrage.

• Les lames qui ont des dents pointant vers le bas

(lames à dents inversées) peuvent être utilisées pour

produire une coupe nette sur le dessus de l'ouvrage

(le côté qui fait face à la plaque d'assise de la scie à

chantourner), comme quand on coupe un plan de

travail déjà installé depuis le dessus. Quand on utilise

des lames à dents inversées, il faut appliquer à la scie

à chantourner une force poussant vers le bas.

• Les lames qui ont des dents pointant vers l'extérieur

(plutôt que vers le haut ou vers le bas) permettent de

faire des coupes sans produire d'éclats des deux

côtés de l'ouvrage. Quand on utilise de telles lames, il

faut appliquer à la scie à chantourner une force

poussant vers le bas.

• Les types de lames suivants ne doivent être utilisés

qu'avec le réglage orbital O :

1. Lames ayant des dents pointant vers le bas (lames à

dents inversées).

2. Lames ayant des dents pointant vers l'extérieur

(plutôt que vers le haut ou vers le bas).

3. Lames à plaquettes de carbure.

4. Lames à bord abrasif.

Conseils pratiques sur les outils

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 21

-22-

Service

Tout entretien préventif

effectué par des

personnels non autorisés peut résulter en mauvais

placement de fils internes ou de pièces, ce qui peut

présenter un danger grave. Nous vous conseillons

de faire faire tout l’entretien par un centre de service

d’usine Bosch ou une station service agréée Bosch.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange

Bosch d’origine et conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

Nettoyage

Pour éviter les accidents,

il faut toujours débrancher

l’outil avant de le nettoyer ou de l’entretenir. Le

meilleur moyen de nettoyer l’outil est d’utiliser de l’air

comprimé sec. Il faut toujours porter des lunettes de

protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Entretien

AVERTISSEMENT

MISE EN GARDE

COUPE EN PLONGÉE

La coupe en plongée est utile et permet de gagner du

temps quand on doit couper des ouvertures grossières

dans des matériaux doux. Il n'est pas nécessaire de

percer un trou pour une coupe intérieure ou borgne.

Tracez des lignes pour l'ouverture, tenez fermement la

scie, inclinez-la vers l'avant de façon que le pied de la

scie repose sur l'ouvrage, mais sans que la lame elle-

même ne soit proche de l'ouvrage. Mettez le moteur en

marche et abaissez ensuite la lame très

progressivement. Quand elle entrera en contact,

continuez à appuyer sur le pied de la scie tout en

faisant pivoter lentement la scie comme s'il s'agissait

d'une charnière jusqu'à ce que la lame traverse

l'ouvrage et que le pied repose à plat sur l'ouvrage.

Puis sciez vers l'avant le long du trait de coupe. Nous

ne recommandons pas de coupe en plongée avec des

lames de scie à ruban (Fig. 6).

Pour produire des coins aigus, coupez jusqu'au coin,

puis revenez légèrement en arrière avant de tourner le

coin. Une fois que l'ouverture est complète, retournez à

chaque coin et coupez-le depuis le sens opposé pour

finir la coupe. Ne tentez pas de couper en plongée des

matériaux durs tels que l'acier.

FIG. 6

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 22

-23-

Accessoires

Si un cordon de rallonge

s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de

dimension adéquate pouvant porter le courant

nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

* Clé hexagonale de 5 mm

* Pièce rapportée anti-éclats

**Sac de transport

**Gamme étendue de lames de scie à chantourner

(*= équipment standard)

(**= accessorie en option)

Intensité

nominale

de l’outil

Longueur en pieds

Longueur en mètres

3-6

6-8

8-10

10-12

12-16

18 16 16 14 0,75 0,75 1,5 2,5

18 16 14 12 0,75 1,0 2,5 4,0

16 16 14 12 1,0 2,5 4,0 —

14 12 —— ————

25 50 100 150 15 30 60 120

Calibre A.W.G.

Calibre en mm

Cordons de rallonge

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 23

-24-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 24

-25-

Normas de seguridad para sierras caladoras

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El accesorio de corte

que entre en contacto con un cable que tenga

corriente puede hacer que las partes metálicas de la

herramienta eléctrica que estén al descubierto tengan

corriente y podrían causar una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de asegurar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable y es

posible que eso cause pérdida de control.

No taladre, apriete elementos de sujeción ni rompa

en paredes existentes u otras áreas ciegas en las

que pueda haber cables eléctricos. Si esta situación

es inevitable, desconecte todos los fusibles o

cortacircuitos que alimenten este lugar de trabajo.

No deje nunca el gatillo bloqueado en la posición

de "ENCENDIDO". Antes de enchufar la herramienta,

asegúrese de que el cierre del gatillo esté en la

posición de "APAGADO". Los arranques accidentales

podrían causar lesiones.

Conozca la ubicación y el ajuste del botón de

"Fijación en ENCENDIDO" del interruptor. Si el

interruptor está bloqueado en la posición de

"ENCENDIDO" durante el uso, esté preparado para, en

situaciones de emergencia, ponerlo en la posición de

"APAGADO", tirando primero del gatillo y soltándolo

inmediatamente después sin oprimir el botón de

"Fijación en ENCENDIDO".

Mantenga las manos alejadas del área de corte. No

las ponga debajo del material que se esté cortando.

La proximidad de la hoja a la mano queda oculta a la

vista.

Mantenga las manos alejadas del área entre la caja

de engranajes y el portahoja de sierra. El portahoja

de sierra alternativa puede pellizcarle los dedos.

No utilice hojas desafiladas o dañadas. Una hoja

doblada se puede romper fácilmente o causar

retroceso.

Antes de comenzar a cortar, ENCIENDA la

herramienta y deje que la hoja alcance su velocidad

completa. La herramienta puede chirriar o vibrar si la

velocidad de la hoja es demasiado lenta al comienzo

del corte y posiblemente experimentar retroceso.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 25

-26-

Advertencias de seguridad adicionales

Use siempre anteojos de seguridad o protección

ocular cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para realizar

aplicaciones que generen polvo.

Sujete firmemente el material antes de cortarlo. No

lo sostenga nunca en la mano ni sobre las piernas.

El material pequeño o delgado puede combarse o

vibrar con la hoja, causando pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el

portahoja estén apretados antes de realizar un

corte. Los tornillos de ajuste y los portahojas flojos

pueden hacer que la herramienta o la hoja resbale y el

resultado de ello podría ser una pérdida de control.

Cuando quite la hoja de la herramienta, evite el

contacto con la piel y use guantes protectores

adecuados cuando agarre la hoja o el accesorio.

Los accesorios pueden estar calientes después de un

uso prolongado.

Si la herramienta está equipada con una bolsa para

polvo, vacíe dicha bolsa frecuentemente y después

de completar la operación de aserrado. Con el

tiempo se puede producir una combustión

espontánea como resultado de la mezcla de aceite o

agua con partículas de polvo. Tenga sumo cuidado al

desechar el polvo, ya que los materiales que estén en

forma de partículas finas pueden ser explosivos. No

tire el contenido de la bolsa a un fuego al descubierto.

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch o

una Estación de Servicio Bosch Autorizada.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

ADVERTENCIA

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 26

-27-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)

A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras, muelas, etc

Velocidad sin carga Velocidad rotacional sin carga

n Velocidad nominal Máxima velocidad obtenible

.../min Revoluciones o alternación Revoluciones, golpes, velocidad de

por minuto superficie, órbitas, etc., por minuto

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o posición.

I, II, III, Un número más alto significa mayor velocidad

Selector infinitamente variable La velocidad aumenta desde la graduación de 0

con apagado

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia

Sello RBRC de Li-ion Designa el programa de reciclaje de baterías

de Li-ion

Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

Símbolo de lectura del manual Alerta al usuario para que lea el manual

Símbolo de uso de protección Alerta al usuario para que use protección

de los ojos de los ojos

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 27

-28-

Este símbolo indica que esta herramienta está catalogada por UnderwritersLaboratories.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards

Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Este símbolo indica que esta herramienta está reconocida por Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 28

-29-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje

o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

ADVERTENCIA

Sierra caladora

Número de modelo JS260

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa

del fabricante colocada en la herramienta.

BOTÓN DE "FIJACIÓN

EN ENCENDIDO"

INTERRUPTOR GATILLO

LLAVE ALLEN

DE 5 MM

PLACA-BASE DE ACERO

EXTRAFUERTE

GUÍA DE RODILLO

DE LA HOJA

PALANCA

SELECTORA DE LA

ÓRBITA DE LA

HOJA

ABERTURAS DE

VENTILACIÓN

DIAL DE VELOCIDAD

VARIABLE

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 29

Ensamblaje

Para prevenir daños, no gire la

palanca eyectora de la hoja

cuando no haya una hoja en la abrazadera de la hoja

ni cuando inserte la hoja.

INSTALACIÓN DE LA HOJA

Inserte la hoja de sierra (con los dientes en el sentido

de corte) en la ranura ubicada en la abrazadera de la

hoja hasta que la palanca eyectora de la hoja rote

hacia la IZQUIERDA, indicando que la abrazadera se

ha acoplado. (Cuando inserte la hoja de sierra, el

dorso de la hoja debe descansar en la ranura del

rodillo de guía Fig. 2.)

EYECCIÓN DE LA HOJA

La herramienta se debe sujetar de manera que la hoja

sea eyectada de manera segura. Para retirar la hoja de

sierra, rote la palanca eyectora de la hoja hasta el tope

central ubicado a la DERECHA; esto libera y eyecta la

hoja de sierra (Fig. 3).

REAJUSTE DE LA ABRAZADERA DE LA HOJA: Hay

dos situaciones en las cuales es necesario

reajustar la abrazadera de la hoja:

REAJUSTE tipo A: Si la palanca de eyección de la hoja

se rota inapropiadamente, los “dedos” ubicados en el

interior de la abrazadera podrían resbalar al interior

de la ranura del inserto para la hoja. Para reajustar la

abrazadera:

Paso 1: Utilizando un destornillador, empuje hacia

abajo sobre los dedos de la abrazadera de la hoja

(según se ve desde la parte inferior de la sierra

caladora), hasta que se pueda rotar la abrazadera.

Paso 2: Rote la palanca eyectora de la hoja hacia la

DERECHA hasta que quede fija en su sitio.

Ahora la abrazadera estará lista para utilizarse.

REAJUSTE tipo B: Si los dos dedos ubicados en el

interior de la abrazadera de la hoja son empujados

accidentalmente demasiado hacia el interior del

émbolo, impedirán la inserción de una hoja. Para

llevar los dedos de vuelta a sus posiciones de

corrección:

Paso 1: Gire la palanca eyectora de la hoja hacia la

DERECHA (según se ve desde la parte inferior de la

sierra caladora).

Paso 2: Continúe la rotación hasta que los dedos se

acoplen a presión en la posición abierta correcta.

Ahora la abrazadera estará lista para utilizarse.

Instrucciones de uso

-30-

PRECAUCION

FIG. 2

FIG. 3

HOJA

INTERRUPTOR GATILLO CON CONTROL DE

VELOCIDAD VARIABLE

La herramienta está equipada con un interruptor gatillo

de velocidad variable. La herramienta se puede

ENCENDER o APAGAR apretando o soltando el gatillo.

La velocidad se puede ajustar desde las RPM mínimas

hasta las máximas, según está indicado en el dial de

velocidad, por medio de la presión que usted aplique al

gatillo. Aplique más presión para aumentar la velocidad y

reduzca la presión para disminuir la velocidad (Fig.1).

PALANCA DE LA

ABRAZADERA DE

LA HOJA

PALANCA DE LA

ABRAZADERA DE

LA HOJA

DEDOS

ABRAZADERA DE LA HOJA EN POSICIÓN ABIERTA

(según se ve desde la parte inferior)

ABRAZADERA DE LA HOJA EN POSICIÓN BLOQUEADA

(según se ve desde la parte inferior)

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 30

-31-

BOTÓN DE "FIJACIÓN EN ENCENDIDO"

El botón de "Fijación en ENCENDIDO", ubicado en el

mango de la herramienta, permite el funcionamiento

continuo a las RPM máximas sin tener que mantener

apretado el gatillo (Fig. 1).

PARA BLOQUEAR EL GATILLO EN LA POSICIÓN DE

"ENCENDIDO": apriete el gatillo, oprima el botón y suelte

el gatillo.

PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y

suéltelo sin oprimir el botón de "Fijación en

ENCENDIDO".

Si se oprime continuamente el

botón de "Fijación en

ENCENDIDO", no se puede soltar el gatillo.

DIAL DE VELOCIDAD VARIABLE

La sierra caladora está equipada con un dial de velocidad

variable. El número de carreras de la hoja se puede

ajustar durante la operación de corte, preajustando el

dial en cualquiera de los seis números o entre ellos (Fig. 1).

Posición de ajuste

Carrera baja

Carrera mediana

Carrera alta

VELOCIDAD DEL ÉMBOLO

La velocidad de corte de la sierra caladora o el número

de carreras que se requiere depende del material que se

esté cortando, el tipo de hoja que se esté utilizando y la

velocidad de alimentación preferida por el operador. La

mejor velocidad para una aplicación específica es

determinada en gran medida por la experiencia, aunque

como regla general, las velocidades más lentas son para

materiales más densos y las velocidades más rápidas

son para materiales blandos. Tenga presente que

cuando la sierra caladora se utilice en posiciones de

ajuste de baja velocidad durante cualquier período de

tiempo, la temperatura del motor subirá debido a la

velocidad más lenta del ventilador de enfriamiento

interno. En tales casos, es necesario hacer funcionar

ocasionalmente la herramienta a velocidad completa

durante unos minutos para que el motor siga

funcionando con una eficiencia alta.

ÓRBITA DE LA HOJA

La máxima eficiencia de corte se puede lograr ajustando

la palanca selectora de la órbita de la hoja para adaptarse

al material que se esté cortando (Fig. 1). El cuadro

siguiente le ayudará a determinar qué ajuste se debe

usar para la aplicación que desea realizar. Este cuadro

tiene como única finalidad servir de orientación y

primero se deben realizar cortes de prueba en material

de desecho para determinar el mejor ajuste.

0 materiales duros, tales como metales o chapas

metálicas delgadas y que se usan con hojas de cuchillo,

hojas con borde granulado o trabajo de raspado

I materiales bandos, en los casos en que se realice

trabajo de corte más limpio o trabajo de contorneado

delicado

II materiales de densidad mediana, tales como

maderas más duras o tablero de aglomerado

III materiales blandos, tales como madera, plásticos,

etc.

SOPLADOR DE VIRUTAS

Esta sierra caladora está equipada con un soplador

permanente encendido para ayudar a mantener la línea

de corte despejada de virutas.

ADVERTENCIA

AJUSTE DEL ÁNGULO DE LA PLACA-BASE

La placa-base se puede inclinar para permitir realizar

cortes en ángulo hasta 45° en cualquiera de los dos

sentidos. Para ajustar la placa-base, afloje el tornillo con

la llave Allen de 5 mm, deslice la placa-base hacia la

parte trasera de la herramienta y gírela hasta el ángulo

deseado, tal y como está marcado en la escala de

ángulos (Fig. 4). Las ranuras de retén sujetarán

firmemente la placa-base a 45° y hay marcas de

posición adicionales para ángulos de 15° y 30°. Los

ángulos intermedios se pueden ajustar con un

transportador de ángulos. Después de posicionar la

placa-base, apriete firmemente el tornillo.

FIG. 4

TRANSPORTADOR

DE ÁNGULOS

(no incluido)

PLACA-BASE

TORNILLO

RANURAS DE RETÉN

ESCALA DE ÁNGULOS

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 31

Asegúrese siempre de que las piezas de trabajo más

pequeñas estén sujetas firmemente a un banco de trabajo

u otro soporte. Los paneles más grandes se pueden

sujetar en la posición deseada por medio de abrazaderas

en un banco de trabajo o unos caballetes de aserrar.

Para comenzar un corte, marque claramente la línea de

corte y apoye la parte delantera de la placa-base en la

pieza de trabajo. Accione el interruptor y mueva la hoja

para que penetre en la pieza de trabajo, ejerciendo

solamente suficiente presión hacia delante como para

hacer que la hoja siga cortando uniformemente. NO

FUERCE LA SIERRA, ya que esto no hará que corte más

rápidamente; deje que la hoja haga el trabajo.

Cuando corte metal, a menudo es aconsejable utilizar un

lubricante para enfriar la hoja y prolongar su duración.

Seleccione las hojas cuidadosamente, ya que la

capacidad de la sierra caladora para seguir curvas, lograr

acabados más lisos o cortar más rápidamente está

relacionada directamente con el tipo de hoja que se utilice.

SELECCIÓN DE HOJAS

• Seleccione las hojas cuidadosamente, ya que la

capacidad de la sierra caladora para hacer los cortes

más rápidos, seguir curvas cerradas, lograr el acabado

más liso y/o maximizar la duración de la hoja está

relacionada directamente con el tipo de hoja utilizado.

• Use siempre una hoja que sea apropiada para la tarea

de corte.

• Haga siempre un corte de prueba en un pedazo de

material de desecho.

• La mayoría de las hojas de sierra caladora tienen

dientes orientados hacia arriba, lo cual ayuda a tirar de

la sierra caladora contra la pieza de trabajo y minimiza

la vibración. Las hojas con dientes orientados hacia

arriba producen un corte limpio en la parte de debajo

de la pieza de trabajo.

• Las hojas con dientes orientados hacia abajo (hojas

con dientes inversos) se pueden utilizar para producir

un corte limpio en la parte de arriba de la pieza de

trabajo (el lado que está orientado hacia la placa-base

de la sierra caladora), como por ejemplo cuando se

corta desde la parte de arriba en un tablero de

mostrador ya instalado. Cuando se utilicen hojas con

dientes inversos, se debe aplicar fuerza hacia abajo a la

sierra caladora.

• Las hojas con dientes que están orientados

directamente hacia afuera (en lugar de hacia arriba o

hacia abajo) permiten realizar cortes libres de astillas

en ambos lados de la pieza de trabajo. Cuando se

utilicen dichas hojas, se debe aplicar fuerza hacia abajo

a la sierra caladora.

• Los siguientes tipos de hojas se deben utilizar

únicamente con el ajuste orbital O:

1. Hojas con dientes que están orientados hacia abajo

(hojas con dientes inversos).

2. Hojas con dientes que están orientados directamente

hacia fuera en lugar de hacia arriba o hacia abajo.

3. Hojas con puntas de carburo.

4. Hojas con borde granulado.

Consejos para utilizar la herramienta

ACCESORIO DE

INSERCIÓN

ANTIASTILLAS

PLACA-BASE

FIG. 5

-32-

ACCESORIO DE INSERCIÓN ANTIASTILLAS

Para minimizar el astillamiento de la superficie superior

del material que se esté cortando, coloque el accesorio

de inserción antiastillas en la abertura para la hoja

ubicada en la placa-base (Fig. 5). Nota: Este accesorio de

inserción funcionará solamente con hojas que tengan

lados amolados, tales como las hojas T301CD, T101B,

T101D y T101DP.

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 32

-33-

CORTE POR PENETRACIÓN

El corte por penetración es útil y ahorra tiempo a la hora

de hacer aberturas bastas en materiales más blandos.

No es necesario taladrar un agujero para un corte

interior o de bolsillo. Dibuje líneas para la abertura,

sujete firmemente la sierra e inclínela hacia delante para

que la punta de la placa-base de la sierra descanse sobre

la pieza de trabajo, pero con la hoja suficientemente

alejada de la pieza de trabajo. Arranque el motor y luego

baje la hoja muy gradualmente. Cuando la hoja toque la

pieza de trabajo, continúe presionando hacia abajo sobre

la punta de la placa-base de la sierra, pivotando

lentamente la sierra como una bisagra hasta que la hoja

atraviese la pieza de trabajo y la placa-base descanse en

posición plana sobre la pieza de trabajo. Luego, aserre

hacia delante siguiendo la línea de corte. No

recomendamos cortar por penetración con una hoja de

sierra de contornear (Fig. 6).

Para hacer esquinas vivas, corte hasta la esquina y luego

retroceda ligeramente antes de redondear la esquina.

Después de completar la abertura, regrese a cada

esquina y córtela desde el sentido opuesto para

escuadrarla. No intente cortar por penetración en

materiales duros, como por ejemplo acero.

FIG. 6

Servicio

El mantenimiento preventivo

rea lizado por personal no

autorizado pude dar lugar a la colocación in correcta

de cables y com ponentes internos que podría

constituir un peligro serio. Recomendamos que todo

el servicio de las herramientas sea realizado por un

Centro de servicio de fábrica Bosch o por una

Estación de servicio Bosch autorizada.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la utilización. Se

recomienda que las herramientas con engranajes se

vuelvan a engrasar con un lubricante especial para

engranajes en cada cambio de escobillas.

ESCOBILLAS DE CARBON

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se

examinen las esco billas. Sólo se deben usar

escobillas de repuesto Bosch genuinas di señadas

específicamente para su herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

Limpieza

Para evitar accidentes

desconecte siempre la herra -

mienta de la fuente de energía antes de la limpieza

o de la realización de cual quier mantenimiento. La

herramienta se puede limpiar más eficazmente con

aire comprimido seco. Use gafas de segu ridad

siempre que limpie herramientas con aire

comprimido.

Las aberturas de ventilación y las palancas de

interruptor deben mante nerse limpias y libres de

materias extrañas. No intente limpiar intro du ciendo

objetos puntiagudos a través de las aberturas.

Ciertos agentes de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados,

amoníaco y detergentes domésticos que contienen

amoníaco.

Mantenimiento

ADVERTENCIA

PRECAUCION

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 33

-34-

Accesorios

Si es necesario un cordón de

extensión, se debe usar un

cordón con conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria para la

herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de extensión de

3 hilos que tengan enchufes de 3 terminales y

receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

ADVERTENCIA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G.

Tamaños del cable en mm

3-6

6-8

8-10

10-12

12-16

18 16 16 14 0,75 0,75 1,5 2,5

18 16 14 12 0,75 1,0 2,5 4,0

16 16 14 12 1,0 2,5 4,0 —

14 12 —— ————

25 50 100 150 15 30 60 120

Longitud del cordón en pies Longitud del cordón en metros

* Llave Allen de 5 mm

* Accesorio de inserción antiastillas

** Bolsa de transporte

** Amplia gama de hojas de sierra caladora

(*= equipo estándar)

(**= accesorios opcionales)

Cordones de extensión

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 34

-35-

Notes:

Remarques :

Notas:

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 35

1619X04880 02/12

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from

defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY

under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,

without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons

other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop

power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool

Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW

BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME

CANADIAN PRO V INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT

APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY

FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO

STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,

CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL

BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH

seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET

LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite

qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que

lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le

personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique

portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique

pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS

DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,

CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL

EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE

SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET

CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET

CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS

LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,

AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE

IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y

para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.

LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo

permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten

defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente

por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted

debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a

cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas

BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA

TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS

ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS

ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA

GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO

A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE

PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE

LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN

EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS

DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN

LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS

PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona

Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

!1619X04880!

BM 1619X04880 02-12_BM 1619X04880 02-12 2/20/12 11:06 AM Page 36

Bosch JS260 120-Volt Top-Handle Jigsaw, 6.0 Amp

Product's Documents

Operating/Safety Instructions

Specifications

Bosch JS260 Questions and Answers
