INSTALLATION MANUAL

For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner unit.

MANUEL D’INSTALLATION

Veuillez lire le manuel d’installation en entier avant d’installer ce climatiseur pour éviter tout accident et vous

assurer d’une utilisation correcte.

MANUAL DE INSTALACIÓN

Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de

aire acondicionado.

Français

Español

English

Air-Conditioners OUTDOOR UNIT

MXZ-8C48NA

MXZ-4C36/5C42/8C48NAHZ

Français

Español

English

Français

Español

English

HFC

utilized

R410A

FOR INSTALLER

POUR L’INSTALLATEUR

PARA EL INSTALADOR

RG79D595H06_EN.indd 1 9/7/2016 9:49:53 AM

Contents

1. Safety precautions

► Before installing the unit, make sure you read all the “Safety precautions”.

► Please report to or take consent by the supply authority before connec-

tion to the system.

After installation work has been completed, explain the “Safety Precautions” use,

and maintenance of the unit to the customer according to the information in the

Operation Manual and perform the test run to ensure normal operation. Both the

Installation Manual and Operation Manual must be given to the user for keeping.

These manuals must be passed on to subsequent users.

: Indicates a part which must be grounded.

Warning:

Carefully read the labels afxed to the main unit.

Warning:

• The unit must not be installed by the user. Ask a dealer or an authorized

technician to install the unit. If the unit is installed incorrectly, water leakage,

electric shock, or re may result.

• For installation work, follow the instructions in the Installation Manual and use

tools and pipe components specically made for use with R410A refrigerant.

• The R410A refrigerant in the HFC system is pressurized 1.6 times the pres-

sure of usual refrigerants. If pipe components not designed for R410A refrig-

erant are used and the unit is not installed correctly, the pipes may burst and

cause damage or injuries. In addition, water leakage, electric shock, or re

may result.

• The unit must be installed according to the instructions in order to minimize

the risk of damage from earthquakes, typhoons, or strong winds. An incor-

rectly installed unit may fall down and cause damage or injuries.

•

The unit must be securely installed on a structure that can sustain its weight.

If the unit is mounted on an unstable structure, it may fall down and cause

damage or injuries.

•

If the air conditioner is installed in a small room, measures must be taken to

prevent the refrigerant concentration in the room from exceeding the safety limit

in the event of refrigerant leakage. Consult a dealer regarding the appropriate

measures to prevent the allowable concentration from being exceeded.

Should the refrigerant leak and cause the concentration limit to be exceeded,

hazards due to lack of oxygen in the room may result.

• Ventilate the room if refrigerant leaks during operation. If refrigerant comes

into contact with a ame, poisonous gases will be released.

• All electric work must be performed by a qualied technician according to

local regulations and the instructions given in this manual. The units must

be powered by dedicated power lines and the correct voltage and circuit

breakers must be used. Power lines with insufcient capacity or incorrect

electrical work may result in electric shock or re.

• Be sure to connect the power supply cords and the connecting wires for

the indoor units, outdoor units, and branch boxes directly to the units (no

intermediate connections).

Intermediate connections can lead to communication errors if water enters

the cords or wires and causes insufcient insulation to ground or a poor

electrical contact at the intermediate connection point.

(If an intermediate connection is necessary, be sure to take measures to

prevent water from entering the cords and wires.)

• Use C1220 copper phosphorus, for copper and copper alloy seamless pipes,

to connect the refrigerant pipes. If the pipes are not connected correctly, the

unit will not be properly grounded and electric shock may result.

• Use only specied cables for wiring. The wiring connections must be made

securely with no tension applied on the terminal connections. Also, never

splice the cables for wiring (unless otherwise indicated in this document).

Failure to observe these instructions may result in overheating or a re.

• The terminal block cover panel of the outdoor unit must be rmly attached. If

the cover panel is mounted incorrectly and dust and moisture enter the unit,

electric shock or re may result.

• When installing or relocating, or servicing the outdoor unit, use only the

specied refrigerant (R410A) to change the refrigerant lines. Do not mix it

with any other refrigerant and do not allow air to remain in the lines.

If air is mixed with the refrigerant, then it can be the cause of abnormal high pres-

sure in the refrigerant line, and may result in an explosion and other hazards.

The use of any refrigerant other than that specied for the system will cause

mechanical failure or system malfunction or unit breakdown. In the worst

case, this could lead to a serious impediment to securing product safety.

• Use only accessories authorized by Mitsubishi Electric and ask a dealer

or an authorized technician to install them. If accessories are incorrectly

installed, water leakage, electric shock, or re may result.

• Do not alter the unit. Consult a dealer for repairs. If alterations or repairs are

not performed correctly, water leakage, electric shock, or re may result.

•

The user should never attempt to repair the unit or transfer it to another location.

If the unit is installed incorrectly, water leakage, electric shock, or re may

result. If the air conditioner must be repaired or moved, ask a dealer or an

authorized technician.

• After installation has been completed, check for refrigerant leaks. If refriger-

ant leaks into the room and comes into contact with the ame of a heater or

portable cooking range, poisonous gases will be released.

1.1. Before installation

Caution:

• Do not use the unit in an unusual environment. If the air conditioner is

installed in areas exposed to steam, volatile oil (including machine oil), or

sulfuric gas, areas exposed to high salt content such as the seaside, or areas

where the unit will be covered by snow, the performance can be signicantly

reduced and the internal parts can be damaged.

• Do not install the unit where combustible gases may leak, be produced,

ow, or accumulate. If combustible gas accumulates around the unit, re or

explosion may result.

Warning:

Describes precautions that must be observed to prevent danger of injury or

death to the user.

Caution:

Describes precautions that must be observed to prevent damage to the unit.

• The outdoor unit produces condensation during the heating operation. Make

sure to provide drainage around the outdoor unit if such condensation is

likely to cause damage.

• When installing the unit in a hospital or communications ofce, be prepared

for noise and electronic interference. Inverters, home appliances, high-

frequency medical equipment, and radio communications equipment can

cause the air conditioner to malfunction or breakdown. The air conditioner

may also affect medical equipment, disturbing medical care, and communi-

cations equipment, harming the screen display quality.

1.2. Before installation (relocation)

Caution:

• Be extremely careful when transporting the units. 2 or more persons are

needed to handle the unit, as it weighs 20 kg, 44 lbs or more. Do not grasp

the packaging bands. Wear protective gloves to remove the unit from the

packaging and to move it, as you can injure your hands on the ns or the

edge of other parts.

• Be sure to safely dispose of the packaging materials. Packaging materials,

such as nails and other metal or wooden parts may cause stabs or other

injuries.

• The base and attachments of the outdoor unit must be periodically checked

for looseness, cracks or other damage. If such defects are left uncorrected,

the unit may fall down and cause damage or injuries.

• Do not clean the air conditioner unit with water. Electric shock may result.

• Tighten all are nuts to specication using a torque wrench. If tightened too

much, the are nut can break after an extended period and refrigerant can

leak out.

Conrmation of parts attached

In addition to this manual, the following parts are supplied with the outdoor unit.

They are used for grounding the S terminals of transmission terminal blocks TB3, TB7.

For details refer to “7. Electrical work”.

Grounding lead wire (× 2)

1. Safety precautions ................................................ 2

2. Installation diagram & parts ......................................... 3

3. Installation location ............................................... 4

4. Installing the outdoor unit .......................................... 6

5. Installing the refrigerant piping ...................................... 6

6. Drainage piping work ............................................. 10

7. Electrical work .................................................. 10

8. Test run ....................................................... 16

9. Special Functions ............................................... 17

RG79D595H06_EN.indd 2 9/7/2016 9:49:53 AM

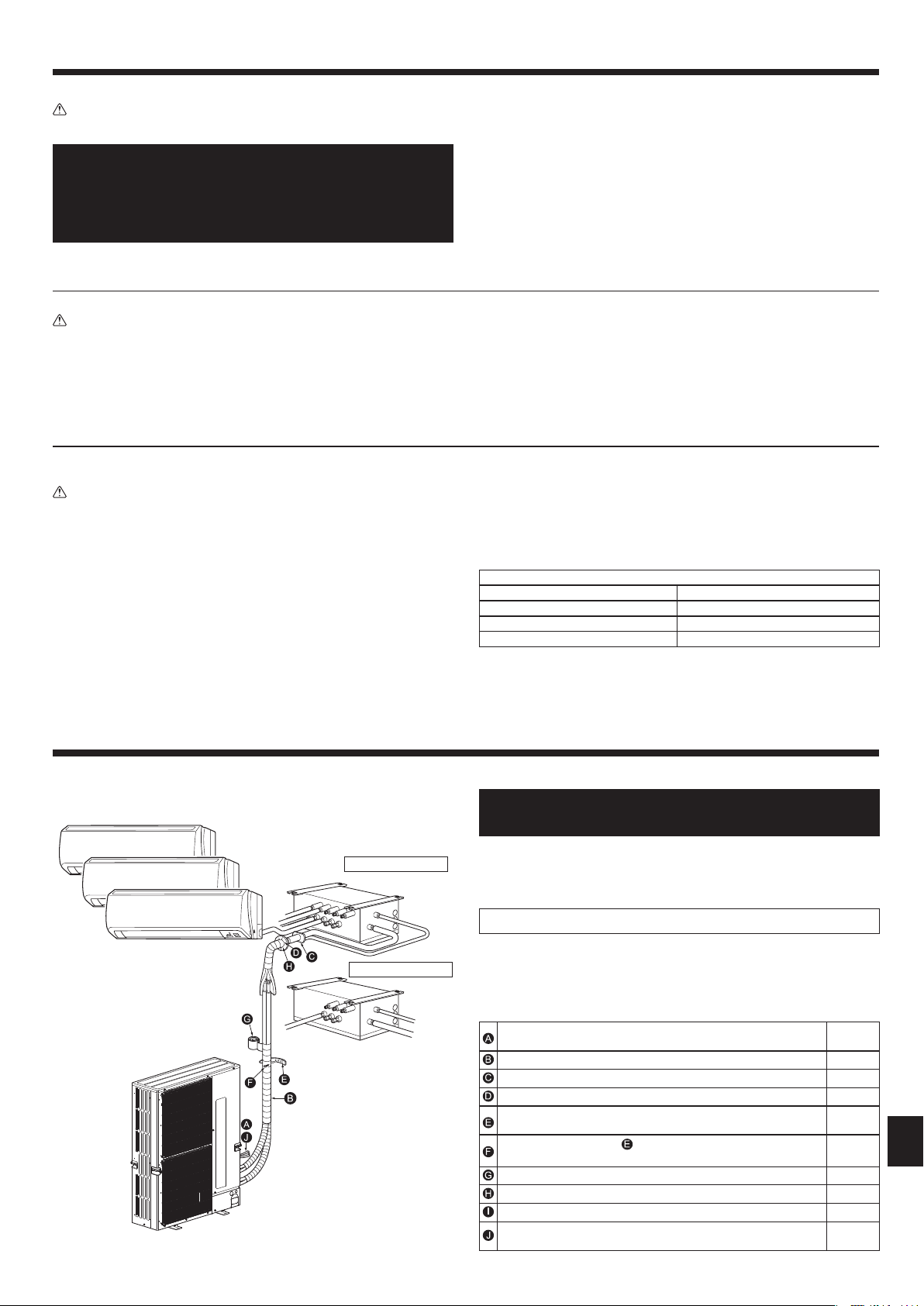

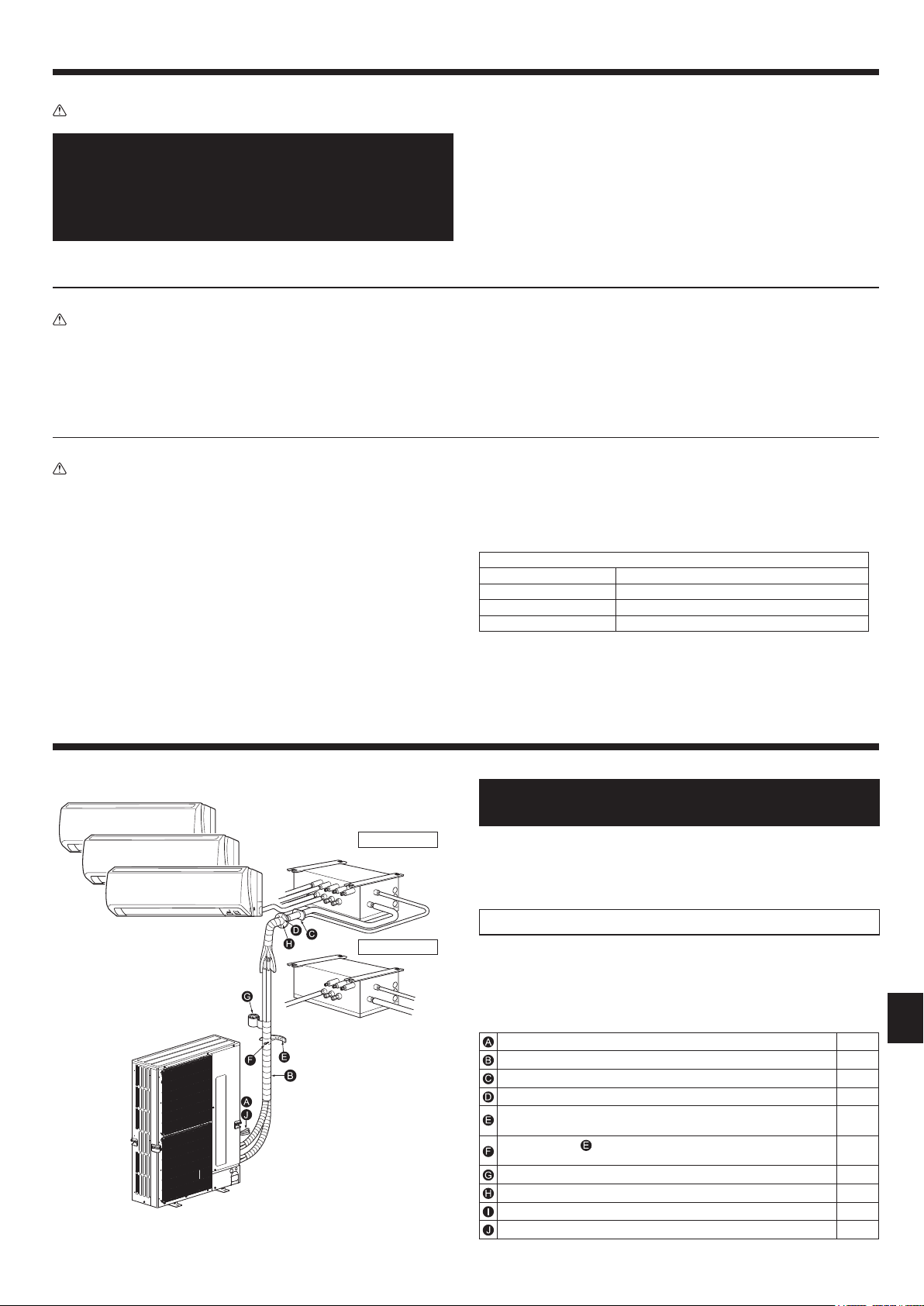

2.1. Before installation (Fig. 2-1)

This installation manual is only for the outdoor unit installation. In installing

the indoor units and branch box, refer to the installation manual attached

to each unit.

Any structural alterations necessary for the installation must comply with the local

building code requirements.

This diagram is intended to show the conguration of accessories.

For actual installation, the outdoor unit is to be turned 180°.

Units should be installed by licensed contractor according to local code requirement.

Note:

The dimensions given along the arrows above are required to guarantee the

air conditioner’s performance. Install the unit in as wide a place as possible

for later service or repairs.

Parts to be locally procured

Branch box/outdoor unit connecting wire (3-core) 1

Extension pipe 1

Wall hole sleeve 1

Wall hole cover 1

Pipe xing band

(The quantity depends on the pipe length.)

2 to 7

Fixing screw for 4 × 20 mm (13/16")

(The quantity depends on the pipe length.)

2 to 7

Piping tape 1

Putty 1

Refrigeration oil 1

Power supply cord (2-core, Refer to 7.3. Wiring transmission cables) 1

1.3. Before electric work

Caution:

• Be sure to install circuit breakers. If not installed, electric shock may result.

IMPORTANT

Make sure that the current leakage breaker is one compatible with higher

harmonics.

Always use a current leakage breaker that is compatible with higher har-

monics as this unit is equipped with an inverter.

The use of an inadequate breaker can cause the incorrect operation of in-

verter.

• For the power lines, use standard cables of sufcient capacity. Otherwise, a

short circuit, overheating, or re may result.

• When installing the power lines, do not apply tension to the cables. If the

connections are loosened, the cables can snap or break and overheating or

re may result.

• Be sure to ground the unit. Do not connect the ground wire to gas or water

pipes, lighting rods, or telephone grounding lines. If the unit is not properly

grounded, electric shock may result.

• Use circuit breakers (ground fault interrupter, isolating switch (+B fuse), and

molded case circuit breaker) with the specied capacity. If the circuit breaker

capacity is larger than the specied capacity, breakdown or re may result.

1.4. Before starting the test run

Caution:

•

Turn on the main power switch more than 12 hours before starting operation.

Starting operation just after turning on the power switch can severely dam-

age the internal parts. Keep the main power switch turned on during the

operation season.

• Before starting operation, check that all panels, guards and other protective

parts are correctly installed. Rotating, hot, or high voltage parts can cause

injuries.

• Do not touch any switch with wet hands. Electric shock may result.

• Do not touch the refrigerant pipes with bare hands during operation. The

refrigerant pipes are hot or cold depending on the condition of the owing

refrigerant. If you touch the pipes, burns or frostbite may result.

• After stopping operation, be sure to wait at least 5 minutes before turning off

the main power switch. Otherwise, water leakage or breakdown may result.

1.5. Using R410A refrigerant air conditioners

Caution

• Use C1220 copper phosphorus, for copper and copper alloy seamless pipes,

to connect the refrigerant pipes. Make sure the insides of the pipes are clean

and do not contain any harmful contaminants such as sulfuric compounds,

oxidants, debris, or dust. Use pipes with the specied thickness. (Refer to

page 6) Note the following if reusing existing pipes that carried R22 refriger-

ant.

- Replace the existing are nuts and are the ared sections again.

- Do not use thin pipes. (Refer to page 6)

• Store the pipes to be used during installation indoors and keep both ends of

the pipes sealed until just before brazing. (Leave elbow joints, etc. in their

packaging.) If dust, debris, or moisture enters the refrigerant lines, oil dete-

rioration or compressor breakdown may result.

• Use ester oil, ether oil, alkylbenzene oil (small amount) as the refrigeration

oil applied to the ared sections. If mineral oil is mixed in the refrigeration

oil, oil deterioration may result.

• Do not use refrigerant other than R410A refrigerant. If another refrigerant is

used, the chlorine will cause the oil to deteriorate.

• Use the following tools specically designed for use with R410A refrigerant.

The following tools are necessary to use R410A refrigerant. Contact your

nearest dealer for any questions.

Tools (for R410A)

Gauge manifold Flare tool

Charge hose Size adjustment gauge

Gas leak detector Vacuum pump adapter

Torque wrench Electronic refrigerant charging scale

• Be sure to use the correct tools. If dust, debris, or moisture enters the refrig-

erant lines, refrigeration oil deterioration may result.

• Do not use a charging cylinder. If a charging cylinder is used, the composi-

tion of the refrigerant will change and the efciency will be lowered.

1. Safety precautions

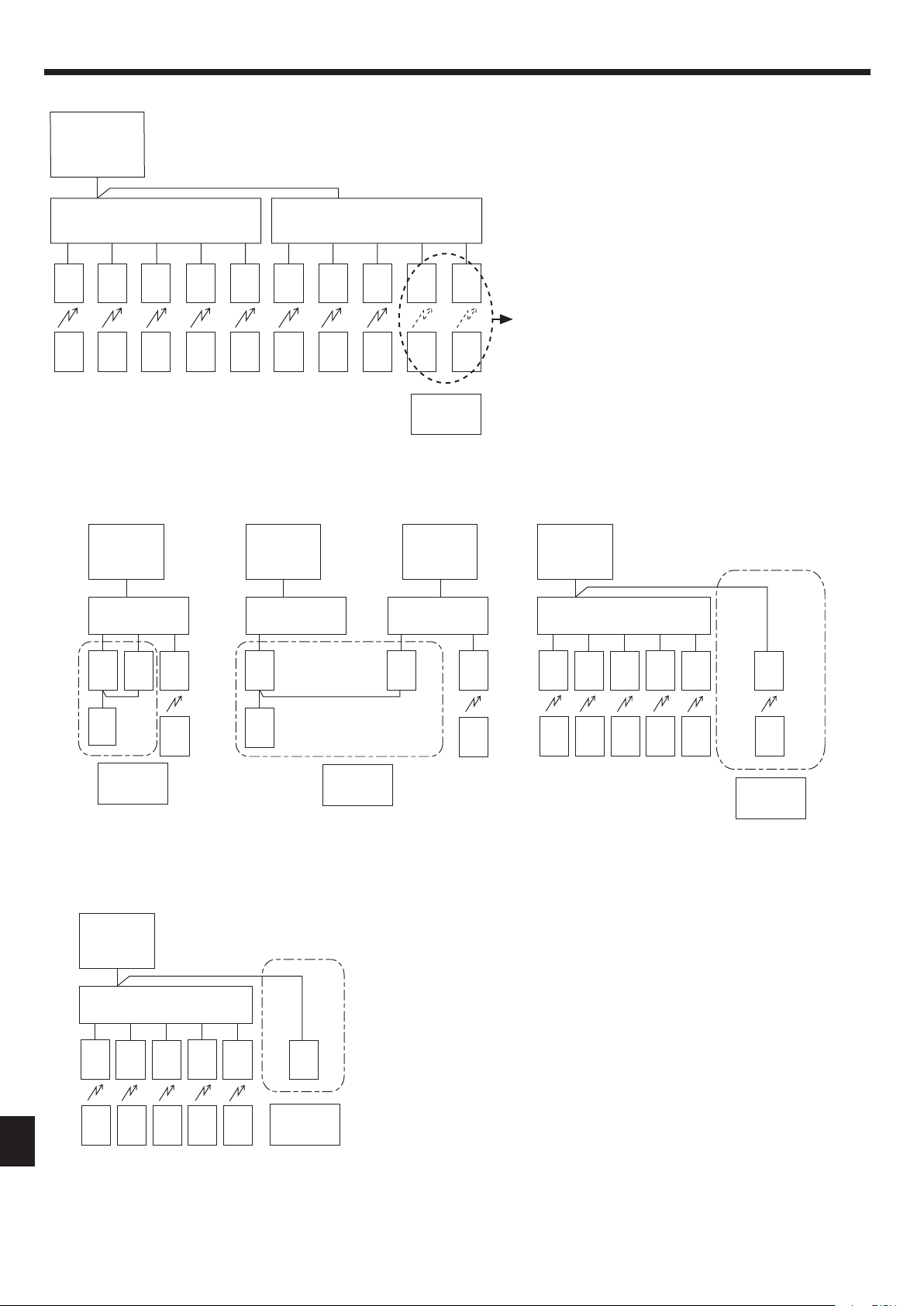

2. Installation diagram & parts

Fig. 2-1

Outdoor unit

Branch box

5-branches type

3-branches type

RG79D595H06_EN.indd 3 9/7/2016 9:49:54 AM

3.1. Refrigerant pipe

Refer to 5.2. Pipe length and height difference.

3.2. Choosing the outdoor unit installation location

• Avoid locations exposed to direct sunlight or other sources of heat.

• Select a location from which noise emitted by the unit will not inconvenience

neighbors.

• Select a location permitting easy wiring and pipe access to the power source and

indoor unit.

• Avoid locations where combustible gases may leak, be produced, ow, or accumu-

late.

• Note that water may drain from the unit during operation.

• Select a level location that can bear the weight and vibration of the unit.

• Avoid locations where the unit can be covered by snow. In areas where heavy

snow fall is anticipated, special precautions such as raising the installation location

or installing a hood on the air intake must be taken to prevent the snow from

blocking the air intake or blowing directly against it. This can reduce the airow and

a malfunction may result.

• Avoid locations exposed to oil, steam, or sulfuric gas.

• Use the transportation handles of the outdoor unit to transport the unit. If the unit is

carried from the bottom, hands or ngers may be pinched.

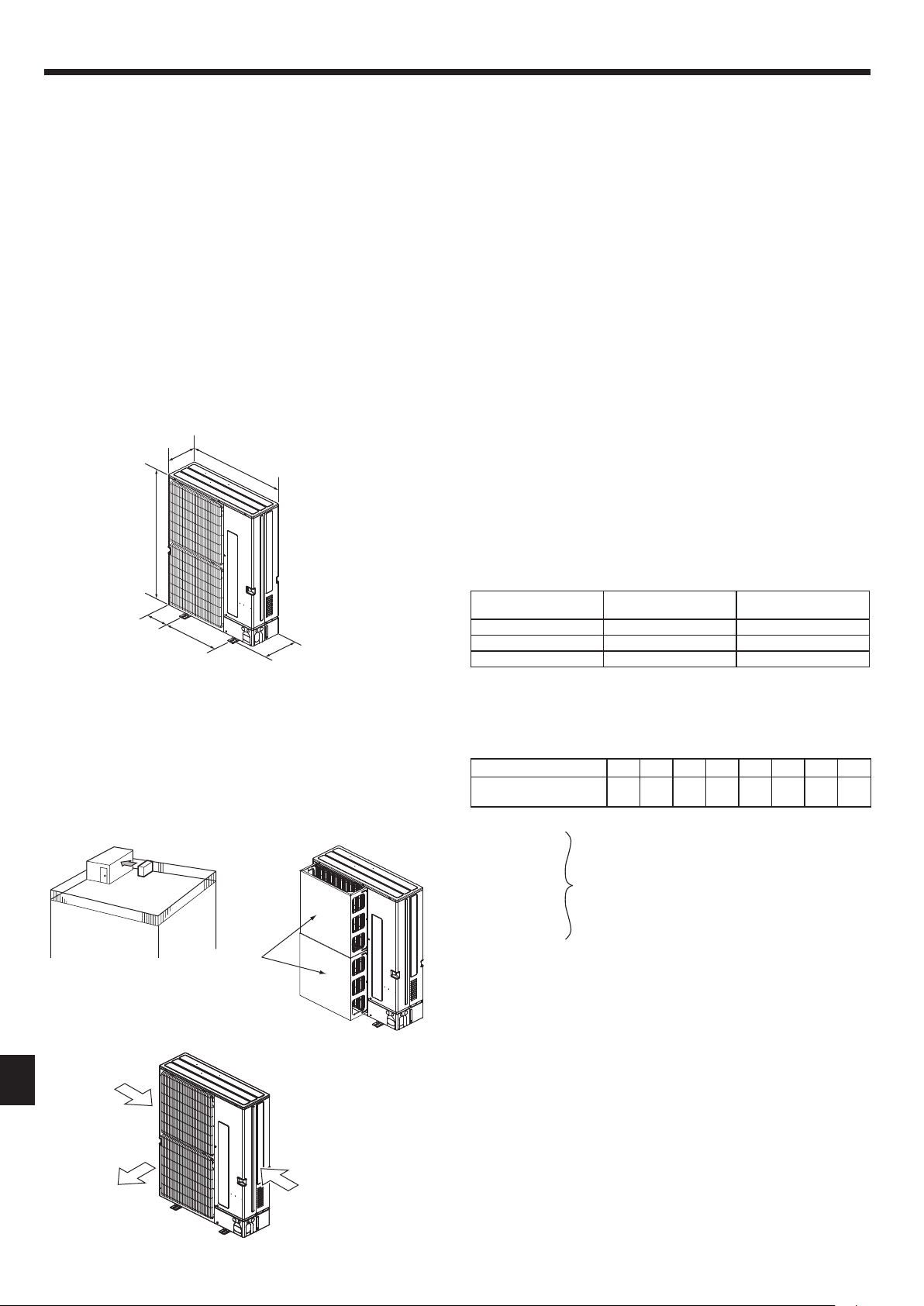

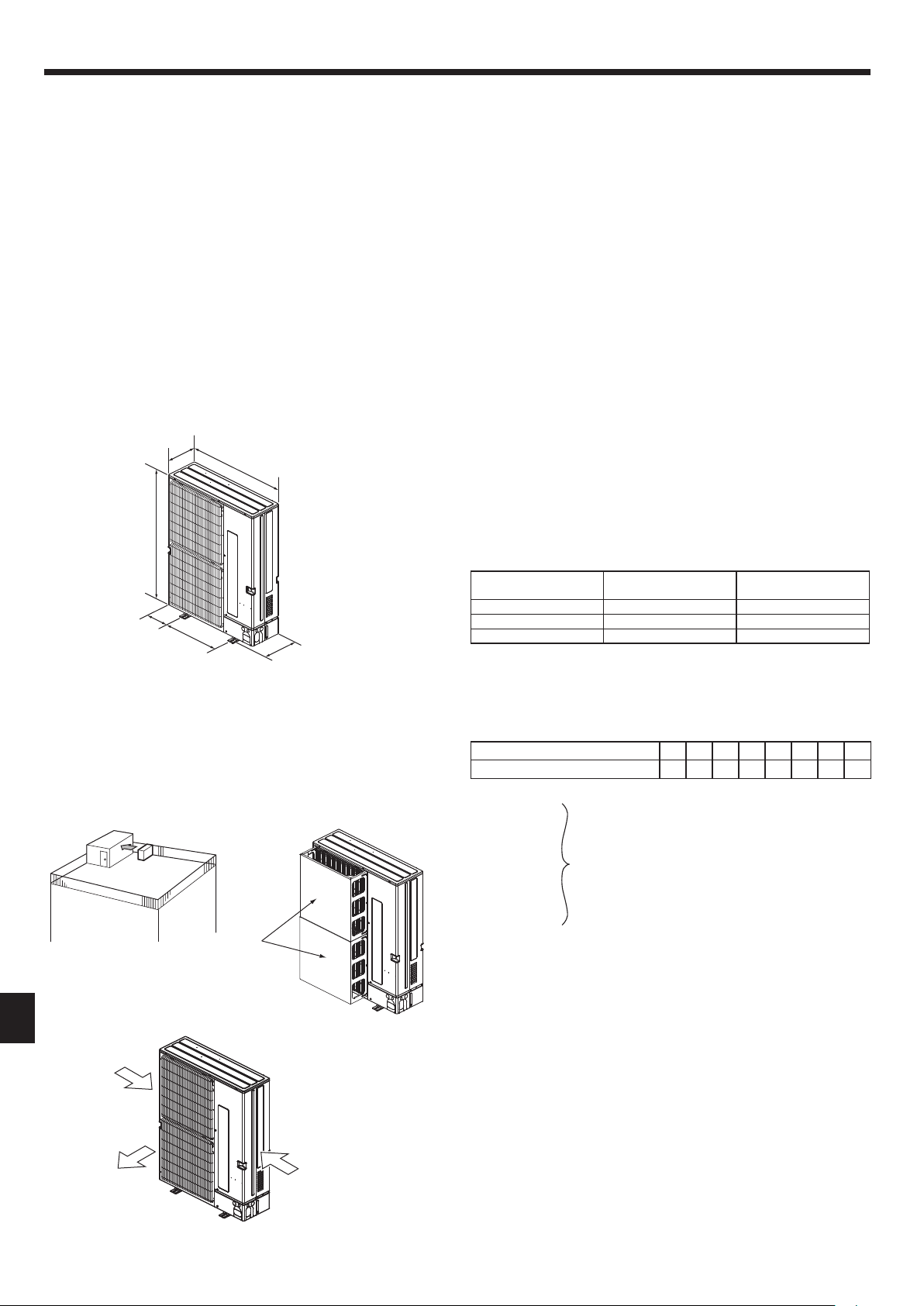

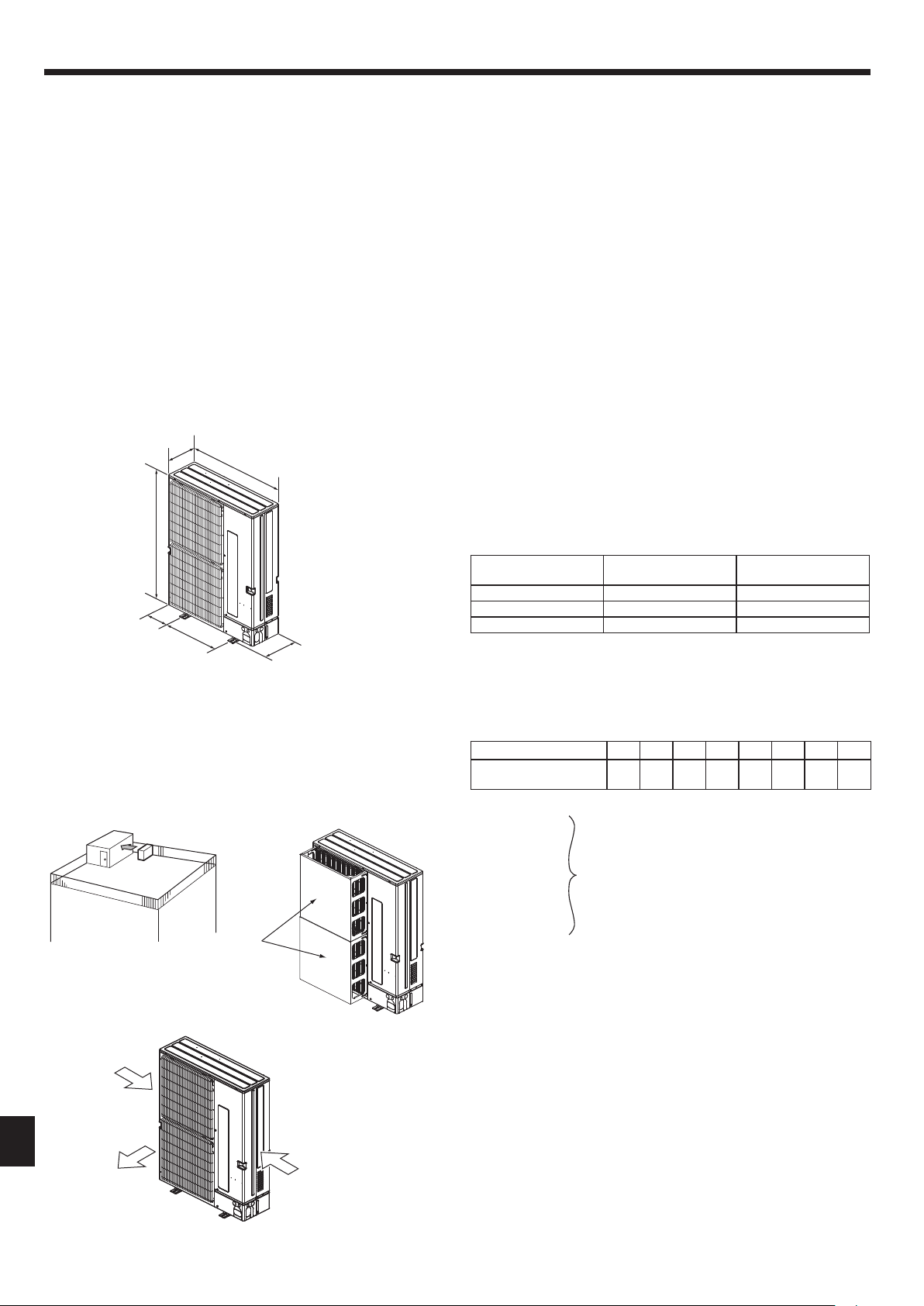

3.3. Outline dimensions (Outdoor unit) (Fig. 3-1)

3.4.

Constraints on indoor unit and branch box installation

You should note that indoor units that can be connected to this outdoor unit have

the following constraints.

• Indoor units with model numbers 06, 09, 12, 15, 18, 24, 30, and 36 can be con-

nected.

• For the number of units that can be connected, refer to Table 1 below.

• The total rated capacity (cooling) of the connected indoors units (refer to Table 2)

must not exceed 130% of the outdoor unit capacity (refer to the capacity range of

connected units in Table 1).

In addition, up to 2 branch boxes can be connected.

Table 1: Number of units that can be connected and capacity range of connected units

Outdoor unit model name

Number of units that can

be connected

Capacity range of

connected units

MXZ-4C36 2 – 4 (3) units *1 *2 12 – 46 kBTU/h

MXZ-5C42 2 – 5 (4) units *1 *2 12 – 54 kBTU/h

MXZ-8C48 2 – 8 (6) units *1 *2 12 – 62 kBTU/h

*1 The number enclosed in parentheses is the maximum number of units that can

be connected when 1 or more PLA-A·EA7 units is connected.

*2 For each connected branch box, when 2 MVZ-series units are connected, other

indoor units cannot be connected. For connections other than those specied

above, including connections with MVZ-series units, consult a dealer.

Table 2: Rated capacity (cooling) of the indoor units

Model No. 06 09 12 15 18 24 30 36

Rated capacity (Cooling) (kBTU/h) 6 9 12 15 18 24 30 36

Example: MXZ-8C48

MSZ-18 = 18

SEZ-12 = 12

SLZ-12 = 12

SLZ-09 = 9

Combinations in which the total capacity of indoor units exceeds the capacity of the

outdoor unit will reduce the cooling capacity of each indoor unit below their rated

cooling capacity. Thus, combine indoor units with an outdoor unit within the outdoor

unit’s capacity, if possible.

3.5. Ventilation and service space

Note:

The dimensions given along the arrows above are required to guarantee the

air conditioner’s performance. Install the unit in as wide a place as possible

for later service or repairs.

3.5.1. Windy location installation

When installing the outdoor unit on a rooftop or other location unprotected from the

wind, situate the air outlet of the unit so that it is not directly exposed to strong winds.

Strong wind entering the air outlet may impede the normal airow and a malfunction

may result.

The following shows 3 examples of precautions against strong winds.

1 Face the air outlet towards the nearest available wall about 50 cm (19-11/16”)

away from the wall. (Fig. 3-2)

2 Install an optional air guide if the unit is installed in a location where strong winds

from a typhoon, etc. may directly enter the air outlet. (Fig. 3-3)

A Air guide

3 Position the unit so that the air outlet blows perpendicularly to the seasonal wind

direction, if possible. (Fig. 3-4)

B Wind direction

3. Installation location

Fig. 3-1

Fig. 3-2

Fig. 3-3

Fig. 3-4

Total rated capacity

60 ≤ 62 kBTU/h

14-9/16

41-11/32

8-7/8 23-5/8

52-11/16

(inch)

RG79D595H06_EN.indd 4 9/7/2016 9:49:55 AM

3. Installation location

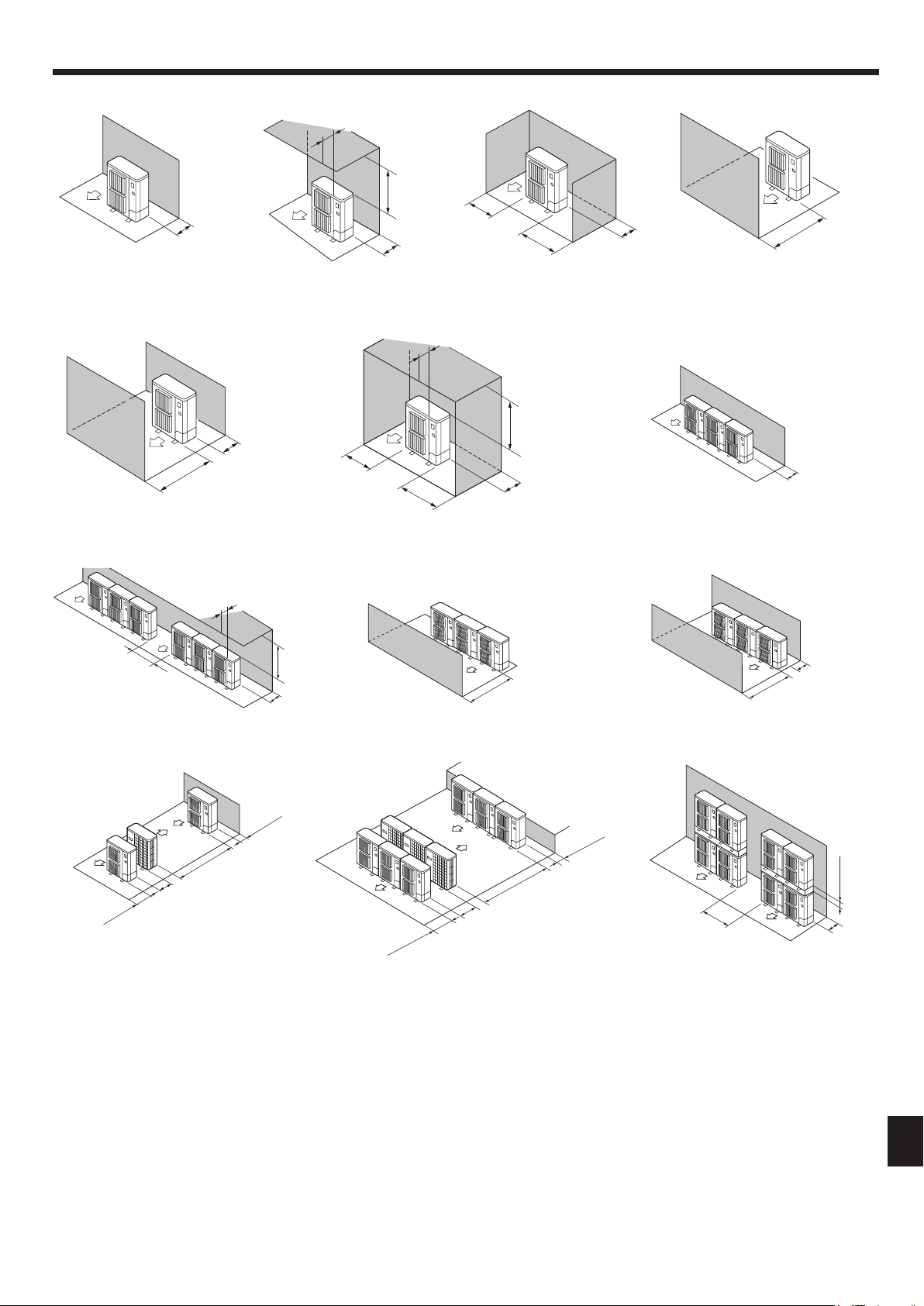

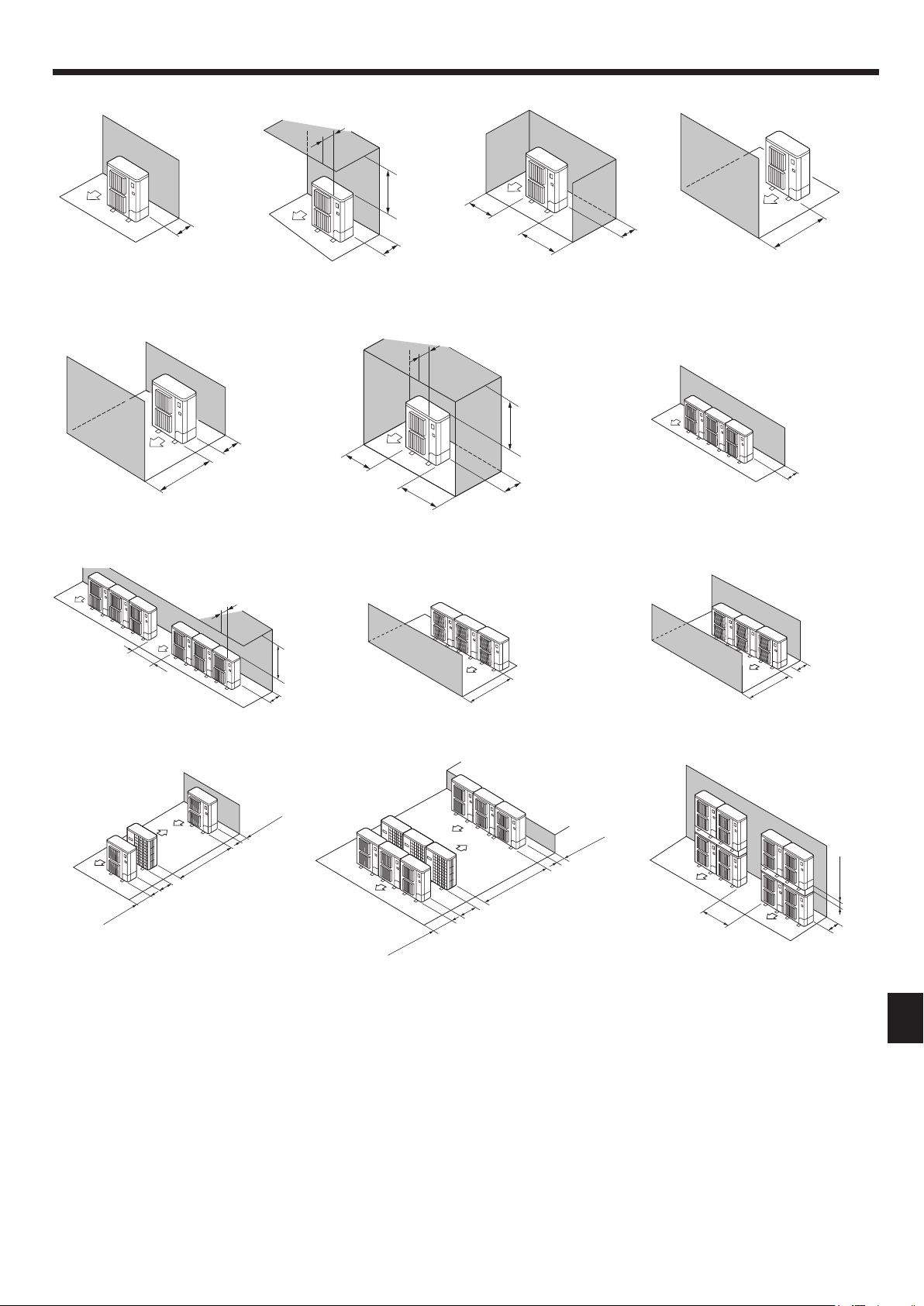

3.5.2. When installing a single outdoor unit

Minimum dimensions are as follows, except for Max., meaning Maximum dimen-

sions, indicated.

Refer to the gures for each case.

1 Obstacles at rear only (Fig. 3-5)

2 Obstacles at rear and above only (Fig. 3-6)

3 Obstacles at rear and sides only (Fig. 3-7)

4 Obstacles at front only (Fig. 3-8)

* When using the optional air outlet guides, the clearance is 19-11/16” (500 mm) or more.

5 Obstacles at front and rear only (Fig. 3-9)

* When using the optional air outlet guides, the clearance is 19-11/16” (500 mm) or more.

6 Obstacles at rear, sides, and above only (Fig. 3-10)

• Do not install the optional air outlet guides for upward airow.

3.5.3. When installing multiple outdoor units

Leave 1” (25 mm) space or more between the units.

1 Obstacles at rear only (Fig. 3-11)

2 Obstacles at rear and above only (Fig. 3-12)

• No more than 3 units must be installed side by side. In addition, leave space as shown.

• Do not install the optional air outlet guides for upward airow.

3 Obstacles at front only (Fig. 3-13)

* When using the optional air outlet guides, the clearance is 39-3/8” (1000 mm) or more.

4 Obstacles at front and rear only (Fig. 3-14)

* When using the optional air outlet guides, the clearance is 39-3/8” (1000 mm) or more.

5 Single parallel unit arrangement (Fig. 3-15)

* When using the optional air outlet guides installed for upward airow, the clearance is 39-3/8”

(1000 mm) or more.

6 Multiple parallel unit arrangement (Fig. 3-16)

* When using the optional air outlet guides installed for upward airow, the clearance is 59-1/16”

(1500 mm) or more.

7 Stacked unit arrangement (Fig. 3-17)

• The units can be stacked up to 2 units high.

• No more than 2 stacked units must be installed side by side. In addition, leave space as

shown.

39-3/8 *

5-29/32

11-13/16

39-3/8

7-7/8

11-13/16

7-7/8

5-29/32

39-3/8 *

9-27/32

59-1/16

19-11/16

11-13/16

59-1/16

19-11/16

59-1/16

59-1/16 *

19-11/16

39-3/8

23-5/8

78-24/32 *

5-29/32

59-1/16

23-5/8

118-4/32 *

19-11/16

59-1/16

31-1/2

5-29/32

Fig. 3-6

Fig. 3-10 Fig. 3-11

Fig. 3-12 Fig. 3-13 Fig. 3-14

Fig. 3-16Fig. 3-15 Fig. 3-17

Fig. 3-9

Fig. 3-8Fig. 3-7Fig. 3-5

(inch)

Max. 19-11/16

Max. 11-13/16

Max. 19-11/16

RG79D595H06_EN.indd 5 9/7/2016 9:49:55 AM

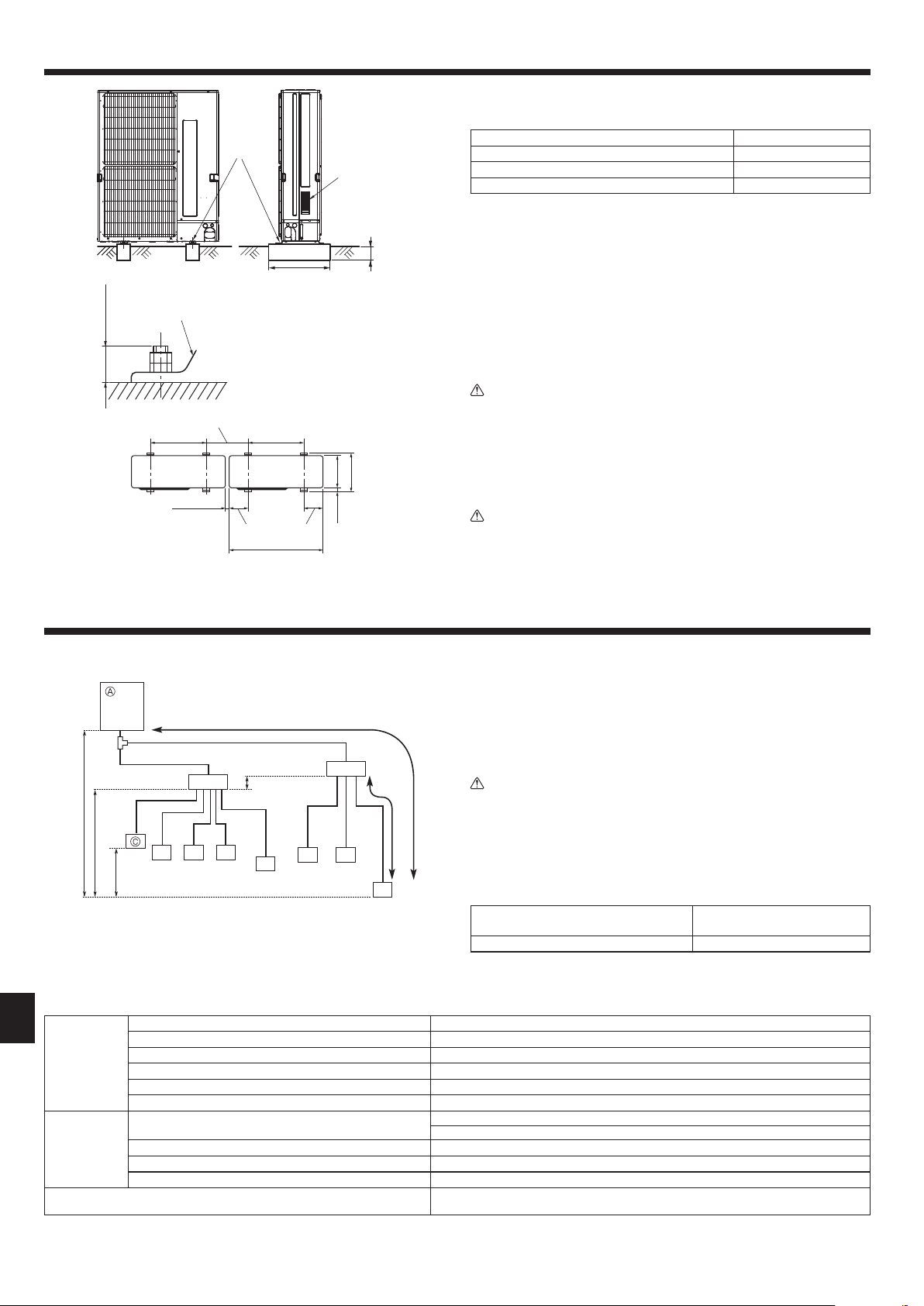

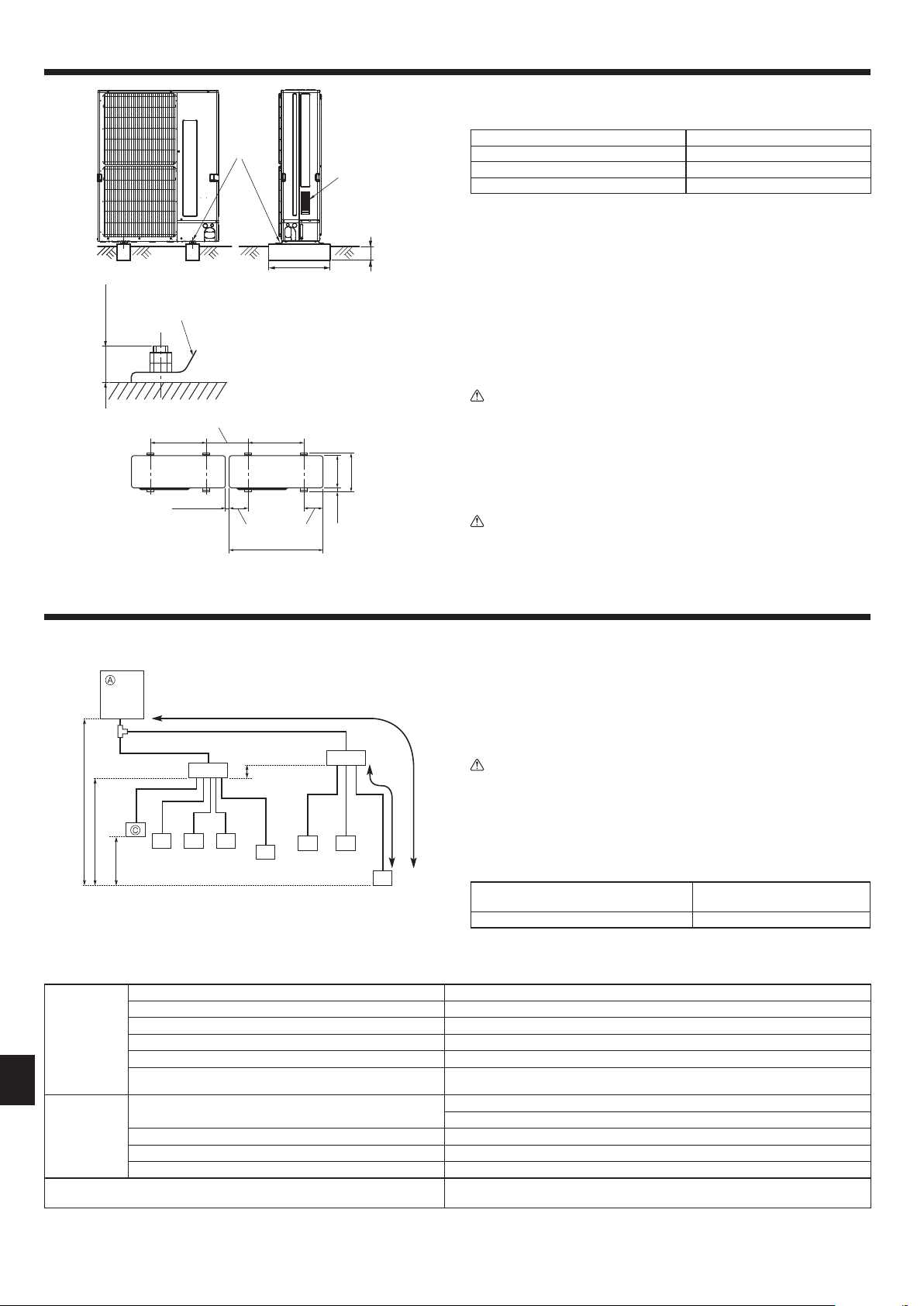

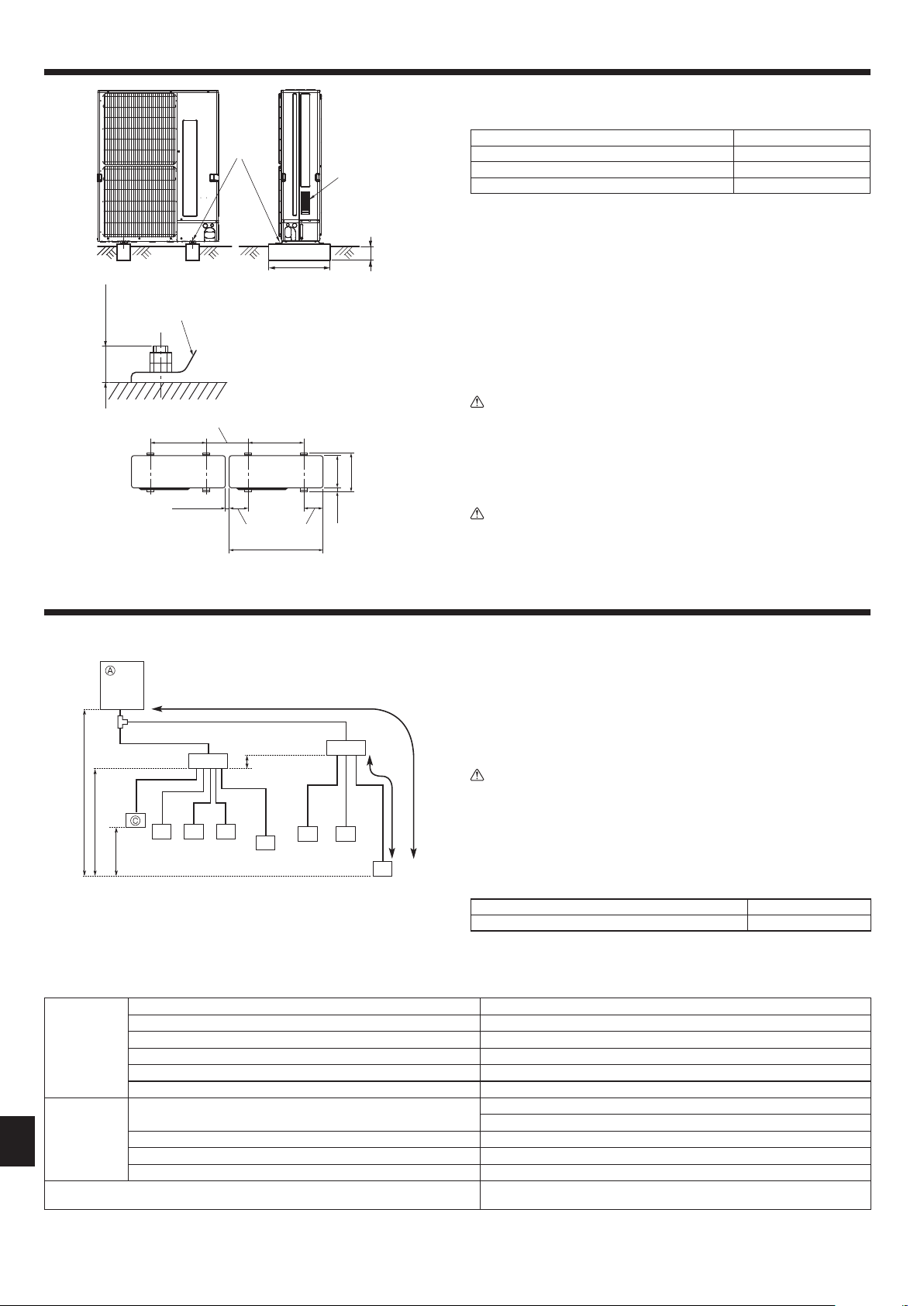

4. Installing the outdoor unit

• Be sure to install the unit in a sturdy, level surface to prevent rattling noises dur-

ing operation. (Fig. 4-1)

Foundation bolt M10 (3/8")

Thickness of concrete 120 mm (4-23/32”)

Length of bolt 70 mm (2-3/4”)

Weight-bearing capacity 320 kg (705 lbs)

• Make sure that the length of the foundation bolt is within 30 mm (1-3/16”) of the

bottom surface of the base.

• Secure the base of the unit rmly with four-M10 foundation bolts in sturdy loca-

tions.

Installing the outdoor unit

• Do not block the vent. If the vent is blocked, operation will be hindered and break-

down may result.

• In addition to the unit base, use the installation holes on the back of the unit to

attach wires, etc., if necessary to install the unit. Use self-tapping screws (ø5 ×

15 mm, ø13/16” × 19/32” or less) and install on site.

Warning:

• The unit must be securely installed on a structure that can sustain its

weight.

If the unit is mounted on an unstable structure, it may fall down and cause

damage or injuries.

• The unit must be installed according to the instructions in order to mini-

mize the risk of damage from earthquakes, typhoons, or strong winds. An

incorrectly installed unit may fall down and cause damage or injuries.

Caution:

• Install the unit on a rigid structure to prevent excessive operation sound or

vibration.

5. Installing the refrigerant piping

5.1. Precautions for devices that use R410A refrigerant

• Refer to page 3 for precautions not included below on using air conditioners with

R410A refrigerant.

• Use ester oil, ether oil, alkylbenzene oil (small amount) as the refrigeration oil ap-

plied to the ared sections.

•

Use C1220 copper phosphorus, for copper and copper alloy seamless pipes, to con-

nect the refrigerant pipes. Use refrigerant pipes with the thicknesses specied in the

table to the below. Make sure the insides of the pipes are clean and do not contain

any harmful contaminants such as sulfuric compounds, oxidants, debris, or dust.

Warning:

When installing or relocating, or servicing the outdoor unit, use only the speci-

ed refrigerant (R410A) to charge the refrigerant lines. Do not mix it with any

other refrigerant and do not allow air to remain in the lines.

If air is mixed with the refrigerant, then it can be the cause of abnormal high pres-

sure in the refrigerant line, and may result in an explosion and other hazards.

The use of any refrigerant other than that specied for the system will cause

mechanical failure or system malfunction or unit breakdown. In the worst

case, this could lead to a serious impediment to securing product safety.

ø6.35 mm (1/4 inch), ø9.52 mm (3/8 inch),

ø12.7 mm (1/2 inch)

Thickness 0.8 mm (1/32 inch)

ø15.88 (5/8 inch) Thickness 1.0 mm (5/128 inch)

• Do not use pipes thinner than those specied above.

Permissible

length

(one-way)

Total piping length c1 + b1 + b2 + a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 150 m (492 ft.)

Farthest piping length (L) *1 c1 + b2 + a8 ≤ 80 m (262 ft.)

Piping length between outdoor unit and branch boxes c1 + b1 + b2 ≤ 55 m (180 ft.)

Farthest branch box from the rst joint (b2) b2 ≤ 30 m (98 ft.)

Farthest piping length after branch box (l) a8 ≤ 25 m (82 ft.)

Total piping length between branch boxes and indoor units a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 95 m (311 ft.)

Permissible

height difference

(one-way)

In indoor/outdoor section (H) *2

H ≤ 50 m (164 ft.) (In case of outdoor unit is set higher than indoor unit)

H ≤ 40 m (131 ft.) (In case of outdoor unit is set lower than indoor unit)

In branch box/indoor unit section (h1) h1 + h2 ≤ 15 m (49 ft.)

In each branch unit (h2) h2 ≤ 15 m (49 ft.)

In each indoor unit (h3) h3 ≤ 12 m (39 ft.)

Number of bends

c1 +

b1 + a1 |, |

c1 +

b1 + a2 |, |

c1 +

b1 + a3 |, |

c1 +

b1 + a4 |, |

c1 +

b1 + a5 |, |

c1 +

b2 +

a6 |, |

c1 +

b2 + a7 |, |

c1 +

b2 + a8 | ≤ 15

*1 The piping specication table does not provide a minimum line set length. However, indoor units with connected piping length less than 16 ft. (5 m) could produce intermit-

tent noise during normal system operation in very quiet environments. Please be aware of this important information when installing and locating the indoor unit within the

conditioned space.

*2 Branch box should be placed within the level between the outdoor unit and indoor units.

C C C

C C

a6a5

a4a3a2

a7 a8

Fig. 5-1

Fig. 4-1

• The thicknesses listed in the table above are based on Japanese stand-

ards. Use pipes with a maximum working pressure of 4.15 MPa [601 PSIG]

or higher according to local standards.

A Outdoor unit

B Branch box

C Indoor unit

D The rst joint

(inch)

A M10 (3/8") bolt

B Base

C As long as possible

D Vent

E Set deep in the ground

Min. 18-11/16

Min. 1

Max. 1-3/16

23-5/8 23-5/8

8-7/8 8-7/8

14-9/16

63/64

41-11/32

RG79D595H06_EN.indd 6 9/7/2016 9:49:56 AM

(1) Valve size for outdoor unit

For liquid ø9.52 mm (3/8 inch)

For gas ø15.88 mm (5/8 inch)

(2) Valve size for branch box

A UNIT

Liquid pipe ø6.35 mm (1/4 inch)

Gas pipe ø9.52 mm (3/8 inch)

B UNIT

Liquid pipe ø6.35 mm (1/4 inch)

Gas pipe ø9.52 mm (3/8 inch)

C UNIT

Liquid pipe ø6.35 mm (1/4 inch)

Gas pipe ø9.52 mm (3/8 inch)

D UNIT

Liquid pipe ø6.35 mm (1/4 inch)

Gas pipe ø9.52 mm (3/8 inch)

E UNIT

Liquid pipe ø6.35 mm (1/4 inch)

Gas pipe ø12.7 mm (1/2 inch)

* 3-branch type : only A, B, C unit

Conversion formula

1/4 F ø6.35 (1/4)

3/8 F ø9.52 (3/8)

1/2 F ø12.7 (1/2)

5/8 F ø15.88 (5/8)

3/4 F ø19.05 (3/4)

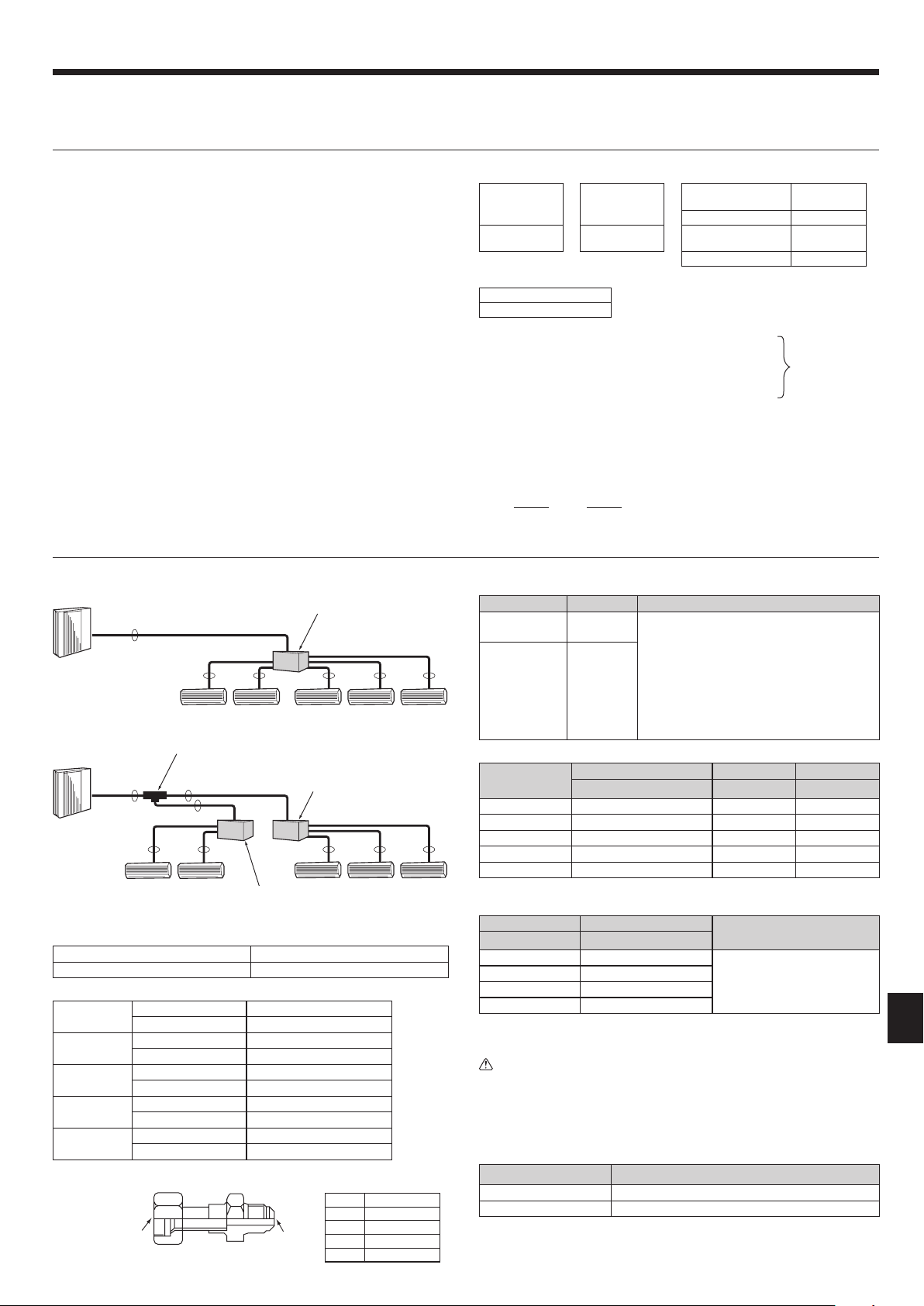

5.4. Selecting pipe size (Fig. 5-2)

Conversion formula

Liquid

ø9.52 mm

(3/8 inch)

The piping connection size differs according to

the type and capacity of indoor units. Match the

piping connection size of branch box with indoor

unit.

If the piping connection size of branch box does

not match the piping connection size of indoor

unit, use optional different-diameter (deformed)

joints to the branch box side. (Connect deformed

joint directly to the branch box side.)

Gas

ø15.88 mm

(5/8 inch)

Different-diameter joint (optional parts) (Fig. 5-3)

Model name

Connected pipes diameter Diameter A Diameter B

mm (inch) mm (inch) mm (inch)

MAC-A454JP ø9.52 (3/8) → ø12.7 (1/2) ø9.52 (3/8) ø12.7 (1/2)

MAC-A455JP ø12.7 (1/2) → ø9.52 (3/8) ø12.7 (1/2) ø9.52 (3/8)

MAC-A456JP ø12.7 (1/2) → ø15.88 (5/8) ø12.7 (1/2) ø15.88 (5/8)

PAC-493PI ø6.35 (1/4) → ø9.52 (3/8) ø6.35 (1/4) ø9.52 (3/8)

PAC-SG76RJ-E ø9.52 (3/8) → ø15.88 (5/8) ø9.52 (3/8) ø15.88 (5/8)

Piping preparation

1 Table below shows the specications of pipes commercially available.

Outside diameter Insulation thickness

Insulation material

mm (inch) mm (inch)

6.35 (1/4) 8 (5/16)

Heat resisting foam plastic 0.045

specic gravity

9.52 (3/8) 8 (5/16)

12.7 (1/2) 8 (5/16)

15.88 (5/8) 8 (5/16)

2 Ensure that the 2 refrigerant pipes are insulated to prevent condensation.

3 Refrigerant pipe bending radius must be 4” (100 mm) or more.

Caution:

Be sure to use the insulation of specied thickness. Excessive thickness may

cause incorrect installation of the indoor unit and branch box, and lack of

thickness may cause dew drippage.

2-branch pipe (Joint) : Optional parts (According to the connection method,

you can choose the favorite one.

Model name Connection method

MSDD-50AR-E are

MSDD-50BR-E brazing

■ Installation procedure (2 branches pipe (Joint))

Refer to the installation manuals of MSDD-50AR-E and MSDD-50BR-E.

B B B B B

BBBBB

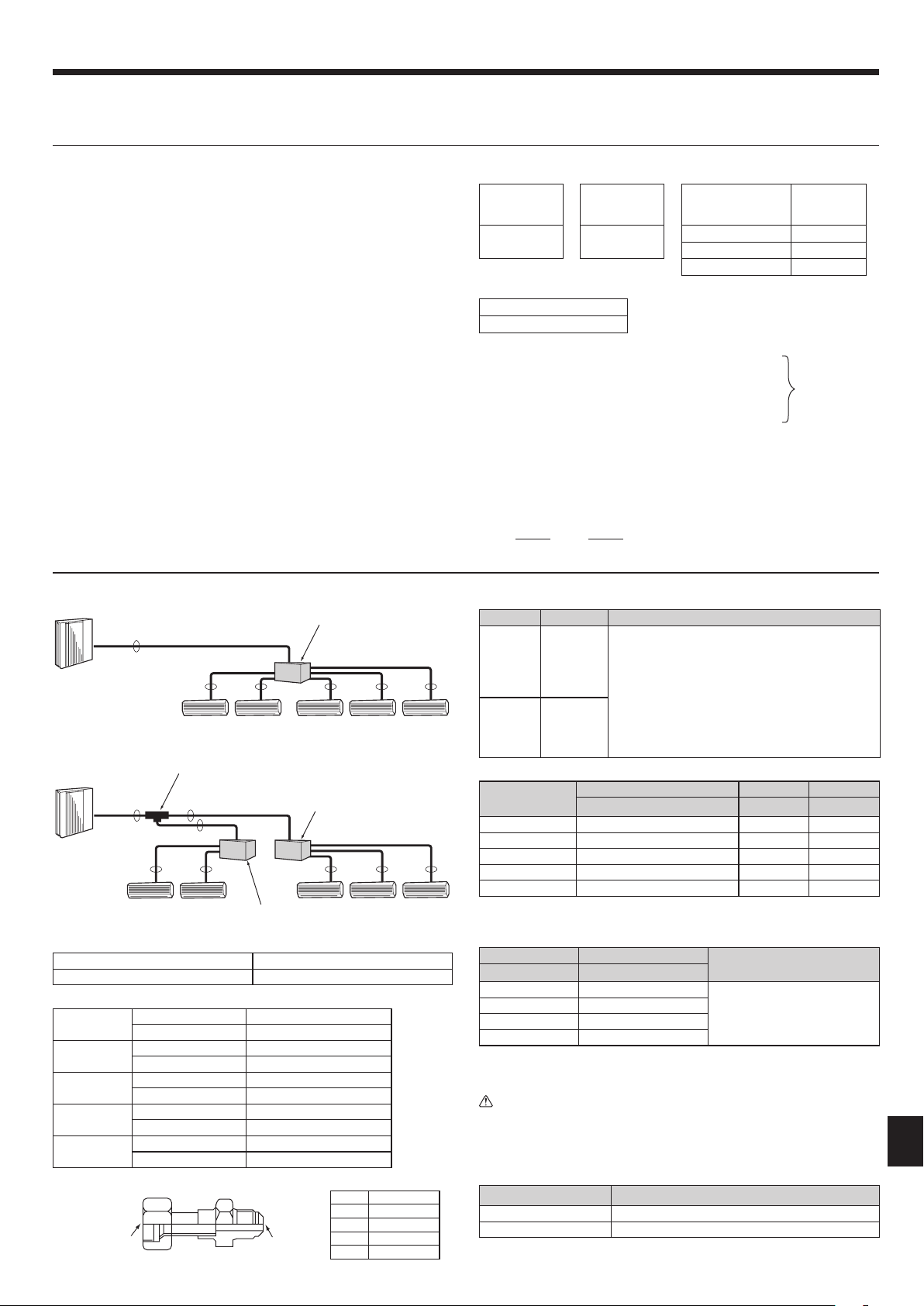

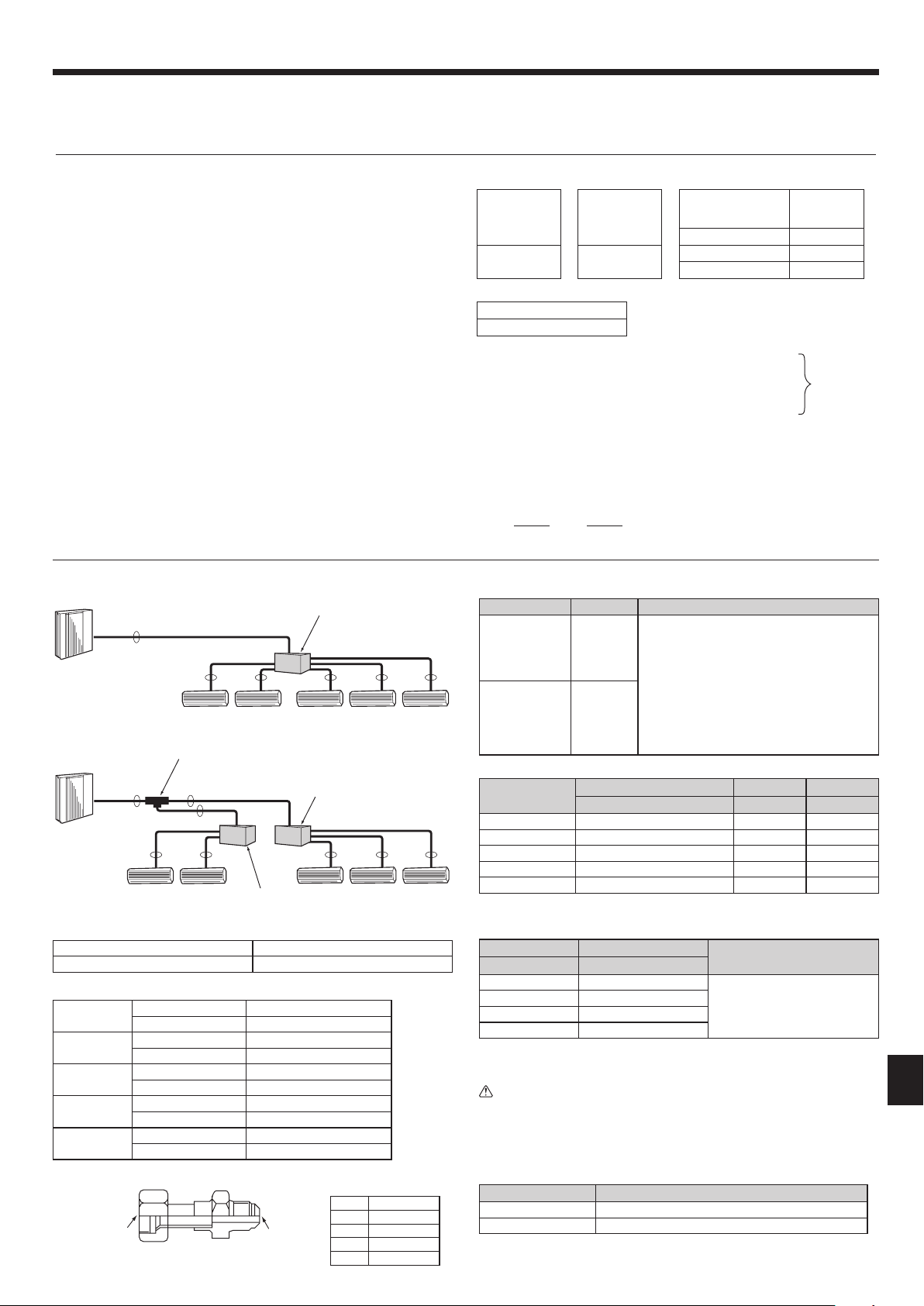

5. Installing the refrigerant piping

Fig. 5-2

Fig. 5-3

5.3. Additional refrigerant charge

Additional refrigerant charge

Refrigerant for the extended piping is not included in the outdoor unit when the unit is

shipped from the factory. Therefore, charge each refrigerant piping system with addi-

tional refrigerant at the installation site. In addition, in order to carry out service, enter

the size and length of each liquid pipe and additional refrigerant charge amounts in

the spaces provided on the “Refrigerant amount” plate on the outdoor unit.

Calculation of additional refrigerant charge

• Calculate the additional charge using the liquid pipe size and length of the ex-

tended piping and total capacity of connected indoor units.

• Calculate the additional refrigerant charge using the procedure shown to the right,

and charge with the additional refrigerant.

• For amounts less than 0.1 kg, round up the calculated additional refrigerant

charge.

(For example, if the calculated charge is 6.01 kg, round up the charge to 6.1 kg.)

Outdoor model : MXZ-8C48NAHZ A : ø9.52 30 m (99 ft)

Indoor 1 : model 24 a : ø9.52 15 m (49 ft)

2 : model 15 b : ø6.35 10 m (33 ft)

3 : model 09 c : ø6.35 10 m (33 ft)

4 : model 09 d : ø6.35 20 m (66 ft)

The total length of each liquid line is as follows:

ø9.52 : A + a = 30 + 15 = 45 m (148 ft)

ø6.35 : b + c + d = 10 + 10 + 20 = 40 m (131 ft)

The total capacity of connected indoor unit is as follows:

24 + 15 + 09 + 09 = 57

Additional refrigerant charge

40 ×

19.0

+ 45 ×

50.0

+ 3.0 = 6.1 kg (rounded up)

1000 1000

(131 × 0.21 + 148 × 0.55 + 106 = 215 oz)

Calculation of refrigerant charge

Pipe size

Liquid pipe

Pipe size

Liquid pipe

Total capacity of

connected indoor units

Amount for the

indoor units

ø6.35 ø9.52 – 27 1.5 kg (53 oz)

(m) × 19.0 (g/m)

(0.21 (oz/ft))

(m) × 50.0 (g/m)

(0.55 (oz/ft))

28 – 54 2.5 kg (88 oz)

55 – 62 3.0 kg (106 oz)

Included refrigerant amount when shipped from the factory

Included refrigerant amount

4.8 kg (10 lbs, 9 oz)

5.2. Pipe length and height difference (Fig. 5-

Flared connections

• This unit has ared connections on each indoor unit and branch box and outdoor

unit sides.

• Remove the valve cover of the outdoor unit, then connect the pipe.

• Refrigerant pipes are used to connect the branch box and outdoor unit.

At the conditions

below:

■ In case of using 2-branch boxes

■ In case of using 1-branch box

Flare connection employed. (No. brazing)

Branch box

Branch box #1

Branch box #2

2 branches pipe (joint)

: optional parts.

RG79D595H06_EN.indd 7 9/7/2016 9:49:56 AM

5. Installing the refrigerant piping

Warning:

When pumping down the refrigerant, stop the compressor before disconnect-

ing the refrigerant pipes. The compressor may burst and cause injury if any

foreign substance, such as air, enters the system.

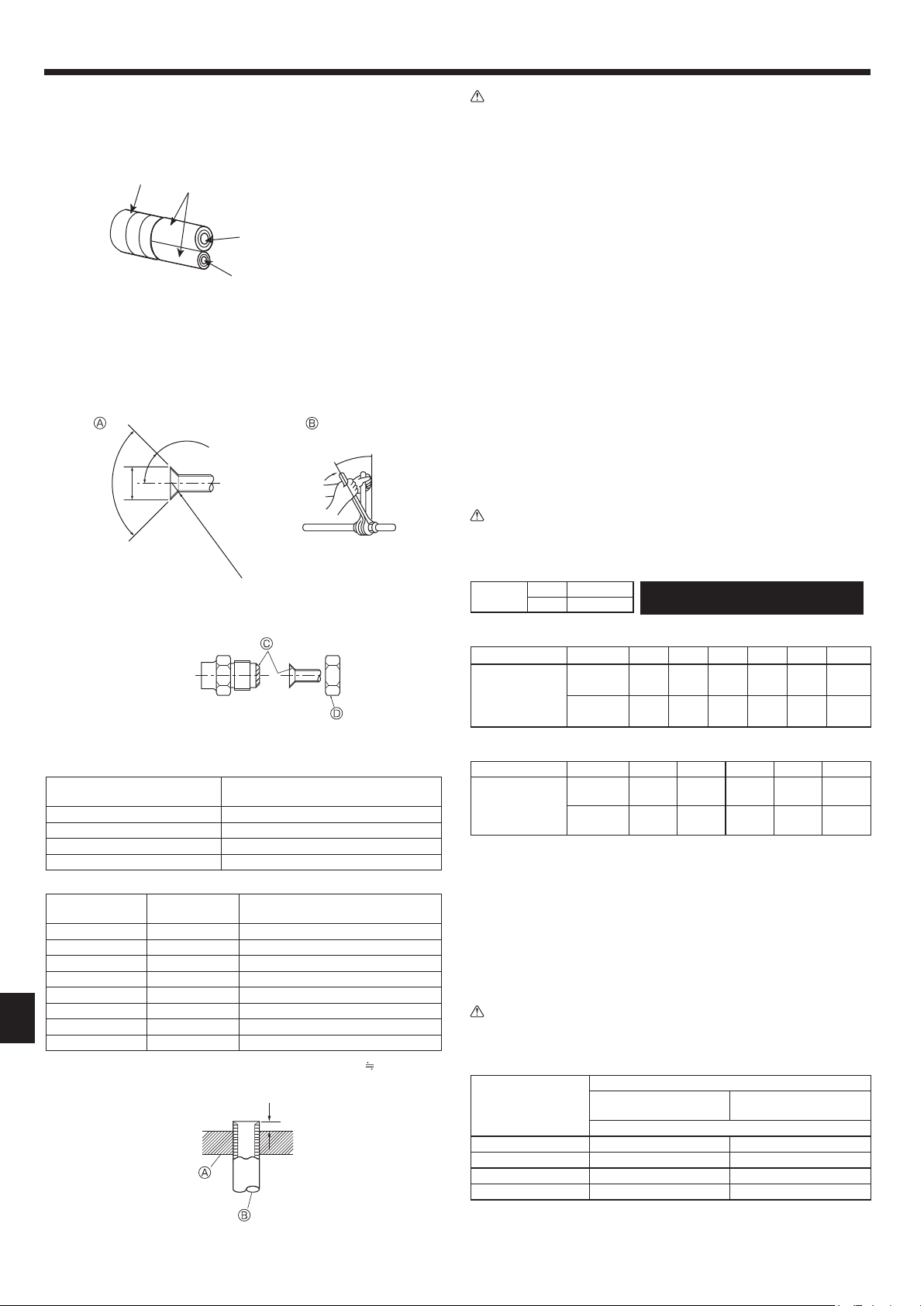

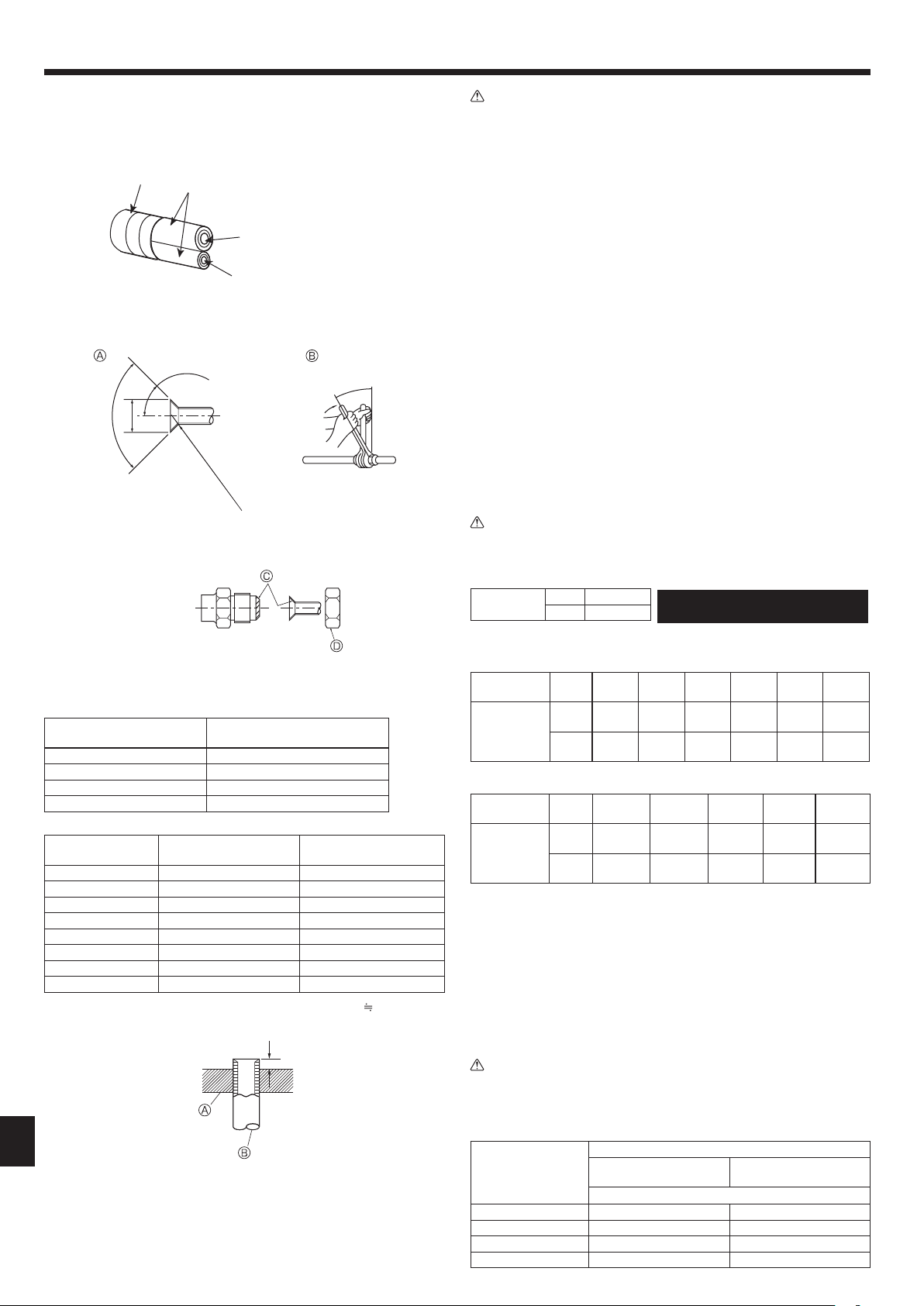

5.5. Connecting pipes (Fig. 5-4) (Fig. 5-5)

• Conduct sufcient anti-condensation and insulation work to prevent water drip-

ping from the refrigerant piping. (liquid pipe/gas pipe)

• Increase insulation depending on the environment where the refrigerant piping is

installed, or condensation may occur on the surface of the insulation material.

(Insulation material Heat-resistant temperature: 120 °C, 248 °F, Thickness:

15 mm, 5/8 inch or more)

* When the refrigerant piping is used in locations subject to high tempera-

ture and humidity such as in the attic, further addition of insulation may be

required.

• To insulate the refrigerant piping, apply heat-resistant polyethylene foam between

the indoor unit and insulation material as well as to the net between the insulation

material lling all gaps.

(Condensation forming on the piping may result in condensation in the room or

burns when contacting the piping.)

• The indoor parts of the drain pipe should be wrapped with polyethylene foam insu-

lation materials (specic gravity of 0.03, thickness of 9 mm (3/8 inch) or more).

[Fig. 5-5]

• Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening

are nut. A

• Use 2 wrenches to tighten piping connections. B

• Use leak detector or soapy water to check for gas leaks after connections are

completed.

• Apply refrigerating machine oil over the entire are seat surface. C

• Use the are nuts as follows. D

Warning:

When installing the unit, securely connect the refrigerant pipes before starting

the compressor.

■ Pipe size (Outdoor unit-Branch box)

Pipe size

(ømm) (inch)

Liquid ø9.52 (3/8)

Gas

ø15.88 (5/8)

■ Pipe size (Branch box-Indoor unit) *Case of M series or S series Indoor unit

Indoor unit type (BTU/h) 06 09 12 15 18 24

Pipe size

(ømm) (inch)

Liquid

ø6.35

(1/4)

ø6.35

(1/4)

ø6.35

(1/4)

ø6.35

(1/4)

ø6.35

(1/4)

ø9.52

(3/8)

Gas

ø9.52

(3/8)

ø9.52

(3/8)

ø9.52

(3/8)

ø12.7

(1/2)

ø12.7

(1/2)

ø15.88

(5/8)

■ Pipe size (Branch box-Indoor unit) *Case of P series indoor unit

Indoor unit type (BTU/h) 12 18 24 30 36

Pipe size

(ømm) (inch)

Liquid

ø6.35

(1/4)

ø6.35

(1/4)

ø9.52

(3/8)

ø9.52

(3/8)

ø9.52

(3/8)

Gas

ø12.7

(1/2)

ø12.7

(1/2)

ø15.88

(5/8)

ø15.88

(5/8)

ø15.88

(5/8)

• When bending the pipes, be careful not to break them. Bend radius of 100 mm

(4 inch) to 150 mm (6 inch) are sufcient.

• Make sure the pipes do not contact the compressor. Abnormal noise or vibration

may result.

1 Pipes must be connected starting from the indoor unit.

Flare nuts must be tightened with a torque wrench.

2 Flare the liquid pipes and gas pipes and apply a thin layer of refrigeration oil (Ap-

plied on site).

• When usual pipe sealing is used, refer to Table 2 for aring of R410A refrigerant

pipes.

The size adjustment gauge can be used to conrm A measurements.

Caution:

• Be sure to wrap insulation around the piping. Direct contact with the bare

piping may result in burns or frostbite.

Table 2 (Fig. 5-6) mm (inch)

Copper pipe O.D.

Flare tool for R410A Flare tool for R22·R407C

Clutch type

ø6.35 (1/4) 0 - 0.5 (0 - 1/64) 1.0 - 1.5 (3/64 - 1/16)

ø9.52 (3/8) 0 - 0.5 (0 - 1/64) 1.0 - 1.5 (3/64 - 1/16)

ø12.7 (1/2) 0 - 0.5 (0 - 1/64) 1.0 - 1.5 (3/64 - 1/16)

ø15.88 (5/8) 0 - 0.5 (0 - 1/64) 1.0 - 1.5 (3/64 - 1/16)

The lineup of a connectable indoor unit

depends on a district/areas/country.

A (Fig. 5-5)

Copper pipe O.D.

(mm) (inch)

Flare dimensions

øA dimensions (mm) (inch)

ø6.35 (1/4) 8.7 - 9.1 (5/16 - 3/8)

ø9.52 (3/8) 12.8 - 13.2 (1/2)

ø12.7 (1/2) 16.2 - 16.6 (5/8)

ø15.88 (5/8) 19.3 - 19.7 (3/4)

Copper pipe O.D.

(mm) (inch)

Flare nut O.D.

(mm) (inch)

Tightening torque

(N·m)* (ft·lb)

ø6.35 (1/4) 17 (11/16) 14 - 18 (10 - 13)

ø6.35 (1/4) 22 (7/8) 34 - 42 (25 - 30)

ø9.52 (3/8) 22 (7/8) 34 - 42 (25 - 30)

ø9.52 (3/8) 26 (1-1/4) 49 - 61 (35-44)

ø12.7 (1/2) 26 (1-1/4) 49 - 61 (35-44)

ø12.7 (1/2) 29 (1-1/8) 68 - 82 (49 - 59)

ø15.88 (5/8) 29 (1-1/8) 68 - 82 (49 - 59)

ø15.88 (5/8) 36 (1-7/16) 100 - 120 (71 - 87)

* 1 N·m

10 kgf·cm

A Liquid pipe

B Gas pipe

C Insulation

D Taping

Fig. 5-4

Fig. 5-5

Fig. 5-6

A Flare cutting dimensions

B Flare nut tightening torque

90° ± 0.5°

A Die

B Copper pipe

øA

R1/64” to R1/32”

45°± 2°

RG79D595H06_EN.indd 8 9/7/2016 9:49:56 AM

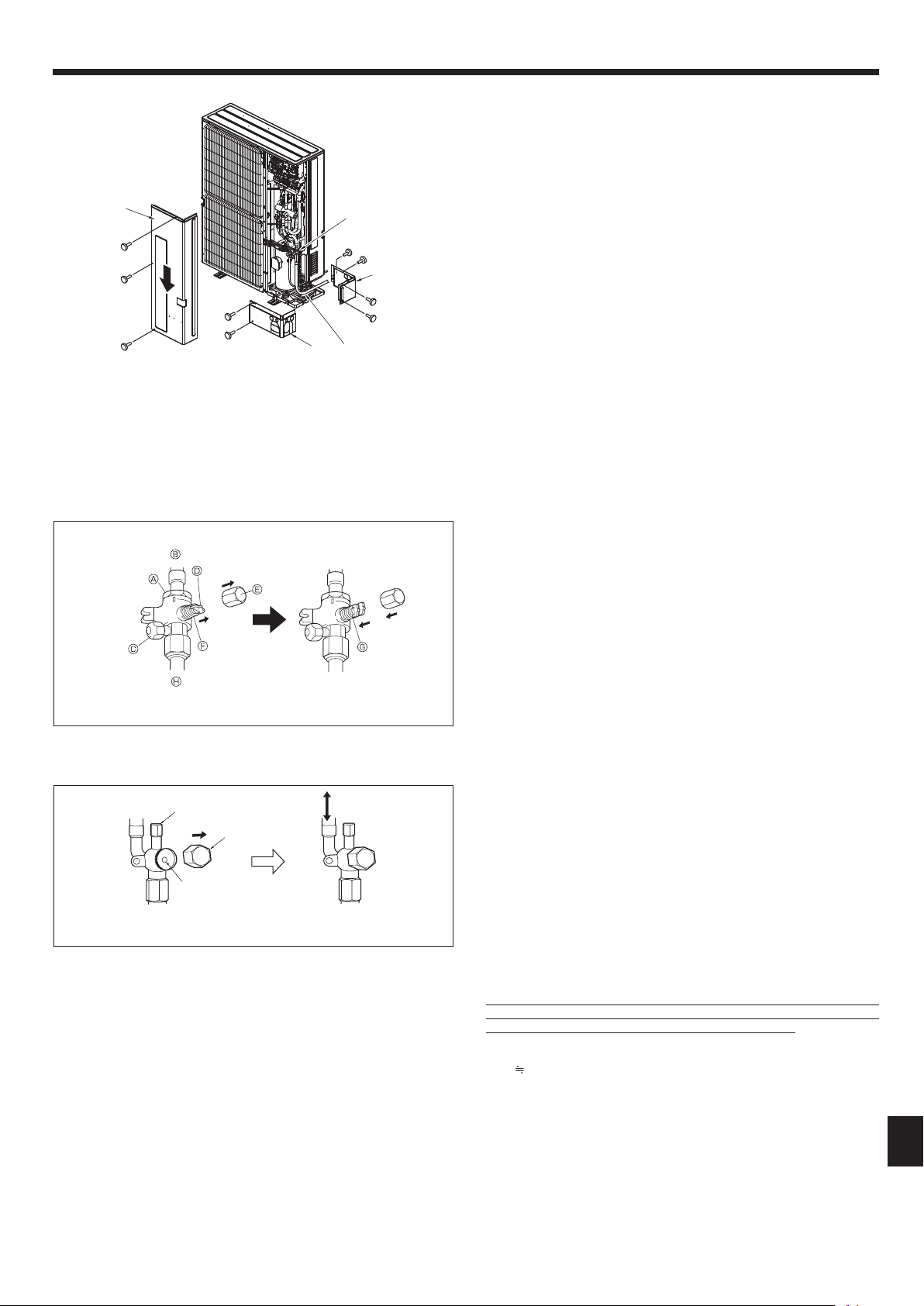

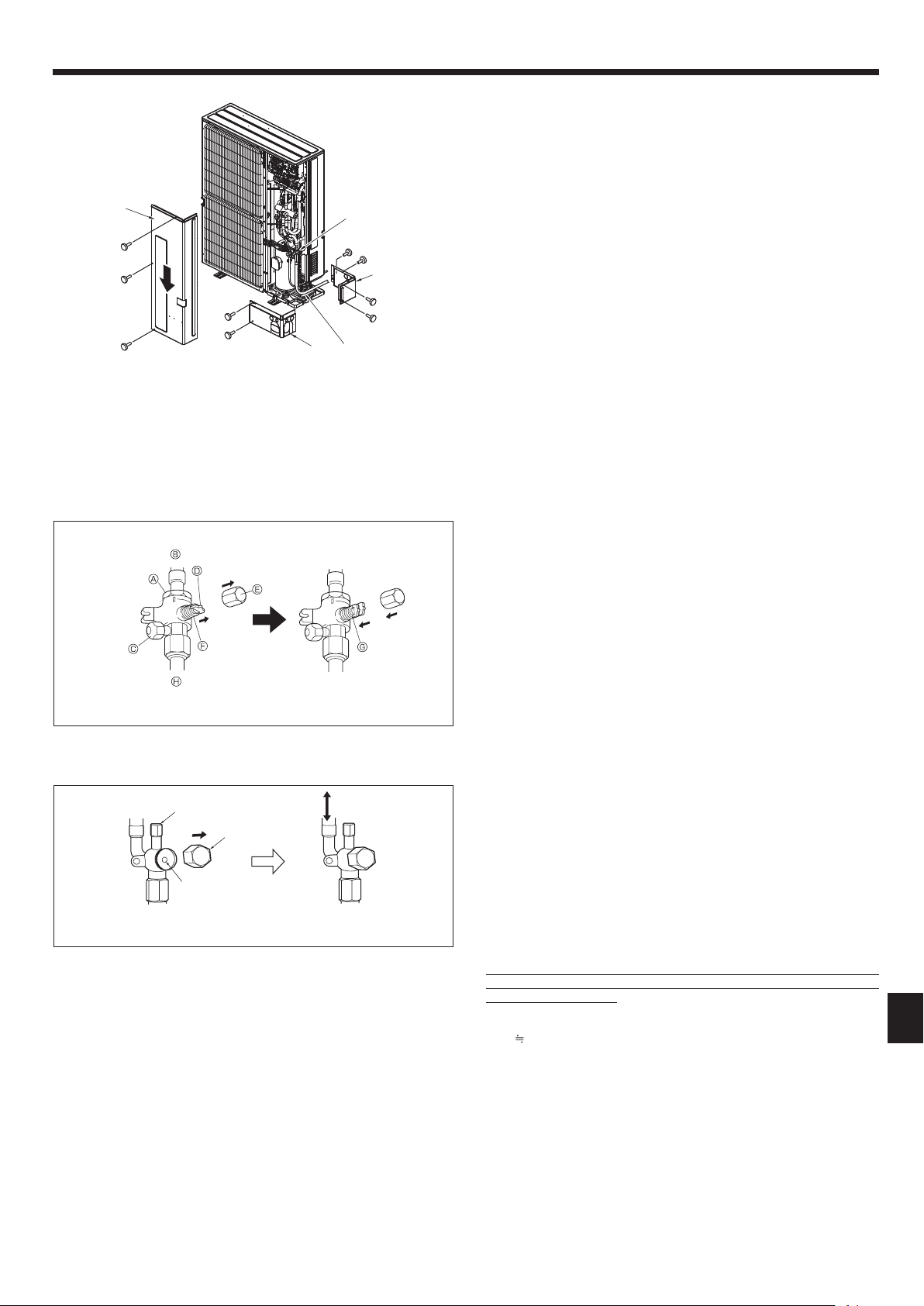

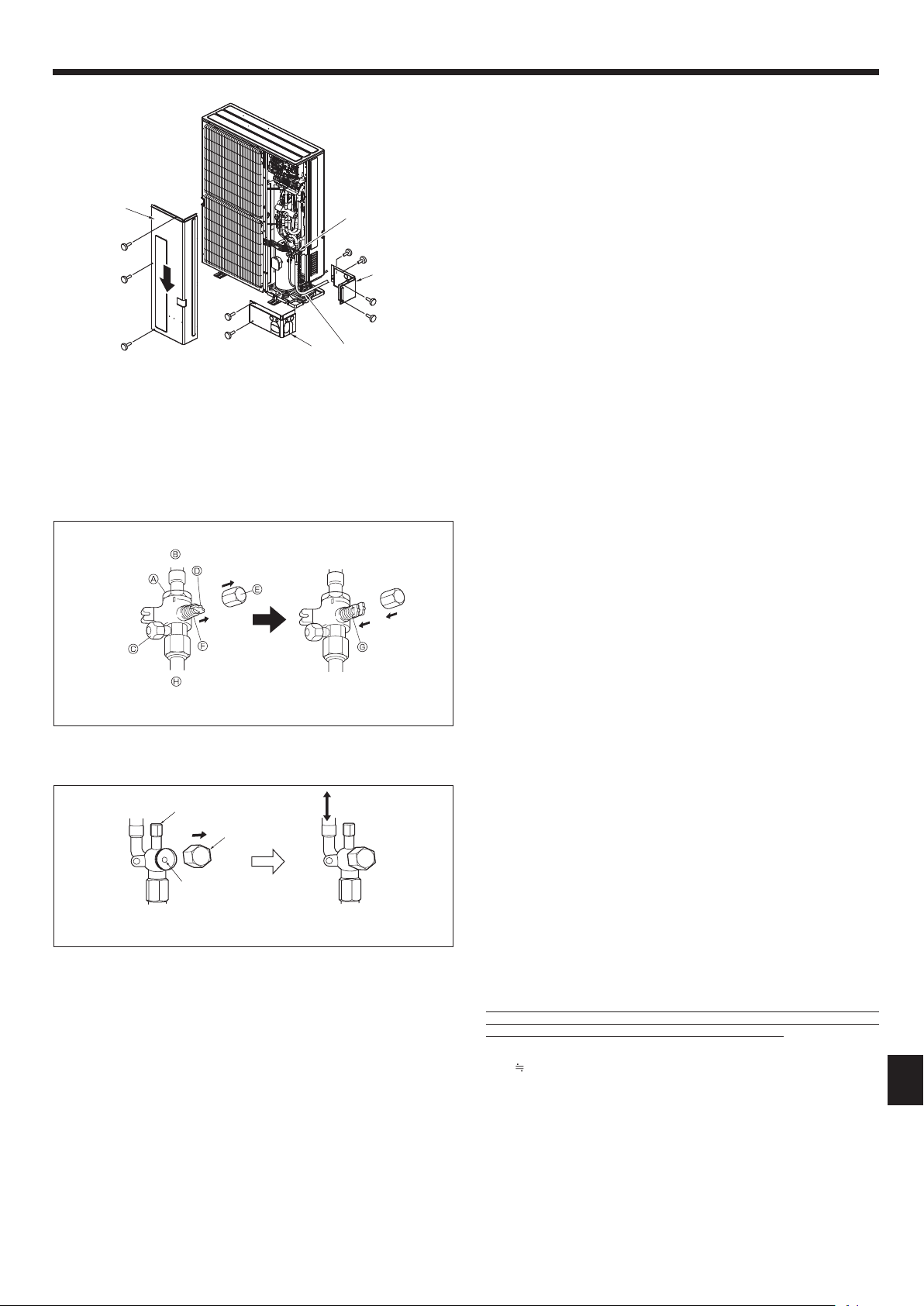

5.6. Refrigerant piping (Fig. 5-7)

Remove the service panel D (3 screws) and the front piping cover A (2 screws) and

rear piping cover B (4 screws).

1 Perform refrigerant piping connections for the indoor/outdoor unit when the

outdoor unit’s stop valve is completely closed.

2 Vacuum-purge air from the indoor unit and the connection piping.

Evacuation

Evacuate with the valve of the outdoor unit closed and evacuate both the connec-

tion piping and the indoor unit from the service port provided on the valve of the

outdoor unit using a vacuum pump. (Always evacuate from the service port of both

liquid pipe and gas pipe.) After the vacuum reaches 650 Pa [abs] [0.0943 psi/5

Torr], continue evacuation for at least one hour or more. Then, stop the vacuum

pump and leave it for 1 hour. Ensure the degree of vacuum has not increased. (If

the degree of vacuum increase is larger than 130 Pa [0.01886 PSIG/1.0 Torr],

water might have entered. Apply pressure to dry nitrogen gas up to 0.05 MPa

[7.25 PSIG] and vacuum again.) Finally, seal in with the liquid refrigerant through

the liquid pipe, and adjust the gas piping to obtain an appropriate amount of the

refrigerant during operation.

* Never perform air purging using refrigerant.

3 After connecting the refrigerant pipes, check the connected pipes and the

indoor unit for gas leaks. (Refer to 5.8. Refrigerant pipe airtight testing method)

4 Vacuumize the refrigerant lines through the service port of the liquid and gas

stop valves. And then open the stop valves completely (for both the liquid and

gas stop valves). This will completely connect the refrigerant lines of the indoor

and outdoor units.

• If the stop valves are left closed and the unit is operated, the compressor

and control valves will be damaged.

• Use a leak detector or soapy water to check for gas leaks at the pipe con-

nection sections of the outdoor unit.

• Do not use the refrigerant from the unit to purge air from the refrigerant

lines.

• After the valve work is completed, tighten the valve caps to the correct

torque: 20 to 25 N·m [14 to 18 ft·lbs] (200 to 250 kgf·cm).

Failure to replace and tighten the caps may result in refrigerant leakage. In

addition, do not damage the insides of the valve caps as they act as a seal

to prevent refrigerant leakage.

5 Use sealant to seal the ends of the thermal insulation around the pipe connec-

tion sections to prevent water from entering the thermal insulation.

Refrigerant pipes are protectively wrapped

• The pipes can be protectively wrapped up to a diameter of ø90 mm (3-9/16”) before

or after connecting the pipes. Cut out the knockout in the pipe cover following the

groove and wrap the pipes.

Pipe inlet gap

• Use putty or sealant to seal the pipe inlet around the pipes so that no gaps remain.

(If the gaps are not closed, noise may be emitted or water and dust will enter the

unit and breakdown may result.)

Note:

• Evacuate the system to 4,000 microns from both service valves. System

manifold gauges must not be used to measure vacuum. A micron gauge

must be used at all times.

Break the vacuum with Nitrogen (N2) into the discharge service valve to 0 PSIG.

• Evacuate the system to 1,500 microns from the suction service valve.

Break the vacuum with Nitrogen (N2) into the discharge service valve to 0 PSIG.

• Evacuate the system to 500 microns. System must hold the vacuum at 500

microns for a minimum of 1 hour.

• Conduct a rise test for a minimum of 30 minutes.

5.7. Caution for piping connection/valve operation

• Conduct piping connection and valve operation accurately by following the gure

below.

• Apply sealer along the insulator to prevent water entering the insulator covering

the refrigerant pipe joints.

• After evacuation and refrigerant charge, ensure that the handle is fully open. If

operating with the valve closed, abnormal pressure will be imparted to the high- or

low-pressure side of the refrigerant circuit, giving damage to the compressor, etc.

• Determine the amount of additional refrigerant charge (refer “5.3. Addition of refrig-

erant”), and charge refrigerant additionally through the service port after complet-

ing piping connection work.

• After completing work, tighten the service port (12 - 15 N·m) [9 - 11 ft·lbs] and cap

(20 - 25 N·m) [14 - 18 ft·lbs] securely to prevent gas leak.

*1 N·m

10 kgf·cm

Method of completely opening the stop valve

The stop valve opening method varies according to the outdoor unit model. Use the

appropriate method to open the stop valves.

(1) Gas side (Fig. 5-8)

1 Remove the cap, pull the handle toward you and rotate 1/4 turn in a counterclock-

wise direction to open.

2 Make sure that the stop valve is open completely, push in the handle and rotate

the cap back to its original position.

(2) Liquid side (Fig. 5-9)

1 Remove the cap and turn the valve rod counterclockwise as far as it will go with

the use of a 4 mm [3/16”] hexagonal wrench. Stop turning when it hits the stopper.

2 Make sure that the stop valve is open completely and rotate the cap back to its

original position.

5. Installing the refrigerant piping

Fig. 5-7

Fig. 5-8

Fig. 5-9

A Valve F Completely closed

B Unit side G Completely open

C Service port H Refrigerant piping side (On-site installation)

D Handle I Direction the refrigerant ows in

E Cap J Wrench hole

A Front piping cover

B Piping cover

C Stop valve

D Service panel

E Bend radius : 100 mm – 150 mm (3-15/16″ – 5-7/8″)

(1)

(2)

RG79D595H06_EN.indd 9 9/7/2016 9:49:58 AM

6. Drainage piping work

5. Installing the refrigerant piping

Precautions when using the charge valve (Fig. 5-11)

Do not tighten the service port too much when installing it, otherwise, the valve core

could be deformed and become loose, causing a gas leak.

After positioning section B in the desired direction, turn section A only and tighten it.

Do not further tighten sections A and B together after tightening section A.

Outdoor unit drainage pipe connection

When drain piping is necessary, use the drain socket or the drain pan (option).

Drain socket PAC-SG61DS-E

Drain pan PAC-SH97DP-E

7. Electrical work

* The figure to the left is an example only.

The stop valve shape, service port po-

sition, etc., may vary according to the

model.

* Turn section A only.

(Do not further tighten sections A and

B together.)

C Charge hose

D Service port

C D

E F

Fig. 5-11

5.8. Refrigerant pipe airtight testing method.

Airtight test (Fig. 5-10)

Airtight test should be made by pressurizing nitrogen gas. For the test method, refer

to the following gure.

(1) Connecting the testing tool. Make a test with the stop valve closed. Be also sure

to pressurize both liquid or high-pressure pipe and gas or low pressure pipe.

(2) Do not add pressure to the specied pressure all at once; add pressure little by

little.

1 Pressurize to 0.5 MPa [73 PSIG], wait 5 minutes, and make sure the pressure

does not decrease.

2 Pressurize to 1.5 MPa [218 PSIG], wait 5 minutes, and make sure the pressure

does not decrease.

3 Pressurize to 4.15 MPa [601 PSIG] and measure the surrounding temperature

and refrigerant pressure.

(3) If the specied pressure holds for about one day and does not decrease, the

pipes have passed the test and there are no leaks.

• If the surrounding temperature changes by 1°C [1.8°F], the pressure will change

by about 0.01 MPa [1.5 PSIG]. Make the necessary corrections.

(4) If the pressure decreases in steps (2) or (3), there is a gas leak. Look for the

source of the gas leak.

A Nitrogen gas F Outdoor unit

B System analyzer G Stop valve

C Lo-knob H Liquid pipe or high-pressure pipe

D Hi-knob I Gas pipe or low-pressure pipe

E To branch box K Service port

Warning:

• When installing the unit, securely connect the refrigerant pipes before

starting the compressor.

Fig. 5-10

7.1. Caution

1 Follow ordinance of your governmental organization for technical standard

related to electrical equipment, wiring regulations and guidance of each electric

power company.

2 Wiring for control (hereinafter referred to as transmission line) shall be (5 cm

[2 inch] or more) apart from power source wiring so that it is not inuenced by

electric noise from power source wiring. (Do not insert transmission line and

power source wire in the same conduit.)

3 Be sure to provide designated grounding work to outdoor unit.

4 Give some allowance to wiring for electrical part box of indoor and outdoor

units, because the box is sometimes removed at the time of service work.

5 Never connect the main power source to terminal block of transmission line. If

connected, electrical parts will be burnt out.

6 Use 2-core shield cable for transmission line. If transmission lines of different

systems are wired with the same multiplecore cable, the resultant poor trans-

mitting and receiving will cause erroneous operations.

7 Only the transmission line specied should be connected to the terminal block

for outdoor unit transmission.

(Transmission line to be connected with indoor unit : Terminal block TB3 for

transmission line, Other : Terminal block TB7 for centralized control)

Erroneous connection does not allow the system to operate.

8 In case to connect with the upper class controller or to conduct group operation

in different refrigerant systems, the control line for transmission is required

between the outdoor units each other.

Connect this control line between the terminal blocks for centralized control.

(2-wire line with no polarity)

When conducting group operation in different refrigerant systems without con-

necting to the upper class controller, replace the insertion of the short circuit

connector from CN41 of one outdoor unit to CN40.

9 Before turning outdoor unit on, be sure to turn the indoor units and the branch

boxes.

RG79D595H06_EN.indd 10 9/7/2016 9:49:58 AM

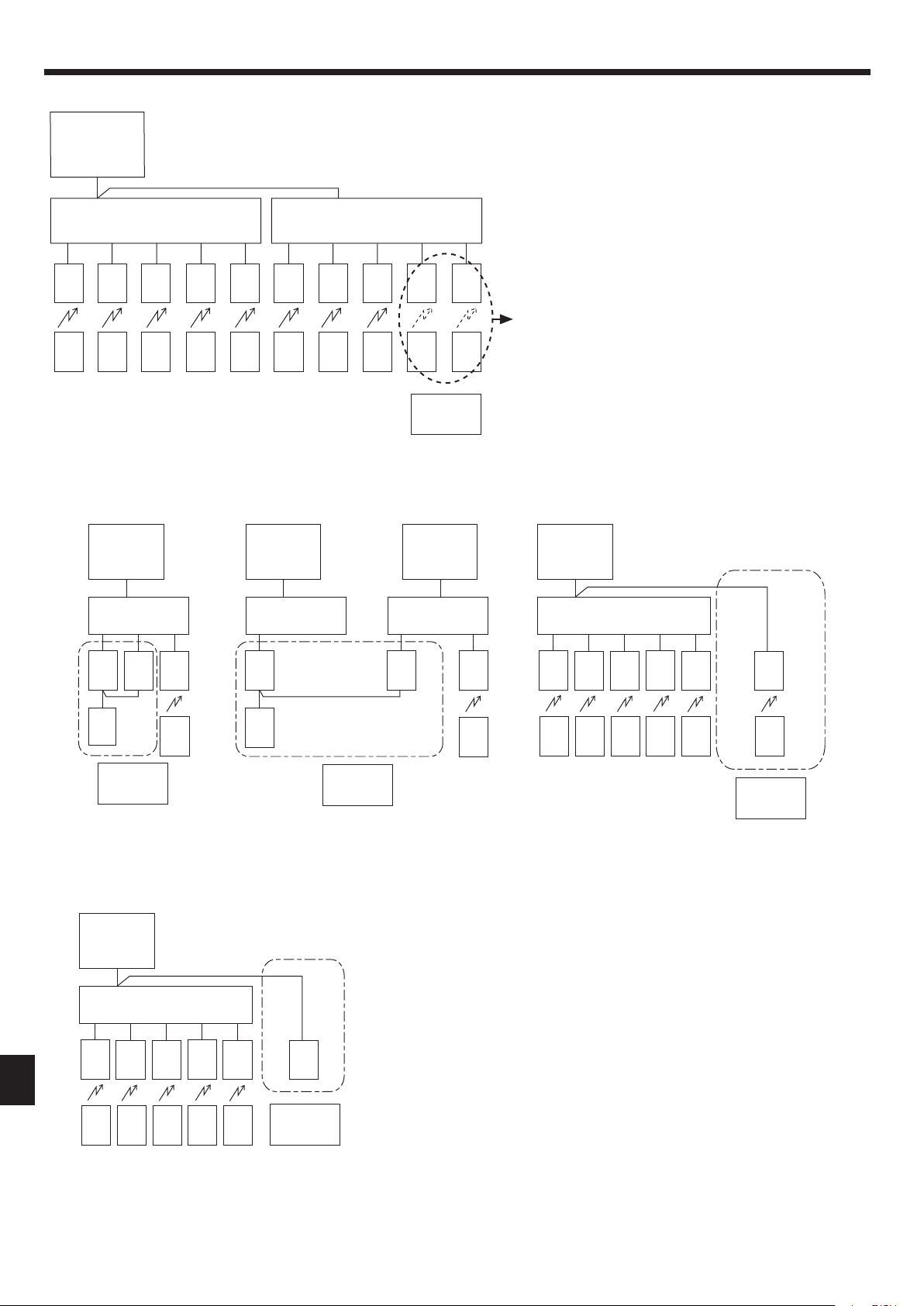

BC BC

MA-RC

A-IC

Note:

The indoor units can be connected

to any of the 5 connectors (5-branch

type) or 3 connectors (3-branch type)

of the branch box.

A-IC A-IC A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

BC BC

MA-RC

A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC

B C A

E A

7. Electrical work

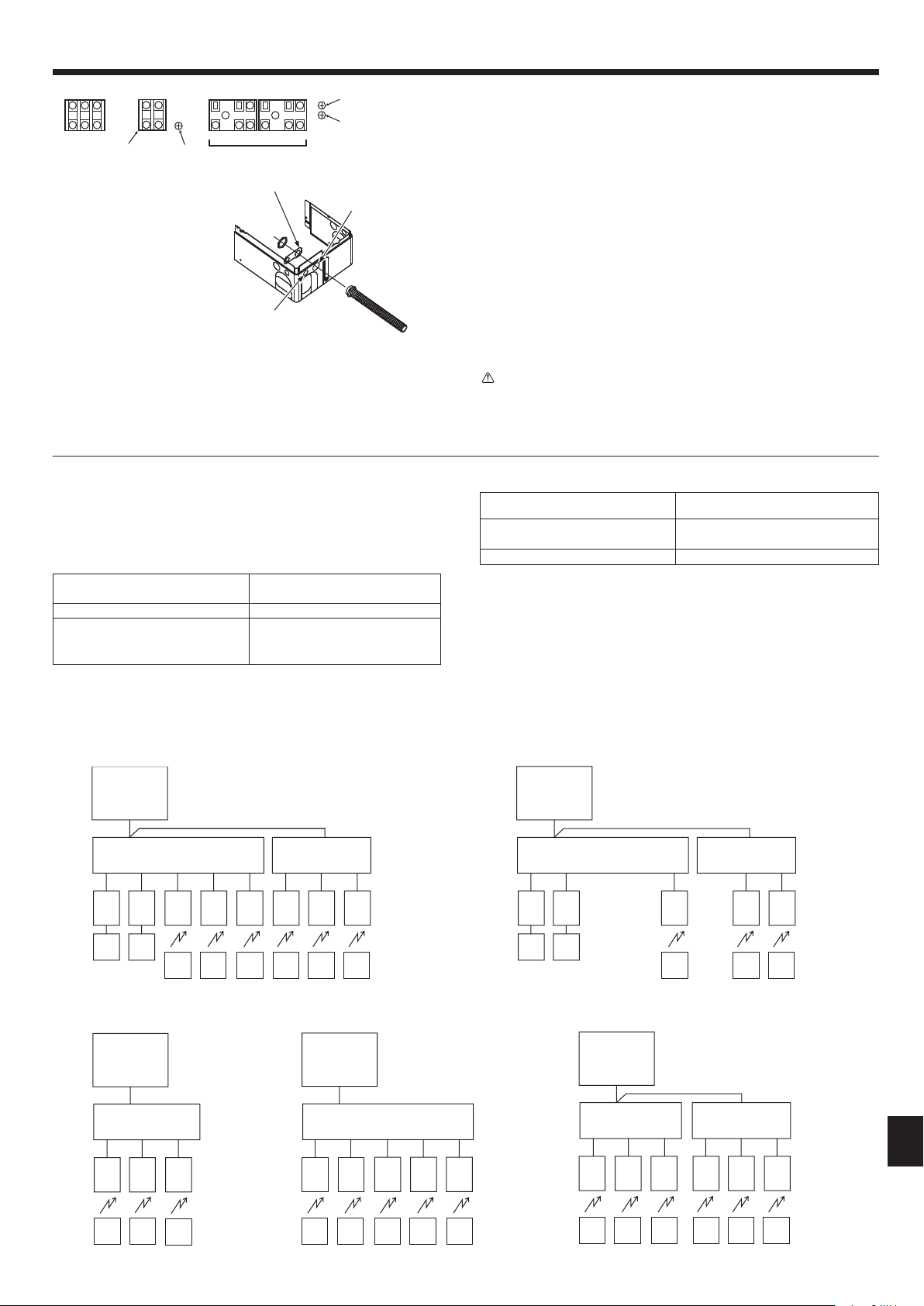

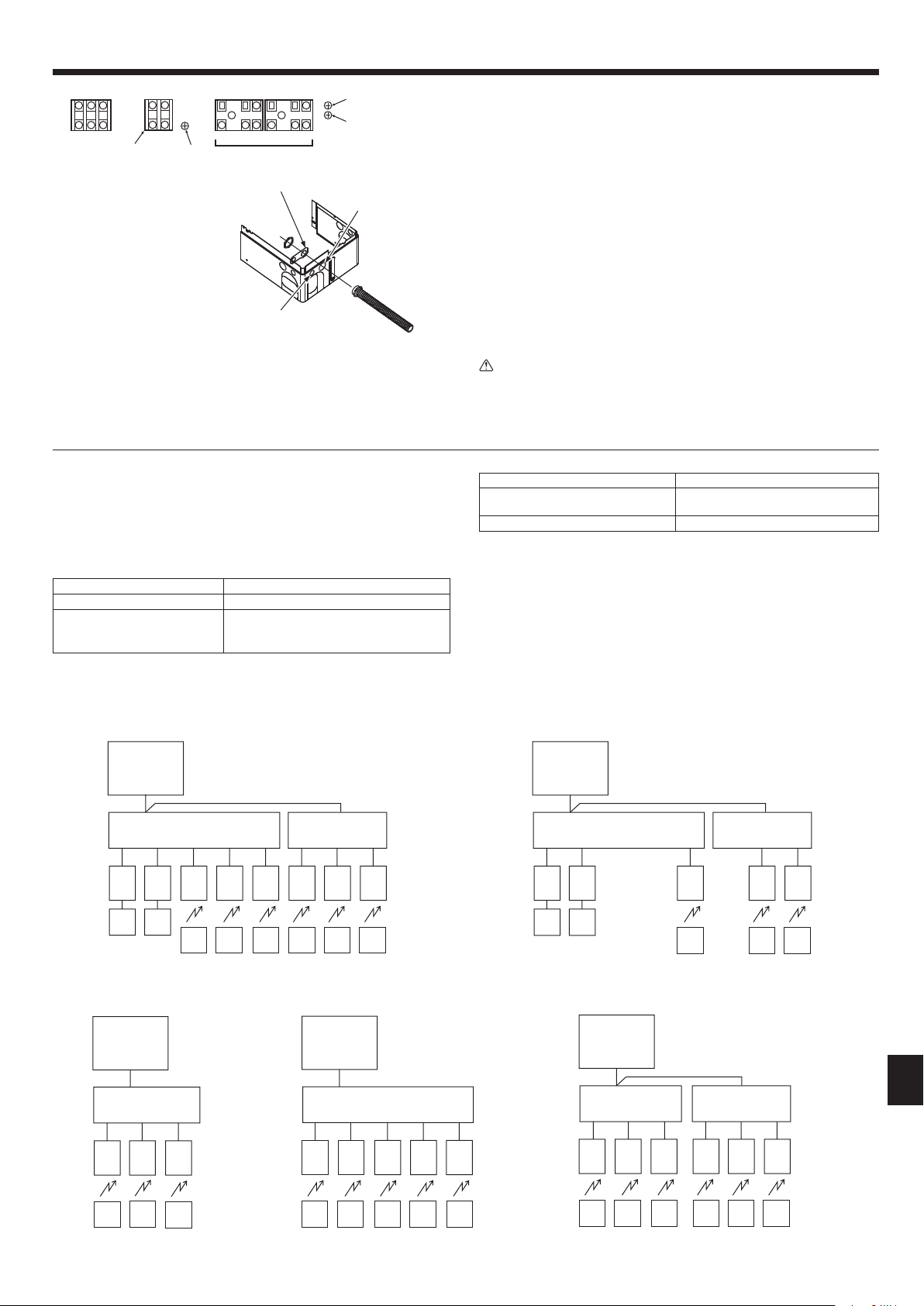

7.3. Wiring transmission cables

1 Types of control cables

1. Wiring transmission cables

• Types of transmission cables: Shielding wire CVVS or CPEVS or MVVS

• Cable diameter: More than 1.25 mm² [AWG 16]

• Maximum wiring length: Within 200 m [656 ft]

2. M-NET Remote control cables

Kind of remote control cable Shielding wire (2-core) CVVS, CPEVS or MVVS.

Cable diameter 0.5 to 1.25 mm

[AWG 20 to AWG 16]*

Remarks

When 10 m

[32 ft] is exceeded, use cable with

the same specications as transmission line

wiring.

* Connected with simple remote controller.

TB3TB1 TB7

B1 B2

TB1B

A : Power source

B : Power supply for branch box

C : Screw on the electrical component box

D : Transmission line

7.2. Control box and connecting position of wiring

(Fig. 7-1)

1. Connect the branch box transmission line to transmission terminal block (TB3),

or connect the wiring between outdoor units or the wiring with the centralized

control system to the centralized control terminal block (TB7).

When using shielded wiring, connect shield ground of the branch box transmis-

sion line to the screw (E or F) and connect shield ground of the line between

outdoor units and the central control system transmission line to the shield (S)

terminal of the centralized control terminal block (TB7) shield (S) terminal. In

addition, in the case of outdoor units whose power supply connector CN41 has

been replaced by CN40, the shield terminal (S) of terminal block (TB7) of the

centralized control system should also be connected to the screw (E or F) using

attached lead wire.

2. Conduit mounting plates (ø27) are being provided. Pass the power supply and

transmission wires through the appropriate knock-out holes, then remove the

knock-out piece from the bottom of the terminal box and connect the wires.

3. Fix power source wiring to terminal box by using buffer bushing for tensile force

(PG connection or the like).

4. The terminal bed (TB1B) is for supplying power to the branch box (220

~ 240 V.

max 6A).

Caution:

Never connect the transmission line for the branch box or the central control

system transmission line to this terminal bed (TB1B). If the transmission

lines are connected, the indoor unit terminal block, branch box terminal

block or centralized control terminal block could be damaged.

Fig. 7-1

E : Screw on the electrical component box

F : Screw on the electrical component box

CONDUIT PLATE:

accessory

ø24 knock-out hole

(For transmission wires)

ø37 knock-out hole

(For power supply wires)

3. MA Remote control cables

Kind of remote control cable Sheathed 2-core cable (unshielded) CVV

Cable diameter

0.3 to 1.25 mm² [AWG 22 to AWG 16] (0.75 to

1.25 mm² [AWG 18 to AWG 16])*

Remarks Within 200 m [656 ft]

* Connected with simple remote controller.

[2] Standard systems

2-1. Only 3-branch type 2-2. Only 5-branch type 2-3. 2-branch boxes (3-branch type)

A-IC A-IC A-IC

WL-RC

A-IC A-IC A-IC

WL-RC WL-RC WL-RC

A-IC A-IC

WL-RC WL-RC

BC BC

A-IC A-IC A-IC A-IC A-IC A-IC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

B C

(3-branch type)

(5-branch type)

(3-branch type) (3-branch type)

(5-branch type)

(3-branch type)

(5-branch type)

(3-branch type)

2 Wiring examples

[1] Basic systems

OC: Outdoor unit

BC: Branch box

A-IC: A-Control indoor unit (M, P, S series indoor unit)

MA-RC: MA remote controller

WL-RC: Wireless remote controller

RG79D595H06_EN.indd 11 9/7/2016 9:49:58 AM

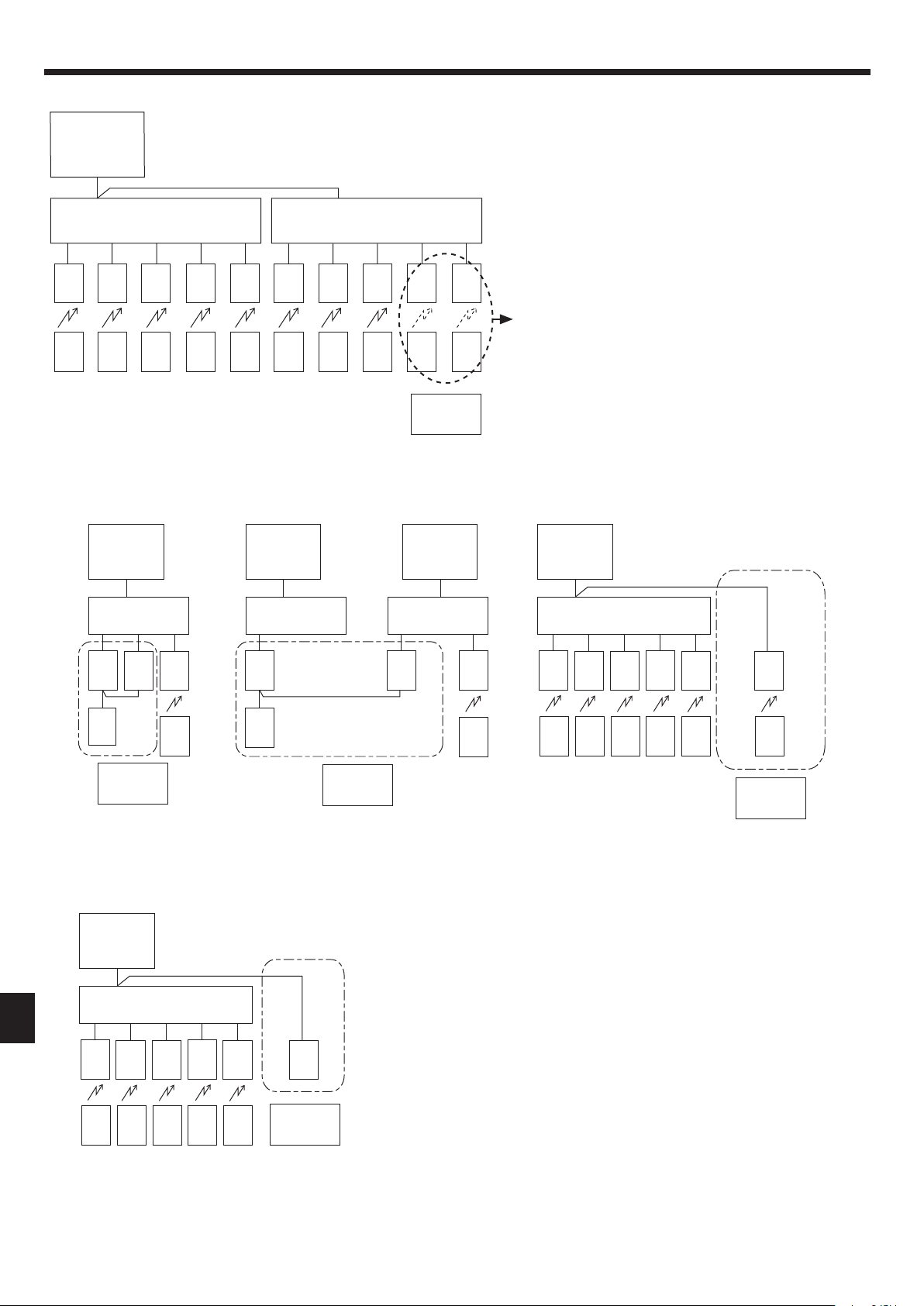

7. Electrical work

A-IC

A-IC A-IC

WL-RC

M-IC

WL-RC

A-IC

WL-RC

B C D

(5-branch type)

3-3. Connection of indoor units of CITY

MULTI series.

ABCDE

A-IC A-IC A-IC A-ICA-IC A-IC A-IC A-IC A-ICA-IC

WL-RC WL-RC WL-RC WL-RCWL-RC WL-RC WL-RC WL-RC WL-RCWL-RC

2-4. 2 branch boxes (5-branch type, maximum 8 indoor units)

1. Up to 2 branch boxes can be connected to a single outdoor unit.

2. Up to 8 indoor units can be connected to the system.

[3] Incorrect systems

COCO

A B C

A-IC

WL-RC

MA-RC

3-1. Group operation by single

remote controller

3-2. Group operation between different

refrigerant systems

3-1. Plural indoor units cannot be operated by a single remote controller.

3-2. Different refrigerant systems cannot be connected together.

3-3. Indoor units of CITY MULTI series cannot be connected to the branch boxes or

outdoor unit.

3-4. M-NET Remote controller cannot be connected to this system.

(5-branch type) (5-branch type)

(3-branch type) (3-branch type)

A-IC

A-IC A-IC

WL-RC

ME-RC

A-IC

WL-RC

B C D

3-4. Connection of M-NET Remote controller

(5-branch type)

* CITY

MULTI

OC: Outdoor unit

BC: Branch box

A-IC: A-Control indoor unit (M, P, S series indoor unit)

M-IC: M-NET Control indoor unit (City Multi indoor unit)

MA-RC: MA remote controller

ME-RC: ME remote controller

WL-RC: Wireless remote controller

A B C

MA-RC

A-IC

A-IC A-IC

WL-RC

(3-branch type)

RG79D595H06_EN.indd 12 9/7/2016 9:49:59 AM

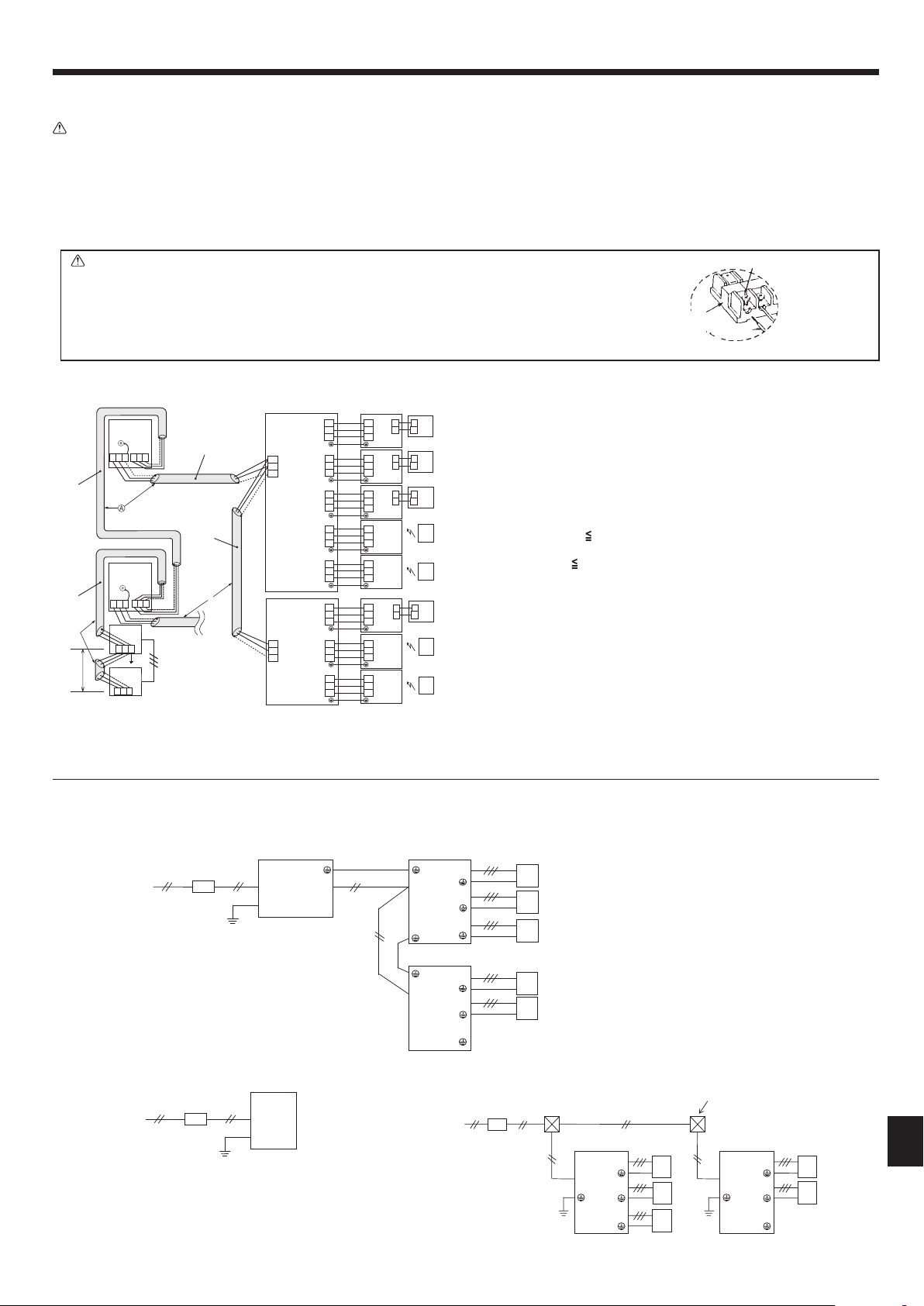

7. Electrical work

7.5. Wiring of main power supply and equipment capacity

Schematic Drawing of Wiring (Example) (Fig. 7-3)

A Switch (Breakers for Wiring and Current Leakage)

B Outdoor Unit

C Branch Box

D A-Control indoor unit (M, P, S, series indoor unit)

E Pull Box

Fig. 7-3

TB7

TB3

(51)

TB7

(53)

DC24V

Power Supply

Unit

System

controller

M1 M2

TB3

M1 M2

TB3A

A-IC

(01)

A-IC

(02)

A-IC

(03)

A-IC

(04)

A-IC

MA-RC

WL-RC

(05)

A-IC

(06)

A-IC

(07)

A-IC

(08)

TB5/TB15

TB3B

TB3C

TB3D

TB3E

TB3A

TB3B

TB3C

TB5

(01)

(06)

Branch Box

WL-RC

MA-RC

WL-RC

Fig. 7-2

L1/L2

S1/S2/S3

L1/L2

S1/S2/S3

B1/B2

S1/S2/S3

L1/L2

S1/S2/S3

L1/L2

208/230 VAC, 60 Hz

L1/L2

208/230 VAC, 60 Hz

IMPORTANT

Make sure that the current leakage breaker is one compatible with higher

harmonics.

Always use a current leakage breaker that is compatible with higher harmon-

ics as this unit is equipped with an inverter.

The use of an inadequate breaker can cause the incorrect operation of inverter.

Longest length via outdoor units:

+ L

500 m (1640 ft.) (1.25 mm

[AWG 16] or more)

Longest transmission cable length

+ L

, L

+ L

, L

200 m (656 ft.) (1.25 mm

[AWG 16] or more)

A : Shielded wire

( ) : Address example

7.4. Branch box/outdoor wire connection and outdoor power supply cord connection (Fig. 7-2)

Warning:

• Be sure to attach the terminal block covers/panel of the outdoor unit securely. If it is not attached correctly, it could result in a re or an electric shock due to

dust, water, etc.

• Be sure to connect the power supply cords and the connecting wires for the indoor units, outdoor units, and branch boxes directly to the units (no intermediate

connections).

Intermediate connections can lead to communication errors if water enters the cords or wires and causes insufcient insulation to ground or a poor electrical

contact at the intermediate connection point.

(If an intermediate connection is necessary, be sure to take measures to prevent water from entering the cords and wires.)

Caution:

• Be careful not to make mis-wiring.

• Firmly tighten the terminal screws to prevent them from loosening.

• After tightening, pull the wires lightly to conrm that they not move.

• If the connecting wire is incorrectly connected to the terminal block, the unit does not operate normally.

• Connect wire from the branch box correctly to the terminal block.

• For future servicing, give extra length to connecting wire.

Terminal

block

Loosen terminal screw.

Lead wire

Connection details

RG79D595H06_EN.indd 13 9/7/2016 9:49:59 AM

Warning:

• Please turn off the main power supply when servicing. And do not touch the B1, B2

terminals when the power is energized. If isolator should be used between outdoor

unit and branch box/indoor unit and branch box, please use 3-pole type or 2-pole type.

(Please refer to gure below.)

• Turn on the main power when the ambient temperature is -20°C (-4°F) or higher.

• Under conditions of -20°C (-4°F), it needs at least 4hr stand by before the units

operate in order to warm the electrical parts.

Caution:

After using the isolator, be sure to turn off and on the main power supply to reset the system. Otherwise, the outdoor unit may not be able to detect the branch

box(es) or indoor units.

Be sure to connect the outdoor-branch box/indoor-branch box connecting cables directly to the units (no intermediate connections).

Intermediate connections can lead to communication errors if water enters the cables and causes insufcient insulation to ground or a poor electrical contact at the intermediate connection point.

(If an intermediate connection is necessary, be sure to take measures to prevent water from entering the cables.)

Never splice the power cable or the indoor-outdoor-branch box connection cable, otherwise it may result in a smoke, a re or communication failure.

Outdoor unit

2 poles isolator (Switch)

Branch box

7. Electrical work

Indoor unit V1 V2

Type 1 PEAD-A·AA, MVZ-A·AA 26.9

2.4

Type 2 PLA-A·BA, PLA-A·EA7, SEZ-KD·NA 19.8

Type 3 MFZ-KA·NA 16.2

Type 4 MSZ-FE·NA 9.9

Type 5 MFZ-KJ·NA, MSZ-GL·NA 7.4

Type 6 MSZ-FH·NA, MSZ-FH·NA2, MSZ-EF·NAW(B)(S)-U1, MSZ-GE·NA 6.8

Type 7 SLZ-KA·NA 3.5

Type 8 Branch box (PAC-MK·BC(B)) 5.1 3.0

C : Multiple of tripping current at tripping time 0.01 s

Please pick up "C" from the tripping characteristic of the breaker.

* Condition Branch Box × 2 + SEZ-KD∙NA × 5, C = 8 (refer to right sample chart)

F2 = 5.1 × 2/8 + 19.8 × 5/8

= 13.65

*3 Current sensitivity is calculated using the following formula.

G1 = V2 × Quantity of Type 1 + V2 × Quantity of Type 2 + · · · + V2 × Quantity of Type 8 + V3 (Wire length [kW])

G1 Current sensitivity

30 or less 30 mA 0.1 sec or less

100 or less 100 mA 0.1 sec or less

Wire thickness V3

1.5 mm

2.5 mm

4.0 mm

6000

600

1 2 3 4 6 8

10 20

SAMPLE

Sample chart

Rated Tripping current (x)

Tripping Time [s]

0.1

0.01

Thickness of Wire for Main Power Supply and On/Off Capacities

Model

Power Supply

Minimum Wire Thickness

(mm

[AWG])

Breaker for

Wiring*1

Breaker for Current

Leakage

Minimum cir-

cuit ampacity

Maximum rating of

over current protec-

tor device

Main Cable*2 Ground

Outdoor Unit

4C36/5C52/

8C48NAHZ

208/230 VAC, 60Hz

13.3 [AWG6] 13.3 [AWG6] 50 A

50 A 30 mA 0.1 sec.

or less

42 A 52 A

8C48NA 8.4 [AWG8] 8.4 [AWG8] 40 A

40 A 30 mA 0.1 sec.

or less

37 A 52 A

Indoor Unit 208/230 VAC, 60Hz Refer to installation manual of indoor unit.

*1. Be sure to ground the unit correctly. If required, take measures against leakage.

*2. Use copper supply wires. Use the electric wires over the rating voltage 300 V.

Total operating current of the indoor unit

Minimum wire thickness (mm

/AWG)

Ground-fault interruper *1

Local switch (A)

Breaker for wiring

(NFB)

Main Cable Branch Ground Capacity Fuse

F0 = 15A or less *2 2.1/14 2.1/14 2.1/14 15 A current sensitivity *3 15 15 15

F0 = 20A or less *2 3.3/12 3.3/12 3.3/12 20 A current sensitivity *3 20 20 20

F0 = 30A or less *2 5.5/10 5.5/10 5.3/10 30 A current sensitivity *3 30 30 30

Apply to IEC61000-3-3 about max. permissive system impedance.

*1 The Ground-fault interrupter should support inverter circuit.

The Ground-fault interrupter should combine using of local switch or wiring breaker.

*2 Please take the larger of F1 or F2 as the value for F0.

F1 = Total operating maximum current of the indoor units × 1.2

F2 = {V1 × (Quantity of Type 1)/C} + {V1 × (Quantity of Type 2)/C} + · · · + {V1 × (Quantity of Type 8)/C}

1. Use a separate power supply for the outdoor unit and indoor unit.

2. Bear in mind ambient conditions (ambient temperature,direct sunlight, rain water,etc.) when proceeding with the wiring and connections.

3. The wire size is the minimum value for metal conduit wiring. The power cord size should be 1 rank thicker consideration of voltage drops.

Make sure the power-supply voltage does not drop more than 10%.

4. Specic wiring requirements should adhere to the wiring regulations of the region.

5. Power supply cords of parts of appliances for outdoor use shall not be lighter than polychloroprene sheathed exible cord (design 60245 IEC57). For exam-

ple, use wiring such as YZW.

6. Install an earth longer than other cables.

RG79D595H06_EN.indd 14 9/7/2016 9:49:59 AM

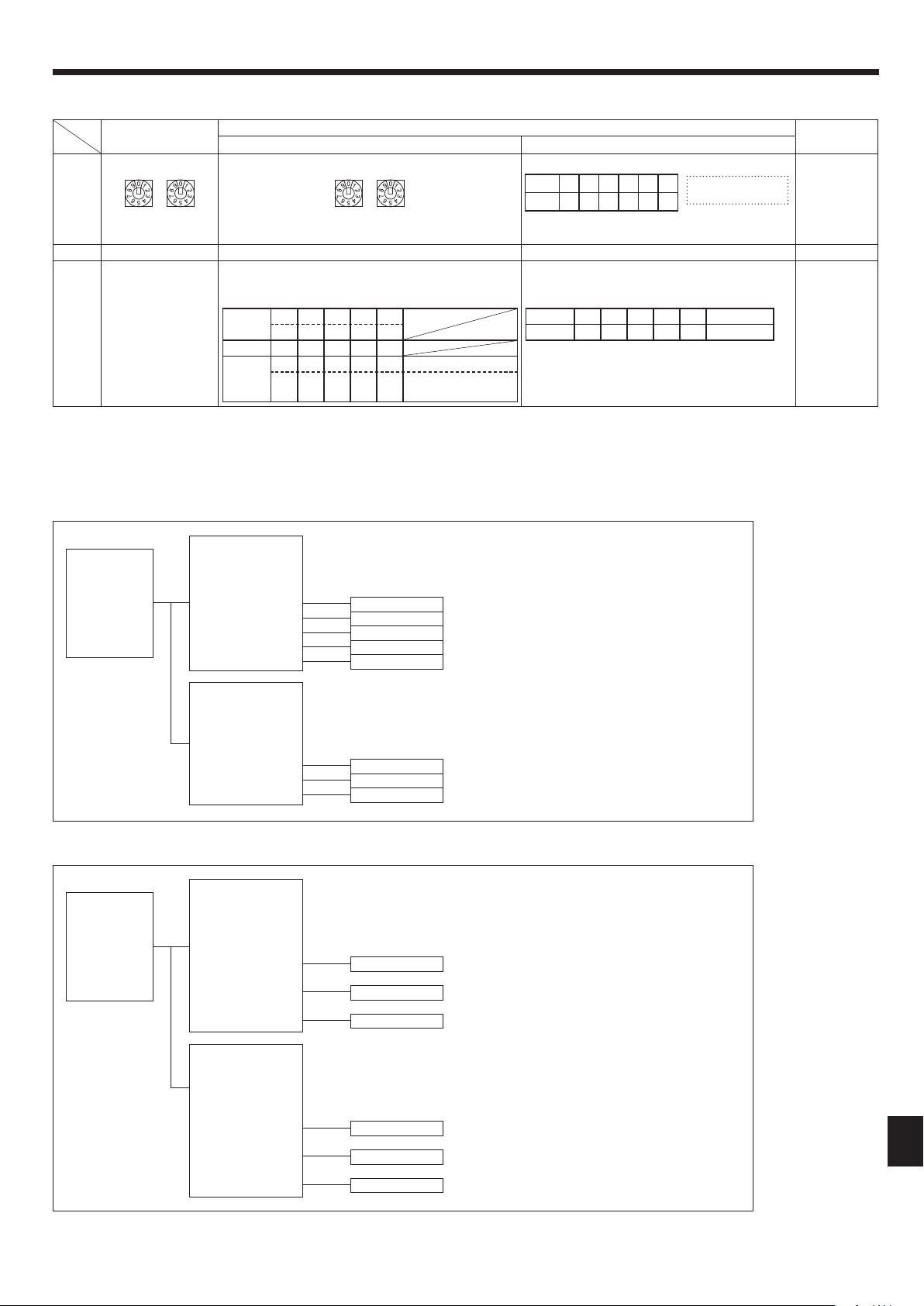

7. Electrical work

7.6. Address setting

Switch address setting

Unit

Address

Outdoor

Branch Box

Indoor

Address Connection Setting

Switch

Port A B C D E

–

OFF 1 2 3 4 5 6

ON: Indoor connect

OFF: No connection

None

SWU2 SWU1 SW12 SW11 SW1 *SW1-6 not use

range 51 - 100 1 - 50 – –

setting Branch address + 50

• According to the set address (for example, 01), the ad-

dresses for the connected indoor units are set sequentially

(for example, 02, 03, 04, and 05).

• Specify whether indoor units are connected to each

port (A, B, C, D, and E).

There are no ad-

dress settings for

the indoor units.

SW1 1 2 3 4 5

ON ON ON ON ON

Port A B C D E

Address 01 (SW11, 12)

02 03 04 05 (sequential numbers)

SW1 1 2 3 4 5 (6)

Port A B C D E (not use)

Indoor units are connected ON

Indoor units are not connected OFF

Note: 1. Branch box address

When setting the address, use a number within the range 1–50.

Ex. The set address is (47) and there are 5 indoor units (A, B, C, D, and E).

If A: (47), B: (48), C: (49), D: (50), and E: (51), E is incorrect because it exceeds 50.

Ex1. Outdoor + Branch <1> (Indoor A, B, C, D, E) + Branch <2> (Indoor A, B, C)

Outdoor

address

(51) *1

*1 Outdoor address

Branch Box <1> start address + 50 = 01 + 50 = 51

*2 Branch Box <1>

A-port address = Start address = 01

B-port address = Start address + 1 = 02

C-port address = Start address + 2 = 03

D-port address = Start address + 3 = 04

E-port address = Start address + 4 = 05

*3 Branch-Box <2>

Branch Box <2> start address

= Branch Box <1> oldest start address + 1

= 05 + 1 = 06

A-port address = Start address = 06

B-port address = Start address + 1 = 07

C-port address = Start address + 2 = 08

Ex2. Outdoor + Branch <1> (Indoor A, C, E) + Branch <2> (Indoor A, C, E)

Outdoor

address

(51) *1

*1 Outdoor address

Branch Box <1> start address + 50 = 01 + 50 = 51

*2 Branch-Box <1>

A-port address = Start address = 01

B-port address no connection

C-port address = Start address + 1 = 02

D-port address no connection

E-port address = Start address + 2 = 03

*3 Branch-Box <2>

Branch Box <2> start address

= Branch Box <1> oldest start address + 1

= 03 + 1 = 04

A-port address = Start address = 04

B-port address no connection

C-port address = Start address + 1 = 05

D-port address no connection

E-port address = Start address + 2 = 06

Indoor

(01) = A-port

(02) = B-port

(03) = C-port

(04) = D-port

(05) = E-port

(06) = A-port

(07) = B-port

(08) = C-port

(01) = A-port

non B-port

(02) = C-port

non D-port

(03) = E-port

(04) = A-port

non B-port

(05) = C-port

non D-port

(06) = E-port

Branch-Box <1>

address (01) *2

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Branch-Box <2>

address (04) *3

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Branch-Box <2>

address (06) *3

SW1 1, 2, 3 ON

SW1 4, 5 OFF

Branch-Box <1>

address (01) *2

SW1 1, 2, 3, 4, 5 ON

RG79D595H06_EN.indd 15 9/7/2016 9:49:59 AM

8. Test run

8.2. Test run

8.2.1. Using remote controller

Refer to the indoor unit installation manual.

• Be sure to perform the test run for each indoor unit. Make sure each indoor

unit operates properly following the installation manual attached to the unit.

• If you perform the test run for all indoor units at once, you cannot detect any

erroneous connection, if any, of the refrigerant pipes and the connecting

wires.

* The compressor operation is not available for 3 minutes at least after the

power is supplied.

• The compressor can emit noise just after turn on the power supply or in case

of low outside air temperature.

About the restart protective mechanism

Once the compressor stops, the restart preventive device operates so the compressor

will not operate for 3 minutes to protect the air conditioner.

8.2.2. Using SW3 in outdoor unit

Note:

In case of the test run from outdoor unit, all indoor units operate. Therefore,

you can not detect any erroneous connection of refrigerant pipes and the

connecting wires. If it aims at detection of any erroneous connection, be

sure to carry out the test run from remote controller with reference to “8.2.1.

Using remote controller”.

SW3-1 ON

Cooling operation

SW3-2 OFF

SW3-1 ON

Heating operation

SW3-2 ON

* After performing the test run, set SW3-1 to OFF.

• A few seconds after the compressor starts, a clanging noise may be heard from

the inside of the outdoor unit. The noise is coming from the check valve due to

the small difference in pressure in the pipes. The unit is not faulty.

The test run operation mode cannot be changed by DIP switch SW3-2 during

the test run. (To change the test run operation mode during the test run, stop

the test run by DIP switch SW3-1. After changing the test run operation mode,

resume the test run by switch SW3-1.)

8.1. Before test run

► After completing installation and the wiring and piping of the indoor and

outdoor units, check for refrigerant leakage, looseness in the power sup-

ply or control wiring, wrong polarity, and no disconnection of one phase

in the supply.

► Use a 500-volt M-ohm tester to check that the resistance between the

power supply terminals and ground is at least 1 MΩ.

► Do not carry out this test on the control wiring (low voltage circuit) termi-

nals.

Warning:

Do not use the air conditioner if the insulation resistance is less than 1 MΩ.

Insulation resistance

After installation or after the power source to the unit has been cut for an extended

period, the insulation resistance will drop below 1 MΩ due to refrigerant accumulat-

ing in the compressor. This is not a malfunction. Perform the following procedures.

1. Remove the wires from the compressor and measure the insulation resistance

of the compressor.

2. If the insulation resistance is below 1 MΩ, the compressor is faulty or the resist-

ance dropped due the accumulation of refrigerant in the compressor.

3. After connecting the wires to the compressor, the compressor will start to warm

up after power is supplied. After supplying power for the times indicated below,

measure the insulation resistance again.

• The insulation resistance drops due to accumulation of refrigerant in the

compressor. The resistance will rise above 1 MΩ after the compressor is

warmed up for four hours.

(The time necessary to warm up the compressor varies according to atmos-

pheric conditions and refrigerant accumulation.)

• To operate the compressor with refrigerant accumulated in the compressor,

the compressor must be warmed up at least 12 hours to prevent breakdown.

4. If the insulation resistance rises above 1 MΩ, the compressor is not faulty.

Caution:

• The compressor will not operate unless the power supply phase connec-

tion is correct.

• Turn on the power at least 12 hours before starting operation.

- Starting operation immediately after turning on the main power switch can result

in severe damage to internal parts. Keep the power switch turned on during the

operational season.

► The followings must be checked as well.

• The outdoor unit is not faulty. LED on the control board of the outdoor unit ash

when the outdoor unit is faulty.

• Both the gas and liquid stop valves are completely open.

8.3. Refrigerant collecting (Pump down)

Perform the following procedures to collect the refrigerant when moving the

indoor unit or the outdoor unit.

1 Turn off the circuit breaker.

2 Connect the low pressure side of the gauge manifold to the service port of the

gas side stop valve.

3 Close the liquid stop valve.

4 Supply power (circuit breaker).

* Start-up of the indoor-outdoor communication takes about 3 minutes after the

power (circuit breaker) is turned on. Start the pump-down operation 3 to 4

minutes after the power (circuit breaker) is turned ON.

5 Conrm that SW3-2 is set to OFF, and then set SW3-1 to ON to perform the

test run for cooling operation. The compressor (outdoor unit) and ventilators

(indoor and outdoor units) start operating and test run for cooling operation

begins. Immediately after performing the test run for cooling operation, set the

outdoor service switch SW2-4 (pump down switch) from OFF to ON.

* Do not continue to operate for a long time with the switch SW2-4 set to ON.

Make sure to switch it to OFF after pump down is completed.

6 Fully close the gas stop valve when the pressure reading on the gauge drops

7.1 - 0.0 PSIG (approximately 0.5 - 0.0 kgf/cm

)

7 Set SW3-1 to OFF to stop the air conditioner operation. (Set the outdoor ser-

vice switch SW2-4 from ON to OFF.)

8 Turn off the power supply (circuit breaker).

* If too much refrigerant has been added to the air conditioner system, the

pressure may not drop to 7.1 PSIG (0.5 kgf/cm

). If this occurs, use a refriger-

ant collecting device to collect all of the refrigerant in the system, and then

recharge the system with the correct amount of refrigerant after the indoor and

outdoor units have been relocated.

Warning:

When pumping down the refrigerant, stop the compressor before discon-

necting the refrigerant pipes. The compressor may burst and cause injury if

any foreign substance, such as air, enters the system.

RG79D595H06_EN.indd 16 9/7/2016 9:49:59 AM

9. Special Functions

A Distant control board

B Relay circuit

C External output adapter (PAC-SA88HA-E)

D Outdoor unit control board

E Lamp power supply

F Procure locally

G Max. 10 m (32 ft)

L1: Error display lamp

L2: Compressor operation lamp

X, Y: Relay (Coil standard of 0.9W or less for DC 12V)

X, Y: Relay (DC1mA)

A Remote control panel

B Relay circuit

C External input adapter (PAC-SC36NA-E)

D Outdoor unit control board

E Relay power supply

F Procure locally

G Max. 10 m (32 ft)

ON OFF

SW1 Heating Cooling

SW2 Validity of SW1 Invalidity of SW1

The silent mode and the demand control are selected by switching the DIP switch 9-2 on outdoor controller board.

It is possible to set it to the following power consumption (compared with ratings) by setting SW1, 2.

Outdoor controller board DIP SW9-2 SW1 SW2 Function

Silent mode OFF ON – Silent mode operation

Demand control ON OFF OFF 100 % (Normal)

ON OFF 75 %

ON ON 50 %

OFF ON 0 % (Stop)

A Remote control panel

B Relay circuit

C External input adapter (PAC-SC36NA-E)

D Outdoor unit control board

E Relay power supply

F Procure locally

G Max. 10 m (32 ft)

CN51

A C

CN3N

SW1

SW2

A C

CN3D

SW1

SW2

9.1. OUTDOOR UNIT INPUT/OUTPUT CONNECTOR

• State (CN51)

• Auto change over (CN3N)

• Silent Mode / Demand Control (CN3D)

RG79D595H06_EN.indd 17 9/7/2016 9:49:59 AM

Index

1. Consignes de sécurité

► Avant d’installer le climatiseur, lire attentivement toutes les “Consignes

de sécurité”.

► Veuillez consulter ou obtenir la permission votre compagnie d’électricité

avant de connecter votre système.

Une fois l’installation terminée, expliquer les “Consignes de sécurité”, l’utilisation et

l’entretien de l’appareil au client conformément aux informations du mode d’emploi

et effectuer l’essai de fonctionnement en continu pour garantir un fonctionnement

normal. Le manuel d’installation et le mode d’emploi doivent être fournis à l’utilisateur

qui doit les conserver. Ces manuels doivent également être transmis aux nouveaux

utilisateurs.

: Indique un élément qui doit être mis à la terre.

Avertissement:

Prendre soin de lire les étiquettes se trouvant sur l’appareil principal.

Avertissement:

• L’appareilnedoitpasêtreinstalléparl’utilisateur.Contacterunrevendeur

ou un technicien agréé pour installer l’appareil. Si l’appareil n’est pas

correctement installé, des fuites d’eau, des chocs électriques ou des incendies

peuvent se produire.

• Pour l’installation, respecter lesinstructionsdu manuel d’installation et

utiliser des outils et des composants de tuyau spécialement conçus pour

une utilisation avec le réfrigérant R410A.

• LapressionduréfrigérantR410AdusystèmeHFCest1,6foissupérieureàcelle

des réfrigérants traditionnels. Si des composants de tuyau non adaptés au

réfrigérant R410A sont utilisés et si l’appareil n’est pas correctement installé,

les tuyaux peuvent éclater et provoquer des dommages ou des blessures.

Des fuites d’eau, des chocs électriques et des incendies peuvent également

se produire.

• L’appareildoitêtreinstalléconformémentauxinstructionspourréduireles

risquesdedommagesliésàdestremblementsdeterre,destyphonsoudes

vents violents. Une installation incorrecte peut entraîner la chute de l’appareil

et provoquer des dommages ou des blessures.

• L’appareildoitêtresolidementinstallésurunestructurepouvantsupporter

sonpoids.Sil’appareilestxésurunestructureinstable,ilrisquedetomber

et de provoquer des dommages ou des blessures.

• Sileclimatiseurestinstallédansunepetitepièce,certainesmesuresdoivent

êtreprisespouréviterquelaconcentrationderéfrigérantnedépasseleseuil

de sécurité en cas de fuite. Consulter un revendeur pour obtenir les mesures

adéquates et ainsi éviter de dépasser la concentration autorisée. En cas de

fuite de réfrigérant et de dépassement du seuil de concentration, des risques

liés au manque d’oxygène dans la pièce peuvent survenir.

•

Aérerlapièceencasdefuitederéfrigérantlorsdel’utilisation.Lecontactdu

réfrigérantavecuneammepeutprovoquerdesémanationsdegaztoxiques.

•

Touteslesinstallationsélectriquesdoiventêtreeffectuéesparuntechnicien

qualifié conformément aux réglementations locales et aux instructions

fourniesdanscemanuel.Lesappareilsdoiventêtrealimentéspardeslignes

électriques adaptées. Utiliser la tension correcte et des coupe-circuits. Des

lignesélectriques de capacitéinsufsanteou des installations électriques

incorrectes peuvent provoquer un choc électrique ou un incendie.

• Veillerà relier les cordonsd’alimentationetles ls deraccordementdes

appareils intérieurs, des appareils extérieurs et des boîtiers de dérivation

directement sur les appareils (sans raccordement intermédiaire).

 Lesraccordements intermédiaires peuventengendrer des erreursde

communicationsidel’eaus’inltredanslescordonsetleslsetprovoquent

uneisolationinsufsantedelamiseàlaterreouunmauvaiscontactélectrique

au niveau du point de raccordement intermédiaire.

 (Siunraccordementintermédiaires’avèrenécessaire,veilleràprendredes

mesurespouréviterquedel’eaunes’inltredanslescordonsetlesls.)

• UtiliserlecuivrephosphoreuxC1220,pourdestuyauxsanssoudureencuivre

et en alliage de cuivre, pour raccorder les tuyaux de réfrigérant. Si les tuyaux

nesontpascorrectementraccordés,lamiseàlaterredel’appareilnesera

pas conforme et des chocs électriques peuvent se produire.

• N’utiliserquelescâblesspéciéspourlesraccordements.Lesraccordements

doiventêtre réalisés correctementsanstension sur lesbornes.Ne jamais

effectuerdejonctionsurlescâbles (saufencasd’indicationscontraires).Le

non respect de cette consigne peut entraîner une surchauffe ou un incendie.

•

Lecouvercledublocdesortiedel’appareilextérieurdoitêtresolidementxé.S’il

n’estpascorrectementinstalléetsidespoussièresetdel’humidités’inltrent

dans l’appareil, un choc électrique ou un incendie peut se produire.

•

Lors de l’installation, dudéplacement ou de l’entretiende l’appareil extérieur,

n’utilisezqueleréfrigérantspécié(R410A)pourremplirlestuyauxderéfrigérant.

Nepaslemélangeravecunautreréfrigérantetfairelevided’airdanslestuyaux.

Si du réfrigérant est mélangé avec de l’air, cela peut provoquer des pointes de pression

dans les tuyaux de réfrigérant et entraîner une explosion et d’autres risques.

 L’utilisation d’un réfrigérantdifférentde celui spécié pourleclimatiseur

peut entraîner des défaillances mécaniques, des dysfonctionnements du

système ou une panne de l’appareil. Dans le pire des cas, cela peut entraîner

unobstacleàlamiseensécuritéduproduit.

• N’utiliserquelesaccessoiresagréésparMitsubishiElectricetcontacterun

revendeur ou un technicien agréé pour les installer. Si les accessoires ne

sont pas correctement installés, une fuite d’eau, un choc électrique ou un

incendie peut se produire.

• Nepaschangerl’appareil.Consulterunrevendeurencasderéparations.Si

lesmodicationsouréparationsnesontpascorrectementeffectuées,une

fuite d’eau, un choc électrique ou un incendie peut se produire.

• L’utilisateurnedoit jamais essayerderéparer ou dedéplacerl’appareil.

Si l’appareil n’est pas correctement installé, des fuites d’eau, des chocs

électriquesoudesincendiespeuventseproduire.Sileclimatiseurdoitêtre

réparé ou déplacé, contacter un revendeur ou un technicien agréé.

• Unefoisl’installationterminée,vérierleséventuellesfuitesderéfrigérant.

Sileréfrigérantfuitdanslapièceetentreencontactaveclaammed’un

chauffage ou d’une cuisinière, des gaz toxiques peuvent se dégager.

1.1. Avant l’installation

Précaution:

• Nepasutiliserl’appareildansunenvironnementinhabituel.Sileclimatiseur

estinstallédansdesendroitsexposésàlavapeur,àl’huilevolatile(notamment

l’huiledemachine),augazsulfurique,àuneforteteneurensel,parexemple,

àla mer, oudansdes endroits oùl’appareilsera recouvert deneige,les

performances peuvent considérablement diminuer et les pièces internes de

l’appareilêtreendommagées.

•

Nepasinstallerl’appareildansdesendroitsoùdesgazdecombustionpeuvent

s’échapper,sedégagerous’accumuler.L’accumulationdegazdecombustion

autour de l’appareil peut provoquer un incendie ou une explosion.

Avertissement:

Précautionsà suivre pourévitertout danger deblessureou de décèsde

l’utilisateur.

Précaution:

Décritles précautions quidoiventêtre prises pour éviterd’endommager

l’appareil.

•L’appareilextérieurproduitdelacondensationlorsdufonctionnementdu

chauffage. Prévoir un système de drainage autour de l’appareil extérieur au

casoùlacondensationprovoqueraitdesdommages.

•Lorsdel’installationdel’appareildansunhôpitalouuncentredecommunica-

tions,seprépareraubruitetauxinterférencesélectroniques.Lesinverseurs,

les appareils électroménagers, les équipements médicaux haute fréquence et

de communications radio peuvent provoquer un dysfonctionnement ou une

défaillanceduclimatiseur.Leclimatiseurpeutégalementendommagerles

équipements médicaux et de communications, perturbant ainsi les soins et

réduisantlaqualitéd’afchagedesécrans.

1.2.Avantl’installation(déplacement)

Précaution:

• Transporterlesappareilsavecprécaution.L’appareildoitêtretransportépar

deuxpersonnesouplus,carilpèse20kg,44lbsminimum.Portez des gants

de protection pour sortir l’appareil de son emballage et pour le déplacer, car

vousrisquezdevousblesserlesmainssurlesergotsoulesarêtesdesautres

pièces.

• Veiller àéliminerle matériel d’emballageentoute sécurité. Lematériel

d’emballage (clous et autres pièces en métal ou en bois) peut provoquer des

blessures.

• Labaseetles xations de l’appareil extérieur doivent être vériéesrégu-

lièrementpouréviter qu’elles ne se desserrent, sessurentousubissent

d’autres dommages. Si ces défauts ne sont pas corrigés, l’appareil peut

tomber et provoquer des dommages ou des blessures.

•

Nepasnettoyerleclimatiseuràl’eauaurisquedeprovoquerunchocélectrique.

• Serrerlesécrousévasés,conformémentauxspécications,àl’aided’une

clé dynamométrique. Si les écrous sont trop serrés, ils peuvent se casser

après un certain temps et provoquer une fuite de réfrigérant.

Véricationdespièceslivrées

Outre le présent manuel, les éléments suivants sont livrés avec l’appareil extérieur.

Ils servent à mettre à la terre les bornes S des blocs de sortie de transmission

TB3, TB7. Pour plus de détails à ce sujet, voir “7. Installations électriques”.

Fil de terre (× 2)

1. Consignes de sécurité ............................................ 18

2. Pièces et schéma d’installation ..................................... 19

3. Emplacement d’installation ........................................ 20

4. Installation de l’appareil extérieur ................................... 22

5. Installation de la tuyauterie du réfrigérant ............................. 22

6. Mise en place du tuyau d’écoulement ................................ 26

7. Installations électriques ........................................... 26

8. Marche d’essai ................................................. 32

9. Fonctions spéciales .............................................. 33

RG79D595H06_FR.indd 18 9/2/2016 11:32:54 AM

2.1.Avantl’installation(Fig.2-1)

Ce manuel d’installation ne traite que de l’installation d’un appareil extérieur.

Sereporteraumanueld’installationpropreàchaqueappareillorsdel’ins-

tallation d’appareils intérieurs et du boîtier de dérivation.

Toutes modications structurelles requises pour l’installation doivent être conformes

au code du bâtiment local en vigueur.

Ce schéma vise à montrer la conguration des accessoires.

Dans le cadre d’une installation réelle, l’appareil extérieur doit être tourné de 180°.

Les appareils doivent être installés par des fournisseurs qualiés conformément

à la réglementation locale.

Remarque :

Lesdimensionsindiquéesau-dessusdesèchessontindispensablespourgarantir

les performances du climatiseur. Installer l’appareil dans un emplacement aussi

spacieux que possible pour faciliter son entretien ou ses réparations ultérieurement.

Piècesàacheterlocalement

Fil de raccordement du boîtier de dérivation/de l’appareil extérieur

(3 conducteurs)

Tuyau d’extension

Manchon d’ouverture murale

Gaine d’ouverture murale

Bande de xation de tuyau (la quantité dépend de la longueur du tuyau.)

2 à 7

Vis de xation pour 4 × 20 mm (13/16")

(la quantité dépend de la longueur du tuyau.)

2 à 7

Ruban adhésif de tuyauterie

Mastic

Huile réfrigérante

Cordon d’alimentation (2 conducteurs, se reporter à la section 7.3. Mise

en place des câbles de transmission.)

1.3. Avant l’installation électrique

Précaution:

• Veilleràinstallerdescoupe-circuits.Danslecascontraire,unchocélec-

trique peut se produire.

IMPORTANT

S’assurerque le disjoncteur defuitede courant est compatibleavecles

harmoniques les plus élevées.

Veilleràtoujoursutiliserundisjoncteurdefuitedecourantcompatibleavec

les harmoniques les plus élevées car cet appareil est équipé d’un inverseur.

L’utilisationd’undisjoncteur inappropriépeutprovoquerundysfonction-

nement de l’onduleur.

• Pourleslignesélectriques,utiliserdescâblesstandarddecapacitésufsante.

Dans le cas contraire, un court-circuit, une surchauffe ou un incendie peut se

produire.

•Lorsdel’installationdeslignesélectriques,nepasmettrelescâblessous

tension.Silesconnexionssontdesserrées,lescâblespeuventserompreet

provoquer une surchauffe ou un incendie.

• 

Veilleràmettrel’appareilàlaterre.Nepasrelierleldeterreauxconduites

de gaz ou d’eau, aux paratonnerres ou aux lignes de terre téléphoniques. Une

miseàlaterreincorrectedel’appareilpeutprovoquerunchocélectrique.

• Utiliserdescoupe-circuits(disjoncteurdefuiteàlaterre,interrupteurd’iso-

lement(fusible+B)etdisjoncteuràboîtiermoulé)àlacapacitéspéciée.Si

lacapacitéducoupe-circuitestsupérieureàcellespéciée,unedéfaillance

ou un incendie peut se produire.

1.4. Avant la marche d’essai

Précaution:

• Activerl’interrupteurprincipalaumoins12heuresavantlamiseenfonctionne-

mentdel’appareil.L’utilisationdel’appareiljusteaprèssamisesoustension

peutendommagersérieusementlespiècesinternes.Laisserl’interrupteur

activé pendant la période d’utilisation.

•

Avantd’utiliserl’appareil,vérierquetouslespanneaux,touteslesprotec-

tionsetlesautrespiècesdesécuritésontcorrectementinstallés.Lespièces

tournantes,chaudesouàhautetensionpeuventprovoquerdesblessures.

• Nepastoucherlesinterrupteurslesmainshumidesaurisquedeprovoquer

un choc électrique.

• Nepastoucherlestuyauxderéfrigérantlesmainsnueslorsdel’utilisation.

Lestuyauxderéfrigérantsontchaudsoufroidsenfonctiondel’étatduréfri-

gérant qu’ils contiennent. Toucher les tuyaux peut provoquer des brûlures

ou des gelures.

• Alandel’utilisationdel’appareil,attendreaumoinscinqminutesavantde

désactiver l’interrupteur principal. Dans le cas contraire, une fuite d’eau ou

une défaillance peut se produire.

1.5. Utilisation de climatiseurs utilisant le réfrigérant R410A

Précaution

•

UtiliserlecuivrephosphoreuxC1220,pourdestuyauxsanssoudureencuivre

etenalliagedecuivre,pourraccorderlestuyauxderéfrigérant.Vérierque

l’intérieur des tuyaux est propre et dépourvu de tout agent nocif tel que des

composés sulfuriques, des oxydants, des débris ou des saletés. Utiliser des

tuyauxd’épaisseurspéciée.(Sereporteràlapage22).Respecterlesinstruc-

tionssuivantesencasderéutilisationdetuyauxderéfrigérantR22existants.

Remplacer les écrous évasés existants et évaser de nouveau les sections évasées.

- Ne pas utiliser de tuyaux ns. (Se reporter à la page 22)

• Stockeràl’intérieurlestuyauxàutiliserpendantl’installationetcouvrirles

deuxextrémitésjusqu’auprocessusdebrasage.(Laisserlesjointsdecoude,

etc.dansleuremballage.)L’inltrationdepoussières,dedébrisoud’humidité

dans les tuyaux de réfrigérant peut affecter la qualité de l’huile ou endommager

le compresseur.

• Appliquerunepetitequantitéd’huileester,étheroualkylbenzènecommehuile

réfrigérantesurlessectionsévasées.Lemélanged’huileminéraleetd’huile

réfrigérante peut affecter la qualité de l’huile.

•NepasutiliserunréfrigérantautrequeleréfrigérantR410A.Sic’estlecas,le

chlore peut affecter la qualité de l’huile.

•Utiliserlesoutilssuivantsspécialementconçuspouruneutilisationavecle

réfrigérantR410A.Lesoutilssuivantssontnécessairespourutiliserleréfri-

gérant R410A. En cas de questions, contacter le revendeur le plus proche.

Outils (pour R410A)

Collecteur jauge Outil d’évasement

Tuyau de charge Jauge de réglage de la taille

Détecteur de fuite de gaz Adaptateur pour pompe à vide

Clé dynamométrique

Echelle électronique de charge de réfrigérant

•

Veilleràutiliserlesoutilsadaptés.L’inltrationdepoussières,dedébrisoud’humi-

dité dans les tuyaux de réfrigérant peut affecter la qualité de l’huile réfrigérante.

•Nepasutiliseruncylindredecharge.L’utilisationd’uncylindredechargepeut

modierlacompositionduréfrigérantetréduiresonefcacité.

1. Consignes de sécurité

2.Piècesetschémad’installation

Fig.2-1

Boîtier de dérivation

Type à 5 embranchements

Type à 3 embranchements

Appareil extérieur

RG79D595H06_FR.indd 19 9/2/2016 11:32:55 AM

3.1. Tuyaux de réfrigérant

Se reporter à la section 5.2. Longueur de tuyau et différence de hauteur.

3.2.Sélectiondel’emplacementd’installationdel’appa-

reil extérieur

• Eviter les endroits exposés au rayonnement solaire direct ou à d’autres sources de

chaleur.

• Sélectionner un endroit où le bruit de l’appareil n’incommodera pas le voisinage.

• Sélectionner un endroit permettant un accès facile des câbles et tuyaux à la source

d’alimentation et à l’appareil intérieur.

• Eviter les endroits exposés à des risques de fuite, d’échappement ou d’accumulation

de gaz.

•

Ne pas oublier que des gouttes d’eau peuvent couler de l’appareil lors de son utilisation.

• Sélectionner un endroit de niveau pouvant supporter le poids et les vibrations de

l’appareil.

•

Eviter les endroits où l’appareil peut être recouvert de neige. Dans les zones où les

chutes de neige importantes sont prévisibles, certaines précautions (par ex., relever

l’emplacement d’installation ou installer une hotte sur l’arrivée d’air) doivent être prises

pour éviter que la neige ne bloque l’arrivée d’air ou ne tombe directement dessus. La

circulation de l’air risque de diminuer et d’entraîner un dysfonctionnement.

• Eviter les endroits exposés à l’huile, à la vapeur ou au gaz sulfurique.

• Utiliser les poignées de transport (quatre emplacements à gauche, à droite, à l’avant

et à l’arrière) de l’appareil extérieur pour le déplacer. Transporter l’appareil par le

bas peut provoquer des pincements aux mains ou aux doigts.

3.3.Dimensionsextérieures(Appareilextérieur)(Fig.3-1)

3.4.

Contraintes concernant l’installation d’un appareil inté-

rieur et d’un boîtier de raccordement

Les contraintes suivantes s’appliquent aux appareils intérieurs qui peuvent être

raccordés à cet appareil extérieur.

• Les appareils intérieurs avec les numéros de modèle suivants peuvent être raccordés

: 06, 09, 12, 15, 18, 24, 30 et 36.

• Pour le nombre d’appareils qui peuvent être raccordés, se reporter au Tableau 1

ci-dessous.

• La capacité nominale totale (refroidissement) des appareils intérieurs raccordés (voir

Tableau 2) ne doit pas dépasser 130 % de la capacité de l’appareil extérieur (se

reporter à la plage de capacités des appareils raccordés au Tableau 1).

En outre, 2 boîtiers de raccordement peuvent être raccordés au maximum.

Tableau 1 : Nombre d’appareils pouvant être raccordés et plage de capacités des appa-

reils raccordés

Nom de modèle appareil

extérieur

Nombre d’appareils pou-

vant être raccordés

Plage de capacités des

appareils raccordés

MXZ-4C36 2-4 (3) appareils *1 *2 12–46 kBTU/h

MXZ-5C42 2-5 (4) appareils *1 *2 12–54 kBTU/h

MXZ-8C48 2-8 (6) appareils *1 *2 12–62 kBTU/h

*1 Le nombre entre parenthèses est le nombre maximum d'appareils qui peuvent

être raccordés lorsque 1 ou plusieurs appareils PLA-A·EA7 sont raccordés.

*2 Pour chaque boîtier de dérivation raccordé, lorsque 2 appareils de la série MVZ

sont raccordés, d'autres appareils intérieurs ne peuvent pas être raccordés. Pour

des raccordements autres que ceux spéciés ci-dessus, y compris les raccorde-

ments avec des appareils de la série MVZ, consultez un revendeur.

Tableau 2 : Capacité nominale (refroidissement) des appareils intérieurs

N° de modèle 06 09 12 15 18 24 30 36

Capacité nominale

(refroidissement) (kBTU/h)

6 9 12 15 18 24 30 36

Exemple: MXZ-8C48

MSZ-18 = 18

SEZ-12 = 12

SLZ-12 = 12

SEZ-09 = 9

SLZ-09 = 9

Dans les combinaisons dans lesquelles la capacité totale des appareils intérieurs

est supérieure à la capacité de l’appareil extérieur, la capacité de refroidissement de

chaque appareil intérieur sera réduite en dessous de sa capacité de refroidissement

nominale. Par conséquent, combiner des appareils intérieurs à un appareil extérieur

sans dépasser la capacité de ce dernier, si possible.

3.5. Ventilation et espace de service

Remarque :

Lesdimensionsgurantàcôtédesèchesci-dessussontnécessairespour

garantir les performances du climatiseur. Installez l'appareil dans un espace

le plus large possible pour faciliter les entretiens ou les réparations ultérieurs.

3.5.1.Installationàunendroitexposéauvent

Lors de l’installation de l’appareil extérieur sur un toit ou à d’autres endroits non

protégés du vent, diriger la sortie d’air de l’appareil vers le côté qui n’est pas

directement exposé aux vents forts. Le vent soufant dans la sortie d’air peut empêcher

l’air de circuler normalement et provoquer un dysfonctionnement.

Voici trois exemples de précautions à prendre.

1 Positionner la sortie d’air vers le mur le plus proche et à environ 50 cm (19-11/16")

de celui-ci. (Fig. 3-2)

2 Installer un guidage d’air optionnel si l’appareil est placé dans un endroit où les

vents violents d’un typhon par exemple pourraient s’engouffrer directement dans

la sortie d’air. (Fig. 3-3)

A Guidage d’air

3 Placer l’appareil de sorte que la sortie d’air soufe dans la direction perpendiculaire

à celle des vents saisonniers, si celle-ci est connue. (Fig. 3-4)

B Sens du vent

Capacité nominale totale

60 ≤ 62 kBTU/h

3. Emplacement d’installation

Fig.3-2

Fig.3-3

Fig.3-4

Fig.3-1

14-9/16

41-11/32

8-7/8 23-5/8

52-11/16

(pouce)

RG79D595H06_FR.indd 20 9/2/2016 11:32:56 AM

39-3/8 *

5-29/32

11-13/16

39-3/8

7-7/8

11-13/16

7-7/8

5-29/32

39-3/8 *

9-27/32

59-1/16

19-11/16

11-13/16

59-1/16

19-11/16

59-1/16

59-1/16 *

19-11/16

39-3/8

23-5/8

78-24/32 *

5-29/32

59-1/16

23-5/8

118-4/32 *

19-11/16

59-1/16

31-1/2

5-29/32

Fig. 3-6

Fig. 3-10 Fig. 3-11

Fig. 3-12 Fig. 3-13 Fig. 3-14

Fig. 3-16Fig. 3-15 Fig. 3-17

Fig. 3-9

Fig. 3-8Fig. 3-7Fig. 3-5

(inch)

Max. 19-11/16

Max. 11-13/16

Max. 19-11/16

3. Emplacement d’installation

3.5.2.Lorsdel’installationd’unseulappareilextérieur

Le dimensions minimales sont les suivantes, à l’exception des valeurs Max., indiquant

les dimensions maximales.

Utiliser les chiffres pour chaque cas.

1 Obstacles uniquement à l’arrière (Fig. 3-5)

2 Obstacles uniquement à l’arrière et au-dessus (Fig. 3-6)

3 Obstacles uniquement à l’arrière et sur les côtés (Fig. 3-7)

4 Obstacles uniquement à l’avant (Fig. 3-8)

* Lors de l’utilisation les guidages de sortie d’air en option, le jeu est de 19-11/16” (500 mm)

minimum.

5 Obstacles uniquement à l’avant et à l’arrière (Fig. 3-9)

* Lors de l’utilisation les guidages de sortie d’air en option, le jeu est de 19-11/16” (500 mm)

minimum.

6 Obstacles uniquement à l’arrière, sur les côtés et au-dessus (Fig. 3-10)

• Ne pas utiliser les guidages de sortie d’air en option pour un débit d’air vers le haut.

3.5.3.Lorsdel’installationdeplusieursappareilsextérieurs

Espacer les appareils de 1” (25 mm) minimum.

1 Obstacles uniquement à l’arrière (Fig. 3-11)

2 Obstacles uniquement à l’arrière et au-dessus (Fig. 3-12)

• Ne pas installer côte à côte plus de trois appareils. Espacer également les appareils, comme

illustré.

• Ne pas utiliser les guidages de sortie d’air en option pour un débit d’air vers le haut.

3 Obstacles uniquement à l’avant (Fig. 3-13)

Lors de l’utilisation les guidages de sortie d’air en option, le jeu est de 39-3/8” (1000 mm)

minimum.

4 Obstacles uniquement à l’avant et à l’arrière (Fig. 3-14)

* Lors de l’utilisation les guidages de sortie d’air en option, le jeu est de 39-3/8” (1000 mm)

minimum.

5 Disposition pour un seul appareil parallèle (Fig. 3-15)

* Lors de l’utilisation les guidages de sortie d’air en option installé pour un débit d’air vers le

haut, le jeu est de 39-3/8” (1000 mm) minimum

6 Disposition pour plusieurs appareils parallèles (Fig. 3-16)

* Lors de l’utilisation les guidages de sortie d’air en option installé pour un débit d’air vers le

haut, le jeu est de 59-1/16” (1500 mm) minimum.

7 Disposition pour appareils empilés (Fig. 3-17)

• Il est possible d’empiler jusqu’à deux appareils.

• Ne pas installer côte à côte plus de deux appareils empilés. Espacer également les appareils,

comme illustré.

(pouce)

RG79D595H06_FR.indd 21 9/2/2016 11:32:56 AM

4. Installation de l’appareil extérieur

• Bien installer l’appareil sur une surface solide et de niveau, de façon à éviter tout

bruit de crécelle pendant le fonctionnement. (Fig. 4-1)

<Spécications de la fondation>

Boulon de fondation M10 (3/8 ème de pouce)

Epaisseur de béton 120 mm (4-23/32 ème de pouce)

Longueur des boulons 70 mm (2-3/4 ème de pouce)

Résistance au poids 320 kg (705 lbs)

• S’assurer que la longueur des boulons de fondation ne dépasse pas 30 mm (1-3/16")

par rapport à la surface inférieure de la base.

• Fixer fermement la base de l’appareil avec quatre boulons de fondation M10 placés

à des endroits sufsamment robustes.

Installation de l’appareil extérieur

• Ne pas bloquer le ventilateur. Si le ventilateur est bloqué, l’appareil sera ralenti et

risque d’être endommagé.

• Pour installer l’appareil, utiliser, si nécessaire et en plus de la base de l’appareil,

les orices d’installation situés à l’arrière pour xer les câbles, etc. Utiliser des vis

autotaraudeuses (ø5 × 15 mm, ø13/16” × 19/32” maximum) et installer l’appareil

sur site.

Avertissement:

• L’appareildoitêtresolidementinstallésurunestructurepouvantsupporter

sonpoids.Sil’appareilestxésurunestructureinstable,ilrisquedetomber

et de provoquer des dommages ou des blessures.

• L’appareildoitêtreinstalléconformémentauxinstructionspourréduireles

risquesdedommagesliésàdestremblementsdeterre,destyphonsoudes

vents violents. Une installation incorrecte peut entraîner la chute de l’appareil

et provoquer des dommages ou des blessures.

Attention:

• Installezl’appareilsurunesurfacesolidepouréviterdesbruitsoudesvibra-

tions d’opération excessives.

5. Installation de la tuyauterie du réfrigérant

5.1.

Consignes pour appareils utilisant le réfrigérant R410A

• Se reporter à la page 19 pour les consignes non reprises ci-dessous concernant

l’utilisation de climatiseurs avec un réfrigérant R410A.

• Appliquer une petite quantité d’huile ester, éther ou alkylbenzène comme huile

réfrigérante sur les sections évasées.

• Utiliser le cuivre phosphoreux C1220, pour des tuyaux sans soudure en cuivre et

en alliage de cuivre, pour raccorder les tuyaux de réfrigérant. Utiliser les tuyaux

de réfrigérant dont l’épaisseur est spéciée dans le tableau ci-dessous. Vérier

que l’intérieur des tuyaux est propre et dépourvu de tout agent nocif tel que des

composés sulfuriques, des oxydants, des débris ou des saletés.

Avertissement:

Lors de l’installation, dudéplacement ou del’entretien de l’appareilextérieur,

n’utilisezqueleréfrigérantspécié(R410A)pourremplirlestuyauxderéfrigérant.

Nepaslemélangeravecunautreréfrigérantetfairelevided’airdanslestuyaux.

Si du réfrigérant est mélangé avec de l’air, cela peut provoquer des pointes de pression

dans les tuyaux de réfrigérant et entraîner une explosion et d’autres risques.

L’utilisationd’unréfrigérantdifférentdeceluispéciépourleclimatiseurpeut

entraîner des défaillances mécaniques, des dysfonctionnements du système ou

une panne de l’appareil. Dans le pire des cas, cela peut entraîner un obstacle

àlamiseensécuritéduproduit.

ø6,35 mm (1/4 pouce), ø9,52 mm (3/8 pouce),

ø12,7 mm (1/2 pouce)

Épaisseur 0,8 mm (1/32 pouce)

ø15,88 (5/8 pouce) Épaisseur 1,0 mm (5/128 pouce)

• Ne pas utiliser de tuyaux plus ns que ceux spéciés ci-dessus.

•

Lesépaisseursdutableauci-dessussontbaséessurlesnormesjaponaises.

Utilisez des tuyaux présentant une pression de fonctionnement maximale de

4,15MPa[601PSIG]ouplusselonlesnormeslocales.

Longueur admise

(un sens)

Longueur de tuyau totale c1 + b1 + b2 + a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 150 m (492 ft.)

Longueur de tuyau maximum (L) *1 c1 + b2 + a8 ≤ 80 m (262 ft.)

Longueur de tuyau entre l’appareil extérieur et les boîtiers de dérivation

c1 + b1 + b2 ≤ 55 m (180 ft.)

Boîtier de dérivation le plus éloigné du premier joint (b2) b2 ≤ 30 m (98 ft.)

Longueur de tuyau maximum après le boîtier de dérivation (l) a8 ≤ 25 m (82 ft.)

Longueur de tuyau totale entre les boîtiers de dérivation et les

appareils intérieurs

a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 95 m (311 ft.)

Différence de

hauteur admise

(un sens)

Dans la section intérieure/extérieure (H) *2

H ≤ 50 m (164 ft.) (Si l’appareil extérieur est placé plus haut que l’appareil intérieur)

H ≤ 40 m (131 ft.) (Si l’appareil extérieur est placé plus bas que l’appareil intérieur)

Dans la section boîtier de dérivation/appareil intérieur (h1) h1 + h2 ≤ 15 m (49 ft.)

Dans chaque appareil de dérivation (h2) h2 ≤ 15 m (49 ft.)

Dans chaque appareil intérieur (h3) h3 ≤ 12 m (39 ft.)

Nombre de coudes

c1 +

b1 + a1 |, |

c1 +

b1 + a2 |, |

c1 +

b1 + a3 |, |

c1 +

b1 + a4 |, |

c1 +

b1 + a5 |,

c1 +

b2 + a6 |, |

c1 +

b2 + a7 |, |

c1 +

b2 + a8 | ≤ 15

*1 Le tableau des spécications de tuyauterie n’indique pas de longueur de ligne minimum. Cependant, les appareils intérieurs dont la longueur de tuyauterie connectée est

inférieure à 16 ft. (5 m) pourraient produire un bruit intermittent pendant le fonctionnement normal du système dans des environnements très calmes. Tenez compte de

cette information importante lors de l’installation et du positionnement de l’appareil intérieur dans l’espace climatisé.

*2 Placer le boîtier de dérivation à une hauteur comprise entre celle de l’appareil extérieur et des appareils intérieurs.

A Appareil extérieur

B Boîtier de dérivation

C Appareil intérieur

D Le premier joint

C C C

C C

a6a5

a4a3a2

a7 a8

Fig.5-1

Fig.4-1

(pouce)

Boulon M10 (3/8 ème de pouce)

B Base

C Aussi long que possible.

D Ventilateur

E Installer profondément dans le sol

Min. 18-11/16

Min. 1

Max. 1-3/16

23-5/8 23-5/8

8-7/8 8-7/8

14-9/16

63/64

41-11/32

RG79D595H06_FR.indd 22 9/2/2016 11:32:57 AM

Tuyau à 2 embranchements (joint)

: pièces en option.

BBBBB

B B B B B

5. Installation de la tuyauterie du réfrigérant

(1) Taille de la vanne pour l’appareil extérieur

Pour les liquides ø9,52 mm (3/8 pouce)

Pour le gaz ø15,88 mm (5/8 pouce)

(2) Taille de la vanne pour le boîtier de dérivation

A APPAREIL

Conduit de liquide ø6,35 mm (1/4 pouce)

Conduit de gaz ø9,52 mm (3/8 pouce)

B APPAREIL

Conduit de liquide ø6,35 mm (1/4 pouce)

Conduit de gaz ø9,52 mm (3/8 pouce)

C APPAREIL

Conduit de liquide ø6,35 mm (1/4 pouce)

Conduit de gaz ø9,52 mm (3/8 pouce)

D APPAREIL

Conduit de liquide ø6,35 mm (1/4 pouce)

Conduit de gaz ø9,52 mm (3/8 pouce)

E APPAREIL

Conduit de liquide ø6,35 mm (1/4 pouce)

Conduit de gaz ø12,7 mm (1/2 pouce)

* Type à 3 embranchements : uniquement l’appareil A, B, C

Formule de conversion

1/4 F ø6,35 (1/4)

3/8 F ø9,52 (3/8)

1/2 F ø12,7 (1/2)

5/8 F ø15,88 (5/8)

3/4 F ø19,05 (3/4)

5.4.Sélectiondelatailledutuyau(Fig.5-2)

Formule de conversion

Liquide

ø9,52 mm

(3/8 pouce)

La taille des raccordements de tuyau diffère selon le

type et la capacité des appareils intérieurs. Adapter

la taille du raccordement du tuyau du boîtier de

dérivation à l’appareil intérieur.

Si la taille du raccordement du tuyau du boîtier

de dérivation diffère de celle du raccordement

du tuyau de l’appareil intérieur, utiliser des joints

de diamètre différent (déformés), disponibles en

option, au niveau du boîtier de dérivation. (Rac-

corder le joint déformé directement au niveau du

boîtier de dérivation.)

Gaz

ø15,88 mm

(5/8 pouce)

Jointdediamètredifférent(piècesdisponiblesenoption)(Fig.5-3)

Nom de modèle

Diamètre des tuyaux raccordés Diamètre A Diamètre B

mm (pouce) mm (pouce) mm (pouce)

MAC-A454JP ø9,52 (3/8) → ø12,7 (1/2) ø9,52 (3/8) ø12,7 (1/2)

MAC-A455JP ø12,7 (1/2) → ø9,52 (3/8) ø12,7 (1/2) ø9,52 (3/8)

MAC-A456JP ø12,7 (1/2) → ø15,88 (5/8) ø12,7 (1/2) ø15,88 (5/8)

PAC-493PI ø6,35 (1/4) → ø9,52 (3/8) ø6,35 (1/4) ø9,52 (3/8)

PAC-SG76RJ-E ø9,52 (3/8) → ø15,88 (5/8) ø9,52 (3/8) ø15,88 (5/8)

Préparation du tuyau

1 Le tableau ci-dessous présente les spécications des tuyaux disponibles dans

le commerce.

Diamètre extérieur Epaisseur de l’isolation

Matériau d’isolation

mm (pouce) mm (pouce)

6,35 (1/4) 8 (5/16)

Plastique expansé résistant à

la chaleur ayant une gravité

spécique de 0,045.

9,52 (3/8) 8 (5/16)

12,7 (1/2) 8 (5/16)

15,88 (5/8) 8 (5/16)

2 Vérier que les 2 tuyaux de réfrigérant sont isolés pour empêcher la formation

de condensation.

Le rayon de pliage du tuyau de réfrigérant doit être de 4 pouce (100 mm) minimum.

Précaution:

Veilleràutiliserl’isolationdel’épaisseurindiquée.Uneépaisseurtropimpor-

tante peut engendrer une installation incorrecte de l’appareil intérieur et du

boîtier de dérivation ; une épaisseur trop faible peut provoquer un égouttement

de la condensation.

Tuyauà2embranchements(Joint):Piècesdisponiblesenoption(enfonctiondela

méthode de raccordement choisie, il est possible de choisir votre préférée).

Nom de modèle Méthode de raccordement

MSDD-50AR-E évasement

MSDD-50BR-E brasage

■ Procédured’installation(tuyauà2embranchements(Joint))

Veuillez consulter les manuels d’installation des MSDD-50AR-E et MSDD-50BR-E.

■

En cas d’utilisation d’1 boîtier de dérivation

Raccordement évasé utilisé. (Pas de brasage)

■

Encasd’utilisationde2boîtiersdedérivation

Boîtier de dérivation

Boîtier de dérivation #1

Boîtier de dérivation #2

Fig.5-2

Fig.5-3

5.2.Longueurdetuyauetdifférencedehauteur(Fig.5-

Raccordements évasés

• Cet appareil intègre des raccordements évasés de chaque côté des appareils intéri-

eurs, du boîtier de dérivation et de l’appareil extérieur.

5.3. Charge supplémentaire de réfrigérant

Charge supplémentaire de réfrigérant

Le réfrigérant pour les extensions de tuyauterie n’est pas inclus dans l’appareil

extérieur lors de sa sortie d’usine. Par conséquent, chargez le réfrigérant supplé-

mentaire dans chaque système de conduites de réfrigérant sur le lieu d’installation.

En outre, pour l’entretien, indiquez la section et la longueur de chaque conduite de

liquide ainsi que les quantités de charge supplémentaires dans les espaces prévus

à cet effet sur la plaquette “Quantité de réfrigérant” située sur l’appareil extérieur.

Calcul de la charge supplémentaire de réfrigérant

• Calculez la charge supplémentaire à l’aide de la section de la conduite de liquide

et de la longueur de l’extension de tuyauterie.

• Calculez la charge de réfrigérant supplémentaire selon la procédure indiquée à

droite, et chargez le système à l’aide du réfrigérant supplémentaire.

• Pour les quantités inférieures à 0,1 kg, arrondissez la charge de réfrigérant

supplémentaire calculée.

(Par exemple, si la charge calculée est de 6,01 kg, arrondissez-la à 6,1 kg.)

Modèle extérieur : MXZ-8C48NAHZ A

: ø9,52 30 m (99 ft)

Intérieur

: modèle 24 a : ø9,52 15 m (49 ft)

2 : modèle 15 b : ø6,35 10 m (33 ft)

3 : modèle 09 c : ø6,35 10 m (33 ft)

4 : modèle 09 d : ø6,35 20 m (66 ft)

La longueur totale de chaque tuyau de liquide est la suivante:

ø9,52 : A + a = 30 + 15 = 45 m (148 ft)

ø6,35 : b + c + d = 10 + 10 + 20 = 40 m (131 ft)

La capacité totale de chaque appareil intérieur connecté est la suivante :

24 + 15 + 09 + 09 = 57

Charge de réfrigérant supplémentaire

(131 × 0,21 + 148 × 0,55 + 106 = 215 oz)

Dans les

conditions

indiquées

ci-dessous:

Calcul de la charge de réfrigérant

Dimension des

tuyaux

Conduit de liquide

Dimension des

tuyaux

Conduit de liquide

Capacité totale des

appareils intérieurs

connectés

Quantité pour

les appareils

intérieurs

ø6,35 ø9,52

– 27

1,5 kg (53 oz)

(m) × 19,0 (g/m)

(0,21(oz/ft))

(m) × 50,0 (g/m)

(0,55 (oz/ft))

28 – 54

2,5 kg (88 oz)

55 – 62

3,0 kg (106 oz)

Ycomprisquantitéderéfrigérantàlasortied’usine

Y compris quantité de réfrigérant

4,8 kg (10 lbs, 9 oz)

40 ×

19,0

+ 45 ×

50,0

+ 3,0 = 6,1 kg (arrondi au chiffre supérieur)

1000 1000

• Retirer le couvercle de soupape de l’appareil extérieur, puis raccorder le tuyau.

• Les tuyaux de réfrigérant servent à raccorder le boîtier de dérivation et l’appareil

extérieur.

RG79D595H06_FR.indd 23 9/2/2016 11:32:57 AM

5. Installation de la tuyauterie du réfrigérant

5.5.Connexiondestuyaux(Fig.5-4)(Fig.5-5)

• Assurez-vous de bien isoler les tuyaux de réfrigérant pour éviter la formation de

condensation sur les tuyaux. (de liquide et de gaz)

• Selon l’environnement d’installation des tuyaux de réfrigérant, il peut être néces-

saire d’appliquer une couche d’isolation supplémentaire pour éviter la formation

de condensation sur la surface du matériel d’isolation.

(Température de résistance à la chaleur du matériel d’isolation : 120 °C, 248 °F ;

épaisseur : 15 mm, 5/8 po. ou plus)

* Si les tuyaux de réfrigérant sont placés dans des endroits sujets à des tem-

pératures/humidité élevées, tels que dans un grenier, une couche d’isolation

supplémentaire peut être nécessaire.

• Pour isoler les tuyaux de réfrigérant, appliquez une mousse de polyéthylène

résistante à la chaleur entre l’appareil intérieur et le matériel d’isolation, ainsi que

dans tous les espaces entre le matériel d’isolation.

(De la condensation sur les tuyaux peut causer de la condensation dans la pièce

ou des brûlures lors de contacts avec les tuyaux.)

• Les parties intérieures du tuyau d’écoulement doivent également être entourées

de matière isolante en mousse de polyéthylène (avec une poids spécique de 0,03

et de 9 mm (3/8 pouce) d’épaisseur ou plus).

[Fig. 5-5]

• Appliquer un lm mince d’huile réfrigérante sur la surface du tuyau et du support

du joint avant de serrer l’écrou évasé. A

• Utiliser deux clés pour serrer les connexions des tuyaux. B

• Lorsque le raccord des tuyaux est terminé, utiliser un détecteur de fuite de gaz ou

une solution savonneuse à base d’eau pour s’assurer qu’il n’y ait pas de fuite de

gaz.

• Appliquer de l’huile réfrigérante sur toute la surface évasée du fond. C

• Utiliser les raccords coniques comme suit. D

Avertissement:

Pendant l’installation de l’appareil, branchez correctement les tuyaux de réfri-

gérant avant de lancer le compresseur.

■ Taille du tuyau (Appareil extérieur/Boîtier de dérivation)

Taille du tuyau

(ømm) (pouce)

Liquide ø9,52 (3/8)

Gaz ø15,88 (5/8)

■ Taille du tuyau (Boîtier de dérivation/Appareil intérieur) *Cas des appareils

intérieursdelasérieMouS

Type d’appareil

intérieur

(BTU/h) 06 09 12 15 18 24

Taille du tuyau

(ømm) (pouce)

Liquide

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø9,52

(3/8)

Gaz

ø9,52

(3/8)

ø9,52

(3/8)

ø9,52

(3/8)

ø12,7

(1/2)

ø12,7

(1/2)

ø15,88

(5/8)

La connexion réglage d’un appareil

intérieur raccordable dépend de la ré-

gion/du pays.

■ Taille du tuyau (Boîtier de dérivation/Appareil intérieur) *Cas de l’appareil

intérieur de la série P

Type d’appareil

intérieur

(BTU/h) 12 18 24 30 36

Taille du tuyau

(ømm) (pouce)

Liquide

ø6,35

(1/4)

ø6,35

(1/4)

ø9,52

(3/8)

ø9,52

(3/8)

ø9,52

(3/8)

Gaz

ø12,7

(1/2)

ø12,7

(1/2)

ø15,88

(5/8)

ø15,88

(5/8)

ø15,88

(5/8)

• Veiller à ne pas rompre les tuyaux lors de leur courbure. Un rayon de courbure de

100 mm (4 pouces) à 150 mm (6 pouce) est sufsant.

• Vérier que les tuyaux ne touchent pas le compresseur. Des vibrations ou des

bruits anormaux pourraient se produire.

1 Raccorder les tuyaux en commençant par l’appareil intérieur.

Serrer les écrous évasés à l’aide d’une clé dynamométrique.

2 Evaser les conduits de liquide et de gaz, puis appliquer un lm mince d’huile réfri-

gérante (application sur site).

• Si un procédé d’étanchéité traditionnel est utilisé pour les tuyaux, se reporter au

tableau 2 pour l’évasement des tuyaux de réfrigérant R410A.

La jauge de réglage de la taille peut être utilisée pour conrmer les mesures A.

Attention:

• Assurez-vousd’isolerlestuyaux.Uncontactdirectavecdestuyauxnon

isolés peut causer des brûlures ou des gelures.

Tableau2(Fig.5-6) mm (pouce)

Diam. ext. Tuyau en

cuivre

Outil d’évasement pour le

R410A

Outil d’évasement pour le

R22·R407C

Type embrayage

ø6,35 (1/4) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø9,52 (3/8) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø12,7 (1/2) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø15,88 (5/8) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

A (Fig. 5-5)

Diam. ext. Tuyau en cuivre

(mm) (pouce)

Dimensions évasement

Dimensions øA (mm) (pouce)

ø6,35 (1/4) 8,7 - 9,1 (5/16 - 3/8)

ø9,52 (3/8) 12,8 - 13,2 (1/2)

ø12,7 (1/2) 16,2 - 16,6 (5/8)

ø15,88 (5/8) 19,3 - 19,7 (3/4)

Diam. ext. Tuyau en cuivre

(mm) (pouce)

Diam.ext. raccord conique

(mm) (pouce)

Couple de serrage

(N·m)* (ft·lb)

ø6,35 (1/4) 17 (11/16) 14 - 18 (10 - 13)

ø6,35 (1/4) 22 (7/8) 34 - 42 (25 - 30)

ø9,52 (3/8) 22 (7/8) 34 - 42 (25 - 30)

ø9,52 (3/8) 26 (1-1/4) 49 - 61 (35 - 44)

ø12,7 (1/2) 26 (1-1/4) 49 - 61 (35 - 44)

ø12,7 (1/2) 29 (1-1/8) 68 - 82 (49 - 59)

ø15,88 (5/8) 29 (1-1/8) 68 - 82 (49 - 59)

ø15,88 (5/8) 36 (1-7/16) 100 - 120 (71 - 87)

* 1 N·m

10 kgf·cm

A Dimension de l’évasement

B Couple de serrage du raccord conique

A Matrice

B Tuyau en cuivre

A Conduit de liquide

B Conduit de gaz

C Isolation thermique

D Rubanage

Avertissement:

Pendantl’opérationd’aspirationduréfrigérant,arrêtezlecompresseuravant

dedébrancherlestuyauxderéfrigérant.Lecompresseurrisqued’éclateretde

provoquer des blessures si une substance étrangère, comme de l’air, pénètre

dans le système.

Fig.5-4

Fig.5-5

øA

R1/64” to R1/32”

45°± 2°

R1/64” ~ R1/32”

90° ± 0,5°

Fig.5-6

RG79D595H06_FR.indd 24 9/2/2016 11:32:57 AM

5.6.Miseenplacedestuyauxderéfrigérant(Fig.5-7)

Retirer le panneau de service D (3 vis), le cache-tuyaux avant A (2 vis) et le cache-

tuyaux arrière B (4 vis).

1 Effectuer les raccordements des tuyaux de réfrigérant de l’appareil intérieur/ex-

térieur lorsque la vanne d’arrêt de l’appareil extérieur est complètement fermée.

2 Faire le vide d’air de l’appareil intérieur et des tuyaux de raccordement.

Évacuation

Évacuez avec la valve de l’unité extérieure fermée et évacuez en même temps la

tuyauterie de connexion et l’unité intérieure depuis le port de service fourni sur la valve

de l’unité extérieure à l’aide d’une pompe à vide. (Évacuez toujours depuis le port

de service du tube de liquide et du tube de gaz.) Après que le vide ait atteint 650 Pa

[abs] [0,0943 psi/5 Torr], continuez l’évacuation pendant au moins une heure. Arrêtez

ensuite la pompe à vide et laissez-la pendant une heure. Vériez que le degré de vide

n’a pas augmenté. (Siledegréd’augmentationduvideestsupérieurà130Pa

[0,01886PSIG/1,0Torr],del’eaupourraitavoirpénétré.Appliquezunepression

d’azotesecjusqu’à0,05MPa[7,25PSIG]etappliquezdenouveaulevide.) Pour

nir, scellez avec le frigorigène liquide à travers le tube de uide et ajustez la tuyauterie

de gaz pour obtenir une quantité appropriée de frigorigène pendant le fonctionnement.

* N’exécutez jamais de purge d’air à l’aide du frigorigène.

3 Une fois les tuyaux de réfrigérant raccordés, vérier les éventuelles fuites de

gaz dans les tuyaux raccordés et l’appareil intérieur. (Voir 5.8. Test d’étanchéité

des tuyaux de réfrigérant.)

4 Vider les tuyaux de réfrigérant par l’orice de service des vannes d’arrêt de

liquide et de gaz. Puis, ouvrir complètement les vannes d’arrêt (de liquide et de

gaz). Cette opération permet le raccordement complet des tuyaux de réfrigérant

des appareils intérieur et extérieur.

• Faire fonctionner l’appareil sans avoir ouvert les vannes d’arrêt risque

d’endommager le compresseur et la vanne de commande.

• Utiliser un détecteur de fuites ou de l’eau savonneuse pour vérier les éven-

tuelles fuites de gaz aux sections de raccordement des tuyaux de l’appareil

extérieur.

• Ne pas utiliser le réfrigérant de l’appareil pour faire le vide d’air des tuyaux

de réfrigérant.

• Après avoir utilisé les vannes, resserrer leurs capuchons au couple correct :

20 à 25 N·m [14 à 18 ft·lbs] (200 à 250 kgf·cm).

Si les capuchons sont mal replacés ou resserrés, une fuite de réfrigérant

peut se produire. Veiller également à ne pas endommager l’intérieur des

capuchons des vannes car leur étanchéité empêche les fuites de réfrigérant.

5 Appliquer un agent d’étanchéité sur les extrémités de l’isolation thermique

autour des sections de raccordement des tuyaux an d’empêcher l’eau de

pénétrer dans l’isolation thermique.

Les tuyaux de réfrigérant sont entourés d’une couche de protection.

• Les tuyaux peuvent être entourés, après ou avant avoir été raccordés, d’une

couche de protection allant jusqu’à ø90 (3-9/16"). Découper la rondelle défon-

çable du cache-tuyaux en suivant la rainure et envelopper les tuyaux.

Orice d’entrée du tuyau

•

Appliquer du mastic ou un agent d’étanchéité sur l’entrée des tuyaux pour éviter tout espace.

(Si les espaces ne sont pas supprimés, l’appareil risque de fonctionner bruyam-

ment ou d’être endommagé à cause d’une inltration d’eau et de poussières).

Remarque:

• Évacuez le système de 4 000 microns par les deux valves de service. Les

ensembles de jauge du système ne doivent pas être utilisés pour mesurer le

vide. Une jauge micron doit être utilisée en permanence.

Cassez le vide avec de l’azote (N2) dans la valve de service de décharge jusqu’à 0

PSIG.

• Évacuez le système de 1 500 microns par la valve d’aspiration.

Cassez le vide avec de l’azote (N2) dans la valve de service de décharge jusqu’à 0

PSIG.

• Évacuez le système de 500 microns. Le système doit maintenir le vide à

500 microns pendant au moins 1 heure.

• Exécutez un test d’échauffement pendant au moins 30 minutes.

5.7.Précautionconcernantleraccordementdutuyau/

le fonctionnement de la vanne

•

Raccorder le tuyau et utiliser la vanne avec précision en respectant le diagramme ci-après.

• Appliquer un enduit étanche le long de l’isolant pour empêcher l’eau d’inltrer l’iso-

lant recouvrant les joints du tuyau réfrigérant.

•

Après l’évacuation et la charge de réfrigérant, vérier que le levier est complètement ouvert.

En cas de fonctionnement la vanne fermée, une pression anormale sera transmise au côté

haute ou basse pression du circuit réfrigérant, endommageant le compresseur, etc.

• Déterminer la quantité de charge de réfrigérant supplémentaire (se reporter à la

section “5.3. Ajout de réfrigérant”) et charger du réfrigérant supplémentaire via

l’orice de service, une fois le raccordement du tuyau terminé.

•

Une fois terminé, serrer correctement l’orice de service (12 - 15 N·m) [9 - 11 ft·lbs]

et le capuchon (20 - 25 N·m) [14 - 18 ft·lbs] pour empêcher une fuite de gaz.

*1 N·m 10 kgf·cm

Méthoded’ouverturecomplètedelavanned’arrêt

La méthode d’ouverture de la vanne d’arrêt varie selon le modèle de l’appareil exté-

rieur. Ouvrir les vannes d’arrêt conformément à la méthode appropriée.

(1) Côté gaz (Fig. 5-8)

1 Enlever le capuchon, ramener la poignée vers soi et la tourner d’un quart de tour

en sens inverse des aiguilles d’une montre pour ouvrir la vanne.

2 Vérier que la vanne d’arrêt est complètement ouverte, appuyer sur la poignée et

tourner le capuchon pour le ramener sur sa position d’origine.

(2) Côté liquide (Fig. 5-9)

Retirez le bouchon, et tournez la tige de soupape à fond dans le sens antihoraire avec

une clé hexagonale de 4 mm [3/16”]. Arrêtez de tourner quand elle frappe la retenue.

2 Vérier que la vanne d’arrêt est complètement ouverte et tourner le capuchon

pour le ramener sur sa position d’origine.

5. Installation de la tuyauterie du réfrigérant

A Couvercle de la tuyauterie avant

B Couvercle de la tuyauterie

C Vanne d’arrêt

D Panneau de service

E Rayon de cintrage : 100 mm - 150 mm (3-15/16" - 5-7/8")

A Vanne F Complètement fermé

B Côté appareil G Complètement ouvert

C Orice de service H

Côté tuyau réfrigérant (Installation sur le côté)

D Levier I Sens d’écoulement du réfrigérant

E Capuchon J Orice de la clé

Fig.5-7

Fig.5-8

Fig.5-9

(1)

(2)

RG79D595H06_FR.indd 25 9/2/2016 11:32:59 AM

6.Miseenplacedutuyaud’écoulement

5. Installation de la tuyauterie du réfrigérant

Précautionsàprendrelorsdel’utilisationdelasoupapedecharge(Fig.5-11)

Ne serrez pas trop l’ouverture de service au moment de l’installer, car vous pourriez

déformer le corps de la soupape et des fuites pourraient se produire.

Après avoir posé la section B dans la direction désirée, tournez la section A uni-

quement et serrez-la.

Ne serrez pas davantage les sections A et B l’une contre l’autre après avoir serré

la section A.

Avertissement:

• Pendantl’installationdel’appareil,branchercorrectementlestuyauxde

réfrigérant avant de lancer le compresseur.

Raccordement du tuyau d’écoulement de l’appareil extérieur

Lorsqu’un tuyau d’écoulement s’avère nécessaire, utiliser la douille de drainage ou la cuvette de drainage (en option).

Douille de drainage PAC-SG61DS-E

Cuvette de drainage PAC-SH97DP-E

7.Installationsélectriques

* The figure to the left is an example only.

The stop valve shape, service port po-

sition, etc., may vary according to the

model.

* Turn section A only.

(Do not further tighten sections A and

B together.)

C Charge hose

D Service port

C D

E F

C Flexible de charge

D Ouverture de service

Fig.5-11

Fig.5-10

5.8.Testd’étanchéitédestuyauxderéfrigérant

Testd’étanchéitéàl’air(Fig.5-10)

Réaliser le test d’étanchéité à l’air en pressurisant de l’azote. Pour le procédé de

test, se reporter au schéma suivant.

(1) Connexion de l’outil de test. Faire un test avec la vanne d’arrêt fermée. S’assurer

également de pressuriser le tuyau de liquide ou à haute pression et le tuyau de

gaz ou à basse pression.

(2) Ne pas ajouter en une seule fois de pression à la pression spéciée mais pro-

gressivement.

1 Pressuriser jusqu’à 0,5 MPa [73 PSIG], attendre 5 minutes et vérier que la

pression ne diminue pas.

2 Pressuriser jusqu’à 1,5 MPa [218 PSIG], attendre 5 minutes et vérier que la

pression ne diminue pas.

3 Pressuriser jusqu’à 4,15 MPa [601 PSIG], puis mesurer la température am-

biante et la pression du réfrigérant.

(3) Si la pression spéciée se maintient pendant environ une journée sans décroître,

les tuyaux ont réussi le test et ne présentent pas de fuite.

• Si la température ambiante varie de 1°C [1,8°F], la pression varie d’environ

0,01 MPa [1,5 PSIG]. Apporter les corrections nécessaires.

(4) Si la pression diminue à l’étape (2) ou (3), il y a une fuite de gaz. Rechercher

l’origine de la fuite de gaz.

A Azote F Appareil extérieur

B Contrôleur du système G Vanne d’arrêt

C Bouton bas H Tuyau de liquide ou tuyau à haute pression

D Bouton haut I Tuyau de gaz ou tuyau à basse pression

E Vers le boîtier de dérivation K Orice de service

7.1.Précaution

1 Respecter les réglementations gouvernementales pour les normes techniques

concernant les installations électriques et le câblage et suivre les conseils de la

compagnie d’électricité concernée.

2 Les câbles de commandes (ci-après dénommé la ligne de transmission) seront

éloignés (de 5 cm [2 pouce] ou plus) des câbles de la source d’alimentation de

sorte à ne pas être inuencé par les interférences de l’alimentation. (Ne jamais

introduire la ligne de transmission et les câbles d’alimentation dans la même

gaine.)

3 Toujours effectuer les travaux adéquats de mise à la terre à l’appareil extérieur.

4 Laisser une longueur de câble sufsante dans le boîtier des éléments élec-

triques des appareils intérieurs et des appareils extérieurs car le boîtier doit

parfois être retiré pour les interventions techniques.

5 Ne jamais raccorder la source d’alimentation principale au bloc terminal de la

ligne de transmission car cela brûlerait les composants électriques.

6 Utiliser un câble blindé à deux ls comme ligne de transmission. Si les lignes

de transmission des différents systèmes devaient être reliées par le même

câble à ls multiples, la transmission et la réception seraient mauvaises ce qui

conduirait à un fonctionnement erroné des appareils.

7 Seule la ligne de transmission indiquée doit être reliée au bloc terminal pour la

transmission de l’appareil extérieur.

(Ligne de transmission à raccorder à l’appareil intérieur: Bloc terminal TB3

pour la ligne de transmission, Autres: Bloc terminal TB7 pour une commande

centralisée)

Une mauvaise connexion empêchera le fonctionnement du système.

8 En cas de raccordement avec le contrôleur de classe supérieure ou pour

obtenir un fonctionnement groupé de plusieurs systèmes de réfrigérant, il

est nécessaire de placer une ligne de contrôle de transmission entre chaque

appareil extérieur.

Connecter cette ligne de contrôle entre les blocs terminaux pour une com-

mande centralisée. (Ligne à deux câbles non polarisés.)

En cas de raccordement dans différents systèmes de réfrigérant sans passer

par le contrôleur de classe supérieure, sur un des appareils extérieurs, dépla-

cer le cavalier du connecteur de court-circuit de CN41 à CN40.

9 Avant de mettre l’appareil extérieur sous tension, veiller à mettre sous tension

les appareils intérieurs et les boîtiers de dérivation.

* La gure à gauche n’est représentée

qu’à titre d’exemple. La forme de la

vanne d’arrêt, la position de l’ouver-

ture de service, etc., peuvent différer

selon le modèle.

* Tournez la section A uniquement.

(Ne serrez pas davantage les sec-

tions A et B l’une contre l’autre.)

RG79D595H06_FR.indd 26 9/2/2016 11:32:59 AM

BC BC

MA-RC

A-IC

Note:

The indoor units can be connected

to any of the 5 connectors (5-branch

type) or 3 connectors (3-branch type)

of the branch box.

A-IC A-IC A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

BC BC

MA-RC

A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC

B C A

E A

7.Installationsélectriques

7.3.Miseenplacedescâblesdetransmission

1 Typesdecâblesdecommande

1. Mise en place des câbles de transmission

• Types de câbles de transmission : l blindé CVVS ou CPEVS ou MVVS

• Diamètre des câbles: Supérieur à 1,25 mm

[AWG 16]

• Longueur maximum des câbles: 200 m [656 ft]

2. Câbles de la télécommande M-NET

2 Exemplesdecâblage

3. Câbles de la télécommande MA

A : Alimentation

B : Alimentation pour boîtier de dérivation

C : Vis du boîtier des composants électriques

D : Ligne de transmission

7.2.Boîtierdecommandeetemplacementpourle

raccordementdescâbles(Fig.7-1)

1. Raccorder la ligne de transmission du boîtier de dérivation au bloc de sortie

de transmission (TB3), ou raccorder le câblage entre les appareils extérieurs

ou le câblage du système de commande centralisée au bloc de sortie de la

commande centralisée (TB7).

En cas d’utilisation de câblage blindé, raccorder le câble blindé de terre de la

ligne de transmission du boîtier de dérivation à la vis (E ou F) et raccorder le

câble blindé de terre de la ligne entre les appareils extérieurs et la ligne de trans-

mission du système de commande centralisée à la borne blindée (S) du bloc de

sortie de la commande centralisée (TB7). De plus, si le connecteur d’alimenta-

tion CN41 des appareils extérieurs a été remplacé par le connecteur CN40, la

borne du blindage (S) du bloc de sorties (TB7) du système de commande central

devrait également être raccordée à la vis (E ou F) à l’aide du câble existant.

Des plaques de montage pour les conduits (ø27) sont fournies. Faites passer le

câble d’alimentation et les câbles de transmission par l’orice à dégager appro-

prié, puis enlevez la pièce superue de l’orice situé en bas du bloc de sorties

et connectez les ls

3. Attachez le câble d’alimentation au bloc de sorties en utilisant le manchon pour

la force de tension (Connexion PG ou similaire).

Le bornier (TB1B) fournir l’alimentation à la boîte de dérivation (220 ~ 240 V. max. 6A).

Précaution:

Nejamaisraccorderlalignedetransmissionduboîtierdedérivationoula

lignedetransmissiondusystèmedecontrôlecentralàcebornier(TB1B).Si

les lignes de transmission y sont raccordées, les blocs de sortie de l’appareil

intérieur, du boîtier de dérivation ou du système de commande centralisée

pourraientêtreendommagés.

Fig.7-1

* Raccordé avec télécommande simple.

Type de câble de télécommande

Fil blindé (à deux âmes) CVVS, CPEVS ou MVVS

Diamètre du câble 0,5 à 1,25 mm

[AWG20 à AWG16]*

Remarques

Pour une longueur supérieure à 10 m [32 ft],

utilisez un câble similaire au câble de la ligne

de transmission.

Type de câble de télécommande Câble gainé à 2 âmes (non blindé) CVV

Diamètre du câble

0,3 à 1,25 mm

[AWG 22 à AWG 16]

(0,75 à 1,25 mm

[AWG 18 à AWG 16])*

Remarques Moins de 200 m [656 ft]

E : Vis située sur le boîtier des composants

électriques

F : Vis située sur le boîtier des composants

électriques

TB3TB1 TB7

B1 B2

TB1B

PLAQUE POUR GAINE

ÉLECTRIQUE :

accessoire

Trou à défoncer ø24

(Pour ls de transmission)

Trou à défoncer ø37

(Pour ls d’alimentation)

[1]Systèmesdebase

Remarque :

Lesappareilsintérieurspeuventêtre

raccordésàn’importelequeldes5

connecteurs(typeà5embranchements)

oudes3connecteurs(typeà3embran-

chements) du boîtier de dérivation.

[2]Systèmesstandard

2-1. Type à 3 embranchements uniquement

2-2. Type à 5 embranchements uniquement 2-3. 2 boîtiers de dérivation (de type à 3 embranchements)

(type à 5 embranchements)

(type à 3

embranchements)

(type à 5 embranchements)

(type à 3

embranchements)

A-IC A-IC A-IC

WL-RC

A-IC A-IC A-IC

WL-RC WL-RC WL-RC

A-IC A-IC

WL-RC WL-RC

BC BC

A-IC A-IC A-IC A-IC A-IC A-IC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

B C

(type à 3

embranchements)

(type à 5 embranchements)

(type à 3

embranchements)

(type à 3

embranchements)

OC: Appareil extérieur

BC: Boîtier de dérivation

A-IC: Appareil intérieur de “commande A”

(appareil intérieur série M, P, S)

MA-RC : Télécommande MA

WL-RC : Télécommande sans l

RG79D595H06_FR.indd 27 9/2/2016 11:32:59 AM

A-IC

A-IC A-IC

WL-RC

M-IC

WL-RC

A-IC

WL-RC

B C D

3-4. Raccordement de la télécommande M-NET

7.Installationsélectriques

2-4. 2 boîtiers de dérivation (de type à 5 embranchements, 8 appareils intérieurs maximum)

1. Possibilité de raccorder jusqu’à 2 boîtiers de dérivation à un seul appa-

reil extérieur.

2. Possibilité de raccorder jusqu’à 8 appareils intérieurs au système.

[3]Systèmesincorrects

3-1. Fonctionnement groupé au

moyen d’une seule télé-

commande

3-2. Fonctionnement groupé entre différents

systèmes réfrigérants

3-3. Raccordement d’un adaptateur M-NET

à l’appareil extérieur

3-1. Il est impossible de faire fonctionner plusieurs appareils intérieurs à l’aide

d’une seule télécommande.

3-2. Il est impossible de raccorder entre eux plusieurs systèmes réfrigérants.

3.3. Il est impossible de raccorder des appareils intérieurs de la série CITY MULTI

aux boîtiers de dérivation ou à l’appareil extérieur.

3.4. Il est impossible de raccorder une télécommande M-NET à ce système.

OC: Appareil extérieur

BC: Boîtier de dérivation

A-IC: Appareil intérieur de “commande A” (appareil intérieur série M, P, S)

M-IC: Appareil intérieur à commande M-NET (appareil intérieur City Multi)

MA-RC: Télécommande MA

ME-RC: Télécommande ME

WL-RC: Télécommande sans l

ABCDE

A-IC A-IC A-IC A-ICA-IC A-IC A-IC A-IC A-ICA-IC

WL-RC WL-RC WL-RC WL-RCWL-RC WL-RC WL-RC WL-RC WL-RCWL-RC

(type à 5 embranchements)

(type à 5

embranchements)

COCO

A B C

A-IC

WL-RC

MA-RC

(type à 3

embranchements)

(type à 3

embranchements)

* CITY

MULTI

A B C

MA-RC

A-IC

A-IC A-IC

WL-RC

(type à 3

embranchements)

A-IC

A-IC A-IC

WL-RC

ME-RC

A-IC

WL-RC

B C D

(type à 5

embranchements)

RG79D595H06_FR.indd 28 9/2/2016 11:32:59 AM

TB7

TB3

(51)

TB7

(53)

DC24V

Power Supply

Unit

System

controller

M1 M2

TB3

M1 M2

TB3A

A-IC

(01)

A-IC

(02)

A-IC

(03)

A-IC

(04)

A-IC

MA-RC

WL-RC

(05)

A-IC

(06)

A-IC

(07)

A-IC

(08)

TB5/TB15

TB3B

TB3C

TB3D

TB3E

TB3A

TB3B

TB3C

TB5

(01)

(06)

Branch Box

WL-RC

MA-RC

WL-RC

L1/L2

S1/S2/S3

L1/L2

S1/S2/S3

7.4.

Raccordementduboîtierdedérivation/ducâblageextérieuretraccordementducordond’alimentationextérieur

(Fig.7-2)

Avertissement:

•Veilleràxercorrectementlescachesdeblocderaccordement/lepanneaudel’appareilextérieur.Danslecascontraire,ilpourraitenrésulterunincendieou

uneélectrocutionàcausedelapoussière,del’eau,etc.

•Veilleràrelierlescordonsd’alimentationetleslsderaccordementdesappareilsintérieurs,desappareilsextérieursetdesboîtiersdedérivationdirectement

sur les appareils (sans raccordement intermédiaire).

Lesraccordementsintermédiairespeuventengendrerdeserreursdecommunicationsidel’eaus’inltredanslescordonsetleslsetprovoquentuneisolation

insufsantedelamiseàlaterreouunmauvaiscontactélectriqueauniveaudupointderaccordementintermédiaire.

(Siunraccordementintermédiaireestnécessaire,assurez-vousdeprendredesmesurespouréviterquedel’eaunes’inltredanslescordonsetlescâbles.)

Précaution:

•Veillerànepasprocéderàdemauvaisraccordements.

•Serrercorrectementlesvisdebornepourqu’ellesnesedesserrentpas.

•Leserrageterminé,tirerdoucementsurleslspourvérierqu’ilsnebougentpas.

•Silelderaccordementn’estpasraccordécorrectementaublocderaccordement,l’appareilnefonctionnepas

correctement.

• Raccorder correctement le l du boîtier de dérivation sur le bloc de raccordement.

• Pour l’entretien ultérieur, fournir une longueur supplémentaire au l de raccordement.

7.Installationsélectriques

7.5.Câblagedel’alimentationprincipaleetcapacitédeséquipements

Schémaducâblage(exemple)(Fig.7-3)

A Coupe-circuit (pour fuites à la terre)

B Appareil extérieur

C Boîtier de dérivation

D Appareil intérieur de “commande A” (appareil intérieur série M, P, S)

E Boîtier de traction

Fig.7-2

208/230 V CA, 60 Hz

L1/L2

208/230 V CA, 60 Hz

IMPORTANT

S’assurerqueledisjoncteurdefuitedecourantestcompatibleavecleshar-

moniques les plus élevées.

Veilleràtoujoursutiliserundisjoncteurdefuitedecourantcompatibleavec

les harmoniques les plus élevées car cet appareil est équipé d’un inverseur.

L’utilisationd’undisjoncteurinappropriépeutprovoquer un dysfonctionne-

ment de l’onduleur.

Longueurmaximaleviaappareilsextérieurs:

L

+L

500m(1640ft.)(1,25mm

2

[AWG16]ouplus)

Longueurmaximaleducâbledetransmission

L

+L

,L

+L

,L

200m(656ft.)(1,25mm

2

[AWG16]ouplus)

A : Câble blindé

( ) : Exemple d’adresse

Boîtier de dérivation

Unité d'alimenta-

tion électrique

Contrôleur

de Système

Fig.7-3

B1/B2

S1/S2/S3

L1/L2

S1/S2/S3

L1/L2

Terminal

block

Loosen terminal screw.

Lead wire

Connection details

Desserrer la vis de borne.

Conducteur

Détails de raccordement

Bloc de

raccordement

RG79D595H06_FR.indd 29 9/2/2016 11:33:00 AM

7.Installationsélectriques

Avertissement:

•Veuillezcouperl'alimentationprincipaleaucoursdesentretiens.Etnetou-

chezpasauxbornesB1,B2lorsquelecircuitestalimenté.Siunisolateur

doitêtreutiliséentrel’appareilextérieuretleboîtierdedérivation/l’appareil

intérieuretleboîtierdedérivation,veuillezutiliserunisolateurà3pôlesou

à2pôles.(Voirleschémaci-dessous.)

•Brancherl'alimentationprincipalelorsquelatempératureambianteestinfé-

rieureà-20°C(-4°F).

•À-20°C(-4°F)ouen-deçà,l'appareilabesoind'aumoins4heuresdeveille

avantdepouvoirfonctionnerandechaufferlespiècesélectriques.

Précaution:

Aprèsavoirutilisél’isolateur,veillezàcouperpuisàremettrel’alimentationprincipaleanderéinitialiserlesystème.Sinon,l’unitéexternepourranepas

détecter le(s) boîtier(s) de dérivation ou les unités internes.

Appareil

extérieur

Sectionneur bipolaire

(Commutateur)

Boîtier de

dérivation

Sectiondescâblespourl’alimentationprincipaleetcapacitésOn/Off

Modèle

Alimentation

Section minimum des

câbles (mm

[AWG])

Coupe-cir-

cuit pour le

câblage*1

Coupe-circuit pour

les fuites de courant

Courant admissible

minimum du circuit

Régime nominal

maximum du dispo-

sitif de protection de

surintensité

Câble

principal*2

Terre

Appareil

extérieur

4C36/5C52/

8C48NAHZ

208/230 V CA, 60Hz

13,3 [AWG6] 13,3 [AWG6] 50 A

50 A 30 mA 0,1 sec

ou moins

42 A 52 A

8C48NA 8,4 [AWG8] 8,4 [AWG8] 40 A

40 A 30 mA 0,1 sec

ou moins

37 A 52 A

Appareil intérieur 208/230 V CA, 60Hz Reportez-vous au manuel d’installation de l’appareil intérieur.

*1. S'assurer de correctement raccorder l'appareil à la terre. Si nécessaire, prendre des mesures contre les fuites.

*2. Utiliserdescâblesélectriquesencuivre.Utiliserdescâblesélectriquescorrespondantàunetensionde300V.

Courant total d’exploitation de

l’appareil intérieur

Section minimum des câbles (mm

/AWG)

Disjoncteur de fuite de terre *1

Commutateur local (A)

Disjoncteur pour

câblage (NFB)

Câble principal Dérivation Terre Capacité Fusible

F0 = 15A ou moins *2 2,1/14 2,1/14 2,1/14 Sensibilité au courant 15 A *3 15 15 15

F0 = 20A ou moins *2 3,3/12 3,3/12 3,3/12 Sensibilité au courant 20 A *3 20 20 20

F0 = 30A ou moins *2 5,5/10 5,5/10 5,3/10 Sensibilité au courant 30 A *3 30 30 30

Pour l’impédance maximale permise du système, voir la norme CEI 61000-3-3.

*1 Le disjoncteur de fuite de terre doit prendre en charge le circuit d’inverseur.

Le disjoncteur de fuite de terre doit combiner l’utilisation d’un interrupteur local ou d’un coupe-circuit.

*2 Prendre la valeur la plus haute de F1 ou F2 comme valeur pour F0.

F1 = Courant maximum d’exploitation total des appareils intérieurs × 1,2

F2 = {V1 × (Quantité de Type 1)/C} + {V1 × (Quantité de Type 2)/C} + · · · + {V1 × (Quantité de Type 8)/C}

Appareil intérieur

V1 V2

Type 1 PEAD-A·AA, MVZ-A·AA 26,9

2,4

Type 2 PLA-A·BA, PLA-A·EA7, SEZ-KD·NA 19,8

Type 3 MFZ-KA·NA 16,2

Type 4 MSZ-FE·NA 9,9

Type 5 MFZ-KJ·NA, MSZ-GL·NA 7,4

Type 6

MSZ-FH·NA, MSZ-FH·NA2, MSZ-EF·NAW(B)(S)-U1, MSZ-GE·NA

6,8

Type 7 SLZ-KA·NA 3,5

Type 8 Boîtier de dérivation (PAC-MK·BC(B)) 5,1 3,0

C : Multiple de courant de déclenchement au temps de déclenchement 0,01 s

Prenez “C” dans les caractéristiques de déclenchement du disjoncteur.

*Condition Boîtier de dérivation × 2 + SEZ-KD∙NA × 5, C = 8 (reportez-vous au diagramme de droite)

F2 = 5,1 × 2/8 + 19,8 × 5/8

= 13,65

*3 La sensibilité de courant est calculée selon la formule suivante.

G1 = V2 × Quantité de Type 1 + V2 × Quantité de Type 2 + · · · + V2 × Quantité de Type 8 + V3 × (Longueur câble [kW])

G1 Sensibilité de courant

30 ou moins 30 mA 0,1 sec ou moins

100 ou moins 100 mA 0,1 sec ou moins

Épaisseur câble V3

1,5 mm

2,5 mm

4,0 mm

1. Utiliser une alimentation séparée pour l’appareil extérieur et pour l’appareil intérieur.

2.

Tenircomptedesconditionsclimatiques(températureambiante,rayonssolairesdirects,eaupluviale,etc.)lorsducâblageetduraccordementdesappareils.

3. Lesdimensionsdescâblesreprésententlesdimensionsminimalespourlecâblagedeconduitsmétalliques.Lecordond’alimentationdoitêtreuneunité

plusépaisàcausedeschutesdetension.Vérierquelatensiondel’alimentationnediminuepasdeplusde10%.

4. Encasdecâblagesspéciques,ceux-cidoiventrespecterlesloisenvigueurdanslarégionconcernée.

5. Lescordonsd’alimentationélectriquedesélémentsdesappareilsutilisésàl’extérieurserontaumoinsaussilourdsquelescordonssouplesblindésde

polychloroprène(conception60245IEC57).VouspouveznotammentutiliserdanscecasdescâblesdetypeYZW.

6. Installeruncâbledeterrepluslongquelesautrescâbles.

6000

600

1 2 3 4 6 8

10 20

ÉCHANTILLON

Diagramme d’échantillon

Courant de déclenchement nominal (x)

Temps de déclenchement [s]

0,1

0,01

Assurez-vous de raccorder les câbles des boîtiers de dérivation extérieurs/intérieurs directement aux appareils (sans raccordements intermédiaires).

Des erreurs de communication peuvent se produire en cas de raccordements intermédiaires si de l’eau s’inltre entre les câbles et cause une mauvaise isolation à la terre

ou un contact électrique insufsant au point de raccordement intermédiaire.

(Si un raccordement intermédiaire est nécessaire, assurez-vous de prendre des mesures pour éviter que de l’eau ne s’inltre dans les câbles.)

Ne jamais épicer le câble d'alimentation ou le câble de raccordement boîtier de dérivation intérieur-extérieur car cela pourrait provoquer de la fumée, un incendie ou une erreur de communication.

RG79D595H06_FR.indd 30 9/2/2016 11:33:00 AM

7.Installationsélectriques

7.6.Réglagedesadresses

Réglage de l'adresse du commutateur

Appareil

Adresse

Extérieur

Boîtier de dérivation

Intérieur

Adresse Configuration du raccordement

Commu-

tateur

Port A B C D E –

OFF 1 2 3 4 5 6

ON: Raccordement intérieur

OFF: Pas de raccordement

Aucun

SWU2 SWU1 SW12 SW11 SW1 * SW1-6 non utilisé

plage 51 - 100 1 - 50 – –

réglage

Adresse d'embran-

chement + 50

• En fonction de l'adresse définie (par exemple 01), les

adresses des appareils intérieurs raccordés sont définies

séquentiellement (par exemple 02, 03, 04 et 05).

• Indiquer si des appareils intérieurs sont connectés à

chaque port (A, B, C, D et E).

Il n'y a pas

de définitions

d'adresses

pour les appa-

reils intérieurs.

SW1 1 2 3 4 5

ON ON ON ON ON

Port A B C D E

Adresse 01 (SW11, 12)

02 03 04 05

(numéros séquentiels)

SW1 1 2 3 4 5 (6)

Port A B C D E

(non utilisé)

Les appareils intérieurs sont connectés ON

Les appareils intérieurs ne sont pas connectés OFF

Remarque : 1. Adresse du boîtier de dérivation

  Lorsdeladénitiondel'adresse,utiliserunnombredanslaplage1–50.

  Ex.L'adressedénieest(47)etilya5appareilsintérieurs(A,B,C,DetE).

  SiA:(47),B:(48),C:(49),D:(50)etE:(51),Eestincorrectparcequ'ildépasse50.

Ex1. Extérieur + Embranchement <1> (Intérieur A, B, C, D, E) + Embranchement <2> (Intérieur A, B, C)

Adresse

appareil

extérieur

(51) *1

*1 Adresse appareil extérieur

Boîtier de dérivation <1> adresse de départ + 50 = 01 + 50 = 51

*2 Boîtier de dérivation <1>

Adresse port A = adresse de départ = 01

Adresse port B = adresse de départ + 1 = 02

Adresse port C = adresse de départ + 2 = 03

Adresse port D = adresse de départ + 3 = 04

Adresse port E = adresse de départ + 4 = 05

*3 Boîtier de dérivation <2>

Adresse de départ du boîtier de dérivation <2>

= Dernière adresse de départ du boîtier de dérivation <1> + 1

= 05 + 1 = 06

Adresse port A = adresse de départ = 06

Adresse port B = adresse de départ + 1 = 07

Adresse port C = adresse de départ + 2 = 08

Ex2. Extérieur + embranchement <1> (Intérieur A, C, E) + Embranchement <2> (Intérieur A, C, E)

Adresse

appareil

extérieur

(51) *1

*1 Adresse appareil extérieur

Boîtier de dérivation <1> adresse de départ + 50 = 01 + 50 = 51

*2 Boîtier de dérivation <1>

Adresse port A = adresse de départ = 01

Adresse port B pas de raccordement

Adresse port C = adresse de départ + 1 = 02

Adresse port D pas de raccordement

Adresse port E = adresse de départ + 2 = 03

*3 Boîtier de dérivation <2>

Adresse de départ du boîtier de dérivation <2>

= Dernière adresse de départ du boîtier de dérivation <1> + 1

= 03 + 1 = 04

Adresse port A = adresse de départ = 04

Adresse port B pas de raccordement

Adresse port C = adresse de départ + 1 = 05

Adresse port D pas de raccordement

Adresse port E = adresse de départ + 2 = 06

Intérieur

(01) = port A

(02) = port B

(03) = port C

(04) = port D

(05) = port E

(06) = port A

(07) = port B

(08) = port C

(01) = port A

non port B

(02) = port C

non port D

(03) = port E

(04) = port A

non port B

(05) = port C

non port D

(06) = port E

Boîtier de dérivation <1>

adresse (01) *2

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Boîtier de dérivation <2>

adresse (04) *3

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Boîtier de dérivation <2>

adresse (06) *3

SW1 1, 2, 3 ON

SW1 4, 5 OFF

Boîtier de dérivation <1>

adresse (01) *2

SW1 1, 2, 3, 4, 5 ON

RG79D595H06_FR.indd 31 9/2/2016 11:33:00 AM

8.Marched’essai

8.2.Marched’essai

8.2.1.Utilisationdelatélécommande

Se reporter au manuel d’installation de l’appareil intérieur.

• Veiller à effectuer un essai pour chaque appareil intérieur. Vérier que chaque

appareil intérieur fonctionne correctement et conformément aux instructions

du manuel d’installation fourni avec l’appareil.

• Si l’essai est réalisé simultanément pour tous les appareils intérieurs, il est

impossible de détecter les mauvais raccordements, le cas échéant, des tuyaux

de réfrigérant et des ls de raccordement.

* Il faut attendre au moins 3 minutes après la mise sous tension du compresseur

pour que ce dernier soit opérationnel.

• Le compresseur peut émettre un son juste après sa mise sous tension ou si la

température de l’air extérieur est basse.

A propos du mécanisme de protection de redémarrage

A l’arrêt du compresseur, le dispositif préventif de redémarrage s’active de sorte

que le compresseur ne sera pas opérationnel pendant 3 minutes, an de protéger

le climatiseur.

8.2.2.UtilisationdeSW3dansl’appareilintérieur

Remarque:

Sil’essaiestréaliséàpartirdel’appareilextérieur,touslesappareilsinté-

rieurs fonctionnent. Il est donc impossible de détecter les mauvais raccor-

dementsdestuyauxderéfrigérantetdeslsderaccordement.Sil’objectif

decetessaiestdedétecterlesmauvaisraccordements,veilleràexécuter

l’essaiaumoyendelatélécommande.Pourcefaire,sereporteràlasection

“8.2.1.Utilisationdelatélécommande”.

SW3-1 ON

Fonctionnement du rafraîchissement

SW3-2 OFF

SW3-1 ON

Fonctionnement du chauffage

SW3-2 ON

* Après avoir effectué l’essai de fonctionnement, placer SW 3-1 sur OFF.

• Quelques secondes après le démarrage du compresseur, un bruit métallique

provenant de l’intérieur de l’appareil extérieur peut retentir. Le bruit provient de

la valve de contrôle et s’explique par une différence de pression minime dans les

tuyaux. L’appareil n’est pas défectueux.

Lemoded’essainepeutpasêtremodiévialecommutateurDIPSW3-2lors

dela marche d’essai.(Pource faire, arrêter l’essaiviale commutateur DIP

SW3-1.Unefoislemodemodié,reprendrel’essaivialecommutateurSW3-1.)

8.3.Récupérationduréfrigérant(Aspiration)

Effectuer les procédures suivantes pour récupérer le réfrigérant en cas de

déplacement de l’appareil intérieur ou de l’appareil extérieur.

1 Couper le disjoncteur.

2 Raccorder le côté basse pression du collecteur à jauge à l’ouverture de service

du robinet d’arrêt du gaz.

3 Fermer le robinet d’arrêt du liquide.

4 Rétablir le courant (disjoncteur).

* Le démarrage de la communication interne-externe prend environ 3 minutes

après la mise sous tension (coupe-circuit). Démarrer la purge 3 à 4 minutes

après la mise sous tension (coupe-circuit).

5 Vérier que SW3-2 est sur OFF, puis placer SW3-1 sur ON pour exécuter

l'essai de fonctionnement en mode de refroidissement. Le compresseur (appa-

reil extérieur) et les ventilateurs (appareils intérieurs et extérieurs) démarrent et

l’essai de refroidissement commence. Immédiatement après avoir exécuté le

test de fonctionnement en mode de refroidissement, basculer le commutateur

SW2-4 (commutateur de purge) de l'appareil extérieur de OFF à ON.

* Ne pas faire fonctionner l’appareil longtemps lorsque le commutateur SW2-4

est activé (ON). Veiller à désactiver le commutateur (OFF) une fois la purge

terminée.

6 Fermer complètement le robinet d’arrêt du gaz lorsque le manomètre indique

7,1 - 0,0 PSIG (environ 0,5 - 0,0 kgf/cm

)

7 Placer SW3-1 sur OFF pour arrêter le climatiseur. (Basculer le commutateur

SW2-4 de ON à OFF.)

8 Couper le courant (disjoncteur).

* Si une trop grande quantité de réfrigérant a été ajoutée au système de

climatisation, il est possible que la pression ne puisse pas baisser jusqu’à 7,1

PSIG (0,5 kgf/cm

). Dans ce cas, utiliser un dispositif de collecte du réfrigérant

pour recueillir la totalité du réfrigérant du système, puis recharger la quantité

de réfrigérant correcte dans le système après avoir déplacé les appareils

intérieurs et extérieurs.

Avertissement:

Pendantlapurgeduréfrigérant,arrêterlecompresseuravantdedébrancher

lestuyauxderéfrigérant.Lecompresseurrisqued’éclateretdeprovoquer

des blessures si une substance étrangère, comme de l’air, pénètre dans le

système.

8.1.Avantlamarched’essai

► Lorsquel’installation,letuyautageetlecâblagedesappareilsintérieur

etextérieursontterminés,vérierl’absencedefuitesderéfrigérant,la

xationdescâblesd’alimentationetdecommande,l’absenced’erreurde

polaritéetcontrôlerqu’aucunephasedel’alimentationn’estdéconnectée.

► UtiliserunappareildecontrôledesM-ohmde500voltspourvérierque

larésistanceentrelesbornesd’alimentationetlamiseàlaterreestd’au

moins1MΩ.

► Nepaseffectuercetestsurlesterminauxdescâblesdecontrôle(circuità

basse tension).

Avertissement:

Nepasutiliserleclimatiseursilarésistancedel’isolationestinférieureà

1MΩ.

Résistance de l’isolation

Après l’installation ou après la coupure prolongée de la source d’alimentation, la

résistance de l’isolation chutera en deçà d’1 MΩ en raison de l’accumulation de

réfrigérant dans le compresseur. Il ne s’agit pas d’un dysfonctionnement. Respec-

tez les procédures suivantes.

1. Retirer les câbles du compresseur et mesurer la résistance de l’isolation du

compresseur.

2. Si la résistance de l’isolation est inférieure à 1 MΩ, le compresseur est défail-

lant ou du réfrigérant s’est accumulé dans le compresseur.

3. Après avoir connecté les câbles au compresseur, celui-ci commence à chauffer

dès qu’il est sous tension. Après avoir mis sous tension le compresseur pen-

dant les durées indiquées ci-dessous, mesurer de nouveau la résistance de

l’isolation.

• La résistance de l’isolation chute en raison de l’accumulation de réfrigérant

dans le compresseur. La résistance dépassera 1 MΩ après que le compres-

seur a chauffé pendant 4 heures.

(Le temps mis par le compresseur pour chauffer varie selon les conditions

atmosphériques et l’accumulation de réfrigérant).

• Pour faire fonctionner le compresseur dans lequel s’est accumulé du réfrigé-

rant, il est nécessaire de le faire chauffer pendant au moins 12 heures an

d’éviter toute défaillance.

4. Si la résistance de l’isolation dépasse 1 MΩ, le compresseur n’est pas défec-

tueux.

Précaution:

• Lecompresseurfonctionnerauniquementsilesconnexionsdesphasesde

l’alimentation électrique sont correctes.

• Mettezl’appareilsoustensionaumoins12heuresavantdelefairefonc-

tionner.

- La mise en marche de l’appareil immédiatement après sa mise sous tension

pourrait provoquer de sérieux dégâts aux éléments internes. Ne mettez pas

l’appareil hors tension pendant la saison de fonctionnement.

► Lespointssuivantsdoiventêtrecontrôléségalement.

• L’appareil extérieur n’est pas défectueux. Le témoin sur la carte de commandes

de l’appareil extérieur clignote lorsque celui-ci est défectueux.

• Les vannes d’arrêt de liquide et de gaz sont complètement ouvertes.

RG79D595H06_FR.indd 32 9/2/2016 11:33:00 AM

9.Fonctionsspéciales

A Panneau de commande déporté

B Circuit de relais

C Régulateur de sortie externe (PAC-SA88HA-E)

D Carte de commande de l’appareil extérieur

E Alimentation du témoin

F A acheter auprès d’un

revendeur local

G 10 m maximum (32 ft)

L1: Erreur d’afchage du témoin

L2: Témoin de fonctionnement du compresseur

X, Y: Relais (Bobine standard de 0,9 W ou moins pour 12 V CC)

X, Y: Relais (1 mA CC)

A Tableau de contrôle à distance

B Circuit de relais

C Régulateur de sortie externe (PAC-SC36NA-E)

D Carte de commande de l’appareil extérieur

E Alimentation du témoin

F A acheter auprès d’un

revendeur local

G 10 m maximum (32 ft)

ON OFF

SW1 Chauffage Refroidissement

SW2 Validité de SW1 Validité de SW1

La sélection du mode silencieux et du contrôle de la demande se fait par commutation du commutateur DIP 9-2 du

panneau de commande extérieur.

Les consommations électriques suivantes (par rapport aux valeurs nominales) peuvent être dénies à l’aide de SW1, 2.

DIP SW9-2 du panneau de com-

mande extérieur

SW1 SW2 Fonctionnement

Mode silencieux OFF ON – Fonctionnement en mode

silencieux

Contrôle de la

demande

ON OFF OFF 100 % (Normal)

ON OFF 75 %

ON ON 50 %

OFF ON 0 % (Arrêt)

A Tableau de contrôle à distance

B Circuit de relais

C Régulateur de sortie externe (PAC-SC36NA-E)

D Carte de commande de l’appareil extérieur

E Alimentation du témoin

F A acheter auprès d’un

revendeur local

G 10 m maximum (32 ft)

CN51

A C

CN3N

SW1

SW2

A C

CN3D

SW1

SW2

9.1.CONNECTEURD’ENTRÉE/SORTIEDEL’APPAREILEXTÉRIEUR

•État(CN51)

•Changementautomatique(CN3N)

•Modesilencieux/Contrôledelademande(CN3D)

RG79D595H06_FR.indd 33 9/2/2016 11:33:00 AM

Contenido

1. Medidas de Seguridad

► Antes de instalar la unidad, asegúrese de haber leído el capítulo de “Me-

didas de seguridad”.

► Antes de conectar el sistema, informe al servicio de suministro o pídale

permiso para efectuar la conexión.

Después de terminar la instalación, explique las “Medidas de Seguridad”, funciona-

miento y mantenimiento de la unidad al cliente según el Manual de instrucciones y

realice una prueba para asegurarse de que funciona correctamente. Entregue una

copia del Manual de instalación y del Manual de instrucciones al usuario. Estos

manuales deben pasar a usuarios posteriores del equipo.

: Indica una pieza que debe estar conectada a tierra.

Atención:

Lea atentamente las etiquetas adheridas a la unidad principal.

Atención:

• Elusuarionodebeinstalarlaunidad.Lainstalacióndelaireacondicionado

debe correr a cargo del distribuidor o técnico autorizado. La instalación in-

correcta de la unidad puede provocar escapes de agua, descargas eléctricas

o incendios.

• Paralainstalación,sigalasinstruccionesdelManualdeinstalaciónyutilice

las herramientas y piezas de fontanería específicamente diseñados para

utilizar con el refrigerante R410A.

• ElrefrigeranteR410AenelsistemadeHFCpuedeasimilarunapresión1,6

veces superior a la de los refrigerantes convencionales. Si los accesorios

de fontanería que se instalan no están fabricados para el refrigerante R410A,

lostubossepuedenquemarycausardañosolesiones.Además,pueden

producirse escapes de agua, descargas eléctricas o incendios.

• La unidad debe instalarse según las instrucciones para reducir posibles

daños en caso de terremoto, huracán o vientos fuertes. Si no se instala

correctamente,launidadpodríacaerseyprovocardañosolesiones.

•

La unidad debe instalarse firmemente sobre una estructura capaz de soportar

su peso. Si la unidad se instala sobre una estructura inestable, podría caerse

yprovocardañosolesiones.

•

 Sielequipodeaireacondicionadoseinstalaenunasalapequeñadeberán

tomarse medidas para prevenir que la concentración de refrigerante exceda

loslímitesdeseguridadencasodefugas.Pregunteaundistribuidorporlas

medidas adecuadas para evitar que la concentración exceda los límites. Si se

produce una fuga de refrigerante que sobrepase los límites de concentración,

la estancia en la sala puede ser peligrosa por falta de oxígeno.

• Siseproduceunafugaderefrigeranteduranteelfuncionamiento,ventile

la sala. Si el refrigerante entra en contacto con una llama, se desprenderán

gases nocivos.

•

Todas las conexiones eléctricas deberán ser realizadas por un técnico cualifi-

cadosegúnlanormativalocalylasinstruccionesdeestemanual.Cadaunidad

debetenersulíneaeléctricaysedebenusardisyuntoresyunvoltajecorrecto.

El uso de líneas eléctricas con una capacidad insuficiente o una conexión

eléctrica incorrecta puede provocar descargas eléctricas o incendios.

• Asegúresedeconectarloscablesdealimentaciónyloscablesdeconexión

alas unidades interiores, unidades exterioresyalas cajas de derivación

directamente con las unidades (sin ninguna conexión intermedia). Las co-

nexiones intermedias pueden producir errores de comunicación en caso de

queelaguamojeloscordonesoloscablesdeconexióny,porconsiguiente,

la toma a tierra sea insuficiente, así como el contacto eléctrico en el punto

de conexión intermedio. (Si fuera necesaria una conexión intermedia, asegú-

resedetomarlasprecaucionesoportunasparaevitarqueelaguamojelos

cordonesycablesdeconexión).

• UtilicetubosdecobrefosforosodeltipoC1220ytubosdealeacióndecobre

sin costuras para conectar los tubos del refrigerante. Si los tubos no se

conectancorrectamente,launidadno estará bienpuestaatierraypuede

provocar descargas eléctricas.

• Utilice solo cables especificados para el cableado. Las conexiones del

cableadosedebenrealizarconseguridadsinqueseejerzatensiónenlas

conexiones de los terminales. Asimismo, no empalme nunca los cables al

realizar el cableado (a menos que se indique lo contrario en este documen-

to).Elhechodenoseguirestasinstruccionespuedeprovocarunsobreca-

lentamiento o un incendio.

• Lacubiertadelbloquedeterminales delaunidadexteriortienequeestar

biensujeta.Silacubiertanoseinstalacorrectamenteyelpolvoylahume-

dad entran en la unidad, se pueden producir una descarga eléctrica o un

incendio.

•

Cuando instale, mueva o revise el equipo de la unidad exterior, utilice solo el

refrigerante indicado (R410A) para cargar los tubos del refrigerante. No lo mezcle

conotrotipoderefrigeranteyvacíecompletamentedeairelostubos.

Si el aire se mezcla con el refrigerante, podría producir una tensión anormalmen-

tealtaeneltubodelrefrigeranteyocasionarunaexplosiónuotrospeligros.

 Usar un refrigerante distinto al indicado para el sistema provocará un fallo

mecánico, un funcionamiento defectuoso del sistema o la avería de la unidad.

Enelpeordeloscasos,podríasuponerungraveimpedimentoparagarantizarla

seguridad del producto.

• UtilicesóloaccesoriosautorizadosporMitsubishiElectricypidaasudis-

tribuidor o a un técnico autorizado que se los instale. Si los accesorios no

se instalan correctamente, pueden producirse escapes de agua, descargas

eléctricas o incendios.

• Nomodifiquelaunidad.Paralasreparaciones,acudaasudistribuidor.Si

las modificaciones o las reparaciones no se realizan correctamente, pueden

producirse escapes de agua, descargas eléctricas o incendios.

• Elusuarionuncadebeintentarrepararlaunidadomoverladesitio.Si la

unidad no se instala correctamente, pueden producirse escapes de agua,

descargas eléctricas o incendios. Si debe reparar o mover el equipo de aire

acondicionado, acuda a su distribuidor o técnico autorizado.

•

Trashaberrealizadolainstalación,compruebesihayfugasderefrigerante.

Si en caso de fuga el refrigerante entra en contacto con las llamas de un

calentador o de un equipo de cocina portátil, se desprenderán gases nocivos.

1.1. Cuestiones previas a la instalación

Cuidado:

• Noutilicelaunidadenunambienteenrarecido.Esteaireacondicionadono

sepuedeinstalarenáreasexpuestasavapor,aceiteesencial(incluyendoel

aceite para máquinas) o al humo sulfúrico, ni en áreas con alto contenido

ensal,comoplayas,oenzonasdondelanievepuedacubrirlaunidad,ya

que pueden reducir significativamente su rendimiento y dañar las piezas

internas.

• Noinstalelaunidaddondesepuedanverter,producir,circularoacumular

gases inflamables. Si se acumula gas inflamable en zonas próximas a la

unidad, se podría producir un incendio o una explosión.

Atención:

Describe las precauciones que deben tenerse en cuenta para evitar el riesgo

de lesiones o muerte del usuario.

Cuidado:

Describelasprecaucionesquedebentenerseencuentaparaevitardañosenlaunidad.

• Launidadexteriorproduce condensacióncuandofuncionacomocalefac-

ción. Asegúrese de habilitar drenaje alrededor de la unidad exterior si la

condensaciónpuedeprovocardaños.

•

Si instala la unidad en un hospital o en un centro de comunicaciones, re-

cuerde que la unidad produce ruidos e interferencias electrónicas. Los con-

mutadores,aparatosdomésticos,equiposmédicosde alta frecuencia y las

comunicaciones de radio pueden provocar un mal funcionamiento o la avería

delequipodeaireacondicionado.Elequipodeaireacondicionadotambién

puede afectar los equipos médicos e interrumpir los cuidados médicos, así

comolosequiposdecomunicaciónydañarlacalidaddelapantalla.

1.2.Cuestionespreviasalainstalación(reubicación)

Cuidado:

•

Tenga mucho cuidado cuando mueva las unidades. Se necesitan dos o

máspersonasparallevarlaunidadporquepesa20kg,44lbsomás.

Utilice

guantesprotectoresparasacarlaunidaddelacajayparamoverla,yaque

se podría lastimar las manos con las aletas o con los bordes de alguna de

las piezas.

• Guardelosembalajesenunlugarseguro.Losmaterialesdeembalaje,como

talodemaderapuedenproducirpinchazosyotraslesiones.

• Labaseylosaditamentosdefijacióndelaunidadexteriordebencomprobar-

seperiódicamenteparadetectarposiblesroturas,tuercasflojasocualquier

otrodañoquehayanpodidosufrir.Sinosesolucionanesosproblemas,la

unidadpodríacaerseycausardañosolesiones.

• Nolimpieconaguaelequipodeaireacondicionado.Puedesufrirunades-

carga eléctrica.

• Apriete las tuercas de abocardado a los niveles recomendados mediante

una llave dinamométrica. Si las aprieta demasiado, se pueden romper al

cabodeuntiempoyproducirsefugasderefrigerante.

Conrmacióndelaspiezasincluidas

Además del presente manual, se suministran las siguientes piezas con la unidad

exterior. Estas piezas se utilizan para cablear a tierra los terminales S de los

bloques del terminal de transmisión TB3 y TB7. Para obtener más información,

consulte apartado “7. Trabajo eléctrico”.

Cableado a tierra (× 2)

1. Medidas de Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

2. Diagrama & componentes de instalación ............................. 35

3. Lugar de instalación ............................................. 36

4. Instalación de la unidad exterior .................................... 38

5. Instalación de los tubos del refrigerante .............................. 38

6. Tubería de drenaje .............................................. 42

7. Trabajo eléctrico ................................................ 42

8. Prueba de funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

9. Funciones especiales ............................................ 49

RG79D595H06_ES.indd 34 9/2/2016 11:30:25 AM

2.1.Cuestionespreviasalainstalación(Fig.2-1)

Elpresentemanualdeinstalaciónsirvesóloparalainstalacióndelaunidad

exterior.Parainstalarlasunidadesinterioresylacajadederivación,con-

sulte el manual de instalación que se suministra con cada unidad.

Cualquier cambio estructural que se requiera para la instalación debe cumplir con la

normativa local en materia de construcción.

La finalidad del presente diagrama es mostrar la configuración de los accesorios.

Para la instalación real, hay que girar la unidad exterior 180°.

Las unidades las deberá instalar el contratista autorizado conforme a la normativa local.

Nota:

Se deberán respetar las dimensiones que marcan las flechas del diagrama para

garantizar el rendimiento del aparato. Instale la unidad en un lugar lo más amplio

posible para permitir posteriormente el mantenimiento o las reparaciones.

Piezasaobtenerlocalmente

Cable de conexión de la caja de derivación/unidad exterior (de

3 almas)

Tubo de extension

Manguito del orificio de la pared

Tapadera del orificio de la pared

Cinta de fijación de tubos

(La cantidad depende de la longitud del tubo).

de 2 a 7

Tornillo de sujeción para 4 × 20 mm (13/16")

(La cantidad depende de la longitud del tubo).

de 2 a 7

Cinta de tubos

Masilla de minio

Aceite de refrigeración

Cable del interruptor (de 2 almas, consulte 7.3. Tendido de cables

de transmisión)

1.3. Antes de la instalación eléctrica

Cuidado:

• Asegúresedeinstalardisyuntores.Sinoseinstalan,sepodríanproducir

descargas eléctricas.

IMPORTANTE

Asegúresedequeeldisyuntordecorrienteseacompatibleconcorrientes

armónicas más altas.

Utilicesiempreundisyuntordecorrientecompatibleconcorrientesarmóni-

casmásaltasyaqueestaunidadestáequipadaconunconmutador.

Elusodeundisyuntorinadecuadopuedehacerqueelconmutadornofun-

cione correctamente.

• Usecablesestándardesuficientecapacidadparalaslíneaseléctricas.Sino

lo hace así, se podría producir un cortocircuito, un sobrecalentamiento o un

incendio.

•Cuandoinstalelaslíneaseléctricas,loscablesnodebentenercorriente.Si

lasconexionesseaflojan,loscablessepodríancruzaroromperysepodría

producir un incendio o un sobrecalentamiento.

• Asegúresedeinstalarunatomadetierra.Noconecteelcabledetierraalas

tomas de tierra de las tuberías de gas o de agua, de postes de iluminación o

de teléfono. Si la unidad no está bien conectada a la línea de tierra, se puede

producir una descarga eléctrica.

• Utilicedisyuntores (interruptor de faltadetierra, interruptor aislante (+fu-

sibleB)einterruptoresencajamoldeada)conlapotenciaespecificada.Si

lapotenciadelinterruptoresmayorquelaespecificada,puedeocurrirun

incendio o una avería.

1.4. Antes de realizar las pruebas de funcionamiento

Cuidado:

• 

Conectelacorrientealmenos12 horas antes de queempieceafuncionar

el equipo. Si se acciona inmediatamente después de haberlo conectado a la

corriente,puedenproducirsedañosgravesenlaspiezasinternas.Mantenga

la unidad conectada a la corriente durante la temporada de funcionamiento.

• Antes de que comience a funcionar el equipo, compruebe que todos los

panelesyprotectoresestáninstaladoscorrectamente.Laspiezasgiratorias,

calientesodealtovoltajepuedenprovocarlesiones.

• Notoqueningúninterruptorconlasmanosmojadas.Puedesufrirunades-

carga eléctrica.

• Notoquelatuberíadelrefrigerantesinguantesmientrasduranteelfuncio-

namiento. La tubería del refrigerante está caliente o frío según las condicio-

nes de la corriente de refrigerante. Si toca la tubería puede sufrir quemadu-

ras por el calor o por el frío.

• Unavezdejedefuncionarelaparato,espere5minutosantesdeapagarel

interruptor principal. De lo contrario, se puede producir un goteo de agua o

una avería.

1.5.UtilizacióndelrefrigeranteR410Aparaequiposde

aire acondicionado

Cuidado

• UtilicetubosdecobrefosforosodeltipoC1220ytubosdealeacióndecobre

sin costuras para conectar los tubos del refrigerante. Asegúrese de que el

interiordelastuberíasestálimpioyquenocontienenningúncontaminante

dañinocomocompuestossulfúricos,oxidantes,impurezasopolvo.Utilice

tuberías con el grosor especificado. (Consulte la página 38) Tenga en cuenta

losiguientesireutilizatuberíasqueconteníanrefrigeranteR22.

- Sustituya las tuercas de abocardado existentes y vuelva a abocardar las seccio-

nes abocardadas.

- No use tuberías de poco grosor. (Consulte la página 38)

• Almacenelastuberíasquesedebaninstalarenelinteriorymantengalos

orificiostapadoshastaelmomentodeinstalarlas.(Dejelasjuntasarticula-

dasyotraspiezasensusembalajes.)Sielpolvo,losrestosolahumedad

entran en las tuberías de refrigeración, se puede producir el deterioro del

aceite o una avería en el aparato.

• Utiliceaceitedeéster,deéteroalquilobenceno(enpequeñascantidades)

para recubrir las secciones abocardadas. Si se mezcla aceite mineral con

aceite de refrigeración se puede deteriorar el aceite.

•NoutiliceotrorefrigerantequenoseaR410A.Siutilizaotrorefrigerante,el

cloro provocará el deterioro del aceite.

•Utilicelassiguientesherramientasespecialmentediseñadasparausarcon

el refrigerante R410A. Se necesitan las siguientes herramientas para utilizar

el refrigerante R410A. Si tiene alguna duda, consulte con su distribuidor más

cercano.

Herramientas (para R410A)

Manómetro Abocardador

Manguera de carga Ajustador del tamaño

Detector de fugas de gas Adaptador de la bomba de vacío

Llave dinamométrica

Báscula electrónica de carga del refrigerante

•Asegúrese de utilizar las herramientas adecuadas. Si el polvo, los restos

o la humedad entran en las tuberías de refrigeración, se puede producir el

deterioro del aceite de refrigeración.

•Noutiliceuncilindrodecarga.Siutilizauncilindrodecarga,variarálacom-

posicióndelrefrigeranteynoserátaneficaz.

1. Medidas de Seguridad

2.Diagrama&componentesdeinstalación

Caja de derivación

De tipo 5 derivaciones

De tipo 3 derivaciones

Unidad exterior

Fig.2-1

RG79D595H06_ES.indd 35 9/2/2016 11:30:26 AM

3. Lugar de instalación

3.1. Tubería de refrigerante

Consulte la sección 5.2. Longitud de los tubos y diferencia de altura.

3.2.Eleccióndellugardeinstalacióndelaunidadexterior

•

No instale la unidad en lugares expuestos directamente al sol o a otras fuentes de calor

• Escoja un lugar donde el ruido de la unidad no moleste a los vecinos.

• Escoja un lugar donde sea fácil instalar el cableado y las tuberías y acceder a la

fuente de alimentación y a la unidad exterior.

• No instale la unidad donde se puedan verter, producir, circular o acumular gases

inflamables.

• Durante el funcionamiento, la unidad puede perder agua.

• Escoja un lugar nivelado que pueda soportar el peso y la vibración de la unidad.

• No instale la unidad en lugares donde la pueda cubrir la nieve. En zonas propen-

sas a las nevadas intensas, se deben tomar medidas de precaución, como por

ejemplo, situar la unidad elevada o instalar una protección en la entrada de aire

para evitar que la nieve la obstruya o fluya directamente contra ésta. Esto reduce

la corriente de aire e impide que la unidad funcione correctamente.

• No instale la unidad en lugares expuestos a aceite, vapor o humo sulfúrico.

•

Utilice las asas de transporte de la unidad exterior parar transportarla. Si transporta

la unidad tomándola por la parte inferior se podría lesionar las manos o los dedos

3.3.Dimensionesexteriores(Unidadexterior)(Fig.3-1)

3.4. Restricciones en la instalación de la unidad interior

ydelacajadederivación

Debe tener en cuenta que las unidades interiores que pueden conectarse a esta

unidad exterior tienen las siguientes limitaciones:

• Pueden conectarse las unidades interiores con números de modelo 06, 09, 12, 15,

18, 24, 30 y 36.

• Consulte la Tabla 1 para ver el número de unidades que pueden conectarse.

•

La capacidad nominal total (refrigeración) de las unidades interiores conectadas

(consulte la Tabla 2) no debe superar el 130% de la capacidad de la unidad exterior

(consulte la Tabla 1 para ver el intervalo de capacidades de las unidades conectadas).

Además, pueden conectarse hasta 2 cajas de derivación.

Tabla 1:

número de unidades que pueden conectarse e intervalo de capacidades de

las unidades conectadas

Nombre del modelo de

unidad exterior

Número de unidades que

pueden conectarse

Intervalo de capacidades

de las unidades conectadas

MXZ-4C36 2 - 4 (3) unidades *1 *2 12 – 46 kBTU/h

MXZ-5C42 2 - 5 (4) unidades *1 *2 12 – 54 kBTU/h

MXZ-8C48 2 - 8 (6) unidades *1 *2 12 – 62 kBTU/h

*1 El número entre paréntesis es el número máximo de unidades que pueden co-

nectarse cuando se han conectado 1 o más unidades PLA-A·EA7.

*2 Para cada caja de derivación conectada, si se conectan 2 unidades de la serie

MVZ, no se pueden conectar otras unidades interiores. Para conexiones distintas

a las especicadas anteriormente, incluyendo las conexiones con las unidades

de la serie MVZ, consulte a un distribuidor.

Tabla 2: Capacidad nominal (refrigeración) de las unidades interiores

Nº de modelo 06 09 12 15 18 24 30 36

Capacidad nominal

(Refrigeración) (kBTU/h)

6 9 12 15 18 24 30 36

Ejemplo: MXZ-8C48

MSZ-18 = 18

SEZ-12 = 12

SLZ-12 = 12

SEZ-09 = 9

SLZ-09 = 9

Las combinaciones en las que la capacidad total de las unidades interiores sobre-

pase la capacidad de la unidad exterior reducirán la capacidad de refrigeración de

cada unidad interior por debajo de la capacidad nominal de refrigeración correspon-

diente. Por ello, si es posible, combine las unidades interiores según la capacidad

que admita la unidad exterior.

3.5.Ventilaciónyespaciodeservicio

Nota:

Lasdimensionesindicadasjuntoalasechassonnecesariasparagarantizar

el buen funcionamiento del aire acondicionado. Instale la unidad en un lugar

lo más ancho posible para facilitar su servicio o reparación posteriores.

3.5.1.Instalaciónenlugaresexpuestosalviento

Cuando instale una unidad en el tejado o en otros lugares desprotegidos del viento,

la salida de aire de la unidad no debe quedar expuesta directamente al viento fuerte.

Si el viento fuerte entra en la salida de aire puede impedir la circulación normal del

aire y causar un mal funcionamiento.

A continuación se muestran 3 ejemplos de precauciones a tomar contra el viento fuerte.

1 Coloque la salida de aire de frente a la pared más próxima a una distancia de

unos 50 cm (19-11/16”) de ella. (Fig. 3-2)

Si la unidad está situada en un lugar expuesto a vientos fuertes como huracanes que

puedan entrar en la salida de aire, coloque una guía de aire opcional. (Fig. 3-3)

A Guía de aire

3 Coloque la unidad de manera que la salida de aire sople en dirección perpendi-

cular a la dirección estacional del viento, si la conoce. (Fig. 3-4)

B Dirección del viento

Capacidad nominal total

60 ≤ 62 kBTU/h

(pulg.)

Fig.3-1

Fig.3-2

Fig.3-3

Fig.3-4

14-9/16

41-11/32

8-7/8 23-5/8

52-11/16

RG79D595H06_ES.indd 36 9/2/2016 11:30:27 AM

39-3/8 *

5-29/32

11-13/16

39-3/8

7-7/8

11-13/16

7-7/8

5-29/32

39-3/8 *

9-27/32

59-1/16

19-11/16

11-13/16

59-1/16

19-11/16

59-1/16

59-1/16 *

19-11/16

39-3/8

23-5/8

78-24/32 *

5-29/32

59-1/16

23-5/8

118-4/32 *

19-11/16

59-1/16

31-1/2

5-29/32

Fig. 3-6

Fig. 3-10 Fig. 3-11

Fig. 3-12 Fig. 3-13 Fig. 3-14

Fig. 3-16Fig. 3-15 Fig. 3-17

Fig. 3-9

Fig. 3-8Fig. 3-7Fig. 3-5

(inch)

3. Lugar de instalación

3.5.2.Cuandoseinstalaunaunidadexteriorsimple

Las dimensiones mínimas son las siguientes, excepto para máx. (dimensiones

máximas), las cuales también están indicadas.

Consulte los números correspondientes para cada caso.

1 Obstáculos sólo en la parte trasera (Fig. 3-5)

2 Obstáculos sólo en la parte trasera y superior (Fig. 3-6)

3 Obstáculos sólo en la parte trasera y los laterales (Fig. 3-7)

4 Obstáculos sólo en la parte delantera (Fig. 3-8)

Si utiliza las guías para salida de aire opcional, el espacio libre deberá ser de 19-11/16” (500 mm)

o más.

5 Obstáculos sólo en la parte delantera y trasera (Fig. 3-9)

Si utiliza las guías para salida de aire opcional, el espacio libre deberá ser de 19-11/16” (500 mm)

o más.

6 Obstáculos sólo en la parte trasera, los laterales y superior (Fig. 3-10)

• No utilice las guías para salida de aire opcionales para corriente de aire hacia arriba.

3.5.3.Cuandoinstalevariasunidadesexteriores

Deje un espacio de 1” (25 mm) o más entre las unidades.

1 Obstáculos sólo en la parte trasera (Fig. 3-11)

2 Obstáculos sólo en la parte trasera y superior (Fig. 3-12)

• No se deben instalar más de tres unidades correlativas. Además, se debe dejar el espacio

indicado.

• No utilice las guías para salida de aire opcionales para corriente de aire hacia arriba.

3 Obstáculos sólo en la parte delantera (Fig. 3-13)

Si utiliza las guías para salida de aire opcional, el espacio libre deberá ser de 39-3/8” (1000 mm)

o más.

4 Obstáculos sólo en la parte delantera y trasera (Fig. 3-14)

Si utiliza las guías para salida de aire opcional, el espacio libre deberá ser de 39-3/8” (1000 mm) o

más.

5 Disposición en paralelo de unidades simples (Fig. 3-15)

Si utiliza las guías para salida de aire opcional instalada para que el aire salga hacia arriba,

el espacio libre debe ser de 39-3/8” (1000 mm) o más.

6 Disposición en paralelo de varias unidades (Fig. 3-16)

Si utiliza las guías para salida de aire opcional instalada para que el aire salga hacia arriba,

el espacio libre debe ser de 59-1/16” (1500 mm) o más.

7 Disposición de unidad apilada (Fig. 3-17)

• Se pueden apilar hasta dos unidades de altura.

• No se deben instalar más de dos unidades correlativas. Además, se debe dejar el espacio

indicado.

(pulg.)

Máx. 19-11/16

Máx. 11-13/16

Máx. 19-11/16

RG79D595H06_ES.indd 37 9/2/2016 11:30:27 AM

C C C

C C

a6a5

a4a3a2

a7 a8

4. Instalación de la unidad exterior

• Cerciórese de instalar la unidad en una superficie robusta y nivelada para evitar

los ruidos de traqueteo durante la operación. (Fig. 4-1)

Perno de cimentación M10 (3/8")

Grosor del hormigón 120 mm (4-23/32”)

Longitud del perno 70 mm (2-3/4”)

Capacidad de soporte de peso 320 kg (705 lbs)

• Cerciórese de que la longitud del perno de cimentación esté dentro de 30 mm (1-

3/16”) de la superficie inferior de la base.

• Asegure firmemente la base de la unidad con cuatro pernos de cimentación M10

en lugares robustos.

Instalación de la unidad exterior

• No obstruya la salida de aire. Si se obstruye la salida de aire, se puede dificultar

el funcionamiento del aparato y puede causar una avería.

•

Además de la base de la unidad, utilice los orificios de instalación situados en la

parte trasera de la unidad para añadirle cables u otros elementos necesarios para

instalar la unidad. Utilice tirafondos (ø5 × 15 mm, ø13/16” × 19/32” o menos)

para

instalar el equipo.

Atención:

• Launidaddebeinstalarsefirmementesobreunaestructuracapazdesopor-

tar su peso. Si la unidad se instala sobre una estructura inestable, podría

caerseyprovocardañosolesiones.

• Launidaddebeinstalarsesegúnlasinstruccionesparareducirposiblesda-

ñosencasodeterremoto,huracánovientosfuertes.Sinoseinstalacorrec-

tamente,launidadpodríacaerseyprovocardañosolesiones.

Precaución:

• Instalelaunidadenunaestructurarígidaparaprevenirposiblesvibraciones

o el exceso de ruido durante el funcionamiento.

5.Instalacióndelostubosdelrefrigerante

5.1.Precaucionesatomarenequiposqueutilicenelre-

frigerante R410

• Consulte la página 35 para las precauciones a tomar en equipos que utilicen el

refrigerante R410A y que no se encuentren a continuación.

• Utilice aceite de éster, de éter o alquilobenceno (en pequeñas cantidades) para

recubrir las secciones abocardadas.

• Utilice tubos de cobre fosforoso del tipo C1220 y tubos de aleación de cobre sin

costuras para conectar los tubos del refrigerante. Utilice tuberías para refrigerante

del grosor especificado en la tabla siguiente. Asegúrese de que el interior de las

tuberías está limpio y que no contienen ningún contaminante nocivo como com-

puestos sulfúricos, oxidantes, restos o polvo.

Atención:

Cuando instale, mueva o revise el equipo de la unidad exterior, utilice solo el

refrigerante indicado (R410A) para cargar los tubos del refrigerante. No lo mezcle

conotrotipoderefrigeranteyvacíecompletamentedeairelostubos.

Si el aire se mezcla con el refrigerante, podría producir una tensión anormal-

mentealtaeneltubodelrefrigeranteyocasionarunaexplosiónuotrospeligros.

Usarunrefrigerante distinto al indicado paraelsistemaprovocaráun fallo

mecánico, un funcionamiento defectuoso del sistema o la avería de la unidad.

Enelpeordeloscasos,podríasuponerungraveimpedimentoparagarantizar

la seguridad del producto.

ø6,35 mm (1/4 pulg.), ø9,52 mm (3/8 pulg.), ø12,7 mm (1/2 pulg.)

Grosor 0,8 mm (1/32 pulg.)

ø15,88 (5/8 pulg.)

Grosor 1,0 mm (5/128 pulg.)

• No utilice tubos con un grosor menor del especificado a continuación.

• Los grosores que se enumeran en la tabla anterior están basados en están-

daresjaponeses.Utilicetuberíasquefuncionenaunapresiónde4,15MPa

[601PSIG]comomínimodeacuerdoalosestándareslocales.

Longitud

permitida

(un sentido)

Longitud total de los tubos

c1 + b1 + b2 + a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 150 m (492 ft.)

Longitud máxima de los tubos (L) *1

c1 + b2 + a8 ≤ 80 m (262 ft.)

Longitud de los tubos entre la unidad exterior y las cajas de derivación

c1 + b1 + b2 ≤ 55 m (180 ft.)

Caja de derivación más alejada de la primera junta (b2)

b2 ≤ 30 m (98 ft.)

Longitud máxima del tubo desde la caja de derivación (l)

a8 ≤ 25 m (82 ft.)

Longitud total de los tubos entre las cajas de derivación y las unidades interiores

a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 95 m (311 ft.)

Diferencia en la

altura permitida

(un sentido)

En la sección interior/exterior (H) *2

H ≤ 50 m (164 ft.) (En caso de que la unidad exterior se instale más arriba que la unidad interior)

H ≤ 40 m (131 ft.) (En caso de que la unidad exterior se instale más abajo que la unidad interior)

En la sección caja de derivación/unidad interior (h1)

h1 + h2 ≤ 15 m (49 ft.)

En cada unidad de derivación (h2)

h2 ≤ 15 m (49 ft.)

En cada unidad interior (h3)

h3 ≤ 12 m (39 ft.)

Número de codos

c1 +

b1 + a1 |, |

c1 +

b1 + a2 |, |

c1 +

b1 + a3 |, |

c1 +

b1 + a4 |, |

c1 +

b1 + a5 |,

c1 +

b2 + a6 |, |

c1 +

b2 + a7 |, |

c1 +

b2 + a8 | ≤ 15

*1 La tabla de especificaciones de las tuberías no indica una longitud mínima del conjunto de conducciones. No obstante, las unidades interiores cuyas tuberías conectadas

tengan una longitud inferior a 16 ft. (5 m) pueden producir ruidos intermitentes durante el funcionamiento normal del sistema en entornos muy silenciosos. Tenga en cuenta

esta importante información cuando instale y coloque la unidad interior dentro del espacio correspondiente.

*2 La caja de derivación se deberá situar en el nivel entre la unidad exterior y las unidades interiores.

A Unidad exterior

B Caja de derivación

C Unidad interior

D La primera junta

Fig.5-1

Fig.4-1

(pulg.)

A Perno M10 (3/8”)

B Base

C Lo más largo posible.

D Salida de aire

E Introducir profundamente en el suelo

Mín. 18-11/16

Mín. 1

Máx. 1-3/16

23-5/8 23-5/8

8-7/8 8-7/8

14-9/16

63/64

41-11/32

RG79D595H06_ES.indd 38 9/2/2016 11:30:28 AM

BBBBB

B B B B B

5.2.

Longituddelostubosydiferenciadealtura(Fig.5-1)

Conexiones abocardadas

• Esta unidad tiene conexiones abocardadas en cada unidad interior, en la caja de

derivación y en los laterales de la unidad exterior.

•

Retire la cubierta de la válvula de la unidad exterior y, a continuación, conecte el tubo.

• Los tubos de refrigerante se utilizan para conectar la caja de derivación y la unidad

exterior.

(1) Tamaño de la válvula de la unidad interior

Para líquido ø9,52 mm (3/8 pulg.)

Para gas ø15,88 mm (5/8 pulg.)

(2) Tamaño de la válvula para la caja de derivación

A UNIDAD

Tubo de líquido ø6,35 mm (1/4 pulg.)

Tubo de gas ø9,52 mm (3/8 pulg.)

B UNIDAD

Tubo de líquido ø6,35 mm (1/4 pulg.)

Tubo de gas ø9,52 mm (3/8 pulg.)

C UNIDAD

Tubo de líquido ø6,35 mm (1/4 pulg.)

Tubo de gas ø9,52 mm (3/8 pulg.)

D UNIDAD

Tubo de líquido ø6,35 mm (1/4 pulg.)

Tubo de gas ø9,52 mm (3/8 pulg.)

E UNIDAD

Tubo de líquido ø6,35 mm (1/4 pulg.)

Tubo de gas ø12,7 mm (1/2 pulg.)

* De tipo 3 derivaciones : sólo unidad A, B, C

Fórmula de conversión

1/4 F ø6,35 (1/4)

3/8 F ø9,52 (3/8)

1/2 F ø12,7 (1/2)

5/8 F ø15,88 (5/8)

3/4 F ø19,05 (3/4)

5.4.Seleccióndeltamañodelostubos(Fig.5-2)

Fórmula de conversión

Líquido

ø9,52 mm

(3/8 pulg.)

El tamaño de la conexión de los tubos varía en función

del tipo y la capacidad de las unidades interiores. Haga

que coincida el tamaño de la conexión del tubo de la

caja de derivación con la unidad interior.

Si el tamaño de la conexión del tubo de la caja de de-

rivación no coincide con el tamaño de la conexión del

tubo de la unidad interior, utilice juntas opcionales de

diámetro diferente (deformadas) en el lateral de la caja

de derivación. (Conecte la junta deformada directamen-

te al lateral de la caja de derivación).

Gas

ø15,88 mm

(5/8 pulg.)

Juntadediámetrodiferente(piezasopcionales)(Fig.5-3)

Nombre del

modelo

Diámetro de los tubos conectados

Diámetro A Diámetro B

mm (pulg.) mm (pulg.) mm (pulg.)

MAC-A454JP ø9,52 (3/8) → ø12,7 (1/2) ø9,52 (3/8) ø12,7 (1/2)

MAC-A455JP ø12,7 (1/2) → ø9,52 (3/8) ø12,7 (1/2) ø9,52 (3/8)

MAC-A456JP ø12,7 (1/2) → ø15,88 (5/8) ø12,7 (1/2) ø15,88 (5/8)

PAC-493PI ø6,35 (1/4) → ø9,52 (3/8) ø6,35 (1/4) ø9,52 (3/8)

PAC-SG76RJ-E ø9,52 (3/8) → ø15,88 (5/8) ø9,52 (3/8) ø15,88 (5/8)

Preparacióndelostubos

1 En la tabla siguiente se muestran las especificaciones de los tubos comercial-

mente disponibles.

Diámetro exterior Grosor del aislamiento

Material de aislamiento

mm (pulg.) mm (pulg.)

6,35 (1/4) 8 (5/16)

Plástico celular resistente al calor

y gravedad específica de 0,045

9,52 (3/8) 8 (5/16)

12,7 (1/2) 8 (5/16)

15,88 (5/8) 8 (5/16)

2 Asegúrese de que los 2 tubos de refrigerante están aislados para evitar la con-

densación.

3 El radio mínimo de curvatura debe ser de 4” (100 mm) o más.

Cuidado:

Asegúrese de utilizar el aislamiento del grosor especificado. Si el grosor es

excesivopuedequenoseinstalencorrectamentelaunidadinteriorylacaja

dederivación;ysiesinsuficiente,puedeprovocarelgoteoderocío.

Tubode2derivaciones(Junta):Piezasopcionales(Elijalamásconveniente

según el método de conexión).

Nombre del modelo Método de conexión

MSDD-50AR-E abocardado

MSDD-50BR-E soldadura

■ Procedimientodeinstalación(Tubode2derivaciones(Junta))

Consulte los manuales de instalación de MSDD-50AR-E y MSDD-50BR-E.

5.Instalacióndelostubosdelrefrigerante

■Encasodeutilizarunacajade1derivación

■Encasodeutilizarcajasde2derivaciones

Conexión abocardada utilizada. (Sin soldadura)

Caja de derivación

Caja de derivación #1

Caja de derivación #2

Tubo de 2 derivaciones (junta)

: piezas opcionales.

Fig.5-2

Fig.5-3

5.3.Cargaadicionalderefrigerante

Carga adicional de refrigerante

El refrigerante para la tubería extendida no viene incluido en la unidad exterior cuando

esta se envía de fábrica. Por lo tanto, cargue cada sistema de tuberías de refrigerante

con refrigerante adicional en el lugar de la instalación. Además, para efectuar labores

de mantenimiento, introduzca el tamaño y la longitud de cada tubería de líquido y

cantidades de carga de refrigerante adicional en los espacios proporcionados en la

placa de “Cantidad de refrigerante” de la unidad exterior.

Cálculo de la recarga adicional de refrigerante

• Calcule la carga adicional utilizando el tamaño de la tubería de líquido y la longitud

de la tubería extendida.

• Calcule la carga adicional de refrigerante siguiendo el procedimiento que se muestra

a la derecha, y cargue el refrigerante adicional.

• Para cantidades inferiores a 0,1 kg, redondee hacia arriba la cantidad de refrigerante

adicional calculada.

(Por ejemplo, si la carga calculada es 6,01 kg, redondee la carga a 6,1 kg).

Modelo exterior : MXZ-8C48NAHZ A : ø9,52 30 m (99 ft)

Interior 1 : modelo 24 a : ø9,52 15 m (49 ft)

2 : modelo 15 b : ø6,35 10 m (33 ft)

3 : modelo 09 c : ø6,35 10 m (33 ft)

4 : modelo 09 d : ø6,35 20 m (66 ft)

La longitud total de cada conducto de líquido es la siguiente:

ø9,52 : A + a = 30 + 15 = 45 m (148 ft)

ø6,35 : b + c + d = 10 + 10 + 20 = 40 m (131 ft)

La capacidad total de la unidad interior conectada es la siguiente:

24 + 15 + 09 + 09 = 57

Carga adicional de refrigerante

(131 × 0,21 + 148 × 0,55 + 106 = 215 oz)

Con las

condiciones que

guran más abajo.

40 ×

19,0

+ 45 ×

50,0

+ 3,0 = 6,1 kg (redondeado)

1000 1000

Cálculo de la carga de refrigerante

Medida del tubo

Tubería de líquido

ø6,35

Medida del tubo

Tubería de líquido

ø9,52

Capacidad total de las

unidades interiores

conectadas

Cantidad de

unidades

interiores

(m) × 19,0 (g/m)

(0,21(oz/ft))

(m) ×50,0(g/m)

(0,55(oz/ft))

– 27 1,5 kg (53 oz)

28 – 54 2,5 kg (88 oz)

55 – 62 3,0 kg (106 oz)

Cantidad de refrigerante incluido cuando se envía de fábrica

Cantidad de refrigerante incluido

4,8 kg (10 lbs, 9 oz)

RG79D595H06_ES.indd 39 9/2/2016 11:30:28 AM

øA

R1/64” to R1/32”

45°± 2°

5.Instalacióndelostubosdelrefrigerante

Atención:

Al bombear el refrigerante, detenga el compresor antes de desconectar las tu-

beríasderefrigerante.Elcompresorpodríaexplotarycausarlesionesencaso

depenetraralgunasustanciaextraña,comoporejemploaire,enelsistema.

5.5.Tubosdeconexión(Fig.5-4)(Fig.5-5)

• Lleve a cabo los trabajos de aislamiento y anticondensación pertinentes para

evitar que gotee el agua desde el tubo de refrigerante. (tubo de líquido/gas)

• Aumente el grado de aislamiento en función del entorno donde esté instalado

el tubo de refrigerante. De lo contrario, podría generarse condensación en la

superficie del material de aislamiento. [Temperatura del material de aislamiento

resistente al calor: 120 °C (248 °F), grosor: 15 mm (5/8 pulgadas) o más]

* Cuando el tubo de refrigerante se usa en emplazamientos expuestos a una

alta temperatura y humedad, como en áticos, es posible que se necesite

reforzar el aislamiento.

• Para aislar el tubo de refrigerante, aplique espuma de polietileno resistente al

calor entre la unidad interior y el material de aislamiento, así como a la red que

se encuentra entre el material de aislamiento para cubrir todos los huecos.

(La condensación que se forme en el tubo puede generar condensación en la

sala o incluso quemaduras al tocar el tubo.)

• Las piezas interiores del tubo de drenaje tienen que estar envueltas en materia-

les aislantes de espuma de polietileno (gravedad específica de 0,03 y espesor

de 9 mm (3/8 pulg.) o más).

[Fig. 5-5]

• Aplique una capa delgada de aceite refrigerante a la superficie tubo y de la junta

de asiento antes de apretar la tuerca de abocardado. A

• Utilice 2 llaves de apriete para apretar las conexiones de los tubos. B

• Utilice un detector de fugas o agua jabonosa para comprobar posibles fugas de

gas una vez realizadas las conexiones.

• Aplique aceite refrigerante para máquinas en toda la superficie abocinada. C

• Utilice las tuercas abocardadas tal y como se indica a continuación. D

Atención:

Alinstalarlaunidad,conectelastuberíasderefrigerantedeformafijaantesde

poner en marcha el compresor.

■ Tamañodeltubo(Unidadexterior-Cajadederivación)

Tamaño del tubo

(ømm) (pulg.)

Líquido

ø9,52 (3/8)

Gas ø15,88 (5/8)

■ Tamañodeltubo(Cajadederivación-Unidadinterior)*CasodelaserieMo

unidad interior de la serie S

Tipo de unidad

interior

(BTU/h) 06 09 12 15 18 24

Tamaño del

tubo

(ømm) (pulg.)

Líquido

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø6,35

(1/4)

ø9,52

(3/8)

Gas

ø9,52

(3/8)

ø9,52

(3/8)

ø9,52

(3/8)

ø12,7

(1/2)

ø12,7

(1/2)

ø15,88

(5/8)

La alineación de una unidad interior co-

nectable depende del distrito/zona/país.

■ Tamañodeltubo(Cajadederivación-Unidadinterior)*Casodelaunidad

interiordelaserieP

Tipo de unidad

interior

(BTU/h) 12 18 24 30 36

Tamaño del

tubo

(ømm) (pulg.)

Líquido

ø6,35

(1/4)

ø6,35

(1/4)

ø9,52

(3/8)

ø9,52

(3/8)

ø9,52

(3/8)

Gas

ø12,7

(1/2)

ø12,7

(1/2)

ø15,88

(5/8)

ø15,88

(5/8)

ø15,88

(5/8)

• Cuando doble los tubos, tenga cuidado de no romperlos. Un radio de curvatura de

100 mm (4 pulg.) a 150 mm (6 pulg.) resultará suficiente.

• Asegúrese de que las tuberías no tocan el compresor. Podría producir ruidos o

vibraciones extrañas.

1 Las tuberías se deben conectar empezando por la unidad interior.

Las tuercas abocardadas se deben apretar con una llave dinamométrica.

2 Caliente el tubo de líquido y el tubo de gas y aplique una fina capa de aceite de

refrigeración (aplicado directamente).

• Cuando utilice un sellador de tubos normal, consulte la Tabla 2 para abocardar

tuberías para refrigerante R410A.

Para confirmar las medidas de A se puede utilizar el ajustador del tamaño.

Precaución:

• Asegúresederevestirlostubosconmaterialesaislantes.Elcontacto

directo con dichos tubos al descubierto puede provocar quemaduras o

congelaciones.

Tabla2(Fig.5-6) mm (pulg.)

Tubo de cobre O.D.

Herramienta abocinada

para R410A

Herramienta abocinada

para R22·R407C

Tipo gancho

ø6,35 (1/4) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø9,52 (3/8) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø12,7 (1/2) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

ø15,88 (5/8) 0 - 0,5 (0 - 1/64) 1,0 - 1,5 (3/64 - 1/16)

A (Fig. 5-5)

Tubo de cobre O.D.

(mm) (pulg.)

Dimensiones de abocinado

dimensiones øA (mm) (pulg.)

ø6,35 (1/4) 8,7 - 9,1 (5/16 - 3/8)

ø9,52 (3/8) 12,8 - 13,2 (1/2)

ø12,7 (1/2) 16,2 - 16,6 (5/8)

ø15,88 (5/8) 19,3 - 19,7 (3/4)

Tubo de cobre O.D.

(mm) (pulg.)

Tuerca de abocardado O.D.

(mm) (pulg.)

Torsión de apriete

(N·m)* (ft·lb)

ø6,35 (1/4) 17 (11/16) 14 - 18 (10 - 13)

ø6,35 (1/4) 22 (7/8) 34 - 42 (25 - 30)

ø9,52 (3/8) 22 (7/8) 34 - 42 (25 - 30)

ø9,52 (3/8) 26 (1-1/4) 49 - 61 (35 - 44)

ø12,7 (1/2) 26 (1-1/4) 49 - 61 (35 - 44)

ø12,7 (1/2) 29 (1-1/8) 68 - 82 (49 - 59)

ø15,88 (5/8) 29 (1-1/8) 68 - 82 (49 - 59)

ø15,88 (5/8) 36 (1-7/16) 100 - 120 (71 - 87)

* 1 N·m

10 kgf·cm

A Dimensiones del corte abocinado

B Torsión de apriete de la tuerca abocardada

A Troquel

B Tubo de cobre

A Tubo de liquido

B Tubo de gas

C Aislamiento térmico

D Forrado con cinta

Fig.5-4

Fig.5-5

90° ± 0,5°

R1/64” - R1/32”

Fig.5-6

RG79D595H06_ES.indd 40 9/2/2016 11:30:28 AM

5.6.Tubosderefrigerante(Fig.5-7)

Quite el panel de servicio D (3 tornillos) y la cubierta de la tubería frontal A (2 torni-

llos) y cubierta de la tubería posterior B (4 tornillos).

1 Realice las conexiones de los tubos de refrigerante de la unidad interior/exterior

con la válvula de parada de la unidad exterior completamente cerrada.

Purgue el aire del sistema por succión en la unidad interior y tubos de conexión.

Vaciado

Realice el vaciado con la válvula de la unidad exterior cerrada, y vacíe la tubería

de conexión y la unidad interior desde el puerto de servicio que se proporciona en

la válvula de la unidad exterior utilizando una bomba de vacío. (Realice el vaciado

siempre desde el puerto de servicio de los tubos de líquido y gas.) Una vez que la

bomba haya alcanzado 650 Pa [abs] [0,0943 psi/5 Torr], continúe con el vaciado

durante al menos una hora o más. Después, detenga la bomba de vacío y espere

1 hora. Asegúrese de que el grado de vacío no haya incrementado. (Si el incre-

mentodelgradodevacíoessuperiora130Pa[0,01886PSIG/1,0Torr],espo-

siblequehayaentradoagua.Apliquepresiónalgasdenitrógenosecohasta

quealcance0,05MPa[7,25PSIG]yvuelvaarealizarelvacío.) Por último, selle

con el líquido refrigerante en el tubo de líquido y ajuste el tubo de gas para obtener

una cantidad adecuada de refrigerante durante el funcionamiento.

* Nunca lleve a cabo la purga del aire utilizando refrigerante.

3 Tras conectar las tuberías de refrigerante con la unidad interior, compruebe que

no haya fugas de gas. (Consulte apartado 5.8. Prueba de fuga de gas del tubo

de refrigerante.)

4 Aspire las líneas de refrigerante a través del puerto de reparaciones de las

válvulas de parada de líquido y de gas. A continuación, abra completamente las

válvulas de parada (tanto las válvulas de parada de líquido como las de gas).

Esta operación le permitirá conectar completamente las líneas refrigerantes de

las unidades interiores y exteriores.

• Si deja cerradas las válvulas de parada y pone en marcha la unidad, el

compresor y la válvula de control sufrirán daños.

• Utilice un detector de fugas o jabón y agua para detectar las fugas de gas

en las juntas de las conexiones de los tubos de la unidad exterior.

• No utilice el refrigerante desde la unidad para purgar el aire de las líneas de

refrigerante.

•

Tras haber realizado los trabajos en las válvulas, ajuste las tuercas de las vál-

vulas a la presión adecuada: 20 a 25 N·m [14 a 18 ft·lbs] (200 a 250 kgf·cm).

Si no sustituye o aprieta bien las tuercas puede provocar una fuga de re-

frigerante. Además, evite dañar el interior de las válvulas ya que funcionan

como selladoras para evitar fugas de refrigerante.

5 Utilice un sellador para proteger las conexiones de los tubos y los extremos del

material aislante no se impregnen de agua.

Las tuberías de refrigerante están envueltas con una protección

• Los tubos se pueden envolver para su protección hasta un diámetro de ø90 mm

(3-9/16”) antes de conectar los tubos. Corte la tapa del tubo siguiendo la guía y

envuelva los tubos.

Hueco de entrada de la tubería

• Utilice masilla de minio o un sellador para sellar el extremo del tuvo alrededor del

tubo para que no queden espacios vacíos.

(Si no se tapan los vacíos, se puede producir ruido o puede entrar agua o polvo y

la unidad se podría averiar.)

Nota:

<Vaciadotriple>

•

Vacíe el sistema a 4.000 micras desde ambas válvulas de servicio. No utilice los

medidores múltiples del sistema para medir el vacío. Utilice siempre un micrómetro.

Rompa el vacío con el nitrógeno (N2) en la válvula de servicio de descarga a 0 PSIG.

• Vacíe el sistema a 1.500 micras desde la válvula de servicio de aspiración.

- Rompa el vacío con el nitrógeno (N2) en la válvula de servicio de descarga a 0 PSIG.

• Vacíe el sistema a 500 micras. El sistema deberá mantener el vacío a 500

micras durante mínimo 1 hora.

• Realice una prueba de aumento durante al mínimo 30 minutos.

5.7.Medidasdeprecauciónconlaconexióndetubos/

manipulación de las válvulas

• Efectúe la conexión de los tubos y la manipulación de las válvulas siguiendo exac-

tamente las indicaciones de la figura siguiente.

• Aplique el sellador en el aislante para evitar que entre agua en el aislante que

cubre las juntas de los tubos del refrigerante.

• Después de la evacuación y la carga de refrigerante, asegúrese de que la mani-

vela está totalmente abierta. Si se pone en funcionamiento con la válvula cerrada,

se transmitirá una presión anormal en el lado de presión alta o baja del circuito del

refrigerante, dañando el compresor, etc.

• Determine la cantidad de carga adicional de refrigerante (consulte la sección “5.3.

Añadido de refrigerante”), y cargue el refrigerante adicional a través del puerto de

servicio una vez que finalice el trabajo de conexión de los tubos.

•

Una vez finalizado el trabajo, apriete el puerto de servicio (12 - 15 N·m) [9 - 11 ft·lbs]

y la tapa (20 - 25 N·m) [14 - 18 ft·lbs] de modo seguro para evitar un escape de gas.

*1 N·m 10 kgf·cm

Método de apertura completa de la válvula de parada

El método de abertura de la válvula de retención varía según el modelo de unidad

exterior. Utilice el método adecuado para abrir las válvulas de retención.

(1) Lado de gas (Fig. 5-8)

1 Quite la tapa, tire de la manivela hacia usted y gire 1/4 de vuelta hacia la izquierda

para abrir.

2 Cerciórese de que la válvula de parada esté completamente abierta, empuje la

manivela y enrosque la tapa en su posición original.

(2) Lado de líquido (Fig. 5-9)

1 Abra la tapa y gire la varilla de válvula hacia la izquierda hasta su tope, utilizando

una llave hexagonal de 4 mm [3/16”]. Deje de girar cuando llega al tope.

2 Cerciórese de que la válvula de parada esté completamente abierta y enrosque

la tapa en su posición original.

5.Instalacióndelostubosdelrefrigerante

A Cubierta de la tubería frontal

B Cubierta de la tubería

C Válvula de parada

D Panel de servicio

E Radio del codo: 100 mm - 150 mm (3-15/16" - 5-7/8")

Fig.5-7

Fig.5-8

Fig.5-9

A Válvula F Completamente cerrada

B Lado de unidad G Completamente abierta

C Puerto de servicio H Lado de tubo de refrigerante (Instalación correcta)

D Manivela I Dirija la circulación del refrigerante a

E Tapa J Orificio de llave

(1)

(2)

RG79D595H06_ES.indd 41 9/2/2016 11:30:29 AM

* The figure to the left is an example only

The stop valve shape, service port

po-

sition, etc., may vary according to

the

model.

* Turn section A only.

(Do not further tighten sections A

and

B together.)

C Charge hose

D Service port

C D

E F

6.Tuberíadedrenaje

5.Instalacióndelostubosdelrefrigerante

Precaucionesalutilizarlaválvuladecarga(Fig.5-11)

No apriete demasiado el puerto de servicio cuando lo instale, de lo contrario, el

núcleo de la válvula podría deformarse y quedar suelto, provocando fugas de gas.

Tras situar la sección B en la dirección deseada, gire únicamente la sección A y

apriétela.

No siga apretando las secciones

A y B juntas tras apretar la sección A.

Conexióndelatuberíadedrenajeconlaunidadexterior

Cuando sea necesario drenar la tubería, use la toma de drenaje o la batería de drenaje (opcional).

Toma de drenaje PAC-SG61DS-E

Batería de drenaje PAC-SH97DP-E

7.Trabajoeléctrico

* La figura de la izquierda no es más

que un ejemplo.

La forma de la válvula de parada,

la posición del puerto de servicio,

etc. pueden variar en función del

modelo.

* Gire únicamente la sección A.

(No siga apretando las secciones A

y B juntas).

C Manguera de carga

D Puerto de servicio

Fig.5-10

Fig.5-11

5.8.Métodoparalapruebadefugadegasdeltubode

refrigerante

Pruebadefugadegas(Fig.5-10)

La prueba de fuga de gas se deberá realizar presurizando el gas nitrógeno. Consul-

te en la figura siguiente el método para realizar la prueba.

(1) Conexión de la herramienta para pruebas. Haga una prueba con la válvula de

parada cerrada. Asegúrese también de presurizar el tubo de líquido o de alta

presión, y el tubo de gas o de baja presión.

(2) No añada presión a la presión especificada de una vez; añádala poco a poco.

1 Presurice a 0,5 MPa [73 PSIG], espere 5 minutos y compruebe que la presión

no se ha reducido.

2 Presurice a 1,5 MPa [218 PSIG], espere 5 minutos y compruebe que la pre-

sión no se ha reducido.

3 Presurice a 4,15 MPa [601 PSIG] y tome la temperatura ambiental y la presión

del refrigerante.

(3) Si la presión especificada se mantiene estable durante un día y no se reduce, las

tuberías han pasado la prueba y no existe riesgo de fugas.

• Si la temperatura ambiental cambia 1°C [1,8°F], la presión variará unos 0,01

MPa [1,5 PSIG]. Haga las correcciones necesarias.

(4) Si la presión se reduce en los pasos (2) o (3), hay una fuga de gas. Busque el

punto de fuga del gas.

A Gas nitrógeno F Unidad exterior

B Analizador del sistema G Válvula de parada

C Saliente bajo H Tubo de líquido o tubo de alta presión

D Saliente alto I Tubo de gas o tubo de baja presión

E A caja de derivación K Puerto de servicio

Atención:

• Alinstalarlaunidad,conectefirmementelastuberíasderefrigeranteantes

de poner en marcha el compresor.

7.1.Cuidado

1 Siga las ordenanzas gubernamentales en cuanto a normas técnicas relaciona-

das con el equipo eléctrico, las regulaciones sobre cableado y las indicaciones

de cada compañia eléctrica.

2 El cableado para control (a partir de ahora denominado línea de transmisión)

debe estar (5 cm [2 pulg.] o más) aparte del cableado de la fuente de energía

de manera que no le afecte el ruido eléctrico del cableado de la fuente de

energía. (no intercale la línea de transmisión y el cable de la fuente de energía

en el mismo conducto.)

3 Asegúrese de dar el trabajo de tierra previsto para la unidad exterior.

4 Dé un cierto margen al cableado para la caja eléctrica de las unidades interior

y exterior, ya que la caja es retirada a veces cuando se realiza el trabajo de

mantenimiento.

5 No conecte nunca la fuente principal de energía al bloque de terminal de la

línea de transmisión. Si está conectado, las piezas eléctricas se quemarán.

6 Use cable blindado de dos almas para la línea de transmisión. Si las líneas de

transmisión de sistemas diferentes están conectados con los mismos cables

de varias almas, la pobre transmisión y recepción resultante dará lugar a

funciones erróneas.

7 Únicamente la línea de transmisión especicada debería ser conectada al

bloque de terminal para la transmisión de la unidad exterior.

(La línea de transmisión que debe conectarse con la unidad interior: El bloque

de terminal TB3 para la línea de transmisión, Otro: El bloque de terminal TB7

para un control centralizado)

Una conexión errónea no permite que el sistema funcione.

8 Si se conecta con el controlador de gama alta o se efectúa una manejo en

grupo en diferentes sistemas de refrigeración es necesaria la línea de control

para la transmisión entre cada una de las unidades exteriores.

Conecte esta línea de control entre los bloques de terminal para un control

centralizado (línea de dos cables sin polaridad).

Cuando se lleva a cabo un manejo en grupo en diferentes sistemas de refrige-

ración sin conectar al controlador de gama alta, cambie el inserto del conector

de cortocircuito de CN41 de una unidad exterior a CN40.

9 Antes de activar la unidad exterior, compruebe que haya desactivado las

unidades interiores y las cajas de derivación.

RG79D595H06_ES.indd 42 9/2/2016 11:30:30 AM

OC: Unidad exterior

BC: Caja de derivación

A-IC: Unidad intema de “Control A”

(Unidad interior de la serie M, P, S)

MA-RC: Controlador remoto MA

WL-RC: Controlador remoto inalámbrico

Tipo de cable del controlador remoto

Cable revestido de 2 núcleos (no

blindado) CVV

Diámetro del cable

0,3 a 1,25 mm

[AWG 22 a AWG 16]

(0,75 a 1,25 mm

[AWG 18 a AWG 16])*

Observaciones Entre unos 200 m [656 ft]

BC BC

MA-RC

A-IC

Note:

The indoor units can be connected

to any of the 5 connectors (5-branch

type) or 3 connectors (3-branch type)

of the branch box.

A-IC A-IC A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

BC BC

MA-RC

A-IC A-IC A-IC A-IC A-IC

MA-RC

WL-RC WL-RC WL-RC

B C A

E A

(de tipo 5 derivaciones)

(de tipo 3

derivaciones)

(de tipo 5 derivaciones)

(de tipo 3

derivaciones)

Nota:

Las unidades interiores se pueden co-

nectaracualquieradelos5conectores

(detipo5derivaciones)oa3conecto-

res (de tipo3derivaciones) de lacaja

de derivación.

[1]Sistemasbásicos

7.Trabajoeléctrico

2 Ejemplosdecables

2. Cables del controlador remoto M-NET

7.3.Tendidodecablesdetransmisión

1 Tipos de cables de control

1. Cables de transmisión del cableado

• Tipos de cables de transmisión: Cable blindado CVVS, CPEVS o MVVS

• Diámetro del cable: Más de 1,25 mm

[AWG 16]

• Longitud máxima del cable: Entre unos 200 m [656 ft]

3. Cables del controlador remoto MA

7.2.Cajadecontrolyposicióndeconexióndelos

cables(Fig.7-1)

1. Conecte la línea de transmisión de la caja de derivación al bloque de termina-

les de transmisión (TB3), o conecte los cables entre las unidades exteriores o

el cableado con el sistema de control centralizado al bloque de terminales del

control centralizado (TB7).

Si utiliza cables blindados, conecte la toma de tierra blindada de la línea de

transmisión de la caja de derivación al tornillo (

E o F) y conecte la toma de

tierra blindada de la línea entre las unidades exteriores y la línea de trans-

misión del sistema de control central al terminal (S) blindado del terminal (S)

blindado del bloque de terminales del control centralizado (TB7). Además, en

el caso de las unidades exteriores cuyo conector de alimentación CN41 se ha

sustituido por el CN40, el terminal blindado (S) del bloque de terminales (TB7)

del sistema de control central también debe conectarse al tornillo (

E o F)

utilizando el cable suministrado.

Se suministran las cajas de montaje de conducciones (ø27). Pase los cables de

alimentación y de transmisión por los oricios troquelados adecuados, retire la

pieza troquelada de la parte inferior de la caja de terminales y conecte los cables.

3. Asegure los cables de alimentación a la caja de terminales utilizando un man-

guito separador para la fuerza de tracción (conexión PG o similar).

4. La caja de terminales (TB1B) suministra alimentación a la caja de derivación

(220 ~ 240 V. máx. 6 A).

Cuidado:

Nuncaconectelalíneadetransmisiónparalacajadederivaciónnilalínea

detransmisióndelsistemadecontrolcentralaestacajadeterminales

(TB1B). Si las líneas de transmisión están conectadas, el bloque de termi-

nalesdelaunidadinterior,lacajadederivaciónoelcontrolcentralizado

podríanresultardañados.

Fig.7-1

* Conectado con controlador remoto sencillo.

Tipo de cable del controlador remoto

Cable blindado (dos almas) CVVS,

CPEVS o MVVS

Diámetro del cable 0,5 a 1,25 mm

[AWG20 a AWG16]*

Observaciones

Cuando pase de 10 m [32 ft], utilice un

cable con las mismas características

que el de la línea de transmisión

A : Fuente de alimentación

B : Fuente de alimentación para caja de

derivación

C :

Tornillo en la caja de componentes eléctricos

D : Línea de transmisión

E :

Atornillar en la caja de componentes eléctricos

F :

Atornillar en la caja de componentes eléctricos

TB3TB1 TB7

B1 B2

TB1B

CAJA DE CONDUCCIONES:

accesorio

Oricio troquelado de ø24

(Para cables de transmisión)

Oricio troquelado de ø37

(Para cables de alimentación)

[2]Sistemasestándar

2-1. Sólo de tipo 3 derivaciones 2-2. Sólo de tipo 5 derivaciones

2-3. 2 cajas de derivación (de tipo 3 derivaciones)

A-IC A-IC A-IC

WL-RC

A-IC A-IC A-IC

WL-RC WL-RC WL-RC

A-IC A-IC

WL-RC WL-RC

BC BC

A-IC A-IC A-IC A-IC A-IC A-IC

WL-RC WL-RC WL-RC WL-RC WL-RC WL-RC

B C

(de tipo 3

derivaciones)

(de tipo 5 derivaciones)

(de tipo 3

derivaciones)

(de tipo 3

derivaciones)

RG79D595H06_ES.indd 43 9/2/2016 11:30:30 AM

[3]Sistemasincorrectos

2-4. 2 cajas de derivación (de tipo 5 derivaciones, máximo 8 unidades interiores)

1. Se puede conectar un máximo de 2 cajas de derivación a

una unidad exterior.

2. Se puede conectar al sistema un máximo de 8 unidades in-

teriores.

3-1. Funcionamiento agrupado

mediante un único

controlador remoto

3-2. Funcionamiento agrupado entre distintos

sistemas refrigerantes

3-3. Conexión del adaptador M-NET a la unidad exterior

3-1.

Un único controlador remoto no puede hacer funcionar varias unidades interiores.

3-2. No se pueden conectar sistemas refrigerantes diferentes.

3-3. Las unidades interiores de la serie CITY MULTI no pueden conectarse a las

cajas de derivación ni a la unidad exterior.

3-4. El controlador remoto M-NET no puede conectarse a este sistema.

3-4. Conexión del controlador remoto M-NET

7.Trabajoeléctrico

OC: Unidad exterior

BC: Caja de derivación

A-IC: Unidad intema de “Control A” (Unidad interior de la serie M, P, S)

M-IC: Unidad interior de control M-NET (Unidad interior City Multi)

MA-RC: Controlador remoto MA

ME-RC: Controlador remoto ME

WL-RC: Controlador remoto inalámbrico

ABCDE

A-IC A-IC A-IC A-ICA-IC A-IC A-IC A-IC A-ICA-IC

WL-RC WL-RC WL-RC WL-RCWL-RC WL-RC WL-RC WL-RC WL-RCWL-RC

(de tipo 5 derivaciones) (de tipo 5 derivaciones)

A-IC

A-IC A-IC

WL-RC

M-IC

WL-RC

A-IC

WL-RC

B C D

(de tipo 5

derivaciones)

COCO

A B C

A-IC

WL-RC

MA-RC

(de tipo 3

derivaciones)

(de tipo 3

derivaciones)

* CITY

MULTI

A B C

MA-RC

A-IC

A-IC A-IC

WL-RC

(de tipo 3

derivaciones)

A-IC

A-IC A-IC

WL-RC

ME-RC

A-IC

WL-RC

B C D

(de tipo 5

derivaciones)

RG79D595H06_ES.indd 44 9/2/2016 11:30:30 AM

TB7

TB3

(51)

TB7

(53)

DC24V

Power Supply

Unit

System

controller

M1 M2

TB3

M1 M2

TB3A

A-IC

(01)

A-IC

(02)

A-IC

(03)

A-IC

(04)

A-IC

MA-RC

WL-RC

(05)

A-IC

(06)

A-IC

(07)

A-IC

(08)

TB5/TB15

TB3B

TB3C

TB3D

TB3E

TB3A

TB3B

TB3C

TB5

(01)

(06)

Branch Box

WL-RC

MA-RC

WL-RC

L1/L2

S1/S2/S3

L1/L2

S1/S2/S3

7.4.Conexióndelacajadederivación/cablesdeunidadexterioryconexióndeloscablesdealimentacióndela

unidadexterior(Fig.7-2)

Atención:

•Asegúresedeajustarconseguridadlascubiertasdelbloquedeterminales/paneldelaunidadexterior.Sinoseajustacorrectamentepodríaproducirseun

incendio o una descarga eléctrica por el polvo, el agua, etc.

•Asegúresedeconectarloscablesdealimentaciónyloscablesdeconexiónalasunidadesinteriores,unidadesexterioresyalascajasdederivacióndirecta-

mente con las unidades (sin ninguna conexión intermedia).

Lasconexionesintermediaspuedenproducirerroresdecomunicaciónencasodequeelaguamojeloscordonesoloscablesdeconexióny,porconsiguiente,

provoca un aislamiento insuficiente a tierra así como un contacto eléctrico deficiente en el punto de conexión intermedio.

(Encasodenecesitarunaconexiónintermedia,asegúresedetomarlasmedidasadecuadasparaimpedirqueelaguaseinfiltreenloscables.)

Cuidado:

•Tengacuidadoennoequivocarseenelcableado.

•Ajustefirmementelostornillosdelterminalparaevitarqueseaflojen.

•Unavezajustados,tireligeramentedeloscablesparaasegurarsedequenosemuevan.

•Sielcablenoestáconectadocorrectamentealbloquedeterminales,launidadnofuncionaránormalmente.

• Conecte correctamente el cable desde la caja de derivación al bloque de terminales.

• Para facilitar el mantenimiento futuro, añada una longitud suplementaria al cable de conexión.

7.Trabajoeléctrico

Terminal

block

Loosen terminal screw.

Lead wire

Connection details

Afloje el tornillo del terminal.

Bloque de

terminales

Cable de plomo

Detalles de la conexión

7.5.Cableadodelsuministroprincipaldeenergíaycapacidaddelequipo

Dibujoesquemáticodelcableado(ejemplo)(Fig.7-3)

A : Disyuntor de cable (disyuntor de fuga de tierra)

B : Unidad exterior

C : Caja de derivación

D : Unidad intema de “Control A” (Unidad interior de la serie M, P, S)

E : Caja de derivación

Fig.7-3

Fig.7-2

208/230 VCA, 60 Hz

L1/L2

208/230 VCA, 60 Hz

IMPORTANTE

Asegúrese de que el disyuntor de corriente es compatible con corrientes

armónicas más altas.

Utilicesiempreundisyuntordecorrientecompatibleconcorrientesarmóni-

casmásaltasyaqueestaunidadestáequipadaconunconmutador.

Elusodeundisyuntorinadecuadopuedehacerqueelconmutadornofuncio-

ne correctamente.

Mayorlongitudatravésdelasunidadesexteriores:

+L

500m(1640ft.)(1,25mm

[AWG16]osuperior)

Mayorlongituddelcabledetransmisión

+L

, L

+L

, L

200m(656ft.)(1,25mm

2

[AWG16]osuperior)

A : Cable blindado

( ) : Ejemplo de dirección

Caja de derivación

Fuente de

alimentación

Controlador

de sistema

B1/B2

S1/S2/S3

L1/L2

S1/S2/S3

L1/L2

RG79D595H06_ES.indd 45 9/2/2016 11:30:30 AM

Asegúrese de conectar los cables de conexión entre las unidades exterior e interior y la caja de derivación directamente a las unidades (sin conexiones intermedias).

Las conexiones intermedias pueden producir errores de comunicación si el agua penetra en los cables y provoca un aislamiento insuficiente con respecto al suelo o un

contacto eléctrico deficiente en el punto de conexión intermedia.

(Si se necesita una conexión intermedia, asegúrese de tomar las medidas pertinentes para impedir que el agua se infiltre en los cables.)

Nunca empalme el cable de alimentación o el cable de conexión de la unidad interior-exterior-caja de derivación, ya que si lo hiciera podría provocar humo, un incendio o un error de comunicación.

Atención:

•Desactivelafuentedealimentaciónprincipalcuandorealiceelmantenimien-

to.

YnuncatoquelosterminalesB1niB2mientrasestéconectadalaalimen-

tación.Siesnecesarioutilizar un aislador entrelaunidadexteriorylacaja

dederivación/launidadinteriorylacajadederivación,utiliceeltipode2o3

polos. (Consulte la siguiente figura).

•Conectarlacorrientecuandolatemperaturaambientesea-20°C(-4°F)oinferior.

•

Encondicionesde-20°C(-4°F)otemperaturasinferiores,sonnecesariasal

menos 4 horas de reposo antes de que las unidades entren en funcionamien-

to para que se calienten los componentes eléctricos.

Cuidado:

Cuandoterminedeutilizarelaislante,asegúresedeapagaryvolveraencenderlaalimentaciónprincipalparareiniciarelsistema.Delocontrario,esposible

quelaunidadexteriornopuedadetectarlacajaocajasdederivaciónnilasunidadesinteriores.

7.Trabajoeléctrico

Grosordelcableparaelsuministroprincipaldeenergíaycapacidadeson/off

Modelo

Fuente de alimentación

Grosor mínimo del cable

(mm

[AWG])

Disyuntor

para

cableado*1

Disyuntor para fuga de

corriente

Ampacidad

mínima del

circuito

Límite superior del

dispositivo protec-

tor de sobrecarga

Cable principal*2 Toma de tierra

Unidad

exterior

4C36/5C52/

8C48NAHZ

208/230 VCA, 60Hz

13,3 [AWG6] 13,3 [AWG6] 50 A

50 A 30 mA 0.1

segundos o menos

42 A 52 A

8C48NA 8,4 [AWG8] 8,4 [AWG8] 40 A

40 A 30 mA 0,1

segundos o menos

37 A 52 A

Unidad interior 208/230 VCA, 60Hz Consulte el manual de instalación de la unidad interior.

*1. Asegúrese de conectar la unidad a tierra correctamente. Si fuera necesario, tome las medidas necesarias para evitar escapes.

*2. Utilicecablesdealimentacióndecobre.Utilicecableseléctricosconunatensiónnominalde300V.

Intensidad de funcionamiento total de

la unidad interior

Grosor mínimo del cable (mm

/AWG)

Interruptor de falta a tierra *1

Interruptor local (A)

Disyuntor para el

cableado (NFB)

Cable

principal

Derivación Tierra Capacidad Fusible

F0 = 15 A o menos *2 2,1/14 2,1/14 2,1/14 15 A sensibilidad a la corriente *3 15 15 15

F0 = 20 A o menos *2 3,3/12 3,3/12 3,3/12 20 A sensibilidad a la corriente *3 20 20 20

F0 = 30 A o menos *2 5,5/10 5,5/10 5,3/10 30 A sensibilidad a la corriente *3 30 30 30

Aplicar a IEC61000-3-3 aproximadamente máx. impedancia permitida en el sistema.

*1 El interruptor de falta a tierra debería servir de respaldo al circuito del convertidor.

El interruptor de falta a tierra debería combinar el uso de un disyuntor local o un disyuntor de cable.

*2 Tome el valor que sea superior (F1 o F2) como valor para F0.

F1 = Intensidad de funcionamiento total de las unidades interiores × 1,2

F2 = {V1 × (cantidad de tipo 1)/C} + {V1 × (cantidad de tipo 2)/C} + · · · + {V1 × (cantidad de tipo 8)/C}

Unidad interior V1 V2

Tipo 1 PEAD-A·AA, MVZ-A·AA 26,9

2,4

Tipo 2 PLA-A·BA, PLA-A·EA7, SEZ-KD·NA 19,8

Tipo 3 MFZ-KA·NA 16,2

Tipo 4 MSZ-FE·NA 9,9

Tipo 5 MFZ-KJ·NA, MSZ-GL·NA 7,4

Tipo 6 MSZ-FH·NA, MSZ-FH·NA2, MSZ-EF·NAW(B)(S)-U1, MSZ-GE·NA 6,8

Tipo 7 SLZ-KA·NA 3,5

Tipo 8 Caja de derivación (PAC-MK·BC(B)) 5,1 3,0

C : Múltiplo de la corriente de activación en un tiempo de activación de 0,01 s

Por favor, calcule la variable “C” en función del grado de activación del interruptor.

*Condición Caja de derivación × 2 + SEZ-KD∙NA × 5, C = 8 (consulte el gráfico de la derecha)

F2 = 5,1 × 2/8 + 19,8 × 5/8

= 13,65

*3 La sensibilidad de corriente se calcula mediante la siguiente fórmula.

G1 = V2 × cantidad de tipo 1 + V2 × cantidad de tipo 2 + · · · + V2 × cantidad de tipo 8 + V3 × (longitud de cable [kW])

G1 Sensibilidad de corriente

30 o menos 30 mA 0,1 s o menos

100 o menos 100 mA 0,1 s o menos

Grosor de cable V3

1,5 mm² 48

2,5 mm

4,0 mm

1. Utiliceunafuentedealimentaciónprincipaldiferenteparalaunidadexterioryunidadinterior.

2. Tengaencuentalascondicionesambientales(temperaturaambiente,luzsolardirecta,lluvia,etc.)cuandorealiceeltendidodecablesylasconexiones.

3. Eltamañodelcablecorrespondealvalormínimoparacablesdeconductosdemetal.Elcabledealimentaciónprincipaldebeteneruntamañomásgrande

teniendoencuentalascaídasdetensión.Asegúresequelatensióndelaalimentaciónprincipalnobajemásdel10%.

4. Losrequisitosespecícossobreelcableadodebenadaptarsealasreglamentacioneslocales.

5. Loscablesdealimentaciónprincipaldeloscomponentesdeaparatosdestinadosalusoenlaintemperienodebensermáslivianosqueelcableexible

conrevestimientodepolicioropreno(diseño60245IEC57).Porejemplo,utilicecablesdeltipoYZW.

6. Instaleuncabledetomadetierramáslargoqueelrestodeloscables.

6000

600

1 2 3 4 6 8

10 20

MUESTRA

Gráfico de muestra

Corriente de activación nominal (x)

Tiempo de activación [s]

0,1

0,01

Unidad

Externa

Aislante de 2 polos (Interruptor)

Caja de

derivación

RG79D595H06_ES.indd 46 9/2/2016 11:30:31 AM

7.Trabajoeléctrico

7.6.Ajustededirección

Ajuste de dirección del interruptor

Unidad

Dirección

Exterior

Caja de derivación

Interior

Dirección Ajuste de conexión

Inte-

rruptor

Puerto

A B C D E –

OFF 1 2 3 4 5 6

ON:

Conexión interior

OFF:

Sin conexión

Ninguno

SWU2 SWU1 SW12 SW11 SW1 *

SW1-6 no se utilizan

intervalo

51 - 100 1 - 50 – –

coloca-

ción

Dirección de deriva-

ción + 50

• De acuerdo con la dirección ajustada (por ejemplo, 01),

las direcciones para las unidades interiores conectadas se

ajustan secuencialmente (por ejemplo, 02, 03, 04 y 05).

• Especifique si las unidades interiores están conecta-

das a cada puerto (A, B, C, D y E).

No hay ajustes

de dirección

para las unida-

des interiores.

SW1 1 2 3 4 5

ON ON ON ON ON

Puerto A B C D E

Dirección

01 (SW11, 12)

02 03 04 05

(números secuen-

ciales)

SW1 1 2 3 4 5 (6)

Puerto A B C D E

(no se utiliza)

Las unidades interiores están conectadas ON

Las unidades interiores no están conectadas OFF

Nota: 1.Direccióndelacajadederivación

  Cuandoajusteladirección,utiliceunnúmerodentrodelintervalo1-50.

  Ej.Ladirecciónajustadaes(47)yhay5unidadesinteriores(A,B,C,DyE).

  SiA:(47),B:(48),C:(49),D:(50)yE:(51),Eesincorrectaporquesupera50.

Ej1. Exterior + Derivación <1> (Interior A, B, C, D, E) + Derivación <2> (Interior A, B, C)

Dirección

exterior

(51) *1

*1 Dirección exterior

Caja de derivación <1> dirección inicial + 50 = 01 + 50 = 51

*2 Caja de derivación <1>

Dirección del puerto A = Dirección inicial = 01

Dirección del puerto B = Dirección inicial + 1 = 02

Dirección del puerto C = Dirección inicial + 2 = 03

Dirección del puerto D = Dirección inicial + 3 = 04

Dirección del puerto E = Dirección inicial + 4 = 05

*3 Caja de derivación <2>

Dirección inicial de la caja de derivación <2>

= dirección inicial más antigua de la caja de deriva-

ción <1> + 1

= 05 + 1 = 06

Dirección del puerto A = Dirección inicial = 06

Dirección del puerto B = Dirección inicial + 1 = 07

Dirección del puerto C = Dirección inicial + 2 = 08

Ej2. Exterior + Derivación <1> (Interior A, C, E) + Derivación <2> (Interior A, C, E)

Dirección

exterior

(51) *1

*1 Dirección exterior

Caja de derivación <1> dirección inicial + 50 = 01 + 50 = 51

*2 Caja de derivación <1>

Dirección del puerto A = Dirección inicial = 01

Dirección del puerto B sin conexión

Dirección del puerto C = Dirección inicial + 1 = 02

Dirección del puerto D sin conexión

Dirección del puerto E = Dirección inicial + 2 = 03

*3 Caja de derivación <2>

Dirección inicial de la caja de derivación <2>

= dirección inicial más antigua de la caja de deriva-

ción <1> + 1

= 03 + 1 = 04

Dirección del puerto A = Dirección inicial = 04

Dirección del puerto B sin conexión

Dirección del puerto C = Dirección inicial + 1 = 05

Dirección del puerto D sin conexión

Dirección del puerto E = Dirección inicial + 2 = 06

Interior

(01) = puerto A

(02) = puerto B

(03) = puerto C

(04) = puerto D

(05) = puerto E

(06) = puerto A

(07) = puerto B

(08) = puerto C

(01) = puerto A

no puerto B

(02) = puerto C

no puerto D

(03) = puerto E

(04) = puerto A

no puerto B

(05) = puerto C

no puerto D

(06) = puerto E

Caja de derivación <1>

dirección (01)

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Caja de derivación <2>

dirección (04)

SW1 1, 3, 5 ON

SW1 2, 4 OFF

Caja de derivación <2>

dirección (06)

SW1 1, 2, 3 ON

SW1 4, 5 OFF

Caja de derivación <1>

dirección (01)

SW1 1, 2, 3, 4, 5 ON

RG79D595H06_ES.indd 47 9/2/2016 11:30:31 AM

8.2.Pruebadefuncionamiento

8.2.1.Usodelcontrolremoto

Consulte el manual de instalación de la unidad interior.

• Asegúrese de realizar la prueba de funcionamiento en cada unidad

interior. Asegúrese de que cada unidad interior funciona correctamente

siguiendo el manual de instalación que se entrega con la unidad.

• Si realiza la prueba de funcionamiento en todas las unidades interiores a

la vez, no podrá detectar si existe alguna conexión errónea en los tubos

del refrigerante y en los cables de conexión.

* El compresor no funciona durante tres minutos como mínimo después del

encendido del interruptor.

• Puede que el compresor emita un ruido cuando se enciende el interruptor

o en caso de que la temperatura externa del aire sea baja.

Acerca del mecanismo de protección de la puesta en marcha

Cuando se para el compresor, se desencadena el dispositivo preventivo de puesta

en marcha para que el compresor permanezca inactivo durante 3 minutos como

medida de protección del aparato.

8.2.2.AlusarSW3enlaunidadexterior

Notas:

Encasoderealizarlapruebadefuncionamientodesdelaunidadexterior,todas

lasunidadesinterioresseponenenfuncionamiento.Porconsiguiente,nopodrá

detectarsiexistealgunaconexiónerróneaenlostubosdelrefrigeranteyenlos

cables de conexión. Si lo que desea es comprobar que no exista una conexión

errónea, asegúrese de efectuar la prueba de funcionamiento desde el control

remoto;paraello,consultelasección“8.2.1.Usodelcontrolremoto”.

SW3-1 ON

Funcionamientodelenfriamiento

SW3-2 OFF

SW3-1 ON

Funcionamientodeldelacalefacción

SW3-2 ON

* Después de la realización de las pruebas, ponga SW3-1 en OFF.

• A los pocos segundos de funcionar el compresor, se puede oír un pequeño sonido

metálico del interior de la unidad exterior. El sonido lo produce la válvula de retención

por la pequeña diferencia de presión de las tuberías. La unidad no está averiada.

Elmododepruebadefuncionamientonosepuedecambiarporelconmutador

DIPSW3-2durantelaprueba.(Paracambiarelmododepruebadefuncionamien-

todurantelaprueba,parelapruebaconelconmutadorDIPSW3-1.Después

de cambiar el modo de prueba de funcionamiento, reanude la prueba con el

conmutador SW3-1.)

8.Pruebadefuncionamiento

8.3. Recuperación de refrigerante (vaciado)

Lleve a cabo los siguientes procedimientos para recuperar el refrigerante

cuando traslade la unidad interior o exterior.

1 Desactive el disyuntor.

2 Conecte la parte de baja presión del manómetro a la abertura de la válvula de

retención de gas.

3 Cierre la válvula de parada de líquido.

4 Conecte la fuente de alimentación (disyuntor).

* La comunicación entre la unidad interior y la exterior se inicia aproximada-

mente 3 minutos después de conectar la alimentación (disyuntor). Inicie la

operación de vaciado entre 3 y 4 minutos después de que se haya conectado

la alimentación (disyuntor).

5 Conrme que SW3-2 esté en OFF y luego ponga SW3-1 en ON para realizar

la prueba de funcionamiento de enfriamiento. El compresor (unidad exterior) y

los ventiladores (unidades interior y exterior) se ponen en marcha y se inicia el

funcionamiento de prueba del modo de refrigeración. Inmediatamente después

de realizar la prueba de funcionamiento de enfriamiento, ponga la posición del

conmutador de servicio exterior SW2-4 (conmutador de vaciado) de OFF a

ON.

* No permita que siga funcionando durante mucho tiempo con el interruptor

SW2-4 en la posición ON. Asegúrese de colocarlo en la posición OFF des-

pués de haber nalizado el vaciado.

6 Cierre por completo la válvula de parada de la tubería de gas cuando el indica-

dor de presión descienda 7,1 - 0,0 PSIG (aproximadamente 0,5 - 0,0 kgf/cm

7 Ponga SW3-1 en OFF para detener el funcionamiento del acondicionador de

aire. (Cambie el conmutador de servicio exterior SW2-4 de ON a OFF.)

8 Desconecte la fuente de alimentación (disyuntor).

* Si se ha añadido demasiado refrigerante al sistema acondicionador de aire,

es posible que la presión no descienda a 7,1 PSIG (0,5 kgf/cm

). Si esto

ocurre, utilice el recogedor de refrigerante para recoger todo el refrigerante

del sistema y, a continuación, una vez que las unidades interior y exterior se

hayan reubicado, vuelva a recargar el sistema con la cantidad adecuada de

refrigerante.

Atención:

Al realizar el vaciado del refrigerante, detenga el compresor antes de desco-

nec-tarlastuberíasderefrigerante.Elcompresorpodríaexplotarycausar

lesionessipenetraraalgunasustanciaextraña,comoporejemploaire,enel

sistema.

8.1. Antes de realizar las pruebas

► Despuésdelainstalacióndetubosycablesenlasunidadesinteriory

exterior,compruebequenohayaescapesderefrigerante,quenosehaya

aojadonilafuentedealimentaciónnielcableadodecontrol,quela

polaridadnoseaerróneayquenosehayadesconectadoningunafasede

la alimentación.

► Utiliceunprobadormegaohmímetrode500voltiosparacomprobarque

laresistenciaentrelosterminalesdealimentaciónylatierraescomo

mínimode1MΩ.

► No efectúe esta prueba en los bornes de los cables de control (circuito de

bajovoltaje).

Atención:

No utilice el aire acondicionado si la resistencia de aislamiento es inferior a

1MΩ.

Resistencia del aislamiento

Después de la instalación, o después de un prolongado período de desconexión

del aparato, la resistencia del aislamiento será inferior a 1 MΩ debido a la acumu-

lación de refrigerante en el compresor. Esto no es una avería. Siga los siguientes

pasos:

1. Retire los cables del compresor y mida la resistencia del aislamiento del com-

presor.

2. Si la resistencia del aislamiento es menor de 1 MΩ, el compresor está dañado o

la resistencia ha descendido por la acumulación de refrigerante en el compresor.

3. Después de conectar los cables al compresor, éste empezará a calentarse

después de volver a restablecerse el suministro de corriente. Después de res-

tablecer la corriente según los intervalos que se detallan a continuación, vuelva

a medir la resistencia del aislamiento.

• La resistencia del aislamiento se reduce debido a la acumulación de refri-

gerante en el compresor. La resistencia volverá a subir por encima de 1 MΩ

después de que el compresor haya funcionado durante 4 horas.

(El tiempo requerido para calentar el compresor varía según las condiciones

atmosféricas y la acumulación de refrigerante.)

• Para hacer funcionar un compresor con refrigerante acumulado, se debe

calentar durante al menos 12 horas para evitar que se averíe.

4. Si la resistencia del aislamiento es superior a 1 MΩ, el compresor no está

averiado.

Precaución:

• Elcompresornofuncionaráamenosquelaconexióndefasedelafuente

de alimentación sea correcta.

• Conectelacorrientealmenos12horasantesdequeempieceafuncionar

el equipo.

- Si se acciona inmediatamente después de haberlo conectado a la corriente,

pueden producirse daños graves en las piezas internas. Mantenga la unidad

conectada a la corriente durante la temporada de funcionamiento.

► También debe comprobar lo siguiente.

• La unidad exterior no está averiada. El indicador LED en el cuadro de control de

la unidad exterior parpadea cuando esta está averiada.

• Tanto las válvulas de gas como las de líquido están completamente abiertas.

RG79D595H06_ES.indd 48 9/2/2016 11:30:31 AM

A Cuadro de control a distancia

B Circuito disyuntor

C Adaptador de salida externo (PAC-SA88HA-E)

D Cuadro de control de la unidad externa

E Luz de la fuente de

alimentación

F Adquirir localmente

G Máx. 10 m (32 ft)

A Panel de control a distancia

B Circuito disyuntor

C Adaptador de salida externo

(PAC-SC36NA-E)

D Cuadro de control de la unidad externa

E Luz de la fuente de

alimentación

F Adquirir localmente

G Máx. 10 m (32 ft)

ON OFF

SW1 Calefacción Refrigeración

SW2 Validez de SW1 Invalidez de SW1

El modo silencioso y el control de demanda se seleccionan cambiando el interruptor DIP 9-2 en la placa del controlador exterior.

Puede ajustarlo al siguiente consumo de energía (comparado con los índices) ajustando SW1, 2.

Placa del controlador exterior DIP SW9-2 SW1 SW2 Función

Modo silencioso OFF ON – Funcionamiento en modo silencioso

Control de demanda ON OFF OFF 100 % (Normal)

ON OFF 75 %

ON ON 50 %

OFF ON 0 % (Detenido)

A Panel de control a distancia

B Circuito disyuntor

C Adaptador de salida externo

(PAC-SC36NA-E)

D Cuadro de control de la unidad externa

E Luz de la fuente de

alimentación

F Adquirir localmente

G Máx. 10 m (32 ft)

CN51

A C

CN3N

SW1

SW2

A C

CN3D

SW1

SW2

9.1.CONECTORDEENTRADA/SALIDADELAUNIDADEXTERIOR

•Estado(CN51)

•Cambioautomático(CN3N)

•Modosilencioso/Controldedemanda(CN3D)

9.Funcionesespeciales

L1 : Luz de indicación de error

L2 : Luz de funcionamiento del compresor

X, Y : Relé (bobina estándar de 0,9 W o menos para 12 V CC)

X, Y : Relé (1 mA CC)

RG79D595H06_ES.indd 49 9/2/2016 11:30:31 AM

A4_white_tombo.indd 1 2016/04/25 10:16:47

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

RG79D595H06 Printed in Japan

HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

RG79D595H06_EN.indd 18 9/7/2016 9:49:59 AM

Mitsubishi MXZ4C36NAHZ 36,000 BTU Multi-Zone Outdoor Unit

Product's Documents

INSTALLATION MANUAL

Specifications

Mitsubishi MXZ4C36NAHZ Questions and Answers

Related Products

Mitsubishi MXZ5C42NAHZ 42,000 BTU Multi-Zone Outdoor Unit

Mitsubishi MXZ8C48NAHZ 48,000 BTU Multi-Zone Outdoor Unit

Mitsubishi MXZ-2C20NAHZ - 20,000 BTU Multi-Zone Outdoor Unit

Mitsubishi MXZ-4B36NA M-Series Multi-zone 4:1 Outdoor Heat Pump Unit

Mitsubishi MXZ2C20NAHZ3U1 MXZ-2C20NAHZ3-U1 Hyper-Heating Multi-Zone Heat Pump Mini Split Outdoor Unit
