Thank you
Thank you and congratulations on your
purchase of our fireplace. Please read the
Installation instructions carefully before
usin
g
this appliance.
CONSUMER SAFETY INFORMATION:
PLEASE READ THIS MANUAL BEFORE
INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO FOLLOW THESE
INSTRUCTIONS MAY RESULT IN A POSSIBLE ELECTRIC SHOCK, FIRE HAZARD ,
AND/OR INJURY AND WILL VOID THE WARRANTY.
WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED, AN
ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE, PERSONAL
INJURY, OR LOSS OF LIFE.
ELECTRIC FIREPLACE
HOMEOWNERS OPERATING MANUAL
• FA23V60L-C6
• FA26V60L-C6
MODELS
：
261046
2
IMPORTANT INSTRUCTIONS
When using electrical appliances, basic precautions should always be followed to reduce
the risk of fire, electrical shock, and/or injury including the following:
1. Read all instructions before using this heater.
2. This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use
handles when moving this heater.
DANGER: High temperature may be generated under certain abnormal conditions. Do not partially or
fully cover or obstruct the front of the heater.
WARNING: In order to avoid overheating, do not cover the heater. It cannot be used in a closet.
3. CAUTION: The appliance should not be used by children or persons with reduced physical, sensory or
mental capabilities.
4. Children should be advised not to play with the appliance.
5. Always unplug this appliance when not in use.
6. Do not operate any heater with a damaged cord or plug or after the appliance malfunctions, or if it has
been dropped or damaged in any manner.
7. If the supply cord is damaged, it must be replaced by the manufacturer, it’s service agent or similarly
qualified persons in order to avoid a hazard.
8. Any repairs to this fireplace should be carried out by a qualified service person.
9. Under no circumstances should this fireplace be modified. Parts having to be removed for servicing must
be replaced prior to operating this fireplace again.
10. Do not use outdoors.
11. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never locate
this appliance where it may fall into a bathtub or other water container.
12. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or the like. Arrange cord
away from traffic areas and where it will not be tripped over.
13. To disconnect this appliance, turn controls to the off position, then remove plug from outlet.
14. Connect to properly grounded outlet only.
15. This appliance, when installed, must be electrically grounded in accordance with local codes or, in the
absence of local codes, with the current CSA C22.1 Canadian Electrical Code or for USA installations,
follow local codes and the National Electrical Code, ANSI/NFPA NO.70.
16. There is a protective thermostat limiter inside the heater. When the inner temperature over heat, the
thermostat limiter will shut off the power supply to avoid the risk of fire damage to the appliance.
17. The heaters must not be located immediately below a socket-outlet.
18. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an
electric shock or fire, or damage the appliance.
19. To prevent a possible fire, do not block air intakes or exhaust in any manner. Do not use on soft surfaces,
like bed, where opening may become blocked
20. This appliance has hot and arcing or sparking parts inside. Do not use where gasoline, paint, or
flammable liquids are used or stored. This fireplace should not be used as a drying rack for clothing.
Christmas stockings or decorations should not be hung in area of it.
21. Use this appliance only as described in the manual. Any other use not recommended by the
manufacturer may cause fire, electric shock or injury to persons.
22. Always plug heaters directly into a wall outlet/receptacle. Never use with an extension cord or
relocatable power tap (outlet/power strip).
23.This product contains a button battery. If swallowed, it could cause severe injury or death in just 2 hours.
3
Seek medical attention immediately.
SAVE THESE INSTRUCTIONS
INSTALLATION INSTRUCTION

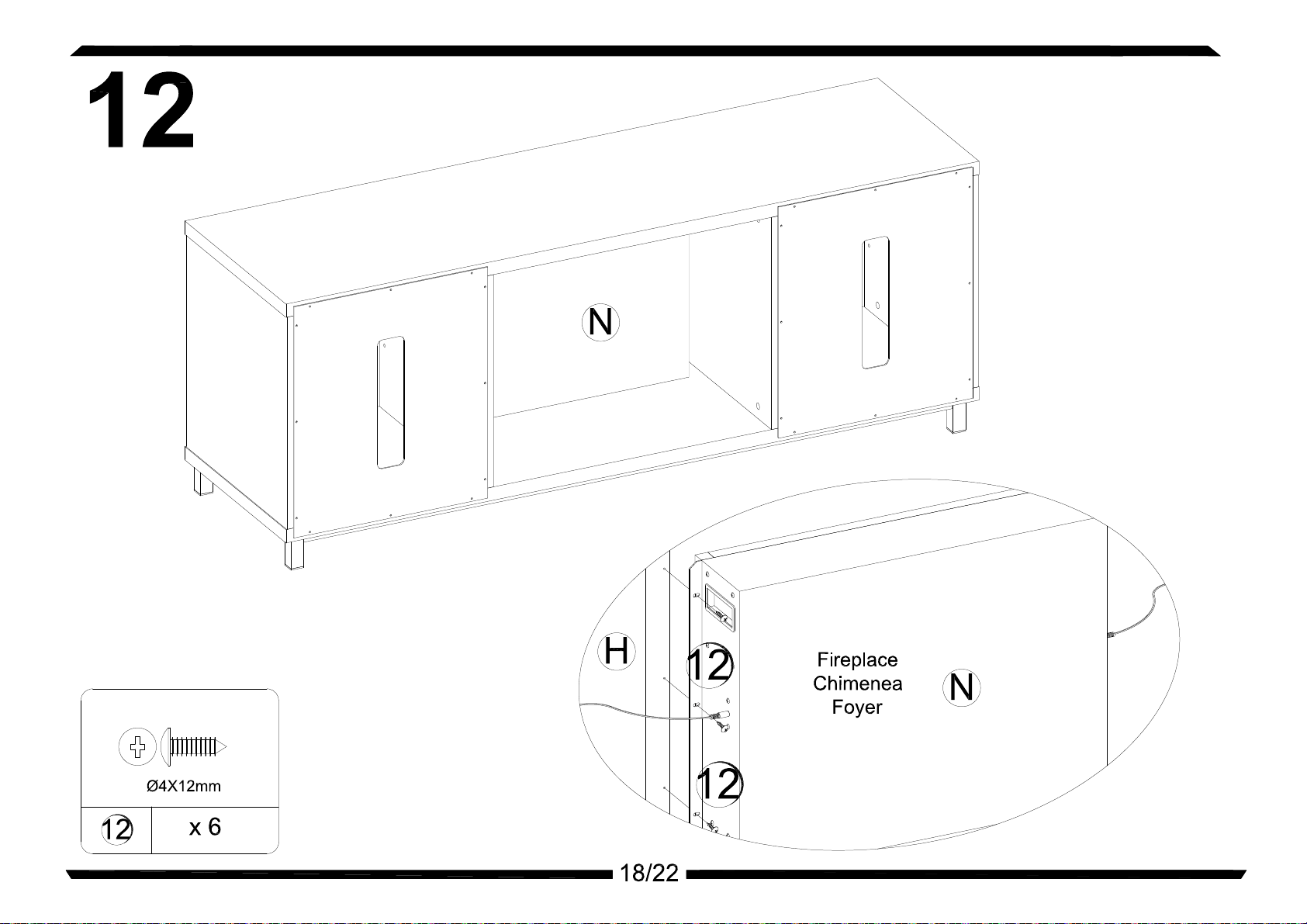

Position your completed mantel close to its final location. Make sure you can access the
back of the mantel as your electric fireplace appliance will be installed from back.
Using a Phillips head screwdriver, remove the screws
and the metal mounting center opening. Next unpack
the electric fireplace appliance carefully. Position the
Figure 2
appliance behind the fireplace with front facing the
wood mantel. With the help of an adult assistant, lift the
appliance and gently slide it into the opening in the
mantel. Make sure the appliance is centered left and
right in the opening. Be careful when placing appliance
and adjusting, bottom of appliance could scratch the
finish of the base/hearth of your fireplace. Re-attach the
mounting brackets with the Phillips head screwdriver,
and supplied screws.
DO NOT OVER TIGHTEN. With the help of an assistant,
carefully lift completed unit and place it with the front
facing out in the final location you have chosen for your
fireplace. Make sure to secure the electrical cord before
lifting or moving completed fireplace. When choosing a
final location, make sure you will have clear access to
grounded electrical outlet.
Grounding Instructions: Figure 1
This heater is for use on 120 volts. The cord has a
plug as shown at (A) in figure 1.An adapter as shown
at (C) is available for connecting three-blade
grounding-type plugs to two-slot receptacles. The
green grounding lug extending from the adapter must
be connected to a permanent ground such as a
properly grounded outlet box. The adapter should not
be used if a three-slot grounded receptacle is available.
NOTE: Adapters are NOT for use in Canada
ELECTRIC
FIREPLACE
INSERT
Read and follow all instructions in this manual before
operating your new fireplace.
REAR VIEW OF FIREPLACE
Grounding Pin
Cover of Grounded Outlet Box
Adapter
Grounding Lug
Metal Screw
Cover of Grounded Outlet Box
B
C
A
4
Cold climate installation recommendation:
When installing this unit against a
Non-insulated exterior wall or chase, it is
mandatory that outer walls be insulated to
conform to applicable insulation codes.
ELECTRICAL CONNECTION
The unit comes standard with 6 feet (1.8M) three wire cord, exiting from the rear of the fireplace. Plan the
installation to avoid the use of an extension cord.
CLEANING TRIM
Clean the metal trim using a soft cloth, slightly dampened with citrus oil based product and buff with a clean
soft cloth. DO NOT use brass polish or household cleaners as these products will damage the metal trim.
Citrus oil based products can be obtained at supermarkets or hardware stores.
MAINTENANCE
The motors used on the fan and the flame generator assembly are pre-lubricated for extended bearing life
and require no further lubrication. However, periodic cleaning/vacuuming of the fan/heater unit is
recommended. Make sure the unit is turn OFF and unplugged whenever you are cleaning the heater of
fireplace.
ELECTRICAL SPECIFICATIONS
Voltage: 120VAC 60Hz
Watts: 1400 Watts
WARNING: Make sure the power is turned off before proceeding. Any electrical repairs
or rewiring of this unit should be carried out by a licensed electrician in accordance with
national and locate codes. If repairing or replacing any electrical component or wiring,
the original wire routing, color coding and securing locations must be followed.
WARNING: Electric outlet wiring must comply with local building codes and
other applicable regulations to reduce risk of fire, electric shock and injury to
persons.
WARNING: Do not use this fireplace if any part of it has been under water.
Immediately call a qualified service technician to inspect the fireplace and replace
any part
of the electrical
system.
WARNING
: Disconnect power before attempting any maintenance or cleaning to
reduce the risk of fire, electrical shock or personal injury.
WARNING
: During any service of this appliance, the power to the unit must be
turned off, Always remember to remove the electrical plug from the wall outlet.
5
PACKAGE CONTENTS
1. remove the 4 screws on the back left and
right sides of the firebox that bold the glass front
In place.
2. Carefully remove the glass front.
3. Arrange the acrylic crystal along the inset
window ledge at the glass front.
4. Reinstall the glass front.
5. Line up the holes on the front with the holes
On the firebox and insert and tighten 4 screws
To hold the glass front in place.

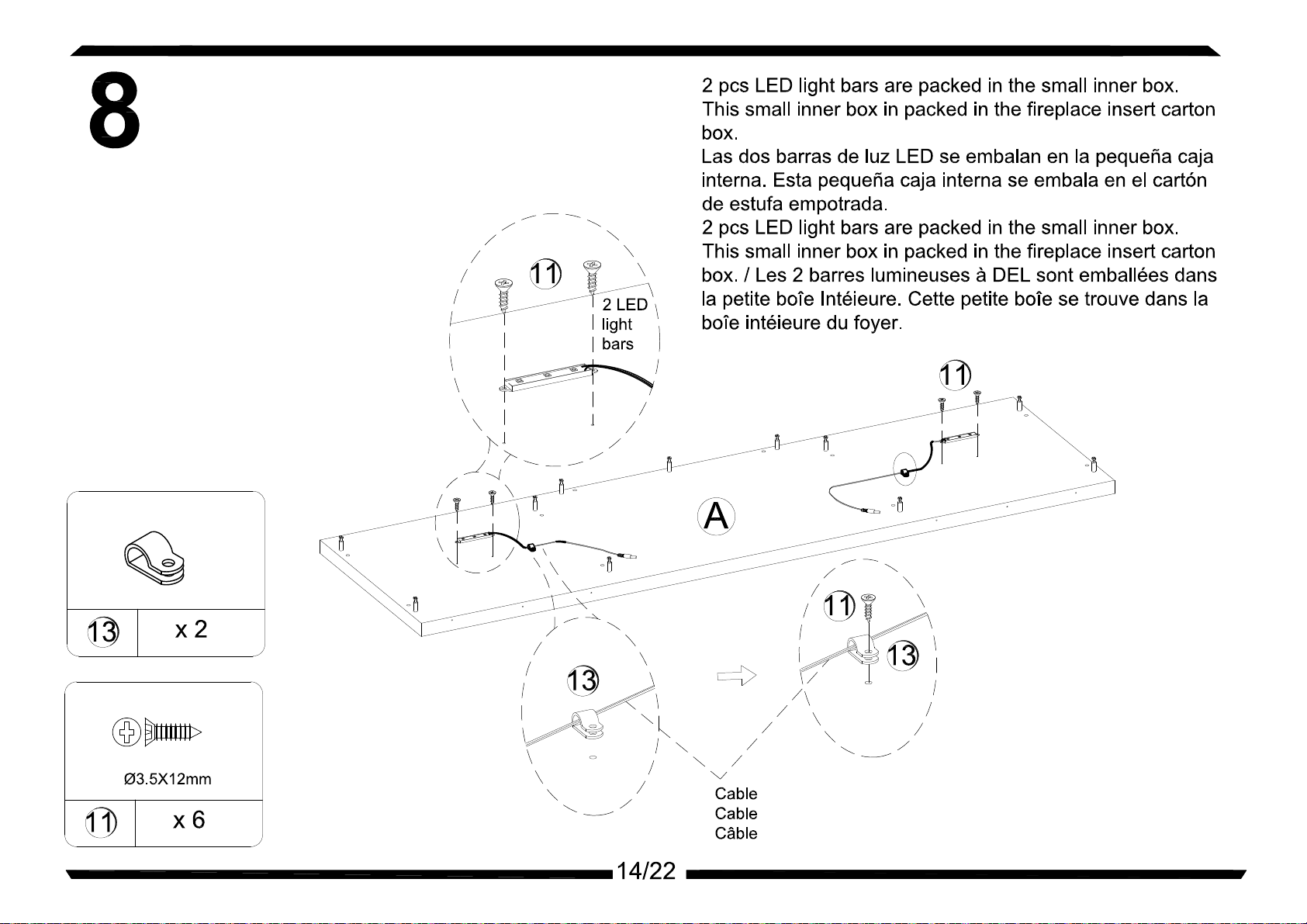

6. Find the 2 LED light bars from the package
and plug into the both side of the electric
fireplace.
Electric fire
p
lace
Remote control
2 AAA batteries
Acrylic crystals
2 LED li
g
ht bars
manual
INSTALLING THE ACRYLIC CRYSTALS AND SIDELIGHT
Thankyou
Thank you and congratulations on your
purchaseof our fireplace. Please read the
Installation instructions carefully before
usin
g
thisappliance.
CONSUMER SAFETY INFORMATION:
PLEASE READ THIS MANUAL BEFORE
INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO FOLLOW THESE
INSTRUCTIONS MAY RESULT IN A POSSIBLE ELECTRIC SHOCK, FIRE HAZARD ,
AND/OR INJURYAND WILL VOID THE WARRANTY.
WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED, AN
ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE, PERSONAL
INJURY,OR LOSS OF LIFE.
ELECTRIC FIREPLACE
HOMEOWNERS OPERATING MANUAL
• FA23V60L-C6
• FA26V60L-C6
MODELS
：
261046
6
OPERATING INSTRUCTION
CONTROL PANEL ACCESS
Control panel can be access at upper-right corner of the appliance
OPERATION INSTRUCTION WITHOUT REMOTE
POWER
The POWER button turns the appliance on or off. It has a m emory function; the but ton turns off all functions
at once but retains the settings in the memory. By pressing the button again, the unit will turn on at the same
settings. If the TIMER has set & time has expired all functions will st op. Press the POWER button start the
appliance.
FLAME
The FLAME control switch manages the flame brightness. There are 4 bri
ghtness levels and an off position.
Each time the FLAME button is pressed, the intensity of the flame decrease. When adjusting the FLAME
button, a number indicating the brightness of flame will be visible on the digital display. After turning on digital
display, if nothing happens within 10 seconds, digital display will turn off. There is a down light over the
ember bed. When the FLAME button is in the ON position, down light will turn on, it will turn off in OFF
position.
The FLAME button has locking function. Press and hold the FLAME button for 5 seconds. The
down light
will turn off and the ember bed will flash 6 times, it is confirming the flame function is locked. When you
want unlock the flame function, repress and hold the FLAME button 5 seconds, the ember bed will flash 6
times, both the flame light and down light will keep the original states.
HEATER
The HEATER button turns the heater on and off. When in ON position, press and hold the HEATER button 5
seconds and enter temperature adjustment mode. In the adjustment mode, t he digital display will flash at 0.5
second intervals. There are 11 temperature
settings:7
2℉-74℉-76℉-78℉-80℉-82℉-ON-64℉---72℉(22℃-23℃-24℃-25℃-26℃-27℃-ON-18℃---22℃)
After the temperature is selected the digital display will flash 5 times and exit from setting status. After
turning on the digital temperature display, if nothing happen within 10 seconds, the digital display will expire.
Temperature unit convert function: With the heater is ON the position, press and hold the power icon for 5
seconds, current temperature unit display will flash 3 timers and convert to another temperature unit.
Lock & unlock
heater function: press and hold the heater icon for 10 seconds, t he ember bed will flash 6
times, indicating that the heater f unction is locked. To unlock the heat er function, just repress and hold the
heater icon for 10 seconds again, then the ember bed will also flash 6 times indicating the heater function is
unlocked and to recover the original states which you have set.
TIMER
The TIMER has adjustable setting at range from 30 minutes to 6 hours and OFF. As shown the following: 30
minutes-1h-2h-3h-4h-5h-6h-OFF. If the digital display turns on and nothing happens within 1
0 seconds, the
digital display will auto shut off. Once you have set the timer, and the timer is up, the ember bed will flash 6
timers and close all the functions and ent er standby mode. In this mode, you should touch the power icon to
restart the appliance.
7
OPERATING INSTRUCTION WITH REMOTE
POWER
The POWER icon turns the appliance on and off. It has a memory function,
press the power button once to turns power on. Pressing the power button
again will turn the power off.
FLAME
The FLAME button manages the flame brightness. Each time the flame button
is pressed the intensity of the flame brightness. There are four brightness
levels you can cycle through including the OFF setting. When adjusting
the flame button a number will appear on the digital display indicating
brightness of the flame. The FLAME button does not have a locki
ng or unlocking flame f unction.
HEATER
The HEATER button turns the heater on and off. When pressing the HEATER button on the remote, the
default setting temperature is 82℉(22℃). The HEATER button does not have locking or unlocking heater
function.
TIMER
The TIMER button on the remote has the same function as the TIMER button on the control panel. It can
adjust timer range from 30mins-1h-2h-3h-4h-5h-6h. The timer setting will be visible on t he digital display.
INCREASE/DECREASE BUTTON
With the heater on, press the Increase/Decrease button t
o change the desired temperature. There are 11
temperature settings:
72℉-74℉-76℉-78℉-80℉-82℉-ON-64℉---72℉(22℃-23℃-24℃-25℃-26℃-27℃-ON-18℃---22℃).
NOTE: The remote control is intended only for the functional operation of the product, It can not lock/
unlock the heating function！
8
BATTERIES REPLACEMENT
1. Turn the remote control over, and locate the battery cover.
2. Remove the battery cover by sliding it towards the bottom end of the remote control.
3. Insert two AAA batteries into the battery socket, the battery has two poles(positive and negative), the flat
side is negative pole, make sure the batteries are firmly seated into the remote control.
4. Reinstall the battery cover, making sure it clicks into position.
NOTE: Do not use old and new batteries together !
Battery Cover
8
9
1 YEAR LIMITED WARRANTY
Electrical Fireplace Basic Warranty
Our electrical fireplace is free from manufacturing and material defects for a period of one year from date of
purchase, subject to the following conditions and limitations.
1. This electric fireplace must be installed and operated at all times in accordance with the installation and
operating instructions furnished with the product, Any unauthorized repair, alteration, willful abuse, accident,
or misuse of the product shall nullify this warranty.
2. This warranty is non-transferable, and is made to the original owner, provided that the purchase was
made through an authorized supplier of the company.
3. The warranty is limited to the repair or replacement of parts found to be defective in material or
workmanship, provided that such part(s) have been subjected to normal conditions of use and service, after
said defect si confirmed by the Company’s inspection.
4. The Company may, at its discretion, fully discharge all obligation with respect to this warranty by refunding
the wholesale price of the defective part(s).
5. Any installation, labor, construction, transportation, or other related costs/expenses arising from defective
part(s),repair, replacement, or otherwise of same, will not be covered by this warranty, nor shall the
Company assume responsibility for same.
6. The owner/user assumes all other risks, if any, including the risk of any direct, indirect or consequential
loss or damage arising out of the use, or inability to use the product, except as provided by law.
7. All other warranties-expressed of implied-with respect to the product, its components and accessories, or
any obligation/liabilities on the part of the Company are hereby expressly included.
8. The Company neither assumes, nor authorizes any third party to assume, on its behalf, any other
liabilities with respect to the sale of our product.
9. The warranties as outlined within this document do not apply to non our accessories used in conjunction
with the installation of this product. This warranty is void if :
a. The fireplace is subjected to prolonged periods of dampness or condensation.
b. Any unauthorized alteration, willful abuse, accident, or misuse of the product.
c. You do not have the original receipt of purchase.
IF WARRANTY SERVICE IS NEEDED
Call at 1-800-489-3351 or visit our website: www.altrafurniture.com
.
Make sure you have sales receipt, location of purchase and the model/serial number of your product.
Made in China
Printed in China
10
Merci
Merci et félicitations pour l'achat de votre
foyer. Veuillez s'il vous plaît lire attentivement
les instructions d'installation avant d'utiliser
cet appareil.
INFORMATION SUR LA SÉCURITÉ DES CONSOMMATEURS:
S'IL VOUS PLAÎT
LIRE CE MANUEL AVANT D'INSTALLER ET D'UTILISER CET APPAREIL. LE
NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER LA POSSIBILITÉ DE
CHOC ÉLECTRIQUE, UN RISQUE D'INCENDIE, ET/OU DES BLESSURES ET
ANNULERA LA GARANTIE.
AVERTISSEMENT: SI LES INFORMATIONS DANS CE MANUEL NE SONT PAS
RESPECTÉES, UN CHOC ÉLECTRIQUE OU UN INCENDIE PEUT ENTRAÎNER DES
DÉGÂTS MATÉRIELS
,
DES BLESSURES OU DES PERTES DE VIE.
FOYER ÉLECTRIQUE
MANUEL D'UTILISATION DU PROPRIÉTAIRE
MODÈLES
：
261046
• FA23V60L-C6
• F
A26V60
L-C6
11
INSTRUCTIONS IMPORTANTES
Lorsque vous utilisez des appareils électriques, des précautions de base doivent être observées afin de
réduire les risques d'incendie, de choc électrique, et/ou de blessures incluant ce qui suit:
1. Lire toutes les instructions avant d’utiliser cet appareil de chauffage.
2. Cet appareil de chauffage est chaud lorsqu’il est utilisé. Pour éviter les brûures, ne pas toucher aux surfaces
chaudes de l’appareil à mains nues. Au besoin, utiliser les poignées pour déplacer l’appareil.
DANGER: Une température élevée peut être générée sous certaines conditions anormales. Ne pas
couvrir ou obstruer partiellement ou complètement le devant de la chaufferette.
AVERTISSEMENT: Afin d'éviter la surchauffe, ne pas couvrir la chaufferette. Elle ne peut pas être utilisé
dans un placard.
3. ATTENTION: L'appareil ne doit pas être utilisé par des enfants ou des personnes dont les capacités
physiques, sensorielles ou mentales sont réduites.
4. Les enfants devraient être avisés de ne pas jouer avec ce foyer.
5. Débrancher toujours l’appareil lorsqu’il n’est pas utilisé.
6. Ne pas utiliser aucune chaufferette avec un cordon ou une fiche endommagée ou après un
dysfonctionnement de l'appareil, ou si l'appareil a été échappé ou endommagé de quelque façon.
7. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou
des techniciens qualifiés afin d'éviter tout danger.
8.Toute réparation de cet appareil doit être effectuée par un personnel d’entretien qualifié et autorisé
seulement.
9. En aucun cas ce foyer doit être modifié. Les pièces devant être retirées pour l'entretien, doivent être
remplacées avant d'utiliser ce foyer à nouveau.
10. Ne pas utiliser à l’extérieur.
11. Cet appareil de chauffage n’a pas été conç pour être utilisé dans une salle de bain, une salle de lavage
ni pour tout autre endroit similaire à l’intérieur. Ne jamais placer cet appareil où il pourrai tomber dans la
baignoire ou un contenant rempli d’eau.
12. Ne pas acheminer le cordon sous un tapis. Ne pas couvrir le cordon d’une moquette ou d’un tapis, ou de
tout autre matériau similaire. Disposer le cordon à bonne distance des zones de passage, à un endroit où il
ne risque pas d’être un obstacle.
13. Pour débrancher l’appareil, tourner la commande en position d’arrêt (OFF), puis débrancher la fiche de
la prise murale.
14. Branchez dans des prises correctement mises à la terre seulement.
15. Lors de l’installation, veillez à ce que le foyer soit mis à la terre conformément aux codes locaux, à la
plus récente version du Code canadien de l’électricité, CSA C22.1 ou, dans le cas des installations aux É.-U.,
aux codes locaux et au code national de l’électricité, ANSI/NFPA Nº70.
16. Il y a un thermostat à l’intérieur du foyer. Quand la température interne est trop élevée ou qu’un
chauffage anormal se produit, le dispositif protecteur à thermostat coupera l’alimentation pour éviter des
dommages au foyer ou un risque d’incendie.
17. Les chaufferettes ne doivent pas être situées immédiatement au-dessous d'une prise de courant.
18. N’insérez jamais un objet, quel qu’il soit, dans les ouvertures de ventilation ou de sortie d’air du foyer afin
de prévenir les dommages ainsi que les risques de choc électrique et d’incendie.
19. Afin de prévenir les risques d’incendie, ne bloquez jamais les prises d’entrée ou de sortie d’air de
quelque façn que ce soit. Ne placez pas l’appareil sur une surface molle comme un lit, car les ouvertures
pourraient se bloquer.
20. Ce foyer renferme des pièces chaudes et qui produisent des arcs électriques ou des étincelles. N’utilisez
12
pas le foyer là où de l’essence, de la peinture ou des liquides inflammables sont utilisés ou entreposés.
Cefoyer et ses environs ne doivent pas servir de support de séchage pour les vêtements ni à accrocher des
bas de Noël ou des décorations.
21. Utilisez cet appareil comme décrit dans ce manuel seulement. Toute autre utilisation non recommandée
par le fabricant pourrait causer un incendie, une décharge électrique ou une blessure.
22. Toujours chauffe brancher directement dans une prise de courant / de la prise murale. Ne jamais utiliser
avec une rallonge ou du robinet d’alimentation relocatable (bande de sortie / puissance).
23.Cet article contient une pile bouton. De graves blessures ou la mort pourraient suivre dans les deux
heures suivant l’ingestion. Demander l’aide de professionnels de la santé sur-le-champ.
CONSERVEZ CES INSTRUCTIONS
INSTRUCTION D'INSTALLATION
Placez votre manteau de cheminée terminé près de son emplacement définitif. Assurez-vous que vous
pouvez avoir accès derrière le manteau car votre foyer électrique sera installé de l'arrière.
Figure 2
VUE ARRIÉRE DU FOYER
Figure 1
FOYER
ÉLECTRIQUE
ENCASTRABLE
Lire et suivre toutes les instructions dans ce manuel
avant de faire fonctionner votre nouveau foyer.
assistant, soulevez délicatement l'unité achevé et placez-le avec la façade orientée vers l'extérieur de son
emplacement définitif que vous avez choisi pour votre foyer. Assurez-vous de sécuriser le cordon
d'alimentation avant de soulever ou de déplacer le foyer achevé. En choisissant l'emplacement définitif,
assurez-vous d'avoir accès à une prise électrique avec mise à la terre.
Avec un tournevis à tête cruciforme, enlevez les vis et
le montage métallique au centre de l'ouverture. Ensuite,
déballez soigneusement l'appareil du foyer électrique.
Placez l'appareil derrière le foyer avec la façade
orientée vers le manteau en bois. Avec l'aide d'un
adulte, soulevez l'appareil et glissez-le doucement dans
l'ouverture dans le manteau. Assurez-vous que
l'appareil est centré gauche et droit dans l'ouverture.
Faites attention lorsque vous placez et ajustez
l'appareil, le dessous de l'appareil pourrait égratigner la
finition de la base/coeur de votre foyer. Fixez de
nouveau les supports de montage avec le tournevis à
tête cruciforme, et les vis fournies.
NE PAS SERRER EXCESSIVEMENT. Avec l'aide d'un
INSTRUCTIONS DE MISE À LA TERRE:
Cet appareil fonctionne sous une tension de 120 volts. Le cordon
d’alimentation a été branché comme le montre la figure 1A du
diagramme. Un adaptateur, comme le montre la figure 1C, peut
être utilisé pour raccorder une fiche à trois broches (mise à la
terre) à une prise à deux fentes. La fiche de mise à la terre
verte de l’adaptateur doit être raccordée à une mise à la terre
permanente (prise de courant mise à la terre). L’adaptateur ne
doit pas être utilisé si une prise à trois fentes mise à la
terre est disponible.
Notez: Utilisation d’un
adapteur
est interdit au
Canada)
Broche de
mise à la terre
Couvercle d’une boîte
de prises mises à la terre
Adaptateur
Éléments de mise
à la terres
Vis à métal
Couvercle d’une boîte
de prises mises à la terre
B
C
A
13
RACCORD ÉLECTRIQUE
L'unité vient avec un cordon électrique à trois broches standard de 6 pieds (1.8M), sortant à l'arrière du foyer.
Planifiez l'installation afin d'éviter l'utilisation d'une rallonge.
ENTRETIEN DE LA GARNITURE
Nettoyez la garniture en métal avec un chiffon doux, imbibé légèrement d'un produit à base d'huile de citron
et frottez avec un chiffon doux propre. NE PAS utiliser de poli pour laiton ou de nettoyants ménagers car ces
produits endommageront la garniture en métal. Les produits à base d'huile de citron peuvent être trouvés
dans les supermarchés ou les quincailleries.
ENTRETIEN
Les moteurs utilisés pour la soufflerie et la génératrice de flamme sont pré-lubrifiés pour la durée de vie
prolongée des roulements et ne nécessitent aucune lubrification supplémentaire. Cependant, le
nettoyage/aspirateur de l'unité de soufflerie/chaufferette est recommandé. Assurez-vous que l'unité est
éteint (OFF) et débranché chaque fois que vous nettoyez la chaufferette du foyer.
SPÉCIFICATIONS ÉLECTRIQUES
Voltage: 120VAC 60Hz
Watts: 1400 Watts
AVERTISSEMENT: Assurez-vous que l'alimentation est coupée avant de procéder.
Toutes réparations électriques ou câblage de cet unité doivent être effectuées par un
électricien agréé conformément aux codes nationaux et locaux. Pour réparer ou
remplacer un composant électrique ou le câblage, l'acheminement original du câble, le
code de couleur et les emplacements sécurisés doivent être suivis.
AVERTISSEMENT: Le câblage électrique de sortie doit être conforme avec les
codes de bâtiment locaux et autres réglementations en vigueur afin de réduire les
risques d'incendie, de chocs électriques et de blessures corporelles.
AVERTISSEMENT: Ne pas utiliser ce foyer si une partie quelconque du foyer a été
sous l'eau. Appelez immédiatement un technicien qualifié pour inspecter le foyer et
remplacer
toute
pi
èce du
syst
ème é
lectrique.
AVERTISSEMENT: Coupez l'alimentation avant d'entreprendre tout entretien ou
nettoyage afin de réduire le risque d'incendie, de choc électrique ou de blessures
corporelles.
AVERTISSEMENT: Pendant le service de cet appareil, l'alimentation de l'appareil
doit être hors tension. Rappelez-vous toujours de débrancher la fiche électrique de
la
prise
murale.
Recommandation pour installation par
temps froid: Lorsque vous installez cet
unité contre un mur ou enchâssure non
isolée, il est obligatoire que les murs
extérieurs soient isolés conformément
aux codes d'isolation en vigueur.
14
CONTENU DE DE LA BOÎTE
INSTALLATION DES CRISTAUX ACRYLIQUES ET LUMIÈRES
LATÉRALES
1. Retirez les 4 vis sur les côtés arrière droit
Et gauche de la boîte à combustion qui
maintiennent le devant de verre en place.
2. Retirez délicatement le devant de verre.
3. Placez les lits de braises (cristaux d’acrylique,
cailloux ou ensemble de bûches) le long
du rebord encastré à l’avant de la boîte à
combustion électrique.
4. Replacez le devant de verre.
5. Alignez les trous sur le devant avec les trous sur
la boîte à combustion, et insérez et vissez 4 vis
pour maintenir le devant de verre en place.

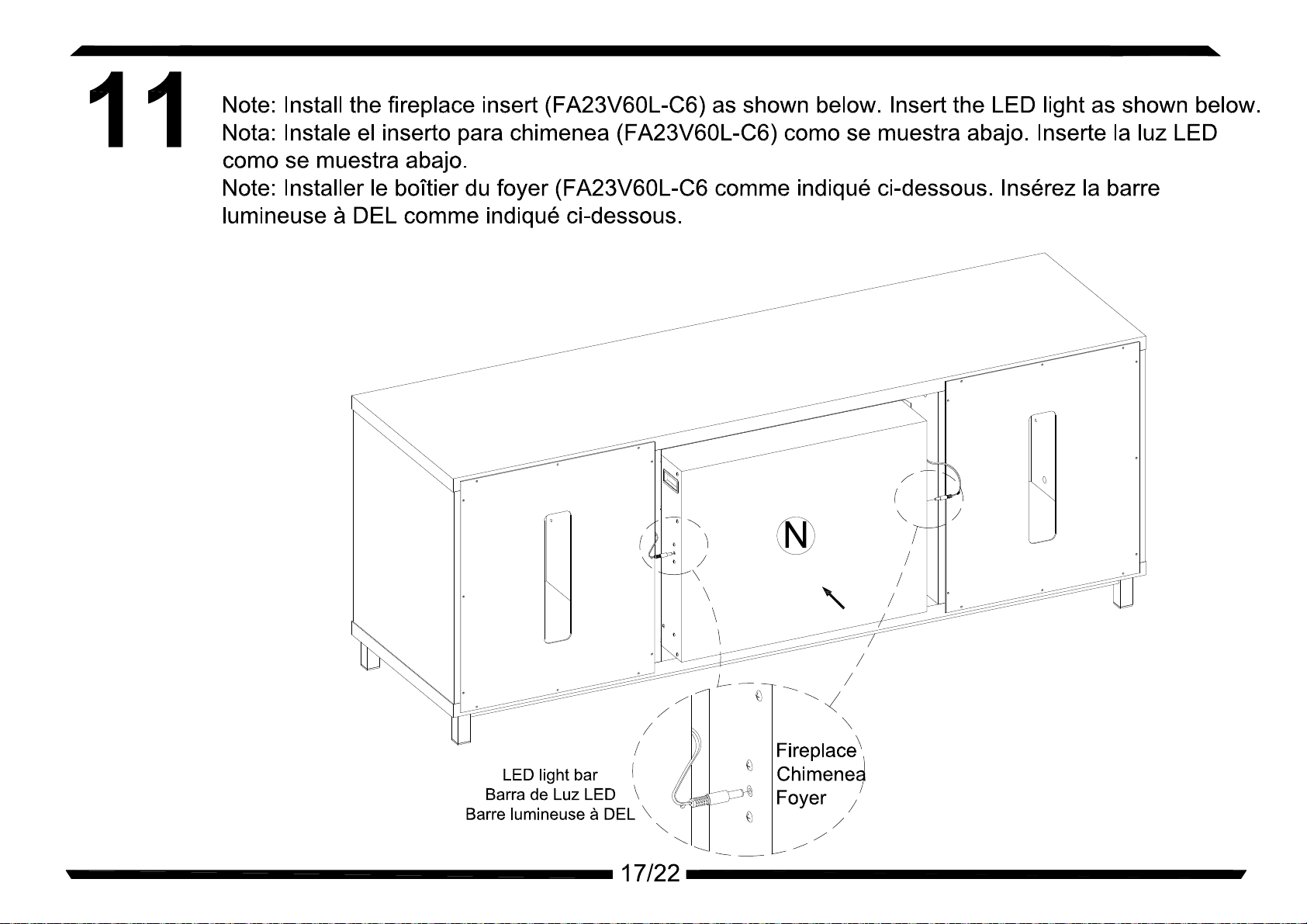

6. Repérez les 2 barres lumineuses à DEL dans
la boîte et branchez-les sur les deux côtés du
foyer électrique.
Fo
y
er Encastrable
Télécommande
Deux
p
iles AAA
Cristal Acrylique
2 Barre lumineuse à DEL
Spécification
Thankyou
Thank you and congratulations on your
purchaseof our fireplace. Please read the
Installation instructions carefully before
usin
g
thisappliance.
CONSUMER SAFETY INFORMATION:
PLEASE READ THIS MANUAL BEFORE
INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO FOLLOW THESE
INSTRUCTIONS MAY RESULT IN A POSSIBLE ELECTRIC SHOCK, FIRE HAZARD ,
AND/OR INJURYAND WILL VOID THE WARRANTY.
WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED, AN
ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE, PERSONAL
INJURY,OR LOSS OF LIFE.
ELECTRIC FIREPLACE
HOMEOWNERS OPERATING MANUAL
• FA23V60L-C6
• FA26V60L-C6
MODELS
：
261046
15
MODE D'EMPLOI
ACCESS AU PANNEAU DE CONTRÔLE
Le panneau de contrôle est accessible dans le coin supérieur droit de l'appareil.
INSTRUCTION DE FONCTIONNEMENT SANS TÉLÉCOMMANDE
MISE EN MARCHE
La touche de MISE EN MARCHE allume et éteint l'appareil. Il a une fonction de mémoire; la touche
désactive toutes les fonctions sur le champ mais conserve les réglages en mémoire. En appuyant de
nouveau sur la touche, l'appareil se met en marche avec les mêmes réglages. Si la MINUTERIE était réglée
et que le temps a expiré, toutes les fonctions s'arrêteront. Appuyez su
r la touche de MISE EN MARCHE
pour allumer l'appareil.
FLAMME
L'interrupteur de commande de la FLAMME cont rôle l'intensité de la flamme. Il y a 4 niveaux d'intensité et
une position ARRÊT. Chaque fois que la touche FLAMME est pressée, l'intensité de la flamme diminue.
Lorsque vous ajustez la touche de la FLAMME, un numéro indiquant l'intensité de la flamme sera visible sur
l'écran numérique. Après avoir allumé l'écran numérique, s'il n'y a aucune activité pendant 10 secondes,
l'écran numérique s'éteindra. Il y a une lumière descendante au-dessus du lit de braises.
Lorsque la touche
FLAMME est en position MARCHE, la lumière descendante s'allumera. Elle s'éteindra à la position ARRÊT.
La touche FLAMME a une fonction de verrouillage. Appuyez et maintenez la touche FLAMME pendant 5
secondes. La lumière descendante s'éteindra et le lit de br aises clignotera 6 fois, cela confirme que la
fonction FLAMME est verrouillée. Lorsque vous voulez déverrouiller la fonction FLAMME, appuyez de
nouveau et m aintenez la touche FLAMME pendant 5 secondes, le lit de braises clignotera 6 fois, la lumi èr e
de la flamme et la lumière descendante garderont leurs états originaux.
CHAUFFERETT
E
La touche CHAUFFERETTE allume et éteint la chaufferette. En position MARCHE, appuyez et maintenez la
touche CHAUFFERETTE pendant 5 secondes et entrez le mode réglage de température. En mode réglage,
l'écran numérique clignotera à 0.5 seconde d'intervalles. Il y a 11 réglages de température:
72℉-74℉-76℉-78℉-80℉-82℉-ON-64℉---72℉(22℃-23℃-24℃-25℃-26℃-27℃-ON-18℃---22℃)
Après avoir choisi la température, l'écran num érique clignotera 5 fois et sortira de son mode de réglage.
Après avoir allumé l'écran numérique de
température, s'il n'y a aucune activité pendant 10 secondes, l'écran
numérique s'éteindra.
Fonction de conversion d'unité de température: Avec la chaufferette en position MARCHE, appuyez et
maintenez l'icône d'alimentation pendant 5 secondes, l'affichage de l'unité de température actuelle
clignotera 3 fois et changera pour une autre unité de température.
Fonction de chaufferette verrouillée & déverrouillée: Appuyez et maintenez l'icône Chaufferette pendant 10
secondes, le lit de braises clignotera 6 fois, indiquant que la fonction de chaufferette est verrouillée. Pour
dév
errouiller la fonction de chaufferette, simplement appuyez de nouveau et m aintenir l'icône de
chaufferette pendant 10 secondes encore, puis le lit de braises clignotera 6 fois indiquant que la fonction de
chaufferette est déverrouillée et reviendra aux réglages initiaux que vous aviez définis.
16
MINUTERIE
La MINUT ERIE a des paramètres ajustables par intervalles de 30 minutes jusqu'à 6 heures et ARRÊT.
Comme le montre ce qui suit: 30 minutes-1h-2h-3h-4h-5h-6h-ARRÊT. Si l'écran numérique s'allume et
qu'aucune activité n'est détectée après 10 secondes, le lit de braises clignotera 6 fois et fermera toutes les
fonctions et entrera en mode veille. Dans ce mode, vous devez toucher l'icône d'alimentation pour
redémarrer l'appareil.
MODE D'EMPLOI AVEC TÉLÉCOMMANDE
MISE EN MARCHE
L'icône D'ALIMENTATION allume et éteint l'appareil. Il a une fonct
ion de
mémoire, appuyez sur la touche d'alimentation une fois pour allumer
l'appareil. Éteignez l'appareil en appuyez de nouveau sur la touche
d'alimentation.
FLAMME
La touche FLAMME contrôle l'intensité de la flamme. Chaque fois que
vous appuyez sur la touche de la flamme, l'intensité de la flamme augmente.
Il y a quatre niveaux d'intensité que vous pouvez faire défiler incluant le
réglage ARRÊT. Lorsque vous ajustez la touche de la flamme, un numéro
apparaîtra sur l'écran numérique indiquant l'intensité de la flamme. La touche
FLAMME n'a pas de fonction de ve
rrouillage ou déverrouillage de la flamme.
CHAUFFERETTE
L'interrupteur de commande de la CHAUFFERETTE allume et éteint la chaufferette.
Lorsque l'interrupteur est à la position MARCHE (ON), la chaufferette fonctionne et la lumière sur
l'interrupteur est allumée. Ils s'éteindront lorsque l'interrupteur sera à la position ARRÊT (OFF).
MINUTERIE
La touche MINUTERIE sur la télécommande a la même fonction que la touche MINUTERIE sur le panneau
de contrôle. Il peut régler la gamme de minuterie de 30 mins-1h-2h-3h-4h-5h-6h. Le réglage de la minuterie
sera visible sur l'écran numérique.
BOUTON AUGMENTATION/DIMINUTION
Avec le chauffage en marche, appuyez sur le bouton Augmentation/Diminution pour modifier la température
à celle désirée.
Il y a 11 réglages de températu re:
72℉-74℉-76℉-78℉-80℉-82℉-ON-64℉---72℉ (22℃-23 ℃-24℃-25℃-26℃-27℃-MARCH E-18℃---22℃).
NOTE: La télécommande est destinée uniquement à l'exploitation fonctionnelle du produit. Elle ne peut pas
verrouiller/déverrouiller la fonction de chaufferette！
18
REMPLACEMENT DES PILES
1. ournez la télécommande à l'envers, et repérez le couvercle du compartiment de la pile.
Couvercle du
Compartiment à pile
2. Enlevez le couvercle du compartiment à pile en le faisant glisser vers le bas de la télécommande.
3. Insérez deux piles AAA dans le compartiment à piles, la pile a deux poles (positif et négatif), le côté plat
est le pôle négatif, assurez-vous que les piles sont insérées fermement dans la télécommande.
4.Réinstallez le couvercle du compartiment à piles, en vous assurant qu'il s'enclenche en place.
NOTE: Ne pas utiliser des piles neuves avec des piles usagées ensemble!
17
18
GARANTIE LIMITÉE D'UN (1) AN
FOYER ÉLECTRIQUE GARANTIE DE BASE
Notre foyer électrique est exempt de défauts de matériaux et de fabrication pour une période d'un an à
compter de la date d'achat, sous réserve des conditions et limitations suivantes.
1. Ce foyer électrique doit être installé et fonctionner en tout temps conformément aux instructions fournies
avec le produit. Toute altération, abus volontaire, accident ou mauvais usage du produit annulera cette
garantie.
2. Cette garantie n’est pas transférable et est faite au propriétaire d’origine, à condition que l’achat a été
effectué par l’intermédiaire d’un fournisseur agréé du fabricant.
3. Cette garantie est limitée à la réparation ou au remplacement de la pièce qui comporte un défaut de
matériel ou de fabrication, à condition que cette pièce ait été soumise à des conditions normales d’utilisation
et de service, après que ledit défaut soit confirmé par l’inspection du fabricant.
4. Le fabricant peut, à sa discrétion, assumer pleinement toutes ses obligations à l’égard de cette garantie en
remboursant le prix de gros de la pièce défectueuse.
5. Toute installation, travail, construction, transport ou autres frais connexes/dépenses découlant de pièce(s)
défectueuse(s), réparation, remplacement, ou sinon de même, ne sont pas couverts par cette garantie, ni
que le fabricant assume la responsabilité de même.
6. Le propriétaire/utilisateur assume tous les autres risques, le cas échéant, incluant les risque de toute
perte directe ou indirecte ou dommage résultant de l'utilisation, ou de l'impossibilité d'utiliser le produit, sauf
tel que prévu par la loi.
7. Toutes les autres garanties - expresses ou implicites - en ce qui a trait au produit, ses composants et
accessoires, ou toutes les obligations ou responsabilités de la part du fabricant sont expressément exclues.
8. La Compagnie n'assume, ni autorise un tiers à assumer, en son nom, toutes autres responsabilités à
l'égard de la vente de notre produit.
9. Les garanties décrites dans le présent document ne s'appliquent pas aux accessoires non autorisés par
le fabricant en conjonction avec l'installation de ce produit. Cette garantie est nulle si:
a. Le foyer est soumis à de longues périodes d'humidité ou de condensation.
b. toute modification non autorisée, abus volontaire, accident ou mauvais usage du produit.
c. Vous n'avez pas le reçu d'achat original.
SI UN SERVICE SOUS GARANTIE EST REQUIS
Appelez le 1-800-489-3351 ou visitez notre site web: www.altrafurniture.com
.
Assurez-vous d'avoir le reçu de vente, le lieu d'achat et le numéro de modèle/série de votre produit.
Fabriqué en Chine
Imprimé en Chine
19
Gracias
Gracias y felicitaciones por su compra
de nuestra chimenea. Por favor lea
cuidadosamente las instrucciones antes
de usar este aparato.
INFORMACIÓN DE SEGURIDAD AL CONSUMIDOR:
POR FAVOR LEA ESTE
MANUAL ANTES DE INSTALAR Y OPERAR ESTE APARATO. LA INOBSERVANCIA DE
LAS INSTRUCCIONES PODRÍA RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO,
O LESIONES Y ANULARÁ LA GARANTÍA.
ADVERTENCIA: SI NO SIGUE LA INFORMACIÓN EN EL MANUAL, UNA DESCARGA
ELÉCTRICA O UN INCENDIO PUEDE RESULTAR EN DAÑO DEL PRODUCTO,
LESIONES PERSONALES O MUERTE.
CHIMENEA ELÉCTRICA
MANUAL OPERATIVO PARA PROPIETARIOS DE CHIMENEA
MODELOS
：
261046
• FA23V60L-C6
• F
A26V60
L-C6
20
INSTRUCCIONES IMPORTANTES
Cuando se usen aparatos eléctricos, siempre deberán observarse las precauciones básicas para reducir el
riesgo de incendio, descarga eléctrica o lesiones, incluyendo los siguientes:
1. Lea todas las instrucciones antes de usar este calefactor.
2. Este calentador está caliente cuando se encuentra en uso. Para evitar quemaduras, no permita que la
piel al descubierto toque las superficies calientes. Si se proporcionan, utilice manijas para mover este
electrodoméstico.
PELIGRO: Las altas temperaturas se pueden generar bajo ciertas condiciones anormales. No cubra ni
obstruya el frente del calefactor.
ADVERTENCIA: Para evitar sobrecalentamiento, no cubra el calefactor. El calefactor no puede
utilizarse en un armario.
3. PRECAUCIÓN: El aparato no debe utilizarse por niños o personas débiles con capacidades físicas,
sensoriales o mentales reducidas.
4. Advierta a los niños de que no jueguen con este calefactor.
5. Siempre desenchufe este electrodoméstico cuando no se encuentre en Uso.
6. No opere ningún calefactor con un cable o enchufe dañado, después de que el aparato haya fallado o si
se cae al suelo o se daña de cualquier manera.
7. Si el cable está dañado, se debe reemplazarse por el fabricante, agente de servicio o personas
calificadas con el fin de evitar situaciones de peligro.
8.Sólo el servicio técnico autorizado y capacitado deberá reparar este Electrodoméstico.
9. Bajo ninguna circunstancia debería modificarse esta chimenea. Piezas que necesitan quitarse deben ser
reemplazadas antes de operar esta chimenea otra vez.
10. No se utilice al aire libre.
11. Este electrodoméstico no está diseñado para su uso en baños, lavaderos u otros lugares similares.
Nunca coloque este electrodo méstico en donde pueda caer a una bañera u otro recipiente con agua.
12. No pase el cable de alimentación por debajo de alfombrado. No cubra el cable de alimentación con
artículos tales como tapetes o alfombras de pasillo, entre otros. Mantenga el cable de alimentación lejos de
áreas de circulación para asegurarse de que no estorbe.
13. Para desconectar el calefactor, ponga los controles en OFF y luego quite el enchufe de la toma de
corriente.
14. Conecte sólo a tomas de corriente correctamente conectadas a tierra.
15. Este electrodoméstico, una vez instalado, debe de estar conectado a tierra conforme a los códigos
locales, bajo los códigos actuales CSA C22.1 de Electricidad Canadiense, o, para instalaciones en E.U.A.
siga los códigos locales y el Código Eléctrico Nacional, ANSI/NFPA no. 70.
16. Hay un termostato limitador dentro del calefactor. Cuando la temperatura interior se sobrecalienta o en
el caso de un calentamiento anormal, el dispositivo protector del termostato cortará la alimentación para
evitar el dañ al calefactor y el riesgo de incendio.
17. Los calefatores no deben estar colocados immediatamente bajo un enchufe.
18. No introduzca ni permita que objetos extraños entren en las aberturas de ventilación o de escape, ya
que esto puede causar una descarga eléctrica o un incendio, o daños a la chimenea.
19.Para evitar un posible incendio, no bloquee las entradas de aire de la chimenea o del escape de ninguna
manera. No opere la chimenea sobre superficies blandas, como lo es una cama, en donde las aberturas
puedan ser bloqueadas.
20. Este electrodoméstico contiene partes calientes y arqueadas o chispeantes en su interior. No se utilice
en áreas en donde se use o almacene gasolina, pintura o líquidos inflamables. Este electrodo méstico no
21
debe ser utilizado como tendedero para la ropa, ni tam poco debe de haber medias de Navidad o
decoraciones colgadas sobre o cerca de él.
21. Utilice este aparato sólo tal y como se describe en este manual. Cualquier otro uso no recomendado por
el fabricante podría resultar en un incendio, una descarga eléctrica o daños personales.
22. Siempre conecte los calentadores directamente a una toma de corriente/receptáculo. Nunca se utilice
con un cable de extensión o con una fuente de alimentación móvil (toma de corriente/regleta).
23.Este producto contiene una batería de botón. Si se ingiere, puede causar lesiones graves o la muerte en
tan sólo 2 horas. Busque atención médica de inmediato.
GUARDE BIEN ESTAS INSTRUCCIONES
INSTRUCCIONES DE INSTALACIÓN
Coloque la repisa cerca de su ubicación final. Asegúrese de que se puede acceder a la parte posterior de la
repisa como su chimenea eléctrica se instalará desde atrás.
Figura 2
Figura 1
frente hacia el exterior en la ubicación deseada. Asegúrese de conseguir el cable eléctrico antes de levantar
o mover la chimenea. Al elegir una ubicación final, asegúrese de que la unidad tendra acceso a un enchufe
eléctrico conectado a tierra.
CHIMENEA
ELÉCTRICA
Lea y siga todas las instrucciones en el
manual antes de operar su nueva chimenea.
Usando un destornillador Phillips, retire los tornillos y el
metal que soporta la apertura central. Siguiente
desembale el chimenea eléctrica cuidadosamente.
Coloque el aparato detrás de la chimenea con el frente
hacia la repisa de madera. Con la ayuda de un adulto,
levante el aparato y deslícelo gradualmente en la
apertura de la repisa. Asegúrese de que el aparato se
centra en la apertura.Tenga cuidado al colocar y ajustar
el aparato, la parte inferior del aparato podría rayar el
acabado de la base/estufa de su chimenea. Vuelva a
adjuntar los soportes de montaje con el destornillador
Phillips y tornillos suministrados.
No apriete demasiado. Con la ayuda de un asistente,
levante cuidadosamente la unidad y coloquela con el
INSTRUCCIONES SOBRE LE CONEXIÓN A TIERRA
Este calentador se debe usar con 120 voltios. El cable tiene un
enchufe como se muestra en la imagen 1A en el diagrama. Hay un
adaptador disponible como el que se muestra en 1C para conectar
enchufes de tres patas con conexión a tierra en tomas de corriente
con dos ranuras. La lengüeta de puesta a tierra de color verde
que se desprende del adaptador debe estar conectada a una conexión
a tierra permanente, como por ejemplo, una caja de toma de corriente
que tenga una conexión a tierra adecuada. No deberá usar este
Adaptador cuando haya un toma que permita conectar enchufes con
tres patas.
Nota: utilice el adaptador de conexión a tierra prohibida en
Canadá
VISTA POR DETRAS DE LA CHIMENEA
Pata de conexión
a tierra
Cubierta del
tomacorriente conectado a tierra
Adaptador
Medios de conexión
a tierra
Tornillo de metal
Cubierta del tomacorriente
conectado a tierra
B
C
A
22
CONEXIÓN ELÉCTRICA
La unidad viene standard con un cable de 6 pies (1.8m) de tres conductores, saliendo desde la parte trasero
de la chimenea. Arregle la instalación para evitar el uso de un cable de extensión.
LIMPIEZA DE LAS MOLDURAS
Limpie las molduras metálicas utilizando un paño suave, ligeramente humedecido con producto basado en
aceite de cítrica y pulimente con un paño limpio y suave. No utilice pulidor de latón o limpiadores
domésticos como estos productos pueden dañar las molduras metálicas. Productos basados en aceite de
cítrica se pueden obtener en los supermercados o tiendas de hardware.
MANTENIMIENTO
Los motores utilizados en el ventilador y generador de la llama son pre-lubricados para una vida extiendido
sin lubricación adicional. Sin embargo, la periódica limpieza/aspirado del ventilador/calefactor es
recomendado. Asegúrese de que la unidad está apagada y desconectada antes de limpiarla.
ESPECIFICACIONES ELÉCTRICAS
Voltaje: 120VAC 60Hz
Vatios: 1400 Watts
ADVERTENCIA: Asegúrese de que la energía está apagada antes de proceder.
Cualquier reparacion eléctrica o recableando de esta unidad debe ser realizado por un
electricista con licencia en conformidad con códigos nacionales y locales. Durante la
reparación, el reemplazo de componentes eléctricos, o el cableano, el enrutamiento
original de cable, codificación de colores y lugares de fijación deben ser seguido.
ADVERTENCIA: El cableado de enchufes eléctricos debe cumplir con los códigos
locales de construcción y otros reglamentos aplicables para reducir el riesgo de
incendio, descarga eléctrica y lesiones a las personas.
ADVERTENCIA: No use esta chimenea si cualquier parte de ella ha sido bajo el
agua. Llame inmediatamente a un técnico cualificado de servicio para inspeccionar
la chimenea y reemplazar cualquier parte del sistema eléctrico.
ADVERTENCIA: Desconecte la chimenea antes de intentar cualquier
mantenimiento o limpieza para reducir el riesgo de incendio, descarga eléctrica o
lesiones personales.
ADVERTENCIA: Durante cualquier servicio de este aparato, asegúrese de que la
unidad esté apagada, recuerde siempre desconectar la toma de pared.
Recomendación de instalación en clima
frío: al instalar esta unidad contra una pared
o roza exterior sin aislamiento, es
obligatorio que las paredes exteriores
deben ser aisladas de acuerdo a los
códigos aplicables de aislamiento.
23
CONTENIDO DEL PAQUETE
INSTAL LOS CRISTALES ACRíLICOS Y LUZ LATERAL
1. Quite los 4 tornillos de la parte posterior
izquierda y laterales derechos que sujetan
el cristal frontal de la caldera.
2. Retire cuidadosamente el cristal frontal.
3. Coloque el lecho de brasas (cristales acrílicos,
piedras o leños) a lo largo del borde del marco
de la ventana en la parte frontal de la caldera
Eléctrica.
4. Coloque nuevamente el cristal frontal.
5. Alinee los orificios del frente con los orificios
de la caldera, y coloque y ajuste los 4
tornillos para mantener el cristal frontal en su
Lugar.
6. Encuentre las dos barras de luz LED en el
paquete y enchúfelas en ambos lados de la
chimenea eléctrica.
Inserto de chimenea
Control remoto
AAA Batería
Cristal acrílico
2 Barra de Luz LED
INSTRUCCION
Thankyou
Thank you and congratulations on your
purchaseof our fireplace. Please read the
Installation instructions carefully before
usin
g
thisappliance.
CONSUMER SAFETY INFORMATION:
PLEASE READ THIS MANUAL BEFORE
INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO FOLLOW THESE
INSTRUCTIONS MAY RESULT IN A POSSIBLE ELECTRIC SHOCK, FIRE HAZARD ,
AND/OR INJURYAND WILL VOID THE WARRANTY.
WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED, AN
ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE, PERSONAL
INJURY,OR LOSS OF LIFE.
ELECTRIC FIREPLACE
HOMEOWNERS OPERATING MANUAL
• FA23V60L-C6
• FA26V60L-C6
MODELS
：
261046
24
INSTRUCCIONES DE OPERACI ÓN
ACCESO AL PANEL DE CONTROL
Panel de cont rol se puede acceder en la esquina superior derecha del aparato.
INSTRUCCIONES DE OPERACIÓN SIN CONTROL REMOTO
POWER
El botón de POWER enciende o apaga el aparato. Tiene una función de memoria; el botón apaga todas las
funciones a la vez, pero conserva la configuración en la memoria. Pulsando el botón de nuevo, la unidad se
enciende en la misma configuración. Una vez que el TEMPORIZADOR se ha seleccionado y el tiempo se
ha acabado, todas las funciones se cerrarán. Pulse el botón de POWER para iniciar el aparato.
LLAMA
El interrupto
r de LLAMA arregla el brillo de las llamas. Hay 4 formas de ajustar la intencidad y una posición
de apagado. Cada vez que el botón de LLAMA se pulsa, la intensidad de las llamas disminuye. Cuando
ajuste el botón de LLAMA, un numero que indica el brillo de las llamas aparece en la pantalla digital.
Después de prender la pantalla digital, si no pasa nada dent ro de 10 segundos, la pantalla digital va a
apagar. Hay una luz inferior en las brasas. Cuando el botón de LLAMA esté en la posición ON, la luz se
enciende, y se apaga en la posición OFF.
La botón de LLAMA tiene la función de bloqueo. Pulse y mantenga pulsado el bo
tón de LLAMA por 5
segundos. La luz se apaga y las brasas se destellan 6 veces para confirmar la función de llama está
bloqueada. Cuando quiere desbloquear la función de llama, pulse y mantenga pulsado la botón LLAMA por
5 segundos, las brasas se destellan 6 veces, entonces tanto la luz de llama como la luz inferior se
mantienen estados originales.
CALEFACTOR
El botón de CALEFACTOR enciende o apaga el calefactor. Cuando en la posición ON, pulse y mantenga
pulsado el botón de CALEFACTOR por 5 segundos para entrar en el modo de ajuste de la temperatura. En
el modo de ajuste, la pantalla digital dest ellar
á en 0.5 segundos intervalos. Hay 11 ajustes de temperatura:
72 ℉ - 74 ℉ - 76 ℉ - 78 ℉ - 80 ℉ - 82 ℉ - ON - 64 ℉ - - - 72 ℉ (22 ℃ - 23 ℃ - 24 ℃ - 25 ℃
- 26 ℃ - 27 ℃ - ON - 18 ℃ - - - 22 ℃).Después de que la temperatura ha sido seleccionado, la pantalla
digital se destellará 5 veces y se saldrá del modo. Después de encender la pantalla digital de temperatura,
si nada pasara dentro de 10 segundos, la pantalla digital se apagará.
La función del cambio de temperatura: cuando el calefactor está en la posición ON, pulse y mantenga
pulsado el botón de POWER por 5 segundos, la muestra de la temperatura actual se deste
llará 3 veces y se
convertirá a otra selección de temperatura.
La función de bloquear y desbloquear el calefactor: pulse y mantenga pulsado el botón por 10 segundos, las
brasas se destellarán 6 veces, lo que indica que la función de calefactor está cerrada. Para desbloquear la
función de calefactor, pulse y mantenga pulsado el botón CALEFACTOR por 10 segundos de nuevo,
entonces las br asas también se destellarán 6 veces, indicando la función de calefactor está desbloqueado a
recuperar el estado original que has seleccionado.
25
TEMPORIZADOR
El TEMPORIZADOR tiene configuraciones ajustables entre 30 minutos a 6 horas y una posición OFF, como
se m uestra en el siguiente: 30 minutos-1h-2h-3h-4h-5h-6h-OFF. Si la pantalla digital se enciende y no pasa
nada dentro de 10 segundos, la pantalla digital se apagará automaticamente. Una vez que el temporizador
se ha seleccionado y el tiempo se ha acabado, las brasas se destellarán 6 veces, todas las funciones se
cerrarán, y se entrará al modo de espera. En este modo, usted debe tocar el botón de POWER para
reiniciar el aparato.
INSTRUCCIONES DE OPERACI ÓN CON CONTROL REMOTO
POWER
El botón de POWER enciende o apaga el aparato. Tiene una función de
memoria. Presione el botón para encenderlo. Pulse el botón de nuevo
para apagarlo.
LLAMA
El botón de LLAMA arregla el brillo de las llamas. Cada vez que el botón
de LLAMA se pulsa, la intensidad de las llamas disminuye. Hay 4 niveles
de brillo y una posición OFF. Cuando ajuste el botón de LLAMA, un numero
que indica el brillo de las llamas será visible en la pantalla digital. El botón
de LLAMA no tiene una función de bloqueo o desbloqueo de las llam as.
CALEFACTOR
El botón de CALEFACTOR enciende o apaga el calef
actor. Al pulsar el botón de CALEFACTOR en el
control remoto, la temperatura por defecto es de 82 ℉ ( 22 ℃). El botón de CALEFACTOR no tiene la
función de bloqueo o desbloqueo del calefactor.
TEMPORIZADOR
El botón de TEMPORIZADOR en el control remoto tiene la misma función que el
botón de TEMPORIZADOR en el panel de control. Se puede seleccionar el temporizador entre
30mins-1h-2h-3h-4h-5h-6h. Esta selección aparece en la pant alla digital.
BOTÓN AUMENTAR/DISMINUIR
Con el calentador encendido, presione el botón Aumentar o Disminuir para cambiar la temperatura. Hay 11
opciones de temperatura: 72℉-74℉- 76℉-78℉-80℉-82 ℉- Encendido -64℉---72℉(22℃-23℃-24℃-25℃
-26℃-27℃- Encendido -18℃---22℃).
Nota: ¡El c
ontrol remoto es planeado solo para el funcionamiento del producto, no puede ni
bloquear/desbloquear las funciones del calefactor！
REEMPLAZO DE BATERÍAS
1.Gire el control remoto, y ubique la cubierta de las baterías.
Cubierta de
las baterías
2.Quite la cubierta de batería deslizándola hacia el extremo inferior del control remoto.
3.Inserte dos pilas AAA. Las baterías tienen dos polos (uno positivo y otro negativo), el lado plano es el polo
negativo, asegúrese de que las baterías están firmemente asentados en el control remoto.
4.Vuelva a instalar la cubierta de las baterías, asegúrese de que se encaje en su posición.
Nota: ¡No combine las bateríass viejas con las nuev
as!
Nota: ¡El c
ontrol remoto es planeado solo para el funcionamiento del producto, no puede ni
bloquear/desbloquear las funciones del calefactor！
26
27
GARANTÍA LIMITADA DE UN AÑO
CHIMENEA ELÉCTRICA GARANTÍA BÁSICA
Nuestra chimenea eléctrica esta libre de defectos de material y fabricación por un período de un año a partir
de la fecha de compra, sujeto a las siguientes condiciones y limitaciones.
1. Esta chimenea eléctrica debe ser instalada y operada en todo momento de acuerdo con las instrucciones
proporcionadas con el producto. Cualquier alteración, abuso intencionado, accidente o mal uso del producto
anulará esta garantía.
2. Esta garantía es intransferible y es hecha al propietario original, siempre que la compra fue hecha
mediante un proveedor autorizado del fabricante.
3. Esta garantía está limitada a la reparación o reemplazo de pieza(s) que se encuentren defectuosas en
materiales o mano de obra, siempre que tal(es) pieza(s) hayan estado sujetas a condiciones normales de
uso y servicio, luego de que dicho defecto sea confirmado por la inspección de fabricante.
4. El fabricante puede, a su discreción, liberar de todas las obligaciones, con respecto a esta garantía
mediante el reembolso del precio al por mayor de la(s) pieza(s) defectuosa(s).
5. Cualquier instalación, trabajo, construcción, transporte u otros costos/gastos que surjan de pieza(s)
defectuosa(s), reparación, reemplazo u otra cosa similar, no será cubierta por esta garantía y tampoco el
fabricante asumirá responsabilidad por lo mismo.
6. El propietario/usuario asume todos otros riesgos, si alguno, incluyendo el riesgo de cualquier perdida o
daño directa, indirecta o consecuente como resultado del uso o mal uso del producto, salvo lo dispuesto por
la ley.
7. Todas las otras garantías, expresas o implícitas, con respecto al producto, sus componentes y accesorios,
o cualquier obligación/responsabilidad civil sobre la pieza del fabricante, por la presente se excluyen
expresamente.
8. La empresa no asume, ni autoriza a ningún tercero a asumir, en su nombre, cualquier otros
responsabilidades con respecto a la venta de nuestro producto.
9. Las garantías descritas en este documento no se aplican a nuestros accesorios utilizados en conjunción
con la instalación de este producto. Esta garantía es nula si:
a. La chimenea es sujeta a periodos prolongados de humedad o condensación.
b. Cualquier alteración no autorizada, abuso intencional, accidente o mal uso del producto.
c. Usted no tiene el recibo original de compra.
SI NECESITA EL SERVICIO DE GARANTÍA
Llama a 1-800-489-3351 o visite nuestro página web: www.altrafurniture.com
.
Asegúrese de tener recibo de venta, lugar de compra y el modelo/número de serie de su producto.
Hecho en China
Impreso en China
