Bosch JS120BN User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 16 Ver la página 30

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

JS120

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the

power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

WARNING

General Power Tool Safety Warnings

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 2

Safety Rules for Cordless Jig Saws

Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring. Cutting accessory contacting a

"live" wire may make exposed metal parts of

the power tool "live" and could give the

operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body leaves it unstable and

may lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is

unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Disconnect battery pack from tool or

place the switch in the locked or off

position before making any assembly,

adjustments or changing accessories.

Such preventive safety measures reduce the

risk of starting the tool accidentally.

Never leave the trigger locked "ON".

Before inserting the battery pack, check

that the trigger lock is "OFF". Accidental

start-ups could cause injury.

Keep hands away from cutting area. Do

not reach under the material being cut.

The proximity of the blade to your hand is

hidden from your sight.

Keep hands from between the gear

housing and saw blade holder. The

reciprocating blade holder can pinch your

fingers.

Do not use dull or damaged blades. Bent

blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and

allow the blade to come to full speed.

Tool can chatter or vibrate if blade speed is

too slow at beginning of cut and possibly

kickback.

-3-

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Battery tool use and care

Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may

create a risk of fire when used with another

battery pack.

Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and

fire.

When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery, avoid contact. If

contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 3

Secure material before cutting. Never

hold it in your hand or across legs. Small

or thin material may flex or vibrate with the

blade, causing loss of control.

Make certain all adjusting screws and the

blade holder are tight before making a

cut. Loose adjusting screws and holders

can cause the tool or blade to slip and loss of

control may result.

When removing the blade from the tool

avoid contact with skin and use proper

protective gloves when grasping the

blade or accessory. Accessories may be

hot after prolonged use.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such

as those dust masks that are specially

designed to filter out microscopic particles.

WARNING

-4-

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 4

-5-

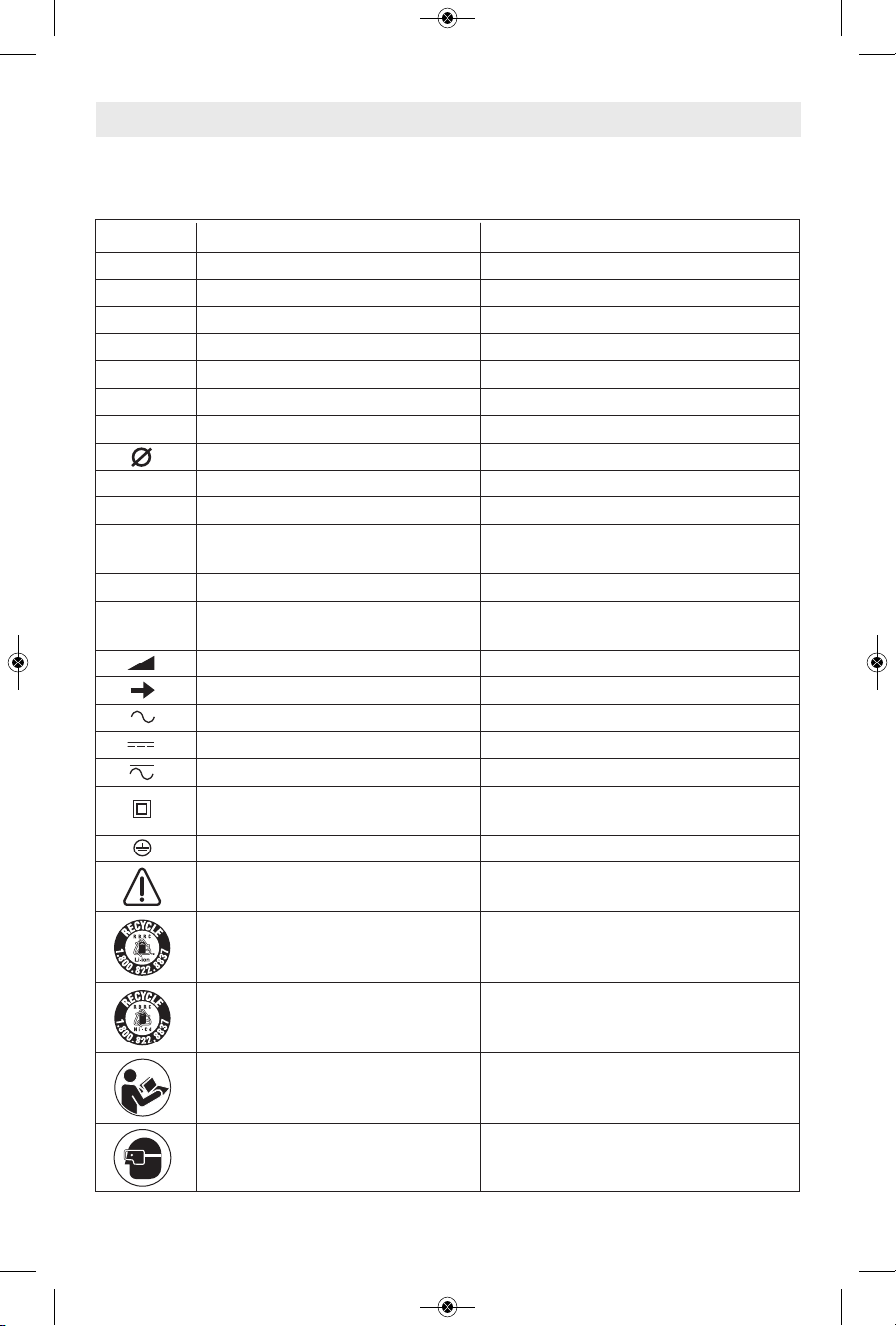

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

.../min Revolutions or reciprocation Revolutions, strokes, surface speed,

per minute orbits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Li-ion RBRC seal Designates Li-ion battery recycling

program

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

Read manual symbol Alerts user to read manual

Wear eye protection symbol Alerts user to wear eye protection

Symbols

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 5

-6-

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

This symbol designates that this component is recognized by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 6

Model number . . . . . . . . . . . . . . JS120

Maximum Capacities

Stroke length . . . . . . . . . . . . . . . . . 3/4" (18 mm)

Wood . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1/2" (70 mm)

Aluminium . . . . . . . . . . . . . . . . . . . . 1/8" (3 mm)

Mild steel . . . . . . . . . . . . . . . . . . . . . . 1/8" (3 mm)

-7-

Functional Description and Specifications

Disconnect battery pack from tool or place the switch in the locked or

off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

WARNING

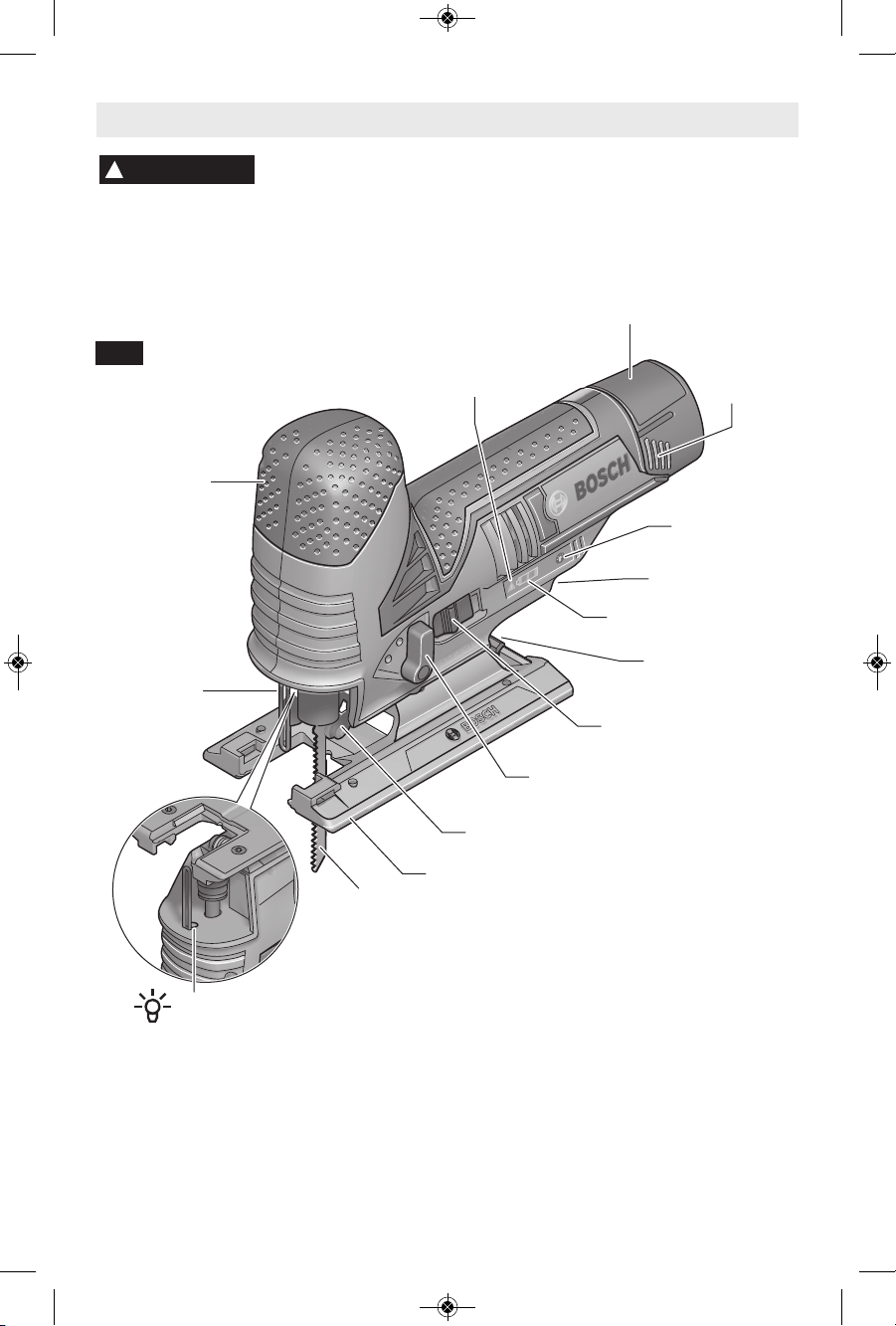

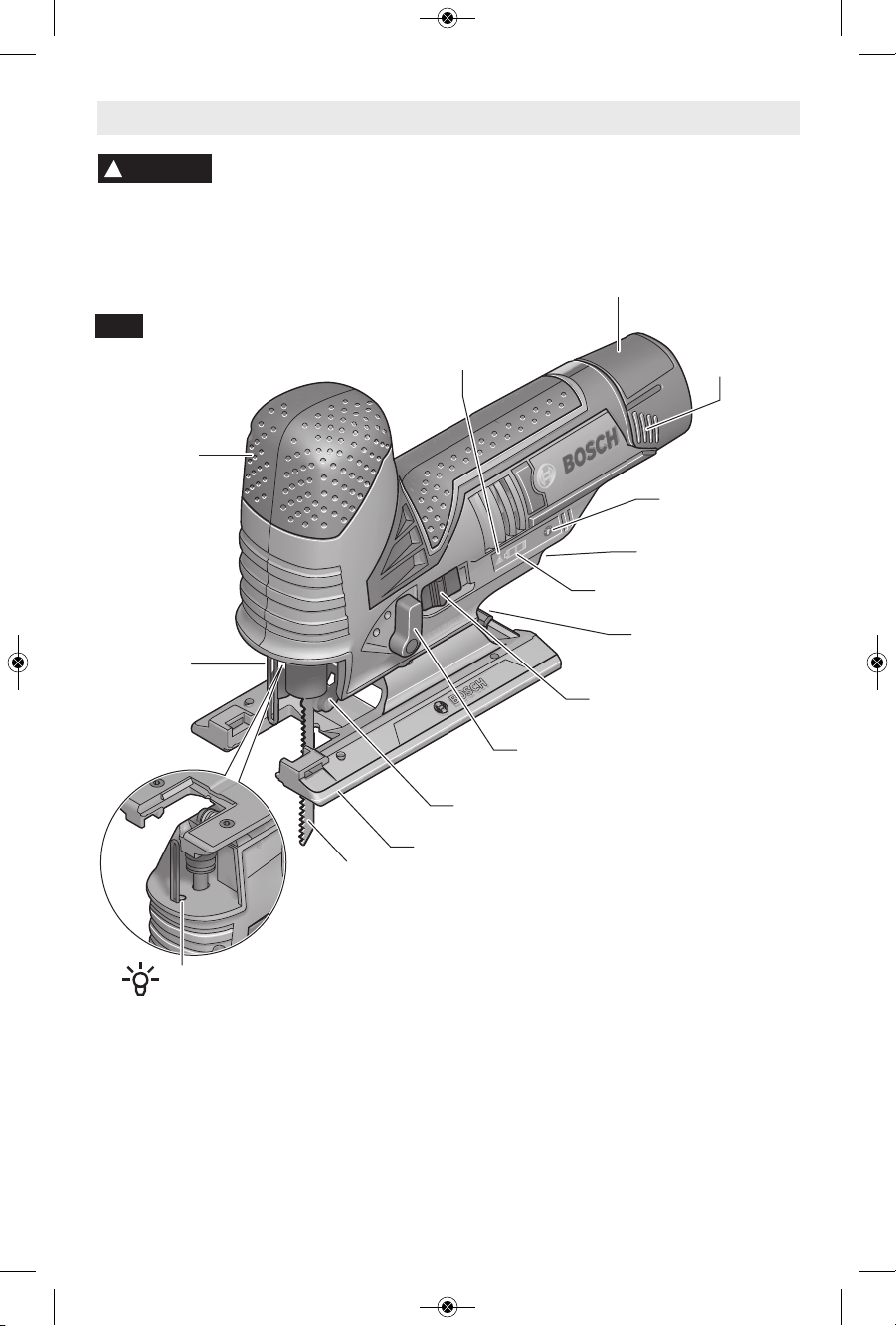

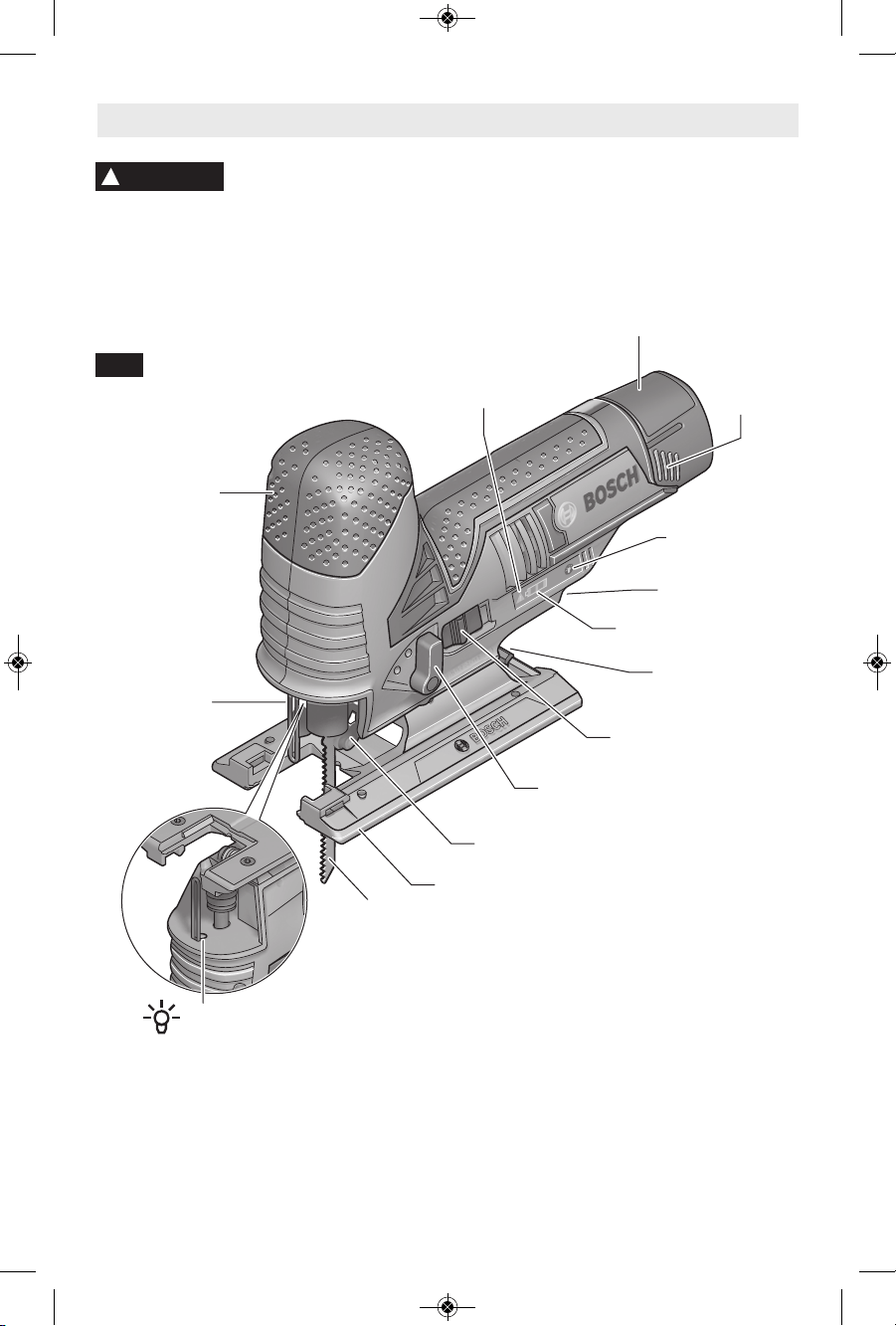

Cordless Jig Saw

SLIDE ON-OFF SWITCH

BLADE ORBIT SELECTOR LEVER

BLADE

GUIDE ROLLER

FOOTPLATE

FINGER

GUARD

BATTERY

PACK

RELEASE

TABS

BATTERY PACK

ALLEN WRENCH

& STORAGE AREA

BATTERY CHARGE

INDICATOR

TEMPERATURE

OVERLOAD PROECTION

INDICATOR

FIG. 1

Battery Packs/Chargers

Please refer to the Charger Manual included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

LED

RUBBERIZED

GRIP

LED WORKLIGHT

ON/OFF SWITCH

VARIABLE SPEED DIAL

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 7

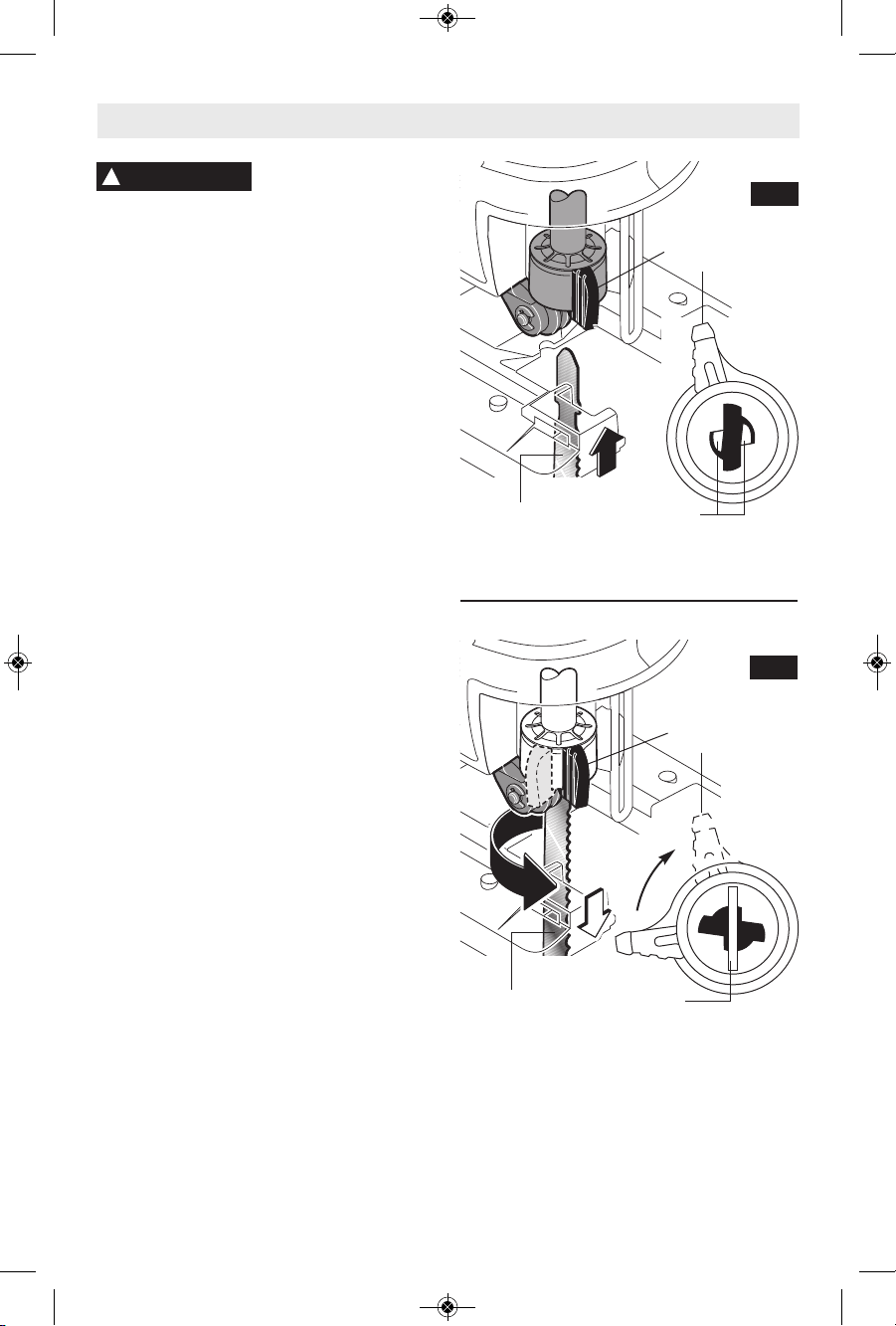

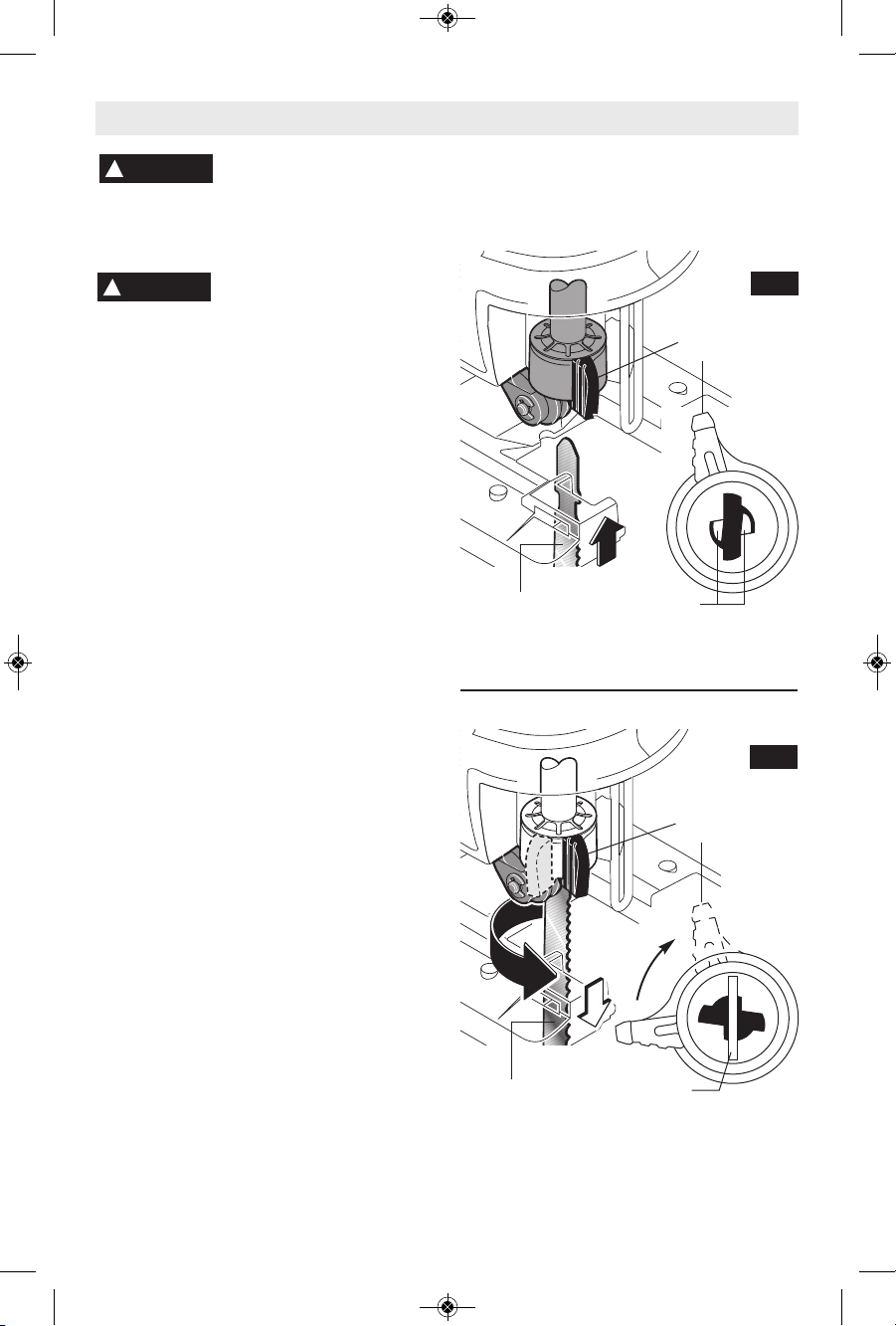

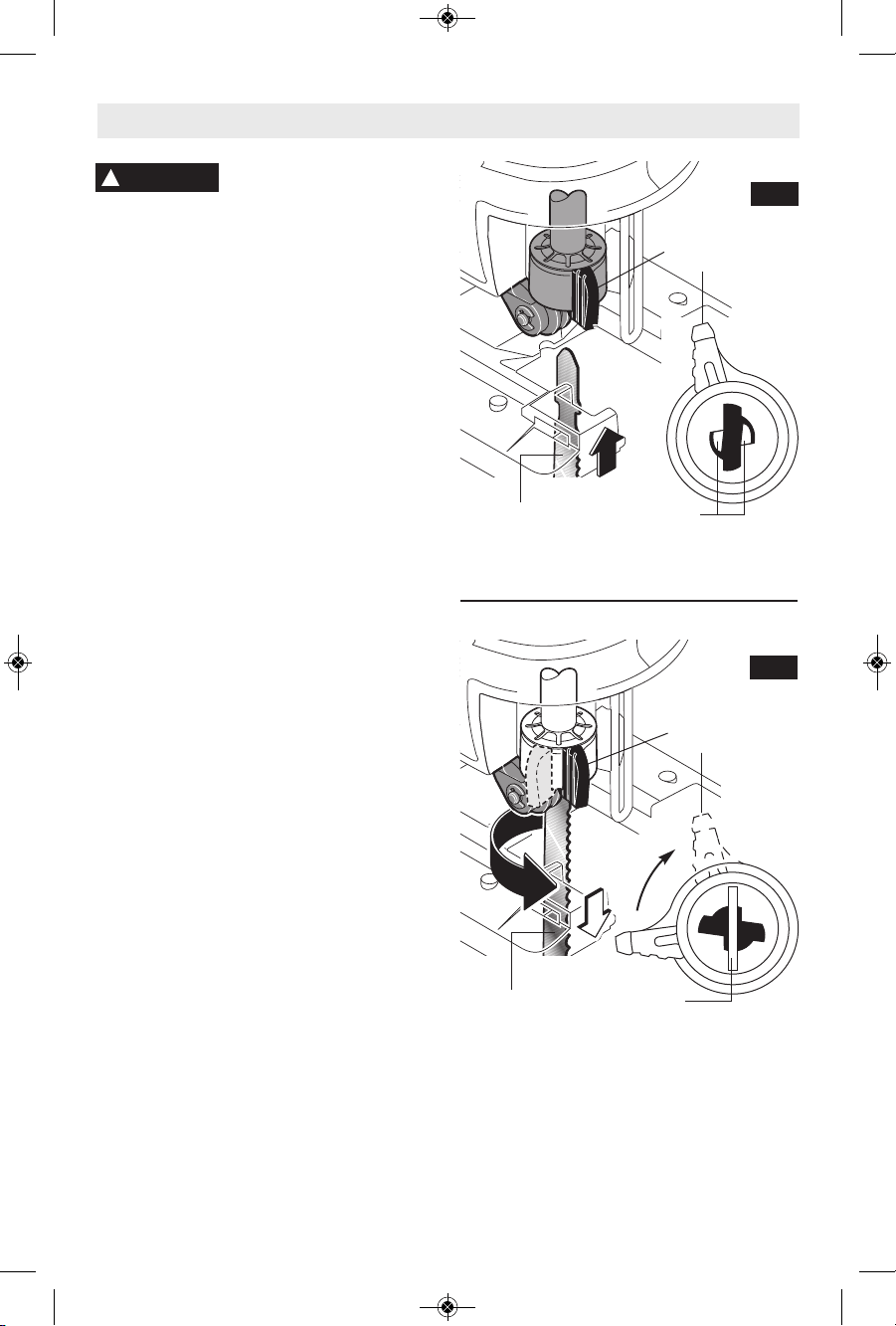

BLADE INSTALLATION AND REMOVAL

To prevent damage, do not

turn blade ejector lever when

there is no blade in the blade clamp or when

inserting the blade.

BLADE INSTALLATION

Insert the saw blade (teeth in cutting direction)

into the slot in the blade clamp until the blade

ejector lever rotates to the LEFT, indicating that

the clamp has engaged. (When inserting the

saw blade, the back of the blade must rest in

the groove of the guide roller Fig. 2.)

BLADE EJECTION

The tool should be held so that the blade is

safely ejected. To remove the saw blade, rotate

the blade ejector lever to the RIGHT to the

center stop; this releases and ejects the saw

blade (Fig. 3).

BLADE CLAMP RESET – There are two

situations in which it is necessary to reset

the blade clamp:

RESET Type A: If the blade ejection lever is

rotated improperly, the “fingers” within the

clamp may slip into the blade insert slot. To

reset the clamp:

Step 1 – Using a a screwdriver, push down on

blade clamp fingers (as viewed from the bottom

of the jig saw), until clamp can be rotated.

Step 2 – Rotate blade ejector lever to the

RIGHT until it locks into place.

The clamp is now ready for use.

RESET Type B: If the two fingers inside the

blade clamp accidentally get pushed too far into

the plunger, they will prevent insertion of a

blade. To bring the fingers back to their

correction positions:

Step 1 – Turn the blade ejector lever to the

RIGHT (as viewed from the bottom of the jig

saw)

Step 2 – Continue the rotation unto fingers will

snap into the correct open position.

The clamp is now ready for use.

-8-

Assembly

CAUTION

FIG. 2

FIG. 3

BLADE

CLAMP

LEVER

BLADE

CLAMP

LEVER

FINGERS

BLADE CLAMP IN OPEN POSITION

(As viewed from the bottom)

BLADE CLAMP IN LOCKED POSITION

(As viewed from the bottom)

BLADE

Disconnect battery pack from tool or place the switch in the locked or

off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

WARNING

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 8

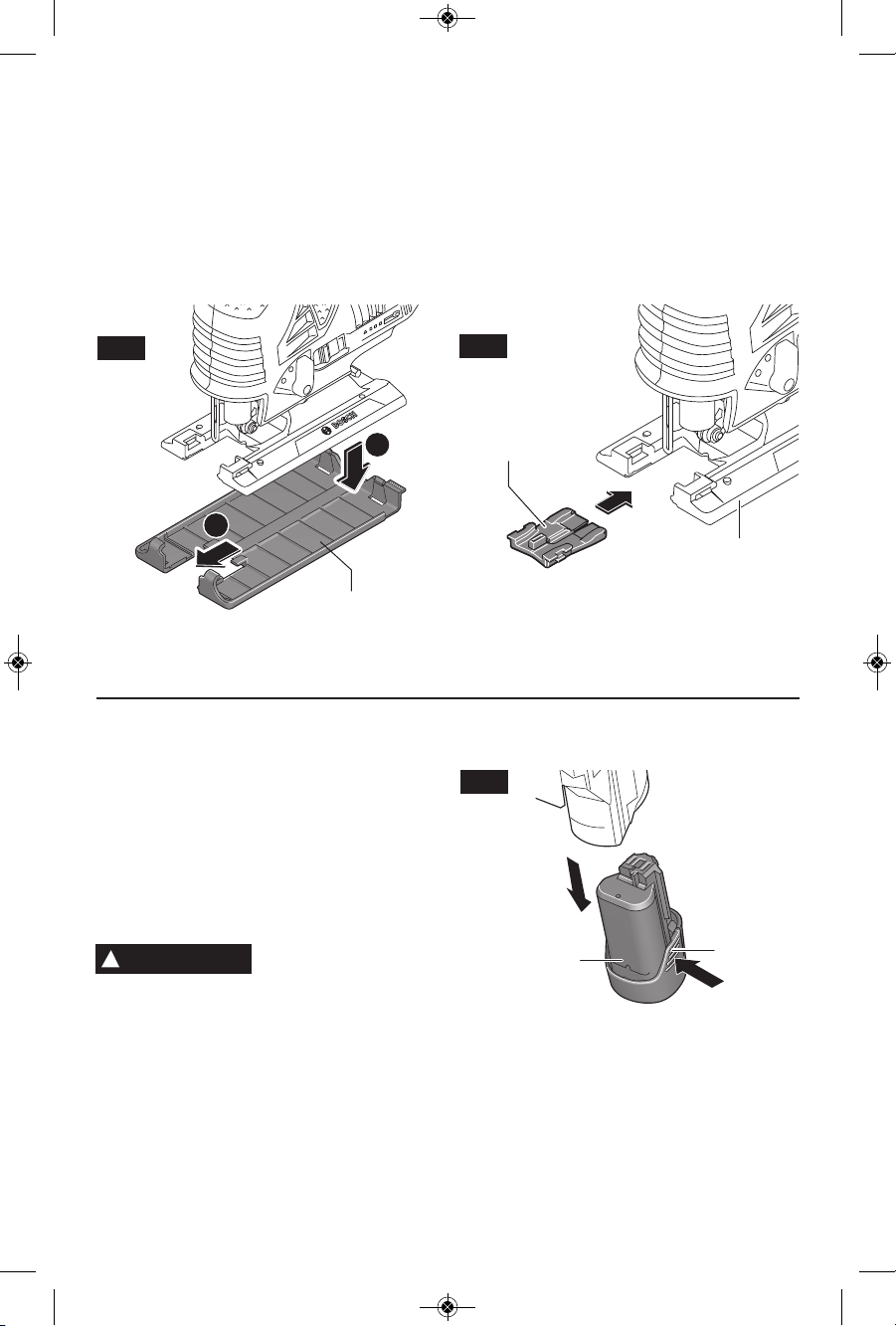

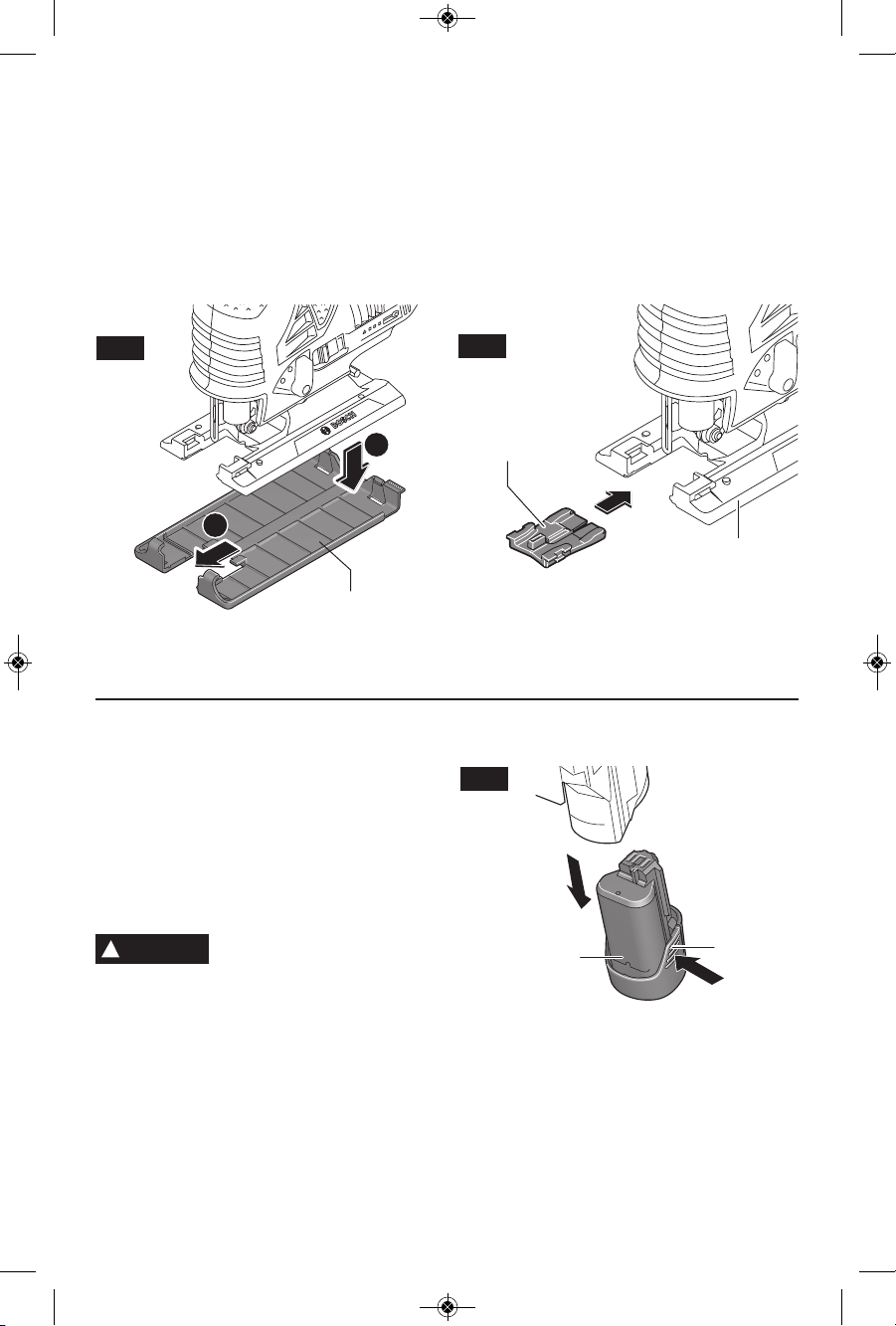

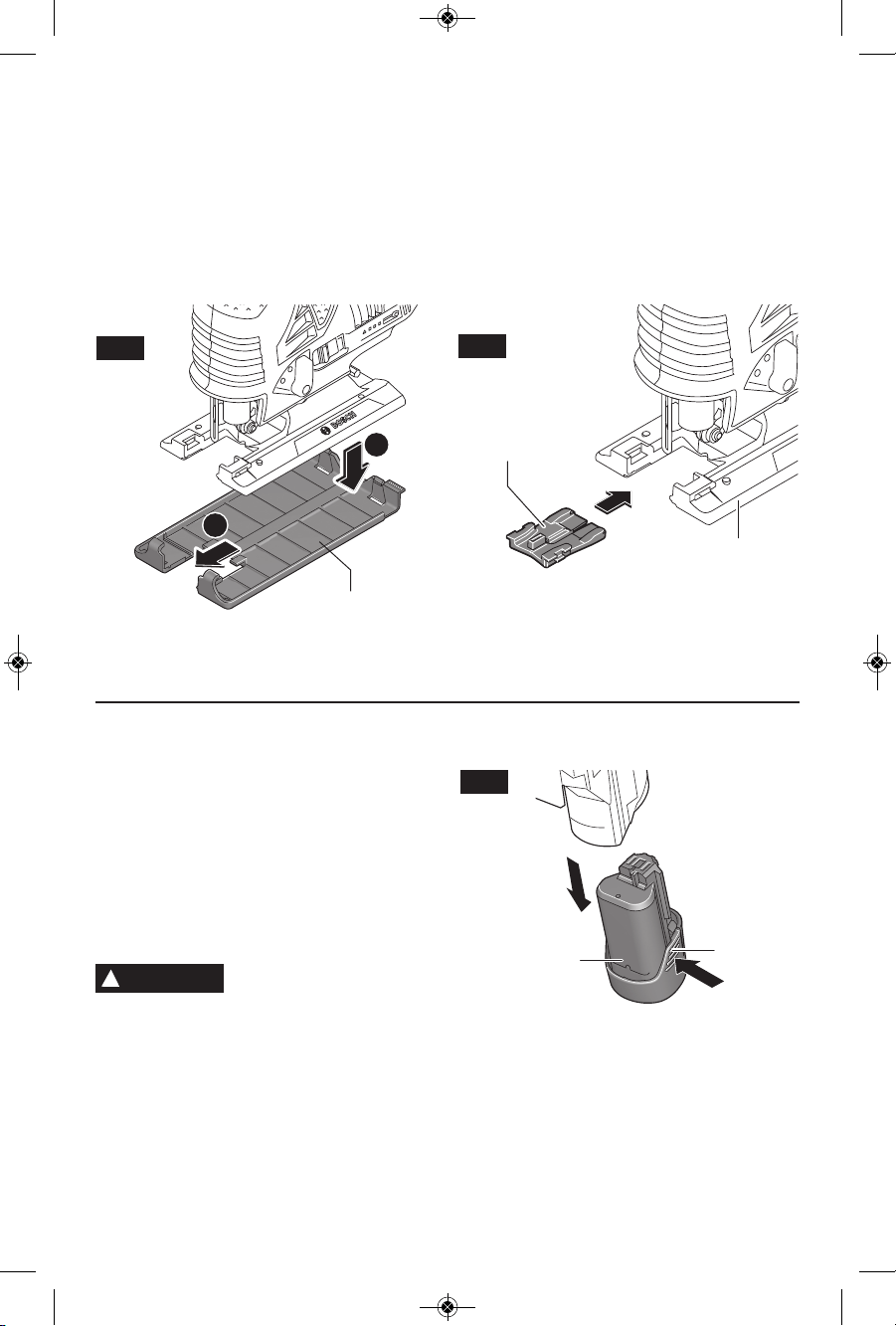

ATTACHING NON-MARRING

OVERSHOE

Your tool is equipped with a protective plastic

overshoe that protects finer surfaces.

To attach, hook overshoe over front of metal

footplate and snap into place at rear of

footplate (Fig. 4).

ANTI-SPLINTER INSERT

To minimize splintering of the top surface of

the material being cut, place the anti-splinter

insert in the blade opening of the footplate, or

the non-marring overshoe (Fig. 5).

Note: This insert will only work with blades

that have ground sides such as T301CD,

TB1B, T101D, and T101DP.

-9-

FIG. 4

FIG. 5

NON-MARRING

OVERSHOE

ANTI-SPLINTER

INSERT

FOOTPLATE

INSERTING AND RELEASING

BATTERY PACK

Release battery pack from tool by pressing

on both sides of the battery release tabs and

pull downward (Fig. 6).

To insert battery, align battery and slide

battery pack into tool until it locks into position.

Do not force.

If battery release tabs are

cracked or otherwise

damaged, do not insert into tool. Battery

can fall out during operation.

WARNING

FIG. 6

RELEASE

TABS

BATTERY

PACK

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 9

-10-

SLIDE ON-OFF SWITCH

The tool is switched “ON” by the switch button

located at the side of the motor housing. The

switch locks in the “ON” position, a

convenience for continuous operation (Fig. 1).

TO TURN THE TOOL “ON” slide the switch

button forward.

TO UNLOCK THE SWITCH, slide the switch

button backward.

BRAKE

When the trigger is released it activates the

electrical brake to stop the blade quickly. This

feature is especially useful when making

repetitive cuts.

BLADE ORBIT SELECTOR LEVER

Maximum cutting efficiency can be obtained

by adjusting the blade orbit selector lever to

suit the material being cut.

The following chart will help you determine

which setting to use for your application. This

chart is intended as a guideline only, and test

cuts in scrap material should be performed

first to determine the best setting.

Setting O

Hard materials such as

metals or thin sheet metals.

This setting can be used with

knife blades, grit edge

blades, rasp work. and down

cutting blades.

Setting 1

Soft materials where cleaner

cutting or delicate scrolling

work is performed.

Setting 2

Medium density materials

such as harder woods or

particle board. Soft materials

such as wood, plastics, etc.

and when fast cutting is more

important than a clean cut.

WORK LIGHT

Your tool is equipped with a work light for better

visibility during operation. Once the tool has

been turned on, the light can be turned on by

pressing the LED switch. When the tool is

switched off, the light turns off. (Fig 1)

Operating Instructions

PLUNGER SPEED

The jigsaw cutting speed or stroke rate

required depends on the material being cut,

the type of blade being used, and the feed rate

preferred by the operator.

The best speed for a particular application is

largely determined by experience though as a

general rule, slower speeds are for denser

materials and faster speeds for softer materials.

Note: that when the jigsaw is used at low

speed settings for an extended length of time,

the motor temperature will rise due to slower

speeds of the internal cooling fan. In such

cases, it is necessary to occasionally run the

tool at full speed for a few minutes to keep the

motor running at high efficiency.

VARIABLE SPEED DIAL

Your Jigsaw is equipped with a variable speed

dial. The blade stroke rate may be adjusted

during cutting operation by presetting the dial

on or between any one of the six numbers.

SPM rating

Setting (strokes per minute)

1 1500

2 1800

3 2050

4 2300

5 2550

6 2800

Disconnect battery pack from tool or place the switch in the locked or

off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

WARNING

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 10

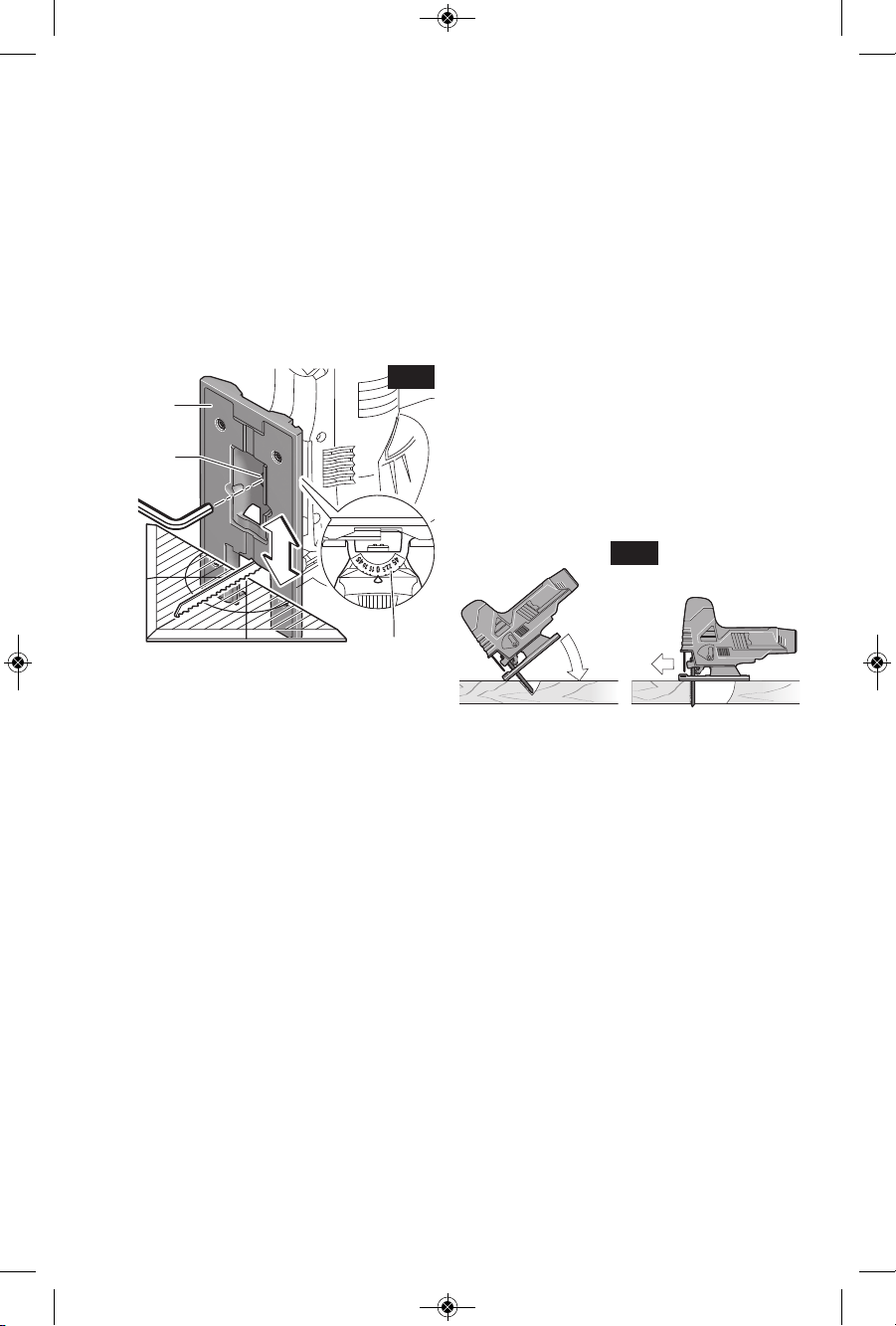

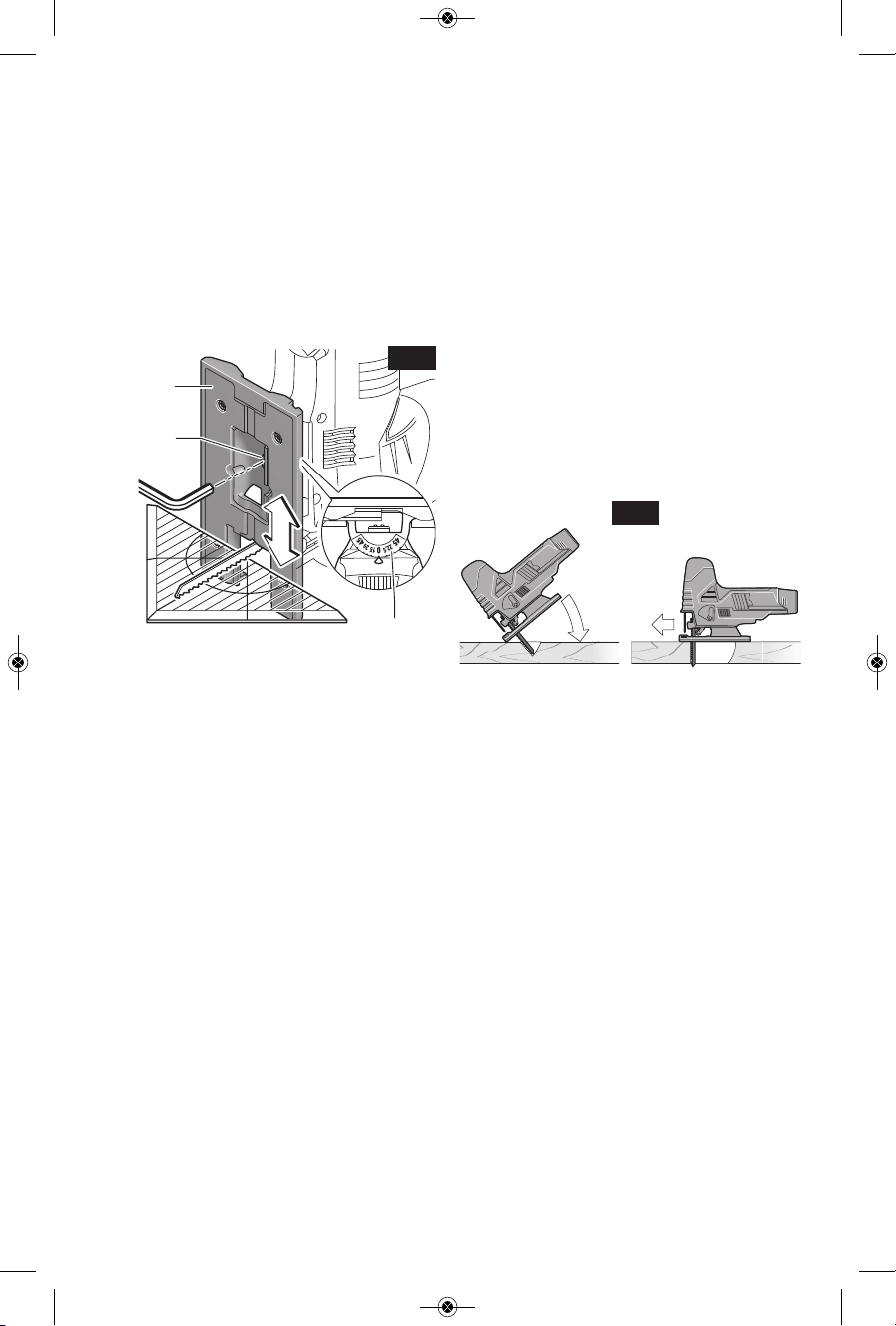

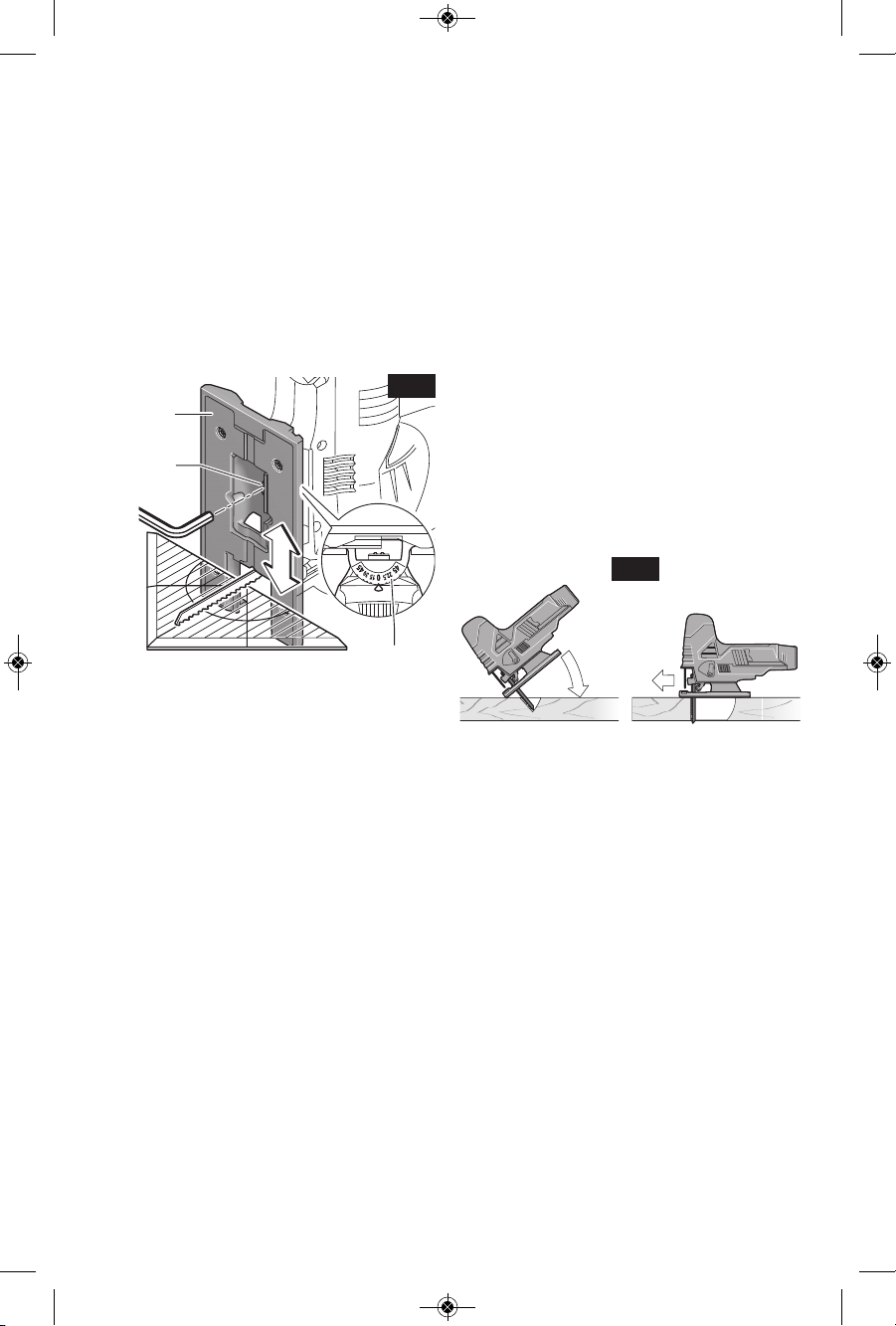

FOOTPLATE ANGLE ADJUSTMENT

The footplate may be tilted to allow angle cuts

up to 45° in either direction (Fig. 7).

Note: before adjusting the footplate, remove

anti-splinter insert if used.

Open the lock lever to unlock footplate. Push

and hold the footplate firmly towards the back

of tool as shown. While holding the footplate

backwards tilt footplate to desired angle on

bevel scale, then release pressure on footplate

so it engages into detent at desired angle (Fig. 7).

Your tool has detent slots the footplate will

engage at 0° & 45°, and there are additional

position marks for 15°, 22.5° and 30° angles.

Close the lock lever slowly to assure that

footplate is locked at the desired angle.

TOOL TIPS

Always be certain that smaller workpieces

are securely fastened to a bench or other

support. Larger panels may be held in place

by clamps on a bench or sawhorses.

To begin a cut, clearly mark the cutting line,

and rest the front of the footplate on the work.

Engage the switch, and move the blade into

the work using only enough forward pressure

to keep the blade cutting steadily. Do not

force, as this will not make the saw cut faster;

let the blade do the work.

Choose blades carefully, as the ability of the

jig saw to follow curves, provide smoother

finishes, or faster cutting is directly related to

the type of blade used (See your Bosch Dealer).

For tight curves it is best to use a narrow or

scroll blade.

When sawing metal or similar materials, apply

coolant/lubricant alongside the cutting line.

Use of reverse-tooth blade such as the Bosch

T101BR requires the orbital setting to be “0”

and that downward pressure be applied to the

top of the saw.

PLUNGE CUTTING

Plunge cutting is useful and time-saving in

making rough openings in softer materials. It

is not necessary to drill a hole for an inside or

pocket cut. The longest blade to be used for

plunge cutting is 3-1/8" (80 mm). Footplate

must be set 0° setting.

Draw lines for the opening, hold the saw

firmly, tilt it forward so that the toe of the saw

foot rests on the work, but with the blade well

clear of the work. Turn the tool on and run at

top speed, and then very gradually lower the

blade (Fig. 8).

When it touches, continue pressing down on

the toe of the saw foot slowly pivoting the saw

like a hinge until the blade cuts through and

the foot rests flat on the work. Then saw

ahead on the cutting line. We do not

recommend plunge cutting with a scroll blade.

Do not try to plunge cut into hard materials

such as steel.

To make sharp corners, cut up to the corner,

then back up slightly before rounding the

corner. After the opening is complete, go back

to each corner and cut it from the opposite

direction to square it off.

-11-

FOOTPLATE

SCREW

FIG. 7

BEVEL

SCALE

FOOTPLATE

FIG. 8

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 11

-12-

TEMPERATURE-DEPENDENT

OVERLOAD PROTECTION

In normal conditions of use, the tool cannot

be overloaded. However, if the power tool is

overloaded or not kept within the permitted

battery temperature range, the speed is

reduced or the power tool switches off. If the

tool speed is automatically reduced in such

situations, the tool will run again at full speed

once the permitted battery temperature is

reached or the load is reduced. During

automatic shut-down, switch off the power

tool, allow the battery to cool down, and then

switch the power tool back on. (Fig. 1)

TEMPERATURE-DEPENDENT OVERLOAD

PROTECTION INDICATOR

The red LED indicator will help you in

protecting the battery against overheating

and the motor against overloading. (Fig. 1)

When the LED indicator continuously lights

up red, it means that the temperature of the

battery is too high and the tool switches off

automatically.

– Switch the power tool off.

– Allow the battery to cool down before

continuing to work.

When the LED indicator flashes red, it means

the tool is plunger mechanism has been

stopped by the workpiece and the tool

switches off automatically.

– Remove the tool from the workpiece.

– As soon as the plunger mechanism has

been freed, the tool will continue to work at

the set stroke rate.

RESTART PROTECTION

The restart protection feature prevents

uncontrolled starting of the machine after a

power failure. Once the restart protection

feature is active, the temperature overload

protection indicator blinks continuously.

(Fig. 1)

To restart the operation, switch the On/Off

switch to the Off position and start the tool

again.

Note: When switching off and on again very

quickly, it is possible that the restarting

protection will be triggered; this will prevent

the power tool from starting, even though the

On/Off switch is actuated. Set the On/Off

switch to the off position, and then switch the

tool on again.

PROTECTION AGAINST DEEP

DISCHARGING

The lithium ion battery is protected against

deep discharging by the “Electronic Cell

Protection (ECP)”. When the battery is

empty, the machine is switched off by means

of a protective circuit: The inserted tool no

longer rotates.

BATTERY CHARGE-CONTROL

INDICATION

The three green LEDs of the battery charge-

control indicator show the charging status of

the battery. (Fig. 1) The battery charge

control indicator only illuminates for 5

seconds after start-up.

LED Capacity

Continuous lighting 3 x green 2/3

Continuous lighting 2 x green 1/3

Continuous lighting 1 x green <1/3

Flashing light 1 x green Reserve

Flashing light 3 x green Empty

When no LED lights up after switching on,

then the battery is defective and must be

replaced.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 12

-13-

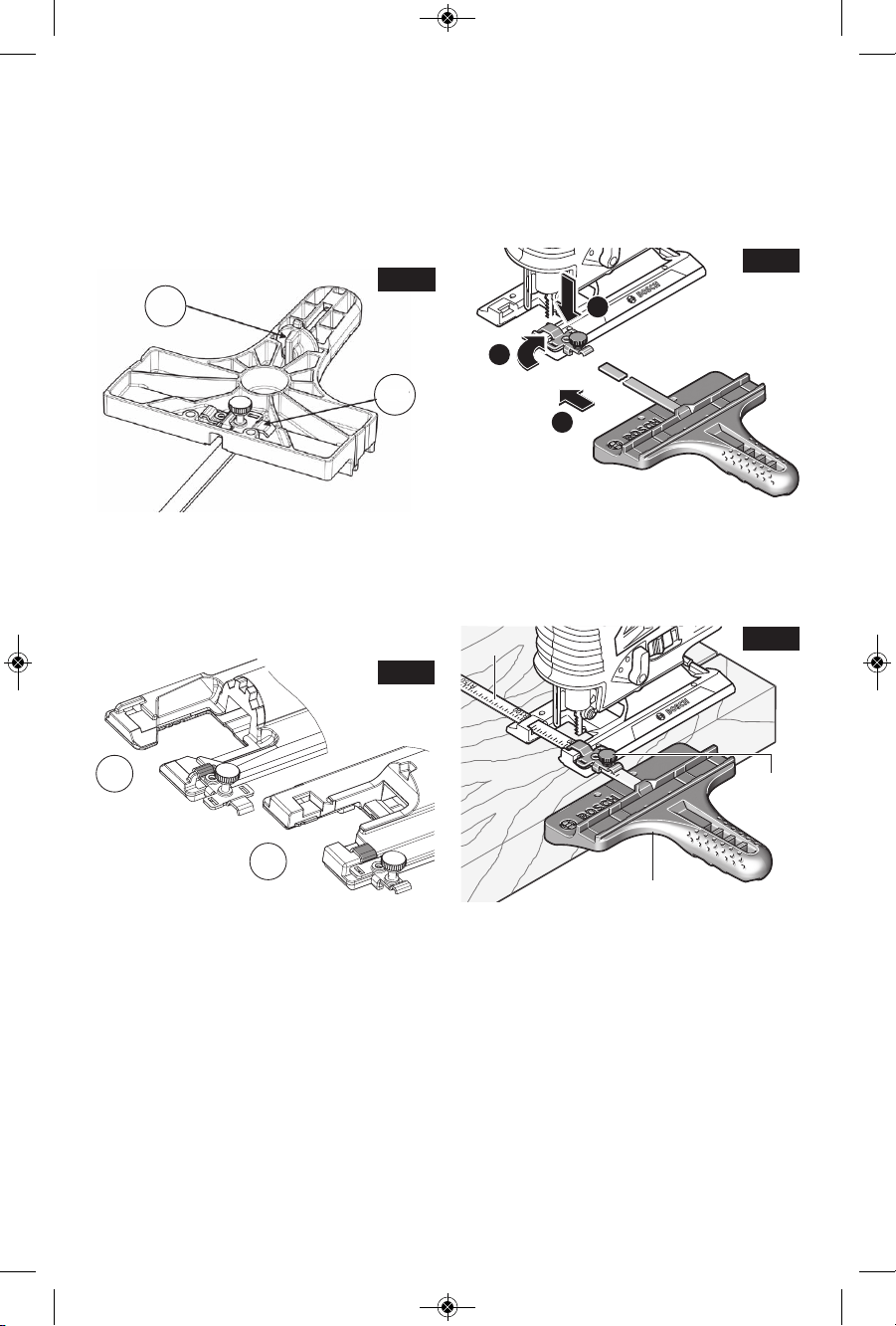

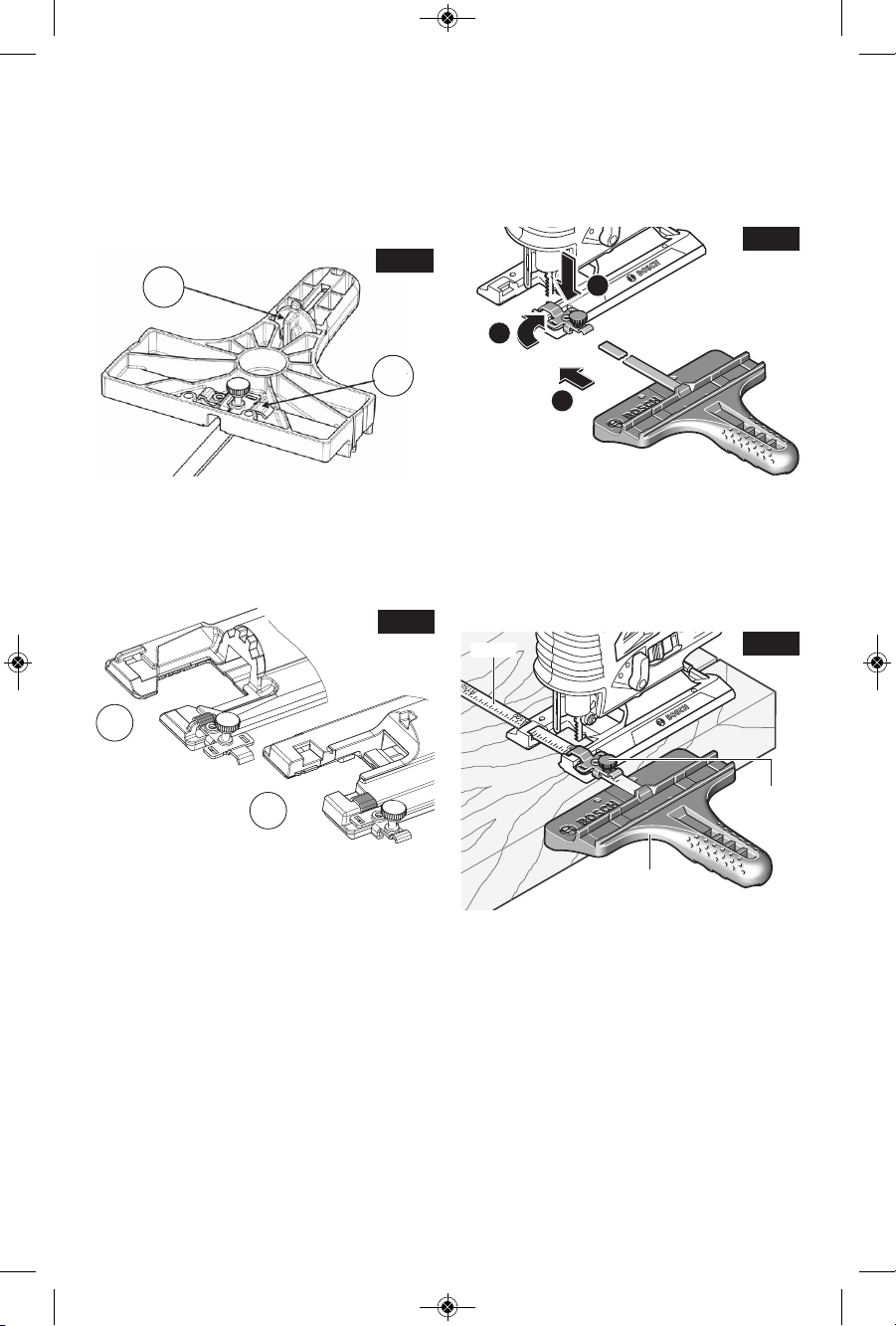

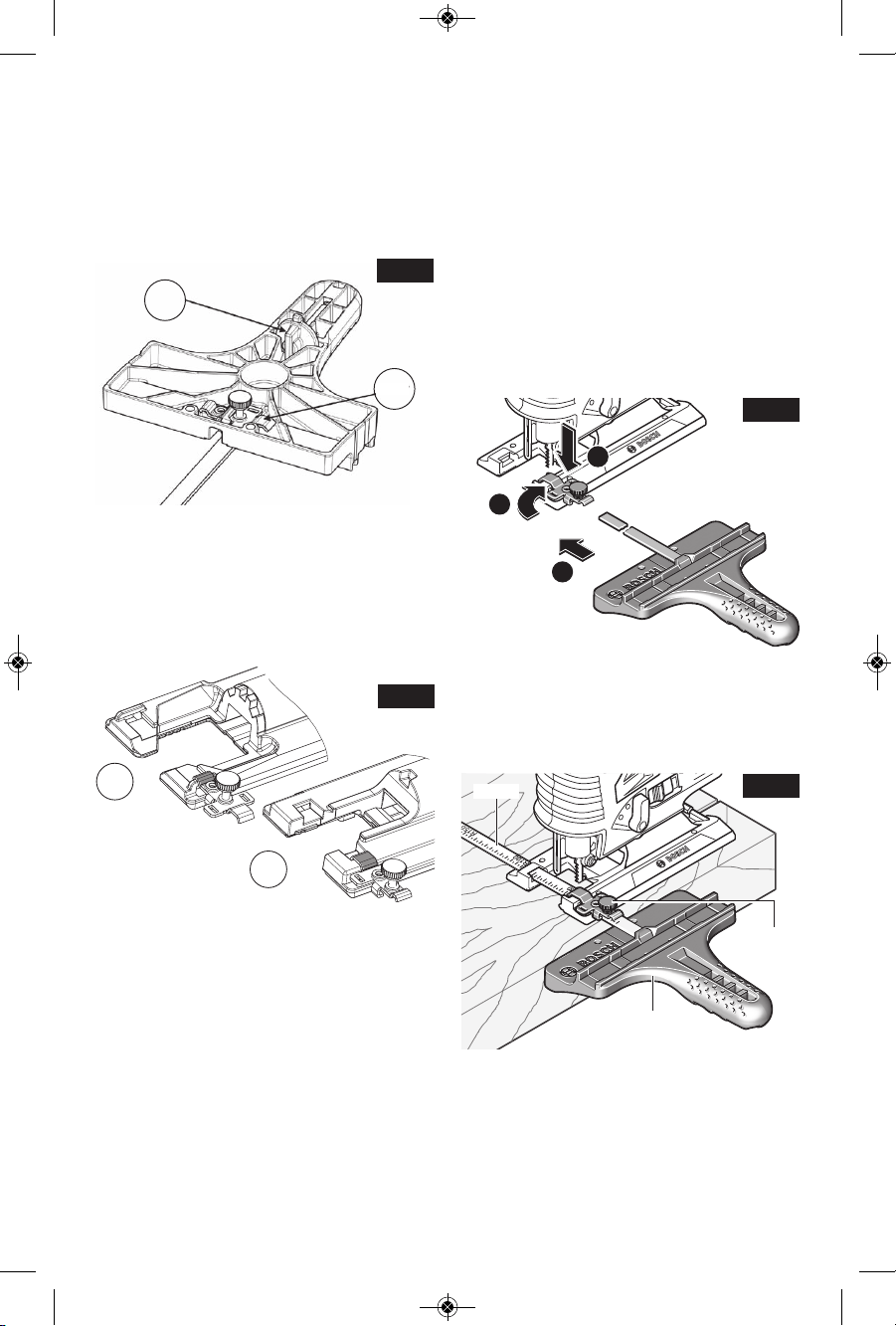

JA1010 CIRCLE AND PARALLEL

CUTTING GUIDE

The JA1010 is used for fast and accurate

straight and circle cutting. It includes the

guide, two clamps for attaching it to the jig

saw (A), and a center pin for guiding circle

cuts (B). The clamps and the centering pin

can be stored on the guide (Fig. 9).

One end of the clamp is used to attach the

guide’s bar to jig saws that have narrow tops

on their footplate mounting slots (C) and the

other end is used to attach the guide’s bar to

jig saws that have wide tops on their footplate

mounting slots (D) (Fig. 10).

When possible, attach the bar to the jig saw

using both clamps for enhanced grip and

precision.

ATTACHING GUIDE TO JIG SAW

1. Orient the blade clamp so that the proper

end is placed on the jig saw foot from

either side of the tool.

2. Insert guide bar through a clamp, then

through the slots provided in foot, with the

guide’s fence orientated correctly for the

intended application, parallel cutting or

circle cutting. (If possible, place second

clamp on bar from opposite side of jig

saw.)

3. Place lock knob(s) on proper side of

clamp(s) and securely tighten lock knob(s)

on the clamp(s) (Fig. 11).

PARALLEL CUTTING

Parallel cuts can be made from 5/8” to 6” in

from the edge of the workpiece.

1. The guide fence surface needs to be

positioned ALONGSIDE the workpiece

(Fig. 12).

2. Hook clamp(s) onto footplate, adjust fence

to desired width and place lock knob(s) on

proper side of clamp(s)

3. Securely tighten lock knob(s) on the

clamp(s) (Fig. 11).

4. Insert jig saw plug into power source, hold

the saw firmly, squeeze trigger and slowly

push the saw forward (Fig. 12).

FIG. 9

FIG. 10

FIG. 11

FIG. 12

BAR

LOCK KNOB

CLAMP

EDGE GUIDE

DOWN

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 13

-14-

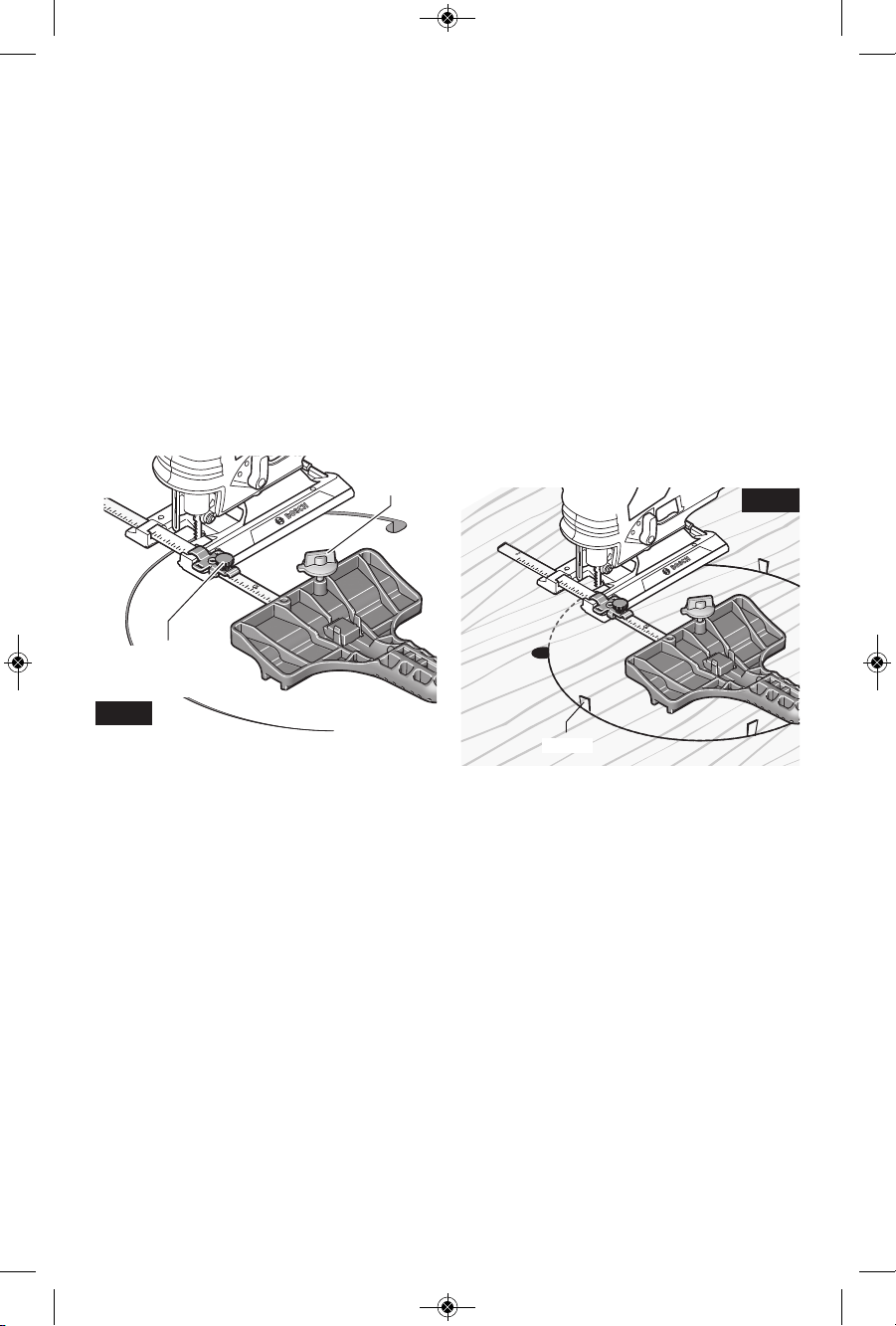

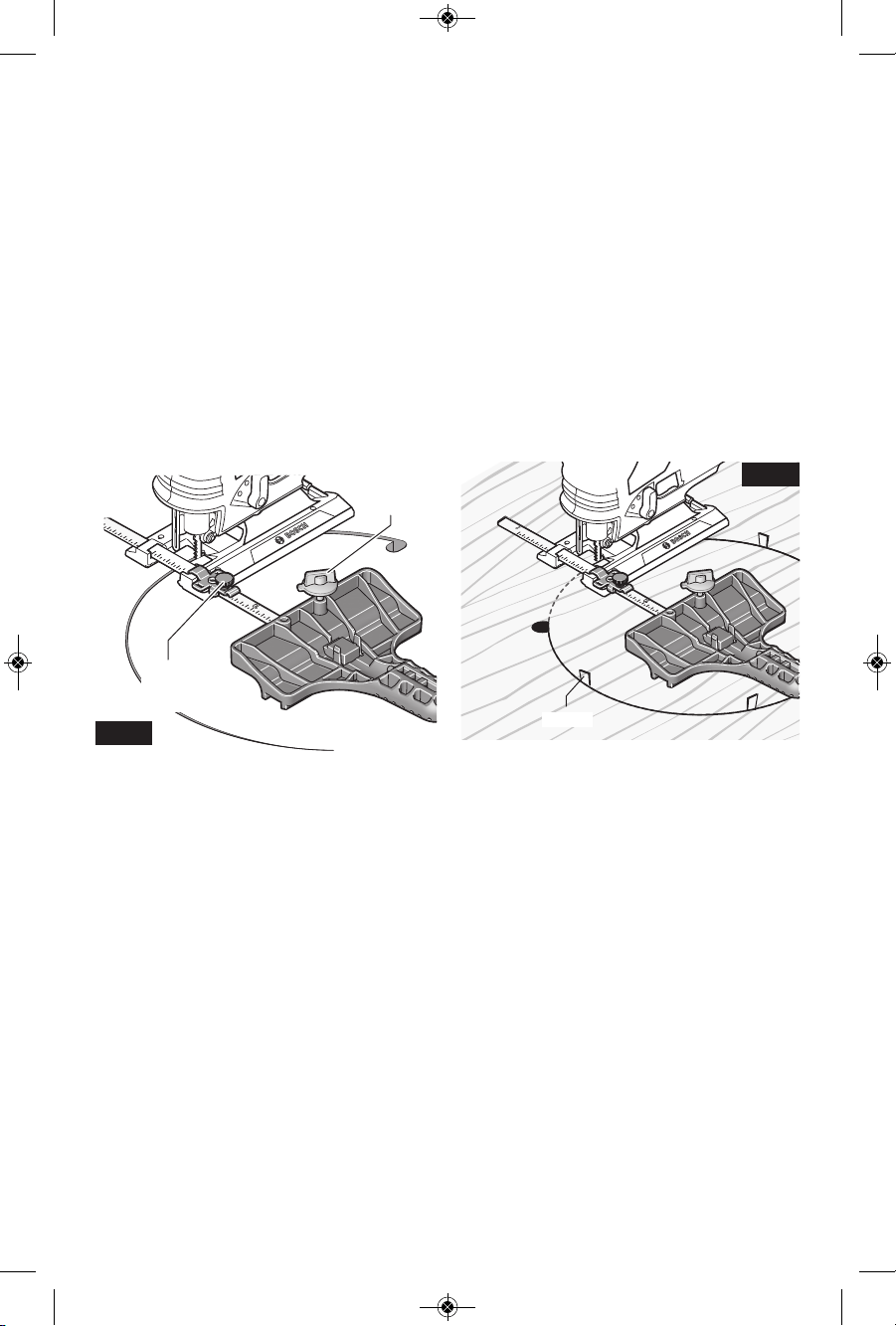

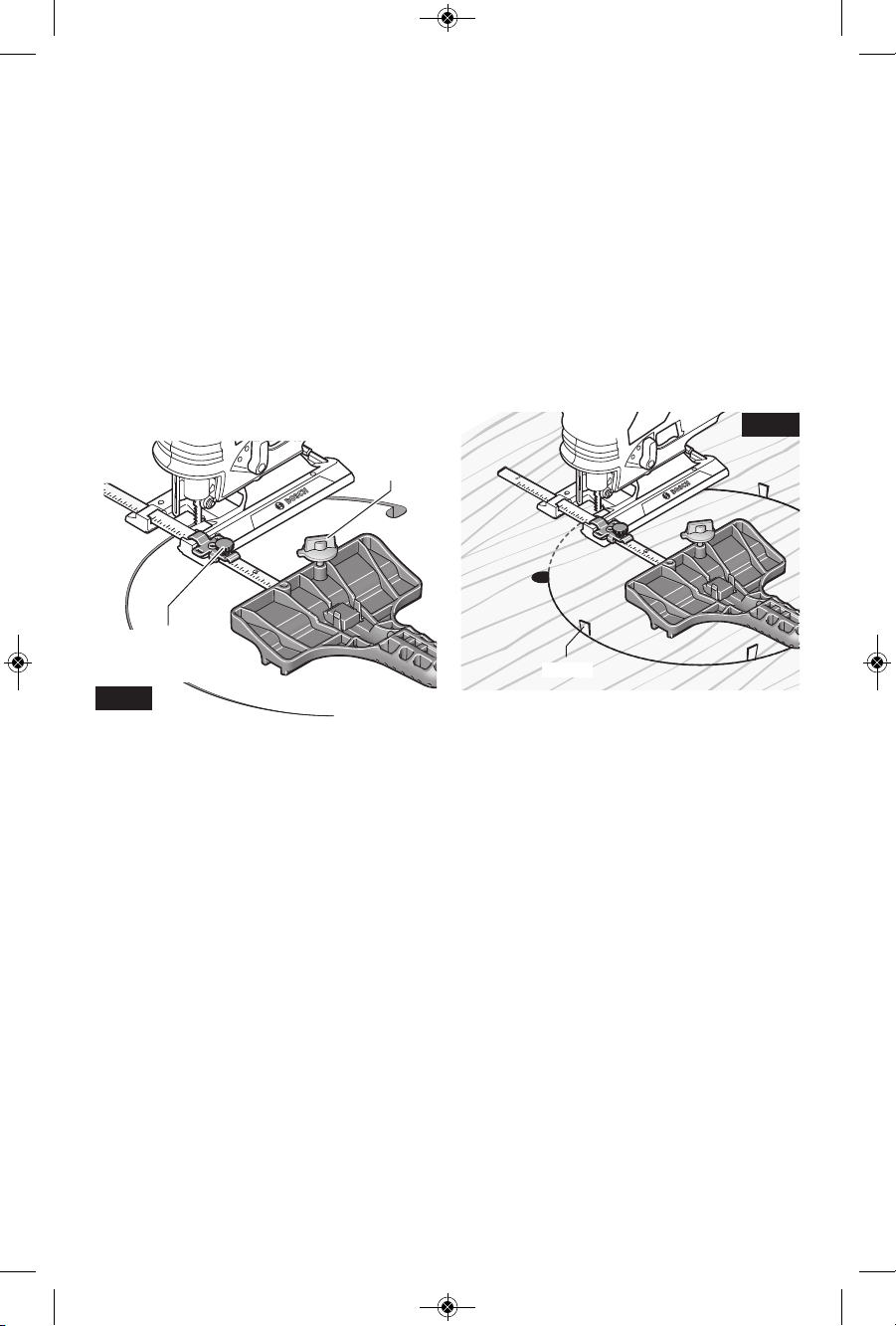

CIRCLE CUTTING

Circle cuts can be made from 5” to 16-1/2” in

diameter

1. Determine the center point of the desired

circle.

2. Drill a 3/16” (5 mm) center hole 7/8” (23

mm) deep in workpiece. (For enhanced

precision, drill the hole using a drill press, if

possible).

3. Drill or plunge cut near the circle’s edge,

turn saw off, and disconnect the plug from

power source.

4. Insert guide bar through a clamp, then

through the slots provided in foot, from

either side of foot (Fig. 13). (If possible,

place second clamp on bar from opposite

side of jig saw).

5. Remove guide pin from end of guide, push

pin through proper hole provided in guide,

then into center hole of workpiece. (When

used with a Bosch JS572 jig saw --- or the

JS180 cordless jig saw --- the holes labeled

for the JS572 should be used.) For other jig

saws, one of the other holes should be

used.

6. Measure the distance from the center of the

hole to the desired circle radius. Adjust that

measurement as necessary to account for

the width of the blade:

- When cutting a hole, cut from inside the

intended radius.

- When cutting wheels or discs, cut from the

outside the intended radius.

7. Hook clamp(s) onto footplate, and position

the guide to that adjusted radius

measurement.

8. Place lock knob(s) on proper side of

clamp(s) and securely tighten lock knob(s)

on the clamp(s) (Fig. 11).

9. Insert jig saw plug into power source, hold

the saw firmly, squeeze trigger and slowly

push the saw forward.

CIRCLE-CUTTING TIPS:

• Place small wedges in the cut as shown in

Fig. 14, to keep the inner circle from

spreading when near the end of the cut.

• Use a thick jig saw blade, such as the

Bosch T101TP or T144DP whenever

possible.

• Make sure that the jig saw orbital setting is

at 0 (zero)

• Cut slowly so the blade will stay straight in

the cut.

FIG. 13

FIG. 14

GUIDE

LOCK

KNOB

CLAMP

WEDGE

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 14

Accessories

Maintenance

-15-

Service

NO USER SERVICE-ABLE

PARTS INSIDE. Preventive

maintenance performed by un au thorized

personnel may result in misplacing of

internal wires and components which

could cause serious hazard. We recom -

mend that all tool service be performed by a

Bosch Factory Service Center or Authorized

Bosch Service Station. SERVICE MEN:

Disconnect tool and/or charger from power

source before servicing.

BATTERIES

Be alert for battery packs that are nearing

their end of life. If you notice decreased

tool performance or significantly shorter

running time between charges then it is time

to replace the battery pack. Failure to do so

can cause the tool to operate improperly or

damage the charger.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready for use.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Bosch replace ment brushes

specially designed for your tool should be

used.

BEARINGS

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

D.C. MOTORS

The motor in your tool has been engineered

for many hours of dependable service. To

maintain peak efficiency of the motor, we

recommend it be examined every six

months. Only a genuine Bosch replacement

motor specially designed for your tool should

be used.

Cleaning

To avoid accidents, always

disconnect the tool and/or

charger from the power supply before

cleaning. The tool may be cleaned most

effectively with com pressed dry air. Always

wear safety goggles when cleaning tools

with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through opening.

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household detergents

that contain ammonia.

CLEANING BLADE HOLDER

Clean the saw blade holder regularly. For this,

remove the saw blade from the tool and lightly

tap footplate on a level surface.

Regularly spray penetrating oil onto the saw

blade holder.

Check the guide roller regularly. If worn, it

must be replaced through an authorized

Bosch Factory Service Center

Lubricate the guide roller occasionally with a

drop of oil.

WARNING

CAUTION

* Non-marring overshoe

* Anti splinter insert

* T-shank jig saw blade

** Circle and parallel cutting guide

** Carrying case

** Other T-shank jig saw blades

(*= standard equipment)

(**= optional accessories)

The use of any other acces so ries not specified in this manual may create a hazard.

WARNING

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 15

-16-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil)

ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 16

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché.

Tout contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les

parties métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant

abriter des fils électriques. Si cette situation est

inévitable, débranchez tous les fusibles ou les

disjoncteurs alimentant ce site.

Débranchez le bloc-pile de l'outil ou placez

l'interrupteur à la position de blocage ou d'arrêt

avant d'effectuer tout assemblage ou réglage ou de

changer les accessoires. Ces mesures de sécurité

préventives réduisent le risque d'une mise en marche

accidentelle de l'outil.

Ne tenez jamais la gâchette bloquée en position de

marche. Avant d’insérer le bloc-pile, vérifiez que le

blocage de gâchette est en position « arrêt » (OFF).

Les mises en marche accidentelles peuvent causer

des blessures.

Gardez les mains à l'écart de la zone de coupe. Ne

placez surtout pas la main sous le matériau que

vous coupez. Il est impossible de déterminer

exactement la proximité de la lame de votre main.

Règles de sécurité concernant les scies sauteuses

-17-

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Utilisation et entretien des outils à piles

Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant. Un chargeur qui convient à

un type de bloc-piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-piles.

Utilisez des outils électroportatifs uniquement avec

les bloc-piles spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer un risque

de blessures et d’incendie.

Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des

clous, des vis ou de tout autre objet métallique

pouvant faire une connexion entre une borne et une

autre. Court-circuiter les bornes des piles peut causer

des brûlures ou un incendie.

Dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout contact

avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le liquide

entre en contact avec les yeux, consultez un médecin.

Du liquide éjecté de la pile peut causer des irritations ou

des brûlures.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 17

-18-

Évitez de vous placer les mains entre le carter

d'engrenages et le porte-lame de la scie. Le porte-

lame à mouvement alternatif risquerait de vous pincer

les doigts.

N'utilisez pas de lames émoussées ou

endommagées. Les lames pliées peuvent aisément

se fracturer ou causer un rebond.

Avant de commencer à couper, mettez l'outil en

marche et attendez que la lame atteigne sa vitesse

maximale. L'outil peut trembler ou vibrer si la vitesse

de la lame est trop lente au début de la coupe, et il

peut éventuellement rebondir.

Il importe de bien assujettir la pièce sur laquelle

vous travaillez. Ne la tenez jamais dans votre main

ou sur vos jambes. Les pièces minces et plus petites

peuvent fléchir ou vibrer avec la lame, risquant ainsi

de vous faire perdre le contrôle.

Avant de commencer à scier, assurez-vous que

toutes les vis de réglage et que le porte-lame sont

serrés. Les vis de réglage et porte-lame lâches

peuvent faire glisser l'outil ou la lame et ainsi vous

faire perdre le contrôle.

En retirant la lame de l'outil, évitez le contact avec

la peau et utilisez des gants protecteurs appropriés

en saisissant la lame ou l'accessoire. Les

accessoires peuvent être chauds après un usage

prolongé.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Veillez à ce que l’interrupteur soit dans la position de

fermeture avant d’insérer le bloc-piles. L’insertion

d’un bloc-piles dans un outil électroportatif dont

l’interrupteur est dans la position de marche est une

invite aux accidents.

Les travaux à la machine

tel que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment

peuvent créer des poussières contenant des produits

chimiques qui sont des causes reconnues de cancer,

de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

AVERTISSEMENT

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 18

-19-

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide

n Vitesse nominale Vitesse maximum pouvant être atteinte

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

minute etc., par minute

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un

l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande

Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif ou continu Type ou caractéristique du courant

Construction classe II Désigne des outils construits avec double

isolation

Borne de terre Borne de mise à la terre

Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.

Sceau Li-ion RBRC Désigne le programme de recyclage

des piles Li-ion.

Sceau Ni-Cad RBRC Désigne le programme de recyclage

des piles Ni-Cad.

Symbole de lecture du mode Alerte l’utilisateur pour lire le mode

d’emploi d’emploi

Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes

de sécurité de sécurité

Symboles

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 19

-20-

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne

de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les

normes des États-Unis et du Canada.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 20

-21-

Description fonctionnelle et spécifications

Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage

ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les

accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Scies sauteuses sans fil

AVERTISSEMENT

Numéro de modèle JS120

Capacités maximales

Longueur de la course 18 mm

Bois 70 mm

Aluminium 3 mm

Acier doux 3 mm

Bloc-piles/chargeurs

Veuillez vous reporter au mode d'emploi de votre pile / chargeur qui accompagne votre outil.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

INTERRUPTEUR

À GÂCHETTE

LEVIER SÉLECTEUR

D'ORBITE DE LAME

LAME

ROULEAU DE

GUIDAGE

SEMELLE

PROTÈGE-

DOIGTS

LANGUETTES DE

DÉVERROUILLA

GE DU BLOC-

PILES

BLOC-PILES

POIGNÉE

CAOUTCHOUTÉE

CLÉ HEXAGONALE ET

COMPARTIMENT DE

RANGEMENT

FIG. 1

LED

POIGNÉE

CAOUTCHOUTÉE

CADRAN DE VITESSE

VARIABLE

INTERRUPTEUR

MARCHE/ARRET DE

LA LAMPE DE

TRAVAIL A DEL

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 21

-22-

Assemblage

Pour éviter tout risque de

dommage, ne tournez pas

le levier de l’éjecteur de lame quand il n’y a pas de

lame dans la bride de fixation de lame ou pendant que

vous insérez la lame.

INSTALLATION DE LA LAME

Insérez la lame de la scie (avec les dents positionnées

dans le sens de la coupe) dans la fente de la bride de

fixation de lame jusqu’à ce que le levier de l’éjecteur

de lame tourne vers la GAUCHE, ce qui indique que la

bride s’est engagée. (Lors de l’insertion de la lame de

la scie, l’arrière de la lame doit reposer dans la rainure

du galet de guidage Fig. 2).

ÉJECTION DE LA LAME

L’outil doit être tenu de telle sorte que la lame puisse

être éjectée sans danger. Pour enlever la lame de la

scie, faites tourner le levier de l’éjecteur de la lame

vers la DROITE, jusqu’à la butée centrale; ceci libère

et éjecte la lame de la scie (Fig. 3).

REMISE DE LA BRIDE DE FIXATION DE LAME DANS

SA POSITION INITIALE – Il existe deux situations

dans lesquelles il est nécessaire de remettre la bride

de fixation de lame dans sa position initiale :

RÉINITIALISATION de type A – Si le levier d’éjection de

la lame a été tourné de façon incorrecte, les « doigts »

dans la bride de fixation risquent de glisser dans la

fente d’insertion de la lame. Pour remettre la bride de

fixation dans sa position initiale :

Première étape – En utilisant un tournevis, appuyez

sur les doigts de la bride de fixation de la lame (en

regardant depuis le bas de la scie sauteuse) jusqu’à ce

que la bride de fixation puisse tourner.

Deuxième étape – Faites tourner le levier de l’éjecteur

de la lame vers la DROITE jusqu’à ce qu’il se bloque en

place.

La bride de fixation est alors prête à être utilisée.

RÉINITIALISATION de type B : Si les deux doigts à

l’intérieur de la bride de fixation de la lame sont

poussés accidentellement trop loin à l’intérieur du

piston, ils empêcheront toute insertion de lame. Pour

remettre les doigts dans leurs positions correctes :

Première étape – Faites tourner le levier de l’éjecteur

de la lame vers la DROITE (en regardant depuis le bas

de la scie sauteuse).

Deuxième étape – Continuez la rotation jusqu’à ce que

les doigts se coincent dans la position ouverte correcte.

La bride de fixation est alors prête à être utilisée.

MISE EN GARDE

FIG. 2

FIG. 3

LEVIER DE

L’ÉJECTEUR

DE LA LAME

LEVIER DE

L’ÉJECTEUR

DE LA LAME

DOIGTS

LAME

ÉJECTEUR DE LAME EN POSITION OUVERTE

(tel que vu depuis le bas)

ÉJECTEUR DE LAME EN POSITION FERMÉE

(tel que vu depuis le bas)

LAME

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 22

-23-

POSE DE LA SURSEMELLE QUI N'ABÎME PAS

Votre outil est pourvu d'une sursemelle protectrice en

plastique qui protège les surfaces plus fines.

Pour fixer, accrochez la sursemelle par-dessus l'avant

de la semelle en métal et enclenchez en place à

l'arrière de la semelle (Fig. 4).

INSERT ANTI-ÉCLATS

Afin de réduire au minimum l'éclatement de la surface

supérieure du matériau qui est coupé, placez l'insert

anti-éclats dans l'ouverture de lame de la semelle, ou

sursemelle qui n'abîme pas (Fig. 5).

Remarque : Cet insert ne fonctionnera qu'avec des

lames possédant des côtés rectifiés, telles que les

T301CD, TB1B, T101D et T101DP.

INSERTION ET RETRAIT

DU BLOC-PILES

Pour retirer le bloc-piles de l’aspirateur, appuyez des

deux côté des languettes de retrait des piles et tirez

vers le bas (Fig. 6).

Pour insérer les piles, alignez le bloc-piles et faites-le

glisser dans l’aspirateur jusqu’à ce qu’il se bloque à

sa place. Ne forcez pas.

Si les languettes de retrait

du bloc-piles sont

fissurées ou endommagées d’une manière

quelconque, n’introduisez pas les piles dans

l’outil. Celles-ci risqueraient de tomber pendant leur

insertion.

FIG. 4

FIG. 5

SURSEMELLE QUI

N'ABÎME PAS

INSERT ANTI-

ÉCLATS

SEMELLE

FIG. 6

LANGUETTES

DÉVER-

ROUILLAGE

DU BLOC-

PILES

BLOC-PILES

AVERTISSEMENT

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 23

-24-

Consignes de fonctionnement

VITESSE DU PLONGEUR

La course ou la vitesse de coupe requise de la scie

sauteuse dépend du matériau qui est coupé, du type de

lame employé, et du taux d'alimentation préféré de

l'opérateur.

C'est l'expérience qui permet en grande partie de

déterminer la vitesse convenant le mieux à une application

particulière bien qu'en règle générale, les vitesses plus

lentes soient destinées aux matériaux plus denses et les

vitesses plus rapides aux matériaux plus mous.

Il convient de remarquer que lorsque la scie sauteuse

est utilisée à bas réglages de vitesse pendant une

période prolongée, la température du moteur

augmentera en raison des vitesses plus lentes du

ventilateur de refroidissement interne. Dans ces cas, il

faut parfois faire fonctionner l'outil à vitesse maximale

pendant quelques minutes pour continuer à faire

tourner le moteur avec une très grande efficacité.

CADRAN DE VITESSE VARIABLE

Votre scie sauteuse est pourvue d'un cadran de vitesse

variable. Vous pouvez régler la course de la lame durant

l'opération de coupe en préréglant le cadran sur ou

entre n'importe lequel de six numéros.

Réglage Taux SPM (courses par minute)

1 1500

2 1800

3 2050

4 2300

5 2550

6 2800

INTERRUPTEUR MARCHE-ARRÊT

À GLISSIÈRE

L'outil se met en marche à l'aide du bouton interrupteur

situé sur le côté du carter du moteur. L'interrupteur se

bloqué à la position de marche, ce qui est pratique pour

le sciage en continu (Fig. 1).

POUR METTRE L'OUTIL EN MARCHE, faites glisser le

bouton interrupteur vers l'avant.

POUR DÉBLOQUER L'INTERRUPTEUR, faites-le glisser

vers l’arrière.

FREIN

Quand on relâche la gâchette, le frein est actionné et

arrête rapidement la lame. Cette caractéristique est des

plus utiles lors de sciages à répétition.

LEVIER SÉLECTEUR D'ORBITE DE LAME

On peut obtenir une efficacité maximale de coupe en

réglant le levier sélecteur d'orbite de lame en fonction

du matériau qu'on coupe.

Le tableau suivant vous aidera à déterminer le réglage

à utiliser pour votre application. Ce tableau est destiné

uniquement à servir de guide, et vous devez d'abord

procéder à des coupes d'essai dans des matériaux de

rebut afin de déterminer le meilleur réglage.

Réglage 0

Matériaux durs tels que métaux

ou tôles minces et utilisés avec

des lames de couteau, des lames

à bord abrasif, du travail de râpe,

et des lames de coupe vers le

bas.

Réglage 1

Matériaux mous où un travail de

coupe plus nette ou de

chantournage délicat est exécuté.

Réglage 2

Matériaux à densité moyenne tels

que bois plus durs et panneaux

d'agglomérés. Matériaux mous

tels que bois, plastiques, etc., et

lorsqu'une coupe rapide est plus

importante qu'une coupe nette.

LAMPE DE TRAVAIL

Votre outil est pourvu d’une lampe de travail pour fournir

une visibilité accrue pendant le fonctionnement. Une fois

que l’outil a été mis sous tension, la lumière peut être

allumée en appuyant sur l’interrupteur à DEL. La lumière

s’éteint lorsque l’outil est mis hors tension.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 24

-25-

RÉGLAGE DE L'ANGLE DE LA SEMELLE

La semelle peut être inclinée de manière à permettre

des coupes à angle jusqu'à 45° dans un sens ou dans

l'autre (Fig. 7).

Remarque : avant de procéder au réglage de la semelle,

retirez le dispositif anti-éclats s’il est utilisé.

Ouvrez le levier de verrouillage pour déverrouiller la

semelle. Appuyez sur la semelle et maintenez-la

fermement enfoncée vers l’arrière de l’outil comme

indiqué. Tout en tenant la semelle enfoncée vers

l’arrière, inclinez la semelle à l’angle désiré sur l’échelle

de biseau, puis relâchez la pression sur la semelle pour

qu’elle s’engage dans le cran à l’angle désiré (Fig. 7).

Les fentes à cran maintiendront fermement la semelle

en place à un angle de 0° & 45°, et il existe des repères

additionnels pour les angles de 15°, 22,5° et 30°.

Fermez lentement le levier de verrouillage pour assurer

que la semelle est verrouillée à l’angle désiré.

CONSEILS CONCERNANT LES OUTILS

Assurez-vous toujours que les ouvrages plus petits sont

fixés solidement à un établi ou autre support. Les

panneaux plus grands peuvent être tenus en place à

l'aide de pinces de fixation sur un établi ou de chevalets

de scieur.

Pour commencer une coupe, marquez clairement la

ligne de coupe, et faites reposer l'avant de la semelle

sur l'ouvrage. Engagez l'interrupteur, et mettez la lame

dans l'ouvrage en n'utilisant qu'une pression avant afin

que la lame continue à couper régulièrement. Ne forcez

pas, car ceci n'entraînera pas une coupe plus rapide,

laissez la lame faire le travail.

Choisissez les lames soigneusement car l’aptitude de la

scie sauteuse à suivre les courbes, à produire des finis

réguliers ou à scier rapidement est directement fonction

du type de lame employé (consultez votre revendeur

Bosch).

Pour les courbes serrées il est préférable d’utiliser une

lame étroite ou à chantourner.

Lors du sciage de métaux ou de matériaux similaires,

appliquez un liquide de refroidissement/lubrification le

long de la ligne de coupe.

L’utilisation d’une lame à dents inversées telle que la

lame Bosch T101BR nécessite un réglage orbital sur

« 0 » et l’application d’une pression descendante sur le

haut de la lame.

COUPE EN PLONGÉE

La coupe en plongée est utile et pratique pour pratiquer

des ouvertures grossières dans les matériaux plus

mous. Il n’est pas nécessaire de percer un trou pour

une coupe intérieure ou en guichet. La lame la plus

longue pouvant être utilisée pour effectuer des coupes

en plongée est de 3 1/8 po (80 mm). La semelle doit

être réglée sur 0°.

Tracez les lignes de l’ouverture, tenez fermement la scie,

inclinez-la de sorte que l’extrémité avant de sa semelle

repose sur la pièce, mais la lame suffisamment

éloignée. Mettez l’outil sous tension et faites-le

fonctionner à la vitesse maximum, puis abaissez très

progressivement la lame (Fig. 8).

Quand elle touche à la pièce, con tinuez d’appuyer sur

l’extrémité avant de la semelle en ra bat tant lentement la

scie comme une charnière jusqu’à ce que la lame

traverse le matériau et que la semelle repose à plat sur

la pièce. Ensuite, continuez de scier dans la ligne. Nous

ne recommandons pas la coupe en plongée avec une

lame à chantourner. N'essayez pas de pratiquer la

coupe en plongée dans des matériaux durs tels que

l'acier.

Pour produire des coins bien carrés, coupez jusqu’au

coin, puis reculez légèrement avant de contourner le

coin. Une fois que l’ouverture est réalisée, retournez à

chaque coin et coupez-le depuis le sens opposé pour

l’égaliser.

VIS DE

SEMELLE

FIG. 7

ÉCHELLE

L’INCLINAISON

SEMELLE

FIG. 8

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 25

-26-

PROTECTION CONTRE LES SURCHARGES EN

FONCTION DE LA TEMPÉRATURE

Dans des conditions d’emploi normales, l’outil ne

peut pas être en état de surcharge. Cependant, si

l’outil à commande mécanique est surchargé ou n’est

pas maintenu à l’intérieur de la plage de température

des piles permise, la vitesse est réduite ou l’outil

s’éteint alors. Si la vitesse de l’outil est réduite

automatiquement dans une telle situation, l’outil

recommencera à fonctionner à sa vitesse maximum

dès que la température permise des piles sera atteinte

ou après que la charge aura été réduite. En cas de

mise hors tension automatique, éteignez l’outil de

façon normale, laissez les piles refroidir, puis

remettez l’outil à commande mécanique en marche de

la façon normale. (Fig. 1)

INDICATEUR DE PROTECTION CONTRE LES

SURCHARGES EN FONCTION DE LA TEMPÉRATURE

Le voyant à DEL rouge vous aidera à protéger les

piles contre le risque de surchauffe et à protéger le

moteur contre le risque de surcharge. (Fig. 1)

Lorsque le voyant à DEL reste continuellement allumé

(lumière rouge), cela signifie que la température des

piles est trop élevée, et l’outil se met alors

automatiquement hors tension.

– Éteignez l’outil de façon normale.

– Laissez les piles refroidir avant de reprendre le

travail.

Lorsque le voyant à DEL clignote (lumière rouge), cela

signifie que le mécanisme de fonctionnement en

plongée de l’usine a été arrêté par l’ouvrage, et l’outil

s’éteindra alors automatiquement.

– Éloignez l’outil de l’ouvrage.

– Dès que le mécanisme de fonctionnement en

plongée a été libéré, l’outil continuera à fonctionner à

sa fréquence de frappe nominale.

PROTECTION CONTRE LES REMISES EN MARCHE

ACCIDENTELLES

La fonctionnalité de protection contre les remises en

marche accidentelles empêche une remise en marche

incontrôlée de la machine après une coupure de

courant. Lorsque la fonctionnalité de protection

contre les remises en marche accidentelles est

activée, l’indicateur de protection contre les

surcharges en fonction de la température clignotera

continuellement. (Fig. 1).

Pour remettre en marche, faites glisser l’interrupteur

de marche/arrêt (On/Off) dans la position d’arrêt (Off),

puis mettez à nouveau l’outil en marche de la façon

normale.

Remarque : Lorsque vous éteignez l’outil et le

remettez à nouveau en marche après un laps de

temps très bref, il est possible que le mécanisme de

protection contre les remises en marche accidentelles

soit déclenché ; ceci empêchera la remise en marche

de l’outil, même si vous actionnez l’interrupteur de

marche/arrêt (On/Off). Faites alors glisser

l’interrupteur dans la position d’arrêt (Off), puis

mettez à nouveau l’outil en marche de la façon

normale.

PROTECTION CONTRE LE RISQUE DE

DÉCHARGE PROFONDE

La pile au lithium-ion est protégée contre le risque de

décharge profonde par le système ECP (Electronic

Cell Protection). Lorsque la pile est totalement

déchargée, la machine est mise hors tension par le

biais d’un circuit de protection : l’outil inséré ne

tourne plus.

RECHARGE DES PILES – INDICATION DE

CONTRÔLE DE CHARGE

Les trois DEL vertes de l’indicateur de contrôle de

charge des piles montrent l’état de charge des piles

(Fig. 1). L’indicateur de contrôle de charge des piles

ne s’allume que pendant 5 secondes après la mise en

marche.

DEL Capacité

Éclairage continu 3 x vert 2/3

Éclairage continu 2 x vert 1/3

Éclairage continu 1 x vert <1/3

Éclairage clignotant 1 x vert Réserve

Éclairage clignotant 3 x vert Vide

Quand aucune DEL ne s’allume après la mise en

marche, cela signifie que les piles sont défectueuses

et doivent être remplacées.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 26

-27-

GUIDE DE COUPE CIRCULAIRE ET

PARALLÈLE JA1010

Le kit d’accessoires JA1010 est utilisé pour effectuer

des coupes droites et circulaires rapides et précises. Il

comprend le guide, deux brides de fixation pour

l’attacher à la scie sauteuse (A) et une cheville centrale

pour guider les coupes circulaires (B). Les brides de

fixation et la cheville centrale peuvent être rangées sur

le guide (Fig. 9).

Une extrémité de la bride de fixation est utilisée pour

attacher la barre du guide aux scies sauteuses qui ont

des sommets étroits sur leurs fentes de montage de la

plaque d’assise (C) et l’autre extrémité est utilisée pour

attacher la barre du guide aux scies sauteuses qui ont

des sommets larges sur leurs fentes de montage de la

plaque d’assise (D) (Fig. 10).

Dans la mesure du possible, attachez la barre à la scie

sauteuse en utilisant les deux brides de fixation pour

renforcer l’assujettissement et améliorer la précision.

RACCORDEMENT DU GUIDE À LA SCIE SAUTEUSE

1. Orientez la bride de fixation de la lame de telle façon

que son extrémité appropriée puisse être lacée sur le

pied de la scie sauteuse depuis n’importe quel côté

de l’outil.

2. Insérez la barre du guide à travers une bride de

fixation, puis à travers les fentes pratiquées dans le

pied, afin que le guide longitudinal soit orienté

correctement pour l’application prévue, que ce soit

une coupe parallèle ou une coupe circulaire.

(Si possible, placez la deuxième bride de fixation sur

la barre depuis le côté opposé de la scie sauteuse.)

3. Placez le(s) bouton(s) de verrouillage du côté

approprié de la bride ou des brides de fixation, puis

serrez à fond le(s) bouton(s) sur la bride ou les

brides de fixation (Fig. 11).

COUPE PARALLÈLE

Des coupes parallèles peuvent être effectuées de 5/8 po

(16 mm) à 6 po (170 mm) depuis le bord de l’ouvrage.

1. La surface du guide longitudinal doit être

positionnée LE LONG de l’ouvrage (Fig. 12).

2. Accrochez la ou les bride(s) de fixation sur la plaque

d’assise, ajustez le guide longitudinal pour qu’il ait la

largeur désirée et placez le(s) bouton(s) de

verrouillage du côté approprié de la ou des bride(s)

de fixation.

3. Serrez fermement le(s) bouton(s) de verrouillage sur

la ou les bride(s) de fixation (Fig. 11).

4. Insérez la fiche de la scie sauteuse dans la source

d’alimentation, tenez la scie fermement, comprimez

la gâchette et poussez lentement la scie vers l’avant

(Fig. 12).

FIG. 9

FIG. 10

FIG. 11

FIG. 12

BRIDE DU

BOUTON DE

BLOCAGE

REBORD DE GUIDAGE

VERS LE BAS

TIGE

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 27

-28-

COUPE CIRCULAIRE

Des coupes circulaires de 5 po (127 mm) à 16 1/2 po

(420 mm) de diamètre peuvent être effectuées.

1. Déterminez le point central du cercle désiré.

2. Percez un trou central de 16 po (5 mm) dans

l’ouvrage 7/8” (23 mm) profondeur. (Pour plus de

précision, percez le trou en utilisant une perceuse à

colonne si cela est possible).

3. Percez ou effectuez une coupe en plongée près du

bord du cercle, arrêtez la scie et débranchez-la de

sa source d’alimentation.

4. Insérez la barre du guide à travers une bride de

fixation, puis à travers les trous pratiqués dans le

pied, depuis n’importe quel côté du pied, (Fig. 13).

(Si possible, placez la deuxième bride de fixation

sur la barre depuis le côté opposé de la scie

sauteuse.)

5. Retirez la cheville du guide de l’extrémité du guide,

enfoncez la cheville à travers le trou approprié dans

le guide, puis dans le trou central de l’ouvrage. (En

cas d’utilisation avec une scie sauteuse Bosch

JS572 --- ou avec la scie sauteuse sans fil JS180 --

- les trous comportant des repères pour JS572

doivent être utilisés.) Pour d’autres scies

sauteuses, l’un des autres trous doit être utilisé.

6. Mesurez la distance depuis le centre du trou

jusqu’au rayon du cercle désiré. Ajustez cette

mesure suivant les besoins pour tenir compte de la

largeur de la lame :

- Lors de la coupe d’un trou, coupez depuis

l’intérieur du rayon prévu.

- Lors de la coupe de roues ou de disques, coupez

depuis l’extérieur du rayon prévu.

7. Accrochez la ou les bride(s) de fixation à la plaque

d’assise, et positionnez le guide en fonction de

cette mesure du ajustée du rayon.

8. Placez le(s) bouton(s) de fixation du côté approprié

de la bride ou des brides de fixation, et serrez

fermement le(s) bouton(s) de verrouillage sur la ou

les bride(s) de fixation (Fig. 11).

9. Insérez la fiche de la scie sauteuse dans la source

d’alimentation, tenez la scie fermement, comprimez

la gâchette et poussez lentement la scie vers

l’avant.

CONSEILS POUR LES COUPES CIRCULAIRES :

• Placez de petits coins dans la coupe comme illustré

à la Fig. 14, afin d’empêcher le cercle intérieur de

s’étendre lorsque vous approcherez de la fin de la

coupe.

• Utilisez une lame de scie sauteuse épaisse, telle que

la lame de scie Bosch T101TP ou T144DP dans la

mesure du possible.

• Assurez-vous que le paramètre de réglage orbital de

la scie sauteuse est 0 (zéro).

• Coupez lentement afin que la lame reste engagée

tout droit dans la coupe.

FIG. 14

COIN

FIG. 13

PIED DE

CENTRAGE

BRIDE DU

BOUTON DE

BLOCAGE

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 28

Service

IL N’EXISTE À

L’INTÉRIEUR AUCUNE

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR

L’UTILISATEUR. L’entretien préventif exécuté par

des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch

ou à un centre de service après-vente Bosch agréé.

TECHNI CIENS : Débranchez l’outil et/ou le chargeur de

la source de courant avant d’entretenir.

PILES

Faire attention aux blocs-piles qui approchent la fin

de leur vie. Si vous remarquez une diminution dans

les performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il

n’est pas remplacé, il se peut qu’il endommage le

chargeur ou que l’outil fonctionne incorrectement.

GRAISSAGE DE L’OUTIL

Votre outil Bosch a été graissé de manière appropriée et

il est prêt à l’usage.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange Skil

d’origine et conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

MOTEURS C.C.

Le moteur de votre outil a été conçu pour de

nombreuses heures d’utilisation fiable. Pour maintenir

l’efficacité maximale du moteur, nous recommandons

de l’examiner tous les six mois. Seul un moteur de

remplacement Bosch authentique, conçu spécialement

pour votre outil, doit être utilisé.

Nettoyage

Pour éviter les accidents,

débranchez toujours l’outil

et/ou le chargeur de la source de courant avant de

nettoyer. La façon la plus efficace de nettoyer l’outil est

à l’aide d’air sec comprimé. Portez toujours des

lunettes de sécurité en nettoyant les outils à l’air

comprimé.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en

introduisant des objets pointus dans leurs ouvertures.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

NETTOYAGE DU PORTE-LAME

Nettoyez périodiquement le porte-lame. Pour ce faire,

retirez la lame de la scie de l’outil et tapotez légèrement

la semelle sur une surface horizontale.

Vaporisez périodiquement de l’huile dégrippante sur le

porte-lame de scie.

Vérifiez périodiquement le rouleau du système de

guidage. S’il est usé, il doit être remplacé par un Centre

de service après-vente usine Bosch agréé.

Lubrifiez occasionnellement le rouleau du système de

guidage avec une goutte d’huile.

Entretien

MISE EN GARDE

AVERTISSEMENT

-29-

Accessoires

* Sursemelle qui n'abime pas

* Dispositif anti-éclats

* Lame de scie à chantourner à tige en T

** Coupe-cercles et guide parallèle

** Étui

** Autres lames de scie à chantourner à tige en T

(* = équipement de série)

(** = accessoires optionnels)

L’utilisation de tout autre ac cessoire non spécifié dans ce manuel peut présenter un danger.

AVERTISSEMENT

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 29

-30-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 30

Normas de seguridad para sierras caladoras sin cordón

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos. El accesorio

de corte que entre en contacto con un cable que

tenga corriente puede hacer que las partes metálicas

de la herramienta eléctrica que estén al descubierto

tengan corriente y podrían causar una descarga

eléctrica al operador.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o

cortacircuitos que alimentan este sitio de trabajo.

Desconecte el paquete de baterías de la

herramienta o ponga el interruptor en la posición

fijada o de apagado antes de hacer cualquier

ensamblaje, ajustes o cambiar accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo

de arrancar la herramienta accidentalmente.

Nunca deje el gatillo fijo en la posición "ON"

(encendido). Antes de introducir el paquete de

baterías, asegúrese de que el cierre del gatillo esté

-31-

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Uso y cuidado de las herramientas

alimentadas por baterías

Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede

crear un riesgo de incendio cuando se utiliza con otro

paquete de batería.

Utilice las herramientas mecánicas solamente con

paquetes de batería designados específicamente. El

uso de cualquier otro paquete de batería puede crear un

riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos, tales

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

pueden hacer una conexión de un terminal a otro. Si

se cortocircuitan los terminales de la batería uno con

otro, se pueden causar quemaduras o un incendio.

En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se produce

un contacto accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos, obtenga

además ayuda médica. El líquido que salga eyectado

de la batería puede causar irritación o quemaduras.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 31

en la posición de apagado. Un arranque accidental

podría causar lesiones.

Mantenga las manos alejadas del área de corte. No

ponga la mano debajo del material que se está

cortando. La proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas del espacio entre la

caja de engranajes y el soporte de la hoja de sierra.

El soporte de la hoja de vaivén puede pellizcarle los

dedos.

No utilice hojas desfiladas ni dañadas. Una hoja

doblada puede romperse fácilmente o causar

retroceso.

Antes de comenzar el corte, encienda la

herramienta y deje que la hoja alcance toda su

velocidad. La herramienta puede chirriar o vibrar si

la velocidad de la hoja es demasiado lenta al

comienzo del corte y posiblemente puede

experimentar retroceso.

Fije el material antes de cortar. Nunca lo tenga en

la mano ni sobre las piernas. El material pequeño o

delgado puede curvarse o vibrar con la hoja,

causando pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el

soporte de la hoja estén apretados antes de hacer

un corte. Si los tornillos de ajuste y los soportes

están flojos, pueden hacer que la herramienta o la

hoja resbale, pudiendo producirse pérdida de control.

Al quitar la hoja de la herramienta, evite el contacto

con la piel y use guantes protectores adecuados al

agarrar la hoja o el accesorio. Los accesorios

pueden estar calientes después del uso prolongado.

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Asegúrese de que el interruptor esté en la posición de

apagado antes de introducir el paquete de batería. Si

se introduce el paquete de batería en herramientas

mecánicas que tengan el interruptor en la posición de

encendido, se invita a que se produzcan accidentes.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

Advertencias de seguridad adicionales

ADVERTENCIA

-32-

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 32

-33-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)

A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras, muelas, etc

Velocidad sin carga Velocidad rotacional sin carga

n Velocidad nominal Máxima velocidad obtenible

.../min Revoluciones o alternación Revoluciones, golpes, velocidad de

por minuto superficie, órbitas, etc., por minuto

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o posición.

I, II, III, Un número más alto significa mayor velocidad

Selector infinitamente variable La velocidad aumenta desde la graduación de 0

con apagado

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia

Sello RBRC de Li-ion Designa el programa de reciclaje de baterías

de Li-ion

Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

Símbolo de lectura del manual Alerta al usuario para que lea el manual

Símbolo de uso de protección Alerta al usuario para que use protección

de los ojos de los ojos

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 33

-34-

Este símbolo indica que esta herramienta está catalogada por UnderwritersLaboratories.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards

Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Este símbolo indica que este componente está reconocido por Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 34

Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la

posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar

accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

-35-

Descripción funcional y especificaciones

ADVERTENCIA

Sierras caladoras sin cordón

Número de modelo JS120

Capacidades máximas

Longitud de carrera 18 mm

Madera 70 mm

Aluminio 3 mm

Acero suave 3 mm

Paquetes de batería/Cargadores de baterías

Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa

del fabricante colocada en la herramienta.

PALANCA SELECTORA DE

LA ORBITA DE LA HOJA

HOJA

RODILLO DE GUÍA

PLACA-

BASE

PROTECTOR DE

LOS DEDOS

PAQUETE DE

BATERÍAS

LLAVE HEXAGONAL Y

COMPARTIMIENTO DE

ALMACENAMIENTO

FIG. 1

LED

LENGÜETAS

LIBERACIÓN

DE LA

BATERÍA

INTERRUPTOR

DESLIZANTE DE

"ENCENDIDO Y APAGADO"

EMPUÑADURA

CAUCHUTADA

EMPUÑADURA

CAUCHUTADA

DIAL DE VELOCIDAD

VARIABLE

INTERRUPTOR DE

ENCENDIDO Y

APAGADO DE LA LUZ

DE TRABAJO LED

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 35

-36-

Ensamblaje

Para prevenir daños, no gire la

palanca eyectora de la hoja

cuando no haya una hoja en la abrazadera de la hoja

ni cuando inserte la hoja.

INSTALACIÓN DE LA HOJA

Inserte la hoja de sierra (con los dientes en el sentido

de corte) en la ranura ubicada en la abrazadera de la

hoja hasta que la palanca eyectora de la hoja rote

hacia la IZQUIERDA, indicando que la abrazadera se

ha acoplado. (Cuando inserte la hoja de sierra, el

dorso de la hoja debe descansar en la ranura del

rodillo de guía Fig. 2.)

EYECCIÓN DE LA HOJA

La herramienta se debe sujetar de manera que la hoja

sea eyectada de manera segura. Para retirar la hoja de

sierra, rote la palanca eyectora de la hoja hacia la

DERECHA hasta el tope central; esto libera y eyecta la

hoja de sierra (Fig. 3).

REAJUSTE DE LA ABRAZADERA DE LA HOJA: Hay

dos situaciones en las cuales es necesario reajustar

la abrazadera de la hoja:

REAJUSTE tipo A: Si la palanca de eyección de la hoja

se rota inapropiadamente, los “dedos” ubicados en el

interior de la abrazadera podrían resbalar al interior de

la ranura del inserto para la hoja. Para reajustar la

abrazadera:

Paso 1: Utilizando un destornillador, empuje hacia

abajo sobre los dedos de la abrazadera de la hoja

(según se ve desde la parte inferior de la sierra

caladora), hasta que se pueda rotar la abrazadera.

Paso 2: Rote la palanca eyectora de la hoja hacia la

DERECHA hasta que quede fija en su sitio.

Ahora la abrazadera estará lista para utilizarse.

REAJUSTE tipo B: Si los dos dedos ubicados en el

interior de la abrazadera de la hoja son empujados

accidentalmente demasiado hacia el interior del

émbolo, impedirán la inserción de una hoja. Para

llevar los dedos de vuelta a sus posiciones de

corrección:

Paso 1: Gire la palanca eyectora de la hoja hacia la

DERECHA (según se ve desde la parte inferior de la

sierra caladora).

Paso 2: Continúe la rotación hasta que los dedos se

acoplen a presión en la posición abierta correcta.

Ahora la abrazadera estará lista para utilizarse.

FIG. 2

FIG. 3

PALANCA DE LA

ABRAZADERA

DE LA HOJA

PALANCA DE LA

ABRAZADERA

DE LA HOJA

DEDOS

HOJA

ABRAZADERA DE LA HOJA EN POSICIÓN ABIERTA

(según se ve desde la parte inferior)

ABRAZADERA DE LA HOJA EN POSICIÓN BLOQUEADA

(según se ve desde la parte inferior)

HOJA

PRECAUCION

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 36

-37-

COLOCACION DE LA SOBREZAPATA

ANTIINDENTACIONES

La herramienta está equipada con una sobrezapata

protectora de plástico que protege las superficies más

finas.

Para colocar la sobrezapata, engánchela sobre la

parte delantera de la placa-base de metal y acóplela a

presión en su sitio en la parte trasera de la placa-base

o sobrezapata antiindentaciones (Fig. 4).

ACCESORIO DE INSERCION ANTIASTILLAS

Para minimizar el astillamiento de la superficie

superior del material que se esté cortando, coloque el

accesorio de inserción antiastillas en la abertura de la

hoja que está en la placa-base (Fig. 5).

Nota: Este accesorio de inserción sólo funciona con

hojas que tengan lados amolados, como la T301CD,

TB1B, T101D y T101DP.

FIG. 4

FIG. 5

SOBREZAPATA

ANTIINDENTACIONES

ACCESORIO DE

INSERCION

ANTIASTILLAS

PLACA-BASE

INSERCIÓN Y LIBERACIÓN DEL PAQUETE

DE BATERÍA

Libere el paquete de batería de la herramienta

presionando sobre ambos lados de las lengüetas de

liberación de la batería y jale hacia abajo (Fig. 6).

Para insertar la batería, alinee la batería y deslice el

paquete de batería hacia el interior de la herramienta

hasta que quede fijo en la posición correcta. No lo

fuerce.

Si las lengüetas de liberación

de la batería están agrietadas

o dañadas de alguna otra manera, no inserte la

batería en la herramienta. La batería se puede caer

durante la utilización.

ADVERTENCIA

FIG. 6

LENGÜETAS

LIBERACIÓN

DE LA

BATERÍA

PAQUETE DE

BATERÍAS

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 37

-38-

Instrucciones de funcionamiento

INTERRUPTOR CORREDIZO DE

ENCENDIDO Y APAGADO

La herramienta se enciende mediante el botón del

interruptor ubicado en un lado de la caja del motor. El

interruptor se fija en la posición de encendido, lo cual

resulta práctico para el funcionamiento continuo (Fig. 1).

PARA ENCENDER LA HERRAMIENTA, deslice el botón

del interruptor hacia adelante.

PARA DESBLOQUEAR EL INTERRUPTOR, deslice el

botón del interruptor hacia atrás.

FRENO

Cuando se suelta el gatillo, éste activa el freno eléctrico

para detener la hoja rápidamente. Este dispositivo es

especialmente útil cuando se hacen cortes repetitivos.

PALANCA SELECTORA DE LA

ORBITA DE LA HOJA

Puede lograrse una eficiencia de corte máxima

ajustando la palanca selectora de la órbita de la hoja

para convenir con el material que se esté cortando.

El cuadro siguiente le ayudará a determinar qué

posición debe usar para la aplicación que desea

realizar. La finalidad de este cuadro es servir

solamente como recomendación y deben realizarse

primero cortes de prueba en material de desecho para

determinar la mejor posición.

Posición 0

Materiales duros, como metales o

chapas metálicas finas. Posición

usada con cuchillas, hojas de filo

de grano abrasivo, en trabajo de

raspado y con hojas de corte

hacia abajo.

Posición 1

Materiales blandos donde se

realizan cortes más limpios o

trabajo de contorneo delicado.

Posición 2

Materiales de densidad

intermedia, como maderas más

duras o tablero de partículas de

madera. Materiales blandos,

como madera, plásticos, etc., y

cuando el corte rápido sea más

importante que un corte limpio.

LUZ DE TRABAJO

Su herramienta está equipada con una luz de trabajo

para brindar mejor visibilidad durante la utilización. Una

vez que se haya encendido la herramienta, la luz se

puede apagar presionando el interruptor LED. Al apagar

la herramienta, la luz se apaga (Fig. 1)

VELOCIDAD DEL EMBOLO

La velocidad requerida de corte o velocidad de carrera

de la sierra caladora depende del material que se esté

cortando, del tipo de hoja que se esté utilizando y de la

velocidad de avance preferida por el operador.

La mejor velocidad para una aplicación específica se

determina en su mayor parte por la experiencia, aunque

como regla general, las velocidades más lentas son

para materiales más densos y la velocidad más rápida

es para materiales más blandos.

Tenga en cuenta que cuando la sierra caladora se utilice

en las posiciones de baja velocidad durante un período

de tiempo prolongado, la temperatura del motor subirá

debido a las velocidades más lentas del ventilador

interno de refrigeración. En dichos casos, es necesario

hacer funcionar la herramienta ocasionalmente a

máxima velocidad durante unos minutos para mantener

el motor girando con una eficiencia máxima.

DIAL DE VELOCIDAD VARIABLE

La sierra caladora está equipada con un dial de

velocidad variable. La velocidad de carrera de la hoja

puede ajustarse durante la operación de corte

preajustando el dial en cualquiera de los seis números o

entre ellos.

Capacidad de CPM

Posición (carreras por minuto)

1 1500

2 1800

3 2050

4 2300

5 2550

6 2800

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 38

AJUSTE DEL ANGULO DE LA PLACA-BASE

La placa-base puede inclinarse para permitir realizar

cortes en ángulo de hasta 45° en cualquier sentido (Fig. 8).

Nota: Antes de ajustar la placa-base, retire el accesorio

de inserción antiastillas si se está utilizando.

Abra la palanca de fijación para desbloquear la placa-

base. Presione y mantenga presionada la placa-base

firmemente hacia la parte trasera de la herramienta, de

la manera que se muestra en la ilustración. Mientras

sujeta placa-base hacia atrás, incline la placa-base hasta

el ángulo deseado en la escala de bisel y luego reduzca

la presión sobre la placa-base para que se acople en el

retén en el ángulo deseado (Fig. 7).

La herramienta tiene ranuras de retén a las que la placa-

base se acoplará a 0° y 45°, y hay marcas de posición

adicionales para ángulos de 15°, 22.5° y 30°.

Cierre lentamente la palanca de fijación para asegurarse

de que la placa-base quede bloqueada en el ángulo

deseado.

CONSEJOS PARA LA HERRAMIENTA

Asegúrese siempre de que las piezas de trabajo más

pequeñas estén sujetas firmemente a un banco u otro

soporte. Los paneles más grandes pueden sujetarse

en su sitio mediante abrazaderas sobre un banco o

caballetes de aserrar.

Para comenzar un corte, marque claramente la línea

de corte y apoye la parte delantera de la placa-base

sobre la pieza de trabajo. Accione el interruptor y

mueva la hoja hacia el interior de la pieza de trabajo

utilizando solamente suficiente presión hacia adelante

para mantener la hoja cortando uniformemente. No

fuerce la sierra, ya que esto no hará que corte más

rápidamente; deje que la hoja haga el trabajo.

Seleccione las hojas cuidadosamente, ya que la

capacidad de la sierra caladora para seguir curvas,

proporcionar acabados más lisos o realizar cortes más

rápidamente está relacionada directamente con el tipo

de hoja que se utilice (Vea a su distribuidor Bosch.)

Para cortar curvas pronunciadas, lo mejor es usar una

hoja estrecha o de contornear.

Al aserrar metal o materiales similares, aplique

refrigerante/lubricante a lo largo de la línea de corte.

El uso de una hoja de dientes inversos, tal como la

Bosch T101BR, requiere que el ajuste orbital esté en

“0” y que se aplique presión hacia abajo en la parte

superior de la sierra.

CORTE MEDIANTE DESCENSO VERTICAL

El corte mediante descenso vertical es útil y ahorra

tiempo al hacer aberturas bastas en materiales más

blandos. No es necesario hacer un agu jero para un corte

interior o de bolsillo. La hoja más larga que se debe

utilizar para realizar cortes mediante descenso vertical

es de 3-1/8 pulgadas (80 mm). La placa-base se debe

ajustar a la posición de 0°.

Trace líneas para la abertura, agarre la sierra firmemente

e inclínela hacia ade lante para que la punta de la base de

la sierra esté apo yada sobre la pieza de trabajo, pero con

la hoja bien alejada de la pieza de trabajo. Encienda la

herramienta, hágala funcionar a la máxima velocidad y

luego baje muy gradualmente la hoja (Fig. 8).

Cuando haga contacto, continúe ejer cien do presión

hacia abajo sobre la punta de la base de la sierra,

haciendo pivotar la sierra lentamente como una bi sagra

hasta que la hoja corte y la base se apoye hori zon -

talmente sobre la pieza de trabajo. Luego, aserre hacia

adelante si guien do la línea de corte. No recomendamos

el corte me dian te descenso vertical con una hoja para

desplazamiento continuo. No intente cortar mediante

descenso vertical en materiales duros como por

ejemplo acero.

Para hacer esquinas muy pronunciadas, corte hasta la

esquina y luego retroceda ligeramente antes de

redondear la esquina. Después de completar la abertura,

regrese a cada esquina y córtela desde el sentido

contrario para completar el ángulo recto.

-39-

TORNILLO

DE LA

PLACA-BASE

FIG. 7

ESCALA DE

BISEL

PLACA-

BASE

FIG. 8

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 39

-40-

PROTECCIÓN CONTRA SOBRECARGAS

DEPENDIENTE DE LA TEMPERATURA

En condiciones normales de uso, la herramienta no se

puede sobrecargar. Sin embargo, si la herramienta

eléctrica está sobrecargada o no se mantiene dentro

del intervalo permitido de temperatura de la batería, la

velocidad se reduce o la herramienta eléctrica se

apaga. Si la velocidad de la herramienta se reduce

automáticamente en dichas situaciones, la

herramienta funcionará de nuevo a la máxima

velocidad una vez que se alcance la temperatura

permitida de la batería o que se reduzca la carga.

Durante el apagado automático, ponga el interruptor

de la herramienta eléctrica en la posición de apagado,

deje que la batería se enfríe y luego encienda de

nuevo la herramienta eléctrica. (Fig. 1)

INDICADOR DE PROTECCIÓN CONTRA

SOBRECARGAS DEPENDIENTE DE LA

TEMPERATURA

El indicador LED rojo le ayudará a proteger la batería

contra el sobrecalentamiento y el motor contra las

sobrecargas. (Fig. 1)

Cuando el indicador LED se enciende continuamente

de color rojo, eso significa que la temperatura de la

batería es demasiado alta y la herramienta se apaga

automáticamente.

– Apague la herramienta eléctrica.

– Deje que la batería se enfríe antes de seguir

trabajando.

Cuando el indicador LED parpadea en color rojo, eso

significa que la pieza de trabajo ha detenido el

mecanismo del émbolo de la herramienta y ésta se

apaga automáticamente.

– Retire la herramienta de la pieza de trabajo.

– En cuanto se haya liberado el mecanismo del

émbolo, la herramienta seguirá funcionando a la

velocidad de carrera establecida.

PROTECCIÓN CONTRA REARRANQUES

La función de protección contra rearranques impide el

arranque incontrolado de la máquina después de un

apagón. Una vez que la función de protección contra

sobrecargas esté activa, el indicador de protección

contra sobrecargas por causa de la temperatura

parpadeará continuamente. (Fig. 1)

Para reanudar el funcionamiento, ponga el interruptor

de encendido y apagado en la posición de apagado y

arranque de nuevo la herramienta.

Nota: Cuando apague y encienda de nuevo muy

rápidamente la herramienta, es posible que se active

la protección contra rearranques; esto impedirá que la

herramienta eléctrica arranque, incluso aunque se

accione el interruptor de encendido y apagado. Ponga

el interruptor de encendido y apagado en la posición

de apagado y luego encienda de nuevo la herramienta.

PROTECCIÓN CONTRA LA DESCARGA PROFUNDA

La batería de ion litio está protegida contra la

descarga profunda por la “Protección electrónica de

celda” (“Electronic Cell Protection, ECP”). Cuando la

batería esté vacía, la máquina se apagará por medio

de un circuito protector: La herramienta insertada ya

no rotará.

INDICACIÓN DE CONTROL DE CARGA DE

LA BATERÍA

Las tres luces LED verdes del indicador de control de

carga de la batería muestran el estado de carga de la

batería. (Fig. 1) El indicador de control de carga de la

batería sólo se ilumina durante 5 segundos después

del arranque.

LED Capacidad

Iluminación continua 3 x verde 2/3

Iluminación continua 2 x verde 1/3

Iluminación continua 1 x verde <1/3

Luz parpadeante 1 x verde Reserva

Luz parpadeante 3 x verde Vacía

Cuando no se encienda ninguna luz LED después de

encender la unidad, la batería estará defectuosa y

deberá ser reemplazada.

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 40

-41-

GUÍA DE CORTE DE CÍRCULOS Y CORTE

PARALELO JA1010

La JA1010 se utiliza para realizar cortes rectos y de

círculos de manera rápida y precisa. Incluye la guía,

dos abrazaderas para sujetar la guía a la sierra caladora

(A) y un pasador central para guiar los cortes de

círculos (B). Las abrazadoras y el pasador centrador se

pueden almacenar en la guía (Fig. 9).

Un extremo de la abrazadera se utiliza para sujetar la

barra de la guía a las sierras caladoras que tienen

partes superiores estrechas en sus ranuras de montaje

de la placa-base (C) y el otro extremo se utiliza para

sujetar la barra de la guía a las sierras caladoras que

tienen partes superiores anchas en sus ranuras de

montaje de la placa base (D) (Fig. 10).

Cuando sea posible, sujete la barra a la sierra caladora

utilizando ambas abrazaderas para brindar un mejor

agarre y una mayor precisión.

INSTALACIÓN DE LA GUÍA EN UNA SIERRA

CALADORA

1. Oriente la abrazadera de la hoja de manera que el

extremo apropiado esté colocado sobre el pie de la

sierra caladora desde cualquiera de los dos lados de

la herramienta.

2. Inserte la barra de la guía a través de una abrazadera

y luego a través de las ranuras provistas en el pie,

con el tope-guía de la guía orientado correctamente

para la aplicación prevista, corte paralelo o corte de

un círculo. (Si es posible, coloque una segunda

abrazadera sobre la barra desde el lado opuesto de

la sierra caladora.)

3. Coloque el pomo o los pomos en el lado apropiado

de la(s) abrazadera(s) y apriete firmemente el pomo

o los pomos en la(s) abrazadera(s) (Fig. 11)

CORTE PARALELO

Se pueden hacer cortes paralelos de 5/8 de pulgada (16

mm) a 6 pulgadas (170 mm) a hacia el interior desde

el borde de la pieza de trabajo.

1. La superficie del tope-guía de la guía se debe

posicionar A LO LARGO de la pieza de trabajo

(Fig. 12)

2. Enganche la(s) abrazadera(s) a la placa-base, ajuste

el tope-guía a la anchura deseada y coloque el pomo

o los pomos de fijación en el lado apropiado de la(s)

abrazadera(s)

3. Apriete firmemente el pomo o los pomos de fijación

en la(s) abrazadera(s) (Fig. 11).

4. Inserte el enchufe de la sierra caladora en la fuente

de alimentación, sujete firmemente la sierra,

comprima el gatillo y empuje lentamente la sierra

hacia delante.

FIG. 9

FIG. 10

FIG. 11

FIG. 12

BARRA

ABRAZADERA

DEL POMO DE

FIJACIÓN

GUÍA DE BORDE

HACIA ABAJO

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 41

-42-

CORTE DE CÍRCULOS

Se pueden hacer cortes de círculos de 5 pulgadas (127

mm) a 16-1/2 pulgadas (420 mm) de diámetro.

1. Determine el punto central del círculo deseado.

2. Taladre un agujero central de 3/16 de pulgada (5

mm) en la pieza de trabajo 7/8” (23 mm)

profundidad. (Para lograr una mejor precisión,

taladre el agujero utilizando una prensa

taladradora, si es posible.)

3. Taladre o haga un corte por inmersión cerca del

borde del círculo, apague la sierra y desconecte el

enchufe de la fuente de alimentación.

4. Inserte la barra de la guía a través de una

abrazadera y luego a través de las ranuras

provistas en el pie, desde cualquiera de los dos

lados del pie, (Fig. 13). (Si es posible, coloque una

segunda abrazadera sobre la barra desde el lado

opuesto de la sierra caladora.)

5. Retire el pasador de guía del extremo de la guía y

empuje el pasador a través del agujero apropiado

provisto en la guía y luego al interior del agujero

central de la pieza de trabajo. (Cuando la guía se

utilice con una sierra caladora Bosch JS572 ---o

con la sierra caladora inalámbrica JS180--- se

deberán usar los agujeros etiquetados para la

JS572.) En el caso de otras sierras caladoras, se

deberá usar uno de los otros agujeros.

6. Mida la distancia desde el centro del agujero hasta

el radio del círculo deseado. Ajuste esa medida

según sea necesario para tener en cuenta la

anchura de la hoja:

- Cuando corte un agujero, corte desde el interior

del radio previsto.

- Cuando corte ruedas o discos, corte desde el

exterior del radio previsto.

7. Enganche la(s) abrazadera(s) a la placa-base y

posicione la guía respecto a esa medida de radio

ajustada.

8. Coloque el pomo o los pomos de fijación en el lado

apropiado de la(s) abrazadera(s) y apriete

firmemente el pomo o los pomos de fijación en

la(s) abrazadera(s) (Fig. 11)

9. Inserte el enchufe de la sierra caladora en la fuente

de alimentación, sujete firmemente la sierra,

comprima el gatillo y empuje lentamente la sierra

hacia delante.

CONSEJOS PARA CORTAR CÍRCULOS:

• Coloque cuñas pequeñas en el corte de la manera

que se muestra en la Fig. 14, para impedir que el

círculo interno se extienda cuando se esté carca del

final del corte.

• Utilice una hoja de sierra caladora gruesa, tal como

la Bosh T101TP o la T144DP, siempre que sea

posible.

• Asegúrese de que el ajuste orbital de la sierra

caladora esté en 0 (cero)

• Corte lentamente para que la hoja se mantenga recta

en el corte.

FIG. 13

FIG. 14

PASADOR

DE GUÍA

ABRAZADERA

DEL POMO DE

FIJACIÓN

CUÑA

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 42

Mantenimiento

Accesorios

-43-

Servicio

NO HAY PIEZAS EN EL INTERIOR

QUE PUEDAN SER AJUSTADAS

O REPA RA DAS POR EL USUARIO. El mantenimiento

preventivo realizado por personal no autorizado pude

dar lugar a la colocación inco rrec ta de cables y

componentes internos que podría constituir un peligro

serio. Recomendamos que todo el servicio de las

herramientas sea realizado en un Centro de servicio de

fábrica Bosch o en una Estación de servicio Bosch

autorizada. TECNICOS DE REPARACIONES:

Desconecten la herramienta y/o el cargador de la fuente

de energía antes de realizar servicio de ajustes y

reparaciones.

BATERÍAS

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un

tiempo de funcionamiento significativamente más corto

entre cargas, entonces ha llegado el momento de

cambiar el paquete de baterías. Si no se hace esto, el

resultado puede ser que la herramienta funcione

incorrectamente o que el cargador se dañe.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

MOTORES “CORRIENTE DIRECTA”

El motor de la herramienta ha sido diseñado para

muchas horas de servicio fiable. Para mantener un

rendimiento óptimo del mo tor, recomendamos que éste

sea examinado cada seis me ses. Sólo se debe usar un

motor de repuesto Bosch genuino diseñado

especialmente para la herramienta.

Limpieza

Para evitar accidentes,

desconecte siempre la

herramienta y/o el cargador de la fuente de energía

antes de la limpieza. La herramienta se puede limpiar

más eficazmente con aire comprimido seco. Use gafas

de se gu ridad siempre que limpie herramientas con

aire comprimido.

Las aberturas de ventilación y las palancas de

interruptor deben mantenerse limpias y libres de

materias extrañas. No intente lim piar introduciendo

objetos puntiagudos a través de las aberturas.

Ciertos agentes de limpieza y

disolventes dañan las piezas de

plástico. Algunos de es tos son: gasolina, tetracloruro de

carbono, disolventes de limpie za clorados, amoníaco y

detergentes domésticos que contienen amoníaco.

LIMPIEZA DEL PORTAHOJA

Limpie regularmente el portahoja de sierra. Para hacer

esto, retire la hoja de sierra de la herramienta y golpee

ligeramente la placa-base sobre una superficie

nivelada.

Rocíe regularmente aceite penetrante sobre el

portahoja de sierra.

Compruebe regularmente el rodillo de guía. Si está

desgastado, debe ser reemplazado a través de un

Centro de Servicio de Fábrica Bosch autorizado.

Lubrique ocasionalmente el rodillo de guía con una

gota de aceite.

ADVERTENCIA

PRECAUCION

* Sobrezapata antiindentaciones

* Accesorio de inserción antiastillas

* Hoja de sierra caladora con vástago en T

** Guía de corte circular y paralelo

** Estuche de transporte

** Otras hojas de sierra caladora con vástago en T

(* = equipo estándar)

(** = accesorios opcionales)

La utilización de cualquier otro ac ce so rio no especificado en este manual puede constituir un peligro.

ADVERTENCIA

BM 2610033457 06-14_JS120 6/5/14 12:02 PM Page 43

2610033457 06/14

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from

defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY

under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,

without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons

other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop

power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool

Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIG SAW

BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME

CANADIAN PRO V INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT

APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY

FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO

STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,

CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL

BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH

seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET

LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite

qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que

lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le

personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique

portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique

pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS

DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,

CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL

EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE

SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET

CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET

CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS

LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,

AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE

IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y

para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.

LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo

permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten

defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente

por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted

debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a

cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas

BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA

TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS

ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS

ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA

GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE

PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE

LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN

EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS

DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN

LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS

PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona

Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

!2610033457!
