Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
English 25
Español 47
Français 69
Italiano 91
4
DE
TECHNISCHE DATEN
Artikelnummer 10033689
Stromversorgung
Kühlleistung
Geräuschpegel
Diese Bierzapfanlage für den Hausgebrauch ist mit einem CO
-Kartuschen-Drucksystem
ausgestattet, um das Bier frisch zu halten. Die Anlage kühlt das Bier innerhalb von
beachten Sie, dass das Gerät die Temperatur im Innern des Kühltanks anzeigt. Die
Biertemperatur kann davon abweichen.
5
DE
SICHERHEITSHINWEISE
• Lesen Sie vor der Benutzung des Gerätes alle Sicherheits- und Bedienungshinweise.
Bewahren Sie die Bedienungsanleitung zum zukünftigen Nachschlagen an einem
sicheren Ort auf.
• Überprüfen Sie vor der Benutzung, ob das Netzkabel intakt ist. Falls das nicht der
• Falls das Netzkabel beschädigt ist, muss es vom Kundendienst ersetzt werden, um
Gefahren abzuwenden.
•
• Fassen Sie den Netzstecker beim Einstecken oder Ziehen nicht mit nassen Händen
an.
• Stellen Sie das Gerät auf eine trockene und ebene Fläche.
•
• Stellen Sie das Gerät nicht in direktes Sonnenlicht.
• Decken Sie das Gerät nicht durch Gegenstände ab, wenn es in Betrieb ist.
•
Wind, Regen, Wasserspritzern geschützt ist.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen. Eine
Unterlassung kann zu einem Stromschlag oder zum Tode führen.
• Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit.
•
• Nehmen Sie das Fass nicht aus der Zapfanlage, wenn das Bier noch nicht
vollständig leer gezapft ist.
• Nehmen Sie die CO
-Patrone nicht heraus, bevor sie leer ist.
•
• Lassen Sie Kinder die Anlage nicht bedienen, damit spielen oder dort
hineinkriechen.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen.
•
in diesem Gerät.
•
bestimmt, z. B. in Teeküchen in Geschäften, Büros und anderen
Arbeitsumgebungen in Gutshäusern, Hotels, Motels und anderen Unterkünften bei
6
DE
GERÄTEÜBERSICHT

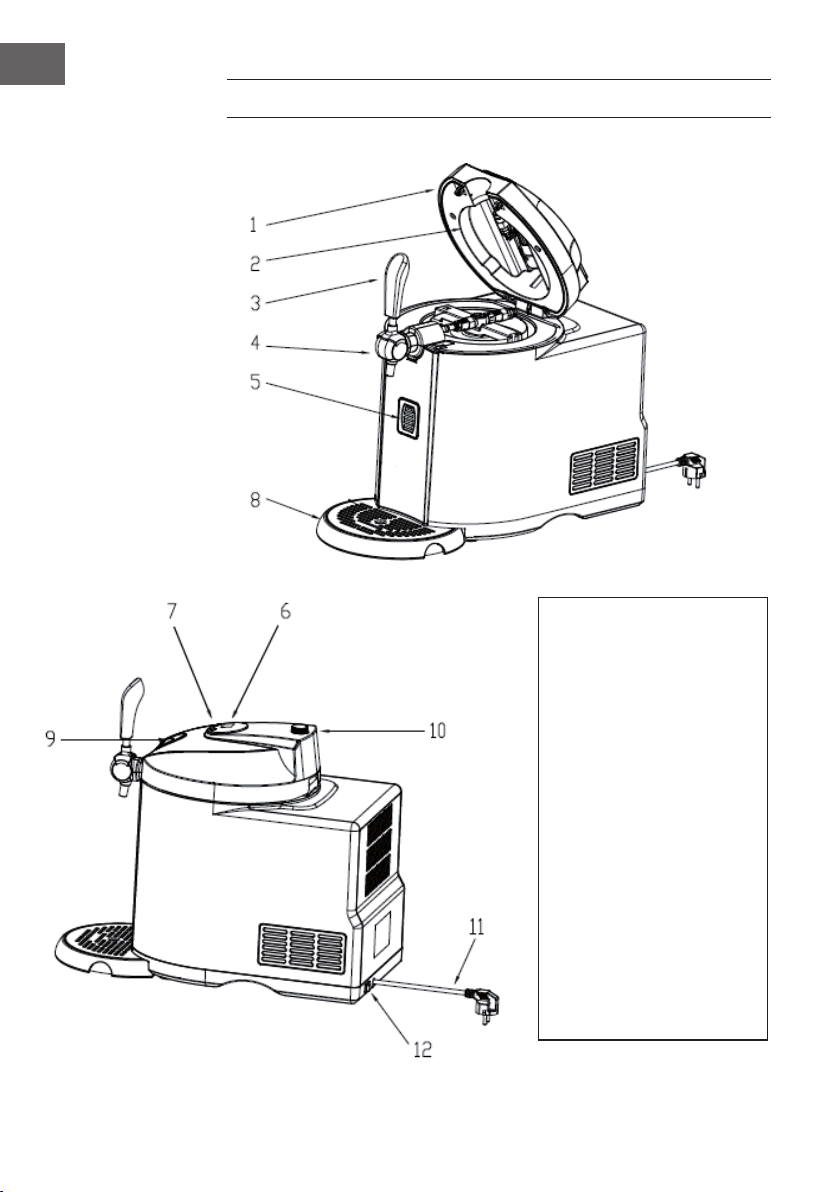

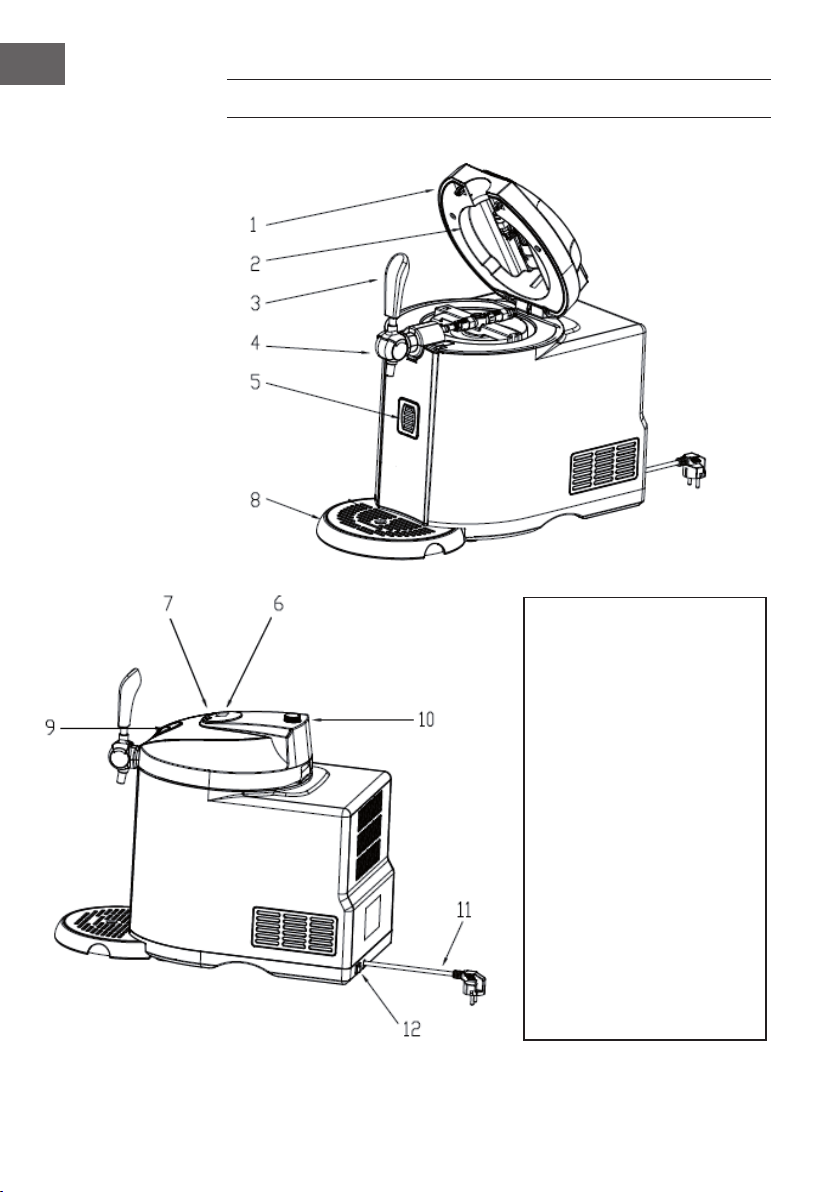

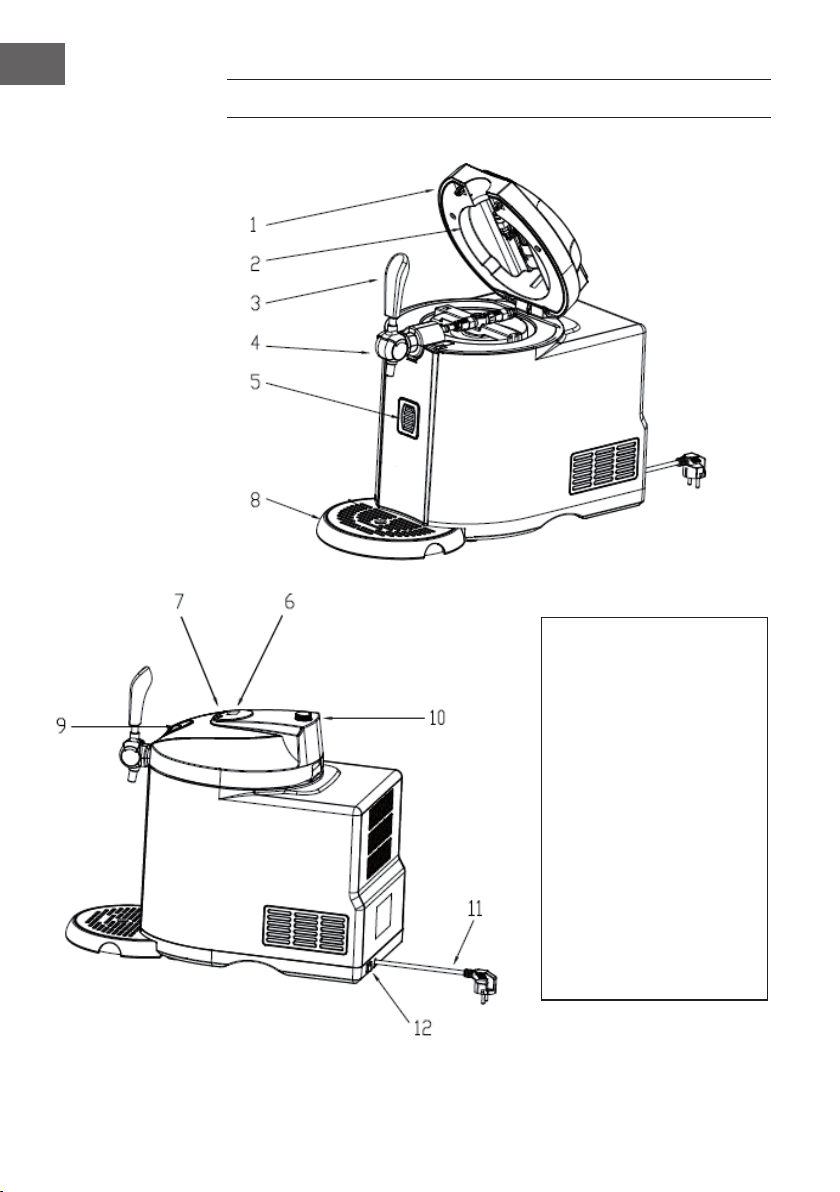

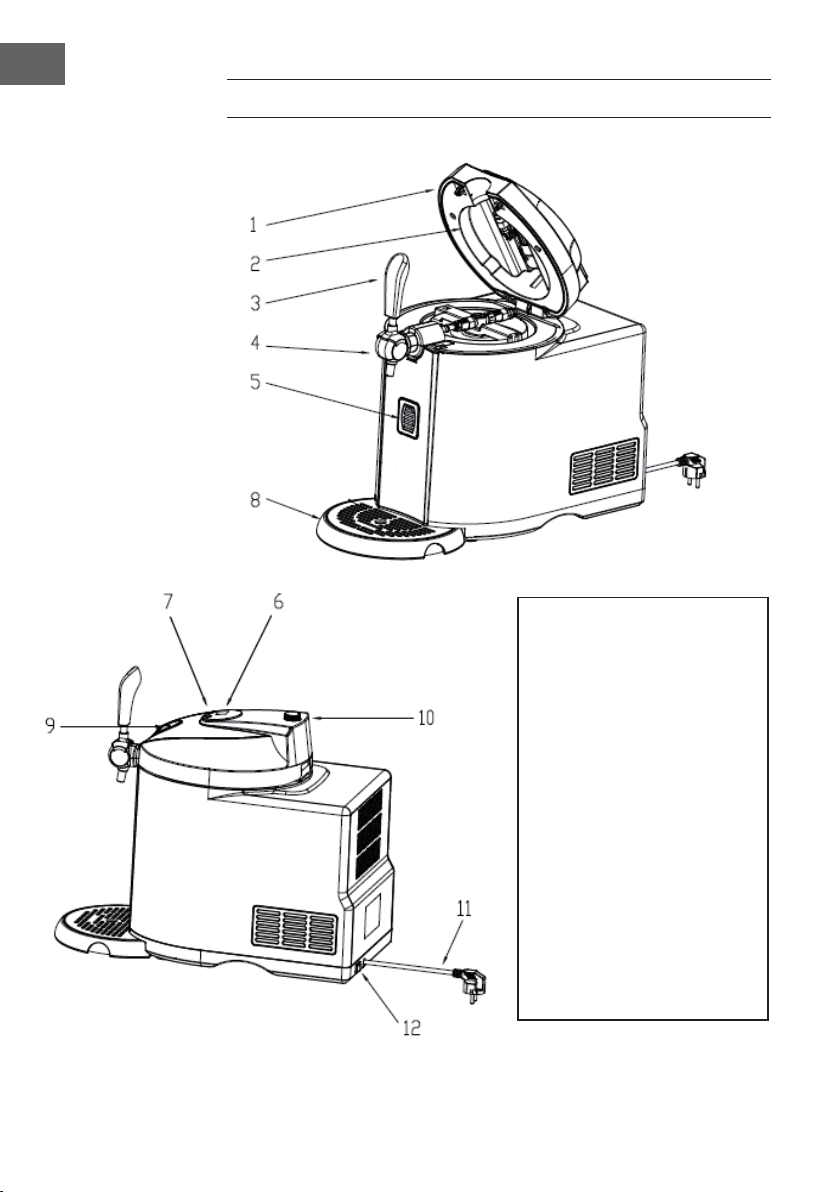

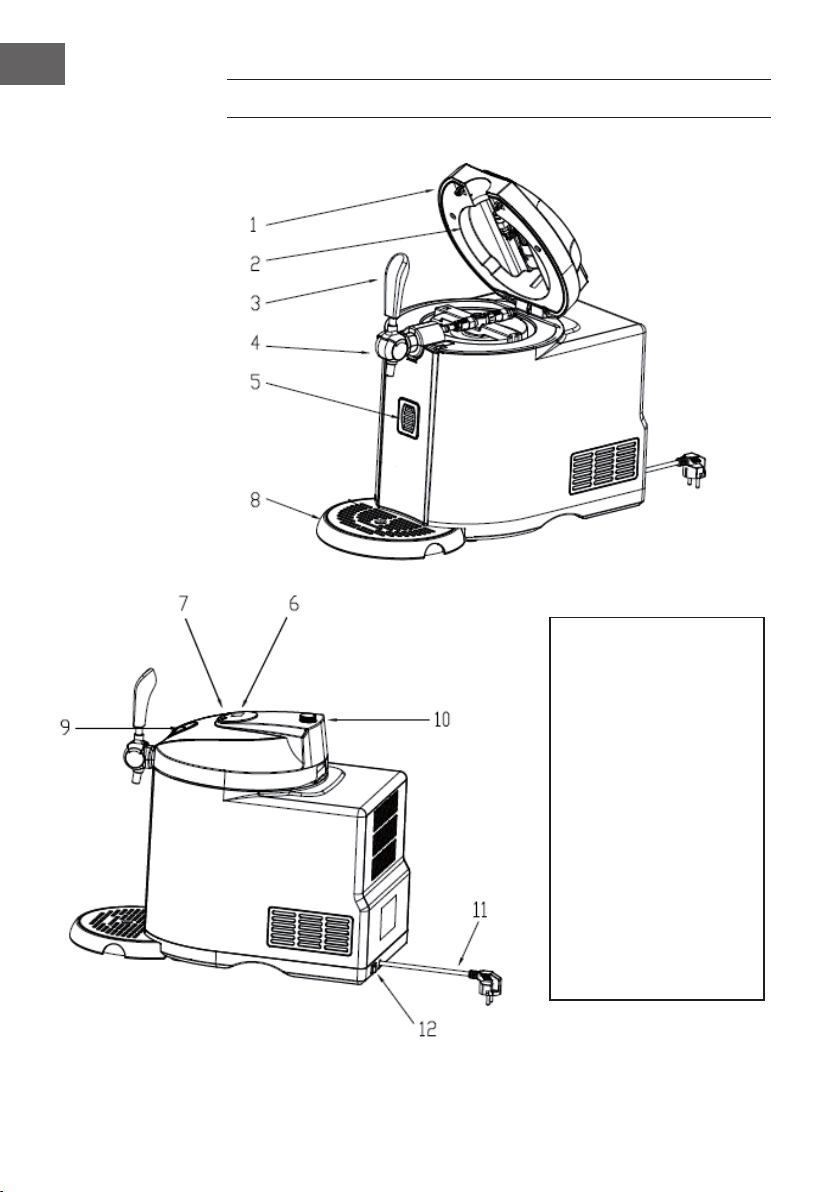

1 Deckel
CO
-Patronenhalterung
3 Zapfhahngriff
4 Zapfhahn
Füllstandsanzeige
6 Temperaturanzeige
7 Kontrollknöpfe
8 Abtropfschale
9 Deckelverriegelung
10 CO
-Druckregler
11 Netzkabel und Netzstecker
Ein/Aus-Schalter
7
DE
INSTALLATION
Gerät aufstellen
1.
eingehalten wird, um eine ausreichende Belüftung zu gewährleisten und den besten
Wirkungsgrad zu erzielen.

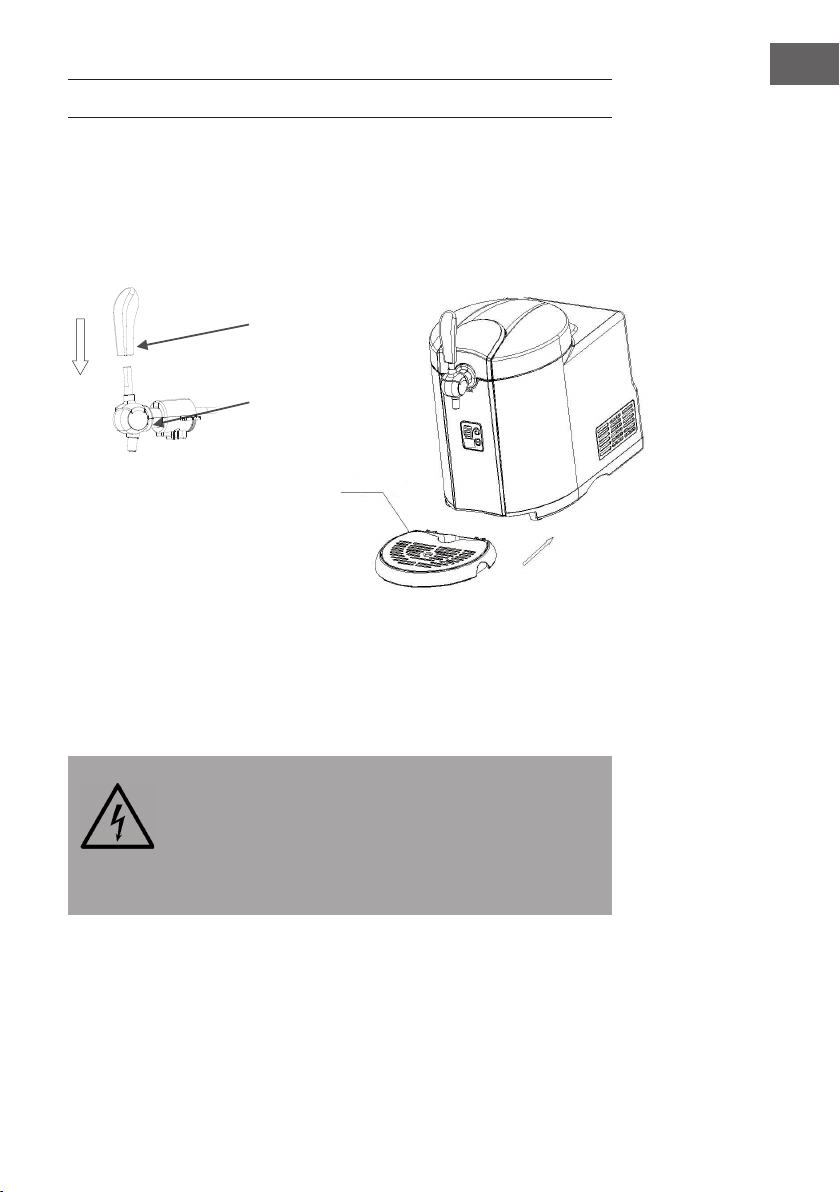

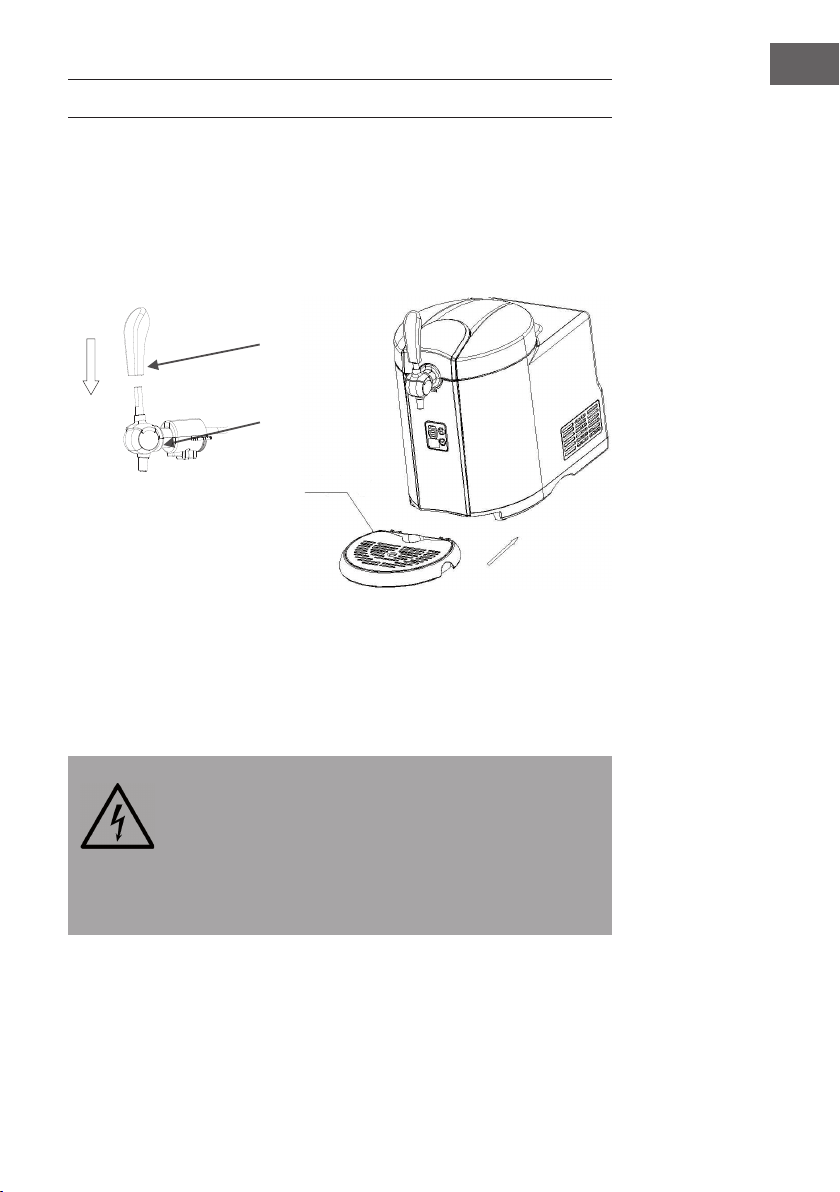

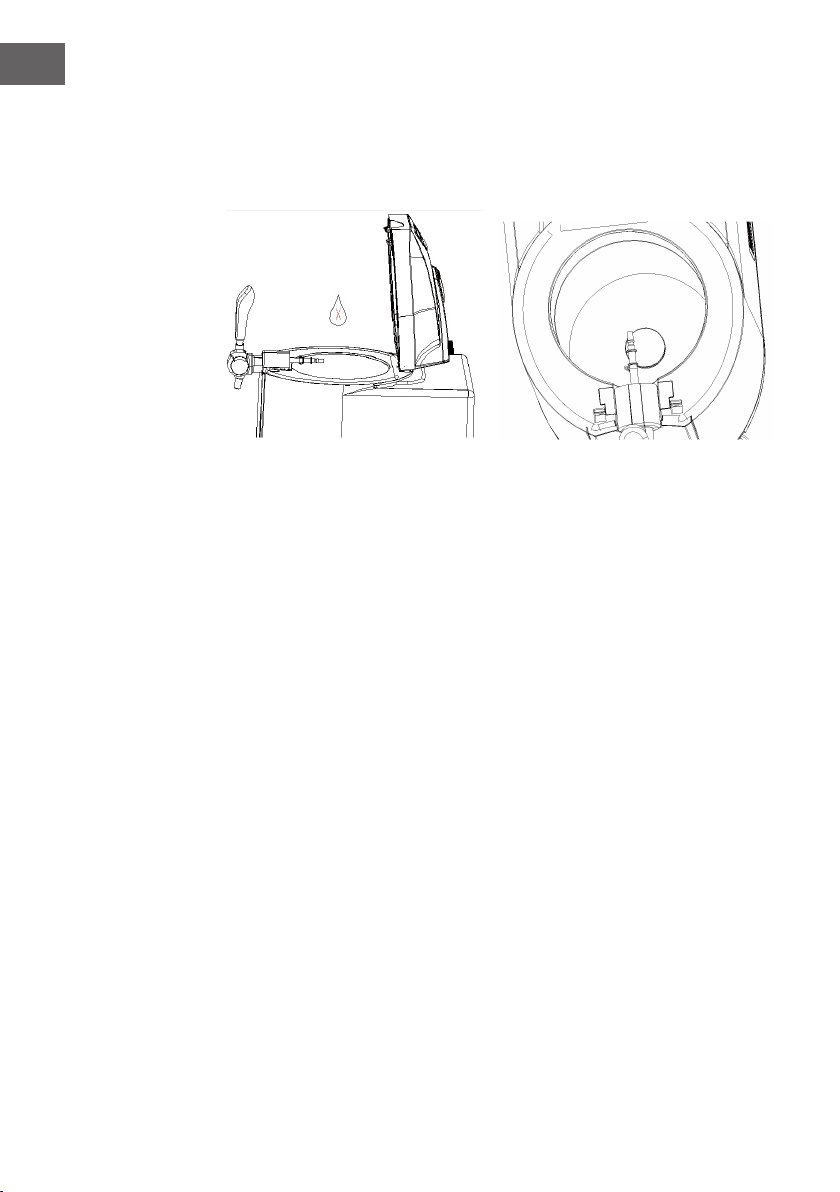

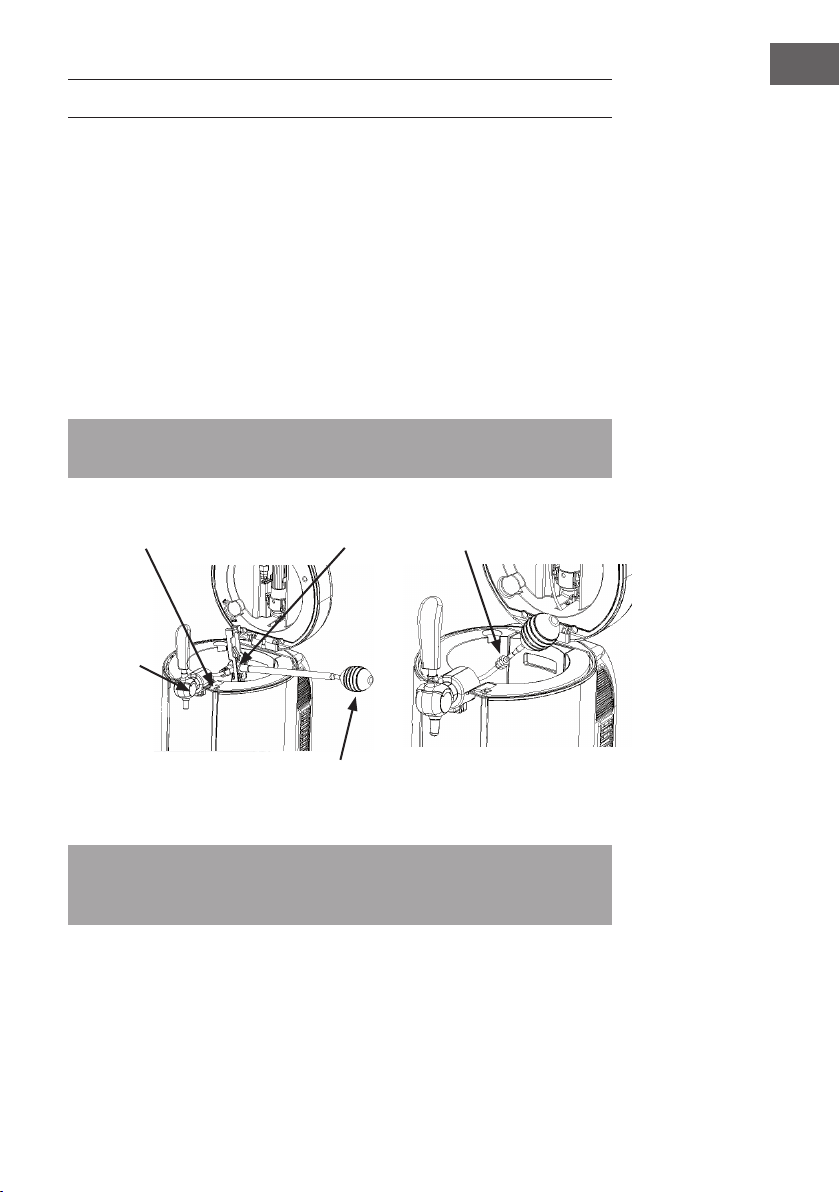

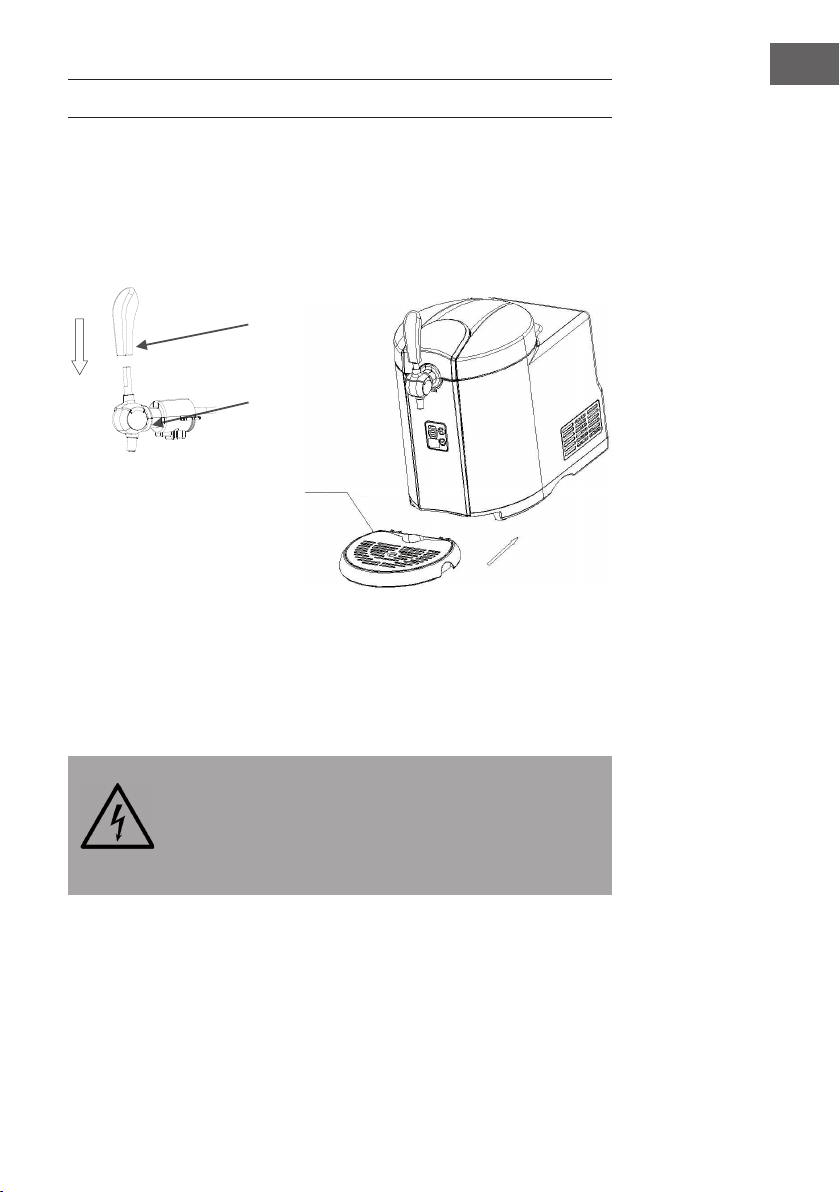

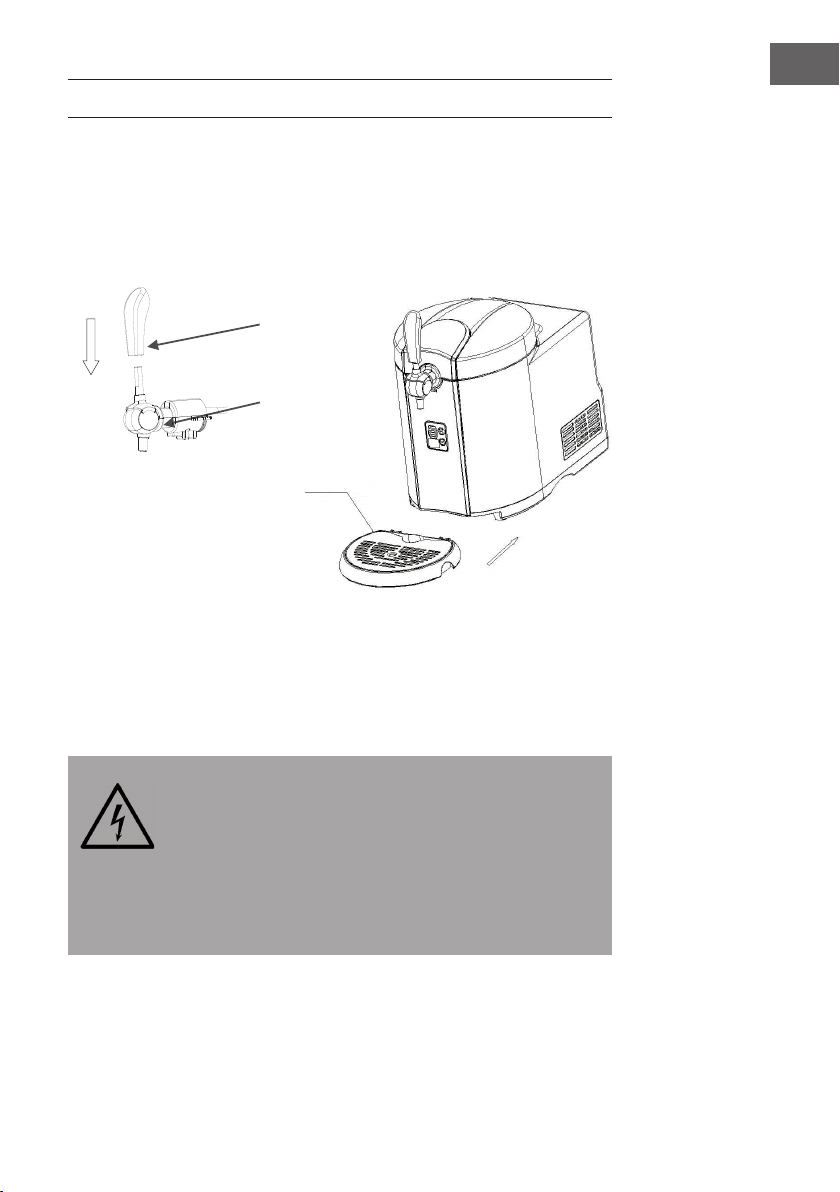

Abbildung 1 Abbildung 2
Befestigen Sie den Zapfhahngriff am Zapfhahn. Achten Sie darauf, dass beide Teile
3.
4. Stecken Sie den Netzstecker des Geräts in die Steckdose.
VORSICHT
Stromschlaggefahr! Stecken Sie den Netzstecker niemals mit nassen
Händen ein oder aus. Bevor Sie das Gerät verwenden, vergewissern
Sie sich, dass die Netzspannung mit der Angabe auf dem Typenschild
übereinstimmt, und überprüfen Sie, ob das Netzkabel richtig mit
dem Gerät und dem Netzstecker verbunden ist. Kontaktieren Sie den
Kundendienst, falls dies nicht der Fall ist und verwenden Sie das Gerät
erst, wenn das Problem behoben wurde.
Griff
Hahn
Abtropfschale
8
DE
beeinträchtigt werden könnte.

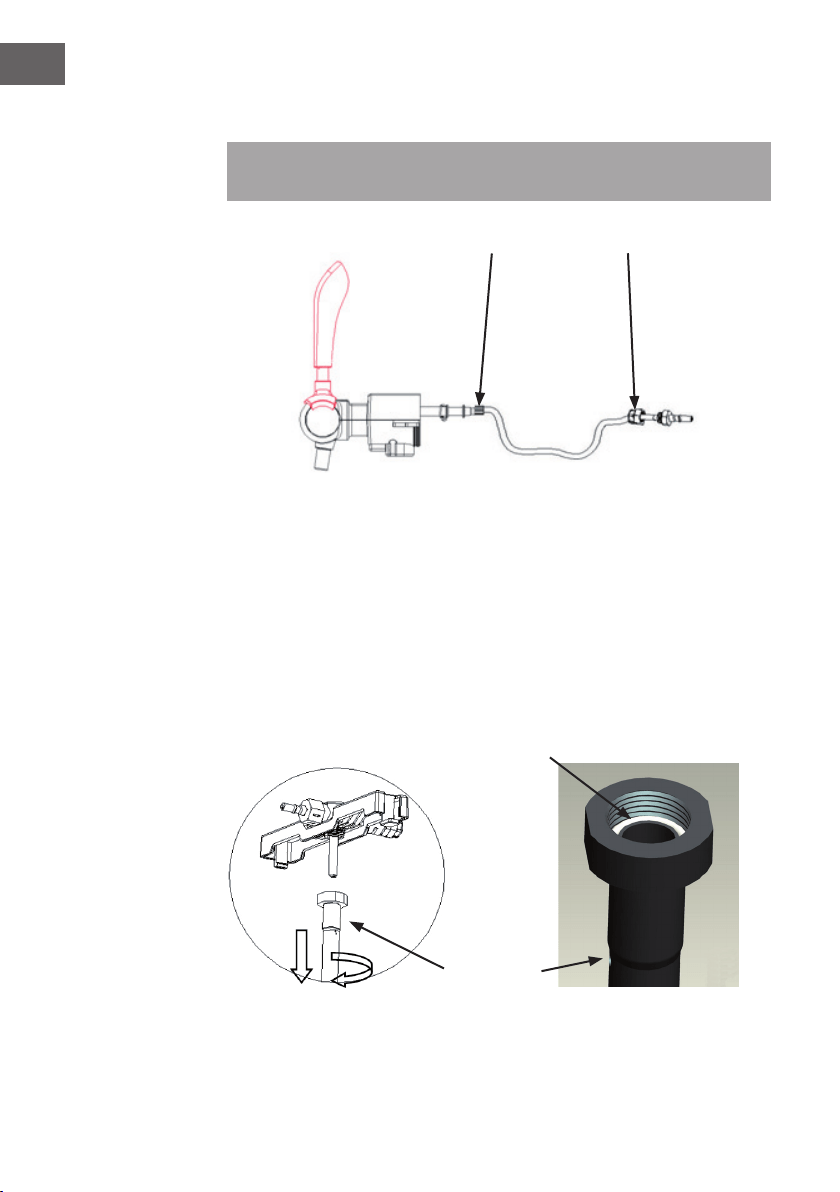

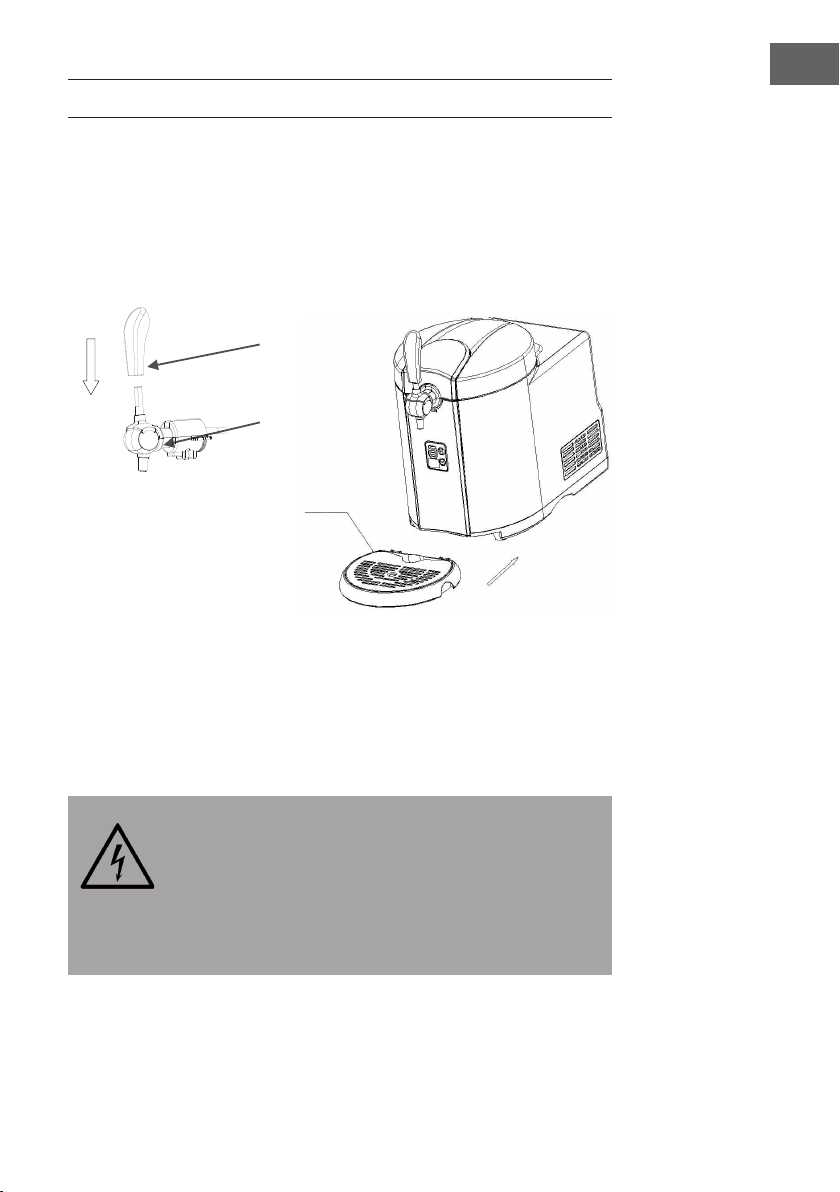

Abbildung 3 Abbildung 4
Wahl des Bierfasses
•
mit integrierter Druckkartusche.
• Beachten Sie die Sicherheits- und Lagerungshinweise auf dem Fass.
• Überprüfen Sie das Fass vor dem Kauf auf Schäden und beachten Sie das
Mindesthaltbarkeitsdatum.
• Schützen Sie die Oberseite vor Beschädigungen. Sonst kann es schwierig werden,
auf den Ansaugschlauch zuzugreifen.
• Das Bierfass vor Gebrauch nicht schütteln!
• Setzen Sie das Bierfass keiner direkten Sonneneinstrahlung aus.

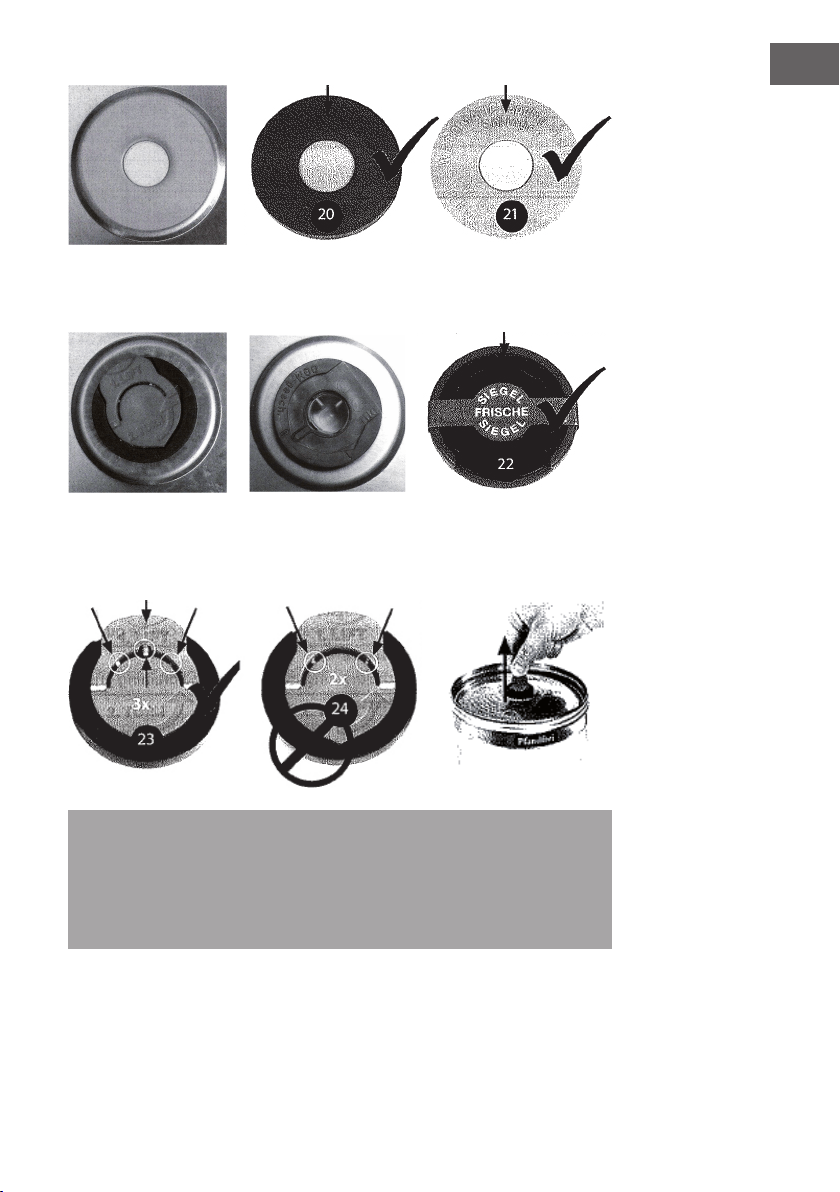

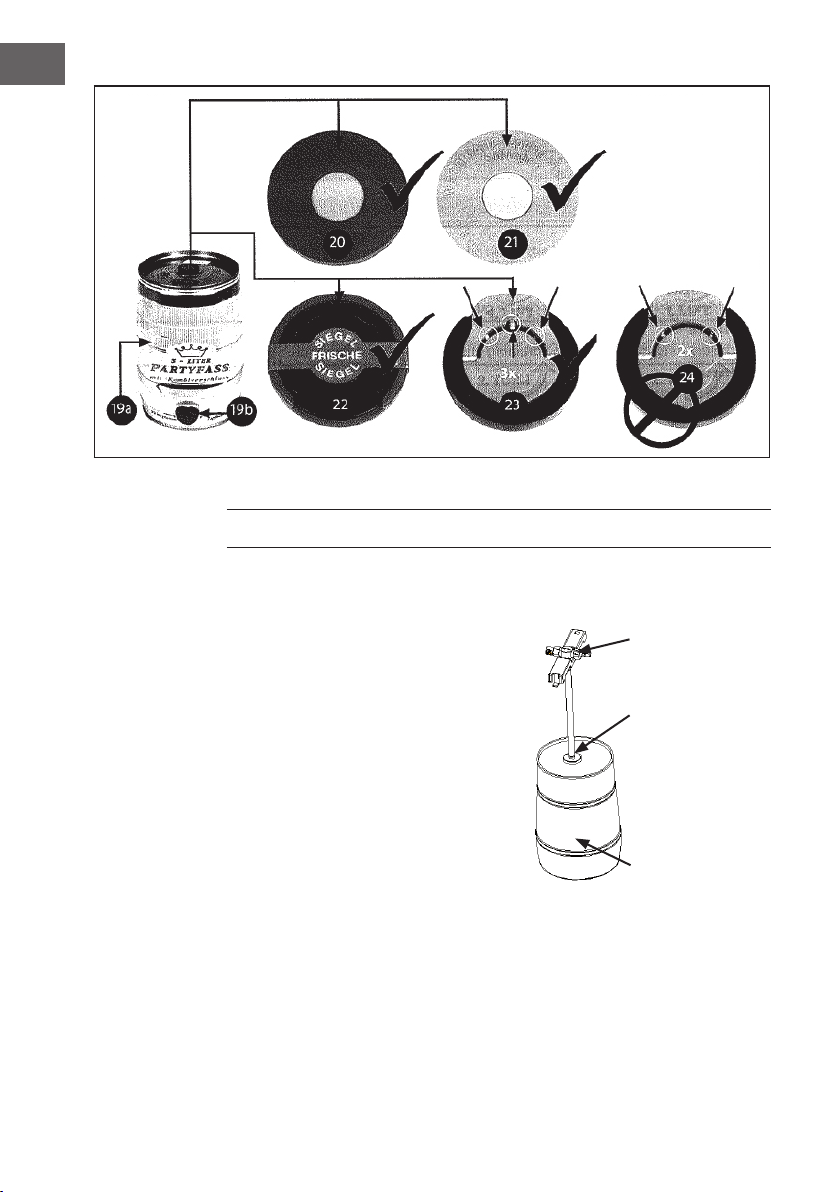

Bierfassstopfen

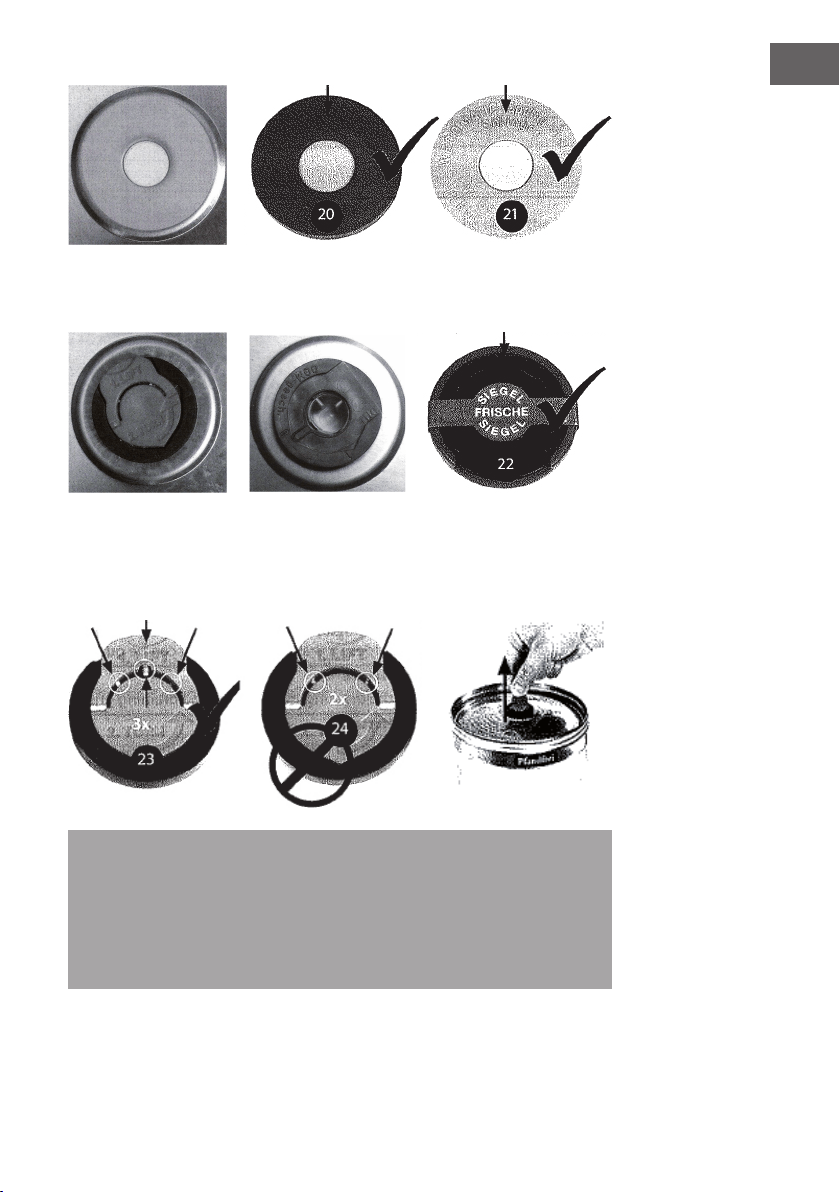

Sie sollten allerdings die nachfolgend angegebenen Informationen beachten.
durchbohrt werden.
9
DE
dann der Stopfen mit dem Anstechbolzen des Bierkühlers durchbohrt werden.
Sie den Sicherheitsring vorsichtig hoch und drehen Sie ihn, um ihn vom Fass zu ziehen.
Führen Sie das Leitungsrohr hindurch.
Hinweis: Bevor Sie die Stopfen austauschen oder durchbohren, müssen Sie die
Anleitungen auf dem jeweiligen Fass bezüglich des Entlüftens des Fasses befolgen.
Achten Sie darauf, dass das Fass ausreichend lange still gestanden hat, um das
Austreten von Schaum aus dem Dosierer zu vermeiden. Wenn Sie ein Fass mit
integrierter Druckkartusche verwenden, besteht keine Notwendigkeit das Gas
herauszulassen und den Dichtungsstopfen einzusetzen, da es eine eigene CO
-
10
DE
INBETRIEBNAHME UND BEDIENUNG

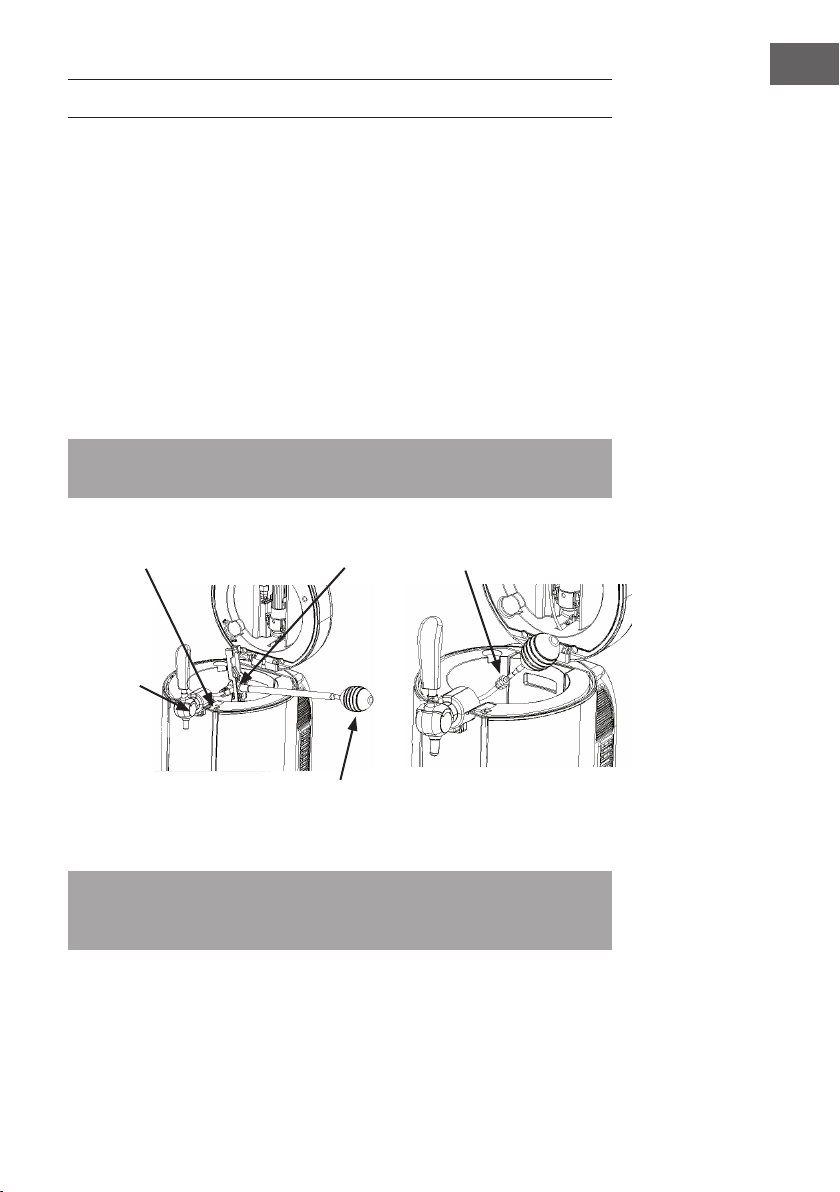

Universales 5-Liter-Bierfass
1. Bevor Sie den Stopfen durchstechen, müssen
werden. Das Fass muss ausreichend lange
gestanden haben, um das Austreten von
Schaum aus dem Zapfhahn zu verhindern.
Richten Sie die Anstechbolzen gegen den
Stopfen in der oberen Mitte des Fasses.
Sie den Anstechbolzen schnell in das Fass.
Drücken Sie den Dosiermechanismus bis Sie
ein Geräusch hören, was anzeigt, dass der
Dosiermechanismus im Fass eingerastet ist

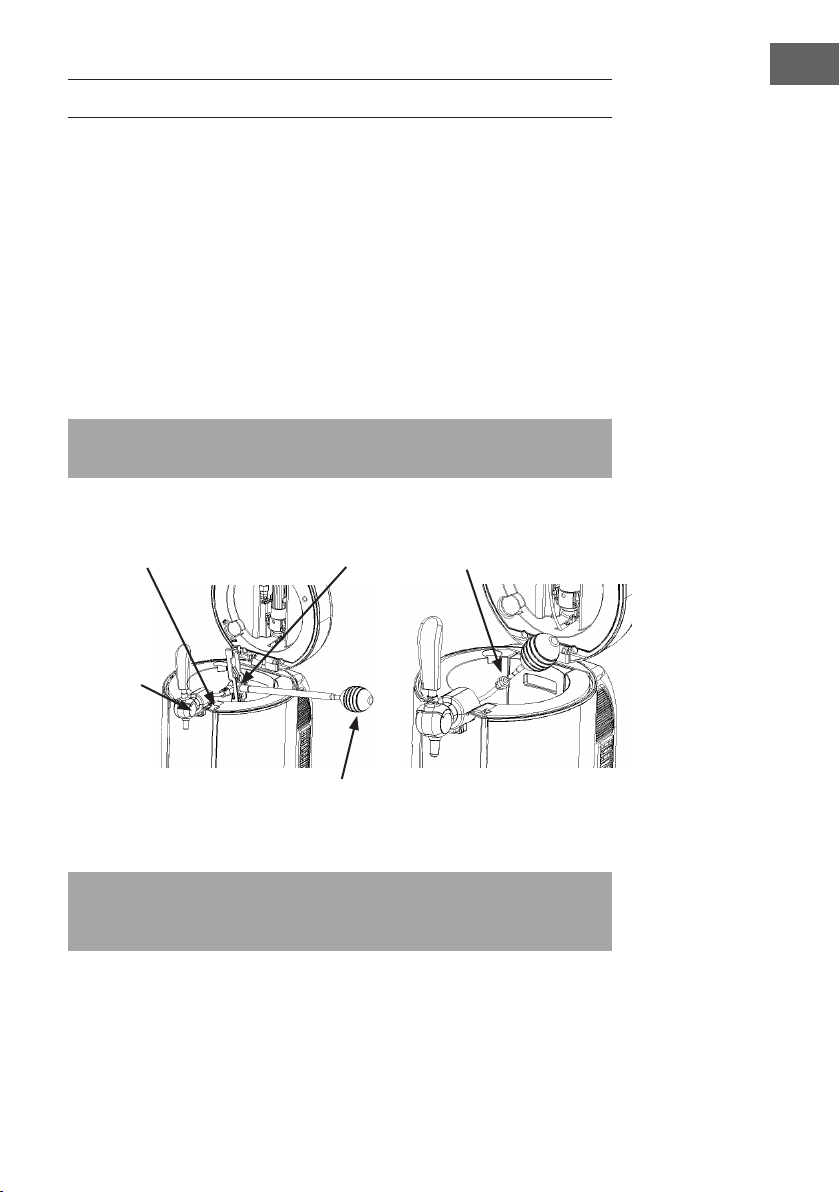

Zapfeinheit
Fass-Stopfen
Bierfass

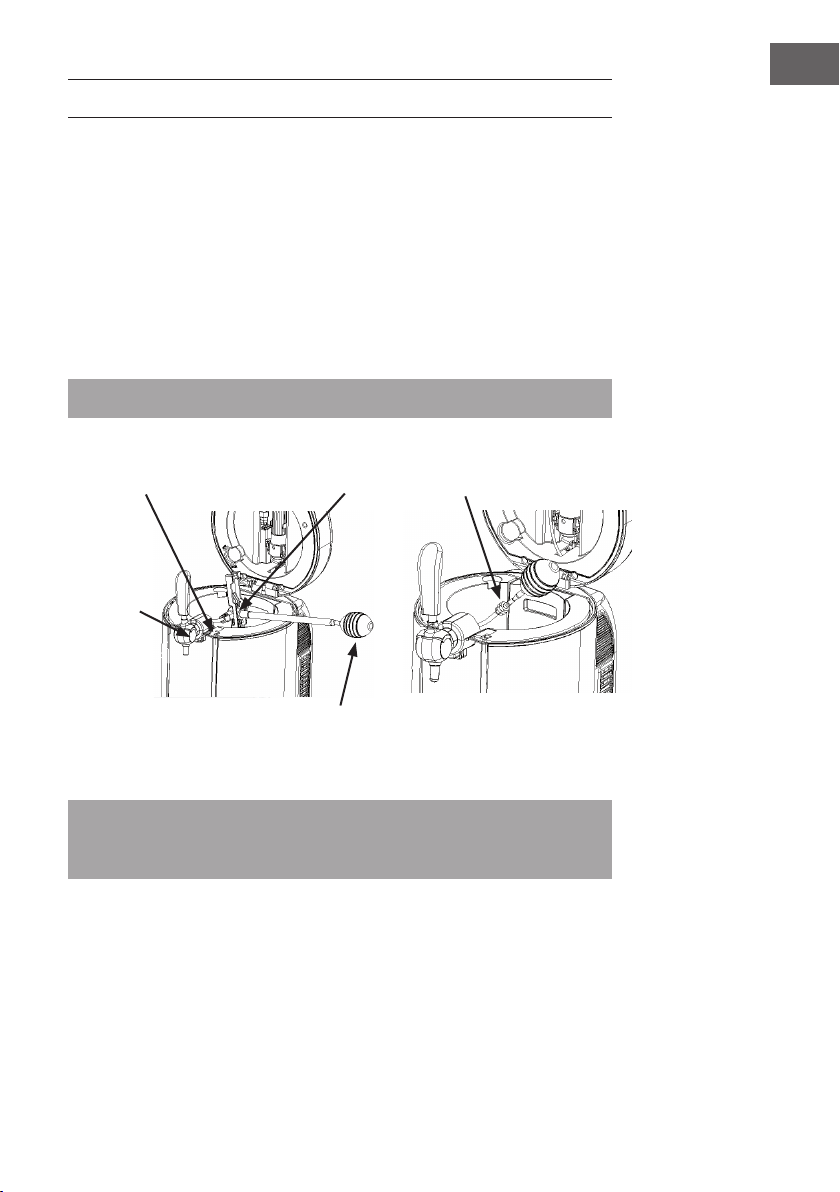

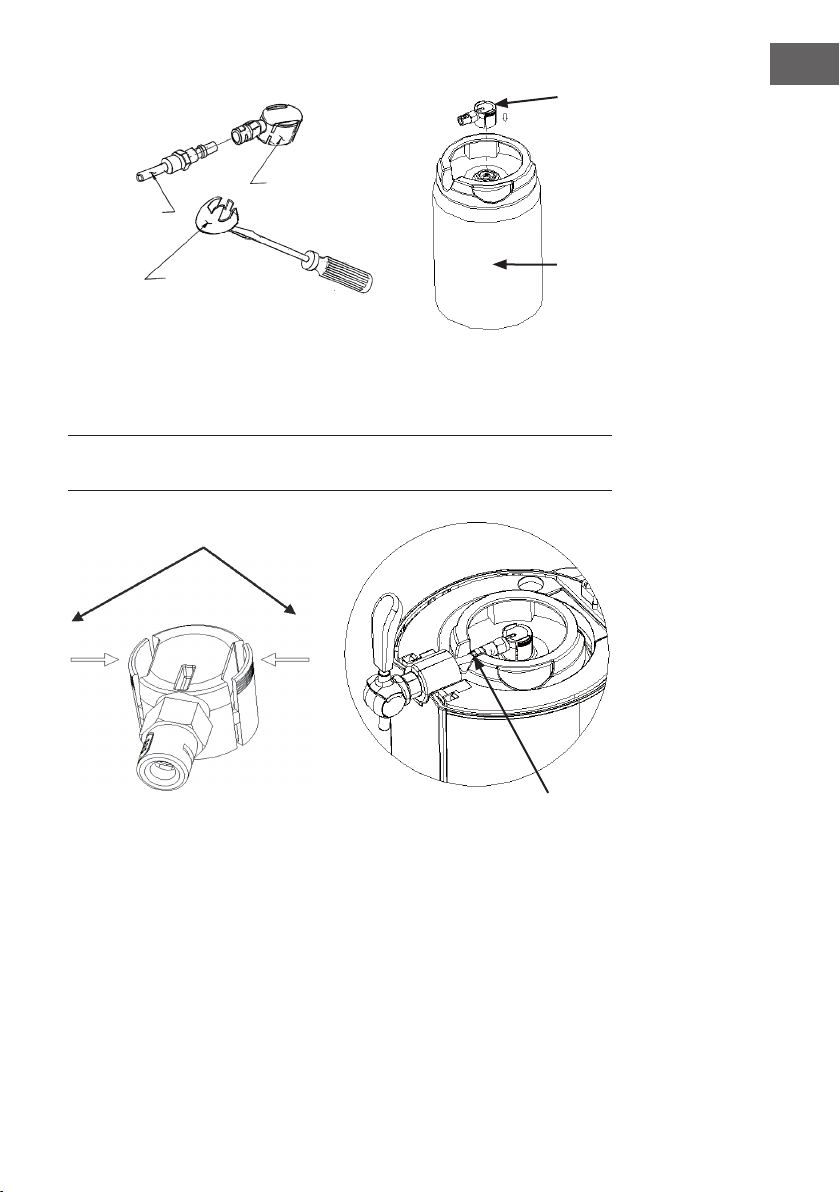

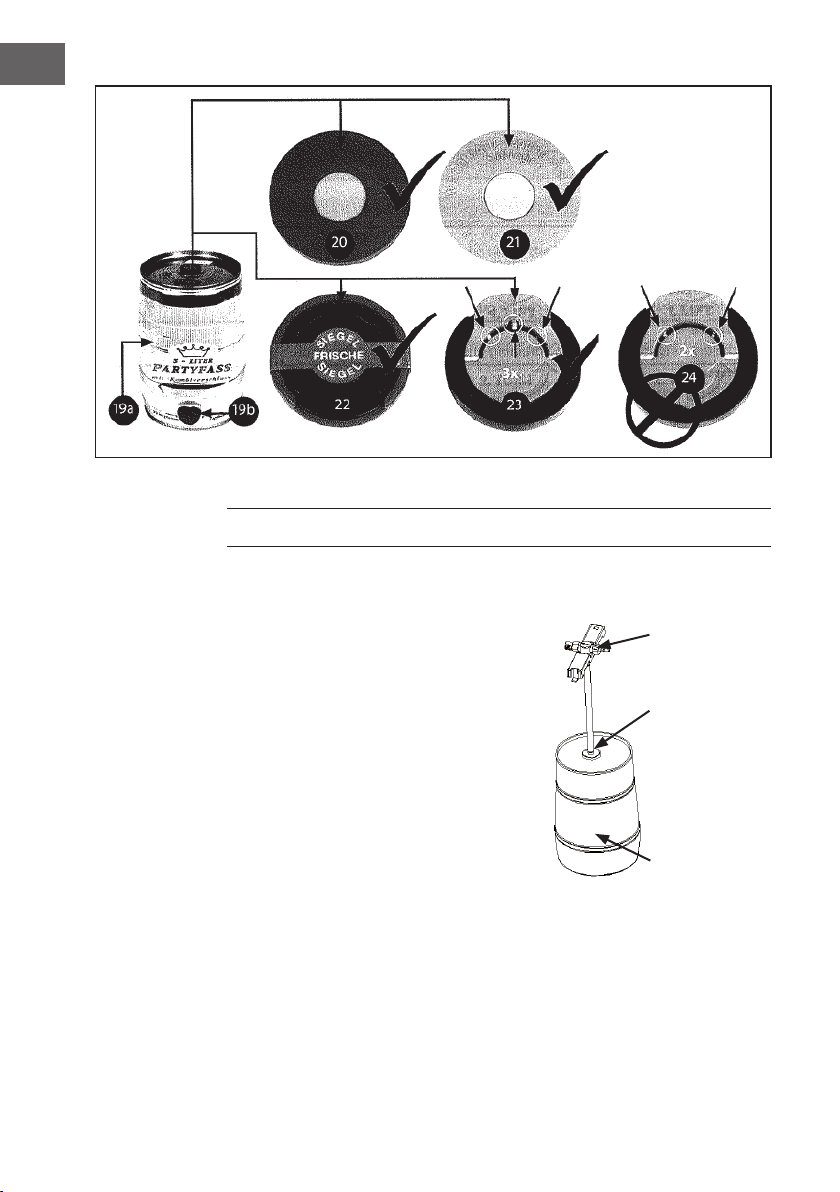

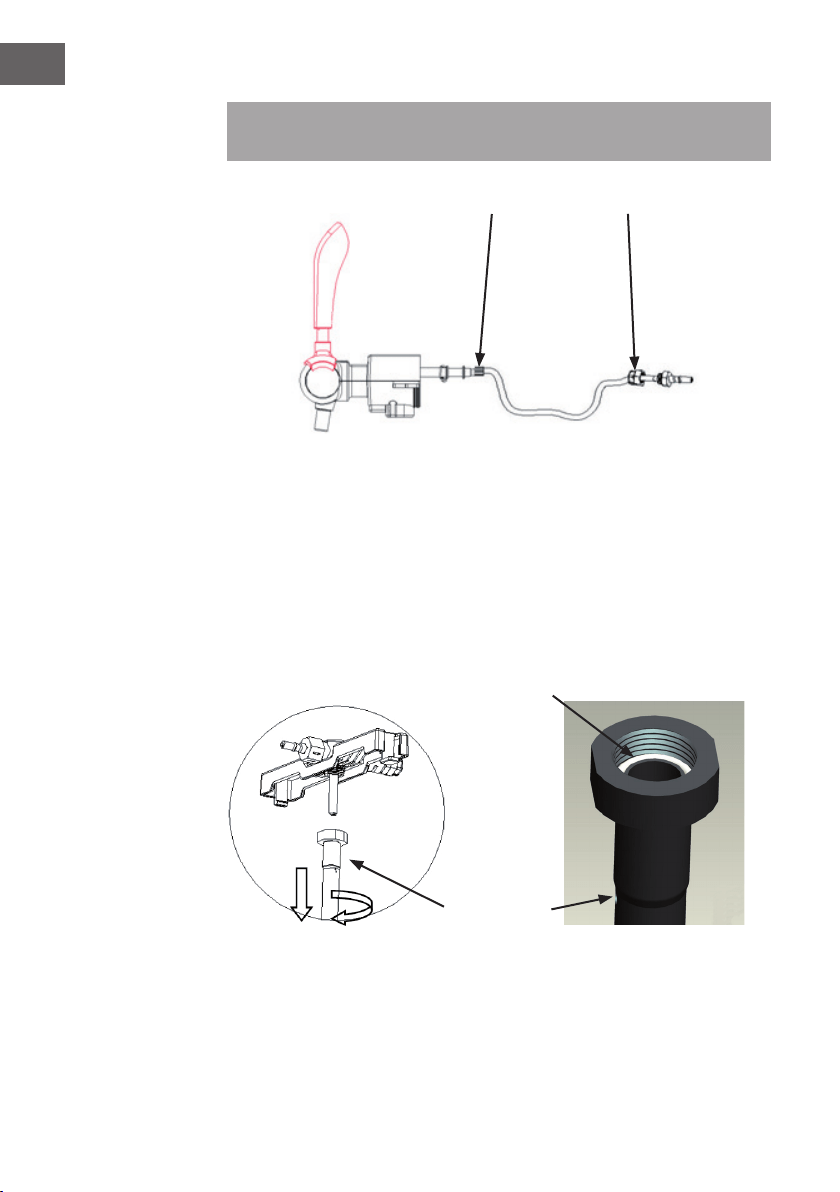

Abbildung 5
11
DE

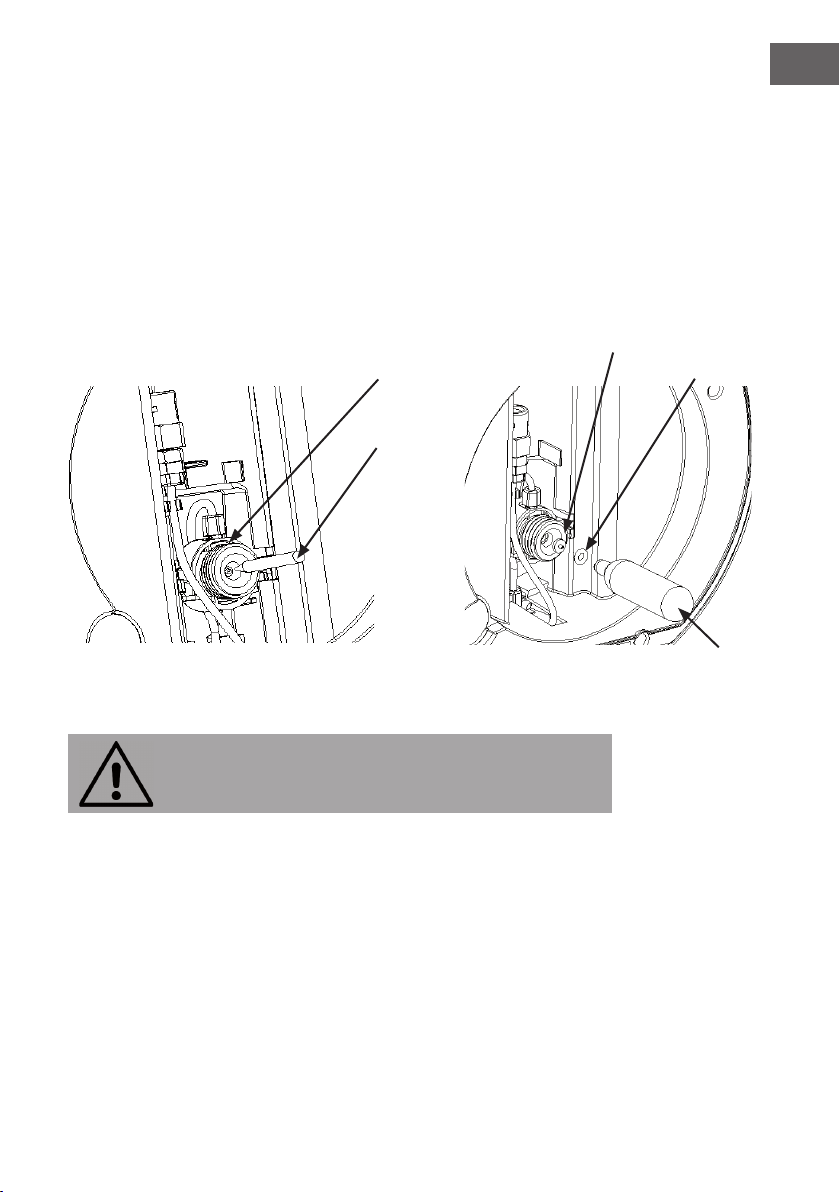

Bieranschluss
CO
-Anschluss

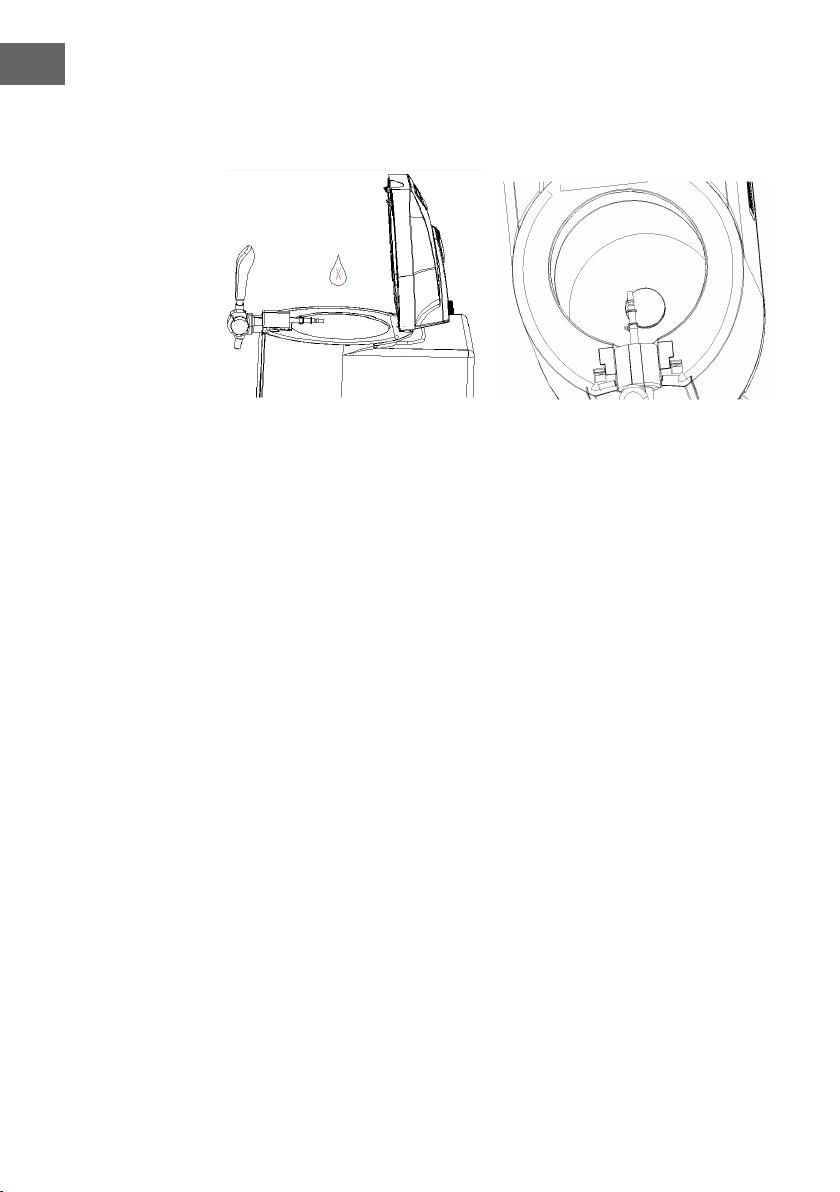

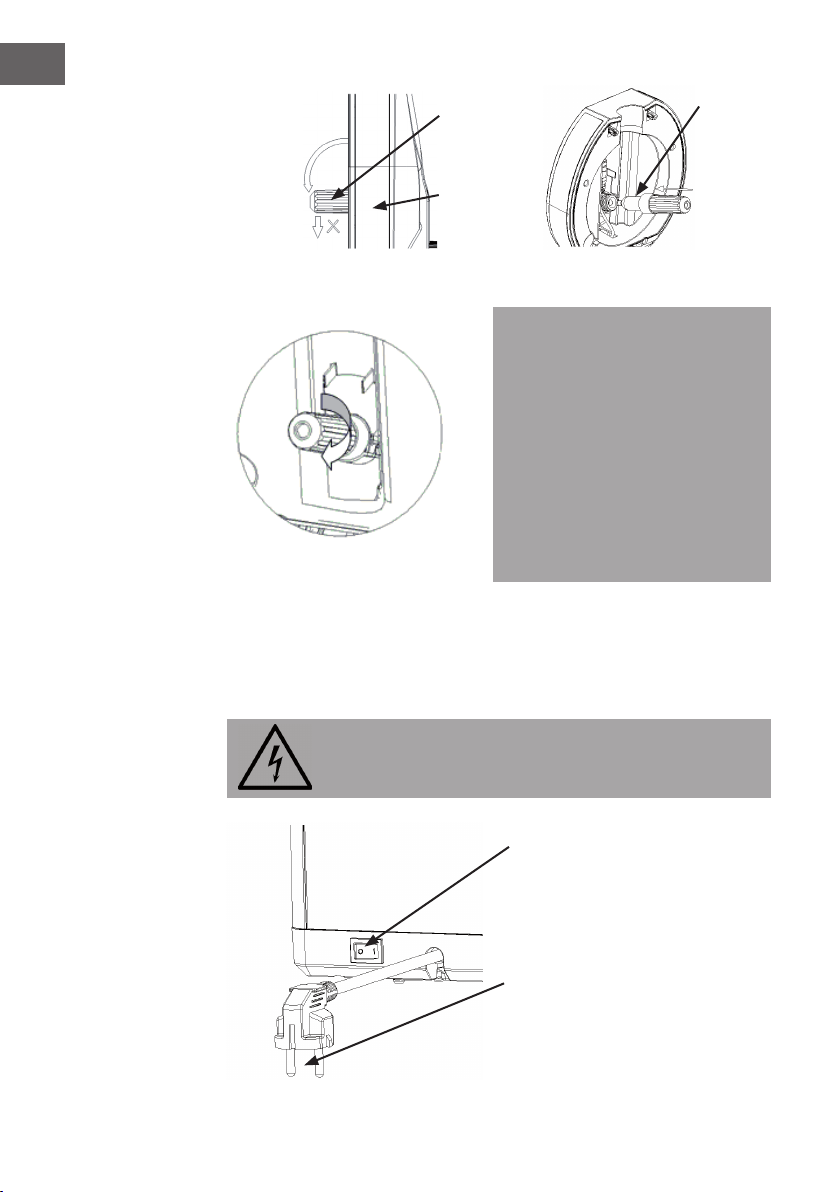

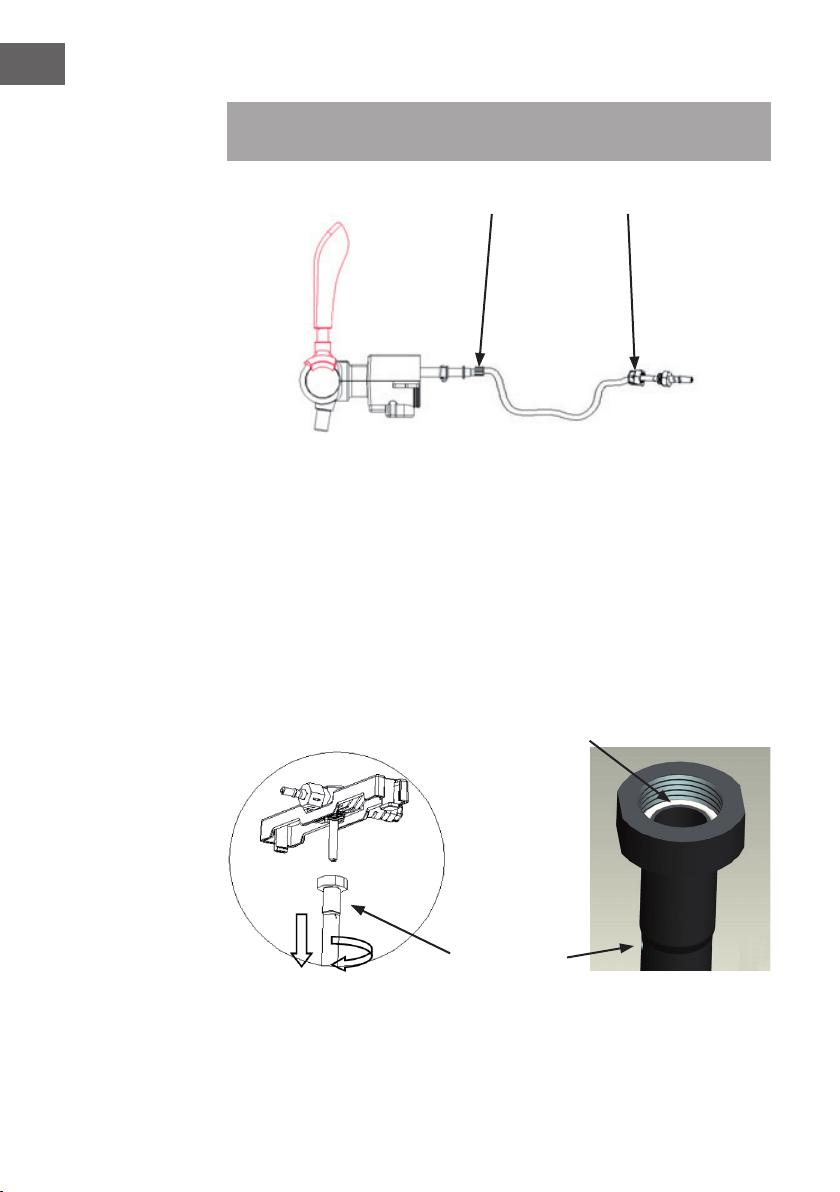

Abbildung 6 Abbildung 7
3.
Sie das richtig zusammengesetzte Fass in den Kühltank. Schließen Sie den CO
-
Hinweis:
-
Druckregulator müssen geschlossen sein.
Zu
Auf
Abbildung 8 Abbildung 9

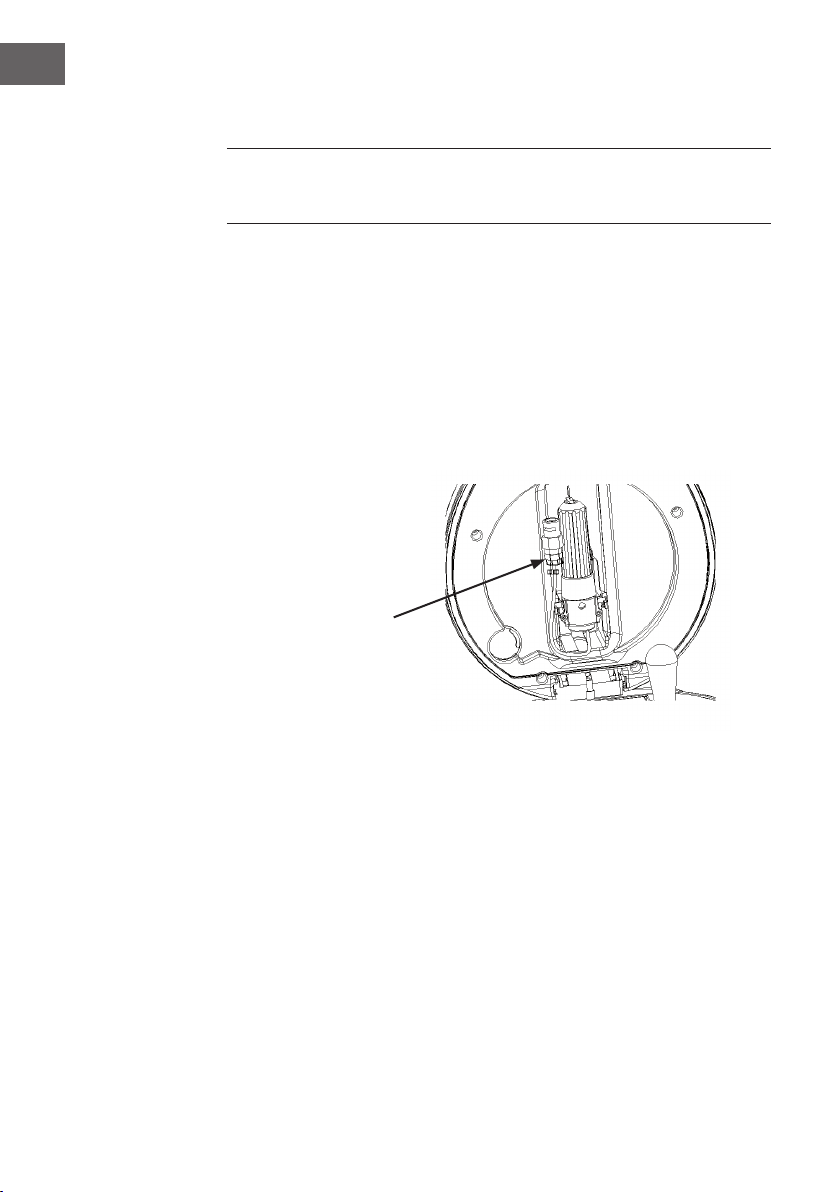

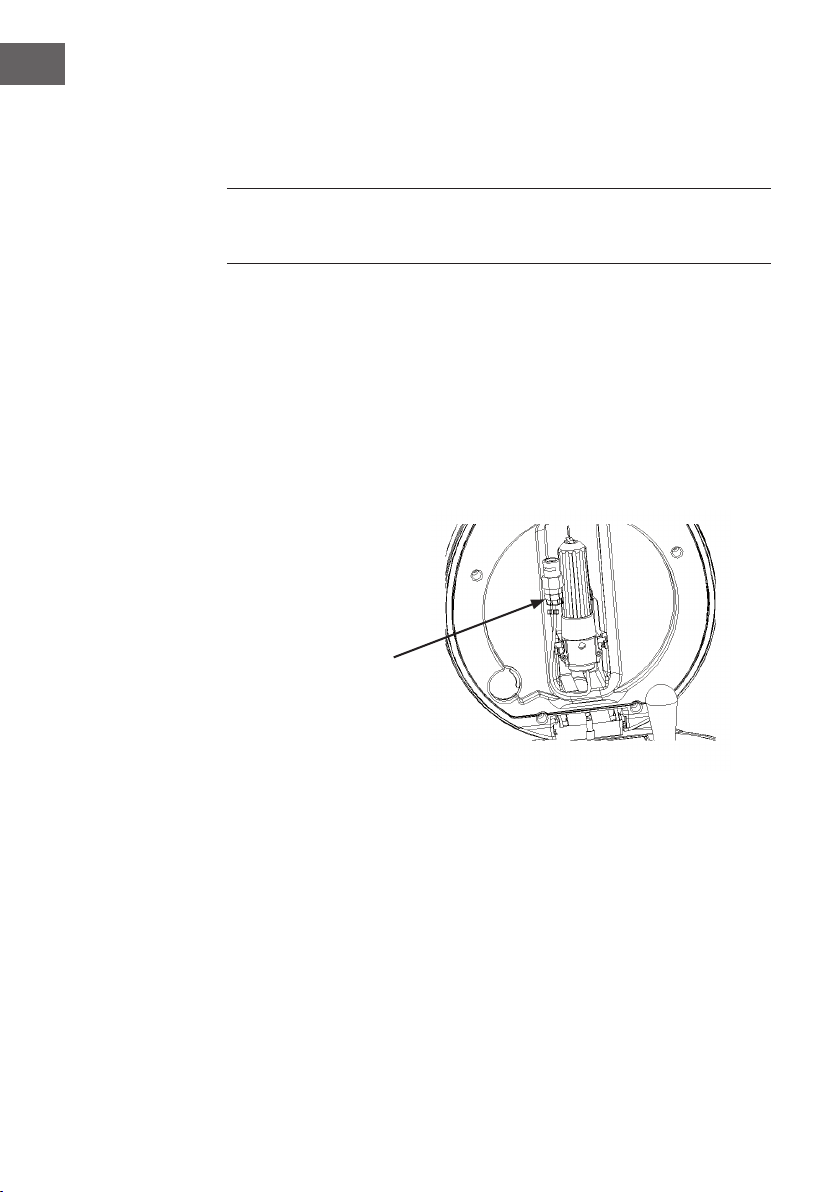

4. Stellen Sie sicher, dass der Druckregler auf der Oberseite des Deckels auf der
Position „-“ steht. Drehen Sie den Patronenhalter in einem geeigneten Winkel von
Lösen Sie die CO
-
Patrone in die Halterung ein und drehen Sie die Patrone schnell und vorsichtig fest
oben gedreht und rastet in der oberen Abdeckung ein. Gehen Sie beim Ersetzen
12
DE
Der
Winkel
darf nicht
mehr
betragen.
Patronenhalter CO
-
Patrone
Gehäuse
Abbildung 10 Abbildung 11
Abbildung 12
Schließen Sie den Deckel der Bierzapfanlage. Beim Zapfen des Bieres drehen Sie
und in die Position „-“, wenn gerade kein Bier gezapft wird.
6. Stellen Sie den Ein/Aus-Schalter in die Position „I“, um das Gerät einzuschalten. In
VORSICHT
Stromschlaggefahr! Achten Sie darauf, dass Ihre Hände trocken sind,
wenn Sie das Gerät verwenden, um einen Stromschlag zu vermeiden.
Netzstecker in die Steckdose stecken

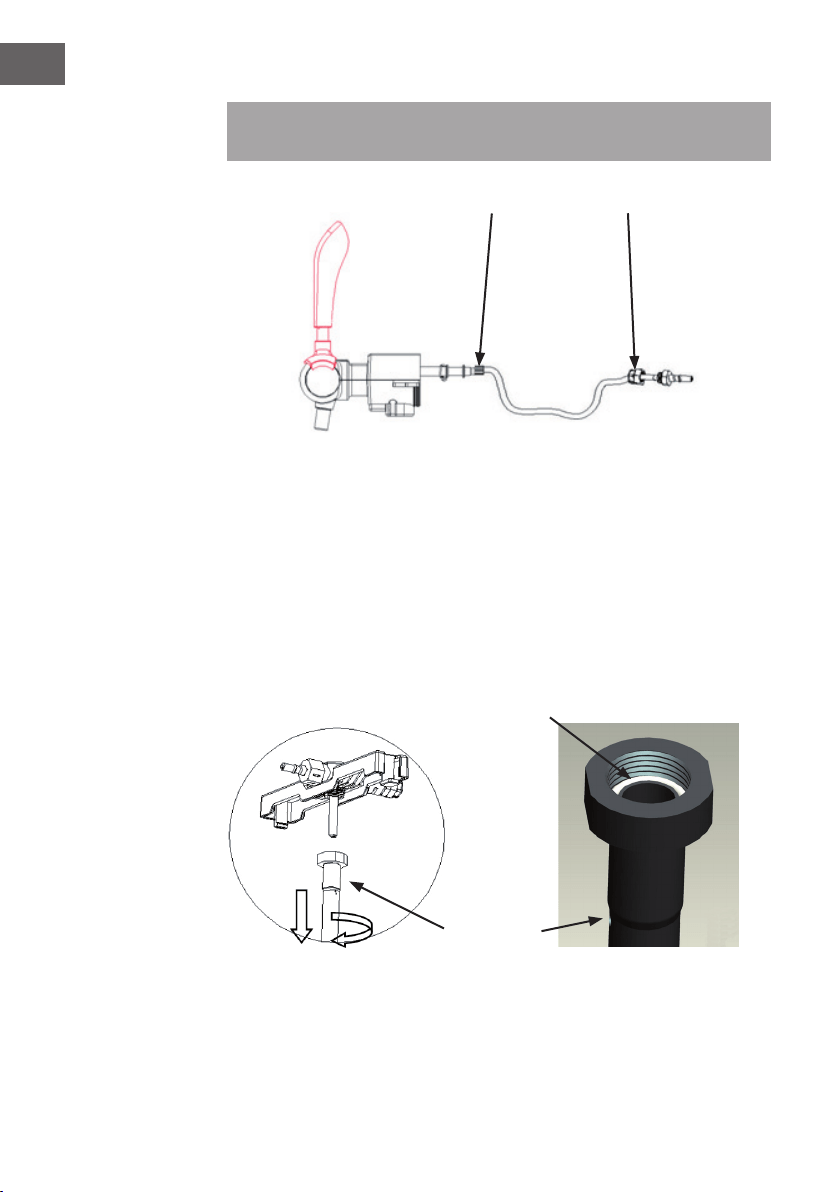

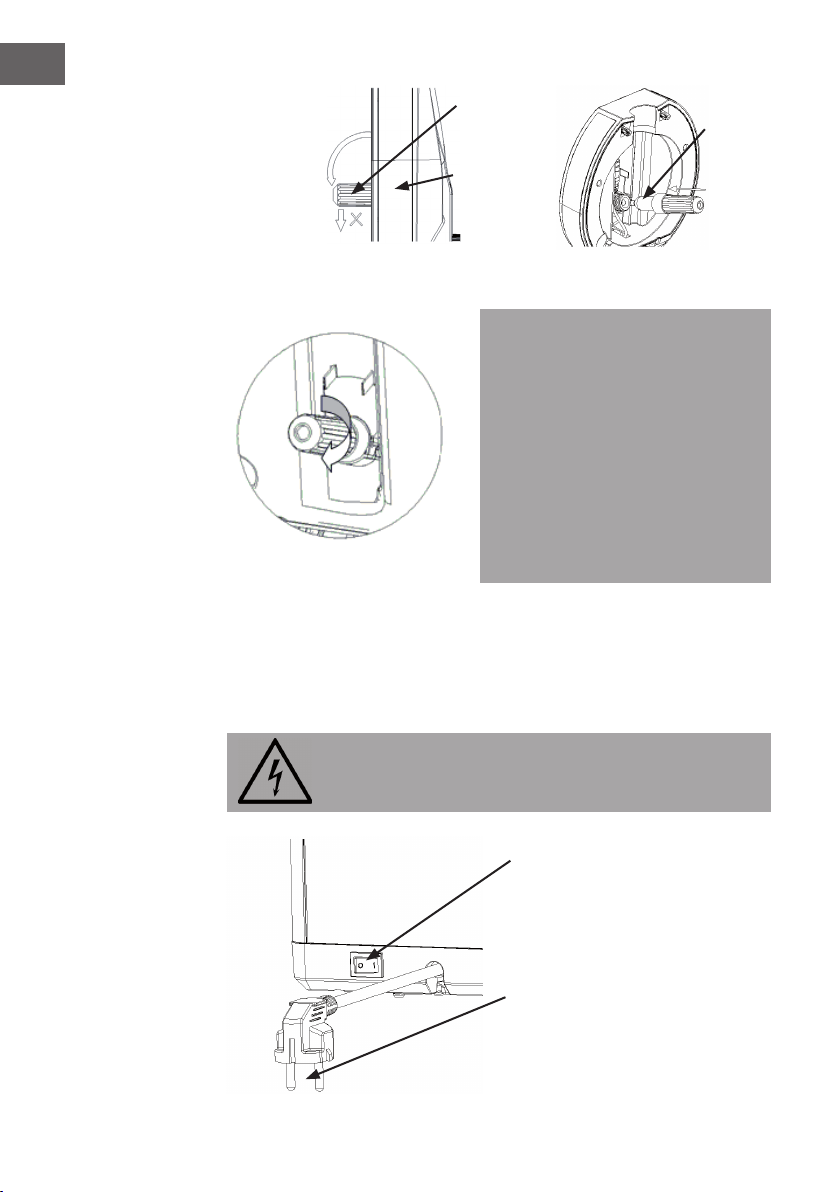

Abbildung 13
Hinweis für den Regler auf dem
Deckel:
• Zudrehen, wenn das Bier gekühlt wird.
• Zudrehen, wenn das Bierzapfen
unterbrochen wird.
• Zudrehen beim Austausch der CO
-
Patrone.
• Wenn das Bier nicht gezapft werden
lang in Richtung „+“ drehen und dann
ausschalten.
13
DE
7.
werden. Falls die Umgebungstemperatur zu hoch ist, können Sie das Bier entweder
vorkühlen oder etwas länger warten, bis das Bier abgekühlt ist.
8. Temperatur einstellen:
• Die Starttemperatur ist die zuvor eingestellte Temperatur.
• Sie können die Kühltemperatur durch Drücken der Tasten „+“ und „-“ auf dem
Bedienfeld anpassen. Durch jedes Drücken der Tasten „+“ oder „-“ wird die
Temperatur um jeweils ein Grad erhöht oder gesenkt.
• Das Display zeigt die aktuelle Temperatur im Kühltank an. Die Biertemperatur
kann davon abweichen.
• Drücken Sie eine beliebige Taste, um die eingestellte Temperatur anzeigen
Biertemperatur.
• Wenn Sie die Taste „-“ lange gedrückt halten, können Sie sich die
•
• Dieses Gerät verfügt über eine Abschalt-Speicherfunktion, die bei erneutem
Einschalten den zuletzt gewählten Temperaturwert anwendet.
• Drücken Sie eine beliebige Taste, um sich die vor dem Ausschalten eingestellte
Abbildung 14
9. Stellen Sie den CO
-Druckregler in die Position „+“. Nun können Sie den Zapfhahn
Hinweis: Reinigen Sie Gläser, bevor Sie diese mit Bier befüllen. Falls das Bier oder das
Bierglas eine zu hohe Temperatur hat oder das Bier nicht kalt genug ist, kommt es zu
starker Schaumbildung beim Zapfen.
10. Neigen Sie beim Zapfen das Bierglas schräg gegen den Zapfhahn und richten Sie
es bei steigendem Bierstand langsam auf. Öffnen Sie dann den Dosiermechanismus
14
DE
vollständig, um zu viel Schaum zu vermeiden. Am besten machen Sie ein halbes
Glas voll und legen dann eine kurze Pause ein, bevor Sie den Rest einschenken.
Hinweis: Tauchen Sie nie den Zapfhahn in das Bierglas ein, um überschüssige
zu schließen.
11 . Bei den ersten drei Gläsern Bier ist es normal, mehr Schaumbildung zu haben.
Beim Zapfen des letzten Glases Bier aus dem Fass, tritt das Bier in einem scharfen
Strahl und mit hoher Geschwindigkeit aus dem Zapfhahn aus. Stellen Sie dann den
CO
-Druckregler in die Position „-“, um die CO
-Zufuhr zu stoppen und Gas zu
sparen.
Fässer mit integrierter Druckkartusche
Diese Fässer sind bereits mit CO
befüllt und benötigen keinen Druckregler und keine
CO
-Patrone. Der Regler am Deckel ist ohne Funktion.
CO
-Anschluss
Abbildung 15
1. Entfernen Sie den im Lieferumfang des Bierfasses enthaltenen Adapter und
Befolgen Sie die Hinweise auf dem Bierfass, um den im Lieferumfang des Geräts
Schließen Sie den Adapter an den Zapfanschluss an. Der Bieranschluss ist nun
15
DE
Adapter
Bierfass
Abbildung 16 Abbildung 17

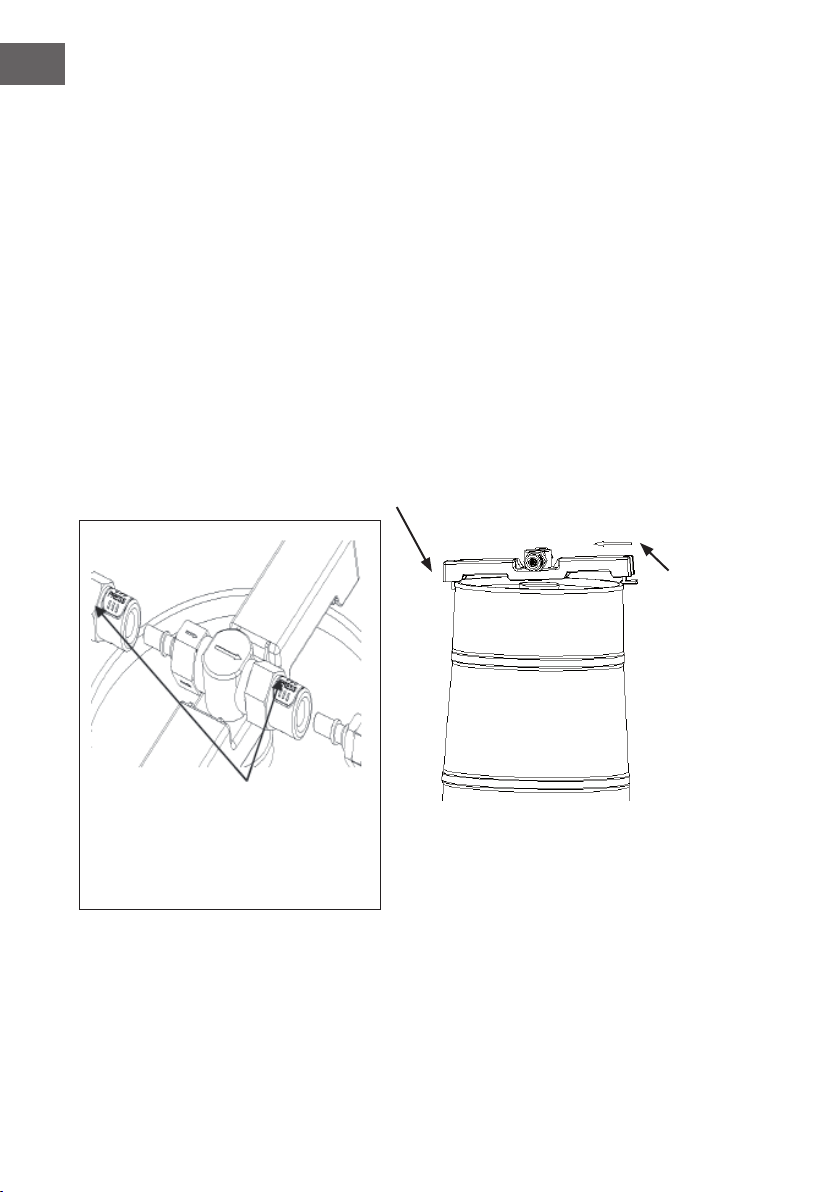

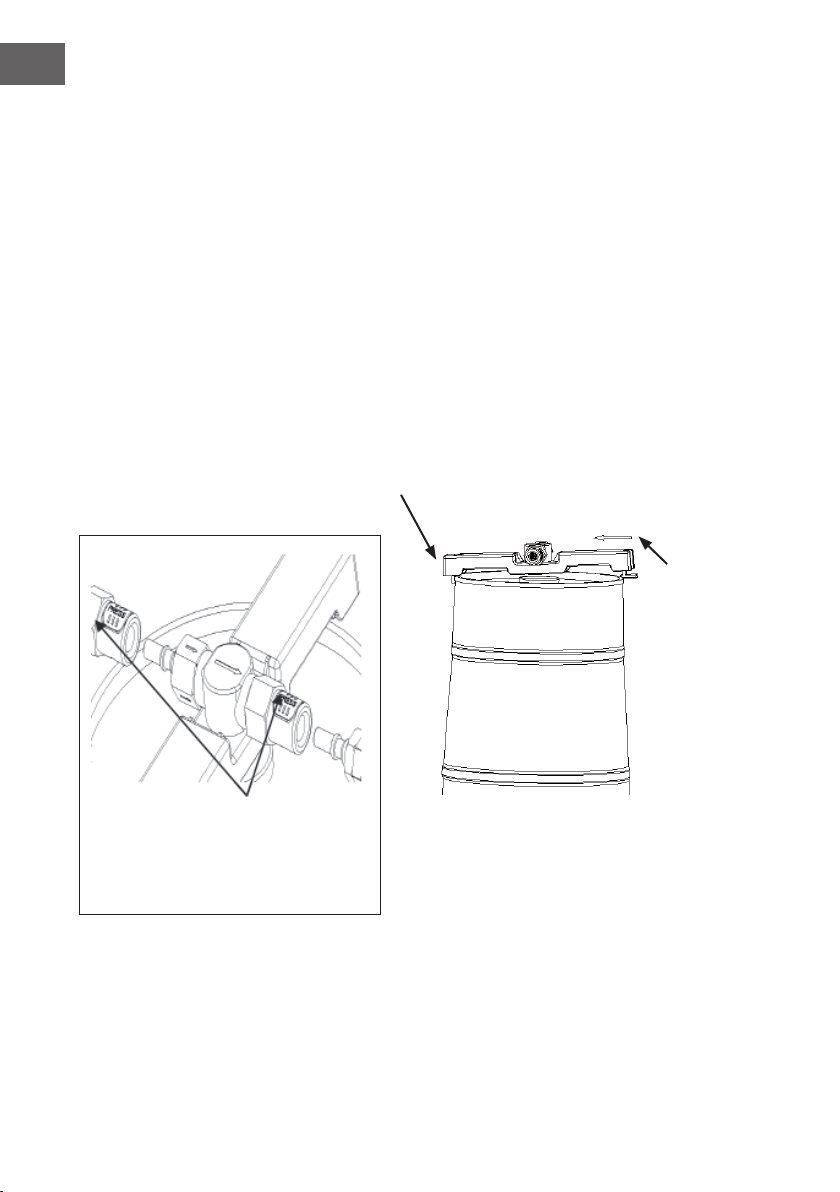

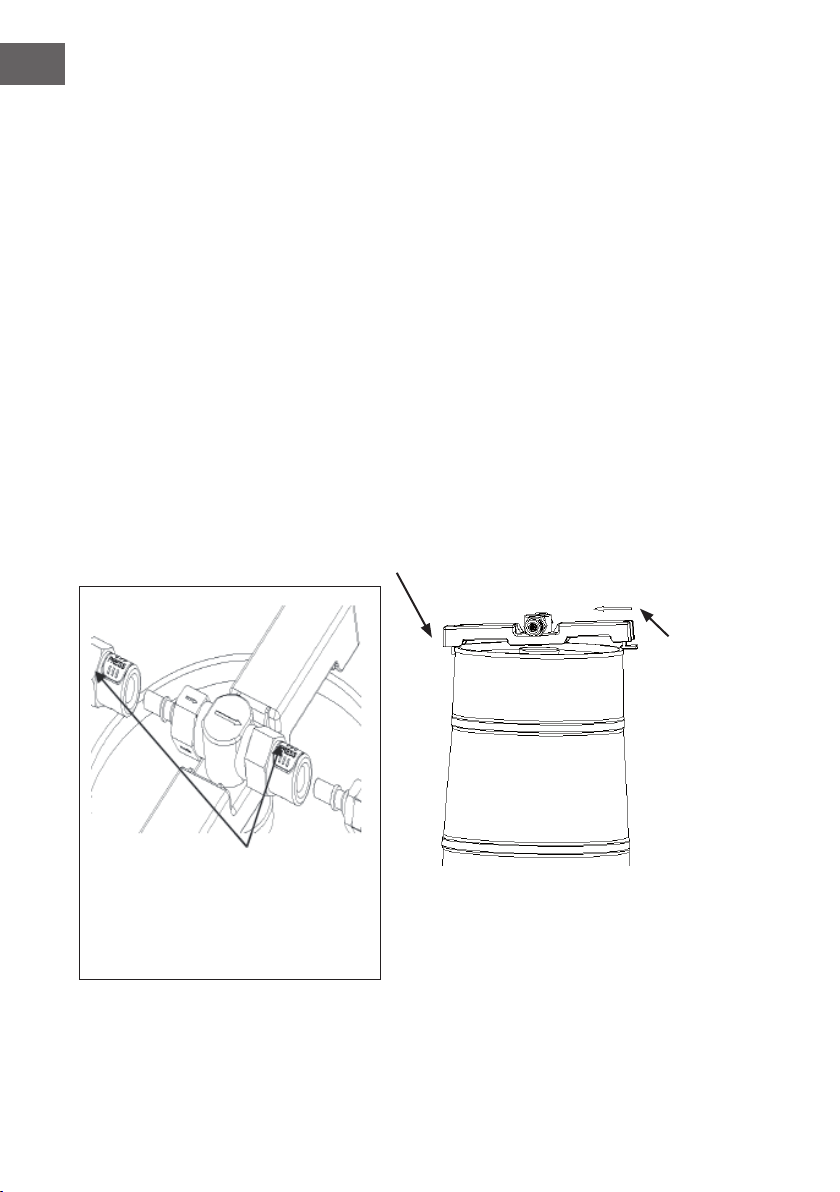

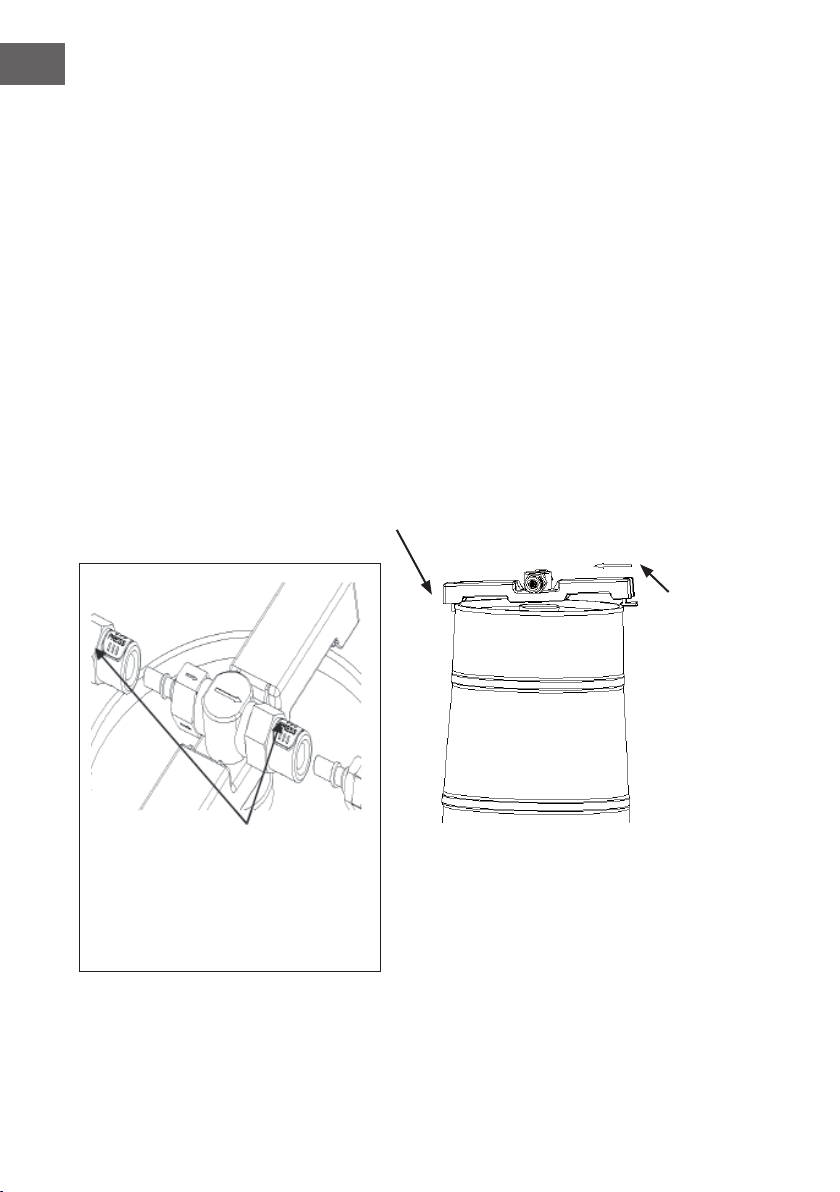

Hinweis: Nehmen Sie den Adapter ab, indem Sie die beiden Pfeilmarkierungen
gleichzeitig nach innen drücken. Andernfalls wird der Adapter beschädigt.
Bieranschluss
Abbildung 18 Abbildung 19
3.
Neuer Adapter
Grüner
Plastik verschluss muss
vor der Installation des
neuen Adapters entfernt
werden
Transparenter
Schlauch
16
DE
Ein neues Bierfass einsetzen
1. Stellen Sie den CO
-Druckregler auf die Position „-“, um die CO
-Zufuhr zu
unterbrechen und Gas zu sparen.

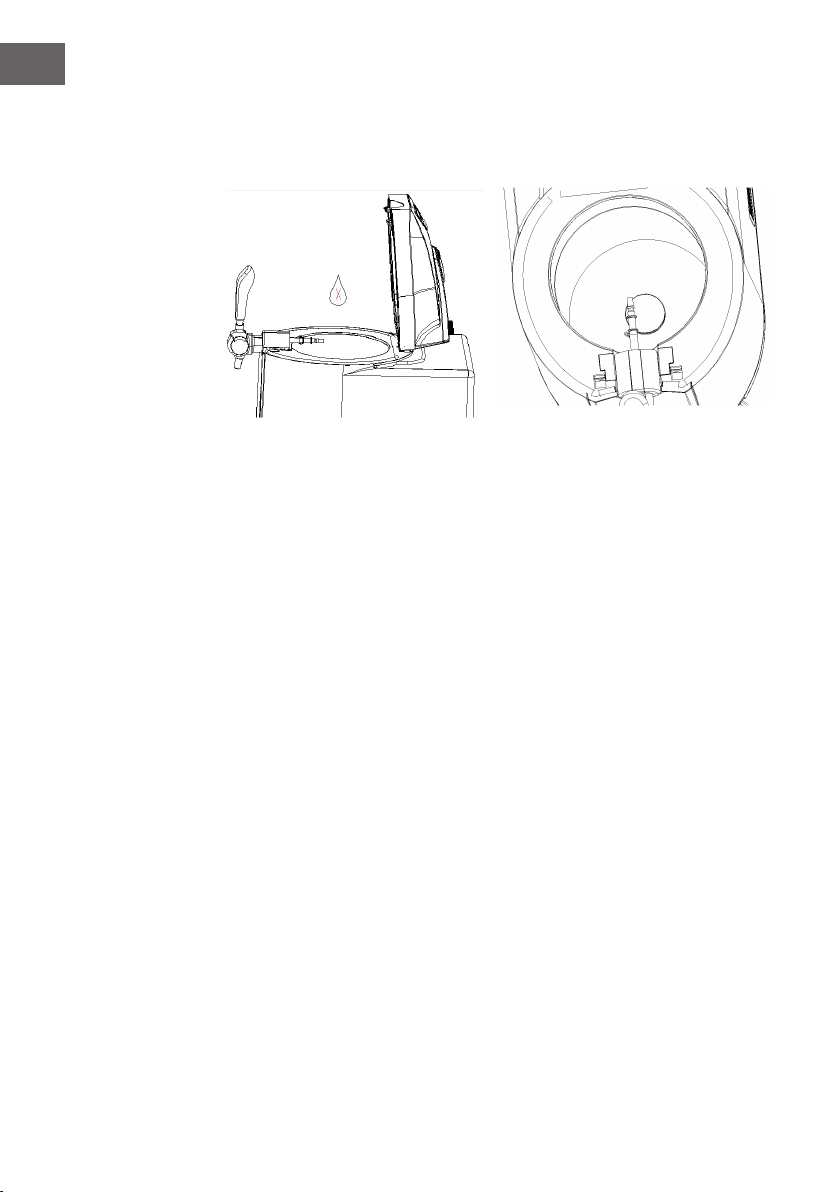

Öffnen Sie den Deckel der Bierzapfanlage und ziehen Sie den Zapfhahn nach
3. Trennen Sie den Gasschlauch und den Bierschlauch vom Fassheber.
4. Nehmen Sie das Fass aus dem Fassheber heraus und ziehen Sie den Anstechbolzen
Stechen Sie dann das neue Fass mit dem Anstechbolzen an und stellen Sie alles
in die Kühlöffnung der Bierzapfanlage. Schließen Sie den Gasschlauch und den
Fassheber, indem Sie auf die weißen Teile des Fasshebers drücken.
6. Am besten reinigen Sie den Dosiermechanismus bei jedem Fasswechsel. Bezüglich
der Reinigung lesen Sie weiter unten nach.
Wenn Sie die Bierfasshalterung aus dem Dosierer
herausnehmen, kann die Halterung in Pfeilrichtung bewegt
werden.
Entfernen Sie
die Halterung
drehen Sie
den Griff in
Pfeilrichtung.
Anschließend
kann die
Halterung vom
Bierfass entfernt
werden.
Wenn Sie den Bieranschluss und
den CO
-Anschluss herausnehmen
möchten, drücken Sie den weißen
Knopf nach unten.
Abbildung 21
Abbildung 20
17
DE
Auswechseln der CO
2
-Patrone (bei Fässern mit integrierter Druckkartusche nicht
erforderlich)
Tauschen Sie die CO
-Patrone aus, wenn kein Bier mehr gezapft werden kann, obwohl
der CO
1. Schließen Sie CO
-Zufuhr, indem Sie den CO
-Regler in die Position „-“ drehen.
Öffnen Sie den Deckel, lösen Sie die Patronenhalterung und entnehmen Sie die
leere CO
-Patrone. Legen Sie eine neue CO
-Patrone in die Halterung ein und
schrauben Sie die Halterung zu, bis Sie ein Klicken hören. Dies signalisiert, dass
Gasleck zu vermeiden. Setzen Sie die Patronenhalterung wieder in den Deckel ein.
3. Schließen Sie den Deckel des Bierkühlers.
4. Drehen Sie den CO
-Druckregler in die Position „+“, um die Gaszufuhr zu
aktivieren. Sie können nun Bier zapfen.
Hinweis: Bei richtiger Anwendung reicht eine CO
zu zapfen. Bei Problemen mit dem Druckregler konsultieren Sie bitte den Abschnitt
„Fehlersuche und Fehlerbehebung“.
WARNUNG
empfohlene CO
-Patronen. Beachten Sie die nachfolgend
angegebenen Information zu CO
Stickstoffpatronen für dieses Gerät, da durch den wesentlich höheren
VORSICHT
-Patronenmüssen sicher aufbewahrt
werden. Achten Sie darauf, dass Kinder nicht mit diesen spielen.
CO
2
-Patrone (16 Gramm)
18
DE
Technische Daten CO
2
-Patrone
Nettogewicht (g)
Volumen (ml)
Bruttogewicht (g)
Patronengewicht (g)
A (mm)
B (mm)
88,0-89,0
C (mm)
D (mm)
10-11
Druck (kgf/cm
2
)
60
Detonationsdruck (bar)
Hinweis:
19
DE
REINIGUNG UND PFLEGE
Reinigung des Zapfhahns
Das Gerät muss entsprechend der geltenden Hygienerichtlinien gereinigt werden.
Reinigen Sie das Gerät vor der ersten Benutzung und bei längerem Gebrauch
mindestens einmal pro Woche. Reinigen Sie das gesamte Gerät mit einem trockenen
1. Füllen Sie warmes Wasser in das Reinigungsset hinein.
Schließen Sie das Ende des Anstechbolzens an. Drücken Sie das Wasser aus dem
Reinigungsset zur Reinigung der Leitungen hinein und drücken Sie das Wasser aus
dem Bierschlauch am anderen Ende heraus. Wiederholen Sie diesen Schritt, bis
Hinweis
der Reinigung auseinander.
Der Bieranschluss muss mit dem
Dosiergerät verbunden sein. Dosiergerät
Dieser Anschluss muss mit dem
Reinigungsbalg verbunden werden.
Öffnen
Sie den
Zapfhahn,
wenn
Sie die
Bierleitung
reinigen.
Reinigungsbalg
Abbildung 22 Abbildung 23
Hinweis: Geben Sie niemals Bestandteile des Dosiermechanismus in die
Reinigungsmittel. Zur Reinigung wird warmes oder destilliertes Wasser empfohlen.
20
DE
Austausch von Ersatzteilen

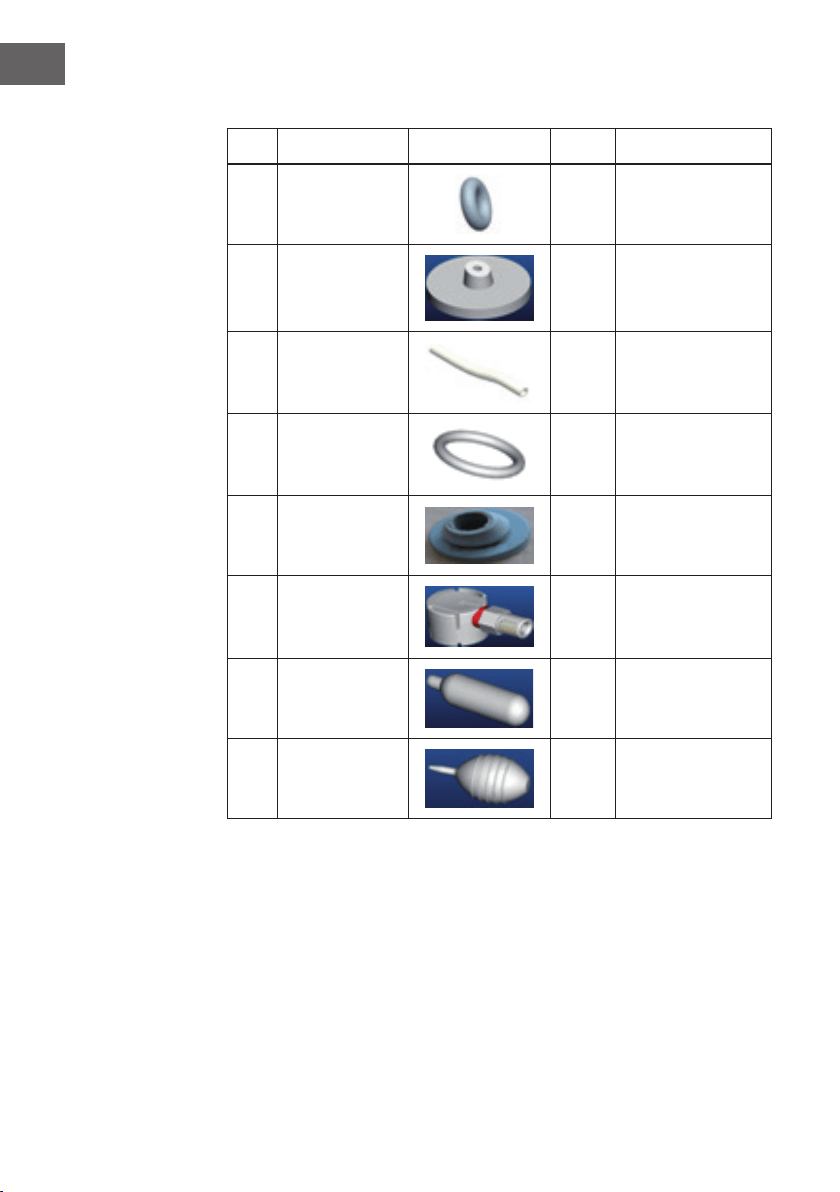

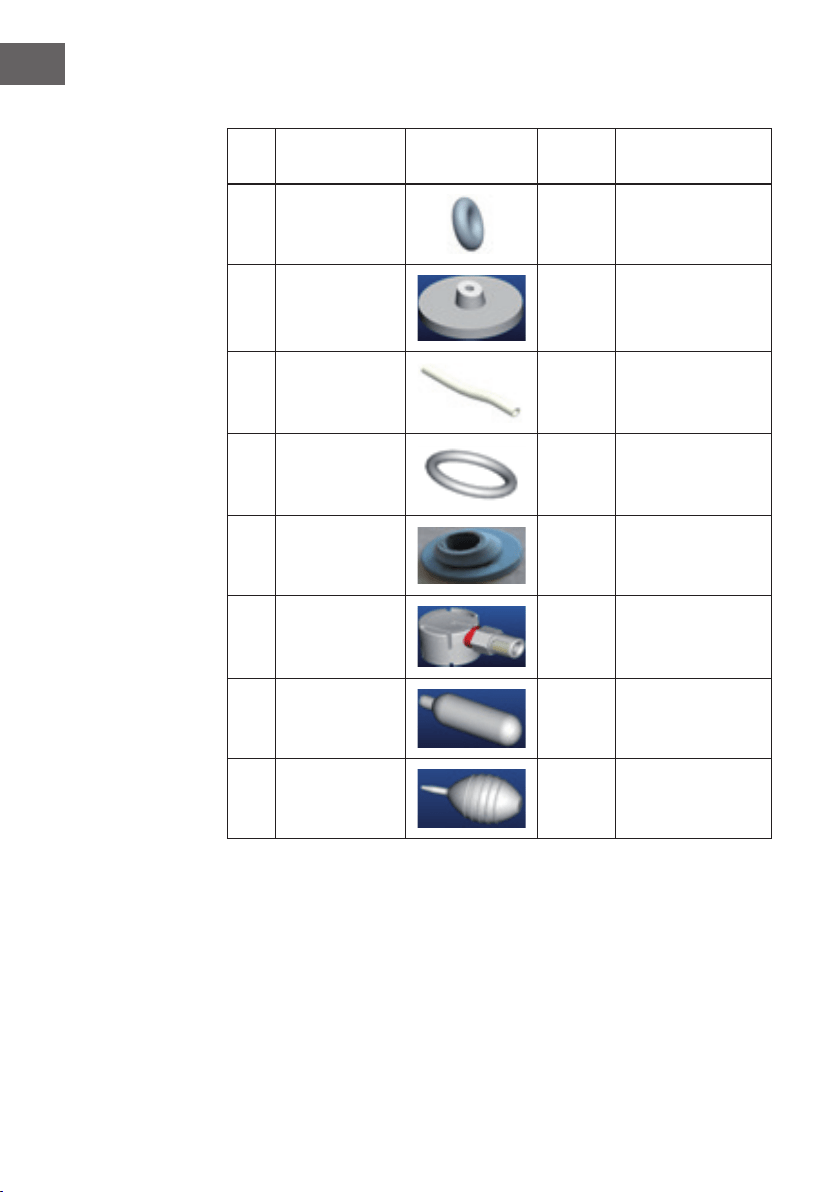

Nr. Bezeichnung Bild Anzahl Anbringungsort
1 Dichtungsring
3 Reglerventil
Anstechdorn
1 Reglerventil
3 Bierleitung
1 Bierauslassverbindung
4 Rohrdichtungsring
3 Bierzuleitungsschlauch
Bierfassstopfen
Standardfass
6 Adapter
3
Fass mit integrierter
Druckkartusche
7 CO
-Patrone 3 Reglerventil
8 Reinigungsbalg
1
21
DE
Anstechdorn und Dichtungsring ersetzen
Bei falscher Handhabung können der Anstechdorn und/oder der Dichtungsring
beschädigt werden. Sollte dies der Fall sein, ersetzen Sie diese.
1.
anderen Bestandteile des Gasdruckreglers beschädigt werden.
Sie während des Austauschs keine anderen Bestandteile des Reglers.

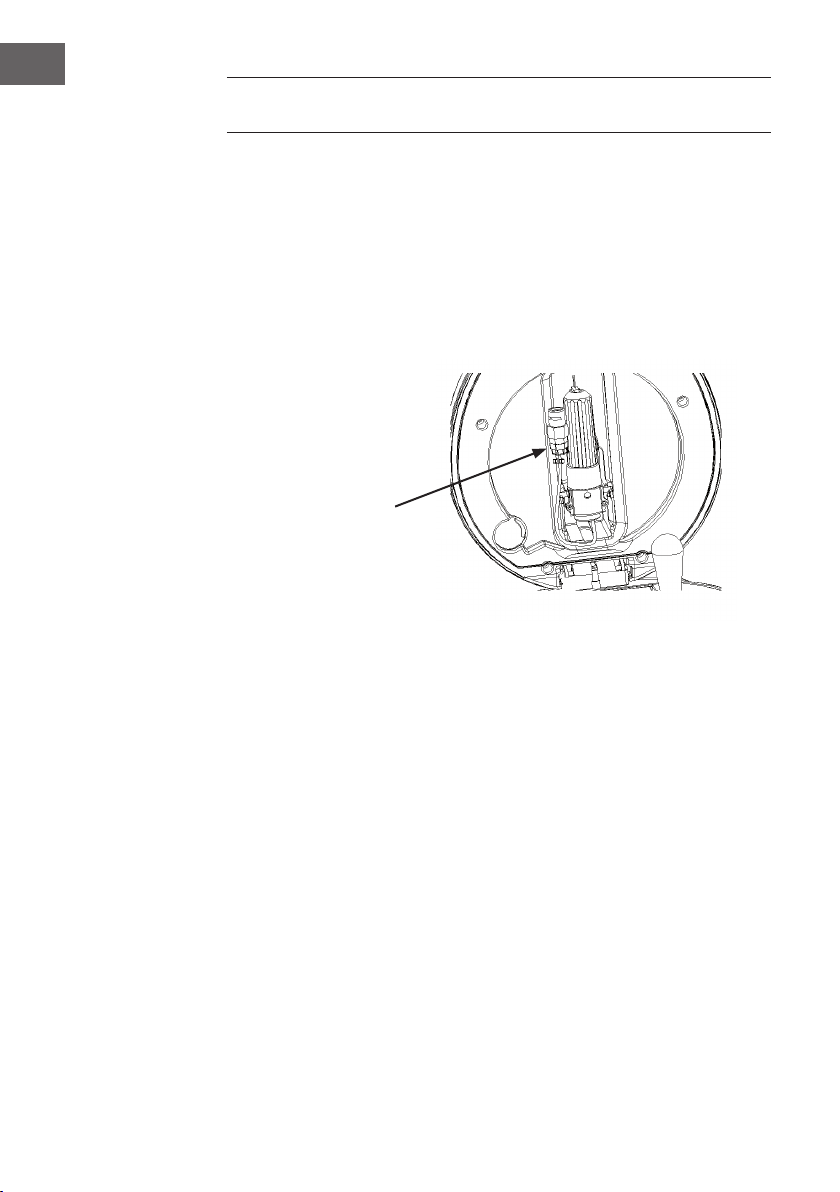

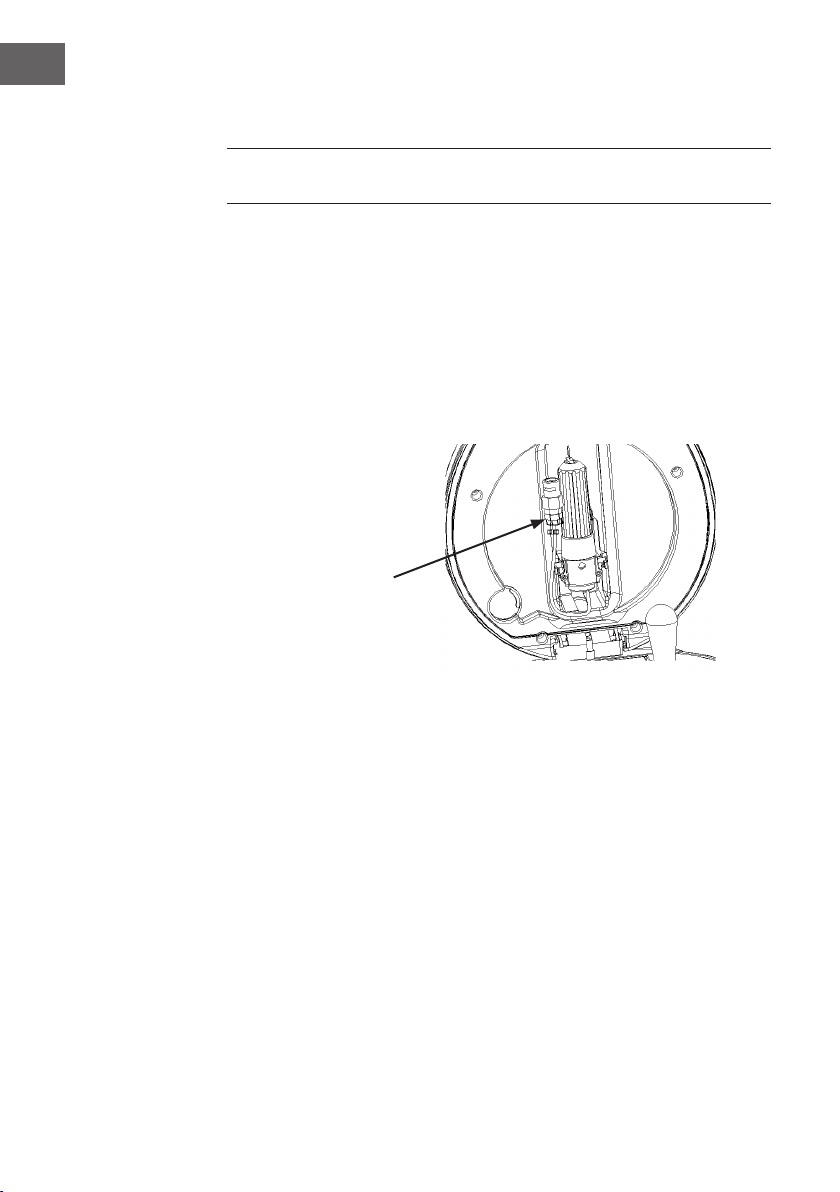

Gaspatronenverbindung
Regler Dichtungsring
Dünner
Metallstab
Leere CO
-Patrone
Abbildung 24 Abbildung 25
WARNUNG
einer leeren Gaspatrone nach innen, da ansonsten die Gefahr von
Personenschäden besteht.
Austausch des Bierschlauchs
Ersetzen Sie den Bierschlauch, wenn dieser beschädigt ist, da das Bier ansonsten
1.
heraus.
22
DE
3. Setzen Sie einen neuen Schlauch ein und installieren Sie diesen in umgekehrter
Reihenfolge.
Hinweis: Bewegen Sie während des Ersetzen des Schlauchs keine anderen
Schrauben, da es andernfalls zum Austritt von Bier oder Gas kommen kann.
Abbildung 26
Ersetzen des Dichtungsrings des Bierschlauchs
1. Drehen Sie den Bierschlauch, wie unten dargestellt, heraus.
Entnehmen Sie den Dichtungsring aus dem Bierschlauch.
3. Setzen Sie an der gleichen Position einen neuen Dichtungsring ein.
4. Drehen Sie den Dichtungsring fest, um Lecks zu vermeiden.
Dichtungsring
Bierschlauch
Abbildung 27
23
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Hinweis: Falls die Bierzapfanlage nicht richtig funktioniert, treten Sie mit dem
Kundendienst in Kontakt. Überprüfen Sie vorher die Anleitung zur Fehlerbehebung,
Problem Mögliche Ursache Lösungsvorschlag
Der Zapfhahn funktioniert
nicht bzw. es kann kein
Bier gezapft werden.
1. Der Bierschlauch
oder der CO
-Anschluss
sind nicht richtig
angeschlossen.
1. Der Bierschlauch
oder der CO
-Anschluss
sind nicht richtig
angeschlossen.
Bierfass ist leer.
Bierfass in das Gerät ein.
3. Die CO
-Patrone ist
leer.
3. Ersetzen Sie die CO
-
Patrone.
4. Der CO
-Regler ist
geschlossen.
4. Drehen Sie den Regler
auf die Position „+“.
Zu viel Schaum kommt aus
dem Zapfhahn heraus.
1. Sie verwenden beim
Bierzapfen eine falsche
Methode.
1. Öffnen Sie den
Zapfhahn vollständig.
Finden Sie den richtigen
Abstand zwischen Bierglas
und Zapfhahn heraus.
Normalerweise sollte der
Schaum an der Oberseite
des Bieres dick und cremig
sein.
3. Das Fass wurde direkt
vor Gebrauch geschüttelt.
3. Lassen Sie das Bierfass
so lange ruhen, bis sich
kein Schaum mehr im
4. Es ist fast kein Bier mehr
im Fass.
4. Ersetzen Sie das
Bierfass durch ein neues.
Inneren ist zu hoch.
auf die Position„-“, um
den Druck zu senken.
24
DE
Problem Mögliche Ursache Lösungsvorschlag
aus dem Zapfhahn heraus.
1. Der CO
-Druck im
Fass-Inneren ist nicht hoch
genug.
1. Stellen Sie den
Gasdruckregler so ein,
dass mehr CO
entweicht
oder tauschen Sie die
CO
-Patrone aus.
schlauch oder der
Bierschlauch haben ein
Leck.
Schläuche auf Lecks.
Falls Lecks vorhanden
sind, ersetzen Sie die
Schläuche.
Beim Einsetzen einer
neuen CO
-Patrone tritt
das CO
zu schnell aus.
1. Der CO
-Druckregler
wurde nicht auf die
Position „-“ gestellt.
1. Stellen Sie sicher, dass
sich der CO
-Druckregler
in der Position „-“
beschädigt.
3. Der Anstechdorn ist
beschädigt.
3. Tauschen Sie den
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Ihrem Hausmüllentsorgungsdienst.
25
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
26
EN
TECHNICAL DATA
Item number 10033689
Power supply
Cooling performance
Noise level
This is a household beer cooler, equipped with a CO
cartridge pressure system to keep
the beer fresh. The dispenser cools the beer from room temperature to the ideal drinking
note that the appliance displays the temperature inside the cooling tank. The beer
temperature may differ.
27
EN
SAFETY INSTRUCTIONS
• Before use it, check whether the power cord is well connected or not. If not, please
don’t use it, and contact costumer service.
• If the supply cord is damaged, it must be replaced by the manufacturer or its service
• Before use it, check whether the plug conform with the socket or not. If not, please
don’t use it, and contact costumer service.
• Do not connect or disconnect the electric plug when your hands are wet.
• Place the beer cooler on a dry and horizontal surface.
• To ensure proper ventilation for the beer cooler, make sure the beer cooler is at
appliance.
• Never put the beer cooler under the sunlight.
• Never cover the beer cooler when it is operating by some other object.
• The beer cooler must be installed in an area protected from the elements, such
wind, rain, water spray or drips.
• Before proceeding with cleaning and maintenance operation, make sure the power
line of the unit is disconnected. Failure to do so can result in electric shock or death.
• Do not immerse the beer cooler or power plug in the water or other liquid.
• Do not use coarse cloth, abrasive stuff to clear the beer cooler
• Do not take beer keg out from the beer cooler if the beer is not drunk out
completely.
• Do not take the CO
cartridge off before the inside CO
use out.t
• Do not use the CO
• Never allow children to operate, play with or crawl inside the beer cooler.
• This appliance can be used by children aged from 8 years and above and persons
knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.
• Children should be supervised to ensure that they do not play with the appliance.
•
propellant in this appliance.
• This appliance is intended to be used in household and similar applications such as
28
EN
DEVICE OVERVIEW
1 Lid
CO
cartridge sheath
3 Tap handle
4 Tap
Fill level display
6 Temperature display
7 Control buttons
8 Drip tray
9 Lid lock
10 CO
pressure regulator
11 Power cord and plug
AC power switch
29
EN
INSTALLATION
Setting up
1. Take out the beer cooler from its package. Place the beer cooler on a steady and
from other appliances or wall on each side so as to allow correct ventilation on the
appliances to get better performance.
Figure 1 Figure 2
3.
4. Plug in the beer cooler.
CAUTION
Risk of electric shock! Do not connect or disconnect the electric plug
when your hands are wet. Before use it, make sure the voltage is
conformity with plug mark, and check whether the power cord is well
connected or not. If not, please don’t use it, and contact costumer
service.
Handle
Faucet
Drip tray
30
EN
sure that there is nothing in the cooling cavity, or it will effect the weight sensor.
Figure 3 Figure 4
How to select a keg
•
•
•
•
accession for the suction tube.
• Never shake the keg before use.
• Never put the beer keg under the sunlight.
Beer keg sealant
cooler, however, you should follow the information as below.
31
EN
and pierce the keg by cooler piercing pin.
pierce it by cooler piercing pin.
Note: Before replacing the sealants or piercing the cooler kit, you must always follow
has rested long enough to avoid foam coming out through the cooler piercing pin /
tap faucet. And it is no need to release the gas and replace the seal rubber if you
use a keg with an integrated pressure cartridge. Because it has its own CO
pressure
inside, there is no need to provide it from an outer CO
pressure system.
32
EN
COMMISSIONING AND OPERATION
Universal 5L beer keg
1. Before piercing the plug on the top
of the keg, you must always follow
the instructions marked on the keg to
the keg has rested long enough to avoid
foam coming out through the tap faucet.
Uprightly direct the piercing pin against
the sealant on the upper center of
the marking ring or change a proper
lifter to poke the sealant and then push
the piercing pin all immerse in the keg
quickly. To assemble the tap mechanism
until you hear a “Ka” sound that will
Beer dispensing unit
Keg seal
Beer keg
Figure 5
33
EN
Beer connector
CO
connector
Figure 6 Figure 7
3. Release the lock, open the lid of the dispenser and place the well-assembled keg
into the cooling cavity. Connect the CO
connector tube and beer outlet tube with
the keg lifter tube connector.

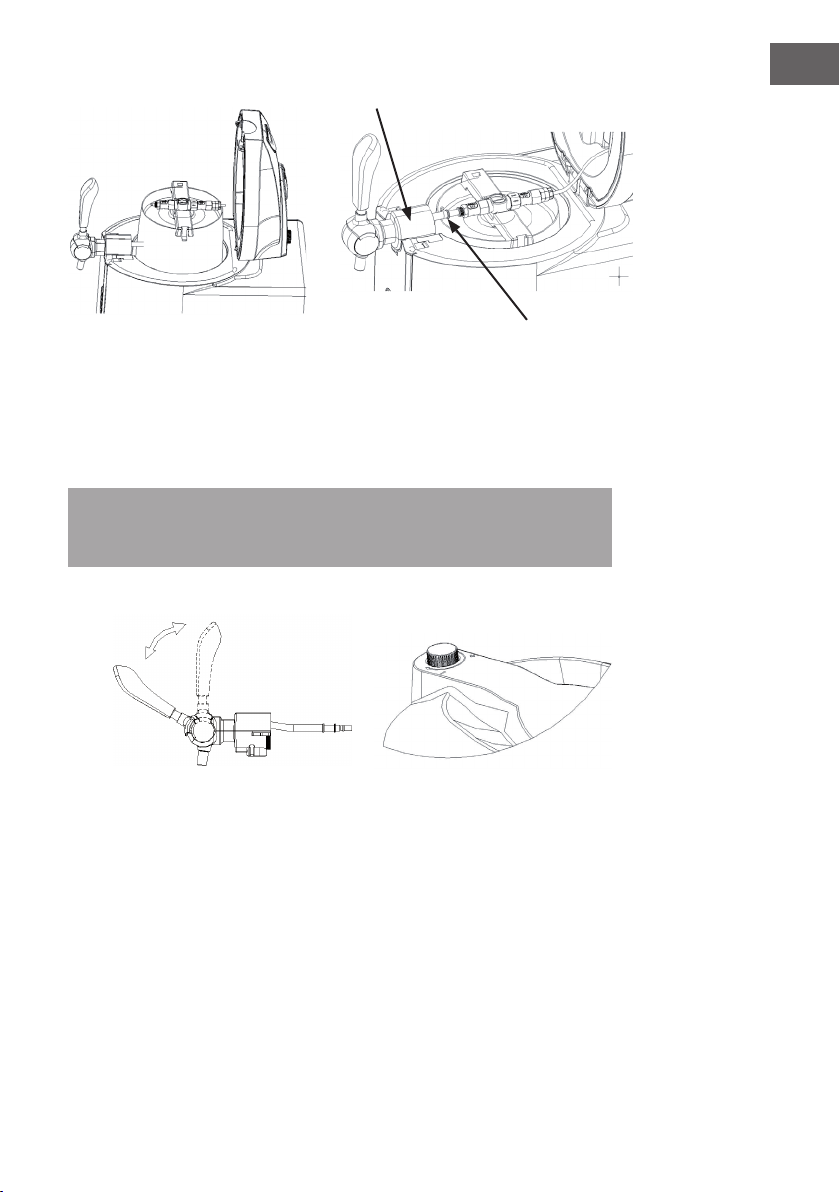

Note: Make sure all connection of tap mechanism is well connected, and without
damage. And make sure tap valve is on close status, and the CO
pressure regulator
knob is at “Off” status.
Close
Open
Figure 8 Figure 9
4. Make sure that the pressure regulator on the lid is in the “-” position. Rotate the
cartridge holder outwardly from the upper cover assembly by an appropriate
unscrew the cylinder sleeve and install a CO
cartridge
“click” sound, indicating that the cartridge seal has been pierced and the CO
gas
upwards and snapped into the upper lid assembly. If the cartridge is replaced,
34
EN
angle
is not
over 90
degree.
Cartridge
holder
CO
cartridge
Cover
assembly
Figure 10 Figure 11
Figure 12

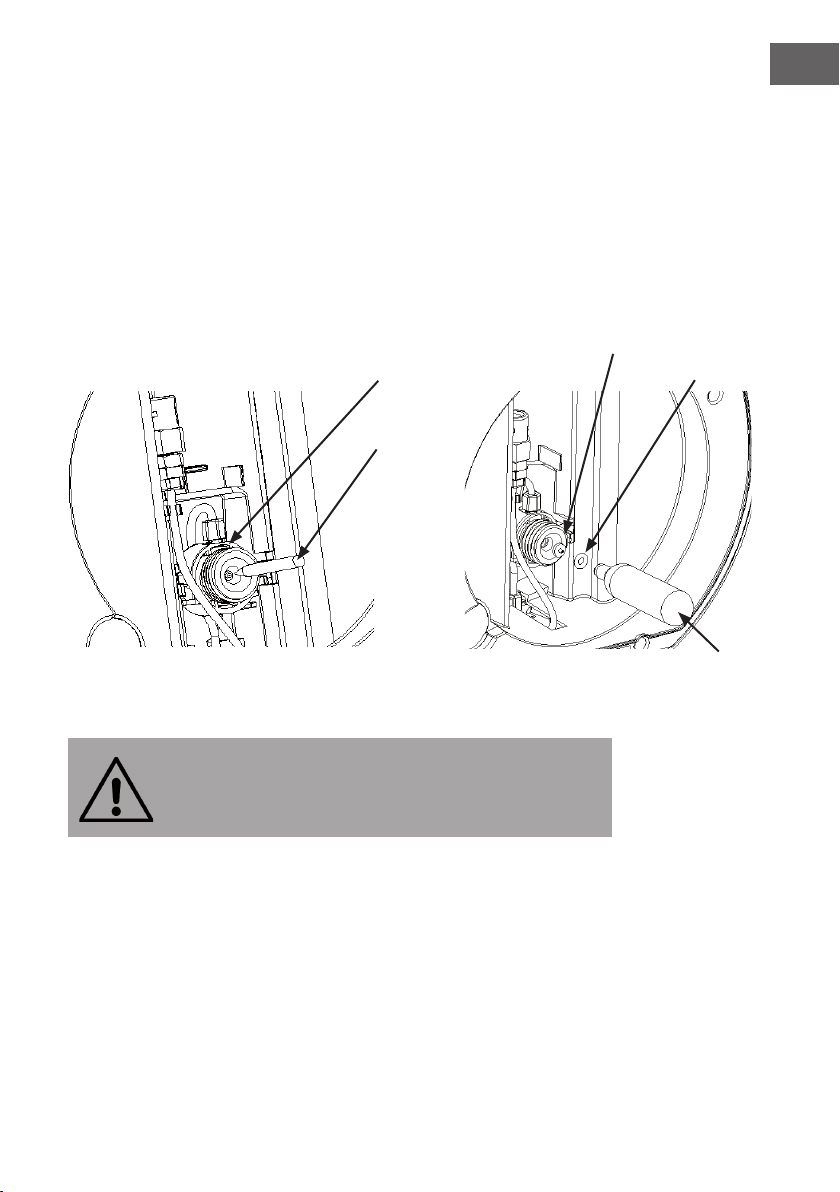

Close the lid of the beer cooler. When pouring out the beer, the turn the knob on the
lid to “+” position to release the CO
, and turn it to “-“position when pause or stop
pouring beer to close the CO
. Please refer to the notice label on the lid.
6.
CAUTION

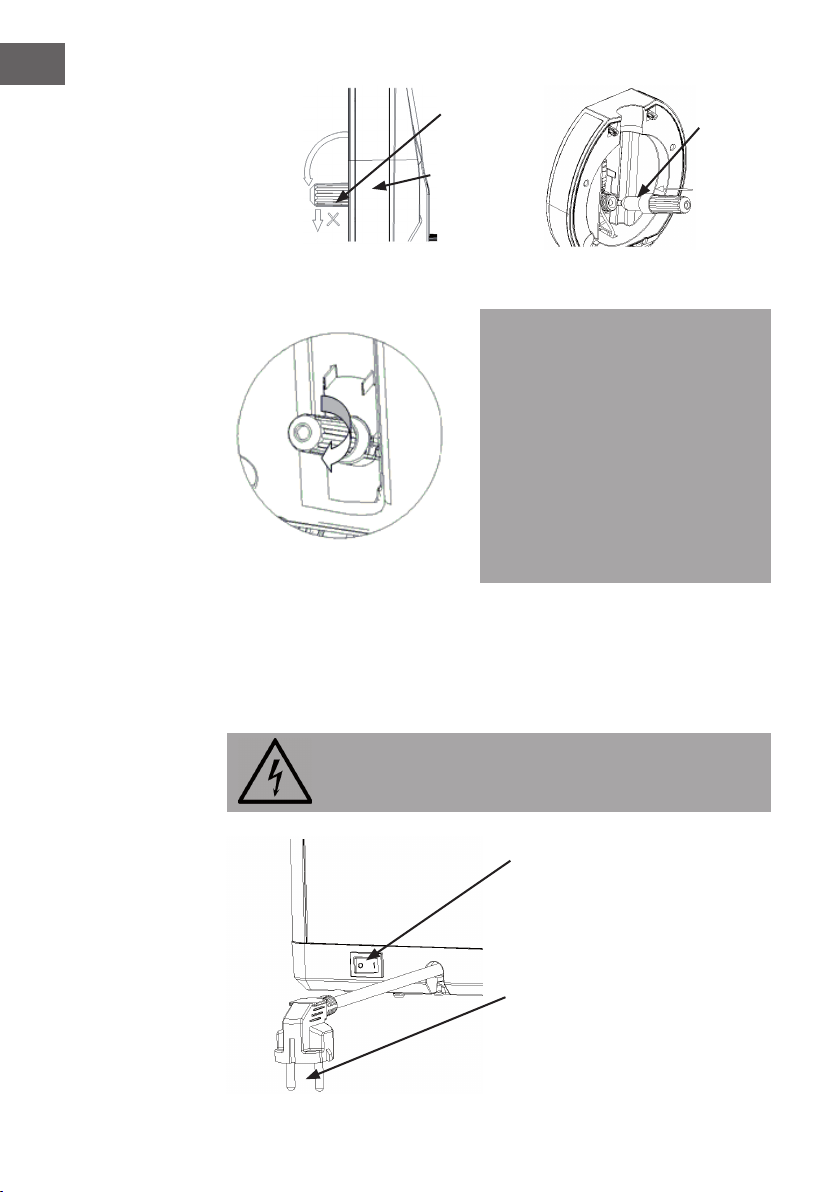

Risk of electric shock! Please make sure your hands are dry when you
operate the beer cooler, to avoid electric shock.
Switch is on “off ” status
Connect to power supply
Figure 13
Note for the controller on the lid:
• Turn off the CO
knob when cooling
the beer.
• Turn off the CO
knob when the
• Turn off the CO
knob when
changing the CO
cartridge.
• When the beer can not be tapped
foams are not enough, turn the knob
turn off it again.
35
EN
7.
temperature. And it can keep the temperature as set. If the ambient temperature is
too high, you can pre-cool the beer cooler or wait a little bit longer until the beer
has cooled down.
8. Temperature adjustment function:
• The boot temperature is the previous setting temperature.
• Through the control panel “+” button or “-” button, you can adjust the cooling
temperature, each press “+” button once the temperature increases by one
degree, each press “-” button once the temperature drops one degree at a
time.
• The display shows the actual temperature in the cooling tank. The beer
temperature may differ.
• Press any button to display the set temperature, return to the actual temperature
•
•
•
•
Figure 14
9.
Note: Clean the glass before pouring beer out. If the beer or beer cup/glass is in high
temperature or the beer is not cool enough, there are many bubbles when pouring beer
out.
10. When taping the beer, lean your beer glass against the pouring spout and slowly
straighten it up with the beer rising, then open the tap mechanism completely to
avoid much bubble. It is advisable to pour half-glass, make a short pause before
continuing the rest.
36
EN
Note: Never immerse the pouring spout into the beer glass to avoid much bubble.
11 .
There will be a sharp and high-speed jet when pouring the last cup of beer from
keg. Please adjust the CO
pressure regulation knob to “-” position to close the CO
supplying and save the CO
.
Kegs with integrated pressure cartridge
These kegs are pre-charged with CO
, and do not require the use of regulator, no need
to install the CO
cartridge. And the knob on the lid does not work.
CO
connector position
Figure 15

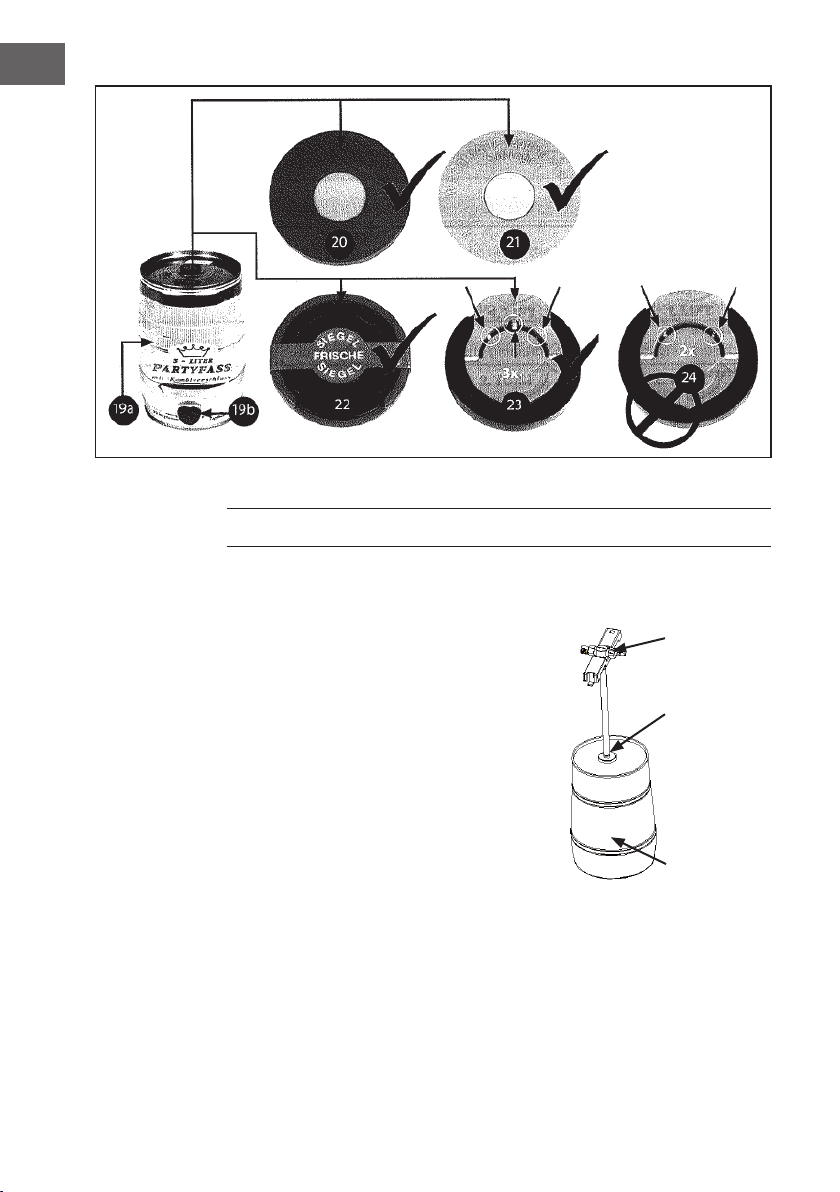

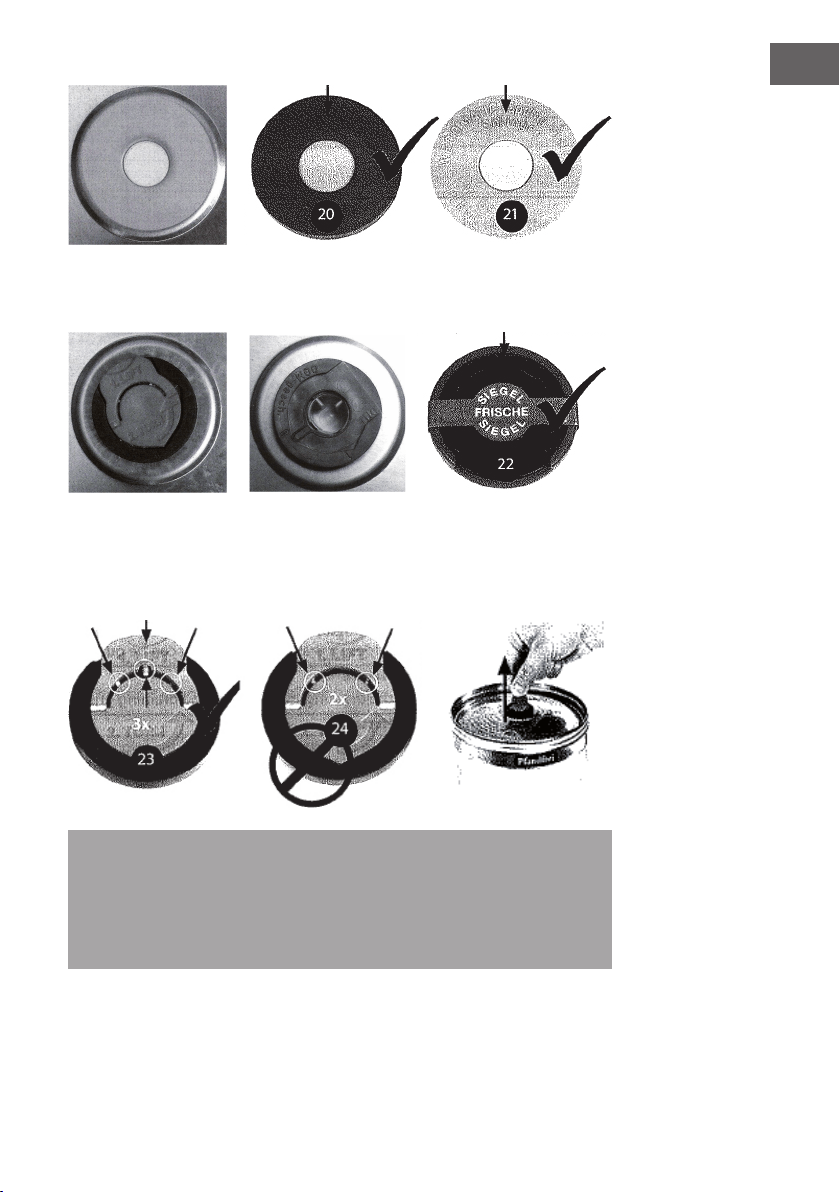

1. Remove the adapter that comes with the barrel and then recycle the adapter
37
EN
Adaptor
Keg
Figure 16 Figure 17
Note: Please take out the adaptor with collect ways. Press it according the arrow
indication, or will damage the fastener.
Beer connector
Figure 18 Figure 19
3.
New connector
Green plastic base
that must be removed
from the keg to install the
new connector
Clear hose
38
EN
Change a new beer keg (5 liter universal keg)
When the beer in the keg runs out, before changing a new beer keg.
1. Adjust the CO
pressure regulation knob to “-“ switch to shut off the CO
supplying
and save the CO
.
Open the lid of the beer cooler, pull down the tap handle to release the rest gas in
3. Then take out the beer device and the beer barrel from the beer machine.
4. Remove the keg from the keg lifter and pull the piercing pin out of the empty keg
Then put the piercing pin into the new keg and put it all into the beer cooler.
Connect the gas-tube and beer tube from the keg lifter, by pressing the white parts
of keg lifter.
6. It is recommended to clean the tap mechanism when changing the beer keg each
time. Please refer to the below contents about cleaning.

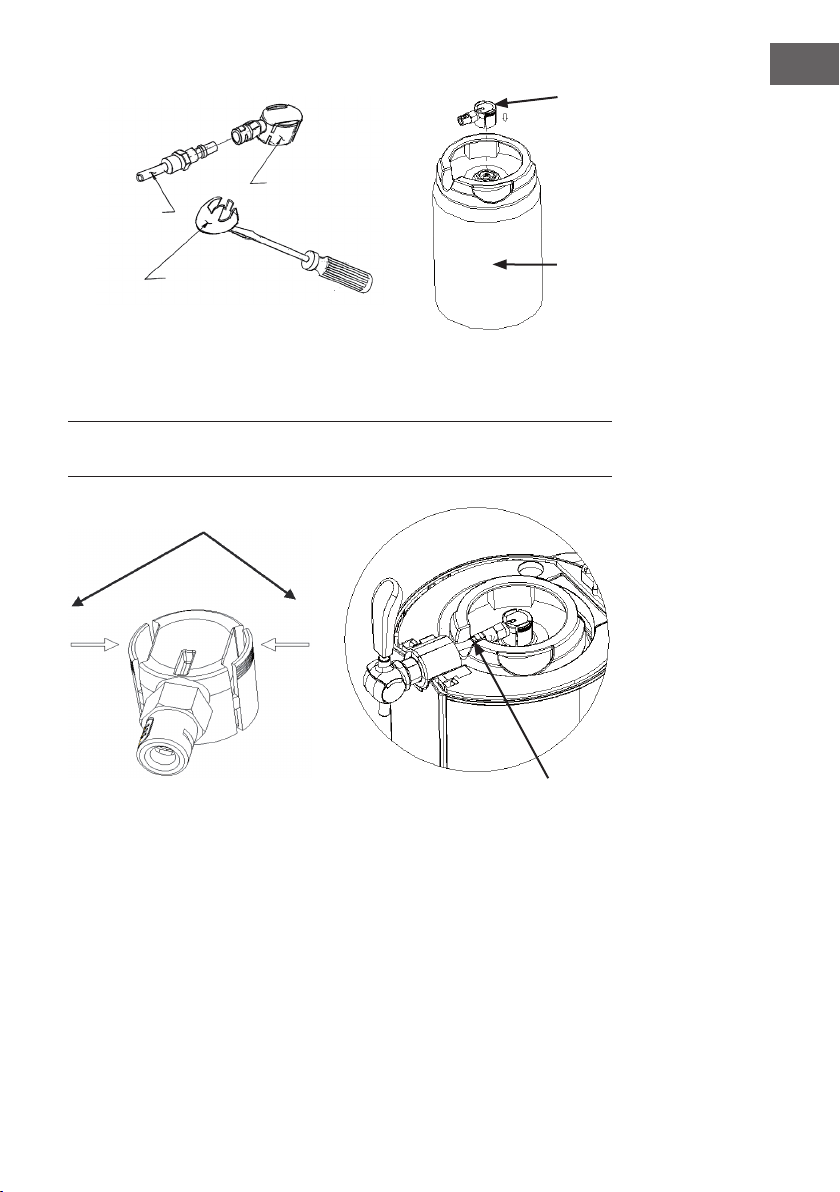

When you take out the fastener of beer dispensing unit,
you can move this unit towards arrow indication.
Remove the
and turn the
handle in the
direction of
the arrow.
The holder
can then be
removed from
the beer keg.
When you take out the beer
connector and CO
connector,
please press the white button down.
Figure 21
Figure 20
39
EN
Change a new CO
2
cartridge (no need for keg)
Please change the CO
cartridge if cannot pour beer out when the CO
pressure knob is
at “on” position and has beer in keg.
1. When turn the CO
pressure knob to “-“ position, to close the CO
supplying.
Open the lid, loose the cartridge sheath, and take out the empty CO
cartridge.
Insert a new CO
cartridge in the sheath, and screw the sheath tightly until you will
hear a “Click”, which indicates that the cartridge seal has been pierced and the
CO
avoid the CO
leakage. Then put CO
bottle sheath into the lid.
3. Close the lid of the beer cooler.
4. Turn the CO
pressure knob to “+“ position to turn on the CO
supply, and it is
ready to pour beer out.
Note: If used correctly, one CO
case of problems with the pressure regulator, refer to the “Troubleshooting” section.
WARNING
cartridge. The below
CO
cartridge information for your reference. Never use nitrogen gas
higher pressure.
CAUTION
Risk of injury! New CO
cartridges must be stored safely. Make sure
that children do not play with them.
16g CO
2
cartridge
40
EN
Technical data CO
2
cartridge
NW (g)
Volume (ml)
GW (g)
Cartridge weight (g)
A (mm)
B (mm)
88,0-89,0
C (mm)
D (mm)
10-11
Pressure (kgf/cm
2
)
60
Blast pressure (bar)
Note: Do not use water for cleaning, use a dry cloth to absorb surface water.
41
EN
CLEANING AND CARE
Cleaning beer tap mechanism
1. Load the warm water into the cleaning kit.
And connect the end of piercing pin, press the water into the pin to clean the pin
tube, and push the water out from the beer tube at the other end. And repeat this
Note
Beer connector must connect with
dispensing unit.
Dispensing
unit
This connector must be connected
with the air bulb.
Please
open the
faucet
when
you are
cleaning
the beer
tube.
Air bulb
Figure 22 Figure 23
Note: Never put the tap mechanism parts in the washing machine or dishwasher.
is recommended.
42
EN

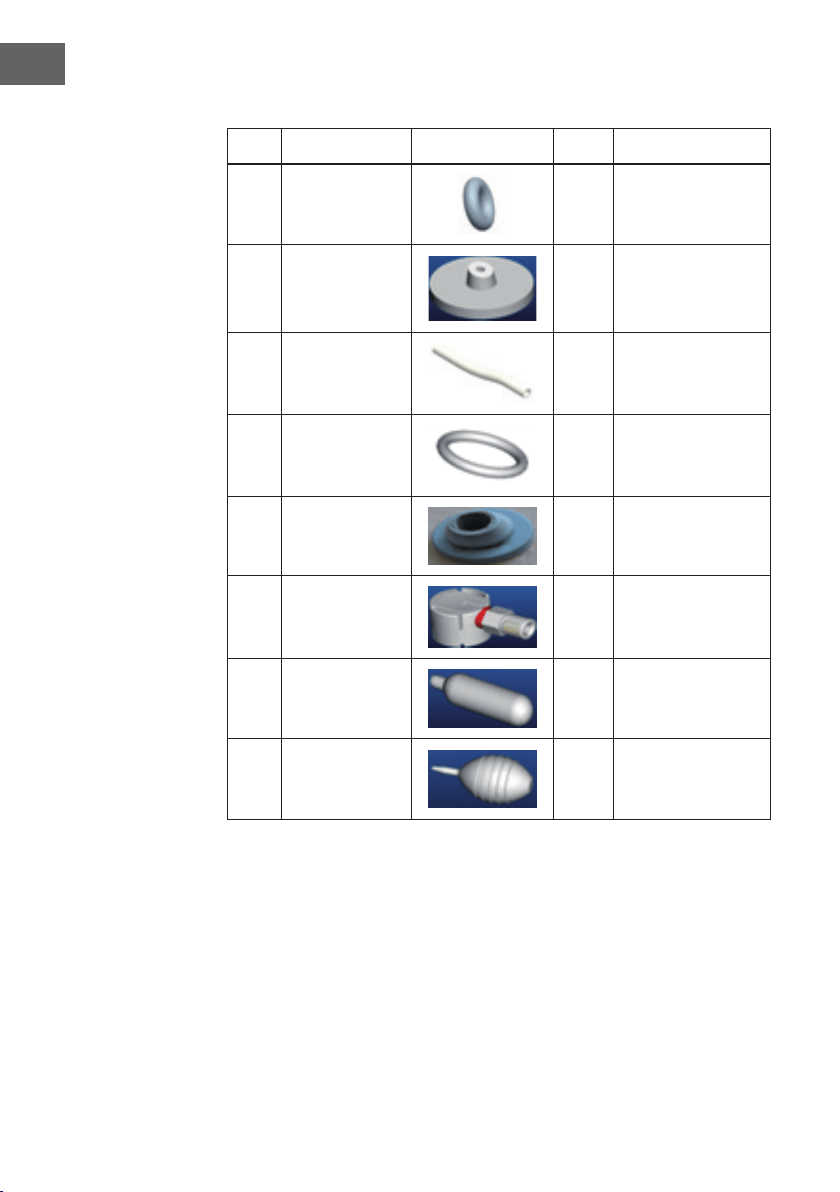

To change spare parts
Items Name Picture Qty. Installment
1 Connector seal
3 Regulator valve
Piercing pin
1 Regulator valve
3 Beer tube
1 Beer-out connector
4 Tube seal circle
3 Beer-in pipe
Keg seal
Standard keg
6 Adaptor
3
Keg with integrated
pressure cartridge
7 CO
cartridge 3
Regulator valve
assembly
8 Air bulb
1
43
EN
Cartridge pierced probe and seal washer
Cartridge pierced probe and seal washer maybe damaged when wrong usage or other
reasons, please replace a new one.
1.
out Cartridge pierced probe. Be careful not damage other parts of regulator.
of regulator in the replacing process.
Cartridge connector
Regulator
assembly
Seal circle
Slim metal
stick
Empty CO
cartridge
Figure 24 Figure 25
WARNING
Risk of injury! Remember press the seal circle with empty cartridge
instead of new cartridge, or will cause hazard.
To change beer tube
1. Loosen the tube at connection 1 and draw out the tube. Pull down the lock setting,
and draw the tube out.
3. Replace a new beer tube, and install the beer tube according with reverse
procedure.
44
EN
Note: Don’t move other screws when processing tube replacement, otherwise it may
cause the beer leakage or gas leakage.
Connection 1
Figure 26
Replace the seal circle of beer tube
1. Replace the new seal circle of beer tube if the connector has leakage
Take out the seal circle of beer tube
3. Replace a new seal circle on same position
4. Turn the seal circle tightly to avoid any leakage
Seal circle
Beer tube
Figure 27
45
EN
TROUBLESHOOTING
Note: If the beer cooler does not work properly, please call the service centre. To
save time and money, before you call for service, check the Troubleshooting Guide. It
lists cause of minor operation problems that you can correct yourself.
Problem Possible Cause Suggested Solution
The tap does not work /
can’t pour beer out.
1. The pouring tube is in
poor connection or CO
supplying is cut off
1. Well connect the
pouring tube and CO
supplying.
the keg.
3. No gas in the CO
cartridge.
3. Change a new CO
cartridge.
4. The CO
pressure
regulator knob is closed.
4. Turn the CO
pressure
regulator knob on “+”
position.
Too much bubble pouring
out.
1. Use a wrong way to
pour beer out.
1. Quickly open the faucet
completely.
correct distance from the
beer mug to the tap when
pouring wine. Normally
to the height, the normal
foam should be thick and
creamy.
3. The keg is shaken
before usage.
3. Put the beer keg aside a
while till no bubble inside.
4. Almost no beer in the
keg.
4. Change a new keg.
the keg.
knob to “-“ direction to
decrease the pressure or
close the knob.
46
EN
Problem Possible Cause Suggested Solution
1. Inside CO
pressure
isn’t high enough.
1. Adjust the pressure
knob to release much CO
pressure or replace a new
one.
or the pouring tube has a
leakage.
has a leakage or not, if so
replace the tube.
CO
leaks quickly when
inserting new cartridge.
1. CO
pressure regulator
is not in “-“ position.
1. Make sure CO
pressure regulator is in “-“
position.
3. Piercing pin broken. 3. Replace piercing pin
HINTS ON DISPOSAL
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product must
not be disposed of with household waste. Instead, it must be
taken to a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance with
the rules, you are protecting the environment and the health of
your fellow human beings from negative consequences. For
information about the recycling and disposal of this product,
please contact your local authority or your household waste
disposal service.
47
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente las siguientes instrucciones y sígalas para evitar
posibles daños. No asumimos ninguna responsabilidad por los
daños causados por el incumplimiento de las instrucciones y el
uso inadecuado. Escanee el siguiente código QR para obtener
acceso a la última guía del usuario y más información sobre el
ÍNDICE
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
48
ES
DATOS TÉCNICOS
Número de artículo 10033689
Fuente de alimentación
Capacidad refrigerante
Nivel de ruido
Este dispensador de cerveza doméstica está equipado con un sistema de presión de
cartucho de CO
para mantener la cerveza fresca. El sistema enfría la cerveza de la
tiempo casi ilimitado. Tenga en cuenta que el dispositivo muestra la temperatura dentro
del tanque de refrigeración. La temperatura de la cerveza puede variar.
49
ES
INSTRUCCIONES DE SEGURIDAD
• Lea todas las instrucciones de seguridad y funcionamiento antes de utilizar el
dispositivo. Guarde el manual de instrucciones en un lugar seguro para futuras
consultas.
• Compruebe que el cable de alimentación está intacto antes de utilizarlo. En caso
contrario, póngase en contacto con el servicio de atención al cliente.
• Si el cable de alimentación está dañado, debe ser reemplazado por el servicio de
atención al cliente para evitar peligros.
• Antes de su uso, compruebe que el enchufe encaja en la toma de corriente. Si no
es así, póngase en contacto con el servicio de atención al cliente.
• No manipule el enchufe de alimentación con las manos mojadas al enchufarlo o
desenchufarlo.
•
• Para asegurar una ventilación adecuada alrededor de la unidad, deje una
• Coloque la unidad bajo la luz directa del sol.
• No cubra la unidad con objetos cuando esté en uso.
•
viento, la lluvia y las salpicaduras de agua.
• Desconecte el aparato de la red eléctrica antes de limpiarlo. Si no lo hace, puede
provocar una descarga eléctrica o la muerte.
• No sumerja el producto en agua ni en ningún otro líquido.
• No utilice paños gruesos ni limpiadores abrasivos para limpiar el producto.
• No retire el barril del dispensador cuando la cerveza no esté completamente
escurrida.
• No retire el cartucho de CO
hasta que esté vacío.
• No utilice cartuchos de CO
• No permita que los niños operen, jueguen o se arrastren dentro del sistema.
• Los niños deben ser supervisados para que no jueguen con el dispositivo.
•
• Este aparato está destinado al uso en el hogar y establecimientos similares, como
hoteles, moteles y otros alojamientos para la restauración no comercial.
50
ES
VISTA GENERAL DEL EQUIPO
1 Tapa
Soporte para cartuchos de
CO
3 Mango del grifo
4 Grifo
Indicador de nivel de llenado
6
7 Botones de control
8 Bandeja de goteo
9 Bloqueo de tapa
10 Regulador de presión de CO
11 Cable de alimentación y
enchufe
Interruptor de encendido/
apagado
51
ES
INSTALACIÓN
Montaje
1. Retire el dispensador de cerveza de su embalaje. Coloque la unidad sobre una
Figura 1 Figura 2
3.
4. Enchufe la clavija de alimentación del aparato en la toma de corriente.
ATENCIÓN
Peligro de descarga eléctrica! No enchufe ni desenchufe nunca el
cable de alimentación con las manos mojadas. Antes de utilizar
la unidad, asegúrese de que la tensión de red coincide con la
información de la placa de características y compruebe que el cable
de red está correctamente conectado a la unidad y al enchufe de
red. Póngase en contacto con el servicio de atención al cliente si este
no es el caso y no utilice el producto hasta que se haya corregido el
problema.
Bandeja de goteo
Mango
Grifo
52
ES
puede afectar al sensor de peso.
Figura 3 Figura 4
Elección del barril de cerveza
•
de presión integrado.
• Tenga en cuenta las instrucciones de seguridad y almacenamiento del tambor.
• Antes de la compra, compruebe si el tambor está dañado y observe la fecha de
caducidad.
• Proteja la parte superior de los daños. De lo contrario, puede ser difícil acceder a
la manguera de succión.
• No agite el barril de cerveza antes de usarlo!
•
Tapón del barril de cerveza
muestran a continuación. Sin embargo, debe tener en cuenta la información que se
ofrece a continuación.
perno de perforación.
53
ES
perforar el tapón con el tornillo de perforación del enfriador de cerveza.
con cuidado el anillo de seguridad y gírelo para sacarlo del barril. Sustituirlo por el
Nota: Antes de reemplazar o perforar los tapones, siga las instrucciones en cada
barril para ventilar el mismo. Asegúrese de que el barril haya permanecido quieto el
un barril con cartucho de presión integrado, no es necesario dejar salir el gas e
insertar el tapón de sellado, ya que tiene su propia tecnología de presión de CO
y
54
ES
PUESTA EN MARCHA Y OPERACIÓN
Barril de cerveza universal de 5 litros
1. Antes de perforar el tapón, deben seguirse
todas las instrucciones del barril de cerveza
que la espuma se escape del grifo.
Apunte los pernos de perforación contra
el tapón en el centro superior del barril.
Puede ser necesario retirar la tapa y volver
perforación rápidamente en el barril. Presione
un sonido que indique que el mecanismo de
Unidad de
distribución
Tapón del
barril
Barril de
cerveza
Figura 5
55
ES
Figura 6 Figura 7
3. Suelte el bloqueo, abra la tapa del dispensador y coloque el tambor
correctamente montado en el tanque de enfriamiento. Conecte la manguera de
Nota:
el regulador de presión de CO
deben estar cerrados.
Cerrado
Abierto
Figura 8 Figura 9
4. Asegúrese de que el regulador de presión situado en la parte superior de la tapa
esté en la posición „-“. Gire el soporte del cartucho en un ángulo apropiado desde
CO
y se bloquea en su lugar en la cubierta superior. Cuando reemplace el cartucho
56
ES
El ángulo
no debe
superar
Soporte de
cartucho
Cartucho
de CO
Caracasa
Figura 10 Figura 11
Figura 12
Cerrar la tapa del dispensador de cerveza. Cuando golpee la cerveza, gire la
posición „-“ cuando no se esté golpeando la cerveza.
6. Ponga el interruptor de encendido/apagado en la posición „I“ para encender la
ATENCIÓN
Peligro de descarga eléctrica! Asegúrese de que sus manos estén secas
cuando utilice el producto para evitar el riesgo de descargas eléctricas.
El interruptor está en la posición de
Conecte el enchufe de red en la toma
de corriente
Figura 13
Nota para el regulador en la tapa:
• Cerrar cuando la cerveza esté fría.
• Cerrar cuando se interrumpe el grifo
de la cerveza.
• Cerrar al cambiar el cartucho de
CO
.
•
luego apáguela.
57
ES
7.
temperatura ambiente es demasiado alta, puede preenfriar la cerveza o esperar
un poco más hasta que la cerveza se haya enfriado.
8. Ajustar la temperatura:
• La temperatura de inicio es la temperatura previamente ajustada.
• Puede ajustar la temperatura de refrigeración pulsando los botones „+“ y „-“
del panel de control. Cada vez que se pulsa la tecla „+“ o „-“, la temperatura
aumenta o disminuye un grado.
• La pantalla muestra la temperatura actual en el tanque de refrigeración. La
temperatura de la cerveza puede variar.
• Presione cualquier tecla para visualizar la temperatura ajustada. Después de
3 segundos, la pantalla vuelve a mostrar la temperatura actual de la cerveza.
• Si mantiene pulsada la tecla „-“, puede visualizar los 6 niveles de temperatura
•
• Esta unidad tiene una función de memoria de apagado que aplica el último
valor de temperatura seleccionado cuando la unidad se enciende de nuevo.
• Presione cualquier tecla para mostrar la temperatura ajustada antes de apagar
Figura 14
9. Ponga el regulador de presión de CO
en la posición „+“. Ahora puedes usar el
Nota: Limpie los vasos antes de llenarlos con cerveza. Si la temperatura de la cerveza
formará una fuerte espuma cuando se golpee la cerveza.
10. Al tapar, incline el vaso de cerveza en diagonal contra el grifo y levántelo
lentamente a medida que sube el nivel de cerveza. A continuación, abra
58
ES
Es mejor llenar medio vaso y luego tomar un pequeño descanso antes de verter el
resto.
Nota:
No olvide cerrar el grifo después de verter.
11 . Para los tres primeros vasos de cerveza, es normal tener más espuma.
en un chorro agudo y a alta velocidad. A continuación, ajuste el regulador de
presión de CO
en la posición „-“ para detener el suministro de CO
y ahorrar gas.
Barriles con cartucho de presión integrado
Los barriles ya están llenos de CO
y no necesitan un regulador de presión o un
cartucho de CO
. El regulador de la tapa no tiene función.
Figura 15
1. Retire el adaptador suministrado con el barril fresco y deséchelo de forma
59
ES
Adaptador
Barril de cerveza
Figura 16 Figura 17
Nota:
hacia adentro. De lo contrario, el adaptador se dañará.
cerveza
Figura 18 Figura 19
3.
Nuevo adaptador
Antes de instalar el
nuevo adaptador se
debe quitar la tapa de
plástico verde.
Manguera
transparente
60
ES
Insertar un nuevo barril de cerveza
1. Ponga el regulador de presión de CO
en la posición „-“ para interrumpir el
suministro de CO
y ahorrar gas.
Abra la tapa del dispensador de cerveza y tire del grifo hacia abajo para drenar
3. Desconecte la manguera de gas y la manguera de cerveza del elevador de
bidones.
4. Retire el barril del elevador de barriles y saque el perno de perforación del barril
A continuación, perfore el nuevo barril con el perno de perforación y coloque todo
en la abertura de enfriamiento del dispensador de cerveza. Conecte la manguera
de gas y la manguera de cerveza. Conecte la manguera de gas y la manguera de
cerveza al elevador de barriles presionando las partes blancas del elevador de
barriles.
6.
En cuanto a la limpieza, véase a continuación.
Si retira el soporte del barril de cerveza de la unidad de
Retire el
soporte
y gire la
manija en la
dirección de
continuación,
el soporte
puede
retirarse del
barril de
cerveza.
, pulse
el botón blanco hacia abajo.
Figura 21
Figura 20
61
ES
Sustitución del cartucho de CO
2
(no es necesario para los barriles con cartucho
de presión integrado)
Sustituya el cartucho de CO
de presión de CO
esté en la posición „+“ y todavía haya cerveza en el barril.
1. Cierre el suministro de CO
girando el regulador de CO
a la posición „-“.
Abra la tapa, suelte el soporte del cartucho y retire el cartucho de CO
vacío.
Inserte un nuevo cartucho de CO
en el soporte y apriételo hasta que oiga un
clic. Esto indica que la tapa del cartucho ha sido perforada y que el gas puede
tapa.
3. Cerrar la tapa de la nevera.
4. Gire el regulador de presión de CO
a la posición „+“ para activar el suministro de
gas. Ahora puedes tirar cerveza.
Nota: Si se utiliza correctamente, un cartucho de CO
„Solución de problemas“.
ADVERTENCIA
recomendados por el fabricante. Observe la siguiente información
sobre los cartuchos de CO
. No utilice nunca cartuchos de nitrógeno
presión mucho mayor.
ATENCIÓN
Peligro de lesiones! Los nuevos cartuchos de CO
deben almacenarse
de forma segura. Asegúrese de que los niños no jueguen con ellos.
Cartucho de CO
2
(16 gramos)
62
ES
Datos técnicos del cartucho de CO
2
Peso neto (g)
Volumen (ml)
Peso bruto (g)
Peso del cartucho (g)
A (mm)
B (mm)
88,0-89,0
C (mm)
D (mm)
10-11
Presión (kgf/cm3)
60
Presión de detonación (bar)
Nota:
63
ES
LIMPIEZA Y CUIDADO
Limpieza del grifo
La unidad debe limpiarse de acuerdo con las directrices de higiene aplicables. Limpie
el aparato al menos una vez a la semana antes de utilizarlo por primera vez y durante
períodos de tiempo más largos. Limpie todo el aparato con un paño seco. De lo
1. Llene el kit de limpieza con agua tibia.
limpieza para limpiar las tuberías y sacar el agua de la manguera de cerveza
Nota
antes de limpiarlo.
estar conectada a la unidad de
Unidad de
fuelle de limpieza.
Abra
el grifo
cuando
limpie la
tubería de
cerveza.
Fuelle de limpieza
Figura 22 Figura 23
Nota:
lavadora o en el lavavajillas. Nunca utilice detergentes químicos. Para la limpieza se
recomienda agua caliente o destilada.
64
ES
Sustitución de piezas de repuesto
Núm. Descripción Imagen Cantidad Punto de enganche
1 Junta tórica
3
Perno de
perforación
1
3
Tubería de
cerveza
1
de cerveza
4
Anillo de sellado
de tubería
3
Manguera de
suministro de cerveza
Tapón del barril
de cerveza
Barril estandár
6 Adaptador
3
Barril con cartucho de
presión integrado
7 Cartucho de CO
3
8 Fuelle de limpieza
1
65
ES
Reemplazar el perno de perforación y el anillo de sellado
Una manipulación incorrecta puede dañar el perno de perforación y/o la junta tórica.
Si este es el caso, reemplácelos.
1.
perno de perforación. Asegúrese de que ningún otro componente del regulador de
presión de gas esté dañado.
otra pieza del controlador durante el reemplazo.
Regulador Junta tórica
de metal
delgada
Cartucho de CO
vacío
Figura 24 Figura 25
ADVERTENCIA
Peligro de lesiones! Presione la junta tórica únicamente hacia el interior
lesiones personales.
Sustitución de la manguera de cerveza
Reemplace la manguera de la cerveza si está dañada, de lo contrario la cerveza
1.
3. Inserte una manguera nueva e instálela en orden inverso.
66
ES
Nota: No mueva ningún otro tornillo mientras sustituye la manguera, ya que esto
puede provocar fugas de cerveza o gas.
Figura 26
Sustitución de la junta tórica de la manguera de cerveza
1. Desenrosque la manguera de cerveza como se muestra a continuación.
Retire la junta tórica de la manguera de cerveza.
3. Inserte una nueva junta tórica en la misma posición.
4. Gire la junta tórica para evitar fugas.
Junta tórica
Manguera
de cerveza
Figura 27
67
ES
RESOLUCIÓN DE PROBLEMAS Y CORRECCIÓN
DE ERRORES
Nota: Si el dispensador de cerveza no funciona correctamente, póngase en
contacto con el servicio de atención al cliente. Compruebe las instrucciones de
solución de problemas de antemano para encontrar y solucionar la causa usted
mismo.
Problema Posible causa Posible solución
El grifo no funciona o no
se puede tirar cerveza.
1. La manguera de
CO
no están conectadas
correctamente.
1. La manguera de cerveza
deben estar conectadas
correctamente.
cerveza en el aparato /
el barril de cerveza está
vacío.
cerveza nuevo en el
aparato.
3. El cartucho de CO
está vacío
3. Reemplace el cartucho
de CO
.
4. El regulador de CO
está cerrado.
4. Gire el regulador a la
posición „+“.
Sale demasiada espuma
del grifo.
1. Estás usando el método
equivocado de tirar
cerveza.
1. Abra el grifo
completamente. Encuentre
la distancia correcta
entre el vaso de cerveza
y el grifo. Normalmente
la espuma encima de la
cerveza debe ser espesa y
cremosa.
cerveza es demasiado
3. El barril se agitó justo
antes de su uso.
3. Deje reposar el barril de
cerveza hasta que no haya
más espuma en su interior.
4. Casi no hay cerveza en
el barril.
4. Reemplace el barril de
cerveza por uno nuevo.
barril es demasiado alta.
posición „-“ para bajar la
presión.
68
ES
Problema Posible causa Posible solución
La cerveza sale muy
lentamente del grifo.
1. La presión del CO
dentro del barril no es lo
1. Ajuste el regulador de
presión de gas para que
salga más CO
o sustituya
el cartucho de CO
.
de cerveza tiene una fuga.
fugas en las mangueras. Si
hay fugas, reemplace las
mangueras
Cuando se inserta un
nuevo cartucho de
CO
, el CO
escapa
demasiado rápido.
1. El regulador de presión
de CO
no está ajustado
a la posición „-“.
1. Asegúrese de que el
regulador de presión de
CO
esté en la posición
„-“.
dañada.
3. El perno de perforación
está dañado.
3. Sustituya el perno
RETIRADA DEL APARATO
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
69
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil.
être tenus pour responsables des dommages dus au non-respect
des consignes et à la mauvaise utilisation de l’appareil. Scannez
le QR-Code pour obtenir la dernière version du mode d‘emploi
SOMMAIRE
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
70
FR
FICHE TECHNIQUE
Numéro d'article 10033689
Alimentation
Capacité
Puissance de réfrigération
Niveau sonore
Cette tireuse à bière domestique est équipée d‘un système de pression à cartouche
de CO
pour garder la bière fraîche. Le système refroidit la bière de la température
refroidissement. La température de la bière peut différer.
71
FR
CONSIGNES DE SÉCURITÉ
• Lisez toutes les instructions de sécurité et d’utilisation avant d’utiliser l’appareil.
Conservez le mode d‘emploi en lieu sûr pour pouvoir vous y reporter
ultérieurement.
•
cas, contactez le service clientèle.
• Si le cordon d‘alimentation est endommagé, il doit être remplacé par le service
•
contactez le service clientèle.
•
branchez ou débranchez.
• Placez l‘appareil sur une surface sèche et plane.
•
de l‘appareil.
• Ne placez pas l‘appareil à la lumière directe du soleil.
• Ne couvrez pas l‘appareil avec des objets pendant son fonctionnement.
•
telles que le vent, la pluie et les éclaboussures d‘eau.
• Débranchez l‘appareil du secteur avant de le nettoyer. Faute de quoi vous vous
• Ne plongez pas l‘appareil dans l‘eau ni dans aucun autre liquide.
• N‘utilisez pas de chiffons bruts ni d‘abrasifs pour nettoyer l‘appareil.
• Ne retirez pas le fût du distributeur si la bière n‘a pas encore été complètement
vidangée.
• Ne retirez pas la cartouche de CO
avant qu‘elle ne soit vide.
• N‘utilisez pas de cartouches de CO
•
mortelle.
• Ne laissez pas les enfants utiliser, jouer ou grimper sur l‘appareil.
•
•
• Cet appareil est destiné à être utilisé à la maison et dans des établissements
d‘hébergement offrant une restauration non commerciale.
72
FR
APERÇU DE L‘APPAREIL
1 Couvercle
Cartouche de CO
3 Poignée du robinet de la
tireuse
4 Robinet de la tireuse
Indicateur de niveau
6 Indicateur de température
7 Boutons de contrôle
8 Bac d‘égouttage
9
10 Régulateur de pression de CO
11
secteur
Interrupteur de marche/arrêt
73
FR
INSTALLATION
Montage
1. Sortez le distributeur de bière de l‘emballage. Placez l‘appareil sur une surface
Figure 1 Figure 2
3.
4.
ATTENTION
Risque d'électrocution ! Ne branchez ou débranchez jamais le cordon
d’alimentation avec les mains mouillées. Avant d'utiliser l'appareil,
assurez-vous que la tension du secteur correspond à celle qui est
indiquée sur la plaque signalétique et que le cordon d'alimentation est
service clientèle si ce n'est pas le cas et n'utilisez pas l'appareil tant que
le problème n'est pas résolu.
Bac d‘égouttement
Poignée
Robinet
74
FR
affecter le capteur de poids.
Figure 3 Figure 4
Choix du fût de bière
•
cartouche de pression intégrée.
•
•
péremption.
•
d‘accéder au tuyau d‘aspiration.
• Ne secouez pas le fût de bière avant utilisation !
•
Bouchon de fût de bière
percés avec le boulon de perçage.
75
FR
percé avec le boulon de perçage du refroidisseur de bière.
doucement sur la bague de sécurité et tournez-la pour la retirer du fût. Remplacez-la
Remarque : Avant de remplacer ou de percer les bouchons, vous devez suivre
les instructions sur le fût respectif pour le purger. Assurez-vous que le fût est resté
du distributeur. Lors de l‘utilisation d‘un fût avec cartouche de pression intégrée, il
n‘est pas nécessaire de laisser sortir le gaz et d‘insérer le bouchon d‘étanchéité,
car il possède sa propre technologie de pression au CO
et ne nécessite pas d‘être
76
FR
MISE EN MARCHE ET UTILISATION
Fût universel de bière de 5 litres
1. Avant de percer le bouchon, suivez toutes
empêcher la mousse de se déverser du
robinet.
Dirigez les boulons de perçage contre le
bouchon en haut au centre du fût. Peut-être
devrez-vous retirer le capuchon et remplacer
Poussez le boulon de perçage dans le fût
d‘un coup sec. Appuyez sur le mécanisme
de dosage jusqu‘à ce que vous entendiez
un son du fût de bière indiquant que le
mécanisme de dosage est engagé dans le
Unité de tirage
Bouchon
de fût
Fût de bière
Figure 5
77
FR
Branchement de CO
Figure 6 Figure 7
3. Desserrez le verrouillage, ouvrez le couvercle de la tireuse et placez le fût
correctement assemblé dans le réservoir de refroidissement. Connectez le tuyau de
raccordement CO
au raccord de tuyau de bière.
Remarque : Assurez-vous que tous les branchements sont correctement connectés au
mécanisme de dosage et en bon état. La vanne du fût et le détendeur de CO
doivent
Fermé
Ouvert
Figure 8 Figure 9
4. Assurez-vous que le régulateur de pression sur le dessus du couvercle est en
cartouche de CO
dans le support
fût. La vanne de pression de gaz est ensuite relevée et s‘enclenche dans le cache
supérieur. Lors du remplacement de la cartouche de gaz, inversez la procédure
78
FR
L'angle
ne doit
pas
dépasser
Porte-
cartouche
Cartouche
de CO
Boîtier
Figure 10 Figure 11
Figure 12
Fermez le couvercle de la tireuse à bière. Lorsque vous tirez de la bière, tournez le
6.
ATTENTION
Risque d'électrocution ! Assurez-vous que vos mains sont sèches lorsque
vous utilisez l'appareil pour éviter tout choc électrique.
L‘interrupteur se trouve en position
Figure 13
Remarque pour le régulateur sur le
couvercle :
• Fermez-le quand la bière est refroidie.
• Fermez-le quand le tirage de bière est
interrompu.
• Fermez-le lors du remplacement de la
cartouche de CO
.
• Si vous ne pouvez pas tirer la bière
n'y a pas assez de mousse, tournez
éteignez.
79
FR
7.
température ambiante est trop élevée, vous pouvez soit pré-refroidir la bière, soit
attendre un peu plus longtemps que la bière soit refroidie.
8. Réglage de la température :
• La température de départ est la température précédemment réglée.
•
•
La température de la bière peut différer.
•
•
•
• Cet appareil dispose d’une fonction de mémoire d’arrêt qui applique la
dernière valeur de température sélectionnée au prochain redémarrage.
•
Figure 14
9. Réglez le régulateur de pression de CO
Remarque : Nettoyez les verres avant de les remplir de bière. Si la bière ou le verre à
bière est à température trop élevée ou si la bière n’est pas assez froide, il se produira
une forte formation de mousse au niveau de la tige.
10. Lorsque vous tirez la bière, inclinez le verre en diagonale contre le robinet et
redressez-le lentement à mesure que le niveau de bière augmente. Ensuite, ouvrez
80
FR
complètement le mécanisme de dosage pour éviter trop de mousse. Il est préférable
de remplir le verre à moitié puis de faire une courte pause avant de verser le reste.
Remarque :
mousse. Ne pas oublier de fermer le robinet après avoir rempli le verre.
11 . Il est normal que les trois premiers verres de bière aient plus de mousse.
Lorsque vous tirez le dernier verre de bière du fût, la bière sort du robinet avec
beaucoup de pression et à grande vitesse. Réglez ensuite le régulateur de pression
de CO
et économiser le gaz.
Fûts avec cartouche de pression intégrée
Les fûts sont déjà remplis de CO
et ne nécessitent ni régulateur de pression ni cartouche
de CO
. Le régulateur sur le couvercle n‘a aucune fonction.
Figure 15
1. Retirez l‘adaptateur fourni avec le fût et jetez-le dans le respect de l‘environnement
81
FR
Adaptateur
Fût de bière
Figure 16 Figure 17
Remarque :
vers l’intérieur. Faute de quoi, l‘adaptateur sera endommagé.
Figure 18 Figure 19
3.
Nouvel adaptateur
Le capuchon en
plastique vert doit être
retirée avant d‘installer
le nouvel adaptateur
Tube
transparent
82
FR
Installation d‘un nouveau fût de bière
1. Réglez le régulateur de pression de CO
CO
et économiser du gaz.
Ouvrez le couvercle de la tireuse à bière et tirez le robinet vers le bas pour vider le
3. Débranchez le tuyau de gaz et le tuyau de bière du lève-fût.
4.
Puis percez le nouveau fût avec le boulon de perçage et placez le tout dans le trou
de refroidissement de la tireuse à bière. Branchez le tuyau de gaz et le tuyau de
bière. Raccordez le tuyau à gaz et le tuyau à bière au lève-fût en appuyant sur les
parties blanches du lève-fût.
6. Il est préférable de nettoyer le mécanisme de dosage à chaque fois changement de
fût. Pour le nettoyage, voir plus bas.
Si vous retirez le porte-fût de bière du distributeur, vous
Retirez le
tournez la
poignée
dans le sens
ensuite
séparer le
support du fût
de bière.
Si vous souhaitez supprimer les
,
appuyez sur le bouton blanc vers
le bas.
Figure 21
Figure 20
83
FR
Remplacement de la cartouche de CO
2
(inutile avec les fûts avec cartouche de
pression intégrée)
Remplacez la cartouche de CO
lorsque vous n‘arrivez plus à tirer de la bière, même
si le régulateur de pression de CO
dans le fût.
1. Fermez l’alimentation en CO
en tournant le régulateur de CO
Ouvrez le couvercle, desserrez le porte-cartouche et retirez la cartouche de CO
vide. Insérez une nouvelle cartouche de CO
dans le support et vissez-la jusqu‘à
ce que vous entendiez un clic. Cela indique que le capuchon de la cartouche a été
percé et que le gaz peut circuler librement dans le fût. Assurez-vous que le porte-
dans le couvercle.
3. Fermez le couvercle du refroidisseur de bière.
4. Tournez le régulateur de pression de CO
Remarque : Lorsqu‘elle est utilisée correctement, une cartouche de CO
MISE EN GARDE
recommandées par le fabricant. Prenez note des informations ci-dessous
concernant les cartouches de CO
. N’utilisez jamais de cartouches à
leur pression beaucoup plus élevée.
ATTENTION
Risque de blessure ! Les nouvelles cartouches de CO
doivent être
stockées en toute sécurité. Assurez-vous que les enfants ne jouent pas
avec.
Cartouche de CO
2
(16 grammes)
84
FR
Fiche technique d'une cartouche de CO
2
Poids net (g)
Capacité (ml)
Poids brut (g)
Poids de la cartouche (g)
A (mm)
B (mm)
88,0-89,0
C (mm)
D (mm)
10-11
Pression (kgf/cm
2
)
60
Pression de détonation (bar)
Remarque : pour le nettoyage, n‘utilisez pas d‘eau mais utilisez un chiffon sec pour
85
FR
NETTOYAGE ET ENTRETIEN
Nettoyage du robinet de la tireuse
l‘appareil avant la première utilisation puis une fois par semaine au moins en cas
d‘utilisation prolongée. Nettoyez l‘appareil entièrement avec un chiffon sec. Autrement,
1.
Connectez le bout du boulon de perçage. Envoyez l‘eau avec le kit de nettoyage
Répétez cette étape jusqu‘à ce que le tuyau de bière soit complètement propre.
Remarque :
avant le nettoyage.
branchée sur le doseur.
Doseur
à la poire de nettoyage
Ouvrez le
robinet de
la tireuse
lorsque
vous
nettoyez la
conduite
de bière.
Poire de nettoyage
Figure 22 Figure 23
Remarque : Ne placez jamais les composants du mécanisme de dosage dans le
lave-linge ou le lave-vaisselle. N‘utilisez jamais de détergents chimiques. Pour le
nettoyage, l‘eau chaude ou distillée est recommandée.
86
FR
Remplacement des pièces détachées
N° Description Illustration Nombre S'installe sur
1 Joint torique
3 Soupape du régulateur
Pointe perforante
1 Soupape du régulateur
3 Conduite de bière
1
de bière
4
La bague
d‘étanchéité de
conduit
3
Tuyau d‘alimentation
de bière
Bouchon de fût de
bière
Fût standard
6 Adaptateur
3
Fût avec cartouche de
pression intégrée
7
Cartouche de
CO
3 Soupape du régulateur
8
Poire de
nettoyage
1
87
FR
Remplacement de la pointe perforante et du joint torique
En cas de mauvaise manipulation, il est possible que la pointe perforante et/ou le joint
torique soient endommagés. Si cela se produit, remplacez-les.
1.
pression de gaz.
aucun autre composant du régulateur pendant le remplacement.
Régulateur Joint torique
Tige
métallique
Cartouche de CO
vide
Figure 24 Figure 25
MISE EN GARDE
Risque de blessure ! Appuyez uniquement sur le joint d'étanchéité avec
une cartouche de gaz vide, sinon vous risquez de vous blesser.
Remplacement du tuyau à bière
1. Desserrez le tuyau au raccord 1 et retirez le tuyau. Tirez le loquet vers le bas et
sortez le tuyau.
3. Insérez un nouveau tuyau et installez-le dans l‘ordre inverse.
88
FR
Remarque : Ne déplacez aucune autre vis lors du remplacement du tuyau, cela
pourrait provoquer une fuite de bière ou de gaz.
Figure 26
Remplacement du joint torique du tuyau à bière
1. Tournez le tuyau de bière comme indiqué ci-dessous et sortez-le.
Retirez le joint torique du tuyau à bière.
3. Insérez un nouveau joint torique au même endroit.
4. Serrez le joint torique pour éviter les fuites.
Joint torique
Tuyau de bière
Figure 27
89
FR
IDENTIFICATION ET RÉSOLUTION DES
PROBLÈMES
Remarque : Si la tireuse à bière ne fonctionne pas correctement, contactez le service
clientèle. Consultez d‘abord le guide de dépannage pour trouver et corriger vous-
même la cause.
Problème Cause possible Proposition de solution
Le robinet de la tireuse ne
fonctionne pas ou bien
vous ne parvenez pas à
tirer de la bière.
1. Le tuyau de bière
ne sont pas branchés
correctement.
1. Branchez correctement
le tuyau de bière ou la
.
bière dans l‘appareil / le
fût de bière est vide.
de bière dans l‘appareil.
3. La cartouche de CO
est vide.
3. Remplacez la cartouche
de CO
.
4. Le régulateur de CO
est fermé.
4. Tournez le régulateur en
position „+“.
Trop de mousse sort du
robinet.
de la bière est incorrecte.
1. Ouvrez le robinet
complètement.
Trouvez la bonne distance
entre le verre à bière et le
robinet. Normalement, la
mousse au sommet de la
bière doit être épaisse et
crémeuse.
3. Le fût a été secoué juste
avant d‘être utilisé.
3. Laissez le fût de bière
reposer jusqu‘à ce qu‘il
ne reste plus de mousse à
l‘intérieur.
4. Il ne reste presque plus
de bière dans le fût.
4. Remplacez le fût de
bière par un nouveau.
est trop élevée.
diminuer la pression.
90
FR
Problème Cause possible Proposition de solution
La bière coule trop
lentement du robinet.
1. La pression de CO
dans le fût est trop basse.
1. Réglez le détendeur
de pression de gaz de
sorte que plus de CO
s‘échappe ou remplacez
la cartouche de CO
.
raccordement ou le tuyau
de bière fuit.
ne fuient pas. S‘il y a
des fuites, remplacez les
Lors de l‘insertion d‘une
nouvelle cartouche de
CO
, le CO
sort trop
rapidement.
1. Le régulateur de
pression de CO
n’a pas
été réglé sur la position
régulateur de pression de
CO
endommagé.
3. La pointe performante
est endommagée.
3. Remplacez la pointe
INFORMATIONS SUR LE RECYCLAGE
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
de collecte pour le recyclage des équipements électriques
protège l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations sur le
recyclage et l‘élimination de ce produit, veuillez contacter
votre autorité locale ou votre service de recyclage des
déchets ménagers.
91
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo
di leggere attentamente le seguenti istruzioni per l’uso e di
seguirle per evitare possibili danni. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata osservazione
delle avvertenze di sicurezza e da un uso improprio del
dispositivo. Scansionare il codice QR seguente, per accedere
al manuale d’uso più attuale e per ricevere informazioni sul
INDICE
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
92
IT
DATI TECNICI
Numero articolo 10033689
Alimentazione
Potenza refrigerante
Rumorosità
Questo impianto per la spillatura della birra per uso casalingo è dotato di un sistema
di pressione con cartucce di CO
per tenere fresca la birra. L’impianto porta la
birra nel giro di circa 4 ore da temperatura ambiente alla temperatura ideale per la
Si prega di tenere presente, che il dispositivo indica la temperatura all’interno del
serbatoio di raffreddamento. La temperatura della birra potrebbe essere diversa.
93
IT
AVVERTENZE DI SICUREZZA
• Prima di utilizzare il dispositivo, leggere tutte le istruzioni e le avvertenze di
sicurezza. Conservare il manuale in un luogo sicuro per futuri utilizzi.
• Prima dell’utilizzo, controllare se il cavo di alimentazione è intatto. Se non è così,
contattare il servizio di assistenza ai clienti.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal servizio di
assistenza ai clienti, in modo da evitare pericoli.
• Controllare prima dell’utilizzo se la spina è adatta alla presa di corrente. Se non è
così, contattare il servizio di assistenza ai clienti.
• Quando si inserisce o stacca la spina, non toccarla con le mani bagnate.
•
•
• Non posizionare il dispositivo nella luce solare diretta.
• Non coprire il dispositivo con oggetti mentre è in funzione.
•
pioggia e spruzzi d’acqua.
• Staccare la spina prima di pulire il dispositivo, altrimenti si corre il rischio di
folgorazioni e addirittura morte.
• Non immergere il dispositivo in acqua o altri liquidi.
• Non utilizzare panni ruvidi o prodotti abrasivi per pulire il dispositivo.
• Non togliere il fusto dall’impianto prima che la birra sia stata spillata
completamente.
• Non togliere la cartuccia di CO
• Non utilizzare cartucce di CO
Il mancato rispetto di questa avvertenza può causare esplosioni e addirittura la
morte.
• Non permettere ai bambini di utilizzare l’impianto, di giocarci o di intrufolarcisi.
• Tenere sotto controllo i bambini, in modo che non giochino con il dispositivo.
• Non conservare sostanze esplosive in questo dispositivo, come ad esempio
• Questo dispositivo è adatto all’uso casalingo e in contesti simili, come ad es.
motel e altri alloggi di carattere non commerciale.
94
IT
DESCRIZIONE DEL DISPOSITIVO
1 Coperchio
Supporto cartuccia CO
3 Impugnatura rubinetto di
spillatura
4 Rubinetto di spillatura
Indicazione del livello di
riempimento
6 Indicazione temperatura
7 Tasti di controllo
8
9 Blocco coperchio
10 Regolazione pressione CO
11 Cavo e spina di
alimentazione
Interruttore On/Off
95
IT
INSTALLAZIONE
Montaggio
1.
da altri dispositivi o pareti su tutti i lati, in modo da garantire una ventilazione
Immagine 1 Immagine 2
Fissare l’impugnatura al rubinetto di spillatura. Assicurarsi che entrambe le estremità
3.
4. Collegare la spina del dispositivo nella presa elettrica.
ATTENZIONE
Pericolo di folgorazione! Non collegare o staccare la spina con le
mani bagnate. Prima di utilizzare il dispositivo, assicurarsi che la
tensione della rete corrisponda al valore sulla targhetta del dispositivo
e controllare se il cavo è collegato correttamente a dispositivo e presa
elettrica. Contattare il servizio di assistenza ai clienti se non è così e
utilizzare il dispositivo solo a problema risolto.
Impugnatura
Rubinetto
96
IT
Immagine 3 Immagine 4
Scegliere il fusto della birra
•
pressione integrata.
• Rispettare le indicazioni sullo stoccaggio e le avvertenze di sicurezza sul fusto.
• Controllare se il fusto è danneggiato prima dell’acquisto e rispettare la data di
scadenza.
•
• Non scuotere il fusto prima dell’uso!
• Non esporre il fusto a luce solare diretta.
Tappi per fusti
è necessario tenere presente le seguenti informazioni.
punta del raffreddatore della birra.
97
IT
prima di forarlo con la punta del raffreddatore della birra.
l’anello di sicurezza e ruotarlo per toglierlo dal fusto. Sostituirlo con il tappo incluso
Nota: prima di sostituire o forare i tappi, seguire le indicazioni del fusto riguardo
allo scarico del gas del fusto. Assicurarsi che il fusto sia rimasto fermo per un tempo
cartuccia a pressione integrata, non è necessario far uscire il gas e inserire il tappo
di guarnizione, dato che è dotato di una tecnologia CO
propria e non deve essere
dotato di sistema esterno.
98
IT
MESSA IN FUNZIONE E UTILIZZO
Fusto di birra universale da 5 litri
1. Prima di forare il tappo, seguire tutte le
deve essere rimasto fermo per un tempo
dal rubinetto di spillatura.
Posizionare la punta di foratura del
raffreddatore contro il tappo al centro
del lato superiore del fusto. Potrebbe
essere necessario rimuovere la chiusura
fusto. Premere il meccanismo di dosaggio
indica che il meccanismo di dosatura è
Unità di spillatura
Tappo del fusto
Fusto della birra
Immagine 5
99
IT
Collegamento birra
Collegamento CO
Immagine 6 Immagine 7
3. Aprire il blocco, aprire il coperchio dell’impianto di spillatura e posizionare il fusto
assemblato correttamente nel serbatoio di raffreddamento. Collegare il tubo di
CO
collegamento al connettore del tubo della birra.
Nota: assicurarsi che tutti i collegamenti siano connessi correttamente al meccanismo
di dosaggio e che non siano danneggiati. La valvola sul fusto e il regolatore di
pressione CO
di devono essere chiusi.
Chiuso
Aperto
Immagine 8 Immagine 9
4. Assicurarsi che il regolatore di pressione sul lato superiore del coperchio sia in
posizione “-”. Ruotare il supporto della cartuccia ad un’inclinazione adatta dalla
Staccare il supporto della cartuccia CO
CO
indica che la chiusura è stata forata e che l’anidride carbonica scorre liberamente
nel fusto. La valvola della pressione del gas viene quindi ruotata verso l’alto e si
aggancia nella copertura superiore. Seguire i passaggi al contrario per sostituire la
100
IT
L’inclinazione
massima
non deve
superare i
Supporto
cartucce
Cartuccia
CO
Alloggiamento
Immagine 10 Immagine 11
Immagine 12
Chiudere il coperchio dell’impianto di spillatura. Quando si spilla la birra, ruotare
la manopola sul coperchio in posizione “+” per far uscire anidride carbonica e in
posizione “-” se non viene spillata birra.
6. Mettere l’interruttore On/Off in posizione “I” per accendere il dispositivo. In
ATTENZIONE
Pericolo di folgorazione! Assicurarsi che le mani siano asciutte quando
si utilizza il dispositivo, in modo da evitare folgorazioni.
L’interruttore si trova in posizione Off
Inserire la spina nella presa elettrica.
Immagine 13
Note per la manopola sul coperchio:
• Chiudere quando la birra viene
raffreddata.
• Chiudere quando si interrompe la
spillatura.
• Chiudere quando si cambia la
cartuccia di CO
.
• Quando la birra non può essere
spegnere.
101
IT
7.
può essere mantenuta. Se la temperatura ambiente è troppo alta, è possibile
8. Impostare la temperatura:
• La temperatura di avvio e la temperatura impostata in precedenza.
• La temperatura di raffreddamento può essere regolata con i tasti “+” e “-”
sul pannello di controllo. A ogni pressione dei tasti la temperatura aumenta o
diminuisce di un grado.
• Il display indica la temperatura attuale nel serbatoio di raffreddamento. La
temperatura della birra potrebbe essere diversa.
• Premere un tasto a piacere per far mostrare la temperatura impostata. Dopo
• Tenendo premuto a lungo “-”, è possibile fari mostrare le 6 temperature
•
• Questo dispositivo è dotato di una funzione di memoria allo spegnimento, che
al riavvio utilizza la temperatura impostata all’ultimo utilizzo.
• Premere un tasto a piacere per farsi mostrare la temperatura impostata prima
Immagine 14
9. Mettere il regolatore di pressione CO
in posizione “+”. Ora è possibile utilizzare
Nota: pulire i bicchieri prima di riempirli di birra. Se la birra o il bicchiere hanno una
temperatura troppo alta può formarsi molta schiuma durante la spillatura.
102
IT
10. Mentre si spilla, inclinare il bicchiere in direzione del rubinetto e raddrizzarlo
progressivamente mentre si alza il livello di birra all’interno. Aprire poi
completamente il meccanismo di dosaggio, in modo da evitare schiuma in eccesso.
L’ideale è riempire il bicchiere a metà, fare una breve pausa e poi versare il resto.
Nota: non immergere mai il rubinetto di spillatura nel bicchiere per evitare la
formazione di schiuma in eccesso. Non dimenticarsi di chiudere il rubinetto dopo aver
11 . Quando si spillano i primi bicchieri di birra, è normale la maggiore formazione di
schiuma.
Quando si spilla l’ultima birra del fusto, il getto dal rubinetto è forte e rapido.
Mettere quindi il regolatore di pressione CO
di CO
e risparmiare gas.
Fusti con cartuccia a pressione integrata
I fusti sono già riempiti con CO
e non necessitano regolatore di pressione o cartucce di
CO
. La manopola sul coperchio non ha funzioni.
Collegamento CO
Immagine 15
1. Rimuovere l’adattatore incluso nella consegna del fusto e smaltirlo in modo
Seguire le indicazioni sul fusto per installare l’adattatore incluso in consegna
103
IT
Adattatore
Fusto di birra
Immagine 16 Immagine 17
Nota: togliere l’adattatore premendo all’interno contemporaneamente i due segni a
freccia. Diversamente, l’adattatore viene danneggiato.
Collegamento birra
Immagine 18 Immagine 19
3.
Nuovo adattatore
Chiusura in plastica
verde va rimossa prima
di installare il nuovo
adattatore.
Tubo
trasparente
104
IT
Inserire un nuovo fusto di birra
1. Mettere il regolatore di pressione CO
CO
e risparmiare gas.
Aprire il coperchio dell’impianto di spillatura e tirare il rubinetto verso il basso, in
3. Scollegare il tubo del gas e il tubo della birra dal sollevatore del fusto.
4.
Forare il nuovo fusto con la punta e mettere tutto nell’apertura di raffreddamento
dell’impianto di spillatura. Collegare il tubo del gas e il tubo della birra. Collegare
il tubo del gas e il tubo della birra al sollevatore del fusto premendo sui componenti
bianchi del sollevatore del fusto.
6. Idealmente, pulire il meccanismo di dosaggio ogni volta che si cambia fusto.
Leggere le indicazioni seguenti riguardanti la pulizia.
Quando si toglie il supporto del fusto dal dosatore, il
supporto può essere mosso in direzione della freccia.
Togliere il
supporto
e ruotare
l’impugnatura
in direzione
della freccia.
Ora è
possibile
rimuovere il
supporto del
fusto.
Se si desidera togliere il collegamento
della birra e il collegamento del gas,
premere il tasto bianco verso il basso.
Immagine 21
Immagine 20
105
IT
Cambiare la cartuccia di CO
2
(non necessario per i fusti con cartuccia a
pressione integrata)
Sostituire la cartuccia di CO
quando non è più possibile spillare birra, anche se il
regolatore di pressione CO
è in posizione “+” e c’è ancora birra nel fusto.
1.
posizionando il regolatore di CO
in posizione “-”.
Aprire il coperchio, staccare il supporto della cartuccia e togliere la cartuccia
di CO
vuota. Mettere nel supporto una nuova cartuccia di CO
e avvitare il
stata forata e che il gas può scorrere indisturbato nel fusto. Inserire nuovamente il
supporto della cartuccia nel coperchio.
3. Chiudere il coperchio del raffreddatore per la birra.
4. Mettere il regolatore di pressione CO
Ora è possibile spillare.
Nota: in caso di utilizzo corretto, una cartuccia di CO
birra. In caso di problemi con il regolatore di pressione, consultare il paragrafo “Ricerca
e correzione degli errori”.
AVVERTENZA
Pericolo di esplosione! Utilizzare solo cartucce di CO
consigliate
dal produttore. Tenere presenti le seguenti informazioni sulle cartucce
di CO
. Non utilizzare mai cartucce di azoto per questo dispositivo,
altrimenti si corre il rischio di esplosioni.
ATTENZIONE
Pericolo di lesione! Le nuove cartucce di CO
devono essere
conservate in modo sicuro. Assicurarsi che i bambini non ci giochino.
Cartuccia di CO
2
(16 grammi)
106
IT
Dati tecnici cartucce di CO
2
Peso netto (g)
Volume (ml)
Peso lordo (g)
Peso cartuccia (g)
A (mm)
B (mm)
88,0-89,0
C (mm)
D (mm)
10-11
Pressione (kgf/cm
2
)
60
Pressione di detonazione (bar)
Nota: non utilizzare acqua per la pulizia, ma un panno asciutto per assorbire
107
IT
PULIZIA E MANUTENZIONE
Pulire il rubinetto di spillatura
Il dispositivo deve essere pulito nel rispetto delle normative sull’igiene. Pulire il
dispositivo prima del primo utilizzo e almeno una volta alla settimana in caso di non
utilizzo. Pulire tutto il dispositivo con un panno asciutto. Altrimenti si consigliano i
1. Riempire il set per la pulizia di acqua calda.
Chiudere l’estremità della punta di foratura. Spingere l’acqua all’interno dal set di
pulizia per pulire i condotti e farla uscire dal tubo della birra sull’altra estremità.
Nota
prima della pulizia.
Il connettore della birra deve
essere collegato al dosatore.
Dosatore
Questo collegamento deve
essere connesso alla pompetta
per la pulizia.
Aprire il
rubinetto
di
spillatura
quando si
pulisce il
condotto
della birra.
Pompetta per la pulizia
Immagine 22 Immagine 23
Nota: non mettere mai componenti del meccanismo di dosaggio in lavatrice o
lavastoviglie. Non utilizzare mai detergenti chimici. Per la pulizia, si consiglia acqua
calda o distillata.
108
IT
Sostituzione di pezzi di ricambio
N° Nome Immagine Quantità Posizione di
montaggio
1
Guarnizione ad
anello
3
Punta di foratura
1
3 Tubo della birra
1
Collegamento di
fuoriuscita birra
4
Guarnizione ad
anello per tubo
3
Collegamento di
Tappo fusto della
birra
Fusto standard
6 Adattatore
3
Fusto con cartuccia a
pressione integrata
7 Cartuccia CO
3
8
Pompetta per la
pulizia
1
109
IT
Sostituire la punta di foratura e la guarnizione ad anello
In caso di errato utilizzo, la punta di foratura e/o la guarnizione ad anello possono
danneggiarsi. In tal caso, procedere a sostituirle.
1.
e togliere la punta di foratura. Assicurarsi di non danneggiare altri componenti del
regolatore di pressione.
rimuovere altri componenti del regolatore durante la sostituzione.
Collegamento cartuccia del gas
Regolatore Guarnizione ad anello
Sottile asta
in metallo
Cartuccia di vuota CO
Immagine 24 Immagine 25
AVVERTENZA
Pericolo di lesione! Premere la guarnizione ad anello verso l’interno
solo con una cartuccia vuota, altrimenti si corre il rischio di lesioni.
Sostituire il tubo della birra
Sostituire il tubo della birra quando è danneggiato, altrimenti potrebbero esserci perdite
1. Allentare il tubo sul collegamento 1 e tirare fuori il tubo. Tirare la chiusura verso il
basso e tirare fuori il tubo.
3. Posizionare un nuovo tubo e installarlo seguendo i passaggi al contrario.
110
IT
Nota: non muovere altre viti mentre si cambia il tubo, altrimenti potrebbero
fuoriuscire birra o gas.
Collegamento 1
Immagine 26
Sostituire la guarnizione ad anello del tubo della birra
Sostituire la guarnizione ad anello del tubo della birra se ci sono perdite
1. Ruotare il tubo della birra ed estrarlo, come mostrato sotto.
Togliere la guarnizione ad anello dal tubo.
3. Inserire una nuova guarnizione ad anello nella stessa posizione.
4. Fissare la guarnizione ad anello ruotandola saldamente, in modo che non ci siano
perdite.
Guarnizione ad anello
Tubo della birra
Immagine 27
111
IT
RICERCA E CORREZIONE DEGLI ERRORI
Nota: se l’impianto di spillatura della birra non funziona correttamente, contattare il
servizio di assistenza ai clienti.
Problema Possibile causa Soluzione consigliata
Il rubinetto non funziona.
Non è possibile spillare
birra.
1. Il tubo della birra
o il collegamento di
CO
non sono collegati
correttamente.
1. Il tubo della birra
o il collegamento di
CO
non sono collegati
correttamente.
nell’impianto. / Il fusto è
vuoto.
3. La cartuccia di CO
è
vuota.
3. Sostituire la cartuccia
di CO
.
4. Il regolatore di CO
è
chiuso.
4. Mettere il regolatore di
CO
in posizione “+”.
Dal rubinetto di spillatura
esce troppa schiuma.
1. Si spilla in modo
sbagliato.
1. Aprire completamente il
rubinetto. Trovare la giusta
distanza tra bicchiere
e rubinetto. La schiuma
in cima alla birra deve
essere spessa e cremosa.
birra è troppo alta
3. Il fusto è stato agitato
prima dell’uso.
3. Lasciar riposare il fusto,
schiuma all’interno.
4. Il fusto è quasi vuoto. 4. Cambiare il fusto con
uno nuovo.
troppo alta.
in posizione “-” per
abbassare la pressione.
112
IT
Problema Possibile causa Soluzione consigliata
La birra esce troppo
lentamente dal rubinetto.
1. La pressione di CO
nel
fusto non è abbastanza
elevata.
1. Impostare il regolatore
in modo da rilasciare
più CO
o cambiare la
cartuccia di CO
.
o il tubo della birra hanno
perdite.
perdono. Se è così,
sostituirli.
Quando si cambia la
cartuccia di CO
, la CO
esce troppo rapidamente.
1. Il regolatore di
pressione CO
non è in
posizione “-”.
1. Assicurarsi che il
regolatore di pressione
CO
sia in posizione “-”.
anello è danneggiata.
3. La punta di foratura è
danneggiata.
3. Sostituire la punta di
SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed elettronici,
questo simbolo sul prodotto o sulla confezione segnala che
e devono essere portati a un punto di raccolta di dispositivi
elettrici ed elettronici. Grazie al corretto smaltimento dei
vecchi dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni riguardanti il
riciclo e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
