www.klarstein.com
BEERKULES
Bierzapfanlage
Beer Dispenser
Dispensador de cerveza
Tireuse à bière
Spillatore per birra
10033689
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
English 27
Español 49
Français 71
Italiano 93
Technische Daten4
Sicherheitshinweise5
Geräteübersicht6
Installation7
Inbetriebnahme und Bedienung10
Reinigung und Pege19
Fehlersuche und Fehlerbehebung23
Hinweise zur Entsorgung24
Spezielle Entsorgungshinweise für Verbraucher in Deutschland25
4
DE
TECHNISCHE DATEN
Artikelnummer 10033689
Stromversorgung 220-240 V ~ 50 Hz
Volumen 5 Liter-Fass
Kühlleistung 2-12 °C
Geräuschpegel ≤ 60 dB(A), (Außengeräusch ≤ 25dB(A))
Größe (B x H x T) 27,2 x 47 x 48 cm
Diese Bierzapfanlage für den Hausgebrauch ist mit einem CO
2
-Kartuschen-Drucksystem
ausgestattet, um das Bier frisch zu halten. Die Anlage kühlt das Bier innerhalb von
ca.4Stunden von Raumtemperatur auf die ideale Trinktemperatur von 7-8°C herunter.
Die Bierzapfanlage hält ein 5-Liter-Fass für eine nahezu unbegrenzte Zeit kalt. Bitte
beachten Sie, dass das Gerät die Temperatur im Innern des Kühltanks anzeigt. Die
Biertemperatur kann davon abweichen.
5
DE
SICHERHEITSHINWEISE
• Lesen Sie vor der Benutzung des Gerätes alle Sicherheits- und Bedienungshinweise.
Bewahren Sie die Bedienungsanleitung zum zukünftigen Nachschlagen an einem
sicheren Ort auf.
• Überprüfen Sie vor der Benutzung, ob das Netzkabel intakt ist. Falls das nicht der
Fall ist, setzen Sie sich mit dem Kundendienst in Verbindung.
• Falls das Netzkabel beschädigt ist, muss es vom Kundendienst ersetzt werden, um
Gefahren abzuwenden.
• Überprüfen Sie vor der Verwendung, ob der Stecker zu der Steckdose passt. Falls
dies nicht der Fall ist, setzen Sie sich mit dem Kundendienst in Verbindung.
• Fassen Sie den Netzstecker beim Einstecken oder Ziehen nicht mit nassen Händen
an.
• Stellen Sie das Gerät auf eine trockene und ebene Fläche.
• Um eine ausreichende Ventilation um das Gerät herum sicherzustellen, lassen Sie
einen Mindestabstand von 12 cm (5 Zoll) zum Gerät.
• Stellen Sie das Gerät nicht in direktes Sonnenlicht.
• Decken Sie das Gerät nicht durch Gegenstände ab, wenn es in Betrieb ist.
• Das Gerät muss in einem Bereich aufstellt werden, der vor Umwelteinüssen wie
Wind, Regen, Wasserspritzern geschützt ist.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen. Eine
Unterlassung kann zu einem Stromschlag oder zum Tode führen.
• Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit.
• Verwenden Sie keine groben Tücher oder Scheuermittel, um das Gerät zu reinigen.
• Nehmen Sie das Fass nicht aus der Zapfanlage, wenn das Bier noch nicht
vollständig leer gezapft ist.
• Nehmen Sie die CO
2
-Patrone nicht heraus, bevor sie leer ist.
• Verwenden Sie keine CO
2
-Patronen, wenn die Raumtemperatur 49 °C übersteigt.
Eine Nichtbeachtung dieses Hinweises kann zu einer Explosion und zum Tod führen.
• Lassen Sie Kinder die Anlage nicht bedienen, damit spielen oder dort
hineinkriechen.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen.
• Bewahren Sie keine explosiven Stoffe wie Spraydosen mit brennbaren Treibmitteln
in diesem Gerät.
• Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Einrichtungen
bestimmt, z. B. in Teeküchen in Geschäften, Büros und anderen
Arbeitsumgebungen in Gutshäusern, Hotels, Motels und anderen Unterkünften bei
Verpegungen nichtgeschäftlicher Art.
6
DE

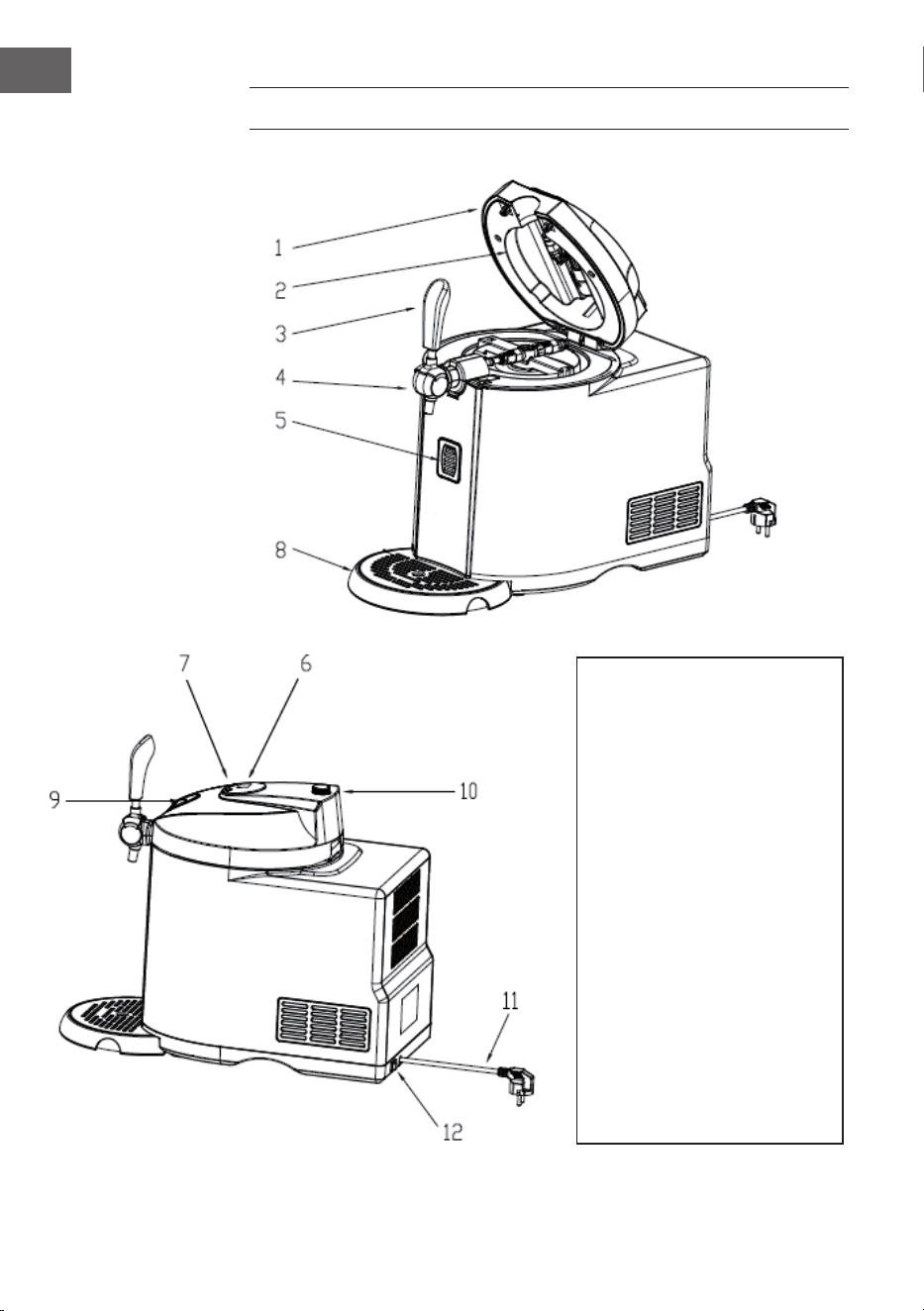

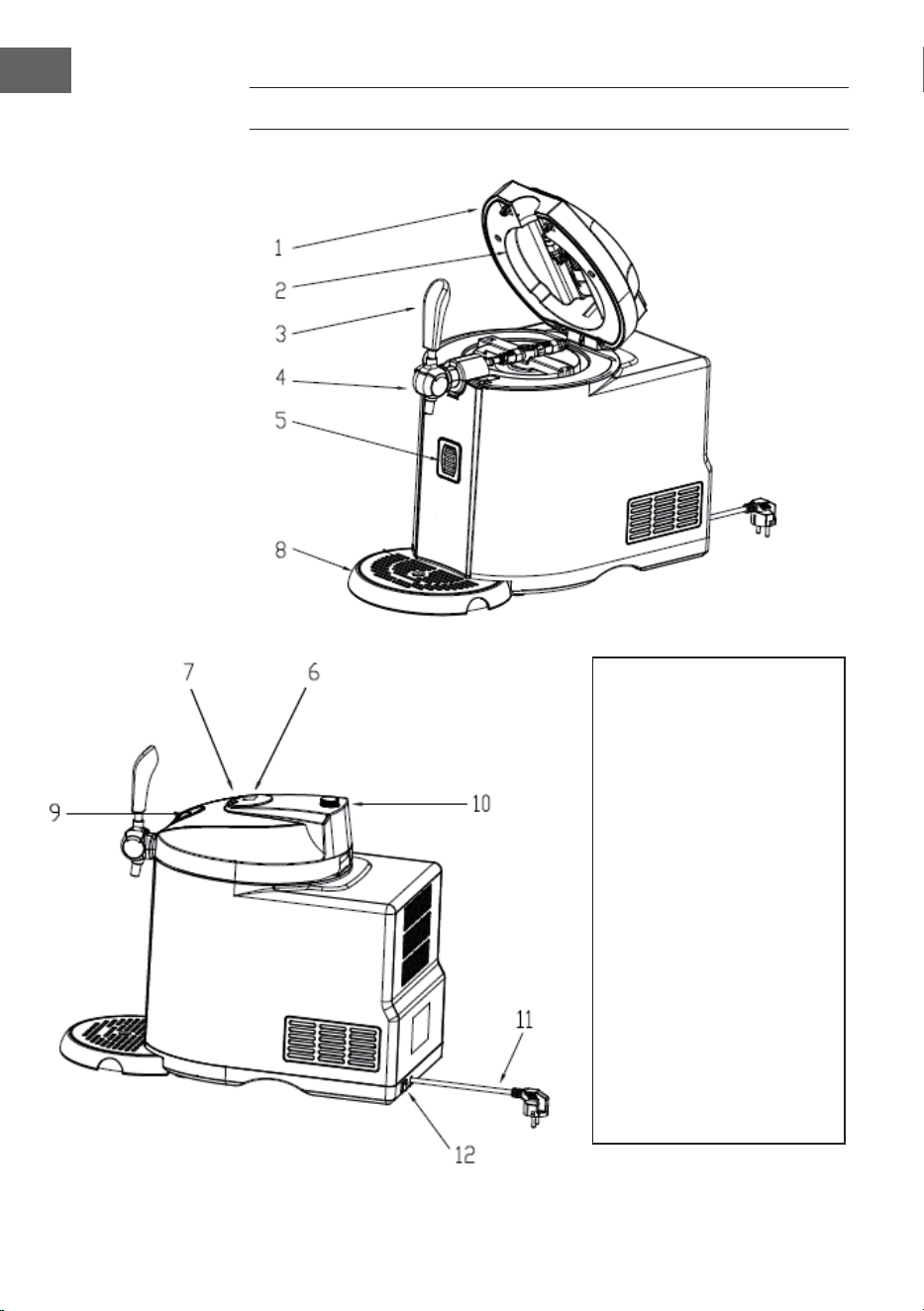

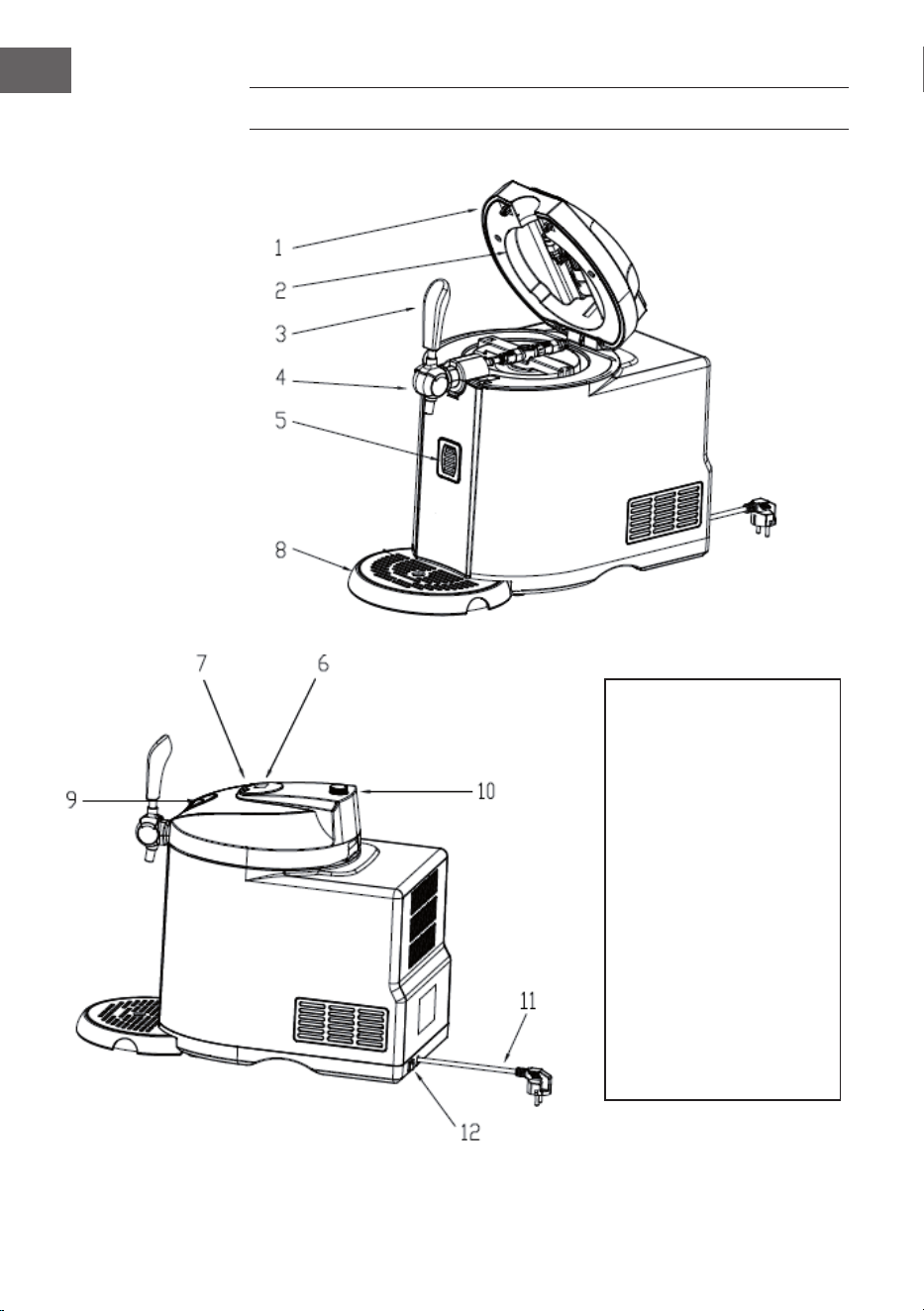

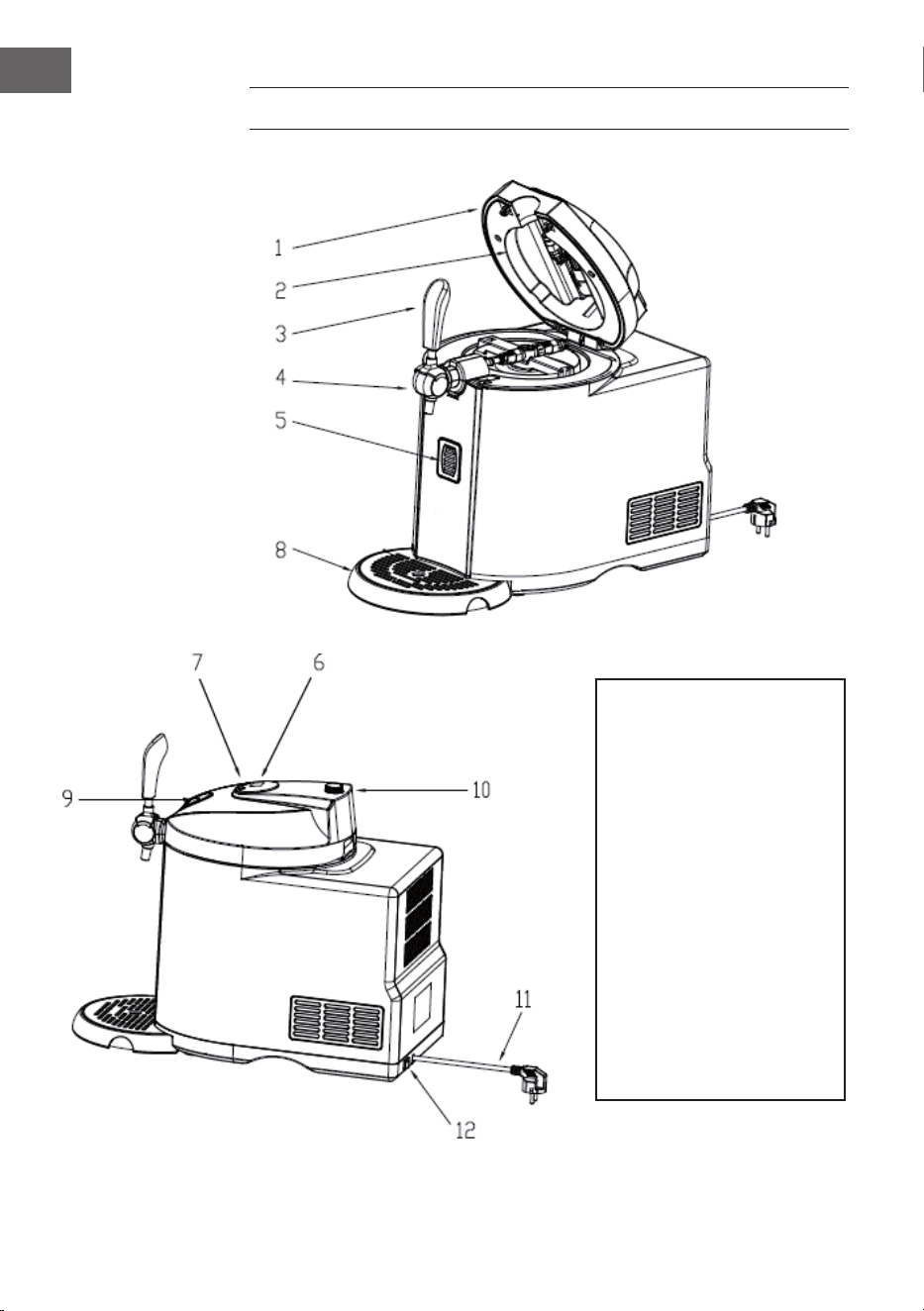

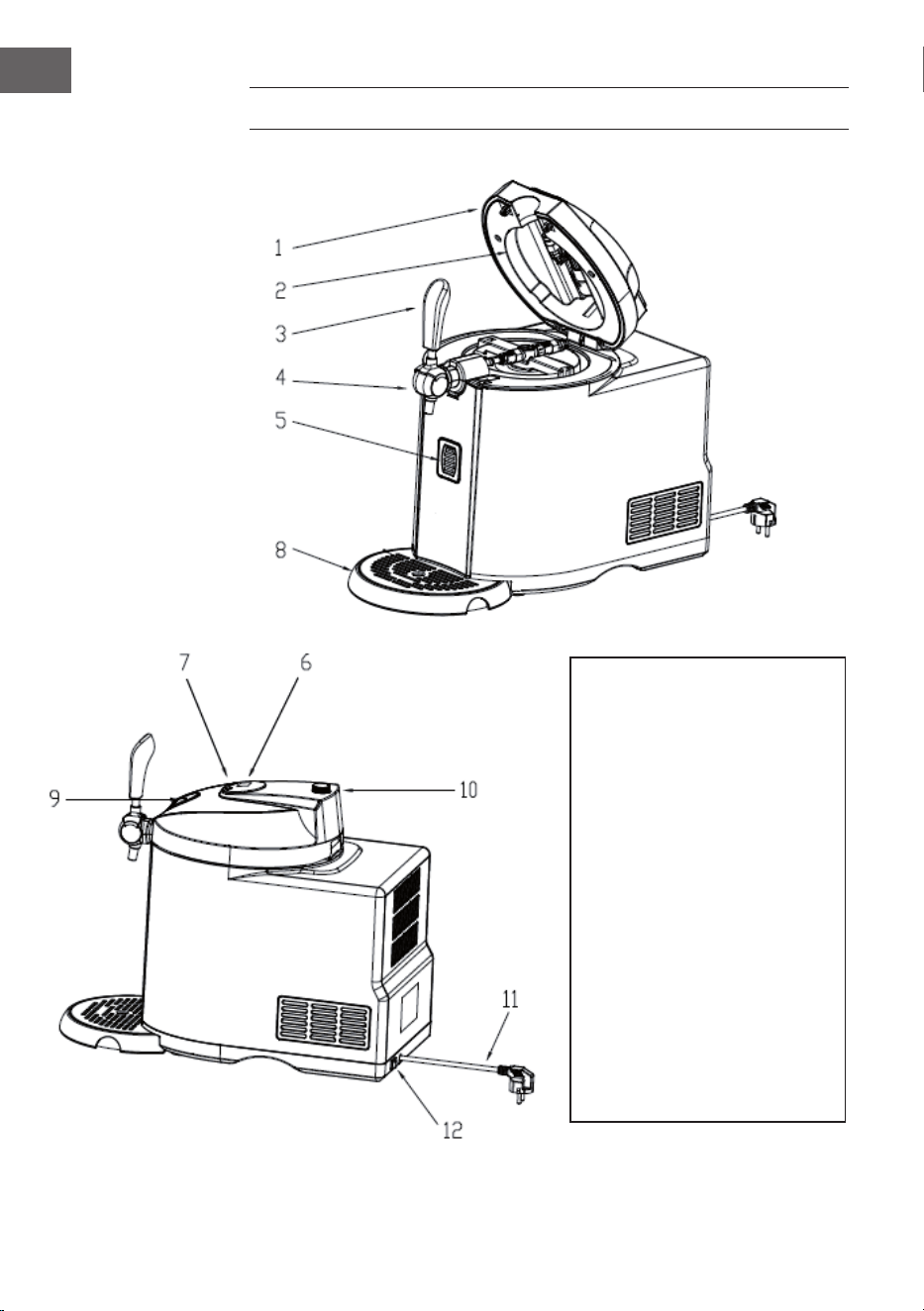

GERÄTEÜBERSICHT
1 Deckel
2 CO
2
-Patronenhalterung
3 Zapfhahngriff
4 Zapfhahn
5 Füllstandsanzeige
6 Temperaturanzeige
7 Kontrollknöpfe
8 Abtropfschale
9 Deckelverriegelung
10 CO
2
-Druckregler
11 Netzkabel und Netzstecker
12 Ein/Aus-Schalter
7
DE
INSTALLATION
Gerät aufstellen
1. Nehmen Sie die Bierzapfanlage aus der Verpackung. Stellen Sie das Gerät auf
eine stabile und ebene Ober äche und stellen Sie sicher, dass zu allen Seiten des
Geräts ein Mindestabstand von 12 cm (5 Zoll) zu anderen Geräten, Wänden etc.
eingehalten wird, um eine ausreichende Belüftung zu gewährleisten und den besten
Wirkungsgrad zu erzielen.

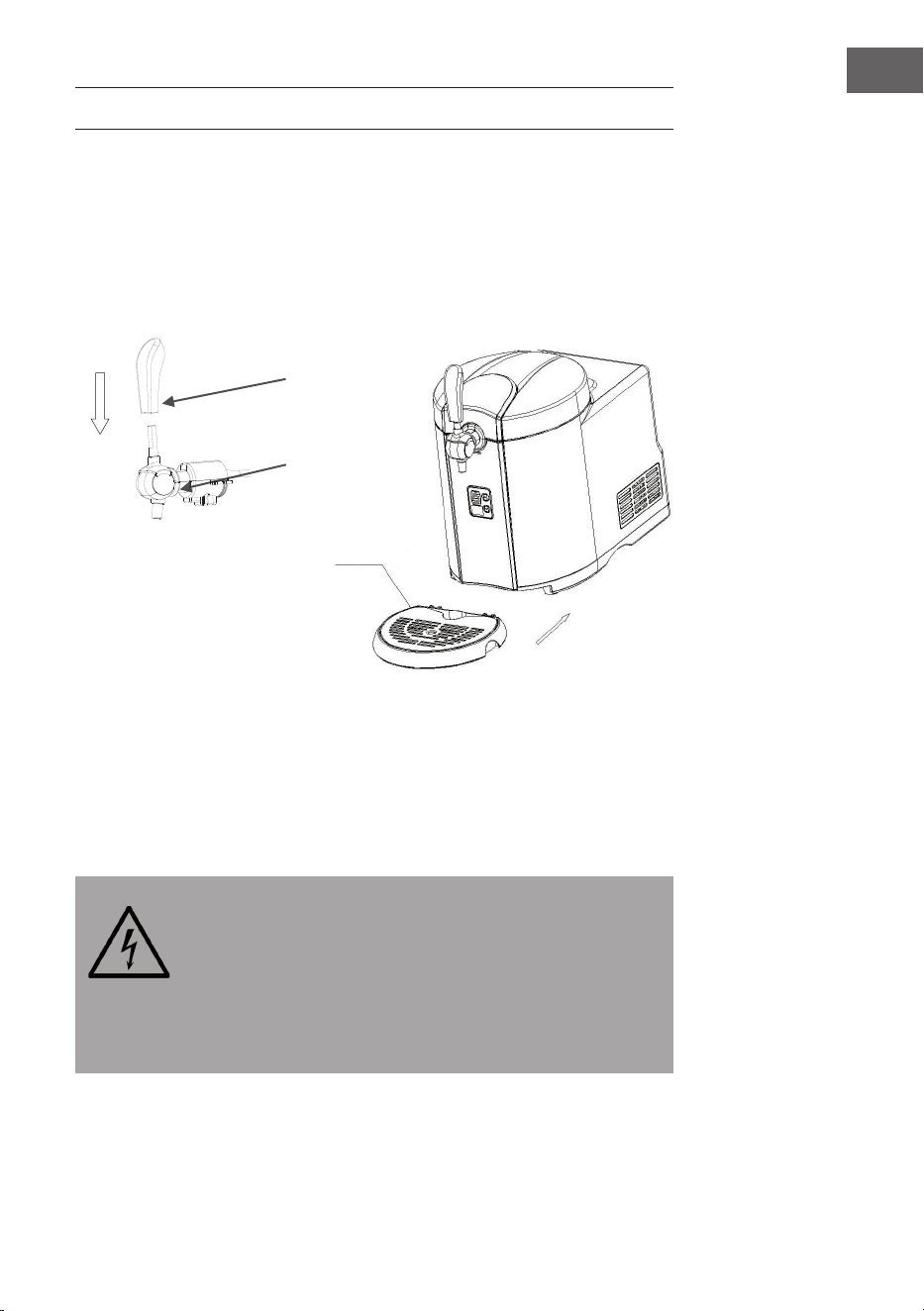

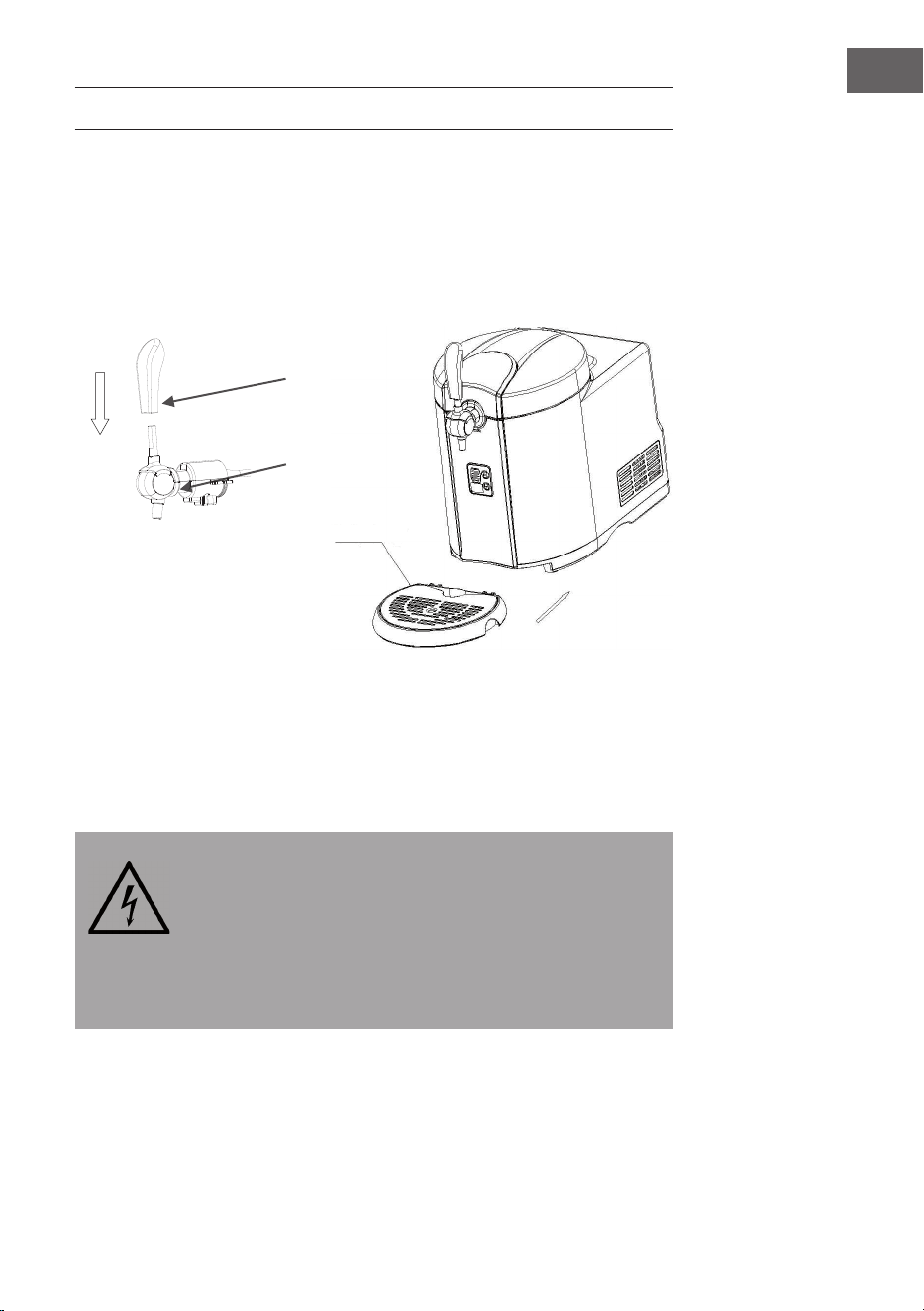

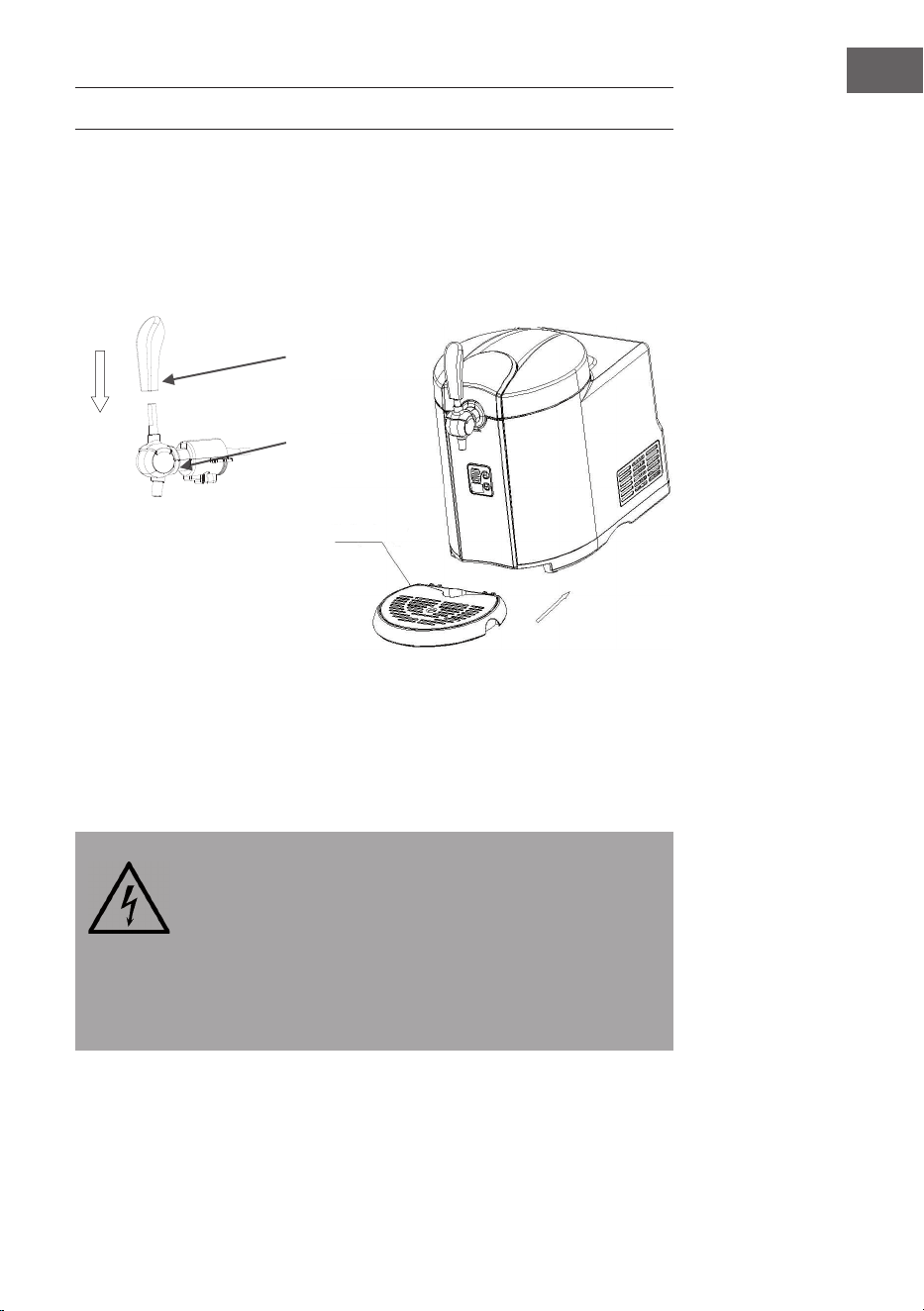

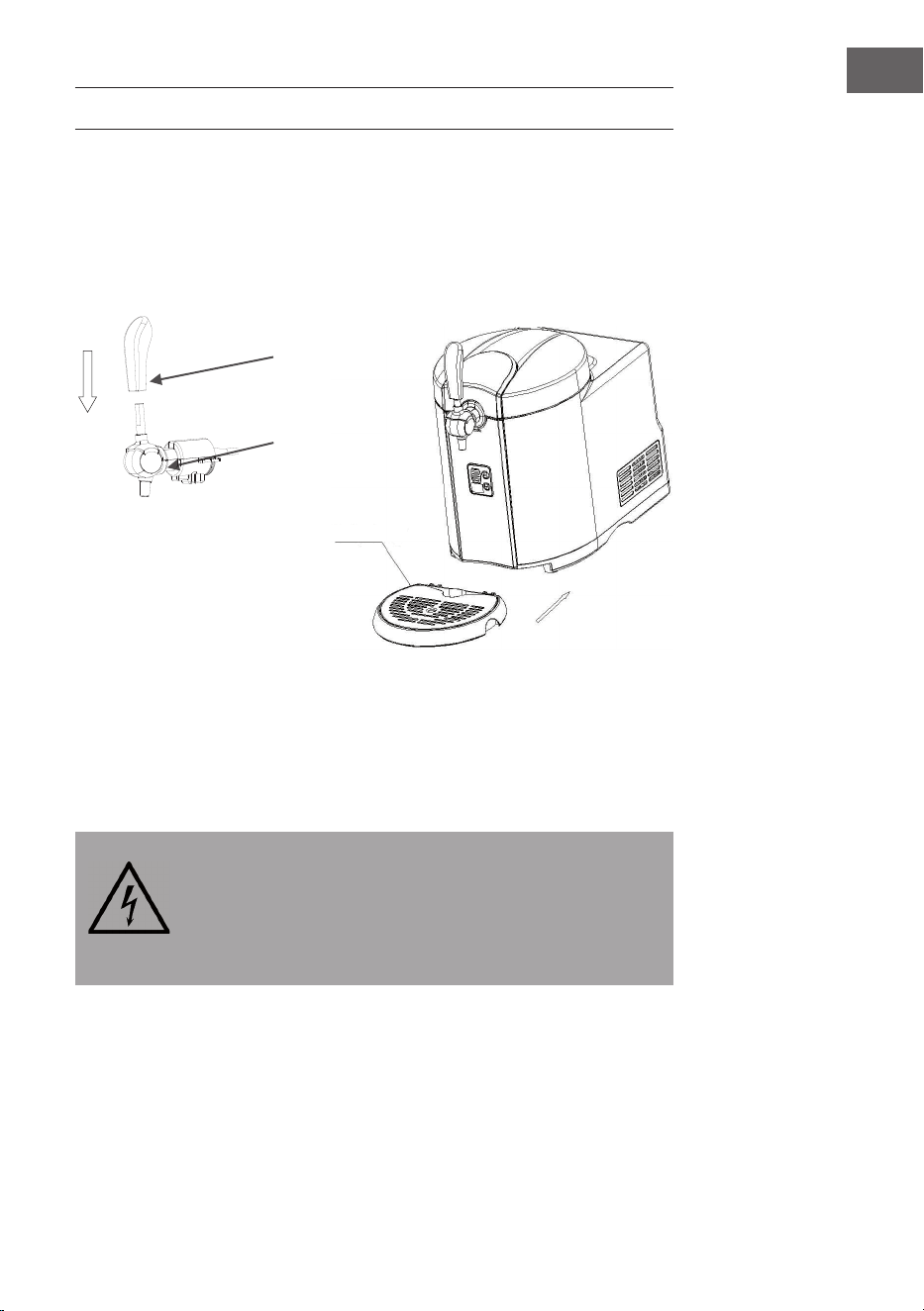

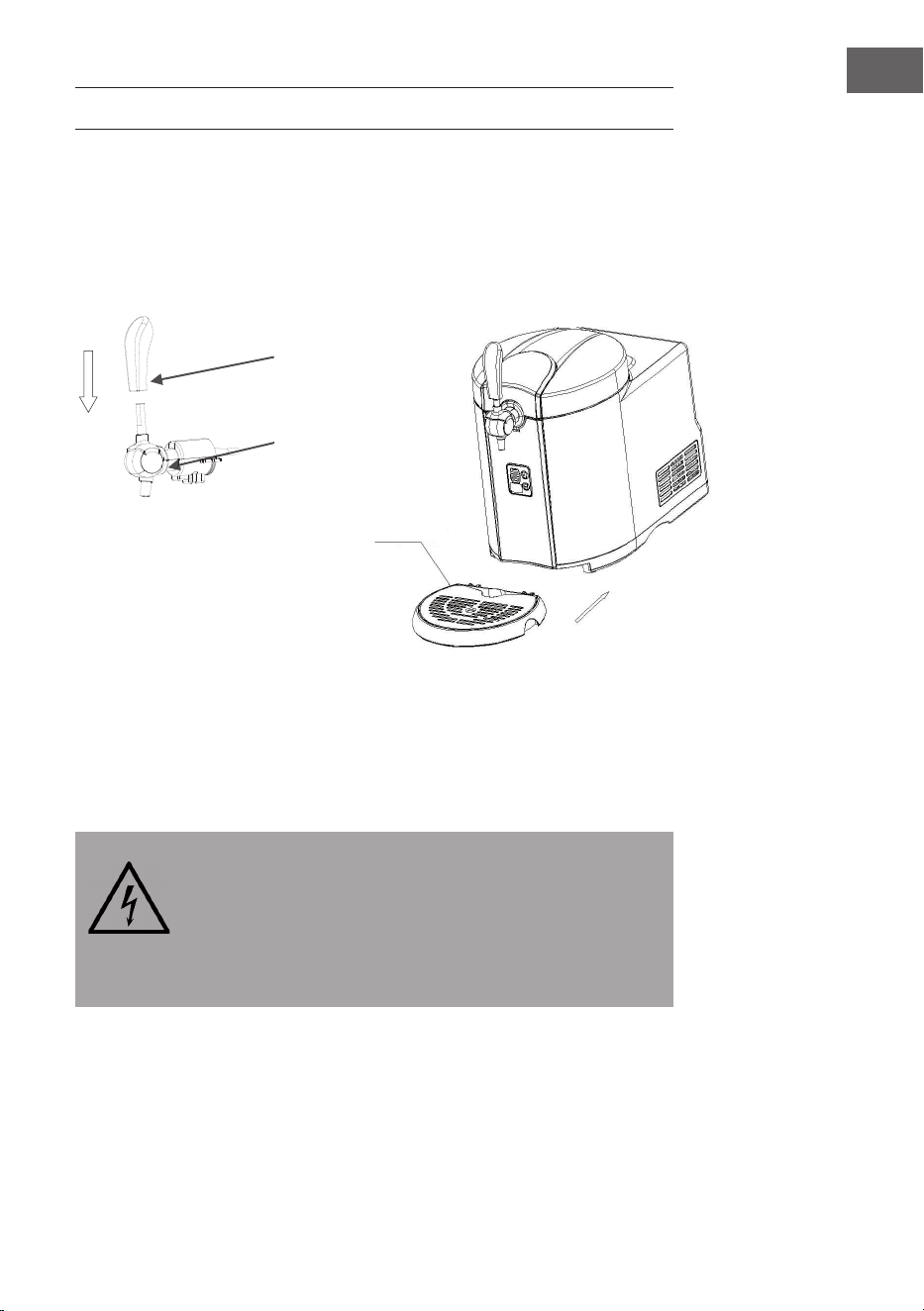

Abbildung 1 Abbildung 2
2. Befestigen Sie den Zapfhahngriff am Zapfhahn. Achten Sie darauf, dass beide Teile
Enden richtig miteinander verbunden sind (siehe Abbildung 1).
3. Schieben Sie die Abtropfschale in die dafür vorgesehene Öffnung (siehe
Abbildung2).
4. Stecken Sie den Netzstecker des Geräts in die Steckdose.
VORSICHT
Stromschlaggefahr! Stecken Sie den Netzstecker niemals mit nassen
Händen ein oder aus. Bevor Sie das Gerät verwenden, vergewissern
Sie sich, dass die Netzspannung mit der Angabe auf dem Typenschild
übereinstimmt, und überprüfen Sie, ob das Netzkabel richtig mit
dem Gerät und dem Netzstecker verbunden ist. Kontaktieren Sie den
Kundendienst, falls dies nicht der Fall ist und verwenden Sie das Gerät
erst, wenn das Problem behoben wurde.
Griff
Hahn
Abtropfschale
8
DE

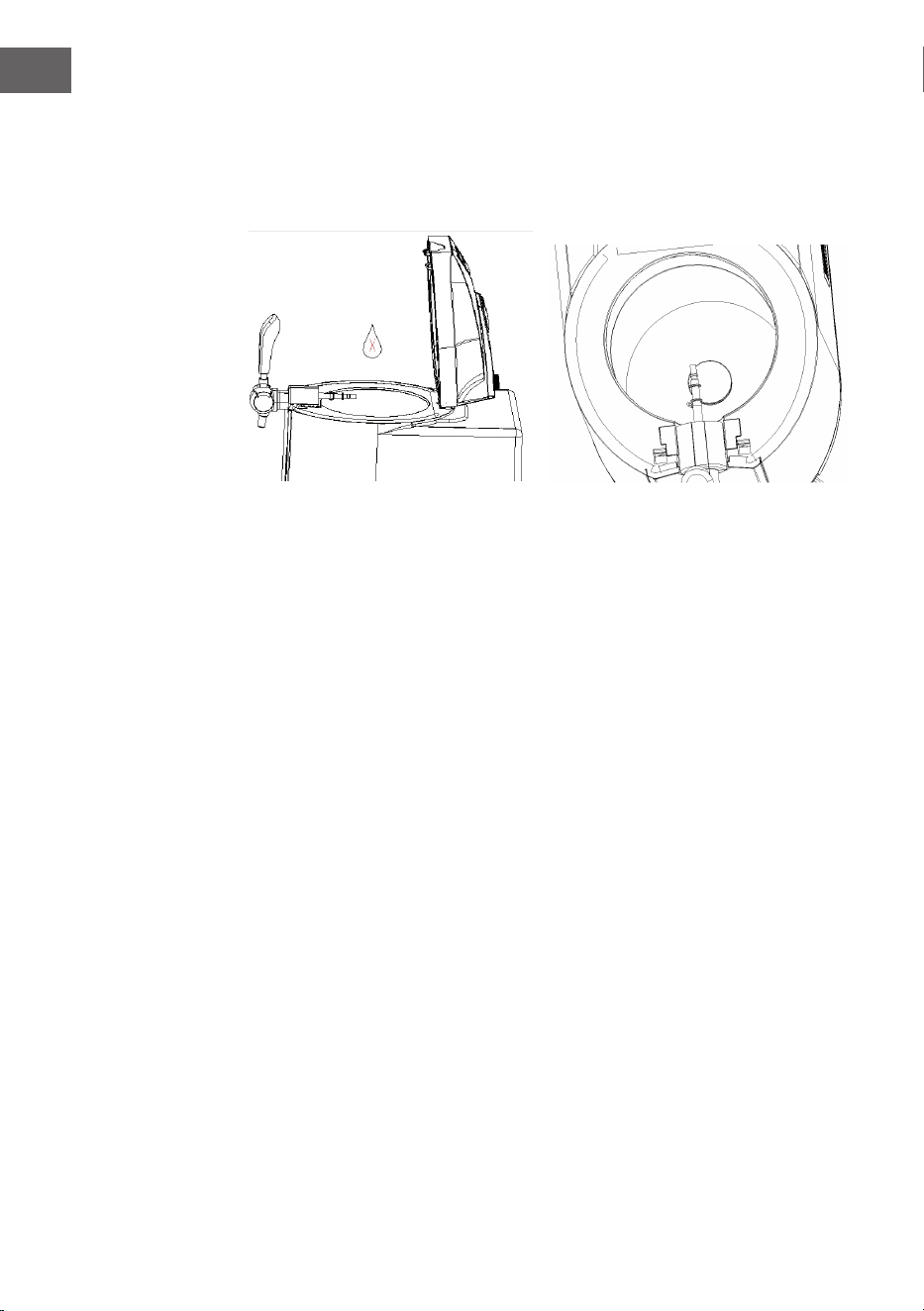

5. Füllen Sie keinesfalls Wasser in die Öffnung des Geräts (siehe Abbildung 3).
Verwenden Sie trockene Tücher, um Wasser aus dem Geräteinneren und an
der Außenseite des Geräts zu entfernen (siehe Abbildung 4). Stellen Sie sicher,
dass sich nichts im Geräteinneren bendet, da dadurch der Gewichtssensor
beeinträchtigt werden könnte.

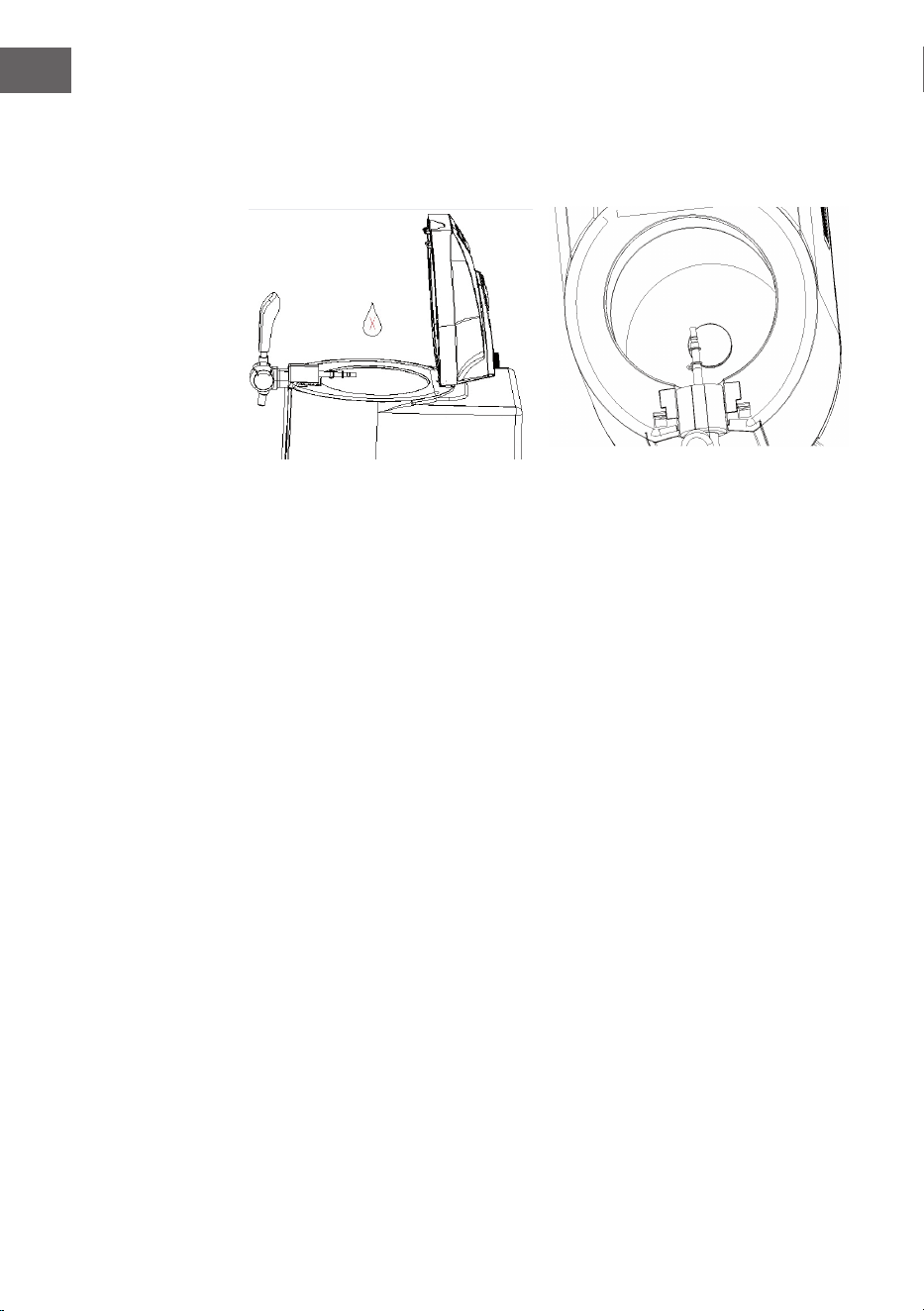

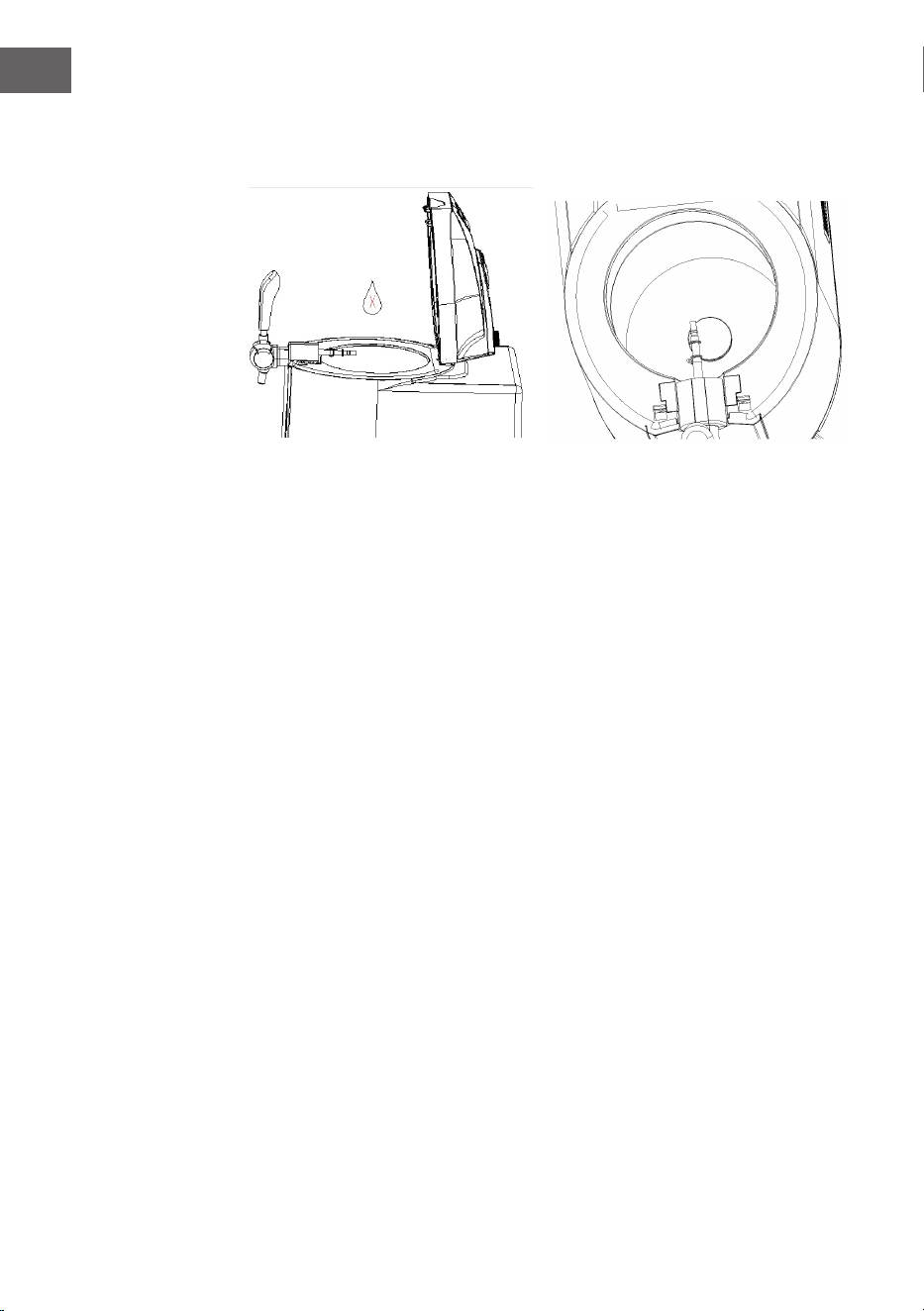

Abbildung 3 Abbildung 4
Wahl des Bierfasses
• Verwenden Sie ausschließlich universale 5-Liter-Standard-Fässer und 5-Liter-Fässer
mit integrierter Druckkartusche.
• Beachten Sie die Sicherheits- und Lagerungshinweise auf dem Fass.
• Überprüfen Sie das Fass vor dem Kauf auf Schäden und beachten Sie das
Mindesthaltbarkeitsdatum.
• Schützen Sie die Oberseite vor Beschädigungen. Sonst kann es schwierig werden,
auf den Ansaugschlauch zuzugreifen.
• Das Bierfass vor Gebrauch nicht schütteln!
• Setzen Sie das Bierfass keiner direkten Sonneneinstrahlung aus.

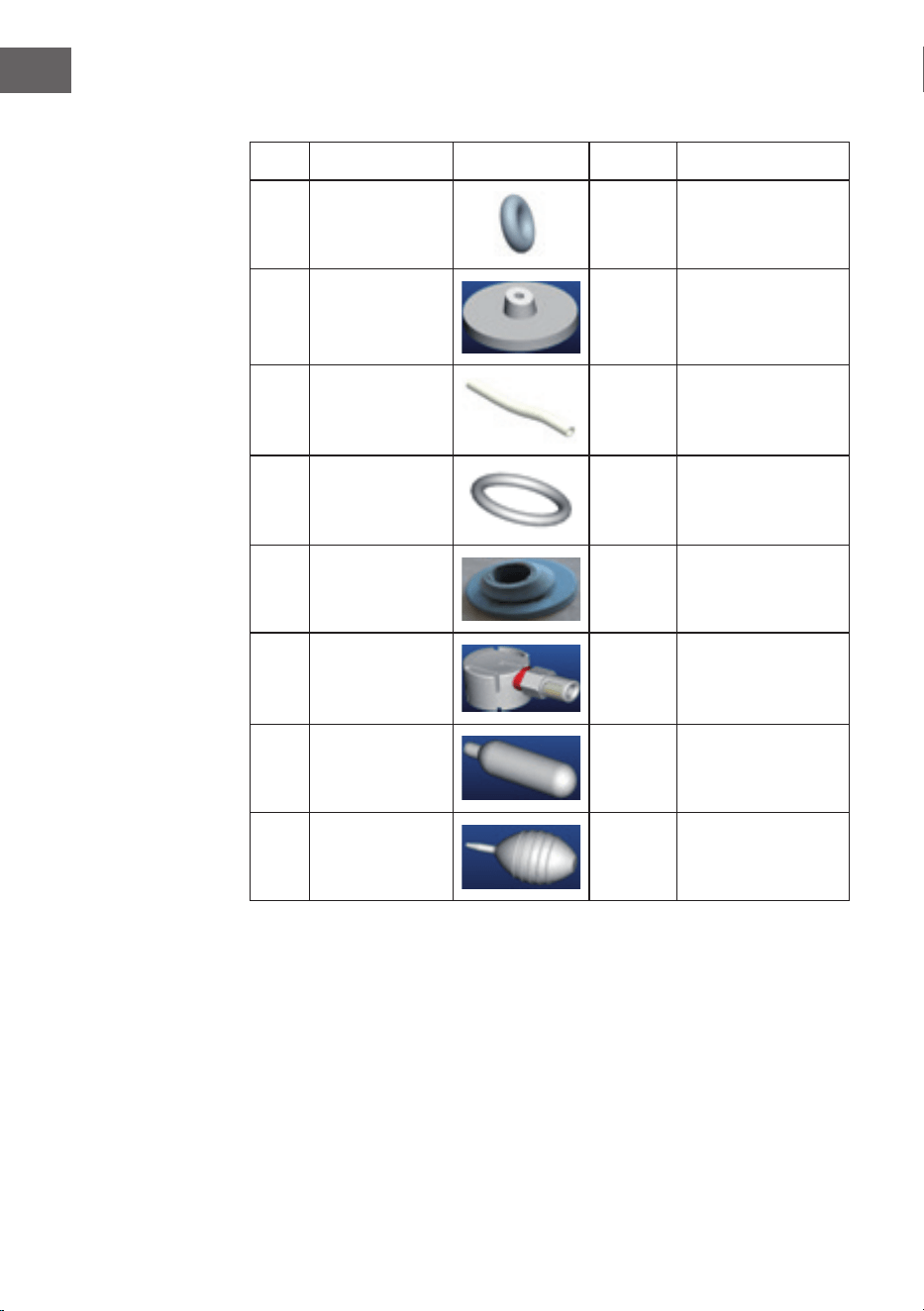

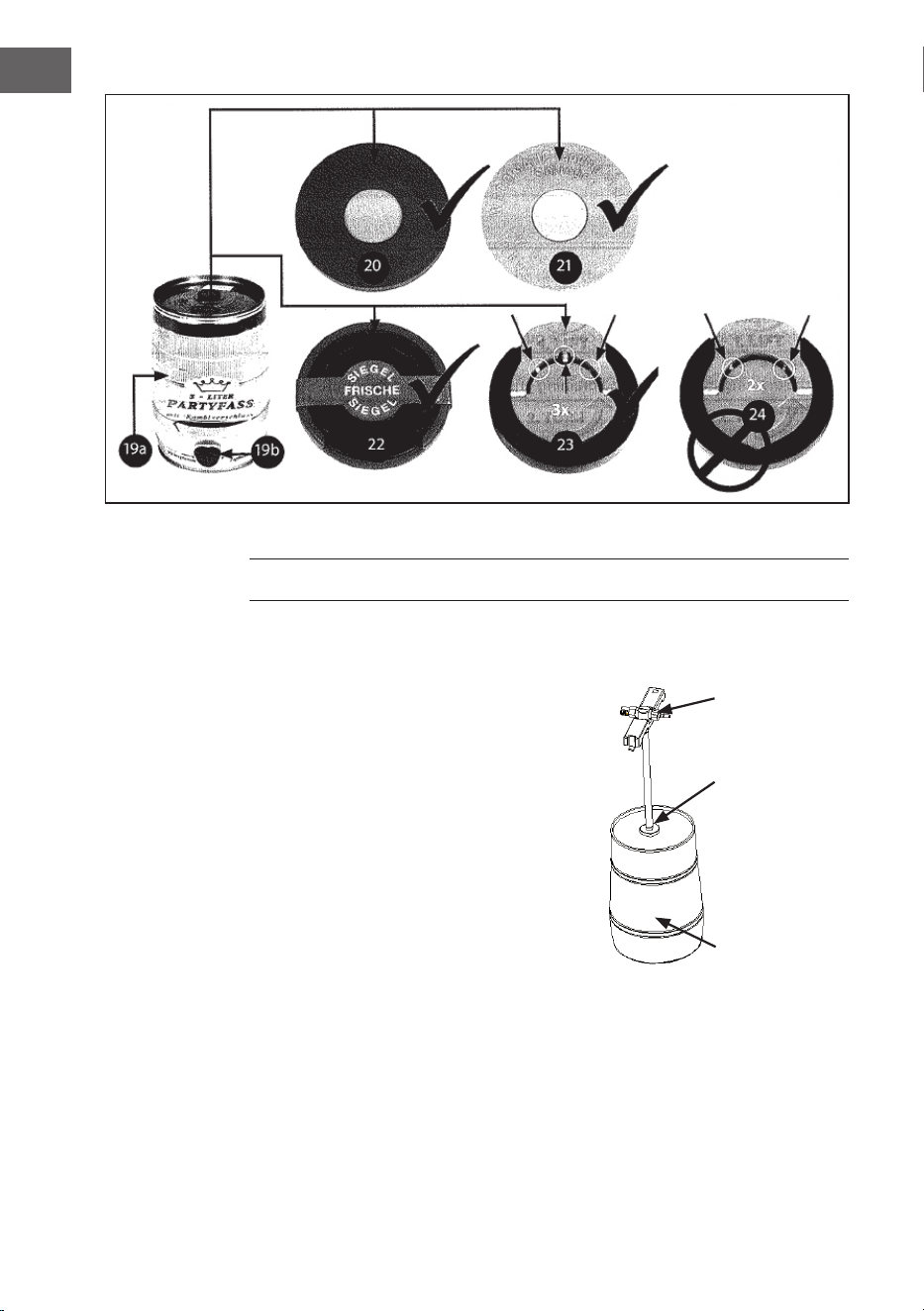

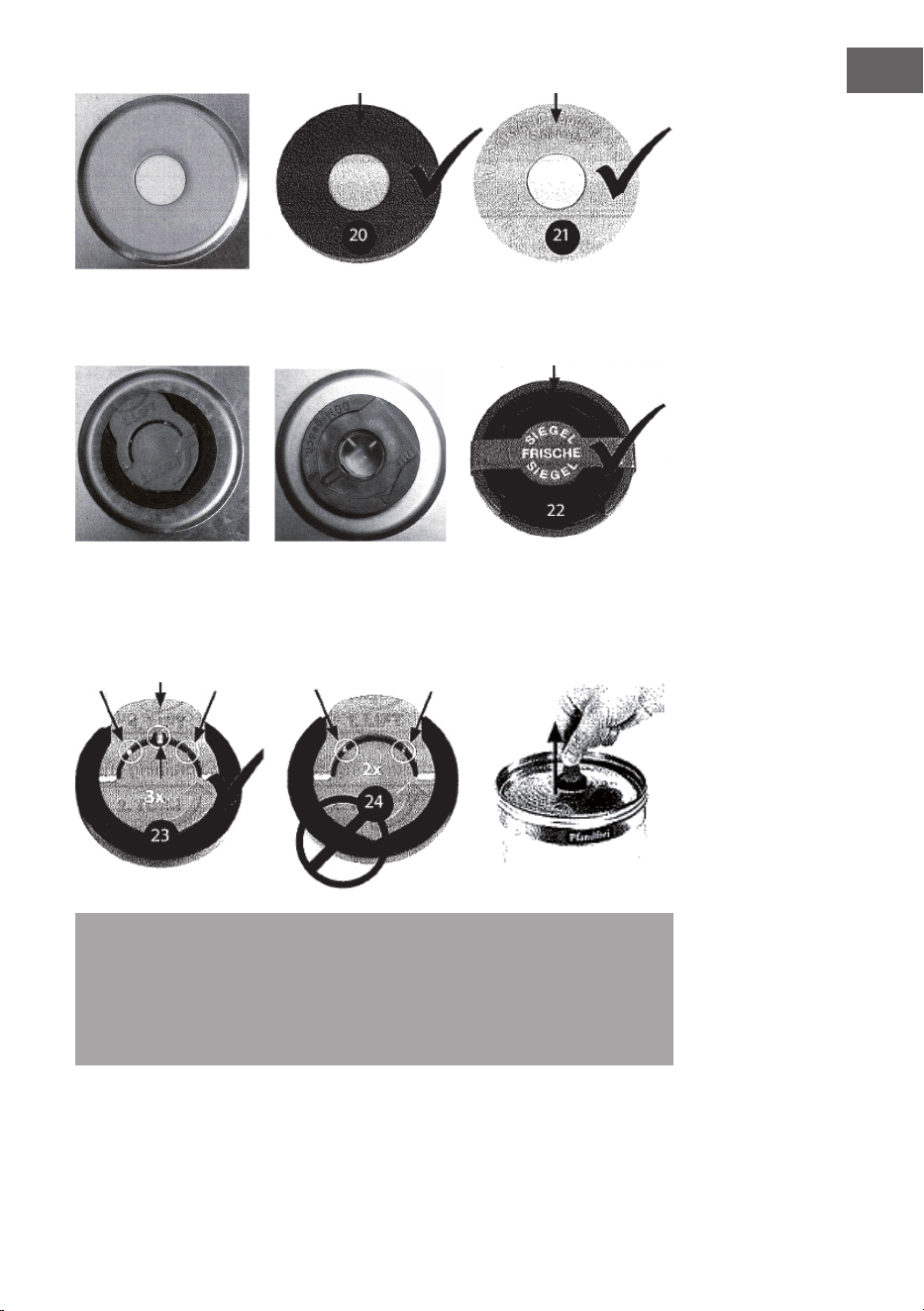

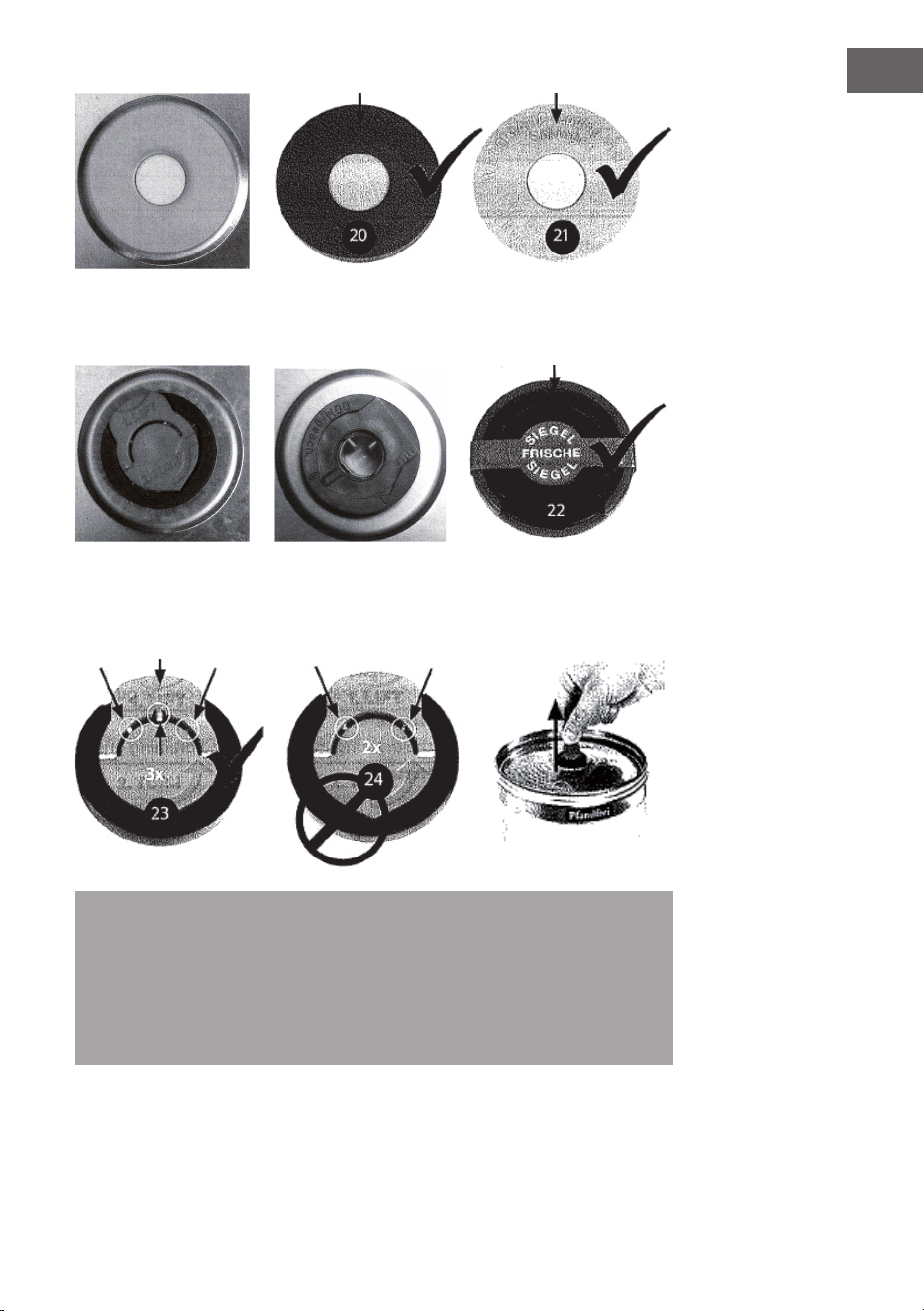

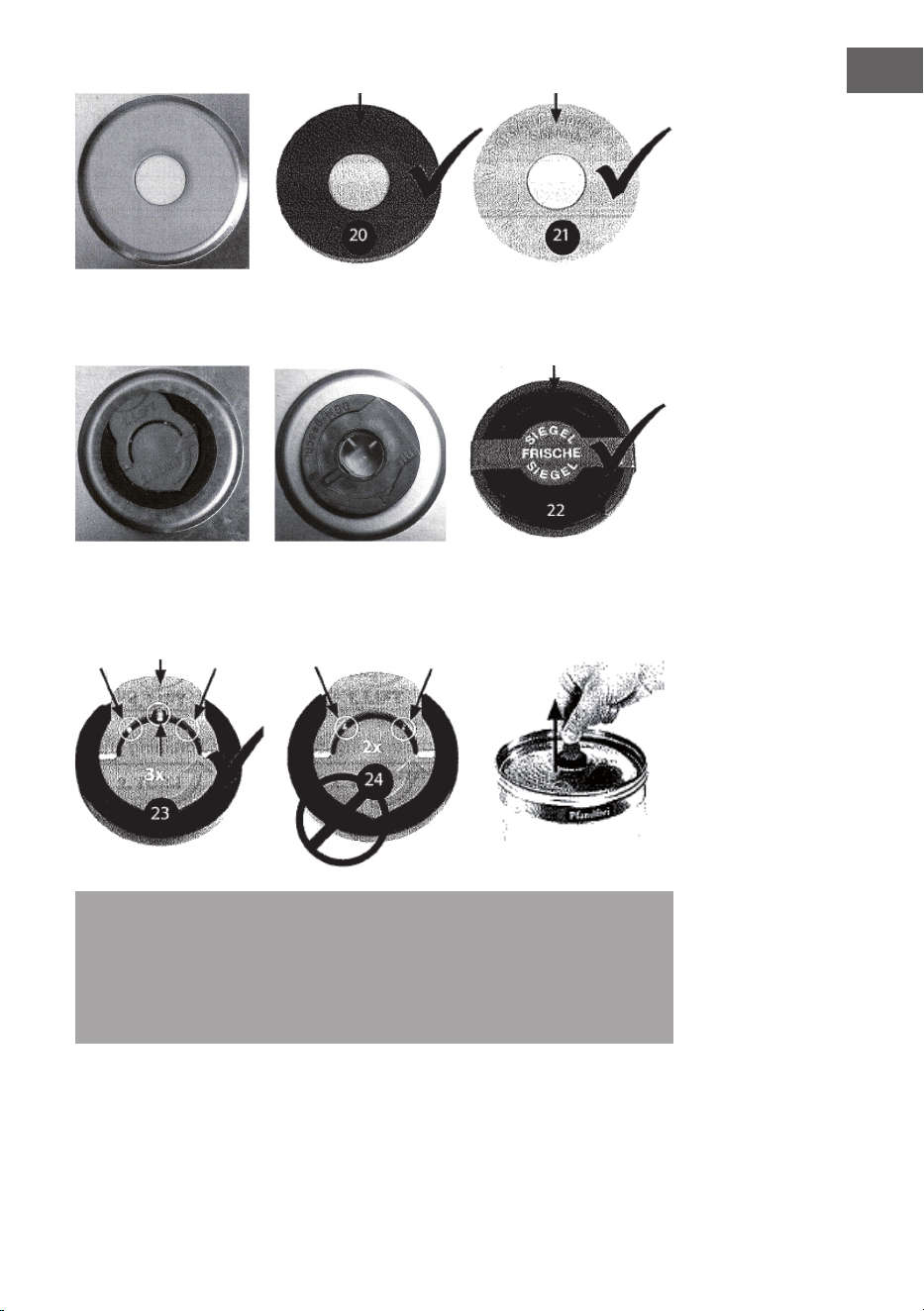

Bierfassstopfen
Es können alle 5-Liter-Bierfässer mit den unten dargestellten Stopfen verwendet werden.
Sie sollten allerdings die nachfolgend angegebenen Informationen beachten.
Die Gummistopfen mit den Nummern 20 und 21 können einfach mit dem Anstechbolzen
durchbohrt werden.
9
DE
Beim Entüftungsstopfen mit der Nummer 22 muss erst das Siegel entfernt werden und
dann der Stopfen mit dem Anstechbolzen des Bierkühlers durchbohrt werden.
Der Unterschied zwischen Nr. 23 und Nr. 24 ist die Anzahl der Sicherheitsringe. Ziehen
Sie den Sicherheitsring vorsichtig hoch und drehen Sie ihn, um ihn vom Fass zu ziehen.
Ersetzen Sie ihn durch den beiliegenden Stopfen (der dem Stopfen Nr. 20 entspricht.)
Führen Sie das Leitungsrohr hindurch.
Hinweis: Bevor Sie die Stopfen austauschen oder durchbohren, müssen Sie die
Anleitungen auf dem jeweiligen Fass bezüglich des Entlüftens des Fasses befolgen.
Achten Sie darauf, dass das Fass ausreichend lange still gestanden hat, um das
Austreten von Schaum aus dem Dosierer zu vermeiden. Wenn Sie ein Fass mit
integrierter Druckkartusche verwenden, besteht keine Notwendigkeit das Gas
herauszulassen und den Dichtungsstopfen einzusetzen, da es eine eigene CO
2
-
Drucktechnik hat und nicht mit einem externen System gespeist werden muss.
10
DE
INBETRIEBNAHME UND BEDIENUNG

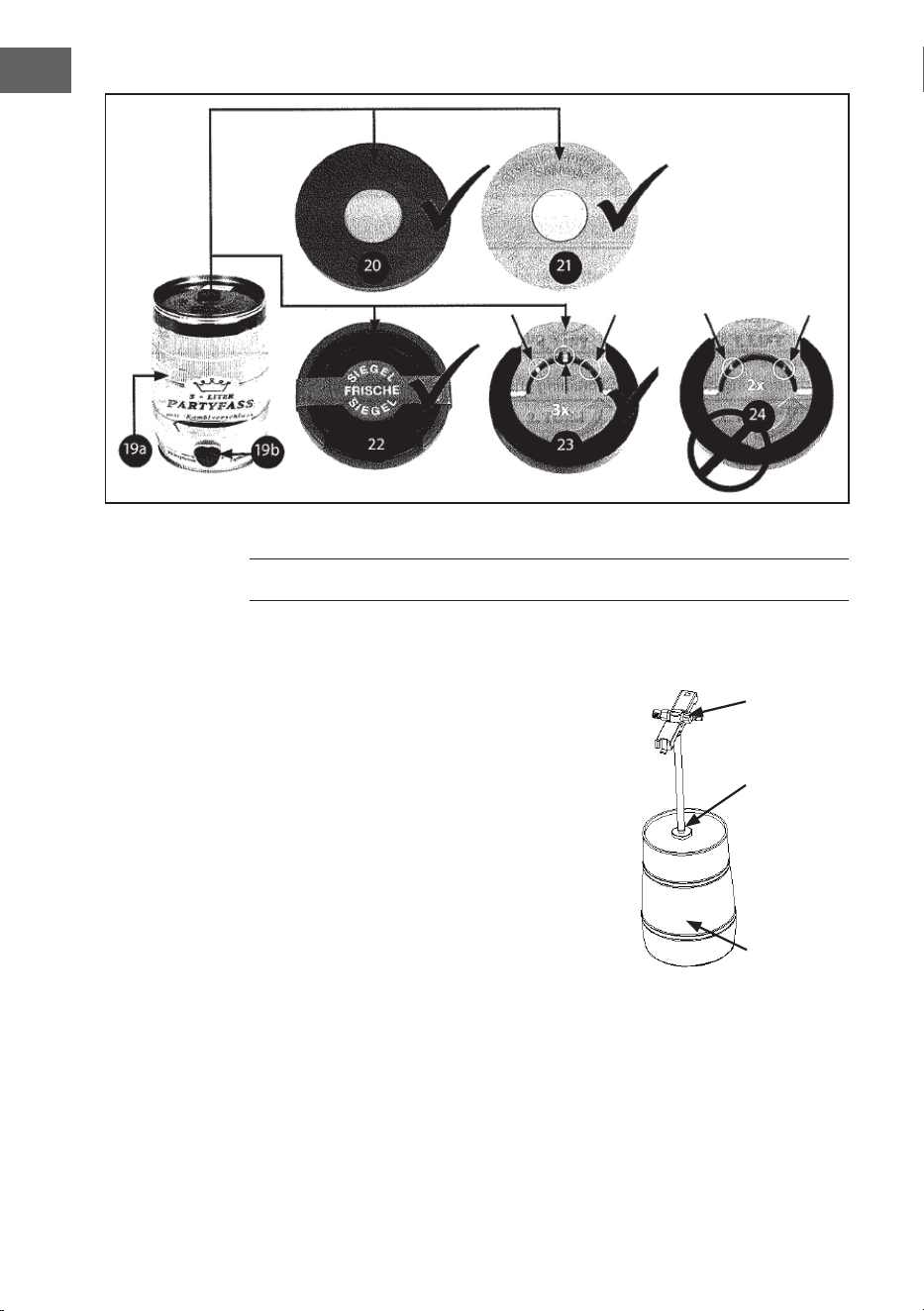

Universales 5-Liter-Bierfass
1. Bevor Sie den Stopfen durchstechen, müssen
alle Hinweise auf dem Bierfass (z. B. bezüglich
des Entlüftens, falls erforderlich) befolgt
werden. Das Fass muss ausreichend lange
gestanden haben, um das Austreten von
Schaum aus dem Zapfhahn zu verhindern.
2. Richten Sie die Anstechbolzen gegen den
Stopfen in der oberen Mitte des Fasses.
Evtl. müssen Sie den Verschluss entfernen
und den Stopfen austauschen (siehe
Bedienungsanleitung auf dem Fass). Drücken
Sie den Anstechbolzen schnell in das Fass.
Drücken Sie den Dosiermechanismus bis Sie
ein Geräusch hören, was anzeigt, dass der
Dosiermechanismus im Fass eingerastet ist
(siehe Abbildung 5).

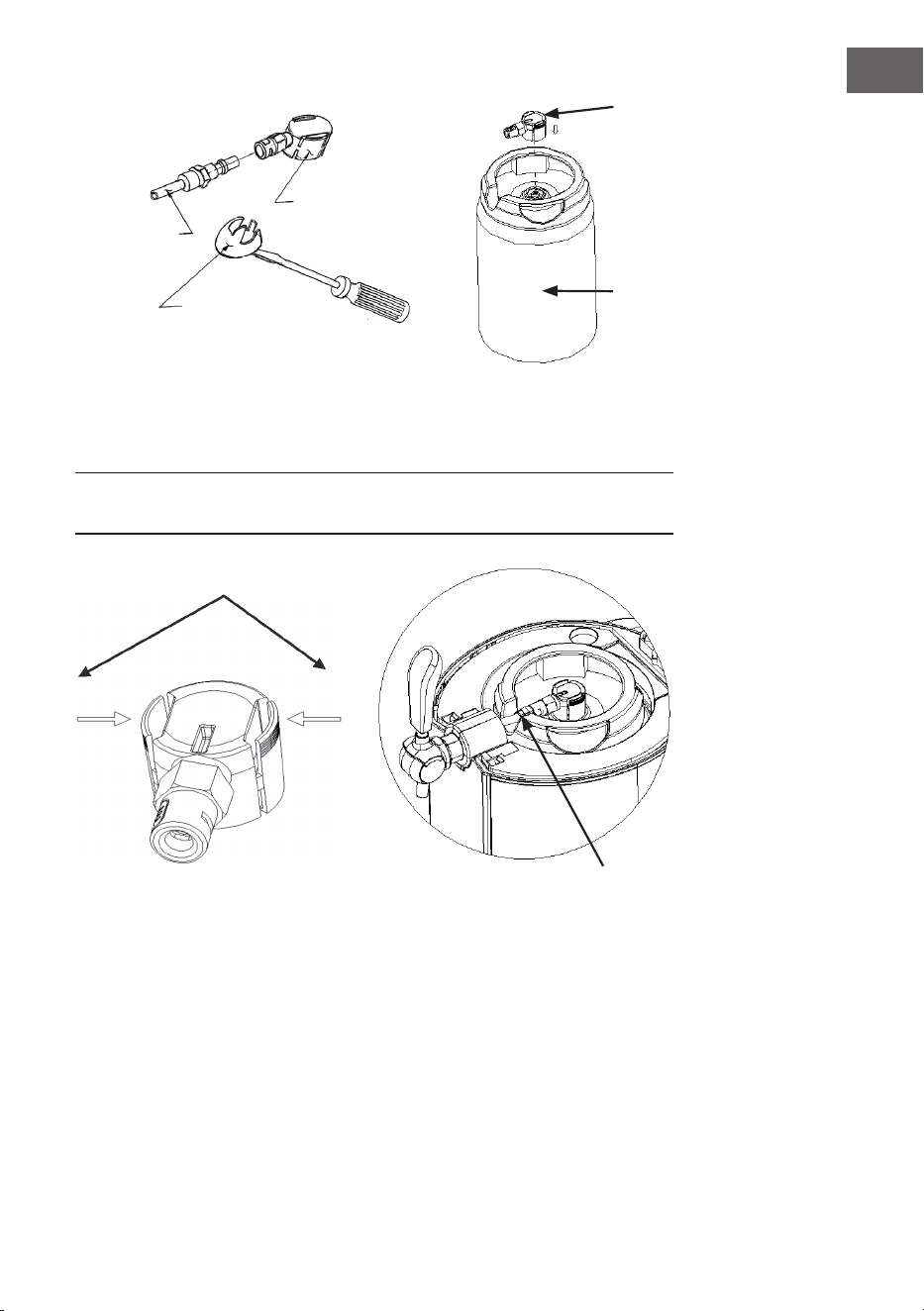

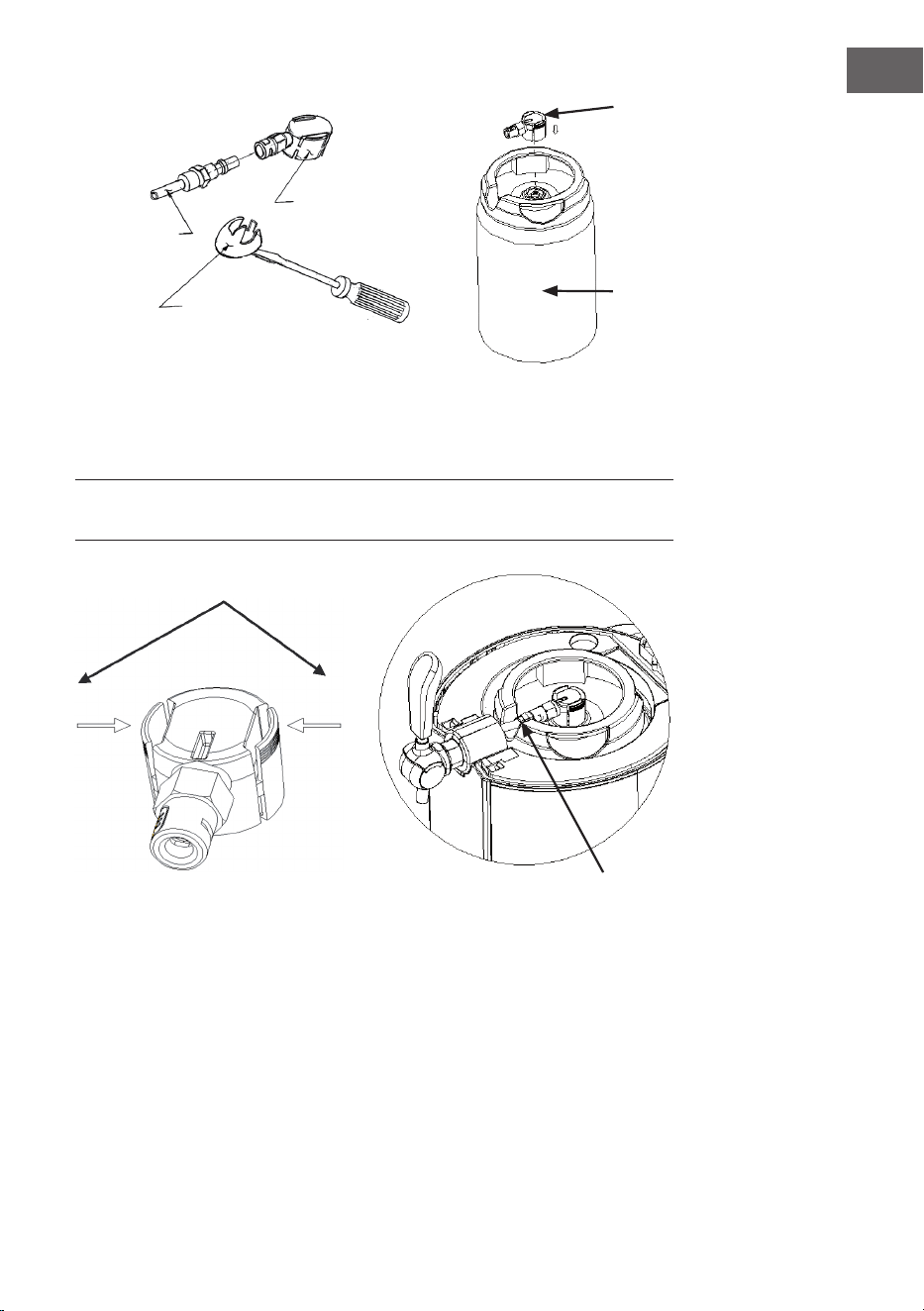

Zapfeinheit
Fass-Stopfen
Bierfass
Abbildung 5
11
DE

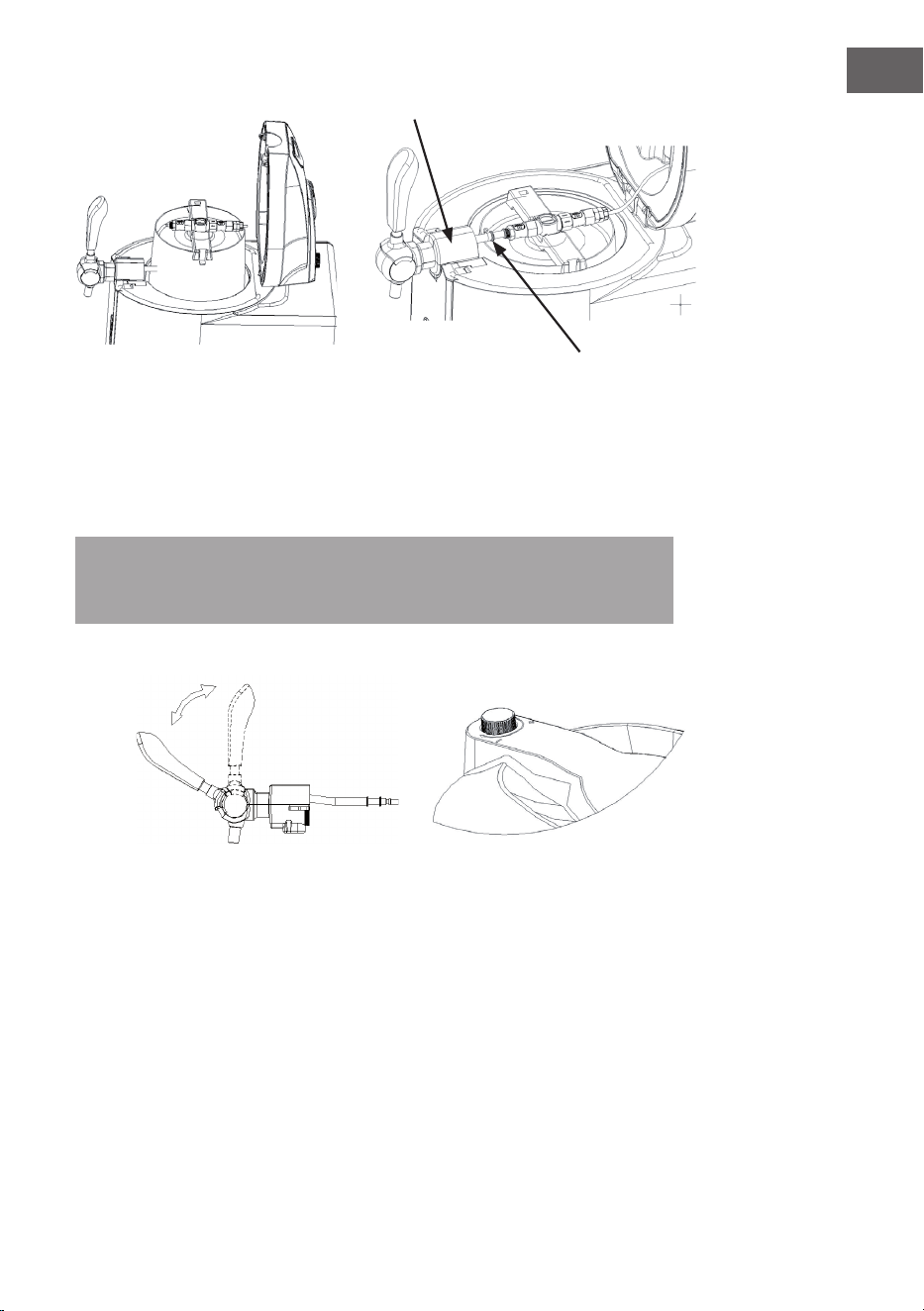

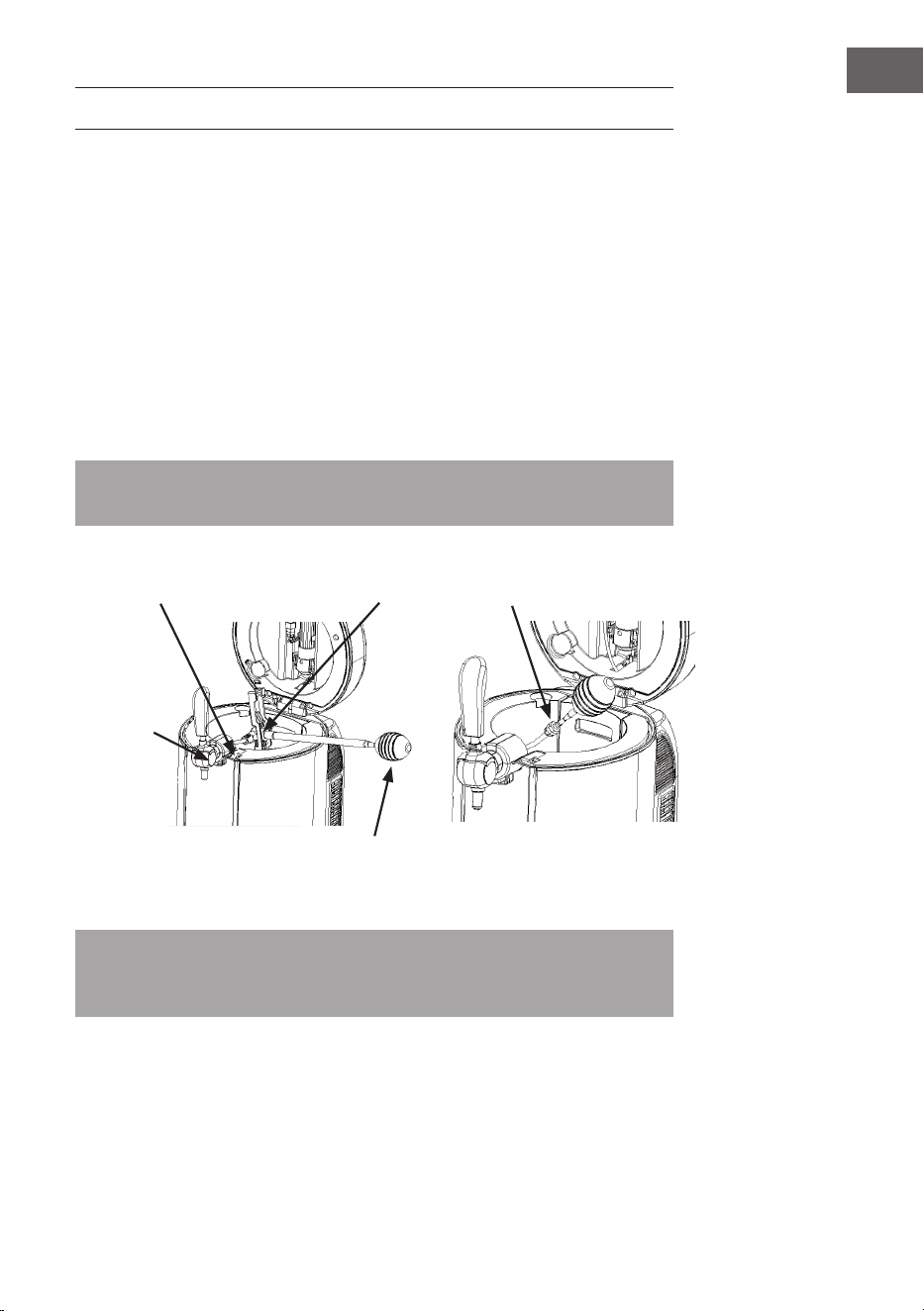

Bieranschluss
CO
2
-Anschluss

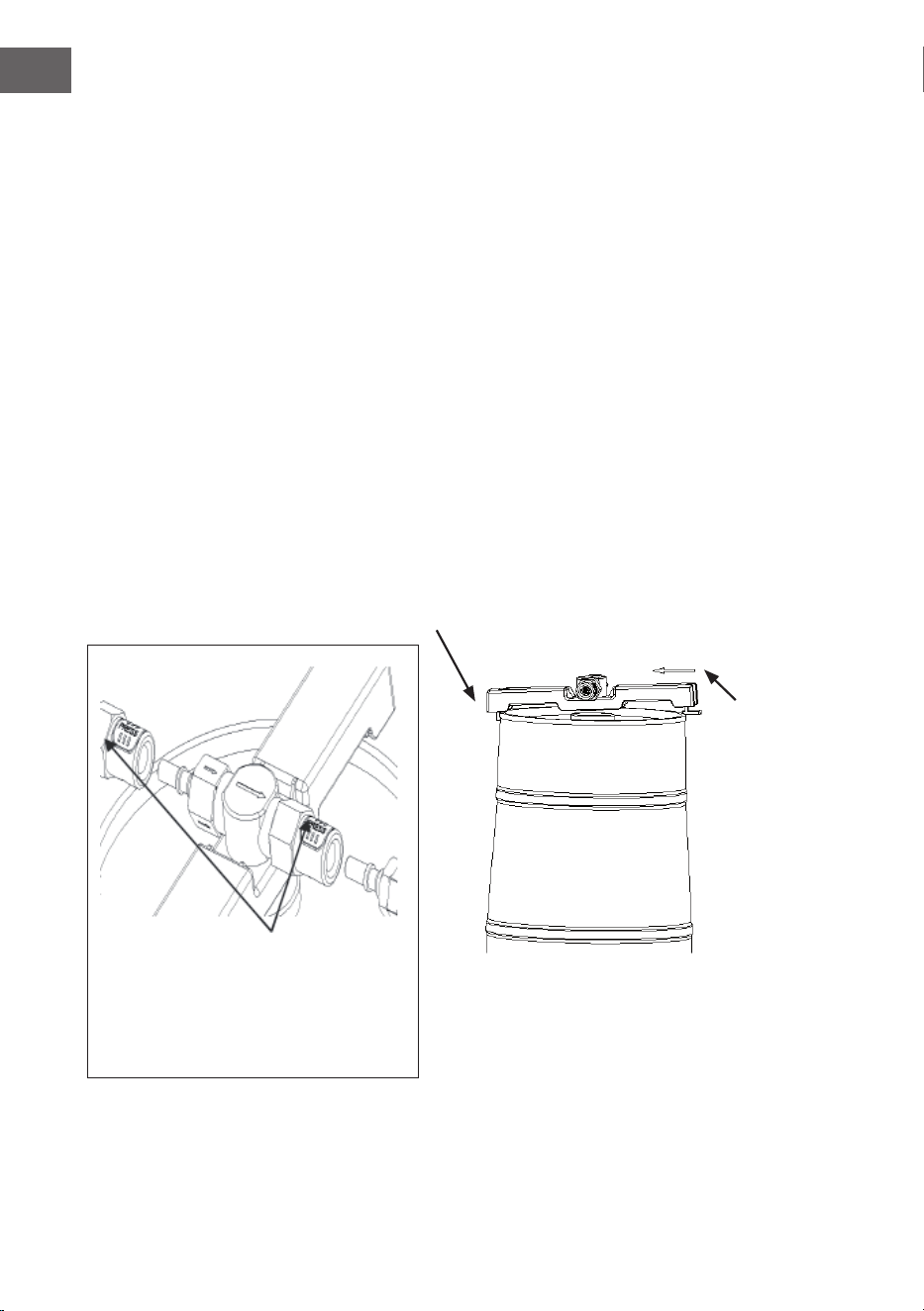

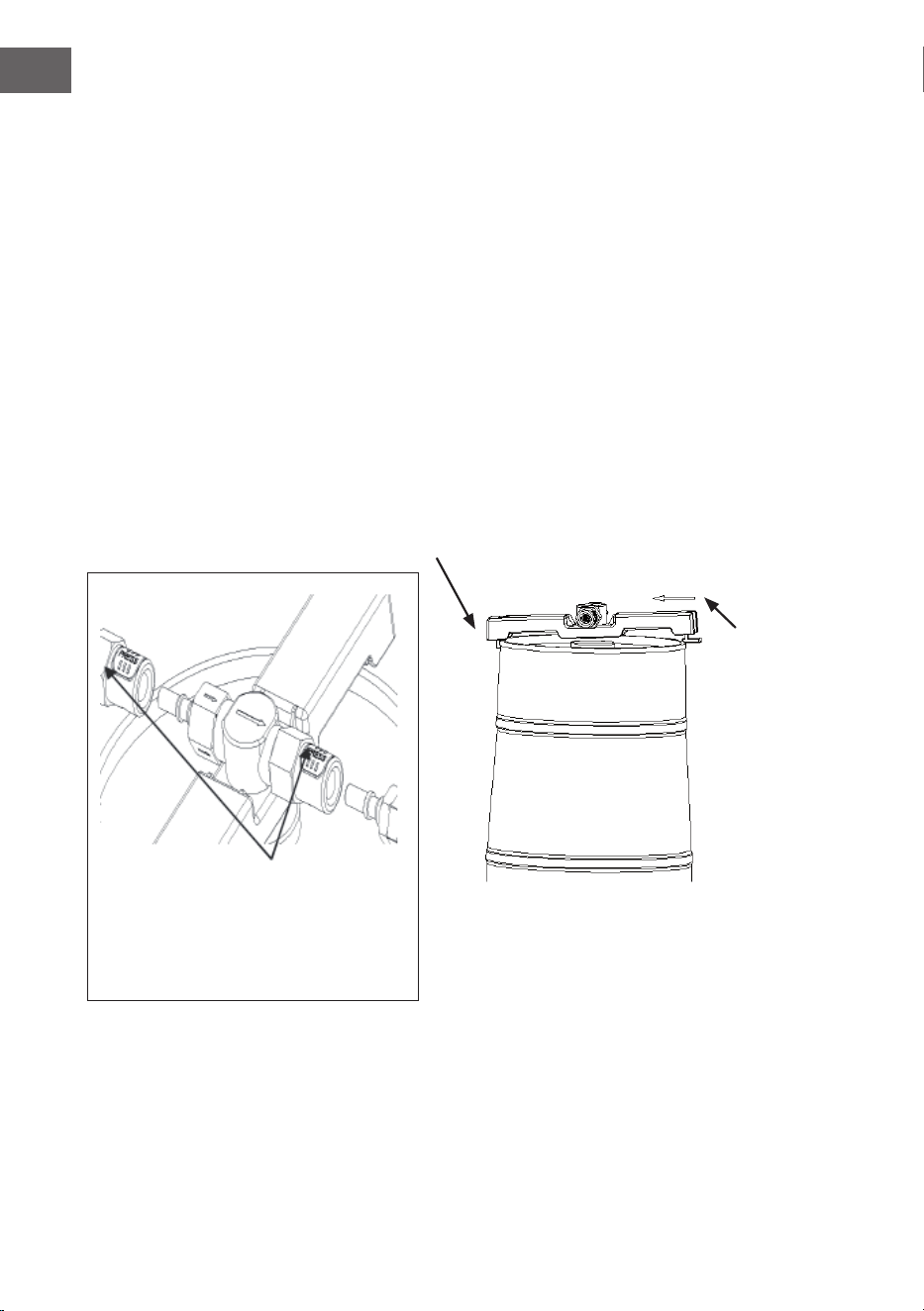

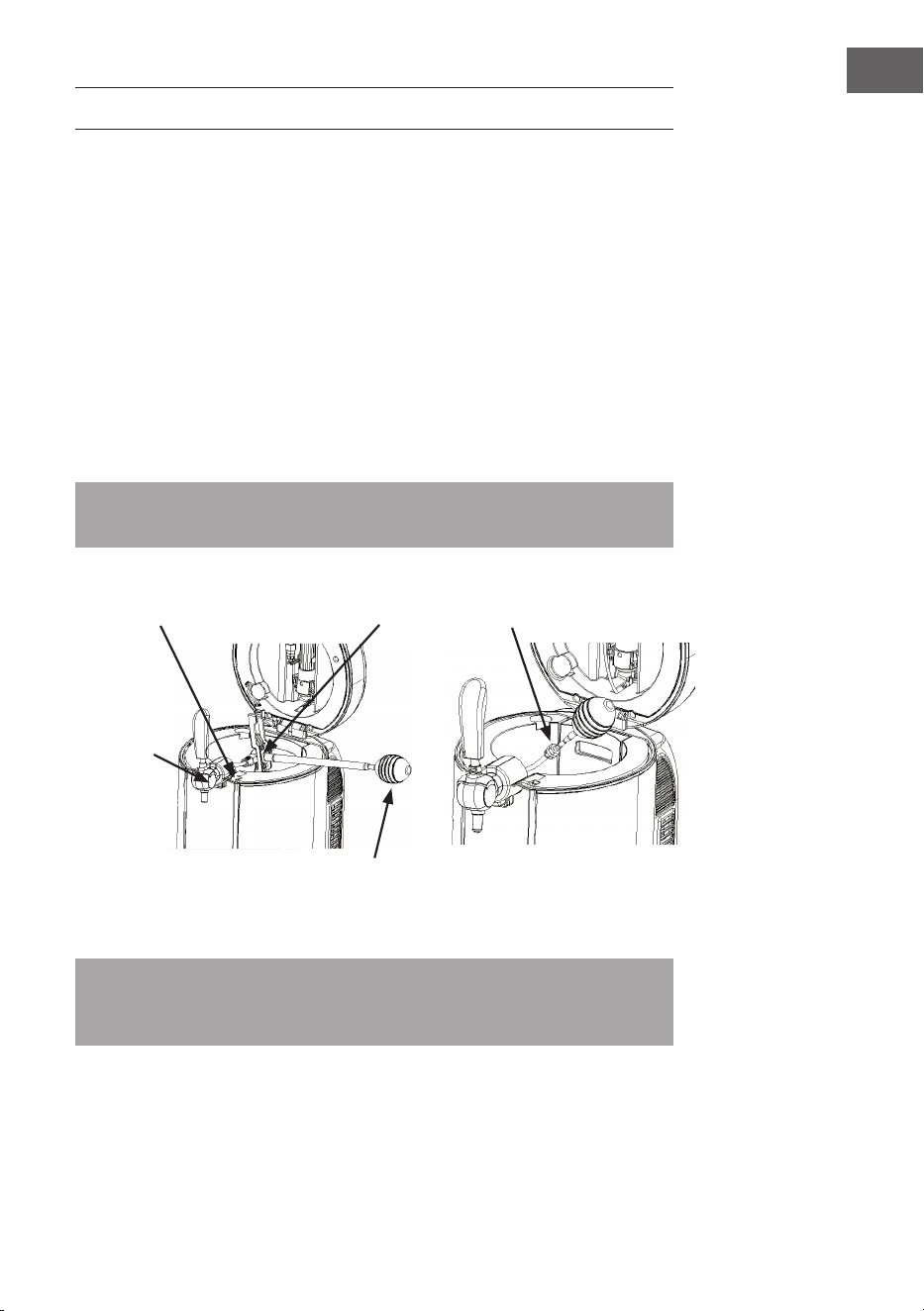

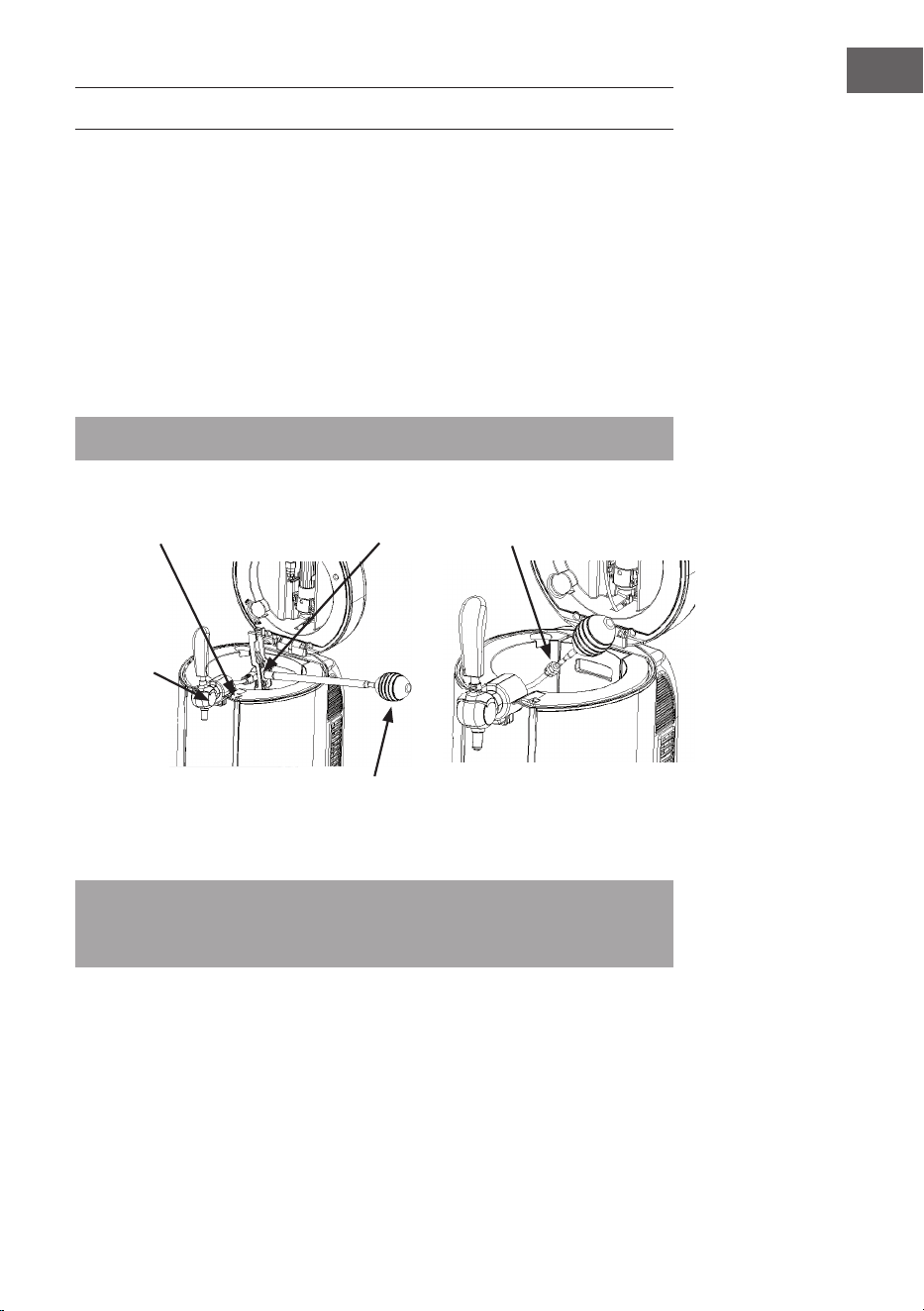

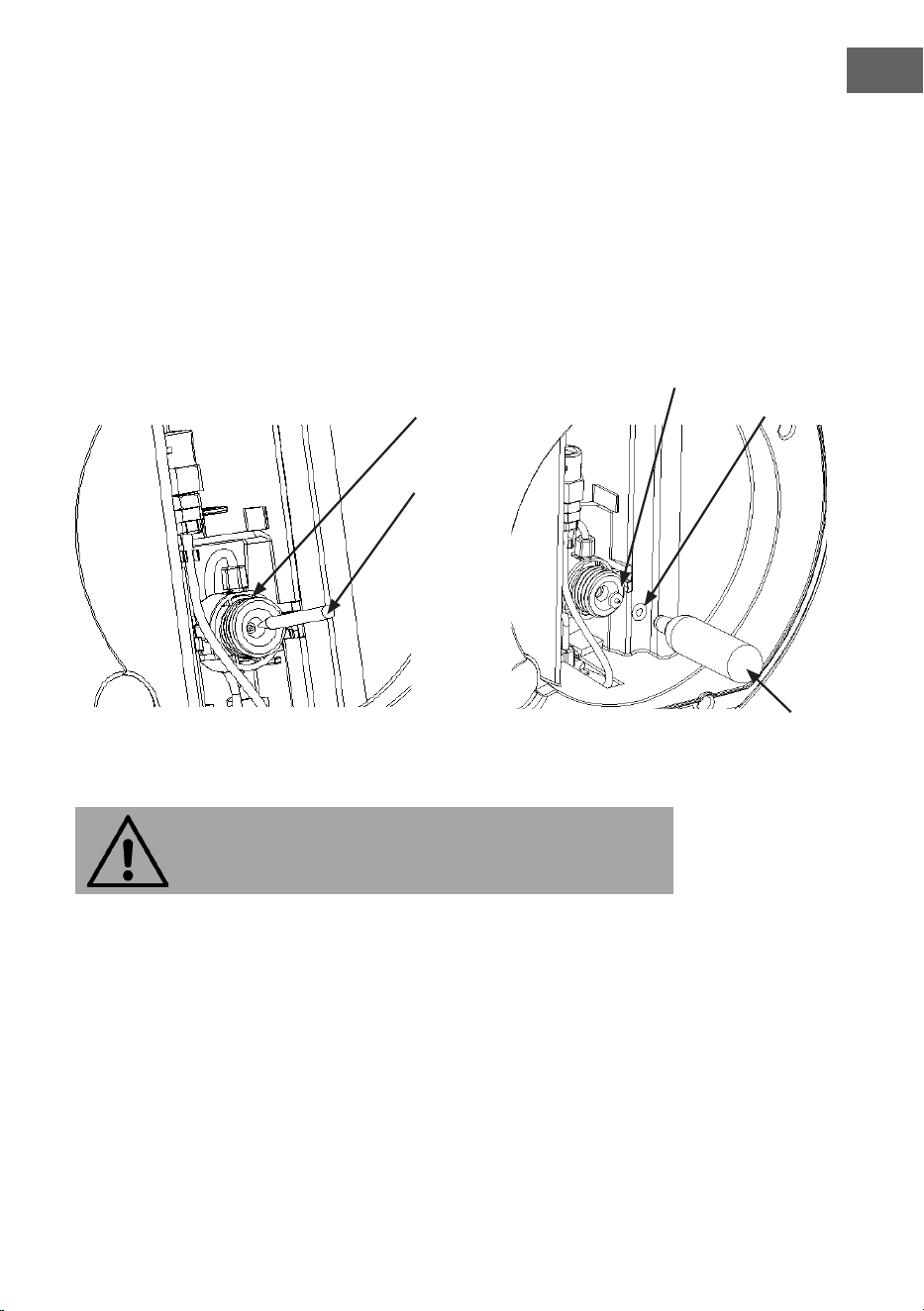

Abbildung 6 Abbildung 7
3. Lösen Sie die Verriegelung, öffnen Sie den Deckel der Zapfanlage und stellen
Sie das richtig zusammengesetzte Fass in den Kühltank. Schließen Sie den CO
2
-
Verbindungsschlauch an das Bierschlauchverbindungsstück an.
Hinweis: Stellen Sie sicher, dass alle Verbindungen richtig am Dosiermechanismus
angeschlossen und unbeschädigt sind. Sowohl das Ventil am Fass als auch der CO
2
-
Druckregulator müssen geschlossen sein.
Zu
Auf

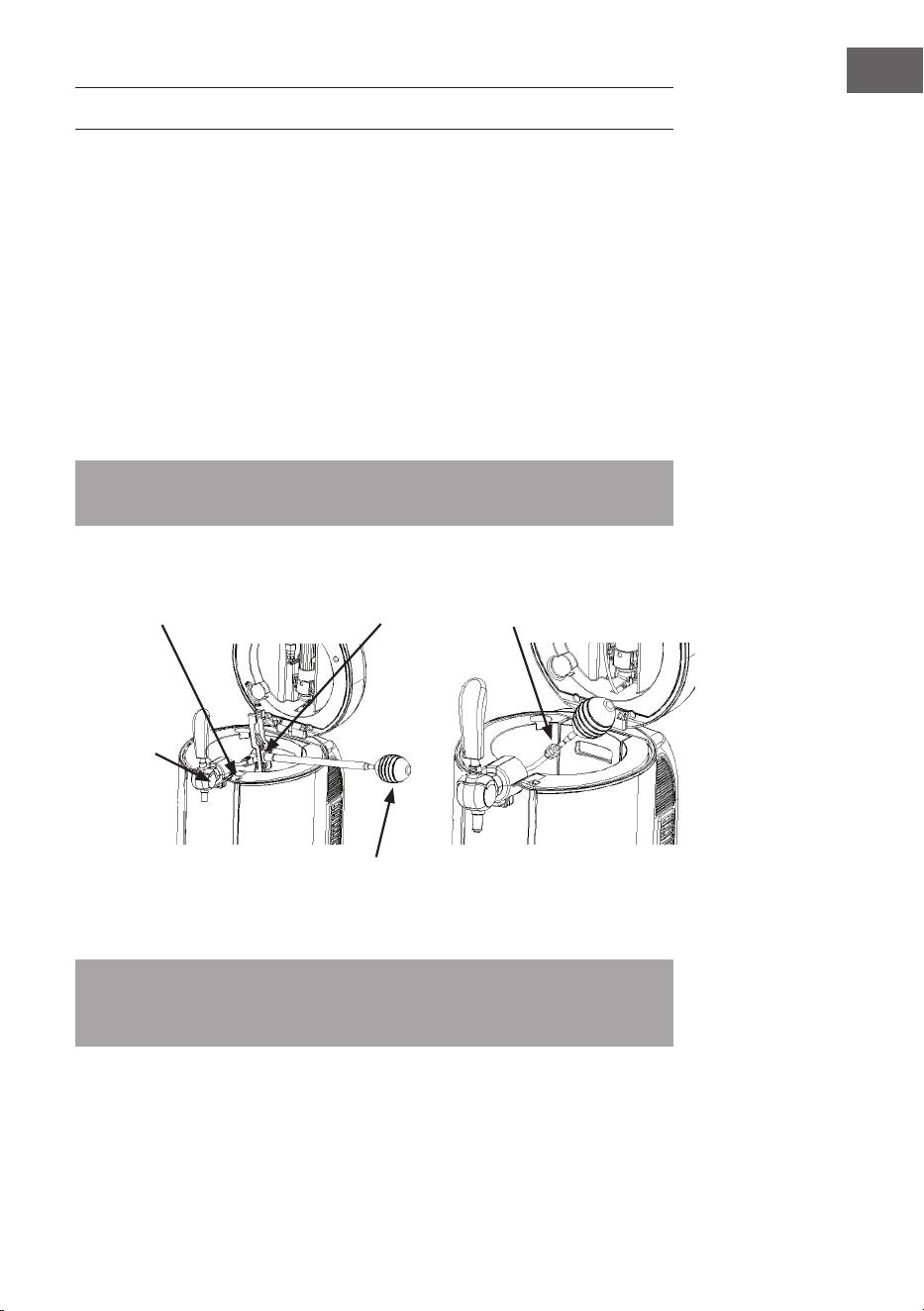

Abbildung 8 Abbildung 9

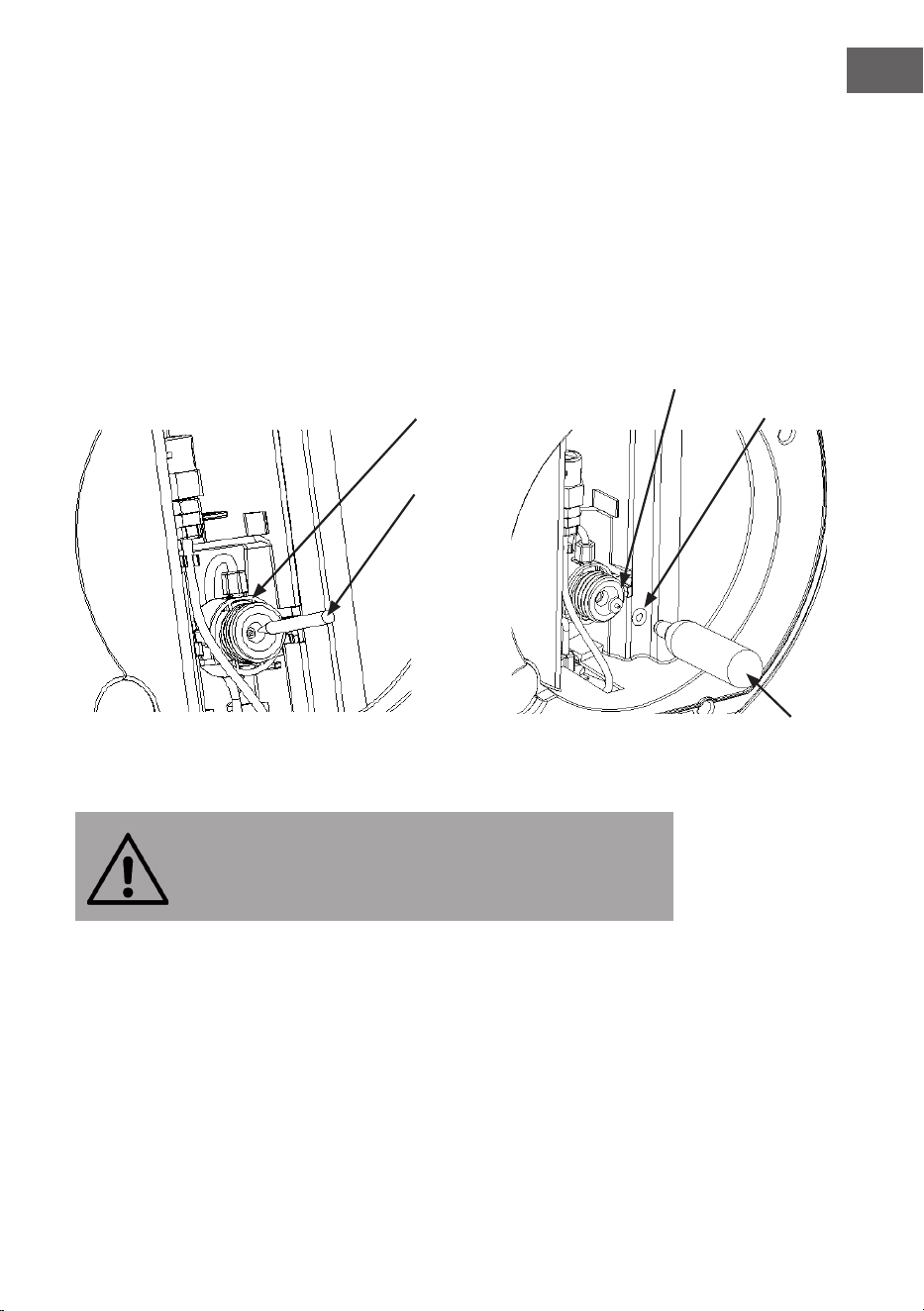

4. Stellen Sie sicher, dass der Druckregler auf der Oberseite des Deckels auf der
Position „-“ steht. Drehen Sie den Patronenhalter in einem geeigneten Winkel von
der oberen Abdeckung nach außen. Der Winkel sollte maximal 90 Grad betragen.
Lösen Sie die CO
2
-Patronenhalterung (siehe Abbildung 10). Führen sie eine CO
2
-
Patrone in die Halterung ein und drehen Sie die Patrone schnell und vorsichtig fest
(im Uhrzeigersinn fest, gegen den Uhrzeigersinn locker), bis Sie ein Klicken hören
(Abbildung 12), was ein Zeichen dafür ist, dass der Verschluss durchstochen wurde
und das Kohlendioxid frei in das Fass ießt. Das Gasdruckventil wird dann nach
oben gedreht und rastet in der oberen Abdeckung ein. Gehen Sie beim Ersetzen
der Gaspatrone in umgekehrter Reihenfolge vor (vergewissern Sie sich, dass die
Gaspatrone beim Austausch bereits leer ist).
12
DE

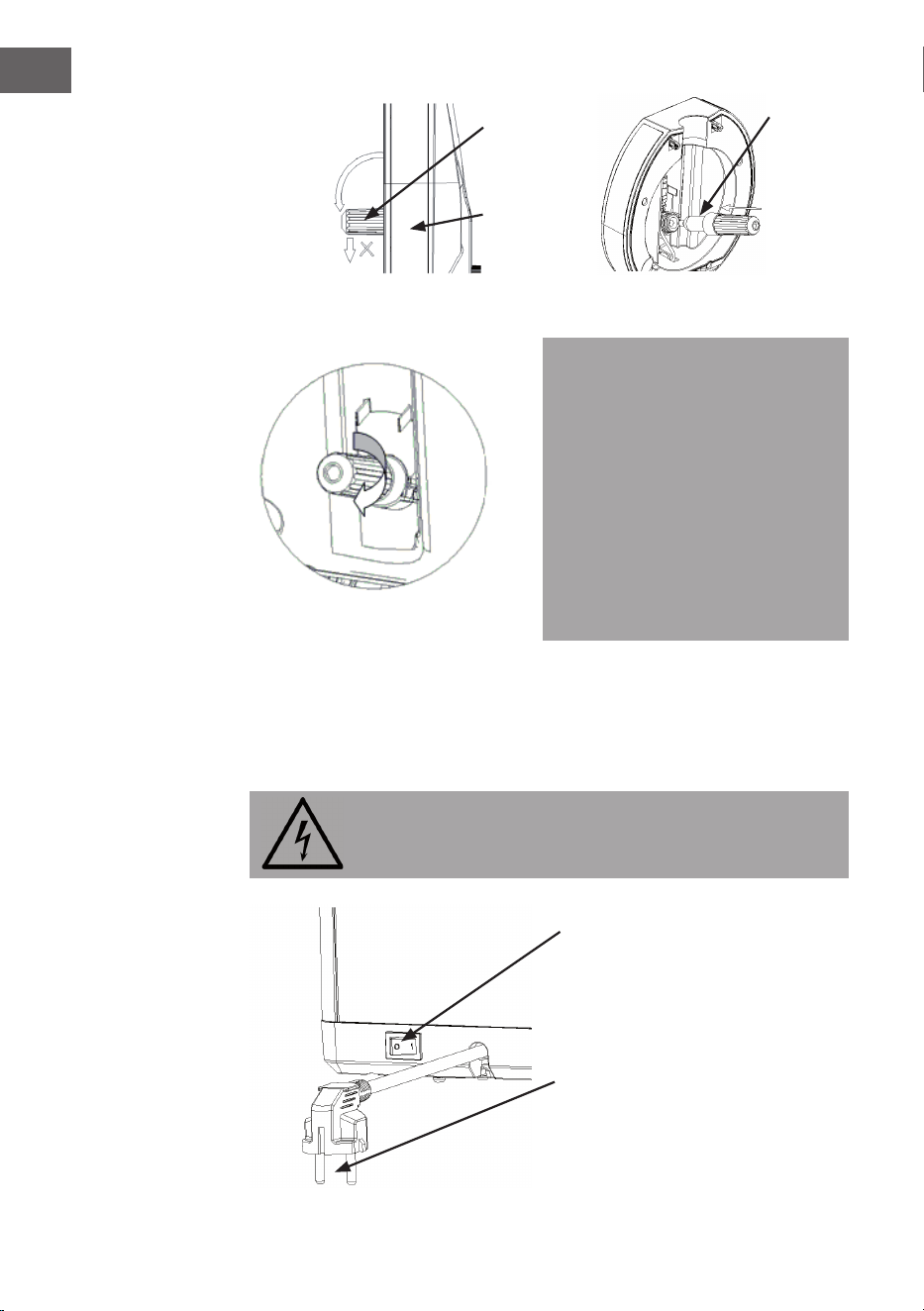

Der
maximale
Winkel
darf nicht
mehr
als 90°
betragen.
Patronenhalter CO
2
-
Patrone
Gehäuse

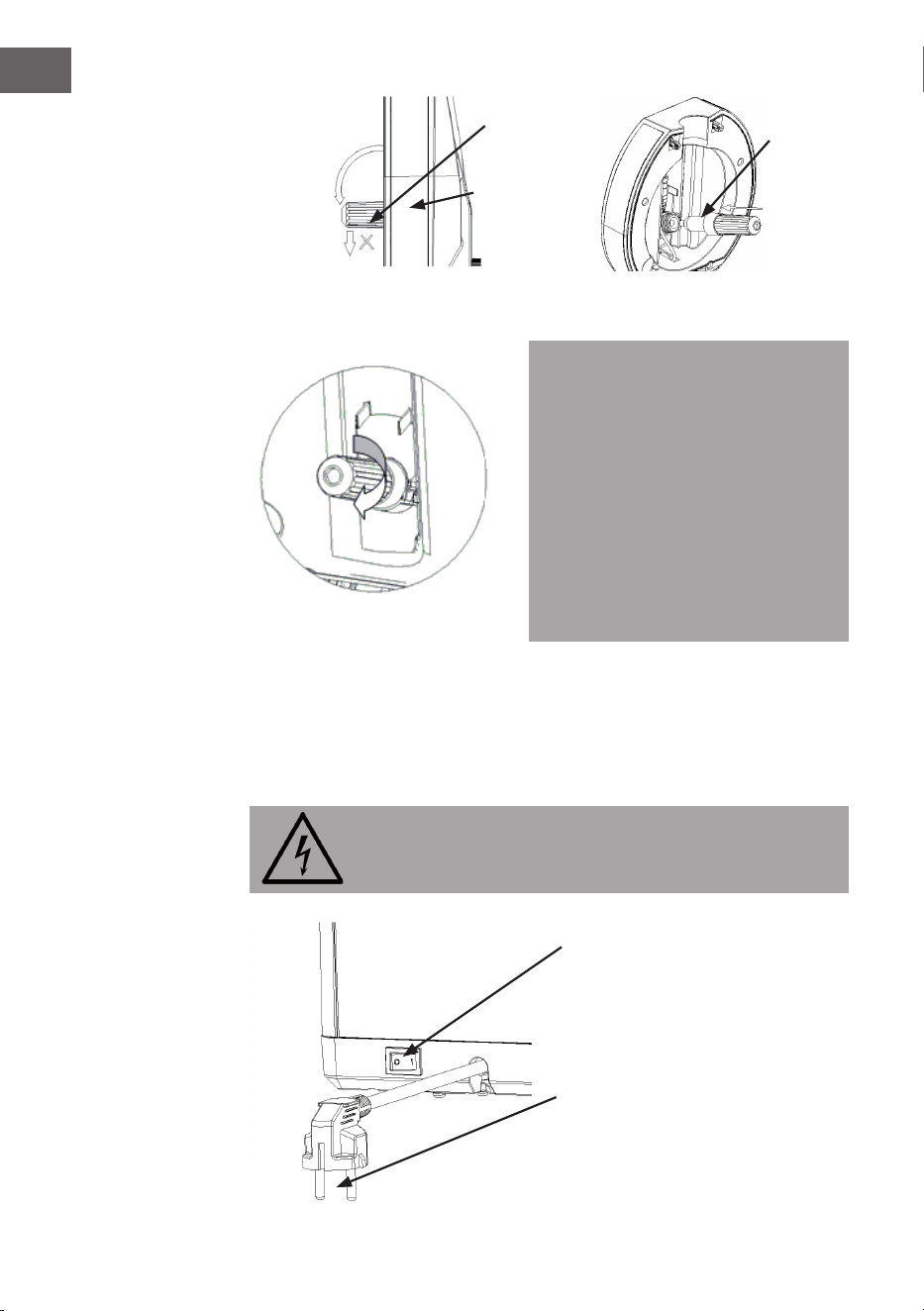

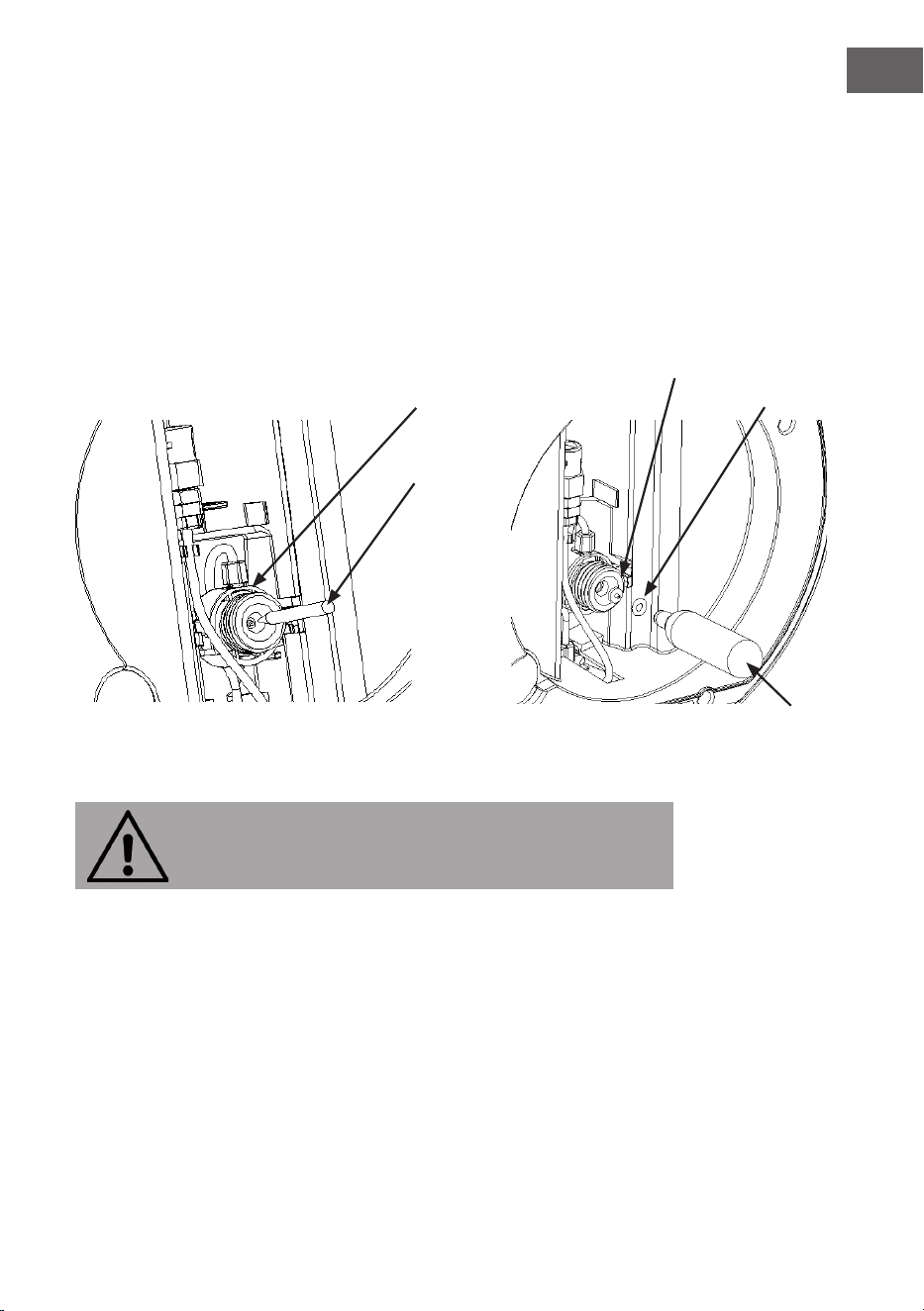

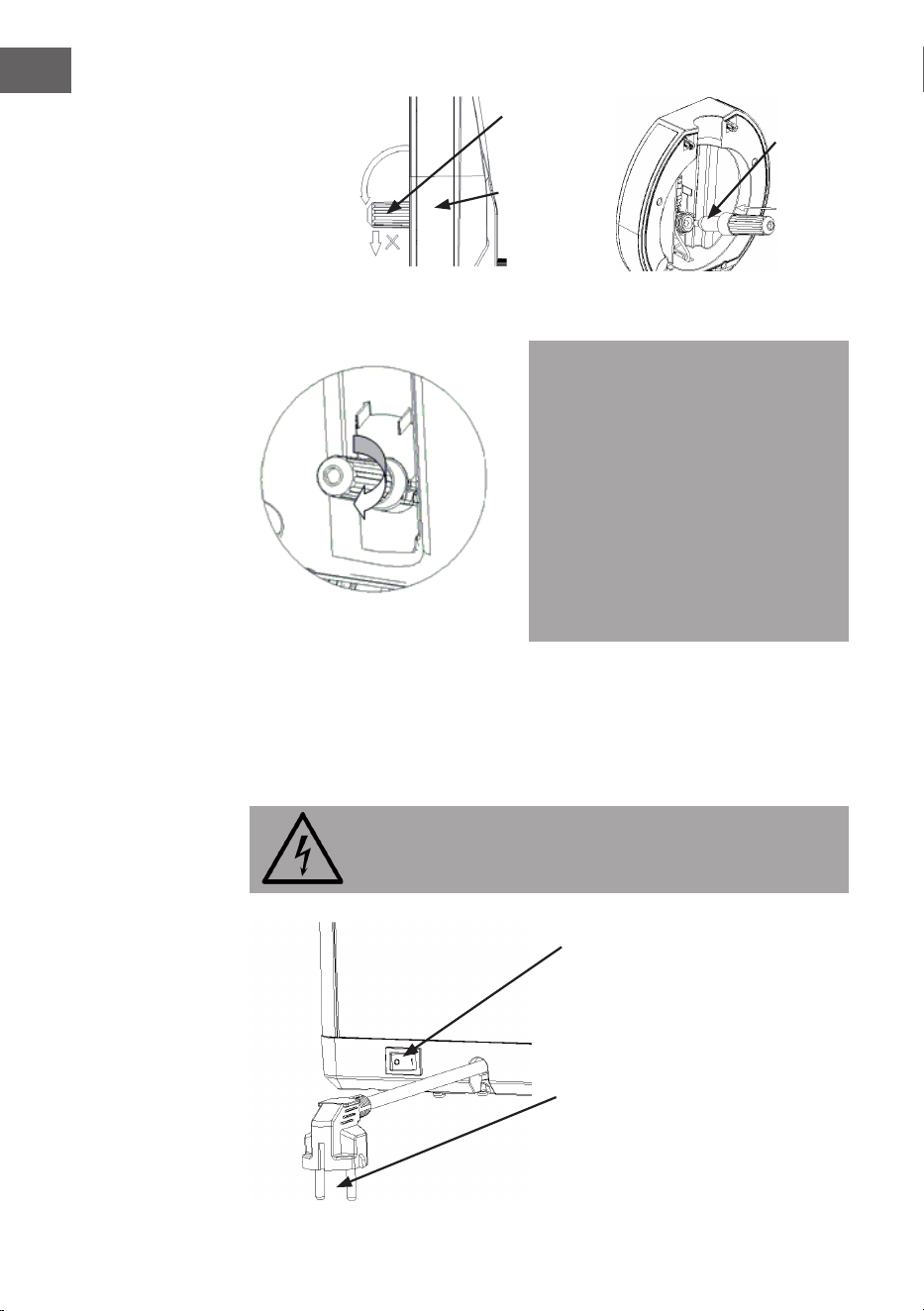

Abbildung 10 Abbildung 11
Abbildung 12
5. Schließen Sie den Deckel der Bierzapfanlage. Beim Zapfen des Bieres drehen Sie
den Drehknopf am Deckel in die Position „+“, um das Kohlendioxid herauszulassen
und in die Position „-“, wenn gerade kein Bier gezapft wird.
6. Stellen Sie den Ein/Aus-Schalter in die Position „I“, um das Gerät einzuschalten. In
der Position „0“ ist das Gerät ausgeschaltet (siehe Abbildung 13).
VORSICHT
Stromschlaggefahr! Achten Sie darauf, dass Ihre Hände trocken sind,
wenn Sie das Gerät verwenden, um einen Stromschlag zu vermeiden.
Der Schalter be ndet sich in der Aus-
Position („0“)
Netzstecker in die Steckdose stecken
Abbildung 13
Hinweis für den Regler auf dem
Deckel:
• Zudrehen, wenn das Bier gekühlt wird.
• Zudrehen, wenn das Bierzapfen
unterbrochen wird.
• Zudrehen beim Austausch der CO
2
-
Patrone.
• Wenn das Bier nicht gezapft werden
kann (aber Bier im Fass ist) oder nicht
genug Schaum entsteht, 5 Sekunden
lang in Richtung „+“ drehen und dann
ausschalten.
13
DE
7. Bei einer Umgebungstemperatur von 22-24°C dauert es ca. 4 Stunden, das Bier
auf 2-12°C herunterzukühlen. Die eingestellte Temperatur kann dann gehalten
werden. Falls die Umgebungstemperatur zu hoch ist, können Sie das Bier entweder
vorkühlen oder etwas länger warten, bis das Bier abgekühlt ist.
8. Temperatur einstellen:
• Die Starttemperatur ist die zuvor eingestellte Temperatur.
• Sie können die Kühltemperatur durch Drücken der Tasten „+“ und „-“ auf dem
Bedienfeld anpassen. Durch jedes Drücken der Tasten „+“ oder „-“ wird die
Temperatur um jeweils ein Grad erhöht oder gesenkt.
• Das Display zeigt die aktuelle Temperatur im Kühltank an. Die Biertemperatur
kann davon abweichen.
• Drücken Sie eine beliebige Taste, um die eingestellte Temperatur anzeigen
zu lassen. Nach 3Sekunden wechselt die Anzeige wieder zur aktuellen
Biertemperatur.
• Wenn Sie die Taste „-“ lange gedrückt halten, können Sie sich die
6voreingestellten Temperaturstufen anzeigen lassen: 2 °C, 4 °C, 6 °C, 8 °C,
10 °C und 12 °C.
• Die Kühltemperatur des Geräts kann von 2-12 °C angepasst werden.
• Dieses Gerät verfügt über eine Abschalt-Speicherfunktion, die bei erneutem
Einschalten den zuletzt gewählten Temperaturwert anwendet.
• Drücken Sie eine beliebige Taste, um sich die vor dem Ausschalten eingestellte
Temperatur anzeigen zu lassen (werkseitig eingestellte Temperatur ist 4 °C)
(siehe Abbildung 14).
Abbildung 14
9. Stellen Sie den CO
2
-Druckregler in die Position „+“. Nun können Sie den Zapfhahn
zum Zapfen von Bier verwenden. (Ziehen Sie den Zapfhahn-Griff nach vorne, um
Bier herausießen zu lassen, wie in Abbildung 8 dargestellt).
Hinweis: Reinigen Sie Gläser, bevor Sie diese mit Bier befüllen. Falls das Bier oder das
Bierglas eine zu hohe Temperatur hat oder das Bier nicht kalt genug ist, kommt es zu
starker Schaumbildung beim Zapfen.
10. Neigen Sie beim Zapfen das Bierglas schräg gegen den Zapfhahn und richten Sie
es bei steigendem Bierstand langsam auf. Öffnen Sie dann den Dosiermechanismus
14
DE
vollständig, um zu viel Schaum zu vermeiden. Am besten machen Sie ein halbes
Glas voll und legen dann eine kurze Pause ein, bevor Sie den Rest einschenken.
Hinweis: Tauchen Sie nie den Zapfhahn in das Bierglas ein, um überschüssige
Schaumbildung zu vermeiden. Vergessen Sie nicht nach dem Einschenken den Zapfhahn
zu schließen.
11 . Bei den ersten drei Gläsern Bier ist es normal, mehr Schaumbildung zu haben.
12. Beim Zapfen des letzten Glases Bier aus dem Fass, tritt das Bier in einem scharfen
Strahl und mit hoher Geschwindigkeit aus dem Zapfhahn aus. Stellen Sie dann den
CO
2
-Druckregler in die Position „-“, um die CO
2
-Zufuhr zu stoppen und Gas zu
sparen.
Fässer mit integrierter Druckkartusche
Diese Fässer sind bereits mit CO
2
befüllt und benötigen keinen Druckregler und keine
CO
2
-Patrone. Der Regler am Deckel ist ohne Funktion.
CO
2
-Anschluss
Abbildung 15
1. Entfernen Sie den im Lieferumfang des Bierfasses enthaltenen Adapter und
entsorgen Sie diesen umweltgerecht (siehe Abbildung 16).
2. Befolgen Sie die Hinweise auf dem Bierfass, um den im Lieferumfang des Geräts
enthaltenen Adapter (das Zapfventil) (siehe Abbildung 17 und 18) zu installieren.
Schließen Sie den Adapter an den Zapfanschluss an. Der Bieranschluss ist nun
verbunden (siehe Abbildung 19).
15
DE
Adapter
Bierfass
Abbildung 16 Abbildung 17
Hinweis: Nehmen Sie den Adapter ab, indem Sie die beiden Pfeilmarkierungen
gleichzeitig nach innen drücken. Andernfalls wird der Adapter beschädigt.
Bieranschluss
Abbildung 18 Abbildung 19
3. Schließen Sie den Deckel. Befolgen Sie die Schritte 6-8 und 10-12 des Abschnitts
„Universales 5-Liter-Bierfass“.
Neuer Adapter
Grüner
Plastik verschluss muss
vor der Installation des
neuen Adapters entfernt
werden
Transparenter
Schlauch
16
DE
Ein neues Bierfass einsetzen
Wenn das Bierfass leer ist, bevor es ausgewechselt wird:
1. Stellen Sie den CO
2
-Druckregler auf die Position „-“, um die CO
2
-Zufuhr zu
unterbrechen und Gas zu sparen.
2. Öffnen Sie den Deckel der Bierzapfanlage und ziehen Sie den Zapfhahn nach
unten, um das im Fass verbliebene Gas abzulassen (es kann vorkommen, dass
zusätzlich Bierschaum austritt).
3. Trennen Sie den Gasschlauch und den Bierschlauch vom Fassheber.
4. Nehmen Sie das Fass aus dem Fassheber heraus und ziehen Sie den Anstechbolzen
aus dem leeren Fass (siehe Abbildung 21).
5. Stechen Sie dann das neue Fass mit dem Anstechbolzen an und stellen Sie alles
in die Kühlöffnung der Bierzapfanlage. Schließen Sie den Gasschlauch und den
Bierschlauch an. Verbinden Sie den Gasschlauch und den Bierschlauch mit dem
Fassheber, indem Sie auf die weißen Teile des Fasshebers drücken.
6. Am besten reinigen Sie den Dosiermechanismus bei jedem Fasswechsel. Bezüglich
der Reinigung lesen Sie weiter unten nach.

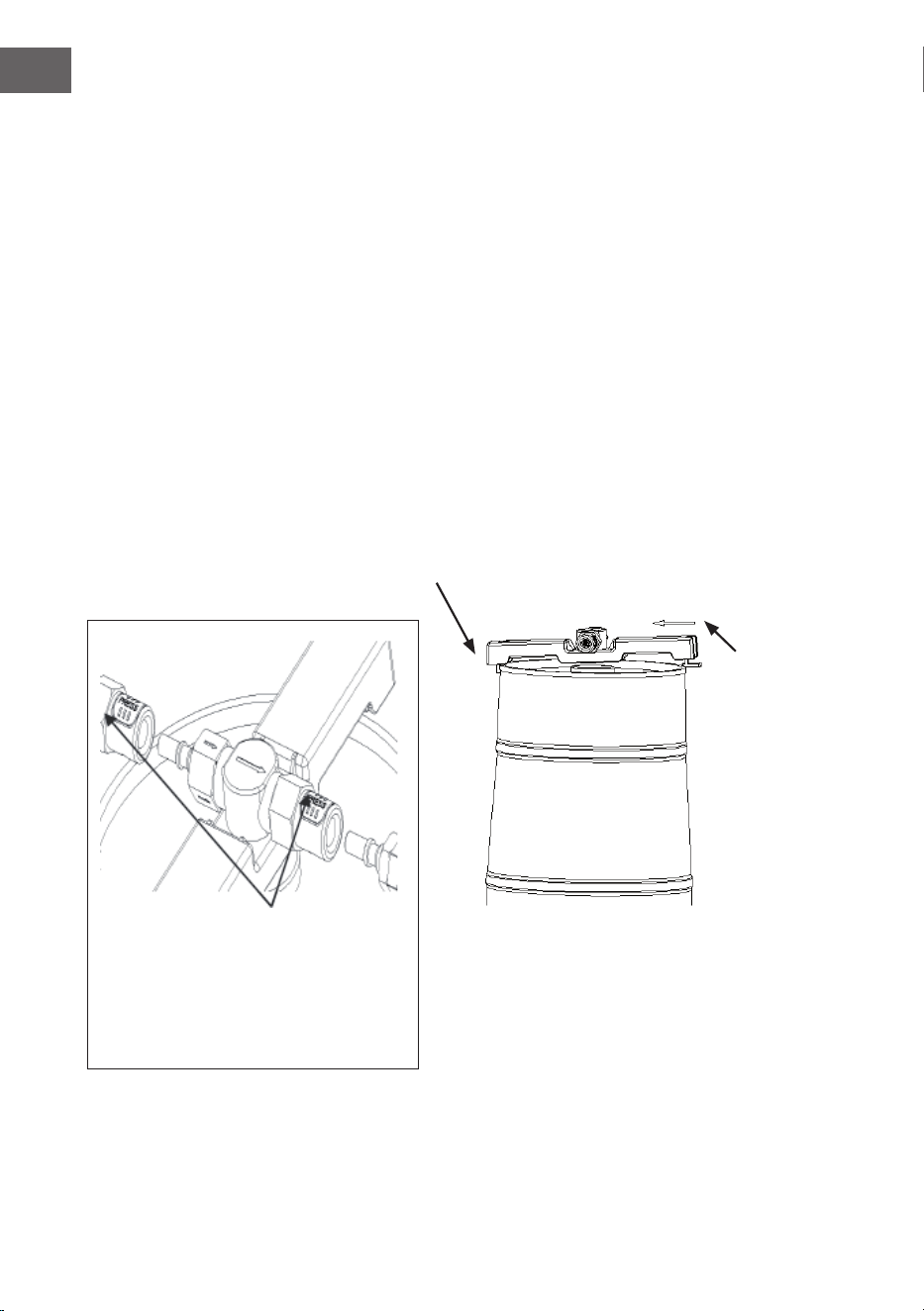

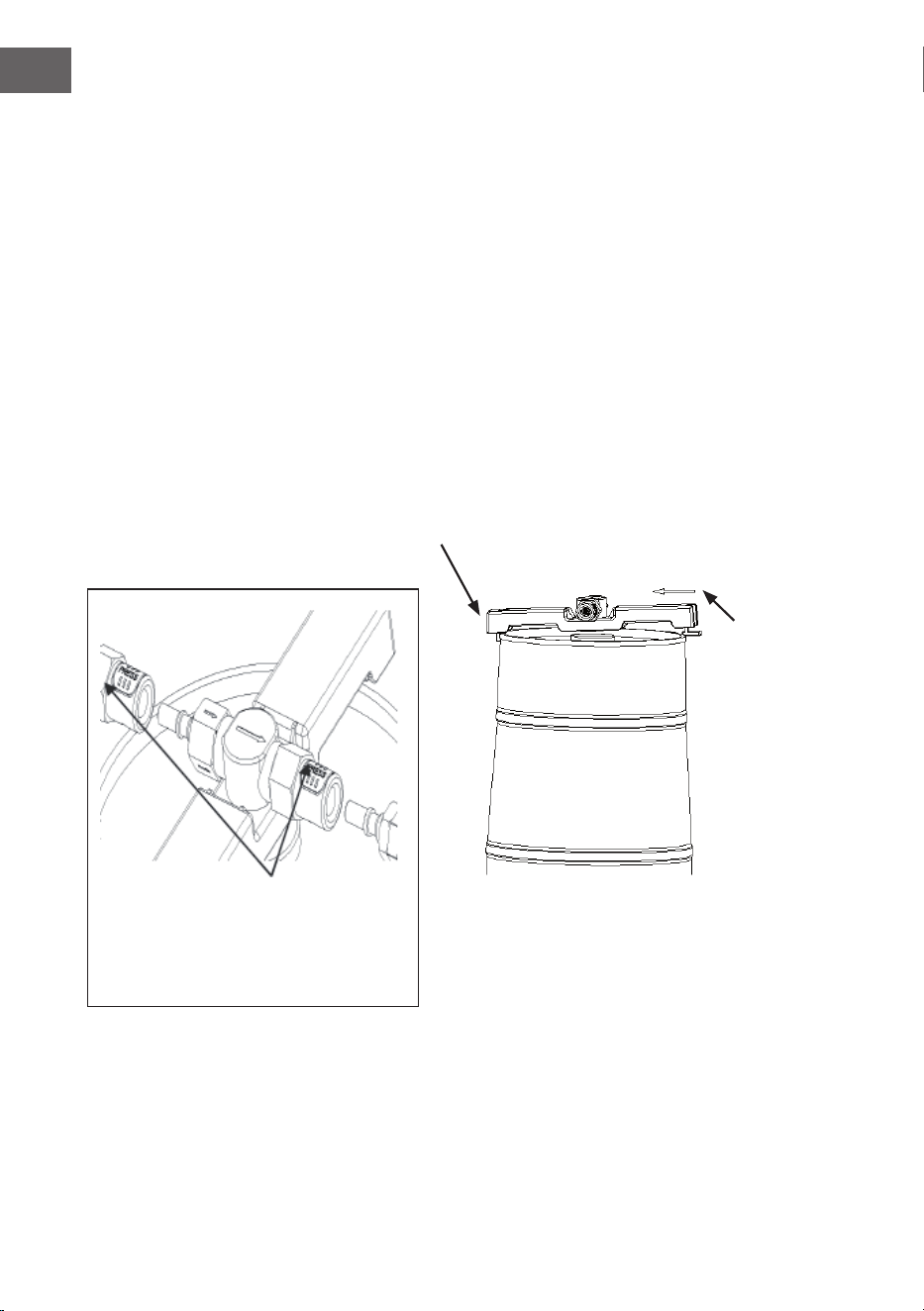

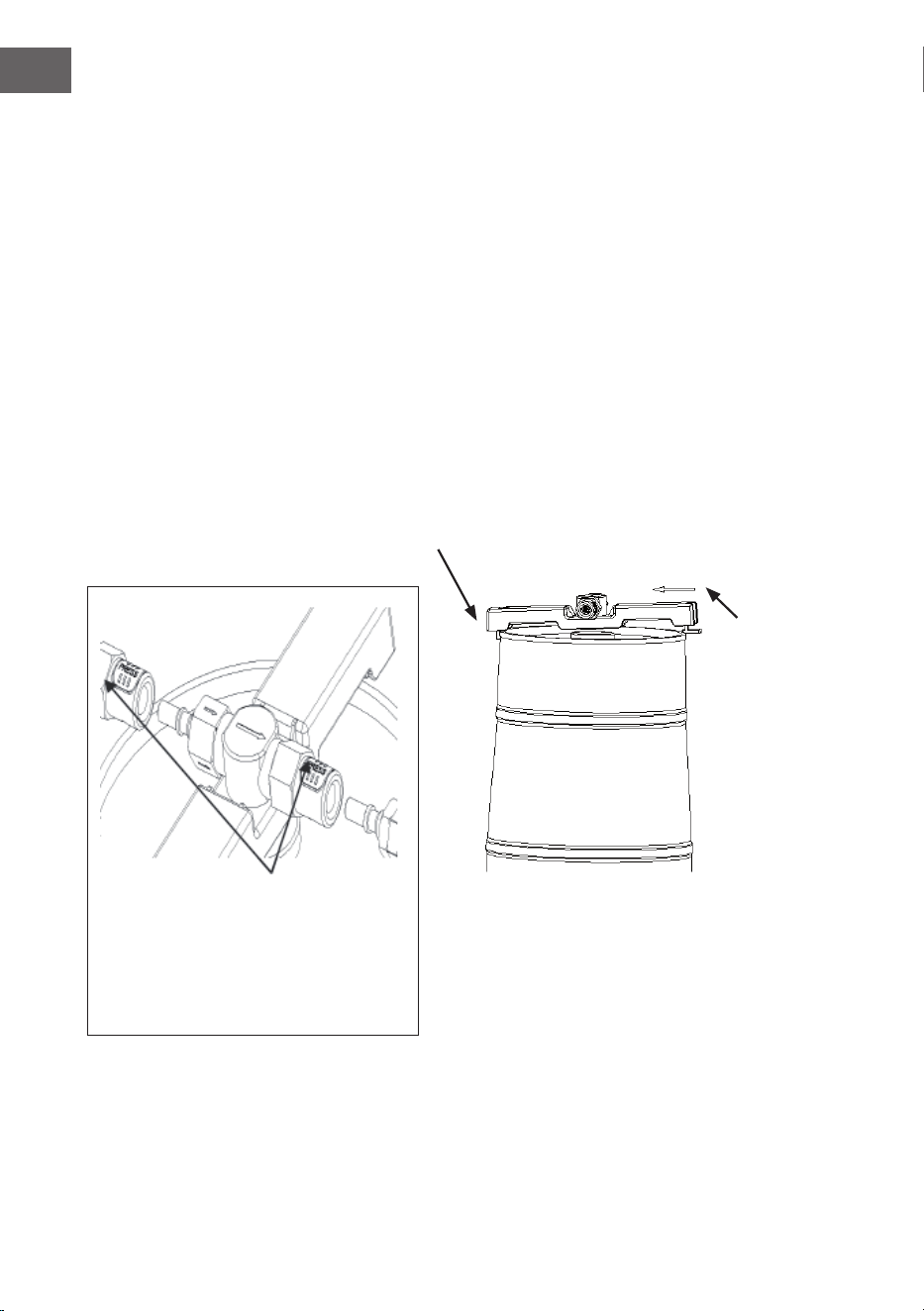

Wenn Sie die Bierfasshalterung aus dem Dosierer
herausnehmen, kann die Halterung in Pfeilrichtung bewegt
werden.
Entfernen Sie
die Halterung
(rechts) und
drehen Sie
den Griff in
Pfeilrichtung.
Anschließend
kann die
Halterung vom
Bierfass entfernt
werden.
Wenn Sie den Bieranschluss und
den CO
2
-Anschluss herausnehmen
möchten, drücken Sie den weißen
Knopf nach unten.
Abbildung 21
Abbildung 20
17
DE
Auswechseln der CO
2
-Patrone (bei Fässern mit integrierter Druckkartusche nicht
erforderlich)
Tauschen Sie die CO
2
-Patrone aus, wenn kein Bier mehr gezapft werden kann, obwohl
der CO
2
-Druckregler auf der Position „+“ steht und sich noch Bier im Fass be ndet.
1. Schließen Sie CO
2
-Zufuhr, indem Sie den CO
2
-Regler in die Position „-“ drehen.
2. Öffnen Sie den Deckel, lösen Sie die Patronenhalterung und entnehmen Sie die
leere CO
2
-Patrone. Legen Sie eine neue CO
2
-Patrone in die Halterung ein und
schrauben Sie die Halterung zu, bis Sie ein Klicken hören. Dies signalisiert, dass
der Verschluss der Patrone durchbohrt wurde und das Gas ungehindert in das
Fass ießen kann. Achten Sie darauf, dass die Patronenhalterung fest sitzt, um ein
Gasleck zu vermeiden. Setzen Sie die Patronenhalterung wieder in den Deckel ein.
3. Schließen Sie den Deckel des Bierkühlers.
4. Drehen Sie den CO
2
-Druckregler in die Position „+“, um die Gaszufuhr zu
aktivieren. Sie können nun Bier zapfen.
Hinweis: Bei richtiger Anwendung reicht eine CO
2
-Patrone aus, um über 5Liter Bier
zu zapfen. Bei Problemen mit dem Druckregler konsultieren Sie bitte den Abschnitt
„Fehlersuche und Fehlerbehebung“.
WARNUNG
Explosionsgefahr! Verwenden Sie ausschließlich vom Hersteller
empfohlene CO
2
-Patronen. Beachten Sie die nachfolgend
angegebenen Information zu CO
2
-Patronen. Verwenden Sie niemals
Stickstoffpatronen für dieses Gerät, da durch den wesentlich höheren
Druck Explosionsgefahr besteht.
VORSICHT
Verletzungsgefahr! Neue CO
2
-Patronenmüssen sicher aufbewahrt
werden. Achten Sie darauf, dass Kinder nicht mit diesen spielen.
CO
2
-Patrone (16 Gramm)
18
DE
Technische Daten CO
2
-Patrone
Nettogewicht (g)
15,5-16,5
Volumen (ml)
20
Bruttogewicht (g)
57,0-58,6
Patronengewicht (g)
42,0-42,6
A (mm)
Ø8,6 - Ø 8,9
B (mm)
88,0-89,0
C (mm)
Ø 21,7- Ø 22,0
D (mm)
10-11
Druck (kgf/cm
2
)
60
Detonationsdruck (bar)
450
Hinweis: Verwenden Sie zur Reinigung kein Wasser, sondern ein trockenes Tuch, um
überschüssiges Wasser auf der Oberäche aufzunehmen.
19
DE
REINIGUNG UND PFLEGE
Reinigung des Zapfhahns
Das Gerät muss entsprechend der geltenden Hygienerichtlinien gereinigt werden.
Reinigen Sie das Gerät vor der ersten Benutzung und bei längerem Gebrauch
mindestens einmal pro Woche. Reinigen Sie das gesamte Gerät mit einem trockenen
Tuch. Ansonsten werden die folgenden beiden Reinigungsmethoden empfohlen:
1. Füllen Sie warmes Wasser in das Reinigungsset hinein.
2. Schließen Sie das Ende des Anstechbolzens an. Drücken Sie das Wasser aus dem
Reinigungsset zur Reinigung der Leitungen hinein und drücken Sie das Wasser aus
dem Bierschlauch am anderen Ende heraus. Wiederholen Sie diesen Schritt, bis
der Bierschlauch vollständig sauber ist. (Sie benötigen mindestens 3 mit warmem
Wasser gefüllte Reinigungsbalge). Reinigen Sie den Dosiermechanismus wie in
Abbildung 23 dargestellt.
Hinweis: Bauen Sie den Dosiermechanismus, wie in Abbildung 22 dargestellt, vor
der Reinigung auseinander.
Der Bieranschluss muss mit dem
Dosiergerät verbunden sein. Dosiergerät
Dieser Anschluss muss mit dem
Reinigungsbalg verbunden werden.
Öffnen
Sie den
Zapfhahn,
wenn
Sie die
Bierleitung
reinigen.
Reinigungsbalg
Abbildung 22 Abbildung 23
Hinweis: Geben Sie niemals Bestandteile des Dosiermechanismus in die
Waschmaschine oder die Geschirrspülmaschine. Verwenden Sie niemals chemische
Reinigungsmittel. Zur Reinigung wird warmes oder destilliertes Wasser empfohlen.
20
DE

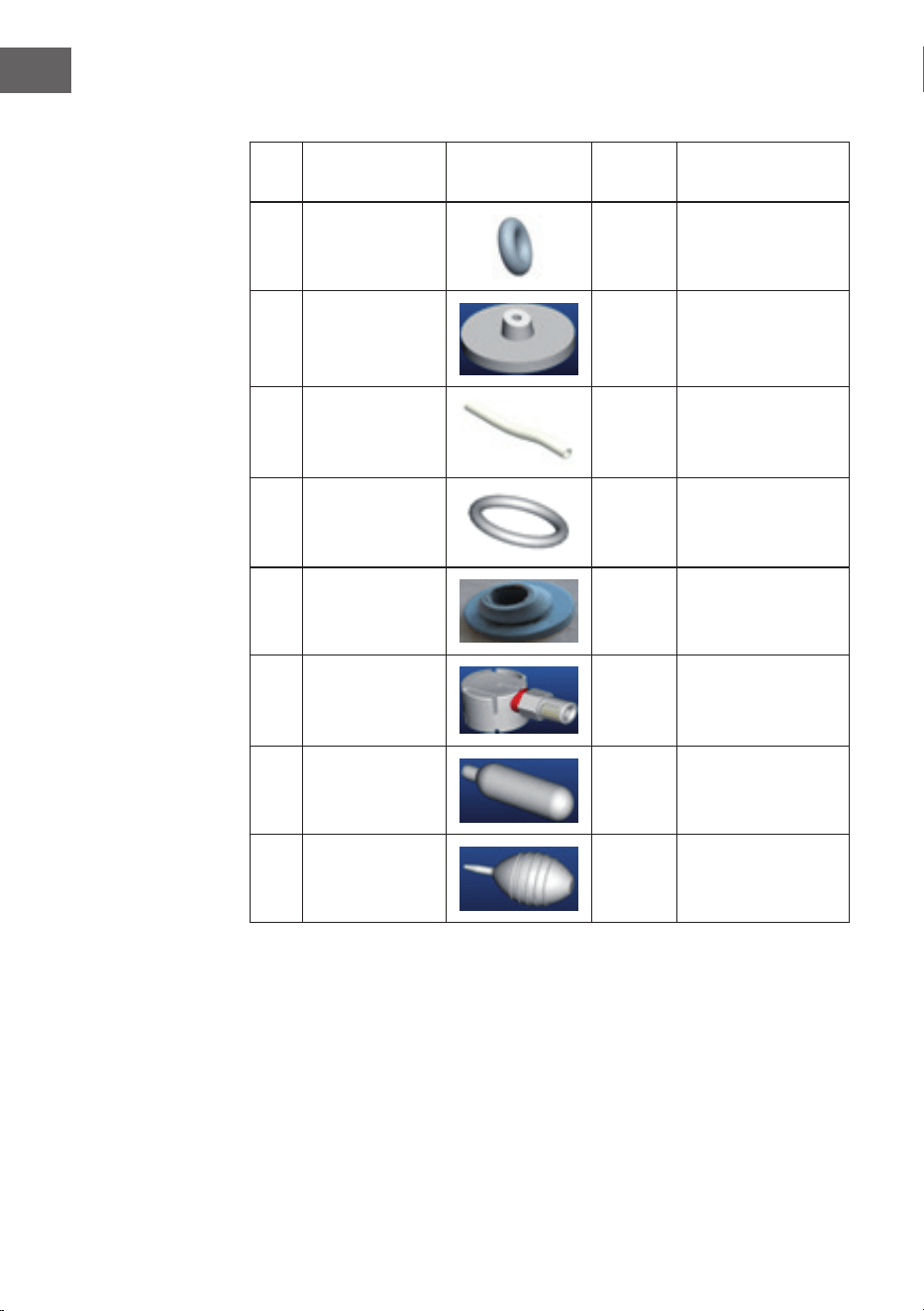

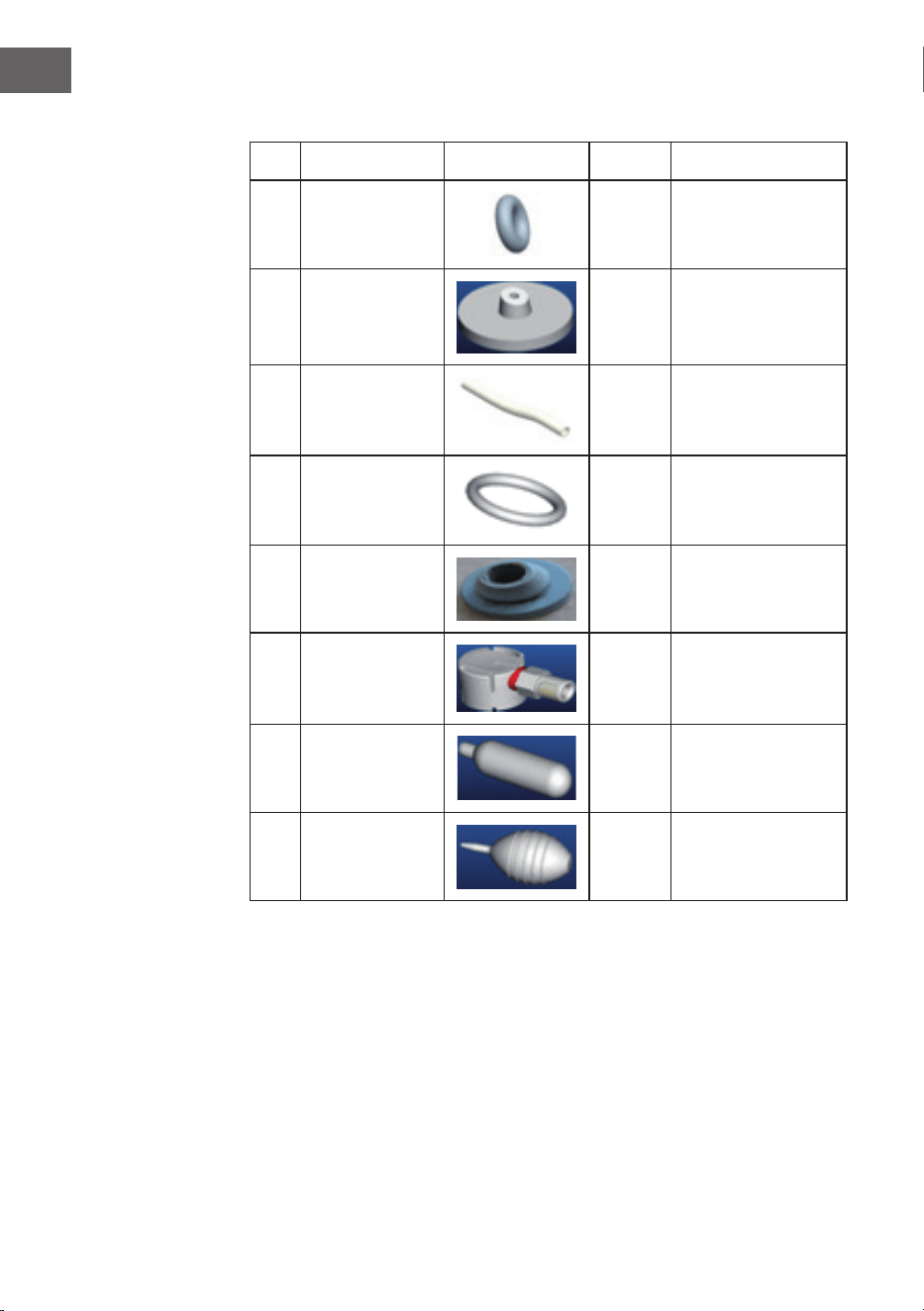

Austausch von Ersatzteilen
Nr. Bezeichnung Bild Anzahl Anbringungsort
1 Dichtungsring
3 Reglerventil
2 Anstechdorn
1 Reglerventil
3 Bierleitung
1 Bierauslassverbindung
4 Rohrdichtungsring
3 Bierzuleitungsschlauch
5 Bierfassstopfen
2 Standardfass
6 Adapter
3
Fass mit integrierter
Druckkartusche
7 CO
2
-Patrone 3 Reglerventil
8 Reinigungsbalg
1
21
DE
Anstechdorn und Dichtungsring ersetzen
Bei falscher Handhabung können der Anstechdorn und/oder der Dichtungsring
beschädigt werden. Sollte dies der Fall sein, ersetzen Sie diese.
1. Nehmen Sie den Dichtungsring mit einem feinen Metallstab heraus (siehe
Abbildung 24) und entnehmen Sie den Anstechdorn. Achten Sie darauf, dass keine
anderen Bestandteile des Gasdruckreglers beschädigt werden.
2. Installieren Sie einen neuen Anstechdorn im Regler (das spitze Ende nach außen
gerichtet) und installieren Sie den Dichtungsring (siehe Abbildung 25). Entfernen
Sie während des Austauschs keine anderen Bestandteile des Reglers.
Gaspatronenverbindung
Regler Dichtungsring
Dünner
Metallstab
Leere CO
2
-Patrone
Abbildung 24 Abbildung 25
WARNUNG
Verletzungsgefahr! Drücken Sie den Dichtungsring ausschließlich mit
einer leeren Gaspatrone nach innen, da ansonsten die Gefahr von
Personenschäden besteht.

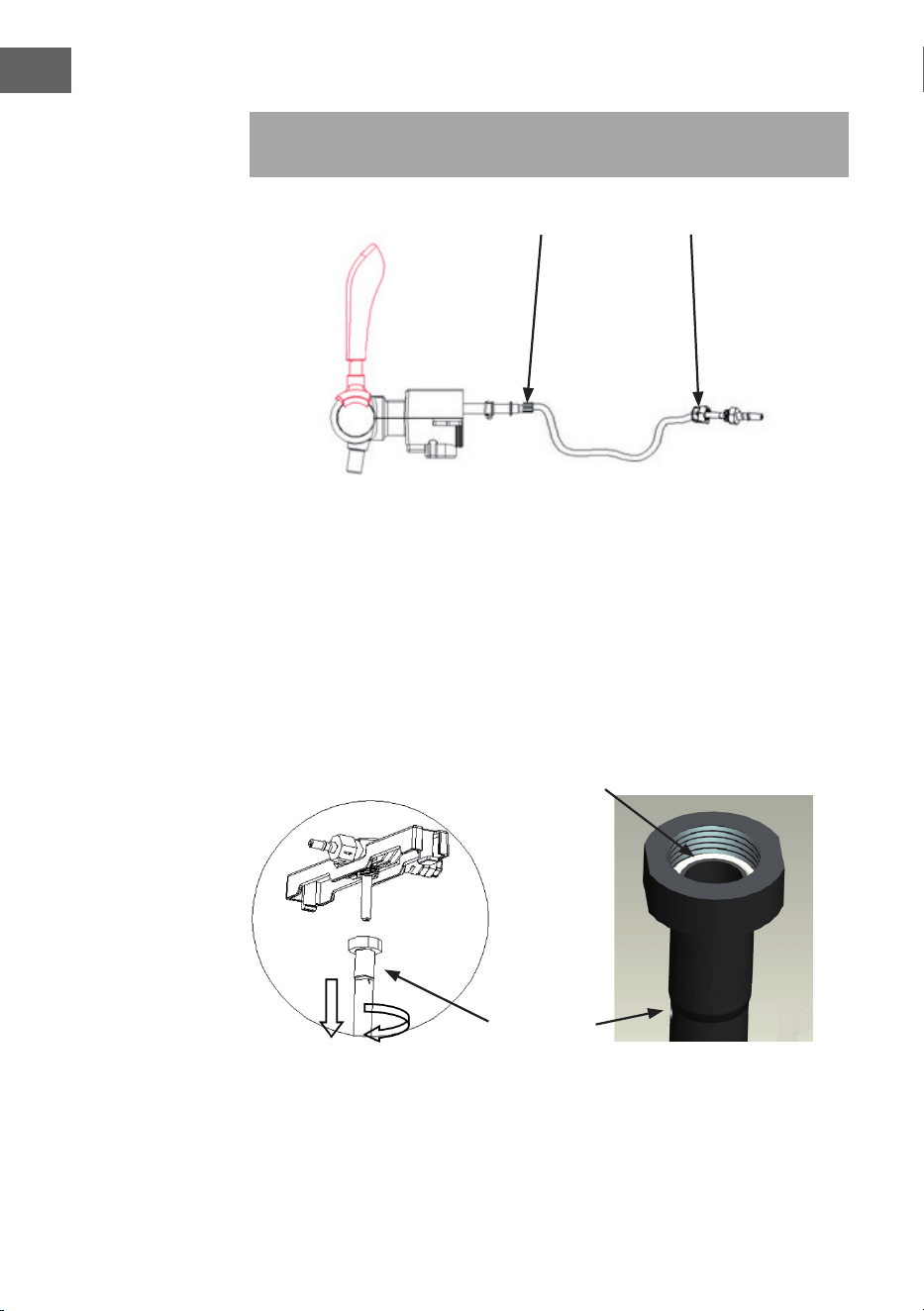

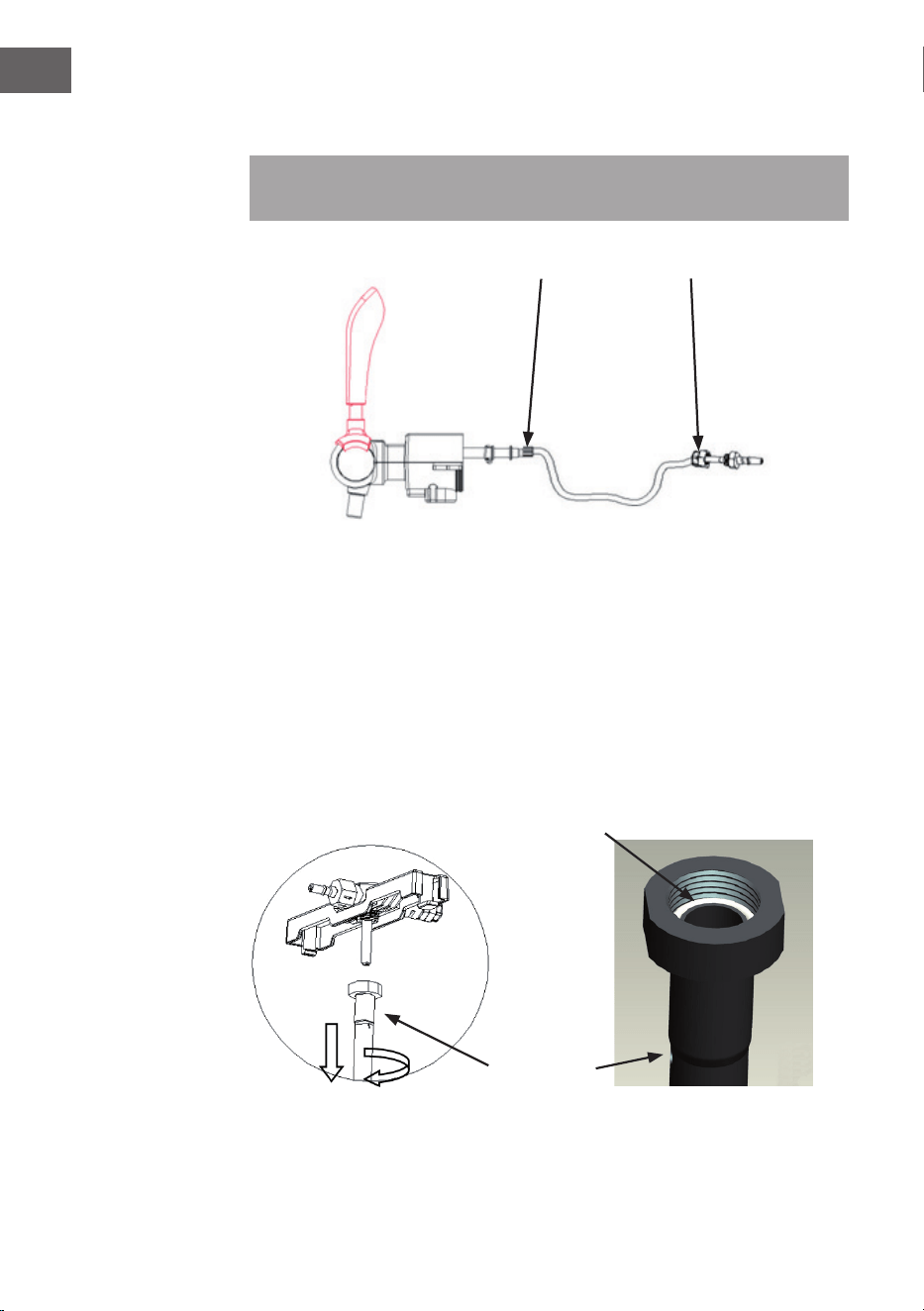

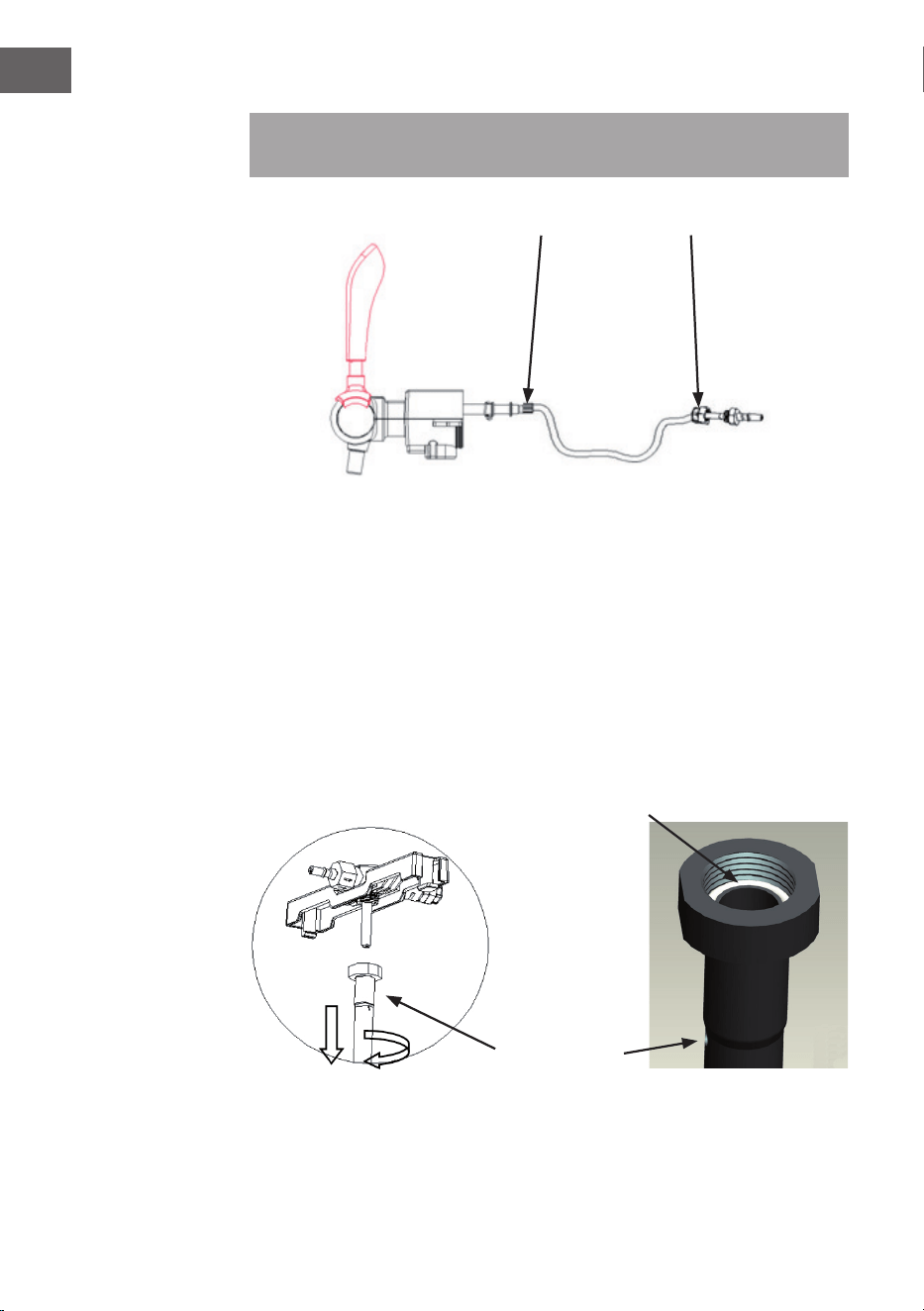

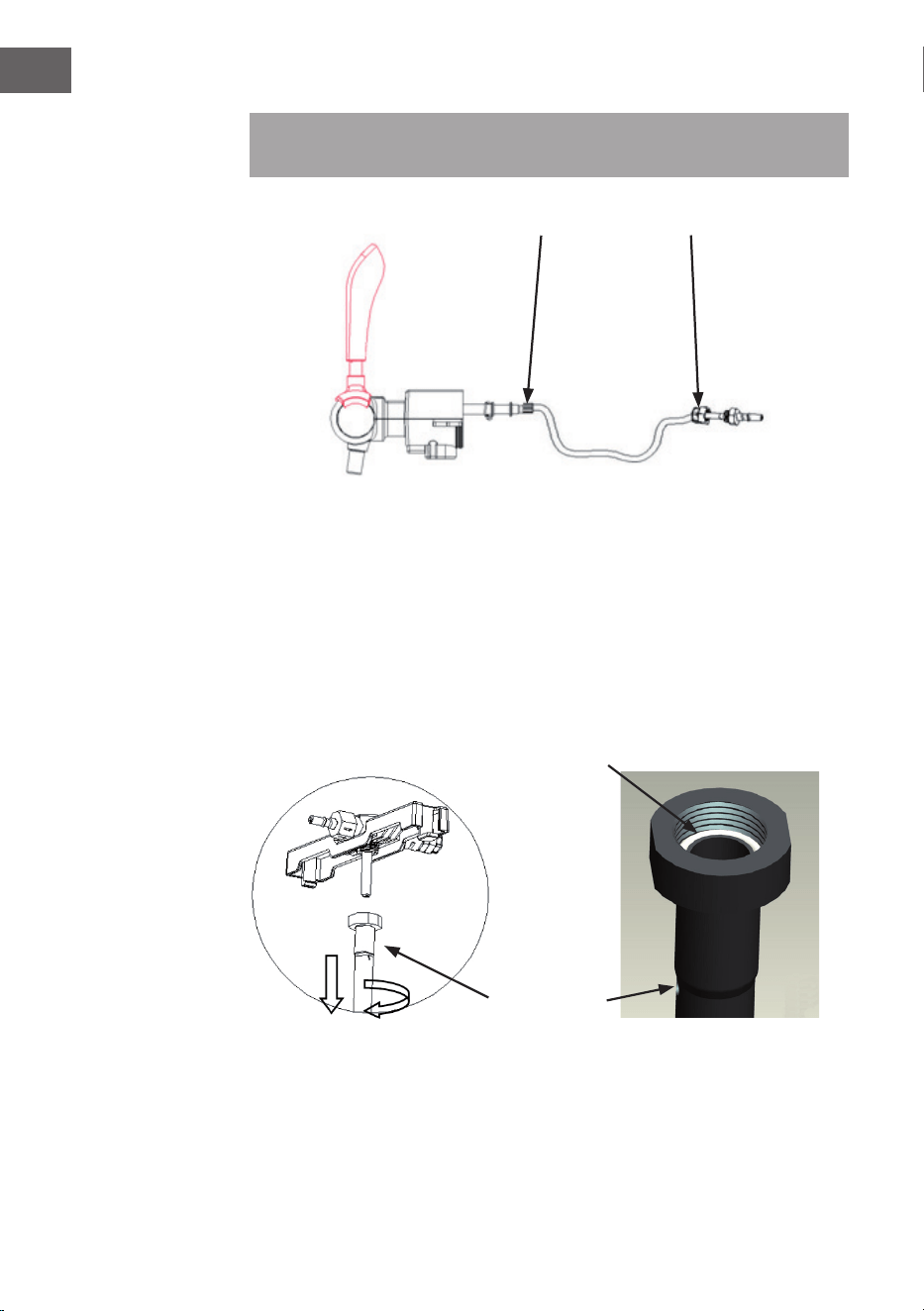

Austausch des Bierschlauchs
Ersetzen Sie den Bierschlauch, wenn dieser beschädigt ist, da das Bier ansonsten
auslaufen kann (siehe Abbildung 26).
1. Lockern Sie den Schlauch an Verbindung 1 und ziehen Sie den Schlauch heraus.
Ziehen Sie den Verschluss nach unten und ziehen Sie den Schlauch heraus.
2. Schrauben Sie die Mutter an Verbindung 2 ab und ziehen Sie den Schlauch
heraus.
22
DE
3. Setzen Sie einen neuen Schlauch ein und installieren Sie diesen in umgekehrter
Reihenfolge.
Hinweis: Bewegen Sie während des Ersetzen des Schlauchs keine anderen
Schrauben, da es andernfalls zum Austritt von Bier oder Gas kommen kann.
Verbindung 1 Verbindung 2
Abbildung 26
Ersetzen des Dichtungsrings des Bierschlauchs
Ersetzen Sie den Dichtungsring des Bierschlauchs, falls dieser ein Leck aufweist (siehe
Abbildung 27).
1. Drehen Sie den Bierschlauch, wie unten dargestellt, heraus.
2. Entnehmen Sie den Dichtungsring aus dem Bierschlauch.
3. Setzen Sie an der gleichen Position einen neuen Dichtungsring ein.
4. Drehen Sie den Dichtungsring fest, um Lecks zu vermeiden.
Dichtungsring
Bierschlauch
Abbildung 27
23
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Hinweis: Falls die Bierzapfanlage nicht richtig funktioniert, treten Sie mit dem
Kundendienst in Kontakt. Überprüfen Sie vorher die Anleitung zur Fehlerbehebung,
um eventuell selber die Ursache zu nden und zu beheben.
Problem Mögliche Ursache Lösungsvorschlag
Der Zapfhahn funktioniert
nicht bzw. es kann kein
Bier gezapft werden.
1. Der Bierschlauch
oder der CO
2
-Anschluss
sind nicht richtig
angeschlossen.
1. Der Bierschlauch
oder der CO
2
-Anschluss
sind nicht richtig
angeschlossen.
2. Es bendet sich kein
Bierfass im Gerät /das
Bierfass ist leer.
2. Setzen Sie ein neues
Bierfass in das Gerät ein.
3. Die CO
2
-Patrone ist
leer.
3. Ersetzen Sie die CO
2
-
Patrone.
4. Der CO
2
-Regler ist
geschlossen.
4. Drehen Sie den Regler
auf die Position „+“.
Zu viel Schaum kommt aus
dem Zapfhahn heraus.
1. Sie verwenden beim
Bierzapfen eine falsche
Methode.
1. Öffnen Sie den
Zapfhahn vollständig.
Finden Sie den richtigen
Abstand zwischen Bierglas
und Zapfhahn heraus.
Normalerweise sollte der
Schaum an der Oberseite
des Bieres dick und cremig
sein.
2. Die Biertemperatur ist
zu hoch (3-5 °C sind am
besten).
2. Kühlen Sie das Bier auf
3-5 °C herunter.
3. Das Fass wurde direkt
vor Gebrauch geschüttelt.
3. Lassen Sie das Bierfass
so lange ruhen, bis sich
kein Schaum mehr im
Inneren bendet.
4. Es ist fast kein Bier mehr
im Fass.
4. Ersetzen Sie das
Bierfass durch ein neues.
5. Der Druck im Fass-
Inneren ist zu hoch.
5. Stellen Sie den Regler
auf die Position„-“, um
den Druck zu senken.
24
DE
Problem Mögliche Ursache Lösungsvorschlag
Das Bier ießt zu langsam
aus dem Zapfhahn heraus.
1. Der CO
2
-Druck im
Fass-Inneren ist nicht hoch
genug.
1. Stellen Sie den
Gasdruckregler so ein,
dass mehr CO
2
entweicht
oder tauschen Sie die
CO
2
-Patrone aus.
2. Der Verbindungs-
schlauch oder der
Bierschlauch haben ein
Leck.
2. Überprüfen Sie die
Schläuche auf Lecks.
Falls Lecks vorhanden
sind, ersetzen Sie die
Schläuche.
Beim Einsetzen einer
neuen CO
2
-Patrone tritt
das CO
2
zu schnell aus.
1. Der CO
2
-Druckregler
wurde nicht auf die
Position „-“ gestellt.
1. Stellen Sie sicher, dass
sich der CO
2
-Druckregler
in der Position „-“
bendet.
2. Der Dichtungsring ist
beschädigt.
2. Tauschen Sie den
Dichtungsring aus (siehe
S. 21).
3. Der Anstechdorn ist
beschädigt.
3. Tauschen Sie den
Anstechdorn aus (siehe
S. 21).
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
25
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die
Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und
menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln
zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektro-
nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom
Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte
durch folgendes Symbol der durchgestrichene Mülltonne (WEEE
Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden
können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu
trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen
und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol
tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem
Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400
Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von
mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-
und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein
Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen
Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer
Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer
als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu
unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro-
oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart
beschränkt.
26
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die
unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der
Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“,
„Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“
(letztere mit mindestens einer äußeren Abmessung über 50Zentimeter)
beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine
Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu
gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden
Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die
Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines
Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite
auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft
werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe
nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden.
Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis
Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich
zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der
Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der
Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die
Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche
Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für
Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen
efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte
können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich
Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder
verkaufen.
27
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Technical data28
Safety instructions29
Device overview30
Installation31
Commissioning and operation34
Cleaning and care43
Troubleshooting47
Hints on Disposal48
28
EN
TECHNICAL DATA
Item number 10033689
Power supply 220-240 V ~ 50 Hz
Volume 5 litre keg
Cooling performance 2-12 °C
Noise level ≤ 60 dB(A), (ambient noise ≤ 25 dB(A))
Dimensions (W x H x D) 27.2 x 47 x 48 cm
This is a household beer cooler, equipped with a CO
2
cartridge pressure system to keep
the beer fresh. The dispenser cools the beer from room temperature to the ideal drinking
temperature of 7-8 °C within approx. 4 hours.
The beer cooler will keep the 5l keg cool for an almost indenite period. Please
note that the appliance displays the temperature inside the cooling tank. The beer
temperature may differ.
29
EN
SAFETY INSTRUCTIONS
• Before use it, check whether the power cord is well connected or not. If not, please
don’t use it, and contact costumer service.
• If the supply cord is damaged, it must be replaced by the manufacturer or its service
agent or a similarly qualied person in order to avoid a hazard.
• Before use it, check whether the plug conform with the socket or not. If not, please
don’t use it, and contact costumer service.
• Do not connect or disconnect the electric plug when your hands are wet.
• Place the beer cooler on a dry and horizontal surface.
• To ensure proper ventilation for the beer cooler, make sure the beer cooler is at
least 12 cm (5 inch) away on either side so as to allow correct ventilation on the
appliance.
• Never put the beer cooler under the sunlight.
• Never cover the beer cooler when it is operating by some other object.
• The beer cooler must be installed in an area protected from the elements, such
wind, rain, water spray or drips.
• Before proceeding with cleaning and maintenance operation, make sure the power
line of the unit is disconnected. Failure to do so can result in electric shock or death.
• Do not immerse the beer cooler or power plug in the water or other liquid.
• Do not use coarse cloth, abrasive stuff to clear the beer cooler
• Do not take beer keg out from the beer cooler if the beer is not drunk out
completely.
• Do not take the CO
2
cartridge off before the inside CO
2
use out.t
• Do not use the CO
2
cartridge if the room temperature is over 49 °C/120 °F. Failure
to do so can result in explosion or death.
• Never allow children to operate, play with or crawl inside the beer cooler.
• This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.
• Children should be supervised to ensure that they do not play with the appliance.
• Warning: Do not store explosive substances such as aerosol cans with a ammable
propellant in this appliance.
• This appliance is intended to be used in household and similar applications such as
staff kitchen areas in shops, ofces and other working environments; farm houses
and by clients in hotels, motels and other residential type environments; bed and
breakfast type environments; catering and similar non-retail applications.
30
EN
DEVICE OVERVIEW
1 Lid
2 CO
2
cartridge sheath
3 Tap handle
4 Tap
5 Fill level display
6 Temperature display
7 Control buttons
8 Drip tray
9 Lid lock
10 CO
2
pressure regulator
11 Power cord and plug
12 AC power switch
31
EN
INSTALLATION
Setting up
1. Take out the beer cooler from its package. Place the beer cooler on a steady and
horizontal surface, and make sure the beer cooler is at least 12 cm (5 inch) away
from other appliances or wall on each side so as to allow correct ventilation on the
appliances to get better performance.
Figure 1 Figure 2
2. Install the tap handle connect the tap, make sure both end t together perfectly (see
gure 1).
3. Set the water drip tray into the notch provided (see gure2).
4. Plug in the beer cooler.
CAUTION
Risk of electric shock! Do not connect or disconnect the electric plug
when your hands are wet. Before use it, make sure the voltage is
conformity with plug mark, and check whether the power cord is well
connected or not. If not, please don’t use it, and contact costumer
service.
Handle
Faucet
Drip tray
32
EN
5. Cooling cavity of beer cooler cannot put into water (as shown in gure 3). Use dry
clothes to clean the water in-and-out cavity surface (as shown in gure 4). Make
sure that there is nothing in the cooling cavity, or it will effect the weight sensor.
Figure 3 Figure 4
How to select a keg
• Sealed 5L universal keg and 5 L keg with integrated pressure cartridge only.
• Pay close attention to safety and storage messages about the 5L keg.
• Check 5L keg is neither damaged nor beer out-of-date before purchasing.
• Protect the top surface from being damaged. Otherwise it could be difcult of
accession for the suction tube.
• Never shake the keg before use.
• Never put the beer keg under the sunlight.
Beer keg sealant
All 5 litre beer keg with the below various appearance sealants can apply to the beer
cooler, however, you should follow the information as below.
The sealants with code No. 20 and 21 can be pierced simply by the cooler piercing pin.
33
EN
The sealants with code No. 22 need to be removed off the marking ring from the sealant
and pierce the keg by cooler piercing pin.
The difference between code No. 23 and 24 is the safety clasp quantity. Pull up the
safety clasp carefully, turn around and take it out from the keg; replaced it by the sealant
(like code No. 20 sealant) provided in the beer cooler, attach it to the beer keg, and
pierce it by cooler piercing pin.
Note: Before replacing the sealants or piercing the cooler kit, you must always follow
the instructions marked on the keg to eliminate the excess gas and ensure that the keg
has rested long enough to avoid foam coming out through the cooler piercing pin /
tap faucet. And it is no need to release the gas and replace the seal rubber if you
use a keg with an integrated pressure cartridge. Because it has its own CO
2
pressure
inside, there is no need to provide it from an outer CO
2
pressure system.
34
EN
COMMISSIONING AND OPERATION
Universal 5L beer keg
1. Before piercing the plug on the top
of the keg, you must always follow
the instructions marked on the keg to
eliminate the excess gas and ensure that
the keg has rested long enough to avoid
foam coming out through the tap faucet.
2. Uprightly direct the piercing pin against
the sealant on the upper center of
the keg (maybe you need to tear off
the marking ring or change a proper
sealant), press the piercing pin/keg
lifter to poke the sealant and then push
the piercing pin all immerse in the keg
quickly. To assemble the tap mechanism
until you hear a “Ka” sound that will
indicate the tap mechanism xes on the
beer keg (shown as gure 5).
Beer dispensing unit
Keg seal
Beer keg
Figure 5
35
EN
Beer connector
CO
2
connector
Figure 6 Figure 7
3. Release the lock, open the lid of the dispenser and place the well-assembled keg
into the cooling cavity. Connect the CO
2
connector tube and beer outlet tube with
the keg lifter tube connector.
Note: Make sure all connection of tap mechanism is well connected, and without
damage. And make sure tap valve is on close status, and the CO
2
pressure regulator
knob is at “Off” status.
Close
Open
Figure 8 Figure 9
4. Make sure that the pressure regulator on the lid is in the “-” position. Rotate the
cartridge holder outwardly from the upper cover assembly by an appropriate
angle, not exceeding a maximum angle of 90 degrees (see gure10). Then
unscrew the cylinder sleeve and install a CO
2
cartridge (with 3 CO
2
cartridge
attached) into the gas bottle (see gure11), and then carefully tighten the cartridge
quickly (clockwise tight, counterclockwise is loose) (gure 12), until you hear a
“click” sound, indicating that the cartridge seal has been pierced and the CO
2
gas
can ow into the keg freely. The pressure relief regulator assembly is then rotated
upwards and snapped into the upper lid assembly. If the cartridge is replaced,
follow the reverse procedure (make sure the gas is used up when changing the gas
bottle).
36
EN
The max
angle
is not
over 90
degree.
Cartridge
holder
CO
2
cartridge
Cover
assembly
Figure 10 Figure 11
Figure 12
5. Close the lid of the beer cooler. When pouring out the beer, the turn the knob on the
lid to “+” position to release the CO
2
, and turn it to “-“position when pause or stop
pouring beer to close the CO
2
. Please refer to the notice label on the lid.
6. Turn on the power switch to “I” position to power on the beer cooler (while
“0”position is to power off it) (see gure 13).
CAUTION
Risk of electric shock! Please make sure your hands are dry when you
operate the beer cooler, to avoid electric shock.
Switch is on “off ” status
Connect to power supply
Figure 13
Note for the controller on the lid:
• Turn off the CO
2
knob when cooling
the beer.
• Turn off the CO
2
knob when the
beer ow is paused.
• Turn off the CO
2
knob when
changing the CO
2
cartridge.
• When the beer can not be tapped
out (there is still beer in keg),or beer
foams are not enough, turn the knob
to “+” position for 5seconds, then
turn off it again.
37
EN
7. It will take about 4 hours to cool the beer to 2-12°C at 22-24 °C ambient
temperature. And it can keep the temperature as set. If the ambient temperature is
too high, you can pre-cool the beer cooler or wait a little bit longer until the beer
has cooled down.
8. Temperature adjustment function:
• The boot temperature is the previous setting temperature.
• Through the control panel “+” button or “-” button, you can adjust the cooling
temperature, each press “+” button once the temperature increases by one
degree, each press “-” button once the temperature drops one degree at a
time.
• The display shows the actual temperature in the cooling tank. The beer
temperature may differ.
• Press any button to display the set temperature, return to the actual temperature
after 3seconds.
• Long press the “-” button to cycle through 6preset temperatures 2 °C, 4 °C,
6 °C, 8°C, 10°C, 12°C.
• Beer cooler temperature adjustable between 2-12°C.
• Press any button to see the set temperature before power off (factory setting is
• 4 °C) (see gure 14).
Figure 14
9. Turn the knob to “+” and now you can use the tap to press the beer out (pull the
handle forward to press out the beer as shown in gure 8).
Note: Clean the glass before pouring beer out. If the beer or beer cup/glass is in high
temperature or the beer is not cool enough, there are many bubbles when pouring beer
out.
10. When taping the beer, lean your beer glass against the pouring spout and slowly
straighten it up with the beer rising, then open the tap mechanism completely to
avoid much bubble. It is advisable to pour half-glass, make a short pause before
continuing the rest.
38
EN
Note: Never immerse the pouring spout into the beer glass to avoid much bubble.
Remember to lock the tap after nishing pouring.
11 . It is normal to have more bubbles when pouring the rst 3 cup of beer.
12. There will be a sharp and high-speed jet when pouring the last cup of beer from
keg. Please adjust the CO
2
pressure regulation knob to “-” position to close the CO
2
supplying and save the CO
2
.
Kegs with integrated pressure cartridge
These kegs are pre-charged with CO
2
, and do not require the use of regulator, no need
to install the CO
2
cartridge. And the knob on the lid does not work.
CO
2
connector position
Figure 15
1. Remove the adapter that comes with the barrel and then recycle the adapter
according to the relevant regulations of the environmental protection law (see
gure16).
2. Follow the instructions on the beer keg to install the adapter (the nozzle) (see
gure17 and 18) supplied with the appliance. Connect the adapter to the tap
connection. The beer connection is now connected (see gure 19).
39
EN
Adaptor
Keg
Figure 16 Figure 17
Note: Please take out the adaptor with collect ways. Press it according the arrow
indication, or will damage the fastener.
Beer connector
Figure 18 Figure 19
3. Close the lid. Follow steps 6-8 and 10-12 of the “Universal 5L beer keg“ section.
New connector
Green plastic base
that must be removed
from the keg to install the
new connector
Clear hose
40
EN
Change a new beer keg (5 liter universal keg)
When the beer in the keg runs out, before changing a new beer keg.
1. Adjust the CO
2
pressure regulation knob to “-“ switch to shut off the CO
2
supplying
and save the CO
2
.
2. Open the lid of the beer cooler, pull down the tap handle to release the rest gas in
the keg (maybe with some beer bubble).
3. Then take out the beer device and the beer barrel from the beer machine.
4. Remove the keg from the keg lifter and pull the piercing pin out of the empty keg
(see gure 21).
5. Then put the piercing pin into the new keg and put it all into the beer cooler.
Connect the gas-tube and beer tube from the keg lifter, by pressing the white parts
of keg lifter.
6. It is recommended to clean the tap mechanism when changing the beer keg each
time. Please refer to the below contents about cleaning.
When you take out the fastener of beer dispensing unit,
you can move this unit towards arrow indication.
Remove the
holder (right)
and turn the
handle in the
direction of
the arrow.
The holder
can then be
removed from
the beer keg.
When you take out the beer
connector and CO
2
connector,
please press the white button down.
Figure 21
Figure 20
41
EN
Change a new CO
2
cartridge (no need for keg)
Please change the CO
2
cartridge if cannot pour beer out when the CO
2
pressure knob is
at “on” position and has beer in keg.
1. When turn the CO
2
pressure knob to “-“ position, to close the CO
2
supplying.
2. Open the lid, loose the cartridge sheath, and take out the empty CO
2
cartridge.
Insert a new CO
2
cartridge in the sheath, and screw the sheath tightly until you will
hear a “Click”, which indicates that the cartridge seal has been pierced and the
CO
2
gas can ow into the keg freely. Make us the bottle sheath is xed tightly to
avoid the CO
2
leakage. Then put CO
2
bottle sheath into the lid.
3. Close the lid of the beer cooler.
4. Turn the CO
2
pressure knob to “+“ position to turn on the CO
2
supply, and it is
ready to pour beer out.
Note: If used correctly, one CO
2
cartridge is suf cient to draw over 5 litres of beer. In
case of problems with the pressure regulator, refer to the “Troubleshooting” section.
WARNING
Risk of explosion! Please use the quali ed CO
2
cartridge. The below
CO
2
cartridge information for your reference. Never use nitrogen gas
cartridge in the beer cooler to avoid the explosion, because of its much
higher pressure.
CAUTION
Risk of injury! New CO
2
cartridges must be stored safely. Make sure
that children do not play with them.
16g CO
2
cartridge
42
EN
Technical data CO
2
cartridge
NW (g)
15,5-16,5
Volume (ml)
20
GW (g)
57,0-58,6
Cartridge weight (g)
42,0-42,6
A (mm)
Ø8,6 - Ø 8,9
B (mm)
88,0-89,0
C (mm)
Ø 21,7- Ø 22,0
D (mm)
10-11
Pressure (kgf/cm
2
)
60
Blast pressure (bar)
450
Note: Do not use water for cleaning, use a dry cloth to absorb surface water.
43
EN
CLEANING AND CARE
Cleaning beer tap mechanism
Beer cooler need conformity with hygienically demand, it need clean before the rst use
or for long time use (Advice to clean per week), clean the whole machine with dry cloth.
Otherwise two cleaning way is recommended as following:
1. Load the warm water into the cleaning kit.
2. And connect the end of piercing pin, press the water into the pin to clean the pin
tube, and push the water out from the beer tube at the other end. And repeat this
cleaning work till the beer tube clean (need 3 bottles warm water at least). Please
clean the beer tap mechanism as gure 23.
Note: Please disassemble the tap before cleaning (as shown in gure 22).
Beer connector must connect with
dispensing unit.
Dispensing
unit
This connector must be connected
with the air bulb.
Please
open the
faucet
when
you are
cleaning
the beer
tube.
Air bulb
Figure 22 Figure 23
Note: Never put the tap mechanism parts in the washing machine or dishwasher.
Never use the chemical cleaning detergent to clean the parts, warm or puried water
is recommended.
44
EN
To change spare parts
Items Name Picture Qty. Installment
1 Connector seal
3 Regulator valve
2 Piercing pin
1 Regulator valve
3 Beer tube
1 Beer-out connector
4 Tube seal circle
3 Beer-in pipe
5 Keg seal
2 Standard keg
6 Adaptor
3
Keg with integrated
pressure cartridge
7 CO
2
cartridge 3
Regulator valve
assembly
8 Air bulb
1
45
EN
Cartridge pierced probe and seal washer
Cartridge pierced probe and seal washer maybe damaged when wrong usage or other
reasons, please replace a new one.
1. Firstly, pick out the seal washer with a tiny metal stick (Show as gure 24), and take
out Cartridge pierced probe. Be careful not damage other parts of regulator.
2. Install a new cartridge pierced probe in the regulator (leave the sharp end outside
toward), and install the seal washer (Show as gure 25). Don’t remove other parts
of regulator in the replacing process.
Cartridge connector
Regulator
assembly
Seal circle
Slim metal
stick
Empty CO
2
cartridge
Figure 24 Figure 25
WARNING
Risk of injury! Remember press the seal circle with empty cartridge
instead of new cartridge, or will cause hazard.
To change beer tube
Please replace the beer tube if beer tube is damaged and cause beer leakage (see
gure 26).
1. Loosen the tube at connection 1 and draw out the tube. Pull down the lock setting,
and draw the tube out.
2. Screw out nut at connection 2, and draw the tube out.
3. Replace a new beer tube, and install the beer tube according with reverse
procedure.
46
EN
Note: Don’t move other screws when processing tube replacement, otherwise it may
cause the beer leakage or gas leakage.
Connection 1 Connection 2
Figure 26
Replace the seal circle of beer tube
Replace the new seal circle of beer tube if the connector has leakage (see gure 27).
1. Replace the new seal circle of beer tube if the connector has leakage
2. Take out the seal circle of beer tube
3. Replace a new seal circle on same position
4. Turn the seal circle tightly to avoid any leakage
Seal circle
Beer tube
Figure 27
47
EN
TROUBLESHOOTING
Note: If the beer cooler does not work properly, please call the service centre. To
save time and money, before you call for service, check the Troubleshooting Guide. It
lists cause of minor operation problems that you can correct yourself.
Problem Possible Cause Suggested Solution
The tap does not work /
can’t pour beer out.
1. The pouring tube is in
poor connection or CO
2
supplying is cut off
1. Well connect the
pouring tube and CO
2
supplying.
2. No keg or no beer in
the keg.
2. Change a new keg.
3. No gas in the CO
2
cartridge.
3. Change a new CO
2
cartridge.
4. The CO
2
pressure
regulator knob is closed.
4. Turn the CO
2
pressure
regulator knob on “+”
position.
Too much bubble pouring
out.
1. Use a wrong way to
pour beer out.
1. Quickly open the faucet
completely.
Check and nd out the
correct distance from the
beer mug to the tap when
pouring wine. Normally
to the height, the normal
foam should be thick and
creamy.
2. The beer temp is high
(better at 3-5 °C.
2. Cool the beer down to
3-5 °C.
3. The keg is shaken
before usage.
3. Put the beer keg aside a
while till no bubble inside.
4. Almost no beer in the
keg.
4. Change a new keg.
5. Too much pressure in
the keg.
5. Adjust the pressure
knob to “-“ direction to
decrease the pressure or
close the knob.
48
EN
Problem Possible Cause Suggested Solution
Beer ows out too slowly 1. Inside CO
2
pressure
isn’t high enough.
1. Adjust the pressure
knob to release much CO
2
pressure or replace a new
one.
2. The connection tube
or the pouring tube has a
leakage.
2. Check whether the tube
has a leakage or not, if so
replace the tube.
CO
2
leaks quickly when
inserting new cartridge.
1. CO
2
pressure regulator
is not in “-“ position.
1. Make sure CO
2
pressure regulator is in “-“
position.
2. Connector seal broken. 2. Replace connector seal
(see page 43).
3. Piercing pin broken. 3. Replace piercing pin
(see page 43).
HINTS ON DISPOSAL
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product must
not be disposed of with household waste. Instead, it must be
taken to a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance with
the rules, you are protecting the environment and the health of
your fellow human beings from negative consequences. For
information about the recycling and disposal of this product,
please contact your local authority or your household waste
disposal service.
49
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente las siguientes instrucciones y sígalas para evitar
posibles daños. No asumimos ninguna responsabilidad por los
daños causados por el incumplimiento de las instrucciones y el
uso inadecuado. Escanee el siguiente código QR para obtener
acceso a la última guía del usuario y más información sobre el
producto:
ÍNDICE
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Datos técnicos50
Instrucciones de seguridad51
Vista general del equipo52
Instalación53
Puesta en marcha y operación56
Limpieza y cuidado65
Resolución de problemas y corrección de errores69
Retirada del aparato70
50
ES
DATOS TÉCNICOS
Número de artículo 10033689
Fuente de alimentación 220-240 V ~ 50 Hz
Volumen Barril de 5 litros
Capacidad refrigerante 2-12 °C
Nivel de ruido ≤ 60 dB(A), (ruido externo ≤ 25 dB(A))
Tamaño (An x Al x Pr) 27,2 x 47 x 48 cm
Este dispensador de cerveza doméstica está equipado con un sistema de presión de
cartucho de CO
2
para mantener la cerveza fresca. El sistema enfría la cerveza de la
temperatura ambiente a la temperatura ideal de 7-8 °C en aproximadamente 4 horas.
El dispensador de cerveza mantiene un barril de 5 litros frío durante un periodo de
tiempo casi ilimitado. Tenga en cuenta que el dispositivo muestra la temperatura dentro
del tanque de refrigeración. La temperatura de la cerveza puede variar.
51
ES
INSTRUCCIONES DE SEGURIDAD
• Lea todas las instrucciones de seguridad y funcionamiento antes de utilizar el
dispositivo. Guarde el manual de instrucciones en un lugar seguro para futuras
consultas.
• Compruebe que el cable de alimentación está intacto antes de utilizarlo. En caso
contrario, póngase en contacto con el servicio de atención al cliente.
• Si el cable de alimentación está dañado, debe ser reemplazado por el servicio de
atención al cliente para evitar peligros.
• Antes de su uso, compruebe que el enchufe encaja en la toma de corriente. Si no
es así, póngase en contacto con el servicio de atención al cliente.
• No manipule el enchufe de alimentación con las manos mojadas al enchufarlo o
desenchufarlo.
• Coloque el aparato sobre una supercie seca y nivelada.
• Para asegurar una ventilación adecuada alrededor de la unidad, deje una
distancia mínima de 12 cm (5 pulgadas) de la unidad.
• Coloque la unidad bajo la luz directa del sol.
• No cubra la unidad con objetos cuando esté en uso.
• La unidad debe instalarse en un área protegida de inuencias ambientales como el
viento, la lluvia y las salpicaduras de agua.
• Desconecte el aparato de la red eléctrica antes de limpiarlo. Si no lo hace, puede
provocar una descarga eléctrica o la muerte.
• No sumerja el producto en agua ni en ningún otro líquido.
• No utilice paños gruesos ni limpiadores abrasivos para limpiar el producto.
• No retire el barril del dispensador cuando la cerveza no esté completamente
escurrida.
• No retire el cartucho de CO
2
hasta que esté vacío.
• No utilice cartuchos de CO
2
si la temperatura ambiente supera los 49°C. El
incumplimiento de esta advertencia puede resultar en explosión y muerte.
• No permita que los niños operen, jueguen o se arrastren dentro del sistema.
• Los niños deben ser supervisados para que no jueguen con el dispositivo.
• No almacene materiales explosivos como latas de aerosol de propulsores
inamables en este aparato.
• Este aparato está destinado al uso en el hogar y establecimientos similares, como
cocinas en tiendas, ocinas y otros entornos de trabajo en casas señoriales,
hoteles, moteles y otros alojamientos para la restauración no comercial.
52
ES
VISTA GENERAL DEL EQUIPO
1 Tapa
2 Soporte para cartuchos de
CO
2
3 Mango del grifo
4 Grifo
5 Indicador de nivel de llenado
6 Visualización de temperatura
7 Botones de control
8 Bandeja de goteo
9 Bloqueo de tapa
10 Regulador de presión de CO
2
11 Cable de alimentación y
enchufe
12 Interruptor de encendido/
apagado
53
ES
INSTALACIÓN
Montaje
1. Retire el dispensador de cerveza de su embalaje. Coloque la unidad sobre una
super cie estable y nivelada y asegúrese de que se mantenga una distancia
mínima de 12 cm (5 pulgadas) de otras unidades, paredes, etc. a todos los lados
de la unidad para asegurar una ventilación adecuada y una e ciencia óptima.
Figura 1 Figura 2
2. Fije el mango del grifo al grifo. Asegúrese de que ambos extremos estén
conectados correctamente (consulte la gura 1).
3. Deslice la bandeja de goteo en la abertura provista (vea la gura 2).
4. Enchufe la clavija de alimentación del aparato en la toma de corriente.
ATENCIÓN
Peligro de descarga eléctrica! No enchufe ni desenchufe nunca el
cable de alimentación con las manos mojadas. Antes de utilizar
la unidad, asegúrese de que la tensión de red coincide con la
información de la placa de características y compruebe que el cable
de red está correctamente conectado a la unidad y al enchufe de
red. Póngase en contacto con el servicio de atención al cliente si este
no es el caso y no utilice el producto hasta que se haya corregido el
problema.
Bandeja de goteo
Mango
Grifo
54
ES
5. Nunca vierta agua en la abertura del aparato (ver gura 3). Utilice toallitas
húmedas para eliminar el agua del interior y exterior de la unidad (consulte la
Figura 4). Asegúrese de que no haya nada dentro de la unidad, ya que esto
puede afectar al sensor de peso.
Figura 3 Figura 4
Elección del barril de cerveza
• Utilice únicamente barriles universales de 5 litros y barriles de 5 litros con cartucho
de presión integrado.
• Tenga en cuenta las instrucciones de seguridad y almacenamiento del tambor.
• Antes de la compra, compruebe si el tambor está dañado y observe la fecha de
caducidad.
• Proteja la parte superior de los daños. De lo contrario, puede ser difícil acceder a
la manguera de succión.
• No agite el barril de cerveza antes de usarlo!
• No exponga el barril de cerveza a la luz directa del sol.
Tapón del barril de cerveza
Todos los barriles de cerveza de 5 litros se pueden utilizar con los tapones que se
muestran a continuación. Sin embargo, debe tener en cuenta la información que se
ofrece a continuación.
Los tapones de goma con los números 20 y 21 se pueden taladrar fácilmente con el
perno de perforación.
55
ES
Con el tapón de desaireación número 22 se debe retirar primero la junta y luego
perforar el tapón con el tornillo de perforación del enfriador de cerveza.
La diferencia entre el No. 23 y el No. 24 es el número de anillos de seguridad. Levante
con cuidado el anillo de seguridad y gírelo para sacarlo del barril. Sustituirlo por el
tapón adjunto (correspondiente al tapón no. 20.) Pase el tubo a través de él.
Nota: Antes de reemplazar o perforar los tapones, siga las instrucciones en cada
barril para ventilar el mismo. Asegúrese de que el barril haya permanecido quieto el
tiempo suciente para evitar que la espuma se escape del dispensador. Si se utiliza
un barril con cartucho de presión integrado, no es necesario dejar salir el gas e
insertar el tapón de sellado, ya que tiene su propia tecnología de presión de CO
2
y
no necesita ser alimentado desde un sistema externo.
56
ES
PUESTA EN MARCHA Y OPERACIÓN
Barril de cerveza universal de 5 litros
1. Antes de perforar el tapón, deben seguirse
todas las instrucciones del barril de cerveza
(por ejemplo, las relativas a la ventilación,
si es necesario). El barril debe haber
permanecido el tiempo suciente para evitar
que la espuma se escape del grifo.
2. Apunte los pernos de perforación contra
el tapón en el centro superior del barril.
Puede ser necesario retirar la tapa y volver
a colocar el tapón (véanse las instrucciones
de uso en el barril). Empuje el perno de
perforación rápidamente en el barril. Presione
el mecanismo de dosicación hasta que oiga
un sonido que indique que el mecanismo de
dosicación está conectado al barril (consulte
la gura 5).
Unidad de
distribución
Tapón del
barril
Barril de
cerveza
Figura 5
57
ES
Conexión de cerveza
Conexión de CO
2
Figura 6 Figura 7
3. Suelte el bloqueo, abra la tapa del dispensador y coloque el tambor
correctamente montado en el tanque de enfriamiento. Conecte la manguera de
conexión de CO
2
a la conexión de la manguera de cerveza.
Nota: Asegúrese de que todas las conexiones estén correctamente conectadas al
mecanismo de dosicación y que no estén dañadas. Tanto la válvula del barril como
el regulador de presión de CO
2
deben estar cerrados.
Cerrado
Abierto
Figura 8 Figura 9
4. Asegúrese de que el regulador de presión situado en la parte superior de la tapa
esté en la posición „-“. Gire el soporte del cartucho en un ángulo apropiado desde
la cubierta superior hacia afuera. El ángulo debe ser de 90 grados como máximo.
Aoje el soporte del cartucho de CO
2
(vea la Figura 10). Inserte un cartucho de
CO
2
en el soporte y apriete el cartucho rápida y suavemente (en el sentido de las
agujas del reloj, suelto en el sentido contrario) hasta que oiga un clic (Figura12),
indicando que la tapa ha sido perforada y que el dióxido de carbono está
uyendo libremente en el barril. La válvula de presión de gas se gira hacia arriba
y se bloquea en su lugar en la cubierta superior. Cuando reemplace el cartucho
de gas, proceda en orden inverso (asegúrese de que el cartucho de gas esté vacío
cuando lo reemplace).
58
ES
El ángulo
máximo
no debe
superar
los 90°.
Soporte de
cartucho
Cartucho
de CO
2
Caracasa
Figura 10 Figura 11
Figura 12
5. Cerrar la tapa del dispensador de cerveza. Cuando golpee la cerveza, gire la
perilla de la tapa a la posición „+“ para dejar salir el dióxido de carbono y a la
posición „-“ cuando no se esté golpeando la cerveza.
6. Ponga el interruptor de encendido/apagado en la posición „I“ para encender la
unidad. En la posición „0“ el aparato está apagado (ver gura 13).
ATENCIÓN
Peligro de descarga eléctrica! Asegúrese de que sus manos estén secas
cuando utilice el producto para evitar el riesgo de descargas eléctricas.
El interruptor está en la posición de
apagado („0“)
Conecte el enchufe de red en la toma
de corriente
Figura 13
Nota para el regulador en la tapa:
• Cerrar cuando la cerveza esté fría.
• Cerrar cuando se interrumpe el grifo
de la cerveza.
• Cerrar al cambiar el cartucho de
CO
2
.
• Si la cerveza no se puede tapar (pero
hay cerveza en el barril) o no se
produce su ciente espuma, gire en la
dirección „+“ durante 5 segundos y
luego apáguela.
59
ES
7. A una temperatura ambiente de 22-24 °C, se tarda aprox. 4 horas en enfriar
la cerveza a 2-12 °C. La temperatura de ajuste puede ser mantenida. Si la
temperatura ambiente es demasiado alta, puede preenfriar la cerveza o esperar
un poco más hasta que la cerveza se haya enfriado.
8. Ajustar la temperatura:
• La temperatura de inicio es la temperatura previamente ajustada.
• Puede ajustar la temperatura de refrigeración pulsando los botones „+“ y „-“
del panel de control. Cada vez que se pulsa la tecla „+“ o „-“, la temperatura
aumenta o disminuye un grado.
• La pantalla muestra la temperatura actual en el tanque de refrigeración. La
temperatura de la cerveza puede variar.
• Presione cualquier tecla para visualizar la temperatura ajustada. Después de
3 segundos, la pantalla vuelve a mostrar la temperatura actual de la cerveza.
• Si mantiene pulsada la tecla „-“, puede visualizar los 6 niveles de temperatura
preestablecidos: 2 °C, 4 °C, 6 °C, 8 °C, 10 °C y 12 °C.
• La temperatura de enfriamiento de la unidad se puede ajustar de 2-12 °C.
• Esta unidad tiene una función de memoria de apagado que aplica el último
valor de temperatura seleccionado cuando la unidad se enciende de nuevo.
• Presione cualquier tecla para mostrar la temperatura ajustada antes de apagar
el equipo (el ajuste de fábrica es de 4°C) (vea la Figura 14).
Figura 14
9. Ponga el regulador de presión de CO
2
en la posición „+“. Ahora puedes usar el
grifo para beber cerveza. (Tire de la manija del grifo hacia adelante para permitir
que la cerveza uya hacia afuera, como se muestra en la Figura 8).
Nota: Limpie los vasos antes de llenarlos con cerveza. Si la temperatura de la cerveza
o del vaso de cerveza es demasiado alta o la cerveza no está lo sucientemente fría, se
formará una fuerte espuma cuando se golpee la cerveza.
10. Al tapar, incline el vaso de cerveza en diagonal contra el grifo y levántelo
lentamente a medida que sube el nivel de cerveza. A continuación, abra
completamente el mecanismo de dosicación para evitar el exceso de espuma.
60
ES
Es mejor llenar medio vaso y luego tomar un pequeño descanso antes de verter el
resto.
Nota: Nunca sumerja el grifo en el vaso de cerveza para evitar el exceso de espuma.
No olvide cerrar el grifo después de verter.
11 . Para los tres primeros vasos de cerveza, es normal tener más espuma.
12. Cuando el último vaso de cerveza se extrae del barril, la cerveza sale del barril
en un chorro agudo y a alta velocidad. A continuación, ajuste el regulador de
presión de CO
2
en la posición „-“ para detener el suministro de CO
2
y ahorrar gas.
Barriles con cartucho de presión integrado
Los barriles ya están llenos de CO
2
y no necesitan un regulador de presión o un
cartucho de CO
2
. El regulador de la tapa no tiene función.
Conexión CO
2
Figura 15
1. Retire el adaptador suministrado con el barril fresco y deséchelo de forma
respetuosa con el medio ambiente (véase la gura 16).
2. Siga las instrucciones del barril para instalar el adaptador (la boquilla)
suministrado con el dispositivo (consulte las guras 17 y 18). Conecte el adaptador
al grifo. La conexión de la cerveza está ahora conectada (véase la gura 19).
61
ES
Adaptador
Barril de cerveza
Figura 16 Figura 17
Nota: Retire el adaptador presionando simultáneamente los dos marcadores de echa
hacia adentro. De lo contrario, el adaptador se dañará.
Conexión de
cerveza
Figura 18 Figura 19
3. Cierre la tapa. Siga los pasos 6-8 y 10-12 de la sección „Barril de cerveza
universal de 5 litros“.
Nuevo adaptador
Antes de instalar el
nuevo adaptador se
debe quitar la tapa de
plástico verde.
Manguera
transparente
62
ES
Insertar un nuevo barril de cerveza
Si el barril de cerveza está vacío, antes de que se cambie:
1. Ponga el regulador de presión de CO
2
en la posición „-“ para interrumpir el
suministro de CO
2
y ahorrar gas.
2. Abra la tapa del dispensador de cerveza y tire del grifo hacia abajo para drenar
el gas que queda en el barril (puede ocurrir que se escape espuma de cerveza
adicional).
3. Desconecte la manguera de gas y la manguera de cerveza del elevador de
bidones.
4. Retire el barril del elevador de barriles y saque el perno de perforación del barril
vacío (vea gura 21).
5. A continuación, perfore el nuevo barril con el perno de perforación y coloque todo
en la abertura de enfriamiento del dispensador de cerveza. Conecte la manguera
de gas y la manguera de cerveza. Conecte la manguera de gas y la manguera de
cerveza al elevador de barriles presionando las partes blancas del elevador de
barriles.
6. Lo mejor es limpiar el mecanismo de dosicación cada vez que se cambie el barril.
En cuanto a la limpieza, véase a continuación.
Si retira el soporte del barril de cerveza de la unidad de
dosicación, puede moverlo en la dirección de la echa.
Retire el
soporte
(derecha)
y gire la
manija en la
dirección de
la echa. A
continuación,
el soporte
puede
retirarse del
barril de
cerveza.
Si desea retirar la conexión de la
cerveza y la conexión de CO
2
, pulse
el botón blanco hacia abajo.
Figura 21
Figura 20
63
ES
Sustitución del cartucho de CO
2
(no es necesario para los barriles con cartucho
de presión integrado)
Sustituya el cartucho de CO
2
si no se puede extraer más cerveza, aunque el regulador
de presión de CO
2
esté en la posición „+“ y todavía haya cerveza en el barril.
1. Cierre el suministro de CO
2
girando el regulador de CO
2
a la posición „-“.
2. Abra la tapa, suelte el soporte del cartucho y retire el cartucho de CO
2
vacío.
Inserte un nuevo cartucho de CO
2
en el soporte y apriételo hasta que oiga un
clic. Esto indica que la tapa del cartucho ha sido perforada y que el gas puede
uir libremente en el barril. Asegúrese de que el soporte del cartucho esté bien
asentado para evitar fugas de gas. Vuelva a colocar el soporte del cartucho en la
tapa.
3. Cerrar la tapa de la nevera.
4. Gire el regulador de presión de CO
2
a la posición „+“ para activar el suministro de
gas. Ahora puedes tirar cerveza.
Nota: Si se utiliza correctamente, un cartucho de CO
2
es su ciente para extraer más de
5 litros de cerveza. Si tiene problemas con el regulador de presión, consulte la sección
„Solución de problemas“.
ADVERTENCIA
Peligro de explosión! Utilice únicamente cartuchos de CO
2
recomendados por el fabricante. Observe la siguiente información
sobre los cartuchos de CO
2
. No utilice nunca cartuchos de nitrógeno
para este aparato, ya que existe peligro de explosión debido a la
presión mucho mayor.
ATENCIÓN
Peligro de lesiones! Los nuevos cartuchos de CO
2
deben almacenarse
de forma segura. Asegúrese de que los niños no jueguen con ellos.
Cartucho de CO
2
(16 gramos)
64
ES
Datos técnicos del cartucho de CO
2
Peso neto (g)
15,5-16,5
Volumen (ml)
20
Peso bruto (g)
57,0-58,6
Peso del cartucho (g)
42,0-42,6
A (mm)
Ø8,6 - Ø 8,9
B (mm)
88,0-89,0
C (mm)
Ø 21,7- Ø 22,0
D (mm)
10-11
Presión (kgf/cm3)
60
Presión de detonación (bar)
450
Nota: No utilice agua para la limpieza, sino un paño seco para absorber el exceso
de agua en la supercie.
65
ES
LIMPIEZA Y CUIDADO
Limpieza del grifo
La unidad debe limpiarse de acuerdo con las directrices de higiene aplicables. Limpie
el aparato al menos una vez a la semana antes de utilizarlo por primera vez y durante
períodos de tiempo más largos. Limpie todo el aparato con un paño seco. De lo
contrario, se recomiendan los dos métodos de limpieza siguientes:
1. Llene el kit de limpieza con agua tibia.
2. Conecte el extremo del perno de perforación. Presionar el agua del set de
limpieza para limpiar las tuberías y sacar el agua de la manguera de cerveza
en el otro extremo. Repita este paso hasta que la manguera de la cerveza esté
completamente limpia. (Necesitará al menos 3 fuelles de limpieza llenos de agua
caliente). Limpie el mecanismo de dosicación como se muestra en la Figura 23.
Nota: Desmonte el mecanismo de dispensación como se muestra en la Figura 22
antes de limpiarlo.
La conexión de la cerveza debe
estar conectada a la unidad de
dosicación.
Unidad de
dosicación
Esta conexión debe conectarse al
fuelle de limpieza.
Abra
el grifo
cuando
limpie la
tubería de
cerveza.
Fuelle de limpieza
Figura 22 Figura 23
Nota: Nunca coloque ningún componente del mecanismo de dosicación en la
lavadora o en el lavavajillas. Nunca utilice detergentes químicos. Para la limpieza se
recomienda agua caliente o destilada.
66
ES
Sustitución de piezas de repuesto
Núm. Descripción Imagen Cantidad Punto de enganche
1 Junta tórica
3 Válvula reguladora
2
Perno de
perforación
1 Válvula reguladora
3
Tubería de
cerveza
1
Conexión para salida
de cerveza
4
Anillo de sellado
de tubería
3
Manguera de
suministro de cerveza
5
Tapón del barril
de cerveza
2 Barril estandár
6 Adaptador
3
Barril con cartucho de
presión integrado
7 Cartucho de CO
2
3 Válvula reguladora
8 Fuelle de limpieza
1
67
ES
Reemplazar el perno de perforación y el anillo de sellado
Una manipulación incorrecta puede dañar el perno de perforación y/o la junta tórica.
Si este es el caso, reemplácelos.
1. Retire la junta tórica con una varilla metálica na (consulte la Figura 24) y retire el
perno de perforación. Asegúrese de que ningún otro componente del regulador de
presión de gas esté dañado.
2. Instale un nuevo perno de perforación en el regulador (el extremo puntiagudo
apunta hacia afuera) e instale la junta tórica (vea la Figura 25). No retire ninguna
otra pieza del controlador durante el reemplazo.
Conexión de cartucho de gas
Regulador Junta tórica
Varilla
de metal
delgada
Cartucho de CO
2
vacío
Figura 24 Figura 25
ADVERTENCIA
Peligro de lesiones! Presione la junta tórica únicamente hacia el interior
con el cartucho de gas vacío, ya que de lo contrario existe el riesgo de
lesiones personales.
Sustitución de la manguera de cerveza
Reemplace la manguera de la cerveza si está dañada, de lo contrario la cerveza
podría gotear (vea la Figura 26).
1. A oje la manguera en la conexión 1 y tire de la manguera. Tire de la tapa hacia
abajo y extraiga la manguera.
2. Desenrosque la tuerca de la conexión 2 y extraiga la manguera.
3. Inserte una manguera nueva e instálela en orden inverso.
68
ES
Nota: No mueva ningún otro tornillo mientras sustituye la manguera, ya que esto
puede provocar fugas de cerveza o gas.
Conexión 1 Conexión 2
Figura 26
Sustitución de la junta tórica de la manguera de cerveza
Reemplace la junta de la manguera de cerveza si hay fugas (vea la Figura 27).
1. Desenrosque la manguera de cerveza como se muestra a continuación.
2. Retire la junta tórica de la manguera de cerveza.
3. Inserte una nueva junta tórica en la misma posición.
4. Gire la junta tórica para evitar fugas.
Junta tórica
Manguera
de cerveza
Figura 27
69
ES
RESOLUCIÓN DE PROBLEMAS Y CORRECCIÓN
DE ERRORES
Nota: Si el dispensador de cerveza no funciona correctamente, póngase en
contacto con el servicio de atención al cliente. Compruebe las instrucciones de
solución de problemas de antemano para encontrar y solucionar la causa usted
mismo.
Problema Posible causa Posible solución
El grifo no funciona o no
se puede tirar cerveza.
1. La manguera de
cerveza o la conexión de
CO
2
no están conectadas
correctamente.
1. La manguera de cerveza
o la conexión de CO
2
deben estar conectadas
correctamente.
2. No hay barril de
cerveza en el aparato /
el barril de cerveza está
vacío.
2. Inserte un barril de
cerveza nuevo en el
aparato.
3. El cartucho de CO
2
está vacío
3. Reemplace el cartucho
de CO
2
.
4. El regulador de CO
2
está cerrado.
4. Gire el regulador a la
posición „+“.
Sale demasiada espuma
del grifo.
1. Estás usando el método
equivocado de tirar
cerveza.
1. Abra el grifo
completamente. Encuentre
la distancia correcta
entre el vaso de cerveza
y el grifo. Normalmente
la espuma encima de la
cerveza debe ser espesa y
cremosa.
2. La temperatura de la
cerveza es demasiado
alta (3-5 °C es la mejor
temperatura).
2. Enfríe la cerveza a
3-5°C.
3. El barril se agitó justo
antes de su uso.
3. Deje reposar el barril de
cerveza hasta que no haya
más espuma en su interior.
4. Casi no hay cerveza en
el barril.
4. Reemplace el barril de
cerveza por uno nuevo.
5. La presión dentro del
barril es demasiado alta.
5. Mueva el regulador a la
posición „-“ para bajar la
presión.
70
ES
Problema Posible causa Posible solución
La cerveza sale muy
lentamente del grifo.
1. La presión del CO
2
dentro del barril no es lo
sucientemente alta.
1. Ajuste el regulador de
presión de gas para que
salga más CO
2
o sustituya
el cartucho de CO
2
.
2. La manguera de
conexión o la manguera
de cerveza tiene una fuga.
2. Compruebe si hay
fugas en las mangueras. Si
hay fugas, reemplace las
mangueras
Cuando se inserta un
nuevo cartucho de
CO
2
, el CO
2
escapa
demasiado rápido.
1. El regulador de presión
de CO
2
no está ajustado
a la posición „-“.
1. Asegúrese de que el
regulador de presión de
CO
2
esté en la posición
„-“.
2. La junta tórica está
dañada.
2. Sustituya la junta tórica
(véase página65).
3. El perno de perforación
está dañado.
3. Sustituya el perno
de perforación (véase
pagina65).
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
71
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil.
Veuillez lire attentivement et respecter les instructions de ce mode
d’emploi an d’éviter d’éventuels dommages. Nous ne saurions
être tenus pour responsables des dommages dus au non-respect
des consignes et à la mauvaise utilisation de l’appareil. Scannez
le QR-Code pour obtenir la dernière version du mode d‘emploi
et des informations supplémentaires concernant le produit :
SOMMAIRE
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Fiche technique72
Consignes de sécurité73
Aperçu de l‘appareil74
Installation75
Mise en marche et utilisation78
Nettoyage et entretien87
Identication et résolution des problèmes91
Informations sur le recyclage92
72
FR
FICHE TECHNIQUE
Numéro d'article 10033689
Alimentation 220-240 V ~ 50 Hz
Capacité Fût de 5 litres
Puissance de réfrigération 2-12 °C
Niveau sonore ≤ 60 dB(A), (niveau sonore extérieur ≤ 25 dB(A))
Dimensions (L x H x P) 27,2 x 47 x 48 cm
Cette tireuse à bière domestique est équipée d‘un système de pression à cartouche
de CO
2
pour garder la bière fraîche. Le système refroidit la bière de la température
ambiante à sa température idéale de 7 à 8 °C en environ 4 heures.
Le distributeur de bière maintient un fût de 5 litres au frais pendant une durée quasi
illimitée. Veuillez noter que l‘appareil afche la température à l‘intérieur du réservoir de
refroidissement. La température de la bière peut différer.
73
FR
CONSIGNES DE SÉCURITÉ
• Lisez toutes les instructions de sécurité et d’utilisation avant d’utiliser l’appareil.
Conservez le mode d‘emploi en lieu sûr pour pouvoir vous y reporter
ultérieurement.
• Avant utilisation, vériez que le cordon d’alimentation est intact. Si ce n‘est pas le
cas, contactez le service clientèle.
• Si le cordon d‘alimentation est endommagé, il doit être remplacé par le service
après-vente an d‘éviter tout danger.
• Avant utilisation, vériez que la che est adaptée à la prise. Si ce n‘est pas le cas,
contactez le service clientèle.
• Ne manipulez pas la che d‘alimentation avec les mains mouillées lorsque vous la
branchez ou débranchez.
• Placez l‘appareil sur une surface sèche et plane.
• Pour assurer une ventilation adéquate, laissez au moins 12 cm (5 pouces) autour
de l‘appareil.
• Ne placez pas l‘appareil à la lumière directe du soleil.
• Ne couvrez pas l‘appareil avec des objets pendant son fonctionnement.
• L‘appareil doit être installé dans une zone à l‘abri des inuences de l‘environnement
telles que le vent, la pluie et les éclaboussures d‘eau.
• Débranchez l‘appareil du secteur avant de le nettoyer. Faute de quoi vous vous
exposez à un choc électrique potentiellement mortel.
• Ne plongez pas l‘appareil dans l‘eau ni dans aucun autre liquide.
• N‘utilisez pas de chiffons bruts ni d‘abrasifs pour nettoyer l‘appareil.
• Ne retirez pas le fût du distributeur si la bière n‘a pas encore été complètement
vidangée.
• Ne retirez pas la cartouche de CO
2
avant qu‘elle ne soit vide.
• N‘utilisez pas de cartouches de CO
2
si la température ambiante dépasse 49 °C.
• Le non-respect de cette instruction peut provoquer une explosion potentiellement
mortelle.
• Ne laissez pas les enfants utiliser, jouer ou grimper sur l‘appareil.
• Les enfants doivent être surveillés an qu‘ils ne jouent pas avec l‘appareil.
• Ne stockez pas de substances explosives telles que les bombes aérosols contenant
des agents propulsifs inammables dans cet appareil.
• Cet appareil est destiné à être utilisé à la maison et dans des établissements
similaires, comme dans les salles de pause de magasins, les bureaux et autres
environnements de travail, dans les fermes, les hôtels, les motels et autres lieux
d‘hébergement offrant une restauration non commerciale.
74
FR
APERÇU DE L‘APPAREIL
1 Couvercle
2 Cartouche de CO
2
3 Poignée du robinet de la
tireuse
4 Robinet de la tireuse
5 Indicateur de niveau
6 Indicateur de température
7 Boutons de contrôle
8 Bac d‘égouttage
9 Verrouillage du couvercle
10 Régulateur de pression de CO
2
11 Câble d‘alimentation et che
secteur
12 Interrupteur de marche/arrêt
75
FR
INSTALLATION
Montage
1. Sortez le distributeur de bière de l‘emballage. Placez l‘appareil sur une surface
stable et de niveau et veillez à ce qu‘il y ait une distance minimale de 12 cm
(5pouces) par rapport aux autres appareils, murs, etc. de tous les côtés pour
assurer une ventilation adéquate et la meilleure ef cacité possible.
Figure 1 Figure 2
2. Fixez la poignée de la tireuse au robinet. Assurez-vous que les deux parties des
extrémités sont correctement connectées (voir la gure 1).
3. Faites glisser le plateau d‘égouttage dans l‘ouverture prévue (voir la gure 2).
4. Branchez la che d‘alimentation de l‘appareil dans la prise de courant.
ATTENTION
Risque d'électrocution ! Ne branchez ou débranchez jamais le cordon
d’alimentation avec les mains mouillées. Avant d'utiliser l'appareil,
assurez-vous que la tension du secteur correspond à celle qui est
indiquée sur la plaque signalétique et que le cordon d'alimentation est
correctement branché à l'appareil et à la che secteur. Contactez le
service clientèle si ce n'est pas le cas et n'utilisez pas l'appareil tant que
le problème n'est pas résolu.
Bac d‘égouttement
Poignée
Robinet
76
FR
5. Ne versez jamais d’eau dans l’ouverture de l’appareil (voir Figure 3). Utilisez des
chiffons secs pour éliminer l’eau de l’intérieur et de l’extérieur de l’appareil (voir
Figure 4). Assurez-vous qu‘il n‘y a rien à l‘intérieur de l‘appareil car cela pourrait
affecter le capteur de poids.
Figure 3 Figure 4
Choix du fût de bière
• Utilisez uniquement des fûts universels de 5 litres et des fûts de 5 litres avec
cartouche de pression intégrée.
• Respectez les consignes de sécurité et de stockage gurant sur le fût.
• Vériez que le fût n’est pas endommagé avant l’achat et notez la date de
péremption.
• Protégez le dessus contre les dommages. Faute de quoi, il pourrait être difcile
d‘accéder au tuyau d‘aspiration.
• Ne secouez pas le fût de bière avant utilisation !
• Ne pas exposer le fût à la lumière directe du soleil.
Bouchon de fût de bière
Tous les fûts de bière de 5 litres peuvent être utilisés avec les bouchons illustrés ci-
dessous. Cependant, vous devez faire attention aux informations suivantes.
Les bouchons en caoutchouc portant les numéros 20 et 21 peuvent facilement être
percés avec le boulon de perçage.
77
FR
Avec le bouchon d‘évent numéro 22, le joint doit d‘abord être retiré, puis le bouchon
percé avec le boulon de perçage du refroidisseur de bière.
La différence entre les numéros 23 et 24 est le nombre de bagues de sécurité. Tirez
doucement sur la bague de sécurité et tournez-la pour la retirer du fût. Remplacez-la
par le bouchon fourni (correspondant au bouchon n°20).
Remarque : Avant de remplacer ou de percer les bouchons, vous devez suivre
les instructions sur le fût respectif pour le purger. Assurez-vous que le fût est resté
immobile pendant une période sufsante pour empêcher la mousse de s‘échapper
du distributeur. Lors de l‘utilisation d‘un fût avec cartouche de pression intégrée, il
n‘est pas nécessaire de laisser sortir le gaz et d‘insérer le bouchon d‘étanchéité,
car il possède sa propre technologie de pression au CO
2
et ne nécessite pas d‘être
alimenté par un système externe.
78
FR
MISE EN MARCHE ET UTILISATION
Fût universel de bière de 5 litres
1. Avant de percer le bouchon, suivez toutes
les instructions sur le fût de bière (par
exemple en ce qui concerne l‘unité de
tirage si nécessaire). Le fût doit être resté
sufsamment longtemps au repos pour
empêcher la mousse de se déverser du
robinet.
2. Dirigez les boulons de perçage contre le
bouchon en haut au centre du fût. Peut-être
devrez-vous retirer le capuchon et remplacer
le bouchon (voir le mode d‘emploi sur le fût).
Poussez le boulon de perçage dans le fût
d‘un coup sec. Appuyez sur le mécanisme
de dosage jusqu‘à ce que vous entendiez
un son du fût de bière indiquant que le
mécanisme de dosage est engagé dans le
fût (voir gure 5).
Unité de tirage
Bouchon
de fût
Fût de bière
Figure 5
79
FR
Connexion de la bière
Branchement de CO
2
Figure 6 Figure 7
3. Desserrez le verrouillage, ouvrez le couvercle de la tireuse et placez le fût
correctement assemblé dans le réservoir de refroidissement. Connectez le tuyau de
raccordement CO
2
au raccord de tuyau de bière.
Remarque : Assurez-vous que tous les branchements sont correctement connectés au
mécanisme de dosage et en bon état. La vanne du fût et le détendeur de CO
2
doivent
être fermés tous les deux.
Fermé
Ouvert
Figure 8 Figure 9
4. Assurez-vous que le régulateur de pression sur le dessus du couvercle est en
position «-». Tournez le porte-cartouche du cache supérieur vers l’extérieur de
l‘angle approprié. L‘angle doit être au maximum de 90 degrés. Libérez le porte-
cartouche de CO
2
(voir gure 10). Insérez une cartouche de CO
2
dans le support
et tournez-la rapidement et avec précaution (dans le sens des aiguilles d‘une
montre) jusqu‘à ce que vous entendiez un déclic (Figure 12), ce qui indique que la
fermeture a été percée et que le dioxyde de carbone s‘écoule librement dans le
fût. La vanne de pression de gaz est ensuite relevée et s‘enclenche dans le cache
supérieur. Lors du remplacement de la cartouche de gaz, inversez la procédure
(assurez-vous que la cartouche de gaz est vide avant de la remplacer).
80
FR
L'angle
maximal
ne doit
pas
dépasser
90°.
Porte-
cartouche
Cartouche
de CO
2
Boîtier
Figure 10 Figure 11
Figure 12
5. Fermez le couvercle de la tireuse à bière. Lorsque vous tirez de la bière, tournez le
bouton du couvercle en position «+» pour laisser sortir le dioxyde de carbone et
remettez-le en position «-» lorsque vous ne tirez pas de bière.
6. Réglez l’interrupteur marche / arrêt sur la position «I» pour allumer l’appareil. En
position «0» l‘appareil est éteint (voir gure 13).
ATTENTION
Risque d'électrocution ! Assurez-vous que vos mains sont sèches lorsque
vous utilisez l'appareil pour éviter tout choc électrique.
L‘interrupteur se trouve en position
éteinte («0»)
Branchez la che dans la prise
Figure 13
Remarque pour le régulateur sur le
couvercle :
• Fermez-le quand la bière est refroidie.
• Fermez-le quand le tirage de bière est
interrompu.
• Fermez-le lors du remplacement de la
cartouche de CO
2
.
• Si vous ne pouvez pas tirer la bière
(alors qu'il y en a dans le fût) ou s'il
n'y a pas assez de mousse, tournez
pendant 5 secondes vers «+» puis
éteignez.
81
FR
7. A une température ambiante de 22-24 °C, il faut environ 4 heures pour refroidir
la bière jusqu’à 2-12 °C. La température réglée peut alors être maintenue. Si la
température ambiante est trop élevée, vous pouvez soit pré-refroidir la bière, soit
attendre un peu plus longtemps que la bière soit refroidie.
8. Réglage de la température :
• La température de départ est la température précédemment réglée.
• Vous pouvez régler la température de refroidissement en appuyant sur les
touches «+» et «-» du panneau de commande. Chaque pression sur les
touches «+» ou «-» augmente ou diminue la température d‘un degré.
• L‘afchage indique la température actuelle dans le réservoir de refroidissement.
La température de la bière peut différer.
• Appuyez sur n’importe quelle touche pour afcher la température dénie. Au
bout de 3 secondes, l‘afchage revient à la température actuelle de la bière.
• Si vous maintenez le bouton «-», vous pouvez voir les 6 réglages de
température préréglés : 2 °C, 4 °C, 6 °C, 8 °C, 10 °C et 12 °C.
• La température de refroidissement de l‘appareil peut être réglée entre 2 et 12
°C.
• Cet appareil dispose d’une fonction de mémoire d’arrêt qui applique la
dernière valeur de température sélectionnée au prochain redémarrage.
• Appuyez sur n’importe quelle touche pour afcher la température réglée avant
la mise hors tension (la température réglée en usine est de 4 °C) (voir Figure
14).
Figure 14
9. Réglez le régulateur de pression de CO
2
sur «+». Vous pouvez maintenant utiliser
le robinet pour tirer de la bière. (Tirez la poignée du robinet vers l’avant pour faire
couler la bière, comme illustré à la gure 8).
Remarque : Nettoyez les verres avant de les remplir de bière. Si la bière ou le verre à
bière est à température trop élevée ou si la bière n’est pas assez froide, il se produira
une forte formation de mousse au niveau de la tige.
10. Lorsque vous tirez la bière, inclinez le verre en diagonale contre le robinet et
redressez-le lentement à mesure que le niveau de bière augmente. Ensuite, ouvrez
82
FR
complètement le mécanisme de dosage pour éviter trop de mousse. Il est préférable
de remplir le verre à moitié puis de faire une courte pause avant de verser le reste.
Remarque : Ne plongez jamais le robinet dans le verre à bière pour éviter un excès de
mousse. Ne pas oublier de fermer le robinet après avoir rempli le verre.
11 . Il est normal que les trois premiers verres de bière aient plus de mousse.
12. Lorsque vous tirez le dernier verre de bière du fût, la bière sort du robinet avec
beaucoup de pression et à grande vitesse. Réglez ensuite le régulateur de pression
de CO
2
sur «-» pour arrêter l’alimentation en CO
2
et économiser le gaz.
Fûts avec cartouche de pression intégrée
Les fûts sont déjà remplis de CO
2
et ne nécessitent ni régulateur de pression ni cartouche
de CO
2
. Le régulateur sur le couvercle n‘a aucune fonction.
Connexion CO
2
Figure 15
1. Retirez l‘adaptateur fourni avec le fût et jetez-le dans le respect de l‘environnement
(voir gure 16).
2. Suivez les instructions sur le fût de bière pour installer l‘adaptateur (la buse) fourni
avec le dispositif (voir gures 17 et 18). Connectez l‘adaptateur à la connexion de
la tireuse. La connexion à la bière est maintenant branchée (voir Figure 19).
83
FR
Adaptateur
Fût de bière
Figure 16 Figure 17
Remarque : Retirez l’adaptateur en poussant simultanément les deux repères de èche
vers l’intérieur. Faute de quoi, l‘adaptateur sera endommagé.
Connexion de la bière
Figure 18 Figure 19
3. Fermez le couvercle. Suivez les étapes 6 à 8 et 10 à 12 de la section «Fût universel
de bière de 5 litres».
Nouvel adaptateur
Le capuchon en
plastique vert doit être
retirée avant d‘installer
le nouvel adaptateur
Tube
transparent
84
FR
Installation d‘un nouveau fût de bière
Quand le fût de bière est vide avant de le remplacer :
1. Réglez le régulateur de pression de CO
2
sur «-» pour couper l’alimentation en
CO
2
et économiser du gaz.
2. Ouvrez le couvercle de la tireuse à bière et tirez le robinet vers le bas pour vider le
gaz restant dans le fût (il peut arriver que de la mousse de bière s‘échappe).
3. Débranchez le tuyau de gaz et le tuyau de bière du lève-fût.
4. Retirez le fût du lève-fût et retirez la pointe perforante du fût vide (voir gure 21).
5. Puis percez le nouveau fût avec le boulon de perçage et placez le tout dans le trou
de refroidissement de la tireuse à bière. Branchez le tuyau de gaz et le tuyau de
bière. Raccordez le tuyau à gaz et le tuyau à bière au lève-fût en appuyant sur les
parties blanches du lève-fût.
6. Il est préférable de nettoyer le mécanisme de dosage à chaque fois changement de
fût. Pour le nettoyage, voir plus bas.
Si vous retirez le porte-fût de bière du distributeur, vous
pouvez déplacer le support dans le sens de la èche.
Retirez le
support (à
droite) et
tournez la
poignée
dans le sens
de la èche.
Vous pouvez
ensuite
séparer le
support du fût
de bière.
Si vous souhaitez supprimer les
connexions de la bière et du CO
2
,
appuyez sur le bouton blanc vers
le bas.
Figure 21
Figure 20
85
FR
Remplacement de la cartouche de CO
2
(inutile avec les fûts avec cartouche de
pression intégrée)
Remplacez la cartouche de CO
2
lorsque vous n‘arrivez plus à tirer de la bière, même
si le régulateur de pression de CO
2
est en position «+» et qu‘il reste encore de la bière
dans le fût.
1. Fermez l’alimentation en CO
2
en tournant le régulateur de CO
2
en position «-».
2. Ouvrez le couvercle, desserrez le porte-cartouche et retirez la cartouche de CO
2
vide. Insérez une nouvelle cartouche de CO
2
dans le support et vissez-la jusqu‘à
ce que vous entendiez un clic. Cela indique que le capuchon de la cartouche a été
percé et que le gaz peut circuler librement dans le fût. Assurez-vous que le porte-
cartouche est bien xé pour éviter les fuites de gaz. Remettez le porte-cartouche
dans le couvercle.
3. Fermez le couvercle du refroidisseur de bière.
4. Tournez le régulateur de pression de CO
2
en position «+» pour activer
l‘alimentation en gaz. Vous pouvez maintenant tirer de la bière.
Remarque : Lorsqu‘elle est utilisée correctement, une cartouche de CO
2
suf t pour
tirer plus de 5 litres de bière. Si vous rencontrez des problèmes avec le régulateur de
pression, reportez-vous à la section «Identi cation et résolution des problèmes».
MISE EN GARDE
Risque d’explosion ! Utilisez uniquement les cartouches de CO
2
recommandées par le fabricant. Prenez note des informations ci-dessous
concernant les cartouches de CO
2
. N’utilisez jamais de cartouches à
l’azote pour cet appareil, car il existe un risque d’explosion en raison de
leur pression beaucoup plus élevée.
ATTENTION
Risque de blessure ! Les nouvelles cartouches de CO
2
doivent être
stockées en toute sécurité. Assurez-vous que les enfants ne jouent pas
avec.
Cartouche de CO
2
(16 grammes)
86
FR
Fiche technique d'une cartouche de CO
2
Poids net (g)
15,5-16,5
Capacité (ml)
20
Poids brut (g)
57,0-58,6
Poids de la cartouche (g)
42,0-42,6
A (mm)
Ø8,6 - Ø 8,9
B (mm)
88,0-89,0
C (mm)
Ø 21,7- Ø 22,0
D (mm)
10-11
Pression (kgf/cm
2
)
60
Pression de détonation (bar)
450
Remarque : pour le nettoyage, n‘utilisez pas d‘eau mais utilisez un chiffon sec pour
absorber l‘excès d‘eau à la surface.
87
FR
NETTOYAGE ET ENTRETIEN
Nettoyage du robinet de la tireuse
L‘appareil doit être nettoyé conformément aux règles d‘hygiène en vigueur. Nettoyez
l‘appareil avant la première utilisation puis une fois par semaine au moins en cas
d‘utilisation prolongée. Nettoyez l‘appareil entièrement avec un chiffon sec. Autrement,
les deux méthodes de nettoyage suivantes sont recommandées :
1. Versez de l‘eau chaude dans le kit de nettoyage.
2. Connectez le bout du boulon de perçage. Envoyez l‘eau avec le kit de nettoyage
pour nettoyer les conduites et faites sortir l‘eau du tuyau de bière à l‘autre extrémité.
Répétez cette étape jusqu‘à ce que le tuyau de bière soit complètement propre.
(Il vous faudra au moins 3 poires de nettoyage remplies d‘eau tiède). Nettoyez le
mécanisme de dosage comme indiqué à la gure 23.
Remarque : Démontez le mécanisme de dosage comme indiqué à la gure 22
avant le nettoyage.
La connexion de bière doit être
branchée sur le doseur.
Doseur
Cette connexion doit être raccordée
à la poire de nettoyage
Ouvrez le
robinet de
la tireuse
lorsque
vous
nettoyez la
conduite
de bière.
Poire de nettoyage
Figure 22 Figure 23
Remarque : Ne placez jamais les composants du mécanisme de dosage dans le
lave-linge ou le lave-vaisselle. N‘utilisez jamais de détergents chimiques. Pour le
nettoyage, l‘eau chaude ou distillée est recommandée.
88
FR
Remplacement des pièces détachées
N° Description Illustration Nombre S'installe sur
1 Joint torique
3 Soupape du régulateur
2 Pointe perforante
1 Soupape du régulateur
3 Conduite de bière
1
Connexion de sortie
de bière
4
La bague
d‘étanchéité de
conduit
3
Tuyau d‘alimentation
de bière
5
Bouchon de fût de
bière
2 Fût standard
6 Adaptateur
3
Fût avec cartouche de
pression intégrée
7
Cartouche de
CO
2
3 Soupape du régulateur
8
Poire de
nettoyage
1
89
FR
Remplacement de la pointe perforante et du joint torique
En cas de mauvaise manipulation, il est possible que la pointe perforante et/ou le joint
torique soient endommagés. Si cela se produit, remplacez-les.
1. Retirez le joint torique avec une tige en métal ne (voir Figure 24) et retirez la pointe
perforante. Veillez à ne pas endommager les autres composants du régulateur de
pression de gaz.
2. Installez une nouvelle pointe perforante dans le régulateur (extrémité pointue
tournée vers l‘extérieur) et installez le joint torique (voir la gure 25). Ne retirez
aucun autre composant du régulateur pendant le remplacement.
Connexion de la cartouche de gaz
Régulateur Joint torique
Tige
métallique
n e
Cartouche de CO
2
vide
Figure 24 Figure 25
MISE EN GARDE
Risque de blessure ! Appuyez uniquement sur le joint d'étanchéité avec
une cartouche de gaz vide, sinon vous risquez de vous blesser.
Remplacement du tuyau à bière
Remplacez le tuyau de bière s‘il est endommagé, sinon la bière risque de fuir (voir
Figure 26).
1. Desserrez le tuyau au raccord 1 et retirez le tuyau. Tirez le loquet vers le bas et
sortez le tuyau.
2. Dévissez l‘écrou du raccord 2 et sortez le tuyau.
3. Insérez un nouveau tuyau et installez-le dans l‘ordre inverse.
90
FR
Remarque : Ne déplacez aucune autre vis lors du remplacement du tuyau, cela
pourrait provoquer une fuite de bière ou de gaz.
Connexion 1 Connexion 2
Figure 26
Remplacement du joint torique du tuyau à bière
Remplacez le joint torique du tuyau à bière s‘il présente une fuite (voir gure 27).
1. Tournez le tuyau de bière comme indiqué ci-dessous et sortez-le.
2. Retirez le joint torique du tuyau à bière.
3. Insérez un nouveau joint torique au même endroit.
4. Serrez le joint torique pour éviter les fuites.
Joint torique
Tuyau de bière
Figure 27
91
FR
IDENTIFICATION ET RÉSOLUTION DES
PROBLÈMES
Remarque : Si la tireuse à bière ne fonctionne pas correctement, contactez le service
clientèle. Consultez d‘abord le guide de dépannage pour trouver et corriger vous-
même la cause.
Problème Cause possible Proposition de solution
Le robinet de la tireuse ne
fonctionne pas ou bien
vous ne parvenez pas à
tirer de la bière.
1. Le tuyau de bière
ou la connexion CO
2
ne sont pas branchés
correctement.
1. Branchez correctement
le tuyau de bière ou la
connexion de CO
2
.
2. Il n‘y a pas de fût de
bière dans l‘appareil / le
fût de bière est vide.
2. Mettez un nouveau fût
de bière dans l‘appareil.
3. La cartouche de CO
2
est vide.
3. Remplacez la cartouche
de CO
2
.
4. Le régulateur de CO
2
est fermé.
4. Tournez le régulateur en
position „+“.
Trop de mousse sort du
robinet.
1. Votre méthode de tirage
de la bière est incorrecte.
1. Ouvrez le robinet
complètement.
Trouvez la bonne distance
entre le verre à bière et le
robinet. Normalement, la
mousse au sommet de la
bière doit être épaisse et
crémeuse.
2. La bière est trop chaude
(3-5 °C est idéal).
2. Refroidissez la bière à
3-5 °C.
3. Le fût a été secoué juste
avant d‘être utilisé.
3. Laissez le fût de bière
reposer jusqu‘à ce qu‘il
ne reste plus de mousse à
l‘intérieur.
4. Il ne reste presque plus
de bière dans le fût.
4. Remplacez le fût de
bière par un nouveau.
5. La pression dans le fût
est trop élevée.
5. Tournez le bouton
en position «-» pour
diminuer la pression.
92
FR
Problème Cause possible Proposition de solution
La bière coule trop
lentement du robinet.
1. La pression de CO
2
dans le fût est trop basse.
1. Réglez le détendeur
de pression de gaz de
sorte que plus de CO
2
s‘échappe ou remplacez
la cartouche de CO
2
.
2. Le tuyau de
raccordement ou le tuyau
de bière fuit.
2. Vériez que les tuyaux
ne fuient pas. S‘il y a
des fuites, remplacez les
tuyaux.
Lors de l‘insertion d‘une
nouvelle cartouche de
CO
2
, le CO
2
sort trop
rapidement.
1. Le régulateur de
pression de CO
2
n’a pas
été réglé sur la position
«-».
1. Vériez que le
régulateur de pression de
CO
2
est sur «-».
2. Le joint torique est
endommagé.
2. Remplacez le joint
torique (voir S. 87).
3. La pointe performante
est endommagée.
3. Remplacez la pointe
performante (voir S. 87).
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations sur le
recyclage et l‘élimination de ce produit, veuillez contacter
votre autorité locale ou votre service de recyclage des
déchets ménagers.
93
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo
di leggere attentamente le seguenti istruzioni per l’uso e di
seguirle per evitare possibili danni. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata osservazione
delle avvertenze di sicurezza e da un uso improprio del
dispositivo. Scansionare il codice QR seguente, per accedere
al manuale d’uso più attuale e per ricevere informazioni sul
prodotto:
INDICE
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Dati tecnici94
Avvertenze di sicurezza95
Descrizione del dispositivo96
Installazione97
Messa in funzione e utilizzo100
Pulizia e manutenzione109
Ricerca e correzione degli errori113
Smaltimento114
94
IT
DATI TECNICI
Numero articolo 10033689
Alimentazione 220-240 V ~ 50 Hz
Volume Fusto da 5 litri
Potenza refrigerante 2-12 °C
Rumorosità ≤ 60 dB(A), (Rumore esterno ≤ 25dB(A))
Dimensioni (LxAxP) 27,2 x 47 x 48 cm
Questo impianto per la spillatura della birra per uso casalingo è dotato di un sistema
di pressione con cartucce di CO
2
per tenere fresca la birra. L’impianto porta la
birra nel giro di circa 4 ore da temperatura ambiente alla temperatura ideale per la
consumazione di 7-8 °C.
L’impianto mantiene freddo un fusto da 5 litri praticamente per un tempo illimitato.
Si prega di tenere presente, che il dispositivo indica la temperatura all’interno del
serbatoio di raffreddamento. La temperatura della birra potrebbe essere diversa.
95
IT
AVVERTENZE DI SICUREZZA
• Prima di utilizzare il dispositivo, leggere tutte le istruzioni e le avvertenze di
sicurezza. Conservare il manuale in un luogo sicuro per futuri utilizzi.
• Prima dell’utilizzo, controllare se il cavo di alimentazione è intatto. Se non è così,
contattare il servizio di assistenza ai clienti.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal servizio di
assistenza ai clienti, in modo da evitare pericoli.
• Controllare prima dell’utilizzo se la spina è adatta alla presa di corrente. Se non è
così, contattare il servizio di assistenza ai clienti.
• Quando si inserisce o stacca la spina, non toccarla con le mani bagnate.
• Posizionare il dispositivo su una supercie piana e asciutta.
• Per garantire una ventilazione sufciente intorno al dispositivo, lasciare una
distanza minima di 10 cm (5 pollici).
• Non posizionare il dispositivo nella luce solare diretta.
• Non coprire il dispositivo con oggetti mentre è in funzione.
• Il dispositivo deve essere posizionato al riparo da inussi ambientali, come vento,
pioggia e spruzzi d’acqua.
• Staccare la spina prima di pulire il dispositivo, altrimenti si corre il rischio di
folgorazioni e addirittura morte.
• Non immergere il dispositivo in acqua o altri liquidi.
• Non utilizzare panni ruvidi o prodotti abrasivi per pulire il dispositivo.
• Non togliere il fusto dall’impianto prima che la birra sia stata spillata
completamente.
• Non togliere la cartuccia di CO
2
prima che sia nita.
• Non utilizzare cartucce di CO
2
se la temperatura del locale è superiore a 49 °C.
Il mancato rispetto di questa avvertenza può causare esplosioni e addirittura la
morte.
• Non permettere ai bambini di utilizzare l’impianto, di giocarci o di intrufolarcisi.
• Tenere sotto controllo i bambini, in modo che non giochino con il dispositivo.
• Non conservare sostanze esplosive in questo dispositivo, come ad esempio
bombolette spray con propellente inammabile.
• Questo dispositivo è adatto all’uso casalingo e in contesti simili, come ad es.
cucinini presso negozi, ufci e altri ambienti di lavoro, in case vacanza, hotel,
motel e altri alloggi di carattere non commerciale.
96
IT
DESCRIZIONE DEL DISPOSITIVO
1 Coperchio
2 Supporto cartuccia CO
2
3 Impugnatura rubinetto di
spillatura
4 Rubinetto di spillatura
5 Indicazione del livello di
riempimento
6 Indicazione temperatura
7 Tasti di controllo
8 Vaschetta di gocciolamento
9 Blocco coperchio
10 Regolazione pressione CO
2
11 Cavo e spina di
alimentazione
12 Interruttore On/Off
97
IT
INSTALLAZIONE
Montaggio
1. Togliere l’impianto dall’imballaggio. Posizionare il dispositivo su una super cie
stabile e piana e assicurarsi che ci sia una distanza minima di 12 cm (5 pollici)
da altri dispositivi o pareti su tutti i lati, in modo da garantire una ventilazione
suf ciente e la massima ef cienza.
Immagine 1 Immagine 2
2. Fissare l’impugnatura al rubinetto di spillatura. Assicurarsi che entrambe le estremità
dei componenti siano collegate correttamente (v. immagine 1).
3. Inserire la vaschetta di gocciolamento nell’apposita apertura (v. immagine 2).
4. Collegare la spina del dispositivo nella presa elettrica.
ATTENZIONE
Pericolo di folgorazione! Non collegare o staccare la spina con le
mani bagnate. Prima di utilizzare il dispositivo, assicurarsi che la
tensione della rete corrisponda al valore sulla targhetta del dispositivo
e controllare se il cavo è collegato correttamente a dispositivo e presa
elettrica. Contattare il servizio di assistenza ai clienti se non è così e
utilizzare il dispositivo solo a problema risolto.
Impugnatura
Rubinetto
Vaschetta di gocciolamento
98
IT
5. Non mettere assolutamente acqua nell’apertura del dispositivo (v. immagine
3). Utilizzare panni asciutti per togliere l’acqua dall’interno e dall’esterno
del dispositivo (v. immagine 4). Assicurarsi che non ci sia nulla all’interno del
dispositivo, altrimenti ciò potrebbe inuire sul sensore di peso.
Immagine 3 Immagine 4
Scegliere il fusto della birra
• Utilizzare solamente fusti universali da 5 litri e fusti da 5 litri con cartuccia a
pressione integrata.
• Rispettare le indicazioni sullo stoccaggio e le avvertenze di sicurezza sul fusto.
• Controllare se il fusto è danneggiato prima dell’acquisto e rispettare la data di
scadenza.
• Proteggere il lato superiori da danneggiamenti, altrimenti potrebbe essere difcile
accedere al tubo essibile di aspirazione.
• Non scuotere il fusto prima dell’uso!
• Non esporre il fusto a luce solare diretta.
Tappi per fusti
Possono essere utilizzati tutti i fusti da 5 litri con i tappi rappresentati di seguito. Tuttavia,
è necessario tenere presente le seguenti informazioni.
I tappi in gomma con i numeri 20 e 21 possono essere forati semplicemente con la
punta del raffreddatore della birra.
99
IT
Nel caso di tappi di rilascio del gas con il numero 22, è necessario rimuovere il sigillo
prima di forarlo con la punta del raffreddatore della birra.
La differenza tra 23 e 24 è il numero di anelli di sicurezza. Tirare verso l’alto
l’anello di sicurezza e ruotarlo per toglierlo dal fusto. Sostituirlo con il tappo incluso
(corrispondente al tappo 20). Far passare attraverso il condotto.
Nota: prima di sostituire o forare i tappi, seguire le indicazioni del fusto riguardo
allo scarico del gas del fusto. Assicurarsi che il fusto sia rimasto fermo per un tempo
sufciente, in modo che non esca schiuma dal rubinetto. Se si utilizza un fusto con
cartuccia a pressione integrata, non è necessario far uscire il gas e inserire il tappo
di guarnizione, dato che è dotato di una tecnologia CO
2
propria e non deve essere
dotato di sistema esterno.
100
IT
MESSA IN FUNZIONE E UTILIZZO
Fusto di birra universale da 5 litri
1. Prima di forare il tappo, seguire tutte le
indicazioni sul fusto (ad es. in relazione
al rilascio del gas, se necessario). Il fusto
deve essere rimasto fermo per un tempo
sufciente, in modo che non esca schiuma
dal rubinetto di spillatura.
2. Posizionare la punta di foratura del
raffreddatore contro il tappo al centro
del lato superiore del fusto. Potrebbe
essere necessario rimuovere la chiusura
e sostituire il tappo (v. manuale d’uso del
fusto). Premere rapidamente la punta nel
fusto. Premere il meccanismo di dosaggio
no a quando si sente un rumore, che
indica che il meccanismo di dosatura è
agganciato al fusto (v.immagine5).
Unità di spillatura
Tappo del fusto
Fusto della birra
Immagine 5
101
IT
Collegamento birra
Collegamento CO
2
Immagine 6 Immagine 7
3. Aprire il blocco, aprire il coperchio dell’impianto di spillatura e posizionare il fusto
assemblato correttamente nel serbatoio di raffreddamento. Collegare il tubo di
CO
2
collegamento al connettore del tubo della birra.
Nota: assicurarsi che tutti i collegamenti siano connessi correttamente al meccanismo
di dosaggio e che non siano danneggiati. La valvola sul fusto e il regolatore di
pressione CO
2
di devono essere chiusi.
Chiuso
Aperto
Immagine 8 Immagine 9
4. Assicurarsi che il regolatore di pressione sul lato superiore del coperchio sia in
posizione “-”. Ruotare il supporto della cartuccia ad un’inclinazione adatta dalla
copertura superiore verso l’esterno. L’inclinazione massima deve essere di 90°.
Staccare il supporto della cartuccia CO
2
(v. immagine 10). Inserire una cartuccia di
CO
2
nel supporto e ssarla ruotandola rapidamente (in senso orario per stringere,
in senso antiorario per allentare), no a quando si sente un clic (immagine 12) che
indica che la chiusura è stata forata e che l’anidride carbonica scorre liberamente
nel fusto. La valvola della pressione del gas viene quindi ruotata verso l’alto e si
aggancia nella copertura superiore. Seguire i passaggi al contrario per sostituire la
cartuccia del gas (assicurarsi che la cartuccia sia vuota quando la si sostituisce).
102
IT
L’inclinazione
massima
non deve
superare i
90°.
Supporto
cartucce
Cartuccia
CO
2
Alloggiamento
Immagine 10 Immagine 11
Immagine 12
5. Chiudere il coperchio dell’impianto di spillatura. Quando si spilla la birra, ruotare
la manopola sul coperchio in posizione “+” per far uscire anidride carbonica e in
posizione “-” se non viene spillata birra.
6. Mettere l’interruttore On/Off in posizione “I” per accendere il dispositivo. In
posizione “0” il dispositivo è spento (v. immagine 13).
ATTENZIONE
Pericolo di folgorazione! Assicurarsi che le mani siano asciutte quando
si utilizza il dispositivo, in modo da evitare folgorazioni.
L’interruttore si trova in posizione Off
(“0”).
Inserire la spina nella presa elettrica.
Immagine 13
Note per la manopola sul coperchio:
• Chiudere quando la birra viene
raffreddata.
• Chiudere quando si interrompe la
spillatura.
• Chiudere quando si cambia la
cartuccia di CO
2
.
• Quando la birra non può essere
spillata (ma c’è birra nel fusto) o non
si forma schiuma suf ciente, ruotare
per 5 secondi in direzione “+” e poi
spegnere.
103
IT
7. Con una temperatura ambiente compresa tra 22 e 24 °C sono necessarie
circa 4ore per portare la birra a 2-12 °C. La temperatura impostata in seguito
può essere mantenuta. Se la temperatura ambiente è troppo alta, è possibile
preraffreddare la birra o attendere un po‘ nché la birra non si è raffreddata.
8. Impostare la temperatura:
• La temperatura di avvio e la temperatura impostata in precedenza.
• La temperatura di raffreddamento può essere regolata con i tasti “+” e “-”
sul pannello di controllo. A ogni pressione dei tasti la temperatura aumenta o
diminuisce di un grado.
• Il display indica la temperatura attuale nel serbatoio di raffreddamento. La
temperatura della birra potrebbe essere diversa.
• Premere un tasto a piacere per far mostrare la temperatura impostata. Dopo
3secondi, l’indicazione torna alla temperatura della birra.
• Tenendo premuto a lungo “-”, è possibile fari mostrare le 6 temperature
predenite: 2 °C, 4 °C, 6 °C, 8 °C, 10 °C e 12 °C.
• La temperatura di raffreddamento del dispositivo può essere regolata tra 2 e
12°C.
• Questo dispositivo è dotato di una funzione di memoria allo spegnimento, che
al riavvio utilizza la temperatura impostata all’ultimo utilizzo.
• Premere un tasto a piacere per farsi mostrare la temperatura impostata prima
dello spegnimento (impostazione di fabbrica è 4 °C) (v. immagine14).
Immagine 14
9. Mettere il regolatore di pressione CO
2
in posizione “+”. Ora è possibile utilizzare
il rubinetto per spillare la birra (tirare in avanti l’impugnatura del rubinetto per far
uscire la birra, come mostrato in immagine 8).
Nota: pulire i bicchieri prima di riempirli di birra. Se la birra o il bicchiere hanno una
temperatura troppo alta può formarsi molta schiuma durante la spillatura.
104
IT
10. Mentre si spilla, inclinare il bicchiere in direzione del rubinetto e raddrizzarlo
progressivamente mentre si alza il livello di birra all’interno. Aprire poi
completamente il meccanismo di dosaggio, in modo da evitare schiuma in eccesso.
L’ideale è riempire il bicchiere a metà, fare una breve pausa e poi versare il resto.
Nota: non immergere mai il rubinetto di spillatura nel bicchiere per evitare la
formazione di schiuma in eccesso. Non dimenticarsi di chiudere il rubinetto dopo aver
nito di spillare.
11 . Quando si spillano i primi bicchieri di birra, è normale la maggiore formazione di
schiuma.
12. Quando si spilla l’ultima birra del fusto, il getto dal rubinetto è forte e rapido.
Mettere quindi il regolatore di pressione CO
2
in posizione “- ” per fermare il usso
di CO
2
e risparmiare gas.
Fusti con cartuccia a pressione integrata
I fusti sono già riempiti con CO
2
e non necessitano regolatore di pressione o cartucce di
CO
2
. La manopola sul coperchio non ha funzioni.
Collegamento CO
2
Immagine 15
1. Rimuovere l’adattatore incluso nella consegna del fusto e smaltirlo in modo
ecologico (v. immagine 16).
2. Seguire le indicazioni sul fusto per installare l’adattatore incluso in consegna
(valvola di spillatura) (v. immagini 17 e 18). Connettere l’adattatore al
collegamento del rubinetto. Il collegamento è ora concluso (v. immagine 19).
105
IT
Adattatore
Fusto di birra
Immagine 16 Immagine 17
Nota: togliere l’adattatore premendo all’interno contemporaneamente i due segni a
freccia. Diversamente, l’adattatore viene danneggiato.
Collegamento birra
Immagine 18 Immagine 19
3. Chiudere il coperchio. Seguire i passaggi 6-8 e 10-12 del paragrafo “Fusto di birra
universale da 5 litri”.
Nuovo adattatore
Chiusura in plastica
verde va rimossa prima
di installare il nuovo
adattatore.
Tubo
trasparente
106
IT
Inserire un nuovo fusto di birra
Quando il fusto è vuoto, prima di cambiarlo:
1. Mettere il regolatore di pressione CO
2
in posizione “-” per interrompere il usso di
CO
2
e risparmiare gas.
2. Aprire il coperchio dell’impianto di spillatura e tirare il rubinetto verso il basso, in
modo da rilasciare il gas rimasto nel fusto (potrebbe uscire anche schiuma).
3. Scollegare il tubo del gas e il tubo della birra dal sollevatore del fusto.
4. Togliere il fusto dal sollevatore e togliere la punta dal fusto nito (v. immagine 21).
5. Forare il nuovo fusto con la punta e mettere tutto nell’apertura di raffreddamento
dell’impianto di spillatura. Collegare il tubo del gas e il tubo della birra. Collegare
il tubo del gas e il tubo della birra al sollevatore del fusto premendo sui componenti
bianchi del sollevatore del fusto.
6. Idealmente, pulire il meccanismo di dosaggio ogni volta che si cambia fusto.
Leggere le indicazioni seguenti riguardanti la pulizia.
Quando si toglie il supporto del fusto dal dosatore, il
supporto può essere mosso in direzione della freccia.
Togliere il
supporto
(a destra)
e ruotare
l’impugnatura
in direzione
della freccia.
Ora è
possibile
rimuovere il
supporto del
fusto.
Se si desidera togliere il collegamento
della birra e il collegamento del gas,
premere il tasto bianco verso il basso.
Immagine 21
Immagine 20
107
IT
Cambiare la cartuccia di CO
2
(non necessario per i fusti con cartuccia a
pressione integrata)
Sostituire la cartuccia di CO
2
quando non è più possibile spillare birra, anche se il
regolatore di pressione CO
2
è in posizione “+” e c’è ancora birra nel fusto.
1. Chiudere il usso di CO
2
posizionando il regolatore di CO
2
in posizione “-”.
2. Aprire il coperchio, staccare il supporto della cartuccia e togliere la cartuccia
di CO
2
vuota. Mettere nel supporto una nuova cartuccia di CO
2
e avvitare il
supporto, no a sentire un clic. Questo indica che la chiusura della cartuccia è
stata forata e che il gas può scorrere indisturbato nel fusto. Inserire nuovamente il
supporto della cartuccia nel coperchio.
3. Chiudere il coperchio del raffreddatore per la birra.
4. Mettere il regolatore di pressione CO
2
in posizione “+” per attivare il usso di gas.
Ora è possibile spillare.
Nota: in caso di utilizzo corretto, una cartuccia di CO
2
basta a spillare oltre 5 litri di
birra. In caso di problemi con il regolatore di pressione, consultare il paragrafo “Ricerca
e correzione degli errori”.
AVVERTENZA
Pericolo di esplosione! Utilizzare solo cartucce di CO
2
consigliate
dal produttore. Tenere presenti le seguenti informazioni sulle cartucce
di CO
2
. Non utilizzare mai cartucce di azoto per questo dispositivo,
altrimenti si corre il rischio di esplosioni.
ATTENZIONE
Pericolo di lesione! Le nuove cartucce di CO
2
devono essere
conservate in modo sicuro. Assicurarsi che i bambini non ci giochino.
Cartuccia di CO
2
(16 grammi)
108
IT
Dati tecnici cartucce di CO
2
Peso netto (g)
15,5-16,5
Volume (ml)
20
Peso lordo (g)
57,0-58,6
Peso cartuccia (g)
42,0-42,6
A (mm)
Ø8,6 - Ø 8,9
B (mm)
88,0-89,0
C (mm)
Ø 21,7- Ø 22,0
D (mm)
10-11
Pressione (kgf/cm
2
)
60
Pressione di detonazione (bar)
450
Nota: non utilizzare acqua per la pulizia, ma un panno asciutto per assorbire
l’acqua sulla supercie.
109
IT
PULIZIA E MANUTENZIONE
Pulire il rubinetto di spillatura
Il dispositivo deve essere pulito nel rispetto delle normative sull’igiene. Pulire il
dispositivo prima del primo utilizzo e almeno una volta alla settimana in caso di non
utilizzo. Pulire tutto il dispositivo con un panno asciutto. Altrimenti si consigliano i
seguenti metodi:
1. Riempire il set per la pulizia di acqua calda.
2. Chiudere l’estremità della punta di foratura. Spingere l’acqua all’interno dal set di
pulizia per pulire i condotti e farla uscire dal tubo della birra sull’altra estremità.
Ripetere questo passaggio no a quando il tubo della birra è completamente pulito
(sono necessarie almeno 3 pompette di acqua calda). Pulire il meccanismo di
dosaggio come indicato in immagine 23.
Nota: rimuovere il meccanismo di dosaggio come rappresentato nella immagine 22
prima della pulizia.
Il connettore della birra deve
essere collegato al dosatore.
Dosatore
Questo collegamento deve
essere connesso alla pompetta
per la pulizia.
Aprire il
rubinetto
di
spillatura
quando si
pulisce il
condotto
della birra.
Pompetta per la pulizia
Immagine 22 Immagine 23
Nota: non mettere mai componenti del meccanismo di dosaggio in lavatrice o
lavastoviglie. Non utilizzare mai detergenti chimici. Per la pulizia, si consiglia acqua
calda o distillata.
110
IT
Sostituzione di pezzi di ricambio
N° Nome Immagine Quantità Posizione di
montaggio
1
Guarnizione ad
anello
3 Valvola del regolatore
2 Punta di foratura
1 Valvola del regolatore
3 Tubo della birra
1
Collegamento di
fuoriuscita birra
4
Guarnizione ad
anello per tubo
3
Collegamento di
afusso birra
5
Tappo fusto della
birra
2 Fusto standard
6 Adattatore
3
Fusto con cartuccia a
pressione integrata
7 Cartuccia CO
2
3 Valvola del regolatore
8
Pompetta per la
pulizia
1
111
IT
Sostituire la punta di foratura e la guarnizione ad anello
In caso di errato utilizzo, la punta di foratura e/o la guarnizione ad anello possono
danneggiarsi. In tal caso, procedere a sostituirle.
1. Togliere la guarnizione ad anello con una sottile asta di metallo (v. immagine 24)
e togliere la punta di foratura. Assicurarsi di non danneggiare altri componenti del
regolatore di pressione.
2. Installare nel regolatore una nuova punta di foratura (l’estremità appuntita rivolta
verso l’esterno) e installare la guarnizione ad anello (v. immagine 25). Non
rimuovere altri componenti del regolatore durante la sostituzione.
Collegamento cartuccia del gas
Regolatore Guarnizione ad anello
Sottile asta
in metallo
Cartuccia di vuota CO
2
Immagine 24 Immagine 25
AVVERTENZA
Pericolo di lesione! Premere la guarnizione ad anello verso l’interno
solo con una cartuccia vuota, altrimenti si corre il rischio di lesioni.
Sostituire il tubo della birra
Sostituire il tubo della birra quando è danneggiato, altrimenti potrebbero esserci perdite
di birra (v. immagine 26).
1. Allentare il tubo sul collegamento 1 e tirare fuori il tubo. Tirare la chiusura verso il
basso e tirare fuori il tubo.
2. Svitare il dado sul collegamento 2 e tirare fuori il tubo.
3. Posizionare un nuovo tubo e installarlo seguendo i passaggi al contrario.
112
IT
Nota: non muovere altre viti mentre si cambia il tubo, altrimenti potrebbero
fuoriuscire birra o gas.
Collegamento 1 Collegamento 2
Immagine 26
Sostituire la guarnizione ad anello del tubo della birra
Sostituire la guarnizione ad anello del tubo della birra se ci sono perdite
(v.immagine27).
1. Ruotare il tubo della birra ed estrarlo, come mostrato sotto.
2. Togliere la guarnizione ad anello dal tubo.
3. Inserire una nuova guarnizione ad anello nella stessa posizione.
4. Fissare la guarnizione ad anello ruotandola saldamente, in modo che non ci siano
perdite.
Guarnizione ad anello
Tubo della birra
Immagine 27
113
IT
RICERCA E CORREZIONE DEGLI ERRORI
Nota: se l’impianto di spillatura della birra non funziona correttamente, contattare il
servizio di assistenza ai clienti.
Problema Possibile causa Soluzione consigliata
Il rubinetto non funziona.
Non è possibile spillare
birra.
1. Il tubo della birra
o il collegamento di
CO
2
non sono collegati
correttamente.
1. Il tubo della birra
o il collegamento di
CO
2
non sono collegati
correttamente.
2. Non c’è nessun fusto
nell’impianto. / Il fusto è
vuoto.
2. Inserire un fusto nuovo.
3. La cartuccia di CO
2
è
vuota.
3. Sostituire la cartuccia
di CO
2
.
4. Il regolatore di CO
2
è
chiuso.
4. Mettere il regolatore di
CO
2
in posizione “+”.
Dal rubinetto di spillatura
esce troppa schiuma.
1. Si spilla in modo
sbagliato.
1. Aprire completamente il
rubinetto. Trovare la giusta
distanza tra bicchiere
e rubinetto. La schiuma
in cima alla birra deve
essere spessa e cremosa.
2. La temperatura della
birra è troppo alta
(idealmente 3-5 °C).
2. Raffreddare la birra a
3-5 °C.
3. Il fusto è stato agitato
prima dell’uso.
3. Lasciar riposare il fusto,
no a quando non c’è più
schiuma all’interno.
4. Il fusto è quasi vuoto. 4. Cambiare il fusto con
uno nuovo.
5. La pressione nel fusto è
troppo alta.
5. Mettere il regolatore
in posizione “-” per
abbassare la pressione.
114
IT
Problema Possibile causa Soluzione consigliata
La birra esce troppo
lentamente dal rubinetto.
1. La pressione di CO
2
nel
fusto non è abbastanza
elevata.
1. Impostare il regolatore
in modo da rilasciare
più CO
2
o cambiare la
cartuccia di CO
2
.
2. Il tubo di collegamento
o il tubo della birra hanno
perdite.
2. Controllare se i tubi
perdono. Se è così,
sostituirli.
Quando si cambia la
cartuccia di CO
2
, la CO
2
esce troppo rapidamente.
1. Il regolatore di
pressione CO
2
non è in
posizione “-”.
1. Assicurarsi che il
regolatore di pressione
CO
2
sia in posizione “-”.
2. La guarnizione ad
anello è danneggiata.
2. Sostituire la guarnizione
ad anello (v. pagina 109).
3. La punta di foratura è
danneggiata.
3. Sostituire la punta di
foratura (v. pagina 109).
SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed elettronici,
questo simbolo sul prodotto o sulla confezione segnala che
questi prodotti non possono essere smaltiti con i riuti normali
e devono essere portati a un punto di raccolta di dispositivi
elettrici ed elettronici. Grazie al corretto smaltimento dei
vecchi dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni riguardanti il
riciclo e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.
