Earthwise LPHT12022 Volt 20-Inch Cordless Pole Hedge User Manual

OWNER’S MANUAL

CORDLESS POLE HEDGE TRIMMER 20V LITHIUM-ION BATTERY PACK

Model LPHT12022

Your hedge trimmer has been engineered and manufactured to our high standard for dependability, ease of operation,

and operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the owner’s manual before

using this product.

Thank you for your purchase.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING, ASSEMBLY,

PARTS, SERVICE QUESTIONS? GO TO WWW.AMERICANLAWNMOWER.COM

OR CALL 1-800-313-5111 BETWEEN 8:00 AM—5:00 PM EST FOR ASSISTANCE.

SAVE THIS MANUAL FOR FUTURE REFERENCE

BATTERY MUST BE

CHARGED BEFORE FIRST

USE. TWO TO THREE INITIAL

CHARGING/DISCHARGING

CYCLES MAY BE REQUIRED

TO ACHIEVE MAXIMUM RUN

TIME/CAPACITY.

CA Compliant

Charger Included

(Model No.

CHL82000)

3189723

GENERAL POWER TOOL SAFETY WARNINGS

IMPORTANT SAFETY WARNINGS

2

TO REDUCE RISK OF INJURY:

Before any use, be sure everyone using this tool reads and

understands all safety instructions and other information

contained in this manual.

CAUTION: Wear appropriate personal hearing protection

during use. Under some conditions and duration of use,

noise from this product may contribute to hearing loss.

Save these instructions and review frequently prior to use and

in instructing others.

WARNING: When using electric gardening appliances, basic

safety precautions should always be followed to reduce risk

of fire, electric shock, and personal injury, including the

following:

READ ALL INSTRUCTIONS

WARNING: Read all safety warnings and instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

 Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

 Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose

control.

Electrical safety

 Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk

of electric shock.

 Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

 Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of

electric shock.

 When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric

shock.

 If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the

risk of electric shock.

Personal safety

 Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal

injuries.

 Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or

energising power tools that have the switch on invites

accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

 Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

 Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

Model LPHT12022

GENERAL POWER TOOL SAFETY WARNINGS

3

Power tool use and care

 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

 Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

 Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Battery tool use and care

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

 Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns

Service

 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is

maintained.

 When servicing a power tool, use only identical

replacement parts. Follow instructions in the

Maintenance section of this manual. Use of

unauthorized parts or failure to follow Maintenance

instructions may create a risk of shock or injury.

HEDGE TRIMMER SAFETY WARNINGS

 DANGER – Keep hands away from blade. Contact with

blade will result in serious personal injury.

 Use both hands when operating the hedge trimmer.

Using one hand could cause loss of control and

result in serious personal injury.

 Keep all parts of the body away from the cutter blade.

Do not remove cut material or hold material to be cut

when blades are moving. Make sure the switch is off

when clearing jammed material. Blades coast after

turn off. A moment of inattention while operating the

hedge trimmer may result in serious personal injury.

 Carry the hedge trimmer by the handle with the cutter

blade stopped. Proper handling of the hedge trimmer

will reduce possible personal injury from the cutter

blades.

WARNING: California Proposition 65: This product

contains chemicals known to the State of California to

cause cancer, birth defect or other reproductive harm.

WARNING: Some dust and debris created by the use of

this tool could contain chemicals known to the State of

California to cause cancer and birth defects or other

reproductive harm. Some examples of these chemicals are:

 Chemicals in fertilizers

 Compounds in insecticides, herbicides and

pesticides

 Hold the power tool by insulated gripping surfaces

only, because the cutter blade may contact hidden

wiring. Cutter blades contacting a “live” wire may make

exposed metal parts of the power tool “live” and could

give the operator an electric shock.

 Keep cable away from cutting area. During operation

the cable may be hidden in shrubs and can be

accidentally cut by the blade.

WARNING – Only use with handle and guard properly

assembled to hedge trimmer. The use of the hedge trimmer

without the proper guard or handle provided may result in

serious personal injury.

WARNING: DO NOT USE ON A LADDER OR UNSTABLE

SUPPORT. Stable footing on a solid surface enables better

control of the power tool in unexpected situations.

 Arsenic and chromium from chemically treated

lumber

Your risk from exposure to these chemicals varies,

depending on how often you do this type of work. To reduce

your exposure, work in a well-ventilated area and with

approved safety equipment, such as dust masks that are

specially designed to filter out microscopic particles.

WARNING: Cancer and Reproductive Harm -

www.P65Warnings.ca.gov.

Model LPHT12022

PRODUCT SPECIFICATIONS

Aluminum Blade Support - Rubber Over Molded Handle - Hardened Steel Blades

FEATURES

4

LPHT12022

Input….………………………….………………………… 20V, 2.0Ah, DC Only

Speed ………………………..…………………………... 2600 Strokes per Min.

Blade Length……………………………...………………………...………. 20 in.

Maximum Cut………………….……………………………………………. 5/8 in.

Weight …………………………………………………………………..... 7.3 Ibs.

BLADE COVER

CUTTER BLADE

HEAD PIVOTING BUTTON

LOCKING COLLAR

C

O

N

E

C

T

I

N

G

P

O

L

E

HANDLE

TRIGGER SWITCH

LOCK BUTTON BATTERY PACK

SHOULDER

STRAP

FOAM GRIP

STRAP BRACKET

CHARGER

Model LPHT12022

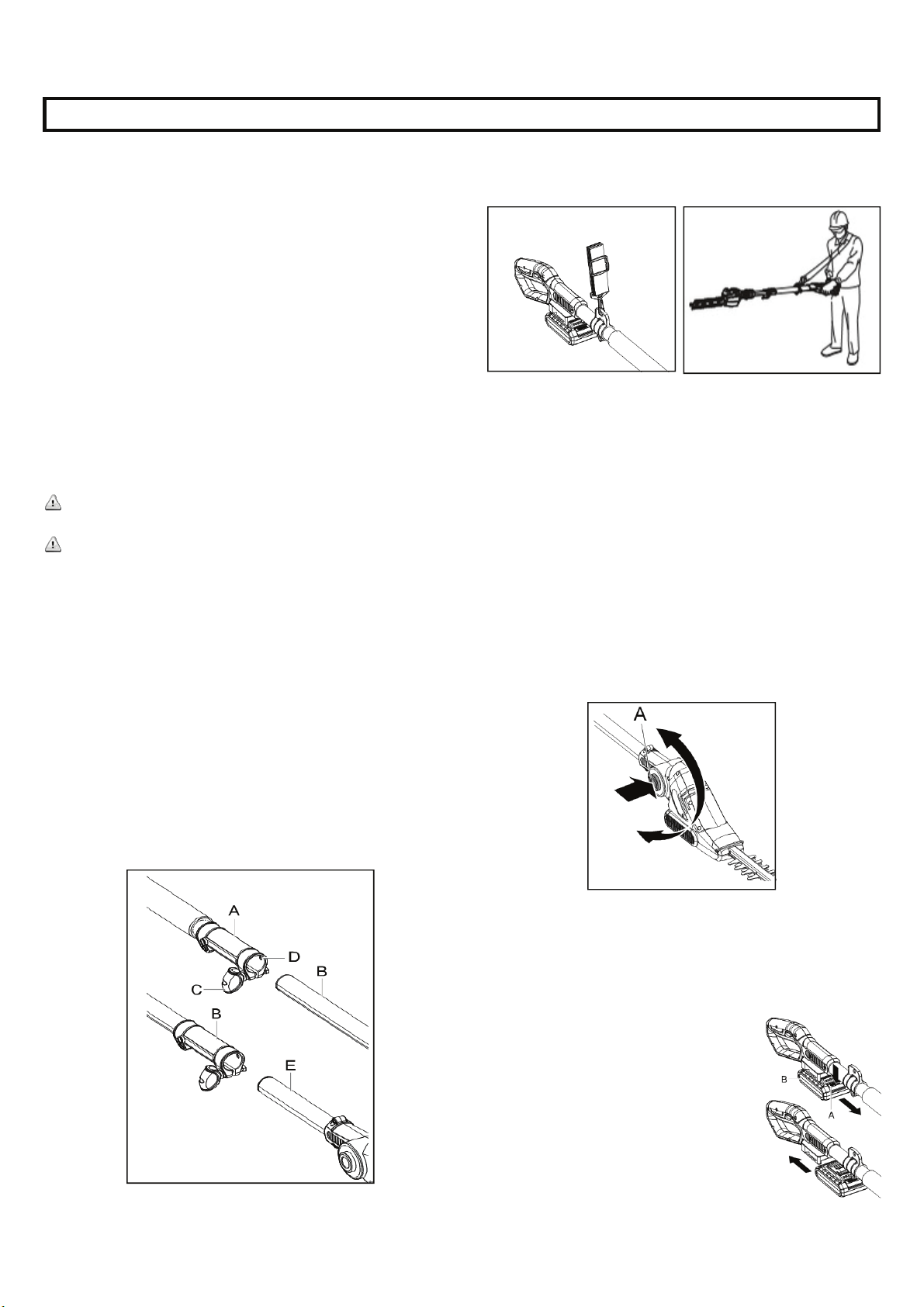

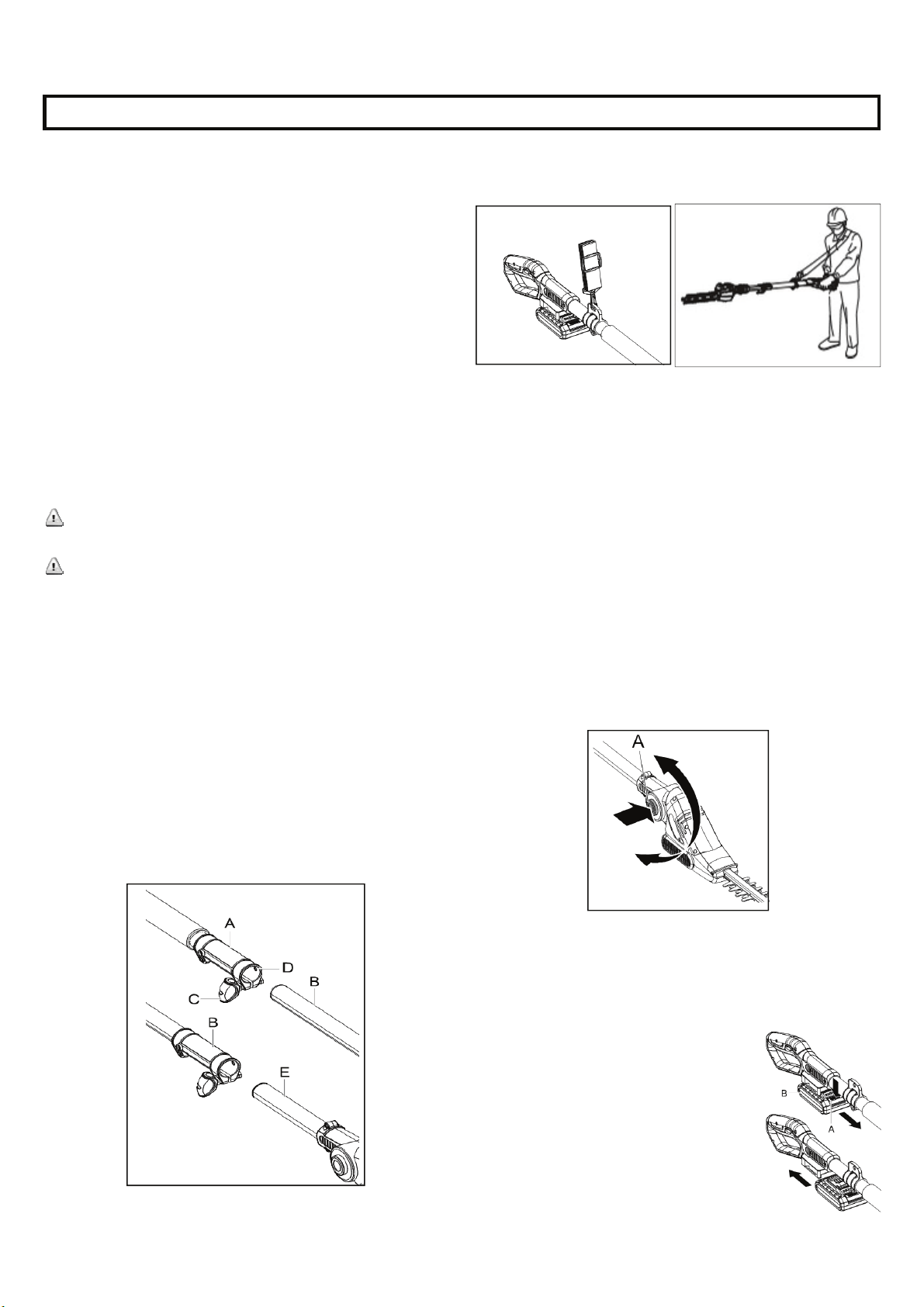

ATTACHING THE SHOULDER STRAP

Attach the shoulder strap to the strap bracket. Use the shoulder

strap to help support the trimmer while in use.

PIVOTING THE POWER HEAD

The Pole Hedge Trimmer is equipped with a power head

that pivots.

The power head has a spring-loaded button that allows it to be

locked into six positions within its 180-degree rotation. Before

starting the Pole Trimmer, make sure the power head is locked into

position. Do this by trying to rotate the power head in either

direction. The power head should be locked in position and should

not rotate. To pivot the power head, follow the instructions below.

1. Push the round button (A) located on both sides of the pivot

bracket. The button is spring-loaded, so you will feel some

resistance.

2. Grasp the power head motor housing and rotate the power

head to the preferred position.

3. Release the round button. It should snap back into its seated

position. If it does not, rotate the power head back and forth

slightly until the button snaps back into its seated position. The

power head is now locked into position and ready for use.

BATTERY INSTALLATION AND REMOVAL

Hold the tool and the battery firmly when installing or

removing battery

Failure to hold the tool and the battery firmly may cause

them to slip from your hands and may result in damage to

the tool and/ or battery and a personal injury.

To remove:

 Depress release button (A) on the back of battery

cartridge (B) to release the battery.

 Pull the battery out of tool.

To install:

 Align the battery with the cavity in

the handle.

 Insert the battery into the handle

until the battery release button

locks into place. You should hear a

“click” once the battery is installed.

 Note: The battery can only be

installed one way.

UNPACKING

This product requires some assembly.

Carefully remove the product and any accessories from the box.

Make sure that all items listed in the packing list are included.

Inspect the product carefully to make sure no breakage or damage

occurred during shipping.

Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

If any parts are damaged or missing, please call 1-800-313-5111 for

assistance.

PACKING LIST

 Pole Hedge Trimmer head

 Grip Handle

 Connecting Pole

 Charger and Battery Pack

 Blade Cover

 Shoulder Strap

 Owner’s Manual

WARNING: Do not install battery until assembly is complete. Failure

to comply could result in accidental starting and possible serious

personal injury.

WARNING: If any parts are damaged or missing do not operate this

product until the parts are replaced. Failure to heed this warning

could result in serious personal injury.

TO ASSEMBLE THE POLE:

Align the locking pin on tube (B) with the hole (D) of the grip handle

(A).

Slide the tube into the grip handle. Ensure the locking pin clicks into

the hole.

Fasten swing nut (C) firmly.

Align the locking pin on trimmer head (E) with the hole of the

connecting tube (B).

Slide the trimmer head into the tube. Ensure the locking pin clicks

into the hole.

Fasten swing nut firmly.

Note: connecting tube and trimmer head can be installed one way

only. When necessary, you can connect trimmer head directly with

the grip handle.

5

ASSEMBLY

Model LPHT12022

6

TO TURN THE TOOL ON

Push the lock button (A) in with your

thumb and then squeeze the trigger

(B) with your fingers. (Once the tool is

running, you can release the lock

button). To turn the tool OFF, release

the trigger.

CAUTION: Blade coasts after turned

off.

Do not use under wet conditions.

Do not store with switch locked on.

WARNING: To guard against injury, observe the following:

 Read owner’s manual before using.

 Save owner’s manual.

 Keep hands away from blades.

 Keep hands on handles. Don’t overreach.

WARNING: Do not allow familiarity with this type of product

to make you careless. Remember that a careless fraction of

a second is sufficient to inflict serious injury.

WORKING POSITION - Maintain proper footing and balance

and do not overreach. Wear safety goggles, non-skid foot-

wear and rubber gloves when trimming. Hold the tool firmly

in both hands and turn the tool ON. Always hold the trimmer

with right hand on the switch handle and left hand on the

front handle or telescopic pole if using as a pole trimmer.

Never hold the tool by the blade guard.

USING THE POLE HEDGE TRIMMER

To use the Pole Hedge Trimmer for trimming tall, hard-to-

reach hedges or shrubs, hold the Trimmer at the positions

shown. Pivot the power head to several different positions to

shape or sculpt shrubs or hedges.

To use Pole Hedge Trimmer for trimming smaller hedges or

shrubs, hold the Pole Trimmer at the positions as shown.

To use Pole Trimmer for trimming the bottoms and sides of

hedges and shrubs, hold the Pole Trimmer at the positions

shown.

To use Pole Trimmer for trimming low-lying foliage or ground

cover, hold the Pole Trimmer at the position as shown.

CAUTION: Do not use the trimmer for cutting stems greater

than 5/8”.

Use the trimmer only for cutting normal shrubbery found

around houses and buildings.

Do not force the Trimmer through dense growth. A slight

back and forth sawing action may ease the cutting of larger,

more dense growth. If the Trimmer begins to slow down,

reduce the rate of speed at which you are trying to cut. If the

Trimmer becomes jammed, immediately turn Trimmer off.

Remove the battery and clear the jammed debris from the

cutter blades.

OPERATING

Model LPHT12022

7

CHARGING THE BATTERY PACK

Charge the battery pack only with the charger provided.

Allow at least 60 minutes of charge time before initial use of

the hedge trimmer.

Make sure the power supply is normal household voltage, 120

volts, 60Hz, AC only.

The battery charger should be operated in temperatures

between 39 and 104 degrees F.

The battery should be charged in a cool, dry place.

2 to 3 initial charging/discharging cycles may be required to

achieve maximum run time/capacity.

DO NOT attempt to open the charger or the unit. There are no

customer serviceable parts inside. Call customer service

helpline at 1-800-313-5111 for assistance.

DO NOT incinerate battery packs even if they are severely

damaged or completely worn out. They can explode in a fire

causing injury.

DO NOT charge appliance in rain, or in wet locations.

Use the battery charger indoors only.

Disconnect charger from the power supply when not in use to

prevent damage to the charger during a power surge.

When fully charged, the battery can be safely stored in

temperatures down to -4 degrees F for a period of up to four

weeks, before requiring charging. Fully charge battery pack

every 90 days.

If over a period of time the battery pack quickly runs down

after a full 60 minutes charging period, a replacement battery

pack is needed.

To prevent permanent damage to the battery, never store in a

discharged condition.

WINTER STORAGE - Fully recharge before storage and then

again every 90 days.

Since the battery will not develop a memory, it does not have

to be fully discharged before recharging.

A small leakage of liquid from the battery cells may occur

under extreme usage, charging or temperature conditions.

This does not indicate a failure. However, if the outer seal is

broken and this leakage gets on your skin.

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice of

vinegar.

c. If the battery liquid gets in your eyes, flush them with

clean water for a minimum of 10 minutes and seek immediate

medical attention.

TO CHARGE - SEE CHARGER MANUAL FOR COMPLETE INSTRUCTIONS

Model LPHT12022

Battery Capacity

Press the button LED displays to show the battery capacity.

LED lights Battery status

All LED are on Full charged (75-100%)

LED 1, 2, 3 are on Battery is 50%-75% charged

LED 1, 2 are on Battery is 25%-50% charged

LED 1 is on

Battery is depleted (0%-25%).

Charge the battery.

BATTERY DISPOSAL

Remove the battery pack from the Cordless Hedge Trimmer, cover

the terminals with heavy duty adhesive tape. Do not attempt to

destroy or disassemble battery pack or remove any components. This

product contains lithium-ion batteries which must be recycled or

disposed of properly. Local, state or federal laws may prohibit

disposal of these batteries in the municipal solid waste or rural trash

pick up systems.

Connecting battery charger

Connect battery charger to the

voltage and frequency specified

in this manual and on the rating

plate. Put the electric plug in an

earthed socket-outlet. The LED

on the battery charger lights up

green.

Connecting battery to charger

 The battery must be

charged before using it the

first time.

 Install charger on the top of

battery and push till the

charger contacts firmly with

the battery.

 The red charging light on

the charger is lit when the

battery is connected to the battery charger.

 When LED on the charger turns to green the battery is fully

charged.

 Disconnect the power plug. Never pull the power cable of

the charger to disconnect it from the wall socket.

 Remove battery from battery charger.

Note: Lithium-ion batteries can be charged at any charging

level. The charging process can be started or cancelled

regardless of the battery’s charge level is.

The RBRC seal on the Li-Ion battery pack indicates that the cost to recycle the battery pack at the end of its useful life has already

been paid by The Great States Corporation/American Lawn Mower Company. It is illegal to place spent Li-Ion batteries in the local

municipal solid waste or in the trash. RBRC in cooperation with The Great States Corporation/American Lawn Mower Company has

provided an environmentally friendly and easy way to recycle spent Li-Ion batteries. Just contact your local recycling center or call

1.800.8.BATTERY for information on where to drop off the spent battery.

Call us first with questions about operating or maintaining your product

at 1.800.313.5111 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or or get assistance on www.americanlawnmower.com.

If you drop the trimmer, carefully inspect it for damage. If the blade

is bent or cracked, handles broken or if you see any other condition

that may affect the trimmer’s operation, it must be repaired before

putting it back into use. Call our customer service help line at

1-800-313-5111 for assistance.

CAUTION: Do not at any time let brake fluids, gasoline, petroleum

based products, penetrating oils, etc., come in contact with plastic

parts. They contain chemicals that can damage, weaken or destroy

plastic.

Make sure the battery is detached from the unit, then use only mild

soap and a damp cloth to clean the tool. Never let any liquid get

inside the tool; never immerse any part of the tool into a liquid.

IMPORTANT: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment should be performed by a

qualified individual using only identical replacement parts.

The cutting blades are made from high quality, hardened steel and

with normal usage, they will not require re-sharpening. However, if

you accidentally hit a wire fence, stones, glass or other hard objects,

you may put a nick in the blade. There is no need to remove this

nick as long as it doesn’t interfere with the movement of the blade.

If it does interfere, make sure the battery is detached from the unit

and use a fine toothed file or sharpening stone to remove the nick.

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals Do not store the tool

on or adjacent to fertilizers or chemicals.

LUBRICATE BLADES - Stop the unit

and remove the battery pack. Then

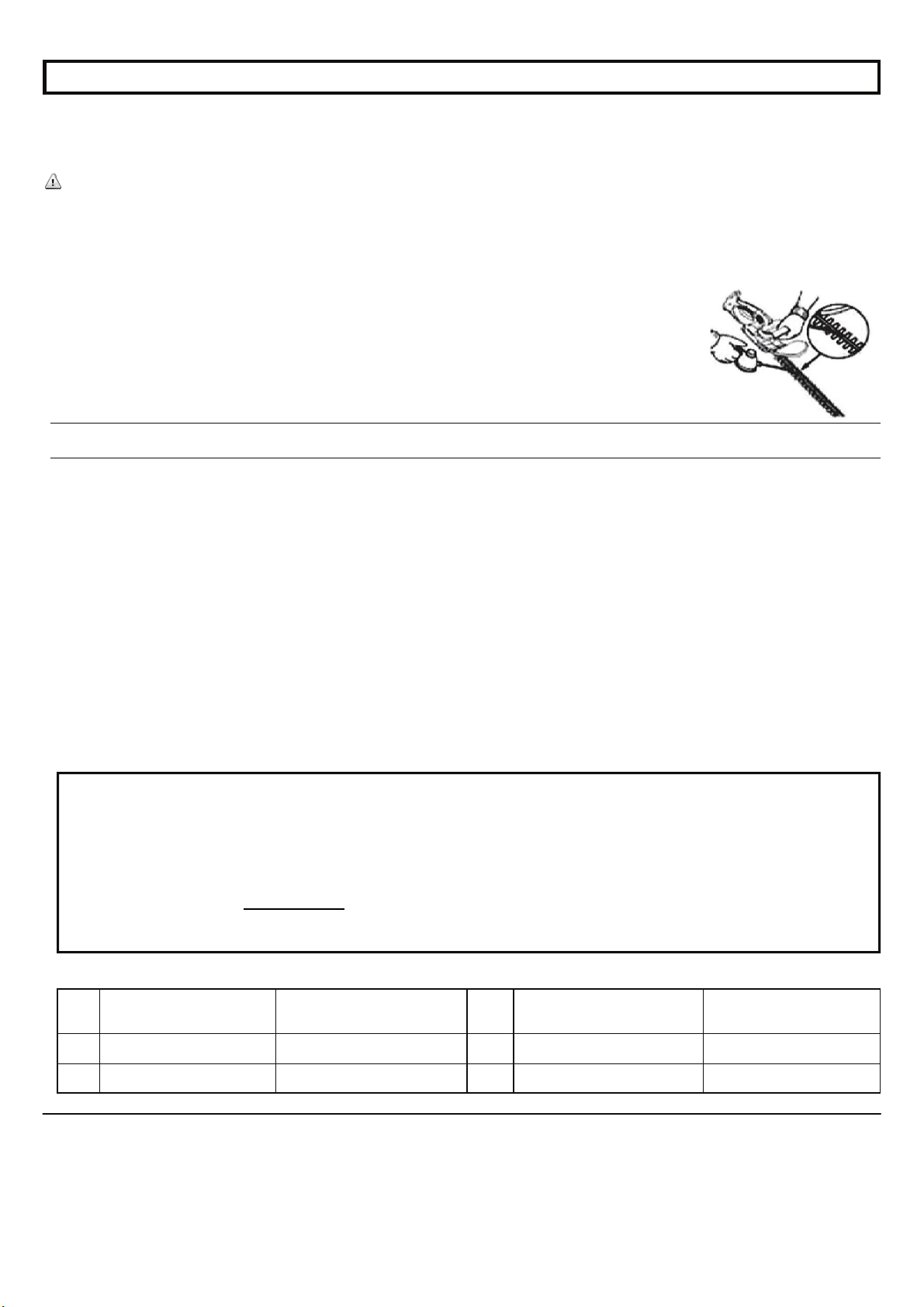

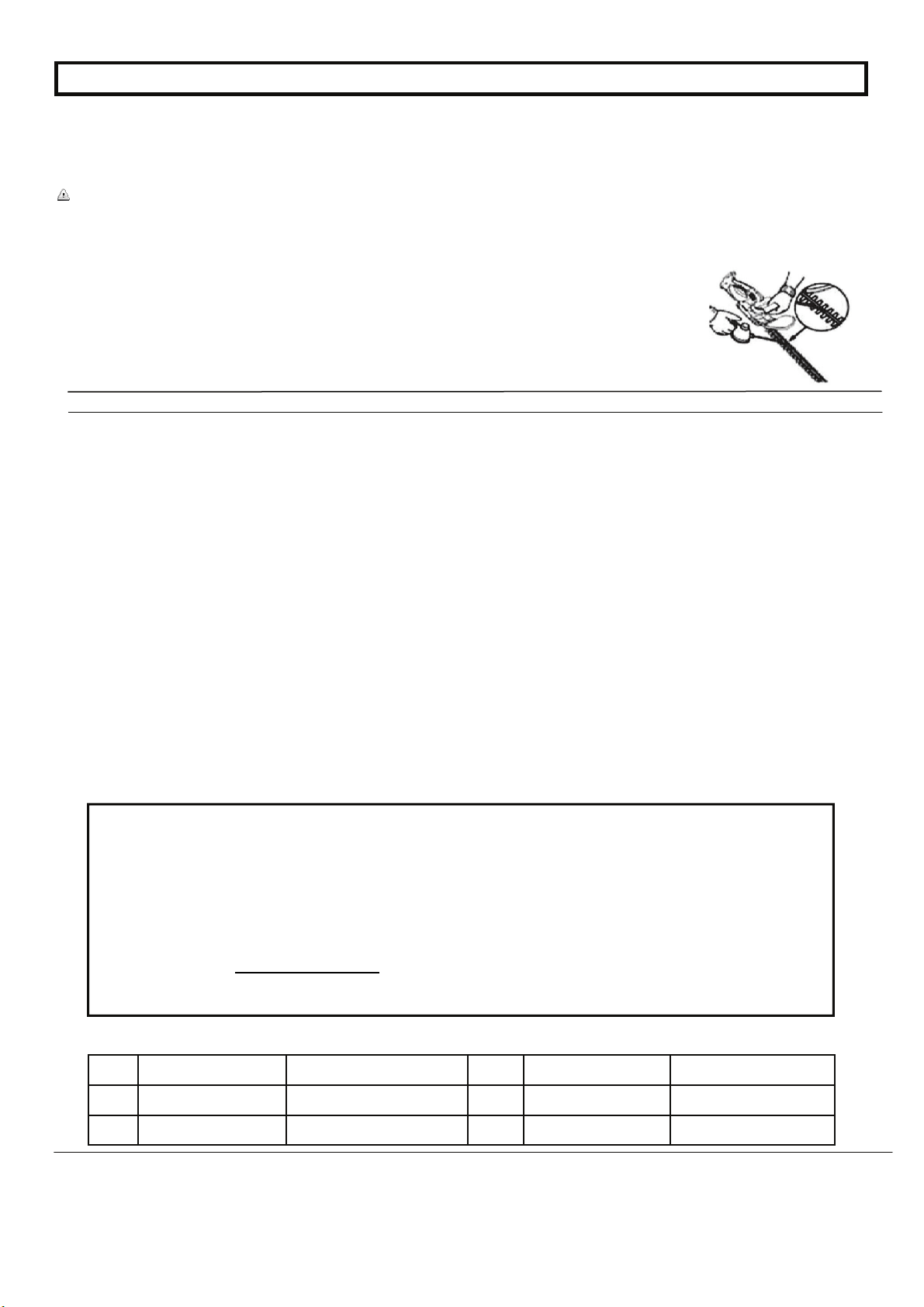

remove any debris on blades. Apply a

light machine oil along the edge of the

top and bottom blade supports. Make

sure handles remain clean and dry.

TROUBLESHOOTING

CALL US FIRST !!

MAINTENANCE

8

Problem Possible Cause Possible Solution

 Unit does not run  Battery not making contact  Check battery is fully inserted

 Trigger switch not operational  Check that lock off button is fully depressed before moving

trigger

 Battery not installed properly  Check battery installation

 Battery not charged  Check battery charging requirements

 Slow running, noisy or hot blades  Dry, corroded blades  Lubricate blades

 Blades or blade support bent  Straighten blade or blade support

 Bent or damaged teeth  Straighten teeth

 Loose blade bolts  Tighten blade bolts

 Battery will not charge  Battery not inserted into charger  Insert battery into charger until red LED appears

 Charger not plugged in  Plug charger into a working outlet

 Check current at receptacle by plugging in a lamp or other

appliance

 Check to see if receptacle is connected to a light switch which

turns power off when you turn out the lights.

 Surrounding air temperature too

hot or too cold

 Move charger and tool to a surrounding air temperature of about

39° F (4° C) or below 104° F (+40°C)

Model LPHT12022

For parts or service, please call 1-800-313-5111 or visit us online at www.americanlawnmower.com. Be

sure to provide all relevant information when you call or visit.

REPAIR PARTS (KITS/ ITEMS)

The model number of this tool is found on a plate or label attached to the housing. Please record the serial

number in the space provided below.

MODEL NUMBER LPHT12022___

SERIAL NUMBER_______________

No. Kit/Item Number Description

1 LPHT20-HDW-1 Hardware kit

2 LPHT20-PAK-1 Pole kit

No.

3

4

Kit/Item Number

BL82120

CHL82000

Description

Battery Pack

Charger

Always mention the model number when ordering kits/items for this tool.

NOTES

__________________________________________________________________

9

Model

LPHT12022

Rev. 11/12/18

OWNER’S MANUAL

LPHT12022 CORDLESS POLE HEDGE TRIMMER 20V LITHIUM-ION

BATTERY PACK

WARRANTY POLICY

Earthwise warrants to the original owner that each new product and service part is free from defects in

materials and workmanship and agrees to repair or replace any defective product or part for the warranty

period as stated above from the original date of purchase except for the conditions and circumstances listed

below:

Two (2) year limited warranty on Earthwise 20 volt outdoor power equipment and one (1) year limited

warranty on Earthwise 20 volt battery packs and chargers.

This warranty applies only to the original purchaser at retail and

may not be transferred.

Warranty applies if the product is used for personal, household

or family use. Warranty is void if product is used for commercial,

industrial or rental purposes.

Warranty does not include repairs necessary due to operator’s

abuse or negligence (including overloading the product beyond

capacity or immersion in water), or the failure to assemble,

operate, maintain or store the product according to the

instructions in the operator’s manual.

This warranty is not transferable and

only applies to product sold directly

from an authorized retailer.

This warranty

does not apply to any product, new or used, purchased through

unauthorized third-party channels.

ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS,

DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE OR MALFUNCTION OF THE PRODUCT IS

NOT COVERED BY THE WARRANTY. Some states do not

allow the exclusion or limitation on how long an implied warranty

lasts, so the above limitation may not apply to you.

Products sold damaged or incomplete, sold “as is”, or sold as

reconditioned are not covered under the warranty.

Damage or liability caused by shipping, improper handling, improper

assembly, incorrect voltage, improper wiring, improper maintenance,

improper modification or the use of accessories and/or attachments not

specifically recommended is not covered by this warranty.

Expendable items that become worn during normal use are not covered

by the warranty.

Warranty does not cover damage caused by cold, heat, rain, excessive

humidity, corrosive environments and materials, or other contaminants.

Warranty does not include installation, assembly or normal adjustments

explained in the operator’s manual.

The expense of delivering the product to the vendor and the expense of

returning the product or replacement parts to the owner is not covered

by the warranty.

The warranty does not cover normal deterioration of the exterior finish,

including but not limited to scratches, dents, paint chips or any

corrosion or discoloration caused by heat, abrasive and chemical

cleaners.

Proof of purchase, original dated sales receipt, must accompany

all warranty claims.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 USA

Phone 1-800-313-5111

www.americanlawnmower.com

In a continued commitment to improve quality, the Manufacturer reserves the right

to make component changes or design changes when necessary.

ADVERTENCIA: Para reducir el riesgo de sufrir alguna lesión, el usuario debe leer y comprender el manual del

operario antes de usar este producto.

MANUAL DEL OPERARIO

CORTASETOS TELESCÓPICO DE BATERÍA DE 20 VOLTIOS DE LITIO-ION

Modelo LPHT12022

Este producto ha sido diseñado y fabricado de acuerdo con nuestros altos estándares de confiabilidad, facilidad de operación

y seguridad para el operario. Si se trata con cuidado, esta herramienta le otorgará años de óptimo rendimiento y resistencia.

Muchas gracias por su compra.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

3189723

Cargador Cumple

con CA está incluido

(Modelo No.

CHL82000)

DEBE CARGAR LA BATERÍA ANTES DE

UTILIZARLA POR PRIMERA VEZ. ES

POSIBLE QUE SE NECESITEN DE DOS

A TRES CICLOS DE CARGA/

DESCARGA INICIALES PARA OBTENER

LA MÁXIMA CAPACIDAD O TIEMPO DE

FUNCIONAMIENTO.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS SOBRE

EL FUNCIONAMIENTO, EL MONTAJE, LAS PIEZAS O EL MANTENIMIENTO? IR A

WWW.AMERICANLAWNMOWER.COM, O Llame al 1-800-313-5111 ENTRE LAS

8:00 Y LAS 17:00 H, HORA ESTÁNDAR DEL ESTE, PARA OBTENER

ASISTENCIA.

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIAS DE SEGURIDAD IMPORTANTES

PARA REDUCIR EL RIESGO DE LESIONES:

Antes de poner en uso la herramienta, asegúrese de que todos los

usuarios lean y comprendan las instrucciones de seguridad y la

demás información incluida en este manual.

PRECAUCIÓN: Use protección auditiva apropiada mientras trabaja.

En ciertas condiciones y con cierta duración de uso, el ruido generado

por este producto puede contribuir a la pérdida de la audición.

Guarde estas instrucciones y revíselas con frecuencia antes de usar

la herramienta y para impartirlas a otros.

ADVERTENCIA: Al utilizar aparatos eléctricos para el jardín, se

recomienda respetar las precauciones de seguridad básicas que se

detallan a continuación, a fin de reducir riesgos de incendios,

descargas eléctricas y lesiones personales.

LEA TODAS LAS INSTRUCCIONES

2

ADVERTENCIA: Lea todas las advertencias de seguridad y las

instrucciones. La inobservancia de las advertencias e instrucciones

puede causar descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas

en el futuro. El término “herramienta eléctrica” en las advertencias se

refiere a las herramientas eléctricas que funcionan con corriente (con

cordón) o las que funcionan con batería (inalámbricas).

Área de trabajo

 Mantenga limpia y bien iluminada el área de trabajo. Un área

de trabajo mal despejada o mal iluminada propicia accidentes.

 No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos, gases

y polvos inflamables. Las herramientas eléctricas generan

chispas que pueden encender el polvo y los vapores inflamables.

 Mantenga alejados a los niños y circunstantes al maniobrar

una herramienta eléctrica. Toda distracción puede causar la

pérdida del control de la herramienta.

Seguridad eléctrica

 Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se conectan.

Nunca modifique la clavija de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas eléctricas

dotadas de contacto a tierra. Conectando las clavijas originales

en las tomas de corriente donde corresponden se disminuye el

riesgo de una descarga eléctrica.

 Evite el contacto del cuerpo con las superficies de objetos

conectados a tierra, como las tuberías, radiadores, estufas y

refrigeradores. Existe un mayor riesgo de descargas eléctricas

si el cuerpo está haciendo tierra.

 No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en una

herramienta eléctrica aumenta el riesgo de descargas eléctricas.

 No maltrate el cordón eléctrico. Nunca utilice el cordón para

trasladar, desconectar o tirar de la herramienta eléctrica.

Mantenga el cordón lejos del calor, aceite, bordes afilados y

piezas móviles. Los cordones eléctricos dañados o enredados

aumentan el riesgo de descargas eléctricas.

 Al utilizar una herramienta eléctrica a la intemperie, use un

cordón de extensión apropiado para el exterior. Usando un

cordón adecuado para el exterior se disminuye el riesgo de

descargas eléctricas.

 Si debe operar una herramienta en lugares húmedos, use un

suministro protegido por un interruptor de circuito con

pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargas eléctricas.

Seguridad personal

 Permanezca alerta, preste atención a lo que esté haciendo

y aplique el sentido común al utilizar herramientas

eléctricas. No utilice la herramienta eléctrica si está

cansado o se encuentra bajo los efectos de alguna droga,

alcohol o medicamento. Un momento de inatención al utilizar

una herramienta eléctrica puede causar lesiones corporales

serias.

 Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como mascarilla

para el polvo, calzado de seguridad, casco y protección para

los oídos en las circunstancias donde corresponda disminuye el

riesgo de lesiones.

 Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la herramienta a un suministro

de corriente o de colocar un paquete de baterías.

Transportar herramientas eléctricas con el dedo en el

interruptor o enchufar herramientas eléctricas que tienen el

interruptor encendido puede ocasionar accidentes.

 Retire toda llave o herramienta de ajuste antes de encender

la herramienta eléctrica. Toda llave o herramienta de ajuste

dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.

 No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo

momento. De esta manera se logra un mejor control de la

herramienta eléctrica en situaciones inesperadas.

 Vístase adecuadamente. No vista ropas holgadas ni joyas.

Mantenga el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas y las joyas, así como el

cabello largo, pueden engancharse en las piezas móviles.

 Si se suministran dispositivos para conectar mangueras de

extracción y captación de polvo, asegúrese de que éstas

estén bien conectadas y se usen correctamente. El uso de

la captación de polvo puede reducir los peligros relacionados

con éste.

Empleo y cuidado de la herramienta eléctrica

 No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta

eléctrica adecuada efectúa mejor y de manera más segura el

trabajo, si además se maneja a la velocidad para la que está

diseñada.

 No utilice la herramienta si el interruptor no enciende o no

apaga. Cualquier herramienta eléctrica que no pueda

controlarse con el interruptor es peligrosa y debe repararse.

Modelo LPHT12022

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTAS ELÉCTRICAS

3

 Desconecte la clavija del suministro de corriente o retire el

paquete de baterías de la herramienta eléctrica, según sea el

caso, antes de efectuarle cualquier ajuste, cambiarle

accesorios o guardarla. Tales medidas preventivas de seguridad

reducen el riesgo de poner en marcha accidentalmente la

herramienta.

 Guarde las herramientas eléctricas desocupadas fuera del

alcance de los niños y no permita que las utilicen personas

no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas en manos de personas

no capacitadas en el uso de las mismas.

 Preste servicio a las herramientas eléctricas. Revise para ver

si hay desalineación o atoramiento de piezas móviles, ruptura

de piezas o cualquier otra condición que pueda afectar el

funcionamiento de la herramienta. Si está dañada la

herramienta eléctrica, permita que la reparen antes de usarla.

Numerosos accidentes son causados por herramientas eléctricas

mal cuidadas.

 Mantenga las herramientas de corte afiladas y limpias. Las

herramientas de corte bien cuidadas y con bordes bien afilados,

tienen menos probabilidad de atascarse en la pieza de trabajo y

son más fáciles de controlar.

 Utilice la herramienta eléctrica, los accesorios y brocas, hojas

y cuchillas de corte, ruedas de esmeril, etc. de conformidad

con estas instrucciones, tomando en cuenta las condiciones

de trabajo y la tarea por realizar. Si se utiliza la herramienta

eléctrica para operaciones diferentes de las indicadas podría

originar una situación peligrosa.

Empleo y cuidado de la herramienta de baterías

 Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador adecuado para un

tipo paquete de baterías puede significar un riesgo de incendio si se

emplea con un paquete de baterías diferente.

 Utilice las herramientas eléctricas sólo con los paquetes

de baterías específicamente indicados. El empleo de

paquetes de baterías diferentes puede presentar un riesgo de

incendio.

 Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como clips,

monedas, llaves, clavos, tornillos o otros objetos

metálicos, pequeños que puedan establecer conexión

entre ambas terminales. Establecer una conexión directa

entre las dos terminales de las baterías puede causar

quemaduras o incendios.

 Si se maltratan las baterías, puede derramarse líquido de

las mismas; evite todo contacto con éste. En caso de

contacto, lávese con agua. Si el líquido llega a tocar los

ojos, además busque atención médica. El líquido de las

baterías puede causar irritación y quemaduras.

Servicio

 Permita que un técnico de reparación calificado preste

servicio a la herramienta eléctrica, y sólo con piezas de

repuesto idénticas. De esta manera se mantiene la seguridad

de la herramienta eléctrica.

 Al dar servicio a una herramienta eléctrica, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones

señaladas en la sección Mantenimiento de este manual. El

empleo de piezas no autorizadas o el incumplimiento de las

instrucciones de mantenimiento puede significar un riesgo de

descarga eléctrica o de lesiones.

ADVERTENCIAS DE SEGUIRDAD PODADORA DE SETOS

ADVERTENCIA: Proposición 65 de California: Este producto

contiene sustancias químicas al estado de california como causantes

de cáncer, defectos de nacimiento u otros problemas reproductivos.

ADVERTENCIA: Parte del polvo y los desechos generados por el uso

de esta herramienta contienen químicos reconocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento u otros

efectos nocivos para el aparato reproductor. Algunos ejemplos de

estos productos químicos son:

 químicos presentes en fertilizantes;

 compuestos presentes en insecticidas, herbicidas y pesticidas; y

 arsénico y cromo de maderas tratadas químicamente.

El riesgo que usted corre al exponerse a estos químicos varía según

la frecuencia con la que realiza este tipo de trabajo. Para reducir la

exposición, trabaje en una zona bien ventilada y utilice equipo de

protección aprobado, como mascarillas antipolvo especialmente

diseñadas para filtrar partículas microscópicas.

ADVERTENCIA: Cáncer y Daño Reproductivo -

www.P65Warnings.ca.gov.

 Coloque la máquina encendida en superficies firmes y

aisladas únicamente, porque la hoja de corte puede entrar

en contacto con cables ocultos. Las hojas de corte que

entren en contacto con un cable “con carga” puede hacer que la

electricidad se transmita a las piezas metálicas expuestas de la

herramienta eléctrica y puede provocar una descarga eléctrica

en el operador.

 Mantenga el cable alejado del área de corte. Durante el

funcionamiento, el cable puede estar oculto en arbustos y

puede ser accidentalmente cortado por la hoja.

ADVERTENCIA — Sólo uso con mango y protección ensamblado

apropiadamente podadora de setos. El uso del podadora de setos

sin el protección o el mango apropiados proporcionados puede tener

como resultado herida personal grave.

ADVERTENCIA: No utilice la unidad al estar en una escalera o

en un soporte inestable. Una postura estable sobre una superficie

sólida permite un mejor control de la herramienta eléctrica en

situaciones inesperadas.

 PELIGRO — Mantenga las manos alejadas de la hoja. Entrar

en contacto con la hoja puede provocar lesiones corporales

serias.

 Utilice ambas manos para trabajar con la podadora de setos.

Si utiliza una sola mano puede perder el control y terminar en

lesiones corporales serias.

 Mantenga todas las partes del cuerpo alejadas de la hoja de

corte. No retire material cortado ni sujete material por cortar

mientras estén moviéndose las hojas. Asegúrese de apagar la

máquina cuando retire el material atascado. La hoja de corte

continúa girando por inercia después de apagarse la unidad.

Un momento de inatención al utilizar una podadora de setos

puede causar lesiones corporales serias.

 Transporte la podadora de setos del mango con la hoja de

corte apagada. Un manejo apropiado de la podadora de setos

reduce la posibilidad de que haya lesiones producidas por las

hojas de corte.

Modelo LPHT12022

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

LPHT12022

Entrada ……………….…………….…....20 V/2.0 Amp horas, CC Solamente

Velocidad ………….…….……………….…………. 2600 carreras por minute

Longitud de cuchilla………….………………………………. 50, 8 cm (20 pulg)

Corte máximo ……………….…..……………………….…… 16 mm (5/8 pulg)

Peso …………...…………...…….……………………………3.3 kg (7.3 libras)

- Soporte de cuchillas de aluminio - Mango de caucho sobremoldeado - Cuchillas de acero endurecido -

4

FUNDA DE CUCHILLAS

CABEZAL DE PROTENCIA PIVOTANTE

COLLAR DE FIJACIÓN

SOPORTE DE LA CORREA

BOTÓN DE BLOQUEO PAQUETE DE BATERÍAS

MANGO

GATILLO

Modelo LPHT12022

CORREA DE

HOMBRO

PINZA DE ESPUMA

POLE DE

CONEXION

CARGADOR

CUCHILLA

5

FIJACIÓN DE LA CORREA DE HOMBRO

Coloque la correa de hombro en el soporte de la correa. Utilice la

correa del hombro para ayudar a apoyar la podadora mientras en uso.

Pivoteo del cabezal de potencia

El cortasetos telescópico està equipado con un cabezal de potencia

pivotante. Este cabezal tiene un botón accionado por resorte que le

permite trabarse en seis posiciones dentro de un rango de rotación

de a 180 grados. Antes de conectar el cortasetos al suministro de

electricidad, contrôle que el cabezal de potencia esté trabado en

posición, intentando girar el cabezal de potencia en cualquier dirección.

El cabezal de potencia debería trabarse en posición y no debería girar.

Para pivotear el cabezal de potencia, siga las siguientes instrucciones.

1. Presione el botón redondo (A) que està ubicado en el lateral del

soporte del pivote. El botón se acciona por resorte, por lo tanto,

usted sentirà algo de resistencia al tirario hacia afuera.

2. Tome la caja del motor del cabezal de potencia y gire el cabezal

hasta la posición que desea.

3. Suelte el botón redondo. Debería calzarse otra vez en su

posición. Si no queda así, gire el cabezal de potencia ligeramente

hacia atràs y hacia delante hasta que el botón se calce en su

posición. El cabezal de potencia ahora està trabado en posición y

listo para ser usado.

INSTALACIÓN Y REMOCIÓN DE LA BATERÍA

Sostenga la herramienta y la batería con firmeza cada vez que la

instale o la remueva.

Si fallara en sostener la herramienta y la batería con firmeza, esto

podría causar que la batería se resbalara de sus manos, lo que podría

resultar en daños a la herramienta, a la batería y lesiones personales.

Para remover:

 Presione el botón de liberación (A) en la

parte posterior del cartucho de la batería (B)

para liberar la batería.

 Remueva la batería de la herramienta.

Para instalar:

 Alinee la batería con la cavidad en el mango,

 Inserte la batería en el mango hasta que el

botón de liberación de la batería encaje en

su lugar. Debería oír un “clic” una vez que la

batería esté instalada.

 Nota: La batería solo se puede instalar en

una dirección.

DESEMBALAJE

Este producto requiere montaje.

Extraiga la herramienta y los accesorios de la caja con cuidado.

Asegúrese de que estén incluidos todos los elementos detallados en

la lista de embalaje.

Inspeccione el producto detenidamente para corroborar que no

existan roturas ni averías ocurridas durante el envío.

No deseche el material de embalaje hasta haber inspeccionado

exhaustivamente el producto y comprobar que funciona en forma

satisfactoria.

Si falta alguna pieza o está dañada, llame al 1-800-313-5111 para

obtener asistencia.

LISTA DE EMBALAJE

 Cortasetos telescópico

 Mango

 Polo de conexión

 Paquete de baterías y cargador

 Funda de cuchillas

 Correa de hombro

 Manual del operario

ADVERTENCIA: No conecte la batería antes de finalizar el mantaje.

De lo contrario, la màquina podría arrancar accidentalmente y

provacar lesiones personales de gravedad.

ADVERTENCIA: Si falta alguna pieza o está dañada, no utilice este

producto hasta reponer la pieza en cuestión. De lo contrario, podría

sufrir lesiones personales de gravedad.

PARA ENSAMBLAR EL POSTE:

Alinee el pasador de bloqueo en el tubo (B) con el orificio (D) del

mango de agarre (A).

Deslice el tubo en el mango de agarre. Asegúrese de que el pasador

de bloqueo haga clic en el agujero.

Apriete firmemente la tuerca de giro (C).

Alinee el pasador de bloqueo del cabezal de corte (E) con el orificio

del tubo de conexión (B).

Deslice el cabezal de corte en el tubo. Asegúrese de que el pasador

de bloqueo haga clic en el agujero.

Sujete firmemente la tuerca de columpio.

Nota: el tubo de conexión y el cabezal de corte pueden instalarse de

una sola manera. Cuando sea necesario, puede conectar el cabezal

de corte directamente con el mango de agarre.

MONTAJE

Modelo LPHT12022

6

FUNCIONAMIENTO

Para usar el cortasetos telescópico para cortar setos o arbustos

pequeños, sostenga el cortasetos en la posición indicada.

Para usar el cortasetos telescópico para cortar las partes inferiores o

laterales de setos o arbustos, sostenga el cortasetos en la posición

indicada.

Para usar el cortasetos telescópico para cortar follaje bajo o

cubresuelos, sosténgalo en la posición que muestra la figura.

PRECAUCIÓN: No utilice el cortsetos para cortar tallos de más de

16 mm (5/8 pulg). Úselo unicamente para cortar arbustos que se

encuentran alrededor de casa y edificios.

No fuerce el cortasetos al intentar cortar vegetación muy tupida. Un

ligero movimiento de atrás hacia delante puede facilitar el corte de

vegetación más grande y muy tupida. Si el cortasetos comienza a

trabajar más lentamente, reduzca la velocidad con la que está

intentando cortar. Si el cortasetos se atasca, apáguelo de inmediato.

Desconnecte el cortasetos del suministro eléctrico y retire los desechos

atascados de las cuchillas de la cortadora.

ENCENDIDO DE LA HERRAMIENTA.

Presione el botón de bloqueo (A) con el

pulgar y luego presione el gatillo (B) con los

dedos. (Una vez que la herramienta se está

ejecutando, puede soltar el botón de

bloqueo). Para apagar la herramienta, suelte

el gatillo.

PRECAUCIÓN: La cuchillas se mueve

por inercia después de

apagar el motor.

No trabaje en

condiciones de humedad.

No guarde la herramienta con el interruptor en

posición de encendido.

ADVERTENCIA: Para prevenir lesiones personales. Tenga en

cuenta las siguientes recomendaciones:

 Lea el manual de instrucciones antes de usar el

producto y guárdelo para consultas futuras.

-- Mantenga las manos alejadas de la cuchilla.

 Sostenga la herramienta con ambas manos en los

mangos.

 No adopte una postura incomoda.

ADVERTENCIA: No permita que la familiaridad con este tipo de

productos termine en negligencia. Recuerde que un segundo de

descuido es suficiente para provocar una lesión grave.

POSTURA DE TRABAJO. Mantenga una base y equilibro apropiados

y no adopte ninguna postura incómoda. Use gafas de seguridad,

calzado antideslizante y guantes de goma mientras está trabajando.

Sujete la herramienta con ambas manos firmemente y luego

enciéndala. Sostenga siempre el cortasetos con la mano derecha

en el mango del interruptor y la izquierda, en el mango delantero o en

el tubo, si usa un cortasetos telescópico. Nunca tome la herramienta

por la funda de las cuchillas. Ubique la unidad debajo del nivel de la

cintura.

USO DEL CORTASETOS TELESCÓPICO

Para usar el cortasetos telescópico para podar setos o arbustos altos

y difíciles de alcanzar, sostenga el cortasetos en la posición ilustrada.

Pivotee el cabezal de potencia en varias posiciones diferentes para

dar forma a los setos o arbustos.

Modelo LPHT12022

Cargue el paquete de baterías únicamente con el cargador provisto.

Deje por lo menos 60 minutos de tiempo de carga antes del primer

uso de la desbrozadora inalámbrica.

Asegúrese de que el voltaje del suministro eléctrico sea el doméstico

normal: 120 voltios, 60 Hz, CA únicamente.

El cargador de baterías debe funcionar en temperaturas que oscilen

entre los 4 y 40 ºC (39 y 104 ºF).

La batería debe cargarse en un lugar fresco y seco.

Es posible que se necesiten de dos a tres ciclos de carga/

descarga iniciales para obtener la máxima capacidad o tiempo

de funcionamiento.

No intente abrir el cargador ni la unidad, ya que en su interior no

existen piezas que el usuario pueda reparar. Comuníquese con

nuestra línea de ayuda de atención al 1-800-313-5111 para recibir

asistencia.

NO incinere los paquetes de baterías, aunque estén muy dañados o

totalmente agotados, porque pueden estallar y provocar lesiones.

Utilice el cargador de baterías sólo bajo techo.

Desconecte el cargador del suministro eléctrico cuando no esté

en uso para evitar daños en caso de que se produzca un pico de

tensión.

Cuando la batería está cargada por completo, se puede almacenar

de forma segura en temperaturas de hasta –20 ºC (-4 ºF) durante un

período de quatros semanas antes de que requiera una nueva carga.

Cargue el paquete de baterías completamente cada 90 días.

Si transcurrido un tiempo determinado, el paquete de baterías se

agota rápidamente después de un período de carga de 60 minutos,

es necesario un cambio de batería.

Para prevenir un daño permanente a la batería, nunca la almacene

descargada.

ALMACENAMIENTO EN INVIERNO. Recargue la batería

completamente durante 60 minutos antes de guardarla y repita la

operación cada 90 días.

Debido a que la batería no tiene ningún efecto memoria, no es

necesario que esté totalmente descargada para volver a cargarla.

Es posible que ocurra una pequeña pérdida de líquido de las pilas

en condiciones de uso, carga o temperaturas extremas. Esto no

indica una falla. No obstante, si el sello externo está roto y el líquido

entra en contacto con la piel:

a. Lávese con agua y jabón de inmediato.

b. Neutralice el efecto con un ácido débil como jugo de limón

o vinagre.

c. Si el líquido de la batería penetra en los ojos, enjuáguese con

agua limpia durante un mínimo de 10 minutos y obtenga

asistencia médica inmediata.

Nivel de la batería

Al presionar el botón, las luces LED mostrarán el nivel de la batería.

Presiona

el botón

LucesLED Estadodelabatería

TodoslosLED

encendidos

Completamentecargada(75‐100%)

LED1,2,3encendidos Bateríacargadaal50%‐75%

LED1,2encendidos Bateríacargadaal25%‐50%

LED1encendido

Bateríadescargada(0%‐25%).

Carguelabatería.

ELIMINACIÓN DE LA BATERÍA

Extraiga el paquete de baterías de la desbrozadora inalámbrica.

Cubra los terminales con una cinta adhesiva resistente. No trate de

destruir ni desarmar el paquete de baterías ni de extraer ninguno de

sus componentes. Este producto contiene baterías de litio-ion, que se

deben reciclar o desechar adecuadamente. Es posible que las leyes

locales, estatales o federales prohíban eliminar estas baterías con los

desechos comunes.

Cómo conectar el cargador de la batería

Conecte el cargador de la batería

a una línea de voltaje y

frecuencia iguales a los

especificados en este manual y

en la placa de características.

Coloque el conector en una toma

de corriente conectada a tierra.

El LED del cargador de la batería

debe encenderse con una luz de

color verde.

Cómo conectar la batería al cargador

 La batería debe estar

cargada antes del primer

uso.

 Coloque el cargador sobre

la batería y presione hasta

que el mismo esté

firmemente conectado a la

batería.

 La luz roja de carga iniciada

del cargador debe encenderse cuando la batería se conecta al

cargador.

 Cuando el LED del cargador cambie del rojo al verde, la batería

estará completamente cargada.

 Desconecte el conector. Nunca hale el cable del cargador para

desconectarlo de la toma de corriente.

 Remueva la batería del cargador.

Nota: Las baterías de ion de litio se pueden cargar sin importar el

nivel de carga que posean. El proceso de carga puede ser iniciado o

detenido sin importar el nivel de carga alcanzado.

El sello RBRC que aparece en el paquete de baterías de litio-ion indica que los costos para reciclarlo al término de su vida útil

ya han sido pagados por The Great States Corporation/American Lawn Mower Company. Es ilegal arrojar las baterías de

litio-ion gastadas en un depósito municipal de residuos sólidos o en la basura. RBRC, en colaboración con The Great States

Corporation/American Lawn Mower Company, ofrece una forma fácil y ecológica de reciclar las baterías de litio-ion gastadas.

Simplemente comuníquese con un centro de servicio autorizado de Earthwise™, el centro de reciclaje local o llame al

1.800.8.BATTERY para obtener información sobre dónde dejar las baterías gastadas.

CARGA DEL PAQUETE DE BATERÍAS

7

Modelo LPHT12022

CARGA DEL PAQUETE DE BATERÍAS

CONSULTE LAS INSTRUCCIONES COMPLETAS EN EL MANUAL DEL CARGADOR

MANTENIMIENTO

Si se cae la cortasetos, inspecciónela cuidadosamente para

comprobar si sufrió algún daño. Si la cuchilla está doblada o tiene

grietas, o los mangos están rotos, o si detecta alguna otra condición

que pudiera afectar el funcionamiento de la cortasetos, comuníquese

con nuestra línea de ayuda de atención al 1-800-313-5111 para

recibir asistencia.

PRECAUCIÓN: Evite en todo momento que líquidos de frenos,

gasolina, productos a base de petróleo, aceites penetrantes, etc.

entren en contacto con piezas plásticas. Contienen químicos que

pueden dañar, debilitar o destrozar el plástico.

Extraiga el paquete de baterías de la cortasetos y luego utilice

únicamente un jabón suave y un paño húmedo para limpiar la

herramienta. No permita que entre líquido en el interior de la

herramienta ni sumerja ninguna pieza en líquido.

IMPORTANTE: A fin de garantizar la SEGURIDAD y la

CONFIABILIDAD, las reparaciones, el mantenimiento y los ajustes

deben llevarse a cabo siempre utilizando repuestos idénticos.

Posible causa

- La batería no hace contacto

- El botón de bloqueo no está accionado

completamente.

- La batería no está instalada correctamente.

- La batería no está cargada.

Solution possible

-

Verifique que la batería esté bien colocada.

-

Asegúrese de oprimir bien el botón de

bloqueo antes de accionar el gatillo.

- Verifique la instalación de la batería.

- Verifique los requisitos de carga de la batería.

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

cortadora al 1.800.313.5111, de 8:00 a 17:00, hora estándar del este,

, o obtener asistencia en www.americanlawnmower.com.

¡LLÁMENOS PRIMERO!

Las cuchillas de corte están fabricados con acero endurecido de alta

calidad y no necesitan volver a afilarse si se usan en condiciones

normales. No obstante , si accidentalmente se golpea una cerca de

alambre, piedras , vidrio u otros objetos duros, puede hacerse una

muesca en la cuchilla. No es necesario quitar la muesca, siempre que

no interfiera con el movimiento de la cuchilla. En caso de que interfiera,

desconecte la batería de la unida y luego utilice una lime de dientes

finos o piedra de afilar para quitar muesca.

Los fertilizantes y otros productos químicos para el jardín contienen

agentes que aceleran la corrosión de los metales en forma

considerable. No guarde la herramienta junto a fertilizantes ni

productos químicos.

LUBRICACIÓN DE LAS CUCHILLAS.

Detenga la unidad y extraiga el paquete de

baterías. A continuación , elimine los

desechos que hayan quedado en las

cuchillas. Aplique un aceite de máquina

ligero a lo largo del borde de la correa

inferior y superior. Cerciórese de que los

mangos queden limpios y secos.

Problema

- La unidad no funciona.

8

SOLUCIÓN DE PROBLEMAS

Modelo LPHT12022

Para solicitar repuestos o servicio técnico, llame al 1-800-313-5111 o visite nuestra página web

www.americanlawnmower.com. Asegúrese de proporcionar toda la información relevante cuando nos llame o visite.

REPUESTOS (KITS / ARTÍCULOS)

El número de modelo/ de serie de esta herramienta se encuentra en una placa o etiqueta adjunta a la caja. Registre

el número de serie en el espacio provisto a continuación.

MODELO N.º LPHT12022_____

NÚMERO DE SERIE________________

- Funcionamiento lento cuchillas ruidosas o

calientes.

- Las cuchillas están secas o corroídas.

- Las Cuchillas o el spoprte de cuchillas están

doblados.

- Los dientes están dañados o doblados.

- Los pernos de las cuchillas están flojos.

- Lubrique las cuchillas.

- Enderece las cuchillas o el soporte de cuchillas.

- Enderece los dientes.

- Ajuse los pernos de las cuchillas.

- La batería no se carga.

- La bacteria no está bien colocada en el cargador.

- El cargodor no está enchufado.

- La temperature del aire en el ambiente es muy baja

- Coloque nuevamente la batería en el cargador hasta que

aparezca una luz roja en el indicador LED.

- Enchufe el cargador en un tomacorriente que funcione.

- Compruebe la corriente en el receptáculo; para ello, enchufe

una lámpara u otro artefacto.

- Cerciorese de que el receptáculo no este connectado a un

interruptor de luz que corta el suministro eléctrico cuando usted

apaga las luces.

- Traslade el cargador y la herramienta a un lugar con una

temperatura ambiente superior a los 4 ºC (39 ºF) e inferior a 40 ºC

(104 ºF).

Mencione siempre el serial del modelo cuando ordene kits para el mismo.

N.° Número de kit/ Número de

artículo

Descripción N.° Número de kit/ Número

de artículo

Descripción

1

LPHT20-HDW-1

Kit de hardware 3 BL82120 Batería

2

LPHT20-PAK-1

Kit de poste 4 CHL82000 Cargador

NOTAS

__________________________________________________________________

9

Modelo LPHT12022

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho de

modificar los componentes o realizar cambios de diseño cuando lo considere necesario.

Rev. 11/12/2018

MANUAL DEL OPERARIO

LPHT12022 CORTASETOS TELESCÓPICO DE BATERÍA DE 20 VOLTIOS DE

LITIO-ION

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256

Estados Unidos

Teléfono 1-800-313-5111

www.americanlawnmower.com

POLÍTICA DE GARANTÍA

Earthwise garantiza al propietario original que cada producto nuevo y pieza de repuesto está libre de defectos en el

material y la mano de obra, y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el periodo

de garantía según lo establecido anteriormente a partir de la fecha de compra original excepto en las condiciones y

circunstancias que se indican a continuación:

La garantía se aplica solo al comprador original al menudeo y

no puede transferirse.

La garantía se aplica si el producto está destinado para uso

personal, doméstico o familiar. La garantía queda anulada si el

producto se usa con fines comerciales, industriales o de

alquiler.

La garantía no incluye reparaciones necesarias debido a abuso

o negligencia por parte del operador (incluida la sobrecarga del

producto que supere la capacidad o inmersión en el agua), o un

error al montar, operar, mantener o almacenar el producto de

acuerdo con las instrucciones del manual del operador.

Esta garantía no es transferible y solo se aplica

a productos vendidos directamente por un

distribuidor minorista autorizado.

Esta garantía no

se aplica a cualquier producto, nuevo o usado, adquirido a

través de canales de terceros no autorizados.

CUALQUIER PÉRDIDA ACCIDENTAL, INDIRECTA O

RESULTANTE, DAÑO O GASTO QUE PUEDA DERIVAR DE

CUALQUIER DEFECTO, FALLA O MALFUNCIONAMIENTO

DEL PRODUCTO NO ESTÁ CUBIERTO POR LA GARANTÍA.

En algunos estados no se permite la exclusión o limitación

sobre la duración de las garantías implícitas, en cuyo caso la

limitación anterior no podría aplicarse.

Los productos que se venden dañados o incompletos, que se

venden "tal como están" o reacondicionados no están cubiertos

por esta garantía.

Los daños o inconvenientes causados por envío, manipulación

inadecuada, montaje incorrecto, voltaje o cableado incorrecto,

mantenimiento deficiente, modificaciones inadecuadas o el uso de

accesorios o dispositivos de sujeción no recomendados

específicamente no están cubiertos por esta garantía.

Elementos consumibles que se desgastan con el uso normal

cubierto por la garantía.

La garantía no cubre los daños causados por el frío, el calor, la

lluvia, la humedad excesiva, ambientes y materiales corrosivos u

otros contaminantes.

La garantía no incluye instalación, montaje o ajustes normales tal

como se explican en el manual del operador.

Los gastos de entrega del producto al proveedor y los gastos de

devolución del producto o las piezas de repuesto al propietario no

están cubiertos por esta garantía.

La garantía no cubre el deterioro normal del acabado exterior, que

incluye pero no se limita a rayones, abolladuras, cascarillas de

pintura o cualquier corrosión o decoloración ocasionada por el

calor, limpiadores abrasivos o químicos.

Todos los reclamos de garantía deben estar acompañados por el comprobante de compra,

el recibo de compra original con fecha.

Garantía limitada de dos (2) años para el equipo eléctrico para exteriores Earthwise de 20 voltios y un (1) año

de garantía limitada para los paquetes de baterías y cargadores Earthwise de 20 voltios.

MANUEL DE L’UTILISATEUR

TAILLE-HAIE À LONG MANCHE SANS FIL 20 VOLTS BATTERIE AU LITHIUM-ION

Modèle LPHT12022

Votre taille-haieà long manche été conçue et fabriquée selon notre norme élevée de fiabilité, de facilité d’utilisation et de sécurité de

l’utilisateur. Correctement entretenue, elle vous procurera des années de service intensif et sans soucis.

AVERTISSEMENT : afin d’éviter de se blesser, l’utilisateur doit lire et comprendre le manuel de l’utilisateur avant d’utiliser

ce produit.

Merci pour votre achat.

Chargeur conforme

à CA est inclus

(Modèle n °

CHL82000)

3189723

LA BATTERIE DOIT ÊTRE CHARGÉE

AVANT LA PREMIÈRE UTILISATION. DES

CYCLES INITIAUX DE CHARGE /

DÉCHARGE DE DEUX À TROIS PEUVENT

ÊTRE NÉCESSAIRES POUR OBTENIR UN

TEMPS / CAPACITÉ MAXIMUM.

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS CONCERNANT LE

FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA RÉPARATION DU PRODUIT? ALLEZ SUR

WWW.AMERICANLAWNMOWER.COM, OU COMPOSEZ LE 1-800-313-5111 DE 8 h 00 à 17 h 00, HNE, POUR

OBTENIR DE L'AIDE.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

AVERTISSEMENTS RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENTS IMPORTANTS DE SÉCURITÉ

POUR RÉDUIRE LE RISQUE DE BLESSURE : avant toute utilisation,

assurez-vous que toute personne utilisant cet outil a lu et compris toutes

les consignes de sécurité et les autres informations contenues dans ce

manuel.

ATTENTION : portez des protections appropriées des oreilles

pendant l’utilisation. Dans certains conditions et durées d’utilisation, le

bruit émis par ce produit peut contribuer à une perte auditive.

Conservez ces instructions et relisez-les souvent avant d’utiliser le

produit et d’instruire d’autres personnes quant à son utilisation.

AVERTISSEMENT : lors de l’utilisation d’outils électriques de

jardinage, les consignes de sécurité de base doivent toujours

être suivies afin d’éviter les incendies, décharges électriques et

blessures, notamment :

LIRE TOUTES LES INSTRUCTIONS

2

AVERTISSEMENT : Lire tous les avertissements et toutes les

instructions. Ne pas suivre l’ensemble des avertissements et des

instructions peut entraîner une électrocution, un incendie ou des

blessures graves.

Conserver les avertissements et les instructions à des fins de

référence ultérieure. Le terme « outil motorisé », utilisé dans tous les

avertissements ci-dessous désigne tout outil fonctionnant sur secteur

(câblé) ou sur piles (sans fil).

Sécurité du lieu de travail

 Garder le lieu de travail propre et bien éclairé. Les endroits

encombrés ou sombre s sont propices aux accidents.

 Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou

poussières inflammables. Les outils électriques produisent des

étincelles risquant d’enflammer les poussières ou vapeurs.

 Garder les enfants et badauds à l’écart pendant l’utilisation

d’un outil électrique. Les distractions peuvent causer une perte

de contrôle.

Sécurité électrique

 Les fiches des outils électriques doivent correspondre à la

prise secteur utilisée. Ne jamais modifier la fiche, de quelque

façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche

avec des outils mis à la terre. Les fiches et prises non

modifiées réduisent le risque de choc électrique.

 Éviter tout contact du corps avec des surfaces mises à la

terre, telles que tuyaux, radiateurs, cuisinières et

réfrigérateurs. Le risque de choc électrique est accru lorsque le

corps est mis à la terre.

 Ne pas exposer les outils électriques à l’eau ou l’humidité. La

pénétration d’eau dans ces outils accroît le risque de choc

électrique.

 Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser

le cordon d’alimentation pour transporter l’outil et ne jamais

débrancher ce dernier en tirant sur le cordon. Garder le

cordon à l’écart de la chaleur, de l’huile, des objets

tranchants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc électrique.

 Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon conçu pour

l’usage extrérieur pour réduire les risques de choc électrique.

 S’il est nécessaire d’utiliser l’outil électrique dans un en-

droit humide, employer un dispositif interrupteur de défaut

à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de

décharge électrique.

Sécurité personnelle

 Rester attentif, prêter attention au travail et faire preuve de

bon sens lors de l’utilisation de tout outil électrique. Ne

pas utiliser cet outil en état de fatigue ou sous l’influence

de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut

entraîner des blessures graves.

 Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque ou

d’une protection auditive, utilisé dans des conditions

appropriées réduira le risque de blessures.

 Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher

l’outil. Porter un outil avec le doigt sur son commutateur ou

brancher un outil dont le commutateur est en position de

marche peut causer un accident.

 Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil peut

causer des blessures.

 Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

 Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements et les

gants à l’écart des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se prendre dans les

pièces en mouvement.

 Si les outils sont équipés de dispositifs de dépoussiérage,

s’assurer qu’ils sont connectés et correctement utilisés.

L’usage de ces dispositifs de dépoussiérage peut réduire les

dangers présentés par la poussière.

Modèle LPHT12022

AVERTISSEMENTS RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES

3

Utilisation et entretien des outils électriques

 Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux et de

façon moins dangereuse s’il est utilisé dans les limites prévues.

 Ne pas utiliser l’outil si le commutateur ne permet pas de le

mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être

contrôlé par son commutateur est dangereux et doit être réparé.

 Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer

des réglages, de changer d’accessoire ou de remiser l’outil.

Ces mesures de sécurité préventives réduisent les risques de

démarrage accidentel de l’outil.

 Ranger les outils motorisés hors de la portée des enfants et

ne laisser personne n’étant pas familiarisé avec l’outil ou ces

instructions utiliser l’outil. Dans les mains de personnes n’ayant

pas reçu des instructions adéquates, les outils sont dangereux.

 Entretenir les outils motorisés. Vérifier qu’aucune pièce

mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est

brisée et s’assurer qu’aucun autre problème ne risque

d’affecter le bon fonctionnement de l’outil. En cas de

dommages faire réparer l’outil avant de l’utiliser de nouveau.

Beaucoup d’accidents sont causés par des outils mal entretenus.

 Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien affûtés

risquent moins de se bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et embouts, etc. conformément

à ces instrutions pour les applications pour lesquelles ils sont

conçus, en tenant compte des conditions et du type de travail

à exécuter. L’usage d’un outil motorisé pour des applications pour

lesquelles il n’est pas conçu peut être dangereux.

Utilisation et entretien de la pile

 Ne recharger qu’avec l’appareil spécifié par le fabricant.

Un chargeur approprié pour un type de pile peut créer un

risque d’incendie s’il est utilisé avec un autre type de pile.

 Utiliser exclusivement le bloc-pile spécifiquement indiqué

pour l’outil. L’usage de tout autre bloc peut créer un risque de

blessures et d’incendie.

 Lorsque le bloc-piles n’est pas en usage, le garder à

l’écart d’articles tels qu’attaches trombones, pièces de

monnaie, clous, vis ou autres petits objets métalliques

risquant d’établir le contact entre les deux bornes. La mise

en court-circuit des bornes de piles peut causer des étincelles,

des brûlures ou un incendie.

 En cas d’usage abusif, du liquide peut s’échapper des

piles. Éviter tout contact avec ce liquide. En cas de

contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. En cas d’éclaboussure dans les

yeux consulter un médecin. Le liquide s’échappant des piles

peut causer des irritations ou des brûlures.

Dépannage

 Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques à

celles d’origine. Ceci assurera le maintien de la sécurité de

l’outil.

 Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. Se conformer aux

instructions de la section Entretien de ce manuel. L’usage

de pièces non autorisées ou le non-respect des instructions

peut présenter des risques de choc électrique ou de blessures.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS TAILLE-HAIES

 DANGER — Éloigner les mains des lames. Le contact avec les

lames peut provoquer des blessures graves.

 L’utilisation du taille-haie doit se faire avec les deux mains. Le

travail effectué avec une seule main peut provoquer la perte de

contrôle de l’outil et provoquer des blessures graves.

 Éloigner toute partie du corps des lames. Ne retirer les

matériaux coincés ou suspendus ou de les tenir lorsque les

lames sont en mouvement. S’assurer que l’interrupteur est à

la position OFF (éteint) lorsque l’on déloge les débris de

matériaux. La lame termine son mouvement une fois l’outil

éteint. Un moment d’inattention pendant l’utilisation du taille-haie

peut occasionner une blessure grave.

 Soutenir l’outil électrique par les prises isolées seulement,

car les lames peuvent toucher un fil camouflé. Le contact

des lames avec un fil sous tension « électrifie » les pièces

métalliques exposées de l’outil et peut électrocuter l’utilisateur.

 Mainenir le câble éloigné de la zone de coupe. Au cours du

fonctionnement, le câble peut être caché dans des arbustes et

être accidentellement coupé par la lame.

AVERTISSEMENT — Seulement l’usage avec la poignée et le

garde est assemblé se couvrir convenablement la taille-haies.

L’usage de la taille-haies sans le garde ou la poignée correct

fournie peut avoir pour résultat sérieuse personnelle la blessure.

AVERTISSEMENT : Ne pas utiliser l’outil sur une échelle ou un

support instable. Une bonne tenue et un bon équilibre permettent de

mieux contrôler l’outil en cas de situation imprévue.

AVERTISSEMENT : Proposition 65 de l’État de la Californie :

L’État de la Californie considère que certains produits chimiques

contenus dans cet appareil sont à l’origine de cancers, de

malformations congénitales et d’autres troubles de l’appareil

reproducteur.

AVERTISSEMENT : L’État de Californie considère que des poussières

et débris créés par l’utilisation de cet outil sont susceptibles de contenir

des produits chimiques qui sont cancérigènes et à l’origine de

malformations congénitales ou d’autres troubles de l’appareil

- les produits chimiques contenus dans les engrais;

- les composés d’insecticides, d’herbicides et de pesticides;

- l’arsenic et le chrome du bois traité chimiquement.

Votre risque d’exposition à ces produits chimiques varie en fonction

de la fréquence à laquelle vous effectuez ce type de travail. Afin de

réduire l’exposition à ces produits chimiques, travaillez dans un

endroit bien aéré et portez un équipement de sécurité homologué,

comme un masque antipoussières spécialement conçu pour filtrer

les particules microscopiques.

AVERTISSEMENT: Cancer ET Troubles de l'appareil reproducteur

- www.P65Warnings.ca.gov.

Modèle LPHT12022

CARACTÉRISTIQUES

SPÉCIFICATIONS PRODUIT

LPHT12022

Entrée………………..…………………………….... 20 V / 2.0 Ah, CC uniquement

Vitesse …………………………………...…………2 600 déplacements par minute

Longueur du la lame …………………………………………….... 50.8 cm (20 po.)

Coupe maximum ……………………………………...……………...1,6 cm (5/8 po)

Poids…………………………………………………………...………3.3 kg ( 7.3 lb )

- Support de lames en aluminium - Caoutchouc sur poignée moulée—Lames en acier trempé -

4

ÉTUI DE PROTECTION

DE LA LAME

TÊTE PIVOTANT

SUPPORT DE SANGLE

BOUTON DE DÉVERROUILLAGE

BATTERIE

CONTACTEUR

Modèle LPHT12022

CHARGEUR

P

O

T

E

A

U

D

E

C

O

N

E

X

I

O

N

BRETELLES

POIGNÉE EN

MOUSSE

COLLIER DE VERROUILLAGE

LAME DE CUTTER

POIGNÉE

ASSEMBLAGE

5

FIXATION DE LA COURROIE D'ÉPAULE

Attacher la sangle d’épaule sur le support de sangle. Utiliser la

sangle d’épaule pour aider à soutenir la tondeuse tout en usage.

PIVOTEMENT DU BLOC MOTEUR

Le taille-haie est muni d’un bloc moteur pivotant. Celui-ci porte un

bouton à ressort dont l’actionnement permet de mettre le taille-haie

à l’une de six positions différentes sur son arc de rotation de 180

degrés. Avant de raccorder le taille-haie à une source électrique,

assurez-vous que le bloc moteur est verrouillé en position. Pour

vérifier, essayez de faire tourner le bloc moteur dans l’un ou l’autre

sens. Le bloc moteur ne doit pas bouger. Pour pivoter le bloc moteur,

suivez les instructions ci-dessous :

1. Appuyez sur le bouton (A) rond situé sur le côté du support du

pivot. Le bouton est monté sur ressort et exerce donc une

certaine résistance avant de sortir.

2. Saisissez le carter moteur du bloc moteur, et faites tourner le

bloc moteur à la position désirée.

3. Relâchez le bouton rond. Il devrait reprendre sa position initiale.

Sinon, faites pivoter le bloc moteur légèrement d’avant en

arrière jusqu’à ce que le bouton réintègre son logement. Le bloc

moteur est maintenant verrouillé en position et prêt à l’emploi.

INSTALLATION ET RETRAIT DE LA BATTERIE

Tenez l'outil et la batterie fermement lors de l'installation ou du retrait

de la batterie

Si vous ne tenez pas fermement l'outil et la batterie, ils risquent de

glisser de vos mains et endommager l'outil, la batterie et causer des

blessures.

Pour retirer :

- Appuyer sur le bouton de déverrouillage (A) à

l'arrière de la cartouche de la batterie (B) pour

libérer la batterie.

- Retirez la batterie de l'outil.

Pour installer:

- Alignez la batterie avec la cavité dans la

poignée.

- Insérez la batterie dans la poignée jusqu'à ce

que le bouton de dégagement de la batterie se

mette en place. Vous devriez entendre un "clic"

une fois la batterie installée.

- Note : La batterie ne peut être installée que

dans un sens.

DÉBALLAGE

Ce produit ne requiert assemblage.

Enlevez avec précaution le produit et les accessoires du carton.

Assurez-vous que tous les éléments figurant dans la liste du contenu

sont inclus.

Inspectez soigneusement le produit pour vous assurer que rien n’a été

cassé ou endommagé pendant le transport.

Ne jetez pas le matériau d'emballage tant que vous n'avez pas

soigneusement inspecté et utilisé le produit de façon satisfaisante.

LISTE DU CONTENU

 Taille-Haie à long manche

 Poignée

 Pôle de connexion

 Batterie et chargeur

 Etui de protection de la lame

 Courroie d'épaule

 Manuel d’instructions

AVERTISSEMENT : N'installez pas la batterie tant que l’assemblage

n’est pas terminé. Le non-respect de cette consigne peut entraîner un

démarrage accidentel et éventuellement des blessures graves.

AVERTISSEMENT : si des pièces sont endommagées ou

manquantes, n'utilisez pas ce produit tant que les pièces ne sont pas

remplacées. Le non respect de cette consigne peut entraîner des

blessures graves. Appelez le 1-800-313-5111 pour obtenir de l’aide.

POUR ASSEMBLER LE PÔLE :

Alignez la goupille de verrouillage du tube (B) sur le trou (D) de la

poignée (A).

Faites glisser le tube dans la poignée. Assurez-vous que la goupille de

verrouillage s'enclenche dans le trou.

Serrez fermement l’écrou (C).

Alignez la goupille de verrouillage de la tête de coupe (E) sur le trou

du tube de raccordement (B).

Faites glisser la tête de coupe dans le tube. Assurez-vous que la

goupille de verrouillage s'enclenche dans le trou.

Serrez fermement l’écrou.

Remarque: le tube de raccordement et la tête de coupe ne peuvent

être installés que dans un sens. Si nécessaire, vous pouvez connecter

la tête de coupe directement avec la poignée.

Modèle LPHT12022

UTILISATION

6

Pour tailler des haies ou des buissons plus petits, tenez le tailee-haie

dans les positions indiquées.

Pour tailler le bas ou les côtés des haies ou des buissons, tenez le

taille-haie dans les positions indiquées.

Pour tailler des branches basses ou des couverts végétaux plus

petits, tenez le taille-haie dans la position indiquée.

ATTENTION : N’utilisez pas le taille-haie pour couper des branches

de plus de 1,6 cm d’épaisseur.

N’utilisez le taille-haie que pour tailler les haies et arbustes qui se

trouvent à proximité des maisons et des bâtiments.

Ne forcez pas le taille-haie dans une végétation dense. Un

movement léger d’avant en arriére peut faciliter la coupe de la

végétation plus dense. Si le taille-haie se ralentit, diminuez la

vitesse à laquelle vous travaillez. Si le taille-haie se coince,

éteignez-le immédiatement. Débranchez-le de la source életrique

et retirer les débris coincés dans les lames.

MISE EN MARCHE DE L'OUTIL

Appuyez sur le bouton de verrouillage (A) avec

votre pouce, puis appuyez sur la gâchette (B)

avec vos doigts. (Une fois l'outil en cours

d'exécution, vous pouvez relâcher le bouton de

verrouillage). Pour éteindre l'outil, relâchez la

gâchette.

ATTENTION : les lames bougent encore après

la mise hors tension.

N’utilisez pas l’outil dans des conditions mouillées.

Ne rangez l’outil avec le contacteur verrouillé sur la

position de marche.

AVERTISSEMENT : respectez les consignes suivantes pour éviter

de vous blesser : lisez le manuel d’instructions avant l’utilisation,

conservez ce manuel d’instructions. N’approchez pas les mains des

lames. Gardez les mains sur les poignées. N’essayez pas de couper

trop loin.

AVERTISSEMENT : ne laissez pas l’habitude d'utiliser ce type de

produit vous rendre imprudent. N’oubliez pas qu’une fraction de

seconde d’inattention suffit pour infliger des blessures graves.

POSITION DE TRAVAIL - Gardez une assise correcte et un bon

équilibre et n’essayez pas de couper trop loin. Portez des lunettes de

sécurité, des chaussures anti-dérapantes et des gants en caotchouc

lors de la taille. Tenez l’outil fermement des deux mains et mettez-le

en marche. Tenez toujours le taille-haie comme indiqué, avec la main

droite sur la poignée à contacteur et la main gauche sur la manche

télescopique. Ne tenez jamais l’outil par le carter de protection.

UTILISATION DU TAILLE-HAIE À MANCHE

Pour tailler les haies ou les buissons difficiles à atteindre, tenez le

taille-haie dans les positions indiquées. Faites pivoter le bloc

moteur dans différentes positions pour sculpter ou tailler les haies ou

les buissons dans différentes formes.

Modèle LPHT12022

CHARGER LE BLOC-BATTERIE

Ne chargez la batterie qu’avec le chargeur fourni.

Attendez au minimum 60 minutes de charge avant la première

utilisation de la tondeuse à fil.

Assurez-vous que l’alimentation est d’une tension domestique

normale : 120 V, 60 Hz, CA uniquement

Le chargeur de batterie doit fonctionner à des températures

comprises entre 39 et 104°F.

La batterie doit être chargée dans un endroit frais et sec.

2 à 3 cycles initiaux de charge/décharge peuvent être nécessaires

pour obtenir la durée/capacité maximum.

Ne tentez pas d’ouvrir le chargeur ou l’appareil. Ils ne contiennent

pas de pièces réparables par le client. Appelez notre service

clientéle au 1-800-313-5111 pour assistance.

NE brûlez PAS les batteries, même si elles sont sévèrement

endommagées ou complètement usées. Elles peuvent exploser

dans un feu et provoquer des blessures.

N’utilisez le chargeur de batterie qu’à l’intérieur.

Déconnectez le chargeur de l’alimentation quand il n’est pas utilisé

afin d’éviter de l’endommager en cas de surtensions.

Lorsqu’elles sont entièrement chargées, les batteries peuvent être

stockées de façon sûre à des températures pouvant atteindre -20 °C (-4

°F) pendant quatre semaines avant de devoir être chargées. Chargez

complètement la batterie tous les 90 jours.

Si, avec le temps, la batterie s’épuise rapidement après une période

complète de charge de 60 minutes, une batterie de rechange

est nécessaire.

Pour éviter que la batterie ne subisse des dégâts permanents, ne la

stockez jamais lorsqu’elle est déchargée.

REMISAGE POUR L’HIVER - Effectuez une recharge complète de

60 minutes avant le remisage et ensuite tous les 90 days.

La batterie ne développant pas de mémoire, il n’est pas nécessaire

qu’elle soit entièrement déchargée avant de la recharger.

Une faible fuite de liquide des compartiments de batterie peut se

produire dans des conditions extrêmes d’utilisation, de charge ou de

températures. Ceci n’est pas le signe d’une défaillance. Toutefois, si le

joint extérieur est rompu et que cette fuite atteint votre peau :

a. Lavez rapidement avec du savon et de l’eau.

b. Neutralisez avec un acide doux, comme du jus de citron ou

du vinaigre.

c. Si du liquide de batterie atteint les yeux, rincez-les avec de

l’eau pure pendant un minimum de 10 minutes et appelez

immédiatement un médecin.

Capacité de la batterie

En appuyant sur le bouton, l'affichage LED indique la capacité de la

batterie.

Appuie sur

le bouton

Lumières LED État de la batterie

Toutes les LED sont Complètement chargé (75-100%)

LED 1, 2, 3 sont La batterie est chargée à 50%-75%

LED 1, 2 sont allumées La batterie est chargée à 25%-50%

LED 1 est allumée La batterie est vide (0%-25%).

MISE AU REBUT DE LA BATTERIE

Retirez la batterie de l’outil. Couvrez les bornes avec du ruban adhésif

résistant. Ne tentez pas de détruire ou de démonter la batterie ou

d’enlever des composants. Ce produit contient des batteries au lithium

-ion qui doivent être recyclées ou éliminées de façon appropriée. Les

lois locales, provinciales ou fédérales peuvent interdire l’élimination de

Connexion du chargeur de batterie

Connectez le chargeur de batterie à

la tension et à la fréquence

spécifiées dans ce manuel et sur la

plaque signalétique. Mettez la prise

électrique dans une prise de

courant reliée à la terre. Le LED du

chargeur de batterie s'allume en

vert.

Connexion de la batterie au chargeur

 La batterie doit être chargée

avant sa première utilisation.

 Installez le chargeur sur le

dessus de la batterie et

poussez jusqu'à ce que le

chargeur se connecte

fermement à la batterie.

 La lumière rouge du chargeur

s'allume lorsque la batterie est

connectée au chargeur de batterie.

 Lorsque la lumière du chargeur devient verte, la batterie est

complètement chargée.

 Débranchez le cordon d'alimentation. Ne tirez jamais sur le câble

d'alimentation du chargeur pour le débrancher de la prise murale.

 Retirez la batterie du chargeur de batterie.

Note : Les batteries lithium-ion peuvent être chargées quel que soit le

niveau de charge. Le processus de chargement peut être annulé ou

démarré quel que soit le niveau de charge de la batterie.

Le sceau RBRC sur la batterie au lithium-ion indique que le coût du recyclage de la batterie à la fin de sa durée de vie utile a déjà

été payé par The Great States Corporation/American Lawn Mower Company. Il est illégal de placer des batteries lithium-ion

usagées dans les ordures ménagères. RBRC, en coopération avec The Great States Corporation/American Lawn Mower

Company, fournit un moyen facile et écologique de recycler les batteries lithium-ion usagées. Contactez votre centre de recyclage

local ou appelez le 1-800-8-BATTERY pour des renseignements sur le lieu où vous pouvez apporter votre batterie morte.

7

Modèle LPHT12022

CHARGER LE BLOC-BATTERIE

VOIR LE MANUEL DU CHARGEUR POUR LES INSTRUCTIONS COMPLÈTES

ENTRETIEN

Si l'appareil tombe, vérifiez avec attention s’il est endommagé. Si

la lame est tordue ou fendu, ou les poignées cassée ou si vous

détectez un autre problème pouvant affecter le fonctionnement de

le taille-haie, il doit être correctement réparée ou remplacée.

ATTENTION : ne laissez jamais de liquide de frein, d’essence,

de produits à base de pétrole, d’huiles pénétrantes, etc. entrer en

contact avec les pièces en plastique car ils contiennent des produits

chimiques pouvant endommager, affaiblir ou détruire le plastique.

Assurez-vous que la batterie est détachée de l'appareil, n’utilisez

ensuite que du savon doux et un chiffon mouillé pour nettoyer l'outil.

Ne laissez jamais de liquide entrer dans l'outil; n'immergez jamais

une partie de l'outil dans du liquide.

IMPORTANT : pour garantir la SÉCURITÉ et la FIABILITÉ du

produit, les réparations, la maintenance et le réglage doivent être

effectués par une personne qualifiée qui utilise toujours des pièces

de rechange identiques.

Cause possible

- La batterie ne fait pas contact

- Le déverrouillage n'est pas activé à fond

- La batterie n'est pas correctement installée

- La batterie n’est pas chargée

Solution possible

- Vérifier que la batterie est insérée à fond

- Vérifier que le déverrouillage est à fond vers l'avant avant d'activer

le contacteur

- Vérifier l'installation de la batterie

- Vérifier les impératifs de charge de la batterie

- Fonctionnement lent, lames bruyantes

ou chaudes

- Lames sèches ou corrodées

- Lames ou support de lames tordus

- Dents tordues ou endommagées

- Vis de dents desserrées

- Graisser les lames

- Redresser la lame ou le support de lames

- Redresser les dents

- Serrer les vis des dents

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

de votre coupe-bordures au 1.800.313.5111 entre 8h00 et 17h00,

heure normale de l'Est, ou obtenir de l'aide sur www.americanlawnmower.com.

APPELEZ-NOUS D’ABORD!!

- La baterie n’est pas insérée dans le chargeur

- La Chargeur n’est pas branché

- La tempérapture de l’air ambient est trop élevée ou

trop basse

- La batterie ne se charge pas - Insérer la batterie dans le chargeur jusqu’à ce que le voyant rouge

s’allume

- Brancer le chargeur dans une prise opérationnelle

- Vérifier le courant à la prise en branchant une lampe ou un autre

appareil

- Vérifier si la prise est connectée à un interrupteur d’éclairage qui coupe

l’alimentation quand vous éteignez la lumière

- Placer le chargeur et l’outil à une tempérapture à ambiante supérieure à

4 ºC (39 ºF) ou inférieure à 40 ºC (104 ºF)

Les lames de coupe sont fabriquées en acier trempé de haute qualité et,

dans le cadre d’une utilisation normale, elles ne nécessitent pas d’affûtage.

Toutefois, si vous touchez accidentellement une clôture, une pierre, du

verre ou d’autres objets durs, la lame peut être endommagée. Il n’est pas

nécessaire d’éliminer cette entaille, tant qu’elle n’interfère pas avec le

movement de la lame. En cas d’inerférences, assurez-vous que l’appareil

est détaché de la batterie et utilisez une lime fine ou une pierre à aiguiser

pour éliminer l’entaille.

Les engrais et autres produits chimiques de jardinage contiennent des

agents qui accélèrent fortement la corrosion des métaux. Ne rangez pas

l’outil sur ou à côté d’engrais ou de produits

chimiques.

GRAISSER LES LAMES - Arrêtez l’appareil

et enlevez la batterie. Enlevez ensuite les

débris des lames. Appliquez une huile

légère pour machines sur le tranchant des

lames supérieure et inférieure. Assurez-

vous que les poignées restent propres et

sèches.

Problème

- L'appareil ne fonctionne pas

8

DÉPANNAGE

Modèle LPHT12022

RÉPARATION

Pour les pièces ou la réparation, veuillez appeler le 1-800-313-5111 ou visitez-nous en ligne au www.americanlawnmower.com.

Veillez fournir toute l'information pertinente lorsque vous nous appelez ou nous rendez visite.

PIÈCES DE RECHANGE (KITS/ ARTICLES)

Le numéro de modèle/ de série de cet outil se trouve sur une plaque ou une étiquette fixée au bâti. Notez votre numéro de série

dans l’espace prévu ci-dessous.

NUMÉRO DE MODÈLE _LPHT12022___

NUMÉRO DE SÉRIE

_______________

Toujours mentionner le numéro de modèle lors de la commande de kits pour cet outil.

N° Numéro de kit/ Numéro

d'article

Description N° Numéro de kit/ Numéro

d'article

Description

1

LPHT20-HDW-1

Kit de matériel 3 BL82120 Batterie

2

LPHT20-PAK-1

Kit de poteau 4 CHL82000 Chargeur

NOTES

__________________________________________________________________

9

Modèle LPHT12022

POLITIQUE DE GARANTIE

Garantie limitée de deux (2) ans sur l’équipement électrique d’extérieur Earthwise de 20 volts et garantie

limitée de’un (1) ans sur les chargeurs et les blocs-batteries Earthwise de 20 volts.

Earthwise garantit au propriétaire d’origine que tout nouveau produit et toute nouvelle pièce de remplacement est

exempt(e) de défaut de matériau et de fabrication et s’engage en vertu de la présente garantie à réparer ou à

remplacer tout produit défectueux ou toute pièce défectueuse à compter de la date d'achat d'origine pendant la

période de garantie à l'exception des conditions et des circonstances indiquées ci-dessous.

Rev. 11/12/18

MANUEL DE L’UTILISATEUR

LPHT12022 TAILLE-HAIE À LONG MANCHE SANS FIL 20 VOLTS BATTERIE AU

LITHIUM-ION

Cette garantie s'applique seulement à l’acheteur d’origine dans

un magasin de ventes au détail et ne peut être transférée.

La garantie s’applique si le produit est utilisé pour usage

personnel, domestique ou familial. La garantie est nulle si le

produit est utilisé à des fins commerciales, industrielles ou

locatives.

La garantie n’inclut pas les réparations nécessaires à cause de la

négligence ou de l’abus de l’opérateur (y compris la surcharge du

produit au-delà de sa capacité ou son immersion dans l’eau), ou

l’échec à assembler, opérer, entretenir ou entreposer le produit

selon les instructions dans le manuel de l’opérateur.

Cette garantie n'est pas transférable et

s'applique seulement au produit vendu

directement d’un fournisseur autorisé.

Cette

garantie ne s’applique pas à tout produit, neuf ou usag, acheté

par le biais de canaux tiers non-autorisés.

TOUT DOMMAGE, PERTE OU FRAIS CONSÉCUTIF,

INDIRECT OU CONSÉQUENT QUI POURRAIT RÉSULTER

D’UN DÉFAUT, D’UNE DÉFAILLANCE OU D’UN DYS

FONCTIONNEMENT DU PRODUIT N'EST PAS COUVERT PAR

LA GARANTIE. Certains États ne permettent pas l’exclusion ou

la limitation de la durée d’une garantie implicite. Les restrictions

ci-dessus peuvent donc ne pas s’appliquer.

Les produits vendus endommagés ou incomplets, vendus « tels

quels », ou vendus remis en état, ne sont pas couverts par cette

garantie.

Les dommages ou responsabilités provoqués par le transport, une

mauvaise manipulation, un mauvais assemblage, une tension ou

un câblage incorrect, une mauvaise maintenance, une

modification incorrecte ou l’utilisation d’accessoires ou d’outils non

spécifiquement recommandés n’est pas couvert par cette garantie.

Les items consommables qui s’usent lors d’une utilisation normale

ne sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

par la chaleur, les abrasifs et les nettoyants chimiques.

La garantie n’inclut pas l’installation, l’assemblage ou les réglages

normaux expliqués dans le manuel de l’utilisateur.

Les frais de livraison du produit au vendeur ou les frais de

retourner le produit ou les pièces de rechange au propriétaire ne

sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

Une preuve d’achat, original du reçu de vente daté, doit accompagner toute

réclamation de garantie.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 États-Unis

Téléphone 1-800-313-5111

www.americanlawnmower.com

Dans le cadre d’un engagement permanent d’amélioration de la qualité, le fabricant

se réserve le droit de modifier des pièces ou la conception de ce produit.

Earthwise LPHT12022 Volt 20-Inch Cordless Pole Hedge Trimmer, 20 inch, 2.0AH Battery & Fast Charger Included

Product's Documents

User Manual

Specifications

Earthwise LPHT12022 Questions and Answers

Related Products

VonHaus 3519063 G-Series Cordless Pole Hedge Trimmer

Redback 860198 Swift 40V Cordless Pole Hedge Trimmer - Swift Series

Greenworks PH80L212 80V 20" Cordless Pole Hedge Trimmer 1.2" Cut Speed 4000 SPM

ATLAS 59311 40V, 20 in. Cordless Pole Hedge Trimmer Tool Only

WEN 20825 Cordless Hedge Trimmer Pole Saw 20-Inch Blade and 14.6-Foot Reach for Efficient Trimming

VonHaus 3500231 Cordless Pole Hedge Trimmer
