www.klarstein.com
BIG SPENDER
Bierzapfanlage
Beer Dispenser
Tirador de cerveza
Tireuse à bière
Spillatore di birra
10031955 10031956
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Installation des CO
TECHNISCHE DATEN
Item number
Power supply
English 17
Español 31
Français 45
Italiano 59
4
DE
SICHERHEITSHINWEISE
• Benutzen Sie das Gerät nur für den genannten Zweck und halten sie sich genau an
die Angaben in der Bedienungsanleitung.
• Bevor Sie das Gerät benutzen, müssen alle Teile genau wie in der Anleitung
beschrieben installiert werden. Halten Sie sich genau an die Installationsanleitung.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie
das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Schließen Sie das Gerät nur an geerdete Steckdosen an. Wenn Sie sich nicht sicher
sind, ob Ihre Anschlüsse den Anforderungen genügen, ziehen Sie einen Elektriker
oder Ihren Stromanbieter zu Rate.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn
beim Abziehen mit der Hand fest.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
werden.
•
ferngesteuerte Steckdosen an.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät zusammenbauen,
•
Sie das Gerät überprüfen, ob es in irgendeiner Weise beschädigt ist oder ob das
Netzkabel oder der Stecker beschädigt sind.
•
Achten Sie bei der Entsorgung des Altgeräts darauf, dass Sie das Netzkabel
• Bauen Sie das Gerät nicht in ein geschlossenes Gehäuse ein. Das Gerät muss frei
stehen.
•
•
• Benutzen Sie das Gerät nicht ,wenn Teile fehlen oder kaputt sind.
• Benutzen Sie dieses Gerät nicht für kommerzielle Zwecke.
• Dieses Gerät darf nur in Innenräumen verwendet werden. Benutzen Sie es nicht im
Freien.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen und benutzen Sie das
Gerät in Anwesenheit von Kindern nur unter Aufsicht.
• Die Tür am Gerät muss während des Betriebes geschlossen sein. Lassen Sie die Tür
vor allem dann geschlossen, wenn sich Kinder in der Nähe aufhalten.
• Lassen Sie das Netzkabel nicht über Teppiche oder hitzeisolierende Flächen
beschädigtem Netzkabel.
•
• Kinder dürfen das Gerät nicht benutzen.
•
5
DE
Besondere Hinweise
• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt ist.
• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die
folgenden Anweisungen:
• Ein längeres Öffnen der Tür des Gerätes kann zu einem deutlichen
Temperaturanstieg in den Fächern des Gerätes führen.
•
können.
WARNUNG
Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf
das linke Symbol, das sich auf der Rückseite oder am Kompressor des
Stoffe. Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung
von Feuerquellen fern.
Wichtige Hinweise zu CO2-Zylindern
• CO2-Zylinder enthalten Druckgas, das gefährlich sein kann, wenn es nicht richtig
Zylinder vor der Installation gut durch.
WARNUNG
geöffnet wird.
•
mit einem Regler.
•
• Lassen Sie einen CO2-Zylinder nicht fallen und werfen Sie ihn nicht.
• Halten Sie CO2-Zylinder immer von Hitze fern. Bewahren Sie zusätzliche Zylinder
an einem kühlen Ort auf. Lagern Sie diese in einer aufrechten Position und
befestigen Sie diese.
• Falls ein Leck auftritt, lüften und verlassen Sie sofort den Raum.
•
Sicherheitsvorrichtung befindet sich auf dem CO2-Zylinder, die zweite auf dem
Regler.
•
Zylinder in einem Ladengeschäft nachfüllen oder austauschen.
6
DE

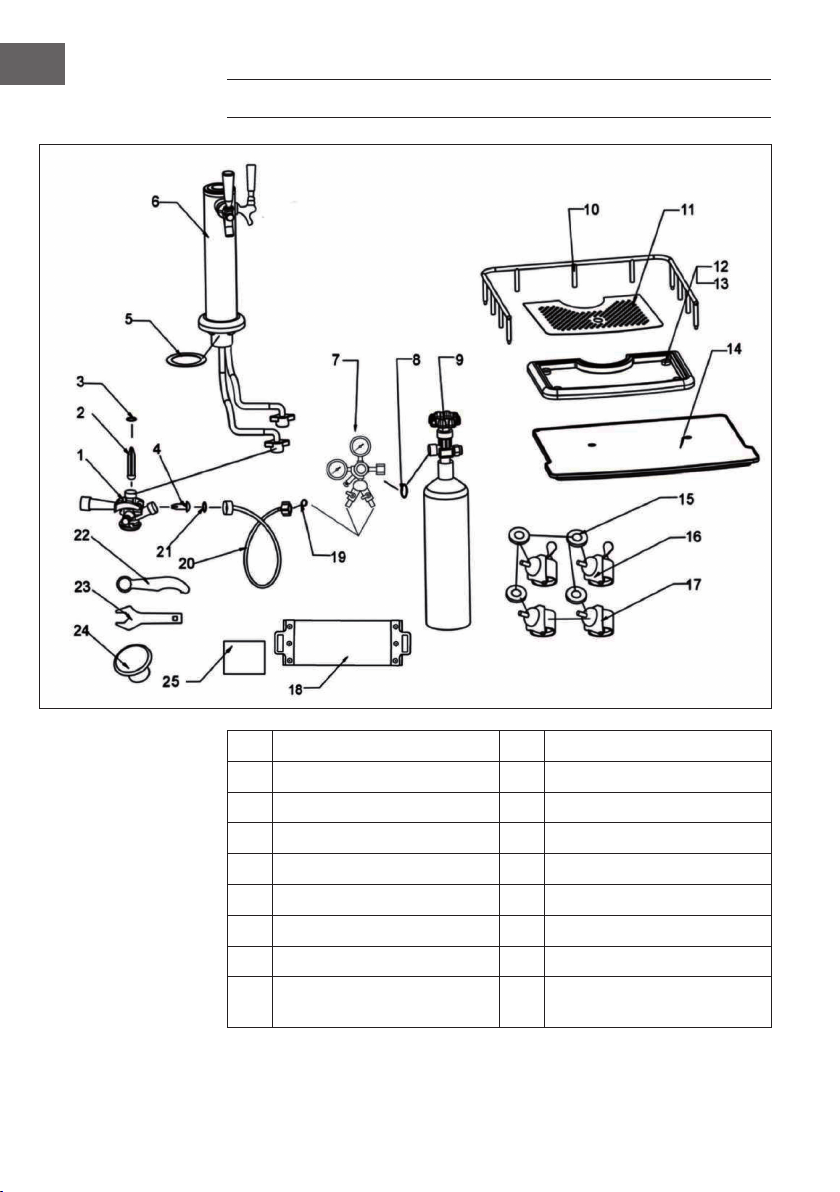

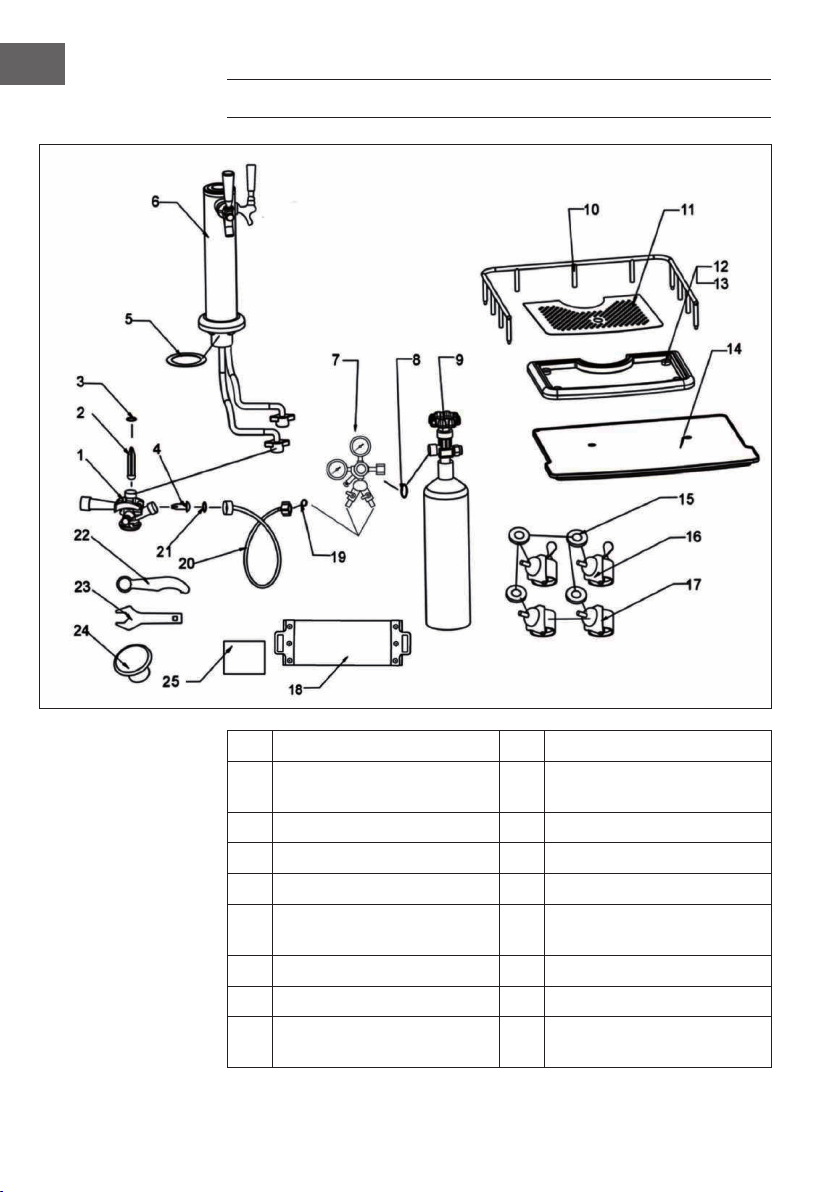

GERÄTETEILE
Fass-Koppler Schutzschiene
2 Tropfwannenaufsatz
Gummidichtung Tropfwanne
Gummifüße
Zapfturmdichtung Zylinder-Basisplatte
Zapfturn mit Zubehör Metallscheiben
7 Doppelter Messregler Rollen mit Bremse
Hochdruckdichtung Rollen ohne Bremse
CO2-Zylinder (nicht im
Lieferumfang enthalten)
Band für den CO2-Tank
7
DE
Luftschlauch-Flügelmutter Schlüssel für den Messregler
Luftschlauch Obere Zapfturm-Abdeckung
Luftschlauchdichtung Zusatz-Dichtungen
22 Bierhahn-Schlüssel

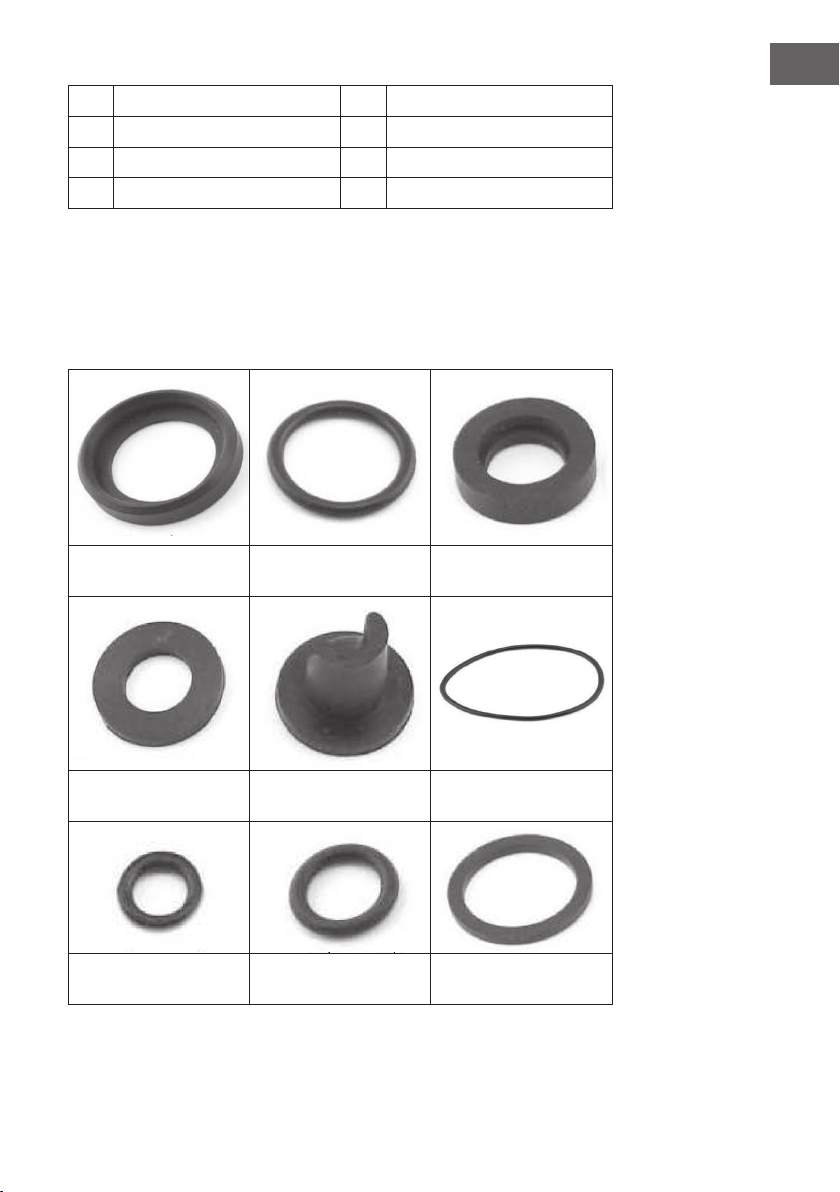

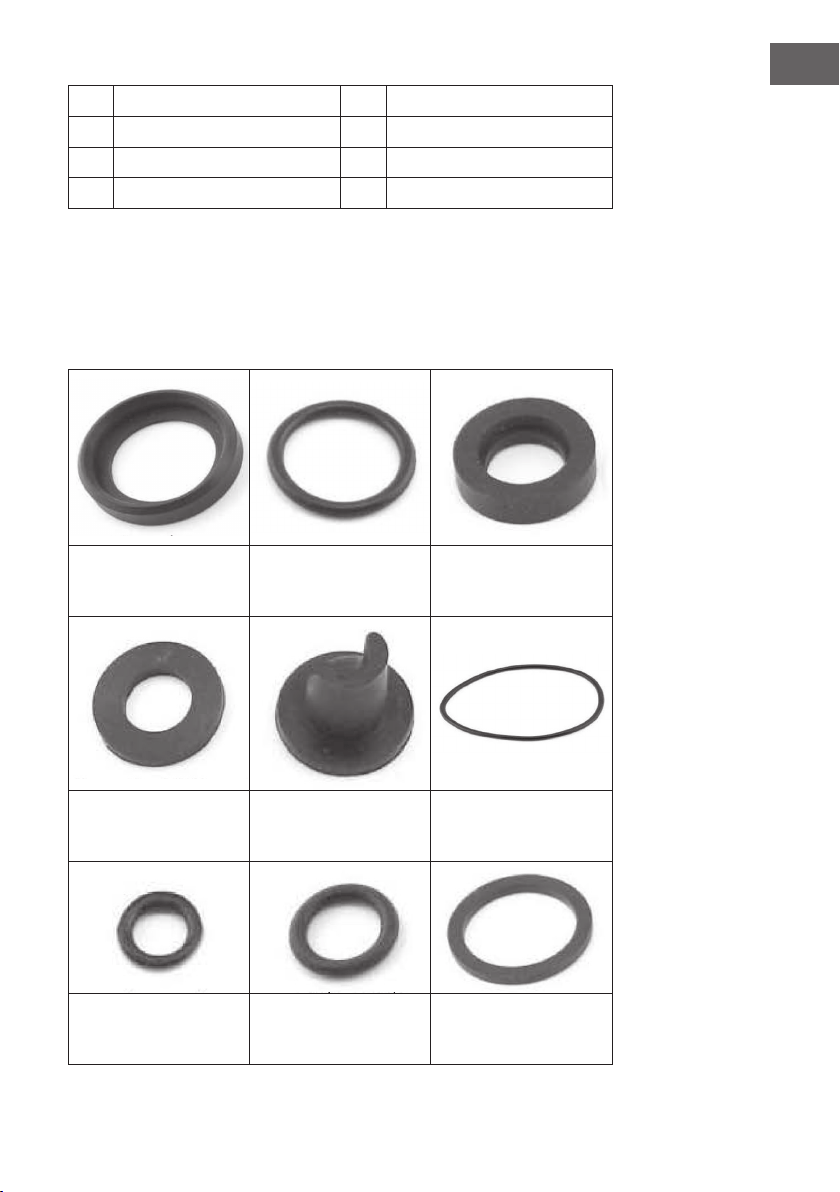

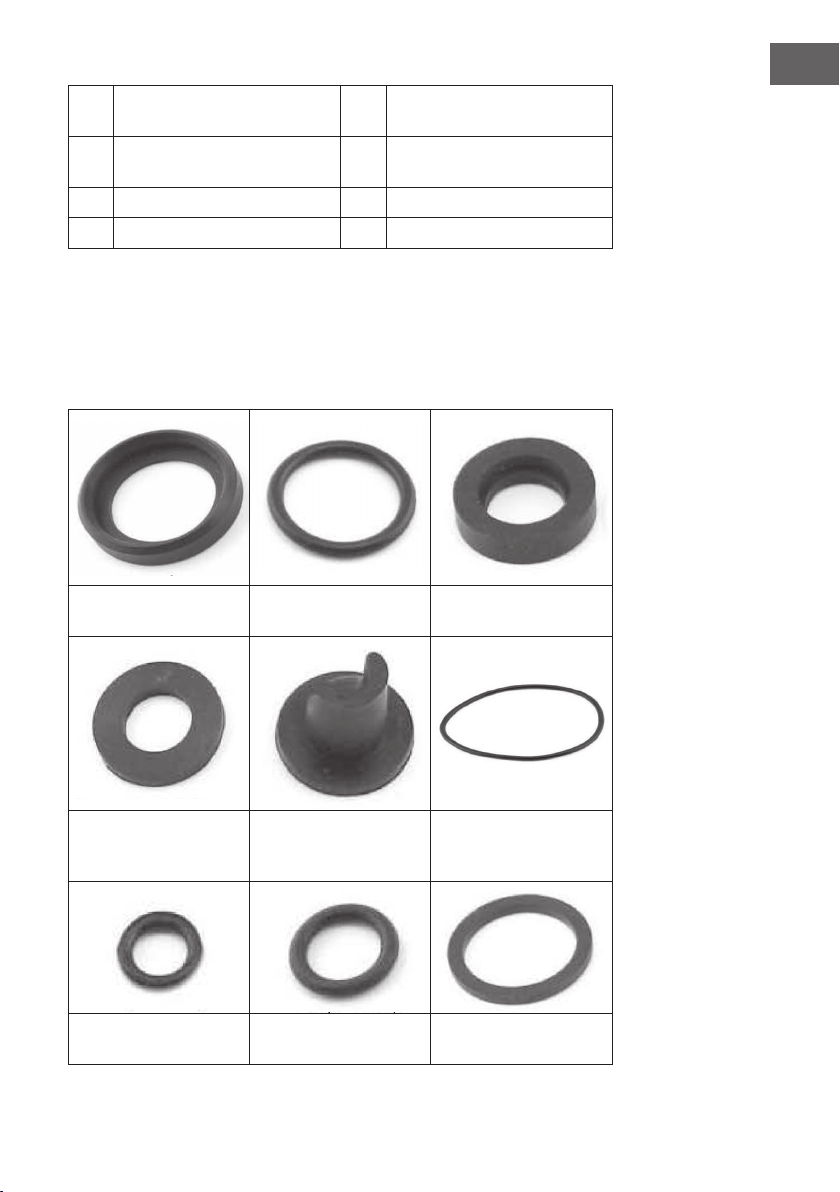

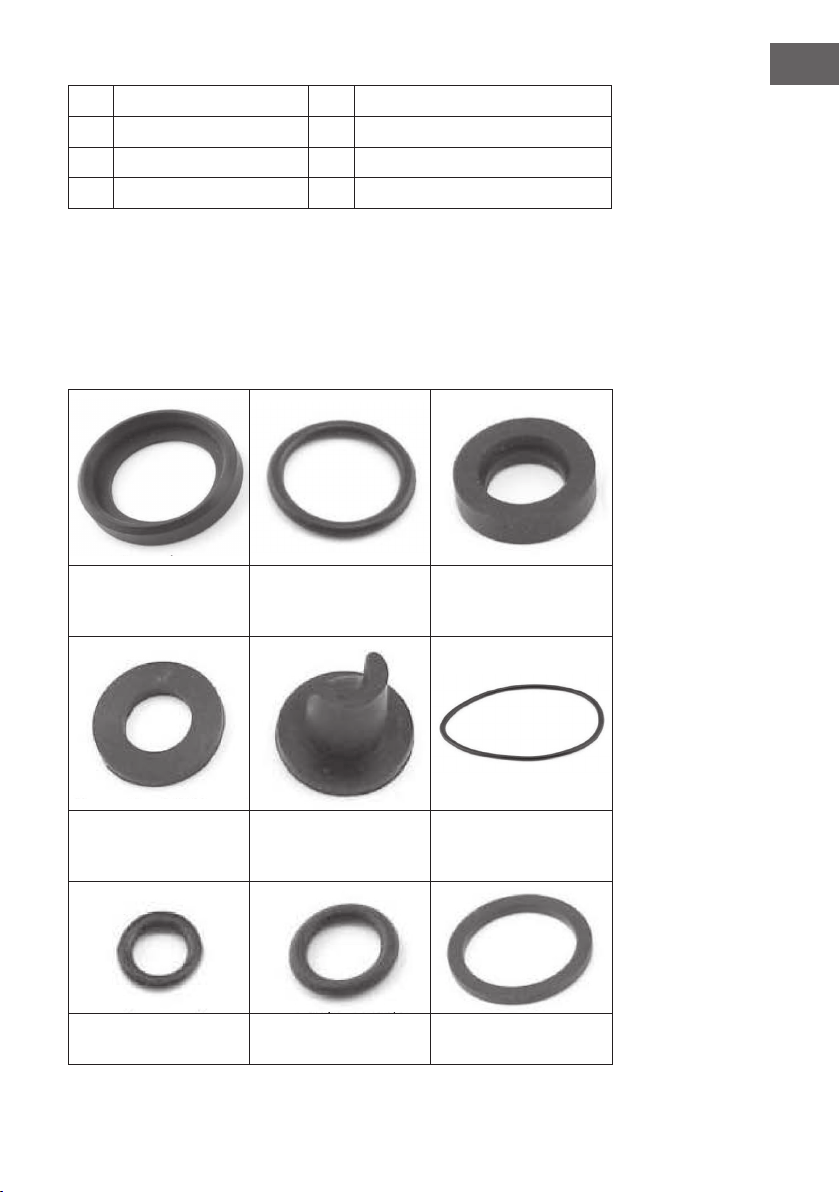

Dichtungen und O-Ringe
Sie werden feststellen, dass die meisten O-Ringe und Unterlegscheiben bereits an
Ihrer Zapfanlage befestigt sind. Die Zapfanlage enthält jedoch einen zusätzlichen
Dichtungssatz mit Unterlegscheiben und O-Ringen, für zukünftigen Ersatz und Wartung.
Richten Sie sich beim Ersetzen der Dichtungen nach dem folgenden Diagramm:
Koppler-Unterseite
(äußere Dichtung)
Koppler-Unterseite
(mittlerer O-Ring)
Koppler-Unterseite
(innere Dichtung)
Koppler & CO2-Tank
CO2-Dichtung
CO2 Tank-Band
Luftleitung
Luftleitung
Zapfturm
8
DE
STANDORT UND GEEIGNETE FÄSSER
Hinweise zum Standort
•
das Gerät herum genug Platz, damit die Luft ausreichend zirkulieren kann.
• Stellen Sie das Gerät an einem möglichst kühlen Ort auf, an dem es nicht in
direktem Sonnenlicht steht und an dem es weit entfernt von Wärmequellen, wie
Öfen oder Heizungen ist.
• Das Gerät ist nur für den betrieb in Innenräumen geeignet. Benutzen Sie das Gerät
nicht im Freien.
• Das Gerät muss frei stehen und darf nicht in Schränke oder Gehäuse eingebaut
werden.

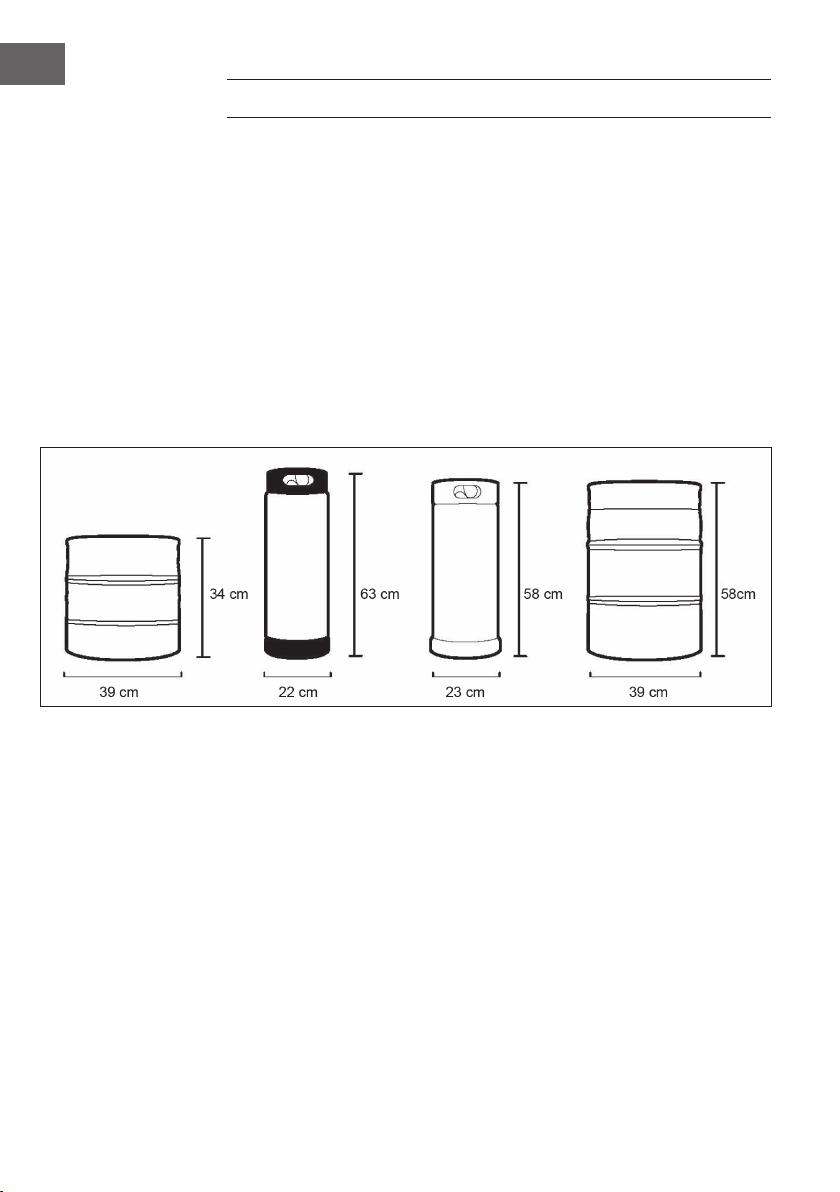

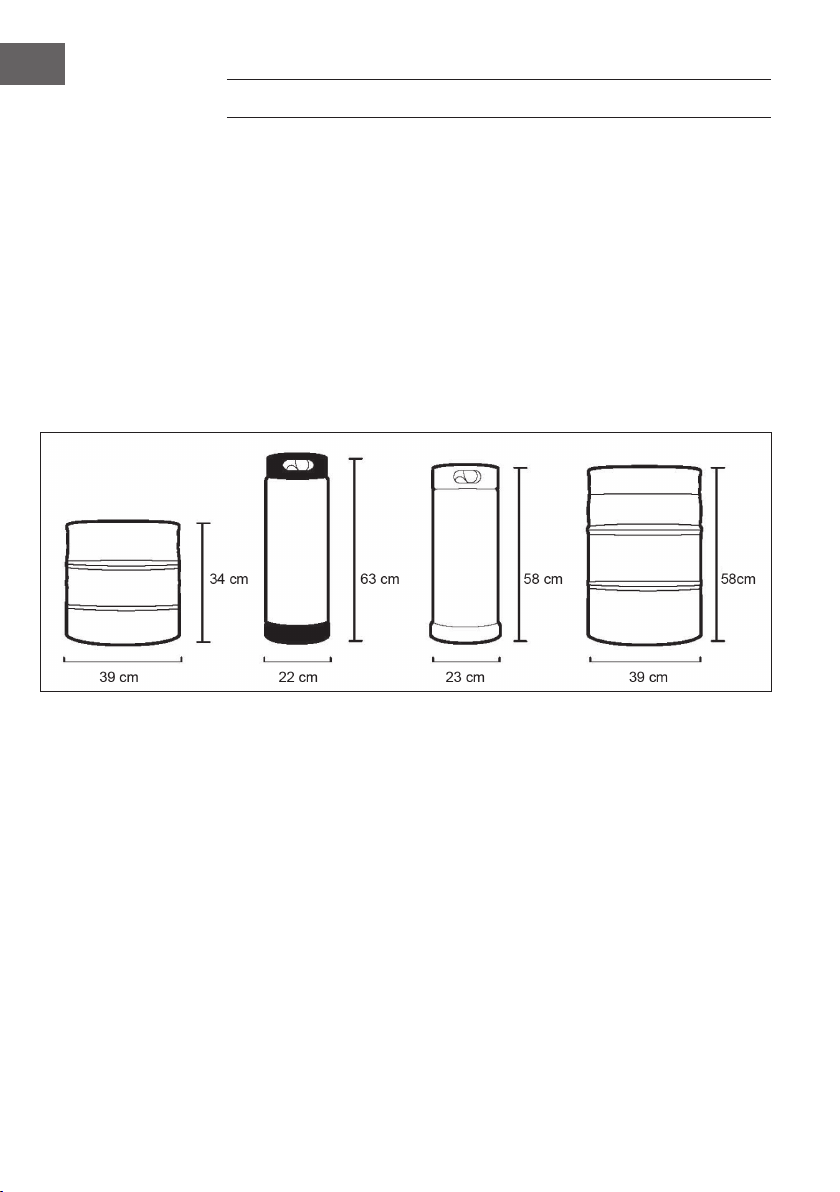

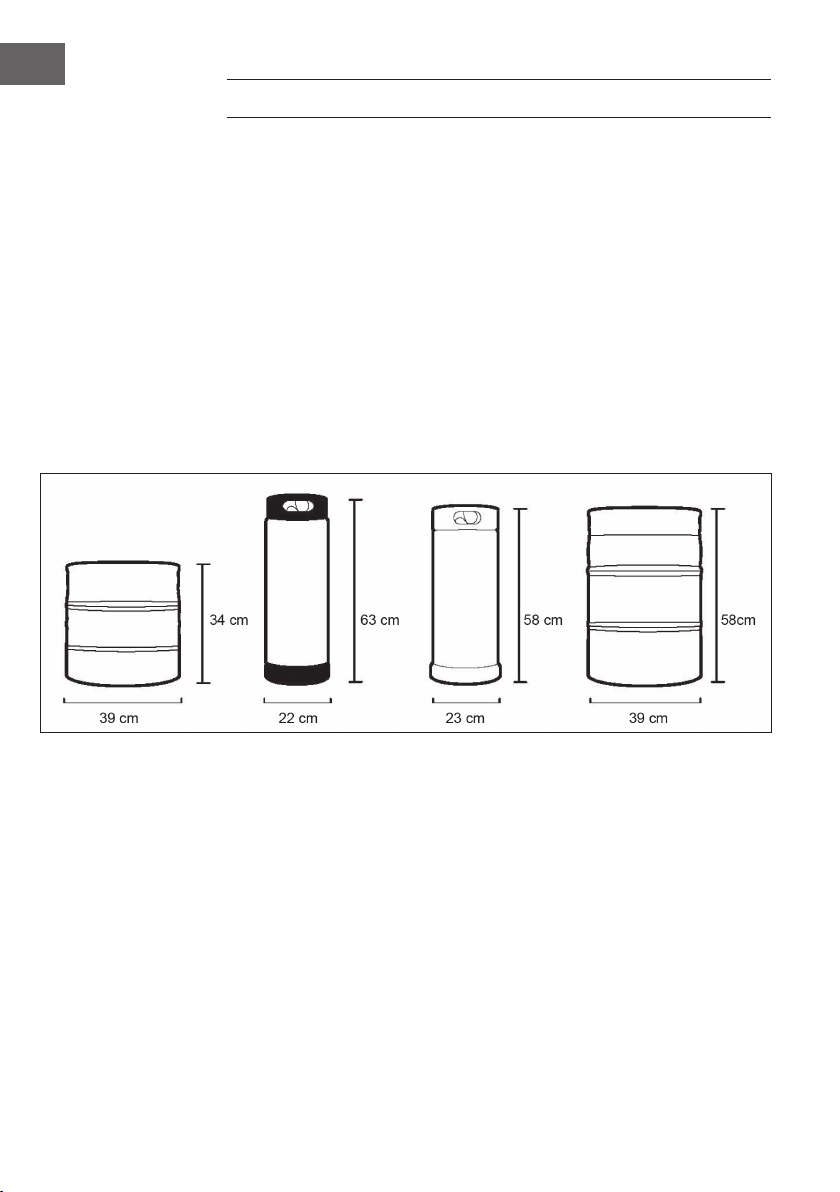

Kompatible Bierfässer
Die folgenden Bierfässer sind mit dem Gerät kompatibel:
9
DE
ZUSAMMENBAU
Lesen Sie sich die Anleitung für den Zusammenbau sorgfältig durch. Wenn Sie unsicher
lang aufrecht stehen. Wenn das Gerät liegend Transport wurde braucht das Gerät
Zeit, damit sich das Kühlmittel verteilen wieder kann.

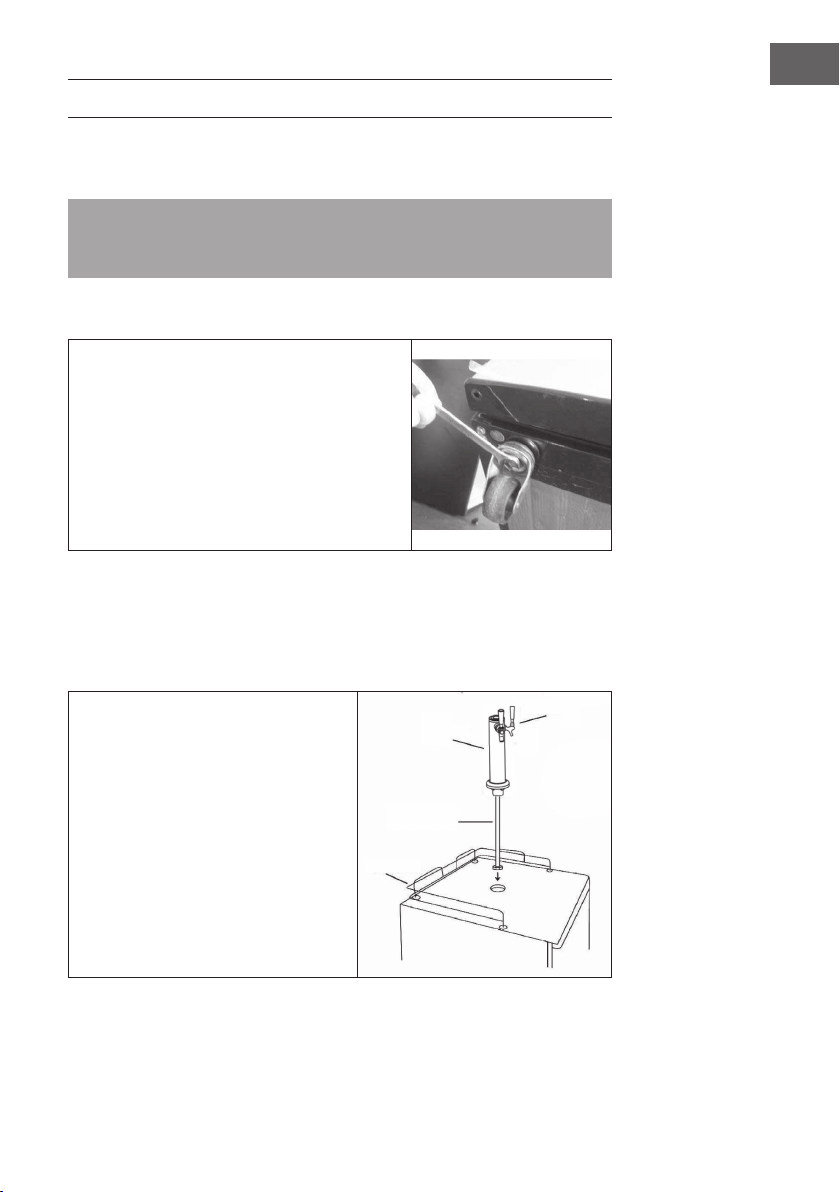

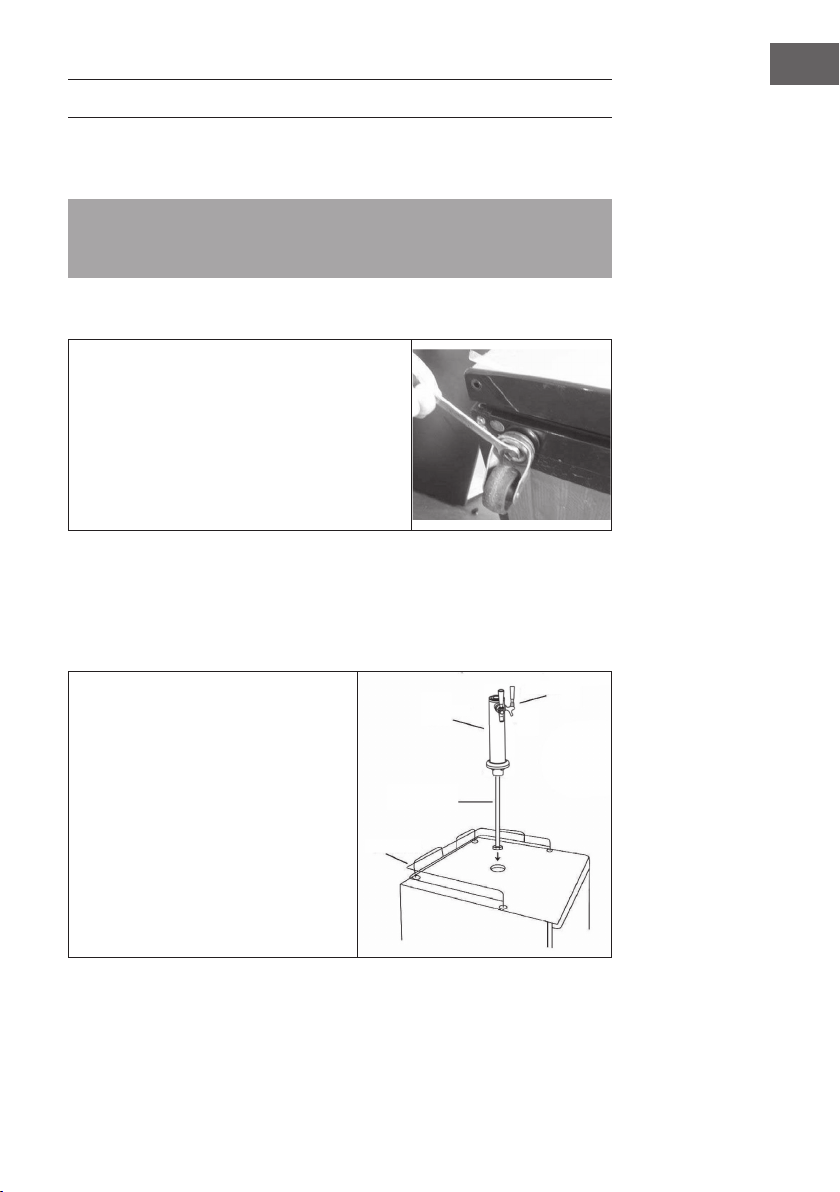

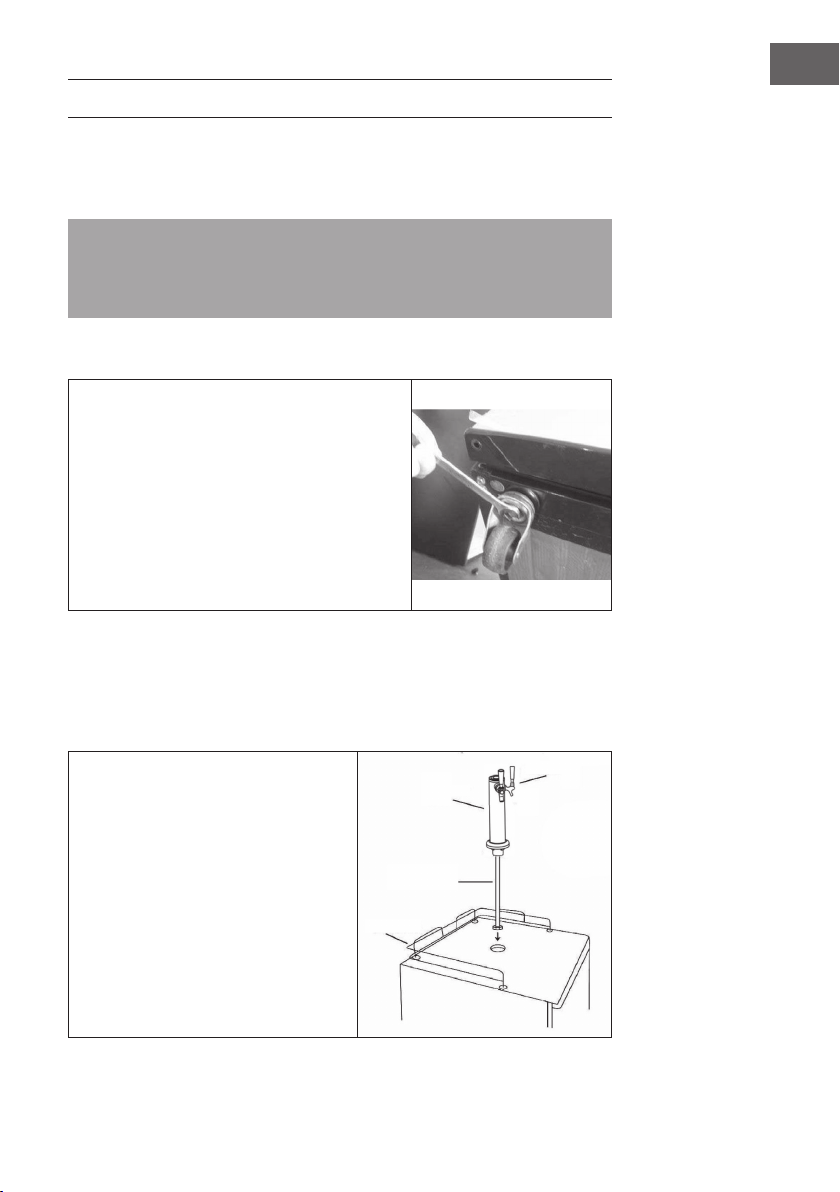

So installieren Sie die Rollen
Nehmen Sie alle Teile aus dem Gehäuse und
legen Sie es auf die Seite. Legen Sie eine Decke
darunter, damit es nicht zerkratzt.
2 Schieben Sie die Unterlegscheiben über die
Rollen und schieben Sie die Stifte in das Loch
an der Unterseite. Ziehen Sie jede Rolle im
Uhrzeigersinn mit einem Schlüssel (nicht im
Lieferumfang enthalten) an.
Wenn Sie alle Rollen angeschraubt haben,
stellen Sie das Gehäuse aufrecht hin.
HINWEIS: Zwei Rollen verfügen über eine Bremse, um zu verhindern, dass das
Gehäuses und die Rollen ohne Bremse an der Hinterseite.
So installieren Sie die Schutzschiene
Setzen Sie die Schutzschiene oben auf
das Gehäuse.
2 Richten Sie die Füße an den Löchern
oben auf dem Gehäuse aus.
Drücken Sie die Füße fest in die Löcher,
bis sie einrasten und die Schutzschiene
fest sitzt.
Griff
Zapfsäule
Bierkanal
Schutz-
schiene
10
DE

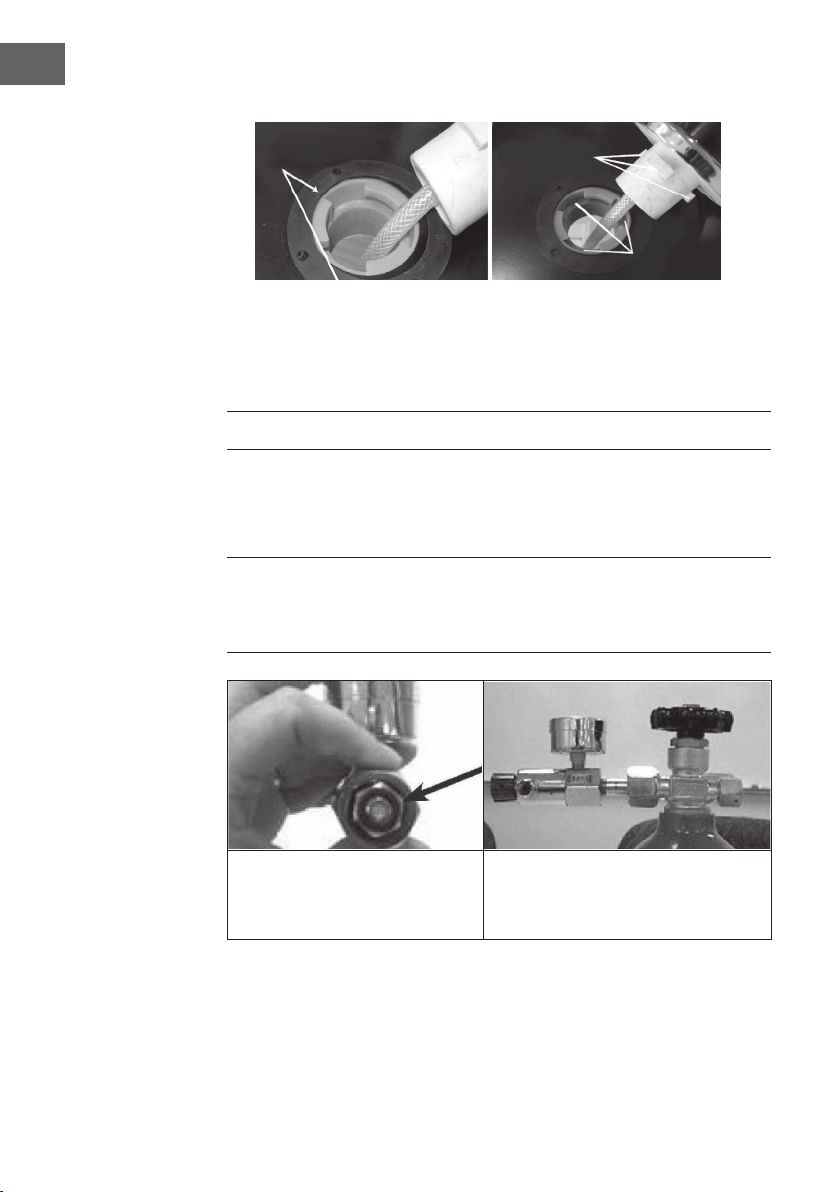

So installieren Sie die Zapfsäule
Setzen Sie die Zapfsäule oben auf die Anlage und leiten Sie den Bierkanal in das
Kühlgehäuse.
2
stellen Sie die Zapfsäule aufrecht hin.
gleichzeitig herunterdrücken, bis sie einrastet.
INSTALLATION DES CO2-REGLERS
Befolgen Sie die folgenden Schritte zur Installation des CO2-Reglers. Lesen Sie sich die
einzelnen Schritte der Anleitung sorgfältig durch, bevor Sie den Regler installieren.
HINWEIS: Falls bestimmte Dichtungen und O-Ring noch nicht installiert sind, halten
Sie sich an die Zuordnung in der Geräteteile-Übersicht. Der CO2-Zylinder wird leer
ausgeliefert, um Schäden und Unfälle beim Transport zu vermeiden. Bevor Sie ihn
benutzen, lassen Sie ihn im Baumarkt oder bei einem Fachhändler auffüllen.

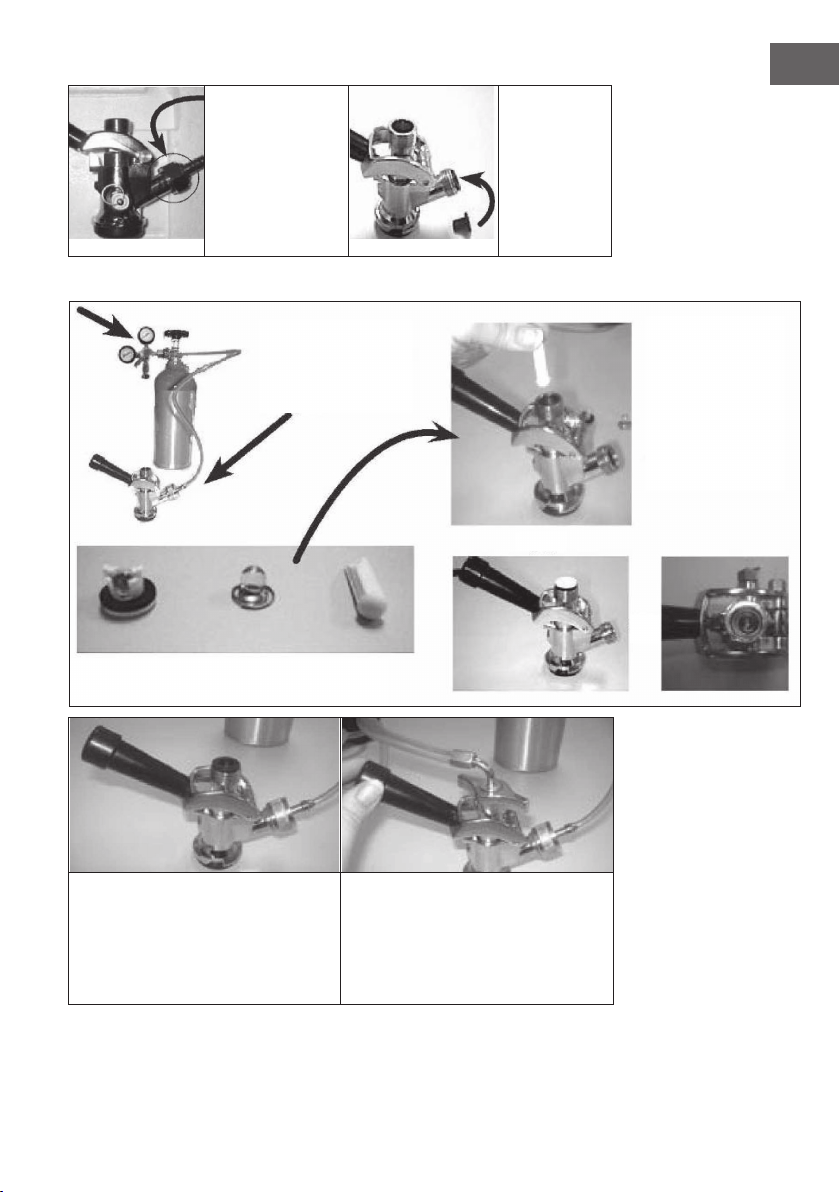

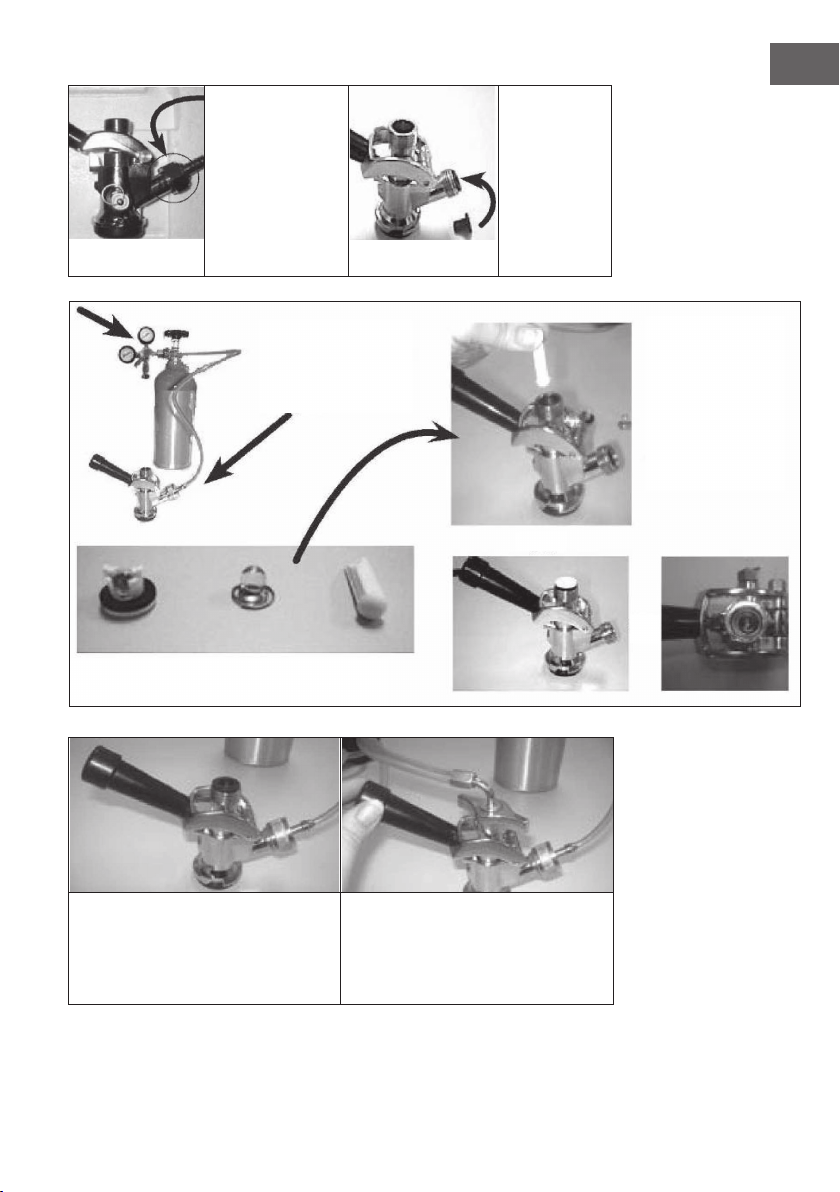

Schritt 1:
Installieren Sie die Hochdruckdichtung
am CO2-Regler, falls Sie noch nicht
installiert sein sollte.
Schritt 2:
Befestigen Sie den Regler am
11
DE
Manche Modelle
werden mit einer
Schutzkappe
auf dem
geliefert. Entfernen
Sie sie vom Koppler,
bevor Sie mit Schritt
Schritt 3:
Stecken Sie
den CO2
Stopper in den
Koppler.
Schritt 6:
eingesetzt haben, setzen Sie die
Koppler-Dichtung oben auf den Kopper.
Schritt 7:
Nachdem der Zapfhahn am Kühlgehäuse
befestigt und der Bierkanal nach innen
geführt wurde, befestigen Sie die
Flügelmutter am Koppler.
Schritt 4:
Schlauch mit dem Koppler.
Schritt 5:
Wählen Sie eine der
und setzen Sie ihn
in den Koppler ein.
Beim langen Stopper
(siehe Bild) muss das
runde Ende nach unten
zeigen.
ODER
ODER
12
DE

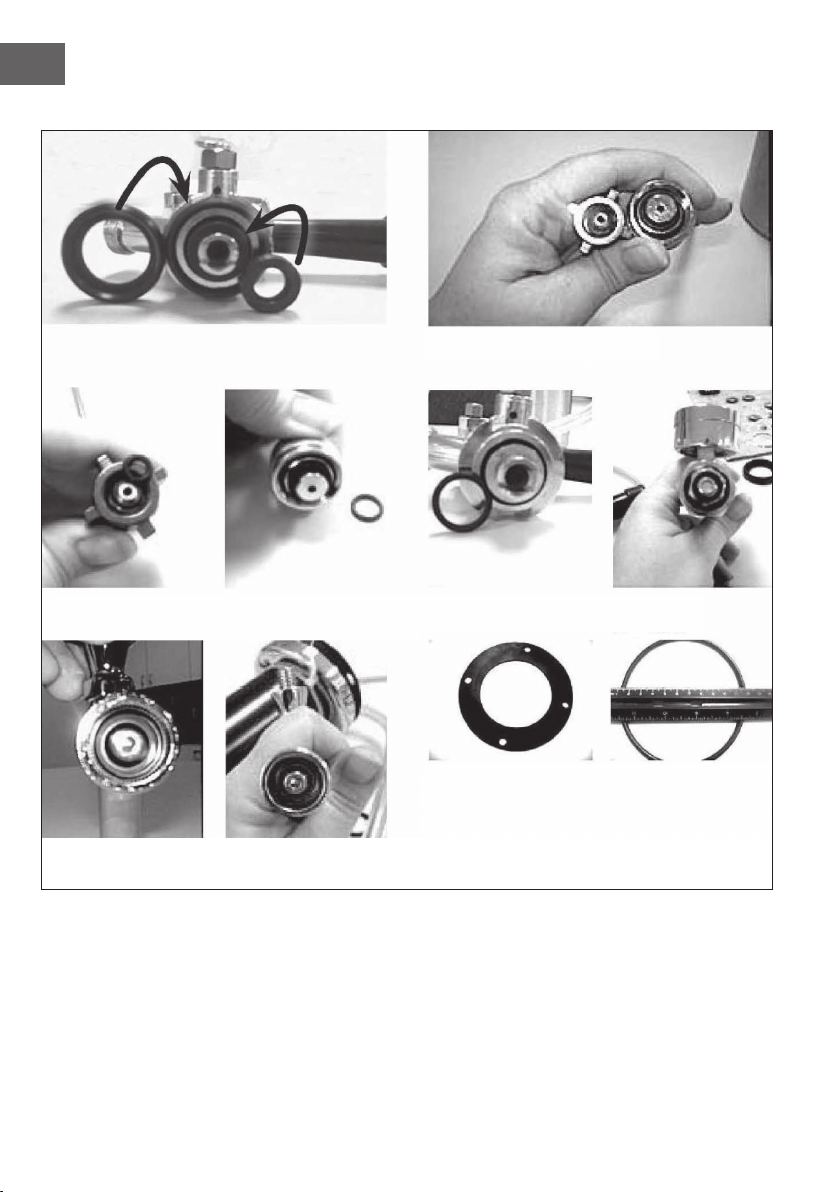

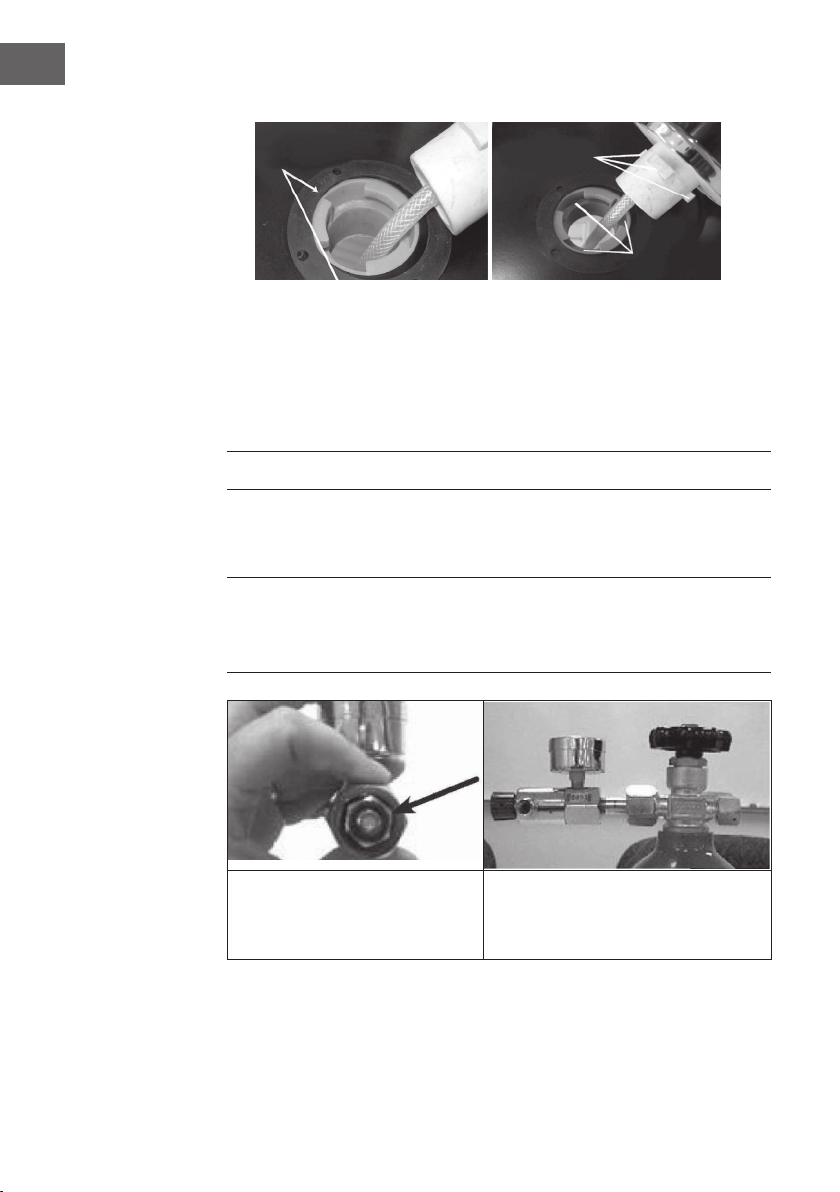

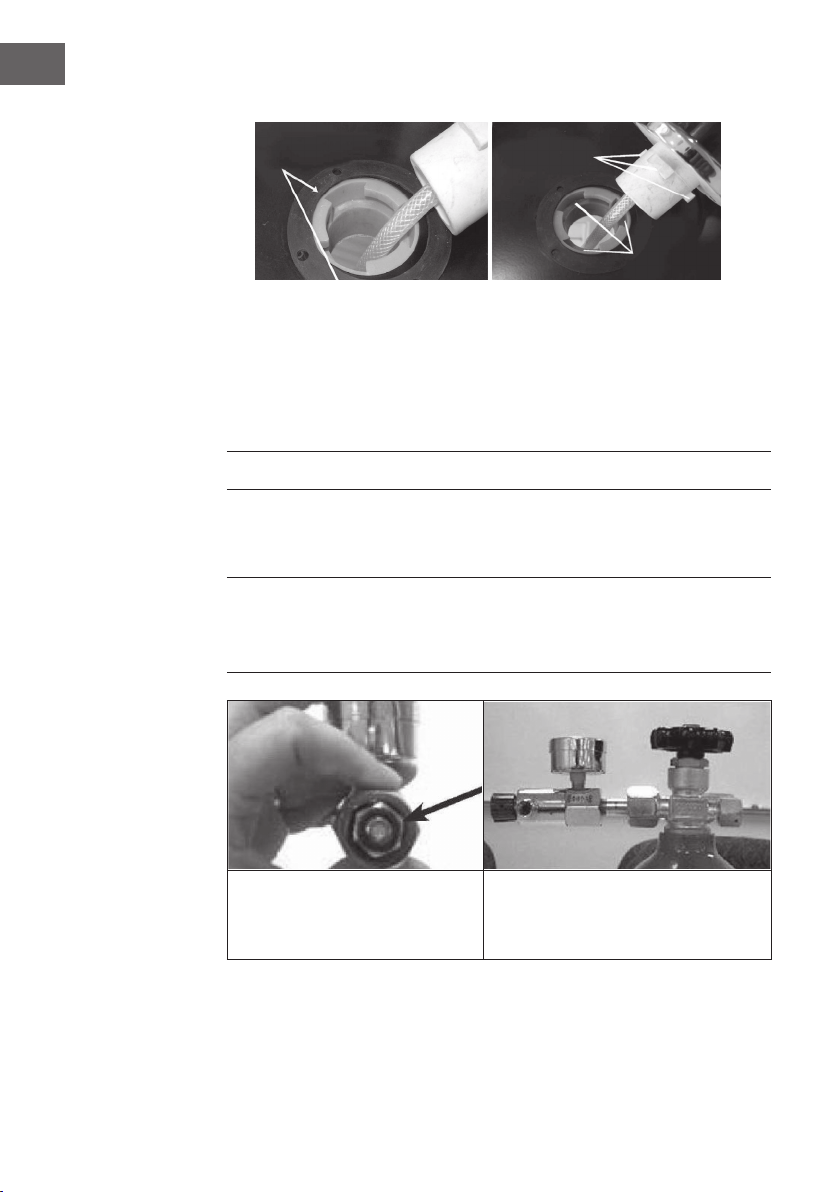

Zuordnung und korrekte Installation der Dichtungen und O-Ringe
Dichtungen an der Koppler-Unterseite O-Ringe an der CO2-Leitung
CO2-Leitung
zum Regler
CO2-Leitung
zum Koppler
O-Ring für
den Koppler
Dichtung zwischen
Zapfturm und
Kühlgehäuse
CO2 Tank-Band
O-Ring für
den Regler
O-Ring für den Zapfhahn
13
DE

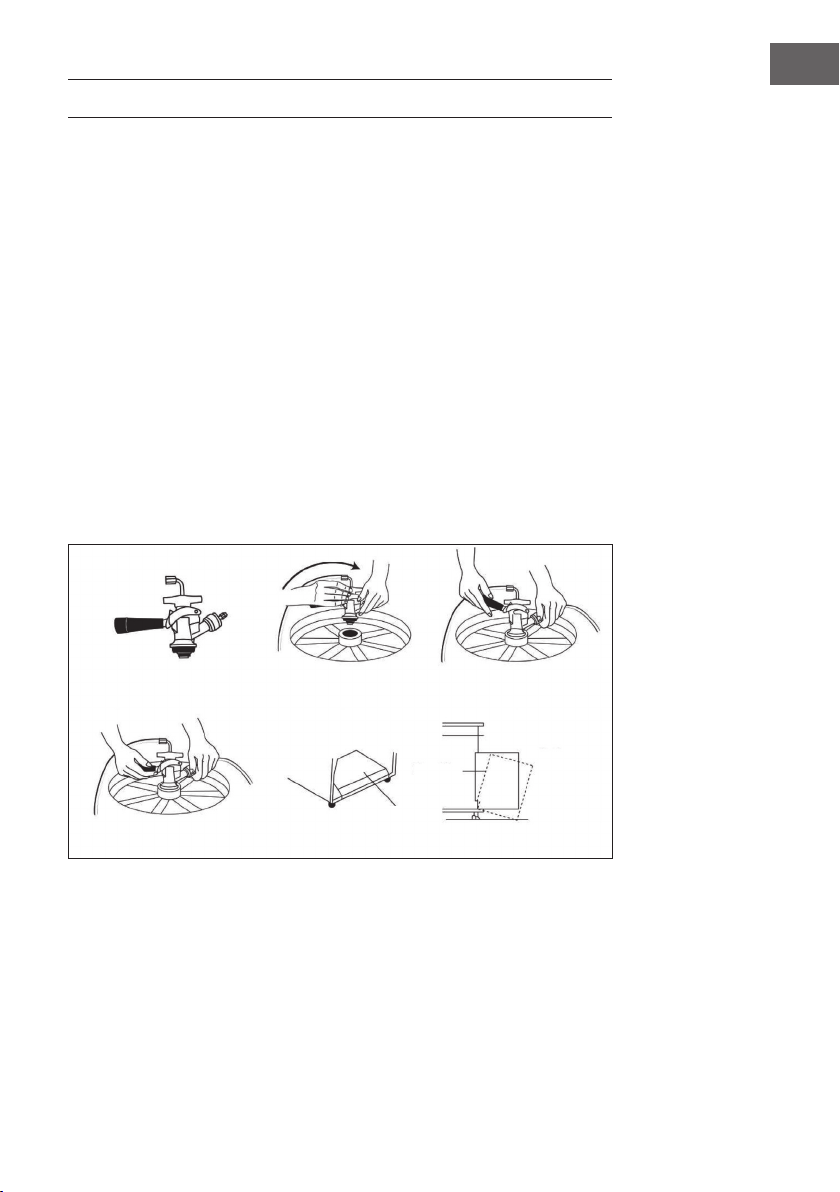

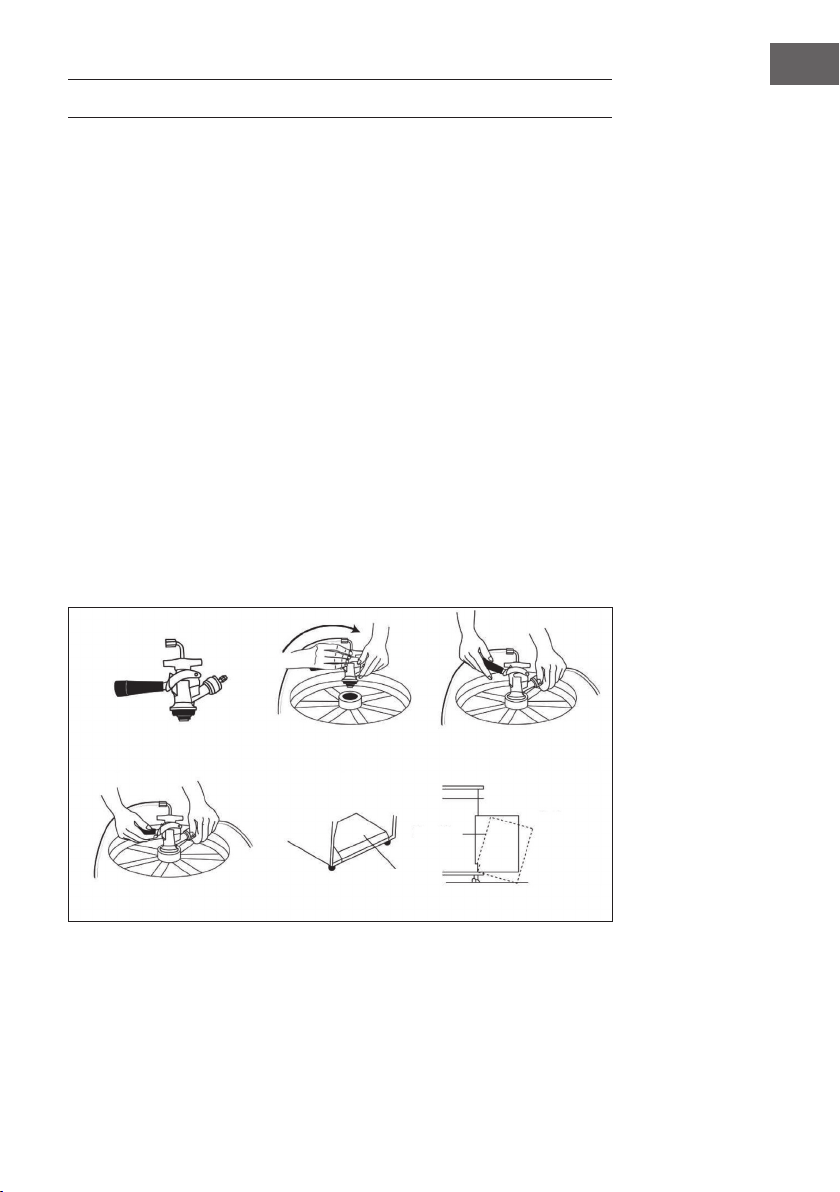

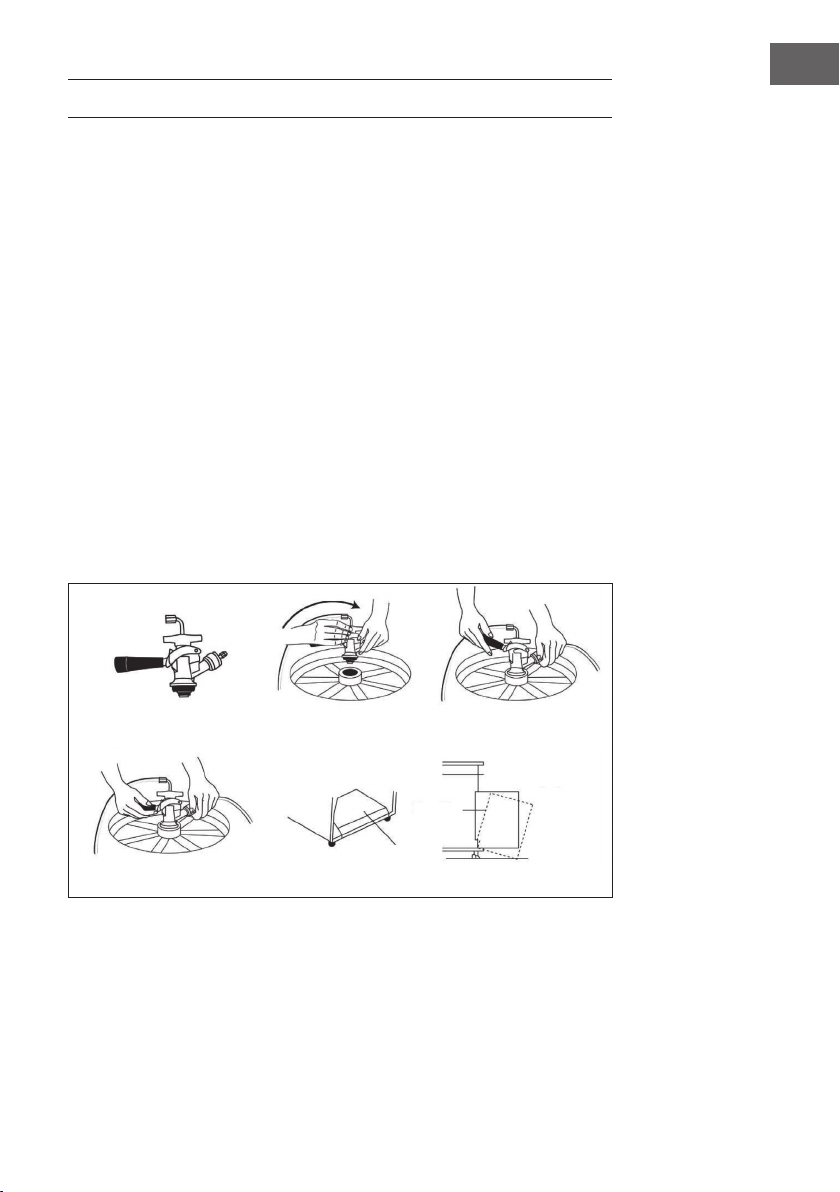

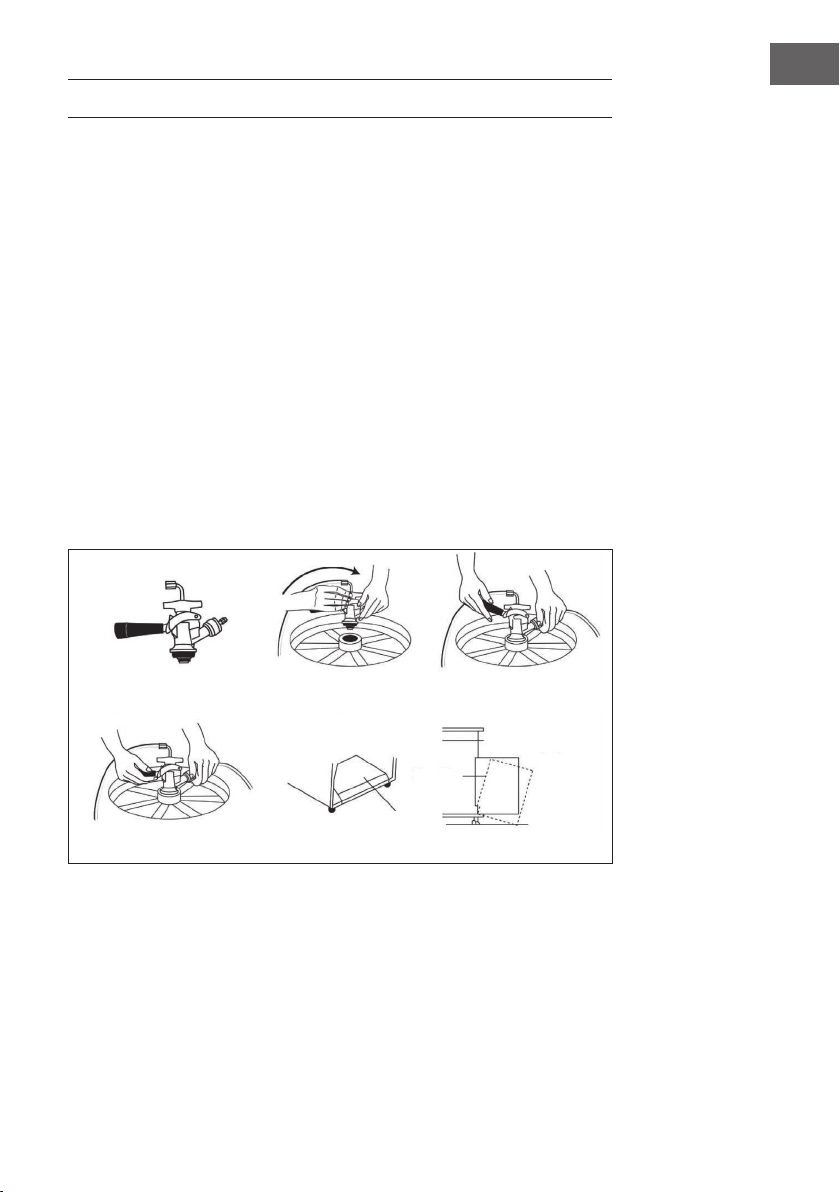

KOPPLER MIT FASS VERBINDEN
sitzt.
2 Bevor Sie den Bierkanal mit dem Koppler verbinden versichern Sie sich, dass sich
die Flügelmutter mit eingelegter Gummidichtung von Hand fest.
am Koppler. Sichern Sie die Leitung mit der selbstschließenden Kunststoff-
Schnappklemme, um sicherzugehen, dass es keine Lecks gibt. Ziehe Sie die
bevor Sie Fassinstallation beenden. Um die Fassinstallation zu beenden, ziehen Sie
den Hebel heraus und drücken Sie ihn nach unten, bis er hörbar mit einem Klicken
angezapft.
Neigen Sie das Fass leicht und setzen Sie es auf die offene Unterseite im
versichern Sie sich, dass es sicher steht. Schließen Sie die Gehäusetür, um die
Installation abzuschließen.
Bild 1 Bild 2 Bild 3
Bild 4 Bild 5
14
DE
BEDIENUNG
Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen
Sie das an eine Steckdose an, die der Spannung des Geräts entspricht.
2 Stellen Sie die Tropfwanne unter den Zapfhahn an der Zapfsäule, um
überschüssiges Bier aufzufangen.
Öffnen Sie den Zapfhahn, indem Sie ihn zu sich hinziehen und zapfen Sie Bier ab.
HINWEIS: Falls kein Bier aus dem Hahn kommt, gehen Sie die einzelnen Schritte des
letzen Kapitels noch einmal durch und überprüfen Sie ob alle Teile korrekt installiert
wurden.
Wenn das Bier zu langsam aus dem Hahn strömt, erhöhen Sie den Druck.
voll ist halten Sie es gerade unter den Hahn. Es sollte sich nun eine feiner Schaum
bilden.
HINWEIS: Es ist normal, dass sich Kondenswasser am Hahn niederschlägt. Das
kommt daher, dass das Bier, das durch den Hahn läuft sehr kalt ist und die warme
Umgebungsluft am Hahn kondensiert.
15
DE
REINIGUNG UND PFLEGE

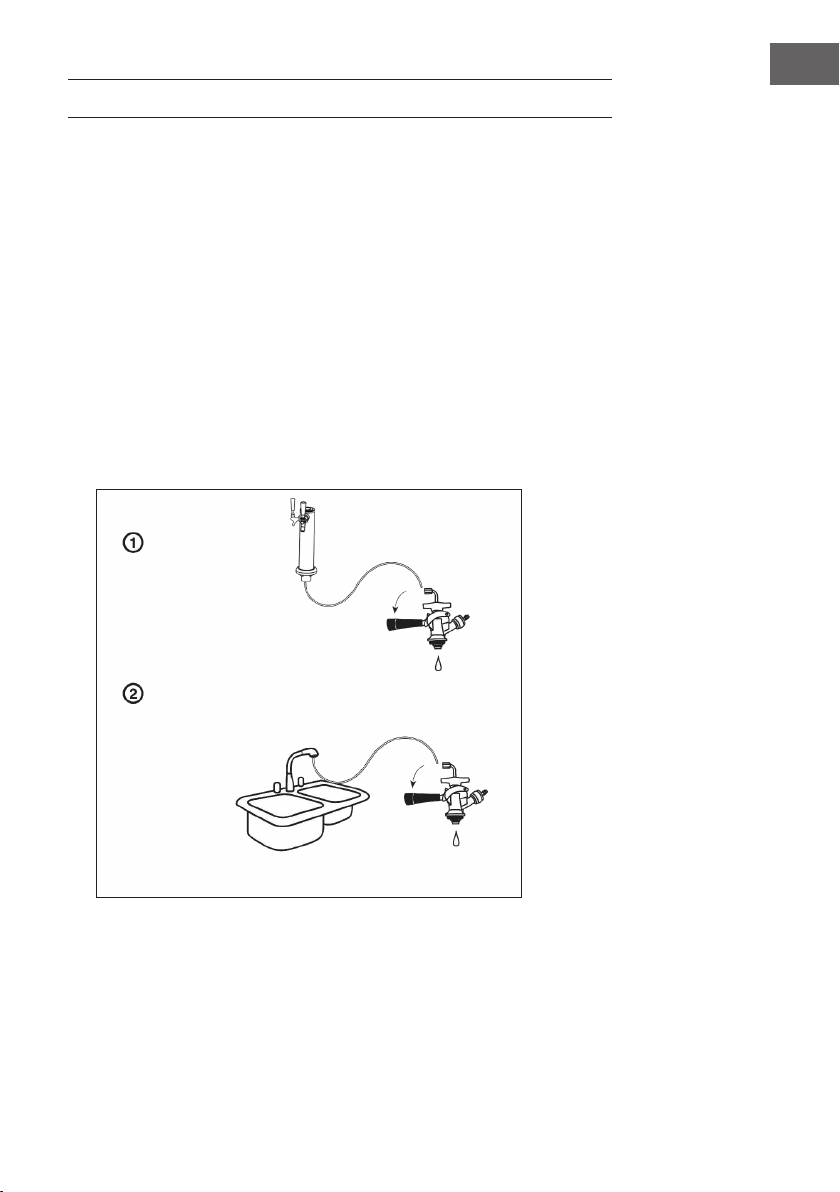

So reinigen Sie Koppler und Bierkanal
Sie zuerst die CO2-Zufuhr komplett ab.
2 Lösen Sie dazu den CO2-Schlauch vom Kuppler und zapfen Sie Bier, bis kein Bier
mehr aus dem Hahn kommt. Dadurch wird der Druck im Fass freigegeben, so dass
der Koppler sicher abgelöst werden kann.
Trennen Sie den Kuppler vom Fass und vom Zapfturm.
verhindern, dass sich Schimmel oder Keime im Inneren ansammeln können.
Entfernen Sie mögliche Bier-Rückstände im Kühlgehäuse und an der Tür, indem Sie
die schwarze Gummidichtung entfernen und das Gehäuse mit einem feuchten Tuch
auswischen.
Bierkanal
von der
Zapfsäule
entfernen
Schlauch
und Koppler
mit Wasser
durchspülen
16
DE

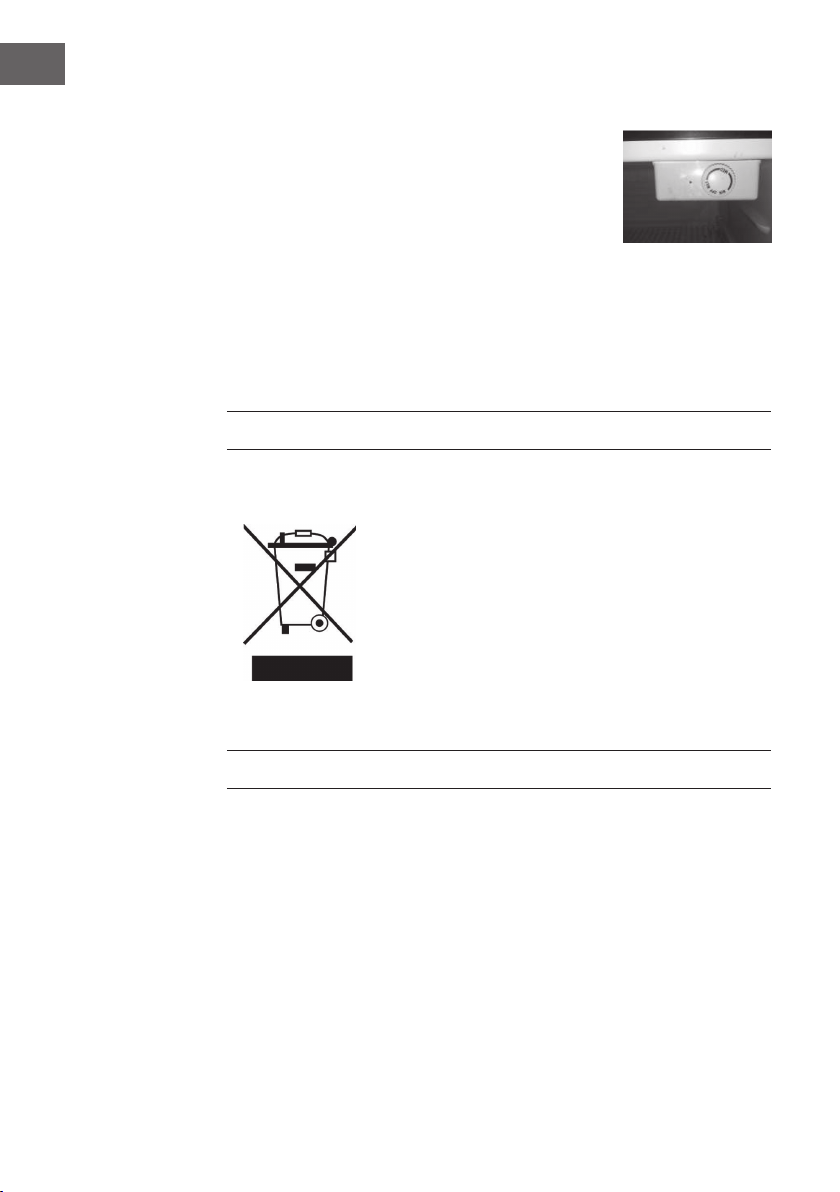

Pege und Lagerung

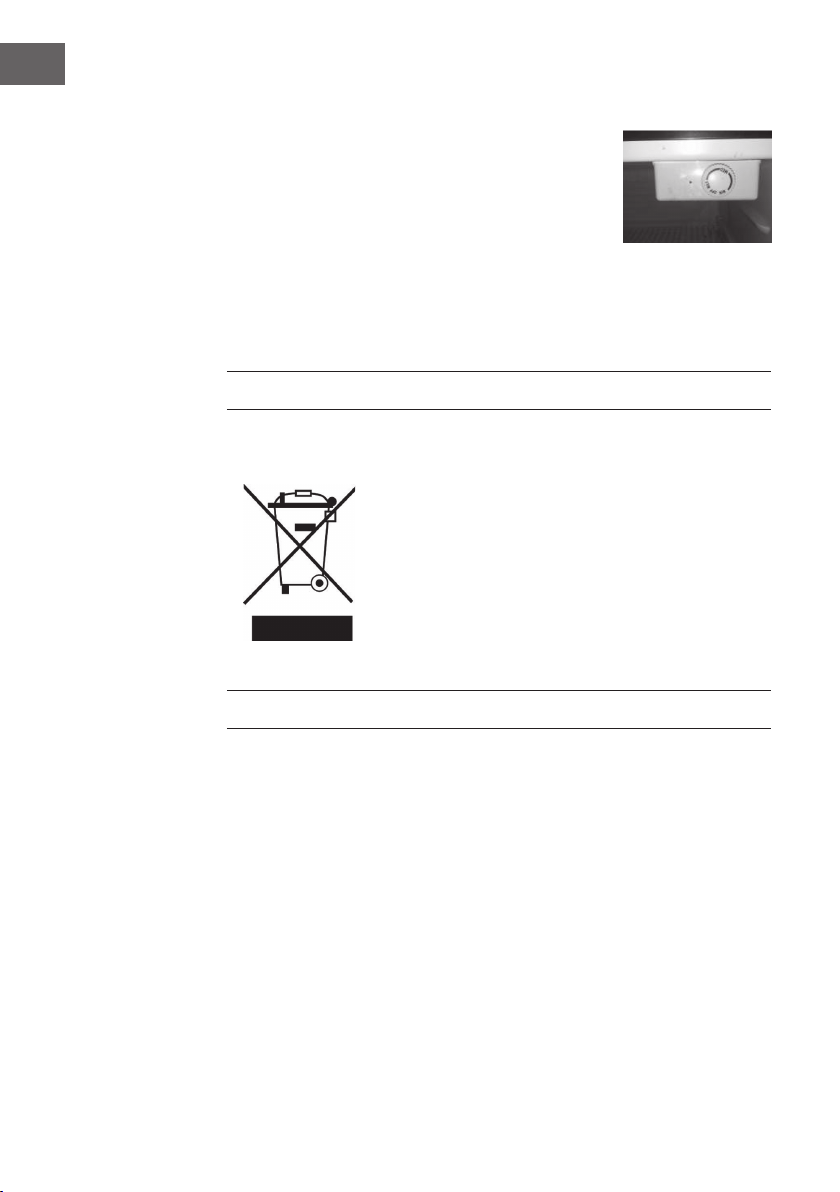

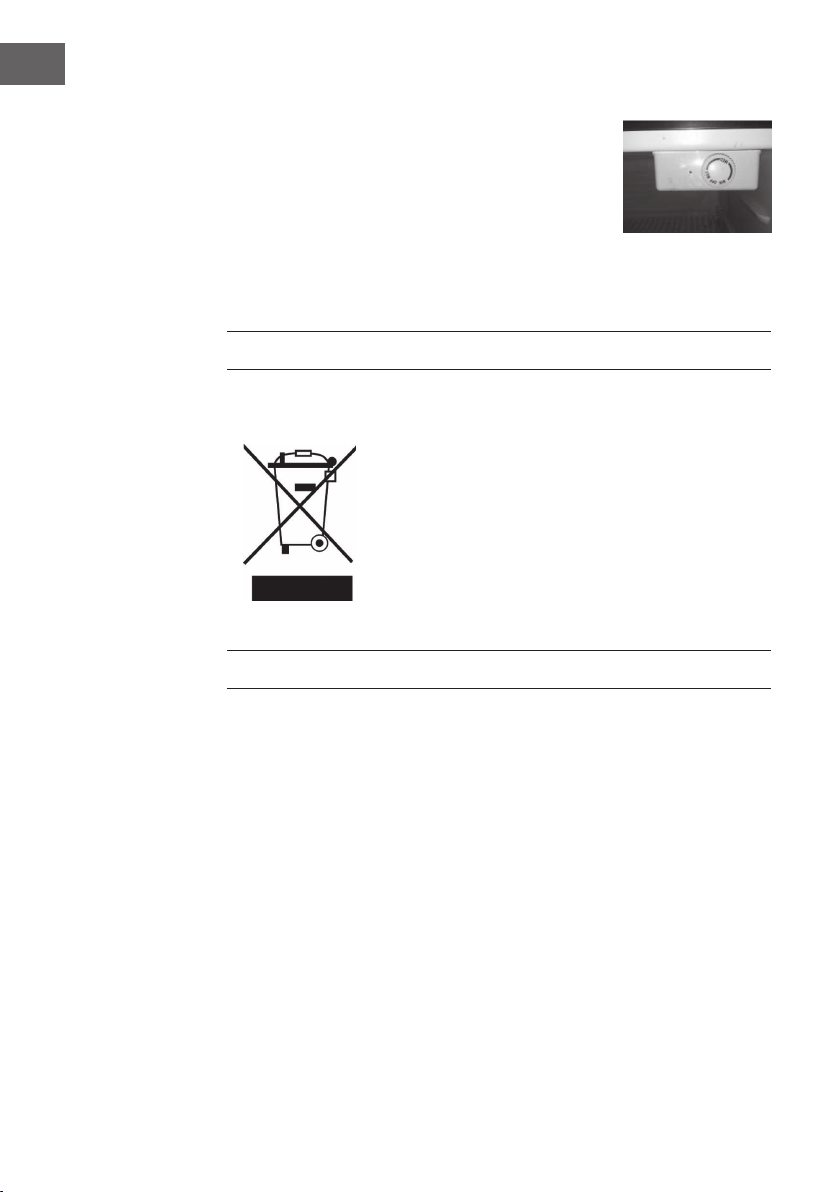

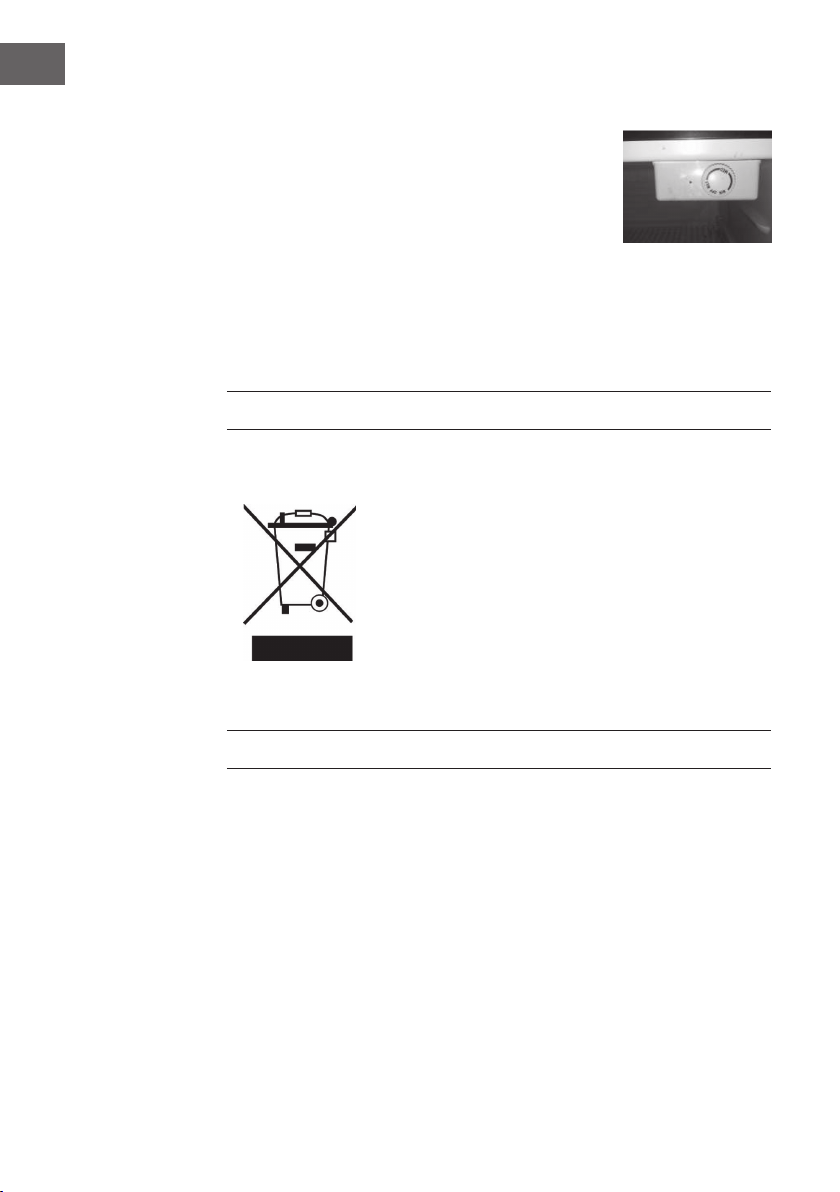

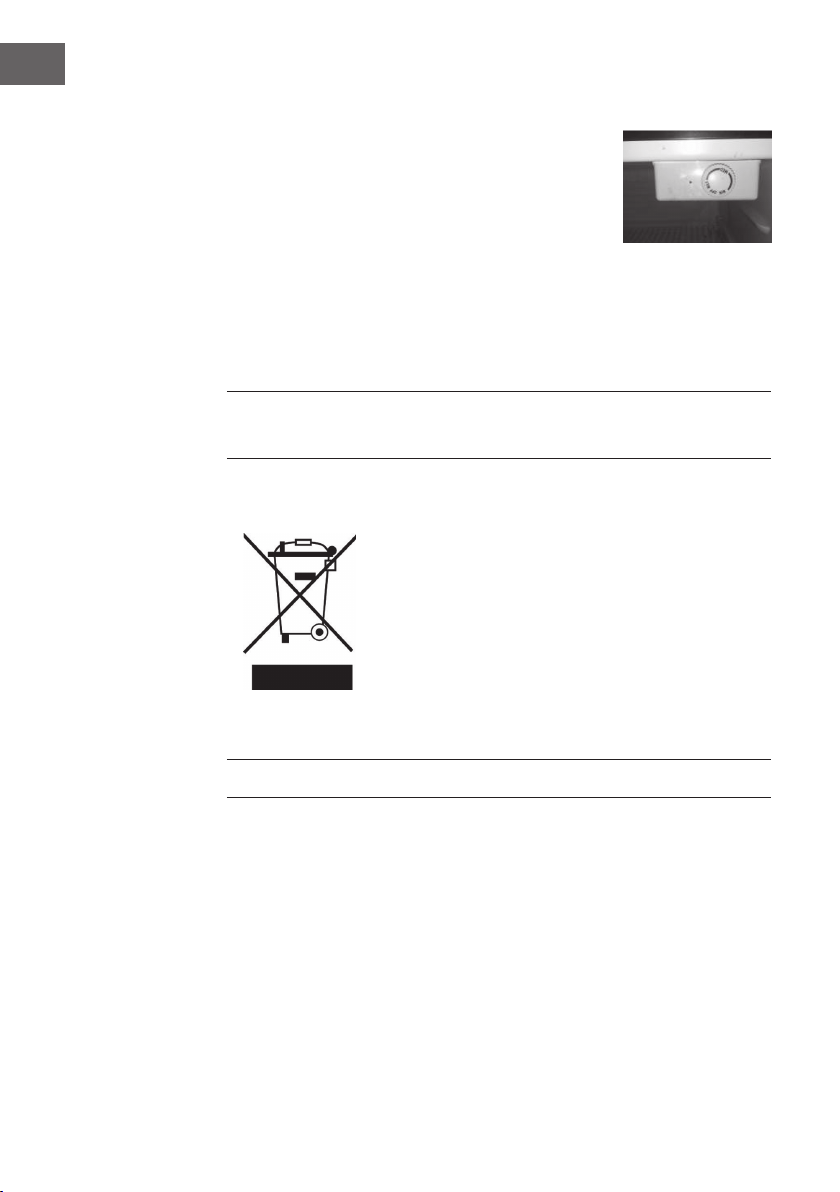

Stellen Sie den Temperaturregler im Kühlgehäuse auf die
Position OFF, bevor Sie das Netzkabel herausziehen. Dieses
Gerät verfügt nicht über eine aktive Abtaufunktion, daher
kann sich während dem Betrieb etwas Eis im Kühlgehäuse
bilden. Lassen Sie das Eis abtauen und verwenden Sie
keine scharfen oder Spitzen Gegenstände um das Eis zu
entfernen.
Wenn Sie das Gerät länger nicht verwenden, waschen Sie den Koppler und die
Bierleitung. Trennen Sie zuerst die CO2-Zufuhr ab und zapfen Sie Bier, bis kein Bier
mehr aus dem Hahn kommt. Dadurch wird der Druck im Fass freigegeben, so dass der
Koppler sicher abgelöst werden kann.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Importeur für Großbritannien:
Chal-Tec UK limited
Brighton Road
Shoreham-by-Sea
United Kingdom
17
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
CO
TECHNICAL DATA
Item number
Power supply
18
EN
SAFETY INSTRUCTIONS
• Use this appliance only for its intended purpose as descnbed in this operation
manual.
• This appliance must be properly installed in accordance with the installation
instructions before it is used. See the installation section for more details.
• This appliance must be connected to a proper electrical outlet with the correct
electrical supply.
•
receptacle must be properly grounded.
• Never unplug your appliance by pulling on the power cord. Always grasp the plug
• Immediately replace worn power cords, loose plugs and power outlets. If the
supply cord is damaged, it must be replaced by the manufacturer or its service
•
connect the unit to an electrical power source.
• Unplug your appliance before cleaning or making any repairs.
•
requires major service.
• If your old appliance is being discarded, we recommend that you remove the door
and leave the shelves in place. This will reduce the possibility of danger to children.
• This appliance should not be recessed or built into an enclosed cabinet It is
designed for freestanding installation only.
•
• Do not tamper with the controls.
• Do not operate this appliance when parts are missing or broken.
• Do not use this appliance for commercial use.
• This appliance is designed for indoor use only and should not be used outdoors.
• To reduce the risk of injury, do not allow children to play in or on the appliance.
Close supervision is necessary when the appliance is used near children.
• The appliance door must be closed during operation. Do not leave the door open
when children are near the dispenser.
• Do not run cord over carpeting or other heat insulators. Do not cover the cord. Keep
operate this unit with a damaged cord or plug.
•
•
supervision.
• When transporting the refrigerator, keep the unit in the upright position. Do not tilt
19
EN
Special Notes
• When positioning the unit, make sure that the power cord is not pinched or
damaged.
• Make sure that there are no multiple sockets or power supplies on the back of the
unit.
To avoid contamination of food, please follow the instructions below:
•
compartments of the appliance.
• Regularly clean surfaces that may come into contact with food.
WARNING
When using, servicing and disposing of the unit, pay attention to the
left symbol on the rear of the unit or on the compressor. This symbol
refrigerant lines and in the compressor. Keep the appliance away
Important Safety Precautions of CO2
•
gas, which can be hazardous if not handled properly. Make sure you read and
understand all the procedures for the CO2 cylinders before installation.
WARNING
injwy when the cylinder valve is opened.
• Never connect the CO2 cylinder directly to the product container.
• Always follow the correct procedures when changing cylinders.
• Never drop or throw a CO2 cylinder.
•
Securely fasten with a chain in an upright position when storing.
•
• There are two safety devices in the pressure system in the form of a valve. One
safety feature is on the CO2 bottle. The second is on the regulator.
•
purchased.
20
EN
PARTS DESCRIPTION
Keg Coupler Guard Rail
2 Bacl Flow Stopper Drip Pan Top
Rubber Washer Drip Pan
Rubber Directional Washer Rubber Foot
Beer Tower Washer Keg Base Board
Beer Towe Tap Assembly Metal Washer
7 Dual Gauge Regulator Caster with Brake
High Pressure Washer Caster
CO2 Tank (not included in the
delivery)
CO2 Tank Strap
21
EN
Sir Hose Wing Nut Washer Regulator Wrench
Air Hose Beer Tower Hole Cover
Air Hose Connector Washer
22 Beer Tap Wrench
Washers and O-rings
for future replacements and maintenance, use the diagram below to he]p you with
replacing your seals.
Coupler
(Lower Seal)
Coupler Stem
(Middle O-Ring)
Coupler Stem
(Lower Seal)
Coupler & CO2 Tank
(Top of Coupler &
between the Tank)
Coupler
CO2 Tank Band
(Rubber Band)
Air Line
(regulator O-ring)
Air Line
(coupler O-ring)
Beer Tap
(XL beer tower washer)
22
EN
LOCATION AND COMPATIBLE KEG TYPES
Proper Location
•
keep it in a location where there is proper air circulation and electrical outlets.
• Choose a location where the product will be away from heat and will not be
• This product is designed for indoor use only -- it should not be used outdoors.
• This product is a freestanding design and should not be placed in a built-in or
recessed area.
Compatible Keg Types
The following beer kegs are compatible with the device:
23
EN
ASSEMBLY
Read assembly instructions carefully to ensure that you understand all installation instructions
before installing the product. If after completing the process you are still unsure whether the
coolant in the refrigeration system is disrupted. The coolant in the refrigeration system
needs to stabilize before the unit is turned on.
Installing the Casters
Empty the inside of the cabinet completely
and lay the product down on its side. We
recommend that you place a piece of
cardboard or cloth underneath the cabinet to
prevent dents or scratches.
2 Place the washers over the caster bolts, and insert
the casters into the holes on the bottom comers of
the cabinet. Tighten each caster by turning the nut
clockwise with a wrench (not provided in the kit).
Once all four casters have been tightened,
stand the cabinet in its upright position.
NOTE: Two of the casters include locking mechanisms to ensure the unit does not slide
unit, with the plain casters fastened on the bottom rear.
Installing the Guardrail
Place the guardrail on the top of the
cabinet.
2 Align all support feet of the guardrail
with the holes on the top of the unit.
the holes to lock the gaurdrail in place.
Handle
Beer
Dispenser
Tower
Beer Duct
Guard Rail
24
EN
Beer Tower Installation
Place the Beer Tower on the top of the product and run the beer line into the fridge.
2 Line up the notches on the Beer Tower with the holes in the locking ring and stand
the tower upright.
CO2 REGULATOR INSTALLATION
Follow these steps to safely install the CO2 regulator and CO2 cylinder. You
must read and understand the following procedures for the CO2 cylinders before
installation.
parts list. Your CO2 cylinder has been shipped empty to avoid any possible accidents
Step 1:
High pressure washer installed into
CO2 regulator (may already be
installed).
Step 2:
Attach regulator to CO2 tank connector.
25
EN
Some units may
come with this
attachment. It
is not needed
and should be
removed from
the coupler prior
Step 3:
The CO2
rubber
directional
washer goes
into the
coupler.
Step 6:
inserted, there is a washer that should
be placed on top of the coupler.
Step 7:
After the tap tower has been placed on
the refrigerator and the hose line feeds
through the bottom, attach the wing nut
to the coupler.
Step 4:
Connect the CO2
line from the regulator to
the coupler
Step 5:
Put one of
stoppers in the
coupler (the
torpedo goes
in with rounded
side down).
There are three different possible
OR
OR
26
EN
Washers and O-rings
Washers on the coupler O-rings on the CO2 line
CO2 line
to regulator
CO2 line
to coupler
O-ring
for coupler
Tap tower washer
between refrigerator
and tap tower
CO2 tank band
O-ring for
regulator
O-ring for tap
27
EN
INSTALLING KEG TAP
Make sure the black pull handle of the tap is in the closed (up) position before
of the beer keg and turn clockwise ¼ to lock it into position (Fig. 2 - below). This
means that it is secured to the keg.
2 When connecting the beer line, it is very important that the black rubber washer
be installed inside the wing nut before connecting the beer line to the tap ( See
Illustration A below). Remove the black rubber protective cap located on top of tap
(Fig.2 - below).
the tube by using the remaining self-locking plastic snap-on clamp to ensure that
Make sure the beer tower faucet is in the closed (handle pointing straight back)
position before connecting the tap to the keg. To secure the tank connection, pull the
tapping handle out and push down until it locb into position. Listen for the „click“ of
will open the beer and CO2 gas valves. The keg is now tapped.
interior cabinet. Slide the beer keg slowly, ensuring that it is properly located (Fig.
Fig. 1 Fig. 2 Fig. 3
Fig. 4 Fig. 5
28
EN
OPERATION
Check the voltage on the equipment label before use. Only connect the device to
sockets that correspond to the voltage of the device. If you are unsure whether your
connections meet the requirements, consult an electrician or your electricity supplier.
2
Open the beer faucet by pulling the tap towards you to dispense the beer.
NOTE: If for any reason the beer does not come out of the tap, please refer to the
INSTALLING KEG TAP section.
Increase the pressure if the beer runs too slowly.
Proper foam should be a tight creamy head.
NOTE: It is normal to see condensation form on the faucet. It is caused by the
difference of temperature between the cold beer and the inside of the faucet when
29
EN
CARE AND CLEANING
Flushing the tubes
Turn off CO2 completely before attempting to clean. First, turn off the CO2 and
dispense beer until it stops. This will release pressure in the keg so that the coupler
can safely be detached.
2 Remove the hose from the coupler and carefully twist the dispenser faucet off of the
top of the product.
bacteria or mold that could accumulate inside. Flush hose with water.
inside the door, remove the black rubber insulation and wipe with a wet towel as
needed.
Detach
beer line
Flush hose
and coupler
with water
30
EN
Storage & Care
Please adjust the temperature control dial inside of the
cabinet to the OFF position before unplugging your cord.
This unit does not self-defrost and ice may build up inside
the unit. To avoid permanent damage to the unit, never use
sharp objects inside the product.
Always rinse the beer line if you do not intend to use your product for a period of time.
First, turn off the CO2 and dispense beer until it stops. This will release pressure in the
keg so that the coupler can safely be detached.
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product must
not be disposed of with household waste. Instead, it must be
taken to a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance with
the rules, you are protecting the environment and the health of
your fellow human beings from negative consequences. For
information about the recycling and disposal of this product,
please contact your local authority or your household waste
disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Importer for Great Britain:
Chal-Tec UK limited
Brighton Road
Shoreham-by-Sea
United Kingdom
31
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente las siguientes instrucciones y sígalas para evitar
posibles daños. No asumimos ninguna responsabilidad por los
daños causados por el incumplimiento de las instrucciones y el
uso inadecuado. Escanee el siguiente código QR para obtener
acceso a la última guía del usuario y más información sobre el
producto.
ÍNDICE
Instalación del regulador de CO
DATOS TÉCNICOS
Número de artículo
Suministro eléctrico
32
ES
INDICACIONES DE SEGURIDAD
•
pasos del manual de instrucciones.
• Antes de utilizar el aparato, debe instalar todas las piezas tal y como se indica en
el manual. Siga las indicaciones de instalación.
• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo.
Conecte el aparato solamente a tomas de corriente que se adecuen a la tensión
del mismo.
• Conecte el aparato solamente a tomas de corriente con toma de tierra. Si no
electricista o con su proveedor eléctrico.
• Para desconectar el aparato no tire del cable, sino del cuerpo del enchufe.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por
• No conecte el aparato a un cable alargador ni a tomas de corriente manejadas
por control remoto ni con temporizador.
• Antes de limpiar, montar o realizar labores de mantenimiento en el aparato,
apáguelo y desconecte el enchufe de la toma de corriente.
•
Repare el aparato si se ha visto dañado de alguna manera o si el cable de
alimentación o el enchufe están averiados.
• Los niños podrían provocarse lesiones con el material de embalaje y los artículos
viejos. A la hora de deshacerse del aparato, asegúrese de cortar el cable de
alimentación y de inutilizar los cierres.
• No instale el aparato en una estructura cerrada. El aparato debe colocarse de
manera independiente.
•
•
• No utilice el aparato si faltan piezas o si se han averiado.
•
• Este aparato solo debe utilizarse en espacios interiores. No utilice el aparato al
aire libre.
• En presencia de niños, utilice el aparato solamente si estos están bajo supervisión y
asegúrese de que estos no juegan con el aparato.
• La puerta del aparato debe estar cerrada durante el funcionamiento. Deje la
puerta cerrada cuando se encuentren niños alrededor del aparato.
•
cubra el cable. Coloque el cable de tal manera que no interrumpa el paso y no lo
sumerja en agua. No utilice el aparato con un cable defectuoso.
• No haga rodar el aparato sobre alfombras si contiene un barril.
• Los niños no podrán utilizar el aparato.
•
33
ES
Notas especiales
• Cuando coloque la unidad, asegúrese de que el cable de alimentación no esté
pellizcado ni dañado.
• Asegúrese de que no haya varias tomas o fuentes de alimentación en la parte
posterior de la unidad.
Para evitar la contaminación de los alimentos, siga las siguientes instrucciones:
•
de la temperatura en los compartimentos del aparato.
•
alimentos.
ADVERTENCIA
Cuando utilice, repare y elimine la unidad, preste atención al símbolo
izquierdo en la parte posterior de la unidad o en el compresor. Este
en las líneas de refrigerante y en el compresor. Mantenga el aparato
alejado de fuentes de fuego durante su uso, mantenimiento y
eliminación.
Indicaciones importantes sobre los cilindros de CO2
• Los cilindros de CO2 contienen gas a presión que puede ser peligroso si no se
manipula correctamente. Lea los procesos para la instalación de los cilindros de
CO2 antes de la instalación.
ADVERTENCIA
Riesgo de lesiones. Una siempre el cilindro de CO2 con un
pueden provocar lesiones de gravedad o incluso la muerte si la
válvula del cilindro no se ha abierto.
• Nunca conecte el cilindro de CO2 directamente al barril, sino con un regulador.
• Siga el mismo proceso al sustituir los cilindros de CO2.
• No deje caer el cilindro de CO2 y no lo lance.
• Mantenga el cilindro de CO2 alejado del calor. Conserve los cilindros adicionales
en un lugar fresco. Almacénelos en una posición vertical y asegúrelos.
• Si se produce una fuga, ventile la sala y abandónela inmediatamente.
•
Un mecanismo de seguridad se encuentra en el cilindro de CO2 y el segundo, en
el regulador.
• Nunca intente rellenar el cilindro de CO2 por sí mismo. Acuda a un
establecimiento especializado para sustituir o rellenar el cilindro.
34
ES
PIEZAS DEL APARATO
Acoplador del barril Rail de protección
2 Accesorio de la bandeja
antigoteo
Junta de goma Bandeja antigoteo
Patas de goma
Junta del dispensador Placa base del cilindro
Columna de dispensación con
accesorios
Arandela de metal
7 Regulador medidor doble Ruedas con freno
Junta de alta presión Ruedas sin freno
Cilindro de CO2 (no incluidos en
la entrega)
Banda para el depósito de CO2
35
ES
Tuerca de mariposa del conducto
de aire
Llave del regulador de medición
Conducto de aire Cubierta superior de la columna
del dispensador
Junta del conducto de aire Juntas adicionales
22 Llave del grifo
Juntas y juntas tóricas
su dispensador. El dispensador contiene un juego de juntas adicionales con arandelas y
juntas tóricas para un mantenimiento y sustitución futuros. Al sustituir las juntas, oriéntese
por el siguiente diagrama:
Parte inferior del acople
Parte inferior del acople
(junta tórica intermedia)
Parte inferior del acople
(Junta interior)
Acoplador y depósito de
Junta CO2
Banda del depósito
de CO2 (Banda
Conducto de ventilación
Conducto de ventilación
Columna del dispensador
36
ES
UBICACIÓN Y BARRILES ADECUADOS
Indicaciones para la ubicación
•
correctamente.
•
a la luz directa del sol y alejado de fuentes de calor, como hornos o radiadores.
• El aparato solamente es apto para un uso en interiores. No utilice el aparato al aire
libre.
• El aparato debe colocarse de manera independiente y no empotrado a armarios
u otras estructuras.
Barriles de cerveza compatibles
Los siguientes barriles de cerveza son compatibles con el aparato:
37
ES
MONTAJE
Lea atentamente estas indicaciones de seguridad sobre el montaje. Si tiene dudas,
contacte con un especialista para su montaje.
conectarlo al suministro eléctrico. Si el aparato se ha transportado de manera horizontal,
este necesitará tiempo hasta que el líquido refrigerante se distribuya de nuevo.
Cómo instalar las ruedas
Retire todas las piezas de la carcasa y
colóquelas a un lado. Coloque una manta
debajo para que no se raye.
2 Pase las arandelas por las ruedas y la varilla
Enrosque todas las ruedas con una llave en
el sentido de las agujas del reloj (llave no
incluida).
Cuando haya montado todas las ruedas,
coloque el aparato en posición vertical.
NOTA: Dos ruedas disponen de un freno para evitar que el aparato se mueva sin
control. Fije ambas ruedas a la parte delantera de la carcasa y las ruedas sin frenos, a
la parte trasera.
Cómo instalar los raíles de protección
Coloque los raíles de protección en la
parte superior de la carcasa.
2
la parte superior de la carcasa.
hasta que encajen y los raíles de
Asa
Grifo
Canal de la
cerveza
Rail de
protección
38
ES
Cómo instalar el grifo del dispensador
carcasa de refrigeración.
grifo en posición vertical.
hacia abajo hasta que encaje.
INSTALACIÓN DEL REGULADOR DE CO2
Siga estos pasos para instalar el regulador de CO2. Lea cada uno de los pasos
descritos en este manual antes de instalar el regulador.
NOTA: Si no están instaladas determinadas juntas o juntas tóricas, cíñase al orden
indicado en la descripción de las piezas. El cilindro de CO2 se entrega vacío para
evitar daños y accidentes durante el transporte. Antes de utilizarlo, acuda a un
establecimiento especializado para que lo rellenen.
Paso 1:
Instale la junta de alta presión en el
regulador de CO2 si todavía no está
instalada.
Paso 2:
Fije el regulador al conector del depósito
de CO2.
39
ES
Algunos modelos se
entregan con una
tapa de protección
en el conector. Retire
dicha protección
del acoplador antes
de continuar con el
Paso 3:
Conecte el
tapón de
al acoplador.
Paso 6:
Después de haber colocado el tapón de
en la parte superior del mismo.
Paso 7:
estructura de refrigeración y de haber
conducido el canal de cerveza hacia el
acoplador.
Conecte el conducto de
CO2 al acoplador.
Paso 5:
Seleccione uno de los
y colóquelo en el
acoplador.
Con el tapón largo
(véase imagen), el
orientarse hacia abajo.
O
O
40
ES
Orden e instalación correcta de las juntas y juntas tóricas
Juntas en la parte inferior del acoplador Juntas tóricas en el conducto de CO2
Conducto CO2 hacia
el regulador
Conducto CO2 hacia
el acoplador
Junta tórica para
el acoplador
Junta: entre el
dispensador y
la estructura de
refrigeración
Banda del depósito
de CO2
Junta tórica para
el regulador
Junta tórica para el grifo
41
ES
UNIR EL ACOPLADOR AL BARRIL
Asegúrese de que la palanca negra del acoplador esté cerrada (parte superior)
sentido de las agujas del reloj (imagen 2). Asegúrese de que el acoplador esté
correctamente colocado en el barril.
2
conector del acoplador, retírela y apriete la tuerca de mariposa contra la junta de
goma incluida con la mano.
conducto con una clema de plástico de cierre automático para garantizar que no
Asegúrese de que la palanca esté cerrada (el asa se orienta hacia atrás) antes de
palanca hacia afuera y presione hacia abajo hasta que escuche que encaja con
está listo para servir.
Incline ligeramente el barril y colóquelo en la parte inferior abierta de la carcasa
refrigeración y asegúrese de que su posición es segura. Cierre la puerta de la
Imagen 1 Imagen 2 Imagen 3
Imagen 4 Imagen 5
42
ES
UTILIZACIÓN
y conecte el aparato solamente a tomas de corriente que se adecuen a dicha
tensión.
2 Coloque la bandeja antigoteo bajo el grifo del dispensador para recoger la
cerveza que se vierta.
NOTA: Si no sale cerveza del grifo, realice cada uno de los pasos de la sección
anterior y compruebe que todas las piezas se hayan instalado correctamente.
NOTA: Es normal que el agua condensada caiga por el grifo. Esto se produce
porque la cerveza que corre por el grifo está muy fría y el aire caliente de la
temperatura ambiente se condensa en el grifo.
43
ES
LIMPIEZA Y CUIDADO
Cómo limpiar el acoplador y el canal de cerveza
2 Suelte el conducto de CO2 del acoplador y dispense la cerveza hasta que ya
no salga más del grifo. Así se liberará la presión del barril para poder quitar el
acoplador con seguridad.
conseguirá eliminar todos los restos de cerveza para evitar que se forme moho o
bacterias en el interior.
las juntas negras de goma y limpiando la carcasa con un paño húmedo.
Retirar el canal
de cerveza del
grifo
Enjuagar
conducto y
acoplador con
agua
44
ES
Cuidado y almacenamiento
Coloque el regulador de temperatura de la carcasa de
refrigeración en la posición OFF antes de desconectar el
cable de alimentación. Este aparato no dispone de una
función de descongelación activa, por lo que es posible
que se forme hielo en la carcasa de refrigeración durante
el funcionamiento. Deje que el hielo se derrita y no utilice
Si no utiliza el aparato durante un periodo prolongado de tiempo, lave el acoplador y
el conducto de cerveza. Desmonte primero el conducto de CO2 y dispense la cerveza
hasta que ya no salga más del grifo. Así se liberará la presión del barril para poder
quitar el acoplador con seguridad.
INDICACIONES SOBRE LA RETIRADA DEL
APARATO
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Importador para Gran Bretaña:
Chal-Tec UK limited
Brighton Road
Shoreham-by-Sea
United Kingdom
45
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil.
être tenus pour responsables des dommages dus au non-respect
des consignes et à la mauvaise utilisation de l’appareil. Scannez
le QR-Code pour obtenir la dernière version du mode d‘emploi
et des informations supplémentaires concernant le produit.
SOMMAIRE
Installation du manomètre de CO
FICHE TECHNIQUE
Numéro d'article
Alimentation
46
FR
CONSIGNES DE SÉCURITÉ
•
indications du mode d’emploi.
• Avant d’utiliser l’appareil, tous les éléments doivent d’abord être installés
d’installation.
•
Branchez l’appareil uniquement sur des prises fournissant la même tension que celle
de l’appareil.
• Ne branche l’appareil que sur des prises de terre. Si vous avez un doute sur la
conseil à un électricien ou à votre fournisseur de courant.
•
•
équivalente.
•
sur une prise à télécommande.
•
ou de le nettoyer.
•
contrôler l’appareil s’il est endommagé d’une quelconque façon, ou si le câble
•
secteur et à rendre les verrouillages inutilisables.
• N’installez pas l’appareil dans un encastrement fermé. L’appareil doit rester en pose
libre.
•
•
• N’utilisez pas l’appareil si des pièces manquent ou sont défectueuses.
•
•
•
• La porte de l’appareil doit rester fermée pendant le fonctionnement. Laissez la porte
• Ne faites pas passer le câble d’alimentation sur des tapis ou des surfaces isolées
thermiquement. Ne couvrez pas le câble. Installez le câble de sorte qu’il ne soit pas
au milieu du passage, et ne le plongez pas dans l’eau. N’utilisez pas l’appareil si le
câble secteur est endommagé.
• Ne faites pas rouler l’appareil sur des tapis lorsqu’un fût se trouve à l’intérieur.
• Les enfants ne sont pas autorisés à utiliser l’appareil.
•
47
FR
Remarques particulières
• Lors du positionnement de l‘appareil, assurez-vous que le cordon d‘alimentation
n‘est pas pincé ou endommagé.
• Assurez-vous qu‘il n‘y a pas de prises multiples ou d‘alimentations multiples à
l‘arrière de l‘appareil.
Pour éviter la contamination des aliments, veuillez suivre les instructions ci-dessous :
•
de la température dans les compartiments de l‘appareil.
• Nettoyer régulièrement les surfaces qui peuvent entrer en contact avec les aliments.
MISE EN GARDE
Lors de l‘utilisation, de l‘entretien et de la mise au rebut de l‘appareil,
faites attention au symbole de gauche à l‘arrière de l‘appareil ou sur
le compresseur. Ce symbole avertit d‘un éventuel incendie. Il y a des
dans le compresseur. Tenez l‘appareil à l‘écart de toute source
d‘incendie pendant son utilisation, son entretien et son élimination.
Consignes importantes pour les cylindres de CO²
•
lorsqu’ils ne sont pas manipulés correctement. Lisez bien les procédures pour
l’installation des cylindres de CO² avant de les placer.
MISE EN GARDE
cylindres est ouverte.
• Ne reliez jamais directement le cylindre de CO² au fût de bière mais d’abord au
manomètre.
•
CO².
• Ne faites pas tomber les cylindres à CO² et ne les lancez pas.
• Tenez toujours les cylindres à CO² à l’écart de a chaleur. Stockez les cylindres
supplémentaires dans un endroit frais. Conservez-les en position verticale et
immobilisez-les.
• En cas de fuite, aérez la pièce et quittez-la immédiatement.
•
de soupape. Un dispositif de sécurité se trouve sur le cylindre de CO², le second
sur le manomètre.
• N’essayez jamais de remplir vous-même le cylindre de CO². Faites remplir les
cylindres dans un magasin ou échangez-les.
48
FR
COMPOSANTS DE L’APPAREIL
Coupleur de fût Rails de protection
2 Anti-retour Accessoire du bac d’égouttage
Joint caoutchouc Bac d’égouttage
Anti retour de CO² Pieds en caoutchouc
Joint de colonne Socle de base des cylindres
Colonne avec accessoires Rondelles métalliques
7 Double manomètre de réglage Roulettes avec freins
Joint haute pression Roulettes sans freins
Cylindres de CO² (non inclus
dans la livraison)
Sang le pour le réservoir à CO²
49
FR
Ecrou papillon du tuyau d’air Clé du manomètre
Tuyau d’air Couvercle de la colonne supérieure
Joint du tuyau d’air Joints supplémentaires
22 Clé du robinet à bière
Joints et joints toriques
sur votre tireuse à bière. La tireuse à bière comprend toutefois un jeu de joints
supplémentaires comprenant les rondelles et les joints toriques, pour permettre l’entretien
sens en suivant le schéma suivant :
Face inférieure du
Face inférieure du
coupleur (joint torique
central)
Face inférieure du
coupleur (joint interne)
Coupleur & réservoir de
Joint à CO²
Bande de caoutchouc du
réservoir à CO² (bande
Conduite d’air (joint du
Conduite d‘air
50
FR
EMPLACEMENT ET FÛTS ADAPTÉS
Consignes concernant l’emplacement
• Placez l’appareil dans un lieu aussi frais que possible et à l’abri de l’ensoleillement
direct et loin des sources de chaleur telles que les fours ou les radiateurs.
• L’appareil n’est prévu que pour être utilisé à l’intérieur. N’utilisez pas l’appareil à
• L’appareil doit être installé en pose libre et ne doit pas être encastré dans un
élément ou un boîtier.
Fûts à bière compatibles
Les fûts suivants sont compatibles avec l’appareil :
51
FR
ASSEMBLAGE
Lisez bien le guide d’assemblage en entier. Si vous avez un doute, faites assembler
l’appareil par un professionnel.
IMPORTANT : Avant de le brancher ou de l’assembler, laissez l’appareil reposer à la
Comment installer les roulettes
Retirez tous les éléments du corps de l’appareil
et posez-le sur le côté. Lacez une couverture
2 Glissez les rondelles au-dessus des roulettes
et glissez les tiges dans le trou sur la face
horaire avec une clé (non fournie).
Lorsque vous aurez vissé toutes les roulettes,
replacez le corps de l’appareil verticalement.
sans frein à l’arrière.
Comment installer les rails de protection
Placez les rails de protection sur le
dessus du boîtier
2 Orientez les pieds vers les trous au-
dessus du boitier
Enfoncez fermement les pieds dans les
trous jusqu’à ce qu’ils s’enclenchent et
que les rails de protection soient bien
Poignée
Colonne
Canal à
bière
Rails de
protection
52
FR
Comment installer la colonne à pression
compartiment réfrigérant.
2 Dirigez les pattes de la colonne vers les trous de l’anneau de verrouillage et
placez-y la colonne verticalement.
jusqu’à ce qu’elle s’enclenche.
INSTALLATION DU MANOMÈTRE DE CO²
Suivez les étapes ci-après pour installer le manomètre à CO². Lisez bien toutes les
étapes du guide attentivement avant d’installer le manomètre.
REMARQUE : si certains joints et joints toriques ne sont pas encore posés, tenez-vous
en à l’ordre des pièces décrit dans l’aperçu des composants de l’appareil. Le cylindre
à CO² est livré vide pour éviter les dégâts et les accidents lors du transport. Avant de
l’utiliser, faites-le remplir au magasin de bricolage ou chez un détaillant.
Etape 1 :
Installez le joint à haute pression sur
le manomètre à CO², si toutefois il ne
l’est pas encore.
Etape 2 :
réservoir de
CO².
53
FR
Quelques modèles
sont livrés avec
une capsule de
protection sur le
branchement.
Retirez-le du
coupleur avant
de poursuivre vers
Etape 3 :
Branchez l’anti-
sur le coupleur.
Etape 6 :
Après avoir installé l’anti retour, placez le
joint de coupleur en haut du coupleur.
Etape 7 :
Après que le robinet de pression du
le canal de bière a été dirigé ver s le bas,
Etape 4:
Reliez le tuyau de CO² au
coupleur.
Etape 5:
Choisissez un des trois
anti-retours et placez-le
dans le coupleur. Pour
schéma) le côté rond
doit être dirigé vers
le bas
OU
OU
54
FR
Ordre et méthode d’installation correcte des joints et joints toriques
Joints sur la partie inférieure du coupleur Joint torique sur la conduite de CO²
Conduite de CO²
vers le manomètre
Conduite de CO²
vers le coupleur
Joint torique
pour le coupleur
Joint entre la colonne
et le compartiment
réfrigérant
Bande du réservoir
de CO²
Joint torique pour
le manomètre
Joint torique du robinet à bière
55
FR
RELIER LE COUPLEUR AU FÛT
l’écrou papillon. S’il y a une capsule de protection noire sur le branchement du
coupleur, retirez-la et serrez l’écrou papillon comprenant le joint à la main.
conduite avec le clip pression en plastique, pour être certain qu’il n’y a pas de fuite.
avant de terminer l’installation du fût. Pour terminer l’installation du fût, tirez le
levier pour le sortir et poussez-le vers le bas jusqu’à ce que vous entendiez un clic
est maintenant sous pression.
réfrigérant et assurez-vous qu’il est bien stable. Fermez la porte du compartiment
pour conclure l’installation.
schéma 1 schéma 2 schéma 3
schéma 4 schéma 5
56
FR
UTILISATION
branchez-le sur une prise dont la tension correspond à celle de l’appareil.
2 Placez le bac d’égouttage sous le robinet à pression de la colonne pour récupérer
la bière qui déborde.
REMARQUE : si la bière ne sort pas du robinet, reprenez une à une les étapes du
REMARQUE : il est normal que de l’eau de condensation s’égoutte du robinet. Cela
vient du fait que la bière qui s’écoule par le robinet est très froide, et l’air ambiant
chaud se condense sur le robinet.
57
FR
NETTOYAGE ET ENTRETIEN
Nettoyage du coupleur et du canal à bière
2 Pour cela dévissez le tuyau de CO² du coupleur et tirez de la bière jusqu’à ce
puissiez desserrer le coupleur en toute sécurité.
le canal à bière. Si le robinet n’est pas tourné vers le bas, l’eau ne peut pas couler
garantirez ainsi qu’il ne reste aucune goutte de bière et éviterez que des moisissures
ou des bactéries ne s’accumulent à l’intérieur.
la porte, en retirant le joint noir et en essuyant le compartiment avec un chiffon
humide.
Séparer le canal
à bière de la
colonne
Rincer l’intérieur
du tuyau et du
coupleur à l’eau
58
FR
Entretien et stockage
Mettez le bouton de réglage de a température à l’intérieur
du compartiment réfrigérateur sur OFF avant de débranchez
le câble d’alimentation. Cet appareil n’est pas équipé d’une
fonction de dégivrage active, il se peut donc qu’il se forme
un peu de givre à l’intérieur du compartiment réfrigérateur
pendant le fonctionnement. Faites dégivrer la glace et
n’utilisez aucun objet pointu ou métallique pour retirer le
givre.
Si vous n’utilisez pas l’appareil pendant une période prolongée, nettoyez le coupleur et
la verseuse à bière. Séparez d’abord l’apport en CO² et versez la bière jusqu’à ce que
puissiez en toute sécurité dévisser le coupleur.
INFORMATIONS SUR LE RECYCLAGE
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
de collecte pour le recyclage des équipements électriques
protège l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations sur le
recyclage et l‘élimination de ce produit, veuillez contacter
votre autorité locale ou votre service de recyclage des
déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Brighton Road
Shoreham-by-Sea
United Kingdom
59
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo
di leggere attentamente le seguenti istruzioni per l’uso e di
seguirle per evitare possibili danni. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata osservazione
delle avvertenze di sicurezza e da un uso improprio del
dispositivo. Scansionare il codice QR seguente, per accedere
al manuale d’uso più attuale e per ricevere informazioni sul
prodotto.
INDICE
Installazione del regolatore CO
DATI TECNICI
Numero articolo
Alimentazione
60
IT
AVVERTENZE DI SICUREZZA
• Usare il dispositivo solo per lo scopo previsto e attenersi alle istruzioni contenute
nel presente manuale.
• Prima di utilizzare il dispositivo per la prima volta, installare i componenti come
descritto nel presente manuale di istruzioni. Attenersi alle istruzioni di installazione
e utilizzo.
•
Collegare il dispositivo solo ad una presa che corrisponde alla tensione indicata.
• Collegare il dispositivo ad una presa dotata di messa a terra. In caso di dubbi,
consultare un elettricista o il fornitore di corrente elettrica.
• Non tirare il cavo di alimentazione per staccare la spina bensì afferrare la spina
alla base.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal
• Non collegare il dispositivo ad una prolunga, ad un timer esterno o ad una presa
con telecomando.
• Staccare la spina dalla presa di corrente prima di eseguire la pulizia, il montaggio
o la manutenzione.
•
controllare il dispositivo se è danneggiato o se il cavo di alimentazione o la spina
sono danneggiati.
• I bambini possono farsi male con il materiale di imballaggio e con i vecchi
alimentazione.
• Non incassare il dispositivo in un alloggiamento chiuso. Il dispositivo è a libera
installazione.
•
•
• Non utilizzare il dispositivo in caso di componenti mancanti o danneggiati.
• Il dispositivo non è per un uso commerciale.
• Questo dispositivo può essere utilizzato solo in ambienti chiusi. Non utilizzarlo
all‘aperto.
• Assicurarsi che i bambini non giochino con il dispositivo e sorvegliarli se si utilizza il
dispositivo in loro presenza.
• Lo sportello sul dispositivo deve essere chiuso durante l´uso. Lasciare lo sportello
chiuso in presenza di bambini.
• Non far scorrere il cavo di alimentazione su tappeti o su altri isolanti termici. Non
coprire il cavo di alimentazione. Sistemare il cavo di alimentazione in modo che
nessuno vi inciampi e non immergerlo mai in acqua. Non utilizzare il dispositivo se
il cavo di alimentazione è danneggiato.
• Non far rotolare il dispositivo su tappeti con il barile all´interno.
• I bambini non devono utilizzare il dispositivo.
•
61
IT
Note speciali
• Quando si posiziona l‘unità, assicurarsi che il cavo di alimentazione non sia
schiacciato o danneggiato.
• Assicurarsi che non vi siano prese multiple o alimentatori sul retro dell‘unità.
Per evitare la contaminazione degli alimenti, seguire le seguenti istruzioni:
•
della temperatura nei vani dell‘apparecchio.
•
AVVERTENZA
Durante l‘uso, la manutenzione e lo smaltimento dell‘unità, prestare
attenzione al simbolo a sinistra sul retro dell‘unità o sul compressore.
Questo simbolo avverte di possibili incendi. Ci sono sostanze
l‘apparecchio lontano da fonti di incendio durante l‘uso, la
manutenzione e lo smaltimento.
Note importanti per le cartucce CO2
• Le cartucce CO2 contengono gas compresso ad alta pressione che può essere
pericoloso se non maneggiato correttamente. Leggere attentamente la procedura
di installazione della cartuccia CO2.
AVVERTENZA
comportare la morte o infortuni appena viene aperta la valvola della
cartuccia CO2.
• Non collegare mai la cartuccia CO2 direttamente al barile bensì collegarla sempre
ad un regolatore.
• Attenersi alla procedura esatta quando si sostituisce la cartuccia CO2.
• Non far cadere e non lanciare la cartuccia CO2.
• Non esporre la cartuccia CO2 a fonti di calore. Mantenere le cartucce di riserva in
•
• Ci sono due dispositivi di sicurezza nel sistema di pressione sotto forma di valvola.
Un dispositivo di sicurezza si trova sulla cartuccia CO2, il secondo sul regolatore.
• Non tentare mai di ricaricare da soli la cartuccia CO2. Far ricaricare o sostituire la
cartuccia in un negozio.
62
IT
COMPONENTI
Accoppiatore barile Binari di protezione
2 Accessorio raccogligocce
Guarnizione in gomma
Piedi in gomma
Guarnizione colonna Piastra base cartuccia
Colonna con accessori Dischi in metallo
7 Regolatore doppio Rotelline con freno
Guarnizione pressione Rotelline senza freno
Cartuccia CO2 (non è compreso
nella fornitura)
Banda per serbatoio CO2
63
IT
Dado tubo aria Chiave per regolatore
Tubo aria Coperchio colonna
Guarnizione tubo aria Ulteriori guarnizioni
22 Chiave rubinetto
Guarnizioni e anelli
La maggior parte degli anelli e delle rondelle sono già assemblati allo spillatore.
Tuttavia lo spillatore contiene un kit supplementare con rondelle e anelli per la
sostituzione e la manutenzione future. Per la sostituzione delle guarnizioni seguire la
seguente tabella:
Parte inferiore
accoppiatore
(guarnizione esterna)
Parte inferiore
accoppiatore
(anello medio)
Parte inferiore
accoppiatore
(guarnizione interna)
Accoppiatore &
serbatoio CO2
Guarnizione CO2
Banda serbatoio CO2
Tubo aria (Guarnizione
Tubo aria
(Guarnizione
Colonna
64
IT
INSTALLAZIONE E BARILI IDONEI
Note sull´installazione
• Per garantire il corretto funzionamento del dispositivo, lasciare attorno ad esso
• Posizionare il dispositivo in un luogo fresco lontano dalla luce diretta del sole e da
fonti di calore come stufe o termosifoni.
• Il dispositivo è adatto solo per l´uso in ambienti chiusi. Non utilizzare il dispositivo
all‘aperto.
• Il dispositivo è a libera installazione: non incassarlo in armadi o alloggiamenti.
Barili compatibili
I seguenti barili sono compatibili con il dispositivo:
65
IT
ASSEMBLAGGIO
Leggere attentamente le istruzioni per l´assemblaggio. In caso di dubbi, far assemblare
IMPORTANTE: prima dell´installazione e del montaggio, lasciare il dispositivo
Installare le rotelline
Rimuovere tutti i componenti dall´alloggiamento
e posizionare il dispositivo su un lato. Mettere
2 Inserire le rondelle sulle rotelline e spingere i
perni nel foro sulla parte inferiore. Serrare ogni
rotellina in senso orario utilizzando una chiave
(non inclusa nella consegna).
Dopo aver avvitato tutte le rotelline, mettere il
dispositivo in posizione verticale.
NOTA: le due rotelline dispongono di un freno per evitare che il dispositivo possa
scivolare. Installare le rotelline con il freno sulla parte frontale dell´alloggiamento e le
rotelline senza freno sulla parte posteriore.
Installare i binari di protezione
Mettere i binari di protezione sulla
parte superiore dell´alloggiamento.
2 Allineare i piedi ai fori sulla parte
superiore dell´alloggiamento.
Assicurarsi che i binari di protezione
Impugnatura
Colonna
Canale birra
Binari di
protezione
66
IT
Installare la colonna
Posizionare la colonna sulla parte superiore dello spillatore e condurre il canale
della birra nell’unità di raffreddamento.
2 Allineare i fori sulla colonna ai fori sull‘anello di bloccaggio e mettere la colonna in
posizione verticale.
INSTALLAZIONE DEL REGOLATORE CO2
Attenersi alla procedura seguente per installare il regolatore CO2. Leggere con
attenzione ogni fase delle istruzioni prima di installare il regolatore.
NOTA: se le guarnizioni e gli anelli non sono preinstallati, fare riferimento alla
descrizione del prodotto. Alla consegna la cartuccia CO2 è vuota per evitare danni e
incidenti durante il trasporto. Prima di utilizzarla, farla riempire presso un rivenditore.
Fase 1:
Installare la guarnizione ad alta
pressione sul regolatore CO2 se
ancora non è stata installata.
Fase 2:
Fissare il regolatore sul componente di
collegamento del serbatoio CO2.
67
IT
Alcuni modelli
sono dotati di un
tappo protettivo
sul componente
di collegamento.
Rimuovere il tappo
dall´accoppiatore
prima di procedere
Fase 3:
Inserire la valvola
nell´accoppiatore.
Fase 6:
inserire la guarnizione dell´accoppiatore
sull´accoppiatore.
Fase 7:
raffreddamento e aver inserito il canale
all´accoppiatore.
Fase 4:
Collegare il tubo CO2
all´accoppiatore.
Fase 5:
Selezionare una
e metterla
nell´accoppiatore.
Nel caso si utilizzi la
lunga (vedere la
tonda deve essere
rivolta verso il basso.
OPPURE
OPPURE
68
IT
Corretta installazione delle guarnizioni e degli anelli
Guarnizioni sulla parte inferiore dell´accoppiatore Anelli sul tubo CO2
Tubo per il
regolatore CO2
Tubo CO2 per
l´accoppiatore
Anello per
l´accoppiatore
Guarnizione tra la
colonna e l’unità di
raffreddamento
Banda
serbatoio CO2
Anello per il
regolatore
Anello per il rubinetto
69
IT
COLLEGARE L´ACCOPPIATORE AL BARILE
Assicurarsi che la levetta nera sull´accoppiatore (in alto) sia chiusa prima di
2 Prima di collegare il canale della birra all‘accoppiatore, accertarsi che sul dado ci
sia una guarnizione. Se sul componente di collegamento sull´accoppiatore c’è un
cappuccio nero, rimuoverlo e serrare manualmente il dado con la guarnizione in
gomma inserita.
Collegare l‘estremità del tubo CO2 al componente di collegamento
sull´accoppiatore. Fissare il tubo con la clip di plastica autobloccante per
Assicurarsi che la levetta sia chiusa (l´impugnatura è rivolta verso il retro) prima di
terminare l´installazione del barile. Per terminare l‘installazione del barile, tirare la
apre il barile e le valvole a gas CO2. Il barile ora è spillato.
Inclinare leggermente il barile appoggiandolo sulla parte inferiore dell’unità di
e assicurarsi che sia ben inserito. Chiudere lo sportello dell´alloggiamento per
completare l‘installazione.
Figura 1 Figura 2 Figura 3
Figura 4 Figura 5
70
IT
UTILIZZO
dispositivo ad una presa che corrisponde alla tensione indicata.
2 Collocare la vaschetta raccogligocce sotto il rubinetto per raccogliere la birra in
eccesso.
NOTA: se la birra non esce dal rubinetto, rivedere le fasi descritte nella sezione
metterlo in posizione verticale. Ora dovrebbe formarsi la schiuma.
NOTA: è normale che ci sia acqua di condensa sul rubinetto. Ciò è causato dalla
differenza di temperatura tra la birra fredda e la parte interna del rubinetto quando
la birra scorre nel tubo.
71
IT
PULIZIA E MANUTENZIONE
Pulire l´accoppiatore e il canale della birra
esce più dal rubinetto. In questo modo la pressione viene rilasciata nel barile e
l´accoppiatore può essere rimosso.
di risciacquare il canale della birra. Se il rubinetto non è rivolto verso il basso,
l´acqua non scorre attraverso l‘accoppiatore. Mantenere l’estremità aperta del
lavandino. In questo modo si rimuovono eventuali residui di birra e si previene la
formazione di muffa o di batteri.
togliendo la guarnizione in gomma nera. Pulire con un panno umido.
Rimuovere il
canale della
birra dalla
colonna.
Risciacquare
il tubo e
l´accoppiatore
con acqua.
72
IT
Manutenzione e conservazione
Prima di scollegare il cavo di alimentazione, posizionare su
OFF il termostato posto sull’unità di raffreddamento. Questo
dispositivo non è dotato di una funzione di sbrinamento
attiva quindi durante l´uso può formarsi del ghiaccio
nell’unità di raffreddamento. Far scongelare il ghiaccio e
non usare oggetti taglienti per rimuovere il ghiaccio.
In caso di inutilizzo prolungato del dispositivo, lavare l‘accoppiatore e il tubo della
non esce più birra dal rubinetto. In questo modo la pressione viene rilasciata nel barile
e l‘accoppiatore può essere rimosso in sicurezza.
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed elettronici,
questo simbolo sul prodotto o sulla confezione segnala che
e devono essere portati a un punto di raccolta di dispositivi
elettrici ed elettronici. Grazie al corretto smaltimento dei
vecchi dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni riguardanti il
riciclo e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Importatore per la Gran Bretagna:
Chal-Tec UK limited
Brighton Road
Shoreham-by-Sea
United Kingdom
