ControlSpace
®
WP22B-D
2-in/2-out Dante
™
Wall Plate
Installation Guide
2 English
Important Safety Instructions pro.Bose.com
The symbols below are internationally accepted symbols that warn of potential hazards with electrical products.
This symbol, wherever it appears, alerts you to the presence of un-insulated dangerous voltage inside the
enclosure – voltage that may be sufcient to constitute a risk of shock.
This symbol, wherever it appears, alerts you to important operating and maintenance instructions in the
accompanying literature. Please read the manual.
WARNING: Use only with an agency approved power supply meeting all local and national regulatory
requirements (ex. UL, CSA, VDE, CCC).
WARNING: This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this product in
typical xed-installation systems. Please read this document before attempting installation.
WARNING: Install in accordance with all local and national codes.
CAUTION: Only use a power supply that is a Limited Power Source (LPS) or a Class 2 power supply as
dened in the IEC/UL 60950 safety standard.
CAUTION: If this equipment is powered from a PoE network, the network must not originate outside of the
building or exit the building at any time.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including
ampliers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with
one wider than the other. A grounding type plug has two blades and third grounding prong. The wider blade or
the third prong is provided for your safety. If the provided plug does not t into your outlet, consult an electrician
for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the
point where they exit from the apparatus.
11. Only use attachments/accessories specied by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specied by the manufacturer, or sold with the apparatus.
13. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.
14. Unplug this apparatus during lightning storms or when unused for long periods of time.
15. Refer all servicing to qualied service personnel. Servicing is required when the apparatus has been damaged
in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into
the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been
dropped.
3English
pro.Bose.com Important Safety Instructions
16. When an external power supply is used to power this apparatus, that power supply shall be connected to a
mains socket outlet with a protective earthing connection.
17. When permanently connected, an all-pole mains switch with a contact separation of at least 3mm in each pole
shall be incorporated in the electrical installation of the building.
18. If rack mounting, provide adequate ventilation. Equipment may be located above or below this apparatus but
some equipment (like large power ampliers) may cause an unacceptable amount of hum or may generate too
much heat and degrade the performance of this apparatus.
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO
RAIN OR MOISTURE.
Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant
to Part 15 of the FCC Rules and EN55022. These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area
is likely to cause harmful interference, in which case the user will be required to correct the interference at their own
expense.
This symbol means the product must not be discarded as household waste, and should be delivered to
an appropriate collection facility for recycling. Proper disposal and recycling helps protect natural
resources, human health and the environment. For more information on disposal and recycling of this
product, Contact your local municipality, disposal service, or the shop where you bought this product.
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated Biphenyl
(PBB)
Polybrominated
diphenylether (PBDE)
PCBs
X 0 0 0 0 0
Metal parts
X 0 0 0 0 0
Plastic parts
0 0 0 0 0 0
Speakers
X 0 0 0 0 0
Cables
X 0 0 0 0 0
0: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit
requirement in SJ/T 11363-2006.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is
above the limit requirement in SJ/T 11363-2006.
©2015 Bose Corporation. All rights reserved. All trademarks are the property of their respective owners.
4
Instrucciones de seguridad importantes
pro.Bose.com
Los siguientes son símbolos reconocidos internacionalmente que avisan de los riesgos potenciales de los
productos eléctricos.
Siempre que aparezca este símbolo, alerta sobre la presencia dentro del cuerpo del producto de fuentes
de voltaje peligroso no aisladas, sucientes para provocar un riesgo de descarga.
Siempre que aparezca este símbolo, alerta de instrucciones de manejo y mantenimiento importantes en
la documentación adjunta. Consulte el manual.
ADVERTENCIA: Utilizar únicamente con una fuente de alimentación homologada que cumpla con todos
los requisitos que establece la normativa local y nacional (por ejemplo, UL, CSA, VDE, CCC).
ADVERTENCIA: Solo un instalador profesional deberá instalar este producto. Este documento ofrece
a los instaladores profesionales instrucciones básicas de instalación y seguridad para este producto en
sistemas típicos de instalación ja. Lea este documento antes de intentar la instalación.
ADVERTENCIA: Instalar de acuerdo con todos los códigos locales y nacionales.
PRECAUCIÓN: Utilizar solo una fuente de alimentación que sea LPS (Limited Power Source)
o clase 2 tal y como se dene en el estándar de seguridad IEC/UL 60950.
PRECAUCIÓN: Si se proporciona alimentación a este equipo a través de una red PoE (Power over
Ethernet), la red no debe proceder de fuera del edicio ni salir del mismo en ningún momento.
1. Lea las siguientes instrucciones.
2. Guarde estas instrucciones.
3. Tenga presentes todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Límpielo solo con un trapo seco.
7. No bloquee las aberturas de ventilación. Instálelo siguiendo las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor, tales como radiadores, salidas de aire caliente, cocinas u otros aparatos
(incluidos amplicadores) que generen calor.
9. No elimine el mecanismo de seguridad del enchufe con toma a tierra o polarizado. Los enchufes polarizados
disponen de dos clavijas, una de mayor tamaño que la otra. Los enchufes con toma a tierra tienen dos clavijas y
un tercer terminal de tierra. La clavija más ancha o el tercer terminal se incluyen como medida de seguridad.
Si el enchufe suministrado no encaja en la toma, póngase en contacto con un electricista para sustituir la toma
antigua.
10. Proteja el cable de alimentación de forma que nadie lo pise ni quede pinzado, en particular cerca de enchufes,
receptáculos de tomas múltiples y en el lugar en que sale del aparato.
11. Utilice solo conexiones y accesorios suministrados por el fabricante.
12. Utilícelo solo con el carrito, soporte, trípode, abrazadera o mesa suministrados por el fabricante o incluidos con
el dispositivo.
Español
5
pro.Bose.com
Instrucciones de seguridad importantes
13. Cuando utilice un carrito, tenga cuidado al mover el carrito con el dispositivo para evitar que caiga y produzca
daños.
14. Desenchufe el aparato si se produce una tormenta eléctrica o si no lo va a utilizar durante periodos
prolongados de tiempo.
15. Toda reparación la debe realizar personal de servicio cualicado. Lleve el dispositivo a reparar si presenta
algún daño, por ejemplo, si el cable de alimentación o el enchufe están dañados, si se han vertido líquidos o se
han caído objetos sobre el dispositivo o ha estado expuesto a la lluvia o humedad, si no funciona correcta-
mente o ha caído al suelo.
16. Cuando se utilice una fuente de alimentación externa para alimentar este aparato, deberá estar conectada a
una toma de corriente con conexión a tierra de protección.
17. Cuando la conexión sea permanente, debe incorporarse a la instalación eléctrica del edicio un interruptor de
corte omnipolar con una separación entre los contactos de 3 mm como mínimo en cada polo.
18. Si se monta en bastidor, proporcione la ventilación adecuada. Puede colocarse equipamiento encima o debajo
de este aparato, pero algunos equipos (como por ejemplo amplicadores de potencia grandes) podrían
provocar un nivel de ruido inaceptable o generar demasiado calor, lo que perjudicaría el rendimiento del
aparato.
CON EL FIN DE REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A
LA LLUVIA O HUMEDAD.
Nota: Se ha comprobado que este equipo cumple los límites para dispositivos digitales de clase A, de acuerdo con
el apartado 15 de las normas de la FCC y la EN55022. Estos límites están diseñados para ofrecer una protección
razonable contra las interferencias perjudiciales cuando el aparato se utiliza en un entorno comercial. Este equipo
genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con el manual
de instrucciones, podría ocasionar interferencias perjudiciales para las comunicaciones por radio. La utilización
de este equipo en una zona residencial podría causar interferencias dañinas. En ese caso, la corrección de la
interferencia correrá a cargo del usuario.
Este símbolo signica que el producto no se debe desechar como un residuo doméstico y que se debe
entregar en un centro de recogida adecuado para su reciclado. La eliminación y el reciclado adecuados
ayudan a proteger los recursos naturales, la salud humana y el medio ambiente. Para obtener más
información sobre la eliminación y el reciclado de este producto, póngase en contacto con el
ayuntamiento, el servicio de recogida de residuos o el establecimiento donde compró este producto.
Español
6
Nombres y contenido de sustancias o elementos tóxicos o peligrosos
Sustancias y elementos tóxicos o peligrosos
Nombre de la
pieza
Plomo
(Pb)
Mercurio
(Hg)
Cadmio (Cd)
Hexavalente
(CR(VI))
Bifenilo polibromado
(PBB)
Éter difenílico
polibromado (PBDE)
PCB
X 0 0 0 0 0
Piezas metálicas
X 0 0 0 0 0
Piezas de
plástico
0 0 0 0 0 0
Altavoces
X 0 0 0 0 0
Cables
X 0 0 0 0 0
0: Indica que esta sustancia tóxica o peligrosa contenida en todos los materiales homogéneos usados para esta pieza está por
debajo del requisito límite en SJ/T 11363-2006.
X: Indica que esta sustancia tóxica o peligrosa contenida en al menos uno de los materiales homogéneos usados para esta pieza
está por encima del requisito límite en SJ/T 11363-2006.
©2015 Bose Corporation. Todos los derechos reservados. Las restantes marcas comerciales pertenecen a sus
propietarios correspondientes.
Instrucciones de seguridad importantes
pro.Bose.com
Español
7
Les symboles internationaux ci-dessous vous avertissent des dangers potentiels inhérents aux appareils électriques.
La présence de ce symbole vous met en garde contre une tension dangereuse non isolée à l’intérieur du
boîtier. Celle-ci est sufsamment élevée pour présenter un risque d’électrocution.
Ce symbole vous avertit que des instructions importantes d’utilisation et de maintenance sont disponibles
dans le manuel. Veuillez en prendre connaissance.
AVERTISSEMENT : Utilisez uniquement un dispositif d’alimentation secteur approuvé et conforme à toute
réglementation locale et nationale (par ex. UL, CSA, VDE, CCC).
AVERTISSEMENT : L’installation de ce produit doit être effectuée par un technicien professionnel ! Ce
document à l’intention des installateurs professionnels contient les directives de pose et de sécurité
relatives à ce produit en installation xe. Lisez attentivement ce document avant l’installation.
AVERTISSEMENT : Pour l’installation, veillez au respect de toutes les normes nationales et locales.
ATTENTION : Pour alimenter votre appareil, veuillez utiliser une source à puissance limitée (LPS) ou une
source de classe 2 comme déni dans la norme de sécurité IEC/UL 60950.
ATTENTION : Si cet équipement est branché sur un réseau PoE, ce dernier ne doit en aucun cas provenir
de l’extérieur ni sortir du bâtiment.
1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N’utilisez pas cet appareil à proximité d’eau ou d’une source d’humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orices d’aération. Suivez les instructions du fabricant pour l'installation.
8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle qu’un radiateur, une arrivée
d’air chaud, un four ou tout autre appareil (notamment les amplicateurs) produisant de la chaleur.
9. Veillez à proter de la sécurité offerte par les ches de type terre ou polarisées. Les ches polarisées sont
équipées de deux bornes de largeurs différentes. Les prises de type terre sont équipées de deux ches mâles et
d’un orice pour la mise à la terre. Cet orice (che femelle) est destiné à assurer votre sécurité. Si la che fournie
ne s’adapte pas à votre prise de courant, consultez un électricien pour qu’il remplace cette prise obsolète.
10. Protégez le cordon d’alimentation contre les risques de piétinement ou de pincement, notamment au niveau des
ches, des prises de courant et des branchements à l’appareil.
11. Utilisez uniquement les accessoires spéciés par le fabricant.
12. Utilisez uniquement le chariot, le support, le trépied, l’équerre ou la table spécié(e) par le fabricant ou vendu(e)
avec l’appareil.
13. Si vous utilisez un chariot, faites attention à ne pas faire basculer l’ensemble chariot/appareil.
14. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non utilisation.
15. Conez toute réparation à du personnel qualié. Une réparation est nécessaire lorsque l’appareil a été
endommagé de quelque façon que ce soit (endommagement du cordon d’alimentation ou de la che électrique,
renversement d’un liquide ou de tout objet sur l’appareil, exposition de l’appareil à la pluie ou à l’humidité,
mauvais fonctionnement, chute de l’appareil, etc.)
Français
pro.Bose.com
Instructions importantes relatives à la sécurité
8
Important Safety Instructions pro.Bose.com
16. Lorsqu’un bloc d’alimentation externe est utilisé pour faire fonctionner cet appareil, celui-ci doit être connecté à
une prise secteur reliée à la terre.
17. En cas de branchement permanent, un interrupteur omnipolaire avec séparation des contacts d’au moins 3 mm
dans chaque pôle doit être intégré à l’installation électrique du bâtiment.
18. En cas de montage en rack, veillez à apporter une ventilation sufsante. Des équipements peuvent être
placés au-dessus ou en dessous de cet appareil mais certains équipements (comme des amplicateurs de
grande taille) peuvent être à l’origine d’un vrombissement trop important ou peuvent dégager trop de chaleur et
dégrader les performances de cet appareil.
AFIN DE LIMITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ JAMAIS CE
PRODUIT À LA PLUIE OU À L’HUMIDITÉ.
Remarque : Ce matériel a fait l’objet de tests prouvant sa conformité aux limites imposées aux appareils
numériques de classe A, conformément à la partie 15 des réglementations de la FCC et à la norme EN55022.
Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles lorsque l’appareil
est utilisé en environnement commercial. Cet appareil génère, utilise et est susceptible d’émettre de l’énergie à
certaines fréquences radio. À ce titre, s’il n’est pas installé ou utilisé conformément aux instructions, il est suscep-
tible de perturber les communications radio. L’utilisation de cet équipement dans une zone résidentielle risque de
provoquer des interférences nuisibles, auquel cas l’utilisateur devra remédier au problème à ses propres frais..
Ce symbole signie que le produit ne doit pas être jeté avec les déchets ménagers mais doit être
déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage
permettent de protéger les ressources naturelles, la santé humaine et l’environnement. Pour plus
d’informations sur l’élimination et le recyclage de ce produit, contactez votre mairie, votre service
d’enlèvement des ordures ou le magasin où vous avez acheté ce produit.
Noms et contenu des substances ou éléments toxiques ou dangereux
Substances ou éléments toxiques ou dangereux
Nom
Plomb
(Pb)
Mercure
(Hg)
Cadmium
(Cd)
Chrome
hexavalent
(CR(VI))
Biphényle
polybromé (PBB)
Éther de diphényle
polybromé (PBDE)
Polychlorobiphényles (PCB)
X 0 0 0 0 0
Pièces métalliques
X 0 0 0 0 0
Pièces en plastique
0 0 0 0 0 0
Enceintes
X 0 0 0 0 0
Câbles
X 0 0 0 0 0
0 : indique que la quantité de cette substance toxique ou dangereuse contenue dans tous les composants homogènes de cette
pièce est inférieure à la limite dénie dans la norme SJ/T 11363-2006.
X : indique que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènes
de cette pièce est supérieure à la limite dénie dans la norme SJ/T 11363-2006.
©2015 Bose Corporation. Tous droits réservés. Les autres marques commerciales appartiennent à leurs proprié-
taires respectifs.
Français
9
Sie unten aufgeführten Symbole sind international anerkannt und warnen vor möglichen Gefahren durch elektro-
nische Produkte.
Dieses Symbol warnt Sie vor einer nicht isolierten Spannung in einem Gehäuse, die hoch genug ist, um
einen Stromschlag auszulösen.
Dieses Symbol weist Sie auf wichtige Betriebs- und Wartungsanweisungen in der beiliegenden
Dokumentation hin. Bitte lesen Sie sich die Anleitung aufmerksam durch.
WARNUNG: Verwenden Sie den Kopfhörer nur mit einem zugelassenen Netzteil, das die örtlichen oder
nationalen gesetzlichen Anforderungen erfüllt, z. B. UL, CSA, VDE, CCC.
HINWEIS: Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument
soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in
typischen Festinstallationssystemen bieten. Bitte lesen Sie dieses Dokument vor der Installation durch.
HINWEIS: Installieren Sie das Gerät nur in Übereinstimmung mit geltenden Vorschriften auf nationaler
und lokaler Ebene.
VORSICHT: Verwenden Sie ausschließlich ein Netzteil, das eine Limited Power Source (LPS) darstellt,
oder ein Netzteil der Klasse 2 (gemäß den IEC/UL 60950 Sicherheitsstandards).
VORSICHT: Wenn dieses Gerät über ein PoE-Netzwerk betrieben wird, sollte sich dieses Netzwerk nicht
außerhalb des Gebäudes benden oder darüber hinausreichen.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Überein-
stimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärmespeichern, Öfen oder
anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Achten Sie darauf, dass die Schutzfunktion des Schutzkontaktsteckers nicht beeinträchtigt wird. Ein gepolter
Stecker hat zwei Stromkontakte, von denen einer breiter als der andere ist. Ein Schutzkontaktstecker hat zwei
Stromkontakte und einen dritten Erdungskontakt. Der breitere bzw. dritte Kontakt dient Ihrer Sicherheit. Falls
der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualizierten Elektriker, um
die Steckdose auszutauschen.
10. Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden
kann – insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem Gerät
herausgeführt wird.
11. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
pro.Bose.com Wichtige Sicherheitshinweise
Deutsch
10
Wichtige Sicherheitshinweise pro.Bose.com
12. Verwenden Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder Tische, die vom Hersteller
zugelassen sind oder zusammen mit dem Gerät verkauft werden.
13. Falls Sie einen Rollwagen verwenden, dürfen Sie die Einheit Gerät/Rollwagen nur mit Vorsicht bewegen, damit
Verletzungen beim möglichen Umkippen ausgeschlossen sind.
14. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung des Gerätes aus der Steckdose.
15. Alle Reparatur- und Wartungsarbeiten nur von qualiziertem Kundendienstpersonal durchführen lassen.
Wartungsarbeiten sind in folgenden Fällen nötig: Bei jeglichen Beschädigungen wie z. B. des Netzkabels oder
Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder
Feuchtigkeit ausgesetzt wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert.
16. Wenn dieses Gerät mit einem externen Netzteil betrieben wird, muss das Netzteil an eine Steckdose mit
Erdungsanschluss angeschlossen werden.
17. Besteht die Verbindung dauerhaft, muss in die elektrische Installation des Gebäudes ein allpoliger Netzschalter
mit einer Kontakttrennung von mindestens 3 mm an jedem Pol integriert werden.
18. Bei einer Rack-Montage muss für eine angemessene Belüftung gesorgt werden. Das Gerät kann ober- oder
unterhalb dieses Apparats angebracht werden, einige Geräte (wie große Verstärker) können jedoch ein starkes
Brummen oder zu viel Hitze erzeugen, wodurch die Leistung dieses Apparats verringert wird.
UM BRÄNDE UND STROMSCHLÄGE ZU VERMEIDEN, DARF DIESES GERÄT WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN.
Hinweis: Dieses Gerät wurde geprüft. Es stimmt mit den Regelungen für Geräte der Klasse A gemäß Teil 15 der
FCC-Vorschriften und EN55022 überein. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektroma-
gnetische Störungen beim Betrieb in gewerblicher Umgebung gewährleisten. Dieses Gerät erzeugt und verwendet
Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät, wenn die Installation und
Benutzung nicht in Übereinstimmung mit dieser Bedienungsanleitung erfolgt, möglicherweise Störungen des
Funkverkehrs. Beim Betrieb dieses Geräts in Wohngebieten können erhebliche Störungen des Funkverkehrs
verursacht werden. Eventuell daraus entstehende Kosten trägt allein der Benutzer des Geräts.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei
einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße
Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die
Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts
erhalten Sie von Ihrer zuständigen regionalen Behörde, Ihrem Entsorgungsdienst oder dem Geschäft,
in dem Sie dieses Produkt gekauft haben.
Deutsch
11
pro.Bose.com Wichtige Sicherheitshinweise
Namen und Inhalt der giftigen oder gefährlichen Stoffe oder Elemente
Gefährliche Stoffe oder Elemente
Name des Teils
Blei
(Pb)
Quecksilber
(Hg)
Kadmium
(Cd)
Sechswertig
(CR(VI))
Polybromiertes Biphenyl
(PBB)
Polybromiertes Dipheny-
lether (PBDE)
PCBs
X 0 0 0 0 0
Metallteile
X 0 0 0 0 0
Kunststoffteile
0 0 0 0 0 0
Lautsprecher
X 0 0 0 0 0
Kabel
X 0 0 0 0 0
0: Gibt an, dass dieser giftige oder gefährliche Stoff, der in allen homogenen Materialien für dieses Teil enthalten ist, unter den
Grenzwerten gemäß SJ/T 11363-2006 liegt.
X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für
dieses Teil verwendet wurden, über den Grenzwerten gemäß SJ/T 11363-2006 liegt.
©2015 Bose Corporation. Alle Rechte vorbehalten. Alle Marken sind das Eigentum der jeweiligen Inhaber.
Deutsch
12
Overview
The ControlSpace
®
WP22B-D Dante
™
audio interface is a cost-effective
multi-IO wall plate designed to fit into most dual-gang US junction
boxes. Its size and I/O density make it easy to put Dante connectivity
close to analog devices, helping to reduce costly and interference-prone
analog wiring.

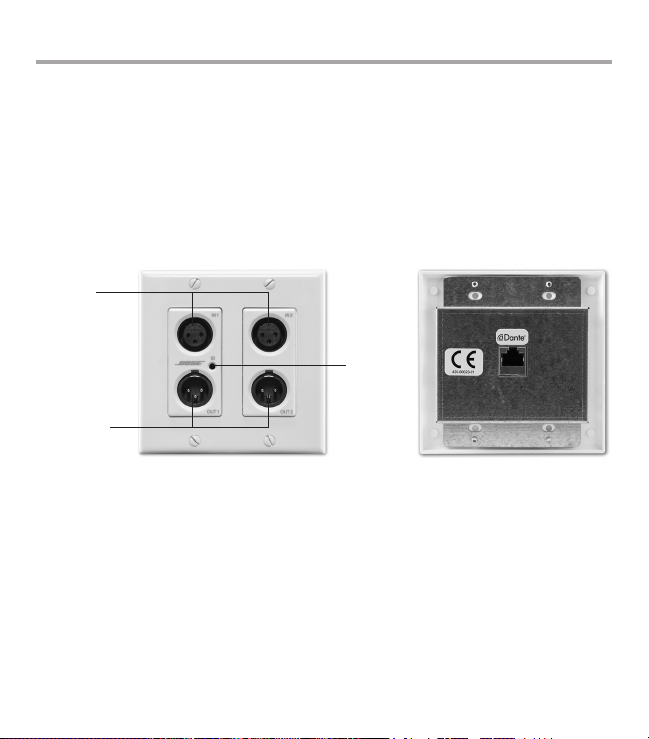

Figure 1. ControlSpace WP22B-D wall plate front and back
WP22B-D Installation Guide pro.Bose.com
Power/
ID LED
Balanced
audio
inputs (2)
Balanced
audio
outputs (2)
13
pro.Bose.com WP22B-D Installation Guide
The WP22B-D includes two balanced mic/line XLR inputs and two
balanced XLR line outputs; the inputs support 48V phantom power.
Connection to the Dante network is provided by a single Ethernet
RJ-45 connector on the back of the unit. The WP22B-D is PoE
powered over the network cable from a suitable PoE source (IEEE
802.3af) eliminating the need for a local power supply.
Note: The WP22B-D has a label on the front of the metal housing at
the top that lists the last 6 digits of the MAC address. Important for
initial device identification, these digits are part of the device's default
network name when detected by Bose
®
ControlSpace
®
Designer
™
software. The full MAC address is also given on the back of the unit.
What’s in the Box
The WP22B-D comes supplied with the following:
• WP22B-D wall plate
• Mounting screws
• Decora plate
14
WP22B-D Installation Guide pro.Bose.com
Mounting
A typical installation will involve mounting the wall plate into a 2-gang
junction box or low-voltage ring. Before starting, make sure the wall
box where the WP22B-D is to be installed is pre-wired with a suitable
network cable back to a PoE enabled network switch or mid-span
injector. If a mid-span injector is being used, the cable should be
connected to the port that supplies both Ethernet and power (refer to
the devices manual if unsure which port is which).
Attach the network cable from the switch/mid-span injector to the
Dante network port of the Dante WP22B-D. If the switch or mid-span
injector is already running and PoE is enabled, the unit should power
up and the green ID LED on the front of the device should turn on.
With the cable attached, place the WP22B-D into the wall box taking
care to not trap the cabling. Once in place, secure it with the mounting
screws provided. Finally, fasten the Decora plate on top using the
screws provided with it.
15
pro.Bose.com WP22B-D Installation Guide
Hardware COnneCtiOns
The WP22B-D accepts and drives either unbalanced or balanced
audio devices. Refer to the following diagrams and instructions for
connecting different types of audio devices. Professional grade audio
cabling is recommended to achieve the best audio performance
throughout the system.
Input from a Balanced Source
To connect balanced sources to the WP22B-D, connect positive output
to positive input, negative output to negative input, and connect the
grounds together through the cable shield.
Figure 2.
Balanced source
connection
Shield
Source
WP22B-D
Input
16
WP22B-D Installation Guide pro.Bose.com
Input from an Unbalanced Source
To connect a 2-wire unbalanced source to the WP22B-D, connect
the positive output of the unbalanced source to the positive input of
the WP22B-D. Connect both the source and WP22B-D input grounds
together, and short the negative input of the WP22B-D to ground at the
input of the WP22B-D.
Figure 3.
2-wire unbalanced
source connection
To connect unbalanced sources with a 3-wire connection, short the
negative conductor to the shield at the source connection.
Figure 4.
3-wire unbalanced
source connection
Shield
Source
WP22B-D
Input
Shield
Source
WP22B-D
Input
17
pro.Bose.com WP22B-D Installation Guide
Output to a Balanced Destination
To connect to a balanced input on a destination device, connect the
positive, negative and ground connections of both the WP22B-D output
to the destination input respectively.
Figure 5.
Output to balanced
destination connection
Output to an Unbalanced Destination
To connect the WP22B-D outputs to a 2-wire unbalanced input,
connect the positive output to the destination’s positive input and
connect the grounds together through the cable shield. Leave the
WP22B-D negative output floating.
Figure 6.
Output to unbalanced
destination connection
Shield
WP22B-D
Output
Destination
+
–
+
–
Shield
Destination
WP22B-D
Output
18
WP22B-D Installation Guide pro.Bose.com
deviCe COnfiguratiOn
There are two parts of the device that require software to setup. First
the audio routing, and second the configurable features of the device
itself. Both should be carried out using ControlSpace
®
Designer
™
software.
teCHniCal speCifiCatiOns
Audio Inputs
Input Channels Two (2) analog, balanced microphone/line level
Connectors Two (2) XLR
Phantom Power +48VDC, software selectable per input
Gain Settings 0 / +25 / +40 dB, software selectable
Input Impedance > 1.8 kΩ at any gain setting
Equivalent Input Noise –115 dBu (+40 dB gain)
Maximum Input Level +12 dBu @ 0 dB gain
Audio Outputs
Output Channels Two (2) analog, balanced line level, with automatic
muting on loss of Dante signal
Connectors Two (2) XLR
Output Gain 0 dB
Output Noise < –90 dBu @ 0 dB gain
Maximum Output Level +12 dBu
19
pro.Bose.com WP22B-D Installation Guide
Software Application
ControlSpace
®
Designer
™
software v4.2 or later
General
A/D Converters 48 kHz, 24-bit
System THD
< 0.01 % at any gain, input signal 3 dB below maximum
PoE Class Class 0 802.3af PoE PD compliant
Certifications FCC Part 15 Class A, CE (EN 55022 Class A)
Dimensions
2.75" H x 3.60" W x 1.88" D (70 mm x 91 mm x 48 mm)
Operating Temperature 32 °F – 104 °F (0 °C – 40 °C)
Product Code 738677-0010
Dante
™
is a trademark of Audinate Pty Ltd.
© 2015 Bose Corporation
The Mountain, Framingham, MA 01701-9168
USA
AM744551 Rev.00
