Bosch 0603681200 Cable Finder Truvo (Maximum Detection User Manual

WEUWEU

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 3FC (2016.08) T / 185

Truvo

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ

OBJ_BUCH-2841-002.book Page 1 Thursday, August 4, 2016 5:34 PM

2 |

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 29

Español. . . . . . . . . . . . . . . . . . . . . . . . . . Página 42

Português . . . . . . . . . . . . . . . . . . . . . . . . Página 55

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 67

Nederlands. . . . . . . . . . . . . . . . . . . . . . . Pagina 79

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 90

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 101

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 111

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 121

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 132

Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 145

. . . . . . . . . . . . . . . . . . . . . . . . . . . 158

. . . . . . . . . . . . . . . . . . . . . . . . . 171

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I |

OBJ_BUCH-2841-002.book Page 2 Thursday, August 4, 2016 6:22 PM

| 3

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Truvo

OBJ_BUCH-2841-002.book Page 3 Thursday, August 4, 2016 6:22 PM

4 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten.

Wenn das Messwerkzeug nicht entsprechend den vorlie-

genden Anweisungen verwendet wird, können die inte-

grierten Schutzvorkehrungen im Messwerkzeug beein-

trächtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN

GUT AUF.

 Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

 Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde-

ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder

Stäube befinden. Im Messwerkzeug können Funken erzeugt werden,

die den Staub oder die Dämpfe entzünden.

 Das Messwerkzeug kann technologisch bedingt keine hundert-

prozentige Sicherheit garantieren. Um Gefahren auszuschließen,

sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wän-

de, Decken oder Böden durch andere Informationsquellen wie Bau-

pläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luft-

feuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die

Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaffenheit und

Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe, leitfähige

Tapeten, Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage der

Objekte können die Messergebnisse verfälschen. Ungenauigkeiten kön-

nen z.B. durch die Befeuchtung von Baumaterialien (vor allem Gips,

Tapeten) durch höhere Luftfeuchtigkeit verursacht werden.

Diese Einflüsse können dazu führen, dass die Signalleuchte grün leuch-

tet, obwohl sich ein Objekt im Sensorbereich befindet, oder dass die

Signalleuchte rot leuchtet, obwohl sich kein Objekt im Sensorbereich

befindet.

 Achten Sie während der Messung auf ausreichende Erdung. Bei

unzureichender Erdung (z.B. durch isolierendes Schuhwerk oder

Stehen auf einer Leiter) ist die Ortung spannungsführender Leitungen

nicht möglich.

OBJ_BUCH-2841-002.book Page 4 Thursday, August 4, 2016 6:22 PM

Deutsch | 5

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zur Suche nach Eisenmetallen (z.B.

Bewehrungsstahl), nach Nichteisenmetallen (z.B. Kupferrohre) sowie

spannungsführenden Leitungen in Wänden, Decken und Fußböden.

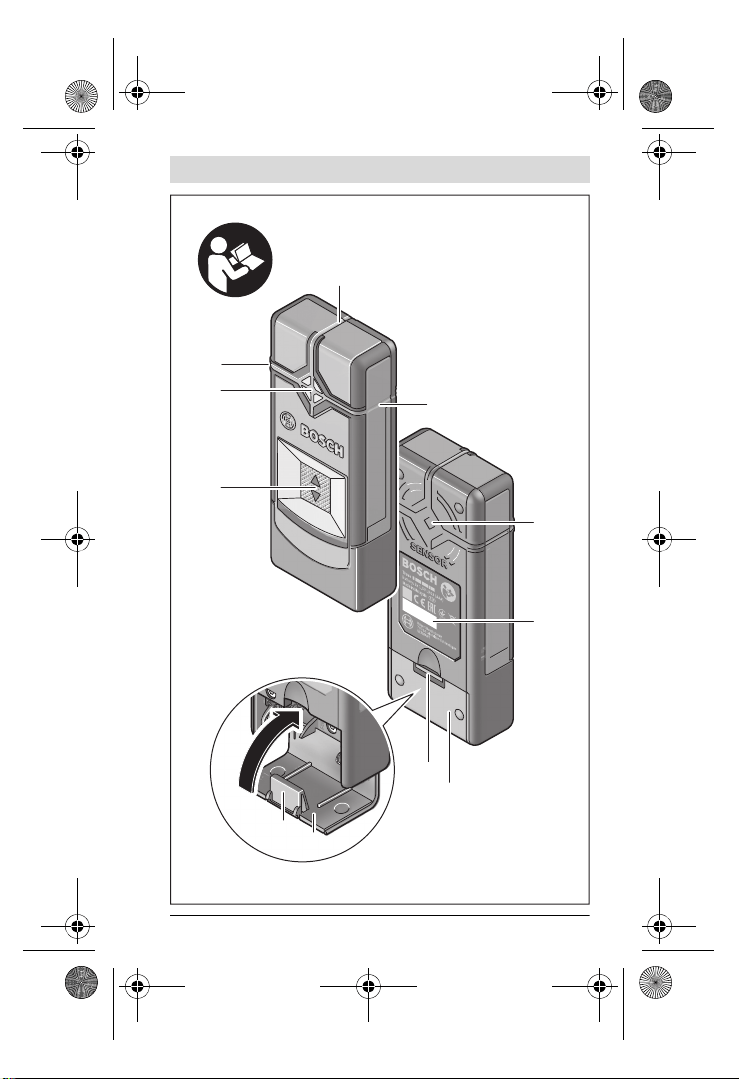

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die

Darstellung des Messwerkzeugs auf der Grafikseite.

1 Markierungshilfe

2 Signalleuchte

3 Ein-/Ausschalter

4 Arretierung des Batteriefachdeckels

5 Batteriefachdeckel

6 Seriennummer

7 Sensorbereich

Technische Daten

Digitales Ortungsgerät Truvo

Sachnummer

3 603 F68 2..

max. Erfassungstiefe*:

– Eisenmetalle

– Nichteisenmetalle (Kupferrohr)

– Kupferleitungen (spannungsführend)**

70 mm

60 mm

50 mm

Kalibrierung

automatisch

Abschaltautomatik nach ca.

10 min

Betriebstemperatur

0 °C...+40 °C

Lagertemperatur

–20 °C...+70 °C

Relative Luftfeuchte

30 ... 80 %

* abhängig von Material und Größe der Objekte sowie Material und Zustand des Unter-

grundes (Wände, Decken, Böden)

** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen

 Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei

ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf

dem Typenschild.

OBJ_BUCH-2841-002.book Page 5 Thursday, August 4, 2016 6:22 PM

6 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-

Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Arretierung 4

und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf

der Innenseite des Batteriefachs.

 Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es

längere Zeit nicht benutzen. Die Batterien können bei längerer Lage-

rung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

 Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen-

einstrahlung.

 Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder

Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit

im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur-

schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen.

Bei extremen Temperaturen oder Temperaturschwankungen kann die

Präzision des Messwerkzeugs beeinträchtigt werden.

 Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.

Batterien

3 x 1,5 V LR3 (AAA)

Betriebsdauer (Alkali-Mangan-Batterien) ca.

Gewicht entsprechend EPTA-Procedure 01:2014

0,15 kg

Digitales Ortungsgerät Truvo

* abhängig von Material und Größe der Objekte sowie Material und Zustand des Unter-

grundes (Wände, Decken, Böden)

** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen

 Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei

ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf

dem Typenschild.

OBJ_BUCH-2841-002.book Page 6 Thursday, August 4, 2016 6:22 PM

Deutsch | 7

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Ein-/Ausschalten

 Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass

der Sensorbereich 7 nicht feucht ist. Reiben Sie das Messwerkzeug

gegebenenfalls mit einem Tuch trocken.

Schieben Sie zum Einschalten des Messwerkzeugs den

Ein-/Ausschalter 3 nach unten.

Nach einem kurzen Selbsttest ist das Messwerkzeug betriebsbereit. Die

Betriebsbereitschaft wird dadurch angezeigt, dass die Signalleuchte 2

leuchtet. Leuchtet nach dem Einschalten die Signalleuchte 2 nicht auf,

müssen Sie die Batterien erneuern.

Schieben Sie zum Ausschalten des Messwerkzeugs den

Ein-/Ausschalter 3 nach oben.

Erfolgt ca. 10 min lang keine Messung, dann schaltet sich das Messwerk-

zeug zur Schonung der Batterien automatisch ab.

Hinweis: Hat sich das Messwerkzeug automatisch abgeschaltet, so befin-

det sich der Ein-/Ausschalter 3 noch in der eingeschalteten Position. Um

das Messwerkzeug wieder einzuschalten, schalten Sie es zuerst aus und

dann wieder ein.

Betriebsarten

Das Messwerkzeug detektiert Objekte unterhalb des Sensorbereiches 7.

Signalleuchte Erklärung

grün kein Objekt gefunden

gelb – Metallobjekt in der Nähe des Sensors

– kleines oder tief liegendes Metallobjekt

im Sensorbereich oder

– Beeinträchtigung des Sensors durch

ungünstige Wandbeschaffenheit

rot und Dauerton Metallobjekt im Sensorbereich gefunden

rot blinkend (schnell) und

pulsierende Tonfolge

spannungsführende Leitung gefunden

OBJ_BUCH-2841-002.book Page 7 Thursday, August 4, 2016 6:22 PM

8 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Metallobjekte suchen

Nach dem Einschalten leuchtet die Signalleuchte 2 grün.

Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche und

bewegen Sie es seitlich.

– Ist im Untergrund kein Metallobjekt erkennbar, dann leuchtet die Sig-

nalleuchte 2 weiterhin grün und es ertönt kein Signalton.

– Nähert sich das Messwerkzeug einem Metallobjekt, leuchtet die Sig-

nalleuchte 2 zunächst gelb und geht bei Annäherung an das Metallob-

jekt in Rot über. Sobald die Signalleuchte rot leuchtet, wird zusätzlich

ein Signalton abgegeben, der bei weiterer Annäherung an das Metall-

objekt in der Tonhöhe ansteigt.

– Über einem Metallobjekt leuchtet die Signalleuchte 2 rot und es ertönt

ein Signalton mit maximaler Tonhöhe.

 Auch bei gelber Signalleuchte 2 kann sich ein Metallobjekt unter-

halb des Sensorbereichs befinden. Kleine oder tief liegende Metall-

objekte befinden sich in der Nähe des Sensors, oder die Wandbeschaf-

fenheit beeinträchtigt das Messergebnis.

Beim ersten Überfahren wird die Position des Metall-

objekts nur grob angezeigt. Wenn Sie das Metallobjekt

mehrmals mit dem Messwerkzeug überfahren, wird

die Objekterkennung immer präziser. Nach mehrmali-

gem Überfahren (ohne das Messwerkzeug vom Unter-

grund abzuheben) kann die Position des Metallobjek-

tes genau angezeigt werden: Leuchtet die Signalleuch-

te 2 rot und ertönt der Signalton, liegt das Metallobjekt

unterhalb des Sensorbereichs. Wenn die Tonhöhe des Signaltons am

höchsten ist, befindet sich das Metallobjekt unterhalb der Sensormitte.

Spannungsführende Leitungen suchen

Das Messwerkzeug zeigt Leitungen an, die Spannung zwischen 110 V und

240 V führen und deren Frequenz dem weit verbreiteten Standard

(Wechselstrom mit 50 bzw. 60 Hz) entspricht. Andere Leitungen (Gleich-

strom, höhere/niedrigere Frequenz oder Spannung) sowie nicht span-

nungsführende Leitungen können nicht zuverlässig gefunden werden, sie

werden aber gegebenenfalls als Metallobjekte angezeigt.

Die Suche nach spannungsführenden Leitungen erfolgt automatisch bei

jeder Messung. Wird eine spannungsführende Leitung gefunden, blinkt die

Signalleuchte 2 rot und es ertönt ein pulsierender Signalton in schneller

OBJ_BUCH-2841-002.book Page 8 Thursday, August 4, 2016 6:22 PM

Deutsch | 9

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Tonfolge. Bewegen Sie das Messwerkzeug wiederholt über die Fläche, um

die spannungsführende Leitung genauer zu lokalisieren. Nach mehrmali-

gem Überfahren kann die Position der spannungsführenden Leitung sehr

genau angezeigt werden.

Spannungsführende Leitungen können leichter gefunden werden, wenn

Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten Leitung an-

geschlossen und eingeschaltet werden. Schalten Sie die Stromverbrau-

cher aus, bevor Sie in die Wand bohren, sägen oder fräsen.

Hinweis: Achten Sie stets darauf, dass Sie das Messwerkzeug ohne

Handschuhe fest in der Hand halten, um eine gute Erdung zu ermöglichen.

Achten Sie außerdem darauf, dass Leitern/Gerüste geerdet sein müssen.

Vermeiden Sie hierzu Leitern/Gerüste, deren Stützen am Boden Kunst-

stoffkappen aufweisen. Tragen Sie kein isolierendes Schuhwerk.

Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen, hin-

ter sehr trockenen oder sehr feuchten Oberflächen) können spannungs-

führende Leitungen nicht sicher gefunden werden. Leuchtet über einem

größeren Bereich die Signalleuchte 2 gelb oder rot, dann schirmt das

Material elektrisch ab und die Suche nach spannungsführenden Leitun-

gen ist nicht zuverlässig.

Arbeitshinweise

Halten Sie das Messwerkzeug nicht im Bereich des Sensors fest, um die

Messung nicht zu beeinflussen. Dadurch erreichen Sie genauere Mess-

ergebnisse.

Objekte markieren

Sie können gefundene Objekte bei Bedarf markieren. Die Außenkanten

eines Objektes können Sie durch den Wechsel der Signalleuchte 2 von

gelb zu rot finden. Die Mitte des Metallobjekts können Sie anhand der

Tonhöhe feststellen. Markieren Sie die gesuchte Stelle mit einem Stift an

der oberen und den seitlichen Markierungshilfen 1.

Dauerblinken Grün/Gelb/Rot

Blinkt die Signalleuchte 2 abwechselnd grün, gelb und rot, auch wenn

kein Metallobjekt oder kein spannungsführendes Kabel in der Nähe ist,

muss das Messgerät zum Service eingeschickt werden.

OBJ_BUCH-2841-002.book Page 9 Thursday, August 4, 2016 6:22 PM

10 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Wartung und Service

Manuelle Kalibrierung

Leuchtet die Signalleuchte 2 rot oder gelb, obwohl sich kein Metall in der

Nähe des Messwerkzeugs befindet, muss das Messwerkzeug neu kali-

briert werden.

– Schalten Sie dazu das Messgerät mit dem Ein-/Ausschalter 3 ein.

– Entnehmen Sie eine Batterie aus dem eingeschalteten Messgerät.

– Schalten Sie das Messgerät mit dem Ein-/Ausschalter 3 aus, während

die Batterie entnommen ist.

– Legen Sie die Batterien wieder in das Messgerät ein. (Achten Sie auf

die Polung!)

– Entfernen Sie nun alle Objekte aus der Nähe des Messgeräts (auch

Armbanduhr oder Ring aus Metall) und halten Sie dieses in die Luft.

– Schalten Sie das Messgerät mit dem Ein-/Ausschalter 3 ein und inner-

halb von 3 Sekunden wieder aus. Die Signalleuchte 2 des Messgeräts

blinkt während der 3 Sekunden in langsamer Folge rot, um seine Be-

reitschaft zur Kalibrierung anzuzeigen.

– Schalten Sie das Messgerät innerhalb von 0,5 Sekunden wieder ein.

Die Kalibrierung wird ausgelöst und dauert etwa 6 Sekunden. Die Sig-

nalleuchte 2 blinkt für 6 Sekunden in schneller Folge grün, die Kalibrie-

rung wird durchgeführt. Danach ist das Gerät wieder betriebsbereit

und die Signalleuchte 2 leuchtet dauerhaft grün.

Hinweis: Wird die Abfolge aus Ausschalten und Wiedereinschalten nicht

eingehalten, so wird keine Kalibrierung durchgeführt. Die Signalleuchte 2

leuchtet weiterhin entweder gelb oder rot, obwohl sich kein Metall in der

Nähe befindet. Wiederholen Sie in diesem Fall die Kalibrierung.

OBJ_BUCH-2841-002.book Page 10 Thursday, August 4, 2016 6:22 PM

Deutsch | 11

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Fehler – Ursachen und Abhilfe

Ursache Abhilfe

Signalleuchte 2 leuchtet nicht.

Messwerkzeug nicht

eingeschaltet

Schalten Sie das Messwerkzeug ein.

Messwerkzeug hat

sich selbst ausge-

schaltet.

Schalten Sie das Messwerkzeug aus und dann

wieder ein.

Keine Batterien oder

Batterien falsch einge-

legt

Legen Sie Batterien ein. Achten Sie auf die

Polung.

Batterien leer oder

Akkus eingelegt

Erneuern Sie die Batterien. Verwenden Sie keine

Akkus.

Signalleuchte 2 leuchtet gelb oder rot, obwohl kein Metall in der

Nähe ist (Warnung vor Metallobjekten).

Umgebungstempera-

tur zu hoch/zu niedrig

Verwenden Sie das Messwerkzeug nur im spezi-

fizierten Temperaturbereich von 0 °C–40 °C.

Starker Temperatur-

wechsel

Warten Sie, bis das Messwerkzeug die Umge-

bungstemperatur angenommen hat.

Autokalibrierung nicht

erfolgreich

Führen Sie eine manuelle Kalibrierung durch.

* Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder

Böden auch andere Informationsquellen (z.B. Baupläne).

OBJ_BUCH-2841-002.book Page 11 Thursday, August 4, 2016 6:22 PM

12 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Signalleuchte 2 leuchtet gelb oder rot über großem Messbereich auf

der Wand (Warnung vor Metallobjekten).

Viele, eng zusammen-

liegende Metallobjekte

Achten Sie auf die Tonhöhe des Signaltons, um

zwischen einzelnen Metallobjekten zu unter-

scheiden. Zu eng zusammenliegende Metallob-

jekte können nicht getrennt detektiert werden.*

Metallhaltige Bau-

stoffe oder Beweh-

rungsstahl in Beton

Bei metallischen Baustoffen (z.B. alukaschierte

Dämmstoffe, Wärmeleitbleche) ist eine zuver-

lässige Detektion nicht möglich.*

Massive Metallobjekte

auf der Rückseite der

Wand

Bei massiven Metallobjekten (z.B. Heizkörpern)

ist eine zuverlässige Detektion nicht möglich.*

Autokalibrierung nicht

erfolgreich

Führen Sie eine manuelle Kalibrierung durch.

Signalleuchte 2 blinkt rot über großem Messbereich auf der Wand

(Warnung vor spannungsführendem Kabel).

Unzureichende

Erdung der Wand

Berühren Sie mit Ihrer freien Hand die Wand im

Abstand von 20–30 cm vom Messwerkzeug, um

die Wand zu erden.

Ursache Abhilfe

* Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder

Böden auch andere Informationsquellen (z.B. Baupläne).

OBJ_BUCH-2841-002.book Page 12 Thursday, August 4, 2016 6:22 PM

Deutsch | 13

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Spannungsführendes Kabel wird nicht gefunden.

Keine/untypische

Spannung auf dem

Kabel

Geben Sie Spannung auf das Kabel, z.B. indem

Sie zugeordnete Lichtschalter einschalten. Die

Detektion von Kabeln mit Wechselspannungen

außerhalb des Bereichs 110–240 V, 50–60 Hz

ist nicht zuverlässig möglich.*

Kabel liegt zu tief. Die Erfassungstiefe ist vom Baumaterial abhän-

gig und kann geringer sein als die maximale

Erfassungstiefe.*

Kabel verläuft in geer-

detem Metallrohr.

Verwenden Sie das Messwerkzeug, um das

Metallrohr zu finden.

Messwerkzeug nicht

geerdet

Fassen Sie das Messwerkzeug ohne Hand-

schuhe fest an. Stehen Sie nicht auf isolierenden

Leitern oder Gerüsten. Tragen Sie kein isolieren-

des Schuhwerk.

Abschirmendes

Baumaterial oder zu

niedrige/zu hohe Luft-

feuchtigkeit

Bei metallischen, zu trockenen oder zu feuchten

Baustoffen (z.B. bei zu niedriger oder zu hoher

Luftfeuchtigkeit) ist eine zuverlässige Detektion

nicht möglich.*

Metallobjekt wird nicht gefunden.

Metallobjekt liegt

zu tief.

Die Erfassungstiefe ist vom Baumaterial abhän-

gig und kann geringer sein als die maximale

Erfassungstiefe.*

Metallobjekt ist

zu klein.

Die Erfassungstiefe ist vom Objekt abhängig

und kann geringer sein als die maximale

Erfassungstiefe.*

Unkoordiniertes Blinken in den Farben Grün, Gelb, Rot

Störung durch elektri-

sche oder magneti-

sche Felder

Halten Sie Abstand von Geräten, die starke

elektrische oder magnetische Felder ausstrahlen

(z.B. Computer, Schaltnetzteile).

Ursache Abhilfe

* Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder

Böden auch andere Informationsquellen (z.B. Baupläne).

OBJ_BUCH-2841-002.book Page 13 Thursday, August 4, 2016 6:22 PM

14 | Deutsch

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Wartung und Reinigung

Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab.

Verwenden Sie keine Reinigungs- oder Lösemittel.

Um die Messfunktion nicht zu beeinflussen, dürfen im Sensorbereich 7

auf der Vorder- und Rückseite des Messwerkzeugs keine Aufkleber oder

Schilder, insbesondere keine Schilder aus Metall, angebracht werden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung

Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu

unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und Garten-

freunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie Produkttester wer-

den, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.

www.diy-academy.eu, das komplette Service-Angebot der DIY Academy.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe-

dingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Messergebnisse ungenau/unplausibel

Störende Metallob-

jekte im Bereich des

Sensors

Entfernen Sie alle störenden Metallobjekte

(z.B. Uhr, Armband, Ring etc.) aus dem Sensor-

bereich. Fassen Sie das Messwerkzeug nicht in

der Nähe des Sensors an.

Autokalibrierung nicht

erfolgreich

Führen Sie eine manuelle Kalibrierung durch.

Dauerblinken grün/gelb/rot,

obwohl kein Metall oder kein spannungsführendes Kabel in der Nähe ist.

Messwerkzeug defekt Schicken Sie das Messwerkzeug zum Service ein.

Ursache Abhilfe

* Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder

Böden auch andere Informationsquellen (z.B. Baupläne).

OBJ_BUCH-2841-002.book Page 14 Thursday, August 4, 2016 6:22 PM

Deutsch | 15

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder

Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: [email protected]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: [email protected]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: [email protected]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

OBJ_BUCH-2841-002.book Page 15 Thursday, August 4, 2016 6:22 PM

16 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müs-

sen nicht mehr gebrauchsfähige Messwerkzeuge und

gemäß der europäischen Richtlinie 2006/66/EG müs-

sen defekte oder verbrauchte Akkus/Batterien getrennt

gesammelt und einer umweltgerechten Wiederverwen-

dung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben

werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

English

Safety Notes

Read and observe all instructions. The integrated pro-

tections in the measuring tool may be compromised if the

measuring tool is not used in accordance with the instruc-

tions provided. SAVE THESE INSTRUCTIONS FOR FUTURE

REFERENCE.

 Have the measuring tool repaired only through qualified special-

ists using original spare parts. This ensures that the safety of the

measuring tool is maintained.

 Do not operate the measuring tool in explosive environments,

such as in the presence of flammable liquids, gases or dusts.

Sparks can be created in the measuring tool which may ignite the dust

or fumes.

OBJ_BUCH-2841-002.book Page 16 Thursday, August 4, 2016 6:22 PM

English | 17

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

 The measuring tool may not be 100% accurate for technological

reasons. For this reason and to eliminate hazards, familiarise

yourself with the area using other sources of information, such as

building plans and photographs taken during construction, etc.

before carrying out any drilling, sawing or milling work on walls,

ceilings or floors. The accuracy of the measuring tool may be affected

by environmental influences, such the level of humidity or there being

other electronic devices nearby. The structure and condition of the walls

(e.g. damp, building materials containing metal, electrically conductive

wallpaper, insulating materials, tiles) and the number, type, size and po-

sition of the objects may distort the measurement results. Inaccurate

readings may be caused, for example, by the building materials (espe-

cially plaster and tiles) being made damp through high humidity.

These influences may result in the indicator LED lighting up green de-

spite there being an object within range of the sensor, or in the indica-

tor LED lighting up red despite there not being an object within range

of the sensor.

 Make sure that you are properly earthed when taking measure-

ments. If you are not properly earthed (e.g. by wearing insulating foot-

wear or by standing on a ladder), it will not be possible to locate live

cables.

Product Description and Specifications

Intended Use

The measuring tool is intended for the detection of ferrous metals

(e.g. reinforced steel), non-ferrous metals (e.g. copper pipes) as well as

“live” wires/conductors in walls, ceilings and floors.

Product Features

The numbering of the product features shown refers to the illustration of

the measuring tool on the graphic page.

1 Marking aid

2 Signal LED

3 On/Off switch

4 Latch of battery lid

5 Battery lid

6 Serial number

7 Sensor area

OBJ_BUCH-2841-002.book Page 17 Thursday, August 4, 2016 6:22 PM

18 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Technical Data

Assembly

Inserting/Replacing the Batteries

Alkali-manganese batteries are recommended for the operation of the

measuring tool.

To open the battery lid 5, press on the latch 4 and fold the battery lid up.

Insert the batteries. When inserting, pay attention to the correct polarity

according to the representation on the inside of the battery compartment.

 Remove the batteries from the measuring tool when not using it

for extended periods. When storing for extended periods, the batter-

ies can corrode and self-discharge.

Digital Detector Truvo

Article number

3 603 F68 2..

Maximum scanning depth*:

– Ferrous metals

– Non-ferrous metals (copper pipe)

– Copper conductors (live)**

70 mm

60 mm

50 mm

Calibration

automatic

Automatic switch-off after approx.

10 min

Operating temperature

0°C...+40°C

Storage temperature

–20 °C...+70 °C

Relative humidity

30 ... 80 %

Batteries

3 x 1.5 V LR3 (AAA)

Operating lifetime (alkali-manganese batteries)

approx.

Weight according to EPTA-Procedure 01:2014

0.15 kg

* depending on material and size of the objects as well as material and condition of the

base material (walls, ceilings, floors)

** less scanning depth for wires/conductors that are not “live”

 In terms of accuracy and scanning depth, the measurement result can be infe-

rior in case of unfavourable surface quality of the base material.

The measuring tool can be clearly identified with the serial number 6 on the type plate.

OBJ_BUCH-2841-002.book Page 18 Thursday, August 4, 2016 6:22 PM

English | 19

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Operation

Initial Operation

 Protect the measuring tool against moisture and direct sun light.

 Do not subject the measuring tool to extreme temperatures or var-

iations in temperature. As an example, do not leave it in vehicles for

a long time. In case of large variations in temperature, allow the meas-

uring tool to adjust to the ambient temperature before putting it into

operation. In case of extreme temperatures or variations in tempera-

ture, the accuracy of the measuring tool can be impaired.

 Avoid heavy impact to or falling down of the measuring tool.

Switching On and Off

 Before switching the measuring tool on, make sure that the sensor

area 7 is not moist. If required, dry the measuring tool using a soft cloth.

To switch on the measuring tool, slide the On/Off switch 3

downwards.

After a short self-test, the tool is ready for use. The readiness of use is indi-

cated when the signal LED 2 illuminates. If the signal LED 2 fails to illumi-

nate after switching on the tool, you must replace the batteries.

To switch off the measuring tool, slide the On/Off switch 3

upwards.

When no measurements are carried out for approx. 10 minutes, the

measuring tool switches off automatically in order to extend the service

life of the batteries.

Note: The on/off switch 3 will remain in the “on” position when the

measuring tool switches itself off automatically. To switch the measuring

tool back on, switch it off first before switching it on again.

OBJ_BUCH-2841-002.book Page 19 Thursday, August 4, 2016 6:22 PM

20 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Operating Modes

The measuring tool detects objects below the sensor area 7.

Detecting Metal Objects

After switching on, the signal LED 2 lights up green.

Position the measuring tool on/against the surface being detected and

move it sideways.

– If no metal object is visible in the base material, then the signal LED 2

continues to illuminate green and no signal tone sounds.

– When the measuring tool comes closer to a metal object, the signal LED

2 first lights up yellow and changes to red the closer it comes to the metal

object. As soon as the signal LED lights up red, a signal tone is also emit-

ted, the pitch of which rises the closer it comes to the metal object.

– Over a metal object, the signal LED 2 illuminates red and a signal tone

is emitted at maximum pitch.

 Even with a yellow signal LED 2, a metal object may be located be-

low the sensor area. Small or low-lying metal objects are located in

the vicinity of the sensor or the wall material impairs the measurement

results.

Signal LED Explanation

green no object detected

yellow – metal object in the vicinity of the sensor

– small or low-lying metal object within

the sensor area or

– impairment of the sensor due to unfa-

vourable wall material

red and continuous tone metal object detected in the sensor area

red flashing (fast) and

intermittent sound

“live” wire/conductor detected

OBJ_BUCH-2841-002.book Page 20 Thursday, August 4, 2016 6:22 PM

English | 21

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

After moving over the surface the first time, the posi-

tion of the metal object is only roughly indicated. If you

move the measuring tool over the metal object several

times, the object detection will become increasingly

precise. After moving over the metal object several

times (without lifting the measuring tool from the base

material), its position can be indicated very accu-

rately: if the signal LED 2 illuminates red and the signal

tone sounds, the metal object is below the sensor area. When the pitch of

the signal tone is highest, the metal object is located below the centre of

the sensor.

Scanning for “Live” Wires

The measuring tool indicates wires, which carry voltage between 110 V

and 240 V and a frequency corresponding to the widely used standard

(AC with 50 or 60 Hz). Other wires (carrying DC, higher/lower frequency

or voltage) as well as non-“live” wires/conductors cannot be found relia-

bly, but are possibly indicated as metal objects.

The detection for “live” wires/conductors takes place automatically with

every measurement. When a “live” wire/conductor is detected, the signal

LED 2 flashes red and an intermittent signal tone sounds with rapid tone

sequence. Move the measuring tool repeatedly over the surface to locate

the “live” wire/conductor more precisely. After moving over the surface

several times, the position of the “live” wire/conductor can be indicated

very accurately.

It is easier to find live cables if electricity consumers (e.g. lights, appliances)

are connected to the cable being searched for and are switched on. Switch

off electricity consumers before drilling, sawing or milling into the wall.

Note: Always ensure that you hold the measuring tool firmly without

gloves to enable a good grounding. Also ensure that ladders/scaffolding

must be grounded. Avoid ladders/scaffolding whose supports have plas-

tic caps underneath them. Do not wear insulating footwear.

It may not be possible to find live cables in certain conditions (e.g. behind

metal surfaces, behind surfaces that are very dry or very damp). If the in-

dicator LED 2 lights up yellow or red over a large area, the material is elec-

trically shielded and you will not be able to find live cables accurately.

OBJ_BUCH-2841-002.book Page 21 Thursday, August 4, 2016 6:22 PM

22 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Working Advice

To avoid affecting the measurement, do not hold the measuring tool within

range of the sensor. This will enable you to obtain more accurate measure-

ment results.

Marking Objects

Detected objects can be marked as required. The outer edges of an object

are indicated by the colour change of the signal LED 2 from yellow to red.

The centre of the metal object can be determined by the pitch. Using a

pen, mark the sought after location at the top and the side marker aids 1.

Continuous Flashing Green/Yellow/Red

If the signal LED 2 flashes alternately green, yellow and red, even when no

metal object or no “live” cable is in the vicinity, the measuring device must

be sent in for service.

Maintenance and Service

Manual Calibration

If the signal LED 2 illuminates red or yellow, even when no metal is in the

vicinity of the measuring tool, the tool must be recalibrated.

– To do this, switch the measuring device on using the On/Off switch 3.

– Remove a battery from the switched on measuring device.

– While the battery is removed, switch the measuring device off using

the On/Off switch 3.

– Reinsert the batteries into the measuring device (pay attention to the

polarity!).

– Now remove all objects in the vicinity of the measuring device (includ-

ing wrist watches or rings of metal) and hold the measuring tool up in

the air.

– Switch the measuring device on using the On/Off switch 3 and off again

within 3 seconds. The signal LED 2 of the measuring device will flash

red in slow succession during the 3 seconds to indicate that it is ready

to calibrate.

– Switch the measuring device back on within 0.5 seconds. The calibra-

tion is initiated and takes about 6 seconds. The signal LED 2 will flash

green for 6 seconds in quick succession, the calibration is being per-

formed. Now the device is once more ready for operation and the

signal LED 2 illuminates solid green.

OBJ_BUCH-2841-002.book Page 22 Thursday, August 4, 2016 6:22 PM

English | 23

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Note: If the sequence of switching off then on again is not followed, no cal-

ibration is performed. The signal LED 2 remains either yellow or red, even

though no metal is located within the vicinity. In this case, repeat the cal-

ibration.

Troubleshooting – Causes and Corrective Measures

Cause Corrective Measure

Signal LED 2 does not illuminate.

Measuring tool is not

switched on

Switch the measuring tool on.

Measuring tool has

switched itself off

Switch the measuring tool off and then on again.

Batteries have not

been inserted or been

inserted incorrectly

Insert batteries. Pay attention to the polarity.

Flat or rechargeable

batteries inserted

Replace batteries. Do not use rechargeable bat-

teries.

Signal LED 2 illuminates yellow or red, even though no metal is

located within the vicinity (warning of metal objects).

Ambient temperature

is too high/too low

Only use the measuring tool within the specific

temperature range of 0 °C–40 °C.

Severe temperature

change

Wait until the measuring tool acclimates to the

ambient temperature.

Auto calibration not

successful

Perform a manual calibration.

* Therefore, please also observe other information sources (e.g. construction plans)

before drilling, sawing or routing into walls, ceilings or floors.

OBJ_BUCH-2841-002.book Page 23 Thursday, August 4, 2016 6:22 PM

24 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Signal LED 2 lights yellow or red over large measuring area on the

wall (warning of metal objects).

Many, closely spaced

metal objects

Pay attention to the pitch of the signal sound to

differentiate between individual metal objects.

Metal objects that are too closely spaced, cannot

be detected separately.*

Building materials

containing metal or

reinforcing steel in

the concrete

A reliable detection is not possible with metallic

building materials (e.g. foil-laminated insulation

materials, heat sinks).*

Solid metal objects on

the back of the wall

Detection will not be accurate in the presence of

solid metal objects (e.g. radiators).*

Auto calibration not

successful

Perform a manual calibration.

Signal LED 2 flashes red over a large measuring area on the wall

(warning of “live” cables).

Improper grounding

of the wall

With your free hand, touch the wall at a distance

of 20–30 cm from the measuring tool to ground

the wall.

Cause Corrective Measure

* Therefore, please also observe other information sources (e.g. construction plans)

before drilling, sawing or routing into walls, ceilings or floors.

OBJ_BUCH-2841-002.book Page 24 Thursday, August 4, 2016 6:22 PM

English | 25

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

“Live” cable is not found.

No/atypical voltage on

the cable

Add voltage to the cable, for example by turning

on light switches assigned to it. The detection of

cables with AC voltages outside of the range

110–240 V, 50–60 Hz is not reliably possible.*

Cable is located too

deep.

The scanning depth is dependent on the building

material and may be less than the maximum

scanning depth.*

Cable runs in

grounded metal pipe.

Use the measuring tool to locate the metal pipe.

Measuring tool is not

grounded.

Hold the measuring tool firmly without gloves.

Do not stand on insulating ladders or scaffolding.

Do not wear insulating footwear.

Shielding building

material or humidity

too low/too high

Detection will not be accurate in the presence of

metallic building materials or building materials

that are too dry or too damp (e.g. if the humidity

is too low or too high).*

Metal object is not located.

Metal object is located

too deep.

The scanning depth is dependent on the building

material and may be less than the maximum

scanning depth.*

Metal object is too

small.

The scanning depth is dependent on the building

material and may be less than the maximum

scanning depth.*

Uncoordinated flashing in colours green, yellow, red

Interference caused

by electric or magnetic

fields

Keep your distance from devices emitting strong

electric or magnetic fields (e.g. computers,

switch mode power supplies).

Cause Corrective Measure

* Therefore, please also observe other information sources (e.g. construction plans)

before drilling, sawing or routing into walls, ceilings or floors.

OBJ_BUCH-2841-002.book Page 25 Thursday, August 4, 2016 6:22 PM

26 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Maintenance and Cleaning

Wipe away debris or contamination with a dry, soft cloth. Do not use

cleaning agents or solvents.

In order not to affect the measuring function, decals/stickers or name

plates, especially metal ones, may not be attached in the sensor area 7 on

the front or back side of the measuring tool.

After-sales Service and Application Service

Our after-sales service responds to your questions concerning mainte-

nance and repair of your product as well as spare parts. Exploded views

and information on spare parts can also be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions concerning

our products and their accessories.

In all correspondence and spare parts orders, please always include the

10-digit article number given on the nameplate of the product.

Measurement results inaccurate/implausible

Interfering metal ob-

jects in the area of the

sensor

Remove all interfering metal objects (e.g. watches,

bracelets, rings, etc.) from within range of the

sensor. Do not hold the measuring tool close to

the sensor.

Auto calibration not

successful

Perform a manual calibration.

Continuous flashing green/yellow/red,

even when no metal or “live” cable is in the vicinity.

Measuring tool is

defective.

Send the measuring tool in for service.

Cause Corrective Measure

* Therefore, please also observe other information sources (e.g. construction plans)

before drilling, sawing or routing into walls, ceilings or floors.

OBJ_BUCH-2841-002.book Page 26 Thursday, August 4, 2016 6:22 PM

English | 27

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange the

collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch.com.au

OBJ_BUCH-2841-002.book Page 27 Thursday, August 4, 2016 6:22 PM

28 | English

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected]

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: [email protected]

Disposal

Measuring tools, accessories and packaging should be sorted for environ-

mental-friendly recycling.

Do not dispose of measuring tools and batteries/rechargeable batteries

into household waste!

OBJ_BUCH-2841-002.book Page 28 Thursday, August 4, 2016 6:22 PM

Français | 29

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Only for EC countries:

According to the European Guideline 2012/19/EU,

measuring tools that are no longer usable, and according

to the European Guideline 2006/66/EC, defective or

used battery packs/batteries, must be collected sepa-

rately and disposed of in an environmentally correct

manner.

Batteries no longer suitable for use can be directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange the

collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Subject to change without notice.

Français

Avertissements de sécurité

Prière de lire et de respecter l’ensemble des instruc-

tions. Au cas où l’appareil de mesure n’est pas utilisé

conformément aux présentes instructions, les dispositifs

de protection intégrés risquent de ne pas fonctionner

correctement. BIEN CONSERVER LES PRÉSENTES INS-

TRUCTIONS.

 Ne faire réparer l’appareil de mesure que par une personne quali-

fiée et seulement avec des pièces de rechange d’origine. Ceci per-

met d’assurer la sécurité de l’appareil de mesure.

OBJ_BUCH-2841-002.book Page 29 Thursday, August 4, 2016 6:22 PM

30 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

 Ne pas faire fonctionner les appareils de mesure en atmosphère

explosive, par exemple en présence de liquides inflammables, de

gaz ou de poussières. L’appareil de mesure produit des étincelles qui

peuvent enflammer les poussières ou les vapeurs.

 Du fait de sa conception, l’appareil de mesure ne peut pas garantir

une sécurité absolue. Pour exclure tout danger, consultez d’autres

sources d’information (plans de construction, photos prises en

cours de chantier, etc.) avant d’entreprendre des travaux de per-

çage, sciage ou fraisage dans un mur. Les conditions environnantes

(humidité de l’air, etc.) ou la présence à proximité d’autres appareils

électriques risquent d’altérer la précision de l’appareil de mesure. La

consistance et l’état des murs (humidité, matériaux métalliques, pa-

piers peints conducteurs, isolants, carrelages, etc.) ainsi que le

nombre, la nature, la taille et la position des objets enfuis risquent de

fausser les résultats de mesure. L’humidité des murs (tout particulière-

ment des plâtres et des papiers peints) consécutive à un fort taux d’hu-

midité de l’air ambiant est également source d’imprécision.

Les différents facteurs d’influence cités peuvent avoir comme consé-

quence l’allumage en vert du voyant de signalisation alors qu’il y a un

objet dans la zone de détection ou l’allumage en rouge du voyant alors

qu’il n’y a aucun objet dans la zone de détection.

 Veillez lors de la mesure à une mise à la terre suffisante. En cas de

mauvaise mise à la terre (p. ex. port de chaussures isolantes ou réalisa-

tion de la mesure sur un escabeau ou une échelle), une localisation des

câbles électriques sous tension n’est pas possible.

Description et performances du produit

Utilisation conforme

L’appareil de mesure est destiné à la détection de métaux ferreux (par ex.

fers d’armature), de métaux non ferreux (par ex. tuyaux de cuivre) et de

câbles électriques sous tension dans les murs, les plafonds et les sols.

OBJ_BUCH-2841-002.book Page 30 Thursday, August 4, 2016 6:22 PM

Français | 31

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation

de l’appareil de mesure sur la page graphique.

1 Repère

2 Voyant de signalisation

3 Interrupteur Marche/Arrêt

4 Dispositif de verrouillage du couvercle du compartiment à piles

5 Couvercle du compartiment à piles

6 Numéro de série

7 Zone de détection

Caractéristiques techniques

Détecteur numérique Truvo

N° d’article

3 603 F68 2..

Profondeur max. de détection*:

– Métaux ferreux

– Métaux non-ferreux (cuivre)

– Conduites en cuivre (sous tension)**

70 mm

60 mm

50 mm

Calibrage

automatique

Coupure automatique après env.

10 min

Température de fonctionnement

0 °C...+40 °C

Température de stockage

–20 °C...+70 °C

Humidité relative de l’air

30 ... 80 %

Piles

3 x 1,5 V LR3 (AAA)

Autonomie (durée de fonctionnement avec piles

alcalines au manganèse) env.

Poids suivant EPTA-Procedure 01:2014

0,15 kg

* Dépend de la nature du matériau, de la taille des objets ainsi que de la constitution et

de l’état de la structure (murs, plafonds, sols)

** profondeur plus faible de détection pour les conduites sans tension

 Dans les cas défavorables, la précision de mesure peut être moins bonne et la

profondeur maximale de détection plus faible que ce qui est indiqué.

Le numéro de série 6 qui se trouve sur la plaque signalétique permet une identification

précise de votre appareil.

OBJ_BUCH-2841-002.book Page 31 Thursday, August 4, 2016 6:22 PM

32 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Montage

Mise en place/changement des piles

Il est recommandé d’utiliser des piles alcalines au manganèse.

Pour ouvrir le couvercle du compartiment à piles 5, appuyez sur le blo-

cage 4 et ouvrez le couvercle du compartiment à piles. Introduisez les

piles. Veillez à la bonne position des pôles qui doit correspondre à la

figure se trouvant à l’intérieur du compartiment à piles.

 Sortez les piles de l’appareil de mesure au cas où l’appareil ne

serait pas utilisé pendant une période prolongée. En cas de stoc-

kage prolongé, les piles peuvent se corroder et se décharger.

Fonctionnement

Mise en service

 Protégez l’appareil de mesure contre l’humidité, ne l’exposez pas

directement aux rayons du soleil.

 N’exposez pas l’appareil de mesure à des températures extrêmes

ou de forts changements de température. Ne le stockez pas trop

longtemps dans une voiture par ex. S’il est exposé à d’importants chan-

gements de température, laissez-le revenir à la température ambiante

avant de le remettre en marche. Des températures extrêmes ou de

forts changements de température peuvent réduire la précision de

l’appareil de mesure.

 Evitez les chocs ou les chutes de l’appareil de mesure.

Mise en marche/arrêt

 Avant de mettre en service l’appareil de mesure, assurez-vous que

la zone de détection 7 n’est pas humide. Si nécessaire, séchez

l’appareil de mesure à l’aide d’un chiffon.

Pour mettre en marche l’appareil de mesure, pousser l’inter-

rupteur Marche/Arrêt 3 vers le bas.

Après un court auto-test, l’appareil de mesure est prêt à fonctionner.

L’allumage du voyant de signalisation 2 signale que l’appareil est prêt à

fonctionner. Si le voyant de signalisation 2 ne s’allume pas après la mise

en marche de l’appareil, il faut changer les piles.

OBJ_BUCH-2841-002.book Page 32 Thursday, August 4, 2016 6:22 PM

Français | 33

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Pour arrêter l’appareil de mesure, pousser l’interrupteur

Marche/Arrêt 3 vers le haut.

Après 10 minutes env. passées sans qu’une mesure n’ait été effectuée,

l’appareil de mesure s’arrête automatiquement afin de ménager les piles.

Note : Si l’appareil de mesure s’arrête de lui-même, c’est que l’interrup-

teur Marche/Arrêt 3 se trouve encore en position ON. Pour réactiver

l’appareil de mesure, éteignez-le puis rallumez-le.

Modes opératoires

L’appareil de mesure détecte des objets au-dessous de la zone de détec-

tion 7.

Détection d’objets en métal

Après la mise en service, le voyant de signalisation 2 s’allume vert.

Positionnez l’appareil de mesure sur la surface à contrôler et déplacez-le

latéralement.

– Si aucun objet en métal n’est détecté, le voyant de signalisation 2 reste

allumé vert et aucun signal sonore n’est émis.

– Lorsque l’appareil de mesure approche d’un objet métallique, le voyant

de signalisation 2 s’allume d’abord jaune puis rouge en se rapprochant

de l’objet métallique. Dès que le voyant de signalisation s’allume rouge,

un signal sonore retentit en plus. L’intensité du signal sonore augmente

à mesure que l’appareil se rapproche de l’objet en métal.

Voyant de signalisation Explication

vert Aucun objet détecté

jaune – Objet métallique à proximité du capteur

– Petit objet métallique ou objet métallique

profond dans la zone de détection ou

– Fonctionnement du capteur perturbé

par la composition du mur peu favorable

à une mesure

rouge et tonalité continue Objet métallique trouvé dans la zone de

détection du capteur

rouge clignotant (clignote-

ment rapide) et tonalité

pulsée

Câble électrique sous tension détecté

OBJ_BUCH-2841-002.book Page 33 Thursday, August 4, 2016 6:22 PM

34 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

– Lorsque l’appareil se trouve juste au-dessus d’un objet en métal, le

voyant de signalisation 2 s’allume rouge et l’intensité du signal sonore

est maximale.

 Un objet en métal peut aussi se trouver dans la zone de détection

du capteur quand le voyant de signalisation 2 s’allume jaune. De

petits objets en métal ou des objets en métal enfouis profondément se

trouvent alors à proximité du capteur ou la composition du mur fausse

la mesure.

Lors du premier passage, la position de l’objet en métal

n’est indiquée que grossièrement. La précision de dé-

tection s’améliore à chaque nouveau passage de l’ap-

pareil au-dessus de l’objet en métal. Après plusieurs

passages (effectués sans soulever l’appareil de me-

sure de la surface), l’appareil de mesure indique la po-

sition de l’objet en métal de manière précise : lorsque

le voyant de signalisation 2 s’allume rouge et que le si-

gnal sonore retentit, l’objet en métal se trouve dans la plage de détection

du capteur. A l’endroit où l’intensité du signal sonore est la plus élevée,

l’objet en métal se trouve juste en dessous du centre du capteur.

Détection de conduites sous tension

L’appareil de mesure détecte les câbles électriques dont la tension est

comprise entre 110 V et 240 V et donc la fréquence est conforme à la

norme la plus répandue (courant alternatif de 50 ou 60 Hz). Les autres

câbles électriques (courant continu, fréquence ou tension plus éle-

vée/plus basse) ainsi que les câbles qui ne sont pas sous tension ne

peuvent pas être détectés de manière fiable mais ils sont quand même

reconnus comme étant des objets en métal.

La recherche de câbles électriques sous tension a lieu automatiquement

lors de chaque mesure. En cas de détection d’un câble sous tension, le

voyant de signalisation 2 s’allume rouge et un signal sonore pulsé avec des

bips très rapprochés retentit. Pour localiser le câble électrique sous ten-

sion de manière encore plus précise, déplacez à nouveau l’appareil de

mesure au-dessus de la surface. Après plusieurs passages, l’appareil de

mesure indique la position du câble électrique sous tension de manière

très précise.

OBJ_BUCH-2841-002.book Page 34 Thursday, August 4, 2016 6:22 PM

Français | 35

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

La détection des câbles électriques sous tension est plus facile quand des

consommateurs électriques (lampes, appareils) sont branchés sur le

câble à détecter et sont mis en marche pendant la mesure. Éteignez

ensuite tous les consommateurs électriques avant de percer, scier ou frai-

ser dans un mur.

Note : Prenez soin de saisir l’appareil de mesure fermement à main nue

(sans gant), afin d’obtenir une bonne mise à la terre. Veillez par ailleurs à

relier à la terre les échelles, escabeaux et échafaudages. Evitez d’utiliser

des échelles, escabeaux ou échafaudages comportant des embouts plas-

tiques à l’extrémité des pieds. Ne portez pas de chaussures isolantes.

Dans certaines conditions, les câbles électriques sous tension ne peuvent

pas être détectés correctement (par exemple quand ils se trouvent der-

rière des surfaces métalliques ou derrière des surfaces très sèches ou très

humides). Lorsque le voyant de signalisation 2 s’allume jaune ou rouge

sur une zone relativement étendue, le matériau constitutif du mur ou du

plafond agit comme un blindage électrique, il rend impossible une détec-

tion fiable des câbles électriques sous tension.

Instructions d’utilisation

Ne jamais saisir l’appareil de mesure au niveau du capteur pour ne pas

fausser les mesures. Vous obtiendrez alors des résultats de mesure plus

précis.

Marquage d’objets

Il est possible, en cas de besoin, de marquer les objets trouvés. Les bords

extérieurs d’un objet correspondent aux endroits où le voyant de signali-

sation 2 alterne entre les couleurs jaune et rouge. Le centre de l’objet

métallique peut être localisé d’après l’intensité du signal sonore émis.

Marquez l’endroit avec un crayon au niveau du repère supérieur et des

repères latéraux 1.

Clignotement permanent en vert/jaune/rouge

Dans le cas où le voyant de signalisation 2 se met à clignoter alternative-

ment en vert, jaune et rouge, même en l’absence d’un objet en métal ou

d’un câble électrique sous tension à proximité de l’appareil, il est nécessaire

d’envoyer l’appareil de mesure au Service après-vente pour réparation.

OBJ_BUCH-2841-002.book Page 35 Thursday, August 4, 2016 6:22 PM

36 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Entretien et Service Après-Vente

Calibrage manuel

Lorsque le voyant de signalisation 2 s’allume rouge ou jaune alors qu’au-

cun métal se trouve à proximité de l’appareil de mesure, il est nécessaire

de recalibrer l’appareil.

– Pour cela, mettez en marche l’appareil de mesure avec l’interrupteur

Marche/Arrêt 3.

– Retirez une pile de l’appareil de mesure quand il est en marche.

– Arrêtez l’appareil de mesure avec l’interrupteur Marche/Arrêt 3 sans

remettre en place la pile préalablement retirée.

– Replacez la pile dans l’appareil de mesure (en respectant la polarité !)

– Eloignez à présent tous les objets métalliques qui se trouvent à proxi-

mité de l’appareil de mesure (même votre montre bracelet ou les

bagues en métal que vous portez aux doigts) et levez l’appareil en l’air.

– Mettez en marche l’appareil de mesure avec l’interrupteur Marche/

Arrêt 3 et arrêtez-le à nouveau dans les 3 secondes qui suivent. Pen-

dant les 3 secondes, le voyant de signalisation 2 de l’appareil de me-

sure clignote rouge lentement pour signaler que l’appareil est prêt pour

le calibrage.

– Remettez l’appareil de mesure en marche dans les 0,5 s qui suivent. Le

calibrage débute, il dure environ 6 secondes. Pendant les 6 secondes

du calibrage, le voyant de signalisation 2 clignote vert rapidement.

L’appareil est ensuite à nouveau prêt à fonctionner, le voyant de signa-

lisation 2 cesse de clignoter et s’allume vert.

Note : Au cas où la séquence indiquée précédemment n’est pas respec-

tée, le calibrage n’est pas effectué. Le voyant de signalisation 2 continue

de s’allumer jaune ou rouge, bien qu’aucun objet métallique ne se trouve

à proximité. Il faut en pareil cas réeffectuer le calibrage.

OBJ_BUCH-2841-002.book Page 36 Thursday, August 4, 2016 6:22 PM

Français | 37

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Défaut – Causes et remèdes

Cause Remède

Le voyant de signalisation 2 ne s’allume pas

L’appareil de mesure

n’est pas en marche

Mettre l’appareil de mesure en marche.

L’appareil de mesure

s’est arrêté de lui-

même

Éteignez et rallumez l’appareil de mesure.

Pas de piles ou piles

mal insérées

Insérez les piles. Respectez la polarité.

Piles vides ou utilisa-

tion de piles rechar-

geables

Remplacez les piles. N’utilisez pas de piles

rechargeables.

Le voyant de signalisation 2 s’allume jaune ou rouge bien qu’aucun

métal ne se trouve à proximité (alerte objets en métal)

Température am-

biante trop élevée/

trop basse

N’utilisez l’appareil de mesure que dans la plage

de températures 0 °C–40 °C.

Changement brusque

de température

Attendez que l’appareil de mesure se trouve à la

température ambiante.

Echec de l’autocali-

brage

Effectuez un calibrage manuel.

* Consultez pour cette raison d’autres sources d’information (plans de construction par

exemple) avant d’entreprendre des travaux de perçage, sciage ou fraisage dans un mur.

OBJ_BUCH-2841-002.book Page 37 Thursday, August 4, 2016 6:22 PM

38 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Le voyant de signalisation 2 s’allume jaune ou rouge sur une zone

étendue du mur (alerte objets en métal)

Présence dans le mur

de plusieurs objets en

métal proches les uns

des autres

Basez-vous sur les variations d’intensité du

signal sonore pour discerner les différents

objets en métal. Les objets trop proches les uns

des autres ne peuvent pas être détectés

séparément.*

Matériaux de

construction métal-

liques ou béton armé

Les matériaux de construction métalliques

(parex. matériaux isolants avec contrecollage en

aluminium, tôles thermoconductrices) rendent

une détection fiable impossible.*

Objets métalliques

massifs au dos du mur

En présence d’objets métalliques massifs (p. ex.

radiateurs), une détection fiable n’est pas

possible.*

Echec de l’autocali-

brage

Effectuez un calibrage manuel.

Le voyant de signalisation 2 clignote rouge sur une zone étendue du

mur (alerte câbles électriques sous tension)

Mise à la terre insuffi-

sante du mur

Avec votre main libre, touchez le mur à une dis-

tance de 20–30 cm de l’appareil de mesure,

afin de créer une mise à la terre.

Cause Remède

* Consultez pour cette raison d’autres sources d’information (plans de construction par

exemple) avant d’entreprendre des travaux de perçage, sciage ou fraisage dans un mur.

OBJ_BUCH-2841-002.book Page 38 Thursday, August 4, 2016 6:22 PM

Français | 39

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Un câble électrique sous tension n’est pas détecté

Câble pas sous

tension/sous tension

atypique

Mettez le câble sous tension en allumant par ex.

des interrupteurs d’éclairage. Les câbles dont la

tension alternative n’est pas comprise dans la

plage 110–240 V et dont la fréquence n’est pas

de 50–60 Hz ne sont détectés de manière

fiable.*

Câble enfoui trop

profond

La profondeur de détection dépend du matériau

de construction et peut être plus petite que la

profondeur de détection maximale indiquée.*

Le câble est logé dans

un tube métallique

relié à la terre

Utilisez la fonction de l’appareil de mesure per-

mettant de détecter les tubes métalliques.

Appareil de mesure

non relié à la terre

Saisissez l’appareil de mesure à main nue (sans

gant). Ne montez pas sur une échelle, un esca-

beau ou un échafaudage isolé de la terre. Ne por-

tez pas de chaussures isolantes.

Matériau de construc-

tion agissant comme

blindage ou air trop

humide/trop sec

En présence de matériaux de construction mé-

talliques trop secs ou trop humides (p. ex. dans

une pièce ou un local avec un air très sec ou très

humide), une détection fiable est impossible.*

Un objet en métal n’est pas détecté

L’objet en métal est

enfoui trop profond

La profondeur de détection dépend du matériau

de construction et peut être plus petite que la

profondeur de détection maximale indiquée.*

L’objet en métal est

trop petit

La profondeur de détection dépend de l’objet et

peut être plus petite que la profondeur de détec-

tion maximale indiquée.*

Clignotement aléatoire en vert/gauche/rouge

Perturbation par des

champs électriques ou

magnétiques

Respectez une distance suffisante par rapport

aux champs électromagnétiques de forte inten-

sité (ordinateurs, réseau avec ruptures d’alimen-

tation, etc.).

Cause Remède

* Consultez pour cette raison d’autres sources d’information (plans de construction par

exemple) avant d’entreprendre des travaux de perçage, sciage ou fraisage dans un mur.

OBJ_BUCH-2841-002.book Page 39 Thursday, August 4, 2016 6:22 PM

40 | Français

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Nettoyage et entretien

Nettoyez l’appareil à l’aide d’un chiffon doux et sec. N’utilisez pas de

détergents ou de solvants.

Afin de ne pas altérer la fonction de mesure, n’appliquez pas de pla-

quettes, en particulier de plaquettes en métal sur la zone de détection 7

se trouvant au dos ou sur la face avant de l’appareil de mesure.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la répara-

tion et l’entretien de votre produit et les pièces de rechange. Vous trouve-

rez des vues éclatées ainsi que des informations concernant les pièces de

rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition

pour répondre à vos questions concernant nos produits et leurs acces-

soires.

Pour toute demande de renseignement ou commande de pièces de re-

change, précisez-nous impérativement le numéro d’article à dix chiffres

indiqué sur la plaque signalétique du produit.

Résultats de mesure peu précis/non plausibles

Présence d’objets mé-

talliques dans la zone

de détection

Éloignez tous les objets métalliques perturba-

teurs (montre, bracelet, bagues, etc.) de la zone

de détection. Ne saisissez pas l’appareil de me-

sure près du capteur.

Echec de l’autocali-

brage

Effectuez un calibrage manuel.

Clignotement permanent en vert/jaune/rouge

bien qu’aucun objet en métal ou câble électrique sous tension ne se

trouve à proximité.

Appareil de mesure

défectueux

Envoyez l’appareil de mesure au Service après-

vente pour réparation.

Cause Remède

* Consultez pour cette raison d’autres sources d’information (plans de construction par

exemple) avant d’entreprendre des travaux de perçage, sciage ou fraisage dans un mur.

OBJ_BUCH-2841-002.book Page 40 Thursday, August 4, 2016 6:22 PM

Français | 41

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

France

Passez votre commande de pièces détachées directement en ligne sur

notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-ele[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : [email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : [email protected]

Suisse

Passez votre commande de pièces détachées directement en ligne sur

notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : [email protected]

Élimination des déchets

Les appareils de mesure ainsi que leurs accessoires et emballages,

doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les appareils de mesure et les accus/piles avec les ordures

ménagères !

OBJ_BUCH-2841-002.book Page 41 Thursday, August 4, 2016 6:22 PM

42 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE,

les appareils de mesure dont on ne peut plus se servir, et

conformément à la directive européenne 2006/66/CE,

les accus/piles usés ou défectueux doivent être isolés et

suivre une voie de recyclage appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être déposées

directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.

Español

Instrucciones de seguridad

Lea y observe todas las instrucciones. Si el aparato de

medición no se utiliza según las presentes instrucciones

pueden menoscabarse las medidas de seguridad del apa-

rato de medición. GUARDE BIEN ESTAS INSTRUCCIONES.

 Únicamente haga reparar su aparato de medición por un profesio-

nal, empleando exclusivamente piezas de repuesto originales.

Solamente así se mantiene la seguridad del aparato de medición.

 No utilice el aparato de medición en un entorno con peligro de

explosión, en el que se encuentren combustibles líquidos, gases o

material en polvo. El aparato de medición puede producir chispas e

inflamar los materiales en polvo o vapores.

 Condicionado tecnológicamente, el aparato de medición no puede

garantizar una seguridad absoluta. A fin de excluir peligros, asegú-

OBJ_BUCH-2841-002.book Page 42 Thursday, August 4, 2016 6:22 PM

Español | 43

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

rese por ello mediante otras fuentes de información como planos

de construcción, fotografías de la fase de construcción, etc. antes

de cada taladrado, serrado o fresado en paredes, techos o pisos.

Las influencias del medio ambiente, como humedad del aire, o la cer-

canía a otros aparatos eléctricos, pueden menoscabar la exactitud del

aparato de medición. La consistencia y el estado de las paredes (p. ej.

humedad, materiales de construcción metalíferos, papeles pintados

conductores, materiales aislantes, baldosas) así como cantidad, tipo,

tamaño y posición de los objetos pueden alterar los resultados de la

medición. Las inexactitudes pueden ocasionarse p. ej. por la humidifi-

cación de materiales de construcción (sobre todo yeso, papeles pinta-

dos) mediante una alta humedad del aire.

Estos influjos pueden conducir a que la luz de señalización verde esté

encendida, a pesar que se encuentra un objeto en la zona del sensor, o

a que la luz de señalización roja esté encendida, a pesar que no se en-

cuentra ningún objeto en la zona del sensor.

 Preste atención, a que exista una toma de tierra adecuada durante

la medición. En caso de una toma de tierra inadecuada (p. ej. por za-

patos aislantes o al estar parado sobre una escalera) no es posible una

localización de cables conductores de tensión.

Descripción y prestaciones del producto

Utilización reglamentaria

La herramienta está diseñada para localizar metales ferrosos (p.ej., acero

de armadura), metales no ferrosos (p.ej., tubos de cobre) y cables con

tensión en paredes, techos y suelos.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato

de medición en la página ilustrada.

1 Ayuda de marcación

2 Luz de señalización

3 Interruptor de conexión/desconexión

4 Enclavamiento de la tapa del alojamiento de las pilas

5 Tapa del alojamiento de las pilas

6 Número de serie

7 Área del sensor

OBJ_BUCH-2841-002.book Page 43 Thursday, August 4, 2016 6:22 PM

44 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Datos técnicos

Montaje

Inserción y cambio de las pilas

Para el funcionamiento de la herramienta de medición se recomiendan

pilas alcalinas de manganeso.

Para abrir la tapa del alojamiento de las pilas 5 presione el enclavamiento

4 y abra la tapa. Inserte las pilas. Respete la polaridad indicada en la parte

interior del alojamiento de las pilas.

 Saque las pilas del aparato de medición si pretende no utilizarlo

durante largo tiempo. Tras un tiempo de almacenaje prolongado, las

pilas se pueden llegar a corroer y autodescargar.

Detector Digital Truvo

Nº de artículo

3 603 F68 2..

Profundidad de detección máx.*:

– Metales férricos

– Metales no férricos (tubo de cobre)

– Conductores de cobre (portadores de tensión)**

70 mm

60 mm

50 mm

Calibración

automática

Desconexión automática después de aprox.

10 min

Temperatura de operación

0°C...+40°C

Temperatura de almacenamiento

–20 °C...+70 °C

Humedad relativa

30 ... 80 %

Pilas

3 x 1,5 V LR3 (AAA)

Autonomía (con pilas alcalinas de manganeso),

aprox.

Peso según EPTA-Procedure 01:2014

0,15 kg

* En función del material y tamaño de los objetos, así como del material y estado de las

paredes, techos y suelos

** La profundidad de detección es menor en conductores que no se encuentren bajo

tensión

 En caso de estado deficiente del material, la medición puede arrojar resulta-

dos erróneos en cuanto a la precisión y profundidad de detección.

El número de serie 6 grabado en la placa de características permite identificar de

forma unívoca el aparato de medición.

OBJ_BUCH-2841-002.book Page 44 Thursday, August 4, 2016 6:22 PM

Español | 45

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Operación

Puesta en marcha

 Proteja el aparato de medición de la humedad y de la exposición

directa al sol.

 No exponga el aparato de medición ni a temperaturas extremas ni

a cambios bruscos de temperatura. No lo deje, p.ej., en el coche

durante un largo tiempo. Si el aparato de medición ha quedado some-

tido a un cambio fuerte de temperatura, antes de ponerlo en servicio,

esperar primero a que se atempere. Las temperaturas extremas o los

cambios bruscos de temperatura pueden afectar a la precisión del apa-

rato de medición.

 Evite los golpes fuertes o caídas del aparato de medición.

Conexión/desconexión

 Antes de conectar el aparato de medición cerciorarse de que no

esté humedecida el área del sensor 7. Si fuera éste el caso secar el

aparato de medición con un paño seco.

Para encender la herramienta de medición, desplace el inte-

rruptor de conexión/desconexión 3 hacia abajo.

Tras una breve autocomprobación, la herramienta está lista para utilizar-

se, lo cual se indica con la luz de señalización 2 encendida. Si, tras conec-

tar la herramienta, la luz de señalización 2 no se ilumina, significa que

deben cambiarse las pilas.

Para apagar la herramienta de medición, desplace el interrup-

tor de conexión/desconexión 3 hacia arriba.

Con el fin de proteger la pila, el aparato de medición se desconecta auto-

máticamente después de un tiempo de inactividad de aprox. 10 min.

Observación: Si el aparato de medición se ha apagado automáticamente,

el interruptor de conexión/desconexión 3 sigue encontrándose en posi-

ción de conectado. Para conectar de nuevo el aparato de medición, des-

conéctelo primero y luego vuelva a conectarlo.

OBJ_BUCH-2841-002.book Page 45 Thursday, August 4, 2016 6:22 PM

46 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Modos de operación

El aparato de medición detecta los objetos situados debajo del área del

sensor 7.

Detección de objetos metálicos

Al conectar el aparato, la luz de señalización 2 se enciende de color verde.

Coloque la herramienta de medición sobre la superficie que desea anali-

zar y desplácela lateralmente.

– Si no se detecta ningún objeto metálico, la luz de señalización 2 perma-

nece encendida en verde y no suena ningún tono.

– Cuando la herramienta se acerca a un objeto metálico, la luz de señali-

zación 2 se enciende primero en amarillo y pasa a rojo al acercarse al

objeto metálico. En cuanto se enciende la luz en rojo se emite también

un tono de señalización, que va aumentando de volumen a medida que

se acerca al objeto metálico.

– Al situarse sobre un objeto metálico, la luz de señalización 2 se ilumina

en rojo y el tono suena al volumen máximo.

 Con la luz de señalización 2 amarilla puede ser que también haya

un objeto metálico debajo del área del sensor. En ese caso, significa

que existen objetos metálicos pequeños o profundos cerca del sensor,

o que el estado de la pared está alterando el resultado de la medición.

Luz de señalización Aclaración

Verde No se ha localizado ningún objeto

Amarillo – Objeto metálico cerca del sensor

– Objeto metálico pequeño o profundo en

el área del sensor o

– Alteración del sensor por estado defi-

ciente de la pared

Rojo y tono permanente Objeto metálico localizado en el área del

sensor

Rojo parpadeando (rápido) y

sucesión de tonos pulsátiles

Cable con tensión localizado

OBJ_BUCH-2841-002.book Page 46 Thursday, August 4, 2016 6:22 PM

Español | 47

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

El primer barrido solo muestra la posición del objeto

metálico de manera aproximada. Si analiza el objeto

metálico repetidamente con la herramienta de medi-

ción, el resultado de la detección será cada vez más

preciso. Tras varios barridos (sin levantar la herra-

mienta de medición de la base) puede mostrarse exac-

tamente la posición del objeto metálico: si la luz de se-

ñalización 2 está encendida en rojo y suena un tono,

significa que el objeto metálico se encuentra debajo del área del sensor.

Cuando el tono suena al volumen máximo, el objeto metálico se encuentra

debajo del centro del sensor.

Detección de conductores bajo tensión

La herramienta de medición señala cables que conducen una tensión de

entre 110 V y 240 V y cuya frecuencia corresponde al estándar más ex-

tendido (corriente alterna con 50 o 60 Hz). No puede garantizarse la loca-

lización de otros cables (corriente continua, mayor o menor frecuencia o

tensión) ni de cables sin tensión, si bien se indican igualmente como ob-

jetos metálicos.

La búsqueda de cables con tensión se efectúa automáticamente con cada

medición. Al detectarse un cable con tensión, la luz de señalización 2 par-

padea en rojo y suena una sucesión de tonos pulsátiles. Desplace la herra-

mienta de medición repetidamente por encima de la superficie a fin de lo-

calizar con más precisión el cable con tensión. Tras varios barridos puede

indicarse con exactitud la posición del cable con tensión.

Los cables con tensión son más fáciles de localizar si se conecta un consu-

midor de corriente (p.ej., luces, aparatos) al cable que se está buscando

y se pone en marcha. Desconecte los consumidor de corriente, antes de

taladrar, serrar o fresar en la pared.

Observación: Asegúrese siempre de sujetar la herramienta de medición

firmemente con la mano sin guantes para permitir una buena puesta a tie-

rra. Compruebe también que las escaleras/andamios estén puestos a tie-

rra. Evite aquellas escaleras/andamios con apoyos en el suelo con cape-

ruzas de plástico. No utilice calzado aislante.

OBJ_BUCH-2841-002.book Page 47 Thursday, August 4, 2016 6:22 PM

48 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

En determinadas circunstancias (como, p.ej., detrás de superficies metá-

licas, detrás de superficies muy secas o muy húmedas), pueden no detec-

tarse correctamente los cables con tensión. Si la luz de señalización 2 se

enciende en amarillo o rojo sobre una superficie amplia, significa que el

material presenta aislamiento eléctrico y, por lo tanto, la localización de

cables con tensión no es fiable.

Instrucciones para la operación

No sujete el aparato de medición por el área del sensor para no interferir

en la medición. Así se obtienen resultados de medición más exactos.

Marcado de los objetos

Si lo necesita, puede marcar los objetos encontrados. Puede localizar los

cantos exteriores de un objeto con el cambio de la luz de señalización 2 de

amarillo a rojo. El centro del objeto metálico puede determinarse a partir

del volumen del tono. Marque con un lápiz las guías superior y laterales 1

del punto localizado.

Parpadeo duradero en verde/amarillo/rojo

Si la luz de señalización 2 parpadea alternativamente en verde, amarillo y

rojo incluso aunque no haya ningún objeto metálico o cable con tensión en

las inmediaciones, deberá enviarse la herramienta de medición al servicio

técnico.

Mantenimiento y servicio

Calibración manual

Si la luz de señalización 2 se enciende en rojo o amarillo a pesar de que

no se encuentra ningún metal cerca de la herramienta de medición, esta

deberá volver a calibrarse.

– Para ello, encienda la herramienta con el interruptor de conexión/

desconexión 3.

– Retire una pila de la herramienta de medición conectada.

– Apague la herramienta con el interruptor de conexión/desconexión 3

con la pila extraída.

– Vuelva a insertar la pila en la herramienta prestando atención a la

polaridad.

OBJ_BUCH-2841-002.book Page 48 Thursday, August 4, 2016 6:22 PM

Español | 49

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

– A continuación, aleje todos los objetos que haya cerca de la herramien-

ta de medición (incluidos relojes de pulsera o anillos de metal) y sos-

téngala en alto.

– Enciéndala con el interruptor de conexión/desconexión 3 y vuélvala a

apagar en los 3 segundos siguientes. La luz de señalización 2 de la he-

rramienta de medición parpadea lentamente en color rojo durante los

3 segundos para indicar que ya está lista para la calibración.

– Vuelva a encender la herramienta en los siguientes 0,5 segundos. La

calibración se inicia y dura aprox. 6 segundos. La luz de señalización 2

parpadea rápidamente en color verde durante 6 segundos: la calibra-

ción concluye. En este momento la herramienta vuelve a estar lista pa-

ra funcionar y la luz de señalización 2 se enciende permanentemente

en verde.

Observación: Si no se realiza correctamente la operación de apagado y

encendido, la calibración no se efectúa. La luz de señalización 2 sigue ilu-

minada en amarillo o rojo aunque no haya ningún metal próximo. En tal ca-

so, repita la calibración.

Fallos – causas y soluciones

Causa Solución

La luz de señalización 2 no se enciende

Herramienta de medi-

ción no encendida

Conecte la herramienta de medición.

La herramienta de me-

dición se ha desconec-

tado automáticamente

Desconecte y luego vuelva a conectar el aparato

de medición.

No hay pilas o están

mal insertadas

Inserte las pilas prestando atención a la pola-

ridad.

Pilas descargadas o

baterías insertadas

Cambie las pilas. No utilice baterías.

* Por ello, consulte también otras fuentes de información (p. ej., planos de construc-

ción) antes de perforar, serrar o fresar en paredes.

OBJ_BUCH-2841-002.book Page 49 Thursday, August 4, 2016 6:22 PM

50 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

La luz de señalización 2 está encendida en amarillo o rojo, a pesar de

que no hay metales cerca (aviso de objetos metálicos)

La temperatura

ambiente es dema-

siado alta o baja

Utilice la herramienta de medición solo en el

intervalo de temperaturas especificado de

0°C–40°C.

Cambio de tempera-

tura acusado

Espere hasta que la herramienta de medición

haya vuelto a la temperatura ambiente.

Autocalibración inco-

rrecta

Realice una calibración manual.

La luz de señalización 2 está encendida en amarillo o rojo sobre un

área de medición amplia en la pared (aviso de objetos metálicos)

Hay varios objetos

metálicos muy próxi-

mos entre sí

Preste atención al volumen del tono de señaliza-

ción para distinguir los distintos objetos metáli-

cos. Los objetos metálicos muy próximos no

pueden detectarse individualmente.*

Materiales de cons-

trucción metalíferos o

hormigón armado

En caso de materiales de construcción metálicos

(p.ej., materiales aislantes con recubrimiento

de aluminio, chapas conductoras de calor), no

se puede garantizar una detección precisa.*

Objetos macizos

metalíferos en el lado

posterior de la pared

En el caso de objetos macizos metalíferos (p. ej.

calefactores) no puede garantizarse una detec-

ción fiable.*

Autocalibración inco-

rrecta

Realice una calibración manual.

La luz de señalización 2 está encendida en rojo sobre un área de

medición amplia en la pared (aviso de cables con tensión)

Puesta a tierra insufi-

ciente de la pared

Con la mano que le queda libre, toque la pared a

una distancia de 20–30 cm de la herramienta

de medición para poner a tierra la pared.

Causa Solución

* Por ello, consulte también otras fuentes de información (p. ej., planos de construc-

ción) antes de perforar, serrar o fresar en paredes.

OBJ_BUCH-2841-002.book Page 50 Thursday, August 4, 2016 6:22 PM

Español | 51

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Cable con tensión no detectado

Cable sin tensión o

con tensión no habi-

tual

Haga circular tensión por el cable, p. ej., accio-

nando el interruptor de la luz pertinente. No es

posible detectar de manera fiable aquellos

cables con tensiones alternas fuera del rango de

110–240 V, 50–60 Hz.*

Cable demasiado

profundo

La profundidad de detección depende del mate-

rial de construcción y puede ser inferior a la pro-

fundidad de detección máxima.*

El cable discurre por

un tubo metálico pues-

to a tierra

Utilice la herramienta de medición para localizar

el tubo metálico.

Herramienta de medi-

ción no puesta a tierra

Agarre la herramienta de medición firmemente

sin guantes. No se sitúe en escaleras o andamios

aislantes. No utilice calzado aislante.

Material de construc-

ción aislante o hume-

dad del aire demasiado

baja/elevada

En caso de materiales de construcción metálicos

muy secos o húmedos (p. ej., con humedad del

aire demasiado baja o elevada) no puede garan-

tizarse una detección fiable.*

Objeto metálico no localizado

El objeto metálico está

muy profundo

La profundidad de detección depende del mate-

rial de construcción y puede ser inferior a la pro-

fundidad de detección máxima.*

El objeto metálico es

demasiado pequeño

La profundidad de detección depende del objeto

y puede ser inferior a la profundidad de detec-

ción máxima.*

Parpadeo descoordinado en verde, amarillo, rojo

Anomalía por campos

eléctricos o magnéti-

cos

Mantenga la distancia con respecto a aparatos

que emitan campos eléctricos o magnéticos in-

tensos (p. ej., ordenadores, bloques de alimenta-

ción).

Causa Solución

* Por ello, consulte también otras fuentes de información (p. ej., planos de construc-

ción) antes de perforar, serrar o fresar en paredes.

OBJ_BUCH-2841-002.book Page 51 Thursday, August 4, 2016 6:22 PM

52 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Mantenimiento y limpieza

Limpie el aparato con un paño seco y suave. No utilice agentes de limpieza

ni disolvente.

Para no falsear la medición no deberán fijarse en el área del sensor 7 tanto

en el frente como al dorso del aparato de medición ni etiquetas ni placas,

especialmente si éstas fuesen de metal.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener

sobre la reparación y mantenimiento de su producto, así como sobre

piezas de recambio. Los dibujos de despiece e informaciones sobre las

piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en

cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible

indicar el nº de artículo de 10 dígitos que figura en la placa de caracterís-

ticas del producto.

Resultados de medición imprecisos o no plausibles

Objetos metálicos

perturbadores en el

área del sensor

Retire del área del sensor todos los objetos

metálicos (p. ej., relojes, pulseras, anillos, etc.)

que puedan causar perturbaciones. No agarre el

aparato de medición cerca del sensor.

Autocalibración inco-

rrecta

Realice una calibración manual.

Parpadeo duradero en verde/amarillo/rojo,

aunque no hay metales o cables con tensión cerca.

Herramienta de medi-

ción defectuosa

Envíe la herramienta al servicio técnico.

Causa Solución

* Por ello, consulte también otras fuentes de información (p. ej., planos de construc-

ción) antes de perforar, serrar o fresar en paredes.

OBJ_BUCH-2841-002.book Page 52 Thursday, August 4, 2016 6:22 PM

Español | 53

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la re-

paración de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: [email protected]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: (0810) 5552020

E-Mail: herramientas[email protected]

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: (01) 2190332

OBJ_BUCH-2841-002.book Page 53 Thursday, August 4, 2016 6:22 PM

54 | Español

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago

Tel.: (02) 2405 5500

Ecuador

Robert Bosch Sociedad Anonima Ecuabosch

Av. Las Monjas nº 10 y Carlos J. Arosamena

Guayaquil – Ecuador

Tel. (04) 220 4000

Email: [email protected]

Eliminación

Recomendamos que los aparatos de medición, accesorios y embalajes

sean sometidos a un proceso de recuperación que respete el medio

ambiente.

¡No arroje los aparatos de medición, acumuladores o pilas a la basura!

Sólo para los países de la UE:

Los aparatos de medición inservibles, así como los acu-

muladores/pilas defectuosos o agotados deberán acu-

mularse por separado para ser sometidos a un reciclaje

ecológico tal como lo marcan las Directivas Europeas

2012/19/UE y 2006/66/CE, respectivamente.

Los acumuladores/pilas agotados pueden entregarse directamente a su

distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: +34 9 01 11 66 97

Reservado el derecho de modificación.

OBJ_BUCH-2841-002.book Page 54 Thursday, August 4, 2016 6:22 PM

Português | 55

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Português

Indicações de segurança

Devem ser lidas e respeitadas todas as instruções. Se o

instrumento de medição não for utilizado de acordo com

estas instruções, os elementos de proteção integrados no

instrumento podem ser afetados. CONSERVE BEM ESTAS

INSTRUÇÕES.

 Só permita que o seu aparelho seja reparado por pessoal especia-

lizado e qualificado e só com peças de reposição originais. Desta

forma é assegurada a segurança do instrumento de medição.

 Não trabalhar com o instrumento de medição em área com risco de

explosão, na qual se encontrem líquidos, gases ou pós inflamáveis.

No instrumento de medição podem ser produzidas faíscas, que podem

inflamar pós ou vapores.

 Por limitações tecnológicas, não há garantias de que o instrumen-

to de medição seja 100% seguro. Para excluir perigos, antes de

começar a furar, serrar ou fresar em paredes, tetos ou solos, con-

sulte sempre outras fontes de informação como planos de constru-

ção, fotos da fase de construção etc. As influências ambientais, co-

mo a humidade do ar, ou a proximidade com outras ferramentas

elétricas podem limitar a precisão do instrumento de medição. A natu-

reza e o estado das paredes (p. ex. humidade, material de construção

com metal, papel de parede condutor, materiais isolantes, ladrilhos)

assim como o número, tipo, tamanho e estado dos objetos podem fal-

sificar os resultados da medição. As imprecisões podem ser provoca-

das p. ex. por humedecimento do material de construção (sobretudo

gesso, papel de parede) devido a uma elevada humidade do ar.

Estas influências podem fazer com que a luz de sinalização se ilumine

a verde apesar de se encontrar um objeto na área do sensor, ou a luz

de sinalização se ilumine a vermelho, embora se encontre um objeto na

área do sensor.

 Assegure uma ligação à terra suficiente durante a medição. Em ca-

so de uma ligação à terra insuficiente (p. ex. através de calçado isolan-

te ou estar em cima de um escadote) não é possível a deteção de con-

dutores elétricos.

OBJ_BUCH-2841-002.book Page 55 Thursday, August 4, 2016 6:22 PM

56 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Descrição do produto e da potência

Utilização conforme as disposições

O instrumento de medição é adequado para a deteção de metais ferrosos

(p.ex. varão de aço para betão), metais não-ferrosos (p.ex. tubos de co-

bre), bem como cabos sob tensão em paredes, tetos e soalhos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do

instrumento de medição na página de esquemas.

1 Auxílio de marcação

2 Lâmpada de sinalização

3 Interruptor de ligar-desligar

4 Travamento da tampa do compartimento da pilha

5 Tampa do compartimento da pilha

6 Número de série

7 Área do sensor

Dados técnicos

Detetor digital Truvo

N.° do produto

3 603 F68 2..

máx. profundidade de deteção*:

– Metais ferrosos

– Metais não-ferrosos (tubos de cobre)

– Cabos de cobre (sob tensão)**

70 mm

60 mm

50 mm

Calibração

automática

Desligamento automático após aprox.

10 min

Temperatura de funcionamento

0°C...+40°C

Temperatura de armazenamento

–20 °C...+70 °C

* em função do material e do tamanho dos objetos, bem como do material e do estado

da superfície de base (paredes, tetos, soalhos)

** reduzida profundidade de deteção no caso de cabos sob tensão

 Se a superfície de base apresentar características desfavoráveis, o resultado

de medição pode ser adulterado relativamente à precisão e profundidade de

medição.

O número de série 6 sobre a placa de características serve para a identificação inequí-

voca do seu instrumento de medição.

OBJ_BUCH-2841-002.book Page 56 Thursday, August 4, 2016 6:22 PM

Português | 57

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Montagem

Introduzir/substituir pilhas

Para a operação do instrumento de medição, é recomendável utilizar

pilhas de mangano alcalino.

Para abrir a tampa do compartimento da pilha 5, deverá premir o trava-

mento 4 e abrir a tampa do compartimento da pilha. Introduzir as pilhas.

Observar que a polarização esteja correta, de acordo com a ilustração que

se encontra no lado interior do compartimento da pilha.

 Retirar as pilhas do instrumento de medição, se não for utilizado

por tempo prolongado. As pilhas podem corroer-se ou descarre-

gar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento

 Proteger o instrumento de medição contra humidade ou insolação

direta.

 Não sujeitar o instrumento de medição a temperaturas extremas

nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um

automóvel durante muito tempo. No caso de grandes variações de

Humidade relativa do ar

30 ... 80 %

Pilhas

3 x 1,5 V LR3 (AAA)

Período de funcionamento (pilhas de mangano

alcalino) de aprox.

Peso conforme EPTA-Procedure 01:2014

0,15 kg

Detetor digital Truvo

* em função do material e do tamanho dos objetos, bem como do material e do estado

da superfície de base (paredes, tetos, soalhos)

** reduzida profundidade de deteção no caso de cabos sob tensão

 Se a superfície de base apresentar características desfavoráveis, o resultado

de medição pode ser adulterado relativamente à precisão e profundidade de

medição.

O número de série 6 sobre a placa de características serve para a identificação inequí-

voca do seu instrumento de medição.

OBJ_BUCH-2841-002.book Page 57 Thursday, August 4, 2016 6:22 PM

58 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

temperatura deverá deixar o instrumento de medição alcançar a tem-

peratura de funcionamento antes de colocá-lo em funcionamento. No

caso de temperaturas ou de oscilações de temperatura extremas é

possível que a precisão do instrumento de medição seja prejudicada.

 Evitar que instrumento de medição sofra fortes golpes ou quedas.

Ligar e desligar

 Antes de ligar o instrumento de medição, deverá assegurar-se de

que a área do sensor 7 não esteja húmida. Se necessário, deverá se-

car o instrumento de medição com um pano.

Para ligar o instrumento de medição deslize o interruptor de

ligar/desligar 3 para baixo.

Após um breve auto-teste, o instrumento de medição fica pronto a funcio-

nar. A prontidão operacional é indicada por uma luz de sinalização 2 que

se ilumina. Se a luz de sinalização 2 não se iluminar depois de ligar o ins-

trumento, é necessário substituir as pilhas.

Para desligar o instrumento de medição deslize o interruptor

de ligar/desligar 3 para cima.

Após aprox. 10 min. sem executar uma medição, o instrumento de medi-

ção desliga-se automaticamente para poupar as pilhas.

Nota: Se o instrumento de medição se desligar automaticamente, o inter-

ruptor de ligar/desligar 3 fica ainda na posição Ligado. Para voltar a ligar o

instrumento de medição, desligue e volte a ligar o instrumento de medição.

Tipos de funcionamento

O instrumento de medição deteta objetos que se encontram dentro da

área de alcance do sensor 7.

Luz de sinalização Explicação

verde não foram detetados objetos

amarelo – objeto metálico na proximidade do sensor

– objeto metálico pequeno ou no fundo da

área do sensor ou

– interferência do sensor devido às caracte-

rísticas desfavoráveis da parede

OBJ_BUCH-2841-002.book Page 58 Thursday, August 4, 2016 6:22 PM

Português | 59

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Procurar objetos metálicos

Após ligar, a luz de sinalização 2 se ilumina em verde.

Coloque o instrumento de medição sobre a superfície a procurar e deslo-

que-o lateralmente.

– Se não for possível detetar nenhum objeto metálico na superfície de

base, a luz de sinalização 2 continua a iluminar-se a verde e não é emi-

tido nenhum som de aviso.

– Quando o instrumento de medição se estiver a aproximar de um objeto

metálico, a luz de sinalização 2 ilumina-se primeiro a amarelo e, ao

aproximar-se cada vez do objeto metálico, ilumina-se a vermelho. As-

sim que a luz de sinalização se ilumina a vermelho, é emitido adicional-

mente um som de aviso que aumenta de intensidade à medida que o

instrumento se aproxima do objeto metálico.

– Quando o instrumento está sobre um objeto metálico a luz de sinaliza-

ção 2 ilumina-se a vermelho e é emitido um som de aviso com a inten-

sidade máxima.

 Mesmo com a luz de sinalização 2 iluminada a amarelo é possível

que se encontre um objeto metálico por baixo da área do sensor.

Existem objetos metálicos pequenos ou no fundo na área perto do sen-

sor ou as características da parede afetam o resultado de medição.

Da primeira vez que se deteta o objeto metálico, a res-

petiva posição é indicada apenas de forma aproxima-

da. Se passar por cima do objeto metálico várias vezes

com o instrumento de medição, a deteção do objeto

será cada vez mais precisa. Depois de passar várias ve-

zes por cima do objeto (sem levantar o instrumento de

medição da superfície de base), a posição do objeto

metálico pode ser indicada com precisão: se a luz de

sinalização 2 se iluminar a vermelho e for emitido o som de aviso, significa

que o objeto metálico se encontra mesmo por baixo da área do sensor. Se

a intensidade do som de aviso estiver no máximo, significa que o objeto

metálico se encontra por baixo do centro do sensor.

vermelho e som de aviso

contínuo

objeto metálico encontrado na área do

sensor

vermelho intermitente

(rápido) e sequência de

sons de aviso pulsante

foi encontrado um cabo sob tensão

Luz de sinalização Explicação

OBJ_BUCH-2841-002.book Page 59 Thursday, August 4, 2016 6:22 PM

60 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Procurar cabos sob tensão

O instrumento de medição mostra os cabos sob tensão entre 110 V e 240 V

e cuja frequência corresponde ao padrão mais alargado (corrente alternada

com 50 ou 60 Hz). Não é possível detetar fiavelmente outros cabos (corren-

te contínua, frequência mais elevada/mais reduzida ou tensão) bem como

os cabos que não estão sob tensão, mas os mesmos serão indicados, se ne-

cessário, como objetos metálicos.

A procura por cabos sob tensão ocorre automaticamente em cada medição.

Se for encontrado um cabo sob tensão, a luz de sinalização 2 pisca a verme-

lho e é emitido um som de aviso pulsante numa sequência rápida. Volte a

deslocar o instrumento de medição sobre a área, a fim de localizar o cabo

condutor de corrente de forma mais precisa. Depois de passar várias vezes

por cima do cabo, é possível indicar a posição do cabo sob tensão com bas-

tante precisão.

Os cabos sob tensão podem ser encontrados mais facilmente, se os consu-

midores de eletricidade (p. ex. lâmpadas, aparelhos) forem conectados ao

cabo procurado e ligados. Desligue os consumidores de eletricidade antes

de começar a furar, serrar ou fresar na parede.

Nota: Assegure-se sempre de que segura bem o instrumento de medição

com as mãos sem luvas, a fim de permitir uma boa ligação à terra. Certifi-

que-se, além disso, de que os cabos/as armações estão ligados à terra. Para

tal, evite cabos/armações cujos apoios tenham capas de plástico na base.

Não use calçado isolante.

Sob determinadas condições (como p.ex. atrás de superfícies metálicas ou

atrás de superfícies com um elevado teor de água) não é possível encontrar

cabos sob tensão com segurança. Se a luz de sinalização 2 se iluminar a ama-

relo ou vermelho sobre uma área de grande alcance, nesse caso o material

está eletricamente protegido e a procura por cabos sob tensão não é fiável.

Indicações de trabalho

Não mantenha o aparelho na área do sensor para não afetar a medição.

Assim se conseguirão resultados de medição mais precisos.

Marcar objetos

Pode marcar os objetos encontrados conforme a necessidade. Pode en-

contrar os rebordos exteriores de um objeto através da mudança das lu-

zes de sinalização 2 de amarelo para vermelho. A intensidade do som de

aviso permite determinar o centro do objeto metálico. Marque o ponto

procurado com uma caneta nos auxílios de marcação superior e lateral 1.

OBJ_BUCH-2841-002.book Page 60 Thursday, August 4, 2016 6:22 PM

Português | 61

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Luzes intermitentes contínuas a verde/amarelo/vermelho

Se a luz de sinalização 2 piscar alternadamente a verde, amarelo e verme-

lho, apesar de não haver nenhum objeto metálico ou nenhum cabo sob

tensão nas proximidades, o aparelho de medição tem de ser enviado para

manutenção.

Manutenção e serviço

Calibração manual

Se a luz de sinalização 2 se iluminar a vermelho ou amarelo, apesar de não

haver nenhum metal nas proximidades do instrumento de medição, o ins-

trumento de medição terá de ser novamente calibrado.

– Para tal, ligue o instrumento de medição com o interruptor de ligar/

desligar 3

– Retire uma pilha do instrumento de medição ligado

– Durante a remoção da pilha, desligue o instrumento de medição com o

interruptor de ligar/desligar 3.

– Volte a colocar as pilhas no instrumento de medição (tenha atenção à

polaridade!)

– Retire agora todos os objetos da proximidade do instrumento de medi-

ção (incluindo relógios de pulso ou anéis em metal) e segure-o no ar.

– Ligue o instrumento de medição com o interruptor de ligar/desligar 3 e

volte a desligá-lo dentro de 3 segundos. A luz de sinalização 2 do ins-

trumento de medição pisca a vermelho durante os 3 segundos numa

sequência lenta, indicando que está pronta para calibração.

– Volte a ligar o instrumento de medição dentro de 0,5 segundos. A cali-

bração é ativada e dura aproximadamente 6 segundos. A luz de sinali-

zação 2 pisca a verde durante 6 segundos num ritmo acelerado, o que

significa que a calibração está a decorrer. De seguida, o instrumento

estará novamente operacional e a luz de sinalização 2 ilumina-se per-

manentemente a verde.

Nota: Se não se cumprir a sequência de desligar e voltar a ligar, a calibra-

ção não será realizada. A luz de sinalização 2 continua a iluminar-se a ama-

relo ou vermelho, apesar de não haver metal nas proximidades. Neste

caso, repita a calibração.

OBJ_BUCH-2841-002.book Page 61 Thursday, August 4, 2016 6:22 PM

62 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Avaria – Causas e ações corretivas

Causa Solução

A luz de sinalização 2 não se ilumina

O instrumento de me-

dição não está ligado

Ligue o instrumento de medição.

O instrumento de

medição desligou-se

automaticamente

Desligue e volte a ligar o instrumento de medi-

ção.

Não há pilhas ou as

pilhas foram incorre-

tamente inseridas

Coloque as pilhas. Tenha atenção à polaridade.

As pilhas ou os acumu-

ladores colocados

estão vazios

Substitua as pilhas. Não utilize acumuladores.

A luz de sinalização 2 ilumina-se a amarelo ou vermelho, apesar de

não haver metal nas proximidades (aviso de objetos metálicos)

A temperatura

ambiente é demasiado

alta/baixa

Utilize o instrumento de medição apenas na faixa

térmica especificada de 0 °C–40 °C.

Mudança súbita de

temperatura

Aguarde até o instrumento de medição alcançar

a temperatura ambiente.

A calibração automá-

tica não foi bem-suce-

dida

Não execute uma calibração manual.

* Por este motivo, também deverá consultar outras fontes de informação (p. ex. planos

de construção) antes de perfurar, serrar ou fresar em paredes, tetos ou soalhos.

OBJ_BUCH-2841-002.book Page 62 Thursday, August 4, 2016 6:22 PM

Português | 63

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

A luz de sinalização 2 ilumina-se a amarelo ou vermelho sobre uma

grande área de medição na parede (aviso de objetos metálicos)

Muitos objetos metáli-

cos demasiado perto

uns dos outros

Tenha atenção à intensidade do som de aviso

para poder distinguir entre cada um dos objetos

metálicos. Não é possível detetar separada-

mente os objetos metálicos que se encontrem

demasiado próximos uns dos outros.*

Material de constru-

ção com metal ou

varões de aço para

betão

No caso de materiais de construção metálicos

(p.ex. materiais isolantes com laminado de alu-

mínio, chapas que dissipam o calor) não é possí-

vel realizar uma deteção fiável.*

Objetos de metal

maciços na parte de

trás da parede

No caso de objetos de metal maciços (p. ex.

radiadores) não é possível uma deteção fiável.*

A calibração automá-

tica não foi bem-suce-

dida

Não execute uma calibração manual.

A luz de sinalização 2 pisca a vermelho sobre uma grande área de

medição na parede (Aviso de cabos sob tensão)

A parede apresenta

uma ligação à terra

insuficiente

Toque na parede com a mão a uma distância de

20–30 cm do instrumento de medição para

ligar a parede à terra.

Causa Solução

* Por este motivo, também deverá consultar outras fontes de informação (p. ex. planos

de construção) antes de perfurar, serrar ou fresar em paredes, tetos ou soalhos.

OBJ_BUCH-2841-002.book Page 63 Thursday, August 4, 2016 6:22 PM

64 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Não foi possível encontrar o cabo sob tensão

Cabo sem tensão/com

tensão atípica

Tensione o cabo, p. ex. ligando o interruptor de

luz atribuído. Não é possível proceder à deteção

fiável de cabos com tensões alternadas fora da

faixa de 110–240V, 50–60Hz.*

O cabo encontra-se a

uma profundidade ele-

vada

A profundidade de medição depende do mate-

rial de construção e pode ser inferior à profundi-

dade de medição máxima.*

O cabo atravessa o

tubo metálico ligado à

terra

Utilize o instrumento de medição para encontrar

o tubo metálico.

O instrumento de

medição não está

ligado à terra

Segure bem o instrumento de medição com as

mãos sem luvas. Não permaneça sobre cabos ou

armações isolantes. Não use calçado isolante.

Material de constru-

ção protegido ou ele-

vada/reduzida humi-

dade do ar

No caso de materiais de construção metálicos ou

húmidos (p.ex. perante uma elevada humidade

do ar) não é possível assegurar uma deteção

fiável.*

Não é possível encontrar o objeto metálico

O objeto metálico

encontra-se a uma

profundidade elevada

A profundidade de medição depende do mate-

rial de construção e pode ser inferior à profundi-

dade de medição máxima.*

O objeto metálico é

demasiado pequeno

A profundidade de medição depende do objeto e

pode ser inferior à profundidade de medição

máxima.*

A luz pisca descoordenadamente a verde, amarelo, vermelho

Falha devido a campos

elétricos ou magnéti-

cos

Mantenha-se afastado de aparelhos que emitam

fortes campos elétricos ou magnéticos (p.ex.

computadores, fontes de alimentação comutá-

veis).

Causa Solução

* Por este motivo, também deverá consultar outras fontes de informação (p. ex. planos

de construção) antes de perfurar, serrar ou fresar em paredes, tetos ou soalhos.

OBJ_BUCH-2841-002.book Page 64 Thursday, August 4, 2016 6:22 PM

Português | 65

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Manutenção e limpeza

Limpar sujidades com um pano seco e macio. Não utilizar produtos de

limpeza nem solventes.

Para não influenciar a função de medição, não devem ser aplicados, ade-

sivos nem placas, quer no lado da frente, quer no lado de trás do instru-

mento de medição, e principalmente nenhuma placa metálica na área do

sensor 7.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços

de reparação e de manutenção do seu produto, assim como das peças

sobressalentes. Desenhos explodidos e informações sobre peças sobres-

salentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer

todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produ-

tos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a re-

ferência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Resultados de medição imprecisos/implausíveis

Objetos metálicos que

provoquem interferên-

cias na área do sensor

Remova da área do sensor todos os objetos

metálicos que provoquem interferências (p.ex.

relógios, pulseiras, anéis, etc.). Não toque no

instrumento na proximidade do sensor.

A calibração automá-

tica não foi bem-suce-

dida

Não execute uma calibração manual.

Luzes intermitentes contínuas a verde/amarelo/vermelho,

apesar de não haver nenhum objeto metálico ou nenhum cabo sob

tensão nas proximidades.

Instrumento de medi-

ção com defeito

Envie o instrumento de medição para manu-

tenção.

Causa Solução

* Por este motivo, também deverá consultar outras fontes de informação (p. ex. planos

de construção) antes de perfurar, serrar ou fresar em paredes, tetos ou soalhos.

OBJ_BUCH-2841-002.book Page 65 Thursday, August 4, 2016 6:22 PM

66 | Português

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: (0800) 7045446

www.bosch.com.br/contacto

Eliminação

Instrumentos de medição, acessórios e embalagens devem ser enviados

a uma reciclagem ecológica de matéria-prima.

Não deitar os instrumentos de medição e acumuladores/pilhas no lixo

doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa

aos resíduos de instrumentos de medição europeias

2006/66/CE é necessário recolher separadamente

os acumuladores/as pilhas defeituosos ou gastos e

conduzi-los a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-2841-002.book Page 66 Thursday, August 4, 2016 6:22 PM

Italiano | 67

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Italiano

Norme di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni.

Se lo strumento di misura non viene utilizzato conforme-

mente alle presenti istruzioni, i dispositivi di protezione

integrati nello strumento stesso possono essere com-

promessi. CONSERVARE CON CURA LE PRESENTI ISTRU-

ZIONI.

 Far riparare lo strumento di misura da personale specializzato

qualificato e solo con pezzi di ricambio originali. In tale maniera po-

trà essere salvaguardata la sicurezza dello strumento di misura.

 Evitare di impiegare lo strumento di misura in ambienti soggetti al

rischio di esplosioni e nei quali si trovino liquidi, gas oppure polve-

ri infiammabili. Nello strumento di misura possono prodursi scintille

che incendiano la polvere o i vapori.

 Per ragioni tecniche, lo strumento di misura non garantisce una si-

curezza totale. Al fine di escludere pericoli, prima di praticare fori,

tagli o fresature su pareti, soffitti o pavimenti, occorrerà quindi in-

formarsi da ulteriori fonti, ad esempio schemi costruttivi, fotogra-

fie del periodo di costruzione, ecc. Influssi ambientali come l’umidità

atmosferica o la prossimità ad altri apparecchi elettrici possono pre-

giudicare la precisione dello strumento di misura. Alcune caratteristi-

che e condizioni delle pareti (ad es. umidità, materiali edili contenenti

metallo, carte da parati conduttive, materiali isolanti, piastrelle), non-

ché numero, tipologia, dimensioni e posizione degli oggetti, possono

falsare i risultati di misurazione. Ad esempio, imprecisioni potranno

essere causate dall’inumidimento di materiali edili (soprattutto gesso

o carta da parati) in caso di elevata umidità atmosferica.

A seguito di tali influssi, la spia di segnalazione potrebbe accendersi

con luce verde anche in presenza di un oggetto nel raggio d’azione del

sensore, oppure potrebbe accendersi con luce rossa anche in assenza

di oggetti nel raggio d’azione suddetto.

 Durante la misurazione, accertarsi che la messa a terra sia ade-

guata. In caso di messa a terra inadeguata (ad es. nel caso si indossino

scarpe isolanti, oppure ci si trovi su una scala), il rilevamento di cavi

sotto tensione non sarà possibile.

OBJ_BUCH-2841-002.book Page 67 Thursday, August 4, 2016 6:22 PM

68 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Descrizione del prodotto e caratteristiche

Uso conforme alle norme

Lo strumento di misura è ideale per la ricerca di metalli ferrosi (ad es. ac-

ciaio per armature), metalli non ferrosi (ad es. tubi in rame) e cavi sotto

tensione all’interno di pareti, soffitti e pavimenti.

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione dello stru-

mento di misura che si trova sulla pagina con la rappresentazione grafica.

1 Ausilio per la marcatura

2 Spia luminosa

3 Interruttore di avvio/arresto

4 Bloccaggio del coperchio del vano batterie

5 Coperchio del vano batterie

6 Numero di serie

7 Campo del sensore

OBJ_BUCH-2841-002.book Page 68 Thursday, August 4, 2016 6:22 PM

Italiano | 69

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Dati tecnici

Montaggio

Applicazione/sostituzione delle batterie

Per l’impiego dello strumento di misura si raccomanda di utilizzare batte-

rie alcaline al manganese.

Per aprire il coperchio del vano batterie 5 premere sul bloccaggio 4 ed sol-

levare il coperchio del vano batterie. Inserire le batterie, facendo attenzio-

ne alla corretta polarizzazione, conformemente all’illustrazione riportata

sul lato interno del vano batterie.

 In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le

batterie dallo strumento di misura. In caso di periodi di deposito

molto lunghi, le batterie possono subire corrosioni oppure e si possono

scaricare.

Localizzatore digitale Truvo

Codice prodotto

3 603 F68 2..

max. profondità di localizzazione*:

– Metalli ferrosi

– Metalli non ferrosi (tubo in rame)

– Tubazioni di rame (portatrici di tensione)**

70 mm

60 mm

50 mm

Calibratura

automatica

Disinserimento automatico dopo ca.

10 min

Temperatura di esercizio

0 °C...+40 °C

Temperatura di magazzino

–20 °C...+70 °C

Umidità relativa dell’aria

30 ... 80 %

Batterie

3 x 1,5 V LR3 (AAA)

Autonomia (batterie alcaline al manganese) ca.

Peso in funzione della EPTA-Procedure 01:2014

0,15 kg

* in base al materiale e alla dimensione degli oggetti, oltre al materiale e alle condizioni

del fondo (pareti, soffitti, pavimenti)

** ridotta profondità di localizzazione in caso di cavi non conduttori di tensione

 Un fondo con caratteristiche sfavorevoli può compromettere la precisione e

la profondità di localizzazione del risultato di misurazione.

Per un’inequivocabile identificazione del Vostro strumento di misura fate riferimento

al numero di serie 6 riportato sulla targhetta di costruzione.

OBJ_BUCH-2841-002.book Page 69 Thursday, August 4, 2016 6:22 PM

70 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Uso

Messa in funzione

 Proteggere lo strumento di misura da liquidi e dall’esposizione di-

retta ai raggi solari.

 Non esporre mai lo strumento di misura a temperature oppure a

sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in

macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla

temperatura ambientale lo strumento di misura prima di metterlo in

funzione. Temperature oppure sbalzi di temperatura estremi possono

pregiudicare la precisione dello strumento di misura.

 Evitare forti colpi e cadute dello strumento di misura.

Accensione/spegnimento

 Prima di mettere in funzione lo strumento di misura accertarsi che

il campo del sensore 7 non sia umido. In tal caso si consiglia di utiliz-

zare un panno di stoffa per asciugare lo strumento.

Per accendere lo strumento di misura, premere verso il basso

l’interruttore di avvio/arresto 3.

Dopo un breve auto-test, lo strumento di misura sarà pronto all’uso.

L’operatività dello strumento verrà indicata dall’illuminazione della spia di

segnalazione 2. Se dopo l’accensione la spia di segnalazione 2 non si illu-

mina, occorre sostituire le batterie.

Per spegnere lo strumento di misura, premere verso l’alto

l’interruttore di avvio/arresto 3.

Se entro ca. 10 minuti non avviene alcuna misurazione, lo strumento di

misura si spegne automaticamente per proteggere le batterie.

Nota bene: Se lo strumento di misura si è spento automaticamente, l’in-

terruttore di avvio/arresto 3 si troverà ancora in posizione di accensione.

Per riattivare lo strumento di misura, occorrerà dapprima spegnerlo,

quindi riaccenderlo.

OBJ_BUCH-2841-002.book Page 70 Thursday, August 4, 2016 6:22 PM

Italiano | 71

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Modi operativi

Lo strumento di misura rileva oggetti che si trovano al di sotto del campo

del sensore 7.

Rilevazione di oggetti metallici

Dopo l’accensione la spia luminosa 2 è illuminata in verde.

Applicare lo strumento di misura sulla superficie da esaminare e spostarlo

in direzione laterale.

– Se nel fondo non è localizzabile alcun oggetto metallico, la spia di se-

gnalazione 2 resterà accesa con luce verde e non verrà emesso alcun

segnale acustico.

– Se lo strumento di misura si avvicina ad un oggetto metallico, la spia di

segnalazione 2 si accende dapprima con luce gialla e, all’avvicinarsi

dell’oggetto metallico, passa a luce rossa. Quando la spia di segnalazio-

ne passa a luce rossa, viene inoltre emesso un segnale acustico, la cui

altezza di tonalità aumenta all’avvicinarsi dell’oggetto metallico.

– Quando lo strumento si trova sopra un oggetto metallico, la spia di se-

gnalazione 2 si accende con luce rossa e viene emesso un segnale acu-

stico con altezza di tonalità massima.

 Anche quando la spia di segnalazione 2 è accesa con colore giallo,

un oggetto metallico potrebbe trovarsi sotto il raggio d’azione del

sensore. Oggetti metallici piccoli o in profondità si trovano in prossimi-

tà del sensore, oppure le caratteristiche della parete compromettono

il risultato di misurazione.

Spia di segnalazione Spiegazione

verde Nessun oggetto localizzato

giallo – Oggetto metallico in prossimità del sensore

– Oggetto metallico piccolo o in profondità

nel raggio d’azione del sensore, oppure

– Cattive prestazioni del sensore a causa di

caratteristiche sfavorevoli della parete

Luce rossa e segnale

acustico continuo

Localizzato oggetto metallico nel raggio

d’azione del sensore

Luce rossa lampeggiante

(lampeggio veloce) e se-

quenza di segnali acustici

ad impulsi

Localizzato cavo sotto tensione

OBJ_BUCH-2841-002.book Page 71 Thursday, August 4, 2016 6:22 PM

72 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Al primo passaggio sopra l’oggetto metallico, la sua po-

sizione verrà indicata in modo approssimativo. Pas-

sando più volte lo strumento di misura sopra l’oggetto

metallico, l’oggetto verrà localizzato in modo sempre

più preciso. Dopo ripetuti passaggi sopra l’oggetto

(senza sollevare lo strumento di misura dal fondo), la

posizione dell’oggetto metallico sarà visualizzabile con

precisione: quando la spia di segnalazione 2 si accen-

derà con luce rossa e verrà emesso il segnale acustico, l’oggetto metallico

si troverà sotto il raggio d’azione del sensore. Quando il segnale acustico

raggiungerà la massima altezza di tonalità, l’oggetto metallico si troverà

sotto il centro del sensore.

Rilevazione di cavi conduttori di tensione

Lo strumento di misura rileva cavi con una tensione compresa tra 110 V e

240 V, la cui frequenza corrisponde allo standard generalizzato (corrente

alternata a 50 o 60 Hz). Altri tipi di cavi (a corrente continua o con fre-

quenza o tensione maggiore/minore) e quelli non sotto tensione non sono

localizzabili in modo affidabile; tuttavia, essi verranno eventualmente in-

dicati come oggetti metallici.

La ricerca di cavi sotto tensione avviene automaticamente ad ogni misura-

zione. Quando viene localizzato un cavo sotto tensione localizzato, la spia

di segnalazione 2 lampeggia con luce rossa e viene emesso un segnale

acustico ad impulsi in sequenza rapida. Per localizzare con più precisione

il cavo sotto tensione, spostare ripetutamente lo strumento di misura so-

pra la superficie. Dopo ripetuti passaggi passaggio sopra l’oggetto, la po-

sizione del cavo sotto tensione sarà visualizzabile con grande precisione.

I cavi sotto tensione saranno localizzabili più agevolmente collegando e

accendendo utenze elettriche (ad es. lampade o apparecchiature) al cavo

da individuare. Disinserire le utenze elettriche prima di praticare fori, tagli

o fresature nella parete.

Nota bene: Provvedere sempre a trattenere saldamente in mano lo stru-

mento di misura senza guanti, per consentire una valida messa a terra. Te-

nere inoltre presente che conduttori e strutture dovranno essere provvisti

di messa a terra. A tale scopo, evitare conduttori e strutture con supporti

a pavimento dotati di calotte in plastica. Non indossare guanti isolanti.

OBJ_BUCH-2841-002.book Page 72 Thursday, August 4, 2016 6:22 PM

Italiano | 73

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

In determinate condizioni (ad es. dietro a superfici metalliche o dall’umi-

dità molto elevata), i cavi sotto tensione potrebbero non essere localizza-

bili con certezza. Se, su una superficie ampia, la spia di segnalazione 2 si

accende con luce gialla o rossa, il materiale ha effetto di schermatura elet-

trica e la ricerca di cavi sotto tensione non è affidabile.

Indicazioni operative

Non trattenere lo strumento di misura nel raggio d’azione del sensore, in

modo da non influire sulla misurazione. In tale modo, si otterranno risulta-

ti più precisi.

Marcatura di oggetti

All’occorrenza, gli oggetti localizzati potranno essere contrassegnati. Gli

spigoli esterni di un oggetto vengono segnalati quando la spia di segnala-

zione 2 passa da luce gialla a luce rossa. L’altezza dell’oggetto metallico si

può stabilire in base all’altezza di tonalità. Contrassegnare il punto deside-

rato con un pennarello, sul riferimento di marcatura superiore e su quelli

laterali 1.

Lampeggio continuo con luce verde/gialla/rossa

Se la spia di segnalazione 2 lampeggia alternativamente con luce verde,

gialla e rossa sebbene in prossimità non si trovino oggetti metallici o cavi

sotto tensione, lo strumento di misura andrà inviato al centro assistenza.

Manutenzione ed assistenza

Calibratura manuale

Se la spia di segnalazione 2 si accende con luce rossa o gialla sebbene in

prossimità dello strumento di misura non si trovino oggetti in metallo, lo

strumento di misura andrà ricalibrato.

– A tale scopo, accendere lo strumento di misura con l’interruttore di

avvio/arresto 3.

– Prelevare una batteria dallo strumento di misura acceso.

–Spegnere lo strumento di misura mediante l’interruttore di avvio/

arresto 3, una volta rimossa la batteria.

– Inserire nuovamente la batteria nello strumento di misura (prestando

attenzione alla polarità).

OBJ_BUCH-2841-002.book Page 73 Thursday, August 4, 2016 6:22 PM

74 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

– Rimuovere ora tutti gli oggetti dalle vicinanze dello strumento di misura

(anche eventuali orologi o anelli in metallo) e mantenerli sospesi.

– Accendere lo strumento di misura mediante l’interruttore di avvio/

arresto 3, quindi spegnerlo nuovamente entro 3 secondi. Durante i

3 secondi, la spia di segnalazione 2 dello strumento di misura lampeg-

gerà con luce rossa in sequenza lenta, per segnalare che lo strumento

è pronto per essere calibrato.

– Riaccendere lo strumento di misura entro 0,5 secondi. La calibratura

verrà avviata e richiederà circa 6 secondi. La spia di segnalazione 2

lampeggerà per 6 secondi con luce verde in sequenza rapida e la cali-

bratura verrà eseguita. Dopo di ciò, lo strumento sarà pronto all’uso e

la spia di segnalazione 2 resterà accesa con luce verde fissa.

Nota bene: Se non ci si atterrà alla sequenza di spegnimento e riaccensio-

ne indicata, la calibratura non verrà eseguita. La spia di segnalazione 2 re-

sta accesa con luce gialla o rossa sebbene nelle vicinanze non si trovino

oggetti in metallo. In tale caso, ripetere la calibratura.

Anomalie – cause e rimedi

Causa Rimedi

La spia di segnalazione 2 non si accende

Strumento di misura

non acceso

Accendere lo strumento di misura.

Lo strumento di

misura si è spento

Spegnere e riaccendere lo strumento di misura.

Batteria assente,

oppure inserita non

correttamente

Inserire le batterie. Prestare attenzione alla

polarità.

Le batterie sono

scariche oppure sono

inserite batterie

ricaricabili

Sostituire le batterie. Non utilizzare batterie

ricaricabili.

* Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavi-

menti, informarsi da ulteriori fonti (ad es. schemi costruttivi).

OBJ_BUCH-2841-002.book Page 74 Thursday, August 4, 2016 6:22 PM

Italiano | 75

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

La spia di segnalazione 2 si accende con luce gialla o rossa, sebbene

nelle vicinanze non si trovino oggetti in metallo (segnalazione di

oggetti metallici)

Temperatura am-

biente troppo elevata/

troppo bassa

Utilizzare lo strumento di misura soltanto nel

campo di temperatura specificato: 0 °C–40 °C.

Forte variazione di

temperatura

Attendere che lo strumento di misura abbia

raggiunto la temperatura ambiente.

Calibratura automa-

tica non riuscita

Eseguire una calibratura manuale.

La spia di segnalazione 2 si accende con luce gialla o rossa su un

campo di misura ampio sulla parete (segnalazione di oggetti metallici)

Presenza di numerosi

oggetti metallici ravvi-

cinati

Per distinguere fra singoli oggetti metallici, pre-

stare attenzione all’altezza di tonalità del segnale

acustico. Oggetti metallici troppo ravvicinati non

saranno rilevabili singolarmente.*

Materiali edili conte-

nenti metallo, oppure

acciaio di armatura nel

calcestruzzo

I materiali da costruzione metallici (ad es. mate-

riali isolanti rivestiti in alluminio o lamiere termo-

conduttive) non consentono un rilevamento

affidabile.*

Voluminosi oggetti

metallici sul retro della

parete

La presenza di voluminosi oggetti metallici

(ad es. caloriferi) non consente un rilevamento

affidabile.*

Calibratura automa-

tica non riuscita

Eseguire una calibratura manuale.

La spia di segnalazione 2 lampeggia con luce rossa su un campo di

misura ampio sulla parete (segnalazione di cavo sotto tensione)

Messa a terra inade-

guata della parete

Per mettere a terra la parete, toccarla con la

mano libera a 20–30 cm di distanza dallo stru-

mento di misura.

Causa Rimedi

* Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavi-

menti, informarsi da ulteriori fonti (ad es. schemi costruttivi).

OBJ_BUCH-2841-002.book Page 75 Thursday, August 4, 2016 6:22 PM

76 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Il cavo sotto tensione non viene localizzato

Tensione assente/di

valore inusuale nel

cavo

Dare tensione al cavo, ad es. inserendo il relativo

interruttore luce. Il rilevamento affidabile di cavi

con tensioni alternate fuori dal campo

110–240 V, 50–60 Hz non è possibile.*

Il cavo si trova ad una

profondità eccessiva

La profondità di localizzazione dipende dal

materiale da costruzione e può essere inferiore

alla profondità di localizzazione massima.*

Cavo posato in un tubo

metallico con messa a

terra

Utilizzare lo strumento di misura per localizzare il

tubo metallico.

Strumento di misura

privo di messa a terra

Afferrare saldamente lo strumento di misura

senza guanti. Non sostare su conduttori o strut-

ture isolanti. Non indossare guanti isolanti.

Materiali edili con

effetto di scherma-

tura, oppure umidità

atmosferica troppo

bassa o troppo elevata

La presenza di materiali edili metallici, oppure

troppo asciutti o troppo umidi (ad es. in caso di

umidità atmosferica troppo bassa o troppo ele-

vata) non consente un rilevamento affidabile.*

L’oggetto metallico non viene localizzato

L’oggetto metallico si

trova a profondità

eccessiva

La profondità di localizzazione dipende dal

materiale da costruzione e può essere inferiore

alla profondità di localizzazione massima.*

L’oggetto metallico è

troppo piccolo

La profondità di localizzazione dipende

dall’oggetto e può essere inferiore alla profon-

dità di localizzazione massima.*

Lampeggio scoordinato con luce verde, gialla e rossa

Disturbo causato da

campi elettrici o

magnetici

Mantenersi a distanza da apparecchiature che

emettono forti campi elettrici o magnetici (ad es.

computer o alimentatori a commutazione).

Causa Rimedi

* Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavi-

menti, informarsi da ulteriori fonti (ad es. schemi costruttivi).

OBJ_BUCH-2841-002.book Page 76 Thursday, August 4, 2016 6:22 PM

Italiano | 77

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Manutenzione e pulizia

Pulire ogni tipo di sporcizia utilizzando un panno asciutto e morbido. Non

utilizzare mai prodotti detergenti e neppure solventi.

Per non influenzare la funzione di misura, non applicare nel campo del

sensore 7 sulla parte anteriore e posteriore dello strumento di misura nes-

suna etichetta adesiva né targhette ed, in modo particolare, nessuna tar-

ghetta in metallo.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla ripara-

zione ed alla manutenzione del Vostro prodotto nonché concernenti le

parti di ricambio. Disegni in vista esplosa ed informazioni relative alle par-

ti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di

domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sem-

pre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione

del prodotto.

Risultati di misura imprecisi o non plausibili

Disturbi causati da

oggetti metallici nel

raggio d’azione del

sensore

Rimuovere tutti gli oggetti metallici che causino

disturbi (ad es. orologi, bracciali, anelli ecc.) dal

raggio d’azione del sensore. Non afferrare lo

strumento di misura in prossimità del sensore.

Calibratura automa-

tica non riuscita

Eseguire una calibratura manuale.

Lampeggio continuo con luce verde/gialla/rossa,

sebbene nelle vicinanze non si trovino oggetti in metallo, né un cavo

sotto tensione.

Strumento di misura

difettoso

Inviare lo strumento di misura al centro assi-

stenza.

Causa Rimedi

* Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavi-

menti, informarsi da ulteriori fonti (ad es. schemi costruttivi).

OBJ_BUCH-2841-002.book Page 77 Thursday, August 4, 2016 6:22 PM

78 | Italiano

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: [email protected]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente

on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in

modo che possano essere riciclati nel pieno rispetto dell’ambiente.

Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti

domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli

strumenti di misura diventati inservibili e, in base alla

direttiva europea 2006/66/CE, le batterie ricaricabili/

batterie difettose o consumate devono essere raccolte

separatamente ed essere inviate ad una riutilizzazione

ecologica.

OBJ_BUCH-2841-002.book Page 78 Thursday, August 4, 2016 6:22 PM

Nederlands | 79

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al

Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Alle aanwijzingen moeten gelezen en in acht genomen

worden. Als het meetgereedschap niet volgens de voor-

handen aanwijzingen gebruikt wordt, kunnen de geïnte-

greerde veiligheidsinrichtingen in het meetgereedschapa

gevaar lopen. BEWAAR DEZE AANWIJZINGEN ZORG-

VULDIG.

 Laat het meetgereedschap repareren door gekwalificeerd, vak-

kundig personeel en alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het meetgereed-

schap in stand blijft.

 Werk met het meetgereedschap niet in een omgeving met explo-

siegevaar waarin zich brandbare vloeistoffen, brandbare gassen

of brandbaar stof bevinden. In het meetgereedschap kunnen vonken

ontstaan die het stof of de dampen tot ontsteking brengen.

OBJ_BUCH-2841-002.book Page 79 Thursday, August 4, 2016 6:22 PM

80 | Nederlands

1 609 92A 3FC | (4.8.16) Bosch Power Tools

 Het meetgereedschap kan om technologische redenen geen hon-

derd procent veiligheid garanderen. Om risico's uit te sluiten, dient

u zich daarom altijd door andere informatiebronnen als bouwplan-

nen, foto's uit de bouwfase enz. in te dekken, voordat u gaat boren,

zagen of frezen in muren, plafonds of vloeren. Invloeden van buitenaf,

zoals luchtvochtigheid of nabijheid tot andere elektrische apparaten,

kunnen de nauwkeurigheid van het meetgereedschap belemmeren. Hoe-

danigheid en toestand van de muren (bijv. natheid, metaalhoudende

bouwmaterialen, geleidend behang, isolatiematerialen, tegels) evenals

aantal, soort, grootte en positie van de objecten kunnen de meetresulta-

ten vervalsen. Onnauwkeurigheden kunnen bijv. ook worden veroorzaakt

door de bevochtiging van bouwmaterialen (vooral gips, behang) door

een hogere luchtvochtigheid.

Deze invloeden kunnen ertoe leiden dat het signaallampje groen brandt,

hoewel zich een object in het sensorbereik bevindt, of dat het signaal-

lampje rood brandt, hoewel zich geen object in het sensorbereik bevindt.

 Let tijdens de meting op voldoende aarding. Bij onvoldoende aar-

ding (bijv. door isolerend schoeisel of staan op een ladder) is de detec-

tie van spanningvoerende leidingen niet mogelijk.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het zoeken naar ferrometalen

(bijv. wapeningsstaal), naar non-ferrometalen (bijv. koperbuizen) alsook

spanningvoerende leidingen in muren, plafonds en vloeren.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetge-

reedschap op de pagina met afbeeldingen.

1 Markeringshulp

2 Lichtsignaal

3 Aan/uit-schakelaar

4 Vergrendeling van het batterijvakdeksel

5 Deksel van batterijvak

6 Serienummer

7 Sensorgedeelte

OBJ_BUCH-2841-002.book Page 80 Thursday, August 4, 2016 6:22 PM

Nederlands | 81

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Technische gegevens

Montage

Batterijen inzetten of vervangen

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-

mangaanbatterijen aanbevolen.

Als u het batterijvakdeksel 5 wilt openen, drukt u op de vergrendeling 4 en

klapt u het batterijvakdeksel open. Plaats de batterijen. Let daarbij op de

juiste poolaansluitingen, zoals aangegeven op de binnenzijde van het bat-

terijvak.

 Neem de batterijen uit het meetgereedschap als u het langdurig

niet gebruikt. Als de batterijen lang worden bewaard, kunnen deze

gaan roesten en leegraken.

Digitale detector Truvo

Productnummer

3 603 F68 2..

Max. detectiediepte*:

– Ijzer

– Non-ferrometaal (koperbuizen)

– Koperleidingen (spanningvoerend)**

70 mm

60 mm

50 mm

Kalibratie

automatisch

Automatische uitschakeling na ca.

10 min

Bedrijfstemperatuur

0 °C...+40 °C

Bewaartemperatuur

–20 °C...+70 °C

Relatieve luchtvochtigheid

30 ... 80 %

Batterijen

3 x 1,5 V LR3 (AAA)

Gebruiksduur (alkali-mangaanbatterijen) ca.

Gewicht volgens EPTA-Procedure 01:2014

0,15 kg

* afhankelijk van materiaal en grootte van de objecten alsook materiaal en toestand

van de ondergrond (muren, plafonds, vloeren)

** Kleinere detectiediepte bij niet-spanningvoerende leidingen

 Het meetresultaat kan m.b.t. de nauwkeurigheid en de detectiediepte bij

ongunstige gesteldheid van de ondergrond slechter uitvallen.

Het serienummer 6 op het typeplaatje dient voor de eenduidige identificatie van uw

meetgereedschap.

OBJ_BUCH-2841-002.book Page 81 Thursday, August 4, 2016 6:22 PM

82 | Nederlands

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Gebruik

Ingebruikneming

 Bescherm het meetgereedschap tegen vocht en fel zonlicht.

 Stel het meetgereedschap niet bloot aan extreme temperaturen of

temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in

de auto liggen. Laat het meetgereedschap bij grote temperatuur-

schommelingen eerst op de juiste temperatuur komen voordat u het in

gebruik neemt. Bij extreme temperaturen of temperatuurschommelin-

gen kan de nauwkeurigheid van het meetgereedschap nadelig worden

beïnvloed.

 Voorkom heftige schokken of vallen van het meetgereedschap.

In- en uitschakelen

 Controleer voor het inschakelen van het meetgereedschap dat het

sensorgedeelte 7 niet vochtig is. Wrijf het meetgereedschap indien

nodig droog met een doek.

Schuif voor het inschakelen van het meetgereedschap de

aan-/uitschakelaar 3 naar onderen.

Na een korte zelftest is het meetgereedschap gebruiksklaar. Het gebruiks-

klaar zijn wordt weergegeven door het signaallampje 2 dat brandt. Brandt

het signaallampje 2 na het inschakelen niet, dan moet u de batterijen ver-

vangen.

Schuif voor het uitschakelen van het meetgereedschap de

aan-/uitschakelaar 3 naar boven.

Als er ca. 10 minuten geen meting heeft plaatsgevonden, wordt het meet-

gereedschap automatisch uitgeschakeld om de batterijen te sparen.

Opmerking: Als het meetgereedschap automatisch is uitgeschakeld, dan

bevindt de Aan/Uit-schakelaar 3 zich nog in de ingeschakelde positie. Om

het meetgereedschap weer in te schakelen, moet u het eerst uitschakelen

en daarna weer inschakelen.

OBJ_BUCH-2841-002.book Page 82 Thursday, August 4, 2016 6:22 PM

Nederlands | 83

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Functies

Het meetgereedschap detecteert voorwerpen onder het sensorbereik 7.

Metalen voorwerpen opsporen

Na het inschakelen brandt het lichtsignaal 2 groen.

Plaats het meetgereedschap op het te onderzoeken oppervlak en beweeg

het naar de zijkant toe.

– Is in de ondergrond geen metaalobject herkenbaar, dan blijft het sig-

naallampje 2 groen en er weerklinkt geen signaaltoon.

– Nadert het meetgereedschap een metaalobject, dan brandt het sig-

naallampje 2 eerst geel en verandert bij het naderen van het metaalob-

ject in rood. Zodra het signaallampje rood is, wordt bijkomend een sig-

naaltoon gegeven, die bij verder naderen van het metaalobject in

toonhoogte stijgt.

– Boven een metaalobject brandt het signaallampje 2 rood en er weer-

klinkt een signaaltoon met maximale toonhoogte.

 Ook bij een geel signaallampje 2 kan zich een metaalobject onder

het sensorbereik bevinden. Kleine of diep liggende metaalobjecten

bevinden zich in de buurt van de sensor of de muurgesteldheid belem-

mert het meetresultaat.

Signaallampje Verklaring

Groen Geen object gevonden

Geel – Metaalobject in de buurt van de sensor

– Klein of diep liggend metaalobject in het

sensorbereik of

– Belemmering van de sensor door

ongunstige muurgesteldheid

Rood en ononderbroken

signaal

Metaalobject in het sensorbereik gevonden

Rood knipperend (snel) en

pulserende tonenreeks

Spanningvoerende leiding gevonden

OBJ_BUCH-2841-002.book Page 83 Thursday, August 4, 2016 6:22 PM

84 | Nederlands

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Wordt het meetgereedschap voor het eerst over een

object geleid, dan wordt de positie van het metaalob-

ject slechts grof weergegeven. Als u meerdere keren

met het meetgereedschap over het metaalobject gaat,

wordt de objectherkenning alsmaar preciezer. Als u

meerdere keren over het object gegaan bent (zonder

het meetgereedschap van de ondergrond op te tillen),

kan de positie van het metaalobject precies bepaald

worden: brandt het signaallampje 2 rood en weerklinkt er een signaal-

toon, dan ligt het metaalobject onder het sensorbereik. Als de toonhoogte

van de signaaltoon het hoogst is, bevindt het metaalobject zich onder het

midden van de sensor.

Spanningvoerende leidingen opsporen

Het meetgereedschap geeft leidingen aan, die spanning tussen 110 V en

240 V voeren en waarvan de frequentie met de wijd verspreide standaard

(wisselstroom met 50 resp. 60 Hz) overeenkomt. Andere leidingen (ge-

lijkstroom, hogere/lagere frequentie of spanning) alsook niet spanning-

voerende leidingen kunnen niet betrouwbaar gevonden worden, ze wor-

den echter eventueel als metaalobjecten weergegeven.

Het zoeken naar spanningvoerende leidingen gebeurt automatisch bij elke

meting. Wordt een spanningvoerende leiding gevonden, dan knippert het

signaallampje 2 rood en er weerklinkt een pulserende signaaltoon met korte

intervallen. Beweeg het meetgereedschap meermaals over het oppervlak

om de spanningvoerende leiding preciezer te lokaliseren. Als u het meetge-

reedschap meermaals over het oppervlak bewogen hebt, kan de positie van

de spanningvoerende leiding heel precies weergegeven worden.

Spanningvoerende leidingen kunnen makkelijker gevonden worden als

stroomverbruikers (bijv. lampen, apparaten) op de gezochte leiding aan-

gesloten en ingeschakeld worden. Schakel de stroomverbruikers uit,

voordat u in de muur boort, zaagt of freest.

Opmerking: Zorg er altijd voor dat u het meetgereedschap zonder hand-

schoenen stevig in de hand houdt om een goede aarding mogelijk te ma-

ken. Houd er bovendien rekening mee dat ladders/stellingen geaard moe-

ten zijn. Vermijd hiervoor ladders/stellingen waarvan steunen op de

grond kunststof kappen hebben. Draag geen isolerende schoenen.

Onder bepaalde omstandigheden (zoals bijv. achter metalen oppervlak-

ken, achter zeer droge of zeer vochtige oppervlakken) kunnen spanning-

voerende leidingen niet betrouwbaar gevonden worden. Als boven een

OBJ_BUCH-2841-002.book Page 84 Thursday, August 4, 2016 6:22 PM

Nederlands | 85

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

groter bereik het signaallampje 2 geel of rood brandt, dan schermt het

materiaal elektrisch af en het zoeken naar spanningvoerende leidingen is

niet betrouwbaar.

Tips voor de werkzaamheden

Houd het meetgereedschap niet in de buurt van de sensor vast om de me-

ting niet te beïnvloeden. Op deze manier bereikt u nauwkeurigere meetre-

sultaten.

Voorwerpen markeren

U kunt gevonden objecten indien gewenst markeren. De buitenkanten van

een object kunt u door het wisselen van het signaallampje 2 van geel naar

rood vinden. Het midden van het metaalobject kunt u aan de hand van de

toonhoogte vaststellen. Markeer de gezochte plaats met een stift aan de

bovenste en de zijdelingse markeringshulp 1.

Permanent knipperen groen/geel/rood

Knippert het signaallampje 2 afwisselend groen, geel en rood, ook als er

geen metaalobject of geen spanningvoerende kabel in de buurt is, dan

moet het meettoestel naar de service opgestuurd worden.

Onderhoud en service

Handmatige kalibratie

Brandt het signaallampje 2 rood of geel, hoewel er zich geen metaal in de

buurt van het meetgereedschap bevindt, dan moet het meetgereedschap

opnieuw gekalibreerd worden.

– Schakel hiervoor het meettoestel met de aan-/uitschakelaar 3 in.

– Haal een batterij uit het ingeschakelde meettoestel.

– Schakel het meettoestel met de aan-/uitschakelaar 3 uit terwijl de

batterij eruit genomen is.

– Plaats de batterijen opnieuw in het meettoestel (let op de poling!)

– Verwijder nu alle objecten uit de buurt van het meettoestel (ook

polshorloge of ring van metaal) en houd het toestel in de lucht.

– Schakel het meettoestel met de aan-/uitschakelaar 3 in en binnen 3 se-

conden opnieuw uit. Het signaallampje 2 van het meettoestel knippert

langzaam gedurende de 3 seconden in het rood om aan te geven dat

het klaar is voor de kalibratie.

OBJ_BUCH-2841-002.book Page 85 Thursday, August 4, 2016 6:22 PM

86 | Nederlands

1 609 92A 3FC | (4.8.16) Bosch Power Tools

– Schakel het meettoestel binnen 0,5 seconden opnieuw in. De kalibra-

tie wordt geactiveerd en duurt ca. 6 seconden. Het signaallampje 2

knippert snel gedurende 6 seconden in het groen, de kalibratie wordt

uitgevoerd. Daarna is het toestel opnieuw gebruiksklaar en het signaal-

lampje 2 brandt permanent groen.

Opmerking: Wordt de volgorde van het uitschakelen en herinschakelen

niet in acht genomen, dan wordt er geen kalibratie uitgevoerd. Het sig-

naallampje 2 brandt verder ofwel geel of rood, hoewel er zich geen metaal

in de buurt bevindt. Herhaal in dit geval de kalibratie.

Oorzaken en oplossingen van fouten

Oorzaak Oplossing

Signaallampje 2 brandt niet

Meetgereedschap niet

ingeschakeld

Schakel het meetgereedschap in.

Meetgereedschap

heeft zichzelf uitge-

schakeld

Schakel het meetgereedschap uit en daarna

weer in.

Geen batterijen of bat-

terijen verkeerd ge-

plaatst

Plaats batterijen. Let op de poling.

Batterijen leeg of

accu’s geplaatst

Verwijder de batterijen. Gebruik geen accu’s.

Signaallampje 2 brandt geel of rood, hoewel er geen metaal in de

buurt is (waarschuwing voor metaalobjecten)

Omgevingstempera-

tuur te hoog/te laag

Gebruik het meetgereedschap alleen in het vast-

gelegde temperatuurbereik van 0 °C–40 °C.

Sterke temperatuur-

wisseling

Wacht tot het meetgereedschap de omgevings-

temperatuur aangenomen heeft.

Autokalibratie niet

vereist

Voer een handmatige kalibratie uit.

* Neem daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook

andere informatiebronnen in acht (bijv. bouwplannen).

OBJ_BUCH-2841-002.book Page 86 Thursday, August 4, 2016 6:22 PM

Nederlands | 87

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Signaallampje 2 brandt geel of rood over groot meetbereik op de

muur (waarschuwing voor metaalobjecten)

Veel, dicht bij elkaar

liggende metaalob-

jecten

Let op de toonhoogte van de signaaltoon om een

onderscheid te maken tussen verschillende me-

taalobjecten. Te dicht bij elkaar liggende metaal-

objecten kunnen niet afzonderlijk gedetecteerd

worden.*

Metaalhoudende

bouwmaterialen of

wapeningsstaal in

beton

Bij metalen bouwstoffen (bijv. met aluminium

bekleed isolatiemateriaal, warmtegeleidende

platen) is een betrouwbare detectie niet

mogelijk.*

Massieve metalen ob-

jecten aan de achter-

kant van de muur

Bij massieve metalen objecten (bijv. radiators) is

een betrouwbare detectie niet mogelijk.*

Autokalibratie niet

vereist

Voer een handmatige kalibratie uit.

Signaallampje 2 knippert rood over een groot meetbereik op de

muur (waarschuwing voor spanningvoerende kabel)

Onvoldoende aarding

van de muur

Raak met uw vrije hand de muur op een afstand

van 20–30 cm van het meetgereedschap aan

om de muur te aarden.

Oorzaak Oplossing

* Neem daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook

andere informatiebronnen in acht (bijv. bouwplannen).

OBJ_BUCH-2841-002.book Page 87 Thursday, August 4, 2016 6:22 PM

88 | Nederlands

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Spanningvoerende kabel wordt niet gevonden

Geen/atypische span-

ning op de kabel

Geef spanning op de kabel, bijv. door de eraan

verbonden lichtschakelaars in te schakelen. De

detectie van kabels met wisselspanningen bui-

ten het bereik 110–240 V, 50–60 Hz is niet op

een betrouwbare wijze mogelijk.*

Kabel ligt te diep De detectiediepte is afhankelijk van het bouw-

materiaal en kan geringer zijn dan de maximale

detectiediepte.*

Kabel verloopt in ge-

aarde metaalbuis

Gebruik het meetgereedschap om de metaalbuis

te vinden.

Meetgereedschap niet

geaard

Neem het meetgereedschap zonder handschoe-

nen stevig vast. Sta niet op geïsoleerde ladders

of stellingen. Draag geen isolerende schoenen.

Afschermend bouw-

materiaal of een te

lage/te hoge lucht-

vochtigheid

Bij metalen, te droge of te vochtige bouwmateri-

alen (bijv. bij een te lage of te hoge luchtvochtig-

heid) is een betrouwbare detectie niet

mogelijk.*

Metaalobject wordt niet gevonden

Metaalobject ligt te

diep

De detectiediepte is afhankelijk van het bouw-

materiaal en kan geringer zijn dan de maximale

detectiediepte.*

Metaalobject is te

klein

De detectiediepte is afhankelijk van het object

en kan geringer zijn dan de maximale

detectiediepte.*

Ongecoördineerd knipperen in de kleuren groen, geel, rood

Storing door elektri-

sche of magnetische

velden

Houd afstand van toestellen die sterke elektri-

sche of magnetische velden uitstralen (bijv.

computers, schakelvoedingen).

Oorzaak Oplossing

* Neem daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook

andere informatiebronnen in acht (bijv. bouwplannen).

OBJ_BUCH-2841-002.book Page 88 Thursday, August 4, 2016 6:22 PM

Nederlands | 89

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Onderhoud en reiniging

Verwijder vuil met een droge, zachte doek. Gebruik geen reinigings- of

oplosmiddelen.

Om de meetfunctie niet te beïnvloeden, mogen in het sensorgedeelte 7

aan de voor- en achterkant van het meetgereedschap geen stickers of

plaatjes, in het bijzonder geen plaatjes van metaal, worden aangebracht.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud

van uw product en over vervangingsonderdelen. Explosietekeningen en

informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze

producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het

uit tien cijfers bestaande productnummer volgens het typeplaatje van het

product.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: [email protected]

Meetresultaten onnauwkeurig/onplausibel

Storingen metaal-

objecten in het bereik

van de sensor

Verwijder alle storende metalen objecten (bijv.

horloge, armband, ring, enz.) uit het sensorbe-

reik. Pak het meetgereedschap niet in de buurt

van de sensor vast.

Autokalibratie niet

vereist

Voer een handmatige kalibratie uit.

Permanent knipperen groen/geel/rood,

hoewel er geen metaal of spanningvoerende kabel in de buurt is.

Meetgereedschap

defect

Stuur het meetgereedschap naar de service.

Oorzaak Oplossing

* Neem daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook

andere informatiebronnen in acht (bijv. bouwplannen).

OBJ_BUCH-2841-002.book Page 89 Thursday, August 4, 2016 6:22 PM

90 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: [email protected]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen op een voor

het milieu verantwoorde manier te worden hergebruikt.

Gooi meetgereedschappen, accu’s en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet

meer bruikbare meetgereedschappen en volgens de Eu-

ropese richtlijn 2006/66/EG moeten defecte of lege ac-

cu’s en batterijen apart worden ingezameld en op een

voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Læs og følg samtlige anvisninger. Hvis måleværktøjet

ikke bruges i henhold til de foreliggende anvisninger, kan

det påvirke den beskyttelsesanordning, der er integreret i

måleværktøjet. OPBEVAR ANVISNINGERNE ET SIKKERT

STED.

 Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk

og at der kun benyttes originale reservedele. Dermed sikres det, at

måleværktøjet bliver ved med at være sikkert.

 Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der

findes brændbare væsker, gasser eller støv. I måleværktøjet kan

der opstå gnister, der antænder støv eller dampe.

OBJ_BUCH-2841-002.book Page 90 Thursday, August 4, 2016 6:22 PM

Dansk | 91

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

 Måleværktøjet kan aldrig give nogen fuldkommen teknologisk ga-

ranti. For at udelukke farer skal du derfor anvende andre informa-

tionskilder som byggeplaner, fotos fra byggefasen etc. Miljøpåvirk-

ninger som luftfugtighed eller nærhed til andet elektrisk udstyr kan

påvirke måleværktøjets nøjagtighed.Væggenes beskaffenhed og til-

stand (f.eks. fugt, metalholdige komponenter, ledende tapeter, isole-

ringsmaterialer. fliser) samt antallet, typen, størrelsen og tilstanden af

genstande kan give falske måleresultater. Unøjagtigheden kan f.eks.

skyldes højere luftfugtighed som følge af fugt i byggematerialer (herun-

der især gips og tapeter).

Disse påvirkninger kan resultere i, at signallampen lyser grønt, selvom

der befinder sig en genstand i sensorområdet, eller signallampen lyser

rødt, selvom der ikke befinder sig nogen genstande i sensorområdet.

 Sørg for tilstrækkelig jordforbindelse under målingen. Ved utilstræk-

kelig jording (f.eks. som følge af uisolerede sko eller brug af stige) er det

ikke muligt at detektere spændingsfri ledninger.

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Måleværktøjet er beregnet til søgning efter jernholdige metaller (f.eks.

konstruktionsstål), efter ikke-jernholdige metaller (f.eks. kobberrør)

samt spændingsførende ledninger i vægge, lofter og gulve.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen

af måleværktøjet på illustrationssiden.

1 Markeringshjælp

2 Signallampe

3 Start-stop-kontakt

4 Lås af låg til batterirum

5 Låg til batterirum

6 Serienummer

7 Sensorområde

OBJ_BUCH-2841-002.book Page 91 Thursday, August 4, 2016 6:22 PM

92 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Tekniske data

Montering

Isætning/udskiftning af batterier

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Låget til batterirummet åbnes 5 ved at trykke på låsen 4 og klappe låget til

batterirummet op. Sæt batterierne i. Kontrollér at polerne vender rigtigt

som vist på indersiden af batterirummet.

 Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal

bruges i længere tid. Batterierne kan korrodere og aflade sig selv,

hvis de bliver siddende i måleværktøjet i længere tid.

Digitalt Pejleværktøj Truvo

Typenummer

3 603 F68 2..

Max. registreringsdybde*:

–Jernmetaller

– Ikke-jernholdige metaller (kobber)

– Kobberledninger (spændingsførende)**

70 mm

60 mm

50 mm

Kalibrering

automatisk

Frakoblingsautomatik efter ca.

10 min

Driftstemperatur

0°C...+40°C

Opbevaringstemperatur

–20 °C...+70 °C

Relativ luftfugtighed

30 ... 80 %

Batterier

3 x 1,5 V LR3 (AAA)

Levetid (alkali-mangan-batterier) ca.

Vægt svarer til EPTA-Procedure 01:2014

0,15 kg

* afhængigt af materiale og emnestørrelse samt underlagets materiale og tilstand

(vægge, lofte, gulve)

** mindre registreringsdybde ved ikke spændingsførende ledninger

 Hvis underlaget er af dårlig beskaffenhed, kan det påvirke måleresultatets

præcision og detekteringsdybden negativt.

Dit måleværktøj identificeres entydigt vha. serienummeret 6 på typeskiltet.

OBJ_BUCH-2841-002.book Page 92 Thursday, August 4, 2016 6:22 PM

Dansk | 93

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Brug

Ibrugtagning

 Beskyt måleværktøjet mod fugtighed og direkte solstråler.

 Udsæt ikke måleværktøjet for ekstreme temperaturer eller tem-

peratursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg

altid for, at måleværtøjet er tempereret ved større temperatursving-

ninger, før det tages i brug. Ved ekstreme temperaturer eller tempera-

tursvingninger kan måleværktøjets præcision forringes.

 Undgå at udsætte måleværktøjet for voldsomme stød eller fald.

Tænd/sluk

 Sørg for, at sensorområdet 7 ikke er fugtigt, før måleværktøjet

tændes. Tør i givet fald måleværktøjet tør med en klud.

For at tænde måleværktøjet skal du skubbe tænd/sluk-kontak-

ten 3 nedad.

Efter en kort selvtest er måleværktøjet klar til brug. Når signallampen 2 ly-

ser, er enheden klar til brug. Hvis signallampen 2 ikke lyser, efter at enhe-

den er tændt, skal batterierne udskiftes.

For at slukke måleværktøjet skal du skubbe tænd/sluk-kontak-

ten 3 opad.

Gennemføres der ikke nogen måling i ca. 10 min, slukker måleværktøjet

automatisk for at skåne batterierne.

Bemærk: Hvis måleværktøjet er slukket automatisk, befinder tænd/sluk-

kontakten 3 sig stadig i tændt position. Hvis du vil tænde for måleværktø-

jet igen, skal du først slukke det og derefter tænde igen.

OBJ_BUCH-2841-002.book Page 93 Thursday, August 4, 2016 6:22 PM

94 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Funktioner

Måleværktøjet finder frem til genstande under sensorområdet 7.

Metalgenstande søges

Når måleværktøjet er tændt, lyser signallampen 2 grøn.

Sæt måleværktøjet på den overflade, der skal undersøges, og bevæg det

sideværts.

– Hvis der ikke kan registreres nogen metalgenstand i underlaget, lyser

signallampen 2 stadig grønt, og der lyder ikke nogen signaltone.

– Hvis måleværktøjet nærmer sig en metalgenstand, lyser signallampen

2 først gul, hvorefter den skifter til rød, når værktøjet nærmer sig me-

talgenstanden. Så snart signallampen lyser rødt, afgives der desuden

en signaltone, som stiger i intensitet, jo nærmere værktøjet kommer

metalgenstanden.

– Ved metalgenstande lyser signallampen 2 rødt, og der lyder en signal-

tone med maksimal tonehøjde.

 Også når signallampen 2 lyser gult, kan der befinde sig en metal-

genstand under sensorområdet. Små og dybtliggende metalgen-

stande befinder sig i nærheden af sensoren, eller væggens beskaffen-

hed påvirker måleresultatet negativt.

Signallampe Forklaring

grøn Ingen genstand fundet.

gul – Metalgenstand i nærheden af sensoren

– lille eller dybtliggende metalgenstand i

sensorområdet eller

– negativ påvirkning af sensoren som

følge af dårlig vægbeskaffenhed

rød og konstant tone Metalgenstand fundet i sensorområdet

rød blinkende (hurtigt) og

pulserende tone

spændingsførende ledning fundet

OBJ_BUCH-2841-002.book Page 94 Thursday, August 4, 2016 6:22 PM

Dansk | 95

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Første gang metalgenstanden passeres, vises den kun

groft. Jo flere gange metalgenstanden passeres med

måleværktøjet, desto mere præcis bliver registrerin-

gen. Hvis metalgenstanden passseres flere gange

(uden at måleværktøjet fjernes fra underlaget), kan

metalgenstandens placering vises helt nøjagtigt: Hvis

signallampen 2 lyser rødt, og der lyder en signaltone,

ligger der en metalgenstand under sensorområdet.

Når signaltonens tonehøjde er højest, befinder der sig en metalgenstand

under midten af sensoren.

Spændingsførende ledninger søges

Måleværktøjet viser ledninger med en spænding på mellem 110 V og

240 V, hvis frekvens opfylder den gænge standard (vekselstrøm med 50

eller 60 Hz). Andre ledninger (jævnstrøm, højere/lavere frekvens eller

spænding) samt ikke-spændingsførende ledninger kan ikke findes nøjag-

tigt, men vises dog som metalgenstande.

Der søges automatisk efter spændingsførende ledninger ved hver måling.

Hvis der findes en spændingsførende ledning, blinker signallampen 2

rødt, og der lyder pulserende signaltoner hurtigt efter hinanden. Bevæg

måleværktøjet gentagne gange over fladen for at lokalisere den spæn-

dingsførende ledning endnu mere præcist. Jo flere gange måleværktøjet

bevæges hen over fladen, desto mere præcis bliver lokaliseringen af den

spændingsførende ledning.

Spændingsførende ledninger kan findes, hvis der er sluttet strømforbru-

gere (f.eks. lamper, apparater) til den pågældende ledning, og de er

tændt. Sluk strømforbrugere, før du borer, svar eller fræser i vægge.

Bemærk: Sørg altid for at holde måleværktøjet fast i hånden uden at bru-

ge handsker, så der opnås en god jording. Bemærk desuden, at stiger/stil-

ladser altid skal være jordet. Undgå i den forbindelse stiger/stilladser med

plastkapper på jorden. Bær ikke isolerede sko.

Under særlige forhold (som f.eks. bag metaloverflader, bag meget tørre

eller meget fugtige overflader) er det ikke muligt at finde spændingsføren-

de ledninger med sikkerhed. Hvis signallampen 2 lyser gult eller rødt over

et større område, afskærmer materialet elektrisk, og søgningen efter

spændingsførende ledninger er derfor ikke pålidelig.

OBJ_BUCH-2841-002.book Page 95 Thursday, August 4, 2016 6:22 PM

96 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Arbejdsvejledning

Hold ikke fast om måleværktøjet i sensorområdet, da det kan påvirke må-

lingen. Derved opnår du et mere nøjagtigt måleresultat.

Genstande markeres

Du kan markere fundne genstande efter behov. Du kan finde yderkanten

af en genstand ved at holde øje med, om signallampen 2 skifter fra gul til

rød. Midten af metalgenstanden findes ved at holde øje med tonehøjden.

Markér det søgte område med en blyant på markeringshjælpen foroven og

på siderne 1.

Kontant blink grønt/gult/rødt

Hvis signallampen 2 blinker skiftevis grønt, gult og rødt, også selvom der

ikke befinder sig metalgenstande eller spændingsførende kabler i nærhe-

den, skal måleværktøjet indsendes til service.

Vedligeholdelse og service

Manuel kalibrering

Hvis signallampen 2 lyser rødt eller gult, selvom der ikke befinder sig

noget metal i nærheden af måleværktøjet, skal måleværktøjet kalibreres.

– Tænd i den forbindelse for måleværktøjet med tænd/sluk-kontakten 3.

– Tag et batteri ud af det tændte måleværktøj.

– Sluk måleværktøjet med tænd/sluk-kontakten 3, mens batteriet er

taget ud.

– Kom batterierne tilbage i måleværktøjet (vær opmærksom på polret-

ningen!)

– Fjern nu alle genstande fra måleværktøjets nærhed (også armbånds-

ure eller ringe af metal), og hold det op i luften.

– Tænd måleværktøjet med tænd/sluk-kontakten 3, og sluk det igen in-

den for 3 sekunder. Måleværktøjets signallampe 2 blinker i de følgende

3 sekunder rødt for at vise, at det er klar til kalibrering.

– Tænd måleværktøjet igen inden for 0,5 sekund. Kalibreringen starter

og varer cirka 6 sekunder. Signallampen 2 blinker hurtigt grønt i 6 se-

kunder, mens kalibreringen gennemføres. Derefter er værktøjet klar til

brug igen, og signallampen 2 lyser konstant grønt.

Bemærk: Hvis sluk/tænd-rækkefølgen ikke overholdes, foretages der ikke

nogen kalibrering. Signallampen 2 lyser stadig enten gult eller rødt, selvom

der ikke befinder sig noget metal i nærheden. Gentag i så fald kalibreringen.

OBJ_BUCH-2841-002.book Page 96 Thursday, August 4, 2016 6:22 PM

Dansk | 97

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Fejl – Årsager og afhjælpning

Årsag Afhjælpning

Signallampen 2 lyser ikke

Måleværktøjet er ikke

tændt

Tænd for måleværktøjet.

Måleværktøjet er sluk-

ket automatisk

Sluk måleværktøjet, og tænd det igen.

Der er ingen batterier i

værktøjet, eller batte-

rierne er isat forkert

Læg batterierne i. Vær opmærksom på polret-

ningen.

Batterierne er afladet,

eller der er ikke ilagt

nogen batterier

Udskift batterierne. Brug ikke akkuer.

Signallampen 2 lyser gult eller rødt, selvom der ikke befinder sig

nogen metalgenstande i nærheden (advarsel om metalgenstande)

Omgivelsestempera-

turen er for høj/lav

Brug kun måleværktøjet i temperaturområdet

0°C–40°C.

Kraftigt temperaturud-

sving

Vent, indtil måleværktøjet er tilpasset til omgi-

velsestemperaturen.

Autokalibrering er ikke

gennemført

Foretag manuel kalibrering.

* Vær derfor også opmærksom på andre informationskilder (f.eks. bygningstegninger),

før du borer, saver eller fræser i vægge, lofter eller gulve.

OBJ_BUCH-2841-002.book Page 97 Thursday, August 4, 2016 6:22 PM

98 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Signallampen 2 lyser gult eller rødt over et stort måleområde på

væggen (advarsel om metalgenstande)

Mange og tætliggende

metalgenstande

Vær opmærksom på signaltonens tonehøjde, så

du kan skelne mellem de enkelte metalgen-

stande. Hvis metalgenstandene ligger for tæt,

kan de ikke skelnes fra hinanden.*

Metalholdige kompo-

nenter eller arme-

ringsstål i beton

Ved metalholdige byggematerialer (f.eks. folie-

lamineret isoleringsmateriale, varmeledepla-

der) kan der ikke gennemføres en pålidelige

detektering.*

Massive metalgen-

stande på bagsiden af

væggen

Ved massive metalgenstande (f.eks. radiatorer)

er det ikke muligt at foretage en nøjagtig

detektering.*

Autokalibrering er ikke

gennemført

Foretag manuel kalibrering.

Signallampen 2 blinker rødt over et stort måleområde på væggen

(advarsel om spændingsførende kabler)

Utilstrækkelig jording

på væggen

Berør væggen med dine bare hænder i en

afstand af 20–30 cm fra måleværktøjet for at

sikre jording af måleværktøjet.

Årsag Afhjælpning

* Vær derfor også opmærksom på andre informationskilder (f.eks. bygningstegninger),

før du borer, saver eller fræser i vægge, lofter eller gulve.

OBJ_BUCH-2841-002.book Page 98 Thursday, August 4, 2016 6:22 PM

Dansk | 99

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Spændingsførende kabel findes ikke

Ingen/atypisk spæn-

ding i kablet

Sæt kablet under spænding, f.eks. ved at tænde

en tilsluttet lyskilde. Det er ikke muligt at fore-

tage pålidelig detektering af kabler med veksel-

spænding uden for området 110–240 V,

50–60 Hz.*

Kabel ligger for dybt Detekteringsdybden afhænger af byggemateria-

let og kan være mindre end den maksimalt

angivne dybde.*

Kabel løber i et jordet

metalrør

Brug måleværktøjet til at finde metalrøret.

Måleværktøjet er ikke

jordet

Tag fat om måleværktøjet uden handsker. Stå

ikke på isolerede stiger eller stilladser. Bær ikke

isolerede sko.

Afskærmede bygge-

materialer eller for lav/

høj luftfugtighed

Ved metalholdige, for tørre eller for fugtige byg-

gematerialer (f.eks. ved for lav eller for høj luft-

fugtighed) kan der ikke gennemføres en pålide-

lige detektering.*

Metalgenstand ikke fundet

Metalgenstand ligger

for dybt

Detekteringsdybden afhænger af byggemateria-

let og kan være mindre end den maksimalt

angivne dybde.*

Metalgenstand for lille Detekteringsdybden afhænger af genstanden og

kan være mindre end den maksimalt angivne

dybde.*

Ukoordineret blinken i farverne grøn, gul, rød

Fejl som følge af elek-

triske eller magnetiske

felter

Hold afstand til genstande, som afgiver meget

elektriske eller magnetiske felter (f.eks. compu-

tere, netdele).

Årsag Afhjælpning

* Vær derfor også opmærksom på andre informationskilder (f.eks. bygningstegninger),

før du borer, saver eller fræser i vægge, lofter eller gulve.

OBJ_BUCH-2841-002.book Page 99 Thursday, August 4, 2016 6:22 PM

100 | Dansk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Vedligeholdelse og rengøring

Tør snavs af med en tør, blød klud. Brug ikke rengørings- eller opløsnings-

midler.

For at undgå en påvirkning af målefunktionen må der i sensorområdet 7

på for- og bagsiden af måleværktøjet ikke anbringes etiketter eller skilte,

især ikke skilte af metal.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse

af dit produkt samt reservedele. Eksplosionstegninger og informationer om

reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare

spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved

forespørgsler og bestilling af reservedele.

Måleresultater upræcise/ikke plausible

Forstyrrende metal-

genstande i sensorens

område

Fjern alle forstyrrende metalgenstande (f.eks. ur,

armbånd, ring etc.) fra sensorområdet. Tag ikke

fat om måleværktøjet i nærheden af sensoren.

Autokalibrering er ikke

gennemført

Foretag manuel kalibrering.

Kontant blink grønt/gult/rødt,

selvom der ikke befinder sig metal eller spændingsførende kabler i

nærheden.

Måleværktøj defekt Send måleværktøjet ind til service.

Årsag Afhjælpning

* Vær derfor også opmærksom på andre informationskilder (f.eks. bygningstegninger),

før du borer, saver eller fræser i vægge, lofter eller gulve.

OBJ_BUCH-2841-002.book Page 100 Thursday, August 4, 2016 6:22 PM

Svenska | 101

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en

reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: [email protected]

Bortskaffelse

Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig

måde.

Smid ikke måleværktøj og akkuer/batterier ud sammen med det alminde-

lige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret

måleværktøj og iht. det europæiske direktiv

2006/66/EF skal defekte eller opbrugte akkuer/batte-

rier indsamles separat og genbruges iht. gældende miljø-

forskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Samtliga anvisningar ska läsas och beaktas. Om mät-

verktyget inte används enligt dessa anvisningar kan de

integrerade skydden i mätverktyget påverkas. FÖRVARA

DESSA ANVISNINGAR FÖR FRAMTIDA BRUK.

 Låt endast kvalificerad fackpersonal reparera mätverktyget med

originalreservdelar. Detta garanterar att mätverktygets säkerhet

upprätthålls.

OBJ_BUCH-2841-002.book Page 101 Thursday, August 4, 2016 6:22 PM

102 | Svenska

1 609 92A 3FC | (4.8.16) Bosch Power Tools

 Mätverktyget får inte användas i explosionsfarlig miljö som inne-

håller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upp-

hov till gnistor som antänder dammet eller ångorna.

 Av tekniska skäl kan mätverktyget inte garantera en hundrapro-

centig säkerhet. För att utesluta faror bör du innan varje borrning,

sågning eller fräsning i väggar, innertak eller golv kontrollera

andra informationskällor, såsom byggnadsritningar, foton från

byggtiden etc. noga. Inverkningar från omgivningen, såsom luftfuk-

tighet eller närhet till andra elektriska apparater kan påverka mätverk-

tygets noggrannhet. Väggarnas beskaffenhet och skick (t.ex. fukt,

metallhaltiga byggnadsmaterial, ledande tapeter, isoleringsmaterial,

kakel och klinker) och objektens antal, typ, storlek och position kan

förfalska mätresultaten. Dålig precision kan till exempel förorsakas av

fukt i byggnadsmaterial (framför allt gips, tapeter).

Dessa inverkningar kan leda till att signallampan lyser grönt trots att ett

objekt finns i sensorområdet eller att signallampan lyser rött, trots att

inget objekt finns i sensorområdet.

 Se till att jordningen är tillräcklig under mätningen. Vid otillräcklig

jordning (t.ex. genom isolerade skor eller genom att stå på en stege)

går det inte att lokalisera spänningsförande ledningar.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Mätinstrumentet är avsett för att söka efter järnhaltiga metaller (t.ex.

armeringsstål), icke-järnhaltiga metaller (t.ex. kopparrör) samt spän-

ningsförande ledningar i väggar, innertak och golv.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av mätverktyget

på grafiksidan.

1 Märkdon

2 Signallampa

3 Strömställare Till/Från

4 Spärr på batterifackets lock

5 Batterifackets lock

6 Serienummer

7 Sensorområde

OBJ_BUCH-2841-002.book Page 102 Thursday, August 4, 2016 6:22 PM

Svenska | 103

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Tekniska data

Montage

Insättning/byte av batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock 5 tryck på spärren 4 och fäll upp locket.

Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batteri-

fackets insida.

 Ta bort batterierna om mätverktyget inte används under en längre

tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring.

Digital detektor Truvo

Produktnummer

3 603 F68 2..

max. detekteringsdjup*:

–Järn

– Icke-järnmetall (kopparrör)

– Kopparledningar (spänningsförande)**

70 mm

60 mm

50 mm

Kalibrering

automatisk

Automatisk frånkoppling efter ca

10 min

Driftstemperatur

0 °C...+40 °C

Lagringstemperatur

–20 °C...+70 °C

Relativ luftfuktighet

30 ... 80 %

Primärbatterier

3 x 1,5 V LR3 (AAA)

Drifttid (alkali-mangan-batterier) ca.

Vikt enligt EPTA-Procedure 01:2014

0,15 kg

* Beroende på objektets material och storlek samt material och tillstånd hos under-

laget (vägg, innertak, golv)

** ringa detekteringsdjup vid icke spänningsförande ledningar

 Mätresultatet kan bli något sämre vad gäller noggrannhet och registrerings-

djup vid ogynnsam beskaffenhet hos underlaget.

Serienumret 6 på typskylten identifierar mätverktyget entydigt.

OBJ_BUCH-2841-002.book Page 103 Thursday, August 4, 2016 6:22 PM

104 | Svenska

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Drift

Driftstart

 Skydda mätverktyget mot väta och direkt solljus.

 Utsätt inte mätverktyget för extrema temperaturer eller tempera-

turväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i

bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt

det balanseras innan du använder det. Vid extrem temperatur eller

temperaturväxlingar kan mätverktygets precision påverkas menligt.

 Undvik att utsätta mätverktyget för kraftiga stötar eller fall.

In- och urkoppling

 Kontrollera innan mätverktyget kopplas på att sensorområdet 7

inte är fuktigt. Om så behövs torka av mätverktyget med en trasa.

För att slå på mätinstrumentet, skjut på-/avknappen 3 neråt.

Efter ett kort självtest är mätinstrumentet redo att användas. Detta

visas genom att signallampan 2 lyser. Om signallampan 2 inte lyser efter

påslagning, byt ut batterierna.

För att stänga av mätinstrumentet, skjut på-/avknappen 3

uppåt.

Efter ca 10 min utan mätning stängs mätverktyget automatisk av för att

skona batteriet.

Anvisning: Om mätinstrumentet har stängts av automatiskt så befinner

sig på-/avknappen 3 ännu i position på. För att starta mätverktyget

stänger du först av det och sätter sedan på det igen.

Driftsätt

Mätverktyget detekterar objekt under sensorområdet 7.

Signallampor Förklaring

grön Inget objekt hittades

gul – Metallobjekt i närheten av sensorn

– Litet eller djupt liggande metallobjekt i

sensorområdet eller

– påverkan på sensorn genom ofördelak-

tig väggbeskaffenhet

OBJ_BUCH-2841-002.book Page 104 Thursday, August 4, 2016 6:22 PM

Svenska | 105

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Sökning av metallobjekt

Efter tillslag lyser signallampan 2 med grönt ljus.

Sätt mätinstrumentet på den yta som ska undersökas och rör det i sidled.

– Om inget metallobjekt registreras i underlaget lyser signallampan 2 i

grönt och ingen signalton hörs.

– Om mätinstrumentet närmar sig ett metallobjekt lyser signallampan 2 i

gult och övergår till rött när det närmar sig metallobjektet. Så snart sig-

nallampan lyser i rött hörs en signalton som stiger när metallobjektet

närmar sig ännu mer.

– Över ett metallobjekt lyser signallampan 2 i rött och en signalton med

maximal tonhöjd hörs.

 Även vid gul signallampa 2 kan ett metallföremål befinna sig under

sensorområdet. Mindre eller djupt liggande metallobjekt finns i sens-

orns närhet, eller väggens beskaffenhet påverkar mätresultatet.

Vid första överföring visas metallobjektets position

endast på ett ungefär. Om du för mätinstrumentet över

metallobjektet flera gånger blir registreringen av

objektet mer precist. När du kört över det flera gånger

(utan att lyfta mätinstrumentet från underlaget) kan

metallobjektets position visas exakt: om signallampan

2 lyser rött och ljudsignalen hörs ligger metallobjektet

under sensorområdet. När tonhöjden på signaltonen

är som högst finns metallobjektet under sensorns mitt.

Sökning av spänningsförande ledningar

Mätinstrumentet visar ledningar som leder spänning mellan 110 V och

240 V och dess frekvens som motsvarar standard (växelström på 50

resp. 60 Hz). Andra ledningar (likström, högre/lägre frekvens eller spän-

ning) samt icke-spänningsförande ledningar kan inte hittas tillförlitligt,

men de visas som metallobjekt.

Sökning efter spänningsförande ledningar sker automatiskt vid varje mät-

ning. Om en spänningsförande ledning hittas blinkar signallampan 2 i rött

och en pulserande signalton hörs i snabb följd. För mätinstrumentet upp-

röd och fast sken Metallobjekt har hittats i sensorområdet

röd blinkande (snabb) och

pulserande följd

Spänningsledande ledning har upptäckts

Signallampor Förklaring

OBJ_BUCH-2841-002.book Page 105 Thursday, August 4, 2016 6:22 PM

106 | Svenska

1 609 92A 3FC | (4.8.16) Bosch Power Tools

repade gånger över ytan för att lokalisera den spänningsförande led-

ningen mer precist. Efter flera överföringar kan positionen för den spän-

ningsförande ledningen visas mycket precist.

Spänningsförande ledningar kan lättare hittas då strömförbrukare (t.ex.

lampor, apparater) är anslutna till ledningen och påslagna. Stäng av

strömförbrukarna innan du borrar, sågar eller fräser i en vägg.

Anvisning: Se till att du har ett fast grepp om mätinstrumentet, utan

handskar, för att få en bra jordning. Observera dessutom att stegar/ställ-

ningar måste vara jordade. Undvik därför stegar/ställningar vars fötter är

i plast. Bär inte isolerande skor.

Under vissa omständigheter (som t.ex. bakom metallytor eller bakom

mycket torra eller mycket fuktiga ytor) kan spänningsförande ledningar

inte hittas säkert. Om signallampan 2 lyser gult eller rött över ett större

område så skärmar materialet av elektriskt och sökningen efter spän-

ningsförande ledningar är inte tillförlitlig.

Arbetsanvisningar

Håll inte fast mätverktyget inom sensorns område för att undvika att

påverka mätningen. Därigenom uppnår du noggrannare mätresultat.

Uppmärkning av objekt

Du kan markera objekt som hittats vid behov. Ytterkanterna på ett objekt

hittar du genom att signallampan 2 växlar från gult till rött. Mitten på

metallobjektet kan du fastställa med hjälp av tonhöjden. Markera det

ställe du sökt efter med en blyertspenna med hjälp av markeringsstöden

upptill och i sidorna 1.

Kontinuerlig blinkning grön/gul/röd

Om signallampan 2 blinkar omväxlande i grönt, gult och rött, även då inget

metallföremål är i närheten, ska apparaten lämnas in till service.

Underhåll och service

Manuell kalibrering

Om signallamporna 2 lyser i rött eller gult, även om ingen metall befinner

sig i närheten av mätinstrumentet ska mätverktyget kalibreras på nytt.

– Slå på mätenheten med på-/avknappen 3.

– Ta ut ett batteri från det påslagna mätinstrumentet.

OBJ_BUCH-2841-002.book Page 106 Thursday, August 4, 2016 6:22 PM

Svenska | 107

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

– Stäng av mätinstrumentet med av-/påknappen 3 medan batteriet är

urtaget.

– Lägg i batteriet i mätenheten igen (se till att polerna hamnar rätt!).

– Ta bort alla objekt i mätinstrumentets närhet (även armbandsur eller

ringar i metall) och håll det i luften.

– Slå på mätinstrumentet med på-/avknappen 3 och stäng av den igen

inom 3 sekunder. Mätinstrumentets signallampor 2 blinkar rött i lång-

sam följd under 3 sekunder för att visa att det är redo för kalibrering.

– Slå på mätinstrumentet igen inom 0,5 sekunder. Kalibreringen startar

och varar i ca. 6 sekunder. Signallamporna 2 blinkar grönt i snabb följd

under 6 sekunder, kalibreringen utförs. Därefter är apparaten klar att

användas igen och signallampan 2 lyser fast i grönt.

Anvisning: Om följden för avstängning och påslagning inte följs kan ingen

kalibrering utföras. Signallampan 2 lyser antingen i gult eller rött, även om

ingen metall finns i närheten. Upprepa kalibreringen i detta fall.

Fel – Orsak och åtgärd

Orsak Åtgärd

Signallampan 2 lyser inte

Mätinstrumentet är

inte påslaget

Sätt på mätverktyget.

Mätinstrumentet har

stängt av sig själv

Stäng av mätverktyget och sätt sedan på det

igen.

Inga batterier eller bat-

terierna har lagts in fel

Lägg i batterier. Se till att polerna sitter rätt.

Batterierna är tomma

eller fel typ av batte-

rier har använts

Byt ut batterierna. Använd rätt typ av batterier.

* Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar,

innertak eller golv (t.ex. ritningar).

OBJ_BUCH-2841-002.book Page 107 Thursday, August 4, 2016 6:22 PM

108 | Svenska

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Signallampan 2 lyser i gult eller rött, även om ingen metall är i

närheten (varning för metallobjekt)

Omgivningstempera-

turen är för hög/för låg

Använd endast mätinstrumentet i specificerat

temperaturområde på 0 °C–40 °C.

Kraftig temperatur-

växling

Vänta tills mätverktyget har antagit omgivnings-

temperaturen.

Autokalibrering

lyckades inte

Utför en manuell kalibrering.

Signallampan 2 lyser i gult eller rött över stora ytor på väggen

(varning för metallobjekt)

Många, tätt liggande

metallobjekt

Observera signaltonens tonhöjd för att skilja

mellan enskilda metallobjekt. Metallobjekt som

ligger för tätt ihop kan inte detekteras separat.*

Metallhaltiga bygg-

nadsmaterial eller

armeringsstål i betong

Vid byggmaterial i metall (t.ex. aluminiumisole-

ring, värmeledningsplåt) kan en tillförlitlig

detektion inte utföras.*

Massiva metallobjekt

på baksidan av väggen

Vid massiva metallobjekt (t.ex. radiatorer) är en

pålitlig detektion inte möjlig.*

Autokalibrering

lyckades inte

Utför en manuell kalibrering.

Signallampan 2 blinkar rött över en stor yta på väggen (varning för

spänningsförande kabel)

Otillräcklig jordning i

väggen

Berör väggen med din fria hand med ett avstånd

på 20–30 cm från mätinstrumentet för att jorda

väggen.

Orsak Åtgärd

* Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar,

innertak eller golv (t.ex. ritningar).

OBJ_BUCH-2841-002.book Page 108 Thursday, August 4, 2016 6:22 PM

Svenska | 109

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Ingen spänningsförande kabel hittades

Ingen/atypisk spän-

ning hos kabeln

Sätt kabeln under spänning, t.ex. genom att slå på

tillhörande strömbrytare. Detektion av kablar

med växelspänning utanför området 110–240 V,

50–60 Hz är inte möjligt att utföra tillförlitligt.*

Kabeln ligger för djupt Registreringsdjupet beror på byggmaterialet och

kan vara mindre än maximalt registreringsdjup.*

Kabeln löper genom

jordat metallrör

Använd mätinstrumentet för att hitta metallröret.

Mätinstrumentet är

inte jordat

Ta ett stadigt tag i mätinstrumentet utan hand-

skar. Stå inte på isolerande stegar eller ställ-

ningar. Bär inte isolerande skor.

Avskärmande bygg-

material eller alltför

låg/hög luftfuktighet

Vid byggmaterial i metall eller alltför torra eller fuk-

tiga byggmaterial (t.ex. vid låg eller hög luftfuktig-

het) kan en tillförlitlig detektion inte utföras.*

Inget metallobjekt hittas

Metallobjektet ligger

för djupt

Registreringsdjupet beror på byggmaterialet och

kan vara mindre än maximalt registreringsdjup.*

Metallobjektet är för

litet

Registreringsdjupet beror på objektet och kan

vara mindre än maximalt registreringsdjup.*

Okoordinerad blinkning i färgerna grön, gul, röd

Störning på grund av

elektriska eller magne-

tiska fält

Håll avstånd till apparater som utstrålar starka

elektriska eller magnetiska fält (t.ex. datorer,

kopplingsnätenheter).

Orsak Åtgärd

* Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar,

innertak eller golv (t.ex. ritningar).

OBJ_BUCH-2841-002.book Page 109 Thursday, August 4, 2016 6:22 PM

110 | Svenska

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Underhåll och rengöring

Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengörings-

eller lösningsmedel.

För att inte påverka mätresultaten får inom sensorområdet 7 på detek-

torns fram- och baksida varken dekaler eller skyltar placeras och absolut

inte skyltar av metall.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av

produkter och reservdelar. Sprängskisser och information om reservde-

lar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller

våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga

produktnumret som finns på produktens typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Mätresultat oprecist/orimligt

Störande metallobjekt

i sensorområdet

Ta bort alla störande metallobjekt (t.ex. arm-

bandsur, armband, ringar etc.) från sensorområ-

det. Rör inte mätverktyget i närheten av sensorn.

Autokalibrering lycka-

des inte

Utför en manuell kalibrering.

Kontinuerlig blinkning grön/gul/röd,

även om ingen metall eller spänningsförande kabel är i närheten.

Mätinstrument defekt Skicka mätinstrumentet till service.

Orsak Åtgärd

* Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar,

innertak eller golv (t.ex. ritningar).

OBJ_BUCH-2841-002.book Page 110 Thursday, August 4, 2016 6:22 PM

Norsk | 111

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Avfallshantering

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt

sätt för återvinning.

Släng inte mätverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obruk-

bara mätverktyg och enligt europeiska direktivet

2006/66/EG felaktiga eller förbrukade batterier separat

omhändertas och på miljövänligt sätt lämnas in för åter-

vinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Alle anvisningene må leses og følges. Hvis måleverk-

tøyet ikke brukes i samsvar med de foreliggende anvisnin-

gene, kan de integrerte beskyttelsesinnretningene bli

skadet. TA GODT VARE PÅ ANVISNINGENE.

 Måleverktøyet skal alltid kun repareres av kvalifisert fagpersona-

le og kun med originale reservedeler. Slik opprettholdes måleverk-

tøyets sikkerhet.

 Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser –

der det befinner seg brennbare væsker, gass eller støv. I måleverk-

tøyet kan det oppstå gnister som kan antenne støv eller damper.

 Av tekniske årsaker kan måleverktøyet ikke garantere hundre

prosents sikkerhet. For å utelukke farer bør du derfor alltid rådfø-

re deg med andre informasjonskilder som plantegninger, fotogra-

fier fra byggefasen osv. før boring, saging eller fresing i vegger,

tak eller gulv. Miljøfaktorer som luftfuktighet, eller nærhet til annet

elektrisk utstyr, kan redusere måleverktøyets nøyaktighet. Veggenes

egenskaper og tilstand (.f.eks. fuktighet, metallholdige materialer,

OBJ_BUCH-2841-002.book Page 111 Thursday, August 4, 2016 6:22 PM

112 | Norsk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

tapeter med ledeevne, isolasjon, fliser) og antallet, typen, størrelsen

på og plasseringen av objektene kan føre til feilmålinger. Unøyaktighe-

ter kan f.eks. oppstå ved fuktige bygningsmaterialer (fremfor alt gips

og tapeter) på grunn av høyere luftfuktighet.

Disse forholdene kan føre til at signallampen lyser grønt selv om det er

et objekt i sensorområdet eller at signallampen lyser rødt selv om det

ikke er noe objekt i sensorområdet.

 Pass på tilstrekkelig jording under måling. Hvis jordingen ikke er

tilstrekkelig (f.eks. isolerende sko eller ved at man står på en stige), er

det ikke mulig å lokalisere spenningsførende ledninger.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Måleverktøyet er beregnet for søk etter jernholdig metall (for eksempel

armeringsjern), ikke-jernholdig metall (for eksempel kobberrør) og spen-

ningsførende ledninger i vegger, tak og gulv.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av

måleverktøyet på illustrasjonssiden.

1 Markeringshjelp

2 Signallampe

3 På-/av-bryter

4 Låsing av batteridekselet

5 Deksel til batterirom

6 Serienummer

7 Sensorområde

OBJ_BUCH-2841-002.book Page 112 Thursday, August 4, 2016 6:22 PM

Norsk | 113

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Tekniske data

Montering

Innsetting/utskifting av batterier

Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.

Til åpning av batteriromdekselet 5 trykker du låsen 4 i pilretning og slår

opp batteriromdekselet. Sett inn batteriene. Pass på korrekt poling som

vist på innersiden av batterirommet.

 Ta batteriene ut av måleverktøyet, når du ikke bruker det over

lengre tid. Batteriene kan korrodere ved lengre tids lagring og lades ut

automatisk.

Digital detektor Truvo

Produktnummer

3 603 F68 2..

Max. registreringsdybde*:

–Jernmetaller

– Ikkejern-metaller (kopperrør)

– Kopperledninger (spenningsførende)**

70 mm

60 mm

50 mm

Kalibrering

automatisk

Automatisk utkopling etter ca.

10 min

Driftstemperatur

0 °C...+40 °C

Lagertemperatur

–20 °C...+70 °C

Relativ luftfuktighet

30 ... 80 %

Batterier

3 x 1,5 V LR3 (AAA)

Driftstid (alkali-mangan-batterier) ca.

Vekt tilsvarende EPTA-Procedure 01:2014

0,15 kg

* Avhengig av materialet og og størrelsen på objektene, samt materialet i og tilstanden

til underlaget (vegger, tak, gulv)

** mindre registreringsdybde ved ikke-spenningsførende ledninger

 Måleresultatet kan bli mindre nøyaktig og måledybden kan reduseres hvis

underlagets tilstand er ugunstig.

Serienummeret 6 på typeskiltet er til en entydig identifisering av måleverktøyet.

OBJ_BUCH-2841-002.book Page 113 Thursday, August 4, 2016 6:22 PM

114 | Norsk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Bruk

Igangsetting

 Beskytt måleverktøyet mot fuktighet og direkte solstråling.

 Ikke utsett måleverktøyet for ekstreme temperaturer eller tempe-

ratursvingninger. La det f. eks. ikke ligge i bilen over lengre tid. La må-

leverktøyet først tempereres ved større temperatursvingninger før du

tar det i bruk. Ved ekstreme temperaturer eller temperatursvingninger

kan presisjonen til måleverktøyet innskrenkes.

 Unngå heftige støt eller fall for måleverktøyet.

Inn-/utkobling

 Før måleverktøyet innkobles må du passe på at sensorområdet 7

ikke er fuktig. Gni måleverktøyet eventuelt tørt med en klut.

For å slå på måleverktøyet skyver du av/på-bryteren 3 ned.

Etter en kort selvtest er måleverktøyet klart til bruk. Driftsberedskapen vi-

ses ved at signallampen 2 lyser. Hvis signallampen 2 ikke lyser etter at må-

leverktøyet har blitt slått på, må batteriene skiftes ut.

For å slå av måleverktøyet skyver du av/på-bryteren 3 opp.

Etter ca. 10 min uten utførelse av en måling kobles måleverktøyet auto-

matisk ut for å skåne batteriene.

Merk: Hvis måleverktøyet har slått seg av automatisk, er av/på-bryteren

3 fortsatt i innkoblet stilling. For å slå på måleverktøyet igjen må du først

slå det av og deretter på.

Driftstyper

Måleverktøyet detekterer objekter under sensorområdet 7.

Signallampe Forklaring

Grønn Ingen objekter funnet

Gul – Metallobjekt i nærheten av sensoren

– Lite eller dyptliggende metallobjekt i

sensorområdet eller

– Påvirkning av sensoren på grunn av

ugunstig tilstand på veggen

OBJ_BUCH-2841-002.book Page 114 Thursday, August 4, 2016 6:22 PM

Norsk | 115

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Søking av metallobjekter

Etter innkoblingen lyser signallampen 2 grønt.

Sett måleverktøyet på overflaten som skal undersøkes, og beveg det til

siden.

– Hvis det ikke kan registreres noe metallobjekt i underlaget, fortsetter

signallampen 2 å lyse grønt, og det utløses ikke noe lydsignal.

– Hvis måleverktøyet nærmer seg et metallobjekt, lyser signallampen 2

først gult, og skifter til rødt når det kommer nærmere metallobjektet. Så

snart signallampen lyser rødt, utløses i tillegg et lydsignal, og tonehøyden

til signalet stiger etter hvert som verktøyet nærmer seg metallobjektet.

– Over et metallobjekt lyser signallampen 2 rødt, og det utløses et lydsig-

nal med maksimal tonehøyde.

 Også når signallampen 2 lyser gult kan det befinne seg et metall-

objekt under sensorområdet. Små eller dyptliggende metallobjekter

befinner seg i nærheten av sensoren, eller tilstanden til veggen svekker

måleresultatet.

Første gang metallobjektet passeres, vises objektets

plassering bare omtrentlig. Hvis du beveger måleverk-

tøyet over metallobjektet flere ganger, blir objektregis-

treringen mr nøyaktig for hver gang. Etter at du har be-

veget måleverktøyet over objektet flere ganger (uten å

løfte måleverktøyet fra underlaget), kan metallobjek-

tets plassering vises nøyaktig: Hvis signallampen 2 ly-

ser rødt og lydsignalet utløses, ligger metallobjektet

under sensorområdet. Når lydsignalets tonehøyde er høyest, befinner

metallobjektet seg under midten av sensoren.

Søking av spenningsførende ledninger

Måleverktøyet viser ledninger som fører spenning mellom 110 V og 240 V

og som har frekvens i overensstemmelse med den vanlige standarden (vek-

selstrøm med 50 hhv. 60 Hz). Andre ledninger (likestrøm, høyere/lavere

frekvens eller spenning) og ledninger som ikke er spenningsførende, kan

ikke påvises sikkert, men også slike kan eventuelt vises som metallobjekter.

Rødt og kontinuerlig lyd Metallobjekt funnet i sensorområdet

Rødt blinkende (raskt) lys

og pulserende lyd

Spenningsførende ledning funnet

Signallampe Forklaring

OBJ_BUCH-2841-002.book Page 115 Thursday, August 4, 2016 6:22 PM

116 | Norsk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Søk etter spenningsførende ledninger skjer automatisk ved hver måling.

Hvis en spenningsførende ledning blir funnet, blinker signallampen 2

rødt, og det utløses et pulserende lydsignal med rask tonesekvens. Beveg

måleverktøyet gjentatte ganger over flaten for å lokalisere den spennings-

førende ledningen mer nøyaktig. Etter at du har beveget måleverktøyet

flere ganger over flaten, kan den spenningsførende ledningens plassering

vises svært nøyaktig.

Det er lettere å finne spenningsførende ledninger når strømforbrukere

(f.eks. lys eller apparater) kobles til ledningen det søkes etter og slås på.

Slå av strømforbrukerne før du borer, sager eller freser i veggen.

Merk: Du må alltid holde måleverktøyet godt fast i hånden, uten hansker,

slik at god jording er mulig. Vær også oppmerksom på at stiger/stillaser

må være jordet. Unngå å bruke stiger/stillaser med plastkapper nederst.

Bruk ikke isolerende skotøy.

Under bestemte forhold (f.eks. bak metalloverflater eller bak svært tørre

eller svært fuktige overflater) kan ikke spenningsførende ledninger lokali-

seres sikkert. Hvis signallyset 2 lyser gult eller rødt over et stort område,

er materialet elektrisk isolerende, og søket etter spenningsførende led-

ninger er ikke pålitelig.

Arbeidshenvisninger

Du må ikke holde fast måleverktøyet i området rundt sensoren, dette for

at du ikke skal påvirke målingen, og oppnå mer nøyaktige måleresultater.

Markering av objekter

Du kan markere lokaliserte objekter ved behov. Du kan finne ytterkantene

til et objekt ved at signallampen 2 skifter fra gult til rødt. Midten av metall-

objektet kan du fastslå du ved hjelp av tonehøyden. Marker det søkte ste-

det med en blyant på markeringshjelpen oppe og på siden 1.

Kontinuerlig grønn/gul/rød blinking

Hvis signallampen 2 lyser vekselvis grønt, gult og rødt selv om det ikke er

noe metallobjekt og heller ingen spenningsførende ledning i nærheten,

må måleverktøyet sendes inn til service.

OBJ_BUCH-2841-002.book Page 116 Thursday, August 4, 2016 6:22 PM

Norsk | 117

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Service og vedlikehold

Manuell kalibrering

Hvis signallampen 2 lyser rødt eller gult selv om det ikke finnes metall i

nærheten av måleverktøyet, må måleverktøyet kalibreres på nytt.

– Du må da slå på måleverktøyet med av/på-bryteren 3.

– Ta batteriet ut av måleverktøyet som er slått på.

– Slå av måleverktøyet med av/på-bryteren 3 mens batteriet er tatt ut.

– Sett batteriene i måleverktøyet igjen (pass på riktig plassering!).

– Fjern alle objekter i nærheten av måleverktøyet (også armbåndsur eller

ringer av metall), og hold det opp i luften.

– Slå på måleverktøyet med av/på-bryteren 3, og slå det av igjen innen

tre sekunder. Under disse tre sekundene blinker signallampen 2 til

måleverktøyet langsomt rødt, noe som angir at verktøyet er klart til å

kalibreres.

– Slå på måleverktøyet igjen innen et halvt sekund. Kalibreringen utlø-

ses, og tar ca. 6 sekunder. Signallampen 2 blinker raskt grønt i 6 sek-

under, og kalibreringen utføres. Deretter er verktøyet igjen klart til

bruk, og signallampen 2 lyser kontinuerlig grønt.

Merk: Hvis ikke sekvensen bestående av ut- og innkobling overholdes, ut-

føres ingen kalibrering. Signallampen 2 fortsetter å lyse gult eller rødt,

selv om det ikke finnes metall i nærheten. Du må da gjenta kalibreringen.

Feil – Årsaker og utbedring

Årsak Utbedring

Signallampen 2 lyser ikke

Måleverktøyet er ikke

slått på

Slå på måleverktøyet.

Måleverktøyet har

slått seg av automatisk

Slå måleverktøyet av og deretter på igjen.

Ingen batterier, eller

batteriene er satt inn

feil

Sett inn batteriene. Pass på riktig polaritet.

Batteriene er tomme,

eller akkumulatorer er

satt inn

Skift ut batteriene. Bruk ikke akkumulatorer.

* Det er viktig at du innhenter informasjon også fra andre kilder (f.eks. plantegninger)

før du borer, sager eller freser i vegger, tak eller gulv.

OBJ_BUCH-2841-002.book Page 117 Thursday, August 4, 2016 6:22 PM

118 | Norsk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Signallampen 2 lyser gult eller rødt selv om det ikke finnes metall i

nærheten (advarsel om metallobjekter)

For høy/lav omgivel-

sestemperatur

Bruk måleverktøyet bare i det spesifiserte

temperaturområdet fra 0 °C–40 °C.

Stor temperaturend-

ring

Vent til måleverktøyet har omgivelsestemperatur.

Automatisk kalibrering

mislykket

Utfør en manuell kalibrering.

Signallampen 2 lyser gult eller rødt over et stort område på veggen

(advarsel om metallobjekter)

Mange metallobjekter

helt inntil hverandre

Følg med på tonehøyden til lydsignalet for å skil-

le mellom flere metallobjekter. Metallobjekter

som ligger for tett inntil hverandre, kan ikke påvi-

ses separat.*

Metallholdige materia-

ler eller armeringsstål i

betong

En pålitelig påvisning er ikke mulig i forbindelse

med metallholdige bygningsmaterialer (f.eks.

aluminiumsbelagt isolasjonsmateriale, varmele-

dende plater).*

Massive metallobjekter

på baksiden av veggen

Pålitelig lokalisering er ikke mulig i forbindelse med

massive metallobjekter (f.eks. varmeovner).*

Automatisk kalibrering

mislykket

Utfør en manuell kalibrering.

Signallampen 2 blinker rødt over et stort måleområde på veggen

(advarsel om spenningsførende ledning)

Utilstrekkelig jording

av veggen

Berør veggen med den ledige hånden i en av-

stand på 20–30 cm fra måleverktøyet for å jor-

de veggen.

Årsak Utbedring

* Det er viktig at du innhenter informasjon også fra andre kilder (f.eks. plantegninger)

før du borer, sager eller freser i vegger, tak eller gulv.

OBJ_BUCH-2841-002.book Page 118 Thursday, August 4, 2016 6:22 PM

Norsk | 119

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Spenningsførende ledning blir ikke funnet

Ingen/utypisk spen-

ning på ledningen

Sett ledningen under spenning, for eksempel ved

å slå på tilhørende lysbrytere. En pålitelig påvis-

ning av ledninger med vekselspenning utenfor

området 110–240 V, 50–60 Hz er ikke mulig.*

Ledningen ligger for

dypt

Måledybden avhenger av byggematerialet og kan

være mindre enn den maksimale måledybden.*

Ledningen ligger i et

jordet metallrør

Bruk måleverktøyet for å finne metallrøret.

Måleverktøyet er ikke

jordet

Hold godt på måleverktøyet, uten hansker. Ikke

stå på isolerende stiger eller stillaser. Bruk ikke

isolerende skotøy.

Isolerende bygge-

materiale eller for

lav/for høy luftfuktig-

het

En pålitelig lokalisering er ikke mulig i forbindel-

se med metallholdige, for tørre eller for fuktige

bygningsmaterialer (f.eks. ved for lav eller for

høy luftfuktighet).*

Metallobjekt blir ikke funnet

Metallobjektet ligger

for dypt

Måledybden avhenger av byggematerialet og kan

være mindre enn den maksimale måledybden.*

Metallobjektet er for

lite

Måledybden avhenger av objektet og kan være

mindre enn den maksimale måledybden.*

Ukoordinert blinking i fargene grønt, gult, rødt

Forstyrrelse på grunn

av elektriske eller

magnetiske felt

Hold avstand til utstyr som utstråler sterke elek-

triske eller magnetiske felt (f.eks. datamaskiner,

likespenningsomformere).

Unøyaktige/usannsynlige måleresultater

Forstyrrende metall-

objekter i området

rundt sensoren

Fjern alle forstyrrende metallobjekter (f.eks. klok-

ke, armbånd, ring osv.) fra sensorområdet. Ikke ta

på området rundt sensoren på måleverktøyet.

Automatisk kalibrering

mislykket

Utfør en manuell kalibrering.

Årsak Utbedring

* Det er viktig at du innhenter informasjon også fra andre kilder (f.eks. plantegninger)

før du borer, sager eller freser i vegger, tak eller gulv.

OBJ_BUCH-2841-002.book Page 119 Thursday, August 4, 2016 6:22 PM

120 | Norsk

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Vedlikehold og rengjøring

Tørk smussen av med en tørr, myk klut. Ikke bruk rengjørings- eller løse-

midler.

For at målefunksjonen ikke påvirkes, må det ikke plasseres etiketter eller

skilt, særskilt ikke skilt av metall, i sensorområdet 7 på for- og baksiden av

måleverktøyet.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av

produktet samt om reservedeleler. Sprengskisser og informasjon om

reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre

produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det

10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Kontinuerlig grønn/gul/rød blinking

selv om det ikke finnes metall eller spenningsførende ledninger i nærheten.

Måleverktøyet er

defekt

Send inn måleverktøyet til service.

Årsak Utbedring

* Det er viktig at du innhenter informasjon også fra andre kilder (f.eks. plantegninger)

før du borer, sager eller freser i vegger, tak eller gulv.

OBJ_BUCH-2841-002.book Page 120 Thursday, August 4, 2016 6:22 PM

Suomi | 121

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Deponering

Måleverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjen-

vinning.

Måleverktøy og batterier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om ubrukeli-

ge måleapparater og iht. det europeiske direktivet

2006/66/EC må defekte eller oppbrukte batterier/opp-

ladbare batterier samles inn adskilt og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Kaikki ohjeet on luettava ja niitä on noudatettava. Jos

mittaustyökalua ei käytetä oheisten ohjeiden mukaan, täs-

tä voi aiheutua haittaa mittaustyökaluun kuuluvien suoja-

laitteiden toiminnalle. SÄILYTÄ NÄMÄ OHJEET HUOLELLI-

SESTI.

 Anna ainoastaan koulutettujen ammattihenkilöiden korjata mitta-

ustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä vara-

osia. Täten varmistat, että mittaustyökalu säilyy turvallisena.

 Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä,

jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi

muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

 Mittaustyökalu ei pysty takamaan sataprosenttista turvallisuutta

teknisistä syistä. Vaarojen välttämiseksi varmista turvallisuus

muista tietolähteistä (esimerkiksi rakennuspiirustuksista, raken-

tamisen aikaisista valokuvista yms.) ennen kaikkia seinien,

OBJ_BUCH-2841-002.book Page 121 Thursday, August 4, 2016 6:22 PM

122 | Suomi

1 609 92A 3FC | (4.8.16) Bosch Power Tools

sisäkattojen ja lattioiden poraus-, sahaus- ja jyrsintätöitä. Ympä-

ristön vaikutukset (esimerkiksi ilmankosteus ja muiden sähkölaittei-

den läheisyys) voivat heikentää mittaustyökalun tarkkuutta. Seinien

laatu ja kunto (esimerkiksi kosteus, metallipitoiset rakennusaineet se-

kä sähköä johtavat tapetit, eristeet ja laatat) sekä esineiden määrä, laji,

koko ja sijainti voivat vääristää mittaustuloksia. Epätarkkuutta voivat

aiheuttaa esimerkiksi korkean ilmankosteuden kostuttamat rakennus-

materiaalit (etenkin kipsi ja tapetit).

Nämä tekijät voivat johtaa siihen, että merkkivalo palaa vihreänä, vaik-

ka tunnistusalueella on esine, tai merkkivalo palaa punaisena, vaikka

tunnistusalueella ei ole mitään esinettä.

 Huolehdi siitä, että maadoitus on riittävän hyvä mittauksen aikana.

Jännitteisiä johtoja ei pystytä paikantamaan, jos maadoitus on huono

(esimerkiksi eristävien jalkineiden tai tikkailla seisomisen takia).

Tuotekuvaus

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu seinissä, katoissa ja lattioissa olevien rauta-

metallien (esim. raudoitusteräs), ei-rautametallien (esim. kupariputket)

sekä jännitteellisten sähköjohtojen etsintään.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaus-

työkalun kuvaan.

1 Merkintäapu

2 Merkkivalo

3 Käynnistyskytkin

4 Paristokotelon kannen lukitus

5 Paristokotelon kansi

6 Sarjanumero

7 Tunnistinalue

OBJ_BUCH-2841-002.book Page 122 Thursday, August 4, 2016 6:22 PM

Suomi | 123

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Tekniset tiedot

Asennus

Paristojen asennus/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen

kanssa.

Avaa paristokotelon kansi 5 painamalla lukitusta 4 ja kääntämällä kansi

auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon

sisällä olevan kuvan mukaisesti.

 Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan.

Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa va-

rastoinnissa.

Digitaalinen rakenneilmaisin Truvo

Tuotenumero

3 603 F68 2..

maks. ilmaisusyvyys*:

– Rautametallit

– Ei-rautametallit (kupariputki)

– Kuparijohdot (jännitteelliset)**

70 mm

60 mm

50 mm

Kalibrointi

automaattisesti

Poiskytkentäautomatiikka n.

10 min

Käyttölämpötila

0 °C...+40 °C

Varastointilämpötila

–20 °C...+70 °C

Ilma suhteellinen kosteus

30 ... 80 %

Paristot

3 x 1,5 V LR3 (AAA)

Käyttöaika (alkalimangaani-paristot) n.

Paino vastaa EPTA-Procedure 01:2014

0,15 kg

* riippuu tunnistettavien kohteiden materiaalista ja koosta sekä alustan materiaalista

ja kunnosta (seinät, katot, lattiat)

** pieni ilmaisusyvyys jännitteettömille johdoille

 Mittaustuloksen tarkkuus ja ilmaisusyvyys voi huonontua, jos alustan laatu ei

sovellu hyvin mittaamiseen.

Tyyppikilvessä oleva sarjanumero 6 mahdollistaa mittaustyökalun yksiselitteisen tun-

nistuksen.

OBJ_BUCH-2841-002.book Page 123 Thursday, August 4, 2016 6:22 PM

124 | Suomi

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Käyttö

Käyttöönotto

 Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta.

 Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai

lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna

suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan ta-

saantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötila-

vaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.

 Vältä kovia iskuja tai mittaustyökalun pudottamista.

Käynnistys ja pysäytys

 Varmista ennen mittauslaitteen käynnistämistä, että tunnistin-

alue 7 ei ole kostea. Kuivaa tarvittaessa mittauslaite liinalla.

Käynnistä mittauslaite työntämällä käynnistyskytkin 3 alas.

Lyhyen itsetestin jälkeen mittaustyökalu on käyttövalmis. Merkkivalon 2

syttyminen ilmoittaa käyttövalmiudesta. Jos merkkivalo 2 ei syty päälle-

kytkennän jälkeen, silloin paristot on vaihdettava.

Sammuta mittauslaite työntämällä käynnistyskytkin 3 ylös.

Noin 10 min kuluttua ilman mittausta, mittauslaite kytkeytyy automaatti-

sesti pois, pariston säästämiseksi.

Huomio: Jos mittauslaite on sammunut automaattisesti, käynnistyskytkin 3

on vielä päällekytketyssä asennossa. Kun haluat käynnistää mittaustyöka-

lun uudelleen, kytke se ensin pois päältä ja sen jälkeen uudelleen päälle.

OBJ_BUCH-2841-002.book Page 124 Thursday, August 4, 2016 6:22 PM

Suomi | 125

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Käyttömuodot

Mittauslaite ilmaisee tunnistinalueen 7 alla olevat kohteet.

Metalliesineiden etsintä

Käynnistyksen jälkeen merkkivalo 2 palaa vihreänä.

Aseta mittaustyökalu tutkittavalle pinnalle ja liikuta sitä sivusuunnassa.

– Jos alustassa ei havaita mitään metallikohdetta, silloin merkkivalo 2

palaa edelleen vihreänä ja laitteesta ei kuulu mitään merkkiääntä.

– Jos mittaustyökalu lähestyy metallikohdetta, silloin merkkivalo 2 palaa

ensin keltaisena ja muuttuu metallikohteen lähellä punaiseksi. Heti kun

merkkivalo muuttuu punaiseksi, silloin kuuluu lisäksi merkkiääni, jonka

voimakkuus kasvaa vietäessä laitetta lähemmäksi metallikohdetta.

– Metallikohteen päällä merkkivalo 2 palaa punaisena ja merkkiääni kuu-

luu maksimivoimakkuudella.

 Myös keltaisen merkkivalon 2 yhteydessä tunnistinalueen alla voi

olla metallikohde. Pienet tai syvällä olevat metallikohteet ovat tunnis-

timen lähellä tai seinän laatu huonontaa mittaustulosta.

Merkkivalo Selvitys

vihreä Kohdetta ei havaittu

keltainen – Metalliesine tunnistimen lähellä

– Pieni tai syvällä oleva metallikohde

tunnistinalueella tai

– tunnistimen tarkkuus huonontunut

seinän epäedullisen laadun vuoksi

punainen ja jatkuva merkki-

ääni

Metallikohde löydetty tunnistinalueelta

punainen vilkkusignaali

(nopea) ja pulssimainen

merkkiääni

Jännitteellinen sähköjohto löytynyt

OBJ_BUCH-2841-002.book Page 125 Thursday, August 4, 2016 6:22 PM

126 | Suomi

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Ensimmäisen ylimenon yhteydessä metallikohteen si-

jainti ilmoitetaan vain karkeasti. Kun mittaustyökalu

kulkee metallikohteen yli useamman kerran, kohteen

tunnistus tulee yhä täsmällisemmäksi. Useamman yli-

menon jälkeen (nostamatta mittaustyökalua alustasta)

metallikohteen sijainti pystytään näyttämään tarkasti:

kun merkkivalo 2 palaa punaisena ja merkkiääni hälyt-

tää, metallikohde on tunnistinalueen alapuolella. Kun

merkkiäänen voimakkuus on suurimmillaan, metallikohde on tunnistimen

keskikohdan alapuolella.

Jännitteellisten johtojen etsintä

Mittaustyökalu näyttää johdot, joiden jännite on 110–240 V ja taajuus ta-

vanomainen (50 tai 60 Hz:n vaihtovirta). Muut sähköjohdot (tasavirta,

korkeampi/matalampi taajuus tai jännite) sekä jännitteettömät johdot ei-

vät löydy luotettavasti. Ne kuitenkin näytetään joissakin tapauksissa me-

tallikohteina.

Jännitteellisten sähköjohtojen etsintä tapahtuu automaattisesti jokaises-

sa mittauksessa. Jos jännitteellinen sähköjohto löytyy, merkkivalo 2 pa-

laa punaisena ja äänimerkki hälyttää pulssimaisella ja tiheärytmisellä ää-

nellä. Liikuta mittaustyökalua toistuvasti pinnan yli paikantaaksesi

jännitteellisen sähköjohdon tarkemmin. Useamman ylimenon jälkeen jän-

nitteellisen sähköjohdon paikka voidaan ilmoittaa erittäin tarkasti.

Jännitteiset sähköjohdot pystytään löytämään helpommin, kun etsittyyn

sähköjohtoon liitetään virrankuluttajia (esimerkiksi valaisimet ja laitteet)

ja ne kytketään päälle. Kytke virrankuluttajat pois päältä ennen kuin aloi-

tat seinän poraus-, sahaus- tai jyrsintätyöt.

Huomio: Pidät mittaustyökalusta aina tukevasti kiinni paljaalla kädellä (ei

käsineitä), jotta saat taattua hyvän maadoituksen. Muista myös se, että

tikkaiden/telineiden täytyy olla maadoitettuja. Vältä siksi sellaisia tikkai-

ta/telineitä, joiden maata koskettavat jalat/pylväät on varustettu muovi-

suojuksilla. Älä käytä eristäviä jalkineita.

Tietyissä olosuhteissa (esimerkiksi metallipintojen, erittäin kuivien tai

erittäin kosteiden pintojen takana) jännitteisiä sähköjohtoja ei pystytä

löytämään luotettavasti. Jos merkkivalo 2 palaa suuremman alueen ylä-

puolella keltaisena tai punaisena, materiaali eristää sähköä ja jännitteisiä

sähköjohtoja ei pystytä etsimään luotettavasti.

OBJ_BUCH-2841-002.book Page 126 Thursday, August 4, 2016 6:22 PM

Suomi | 127

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Työskentelyohjeita

Älä pidä mittauslaitteesta kiinni tunnistimen alueelta, koska se voi haitata

mittausta. Näin saat tarkkoja mittaustuloksia.

Kohteiden merkintä

Löytyneet kohteet voidaan tarvittaessa merkitä. Kohteen ulkoreunat pys-

tyt löytämään, kun merkkivalon 2 väri vaihtuu keltaisesta punaiseksi. Me-

tallikohteen keskipisteen pystyt havaitsemaan äänenvoimakkuuden pe-

rusteella. Merkitse hakemasi kohta kynällä ylhäällä ja sivulla oleviin

merkintälinjoihin 1.

Jatkuva vilkkuminen vihreän/keltaisen/punaisen värisenä

Jos merkkivalo 2 vilkkuu vuorotellen vihreänä, keltaisena ja punaisena,

silloinkin kun mitään metallikohdetta tai jännitteellistä sähköjohtoa ei ole

lähettyvillä, mittauslaite täytyy lähettää siinä tapauksessa huoltoon.

Hoito ja huolto

Manuaalinen kalibrointi

Jos merkkivalo 2 palaa punaisena tai keltaisena, vaikka mitään metalli-

kohdetta ei ole mittaustyökalun lähettyvillä, silloin mittaustyökalu täytyy

kalibroida uudelleen.

– Kytke sitä varten mittauslaite käynnistyskytkimellä 3 päälle.

– Ota paristo pois päällekytketystä mittauslaitteesta.

– Kytke mittauslaite käynnistyskytkimellä 3 pois päältä, kun paristo on

pois laitteesta.

– Pane paristot jälleen mittauslaitteeseen (huomaa napaisuus!).

– Ota sitten kaikki esineet mittauslaitteen läheltä pois (myös rannekello

tai metallisormus) ja pidä laitetta ilmassa.

– Kytke mittauslaite käynnistyskytkimellä 3 päälle ja sitten 3 sekunnin

sisällä jälleen pois päältä. Mittauslaitteen merkkivalo 2 vilkkuu hitaasti

punaisena 3 sekunnin ajan ja ilmoittaa siten kalibrointivalmiutensa.

– Kytke mittauslaite 0,5 sekunnin sisällä jälleen päälle. Kalibrointi alkaa

ja kestää noin 6 sekuntia. Merkkivalo 2 vilkkuu nopeasti vihreänä 6 se-

kunnin ajan, kalibrointi suoritetaan. Sen jälkeen laite on jälleen käyttö-

valmis ja merkkivalo 2 palaa jatkuvasti vihreänä.

Huomio: Jos poiskytkennän ja uudelleenkytkennän järjestystä ei nouda-

teta, silloin kalibrointia ei suoriteta. Merkkivalo 2 palaa edelleen keltaise-

na tai punaisena, vaikka mitään metallia ei ole laitteen läheisyydessä.

Toista tässä tapauksessa kalibrointi.

OBJ_BUCH-2841-002.book Page 127 Thursday, August 4, 2016 6:22 PM

128 | Suomi

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Viat – Syyt ja korjaus

Syy Korjaus

Merkkivalo 2 ei pala

Mittaustyökalua ei ole

kytketty päälle

Kytke mittaustyökalu päälle.

Mittaustyökalu on

sammunut itsestään

Kytke mittaustyökalu pois päältä ja sen jälkeen

uudelleen päälle.

Paristot puuttuvat tai

paristot asennettu

väärin

Pane paristot paikoilleen. Huomaa napaisuus.

Paristot tyhjiä tai

laitteeseen on

asennettu akut

Vaihda paristot. Älä käytä akkuja.

Merkkivalo 2 palaa keltaisena tai punaisena, vaikka mitään metallia

ei ole läheisyydessä (varoitus metallikohteista)

Ympäristön lämpötila

on liian korkea/

matala

Käytä mittaustyökalua vain ilmoitetulla lämpö-

tila-alueella 0 °C–40 °C.

Voimakas lämpötilan

vaihtuminen

Odota, kunnes mittaustyökalu on mukautunut

ympäristön lämpötilaan.

Automaattinen kalib-

rointi ei onnistunut

Suorita manuaalinen kalibrointi.

* Huomioi siksi ennen seinien, kattojen tai lattioiden poraamisen, sahaamisen tai jyrsi-

misen aloittamista myös muut tietolähteet (esim. rakennuspiirustukset).

OBJ_BUCH-2841-002.book Page 128 Thursday, August 4, 2016 6:22 PM

Suomi | 129

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Merkkivalo 2 palaa keltaisena tai punaisena suurella seinän mittaus-

alueella (varoitus metallikohteista)

Monia lähellä toisiaan

olevia metallikohteita

Tarkkaile merkkiäänen voimakkuutta, jotta pys-

tyt erottamaan yksittäiset metalliesineet. Liian

lähellä toisiaan olevat metalliesineitä ei pystytä

havaitsemaan yksittäin.*

Metallipitoiset raken-

nusmateriaalit tai rau-

doitusteräs betonissa

Metallisia rakennusaineita (esim. alumiinilami-

noidut eristeet, lämmönjohtolevyt) ei pystytä

havaitsemaan luotettavasti.*

Massiivisia metalliesi-

neitä seinän tausta-

puolella

Massiivisten metalliesineiden (esimerkiksi läm-

pöpatterit) yhteydessä tunnistusta ei pystytä

tekemään luotettavasti.*

Automaattinen kalib-

rointi ei onnistunut

Suorita manuaalinen kalibrointi.

Merkkivalo 2 vilkkuu punaisena suurella seinän mittausalueella

(varoitus jännitteellisestä sähköjohdosta)

Seinän maadoitus riit-

tämätön

Kosketa vapaalla kädelläsi seinää 20–30 cm

etäisyydellä mittaustyökalusta, jotta saat maa-

doitettua seinän.

Syy Korjaus

* Huomioi siksi ennen seinien, kattojen tai lattioiden poraamisen, sahaamisen tai jyrsi-

misen aloittamista myös muut tietolähteet (esim. rakennuspiirustukset).

OBJ_BUCH-2841-002.book Page 129 Thursday, August 4, 2016 6:22 PM

130 | Suomi

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Jännitteellistä sähköjohtoa ei löydetä

Sähköjohdon jännite

pois päältä/epätaval-

linen

Syötä jännitettä sähköjohtoon, esim. kytkemällä

kyseinen valokytkin päälle. Vaihtojännitteisiä

sähköjohtoja ei pystytä tunnistamaan luotetta-

vasti, jos ne ovat 110–240V, 50–60 Hz alueen

ulkopuolella.*

Sähköjohto on liian

syvällä

Ilmaisusyvyys riippuu rakennusmateriaalista ja

voi olla maks. ilmaisusyvyyttä pienempi.*

Sähköjohto sijaitsee

maadoitetussa metal-

liputkessa

Käytä mittaustyökalua metalliputken löytämi-

seen.

Mittaustyökalu ei ole

maadoitettu

Pidä mittaustyökalusta kiinni paljaalla kädellä

(ei käsineitä). Älä seiso eristävillä tikkailla tai

telineillä. Älä käytä eristäviä jalkineita.

Eristävä rakennusma-

teriaali tai liian matala/

korkea ilmankosteus

Metallisten, liian kuivien tai liian kosteiden ra-

kennusaineiden (esimerkiksi liian matalassa tai

liian korkeassa ilmankosteudessa) yhteydessä

luotettava tunnistus ei ole mahdollista.*

Metallikohdetta ei löydetä

Metallikohde on liian

syvällä

Ilmaisusyvyys riippuu rakennusmateriaalista ja

voi olla maks. ilmaisusyvyyttä pienempi.*

Metallikohde on liian

pieni

Ilmaisusyvyys riippuu kohteesta ja voi olla maks.

ilmaisusyvyyttä pienempi.*

Koordinoimaton vihreän, keltaisen tai punaisen värin vilkkuminen

Sähköisten tai mag-

neettisten kenttien

aiheuttama häiriö

Älä oleskele voimakkaita sähköisiä tai magneet-

tisia kenttiä muodostavien laitteiden lähellä

(esim. tietokone, verkkolaitteet).

Syy Korjaus

* Huomioi siksi ennen seinien, kattojen tai lattioiden poraamisen, sahaamisen tai jyrsi-

misen aloittamista myös muut tietolähteet (esim. rakennuspiirustukset).

OBJ_BUCH-2841-002.book Page 130 Thursday, August 4, 2016 6:22 PM

Suomi | 131

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Huolto ja puhdistus

Pyyhi pois lika kuivalla, pehmeällä liinalla. Älä käytä puhdistusaineita tai

liuottimia.

Jotta mittaustulokset eivät häiriintyisi, ei tunnistinalueelle 7 mittauslait-

teen etu- tai takapintaan saa kiinnittää mitään tarroja tai kilpiä, varsinkaan

metallikilpiä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koske-

viin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös

osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden li-

sätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenu-

mero, joka on ilmoitettu tuotteen mallikilvessä.

Mittaustulokset epätarkkoja/epäuskottavia

Häiritseviä metallikoh-

teita tunnistimen alu-

eella

Poista kaikki häiritsevät metalliesineet (esimer-

kiksi kello, rannerengas, sormus yms.) tunnisti-

men alueelta. Älä pidä mittaustyökalusta kiinni

tunnistimen läheltä.

Automaattinen kalib-

rointi ei onnistunut

Suorita manuaalinen kalibrointi.

Jatkuva vilkkuminen vihreän/keltaisen/punaisen värisenä,

vaikka mitään metalliesinettä tai jännitteellistä sähköjohtoa ei ole lähet-

tyvillä.

Mittaustyökalu rikki Lähetä mittaustyökalu huoltoon.

Syy Korjaus

* Huomioi siksi ennen seinien, kattojen tai lattioiden poraamisen, sahaamisen tai jyrsi-

misen aloittamista myös muut tietolähteet (esim. rakennuspiirustukset).

OBJ_BUCH-2841-002.book Page 131 Thursday, August 4, 2016 6:22 PM

132 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöys-

tävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttö-

kelvottomat mittaustyökalut ja eurooppalaisen direktii-

vin 2006/66/EY mukaan vialliset tai loppuun käytetyt

akut/paristot täytyy kerätä erikseen ja toimittaa ympäris-

töystävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Όλες οι υποδείξεις πρέπει να διαβαστούν και να τηρη-

θούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα

με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρη-

σης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΚΑΛΑ.

 Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κα-

τάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλ-

λακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς

λειτουργίας του εργαλείου μέτρησης.

OBJ_BUCH-2841-002.book Page 132 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 133

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

 Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο

οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα

υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί

να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι ανα-

θυμιάσεις.

 Το όργανο μέτρησης για τεχνολογικούς λόγους δεν μπορεί να εγγυ-

ηθεί καμία απόλυτη ασφάλεια. Για τον αποκλεισμό κινδύνων, βε-

βαιωθείτε γι’ αυτό πριν από κάθε τρύπημα, πριόνισμα ή φρεζάρισμα

σε τοίχους, οροφές ή δάπεδα με τη βοήθεια άλλων πηγών πληροφό-

ρησης, όπως κατασκευαστικά σχέδια, φωτογραφίες από τη φάση

της κατασκευής κλπ. Οι επιδράσεις του περιβάλλοντος, όπως η υγρασία

του αέρα ή η γειτνίαση με άλλα ηλεκτρικά όργανα/εργαλεία μπορεί να

επηρεάσουν αρνητικά την ακρίβεια του οργάνου μέτρησης. Η σύσταση

και η κατάσταση των τοίχων (π.χ. υγρασία, οικοδομικά υλικά που περιέ-

χουν μέταλλα, αγώγιμες ταπετσαρίες, μονωτικά υλικά, πλακίδια) καθώς

και ο αριθμός, το είδος, το μέγεθος και η θέση των αντικειμένων μπορεί

να παραποιήσουν τα αποτελέσματα των μετρήσεων. Ανακρίβειες μπορεί

να προκληθούν π.χ. από την ύγρανση των οικοδομικών υλικών (κυρίως

γύψου, ταπετσαρίας) λόγω υψηλής υγρασίας του αέρα.

Αυτές οι επιδράσεις μπορεί να οδηγήσουν, ώστε η φωτεινή ένδειξη να

ανάβει πράσινη, παρόλο που ένα αντικείμενο βρίσκεται στην περιοχή του

αισθητήρα ή η φωτεινή ένδειξη να ανάβει κόκκινη, παρόλο που στην πε-

ριοχή του αισθητήρα δε βρίσκεται κανένα αντικείμενο.

 Προσέχετε κατά τη διάρκεια της μέτρησης για επαρκή γείωση. Σε πε-

ρίπτωση ανεπαρκούς γείωσης (π.χ. όταν κανείς φέρει μονωμένα υποδή-

ματα ή βρίσκεται πάνω σε μια σκάλα) η ανίχνευση ηλεκτροφόρων αγω-

γών δεν είναι δυνατή.

Περιγραφή του προϊόντος και της ισχύος του

Χρήση σύμφωνα με τον προορισμό

Το όργανo μέτρησης προορίζεται για την ανίχνευση σιδηρούχων μετάλλων

(π.χ. σιδηρού οπλισμού), μη σιδηρούχων μετάλλων (π.χ. χαλκοσωλήνων)

καθώς και ηλεκτροφόρων αγωγών σε τοίχους, οροφές και δάπεδα.

OBJ_BUCH-2841-002.book Page 133 Thursday, August 4, 2016 6:22 PM

134 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση

του εργαλείου μέτρησης στη σελίδα γραφικών.

1 Βοήθεια σημαδέματος

2 Φωτεινό σήμα

3 Διακόπτης ON/OFF

4 Ασφάλεια του καπακιού θήκης μπαταρίας

5 Καπάκι θήκης μπαταρίας

6 Αριθμός σειράς

7 Περιοχή αισθητήρα

Τεχνικά χαρακτηριστικά

Ψηφιακή συσκευή ανίχνευσης Truvo

Αριθμός ευρετηρίου

3 603 F68 2..

μέγιστο βάθος ανίχνευσης*:

– Σιδηρούχα μέταλλα

– Μη σιδηρούχα μέταλλα (σωλήνες από χαλκό)

– Χάλκινοι αγωγοί (υπό τάση)**

70 mm

60 mm

50 mm

Βαθμονόμηση

αυτόματα

Αυτόματη απενεργοποίηση μετά από περίπου

10 min

Θερμοκρασία λειτουργίας

0°C...+40°C

Θερμοκρασία διαφύλαξης/αποθήκευσης

–20 °C...+70 °C

Σχετική υγρασία αέρα

30 ... 80 %

Μπαταρίες

3 x 1,5 V LR3 (AAA)

Διάρκεια λειτουργίας (με μπαταρίες αλκαλίου-

μαγγανίου) περίπου

Βάρος σύμφωνα με EPTA-Procedure 01:2014

0,15 kg

* ανάλογα με το υλικό και το μέγεθος των αντικειμένων καθώς και το υλικό και την κατά-

σταση του υποστρώματος (τοίχοι, οροφές, ράφια)

** μικρότερο βάθος ανίχνευσης όταν οι αγωγοί δε βρίσκονται υπό τάση

 Το αποτέλεσμα της μέτρησης μπορεί να μην είναι τόσο καλό ως προς την ακρί-

βεια και το βάθος ανίχνευσης σε περίπτωση δυσμενούς σύστασης του υποστρώ-

ματος.

Ο αριθμός σειράς 6 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση

του δικού σας εργαλείου μέτρησης.

OBJ_BUCH-2841-002.book Page 134 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 135

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση – μπαταριών

Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπα-

ταριών μαγγανίου.

Για να ανοίξετε το καπάκι θήκης μπαταρίας 5 πατήστε την ασφάλεια 4 και

ανασηκώστε το καπάκι θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες. Δώστε

προσοχή στη σωστή πολικότητα, σύμφωνα με την εικόνα στην εσωτερική

πλευρά της θήκης μπαταρίας.

 Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται

να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να

διαβρωθούν και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

 Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλι-

ακή ακτινοβολία.

 Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες

και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να

μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών

διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιη-

θεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιή-

σετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό

ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.

 Να προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές

προσκρούσεις.

Θέση σε λειτουργία κι εκτός λειτουργίας

 Πριν θέσετε το εργαλείο μέτρησης σε λειτουργία πρέπει να βεβαιω-

θείτε ότι η περιοχή μέτρησης 7 δεν είναι υγρή. Αν χρειαστεί, τρίψτε

το εργαλείο μέτρησης μ’ ένα πανί για να στεγνώσει.

Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακό-

πτη On/Off 3 προς τα κάτω.

Μετά από ένα σύντομο αυτοέλεγχο το όργανo μέτρησης είναι σε ετοιμότητα

λειτουργίας. Το εργαλείο είναι έτοιμο προς χρήση, όταν η φωτεινή ένδειξη

2 ανάβει. Εάν μετά την ενεργοποίηση δεν ανάβει η φωτεινή ένδειξη 2, πρέ-

πει να αντικαταστήσετε τις μπαταρίες.

OBJ_BUCH-2841-002.book Page 135 Thursday, August 4, 2016 6:22 PM

136 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το δια-

κόπτη On/Off 3 προς τα επάνω.

Όταν μέσα σε 10 λεπτά περίπου δεν διεξαχθεί κάποια μέτρηση, το εργαλείο

μέτρησης διακόπτει αυτόματα τη λειτουργία του προστατεύοντας έτσι την

μπαταρία.

Υπόδειξη: Εάν το όργανo μέτρησης απενεργοποιηθεί αυτόματα, τότε ο δι-

ακόπτης On/Off 3 βρίσκεται ακόμα στην ενεργοποιημένη θέση. Για να ενερ-

γοποιήσετε ξανά το όργανο μέτρησης, πρώτα απενεργοποιήστε το και μετά

ενεργοποιήστε το ξανά.

Τρόποι λειτουργίας

Το εργαλείο μέτρησης ανιχνεύει αντικείμενα που βρίσκονται κάτω από την

περιοχή αισθητήρα 7.

Αναζήτηση μεταλλικών αντικειμένων

Μετά την ενεργοποίηση το φωτεινό σήμα 2 ανάβει με χρώμα πράσινο.

Τοποθετήστε το όργανo μέτρησης πάνω στην επιφάνεια που πρόκειται να

ελεγχθεί και μετακινήστε το πλάγια.

– Εάν στο υπόστρωμα δεν αναγνωρίζεται κανένα μεταλλικό αντικείμενο,

τότε εξακολουθεί να ανάβει η φωτεινή ένδειξη 2 πράσινη και δεν ακού-

γεται κανένα σήμα.

– Όταν το όργανo μέτρησης πλησιάζει ένα μεταλλικό αντικείμενο, ανάβει

η φωτεινή ένδειξη 2 πρώτα κίτρινη και γίνεται με την προσέγγιση στο με-

Φωτεινή ένδειξη Ερμηνεία

πράσινο Δε βρέθηκε κανένα αντικείμενο

κίτρινη – Μεταλλικό αντικείμενο κοντά στον αισθη-

τήρα

– Μικρό ή βαθιά ευρισκόμενο μεταλλικό

αντικείμενο στην περιοχή του αισθητήρα ή

– Μείωση της ικανότητας του αισθητήρα

λόγω δυσμενούς σύστασης του τοίχου

κόκκινη και συνεχές ηχητικό

σήμα

Βρέθηκε μεταλλικό αντικείμενο στην περιο-

χή του αισθητήρα

κόκκινο αναβοσβήνοντας

(γρήγορα) και παλλόμενο

ηχητικό σήμα

Βρέθηκε ηλεκτροφόρος αγωγός

OBJ_BUCH-2841-002.book Page 136 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 137

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ταλλικό αντικείμενο κόκκινη. Μόλις η φωτεινή ένδειξη ανάψει κόκκινη

ακούγεται πρόσθετα ένα ηχητικό σήμα, που αυξάνεται όσο πλησιάζουμε

περισσότερο στο μεταλλικό αντικείμενο.

– Πάνω από ένα μεταλλικό αντικείμενο ανάβει η φωτεινή ένδειξη 2 κόκκι-

νο και ηχεί ένα ηχητικό σήμα με μέγιστο ύψος ήχου.

 Επίσης και στην κίτρινη φωτεινή ένδειξη 2 μπορεί ένα μεταλλικό

αντικείμενο να βρίσκεται κάτω από την περιοχή του αισθητήρα. Μι-

κρά ή βαθιά ευρισκόμενα μεταλλικά αντικείμενα βρίσκονται κοντά στον

αισθητήρα ή η σύσταση του τοίχου επηρεάζει αρνητικά το αποτέλεσμα

της μέτρησης.

Κατά την πρώτη διέλευση εμφανίζεται μόνο χοντρικά η

θέση του μεταλλικού αντικειμένου. Όταν περνάτε το όρ-

γανo μέτρησης πολλές φορές πάνω από το μεταλλικό

αντικείμενο, αυξάνεται όλο και περισσότερο η ακρίβεια

αναγνώρισης του αντικειμένου. Μετά από πολλές διε-

λεύσεις (χωρίς να σηκώσετε το όργανo μέτρησης από το

υπόστρωμα) μπορεί να εμφανιστεί ακριβώς η θέση του

μεταλλικού αντικειμένου: Εάν ανάβει η φωτεινή ένδειξη

2 κόκκινη και ηχεί το ηχητικό σήμα, το μεταλλικό αντικείμενο βρίσκεται κά-

τω από την περιοχή του αισθητήρα. Όταν το ύψος του ηχητικού σήματος έχει

τη μεγαλύτερη ένταση, το μεταλλικό αντικείμενο βρίσκεται κάτω από τη μέ-

ση του αισθητήρα.

Αναζήτηση ηλεκτροφόρων αγωγών

Το όργανo μέτρησης δείχνει αγωγούς, που φέρουν τάση μεταξύ 110 V και

240 V και των οποίων η συχνότητα αντιστοιχεί στο συνηθισμένο στάνταρ

(εναλλασσόμενο ρεύμα με 50 ή 60 Hz). Οι άλλοι αγωγοί (συνεχές ρεύμα,

υψηλή/χαμηλή συχνότητα ή τάση) καθώς και οι μη ηλεκτροφόροι αγωγοί

δεν μπορούν να ανιχνευτούν αξιόπιστα, αλλά ενδεχομένως εμφανίζονται ως

μεταλλικά αντικείμενα.

Η αναζήτηση των ηλεκτροφόρων αγωγών πραγματοποιείται αυτόματα σε

κάθε μέτρηση. Όταν βρεθεί ένας ηλεκτροφόρος αγωγός, αναβοσβήνει η

φωτεινή ένδειξη 2 κόκκινη και ηχεί ένα παλόμενο συνεχές σήμα. Μετακινή-

στε το όργανo μέτρησης επανηλειμμένα πάνω από την επιφάνεια, για να

εντοπίσετε ακριβέστερα τον ηλεκτροφόρο αγωγό. Μετά από αρκετές διε-

λεύσεις μπορεί να εμφανιστεί η θέση του ηλεκτροφόρου αγωγού με πάρα

πολύ μεγάλη ακρίβεια.

OBJ_BUCH-2841-002.book Page 137 Thursday, August 4, 2016 6:22 PM

138 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Οι ηλεκτροφόροι αγωγοί μπορεί να ανιχνευτούν ευκολότερα, όταν στον

αναζητούμενο αγωγό είναι συνδεδεμένοι και ενεργοποιημένοι καταναλω-

τές ρεύματος (π.χ. φωτιστικά, συσκευές). Απενεργοποιήστε τους καταναλω-

τές ρεύματος, προτού να τρυπήσετε, να πριονίσετε ή να φρεζάρετε τον

τοίχο.

Υπόδειξη: Προσέχετε πάντοτε, να κρατάτε το όργανo μέτρησης χωρίς

γάντια σταθερά στο χέρι, για να εξασφαλίζετε μια καλή γείωση. Επιπλέον

προσέχετε, ότι οι σκάλες/σκαλωσιές πρέπει να είναι γειωμένες. Αποφεύγετε

γι’ αυτό τις σκάλες/σκαλωσιές, των οποίων τα στηρίγματα στο δάπεδο έχουν

πλαστικά πώματα. Μη φοράτε μονωμένα παπούτσια.

Κάτω από ορισμένες προϋποθέσεις (όπως π.χ. πίσω από μεταλλικές επιφά-

νειες, πίσω από πάρα πολύ ξηρές ή πάρα πολύ υγρές επιφάνειες) δεν μπο-

ρούν οι ηλεκτροφόροι αγωγοί να ανιχνευτούν με σιγουριά. Εάν ανάβει σε

μια μεγαλύτερη περιοχή η φωτεινή ένδειξη 2 κίτρινη ή κόκκινη, τότε το υλι-

κό μονώνει ηλεκτρικά και η αναζήτηση για ηλεκτροφόρους αγωγούς δεν

είναι αξιόπιστη.

Υποδείξεις εργασίας

Μην κρατάτε σταθερά το όργανο μέτρησης στην περιοχή του αισθητήρα, για

να μην επηρεάσετε τη μέτρηση. Έτσι πετυχαίνετε ακριβέστερα αποτελέ-

σματα μετρήσεων.

Σημάδεμα αντικειμένων

Μπορείτε, όταν χρειάζεται, να μαρκάρετε τα αντικείμενα που βρήκατε. Τις

εξωτερικές ακμές ενός αντικειμένου μπορείτε να τις βρείτε με την αλλαγή

της φωτεινής ένδειξης 2 από κίτρινη σε κόκκινη. Το μέσο του μεταλλικού

αντικειμένου μπορείτε να το καθορίσετε με τη βοήθεια του ύψους του ήχου.

Μαρκάρετε τη θέση που ψάχνετε με ένα μολύβι στο επάνω και στα πλευρικά

βοηθήματα μαρκαρίσματος 1.

Συνεχές αναβόσβημα πράσινο/κίτρινο/κόκκινο

Όταν αναβοσβήνει η φωτεινή ένδειξη 2 εναλλάξ πράσινη, κίτρινη και

κόκκινη, ακόμα και όταν δεν υπάρχει κοντά κανένα μεταλλικό αντικείμενο

ή κανένα ηλεκτροφόρο καλώδιο, το όργανο μέτρησης πρέπει να σταλεί για

σέρβις.

OBJ_BUCH-2841-002.book Page 138 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 139

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Συντήρηση και Service

Χειροκίνητη βαθμονόμηση

Όταν η φωτεινή ένδειξη 2 ανάβει κόκκινη ή κίτρινη, παρόλο που δε βρίσκε-

ται κανένα μέταλλο κοντά στο όργανο μέτρησης, πρέπει το όργανo μέτρη-

σης να βαθμονομηθεί εκ νέου.

– Ενεργοποιήστε γι’ αυτό το όργανο μέτρησης με το διακόπτη On/Off 3.

– Αφαιρέστε μια μπαταρία από το ενεργοποιημένο όργανο μέτρησης.

– Απενεργοποιήστε το όργανο μέτρησης με το διακόπτη On/Off 3, κατά τη

διάρκεια που η μπαταρία έχει αφαιρεθεί.

– Τοποθετήστε τις μπαταρίες ξανά στο όργανο μέτρησης (προσέξτε την πο-

λικότητα!).

– Απομακρύνετε τώρα όλα τα αντικείμενα κοντά από το όργανο μέτρησης

(ακόμα και το ρολόι χεριού ή το δακτυλίδι από μέταλλο) και κρατήστε το

στον αέρα.

– Ενεργοποιήστε το όργανο μέτρησης με το διακόπτη On/Off 3 και απενερ-

γοποιήστε το ξανά μέσα σε 3 δευτερόλεπτα. Η φωτεινή ένδειξη 2 του ορ-

γάνου μέτρησης αναβοσβήνει κατά τη διάρκεια των 3 δευτερολέπτων σε

αργό ρυθμό κόκκινη, για να δείξει την ετοιμότητα του οργάνου για βαθ-

μονόμηση.

– Ενεργοποιήστε ξανά το όργανο μέτρησης μέσα σε 0,5 δευτερόλεπτα. Η

βαθμονόμηση ενεργοποιείται και διαρκεί περίπου 6 δευτερόλεπτα. Η

φωτεινή ένδειξη 2 αναβοσβήνει για 6 δευτερόλεπτα σε γρήγορο ρυθμό

πράσινη, η βαθμονόμηση εκτελείται. Μετά το όργανο είναι ξανά σε ετοι-

μότητα λειτουργίας και η φωτεινή ένδειξη 2 ανάβει συνεχώς πράσινη.

Υπόδειξη: Σε περίπτωση που η σειρά της απενεργοποίησης και της επανεκ-

κίνησης δεν τηρηθεί, τότε δεν εκτελείται καμία βαθμονόμηση. Η φωτεινή

ένδειξη 2 συνεχίζει να ανάβει είτε κίτρινη ή κόκκινη, παρόλο που δε βρίσκε-

ται κοντά κανένα μέταλλο. Σε αυτή την περίπτωση επαναλάβετε τη βαθμο-

νόμηση.

OBJ_BUCH-2841-002.book Page 139 Thursday, August 4, 2016 6:22 PM

140 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Σφάλματα – Αιτίες και θεραπεία

Αιτία Θεραπεία

Η φωτεινή ένδειξη 2 δεν ανάβει

Το όργανo μέτρησης

δεν είναι ενεργοποιη-

μένο

Ενεργοποιήστε το όργανο μέτρησης.

Το όργανο μέτρησης

απενεργοποιήθηκε

από μόνο του

Απενεργοποιήστε το όργανο μέτρησης και ενερ-

γοποιήστε το μετά ξανά.

Δεν υπάρχουν μπαταρί-

ες ή οι μπαταρίες είναι

λάθος τοποθετημένες

Τοποθετήστε μπαταρίες. Προσέξτε την πολικότητα.

Οι μπαταρίες είναι

άδειες ή έχουν τοποθε-

τηθεί συσσωρευτές

Αντικαταστήστε τις μπαταρίες. Μη χρησιμοποιή-

στε κανένα συσσωρευτή.

Η φωτεινή ένδειξη 2 ανάβει κίτρινη ή κόκκινη, παρόλο που δε βρίσκε-

ται κοντά κανένα μέταλλο (Προειδοποίηση για μεταλλικά αντικείμενα)

Η θερμοκρασία του πε-

ριβάλλοντος είναι πολύ

υψηλή/πολύ χαμηλή

Χρησιμοποιείτε το όργανo μέτρησης μόνο στην

καθορισμένη περιοχή θερμοκρασίας από

0°C–40°C.

Μεγάλη αλλαγή θερμο-

κρασίας

Περιμένετε, ώσπου να αποκτήσει το όργανo

μέτρησης τη θερμοκρασία του περιβάλλοντος.

Η αυτόματη βαθμονό-

μηση δεν ήταν επιτυχής

Εκτελέστε μια χειροκίνητη βαθμονόμηση.

* Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά

και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια).

OBJ_BUCH-2841-002.book Page 140 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 141

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Η φωτεινή ένδειξη 2 ανάβει κίτρινη ή κόκκινη σε μια μεγάλη περιοχή

μέτρησης πάνω στον τοίχο (Προειδοποίηση για μεταλλικά αντικείμενα)

Πολλά, πλησίον ευρι-

σκόμενα μεταξύ τους

μεταλλικά αντικείμενα

Προσέχετε το ύψος του ήχου του ηχητικού σήμα-

τος, για να ξεχωρίζετε ανάμεσα στα ξεχωριστά

μεταλλικά αντικείμενα. Τα πλησίον ευρισκόμενα

μεταξύ τους μεταλλικά αντικείμενα δεν μπορούν

να ανιχνευτούν ξεχωριστά.*

Οικοδομικά υλικά που

περιέχουν μέταλλα ή

σιδηρούχο εξοπλισμό

στο μπετόν

Στα μεταλλικά δομικά υλικά (π.χ. επικαλυμμένα με

αλουμίνιο μονωτικά υλικά, εκτροπείς θερμότητας)

δεν είναι δυνατή μια αξιόπιστη ανίχνευση.*

Συμπαγή μεταλλικά

αντικείμενα στην πίσω

πλευρά του τοίχου

Σε περίπτωση συμπαγών μεταλλικών αντικειμένων

(π.χ. θερμαντικά σώματα) δεν είναι δυνατή μια

αξιόπιστη ανίχνευση.*

Η αυτόματη βαθμονό-

μηση δεν ήταν επιτυχής

Εκτελέστε μια χειροκίνητη βαθμονόμηση.

Η φωτεινή ένδειξη 2 αναβοσβήνει κόκκινη σε μεγάλη περιοχή μέτρη-

σης πάνω στον τοίχο (Προειδοποίηση για ηλεκτροφόρα καλώδια)

Ανεπαρκής γείωση του

τοίχου

Ακουμπήστε με το ελεύθερο χέρι σας τον τοίχο σε

απόσταση 20–30 cm από το όργανo μέτρησης,

για να γειώσετε τον τοίχο.

Αιτία Θεραπεία

* Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά

και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια).

OBJ_BUCH-2841-002.book Page 141 Thursday, August 4, 2016 6:22 PM

142 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Ηλεκτροφόρο καλώδιο δε βρέθηκε

Καμία ή ασυνήθιστη

τάση στο καλώδιο

Θέστε υπό τάση στο καλώδιο, π.χ. ανοίγοντας τον

αντίστοιχο διακόπτη φωτός. Η ανίχνευση των

καλωδίων με τάση εναλλασσομένου ρεύματος

εκτός της περιοχής 110–240 V, 50–60 Hz δεν

είναι αξιόπιστα δυνατή.*

Το καλώδιο βρίσκεται

πολύ βαθιά

Το βάθος ανίχνευσης εξαρτάται από το οικοδο-

μικό υλικό και μπορεί να είναι μικρότερο από το

μέγιστο βάθος ανίχνευσης.*

Το καλώδιο είναι τοπο-

θετημένο μέσα σε γειω-

μένο μεταλλικό σωλήνα

Χρησιμοποιήστε το όργανo μέτρησης, για να

βρείτε το μεταλλικό σωλήνα.

Το όργανo μέτρησης

δεν είναι γειωμένο

Πιάστε σταθερά το όργανo μέτρησης χωρίς

γάντια. Μη στέκεστε πάνω σε μονωμένες σκάλες ή

σκαλωσιές. Μη φοράτε μονωμένα παπούτσια.

Θωράκιση λόγω οικο-

δομικών υλικών ή πολύ

χαμηλή/πολύ υψηλή

υγρασία αέρα

Στα μεταλλικά, πολύ ξηρά ή πολύ υγρά οικοδομικά

υλικά (π.χ. σε περίπτωση πολύ χαμηλής ή πολύ

υψηλής υγρασίας του αέρα) δεν είναι δυνατή μια

αξιόπιστη ανίχνευση.*

Μεταλλικό αντικείμενο δε βρέθηκε

Το μεταλλικό αντικεί-

μενο βρίσκεται πολύ

βαθιά

Το βάθος ανίχνευσης εξαρτάται από το οικοδο-

μικό υλικό και μπορεί να είναι μικρότερο από το

μέγιστο βάθος ανίχνευσης.*

Το μεταλλικό αντικεί-

μενο είναι πολύ μικρό

Το βάθος ανίχνευσης εξαρτάται από το αντικεί-

μενο και μπορεί να είναι μικρότερο από το μέγιστο

βάθος ανίχνευσης.*

Ασυντόνιστο αναβόσβημα στα χρώματα πράσινο, κίτρινο, κόκκινο

Βλάβη από ηλεκτρικά ή

μαγνητικά πεδία

Κρατήστε μια απόσταση από συσκευές, οι οποίες

εκπέμπουν ισχυρά ηλεκτρικά ή μαγνητικά πεδία

(π.χ. υπολογιστές, τροφοδοτικά κυκλώματα).

Αιτία Θεραπεία

* Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά

και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια).

OBJ_BUCH-2841-002.book Page 142 Thursday, August 4, 2016 6:22 PM

Ελληνικά | 143

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Συντήρηση και καθαρισμός

Καθαρίστε τυχόν βρωμιές μ’ ένα καθαρό και μαλακό πανί. Να μη χρησιμο-

ποιήσετε μέσα καθαρισμού ή διαλύτες.

Για να μην επηρεαστεί αρνητικά η λειτουργία μέτρησης 7 απαγορεύεται το

στερέωμα αυτοκόλλητων ή πινακίδων, ιδιαίτερα μεταλλικών, στο μπροστινό

ή το πισινό μέρος του εργαλείου μέτρησης.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντή-

ρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις

σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το

10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ανακριβή/μη λογικοφανή αποτελέσματα μετρήσεων

Παρεμβαλλόμενα

μεταλλικά αντικείμενα

στην περιοχή του

αισθητήρα

Απομακρύνετε όλα τα μεταλλικά αντικείμενα που

δημιουργούν παρεμβολές (π.χ. ρολόι, βραχιόλι,

δακτυλίδι κτλ.) από την περιοχή του αισθητήρα.

Μην πιάνετε το όργανο μέτρησης κοντά στον

αισθητήρα.

Η αυτόματη βαθμονό-

μηση δεν ήταν επιτυχής

Εκτελέστε μια χειροκίνητη βαθμονόμηση.

Συνεχές αναβόσβημα πράσινο/κίτρινο/κόκκινο,

παρόλο που δε βρίσκεται κανένα μέταλλο ή κανένα ηλεκτροφόρο καλώδιο

κοντά.

Το όργανo μέτρησης

είναι ελαττωματικό

Στείλτε το όργανo μέτρησης για σέρβις.

Αιτία Θεραπεία

* Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά

και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια).

OBJ_BUCH-2841-002.book Page 143 Thursday, August 4, 2016 6:22 PM

144 | Ελληνικά

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυ-

κλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορρίμματα του

σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρη-

στα εργαλεία μέτρησης, και σύμφωνα με την Κοινοτική

Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπατα-

ρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωρι-

στά για να ανακυκλωθούν με τρόπο φιλικό προς το περι-

βάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-2841-002.book Page 144 Thursday, August 4, 2016 6:22 PM

Türkçe | 145

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Türkçe

Güvenlik Talimatı

Bütün talimat ve uyarılar okunmalı ve bunlara uyulma-

lıdır. Ölçme cihazı mevcut kullanma talimatına uygun ola-

rak kullanılmazsa, ölçme cihazına entegre edilmiş koruma

önlemleri olumsuz yönde etkilenebilir. BU TALİMATI İYİ VE

GÜVENLİ BİR YERDE SAKLAYIN.

 Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça

kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her

zaman sağlarsınız.

 Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bu-

lunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı

içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

 Bu ölçme cihazı teknolojik açıdan yüzde yüzlük bir güvenlik garan-

tisi sağlayamaz. Bu nedenle, tehlikeleri önlemek için, duvarda, ta-

vanda veya zeminde yapılacak her delme, kesme veya frezeleme

işleminden önce yapı planları, yapım esnasındaki fotoğraflar gibi

diğer bilgi kaynaklarına da başvurun. Havadaki nem oranı, diğer

elektrikli aletlerin yakınında bulunma gibi çevresel etkiler ölçme cihazı-

nın hassaslığını olumsuz yönde etkileyebilir. Duvarların niteliği ve duru-

mu (örneğin nem, metal içeren yapı malzemeleri, iletken duvar kağıtla-

rı, yalıtım malzemesi, fayanslar) ve nesnelerin sayısı, türü, büyüklüğü

ve konumu ölçme sonuçlarının yanlış çıkmasına neden olabilir. Örneğin

yüksek hava nemi nedeniyle yapı malzemelerinin nemlenmesi (özellik-

le alçı, duvar kağıtları) cihazın hassaslığını olumsuz yönde etkileyebilir.

Bu gibi etkiler, sensör alanında bir nesne bulunmasına rağmen sinyal

ışığının yeşil yanmasına veya sensör alanında hiçbir nesne bulunmama-

sına rağmen sinyal ışığının kırmızı olarak yanmasına neden olabilir.

 Ölçme işlemi esnasında yeterli bir topraklamanın olmasına dikkat

edin. Yetersiz topraklama durumunda (örneğin izolasyonlu ayakkabı-

lar veya bir merdiven üzerinde durma) gerilim ileten kabloların bulun-

ması mümkün değildir.

OBJ_BUCH-2841-002.book Page 145 Thursday, August 4, 2016 6:22 PM

146 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı, duvarlarda, tavanlarda ve zeminlerdeki demirin (örneğin

donatı demirleri), demir dışı metallerin (örneğin bakır borular) ve gerilim

ileten kabloların aranması/taranması için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin

bulunduğu grafik sayfasında bulunmaktadır.

1 İşaretleme yardımcısı

2 Sinyal ışığı

3 Açma/kapama şalteri

4 Batarya gözü kapak kilidi

5 Batarya gözü kapağı

6 Seri numarası

7 Sensör alanı

Teknik veriler

Dijital tarama cihazı Truvo

Ürün kodu

3 603 F68 2..

Maks. algılama derinliği*:

–Demirler

– Demir dışı metaller (bakır borular)

– Bakır kablolar (gerilim iletir durumda)**

70 mm

60 mm

50 mm

Kalibrasyon

Otomatik

Kapama otomatiği yaklaşık

10 dak

İşletme sıcaklığı

0°C...+40°C

Saklama sıcaklığı

–20 °C...+70 °C

* Malzeme ve nesnenin büyüklüğüne ve zeminin malzemesi ve durumuna bağlıdır

(duvarlar, tavanlar, zeminler)

** Gerilim iletmeyen kablolarda daha düşük algılama derinliği

 Zemin özelliklerinin elverişsiz olması ölçme cihazının hassaslığını ve algılama

derinliğini olumsuz yönde etkileyebilir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 6 ile olur.

OBJ_BUCH-2841-002.book Page 146 Thursday, August 4, 2016 6:22 PM

Türkçe | 147

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur.

Batarya gözü kapağını 5 açmak için kilide 4 basın ve batarya gözü kapağını

kaldırın. Bataryaları yerleştirin. Bataryaları yerleştirirken batarya gözü

kapağının iç kısmında bulunan şekle göre doğru kutuplama yapmaya

dikkat edin.

 Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan

çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden

boşalır.

İşletme

Çalıştırma

 Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından

koruyun.

 Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine

maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakma-

yın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce

bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya bü-

yük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.

 Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun.

Nispi hava nemi

30 ... 80 %

Bataryalar

3 x 1,5 V LR3 (AAA)

İşletme süresi (alkali mangan bataryalar) yaklaşık

Ağırlığı EPTA-Procedure 01:2014’e göre

0,15 kg

Dijital tarama cihazı Truvo

* Malzeme ve nesnenin büyüklüğüne ve zeminin malzemesi ve durumuna bağlıdır

(duvarlar, tavanlar, zeminler)

** Gerilim iletmeyen kablolarda daha düşük algılama derinliği

 Zemin özelliklerinin elverişsiz olması ölçme cihazının hassaslığını ve algılama

derinliğini olumsuz yönde etkileyebilir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 6 ile olur.

OBJ_BUCH-2841-002.book Page 147 Thursday, August 4, 2016 6:22 PM

148 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Açma/kapama

 Tarama cihazını açmadan önce sensör alanının 7 nemli olmamasına

dikkat edin. Eğer gerekiyorsa cihazınızı bir bezle silerek kurulayın.

Ölçme cihazını açmak için açma/kapama şalterini 3 aşağı itin.

Kısa bir otomatik test süresinden sonra ölçme cihazı işletmeye hazır olur.

Cihazın işletmeye hazır olması sinyal ışığının 2 yanması ile gösterilir. Cihaz

açıldıktan sonra sinyal ışığı 2 yanmıyorsa, bataryaları yenilemeniz gerekir.

Ölçme cihazını kapatmak için açma/kapama şalterini 3 yukarı

itin.

Yaklaşık 10 dakika içinde ölçme yapılmazsa, ölçme cihazı bataryaları ko-

rumak üzere otomatik olarak kapanır.

Not: Ölçme cihazı otomatik olarak kapandığında açma/kapama şalteri 3

açık pozisyonunda bulunur. Ölçme cihazını tekrar açmak için önce kapatın

sonra tekrar açın.

İşletim türleri

Bu tarama cihazı sensör alanı 7 altındaki nesneleri tarar.

Sinyal ışığı Açıklama

Yeşil Nesne bulunamadı

Sarı – Sensör yakınında metal nesne

– Sensör alanında küçük veya derinde

metal nesne veya

– Elverişsiz duvar özellikleri nedeniyle

sensörün olumsuz yönde etkilenmesi

Kırmızı ve sürekli ses Sensör alanında metal nesne bulundu

Kırmızı yanıp sönen (hızlı

tempolu) ve atımlı ses serisi

Gerilim ileten kablo bulundu

OBJ_BUCH-2841-002.book Page 148 Thursday, August 4, 2016 6:22 PM

Türkçe | 149

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Metal nesnelerin taranması

Cihaz açılındıktan sonra sinyal ışığı 2 yeşil olarak yanar.

Ölçme cihazını tarama yapılacak yüzeye yerleştirin ve yana doğru hareket

ettirin.

– Zemin altında herhangi bir metal nesne algılanmazsa, sinyal ışığı 2 yeşil

olarak yanmaya devam eder ve sinyal sesi duyulmaz.

– Ölçme cihazı bir metal nesneye yaklaştığında sinyal ışığı 2 önce sarı ola-

rak yanar ve metal nesneye yaklaşma devam edince kırmızıya dönüşür.

Sinyal ışığı kırmızı olarak yandığında, buna ek olarak bir sinyal sesi duyu-

lur ve bu sinyal sesinin şiddeti metal nesneye yaklaşıldıkça yükselir.

– Cihaz bir metal nesnenin üzerine geldiğinde sinyal ışığı 2 kırmızı olarak

yanar ve maksimum yükseklikte bir sinyal sesi duyulur.

 Sinyal ışığı 2 sarı olarak yandığında da sensör alanı altında bir

metal nesne bulunabilir. Bu gibi durumlarda sensör yakınında küçük

veya derinde metal nesne var demektir veya duvar özellikleri ölçme

sonucunu olumsuz yönde etkiliyordur.

Nesnenin ilk üzerinden geçilişte metal nesnenin pozis-

yonu kabaca gösterilir. Ölçme cihazını metal nesnenin

üzerinden birçok kez geçirirseniz, nesnenin algılanma-

sı her defasında daha da hassaslaşır. Nesne üzerinden

birçok kez geçildiğinde (ölçme cihazı yüzeyden kaldırıl-

madan) metal nesnenin pozisyonu tam ve hassas bi-

çimde gösterilir: Sinyal ışığı 2 kırmızı olarar yanınca ve

bir sinyal sesi duyulunca, metal nesne sensör alanının

tam altında demektir. Ses şiddeti en yükseğe çıktığında, metal nesne sen-

sör merkezinin altında demektir.

Gerilim ileten kabloların taranması (aranması)

Bu ölçme cihazı, 110 V ile 240 V arasındaki gerilim ileten ve frekansı stan-

darda uyan (50 veya 60 Hz'lik alternatif akım) kabloları gösterir. Farklı ge-

rilimleri ileten kablolar (doğru akım, yüksek/düşük frekans veya gerilim)

ve gerilim iletmeyen kablolar güvenilir biçimde bulunamaz, ancak bunlar

elverişli koşullarda metal nesne olarak gösterilebilir.

Gerilim ileten kabloların aranması her ölçme işleminde otomatik olarak

yapılır. Gerilim ileten bir kablo bulunduğunda sinyal ışığı 2 kırmızı olarak

yanar ve hızlı tempolu atımlı bir sinyal sesi duyulur. Gerilim ileten kabloyu

tam ve hassas biçimde lokalize etmek için ölçme cihazını yüzeyde tekrar

tekrar hareket ettirin. Cihaz gerilim ileten kablonun üzerinde birçok kez

hareket ettirildiğinde kablonun yeri çok hassas biçimde gösterilebilir.

OBJ_BUCH-2841-002.book Page 149 Thursday, August 4, 2016 6:22 PM

150 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Akım tüketiciler (örneğin lambalar, cihazlar) bağlı ve açık iseler, aranan

gerilim ileten kablolar daha kolay bulunabilir. Duvarda delme, kesme veya

frezeleme yapmaya başlamadan önce akım tüketicileri kapatın.

Not: İyi bir topraklama sağlayabilmek için ölçme cihazını eldivensiz olarak

elinizde sıkıca tutmaya dikkat edin. Ayrıca merdivenlerin/iskelelerin top-

raklanmak zorunda olduklarına da dikkat edin. Bu nedenle kullandığınız

merdivenlerin/iskelelerin dayanma yüzeylerinin altında plastik kapakların

bulunmamasına dikkat edin. İzolasyonlu ayakkabılar kullanmayın.

Belirli bazı durumlarda (örneğin metal yüzeyler arkasında, çok kuru veya

çok nemli yüzeyler arkasında) gerilim ileten kablolar güvenli biçimde bulu-

namaz. Geniş bir alanda sinyal ışığı 2 sarı veya kırmızı yanarsa, malzeme

elektriksel olarak engelleme yapar ve gerilim ileten kabloların aranması

güvenli olmaz.

Çalışırken dikkat edilecek hususlar

Ölçme işlemine etkide bulunmamak için ölçme cihazını sensör bölgesin-

den tutmayın. Bu sayede daha hassas ölçme sonuçları elde edersiniz.

Nesnelerin işaretlenmesi

Bulunan nesneleri gerektiğinde işaretleyebilirsiniz. Bir nesnenin dış ke-

narlarını sinyal ışığının 2 sarıdan kırmızıya dönmesi ile bulabilirsiniz. Metal

nesnenin ortasını ses şiddeti ile belirleyebilirsiniz. Aranan yeri üst veya

yan işaretleme yardımcılarındaki 1 bir kalemle işaretleyin.

Sürekli yanıp sönme Yeşil/Sarı/Kırmızı

Yakında bir metal nesne veya gerilim ileten kablo olmamasına rağmen sin-

yal ışığı 2 değişken olarak yeşil, sarı ve kırmızı yanıyorsa, ölçme cihazı ser-

vise gönderilmelidir.

Bakım ve servis

Manüel kalibrasyon

Ölçme cihazının yakınında bir metal bulunmamasına rağmen sinyal ışığı 2

kırmızı veya sarı yanıyorsa, ölçme cihazı yeniden kalibre edilmek zorun-

dadır.

– Bu işlem için ölçme cihazını açma/kapama şalteri 3 ile açın.

– Açık olan cihazdan bir batarya çıkarın.

OBJ_BUCH-2841-002.book Page 150 Thursday, August 4, 2016 6:22 PM

Türkçe | 151

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

– Batarya alınmış durumda iken ölçme cihazını açma/kapama şalteri 3 ile

kapatın.

– Bataryaları tekrar ölçme cihazına yerleştirin (doğru kutuplama yapma-

ya dikkat edin!).

– Ölçme cihazı yakınındaki bütün nesneleri uzaklaştırın (metalden yapıl-

ma kol saati veya yüzükler de dahil) ve bunları havada tutun.

– Ölçme cihazını açma/kapama şalteri 3 ile açın ve 3 saniye içinde tekrar

kapatın. Kalibrasyona hazır olduğunu göstermek üzere ölçme cihazının

sinyal ışığı 2 3 saniye süresince yavaş tempo ile kırmızı olarak yanıp

söner.

– 0,5 saniye içinde ölçme cihazını tekrar açın. Kalibrasyon işlemi başlar

ve yaklaşık 6 saniye sürer. Sinyal ışığı 2 6 saniye süre ile hızlı tempoda

yeşil olarak yanıp söner, kalibrasyon işlemi yürütülür. Daha sonra cihaz

işletmeye hazırdır ve sinyal ışığı 2 sürekli yeşil olarak yanar.

Not: Kapama ve tekrar açma sırasına uyulmazsa, kalibrasyon yapılmaz. Ya-

kında bir metal olmamasına rağmen sinyal ışığı 2 sarı veya kırmızı olarak

yanmaya devam eder. Bu gibi durumlarda kalibrasyon işlemini tekrarlayın.

Hataların nedenleri ve giderilmeleri

Nedeni Giderilmesi

Sinyal ışığı 2 yanmıyor

Ölçme cihazı açık değil Ölçme cihazını açın.

Ölçme cihazı kendili-

ğinden kapandı

Ölçme cihazını kapatın ve tekrar açın.

Batarya yok veya

bataryalar yanlış yer-

leştirilmiş

Bataryaları yerleştirin. Doğru kutuplama yap-

maya dikkat edin.

Bataryalar boş veya

aküler yerleştirilmiş

Bataryaları yenileyin. Akü kullanmayın.

* Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yap-

maya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

OBJ_BUCH-2841-002.book Page 151 Thursday, August 4, 2016 6:22 PM

152 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Yakında metal olmamasına rağmen sinyal ışığı 2 sarı veya kırmızı

olarak yanıyor (metal nesne uyarısı)

Çevre sıcaklığı çok

yüksek/düşük

Ölçme cihazı sadece 0 °C–40 °C özel sıcaklık

aralığında kullanın.

Güçlü sıcaklık değiş-

mesi

Ölçme cihazının çevre sıcaklığına uyum göster-

mesini bekleyin.

Otomatik kalibrasyon

başarılı değil

Manüel kalibrasyon yapın.

Duvardaki büyük bir alan üzerinde sinyal ışığı 2 sarı veya kırmızı ola-

rak yanıyor (metal nesne uyarısı)

Çok sayıda birbirine

yakın metal nesne

Metal nesneler arasındaki farkı belirleyebilmek

için sinyal sesinin şiddetine dikkat edin. Birbi-

rine çok yakın duran metal nesneler ayrı ayrı

aranamaz.*

Metal içeren yapı mal-

zemeleri veya beton

içinde donatı çeliği

Metalik yapı malzemelerinde (örneğin alümin-

yum kaplı yalıtım malzemeleri, ısı deflektörleri)

güvenli tarama mümkün değildir.*

Duvarın arka tarafında

masif metal nesneler

Masif metal nesnelerde (örneğin radyatörler)

güvenilir bir arama yapmak mümkün değildir.*

Otomatik kalibrasyon

başarılı değil

Manüel kalibrasyon yapın.

Sinyal ışığı 2 duvardaki geniş bir ölçme alanında kırmızı olarak yanıp

sönüyor (gerilim ileten kablo uyarısı)

Duvarın topraklaması

yetersiz

Duvarı topraklamak üzere çıplak elinizle ölçme

cihazından 20–30 cm uzaklıkta duvara dokunun.

Nedeni Giderilmesi

* Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yap-

maya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

OBJ_BUCH-2841-002.book Page 152 Thursday, August 4, 2016 6:22 PM

Türkçe | 153

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Gerilim ileten kablo bulunamıyor

Kablo üzerinde gerilim

yok veya tipik olmayan

gerilim var

Örneğin ilgili ışık anahtarını açarak kabloya geri-

lim verin. 110–240 V, 50–60 Hz aralığı dışın-

daki alternatif gerilim ileten kabloların güvenli

biçimde taranması mümkün değildir.*

Kablo çok derinde Algılama derinliği yapı malzemesine bağlıdır ve

maksimum algılama derinliğinden daha düşük

olabilir.*

Kablo topraklı metal

boru içinde

Ölçme cihazını metal boruyu bulmak için kullanın.

Ölçme cihazı toprak-

lanmamış

Ölçme cihazını eldivensiz olarak sıkıca tutun. İzo-

lasyonlu merdivenlere veya iskelelere çıkmayın.

İzolasyonlu ayakkabı kullanmayın.

Elektriksel engelleme

yapan yapı malzemesi

veya çok düşük/çok

yüksek hava nemi

Metal içeren, çok kuru veya çok nemli yapı mal-

zemelerinde (örneğin çok düşük veya çok yüksek

hava nemi) güvenilir bir arama yapmak mümkün

değildir.*

Metal nesne bulunamıyor

Metal nesne çok

derinde

Algılama derinliği yapı malzemesine bağlıdır ve

maksimum algılama derinliğinden daha düşük

olabilir.*

Metal nesne çok küçük Algılama derinliği nesneye bağlıdır ve maksimum

algılama derinliğinden daha düşük olabilir.*

Yeşil, sarı, kırmızı renklerde koordineli olmayan yanıp sönme

Elektriksel veya man-

yetik alanlardan kay-

naklanan parazit

Güçlü elektriksel veya manyetik alan oluşturan

cihazlardan (örneğin bilgisayarlar, anahtarlama

güç kaynakları) gerekli uzaklıkta işlem yapmaya

dikkat edin.

Nedeni Giderilmesi

* Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yap-

maya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

OBJ_BUCH-2841-002.book Page 153 Thursday, August 4, 2016 6:22 PM

154 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Bakım ve temizlik

Kirleri kuru ve yumuşak bir bezle silin. Deterjan veya çözücü madde

kullanmayın.

Tarama fonksiyonunun olumsuz yönde etkilenmemesi için sensör alanın-

da 7 tarama cihazının ön ve arka tarafında, özellikle metalden yapılma

etiket ve benzeri nesneler olmamalıdır.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin

sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin

ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin

sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerin-

deki 10 haneli ürün kodunu mutlaka belirtin.

Ölçme sonuçları hassas değil/mantıksız

Sensör alanında olum-

suz etki yapan metal

nesneler

Olumsuz etki yapabilecek bütün metal nesneleri

(örneğin saat, bilezik, yüzük vb.) sensör alanın-

dan uzaklaştırın. Ölçme cihazını sensörün yakı-

nından tutmayın.

Otomatik kalibrasyon

başarılı değil

Manüel kalibrasyon yapın.

Sürekil yanıp sönme Yeşil/Sarı/Kırmızı,

Yakında metal veya gerilim ileten kablo olmamasına rağmen.

Ölçme cihazı arızalı Ölçme cihazını servise gönderin.

Nedeni Giderilmesi

* Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yap-

maya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

OBJ_BUCH-2841-002.book Page 154 Thursday, August 4, 2016 6:22 PM

Türkçe | 155

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: 444 80 10

Fax: +90 216 432 00 82

E-Mail: [email protected]

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

OBJ_BUCH-2841-002.book Page 155 Thursday, August 4, 2016 6:22 PM

156 | Türkçe

1 609 92A 3FC | (4.8.16) Bosch Power Tools

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

OBJ_BUCH-2841-002.book Page 156 Thursday, August 4, 2016 6:22 PM

Türkçe | 157

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merke-

zine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve elektrikli aletle-

re ilişkin 2012/19/EU yönetmeliği uyarınca kullanım öm-

rünü tamamlamış akülü fenerler ve 2006/66/EC yönet-

meliği uyarınca arızalı veya kullanım ömrünü tamamlamış

aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle

tasfiye edilmek üzere bir geri dönüşüm merkezine yollan-

mak zorundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-2841-002.book Page 157 Thursday, August 4, 2016 6:22 PM

158 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا

ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﻒﻴﻠﻐﺘﻟاو ﻊﺑاﻮﺘﻟاو سﺎﻴﻘﻟا ةﺪﻋ ﻦﻣ ﺺﻠﺨﺘﻟا ﺐﺠﻳ

.ﻊﻴﻨﺼﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻘﻟا تﺎﻳﺎﻔﻨﻟا ﻖﻳﺮﻃ ﻦﻋ ﺔﺌﻴﺒﻟﺎﺑ

!ﺔﻴﻟﺰﻨﻤﻟا تﺎﻳﺎﻔﻨﻟا ﻲﻓ تﺎﻳرﺎﻄﺒﻟا/ﻢﻛاﺮﻤﻟاو سﺎﻴﻘﻟا دﺪﻋ مﺮﺗ ﻻ

:ﻂﻘﻓ ﻲﺑوروﻷا دﺎﺤﺗﻻا لوﺪﻟ

ﻊﻤﺟ ﻢﺘﻳ نأ ﺐﺠﻳ 2012/19/EU ﻲﺑوروﻷا ﻪﻴﺟﻮﺘﻟا ﺐﺴﺣ

ﻪﻴﺟﻮﺘﻟا ﺐﺴﺣو ،لﺎﻤﻌﺘﺳﻼﻟ ﺔﺤﻟﺎﺻ ﺮﻴﻐﻟا سﺎﻴﻘﻟا دﺪﻋ

/ﻢﻛاﺮﻤﻟا ﻊﻤﺟ ﻢﺘﻳ نأ ﺐﺠﻳ

2006/66/EC ﻲﺑوروﻷا

ﻢﺘﻴﻟ داﺮﻔﻧا ﯽﻠﻋ ﺔﻜﻠﻬﺘﺴﻤﻟا وأ ﺔﻔﻟﺎﺘﻟا تﺎﻳرﺎﻄﺒﻟا

.ﺮﻳوﺪﺘﻟا ﻖﻳﺮﻃ ﻦﻋ ﺔﺌﻴﺒﻟﺎﺑ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا

.تﻼﻳﺪﻌﺘﻟا لﺎﺧدإ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

truvo_ar_160992A3FC_002.indd 158truvo_ar_160992A3FC_002.indd 158 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 159

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

بﺮﻐﻤﻟا

وﺮﺒﺗوا

ضوﺮﺤﻣ ﺪﻤﺤﻣ مزﻼﻤﻟا ﺔﻘﻧز ،

53 ر

بﺮﻐﻤﻟا

– 20300 ءﺎﻀﻴﺒﻟا راﺪﻟا

+ 212 (0) 522 400 409 / + 212 (0) 522 400 615 : ﻒﺗﺎﻬﻟا

[email protected] : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

ﺮﺋاﺰﺠﻟا

لﺎﺘﺴﻴﺳ

نداﺪﺣا ﺔﻴﻋﺎﻨﺼﻟا ﺔﻘﻄﻨﻤﻟا

ﺮﺋاﺰﺠﻟا

– 06000 ﺔﻳﺎﺠﺑ

+ 213 (0) 982 400 992 : ﻒﺗﺎﻬﻟا

+ 213 (0) 34201569 : ﺲﻛﺎﻔﻟا

[email protected] : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

ﺲﻧﻮﺗ

لﺎﺗﻮﺻ

25 – 99 ﻢﻗر نﺎﺑﻮﻛ نﺎﺳ ﻊﻤﺠﻤﻟا .ص.م

ﺲﻧﻮﺗ ضﺎﻳر ﻦﻳﺮﻜﻣ .

2014

+ 216 71 428 770 : ﻒﺗﺎﻬﻟا

+ 216 71 354 175 : ﺲﻛﺎﻔﻟا

sotel2@planet.tn : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

ﺮﺼﻣ

رﺎﻤﻴﻧﻮﻳ

تﺎﻣﺪﺨﻟا ﺰﻛﺮﻣ

20 ﻢﻗر

ﺮﺼﻣ - ةﺪﻳﺪﺠﻟا ةﺮﻫﺎﻘﻟا - لوﻻا ﻊﻤﺠﺘﻟا

+ 2 02 224 76091 - 95 / + 2 02 224 78072 - 73 : ﻒﺗﺎﻬﻟا

+ 2 022 2478075 : ﺲﻛﺎﻔﻟ

boschegypt@unimaregypt.com : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

truvo_ar_160992A3FC_002.indd 159truvo_ar_160992A3FC_002.indd 159 04.08.2016 17:56:4604.08.2016 17:56:46

160 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺐﺒﺴﻟا تاءاﺮﺟﻹا

ﺔﻟﻮﻘﻌﻣ ﺮﻴﻏ/ﺔﻘﻴﻗد ﺮﻴﻏ سﺎﻴﻘﻟا ﺞﺋﺎﺘﻧ

ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ

لﺎﺠﻣ ﻲﻓ ﺔﺷ

ﱢ

ﻮﺸ

ﻣ

سﺎﺴﺤﻟا

ﻼﺜﻣ) ﺔﺷ

ﱢ

ﻮﺸ

ﻤﻟا ﺔﻴﻧﺪﻌﻤﻟا مﺎﺴﺟﻷا ﻊﻴﻤﺟ ﺪﻌﺑأ

.سﺎﺴﺤﻟا لﺎﺠﻣ ﻦﻣ (ﻪﻓﻼﺧو ،ﻢﺗﺎﺧ ،راﻮﺳ ،ﺔﻋﺎﺳ

.سﺎﺴﺤﻟا ﻦﻣ بﺮﻘﻟﺎﺑ سﺎﻴﻘﻟا ةﺪﻌﺑ ﻚﺴﻤﺗ ﻻ

ﺔﻴﻜﻴﺗﺎﻣﻮﺗوﻷا ةﺮﻳﺎﻌﻤﻟا

حﺎﺠﻨﺑ ﻢﺘﺗ ﻢﻟ

.ﺔﻳوﺪﻳ ةﺮﻳﺎﻌﻣ ﺔﻴﻠﻤﻋ ءاﺮﺟﺈﺑ ﻢﻗ

ﺮﻤﺣﻷا/ﺮﻔﺻﻷا/ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ ﺮﻤﺘﺴﻤﻟا ﺾﻴﻣﻮﻟا

ﻰﻠﻋ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ ﻞﺑﺎﻛ وأ نﺪﻌﻣ دﻮﺟو مﺪﻋ ﻦﻣ ﻢﻏﺮﻟا ﻰﻠﻋ

.ﺔﺑﺮﻘﻣ

سﺎﻴﻘﻟا ةﺪﻌﺑ ﻞﻄﻋ .ﺔﻣﺪﺨﻟا ﺰﻛﺮﻤﻟ سﺎﻴﻘﻟا ةﺪﻋ لﺎﺳرﺈﺑ ﻢﻗ

وأ ﻒﻘﺳﻷا وأ نارﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺘﻟا وأ ﺮﺸﻨﻟا وأ ﺐﻘﺜﻟا ﻞﺒﻗ صﺮﺣا ﻚﻟﺬﻟو *

.(ﻼﺜﻣ ﺔﻳرﺎﻤﻌﻤﻟا تﺎﻤﻴﻤﺼﺘﻟﺎﻛ) ﺎﻀﻳأ ىﺮﺧﻷا تﺎﻣﻮﻠﻌﻤﻟا ردﺎﺼﻣ ةﺎﻋاﺮﻣ ﻰﻠﻋ تﺎﻴﺿرﻷا

ﻒﻴﻈﻨﺘﻟاو ﺔﻧﺎﻴﺼﻟا

داﻮﻤﻟا ﻞﻤﻌﺘﺴﺗ ﻻ .ﺔﻳﺮﻃو ﺔﻓﺎﺟ شﺎﻤﻗ ﺔﻌﻄﻗ ﺔﻄﺳاﻮﺑ خﺎﺴﺗﻻا ﺢﺴﻣا

.ﺔﻠﺤﻤﻟا وأ ﺔﻴﻔﻴﻈﻨﺘﻟا

لﺎﺠﻤﺑ ﺔﻴﻧﺪﻌﻤﻟا تﺎﺘﻓﻼﻟا ﺎﻤﻴﺳ ﻻو تﺎﺘﻓﻻ وأ ﺔﻗزﻻ ﺢﺋاﻮﻟ ﺖﻴﺒﺜﺗ زﻮﺠﻳ ﻻ

ﺮﺛﺆﺗ ﻻ ﻲﻜﻟ ،سﺎﻴﻘﻟا ةﺪﻌﺑ ﺔﻴﻔﻠﺨﻟاو ﺔﻴﻣﺎﻣﻷا ﺔﻬﺠﻟا ﯽﻠﻋ

7 سﺎﺴﺤﻟا

.سﺎﻴﻘﻟا ﺔﻔﻴﻇو ﯽﻠﻋ

ماﺪﺨﺘﺳﻻا ةرﻮﺸﻣو ﻦﺋﺎﺑﺰﻟا ﺔﻣﺪﺧ

ﺞﺘﻨﻤﻟا ﺔﻧﺎﻴﺻو ﺢﻴﻠﺼﺗ دﺪﺼﺑ ﻢﻜﺘﻠﺌﺳأ ﻰﻠﻋ ﻦﺋﺎﺑﺰﻟا ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺐﻴﺠﻳ

ﻰﻠﻋو ةدﺪﻤﻤﻟا مﻮﺳﺮﻟا ﻰﻠﻋ ﺮﺜﻌﻳ .رﺎﻴﻐﻟا ﻊﻄﻗ ﺺﺨﻳ ﺎﻤﺑ ﺎﻀﻳأو

:ﻊﻗﻮﻤﺑ رﺎﻴﻐﻟا ﻊﻄﻗ ﻦﻋ تﺎﻣﻮﻠﻌﻤﻟا

www.bosch-pt.com

نأ شﻮﺑ ﺔﻛﺮﺸﺑ ماﺪﺨﺘﺳﻻا ةرﻮﺸﻣ ﺔﻗﺮﻓ روﺮﺳ ﻲﻋاود ﻦﻣ نﻮﻜﻴﺳ

.ﺎﻬﻌﺑاﻮﺗو ﺎﻨﺗﺎﺠﺘﻨﻣ ﻦﻋ ﺔﻠﺌﺳﻷا صﻮﺼﺨﺑ ﻢﻛﺪﻋﺎﺴﺗ

ﺪﻨﻋ ﺞﺘﻨﻤﻟا ﻊﻨﺻ ﺔﺣﻮﻠﻟ ﺎﻘﻓو ﺮﺸﻌﻟا تﺎﻧﺎﺨﻟا وذ ﻒﻨﺼﻟا ﻢﻗر ﺮﻛذ مﺰﻠﻳ

.رﺎﻴﻏ ﻊﻄﻗ تﺎﻴﺒﻠﻃ وأ تارﺎﺴﻔﺘﺳا ﺔﻳأ لﺎﺳرإ

ﺢﻴﻠﺼﺘﻟاو نﺎﻤﻀﻟا رﻮﻣﺄﺑ ﻖ

ﻠﻌﺘﻳ ﺎﻤﺑ ﺺﺘﺨﻤﻟا ﺮﺟﺎﺘﻟا ﯽﻟإ ﻪﺟﻮﺘﻟا ﯽﺟﺮﻳ

.رﺎﻴﻐﻟا

ﻊﻄﻗ ﻦﻴﻣﺄﺗو

truvo_ar_160992A3FC_002.indd 160truvo_ar_160992A3FC_002.indd 160 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 161

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﺐﺒﺴﻟا تاءاﺮﺟﻹا

ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ ﻞﺑﺎﻛ ﺪﺻر ﻢﺘﻳ ﻢﻟ

/ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺪﺟﻮﻳ ﻻ

ﺮﻴﻏ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ

ﻞﺑﺎﻜﻟﺎﺑ ﻲﺳﺎﻴﻗ

ﻦﻣ ﻼﺜﻣ ،ﻞﺑﺎﻜﻠﻟ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ﻦﻜﻤﻳ ﻻ .ﻪﺑ ﻖﺤﻠﻤﻟا ءﻮﻀﻟا حﺎﺘﻔﻣ ﻞﻴﻐﺸﺗ لﻼﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻢﻴﻗ ﻊﻣ تﻼﺑﺎﻜﻟا فﺎﺸﺘﻛا

،ﺖﻟﻮﻓ

110 – 240 قﺎﻄﻨﻟا جرﺎﺧ ددﺮﺘﻤﻟا

* .ﻪﻴﻠﻋ ﺪﻤﺘﻌُﻳ ﻞﻜﺸﺑ ﺰﺗﺮﻫ

50 – 60

ﻰﻠﻋ دﻮﺟﻮﻣ ﻞﺑﺎﻜﻟا

ﺮﻴﺒﻛ ﻖﻤﻋ

نأ ﻦﻜﻤﻳو ءﺎﻨﺒﻟا ةدﺎﻤﺑ ﺪﺻﺮﻟا ﻖﻤﻋ ﻂﺒﺗﺮﻳ

* .ﻰﺼﻗﻷا ﺪﺻﺮﻟا ﻖﻤﻋ ﻦﻣ ﻞﻗأ نﻮﻜﻳ

ﻲﻓ دوﺪﻤﻣ ﻞﺑﺎﻜﻟا

ﺔﻴﻧﺪﻌﻣ ةرﻮﺳﺎﻣ

ﺔﺿرﺆﻣ

ةرﻮﺳﺎﻤﻟا ﺪﺻﺮﻟ سﺎﻴﻘﻟا ةﺪﻋ مﺪﺨﺘﺳا

.ﺔﻴﻧﺪﻌﻤﻟا

ﺮﻴﻏ سﺎﻴﻘﻟا ةﺪﻋ

ﺔﺿرﺆﻣ

ﻻ .تازﺎﻔﻗ ءاﺪﺗرا نود سﺎﻴﻘﻟا ةﺪﻋ ﻚﺴﻣأ

ﻢﻘﺗ ﻻو .ﺔﻟزﺎﻋ تﻻﺎﻘﺳ

وأ ﻢﻟﻼﺳ ﻰﻠﻋ ﻒﻘﺗ

.لزﺎﻋ ءاﺬﺣ ءاﺪﺗرﺎﺑ

وأ ﺔﻟزﺎﻋ ءﺎﻨﺑ ةدﺎﻣ

ﺔﻀﻔﺨﻨﻣ ءاﻮﻫ ﺔﺑﻮﻃر

ﺔﻳﺎﻐﻠﻟ ﺔﻌﻔﺗﺮﻣ وأ

ﺔﺒﻃﺮﻟا وأ ﺔﻓﺎﺠﻟا وأ ﺔﻴﻧﺪﻌﻤﻟا ءﺎﻨﺒﻟا داﻮﻣ ﻊﻣ

ﺔﻀﻔﺨﻨﻤﻟا ءاﻮﻬﻟا ﺔﺑﻮﻃر ﺔﻟﺎﺣ ﻲﻓ ﻼﺜﻣ) ﺔﻳﺎﻐﻠﻟ

ﺔﻴﻠﻤﻋ ءاﺮﺟإ ﻦﻜﻤﻳ ﻻ (ﺔﻳﺎﻐﻠﻟ ﺔﻌﻔﺗﺮﻤﻟا وأ

* .ﻪﻴﻠﻋ ﺪﻤﺘﻌُﻳ ﻞﻜﺸﺑ ﻒﺸﻜﻟا

ﻲﻧﺪﻌﻣ ﻢﺴﺟ ﺪﺻر ﻢﺘﻳ ﻻ

ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا

ﻖﻤﻋ ﻰﻠﻋ دﻮﺟﻮﻣ

ﺮﻴﺒﻛ

نأ ﻦﻜﻤﻳو ءﺎﻨﺒﻟا ةدﺎﻤﺑ ﺪﺻﺮﻟا ﻖﻤﻋ ﻂﺒﺗﺮﻳ

* .ﻰﺼﻗﻷا ﺪﺻﺮﻟا ﻖﻤﻋ ﻦﻣ ﻞﻗأ نﻮﻜﻳ

ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا

ﺔﻳﺎﻐﻠﻟ ﺮﻴﻐﺻ

نأ ﻦﻜﻤﻳو ﻲﻨﻌﻤﻟا ﻢﺴﺠﻟﺎﺑ ﺪﺻﺮﻟا ﻖﻤﻋ ﻂﺒﺗﺮﻳ

* .ﻰﺼﻗﻷا ﺪﺻﺮﻟا ﻖﻤﻋ ﻦﻣ ﻞﻗأ نﻮﻜﻳ

ﺮﻤﺣﻷاو ﺮﻔﺻﻷاو ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ ﻖﺳﺎﻨﺘﻣ ﺮﻴﻏ ﺾﻴﻣو

ﻞﻌﻔﺑ ﺶﻳﻮﺸﺗ

ثوﺪﺣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﻻﺎﺠﻤﻟا

ﺔﻴﺴﻴﻃﺎﻨﻐﻤﻟا وأ

ةﺰﻬﺟﻷا ﻦﻋ ﺔﻴﻓﺎﻛ ﺔﻓﺎﺴﻣ دﻮﺟو ﻰﻠﻋ ﻆﻓﺎﺣ

وأ ﺔﻴﺋﺎﺑﺮﻬﻛ تﻻﺎﺠﻣ ﺎﻬﻨﻣ ﺚﻌﺒﻨﺗ ﻲﺘﻟا

تاﺪﺣو ،ﺮﺗﻮﻴﺒﻤﻜﻟا ﻼﺜﻣ) ﺔﻳﻮﻗ ﺔﻴﺴﻴﻃﺎﻨﻐﻣ

.(ﺪﻬﺠﻟا ﻞﻳﻮﺤﺗ

وأ ﻒﻘﺳﻷا وأ نارﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺘﻟا وأ ﺮﺸﻨﻟا وأ ﺐﻘﺜﻟا ﻞﺒﻗ صﺮﺣا ﻚﻟﺬﻟو *

.(ﻼﺜﻣ ﺔﻳرﺎﻤﻌﻤﻟا تﺎﻤﻴﻤﺼﺘﻟﺎﻛ) ﺎﻀﻳأ ىﺮﺧﻷا تﺎﻣﻮﻠﻌﻤﻟا ردﺎﺼﻣ ةﺎﻋاﺮﻣ ﻰﻠﻋ تﺎﻴﺿرﻷا

truvo_ar_160992A3FC_002.indd 161truvo_ar_160992A3FC_002.indd 161 04.08.2016 17:56:4604.08.2016 17:56:46

162 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺐﺒﺴﻟا تاءاﺮﺟﻹا

قﺎﻄﻧ داﺪﺘﻣا ﻰﻠﻋ ﺮﻤﺣﻷا وأ ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ 2 ةرﺎﺷﻹا ءﻮﺿ

(ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ دﻮﺟو ﻦﻣ ﺮﻳﺬﺤﺗ) راﺪﺠﻟا ﻰﻠﻋ ﺮﻴﺒﻛ سﺎﻴﻗ

ةﺮﻴﺜﻛ ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ

ﻰﻠﻋ ةدﻮﺟﻮﻣو

ﺔﺒﻳﺮﻗ تﺎﻓﺎﺴﻣ

ﺔﻴﺗﻮﺼﻟا ةرﺎﺷﻹا ةﺪﺣ عﺎﻔﺗرا ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

ﻻ .ﺔﻔﻠﺘﺨﻤﻟا ﺔﻴﻧﺪﻌﻤﻟا مﺎﺴﺟﻷا ﻦﻴﺑ ﻖﻳﺮﻔﺘﻠﻟ

ةدﻮﺟﻮﻤﻟا ﺔﻴﻧﺪﻌﻤﻟا مﺎﺴﺟﻷا فﺎﺸﺘﻛا ﻦﻜﻤﻳ

* .ﻞﺼﻔﻨﻣ ﻞﻜﺸﺑ ﺔﻳﺎﻐﻠﻟ ﺔﺒﻳﺮﻗ تﺎﻓﺎﺴﻣ ﻰﻠﻋ

ﺔﻳﻮﺘﺤﻤﻟا ءﺎﻨﺒﻟا داﻮﻣ

ﺪﻳﺪﺣ وأ

ندﺎﻌﻣ ﻰﻠﻋ

ﺔﻧﺎﺳﺮﺨﻟا ﻞﺧاد ﺢﻴﻠﺴﺗ

ﺔﻟزﺎﻌﻟا داﻮﻤﻟا ﻼﺜﻣ) ﺔﻴﻧﺪﻌﻤﻟا ءﺎﻨﺒﻟا داﻮﻣ ﻊﻣ

ﻞﻴﺻﻮﺘﻟا ﺢﺋﺎﻔﺻ ،ﺔﻴﻧﺪﻌﻣ ﻖﺋﺎﻗﺮﺑ ةﺎﻄﻐﻤﻟا

ﻞﻜﺸﺑ ﻒﺸﻜﻟا ﺔﻴﻠﻤﻋ ءاﺮﺟإ ﻦﻜﻤﻳ ﻻ (يراﺮﺤﻟا

* .ﻪﻴﻠﻋ ﺪﻤﺘﻌُﻳ

ﺔﻴﻧﺪﻌﻤﻟا مﺎﺴﺟﻷا

ﺐﻧﺎﺠﻟا ﻰﻠﻋ ﺔﺘﻤﺼﻤﻟا

راﺪﺠﻠﻟ ﻲﻔﻠﺨﻟا

ﻞﺜﻣ) ﺔﺘﻤﺼﻤﻟا ﺔﻴﻧﺪﻌﻤﻟا مﺎﺴﺟﻷا ﺔﻟﺎﺣ ﻲﻓ

ﻒﺸﻜﻟا ﺔﻴﻠﻤﻋ ءاﺮﺟإ ﻦﻜﻤﻳ ﻻ (ﺔﺌﻓﺪﺘﻟا ﺐﻴﺑﺎﻧأ

* .

ﻪﻴﻠﻋ ﺪﻤﺘﻌُﻳ ﻞﻜﺸﺑ

ﺔﻴﻜﻴﺗﺎﻣﻮﺗوﻷا ةﺮﻳﺎﻌﻤﻟا

حﺎﺠﻨﺑ ﻢﺘﺗ ﻢﻟ

.ﺔﻳوﺪﻳ ةﺮﻳﺎﻌﻣ ﺔﻴﻠﻤﻋ ءاﺮﺟﺈﺑ ﻢﻗ

ﺮﻴﺒﻛ سﺎﻴﻗ قﺎﻄﻧ داﺪﺘﻣا ﻰﻠﻋ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ﺾﻣﻮﻳ

2 ةرﺎﺷﻹا ءﻮﺿ

(ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ ﻞﺑﺎﻛ دﻮﺟو ﻦﻣ ﺮﻳﺬﺤﺗ) راﺪﺠﻟا ﻰﻠﻋ

فﺎﻛ ﺮﻴﻏ ﺾﻳرﺄﺗ

راﺪﺠﻠﻟ

ﺔﻓﺎﺴﻣ ﻰﻠﻋ ﺔﻴﻟﺎﺨﻟا كﺪﻴﺑ راﺪﺠﻟا ﺲﻤﻟا

.راﺪﺠﻟا ﺾﻳرﺄﺘﻟ ،سﺎﻴﻘﻟا ةﺪﻋ ﻦﻣ ﻢﺳ

30 – 20

وأ ﻒﻘﺳﻷا وأ نارﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺘﻟا وأ ﺮﺸﻨﻟا وأ ﺐﻘﺜﻟا ﻞﺒﻗ صﺮﺣا ﻚﻟﺬﻟو *

.(ﻼﺜﻣ ﺔﻳرﺎﻤﻌﻤﻟا تﺎﻤﻴﻤﺼﺘﻟﺎﻛ) ﺎﻀﻳأ ىﺮﺧﻷا تﺎﻣﻮﻠﻌﻤﻟا ردﺎﺼﻣ ةﺎﻋاﺮﻣ ﻰﻠﻋ تﺎﻴﺿرﻷا

truvo_ar_160992A3FC_002.indd 162truvo_ar_160992A3FC_002.indd 162 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 163

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

تاءاﺮﺟﻹاو بﺎﺒﺳﻷا – ءﺎﻄﺧﻷا

ﺐﺒﺴﻟا تاءاﺮﺟﻹا

ءﻲﻀﻳ ﻻ 2 ةرﺎﺷﻹا ءﻮﺿ

ﺮﻴﻏ سﺎﻴﻘﻟا ةﺪﻋ

ﺔﻠﻐﺸﻣ

.سﺎﻴﻘﻟا ةﺪﻋ ﻞﻴﻐﺸﺘﺑ ﻢﻗ

ﺖﻔﻗﻮﺗ سﺎﻴﻘﻟا ةﺪﻋ

ﺎﻴﺋﺎﻘﻠﺗ

.ﺎﻬﻠﻴﻐﺸﺗ ﺪﻋأ ﻢﺛ سﺎﻴﻘﻟا ةﺪﻋ ﻒﻗوأ

تﺎﻳرﺎﻄﺑ ﺪﺟﻮﺗ ﻻ

ﺎﻬﺒﻴﻛﺮﺗ ﻢﺗ وأ زﺎﻬﺠﻟﺎﺑ

ﺊﻃﺎﺧ ﻞﻜﺸﺑ

ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣاو .تﺎﻳرﺎﻄﺒﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.ﺔﺤﻴﺤﺼﻟا ﺔﻴﺒﻄﻘﻟا

ﺔﻏرﺎﻓ تﺎﻳرﺎﻄﺒﻟا

ﻊﺿو ﻢﺗ وأ ﺔﻨﺤﺸﻟا

ﻢﻛاﺮﻣ

ﻢﻛاﺮﻣ مﺪﺨﺘﺴﺗ ﻻو .تﺎﻳرﺎﻄﺒﻟا ﺮﻴﻴﻐﺘﺑ ﻢﻗ

مﺪﻋ ﻦﻣ ﻢﻏﺮﻟا ﻰﻠﻋ ،ﺮﻤﺣﻷا وأ ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ ءﻲﻀﻳ

2 ةرﺎﺷﻹا ءﻮﺿ

(ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ دﻮﺟو ﻦﻣ ﺮﻳﺬﺤﺗ) ﺔﺑﺮﻘﻣ ﻰﻠﻋ نﺪﻌﻣ دﻮﺟو

ﺔﻄﻴﺤﻤﻟا ةراﺮﺤﻟا ﺔﺟرد

/ﺔﻳﺎﻐﻠﻟ ﺔﻌﻔﺗﺮﻣ

ﺔﻳﺎﻐﻠﻟ ﺔﻀﻔﺨﻨﻣ

قﺎﻄﻧ ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا

0 °C – 40 °C ﻦﻣ رﺮﻘﻤﻟا ةراﺮﺤﻟا ﺔﺟرد

ﻲﻓ ﺮﻴﺒﻛ ﺐﻠﻘﺗ كﺎﻨﻫ

ةراﺮﺤﻟا ﺔﺟرد

ﺔﺟرد ﻊﻣ سﺎﻴﻘﻟا ةﺪﻋ مءاﻮﺘﺗ نأ ﻰﻟإ ﺮﻈﺘﻧا

.ﺔﻄﻴﺤﻤﻟا ةراﺮﺤﻟا

ﺔﻴﻜﻴﺗﺎﻣﻮﺗوﻷا ةﺮﻳﺎﻌﻤﻟا

حﺎﺠﻨﺑ ﻢﺘﺗ ﻢﻟ

.ﺔﻳوﺪﻳ ةﺮﻳﺎﻌﻣ ﺔﻴﻠﻤﻋ ءاﺮﺟﺈﺑ ﻢﻗ

وأ ﻒﻘﺳﻷا وأ نارﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺘﻟا وأ ﺮﺸﻨﻟا وأ ﺐﻘﺜﻟا ﻞﺒﻗ صﺮﺣا ﻚﻟﺬﻟو *

.(ﻼﺜﻣ ﺔﻳرﺎﻤﻌﻤﻟا تﺎﻤﻴﻤﺼﺘﻟﺎﻛ) ﺎﻀﻳأ ىﺮﺧﻷا تﺎﻣﻮﻠﻌﻤﻟا ردﺎﺼﻣ ةﺎﻋاﺮﻣ ﻰﻠﻋ تﺎﻴﺿرﻷا

truvo_ar_160992A3FC_002.indd 163truvo_ar_160992A3FC_002.indd 163 04.08.2016 17:56:4604.08.2016 17:56:46

164 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺔﻣﺪﺨﻟاو ﺔﻧﺎﻴﺼﻟا

ﺔﻳوﺪﻴﻟا ةﺮﻳﺎﻌﻤﻟا

مﺪﻋ ﻦﻣ ﻢﻏﺮﻟا ﻰﻠﻋ ،ﺮﻔﺻﻷا وأ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ 2 ةرﺎﺷﻹا ءﻮﺿ ءﺎﺿأ اذإ

ةﺪﻋ ةﺮﻳﺎﻌﻣ ةدﺎﻋإ ﺐﺠﻴﻓ ،سﺎﻴﻘﻟا ةﺪﻋ ﻦﻣ بﺮﻘﻟﺎﺑ نﺪﻌﻣ دﻮﺟو

.سﺎﻴﻘﻟا

− /ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ سﺎﻴﻘﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺘﺑ ﻢﻗ ضﺮﻐﻟا اﺬﻬﻟ

3 فﺎﻘﻳﻹا

− .ﻞﻐﺸﻤﻟا سﺎﻴﻘﻟا زﺎﻬﺟ ﻦﻣ ﺔﻳرﺎﻄﺑ جﺮﺧأ

− ﺎﻤﻨﻴﺑ

3 فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ سﺎﻴﻘﻟا زﺎﻬﺟ فﺎﻘﻳﺈﺑ ﻢﻗ

.زﺎﻬﺠﻟا جرﺎﺧ ﺔﻳرﺎﻄﺒﻟا

− ﺔﻴﺒﻄﻘﻟا ﻰﻋاﺮﺗ) سﺎﻴﻘﻟا زﺎﻬﺟ ﻲﻓ ىﺮﺧأ ةﺮﻣ تﺎﻳرﺎﻄﺒﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

(!ﺔﺤﻴﺤﺼﻟا

− وأ ﺪﻴﻟا ﺔﻋﺎﺳ ﺎﻀﻳأ) سﺎﻴﻘﻟا زﺎﻬﺟ ﻦﻣ ﺔﺒﻳﺮﻗ ضاﺮﻏأ ﺔﻳأ نﻵا ﺪﻌﺑأ

.ءاﻮﻬﻟا ﻲﻓ ﻪﻜﺴﻣأو (ﻲﻧﺪﻌﻤﻟا ﻢﺗﺎﺨﻟا

− ﻢﻗو

3 فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ سﺎﻴﻘﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺘﺑ ﻢﻗ

زﺎﻬﺠﻟ

2 ةرﺎﺷﻹا ءﻮﺿ ﺾﻣﻮﻳ .ناﻮﺛ 3 نﻮﻀﻏ ﻲﻓ ىﺮﺧأ ةﺮﻣ ﻪﻓﺎﻘﻳﺈﺑ

ﻪﺘﻳﺰﻫﺎﺟ ﻰﻟإ ةرﺎﺷﻺﻟ ،ءﻲﻄﺑ ﻊﺑﺎﺘﺘﺑ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ناﻮﺛ

3 ءﺎﻨﺛأ سﺎﻴﻘﻟا

.ةﺮﻳﺎﻌﻤﻠﻟ

− ﺔﻴﻠﻤﻋ ءﺪﺑ ﻢﺘﻳ .ﺔﻴﻧﺎﺛ 0,5 نﻮﻀﻏ ﻲﻓ سﺎﻴﻘﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺗ ﺪﻋأ

ةﺪﻤﻟ

2 ةرﺎﺷﻹا ءﻮﺿ ﺾﻣﻮﻳ .ناﻮﺛ 6 ﻲﻟاﻮﺣ قﺮﻐﺘﺴﺗو ةﺮﻳﺎﻌﻤﻟا

.ةﺮﻳﺎﻌﻤﻟا ﺔﻴﻠﻤﻋ ﺬﻴﻔﻨﺗ ﻢﺘﻳو ،ﻊﻳﺮﺳ ﻊﺑﺎﺘﺘﺑ ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ ناﻮﺛ

ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻳو ىﺮﺧأ ةﺮﻣ ﻞﻴﻐﺸﺘﻠﻟ اﺰﻫﺎﺟ زﺎﻬﺠﻟا نﻮﻜﻳ ﺎﻫﺪﻌﺑو

.ﺮﻤﺘﺴﻣ ﻞﻜﺸﺑ ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ

،ﻞﻴﻐﺸﺘﻟا ةدﺎﻋإو فﺎﻘﻳﻹا تاﻮﻄﺧ ﺐﻴﺗﺮﺘﺑ ماﺰﺘﻟﻻا ﻢﺘﻳ ﻢﻟ اذإ :ﺔﻈﺣﻼﻣ

ﺎﻣإ ﺎﻫﺪﻌﺑ 2 ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻴﺳو .ةﺮﻳﺎﻌﻤﻟا ﺔﻴﻠﻤﻋ ﺬﻴﻔﻨﺗ ﻢﺘﻳ ﻦﻠﻓ

بﺮﻘﻟﺎﺑ نﺪﻌﻣ يأ دﻮﺟو مﺪﻋ ﻦﻣ ﻢﻏﺮﻟا ﻰﻠﻋ ،ﺮﻤﺣﻷا وأ ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ

.ةﺮﻳﺎﻌﻤﻟا ﺔﻴﻠﻤﻋ رﺮﻛ ﺔﻟﺎﺤﻟا هﺬﻫ ﻲﻓو .زﺎﻬﺠﻟا ﻦﻣ

truvo_ar_160992A3FC_002.indd 164truvo_ar_160992A3FC_002.indd 164 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 165

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﻂﺨﻟا ﻊﺿﻮﻣ ﺪﻳﺪﺤﺘﻟ ،ﺢﻄﺴﻟا ﻰﻠﻋ رﺮﻜﺘﻣ ﻞﻜﺸﺑ سﺎﻴﻘﻟا ةﺪﻋ ﻚﻳﺮﺤﺘﺑ ﻢﻗ

تاﺮﻣ ةﺪﻋ زﺎﻬﺠﻟا ﺮﻳﺮﻤﺗ ﺪﻌﺑو .قدأ ﻮﺤﻧ ﻰﻠﻋ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ يﺬﻟا

.ةﺮﻴﺒﻛ ﺔﻗﺪﺑ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ يﺬﻟا ﻂﺨﻟا ﻊﺿﻮﻣ ﻰﻟإ ةرﺎﺷﻹا ﻦﻜﻤﻳ

اذإ ،ﻞﻬﺳأ ﻞﻜﺸﺑ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﺪﺻر ﻦﻜﻤﻳ

ﻂﺨﻟﺎﺑ (ةﺰﻬﺟﻷا

،ﺢﻴﺑﺎﺼﻤﻟا ﻞﺜﻣ) رﺎﻴﺘﻠﻟ ﺔﻜﻠﻬﺘﺴﻤﻟا ةﺰﻬﺟﻷا ﻞﻴﺻﻮﺗ ﻢﺗ

ﻞﺒﻗ رﺎﻴﺘﻠﻟ ﺔﻜﻠﻬﺘﺴﻤﻟا ةﺰﻬﺟﻷا ﺊﻔﻃأ .ﺎﻬﻠﻴﻐﺸﺗو ﺚﺤﺒﻟا ﻞﺤﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا

.راﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺘﻟا وأ ﺮﺸﻨﻟا وأ ﺐﻘﺜﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا

نود اﺪﻴﺟ كﺪﻳ ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ﻚﺴﻣ ﻰﻠﻋ ﺎﻤﺋاد صﺮﺣا :ﺔﻈﺣﻼﻣ

ﻰﻠﻋ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ صﺮﺣاو .ﺪﻴﺟ ﺾﻳرﺄﺗ ﺮﻴﻓﻮﺘﻟ تازﺎﻔﻗ ءاﺪﺗرا

ﺐﻨﺠﺗ ضﺮﻐﻟا اﺬﻬﻟو

.ﺔﺿرﺆﻣ تﻻﺎﻘﺴﻟا/ﻢﻟﻼﺴﻟا نﻮﻜﺗ نأ ةروﺮﺿ

.ﺔﻴﻜﻴﺘﺳﻼﺑ ﺔﻴﻄﻏأ ﺔﻴﺿرﻷا ﻰﻠﻋ ﺎﻬﺗادﺎﻨﺴﺑ ﺪﺟﻮﻳ ﻲﺘﻟا تﻻﺎﻘﺴﻟا/ﻢﻟﻼﺴﻟا

.لزﺎﻋ ءاﺬﺣ ءاﺪﺗرﺎﺑ ﻢﻘﺗ ﻻو

ﺢﻄﺳﻷا ﻒﻠﺧ وأ ﺔﻴﻧﺪﻌﻤﻟا ﺢﻄﺳﻷا ﻒﻠﺧ ﻼﺜﻣ) فوﺮﻈﻟا ﺾﻌﺑ ﻲﻓ

يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﺪﺻر ﻢﺘﻳ ﻻ ﺪﻗ (ﺔﻳﺎﻐﻠﻟ ﺔﺒﻃﺮﻟا وأ فﺎﻔﺠﻟا ةﺪﻳﺪﺷ

ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ

2 ةرﺎﺷﻹا حﺎﺒﺼﻣ ءﺎﺿأ اذإ .ﺪﻛﺆﻣ ﻞﻜﺸﺑ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ

نﻮﻜﻳو ،ﺎﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺎﺨﻟا لﺰﻌﻨﺗ ﺬﺋﺪﻨﻌﻓ ،ﺎﻴﺒﺴﻧ ﺮﻴﺒﻛ قﺎﻄﻧ ﻰﻠﻋ ﺮﻤﺣﻷا وأ

.ﻪﻴﻠﻋ ﺪﻤﺘﻌُﻳ ﻻ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﻦﻋ ﺚﺤﺒﻟا

ﻞﻐﺷ تﺎﻈﺣﻼﻣ

ﺔﻴﻠﻤﻋ ﻰﻠﻋ ﺎﺒﻠﺳ ﺮﺛﺆﺗ ﻻ ﻲﻛ ،سﺎﺴﺤﻟا لﺎﺠﻣ ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ﻚﺴﻤﺗ ﻻ

.ﺔﻗد ﺮﺜﻛأ سﺎﻴﻗ ﺞﺋﺎﺘﻧ ﻰﻟإ ﻞﺼﺗ ﻚﻟﺬﺑو .سﺎﻴﻘﻟا

ضاﺮﻏﻷا ﻢﻴﻠﻌﺗ

ﻚﻨﻜﻤﻳ ﺚﻴﺣ .ﺎﻫﺪﺻر ﻢﺗ ﻲﺘﻟا مﺎﺴﺟﻷا ﻊﺿاﻮﻣ ﺰﻴﻴﻤﺗ ﺔﺟﺎﺤﻟا ﺪﻨﻋ ﻚﻨﻜﻤﻳ

ﻦﻣ

2 ةرﺎﺷﻹا ءﻮﺿ لﻮﺤﺗ لﻼﺧ ﻦﻣ ﻢﺴﺠﻠﻟ ﺔﻴﺟرﺎﺨﻟا فاﻮﺤﻟا ﺪﻳﺪﺤﺗ

ﺔﻄﺳاﻮﺑ ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا ﻒﺼﺘﻨﻣ ﺪﻳﺪﺤﺗ ﻚﻨﻜﻤﻳ ﺎﻤﻛ .ﺮﻤﺣﻷا ﻰﻟإ ﺮﻔﺻﻷا

ماﺪﺨﺘﺳﺎﺑ ﺚﺤﺒﻟا ﻞﺤﻣ ﻊﺿﻮﻤﻟا ﺰﻴﻴﻤﺘﺑ ﻢﻗ .ﺔﻴﺗﻮﺼﻟا ةرﺎﺷﻹا ةﺪﺣ عﺎﻔﺗرا

1 ﺔﻴﺒﻧﺎﺠﻟاو ﺔﻳﻮﻠﻌﻟا ﺰﻴﻴﻤﺘﻟا ﻰﻠﻋ ةﺪﻋﺎﺴﻤﻟا ﺮﺻﺎﻨﻋ لﻼﺧ ﻦﻣ صﺎﺻر ﻢﻠﻗ

ﺮﻤﺣﻷا/ﺮﻔﺻﻷا/ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ ﺮﻤﺘﺴﻤﻟا ﺾﻴﻣﻮﻟا

ﺮﻤﺣﻷاو ﺮﻔﺻﻷاو ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ

2 ةرﺎﺷﻹا ءﻮﺿ ﺾﻴﻣو ﺔﻟﺎﺣ ﻲﻓ

ﻪﺑ يﺮﺴﻳ ﻞﺑﺎﻛ وأ ﻲﻧﺪﻌﻣ ﻢﺴﺟ ﺔﺑﺮﻘﻣ ﻰﻠﻋ ﺪﺟﻮﻳ ﻢﻟ نإو ﻰﺘﺣ ،بوﺎﻨﺘﻟﺎﺑ

.ﺔﻣﺪﺨﻟا ﺰﻛﺮﻤﻟ سﺎﻴﻘﻟا زﺎﻬﺟ لﺎﺳرإ ﺐﺠﻳ ﻪﻧﺈﻓ ،ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ

truvo_ar_160992A3FC_002.indd 165truvo_ar_160992A3FC_002.indd 165 04.08.2016 17:56:4604.08.2016 17:56:46

166 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺔﻴﻧﺪﻌﻤﻟا ضاﺮﻏﻷا ﻦﻋ ﺚﺤﺒﻟا

.ﻞﻴﻐﺸﺘﻟا ﺪﻌﺑ ﺮﻀﺧﻷﺎﺑ 2 ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻳ

.ﺐﻧﺎﺠﻠﻟ ﺎﻬﻛﺮﺣو ﻪﺼﺤﻓ داﺮﻤﻟا ﺢﻄﺴﻟا ﻰﻠﻋ سﺎﻴﻘﻟا ةﺪﻋ ﻊﺿ

− ،ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ ﺔﻳأ ﻰﻠﻋ ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﻲﻓ فﺮﻌﺘﻟا ﻢﺘﻳ ﻢﻟ اذإ

ﺔﻳأ رﺪﺼﺗ ﻻو ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ 2 ةرﺎﺷﻹا ءﻮﺿ ةءﺎﺿإ ﺮﻤﺘﺴﺗ فﻮﺴﻓ

.ﺔﻴﺗﻮﺻ ةرﺎﺷإ

−

2 ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻳ ،ﻲﻧﺪﻌﻣ ﻢﺴﺟ ﻦﻣ سﺎﻴﻘﻟا ةﺪﻋ ﺖﺑﺮﺘﻗا اذإ

باﺮﺘﻗﻻا ﺪﻨﻋ ﺮﻤﺣﻷا نﻮﻠﻟا ﻰﻟإ لﻮﺤﺘﻳ ﻢﺛ ﺔﻳاﺪﺒﻟا ﻲﻓ ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ

رﺪﺼﺗ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ةرﺎﺷﻹا ءﻮﺿ ةءﺎﺿإ دﺮﺠﻤﺑو .ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا ﻦﻣ

ﻦﻣ باﺮﺘﻗﻻا ﺔﻠﺻاﻮﻣ ﺪﻨﻋ ﺎﻬﺗﺪﺣ دادﺰﺗو ﺔﻴﺗﻮﺻ ةرﺎﺷإ ﻲﻓﺎﺿإ ﻞﻜﺸﺑ

.ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا

− رﺪﺼﺗو ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ

2 ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻳ ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا قﻮﻓو

.ةﺪﺣ ﻰﺼﻗﺄﺑ ﺔﻴﺗﻮﺻ ةرﺎﺷإ

◀ نﻮﻜﻳ نأ ﻦﻜﻤﻳ 2 ﺮﻔﺻﻷا نﻮﻠﻟﺎﺑ ةرﺎﺷﻹا ءﻮﺿ ةءﺎﺿإ ﺪﻨﻋ ﺎﻀﻳأو

ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ ﺪﺟﻮﺗ .سﺎﺴﺤﻟا لﺎﺠﻣ ﻞﻔﺳأ ﻲﻧﺪﻌﻣ ﻢﺴﺟ كﺎﻨﻫ

ﺎﺒﻠﺳ ﺮﺛﺆﺗ راﺪﺠﻟا ﺔﻌﻴﺒﻃ نأ وأ ،سﺎﺴﺤﻟا ﻦﻣ بﺮﻘﻟﺎﺑ ﺔﻘﻴﻤﻋ وأ ةﺮﻴﻐﺻ

.سﺎﻴﻘﻟا ﺔﺠﻴﺘﻧ ﻰﻠﻋ

ﻢﺴﺠﻟا ﻊﺿﻮﻣ ﻰﻟإ ةرﺎﺷﻹا ﻢﺘﻳ زﺎﻬﺠﻠﻟ ﺮﻳﺮﻤﺗ لوأ ﺪﻨﻋ

ةﺪﻋ ﺮﻳﺮﻤﺗ ﺪﻨﻋو .ﻲﺒﻳﺮﻘﺗ ﻞﻜﺸﺑ ﻂﻘﻓ ﻲﻧﺪﻌﻤﻟا

دادﺰﺗ ،ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا قﻮﻓ تاﺮﻣ ةﺪﻋ سﺎﻴﻘﻟا

ةﺪﻋ ﺮﻳﺮﻤﺘﻟا ﺪﻌﺑو .ﻢﺴﺠﻟا ﺪﺻر ﺔﻗد راﺮﻤﺘﺳﺎﺑ

(ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﻦﻋ سﺎﻴﻘﻟا ةﺪﻋ ﻊﻓر نود) تاﺮﻣ

:ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا ﻊﺿﻮﻣ ﻰﻟإ ﺔﻗﺪﺑ ةرﺎﺷﻹا ﻦﻜﻤﻳ

رﺪﺼﺗو

2 ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ةرﺎﺷﻹا ءﻮﺿ ءﻲﻀﻳ ﺎﻣﺪﻨﻋ

ﻞﻔﺳأ ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا نﻮﻜﻳ ،ﺔﻴﺗﻮﺼﻟا ةرﺎﺷﻹا

ﺔﻴﺗﻮﺼﻟا ةرﺎﺷﻹا ةﺪﺣ ﻞﺼﺗ ﺎﻣﺪﻨﻋو .سﺎﺴﺤﻟا لﺎﺠﻣ

ﻒﺼﺘﻨﻣ ﻞﻔﺳأ ﻲﻧﺪﻌﻤﻟا ﻢﺴﺠﻟا نﻮﻜﻳ ،ﺔﺟرد ﻰﺼﻗﻷ

.سﺎﺴﺤﻟا

ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﻦﻋ ﺚﺤﺒﻟا

ﻦﻴﺑ حواﺮﺘﻳ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﻰﻟإ سﺎﻴﻘﻟا ةﺪﻋ ﺮﻴﺸﺗ

رﺎﺸﺘﻧﻻا

ﻊﺳاو رﺎﻴﻌﻤﻟا ﻊﻣ هددﺮﺗ ﻖﺑﺎﻄﺘﻳو ﺖﻟﻮﻓ 240 و ﺖﻟﻮﻓ 110

رﺎﻴﺘﻟا) ىﺮﺧﻷا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا طﻮﻄﺨﻟا ﺎﻣأ .(ﺰﺗﺮﻫ 60 وأ 50 ﺔﻤﻴﻘﺑ ددﺮﺘﻣ رﺎﻴﺗ)

ﻲﺘﻟا طﻮﻄﺨﻟا ﻚﻟﺬﻛو (ﻞﻗﻷا/ﻰﻠﻋﻷا ددﺮﺘﻟا وأ ﺪﻬﺠﻟا ﻢﻴﻗ ،ﺮﻤﺘﺴﻤﻟا

،ﻪﻴﻠﻋ ﺪﻤﺘﻌ

ﻳ ﻞﻜﺸﺑ ﺎﻬﻴﻠﻋ فﺮﻌﺘﻟا ﻢﺘﻳ ﻻ ﺪﻗ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻻ

.ﺔﻴﻧﺪﻌﻣ مﺎﺴﺟأ ﺎﻬﻧأ ﻰﻠﻋ ﺎﻬﻴﻟإ ةرﺎﺷﻹا ﻢﺘﻳ ﺪﻗ ﻦﻜﻟو

ﺪﻨﻋ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا ﻦﻋ ﺚﺤﺒﻟا ﺎﻴﻜﻴﺗﺎﻣﻮﺗوأ ﻢﺘﻳ

ﺾﻣﻮﻳ ،ﻲﺋﺎﺑﺮﻬﻛ

ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ ﻂﺧ ﺪﺻر ﻢﺗ اذإو .سﺎﻴﻗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا

.ﻊﻳﺮﺳ ﻊﺑﺎﺘﺘﺑ ﺔﻴﻀﺑﺎﻧ ﺔﻴﺗﻮﺻ ةرﺎﺷإ رﺪﺼﺗو ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ

2 ةرﺎﺷﻹا ءﻮﺿ

truvo_ar_160992A3FC_002.indd 166truvo_ar_160992A3FC_002.indd 166 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 167

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

یﻮﺼﻘﻟا ةراﺮﺤﻟا تﺎﺟرد ﻞﺨﺗ ﺪﻗ .ةراﺮﺤﻟا تﺎﺟرﺪﺑ ةﺪﻳﺪﺸﻟا تﺎﺒﻠﻘﺘﻟا

.سﺎﻴﻘﻟا ةﺪﻋ ﺔﻗﺪﺑ ةراﺮﺤﻟا تﺎﺟرﺪﺑ ةﺪﻳﺪﺸﻟا تﺎﺒﻠﻘﺘﻟا وأ

◀ .ضرﻷا ﯽﻠﻋ ﺎﻬﻃﻮﻘﺳ وأ سﺎﻴﻘﻟا ةﺪﻌﺑ ةﺪﻳﺪﺸﻟا تﺎﻣﺪﺼﻟا ﺐﻨﺠﺗ

ءﺎﻔﻃﻹاو ﻞﻴﻐﺸﺘﻟا

◀ .ﻞﺘﺒﻣ ﺮﻴﻏ 7 سﺎﺴﺤﻟا لﺎﺠﻣ نﺄﺑ سﺎﻴﻘﻟا ةﺪﻋ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﺪﻛﺄﺗ

.شﺎﻤﻗ ﺔﻌﻄﻗ ﺔﻄﺳاﻮﺑ ةروﺮﻀﻟا ﺪﻨﻋ سﺎﻴﻘﻟا ةﺪﻋ ﻒﻔﺟ

/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ﻚﻳﺮﺤﺘﺑ ﻢﻗ سﺎﻴﻘﻟا ةﺪﻋ ﻞﻴﻐﺸﺗ ضﺮﻐﻟ

.ﻞﻔﺳأ ﻰﻟإ

3 فﺎﻘﻳﻹا

ﻢﺘﻳو .ﻞﻴﻐﺸﺘﻠﻟ ةﺰﻫﺎﺟ سﺎﻴﻘﻟا ةﺪﻋ نﻮﻜﺗ ﺮﻴﺼﻗ ﻲﺗاذ رﺎﺒﺘﺧا ءاﺮﺟإ ﺪﻌﺑ

2 ةرﺎﺷﻹا ءﻮﺿ ةءﺎﺿإ لﻼﺧ ﻦﻣ ﻞﻴﻐﺸﺘﻠﻟ ﺔﻳﺰﻫﺎﺠﻟا ﺔﻟﺎﺣ ﻰﻟإ ةرﺎﺷﻹا

.تﺎﻳرﺎﻄﺒﻟا ﺮﻴﻴﻐﺗ ﺐﺠﻴﻓ ،ﻞﻴﻐﺸﺘﻟا ﺪﻌﺑ

2 ةرﺎﺷﻹا ءﻮﺿ ﺊﻀﻳ ﻢﻟ اذإو

/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ﻚﻳﺮﺤﺘﺑ ﻢﻗ سﺎﻴﻘﻟا ةﺪﻋ فﺎﻘﻳإ ضﺮﻐﻟ

.ﻰﻠﻋأ ﻰﻟإ

3 فﺎﻘﻳﻹا

ﺔﻴﻠﻤﻋ يأ ﻢﺘﺗ ﻢﻟ نإ ﺔﻳرﺎﻄﺒﻟا ﺔﻧﺎﻴﺻ ﻞﺟأ ﻦﻣ ﺎﻴﻟآ سﺎﻴﻘﻟا ةﺪﻋ ﺄﻔﻄﺗ

.د

10 ةﺪﻤﻟ سﺎﻴﻗ

حﺎﺘﻔﻣ ﻞﻈﻴﺴﻓ ،ﺎﻴﻜﻴﺗﺎﻣﻮﺗوأ سﺎﻴﻘﻟا ةﺪﻋ فﺎﻘﻳإ ﻢﺗ اذإ :ﺔﻈﺣﻼﻣ

سﺎﻴﻘﻟا ةﺪﻋ ﻞﻴﻐﺸﺗ ةدﺎﻋﻹ .ﻞﻴﻐﺸﺘﻟا ﻊﺿو ﻲﻓ 3 فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا

.ﺎﻬﻠﻴﻐﺸﺗ ﺪﻋأ ﻢﺛ ،ﻻوأ ﺎﻬﻔﻗوأ

ﻞﻴﻐﺸﺘﻟا عاﻮﻧأ

. 7 سﺎﺴﺤﻟا لﺎﺠﻣ ﺖﺤﺗ ضاﺮﻏﻷا سﺎﻴﻘﻟا ةﺪﻋ ﻒﺸﻜﺗ

ةرﺎﺷﻹا ءﻮﺿ حﺮﺸﻟا

ﺮﻀﺧأ مﺎﺴﺟأ ﺔﻳأ ﺪﺻر مﺪﻋ

ﺮﻔﺻأ − سﺎﺴﺤﻟا ﻦﻣ بﺮﻘﻟﺎﺑ ﻲﻧﺪﻌﻣ ﻢﺴﺟ

− ﻲﻓ ﻖﻴﻤﻋ وأ ﺮﻴﻐﺻ ﻲﻧﺪﻌﻣ ﻢﺴﺟ

وأ سﺎﺴﺤﻟا لﺎﺠﻣ

− ءاﺮﺟ ﻦﻣ سﺎﺴﺤﻟا ﻰﻠﻋ ﻲﺒﻠﺴﻟا ﺮﻴﺛﺄﺘﻟا

ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ راﺪﺠﻟا ﺔﻌﻴﺒﻃ

ﺔﻴﺗﻮﺻ ةرﺎﺷإو ﺮﻤﺣأ

ةﺮﻤﺘﺴﻣ

سﺎﺴﺤﻟا لﺎﺠﻣ ﻲﻓ ﻲﻧﺪﻌﻣ ﻢﺴﺟ ﺪﺻر ﻢﺗ

ةرﺎﺷإو (ﻊﻳﺮﺳ) ﺮﻤﺣأ

ﺾﻴﻣو

ﺔﻴﻀﺑﺎﻧو ﺔﻌﺑﺎﺘﺘﻣ ﺔﻴﺗﻮﺻ

ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﻪﺑ يﺮﺴﻳ ﻂﺧ ﺪﺻر ﻢﺗ

truvo_ar_160992A3FC_002.indd 167truvo_ar_160992A3FC_002.indd 167 04.08.2016 17:56:4604.08.2016 17:56:46

168 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﻲﻤﻗر ﺐﻴﻘﻨﺗ زﺎﻬﺟ Truvo

ﻞﻴﻐﺸﺘﻟا ةراﺮﺣ ﺔﺟرد 0 °C ... + 40 °C

ﻦﻳﺰﺨﺘﻟا ةراﺮﺣ ﺔﺟرد – 20 °C ... + 70 °C

ﺔﻴﺒﺴﻨﻟا ﺔﻳﻮﺠﻟا ﺔﺑﻮﻃﺮﻟا

30 ... 80 %

تﺎﻳرﺎﻄﺑ

LR3 (AAA) ﻂﻟﻮﻓ 1,5 x 3

(ﺔﻳﻮﻠﻘﻟا ﺰﻴﻨﺠﻨﻤﻟا تﺎﻳرﺎﻄﺑ) ﻞﻴﻐﺸﺘﻟا ةﺮﺘﻓ

ﻲﻟاﻮﺣ ﺔﻋﺎﺳ

EPTA-Procedure 01:2014 ﺐﺴﺣ نزﻮﻟا ﻎﻛ 0,15

،نارﺪﺠﻟا) ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﺔﻟﺎﺣو ﺔﻣﺎﺧ ﻚﻟﺬﻛو مﺎﺴﺟﻷا ﻢﺠﺣو ﺔﻣﺎﺨﻟ ﺎﻌﺒﺗ *

(تﺎﻴﺿرﻷا ،ﻒﻘﺳﻷا

ﻚﻟذ ﻦﻋ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺠﻳ ﻻ ﻲﺘﻟا طﻮﻄﺨﻟا ﻦﻋ ﻒﺸﻜﻟا ﻖﻤﻋ ﻞﻘﻳ **

ﺔﺟرﺪﺑ ﻖﻠﻌﺘﻳ ﺎﻤﻴﻓ ىﻮﺘﺴﻤﻟا نود سﺎﻴﻘﻟا ﺔﺠﻴﺘﻧ نﻮﻜﺗ نأ ﻦﻜﻤﻤﻟا ﻦﻣ

◀

.ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﺔﻌﻴﺒﻃ ﺔﻟﺎﺣ ﻲﻓ ﺪﺻﺮﻟا ﻖﻤﻋو ﺔﻗﺪﻟا

.زاﺮﻄﻟا ﺔﺘﻓﻻ ﯽﻠﻋ

6 ﻞﺴﻠﺴﺘﻤﻟا ﻢﻗﺮﻟا ﯽﻟإ ﻊﺟﺮﻳ ،حﻮﺿﻮﺑ سﺎﻴﻘﻟا ةﺪﻋ ﺰﻴﻴﻤﺘﻟ

ﺐﻴﻛﺮﺘﻟا

تﺎﻳرﺎﻄﺒﻟا لاﺪﺒﺘﺳا/ﺐﻴﻛﺮﺗ

.ﺔﻳﻮﻠﻘﻟا ﺰﻴﻨﺠﻨﻤﻟا تﺎﻳرﺎﻄﺑ ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨُﻳ سﺎﻴﻘﻟا ةﺪﻋ ﻞﻴﻐﺸﺘﻟ

ﺐﻠﻘﻳو

4 ﺖﻴﺒﺜﺘﻟا حﺎﺘﻔﻣ ﯽﻠﻋ ﻂﻐﻀﻳ 5 تﺎﻳرﺎﻄﺒﻟا ةﺮﺠﺣ ءﺎﻄﻏ ﺢﺘﻓ ﻞﺟأ ﻦﻣ

ﺐﻴﻛﺮﺗ ءﺎﻨﺛأ ﻪﺒﺘﻧا .تﺎﻳرﺎﻄﺒﻟا ﺐﻛر .جرﺎﺨﻟا ﯽﻟإ تﺎﻳرﺎﻄﺒﻟا ةﺮﺠﺣ ءﺎﻄﻏ

ﺐﻧﺎﺠﻟا ﻲﻓ رﻮﺼﻟا ﺐﺴﺣ ﺢﻴﺤﺼﻟا ﻞﻜﺸﻟﺎﺑ بﺎﻄﻗﻷا ﻞﺻو ﯽﻟإ تﺎﻳرﺎﻄﺒﻟا

.تﺎﻳرﺎﻄﺒﻟا ةﺮﺠﺤﺑ ﻲﻠﺧاﺪﻟا

◀ .ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ﺎﻬﻟﺎﻤﻌﺘﺳا مﺪﻋ ﺪﻨﻋ سﺎﻴﻘﻟا ةﺪﻋ ﻦﻋ تﺎﻳرﺎﻄﺒﻟا عﺰﻧا

.ﺎﻬﺴﻔﻧ ﻎﻳﺮﻔﺘﺑ مﻮﻘﺘﻓ ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ﺎﻬﻧﺰﺧ ﺪﻨﻋ تﺎﻳرﺎﻄﺒﻟا ﻞﻛﺂﺘﺗ ﺪﻗ

ﻞﻴﻐﺸﺘﻟا

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ

◀ .ةﺮﺷﺎﺒﻤﻟا ﺲﻤﺸﻟا ﺔﻌﺷأ ﻦﻣو ﺔﺑﻮﻃﺮﻟا ﻦﻣ سﺎﻴﻘﻟا ةﺪﻋ ﻢﺣا

◀ تﺎﺒﻠﻘﺘﻠﻟ وأ یﻮﺼﻘﻟا ةراﺮﺤﻟا تﺎﺟرﺪﻟ سﺎﻴﻘﻟا ةﺪﻋ ضﺮﻌﺗ ﻻ

ةﺪﻌﻟ ﺢﻤﺳا .ﻼﺜﻣ ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ةرﺎﻴﺴﻟا ﻲﻓ ﺎﻬﻛﺮﺘﺗ ﻻ .ﺔﻳراﺮﺤﻟا

ﺮﻓﻮﺗ ﺪﻨﻋ ﺎﻬﻠﻴﻐﺸﺗ ﻞﺒﻗ ﺔﻟﺪﺘﻌﻣ ةراﺮﺣ ﺔﺟرد ﯽﻟإ ﻞﺻﻮﺘﺗ نأ سﺎﻴﻘﻟا

truvo_ar_160992A3FC_002.indd 168truvo_ar_160992A3FC_002.indd 168 04.08.2016 17:56:4604.08.2016 17:56:46

ﻲﺑﺮﻋ | 169

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ءادﻷاو ﺞَﺘﻨﻤﻟا ﻒﺻو

ﺺﺼﺨﻤﻟا لﺎﻤﻌﺘﺳﻻا

ذﻻﻮﻓ ﻼﺜﻣ) ،ﺔﻳﺪﻳﺪﺤﻟا ندﺎﻌﻤﻟا ﻦﻋ ﺚﺤﺒﻠﻟ ﺔﺼﺼﺨﻣ سﺎﻴﻘﻟا ةﺪﻋ

ﻚﻟﺬﻛو (ﺔﻴﺳﺎﺤﻨﻟا ﺮﻴﺳاﻮﻤﻟا ﻼﺜﻣ) ﺔﻳﺪﻳﺪﺤﻟا ﺮﻴﻏ ندﺎﻌﻤﻟاو ،(ﺢﻴﻠﺴﺘﻟا

.تﺎﻴﺿرﻷاو ﻒﻘﺳﻷاو نارﺪﺠﻟا ﻲﻓ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا

ةرﻮﺼﻤﻟا ءاﺰﺟﻷا

ﯽﻠﻋ ةدﻮﺟﻮﻤﻟا سﺎﻴﻘﻟا ةﺪﻋ مﻮﺳر ﯽﻟإ ةرﻮﺼﻤﻟا ءاﺰﺟﻷا ﻢﻴﻗﺮﺗ ﺪﻨﺘﺴﻳ

.ﺔﻴﻄﻴﻄﺨﺘﻟا مﻮﺳﺮﻟا ﺔﺤﻔﺻ

ﻢﻴﻠﻌﺗ ﺪﻋﺎﺴﻣ

ةرﺎﺷﻹا ءﻮﺿ 2

ءﺎﻔﻃﻹاو ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ 3

تﺎﻳرﺎﻄﺒﻟا ةﺮﺠﺣ ءﺎﻄﻏ ﺖﻴﺒﺜﺗ 4

تﺎﻳرﺎﻄﺒﻟا ةﺮﺠﺣ ءﺎﻄﻏ 5

ﻞﺴﻠﺴﺘﻤﻟا ﻢﻗﺮﻟا 6

سﺎﺴﺤﻟا لﺎﺠﻣ 7

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﻲﻤﻗر ﺐﻴﻘﻨﺗ زﺎﻬﺟ Truvo

ﻒﻨﺼﻟا ﻢﻗر 3 603 F68 2..

:* ﯽﺼﻗﻷا ﻒﺸﻜﻟا ﻖﻤﻋ

− ﺔﻳﺪﻳﺪﺤﻟا ندﺎﻌﻤﻟا

− (ﻲﺳﺎﺤﻧ بﻮﺒﻧأ) ﺪﻳﺪﺤﻟا ﺮﻴﻏ ندﺎﻌﻤﻟا

− (ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ) ﺔﻴﺳﺎﺤﻧ طﻮﻄﺧ

ﻢﻣ

ةﺮﻳﺎﻌﻤﻟا ﺎﻴﻜﻴﺗﺎﻣﻮﺗوأ

ﻲﻟاﻮﺣ ﺪﻌﺑ ءﺎﻔﻃإ ﺔﻴﻟآ د

،نارﺪﺠﻟا) ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﺔﻟﺎﺣو ﺔﻣﺎﺧ ﻚﻟﺬﻛو مﺎﺴﺟﻷا ﻢﺠﺣو ﺔﻣﺎﺨﻟ ﺎﻌﺒﺗ *

(تﺎﻴﺿرﻷا ،ﻒﻘﺳﻷا

ﻚﻟذ ﻦﻋ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ ﺎﻬﺑ يﺮﺠﻳ ﻻ ﻲﺘﻟا طﻮﻄﺨﻟا ﻦﻋ ﻒﺸﻜﻟا ﻖﻤﻋ ﻞﻘﻳ **

ﺔﺟرﺪﺑ ﻖﻠﻌﺘﻳ ﺎﻤﻴﻓ ىﻮﺘﺴﻤﻟا نود سﺎﻴﻘﻟا ﺔﺠﻴﺘﻧ نﻮﻜﺗ نأ ﻦﻜﻤﻤﻟا ﻦﻣ

◀

.ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﻞﻐﺸﻟا ﻊﺿﻮﻣ ﺔﻌﻴﺒﻃ ﺔﻟﺎﺣ ﻲﻓ ﺪﺻﺮﻟا ﻖﻤﻋو ﺔﻗﺪﻟا

.زاﺮﻄﻟا ﺔﺘﻓﻻ ﯽﻠﻋ

6 ﻞﺴﻠﺴﺘﻤﻟا ﻢﻗﺮﻟا ﯽﻟإ ﻊﺟﺮﻳ ،حﻮﺿﻮﺑ سﺎﻴﻘﻟا ةﺪﻋ ﺰﻴﻴﻤﺘﻟ

truvo_ar_160992A3FC_002.indd 169truvo_ar_160992A3FC_002.indd 169 04.08.2016 17:56:4604.08.2016 17:56:46

170 | ﻲﺑﺮﻋ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﻲﺑﺮﻋ

نﺎﻣﻷا تﺎﻤﻴﻠﻌﺗ

ﻢﺘﻳ ﻢﻟ اذإو .تﺎﻤﻴﻠﻌﺘﻟا ﻊﻴﻤﺟ ةﺎﻋاﺮﻣو ةءاﺮﻗ ﺐﺠﻳ

ﺮﺛﺄﺘﺗ ﺪﻘﻓ ،تﺎﻤﻴﻠﻌﺘﻟا هﺬﻬﻟ ﺎﻘﻓو سﺎﻴﻘﻟا ةﺪﻋ ماﺪﺨﺘﺳا

ﻞﻜﺸﺑ سﺎﻴﻘﻟا ةﺪﻋ ﻲﻓ ﺔﺠﻣﺪﻤﻟا ﺔﻳﺎﻤﺤﻟا تﺎﻃﺎﻴﺘﺣا

.ةﺪﻴﺟ ﺔﻟﺎﺣ ﻲﻓ هﺬﻫ تﺎﻤﻴﻠﻌﺘﻟا ﺔﻋﻮﺒﻄﻤﺑ ﻆﻔﺘﺣا .ﻲﺒﻠﺳ

◀ ﻦﻴﻠﻫﺆﻤﻟا لﺎﻤﻌﻟا ﻞﺒﻗ ﻦﻣ سﺎﻴﻘﻟا ةﺪﻋ ﺢﻴﻠﺼﺘﺑ ﺢﻤﺳا

ﻚﻟذ ﻦﻣﺆﻳ .ﻂﻘﻓ ﺔﻴﻠﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗ لﺎﻤﻌﺘﺳﺎﺑو ﻦﻴﺼﺼﺨﺘﻤﻟاو

.سﺎﻴﻘﻟا ةﺪﻋ نﺎﻣأ ﯽﻠﻋ ﺔﻈﻓﺎﺤﻤﻟا

◀ رﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ضﺮﻌﻣ ﻂﻴﺤﻣ ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ﺔﻄﺳاﻮﺑ ﻞﻐﺘﺸﺗ ﻻ

.قاﺮﺘﺣﻼﻟ ﺔﻠﺑﺎﻘﻟا ةﺮﺒﻏﻷا وأ تازﺎﻐﻟا وأ ﻞﺋاﻮﺴﻟا ﻪﺑ ﺮﻓﻮﺘﺗ يﺬﻟا

.ةﺮﺨﺑﻷا وأ ةﺮﺒﻏﻷا هﺬﻫ ﻞﻌﺸﻴﻓ ،سﺎﻴﻘﻟا ةﺪﻋ ﻲﻓ رﺮﺸﻟا ﺞﺘﻨُﻳ ﺪﻗ

◀ ﺔﺋﺎﻣ ﺔﺒﺴﻨﺑ نﺎﻣﻷا نﺎﻤﺿ سﺎﻴﻘﻟا ةﺪﻌﻟ ﻦﻜﻤﻳ ﻻ ﺔﻴﻨﻓ بﺎﺒﺳﻷ

وأ ﺮﺸﻧ وأ ﺐﻘﺛ ﺔﻴﻠﻤﻋ ﻞﻛ ﻞﺒﻗ صﺮﺣا رﺎﻄﺧﻷا ﺐﻨﺠﺘﻟ .ﺔﺋﺎﻤﻟﺎﺑ

ﻦﻣ ﻚﺴﻔﻧ ﻦﻴﻣﺄﺗ ﻰﻠﻋ تﺎﻴﺿرﻷا وأ ﻒﻘﺳﻷا وأ نارﺪﺠﻟا ﻲﻓ ﺰﻳﺮﻔﺗ

ﺔﻠﺣﺮﻣ ءﺎﻨﺛأ رﻮﺼﻟاو ءﺎﻨﺒﻟا تﺎﻄﻄﺨﻣ ﻞﺜﻣ ،تﺎﻣﻮﻠﻌﻤﻟا ردﺎﺼﻣ لﻼﺧ

وأ ءاﻮﻬﻟا ﺔﺑﻮﻃر ﻞﺜﻣ ،ﺔﻴﺌﻴﺒﻟا ﻞﻣاﻮﻌﻟا ﺐﺒﺴﺘﺗ ﺪﻗ .هﺮﺧآ

ﻰﻟإ ءﺎﻨﺒﻟا

ﺔﻗد ﻰﻠﻋ ﻲﺒﻠﺳ ﻞﻜﺸﺑ ﺮﻴﺛﺄﺘﻟا ﻲﻓ ىﺮﺧأ ﺔﻴﺋﺎﺑﺮﻬﻛ ةﺰﻬﺟأ ﻦﻣ بﺮﻘﻟا

داﻮﻣ ،ﻞﻠﺒﻟا ،لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) نارﺪﺠﻟا ﺔﻟﺎﺣو ﺔﻌﻴﺒﻃ .سﺎﻴﻘﻟا ةﺪﻋ

داﻮﻤﻟا ،رﺎﻴﺘﻠﻟ ﻞﺻﻮﻤﻟا ﻂﺋﺎﺤﻟا قرو ،ندﺎﻌﻣ ﻰﻠﻋ ﺔﻳﻮﺘﺤﻤﻟا ءﺎﻨﺒﻟا

ﺎﻬﻌﻗﻮﻣو ﺎﻬﻤﺠﺣو ﺎﻬﻋﻮﻧو مﺎﺴﺟﻷا دﺪﻌﻟ ﺔﻓﺎﺿﻹﺎﺑ (طﻼﺒﻟا ،ﺔﻟزﺎﻌﻟا

ﻰﻠﻋ تﺎﺳﺎﻴﻘﻟا ﺔﻗد مﺪﻋ ﺞﺘﻨﺗ ﺪﻗ .ﺔﺌﻃﺎﺧ سﺎﻴﻗ ﺞﺋﺎﺘﻧ ﻲﻓ

ﺐﺒﺴﺘﺗ ﺪﻗ

ﻦﻣو (ﻂﺋﺎﺤﻟا قرو ،ﺺﺠﻟا ﺔﺻﺎﺧ) ءﺎﻨﺒﻟا داﻮﻣ ﺔﺑﻮﻃر ﻦﻣ لﺎﺜﻤﻟا ﻞﻴﺒﺳ

حﺎﺒﺼﻣ ةءﺎﺿإ ﻲﻓ تاﺮﻴﺛﺄﺘﻟا هﺬﻫ ﺐﺒﺴﺘﺗ ﺪﻗ.ﺔﻌﻔﺗﺮﻤﻟا ءاﻮﻬﻟا ﺔﺑﻮﻃر

،سﺎﺴﺤﻟا قﺎﻄﻧ ﻲﻓ ﻢﺴﺟ دﻮﺟو ﻦﻣ ﻢﻏﺮﻟﺎﺑ ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ ةرﺎﺷﻹا

دﻮﺟو مﺪﻋ ﻦﻣ ﻢﻏﺮﻟا ﻰﻠﻋ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ةرﺎﺷﻹا حﺎﺒﺼﻣ ةءﺎﺿإ وأ

.سﺎﺴﺤﻟا قﺎﻄﻧ ﻲﻓ ﻢﺴﺟ

◀ دﻮﺟو مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ .فﺎﻛ ﺾﻳرﺄﺗ دﻮﺟو ﻰﻠﻋ سﺎﻴﻘﻟا ءﺎﻨﺛأ صﺮﺣا

فﻮﻗﻮﻟا وأ لزﺎﻋ ءاﺬﺣ ﻖﻳﺮﻃ ﻦﻋ ،لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) فﺎﻛ ﺾﻳرﺄﺗ

ﺪﻬﺟ ﺎﻬﺑ يﺮﺴﻳ ﻲﺘﻟا طﻮﻄﺨﻟا نﺎﻜﻣ ﺪﻳﺪﺤﺗ ﻦﻜﻤﻳ ﻻ (ﻢﻠﺳ ﻰﻠﻋ

.ﻲﺋﺎﺑﺮﻬﻛ

truvo_ar_160992A3FC_002.indd 170truvo_ar_160992A3FC_002.indd 170 04.08.2016 17:56:4704.08.2016 17:56:47

ﻰﺳرﺎﻓ | 171

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

هﺎﮕﺘﺳد ندﺮﮐ ﺰﯿﻤﺗ و ﺮﯿﻤﻌﺗ ،ﺖﺒﻗاﺮﻣ

زا .ﺪﯿﻨﮐ هدﺎﻔﺘﺳا ﮏﺸﺧ و مﺮﻧ ﻪﭼرﺎﭘ ﮏﯾ زا ،ﯽﮔدﻮﻟآ ندﺮﮐ ﺰﯿﻤﺗ یاﺮﺑ

.ﺪﯿﻨﮐ یراددﻮﺧ لﻼﺣ ﺎﯾ و هﺪﻨﻨﮐ کﺎﭘ داﻮﻣ زا هدﺎﻔﺘﺳا

ی هدوﺪﺤﻣ رد ﺪﯾﺎﺒﻧ یﺮﯿﮔ هزاﺪﻧا ﺪﻧور یور یراﺬﮔﺮﯿﺛﺎﺗ مﺪﻋ ﺖﻬﺟ

هﮋﯾو ﻪﺑ ،ﺐﺴﭼﺮﺑ ،ﺐﺴﭼ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﺐﻘﻋ و ﻮﻠﺟ رد

7 ﺮﮕﺴﺣ

.دﻮﺷ ﻪﯿﺒﻌﺗ یﺰﻠﻓ یﺎﻬﺒﺴﭼﺮﺑ

نﺎﯾﺮﺘﺸﻣ ﺎﺑ هروﺎﺸﻣ و شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ

ﺲﯾوﺮﺳ ،تاﺮﯿﻤﻌﺗ هرﺎﺑ رد ﺎﻤﺷ تﻻاﻮﺌﺳ ﻪﺑ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ ﺮﺘﻓد

و ﺮﯾوﺎﺼﺗ .داد ﺪﻫاﻮﺧ ﺦﺳﺎﭘ تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ تﺎﻌﻄﻗ ﻦﯿﻨﭽﻤﻫ و

ﺖﯾﺎﺳ رد ﺪﯿﻧاﻮﺘﯿﻣ ار تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ تﺎﻌﻄﻗ هرﺎﺑ رد تﺎﻋﻼﻃا

:ﺪﯿﯾﺎﻤﻧ ﻮﺠﺘﺴﺟ ﺮﯾز هدﺮﺒﻣﺎﻧ

www.bosch-pt.com

ﻪﺑ ﻞﯿﻣ لﺎﻤﮐ ﺎﺑ شﻮﺑ ﺖﮐﺮﺷ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ روﺎﺸﻣ ﻢﯿﺗ

و تﻻﻮﺼﺤﻣ ﻢﯿﻈﻨﺗ و هدﺎﻔﺘﺳا زﺮﻃ ،ﺪﯾﺮﺧ هرﺎﺑ رد ﺎﻤﺷ تﻻاﻮﺌﺳ

.ﺪﻫﺪﯿﻣ ﺦﺳﺎﭘ تﺎﻘﻠﻌﺘﻣ

هرﺎﻤﺷ ﻤﺘﺣ ،تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ راﺰﺑا شرﺎﻔﺳ ﺎﯾ و لاﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ یاﺮﺑ

.ﺪﯿﻫد عﻼﻃا ﯽﻗﺮﺑ راﺰﺑا یور ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ار ﻻﺎﮐ ﯽﻤﻗر

هد ﯽﻨﻓ

ﻪﺑ ﻂﻘﻓ ﯽﻛﺪﻳ راﺰﺑا ﻪﻴﻬﺗ و هﺎﮕﺘﺳد ﺮﻴﻤﻌﺗ ،ﯽﺘﻧارﺎﮔ زا هدﺎﻔﺘﺳا یاﺮﺑ

.ﺪﻴﻨﻛ ﻪﻌﺟاﺮﻣ ﺺﺼﺨﺘﻣ داﺮﻓا

هﺎﮕﺘﺳد ندﺮﮐ جرﺎﺧ هدر زا

ﺎﺑ ﺐﺳﺎﻨﻣ ﻖﯾﺮﻃ ﻪﺑ ﺪﯾﺎﺑ ﺎﻫ یﺪﻨﺑ ﻪﺘﺴﺑ و تﺎﻘﻠﻌﺘﻣ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﻧﻮﺷ ﺖﻓﺎﯾزﺎﺑ و جرﺎﺧ هدر زا ﺖﺴﯾز ﻂﯿﺤﻣ ﻆﻔﺣ

ﻪﻟﺎﺑز ﻞﺧاد ار ژرﺎﺷ ﻞﺑﺎﻗ یﺎﻫ یﺮﺗﺎﺑ/ﺎﻬﯾﺮﺗﺎﺑ و یﺮﯿﮔ هزاﺪﻧا یﺎﻫ راﺰﺑا

!ﺪﯾزاﺪﻧﺎﯿﻧ ﯽﮕﻧﺎﺧ ناد

:ﺎﭘورا ﻪﯾدﺎﺤﺗا ﻮﻀﻋ یﺎﻫرﻮﺸﻛ یاﺮﺑ ﻂﻘﻓ

ﯽﻜﯾﺮﺘﻜﻟا هدﺎﻔﺘﺳا ﻞﺑﺎﻗ ﺮﯿﻏ و ﻪﻨﻬﻛ یﺎﻬﻫﺎﮕﺘﺳد

2012/19/ ﯽﺋﺎﭘورا ﻞﻤﻌﻟارﻮﺘﺳد و ﻪﻣﺎﻧ ﻦﯿﺋآ ﻖﺒﻃ

ﻪﻣﺎﻧ ﻦﯿﯾآ سﺎﺳا ﺮﺑ هدﻮﺳﺮﻓ ﺎﯾ باﺮﺧ یﺎﻬﯾﺮﺗﺎﺑ و

ﺎﺑ ﺐﺳﺎﻨﺘﻣ و ﻪﻧﺎﮔاﺪﺟ ﯽﺘﺴﯾﺎﺑ 2006/66/EC ﯽﯾﺎﭘورا ی

.ﺪﻧﻮﺷ یروآ ﻊﻤﺟ ﺖﺴﯾز ﻂﯿﺤﻣ

.ﺖﺳا ظﻮﻔﺤﻣ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮔ ﺮﻫ ﻖﺣ

truvo_fa_160992A3FC_002.indd 171truvo_fa_160992A3FC_002.indd 171 04.08.2016 17:59:1104.08.2016 17:59:11

172 | ﻰﺳرﺎﻓ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﺖﻠﻋ ﻞﺣ هار

ترا یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

ﺖﺴﯿﻧ

ﻢﮑﺤﻣ ﺶﮑﺘﺳد نوﺪﺑ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

ﻖﯾﺎﻋ یﺎﻬﺘﺴﺑراد ﺎﯾ ﺎﻬﻧﺎﺑدﺮﻧ یور .ﺪﯾﺮﯿﮕﺑ

.ﺪﯾﺰﯿﻫﺮﭙﺑ ﻖﯾﺎﻋ یﺎﻬﺸﻔﮐ نﺪﯿﺷﻮﭘ زا .ﺪﯿﺘﺴﯾﺎﻧ

ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ

ﺖﺑﻮﻃر ﺎﯾ هﺪﻨﻫﺎﮐ

ﻻﺎﺑ رﺎﯿﺴﺑ/ﻦﯿﯾﺎﭘ رﺎﯿﺴﺑ

ﺎﯾ ﮏﺸﺧ رﺎﯿﺴﺑ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ درﻮﻣ رد

(ﻦﯿﯾﺎﭘ ﺎﯾ ﻻﺎﺑ رﺎﯿﺴﺑ ﺖﺑﻮﻃر مﺎﮕﻨﻫ ﻼﺜﻣ) بﻮﻃﺮﻣ

* .ﺖﺴﯿﻧ ﻦﮑﻤﻣ ﻦﺌﻤﻄﻣ ﯽﺑﺎﯾدر

.ﺪﺸﻧ ﺖﻓﺎﯾ یﺰﻠﻓ ﺊﯿﺷ

ﻖﯿﻤﻋ رﺎﯿﺴﺑ ﺊﯿﺷ

.دراد راﺮﻗ

ﯽﮕﺘﺴﺑ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ ﺲﻨﺟ ﻪﺑ ﯽﺑﺎﯾدر ﻖﻤﻋ

ﻖﻤﻋ ﻦﯾﺮﺘﺸﯿﺑ زا ﺮﺘﻤﮐ ﺖﺳا ﻦﮑﻤﻣ و دراد

* .ﺪﺷﺎﺑ ﯽﺑﺎﯾدر

رﺎﯿﺴﺑ یﺰﻠﻓ ﺊﯿﺷ

.ﺖﺳا ﮏﭼﻮﮐ

ﻦﮑﻤﻣ و دراد ﯽﮕﺘﺴﺑ ﺊﯿﺷ ﻪﺑ ﯽﺑﺎﯾدر ﻖﻤﻋ

* .ﺪﺷﺎﺑ

ﯽﺑﺎﯾدر ﻖﻤﻋ ﻦﯾﺮﺘﺸﯿﺑ زا ﺮﺘﻤﮐ ﺖﺳا

ﺰﻣﺮﻗ ،درز ،ﺰﺒﺳ یﺎﻬﮕﻧر رد ﮓﻨﻫﺎﻤﻫﺎﻧ ندز ﮏﻤﺸﭼ

ناﺪﯿﻣ ﻂﺳﻮﺗ لﻼﺘﺧا

ﺎﯾ ﯽﮑﯾﺮﺘﮑﻟا یﺎﻫ

ﯽﺴﯿﻃﺎﻨﻐﻣ

ﺎﯾ ﯽﮑﯾﺮﺘﮑﻟا یﺎﻬﻧاﺪﯿﻣ ﻪﮐ ﯽﯾﺎﻬﻫﺎﮕﺘﺳد زا

ءاﺰﺟا ،ﻪﻧﺎﯾار ﺪﻨﻧﺎﻣ) ﺪﻨﻨﮐ ﯽﻣ دﺎﺠﯾا ﯽﺴﯿﻃﺎﻨﻐﻣ

.ﺪﯾﺮﯿﮕﺑ ﻪﻠﺻﺎﻓ (لﺎﺼﺗا ﻪﮑﺒﺷ

ﺪﻨﺘﺴﻫ مﻮﻬﻔﻣﺎﻧ/ ﺖﻗد نوﺪﺑ یﺮﯿﮔ هزاﺪﻧا ﺞﯾﺎﺘﻧ

رد ﻢﺣاﺰﻣ یﺰﻠﻓ

ءﺎﯿﺷا

ﺮﮕﺴﺣ هدوﺪﺤﻣ

،ﺪﻨﺒﺘﺳد ،ﺖﻋﺎﺳ ﺪﻨﻧﺎﻣ) ﻢﺣاﺰﻣ یﺰﻠﻓ ءﺎﯿﺷا ﻪﻤﻫ

راﺰﺑا .ﺪﯿﻨﮐ اﺪﺟ ار ﺮﮕﺴﺣ هدوﺪﺤﻣ زا (ﺮﺘﺸﮕﻧا

.ﺪﯿﻨﮑﻧ ﺲﻤﻟ ار ﺮﮕﺴﺣ ﯽﮑﯾدﺰﻧ رد یﺮﯿﮔ هزاﺪﻧا

مﺎﺠﻧا رﺎﮐدﻮﺧ ﻢﯿﻈﻨﺗ

ﺪﺸﻧ

.ﺪﯿﻫد مﺎﺠﻧا ﯽﺘﺳد ﻢﯿﻈﻨﺗ ﮏﯾ

، ﺰﻣﺮﻗ/درز/ﺰﺒﺳ ﺪﺘﻤﻣ ندز ﮏﻤﺸﭼ

.ﺖﺴﯿﻧ ﯽﮑﯾدﺰﻧ رد نﺎﯾﺮﺟ ﻞﻣﺎﺣ

ﻞﺑﺎﮐ ﺎﯾ ﺰﻠﻓ ﭻﯿﻫ ﻪﮐ یدﻮﺟو ﺎﺑ

یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

ﺖﺳا باﺮﺧ

لﺎﺳرا ﺲﯾوﺮﺳ ﺖﻬﺟ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯿﻨﮐ

ﺎﻫ ﻒﮐ ﺎﯾ ﻒﻘﺳ ،ﺎﻫراﻮﯾد رد یرﺎﮐزﺮﻓ ﺎﯾ یرﺎﮐ هرا ،یرﺎﮑﺧارﻮﺳ زا ﻞﺒﻗ وﺮﻨﯾا زا *

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ (نﺎﻤﺘﺧﺎﺳ ﻪﺸﻘﻧ ﺪﻨﻧﺎﻣ) ﺎﻤﻨﻫار ﻊﺑﺎﻨﻣ ﺮﯾﺎﺳ ﻪﺑ

truvo_fa_160992A3FC_002.indd 172truvo_fa_160992A3FC_002.indd 172 04.08.2016 17:59:1104.08.2016 17:59:11

ﻰﺳرﺎﻓ | 173

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﺖﻠﻋ ﻞﺣ هار

هزاﺪﻧا گرﺰﺑ هدوﺪﺤﻣ یﻻﺎﺑ ﺰﻣﺮﻗ ﺎﯾ درز ﮓﻧر ﻪﺑ 2 لﺎﻨﮕﯿﺳ غاﺮﭼ

.دﻮﺷ ﯽﻣ ﻦﺷور (یﺰﻠﻓ ءﺎﯿﺷا یاﺮﺑ راﺪﺸﻫ) راﻮﯾد یور یﺮﯿﮔ

رد ﮓﻨﺗ و دﺎﯾز ءﺎﯿﺷا

ﻪﺘﻓﺮﮔ راﺮﻗ ﻢﻫ رﺎﻨﮐ

ﻦﯿﺑ ﺎﺗ ﺪﯿﻨﮐ ﻪﺟﻮﺗ لﺎﻨﮕﯿﺳ یاﺪﺻ یﺪﻨﻠﺑ ﻪﺑ

هداد ﺺﯿﺨﺸﺗ ﯽﮑﺗ ترﻮﺻ ﻪﺑ یﺰﻠﻓ ءﺎﯿﺷا

راﺮﻗ ﻢﻫ رﺎﻨﮐ رد ﮓﻨﺗ رﺎﯿﺴﺑ ﻪﮐ ﯽﺋﺎﯿﺷا .دﻮﺷ

* .دﺮﮐ اﺪﯿﭘ

ﻪﻧﺎﮔاﺪﺟ ناﻮﺗ ﯽﻤﻧ ار ﺪﻧا ﻪﺘﻓﺮﮔ

ﺰﻠﻓ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ

موﺎﻘﻣ دﻻﻮﻓ ﺎﯾ راد

ﻦﺘﺑ رد

داﻮﻣ ﺪﻨﻧﺎﻣ) راد ﺰﻠﻓ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ درﻮﻣ رد

(ﻪﺸﯿﺷ ﻢﺸﭘ) مﻮﯿﻨﯿﻣﻮﻟآ ﺶﮐور ﺎﺑ هﺪﻨﻫﺎﮐ

* .ﺖﺴﯿﻧ ﻦﮑﻤﻣ ﻦﺌﻤﻄﻣ ﯽﺑﺎﯾدر

یور ﻢﯿﺠﺣ یﺰﻠﻓ ءﺎﯿﺷا

راﻮﯾد ﺖﺸﭘ

ﯽﺑﺎﯾدر (ژﺎﻓﻮﺷ ﻼﺜﻣ) ﻢﯿﺠﺣ یﺰﻠﻓ ءﺎﯿﺷا درﻮﻣ رد

.ﺖﺴﯿﻧ ﻦﮑﻤﻣ ﻦﺌﻤﻄﻣ

مﺎﺠﻧا رﺎﮐدﻮﺧ ﻢﯿﻈﻨﺗ

ﺪﺸﻧ

.ﺪﯿﻫد مﺎﺠﻧا ﯽﺘﺳد ﻢﯿﻈﻨﺗ ﮏﯾ

یﺮﯿﮔ هزاﺪﻧا گرﺰﺑ هدوﺪﺤﻣ یﻻﺎﺑ ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ

.دﻮﺷ ﯽﻣ ﻦﺷور (نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ یاﺮﺑ راﺪﺸﻫ) راﻮﯾد یور

ﯽﻓﺎﮐﺎﻧ نﺪﺷ ترا

راﻮﯾد

ﻪﻠﺻﺎﻓ ﺎﺑ ار راﻮﯾد دﻮﺧ دازآ ﺖﺳد ﺎﺑ

ﺎﺗ ﺪﯿﻨﮐ ﺲﻤﻟ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا زا

20 – 30 cm

.ﺪﯿﻨﮐ ترا ار راﻮﯾد

.ﺪﺸﻧ ﺖﻓﺎﯾ نﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ

یور ﯽﻧﺎﯾﺮﺟ ﭻﯿﻫ

نﺎﯾﺮﺟ ﺎﯾ ﺖﺴﯿﻧ ﻞﺑﺎﮐ

ﺖﺳا ﯽﻟﻮﻤﻌﻣ ﺮﯿﻏ

ﻪﮐ ترﻮﺻ ﻦﯾا ﻪﺑ ،ﺪﯿﻫﺪﺑ ژﺎﺘﻟو ،ﻞﺑﺎﮐ ﻪﺑ

ﯽﺑﺎﯾدر .ﺪﯿﻨﮐ ﯽﻣ ﻦﺷور ار طﻮﺑﺮﻣ غاﺮﭼ ﺪﯿﻠﮐ

هدوﺪﺤﻣ زا جرﺎﺧ بوﺎﻨﺘﻣ ژﺎﺘﻟو ﺎﺑ ﻞﺑﺎﮐ

ﻦﮑﻤﻣ ﻦﺌﻤﻄﻣ رﻮﻃ ﻪﺑ

110 – 240 V, 50 – 60 Hz

* .ﺖﺴﯿﻧ

ﻖﯿﻤﻋ رﺎﯿﺴﺑ ﻞﺑﺎﮐ

.دراد راﺮﻗ

ﯽﮕﺘﺴﺑ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ ﺲﻨﺟ ﻪﺑ ﯽﺑﺎﯾدر ﻖﻤﻋ

ﻖﻤﻋ ﻦﯾﺮﺘﺸﯿﺑ زا ﺮﺘﻤﮐ ﺖﺳا ﻦﮑﻤﻣ و دراد

* .ﺪﺷﺎﺑ ﯽﺑﺎﯾدر

یﺰﻠﻓ ﻪﻟﻮﻟ رد ﻞﺑﺎﮐ

.دراد راﺮﻗ هﺪﺷ ترا

یﺰﻠﻓ ﻪﻟﻮﻟ ﻦﺘﻓﺎﯾ ﺖﻬﺟ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯿﻨﮐ اﺪﯿﭘ

ﺎﻫ ﻒﮐ ﺎﯾ ﻒﻘﺳ ،ﺎﻫراﻮﯾد رد یرﺎﮐزﺮﻓ ﺎﯾ یرﺎﮐ هرا ،یرﺎﮑﺧارﻮﺳ زا ﻞﺒﻗ وﺮﻨﯾا زا *

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ (نﺎﻤﺘﺧﺎﺳ ﻪﺸﻘﻧ ﺪﻨﻧﺎﻣ) ﺎﻤﻨﻫار ﻊﺑﺎﻨﻣ ﺮﯾﺎﺳ ﻪﺑ

truvo_fa_160992A3FC_002.indd 173truvo_fa_160992A3FC_002.indd 173 04.08.2016 17:59:1204.08.2016 17:59:12

174 | ﻰﺳرﺎﻓ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﭻﯿﻫ ،دﻮﺸﻧ ﺖﯾﺎﻋر نﺪﺷ ﻦﺷور ﺲﭙﺳ و شﻮﻣﺎﺧ ﻢﺘﯾر ﻪﭽﻧﺎﻨﭼ :ﻪﺟﻮﺗ

ﯽﻣ ﻦﺷور ﺰﻣﺮﻗ ﺎﯾ درز ﺎﯾ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ .دﻮﺷ ﯽﻤﻧ مﺎﺠﻧا ﯽﻤﯿﻈﻨﺗ

ﻢﯿﻈﻨﺗ ترﻮﺻ ﻦﯾا رد .ﺖﺴﯿﻧ ﯽﮑﯾدﺰﻧ رد یﺰﻠﻓ ﭻﯿﻫ ﻪﮐ یدﻮﺟو ﺎﺑ دﻮﺷ

.ﺪﯿﻨﮐ راﺮﮑﺗ هرﺎﺑود ار

ﻞﺣ هار و ﺖﻠﻋ – ﺎﻄﺧ

ﺖﻠﻋ ﻞﺣ هار

.دﻮﺷ ﯽﻤﻧ ﻦﺷور 2 لﺎﻨﮕﯿﺳ غاﺮﭼ

یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺖﺴﯿﻧ ﻦﺷور

.ﺪﯿﻨﮐ ﻦﺷور ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

شﻮﻣﺎﺧ دﻮﺧ ﻪﺑ دﻮﺧ

.ﺖﺳا هﺪﺷ

ﻦﺷور ﺪﻌﺑ و شﻮﻣﺎﺧ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯿﻨﮐ

راﺮﻗ یا یﺮﺗﺎﺑ ﭻﯿﻫ

راﺮﻗ هﺎﺒﺘﺷا ﺎﯾ دراﺪﻧ

.ﺖﺳا ﻪﺘﻓﺮﮔ

ﺢﯿﺤﺻ یراﺬﮕﺒﻄﻗ ﻪﺑ .ﺪﯾزاﺪﻨﯿﺑ

ﺎﺟ ار ﺎﻫ یﺮﺗﺎﺑ

.ﺪﯿﻨﮐ ﺖﻗد

ﺎﺟ ﯽﻟﺎﺧ ﺎﻫ یﺮﺗﺎﺑ

یﺮﺗﺎﺑ ﺎﯾ ﺖﺳا هدﺎﺘﻓا

هداد راﺮﻗ یژرﺎﺷ

ﺖﺳا هﺪﺷ

یژرﺎﺷ یﺎﻫ یﺮﺗﺎﺑ زا .ﺪﯿﻨﮐ ﺾﯾﻮﻌﺗ ار ﺎﻬﯾﺮﺗﺎﺑ

.ﺪﯿﻨﮑﻧ هدﺎﻔﺘﺳا

ﻪﮐ یدﻮﺟو ﺎﺑ ،ﺖﺳا ﻦﺷور ﺰﻣﺮﻗ ﺎﯾ درز ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ

.(یﺰﻠﻓ ءﺎﯿﺷا یاﺮﺑ راﺪﺸﻫ) دراﺪﻧ راﺮﻗ ﯽﮑﯾدﺰﻧ رد یﺰﻠﻓ ﭻﯿﻫ

رﺎﯿﺴﺑ ﻂﯿﺤﻣ یﺎﻣد

ﺖﺳا ﻦﯿﯾﺎﭘ رﺎﯿﺴﺑ/ﻻﺎﺑ

زا ﯽﯾﺎﻣد هدوﺪﺤﻣ رد ﺎﻬﻨﺗ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا زا

.ﺪﯿﻨﮐ هدﺎﻔﺘﺳا

0 °C – 40 °C

ﺎﻣد ﺪﯾﺪﺷ ﺮﯿﯿﻐﺗ ار ﻂﯿﺤﻣ یﺎﻣد یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﺎﺗ ﺪﯿﻨﮐ ﺮﺒﺻ

.دﺮﯾﺬﭙﺑ

مﺎﺠﻧا رﺎﮐدﻮﺧ ﻢﯿﻈﻨﺗ

ﺪﺸﻧ

.ﺪﯿﻫد مﺎﺠﻧا ﯽﺘﺳد ﻢﯿﻈﻨﺗ ﮏﯾ

ﺎﻫ ﻒﮐ ﺎﯾ ﻒﻘﺳ ،ﺎﻫراﻮﯾد رد یرﺎﮐزﺮﻓ ﺎﯾ یرﺎﮐ هرا ،یرﺎﮑﺧارﻮﺳ زا ﻞﺒﻗ وﺮﻨﯾا زا *

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ (نﺎﻤﺘﺧﺎﺳ ﻪﺸﻘﻧ ﺪﻨﻧﺎﻣ) ﺎﻤﻨﻫار ﻊﺑﺎﻨﻣ ﺮﯾﺎﺳ ﻪﺑ

truvo_fa_160992A3FC_002.indd 174truvo_fa_160992A3FC_002.indd 174 04.08.2016 17:59:1204.08.2016 17:59:12

ﻰﺳرﺎﻓ | 175

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫار

یﺮﯿﮔ هزاﺪﻧا ﺎﺗ ﺪﯾراﺪﻬﮕﻧ ﻢﮑﺤﻣ ﺮﮕﺴﺣ هدوﺪﺤﻣ رد ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯾآ ﯽﻣ ﺖﺳد ﻪﺑ یﺮﺗ ﻖﯿﻗد یﺮﯿﮔ هزاﺪﻧا ﺞﯾﺎﺘﻧ ﻪﻧﻮﮕﻨﯾا .دﻮﺸﻧ ﻞﺘﺨﻣ

ءﺎﯿﺷا یراﺬﮕﺘﻣﻼﻋ

.ﺪﯿﻨﮐ یراﺬﮕﺘﻣﻼﻋ زﺎﯿﻧ ترﻮﺻ رد ار هﺪﺷ اﺪﯿﭘ ءﺎﯿﺷا ﺪﯿﻧاﻮﺗ ﯽﻣ ﺎﻤﺷ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ﺾﯾﻮﻌﺗ ﻂﺳﻮﺗ ﺪﯿﻧاﻮﺗ ﯽﻣ ار ﺊﯿﺷ ﮏﯾ ﯽﻧوﺮﯿﺑ یﺎﻫ ﻪﺒﻟ

یﺪﻨﻠﺑ ﮏﻤﮐ ﻪﺑ ناﻮﺗ ﯽﻣ ار ﺊﯿﺷ ﮏﯾ ﻂﺳو .ﺪﯿﻨﮐ اﺪﯿﭘ ﺰﻣﺮﻗ ﻪﺑ درز زا

رﺎﻨﮐ و ﻻﺎﺑ داﺪﻣ ﮏﯾ ﮏﻤﮐ ﻪﺑ ار ﻮﺠﺘﺴﺟ درﻮﻣ ﺖﻤﺴﻗ .دﺮﮐ ﻢﯿﻈﻨﺗ اﺪﺻ

.ﺪﯿﻧﺰﺑ ﺖﻣﻼﻋ

1 یراﺬﮕﺘﻣﻼﻋ یﺎﻤﻨﻫار

ﺰﻣﺮﻗ/درز/ﺰﺒﺳ ﺪﺘﻤﻣ ندز ﮏﻤﺸﭼ

ﯽﻣ ﮏﻤﺸﭼ ﺰﻣﺮﻗ و درز ،ﺰﺒﺳ عﻮﻨﺘﻣ ترﻮﺻ ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ﻪﭽﻧﺎﻨﭼ

ﯽﮑﯾدﺰﻧ رد ﯽﻧﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ ﭻﯿﻫ ﺎﯾ یﺰﻠﻓ ﺊﯿﺷ ﭻﯿﻫ ﺮﮔا ﯽﺘﺣ ،ﺪﻧز

.دﻮﺷ لﺎﺳرا ﺲﯾوﺮﺳ یاﺮﺑ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﯽﺘﺴﯾﺎﺑ ،ﺪﺷﺎﺒﻧ

ﺲﯾوﺮﺳ و ﺖﺒﻗاﺮﻣ

ﯽﺘﺳد ﻢﯿﻈﻨﺗ

ﭻﯿﻫ ﻪﮐ یدﻮﺟو ﺎﺑ ،دﻮﺷ ﻦﺷور درز ﺎﯾ ﺰﻣﺮﻗ 2 لﺎﻨﮕﯿﺳ غاﺮﭼ ﻪﭽﻧﺎﻨﭼ

هزاﺪﻧا راﺰﺑا ﺪﯾﺎﺑ ،ﺖﺳا هﺪﺸﻧ ﺖﻓﺎﯾ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﯽﮑﯾدﺰﻧ رد یﺰﻠﻓ

.دﻮﺷ ﻢﯿﻈﻨﺗ ﻮﻧ زا هرﺎﺑود یﺮﯿﮔ

− .ﺪﯿﻨﮐ ﻦﺷور

3 ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ ﺎﺑ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا رﻮﻈﻨﻣ ﻦﯾا یاﺮﺑ

− .ﺪﯾروآرد هﺪﺷ ﻦﺷور یﺮﯿﮔ هزاﺪﻧا راﺰﺑا زا ار یﺮﺗﺎﺑ ﮏﯾ

− نوﺮﯿﺑ یﺮﺗﺎﺑ ﻪﮐ ﯽﻟﺎﺣ رد

3 ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ ﺎﺑ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯿﻨﮐ شﻮﻣﺎﺧ ،ﺖﺳا هﺪﺷ هﺪﯿﺸﮐ

− یراﺬﮕﺒﻄﻗ ﻪﺑ) .ﺪﯾزاﺪﻨﯿﺑ ﺎﺟ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا رد هرﺎﺑود ار ﺎﻫ یﺮﺗﺎﺑ

(!ﺪﯿﻨﮐ ﺖﻗد ﺢﯿﺤﺻ

− ﺖﻋﺎﺳ ﯽﺘﺣ) ﺪﯾرادﺮﺑ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﯽﮑﯾدﺰﻧ زا ﻻﺎﺣ ار ءﺎﯿﺷا ﻪﻤﻫ

.ﺪﯾراﺪﻬﮕﻧ اﻮﻫ رد ار

راﺰﺑا و (یﺰﻠﻓ (ﮓﻨﯾر) ﺮﺘﺸﮕﻧا ﺎﯾ ﯽﭽﻣ

−

3 زا ﺲﭘ و ﺪﯿﻨﮐ ﻦﺷور 3 ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ ﺎﺑ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

رد یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

2 لﺎﻨﮕﯿﺳ غاﺮﭼ .ﺪﯿﻨﮐ شﻮﻣﺎﺧ هرﺎﺑود ﻪﯿﻧﺎﺛ

ﯽﮔدﺎﻣآ ﺎﺗ ﺪﻧز ﯽﻣ ﮏﻤﺸﭼ ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ ﻪﺘﺴﻫآ ﻢﺘﯾر ﺎﺑ ﻪﯿﻧﺎﺛ

3 ﻪﻠﺻﺎﻓ

.ﺪﻫد نﺎﺸﻧ ﻢﯿﻈﻨﺗ یاﺮﺑ ار دﻮﺧ

− ﻢﯿﻈﻨﺗ .ﺪﯿﻨﮐ ﻦﺷور هرﺎﺑود ﻪﯿﻧﺎﺛ

0,5 زا ﺲﭘ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

یاﺮﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ .ﺪﺸﮐ ﯽﻣ لﻮﻃ ﻪﯿﻧﺎﺛ 6 و ﺪﻨﮐ ﯽﻣ رﺎﮐ ﻪﺑ عوﺮﺷ

ﯽﻣ مﺎﺠﻧا ﻢﯿﻈﻨﺗ ،ﺪﻧز ﯽﻣ ﮏﻤﺸﭼ ﺰﺒﺳ ﮓﻧر ﻪﺑ ﺪﻨﺗ ﻢﺘﯾر ﺎﺑ ﻪﻨﯾﺎﺛ

ﻪﺑ ﺪﺘﻤﻣ 2 لﺎﻨﮕﯿﺳ غاﺮﭼ و ﺖﺳا رﺎﮐ ﻪﺑ هدﺎﻣآ ﺲﭙﺳ هﺎﮕﺘﺳد .دﻮﺷ

.دﻮﺷ ﯽﻣ ﻦﺷور ﺰﺒﺳ ﮓﻧر

truvo_fa_160992A3FC_002.indd 175truvo_fa_160992A3FC_002.indd 175 04.08.2016 17:59:1204.08.2016 17:59:12

176 | ﻰﺳرﺎﻓ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

ﯽﺒﯾﺮﻘﺗ ﻂﻘﻓ یﺰﻠﻓ ﺊﯿﺷ ﺖﯿﻌﻗﻮﻣ ،ﯽﺑﺎﯾدر ﻦﯿﻟوا یاﺮﺑ

رﺎﺑ ﻦﯾﺪﻨﭼ یﺰﻠﻓ ﺊﯿﺷ ﻪﭽﻧﺎﻨﭼ .دﻮﺷ ﯽﻣ هداد نﺎﺸﻧ

ﺊﯿﺷ ﻞﺤﻣ ﺺﯿﺨﺸﺗ ،دﻮﺷ ﯽﺑﺎﯾدر یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﺎﺑ

ﯽﺑﺎﯾدر رﺎﺑ ﺪﻨﭼ زا ﺲﭘ .دﻮﺷ ﯽﻣ ﺮﺗ ﻖﯿﻗد ﻪﺸﯿﻤﻫ

ﻦﮑﻤﻣ (ﺢﻄﺳ زا یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ندﺮﮐ ﺪﻨﻠﺑ نوﺪﺑ)

:دﻮﺷ هداد نﺎﺸﻧ ﻖﯿﻗد

یﺰﻠﻓ ﺊﯿﺷ ﺖﯿﻌﻗﻮﻣ ﺖﺳا

دﻮﺷ ﻦﺷور ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ﻪﭽﻧﺎﻨﭼ

یﺰﻠﻓ ﺊﯿﺷ ،ﺪﺳﺮﺑ شﻮﮔ ﻪﺑ ﯽﺗﻮﺻ لﺎﻨﮕﯿﺳ ﮏﯾ و

یﺪﻨﻠﺑ ﻪﭽﻧﺎﻨﭼ .ﺖﺳا ﻪﺘﻓﺮﮔ راﺮﻗ ﺮﮕﺴﺣ هدوﺪﺤﻣ رد

ﻂﺳو رد یﺰﻠﻓ ﺊﯿﺷ ،ﺖﺳا ﻦﯾﺮﺘﺸﯿﺑ ،لﺎﻨﮕﯿﺳ یاﺪﺻ

.دراد راﺮﻗ ﺮﮕﺴﺣ

نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ یﻮﺠﺘﺴﺟ

ﺪﻨﺘﺴﻫ

240 V و 110 V ﻦﯿﺑ ژﺎﺘﻟو ﻞﻣﺎﺣ ﻪﮐ ﯽﯾﺎﻬﻠﺑﺎﮐ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

(

60 Hz ﺎﯾ 50 ﺎﺑ بوﺎﻨﺘﻣ ژﺎﺘﻟو) لﻮﻤﻌﻣ دراﺪﻧﺎﺘﺳا ﺲﻧﺎﮐﺮﻓ ﺎﺑ ﻖﺑﺎﻄﻣ و

ﻦﯿﯾﺎﭘ/ﻻﺎﺑ ﺲﻧﺎﮐﺮﻓ ، ﻢﯿﻘﺘﺴﻣ ژﺎﺘﻟو) ﺎﻬﻠﺑﺎﮐ ﺮﯾﺎﺳ .ﺪﻫد ﯽﻣ نﺎﺸﻧ ،ﺖﺳا

ﻢﻫ ﺎﻬﻨﯾا ،ﺖﻓﺎﯾ ﻦﺌﻤﻄﻣ ناﻮﺗ ﯽﻤﻧ ار نﺎﯾﺮﺟ نوﺪﺑ یﺎﻬﻠﺑﺎﮐ ﺰﯿﻧ و (ژﺎﺘﻟو ﺎﯾ

.ﺪﻧﻮﺷ ﯽﻣ هداد نﺎﺸﻧ یﺰﻠﻓ ءﺎﯿﺷا ناﻮﻨﻋ ﻪﺑ

رﺎﮐدﻮﺧ رﻮﻃ ﻪﺑ یﺮﯿﮔ هزاﺪﻧا ﺮﻫ رد

نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ یﻮﺠﺘﺴﺟ

لﺎﻨﮕﯿﺳ غاﺮﭼ ،دﻮﺷ ﺖﻓﺎﯾ نﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ ﮏﯾ ﻪﭽﻧﺎﻨﭼ .دﻮﺷ ﯽﻣ مﺎﺠﻧا

ﯽﻤﺘﯾر ﺎﺑ نازﺮﻟ ﯽﺗﻮﺻ لﺎﻨﮕﯿﺳ ﮏﯾ و دﻮﺷ ﯽﻣ ﻦﺷور ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ

ﺖﮐﺮﺣ ﺢﻄﺳ یور هرﺎﺑود ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا .ﺪﺳر ﯽﻣ شﻮﮔ ﻪﺑ ﺪﻨﺗ

رﺎﺑ ﻦﯾﺪﻨﭼ زا ﺲﭘ .ﺪﯿﻨﮐ ﯽﺑﺎﯾدر ﺮﺗ ﻖﯿﻗد ار نﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ ﺎﺗ ﺪﯿﻫد

نﺎﺸﻧ ﻖﯿﻗد رﺎﯿﺴﺑ نﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ ﺖﯿﻌﻗﻮﻣ ﺖﺳا ﻦﮑﻤﻣ ﯽﺑﺎﯾدر

.دﻮﺷ هداد

فﺮﺼﻣ ﻪﭽﻧﺎﻨﭼ ،دﺮﮐ اﺪﯿﭘ ﺮﺗ ﺖﺣار ناﻮﺗ ﯽﻣ ار نﺎﯾﺮﺟ

ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ

هﺪﺷ ﻮﺠﺘﺴﺟ ﻞﺑﺎﮐ ﻪﺑ (ﺎﻬﻫﺎﮕﺘﺳد ،ﺎﻬﻏاﺮﭼ ﺪﻨﻧﺎﻣ) ﯽﮑﯾﺮﺘﮑﻟا یﺎﻫ هﺪﻨﻨﮐ

مﺎﺠﻧا زا ﻞﺒﻗ ار ﯽﮑﯾﺮﺘﮑﻟا یﺎﻫ هﺪﻨﻨﮐ فﺮﺼﻣ .ﺪﻧﻮﺷ ﻦﺷور و ﻞﺼﺘﻣ

.ﺪﯿﻨﮐ شﻮﻣﺎﺧ یرﺎﮐزﺮﻓ و هرا ،یرﺎﮑﺧارﻮﺳ

رد ﻢﮑﺤﻣ ﺶﮑﺘﺳد نوﺪﺑ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﻪﮐ ﺪﯿﻨﮐ ﺖﻗد :ﻪﺟﻮﺗ

ترا ﻪﺑ ﻦﯾا ﺮﺑ هوﻼﻋ .دﻮﺷ ﻢﻫاﺮﻓ

بﻮﺧ ترا ﮏﯾ ﺎﺗ ﺪﯾﺮﯿﮕﺑ ﺖﺳد

ﺖﺴﺑراد/نﺎﺑدﺮﻧ ندﺮﺑرﺎﮐ ﻪﺑ زا .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺎﻫ ﺖﺴﺑراد/ﺎﻬﻧﺎﺑدﺮﻧ نﺪﺷ

،ﺪﻨﺘﺴﻫ ﯽﮑﯿﺘﺳﻼﭘ یﺎﻫ ﻪﺒﻟ یاراد ﻦﯿﻣز یور نﺎﺸﻫﺎﮔ ﻪﯿﮑﺗ ﻪﮐ ﯽﯾﺎﻫ

.ﺪﯾﺰﯿﻫﺮﭙﺑ ﻖﯾﺎﻋ یﺎﻬﺸﻔﮐ نﺪﯿﺷﻮﭘ زا .ﺪﯿﻨﮐ یراددﻮﺧ

ﺎﯾ ﮏﺸﺧ رﺎﯿﺴﺑ حﻮﻄﺳ ﺖﺸﭘ ،یﺰﻠﻓ حﻮﻄﺳ ﺖﺸﭘ ﻼﺜﻣ) ﯽﺻﺎﺧ ﻂﯾاﺮﺷ ﺖﺤﺗ

.ﺪﻧﻮﺸﻧ اﺪﯿﭘ ﻦﺌﻤﻄﻣ

نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ ﺖﺳا ﻦﮑﻤﻣ (بﻮﻃﺮﻣ ﯽﻠﯿﺧ

ﻦﺷور ﺰﻣﺮﻗ ﺎﯾ درز ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،ﯽﮔرﺰﺑ هدوﺪﺤﻣ یﻻﺎﺑ ﻪﭽﻧﺎﻨﭼ

و دﻮﺷ ﯽﻣ رﺎﺑ ﻢﮐ ﯽﮑﯾﺮﺘﮑﻟا ﺮﻈﻧ زا ﺮﻈﻧ درﻮﻣ ﻪﻌﻄﻗ نآ زا ﺪﻌﺑ ،دﻮﺷ

.دﻮﺷ ﯽﻤﻧ مﺎﺠﻧا ﻦﺌﻤﻄﻣ نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ یﻮﺠﺘﺴﺟ

truvo_fa_160992A3FC_002.indd 176truvo_fa_160992A3FC_002.indd 176 04.08.2016 17:59:1204.08.2016 17:59:12

ﻰﺳرﺎﻓ | 177

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﺎﻫدﺮﮑﻠﻤﻋ عاﻮﻧا

.ﺪﻨﮐ ﯽﻣ اﺪﯿﭘ 7 ﺮﮕﺴﺣ هدوﺪﺤﻣ رد ار ءﺎﯿﺷا یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

لﺎﻨﮕﯿﺳ غاﺮﭼ ﺢﯿﺿﻮﺗ

ﺰﺒﺳ ﺪﺸﻧ ﺖﻓﺎﯾ ﯽﺌﯿﺷ ﭻﯿﻫ

درز − دراد راﺮﻗ ﺮﮕﺴﺣ ﯽﮑﯾدﺰﻧ رد یﺰﻠﻓ ﺊﯿﺷ

− رد ﻖﻤﻋ رد ﺎﯾ ﮏﭼﻮﮐ یﺰﻠﻓ ﺊﯿﺷ

ﺎﯾ دراد راﺮﻗ ﺮﮕﺴﺣ هدوﺪﺤﻣ

− ﺲﻨﺟ ﻂﺳﻮﺗ ﺮﮕﺴﺣ نﺪﺷ ﻞﺘﺨﻣ

راﻮﯾد ﺐﺳﺎﻨﻣﺎﻧ

ﺪﺘﻤﻣ یاﺪﺻ و ﺰﻣﺮﻗ ﺪﺷ ﺖﻓﺎﯾ ﺮﮕﺴﺣ هدوﺪﺤﻣ رد یﺰﻠﻓ ﺊﯿﺷ

و (ﻊﯾﺮﺳ)

نز ﮏﻤﺸﭼ ﺰﻣﺮﻗ

هﺪﻧزﺮﻟ یاﺪﺻ ﺎﺑ هاﺮﻤﻫ

ﺪﺷ ﺖﻓﺎﯾ نﺎﯾﺮﺟ ﻞﻣﺎﺣ ﻞﺑﺎﮐ

یﺰﻠﻓ ءﺎﯿﺷا یﻮﺠﺘﺴﺟ

.دﻮﺷ ﯽﻣ ﻦﺷور ﺰﺒﺳ ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،ندﺮﮐ ﻦﺷور زا ﺲﭘ

ترﻮﺻ ﻪﺑ ار نآ و ﺪﯿﻫد راﺮﻗ ﺮﻈﻧ درﻮﻣ ﺢﻄﺳ یور ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯿﻫد ﺖﮐﺮﺣ ﯽﺒﻧﺎﺟ

− ﻪﺑ نﺎﻨﭽﻤﻫ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،دﻮﺸﻧ ﺖﻓﺎﯾ ﯽﺌﯿﺷ ﭻﯿﻫ ﺢﻄﺳ رد ﻪﭽﻧﺎﻨﭼ

.ﺪﺳر ﯽﻤﻧ شﻮﮔ ﻪﺑ ﯽﺗﻮﺻ لﺎﻨﮕﯿﺳ ﭻﯿﻫ و ﺖﺳا ﻦﺷور ﺰﺒﺳ ﮓﻧر

−

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،دﻮﺷ ﮏﯾدﺰﻧ ﺊﯿﺷ ﮏﯾ ﻪﺑ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﻪﭽﻧﺎﻨﭼ

ﮓﻧر ﻪﺑ یﺰﻠﻓ ﺊﯿﺷ ﻪﺑ نﺪﺷ ﮏﯾدﺰﻧ زا ﺲﭘ ﺪﻌﺑ و درز ﮓﻧر ﻪﺑ اﺪﺘﺑا

ﮓﻧر ﻪﺑ لﺎﻨﮕﯿﺳ غاﺮﭼ نﺪﺷ ﻦﺷور ﺾﺤﻣ ﻪﺑ .دﻮﺷ ﯽﻣ ﻞﯾﺪﺒﺗ ﺰﻣﺮﻗ

ﻪﺑ نﺪﺷ ﺮﺗ ﮏﯾدﺰﻧ ﺎﺑ ﻪﮐ ﺪﺳر ﯽﻣ شﻮﮔ ﻪﺑ ﯽﺗﻮﺻ لﺎﻨﮕﯿﺳ

ﮏﯾ ،ﺰﻣﺮﻗ

.دﻮﺷ ﯽﻣ ﺮﺗ ﺪﻨﻠﺑ ﻪﺑ یﺰﻠﻓ ﺊﯿﺷ

− ﮏﯾ و دﻮﺷ ﯽﻣ ﻦﺷور ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،یﺰﻠﻓ ﺊﯿﺷ یﻻﺎﺑ

.ﺪﺳر ﯽﻣ شﻮﮔ ﻪﺑ اﺪﺻ ﻦﯾﺮﺗﺪﻨﻠﺑ ﺎﺑ ﯽﺗﻮﺻ لﺎﻨﮕﯿﺳ

◀ ﺊﯿﺷ ﮏﯾ ﺖﺳا ﻦﮑﻤﻣ 2 لﺎﻨﮕﯿﺳ غاﺮﭼ ندﻮﺑ درز ترﻮﺻ رد ﯽﺘﺣ

رد ﺎﯾ ﮏﭼﻮﮐ یﺰﻠﻓ ءﺎﯿﺷا .ﺪﺷﺎﺑ دﻮﺟﻮﻣ ﺮﮕﺴﺣ هدوﺪﺤﻣ رد یﺰﻠﻓ

ﻪﺠﯿﺘﻧ راﻮﯾد ﺲﻨﺟ ﻪﮑﻨﯾا ﺎﯾ ﺪﻧراد راﺮﻗ ﺮﮕﺴﺣ ﯽﮑﯾدﺰﻧ رد ﺎﯾ ،ﻖﻤﻋ

.ﺪﻨﮐ ﯽﻣ ﻞﺘﺨﻣ ار یﺮﯿﮔ هزاﺪﻧا

truvo_fa_160992A3FC_002.indd 177truvo_fa_160992A3FC_002.indd 177 04.08.2016 17:59:1204.08.2016 17:59:12

178 | ﻰﺳرﺎﻓ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

هﺎﮕﺘﺳد دﺮﺑرﺎﮐ هﻮﺤﻧ

◀ رﻮﻧ ﻢﯿﻘﺘﺴﻣ ﺶﺑﺎﺗ و ﺖﺑﻮﻃر ﺮﺑاﺮﺑ رد ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

.ﺪﯾراﺪﺑ ظﻮﻔﺤﻣ ﺪﯿﺷرﻮﺧ

◀ (ﺪﯾﺪﺷ یﺎﻣﺮﺳ و ﺎﻣﺮﮔ) دﺎﺣ یﺎﻣد ضﺮﻌﻣ رد ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

هزاﺪﻧا راﺰﺑا .ﺪﯿﻫﺪﻧ راﺮﻗ ﺪﯾﺪﺷ تراﺮﺣ ﻪﺟرد ﺮﯿﯿﻐﺗ ﻦﯿﻨﭽﻤﻫ و

.ﺪﯿﻫﺪﻧ راﺮﻗ وردﻮﺧ ﻞﺧاد رد ﯽﻧﻻﻮﻃ تﺪﻣ یاﺮﺑ لﺎﺜﻣ رﻮﻄﺑ ار یﺮﯿﮔ

دﻮﺧ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﺪﯾراﺬﮕﺑ ﺖﺴﺨﻧ ،ﺎﻣد ﺪﯾﺪﺷ نﺎﺳﻮﻧ ترﻮﺻ رد

راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ اﺮﻧآ ﻪﮑﻨﯾا

زا ﺶﯿﭘ ،ﺪﻫﺪﺑ ﻖﻓو ﻂﯿﺤﻣ یﺎﻣد ﺎﺑ ار

ﺎﻣد ﺪﯾﺪﺷ نﺎﺳﻮﻧ ﺎﯾ و (ﺪﯾﺪﺷ یﺎﻣﺮﺳ و ﺎﻣﺮﮔ) دﺎﺣ یﺎﻣد .ﺪﯿﻫﺪﺑ

.دراﺬﮕﺑ ﯽﻔﻨﻣ ﺮﯿﺛﺄﺗ یﺮﯿﮔ هزاﺪﻧا ﺖﻗد رد ﺪﻧاﻮﺗ ﯽﻣ

◀ .ﺪﯿﻨﮐ یﺮﯿﮔﻮﻠﺟ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ندﺎﺘﻓا و ﺪﯾﺪﺷ نداد نﺎﮑﺗ زا

ندﺮﮐ شﻮﻣﺎﺧ و ﻦﺷور هﻮﺤﻧ

◀ ﻪﻛ ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ندﺮﻛ ﻦﺷور زا ﺶﯿﭘ

هزاﺪﻧا راﺰﺑا ،موﺰﻟ ترﻮﺻ رد .ﺪﺷﺎﺒﻧ بﻮﻃﺮﻣ

7 ﺮﮕﺴﺣ هدوﺪﺤﻣ

.ﺪﯿﻨﻛ ﻚﺸﺧ ﻪﭼرﺎﭘ ﻚﯾ ﺎﺑ ار یﺮﯿﮔ

ار 3 ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ندﺮﮐ ﻦﺷور ﺖﻬﺟ

.ﺪﯿﻧاﺮﺑ ﻦﯿﯾﺎﭘ فﺮﻃ ﻪﺑ

ﯽﮔدﺎﻣآ .ﺖﺳا رﺎﮐ هدﺎﻣآ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ،رﺎﮐدﻮﺧ ﺖﺴﺗ ﮏﯾ زا ﺲﭘ

ﻪﭽﻧﺎﻨﭼ .دﻮﺷ ﯽﻣ هداد ﺶﯾﺎﻤﻧ

2 لﺎﻨﮕﯿﺳ غاﺮﺟ ﮏﯾ ﻂﺳﻮﺗ رﺎﮐ یاﺮﺑ

ار ﺎﻫ یﺮﺗﺎﺑ ﯽﺘﺴﯾﺎﺑ ،ﺪﺸﻧ ﻦﺷور

2 لﺎﻨﮕﯿﺳ غاﺮﭼ ،نﺪﺷ ﻦﺷور زا ﺲﭘ

.ﺪﯿﻨﮐ ﻮﻧ

3 ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ندﺮﮐ شﻮﻣﺎﺧ ﺖﻬﺟ

.ﺪﯿﻧاﺮﺑ ﻦﯿﯾﺎﭘ فﺮﻃ ﻪﺑ ار

هزاﺪﻧا راﺰﺑا ،دﺮﯿﮕﻧ مﺎﺠﻧا یﺮﯿﮔ هزاﺪﻧا ﭻﯿﻫ ،ﻪﻘﯿﻗد

10 زا ﺲﭘ ﻪﭽﻧﺎﻨﭼ

.دﻮﺷ ﯽﻣ شﻮﻣﺎﺧ رﺎﮐدﻮﺧ رﻮﻃ ﻪﺑ ﺎﻫ یﺮﺗﺎﺑ ﯽﯾﻮﺟ ﻪﻓﺮﺻ ﺖﻬﺟ یﺮﯿﮔ

ﻊﻄﻗ ﺪﯿﻠﮐ ،دﻮﺷ شﻮﻣﺎﺧ رﺎﮐدﻮﺧ رﻮﻃ ﻪﺒﯾﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﻪﭽﻧﺎﻨﭼ :ﻪﺟﻮﺗ

راﺰﺑا هرﺎﺑود ندﺮﮐ ﻦﺷور ﺖﻬﺟ .دراد راﺮﻗ ﻦﺷور ﺖﻟﺎﺣ رد

3 ﻞﺻو و

.ﺪﯿﻨﮐ ﻦﺷور هرﺎﺑود و شﻮﻣﺎﺧ اﺪﺘﺑا ار نآ ،یﺮﯿﮔ هزاﺪﻧا

truvo_fa_160992A3FC_002.indd 178truvo_fa_160992A3FC_002.indd 178 04.08.2016 17:59:1204.08.2016 17:59:12

ﻰﺳرﺎﻓ | 179

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

لﺎﺘﯿﺠﯾد بﺎﯾدر هﺎﮕﺘﺳد Truvo

یرﺎﮐ یﺎﻣد 0 °C ... + 40 °C

رﺎﺒﻧا رد یراﺪﻬﮕﻧ یﺎﻣد – 20 °C ... + 70 °C

اﻮﻫ ﯽﺒﺴﻧ ﺖﺑﻮﻃر 30 ... 80 %

ﺎﻫ یﺮﺗﺎﺑ 3 x 1,5 V LR3 (AAA)

(مﻮﯾﺰﯿﻨﻣ-ﻦﯿﻟﺎﮑﻟآ یﺎﻬﯾﺮﺗﺎﺑ) دﺮﮑﻠﻤﻋ تﺪﻣ

دوﺪﺣ

5 h

دراﺪﻧﺎﺘﺳا ﻖﺑﺎﻄﻣ نزو

EPTA-Procedure 01:2014 0,15 kg

(ﺎﻬﻔﮐ ،ﺎﻬﻔﻘﺳ ،راﻮﯾد) ﻒﮐ ﺖﯿﻌﻗﻮﻣ و ﺲﻨﺟ ﺰﯿﻧ و ﺊﯿﺷ هزاﺪﻧا و ﺲﻨﺟ ﺐﺴﺣ ﺮﺑ *

نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ دﻮﺟو مﺪﻋ ترﻮﺻ رد ﯽﺑﺎﯾدر ﻖﻤﻋ ﻦﯾﺮﺘﻤﮐ **

فﺎﺻ ﺮﻃﺎﺧ ﻪﺑ ﻖﻤﻋ و ﺖﻗد ظﺎﺤﻟ زا ﺖﺳا ﻦﮑﻤﻣ یﺮﯿﮔ هزاﺪﻧا ی ﻪﺠﯿﺘﻧ

◀

.ﺪﺷﺎﺒﻧ ﺖﺳرد ﻒﮐ ندﻮﺒﻧ

یور ﺮﺑ

6 یﺮﺳ هرﺎﻤﺷ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا لﺪﻣ ﻖﯿﻗد ندﺮﮐ ﺺﺨﺸﻣ یاﺮﺑ

.ﺖﺳا هﺪﺷ جرد (لﺪﻣ کﻼﭘ) هﺎﮕﺘﺳد ﺐﺴﭼﺮﺑ

ﺐﺼﻧ

یﺮﺗﺎﺑ ﺾﯾﻮﻌﺗ/نداد راﺮﻗ هﻮﺤﻧ

ﻪﯿﺻﻮﺗ مﻮﯾﺰﯿﻨﻣ-ﻦﯿﻟﺎﮑﻟآ یﺎﻬﯾﺮﺗﺎﺑ زا هدﺎﻔﺘﺳا یﺮﯿﮔ هزاﺪﻧا راﺰﺑا رﺎﮐ یاﺮﺑ

.دﻮﺷ ﯽﻣ

ﺪﯿﻫﺪﺑ رﺎﺸﻓ ار 4 هﺪﻨﻨﮐ ﻞﻔﻗ ، 5 یﺮﺗﺎﺑ ﻪﻈﻔﺤﻣ شﻮﭘرد ندﺮﮐ زﺎﺑ یاﺮﺑ

.ﺪﯿﻨﮐ یراﺬﮔﺎﺟ ار ﺎﻫ یﺮﺗﺎﺑ .ﺪﯿﻨﮐ زﺎﺑ ار یﺮﺗﺎﺑ ﻪﻈﻔﺤﻣ شﻮﭘرد و

ﻖﺒﻃ یﺮﺗﺎﺑ یﺎﻫ ﺐﻄﻗ ﺢﯿﺤﺻ نداد راﺮﻗ ﻪﺑ ﺎﻫ یﺮﺗﺎﺑ یراﺬﮔﺎﺟ مﺎﮕﻨﻫ

.ﺪﯿﻨﮐ ﻪﺟﻮﺗ یﺮﺗﺎﺑ ﻪﻈﻔﺤﻣ ﻞﺧاد رد یراﺬﮕﺘﻣﻼﻋ

◀ هدﺎﻔﺘﺳا یﺮﯿﮔ هزاﺪﻧا راﺰﺑا زا ﯽﻧﻻﻮﻃ نﺎﻣز تﺪﻣ یاﺮﺑ ﻪﭽﻧﺎﻨﭼ

ﺎﻫ یﺮﺗﺎﺑ .ﺪﯿﻨﮐ جرﺎﺧ هﺎﮕﺘﺳد ﻞﺧاد زا ار ﺎﻫ یﺮﺗﺎﺑ ،ﺪﯿﻨﮐ ﯽﻤﻧ

و ﯽﮔدﻮﺳﺮﻓ رﺎﭼد تﺪﻣ ﯽﻧﻻﻮﻃ ندﺮﮐ رﺎﺒﻧا ترﻮﺻ رد ﺖﺳا ﻦﮑﻤﻣ

.ﺪﻧﻮﺸﺑ ﻪﯿﻠﺨﺗ دﻮﺧ ﻪﺑ دﻮﺧ و هﺪﺷ ﯽﮔدز ﮓﻧز

truvo_fa_160992A3FC_002.indd 179truvo_fa_160992A3FC_002.indd 179 04.08.2016 17:59:1204.08.2016 17:59:12

180 | ﻰﺳرﺎﻓ

1 609 92A 3FC | (4.8.16) Bosch Power Tools

نآ دﺮﮑﻠﻤﻋ و هﺎﮕﺘﺳد ﺢﯾﺮﺸﺗ

هﺎﮕﺘﺳد زا هدﺎﻔﺘﺳا دراﻮﻣ

(موﺎﻘﻣ دﻻﻮﻓ ﻼﺜﻣ) ﯽﻨﻫآ تاﺰﻠﻓ یﻮﺠﺘﺴﺟ یاﺮﺑ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

رد نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻟﺎﮐ ﺰﯿﻧ و (ﯽﺴﻣ یﺎﻫ ﻪﻟﻮﻟ ﺪﻨﻧﺎﻣ) ﯽﻨﻫآ ﺮﯿﻏ تاﺰﻠﻓ

.ﺖﺳا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ رد ﺎﻬﻔﮐ و ﺎﻬﻔﻘﺳ ،ﺎﻫراﻮﯾد

هﺎﮕﺘﺳد ءاﺰﺟا

ﻪﺑ طﻮﺑﺮﻣ ،دﻮﺸﯿﻣ هﺪﻫﺎﺸﻣ ﺮﯾﻮﺼﺗ رد ﻪﮐ هﺎﮕﺘﺳد ءاﺰﺟا یﺎﻫ هرﺎﻤﺷ

ﺎﻤﻨﻫار ﻪﭼﺮﺘﻓد ﻦﯾا رد نآ ﺮﯾﻮﺼﺗ ﻪﮐ ﺪﺷﺎﺑ ﯽﻣ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا حﺮﺷ

.ﺖﺳا هﺪﻣآ

یراﺬﮕﺘﻣﻼﻋ یﺎﻤﻨﻫار

لﺎﻨﮕﯿﺳ غاﺮﭼ 2

ﻞﺻو و ﻊﻄﻗ ﺪﯿﻠﮐ 3

یﺮﻃﺎﺑ ﻪﻈﻔﺤﻣ شﻮﭘرد هﺪﻨﻨﮐ ﻞﻔﻗ 4

یﺮﻃﺎﺑ ﻪﻈﻔﺤﻣ شﻮﭘرد 5

یﺮﺳ هرﺎﻤﺷ/ﯽﻨﻓ هرﺎﻤﺷ 6

ﺮﮕﺴﺣ هدوﺪﺤﻣ 7

ﯽﻨﻓ تﺎﺼﺨﺸﻣ

لﺎﺘﯿﺠﯾد بﺎﯾدر هﺎﮕﺘﺳد Truvo

ﯽﻨﻓ هرﺎﻤﺷ 3 603 F68 2..

:* ﯽﺑﺎﯾدر یاﺮﺑ ﻖﻤﻋ ﺮﺜﮐاﺪﺣ

− ﯽﻨﻫآ تاﺰﻠﻓ

− (ﯽﺴﻣ ﻪﻟﻮﻟ) ﯽﻨﻫآ ﺮﯿﻏ تاﺰﻠﻓ

− (نﺎﯾﺮﺟ ﻞﻣﺎﺣ) ﯽﺴﻣ یﺎﻬﻠﺑﺎﮐ

70 mm

60 mm

50 mm

ﻢﯿﻈﻨﺗ رﺎﮐدﻮﺧ

ﺒﯾﺮﻘﺗ زا ﺲﭘ رﺎﮐدﻮﺧ نﺪﺷ شﻮﻣﺎﺧ (ﻪﻘﯿﻗد)

10 min

(ﺎﻬﻔﮐ ،ﺎﻬﻔﻘﺳ ،راﻮﯾد) ﻒﮐ ﺖﯿﻌﻗﻮﻣ و ﺲﻨﺟ ﺰﯿﻧ و ﺊﯿﺷ هزاﺪﻧا و ﺲﻨﺟ ﺐﺴﺣ ﺮﺑ *

نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ دﻮﺟو مﺪﻋ ترﻮﺻ رد ﯽﺑﺎﯾدر ﻖﻤﻋ ﻦﯾﺮﺘﻤﮐ **

فﺎﺻ ﺮﻃﺎﺧ ﻪﺑ ﻖﻤﻋ و ﺖﻗد ظﺎﺤﻟ زا ﺖﺳا ﻦﮑﻤﻣ یﺮﯿﮔ هزاﺪﻧا ی ﻪﺠﯿﺘﻧ ◀

.ﺪﺷﺎﺒﻧ ﺖﺳرد ﻒﮐ ندﻮﺒﻧ

یور ﺮﺑ

6 یﺮﺳ هرﺎﻤﺷ ،یﺮﯿﮔ هزاﺪﻧا راﺰﺑا لﺪﻣ ﻖﯿﻗد ندﺮﮐ ﺺﺨﺸﻣ یاﺮﺑ

.ﺖﺳا هﺪﺷ جرد (لﺪﻣ کﻼﭘ) هﺎﮕﺘﺳد ﺐﺴﭼﺮﺑ

truvo_fa_160992A3FC_002.indd 180truvo_fa_160992A3FC_002.indd 180 04.08.2016 17:59:1204.08.2016 17:59:12

ﻰﺳرﺎﻓ | 181

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

ﻰﺳرﺎﻓ

ﯽﻨﻤﯾا یﺎﻫ ﯽﺋﺎﻤﻨﻫار

رد .ﺪﯾﺪﻨﺑ رﺎﮑﺑ و ﺪﯿﻧاﻮﺨﺑ ار ﺎﻫ ﯽﯾﺎﻤﻨﻫار ی ﻪﻤﻫ

تارﻮﺘﺳد ﻖﺒﻃ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا یﺮﺑرﺎﮐ مﺪﻋ ترﻮﺻ

ﻦﯾا .ﺪﻨﯿﺒﺑ ﻪﻣﺪﺻ راﺰﺑا ﯽﺘﻇﺎﻔﺣ ﺶﺨﺑ ﺖﺳا ﻦﮑﻤﻣ ،ﻞﯾذ

.ﺪﯾراﺪﻬﮕﻧ بﻮﺧ ار ﺎﻬﯿﯾﺎﻤﻨﻫار

◀ ﺺﺼﺨﺘﻣ داﺮﻓا ﻂﺳﻮﺗ ﺮﺼﺤﻨﻣ ﺪﯾﺎﺑ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﻦﯾا ﺮﯿﻤﻌﺗ

ﺐﯿﺗﺮﺗ ﻦﯾا ﻪﺑ .دﺮﯿﮕﺑ مﺎﺠﻧا ﻞﺻا تﺎﻌﻄﻗ زا هدﺎﻔﺘﺳا ﺖﺤﺗ ﻂﻘﻓ و

.دﻮﺷ ﯽﻣ ﻦﯿﻤﻀﺗ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﯽﻨﻤﯾا

◀ رﺎﺠﻔﻧا ﺮﻄﺧ نآ رد ﻪﮐ ﯽﻨﮐﺎﻣا و ﻂﯿﺤﻣ رد ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

و ﺎﻫزﺎﮔ ،قاﺮﺘﺣا ﻞﺑﺎﻗ تﺎﻌﯾﺎﻣ ،ﻦﮐﺎﻣا نآ رد ﺎﯾ و ﻪﺘﺷاد دﻮﺟو

نﺎﮑﻣا .ﺪﯿﻫﺪﻧ راﺮﻗ هدﺎﻔﺘﺳا درﻮﻣ ،ﺪﺷﺎﺑ دﻮﺟﻮﻣ رﺎﺒﻏ و دﺮﮔ ﺎﯾ

ﺪﻧاﻮﺗ ﯽﻣ ﻪﮐ دراد دﻮﺟو یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﻂﺳﻮﺗ ﯽﯾﺎﻫ ﻪﻗﺮﺟ ﺪﯿﻟﻮﺗ

.دﻮﺸﺑ

اﻮﻫ رد دﻮﺟﻮﻣ یﺎﻫرﺎﺨﺑ ﺎﯾ و رﺎﺒﻏ و دﺮﮔ لﺎﻌﺘﺷا ﻪﺑ ﺮﺠﻨﻣ

◀ رد ﺪﺻ ﺖﯿﻨﻣا یژﻮﻟﻮﻨﮑﺗ ظﺎﺤﻟ زا ﺪﻧاﻮﺗ ﯽﻤﻧ یﺮﯿﮔ هزاﺪﻧا راﺰﺑا

ﻞﺒﻗ ار دﻮﺧ ،تاﺮﻄﺧ زا نﺪﺷ ﻦﺌﻤﻄﻣ ﺖﻬﺟ .ﺪﻨﮐ ﺖﻧﺎﻤﺿ ار یﺪﺻ

ﺎﯾ ﺎﻬﻔﻘﺳ ،راﻮﯾد رد یرﺎﮐزﺮﻓ ﺎﯾ یرﺎﮐ هرا ،یرﺎﮑﺧارﻮﺳ ﺮﻫ زا

،ﯽﻧﺎﻤﺘﺧﺎﺳ یﺎﻫ ﻪﺸﻘﻧ ﺪﻨﻧﺎﻣ تﺎﻋﻼﻃا ﻊﺑﺎﻨﻣ ﺮﯾﺎﺳ ﻪﻠﯿﺳﻮﺑ ﺎﻬﻔﮐ

ﺪﻨﻧﺎﻣ ﺖﺴﯾز ﻂﯿﺤﻣ تاﺮﯿﺛﺄﺗ .ﺪﯿﻨﮐ ﻦﻤﯾا ﺖﺧﺎﺳ

لﺎﺣ رد زﺎﻓ یﺎﻬﺴﮑﻋ

ﺪﻨﻧاﻮﺗ ﯽﻣ ﯽﮑﯾﺮﺘﮑﻟا یﺎﻬﻫﺎﮕﺘﺳد ﺮﯾﺎﺳ ﻪﺑ ﯽﮑﯾدﺰﻧ ﺎﯾ اﻮﻫ ﺖﺑﻮﻃر

ﺖﯿﻌﺿو و ﺲﻨﺟ .ﺪﻨﻫد راﺮﻗ ﺮﯿﺛﺄﺗ ﺖﺤﺗ ار یﺮﯿﮔ هزاﺪﻧا راﺰﺑا ﺖﻗد

یﺎﻬﯾراﻮﯾد ﺬﻏﺎﮐ ،یﺰﻠﻓ ﯽﻧﺎﻤﺘﺧﺎﺳ داﻮﻣ ،ﺖﺑﻮﻃر ﺪﻨﻧﺎﻣ) ﺎﻫراﻮﯾد

و هزاﺪﻧا ،عﻮﻧ ،داﺪﻌﺗ ﺰﯿﻧ و (ﺎﻫ ﯽﺷﺎﮐ ،اﺪﺻ هﺪﻨﻫﺎﮐ داﻮﻣ ،یدﺎﻫ

ﺎﻄﺧ .ﺪﻨﻫد ﺮﯿﯿﻐﺗ ار

یﺮﯿﮔ هزاﺪﻧا ﺞﯾﺎﺘﻧ ﺪﻨﻧاﻮﺗ ﯽﻣ ءﺎﯿﺷا ﺖﯿﻌﻗﻮﻣ

(ﻦﺗرﺎﮐ ،ﭻﮔ ﺪﻨﻧﺎﻣ) ﯽﻧﺎﻤﺘﺧﺎﺳ ﺢﻟﺎﺼﻣ ﺖﺑﻮﻃر ﻂﺳﻮﺗ ﺖﺳا ﻦﮑﻤﻣ ﺎﻫ

ﺪﻧﻮﺷ ﺚﻋﺎﺑ ﺖﺳا ﻦﮑﻤﻣ تاﺮﯿﺛﺄﺗ ﻦﯾا.ﺪﻧﻮﺷ دﺎﺠﯾا ﻻﺎﺑ ﺖﺑﻮﻃر ﻂﺳﻮﺗ

ﺊﯿﺷ ﮏﯾ ﻪﮐ یدﻮﺟو ﺎﺑ ،ﺪﻧﻮﺷ ﻦﺷور ﺰﺒﺳ ﮓﻧر ﻪﺑ لﺎﻨﮕﯿﺳ غاﺮﭼ ﻪﮐ

ﻦﺷور ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ لﺎﻨﮕﯿﺳ غاﺮﭼ ﺎﯾ ،دراد راﺮﻗ ﺮﮕﺴﺣ

هدوﺪﺤﻣ رد

.دراﺪﻧ راﺮﻗ ﺮﮕﺴﺣ هدوﺪﺤﻣ رد ﯽﺌﯿﺷ ﭻﯿﻫ ﻪﮐ یدﻮﺟو ﺎﺑ ،دﻮﺷ

◀ ترﻮﺻ رد .ﺪﯿﻨﮐ ﺖﻗد ﯽﻓﺎﮐ نﺪﺷ ترا ﻪﺑ یﺮﯿﮔ هزاﺪﻧا مﺎﮕﻨﻫ

ﻦﺘﻓﺮﮔ راﺮﻗ ﺎﯾ ﺶﻔﮐ ﻂﺳﻮﺗ نﺪﺷ ﻖﯾﺎﻋ ﺎﺑ ﻼﺜﻣ) ﯽﻓﺎﮐ نﺪﺸﻧ ترا

.ﺖﺴﯿﻧ ﻦﮑﻤﻣ نﺎﯾﺮﺟ ﻞﻣﺎﺣ یﺎﻬﻠﺑﺎﮐ ﯽﺑﺎﯾدر (نﺎﺑدﺮﻧ ﮏﯾ یور

truvo_fa_160992A3FC_002.indd 181truvo_fa_160992A3FC_002.indd 181 04.08.2016 17:59:1204.08.2016 17:59:12

1 609 92A 3FC | (5.8.16) Bosch Power Tools

de EU-Konformitäts-

erklärung

Wir erklären in alleiniger Verantwortung,

dass die genannten Produkte allen ein-

schlägigen Bestimmungen der nachfol-

gend aufgeführten Richtlinien und Verord-

nungen entsprechen und mit folgenden

Normen übereinstimmen.

Technische Unterlagen bei: *

Digitales

Ortungs-

gerät

Sachnummer

en EU Declaration of

Conformity

We declare under our sole responsibility

that the stated products comply with all

applicable provisions of the directives and

regulations listed below and are in con-

formity with the following standards.

Technical file at: *

Digital

Detector

Article

number

fr Déclaration de

conformité UE

Nous déclarons sous notre propre

responsabilité que les produits décrits sont

en conformité avec les directives, règle-

ments normatifs et normes énumérés

ci-dessous.

Dossier technique auprès de : *

Détecteur

numérique

N° d’article

es Declaración de

conformidad UE

Declaramos bajo nuestra exclusiva respon-

sabilidad, que los productos nombrados

cumplen con todas las disposiciones cor-

respondientes de las Directivas y los Regla-

mentos mencionados a continuación y están

en conformidad con las siguientes normas.

Documentos técnicos de: *

Detector

Digital

Nº de artículo

pt Declaração de

Conformidade CE

Declaramos sob nossa exclusiva responsa-

bilidade que os produtos mencionados

cumprem todas as disposições e os regula-

mentos indicados e estão em conformi-

dade com as seguintes normas.

Documentação técnica pertencente à: *

Detetor

digital

N.° do

produto

OBJ_BUCH-2841-002.book Page I Friday, August 5, 2016 9:46 AM

Bosch Power Tools 1 609 92A 3FC | (5.8.16)

it Dichiarazione di

conformità UE

Dichiariamo sotto la nostra piena respon-

sabilità che i prodotti indicati sono con-

formi a tutte le disposizioni pertinenti delle

Direttive e dei Regolamenti elencati di

seguito, nonché alle seguenti Normative.

Documentazione Tecnica presso: *

Localizza-

tore digi-

tale

Codice

prodotto

nl EU-conformiteits-

verklaring

Wij verklaren op eigen verantwoordelijk-

heid dat de genoemde producten voldoen

aan alle desbetreffende bepalingen van de

hierna genoemde richtlijnen en verorde-

ningen en overeenstemmen met de vol-

gende normen.

Technisch dossier bij: *

Digitale

detector

Product-

nummer

da EU-overensstemmelses-

erklæring

Vi erklærer som eneansvarlige, at det

beskrevne produkt er i overensstemmelse

med alle gældende bestemmelser i føl-

gende direktiver og forordninger og opfyl-

der følgende standarder.

Tekniske bilag ved: *

Digitalt

Pejle-

værktøj

Typenummer

sv EU-konformitets-

förklaring

Vi förklarar under eget ansvar att de

nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna

direktiven och förordningarnas och att de

stämmer överens med följande normer.

Teknisk dokumentation: *

Digital

detektor

Produkt-

nummer

no EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte

produktene er i overensstemmelse med

alle relevante bestemmelser i direktivene

og forordningene nedenfor og med føl-

gende standarder.

Teknisk dokumentasjon hos: *

Digital

detektor

Produkt-

nummer

OBJ_BUCH-2841-002.book Page II Friday, August 5, 2016 9:46 AM

1 609 92A 3FC | (5.8.16) Bosch Power Tools

III

fi EU-vaatimustenmukai-

suusvakuutus

Vakuutamme täten, että mainitut tuotteet

vastaavat kaikkia seuraavien direktiivien ja

asetusten asiaankuuluvia vaatimuksia ja

ovat seuraavien standardien vaatimusten

mukaisia.

Tekniset asiakirjat saatavana: *

Digitaali-

nen raken-

neilmaisin

Tuotenumero

el Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι

τα αναφερόμενα προϊόντα αντιστοιχούν σε

όλες τις σχετικές διατάξεις των πιο κάτω ανα-

φερόμενων οδηγιών και κανονισμών και

ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη: *

Ψηφιακή

συσκευή

ανίχνευσης

Αριθμός

ευρετηρίου

tr AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün

aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki

standartlara uygun olduğunu beyan ederiz.

Teknik belgelerin bulunduğu yer: *

Dijital

tarama

cihazı

Ürün kodu

Truvo 3 603 F68 2.. 1999/5/EC

2011/65/EU

EN 61010-1:2010,

EN 301489-1V1.9.2:2012,

EN 301489-3V1.6.1:2013,

EN 300 330-1V1.8.1:2015,

EN 300330-2V1.6.1:2015,

EN 50581:2012

* Robert Bosch Power Tools GmbH

(PT/ECS)

70538 Stuttgart

GERMANY

Henk Becker

Executive Vice President

Engineering and

Manufacturing

Helmut Heinzelmann

Head of Product Certification

Robert Bosch Power Tools GmbH, 70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

OBJ_BUCH-2841-002.book Page III Friday, August 5, 2016 9:46 AM

Bosch 0603681200 Cable Finder Truvo (Maximum Detection Depth Live Cable/Non-Magnetic Metal/Magnetic Metal: 50/60/70 mm, in Cardboard Box)

Product's Documents

User Manual

Specifications

Bosch 0603681200 Questions and Answers

Related Products

Bosch 0603681300 Stud Finder UniversalDetect (Maximum Detection Depth Wooden Studs/Live Cable/Cetal: 25/50/100 mm, in Cardboard Box)

SUAOKI UT387B Wall Scanner Stud Finder Metal Ac Cable Live Wire

TACKLIFE CT03 Tester, Wire Tracker, RJ11 RJ45 Cable Tester, Wire Tracer Line Finder

Bosch 0603681300 Stud Finder UniversalDetect (Maximum Detection Depth Wooden Studs/Live Cable/Cetal: 25/50/100 mm, in Cardboard Box)
