Bosch 06033B7070 PSM 100 A Multi-Sander User Manual

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 22U (2013.12) O / 60 WEU

WEU WEU

PSM

80 A | 100 A

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

OBJ_DOKU-38144-002.fm Page 1 Tuesday, June 14, 2016 12:58 PM

2 |

1 609 92A 22U | (20.9.16) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 17

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 22

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 26

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 31

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 35

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 38

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 42

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 46

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 49

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 54

OBJ_BUCH-2105-002.book Page 2 Tuesday, September 20, 2016 10:29 AM

| 3

Bosch Power Tools 1 609 92A 22U | (20.9.16)

4 35

PSM 100 A

PSM 80 A

OBJ_BUCH-2105-002.book Page 3 Tuesday, September 20, 2016 10:29 AM

1 609 92A 22U | (20.9.16) Bosch Power Tools

4 |

A4A3

A2A1

OBJ_BUCH-2105-002.book Page 4 Tuesday, September 20, 2016 10:29 AM

Deutsch | 5

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk-

zeuge

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

 Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

 Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

 Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

 Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

 Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

 Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

 Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

 Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

 Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

 Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

 Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, de

r sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

 Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

 Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

 Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

 Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

 Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

WARNUNG

OBJ_BUCH-2105-002.book Page 5 Tuesday, September 20, 2016 10:29 AM

6 | Deutsch

1 609 92A 22U | (20.9.16) Bosch Power Tools

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

 Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

 Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Schleifer

 Verwenden Sie das Elektrowerkzeug nur für Trocken-

schliff. Das Eindringen von Wasser in ein Elektrogerät er-

höht das Risiko eines elektrischen Schlages.

 Achtung Brandgefahr! Vermeiden Sie eine Überhit-

zung des Schleifgutes und des Schleifers. Entleeren

Sie vor Arbeitspausen stets den Staubbehälter. Schleif-

staub im Staubsack, Microfilter, Papiersack (oder im Fil-

tersack bzw. Filter des Staubsaugers) kann sich unter un-

günstigen Bedingungen, wie Funkenflug beim Schleifen

von Metallen, selbst entzünden. Besondere Gefahr be-

steht, wenn der Schleifstaub mit Lack-, Polyurethanresten

oder anderen chemischen Stoffen vermischt ist und das

Schleifgut nach langem Arbeiten heiß ist.

 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen

und Polieren von Holz, Spachtelmasse sowie lackierten Ober-

flächen. Es ist besonders geeignet für Profile, Ecken oder

schwer zugängliche Stellen.

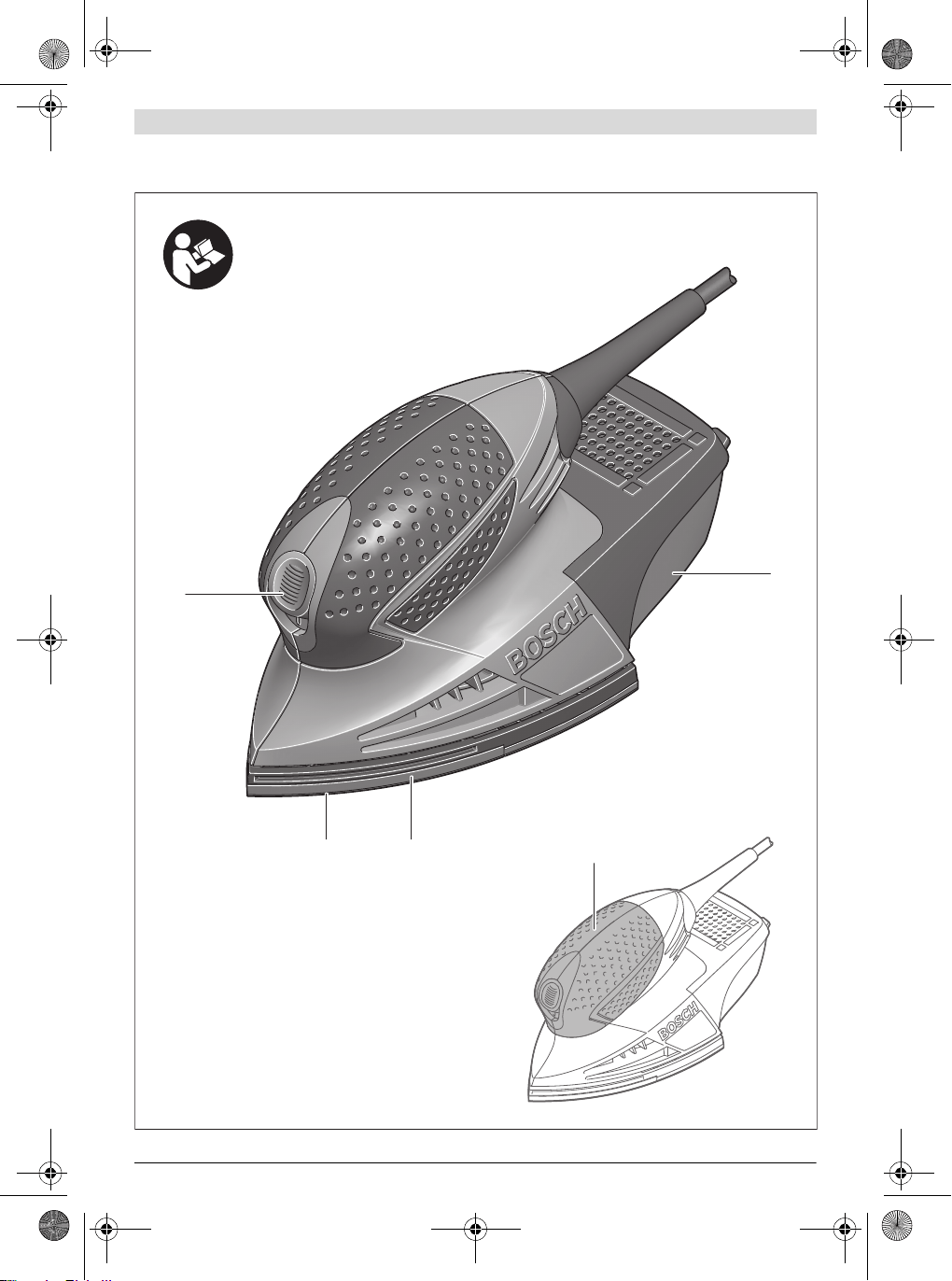

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-

seite.

1 Ein-/Ausschalter

2 Staubbox komplett (Microfilter System)

3 Schleifplatte

4 Schleifblatt*

5 Handgriff (isolierte Grifffläche)

6 Ausblasstutzen

7 Filterelement (Microfilter System)

8 Absaugschlauch*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Technische Daten

Multischleifer PSM 80 A PSM 100 A

Sachnummer

3 603 C54 0.. 3 603 CB7 0..

Nennaufnahmeleistung

W80100

Leerlaufdrehzahl

min

-1

13000 13000

Leerlaufschwingzahl

min

-1

26000 26000

Schleifblattfläche

104 104

Schwingkreisdurchmesser

mm 1,4 1,4

Gewicht entsprechend EPTA-Procedure 01:2014

kg 0,90 0,90

Schutzklasse

/II /II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

OBJ_BUCH-2105-002.book Page 6 Tuesday, September 20, 2016 10:29 AM

Deutsch | 7

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 83 dB(A); Schallleis-

tungspegel 94 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend EN 60745:

=6,5m/s

, K=1,5 m/s

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elek-

trowerkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit un-

terschiedlichen Zubehören, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt

wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum

deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745, EN 50581 gemäß den Bestimmungen der Richtli-

nien 2011/65/EU, 2014/30/EU, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Staub-/Späneabsaugung

 Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits-

schädlich sein. Berühren oder Einatmen der Stäube kön-

nen allergische Reaktionen und/oder Atemwegserkran-

kungen des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten

als krebserzeugend, besonders in Verbindung mit Zusatz-

stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

 Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Eigenabsaugung mit Staubbox (siehe Bild A1 –A4)

Setzen Sie die Staubbox 2 auf den Ausblasstutzen 6 auf, bis

sie einrastet.

Zum Entleeren der Staubbox 2 ziehen Sie die Staubbox nach

unten ab.

Vor dem Öffnen der Staubbox 2 sollten Sie mit der Staubbox

wie im Bild gezeigt auf eine feste Unterlage klopfen, um den

Staub vom Filterelement zu lösen.

Halten Sie die Staubbox 2 fest, klappen Sie das Filterelement

7 nach oben weg und entleeren Sie die Staubbox. Reinigen

Sie die Lamellen des Filterelements 7 mit einer weichen Bürs-

te.

Fremdabsaugung (siehe Bild B)

Stecken Sie einen Absaugschlauch 8 auf den Ausblasstutzen

6. Verbinden Sie den Absaugschlauch 8 mit einem Staubsau-

ger. Eine Übersicht zum Anschluss an verschiedene Staub-

sauger finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Schleifblatt wechseln (siehe Bild C)

Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes

Schmutz und Staub von der Schleifplatte 3, z. B. mit einem

Pinsel.

Achten Sie zur Gewährleistung einer optimalen Staub-

absaugung darauf, dass die Ausstanzungen im Schleifblatt

mit den Bohrungen an der Schleifplatte übereinstimmen.

Die Schleifplatte 3 ist mit einem Klettgewebe ausgestattet,

damit Sie Schleifblätter mit Kletthaftung schnell und einfach

befestigen können.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 7 Tuesday, September 20, 2016 10:29 AM

8 | Deutsch

1 609 92A 22U | (20.9.16) Bosch Power Tools

Klopfen Sie das Klettgewebe der Schleifplatte 3 vor dem Auf-

setzen des Schleifblattes 4 aus, um eine optimale Haftung zu

ermöglichen.

Das Elektrowerkzeug ist mit 2 Schleifblättern ausgestattet,

die je nach Verschleißzustand auch einzeln gewechselt wer-

den können.

 Benutzen Sie das Elektrowerkzeug nur, wenn beide

Schleifblätter montiert sind.

 Verwenden Sie nur Schleifblätter mit gleicher Kör-

nung.

Setzen Sie das Schleifblatt 4 an einer Seite der Schleifplatte

3 bündig an, legen Sie das Schleifblatt anschließend auf die

Schleifplatte auf und drücken Sie es gut fest.

Zum Abnehmen des Schleifblattes 4 fassen Sie es an einer

Spitze und ziehen Sie es von der Schleifplatte 3 ab.

Sie können die Schleifblätter des Bosch-Deltaschleifers be-

nutzen.

Schleifzubehöre wie Vlies/Polierfilz werden in gleicher Weise

auf der Schleifplatte befestigt.

Wahl des Schleifblattes

Entsprechend dem zu bearbeitenden Material und dem ge-

wünschten Abtrag der Oberfläche sind unterschiedliche

Schleifblätter verfügbar:

Zum Nachbearbeiten bzw. Polieren, insbesondere von Metall

und Stein, verwenden Sie Vlies/Polierfilz.

Je nach gewünschter Oberflächengüte des Werkstücks sind

verschiedene Vliesarten bzw. Polierfilze zu verwenden.

Betrieb

Inbetriebnahme

 Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Ein-/Ausschalten

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges

den Ein-/Ausschalter 1 nach unten in Position „1“.

Um das Elektrowerkzeug auszuschalten, schieben Sie den

Ein-/Ausschalter 1 nach oben in Position „0“.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur

ein, wenn Sie es benutzen.

Arbeitshinweise

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

 Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen.

Die Abtragsleistung beim Schleifen wird im Wesentlichen

durch die Wahl des Schleifblattes bestimmt.

Nur einwandfreie Schleifblätter bringen gute Schleifleistung

und schonen das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die Lebens-

dauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu

einer höheren Schleifleistung, sondern zu stärkerem Ver-

schleiß des Elektrowerkzeuges und des Schleifblattes.

Zum punktgenauen Schleifen von Ecken, Kanten und schwer

zugänglichen Bereichen können Sie auch allein mit der Spitze

oder einer Kante der Schleifplatte arbeiten.

Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wur-

de, nicht mehr für andere Materialien.

Verwenden Sie nur original Bosch-Schleifzubehör.

Wartung und Service

Wartung und Reinigung

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

 Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienststel-

le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-

gefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei

Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und

Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie

Produkttester werden, Ideen sammeln oder sich mit anderen

Heimwerkern austauschen.

www.dha.de, das komplette Service-Angebot der Deutschen

Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Körnung

Zur Bearbeitung sämtlicher Werkstof-

fe wie Holz, Farbe, Füller, Lack, Hart-

und Weichholz, sowie Spanplatten

und Metall.

40–180

Zum Vorschleifen, z.B. von rauen,

ungehobelten Balken und Brettern

grob 40

Zum Planschleifen und zum Ebnen

kleinerer Unebenheiten

mittel 80, 120

Zum Fertig- und Feinschleifen harter

Hölzer

fein 180

OBJ_BUCH-2105-002.book Page 8 Tuesday, September 20, 2016 10:29 AM

English | 9

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile

bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]osch.com

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: Anwendungsbe[email protected]ch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile

bestellen.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]h.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gere[email protected]osch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all in-

structions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or seri-

ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock.

Personal safety

 Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal injuries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

 Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

WARNING

OBJ_BUCH-2105-002.book Page 9 Tuesday, September 20, 2016 10:29 AM

10 | English

1 609 92A 22U | (20.9.16) Bosch Power Tools

 Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

 If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

 Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

 Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

 Have your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Sander

 Use the machine only for dry sanding. Penetration of wa-

ter into the machine increases the risk of an electric shock.

 Caution, fire hazard! Avoid overheating the object be-

ing sanded as well as the sander. Always empty the

dust collector before taking breaks. In unfavourable

conditions, e. g., when sparks emit from sanding metals,

sanding debris in the dust bag, micro filter or paper sack

(or in the filter sack or filter of the vacuum cleaner) can

self-ignite. Particularly when mixed with remainders of var-

nish, polyurethane or other chemical materials and when

the sanding debris is hot after long periods of working.

 Secure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

Product Description and

Specifications

Read all safety warnings and all instruc-

tions. Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

Intended Use

The machine is intended for dry sanding and polishing of

wood, filler and coated surfaces. It is especially suitable for

profiles, corners or hard to reach locations.

Product Features

The numbering of the product features refers to the illustra-

tion of the machine on the graphics page.

1 On/Off switch

2 Dust box, complete (Microfilter System)

3 Sanding plate

4 Sanding sheet*

5 Handle (insulated gripping surface)

6 Extraction outlet

7 Filter element (Microfilter System)

8 Vacuum hose*

*Accessories shown or described are not part of the standard de-

livery scope of the product. A complete overview of accessories

can be found in our accessories program.

Technical Data

Multi Sander PSM 80 A PSM 100 A

Article number

3 603 C54 0.. 3 603 CB7 0..

Rated power input

W80100

No-load speed

min

-1

13000 13000

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

OBJ_BUCH-2105-002.book Page 10 Tuesday, September 20, 2016 10:29 AM

English | 11

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Noise/Vibration Information

Measured sound values determined according to EN 60745.

Typically the A-weighted noise levels of the product are:

Sound pressure level 83 dB(A); Sound power level 94 dB(A).

Uncertainty K=3 dB.

Wear hearing protection!

Vibration total values a

(triax vector sum) and uncertainty K

determined according to EN 60745:

=6.5m/s

, K=1.5 m/s

The vibration level given in this information sheet has been

measured in accordance with a standardised test given in

EN 60745 and may be used to compare one tool with anoth-

er. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or insertion tools or is

poorly maintained, the vibration emission may differ. This

may significantly increase the exposure level over the total

working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working

period.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep the hands warm, organisation of work pat-

terns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with the fol-

lowing standards or standardization documents: EN 60745,

EN 50581 according to the provisions of the directives

2011/65/EU, 2014/30/EU, 2006/42/EC.

Technical file (2006/42/EC) at:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Assembly

 Before any work on the machine itself, pull the mains

plug.

Dust/Chip Extraction

 Dusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to

one’s health. Touching or breathing-in the dusts can cause

allergic reactions and/or lead to respiratory infections of

the user or bystanders.

Certain dusts, such as oak or beech dust, are considered

as carcinogenic, especially in connection with wood-treat-

ment additives (chromate, wood preservative). Materials

containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suita-

ble for the material.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the

materials to be worked.

 Prevent dust accumulation at the workplace. Dusts can

easily ignite.

Integrated Dust Extraction with Dust Box

(see Fig. A1 – A4)

Attach the dust box 2 onto the extraction outlet 6 until it latch-

es.

To empty the dust box 2, pull off the dust box downward.

Before opening the dust box 2, it is recommended to loosen

the dust from the filter element by gently striking it against a

firm support (as shown in the figure).

Hold the dust box 2 firmly, fold the filter element 7 upward

and empty the dust box. Clean the thin plates of the filter ele-

ment 7 with a soft brush.

External Dust Extraction (see figure B)

Mount a vacuum hose 8 onto the extraction outlet 6. Connect

the vacuum hose 8 with a vacuum cleaner. An overview for the

connection of various vacuum cleaners can be found at the

end of these instructions.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

Replacing the Sanding Sheet (see figure C)

When attaching a new sanding sheet, remove any dust or de-

bris from the sanding plate 3 (e. g. with a brush).

No-load orbital stroke rate

min

-1

26000 26000

Sanding sheet surface

104 104

Orbit diameter

mm 1.4 1.4

Weight according to EPTA-Procedure 01:2014

kg 0.9 0.9

Protection class

/II /II

Multi Sander PSM 80 A PSM 100 A

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 11 Tuesday, September 20, 2016 10:29 AM

12 | English

1 609 92A 22U | (20.9.16) Bosch Power Tools

To ensure optimum dust extraction, pay attention that the

punched holes in the sanding sheet match with the holes in

the sanding plate.

The sanding plate 3 is fitted with Velcro backing for quick and

easy fastening of sanding sheets with Velcro adhesion.

Before attaching the sanding sheet 4, free the Velcro backing

of the sanding plate 3 from any debris by tapping against it in

order to enable optimum adhesion.

The machine is fitted with 2 sanding sheets that can be

changed individually, depending on the degree of wear.

 Only use the machine when both sanding sheets are

mounted.

 Only use sanding sheets with the same grain size.

Position the sanding sheet 4 flush alongside one edge of the

sanding plate 3, then lay the sanding sheet onto the sanding

plate and press firmly.

To remove the sanding sheet 4, grasp it at one of the tips and

pull it off from the sanding plate 3.

Sanding sheets of the Bosch Delta Sander can be used.

Sanding accessories, such as fleece pads/polishing cloth

pads, are attached to the sanding plate in the same manner.

Selecting the Sanding Sheet

Depending on the material to be worked and the required rate

of material removal, different sanding sheets are available:

For reworking or polishing, especially of metal and stone, use

fleece/polishing cloth pad.

Depending on the desired surface quality of the workpiece,

different fleece types or polishing cloth pads are to be used.

Operation

Starting Operation

 Observe correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the

nameplate of the machine. Power tools marked with

230 V can also be operated with 220 V.

Switching On and Off

To start the machine, push the ON/Off switch 1 downward to

position “1”.

To switch off the machine, push the On/Off switch 1 upward

to positon “0”.

To save energy, only switch the power tool on when using it.

Working Advice

 Before any work on the machine itself, pull the mains

plug.

 Wait until the machine has come to a standstill before

placing it down.

The removal capacity during sanding is mainly determined by

the selection of the sanding sheet.

Only flawless sanding sheets achieve good sanding capacity

and extend the service life of the machine.

Pay attention to apply uniform sanding pressure; this increas-

es the working life of the sanding sheets.

Intensifiying the sanding pressure does not lead to an in-

crease of the sanding capacity, but to increased wear of the

machine and the sanding sheet.

For precise on-the-spot sanding of edges, corners and hard to

reach areas, it is also possible to work only with the tip or an

edge of the sanding plate.

A sanding sheet that has been used for metal should not be

used for other materials.

Use only original Bosch sanding accessories.

Maintenance and Service

Maintenance and Cleaning

 Before any work on the machine itself, pull the mains

plug.

 For safe and proper working, always keep the machine

and ventilation slots clean.

If the replacement of the supply cord is necessary, this has to

be done by Bosch or an authorized Bosch service agent in or-

der to avoid a safety hazard.

After-sales Service and Application Service

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions

concerning our products and their accessories.

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: (0844) 7360109

Fax: (0844) 7360146

E-Mail: boschse[email protected]

Grain size

For the working of all types of materi-

als such as wood, paint, filler, lacquer,

hard and soft wood as well as chip-

boards and metal.

40–180

For coarse-sanding, e. g. of rough,

unplaned beams and boards

coarse 40

For face sanding and planing small ir-

regularities

medium 80, 120

For finish and fine sanding of hard

woods

fine 180

OBJ_BUCH-2105-002.book Page 12 Tuesday, September 20, 2016 10:29 AM

Français | 13

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected]

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pt[email protected]

Disposal

The machine, accessories and packaging should be sorted for

environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According to the European Directive

2012/19/EU for Waste Electrical and Elec-

tronic Equipment and its implementation

into national right, power tools that are no

longer usable must be collected separately

and disposed of in an environmentally cor-

rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lire tous les avertissements

de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une

blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à

votre outil électrique alimenté par le secteur (avec cordon

d’alimentation) ou votre outil fonctionnant sur batterie (sans

cordon d’alimentation).

Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

 Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent

enflammer les poussières ou les fumées.

 Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

 Il faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d’adaptateurs avec des

outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc élec-

trique.

 Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

AVERTISSEMENT

OBJ_BUCH-2105-002.book Page 13 Tuesday, September 20, 2016 10:29 AM

14 | Français

1 609 92A 22U | (20.9.16) Bosch Power Tools

 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le

cordon à l’écart de la chaleur, du lubrifiant, des arêtes

ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

 Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque

de choc électrique.

 Si l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

 Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de

l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de médica-

ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des per-

sonnes.

 Utiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus-

sures de sécurité antidérapantes, les casques ou les pro-

tections acoustiques utilisés pour les conditions

appropriées réduiront les blessures des personnes.

 Eviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher l’ou-

til au secteur et/ou au bloc de batteries, de le ramasser

ou de le porter. Porter les outils en ayant le doigt sur l’in-

terrupteur ou brancher des outils dont l’interrupteur est en

position marche est source d’accidents.

 Retirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

 Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur

contrôle de l’outil dans des situations inattendues.

 S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

 Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

 Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de ma-

nière plus sûre au régime pour lequel il a été construit.

 Ne pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout ou-

til qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

 Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives ré-

duisent le risque de démarrage accidentel de l’outil.

 Conserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

nt pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

 Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

 Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des

conditions de travail et du travail à réaliser. L’utilisation

de l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

 Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité pour meuleuses

 N’utiliser l’outil électroportatif que pour un travail à

sec. La pénétration d’eau dans un outil électroportatif aug-

mente le risque d’un choc électrique.

 Attention ! Risque d’incendie ! Eviter la surchauffe des

matériaux travaillés et de la ponceuse. Vider toujours

le bac de récupération des poussières avant de faire

une pause de travail. Les particules de poussière se trou-

vant dans le sac à poussières, le microfiltre, le sac en pa-

pier (ou dans le sac à poussières en tissu ou le filtre de l’as-

pirateur) peuvent s’enflammer d’elles-mêmes dans des

conditions défavorables, p. ex. projection d’étincelles lors

du ponçage de pièces en métal, ceci notamment lorsque

les particules de poussières sont mélangées à des résidus

de vernis, de polyuréthane ou d’autres substances

chimiques et que les matériaux travaillés sont très chauds

après avoir été travaillés pendant une période assez

longue.

 Bloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau

est fixée de manière plus sûre que tenue dans les mains.

OBJ_BUCH-2105-002.book Page 14 Tuesday, September 20, 2016 10:29 AM

Français | 15

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Description et performances du

produit

Il est impératif de lire toutes les consignes

de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc-

tions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves

blessures.

Utilisation conforme

L’appareil est conçu pour le ponçage et le polissage à sec des

surfaces en bois, mastic ainsi que des surfaces vernies. Il est

particulièrement approprié pour le travail des profilés et des

coins ou des endroits d’accès difficile.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’outil électroportatif sur la page graphique.

1 Interrupteur Marche/Arrêt

2 Bac de récupération des poussières, complet

(Microfilter System)

3 Plateau de ponçage

4 Feuille abrasive*

5 Poignée (surface de préhension isolante)

6 Sortie d’aspiration

7 Filtre (Microfilter System)

8 Tuyau d’aspiration*

*Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

Caractéristiques techniques

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément

à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : niveau de pression acoustique 83 dB(A) ; niveau d’in-

tensité acoustique 94 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations a

(somme vectorielle des trois

axes directionnels) et incertitude K relevées conformément à

la norme EN 60745 :

=6,5m/s

, K=1,5 m/s

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 60745 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est néanmoins

utilisé pour d’autres applications, avec différents accessoires

ou d’autres outils de travail ou s’il est mal entretenu, le niveau

d’oscillation peut être différent. Ceci peut augmenter consi-

dérablement la charge vibratoire pendant toute la durée de

travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets des vibrations, telles que par

exemple : Entretien de l’outil électrique et des outils de tra-

vail, maintenir les mains chaudes, organisation des opéra-

tions de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques techniques » est en confor-

mité avec les normes ou documents normatifs suivants :

EN 60745, EN 50581 conformément aux termes des régle-

mentations en vigueur 2011/65/UE, 2014/30/UE,

2006/42/CE.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Ponceuse Multifonction PSM 80 A PSM 100 A

N° d’article

3 603 C54 0.. 3 603 CB7 0..

Puissance nominale absorbée

W80100

Vitesse à vide

tr/min 13000 13000

Vitesse d’oscillation à vide

min

-1

26000 26000

Surface de la feuille abrasive

104 104

Diamètre d’amplitude d’oscillation

mm 1,4 1,4

Poids suivant EPTA-Procedure 01:2014

kg 0,90 0,90

Classe de protection

/II /II

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des

versions spécifiques à certains pays.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 15 Tuesday, September 20, 2016 10:29 AM

16 | Français

1 609 92A 22U | (20.9.16) Bosch Power Tools

Montage

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

Aspiration de poussières/de copeaux

 Les poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être

nuisibles à la santé. Entrer en contact ou aspirer les pous-

sières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l’utilisateur ou de per-

sonnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout

en association avec des additifs pour le traitement du bois

(chromate, lazure). Les matériaux contenant de l’amiante

ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à trai-

ter en vigueur dans votre pays.

 Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Aspiration interne avec bac de récupération des pous-

sières (voir figure A1 – A4)

Montez le bac de récupération des poussières 2 sur la sortie

d’aspiration 6 et faites-le s’encliqueter.

Pour vider le bac de récupération des poussières 2 retirez le

bac de récupération des poussières ves le bas.

Avant d’ouvrir le bac de récupération des poussières 2 il est

recommandé de détacher les poussières du filtre en frappant

le bac sur un support stable.

Tenez bien le bac de récupération des poussières 2, relevez le

filtre 7 vers le haut et videz le bac de récupération des pous-

sières. Nettoyez les lamelles du filtre 7 à l’aide d’une brosse

douce.

Aspiration externe de copeaux (voir figure B)

Montez un tuyau d’aspiration 8 sur la sortie d’aspiration 6.

Raccordez le tuyau d’aspiration 8 à un aspirateur. Vous trou-

verez un tableau pour le raccordement aux différents aspira-

teurs à la fin des ces instructions d’utilisation.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-

fiques.

Changement de la feuille abrasive (voir figure C)

Avant de monter une nouvelle feuille abrasive, éliminez les

poussières et saletés se trouvant sur le plateau de ponçage 3

à l’aide d’un pinceau p. ex.

Afin de garantir une bonne aspiration de poussières, assurez-

vous que les trous perforés de la feuille abrasive et du plateau

de ponçage coïncident.

Le plateau de ponçage 3 est équipée d’un revêtement auto-

aggripant, ce qui permet de fixer rapidement et facilement les

feuilles abrasives.

Tapotez légèrement sur le revêtement auto-agrippant du pla-

teau de ponçage 3 avant de monter la feuille abrasive 4 afin

d’obtenir une adhésion optimale.

L’outil électroportatif est équipé de 2 feuilles abrasives qui

peuvent être remplacées séparément selon leur état d’usure.

 N’utilisez l’outil électroportatif que lorsque les deux

feuilles abrasives sont montées.

 N’utilisez que des feuilles abrasives qui ont la même

grosseur de grains.

Placez la feuille abrasive 4 de façon à la faire coïncider avec un

bord du plateau de ponçage 3 et appuyez sur la feuille abra-

sive par un léger mouvement de rotation dans le sens des ai-

guilles d’une montre.

Pour retirer la feuille abrasive 4, prenez-la par un coin et reti-

rez-la du plateau de ponçage 3.

Il est possible d’utiliser les feuilles abrasives de la ponceuse

Delta Bosch.

Montez les accessoires de ponçage tels que les non-tissé ou

les feutres à polir de la même manière sur le plateau de pon-

çage.

Choix de la feuille abrasive

En fonction du matériau à travailler et du travail demandé, il

existe différentes feuilles abrasives :

Pour retravailler ou pour polir des matériaux, notamment le

métal et la pierre, utilisez un non-tissé ou un feutre à polir.

En fonction de la qualité souhaitée de la surface à travailler,

utilisez le type de non-tissé ou de feutre à polir le mieux adap-

té au travail à effectuer.

Mise en marche

Mise en service

 Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électro-

portatif. Les outils électroportatifs marqués 230 V

peuvent également fonctionner sur 220 V.

Grains

Pour le ponçage de tous les matériaux,

notamment peintures, enduits, vernis,

bois durs et tendres, panneaux agglo-

mérés et métaux.

40–180

Pour le dégrossissage p. ex. de

poutres et planches rugueuses, non

rabotées

grossier 40

Pour la rectification (plane) et le nivel-

lement de petites rugosités

moyen 80, 120

Pour les travaux de finition et le pon-

çage fin de bois durs

fin 180

OBJ_BUCH-2105-002.book Page 16 Tuesday, September 20, 2016 10:29 AM

Español | 17

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Mise en Marche/Arrêt

Pour la mise en service de l’outil électroportatif, poussez l’in-

terrupteur Marche/Arrêt 1 vers le bas en position « 1 ».

Pour arrêter l’outil électroportatif, poussez l’interrupteur

Marche/Arrêt 1 vers le haut en position « 0 ».

Afin d’économiser l’énergie, ne mettez l’outil électroportatif

en marche que quand vous l’utilisez.

Instructions d’utilisation

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

 Avant de déposer l’outil électroportatif, attendez que

celui-ci soit complètement à l’arrêt.

L’enlèvement de matière dépend essentiellement du choix de

la feuille abrasive.

Seules des feuilles abrasives impeccables assurent un bon

travail de ponçage et ménagent l’outil électroportatif.

Veillez à ce que la pression de travail soit régulière, afin d’aug-

menter la durée de vie des feuilles abrasives.

Une pression trop élevée exercée sur l’appareil n’améliore pas

la puissance de ponçage mais augmente considérablement

l’usure de l’outil électroportatif et de la feuille abrasive.

Pour poncer avec une précision extrême dans les coins, sur

des bords et dans des endroits d’accès difficile, il est égale-

ment possible de ne travailler qu’avec la pointe ou le bord du

plateau de ponçage.

Une feuille abrasive avec laquelle on a travaillé du métal, ne

doit pas être utilisée pour d’autres matériaux.

N’utilisez que des accessoires de ponçage d’origine Bosch.

Entretien et Service Après-Vente

Nettoyage et entretien

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

 Veillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un

travail impeccable et sûr.

Dans le cas où un remplacement de la fiche de raccordement

s’avère nécessaire, ceci ne doit être effectué que par Bosch

ou une station de Service Après-Vente agréée pour outillage

Bosch afin d’éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre

disposition pour répondre à vos questions concernant nos

produits et leurs accessoires.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-el[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-elec[email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : [email protected]osch.com

Suisse

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail: [email protected]h.com

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les outils électroportatifs avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2012/19/UE relative aux déchets d’équi-

pements électriques et électroniques et sa

mise en vigueur conformément aux législa-

tions nationales, les outils électroportatifs

dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appro-

priée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Advertencias de peligro generales para herra-

mientas eléctricas

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

ADVERTENCIA

OBJ_BUCH-2105-002.book Page 17 Tuesday, September 20, 2016 10:29 AM

18 | Español

1 609 92A 22U | (20.9.16) Bosch Power Tools

caso de no atenerse a las advertencias de peligro e instruccio-

nes siguientes, ello puede ocasionar una descarga eléctrica,

un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones

para futuras consultas.

El término herramienta eléctrica empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

 Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

 No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

 Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

 El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

 Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

 No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

 No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

 Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

 Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

 Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

 Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

 Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimentaSi transporta la

herramienta eléctrica sujetándola por el interruptor de co-

nexión/desconexión, o si alimenta la herramienta eléctrica

estand

o ésta conectada, ello puede dar lugar a un acciden-

te. la herramienta eléctrica estando ésta conectada, ello

puede dar lugar a un accidente.

 Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ducir lesiones al poner a funcionar la herramienta eléctrica.

 Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

 Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,

vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en-

ganchar con las piezas en movimiento.

 Siempre que sea posible utilizar unos equipos de aspira-

ción o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El empleo

de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

 No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu-

ro dentro del margen de potencia indicado.

 No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

 Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

 Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

OBJ_BUCH-2105-002.book Page 18 Tuesday, September 20, 2016 10:29 AM

Español | 19

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

 Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

 Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio

 Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para lijadoras

 Solamente emplee la herramienta eléctrica para lijar

en seco. La penetración de agua en el aparato eléctrico

comporta un mayor riesgo de electrocución.

 ¡Atención! Peligro de incendio. Evite el sobrecalenta-

miento de la pieza y de la propia lijadora. Vacíe siempre

el depósito de polvo antes de cada pausa. El material en

polvo acumulado en el saco colector de polvo, Microfiltro,

bolsa de papel (o la bolsa filtrante o filtro del aspirador)

puede llegar a autoincendiarse bajo unas condiciones des-

favorables, como, p. ej., al proyectarse chispas al lijar me-

tal. La probabilidad de que esto ocurra es mayor si el mate-

rial va mezclado con partículas de pintura, poliuretano u

otras sustancias químicas y si éste se hubiese calentando

tras un uso intenso de la herramienta.

 Asegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban-

co, se mantiene sujeta de forma mucho más segura que

con la mano.

 El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteris-

ticas técnicas del enchufe macho en materia.

Descripción y prestaciones del

producto

Lea íntegramente estas advertencias de pe-

ligro e instrucciones. En caso de no atenerse

a las advertencias de peligro e instrucciones si-

guientes, ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para lijar y pulir en seco madera,

emplastecido y superficies pintadas. Es especialmente ade-

cuado para trabajar perfiles, esquinas o puntos de difícil acce-

so.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en la página ilustrada.

1 Interruptor de conexión/desconexión

2 Caja colectora de polvo completa (Microfilter System)

3 Placa lijadora

4 Hoja lijadora*

5 Empuñadura (zona de agarre aislada)

6 Boquilla de expulsión

7 Elemento filtrante (Microfilter System)

8 Manguera de aspiración*

*Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

Datos técnicos

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 83 dB(A); ni-

vel de potencia acústica 94 dB(A). Tolerancia K=3 dB.

¡Usar unos protectores auditivos!

Lijadora universal PSM 80 A PSM 100 A

Nº de artículo

3 603 C54 0.. 3 603 CB7 0..

Potencia absorbida nominal

W80100

Revoluciones en vacío

min

-1

13000 13000

Nº de oscilaciones en vacío

min

-1

26000 26000

Superficie de la hoja lijadora

104 104

Diámetro del círculo de oscilación

mm 1,4 1,4

Peso según EPTA-Procedure 01:2014

kg 0,90 0,90

Clase de protección

/II /II

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier-

tos países.

OBJ_BUCH-2105-002.book Page 19 Tuesday, September 20, 2016 10:29 AM

20 | Español

1 609 92A 22U | (20.9.16) Bosch Power Tools

Nivel total de vibraciones a

(suma vectorial de tres direccio-

nes) y tolerancia K determinados según EN 60745:

=6,5m/s

, K=1,5 m/s

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 60745 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con accesorios di-

ferentes, con útiles divergentes, o si el mantenimiento de la

misma fuese deficiente. Ello puede suponer un aumento drás-

tico de la solicitación por vibraciones durante el tiempo total

de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto

descrito bajo “Datos técnicos” está en conformidad con las

normas o documentos normalizados siguientes: EN 60745,

EN 50581 de acuerdo con las disposiciones en las directivas

2011/65/UE, 2014/30/UE, 2006/42/CE.

Expediente técnico (2006/42/CE) en:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaje

 Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

Aspiración de polvo y virutas

 El polvo de ciertos materiales como, pinturas que conten-

gan plomo, ciertos tipos de madera y algunos minerales y

metales, puede ser nocivo para la salud. El contacto y la

inspiración de estos polvos pueden provocar en el usuario

o en las personas circundantes reacciones alérgicas y/o

enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son consi-

derados como cancerígenos, especialmente en combina-

ción con los aditivos para el tratamiento de la madera (cro-

matos, conservantes de la madera). Los materiales que

contengan amianto solamente deberán ser procesados

por especialistas.

– A ser posible utilice un equipo para aspiración de polvo

apropiado para el material a trabajar.

– Observe que esté bien ventilado el puesto de trabajo.

– Se recomienda una mascarilla protectora con un filtro

de la clase P2.

Observe las prescripciones vigentes en su país sobre los

materiales a trabajar.

 Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Aspiración propia con caja colectora de polvo

(ver figuras A1 – A4)

Inserte la caja colectora de polvo 2 sobre la boquilla de expul-

sión 6 hasta enclavarla.

Para vaciar la caja colectora de polvo 2 tire de ella hacia abajo.

Antes de abrir la caja colectora de polvo 2 se aconseja gol-

pearla ligeramente contra una base consistente, tal como se

muestra en la figura, para soltar el polvo del elemento filtran-

te.

Sujete firmemente la caja colectora de polvo 2, abra hacia

arriba el elemento filtrante 7, y vacíe la caja colectora de pol-

vo. Limpie con un cepillo suave las láminas del elemento fil-

trante 7.

Aspiración externa (ver figura B)

Inserte la manguera de aspiración 8 en la boquilla de aspira-

ción 6. Conecte el otro extremo de la manguera 8 a un aspira-

dor. Una vista general con las posibilidades de conexión a di-

versos aspiradores la encontrará al final de estas

instrucciones de manejo.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Cambio de la hoja lijadora (ver figura C)

Antes de montar una hoja lijadora nueva elimine, p. ej. con un

pincel, la suciedad y el polvo que pudiera estar adherido a la

placa lijadora 3.

Para que la eficacia en la aspiración de polvo sea óptima, cui-

de que las perforaciones en la hoja lijadora coincidan con los

taladros en la placa lijadora.

La placa lijadora 3 va recubierta con un tejido de cardillo (Vel-

cro) que permite sujetar de forma rápida y sencilla las hojas li-

jadoras con cierre de cardillo.

Antes de montar la hoja lijadora 4 sacuda el tejido de cardillo

(Velcro) de la placa lijadora 3 para conseguir una buena adhe-

rencia.

En la herramienta eléctrica van montadas 2 hojas lijadoras

que también pueden cambiarse por separado si su desgaste

fuese diferente.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 20 Tuesday, September 20, 2016 10:29 AM

Español | 21

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Únicamente emplee la herramienta eléctrica con am-

bas hojas lijadoras montadas.

 Solamente aplique hojas lijadoras del mismo grano.

Coloque la hoja lijadora 4 enrasada con uno de los lados de la

placa lijadora 3, y presione entonces firmemente la hoja lija-

dora contra la placa lijadora.

Para desprender la hoja lijadora 4 de la placa lijadora 3 sujé-

tela por una de sus esquinas y tire de ella.

Puede utilizar las hojas lijadoras de la lijadora delta Bosch.

Los accesorios como el vellón o el fieltro para pulir se fijan de

igual manera sobre la placa lijadora.

Selección de la hoja lijadora

De acuerdo al material a trabajar y al arranque de material de-

seado puede seleccionarse entre diversas hojas lijadoras:

Para retrabajar o pulir, especialmente tratándose de metal o

piedra, utilizar el vellón o fieltro para pulir.

Según la calidad de acabado deseada, deberá seleccionarse

el accesorio adecuado entre los diversos tipos de vellón o fiel-

tros para pulir existentes.

Operación

Puesta en marcha

 ¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de ca-

racterísticas de la herramienta eléctrica. Las herra-

mientas eléctricas marcadas con 230 V pueden funcio-

nar también a 220 V.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléctrica, empu-

jar hacia abajo, el interruptor de conexión/desconexión 1 a la

posición “1”.

Para desconectar la herramienta eléctrica, empujar hacia arriba,

el interruptor de conexión/desconexión 1 a la posición “0”.

Para ahorrar energía, solamente conecte la herramienta eléc-

trica cuando vaya a utilizarla.

Instrucciones para la operación

 Antes de cualquier manipulación en la herramienta eléc-

trica, sacar el enchufe de red de la toma de corriente.

 Antes de depositarla, espere a que la herramienta eléc-

trica se haya detenido completamente.

El rendimiento conseguido en el arranque de material viene

determinado esencialmente por la hoja lijadora empleada.

Únicamente unas hojas lijadoras en buenas condiciones per-

miten conseguir un buen rendimiento en el arranque de mate-

rial además de cuidar la herramienta eléctrica.

Preste atención a ejercer una presión de aplicación uniforme

para prolongar la vida útil de las hojas lijadoras.

Una presión de aplicación excesiva no supone un mayor ren-

dimiento en el arranque de material, sino un mayor desgaste

de la herramienta eléctrica y hoja lijadora.

Para lijar con exactitud esquinas, bordes y en lugares de difícil

acceso puede trabajarse también con la punta o uno de los

bordes de la placa lijadora.

No emplee una hoja lijadora con la que se ha trabajado metal

para lijar otros tipos de material.

Solamente utilice accesorios para lijar originales Bosch.

Mantenimiento y servicio

Mantenimiento y limpieza

 Antes de cualquier manipulación en la herramienta eléc-

trica, sacar el enchufe de red de la toma de corriente.

 Mantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguridad.

La sustitución de un cable de conexión deteriorado deberá

ser realizada por Bosch o por un servicio técnico autorizado

para herramientas eléctricas Bosch con el fin de garantizar la

seguridad del aparato.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio los podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: 902 531 53

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: (0212) 2074511

Grano

Para el mecanizado de todos los mate-

riales como madera, pintura, aparejo,

laca, madera dura y blanda, así como

tableros de virutas prensadas y metal.

40–180

Para el lijado previo p. ej. de vigas y ta-

blas en bruto, sin cepillar

Basto 40

Para planificar e igualar pequeñas irre-

gularidades

Mediana 80, 120

Para el acabado y lijado fino de made-

ras duras

Fino 180

OBJ_BUCH-2105-002.book Page 21 Tuesday, September 20, 2016 10:29 AM

22 | Português

1 609 92A 22U | (20.9.16) Bosch Power Tools

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzáles Camarena 333

Centro de Ciudad Santa Fe - 01210 - Mexico DF

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: arturo.fernand[email protected]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: (0810) 5552020

E-Mail: [email protected]sch.com

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: (01) 2190332

Chile

Robert Bosch S.A.

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: (02) 5203198

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2012/19/UE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

Português

Indicações de segurança

Indicações gerais de advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indicações de

advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas

abaixo pode causar choque eléctrico, incêndio e/ou graves le-

sões.

Guarde bem todas as advertências e instruções para futu-

ra referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas eléctricas ope-

radas com corrente de rede (com cabo de rede) e a ferramen-

tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

 A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que eléctrico.

 Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que eléctrico.

ATENÇÃO

OBJ_BUCH-2105-002.book Page 22 Tuesday, September 20, 2016 10:29 AM

Português | 23

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Se não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

eléctrico.

Segurança de pessoas

 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

 Utilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

 Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

 Evite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe-

radas.

 Usar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas

eléctricas

 Não sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apro-

priada na área de potência indicada.

 Não utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

 Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc-

trica.

 Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

 Tratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita-

mente e não emperram, e se há peças quebradas ou da-

nificadas que possam prejudicar o funcionamento da

ferramenta eléctrica. Permitir que peças danificadas

sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen-

tas eléctricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

ações perigosas.

Serviço

 Só

permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para lixadeiras

 Apenas utilizar a ferramenta eléctrica para o corte a se-

co. A infiltração de água num aparelho eléctrico aumenta o

risco de choque eléctrico.

 Atenção, perigo de incêndio! Evitar um sobreaqueci-

mento do material a ser lixado e da lixadeira. Sempre

esvaziar o recipiente de pó antes das pausas de traba-

lho. Sob condições desfavoráveis é possível que a amola-

dura no saco de pó, no microfiltro, no saco de papel (ou no

saco de filtro ou no filtro do aspirador de pó) seja inflama-

da automaticamente, como voo de faúlhas ao lixar metais.

É especialmente perigoso, se o pó de lixar estiver mistura-

do com restos de verniz, poliuretano ou outros produtos

químicos e o material de lixar tornar-se quente após um pe-

ríodo de trabalho prolongado.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

OBJ_BUCH-2105-002.book Page 23 Tuesday, September 20, 2016 10:29 AM

24 | Português

1 609 92A 22U | (20.9.16) Bosch Power Tools

Utilização conforme as disposições

O aparelho é destinado para polir a seco em madeira, massa

de aparelhar, assim como em superfícies envernizadas. Ele é

principalmente apropriado para perfís, cantos e locais de di-

fícil acesso.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1 Interruptor de ligar-desligar

2 Caixa de pó completa (Microfilter System)

3 Placa de lixar

4 Folha de lixar*

5 Punho (superfície isolada)

6 Bocais de sopro

7 Elemento do filtro (Microfilter System)

8 Mangueira de aspiração*

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Dados técnicos

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme

EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 83 dB(A); Nível de potência acústi-

ca 94 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Totais valores de vibrações a

(soma dos vectores de três di-

recções) e incerteza K averiguada conforme EN 60745:

=6,5m/s

, K=1,5 m/s

O nível de vibrações indicado nestas instruções foi medido de

acordo com um processo de medição normalizado pela nor-

ma EN 60745 e pode ser utilizado para a comparação de fer-

ramentas eléctricas. Ele também é apropriado para uma ava-

liação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc-

trica for utilizada para outras aplicações, com acessórios dife-

rentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações

seja diferente. Isto pode aumentar sensivelmente a carga de

vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito em “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 60745, EN 50581 con-

forme as disposições das directivas 2011/65/UE,

2014/30/UE, 2006/42/CE.

Processo técnico (2006/42/CE) em:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montagem

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Aspiração de pó/de aparas

 Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

trem por perto.

Lixadeira multi-usos PSM 80 A PSM 100 A

N° do produto

3 603 C54 0.. 3 603 CB7 0..

Potência nominal consumida

W80100

N° de rotações em ponto morto

min

-1

13000 13000

N° de oscilações em vazio

min

-1

26000 26000

Superfície da folha de lixar

104 104

Diâmetro do circulo de oscilação

mm 1,4 1,4

Peso conforme EPTA-Procedure 01:2014

kg 0,90 0,90

Classe de protecção

/II /II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos

dos países.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 24 Tuesday, September 20, 2016 10:29 AM

Português | 25

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

contém asbesto só deve ser processado por pessoal espe-

cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalha-

dos, vigentes no seu país.

 Evite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Aspiração própria com a caixa de pó (veja figura A1 – A4)

Colocar a caixa de pó 2 sobre o bocal de sopro 6 até engatar

Para esvaziar a caixa de pó 2 deverá puxá-la para baixo.

Antes de abrir a caixa de pó 2 deveria dar umas batidelas com

a caixa de pó sobre uma base firme, como indicado na figura,

para soltar o pó do elemento do filtro.

Segurar firmemente a caixa de pó 2, bascular o elemento do

filtro 7 para cima e esvaziar a caixa de pó. Limpar as lamelas

do elemento do filtro 7 com uma escova macia.

Aspiração externa (veja figura B)

Introduzir a mangueira de aspiração 8 no bocal de aspiração

6. Conectar a mangueira de aspiração 8 a um aspirador de pó.

Uma vista geral sobre a conexão a diversos aspiradores de pó

encontram-se no final desta instrução de serviço.

O aspirador de pó deve ser apropriado para o material a ser

trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-

mamente nocivo à saúde, cancerígeno ou seco.

Substituir a folha de lixar (veja figura C)

Remover sujidade e pó da placa de lixar antes de colocar uma

nova placa de lixar 3, p. ex. com um pincel.

Para assegurar uma aspiração de pó ideal, deverá observar

que os recortes na folha de lixar coincidam com os orifícios na

placa de lixar.

A placa de lixar 3 está equipada com um tecido de velcro, para

uma fixação rápida de simples de folhas de lixar com aderên-

cia de velcro.

Sacudir o tecido de velcro da placa de lixar 3 antes de colocar

a folha de lixar 4 para possibilitar uma aderência ideal.

A ferramenta eléctrica está equipada com 2 folhas de lixar,

que podem ser substituidas individualmente, conforme o

desgaste.

 Só utilizar a ferramenta eléctrica, se ambas as folhas

de lixar estiverem montadas.

 Só utilizar folhas de lixar com o mesmo grão.

Posicionar a folha de lixar 4 de forma alinhada num dos lados

da placa de lixar 3, e agora premir bem a folha de lixar sobre a

placa de lixar.

Para retirar a folha de lixar 4 deverá segurá-la por um a ponta

e puxá-la da placa de lixar 3.

Podem ser utilizadas as folhas de lixar da lixadeira Delta

Bosch.

Acessórios de lixar, como não tecido/feltro de polir, devem

ser fixos da mesma forma sobre a placa de lixar.

Selecção da folha de lixar

Estão disponíveis diversas folhas de lixar, de acordo com o

material a ser trabalhado e com o desbaste desejado da su-

perfície:

Utilizar não tecido/feltro de polir para o trabalho posterior ou

para polir, principalmente metal e pedra.

Devem ser utilizados diferentes tipos de não tecido ou de fel-

tro de polir, de acordo com a qualidade desejada da superfí-

cie da peça ser trabalhada.

Funcionamento

Colocação em funcionamento

 Observar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção da ferramenta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser operadas

com 220 V.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctri-

ca, deverá empurrar o interruptor de ligar-desligar 1 para bai-

xo, para a posição “1”.

Para desligar a ferramenta eléctrica, deverá empurrar o in-

terruptor de ligar-desligar 1 para cima, para a posição “0”.

Para poupar energia só deverá ligar a ferramenta eléctrica

quando ela for utilizada.

Indicações de trabalho

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

 Espere a ferramenta eléctrica parar completamente,

antes de depositá-la.

A potência abrasiva ao lixar depende principalmente da folha

de lixar seleccionada.

Apenas folhas de lixar em perfeito estado proporcionam uma

perfeita potência abrasiva e poupam a ferramenta eléctrica.

Grão

Para trabalhar inúmeros materiais, co-

mo madeira, tinta, betume de enchi-

mento, verniz, madeira macia e dura,

assim como placas de aglomerado de

madeira e metal.

40–180

Para a rectificação prévia de p. ex. vi-

gas e tábuas ásperas e não aplainadas

grosseiro 40

Para lixamento plano e para nivelar pe-

quenas rugosidades

médio 80, 120

Para o acabamento fino de lixar madei-

ras duras

fino 180

OBJ_BUCH-2105-002.book Page 25 Tuesday, September 20, 2016 10:29 AM

26 | Italiano

1 609 92A 22U | (20.9.16) Bosch Power Tools

Trabalhar com uma força de pressão uniforme para aumentar

a vida útil das folhas de lixar.

Um aumento demasiado da força de pressão não leva a uma

potência abrasiva mais alta, mas a um desgaste mais forte da

ferramenta eléctrica e da folha de lixar.

Para lixar ângulos, cantos e áreas de difícil acesso também é

possível trabalhar apenas com a ponta ou com o canto da pla-

ca de lixar.

Jamais utilizar uma folha de serra com a qual foi processado

metal, para processar outros materiais.

Só utilizar acessórios de lixar originais Bosch.

Manutenção e serviço

Manutenção e limpeza

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

 Manter a ferramenta eléctrica e as aberturas de venti-

lação sempre limpas, para trabalhar bem e de forma se-

gura.

Se for necessário substituir o cabo de conexão, isto deverá

ser realizado pela Bosch ou por uma oficina de serviço pós-

venda autorizada para todas as ferramentas eléctricas Bosch

para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem

com prazer todas as suas dúvidas a respeito da compra, apli-

cação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta eléctrica.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: (0800) 7045446

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia

2012/19/UE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramen-

tas eléctricas que não servem mais para a

utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per elettroutensili

Leggere tutte le avvertenze di pe-

ricolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

AVVERTENZA

OBJ_BUCH-2105-002.book Page 26 Tuesday, September 20, 2016 10:29 AM

Italiano | 27

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che

gli stessi siano collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la

spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

lontariamente.

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

 Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

curatamente.

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per levigatrici

 Utilizzare l’elettroutensile esclusivamente per leviga-

tura a secco. L’eventuale infiltrazione di acqua in un elet-

troutensile va ad aumentare il rischio d’insorgenza di scos-

se elettriche.

 Attenzione: Pericolo d’incendio! Evitare un surriscal-

damento del materiale in lavorazione e della levigatri-

OBJ_BUCH-2105-002.book Page 27 Tuesday, September 20, 2016 10:29 AM

28 | Italiano

1 609 92A 22U | (20.9.16) Bosch Power Tools

ce. Prima di iniziare una pausa svuotare sempre il con-

tenitore per la polvere. La polvere di abrasione nel

sacchetto raccoglipolvere, nel Microfilter, nel sacchetto

raccoglipolvere in carta (o nel sacchetto raccoglipolvere o

nel filtro dell’aspirapolvere) può prendere fuoco in caso di

condizioni sfavorevoli come la scia di scintille prodotta du-

rante la levigatura del metallo. Una situazione particolar-

mente pericolosa si viene a creare quando la polvere di

smerigliatura si mischia con resti di vernice e poliuretano

oppure con altri materiali chimici ed il materiale in lavora-

zione si riscalda troppo nel corso di una lavorazione di lun-

ga durata.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

Descrizione del prodotto e

caratteristiche

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti

gravi.

Uso conforme alle norme

La macchina è adatta per la levigatura e la pulitura a secco su

superfici in legno, su materie plastiche, su superfici stuccate

e su superfici verniciate. La macchina è particolarmente adat-

ta per profilati, spigoli oppure punti difficilmente accessibili.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu-

strazione dell’elettroutensile che si trova sulla pagina con la

rappresentazione grafica.

1 Interruttore di avvio/arresto

2 Contenitore raccoglipolvere completa

(Microfilter System)

3 Piastra di levigatura

4 Foglio abrasivo*

5 Impugnatura (superficie di presa isolata)

6 Bocchetta di scarico

7 Elemento filtrante (Microfilter System)

8 Tubo di aspirazione*

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Dati tecnici

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla

norma EN 60745.

Il livello di pressione acustica stimato A della macchina am-

monta a dB(A): livello di rumorosità 83 dB(A); livello di poten-

za acustica 94 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a

(somma vettoriale delle

tre direzioni) e incertezza della misura K misurati conforme-

mente alla norma EN 60745:

=6,5m/s

, K=1,5 m/s

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori e utensili da

innesto differenti oppure con manutenzione insufficiente, il li-

vello di vibrazioni può differire. Questo può aumentare sensi-

bilmente la sollecitazione da vibrazioni per l’intero periodo di

tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Levigatrice universale PSM 80 A PSM 100 A

Codice prodotto

3 603 C54 0.. 3 603 CB7 0..

Potenza nominale assorbita

W80100

Numero di giri a vuoto

min

-1

13000 13000

Numero oscillazioni a vuoto

min

-1

26000 26000

Superficie del foglio abrasivo

104 104

Diametro del raggio di orbitazione

mm 1,4 1,4

Peso in funzione della EPTA-Procedure 01:2014

kg 0,90 0,90

Classe di sicurezza

/II /II

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono

variare.

OBJ_BUCH-2105-002.book Page 28 Tuesday, September 20, 2016 10:29 AM

Italiano | 29

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il pro-

dotto descritto nei «Dati tecnici» è conforme alle seguenti nor-

mative ed ai relativi documenti: EN 60745, EN 50581 in base

alle prescrizioni delle direttive 2011/65/UE, 2014/30/UE,

2006/42/CE.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaggio

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Aspirazione polvere/aspirazione trucioli

 Polveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi

per la salute. Il contatto oppure l’inalazione delle polveri

possono causare reazioni allergiche e/o malattie delle vie

respiratorie dell’operatore oppure delle persone che si tro-

vano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o

di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname

(cromato, protezione per legno). Materiale contenente

amianto deve essere lavorato esclusivamente da persona-

le specializzato.

– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

riali da lavorare.

 Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Aspirazione propria con cassetta raccoglipolvere

(vedere figura A1 – A4)

Applicare la cassetta raccoglipolvere 2 sulla bocchetta di sca-

rico 6 fino a farla incastrare in posizione.

Per svuotare la cassetta raccoglipolvere 2 tirare la cassetta

raccoglipolvere verso il basso.

Prima di aprire la cassetta raccoglipolvere 2 come indicato

nell’illustrazione si dovrebbe battere la cassetta raccoglipol-

vere su un piano stabile per staccare la polvere dall’elemento

filtrante.

Tenere ferma la cassetta raccoglipolvere 2, ribaltare l’elemen-

to filtrante 7 verso l’alto e svuotare la cassetta raccoglipolve-

re. Pulire le lamelle dell’elemento filtrante 7 con una spazzola

morbida.

Aspirazione esterna (vedi figura B)

Applicare un tubo di aspirazione 8 sulla bocchetta di scarico

6. Collegare il tubo di aspirazione 8 con un aspirapolvere. Una

visione d’insieme relativa al collegamento con diversi tipi di

aspirapolvere si trova alla fine di questo manuale di istruzio-

ne.

L’aspirapolvere deve essere adatto per il materiale da lavora-

re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure

polveri asciutte.

Sostituzione degli utensili abrasivi (vedi figura C)

Prima di applicare un nuovo foglio abrasivo, rimuovere spor-

cizia a polvere dalla piastra di levigatura 3, utilizzando p. es.

un pennello.

Per poter garantire un’ottimale aspirazione della polvere, ac-

certarsi che i fori nel foglio abrasivo combacino con quelli sul

platorello abrasivo.

Il platorello abrasivo 3 è dotato di un fissaggio a strappo in

modo che i fogli abrasivi con fissaggio a strappo possano es-

sere applicati in modo veloce e semplice.

Dare colpi sul fissaggio a strappo del platorello abrasivo 3 pri-

ma di applicarvi il foglio abrasivo 4 in modo da permettere

un’ottimale adesione.

L’elettroutensile è dotato di due fogli abrasivi 2 che, a secon-

da del rispettivo stato di usura, possono essere sostituiti an-

che singolarmente.

 Utilizzare l’elettroutensile solo ed esclusivamente

quando sono montati tutti e due i fogli abrasivi.

 Utilizzare solo ed esclusivamente fogli abrasivi che ab-

biano la stessa grana.

Mettere a livello il foglio abrasivo 4 su di un lato della piastra

di levigatura 3, successivamente applicare il foglio abrasivo

sulla piastra di levigatura e premere bene saldamente.

Per rimuovere il foglio abrasivo 4 afferrarne una punta e stac-

carla dal platorello abrasivo 3.

È possibile utilizzare anche i fogli abrasivi della levigatrice a

delta Bosch.

Accessori di levigatura come veli abrasivi/feltri di lucidatura

vengono fissati sulla piastra di levigatura procedendo allo

stesso modo.

Scelta del foglio abrasivo

A seconda del materiale in lavorazione ed in funzione del livel-

lo di levigatura della superficie che si vuole raggiungere, si

hanno a disposizione fogli abrasivi di diversa qualità:

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 29 Tuesday, September 20, 2016 10:29 AM

30 | Italiano

1 609 92A 22U | (20.9.16) Bosch Power Tools

Per la rifinitura oppure la lucidatura in modo particolare di metal-

lo e materiale pietroso utilizzare velo abrasivo/feltro pulitura.

A seconda della qualità di lavorazione richiesta per la superfi-

cie del pezzo in lavorazione devono essere utilizzati tipi diver-

si di velo abrasivo oppure di feltro pulitura.

Uso

Messa in funzione

 Osservare la tensione di rete! La tensione della rete de-

ve corrispondere a quella indicata sulla targhetta

dell’elettroutensile. Gli elettroutensili con l’indicazio-

ne di 230 V possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per accendere l’elettroutensile spingere verso il basso l’inter-

ruttore di avvio/arresto 1 alla posizione «1».

Per spegnere l’elettroutensile, spingere l’interruttore di av-

vio/arresto 1 verso l’alto in posizione «0».

Per risparmiare energia accendere l’elettroutensile solo se lo

stesso viene utilizzato.

Indicazioni operative

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente.

La potenza di asportazione dell’operazione di levigatura viene de-

terminata principalmente dalla selezione del foglio abrasivo.

Soltanto fogli abrasivi in perfetto stato possono garantire

buone prestazioni abrasive e non sottopongono l’elettrouten-

sile a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere sempre cura

di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non com-

porta una più alta prestazione abrasiva ma provoca una mag-

giore usura dell’elettroutensile e del foglio abrasivo.

Per poter levigare con precisione angoli, spigoli e punti diffi-

cilmente accessibili è possibile anche lavorare soltanto con la

punta oppure con uno spigolo della piastra di levigatura.

Una volta utilizzato un foglio abrasivo per la lavorazione del

metallo non utilizzarlo più per altri materiali.

Utilizzare esclusivamente accessori di levigatura originali

Bosch.

Manutenzione ed assistenza

Manutenzione e pulizia

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

 Per poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

tilazione.

Qualora si rendesse necessaria una sostituzione del cavo di

collegamento, la stessa deve essere effettuata dalla Bosch

oppure da un centro di assistenza clienti autorizzato per elet-

troutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]h.com

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-

gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva

2012/19/UE sui rifiuti di apparecchiature

elettriche ed elettroniche (RAEE) ed all’attua-

zione del recepimento nel diritto nazionale, gli

elettroutensili diventati inservibili devono es-

sere raccolti separatamente ed essere inviati

ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Grana

Per la lavorazione di tutti i materiali co-

me legno, colore, fondi catalizzati, ver-

nice, legno duro e legno dolce, pannelli

di masonite e metallo.

40–180

Per una prelevigatura p. es. di travi e

tavole ruvide e non piallate

grossa 40

Per levigatura in piano e per

correggere piccole superfici non per-

fettamente piane

media 80, 120

Per levigatura finale e levigatura di rifi-

nitura di legni duri

fine 180

OBJ_BUCH-2105-002.book Page 30 Tuesday, September 20, 2016 10:29 AM

Nederlands | 31

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

snoer).

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok.

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

 Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handsc

hoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

WAARSCHUWING

OBJ_BUCH-2105-002.book Page 31 Tuesday, September 20, 2016 10:29 AM

32 | Nederlands

1 609 92A 22U | (20.9.16) Bosch Power Tools

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

worden gerepareerd.

 Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

 Verzorg het elektrische gereedschap zorgvuldig. Contro-

leer of bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen zoda-

nig gebroken of beschadigd zijn dat de werking van het

elektrische gereedschap nadelig wordt beïnvloed. Laat

deze beschadigde onderdelen voor het gebruik repare-

ren. Veel ongevallen hebben hun oorzaak in slecht onderhou-

den elektrische gereedschappen.

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Service

 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

Veiligheidsvoorschriften voor schuurmachines

 Gebruik het elektrische gereedschap alleen voor droog

schuren. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische schok.

 Let op, brandgevaar! Voorkom oververhitting van het

te schuren materiaal en de schuurmachine. Maak voor

onderbrekingen van de werkzaamheden altijd de stof-

zak leeg. Schuurstof in stofzak, microfilter, papieren stof-

zak (filterzak of filter van de stofzuiger) kan zelf ontbran-

den onder ongunstige omstandigheden, bijvoorbeeld

wegvliegende vonken bij het schuren van metalen. Bijzon-

der gevaar bestaat als het schuurstof vermengd is met res-

ten lak, polyurethaan of andere chemische stoffen en het

schuurmateriaal na langdurige werkzaamheden heet is.

 Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het droog schuren en polijs-

ten van hout, plamuur en gelakte oppervlakken. Het is bijzon-

der geschikt voor profielen, hoeken en moeilijk bereikbare

plaatsen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

1 Aan/uit-schakelaar

2 Stofbox compleet (Microfilter System)

3 Schuurplateau

4 Schuurblad*

5 Handgreep (geïsoleerd greepvlak)

6 Uitblaasopening

7 Filterelement (Microfilter System)

8 Afzuigslang*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Technische gegevens

Multischuurmachine PSM 80 A PSM 100 A

Productnummer

3 603 C54 0.. 3 603 CB7 0..

Opgenomen vermogen

W80100

Onbelast toerental

min

-1

13000 13000

Onbelast aantal schuurbewegingen

min

-1

26000 26000

Oppervlakte schuurblad

104 104

Draaicirkeldiameter

mm 1,4 1,4

Gewicht volgens EPTA-Procedure 01:2014

kg 0,90 0,90

Isolatieklasse

/II /II

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

afwijken.

OBJ_BUCH-2105-002.book Page 32 Tuesday, September 20, 2016 10:29 AM

Nederlands | 33

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 83 dB(A); geluidsvermogen-

niveau 94 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a

(vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60745:

=6,5m/s

, K=1,5 m/s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met verschillende accessoire, met afwijkende in-

zetgereedschappen of onvoldoende onderhoud, kan het tril-

lingsniveau afwijken. Dit kan de trillingsbelasting gedurende

de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

beidsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60745,

EN 50581 volgens de bepalingen van de richtlijnen

2011/65/EU, 2014/30/EU en 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Afzuiging van stof en spanen

 Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de

gezondheid zijn. Aanraking of inademing van stof kan lei-

den tot allergische reacties en/of ziekten van de ademwe-

gen van de gebruiker of personen die zich in de omgeving

bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen). Asbesthou-

dend materiaal mag alleen door bepaalde vakmensen wor-

den bewerkt.

– Gebruik indien mogelijk een voor het materiaal ge-

schikte stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

 Voorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Eigen afzuiging met stofbox (zie afbeelding A1 – A4)

Plaats de stofbox 2 op de uitblaasopening 6 tot deze vastklikt.

Als u de stofbox 2 leeg wilt maken, trekt u deze naar onderen

los.

Voor het openen van de stofbox 2 dient u met de stofbox, zo-

als op de afbeelding getoond, op een vaste ondergrond te

kloppen, om het stof los te maken van het filterelement.

Houd de stofbox 2 vast, klap het filterelement 7 naar boven

weg en maak de stofbox leeg. Reinig de lamellen van het filte-

relement 7 met een zachte borstel.

Externe afzuiging (zie afbeelding B)

Steek een afzuigslang 8 op de uitblaasopening 6. Verbind de

afzuigslang 8 met een stofzuiger. Een overzicht van aanslui-

tingen op verschillende stofzuigers vindt u aan het einde van

deze gebruiksaanwijzing.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Schuurblad wisselen (zie afbeelding C)

Verwijder vuil en stof van het schuurplateau 3, bijvoorbeeld

met een kwast, voordat u een nieuw schuurblad aanbrengt.

Als u een optimale stofafzuiging wilt bereiken, dient u erop te

letten dat de perforaties in het schuurblad overeenkomen

met de boorgaten in het schuurplateau.

Het schuurplateau 3 is voorzien van klitweefsel, zodat u

schuurbladen met klithechting snel en eenvoudig kunt beves-

tigen.

Klop het klitweefsel van het schuurplateau 3 voor het aan-

brengen van het schuurblad 4 uit, om een optimale hechting

mogelijk te maken.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 33 Tuesday, September 20, 2016 10:29 AM

34 | Nederlands

1 609 92A 22U | (20.9.16) Bosch Power Tools

Het elektrische gereedschap is voorzien van twee schuurbla-

den die afhankelijk van de slijtagetoestand ook afzonderlijk

kunnen worden gewisseld.

 Gebruik het elektrische gereedschap alleen als beide

schuurbladen gemonteerd zijn.

 Gebruik alleen schuurbladen met dezelfde korrel.

Plaats het schuurblad 4 tegen één zijde van het schuurplateau

3, leg het schuurblad vervolgens op het schuurplateau en

druk het stevig vast.

Als u het schuurblad 4 wilt verwijderen, pakt u het aan een

punt vast en trekt u het van het schuurplateau 3 los.

U kunt de schuurbladen van de Bosch-deltaschuurmachine

gebruiken.

Schuurtoebehoren zoals vlies en polijstvilt worden op dezelf-

de wijze op het schuurplateau bevestigd.

Keuze van het schuurblad

Afgestemd op het te bewerken materiaal en de gewenste af-

name van het oppervlak zijn er verschillende schuurbladen

verkrijgbaar:

Voor het nabewerken of polijsten, in het bijzonder van metaal

en steen, gebruikt u een vlies of een polijstvilt.

Afhankelijk van de gewenste oppervlaktekwaliteit van het

werkstuk kunnen verschillende vliessoorten of polijstvilten

worden gebruikt.

Gebruik

Ingebruikneming

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u

de aan/uit-schakelaar 1 naar beneden in de stand „1”.

Als u het elektrische gereedschap wilt uitschakelen, duwt u

de aan/uit-schakelaar 1 naar achteren in de stand „0”.

Om energie te besparen, schakelt u het elektrische gereed-

schap alleen in wanneer u het gebruikt.

Tips voor de werkzaamheden

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

 Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt.

Het afnamevermogen bij het schuren wordt in hoofdzaak be-

paald door de keuze van het schuurblad.

Alleen onbeschadigde schuurbladen zorgen voor een goede

schuurcapaciteit en ontzien het elektrische gereedschap.

Let op een gelijkmatige aandrukkracht om de levensduur van

de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt niet tot

een groter schuurvermogen, maar wel tot een sterkere slijta-

ge van het elektrische gereedschap en het schuurblad.

Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk

bereikbare gebieden kunt u ook alleen met de punt of een

rand van het schuurplateau werken.

Gebruik een schuurblad waarmee metaal is bewerkt niet meer

voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.

Onderhoud en service

Onderhoud en reiniging

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

 Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Als de aansluitkabel moet worden vervangen, moeten deze

werkzaamheden door Bosch of een erkende klantenservice

voor Bosch elektrische gereedschappen worden uitgevoerd

om veiligheidsrisico’s te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.ger[email protected]

Korrel

Voor de bewerking van alle materialen,

zoals hout, verf, vulstof, lak, hard en

zacht hout alsook spaanplaten en me-

taal.

40–180

Schuren van bijvoorbeeld ruwe, onge-

schaafde balken en planken

Grof 40

Vlakschuren en wegschuren van kleine

oneffenheden

Middel 80, 120

Harde houtsoorten fijn schuren Fijn 180

OBJ_BUCH-2105-002.book Page 34 Tuesday, September 20, 2016 10:29 AM

Dansk | 35

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

Læs alle sikkerhedsinstrukser og an-

visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk-

tøj

et, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

ADVARSEL

OBJ_BUCH-2105-002.book Page 35 Tuesday, September 20, 2016 10:29 AM

36 | Dansk

1 609 92A 22U | (20.9.16) Bosch Power Tools

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ik-

ke sidder fast, og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte el-værktø-

jer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Service

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til slibemaskiner

 Anvend kun el-værktøjet til tørsavning. Indtrængning af

vand i el-værktøjet øger risikoen for elektrisk stød.

 Pas på brandfare! Undgå overophedning af slibeemnet

og sliberen. Tøm altid støvbeholderen, før arbejdspau-

ser indtages. Slibestøv i støvpose, mikrofilter, papirpose

(eller i filterpose eller støvsugerens filter) kan antænde sig

selv under ugunstige forhold som f.eks. gnistregn, der op-

står under metalslibning. Det er særlig farligt, hvis støvet

er blandet med lak-, polyurethanrester eller andre kemiske

stoffer og slibeemnet er varmt efter lang tids arbejde.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

Beregnet anvendelse

Maskinen er beregnet til tør slibning og polering af træ, spar-

telmasse samt lakerede overflader. Den er især velegnet til

profiler, kanter eller vanskeligt tilgængelige steder.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiden.

1 Start-stop-kontakt

2 Støvboks komplet (Microfilter System)

3 Pudsesål

4 Slibeblad*

5 Håndgreb (isoleret gribeflade)

6 Udblæsningsstuds

7 Filterelement (Microfilter System)

8 Opsugningsslange*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er

ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-

res tilbehørsprogram.

Tekniske data

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

83 dB(A); lydeffektniveau 94 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier a

(vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

=6,5m/s

, K=1,5 m/s

Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Multislibemaskine PSM 80 A PSM 100 A

Typenummer

3 603 C54 0.. 3 603 CB7 0..

Nominel optagen effekt

W80100

Omdrejningstal, ubelastet

min

-1

13000 13000

Vibrationsfrekvens, ubelastet

min

-1

26000 26000

Slibebladflade

104 104

Svingkredsdiameter

mm 1,4 1,4

Vægt svarer til EPTA-Procedure 01:2014

kg 0,90 0,90

Beskyttelsesklasse

/II /II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

OBJ_BUCH-2105-002.book Page 36 Tuesday, September 20, 2016 10:29 AM

Dansk | 37

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med forskellige tilbehørsdele, med afvigende

indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-

ningsniveauet afvige. Dette kan føre til en betydelig forøgelse

af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 60745,

EN 50581 iht. bestemmelserne i direktiverne 2011/65/EU,

2014/30/EU, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montering

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

Støv-/spånudsugning

 Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materia-

let.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

 Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Egenopsugning med støvboks (se Fig. A1 – A4)

Anbring støvboksen 2 på udblæsningsstudsen 6, til den fal-

der rigtigt i hak.

Støvboksen 2 tømmes ved at trække den nedad.

Før åbning af støvboksen 2 bør støvboksen bankes mod et

fast underlag som vist på billedet, så støvet kan løsne sig fra

filterelementet.

Hold støvboksen 2 fast, klap filterelementet 7 op og tøm støvbok-

sen. Rengør filterelementets lameller 7 med en blød børste.

Opsugning med fremmed støvsuger (se Fig. B)

Anbring en opsugningsslange 8 på udblæsningsstudsen 6.

Forbind opsugningsslangen 8 med en støvsuger. En oversigt

over til slutning til forskellige støvsugere findes bag i denne

betjeningsvejledning.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Udskiftning af slibeblad (se Fig. C)

Fjern snavs og støv fra pudsesålen 3 f.eks. med en pensel, før

et nyt slibeblad sættes på.

En optimal støvopsugning forudsætter, at udstansningerne i

slibebladet passer til boringerne i pudsesålen.

Pudsesålen 3 er udstyret med velcrostof, hvilket gør det hur-

tigt og nemt at fastgøre slibeblade med velcrolukning.

Bank på pudsesålens 3 velcrostof før slibebladet 4 sættes på

for at sikre en optimal vedhæftning.

El-værktøjet er udstyret med 2 slibeblade, der også kan ud-

skiftes enkeltvis, afhængigt af hvor slidte de er.

 El-værktøjet må kun benyttes, når begge slibeblade er

monteret.

 Anvend kun slibeblade med ens kornstørrelse.

Anbring slibebladet 4 langs med den ene side af pudsesålen

3, læg herefter slibebladet på pudsesålen og tryk det godt

fast.

Til aftagning af slibebladet 4 tages fat i en spids, hvorefter det

trækkes af pudsesålen 3.

Du kan anvende slibebladene fra Bosch-deltasliberen.

Slibetilbehør som f.eks. filt/poleringsfilt fastgøres på slibeså-

len på samme måde.

Valg af slibeblad

Vælg det slibeblad og den afslibningsmåde, som passer bedst

til det materiale, som skal bearbejdes:

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Korn

Til bearbejdning af alle emner som

træ, maling, filler, lak, hårdt og blødt

træ samt spånplade og metal.

40–180

Til forslibning f.eks. af ru, uhøvlede

bjælker og brædder

grov 40

Til planslibning og udjævning af små

ujævnheder

middel 80, 120

Til færdig- og finslibning af hårdt træ fin 180

OBJ_BUCH-2105-002.book Page 37 Tuesday, September 20, 2016 10:29 AM

38 | Svenska

1 609 92A 22U | (20.9.16) Bosch Power Tools

Anvend filt/poleringsfilt til at efterbehandle især metal og sten.

Det er muligt at vælge mellem forskellige filtarter og polerings-

filte, afhængigt af hvilken overfladekvalitet emnet skal have.

Brug

Ibrugtagning

 Kontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El-værktøj til 230 V kan også tilsluttes

220 V.

Tænd/sluk

Skub til ibrugtagning el-værktøjet start-stop-kontakten 1

ned i position „1“.

El-værktøjet slukkes ved at skubbe start-stop-kontaken 1 op

i position „0“.

For at spare på energien bør du kun tænde for el-værktøjet,

når du bruger det.

Arbejdsvejledning

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

 El-værktøjet må først lægges fra, når det står helt stille.

Slibekapaciteten under slibearbejdet bestemmes hovedsage-

ligt af det valgte slibeblad.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner

el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at forlænge slibe-

bladenes levetid.

Et overdrevet tryk fører ikke til en større slibekapacitet, men

derimod til et større slid af el-værktøj og slibepapir.

Til punktnøjagtig slibning af hjørner, kanter og vanskeligt til-

gængelige områder kan man også bare bruge spidsen eller en

af slibesålens kanter.

Anvend ikke et slibeblad, der forinden har været brug til slib-

ning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.

Vedligeholdelse og service

Vedligeholdelse og rengøring

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

 El-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal

dette arbejde udføres af Bosch eller på et autoriseret service-

værksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

tegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaer[email protected]om

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø-

venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus-

holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU

om affald af elektrisk og elektronisk udstyr

skal kasseret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende miljøfor-

skrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

(sladdlösa).

Arbetsplatssäkerhet

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

VARNING

OBJ_BUCH-2105-002.book Page 38 Tuesday, September 20, 2016 10:29 AM

Svenska | 39

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Elektrisk säkerhet

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elver

ktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för slipmaskiner

 Använd elverktyget endast för torrslipning. Tränger

vatten in i ett elverktyg ökar risken för elstöt.

 Observera brandrisk! Undvika att överhetta slipytan

och slipmaskinen. Töm dammbehållaren före arbets-

pauser. Slipdammet i dammpåsen, mikrofiltret, pappers-

påsen (eller i filterpåsen resp. dammsugarens filter) kan

under ogynnsamma förhållanden antändas av t. ex. gnistor

som bildas vid slipning av metall. Särskilt farligt är ett slip-

damm som innehåller lack-, uratanrester eller andra

kemiska ämnen som kan antändas när arbetsstycket efter

en längre tids arbete blir hett.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

rare än med handen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

OBJ_BUCH-2105-002.book Page 39 Tuesday, September 20, 2016 10:29 AM

40 | Svenska

1 609 92A 22U | (20.9.16) Bosch Power Tools

Ändamålsenlig användning

Maskinen är avsedd för torrslipning och polering av trä,

spackelmassa samt lackerade ytor. Den är speciellt lämplig

för bearbetning av profiler, hörn och svåråtkomliga ställen.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksida.

1 Strömställare Till/Från

2 Filterbox komplett (Microfilter System)

3 Slipplatta

4 Slippapper*

5 Handgrepp (isolerad greppyta)

6 Utblåsningsstuts

7 Filterelement (Microfilter System)

8 Utsugningsslang*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-

snivå 83 dB(A); ljudeffektnivå 94 dB(A). Onoggrannhet

K=3dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a

(vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt EN 60745:

=6,5m/s

, K=1,5 m/s

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål, med olika tillbehör, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

nivån avvika. Härvid kan vibrationsbelastningen under

arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60745, EN 50581

enligt bestämmelserna i direktiven 2011/65/EU,

2014/30/EU, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Damm-/spånutsugning

 Dammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

Multislipmaskin PSM 80 A PSM 100 A

Produktnummer

3 603 C54 0.. 3 603 CB7 0..

Upptagen märkeffekt

W80100

Tomgångsvarvtal

min

-1

13000 13000

Svängningstal obelastad

min

-1

26000 26000

Slippappersyta

104 104

Sliprörelsens diameter

mm 1,4 1,4

Vikt enligt EPTA-Procedure 01:2014

kg 0,90 0,90

Skyddsklass

/II /II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 40 Tuesday, September 20, 2016 10:29 AM

Svenska | 41

Bosch Power Tools 1 609 92A 22U | (20.9.16)

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

 Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Självutsugning med filterbox (se bild A1 – A4)

Skjut upp filterboxen 2 på utblåsningsstutsen 6 tills den låser

i läget.

För tömning av filterbox 2 dra ut den nedåt.

Innan filterboxen 2 öppnas knacka boxen mot ett fast under-

lag som bilden visar för att lösa dammet ur filterelementet.

Håll tag i filterboxen 2, fäll bort filterelementet 7 uppåt och

töm filterboxen. Rena filterelementets lameller 7 med en mjuk

borste.

Extern utsugning (se bild B)

Stick upp en utsugningsslang 8 på utblåsningsstutsen 6.

Koppla utsugningsslangen 8 till en dammsugare. I slutet av

denna bruksanvisning lämnas en översikt av hur slangen

ansluts till olika dammsugarmodeller.

Dammsugaren måste vara lämplig för det material som ska

bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Byte av slippapper (se bild C)

Innan ett nytt slippapper läggs upp ska smuts och damm

avlägsnas från slipplattan 3, t. ex. med en pensel.

För att optimal dammutsugning ska kunna garanteras måste

slippapperets hål överensstämma med slipplattans.

Slipplattan 3 är försedd med en kardborrsväv för snabb och

enkel infästning av slippapperen med kardborrssystem.

Knacka slipplattans 3 kardborrsväv ren innan slippapperet 4

sätts på för att uppnå optimal infästning.

Elverktyget är utrustat med 2 slippapper som kan bytas sepa-

rat beroende på nedslitningsgraden.

 Elverktyget får endast användas med båda slippappren

monterade.

 Använd endast slippapper med samma kornstorlek.

Lägg upp slippapperet 4 kant i kant med en sida på slipplattan

3, tryck sedan kraftigt fast slippapperet på slipplattan.

För borttagning av slippapperet 4 grip tag i ett hör och dra av

papperet från slipplattan 3.

Bosch-deltaslipens slippapper kan användas.

Sliptillbehör som fiber/polerfilt placeras på samma sätt på

slipplattan.

Val av slippapper

Slippapper finns att tillgå i olika utföranden som motsvarar

material som ska bearbetas och önskad nedslipningseffekt:

Använd fiber/polerfilt speciellt för efterbearbetning och pole-

ring av metall och sten.

Välj olika typer av fiber resp. polerfilt enligt önskad ytkvalitet

på arbetsstycket.

Drift

Driftstart

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk-

tygets typskylt. Elverktyg märkta med 230 V kan även

anslutas till 220 V.

In- och urkoppling

Skjut för inkoppling av elverktyget strömställaren Till/Från 1

nedåt till läget ”1”.

Skjut för urkoppling av elverktyget strömställaren Till/Från 1

uppåt till läget ”0”.

För att spara energi, koppla på elverktyget endast när du vill

använda det.

Arbetsanvisningar

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

 Vänta tills elverktyget stannat helt innan du lägger bort

det.

Avverkningseffekten vid slipning är huvudsakligen beroende

av vilken slippapperskvalitet som valts.

Endast felfria slippapper ger gott slipresultat samtidigt som

de skonar elverktyget.

Slippapperen kan användas under en längre tid om slipning

sker med jämnt anliggningstryck.

Ett kraftigt ökat anliggningstryck medför inte en högre slipef-

fekt, utan kraftigare förslitning på elverktyg och slippapper.

För punktexakt slipning av hörn, kanter och svåråtkomliga

partier kan även slipplattans spets eller kant användas.

Slippapper som använts för slipning av metall får inte längre

användas för andra material.

Använd endast original Bosch sliptillbehör.

Underhåll och service

Underhåll och rengöring

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Kornstorlek

För bearbetning av samtliga material

som trä, färg, fyllning, lack, hårt och

mjukt trä samt spånplattor och metall.

40–180

För förslipning t. ex. av råa, ohyvlade

bjälkar och brädor

grov 40

För planslipning och planing av mindre

ojämnheter

medel-

grov

80, 120

För färdig- och finslipning av hårt trä fin 180

Kornstorlek

OBJ_BUCH-2105-002.book Page 41 Tuesday, September 20, 2016 10:29 AM

42 | Norsk

1 609 92A 22U | (20.9.16) Bosch Power Tools

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch-elverktyg.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (020) 414455 (inom Sverige)

Fax: (011) 187691

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

för kasserade elektriska och elektroniska

apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhänder-

tas separat och på miljövänligt sätt lämnas

in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis-

ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris-

ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel-

der for strømdrevne elektroverktøy (med ledning) og batteri-

drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

 Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

ke støt.

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

 Ikke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

ke støt.

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

 Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige skader.

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. De

rmed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

ADVARSEL

OBJ_BUCH-2105-002.book Page 42 Tuesday, September 20, 2016 10:29 AM

Norsk | 43

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

 Trekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy-

et.

 Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo-

ner.

Service

 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for slipemaskiner

 Bruk elektroverktøyet kun til tørrsliping. Dersom det

kommer vann i et elektroverktøy, øker risikoen for elektris-

ke støt.

 OBS! Brannfare! Unngå at slipematerialet og sliperen

overopphetes. Tøm støvbeholderen alltid før arbeids-

pauser. Slipestøv i støvposen, mikrofilteret, papirposen

(eller i filterposen hhv. filteret til støvsugeren) kan anten-

nes ved ugunstige vilkår som gnistsprut ved sliping av me-

taller. Det er spesielt farlig hvis slipestøvet er blandet med

lakk-, polyuretanrester eller andre kjemiske stoffer og sli-

pematerialet er varmt etter lang tids arbeid.

 Sikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

enn med hånden.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisnin-

gene. Feil ved overholdelsen av advarslene

og nedenstående anvisninger kan medføre

elektriske støt, brann og/eller alvorlige ska-

der.

Formålsmessig bruk

Maskinen er beregnet til tørr sliping og polering av tre, spar-

kelmasse og lakkerte overflater. Den er særskilt egnet til bruk

på profiler, i hjørner eller på dårlig tilgjengelige steder.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

1 På-/av-bryter

2 Komplett støvboks (Microfilter System)

3 Slipesåle

4 Slipeskive*

5 Håndtak (isolert grepflate)

6 Utblåsingsstuss

7 Filterelement (Microfilter System)

8 Avsugslange*

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Multi-slipemaskin PSM 80 A PSM 100 A

Produktnummer

3 603 C54 0.. 3 603 CB7 0..

Opptatt effekt

W80100

Tomgangsturtall

min

-1

13000 13000

Tomgangssvingtall

min

-1

26000 26000

Slipeskiveflate

104 104

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

OBJ_BUCH-2105-002.book Page 43 Tuesday, September 20, 2016 10:29 AM

44 | Norsk

1 609 92A 22U | (20.9.16) Bosch Power Tools

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

83 dB(A); lydeffektnivå 94 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier a

(vektorsum fra tre retninger) og

usikkerhet K beregnet jf. EN 60745:

=6,5m/s

, K=1,5 m/s

Vibrasjonsnivået som er angitt i disse anvisningene, er målt

iht. en målemetode som er standardisert i EN 60745 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Det egner seg også til en foreløpig vurdering av vibrasjonsbe-

lastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med forskjellig tilbehør eller

utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette

kan føre til en tydelig øking av vibrasjonsbelastningen over he-

le arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere vibra-

sjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

vibrasjonenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-

der «Tekniske data» stemmer overens med følgende normer

eller normative dokumenter: EN 60745, EN 50581 jf. be-

stemmelsene i direktivene 2011/65/EU, 2014/30/EU,

2006/42/EC.

Tekniske data (2006/42/EC) hos:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montering

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Støv-/sponavsuging

 Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materi-

alet.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som

skal bearbeides.

 Unngå støv på arbeidsplassen. Støv kan lett antennes.

Egenavsuging med støvboks (se bilde A1 – A4)

Sett støvboksen 2 på utblåsningsstussen 6 til den går i lås.

Til tømming av støvboksen 2 trekker du støvboksen av ned-

over.

Før du åpner støvboksen 2 bør du banke støvboksen på et

fast underlag som vist på bildet, slik at støvet løsner fra filter-

elementet.

Hold støvboksen 2 fasr, slå opp filterelementet 7 og tøm støv-

boksen. Rengjør lamellene til filterelementet 7 med en myk

børste.

Ekstern avsuging (se bilde B)

Sett en avsugslange 8 inn på utblåsningsstussen 6. Forbind

avsugslangen 8 med en støvsuger. En oversikt over tilkobling

til forskjellige støvsugere finner du på slutten av denne bruks-

anvisningen.

Støvsugeren må være egnet til materialet som skal bearbei-

des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Utskifting av slipeskiven (se bilde C)

Fjern smuss og støv fra slipesålen før du setter på en ny slipe-

skive 3, f. eks. med en pensel.

For å sikre en optimal støvavsuging må du passe på at utstan-

singene på slipeskiven passer overens med boringene på sli-

pesålen.

Svingkretsdiameter

mm 1,4 1,4

Vekt tilsvarende EPTA-Procedure 01:2014

kg 0,90 0,90

Beskyttelsesklasse

/II /II

Multi-slipemaskin PSM 80 A PSM 100 A

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 44 Tuesday, September 20, 2016 10:29 AM

Norsk | 45

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Slipesålen 3 er utstyrt med en borrelåsoverflate, slik at slipe-

skiver med borrelås kan festes på en hurtig og enkel måte.

Bank borrelåsen til slipesålen 3 ut før du setter på en slipeski-

ve 4, slik at den festes så godt som mulig.

Elektroverktøyet er utstyrt med 2 slipeskiver, som avhengig

av slitasjegraden også kan skiftes ut enkeltvis.

 Bruk elektroverktøyet kun når begge slipeskivene er

montert.

 Bruk kun slipeskiver med samme korning.

Sett slipeskiven 4 kant i kant på en side av slipesålen 3, legg

slipeskiven deretter på slipesålen og trykk den godt fast.

Til fjerning av slipeskiven 4 tar du tak i en spiss og trekker den

av fra slipesålen 3.

Du kan bruke slipeskivene til Bosch-deltasliperen.

Slipetilbehør som filt/polerfilt festes på samme måte på slipe-

sålen.

Valg av slipeskive

Avhengig av materialet som skal bearbeides og ønsket slipe-

grad finnes det forskjellige typer slipepapir:

Til etterarbeiding hhv. polering spesielt av metall og stein bru-

ker du filt/polerfilt.

Avhengig av ønsket overflatekvalitet for arbeidsstykket må du

bruke forskjellige filttyper hhv. polerfilt.

Bruk

Igangsetting

 Ta hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek-

troverktøyets typeskilt. Elektroverktøy som er merket

med 230 V kan også brukes med 220 V.

Inn-/utkobling

Til igangsetting av elektroverktøyet må du skyve på-/av-bry-

teren 1 nedover til posisjon «1».

Til utkobling av elektroverktøyet må du skyve på-/av-bryte-

ren 1 oppover til posisjon «0».

Slå elektroverktøyet kun på når du bruker det for å spare ener-

gi.

Arbeidshenvisninger

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

 Vent til elektroverktøyet er stanset helt før du legger

det ned.

Slipeeffekten avgjøres mest av typen slipeskive.

Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektro-

verktøyet.

Pass på jevnt presstrykk, for å øke levetiden til slipeskivene.

En stor øking av presstrykket fører ikke til en høyere slipeef-

fekt, men til en sterkere slitasje av elektroverktøyet og slipe-

skiven.

Til en punkt-nøyaktig sliping av hjørner, kanter og områder

som er vanskelig tilgjengelige kan du også arbeide med spis-

sen eller en kant på slipesålen.

En slipeskive som ble brukt til bearbeidelse av metall, må ikke

lenger brukes til andre materialer.

Bruk kun originalt Bosch slipetilbehør.

Service og vedlikehold

Vedlikehold og rengjøring

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

 Hold elektroverktøyet og ventilasjonsspaltene alltid

rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det-

te gjøres av Bosch eller Bosch-serviceverksteder, slik at det

ikke oppstår fare for sikkerheten.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og

vedlikehold av produktet samt om reservedeleler. Spreng-

skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-

gående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gammelt elektroverktøy som ikke lenger

kan brukes samles inn og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Korning

Egnet for alle slags materialer, som tre,

maling, fyller, lakk, harde og myke tre-

slag, sponplater og metall.

40–180

Til forsliping av f. eks. rue, uhøvlede

bjelker og bord

grov 40

Til plansliping og utjevning av små

ujevnheter

middels 80, 120

Til ferdig- og finsliping av hardt tre fin 180

OBJ_BUCH-2105-002.book Page 45 Tuesday, September 20, 2016 10:29 AM

46 | Suomi

1 609 92A 22U | (20.9.16) Bosch Power Tools

Suomi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va-

kavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

 Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

 Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

 Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

 Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

 Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

 Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

 Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

 Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

 Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

raa.

Henkilöturvallisuus

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä

saattaa johtaa vakavaan loukkaantumiseen.

 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

 Vältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

nettomuuksille.

 Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa j

ohtaa loukkaantu-

miseen.

 Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

sa.

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että niitä käyte-

tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

 Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

 Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

 Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

 Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

 Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

VAROITUS

OBJ_BUCH-2105-002.book Page 46 Tuesday, September 20, 2016 10:29 AM

Suomi | 47

Bosch Power Tools 1 609 92A 22U | (20.9.16)

 Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

 Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-

taa vaarallisiin tilanteisiin.

Huolto

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Hiomakoneiden turvallisuusohjeet

 Käytä sähkötyökalua ainoastaan kuivaleikkaukseen.

Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

 Huomio tulipalovaara! Vältä hionta-aineen ja hiomako-

neen ylikuumenemista. Tyhjennä aina pölysäiliö ennen

työtaukoja. Suodatinpussissa, mikrosuodattimessa tai

paperipussissa (tahi pölynimurin suodatinpussissa tai suo-

dattimessa) oleva hiomapöly saattaa epäsuotuisissa olo-

suhteissa, kuten kipinästä metallia hiottaessa, syttyä itses-

tään. Erityisen vaarallista on, jos hiomapöly on sekoittunut

lakka-, polyuretaanijäännösten tai muitten kemiallisten ai-

neiden kanssa ja hiottava aines on kuumaa pitkän työru-

peaman jälkeen.

 Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin

kiinnitetty työkappale pysyy tukevammin paikoillaan kuin

kädessä pidettynä.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on tarkoitettu puun, silotteen sekä lakattujen pintojen

kuivaan hiontaan ja kiillotukseen. Se soveltuu erityisesti pro-

fiileihin, kulmiin ja vaikeasti päästäviin kohteisiin.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan sähkötyökalun kuvaan.

1 Käynnistyskytkin

2 Pölysäiliö täydellisenä (Microfilter System)

3 Hiomalevy

4 Hiomapaperi *

5 Kahva (eristetty kädensija)

6 Poistoilma-adapteri

7 Suodatin (Microfilter System)

8 Imuletku*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen

painetaso 83 dB(A); äänen tehotaso 94 dB(A). Epävarmuus

K=3dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja

epävarmuus K mitattuna EN 60745 mukaan:

=6,5 m/s

, K=1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa

EN 60745 standardoidun mittausmenetelmän mukaisesti ja

sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin-

tiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla

käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä-

rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat-

taa kasvattaa koko työaikajakson värähtelyrasitusta huomat-

tavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida

myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-

tusta.

Yleishiomakone PSM 80 A PSM 100 A

Tuotenumero

3 603 C54 0.. 3 603 CB7 0..

Ottoteho

W80100

Tyhjäkäyntikierrosluku

min

-1

13000 13000

Tyhjäkäyntivärähtelytaajuus

min

-1

26000 26000

Hiomapaperin pinta-ala

104 104

Värähtelyympyränhalkaisija

mm 1,4 1,4

Paino vastaa EPTA-Procedure 01:2014

kg 0,90 0,90

Suojausluokka

/II /II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

OBJ_BUCH-2105-002.book Page 47 Tuesday, September 20, 2016 10:29 AM

48 | Suomi

1 609 92A 22U | (20.9.16) Bosch Power Tools

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu-

jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä,

työprosessien organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60745, EN 50581 direktiivien

2011/65/EU, 2014/30/EU, 2006/42/EY määräysten mu-

kaan.

Tekninen tiedosto (2006/42/EY):

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Asennus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Pölyn ja lastun poistoimu

 Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset koski-

en käsiteltäviä materiaaleja.

 Vältä pölynkertymää työpaikalla. Pöly saattaa helposti

syttyä palamaan.

Sisäinen pölynimu pölysäiliöön (katso kuva A1 – A4)

Aseta pölysäiliö 2 poistoilmanysään 6 lukkiutumiseen asti.

Tyhjennä pölysäiliö 2 vetämällä se irti alaspäin.

Ennen pölysäiliön 2 avaamista tulisi sinun kuvan osoittamalla

tavalla koputtaa pölysäiliö kiinteää alustaa vasten, jotta pöly

irtoaisi suodatinpanoksesta.

Pidä kiinni pölysäiliöstä 2, käännä suodatinpanos 7 pois ylös-

päin ja tyhjennä pölysäiliö. Puhdista suodatinpanoksen 7 la-

mellit pehmeällä harjalla.

Ulkopuolinen poistoimu (katso kuva B)

Työnnä imuletku 8 poistoilmanysään 6. Liitä imuletku 8 pö-

lynimuriin. Katsauksen liittämisestä eri pölynimureihin löydät

tämän käyttöohjeen lopusta.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-

geenisten tai kuivien pölyjen imurointiin.

Hiomapaperin vaihto (katso kuva C)

Poista lika ja pöly hiomalevystä 3 esim. siveltimellä ennen uu-

den hiomapaperin kiinnittämistä.

Tarkista parhaan mahdollisen pölynpoiston varmistamiseksi,

että hiomapaperin aukot ovat hiomalevyn reikien kohdalla.

Hiomalevyssä 3 on tarrakudos, jotta tarrakiinnitteiset hioma-

paperit voidaan kiinnittää nopeasti ja yksinkertaisesti.

Koputa hiomalevyn 3 tarrakudosta puhtaaksi ennen hiomapa-

perin 4 kiinnitystä mahdollisimman hyvän tartunnan mahdol-

listamiseksi.

Sähkötyökalussa on kaksi hiomapaperia, joita kulumisen mu-

kaan voidaan vaihtaa myös erikseen.

 Käytä laitetta ainoastaan, kun molemmat hiomapape-

rit on asennettu.

 Käytä vain saman karkeuden omaavia hiomapapereita.

Aseta hiomapaperi 4 hiomalevyn 3 toista laitaa pitkin ja sitten

hiomalevyyn painaen se tiukasti kiinni.

Poista hiomapaperi 4 tarttumalla siihen yhdestä kulmasta ja

vetämällä se irti hiomalevystä 3.

Laitteessa voidaan käyttää Bosch-kärkihiomakoneen hioma-

paperia.

Muut hiomatarvikkeet, kuten villavuota/kiillotushupa kiinnite-

tään hiomalevyyn samalla tavalla.

Hiomapaperin valinta

Riippuen hiottavasta materiaalista ja pinnan halutusta hioma-

tehosta on saatavissa erilaisia hiomapapereita:

Käytä villavuotaa/kiillotushiuopaa erityisesti metallin ja kiven

viimeistelyyn ja kiillotukseen.

Riippuen työkappaleen halutusta pinnan viimeistelyasteesta

tulee käyttää erilaista villavuotaa tai kiillotushuopaa.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Karkeus

Kaikkien materiaalien hiontaan (esim.

puu, maali-, täytemaali-, lakkapinta,

kova ja pehmeä puu, lastulevy ja me-

talli).

40–180

Karkeiden, höyläämättömien palkkien

ja lautojen esihiontaan

karkea 40

Tasohiontaan ja pienien epätasaisuuk-

sien tasoitukseen

keskikar-

kea

80, 120

Kovan puun viimeistely- ja

hienohiontaan

hieno 180

OBJ_BUCH-2105-002.book Page 48 Tuesday, September 20, 2016 10:29 AM

Ελληνικά | 49

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Käyttö

Käyttöönotto

 Ota huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

verkoissa.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistämiseksi käynnistyskytkintä 1

alaspäin asentoon ”1”.

Paina sähkötyökalun pysäyttämiseksi käynnistyskytkintä 1

ylöspäin, asentoon ”0”.

Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-

tät sitä.

Työskentelyohjeita

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Odota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen pois käsistäsi.

Poistoteho hiottaessa määräytyy pääasiassa hiomapaperin

valinnalla.

Vain moitteettomassa kunnossa olevat hiomapaperit antavat

hyvän hiontatehon ja säästävät sähkötyökalua.

Kiinnitä huomiota tasaiseen puristuspaineeseen hiomapape-

rin kestoiän kasvattamiseksi.

Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa

laitteen ja hiomapaperin voimakkaampaan kulumiseen.

Kulmien, reunojen ja vaikeasti päästävien alueiden tarkassa

hionnassa voidaan myös käyttää pelkästään hiomalevyn kär-

keä tai reunaa.

Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää muita

materiaaleja varten.

Käytä vain alkuperäisiä Bosch-hiomatarvikkeita.

Hoito ja huolto

Huolto ja puhdistus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-

kot puhtaina, jotta voit työskennellä hyvin ja turvalli-

sesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit-

taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli-

suuden vaarantamisen välttämiseksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme

ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2012/19/EU ja sen kansallisten lakien

muunnosten mukaan tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

εργαλεία

Διαβάστε όλες τις υποδείξεις

ασφαλείας και τις οδηγίες. Αμέ-

λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη-

γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και

σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ-

ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία

που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα-

λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται

από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

 Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά

φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί

να οδηγήσουν σε ατυχήματα.

 Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ-

λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ-

χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα-

λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ-

ξει τη σκόνη ή τις αναθυμιάσεις.

 Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε

μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε-

να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο-

ρεί να χάσετε τον έλεγχο του μηχανήματος.

OBJ_BUCH-2105-002.book Page 49 Tuesday, September 20, 2016 10:29 AM

50 | Ελληνικά

1 609 92A 22U | (20.9.16) Bosch Power Tools

Ηλεκτρική ασφάλεια

 Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα-

τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις

σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα-

ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο

ηλεκτροπληξίας.

 Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο-

ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω-

μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.

Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον

κίνδυνο ηλεκτροπληξίας.

 Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα-

φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να

βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα-

λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε-

ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ-

να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ-

νο ηλεκτροπληξίας.

 Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο

να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)

που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση

καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

 Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι-

βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν

προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD).

Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει

τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

 Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και να χειρίζεστε το

μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε-

κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή

όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ-

ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι-

σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα-

ρούς τραυματισμούς.

 Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι-

σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε

έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ-

στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

τισμών.

 Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το

ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε

με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν

το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το

ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ-

τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

τραυματισμών.

 Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο-

λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί

συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός

μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.

 Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την

ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε

την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.

 Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού-

χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας

και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα-

λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

 Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε-

ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι

χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης

σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται

απ

ό τη σκόνη.

Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

 Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για

την εκάστοτε εργασία το ηλεκτρικό εργαλείο που

προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-

λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό-

μενη περιοχή ισχύος.

 Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα-

σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε

πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί-

ναι επικίνδυνο και πρέπει να επισκευαστεί.

 Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα-

ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα-

σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό-

κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο

από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

 Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι-

είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του

μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’

αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε-

κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται

από άπειρα πρόσωπα.

 Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.

Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν

άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή

φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό-

πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά

τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα-

χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ-

γαλείων αποτελεί αιτία πολλών ατυχημάτων.

 Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

 Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα-

ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες

οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν-

θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση

των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο-

νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

σεις.

OBJ_BUCH-2105-002.book Page 50 Tuesday, September 20, 2016 10:29 AM

Ελληνικά | 51

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Service

 Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι-

στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι-

κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

χανήματος.

Υποδείξεις ασφαλείας για λειαντήρες

 Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρή

λείανση. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυ-

ξάνει τον κίνδυνο ηλεκτροπληξίας.

 Προσοχή, κίνδυνος πυρκαγιάς! Να αποφεύγετε την

υπερβολική θέρμανση του υπό λείανση υλικού και του

λειαντήρα. Να αδειάζετε πάντοτε το δοχείο σκόνης όταν

κάνετε διάλειμμα από την εργασία σας. Σκόνη λείανσης

στο σάκο σκόνης, στο Microfilter, ή στο χάρτινο σάκο σκόνης

(ή στο σάκο φίλτρου ή στο φίλτρο του απορροφητήρα σκό-

νης) μπορεί, υπό δυσμενείς συνθήκες, π.χ. εξαιτίας του

σπινθηρισμού κατά τη λείανση μετάλλων, να αυταναφλε-

χθεί. Αυτός ο κίνδυνος αυξάνεται ιδιαιτέρως όταν η σκόνη

λείανσης αναμειγνύεται με κατάλοιπα βερνικιών ή/και πολυ-

ουρεθάνης, ή με άλλα χημικά υλικά, και ταυτόχρονα, μετά

από συνεχή εργασία, το υπό λείανση υλικό έχει θερμανθεί

υπερβολικά.

 Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ-

γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ-

σφιγξης ή με μια μέγγενη παρά με το χέρι σας.

Περιγραφή του προϊόντος και της

ισχύος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπορεί

να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

ή/και σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για την ξηρή λείανση και στίλβωση ξύ-

λου, στόκων καθώς και βερνικωμένων επιφανειών. Είναι ιδιαί-

τερα κατάλληλη για διατομές (προφίλ), γωνίες και δυσπρόσιτα

μέρη.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

κών.

1 Διακόπτης ON/OFF

2 Κουτί σκόνης κομπλέ (Microfilter System)

3 Πλάκα λείανσης

4 Φύλλο λείανσης*

5 Λαβή (μονωμένη επιφάνεια πιασίματος)

6 Στήριγμα εξόδου αέρα

7 Στοιχείο φίλτρου (Microfilter System)

8 Σωλήνας αναρρόφησης*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί-

τα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 60745.

Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος

εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ-

μη ακουστικής πίεσης 83 dB(A). Στάθμη ακουστικής ισχύος

94 dB(A). Ανασφάλεια μέτρησης K=3 dB.

Φοράτε ωτασπίδες!

Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών

κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με

το πρότυπο EN 60745:

=6,5m/s

, K=1,5 m/s

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει

μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη

στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ-

γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη-

λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους

κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα-

σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως

που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο-

γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή

συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και

αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από

Πολυλειαντήρας PSM 80 A PSM 100 A

Αριθμός ευρετηρίου

3 603 C54 0.. 3 603 CB7 0..

Ονομαστική ισχύς

W80100

Αριθμός στροφών χωρίς φορτίο

min

-1

13000 13000

Αριθμός ταλαντώσεων χωρίς φορτίο

min

-1

26000 26000

Επιφάνεια φύλλου λείανσης

104 104

Διάμετρος κύκλου ταλάντωσης

mm 1,4 1,4

Βάρος σύμφωνα με EPTA-Procedure 01:2014

kg 0,90 0,90

Κατηγορία μόνωσης

/II /II

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά μπορεί να

διαφέρουν.

OBJ_BUCH-2105-002.book Page 51 Tuesday, September 20, 2016 10:29 AM

52 | Ελληνικά

1 609 92A 22U | (20.9.16) Bosch Power Tools

τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του

χρονικού διαστήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς

θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη

διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή

λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί-

ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από

τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού

διαστήματος που εργάζεσθε.

Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο-

ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία

του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και

των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των

χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Δήλωση συμβατότητας

Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα

«Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή

κατασκευαστικές συστάσεις: EN 60745, EN 50581 σύμφωνα

με τις διατάξεις των οδηγιών 2011/65/EE, 2014/30/ΕE,

2006/42/EΚ.

Τεχνικός φάκελος (2006/42/EΚ) από:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Συναρμολόγηση

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

Αναρρόφηση σκόνης/ροκανιδιών

 Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι-

ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ-

λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η

εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις

ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ-

χόν παρευρισκομένων ατόμων.

Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή

οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα-

σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού-

νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα-

τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπε-

ται μόνο σε ειδικά εκπαιδευμένα άτομα.

– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό

την κατάλληλη αναρρόφηση.

– Να φροντίζετε για τον καλό αερισμό του χώρου εργασί-

ας.

– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής

προστασίας με φίλτρο κατηγορίας P2.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι-

άφορα υπό κατεργασία υλικά.

 Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης

στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Ενσωματωμένη αναρρόφηση με κουτί σκόνης

(βλέπε εικόνα A1 – A4)

Τοποθετήστε το κουτί σκόνης 2 στο στήριγμα εξόδου αέρα 6

μέχρι να μανδαλώσει.

Για να αδειάσετε το κουτί σκόνης 2 τραβήξτε το προς τα κάτω.

Πριν ανοίξετε το κουτί σκόνης 2 θα πρέπει να το χτυπήσετε επά-

νω σε μια στερεή επιφάνεια όπως φαίνεται στην εικόνα, για να

τινάξετε τη σκόνη από το στοιχείο φίλτρου.

Συγκρατήστε καλά το κουτί σκόνης 2, αφαιρέστε από πάνω το

στοιχείο φίλτρου 7 και αδειάστε το κουτί σκόνης. Καθαρίστε τα

ελάσματα του στοιχείου φίλτρου 7 με μια μαλακή βούρτσα.

Εξωτερική αναρρόφηση (βλέπε εικόνα B)

Τοποθετήστε ένα σωλήνα αναρρόφησης 8 στο στήριγμα εξό-

δου αέρα 6. Συνδέστε το σωλήνα αναρρόφησης 8 μ’ έναν

απορροφητήρα σκόνης. Μια επισκόπηση των εξαρτημάτων

σύνδεσης σε διάφορους απορροφητήρες σκόνης θα βρείτε στο

τέλος αυτών των οδηγιών χειρισμού.

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το

εκάστοτε υπό κατεργασία υλικό.

Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξη-

ρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες

σκόνης.

Αλλαγή φύλλου λείανσης (βλέπε εικόνα C)

Πριν τοποθετήσετε ένα νέο φύλλο λείανσης πρέπει να καθαρί-

σετε την πλάκα λείανσης 3 από τυχόν βρωμιές και σκόνες, π. χ.

μ’ ένα πινέλο.

Για να εξασφαλίσετε την άριστη αναρρόφηση σκόνης προσέξτε,

οι τρύπες στο φύλλο λείανσης να ταυτιστούν με τις τρύπες στην

πλάκα λείανσης.

Η πλάκα λείανσης 3 διαθέτει μια επιφάνεια αυτοπρόσφυσης χά-

ρη στην οποία μπορούν να στερεωθούν απλά και γρήγορα τα

φύλλα λείανσης με αυτοπρόσφυση.

Πριν τοποθετήσετε το φύλλο λείανσης 4 χτυπήστε την επιφά-

νεια της αυτοπρόσφυσης της πλάκας λείανσης 3 για να εξασφα-

λίσετε την καλύτερη δυνατή πρόσφυση.

Το ηλεκτρικό εργαλείο είναι εξοπλισμένο με 2 φύλλα λείανσης,

τα οποία μπορούν να αλλαχτούν είτε και τα δυο μαζί είτε το κα-

θένα χωριστά, ανάλογα με τον εκάστοτε βαθμό φθοράς.

 Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο όταν είναι

συναρμολογημένα και τα δυο φύλλα λείανσης.

 Χρησιμοποιείτε πάντοτε φύλλα λείανσης που έχουν τη

ίδια κόκκωση.

Τοποθετήστε το φύλλο λείανσης 4 «πρόσωπο» σε μια πλευρά

της πλάκας λείανσης 3, θέστε στη συνέχεια ολόκληρο το φύλλο

λείανσης επάνω στην πλάκα λείανσης και πατήστε το γερά για να

στερεωθεί.

Για να αφαιρέσετε το φύλλο λείανσης 4 πιάστε το από μια άκρη

του και τραβήξτε το από την πλάκα λείανσης 3.

Μπορείτε να χρησιμοποιήστε φύλλα λείανσης του τριβείου Δέλ-

τα της Bosch.

Εξαρτήματα λείανσης όπως δέρμα/κετσές στίλβωσης στερεώ-

νονται στην πλάκα λείανσης κατά τον ίδιο τρόπο.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-2105-002.book Page 52 Tuesday, September 20, 2016 10:29 AM

Ελληνικά | 53

Bosch Power Tools 1 609 92A 22U | (20.9.16)

Επιλογή του φύλλου λείανσης

Προσφέρονται διάφορα φύλλα λείανσης, ανάλογα με το εκά-

στοτε υπό κατεργασία υλικό και την επιθυμητή αφαίρεση υλικού

από την επιφάνειά του:

Για το φινίρισμα ή για τη στίλβωση, ιδιαίτερα μετάλλων και ορυ-

κτών υλικών χρησιμοποιείτε δέρμα/κετσέ στίλβωσης.

Υπάρχουν και χρησιμοποιούνται διάφορα είδη δέρματος και κε-

τσέ στίλβωσης, ανάλογα με την επιθυμητή εικόνα (ποιότητα)

της επιφάνειας του υπό κατεργασία τεμαχίου.

Λειτουργία

Εκκίνηση

 Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρι-

κής πηγής πρέπει να ταυτίζεται με την τάση που είναι

αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρι-

κού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική

τάση 230 V λειτουργούν και με τάση 220 V.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το

διακόπτη ON/OFF 1 προς τα κάτω, στη θέση «1».

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθή-

στε το διακόπτη ON/OFF 1 προς τα επάνω, στη θέση «0».

Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό-

κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.

Υποδείξεις εργασίας

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

 Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ-

τα να σταματήσει εντελώς να κινείται.

Η ποσότητα αφαίρεσης υλικού κατά τη λείανση εξαρτάται κυρί-

ως από την επιλογή του φύλλου λείανσης.

Μόνο άψογα φύλλα λείανσης έχουν καλή λειαντική απόδοση

και προστατεύουν το ηλεκτρικό εργαλείο.

Η διάρκεια ζωής των φύλλων λείανσης αυξάνεται όταν εργάζε-

σθε ασκώντας ομοιόμορφη πίεση.

Η υπερβολική αύξηση της πίεσης δεν οδηγεί σε αύξηση της

αφαίρεσης υλικού αλλά σε ισχυρότερη φθορά του ηλεκτρικού

εργαλείου και του φύλλου λείανσης.

Για την άκρως ακριβή (σημειακή) λείανση γωνιών, ακμών και

δυσπρόσιτων τομέων μπορείτε να εργαστείτε μόνο με μια γωνία

ή ακμή της πλάκας λείανσης.

Μη χρησιμοποιήσετε ένα φύλλο λείανσης με το οποίο είχατε κα-

τεργαστεί μέταλλα για την κατεργασία άλλων υλικών.

Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα λείανσης από την

Bosch.

Συντήρηση και Service

Συντήρηση και καθαρισμός

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

 Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι-

σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

ασφαλώς.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο

κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι-

ακινδύνευση της ασφάλειας.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή

και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα

ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-

κτικά τους.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ-

γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το

10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα

κατασκευαστή.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tel.: 210 5701270

Fax: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: 210 5701380

Fax: 210 5701607

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ-

πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι-

ού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2012/19/EE σχετικά με τις παλαιές ηλεκτρι-

κές και ηλεκτρονικές συσκευές και τη μετα-

φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν

είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι-

κά εργαλεία να συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Κόκκωση

Για την επεξεργασία όλων των υλικών,

όπως ξύλο, μπογιά, υλικό πλήρωσης,

βερνίκι, σκληρό και μαλακό ξύλο, κα-

θώς μοριοσανίδες και μέταλλο.

40–180

Για προλείανση π.χ. ακατέργαστων κα-

δρονιών και σανίδων

χοντρή 40

Για επίπεδη λείανση και τη αφαίρεση

μικρών ανωμαλιών

μέτρια 80, 120

Για την τελική λείανση και τη λεπτολεί-

ανση σκληρών ξύλων

λεπτή 180

OBJ_BUCH-2105-002.book Page 53 Tuesday, September 20, 2016 10:29 AM

54 | Türkçe

1 609 92A 22U | (20.9.16) Bosch Power Tools

Türkçe

Güvenlik Talimatı

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

Bütün uyarıları ve talimat hükümlerini oku-

yun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya

ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti”

kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile)

aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı ol-

mayan aletler) kapsamaktadır.

Çalışma yeri güvenliği

 Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız

yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı-

kabilir.

 Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz-

ların bulunduğu yerlerde elektrikli el aleti ile çalışma-

yın. Elektrikli el aletleri, toz veya buharların tutuşmasına

neden olabilecek kıvılcımlar çıkarırlar.

 Elektrikli el aleti ile çalışırken çocukları ve başkalarını

uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

 Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmış

elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi-

ni azaltır.

 Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi-

bi topraklanmış yüzeylerle bedensel temasa gelmek-

ten kaçının. Bedeniniz topraklandığı anda büyük bir elek-

trik çarpma tehlikesi ortaya çıkar.

 Aleti yağmur altında veya nemli ortamlarda bırakma-

yın. Suyun elektrikli el aleti içine sızması elektrik çarpma

tehlikesini artırır.

 Elektrikli el aletini kablosundan tutarak taşımayın,

kabloyu kullanarak asmayın veya kablodan çekerek fişi

çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci-

simlerden veya aletin hareketli parçalarından uzak tu-

tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi-

ni artırır.

 Bir elektrikli el aleti ile açık havada çalışırken, mutlaka

açık havada kullanılmaya uygun uzatma kablosu kulla-

nın. Açık havada kullanılmaya uygun uzatma kablosunun

kullanılması elektrik çarpma tehlikesini azaltır.

 Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı-

za akımı koruma şalterinin kullanımı elektrik çarpma tehli-

kesini azaltır.

Kişilerin Güvenliği

 Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, aldığınız hapların, ilaçların veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayın. Aleti

kullanırken bir anki dikkatsizlik önemli yaralanmalara ne-

den olabilir.

 Daima kişisel koruyucu donanım ve bir koruyucu göz-

lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun

olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu

kask veya koruyucu kulaklık gibi koruyucu donanım kullanı-

mı yaralanma tehlikesini azalttır.

 Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe-

bekesine ve/veya aküye bağlamadan, elinize alıp taşı-

madan önce elektrikli el aletinin kapalı olduğundan

emin olun. Elektrikli el aletini parmağınız şalter üzerinde

dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka-

zalara neden olabilirsiniz.

 Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Aletin dönen parçaları

içinde bulunabilecek bir yardımcı alet yaralanmalara ne-

den olabilir.

 Çalışırken bedeniniz anormal durumda olmasın. Çalı-

şırken duruşunuz güvenli olsun ve

dengenizi her zaman

koruyun. Bu sayede aleti beklenmedik durumlarda daha

iyi kontrol edebilirsiniz.

 Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta-

kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi

aletin hareketli parçalarından uzak tutun. Bol giysiler,

uzun saçlar veya takılar aletin hareketli parçaları tarafından

tutulabilir.

 Toz emme donanımı veya toz tutma tertibatı kullanır-

ken, bunların bağlı olduğundan ve doğru kullanıldığın-

dan emin olun. Toz emme donanımının kullanımı tozdan

kaynalanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

 Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek-

trikli el aletleri kullanın. Uygun performanslı elektrikli el

aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça-

lışırsınız.

 Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı-

lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl-

malıdır.

 Alette bir ayarlama işlemine başlamadan ve/veya akü-

yü çıkarmadan önce, herhangi bir aksesuarı değiştirir-

ken veya aleti elinizden bırakırken fişi prizden çekin.

Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

 Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil-

meyen veya bu kullanım kılavuzunu okumayan kişilerin

aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara-

fından kullanıldığında elektrikli el aletleri tehlikelidir.

 Elektrikli el aletinizin bakımını özenle yapın. Elektrikli

el aletinizin kusursuz olarak işlev görmesini engelleye-

bilecek bir durumun olup olmadığını, hareketli parça-

ların kusursuz olarak işlev görüp görmediklerini ve sıkı-

şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını

UYARI

OBJ_BUCH-2105-002.book Page 54 Tuesday, September 20, 2016 10:29 AM

Türkçe | 55

Bosch Power Tools 1 609 92A 22U | (20.9.16)

kontrol edin. Aleti kullanmaya başlamadan önce hasar-

lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin

kötü bakımından kaynaklanır.

 Kesici uçları daima keskin ve temiz tutun. Özenle bakımı

yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı-

kışma tehlikesi daha azdır ve daha rahat kullanım olanağı

sağlarlar.

 Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullanın. Bu sı-

rada çalışma koşullarını ve yaptığınız işi dikkate alın.

Elektrikli el aletlerinin kendileri için öngörülen alanın dışın-

da kullanılması tehlikeli durumlara neden olabilir.

Servis

 Elektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartın. Bu sayede ale-

tin güvenliğini sürekli hale getirirsiniz.

Zımpara makineleri için güvenlik talimatı

 Bu elektrikli el aletini sadece kuru zımpara/taşlama iş-

leri için kullanın. Elektrikli el aletinin içine sızabilecek su,

elektrik çarpma tehlikesini önemli ölçüde artırır.

 Dikkat! Yangın tehlikesi! Zımparalanan malzemenin ve

zımpara makinesinin aşırı ölçüde ısınmamasına dikkat

edin. İşe ara vermeden önce her defasında toz haznesi-

ni boşaltın. Toz torbası, mikro filtre, kağıt toz torbasındaki

(veya filtre torbası ve elektrik süpürgesinin filtresindeki)

zımpara tozu, elverişsiz koşullarda, örneğin metaller taşla-

nırken çıkan kıvılcımlar nedeniyle kendiliğinden tutuşabi-

lir. Zımpara tozu lak, poliüretan veya diğer kimyasal mad-

delerle karışırsa ve zımparalanan malzeme uzun süre çalış-

madan dolayı ısınırsa tehlike daha da artar.

 İş parçasını emniyete alın. Bir germe tertibatı veya men-

gene ile sabitlenen iş parçası elle tutmaya oranla daha gü-

venli tutulur.

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-

yun. Açıklanan uyarılara ve talimat hükümleri-

ne uyulmadığı takdirde elektrik çarpmalarına,

yangınlara ve/veya ağır yaralanmalara neden

olunabilir.

Usulüne uygun kullanım

Bu alet; ahşap, macun ve laklı yüzeylerin kuru olarak zımpara-

lanması ve polisajı için geliştirilmiştir. Bu alet özellikle profil-

ler, köşeler ve erişilmesi zor olan yerlere çok uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

1 Açma/kapama şalteri

2 Komple toz kutusu (Microfilter System)

3 Zımpara levhası

4 Zımpara kağıdı*

5 Tutamak (izolasyonlu tutamak yüzeyi)

6 Üfleme rakoru

7 Filtre elemanı (Microfilter System)

8 Emme hortumu*

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir. Aksesuarın tümünü aksesuar programımızda bu-

labilirsiniz.

Teknik veriler

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 60745’e göre tespit edil-

mektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak

şöyledir: Ses basıncı seviyesi 83 dB(A); gürültü emisyonu se-

viyesi 94 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve to-

lerans K, EN 60745 uyarınca:

=6,5m/s

, K=1,5 m/s

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre

normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha-

valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici

olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım

alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım

alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya

yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de-

ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit-

reşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa-

lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate

Çok yönlü zımpara makinesi PSM 80 A PSM 100 A

Ürün kodu

3 603 C54 0.. 3 603 CB7 0..

Giriş gücü

W80100

Boştaki devir sayısı

dev/dak 13000 13000

Boştaki titreşim sayısı

dev/dak 26000 26000

Zımpara kağıdı yüzeyi

104 104

Titreşim dairesi çapı

mm 1,4 1,4

Ağırlığı EPTA-Procedure 01:2014’e göre

kg 0,90 0,90

Koruma sınıfı

/II /II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

OBJ_BUCH-2105-002.book Page 55 Tuesday, September 20, 2016 10:29 AM

56 | Türkçe

1 609 92A 22U | (20.9.16) Bosch Power Tools

alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü-

nü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,

ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan

ürünün aşağıdaki norm veya normatif belgelere uygunluğunu

beyan ederiz: 2011/65/EU, 2014/30/EU, 2006/42/EC

yönetmelik hükümleri uyarınca EN 60745, EN 50581.

Teknik belgelerin bulunduğu merkez (2006/42/EC):

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaj

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Toz ve talaş emme

 Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me-

taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za-

rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu-

mak allerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa-

hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından iş-

lenmelidir.

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

toz emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanma-

nızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-

kümlerine uyun.

 Çalıştığınız yerde tozun birikmesini önleyin. Tozlar ko-

layca alevlenebilir.

Toz kutusu ile alete entegre emme

(Bakınız: Şekil A1 – A4)

Toz kutusunu 2 tam kilitleme yapıncaya kadar 6 yerine takın.

Toz kutusunu 2 boşaltmak için toz kutusunu aşağı doğru çeke-

rek çıkarın.

Toz kutusunu 2 açmadan önce filtre elemanının içindeki tozun

temizlenebilmesi için kutuyu resimde gösterildiği gibi sert bir

zemine vurun.

Toz kutusunu 2 sıkıca tutun, filtre elemanını 7 yukarı doğru

kaldırarak çıkarın ve toz kutusunu boşaltın. Filtre elemanının 7

lamellerini yumuşak bir fırça ile temizleyin.

Harici toz emme (Bakınız: Şekil B)

Bir emme hortumunu 8 üfleme rakoruna 6 takın. Emme hortu-

munu 8 bir eleketrik süpürgesine bağlayın. Çeşitli elektrik sü-

pürgelerine bağlantı yöntemini bu kullanım kılavuzunun so-

nunda bulabilirsiniz.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirir-

ken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kul-

lanın.

Zımpara kağıdının değiştirilmesi

(Bakınız: Şekil C)

Yeni bir zımpara kağıdı takmadan önce zımpara levhasındaki

3 toz ve kirleri temizleyin, örneğin bir fırça ile.

Toz emme işleminin optimal düzeyde kalmasına daima dikkat

edin. Zımpara kağıdının delikleri zımpara levhasının delikleri-

nin tam üstüne gelmelidir.

Zımpara levhası 3, pıtrak tutturmalı zımpara kağıtlarının hızla

ve basitçe tespit edilmesi için pıtrak tutturma sistemi ile dona-

tılmıştır.

Optimal tutuşu sağlamak üzere yeni zımpara levhasına 3 zım-

para kağıdını 4 takmadan önce pıtrak tutturma parçasını bir-

kaç kez yere vurun.

Bu elektrikli el aleti 2 zımpara kağıdı ile donatılmış olup, aşın-

ma durumuna göre bu zımpara kağıtları tek tek değiştirilebilir.

 Elektrikli el aletinizi daima iki zımpara kağıdı takılı du-

rumda kullanın.

 Daima aynı kum kalınlığındaki zımpara kağıtları kulla-

nın.

Zımpara kağıdını 4 zımpara levhasının 3 bir kenarına tam hiza-

lı olarak yerleştirin, daha sonra zımpara kağıdını tam olarak

zımpara levhası üzerine yatırın ve iyice bastırın.

Zımpara kağıdını 4 çıkarmak için bir ucundan tutun ve çekerek

zımpara levhasından 3 çıkarın.

Bosch delta zımparanın zımpara kağıtlarını kullanabilirsiniz.

Zımpara yünü ve zımpara keçesi gibi zımpara aksesuarı da

zımpara levhasına aynı yöntemle tespit edilir.

Zımpara kağıdının seçilmesi

İşlenen malzemeye ve istenen üst yüzey kazıma performansı-

na göre çok farklı zımpara kağıtları vardır:

Metal ve taşları sonradan işlemek veya polisaj için zımpara yü-

nü ve zımpara keçesi kullanın.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Kum kalınlığı

Ahşap, boya, macun, lak, sert ve yu-

muşak ahşap, yonga levha ve metal gi-

bi her türlü malzemenin işlenmesi için.

40–180

Örneğin pürüzlü, planyalanmamış dil-

me ve tahtaların ön zımparası için

Kaba 40

Plan zımpara ve küçük iç diş bükeylik-

leri bulunan yüzeylerin işlenmesi için

Orta 80, 120

Sert ahşabın son ve ince zımparası için İnce 180

OBJ_BUCH-2105-002.book Page 56 Tuesday, September 20, 2016 10:29 AM

Türkçe | 57

Bosch Power Tools 1 609 92A 22U | (20.9.16)

İş parçası yüzeyinin istenen kalitesine göre çeşitli zımpara yü-

nü ve zımpara keçesi vardır.

İşletim

Çalıştırma

 Şebeke gerilimine dikkat edin! Akım kaynağının gerili-

mi elektrikli el aletinin tip etiketi üzerindeki verilere

uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el

aletleri 220 V ile de çalıştırılabilir.

Açma/kapama

Elektrikli el aletini açmak için açma/kapama şalterini 1 aşağı

doğuru “1” pozisyonuna itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 1

aşağı doğru “0” pozisyonuna itin.

Enerjiden tasarruf etmek için elektikli el aletini sadece kulla-

nacağınız zaman açın.

Çalışırken dikkat edilecek hususlar

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

 Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin.

Zımparalama işlemindeki kazıma performansı büyük ölçüde

uygun zımpara kağıdının seçilmesine bağlıdır.

Sadece kusursuz zımpara kağıtları iyi bir performans sağlar ve

elektrikli el aletini korurlar.

Zımpara kağıtlarının kullanım ömrünü uzatmak için eşit ve ma-

kul bastırma kuvveti ile çalışmaya dikkat edin.

Çalışırken aşırı ölçüde bastırma yüksek bir zımpara perfor-

mansı sağlamaz, tam tersine elektrikli el aletinin ve zımpara

kağıdının önemli ölçüde yıpranmasına neden olur.

Köşeler, kenarlar ve zor ulaşılan yerlerde noktası noktasına

zımpara yapmak için zımpara levhasının sadece ucu veya bir

kenarı ile çalışabilirsiniz.

Metal malzeme için kullandığınız zımpara kağıtlarını başka

malzemeler için kullanmayın.

Sadece orijinal Bosch zımpara aksesuarı kullanın.

Bakım ve servis

Bakım ve temizlik

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

 İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-

valandırma deliklerini daima temiz tutun.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş-

memesi için Bosch’tan veya yetkili bir servisten temin edilme-

lidir.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini-

zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 07 yıl hazır tutar.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işıklar LTD.ŞTİ.

Kızılay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 3599710

Tel.: 0322 3591379

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

OBJ_BUCH-2105-002.book Page 57 Tuesday, September 20, 2016 10:29 AM

58 | Türkçe

1 609 92A 22U | (20.9.16) Bosch Power Tools

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik aletle-

re ilişkin 2012/19/EU sayılı Avrupa Birliği

yönetmeliği ve bunların tek tek ülkelerin hu-

kuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı

ayrı toplanmak ve çevre dostu bir yöntemle

tasfiye edilmek üzere yeniden kazanım merkezlerine gönderil-

mek zorundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-2105-002.book Page 58 Tuesday, September 20, 2016 10:29 AM

| 59

Bosch Power Tools 1 609 92A 22U | (14.6.16)

2 608 607 419

P 40

P 60

P 80

P 120

P 180

P 240

2 609 256 A61

2 609 256 A62

2 609 256 A63

2 609 256 A64

2 609 256 A65

2 609 256 A66

2 609 256 A67

4x40, 4x120, 2x180

2 608 000 320

2 607 000 748 PAS 11-21

PAS 12-27

PAS 12-27 F

Ø 19 mm

2 600 793 009 (3 m)

1 610 793 002 (5 m)

OBJ_BUCH-2105-002.book Page 59 Tuesday, June 14, 2016 1:00 PM

Bosch 06033B7070 PSM 100 A Multi-Sander

Product's Documents

User Manual

Specifications

Bosch 06033B7070 Questions and Answers

Related Products

Bosch 06033B8070 PSM Primo Multi-Sander

Bosch 06033B6070 PSM 200 AES Multi-Sander (two sanding papers, rectangular sanding plate, case, 200 W), Green, 29.0 cm12.4 cm38.4 cm

Bosch 0603976974 603976974 EasySander 12 Cordless Multi-Sander

Bosch GEX33-5N 5 In. Multi-Hole Random Orbit Sander/Polisher

Bosch 06033B7070 PSM 100 A Multi-Sander

Product's Documents

User Manual

Specifications

Bosch 06033B7070 Questions and Answers

Related Products

Bosch 06033B8070 PSM Primo Multi-Sander

Bosch 06033B6070 PSM 200 AES Multi-Sander (two sanding papers, rectangular sanding plate, case, 200 W), Green, 29.0 cm*12.4 cm*38.4 cm

Bosch 0603976974 603976974 EasySander 12 Cordless Multi-Sander

Bosch GEX33-5N 5 In. Multi-Hole Random Orbit Sander/Polisher

Bosch 06033B6070 PSM 200 AES Multi-Sander (two sanding papers, rectangular sanding plate, case, 200 W), Green, 29.0 cm12.4 cm38.4 cm
