The bolt should now
be fully extended.
El perno debe estar
completamente extendido.
Install latch so that slant
of bolt faces in direction
that door closes.
Instale el pestillo de
manera que la inclinación
del perno se enfrenta
a la dirección en la que
la puerta se cierra.
slant
inclinación del perno
Press bolt while centering interior plate in latch.
Presione el perno y alinea la placa interior en el pestillo.
interior
plate
placa
interior
Secure latch with screws.
Fije el pestillo con
los tornillos.
Once interior plate is centered,
bolt will not be fully extended.
This is temporary.
Una vez que la placa interior
está alineada, el perno no será
completamente extendido.
Esto es temporal.
door frame
marco de la puerta
D
Keep screw guide for
reinstallation in step 4.
Mantenga la guía de tornillo para
la reinstalación en el paso 4.
screw
guide
guía de
tornillo
A
A
B
C
A
E (2x)
Press bolt to drop
interior plate to
bottom of latch.
Presione el perno
para bajar la placa
interior a la parte
inferior del pestillo.
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una puerta
nueva, utilice la plantilla
suministrada y las instrucciones
completas para la perforación
de la puerta estan disponibles
en kwikset.com/doorprep
Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
Latch
Pestillo
Strike
Placa
Screws
Tornillos
Keys
Llaves
Deadbolt
Cerrojo
SmartKey® tool
Herramienta SmartKey
23/8" (60 mm)
13/8"–21/4"*
35 mm–57 mm*
21/8"
54 mm
64437 / 01
598
A B C D
E
E
F G
J K L M
23/8" (60 mm)
Backset • Distancia al centro
Centerline
13/8" (35 mm)
13/4" (44 mm)
21/4" (57 mm)
Edge of the door
Borde de la puerta
Fold
Doble
Linea central
Drilling Template
Plantilla de perforación
Instructions continue on reverse
Las instrucciones continúan en el reverso de la hoja
*Call Kwikset to order
a service kit for 21/4"
(57 mm) thick doors.
*Llame a Kwikset para
pedir un kit de servicio
para puertas gruesas
con un espesor de
entre 57 mm (21/4").
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba
perforarse un nuevo oriicio en la puerta.
1"
25 mm
Installation Guide
Guía de instalación
18003275625 • www.kwikset.com
Face of the door
Frente de la puerta
Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Remove screw guide from latch
Retire la guía de tornillo del pestillo
2
Install latch
Instale el pestillo
3
exterior
exterior
interior
interior
G (2x)
C
Install deadbolt interior.
Instale el cerrojo interior.
Install deadbolt exterior.
Instale el cerrojo exterior.
Rotate torque blade to
align with hole in latch.
Gire la paleta de torsión para
alinearla con el oriicio en el pestillo.
UP
“UP” is on top
“UP” está en la
parte superior
B
©2015 Spectrum Brands, Inc.
WARNING: This Manufacturer advises that no lock can provide complete security by itself. This lock may be
defeated by forcible or technical means, or evaded by entry elsewhere on the property. No lock can substitute
for caution, awareness of your environment, and common sense. Builder’s hardware is available in multiple
performance grades to suit the application. In order to enhance security and reduce risk, you should consult a
qualiied locksmith or other security professional.
ADVERTENCIA: Este Fabricante hace saber que no hay cerrojos que puedan proporcionar completa seguridad
por sí mismos. Puede hacerse que falle este cerrojo forzándolo o utilizando medios técnicos, o puede evadirse
entrando por otra parte de la propiedad. No hay cerrojos que puedan hacer de sustitutos para la precaución, el estar
al tanto del entorno, y el sentido común. Pueden obtenerse piezas de ferretería de constructor con diversos grados
de rendimiento para ajustarse a la aplicación. Para realzar la seguridad y reducir los riesgos, debe consultar con un
cerrajero capacitado u otro profesional de seguridad.
Register your product at www.kwikset.com/productregistration
Rate your product at www.kwikset.com/reviews
Registre su producto en www.kwikset.com/productregistration
Clasiique su producto en www.kwikset.com/reviews
L
K
M
E / F
(2x)
Metal frame: E
Wood frame: F
Marco de metal: E
Marco de madera: F
Close door and test latch
operation. If small bolt
of latch enters strike
hole, reposition strike.
Cierre la puerta y pruebe
el funcionamiento
del pestillo. Si el
perno pequeño
del pestillo entra al
oriicio de la placa,
reposicione la placa.
A
B
small bolt in
strike hole
perno pequeño
está en el oriicio
de la placa
small bolt NOT
in strike hole
perno pequeño
NO está en el
oriicio de la placa
A
B

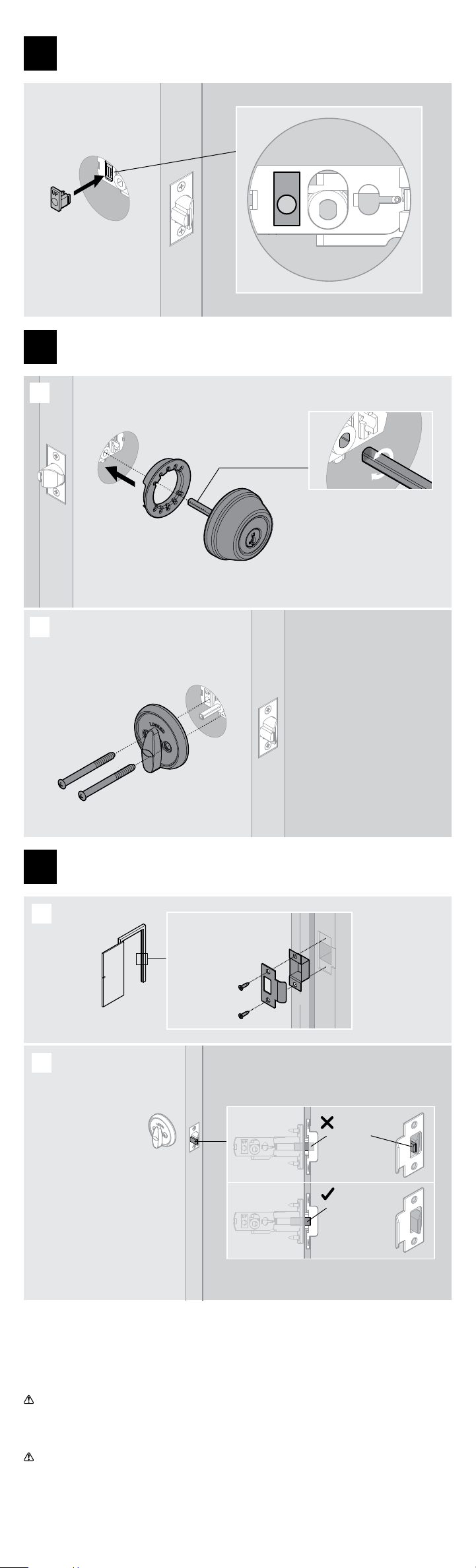

Reinstall screw guide
Reinstale la guía de tornillo
4
Install deadbolt
Instale el cerrojo
5
Install strike on door frame
Instale la placa en el marco de la puerta
6
