OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
3,600 WATT GENERATOR
GÉNÉRATRICE DE 3600 WATTS
GENERADOR 3 600 WATTS
RY904500
NEUTRAL FLOATING
CONNECTEUR NEUTRE LIBRE
PUNTO NEUTRO FLOTANTE
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
Important Safety Instructions .......... 3-4
Specific Safety Rules ...................... 4-5
Symbols .......................................... 5-7
Electrical ......................................... 8-9
Features ............................................10
Assembly .................................... 11-12
Operation .................................... 12-15
Maintenance ............................... 15-18
Troubleshooting ................................19
Parts Ordering / Service ...... Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions importantes
concernant la sécurité..................... 3-4
Règles de sécurité particulières ...... 4-5
Symboles ........................................ 5-7
Caractéristiques électriques ........... 8-9
Caractéristiques ................................10
Assemblage ................................ 11-12
Utilisation .................................... 12-15
Entretien ...................................... 15-19
Dépannage ........................................ 20
Commande de pièces /
réparation
.......................... Páge arrière
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes
..................................... 3-4
Reglas de seguridad específicas .... 4-5
Símbolos ......................................... 5-7
Aspectos eléctricos......................... 8-9
Características ..................................10
Armado ....................................... 11-12
Funcionamiento .......................... 12-15
Mantenimiento ............................ 16-19
Corrección de problemas .................20
Pedidos de piezas/
servicio
...........................Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
NOTICE AVIS AVISO
Do not use E15 or E85 fuel in this
product. It is a violation of federal
law and will damage the unit and void
your warranty. Only use unleaded gasoline containing up to
10% ethanol.
Ne pas utiliser d’essence E15 ou E85 dans ce produit. Une
telle utilisation représente une violation de la loi fédérale
et endommagera l’appareil et annulera la garantie. Utiliser
seulement de l’essence sans plomb ne contenant pas plus
de 10 % d’éthanol.
No utilice combustibles E15 o E85 con este producto. Esto
constituye una violación a la ley federal, dañará la unidad y
anulará la garantía. Utilice únicamente gasolina sin plomo
que contiene hasta 10% de etanol.
ii
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a
las que se hace referencia en el manual del operador.

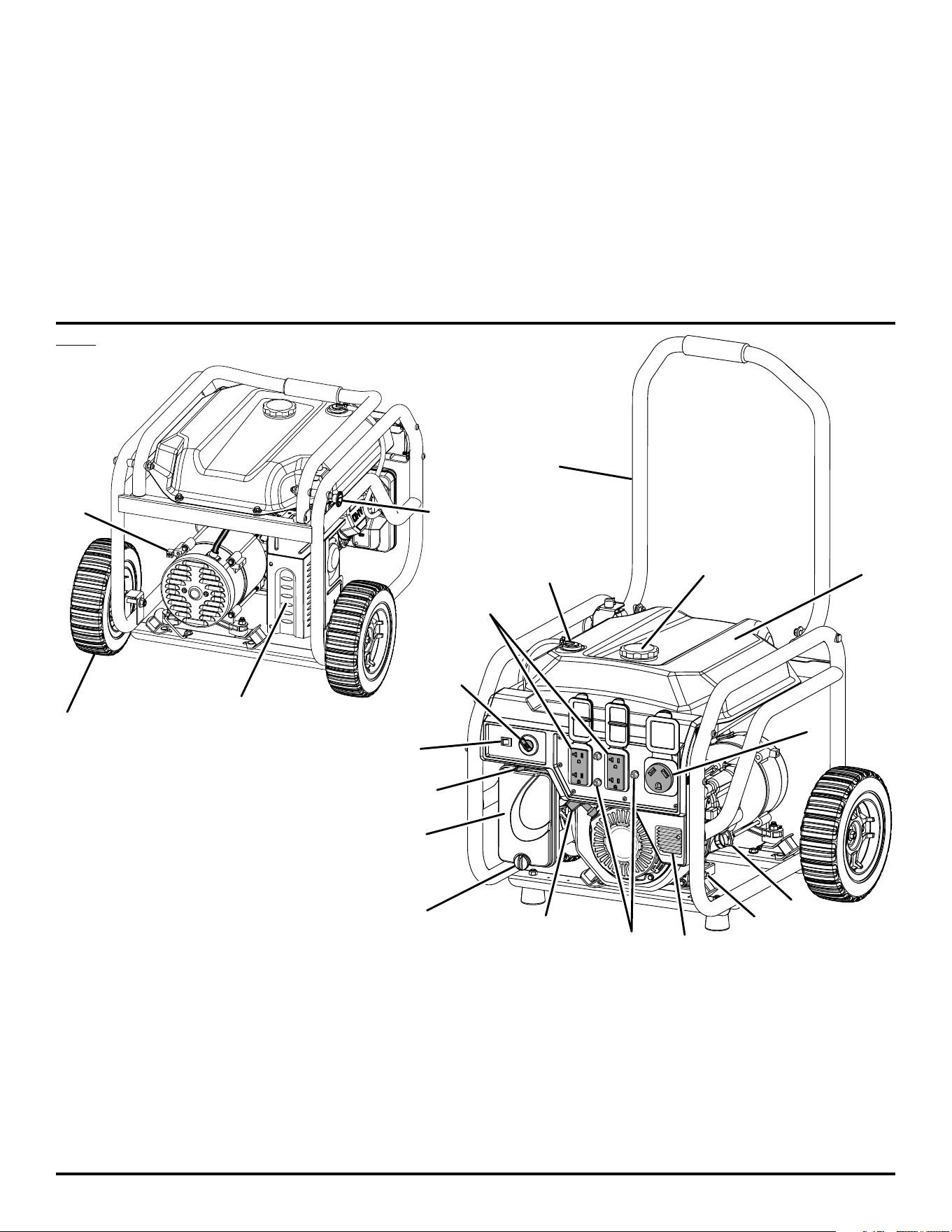

Fig. 1
G - Oil drain plug (huiler le bouchon d’égout, tapón
de drenaje del aceite)
H - Air filter cover (couvercle du filtre à air, tapa del
filtro de aire)
I - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
J - Air filter (filtre à air, filtro de aire)
K - Fuel tank vapor vent (évent de vapeur du
réservoir de carburant, respirador del vapor del
tanque de combustible)
L
- Ground terminal (borne de terre, terminal de
conexión a tierra)
M - AC circuit breakers (disjoncteurs de C.A.,
disyuntors de circuito de CA)
N - Handle (poignée, mango)
O - Wheel (roue, rueda)
P - Muffler (silencieux, silenciador)
Q - CO sensor (capteur de monoxyde de carbone
(CO), Sensor de monóxido de carbono (CO))
R - Fuel shut-off valve (vanne d’arrêt de carburant,
válvula de cierre de combustible)
S - Engine stop switch (interrupteur d’arrêt du
moteur, interruptor del motor)
T - Choke lever (levier d’étouffement, palanca del
cebador)
A - Handle release knob (bouton de verrouillage de
la poignée, perilla de liberación del mango)
B - Fuel cap (bouchon de carburant, tapa del
tanque de combustible)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - 120 volt AC 20 amp receptacles (prises 120V
c.a. 20 A, 120 V de CA 20 A receptáculos)
E - 120 volt AC 30 amp RV receptacle (prise de
120 volt c.a. 30 A de RV, 120 V de ca 30 A
receptáculo de RV)
F - Oil cap/dipstick (bouchon / jauge d’huile, tapa
de relleno de aceite/varilla medidora de aceite)
N
B
C
E
I
F
G
Q
M
J
H
T
S
R
P
A
L
O
D
K
iii

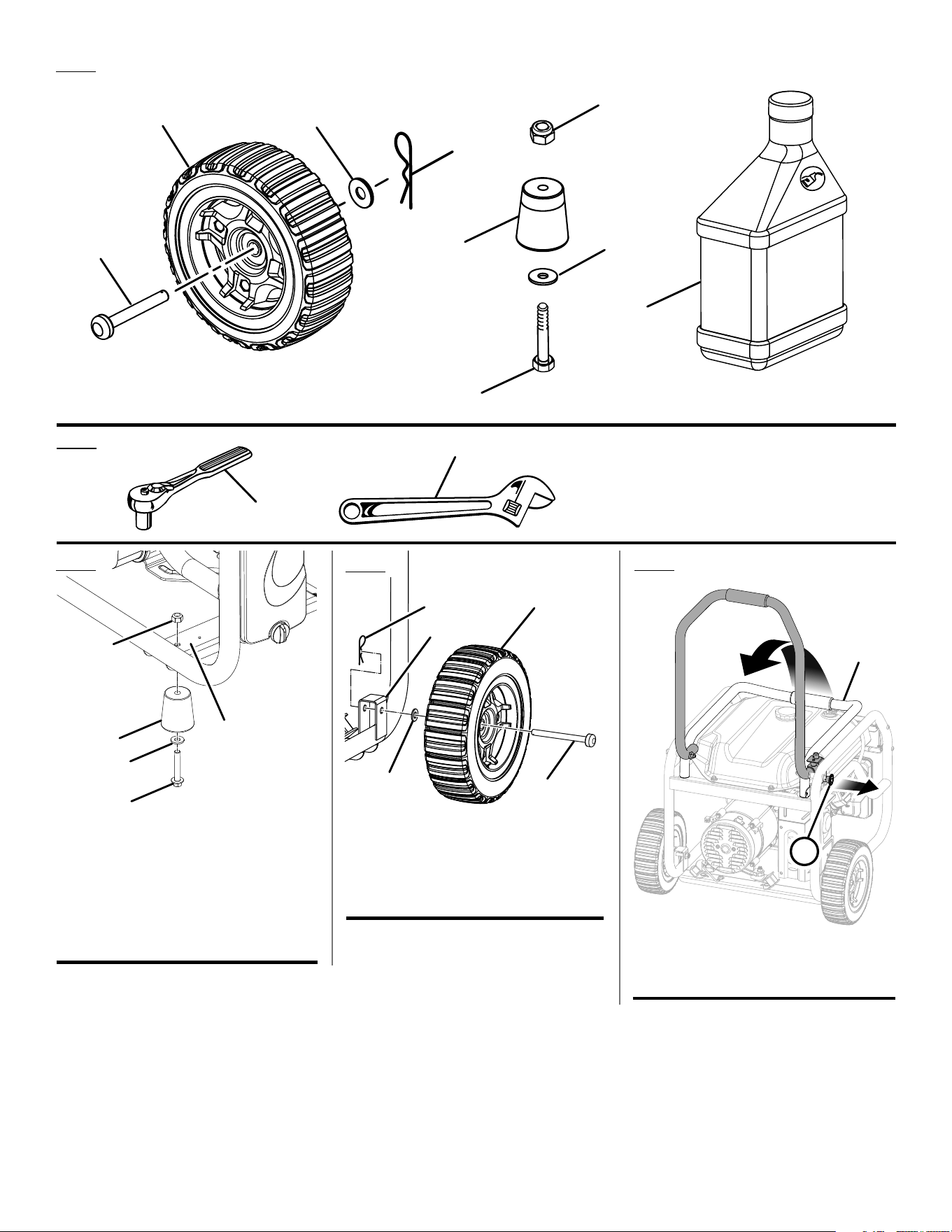

Fig. 3
A
B
Fig. 4
Fig. 5
A - Axle (essieu, eje)
B - Wheel (roué, rueda)
C - Spacer (rondelle, arandela)
D - U-bracket (support en U, soporte en “U”)
E - Hitch pin (axe de blocage, pasador del enganche)
Fig. 6
A - Handle (poignée, mango)
B - Handle release knob (bouton de verrouillage de
la poignée, perilla de liberación del mango)
D
B
A
E
A
C
A - Socket wrench (clé à douille, llave de casquillo)
B - Adjustable wrench (clé à molette, llave ajustable)
Fig. 2
1
3
2
4
8
7
5
9
6
A - Bolt (boulon, perno)
B - Washer (rondelle, arandela)
C - Rubber foot (pied en caoutchouc, pie de goma)
D - Cross brace (renfort transversal, través del
travesaño)
E - Lock nut (écrou frein, tuerca de bloqueo)
E
D
C
B
A
B
iv

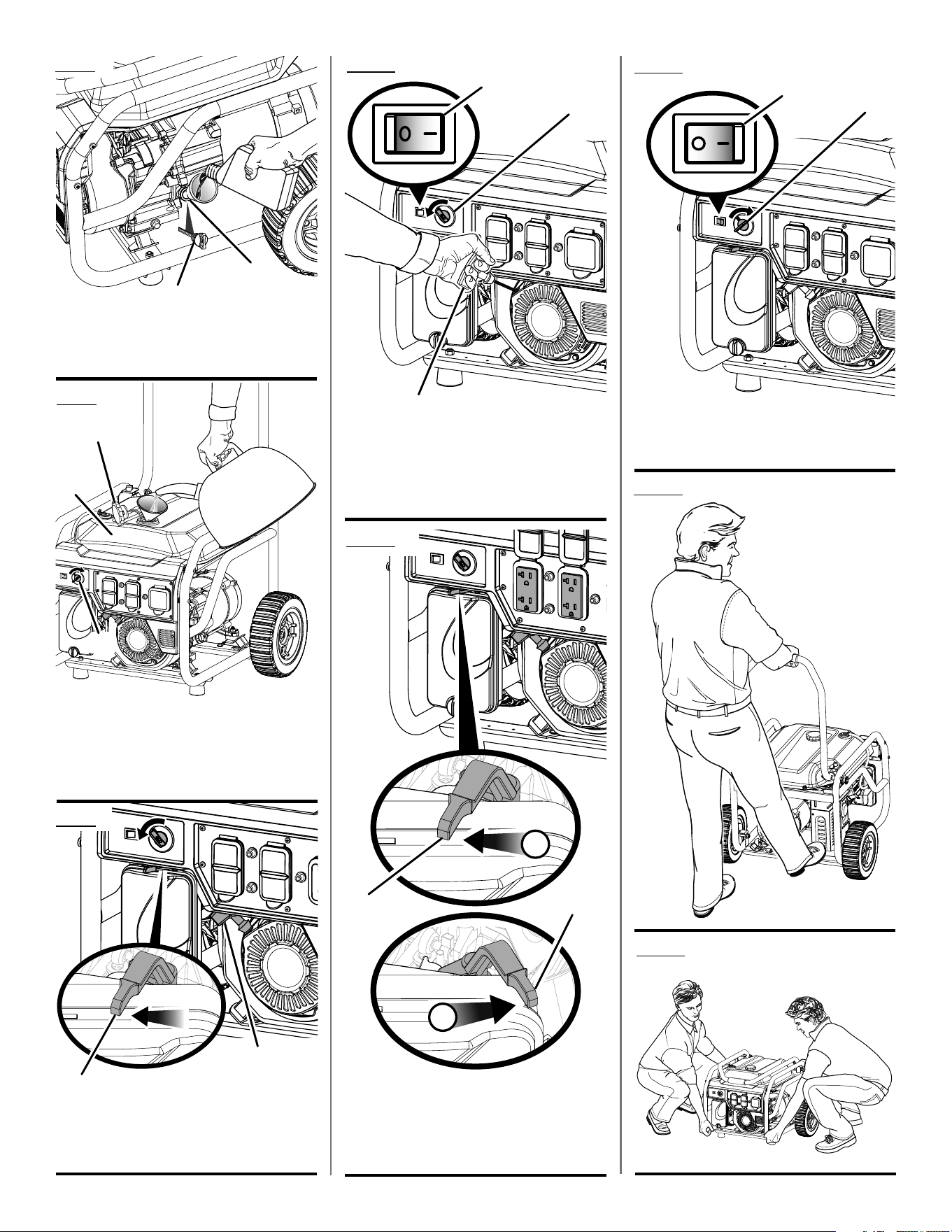

A - Engine switch/choke lever (interrupteur du
moteur / levier d’étrangleur, interruptor del
motor/palanca del anegador)
B - START (DÉMARRAGE, ARRANQUE)
C - RUN (MARCHE, MARCHA)
Fig. 7
A - START position (la position START [DÉMARRAGE],
la posición START [ARRANQUE])
B - Recoil starter grip (poignée de démarreur à
rappel, mango del arrancador retráctil)
A - Engine stop switch (interrupteur d’arrêt du
moteur, interruptor del motor)
B - Fuel valve on (vanne de carburant activée,
válvula de combustible encendida)
C - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
A - Engine stop switch (interrupteur d’arrêt du
moteur, interruptor del motor)
B - Fuel valve off (vanne de carburant désactivée,
válvula de combustible apagada)
A - Oil cap/dipstick (capuchon d’huile/la jauge, tapa
de relleno de aceite / varilla medidora de aceite)
B - Oil fill hole (orifice de remplissage d’huile,
agujero de llenado de aceite)
A
B
A
C
B
A
A
A - Fuel cap (bouchon de carburant, tapa del tanque
de combustible)
B - Fuel tank (réservoir de carburant, tanque de
combustible)
C - Fuel valve off (vanne de carburant désactivée,
válvula de combustible apagada)
Fig. 8
Fig. 13
Fig. 9
Fig. 12
Fig. 11
Fig. 10
Fig. 14
B
A
B
A
A
B
C
B
C
v

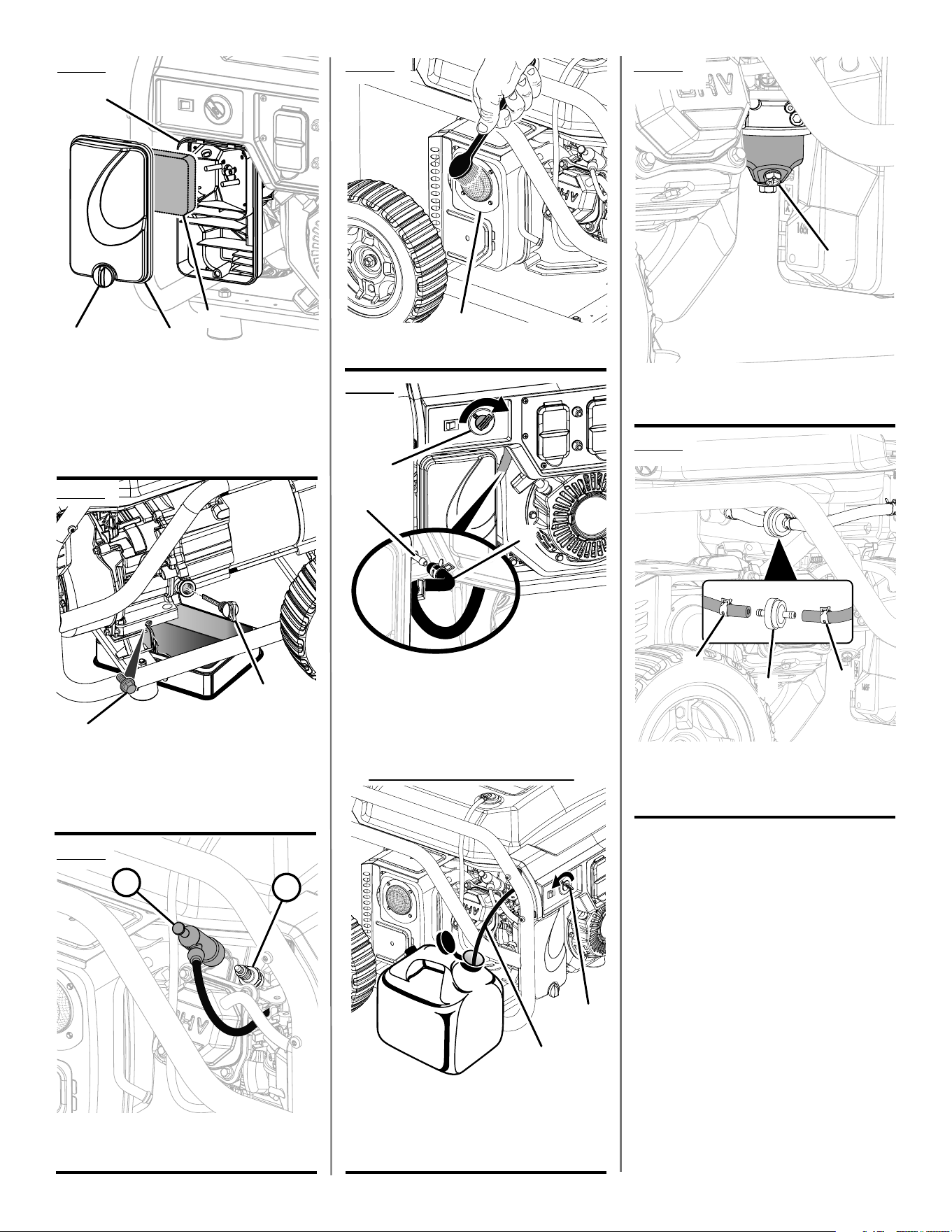

A - Oil drain plug (huiler le bouchon d’égout, tapón
de drenaje del aceite)
B - Oil cap/dipstick (bouchon / jauge d’huile, tapa
de relleno de aceite / varilla medidora de aceite)
A
B
Fig. 16
A - Spark plug (bougie, bujía)
B - Spark plug cap (capuchon de bougie, tapa de la
bujía)
A - Knob (bouton, perilla)
B - Air filter cover (couvercle du filtre à air, tapa del
filtro de aire)
C - Filter element (élément du filter, elemento de
filtro)
D - Air filter unit (unité de filtre à air, unidad del
filtro de aire)
A
A
B
B
D
C
A - Carburetor drain screw (vis de vidange du
carburateur, tornillo de drenaje del carburador)
A - Fuel line (conduite de carburant, conducto de
combustible)
B - Fuel filter (filtre de carburant, filtro de
combustible)
A - Fuel valve off (vanne de carburant désactivée,
válvula de combustible apagada)
B - Hose barb (raccord à tuyau cannelé
conector de manguera dentada
C - Fuel line (conduite de carburant, conducto de
combustible)
D - Drain line (tuyau de vidange, conducto de
drenaje)
E - Fuel valve on (vanne de carburant activée,
válvula de combustible encendida)
A - Spark arrestor (pare-étincelle, parachispas)
A
Fig. 15
Fig. 17
Fig. 18
Fig. 19
Fig. 20
Fig. 21
D
E
B
A
A
A
A
B
C
Page 2 — English
KEEP AT LEAST
20 FT. AWAY
CO Detector
in Living Areas
Only use OUTSIDE and
FAR AWAY from windows,
doors, and vents.
Exhaust (CO)
Direct exhaust AWAY
from all windows, doors,
and vents.

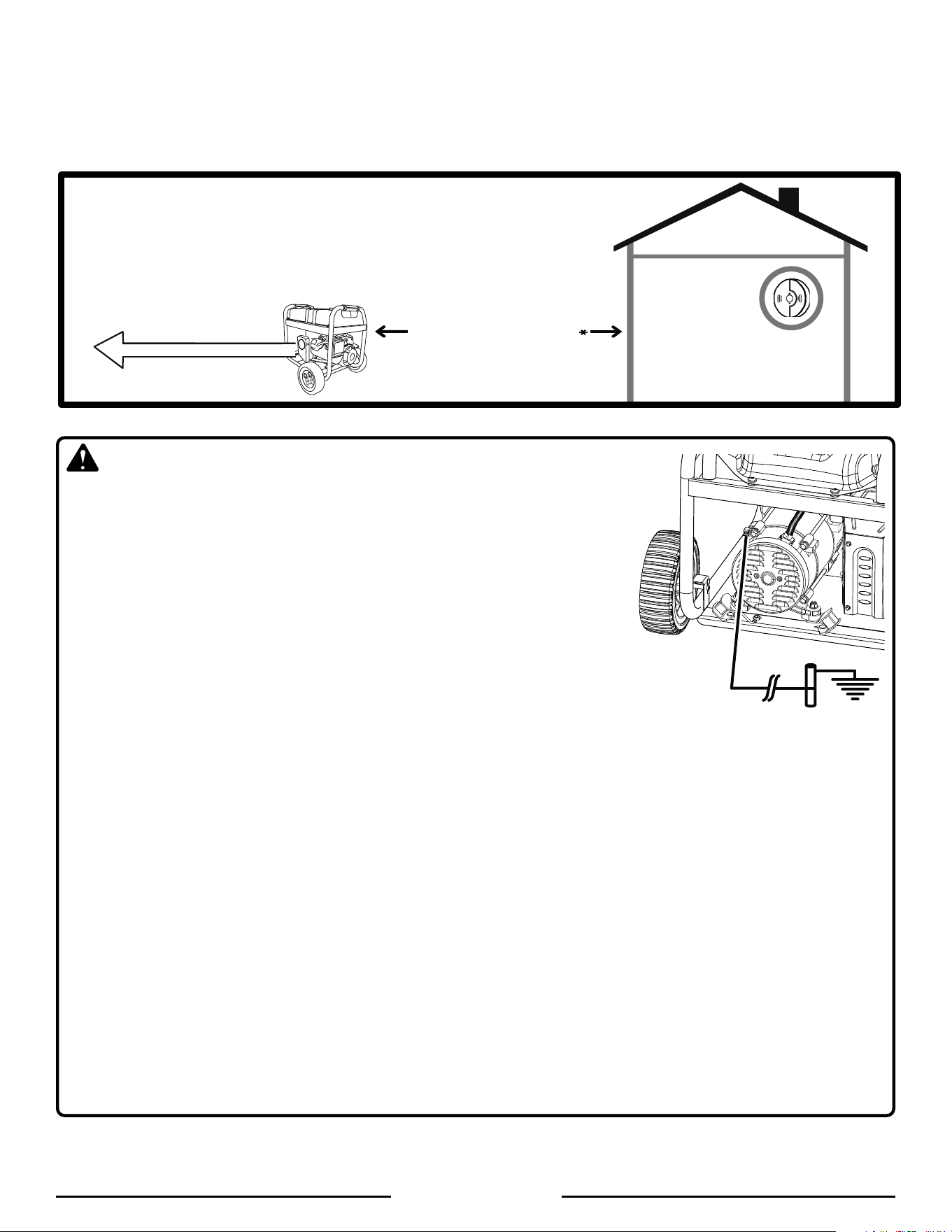

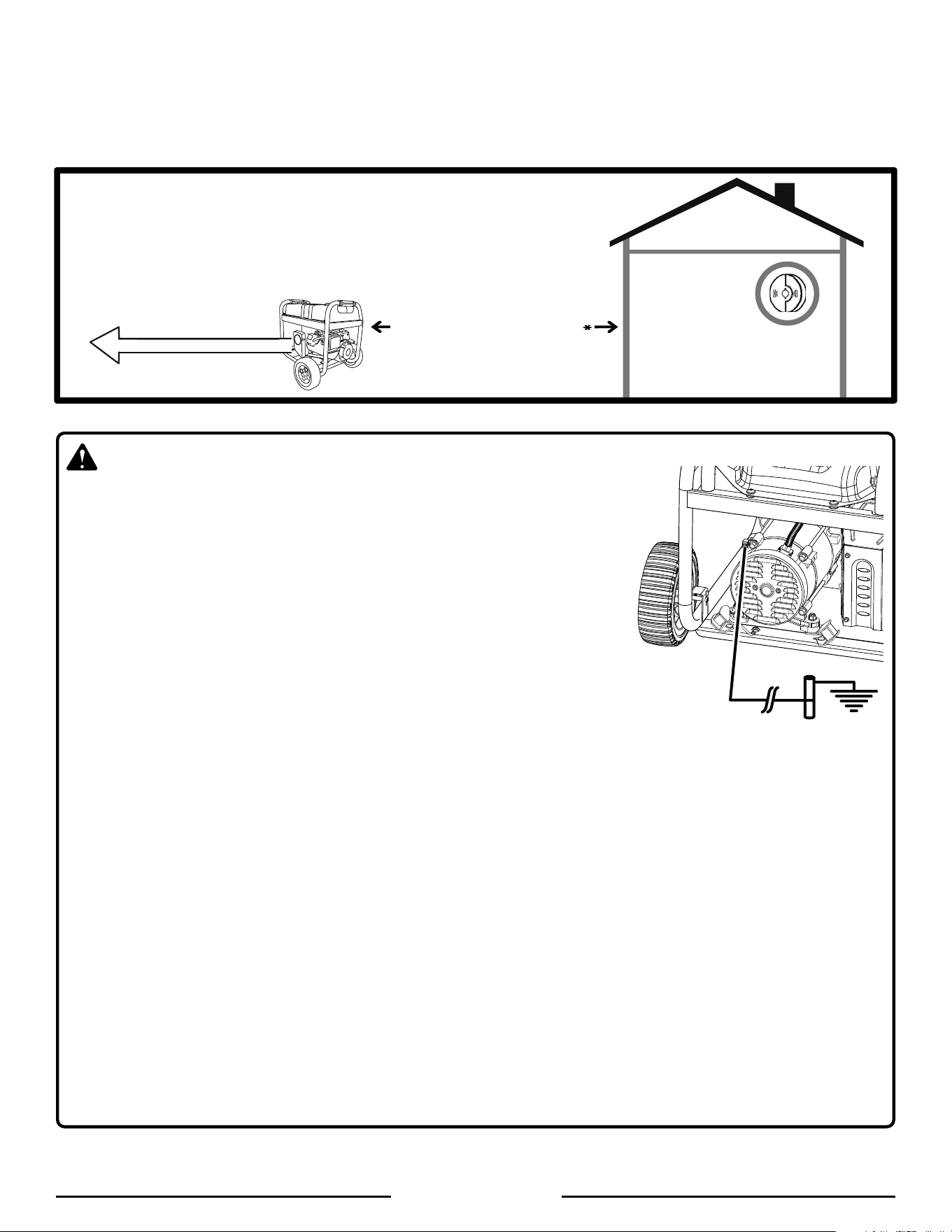

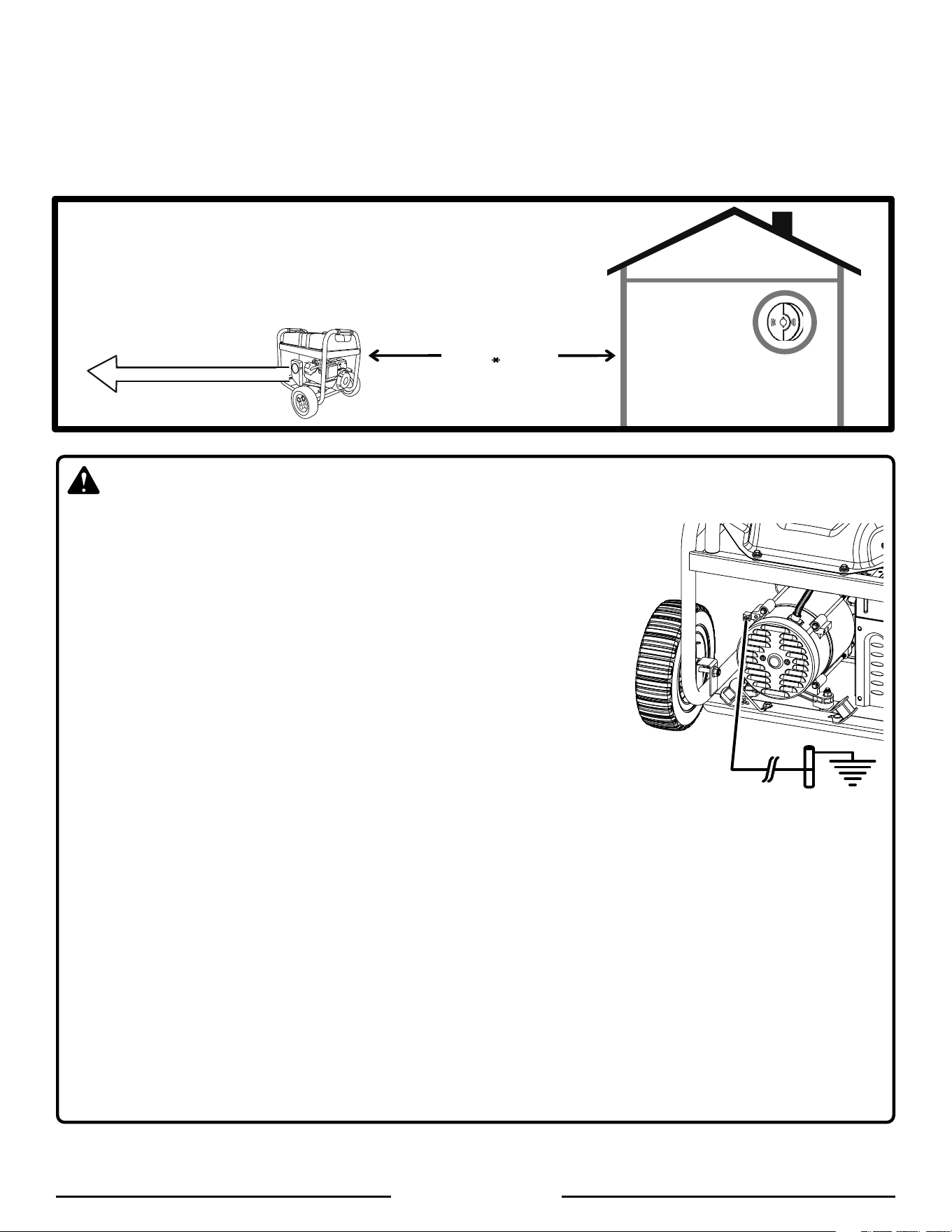

LOCATE GENERATOR AT LEAST 20 FT.* AWAY TO REDUCE THE
RISK OF CARBON MONOXIDE GETTING INSIDE THE HOME
* Minimum distance as recommended by U.S. Department of Health and Human
Services Centers for Disease Control and Prevention (www.cdc.gov/co). Your specific
home and/or wind conditions may require additional distance.
To register your Ryobi product,
please visit: www.ryobitools.com
WARNING:
GROUNDING THE GENERATOR
If this generator will be used only with cord and plug-connected equipment,
National Electric Code does not require that the unit be grounded. However, other
methods of using the generator may require grounding to reduce the risk of shock
or electrocution. Consult a qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find out if grounding is needed
in your situation before using the generator.
When grounding is required, the nut and ground terminal on the frame are used
to connect the generator to a suitable ground source. The ground path should be
made with #8 size wire. Connect the terminal of the ground wire between the lock
washer and the nut, and tighten the nut fully. Connect the other end of the wire
securely to a suitable ground source that is in contact with the soil for a minimum
distance of 8 ft.
The National Electric Code contains several practical ways in which to establish
a good ground source. If a steel or iron rod is used, it should be at least 5/8 in.
diameter, and if a nonferrous rod is used, it should be at least 1/2 in. diameter and be listed as material for grounding.
If a rock bottom is encountered before reaching a depth of 8 ft., drive the ground rod in at an angle of up to 45°. If
the rock bottom is again encountered, the rod can be buried in a trench that is at least 30 in. deep. In all cases, the
upper end of the grounding rod should either be flush with (or below) the ground or must be otherwise protected from
physical damage.
All electrical tools and appliances operated from this generator must be properly grounded by use of a third wire or
be “Double Insulated.”
It is recommended to:
1. Use electrical devices with 3-prong grounded plugs.
2. Use an extension cord intended for outdoor use with a 3-pole receptacle and a 3-prong plug at opposite ends to
ensure continuity of the ground protection from the generator to the appliance.
Check and adhere to all applicable federal, state, and local regulations relating to grounding specifications. Consult a
qualified electrician or service personnel if the grounding instructions are not completely understood or if in doubt as
to whether the generator is properly grounded.
Page 3 — English
DANGER:
Carbon Monoxide. Using a generator indoors CAN KILL
YOU IN MINUTES.
Generator exhaust contains high levels of carbon mon-
oxide (CO), a poisonous gas you cannot see or smell. If
you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.
Never use a generator inside homes, garages, crawl-
spaces, or other partly enclosed areas. Deadly levels
of carbon monoxide can build up in these areas.
Using a fan or opening windows and doors does NOT
supply enough fresh air.
ONLY use a generator outdoors and far away from
open windows, doors, and vents. These openings
can pull in generator exhaust.
Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.
If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below could result in electrocution,
fire, and/or carbon monoxide poisoning, which can cause
death or serious injury.
WARNING:
In some applications, National Electric Code requires
generator to be grounded to an approved earth ground.
Before using the ground terminal, consult a qualified
electrician, electrical inspector, or local agency having
jurisdiction for local codes or ordinances that apply to
the intended use of the generator.
SAVE THESE INSTRUCTIONS
This manual contains important instructions that should be
followed during installation and maintenance of the genera-
tor and batteries.
Do not connect to a building’s electrical system unless
the generator and transfer switch have been properly
installed and the electrical output has been verified by
a qualified electrician. The connection must isolate the
generator power from utility power and must comply with
all applicable laws and electrical codes.
Do not allow children or untrained individuals to use this
unit.
IMPORTANT SAFETY INSTRUCTIONS
Do not start or operate the engine in a confined space,
building, near open windows, or in other unventilated
space where dangerous carbon monoxide fumes can
collect. Carbon monoxide, a colorless, odorless, and
extremely dangerous gas, can cause unconsciousness
or death.
Keep all bystanders, children, and pets at least 10 feet
away.
Wear sturdy and dry shoes or boots. Do not operate
while barefoot.
Do not operate generator when you are tired or under the
influence of drugs, alcohol, or medication.
Keep all parts of your body away from any moving parts
and all hot surfaces of the unit.
Do not touch bare wire or receptacles.
Do not use generator with electrical cords which are worn,
frayed, bare, or otherwise damaged.
Before storing, allow the engine to cool for 30 minutes
and drain fuel from the unit.
Do not operate or store the generator in rain, snow, or
wet weather.
Store the generator in a well-ventilated area with the fuel
tank empty. Fuel should not be stored near the generator.
Empty fuel tank, place the fuel valve in the OFF position,
and restrain the unit from moving before transporting in
a vehicle.
Provide a plastic sheet or absorbent pad below the
generator to catch any drips of fuel or lubricant when
transporting.
To reduce the risk of fire and burn injury, handle fuel with
care. It is highly flammable.
Do not smoke while handling fuel.
Store fuel in a container approved for gasoline.
Position the unit on level ground, stop engine, and allow
to cool for five minutes before refueling.
Loosen fuel cap slowly to release pressure and to keep
fuel from escaping around the cap.
Tighten the fuel cap securely after refueling.
Wipe spilled fuel from the unit.
Never attempt to burn off spilled fuel under any circum-
stances.
Generators vibrate in normal use. During and after the
use of the generator, inspect the generator as well as
extension cords and power supply cords connected to
it for damage resulting from vibration. Have damaged
items repaired or replaced as necessary. Do not use plugs
or cords that show signs of damage such as broken or
cracked insulation or damaged blades.
For power outages, permanently installed stationary gen-
erators are better suited for providing back-up power to
the home. Even a properly connected portable generator
Page 4 — English
IMPORTANT SAFETY INSTRUCTIONS
SPECIFIC SAFETY RULES
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
When this generator is used to supply a building
wiring system: generator must be installed by a quali-
fied electrician and connected to a transfer switch as
a separately derived system in accordance with NFPA
70, National Electrical Code. The generator shall be
connected through a transfer switch that switches all
conductors other than the equipment grounding con-
ductor. The frame of the generator shall be connected to
an approved grounding electrode. Failure to isolate the
generator from power utility can result in death or injury
to electric utility workers.
Do not use this generator to provide power for emergency
medical equipment or life support devices.
This generator has a neutral floating condition. This means
the neutral conductor is not electrically connected to the
frame of the machine.
Always use a battery-powered carbon monoxide detec-
tor when running the generator. If you begin to feel sick,
dizzy, or weak while using the generator, shut it off and
get to fresh air immediately. See a doctor. You may have
carbon monoxide poisoning.
Place the generator on a flat, stable surface with a slope
of no more than 4°.
Operate outdoors in a well-ventilated, well-lit area isolated
from working areas to avoid noise interference.
Operating the generator in wet conditions could result in
electrocution. Keep the unit dry.
Keep the generator a minimum of 3 feet away from all
types of combustible material.
Do not operate generator near hazardous material.
Do not operate generator at a gas or natural gas filling
station.
can become overloaded. This may result in overheating
or stressing the generator components, possibly leading
to generator failure.
Use only recommended or equivalent replacement parts
and accessories and follow instructions in the Mainte-
nance section of this manual. Use of any other parts or
failure to follow maintenance instructions may create a
risk of shock or injury.
Maintain the unit per maintenance instructions in this
Operator’s Manual.
Inspect the unit before each use for loose fasteners, fuel
leaks, etc. Replace damaged parts.
Do not touch the muffler or cylinder during or immediately
after use; they are HOT and will cause burn injury.
Do not allow the generator’s gas tank to overflow when
filling. Fill to 1 in. below the top neck of the gasoline tank
to allow for fuel expansion. Do not cover the fuel tank
cap when the engine is running. Covering the fuel tank
cap during use may cause engine failure and/or damage
to the tool.
Do not smoke when filling the generator with gasoline.
Shut down the engine and allow to cool for five minutes
before adding gasoline or lubricant to the generator.
Do not remove the oil dipstick or the fuel tank cap when
the engine is running.

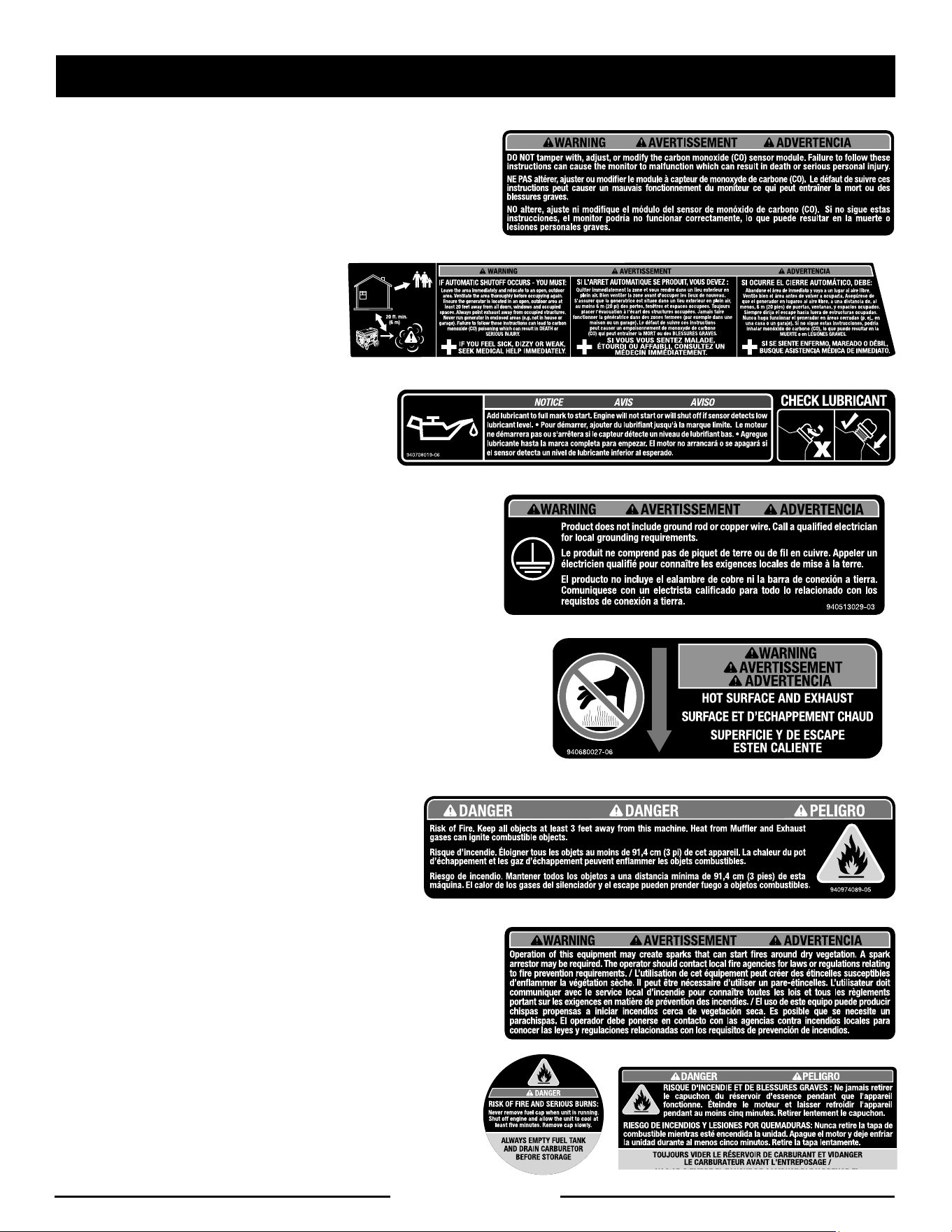

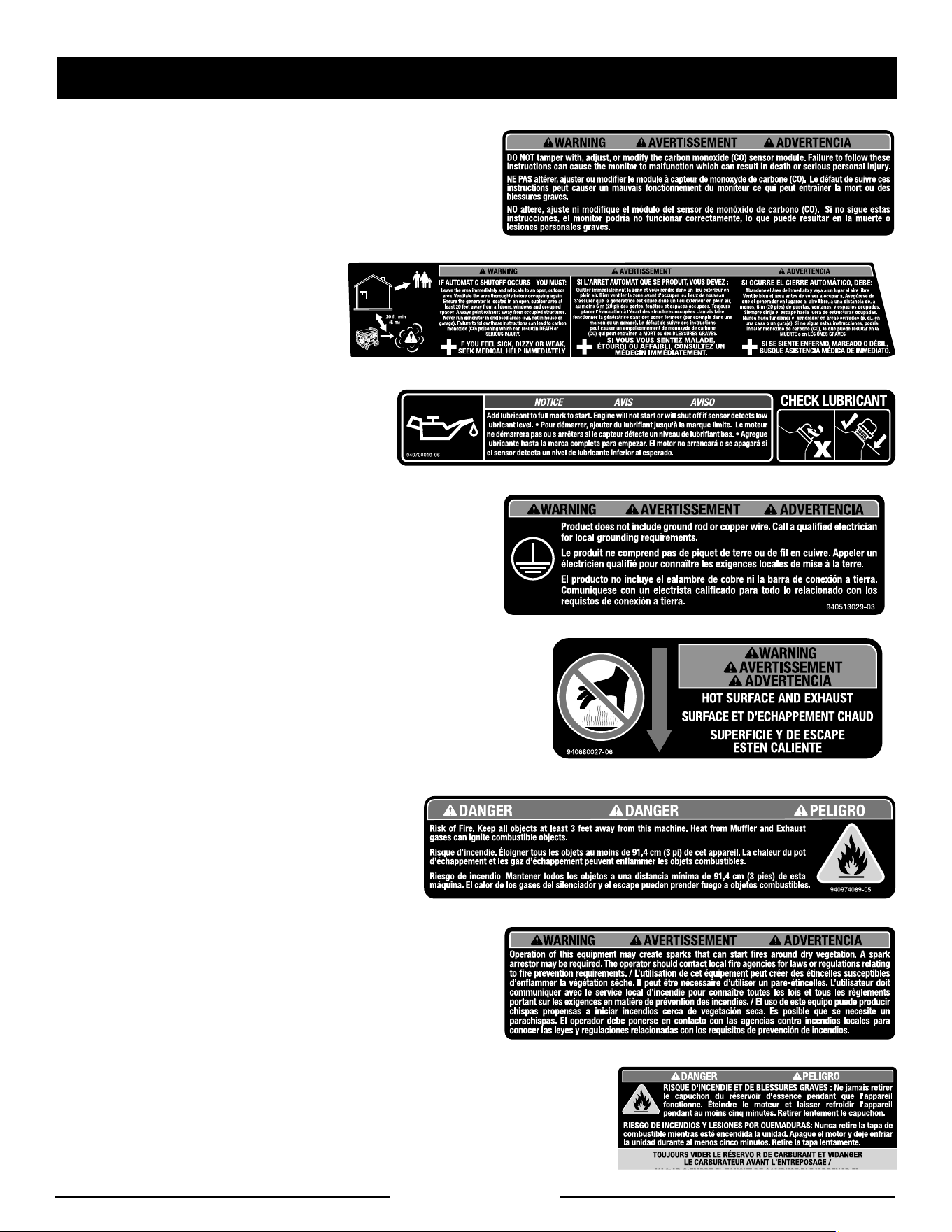

Pay close attention to all safety labels located on the
generator.
Keep children a minimum of 10 feet away from the gen-
erator at all times.
The unit operates best in temperatures between 23°F and
104°F with a relative humidity of 90% or less.
Operating voltage and frequency requirement of all
electronic equipment should be checked prior to plug-
ging them into this generator. Damage may result if the
equipment is not designed to operate within a +/- 10%
voltage variation, and +/- 3 hz frequency variation from
the generator name plate ratings. To avoid damage, al-
ways have an additional load plugged into the generator
if solid state equipment (such as a television set) is used.
A power line conditioner is recommended for some solid
state applications.
NEVER ignore an automatic shutoff event. IF AUTOMATIC
SHUTOFF OCCURS – YOU MUST leave the area imme-
diately and relocate to an open outdoor area. Ventilate
the area thoroughly before occupying again. Ensure the
generator is located in an open, outdoor area at least
20feet away from all doors, windows, and occupied
spaces. Always point exhaust away from occupied struc-
tures. Never run the generator in enclosed areas (e.g. not
in a house or garage). Failure to follow these instructions
can lead to carbon monoxide (CO) poisoning which can
result in death or serious injury.
Page 5 — English

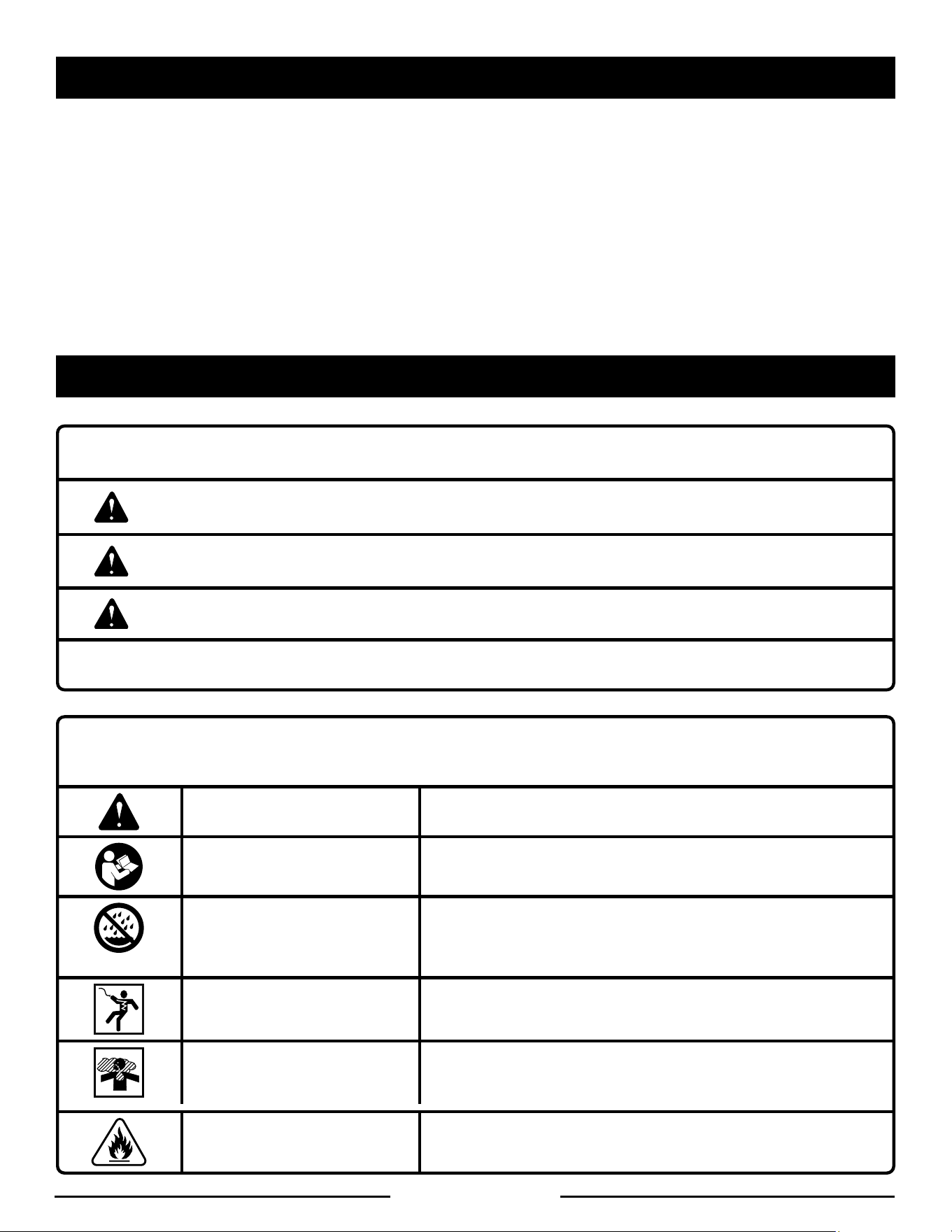

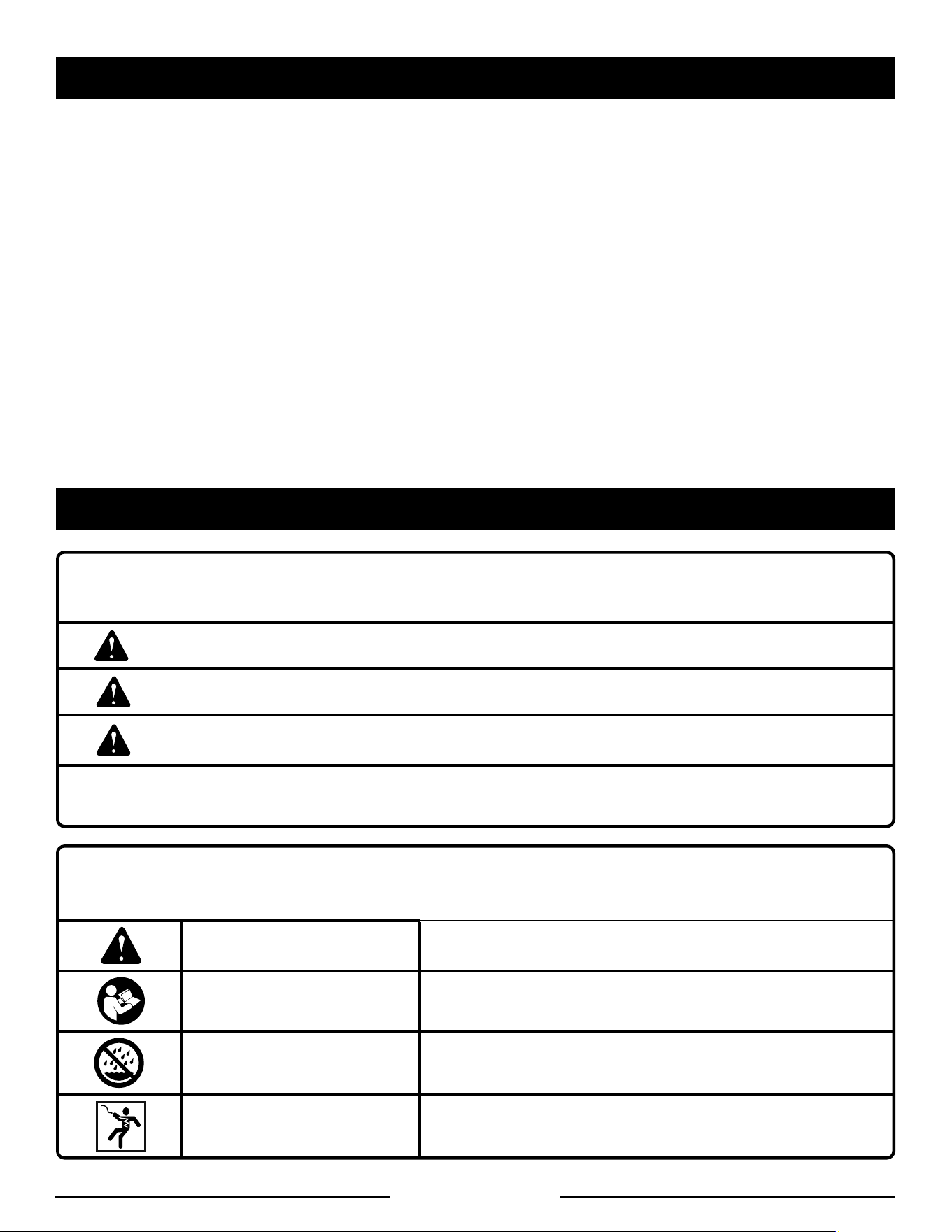

SYMBOLS
SPECIFIC SAFETY RULES
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Electric Shock
Failure to use in dry conditions and to observe safe practices can
result in electric shock.
Toxic Fumes
Running generator gives off carbon monoxide, an odorless, color-
less, poison gas. Breathing carbon monoxide can cause nausea,
fainting, or death.
Fire/Explosion
Fuel and its vapors are extremely flammable and explosive. Fire
or explosion can cause severe burns or death.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
The carbon monoxide sensor on this generator is not
designed to detect smoke, fire, or any other gas. It will
only activate due to the presence of carbon monoxide
gas at the sensor. Carbon monoxide gas may be present
in other areas.
The carbon monoxide shutoff feature on this generator
is not a substitute for safe generator practices. Always
operate the generator in open, outdoor areas, at least
20feet away from occupied structures. Never operate the
generator in fully or partly enclosed areas or near open
windows, doors, or other unventilated spaces.
DO NOT tamper with, adjust, or modify the carbon mon-
oxide (CO) sensor module on your generator. Failure to
follow these instructions can cause the monitor to mal-
function which can result in death or serious personal
injury.
For outdoor use only.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this product. If
you loan someone this product, loan them these instruc-
tions also.
Page 6 — English

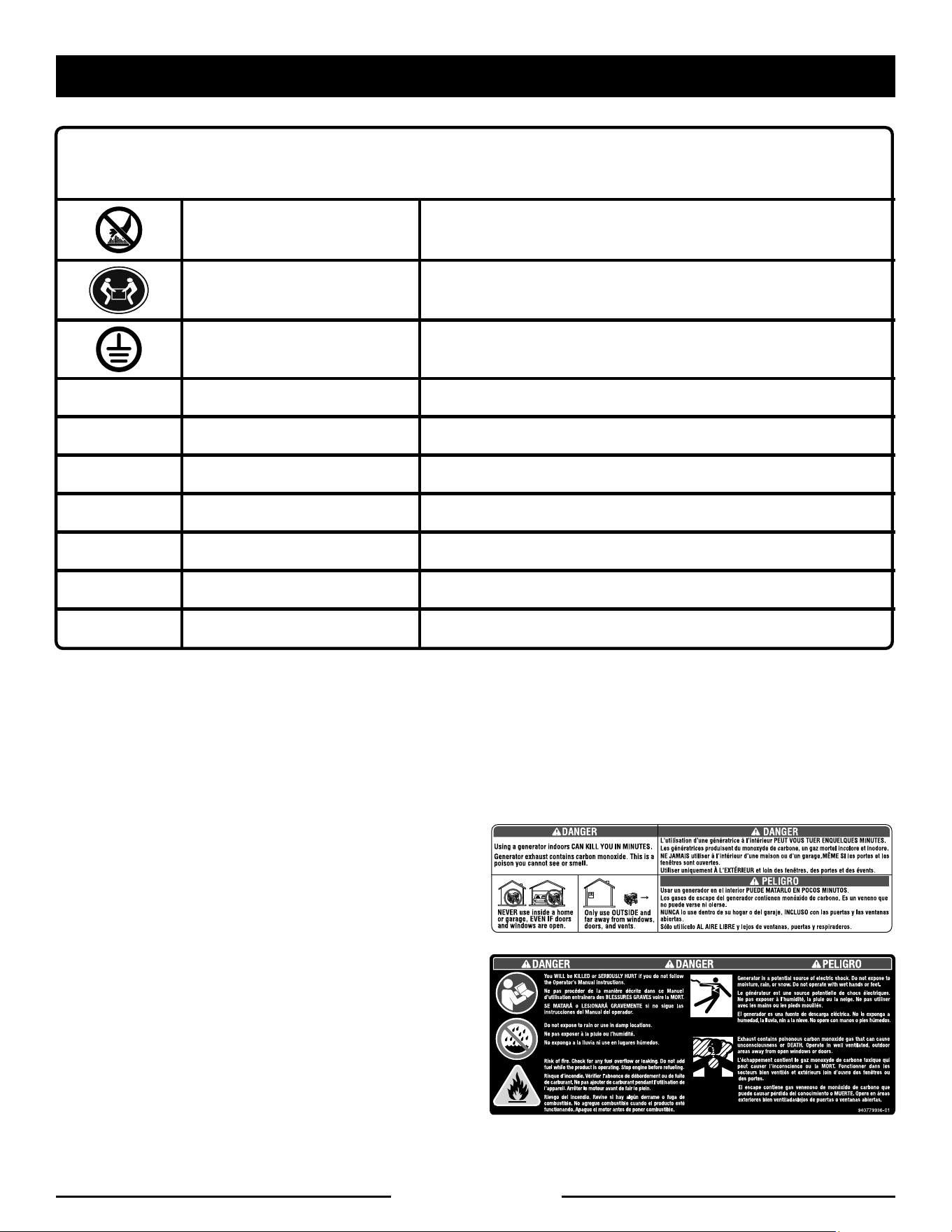

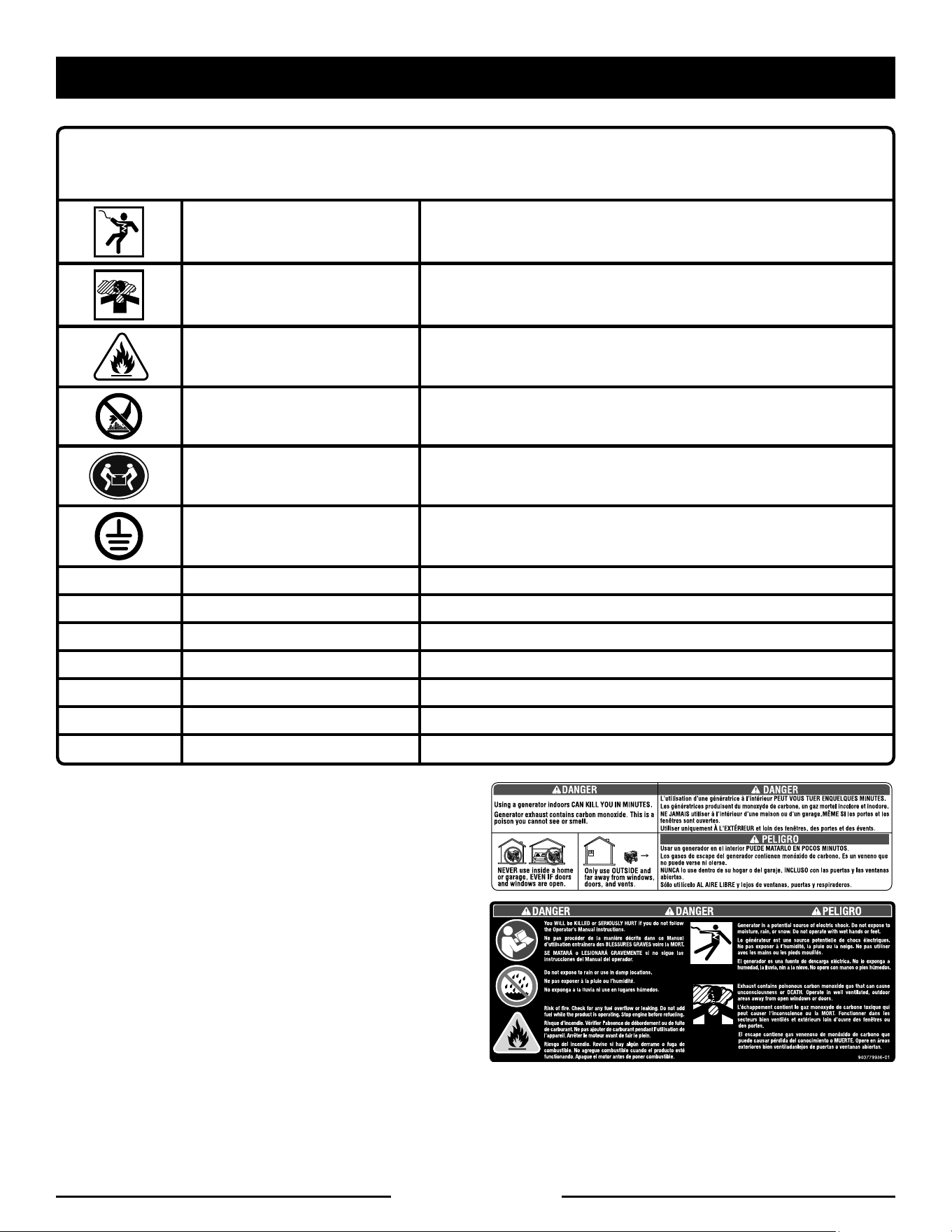

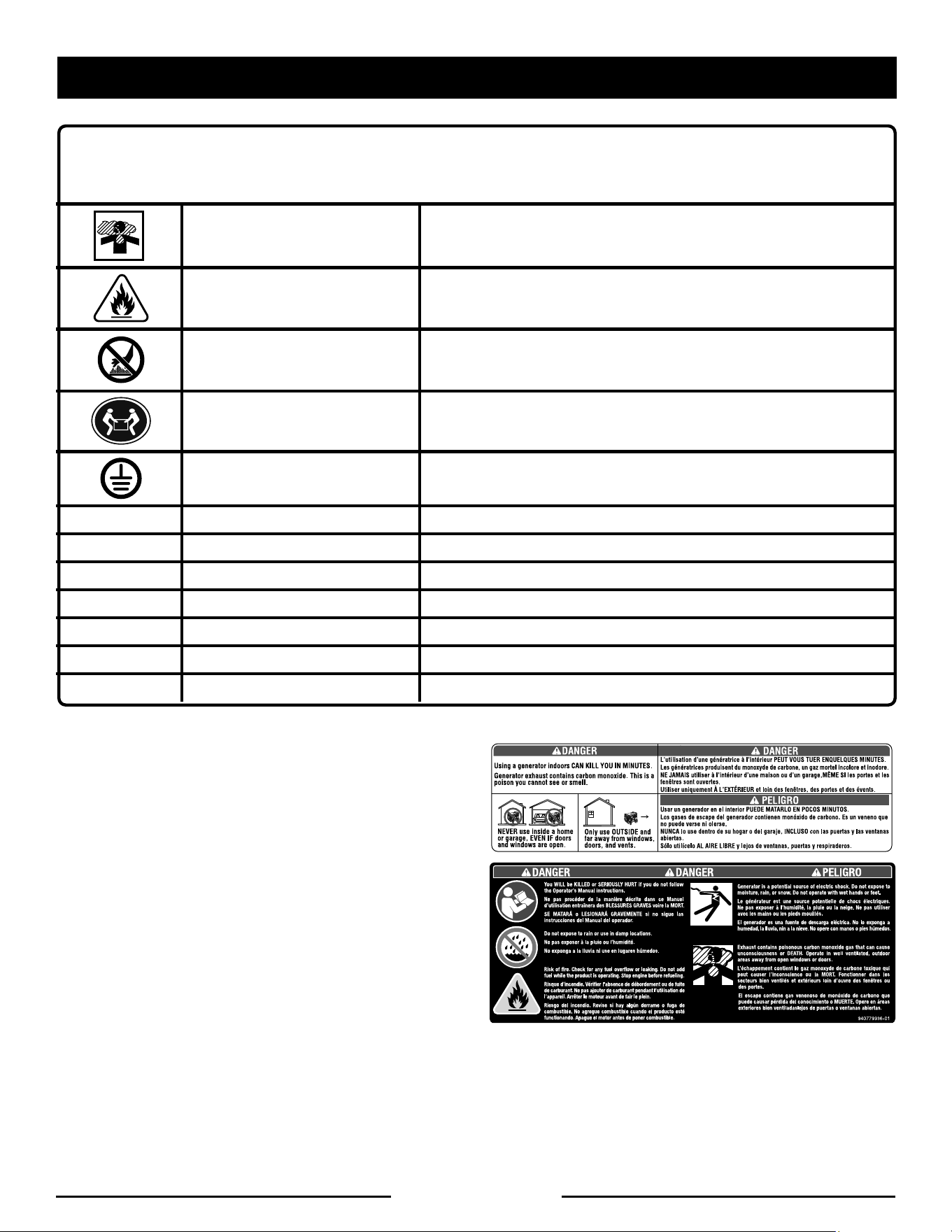

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Hot Surface and Exhaust
Gases
To reduce the risk of injury or damage, avoid contact with any
hot surface and do not place any body parts in the path of hot
exhaust gases.
Lifting Hazard
To reduce the risk of serious injury, avoid attempting to lift the
generator alone.
Ground
Consult with local electrician to determine grounding requirements
before operation.
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
hrs Hours Time
gal Gallon Volume
qt Quart Volume
SAFETY LABELS
The information below can be found on the generator. For
your safety, please study and understand all of the labels
before starting the generator.
If any of the labels come off the unit or become hard to read,
contact customer service or a qualified service center for
replacement.
You WILL be KILLED or SERIOUSLY HURT if you do not
follow the Operator’s Manual instructions.
Risk of Fire. Do not add fuel while the product is operating.
Generator is a potential source of electric shock. Do not
expose to moisture, rain, or snow. Do not operate with
wet hands or feet.
Exhaust contains poisonous carbon monoxide gas that
can cause unconsciousness or DEATH. Operate in well-
ventilated, outdoor areas away from open windows or
doors.
Do not expose to rain or use in damp locations.
Using a generator indoors CAN KILL YOU IN MINUTES.
Generator exhaust contains carbon monoxide. This is a
poison you cannot see or smell.
NEVER use inside a home or garage, EVEN IF doors and
windows are open.
Only use OUTSIDE and far away from windows, doors,
and vents.
Page 7 — English
SYMBOLS
CARBON MONOXIDE (CO) SENSOR
In the event of a carbon monoxide hazard, the LED on the CO
sensor will flash red and the generator will shut off. Leave the area
immediately and relocate to an open outdoor area. Ventilate the
area thoroughly before occupying again. Ensure the generator
is located in an open, outdoor area. Always point exhaust away
from occupied structures. Never run the generator in enclosed
areas (e.g. not in a house or garage).
DO NOT tamper with, adjust, or modify
the carbon monoxide (CO) sensor module
on your generator.
FUEL WARNING
No smoking when filling with gasoline. Do
not overfill. Full level is 1 in. below the top of the
fuel neck. Stop the engine for five minutes before
refueling to avoid the heat from the muffler ignit-
ing fuel vapors.
ENGINE LUBRICANT WARNING
You must add lubricant before first operating the generator.
Always check the lubricant level before each operation. The
lubricant level should always register between the hatched
areas on the dipstick. The unit is equipped with a sensor which
will automatically shut off the engine if the lubricant level falls
below a safe limit.
GROUNDING WARNING
This generator does not include a ground rod or copper wire.
Call a qualified electrician for local grounding requirements.
HOT SURFACE WARNING
Do not touch the muffler or aluminum cylinder of the engine. They
are very HOT and will cause severe burns. Don’t put any flam-
mable or combustible materials in the direct path of the exhaust.
CLEARANCE WARNING
While operating and storing, keep at least 3 feet
of clearance on all sides of this product, including
overhead. Allow a minimum of 30 minutes of “cool
down” time before storage. Heat created by muffler
and exhaust gases could be hot enough to cause
serious burns and/or ignite combustible objects.
SPARK ARRESTOR
Operation of this equipment may create sparks that can start
fires around dry vegetation. A spark arrestor may be required.
The operator should contact local fire agencies for laws or regu-
lations relating to fire prevention requirements.
FUEL CAP WARNING
Never remove fuel cap when unit is running. Shut off engine
and allow the unit to cool at least five minutes. Remove cap
slowly to release any pressure built up in the fuel system and
to avoid the heat from the muffler igniting fuel vapors.
Page 8 — English
ELECTRICAL
EXTENSION CORD CABLE SIZE
Refer to the table below to ensure the cable size of the extension cords you use are capable of carrying the required load.
Inadequate size cables can cause a voltage drop, which can burn out the appliance and overheat the cord.
Current in
Amperes
Load in Watts Maximum Allowable Cord Length
At 120V At 240V #8 Wire #10 Wire #12 Wire #14 Wire #16 Wire
2.5
300 600 1000 ft. 600 ft. 375 ft. 250 ft.
5
600 1200 500 ft. 300 ft. 200 ft. 125 ft.
7.5
900 1800 350 ft. 200 ft. 125 ft. 100 ft.
10 1200 2400
250 ft. 150 ft. 100 ft. 50 ft.
15 1800 3600 150 ft. 100 ft. 65 ft.
20 2400 4800 175 ft. 125 ft. 75 ft.
25 3000 6000 150 ft. 100 ft.
30 3600 7200 125 ft. 65 ft.
40 4800 9600 90 ft.
ELECTRIC MOTOR LOADS
It is characteristic of common electric motors in normal operation to draw up to six times their running current while starting.
This table may be used to estimate the watts required to start electric motors; however, if an electric motor fails to start or
reach running speed, turn off the appliance or tool immediately to avoid equipment damage. Always check the requirements
of the tool or appliance being used compared to the rated output of the generator.
Motor Size (H.P.) Running Watts
Watts Required to Start Motor
Universal Capacitor Split Phase
1/8
275 N/A 850 1200
1/6
275 600 850 2050
1/4
400 800 1050 2400
1/3
450 950 1350 2700
1/2
600 1000 1800 3600
3/4
850 1200 2600 —
1 1100 N/A 3300 —
NOTICE:
Operating voltage and frequency requirement of all electronic equipment should be checked prior to plugging them into
this generator. Damage may result if the equipment is not designed to operate within a +/- 10% voltage variation, and
+/- 3 hz frequency variation from the generator name plate ratings. To avoid damage, always have an additional load
plugged into the generator if solid state equipment (such as a television set) is used. A power line conditioner is recom-
mended for some solid state applications.
Page 9 — English
ELECTRICAL
Example:
Tool or Appliance
Running
Watts*
Starting
Watts*
RV Air Conditioner
(11,000 BTU)
1010 1600
TV (LED, 27 in.)
30 0
RV Refrigerator 180 600
Radio 200 0
Light (75 Watts) 300 0
Coffee Maker 600 0
2320 Total
Running Watts
1600 Highest
Starting Watts
Total Running Watts 2320
Highest Starting Watts + 1600
Total Starting Watts Needed 3920
GENERATOR CAPACITY
Make sure the generator can supply enough continuous (run-
ning) and surge (starting) watts for the items you will power
at the same time. Follow these simple steps.
1. Select the items you will power at the same time.
2. Total the continuous (running) watts of these items. This
is the amount of power the generator must produce to
keep the items running. See the wattage reference chart
at right.
3. Estimate how many surge (starting) watts you will need.
Surge wattage is the short burst of power needed to start
electric motor-driven tools or appliances such as a circu-
lar saw or refrigerator. Because not all motors start at the
same time, total surge watts can be estimated by adding
only the item(s) with the highest additional surge watts to
the total rated watts from step 2.
NOTICE:
Do not overload the generator’s capacity. Exceeding the
generator’s wattage/amperage capacity may damage
the generator and/or electrical devices connected to it.
POWER MANAGEMENT
To prolong the life of the generator and attached devices,
it is important to take care when adding electrical loads to
the generator. There should be nothing connected to the
generator outlets before starting its engine. The correct and
safe way to manage generator power is to sequentially add
loads as follows:
1. With nothing connected to the generator, start the engine
as described later in this manual.
2. Plug in and turn on the first load, preferably the largest
load you have.
3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly).
4. Plug in and turn on the next load.
5. Again, permit the generator to stabilize.
6. Repeat steps 4 and 5 for each additional load.
Never add more loads than the generator capacity. Take
special care to consider surge loads in generator capacity
as previously described.
Tool or Appliance
Estimated
Running
Watts*
Estimated
Starting
Watts*
Home / Emergency
Incandescent Lights
(4 Quantity x 75 Watts)
300 0
TV (LED, 27 in.) 30 0
Sump Pump (1/3 hp) 800 1300
Refrigerator or Freezer
600 780
Well Pump (1/3 hp) 1000 2000
Furnace (1/2 hp)
800 2350
Radio
200 0
Tools
Drill (3/8", 4 amps) 440 600
Circular Saw
(Heavy Duty, 7-1/4")
1400 2300
Recip Saw
960 960
Miter Saw (10") 1800 1800
Table Saw (10") 2000 2000
*Wattages listed are approximate. Check tool or equipment for actual wattage.
Page 10 — English
FEATURES
KNOW YOUR GENERATOR
See Figure 1.
The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
AC CIRCUIT BREAKERS
The circuit breakers are provided to protect the generator
against electrical overload. The circuit breaker may be reset
by pressing the circuit breaker reset button.
AIR FILTER
The air filter helps to limit the amount of dirt and dust drawn
into the unit during operation.
AUTOMATIC SHUTOFF
The generator’s carbon monoxide sensor is designed to
monitor the level of carbon monoxide present during genera-
tor operation. If the unit is positioned incorrectly and carbon
monoxide levels rise to an unsafe level, the LED on the sensor
will flash red and the generator will automatically shut down.
Leave the area immediately and relocate to an open outdoor
area. Ventilate the area thoroughly before occupying again.
Ensure the generator is located in an open, outdoor area at
least 20 feet away from all doors, windows, and occupied
spaces, and point exhaust away from occupied structures
before restarting.
NOTE: After a shutoff event has occured, the LED will con-
tinue to flash red for up to 20 minutes. Once the generator
is relocated and CO levels are safe, the generator can be
restarted even if the light is still flashing.
CHOKE LEVER
The choke lever is used when starting the engine.
FUEL TANK
The fuel tank has a capacity of 4 gallons.
FUEL VALVE
Fuel flow from the fuel tank to the engine is turned on and
off using the fuel valve.
ENGINE STOP SWITCH
To turn the engine off, press and hold the engine stop switch
in the OFF position until the engine has come to a complete
stop.
GROUND TERMINAL
The ground terminal is used to assist in properly grounding
the generator to help protect against electrical shock. Consult
with a qualified local electrician for grounding requirements
in your area.
LOW OIL SHUT DOWN PROTECTOR
The low oil sensor causes the engine to stop if the level of
lubricant in the crankcase is insufficient.
OIL CAP/DIPSTICK
Remove the oil fill cap to check and add lubricant to the
generator when necessary.
OIL DRAIN PLUG
When changing the engine lubricant, unscrew and remove
the oil drain plug to allow old engine lubricant to be drained.
RECEPTACLES
Your generator has the following single phase, 60 Hz out-
lets: two 120 Volt AC, 20 Amp duplex receptacles and one
120 Volt AC 30 Amp RV receptacle. These can be used for
operating appropriate appliances, electrical lighting, tools,
and motor loads.
RECOIL STARTER GRIP
The recoil starter grip is used to start the generator’s engine.
PRODUCT SPECIFICATIONS
ENGINE
Engine Type
...................................................... 212cc OHV
Spark Plug
................................. NGK BP6ES or equivalent
Fuel Volume
................................................................ 4 gal.
Engine Lubricant Volume
................... approximately 20 oz.
Engine Lubricant Type
......................SAE 10W-30 4-stroke
GENERATOR
Rated Voltage
.............................................................120 V
Rated Amps
................................................................. 30 A
Rated Output*
......................................................... 3600 W
Starting Watts
......................................................... 4500 W
Rated Frequency
....................................................... 60 Hz
*Rated output determined by PGMA Standard G300
Page 11 — English
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully cut the box down the sides then remove the
machine and any accessories from the box. Make sure
that all items listed in the loose parts list are included.
NOTE: This machine is heavy and requires a minimum of
two people to lift. To avoid back injury, lift with your legs
and not your back.
WARNING:
Do not use this product if any parts on the Loose Parts
List are already assembled to your product when you
unpack it. Parts on this list are not assembled to the
product by the manufacturer and require customer instal-
lation. Use of a product that may have been improperly
assembled could result in serious personal injury.
Inspect the unit carefully to make sure no damage oc-
curred during shipping.
Do not discard the packing material until you have carefully
inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not attempt to operate the generator until assembly
is complete. Failure to comply could result in possible
serious personal injury.
LOOSE PARTS LIST
See Figure 2.
The following items are included with the generator:
Key
No. Description Qty.
1 Axle ......................................................................2
2 Wheel ...................................................................2
3 Spacer .................................................................2
4 Hitch Pin ..............................................................2
5 Bolt ......................................................................2
6 Washer .................................................................2
7 Rubber Foot ........................................................2
8 Lock Nut .............................................................2
9 Bottle of Engine Lubricant ...................................1
Operator’s Manual (not shown) ...........................1
TOOLS NEEDED
See Figure 3.
The following tools (not included or drawn to scale) are
needed for assembly:
Socket Wrenches
Adjustable Wrench
NOTE:
Do not put fuel or lubricant in the generator before
installing the feet and wheels.
INSTALLING FEET
See Figure 4.
Locate the following items:
2 rubber feet
2 lock nuts
2 bolts
2 washers
Insert bolt through the washer, rubber foot, then through
the cross brace as shown.
Thread lock nut onto bolt and tighten one full turn past
snug.
NOTE: Be careful not to overtighten so that foot ma-
terial collapses.
Repeat with remaining foot.
Page 12 — English
ASSEMBLY
OPERATION
WARNING:
If this generator will be used only with cord and plug-
connected equipment, National Electric Code does
not require that the unit be grounded. However, other
methods of using the generator may require grounding
to reduce the risk of shock or electrocution. Consult a
qualified electrician, electrical inspector, or local agency
having jurisdiction for local codes or ordinances to find
out if grounding is needed in your situation before using
the generator.
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Do not use any attachments or accessories not recom-
mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.
NOTICE:
This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropri-
ate authorities. Contact customer service or a qualified
service center to purchase a replacement spark arrestor.
INSTALLING THE WHEELS
See Figure 5.
Wheels are provided to assist in moving the generator to
the desired location and should be installed on the same
side as the handle.
Locate the following items:
2 axles
2 hitch pins
2 spacers
2 wheels
Raise the end of the generator where the handle is located
high enough to gain access to the frame bottom; securely
position props underneath to support.
Slide the axle through the hole in the center of the wheel.
Slide a spacer onto the axle, then slide the axle into the
wheel mounting hole as shown.
Insert hitch pin to secure.
NOTE: The hitch pin should be pushed into the axle until
the center of the pin rests on top of the axle.
Repeat with the second wheel.
DANGER:
Carbon Monoxide. Using a generator indoors CAN KILL
YOU IN MINUTES.
Generator exhaust contains high levels of carbon mon-
oxide (CO), a poisonous gas you cannot see or smell. If
you can smell the generator exhaust, you are breathing
CO. But even if you cannot smell the exhaust, you could
be breathing CO.
Never use a generator inside homes, garages, crawl-
spaces, or other partly enclosed areas. Deadly levels
of carbon monoxide can build up in these areas.
Using a fan or opening windows and doors does NOT
supply enough fresh air.
ONLY use a generator outdoors and far away from
open windows, doors, and vents. These openings
can pull in generator exhaust.
Even when you use a generator correctly, CO may
leak into the home. ALWAYS use a battery-powered or
battery-backup CO alarm in the home.
If you start to feel sick, dizzy, or weak after the generator
has been running, move to fresh air RIGHT AWAY. See
a doctor. You could have carbon monoxide poisoning.
WARNING:
NEVER ignore an automatic shutoff event. IF AUTOMATIC
SHUTOFF OCCURS – YOU MUST leave the area imme-
diately and relocate to an open outdoor area. Ventilate
the area thoroughly before occupying again. Ensure the
generator is located in an open, outdoor area at least 20
feet away from all doors, windows, and occupied spaces.
Always point exhaust away from occupied structures.
Never run the generator in enclosed areas (e.g. not in a
house or garage). Failure to follow these instructions can
lead to carbon monoxide (CO) poisoning which can result
in death or serious personal injury.
Page 13 — English
OPERATION
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
APPLICATIONS
This generator is designed to supply electrical power for
operating compatible electrical lighting, appliances, tools,
and motor loads.
BEFORE OPERATING THE UNIT
Only use OUTSIDE and at least 20 feet away from win-
dows, doors, and vents as recommended by the U.S
Department of Health and Human Services Centers for
Disease Control and Prevention. Your specific home and/
or wind conditions may require additional distance.
NEVER use inside a home or garage, EVEN IF doors and
windows are open.
Always position the generator on a flat firm surface.
SPECIAL REQUIREMENTS:
There may be General or State Occupational Safety and
Health Administration (OSHA) regulations, local codes or
ordinances that apply to the intended use of the generator.
Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction:
In some areas, generators are required to be registered
with local utility companies.
If the generator is used at a construction site, there may
be additional regulations which must be observed.
RAISING AND LOWERING THE HANDLE
See Figure 6.
To raise the handle (for moving the generator): pull the
handle release knob out, raise the handle, then release
the knob so it snaps into the locking position. Insert the
handle lock pin to secure the handle in place.
To lower the handle (for storing or transporting the gen-
erator): pull the handle release knob out and lower the
handle to the down position.
Never use the handle to lift the generator. The handle should
only be used for moving the unit by rolling it on its wheels.
CHECKING/ADDING LUBRICANT
See Figure 7.
NOTICE:
Attempting to start the engine before it has been properly
filled with lubricant will result in equipment failure.
NOTE: If a separate engine manual is provided for this
product, please follow the instructions provided in the
engine manual instead of the information listed below.
Engine lubricant has a major influence on engine perfor-
mance and service life. For general, all-temperature use,
SAE 10W-30 is recommended. Always use a 4-stroke motor
lubricant that meets or exceeds the requirements for API
service classification SJ.
This engine comes with a feature that will shut off the engine
when a specific lubricant level is not maintained. The engine
will not restart until an appropriate lubricant level is reached.
NOTE: Non-detergent or 2-stroke engine lubricants will
damage the engine and should not be used.
Unscrew the oil cap/dipstick and remove.
Wipe dipstick clean and re-seat in hole; do not re-thread.
Remove dipstick again and check lubricant level. Lubri-
cant level should fall between the hatched areas on the
dipstick.
If level is low, add engine lubricant until the fluid level rises
to the upper portion of the dipstick.
Replace and secure the oil cap/dipstick.
USING FUEL STABILIZER
Fuel gets old, oxidizes, and breaks down over time. Adding
a fuel stabilizer (not included) extends the usable life of fuel
and helps prevent deposits from forming that can clog the
fuel system. Follow fuel stabilizer manufacturer’s directions
for correct ratio of stabilizer to fuel.
Mix fuel stabilizer and gasoline prior to filling the tank
by using a gas can or other approved fuel container and
shaking gently to combine.
NOTE: To control the amount of fuel stabilizer being added
to the engine, always mix fuel stabilizer with gasoline
before fueling the tank rather than adding fuel stabilizer
directly into the generator’s fuel tank.
Replace and secure the fuel tank cap.
Start and run the engine for at least 5 minutes to allow
stabilizer to treat the entire fuel system.
Page 14 — English
OPERATION
ETHANOL-BLENDED FUELS
NOTICE:
Do not use E15 or E85 fuel in this product. It is a viola-
tion of federal law and will damage the unit and void
your warranty. Only use unleaded gasoline containing
up to 10% ethanol.
CHECKING/ADDING FUEL
See Figure 8.
DANGER:
Risk of fire and serious burns: Never remove fuel cap
when unit is running. Shut off engine and allow the unit
to cool at least five minutes. Remove cap slowly.
WARNING:
Gasoline and its vapors are highly flammable and explo-
sive. To prevent serious personal injury and property
damage, handle gasoline with care. Keep away from igni-
tion sources, handle outdoors only, do not smoke while
adding fuel, and wipe up spills immediately.
When adding gas to the generator, make sure the unit is sitting
on a flat, level surface. If the engine is hot, let the generator
cool for five minutes before adding gas. ALWAYS fill the fuel
tank outdoors with the machine turned off.
Turn the fuel valve to the OFF position.
Remove the fuel cap slowly.
Fill the fuel tank to 1 in. below the top of the fuel neck.
Replace and secure the fuel cap.
WARNING:
Always shut off engine before fueling. Never remove
fuel cap or add fuel to a machine with a running or hot
engine. Make sure the unit is sitting on a flat, level sur-
face and only add fuel outdoors. If the engine is hot, let
the unit cool for at least five minutes before adding fuel.
After fueling, immediately replace fuel cap and tighten
securely. Move at least 30 ft. from refueling site before
starting engine. Do not smoke and stay away from open
flames and sparks! Failure to follow these instructions
could result in a fire and cause serious personal injury.
NOTE: Always use unleaded gasoline with a pump octane
rating of 86 or higher. Never use old, stale, or contaminated
gasoline, and do not use an oil/gas mixture. Do not allow dirt
or water into the fuel tank. Do not use E85 fuel.
STARTING THE ENGINE
See Figures 9 - 11.
NOTICE:
On a level surface with the engine off, check the lubricant
level before each use of the generator.
NOTE: If location of generator is not level, the unit may not
start or may shut down during operation.
Unplug all loads from the generator.
Turn the fuel valve to the ON position.
Move the choke lever to the START position.
NOTE: If engine is warm or the temperature is above 50˚F,
move the choke lever to the RUN position.
Pull the recoil starting grip until the engine runs.
NOTE: Do not allow the grip to snap back after starting;
return it gently to its original place.
Allow the engine to run for 15–30 seconds, then move
the engine choke lever to the RUN position.
STOPPING THE ENGINE
See Figure 12.
To stop the engine under normal operating conditions:
Remove any load from the generator.
Move the fuel valve to the OFF position.
NOTE: The engine may continue to run briefly using the
remaining fuel in the carburetor.
To stop the unit quickly in an emergency:
Press and hold the STOP switch until the engine stops.
WARNING:
While operating and storing, keep at least 3 feet of clear-
ance on all sides of this product, including overhead.
Allow a minimum of 30 minutes of “cool down” time
before storage. Heat created by muffler and exhaust
gases could be hot enough to cause serious burns and/
or ignite combustible objects.
MOVING THE GENERATOR
See Figure 13.
Turn off the generator.
Raise the handle to the up position.
Disconnect any equipment that is plugged into the gen-
erator.
Verify the engine fuel valve is in the OFF position.
Allow 30 minutes of “cool down” time before storing the
machine. Make sure engine and exhaust of unit are cool.
With your foot on the rear of the frame, tilt the machine
toward you until it balances on the wheels, then roll the
machine to the desired location.
Page 15 — English
MAINTENANCE
OPERATION
Normal maintenance, replacement or repair of emission con-
trol devices and systems may be performed by any qualified
repair establishment or individual with original or equivalent
parts. Warranty and recall repairs must be performed by an
authorized service center; please contact customer service
for assistance.
WARNING:
Before inspecting, cleaning or servicing the machine, shut
off engine, wait for all moving parts to stop, and discon-
nect spark plug wire and move it away from spark plug.
Allow 30 minutes of cool down time before performing
any maintenance. Failure to follow these instructions
can result in serious personal injury or property damage.
WARNING:
When servicing, use only recommended or equivalent
replacement parts. Use of any other parts can create a
hazard or cause product damage.
WARNING:
DO NOT tamper with, adjust, or modify the carbon mon-
oxide (CO) sensor module on your generator. Failure to
follow these instructions can cause the monitor to mal-
function which can result in death or serious personal
injury.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
GENERAL MAINTENANCE
Keep the generator in a clean and dry environment where it
is not exposed to dust, dirt, moisture, or corrosive vapors.
Do not allow the cooling air slots in the generator to become
clogged with foreign material such as leaves, etc.
Do not use a garden hose to clean the generator. Water en-
tering the fuel system or other internal parts of the unit can
cause problems that will decrease the life of the generator.
To clean the unit:
Use a soft bristle brush and/or vacuum cleaner to loosen
and remove dirt and debris.
Clean air vents with low pressure air that does not exceed
25 psi.
Wipe the exterior surfaces of the generator with a damp
cloth.
CHECKING/CLEANING AIR FILTER
See Figure 15.
For proper performance and long life, keep air filter clean.
Rotate knob counterclockwise to release. Remove cover
and set aside.
Remove the filter element.
If the filter element is dirty, clean with warm, soapy water.
Rinse and let dry.
Apply a light coat of engine lubricant to the element, then
squeeze it out.
Replace the element in the air filter unit.
Replace the air filter cover and rotate knob clockwise to
secure.
NOTE: Do not run the generator without the air filter. Rapid
engine wear will result.
LIFTING THE GENERATOR
See Figure 14.
Turn off the generator.
Allow 30 minutes of “cool down” time before storing the
machine. Make sure engine and exhaust of unit are cool.
Fold the handle to the down position. Never lift or carry
this product using the handle.
NOTE: This tool is heavy and requires several people to
lift. To avoid back injury, keep your knees bent and lift
with your legs, not your back, and get help when needed.
HIGH ALTITUDE OPERATION
Your engine is configured for operation below 2,000 feet
altitude at the factory. Your engine must be reconfigured for
operation above 2,000feet altitude. Operating the engine
with the wrong engine configuration at a given altitude may
increase its emissions, decrease fuel efficiency, degrade per-
formance, and cause irreversible damage. Engines configured
for high altitude operation cannot be operated in standard
altitude conditions. A qualified service center should ensure
that your engine is properly configured for your location.
Page 16 — English
MAINTENANCE
CHANGING ENGINE LUBRICANT
See Figure 16.
Remove the oil cap/dipstick.
Place a container underneath the oil drain plug to collect
used lubricant as it drains.
Unscrew the oil drain plug and remove.
Allow lubricant to drain completely.
NOTE: Drain the lubricant while the engine is still warm
but not hot. Warm lubricant will drain quickly and more
completely.
WARNING:
Do not change engine lubricant while it is hot. Accidental
contact with hot engine lubricant could result in serious
burns.
Reinstall the oil drain plug and tighten securely.
Refill with lubricant following the instructions in the
Checking/Adding Lubricant section. For amount of
lubricant needed to refill, see Product Specifications
earlier in this manual or the accompanying engine manual,
if applicable.
Reinstall the oil cap/dipstick.
NOTE: Used lubricant should be disposed of at an approved
disposal site. See your local oil retailer for more information.
SPARK PLUG MAINTENANCE
See Figure 17.
The spark plug must be properly gapped and free of deposits
in order to ensure proper engine operation. To check:
Remove the spark plug cap.
Clean any dirt from around base of spark plug.
Remove spark plug using wrench (not included).
Inspect spark plug for damage, and clean with a wire
brush before reinstalling. If insulator is cracked or
chipped, spark plug should be replaced. For replacement
spark plug, see Product Specifications earlier in this
manual or the accompanying engine manual, if applicable.
Measure plug gap. The correct gap is 0.028−0.031 in.
(0.7-0.8 mm). To widen gap, if necessary, carefully bend
the ground (top) electrode. To lessen gap, gently tap
ground electrode on a hard surface.
Seat spark plug in position; thread in by hand to prevent
cross-threading.
Tighten with wrench to compress washer. If spark plug
is new, use 1/2 turn to compress washer appropriate
amount. If reusing old spark plug, use 1/8 to 1/4 turn for
proper washer compression.
NOTE: An improperly tightened spark plug will become
very hot and could damage the engine.
Reinstall the spark plug cap.
CLEANING THE EXHAUST PORT AND MUFFLER
Depending on the type of fuel used, the type and amount of
lubricant used, and/or your operating conditions, the exhaust
port and muffler may become blocked with carbon deposits.
If you notice a power loss with your gas-powered products,
you may need to remove these deposits to restore perfor-
mance. We highly recommend that only qualified service
technicians perform this service.
SPARK ARRESTOR
See Figure 18.
NOTICE:
This product is equipped with a spark arrestor that has
been evaluated by the USDA Forest Service; however,
product users must comply with Federal, State, and
local fire prevention regulations. Check with appropri-
ate authorities. Contact customer service or a qualified
service center to purchase a replacement spark arrestor.
Inspect the spark arrestor screen for breaks or holes.
Replace if necessary.
Use a brush (not provided) to remove carbon deposits
from the spark arrestor screen as needed.
DRAINING FUEL TANK/CARBURETOR
See Figures 19 - 20.
To help prevent gum deposits in the fuel system, drain the
fuel from the tank and carburetor before storing.
DRAINING THE FUEL TANK
Turn off the generator.
Turn the fuel valve to the OFF position.
Push the fuel valve knob through the generator housing
and pull down slightly to gain access to the hose barb.
Remove the fuel line from the hose barb by squeezing
the ends of the retaining clip and sliding the fuel line off.
NOTE: Make sure you are removing the fuel line that runs
between the fuel valve and the carburetor, NOT the line
that runs between the fuel valve and the fuel tank.
Install one end of a drain line (not provided) over the hose
barb, and place the other end in a fuel container large
enough to catch the fuel being drained from the tank.
Place the fuel valve in the ON position.
When the fuel has drained from the tank, place the fuel
valve in OFF position and reinstall fuel line securely onto
the hose barb.
Reinstall fuel valve knob in generator housing. Push for-
ward until knob snaps securely into position.
DRAINING THE CARBURETOR
Turn off the generator.
Turn the fuel valve to the OFF position.
Page 17 — English
MAINTENANCE
STORAGE
When preparing the generator for storage, allow the unit to cool for 30 minutes then follow the guidelines below.
STORAGE TIME PRIOR TO STORING
Less than 2 months Drain gasoline from the carburetor and dispose of in a suitable container according to state and
local ordinances.
2 months to 1 year Drain fuel from carburetor.
Drain gasoline from tank and dispose of in a suitable container according to state and local
ordinances.
1 year or more Drain fuel from the carburetor.
Remove spark plug.
Drain gasoline from tank and dispose of in a suitable container according to state and local
ordinances.
Put a tablespoon of engine lubricant into the spark plug cylinder. Turn the engine slowly with the
pull rope to distribute the lubricant.
Reinstall spark plug.
Change engine lubricant.
After removal from storage:
Fill with fresh gasoline.
NOTE: If storing gasoline in suitable container for later use, make sure gasoline has been treated with fuel stabi-
lizer according to stabilizer manufacturer’s instructions.
Position a suitable container under the carburetor drain
screw to catch fuel; loosen the screw.
Allow fuel to drain completely into container.
Retighten drain screw.
NOTE: Consult hazardous waste management guidelines
in your area for the proper way to dispose of used fuel.
WARNING:
DO NOT tamper with, adjust, or modify the carbon mon-
oxide (CO) sensor module on your generator. Failure to
follow these instructions can cause the monitor to mal-
function which can result in death or serious personal
injury.
REPLACING FUEL FILTER
See Figure 21.
Occasionally the fuel filter may become clogged and need
to be replaced. To purchase a replacement fuel filter, contact
customer service or a qualified service center.
NOTE: Fuel tank must be empty before replacing fuel filter.
Run unit until tank is empty, if needed, or inspect filter prior
to fill-up.
Turn the fuel valve to the OFF position.
Push the fuel valve knob through the generator housing
and pull down slightly to gain access to the filter.
Remove the fuel line from both sides of the filter by
squeezing the ends of the retaining clip with pliers.
Slide the fuel line off.
Replace with new fuel filter.
Reinstall fuel lines to new fuel filter.
Reinstall fuel valve knob in generator housing. Push for-
ward until knob snaps securely into position.
Turn the fuel valve to the ON position.
TRANSPORTING
Turn off the generator.
Verify the fuel valve is in the OFF position.
Allow 30 minutes of “cool down” time before storing the
machine. Make sure engine and exhaust of unit are cool.
Do not drop or strike unit or place under heavy objects.
If transporting in a vehicle, drain the fuel tank and securely
restrain the generator.
Provide a plastic sheet or absorbent pad below the gen-
erator to catch any drips of fuel or lubricant.
Page 18 — English
MAINTENANCE
MAINTENANCE SCHEDULE
NOTE: If a separate engine manual is provided for this generator, please follow the maintenance schedule provided in the
engine manual instead of the maintenance information listed below.
Before
each use
After 1st month
or 20 hours of
operation
Every 3 months
or 50 hours of
operation
Every 6 months
or 100 hours
of operation
Every year or
after 300 hours
of operation
Check Engine Lubricant
Change Engine Lubricant
2
Check Air Filter
Clean Air Filter
Change Air Filter
2
Check/Adjust Spark Plug
Replace Spark Plug
2
Check/Clean Spark Screen
Check/Adjust Idle Speed
Check/Adjust Valve
Clearance
1,2
Clean Fuel Tank and Filter
1,2
Check Fuel Hose
Fuel Filter Inspect Replace
Check All Hose
Connections
Inspect Fuel Tank Vapor
Vent (If Equipped)
Inspect Carbon Canister
(CARB Models Only)
1. These items should only be carried out by a qualified service center.
2. See engine manual for maintenance schedule for this item.
NOTE
: Maintenance should be performed more frequently when generator is used in dusty areas.
When generator has exceeded the maximum figures specified in the table, maintenance should still be cycled according
to the intervals of time or hours stated herein.
Page 19 — English
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Engine will not start. Fuel valve is OFF.
No fuel.
Stale gasoline or water in gasoline.
Lubricant level is low.
Spark plug faulty, fouled, or improperly
gapped.
Choke lever is in RUN position.
Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.
Dirty fuel filter.
CO sensor LED is flashing red, indicating
a CO hazard.
CO sensor LED is flashing yellow and/
or making an audible chirp, indicating
a sensor fault.
Turn fuel valve ON.
Fill fuel tank.
Drain entire system and refill with fresh
fuel.
Engine is equipped with Low Oil Shutoff.
If engine lubricant level is low, it must be
filled before unit will start. Check engine
lubricant level and fill, if necessary.
Replace spark plug.
Move choke lever to START position.
Drain fuel and carburetor. Refuel with
fresh gasoline.
Replace fuel filter or contact a qualified
service center.
Leave area immediately and relocate
to an open outdoor area. Ventilate area
thoroughly before occupying again.
Ensure the generator is located in an
open outdoor area at least 20 feet away
from all doors, windows, and occupied
spaces, and point exhaust away from
occupied structures.
The CO sensor needs to be repaired or
replaced. Contact customer service or a
qualified service center for assistance..
Engine hard to start. Water in gasoline.
Weak spark at spark plug.
Drain entire system and refill with fresh
fuel.
Replace spark plug or contact a qualified
service center.
Engine lacks power. Dirty air filter.
Engine stored without treating or
draining gasoline, or refueled with bad
gasoline.
Check air filter element. Clean or replace
as needed.
Drain fuel and carburetor. Refuel with
fresh gasoline.
AC receptacle does not work. Circuit breaker is tripped.
Item plugged in is defective.
Reset the AC circuit breaker.
Try a different item.
Generator makes a “spark knock” or
“pinging” noise.
An occasional light “knocking” or “ping-
ing” under heavy load is not a cause for
concern. However, if the knocking or
pinging occurs under normal load at a
steady engine speed, the problem may
be with the brand of gasoline being used.
Switch to a different brand of gasoline,
making sure that the octane rating is 86
or higher. If problem continues, contact
a qualified service center.
If problem persists after trying the above solutions, contact customer service or a qualified service center for assistance.
NOTICE:
As the equipment owner, you are responsible for the performance of the required maintenance listed in the Maintenance
section It is recommended that you retain all receipts covering maintenance on your equipment. Neglecting or failing
to perform the required maintenance may increase emissions, decrease fuel efficiency, degrade performance, cause ir-
reversible engine damage and/or void your warranty.
Page 2 — Français
AVERTISSEMENT :
MISE À LA TERRE DU GÉNÉRATRICE
Le Code national de l’électricité n’exige pas que cette génératrice soit mise à
la terre si elle est utilisée uniquement avec un équipement à cordon ou à con-
necteur mâle. Cependant, les autres méthodes utilisées avec cette génératrice
nécessitent une mise à la terre afin de réduire le risque de décharge électrique et
d’électrocution. Consulter un électricien qualifié, un inspecteur en électricité ou
l’organisme local gérant les règlements locaux ou les lois afin de connaître les
exigences de mise à la terre selon votre situation avant d’utiliser la génératrice.
Lorsque la mise à la terre est exigée, l’écrou et la borne de terre sur le cadre sont
utilisés pour connecter le génératrice à une source de terre adaptée. Le chemine-
ment de la mise à la terre doit se faire avec un fil de calibre 8. Raccorder la borne
du fil de terre entre la rondelle frein et l’écrou, puis serrer fermement l’écrou. Rac-
corder et immobiliser fermement l’autre extrémité du fil à une source de terre en
contact avec le sol à une distance d’au moins 2,4 m (8 pi).
Le code électrique américain contient diverses façons pratiques permettant d’établir une bonne source de terre. Si
une tige en fer ou en acier est utilisée, elle doit être d’au moins 15 mm (5/8 po) et si une tige non ferreuse est utilisée,
elle doit avoir un diamètre d’au moins 12,5 mm (1/2 po) et être faite d’un matériau indiqué pour la mise à la terre. Si
un fond rocailleux se présente avant d’avoir atteint la profondeur de 2,4 m (8 pi), enfoncer le piquet de prise de terre
à un angle de 45°. Si un nouveau fond rocailleux se présente à nouveau, le piquet peut être enfoui dans une tranchée
d’au moins 76,2 cm (30 po) de profondeur. Dans tous les cas, le haut et le bas du piquet de prise de terre doit être à
niveau (ou sous) le sol ou protégé de quelconque manière contre le bris physique.
Tous les outils et les appareils électriques utilisés à l’aide de ce génératrice doivent être correctement mis à la terre
par l’intermédiaire d’un troisième fil ou être doublement isolés.
Il est recommandé :
1. D’utiliser des appareils électriques avec prises de terre à trois fiches.
2. D’utiliser un cordon prolongateur conçus pour l’extérieur avec prise à 3 pôles et une fiche à 3 broches aux extrémités
opposées pour assurer la continuité de la protection de mise à la terre du génératrice à l’appareil.
Consulter et respecter tous les réglements nationaux et locaux applicables concernant les spécifications de mise à la
terre. Consulter un électricien qualifié ou le personnel de service si les instructions de mise à la terre ne sont pas bien
comprises, ou en cas de doute au sujet de la mise à la terre.
Pour enregistrer votre produit de Ryobi,
s’il vous plaît la visite : www.ryobitools.com
Détecteur de monoxyde
de carbone dans les
pièces habitables
Utiliser seulement À L'EXTÉRIEUR
et TRÈS LOIN de toutes fenêtres,
portes ou bouches d’aération.
INSTALLER ET ÉLOIGNER LA GÉNÉRATRICE D’AU MOINS 6 M (20 PI)* AFIN DE
RÉDUIRE LE RISQUE D’INFILTRATION DE MONOXYDE DE CARBONE À
L’INTÉRIEUR DE LA MAISON
* Distance minimale recommandée par le Service de santé et les Centres pour le contrôle et la
prévention des maladies américains (www.cdc.gov/co). Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.
Échappement (CO)
Diriger l’échappement LOIN
de toutes fenêtres, portes et
bouches d’aération.
GARDER À UNE DISTANCE
D’AU MOINS 6 M (20 PI)
Page 3 — Français
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
DANGER :
Monoxyde de Carbone. Utiliser une génératrice à l’intérieur
d’un bâtiment CAUSERA LA MORT EN QUELQUES
MINUTES.
Le tuyau d’échappement de la génératrice contient un
niveau élevé de monoxyde de carbone (CO), lequel s’avère
être un gaz poison inodore et invisible. Si vous pouvez sentir
les gaz du tuyau d’échappement de la génératrice, vous
respirez du CO. Mais, même si vous ne pouvez pas sentir
les gaz provenant du tuyau d’échappement, vous pourriez
être en train de respirer du CO.
Ne jamais utiliser une génératrice à l’intérieur d’une
maison, des garages, des petits espaces, ou autres aires
restreintes partiellement fermées. Des niveaux mortels
de monoxyde de carbone peuvent s’accumuler dans
ces aires restreintes. Utiliser un ventilateur ou ouvrir une
fenêtre ou les portes NE fournie PAS assez d’air frais à
respirer.
Utilisez SEULEMENT la génératrice à l’extérieur et loin
des fenêtres ouvertes, des portes ouvertes, et des
bouches d’aérations. Ces ouvertures peuvent tirer l’air
provenant du tuyau d’échappement.
Même si vous utilisez une génératrice correctement, des gaz
CO peuvent toujours s’infiltrer dans la maison. TOUJOURS
utiliser une alarme de monoxyde de carbone à piles dans
votre maison.
Si vous ressentez que vous commencez à être étourdi
ou faible suite au fonctionnement de la génératrice, allez
prendre l’air frais IMMÉDIATEMENT. Consultez un médecin.
Vous pourriez avoir un empoisonnement au monoxyde de
carbone.
AVERTISSEMENT :
Lire et comprendre toutes les instructions. Le non-respect
de toutes les instructions ci-dessous peut entraîner une
électrocution, un incendie et/ou un empoisonnement au
monoxyde de carbone, pouvant causer des blessures
graves, voire mortelles.
AVERTISSEMENT :
Pour certaines applications, le code électrique américain
(National Electric Code) requiert que le génératrice soit mis à
la terre par l’intermédiaire d’une source de terre approuvée.
Avant d’utiliser la borne de terre, consulter un électricien
qualifié, un inspecteur en électricité ou un organisme local
connaissant les codes et les réglements locaux applicables
à l’utilisation prévue du génératrice.
CONSERVER CES INSTRUCTIONS
Ce manuel relate à propos d’instructions importantes lesquelles
devraient être suivies pendant l’installation et l’entretien des
piles et de la génératrice.
Ne pas brancher au circuit électrique d’un bâtiment à moins
que la génératrice et le commutateur de transfert n’aient
été installés correctement par un électricien qualifié, et que
ce dernier n’ait vérifié la sortie électrique. Le branchement
doit isoler l’alimentation de la génératrice de la source
d’alimentation de l’appareil et doit répondre à toutes les lois
et codes de l’électricité applicables.
Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cette unité.
Ne pas démarrer ou faire tourner le moteur dans un espace
confine, de bâtiment, à proximité des fenêtres ouverts, autre
ou des zones sans ventilation où des vapeurs toxiques de
monoxyde de carbone peuvent s’accumuler. Le monoxyde
de carbone, un gaz incolore, inodore et extrêmement toxique
peut causer une perte de conscience et être mortel.
Garder les badauds, enfants et animaux domestiques à une
distance minimum de 3 m (10 pi).
Porter des chaussures ou des bottes robustes et sèches.
Ne pas utiliser pieds nus.
Ne pas utiliser le génératrice en état de fatigue, si l’on est
souffrant ou sous l’influence de l’alcool, de drogues ou de
médicaments.
Garder toutes les parties du corps à l’écart des pièces en
mouvement et des parties brûlantes de l’outil.
Ne pas toucher les prises ou les fils dénudés.
Ne pas utiliser le génératrice avec des cordons électriques
usés, effilochés, dénudés ou autrement endommagés.
Laisser le moteur refroidir pour 30minutes et vidanger le
carburant avant de remiser l’outil.
Ne pas utiliser le génératrice dans la pluie ou la neige.
Remiser la génératrice dans un endroit bien ventilé après
avoir vider le réservoire de carburant. Ne pas remiser le
carburant à proximité de la génératrice.
Pour le transport dans un véhicule, le réservoir doit être vide,
mettre le robinet de carburant en position OFF et la machine
bien arrimée.
Installer une feuille de plastique ou un coussinet absorbant
sous la génératrice pour recueillir toutes les gouttes
d’essence ou de lubrifiant lors du transport.
Manipuler le carburant avec précaution pour éviter les risques
d’incendies et de brûlures. Le carburant est extrêmement
inflammable.
Ne pas fumer pendant la manipulation du carburant.
Conserver le carburant dans un bidon ou jerrican approuvé
pour l’essence.
Poser la machine sur un sol plat, arrêter le moteur et le laisser
refroidir pendant cinq minutes avant de faire le plein.
Desserrer le bouchon du réservoir lentement pour relâcher
la pression et éviter que le carburant ne s’échappe.
Une fois le réservoir plein, remettre le bouchon en place et
le serrer fermement.
Essuyer tout le carburant éventuellement répandu.
N’essayer en aucun cas de brûler le carburant répandu.
Une vibration est normale pendant l’utilisation de la
génératrice. Pendant et après l’utilisation de la génératrice,
Page 4 — Français
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
RÈGLES DE SÉCURITÉ PARTICULIÈRES
inspectez celle-ci, tout comme les câbles d’extension et les
câbles branchés à la boîte d’alimentation afin de détecter
tout bris potentiel du matériel. Faites réparer tout dommage
immédiatement ou remplacer les pièces endommagées au
besoin. Ne pas utiliser de fiches ou des câbles qui sont
endommagés tels qu’ils aient des signes de fissures ou
si la couche isolante est craquée ou si les lamelles sont
endommagées.
Il est préférable d’utiliser une génératrice fixe comme
source d’énergie de secours pour alimenter la maison en
cas de panne d’électricité. Une génératrice portative, même
correctement branchée, risque une surcharge. Il peut en
résulter une surchauffe ou une contrainte indue sur les
composantes du génératrice, ce qui peut provoquer une
défaillance de la génératrice.
Utiliser uniquement des pièces de rechange et des
accessoires recommandées ou équivalentes et suivre les
instructions dans la section Entretien de ce manuel. L’usage
de pièces toute autre ou le non-respect des instructions peut
présenter des risques de choc électrique ou de blessures.
Entretenir le produit conformément aux instructions de ce
manuel d’utilisation.
Inspecter le produit avant chaque utilisation pour s’assurer
qu’il n’y a pas de pièces desserrées, de fuites de carburant,
etc. Remplacer les pièces endommagées.
DANGER :
Risque d’incendie et de blessures graves : Ne jamais
retirer le capuchon du réservoir d’essence pendant que
l’appareil fonctionne. Éteindre le moteur et laisser refroidir
l’appareil pendant au moins cinq minutes. Retirer lentement
le capuchon.
AVERTISSEMENT :
Lorsque cette génératrice est utilisée pour fournir
de l’énergie à un système électrique d’un bâtiment :
cette génératrice doit être installée par un électricien
qualifié et doit être branchée à un circuit fermé muni d’un
interrupteur de transfert, conformément au Code National
Électrique NFPA70. La génératrice devra être branchée sur
un interrupteur de transfert lequel pourra allumer tous les
conducteurs autres que celui du circuit électrique principal.
Le cadre de la génératrice doit être mis à la terre par
l’intermédiaire d’une source de terre approuvée. Si cette
étape n’est pas faite, la génératrice ne sera pas isolée du
circuit électrique et cela pourrait entraîner des blessures
graves, voire même la mort chez un électricien travaillant
pour l’usine.
Ne pas utiliser cette génératrice pour alimenter les appareils
d’urgence médicale ou le matériel de survie.
Cette génératrice est équipée d’un connecteur neutre
libre. Cela signifie que le conducteur neutre n’est pas relié
électriquement au cadre. L’enroulement du stator et la sortie
d’inverseur de module de la génératrice sont isolés du cadre
et du contact à la masse de la prise c.a.
Toujours utiliser un détecteur de monoxyde de carbone
fonctionnant sur piles lors de l’utilisation du génératrice.
En cas de sensation de nausée, d’étourdissement ou de
faiblesse lors de l’utilisation du génératrice, l’arrêter et aller
immédiatement à l’air frais. Consulter un docteur. Il peut
s’agir d’un empoisonnement au monoxyde de carbone.
Placer le génératrice sur une surface stable et plate avec
une pente au plus 4 °.
Utiliser dans un endroit bien ventilé et bien éclairé à l’écart
des zones de travail pour éviter les interférences sonores.
L’utilisation du génératrice dans des conditions mouillées
peut entraîner l’électrocution. Conserver l’unité au sec.
Garder le génératrice à au moins 1 m (3 pieds) de tout type
de matériau combustible.
Ne jamais utiliser le génératrice près de matériaux dangereux.
Ne pas utiliser le génératrice près d’une station de distribution
d’essence ou de gaz naturel.
Ne pas toucher le silencieux ou le cylindre durant ou
immédiatement après l’utilisation. Ils sont BRÛLANTS et
peuvent provoquer des brûlures.
Ne pas laisser le réservoir d’essence de la génératrice
déborder lors du remplissage. Remplir le réservoir jusqu’à
25,4 mm (1 po) de l’ouverture du goulot du réservoir pour
permettre l’expansion du carburant. Ne pas recouvrir
le bouchon du réservoir de carburant lorsque le moteur
fonctionne. Ne pas respecter cette directive peut causer
une panne de moteur ou endommager l’outil.
Ne pas fumer lors du remplissage du génératrice avec de
l’essence.
Fermer le moteur et le laisser refroidir pendant cinq minutes
avant l’ajout de carburant ou la lubrification de la génératrice.
Ne pas retirer la jauge d’huile ou le bouchon du réservoir de
carburant lorsque le moteur tourne.
Bien tenir compte de tous les autocollants de sécurité situés
sur le génératrice.
Garder les enfants à un minimum de 3 m (10 pieds) du
génératrice à tout moment.
L’unité fonctionne le mieux à des températures comprises
entre -5 et 40 °C (23 et 104 °F) avec une humidité relative
de 90 % ou moins.
Vérifier la tension et la fréquence requises avant de
brancher tout équipement électronique sur le génératrice.
Le génératrice peut se trouver endommagé si les appareils
branchés ne sont pas prévus pour fonctionner à une
Page 5 — Français
SYMBOLES
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves, voire mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Avertissement concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
tension égale à ± 10% et une fréquence égale à ± 3 hz de
celles indiquées sur la plaque signalétique du génératrice.
Pour éviter tout dommage, toujours brancher une charge
additionnelle sur le génératrice lorsqu’un appareil à circuits
intégrés (tel qu’un téléviseur) est utilisé. Une varistance peut
être aussi nécessaire pour certaines applications, dans le
cas d’un ordinateur, par exemple. Une varistance peut être
aussi nécessaire pour certaines applications de l’équipement
en solide.
NE JAMAIS ignorer un événement d’arrêt automatique. SI
UN ARRÊT AUTOMATIQUE SURVIENT — VOUS DEVEZ
quitter la zone immédiatement et vous rendre dans un lieu
extérieur en plein air. Bien ventiler la zone avant d’occuper
les lieux de nouveau. S’assurer que la génératrice est située
dans un lieu extérieur en plein air, au moins 6 m (20 pi)
toutes portes, fenêtres et espaces occupées.Toujours placer
l’évacuation à l’écart des structures occupées. Ne jamais
faire fonctionner la génératrice dans des zones fermées
(par exemple dans une maison ou un garage). Le défaut de
suivre ces instructions peut causer un empoisonnement de
monoxyde de carbone (CO) qui peut entraîner la mort ou
des blessures personnelles graves.
Le capteur de monoxyde de carbone de cette génératrice
n’est pas conçue pour détecter la fumée, le feu ou tout autre
gaz. Il s’activera seulement en présence de monoxyde de
carbone depuis le capteur. Le monoxyde de carbone peut
être présent dans d’autres endroits.
La fonction d’arrêt en cas de monoxyde de carbone de cette
génératrice ne remplace pas les pratiques sécuritaires en
rapport avec la génératrice. Toujours opérer la génératrice
dans un lieu extérieur en plein air, au moins 6 m (20 pi) des
structures occupées. Ne jamais opérer la génératrice dans
un lieu partiellement ou entièrement fermé , près de fenêtres
ou portes ouvertes ou dans des zones non ventilées.
NE PAS altérer, ajuster ou modifier le module à capteur
de monoxyde de carbone (CO) de votre génératrice. Le
défaut de suivre ces instructions peut causer un mauvais
fonctionnement du moniteur ce qui peut entraîner la mort
ou des blessures graves.
Pour l’utilisation à l’extérieur seulement.
Conserver ces instructions. Les consulter fréquemment et les
utiliser pour instruire les autres utilisateurs éventuels. Si ce
produit est prêté, il doit être accompagné de ces instructions.
Page 6 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Choc électrique
Une utilisation de l’équipement dans des conditions non sèches et le
non-respect des méthodes sans danger peuvent entraîner un choc
électrique.
Vapeurs toxiques
Durant le fonctionnement, le génératrice émet du monoxyde de carbone,
un gaz toxique inodore et incolore. Respirer le monoxyde de carbone
peut entraîner des nausées, des évanouissements, voire la mort.
Incendie/explosion
Le carburant et ses vapeurs sont extrêmement inflammables et
explosifs. Un incendie ou une explosion peut entraîner des brûlures
graves, voire la mort.
Surface brûlante et gaz
d’échappement
Pour réduire les risques de blessures ou de dommages, éviter tout
contact avec les surfaces brûlantes et ne pas positionner toute partie
du corps dans le passage de gaz d’échappement chauds.
Danger au levage
Pour réduire le risque de blessures graves, éviter de lever le génératrice
seul.
Mise à la terre
Consulter un électricien local pour déterminer les exigences de mise
à la terre avant le fonctionnement.
V Volts Tension
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
hrs Heures Durée
gal Gallon Volume
qt Quart Volume
AUTOCOLLANTS DE SÉCURITÉ
Les informations ci-dessous se trouvent sur le génératrice.
Pour des raisons de sécurité, étudier et comprendre tous les
autocollants avant de mettre le génératrice en marche.
Si un autocollant se détache ou devient illisible, contacter le centre
de réparations qualifié pour obtenir un autocollant de rechange.
Ne pas procéder de la manière décrite dans ce manuel
d’utilisation entraînera des BLESSURES GRAVES voire la
MORT.
Risque d’incendie. Ne pas ajouter de carburant pendant
l’utilisation de l’appareil.
Le génératrice est une source potentielle de chocs
électriques. Ne pas exposer à l’humidité, la pluie ou la neige.
Ne pas utiliavec les mains ou les pieds mouillés.
L’échappement contient le gaz monoxyde de carbone
toxique qui peut causer l’inconscience ou la MORT les
secteurs bien ventilés et extérieurs loin d’ouvre des fenêt
ou des portes.
Ne pas exposer à la pluie ou l’humidité.
L’utilisation d’une génératrice à l’intérieur PEUT VOUS TUER
EN QUELQUES MINUTES. Les génératrices produisent du
monoxyde de carbone, un gaz mortel incolore et inodore.
NE JAMAIS utiliser à l’intérieur d’une maison ou d’un garage,
MÊME SI les portes et les fenêtres sont ouvertes.
Utiliser uniquement À L’EXTÉRIEUR et loin des fenêtres, des
portes et des évents.
Page 7 — Français
SYMBOLES
CAPTEUR DE MONOXYDE DE CARBONE (CO)
Dans le cas d’un risque de monoxyde de carbone, le voyant
DEL du capteur CO clignotera en rouge et entraînera l’arrêt de la
génératrice. Quitter immédiatement la zone et vous rendre dans un
lieu extérieur en plein air. Bien ventiler la zone avant d’occuper les
lieux de nouveau. S’assurer que la génératrice est située dans un
lieu extérieur en plein air. Toujours placer l’évacuation à l’écart des
structures occupées. Ne jamais opérer la
génératrice dans un lieu fermé (p. ex. dans
une maison ou un garage).
NE PAS altérer, ajuster ou modifier le module
à capteur de monoxyde de carbone (CO).
AVERTISSEMENT CONCERNANT LE
CARBURANT
Ne pas fumer lors du plein. Ne pas trop remplir. Le
plein est obtenu à 25 mm (1po) en dessous du haut
du goulot de remplissage. Arrêter le moteur pendant
cinq minutes avant de faire le plein pour éviter que
la chaleur du silencieux n’allume les vapeurs de
carburant.
AVERTISSEMENT CONCERNANT LE LUBRIFIANT MOTEUR
Ajouter de le lubrifiant avant l’utilisation initiale du génératrice.
Toujours vérifier le niveau de lubrifiant avant chaque utilisation. Le
niveau de lubrifiant doit toujours se trouver dans la zone hachurée
de la jauge. Cette unité est équipée d’un capteur d’huile qui coupe
automatiquement le moteur si le niveau de lubrifiant descend à un
niveau dangereux.
MISE À LA TERRE - AVERTISSEMENT
Le piquet de prise de terre ou le fil de cuivre n’est pas fourni avec cette
génératrice. Appeler un électricien qualifié pour connaître les exigences
locales de mise à la terre.
AVERTISSEMENT CONCERNANT LES SURFACES BRÛLANTES
Ne pas toucher le silencieux ou le cylindre en aluminium du moteur. Ils sont
BRÛLANTS et peuvent causer de graves brûlures. Ne mettre aucun matériau
inflammable ou combustible sur le chemin direct de l’échappement.
AVERTISSEMENT UN ESPACE LIBRE
Pendant le fonctionnement ou lors du rangement, allouez
un espace libre de 91,4 cm (3 pi) de chaque côté et au-
dessus de la génératrice. Laisser refroidir l’appareil au
moins 30 minutes avant de le ranger. La chaleur crée par
le tuyau et les gaz d’échappement peut être suffisamment
chaude pour causer des brûlures graves ou enflammer
des objets combustibles.
PARE-ÉTINCELLES
L’utilisation de cet équipement peut créer des étincelles susceptibles
d’enflammer la végétation sèche. Il peut être nécessaire d’utiliser
un pare-étincelles. L’utilisateur doit communiquer avec le service
local d’incendie pour connaître toutes les lois et tous les règlements
portant sur les exigences en matière de prévention des incendies.
AVERTISSEMENT AU SUJET DU CAPUCHON DU RÉSERVOIR
D’ESSENCE
Ne jamais retirer le capuchon du réservoir d’essence pendant que l’appareil
fonctionne. Éteindre le moteur et laisser refroidir l’appareil pendant au moins cinq
minutes. Retirer lentement le capuchon afin de relâcher tout bâti de pression
du système de carburant et éviter que la chaleur du silencieux n’enflamme
les vapeurs d’essence.
Page 8 — Français
CARACTÉRISTIQUES ÉLECTRIQUES
TAILLE DU CÂBLE DU CORDON PROLONGATEUR
Voir le tableau ci-dessous pour vérifier que la taille de câble des cordons prolongateurs utilisés est capable de porter
la charge requise. Des tailles de câbles inadéquates peuvent causer une chute de tension qui peut griller l’appareil et
surchauffer le cordon.
Courant en
ampères
Charge en watts Longueur de cordon permise maximum
À 120 V À 240 V
Fil de
calibre 8
Fil de
calibre 10
Fil de
calibre 12
Fil de
calibre 14
Fil de
calibre 16
2.5
300 600 305 m (1000 pieds) 183 m (600 pieds) 114 m (375 pieds) 76 m (250 pieds)
5
600 1200 152 m (500 pieds) 91 m (300 pieds) 61 m (200 pieds) 38 m (125 pieds)
7.5
900 1800 107 m (350 pieds) 61 m (200 pieds) 38 m (125 pieds) 31 m (100 pieds)
10 1200 2400 76 m (250 pieds) 46 m (150 pieds) 31 m (100 pieds)
15 m (50 pieds)
15 1800 3600 46 m (150 pieds) 31 m (100 pieds) 20 m (65 pieds)
20 2400 4800 53 m (175 pieds) 38 m (125 pieds) 23 m (75 pieds)
25 3000 6000 46 m (150 pieds) 31 m (100 pieds)
30 3600 7200 38 m (125 pieds) 20 m (65 pieds)
40 4800 9600 27 m (90 pieds)
CHARGES DU MOTEUR ÉLECTRIQUE
Les moteurs électriques courants en fonctionnement normal tirent jusqu’à six fois leur courant de fonctionnement lors du
démarrage. Ce tableau peut être utilisé pour estimer les watts requis pour démarrer les moteurs électriques « code G » ;
cependant, si un moteur électrique ne démarre pas ou n’atteint pas sa vitesse de fonctionnement, éteindre immédiatement
l’appareil ou l’outil pour éviter d’endommager l’équipement. Toujours vérifier les exigences de l’outil ou de l’appareil utilisé
par rapport à la sortie nominale du génératrice.
Taille du moteur (ch)
Watts de
fonctionnement
Watts requis pour le démarrage du moteur
Universel Condensateur Phase auxiliaire
1/8
275 N/A 850 1200
1/6
275 600 850 2050
1/4
400 800 1050 2400
1/3
450 950 1350 2700
1/2
600 1000 1800 3600
3/4
850 1200 2600 —
1 1100 N/A 3300 —
AVIS :
Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le génératrice. Le
génératrice peut se trouver endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension
égale à ± 10% et une fréquence égale à ± 3 hz de celles indiquées sur la plaque signalétique du génératrice. Pour éviter
tout dommage, toujours brancher une charge additionnelle sur le génératrice lorsqu’un appareil à circuits intégrés (tel
qu’un téléviseur) est utilisé. Une varistance peut être aussi nécessaire pour certaines applications, dans le cas d’un
ordinateur, par exemple. Une varistance peut être aussi nécessaire pour certaines applications de l’équipement en solide.
Page 9 — Français
CARACTÉRISTIQUES ÉLECTRIQUES
CAPACITÉ DU GÉNÉRATRICE
S’assurer que le génératrice peut fournir les watts continus
(de fonctionnement) et de surtension (démarrage) suffisants
pour tous les articles alimentés au même moment. Suivre
ces simples étapes.
1. Sélectionner les articles qui seront alimentés au même
moment.
2. Faire le total des watts continus (de fonctionnement) de ces
articles. Ceci correspond à la somme de puissance que
le génératrice doit produire pour que ces articles puissent
fonctionner. Voir le tableau de référence de wattage à droite.
3. Déterminer les watts de surtension (démarrage) nécessaires.
Les watts de surtension correspondent à la courte pointe
de puissance nécessaire pour démarrer les outils ou les
appareils à moteur électriques, tels que les scies circulaires
ou les réfrigérateurs. Les moteurs ne démarrant pas tous au
même moment, le total des watts de surtension peut être
déterminé en ajoutant uniquement les articles au wattage
de surtension supplémentaire le plus élevé au wattage
nominal total de l’étape 2.
AVIS :
Ne pas surcharger la capacité du génératrice. Le
dépassement de la capacité du wattage/de l’ampérage
du génératrice pourrait endommager le génératrice et/ou
les appareils électriques qui lui sont reliés.
GESTION DE L’ÉNERGIE
Pour prolonger la durée de vie du génératrice et des appareils
reliés, il est important d’effectuer l’ajout de charges électriques
supplémentaires au génératrice avec soin. Rien ne doit être
connecté aux sorties du génératrice avant le démarrage du
moteur. Une gestion correcte et en toute sécurité de l’énergie
du génératrice consiste à ajouter des charges en séquence :
1. Sans appareil connecté au génératrice, mettre le moteur
en marche de la façon décrite dans ce manuel.
2. Brancher et mettre en marche la première charge, de
préférence la plus importante.
3. Laisser la sortie du génératrice se stabiliser (le moteur tourne
régulièrement et l’appareil relié fonctionne correctement).
4. Brancher et mettre la charge suivante en marche.
5. Une fois de plus, laisser le génératrice se stabiliser.
6. Répéter les étapes 4 et 5 pour chaque charge supplémentaire.
Ne jamais ajouter de charges supérieures à la capacité du
génératrice. Bien veiller à considérer les charges de surtension
comme décrit précédemment.
Exemple :
Outil ou appareil
Watts
de continu*
Wattage de
surtension*
Climatiseur de fenêtre
(11 000 BTU)
1010 1600
Télévision (DEL, 27 po.)
30 0
Réfrigérateur 180 600
Radio 200 0
Éclairage (75 W) 300 0
Cafetière 600 0
2320 Wattage
de fonctionnement
total
1600 Wattage
de surtension
maximum
Wattage fonctionnement total 2320
Wattage de surtension supplémentaire max. + 1600
Wattage de surtension totale requise 3920
Outil ou appareil
Estimation
de watts
continu*
Estimation
de wattage
de surtension*
Accueil / Urgence
Ampoules incandescentes
(qté. 4 x 75 vatios)
300 0
Télévision (DEL, 27 po.) 30 0
Pompe de vidange (1/3 HP) 800 1300
Réfrigérateur ou congélateur 600 780
Pompe de puits (1/3 HP) 1000 2000
Fournaise (1/2 HP)
800 2350
Radio
200 0
Outil
Perceuse ( 3/8 po, 4 A)
440 600
Scie circulaire
(service dur, 7-1/4 po)
1400 2300
Scie alternative
960 960
Scie à onglet (10 po) 1800 1800
Scie à table (10 po) 2000 2000
**Les wattages indiqués sont approximatifs. Vérifier le wattage sur l’outil ou
l’appareil.
Page 10 — Français
CARACTÉRISTIQUES
BIEN CONNAÎTRE LE GÉNÉRATRICE
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension des
renseignements figurant sur le produit et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
DISJONCTEUR C.A.
Le disjoncteur est fourni pour protéger le génératrice contre les
surcharges électriques. Appuyer sur le bouton du disjoncteur
pour le réenclencher.
FILTRE À AIR
Le filtre à air permet de limiter la quantité de poussière et de
saleté pénétrant dans l’unité lors du fonctionnement.
ARRÊT AUTOMATIQUE
Le capteur de monoxyde de carbone de la génératrice est
conçu pour surveiller le niveau de monoxyde de carbone
présent pendant le fonctionnement de la génératrice. Si
l’appareil est mal positionné et que les niveaux de monoxyde
de carbone s’élèvent à un niveau dangereux, le voyant DEL
sur le capteur clignotera en rouge et la génératrice arrêtera
automatiquement. Quitter immédiatement la zone et vous
rendre dans un lieu extérieur en plein air. Bien ventiler la
zone avant d’occuper les lieux de nouveau. S’assurer que
la génératrice est située dans un lieu extérieur en plein air,
au moins 6 m (20 pi) toutes portes, fenêtres et espaces
occupées, et placer l’évacuation à l’écart des structures
occupées avant de redémarrer.
NOTE : Suite à un événement d’arrêt, le voyant DEL continuera
à clignoter en rouge pendant jusqu’à 20 minutes. Une fois la
génératrice relocalisée et que les niveaux de CO sont sécuritaires,
vous pouvez redémarrer la génératrice même si le voyant clignote
encore.
LEVIER D’ÉTRANGLEMENT
Le levier d’étranglement est utilisé lors du démarrage du
moteur.
RÉSERVOIR DE CARBURANT
Le réservoir de carburant a une contenance de 15,14 l (4
gallons).
ROBINET DE CARBURANT
Le débit de carburant du réservoir de carburant vers le moteur
se ferme et s’ouvre en utilisant le robinet de carburant.
INTERRUPTEUR D’ARRÊT DU MOTEUR
Pour éteindre le moteur, placer et maintenir l’interrupteur
d’arrêt du moteur à la position « OFF » jusqu’à ce que le
moteur cesse complètement de fonctionner.
BORNE DE TERRE
La borne de terre permet d’obtenir une bonne mise à la terre
du génératrice pour la protection contre les chocs électriques.
Consulter un électricien qualifié local pour les exigences de
mise à la terre locales.
PROTECTEUR D’ARRÊT EN CAS DE BAS
NIVEAU D’HUILE
Le détecteur de bas niveau d’huile entraîne l’arrêt du moteur
si le niveau de lubrifiant dans le carter est insuffisant.
BOUCHON / JAUGE D’HUILE
Retirer le bouchon de remplissage d’huile pour vérifier le
niveau d’huile et faire l’appoint selon le besoin.
HUILER LE BOUCHON D’ÉGOUT
Lors de la vidange de lubrifiant moteur, la huiler le bouchon
d’égout est retirée pour permettre à l’huile d’être vidangée.
PRISES
Le génératrice est équipé des prises 60 Hz à puissance
monophasée suivantes : quatre prise double de 120 V c.a., 20 A
et une prise à verrouillage par rotation de 120 V c.a., 30 A.
Elles peuvent être utilisées pour le fonctionnement
d’appareils, d’éclairage électrique, d’outils et de charges
de moteur adéquats.
POIGNÉE DU DÉMARREUR À RAPPEL
La poignée du démarreur à rappel est utilisée pour mettre
le génératrice du moteur en marche.
FICHE TECHNIQUE
MOTEUR
Type de moteur
.................................................212cc, OHV
Bougie
.....................................NGK BP6ES ou équivalente
Volume de carburant
..................................... 15,14 l (4 gal)
Volume de lubrifiant moteur
...............environ 0,59 l (20 oz)
Type de lubrifiant moteur
................. SAE 10W-30, 4 temps
GÉNÉRATRICE
Tension nominale
........................................................120 V
Ampérage nominal
.......................................................30 A
Sortie nominale*
.....................................................3 600 W
Watts démarrage
....................................................4 500 W
Fréquence nominale
...................................................60 Hz
*Sortie nominale déterminé par la norme G300 de la PGMA
Page 11 — Français
ASSEMBLAGE
DÉBALLAGE
Ce produit doit être assemblé.
Couper prudemment les côtés de la caisse puis sortir le
machine et les accessoires de la caisse. S’assurer que
toutes les pièces figurant sur la liste de pièces détachée
sont incluses.
NOTE : Cet machine est lourd et nécessite au minimum
deux personnes pour être soulevée. Pour éviter des
problèmes lombaires soulever avec les jambes, pas avec
le dos et demander de l’aide lorsque nécessaire.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste des
pièces détachée sont déjà assemblés. Certaines pièces
figurant sur cette liste n’ont pas été assemblées par le
fabricant et exigent une installation. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’unité pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler le
1-800-525-2579 pour obtenir de l’aide.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses
pouvant entraîner des blessures graves.
AVERTISSEMENT :
Ne pas tenter d’utiliser le génératrice avant d’avoir
terminé l’assemblage. Le non-respect de cette instruction
pourrait entraîner des blessures graves.
LISTE DES PIÈCES DÉTACHÉE
Voir la figure 2.
Les articles suivants sont inclus avec le génératrice :
No. de
Pièce Description Qté.
1 Essieu ..................................................................2
2 Roue ....................................................................2
3 Entretoise de roue ...............................................2
4 Axe de blocage ....................................................2
5 Boulon .................................................................2
6 Rondelle de pied .................................................2
7 Pied en caoutchouc .............................................2
8 Écrou frein ...........................................................2
9 Lubrifiant moteur .................................................1
Manuel d’utilisation (non illustré) .........................1
OUTILS NÉCESSAIRES
Voir la figure 3.
Les outils suivants (non inclus ou dessiné pour escalader)
sont nécessaires pour effectuer l’assemblage :
Clés à douille
Clé à molette
NOTE : Ne pas mettre du carburant ou du lubrifiant dans la
génératrice avant d’installer les pieds et les roues.
FIXER LES PIEDS
Voir la figure 4.
Localiser les pièces suivantes :
2 pied en caoutchouc
2 écrous frein
2 boulon
2 rondelle
Insérez le boulon à travers la rondelle, le pied en
caoutchouc, puis à travers la traverse comme illustré.
Visser l’écrou frein sur le boulon et serrer un tour complet
passé l’ajustement serré.
NOTE : Faire attention à ne pas trop le serrer pour
éviter que le pied ne s’écroule.
Répéter l’opération sur l’autre pied.
INSTALLATION DES ROUES
Voir la figure 5.
Les roues sont fournies pour aider à déplacer le génératrice
à l’endroit désiré et doivent être installées du même côté
que la poignée.
Localiser les pièces suivantes :
2 essieux
2 axes de blocage
2 écarteurs
2 roues
Page 12 — Français
ASSEMBLAGE
UTILISATION
AVERTISSEMENT :
NE JAMAIS ignorer un événement d’arrêt automatique. SI
UN ARRÊT AUTOMATIQUE SURVIENT — VOUS DEVEZ
quitter la zone immédiatement et vous rendre dans un lieu
extérieur en plein air. Bien ventiler la zone avant d’occuper
les lieux de nouveau. S’assurer que la génératrice est
située dans un lieu extérieur en plein air, au moins 6 m
(20 pi) toutes portes, fenêtres et espaces occupées.
Toujours placer l’évacuation à l’écart des structures
occupées. Ne jamais faire fonctionner la génératrice dans
des zones fermées (par exemple dans une maison ou un
garage). Le défaut de suivre ces instructions peut causer
un empoisonnement de monoxyde de carbone (CO) qui
peut entraîner la mort ou des blessures graves.
AVERTISSEMENT :
Le Code national de l’électricité n’exige pas que
cette génératrice soit mise à la terre si elle est utilisée
uniquement avec un équipement à cordon ou à
connecteur mâle. Cependant, les autres méthodes
utilisées avec cette génératrice nécessitent une mise à
la terre afin de réduire le risque de décharge électrique
et d’électrocution. Consulter un électricien qualifié, un
inspecteur en électricité ou l’organisme local gérant
les règlements locaux ou les lois afin de connaître les
exigences de mise à la terre selon votre situation avant
d’utiliser la génératrice.
AVERTISSEMENT :
La familiarité avec l’appareil ne doit pas faire oublier la
vigilance. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
N’utiliser ni accessoires, ni outils non recommandés
par le fabricant de ce produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.
Relever l’extrémité du génératrice du côté du poignée
à rappel suffisamment pour accéder au bas du cadre ;
placer des cales en dessous pour obtenir un bon support.
Glisser ce l’essieu dans le trou central de la roue.
Glisser une écarteur sur l’essieu, puis glisser l’essieu dans
le trou de montage de la roue, tel qu’illustré.
Insérer une goupille d’attelage pour fixer solidement en
place.
NOTE : La goupille d’attelage doit être poussée dans
l’essieu jusqu’à ce que le centre de la goupille repose
sur le dessus de l’essieu.
Répéter la procédure pour l’autre roue.
DANGER :
Monoxyde de Carbone. Utiliser une génératrice à
l’intérieur d’un bâtiment CAUSERA LA MORT EN
QUELQUES MINUTES.
Le tuyau d’échappement de la génératrice contient
un niveau élevé de monoxyde de carbone (CO), lequel
s’avère être un gaz poison inodore et invisible. Si vous
pouvez sentir les gaz du tuyau d’échappement de
la génératrice, vous respirez du CO. Mais, même si
vous ne pouvez pas sentir les gaz provenant du tuyau
d’échappement, vous pourriez être en train de respirer
du CO.
Ne jamais utiliser une génératrice à l’intérieur
d’une maison, des garages, des petits espaces, ou
autres aires restreintes partiellement fermées. Des
niveaux mortels de monoxyde de carbone peuvent
s’accumuler dans ces aires restreintes. Utiliser un
ventilateur ou ouvrir une fenêtre ou les portes NE
fournie PAS assez d’air frais à respirer.
Utilisez SEULEMENT la génératrice à l’extérieur et
loin des fenêtres ouvertes, des portes ouvertes, et
des bouches d’aérations. Ces ouvertures peuvent
tirer l’air provenant du tuyau d’échappement.
Même si vous utilisez une génératrice correctement,
des gaz CO peuvent toujours s’infiltrer dans la maison.
TOUJOURS utiliser une alarme de monoxyde de carbone
à piles dans votre maison.
Si vous ressentez que vous commencez à être étourdi
ou faible suite au fonctionnement de la génératrice,
allez prendre l’air frais IMMÉDIATEMENT. Consultez un
médecin. Vous pourriez avoir un empoisonnement au
monoxyde de carbone.
Page 13 — Français
UTILISATION
position de verrouillage. Insérer la goupille de verrouillage
de la poignée dans la fente pour le verrouiller en place.
Abaissement le poignée (pour mettre ou transporter
génératrice) : tirer le bouton de verrouillage de la poignée
vers l’extérieur puis abaisser la poignée en position basse.
Ne jamais utiliser la poignée pour soulever la génératrice. La
poignée ne doit servir que pour rouler l’unité sur ses roues
au moment du transport.
VÉRIFICATION / AJOUT DE LUBRIFIANT
Voir la figure 7.
AVIS :
Une tentative de démarrage du moteur avant le
remplissage en lubrifiant correct entraîne une panne de
l’équipement.
NOTE: Si un manuel du moteur est fourni avec ce produit,
veuillez respecter le instructions présenté dans le manuel
du moteur au lieu des l’information ci-dessous.
Le lubrifiant de moteur a une influence majeure sur la
performance du moteur et la durée de service. De manière
générale et pour toutes températures, de l’huile SAE 10W-30
est recommandée. Toujours utiliser une lubrifiant moteur à
4 temps conforme ou supérieure aux exigences de service
SJ API.
Ce moteur est doté d’un dispositif qui arrête le moteur lorsque
le niveau de lubrifiant est incorrect. Le moteur ne redémarre
pas tant que le niveau de lubrifiant correct n’est pas atteint.
NOTE :
Des lubrifiants moteur 2 temps non détergentes
endommageront le moteur et ne doivent pas être utilisées.
Dévisser le capuchon d’huile/la jauge et les retirer.
Essuyer la jauge et l’insérer de nouveau dans le trou sans
visser.
Retirer une nouvelle fois la jauge et vérifier le niveau de
lubrifiant. Le niveau de lubrifiant doit se trouver dans la
zone hachurée de la jauge.
Si le niveau est bas, ajouter de le lubrifiant moteur jusqu’à
ce que le niveau atteigne la portion supérieure sur la jauge.
Réinstaller et serrer le bouchon d’huile/la jauge.
UTILISATION DE STABILISATEUR DE
CARBURANT
Le carburant défraîchit, s’oxyde et se dégrade avec le
temps. L’ajout de stabilisateur de carburant allonge la durée
d’utilisation du carburant et permet d’éviter la formation de
dépôts pouvant obstruer le circuit de carburant. Suivre les
instructions du fabricant de stabilisateur de carburant pour
le rapport stabilisateur/carburant correct.
Mélanger le stabilisateur de carburant et le carburant
avant de remplir le réservoir en utilisant un contenant à
carburant ou tout autre récipient pour carburant approuvé
et agiter légèrement pour bien mélanger.
AVIS :
Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
c-ependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Contacter le service à la clientèle ou avec un centre de
réparations qualifié pour acheter un pare-étincelles de
rechange.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Se il vous plaît communiquer avec le
service à la clientèle ou un centre de réparations qualifié.
APPLICATIONS
Cé génératrice est conçu pour fournir une alimentation
électrique pour le fonctionnement d’éclairages, d’appareils,
d’outils et de charges de moteur compatibles.
AVANT D’UTILISER L’UNITÉ
Utiliser seulement À L’EXTÉRIEUR et au moins à 6 m
(20 pi) des loin de toutes fenêtres, portes ou bouches
d’aération tel que recommandée par le Service de santé et
les Centres pour le contrôle et la prévention des maladies
américains. Le type de maison et les conditions du vent
peuvent exiger une distance plus grande.
NE JAMAIS utiliser à l’intérieur d’une maison ou d’un
garage, MÊME SI les portes et les fenêtres sont ouvertes.
Toujours poser la génératrice sur une surface stable et plate.
EXIGENCES PARTICULIÈRES :
Il existe peut-être des règlements en matière de santé et
sécurité au travail (OSHA aux É.-U.), des règlements ou lois
locales s’appliquant à l’utilisation prévue de cette génératrice.
Veuillez consulter un électricien qualifié, un inspecteur en
électricité ou un organisme local connaissant les codes et
les règlements locaux :
Certaines régions obligent l’enregistrement des
génératrices auprès des entreprises de service locales.
Des règlements additionnels peuvent être imposés lorsque
la génératrice est utilisée sur un chantier de construction.
RÉLEVER ET ABAISSER LA POIGNÉE
Voir la figure 6.
Relévement le poignée (pour déplacer génératrice) : tirer
sur le bouton de verrouillage de la poignée, relever la
poignée, puis relâchez le bouton afin qu’il se mette en
Page 14 — Français
UTILISATION
AVERTISSEMENT :
Toujours arrêter le moteur avant de faire le plein de
carburant. Ne jamais retirer le bouchon du réservoir
d’essence lorsque le moteur tourne ou est chaud.
S’assurer que l’unité repose sur une surface plane, à
niveau et de remplir seulement à l’extérieur. Si le moteur
est chaud, laisser refroidir l’unité pendant au moins
cinq (5) minutes avant d’ajouter de l’essence. Remettre
immédiatement le bouchon du réservoir d’essence et
le serrer fermement. S’éloigner d’au moins 9 m (30 pi)
du point de ravitaillement avant de lancer le moteur. Ne
pas fumer, et rester à l’écart des flammes vives et des
étincelles ! Ne pas respecter ces instructions représente
un risque d’incendie et de blessures graves.
NOTE : Toujours utiliser de l’essence sans plomb avec un
indice d’octane de 86 ou plus. Ne jamais utiliser du carburant
vieux, éventé ou contaminé et ne pas utiliser de mélange
lubrifiant/carburant. Ne pas laisser la poussière ou l’eau
pénétrer dans le réservoir de carburant. Ne pas utiliser le
carburant E85.
MISE EN MARCHE DU MOTEUR
Voir les figures 9
à
11.
AVIS :
Sur une surface à niveau, avec le moteur sur arrêt, vérifier
le niveau d’huile avant chaque utilisation du génératrice.
NOTE
: Si l’emplacement de génératrice n’est pas à niveau,
l’unité peut ne pas démarrer ou peut s’arrêter durant le
fonctionnement.
Débrancher toutes les charges du génératrice.
Régler la vanne de carburant à la position MARCHE.
Mettre le levier de volet de départ en position START
(DÉMARRAGE ).
NOTE : Si le moteur est chaud ou que la température est
supérieure à 10 ˚C (50 ˚F), Mettre le levier d’étrangleur en
position RUN (MARCHE).
Tirer la poignée de démarrage à rappel jusqu’à ce que le
moteur démarre.
NOTE : Ne pas laisser la poignée repartir brusquement
en arrière après le démarrage. La ramener doucement à
sa place d’origine.
Laisser le moteur tourner pendant 15–30 secondes et
mettre le levier d’étrangleur en position RUN (MARCHE).
ARRÊT DU MOTEUR
Voir la figure 12.
Pour arrêter le moteur dans des conditions de
fonctionnement normales :
Retirer toute charge du génératrice.
NOTE : Pour maîtriser la quantité de stabilisateur de
carburant à ajouter au moteur, toujours mélanger le
stabilisateur de carburant et le carburant avant de
remplir le réservoir plutôt qu’ajouter le stabilisateur de
carburant directement dans le réservoir de carburant de
la génératrice.
Replacer et serrer le bouchon.
Mettre le moteur en marche et le faire tourner pendant
au moins cinq minutes pour que le stabilisateur pénètre
dans tout le circuit de carburant.
CARBURANTS À BASE D’ÉTHANOL
AVIS :
Ne pas utiliser d’essence E15 ou E85 dans ce produit.
Une telle utilisation représente une violation de la loi
fédérale et endommagera l’appareil et annulera la
garantie. Utiliser seulement de l’essence sans plomb
ne contenant pas plus de 10 % d’éthanol.
VÉRIFICATION / AJOUT DE CARBURANT
Voir la figure 8.
DANGER :
Risque d’incendie et de blessures graves : Ne jamais
retirer le capuchon du réservoir d’essence pendant
que l’appareil fonctionne. Éteindre le moteur et laisser
refroidir l’appareil pendant au moins cinq minutes. Retirer
lentement le capuchon.
AVERTISSEMENT :
L’essence et ses vapeurs sont extrêmement inflammables
et explosives. Pour éviter blessures et dommages
matériels, manipuler l’essence avec prudence. Garder
à l’écart des sources d’allumage, manipuler en plein air
uniquement, ne pas fumer lors de l’appoint de carburant
et essuyer immédiatement tout carburant répandu.
Lors de l’appoint de carburant du génératrice, vérifier que
la machine se trouve sur une surface plane et horizontale.
Si le moteur est très chaud, laisser le génératrice refroidir
pour cinq minutes avant d’ajouter de l’essence. TOUJOURS
faire l’appoint de carburant à l’extérieur.
Ouvrir le robinet de carburant en position de ARRÊT.
Retirer lentement le bouchon du réservoir de carburant.
Remplir le réservoir de carburant à 25 mm (1 po) en
dessous du haut du goulot du réservoir de carburant.
Replacer et serrer le bouchon.
Page 15 — Français
UTILISATION
ENTRETIEN
Mettre le robinet de carburant en position OFF (ARRET).
NOTE : Le moteur peut continuer à tourner brièvement
en utilisant le carburant restant dans le carburateur.
Pour arrêter le moteur en cas d’urgence :
Appuyer sur l’interrupteur d’ARRÊT et le maintenir
enfoncé jusqu’à ce que le moteur s’arrête.
AVERTISSEMENT :
Pendant le fonctionnement ou lors du rangement, allouez
un espace libre de 91,4 cm (3 pi) de chaque côté et
au-dessus de la génératrice. Laisser refroidir l’appareil au
moins 30 minutes avant de le ranger. La chaleur crée par
le tuyau et les gaz d’échappement peut être suffisamment
chaude pour causer des brûlures graves ou enflammer
des objets combustibles.
DÉPLACEMENT DU GÉNÉRATRICE
Voir la figure 13.
Éteindre le génératrice.
Soulever la poignée en position verticale.
Débrancher l’équipement qui est relié à la génératrice.
S’assurer que le robinet de carburant sur en position OFF
(ARRET).
Laisser la machine refroidir pendant environ 30
minutes avant de la remiser. S’assurer que le moteur et
l’échappement de l’unité sont froids.
Le pied sur l’arrière du cadre, incliner la machine vers
soi, jusqu’à ce qu’elle soit en équilibre sur les roues, puis
rouler la machine à l’endroit désiré.
SOULEVER LA GÉNÉRATRICE
Voir la figure 14.
Éteindre le génératrice.
Laisser la machine refroidir pendant environ 30
minutes avant de la remiser. S’assurer que le moteur et
l’échappement de l’unité sont froids.
Rabattre la poignée à la position abaissée. Ne jamais
soulever ou porter ce produit par le guidon.
NOTE : Cet outil est lourd et exige que voie gens pour
aient soulevé. Pour éviter des problèmes lombaires, garder
les genous pliés, soulever avec les jambes, pas avec le
dos et demander de l’aide lorsque nécessaire.
FONCTIONNEMENT À ALTITUDE ÉLEVÉE
Ce moteur est configuré en usine pour fonctionner à une
altitude inférieure à 609,6 m (2 000 pi). Le moteur doit être
reconfiguré s’il doit fonctionner à plus de 609,6 m (2000pi)
d’altitude. Faire fonctionner le moteur n’ayant pas la
configuration requise selon une altitude donnée représente
un risque d’augmentation des émissions, de diminution de
la consommation d’essence, d’appauvrir la performance en
plus de causer des dommages permanents. Les moteurs
configurés pour fonctionnée à haute altitude ne peuvent pas
être opérés selon des conditions d’altitudes habituelles. Un
centre de réparations qualifié devrait pour assurer la bonne
configuration du moteur selon l’endroit d’utilisation.
L’entretien normal, le remplacement ou la réparation des
dispositifs du système antipollution doit être fait par un
magasin de réparation ou un technicien qualifié possédant
les pièces d’origine ou équivalentes. La garantie et les
rappels pour réparations peuvent être faits par un centre
de réparations autorisé; pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie
et l’écarter de la bougie. Laisser « refroidir » l’appareil
pendant 30 minutes avant de procéder à un entretien.
Le non-respect de ces instructions peut entraîner des
blessures graves ou des dégâts matériels.
AVERTISSEMENT :
Utiliser exclusivement des pièces recommandées ou
équivalentes à celles d’origine pour les réparations.
L’utilisation de toute autre pièce peut créer une situation
dangereuse ou endommager le produit.
AVERTISSEMENT :
NE PAS altérer, ajuster ou modifier le module à capteur
de monoxyde de carbone (CO) de votre génératrice. Le
défaut de suivre ces instructions peut causer un mauvais
fonctionnement du moniteur ce qui peut entraîner la mort
ou des blessures graves.
Page 16 — Français
ENTRETIEN
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Conserver le génératrice dans un environnement propre
et sec sans exposition à la poussière, la saleté, l’humidité
ou des vapeurs corrosives. Ne pas laisser les évents de
refroidissement du génératrice s’obstruer avec des feuilles,
de la neige, etc.
Ne pas utiliser un tuyau de jardinage pour nettoyer le
génératrice. De l’eau pénétrant dans le circuit de carburant ou
d’autres pièces internes de l’unité peut causer des problèmes
réduisant la durée de vie du génératrice.
Pour nettoyer l’unité :
Utiliser une brosse à poils doux et/ou un aspirateur pour
détacher et retirer la saleté et les débris.
Nettoyer les évents à pression basse ne dépassant pas
25 psi.
Essuyer les surfaces extérieures du génératrice avec un
chiffon humide.
INSPECTION / NETTOYAGE DU FILTRE À AIR
Voir la figure 15.
Pour assurer un fonctionnement correct et une longue vie
utile, garder les filtre à air propres.
Faire tourner le bouton vers la gauche pour libérer le
couvercle. Retirer le couvercle et mettre de côté.
Retirer les élément du filtre à air.
Si les élément du filtre à air est sale, les nettoyer avec de
l’eau savonneux chaude. Rincer et laisser sécher.
Appliquer une légère couche d’huile moteur sur les
éléments puis l’essorer.
Replacer le élément dans le filtre à air.
Replacer le couvercle du filtre à air et tourner le bouton
à droite pour serrer.
NOTE : Ne pas faire tourner le génératrice sans le filtre à air.
Ceci entraînerait une usure rapide du moteur.
VIDANGE DE LE LUBRIFIANT MOTEUR
Voir la figure 16.
Retirer le bouchon/la jauge d’huile.
Placer un récipient sous la huiler le bouchon d’égout pour
recueillir le lubrifiant vidangée.
Dévisser et retirer huiler le bouchon d’égout.
Laisser le lubrifiant se vidanger complètement.
NOTE : Vidanger lubrifiant pendant que le moteur est
encore tiède mais pas brûlant. Lubrifiant tiède s’écoule
plus rapidement et plus complètement.
AVERTISSEMENT :
Ne pas changer le lubrifiant du moteur pendant qu’il est
chaud. Un contact accidentel avec un lubrifiant pour
moteur chaud peut provoquer des blessures graves.
Réinstaller la huiler le bouchon d’égout et bien serrer.
Remplir de lubrifiant en suivant les instructions de la
section Vérification/ajout de lubrifiant. Pour connaître le
volume de remplissage de lubrifiant, consulter les Fiche
technique au début du manuel ou le manuel fourni avec
le moteur, si nécessaire.
Réinstaller le bouchon/la jauge d’huile.
NOTE : Le lubrifiant usée doit être éliminée auprès d’un
site approuvé. Voir le détaillant d’huile local pour plus
d’informations.
ENTRETIEN DE LA BOUGIE
Voir la figure 17.
L’écartement de la bougie doit être vérifié et la bougie doit
être exempte de dépôts pour que le moteur fonctionne
correctement. Pour vérifier :
Retirer le bouchon de la bougie.
Nettoyer la saleté autour de la base de la bougie.
Retirer la bougie à l’aide de la clé fournie (non inclus).
Inspecter la bougie pour vérifier qu’elle n’est pas
endommagée et la nettoyer avec une brosse métallique
avant de la réinstaller. Si l’isolateur est fissuré ou écaillé,
remplacer la bougie. Pour remplacer la bougie, consulter
les Fiche technique au début du manuel ou le manuel
fourni avec le moteur, si nécessaire.
Mesurer l’écartement de la bougie. L’écartement correct
est de 0,7-0,8 mm (0,028−0,031 po). Pour augmenter
l’écartement, si nécessaire, courber avec précaution
l’électrode de terre (supérieure). Pour réduire l’écartement,
taper doucement l’électrode de terre sur une surface dure.
Installer la bougie ; la visser à la main pour éviter de foirer
le filetage.
Serrer avec la clé pour comprimer la rondelle. Si la bougie
est neuve, utiliser 1/2 tour pour comprimer la rondelle. Si
elle est usée, utiliser 1/8 à 1/4 de tour pour comprimer la
rondelle.
NOTE : Une bougie mal serrée devient très chaude et
peut endommager le moteur.
Reinstall the spark plug cap.
Page 17 — Français
ENTRETIEN
NETTOYAGE DE L’ORIFICE
D’ÉCHAPPEMENT ET DU SILENCIEUX
Selon le type de carburant utilisé, le type et la quantité de
lubrifiant utilisée et/ou les conditions d’utilisation, l’orifice
d’échappement et le silencieux peuvent être obstrués par
de la calamine. Si l’appareil fonctionnant avec de l’essence
semble avoir perdu de la puissance, cette calamine doit
être éliminée pour restaurer le fonctionnement normal. Il est
vivement recommandé de confier ce travail à un technicien
qualifié.
PARE-ÉTINCELLES
Voir la figure 18.
AVIS :
Ce produit est équipé d’un pare-étincelles qui a
été évalué par le Service forestier des États-Unis;
cependant, les utilisateurs du produit doivent respecter
les réglementations locales et gouvernementales de lutte
contre l’incendie. Consulter les autorités appropriées.
Contacter le service à la clientèle ou avec un centre de
réparations qualifié pour acheter un pare-étincelles de
rechange.
Inspecter le l’écran du pare-étincelles pour des fissures
ou des trous. Le remplacer au besoin.
Au besoin, uiliser une brosse (pas inclus) pour enlever les
dépôts de calamine sur l’écran du pare-étincelles.
VIDANGE DU RÉSERVOIR DE CARBURANT /
CARBURATEUR
Voir les figures 19 à 20.
Afin de prévenir les dépôts de gommes dans le circuit de
carburant, vidanger le carburant du réservoir et du carburateur
avant de le remiser.
VIDANGE DU RÉSERVOIR DE CARBURANT
Éteignez la génératrice.
Ouvrir le robinet de carburant en position de ARRÊT.
Pousser la poignée du robinet de carburant à travers le
boîtier de la génératrice et tirer légèrement vers le bas
pour accéder au raccord cannelé du tuyau.
Retirer le conduit d’essence du raccord à tuyau cannelé
en pressant les extrémités de l’étrier puis faire glisser le
conduit d’essence pour le retirer.
NOTE : S’assurer que la conduite de carburant située
entre le robinet à essence et le carburateur est retirée,
et NON la conduite située entre le robinet à essence et
le réservoir à essence.
Installer une extrémité du tuyau de vidange (non fourni)
sur le raccord à tuyau cannelé et placer l’autre extrémité
dans un récipient suffisamment large pour contenir le
carburant vidangé.
Mettre le robinet de carburant en position ON ( MARCHE).
Lorsque l’essence du réservoir a été vidée, placer le
robinet de carburant à la position OFF (ARRÊT) et
réinstaller correctement le conduit d’essence au raccord
à tuyau cannelé.
Réinstaller le bouton de robinet de carburant dans le
logement de la génératrice. Pousser vers l’avant jusqu’à
ce que le bouton s’enclenche correctement en place.
VIDANGE DU CARBURANT DU CARBURATEUR
Éteignez la génératrice.
Ouvrir le robinet de carburant en position de ARRÊT.
Placer un récipient adapté sous la vis de vidange du
carburateur pour recueillir le carburant ; desserrer la vis.
Laisser le carburant se vidanger complètement dans le
récipient.
Resserrer la vis de vidange.
NOTE : Consulter les directives d’élimination des déchets
locales pour éliminer le carburant correctement.
AVERTISSEMENT :
NE PAS altérer, ajuster ou modifier le module à capteur
de monoxyde de carbone (CO) de votre génératrice. Le
défaut de suivre ces instructions peut causer un mauvais
fonctionnement du moniteur ce qui peut entraîner la mort
ou des blessures graves.
REMPLACEMENT DU FILTRE À ESSENCE
Voir le figure 21.
Parfois, le filtre à essence peut s’encrasser, et c’est pourquoi
il est nécessaire de le remplacer. Pour se procurer un filtre
à essence de remplacement, veuillez communiquer avec le
service à la clientèle ou un centre de réparations qualifié.
NOTE : Il est nécessaire de vider le réservoir à essence avant
de remplacer le filtre à essence. Au besoin, faire fonctionner
l’unité jusqu’à ce que le réservoir soit vide, ou examiner le
filtre avant le remplissage.
Ouvrir le robinet de carburant en position de ARRÊT.
Pousser la poignée du robinet de carburant à travers le
boîtier de la génératrice et tirer légèrement vers le bas
pour accéder au filtre.
Retirer le conduit à essence des deux côtés du filtre en
appuyant sur les extrémités de l’agrafe de butée à l’aide
de pinces.
Retirer le conduit à essence en le glissant.
Le remplacer par un nouveau filtre à essence.
Réinstaller les conduits à essence sur le nouveau filtre à
essence.
Réinstaller le bouton de robinet de carburant dans le
logement de la génératrice. Pousser vers l’avant jusqu’à
ce que le bouton s’enclenche correctement en place.
Régler la vanne de carburant à la position MARCHE.
Page 18 — Français
ENTRETIEN
TRANSPORT
Éteignez la génératrice.
Vérifier que le robinet de carburant est en position
d’ARRÊT.
Laisser refroidir pendant 30 minutes avant de transporter
l’outil. S’assurer que le moteur et l’échappement de l’unité
sont froids.
Ne pas faire chuter, heurter ou placer l’unité sous de
lourds objets.
Pour le transport à bord d’un véhicule, vider le réservoir
de carburant, et arrimer solidement la génératrice.
Installer une feuille de plastique ou un coussinet
absorbant sous la génératrice pour recueillir toutes les
gouttes d’essence ou de lubrifiant lors du rangement ou
du transport.
REMISAGE
Lors de la préparation du génératrice pour le remisage, laisser l’appareil refroidir pour 30 minutes puis suivre les instructions ci-dessous.
DURÉE DU REMISAGE PRIOR TO STORING
Moins d’2 mois
Vidangez l’essence du carburateur et jetez-la dans un contenant approprié selon les directives
locales et de l’état/province.
2 mois à 1 an
Vidanger le carburant du carburateur.
Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements
nationaux et locaux en vigueur.
1 an ou plus
Vidanger le carburant du carburateur.
Retirer la bougie.
Vidanger l’essence du réservoir et la disposer dans un récipient adapté selon les règlements
nationaux et locaux en vigueur.
Placer une cuillère à soupe de lubrifiant moteur dans le cylindre de la bougie. Faire tourner
lentement le moteur avec le cordon pour répartir le lubrifiant.
Réinstaller la bougie.
Vidanger l’huile moteur.
Après le remisage :
Remplir d’essence fraîche.
NOTE : Si l’essence est entreposée dans un contenant adéquat pour une utilisation ultérieure, s’assurer qu’un
stabilisateur de carburant est ajouté à l’essence conformément aux instructions de son fabricant.
Page 19 — Français
ENTRETIEN
CALENDRIER D’ENTRETIEN
NOTE : Si un autre manuel du moteur est fourni avec cette génératrice, veuillez respecter le calendrier d’entretien présenté
dans le manuel du moteur au lieu de suivre les instructions d’entretien décrites ci-dessous.
Avant
chaque
utilisation
Après 1 mois
ou 20 heures de
fonctionnement
Tous les 3 mois
ou 50 heures de
fonctionnement
Tous les 6 mois
ou 100 heures de
fonctionnement
Chaque année
ou toutes les
300 heures de
fonctionnement
Vérifier la lubrifiant moteur
Changer la lubrifiant moteur
2
Vérifier le filtre à air
Nettoyer le filtre à air
Remplacer le filtre à air
2
Vérifier/régler l’écartement de la
bougie
Remplacer la bougie
2
Vérifier/nettoyer le pare-étincelles
Vérifier/régler le ralenti
Vérifier/régler le jeu des
soupapes
1,2
Nettoyer le réservoir de carburant
et le filtre
1,2
Vérifier de tuyaux de carburant
Filtre à carburant Inspecter Remplacer
Vérifier tous raccords de tuyaux
Inspecter le évent de vapeur du
réservoir de carburant (si présent)
Inspecter la boite de carbone
(modèles CARB seulement)
1. Ceci ne doit être effectué que par un centre de réparations qualifié.
2. Consulter le manuel du moteur pour prendre connaissance du calendrier d’entretien de cet article.
NOTE :
L’entretien doit être effectué plus fréquemment lorsque le génératrice est utilisé dans des zones poussiéreuses. Lorsque le
génératrice a dépassé les valeurs maximum indiquées dans le tableau, l’entretien doit continuer à être effectué selon les
intervalles ou aux fréquences indiqués.
Page 20 — Français
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le moteur ne démarre pas. Pas de carburant.
Carburant trop vieux ou présence d’eau
dans le carburant.
Niveau de lubrifiant bas.
Le robinet de carburant est en position
D’ARRÊT.
Bougie défectueuse, encrassée ou mal
écartée.
Le levier d’étranglement est en position
RUN.
Moteur remisé sans traitement ou vidange
de l’essence, ou plein fait avec un mauvais
carburant.
Le filtre à carburant est sale.
Le voyant DEL du capteur CO clignote en
rouge indiquant un risque de CO.
Le voyant DEL du capteur CO clignote en
jaune et/ou émet un bip audible indiquant
un défaut du capteur.
Remplir le réservoir de carburant.
Vidanger l’ensemble du système et remplir
de carburant frais.
Le moteur est équipé d’un arrêt en cas de
bas niveau de lubrifiant. Remplir le réservoir,
si le niveau de lubrifiant du moteur est trop
bas, avant de démarrer la génératrice.
Vérifier le niveau de lubrifiant moteur et
faire l’appoint si nécessaire.
Régler la vanne de carburant à la position
MARCHE.
Remplacer la bougie.
Mettre le levier de volet de départ en position
START ( DÉMARRAGE ).
Vidanger le carburant et le carburateur.
Remplir d’essence fraîche.
Remplacer le filtre à carburant ou contacter
un centre de réparations qualifié.
Quitter immédiatement la zone et vous
rendre dans un lieu extérieur en plein
air. Bien ventiler la zone avant d’occuper
les lieux de nouveau. Veiller à ce que
le générateur soit situé dans une zone
extérieure ouverte à au moins 6 m ( 20 pi)
de toutes les portes, fenêtres et espaces
occupés, et orienter les gaz d’échappement
loin des structures occupées.
Le capteur CO doit être réparé ou remplacé.
Communiquer avec le Service à la clientèle ou
un centre de réparation qualifié pour de l’aide.
Moteur difficile à démarrer. Eau dans le carburant.
Étincelle de bougie faible.
Vidanger l’ensemble du système et
remplir de carburant frais.
Remplacer la bougie ou contacter un
centre de réparations qualifié.
Le moteur manque de puissance. Filtre à air encrassé.
Moteur remisé sans traitement ou vidange
de l’essence, ou plein fait avec un mauvais
carburant.
Vérifier le élément du filtre à air. Nettoyer
ou remplacer selon le besoin.
Vidanger le carburant et le carburateur.
Remplir d’essence fraîche.
La prise c.a. ne fonctionne pas. Disjoncteur débranché.
L’appareil branché est défectueux.
Réinitialisez à nouveau le disjoncteur c.a.
Essayer un autre article.
Le génératrice émet un cognement ou un
cliquettement.
Un cognement ou un cliquettement sous
une lourde charge est normal. Cependant,
s’il a lieu sous une charge normale à un
régime moteur régulier, le problème peut
provenir de la marque de carburant utilisée.
Choisir une autre marque et s’assurer que
l’indice d’octane est supérieur ou égal à
86. Si le problème continue, contacter le
centre de réparations qualifié.
Si le problème persiste après avoir essayé les solutions ci-dessus, contacter le service à la clientèle ou un centre de réparations
qualifié pour obtenir de l’aide.
AVIS :
Le propriétaire de cet équipement est tenu d’effectuer les entretiens requis indiqués dans la section Entretien. Il est recommandé
de conserver tous les reçus d’entretien de votre équipement. La négligence ou l’oubli de procéder à l’entretien requis représente un
risque d’augmentation des émissions, de diminuer le rendement énergétique, de nuire à la performance, créer des bris irréparables
du moteur et de annuleront la garantie.
Pàgina 2 — Español
Para registrar su producto de Ryobi,
por favor visita: www.ryobitools.com
ADVERTENCIA:
CONEXIÓN A TIERRA DEL GENERADOR
Si este generador se utiliza únicamente con aparatos conectados con cable y
enchufe, el Código Eléctrico Nacional no exige que la unidad esté puesta a tierra.
Sin embargo, si se usa el generador de otra forma, podría ser necesario ponerlo
a tierra para reducir el riesgo de descargas eléctricas o electrocución. Antes de
usar el generador, consulte a un electricista calificado, un inspector eléctrico o
un organismo local que tenga jurisdicción para saber si es necesario ponerlo a
tierra en su situación.
Si es necesario poner a tierra la unidad, deben utilizarse la tuerca y el terminal de
conexión a tierra del bastidor para conectar el generador a una fuente apropiada
de conexión a tierra. La conexión a tierra debe realizarse con alambre calibre Nº 8.
Conecte el terminal del alambre de conexión a tierra entre la arandela y la tuerca,
y apriete firmemente la tuerca. Conecte el otro extremo del alambre firmemente
a una fuente apropiada de conexión a tierra que esté en contacto con el suelo a lo largo de una distancia de al menos
2,4 m (8 pies).
El Código Eléctrico Nacional especifica varias maneras prácticas para establecer una buena fuente de conexión a tierra.
Si se utiliza una barra de acero o de hierro, éste debe ser de 15,9 mm (5/8 pulg.) de diámetro, y si se utiliza una barra
no ferrosa, ésta debe ser de 13 mm (1/2 pulg.) de diámetro como mínimo y estar listada como material adecuado para
conexión a tierra. Si encuentra un estrato rocoso antes de llegar a una profundidad de 2,4 m (8 pies), clave la jabalina
de puesta a tierra a un ángulo de a lo sumo 45°. Si aun así la jabalina se encuentra con el estrato rocoso, se la puede
enterrar en una trinchera de al menos 75 cm (30 pulg.) de profundidad. En cualquier caso, el extremo superior de la
jabalina debe estar al ras del suelo (o por debajo del rasante) o protegido de posibles daños físicos por otro medio.
Todas las herramientas eléctricas y aparatos alimentados por este generador deben conectarse apropiadamente a
tierra mediante el uso de un tercer alambre o tener un diseño con “doble aislamiento”.
Se recomienda:
1. Usar dispositivos eléctricos con clavija de tres patillas conectada a tierra.
2. Para asegurar la continuidad de la protección a tierra del generador al dispositivo, utilice un cordón de extensión
para uso a la intemperie con un receptáculo de tres orificios en un extremo y una clavija de tres patillas en el otro.
Revise y cumpla con todas las reglas federales, estatales y locales relevantes en relación con las especificaciones de
conexión a tierra. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las
instrucciones de conexión a tierra o si no está seguro si el generador está conectado a tierra correctamente.
Detector de CO
en áreas habitadas
Utilícelo únicamente EN EL EXTERIOR
y ALEJADO de ventanas, puertas y
orificios de ventilación.
UBIQUE EL GENERADOR A UNA DISTANCIA DE POR LO MENOS 6 M (20 PIES)*
PARA REDUCIR EL RIESGO DE QUE EL MONÓXIDO DE CARBONO
INGRESE EN LA CASA
* Distancia mínima recomendada por el Departamento de Salud y Servicios Humanos y por los
Centros para el Control y la Prevención de Enfermedades de los Estados Unidos (www.cdc.gov/co).
Las condiciones particulares de su casa o del viento puede requerir una distancia adicional.
Escape (CO)
Dirija el escape LEJOS
de ventanas, puertas y
orificios de ventilación.
MANTEGA UNA DISTANCIA DE
POR LO MENOS 6 M (20 PIES)
Pàgina 3 — Español
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO:
Monóxido de carbono. Usar un generador en el interior LO
MATARÁ EN POCOS MINUTOS.
Los gases de escape del generador contienen niveles altos
de monóxido de carbono (CO), un gas venenoso que no
puede verse ni olerse. Si puede oler los gases de escape del
generador, está respirando CO. Pero incluso si no puede oler
los gases de escape, es posible que esté respirando CO.
Nunca use un generador dentro de su hogar, garaje,
sótano, ni demás espacios parcialmente encerrados. En
dichos espacios, pueden acumularse niveles mortales de
monóxido de carbono. Usar un ventilador o abrir puertas
y ventanas NO proporciona suficiente aire fresco.
SÓLO utilice el generador al aire libre y lejos de ventanas,
puertas y respiraderos abiertos. Estas aberturas pueden
atraer los gases de escape del generador.
Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO de
pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o débil
luego de que el generador estuvo funcionando, trasládese
adonde haya aire fresco INMEDIATAMENTE. Vea a un doctor.
Puede sufrir intoxicación por monóxido de carbono.
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El incumplimiento
de cualquiera de las instrucciones siguientes puede causar
electrocución, incendio o intoxicación por monóxido de
carbono, lo cual puede causar la muerte o lesiones graves.
ADVERTENCIA:
En ciertas aplicaciones, el Reglamento Nacional de
Electricidad exige que el generador esté conectado
a una tierra aprobada. Antes de utilizar la terminal de
tierra, consulte a un electricista calificado, inspector de
instalaciones eléctricas u organismo gubernamental de
la localidad en lo referente a las reglas y disposiciones
relacionadas con el uso deseado del generador.
GUARDE ESTAS INSTRUCCIONES
Este manual contiene importantes instrucciones que se deben
seguir durante la instalación y las actividades de mantenimiento
del generador y las baterías.
No conecte la unidad al sistema eléctrico de un edificio a
menos que el generador y el interruptor de transferencia se
hayan instalado correctamente y que un electricista calificado
haya verificado la salida de energía eléctrica. La conexión
debe aislar la corriente del generador del servicio público
y debe cumplir con todas las leyes y los códigos eléctricos
pertinentes.
No permita que utilicen esta unidad niños ni personas
carentes de la debida instrucción para su manejo.
No haga arrancar o funcionar el motor en un espacio
confinado, de edificio, cerca de ventana abiertas, o en
otro área sin ventilación donde se puedan recolectar las
emanaciones de monóxido de carbono. El monóxido de
carbono, un gas incoloro, inodoro y sumamente peligroso,
puede causar la pérdida de la conciencia o la muerte.
Mantenga a todos los circunstantes, niños y animales por
lo menos a 3 m (10 pies) de distancia.
Use botas o zapatos robustos y secos. No utilice la unidad
estando descalzo.
No utilice este generador cuando se encuentre fatigado,
enfermo o bajo los efectos de drogas, alcohol o
medicamentos.
Mantenga todas las partes del cuerpo alejadas de toda pieza
móvil y superficie caliente de la unidad.
No toque cables ni receptáculos desprovistos de aislamiento.
No utilice el generador con cordones de corriente gastados,
deshilachados, pelados o dañados de cualquier forma.
Antes de guardar la unidad, deje que se enfríe el motor
durante 30 minutos y retire el combustible de la unidad.
No utilice or guarde el generador en la lluvia, nieve o tiempo
húmedo.
Guarde el generador en un lugar bien ventilado y con el
tanque de combustible vacío. El combustible no se debe
guardar cerca del generador.
Antes de transportar la unidad en un vehículo, vacíe el tanque
de combustible, coloque la interruptor del motor/válvula de
combustible/palanca del anegador en la posición de OFF
(APAGADO) inmovilice aquélla.
Coloque una lámina de plástico o una almohadilla absorbente
debajo del generador para atrapar las gotas de combustible
o lubricante cuando lo transporte.
Para reducir el riesgo de incendio o de lesiones por
quemadura, maneje con cuidado el combustible. Es
sumamente inflamable.
No fume mientras esté mezclando el combustible o
reabasteciendo el tanque.
Almacene el combustible en un recipiente aprobado para
gasolina.
Coloque la unidad sobre el piso nivelado, apague el motor,
y deje que se enfríe durante cinco minutos antes de
reabastecerlo de combustible.
Afloje la tapa del tanque de combustible para aliviar la
presión y para evitar que se escape combustible por la tapa.
Después de reabastecer de combustible la unidad ponga la
tapa y apriétela firmemente.
Limpie todo el combustible que se haya derramado de la
unidad.
Nunca intente en ninguna circunstancia eliminar el combustible
derramado quemándolo.
Los generadores vibran durante el uso normal. Durante y
después del uso del generador, inspeccione el generador,
así como los cordones de extensión y los cordones de
corriente conectados a éste, para ver si tienen daños
causados por la vibración. Deben repararse o reemplazarse
los artículos dañados, según sea necesario. No use enchufes
Pàgina 4 — Español
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
REGLAS DE SEGURIDAD ESPECÍFICAS
ni cordones que muestren señales de daño, como roturas
o agrietamientos en el aislamiento, o daño en las espigas.
Los generadores fijos instalados de manera permanente
son la mejor alternativa para abastecer de electricidad al
hogar durante los cortes de energía. Incluso los generadores
portátiles que están conectados correctamente pueden
sobrecargarse. De esta manera, los componentes del
generador pueden recalentarse o exigirse demasiado, lo
que podría producir una falla en el generador.
Use únicamente repuestos y accesorios recomendadas
o equivalentes y siga las instrucciones descritas en la
sección de Mantenimiento de este manual. El empleo de
piezas diferentes o el incumplimiento de las instrucciones
de mantenimiento puede significar un riesgo de descarga
eléctrica o de lesiones.
Mantenga la unidad según las instrucciones de mantenimiento
señaladas en este manual del operador.
Inspeccione cada vez la unidad antes de usarla para ver si
tiene tornillos flojos, fugas de combustible, etc. Reemplace
toda pieza dañada.
PELIGRO:
Riesgo de incendios y lesiones por quemaduras: Nunca
retire la tapa de combustible mientras esté encendida la
unidad. Apague el motor y deje enfriar la unidad durante al
menos cinco minutos. Retire la tapa lentamente.
ADVERTENCIA:
Cuando este generador se utiliza para abastecer el
sistema de cableado de un edificio: un electricista
calificado debe instalar el generador, que debe conectarse
a un interruptor de transferencia como un sistema derivado
independiente, de conformidad con el Reglamento Nacional
de Electricidad (NFPA 70). El generador se conectará a
través de un interruptor de transferencia que controla todos
los conductores, excepto el conductor de conexión a tierra
del equipo. El bastidor del generador debe conectarse a
un electrodo de conexión a tierra aprobado. Si no se aísla
el generador de las líneas de alto voltaje puede causarse la
muerte o lesiones a los trabajadores de dichas líneas.
No utilice este generador para suministrar energía a
dispositivos de soporte vital o equipos médicos de
emergencia.
Este generador tiene un punto neutro flotante. Esto significa
que el conductor neutro no está conectado por vías eléctricas
al marco de la máquina. El generador (las bobinas del estátor
y salida del módulo inversor) está aislado del bastidor y de la
patilla de conexión a tierra del receptáculo de CA.
Siempre use un detector de monóxido de carbono de
baterías al utilizar el generador. Si comienza a sentirse mal,
mareado o débil al estar utilizando el generador, apáguelo
y respire aire fresco de inmediato. Vea a un doctor. Puede
sufrir intoxicación por monóxido de carbono.
Coloque el generador en una superficie estable horizontal,
con una pendiente no mayor de 4°.
Utilice la unidad en un área bien ventilada e iluminada,
aislada de las áreas de trabajo para evitar la interferencia
del ruido.
Si se utiliza el generador en condiciones húmedas, puede
causarse una electrocución. Mantenga seca la unidad.
Mantenga el generador a una distancia mínima de 1 m
(3pies) de todo tipo de material combustible.
No utilice el generador cerca de materiales peligrosos.
No utilice el generador en una estación de abastecimiento
de gasolina o gas natural.
No toque el silenciador ni el cilindro durante el funcionamiento
de la unidad ni inmediatamente después; están CALIENTES
y causan lesiones por quemadura.
No permita que el depósito de gas del generador se
desborde durante la carga. Cargue a 25,4 mm (1 pulg.)
por debajo de la parte superior del tanque de gasolina
para permitir la expansión del combustible. No cubra la
tapa del tanque de combustible cuando el motor esté en
funcionamiento. Al cubrir la tapa del tanque de combustible
durante el funcionamiento se puede producir una falla en el
motor o un daño a la herramienta.
No fume mientras abastece de gasolina el generador.
Apague el motor y déjelo enfriar durante cinco minutos antes
de agregar gasolina o lubricante al generador.
No retire la varilla de nivel de aceite ni la tapa del tanque del
combustible mientras esté funcionando el motor.
Preste atención en particular a todas las etiquetas
de seguridad adheridas al generador.
En todo momento mantenga a los niños a una distancia
mínima de 3 m (10 pies) del generador.
La unidad funciona mejor a una temperatura entre -5 y 40
°C (23 y 104 °F) con una humedad relativa de 90% o menos.
El requerimiento de voltaje y frecuencia operativa de todos
los equipos electrónicos debe comprobarse antes de
enchufarlos a este generador. Pueden ocurrir daños si el
equipo no está diseñado para operar dentro de una variación
de voltaje de +/-10% y una variación de frecuencia de +/-3
hz de los valores nominales que aparecen en la placa de
identificación del generador. A fin de evitar daños, siempre
tenga una carga adicional enchufada al generador en
caso de usarse equipos de estado sólido (tales como un
aparato de televisión). También podría resultar necesario un
condicionador de la línea eléctrica para algunas aplicaciones;
Pàgina 5 — Español
SÍMBOLOS
REGLAS DE SEGURIDAD ESPECÍFICAS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves
o mortales.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
graves o mortales.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DESIGNACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Alerta de condiciones
húmedas
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Descarga eléctrica
Si no se usa la unidad en condiciones secas y no se observan
prácticas seguras de trabajo, puede producirse una descarga
eléctrica.
por ejemplo, con una computadora. También podria resultar
necesario un condicionador de la línea eléctrica para algunas
aplicaciones de equipo de estado sólido.
NUNCA ignore un evento de apagado automático. SI SE
PRODUCE EL APAGADO AUTOMÁTICO, DEBE abandonar
el lugar de inmediato y dirigirse a un área al aire libre. Ventile
bien el área antes de volver a ocuparla. Asegúrese de que
el generador esté ubicado en un lugar al aire libre, a una
distancia de, al menos, 6 m (20 pies) de todas las puertas,
ventanas y espacios ocupadas.Siempre dirija el escape
hacia fuera de estructuras ocupadas. Nunca haga funcionar
el generador en áreas cerradas (p. ej., en una casa o un
garaje). Si no sigue estas instrucciones, podría intoxicarse
por inhalación de monóxido de carbono (CO), lo que puede
resultar en la muerte o en lesiones graves.
El sensor de monóxido de carbono del generador no está
diseñado para detectar humo, incendio ni otros gases. Solo
se activará debido a la presencia de gas de monóxido de
carbono en el sensor. El gas de monóxido de carbono puede
estar presente en otras áreas.
La función de apagado por monóxido de carbono del
generador no sustituye las prácticas seguras con respecto
al generador. Opere siempre el generador en lugares al
aire libre, a una distancia de, al menos, 6,10 m (20 pies) de
estructuras ocupadas. Nunca use el generador en lugares
total o parcialmente cerrados o cerca de ventanas abiertas,
puertas y otros espacios no ventilados.
NO altere, ajuste ni modifique el módulo del sensor
de monóxido de carbono (CO) de su generador. Si no
sigue estas instrucciones, el monitor podría no funcionar
correctamente, lo que puede resultar en la muerte o lesiones
personales graves.
Para usarse sólo en el exterior.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta producto. Si presta a alguien esta producto, facilítele
también las instrucciones.
Pàgina 6 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DESIGNACIÓN/EXPLICACIÓN
Emanaciones tóxicas
Con el funcionamiento del generador se emite monóxido de
carbono, un gas tóxico incoloro e inodoro. Si se inhala monóxido
de carbono puede causarse náusea, desmayo o la muerte.
Fuego / Explosión
El combustible y los vapores del mismo son extremadamente
inflamables y explosivos. El fuego o una explosión pueden causar
quemaduras graves e incluso la muerte.
Superficie caliente y gases
de escape
Para reducir el riesgo de lesiones corporales o daños materiales
evite tocar toda superficie caliente y no coloque partes del cuerpo
en la trayectoria de los gases de escape.
Peligro al levantar
Para reducir el riesgo de lesiones serias, evite intentar levantar el
generador usted solo.
Conexión a tierra
Consulte a un electricista de la localidad para determinar los
requisitos de conexión a tierra antes de utilizar la unidad.
V
Voltios Voltaje
A
Amperios Corriente
Hz
Hertz Frecuencia (ciclos por segundo)
W
Watt Potencia
hrs
Horas Tiempo
gal
Galón Volumen
qt Cuarto Volumen
ETIQUETAS DE SEGURIDAD
La siguiente información puede encontrarse en el generador.
Para su propia seguridad, le sugerimos estudiar y entender
todas la etiquetas antes de poner marcha el generador.
Si se desprende de la unidad cualquiera de las etiquetas o
se vuelven ilegibles, comuníquese con algún el servicio al
cliente o con un centro de servicio calificado para obtener
un reemplazo. SE MATARÁ o LESIONARÁ GRAVEMENTE si
no sigue las instrucciones del Manual del operador.
Riesgo de incendio. No agregue combustible cuando el
producto esté functionando.
El generador es una fuente potencial de descarga eléctrica.
No lo exponga a humedad, la lluvia nin a la nieve. No opere
con manos o pies húmedos.
El escape contiene gas venenoso de monóxido de carbono
que puede causar pérdida del conocimiento a la MUERTE.
Opere en áreas exteriores bien ventiladas lejos de puertas
o ventanas abiertas.
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Usar un generador en el interior PUEDE MARTARLO EN
POCOS MINUTOS. Los gases de escape del generador
contienen monóxido de carbono. Es un veneno que no
puede verse ni olerse.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Sólo utilícelo AL AIRE LIBRE y lejos de ventanas, puertas
y respiraderos.
Pàgina 7 — Español
SÍMBOLOS
SENSOR DE MONÓXIDO DE CARBONO (CO)
En caso de peligro de monóxido de carbono, el LED del sensor
destellará en color rojo y el generador se apagará. Abandone el
área de inmediato y vaya a un lugar al aire libre. Ventile bien el área
antes de volver a ocuparla. Asegúrese de que el generador esté
ubicado en un lugar al aire libre. Siempre dirija el escape hacia fuera
de estructuras ocupadas. Nunca opere el generador en lugares
cerrados (p. ej., en una casa o un garaje).
NO altere, ajuste ni modifique el módulo
del sensor de monóxido de carbono (CO)
de su generador.
ADVERTENCIA DE COMBUSTIBLE
No fume al abastecer el combustible. No
llene de más. El nivel de lleno es 25 mm (1 pulg.) debajo
del cuello del tanque de combustible. Pare la marcha
del motor cinco minutos antes del reabastecimiento
de combustible para evitar que el calor del silenciador
encienda los vapores de combustible.
ADVERTENCIA DEL LUBRICANTE DE MOTOR
Antes de utilizar el generador debe abastecerlo de lubricante. Antes
de utilizar la unidad, revise el nivel de lubricante. El nivel de lubricante
siempre debe estar entre las áreas cubierta con rayas entrecruzadas
de la varilla de nivel. La unidad está equipada de un sensor, el cual
apaga automáticamente el motor si el nivel de lubricante desciende
abajo del límite de seguridad.
ADVERTENCIA ACERCA DE LA CONEXIÓN A TIERRA
Este generador no incluye un cable de cobre ni una jabalina de puesta
a tierra. Consulte con un electricista calificado para conocer los requisitos
locales de puesta a tierra.
ADVERTENCIA DE SUPERFICIE CALIENTE
No toque el silenciador ni el cilindro de aluminio del motor. Están muy
CALIENTES y causan quemaduras graves. No ponga ningún material
inflamable o combustible directamente en la trayectoria de las emanaciones
del escape.
ADVERTENCIA DE ESPACIO LIBRE
Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe antes
de guardarlo. El calor generado por el silenciador y los gases
de escape puede ser suficiente para causar quemaduras
graves y/o prender fuego a objetos combustibles.
PARACHISPAS
El uso de este equipo puede producir chispas propensas a iniciar
incendios cerca de vegetación seca. Es posible que se necesite un
parachispas. El operador debe ponerse en contacto con las agencias
contra incendios locales para conocer las leyes y regulaciones
relacionadas con los requisitos de prevención de incendios.
ADVERTENCIA PARA LA TAPA DEL TANQUE DE COMBUSTIBLE
Nunca retire la tapa de combustible mientras esté encendida la unidad.
Apague el motor y deje enfriar la unidad durante al menos cinco minutos.
Quite la tapa lentamente para liberar la presión que se haya acumulado
en el sistema de combustible y para evitar que el calor del silenciador
provoque la ignición de los vapores del combustible.
Pàgina 8 — Español
ASPECTOS ELÉCTRICOS
CALIBRE DEL CORDÓN DE EXTENSIÓN
Consulte el cuadro mostrado abajo para asegurarse de que el calibre de los cordones de extensión que utilice puedan
con la carga eléctrica requerida. Los cordones de calibre insuficiente pueden causar una caída de voltaje, lo cual puede
quemar el dispositivo y recalentar el cordón mismo.
Corriente en
Amperios
Carga en vatios Longitud máxima permitida del cordón
A 120 V A 240 V Conduct. #8 Conduct. #10 Conduct. #12 Conduct. #14 Conduct. #16
2,5
300 600 305 m (1000 pies) 183 m (600 pies) 114 m (375 pies) 76 m (250 pies)
5
600 1200 152 m (500 pies) 91 m (300 pies) 61 m (200 pies) 38 m (125 pies)
7,5
900 1800 107 m (350 pies) 61 m (200 pies) 38 m (125 pies) 31 m (100 pies)
10 1200 2400 76 m (250 pies) 46 m (150 pies) 31 m (100 pies) 15 m (50 pies)
15 1800 3600 46 m (150 pies) 31 m (100 pies) 20 m (65 pies)
20 2400 4800 53 m (175 pies) 38 m (125 pies) 23 m (75 pies)
25 3000 6000 46 m (150 pies) 31 m (100 pies)
30 3600 7200 38 m (125 pies) 20 m (65 pies)
40 4800 9600 27 m (90 pies)
CARGAS DE MOTORES ELÉCTRICOS
Es característico en el funcionamiento normal de los motores eléctricos comunes consumir durante el arranque hasta
seis veces su corriente de operación. Esta tabla puede emplearse para estimar la potencia necesaria (en vatios) para
arrancar los motores eléctricos de “Código G”; no obstante, si un motor eléctrico no arranca o no alcanza la velocidad
de funcionamiento, apague el dispositivo o herramienta de inmediato para evitar dañar el equipo. Siempre verifique los
requisitos de la herramienta o aparato con la salida nominal del generador.
Capacidad del motor
(H.P.)
Potencia en marcha
(vatios)
Potencia necesaria para arrancar el motor (vatios)
Universal Capacitor Fase dividida
1/8
275 N/A 850 1200
1/6
275 600 850 2050
1/4
400 800 1050 2400
1/3
450 950 1350 2700
1/2
600 1000 1800 3600
3/4
850 1200 2600 —
1 1100 N/A 3300 —
AVISO:
El requerimiento de voltaje y frecuencia operativa de todos los equipos electrónicos debe comprobarse antes de
enchufarlos a este generador. Pueden ocurrir daños si el equipo no está diseñado para operar dentro de una variación
de voltaje de +/-10% y una variación de frecuencia de +/-3 hz de los valores nominales que aparecen en la placa de
identificación del generador. A fin de evitar daños, siempre tenga una carga adicional enchufada al generador en caso de
usarse equipos de estado sólido (tales como un aparato de televisión). También podría resultar necesario un condicionador
de la línea eléctrica para algunas aplicaciones; por ejemplo, con una computadora. También podria resultar necesario
un condicionador de la línea eléctrica para algunas aplicaciones de equipo de estado sólido.
Pàgina 9 — Español
ASPECTOS ELÉCTRICOS
CAPACIDAD DEL GENERADOR
Cerciórese que el generador pueda suministrar suficientes
vatios de potencia continua (en marcha) y de sobrecorriente
(al arrancar) para los equipos que desee alimentar al mismo
tiempo. Siga estos pasos sencillos.
1. Seleccione los equipos que desea alimentar al mismo
tiempo.
2. Sume la potencia continua (en marcha) en vatios de estos
equipos. Esta es la cantidad de potencia que el generador
debe producir para mantener en marcha los equipos.
Observe la tabla de referencia de potencia en vatios, a la
derecha.
3. Calcule cuánta potencia inicial (al arranque) en vatios
necesitará. La potencia inicial (en vatios) es la breve
variación rápida de potencia necesaria para poner en
marcha los aparatos o herramientas accionados con motor
eléctrico como las sierras circulares o los refrigeradores.
Debido a que no todos los motores arrancan al mismo
tiempo, se puede calcular la potencia inicial total en vatios
sumando sólo los equipos con el mayor valor de potencia
inicial adicional a la potencia nominal del paso 2.
ADMINISTRACIÓN DE LA POTENCIA
A fin de prolongar la vida útil del generador y los dispositivos
acoplados, es importante tener cuidado al agregar cargas
eléctricas al generador. NO debe haber equipo alguno
conectado a los tomacorrientes del generador antes de poner
en marcha el motor respectivo. La manera correcta y segura
de administrar la potencia del generador consiste en agregar
las cargas de manera secuencial de la manera siguiente:
1. Sin equipos conectados al generador, ponga en marcha
el motor de la manera que se describe posteriormente en
este manual.
2. Enchufe y active la primera carga, preferiblemente la
máxima carga que tenga.
3. Deje que se estabilice la salida del generador (el motor
marcha uniformemente y el dispositivo acoplado funciona
correctamente).
4. Enchufe y active la siguiente carga.
5. Nuevamente, deje que el generador se estabilice.
6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca añada más cargas que las que permita la capacidad
del generador. Tenga especial cuidado al considerar las
cargas de sobrecorriente en la capacidad del generador
según se describió anteriormente.
AVISO:
No exceda la capacidad del generador. Si excede la
capacidad de corriente (amperios) y potencia (vatios) del
generador puede dañar el generador y los dispositivos
eléctricos conectados al mismo.
Ejemplo:
Herramienta o
aparato
Potencia
marcha
en vatios*
Potencia
arranque
en vatios*
RV Aire
acondicionado
(11 000 BTU)
1010 1600
Televisor (LED,
27 pulg.)
30 0
RV Refrigerador 180 600
Radio 200 0
Iluminación
(75 vatios)
300 0
Cafetera
600 0
2230 vatios,
potencia en
marcha total
1600 vatios,
potencia
arranque máxima
Potencia continua total en vatios 2230
Potencia arranque máxima en vatios + 1600
Potencia arranque máxima en vatios 3920
Herramienta o aparato
W de
funcionamiento
estimados*
W de
arranque
estimados*
Hogar / Emergencia
Luces (4 cant. x 75 W)
300 0
Televisor (LED, 27 pulg.) 300 0
Bomba de sumidero (1/3 hp) 800 1300
Refrigerador o congelador
600 780
Bomba de pozo (1/3 hp) 1000 2000
Horno (1/2 hp)
800 2350
Radio
200 0
Sitio de trabajo
Taladro (3/8 pulg., 4 A)
440 600
Sierra circular
(Tareas pesadas, 7-1/4 pulg.)
1400 2300
Sierra alternativa
960 960
Sierra de ingletes (10 pulg.) 1800 1800
Sierra de mesa (10 pulg.) 2000 2000
*Los valores de potencias en vatios indicados son aproximados. Verifique la
herramienta o el equipo para conocer el vatiaje real..
Pàgina 10 — Español
CARACTERÍSTICAS
FAMILIARÍCESE CON EL GENERADOR
Vea la figura 1.
El uso seguro que este producto requiere la comprensión
de la información impresa en el producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
DISYUNTOR
El disyuntor se proporciona para proteger al generator
contra sobrecarga eléctrica. El disyuntor puede restaurarse
pulsando el botón del disyuntor.
FILTRO DE AIRE
El filtro de aire ayuda a limitar la cantidad de tierra y polvo
que penetra a la unidad durante el funcionamiento.
APAGADO AUTOMÁTICO
El sensor de monóxido de carbono del generador está
diseñado para supervisar el nivel de monóxido de carbono
presente durante el funcionamiento del generador. Si la
unidad está ubicada de forma incorrecta y los niveles de
monóxido de carbono suben hasta una marca poco segura,
el LED del sensor destellará en rojo y el generador se apagará
automáticamente. Abandone el área de inmediato y vaya
a un lugar al aire libre. Ventile bien el área antes de volver
a ocuparla. Asegúrese de que el generador esté ubicado
en un lugar al aire libre, a una distancia de, al menos, 6m
(20 pies) de todas las puertas, ventanas y espacios ocupadas
y dirija el escape hacia fuera de estructuras ocupadas antes
de reiniciarlo.
NOTA : Cuando la unidad se apague, el LED seguirá destellando
en color rojo durante un máximo de 20 minutos. Una vez
reubicado el generador y que los niveles de CO sean seguros,
el generador puede reiniciarse aunque la luz siga destellando.
ANEGADOR
La palanca del anegador se utiliza al arrancar el motor.
TANQUE DE COMBUSTIBLE
El tanque de combustible tiene una capacidad de 15,14 l (4 gal).
VÁLVULA DE COMBUSTIBLE
El flujo de combustible del tanque de combustible al motor
se activa y desactiva con la válvula de combustible.
INTERRUPTOR DEL MOTOR
Para apagar el motor, coloque y sostenga el interruptor del
motor en la posición “OFF” (apagado) hasta que el motor
se haya detenido por completo.
TERMINAL DE CONEXIÓN A TIERRA
El terminal de conexión a tierra se utiliza para ayudar a conectar
a tierra correctamente el generador como ayuda de protección
contra descargas eléctricas. Consulte con un electricista local
calificado con respecto a los requisitos de conexión a tierra
en el área geográfica donde se encuentre usted.
PROTECCIÓN DE APAGADO POR BAJA
CANTIDAD DE ACEITE
El sensor de bajo nivel de aceite provoca la detención del
motor cuando el nivel de lubricante en el cárter es insuficiente.
TAPA DE RELLENO DE ACEITE/VARILLA
MEDIDORA DE ACEITE
Retire la tapa de relleno de aceite para revisar el nivel y añadir
lubricante al generador cuando sea necesario.
TAPÓN DE DRENAJE DE ACEITE
Al cambiar el lubricante de motor, el tapón de drenaje de
aceite se retira para permitir el drenaje del lubricante usado.
RECEPTÁCULOS
El generador incorpora las siguientes tomas monofásicas
de 60 Hz: dos receptáculos dobles de 120 V y 20 A y
un receptáculo de fijación por giro de 120 V, 30 A. Los
receptáculos pueden utilizarse para accionar los aparatos,
iluminación eléctrica, herramientas y motores apropiados.
MANGO DEL ARRANCADOR RETRÁCTIL
El mango del arrancador retráctil se usa para arrancar el
motor del generador.
ESPECIFICACIONES DEL PRODUCTO
MOTOR
Tipo de motor
..................................................212 cc, OHV
Bujía
...........................................NGK BP6ES o equivalente
Fuel Volume
....................................................15,14 l (4 gal)
Volumen de lubricante
de motor
.........................aproximadamente 0,59 l (20 onz.)
Tipo de lubricante del motor
........ SAE 10W-30, de 4 tiempos
GENERADOR
Voltaje nominal ...........................................................120 V
Amperaje nominal
.........................................................30 A
Salida nominal*
....................................................... 3 600 W
Salida máxima
........................................................4 500 W
Frecuencia nominal
....................................................60 Hz
*Salida nominal definida según el estándar G300 de PGMA
Pàgina 11 — Español
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Orte cuidadosamente los lados de la caja y después
retire la herramienta y cualesquier accesorios de la caja.
Asegúrese de que estén presentes todos los artículos
enumerados en la lista de piezas sueltas.
NOTA: Esta herramienta es pesada y requiere al menos
de dos personas para levantarla. Para evitar una lesión en
la espalda, levántela con sus piernas, no con su espalda.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la
Lista de piezas sueltas ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.
Inspeccione cuidadosamente la unidad para asegurarse
que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente el producto y lo haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-525-2579, donde le brindaremos asistencia.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
ADVERTENCIA:
No intente modificar esta producto ni introducir accesorios
no recomendados para la misma. Cualquier alteración
o modificación constituye maltrato y puede causar una
condición peligrosa, y como consecuencia posibles
lesiones corporales graves.
ADVERTENCIA:
No intente accionar el generador antes de terminar
de armarlo. De lo contrario puede ocurrir un riesgo de
lesiones graves.
LISTA DE PIEZAS SUELTAS
Vea la figura 2.
Los siguientes artículos incluidos con generador:
Núm.
ref. Descripción Cant.
1 Eje ........................................................................2
2 Rueda ..................................................................2
3 Espaciador de rueda ...........................................2
4 Pasador del enganche .........................................2
5 Perno ...................................................................2
6 Arandela de pies ..................................................2
7 Patas con pies de goma ......................................2
8 Tuerca de bloqueo ...............................................2
9 Lubricante para motor .........................................1
Manual del operador (no se muestra) ..................1
HERRAMIENTAS NECESARIAS
Vea la figura
3.
Para armar la unidad se necesitan las siguientes herramientas
(no incluido o dibujado para escalar):
Llaves de casquillo
Llave ajustable
NOTA: No ponga combustible o lubricante en el generador
antes de instalar las pies y ruedas.
INSTALACIÓN DE LOS PIES
Vea la figura 4.
Localice los siguientes artículos:
2 pies de goma
2 tuercas de bloqueo
2 pernos
2 arandela
Introducir el perno a través de la arandela, el pie de goma
y, a continuación, a través del soporte transversal, tal
como se indica.
Rosque la tuerca de fijación en el perno y ajuste bien
dando una vuelta completa.
NOTA: Asegúrese de no ajustar excesivamente para
evitar que el material del pie se doble.
Repita estos pasos con el otro pie.
INSTALACIÓN DE LAS RUEDAS
Vea la figura 5.
Las ruedas se proporcionan para ayudar a trasladar el
generador hasta la ubicación deseada y deben instalarse
en del mismo lado del mango.
Localice los siguientes artículos:
2 ejes
2 pasadores de enganche
2 espaciadores
2 ruedas
Pàgina 12 — Español
ARMADO
FUNCIONAMIENTO
Deslice una espaciador por el eje y luego deslice el eje
dentro del agujero de montaje de la rueda, como se
muestra.
Inserte el pasador de enganche para asegurar.
NOTA: Debe introducirse el pasador de enganche en el
eje hasta que el centro de aquél descanse en la parte
superior de éste.
Repita el proceso con la segunda rueda.
Eleve el extremo del generador donde está ubicado el
mango hasta una altura suficiente que permita el acceso
a la parte inferior del bastidor; coloque firmemente cuñas
debajo para apoyarlo.
Deslice pase el eje a través del agujero situado en el
centro de la rueda.
ADVERTENCIA:
NUNCA ignore un evento de apagado automático. SI
SE PRODUCE EL APAGADO AUTOMÁTICO, DEBE
abandonar el lugar de inmediato y dirigirse a un área al
aire libre. Ventile bien el área antes de volver a ocuparla.
Asegúrese de que el generador esté ubicado en un lugar
al aire libre, a una distancia de, al menos, 6 m (20 pies)
de todas las puertas, ventanas y espacios ocupadas.
Siempre dirija el escape hacia fuera de estructuras
ocupadas. Nunca haga funcionar el generador en áreas
cerradas (p. ej., en una casa o un garaje). Si no sigue
estas instrucciones, podría intoxicarse por inhalación de
monóxido de carbono (CO), lo que puede resultar en la
muerte o en lesiones graves.
ADVERTENCIA:
Si este generador se utiliza únicamente con aparatos
conectados con cable y enchufe, el Código Eléctrico
Nacional no exige que la unidad esté puesta a tierra. Sin
embargo, si se usa el generador de otra forma, podría
ser necesario ponerlo a tierra para reducir el riesgo de
descargas eléctricas o electrocución. Antes de usar el
generador, consulte a un electricista calificado, un inspector
eléctrico o un organismo local que tenga jurisdicción para
saber si es necesario ponerlo a tierra en su situación.
ADVERTENCIA:
No permita que su familiarización con este producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendados podría
causar lesiones graves.
PELIGRO:
Monóxido de carbono. Usar un generador en el interior
LO MATARÁ EN POCOS MINUTOS.
Los gases de escape del generador contienen niveles
altos de monóxido de carbono (CO), un gas venenoso
que no puede verse ni olerse. Si puede oler los gases de
escape del generador, está respirando CO. Pero incluso
si no puede oler los gases de escape, es posible que
esté respirando CO.
Nunca use un generador dentro de su hogar, garaje,
sótano, ni demás espacios parcialmente encerrados.
En dichos espacios, pueden acumularse niveles
mortales de monóxido de carbono. Usar un ventilador
o abrir puertas y ventanas NO proporciona suficiente
aire fresco.
SÓLO utilice el generador al aire libre y lejos de
ventanas, puertas y respiraderos abiertos. Estas
aberturas pueden atraer los gases de escape del
generador.
Incluso si utiliza el generador correctamente, el CO puede
ingresar en su hogar. SIEMPRE utilice una alarma de CO
de pilas o con pilas de respaldo en su hogar.
Si comienza a sentirse descompuesto, mareado o
débil luego de que el generador estuvo funcionando,
trasládese adonde haya aire fresco INMEDIATAMENTE.
Vea a un doctor. Puede sufrir intoxicación por monóxido
de carbono.
Pàgina 13 — Español
FUNCIONAMIENTO
AVISO:
Este producto cuenta con un parachispas que ha sido
evaluado por el Servicio Forestal del Departamento
de Agricultura de EE. UU., sin embargo los usuarios
del producto deben cumplir con los reglamentos de
prevención de incendios locales, estatales y federales.
Contacto con el servicio al cliente o un centro de servicio
calificado para comprar un parachispas de repuesto.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o un centro de servicio calificado para comprar
un parachispas de repuesto.
APLICACIONES
Este generador está diseñado para suministrar alimentación
eléctrica para el funcionamiento de iluminación eléctrica
compatible, electrodomésticos, herramientas y cargas de
motor.
ANTES DE ACCIONAR LA UNIDAD
Sólo utilícelo AL AIRE LIBRE y guarde una distancia al
menos de 6 m (20 pies) alejado de ventanas, puertas
y orificios de ventilación según lo recomendado por el
Departamento de Salud y Servicios Humanos y por los
Centros para el Control y la Prevención de Enfermedades
de los Estados Unidos. Las condiciones particulares de su
casa o del viento puede requerir una distancia adicional.
NUNCA lo use dentro de su hogar o del garaje, INCLUSO
con las puertas y las ventanas abiertas.
Coloque siempre el generador sobre una superficie firme
plana.
REQUISITOS ESPECIALES:
Es posible que se apliquen reglamentaciones de la
Administración de Salud y Seguridad Ocupacional
(Occupational Safety and Health Administration, OSHA)
generales o estatales, códigos u ordenanzas locales al uso
para el que fue diseñado el generador.
Consulte a un electricista calificado, a un inspector de
instalaciones eléctricas o a la agencia local con jurisdicción:
En algunas áreas, se deben registrar los generadores en
las respectivas compañías de servicios públicos locales.
Si el generador es utilizado en una obra en construcción,
es posible que se deban respetar reglamentaciones
adicionales.
LEVANTAR Y BAJAR EL MANGO
Vea la figura 6.
Para levantar el mango (para trasladar la generador):
tire del perilla de liberación del mango hacia, levantar el
mango, luego suelte la perilla de modo que encaje en
la posición de bloqueo. Inserte la clavija de bloqueo del
mango para asegure el mango en su lugar.
Para bajar mango (para guardar o transportar la
generador): tire de la perilla de liberación del mango y
baje el mango hasta la posición inferior..
Nunca utilice el mango para levantar el generador. Solamente
se debe utilizar el mango para desplazar la unidad sobre
las ruedas.
VERIFICACIÓN Y ABASTECIMIENTO DE
LUBRICANTE
Vea la figura 7.
AVISO:
Si se intenta arrancar el motor antes de haberse abastecido
debidamente de lubricante podría descomponerse el
equipo.
NOTA: Si recibe un manual del motor para este producto,
respete el instrucciones que se indique en el manual del
motor y no la información que figura a continuación.
El lubricante de motor empleado es un factor de gran
importancia en el rendimiento y vida de servicio del motor.
Para uso general, a todas temperaturas, se recomienda el
lubricante SAE 10W-30. Siempre utilice lubricante para motor
de cuatro tiempos que satisfaga o sobrepase los requisitos
SJ de clasificación de servicio API.
Este motor viene con una característica que apagará el motor
cuando no se mantiene el nivel específico de lubricante.
El motor volverá a arrancar hasta que se alcance el nivel
adecuado de lubricante.
NOTA: El lubricante sin detergente o para motor de dos
tiempos daña el motor, por lo cual no debe usarse.
Desenrosque la tapa de relleno de aceite/varilla medidora
de aceite y retírela.
Limpie la varilla de nivel y vuelva a asentarla en el agujero;
no la enrosque.
Retire de nuevo la varilla medidora de lubricante y verifique
el nivel de aceite. El nivel de lubricante siempre debe estar
entre las áreas cubierta con rayas entrecruzadas de la
varilla medidora.
Si está bajo el nivel, abastezca de lubricante el motor
hasta que el nivel del fluido alcance la parte superior de
la varilla.
Vuelva a colocar la tapa de relleno de aceite/varilla
medidora de aceite y asegúrela.
Pàgina 14 — Español
FUNCIONAMIENTO
USO DE ESTABILILZADOR DE
COMBUSTIBLE
El combustible se hace viejo, se oxida y descompone al
paso del tiempo. Agregando estabilizador de combustible
(no incluido) se prolonga la vida útil del combustible y se
evita la formación de depósitos, los cuales pueden tapar el
sistema del combustible. Siga las instrucciones del fabricante
del estabilizador de combustible en cuanto a la debida
proporción estabilizador-combustible.
Mezcle el estabilizador de combustible y la gasolina
antes de llenar el tanque mediante el uso de una lata de
gasolina u otro recipiente aprobado para combustible;
agítela suavemente para realizar la mezcla.
NOTA: Para controlar la cantidad de estabilizador de
combustible que se agrega al motor, siempre mézclelo con
la gasolina antes de llenar el tanque, en vez de agregarlo
directamente al tanque de combustible del generador.
Coloque de nuevo la tapa del tanque de combustible y
asegúrela.
Arranque el motor y déjelo funcionar por lo menos cinco
minutos para permitir que el estabilizador trate todo el
sistema de combustible.
COMBUSTIBLES MEZCLADOS CON ETANOL
AVISO:
No utilice combustibles E15 o E85 con este producto.
Esto constituye una violación a la ley federal, dañará
la unidad y anulará la garantía. Utilice únicamente
gasolina sin plomo que contiene hasta 10% de etanol.
VERIFICACIÓN Y ABASTECIMIENTO DE
COMBUSTIBLE
Vea la figura 8.
PELIGRO:
Riesgo de incendios y lesiones por quemaduras:
Nunca retire la tapa de combustible mientras esté
encendida la unidad. Apague el motor y deje enfriar la
unidad durante al menos cinco minutos. Retire la tapa
lentamente.
ADVERTENCIA:
La gasolina y los vapores de la misma son extremadamente
inflamables y explosivos. Para evitar lesiones y
daños físicos serios, maneje con cuidado la gasolina.
Manténgala lejos de fuentes de ignición, manéjela
solamente al aire libre, no fume mientras vierta la gasolina
y limpie de inmediato cualquier derramamiento que
ocurra.
Al abastecer de gasolina la generador, asegúrese de que la
unidad esté asentada en una superficie horizonal nivelada.
Si está caliente el motor, permita que se enfríe durante cinco
minutos la generador antes de reabastecerla de gasolina.
SIEMPRE llene el tanque al aire libre y teniendo apagada
la máquina.
Ponga la válvula de combustible en la posición OFF
(APAGADO).
Retire lentamente la tapa de combustible.
Llene el tanque de combustible hasta una altura de
25 mm (1 pulg.) abajo del cuello del tanque.
Coloque de nuevo la tapa del tanque de combustible y
asegúrela.
ADVERTENCIA:
Apague siempre el motor antes de reabastecer
combustible. Nunca retire la tapa de combustible ni
agregue combustible a una máquina mientras el motor
esté en funcionamiento o caliente. Asegúrese de que
la unidad esté apoyada en una superficie horizontal y
nivelada, y solo agregue combustible al aire libre. Si el
motor está caliente, deje que el unidad se enfríe durante
al menos cinco minutos antes de reabastecer. Vuelva a
colocar inmediatamente la tapa del tanque después de
reabastecer y apriétela firmemente. Aléjese al menos 9
metros (30 pies) del sitio de carga de combustible antes
de poner en marcha el motor. No fume y permanezca
lejos de llamas abiertas y chispas! La inobservancia
de estas instrucciones podrían provocar un incendio y
lesiones personales graves.
NOTA: Siempre utilice gasolina sin plomo con un octanaje
nominal inicial de 86 o mayor. Nunca utilice gasolina vieja,
pasada o contaminada, y no utilice mezcla de aceite y
gasolina. No permita que entre tierra o agua en el tanque
de combustible. No use combustible E85.
ARRANQUE DEL MOTOR
Vea las figuras 9 a 11.
AVISO:
Teniendo la unidad en una superficie nivelada y con el
motor apagado, revise el nivel de lubricante cada vez
antes de usar el generador.
NOTA: Si el generador no está en una superficie nivelada,
es posible que no arranque o se apague durante su
funcionamiento.
Desconecte todas las cargas del generador.
Ponga la válvula de combustible en la posición ON
(ENCENDIDO).
Desplace izquierda de la palanca del anegador hasta la
posición START (ARRANQUE).
Pàgina 15 — Español
FUNCIONAMIENTO
NOTA: Si el motor está caliente o la temperatura es
superior a los 10 ºC (50 ºF), Coloque la palanca del
anegador en la posición RUN (MARCHA).
Tire del mango del arrancador retráctil hasta que
comience a funcionar el motor.
NOTA: No permita que el mango se retraiga violentamente
después de arrancar; regréselo suavemente a su lugar
original.
Permita que el motor funcione 15–30 segundos, y
después ponga la palanca del anegador en la posición
RUN (FUNCIONAMIENTO).
APAGADO DEL MOTOR
Vea la figura 12.
Para apagar el motor en condiciones normales de
funcionamiento:
Desconecte del generador toda carga presente.
Coloque la válvula de combustible en la posición de OFF
(APAGADO).
NOTA: El motor podría seguir funcionando unos instantes
con el combustible restante en el carburador.
Para apagar el motor en una situación de emergencia:
Presione y sostenga el interruptor del apagado hasta que
el motor se detenga.
ADVERTENCIA:
Tanto en funcionamiento como al guardarlo, mantenga
siempre 91,4 cm (3 pies) de espacio libre en todos los
laterales de este producto, incluida la parte superior.
Aguarde al menos 30 minutos para el equipo se enfríe
antes de guardarlo. El calor generado por el silenciador
y los gases de escape podría ser suficiente para
causar quemaduras graves y/o prender fuego a objetos
combustibles.
TRASLADO EL GENERADOR
Vea la figura 13.
Apague la generador.
Levante el mango.
Desconecte todos los equipos que estén enchufados al
generador.
Asegúrese de que la interruptor del motor/válvula de
combustible/palanca del anegador en la posición de
OFF (APAGADO).
Permita un período de enfriamiento de 30 minutos antes
de guardar la máquina. Asegúrese de que estén fríos el
motor y el escape de la unidad.
Con su pie en la parte trasera del bastidor, incline la
máquina hacia usted hasta que se equilibre en las ruedas,
luego empuje la máquina a la posición deseada.
LEVANTAR EL GENERADOR
Vea la figura 14.
Apague la generador.
Permita un período de enfriamiento de 30 minutos antes
de guardar la máquina. Asegúrese de que estén fríos el
motor y el escape de la unidad.
Pliegue el mango hacia abajo. Nunca alce o mueva este
producto tomándolo por el mango movil.
NOTA: Esta herramienta es pesada y requiere varios perso
nas a levantar. Para evitar lesionarse la espalda, mantenga
dobladas las rodillas, levante con las piernas, no con la
espalda, y obtenga ayuda cada vez que la necesite.
OPERACIÓN A ALTITUDES ELEVADAS
Su motor está configurado para funcionar por debajo de los
609,6 m (2 000 pies) de altitud medidos en la fábrica. Su
motor se debe volver a configurar para funcionar por sobre
los 609,6m (2 000 pies) de altitud. Hacer funcionar el motor
con la configuración equivocada a determinada altura puede
aumentar las emisiones, reducir la eficiencia del combustible,
perjudicar el funcionamiento y provocar daños irreversibles
al motor. Los motores que estén configurados para funcionar
en una altitud alta no se pueden utilizar en condiciones
de altitud estándar. Un centro de servicio calificado debe
asegurarle que su motor está debidamente configurado para
funcionar donde usted se encuentre.
Pàgina 16 — Español
MANTENIMIENTO
Cualquier establecimiento o técnico de reparaciones
calificado puede realizar el mantenimiento normal, el
reemplazo o la reparación de los dispositivos y sistemas
de control de emisiones, con repuestos originales o
equivalentes. Un centro de servicio autorizado deberá
realizar las reparaciones y el retiro del producto que cubra
la garantía; póngase en contacto con el servicio al cliente
para obtener ayuda.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las
piezas en movimiento, desconecte el cable de la bujía
y aléjelo de ésta. Permita un período de enfriamiento
de 30 minutos antes de efectuar cualquier tarea de
mantenimiento. El incumplimiento de cualquiera de estas
instrucciones puede causar lesiones físicas graves o
daños a la propiedad.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendados o equivalentes. El empleo de piezas
diferentes puede causar un peligro o dañar el producto.
ADVERTENCIA:
NO altere, ajuste ni modifique el módulo del sensor
de monóxido de carbono (CO) de su generador. Si no
sigue estas instrucciones, el monitor podría no funcionar
correctamente, lo que puede resultar en la muerte o
lesiones personales graves.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
MANTENIMIENTO GENERAL
Mantenga el generador en un entorno limpio y seco, en el
cual no esté expuesto al polvo, tierra, humedad o vapores
corrosivos. No permita que las ranuras de aire de ventilación
del generador se tapen de materia extraña, como hojas, etc.
No utilice una manguera de jardín para limpiar el generador.
El agua que entra al sistema de combustible u otras partes
internas puede causar problemas que acortan la vida de
servicio del generador.
Para limpiar la unidad:
Con un cepillo de cerdas suaves y/o una aspiradora afloje
y elimine la tierra y la basura.
Limpie las aberturas de ventilación con aire a baja presión
que no se exceda de 25 psi.
Limpie las superficies exteriores del generador con un
paño húmedo.
REVISIÓN Y LIMPIEZA DEL FILTRO DE AIRE
Vea la figura 15.
Para obtener un desempeño apropiado y una larga vida útil
de la unidad, mantenga limpios los filtro de aire.
Gire la perilla a la izquierda para soltar. Retire la tapa y
hágala a un lado.
Retire los elemento de filtro.
Si el elemento de filtro están sucios, lávese con agua
jabonosa tibia. Enjuáguelo y déjelo secar.
Aplique una capa delgada de lubricante a los elementos
y, después, estruje para sacar aquél.
Coloque de nuevo los elemento en la unidad del filtro.
Vuelva a colocar la tapa del filtro de aire et gírela la perilla
a la derecha para asegurarla.
NOTA: No ponga a funcionar el generador sin los filtro de
aire. Se causa un desgaste acelerado del motor.
CAMBIO DEL LUBRICANTE DEL MOTOR
Vea la figura 16.
Retire la tapa de relleno de aceite/varilla medidora de
aceite.
Coloque un recipiente bajo el tapón de drenaje del aceite
para recoger el lubricant a medida que salga.
Desenrosque el tapón de drenaje del aceite y retírelo.
Permita que se drene completamente el lubricante.
NOTA: Drene el lubricante mientras esté tibio el motor, no
caliente. El lubricante tibio se drena con mayor facilidad
y compleción.
ADVERTENCIA:
No cambie el lubricante del motor cuando esté caliente.
El contacto accidental con el lubricante del motor caliente
podría provocar quemaduras graves.
Instale de nuevo el tapón de drenaje del aceite y apriételo
firmemente.
Reabastezca de lubricante la unidad de conformidad con
las instrucciones indicadas en el apartado Verificación y
abastecimiento de lubricante. Para conocer la cantidad
de lubricante que se debe agregar, consulte la sección
anterior Especificaciones del producto de este manual
o el manual del motor adjunto, si corresponde.
Pàgina 17 — Español
MANTENIMIENTO
Reinstale la tapa de relleno de aceite/varilla medidora
de aceite.
NOTA: El lubricante usado debe desecharse en un sitio de
desecho aprobado. Si necesita más información, consulte
a un concesionario de aceite de la localidad.
MANTENIMIENTO DE LA BUJÍA
Vea la figura 17.
La bujía debe tener el debido espacio interelectródico y debe
estar libre de depósitos para que el motor funcione de forma
correcta. Para verificar:
Retire la tapa de la bujía.
Limpie toda la tierra presente alrededor de la base de
la bujía.
Retire los bujías con la llave (no incluido).
Inspeccione la bujía para ver si está dañada, y límpiela
con un cepillo de alambre antes de volver a instalarla. Si el
aislante está agrietado o desportillado, debe reemplazarse
la bujía. Para saber cuál es la bujía de recambio correcta,
consulte la sección anterior Especificaciones del
producto de este manual o el manual del motor adjunto,
si corresponde.
Mida el espacio interelectródico. La separación correcta
es 0,7-0,8 mm (0,028−0,031 pulg.). Para ampliar la
separación, doble con cuidado el electrodo (superior)
de conexión a tierra. Para angostar el espacio, golpee
suavemente sobre una superficie dura el electrodo de
tierra.
Asiente en su lugar la bujía y enrósquela con la mano
para evitar trasroscarla.
Apriétela con una llave para comprimir la arandela. Si
es nueva la bujía, gírela 1/2 vuelta para comprimir al
nivel adecuado la arandela. Si va a volver a usar la bujía
vieja, gírela de 1/8 a 1/4 de vuelta para comprimir al nivel
adecuado la arandela.
NOTA: Si no se aprieta debidamente, la bujía se calienta
mucho y podría dañar el motor.
Reinstale la tapa de la bujía.
LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR
Según sea el tipo de combustible empleado, el tipo y
cantidad de lubricante empleado, así como las condiciones
de funcionamiento, puede obstruirse el orificio de escape
y el silenciador con depósitos de carbono. Si observa
alguna pérdida de potencia en la productos con motor de
gasolina, quizá sea necesario eliminar dichos depósitos
para restablecer el desempeño original. Recomendamos
enfáticamente que este servicio lo realicen únicamente
técnicos de servicio calificados.
PARACHISPAS
Vea la figura 18.
AVISO:
Este producto cuenta con un parachispas que ha sido
evaluado por el Servicio Forestal del Departamento
de Agricultura de EE. UU., sin embargo los usuarios
del producto deben cumplir con los reglamentos de
prevención de incendios locales, estatales y federales.
Consulte a las autoridades que correspondan. Póngase
en contacto el servicio al cliente o con un centro de
servicio calificado para comprar un parachispas de
repuesto.
Inspeccione el parachispas para ver si tiene roturas o
agujeros. Reemplácela si es necesario.
Utilice un cepillo (no incluido) para retirar los depósitos
de carbono de la parachispas.
DRENAJE DEL TANQUE DEL COMBUSTIBLE
Y DEL CARBURADOR
Vea las figuras 19 a 20.
Para evitar los depósitos de sustancias gomosas en el
sistema de combustible, vacíe el tanque de combustible y
el carburador antes de guardarlo.
DRENAJE DEL TANQUE DEL COMBUSTIBLE
Apague la generador.
Ponga la válvula de combustible en la posición OFF
(APAGADO).
Empuje la perilla de la válvula del combustible a través
del alojamiento del generador y llévela con cuidado hacia
la abajo para poder acceder a la conector de manguera
dentada.
Quite el conducto de combustible de la conector de
manguera dentada apretando los extremos del pasador
de retención con tenazas y deslizando el conducto de
combustible hacia afuera.
NOTA : Asegúrese de quitar el conducto de combustible
que está entre la válvula de combustible y el carburador,
NO el conducto que está entre la válvula de combustible
y el tanque de combustible.
Instale un extremo del conducto de drenaje (no
suministrados) en la conector de manguera dentada, y
coloque el otro extremo en un recipiente de combustible
de la suficiente capacidad para recibir el combustible
drenado del tanque.
Ponga la válvula de combustible en la posición ON
(ENCENDIDO).
Cuando el combustible se haya drenado del tanque,
coloque la válvula de combustible en la posición
OFF (CERRADO) y vuelva a instalar el conducto de
combustible firmemente en la conector de manguera
dentada.
Pàgina 18 — Español
MANTENIMIENTO
Vuelva a colocar la perilla de la válvula del combustible
en el alojamiento del generador. Empuje hacia adelante
hasta que la perilla quede segura en la posición.
DRENAJE DEL CARBURADOR
Apague la generador.
Ponga la válvula de combustible en la posición OFF
(APAGADO).
Coloque un recipiente adecuado bajo el tornillo de
drenaje del carburador para recibir el combustible; afloje
el tornillo.
Permita que se drene completamente el combustible y
caiga en el recipiente.
Vuelva a apretar el tornillo de drenaje.
NOTA: Consulte las normas de desecho de residuos
peligrosos de la localidad donde se encuentre para averiguar
la forma correcta de desechar el combustible usado.
ADVERTENCIA:
NO altere, ajuste ni modifique el módulo del sensor
de monóxido de carbono (CO) de su generador. Si no
sigue estas instrucciones, el monitor podría no funcionar
correctamente, lo que puede resultar en la muerte o
lesiones personales graves.
REEMPLAZO DEL FILTRO FILTRO DE
COMBUSTIBLE
Vea la figura 21.
En algunas ocasiones, el filtro de combustible puede
obstruirse y deberá reemplazarse. Para comprar un filtro de
combustible comuníquese contacto con el servicio al cliente
o con un centro de servicio calificado.
NOTA: El tanque de combustible debe estar vacío antes de
reemplazar el filtro. Si es necesario, ponga en funcionamiento
la unidad hasta vaciar el tanque, o supervise el filtro antes
de llenarlo.
Gire la válvula de combustible hasta la posición OFF
(APAGADO).
Empuje la perilla de la válvula del combustible a través
del alojamiento del generador y llévela con cuidado hacia
la abajo para poder acceder a la llave de purga.
Retire el conducto del combustible de ambos lados del
filtro apretando los extremos del pasador de retención
con tenazas.
Deslice la tubería de combustible.
Reemplazo del filtro de combustible.
Vuelva a instalar las tuberías de combustible al nuevo
filtro de combustible.
Vuelva a colocar la perilla de la válvula del combustible
en el alojamiento del generador. Empuje hacia adelante
hasta que la perilla quede segura en la posición.
Gire la válvula de combustible hasta la posición ON
(ENCENDIDO).
TRASLADO EL GENERADOR
Apague la generador.
Asegúrese de que la válvula de combustible en la posición
OFF (APAGADO).
Permita un período de enfriamiento de 30 minutos antes
de transportar la máquina. Asegúrese de que estén fríos
el motor y el escape de la unidad.
No deje caer la unidad, no la golpee ni la coloque bajo
objetos pesados.
Si lo transporta en un vehículo, vacíe el tanque de
combustible e inmovilice el generador.
Coloque una lámina de plástico o una almohadilla
absorbente debajo del generador para atrapar las gotas
de combustible o lubricante cuando lo almacene o lo
transporte.
Pàgina 19 — Español
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO
NOTA: Si recibe un manual del motor para este generador en particular, respete el cronograma de mantenimiento que se indique en el
manual del motor y no la información de mantenimiento que figura a continuación.
Antes de
cada uso
Al cabo del
primer mes o
20 horas de
funcionamiento
Cada 3 meses
o 50 horas de
funcionamiento
Cada 6 meses
o 100 horas de
funcionamiento
Cada año
o luego de
300 horas de
funcionamiento
Revisar el lubricante del motor
Cambiar el lubricante del motor
2
Revisar el filtro de aire
Limpiar el filtro de aire
Cambiar el filtro de aire
2
Comprobar/ajustar la bujía
Reemplazar la bujía
2
Comprobar/limpiar la pantalla parachispas
Comprobar/ajustar la velocidad de ralentí
Comprobar/ajustar el huelgo de válvula
1,2
Limpiar el depósito y el filtro de
combustible
1,2
Comprobar de manguera de combustible
Filtro de combustible Inspeccione Reemplazo
Compruebe todas las conexiones de
mangueras
Inspeccione la respirador del vapor del
tanque de combustible (si está instalada)
Inspeccione el depósito de carbón
(únicamente modelos CARB)
1 Estas tareas deben ser efectuadas sólo por el centro de servicio calificado.
2 Consulte el manual del motor para conocer el cronograma de mantenimiento de este elemento.
NOTA:
La frecuencia de mantenimiento debe ser mayor si se el generador se usa en zonas de mucho polvo.
Si el generador ha sobrepasado los valores máximos especificados en el cuadro, aun debe seguirse el programa de mantenimiento
de acuerdo con los intervalos allí recomendados.
ALMACENAMIENTO
Al preparar el generador para guardarlo, deje que la unidad se enfríe durante 30 minutos y luego siga los lineamientos señalados abajo.
TIEMPO DE
ALMACENAMIENTO
ANTES DE GUARDARLO
Menos de dos meses
Drenar la gasolina del carburador y eliminar en un contenedor adecuado respetando las ordenanzas
estatales y locales.
De dos meses a un
año
Drene el combustible del carburador.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las
disposiciones estatales y locales.
Un año o más
Drene el combustible del carburador.
Retire la bujía.
Vacíe el tanque de combustible y colóquelo en un recipiente apropiado según lo establecido por las
disposiciones estatales y locales.
Ponga una cucharada sopera de lubricante para motor en el cilindro de la bujía. Gire el motor lentamente
con la cuerda de tiro para distribuir el lubricante.
Instale de nuevo la bujía.
Cambie el lubricante del motor.
Al sacar la unidad después de haberla tenido guardada:
Reabastezca de gasolina fresca la unidad.
NOTA: Si guarda gasolina en un recipiente adecuado para utilizarla en otro momento, asegúrese de que haya sido tratada con
un estabilizador de combustible de acuerdo con las instrucciones del fabricante del estabilizador.
Pàgina 20 — Español
CORRECCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El motor no arranca. No hay combustible.
Gasolina rancia o agua rancia en la gasolina.
Está bajo el nivel de lubricante.
Está cerrada la válvula de combustible (OFF).
Bujía defectuosa, sucia o con separación incorrecta.
La palanca de anegador está en la posición RUN
(FUNCIONAMIENTO).
El motor almacenado sin tratamiento ni vaciado de
gasolina, o reabastecido de gasolina de mala calidad.
Filtro de combustible sucio.
El LED del sensor de CO destella en color rojo, lo
que indica un peligro de CO.
El LED del sensor de CO destella en color amarillo
o hace un chirrido audible, lo que indica una falla
en el sensor.
Llene el tanque de combustible.
Drene todo el sistema y reabastézcalo con
combustible nuevo.
Este motor viene con una característica que
apagará el motor cuando no se mantiene el
nivel específico de lubricante. Si el nivel del
lubricante del motor es bajo, debe llenarse
antes de que la unidad arranque. Revise el
nivel del lubricante del motor, y reabastézcalo
si es necesario.
Abra la válvula (ON).
Reemplace la bujía.
Desplace izquierda de la palanca del anegador
hasta la posición START (ARRANQUE).
Vacíe el combustible y el carburador.
Reabastezca de gasolina fresca la unidad.
Reemplazar la filtro de combustible o
comuníquese con un centro de servicio
calificado.
Abandone el área de inmediato y vaya a un
lugar al aire libre. Ventile bien el área antes
de volver a ocuparla. Asegúrese de que el
generador esté ubicado en un lugar al aire
libre, a una distancia de, al menos, 6 m (20
pies) de todas las puertas, ventanas y espacios
ocupadas y dirija el escape hacia fuera de
estructuras ocupadas.
El sensor de CO necesita una reparación o que
lo reemplace. Comuníquese con atención al
cliente o con un centro de servicio cualificado
para obtener ayuda.
Cuesta trabajo arrancar el motor. Hay agua en la gasolina.
Está débil la chispa de la bujía.
Drene todo el sistema y reabastézcalo con
combustible nuevo.
Reemplazar la bujía o comuníquese con un
centro de servicio calificado.
Le falta potencia al motor. Está sucio el filtro de aire.
El motor almacenado sin tratamiento ni vaciado de
gasolina, o reabastecido de gasolina de mala calidad.
Compruebe el elemento de filtro de aire. Limpie
o reemplace según sea necesario.
Vacíe el combustible y el carburador.
Reabastezca de gasolina fresca la unidad.
No funciona el receptáculo de
corriente alterna.
Se disparó el disyuntor del circuito.
Está defectuoso el dispositivo conectado.
Reajuste el disyuntor de circuito de AC.
Pruebe con un dispositivo diferente.
El generador produce un
ruido como de “cascabeleo” o
“explosiones”.
Un leve ruido ocasional de “cascabeleo” o
“explosiones” si la carga es pesada no debe
ser causa de preocupación. No obstante, si tal
cascabeleo o explosiones ocurren con una carga
normal a velocidad estable del motor, el problema
puede ser la marca de gasolina utilizada.
Cambie a una marca diferente de gasolina,
y asegúrese de que sea de un octanaje de
86 por lo menos. Si el problema continúa,
comuníquese con un centro de servicio
calificado.
Si el problema persiste después de probar las soluciones mencionadas arriba, comuníquese con el servicio al cliente o con un centro
de servicio calificado para solicitar asistencia.
AVISO:
Como propietario equipo, usted es responsable de que se realice el mantenimiento obligatorio que se indica en esta Mantenimiento.
Le recomendamos que guarde todos los comprobantes relacionados con el mantenimiento de su equipo. Negligencia o falta del
mantenimiento indicado puede aumentar las emisiones, reducir la eficiencia del combustible, perjudicar el funcionamiento, provocar
daños irreversibles al motor y anulará su garantía.
NOTES / NOTAS
NOTES / NOTAS
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
3,600 WATT GENERATOR
GÉNÉRATRICE DE 3600 WATTS
GENERADOR 3 600 WATTS
RY904500
999000490
1-20-25 (REV:01)
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 • www.ryobitools.com
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO._______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y
deben suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
